雅马哈 30D - 30DMH

共 25 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4Карбюратор 5КОЛЕНВАЛ И ПОРШЕНЬ 6УПРАВЛЕНИЕ 1 7ЦИЛИНДР И КАРТЕР 8Стартер 9MH,WH версия) Рулевое управление (MH,WH)10НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 11ГЕНЕРАТОР 12ВЕРХНИЙ КАПОТ 13ТОПЛИВНАЯ СИСТЕМА 14Топливный Бак 15MH,WH,E версия) Кронштейн 1 (MH,WH,E)16MH,WH,E версия) Кронштейн 2 (MH,WH,E)17НИЖНИЙ КОЖУХ 18ПРИБОР 19РЕМКОМПЛЕКТ 1 20РЕМКОМПЛЕКТ 2 21Крепление дистанционного управления 22Узел дистанционного управления 23ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 24НИЖНИЙ КАРТЕР И ПРИВОД 1 25НИЖНИЙ КАРТЕР И ПРИВОД 2

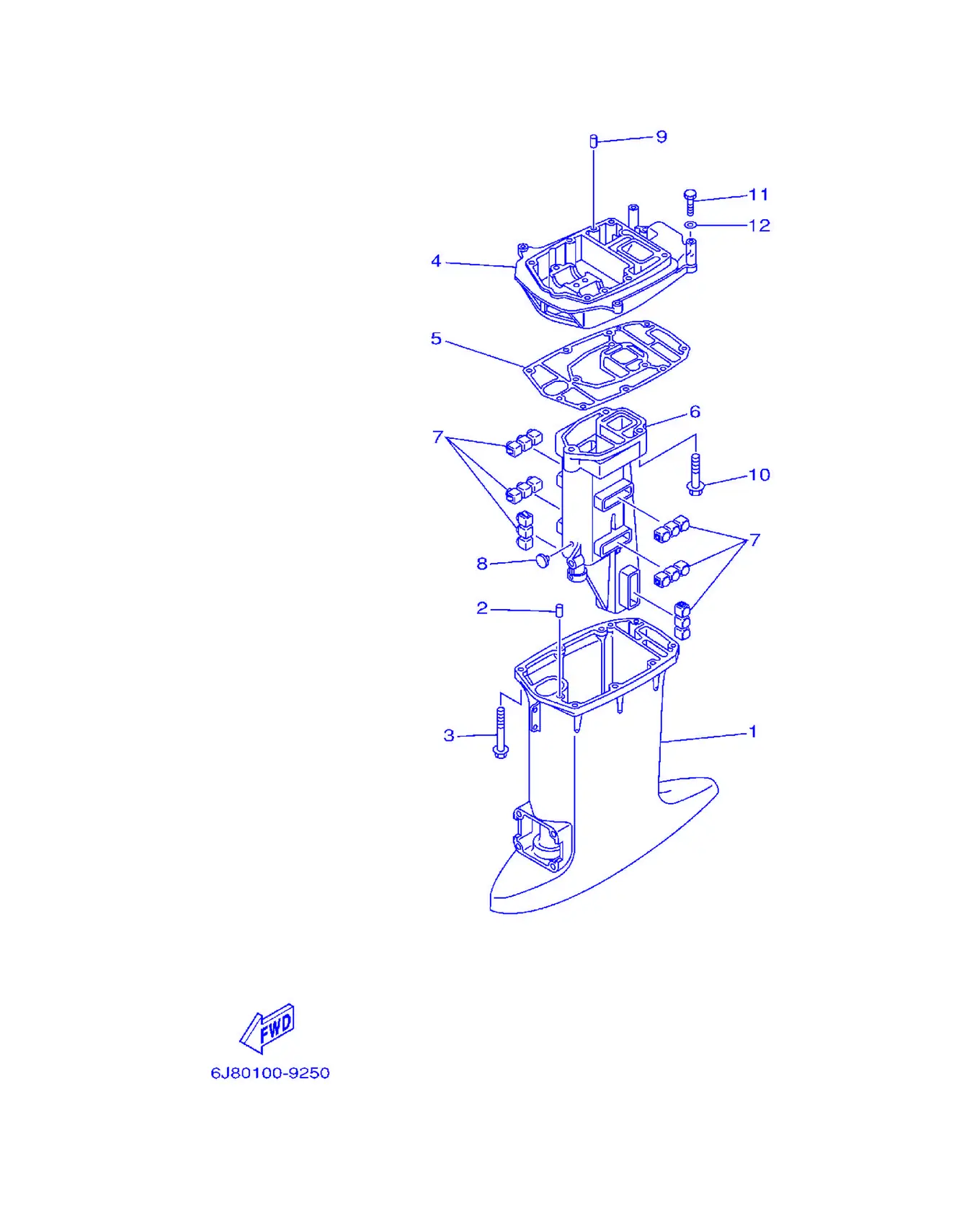

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6J8-45111-11-4D	Корпус, верхний	1
2	93606-12019	. Пластина, корпус насоса	2
3	90119-08M31	Болт с шайбой	6
4	6J8-41137-01-94	Направляющая, выхлопная	1
5	6J8-45114-A1	Прокладка, верхний корпус	1
6	6J8-41131-00-5B	Коллектор, выпускной 1	1
7	6J8-14737-00	Демпфер, глушитель	6
8	90338-07M00	Свеча зажигания	1
9	93606-12019	. Пластина, корпус насоса	2
10	97575-08550	Болт с шайбой	3
11	97075-08030	Болт	2
12	92995-08600	. . Шайба	2

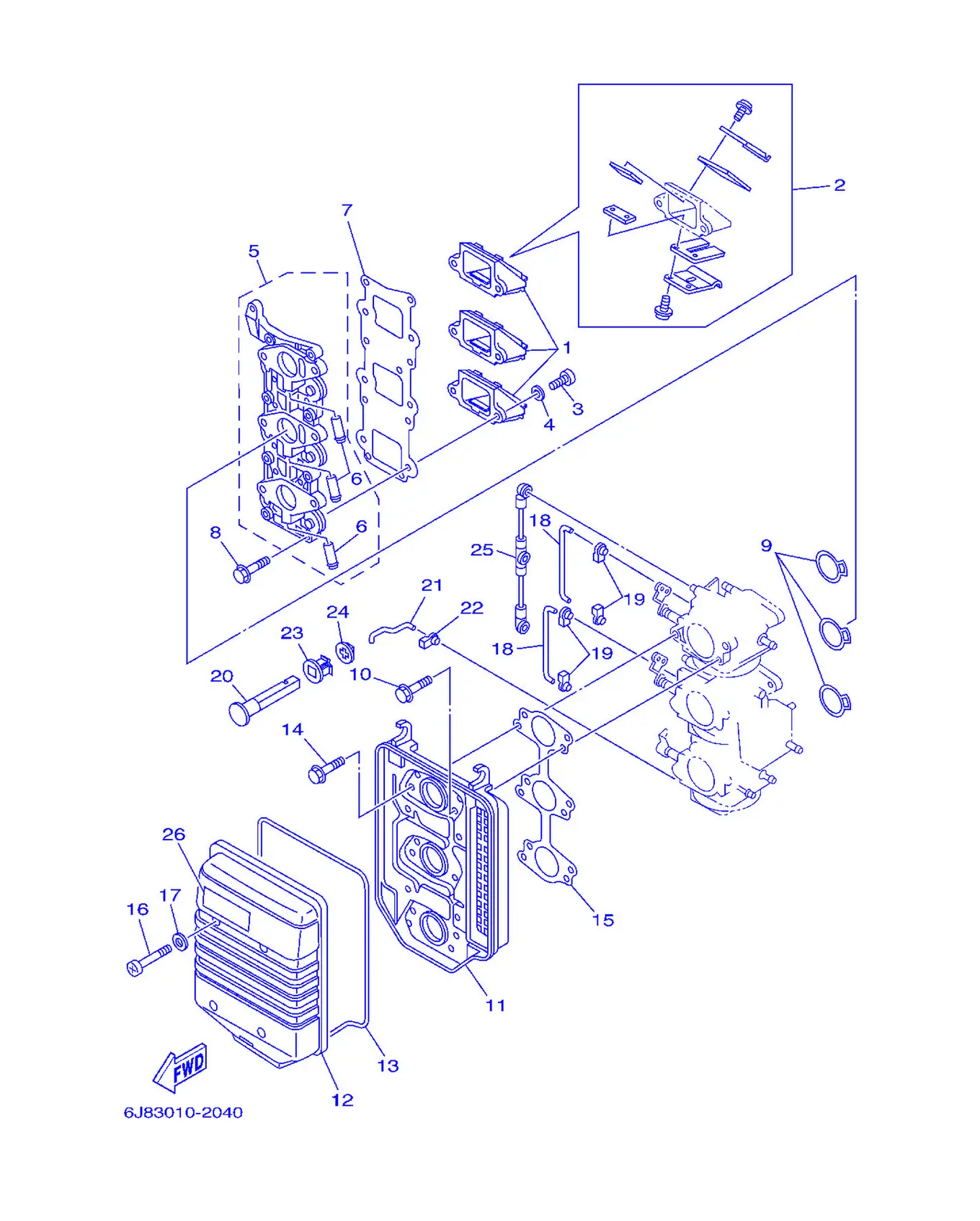

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6J8-13610-00	Впускной клапан в сборе	3
2	6J8-W0004-00	Комплект лепестковых клапанов	1
3	97880-05016	Винт с полукруглой головкой	6
4	92990-05600	. Шайба пластины	6
5	6J8-13641-00-94	Коллектор 1	1
7	6J8-13621-00	Прокладка, седло клапана	1
8	90119-06MA3	Табличка, идентификационная	8
9	6J8-14198-00	Прокладка	3
10	90119-06M32	Болт с шайбой	6
11	6J8-14417-00	Крышка 1	1
12	6J8-14418-00	Крышка 2	1
13	6J8-14476-00	Сальник	1
14	90119-05M31	Болт с шайбой	6
15	6J8-14483-A1	Прокладка	1
16	97880-05040	Винт с полукруглой головкой	4
17	92990-05600	. Шайба пластины	4
18	6J8-41259-00	Тяга, дроссель 3	2
19	661-41262-02	Соединение, рычаг подсоса	4
20	6J8-41271-01	Ручка, дроссель	1
21	6J8-41257-00	Тяга, дроссель 2	1
22	6J8-41262-00	Тяга, дроссельная заслонка	1
23	689-41273-00	Крышка	1
24	6J8-41274-00	Втулка 2	1
25	6J8-41217-00	Тяга, рычаг акселератора	1
26	6A1-83625-01	Метка 5	1

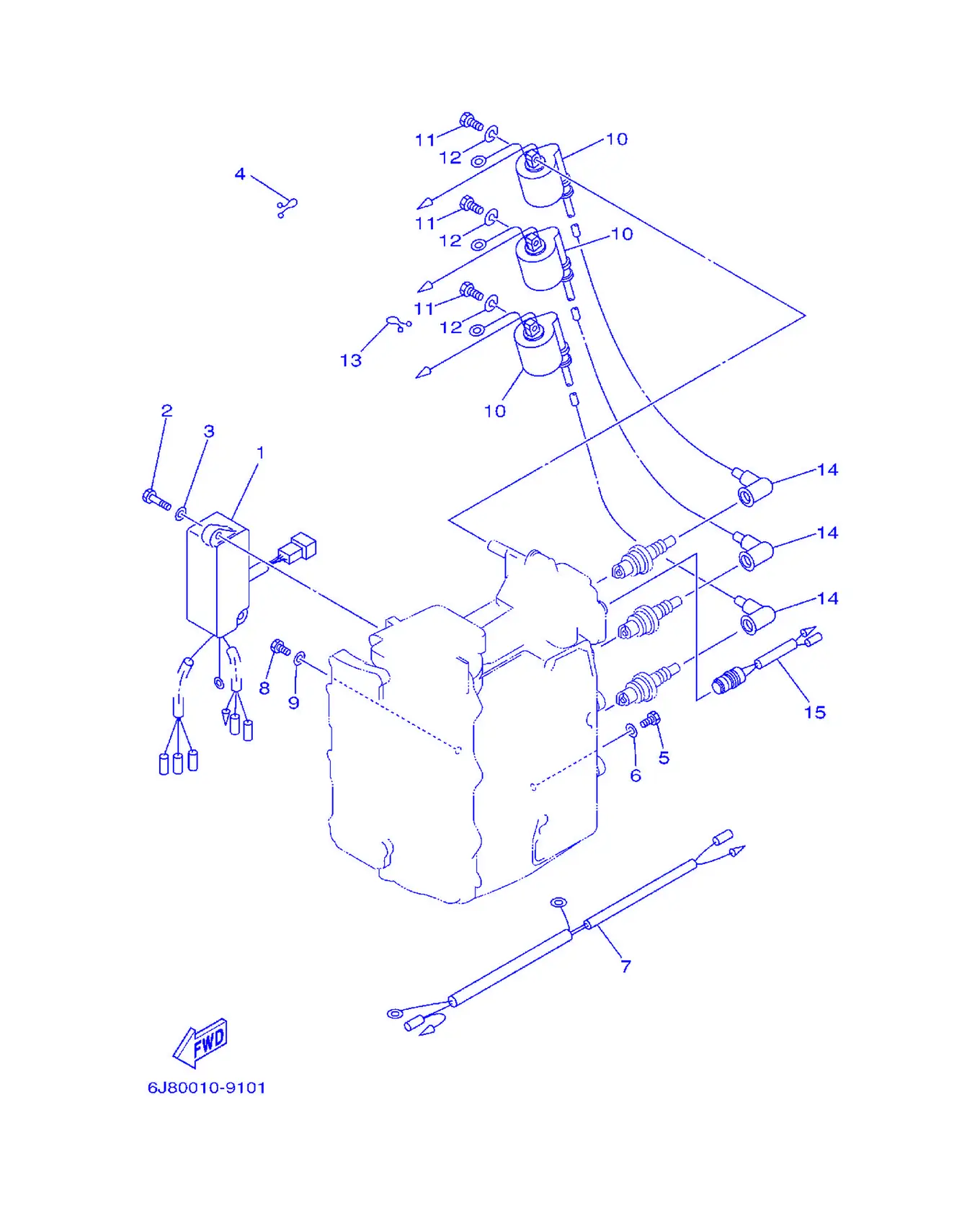

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6J8-85540-H2	Блок C.D.I. в сборе	1
2	97095-06025	Болт	2
3	92995-06600	. . Шайба	2
4	90464-15M11	Хомут	1
5	97095-06012	Болт	1
6	92995-06600	. . Шайба	1
7	6J8-82531-00	Провод, вывод	1
8	97095-06012	Болт	1
9	92995-06600	. . Шайба	1
10	6J8-85570-21	Катушка зажигания в сборе	3
11	97095-06020	Болт с шайбой	6
12	92995-06100	Пружинная шайба	6
14	663-82370-01	Колпачок свечи в сборе	3
15	689-82560-00	Термовыключатель в сборе	1

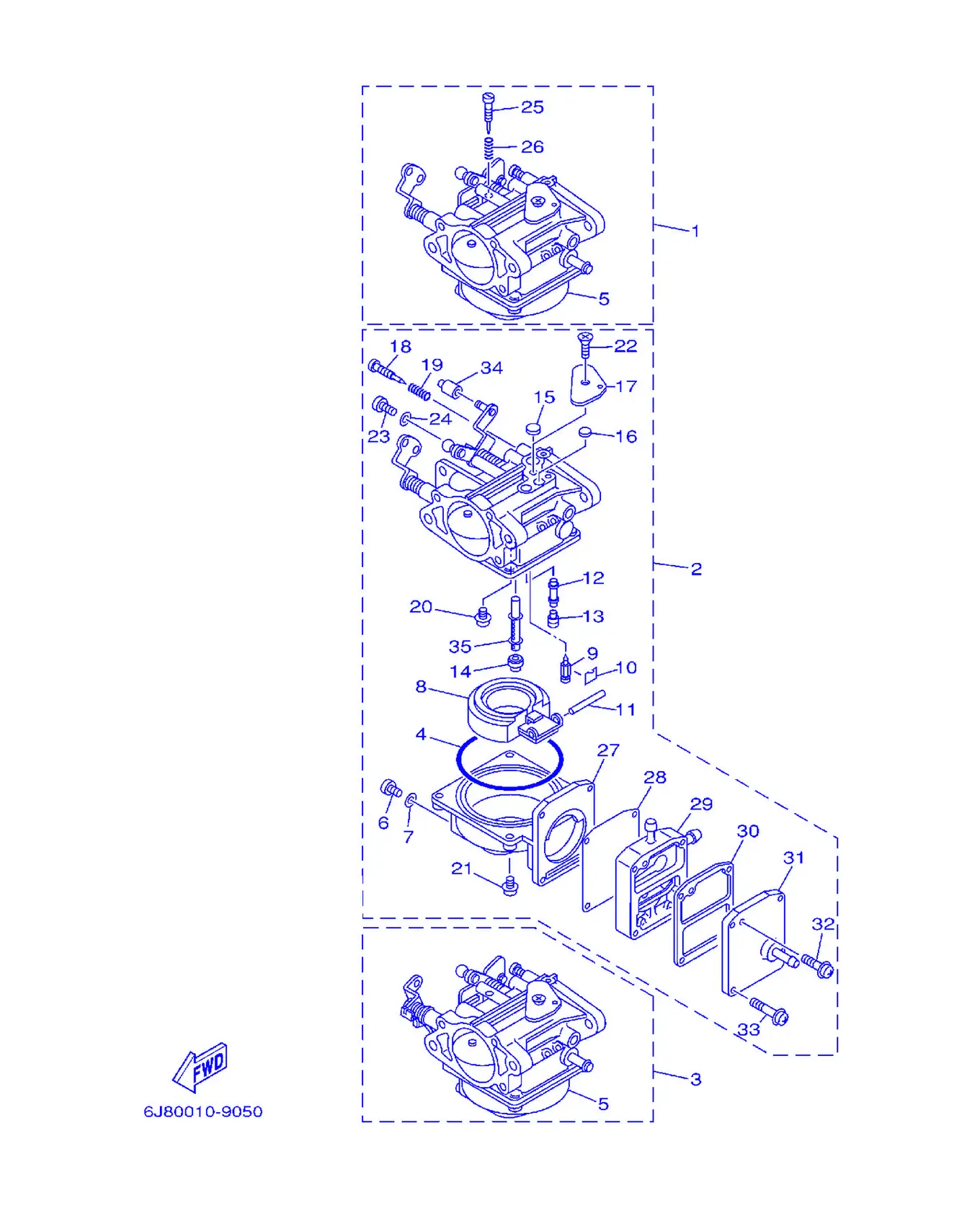

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6J8-14301-01	Карбюратор в сборе 1	1
2	6J8-14302-01	Карбюратор в сборе 2	1
3	6J8-14303-01	Карбюратор в сборе 3	1
4	6J8-14984-00	Прокладка поплавковой камеры	3
5	6J8-14980-00	Корпус поплавковой камеры	2
6	6J8-14991-00	Винт	3
7	6J8-14995-00	. Прокладка	3
8	6J8-14985-00	Поплавок	3
9	6J8-14546-00	Игольчатый клапан	3
10	6J8-14159-00	Зажим	3
11	6J8-14548-00	Ось рычага поплавка	3
12	6J8-1492F-26	Жиклер холостого хода (#50)	3
13	6J8-14966-00	Заглушка	3
14	6J8-1492E-51	Главный жиклер (#102)	3
15	6J8-14126-00	Заглушка	3
16	6J8-14118-00	Заглушка	3
17	6J8-14527-01	Пластина	3
18	6J8-14923-00	Винт регулировки качества смеси	3
19	6J8-14555-00	Пружина	3
20	97980-04110	Винт с шайбой	3
21	97980-04112	Винт с шайбой	12
22	98780-05008	Винт с плоской головкой	3
23	6J8-14592-01	Винт	3
24	92990-05600	. Шайба пластины	3
25	6J8-14523-00	Стопорный винт	1
26	6J8-14334-00	. Пружина регулировки воздуха	1
27	6J8-14981-00	Корпус поплавковой камеры	1
28	6J8-24471-00	Диафрагма	1
29	6J8-24415-00	Корпус 4	1
30	6J8-24432-00	Прокладка топливного насоса 2	1
31	6J8-24452-00	Крышка	1
32	97980-03122	Винт с шайбой	1
33	97980-04124	Винт с шайбой	4
34	6J8-14578-00	Втулка	1
35	6J8-1492A-00	Главный распылитель	3

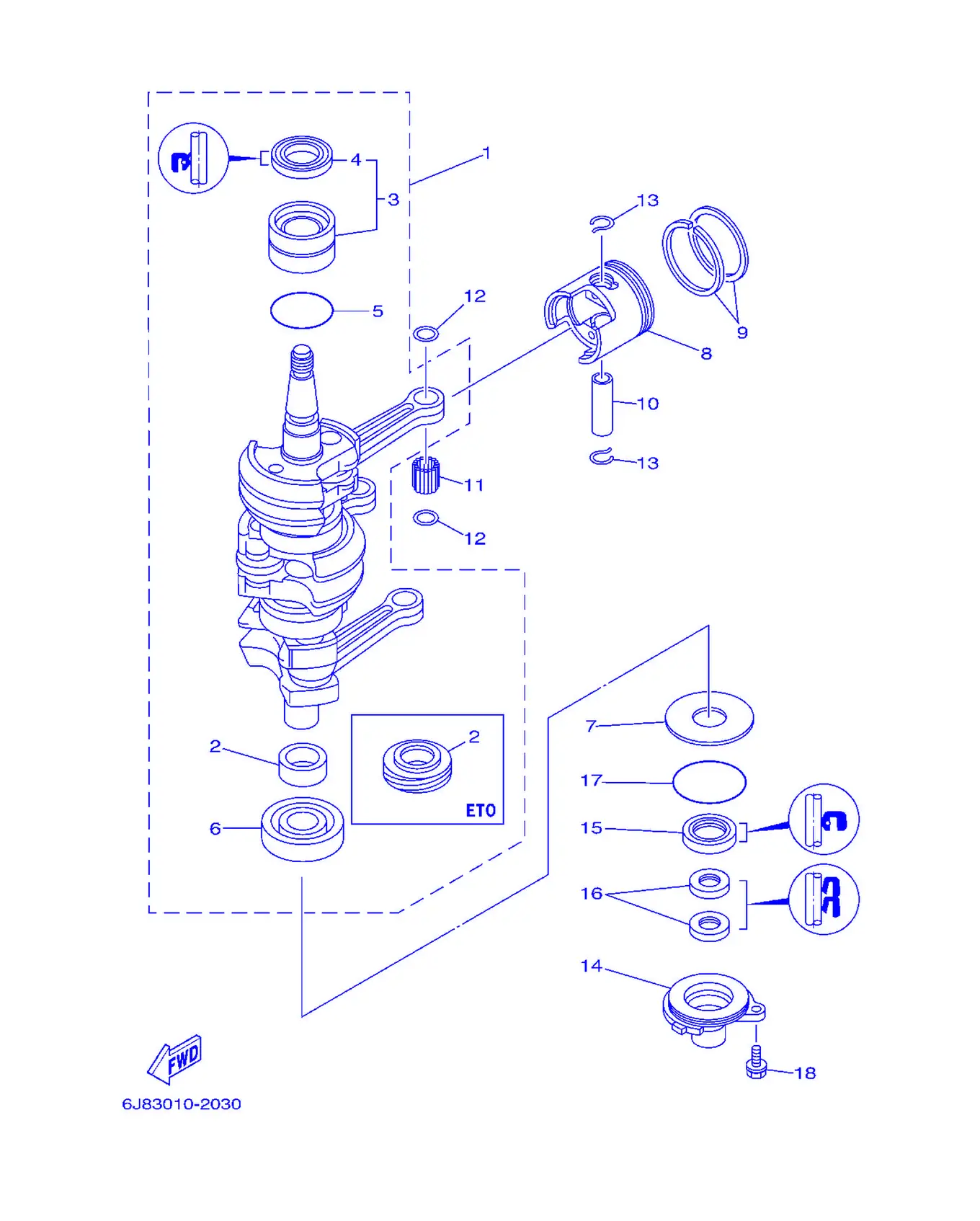

Рис. 5КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6J8-11400-01	Коленчатый вал в сборе	1
2	6J8-11445-00	. Проставка	1
3	93311-632U7	. Подшипник	1
4	93102-26M27	. . Сальник	1
5	93210-42159	. . Кольцо уплотнительное	1
6	93306-305U3	. Подшипник	1
7	90201-50306	Шайба упорная	1
8	6J8-11631-02-97	Поршень (STD)	3
8	6J8-11635-02	Поршень (0.25MM O/S)	3
8	6J8-11636-02	Поршень (0.50MM O/S)	3
9	6J8-11601-01	Комплект поршневых колец (STD)	3
9	6J8-11601-11	Комплект поршневых колец (0.25MM O/S)	3
9	6J8-11601-21	Комплект поршневых колец (0.50MM O/S)	3
10	6J8-11633-00	Поршневой палец	3
11	93602-16M10	Установочный штифт	84
12	90201-16379	Упорная шайба	6
13	93450-17129	Стопорное кольцо	6
14	6J8-15396-00-5B	Корпус сальника	1
15	93101-25M28	Сальник	1
16	93104-16M04	Сальник	2
17	93210-56M80	Кольцо O-ring	1
18	90119-06023	Болт с шайбой	2

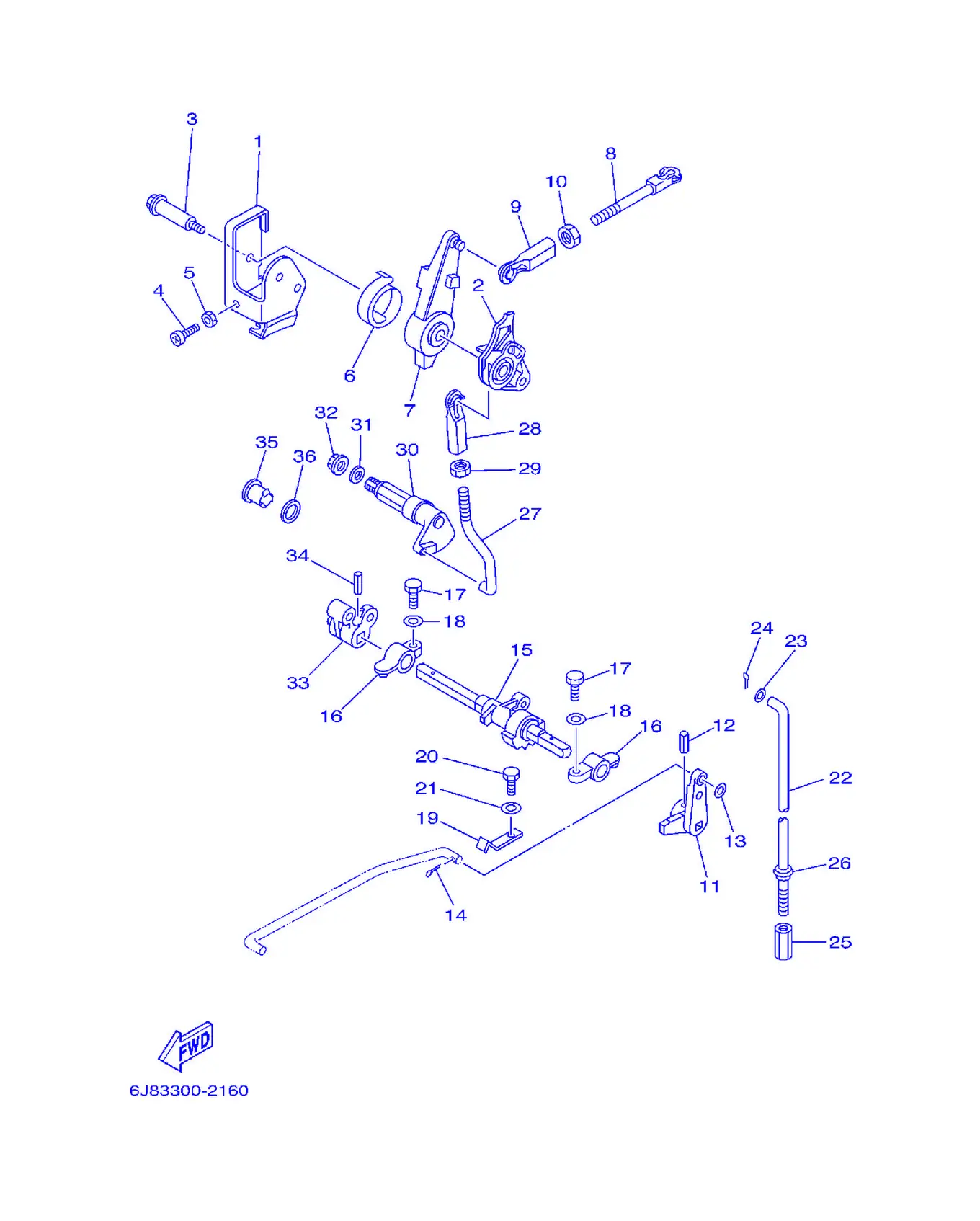

Рис. 6УПРАВЛЕНИЕ 1 Control 1

REF	Номер детали	Наименование	Кол-во
1	6J8-14497-00	Кронштейн троса дроссельной заслонки	1
2	6J8-41213-00	Кулачок акселератора	1
3	90109-06M28	Болт	1
4	97880-06025	Винт, с полукруглой головкой	1
5	95303-06600	. Гайка	1
6	6J8-42167-00	Пружина 1	1
7	6J8-41631-02	Рычаг управления магнето	1
8	689-42169-01	Соединение	1
9	682-41237-00	Головка, трубка	1
10	95380-05600	. Гайка	1
11	6J8-44123-00	Тяга переключения передач	1
12	90254-03M04	. Штифт пружинный	1
13	92990-06200	. . Пружина, толкатель	1
14	91490-20012	Прокладка	1
15	6J8-44121-00	Рычаг тяги переключения передач	1
16	6G1-41662-01-94	Шпилька 2	2
17	97013-06020	Болт	2
18	92903-06600	Шайба, пластина	2
19	6J8-44116-00	Пружина	1
20	97095-06012	Болт	1
21	92995-06600	. . Шайба	1
22	6J8-44143-00	Тяга переключения передач	1
23	92990-05600	. Шайба пластины	1
24	91490-16010	Заглушка, поворотный	1
25	90170-06015	Гайка	1
26	689-43373-01	Сальник, демпфер	1
27	6J8-42192-00	Тяга 2	1
28	682-41237-00	Головка, трубка	1
29	95380-05600	. Гайка	1
30	6J8-42154-01	Рычаг управления дросселем	1
31	90202-10024	Шайба опорная	1
32	95780-08300	Прокладка, дроссельная	1
33	6J8-44142-00	Соединение	1
34	90254-03M04	. Штифт пружинный	1
35	682-42726-00	Втулка уплотнительная	1
36	90202-12M17	Шайба пластины	1

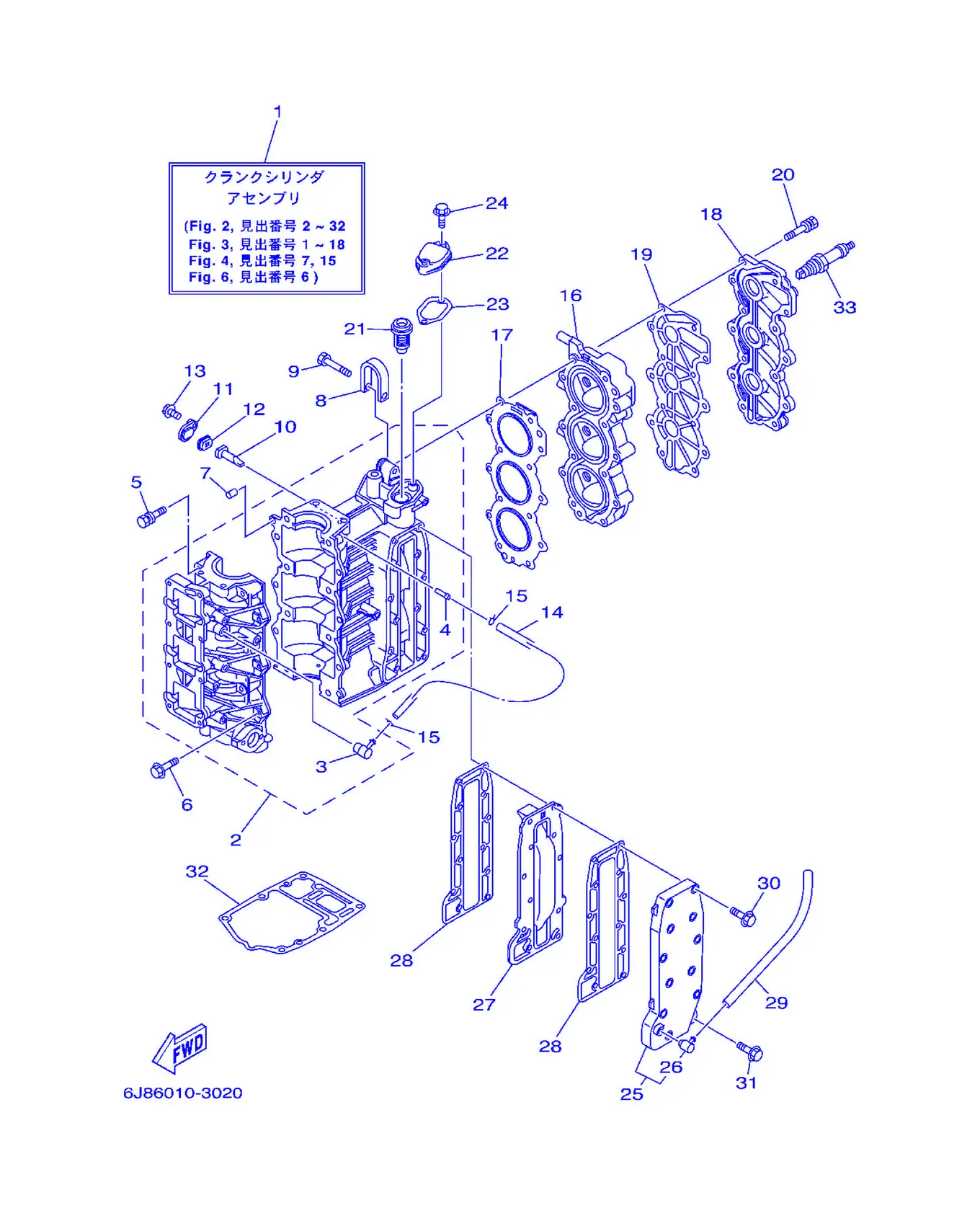

Рис. 7ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6J8-W0090-06-1S	Узел картера цилиндра	1
2	6J8-15100-01-1S	Узел картера	1
3	650-11370-01	Узел обратного клапана	1
4	624-14485-00	. Трубка соединительная	1
5	90119-08019	Болт с шайбой	8
6	90119-06MA4	Табличка, предупреждающая	6
7	93606-12019	. Пластина, корпус насоса	2
8	6F5-11119-00	Подвеска двигателя	1
9	90101-08001	Болт шестигранный	1
10	6J8-11325-00	Анод	2
11	6H3-11327-00-1S	Крышка анода	2
12	6H3-11328-00	Втулка	2
13	90119-06023	Болт с шайбой	2
14	90445-07M29	Шланг (L135)	1
15	90467-06016	Зажим	2
16	6J8-11111-00-1S	Головка цилиндра 1	1
17	6J8-11181-A1	Прокладка головки цилиндра 1	1
18	6J8-11191-00-1S	Крышка головки цилиндра 1	1
19	6J8-11193-A1	Прокладка крышки головки 1	1
20	90119-08MA8	Болт с шайбой	14
21	688-12411-11	Термостат	1
22	6H4-12413-00-1S	Крышка термостата	1
23	6J8-12414-A0	. Прокладка крышки	1
24	90119-06MA3	Табличка, идентификационная	2
25	6J8-41113-00-1S	Наружная крышка выхлопа	1
26	676-11372-00	Прокладка, насос	1
27	6J8-41111-00-1S	Внутренняя крышка выхлопа	1
28	6J8-41114-A0	Прокладка наружной крышки выхлопа	2
29	6J8-1111J-00	Труба 1	1
30	90119-06MA5	Табличка, предупреждающая	11
31	90119-06MA3	Табличка, идентификационная	1
32	6J8-45113-A0	Прокладка верхнего корпуса	1
33	94703-00217	Свеча зажигания (NGK B7HS-10)	3

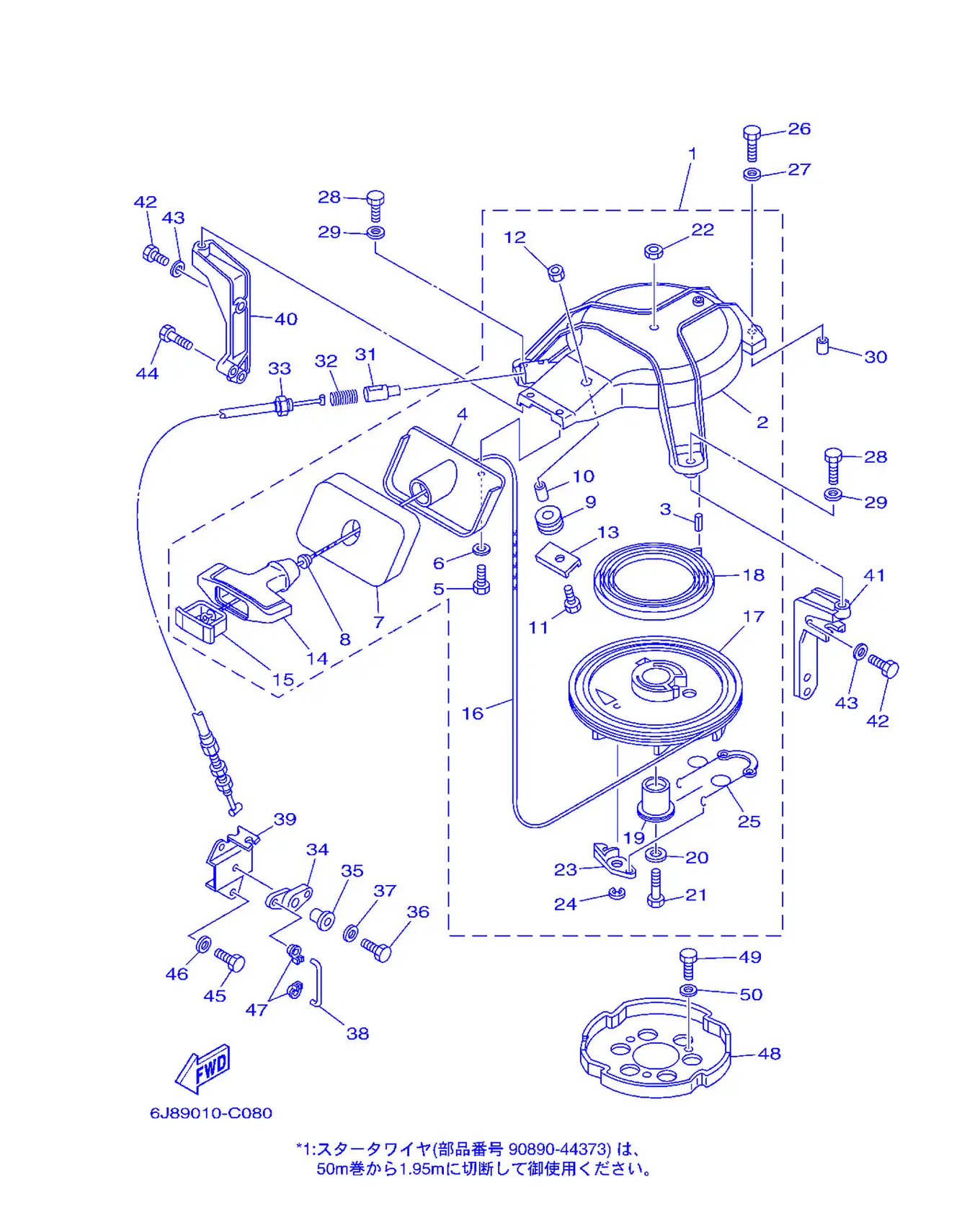

Рис. 8Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6J8-15710-02-4D	Узел стартера	1
2	6J8-15711-00-94	Корпус стартера	1
3	91690-40014	. Штифт пружинный	1
4	6J8-15758-01-94	Направляющая троса	1
5	97095-06016	Болт	2
6	92995-06600	. . Шайба	2
7	6J8-15762-00	Уплотнение резиновое 2	1
8	6A0-15789-00	. Демпфер	1
9	6F5-15752-00	Ролик, трос	1
10	6F5-15753-00	Втулка	1
11	97095-06025	Болт	1
12	95380-06600	Тяга, соединительная	1
13	6J8-15787-00	Адаптер	1
14	689-15755-01	Рукоятка стартера	1
15	6F5-15779-02	Направляющая	1
17	6J8-15714-00	. Барабан шкива	1
18	90510-08M04	Спиральная пружина	1
19	677-15717-01	Вал стартера	1
20	90201-06060	. Шайба пластины	1
21	97095-06025	Болт	1
22	95380-06700	Гайка	1
23	676-15741-03	. Собачка привода	1
24	93430-06M02	Стопорное кольцо	1
25	6J8-15705-00	. Пружина собачки привода	1
26	97095-06035	Болт	1
27	92995-06600	. . Шайба	1
28	97095-06025	Болт	2
29	92995-06600	. . Шайба	2
30	99530-10014	Установочный штифт	1
31	656-15748-00	Плунжер стопора стартера	1
32	90501-10227	Пружина сжатия	1
33	6J8-15770-00	Трос в сборе, стартер	1
34	6J8-15746-01	Рычаг	1
35	90387-06M29	Втулка	1
36	97095-06025	Болт	1
37	92995-06600	. . Шайба	1
38	6J8-15747-00	Тяга	1
39	6J8-15774-01	Кронштейн 4	1
40	6J8-15771-00-94	Кронштейн 1	1
41	6J8-15772-00-94	Кронштейн 2	1
42	97013-06020	Болт	3
43	92903-06600	Шайба, пластина	3
44	90101-06024	Болт, шестигранный	1
45	97095-06016	Болт	2
46	92995-06600	. . Шайба	2
47	661-41262-02	Соединение, рычаг подсоса	2
48	6J8-15723-00	Шкив, стартер	1
49	97013-08014	Болт	3
50	92903-08600	Шайба пластины	3

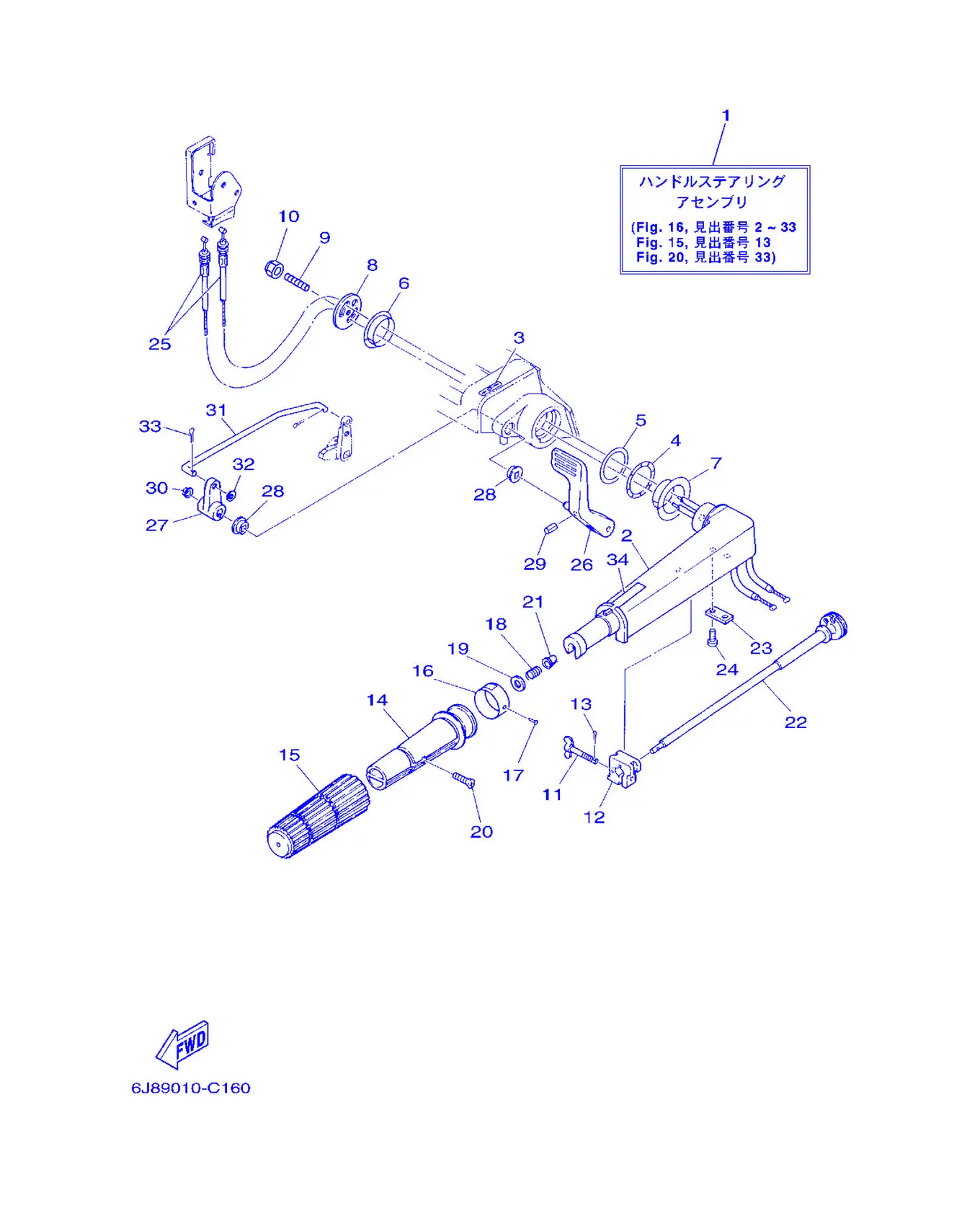

Рис. 9MH,WH версия) Рулевое управление (MH,WH) MH,WH规格) Steering (MH,WH)

REF	Номер детали	Наименование	Кол-во
1	6J8-W0084-11-4D	Рулевое управление в сборе	1
2	6G1-42111-12-4D	Рукоятка рулевого управления	1
3	6E0-44191-11	Указатель переключения передач	1
4	90206-36M21	Шайба, волновая	1
5	90202-36M55	Шайба, пластина	1
6	90386-33M96	Втулка	1
7	90386-34M97	Втулка	1
8	6G1-42131-02	Крышка, рукоятка рулевого управления	1
9	90116-08016	Болт, шпилька	1
10	90185-08057	Крышка, топливный фильтр	1
11	6G1-42125-01	Крышка, топливный бак	1
12	6G1-42126-00	Топливный шланг, крышка топливного бака	1
13	91490-16010	Заглушка, поворотный	1
14	664-42119-00	Рукоятка рулевого управления	1
15	6F6-42177-A0	Резиновая рукоятка	1
16	6J8-42137-00	Индикатор, дроссель	1
17	90269-02M09	Заклепка	1
18	90501-23215	Стопорное устройство	1
19	92903-10600	Шайба, пластина	1
20	90149-05M13	Винт	1
21	90386-08032	Проставка	1
22	6G1-42138-01	Провод, датчик	1
23	6E0-42159-02	Кронштейн	1
24	97885-05012	Прокладка пластины	2
25	6J8-26301-00	Трос дросселя в сборе	2
26	6J8-44111-01-4D	Рукоятка, переключение передач	1
27	6J8-44125-00	Рычаг, тяга переключения	1
28	682-44132-00	Втулка	2
29	90254-03M04	. Штифт пружинный	1
30	90386-06M12	Пружина	1
31	6J8-44124-00	Тяга, тяга переключения	1
32	92990-06200	. . Пружина, толкатель	1
33	91490-20012	Прокладка	1
34	6E0-83627-01	Этикетка, предупреждение 7	1

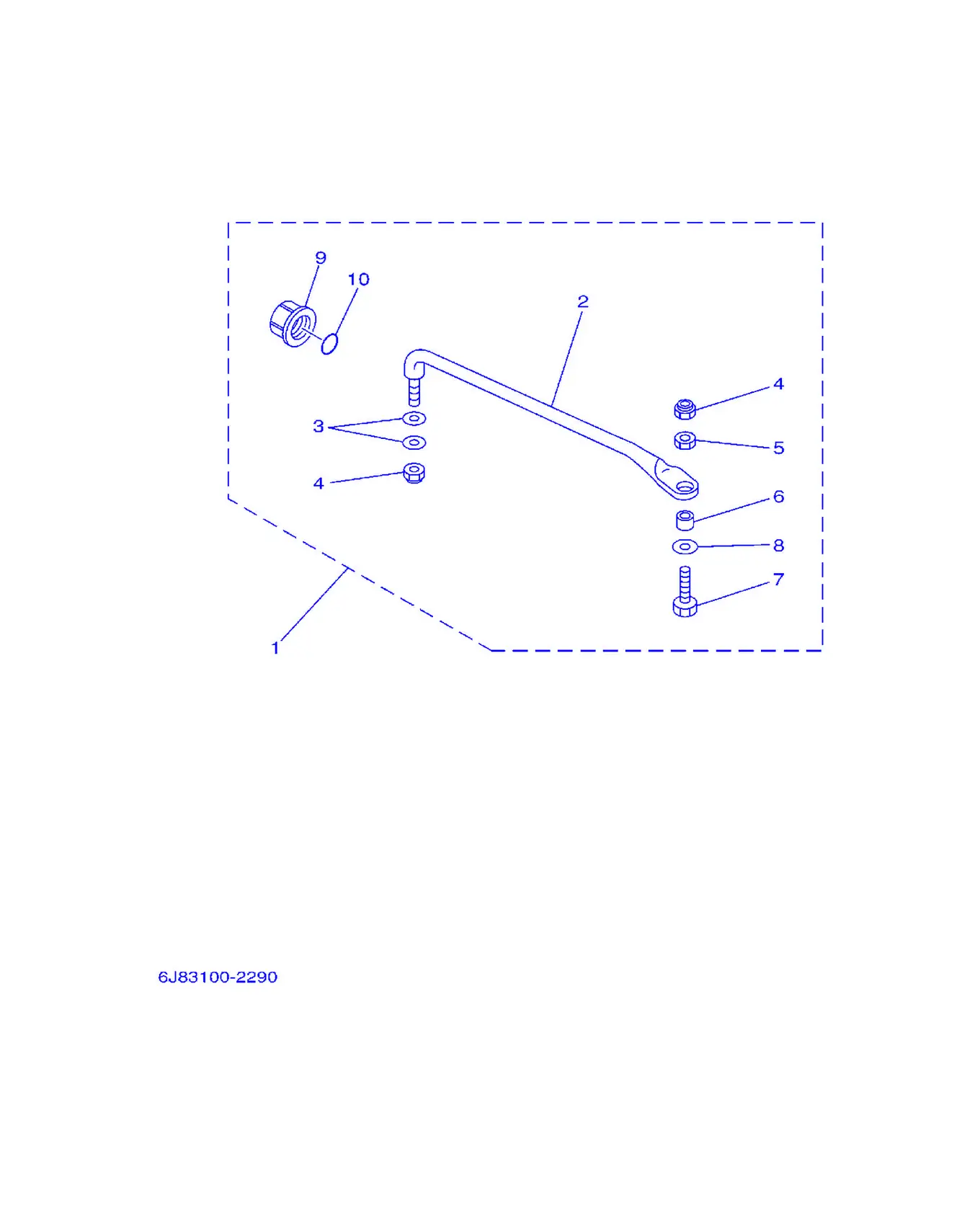

Рис. 10НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	689-61350-02	Направляющая рулевого управления в сборе	1
2	689-61351-01	Тяга рулевой тяги	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	6E5-61355-00	. Табличка	1
8	90201-10M63	Пружина, крышка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

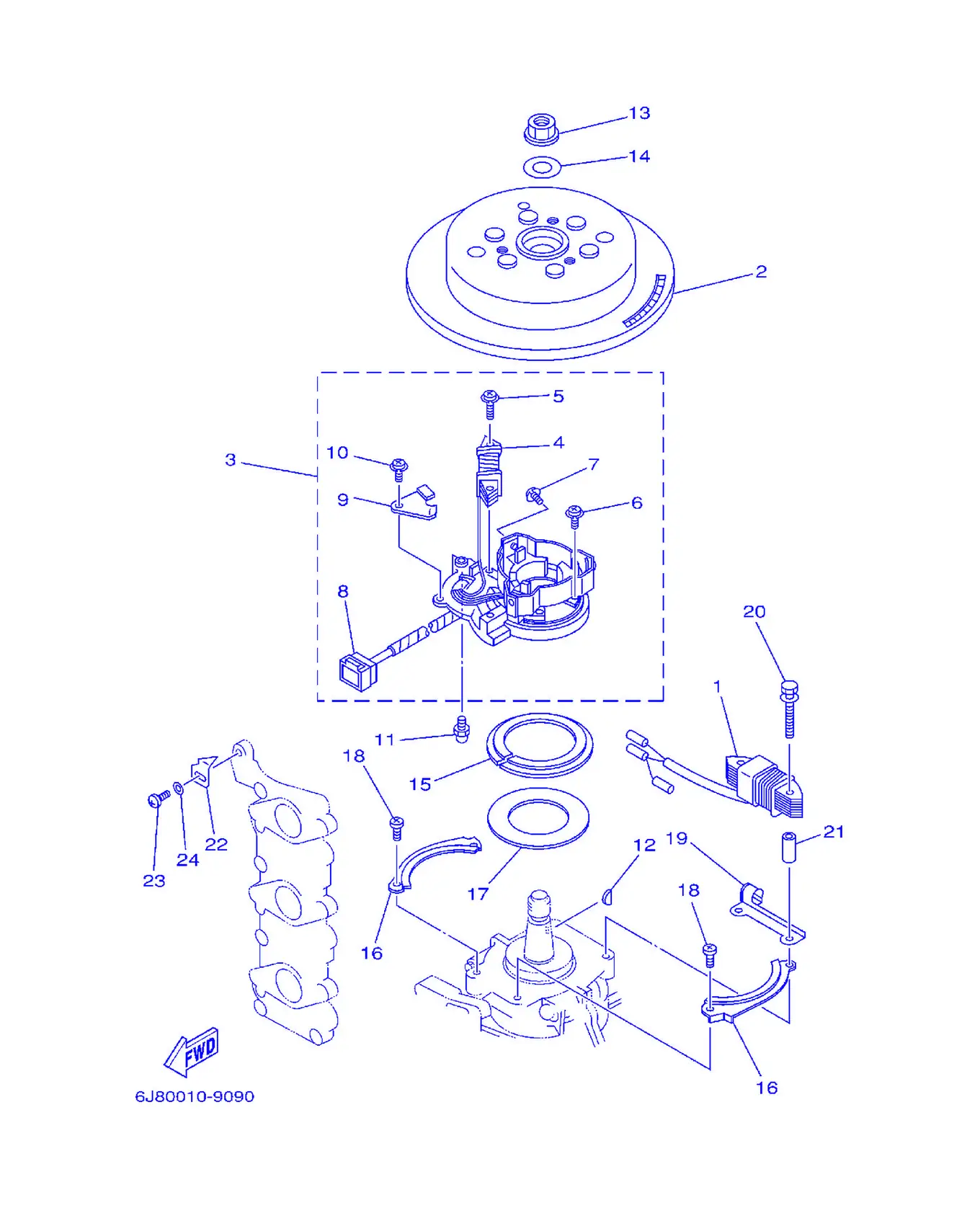

Рис. 11ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6H4-85533-A1	Катушка, освещение	1
2	6J8-85550-F1	Ротор в сборе	1
3	6H4-85510-F1	Статор в сборе	1
4	6H4-85520-01	Катушка, зарядная	1
5	97902-06120	Винт с шайбой	2
6	97902-04112	Винт с шайбой	6
7	97902-04106	Винт с шайбой	3
8	9E471-09205	Разъем (6P, папа)	1
9	6H4-85548-00	Держатель	1
10	97902-05408	Винт с шайбой	1
11	663-85518-00	. Шаровой шарнир	1
12	90280-05013	Провод, катушка	1
13	90179-16M05	Гайка	1
14	90201-16M44	Шланг, топливный	1
15	6H4-41611-10	Фиксатор, основание магнето	1
16	6J8-41615-00	Стопор, основание магнето	2
17	6J8-41618-00	Шайба, магнето	1
18	97880-06012	Сальник, коленвал	2
19	6J8-85548-00	Держатель	1
20	90101-06M00	Болт, шестигранный	2
21	90387-06M81	Втулка	2
22	6J8-81332-00	Пластина, зажигания	1
23	97885-05010	Винт, полукруглая головка	1
24	92995-05600	. Шайба	1

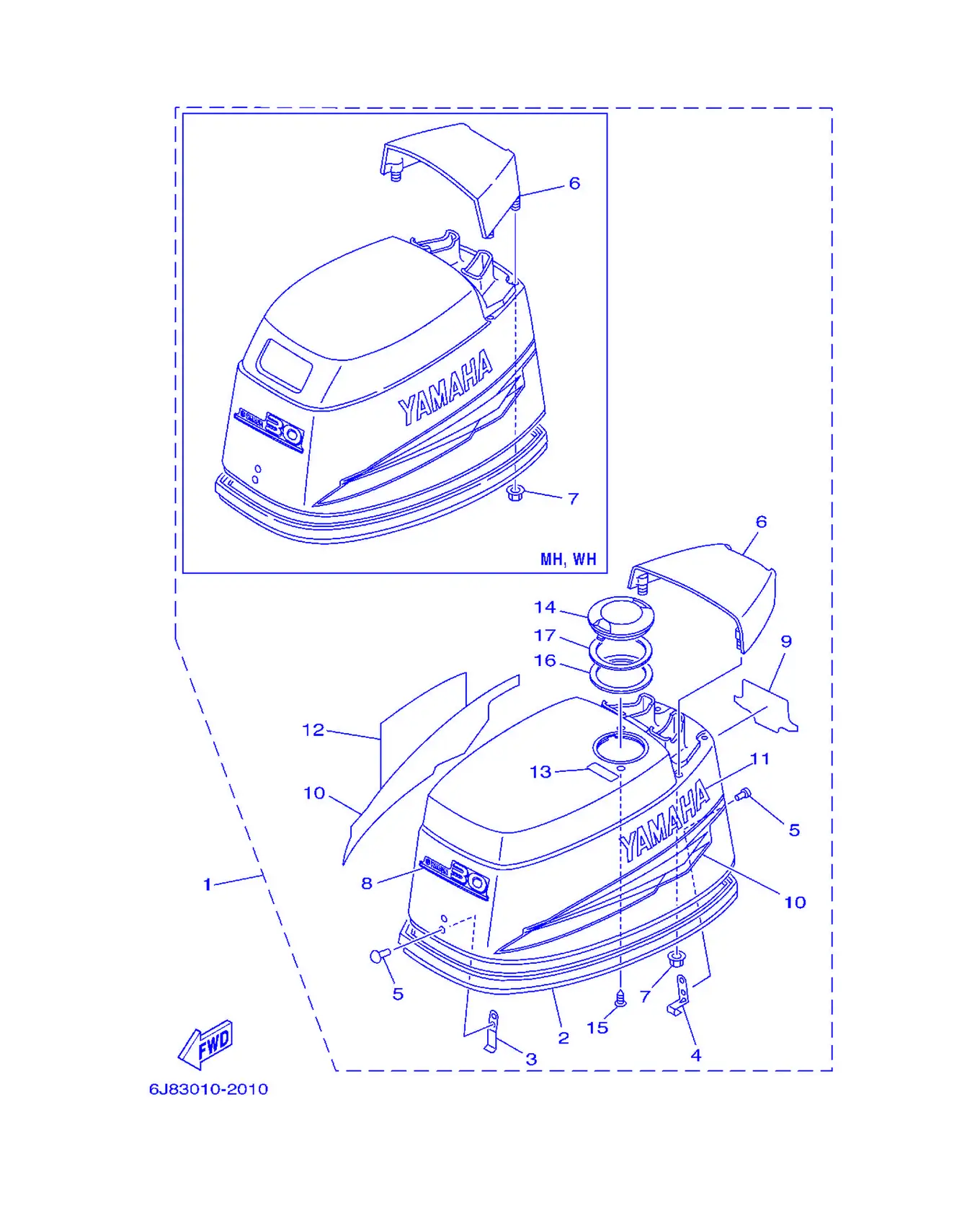

Рис. 12ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6J8-42610-D0-4D	Верхний кожух в сборе	1
2	6J8-42615-00	Сальник	1
3	6J8-42651-03	Крюк	1
4	6J8-42652-00	Крюк	1
5	90266-04M00	Заклепка	4
6	6J8-42613-00-4D	Формовка, воздуховод	1
7	90179-06M24	Гайка	4
8	6J8-42677-40	Наклейка, передняя	1
9	6J8-42678-10	Наклейка, задняя	1
10	6J8-W0070-14	Комплект наклеек	1
11	6J8-42681-11	Метка, кожух	1
12	6J8-42682-12	Метка, кожух	1

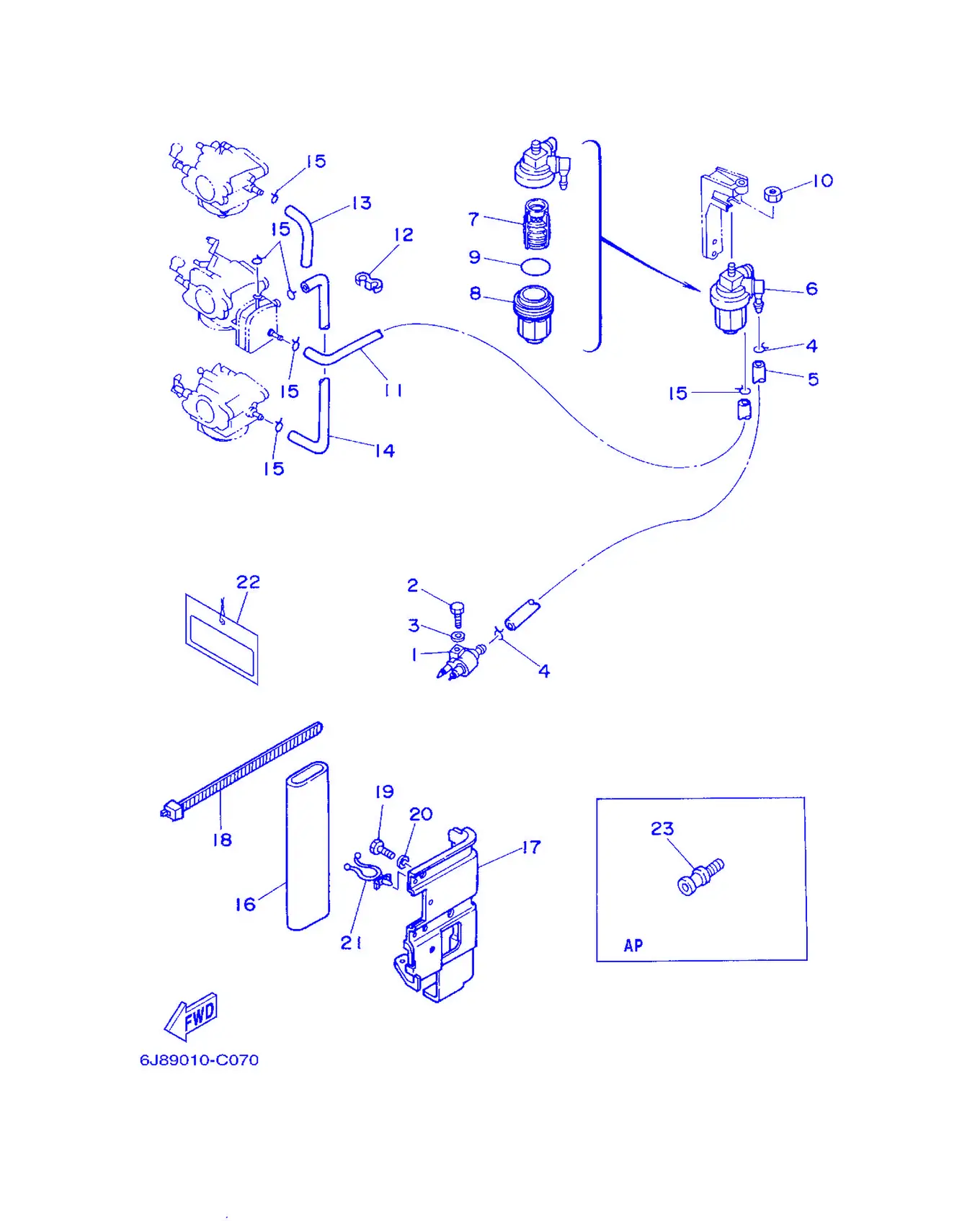

Рис. 13ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06025	Болт	1
3	92995-06600	. . Шайба	1
4	90467-08004	Зажим	2
5	90445-09M00	Шланг (L180)	1
6	61N-24560-00	Фильтр в сборе	1
7	61N-24563-00	Элемент фильтра	1
8	61N-24521-00	Держатель, трос газа	1
9	93210-32738	Кольцо O-ring	1
10	90179-08M15	Гайка	1
11	6E5-24312-00	Труба 2	1
12	90464-09M21	Гайка	1
13	688-24313-00	Труба 3	1
14	6J8-24311-00	Труба, топливная 1	1
15	90467-08004	Зажим	6
16	656-W2810-02	Набор инструментов	1
17	6J8-28170-00	Инструмент, держатель	1
18	6G1-2811G-00	Лента	1
19	97095-08016	Болт	2
20	92995-08600	. . Шайба	2
21	90464-12M17	Зажим	6
22	61H-2819R-01	Ярлык, предупреждение	1
23	626-28193-01-94	Пробка контроля воды	1

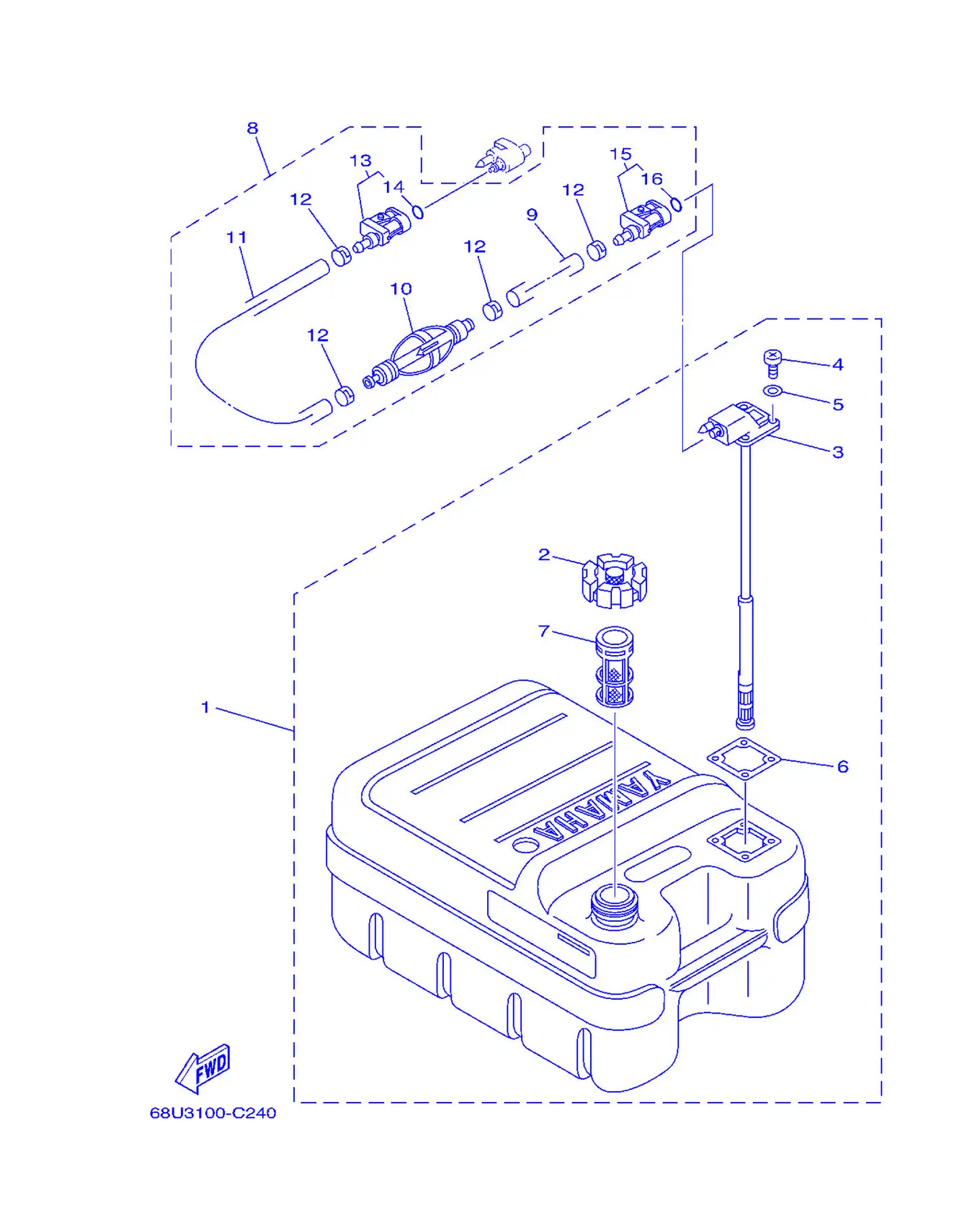

Рис. 14Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-54	Топливная труба в сборе 1	1
9	90445-11M06	. Шланг (L:2050MM)	1
10	6Y1-24360-52	. Заглушка топливопровода	1
11	90445-11M05	. Шланг (L:850MM)	1
12	650-24351-51	. Заглушка 1	4
13	6G1-24305-04	Соединение топливной трубы в сборе	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y1-24305-05	Соединение топливной трубы в сборе	1
16	93210-08287	. . Кольцо O-ring	1

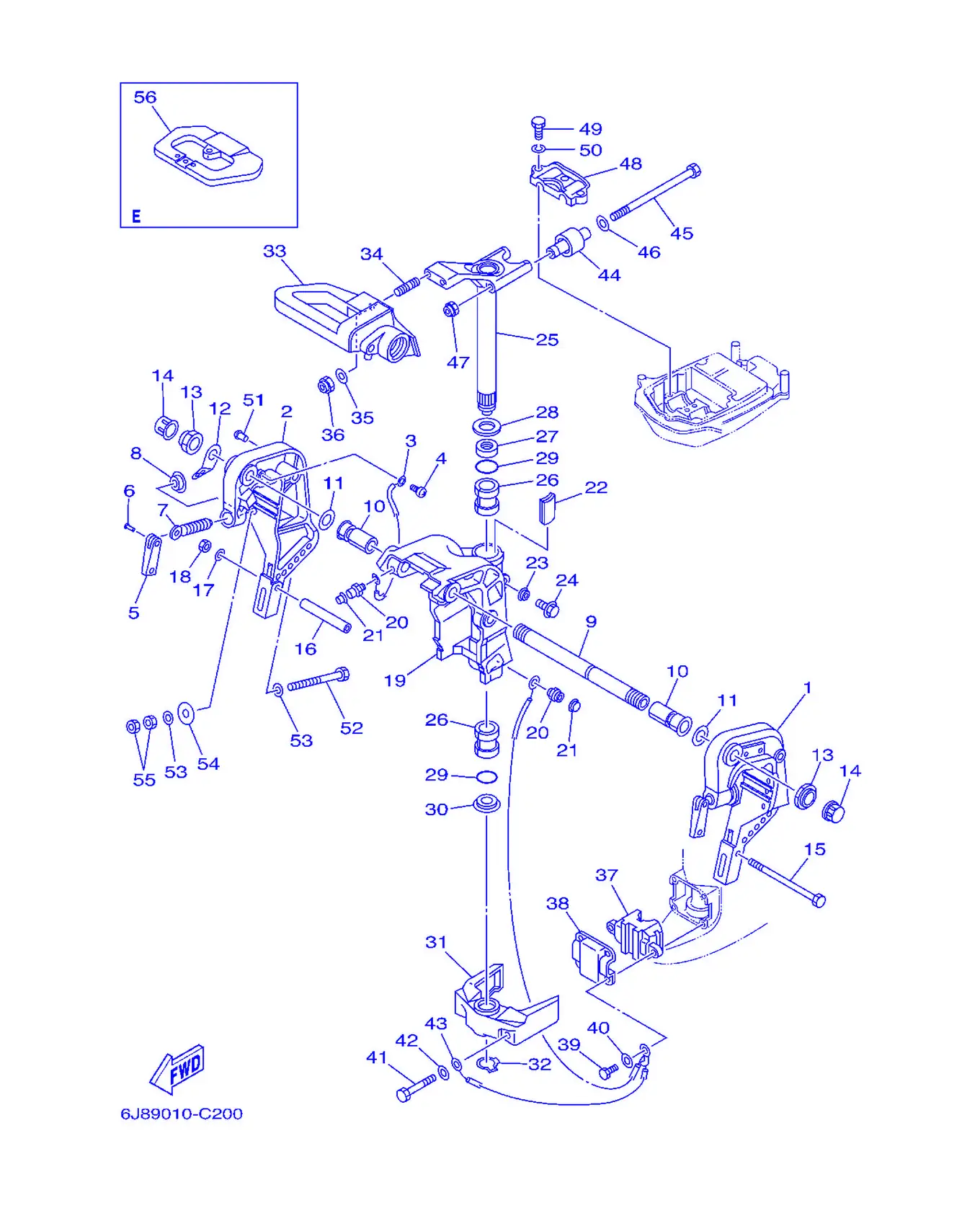

Рис. 15MH,WH,E версия) Кронштейн 1 (MH,WH,E) MH,WH,E规格) Bracket 1 (MH,WH,E)

REF	Номер детали	Наименование	Кол-во
1	6H4-43111-05-4D	Кронштейн, зажим 1	1
2	6H4-43112-04-4D	Кронштейн, зажим 2	1
3	6E5-82148-00	Пружина, подача 4	1
4	97885-06008	Пружина, педаль	1
5	6E0-43118-01	Держатель, трос управления	2
6	90243-04M01	Педаль	2
7	90149-14M12	Винт	2
8	648-43114-01	Крышка, водяной насос	2
9	6J8-43131-01	Болт кронштейна зажима	1
10	90386-22M69	Втулка	2
11	90201-22M03	Шпилька, трос	2
12	6J8-43113-01	Прокладка, трос управления	1
13	90185-22043	Крышка, корпус насоса	2
14	6G5-43145-01	Крышка, поводковая крышка	2
15	90101-08339	Болт, шестигранный	1
16	90387-08M03	Втулка	1
17	92990-08600	. . Прокладка, крышка	1
18	95380-08600	Гайка	1
19	6J8-43311-04-4D	Кронштейн, поворотный 1	1
20	93700-06M03	Пластина стопорная	3
21	663-45119-00	Колпачок, пресс-масленка	3
22	6J8-42528-00	Пластина, фрикционная	1
23	689-43373-01	Сальник, демпфер	1
24	90105-06M18	Болт с фланцевой головкой	1
25	6J8-42510-03-4D	Кронштейн рулевого управления в сборе	1
26	90386-30M77	Прокладка	2
27	90386-30M78	Прокладка	1
28	90201-30M00	Шпилька, трос	1
29	93210-29M94	Уплотнительное кольцо	2
30	90386-30M60	Прокладка	1
31	6H4-44551-02-4D	Корпус, нижняя опора	1
32	93410-28M06	Прокладка	1
33	6J8-42121-03-4D	Кронштейн, крепления	1
34	90116-10M28	Болт шпилька	2
35	92995-10600	Шайба	2
36	90185-10051	. Гайка самоконтрящаяся	2
37	6H4-44557-10	Демпфер крепления, нижний передний	1
38	6H4-44553-01	Крышка, нижнее крепление	1
39	97095-08025	. Болт	4
40	92995-08600	. . Шайба	4
41	97095-10060	Болт	2
42	92995-10600	Шайба	2
43	6H4-82127-00	Провод, вывод 2	1
44	6H4-44514-00	Демпфер крепления, верхняя сторона	2
45	90109-08M26	Болт	2
46	90201-09425	Шайба, пластина	2
47	90185-08045	Гайка, самоконтрящаяся	2
48	6J8-44511-00-4D	Крышка, резиновая подушка верхнего крепления	1
49	97075-08035	Болт	3
50	92995-08100	Шайба пружинная	3
51	90269-02M08	Шайба	2
52	90101-10M58	Болт, шестигранный	4
53	92995-10600	Шайба	8
54	90201-12426	...	4
55	95380-10600	Гайка	8

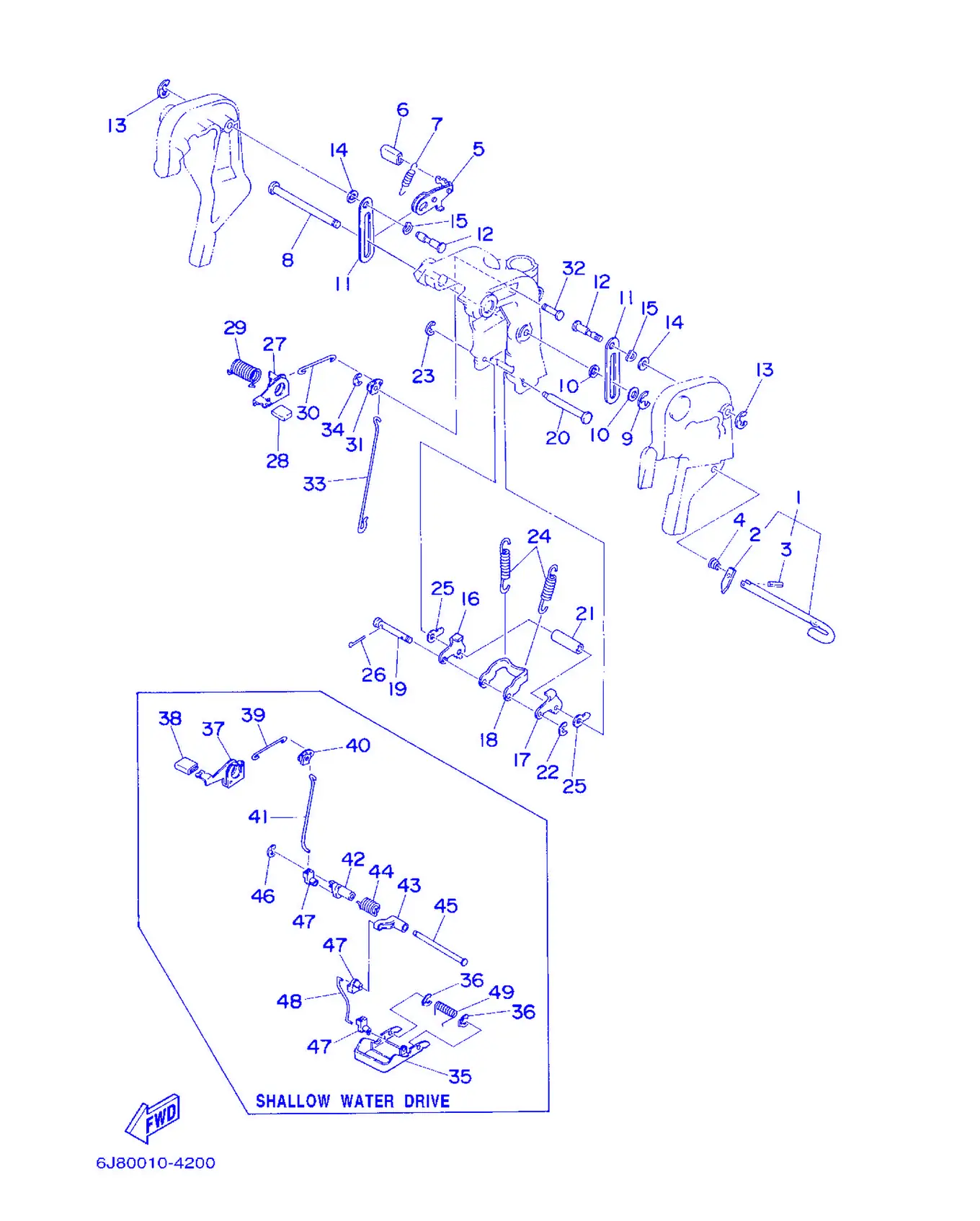

Рис. 16MH,WH,E версия) Кронштейн 2 (MH,WH,E) MH,WH,E规格) Bracket 2 (MH,WH,E)

REF	Номер детали	Наименование	Кол-во
1	6H4-43160-01	Узел тяги откидывания	1
2	676-43165-00	. Пластина, стопора откидывания	1
3	91690-30010	Не поддается однозначному прочтению	1
4	90502-10M04	Пружина, коническая	1
5	6J8-43181-01	Рычаг, стопора откидывания	1
6	682-43318-01	Крышка	1
7	90506-12M25	Пружина, натяжная	1
8	90249-12M28	Штифт	1
9	93430-10M00	Стопорное кольцо	1
10	90202-12031	Крышка корпуса	2
11	6J8-43627-00	Стопор	2
12	90249-12M27	Штифт	2
13	93430-10M00	Стопорное кольцо	2
14	90202-12031	Крышка корпуса	2
15	90206-12M16	Шайба, волнистая	2
16	6J8-43614-00	Пластина, стопора откидывания	1
17	6J8-43615-00	Пластина, стопора откидывания	1
18	6J8-43613-01	Рычаг, стопора откидывания	1
19	6H4-43659-00	Вал, стопора реверса	1
20	6J8-43611-01	Вал, стопор откидывания	1
21	90387-07M64	Втулка	1
22	93430-06M02	Стопорное кольцо	1
23	99080-05600	Стопорное кольцо	1
24	90506-32M22	Пружина, натяжная	2
26	91490-20010	Шплинт	2
27	6J8-43631-00	Рычаг, откидывания	1
28	6J8-43633-00	Крышка, рычага откидывания	1
29	90508-18M23	Пружина, торсионная	1
30	6H4-43616-00	Тяга, стопора откидывания	1
31	6J8-43641-00	Рычаг, откидывания	1
32	90249-06M24	Штифт	1
33	6J8-43617-00	Тяга, стопора откидывания	1
34	99080-05600	Стопорное кольцо	1
35	6J8-43681-01	Рычаг, привода на мелководье 1	1
36	6J8-43673-00	Шайба 1	2
37	6J8-43631-10	Рычаг, откидывания	1
38	6J8-43633-00	Крышка, рычага откидывания	1
39	6H4-43616-00	Тяга, стопора откидывания	1
40	6J8-43641-00	Рычаг, откидывания	1
41	6J8-43617-10	Тяга, стопора откидывания	1
42	6J8-43186-00	Рычаг	1
43	6J8-43187-00	Рычаг 2	1
44	90508-25M21	Пружина торсионная	1
45	90249-07M25	Штифт	1
46	99080-05600	Стопорное кольцо	1
47	6J8-41262-00	Тяга, дроссельная заслонка	3
48	6J8-43616-10	Штанга стопора откидывания	1
49	90508-20M22	Пружина торсионная	1

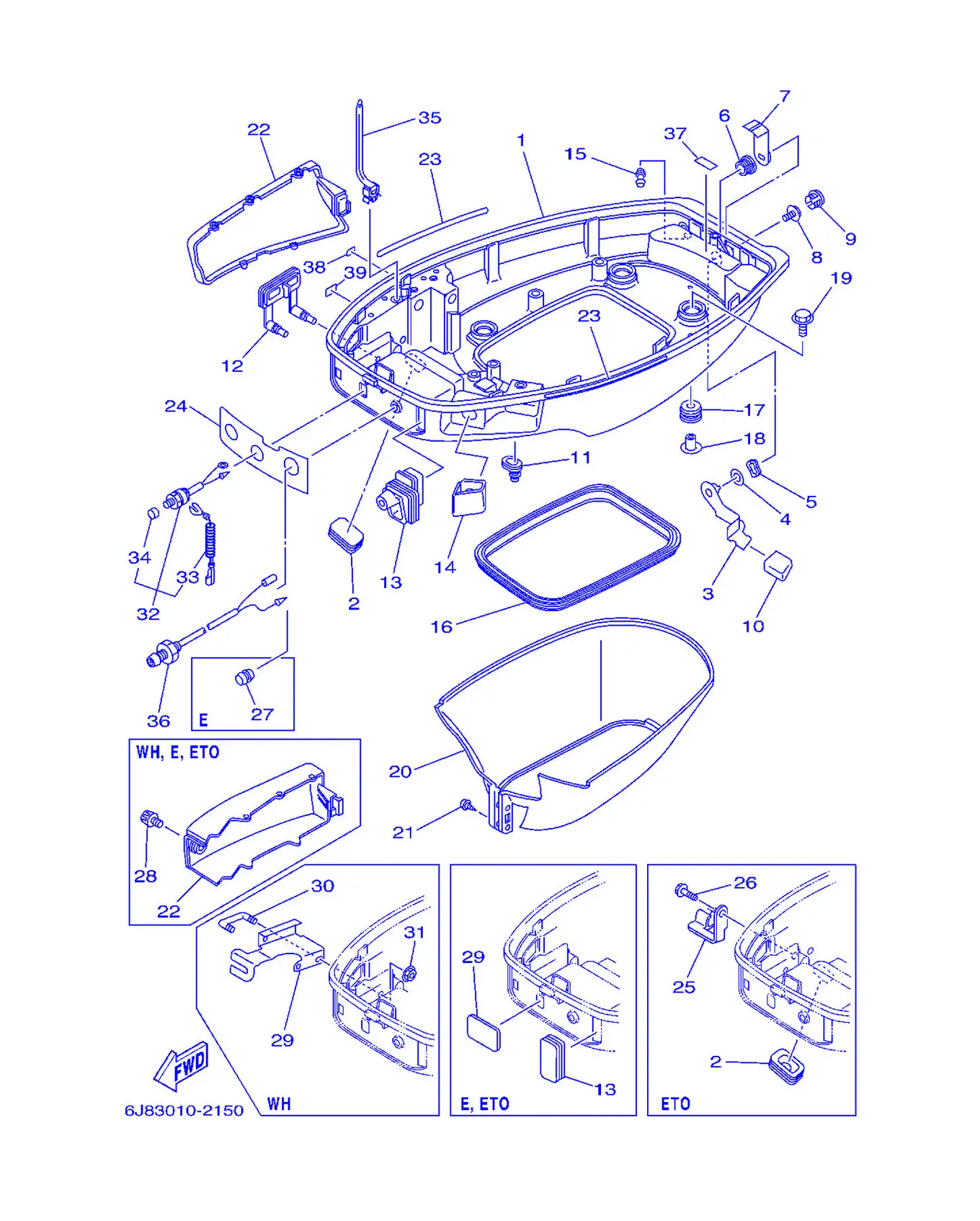

Рис. 17НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6J8-42711-03-4D	Обтекатель нижний	1
2	6H4-42726-00	Прокладка	1
3	6J8-42815-00-4D	Рычаг зажима	1
4	90202-12M25	Шайба пластина	1
5	90206-12052	Прокладка, головка	1
6	90386-12M61	Прокладка	1
7	6J8-42816-00	Рычаг зажима	1
8	95895-06012	Табличка, предупреждающая	1
9	6J8-42728-01	Крышка	1
10	6J8-42831-00	Втулка	1
11	6G1-42727-00	Гайка	1
12	6J8-42724-00	Втулка	1
13	6J8-42726-00	Втулка уплотнительная	1
14	6J8-42725-01	Втулка уплотнительная	1
15	6H3-44391-01	Ниппель, шланг	1
16	6J8-42716-00	Уплотнитель резиновый 1	1
17	90480-09M21	Втулка уплотнительная	4
18	90387-06M41	Втулка	4
19	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	4
20	6J8-42741-01	Фартук	1
21	90164-06M01	Винт самонарезающий	2
22	6J8-42723-01	Крышка, нижняя	1
23	6J8-42735-00	Протектор	2
24	6J8-42719-10	Панель передняя нижняя	1
32	689-82575-04	Выключатель стоп двигателя в сборе	1
33	682-82556-00	Рычаг, стопор	1
34	689-8257Y-00	Крышка	1
36	6J8-85410-00	Сигнальный фонарь аварийный	1
37	6E7-42791-00	Метка 1	1

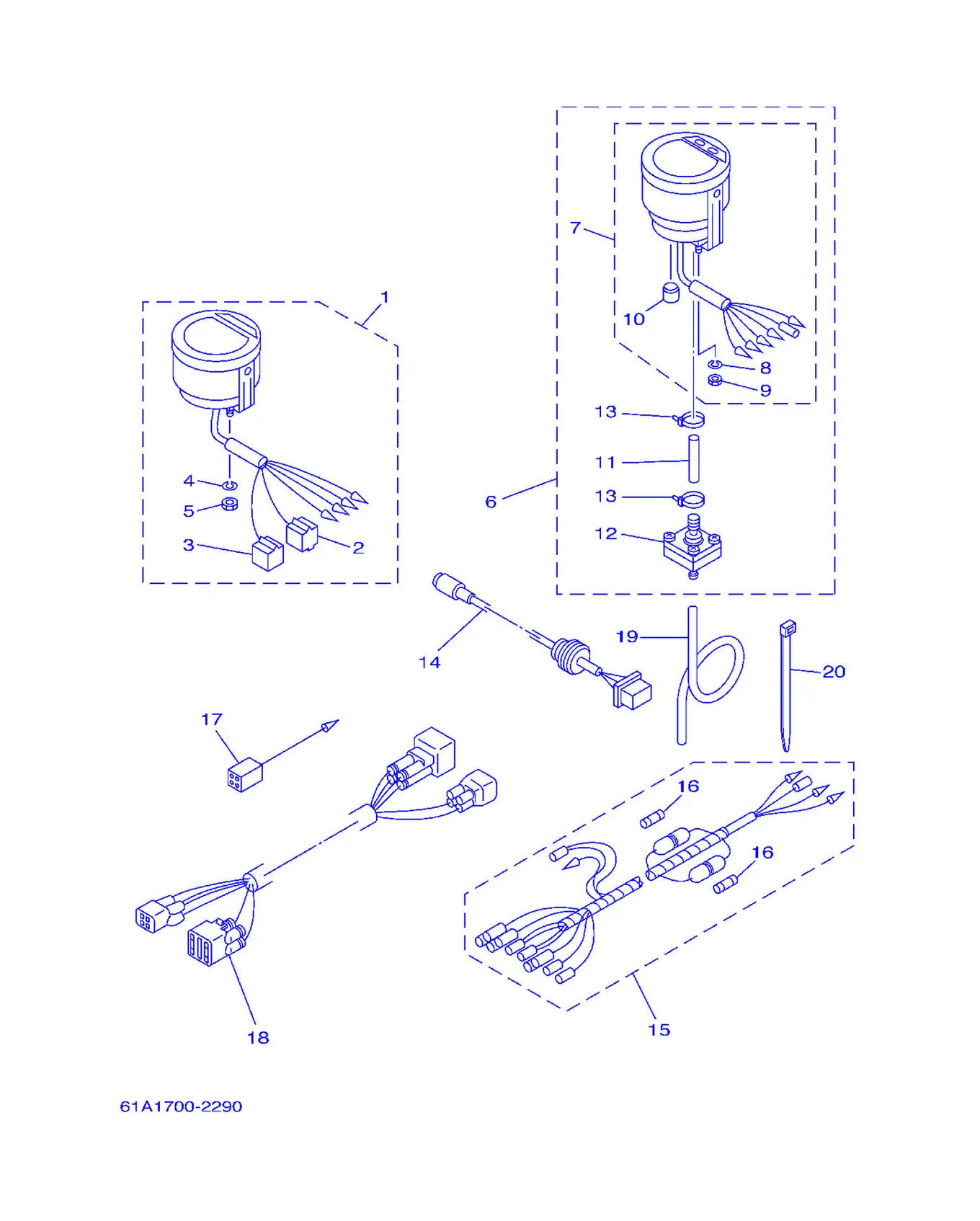

Рис. 18ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	68F-82553-70	Удлинитель, провод	1
19	6Y5-83557-10	Трубка (6M)	1
20	90465-13M39	. Прокладка	2

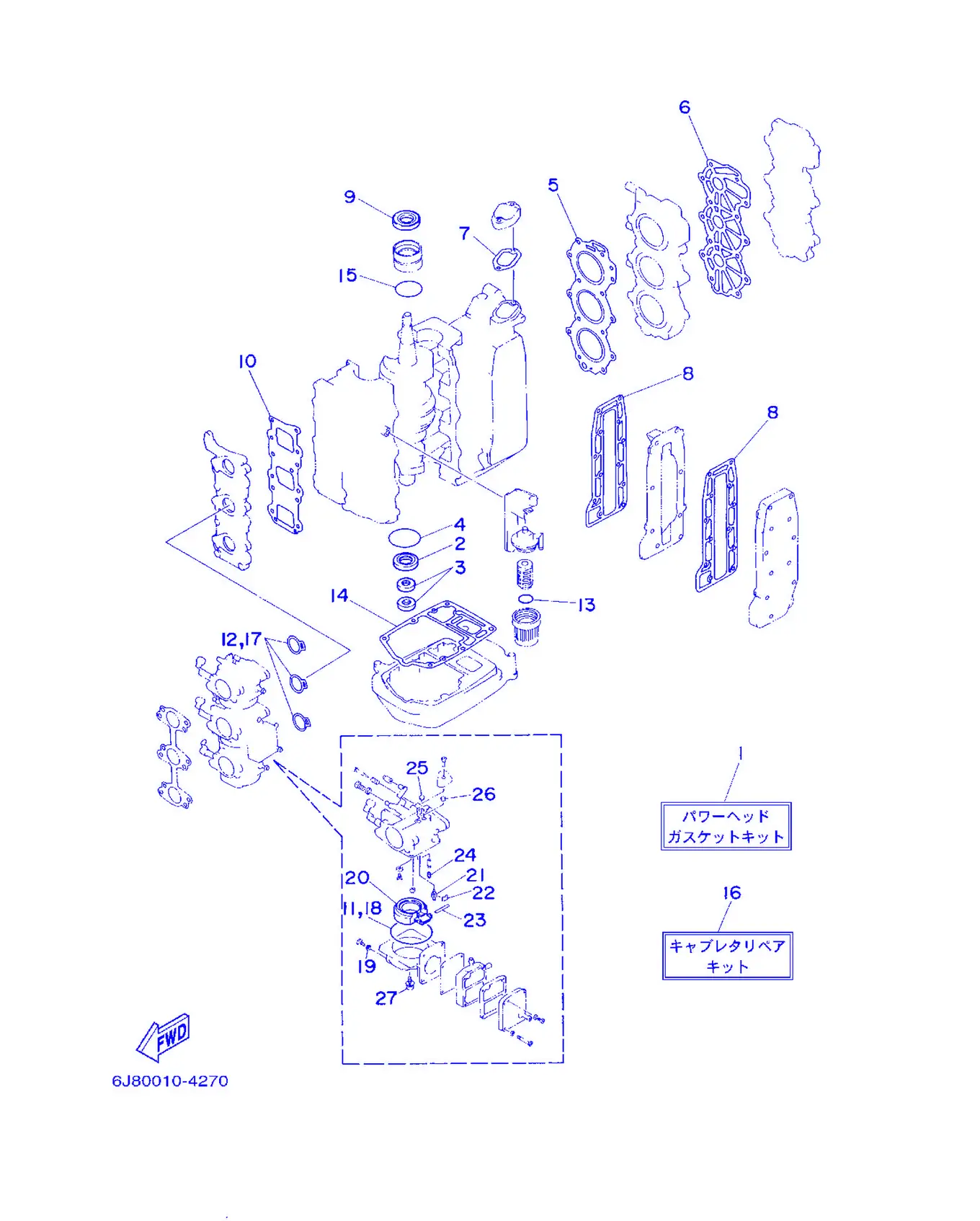

Рис. 19РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6J8-W0001-03	Комплект прокладок головки блока	1
2	93101-25M28	Сальник	1
3	93104-16M04	Сальник	2
4	93210-56M80	Кольцо O-ring	1
5	6J8-11181-A1	Прокладка головки цилиндра 1	1
6	6J8-11193-A1	Прокладка крышки головки 1	1
7	6J8-12414-A0	. Прокладка крышки	1
8	6J8-41114-A0	Прокладка наружной крышки выхлопа	2
9	93102-26M27	. . Сальник	1
10	6J8-13621-00	Прокладка, седло клапана	1
11	6J8-14984-00	Прокладка поплавковой камеры	3
12	6J8-14198-00	Прокладка	3
13	93210-32738	Кольцо O-ring	1
14	6J8-45113-A0	Прокладка верхнего корпуса	1
15	93210-42159	. . Кольцо уплотнительное	1
16	6J8-W0093-00	Ремкомплект карбюратора	1
17	6J8-14198-00	Прокладка	3
18	6J8-14984-00	Прокладка поплавковой камеры	3
19	6J8-14995-00	. Прокладка	3
20	6J8-14985-00	Поплавок	3
21	6J8-14546-00	Игольчатый клапан	3
22	6J8-14159-00	Зажим	3
23	6J8-14548-00	Ось рычага поплавка	3
24	6J8-14966-00	Заглушка	3
25	6J8-14126-00	Заглушка	3
26	6J8-14118-00	Заглушка	3
27	97980-04112	Винт с шайбой	3

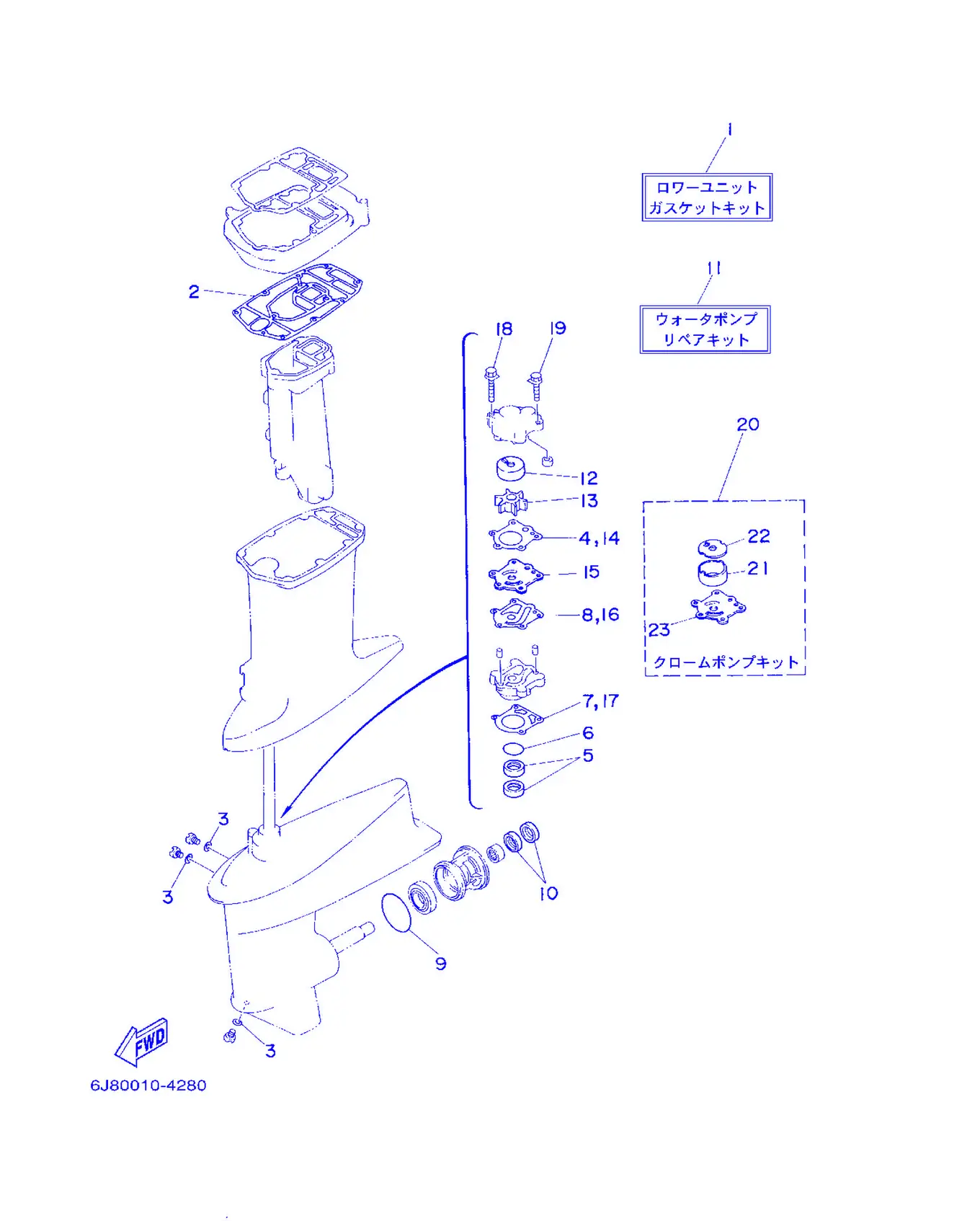

Рис. 20РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6J8-W0001-C2	Комплект прокладок нижнего узла	1
2	6J8-45114-A1	Прокладка, верхний корпус	1
3	90430-08020	. Прокладка	3
4	663-44315-A0	Прокладка водяного насоса	1
5	93101-23070	Сальник	2
6	93210-41042	Кольцо уплотнительное	1
7	663-44316-A0	Прокладка водяного насоса	1
8	663-44324-A0	Прокладка картриджа	1
9	93210-60MA3	Уплотнительное кольцо	1
10	93101-20M07	Сальник	2
11	6J8-W0078-A2	Ремкомплект водяного насоса	1
12	663-44322-00	. Крышка, корпус	1
13	6H4-44352-02	. Крыльчатка	1
14	663-44315-A0	Прокладка водяного насоса	1
15	663-44323-00	. Наружная пластина, картридж	1
16	663-44324-A0	Прокладка картриджа	1
17	663-44316-A0	Прокладка водяного насоса	1
18	90119-08M13	. Заглушка, корпус	2
19	90119-08M34	. Болт с шайбой	2
20	6H4-W0078-0A	Комплект хромированного насоса	1
21	670-44322-01	. Вставка, картридж	1
22	670-44321-00	. Внутренняя пластина, картридж	1
23	670-44323-00	. Наружная пластина, картридж	1

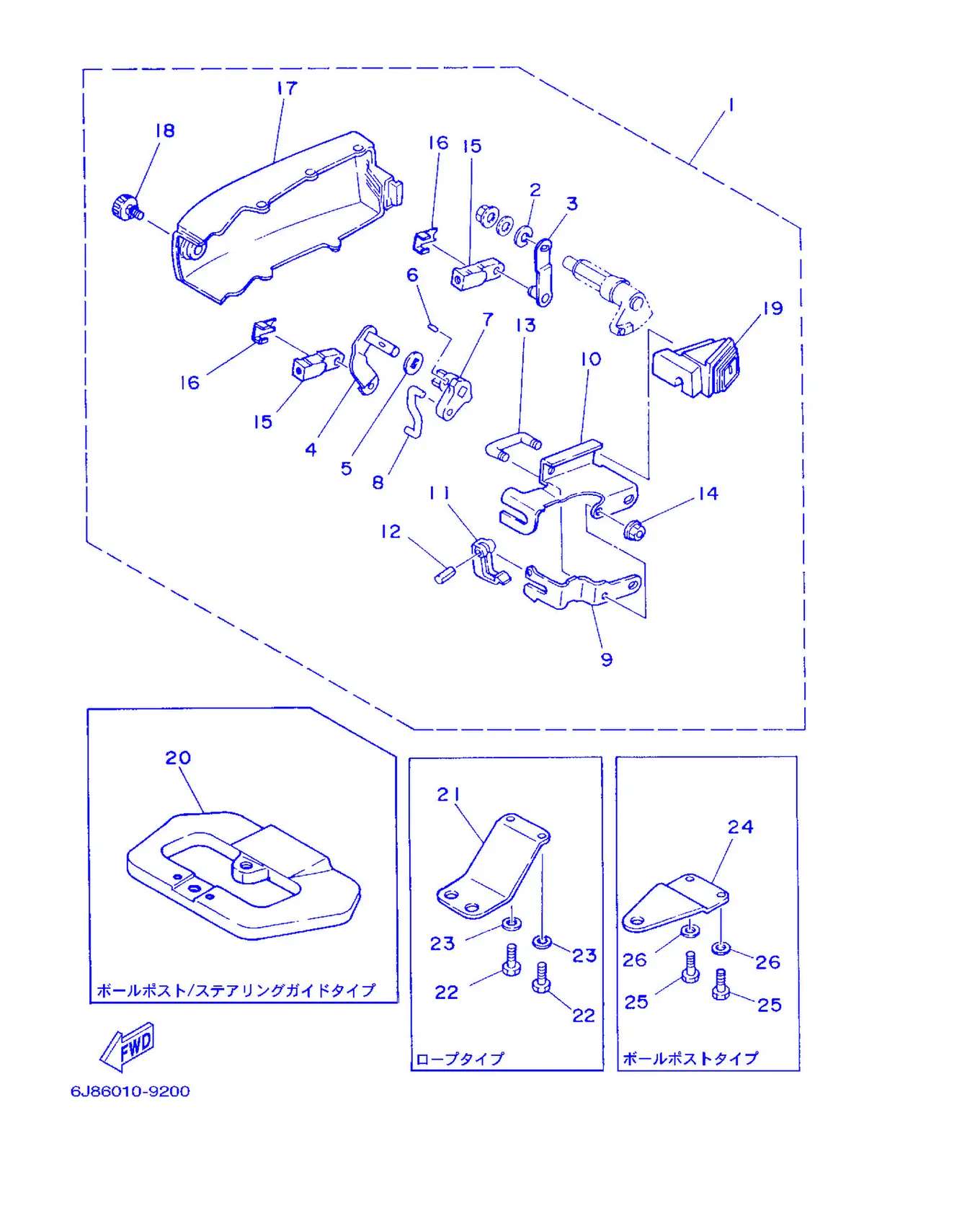

Рис. 21Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	6J8-48501-03-4D	Комплект дистанционного управления	1
1	6J8-48501-11	Комплект дистанционного управления	1
2	92990-08100	Шайба пружинная	1
3	6J8-48534-00	Рычаг управления дросселем	1
4	6J8-48544-01	Рычаг управления переключением передач	1
5	6J8-44177-00	Шайба	1
6	90254-03M03	Пружинный штифт	1
7	6J8-44173-02	Рычаг управления переключением передач	1
8	6J8-42169-01	Соединение	1
9	6J8-48531-00	Кронштейн дистанционного управления 1	1
10	6J8-48532-00	Кронштейн дистанционного управления 2	1
11	682-48538-50	Трос, тяга 1	1
12	91690-30012	. Крышка головки блока	1
13	90109-06M29	Болт	1
14	90179-06M24	Гайка	2
15	6G8-26363-00	Наконечник троса	2
16	6G8-26364-00	Наконечник троса 2	2
17	6J8-42723-51	Крышка нижняя	1
18	6J8-42846-00	Винт	1
19	6J8-42724-10	. Втулка	1
20	6J8-48511-01-4D	Крюк, рулевого управления	1
21	6G8-48511-00	Крюк, рулевое управление	1
22	97095-06016	Болт	2
23	92995-06600	. . Шайба	2
24	6G8-48511-10	Крюк, рулевое управление	1
25	97095-06016	Болт	2
26	92995-06600	. . Шайба	2

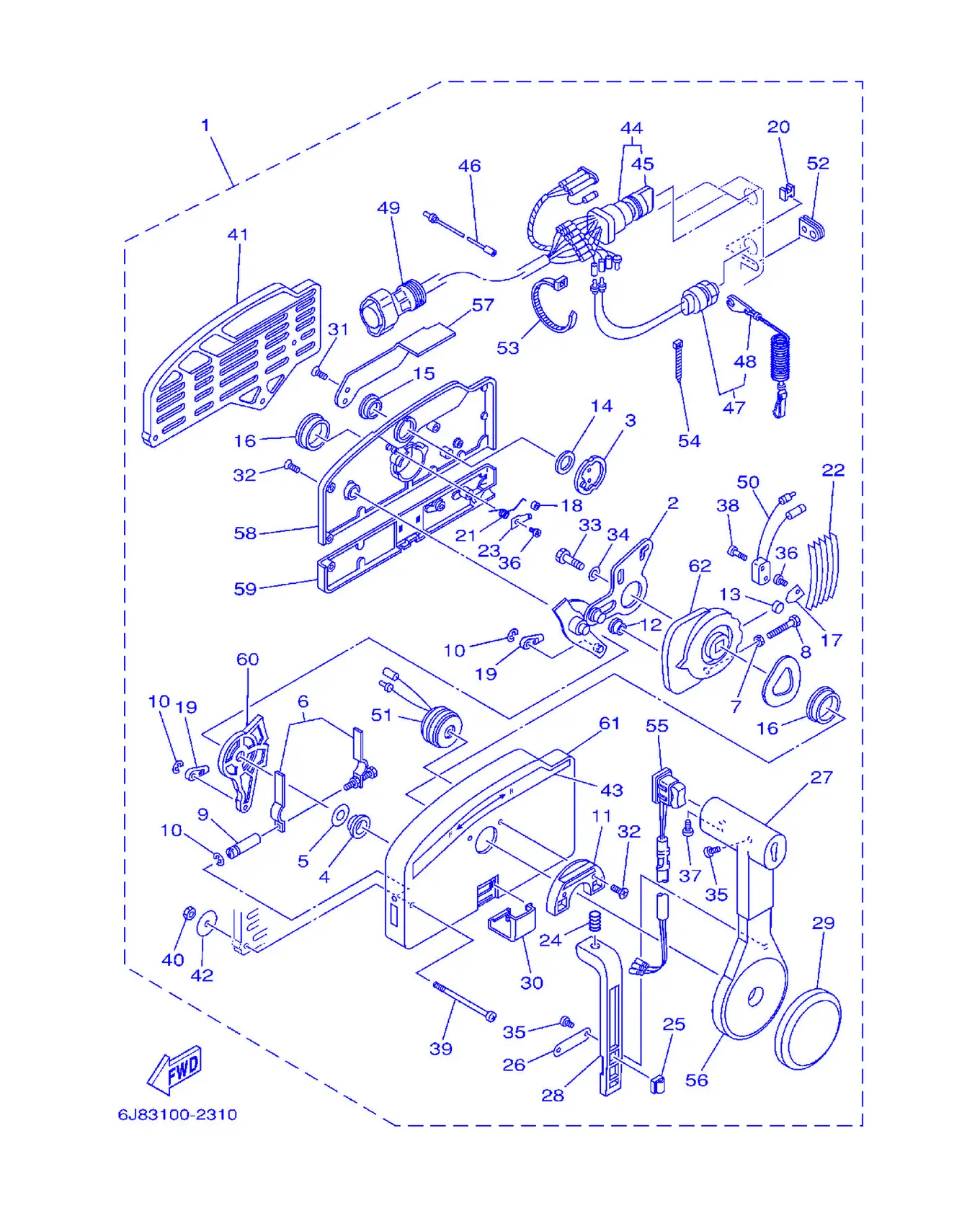

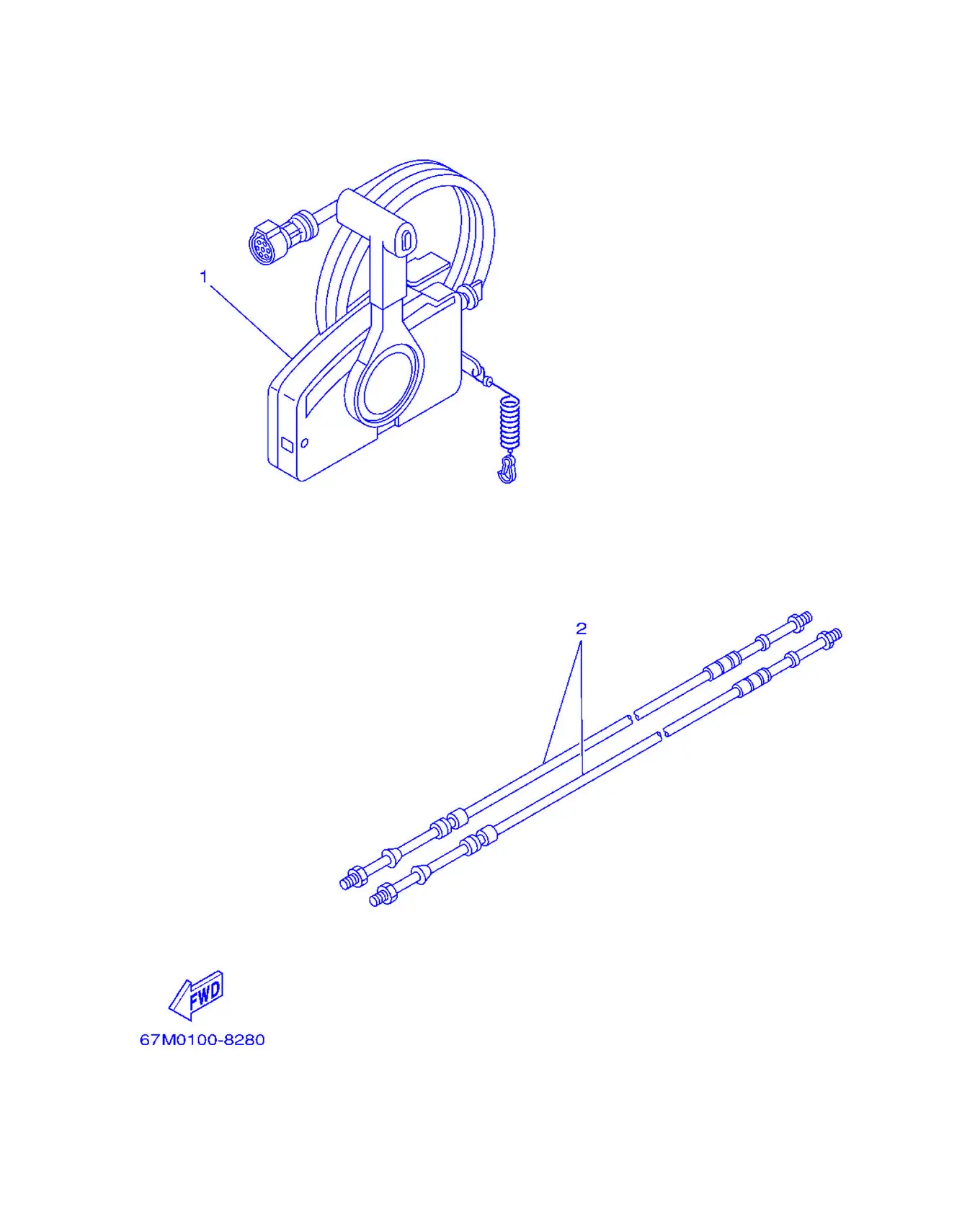

Рис. 22Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48250-17	Узел дистанционного управления	1
1	703-48230-15	Узел дистанционного управления	1
2	703-48261-11	. Рычаг, дроссель	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
49	688-82586-21	. Удлинитель жгута проводов	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
55	703-48224-00	Крышка рычага управления	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 23ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48250-17	Узел дистанционного управления	1
1	703-48230-15	Узел дистанционного управления	1
2	701-48320-00	Вал, приводной L=12F	2
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-90	Трос дистанционного управления 18F	2

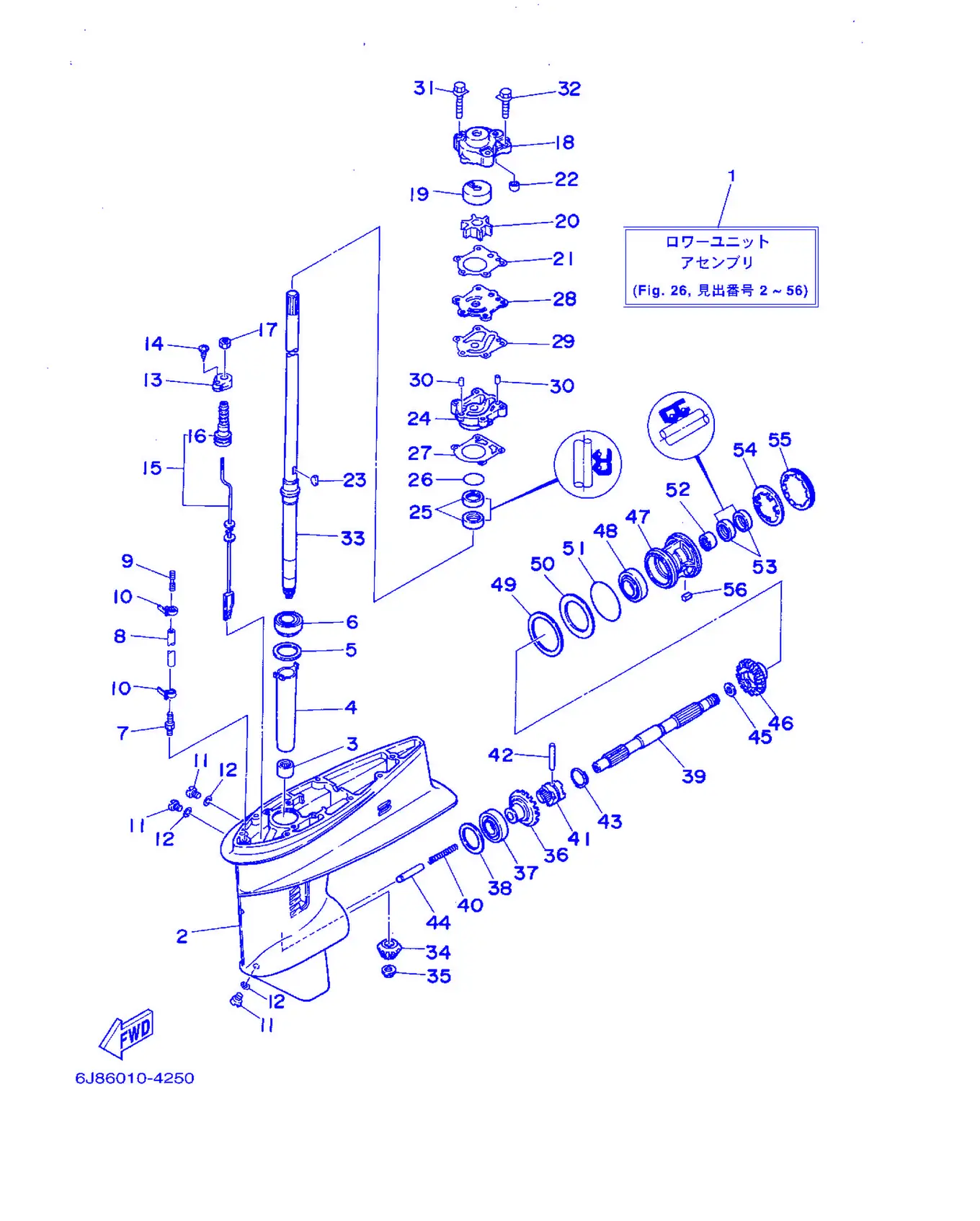

Рис. 24НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6J8-45300-E2-4D	Узел нижнего блока	1
2	6J8-45301-11-4D	Корпус, нижний	1
3	93315-220V7	Прокладка	1
4	6J8-45536-00	Втулка, приводной вал	1
5	663-45587-01	Шайба (T:0.10MM)	1
5	663-45587-10	Шайба (T:0.12MM)	1
5	663-45587-20	Шайба (T:0.15MM)	1
5	663-45587-30	Шайба (T:0.18MM)	1
5	663-45587-40	Шайба (T:0.30MM)	1
5	663-45587-50	Шайба (T:0.40MM)	1
5	663-45587-60	Шайба (T:0.50MM)	1
6	93332-00001	Крышка	1
7	6E5-45378-00	Уплотнение, вал	1
8	90445-07M31	Шланг (L200)	1
9	6E5-83558-00	Крышка, топливного насоса	1
10	90465-11M10	Хомут	2
11	90340-08002	Прокладка, пластина	3
12	90430-08020	. Прокладка	3
13	682-44176-00	Кронштейн	1
14	97780-50510	Винт, саморез	1
15	6J8-44150-10	Узел кулачка переключения	1
16	682-44147-00	. Чехол, тяга переключения	1
17	95380-06700	Гайка	1
18	6J8-44311-00	Корпус, водяной насос	1
19	663-44322-00	. Крышка, корпус	1
20	6H4-44352-02	. Крыльчатка	1
21	663-44315-A0	Прокладка водяного насоса	1
22	663-44366-00	Демпфер, уплотнение водяного вала 2	1
23	90280-03024	Корпус, картридж	1
24	663-44341-00-94	Корпус, водяной насос	1
25	93101-23070	Сальник	2
26	93210-41042	Кольцо уплотнительное	1
27	663-44316-A0	Прокладка водяного насоса	1
28	663-44323-00	. Наружная пластина, картридж	1
29	663-44324-A0	Прокладка картриджа	1
30	93604-08062	Штифт установочный	2
31	90119-08M13	. Заглушка, корпус	2
32	90119-08M34	. Болт с шайбой	2
33	6J8-45501-10	Приводной вал в сборе	1
34	6J8-45551-00	Шестерня (13T)	1
35	90179-10M14	Гайка	1
36	6J8-45560-00	Шестерня 1 (24T)	1
37	93332-000V6	Подшипник	1
38	6J8-45567-01	Шайба (T:0.10MM)	1
38	6J8-45567-10	Шайба (T:0.12MM)	1
39	6J8-45611-00	Вал, гребной винт	1
40	90501-10065	Прокладка, топливный насос	1
41	6J8-45631-00	Сцепление, кулачковое	1
42	90250-05010	Пластина	1
43	648-45633-00	Кольцо крестовины	1
44	6J8-45635-00	Плунжер, переключения	1
45	90201-20417	Прокладка, крышка	1
46	6J8-45571-00	Шестерня 2 (24T)	1
47	689-45331-01-94	Корпус подшипника	1
48	93306-00612	Прокладка	1
49	664-45577-01	Шайба регулировочная (T:0.10MM)	1
49	664-45577-10	Шайба регулировочная (T:0.12MM)	1
49	664-45577-20	Шайба регулировочная (T:0.15MM)	1
49	664-45577-30	Шайба регулировочная (T:0.18MM)	1
49	664-45577-40	Шайба регулировочная (T:0.30MM)	1
49	664-45577-50	Шайба регулировочная (T:0.40MM)	1
49	664-45577-60	Шайба регулировочная (T:0.50MM)	1
50	664-45576-00	Шайба упорная	1
51	93210-60MA3	Уплотнительное кольцо	1
52	93315-22004	Прокладка	1
53	93101-20M07	Сальник	2
54	90214-45M02	Шайба храповая	1
55	664-45384-00	Гайка	1
56	90282-04010	Шпонка	1

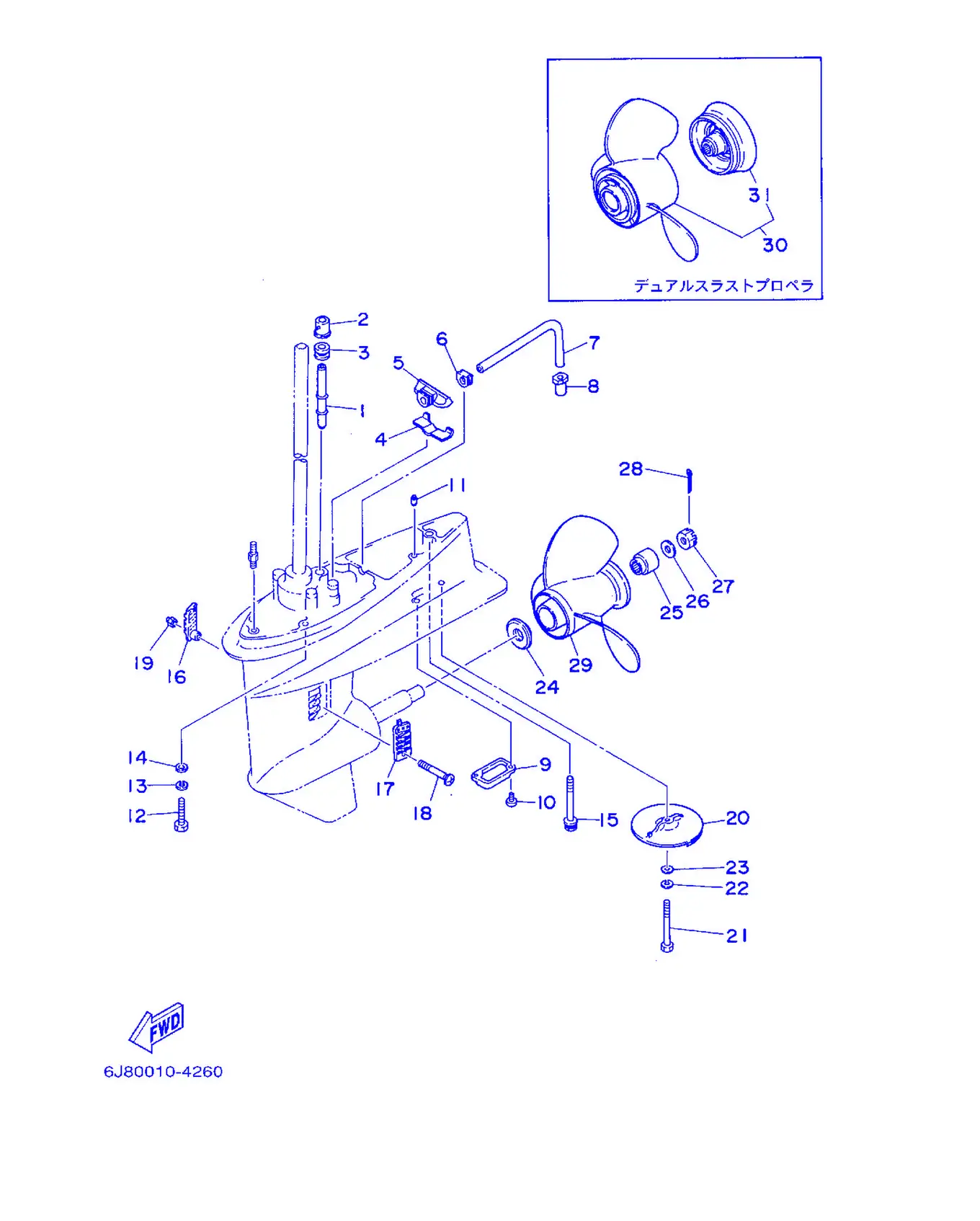

Рис. 25НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6J8-44361-10	Трубка, водяная	1
2	6J8-44366-00	Демпфер, водяного уплотнения	1
3	663-44367-00	Заглушка, крышка 3	1
4	6H9-45376-00	Направляющая, демпфера уплотнения	1
5	6H9-45375-00	Демпфер, уплотнения	1
6	6H4-44365-00	Демпфер, водяного уплотнения	1
7	6J8-44362-00	Трубка, водяная	1
8	6E7-44366-00	Демпфер, водяное уплотнение	1
9	6J8-45224-00	Крышка, водозаборника 3	1
10	97880-06012	Сальник, коленвал	2
11	93606-12019	. Пластина, корпус насоса	2
12	97075-10040	. Болт	4
13	92995-10100	Шайба	4
14	92995-10600	Шайба	4
15	90119-08M92	Болт с шайбой	1
16	689-45214-01	Крышка водозаборника	1
17	6J8-45215-00	Крышка, водозаборника	1
18	90152-05M04	Винт, с потайной головкой	1
19	90185-05002	Гайка, самоконтрящаяся	1
20	664-45371-01	Прокладка	1
21	97075-08020	Болт	1
22	92995-08100	Шайба пружинная	1
23	92995-08600	. . Шайба	1
24	6L2-45987-01	Прокладка 1	1
25	689-45997-00	Прокладка 2	1
26	92990-14200	Крышка, корпус	1
27	90171-14013	Гайка, колпачковая	1
28	91490-30022	Заглушка, поводковая	1
29	664-45941-01-EL	Гребной винт (3X9-7/8 X9 -F)	1
29	664-45943-01-EL	Гребной винт (3X9-7/8 X8 -F)	1
30	6J8-W4591-00-EL	Гребной винт (3X10-5/8 X8-1/4 -F)	1
31	6J8-45986-10-98	Кольцо, дефлектор	1
