雅马哈 30H - 30HWHX

共 24 个部位，点击零件编码查看详情，或搜索本页零件。

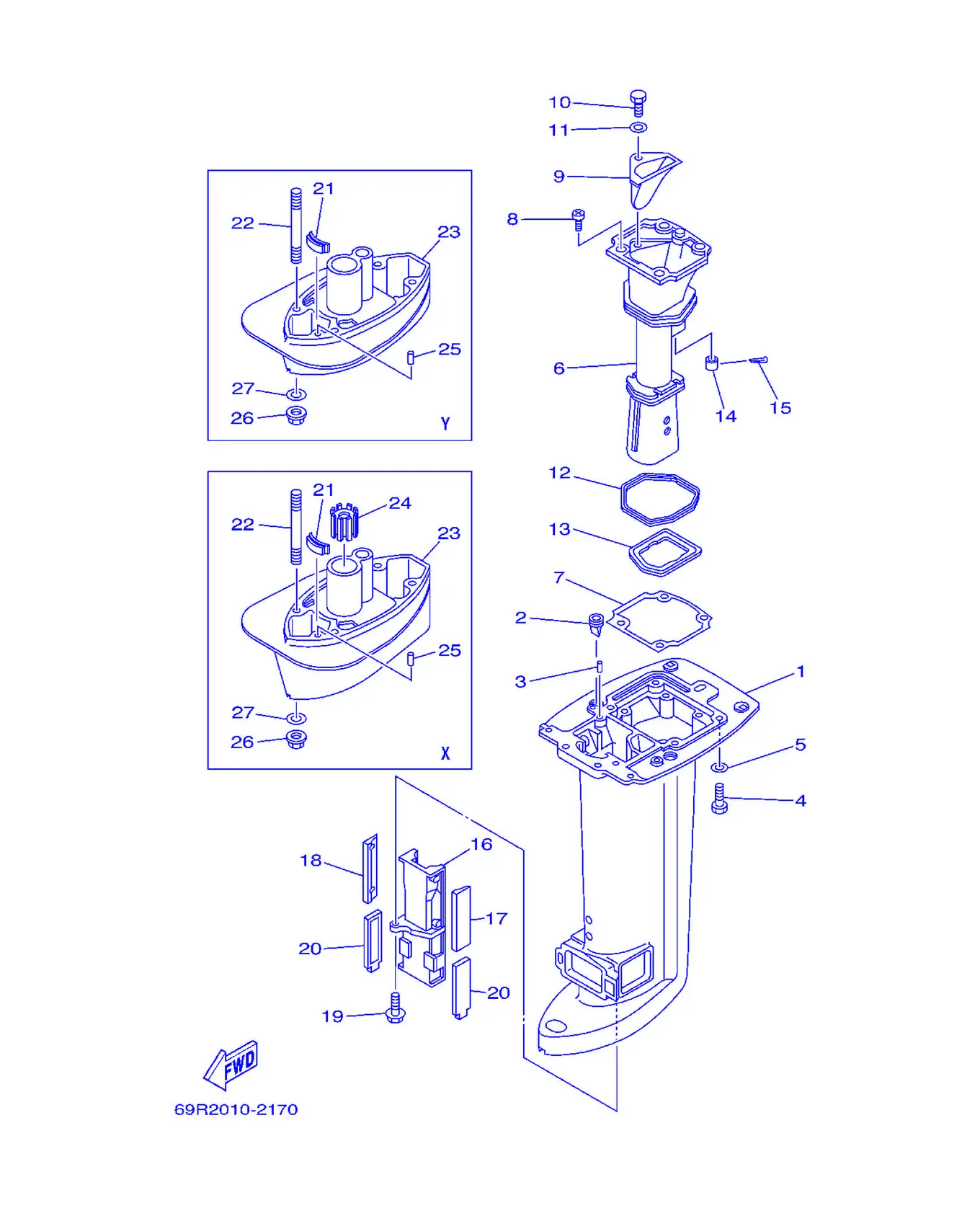

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	69P-45111-10-4D	Корпус, верхний	1
2	65W-42717-00	Винт, крепление 2	2
3	93606-12019	. Пластина, корпус насоса	2
4	97075-08030	Болт	6
5	92995-08600	. . Шайба	6
6	69P-41131-01-5B	Коллектор, выпускной 1	1
7	69P-41134-A0	Прокладка, выпускной коллектор	1
8	97880-06016	Винт, полукруглая головка	4
9	69P-41137-00-5B	Направляющая, выпускная	1
10	97095-08020	Прокладка	1
11	92995-08600	. . Шайба	1
12	69P-41138-00	Сальник, выпускной 1	1
13	69P-41139-00	Сальник, выпускной 2	1
14	6A8-41135-00	Прокладка, выпускной коллектор	1
15	91490-30025	Крышка, боковая	1
16	69P-47467-10-5B	Пластина, направляющая	1
17	69P-45127-00	Сальник	1
18	69P-45128-00	Сальник 2	1
19	90119-06024	Болт с шайбой	1
20	69P-45159-00	Сальник резиновый	2
21	61N-45375-00	Демпфер, сальник	1
22	90116-10M34	Болт, шпилька	4
22	90116-10M33	...	4
23	61N-45211-20-4D	Удлинитель	1
23	61N-45211-31-4D	Удлинитель	1
24	689-45318-00	Прокладка, болт	1
25	93606-11M24	Крышка, боковая	2
26	90179-10M03	Гайка	4
27	92995-10600	Шайба	4

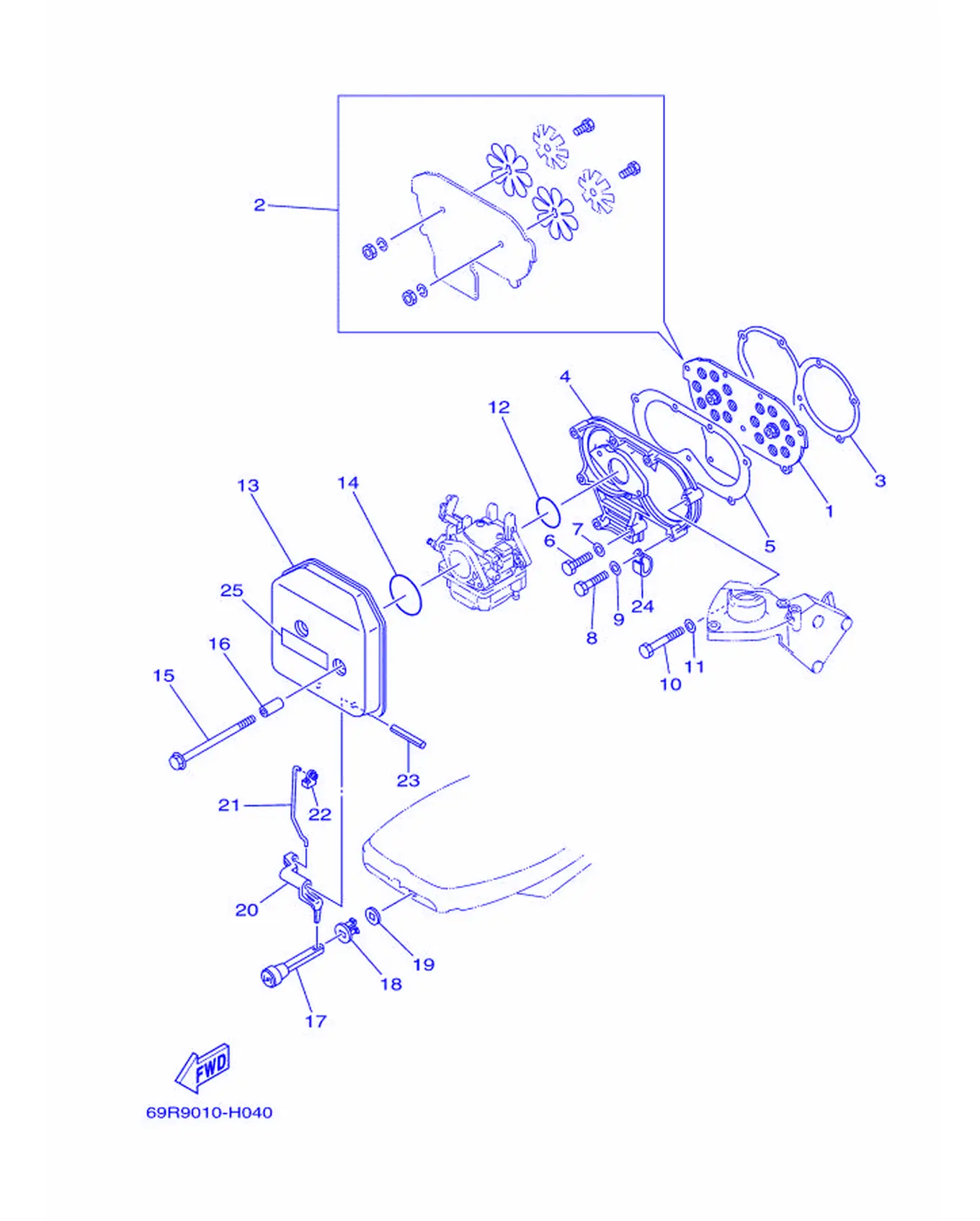

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	689-13610-01	Лепестковый клапан в сборе	1
2	689-W0004-00	. Комплект лепестковых клапанов	1
3	648-13621-A1	. Прокладка, седло клапана	1
4	61N-13641-01-1S	Коллектор 1	1
5	648-13645-A0	. Прокладка, коллектор 1	1
6	97013-06025	. Болт	2
7	92903-06600	Шайба, пластина	2
8	97013-06035	Болт	6
9	92903-06600	Шайба, пластина	6
10	97013-06050	Табличка	1
11	92903-06600	Шайба, пластина	1
12	61N-14198-00	. Прокладка	1
13	61N-14440-00	Глушитель впускной в сборе	1
14	93210-40659	. Кольцо уплотнительное	1
15	90119-06M94	Болт с шайбой	2
16	90387-06M26	. Втулка	2
17	682-41271-00	Ручка, подсос	1
18	689-41273-00	Крышка	1
19	6J8-41274-00	Втулка 2	1
20	689-41252-01	Рычаг, подсос 1	1
21	61N-41256-00	Тяга, подсос 1	1
22	661-41262-02	Соединение, рычаг подсоса	1
23	91690-40048	Штифт, пружинный	1
24	90465-06M88	Хомут	1
25	6AH-81994-00	Табличка, предупреждающая	1

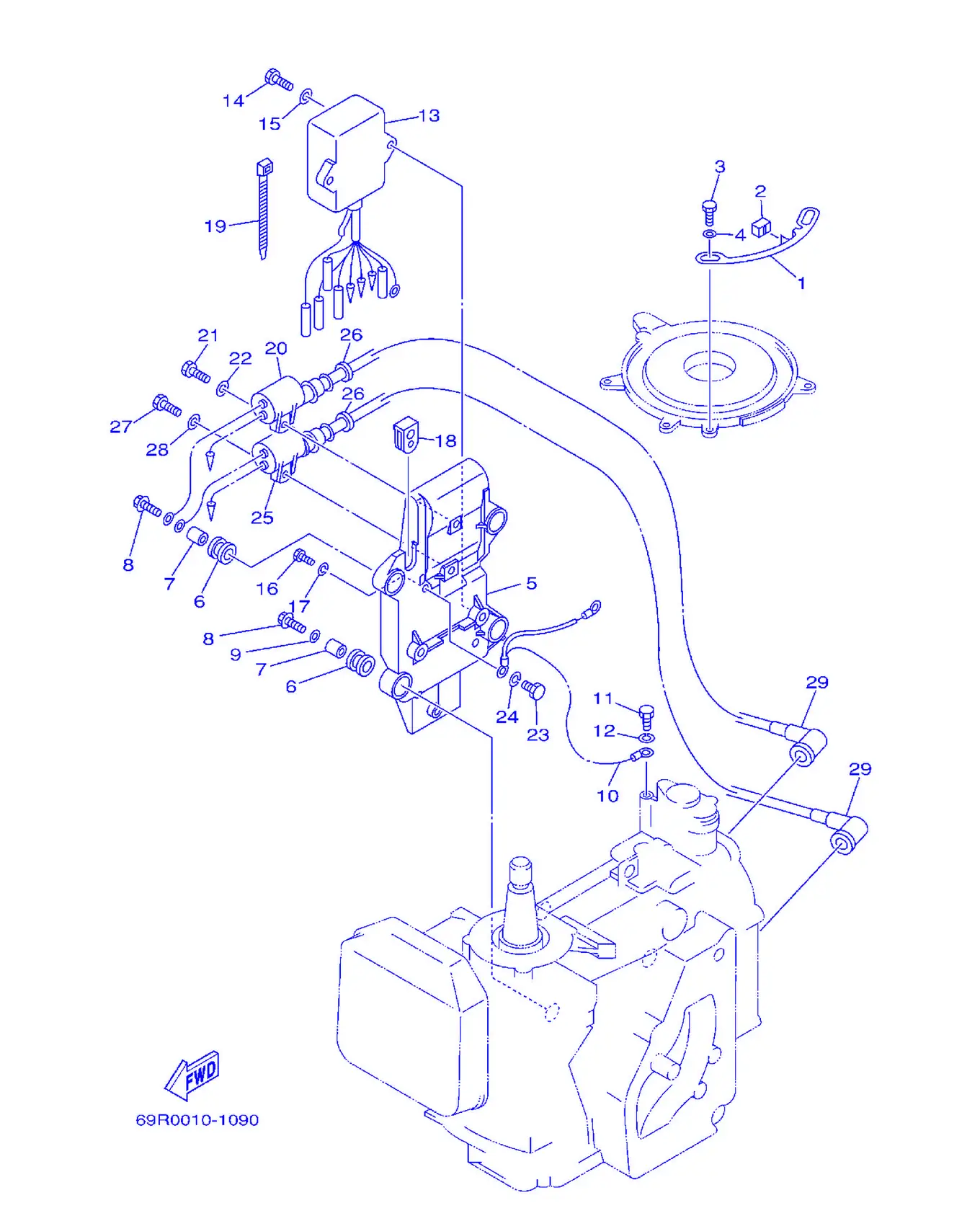

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	61N-41615-00	Упор, основание магнето	1
2	61T-44194-01	Крышка	1
3	97095-06010	. Болт	2
4	92995-06600	. . Шайба	2
5	61N-85542-00-94	Кронштейн	1
6	61N-82317-00	Демпфер, катушка зажигания	4
7	90387-06119	Втулка	4
8	90119-06M95	Табличка, предупреждающая	4
9	90201-06M30	Шайба, пластина	2
10	61N-82519-01	Провод, заземляющий	1
11	97090-06012	Болт	1
12	92990-06100	Прокладка, стопор	1
13	61N-85540-13	Блок C.D.I. в сборе	1
14	97095-06020	Болт с шайбой	2
15	92995-06600	. . Шайба	2
16	97090-06012	Болт	1
17	92990-06100	Прокладка, стопор	1
18	6H3-81922-00	Втулка проходная	1
19	90465-13M11	. Хомут	1
20	61N-85570-00	Катушка зажигания в сборе	1
21	97095-06020	Болт с шайбой	1
22	92995-06600	. . Шайба	1
23	97090-06012	Болт	1
24	92990-06100	Прокладка, стопор	1
25	61N-85570-10	Катушка зажигания в сборе	1
26	90480-25161	Прокладка	2
27	97095-06020	Болт с шайбой	1
28	92995-06600	. . Шайба	1
29	663-82370-01	Колпачок свечи в сборе	2

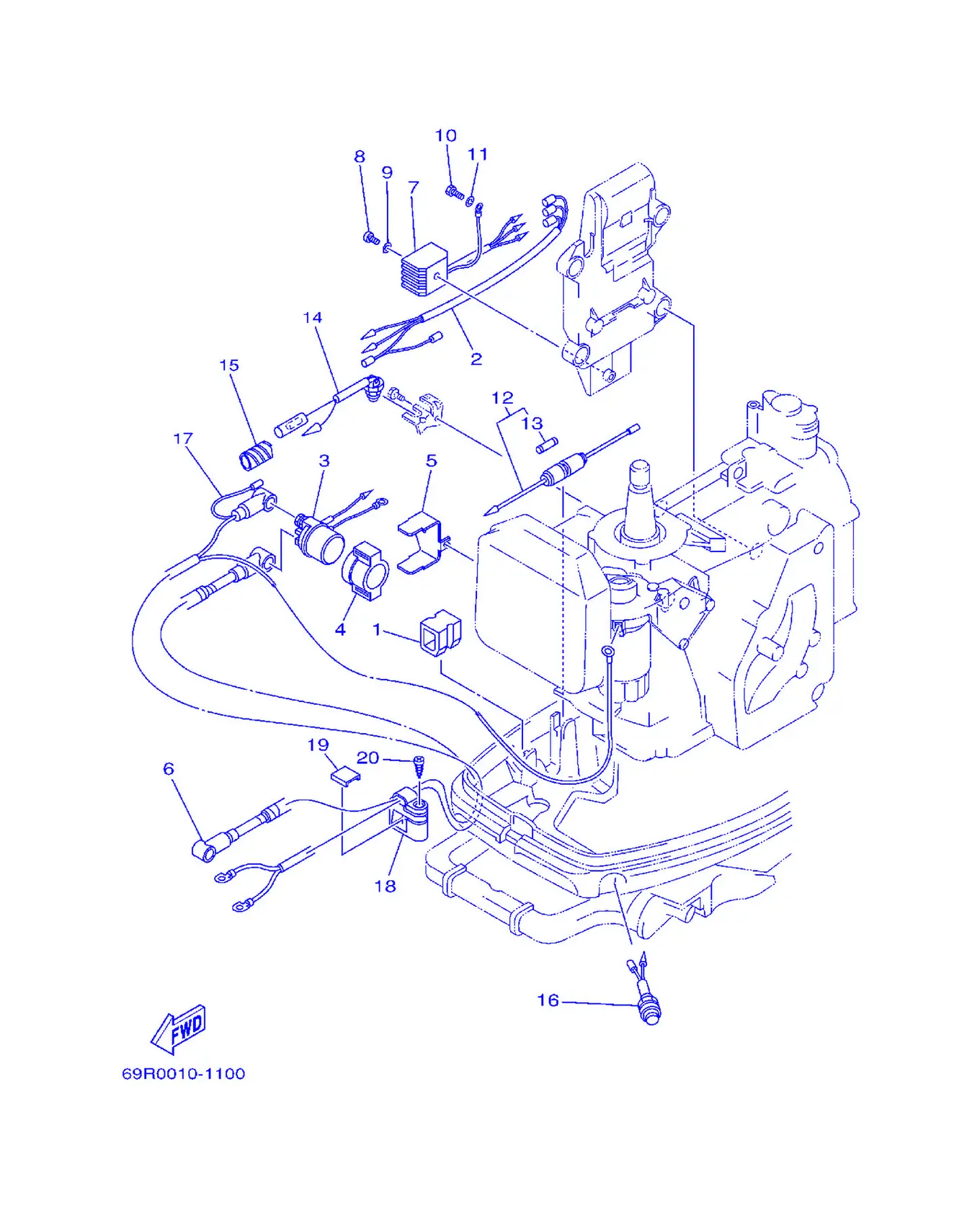

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	90480-17M08	Втулка проходная	3
2	689-81971-00	Провод, соединительный	1
3	6G1-81941-10	Реле стартера в сборе	1
4	6G1-81952-00	Держатель реле	1
5	61T-81945-01	Пластина, крепление переключателя	1
6	689-82531-02	Провод, соединительный	1
7	664-81970-62	Крышка, боковая	1
8	97880-05025	Винт с полукруглой головкой	1
9	92990-05600	. Шайба пластины	1
10	97090-06012	Болт	1
11	92990-06100	Прокладка, стопор	1
12	682-82150-10	Держатель предохранителя в сборе	1
13	663-82151-00	Предохранитель (12В-20А)	1
14	689-82540-01	Выключатель нейтрали в сборе	1
15	90446-10M02	Шланг <DM>	1
16	689-81870-00	Выключатель стартера в сборе	1
17	689-82105-13	. Жгут проводов	1
18	689-82594-00	Хомут	1
19	682-42525-00	Пластина фрикционная	1
20	90161-06M00	Винт самонарезающий	1

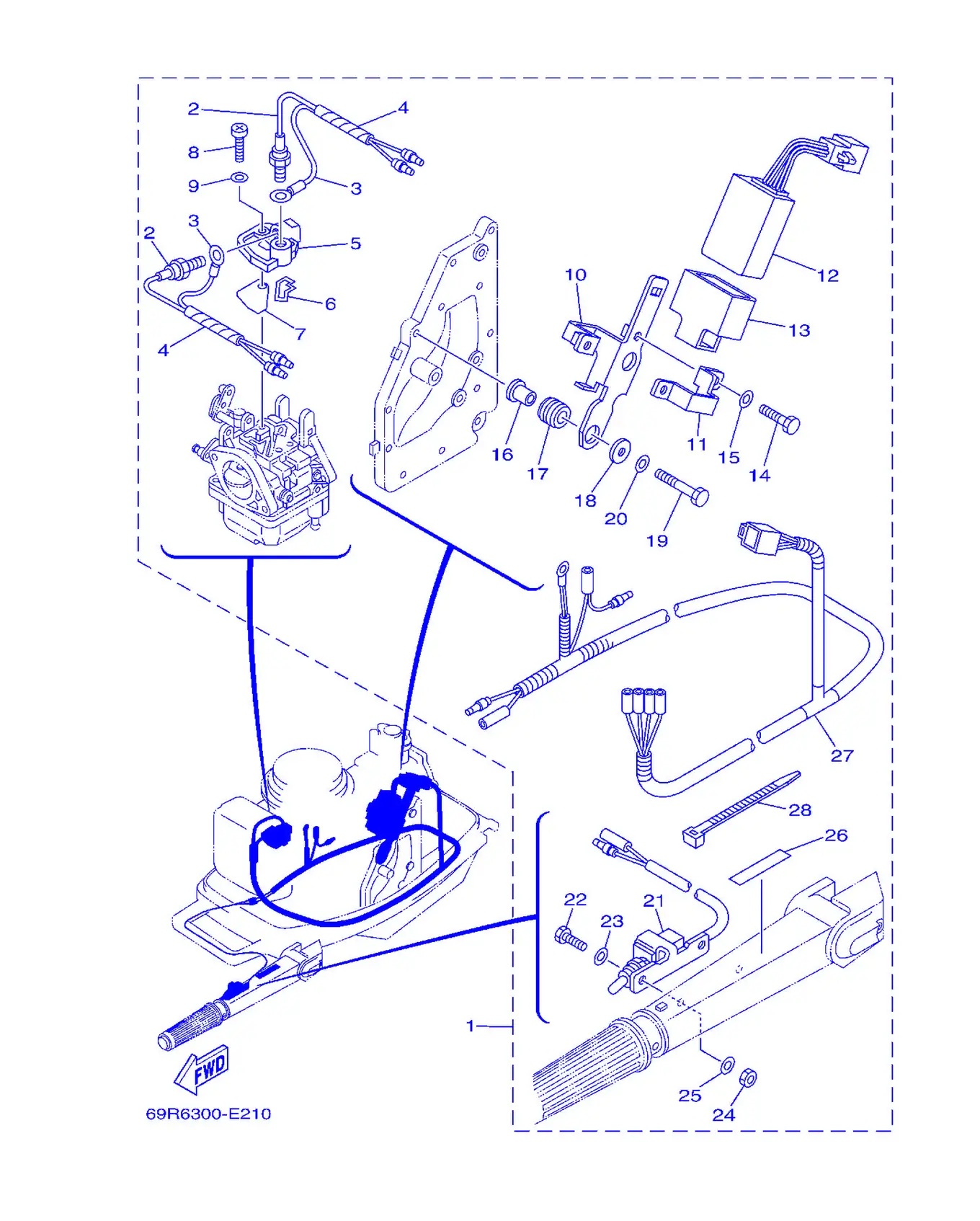

Рис. 5ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
1	69S-83790-01	Обогреватель в сборе	1
2	69S-83793-00	. Обогреватель в комплекте	2
3	69W-83354-00	. . Провод, заземляющий 1	2
4	90446-06M90	Шланг (L120)	2
5	69S-12466-00-94	Теплообменник	1
6	69S-14227-00	Шайба	1
7	69S-14237-00	Прокладка	1
8	97880-04012	Винт с полукруглой головкой	2
9	92990-04600	Шайба, пластина	2
10	69S-14291-00	Кронштейн 1	1
11	69S-14292-00	Кронштейн 2	1
12	67F-81930-00	Блок управления в сборе	1
13	69W-85546-00	Хомут	1
14	97095-06016	Болт	2
15	92995-06600	. . Шайба	2
16	90387-06M64	Втулка	2
17	90480-10M23	Втулка уплотнительная	2
18	90201-06M62	. Шланг топливный	2
19	97095-06045	Болт	2
20	92995-06600	. . Шайба	2
21	69S-8251S-00	Выключатель в сборе	1
22	97095-06016	Болт	2
23	92995-06600	. . Шайба	2
24	95380-06600	Тяга, соединительная	2
25	92990-06600	Прокладка, дроссель	2
26	6E0-83627-01	Этикетка, предупреждение 7	1
27	69S-81971-00	Провод, выводной	1
28	90465-13M97	Зажим	8

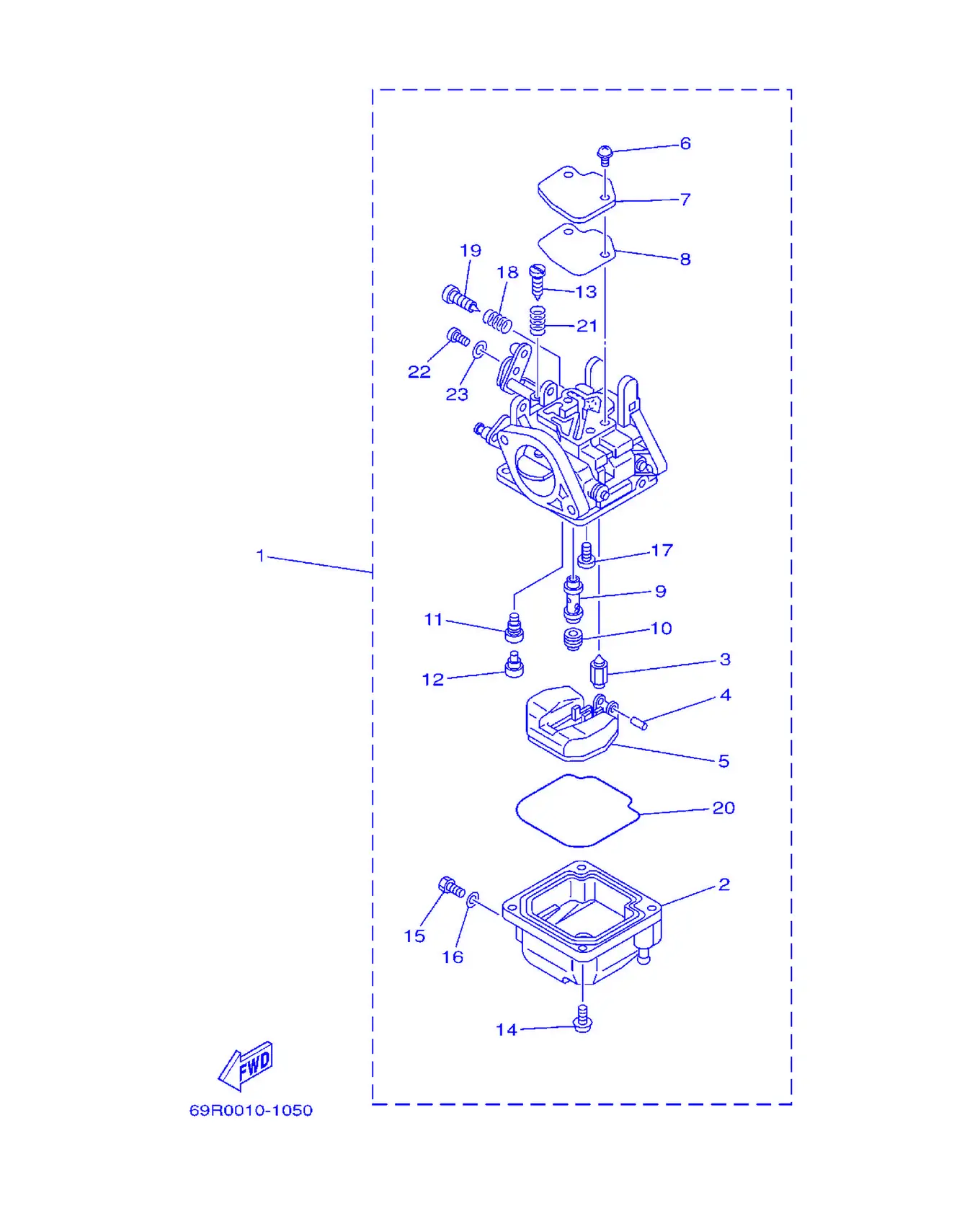

Рис. 6Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	69S-14301-20	Карбюратор в сборе 1	1
2	61N-14381-00	Корпус поплавковой камеры	1
3	61N-14392-00	Игольчатый клапан	1
4	6E5-14386-01	. Ось поплавка	1
5	6L2-14385-00	. Поплавок	1
6	97980-04110	Винт с шайбой	2
7	6L2-14157-00	. Крышка смесительной камеры	1
8	6L2-14399-00	. Прокладка	1
9	61T-14341-00	. Жиклёр главный	1
10	61N-14343-65	Жиклер главный (#130)	1
11	6L2-14342-34	Жиклер холостого хода (#68)	1
12	50M-14355-00	. Пробка	1
13	664-14321-01	. Винт дроссельной заслонки	1
14	97980-04112	Винт с шайбой	4
15	677-14383-01	. . Винт сливной	1
16	6L2-14398-00	. . Прокладка	1
17	98980-04006	. Винт крепежный	2
18	646-14212-01	. Пружина винта регулировки холостого хода	1
19	61N-14323-00	Винт регулировки качества смеси	1
20	6L2-14384-00	. Прокладка поплавковой камеры	1
21	61N-14212-00	Пружина винта регулировки холостого хода	1
22	97890-05006	Винт с полукруглой головкой	1
23	62Y-14597-00	Шайба	1

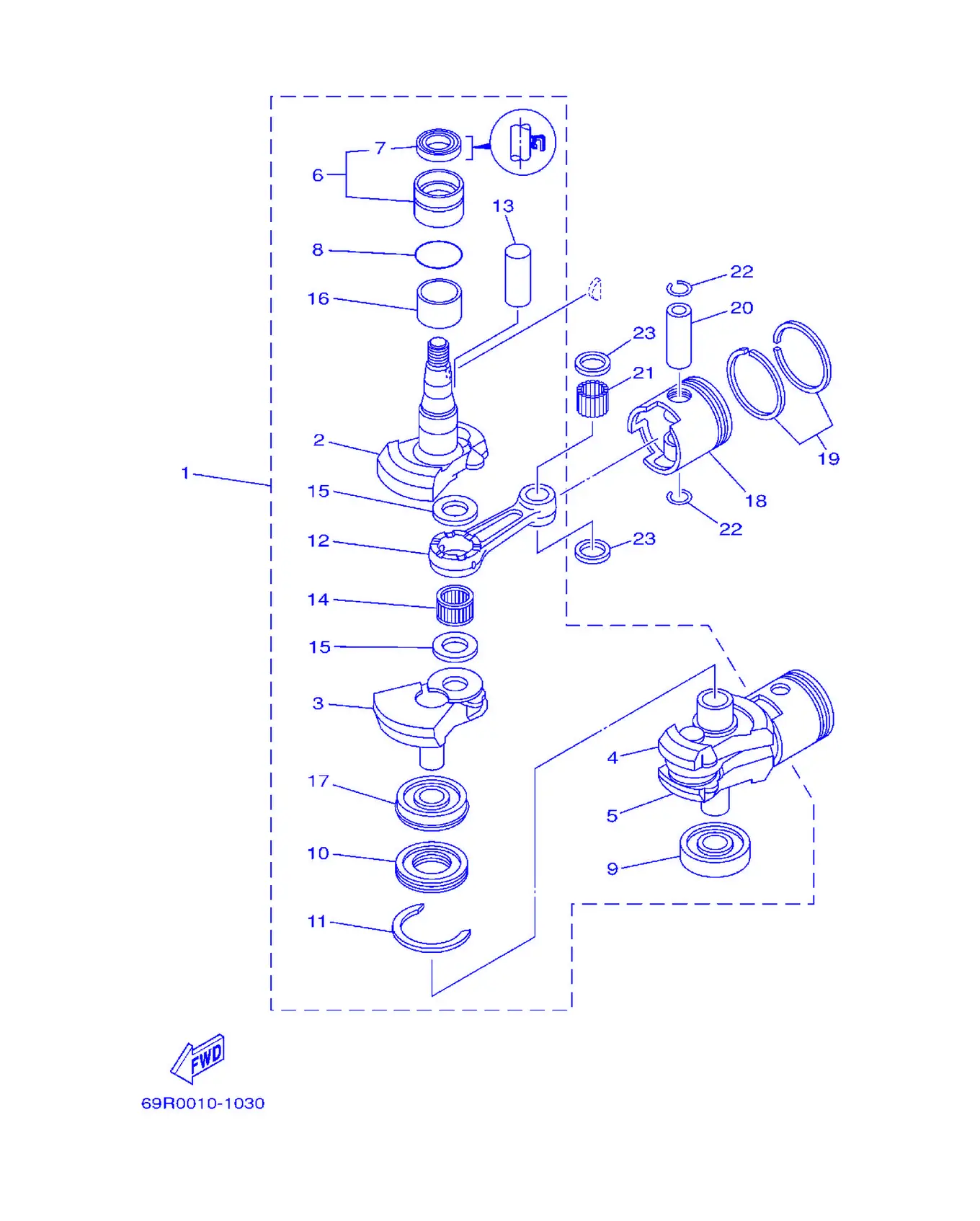

Рис. 7КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	69P-11400-00	Коленчатый вал в сборе	1
2	69P-11412-00	Коленчатый вал 1	1
3	61N-11422-00	Коленчатый вал 2	1
4	61N-11432-00	Коленчатый вал 3	1
5	61N-11442-00	Коленчатый вал 4	1
6	93399-99951	Подшипник	1
7	93102-32M07	Сальник	1
8	93210-46M16	. Кольцо O	1
9	93306-305U3	. Подшипник	1
10	61N-11515-00	Уплотнение лабиринтное 1	1
11	93440-62057	Стопорное кольцо	1
12	689-11651-00	Шатун	2
13	689-11681-01	Палец кривошипа 1	2
14	93310-62406	Подшипник	2
15	90209-24M03	Шайба	4
16	90387-32002	Втулка	1
17	93390-00009	Подшипник	1
18	61N-11631-00-95	Поршень (STD)	2
18	61N-11635-00	Поршень (0.25MM O/S)	2
18	61N-11636-00	Поршень (0.50MM O/S)	2
19	61N-11603-00	Комплект поршневых колец (STD)	2
19	61N-11604-00	Комплект поршневых колец (0.25MM O/S)	2
19	61N-11605-00	Комплект поршневых колец (0.50MM O/S)	2
20	689-11633-00	Палец поршневой	2
21	93602-20M02	Штифт установочный	68
22	688-11634-00	Стопорное кольцо поршневого пальца	4
23	90201-20M27	Шайба опорная	4

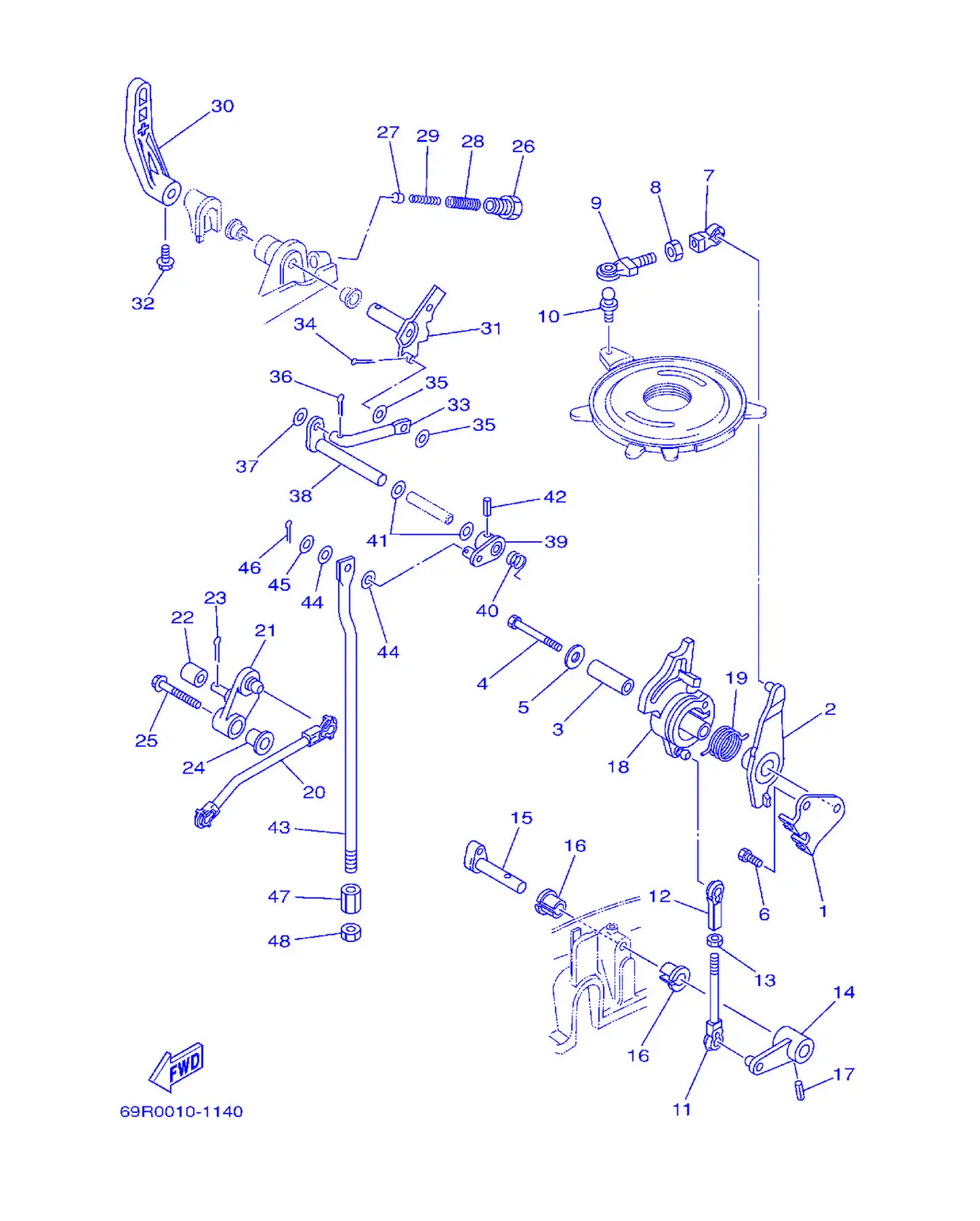

Рис. 8УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	69P-14497-00	Кронштейн троса дросселя	1
2	69P-41631-00	Рычаг управления магнето	1
3	90387-06M59	. Гайка	1
4	97095-06045	Болт	1
5	90201-06416	Головка блока цилиндров	1
6	97095-06012	Болт	1
7	662-41237-01	Соединительное звено	1
8	95380-05700	Гайка	1
9	679-41241-01	Тяга соединительная	1
10	663-85518-00	. Шаровой шарнир	1
11	682-41238-01	Заглушка, поворотный	1
12	682-41237-00	Головка, трубка	1
13	95380-05600	. Гайка	1
14	69P-42157-00-94	Рычаг дросселя	1
15	656-42153-00-94	Вал управления дросселем	1
16	90386-10009	Втулка	2
17	91690-40018	. Крышка корпуса	1
18	69P-41213-00	Кулачок акселератора	1
19	69P-42167-00	Пружина 1	1
20	69P-41241-00	Тяга соединительная	1
21	69P-42154-00	Рычаг управления дросселем	1
22	62Y-42171-00	Прокладка	1
23	91490-16010	Заглушка, поворотный	1
24	90387-06M60	Втулка	1
25	90119-06M17	Табличка, предупреждающая	1
26	664-42715-00	Втулка	1
27	664-44167-01	Плунжер кулачка переключения	1
28	90501-14M07	Пружина сжатия	1
29	90501-09M08	Пружина сжатия	1
30	689-44111-01-4D	Рукоятка переключения передач	1
31	664-44113-01	Кулачковая пластина рукоятки	1
32	90105-06M07	Болт, с шайбой и шестигранной головкой	1
33	664-44142-00	Шарнир	1
34	91490-16010	Заглушка, поворотный	1
35	90202-06007	Шайба, пластина	2
36	91490-12010	Шплинт	1
37	92990-05600	. Шайба пластины	1
38	689-44121-01	Рычаг тяги переключения	1
39	689-44125-00	Рычаг тяги переключения	1
40	90508-14M13	Пружина торсионная	1
41	90202-10024	Шайба опорная	2
42	91690-40016	Пружинный штифт	1
43	61N-44143-00	Тяга переключения	1
44	90202-06007	Шайба, пластина	2
45	92990-05600	. Шайба пластины	1
46	91490-20010	Шплинт	1
47	61N-44146-00	Прокладка 2	1
48	95380-06600	Тяга, соединительная	1

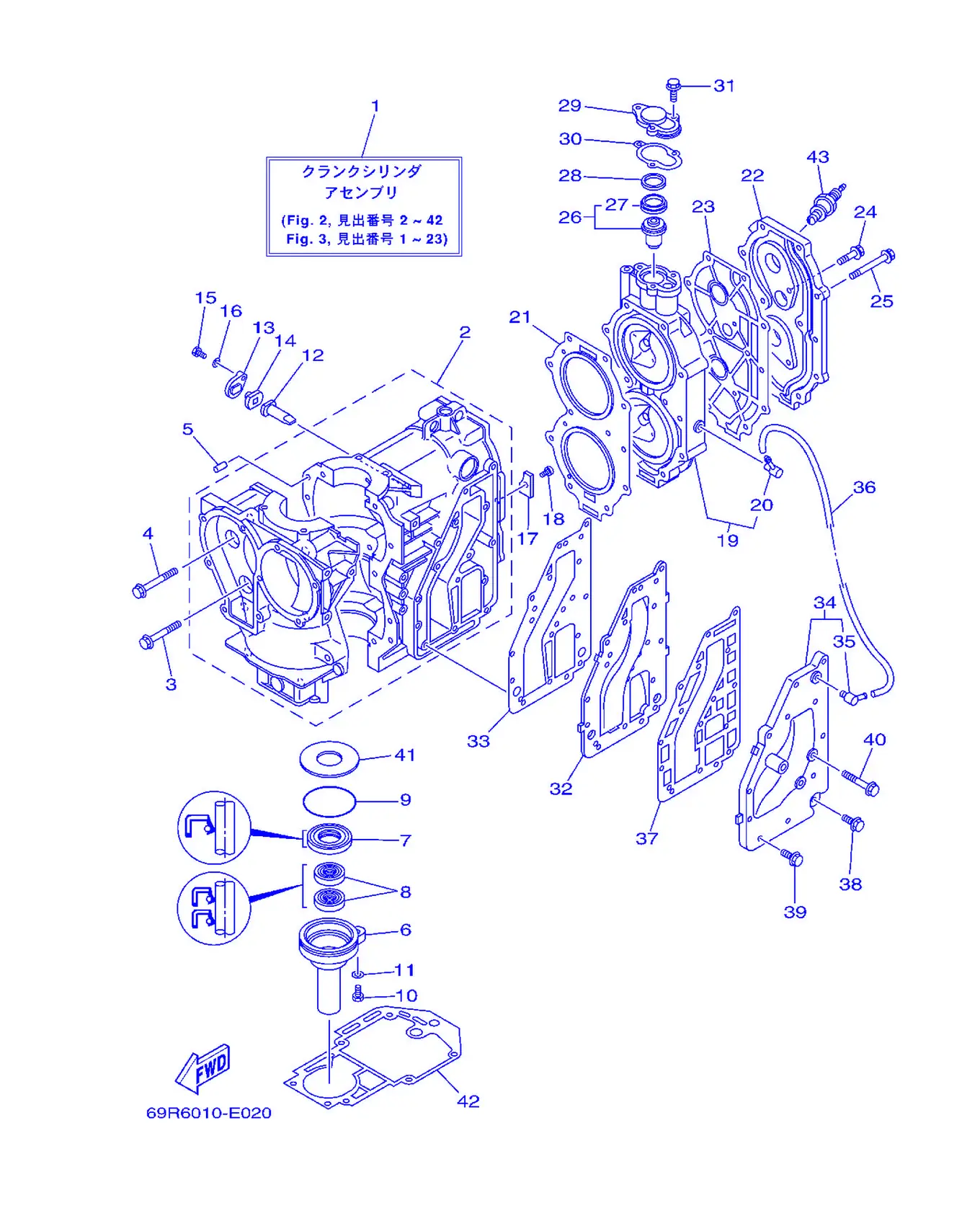

Рис. 9ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	69S-W0090-10-1S	Цилиндр с картером в сборе	1
2	69R-15100-00-1S	Картер в сборе 1	1
3	90119-08009	Крышка головки блока цилиндров	2
4	90119-08M65	Болт с шайбой	8
5	93606-12019	. Пластина, корпус насоса	2
6	689-15396-01-5B	Корпус сальника	1
7	93102-25008	Сальник	1
8	93101-16001	Сальник	2
9	93210-58M21	Кольцо уплотнительное	1
10	97095-06022	Болт	1
11	92995-06600	. . Шайба	1
12	6J8-11325-00	Анод	1
13	6H3-11327-00-1S	Крышка анода	1
14	6H3-11328-00	Втулка	1
15	97013-06016	Болт	1
16	92903-06600	Шайба, пластина	1
17	689-11325-00	Анод	1
18	90151-06M02	Винт с потайной головкой	1
19	61T-11111-01-1S	Головка цилиндра 1	1
20	676-11372-00	Прокладка, насос	1
21	61N-11181-A2	Прокладка головки блока цилиндров 1	1
22	61N-11191-01-1S	Крышка головки блока цилиндров 1	1
23	61T-11193-A1	Прокладка крышки головки 1	1
24	90119-06MA2	Табличка с номером	2
25	90119-08015	Болт с шайбой	11
26	6E5-12411-02	Термостат	1
27	6E5-12412-00	Уплотнение термостата	1
28	90201-21567	Шайба пластины	1
29	655-12413-01-1S	Крышка термостата	1
30	655-12414-A1	Прокладка крышки	1
31	90119-06MA2	Табличка с номером	3
32	6K8-41121-00-1S	Внутренняя крышка выхлопа	1
33	6K8-41122-A1	Прокладка внутренней крышки выхлопа	1
34	61N-41123-01-1S	Наружная крышка выхлопа	1
35	676-11372-00	Прокладка, насос	1
36	90445-10M41	Шланг (L105)	1
37	6K8-41124-A1	Прокладка наружной крышки выхлопа	1
38	90119-06MA3	Табличка, идентификационная	1
39	90119-06MA4	Табличка, предупреждающая	11
40	90119-06MA0	Болт с шайбой	3
41	90201-50306	Шайба упорная	1
42	61T-45113-A0	Прокладка верхнего корпуса	1
43	94703-00160	Свеча зажигания (NGK B8HS-10)	2

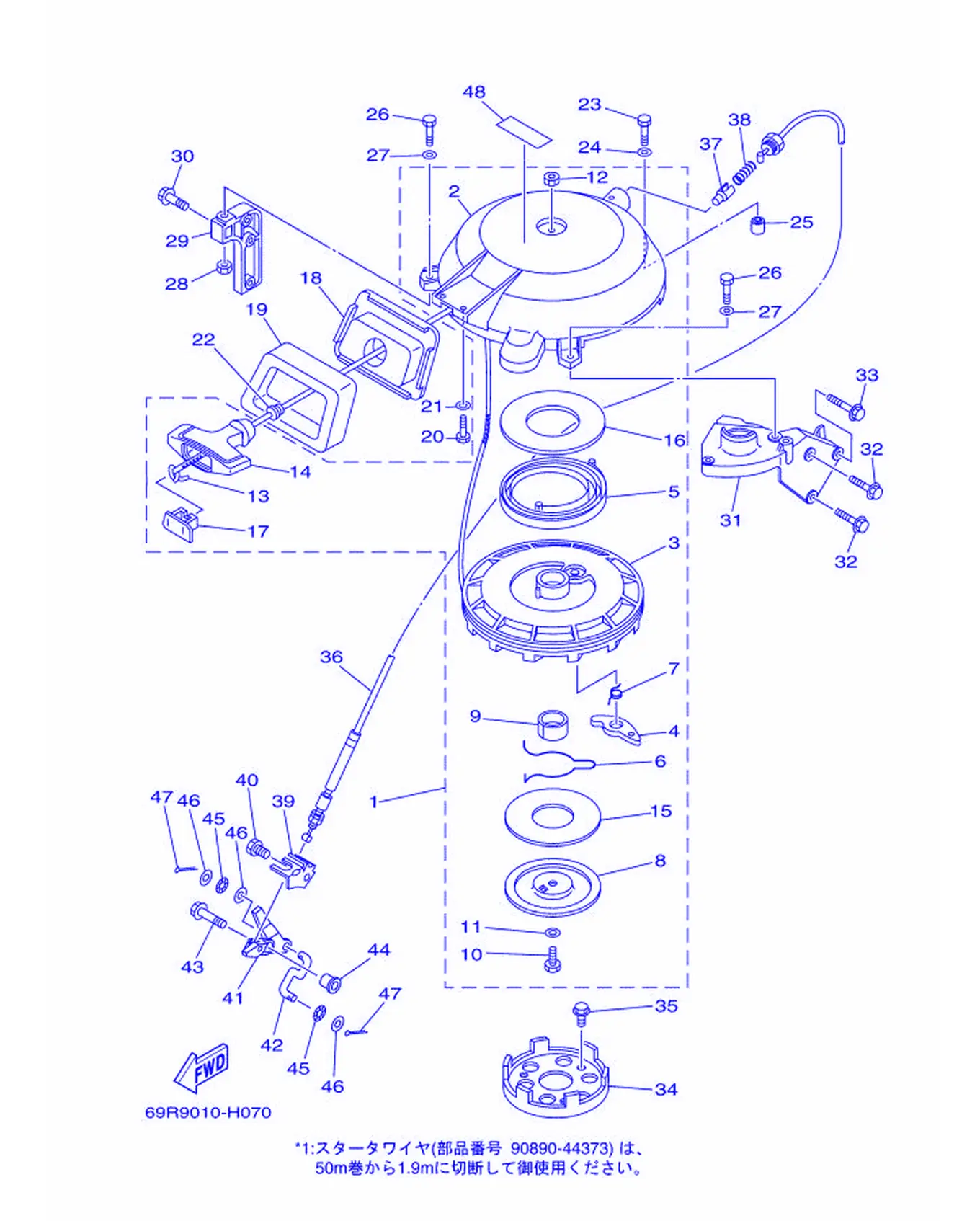

Рис. 10Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	61N-W1571-11	Стартер в сборе	1
2	61N-15711-10	Корпус стартера	1
3	6G0-15714-01	Барабан шкива	1
4	6F5-15741-01	Собачка привода	1
5	6F5-15713-01	Пружина стартера	1
6	61N-15715-00	Пружина ведущей пластины	1
7	61N-15734-00	Пружина возвратная	1
8	6F5-15716-01	Пластина ведущая	1
9	6G0-15754-00	Втулка 2	1
10	97013-08030	Болт	1
11	6F5-15726-01	Шайба плоская	1
12	95303-08700	Гайка	1
14	689-15755-01	Рукоятка стартера	1
15	6F5-15764-00	Втулка распорная 1	1
16	6F5-15739-00	Шайба упорная	1
17	6F5-15779-02	Направляющая	1
18	61N-15758-01-4D	Направляющая троса	1
19	61N-15762-00	Уплотнение резиновое 2	1
20	97095-06016	Болт	2
21	92995-06600	. . Шайба	2
22	6A0-15789-00	. Демпфер	1
23	97095-06035	Болт	1
24	92995-06600	. . Шайба	1
25	99530-10014	Установочный штифт	1
26	97095-06035	Болт	2
27	92995-06600	. . Шайба	2
28	95380-06600	Тяга, соединительная	1
29	6H7-15771-01-94	Кронштейн 1	1
30	90119-06MA3	Табличка, идентификационная	2
31	61T-15772-01-94	Кронштейн 2	1
32	90119-06MA4	Табличка, предупреждающая	2
33	90119-06025	Табличка с номером	1
34	6F5-15723-01	Шкив стартера	1
35	90105-08M10	Болт с шайбой головки	3
36	61T-15770-00	Трос стартера в сборе	1
37	656-15748-00	Плунжер стопора стартера	1
38	90501-10227	Пружина сжатия	1
39	69P-15774-00	Кронштейн 4	1
40	97095-06010	. Болт	1
41	69P-15746-00	Рычаг	1
42	689-15747-70	Тяга	1
43	90119-06M23	Болт с шайбой	1
44	90387-06013	Втулка	1
45	90206-05005	Шайба волнистая	2
46	92903-05600	. Шайба, пластина	3
47	91490-16010	Заглушка, поворотный	2
48	6AH-81995-00	Табличка предупреждающая	1

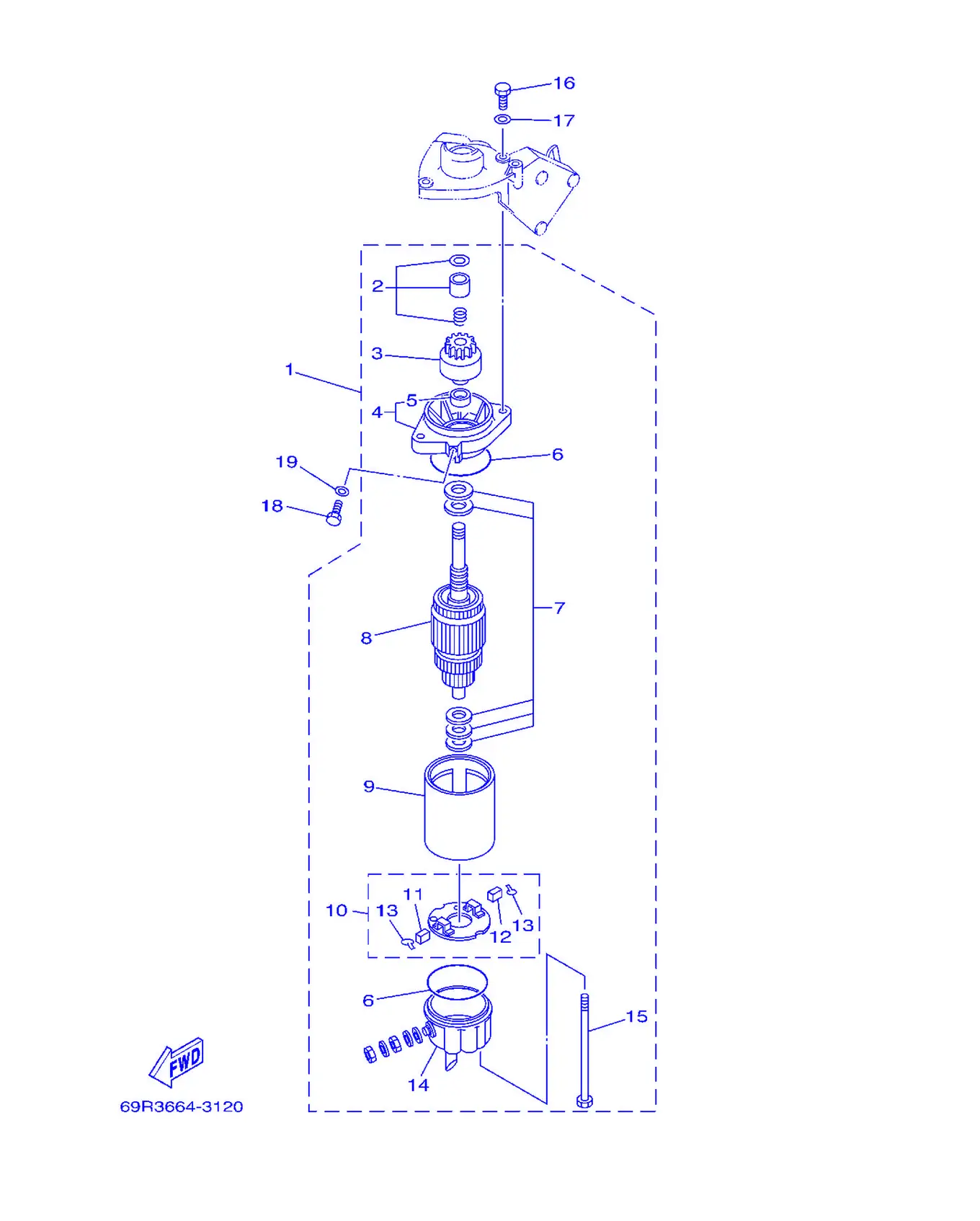

Рис. 11Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	689-81800-13	Стартер в сборе	1
2	689-81857-11	. Комплект стопора шестерни	1
3	689-81807-12	. [неразборчиво]	1
4	689-81830-11	. Передний кронштейн в сборе	1
5	689-81831-00	. . Вкладыш передний	1
6	689-81847-11	. Кольцо уплотнительное	2
7	689-81809-11	. Комплект шайб	1
8	689-81850-12	. [неразборчиво]	1
9	689-81810-11	. [неразборчиво]	1
10	689-81840-11	. [неразборчиво]	1
11	689-81812-11	. . Винт 2	1
12	689-81811-11	. . Винт 1	1
13	689-81813-10	. . Стопорное кольцо винта	2
14	689-81820-11	. Задний кронштейн в сборе	1
15	689-81826-10	. Наклейка	2
16	97013-08030	Болт	2
17	92903-08600	Шайба пластины	2
18	97013-08012	Болт	1
19	92903-08600	Шайба пластины	1

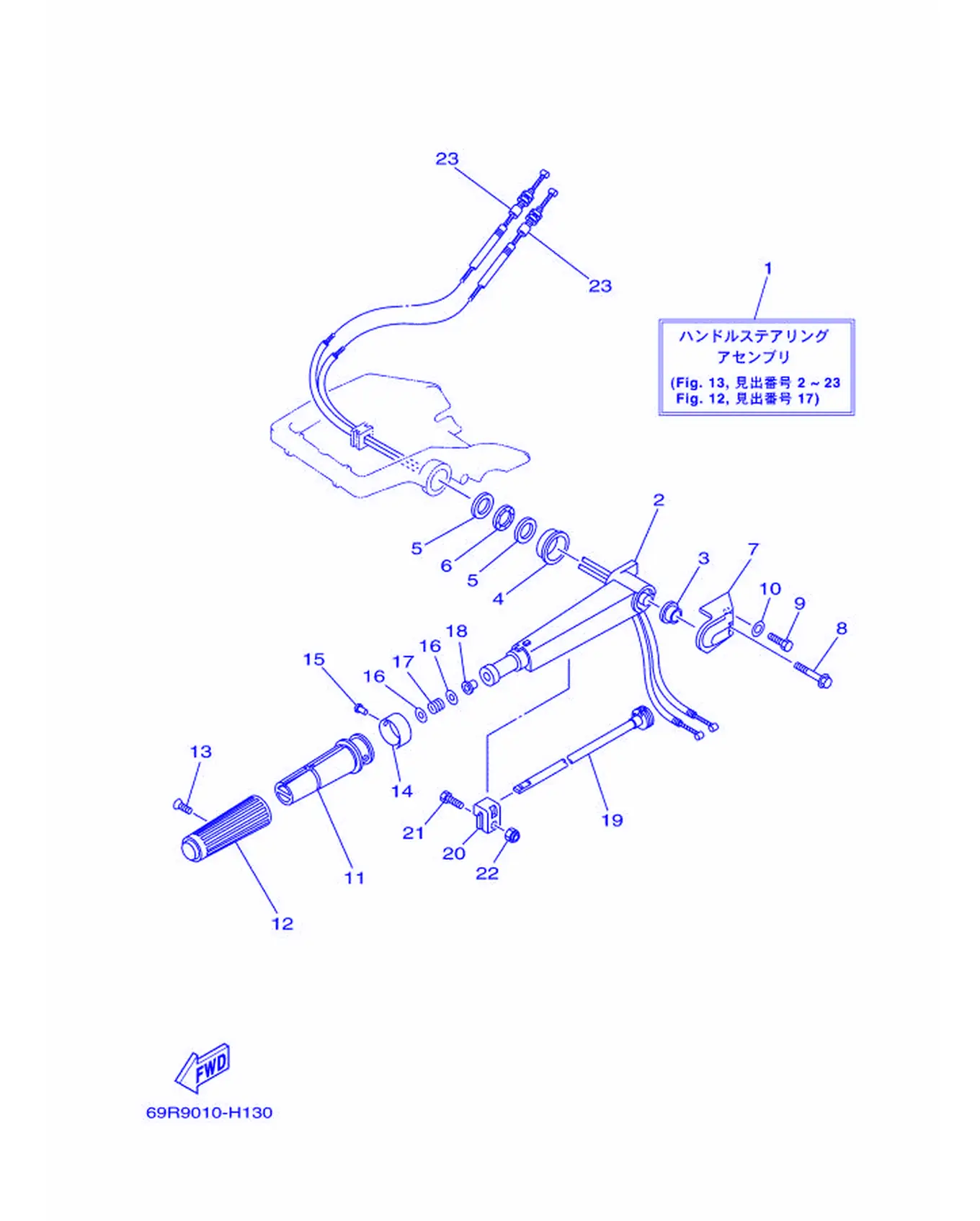

Рис. 12РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	69P-W0084-00-4D	Рулевое управление в сборе	1
2	689-42111-01-4D	Рукоятка рулевого управления	1
3	90387-13003	Втулка	1
4	90387-33001	Втулка	1
5	90201-28013	Шайба опорная	2
6	90206-28001	Шайба волнистая	1
7	69P-42112-00-4D	Рукоятка рулевого управления	1
8	97595-06550	Табличка, предупреждающая	1
9	97095-06020	Болт с шайбой	1
10	92995-06600	. . Шайба	1
11	664-42119-00	Рукоятка рулевого управления	1
12	6F6-42177-A0	Резиновая рукоятка	1
13	90149-05M13	Винт	1
14	6G1-42137-10	Индикатор дросселя	1
15	90269-02M09	Заклепка	1
16	90201-10M02	. Прокладка, глушитель	2
17	90501-23215	Стопорное устройство	1
18	90386-08032	Проставка	1
19	689-42138-00	Рычаг дросселя	1
20	656-42126-01	Фрикцион рулевого управления	1
21	97095-06020	Болт с шайбой	1
22	90185-06062	Гайка самоконтрящаяся	1
23	61N-26311-01	Трос дросселя 1	2

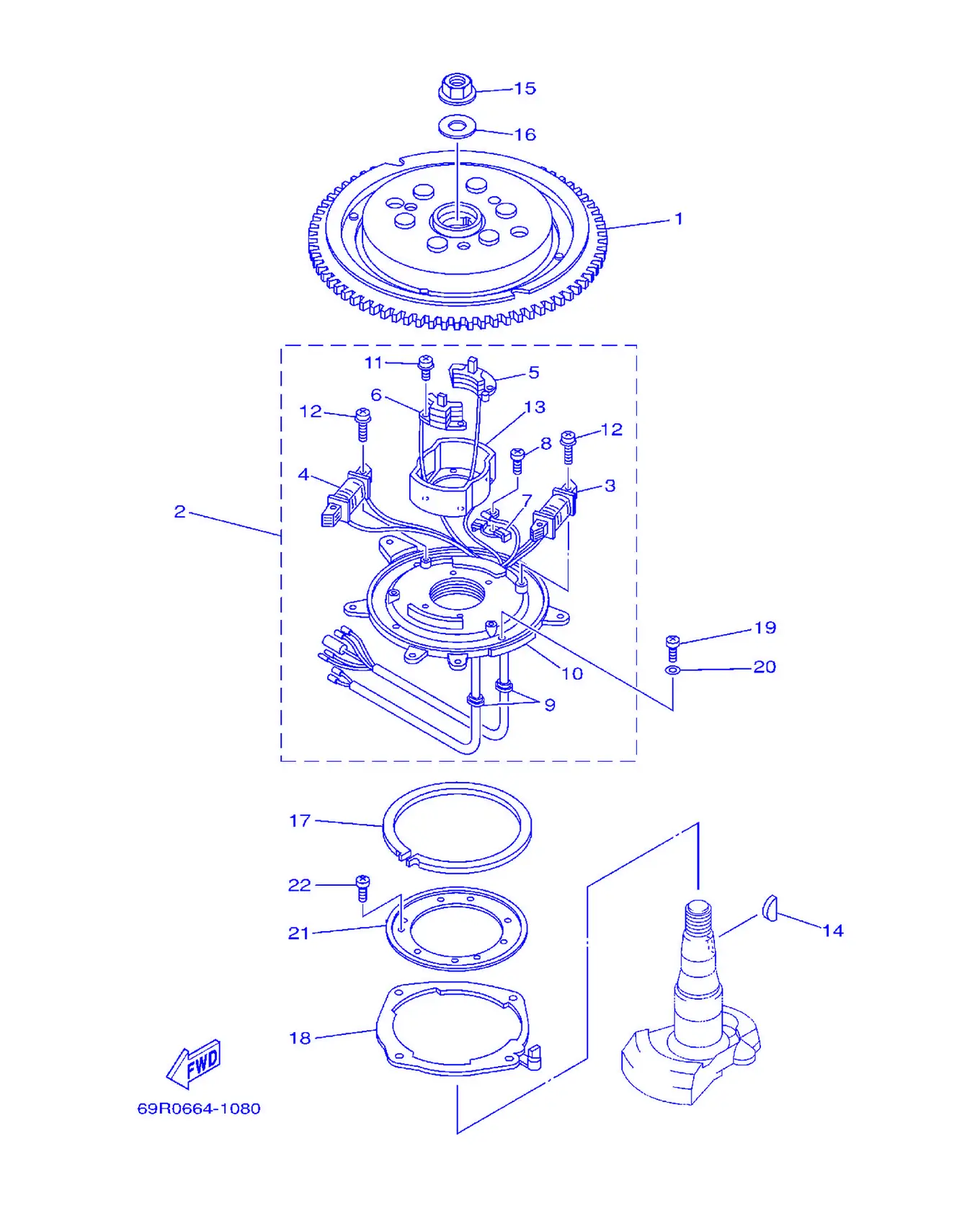

Рис. 13ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	61T-85550-10	Ротор в сборе	1
2	69P-85560-00	Основание в сборе	1
3	69P-85541-09	. Катушка зарядки	1
4	61N-81313-09	. Катушка освещения 1	1
5	61N-85543-09	. Катушка датчика	1
6	61N-85543-19	. Катушка, пульсар	1
7	6E9-81328-70	. Хомут	1
8	97802-04006	Винт с полукруглой головкой	1
9	6E9-85516-70	. Втулка	2
10	69P-85561-00	. Основание, магнето	1
11	97607-04112	. Винт, с полукруглой головкой и шайбой	4
12	97607-06125	. Винт с полукруглой головкой и шайбой	4
13	61N-85537-00	. Крышка	1
14	90280-05015	Крышка, катушка	1
15	90179-16M05	Гайка	1
16	90201-16M44	Шланг, топливный	1
17	676-41611-00	Фиксатор, основание магнето	1
18	676-41613-00	Пластина, основание фрикциона	1
19	97880-05012	Винт, с полукруглой головкой	4
20	92990-05600	. Шайба пластины	4
21	689-41612-01	Фиксатор, основание магнето	1
22	97880-06010	Шланг, топливный	4

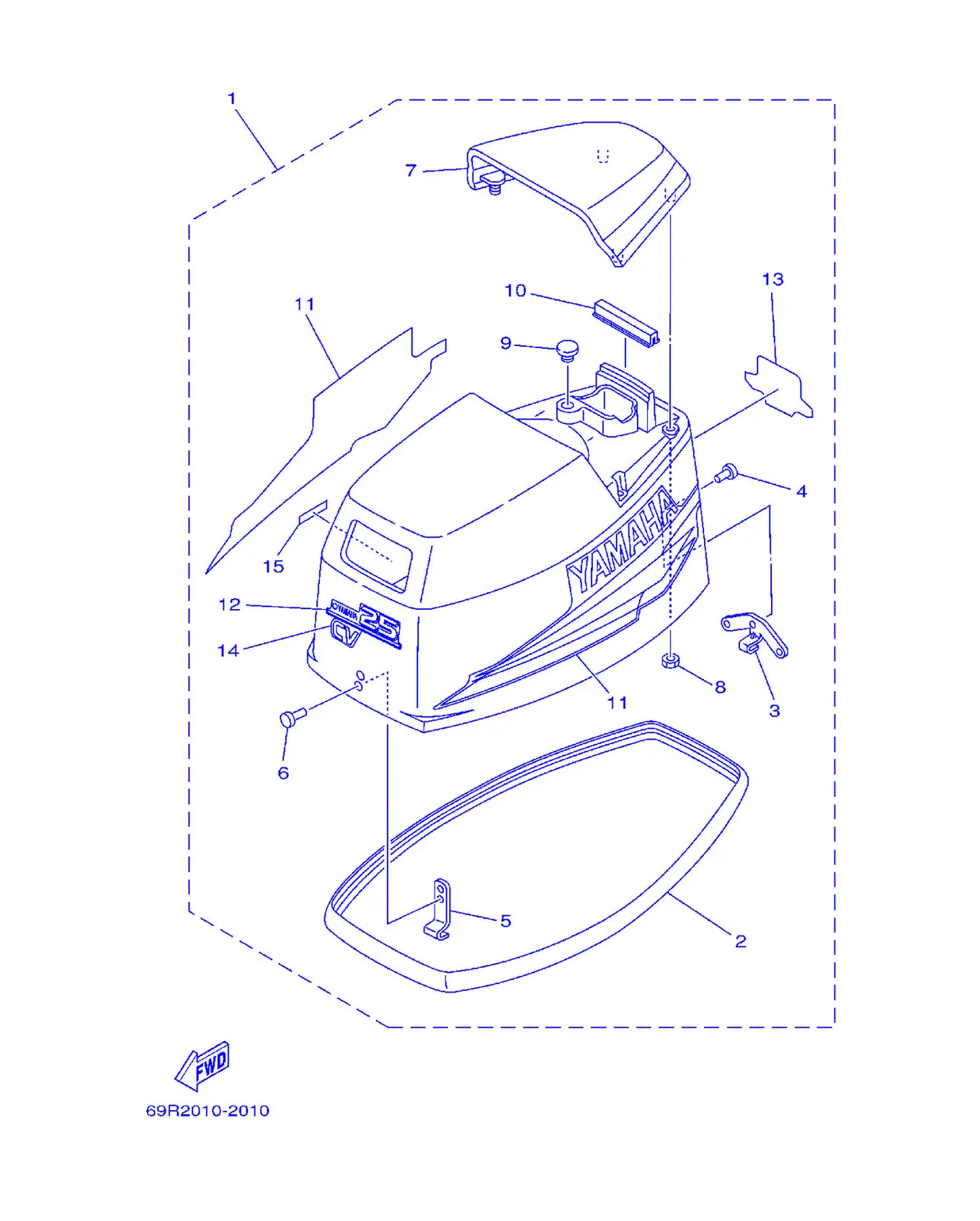

Рис. 14ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	69S-42610-40-4D	Верхний кожух в сборе	1
2	6G0-42615-00	. Сальник	1
3	689-42647-00	. Держатель, хомут крепления	1
4	90266-04M01	. Шланг	3
5	6G0-42651-02	. Крючок	1
6	90266-04M00	Заклепка	2
7	69P-42613-00-4D	. Формовка, воздуховод	1
8	90179-06M24	Гайка	4
9	90480-14M14	. Втулка	1
10	61N-42628-00	. Заглушка	1
11	61R-W0070-10	. Комплект наклеек	1
12	69S-42677-00	. Наклейка, передняя	1
13	61T-42678-10	. Наклейка, задняя	1
14	61R-42683-F0	Метка, капот	1
15	6E0-44191-11	Указатель переключения передач	1

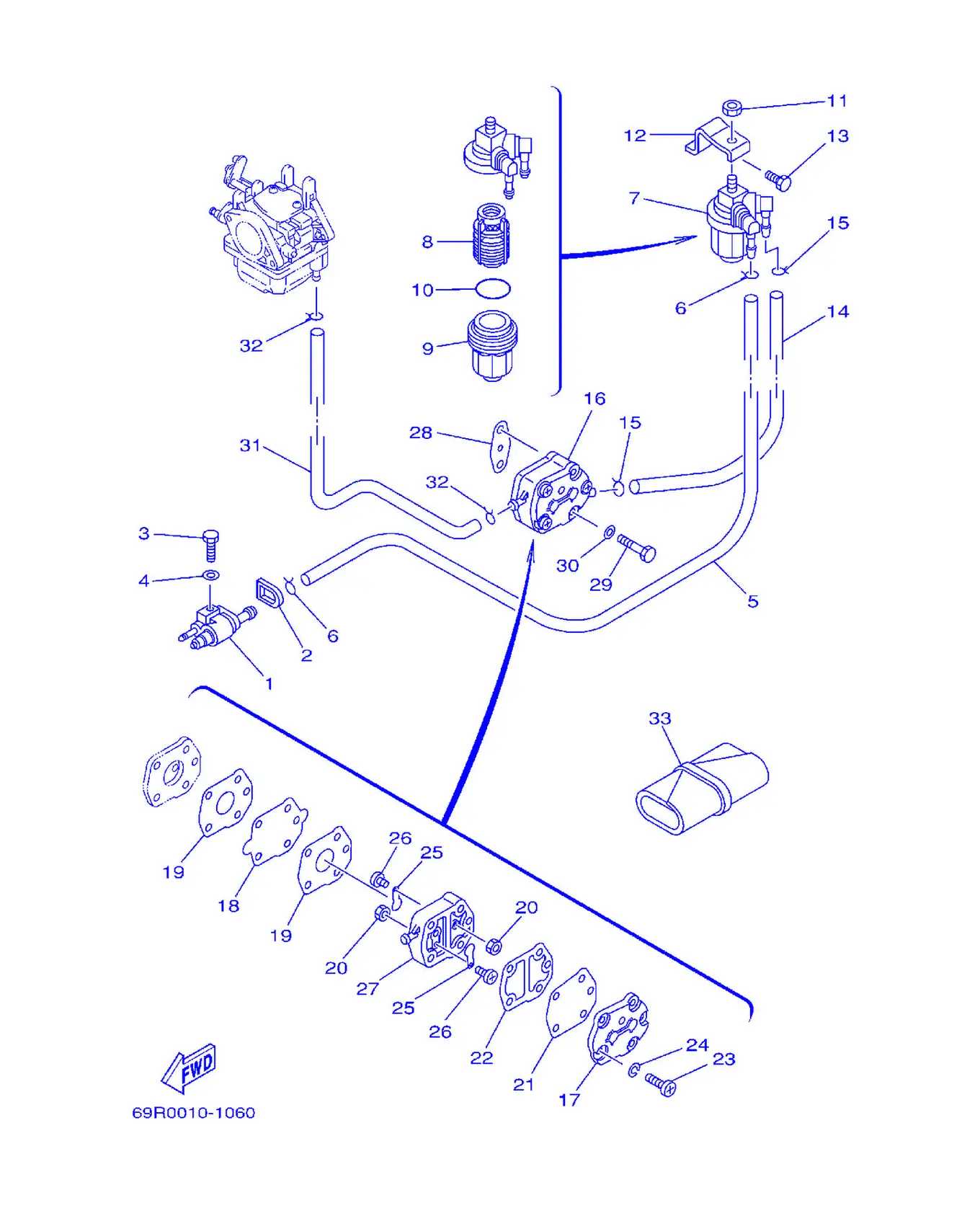

Рис. 15ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	61N-24329-00	Сальник	1
3	97095-06020	Болт с шайбой	1
4	92995-06600	. . Шайба	1
5	90445-09M75	Шланг (L370)	1
6	90467-08004	Зажим	2
7	61N-24560-00	Фильтр в сборе	1
8	61N-24563-00	Элемент фильтра	1
9	61N-24521-00	Держатель, трос газа	1
10	93210-32738	Кольцо O-ring	1
11	95380-08600	Гайка	1
12	61N-24566-01	Кронштейн, фильтр	1
13	97013-06014	Болт	1
14	689-24311-00	Трубка, топливная 1	1
15	90467-08004	Зажим	2
16	692-24410-00	Топливный насос в сборе	1
17	6A0-24413-00	. Корпус 2	1
18	692-24411-00	. Диафрагма	1
19	648-24434-01	. Прокладка, корпус	2
20	95380-03600	. . Гайка	2
21	663-24411-00	. Диафрагма	1
22	648-24435-02	. Прокладка, корпус 2	1
23	98503-05028	. Винт, с полукруглой головкой	3
24	92990-05100	. Хомут шланга	3
25	6A0-24421-01	. . Клапан обратный	2
26	6A0-14325-00	. . Винт с полукруглой головкой	2
27	6A0-24412-02	. Корпус 1	1
28	650-24431-A0	. Прокладка топливного насоса 1	1
29	97095-06040	Болт	2
30	92995-06600	. . Шайба	2
31	6A1-24311-00	Трубка, топливная 1	1
32	90467-08004	Зажим	2
33	656-W2810-02	Набор инструментов	1

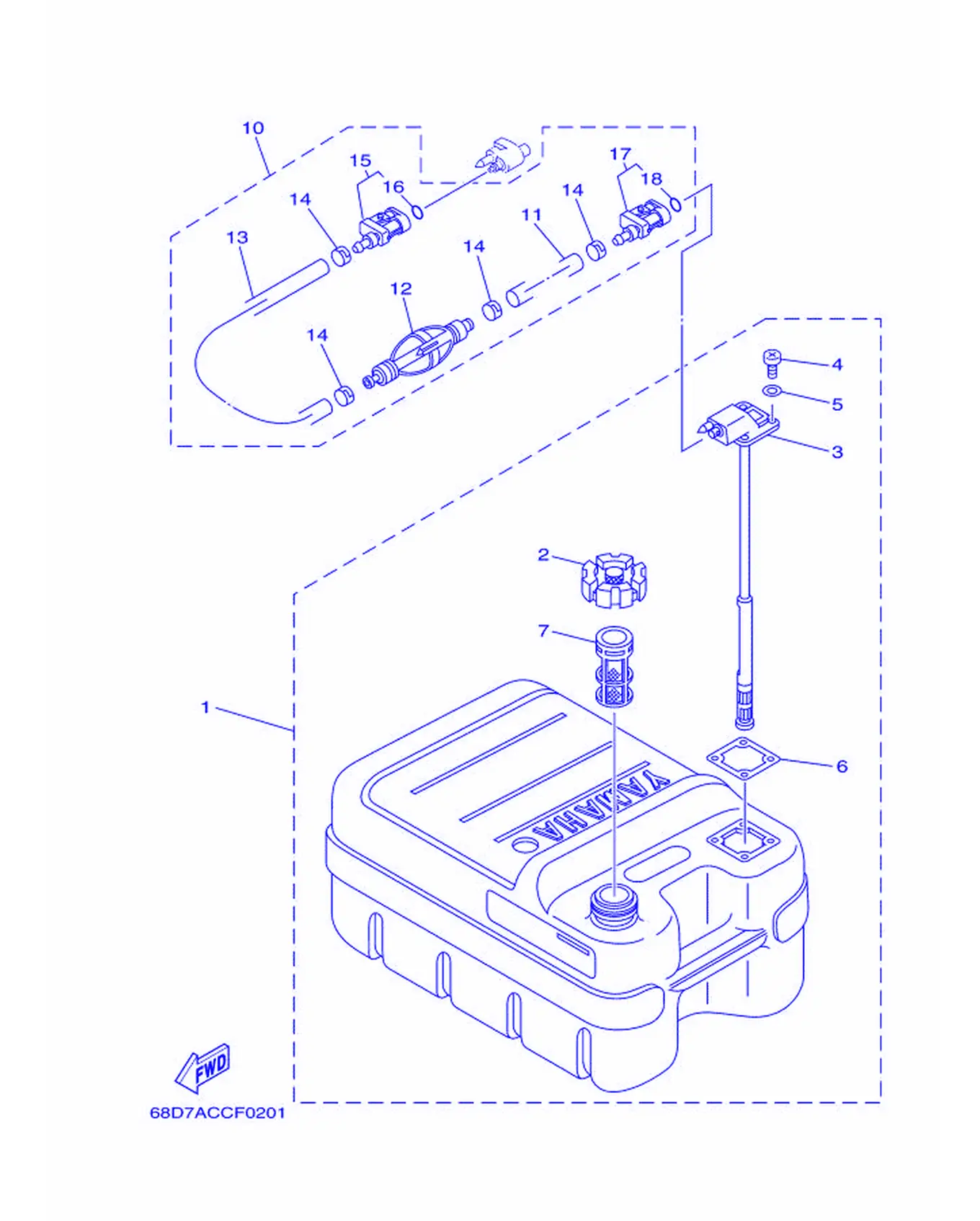

Рис. 16Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
10	6Y1-24306-55	Заглушка топливной магистрали 1	1
11	90445-11M06	. Шланг (L:2050MM)	1
12	6Y1-24360-52	. Заглушка топливопровода	1
13	90445-11M05	. Шланг (L:850MM)	1
14	650-24351-51	. Заглушка 1	4
15	6G1-24305-05	Заглушка топливной магистрали 2	1
16	93210-08287	. . Кольцо O-ring	1
17	6Y1-24305-06	Заглушка топливной магистрали 2	1
18	93210-08287	. . Кольцо O-ring	1

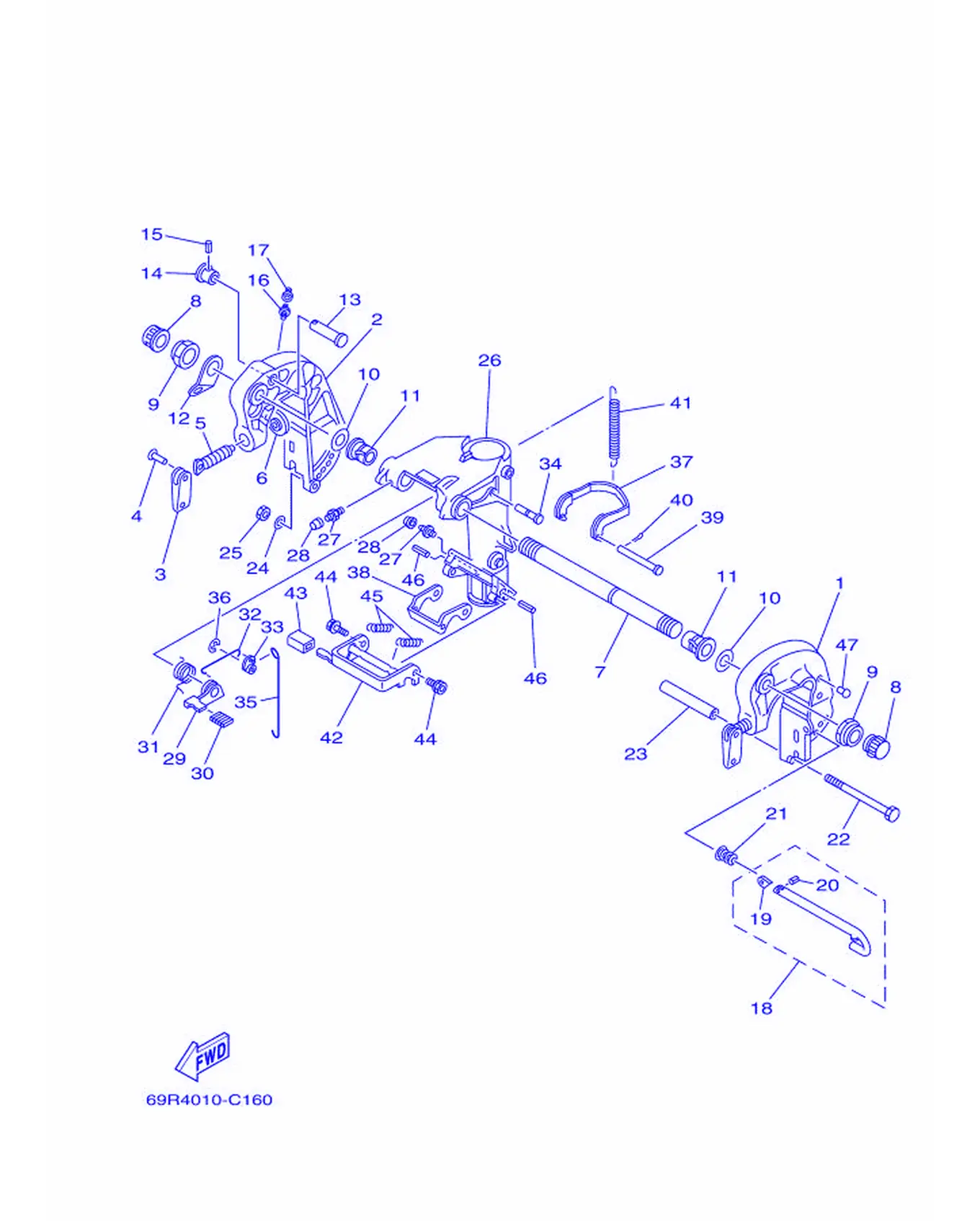

Рис. 17КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	689-43111-03-4D	Кронштейн, хомут 1	1
2	689-43112-02-4D	Кронштейн, хомут 2	1
3	6E0-43118-01	Держатель, трос управления	2
4	90243-04M01	Педаль	2
5	90149-14030	Винт	2
6	648-43114-01	Крышка, водяной насос	2
7	6J8-43131-01	Болт кронштейна зажима	1
8	6G5-43145-01	Крышка, поводковая крышка	2
9	90185-22043	Крышка, корпус насоса	2
10	90201-22M03	Шпилька, трос	2
11	90386-22M67	Втулка	2
12	6J8-43113-01	Прокладка, трос управления	1
13	689-43191-00	Вал, стопор	1
14	689-43192-01	Ручка, стопор	1
15	91690-30016	Штифт пружинный	1
16	93700-06M03	Пластина стопорная	1
17	663-45119-00	Колпачок, пресс-масленка	1
18	689-43160-00	Узел тяги откидывания	1
19	689-43165-00	Трубка, направляющая	1
20	91690-30008	Крышка, стопорная	1
21	90502-10M07	Стопор, фиксатор	1
22	90101-08339	Болт, шестигранный	1
23	90387-08M03	Втулка	1
24	92990-08600	. . Прокладка, крышка	1
25	95380-08600	Гайка	1
26	689-43311-03-4D	Кронштейн, поворотный 1	1
27	93700-06M03	Пластина стопорная	3
28	663-45119-00	Колпачок, пресс-масленка	3
29	689-43631-00	Рычаг, подъёма	1
30	689-43633-00	Гайка, стопорная	1
31	689-43643-00	Пружина, торсионная	1
32	689-43616-00	Штанга, стопора подъёма	1
33	648-43642-00	Рычаг, подъёма 1	1
34	90249-06M22	Штифт	1
35	648-43617-00	Штанга, стопора подъёма	1
36	99080-05600	Стопорное кольцо	1
37	689-43614-01	Пластина, стопора подъёма	1
38	648-43615-00	Пластина, стопора подъёма	1
39	90240-05047	Штифт, вилкообразный	1
40	91490-16010	Заглушка, поворотный	1
41	90506-30M27	Пружина, натяжная	1
42	689-43681-01	Рычаг, привода мелководья 1	1
43	682-43318-01	Крышка	1
44	90109-06M18	Болт	2
45	90506-16M17	Пружина, натяжная	2
46	91690-40035	Штифт, пружинный	2
47	90269-02M08	Шайба	2

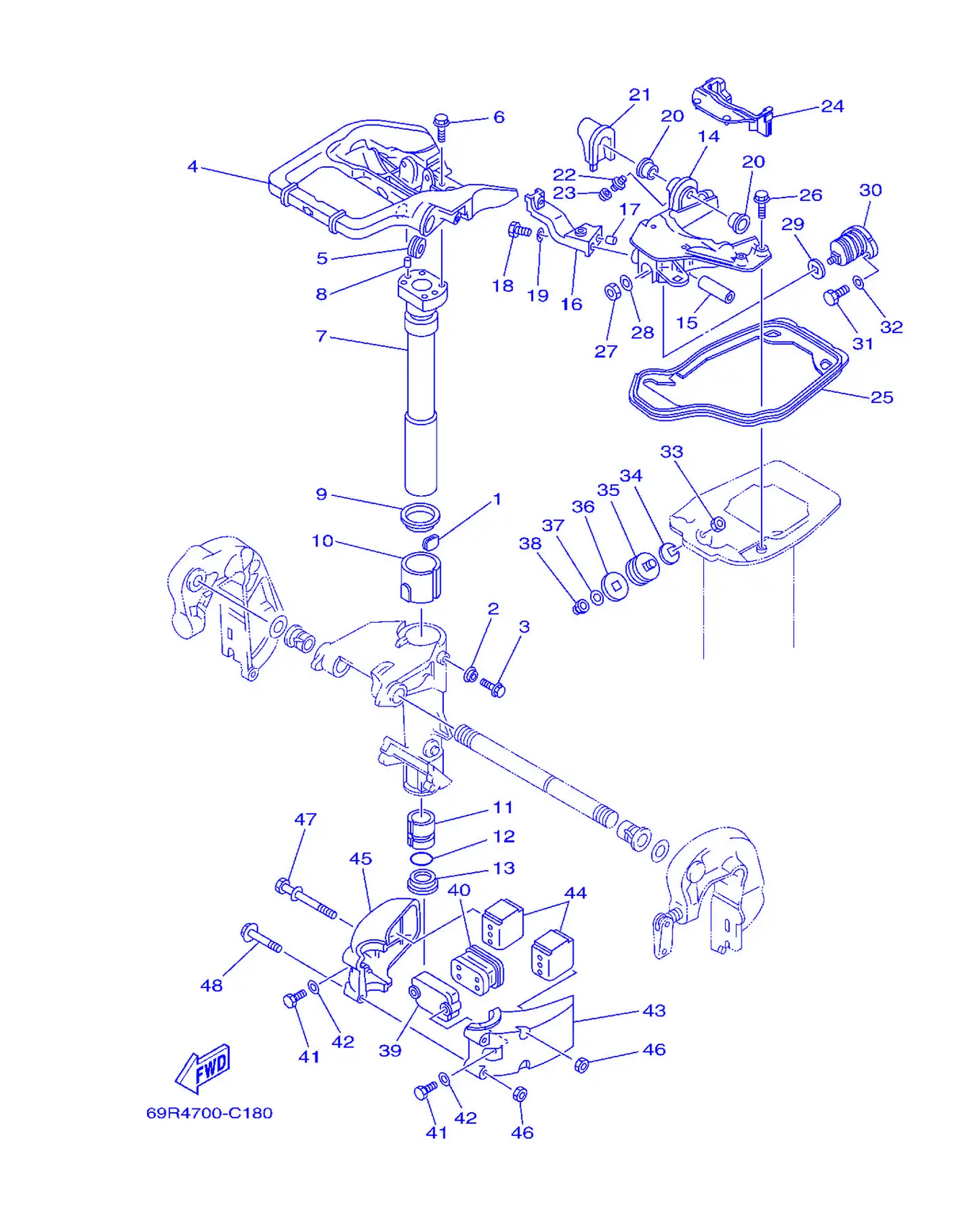

Рис. 18КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	648-42528-00	Пластина, фрикционная	1
2	689-43373-01	Сальник, демпфер	1
3	90105-06M18	Болт с фланцевой головкой	1
4	69P-42511-00-4D	Кронштейн, рулевого управления	1
5	90480-29045	Втулка уплотнительная	1
6	90105-06M07	Болт, с шайбой и шестигранной головкой	4
7	689-42521-00-94	Вал, поворотной оси рулевого управления	1
8	93608-12063	Штифт установочный	2
9	90209-47016	Шайба	1
10	90386-47M22	Втулка	1
11	90386-38090	Втулка	1
12	93210-37160	. Уплотнительное кольцо	1
13	90386-38022	Втулка	1
14	69P-44518-00-94	Кронштейн в сборе	1
15	90387-10M39	Втулка	1
16	648-44519-00-94	Кронштейн	1
17	93606-12019	. Пластина, корпус насоса	1
18	97095-06018	. Болт	1
19	92995-06600	. . Шайба	1
20	90381-12M01	Втулка, сплошная	2
21	689-42718-00	Резина, уплотнение 3	1
22	93700-06M03	Пластина стопорная	1
23	663-45119-00	Колпачок, пресс-масленка	1
24	69P-42717-00	Резина, уплотнение 2	1
25	69P-42716-00	Резина, уплотнение 1	1
26	90105-06M08	Болт, с шайбой и шестигранной головкой	4
27	90170-10M42	Гайка	1
28	92990-10200	Прокладка, крышки	1
29	648-44591-A0	Прокладка	1
30	689-44516-00	Демпфер крепления, верхний передний	1
31	97095-06020	Болт с шайбой	2
32	92995-06600	. . Шайба	2
33	90170-10M42	Гайка	2
34	648-44591-A0	Прокладка	2
35	664-44514-00-94	Демпфер крепления, верхний боковой	2
36	664-44591-A0	Прокладка	2
37	92990-10200	Прокладка, крышки	2
38	90176-10M01	Гайка, корончатая	2
39	689-44553-00-94	Крышка, нижняя опора	1
40	689-44557-00	Демпфер опоры, нижний передний	1
41	97075-08025	Болт	2
42	92995-08600	. . Шайба	2
43	689-44551-01-4D	Корпус, резиновая подушка нижней опоры	1
44	689-44555-00	Демпфер опоры, нижний боковой	2
45	689-44552-01-4D	Корпус, резиновая подушка нижней опоры	1
46	95380-08600	Гайка	4
47	90119-08M03	Табличка, предупреждение об откидывании	2
48	97595-08565	Болт с шайбой	2

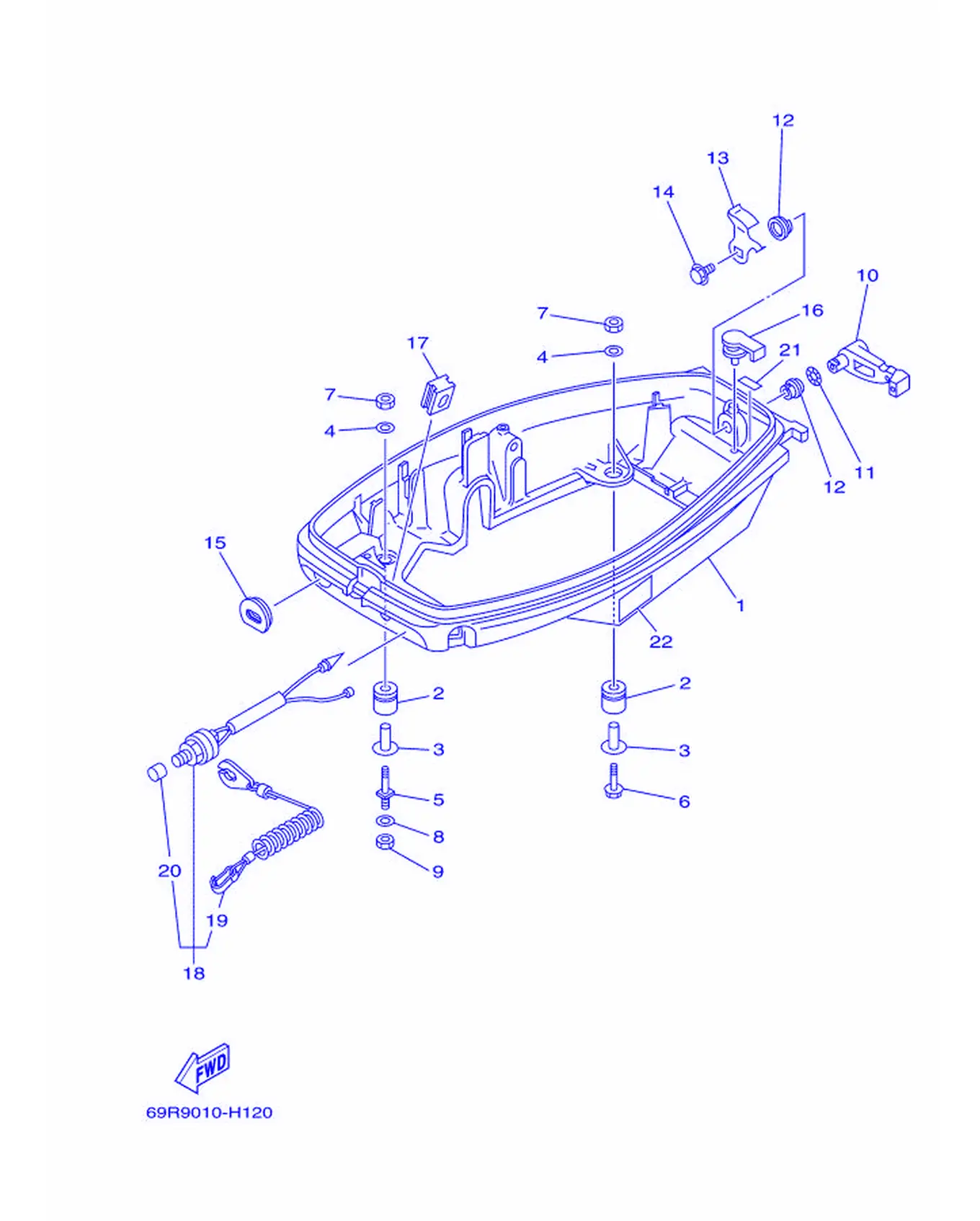

Рис. 19НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	689-42711-04-4D	Кожух, нижний 1	1
2	90480-15M06	Втулка	4
3	90387-08M25	Втулка	4
4	90201-08M87	Шайба, пластина	4
5	6G0-42796-00	Болт 1	2
6	97585-08540	Болт с шайбой	2
7	95380-08700	Гайка	4
8	92990-08600	. . Прокладка, крышка	2
9	95380-08700	Гайка	2
10	689-42815-00	Рычаг, зажим	1
11	90206-12052	Прокладка, головка	1
12	90386-12069	Прокладка	2
13	689-42816-00	Рычаг, зажим	1
14	90119-06M73	Болт с шайбой	1
15	61T-42724-40	Втулка	1
16	647-42523-00	Проставка, фрикционная	1
17	61N-26326-00	Втулка	1
18	6E9-82575-02	Выключатель стоп-двигателя в сборе	1
19	682-82556-00	Рычаг, стопор	1
20	689-8257Y-00	Крышка	1
21	6G5-42791-00	Метка 1	1
22	6AH-42794-00	Этикетка, предупреждение (общая)	1

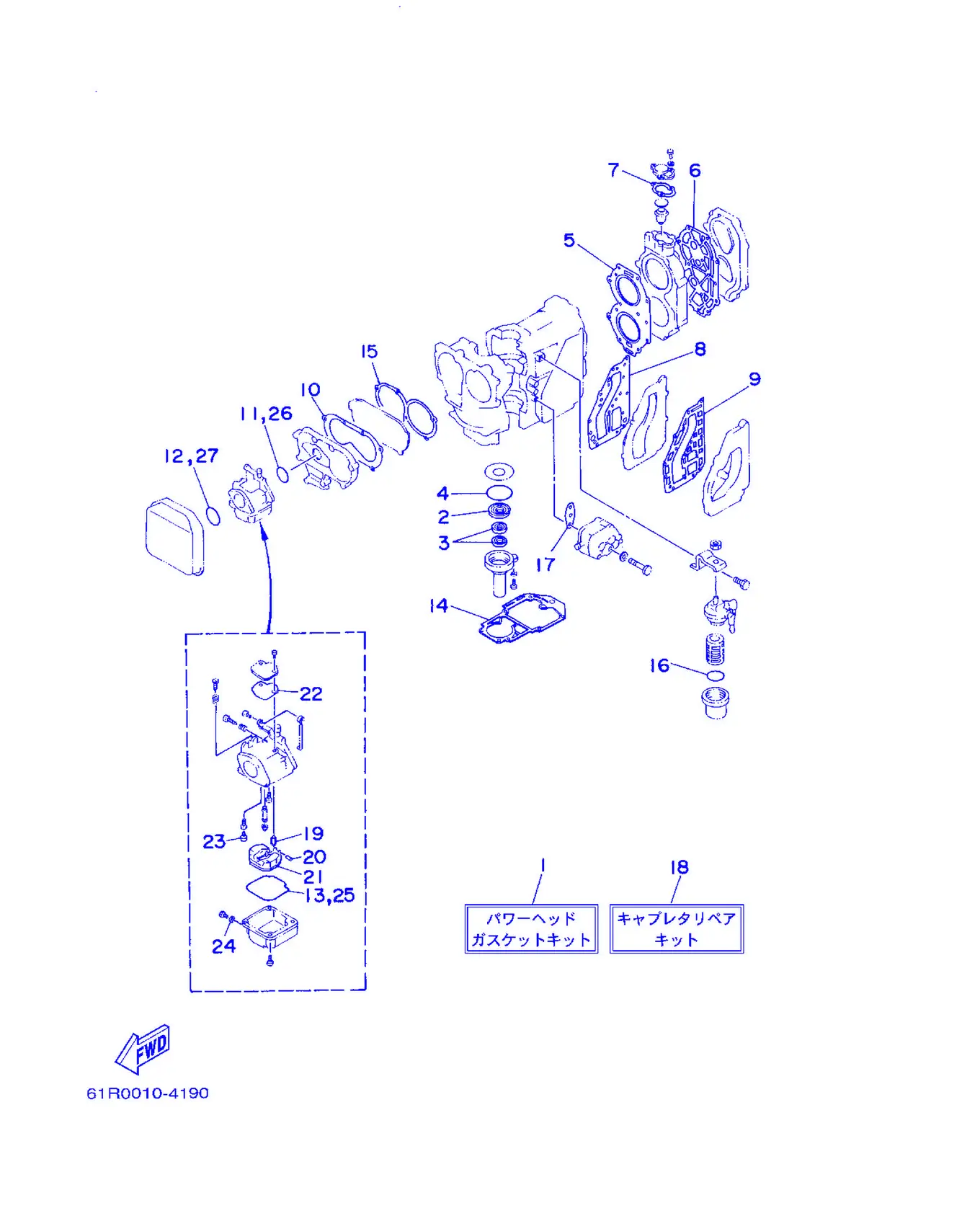

Рис. 20РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	69P-W0001-00	Комплект прокладок головки блока	1
2	93102-25008	Сальник	1
3	93101-16001	Сальник	2
4	93210-58M21	Кольцо уплотнительное	1
5	61N-11181-A2	Прокладка головки блока цилиндров 1	1
6	61T-11193-A1	Прокладка крышки головки 1	1
7	655-12414-A1	Прокладка крышки	1
8	6K8-41122-A1	Прокладка внутренней крышки выхлопа	1
9	6K8-41124-A1	Прокладка наружной крышки выхлопа	1
10	648-13645-A0	. Прокладка, коллектор 1	1
11	61N-14198-00	. Прокладка	1
12	93210-40659	. Кольцо уплотнительное	1
13	6L2-14384-00	. Прокладка поплавковой камеры	1
14	61T-45113-A0	Прокладка верхнего корпуса	1
15	648-13621-A1	. Прокладка, седло клапана	1
16	93210-32738	Кольцо O-ring	1
17	650-24431-A0	. Прокладка топливного насоса 1	1
18	61N-W0093-00	Ремкомплект карбюратора	1
19	61N-14392-00	Игольчатый клапан	1
20	6E5-14386-01	. Ось поплавка	1
21	6L2-14385-00	. Поплавок	1
22	6L2-14399-00	. Прокладка	1
23	50M-14355-00	. Пробка	1
24	6L2-14398-00	. . Прокладка	1
25	6L2-14384-00	. Прокладка поплавковой камеры	1
26	61N-14198-00	. Прокладка	1
27	93210-40659	. Кольцо уплотнительное	1

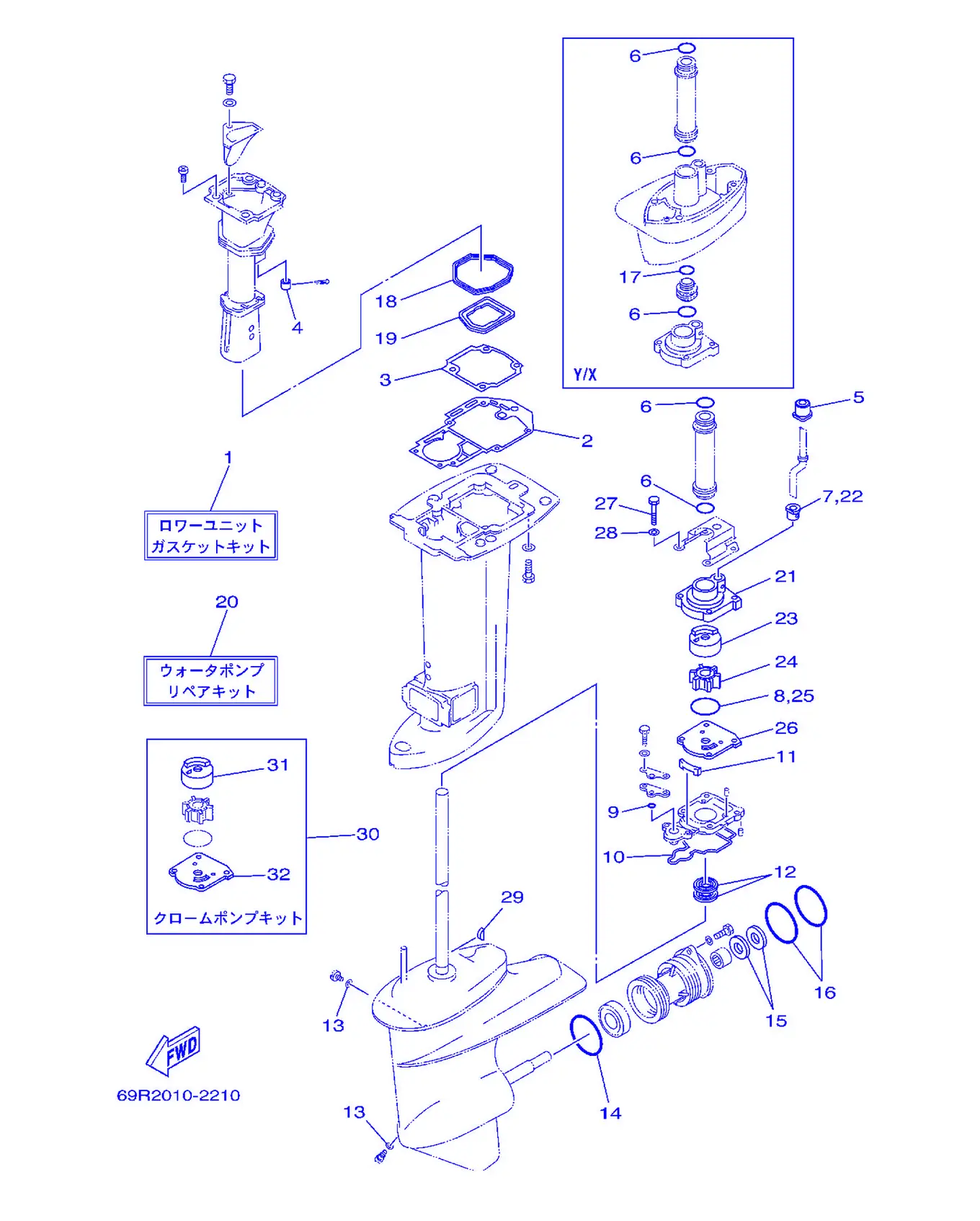

Рис. 21РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	69P-W0001-20	Комплект прокладок нижнего узла	1
2	61T-45113-A0	Прокладка верхнего корпуса	1
3	69P-41134-A0	Прокладка, выпускной коллектор	1
4	6A8-41135-00	Прокладка, выпускной коллектор	1
5	689-44366-00	. Демпфер, уплотнение воды	1
6	93210-26130	. Уплотнительное кольцо	3
7	6L2-44367-00	. Демпфер водяного сальника	1
8	93210-45161	. Уплотнительное кольцо	1
9	93210-06ME6	. Уплотнительное кольцо	1
10	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
11	61N-45127-00	. Сальник	1
12	93101-22067	. Маслосъёмный сальник	2
13	90430-08020	. Прокладка	2
14	93210-64ME7	. Уплотнительное кольцо	1
15	93101-20M07	Сальник	2
16	93210-65M50	. Уплотнительное кольцо	2
17	93210-22164	. Уплотнительное кольцо	1
18	69P-41138-00	Сальник, выпускной 1	1
19	69P-41139-00	Сальник, выпускной 2	1
20	69P-W0078-00	Ремкомплект водяного насоса	1
21	69P-44311-00	. Корпус, водяной насос	1
22	6L2-44367-00	. Демпфер водяного сальника	1
23	69P-44322-00	. Вставка, картридж	1
24	6H4-44352-02	. Крыльчатка	1
25	93210-45161	. Уплотнительное кольцо	1
26	61N-44323-00	. Прокладка, крышка насоса	1
27	97095-06040	Болт	4
28	92995-06600	. . Шайба	4
29	90280-03M03	. Кольцо, крышка насоса	1
30	69P-W0078-0A	Комплект хромированного насоса	1
31	69P-44322-40	. Вставка картриджа	1
32	61N-44323-40	. Наружная пластина картриджа	1

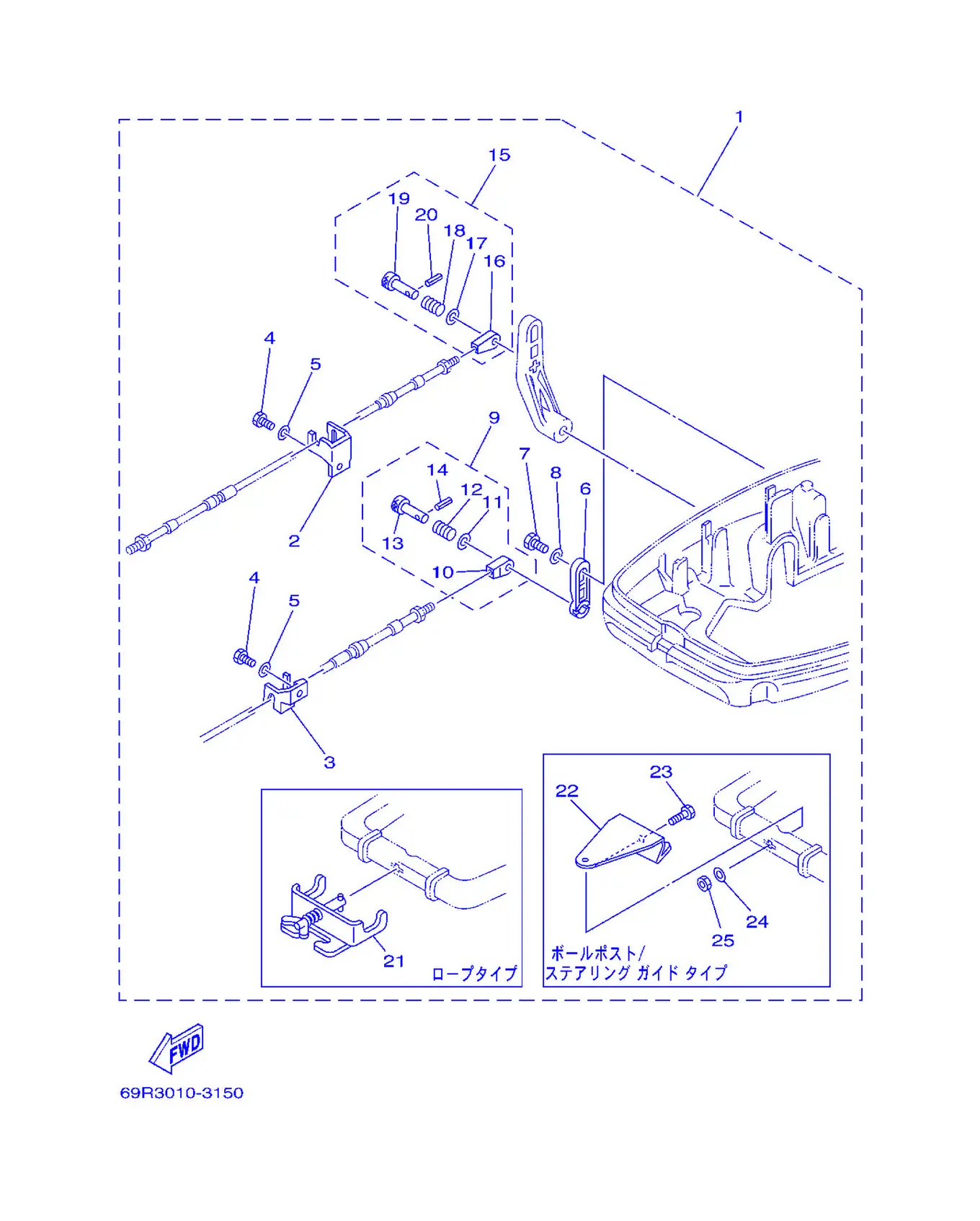

Рис. 22Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	689-48501-01-4D	Комплект дистанционного управления	1
1	689-48501-21-4D	Комплект дистанционного управления	1
2	689-48531-50	. Кронштейн дистанционного управления 1	1
3	689-48532-50	. Кронштейн дистанционного управления 2	1
4	97095-06016	Болт	2
5	92995-06600	. . Шайба	2
6	648-48534-50-4D	. Рычаг управления дросселем	1
7	97095-06012	Болт	1
8	92995-06600	. . Шайба	1
9	648-48340-50	. Тросовый наконечник в сборе (дроссель	1
10	617-48346-90	. . Наконечник троса дистанционного управления	1
11	92990-08600	. . Прокладка, крышка	1
12	90501-10264	. . Пружина сжатия	1
13	617-48361-91	. . Крючок троса	1
14	91690-30012	. Крышка головки блока	1
15	648-48330-50	. Тросовый наконечник в сборе (переключение)	1
16	648-48346-50	. . Наконечник троса дистанционного управления	1
17	92990-08600	. . Прокладка, крышка	1
18	90501-10071	. . Пружина сжатия	1
19	617-48331-91	. . Крючок троса 1	1
20	91690-30012	. Крышка головки блока	1
21	700-48510-12	Крючок рулевого управления в сборе	1
22	689-48511-01	. Крючок рулевого управления	1
23	97075-10040	. Болт	1
24	92990-10600	Шайба, пластина	1
25	90185-10051	. Гайка самоконтрящаяся	1

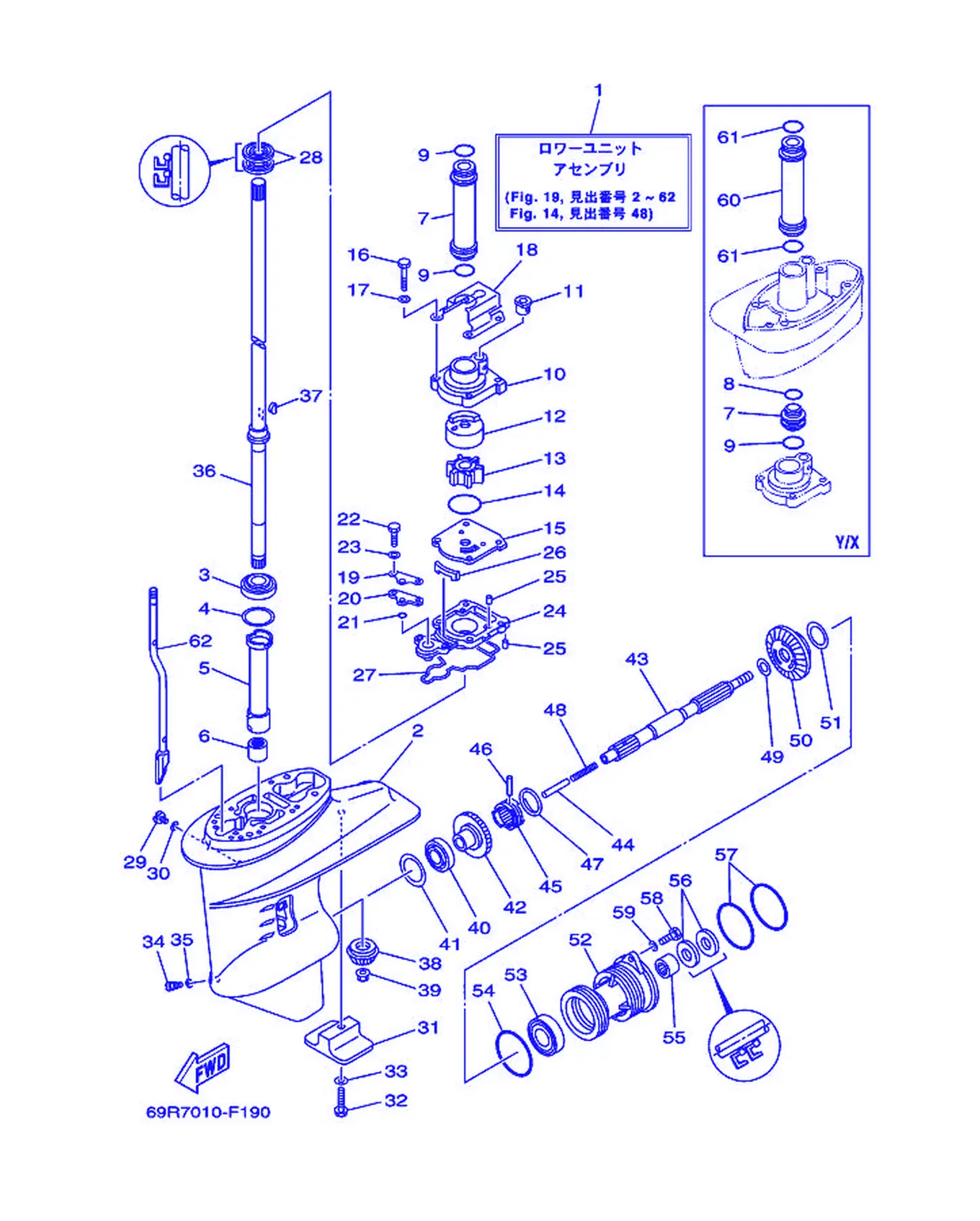

Рис. 23НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	69P-45300-11-4D	Нижний узел в сборе	1
1	69P-45300-21-4D	Нижний узел в сборе	1
1	69P-45300-31-4D	Нижний узел в сборе	1
2	61N-45311-02-4D	Корпус нижнего узла	1
3	93332-000W5	Прокладка	1
4	61N-45587-00	Шайба (T:0.7MM)	1
4	61N-45587-10	Шайба (T:1.0MM)	1
4	61N-45587-20	Шайба (T:1.1MM)	1
4	61N-45587-30	Шайба (T:1.2MM)	1
4	61N-45587-40	Шайба (T:1.3MM)	1
4	61N-45587-50	Шайба (T:1.4MM)	1
4	61N-45587-60	Шайба (T:1.5MM)	1
4	61N-45587-70	Шайба (T:1.6MM)	1
5	61N-45536-00	Спидометр	1
6	93315-220V7	Прокладка	1
7	61N-44362-10	Опора	1
7	61N-44362-00	Сопло, корпус 2	1
8	93210-22164	. Уплотнительное кольцо	1
9	93210-26130	. Уплотнительное кольцо	2
9	93210-26130	. Уплотнительное кольцо	1
10	69P-44311-00	. Корпус, водяной насос	1
11	6L2-44367-00	. Демпфер водяного сальника	1
12	69P-44322-00	. Вставка, картридж	1
13	6H4-44352-02	. Крыльчатка	1
14	93210-45161	. Уплотнительное кольцо	1
15	61N-44323-00	. Прокладка, крышка насоса	1
16	97095-06040	Болт	4
17	92995-06600	. . Шайба	4
18	65W-44328-11	Трубка	1
19	61N-44176-00	Кронштейн	1
20	61N-45321-00	Пластина	1
21	93210-06ME6	. Уплотнительное кольцо	1
22	97095-06025	Болт	2
23	92995-06600	. . Шайба	2
24	61N-45331-00-5B	Корпус подшипника	1
25	93604-10M03	. Заглушка, ...	3
26	61N-45127-00	. Сальник	1
27	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
28	93101-22067	. Маслосъёмный сальник	2
29	90340-08002	Прокладка, пластина	1
30	90430-08020	. Прокладка	1
31	61N-45251-01	Прокладка	1
32	95895-06035	Болт с фланцем	1
33	92990-06300	. Шайба с внутренними зубьями	1
34	688-45341-10	Прокладка, верхняя	1
35	90430-08020	. Прокладка	1
36	61N-45510-10	Прокладка	1
36	61N-45510-20	Приводной вал в сборе	1
36	61N-45510-30	Демпфер, вал гребного винта	1
37	90280-03M03	. Кольцо, крышка насоса	1
38	61N-45551-00	Шестерня (13 зубьев)	1
39	90179-10M14	Гайка	1
40	93332-00005	Кольцо O-ring	1
41	6L2-45567-00	Регулировочная шайба (T:1.0MM)	1
41	6L2-45567-10	Регулировочная шайба (T:1.1MM)	1
41	6L2-45567-20	Регулировочная шайба (T:1.2MM)	1
41	6L2-45567-30	Регулировочная шайба (T:1.3MM)	1
41	6L2-45567-40	Регулировочная шайба (T:1.4MM)	1
42	61N-45560-10	Шестерня 1 (27 зубьев)	1
43	65W-45611-00	Заглушка, поводковая	1
44	648-45635-00	Крышка, нижний корпус	1
45	664-45631-02	Собачка сцепления	1
46	90250-05010	Пластина	1
47	648-45633-00	Кольцо крестовины	1
48	90501-10065	Прокладка, топливный насос	1
49	90201-20417	Прокладка, крышка	1
50	61N-45571-00	Шестерня 2 (27 зубьев)	1
51	6L2-45577-00	Регулировочная шайба (T:1.0MM)	1
51	6L2-45577-10	Регулировочная шайба (T:1.1MM)	1
51	6L2-45577-20	Регулировочная шайба (T:1.2MM)	1
51	6L2-45577-30	Регулировочная шайба (T:1.3MM)	1
52	61N-45361-01-4D	Крышка нижнего корпуса	1
53	93306-00612	Прокладка	1
54	93210-64ME7	. Уплотнительное кольцо	1
55	93315-22004	Прокладка	1
56	93101-20M07	Сальник	2
57	93210-65M50	. Уплотнительное кольцо	2
58	97075-06020	Болт	2
59	92995-06600	. . Шайба	2
60	61N-44362-10	Опора	1
61	93210-26130	. Уплотнительное кольцо	2
62	61N-44150-10	Узел кулачка переключения	1
62	61N-44150-20	Узел кулачка переключения	1
62	61N-44150-30	Кулачок переключения в сборе	1

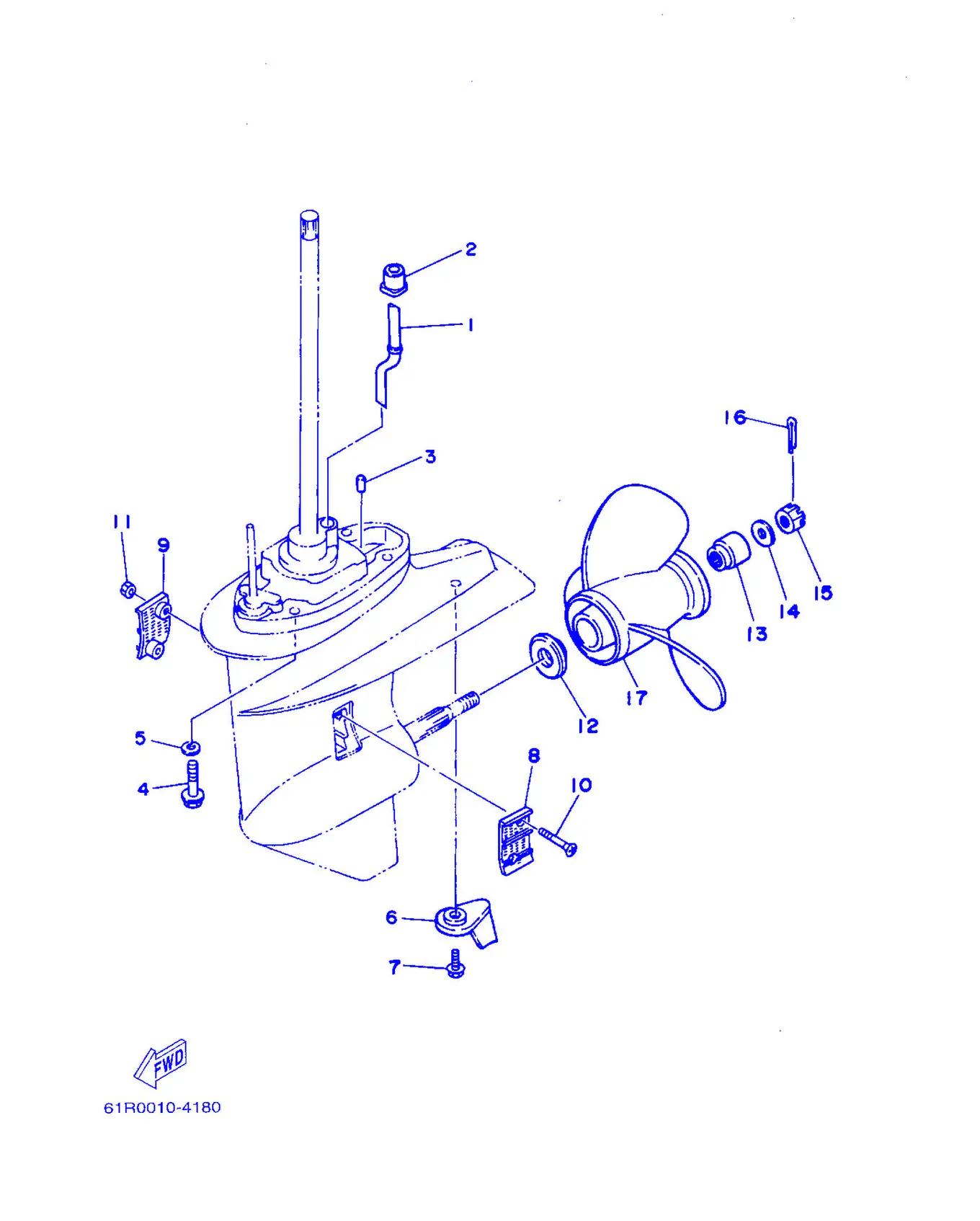

Рис. 24НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	61N-44361-10	Трубка водяная	1
1	61N-44361-20	Трубка водяная	1
1	61N-44361-30	Трубка, водяная	1
2	689-44366-00	. Демпфер, уплотнение воды	1
3	93606-11M24	Крышка, боковая	2
4	90105-10M12	Болт, с шайбой	4
5	92995-10600	Шайба	4
6	61N-45371-00	Прокладка	1
7	90119-06M48	Прокладка, болт с шестигранной головкой	1
8	6L2-45214-00	Пластина, направляющая вода 1	1
9	6L2-45215-00	Пластина, направляющая вода 2	1
10	90151-05M05	Винт с потайной головкой	2
11	90185-05002	Гайка, самоконтрящаяся	2
12	6L2-45987-01	Прокладка 1	1
13	689-45997-00	Прокладка 2	1
14	92990-14200	Крышка, корпус	1
15	90171-14013	Гайка, колпачковая	1
16	91490-30022	Заглушка, поводковая	1
17	664-45941-01-EL	Гребной винт (3X9-7/8 X9 -F)	1
17	664-45943-01-EL	Гребной винт (3X9-7/8 X8 -F)	1
17	664-45945-00-EL	Гребной винт (3X9-7/8 X10-1/2 -F)	1
17	664-45947-01-EL	Гребной винт (3X9-7/8 X11-1/4 -F)	1
17	664-45949-02-EL	Гребной винт (3X9-7/8 X13 -F)	1
17	664-45952-00-EL	Гребной винт (3X9-7/8 X14 -F)	1
17	664-45954-01-EL	Гребной винт (3X9-7/8X12-F)	1
17	62C-45941-00-EL	Гребной винт (3X9-7/8X10-F)	1
