雅马哈 3A - 3AMH

共 10 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНЯЯ ЧАСТЬ КОРПУСА И КРОНШТЕЙН 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 4Кожух и топливная система 5УПРАВЛЕНИЕ 6ЦИЛИНДР И КАРТЕР 7Стартер 8ГЕНЕРАТОР 9Ремонтный комплект 10НИЖНИЙ КАРТЕР И ПРИВОД

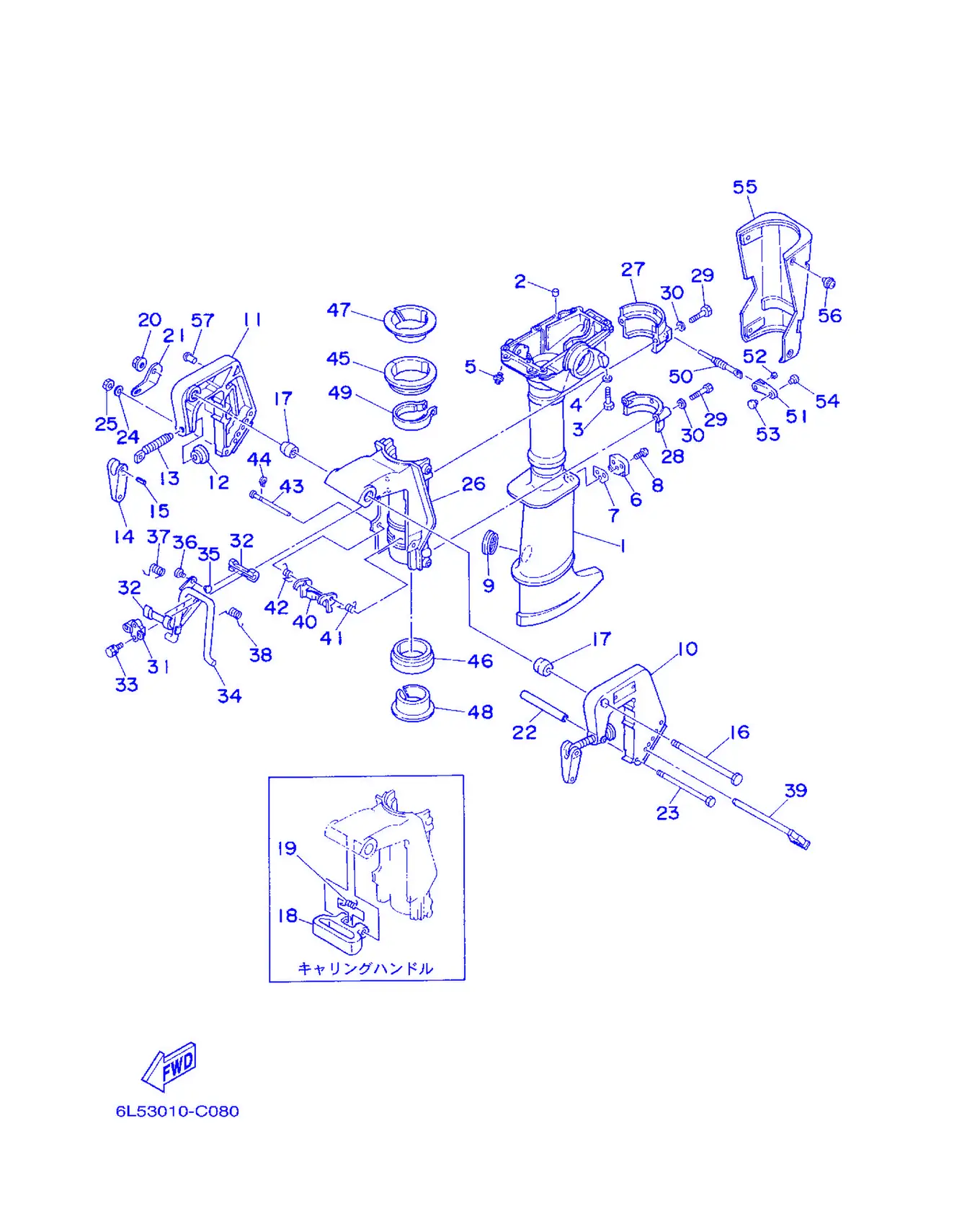

Рис. 1ВЕРХНЯЯ ЧАСТЬ КОРПУСА И КРОНШТЕЙН Upper Casing & Bracket

REF	Номер детали	Наименование	Кол-во
1	6L5-45111-02-4D	Корпус, верхний	1
2	93604-12M07	Крышка, головки	2
3	97095-06030	Болт	6
4	92995-06600	. . Шайба	6
5	93700-06M03	Пластина стопорная	1
6	6L5-45152-00	Крышка, верхнего корпуса 2	1
7	6L5-45115-A0	Прокладка, верхнего корпуса	1
8	90149-05M08	Винт	1
9	647-45151-01	Крышка, верхнего корпуса	1
10	6L5-43111-01-4D	Кронштейн, струбцины 1	1
11	6L5-43112-00-4D	Кронштейн, струбцины 2	1
12	620-43114-00	Подушка зажима транца	2
13	6E0-43116-01	Заглушка	2
14	6E0-43118-01	Держатель, трос управления	2
15	90243-04M01	Педаль	2
16	90101-08M10	Болт, шестигранный	1
17	6G1-43136-00	Втулка фрикционная	2
18	6L5-42121-00	Кронштейн, крепления	1
19	90508-16M30	Пружина, торсионная	1
20	90185-08057	Крышка, топливный фильтр	1
21	6A1-43113-01	Топливный шланг	1
22	90387-06M11	Втулка	1
23	90101-06335	Табличка, идентификационная	1
24	92990-06600	Прокладка, дроссель	1
25	95380-06600	Тяга, соединительная	1
26	6L5-43311-01-4D	Кронштейн, поворотный 1	1
27	6L5-44511-00-4D	Крышка, верхней подушки	1
28	6L5-44553-00-4D	Крышка, нижней подушки	1
29	97095-06035	Болт	4
30	92995-06600	. . Шайба	4
31	6E0-43313-00-94	Кронштейн, поворотный 3	1
32	620-43189-00	Прокладка	2
33	95895-06020	Накладка, дефлектор	2
34	6L5-43181-00	Рычаг, стопора откидывания	1
35	6L5-44196-00	Прокладка 3	1
36	6L5-44197-00	Прокладка 4	1
37	90508-16020	Пружина, торсионная	1
38	90508-16021	Пружина, торсионная	1
39	6L5-43160-00	Штанга откидывания в сборе	1
40	6L5-43614-00	Пластина, стопора откидывания	1
41	90508-08M26	Пружина, торсионная	1
42	90508-08M27	Пружина, торсионная	1
43	6L5-43659-00	Вал, стопора реверса	1
44	99080-05600	Стопорное кольцо	1
45	6L5-42537-00	Втулка, оси поворота	1
46	6L5-42538-00	Втулка, оси поворота	1
47	6L5-42539-00	Втулка, оси поворота	1
48	6L5-42549-00	Втулка, оси поворота	1
49	6E0-42528-03	Пластина, фрикционная	1
50	6L5-42529-01	Прокладка головки цилиндра	1
51	6L5-42561-00	Крышка	1
52	90266-04M05	Поршень	1
53	6L5-44196-00	Прокладка 3	1
54	6L5-44197-00	Прокладка 4	1
55	6L5-43318-11	Крышка	1
56	90159-06M10	Винт с шайбой	4
57	90269-02M08	Шайба	2

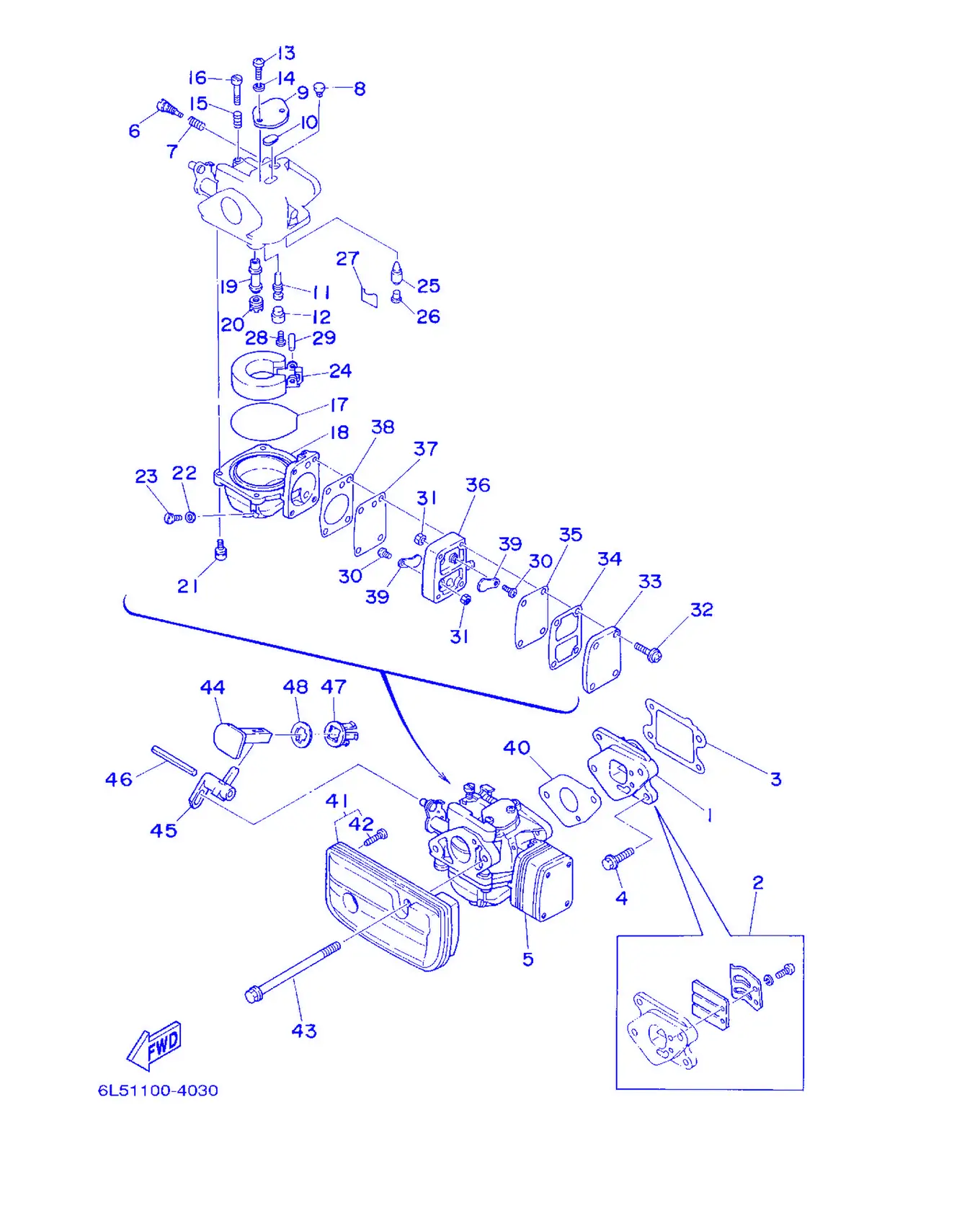

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6L5-13610-02	Впускной клапан в сборе	1
2	6L5-W0004-02	. Комплект лепестковых клапанов	1
3	6L5-13621-A2	. Прокладка седла клапана	1
4	95895-06016	. Болт с фланцем	2
5	6L5-14301-03	Карбюратор в сборе 1	1
6	679-14923-00	. Винт, топливный жиклер	1
7	679-14555-00	. Пружина	1
8	6G1-14966-00	. Крышка	1
9	6G1-14527-00	. Пластина	1
10	6G1-14126-00	. Прокладка	1
11	6L5-14948-03	. Жиклёр (#40)	1
12	676-14966-00	. Крышка	1
13	97880-04010	. Винт с полукруглой головкой	2
14	92990-04100	. . Шайба, пружинная	2
15	90501-10326	. Игла, клапан подачи топлива	1
16	63V-14523-00	. Игла, поплавок	1
17	6G1-14984-00	. Кольцо уплотнительное	1
18	6G1-14980-01	. Корпус поплавковой камеры	1
19	6L5-14947-01	. Игла жиклёра	1
20	676-14943-14	. Главный жиклёр (#68)	1
21	97980-04114	. Заглушка, ...	4
22	6G1-14398-00	. Шайба	1
23	6G1-14992-00	. Винт, сливной	1
24	6G1-14985-00	. Поплавок	1
25	6G1-14546-00	. Игольчатый клапан	1
26	676-14186-00	. ...	1
27	663-14159-00	. Зажим	1
28	98580-04008	. ...	1
29	688-14548-00	. Ось рычага поплавка	1
30	98980-03006	. Винт, крепежный	2
31	95380-03600	. . Гайка	2
32	97980-04125	. Винт с шайбой	4
33	6G1-24452-00	. Крышка	1
34	6G1-24432-00	. Прокладка топливного насоса 2	1
35	6G1-24471-00	. Диафрагма	1
36	6G1-24412-01	. Корпус 1	1
37	6G1-24411-00	. Диафрагма	1
38	6G1-24431-01	. Прокладка, топливный насос 1	1
39	6L5-24421-00	. Клапан, обратный	2
40	6L5-14198-A1	. Прокладка	1
41	6L5-14440-00	Глушитель впуска в сборе	1
42	97780-40716	. Саморез	2
43	95895-06095	Болт с фланцем	2
44	6L5-41271-00	Ручка подсоса	1
45	6L5-41252-00	Рычаг подсоса 1	1
46	91690-40048	Штифт, пружинный	1
47	689-41273-00	Крышка	1
48	6J8-41274-00	Втулка 2	1

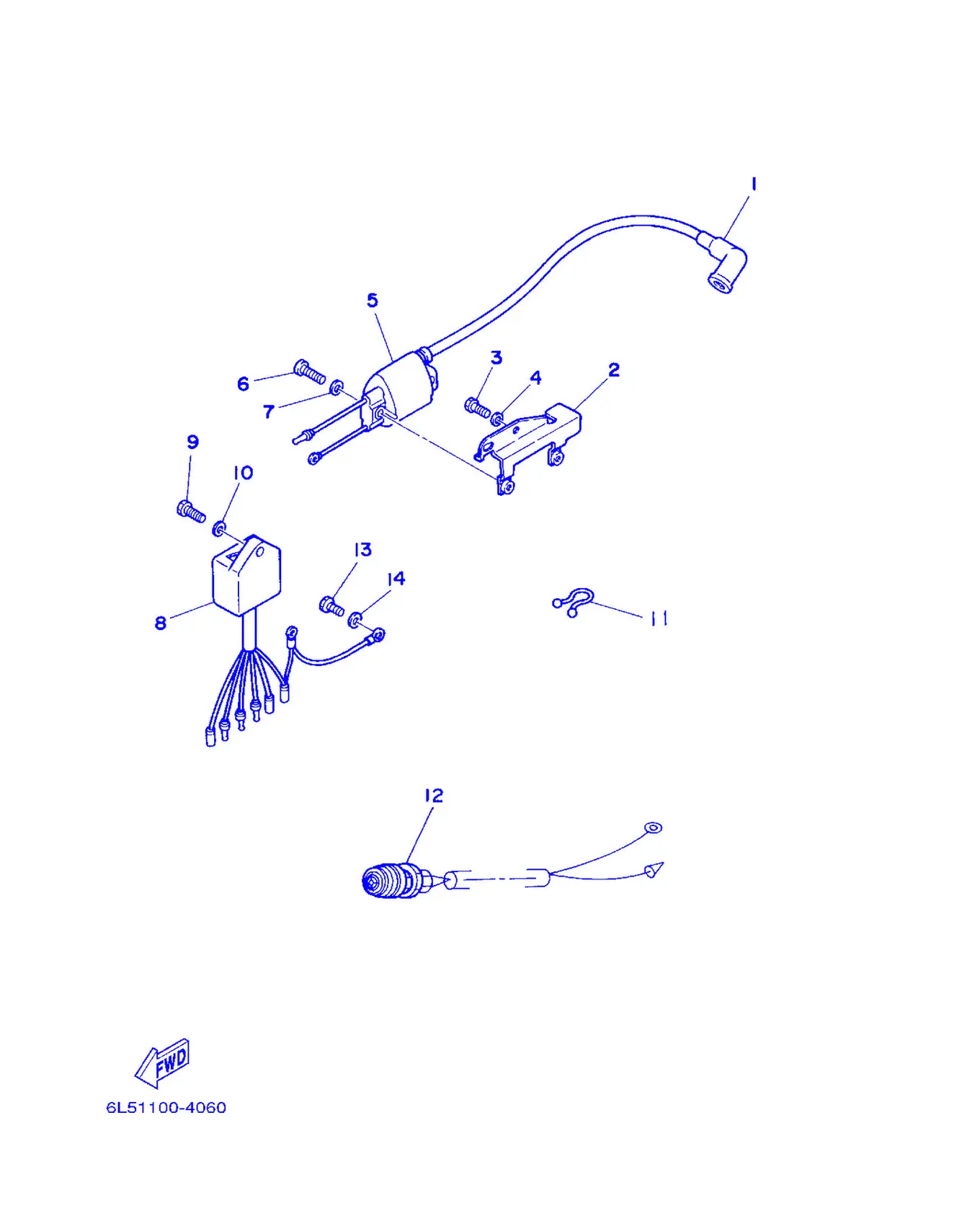

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	663-82370-01	Колпачок свечи в сборе	1
2	6L5-82316-00	Кронштейн катушки зажигания	1
3	97095-06016	Болт	2
4	92995-06600	. . Шайба	2
5	6L5-85570-M0	Катушка зажигания в сборе	1
6	97880-06016	Винт, полукруглая головка	2
7	92990-06600	Прокладка, дроссель	2
8	6L5-85540-M0	Блок C.D.I. в сборе	1
9	97095-06016	Болт	1
10	92995-06600	. . Шайба	1
11	90465-18147	Хомут	1
12	6L5-82550-00	Выключатель стоп-двигателя в сборе	1
13	97090-06012	Болт	1
14	92990-06600	Прокладка, дроссель	1

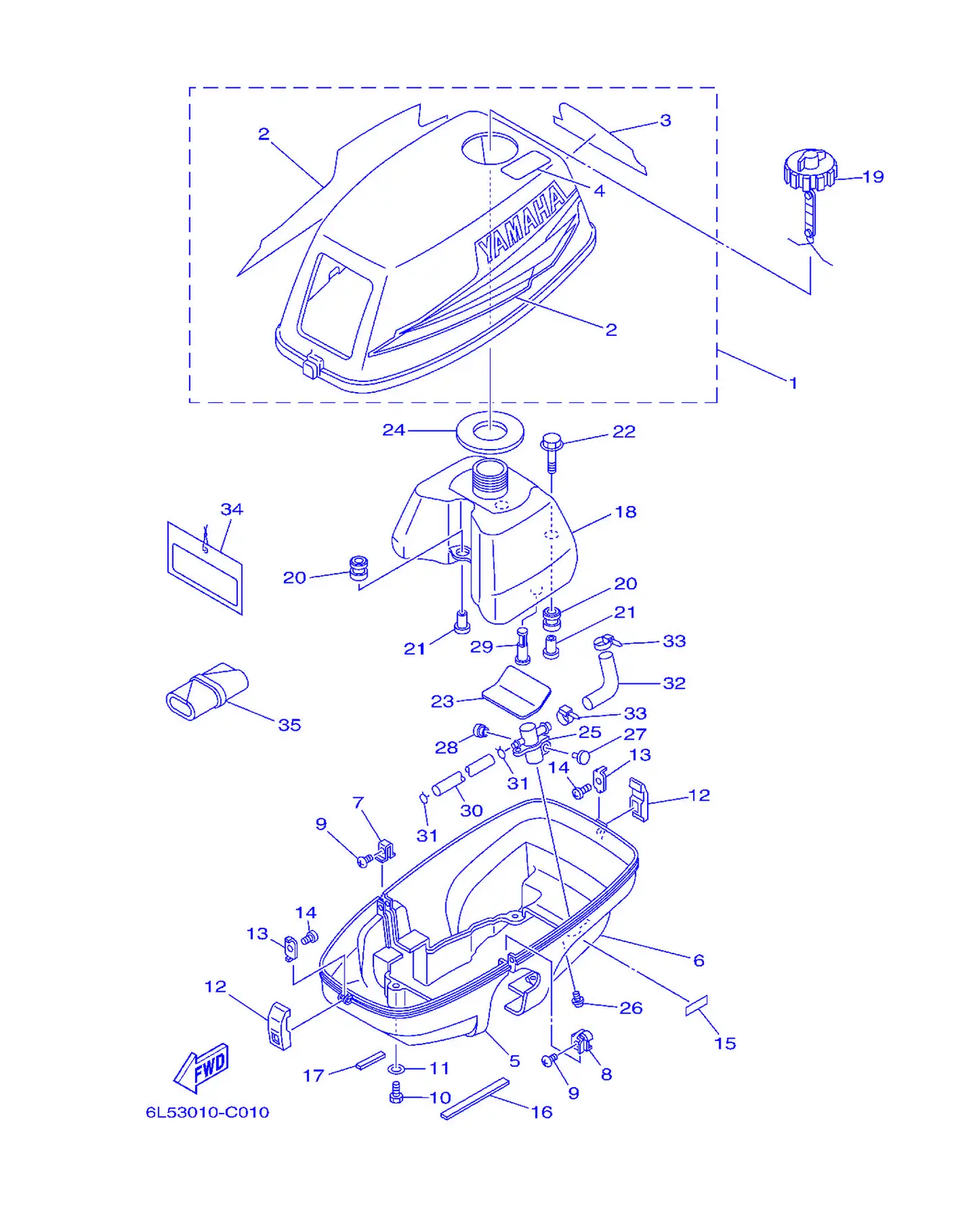

Рис. 4Кожух и топливная система & 燃油 Cowling & amp; Fuel

REF	Номер детали	Наименование	Кол-во
1	6L5-42610-31-4D	Верхний кожух в сборе	1
2	6L5-W0070-13	. Комплект наклеек	1
3	6L5-42678-12	. Наклейка задняя	1
4	6Y1-2415A-00	. Этикетка, предупреждение	1
5	6L5-42711-11	Нижний кожух	1
6	6L5-42712-12	Нижний кожух	1
7	6L5-42774-00	Стойка фартука 1	1
8	6L5-42775-00	Фиксатор, кожух 2	1
9	97880-05010	Винт, с полукруглой головкой	2
10	97095-06016	Болт	4
11	92995-06600	. . Шайба	4
12	6L5-42647-00	Гайка, стопорная	2
13	6L5-42823-00	Пластина, стопорная	2
14	90167-03M02	Прокладка, крышка	2
15	6L5-24591-00	Эмблема, топливный кран	1
16	6L5-42662-00	Демпфер	1
17	6L5-42663-00	Демпфер	1
18	6L5-24111-02	Бак, топливный	1
19	6L5-24610-00	Крышка в сборе	1
20	6A0-82317-00	Держатель, идентификационная табличка	3
21	624-42542-00	Труба	3
22	90119-06M65	Болт с шайбой	2
23	6L5-24141-00	Защита, топливный бак	1
24	6L5-24641-00	Прокладка, крышка 1	1
25	6L5-24500-60	Топливный кран в сборе 1	1
26	90159-06M10	Винт с шайбой	1
27	6L5-44196-00	Прокладка 3	1
28	6L5-44197-00	Прокладка 4	1
29	6L5-24251-00	Фильтр-сетка 1	1
30	6L5-24311-00	Трубка, топливная 1	1
31	90467-08004	Зажим	2
32	6L5-24312-00	Трубка 2	1
33	90465-13M11	. Хомут	2
34	61H-2819R-01	Ярлык, предупреждение	1
35	656-W2810-02	Набор инструментов	1

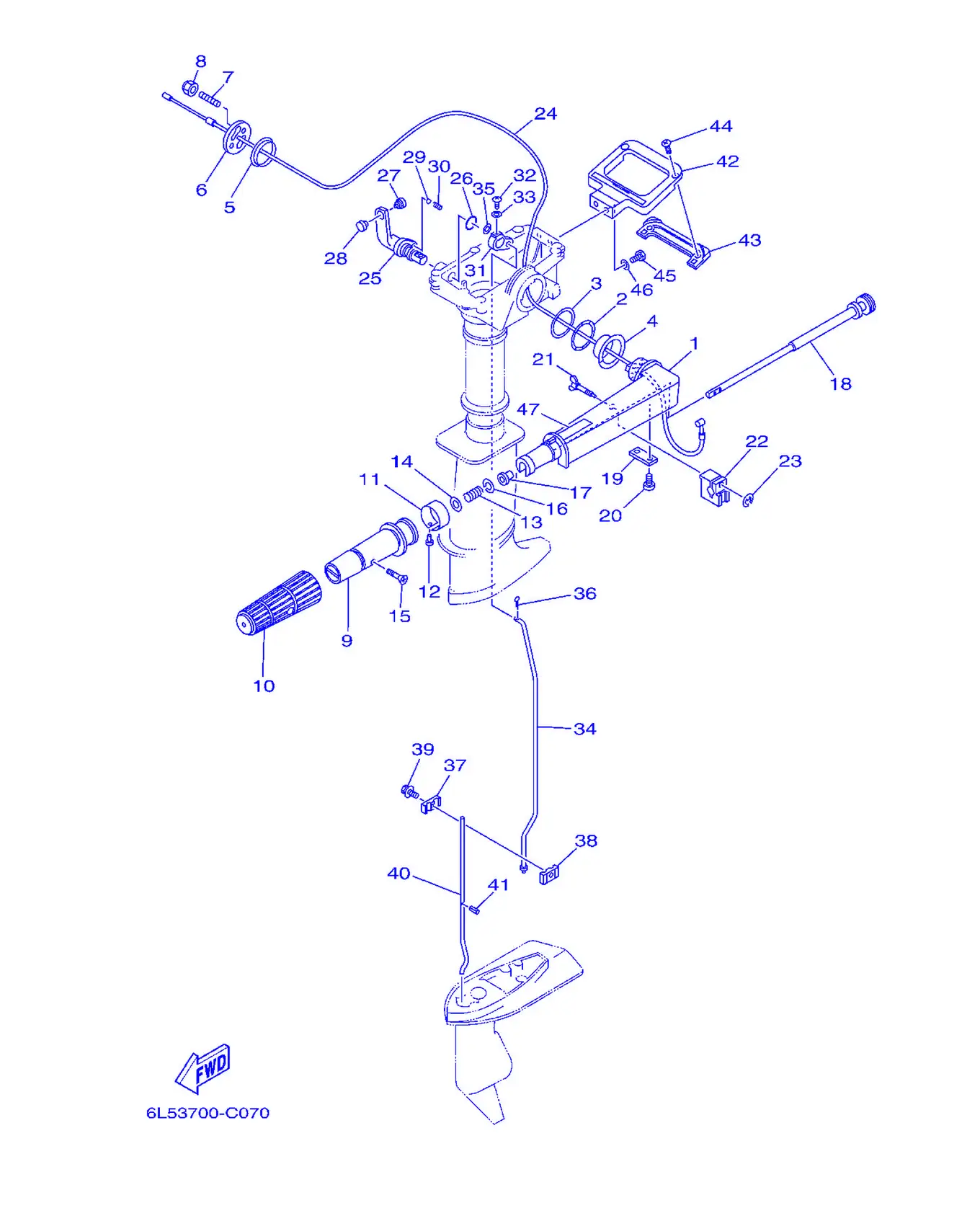

Рис. 5УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6G1-42111-12-4D	Рукоятка рулевого управления	1
2	90206-36M21	Шайба, волновая	1
3	90202-36M55	Шайба, пластина	1
4	90386-34M97	Втулка	1
5	90386-33M96	Втулка	1
6	6G1-42131-02	Крышка, рукоятка рулевого управления	1
7	90116-08016	Болт, шпилька	1
8	90185-08057	Крышка, топливный фильтр	1
9	664-42119-00	Рукоятка рулевого управления	1
10	6G1-42177-00	Резиновая накладка рукоятки	1
11	6L5-42137-00	Индикатор, дроссель	1
12	90269-02M09	Заклепка	1
13	90501-23215	Стопорное устройство	1
14	92903-10600	Шайба, пластина	1
15	90149-05M13	Винт	1
16	90209-08M17	Шайба	1
17	90386-08032	Проставка	1
18	6G1-42138-01	Провод, датчик	1
19	6E0-42159-02	Кронштейн	1
20	97885-05012	Прокладка пластины	2
21	6L5-42125-00	Болт, регулировки трения	1
22	6G1-42126-00	Топливный шланг, крышка топливного бака	1
23	99080-03600	Стопорное кольцо	1
24	6L5-26301-01	Трос дросселя в сборе	1
25	6L5-44111-00	Рукоятка, переключения передач	1
26	93210-12327	Кольцо уплотнительное	1
27	6L5-44196-00	Прокладка 3	1
28	6L5-44197-00	Прокладка 4	1
29	93505-16024	Гайка	1
30	90501-12274	Прокладка, крышка	1
31	6L5-44121-00	Рычаг, тяга переключения	1
32	97780-40520	Саморез	1
33	92990-04600	Шайба, пластина	1
34	6L5-44143-00	Тяга, переключения	1
35	92990-05600	. Шайба пластины	1
36	91490-16010	Заглушка, поворотный	1
37	6E0-44145-00	Соединитель, тяга переключения	1
38	6E0-44146-00	Соединитель, тяга переключения	1
39	95895-06020	Накладка, дефлектор	1
40	6L5-44144-00	Прокладка, головка 2	1
40	6L5-44144-10	Тяга, переключения	1
41	91609-25014	Крышка, стопорная	1
42	6L5-42731-00-4D	Рукоятка стартера	1
43	6L5-42735-00	Защита	1
44	90161-04M02	Винт, самонарезающий	2
45	97095-06020	Болт с шайбой	2
46	92995-06600	. . Шайба	2
47	6A1-2415A-01	Этикетка, предупреждение	1

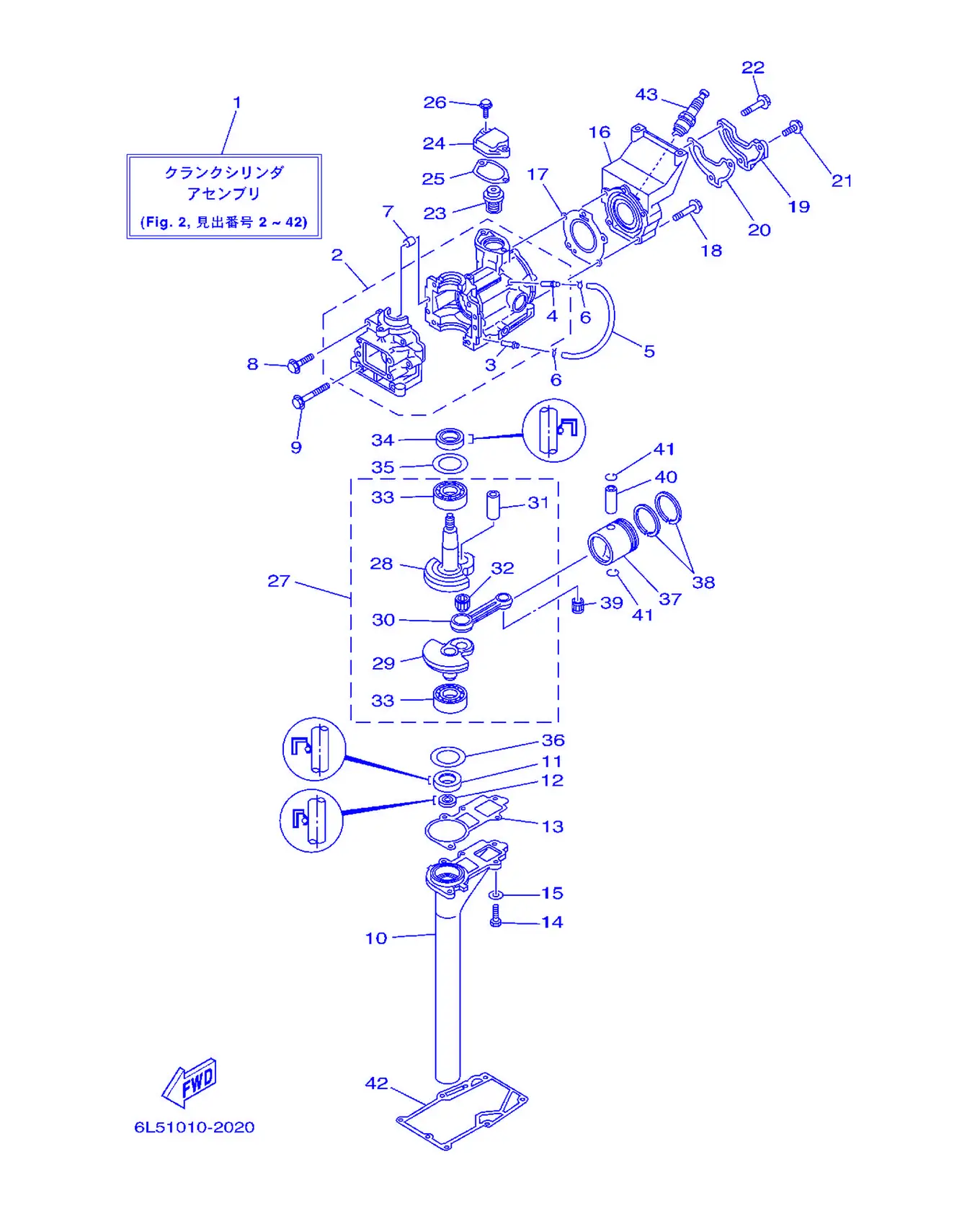

Рис. 6ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6L5-W0090-01-1S	Цилиндр картера в сборе	1
2	6L5-15100-00-1S	Картер в сборе	1
3	624-14485-00	. Трубка соединительная	1
4	6E5-11372-01	Штуцер шланга	1
5	90445-07M29	Шланг (L135)	1
6	90467-06016	Зажим	2
7	93606-12019	. Пластина, корпус насоса	2
8	90105-06M16	Болт, с шайбой и головкой	4
9	90105-06M40	Болт, фланцевый	2
10	6L5-15396-00-94	Корпус, сальник	1
11	93101-20M29	. Сальник	1
12	93101-09M42	Сальник	1
13	6L5-15369-A0	Прокладка, корпус сальника	1
14	97095-06020	Болт с шайбой	5
15	92995-06600	. . Шайба	5
16	6L5-11111-00-1S	Головка, цилиндр 1	1
17	6L5-11181-A2	Прокладка, головка цилиндра 1	1
18	90119-06047	Табличка, ...	3
19	6L5-11191-00-1S	Крышка, головка цилиндра 1	1
20	6L5-11193-A1	Прокладка, крышка головки 1	1
21	90119-06MA2	Табличка с номером	1
22	90119-06027	Табличка, ...	2
23	6E5-12411-02	Термостат	1
24	6L5-12413-00-1S	Крышка, термостат	1
25	6L5-12414-A1	Прокладка, крышка	1
26	90119-06MA2	Табличка с номером	2
27	6L5-11400-00	Коленчатый вал в сборе	1
28	6L5-11412-00	Коленчатый вал 1	1
29	6L5-11422-00	Коленчатый вал 2	1
30	6L5-11651-00	Шатун	1
31	6L5-11681-00	Палец, коленчатый вал 1	1
32	93310-416N7	Подшипник	1
33	93306-204U0	Подшипник	2
34	93102-20M06	Сальник	1
35	90201-32M00	Шайба, пластина	1
36	90201-32M01	Шайба, пластина	1
37	6L5-11631-00-96	Поршень (STD)	1
37	6L5-11635-00	Поршень (0.25MM O/S)	1
37	6L5-11636-00	Поршень (0.50MM O/S)	1
38	6L5-11610-00	Комплект поршневых колец (STD)	1
38	6L5-11610-10	Комплект поршневых колец (0.25MM O/S)	1
38	6L5-11610-20	Комплект поршневых колец (0.50MM O/S)	1
39	93310-112U0	Подшипник	1
40	6L5-11633-00	Палец, поршень	1
41	93450-13022	Стопорное кольцо	2
42	6L5-45113-A1	Прокладка, верхний корпус	1
43	94703-00273	Свеча зажигания (NGK B6HS-10)	1

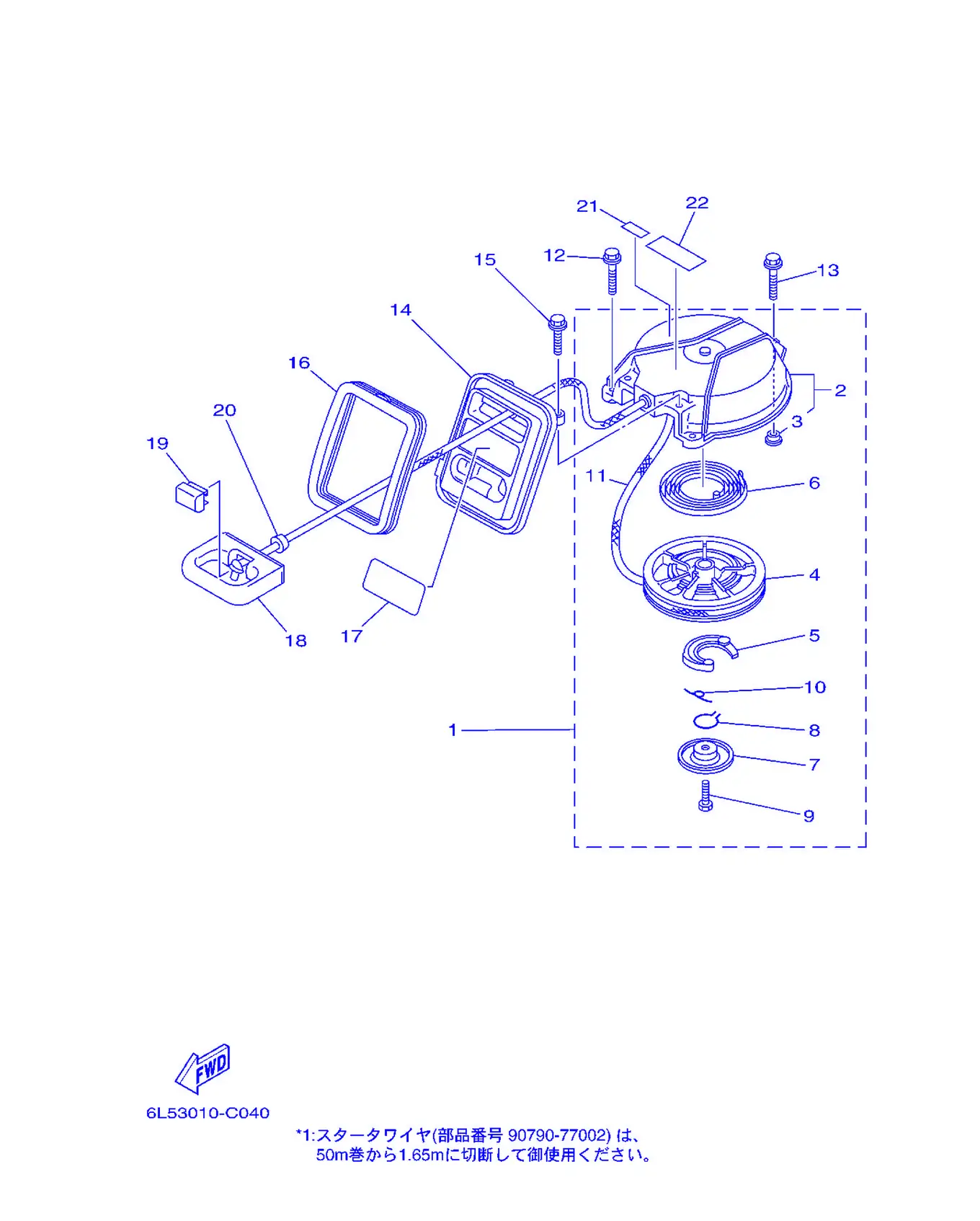

Рис. 7Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6L5-15710-00	Стартер в сборе	1
2	6L5-15711-00	Корпус, стартер	1
3	90387-06M70	Втулка	1
4	6L5-15714-00	Барабан, шкив	1
5	6L5-15741-00	Собачка, привод	1
6	6L5-15713-00	Пружина, стартер	1
7	6L5-15716-00	Пластина, привод	1
8	6A1-15705-00	Пружина собачки привода	1
9	97313-06012	Болт	1
10	6A1-15767-00	Пружина	1
12	95895-06020	Накладка, дефлектор	2
13	95895-06035	Болт с фланцем	1
14	6L5-15758-00-98	Направляющая, трос	1
15	95895-06016	. Болт с фланцем	2
16	6L5-15761-00	Сальник, резиновый 1	1
17	6L5-42677-10	Графика, передняя	1
18	6L5-15755-00	Рукоятка, стартера	1
19	6L5-15779-00	Крышка	1
20	6L5-15789-00	Демпфер	1
21	6H8-42791-00	Метка 1	1
22	6A1-83625-01	Метка 5	1

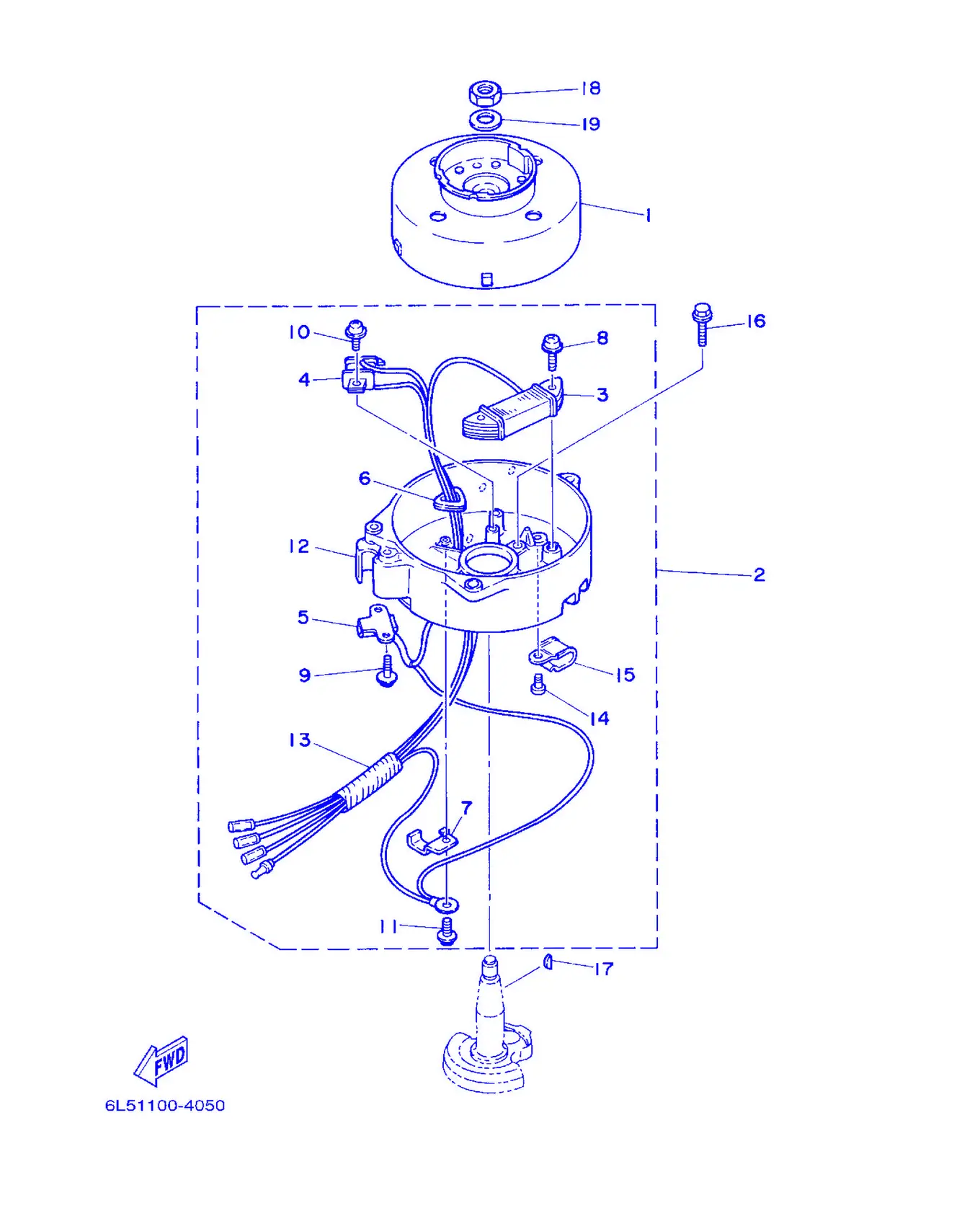

Рис. 8ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6L5-85550-M0	Ротор в сборе	1
2	6L5-85560-M1	Основание в сборе	1
3	6E0-85520-70	. Катушка, зарядная	1
4	6L5-85595-M0	. Катушка, импульсная	1
5	6L5-85592-M0	. Катушка импульсная в сборе	1
6	6E0-81336-70	. Втулка	1
7	6E0-81328-70	. Хомут	1
8	90159-05038	Винт с шайбой	2
9	90159-05037	. Винт с шайбой	2
10	90159-04036	. Винт с шайбой	2
11	90159-04035	. Винт с шайбой	1
12	6L5-15771-01-94	. Кронштейн 1	1
13	90446-10M01	. Шланг (L60)	1
14	97803-05008	. Винт с полукруглой головкой	1
15	90465-10M34	. Хомут	1
16	95895-06016	. Болт с фланцем	2
17	90280-04M06	Шпонка	1
18	90170-10113	Гайка	1
19	90201-10126	Шайба, пластина	1

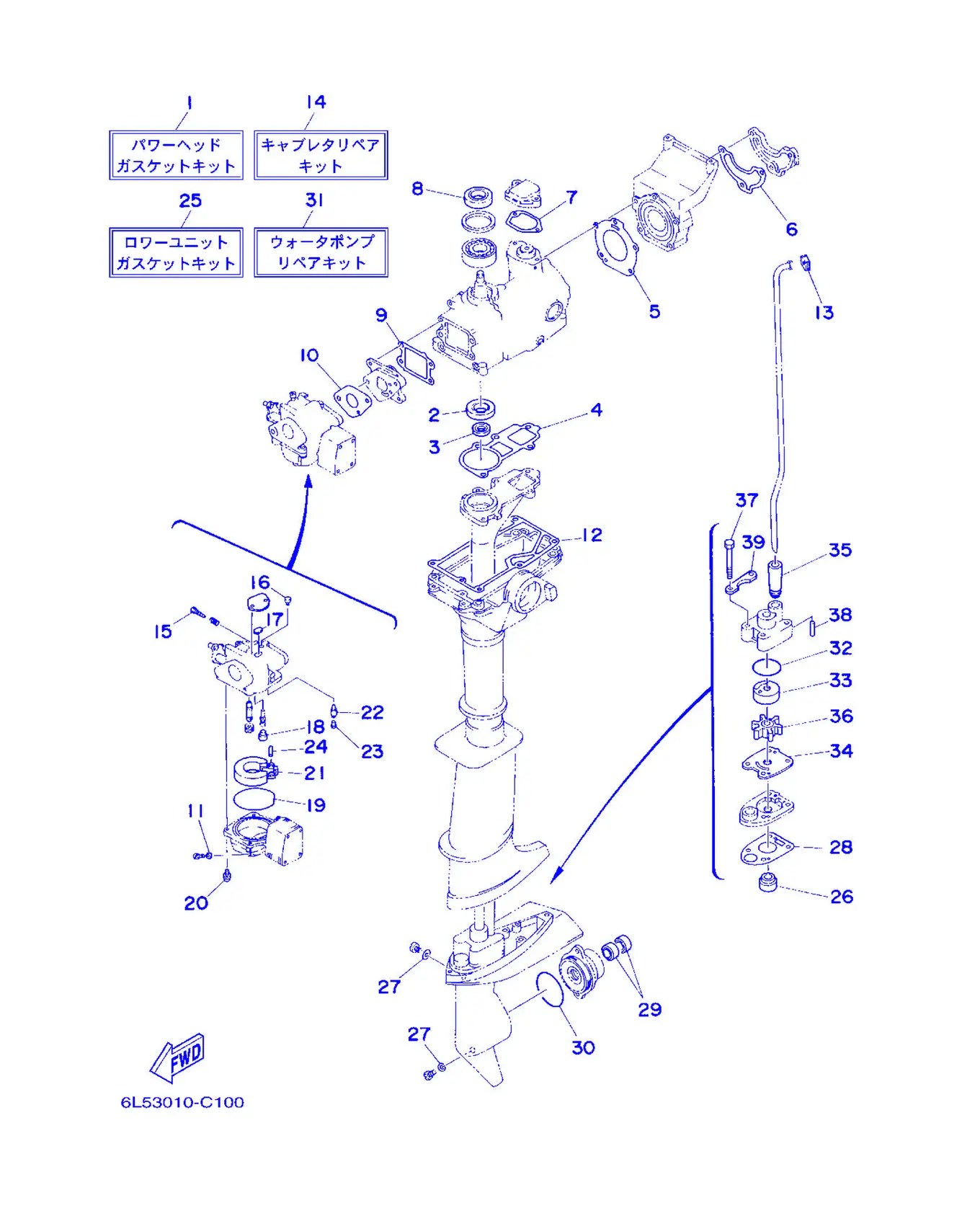

Рис. 9Ремонтный комплект Repair Kit

REF	Номер детали	Наименование	Кол-во
1	6L5-W0001-A1	Комплект прокладок головки блока	1
2	93101-20M29	. Сальник	1
3	93101-09M42	Сальник	1
4	6L5-15369-A0	Прокладка, корпус сальника	1
5	6L5-11181-A2	Прокладка, головка цилиндра 1	1
6	6L5-11193-A1	Прокладка, крышка головки 1	1
7	6L5-12414-A1	Прокладка, крышка	1
8	93102-20M06	Сальник	1
9	6L5-13621-A2	. Прокладка седла клапана	1
10	6L5-14198-A1	. Прокладка	1
11	6G1-14398-00	. Шайба	1
12	6L5-45113-A1	Прокладка, верхний корпус	1
13	646-44365-00	. Демпфер, водяное уплотнение	1
14	6G1-W0093-00	Ремкомплект карбюратора	1
15	679-14923-00	. Винт, топливный жиклер	1
16	6G1-14966-00	. Крышка	1
17	6G1-14126-00	. Прокладка	1
18	676-14966-00	. Крышка	1
19	6G1-14984-00	. Кольцо уплотнительное	1
20	97980-04114	. Заглушка, ...	4
21	6G1-14985-00	. Поплавок	1
22	6G1-14546-00	. Игольчатый клапан	1
23	676-14186-00	. ...	1
24	688-14548-00	. Ось рычага поплавка	1
25	6L5-W0001-21	Комплект прокладок нижнего узла	1
26	93103-09M41	. Сальник	1
27	90430-08020	. Прокладка	2
28	6L5-45315-A0	. Прокладка, нижний корпус	1
29	93101-13M12	. Сальник	2
30	93210-48214	. . Кольцо уплотнительное	1
31	6L5-W0078-00	Ремкомплект водяного насоса	1
32	93210-33M85	. Кольцо уплотнительное	1
33	6L5-44322-00	. Гибкая муфта, демпфер	1
34	6L5-44323-00	. Наружная пластина, картридж	1
35	6E0-44366-00	. Демпфер, водяное уплотнение 2	1
36	6L5-44352-00	. Гибкая муфта	1
37	97095-06040	Болт	4
38	93604-18080	. Демпфер, ...	2
39	6L5-44328-00	. Пластина	2

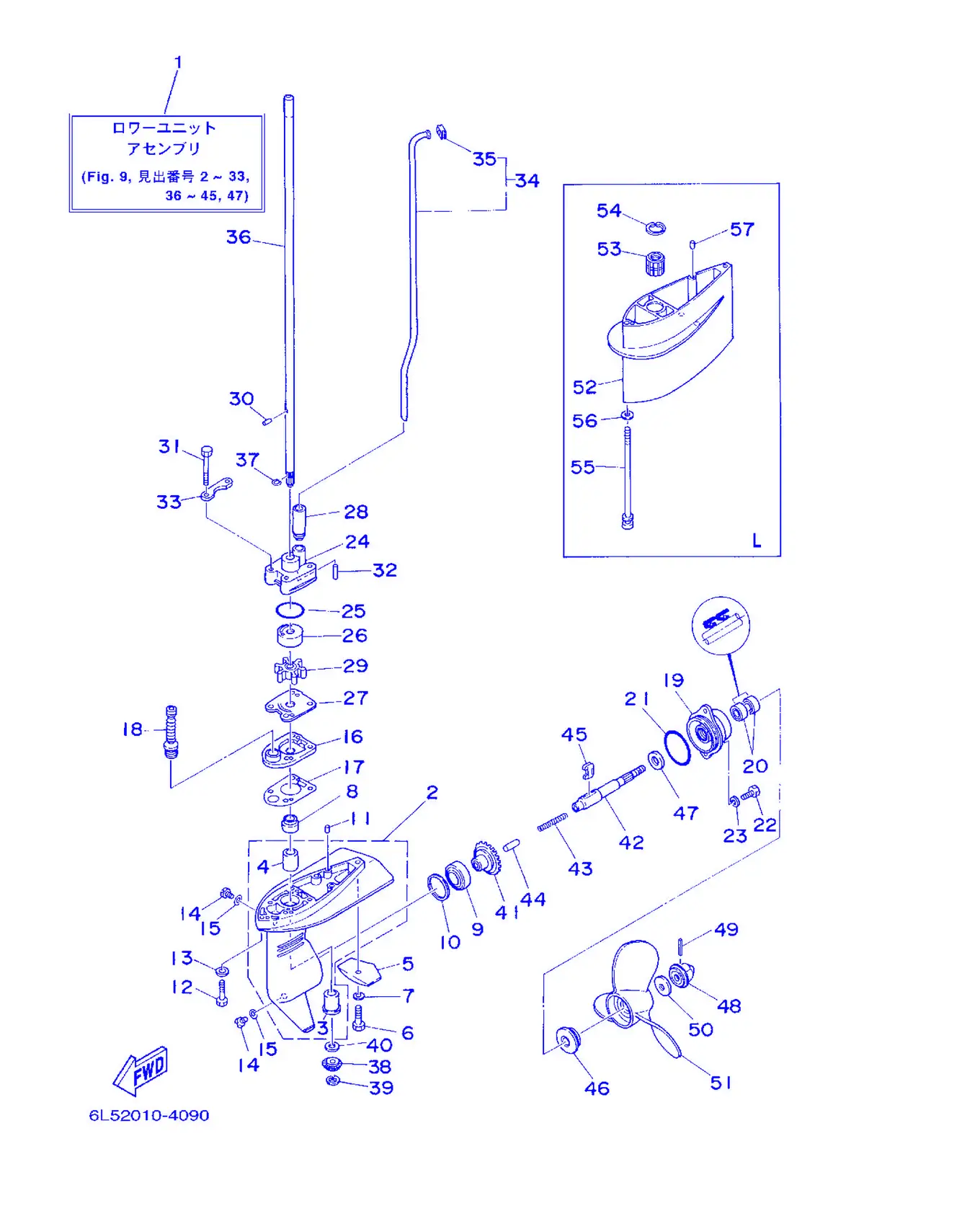

Рис. 10НИЖНИЙ КАРТЕР И ПРИВОД Lower Casing & Drive

REF	Номер детали	Наименование	Кол-во
1	6L5-45300-01-4D	Нижний узел в сборе	1
1	6L5-45300-11-4D	Нижний узел в сборе	1
2	6L5-45311-00-4D	Корпус, нижний	1
3	6L5-45317-09	. ...	1
4	6L5-45316-09	Прокладка, водяной насос	1
5	6L5-45251-03	Крышка	1
6	95895-06030	Крышка, топливный бак	1
6	90101-06M18	Крышка, корпус насоса	1
7	92990-06300	. Шайба с внутренними зубьями	1
8	93103-09M41	. Сальник	1
9	93316-003U0	Корпус водяного насоса	1
10	6L5-45567-00	Шайба	1
11	93604-12M07	Крышка, головки	2
12	97095-06030	Болт	3
13	92995-06600	. . Шайба	3
14	90340-08002	Прокладка, пластина	2
15	90430-08020	. Прокладка	2
16	6L5-45321-00-5B	Пластина	1
17	6L5-45315-A0	. Прокладка, нижний корпус	1
18	6L2-44147-00	Крышка, картридж	1
19	6L5-45361-00-4D	Крышка, нижний корпус	1
20	93101-13M12	. Сальник	2
21	93210-48214	. . Кольцо уплотнительное	1
22	97095-06016	Болт	2
23	92995-06600	. . Шайба	2
24	6L5-44311-00	Корпус, водяной насос	1
25	93210-33M85	. Кольцо уплотнительное	1
26	6L5-44322-00	. Гибкая муфта, демпфер	1
27	6L5-44323-00	. Наружная пластина, картридж	1
28	6E0-44366-00	. Демпфер, водяное уплотнение 2	1
29	6L5-44352-00	. Гибкая муфта	1
30	93604-07M13	Крыльчатка, водяной насос	1
31	97095-06040	Болт	4
32	93604-18080	. Демпфер, ...	2
33	6L5-44328-00	. Пластина	2
34	6L5-44360-01	Трубка водяная в сборе	1
34	6L5-44360-11	Трубка водяная в сборе	1
35	646-44365-00	. Демпфер, водяное уплотнение	1
36	6L5-45511-00	Вал, приводной	1
36	6L5-45511-10	Вал, приводной	1
37	90467-07M12	Шестерня	1
38	6L5-45551-00	Шестерня (13T)	1
39	99001-06600	Стопорное кольцо	1
40	6L5-45533-00	Шайба (T:2.0MM)	1
40	6L5-45533-10	Шайба (T:2.1MM)	1
41	6L5-45560-00	Шестерня 1 (27T)	1
42	6L5-45611-00	Вал, гребной	1
43	90501-10064	Стопор, фиксатор	1
44	6L5-45635-00	Плунжер, переключения	1
45	6L5-45631-00	Пружина, собачка	1
46	6L5-45987-01	Тяга 1	1
47	90201-13198	Шестерня, переднего хода	1
48	6L5-45616-00	Шестерня, заднего хода	1
49	91490-25030	Крыльчатка, водяной насос	1
50	90201-08M54	Прокладка, трубка	1
51	6L5-45943-00-EL	Гребной винт (3X7-1/4X6-BS)	1
51	6L5-45945-00-EL	Гребной винт (3X7-1/4X7-1/4-BS)	1
51	6L5-45947-00-EL	Гребной винт (3X7-1/4X8-1/4-BS)	1
52	6L5-45211-00-4D	Удлинитель	1
53	6L5-45318-00	Прокладка, водяной насос	1
54	93420-22M03	Стопорное кольцо	1
55	90101-06M18	Крышка, корпус насоса	3
56	92990-06600	Прокладка, дроссель	3
57	93604-12M07	Крышка, головки	2
