雅马哈 40J - 40JK

共 22 个部位，点击零件编码查看详情，或搜索本页零件。

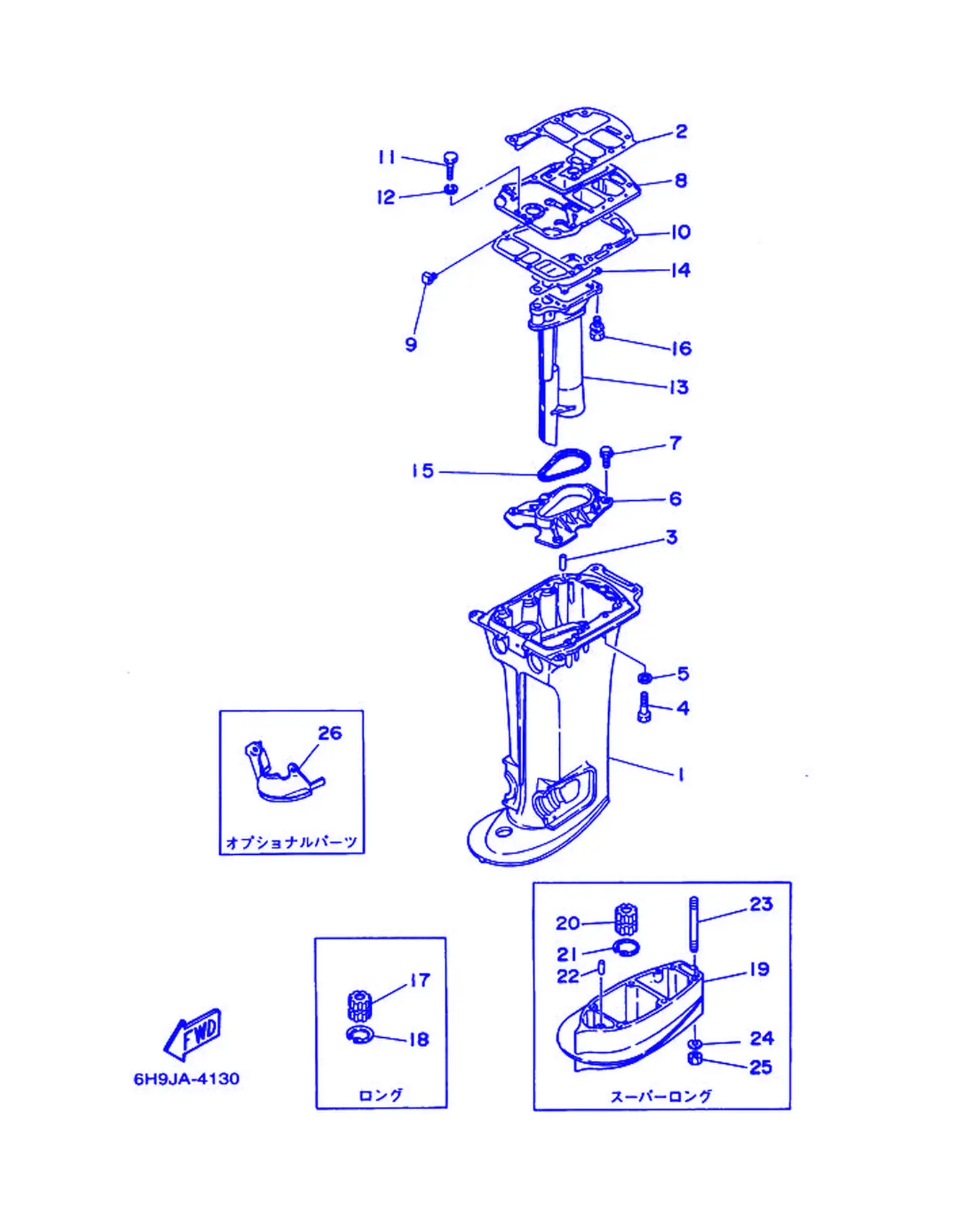

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	676-45111-03-4D	Корпус верхний	1
1	6H9-45111-11-4D	Корпус верхний	1
2	6F5-45113-A0	. Прокладка верхнего корпуса	1
3	93606-25M00	Заглушка	2
4	97095-08040	Болт	8
5	92990-08100	Шайба пружинная	8
6	6F5-41116-00-5B	Протектор	1
7	90105-06M01	Болт, с фланцем	4
8	6F5-41137-02-5B	Направляющая выхлопа	1
9	6F5-41141-00	Колено смешивания воды	1
10	676-45114-A0	. Прокладка верхнего корпуса	1
11	97095-06025	Болт	3
12	92995-06100	Пружинная шайба	3
13	676-41131-01-5B	Коллектор выхлопной 1	1
14	676-41133-A0	. Прокладка выхлопного коллектора	1
15	676-45127-00	. Сальник	1
16	97595-06420	. Болт с шайбой	4
17	6A0-45318-00	Прокладка	1
18	93420-36M01	Прокладка	1
19	6A0-45211-20-4D	Удлинитель	1
20	6A0-45318-00	Прокладка	1
21	93420-36M01	Прокладка	1
22	93606-12019	. Пластина, корпус насоса	2
23	90116-08M12	Болт шпилька	6
24	92990-08100	Шайба пружинная	6
25	95380-08600	Гайка	6
26	676-45151-00-4D	Крышка верхнего корпуса	1
26	676-45151-10-4D	Крышка верхнего корпуса	1

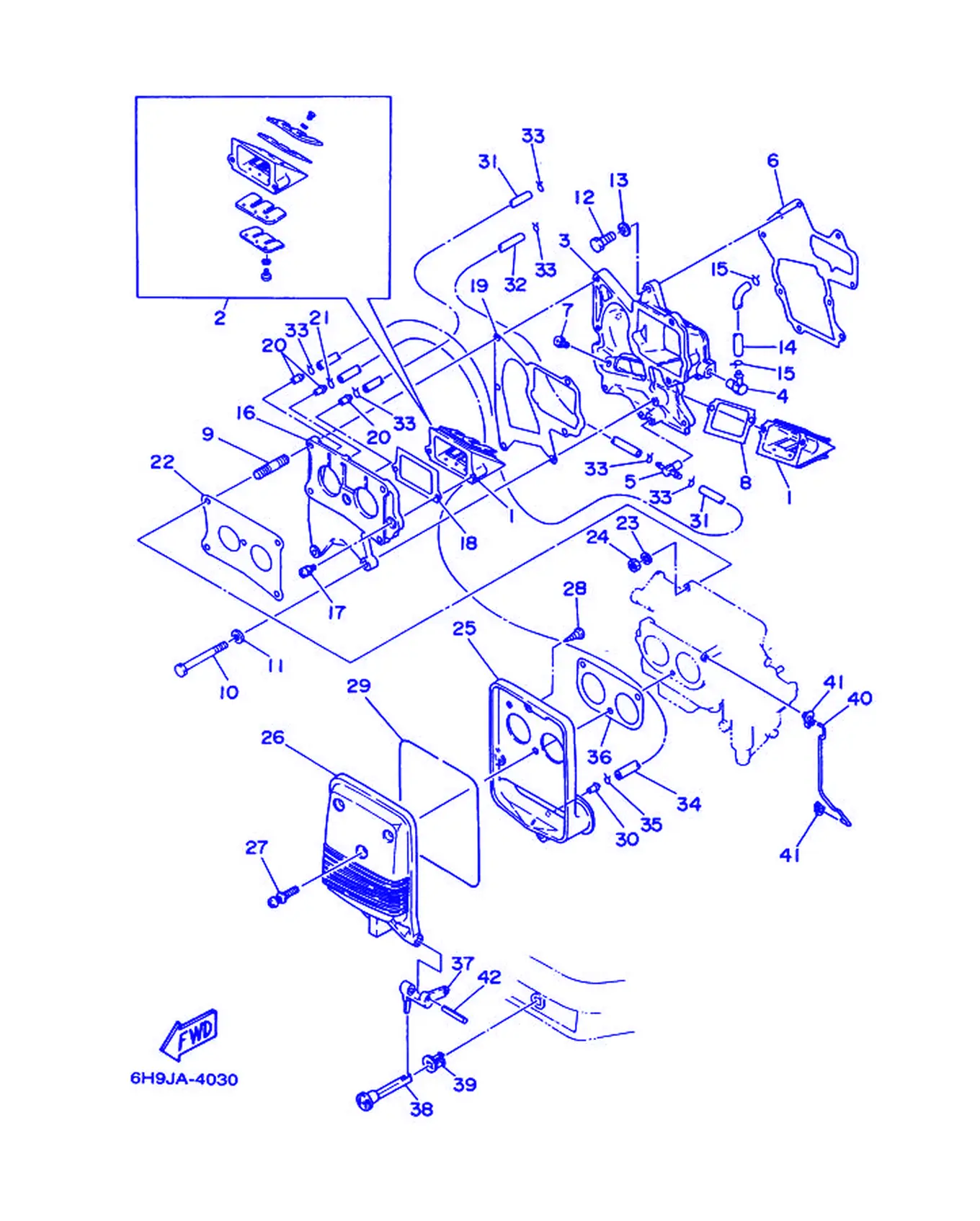

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6F5-13610-00	Лепестковый клапан в сборе	2
2	6F5-W0004-00	. Комплект лепестков	1
3	6F6-13641-00-94	Коллектор 1	1
4	650-11370-00	Обратный клапан в сборе	1
5	6F6-11370-00	. Обратный клапан в сборе	1
6	6F5-13646-A1	. Прокладка коллектора 2	1
7	97980-05114	. Винт с шайбой	2
8	6F5-13621-A0	. Прокладка седла клапана	1
9	90116-06M17	Болт шпилька	4
10	97313-06065	Болт	2
11	92990-06600	Прокладка, дроссель	2
12	97095-06025	Болт	7
13	92990-06600	Прокладка, дроссель	7
14	90445-07M44	Шланг (L250)	1
15	90467-06016	Зажим	2
16	6F5-13643-02-94	Крышка коллектора	1
17	97980-05114	. Винт с шайбой	2
18	6F5-13621-A0	. Прокладка седла клапана	1
19	6F5-13645-A0	. Прокладка коллектора 1	1
20	624-14485-00	. Трубка соединительная	3
21	90467-06016	Зажим	1
22	6F5-14198-A0	. Прокладка	1
23	92990-06600	Прокладка, дроссель	4
24	95380-06600	Тяга, соединительная	4
25	6F5-14417-00	Крышка 1	1
26	6F5-14418-00	Крышка 2	1
27	90159-06M01	Винт с шайбой	3
28	97780-50316	Винт самонарезающий	4
29	6F5-14476-00	Сальник	1
30	624-14485-00	. Трубка соединительная	1
31	90445-07240	Шланг (L330)	2
32	90445-07M24	Шланг (L240)	1
33	90467-06016	Зажим	6
34	90445-07240	Шланг (L330)	1
35	90467-06016	Зажим	1
36	6F5-14483-00	Прокладка	1
37	6F5-41252-00	Рычаг, дроссельная заслонка 1	1
38	682-41271-00	Ручка, подсос	1
39	689-41273-00	Крышка	1
40	6F5-41256-00	Тяга, дроссельная заслонка 1	1
41	661-41262-02	Соединение, рычаг подсоса	2
42	91690-40032	Штифт, пружинный	1

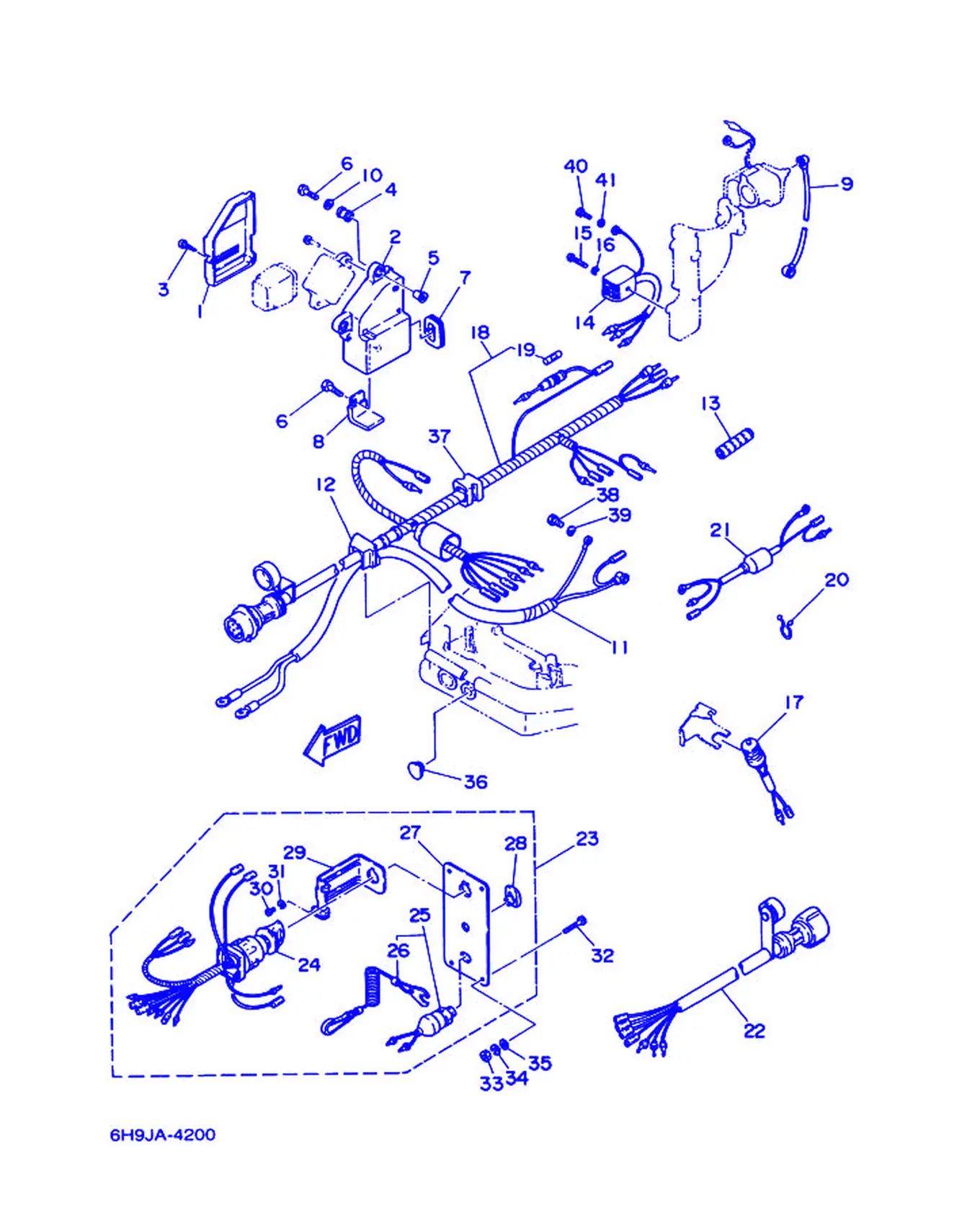

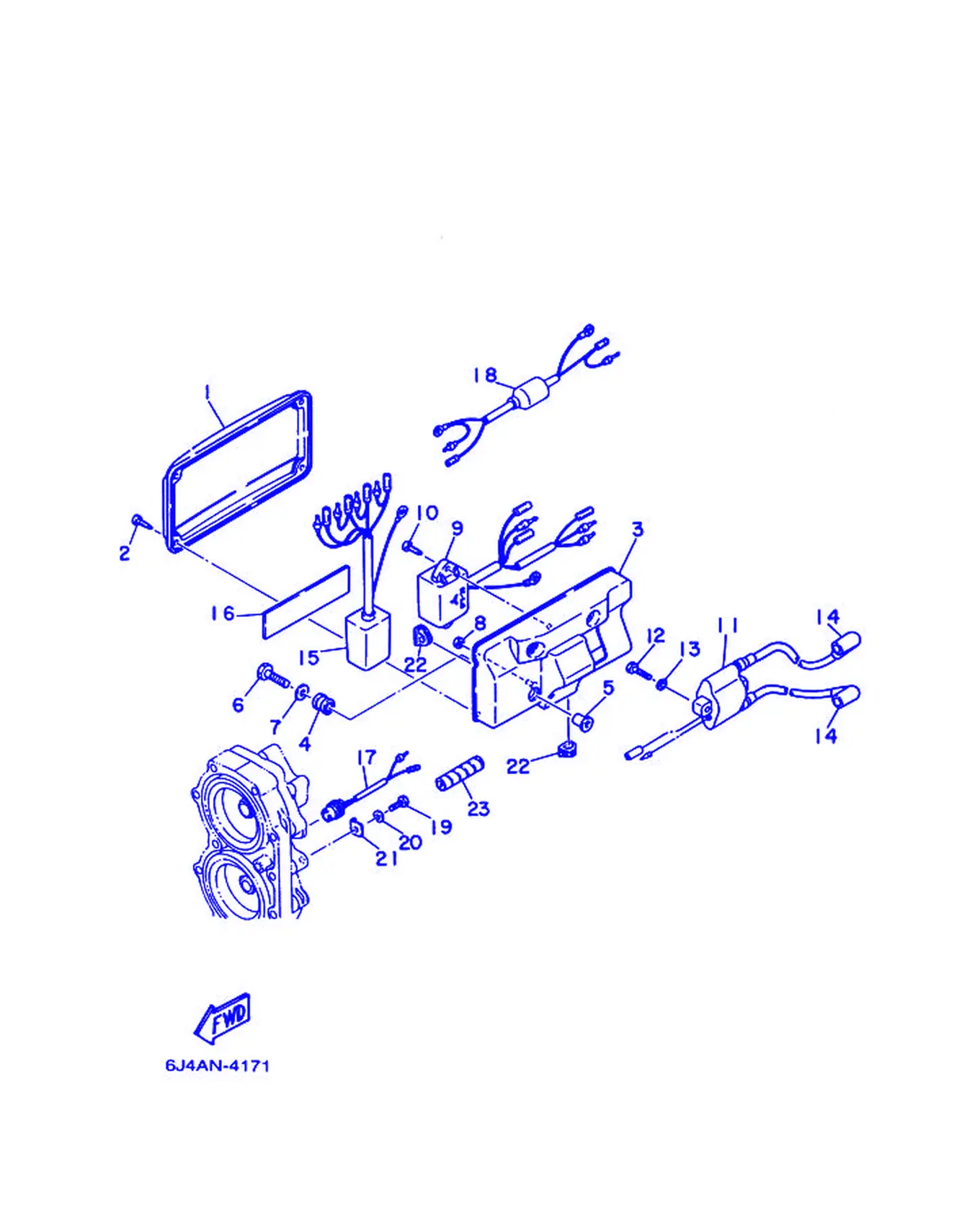

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6F5-81916-00	Крышка, клемма	1
2	90164-06M01	Винт самонарезающий	4
3	6F5-85542-01	Кронштейн	1
4	6F5-82317-00	Демпфер, катушка зажигания	3
5	90387-08M45	. . Гэби-	3
6	97313-08030	Болт	3
7	92990-08600	. . Прокладка, крышка	3
8	95380-06600	Тяга, соединительная	1
9	6F5-85540-21	Блок C.D.I. в сборе	1
10	90164-06M01	Винт самонарезающий	2
11	6F5-85570-11	Катушка зажигания в сборе	1
12	97095-06025	Болт	2
13	92990-06600	Прокладка, дроссель	2
14	682-82370-00	Колпачок свечи в сборе	2
15	6F5-85590-20	Блок управления в сборе	1
16	6F5-82131-00	Лента, аккумулятор	1
17	688-82560-10	Термовыключатель в сборе	1
18	6F5-82519-10	Провод, заземление	1
19	97095-06016	Болт	1
20	92990-06600	Прокладка, дроссель	1
21	6F5-82588-00	Пластина	1
22	6F5-81922-00	Втулка	2
23	90446-10M01	. Шланг (L60)	1

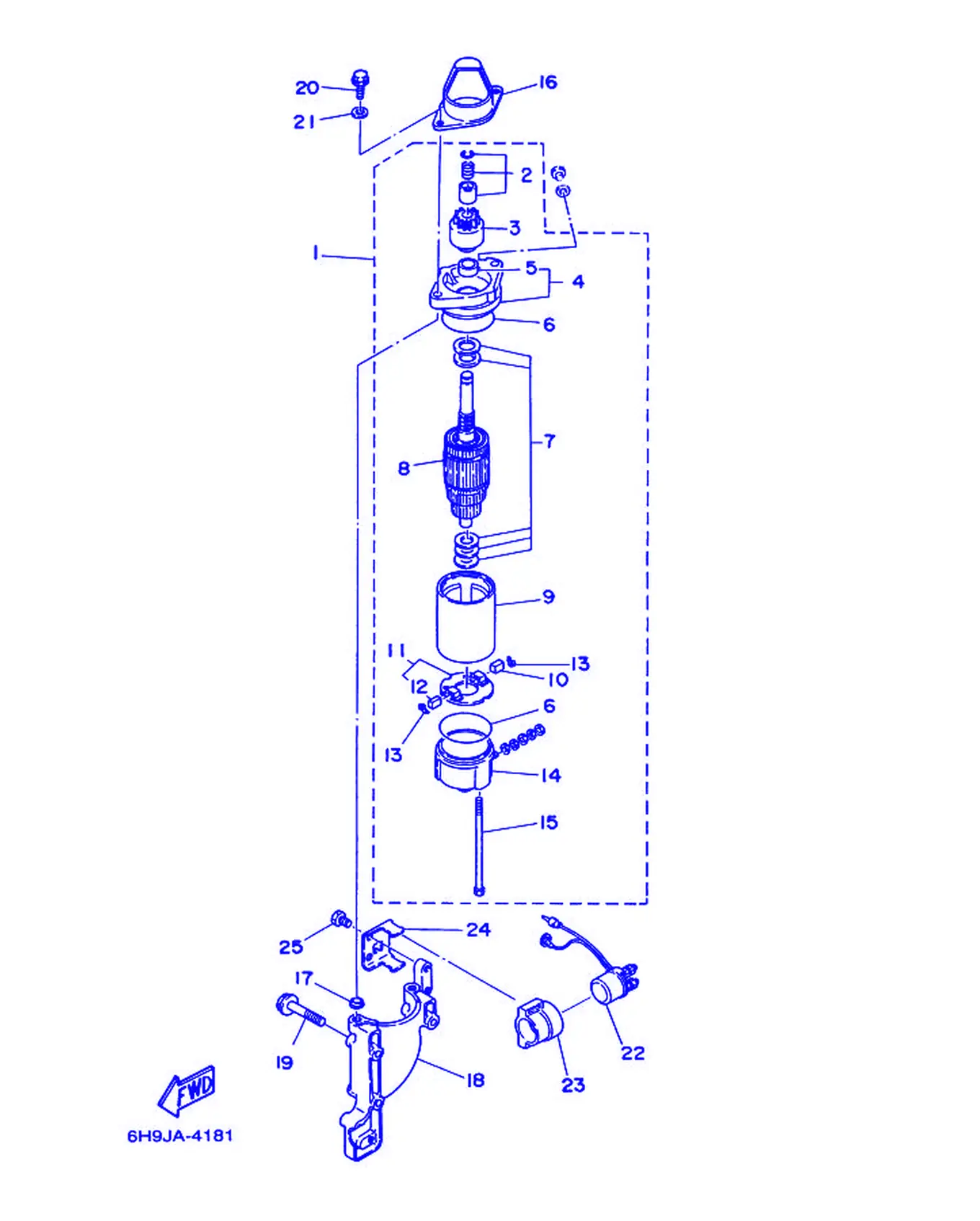

Рис. 4JEMK_40JEK) Альтернатива 1 (40JEMK_40JEK) JEMK_40JEK) Alternate 1 (40JEMK_40JEK)

REF	Номер детали	Наименование	Кол-во
1	6J4-81800-01	Стартер в сборе	1
2	689-81857-11	. Комплект стопора шестерни	1
3	689-81807-12	. [неразборчиво]	1
4	6F5-81830-11	Передний кронштейн в сборе	1
5	689-81831-00	. . Вкладыш передний	1
6	689-81847-11	. Кольцо уплотнительное	2
7	689-81809-11	. Комплект шайб	1
8	689-81850-12	. [неразборчиво]	1
9	689-81810-11	. [неразборчиво]	1
10	689-81811-11	. . Винт 1	1
11	689-81840-11	. [неразборчиво]	1
12	689-81812-11	. . Винт 2	1
13	689-81813-10	. . Стопорное кольцо винта	2
14	689-81820-11	. Задний кронштейн в сборе	1
15	689-81826-10	. Наклейка	2
16	6F5-81842-41	Крышка	1
17	90387-08M12	Втулка	2
18	6J4-81820-00	Задний кронштейн в сборе	1
19	90105-08M51	Болт с шайбой, головка	3
20	90105-08M50	Болт с шайбой, головка	2
21	92990-08600	. . Прокладка, крышка	2
22	6G1-81941-10	Реле стартера в сборе	1
23	6G1-81952-00	Держатель реле	1
24	6F5-81945-00	Пластина, крепление переключателя	1
25	97095-06012	Болт	2

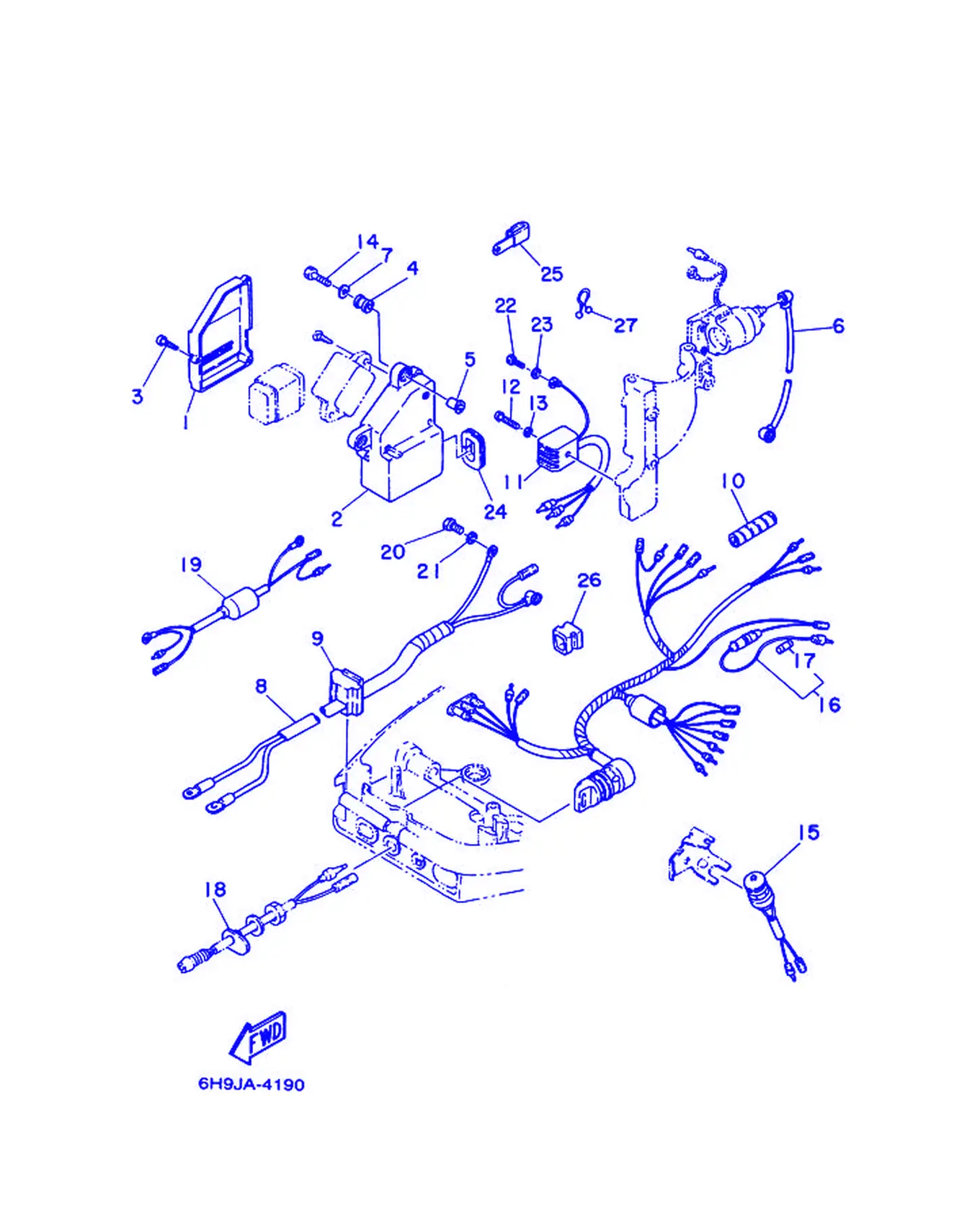

Рис. 5JEMK) Альтернатива 2 (40JEMK) JEMK) Alternate 2 (40JEMK)

REF	Номер детали	Наименование	Кол-во
1	6F5-81916-40	Крышка, клемма	1
2	6F5-85542-40	Кронштейн	1
3	90164-05M00	Винт самонарезающий	3
4	6A0-82317-00	Держатель, идентификационная табличка	3
5	624-42542-00	Труба	3
6	6F5-82117-00	Провод, вывод	1
7	90201-06M08	Шайба, пластина	3
8	6F5-82105-J0	Жгут проводов	1
9	6F5-42724-40	Втулка	1
10	90446-10M02	Шланг <DM>	1
11	6F5-81970-61	Выпрямитель в сборе	1
12	98580-05525	. Винт, с полукруглой головкой	1
13	92990-05600	. Шайба пластины	1
14	97095-06025	Болт	3
15	6H3-82540-00	Выключатель нейтрали в сборе	1
16	6F5-82510-01	Главный переключатель в сборе	1
17	682-82151-00	. Предохранитель (20A)	1
18	6E9-85414-40	Держатель	1
19	6F5-82519-10	Провод, заземление	1
20	97095-08016	Болт	1
21	92990-08100	Шайба пружинная	1
22	97095-06016	Болт	1
23	92990-06600	Прокладка, дроссель	1
24	6F5-81922-40	Втулка	1
25	90465-06M16	Хомут	1
26	90480-17M08	Втулка проходная	1
27	90465-18147	Хомут	1

Рис. 6JEK) Альтернатива 3 (40JEK) JEK) Alternate 3 (40JEK)

REF	Номер детали	Наименование	Кол-во
1	6F5-81916-40	Крышка, клемма	1
2	6F5-85542-40	Кронштейн	1
3	90164-05M00	Винт самонарезающий	3
4	6A0-82317-00	Держатель, идентификационная табличка	3
5	624-42542-00	Труба	3
6	97095-06025	Болт	3
7	6F5-81922-40	Втулка	1
8	90465-06M16	Хомут	1
9	6F5-82117-00	Провод, вывод	1
10	90201-06M08	Шайба, пластина	3
11	6F5-82105-J0	Жгут проводов	1
12	6F5-42725-50	Втулка	1
13	90446-10M02	Шланг <DM>	1
14	6F5-81970-61	Выпрямитель в сборе	1
15	98580-05525	. Винт, с полукруглой головкой	1
16	92990-05600	. Шайба пластины	1
17	6H3-82540-00	Выключатель нейтрали в сборе	1
18	6F5-82590-01	Жгут проводов в сборе	1
19	682-82151-00	. Предохранитель (20A)	1
20	90465-18147	Хомут	1
21	6F5-82519-10	Провод, заземление	1
22	6F5-82586-21	Удлинитель, жгут проводов	1
23	6F5-82570-03	Панельный выключатель в сборе	1
24	688-82510-11	. Главный выключатель в сборе	1
25	688-82575-01	Выключатель стоп двигателя в сборе	1
26	682-82556-00	Рычаг, стопор	1
27	6F5-82571-01	. Панель выключателя	1
28	6F5-82535-00	. Втулка	1
29	663-82581-01	. Кронштейн, фиксатор троса	1
30	98580-04008	. ...	1
31	92901-04100	. . Шайба, пружинная	1
32	90149-05M05	Винт	4
33	95380-05600	. Гайка	4
34	92990-05100	. Хомут шланга	4
35	92990-05600	. Шайба пластины	4
36	90480-17165	Втулка	1
37	90480-17M08	Втулка проходная	1
38	97095-08016	Болт	1
39	92995-08100	Шайба пружинная	1
40	97095-06016	Болт	1
41	92990-06600	Прокладка, дроссель	1

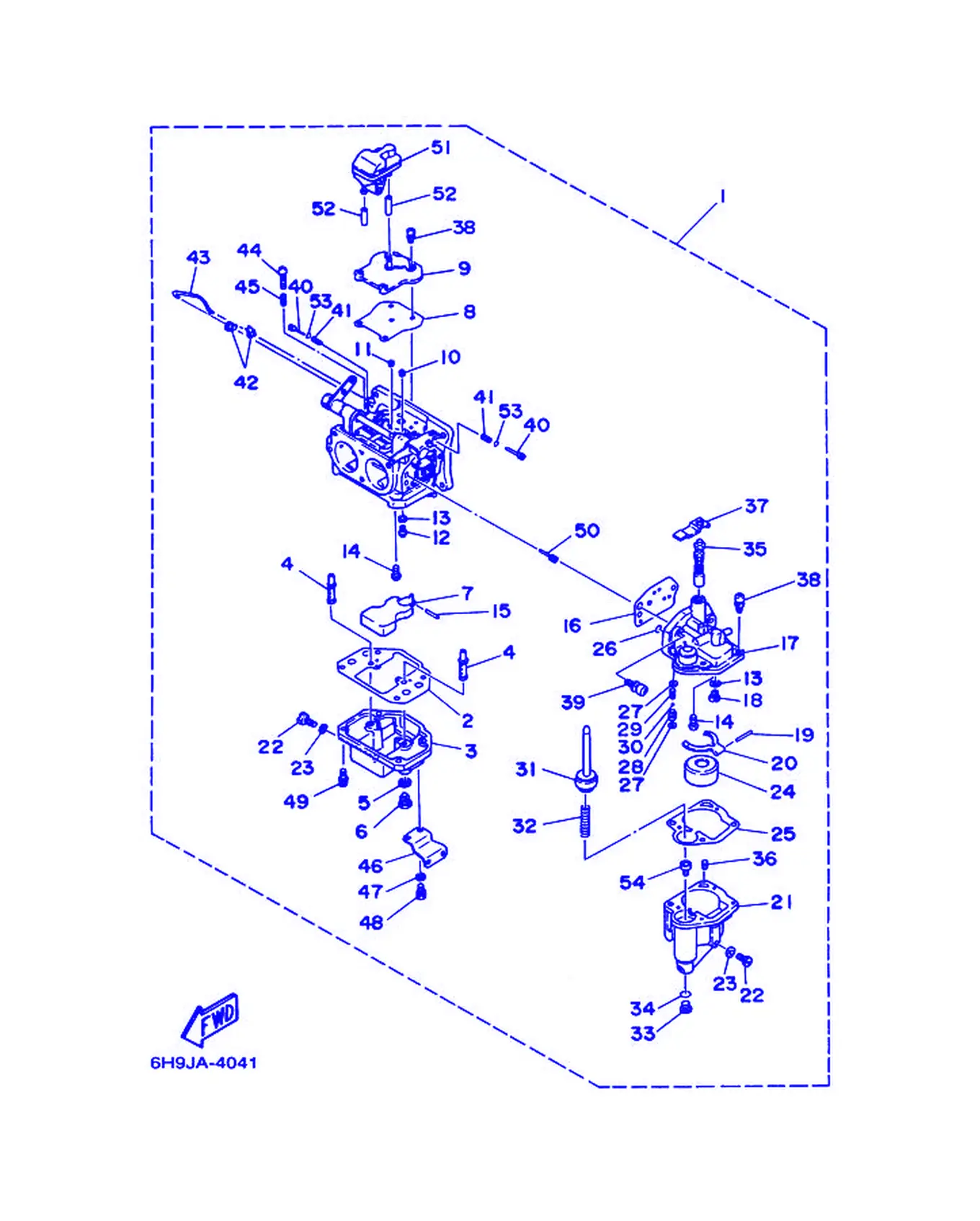

Рис. 7Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6H9-14301-03	Карбюратор в сборе 1	1
2	6F5-14384-00	. Прокладка поплавковой камеры	1
3	6F5-14381-00	. Корпус поплавковой камеры	1
4	6E5-14341-01	. Жиклер главный	2
5	1J2-14398-00	. Прокладка	2
6	677-14343-70	. Жиклер главный (#140)	2
7	6E5-14385-02	Поплавок	1
8	6F5-14398-00	. Прокладка	1
9	6F5-14383-00	. Пластина крышки	1
10	647-14342-45	. Жиклер холостого хода (# 90)	2
11	647-14342-30	. Жиклер холостого хода (# 60)	2
12	6F5-14390-21	. Игольчатый клапан в сборе	1
13	367-14195-00	. Прокладка	2
14	98980-04006	. Винт крепежный	2
15	6E5-14386-01	. Ось поплавка	1
16	6F5-14399-00	. Прокладка	1
17	6F5-14182-41	. Крышка поплавковой камеры	1
18	6F5-14390-12	. Игольчатый клапан в сборе	1
19	367-14386-00	. Ось поплавка	1
20	6F5-14387-00	. Рычаг поплавка	1
21	6F5-14381-11	. Корпус поплавковой камеры	1
22	6E5-14383-01	. Винт сливной	2
23	6E5-14398-00	. Прокладка	2
24	647-14385-00	. Поплавок	1
25	6F5-14384-10	. Прокладка поплавковой камеры	1
26	6F5-14397-00	. Кольцо уплотнительное	1
27	6F5-14372-01	. Седло, прокладка	2
28	6A4-14355-00	. Седло, шарик	1
29	6F5-14332-01	. Пружина	1
30	6F5-14369-00	. Шарик	1
31	6F5-14370-02	. Плунжер стартера в сборе	1
32	6F5-14339-00	. Пружина	1
33	6A4-14394-00	. Винт, сливной	1
34	652-14397-00	. . Кольцо уплотнительное	1
35	6F5-14371-00	. Плунжер стартера	1
36	647-14342-35	. Жиклер холостого хода (# 70)	1
37	6F5-14377-00	. Стопор	1
38	97603-04114	. Винт с шайбой	8
39	98580-06020	. Винт, с полукруглой головкой	2
40	6F5-14323-01	. Винт регулировки воздуха	2
41	6F5-14334-01	. Пружина регулировки воздуха	2
42	6F5-41262-01	Соединение, рычаг дросселя	2
43	6F5-14379-00	. Тяга стартера	1
44	650-14321-01	. Винт дроссельной заслонки	1
45	647-14334-00	. Пружина	1
46	6F5-14346-00	. Пластина 1	1
47	654-14243-00	. Шайба	4
48	98580-06012	Винт с полукруглой головкой	4
49	98580-05018	. Винт	4
50	6F5-14340-00	. Жиклер	1
51	6F5-14425-00	. Демпфер 1	1
52	90445-09M55	Шланг (L20)	2
53	6F5-14397-00	. Кольцо уплотнительное	2
54	6F5-13940-01	. Обратный клапан в сборе	1

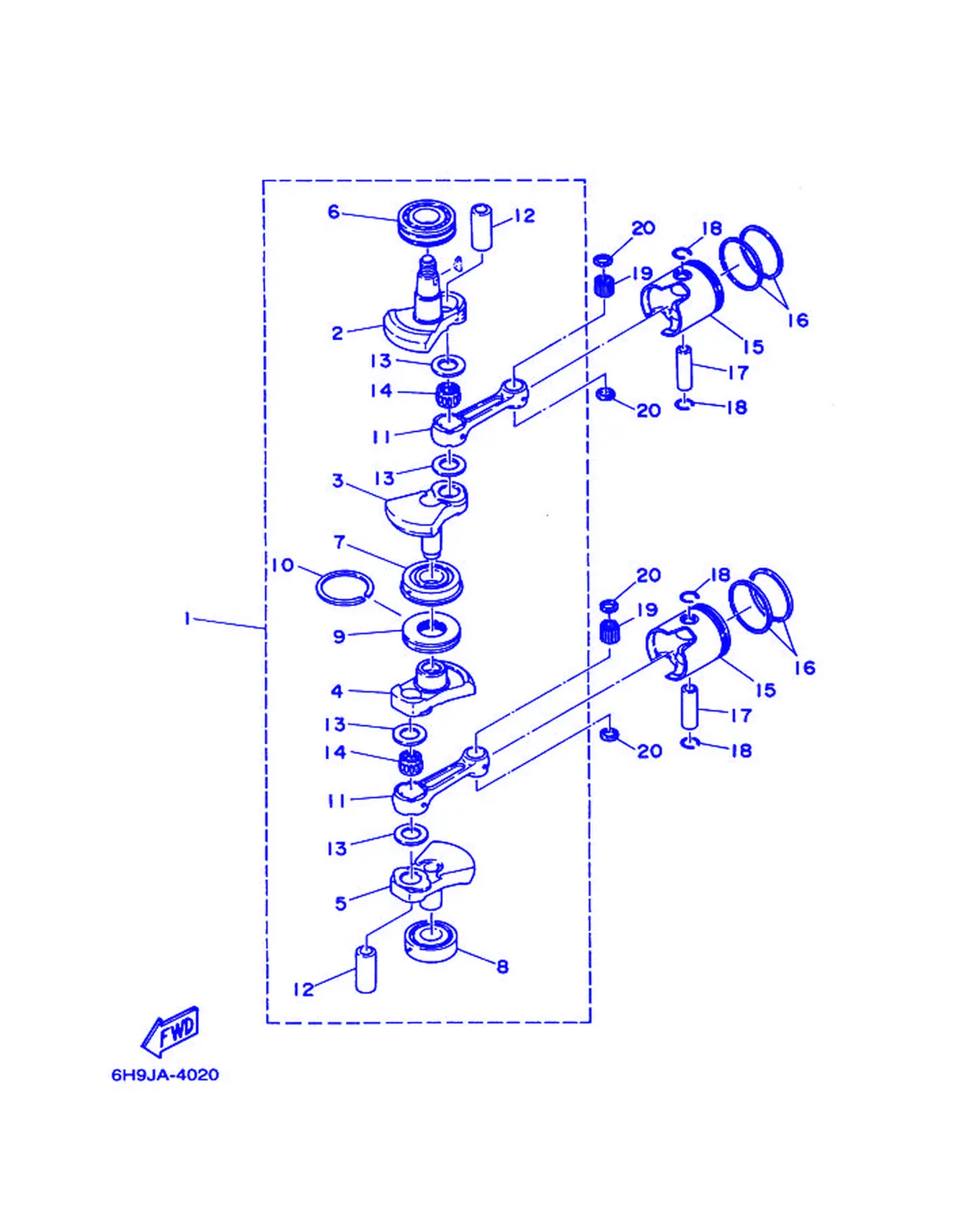

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6F5-11400-11	Коленчатый вал в сборе	1
2	6F5-11412-11	. Кривошип 1	1
3	6F5-11422-11	. Кривошип 2	1
4	6F5-11432-11	. Кривошип 3	1
5	6F5-11442-11	Коленвал 4	1
6	93306-307U0	Подшипник	1
7	93332-000V2	Подшипник	1
8	93306-306V1	Подшипник	1
9	6F5-11515-00	Сальник лабиринтный 1	1
10	93440-68M03	Стопорное кольцо	1
11	6F5-11651-00	Шатун	2
12	6F5-11681-00	Палец коленвала 1	2
13	90202-27M23	Шайба опорная	4
14	93310-727V7	Подшипник	2
15	6F6-11631-00-95	Поршень (STD)	2
16	6F5-11610-00	Комплект поршневых колец (STD)	2
16	6F5-11610-10	Комплект поршневых колец (0.25MM O/S)	2
16	6F5-11610-20	Комплект поршневых колец (0.50MM O/S)	2
17	6F5-11633-00	Палец поршневой	2
18	688-11634-00	Стопорное кольцо поршневого пальца	4
19	93603-21111	Штифт установочный	56
20	90201-20417	Прокладка, крышка	4

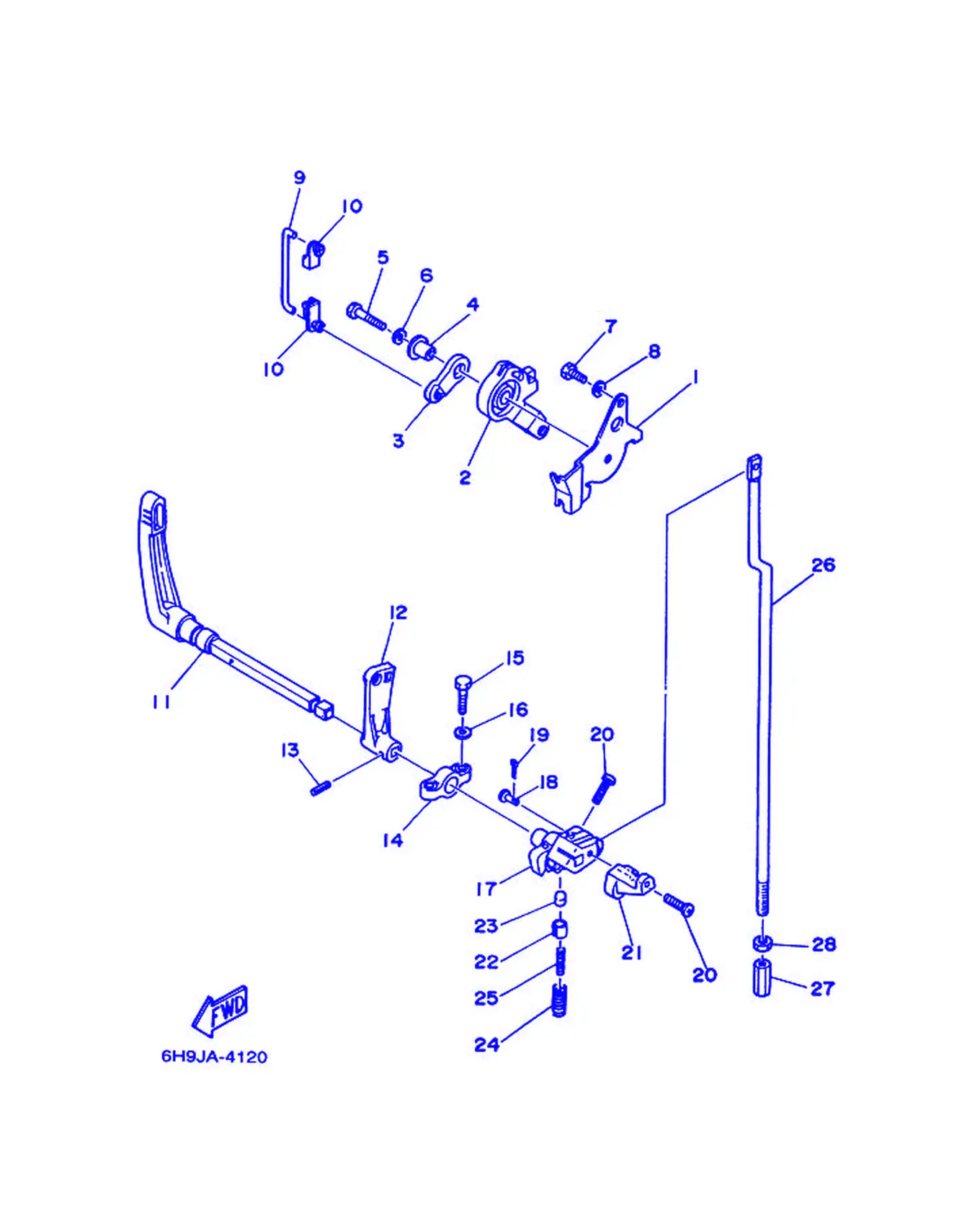

Рис. 9УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6F5-14497-00	Кронштейн троса дросселя	1
2	6F5-41638-00	Шкив	1
3	6F5-41283-00	Рычаг свободного хода акселератора	1
4	90387-06M29	Втулка	1
5	97095-06030	Болт	1
6	92990-06600	Прокладка, дроссель	1
7	97095-06016	Болт	1
8	92990-06600	Прокладка, дроссель	1
9	6F5-41211-00	Тяга акселератора	1
10	6R5-41237-00	Соединение тяги	2
11	6F5-44111-00	Рукоятка переключения передач	1
12	6F5-44125-00	Рычаг тяги переключения передач	1
13	91690-25016	Штифт пружинный	1
14	6F5-41662-00	Кронштейн 2	1
15	97095-06025	Болт	2
16	92990-06600	Прокладка, дроссель	2
17	6F5-44121-00	Рычаг тяги переключения передач	1
18	90240-05M09	Палец вильчатый	1
19	91490-16010	Заглушка, поворотный	1
20	97780-40120	Саморез	2
21	6F5-44173-00	Рычаг управления переключением передач	1
22	6F5-42715-00	Втулка	1
23	6F5-44167-00	Плунжер кулачка переключения передач	1
24	90501-12M36	Пружина сжатия	1
25	90501-07M33	Пружина сжатия	1
26	676-44143-00	Тяга переключения передач	1
27	648-44146-00	Соединитель, тяга переключения	1
28	90170-07021	Гайка	1

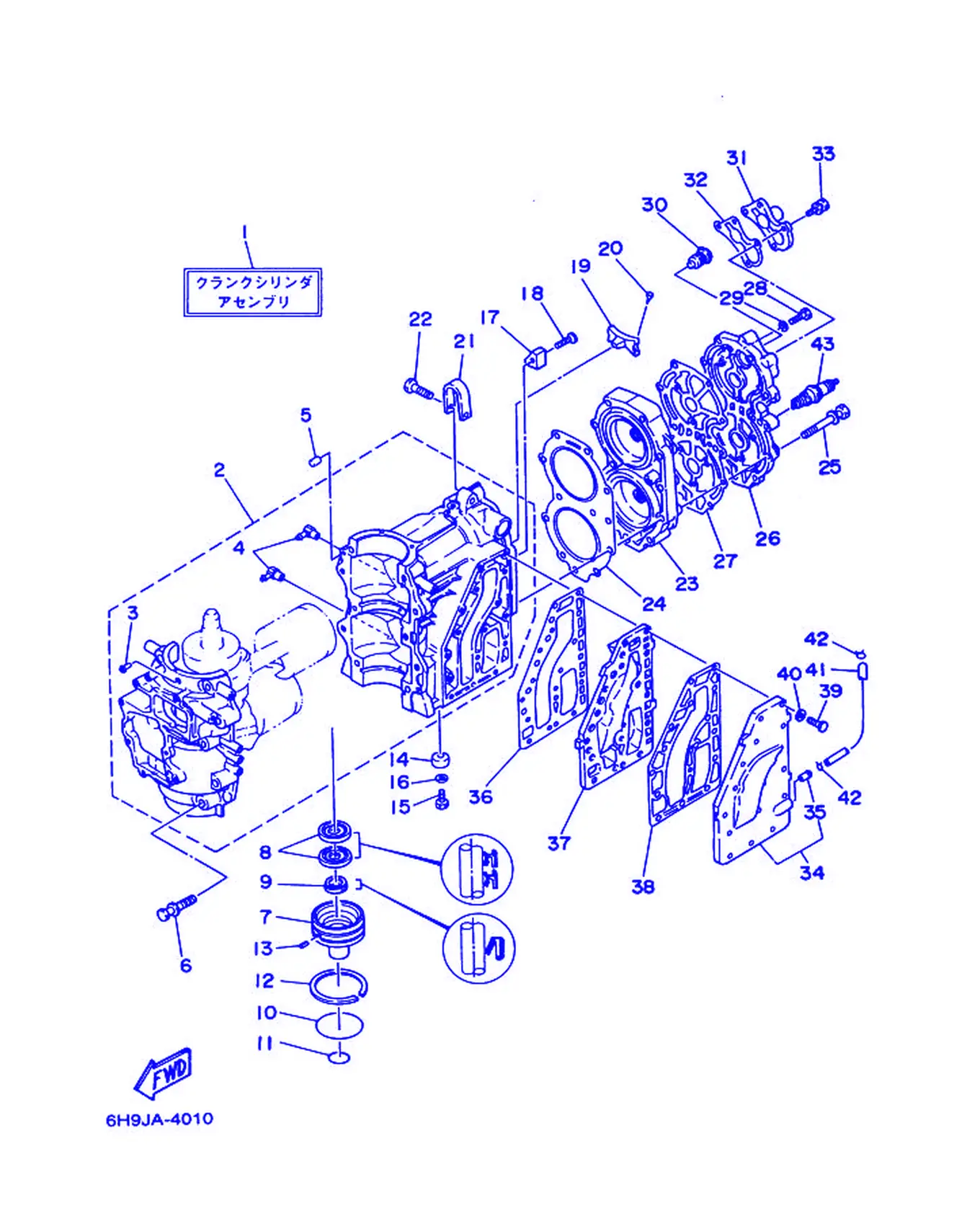

Рис. 10ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6F5-W0090-63-4D	Блок цилиндра в сборе	1
2	6F6-15100-00-94	Картер в сборе	1
3	624-14485-00	. Трубка соединительная	1
4	650-11370-00	Обратный клапан в сборе	2
5	93608-12063	Штифт установочный	2
6	90119-10M07	Табличка предупреждающая	10
7	6F5-15396-01-5B	Корпус сальника	1
8	93101-30M33	Сальник	2
9	93101-16M36	Маслосъемный колпачок	1
10	93210-65M50	. Уплотнительное кольцо	1
11	93210-22M02	Кольцо уплотнительное	1
12	93440-68M03	Стопорное кольцо	1
13	91690-30010	Не поддается однозначному прочтению	1
14	676-45251-00	Анод	1
15	97095-06016	Болт	1
16	92990-06600	Прокладка, дроссель	1
17	676-11325-00	Анод	1
18	98780-06025	Винт с плоской головкой	1
19	6F5-11325-00	Анод	1
20	98580-05530	Винт, с полукруглой головкой	2
21	6F5-11119-00	Подвеска двигателя	1
22	97013-08035	Болт	1
23	6F5-11111-00-94	Головка, цилиндр 1	1
24	6F5-11181-A0	. Прокладка, головка цилиндра 1	1
25	90119-08M09	Болт с шайбой	11
26	6F5-11191-00-9M	Крышка, головка цилиндра 1	1
27	6F5-11193-A0	. Прокладка, крышка головки 1	1
28	97095-06025	Болт	5
29	92990-06600	Прокладка, дроссель	5
30	6F5-12411-02	Термостат	1
31	676-12413-00-9M	Крышка, термостат	1
32	676-12414-00	. Прокладка, крышка	1
33	97595-06520	. Болт с шайбой	4
34	6F5-41113-01-9M	Наружная крышка, выхлоп	1
35	652-24461-00	Труба соединительная	1
36	6F5-41112-A0	. Прокладка, внутренняя крышка выхлопа	1
37	6F5-41111-01-9M	Внутренняя крышка, выхлоп	1
38	6F5-41114-A0	. Прокладка, наружная крышка выхлопа	1
39	97095-06025	Болт	16
40	92990-06600	Прокладка, дроссель	16
41	90445-09M37	Шланг (L240)	1
42	90467-08004	Зажим	2
43	94703-00040	Свеча зажигания (NGK B7HS)	2

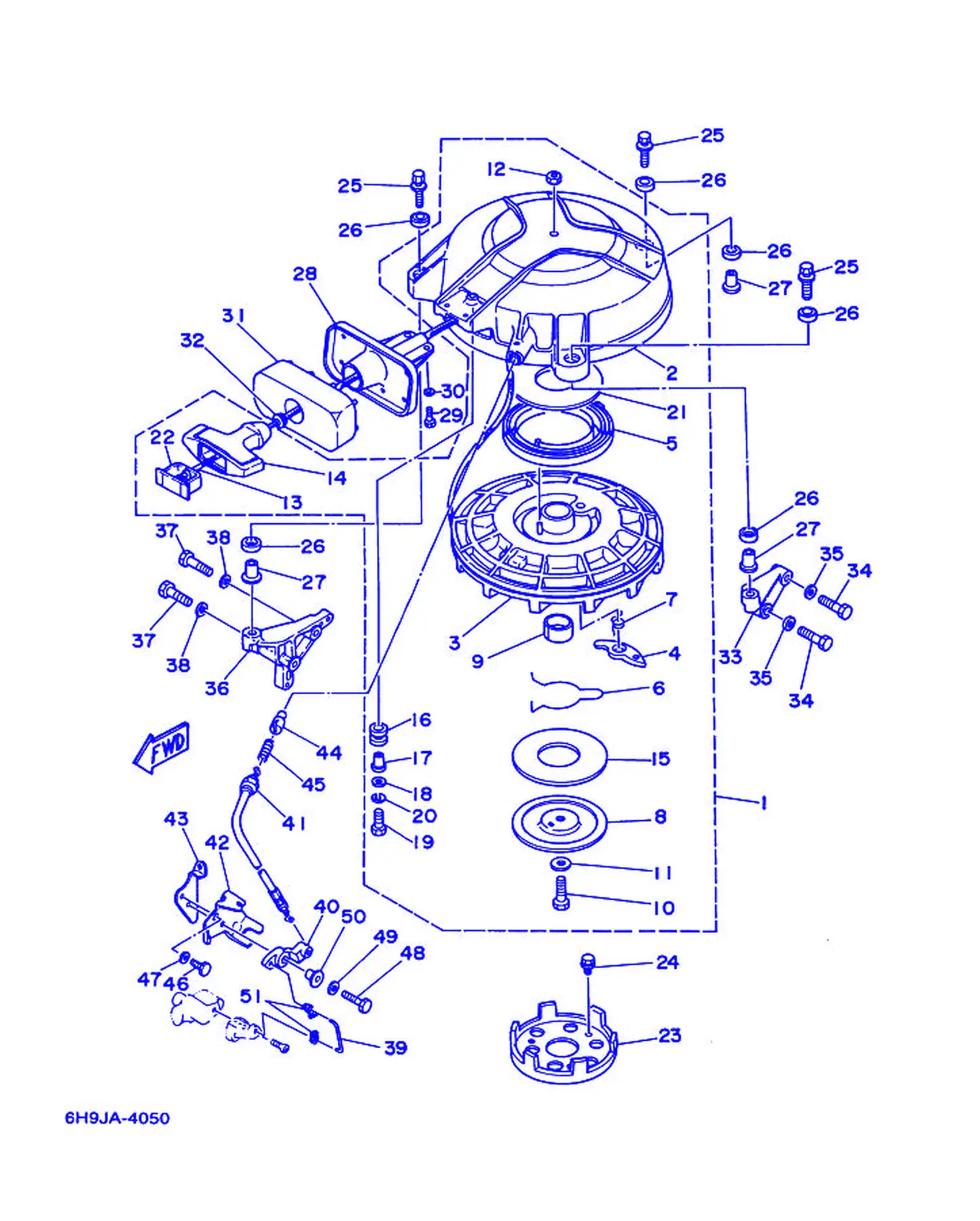

Рис. 11Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6F5-W1571-02	Стартер в сборе	1
2	6F5-15711-01	. Корпус, стартер	1
3	6F5-15714-03	. Барабан, шкив	1
4	6F5-15741-01	Собачка привода	1
5	6F5-15713-00	. Пружина, стартер	1
6	6F5-15715-00	. Пружина, ведущая пластина	1
7	6F5-15734-01	. Пружина, возвратная	1
8	6F5-15716-01	Пластина ведущая	1
9	6G0-15754-00	Втулка 2	1
10	97013-08030	Болт	1
11	6F5-15726-01	Шайба плоская	1
12	95304-08700	Гайка	1
14	689-15755-01	Рукоятка стартера	1
15	6F5-15764-00	Втулка распорная 1	1
16	6F5-15752-00	Ролик, трос	1
17	6F5-15753-00	Втулка	1
18	6F5-15791-00	. Шайба, стопорная	1
19	97095-06025	Болт	1
20	92995-06100	Пружинная шайба	1
21	6F5-15739-00	Шайба упорная	1
22	6F5-15779-02	Направляющая	1
23	6F5-15723-01	Шкив стартера	1
24	90105-08M10	Болт с шайбой головки	3
25	90119-08M10	Болт с шайбой	3
26	90385-12M04	Втулка	6
27	90387-08M05	Втулка	3
28	6A0-15758-01-94	Направляющая, трос	1
29	97095-06016	Болт	2
30	92990-06600	Прокладка, дроссель	2
31	6A0-15762-00	. Сальник, резиновый 2	1
32	6A0-15789-00	. Демпфер	1
33	6F5-15771-00-94	Кронштейн 1	1
34	97013-08035	Болт	2
35	92990-08600	. . Прокладка, крышка	2
36	6F5-15772-00-94	Кронштейн 2	1
37	97013-08035	Болт	2
38	92990-08600	. . Прокладка, крышка	2
39	6F5-15747-00	Тяга	1
40	6F5-15746-00	Рычаг	1
41	6F5-15770-00	Трос в сборе, стартер	1
42	6F5-15774-00	Кронштейн 4	1
43	6F5-15773-00	Кронштейн 3	1
44	656-15748-00	Плунжер стопора стартера	1
45	90501-10227	Пружина сжатия	1
46	97095-06016	Болт	1
47	92990-06600	Прокладка, дроссель	1
48	97095-06030	Болт	1
49	92990-06600	Прокладка, дроссель	1
50	90387-06M29	Втулка	1
51	661-41262-02	Соединение, рычаг подсоса	2

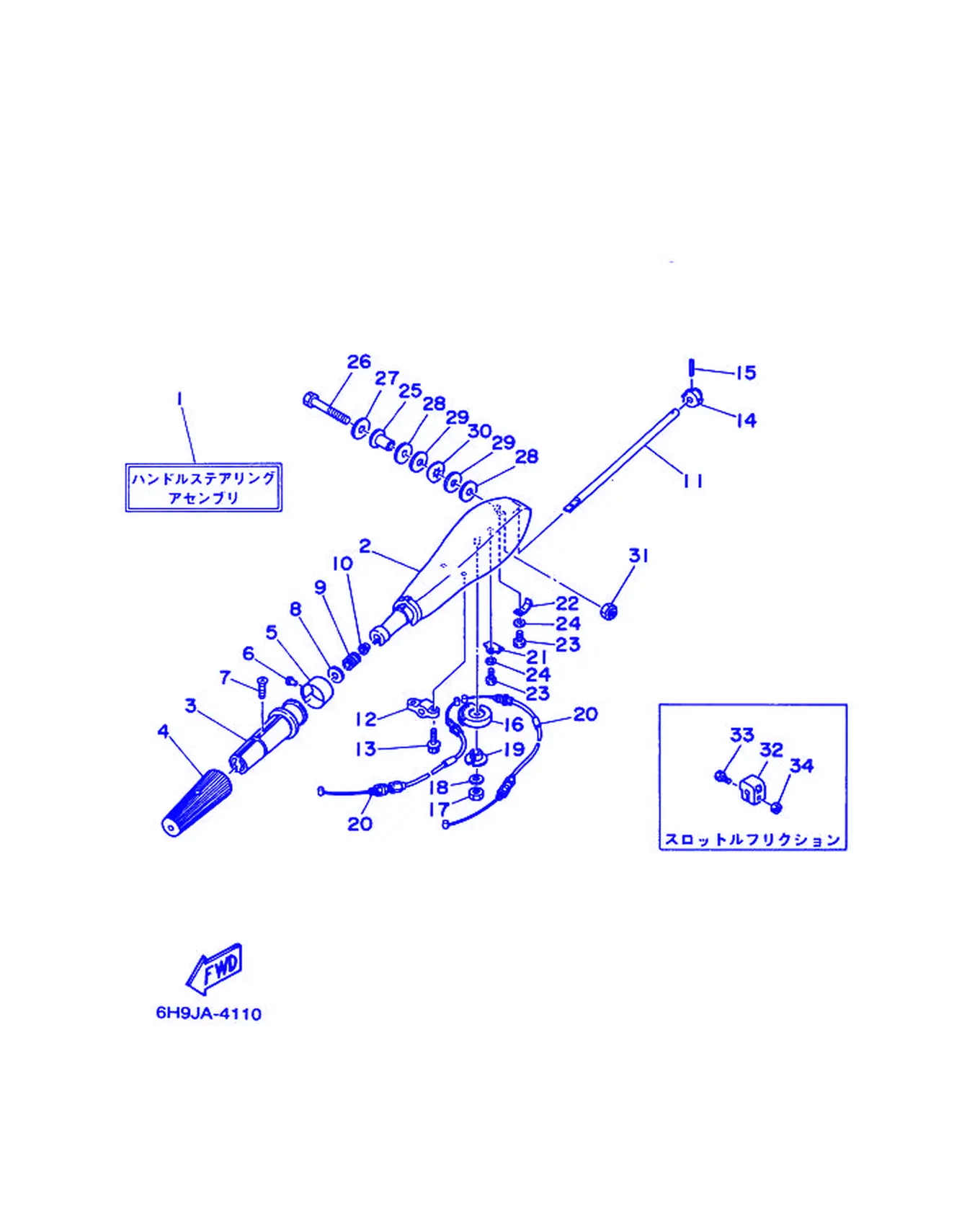

Рис. 12РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	6F5-W0084-00-4D	Рулевое управление в сборе	1
2	676-42111-02-4D	Рукоятка, рулевое управление	1
3	664-42119-00	Рукоятка рулевого управления	1
4	6F6-42177-A0	Резиновая рукоятка	1
5	6F5-42137-00	Индикатор, дроссель	1
6	90269-02M09	Заклепка	1
7	90149-05M13	Винт	1
8	92990-10600	Шайба, пластина	1
9	90501-23215	Стопорное устройство	1
10	90386-08032	Проставка	1
11	676-42115-00	Вал, рукоятка рулевого управления	1
12	676-42159-00	Кронштейн	1
13	97595-06520	. Болт с шайбой	2
14	650-42152-00-94	. . Шестерня	1
15	91690-30025	. . Штифт, пружина	1
16	676-42151-00-94	Шестерня	1
17	95380-06600	Тяга, соединительная	1
18	92995-06100	Пружинная шайба	1
19	90386-08M00	Втулка	1
20	6F5-26311-00	Трос дроссельной заслонки 1	2
21	676-26391-00	Зажим троса	1
22	676-26392-00	Зажим троса 2	1
23	97095-05010	Табличка	2
24	92990-05600	. Шайба пластины	2
25	90386-12089	Втулка	1
26	90101-12M37	Болт, шестигранный	1
27	92990-12200	Болт, шестигранный	1
28	90202-12092	Шайба, пластина	2
29	90201-12537	Шайба, пластина	2
30	90206-12054	Шайба, волнистая	1
31	90185-12058	Гайка, самоконтрящаяся	1
32	656-42126-01	Фрикцион рулевого управления	1
33	97095-06520	Болт с шайбой	1
34	90185-06062	Гайка самоконтрящаяся	1

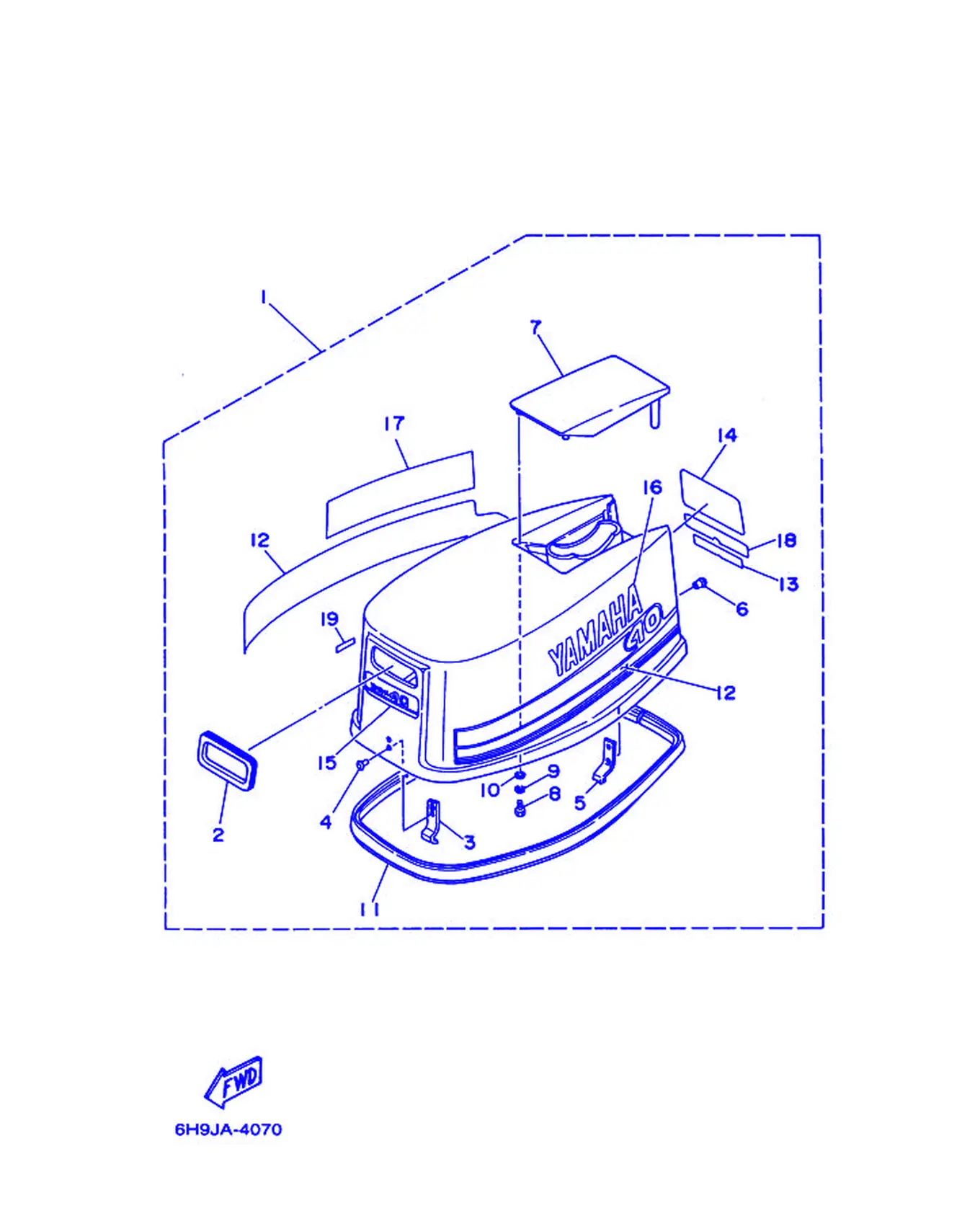

Рис. 13ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6H9-42610-L1-4D	Верхний кожух в сборе	1
2	6A0-15761-00	. Уплотнение резиновое 1	1
3	6E9-42651-01	. Крючок	1
4	90266-04M04	Шланг топливный	2
5	6F5-42652-00	. Крючок	1
6	90266-04M01	. Шланг	2
7	6F5-42613-00-4D	. Формовка воздуховода	1
8	97095-06016	Болт	4
9	92995-06100	Пружинная шайба	4
10	92990-06600	Прокладка, дроссель	4
11	6F5-42615-00	. Уплотнение	1
12	6H9-W0070-L0	. Комплект наклеек	1
13	62C-42683-10	. Маркировка кожуха 3	1
14	6J4-42678-20	. Наклейка задняя	1
15	6J4-42677-20	. Наклейка передняя	1
16	6R6-42681-10	. Маркировка кожуха	1
17	6R6-42682-10	. Маркировка кожуха	1
18	6R6-4267A-10	. Наклейка задняя 2	1
19	6E0-44191-11	Указатель переключения передач	1

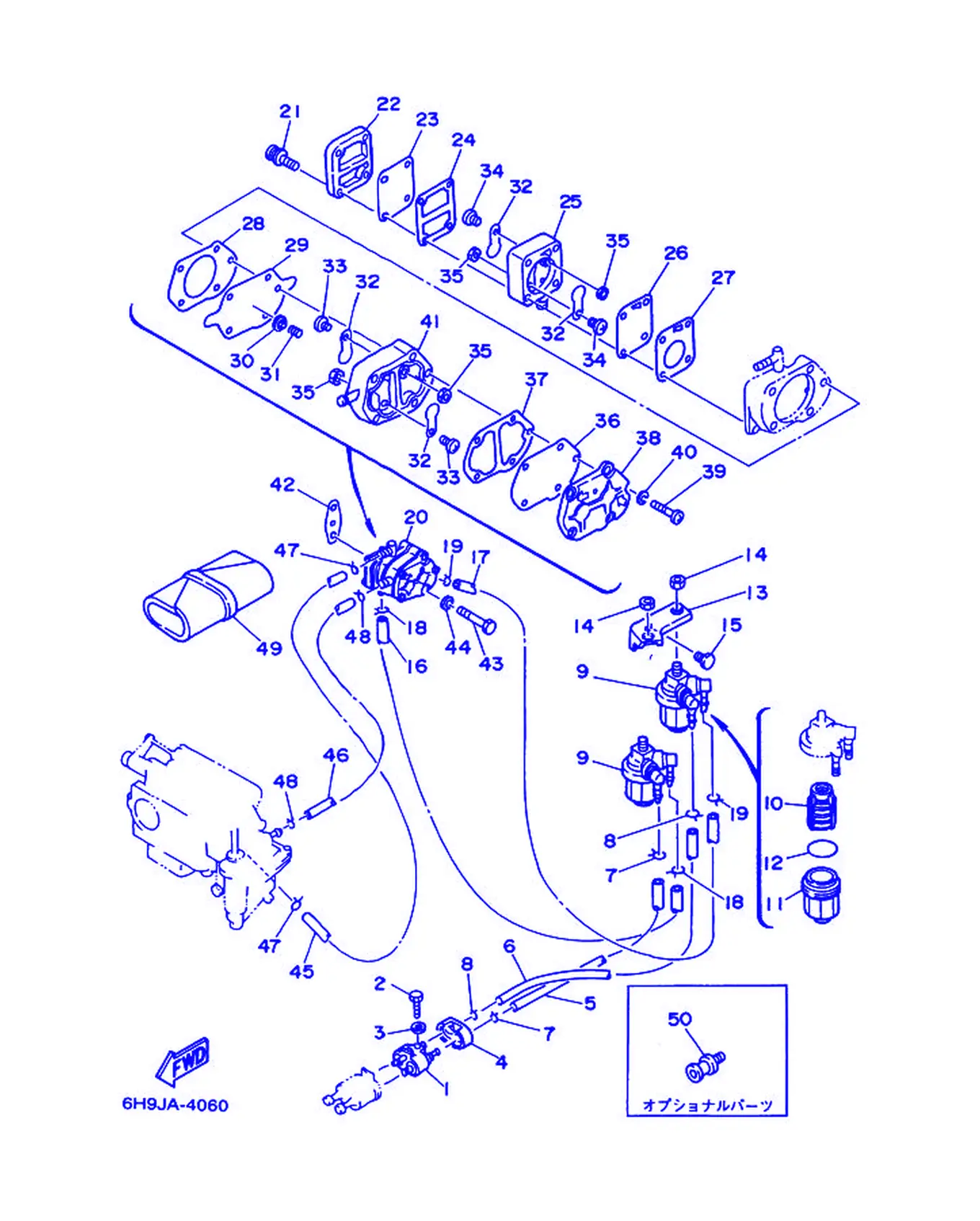

Рис. 14ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	680-24304-01	Соединение топливной трубки в сборе	1
2	97095-06025	Болт	1
3	92990-06600	Прокладка, дроссель	1
4	6A4-24329-00	Уплотнение	1
5	90445-09226	Шланг (L390)	1
6	90445-10M43	Шланг (L400)	1
7	90467-08004	Зажим	2
8	90467-09M03	Гофра	2
9	61N-24560-00	Фильтр в сборе	2
10	61N-24563-00	Элемент фильтра	1
11	61N-24521-00	Держатель, трос газа	1
12	93210-32738	Кольцо O-ring	1
13	6F5-24566-00	Кронштейн фильтра	1
14	95380-08600	Гайка	2
15	97395-06014	Болт	1
16	90445-09M54	. Шланг (L225)	1
17	90445-10M50	Штуцер (L170)	1
18	90467-08004	Зажим	2
19	90467-09M03	Гофра	2
20	6F5-24410-06	Топливный насос в сборе	1
21	677-24444-01	Винт	4
22	677-24413-01	Корпус 2	1
23	677-24471-01	Диафрагма	1
24	677-24435-02	Прокладка, корпус 2	1
25	682-24412-00	Корпус 1	1
26	677-24411-02	Диафрагма	1
27	677-24434-02	Прокладка, корпус	1
28	648-24434-01	. Прокладка, корпус	1
29	648-24411-00	. Диафрагма	1
30	648-24424-00	Седло пружины	1
31	648-24423-00	Пружина диафрагмы	1
32	6A0-24421-01	. . Клапан обратный	4
33	6A0-14325-00	. . Винт с полукруглой головкой	2
34	6E7-14325-00	Прокладка, топливная	2
35	95380-03600	. . Гайка	4
36	663-24411-00	. Диафрагма	1
37	648-24435-02	. Прокладка, корпус 2	1
38	648-24413-01	Корпус 2	1
39	98580-05530	Винт, с полукруглой головкой	3
40	92990-05100	. Хомут шланга	3
41	6A0-24412-02	. Корпус 1	1
42	650-24431-A0	. Прокладка топливного насоса 1	1
43	97595-06555	Болт с шайбой	2
44	92990-06600	Прокладка, дроссель	2
45	90445-09M53	Шланг (L160)	1
46	90445-10M50	Штуцер (L170)	1
47	90467-08004	Зажим	2
48	90467-09M03	Гофра	2
49	656-W2810-02	Набор инструментов	1
50	626-28193-01-94	Пробка контроля воды	1

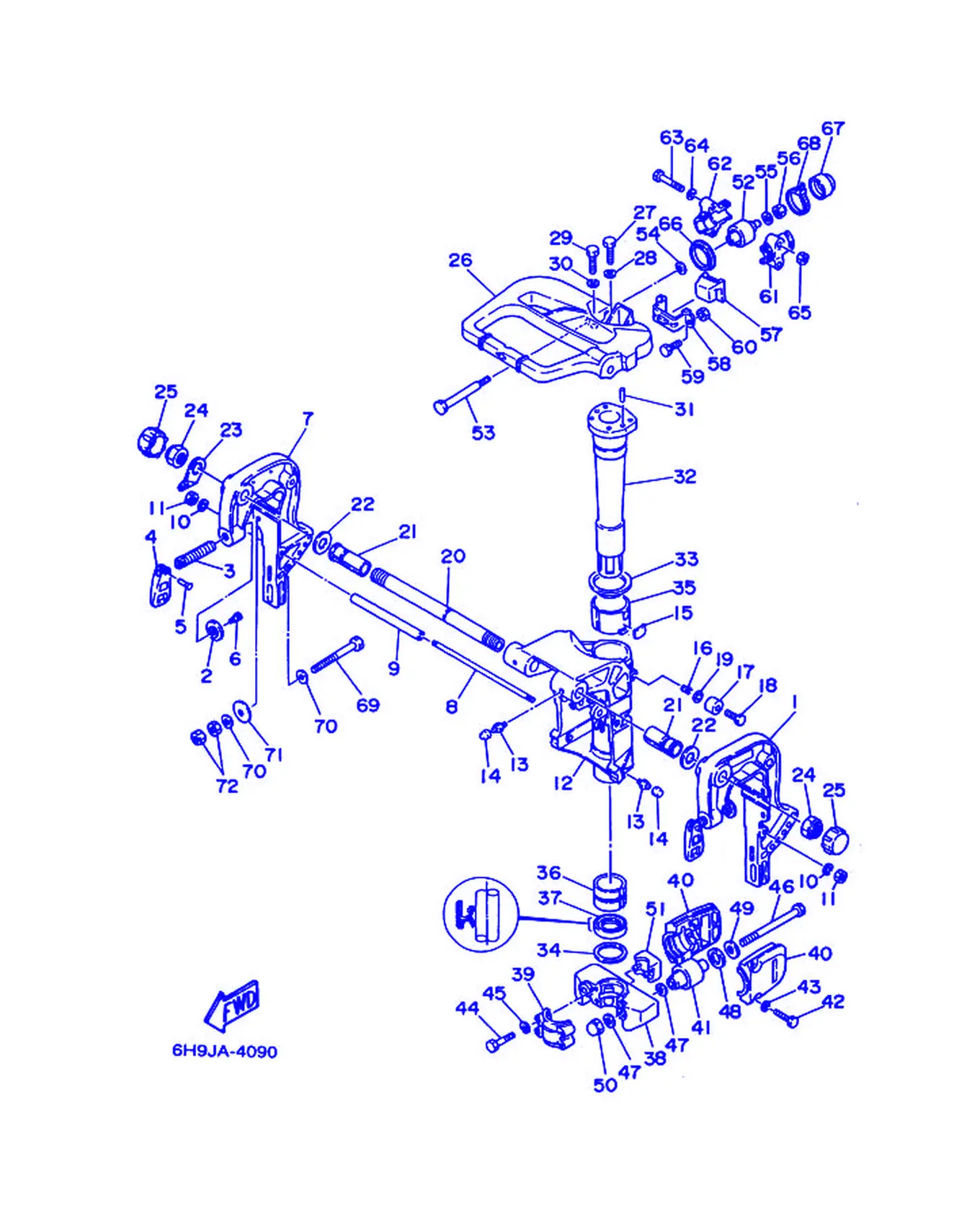

Рис. 15КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	676-43111-04-4D	Кронштейн зажима	1
2	6F5-43114-00	Подушка зажима транца	2
3	6F5-43116-00	Винт зажима транца	2
4	663-43118-01-4D	Рукоятка зажима транца	2
5	90243-04007	Заглушка	2
6	90109-06M12	Болт	2
7	676-43112-04-4D	Кронштейн зажима	1
8	90116-08M00	Болт шпилька	1
9	90387-08M02	Втулка	1
10	92990-08100	Шайба пружинная	2
11	95380-08600	Гайка	2
12	676-43311-02-4D	Кронштейн поворотный	1
13	93700-06M03	Пластина стопорная	4
14	663-45119-00	Колпачок, пресс-масленка	4
15	648-42528-00	Пластина, фрикционная	1
16	90501-18M00	Пружина, нажимная	1
17	676-43373-00	Сальник, демпфер	1
18	97095-08025	. Болт	1
19	92990-08600	. . Прокладка, крышка	1
20	6J8-43131-01	Болт кронштейна зажима	1
21	90386-22M15	Прокладка	2
22	90201-22M03	Шпилька, трос	2
23	6J8-43113-01	Прокладка, трос управления	1
24	90185-22M11	Штифт, шпонка	2
25	6G5-43145-00	Крышка, кронштейн хомута	2
26	676-42511-02-4D	Кронштейн рулевого управления	1
27	97095-08030	. Болт	2
28	92990-08100	Шайба пружинная	2
29	97090-08035	Болт	2
30	92990-08100	Шайба пружинная	2
31	93608-12063	Штифт установочный	2
32	676-42521-00-94	Вал поворотной оси	1
33	90209-52M00	Шайба	1
34	90201-44M01	Шайба опорная	1
35	90386-52M02	Пыльник	1
36	90386-44M03	Пыльник	1
37	93109-44M00	Сальник	1
38	676-44551-01-4D	Корпус нижней опоры	1
39	676-44552-01-4D	Корпус нижней опоры	1
40	676-44553-01-4D	Крышка нижней опоры	2
41	679-44555-00-94	Демпфер нижней опоры	2
42	97095-08030	. Болт	4
43	92990-08100	Шайба пружинная	4
44	97095-08045	. Болт	4
45	92995-08100	Шайба пружинная	4
46	90101-12M01	Болт шестигранный	2
47	90201-12M16	Держатель троса	4
48	90202-21100	Держатель троса	2
49	90201-13M11	Шайба, пластина	2
50	95380-12800	Гайка, корончатая	2
51	676-44575-00	Демпфер, нижняя опора	1
52	679-44514-00-94	Демпфер крепления, верхняя сторона	2
53	90101-08M02	Заглушка, декоративная	2
54	90201-08M08	Держатель троса	2
55	90201-09M00	Шайба, пластина	2
56	95780-08300	Прокладка, дроссельная	2
57	676-44533-00	Демпфер, верхняя опора	1
58	676-44518-00	Кронштейн в сборе	1
59	97095-06025	Болт	2
60	95380-06600	Тяга, соединительная	2
61	676-44511-00-94	Крышка, верхняя опора	2
62	676-44512-00-94	Крышка, верхнее крепление	2
63	97095-08050	. . Болт	4
64	92990-08600	. . Прокладка, крышка	4
65	95380-08600	Гайка	4
66	676-44521-00	Сальник	2
67	676-44522-01	Сальник	2
68	90465-11M52	Прокладка	2
69	90101-10M58	Болт, шестигранный	4
70	92990-10600	Шайба, пластина	8
71	90201-12426	...	4
72	95380-10600	Гайка	8

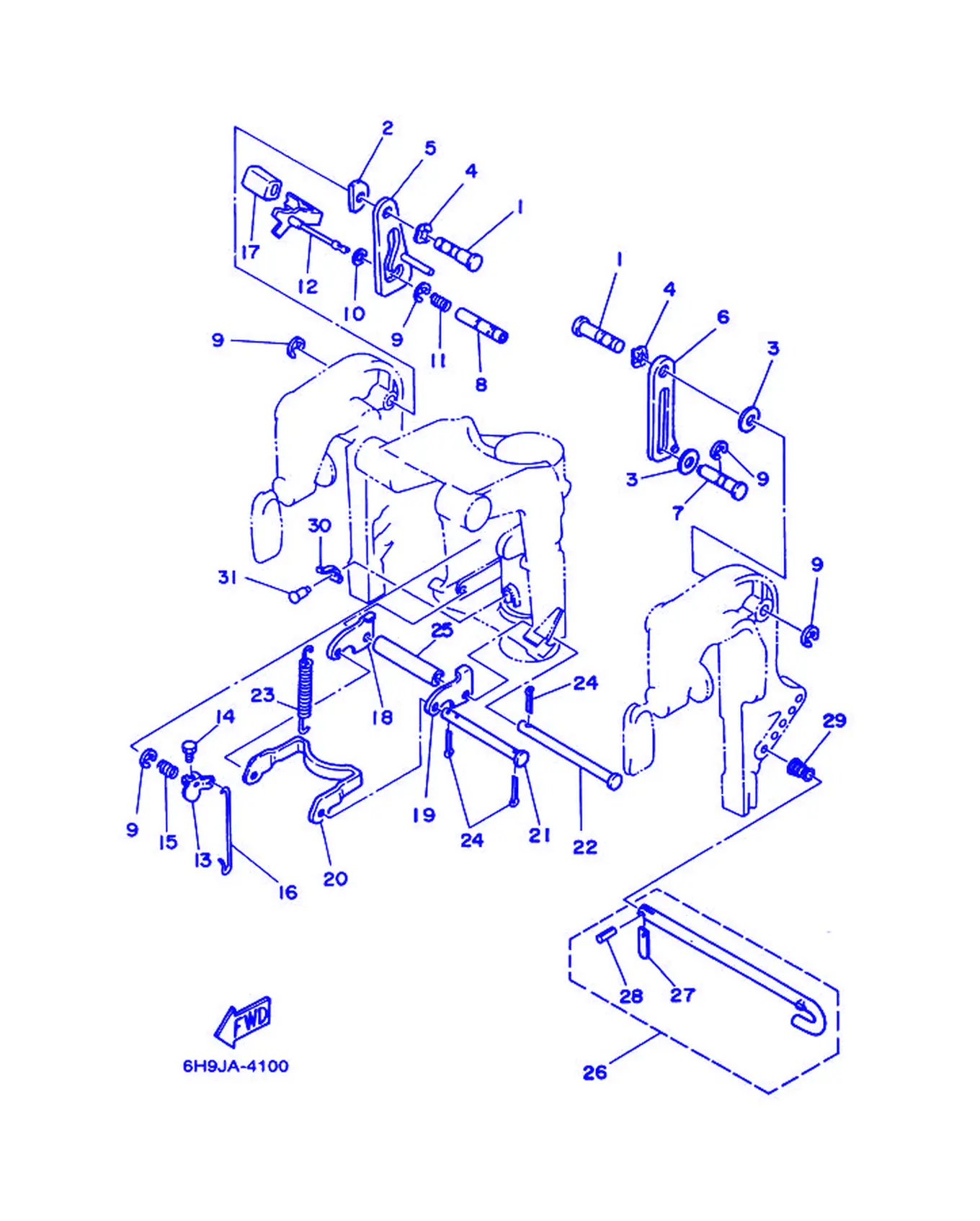

Рис. 16КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	90249-12M27	Штифт	2
2	676-43132-00	Шайба, фрикционная	1
3	90202-12M01	Шайба, пластина	2
4	90206-12M00	Болт	2
5	6F5-43627-80	Стопор	1
6	6F5-43628-80	Стопор	1
7	90249-12M13	Штифт	1
8	676-43191-00	Вал, стопор	1
9	93430-10M00	Стопорное кольцо	5
10	90202-06M00	Шайба, пластина	1
11	90501-14M05	Пружина, нажимная	1
12	6F5-43630-80	Рычаг подъема в сборе	1
13	676-43631-00	Рычаг, подъем	1
14	97095-05010	Табличка	1
15	90508-14M00	Пружина, торсионная	1
16	676-43616-00	Штанга, стопор подъема	1
17	663-43318-00	Крышка	1
18	676-43614-00	Пластина, стопор подъема	1
19	676-43615-00	Пластина, стопор подъема	1
20	676-43613-00	Рычаг, стопор подъема	1
21	90249-07M01	Штифт	1
22	90249-07M02	Штифт	1
23	90506-30M00	Стопорный винт, регулировочный	2
24	91490-20015	Крышка, головка	4
25	90387-07M04	Втулка	1
26	676-43160-02	Узел стопорного стержня откидывания	1
27	676-43165-00	. Пластина, стопора откидывания	1
28	91690-30012	. Крышка головки блока	1
29	90502-10M04	Пружина, коническая	1
30	676-43643-00	Пружина, торсионная	1
31	90269-04M00	Заклепка	1

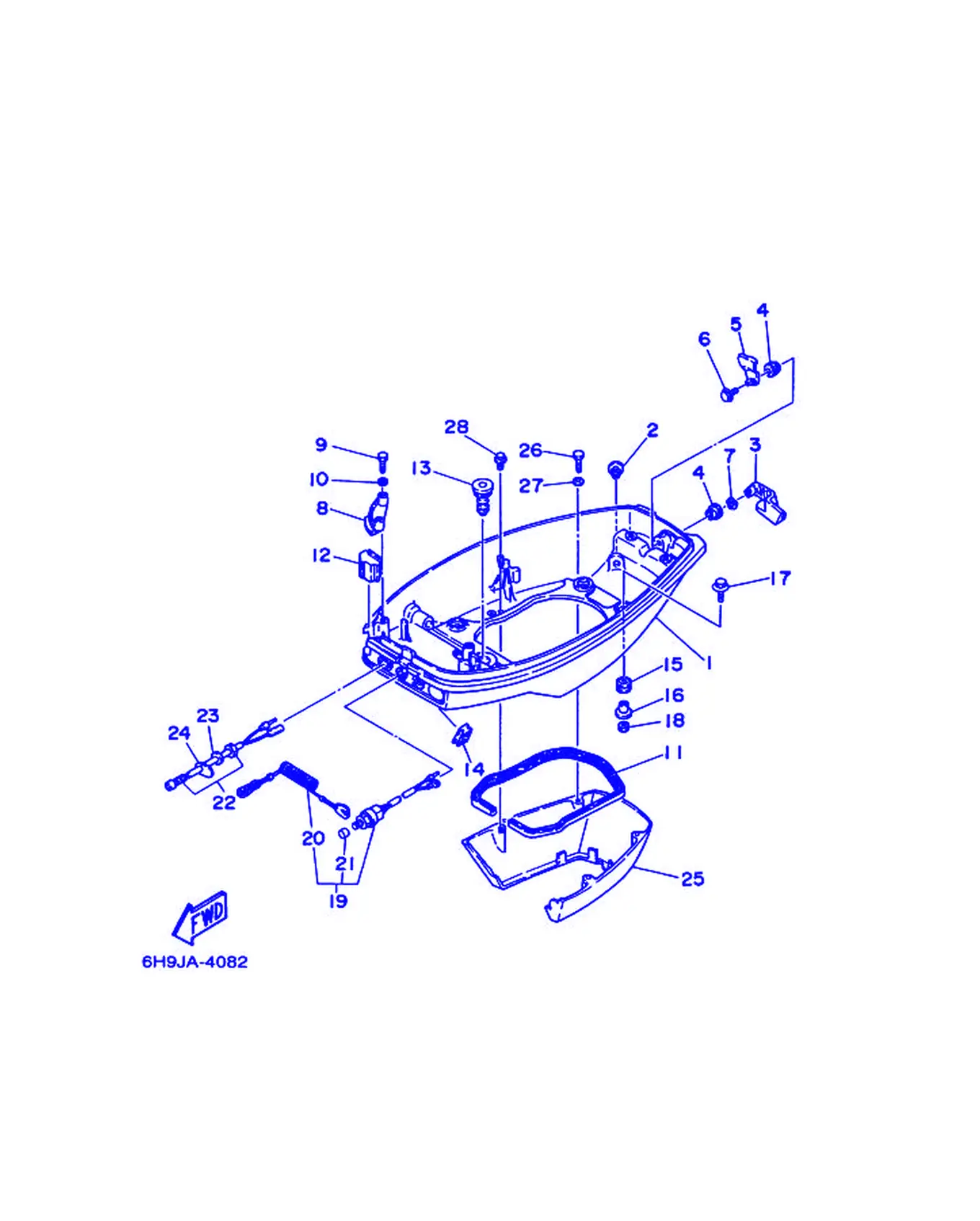

Рис. 17НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6F5-42711-02-4D	Кожух, нижний	1
2	6E5-44391-00	Ниппель, шланг	1
3	6F5-42815-01-4D	Рычаг, зажим	1
4	90386-12M37	Держатель	2
5	6F5-42816-00	Рычаг, зажим	1
6	90119-06M73	Болт с шайбой	1
7	90206-12052	Прокладка, головка	1
8	6F5-42738-01-94	Пластина, крепежная	1
9	97095-06025	Болт	2
10	92990-06600	Прокладка, дроссель	2
11	6F5-42716-00	Резиновый сальник 1	1
12	6F5-42724-00	Втулка	1
13	6F5-42727-00	Втулка	1
14	676-26326-00	Втулка	1
15	90480-09M21	Втулка уплотнительная	4
16	90387-06M41	Втулка	4
17	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	4
18	95380-06600	Тяга, соединительная	4
19	6E9-82575-02	Выключатель стоп-двигателя в сборе	1
20	682-82556-00	Рычаг, стопор	1
21	689-8257Y-00	Крышка	1
22	6E9-85411-00	Аварийный сигнальный фонарь	1
23	90201-12361	Шайба, пластина	1
24	6E9-85414-00	Держатель	1
25	6F5-42741-11	Кожух	1
26	97095-06025	Болт	2
27	92990-06600	Прокладка, дроссель	2
28	90119-06M11	Болт с шайбой	2

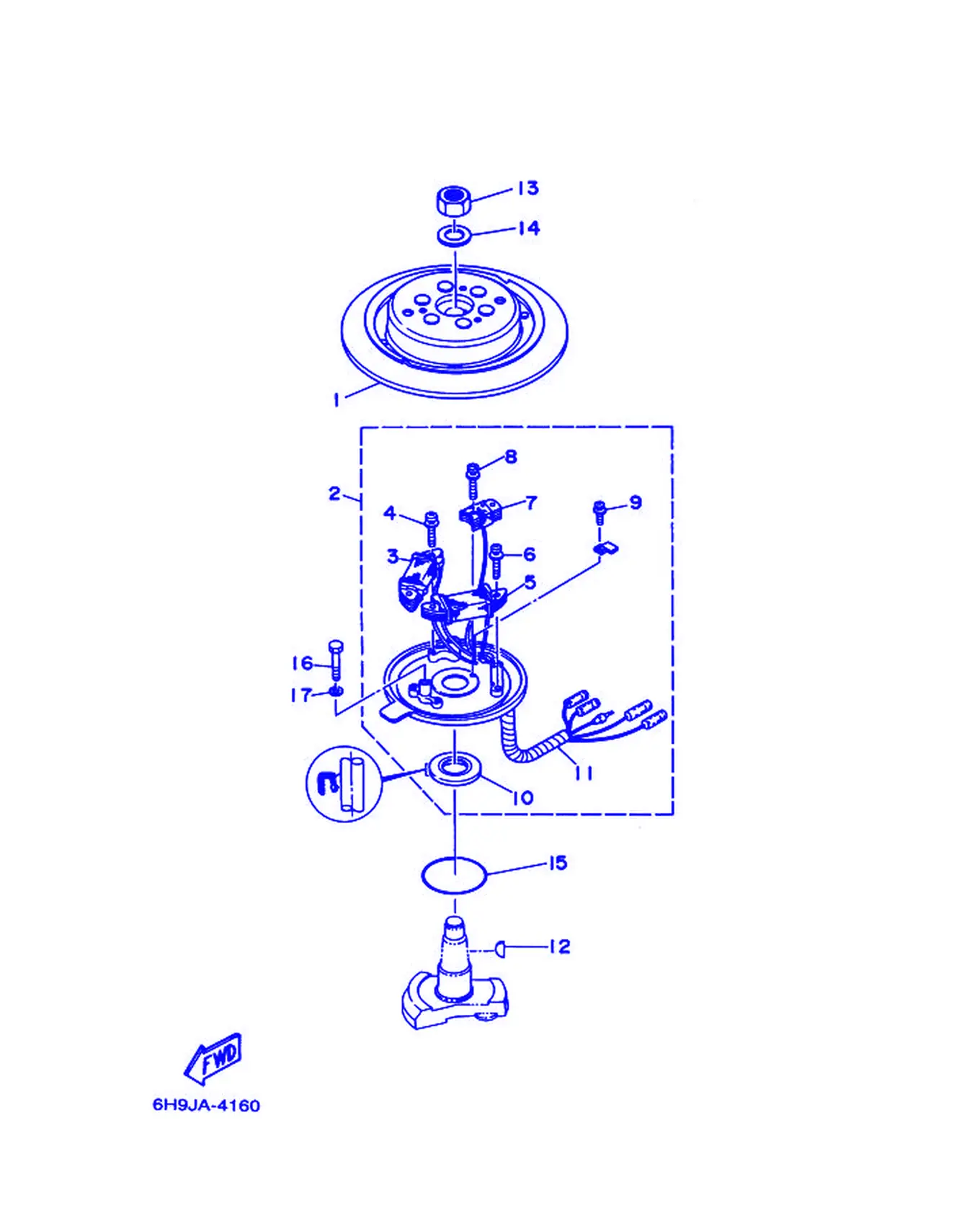

Рис. 18Магнето Magneto

REF	Номер детали	Наименование	Кол-во
1	6F5-85550-F2	Ротор в сборе	1
1	6F5-85550-A2	Ротор в сборе	1
2	6F5-85560-A2	Основание в сборе	1
3	6F5-85520-00	. Катушка зарядки	1
4	90159-05040	. Винт с шайбой	2
5	6F5-85533-00	. Катушка освещения	1
6	90159-05040	. Винт с шайбой	2
7	6F5-85580-00	. Катушка импульсная	1
8	97902-04122	. Винт с шайбой	2
9	90159-04035	. Винт с шайбой	1
10	93102-35M18	. Сальник	1
11	6F5-85515-00	. Жгут проводов в сборе	1
12	90280-05049	Шпонка маховика	1
13	90170-20137	Гайка	1
14	90201-21M18	Прокладка, крышка	1
15	93210-75M51	. Кольцо уплотнительное	1
16	97095-06040	Болт	3
17	92990-06600	Прокладка, дроссель	3

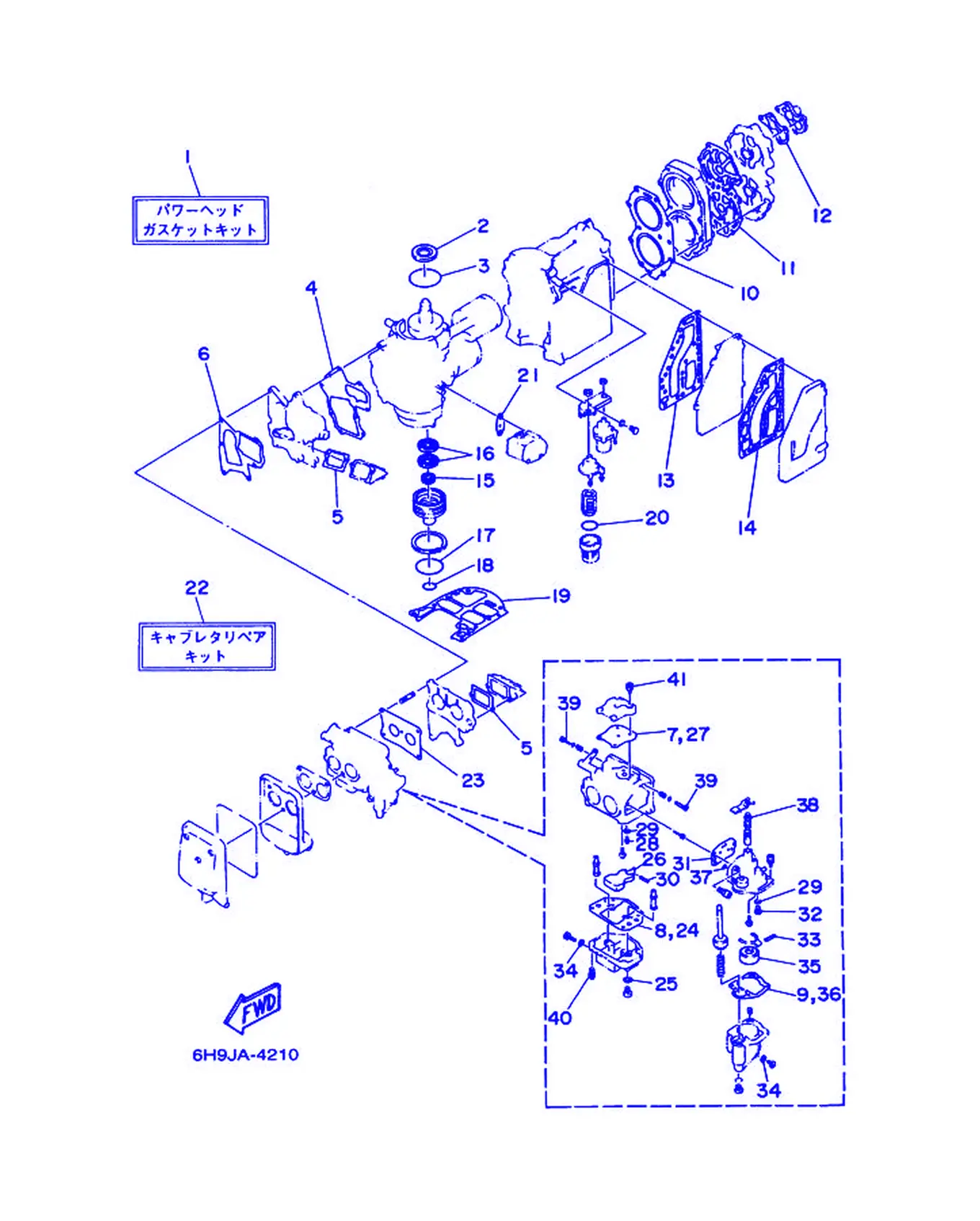

Рис. 19РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6F5-W0001-A2	Комплект прокладок головки блока	1
2	93102-35M18	. Сальник	1
3	93210-75M51	. Кольцо уплотнительное	1
4	6F5-13646-A1	. Прокладка коллектора 2	1
5	6F5-13621-A0	. Прокладка седла клапана	2
6	6F5-13645-A0	. Прокладка коллектора 1	1
7	6F5-14398-00	. Прокладка	1
8	6F5-14384-00	. Прокладка поплавковой камеры	1
9	6F5-14384-10	. Прокладка поплавковой камеры	1
10	6F5-11181-A0	. Прокладка, головка цилиндра 1	1
11	6F5-11193-00	. Прокладка крышки головки 1	1
12	676-12414-00	. Прокладка, крышка	1
13	6F5-41112-A0	. Прокладка, внутренняя крышка выхлопа	1
14	6F5-41114-A0	. Прокладка, наружная крышка выхлопа	1
15	93101-16M36	Маслосъемный колпачок	1
16	93101-30M33	Сальник	2
17	93210-65M50	. Уплотнительное кольцо	1
18	93210-22M02	Кольцо уплотнительное	1
19	6F5-45113-A0	. Прокладка верхнего корпуса	1
20	93210-32738	Кольцо O-ring	2
21	650-24431-A0	. Прокладка топливного насоса 1	1
22	6F5-W0093-01	Ремкомплект карбюратора	1
23	6F5-14198-A0	. Прокладка	1
24	6F5-14384-00	. Прокладка поплавковой камеры	1
25	1J2-14398-00	. Прокладка	2
26	6E5-14385-01	. Поплавок	1
27	6F5-14398-00	. Прокладка	1
28	6F5-14390-21	. Игольчатый клапан в сборе	1
29	367-14195-00	. Прокладка	2
30	6E5-14386-01	. Ось поплавка	1
31	6F5-14399-00	. Прокладка	1
32	6F5-14390-12	. Игольчатый клапан в сборе	1
33	367-14386-00	. Ось поплавка	1
34	6E5-14398-00	. Прокладка	2
35	647-14385-00	. Поплавок	1
36	6F5-14384-10	. Прокладка поплавковой камеры	1
37	6F5-14397-00	. Кольцо уплотнительное	2
38	6F5-14371-00	. Плунжер стартера	1
39	6F5-14323-01	. Винт регулировки воздуха	2
40	98580-05018	. Винт	1
41	97603-04114	. Винт с шайбой	1

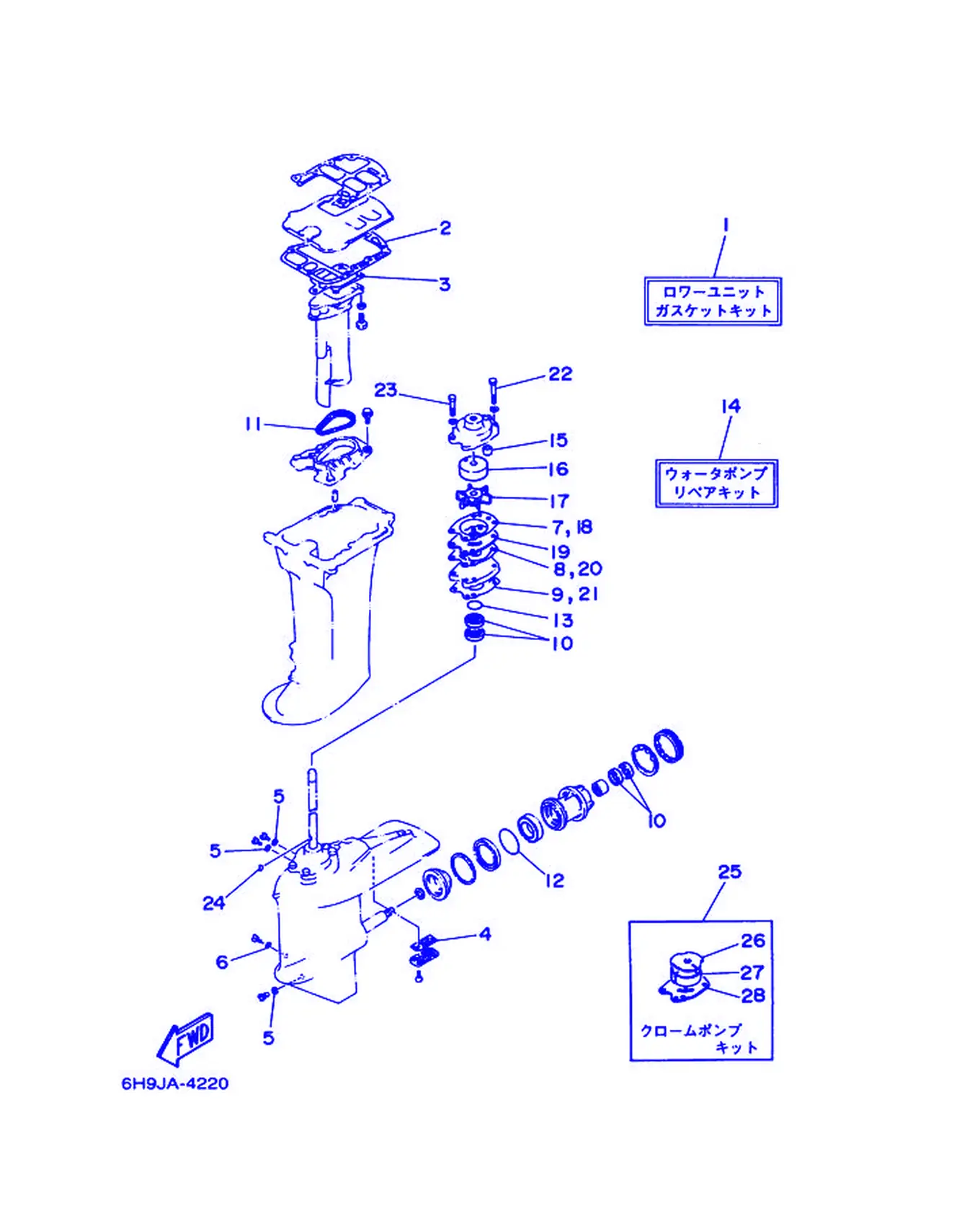

Рис. 20РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6H9-W0001-22	Комплект прокладок нижнего узла	1
2	676-45114-A0	. Прокладка верхнего корпуса	1
3	676-41133-A0	. Прокладка выхлопного коллектора	1
4	679-45315-A1	. Прокладка нижнего корпуса	1
5	90430-08020	. Прокладка	3
6	90430-06M03	. Прокладка	1
7	676-44315-A0	. Прокладка водяного насоса	1
8	676-44324-A0	. Прокладка картриджа	1
9	679-44316-A0	. Прокладка водяного насоса	1
10	93101-22067	. Маслосъёмный сальник	4
11	676-45127-00	. Сальник	1
12	93210-66M98	. Уплотнительное кольцо	1
13	93210-41042	Кольцо уплотнительное	1
14	6F5-W0078-A0	Ремкомплект водяного насоса	1
15	663-44366-00	Демпфер, уплотнение водяного вала 2	1
16	676-44322-00	. Вставка картриджа	1
17	6F5-44352-00	. Крыльчатка	1
18	676-44315-A0	. Прокладка водяного насоса	1
19	676-44323-00	. Наружная пластина картриджа	1
20	676-44324-A0	. Прокладка картриджа	1
21	676-44316-00	. Прокладка водяного насоса	1
22	97095-08055	. Болт	2
23	97095-08045	. Болт	2
24	90280-04M00	. Шпонка	1
25	676-W0078-0A	Комплект хромированного насоса	1
26	676-44321-40	. Внутренняя пластина картриджа	1
27	676-44322-40	. Вставка картриджа	1
28	676-44323-40	. Наружная пластина картриджа	1

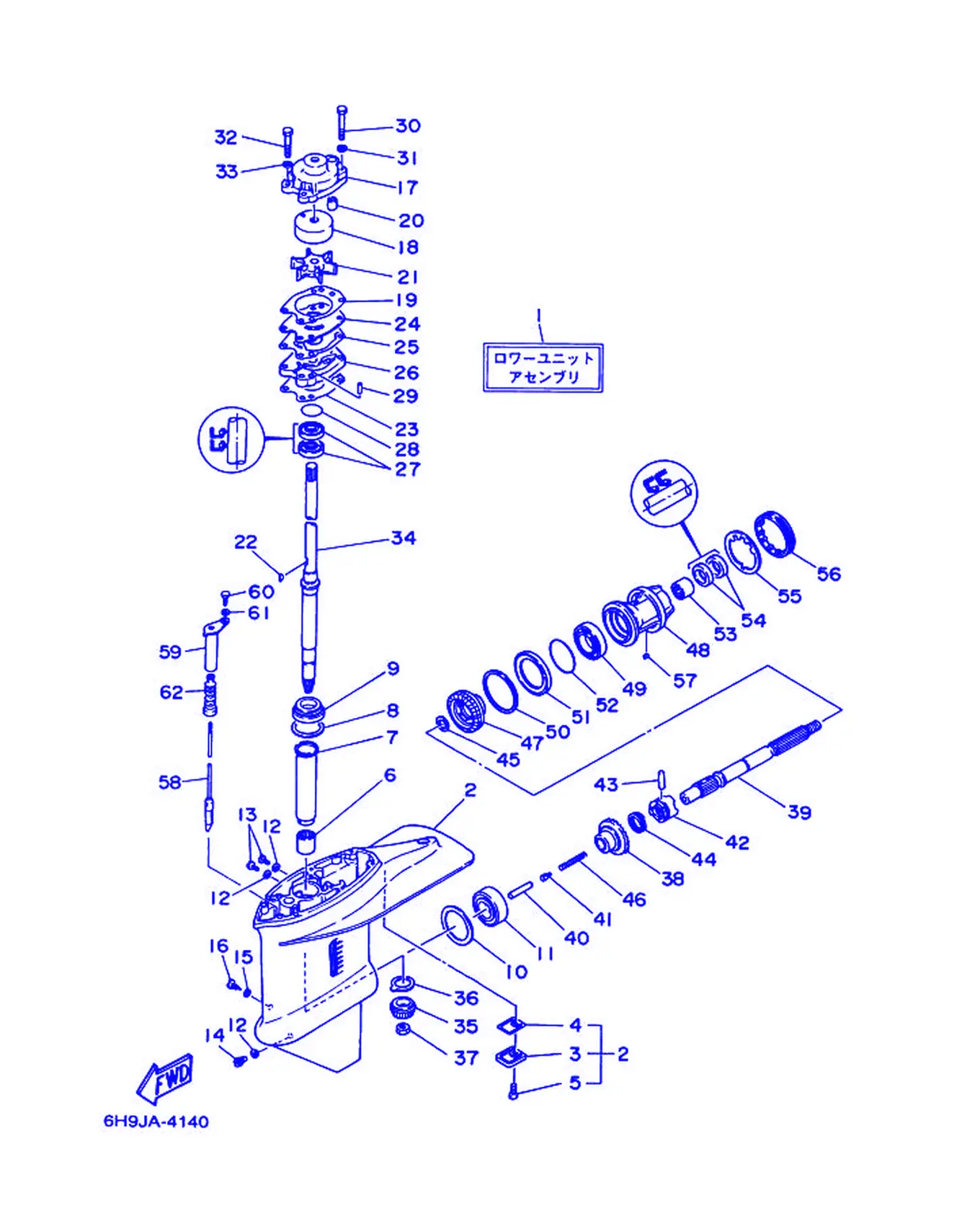

Рис. 21НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6H9-45300-02-4D	Узел нижнего блока	1
1	6H9-45300-12-4D	Узел нижнего блока	1
1	6H9-45300-22-4D	Узел нижнего блока	1
2	6H9-W4531-12-4D	Корпус нижний	1
3	679-45321-02	. Пластина	1
4	679-45315-A1	. Прокладка нижнего корпуса	1
5	98580-06016	Винт, с полукруглой головкой	1
6	93315-32224	Шестерня ведущая	1
7	679-45536-00	Втулка приводного вала	1
8	663-45587-01-10	Шайба регулировочная (T:0.10MM)	1
8	663-45587-01-12	Шайба регулировочная (T:0.12MM)	1
8	663-45587-01-15	Шайба регулировочная (T:0.15MM)	1
8	663-45587-01-18	Шайба регулировочная (T:0.18MM)	1
8	663-45587-01-30	Шайба регулировочная (T:0.30MM)	1
8	663-45587-01-40	Шайба регулировочная (T:0.40MM)	1
9	93332-00001	Крышка	1
10	663-45567-01-10	Шайба регулировочная (T:0.10MM)	1
10	663-45567-01-12	Шайба регулировочная (T:0.12MM)	1
10	663-45567-01-15	Шайба регулировочная (T:0.15MM)	1
10	663-45567-01-18	Шайба регулировочная (T:0.18MM)	1
10	663-45567-01-30	Шайба регулировочная (T:0.30MM)	1
10	663-45567-01-40	Шайба регулировочная (T:0.40MM)	1
10	663-45567-01-50	Шайба регулировочная (T:0.50MM)	1
11	93332-00003	Шпонка	1
12	90430-08020	. Прокладка	3
13	90340-08M04	Пробка, прямая	2
14	688-45341-00	Пробка, сливная	1
15	90430-06M03	. Прокладка	1
16	90149-06M00	Винт	1
17	676-44311-00	Корпус водяного насоса	1
18	676-44322-00	. Вставка картриджа	1
19	676-44315-A0	. Прокладка водяного насоса	1
20	663-44366-00	Демпфер, уплотнение водяного вала 2	1
21	6F5-44352-00	. Крыльчатка	1
22	90280-04M00	. Шпонка	1
23	679-44316-A0	. Прокладка водяного насоса	1
24	676-44323-00	. Наружная пластина картриджа	1
25	676-44324-A0	. Прокладка картриджа	1
26	679-44341-00-94	Корпус водяного насоса	1
27	93101-22067	. Маслосъёмный сальник	2
28	93210-41042	Кольцо уплотнительное	1
29	93604-08062	Штифт установочный	2
30	97095-08055	. Болт	2
31	92990-08600	. . Прокладка, крышка	2
32	97095-08045	. Болт	2
33	92990-08600	. . Прокладка, крышка	2
34	679-45501-00	Приводной вал в сборе	1
34	679-45501-10	Приводной вал в сборе	1
34	6A0-45501-20	Приводной вал в сборе	1
35	6H9-45551-00	Шестерня ведущая	1
36	663-45552-00	Подшипник скольжения	1
37	90170-12138	Гайка	1
38	679-45560-00	Шестерня	1
39	679-45611-01	Вал гребного винта	1
40	676-45635-00	Плунжер переключения	1
41	663-45634-00	Вал гребной	1
42	663-45631-01	Муфта кулачковая	1
43	90250-06023	Крыльчатка водяного насоса	1
44	663-45633-00	Кольцо крестовины	1
45	90201-22429	Крышка водяного насоса	1
46	90501-16M01	Пружина сжатия	1
47	679-45571-00	Шестерня	1
48	679-45331-00-94	Корпус подшипника	1
49	93306-00702	Подшипник	1
50	663-45577-01-10	Шайба регулировочная (T:0.10MM)	1
50	663-45577-01-12	Шайба регулировочная (T:0.12MM)	1
50	663-45577-01-15	Шайба регулировочная (T:0.15MM)	1
50	663-45577-01-18	Шайба регулировочная (T:0.18MM)	1
50	663-45577-01-30	Шайба регулировочная (T:0.30MM)	1
50	663-45577-01-40	Шайба регулировочная (T:0.40MM)	1
50	663-45577-01-50	Шайба регулировочная (T:0.50MM)	1
51	663-45576-00	Шайба упорная	1
52	93210-66M98	. Уплотнительное кольцо	1
53	93317-22204	Шпилька	1
54	93101-22067	. Маслосъёмный сальник	2
55	90214-48M03	Шайба храповая	1
56	697-45384-00	Гайка	1
57	90282-04010	Шпонка	1
58	679-44150-00	Узел кулачка переключения	1
58	679-44150-10	Узел кулачка переключения	1
58	6A0-44150-20	Узел кулачка переключения	1
59	679-44152-00	Втулка кулачка переключения	1
60	97080-06018	. Болт	1
61	92990-06600	Прокладка, дроссель	1
62	650-44147-00	Пыльник тяги переключения	1

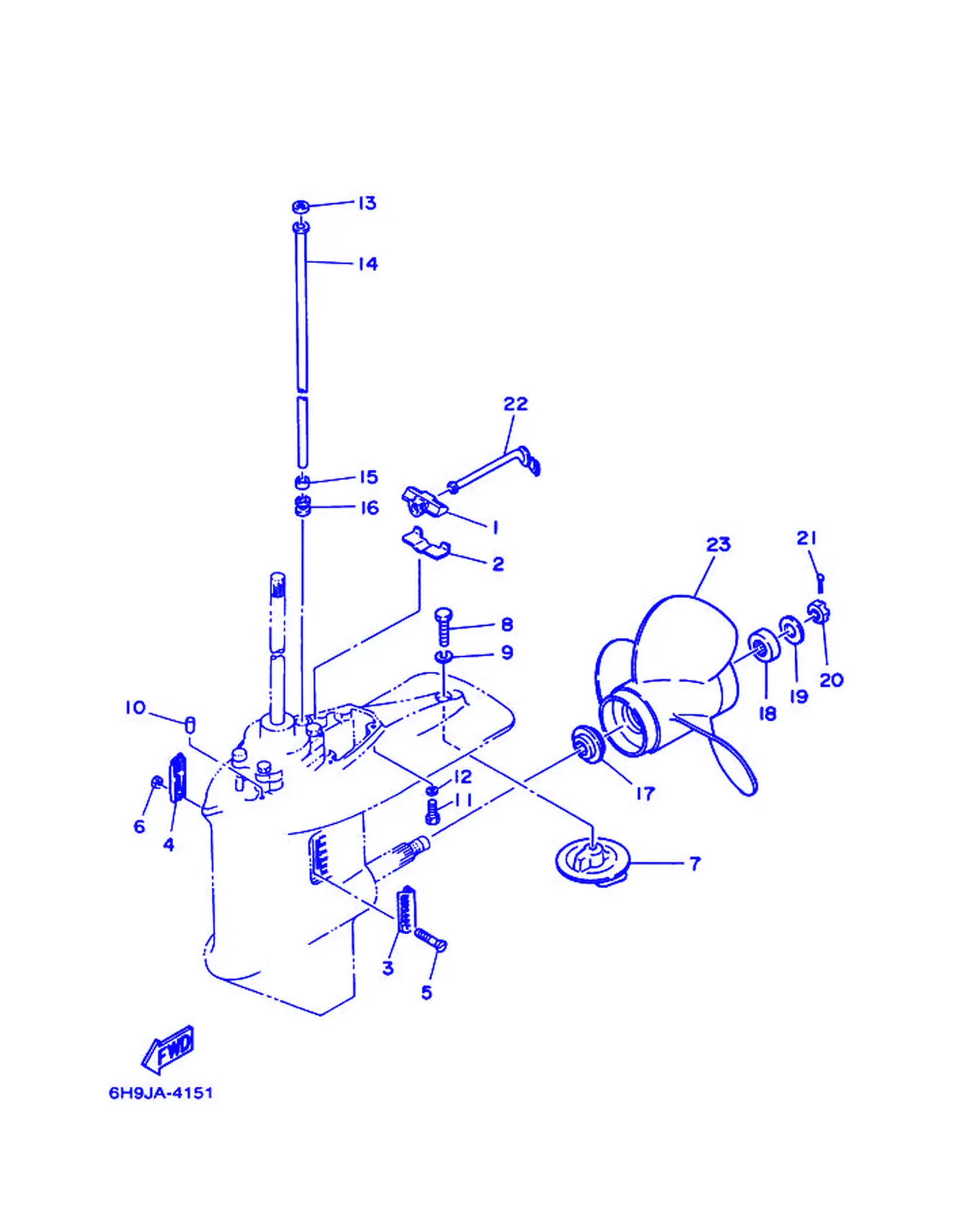

Рис. 22НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6H9-45375-00	Демпфер, уплотнения	1
2	6H9-45376-00	Направляющая, демпфера уплотнения	1
3	688-45214-02	Прокладка, крышка цилиндра 1	1
4	688-45215-02	Прокладка, крышка цилиндра 2	1
5	90142-05M05	Винт с потайной головкой	1
6	90185-05904	Гайка, самоконтрящаяся	1
7	679-45371-00	Пластина антикавитационная	1
8	97095-10030	Болт	1
9	92990-10100	Головка винта	1
10	93606-12019	. Пластина, корпус насоса	2
11	97095-08030	. Болт	6
12	92990-08100	Шайба пружинная	6
13	90202-12060	Шпилька толкателя	1
14	676-44361-00	Трубка водяная	1
14	676-44361-10	Трубка водяная	1
15	90430-12072	Прокладка	1
16	663-44367-00	Заглушка, крышка 3	1
17	663-45987-02	Распорка 1	1
18	670-45997-02	Распорка	1
19	92990-16200	Шайба плоская	1
20	90171-16011	Гайка корончатая	1
21	91490-30030	Штифт, шплинт	1
22	6H9-44362-00	Трубка водяная	1
23	663-45941-01-EL	Гребной винт (3X10-3/4 X17 -G)	1
23	663-45943-02-EL	Гребной винт (3X11 X15 -G)	1
23	663-45945-02-EL	Гребной винт (3X11-1/8 X13 -G)	1
23	663-45947-02-EL	Гребной винт (3X11-5/8 X11 -G)	1
23	663-45949-01-EL	Гребной винт (3X10-3/4 X16 -G)	1
23	663-45952-02-EL	Гребной винт (3X11-3/8 X12 -G)	1
