雅马哈 50E - 50ETK

共 21 个部位，点击零件编码查看详情，或搜索本页零件。

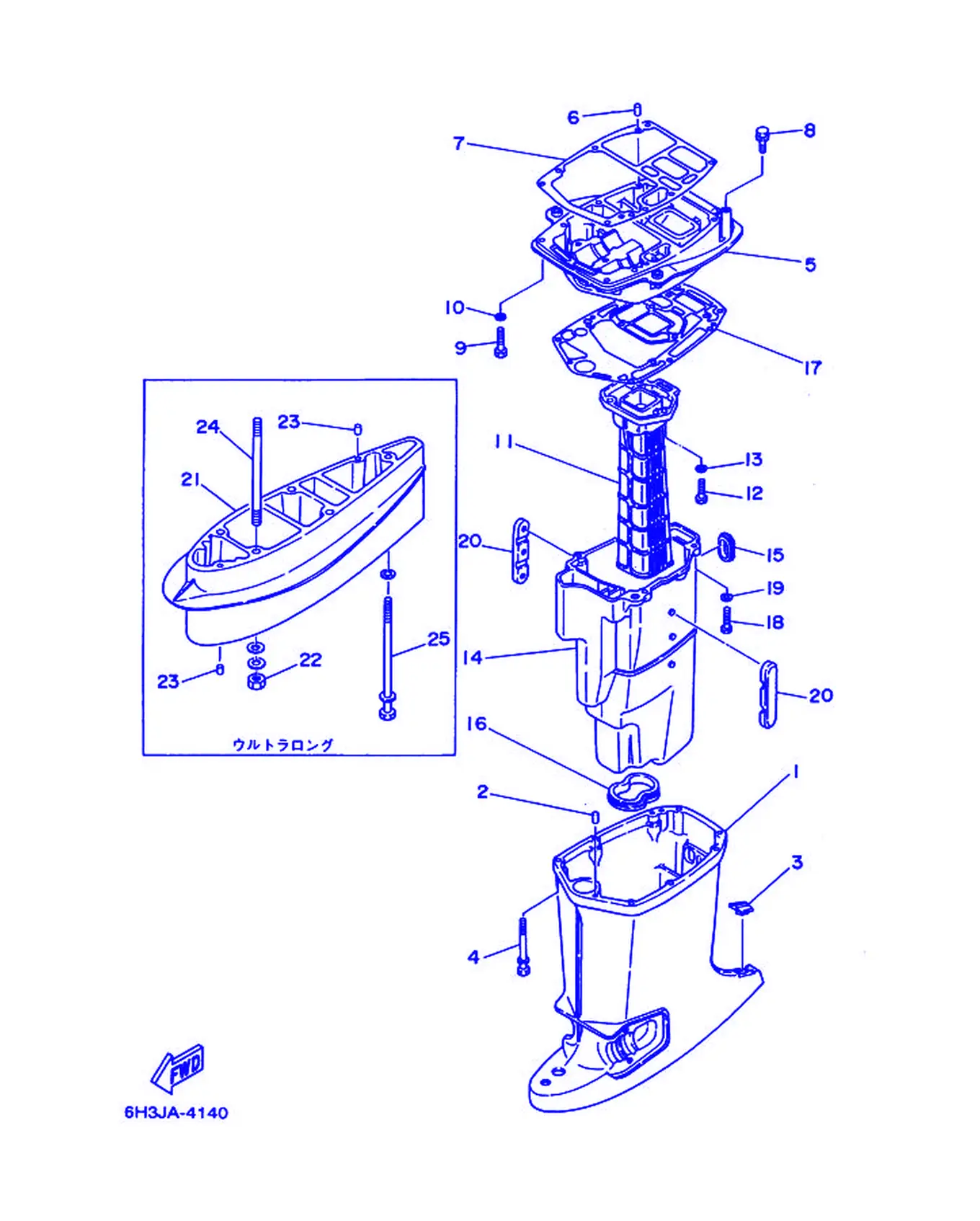

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6H3-45111-11-4D	Корпус, верхний	1
2	93606-12019	. Пластина, корпус насоса	2
3	6H3-45155-00	Крышка	1
4	90119-08M81	Болт с шайбой	6
5	6H3-41137-01-94	Направляющая, выхлоп	1
6	93606-12019	. Пластина, корпус насоса	2
7	6H3-45113-A0	. Прокладка, верхний корпус	1
8	90119-08M79	Болт с шайбой	2
9	97095-08035	Болт	2
10	92990-08100	Шайба пружинная	2
11	6H3-41131-00-5B	Коллектор, выхлоп 1	1
12	97095-08030	. Болт	3
13	92990-08100	Шайба пружинная	3
14	6H3-14711-10-5B	Глушитель 1	1
15	6H3-45127-00	Сальник	1
16	6H3-45123-00	. Прокладка, глушитель	1
17	6H3-45114-A1	. Прокладка, верхний корпус	1
18	97095-08030	. Болт	4
19	92990-08100	Шайба пружинная	4
20	6H3-14737-10	Демпфер, глушитель	2
21	688-45211-01-4D	Удлинитель	1
22	95380-10600	Гайка	4
23	93606-12019	. Пластина, корпус насоса	2
24	90116-10M05	. Болт, шпилька	4
25	90119-08M86	Болт с шайбой	1

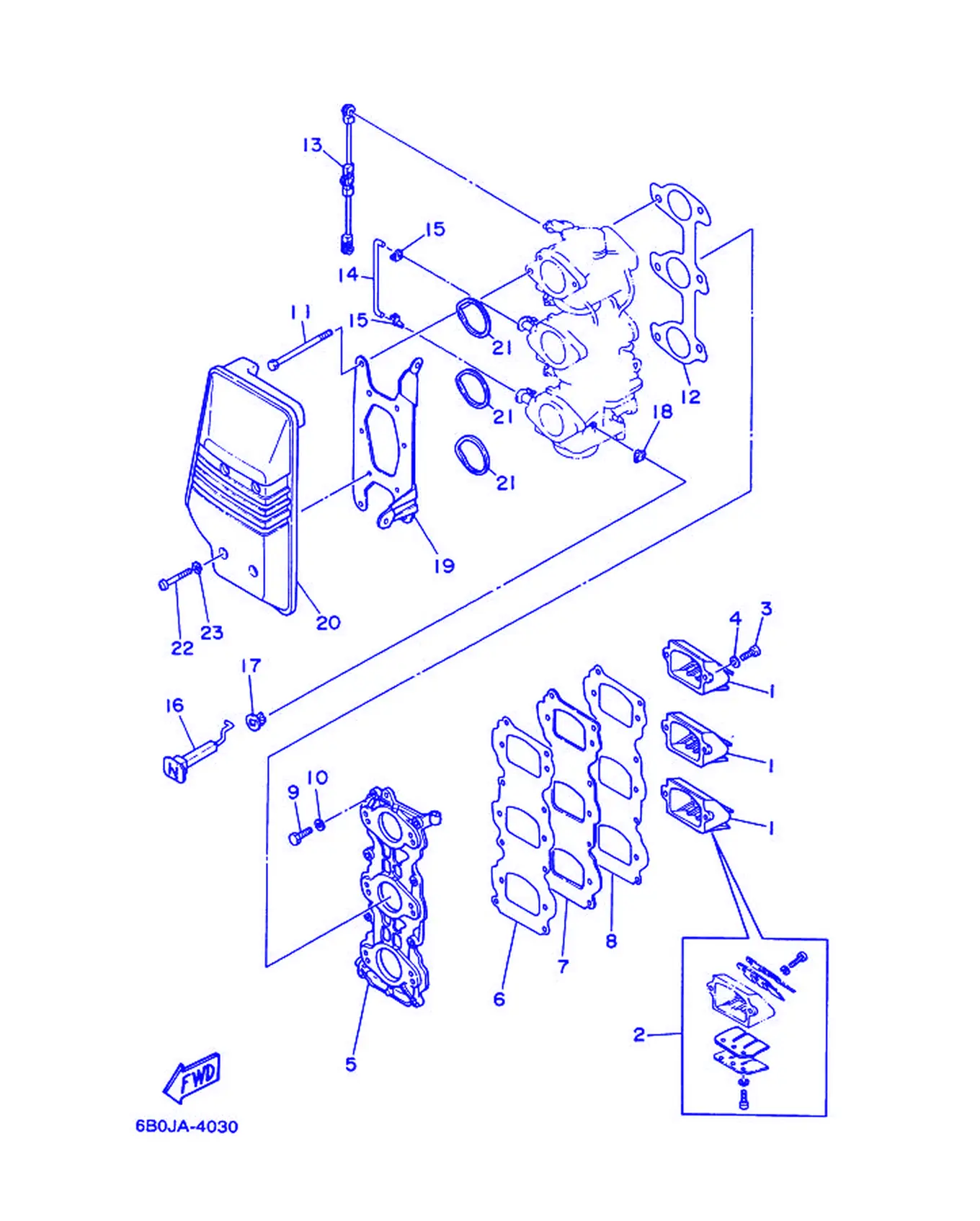

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6H3-13610-00	Клапанный узел	3
2	688-W0004-00	. Комплект клапанов	1
3	98580-05016	Винт с полукруглой головкой	6
4	92990-05600	. Шайба пластины	6
5	6H3-13641-03-94	Коллектор 1	1
6	6H3-13621-A1	. Прокладка, седло клапана	1
7	6H3-13624-00-94	Пластина, клапан	1
8	6H3-13622-A1	. Прокладка, седло клапана	1
9	97095-06025	Болт	8
10	92990-06600	Прокладка, дроссель	8
11	97095-06095	Болт	6
12	6H3-14198-A1	. Прокладка	1
13	6H3-41217-00	Тяга, рычаг акселератора	1
14	6H3-41257-00	Тяга, подсос 2	1
15	661-41262-02	Соединение, рычаг подсоса	2
16	6H3-41271-00	Ручка, подсос	1
17	689-41273-00	Крышка	1
18	661-41262-02	Соединение, рычаг подсоса	1
19	6B0-14413-00	Кронштейн	1
20	6H3-14440-02	Глушитель в сборе, впускной	1
21	6H3-14457-01	Сальник	3
22	97885-06045	Винт, с полукруглой головкой	4
23	90209-06M05	Шайба	4

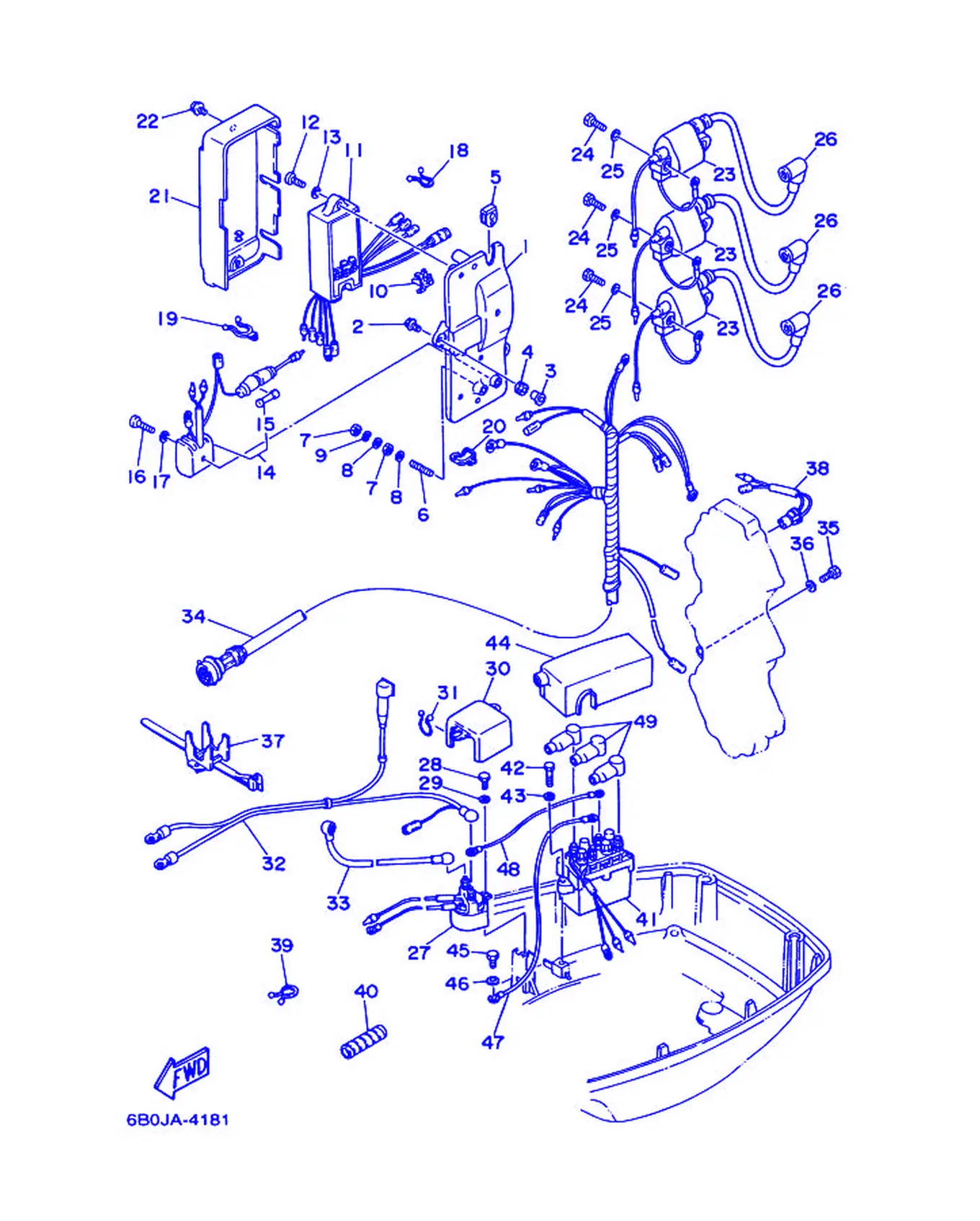

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6H3-85542-00-94	Кронштейн	1
2	90105-06M14	Болт, с шайбой	3
3	90387-06M43	. . Винт	3
4	90480-13M24	. . Прокладка	3
5	6H3-81922-00	Втулка проходная	1
6	90116-06M07	Болт, шпилька	1
7	95380-06700	Гайка	2
8	92990-06200	. . Пружина, толкатель	2
9	92995-06100	Пружинная шайба	1
10	90464-04M12	Хомут	1
11	6H3-85540-11	Блок C.D.I. в сборе	1
12	98580-06025	Винт, с полукруглой головкой	2
13	92990-06600	Прокладка, дроссель	2
14	6G1-81970-A0	Выпрямитель в сборе	1
15	6G1-82151-00	. Предохранитель (10A)	1
16	98580-05525	. Винт, с полукруглой головкой	1
17	92990-05600	. Шайба пластины	1
18	90465-18147	Хомут	1
19	90464-12M17	Зажим	1
20	90464-07M10	Хомут	1
21	6H3-81916-00	Крышка, клемма	1
22	97985-06212	Шпилька, с квадратным подголовком	2
23	6H3-85570-10	Катушка зажигания в сборе	3
24	97095-06025	Болт	6
25	92990-06600	Прокладка, дроссель	6
26	663-82370-01	Колпачок свечи в сборе	3
27	688-81950-10	Реле в сборе	1
28	97095-06016	Болт	1
29	92990-06600	Прокладка, дроссель	1
30	6H3-82164-00	Корпус 2	1
31	90464-16039	Хомут	1
32	6H3-82105-J1	Жгут проводов	1
33	6H3-82117-00	Провод, вывод	1
34	6H3-82590-13	Жгут проводов в сборе	1
35	97013-06012	Табличка	1
36	92990-06600	Прокладка, дроссель	1
37	688-82594-00	Прокладка	1
38	688-82560-10	Термовыключатель в сборе	1
39	90465-18147	Хомут	1
40	90446-10M02	Шланг <DM>	1
41	6H1-81950-00	Реле в сборе	1
42	97095-06025	Болт	2
43	92990-06600	Прокладка, дроссель	2
44	6H3-82154-11	Корпус	1
45	97013-06012	Табличка	1
46	92990-06600	Прокладка, дроссель	1
47	6H2-81949-11	Провод, вывод	1
48	6H2-81949-01	Провод, вывод	1
49	682-82119-01	. Крышка, провод зажигания	3

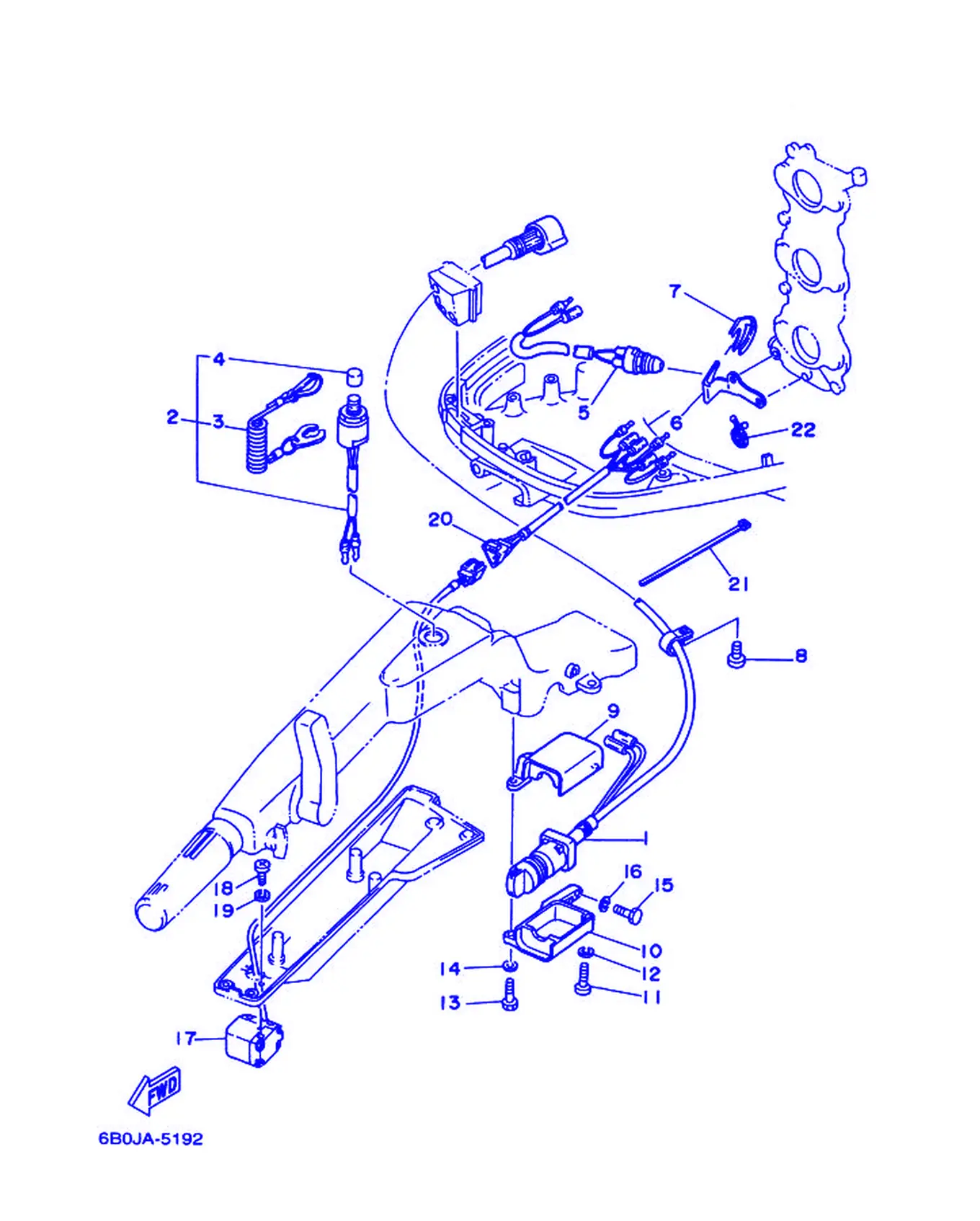

Рис. 4EMTK) Электрооборудование 2 (50EMTK) EMTK) Electrical 2 (50EMTK)

REF	Номер детали	Наименование	Кол-во
1	6H3-82510-11	Главный выключатель в сборе	1
2	63D-82575-00	Переключатель остановки двигателя в сборе	1
3	682-82556-00	Рычаг, стопор	1
4	689-8257Y-00	Крышка	1
5	6H3-82540-00	Выключатель нейтрали в сборе	1
6	6H3-82554-00	Кронштейн, выключатель нейтрали	1
7	663-82555-01	Демпфер главного переключателя 1	1
8	97885-06012	Пружина щетки	1
9	63D-8252E-01-4D	Крышка главного переключателя	1
10	63D-8252F-01-4D	Крышка главного переключателя 2	1
11	97885-06025	Винт с полукруглой головкой	1
12	92995-06100	Пружинная шайба	1
13	97095-06025	Болт	1
14	92995-06100	Пружинная шайба	1
15	97095-06020	Болт с шайбой	1
16	92995-06100	Пружинная шайба	1
17	63D-82563-00	Переключатель тримма и наклона в сборе	1
18	97885-06016	Сальник, коленвал	1
19	92990-06600	Прокладка, дроссель	1
20	6B0-82553-00	Удлинитель, провод	1
21	90465-13M36	. Зажим	1
22	90464-18M14	Хомут	1

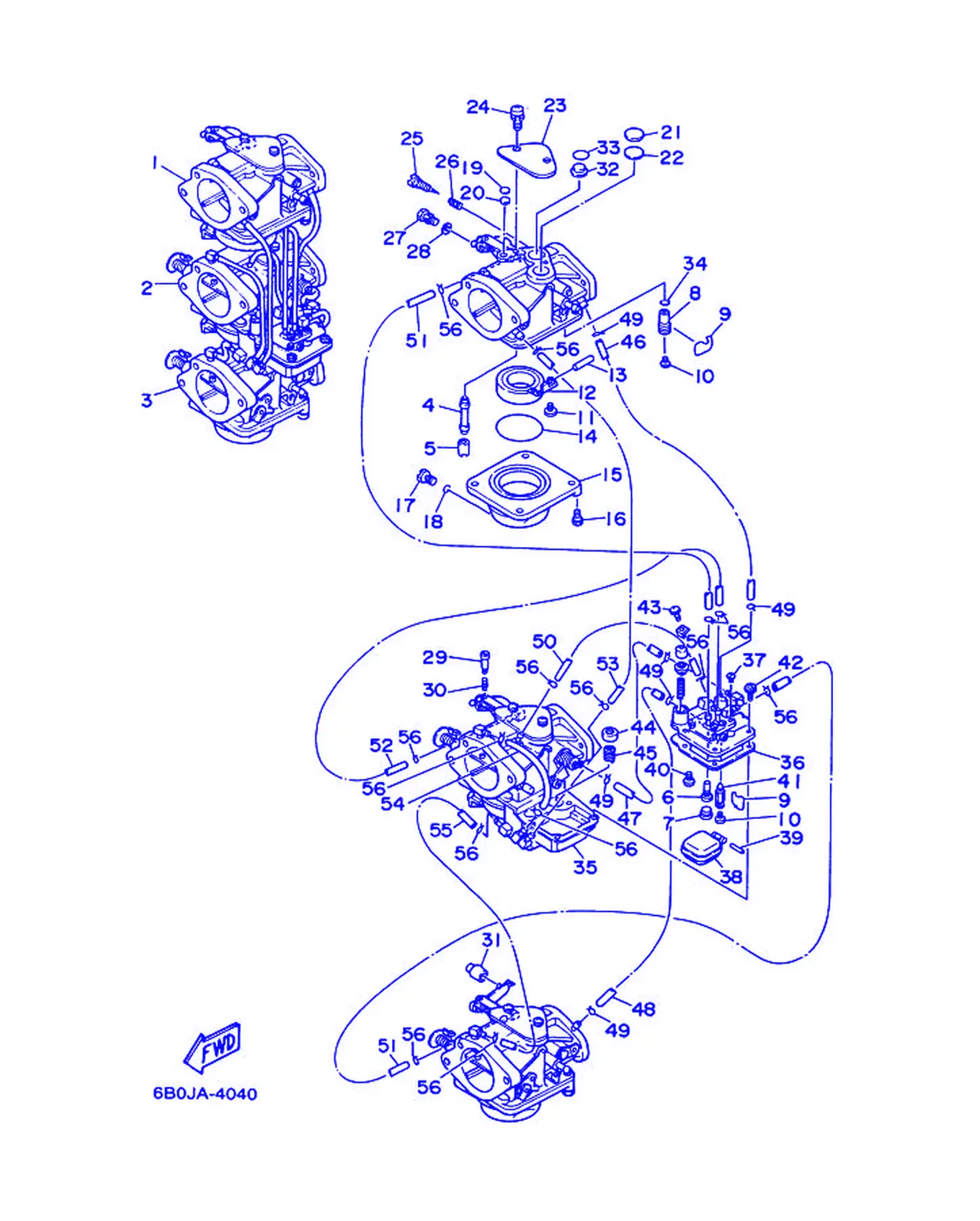

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6B0-14301-04	Карбюратор в сборе 1	1
2	6B0-14302-04	Карбюратор в сборе 2	1
3	6B0-14303-04	Карбюратор в сборе 3	1
4	6B0-14947-03	. Жиклер, игла	3
5	676-14943-32	. Жиклер, главный (#125)(средний)	3
6	6B0-14948-13	. Жиклер (#65)	3
7	6G1-14966-00	. Крышка	2
8	6H3-14590-00	. Игольчатый клапан в сборе	3
9	663-14159-00	. Зажим	4
10	676-14186-00	. ...	4
11	98580-04008	. ...	3
12	6G1-14985-00	. Поплавок	3
13	688-14548-00	. Ось рычага поплавка	3
14	6G1-14984-00	. Кольцо уплотнительное	3
15	6H2-14980-00	. Корпус, поплавковая камера	2
16	97980-04114	. Заглушка, ...	12
17	6H3-14992-00	. Винт, сливной	3
18	93210-04230	. Кольцо O-ring	3
19	663-14126-00	Прокладка	3
20	663-14527-00	. Пластина	3
21	688-14126-00	Прокладка	3
22	688-14527-00	Пластина	3
23	6H2-14527-01	. Пластина	3
24	97980-05310	. Винт с шайбой	6
25	692-14923-00	. Винт, топливный	3
26	679-14555-00	. Пружина	3
27	6K5-14592-00	Винт	2
28	90201-05652	. Шайба, пластина	2
29	63V-14523-00	. Игла, поплавок	1
30	90501-10326	. Игла, клапан подачи топлива	1
31	6H2-14578-00	. Втулка	1
32	6H3-14578-00	Пластина	3
33	93210-15M52	Кольцо O-ring	3
34	93210-04228	. Кольцо O-ring	3
35	6B0-14980-00	Корпус поплавковой камеры	1
36	6B0-14984-00	Прокладка поплавковой камеры	1
37	6B0-14991-00	Винт	4
38	6B0-14985-00	Поплавок	1
39	6B0-14548-00	Ось рычага поплавка	1
40	98580-03006	Винт с полукруглой головкой	1
41	6G1-14546-00	. Игольчатый клапан	1
42	97980-04112	Винт с шайбой	5
43	97680-03106	Винт с полукруглой головкой и шайбой	1
44	6B0-14970-00	Поршень насоса в сборе	1
45	6B0-14555-00	Пружина	1
46	6B0-14994-10	Шланг	1
47	6B0-14994-20	Шланг	1
48	6B0-14994-30	Шланг	1
49	6B0-14959-00	Хомут	6
50	6B0-14994-40	Шланг	1
51	6B0-14994-50	Шланг	2
52	6B0-14994-60	Шланг	1
53	6B0-14994-80	Шланг	1
54	6B0-14994-90	Шланг	1
55	6B0-14994-A0	Шланг	1
56	6B0-14959-10	Хомут	14

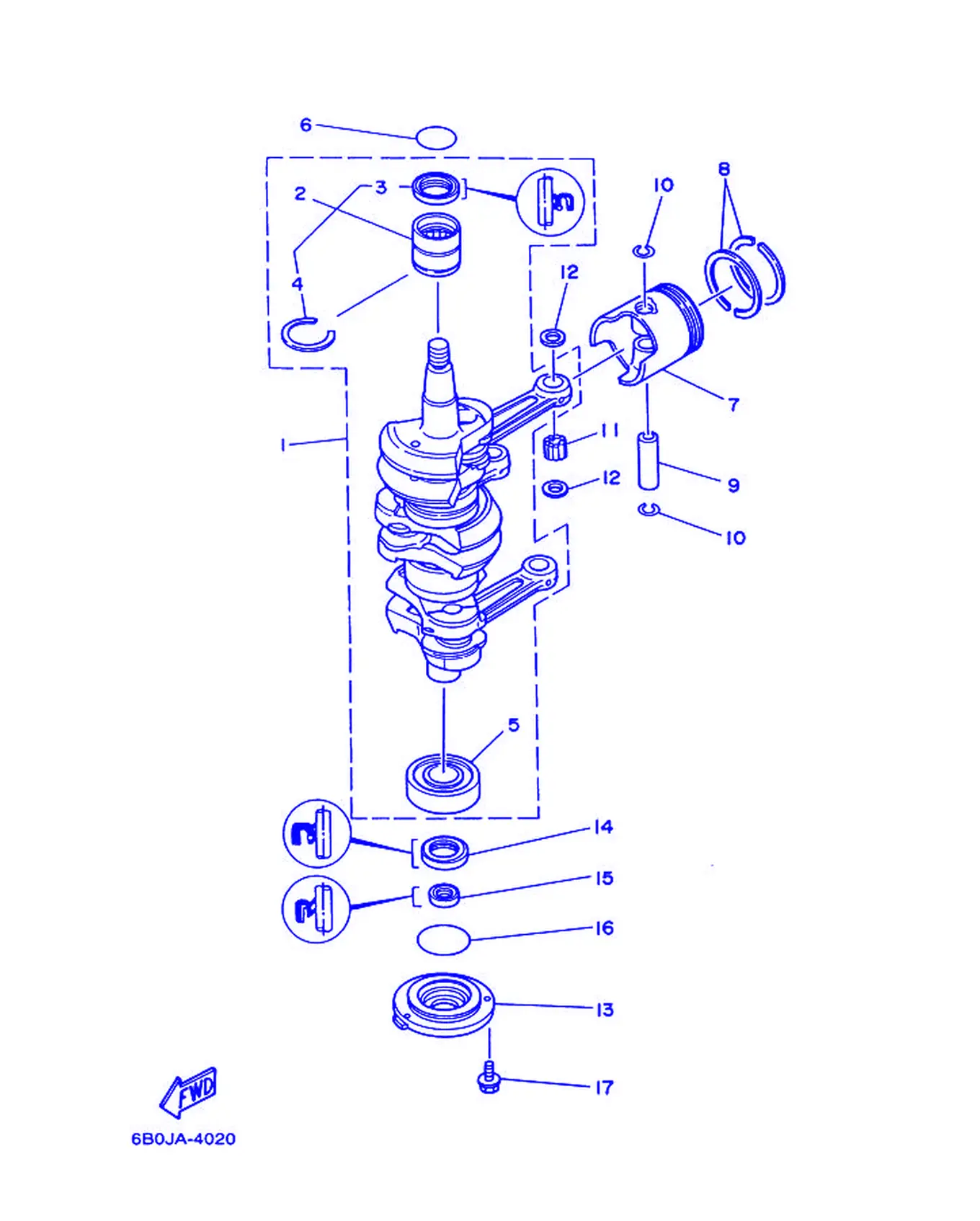

Рис. 6КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6H3-11400-03	Коленчатый вал в сборе	1
2	93311-636U6	Подшипник	1
3	93102-36M24	Сальник	1
4	93440-49M04	Стопорное кольцо	1
5	93306-306V1	Подшипник	1
6	93210-46M16	. Кольцо O	1
7	6B0-11631-00-96	Поршень (STD)	3
7	6B0-11635-00	Поршень (0.25MM O/S)	3
7	6B0-11636-00	Поршень (0.50MM O/S)	3
8	6H3-11610-00	Комплект поршневых колец (STD)	3
8	6H3-11610-10	Комплект поршневых колец (0.25MM O/S)	3
8	6H3-11610-20	Комплект поршневых колец (0.50MM O/S)	3
9	6H3-11633-00	Палец поршня	3
10	688-11634-10	Стопорное кольцо поршневого пальца	6
11	93603-18M09	Установочный штифт	84
12	90201-20417	Прокладка, крышка	6
13	6H3-15359-00-94	Корпус сальника	1
14	93102-30M23	Сальник	1
15	93106-18M01	Сальник	1
16	93210-65M50	. Уплотнительное кольцо	1
17	97595-06520	. Болт с шайбой	3

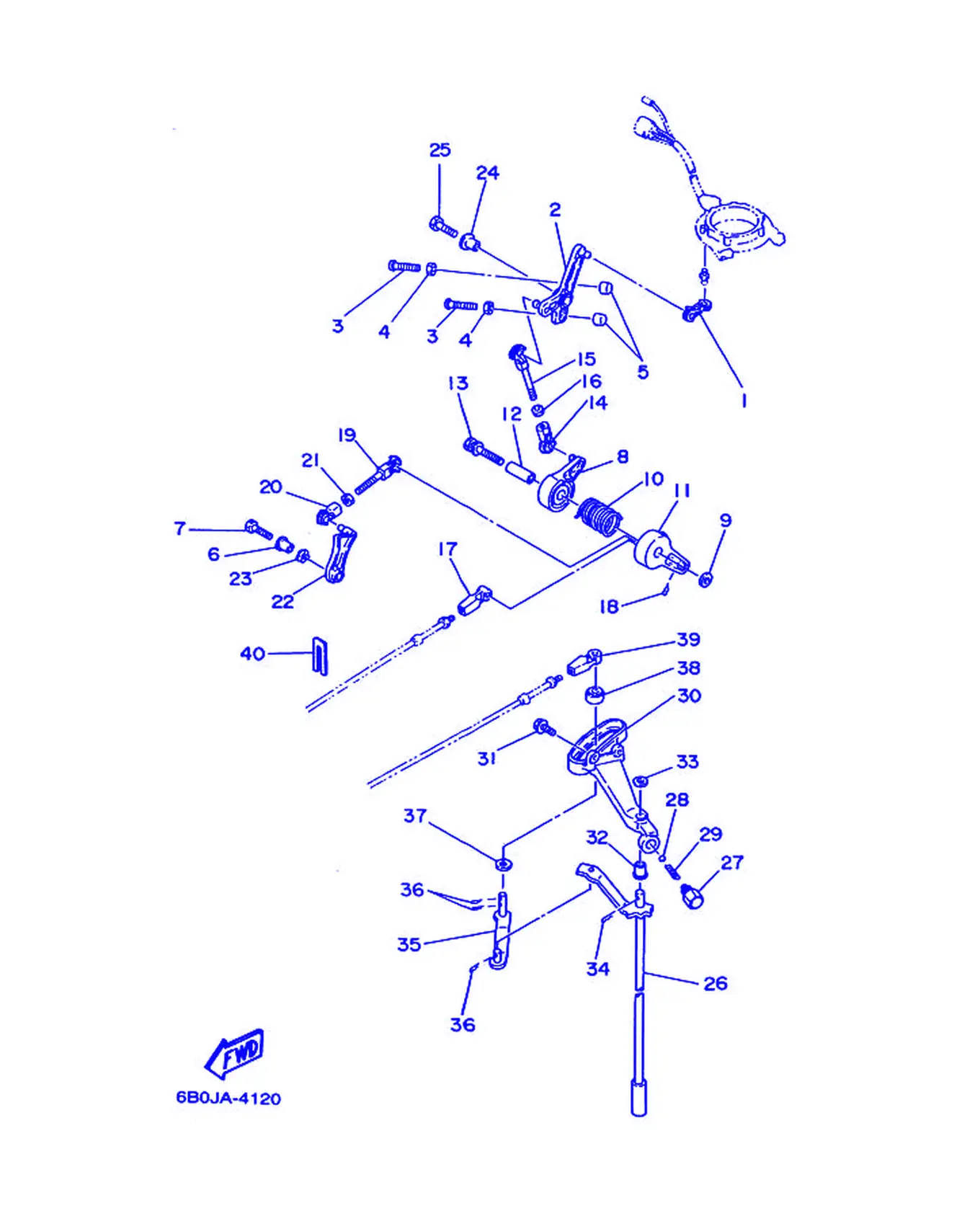

Рис. 7УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6H3-41238-00	Соединительное звено	1
2	6H3-41631-00	Рычаг управления магнето	1
3	90157-06M13	Скоба, педаль	2
4	95380-06600	Тяга, соединительная	2
5	688-44194-00	Колпачок	2
6	90387-06M60	Втулка	1
7	97095-06025	Болт	1
8	6H3-41632-00	Рычаг управления магнитом	1
9	90201-06M31	. Головка, трубка-держатель	1
10	90508-29M19	Пружина торсионная	1
11	6H3-41633-00	Рычаг управления магнитом	1
12	90387-06M59	. Гайка	1
13	90119-06M91	Болт с шайбой	1
14	6H1-41237-00	Жиклер	1
15	679-41636-00	Штанга управления магнитом	1
16	95380-05600	. Гайка	1
17	663-48344-00	Наконечник троса, дистанционное управление	1
18	90468-18008	Стопор	1
19	682-41237-50	. Шестерня, привод	1
20	6H1-41237-00	Жиклер	1
21	95380-05600	. Гайка	1
22	6H3-41213-01	Кулачок акселератора	1
23	90206-10M04	Шайба волнистая	1
24	90387-06M60	Втулка	1
25	97095-06025	Болт	1
26	6H3-44120-22	Втулка переключения передач в сборе	1
26	6H3-44120-12	Втулка переключения передач в сборе	1
27	648-42715-00	Пружина 2	1
28	93501-04M02	Гайка	1
29	90501-12082	Стопорная пружина тяги	1
30	6J2-44117-01-94	Кронштейн	1
31	97595-06520	. Болт с шайбой	2
32	90386-07M58	Втулка	1
33	92990-08200	Шайба, плоская	1
34	91490-20015	Крышка, головка	1
35	6H3-44121-01	Рычаг тяги переключения передач	1
36	90468-18008	Стопор	3
37	90202-07M07	Шланг топливный	1
38	688-44122-00	Шланг топливный	1
39	663-48344-00	Наконечник троса, дистанционное управление	1
40	6H3-48538-00	Зажим троса 1	1

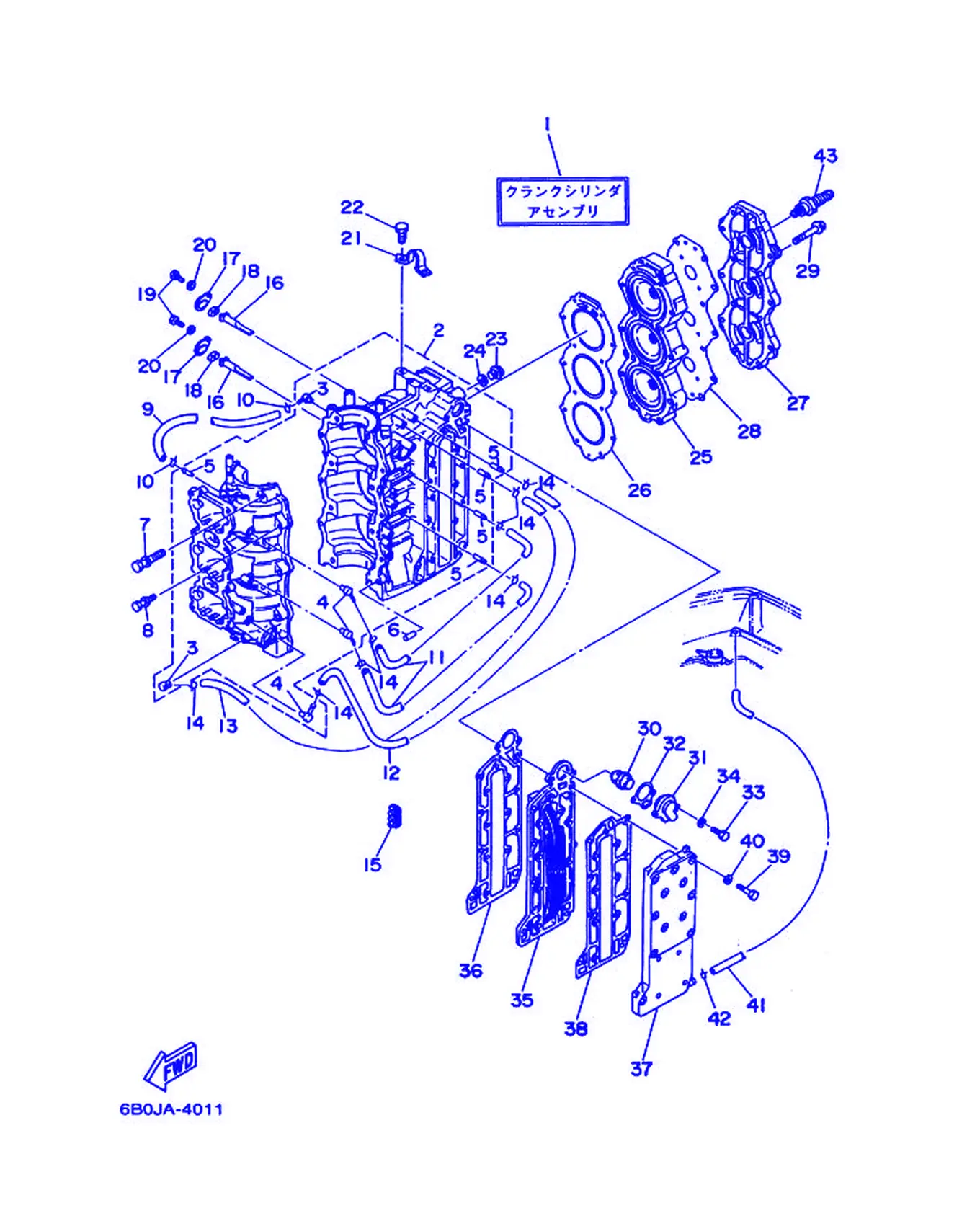

Рис. 8ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6B0-W0090-03-4D	Блок цилиндра в сборе	1
2	6B0-15100-01-94	Картер в сборе	1
3	688-11370-00	. Обратный клапан в сборе	2
4	650-11370-00	Обратный клапан в сборе	3
5	624-14485-00	. Трубка соединительная	5
6	93608-12063	Штифт установочный	2
7	90119-10M07	Табличка предупреждающая	8
8	90119-08M17	Болт с шайбой	6
9	90445-07M44	Шланг (L250)	1
10	90467-06016	Зажим	2
11	90445-07M02	Шланг (L167)	2
12	90445-07M45	Шланг (L340)	1
13	90445-07M82	Шланг (L440)	1
14	90467-06016	Зажим	8
15	90464-07M05	Головка блока	1
16	6H3-11325-01	Анод	2
17	6H3-11327-00-94	Крышка анода	2
18	6H3-11328-00	Втулка	2
19	97095-06016	Болт	2
20	92990-06600	Прокладка, дроссель	2
21	688-11119-00	Подвеска двигателя	1
22	97013-08020	Болт	2
23	90340-14M00	Пробка прямая под отвертку	1
24	90430-14115	Прокладка	1
25	6B0-11111-00-94	Головка цилиндра 1	1
26	6H3-11181-A0	Прокладка головки цилиндра 1	2
27	6H3-11191-00-9M	Крышка головки цилиндра 1	1
28	6H3-11193-A1	Прокладка крышки головки 1	1
29	90119-08M09	Болт с шайбой	14
30	6H3-12411-10	Термостат	1
31	6H3-12413-00-9M	Крышка термостата	1
32	6H3-12414-A1	Прокладка крышки	1
33	97095-06025	Болт	2
34	92990-06600	Прокладка, дроссель	2
35	6H3-41111-00-9M	Внутренняя крышка выхлопа	1
36	6H3-41112-A0	Прокладка внутренней крышки выхлопа	1
37	6H3-41113-00-9M	Наружная крышка выхлопа	1
38	6H3-41114-A0	Прокладка наружной крышки выхлопа	1
39	97014-06035	Болт	16
40	92990-06600	Прокладка, дроссель	16
41	663-24312-01	Труба 2	1
42	90467-08004	Зажим	1
43	94703-00160	Свеча зажигания (NGK B8HS-10)	3

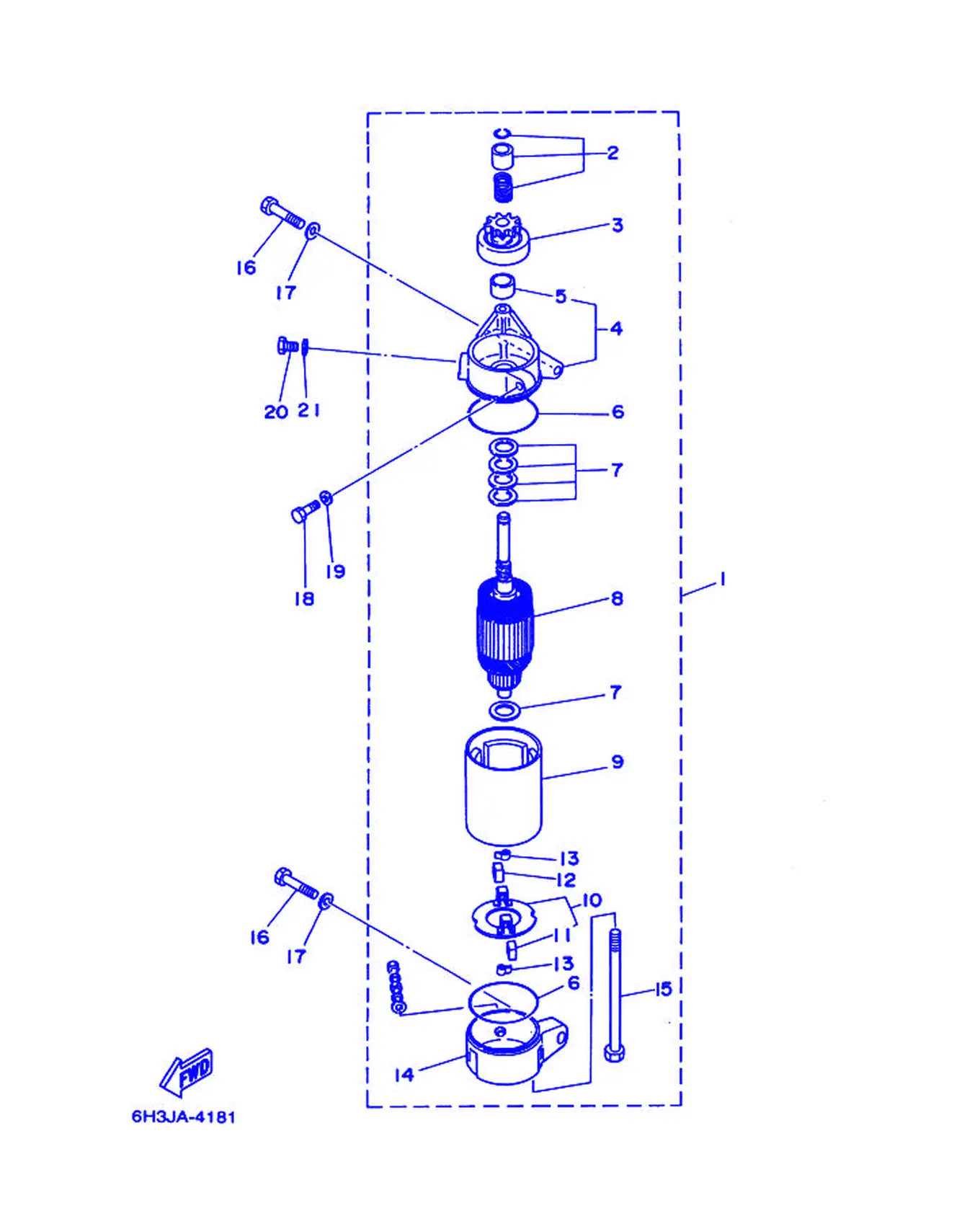

Рис. 9Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6H3-81800-11	Стартер в сборе	1
2	689-81857-11	. Комплект стопора шестерни	1
3	6H3-81807-10	Редуктор стартера в сборе	1
4	6H3-81830-10	Передний кронштейн в сборе	1
5	689-81831-00	. . Вкладыш передний	1
6	689-81847-11	. Кольцо уплотнительное	2
7	689-81809-11	. Комплект шайб	1
8	689-81850-12	. [неразборчиво]	1
9	6H3-81810-10	Статор в сборе	1
10	689-81840-11	. [неразборчиво]	1
11	689-81812-11	. . Винт 2	1
12	689-81811-11	. . Винт 1	1
13	689-81813-10	. . Стопорное кольцо винта	2
14	6H3-81820-11	Задний кронштейн в сборе	1
15	689-81826-10	. Наклейка	2
16	97013-08035	Болт	2
17	92990-08600	. . Прокладка, крышка	2
18	97095-06025	Болт	1
19	92990-06600	Прокладка, дроссель	1
20	97313-08016	Болт	1
21	92990-08600	. . Прокладка, крышка	1

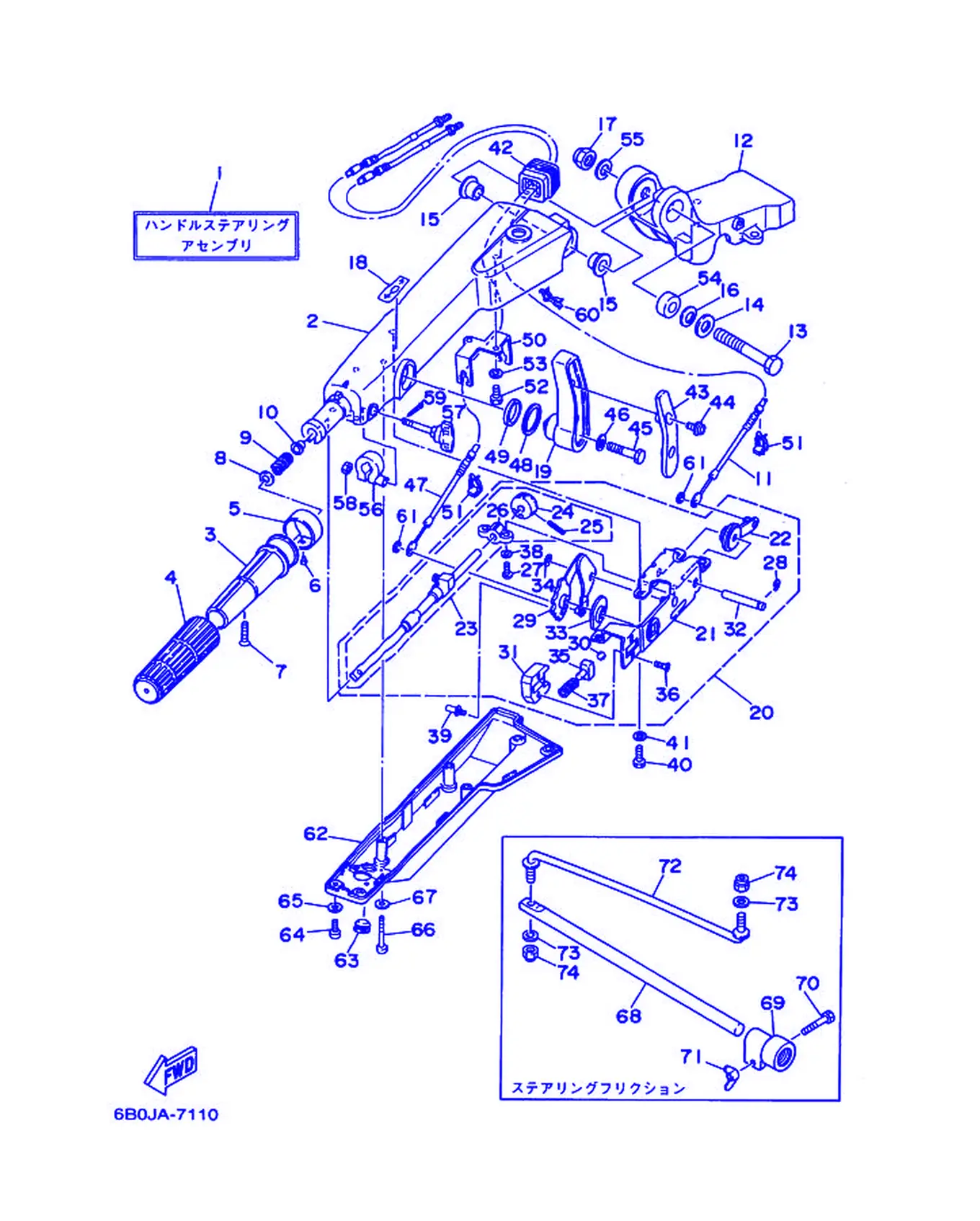

Рис. 10EMTK) Рулевое управление (50EMTK) EMTK) Steering (50EMTK)

REF	Номер детали	Наименование	Кол-во
1	63D-W0084-10-4D	Рулевое управление в сборе	1
2	63D-42111-01-4D	Рукоятка, рулевое управление	1
3	664-42119-00	Рукоятка рулевого управления	1
4	6G1-42177-00	Резиновая накладка рукоятки	1
5	6H2-42137-00	Индикатор дросселя	1
6	90269-02M09	Заклепка	1
7	90149-05M13	Винт	1
8	92990-10600	Шайба, пластина	1
9	90501-23215	Стопорное устройство	1
10	90386-08032	Проставка	1
11	6H3-26301-00	Трос акселератора в сборе	1
12	63D-42121-10-4D	Кронштейн троса	1
13	90101-12M09	Болт, шестигранный	1
14	92990-12200	Болт, шестигранный	1
15	90386-12M93	Втулка	2
16	90206-12M22	Прокладка, картер	1
17	90185-12058	Гайка, самоконтрящаяся	1
18	6G8-44191-00	Прокладка, крышка	1
19	63D-44159-01	Рукоятка, переключение передач	1
20	63D-44100-31	Тяга переключения передач в сборе	1
21	63D-44104-00	Пластина в сборе	1
22	63D-48261-00	Рычаг, дроссель	1
23	63D-42115-00	Вал, рукоятка рулевого управления	1
24	650-42152-00-94	. . Шестерня	1
25	91690-30025	. . Штифт, пружина	1
26	63D-42159-00	Кронштейн	1
27	98580-06016	Винт, с полукруглой головкой	2
28	99001-08600	Стопорное кольцо	1
29	63D-44113-00	Кулачковая пластина, рукоятка	1
30	63D-48236-00	Ролик, фиксатор	1
31	63D-48119-00	Крышка	1
32	63D-42153-00	Вал, управление дросселем	1
33	63D-44132-00	Втулка	1
34	63D-48118-00	Зажим, рычаг переключения	1
35	63D-48237-00	Адаптер	1
36	98780-05014	Винт, плоская головка	2
37	63D-48238-00	Пружина, фиксатор	1
38	63D-42181-00	Шайба	2
39	63D-44114-00	Стопор	1
40	97095-06016	Болт	4
41	92990-06600	Прокладка, дроссель	4
42	63D-42725-00	Втулка уплотнительная	1
43	63D-44173-00	Рычаг, управление переключением	1
44	90159-06M18	Винт, крепление крышки	2
45	97095-08040	Болт	1
46	92995-08600	. . Шайба	1
47	6H3-48321-00	Трос	1
48	90386-29M95	Втулка	1
49	90202-24M53	Шайба, пластина	1
50	63D-48531-10	Кронштейн дистанционного управления 1	1
51	63D-48538-00	Прокладка, вал 1	2
52	97095-06016	Болт	2
53	92990-06600	Прокладка, дроссель	2
54	90387-12M02	Втулка (кольцо)	1
55	92990-12600	Прокладка, крышка	1
56	63D-42126-00	Прокладка, крышка топливного насоса	1
57	63D-48154-00	Ручка, дроссель	1
58	95380-06600	Тяга, соединительная	1
59	91490-20010	Шплинт	1
60	90464-09M42	Прокладка	1
61	93430-04M03	Шплинт	2
62	63D-42131-10	Крышка, рулевое управление	1
63	90480-14M14	. Втулка	1
64	97885-06016	Сальник, коленвал	4
65	92990-06600	Прокладка, дроссель	4
66	97885-06040	Винт с полукруглой головкой	3
67	92990-06600	Прокладка, дроссель	3
68	663-42518-00	Вал фрикционный	1
69	663-42528-00	Пластина, фрикционная	1
70	97095-06035	Болт	1
71	90175-06003	Гайка, барашковая	1
72	692-42515-01	Тяга, рулевая	1
73	92990-08600	. . Прокладка, крышка	2
74	95780-08300	Прокладка, дроссельная	2

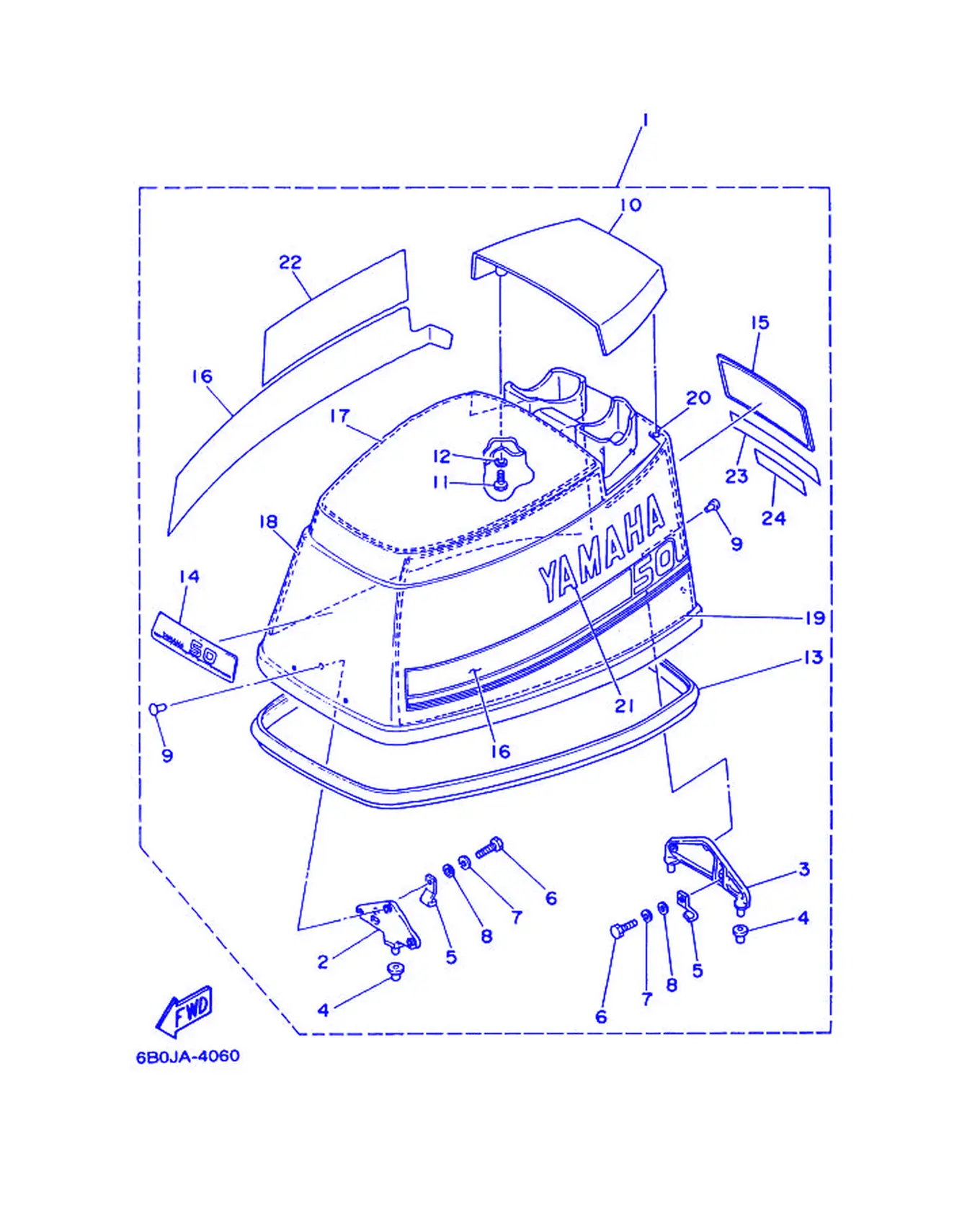

Рис. 11ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6B0-42610-L1-4D	Верхний кожух в сборе	1
2	6H3-42647-00-94	Держатель, хомут	1
3	6H3-42649-00-94	Держатель, хомут	1
4	663-42662-00	Прокладка	3
5	6H3-42652-00	Крюк	2
6	97095-06016	Болт	2
7	92995-06100	Пружинная шайба	2
8	92990-06600	Прокладка, дроссель	2
9	90266-06M02	Заклепка	6
10	6H3-42613-00-4D	Молдинг, воздуховод	1
11	97095-06016	Болт	4
12	92990-06600	Прокладка, дроссель	4
13	6H3-42615-00	Сальник	1
14	61D-42686-00	Эмблема, передняя	1
15	61D-42687-00	Эмблема, задняя	1
16	61D-W0070-30	Комплект графики	1
17	689-W4266-20	Демпфер, поролоновый	1
18	689-W4266-40	Демпфер, поролоновый	1
19	689-W4266-40	Демпфер, поролоновый	1
20	689-W4266-10	Демпфер, поролоновый	1
21	6H3-42681-40	Метка, кожух	1
22	6H3-42682-41	Метка, кожух	1
23	6H3-4267A-40	Графика, задняя 2	1
24	62C-42683-10	. Маркировка кожуха 3	1

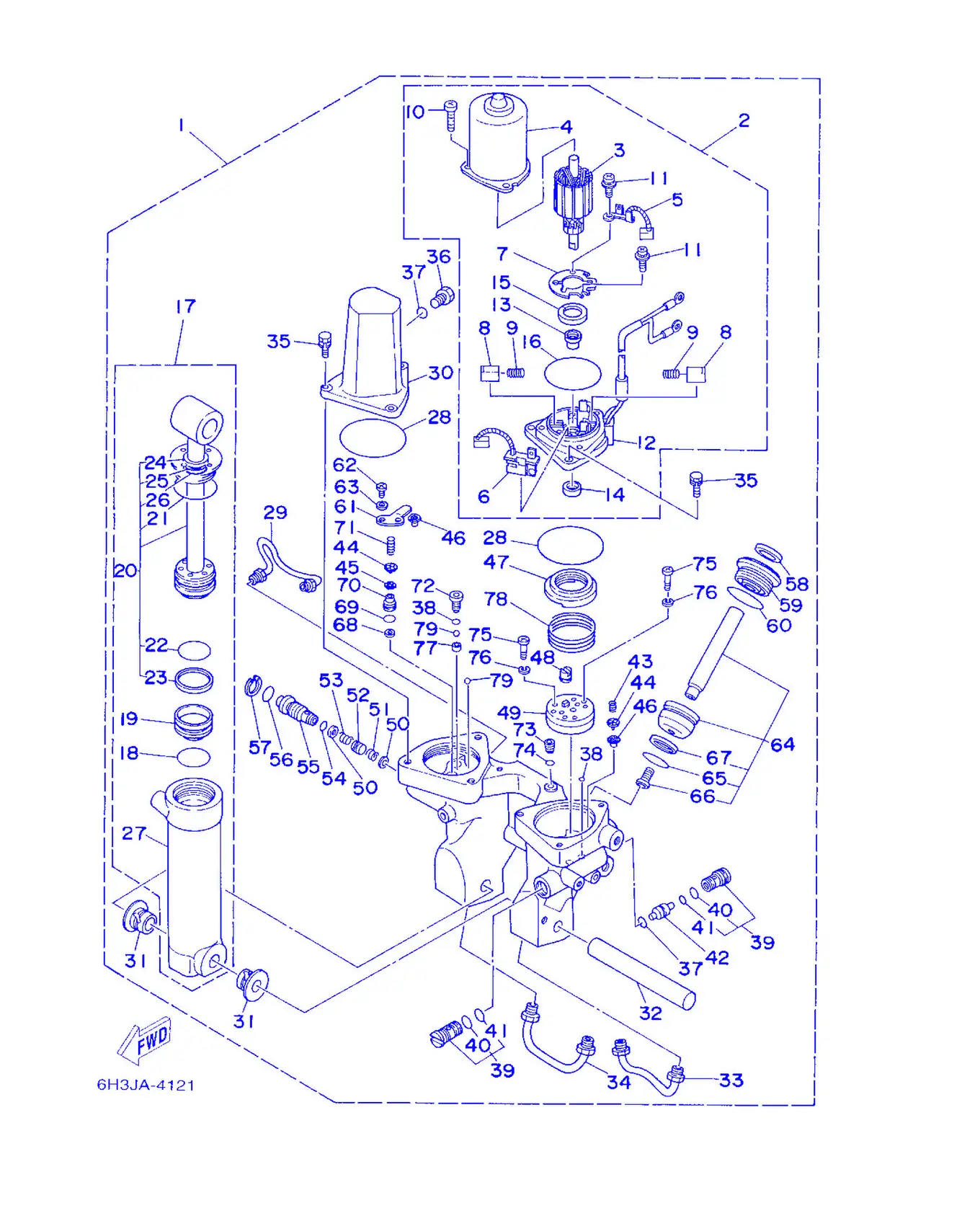

Рис. 12Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	6H1-43800-14-4D	Узел гидроподъема-наклона	1
2	6H1-43880-02	Электромотор в сборе	1
3	6H1-43805-10	Якорь в сборе	1
4	6H1-43804-10	Статор в сборе	1
5	6H1-43891-10	Щетка 1	1
6	6H1-43892-10	Щетка 2	1
7	6H1-4380F-10	Пластина, держатель щеток	1
8	6H1-4380J-10	Держатель, щетка	2
9	6H1-4386K-10	Пружина щетки	2
10	97885-05016	Винт, с полукруглой головкой	3
11	98507-04010	Винт с полукруглой головкой	2
12	6H1-43881-10	Корпус, торцевой	1
13	6H1-4380H-10	Втулка	1
14	93102-08M43	Сальник	1
15	6H1-4380G-10	Пластина	1
16	6H1-43865-10	Кольцо O-образное	1
17	6H1-43840-11	Узел гидроподъема	1
18	6H1-43861-10	Кольцо O-образное	1
19	6H1-43814-11	Поршень, свободный	1
20	6H1-43810-10	Поршень в сборе	1
21	6H1-43861-00	. . . Уплотнительное кольцо	1
22	6H1-43861-10	Кольцо O-образное	1
23	6H1-43871-10	Кольцо, резервное	1
24	6H1-43812-00	Сальник, пыльник	1
25	6H1-43872-10	Кольцо, резервное 2	1
26	93210-18397	О-кольцо	1
27	6H1-43813-10	Цилиндр, подъема	1
28	93210-65752	Кольцо O-образное	2
29	6H1-43835-10	Трубка	1
30	6H1-43828-10	Корпус, резервуар	1
31	90386-18M14	Втулка	2
32	6E5-43818-00	Палец, нижняя опора амортизатора	1
33	6H1-43833-10	Труба	1
34	6H1-43834-00	Труба	1
35	97595-06420	. Болт с шайбой	6
36	6H1-43829-00	Уплотнение поршня	1
37	93210-09350	. O-кольцо	2
38	93210-06519	O-кольцо	3
39	6T4-43802-02	Клапан в сборе	2
40	6H1-43866-00	О-кольцо	1
41	6H1-43867-00	О-кольцо	1
42	6H1-43841-10	Поршень, шаттл	1
43	6H1-43856-10	Стопорный винт	1
44	6H1-43844-10	Крышка вала	2
45	6H1-4384G-11	Вал, поворотный	1
46	61A-4384F-00	Сальник, главный клапан	2
47	6H1-43817-01	Фильтр 2	1
48	6H1-43831-10	Соединитель, вал	1
49	6H1-43830-11	Шестерённый насос в сборе	1
50	6H1-43847-00	Клапан обратного клапана	2
51	6H1-43899-00	Пружина, ручной сброс	1
52	6H1-4382A-10	Адаптер 1	1
53	6H1-43854-00	Пружина, ручной сброс	1
54	93210-10M74	O-образное кольцо	1
55	6H1-43845-01	Винт, ручной сброс	1
56	93210-18M75	Уплотнительное кольцо	1
57	6H1-43875-00	Штифт золотника	1
58	6H1-43822-10	Сальник, пыльник трима	2
59	6H1-43821-11	Винт, конец цилиндра трима	2
60	6H1-43861-10	Кольцо O-образное	2
61	6H1-4384E-20	Пружина, трим	1
62	98507-05010	Винт, полукруглая головка	2
63	92990-05200	. . Головка болта	2
64	6H1-43820-11	Поршень трима в сборе	2
65	6H1-43864-00	. O-кольцо	1
66	91317-08016	. Болт, шестигранная головка	1
67	6H1-43874-00	. Кольцо, опорное	1
68	6H1-43816-00	Фильтр 1	1
69	6H1-43896-00	O-кольцо	1
70	6H1-43895-11	Седло, перепускной клапан	1
71	6H1-43855-11	Пружина, перепускной клапан	1
72	6H1-43843-11	Винт, блок клапанов	1
73	6H1-4388E-11	Поршень, клапан	1
74	6H1-43868-00	O-кольцо	1
75	98517-04025	Винт, полукруглая головка	4
76	92901-04100	. . Шайба, пружинная	4
77	6H1-4387J-00	Шайба, специальная 2	1
78	6H1-4385H-00	Пружина, уплотнение	1
79	93505-32038	. . . Гайка	2

Рис. 13ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06025	Болт	1
3	92990-06600	Прокладка, дроссель	1
4	90445-10M18	Шланг	1
5	90467-09M03	Гофра	2
6	61N-24560-00	Фильтр в сборе	2
7	61N-24563-00	Элемент фильтра	1
8	61N-24521-00	Держатель, трос газа	1
9	93210-32738	Кольцо O-ring	1
10	648-24566-01	Кронштейн, фильтр	2
11	95333-08600	Гайка	2
12	97395-06014	Болт	2
13	90445-10M16	Шланг (L120)	1
14	90467-09M03	Гофра	2
15	6F5-24410-06	Топливный насос в сборе	1
16	677-24444-01	Винт	4
17	677-24413-01	Корпус 2	1
18	677-24471-01	Диафрагма	1
19	677-24435-02	Прокладка, корпус 2	1
20	682-24412-00	Корпус 1	1
21	677-24411-02	Диафрагма	1
22	677-24434-02	Прокладка, корпус	1
23	648-24434-01	. Прокладка, корпус	1
24	648-24411-00	. Диафрагма	1
25	648-24424-00	Седло пружины	1
26	648-24423-00	Пружина диафрагмы	1
27	6A0-24421-01	. . Клапан обратный	4
28	6A0-14325-00	. . Винт с полукруглой головкой	2
29	6E7-14325-00	Прокладка, топливная	2
30	95380-03600	. . Гайка	4
31	663-24411-00	. Диафрагма	1
32	648-24435-02	. Прокладка, корпус 2	1
33	648-24413-01	Корпус 2	1
34	98580-05530	Винт, с полукруглой головкой	3
35	92990-05100	. Хомут шланга	3
36	6A0-24412-02	. Корпус 1	1
37	622-24431-00	. Прокладка, топливный насос 1	1
38	97013-06060	Болт	2
39	92990-06600	Прокладка, дроссель	2
40	90445-10M41	Шланг (L105)	2
41	90467-09M03	Гофра	4
42	688-24378-00	Шланг, топливный 3	2
43	90445-10M14	Шланг	1
44	90445-10M17	Шланг	1
45	90445-10M15	Шланг (L140)	1
46	90467-09M03	Гофра	6
47	644-24304-50	Соединение топливной трубы в сборе	1
48	90185-09M01	. Крышка, корпус	1
49	90445-09M09	Шланг	1
50	90445-09M75	Шланг (L370)	1
51	90445-09083	Шланг	1
52	90467-08004	Зажим	6
53	656-W2810-02	Набор инструментов	1
54	6E0-28193-00-94	Пробка, контрольная вода	1

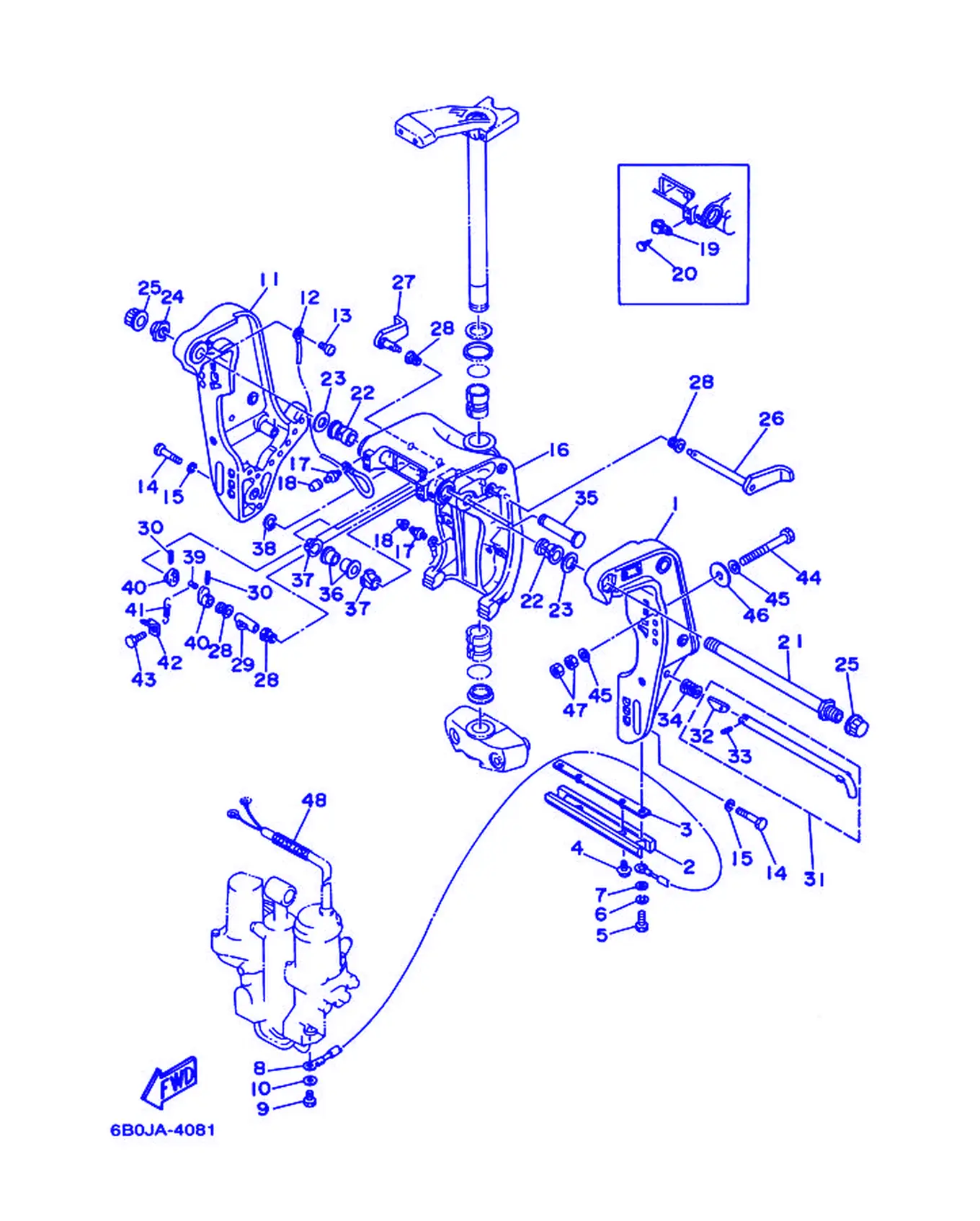

Рис. 14КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6H1-43111-01-4D	Кронштейн, хомут 1	1
2	6H1-45251-02	Анод	1
3	6H1-44526-00	Пластина	1
4	90119-06M29	Болт с шайбой	2
5	97095-06016	Болт	2
6	92995-06100	Пружинная шайба	2
7	92990-06600	Прокладка, дроссель	2
8	6H1-82148-00	Пружина щетки 4	1
9	97095-06010	. Болт	1
10	92990-06600	Прокладка, дроссель	1
11	6H1-43112-00-4D	Кронштейн, хомут 2	1
12	6E5-82148-00	Пружина, подача 4	1
13	98580-06012	Винт с полукруглой головкой	1
14	97095-10045	Болт	6
15	92990-10100	Головка винта	6
16	6H1-43311-01-4D	Кронштейн, поворотный 1	1
17	93700-06M03	Пластина стопорная	3
18	663-45119-00	Колпачок, пресс-масленка	3
19	90464-11M18	Хомут	1
20	90338-05M03	. Заглушка	1
21	688-43131-03	Болт кронштейна зажима	1
22	90386-22M15	Прокладка	2
23	90201-22M67	Шайба, пластина	2
24	90185-22M11	Штифт, шпонка	1
25	6G5-43145-00	Крышка, кронштейн хомута	2
26	6H1-43181-01	Рычаг, стопор трима	1
27	6H1-43185-01	Рычаг, стопор трима	1
28	90386-10M16	Шайба	4
29	90387-10M38	Втулка	1
30	91690-30020	Крыльчатка, ступица	2
31	688-43160-01	Софдапзодакизбетбепи	1
32	688-43165-00	. Пластина, стопора откидывания	1
33	91690-30012	. Крышка головки блока	1
34	90502-16M02	Стопибего, задзигефу	1
35	6E5-43126-02	...	1
36	90386-18M63	...	2
37	90386-18M35	Прокладка	2
38	93410-18M02	...	1
39	90249-06M19	Крыльчатка	1
40	6G5-43148-00	Ручка, регулировка	2
41	90506-14M24	Ступица, втулка	1
42	6G5-43144-00	Втулка, ступица	1
43	97095-06010	. Болт	1
44	90101-12M65	Болт, шестигранный	4
45	92990-12200	Болт, шестигранный	8
46	90201-12426	...	4
47	95380-12600	Гайка	8
48	90440-14M00	Труба	1

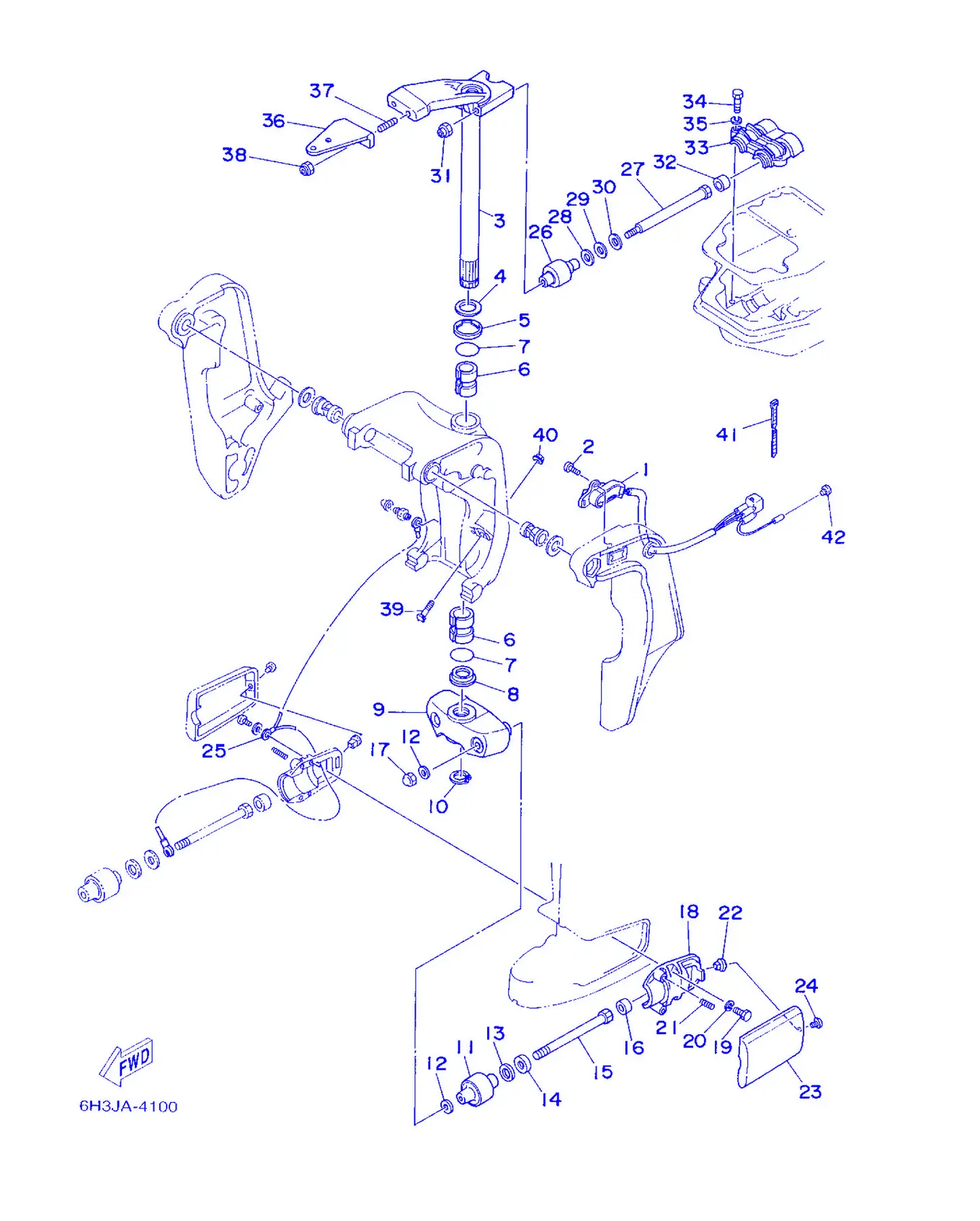

Рис. 15КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	6H1-83672-11	Датчик трима	1
2	97885-06016	Сальник, коленвал	2
3	6H3-42510-12-4D	Кронштейн рулевого управления в сборе	1
4	90201-30M00	Шпилька, трос	1
5	90386-30M78	Прокладка	1
6	90386-30M77	Прокладка	2
7	93210-29M94	Уплотнительное кольцо	2
8	90386-30M60	Прокладка	1
9	6H3-44551-01-4D	Корпус, нижняя опора	1
10	93410-28M06	Прокладка	1
11	687-44555-00-94	Демпфер опоры, нижняя сторона	1
12	90201-12M16	Держатель троса	4
13	90202-25M04	Хедзодзиба, топ-да	2
14	90201-13M19	Хедзодзиба, топ-да	2
15	90109-12M21	Болт	2
16	663-44575-00	Демпфер, нижняя опора	2
17	95380-12800	Гайка, корончатая	2
18	6H3-44552-02-94	Корпус, нижняя опора	2
19	97095-08025	. Болт	4
20	92990-08100	Шайба пружинная	4
21	90501-14M08	Пружина, сжатия	4
22	90179-06066	Гайка	2
23	6H3-44553-01-4D	Крышка нижнего крепления	2
24	97885-06016	Сальник, коленвал	2
25	688-82127-02	Провод, вывод 2	1
26	688-44514-00-94	Демпфер крепления, верхняя сторона	2
27	90101-10M49	Болт, шестигранный	2
28	90201-20M21	Шайба, пластина	2
29	90202-20M06	Шайба, пластина	2
30	90201-11M22	Шайба, пластина	2
31	90185-10051	. Гайка самоконтрящаяся	2
32	663-44575-00	Демпфер, нижняя опора	2
33	688-44511-00-94	Крышка, резина верхнего крепления	1
34	97095-08035	Болт	3
35	92990-08100	Шайба пружинная	3
36	6H3-48511-51-4D	Крюк, рулевого управления	1
37	90116-10175	Болт шпилька	2
38	90185-10051	. Гайка самоконтрящаяся	2
39	6H1-43376-00	Болт, упорного подшипника	2
40	95780-08300	Прокладка, дроссельная	2
41	90465-11M10	Хомут	3
42	703-82119-00	Крышка, тяга рычага	1

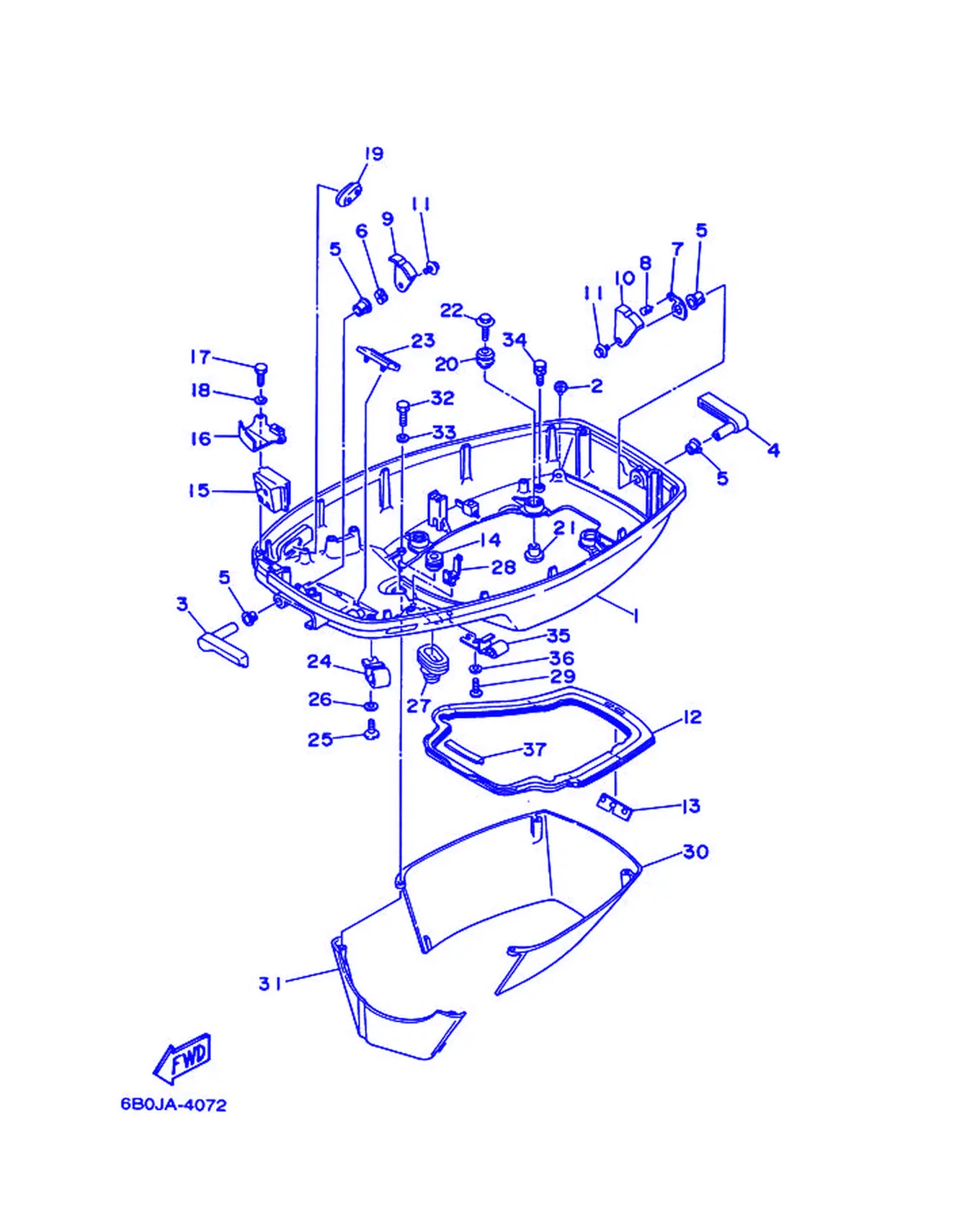

Рис. 16НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6B0-42711-04-4D	Кожух, нижний	1
2	6H3-44391-01	Ниппель, шланг	1
3	6H3-42815-01-4D	Рычаг, зажим	1
4	6H3-42817-01-4D	Рычаг, зажим	1
5	90386-13M38	. Втулка	4
6	90206-13M10	Шайба, волнистая	1
7	6H3-42813-00	Пружина	1
8	90269-04M03	Заклепка	1
9	6H3-42816-00	Рычаг, зажим	1
10	6H3-42818-00	Рычаг, зажим	1
11	90119-06M09	Болт с шайбой	2
12	6H3-42716-02	Резина, уплотнение 1	1
13	6K5-42717-00	Резина, уплотнение 2	1
14	6E5-42724-00	Втулка уплотнительная	1
15	6H3-42725-10	Втулка	1
16	6H3-42738-01-5B	Пластина, крепежная	1
17	97095-06016	Болт	2
18	92990-06600	Прокладка, дроссель	2
19	6H3-42727-00	Втулка	1
20	90480-09M12	. Люверс	4
21	90387-06M69	. Втулка	4
22	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	4
23	6H3-42768-00	Демпфер	1
24	6E5-24367-01	Хомут, топливная труба 2	1
25	90157-06M01	Винт, с полукруглой головкой	1
26	92990-06600	Прокладка, дроссель	1
27	688-42726-10	Громет	1
28	90464-15M08	Хомут	1
29	90157-06M01	Винт, с полукруглой головкой	1
30	6H3-42741-01-4D	Фартук	1
31	6H3-42771-01-4D	Фартук	1
32	97095-06025	Болт	2
33	92990-06600	Прокладка, дроссель	2
34	97595-06520	. Болт с шайбой	2
35	6E5-24367-01	Хомут, топливная труба 2	1
36	92990-06600	Прокладка, дроссель	1
37	6H3-42718-00	Резина, уплотнение 3	1

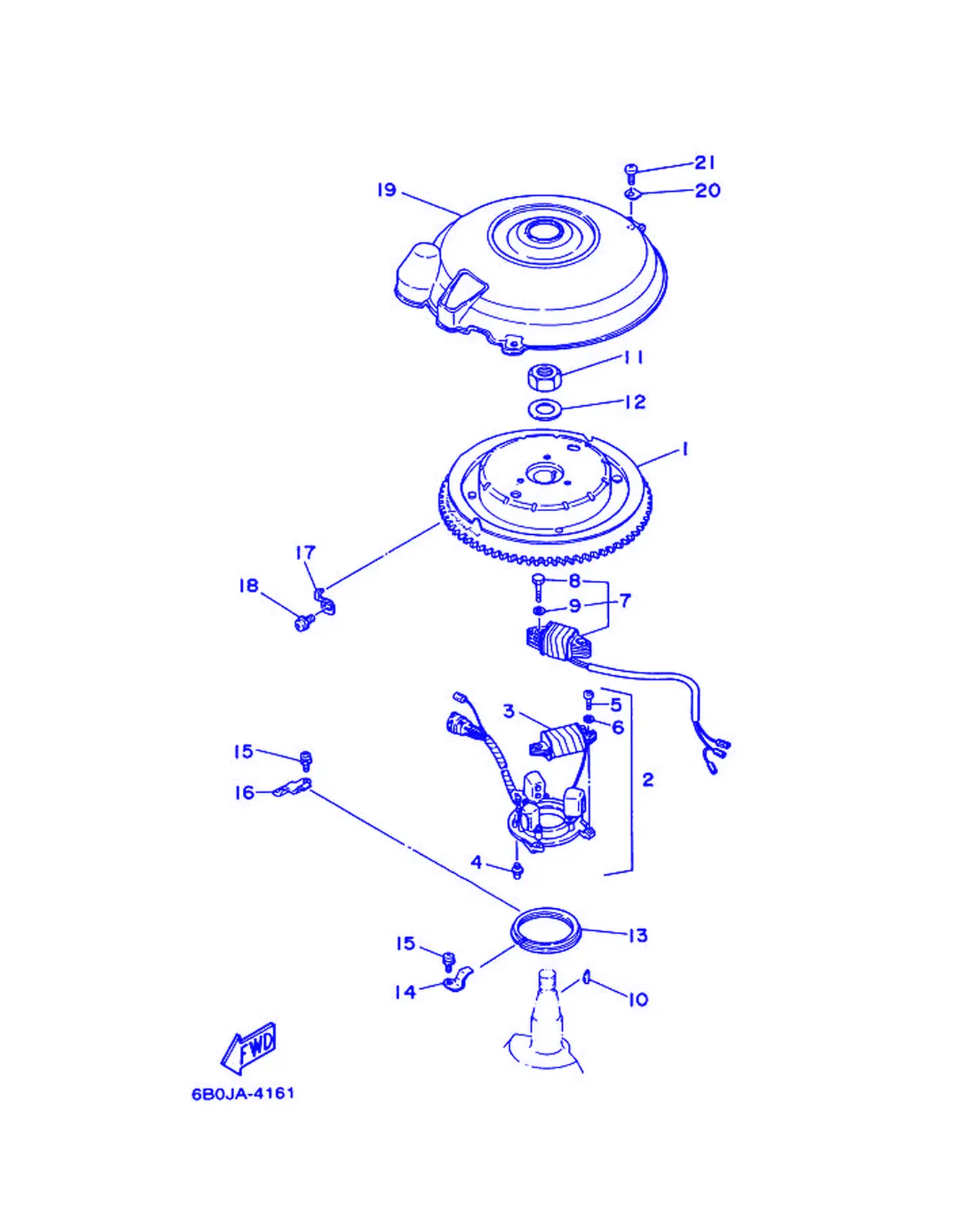

Рис. 17Магнето Magneto

REF	Номер детали	Наименование	Кол-во
1	6K5-85550-A0	Ротор в сборе	1
2	6H3-85510-A0	Статор в сборе	1
3	6H3-85520-00	. Катушка, зарядная	1
4	663-85518-00	. Шаровой шарнир	1
5	98507-05016	. Винт, с полукруглой головкой	2
6	92990-05100	. Хомут шланга	2
7	6H3-81303-A0	Катушка освещения в сборе	1
8	97095-06030	Болт	2
9	92990-06600	Прокладка, дроссель	2
10	90280-05049	Шпонка маховика	1
11	90170-20137	Гайка	1
12	90201-21M18	Прокладка, крышка	1
13	6H3-41611-00	Фиксатор, основание магнита	1
14	6H3-41612-00	Фиксатор, основание магнита	2
15	97985-06212	Шпилька, с квадратным подголовком	3
16	6H3-41612-20	Фиксатор, основание магнита	1
17	6E5-81332-00	Пластина, зажигания	1
18	97985-06210	Прокладка головки цилиндра	1
19	6H3-81337-01	Крышка, маховик	1
20	90209-06M04	Шайба	3
21	97885-06016	Сальник, коленвал	3

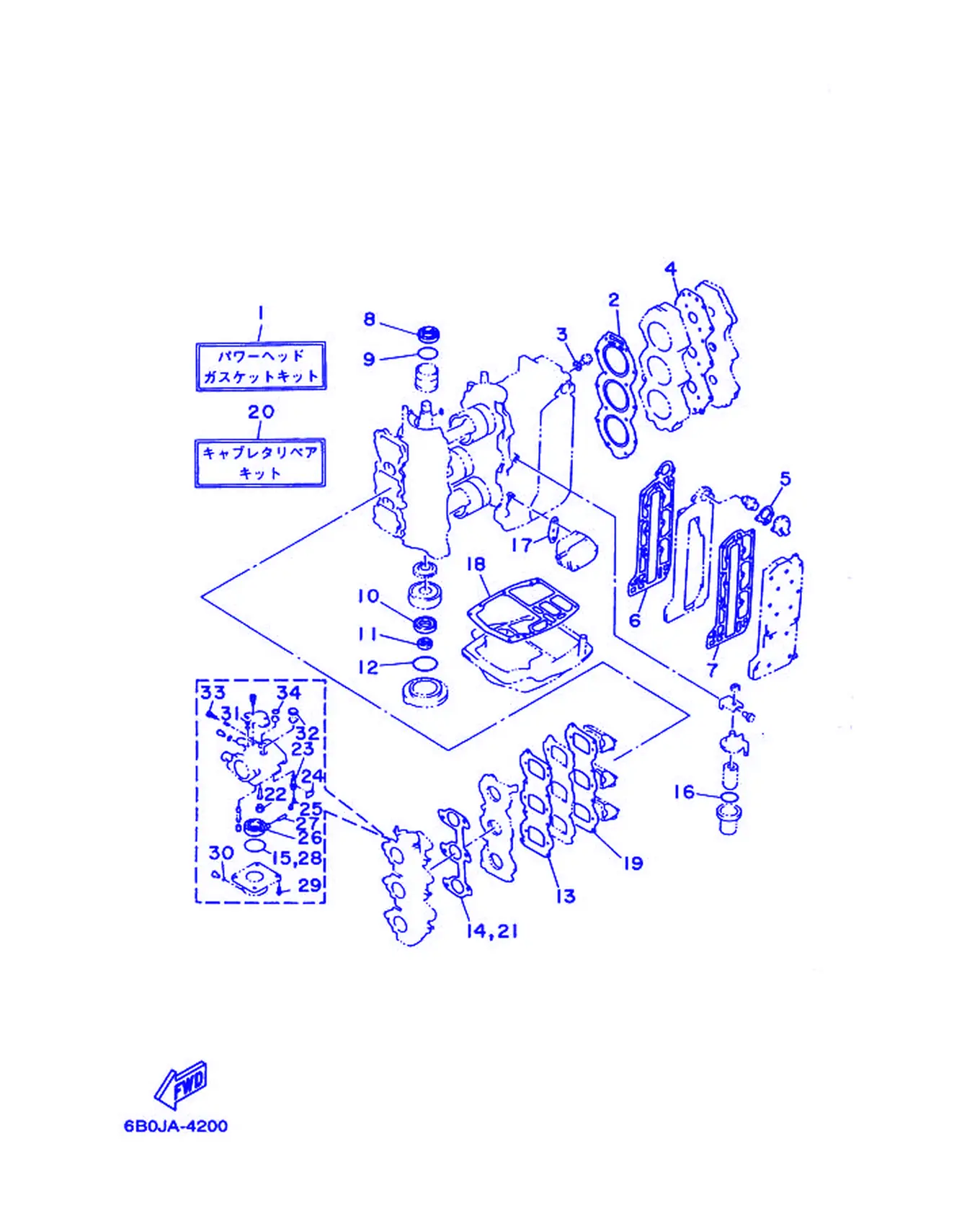

Рис. 18РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6B0-W0001-01	Комплект прокладок силовой головки	1
2	6H3-11181-A1	. Прокладка, головка цилиндра 1	2
3	90430-14115	Прокладка	1
4	6H3-11193-A1	Прокладка крышки головки 1	1
5	6H3-12414-A1	Прокладка крышки	1
6	6H3-41112-A0	Прокладка внутренней крышки выхлопа	1
7	6H3-41114-A0	Прокладка наружной крышки выхлопа	1
8	93102-36M24	Сальник	1
9	93210-46M16	. Кольцо O	1
10	93102-30M23	Сальник	1
11	93106-18M01	Сальник	1
12	93210-65M50	. Уплотнительное кольцо	1
13	6H3-13621-A1	. Прокладка, седло клапана	1
14	6H3-14198-A1	. Прокладка	1
15	6G1-14984-00	. Кольцо уплотнительное	3
16	93210-32738	Кольцо O-ring	1
17	622-24431-00	. Прокладка, топливный насос 1	1
18	6H3-45113-A0	. Прокладка, верхний корпус	1
19	6H3-13622-A1	. Прокладка, седло клапана	1
20	6H3-W0093-02	Ремкомплект карбюратора	1
21	6H3-14198-A1	. Прокладка	1
22	676-14966-00	. Крышка	3
23	6H3-14590-00	. Игольчатый клапан в сборе	3
24	663-14159-00	. Зажим	3
25	676-14186-00	. ...	3
26	6G1-14985-00	. Поплавок	3
27	688-14548-00	. Ось рычага поплавка	3
28	6G1-14984-00	. Кольцо уплотнительное	3
29	97980-04114	. Заглушка, ...	3
30	93210-04230	. Кольцо O-ring	3
31	663-14126-00	Прокладка	3
32	688-14126-00	Прокладка	3
33	692-14923-00	. Винт, топливный	3
34	93210-15M52	Кольцо O-ring	3

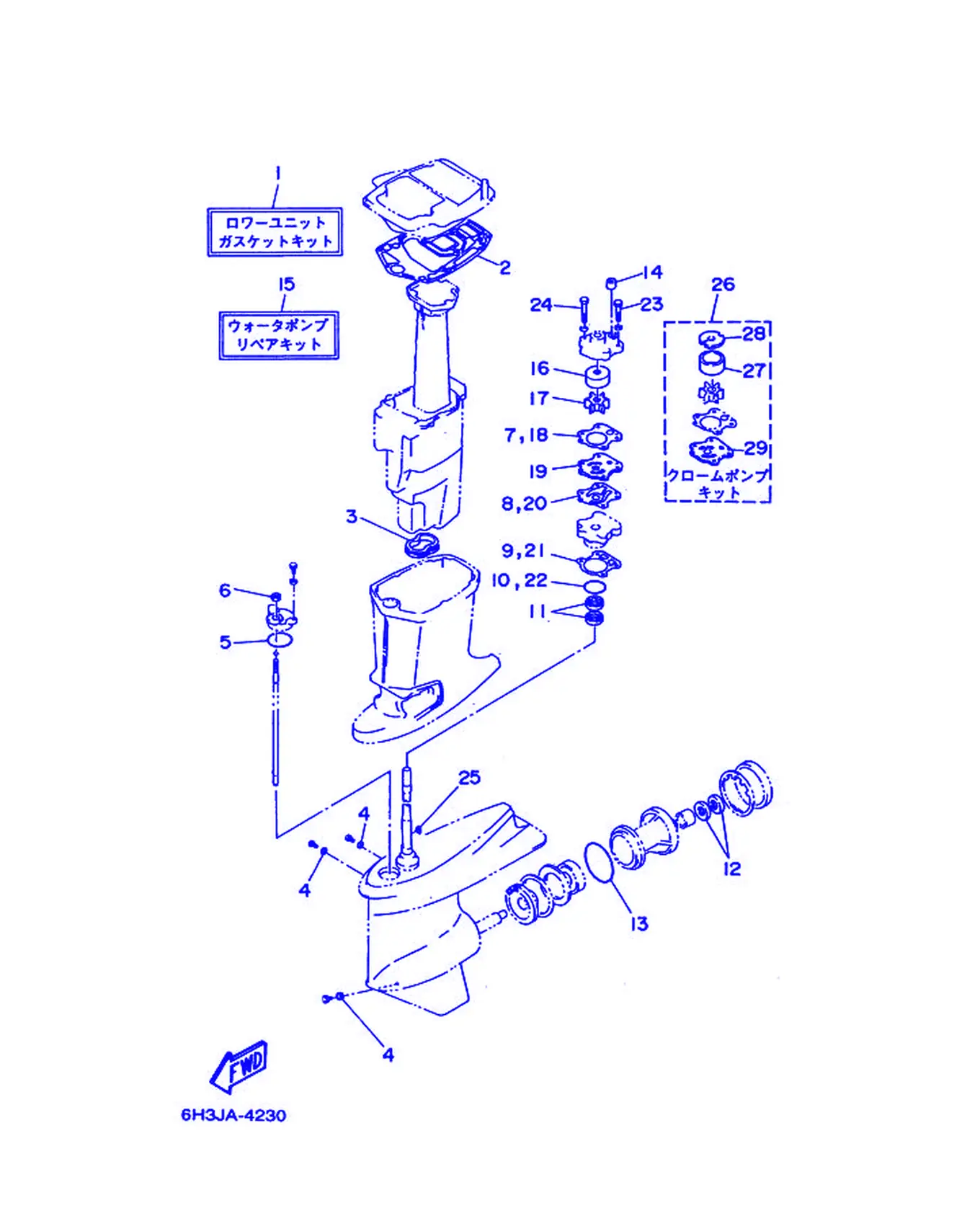

Рис. 19РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6H3-W0001-C1	Комплект прокладок нижнего узла	1
2	6H3-45114-A1	. Прокладка, верхний корпус	1
3	6H3-45123-00	. Прокладка, глушитель	1
4	90430-08020	. Прокладка	2
5	93210-49046	. . Уплотнительное кольцо	1
6	93106-09014	. Сальник	1
7	6H3-44315-A0	. Прокладка, крышка картера	1
8	6H3-44324-A0	. Прокладка, крышка головки	1
9	688-44316-A0	Прокладка, крышка	1
10	93210-46044	Уплотнительное кольцо	1
11	93101-23070	Сальник	2
12	93101-25M03	Сальник	2
13	93210-85M97	О-ринг	1
14	663-44366-00	Демпфер, уплотнение водяного вала 2	1
15	6H3-W0078-A1	Ремкомплект водяного насоса	1
16	663-44322-00	. Крышка, корпус	1
17	6H3-44352-00	. Прокладка	1
18	6H3-44315-A0	. Прокладка, крышка картера	1
19	6H3-44323-00	Крышка, корпус	1
20	6H3-44324-A0	. Прокладка, крышка головки	1
21	688-44316-A0	Прокладка, крышка	1
22	93210-46044	Уплотнительное кольцо	1
23	90119-08M33	Болт с шайбой	2
24	90119-08M14	. Крышка, корпус насоса	2
25	90280-03M03	. Кольцо, крышка насоса	1
26	6H3-W0078-0A	Ремкомплект хромированного насоса	1
27	670-44322-01	. Вставка, картридж	1
28	670-44321-00	. Внутренняя пластина, картридж	1
29	6H3-44323-40	Наружная пластина, картридж	1

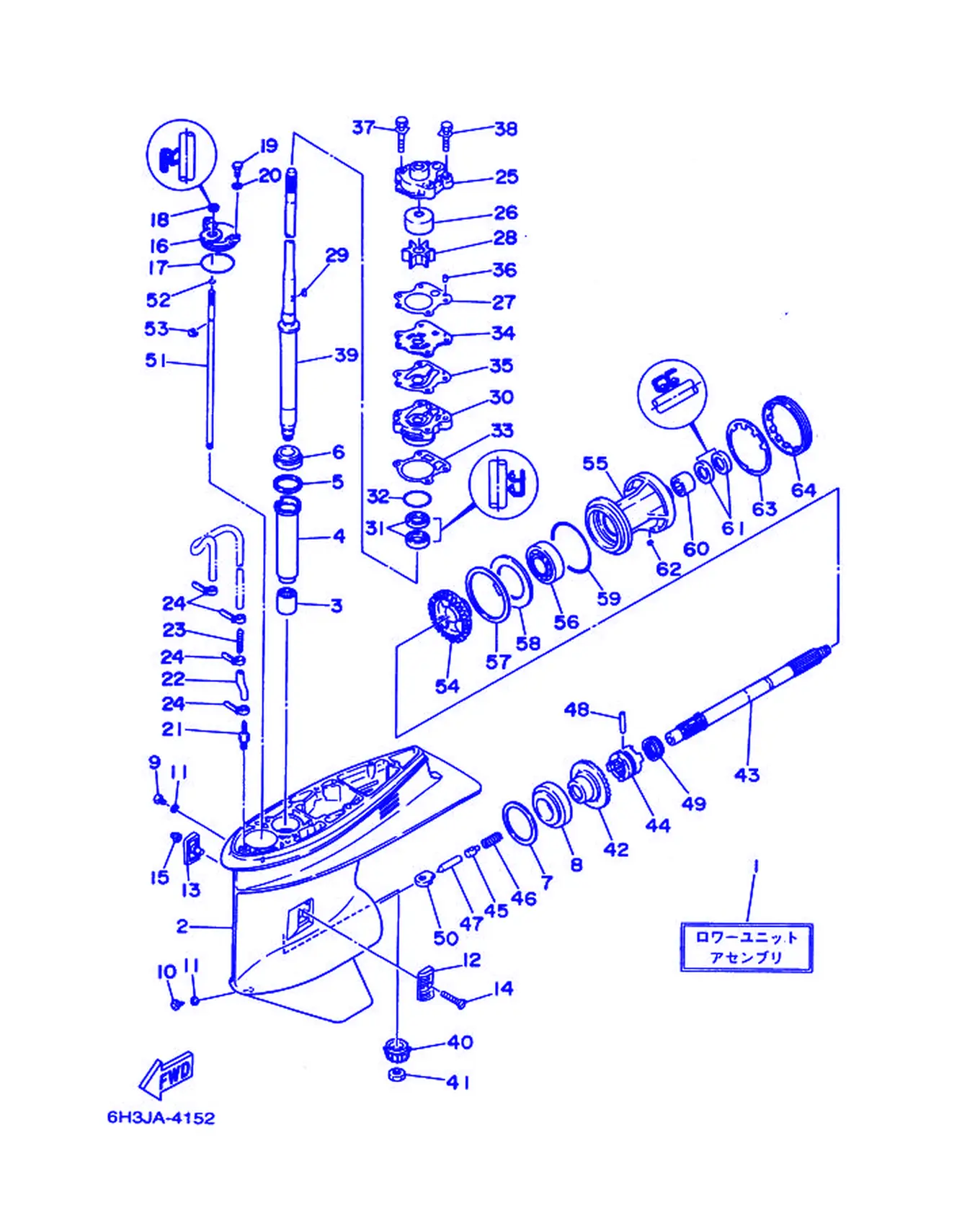

Рис. 20НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6H3-45300-E4-4D	Узел нижнего блока	1
1	6H3-45300-F4-4D	Узел нижнего блока	1
2	6H3-45301-12-4D	Корпус, нижний	1
2	6H1-45301-12-4D	Корпус, нижний	1
3	93315-325V1	Подшипник	1
4	688-45536-01	Вал, приводной	1
5	688-45587-01-10	Шайба (T:0.10MM)	1
5	688-45587-01-12	Шайба (T:0.12MM)	1
5	688-45587-01-15	Шайба (T:0.15MM)	1
5	688-45587-01-18	Шайба (T:0.18MM)	1
5	688-45587-01-30	Шайба (T:0.30MM)	1
5	688-45587-01-40	Шайба (T:0.40MM)	1
5	688-45587-01-50	Шайба (T:0.50MM)	1
6	93332-000U3	Прокладка	1
7	688-45567-01-10	Шайба (T:0.10MM)	1
8	93332-000W7	Подшипник	1
9	90340-08M04	Пробка, прямая	1
10	688-45341-00	Пробка, сливная	1
11	90430-08020	. Прокладка	2
12	6H1-45214-00	Крышка, корпус 1	1
13	6H1-45215-00	Крышка, корпус 2	1
14	90151-05M00	Винт, потайной	1
15	90185-05904	Гайка, самоконтрящаяся	1
16	688-45321-00	Втулка	1
17	93210-49046	. . Уплотнительное кольцо	1
18	93106-09014	. Сальник	1
19	97095-06016	Болт	2
20	92990-06600	Прокладка, дроссель	2
21	6E5-45378-00	Уплотнение, вал	1
22	90445-07MF2	Шланг (L250)	1
22	90445-07ME9	Шланг (L120)	1
23	6E5-83558-00	Крышка, топливного насоса	1
24	90465-11M10	Хомут	4
25	6H3-44311-00	Прокладка, крышка	1
26	663-44322-00	. Крышка, корпус	1
27	6H3-44315-A0	. Прокладка, крышка картера	1
28	6H3-44352-00	. Прокладка	1
29	90280-03M03	. Кольцо, крышка насоса	1
30	6H3-44341-00-94	Корпус водяного насоса	1
31	93101-23070	Сальник	2
32	93210-46044	Уплотнительное кольцо	1
33	688-44316-A0	Прокладка, крышка	1
34	6H3-44323-00	Крышка, корпус	1
35	6H3-44324-A0	. Прокладка, крышка головки	1
36	93604-10M03	. Заглушка, ...	2
37	90119-08M33	Болт с шайбой	2
38	90119-08M14	. Крышка, корпус насоса	2
39	6H3-45501-20	Приводной вал в сборе	1
39	6H3-45501-10	Приводной вал в сборе	1
40	6K5-45551-00	Шестерня (12T)	1
41	90170-16M01	Гайка	1
42	6K5-45560-00	Шестерня (28T)	1
43	688-45611-01	Вал гребного винта	1
44	688-45631-01	Муфта, кулачковая	1
45	688-45634-00	Скользящая муфта, переключения	1
46	90501-16233	Пружина, нажимная	1
47	688-45635-00	Плунжер, переключения	1
48	90250-07M02	Прокладка, глушитель	1
49	688-45633-00	Крышка, корпус насоса	1
50	663-44151-00	Кулачок переключения	1
51	6K5-44144-00	Шток, переключение передач	1
52	93210-07540	O-кольцо	1
53	99001-08600	Стопорное кольцо	1
54	6K5-45571-00	Шестерня (28T)	1
55	688-45331-00-94	Корпус, подшипник	1
56	93306-207U0	Крышка насоса	1
57	688-45577-01-10	Шайба регулировочная (T:0.10MM)	1
57	688-45577-01-12	Шайба регулировочная (T:0.12MM)	1
57	688-45577-01-15	Шайба регулировочная (T:0.15MM)	1
58	688-45576-00	Шайба, упорная	1
59	93210-85M97	О-ринг	1
60	93317-325U0	Крышка насоса	1
61	93101-25M03	Сальник	2
62	90282-04010	Шпонка	1
63	688-45383-02	Шайба, храповая	1
64	688-45384-00	Гайка	1

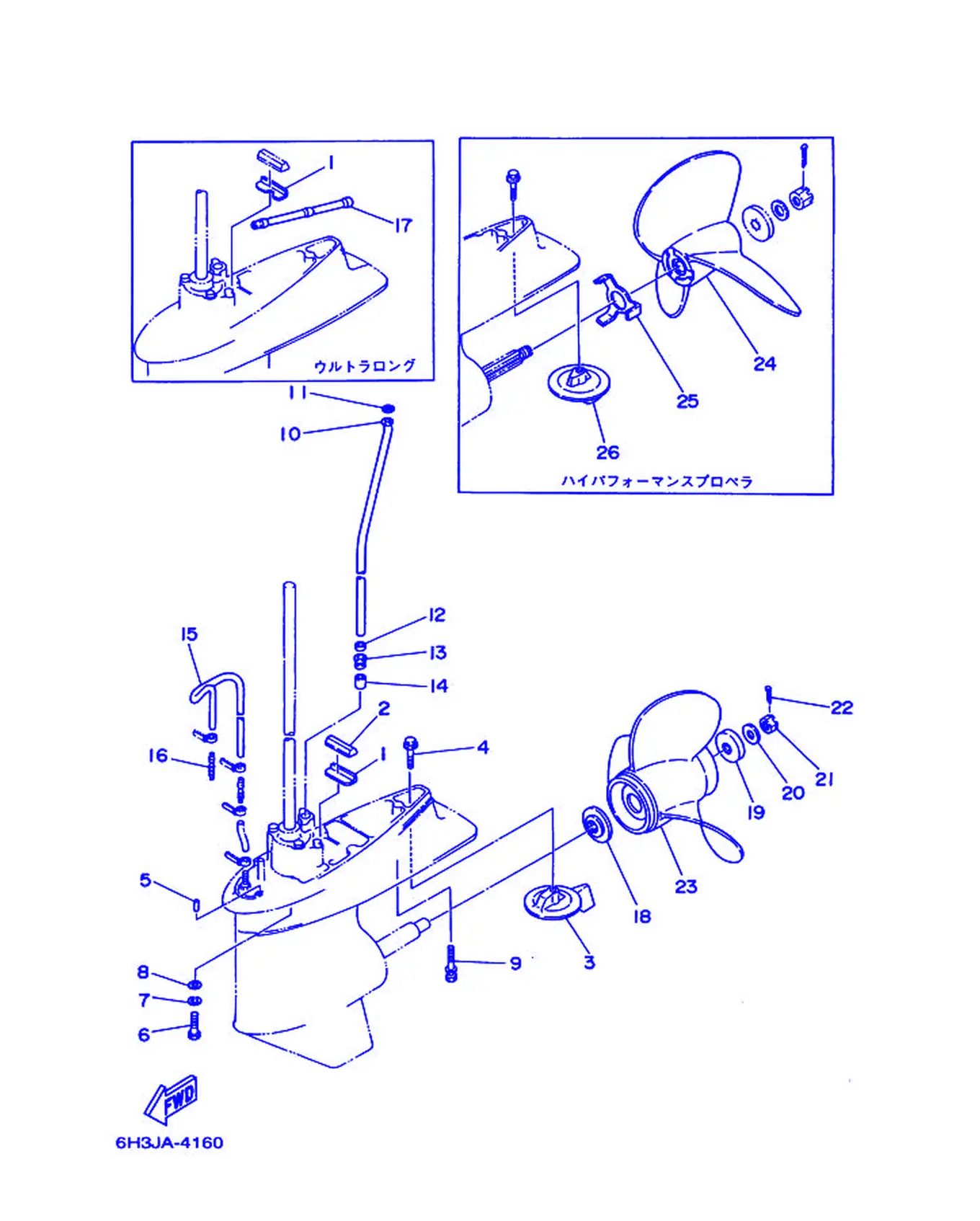

Рис. 21НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	691-45376-00-94	Направляющая, демпфер уплотнения	1
1	663-45376-00-94	Направляющая, демпфер уплотнения	1
2	688-45375-00	Крышка, шестерня	1
3	688-45371-02	Пластина тримма	1
4	90105-10M67	Болт, с фланцем	1
5	93606-12019	. Пластина, корпус насоса	2
6	97075-10040	. Болт	4
7	92990-10100	Головка винта	4
8	92990-10600	Шайба, пластина	4
9	90119-08M84	Гайка крепления	1
10	6H3-44361-20	Трубка, вода	1
10	6H3-44361-10	Трубка, вода	1
11	90202-12060	Шпилька толкателя	1
12	90430-12072	Прокладка	1
13	663-44367-00	Заглушка, крышка 3	1
14	663-44366-00	Демпфер, уплотнение водяного вала 2	1
15	90445-07MF1	Шланг (L570)	1
16	6E5-83558-00	Крышка, топливного насоса	1
17	6H3-44362-01	Трубка, вода	1
18	688-45987-01	Прокладка 1	1
19	688-45997-01	Пружина 2	1
20	90201-17M00	Крышка, корпус	1
21	90171-16011	Гайка корончатая	1
22	91490-40030	Крышка, масляного насоса	1
23	6E5-45949-00-EL	Гребной винт (3X13-5/8 X13 -K)	1
23	6E5-45941-00-EL	Гребной винт (3X13 X19 -K)	1
23	6E5-45943-00-EL	Гребной винт (3X12-5/8 X21 -K)	1
23	6E5-45945-01-EL	Гребной винт (3X13-1/4 X17 -K)	1
23	6E5-45947-00-EL	Гребной винт (3X13-1/2 X15 -K)	1
23	6E5-45952-00-EL	Гребной винт (3X13 X23 -K)	1
24	6E5-45970-10	Гребной винт (3X14 X20 -P)	1
24	6E5-45972-10	Гребной винт (3X14 X24 -P)	1
24	6E5-45974-10	Гребной винт (3X14 X28 -P)	1
24	6E5-45976-10	Гребной винт (3X14 X22 -P)	1
24	6E5-45978-10	Гребной винт (3X14 X26 -P)	1
25	6E5-45994-10	Пластина, упорная	1
26	6E5-45371-10	Пластина триммера	1
