雅马哈 50H - 50HETOL

共 28 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5Масляный насос 6ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 7Карбюратор 8КОЛЕНВАЛ И ПОРШЕНЬ 9УПРАВЛЕНИЕ 10ЦИЛИНДР И КАРТЕР 11Стартер 12НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 13ГЕНЕРАТОР 14ВЕРХНИЙ КАПОТ 15Узел гидроподъема и наклона 1 16Узел гидроподъема и наклона 2 17ТОПЛИВНАЯ СИСТЕМА 18Топливный Бак 19КРОНШТЕЙН 1 20КРОНШТЕЙН 2 21НИЖНИЙ КОЖУХ 22ПРИБОР 23РЕМКОМПЛЕКТ 1 24РЕМКОМПЛЕКТ 2 25Узел дистанционного управления 26ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 27НИЖНИЙ КАРТЕР И ПРИВОД 1 28НИЖНИЙ КАРТЕР И ПРИВОД 2

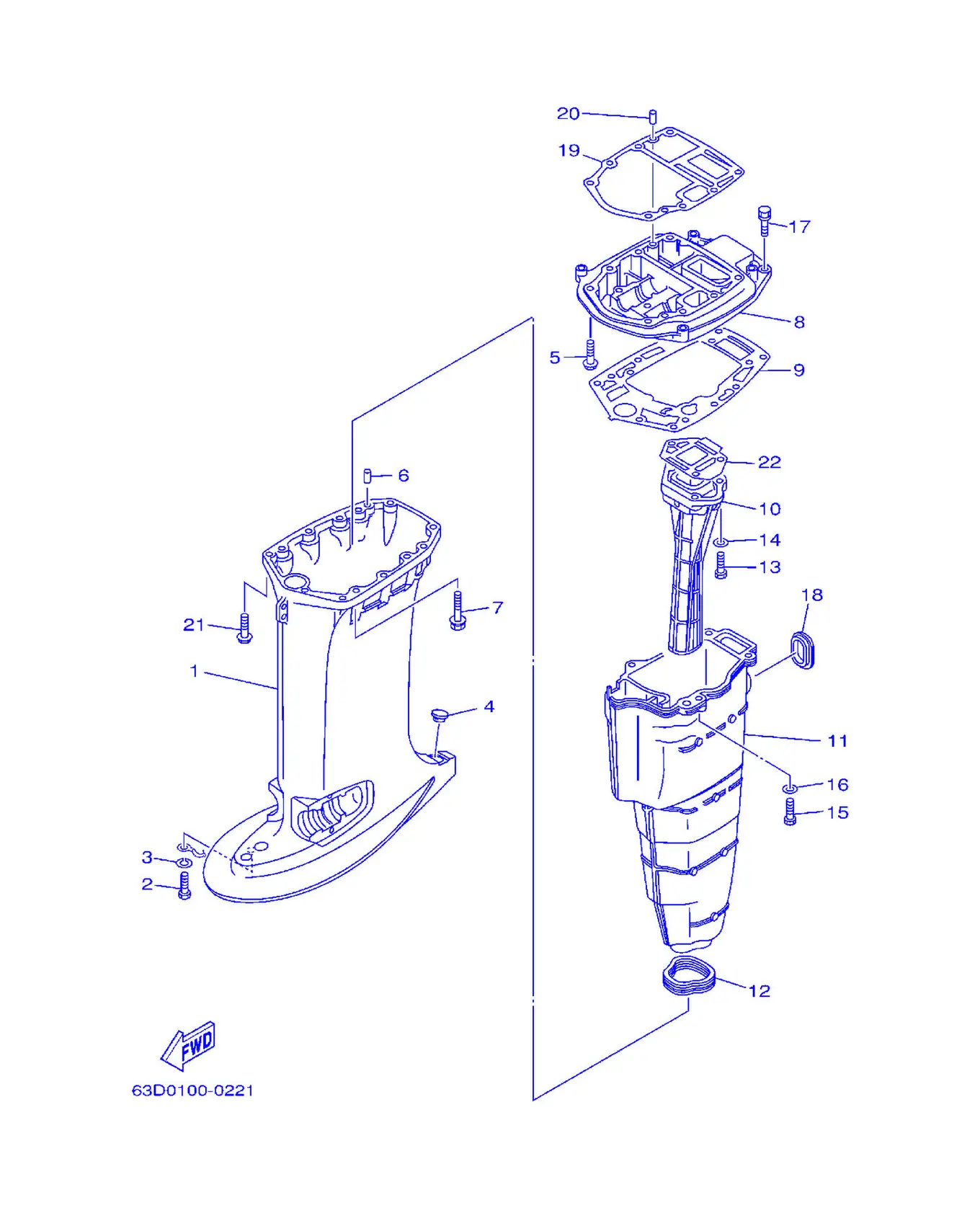

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	63D-45111-11-4D	Корпус верхний	1
2	97095-06012	Болт	1
3	92995-06100	Пружинная шайба	1
4	63D-45155-00	Крышка	1
5	97575-08445	Болт с шайбой	2
6	93606-12019	. Пластина, корпус насоса	2
7	90119-08M83	Болт с шайбой	6
8	63D-41137-01-5B	Направляющая выхлопа	1
9	63D-45114-A0	Прокладка верхнего корпуса	1
10	6H5-41131-00-5B	Коллектор выхлопной 1	1
11	63D-14711-11-5B	Глушитель 1	1
12	63D-45123-00	Прокладка глушителя	1
13	97075-08030	Болт	3
14	92995-08600	. . Шайба	3
15	97075-08030	Болт	4
16	92995-08600	. . Шайба	4
17	90119-08M79	Болт с шайбой	2
18	6H3-45127-00	Сальник	1
19	6H4-45113-A0	Прокладка верхнего корпуса	1
20	93606-12019	. Пластина, корпус насоса	2
21	97575-08445	Болт с шайбой	2
22	6H4-41134-A0	Прокладка, выпускной коллектор	1

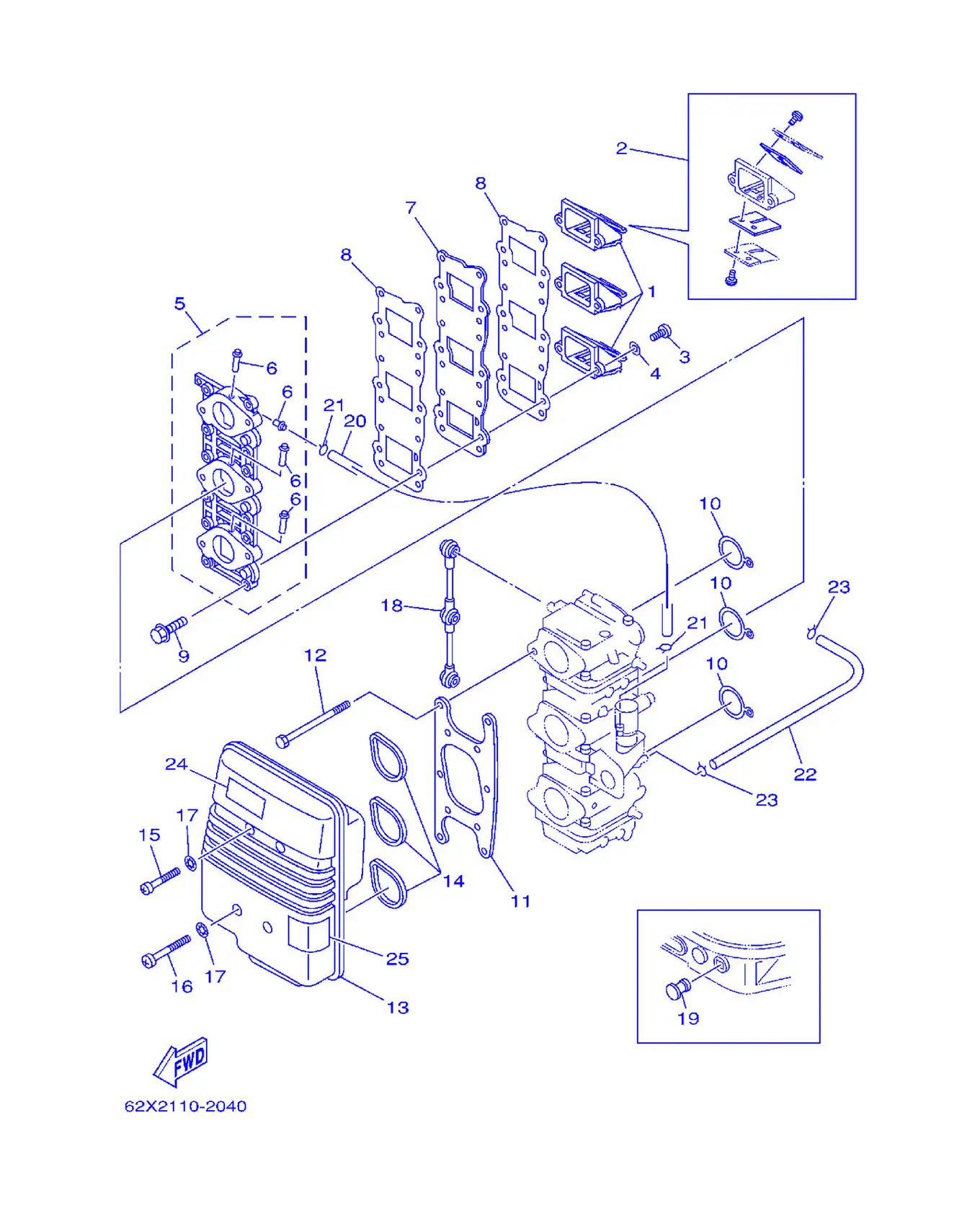

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6H5-13610-00	Клапанный узел	3
2	6H4-W0004-00	Комплект лепестковых клапанов	1
3	97880-05014	Винт с полукруглой головкой	6
4	92990-05600	. Шайба пластины	6
5	6H4-13641-12-94	Коллектор 1	1
6	6H1-14485-00	Труба соединительная	4
7	6H4-13624-01-94	Пластина лепесткового клапана	1
8	6H4-13621-A1	Прокладка седла клапана	2
9	90119-06MA2	Табличка с номером	12
10	6H4-14198-01	Прокладка	3
11	6H4-14406-00	Петля	1
12	97095-06095	Болт	6
13	6H4-14431-02	Глушитель впуска 1	1
14	6H3-14457-01	Сальник	3
15	97885-06040	Винт с полукруглой головкой	2
16	97885-06055	Винт с полукруглой головкой	2
17	90209-06M05	Шайба	4
18	6H4-41217-01	Тяга рычага дросселя	1
19	6G1-42748-00	Втулка	1
20	90445-07MA5	Шланг (L150)	1
21	90467-06016	Зажим	2
22	6H3-14349-00	. Трубка	1
23	90467-08004	Зажим	2
24	6A1-83625-01	Метка 5	1
25	6H1-85711-60	Метка коррозионная	1

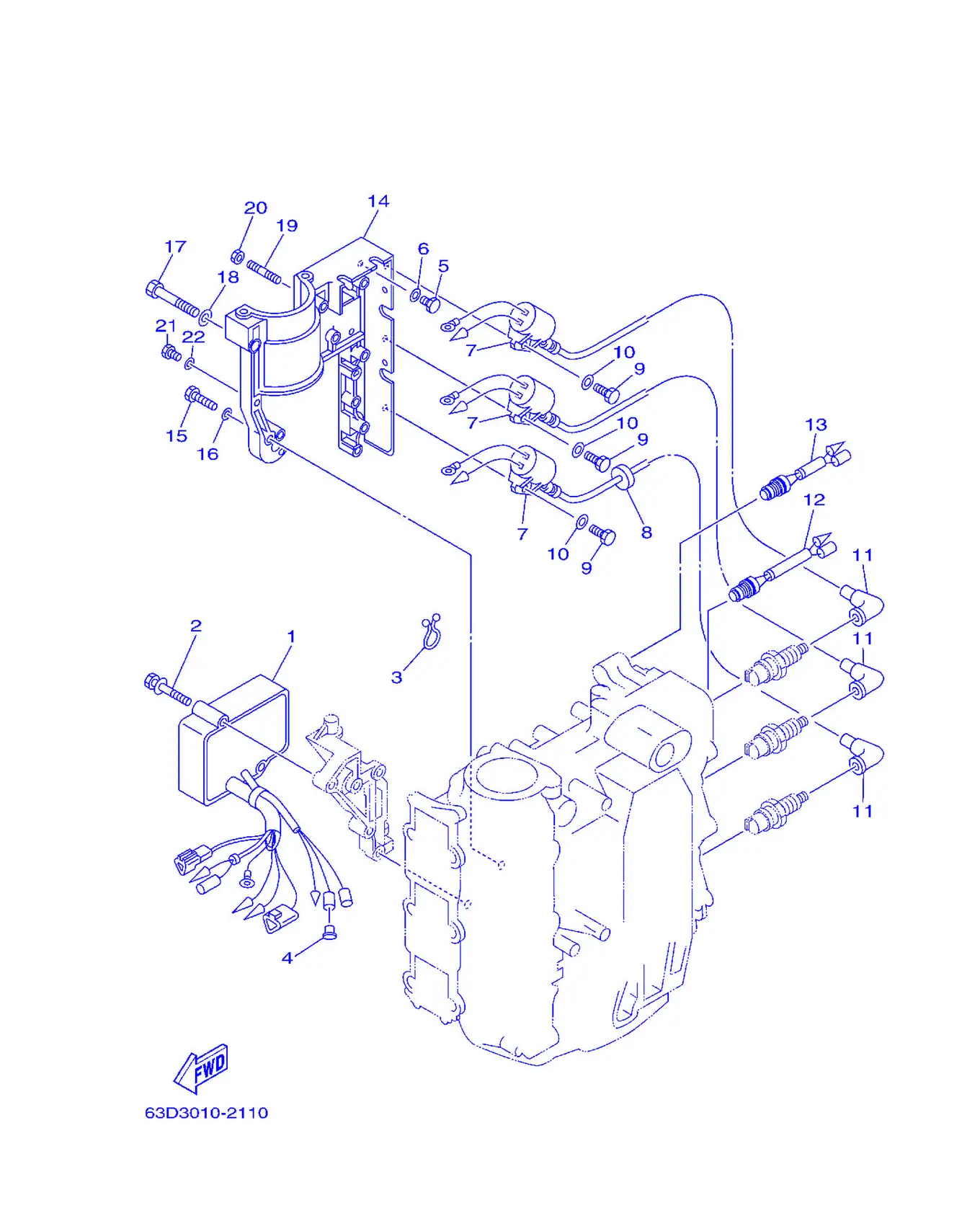

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	63D-85540-03	Блок C.D.I. в сборе	1
2	90119-06M51	Болт с шайбой	2
3	90464-15M11	Хомут	1
4	703-82119-00	Крышка, тяга рычага	1
5	97095-06014	Прокладка	1
6	92995-06600	. . Шайба	1
7	6H5-85570-00	Катушка зажигания в сборе	3
8	90480-25161	Прокладка	1
9	97095-06020	Болт с шайбой	3
10	92995-06600	. . Шайба	3
11	663-82370-01	Колпачок свечи в сборе	3
12	689-82560-00	Термовыключатель в сборе	1
13	6H4-82560-00	Термовыключатель в сборе	1
14	6H4-81822-02-98	Кронштейн стартера	1
15	97095-06030	Болт	4
16	92995-06600	. . Шайба	4
17	97013-08050	Болт	1
18	92903-08600	Шайба пластины	1
19	95670-06640	Болт шпилька	1
20	90179-06M24	Гайка	1
21	97095-06014	Прокладка	2
22	92995-06600	. . Шайба	2

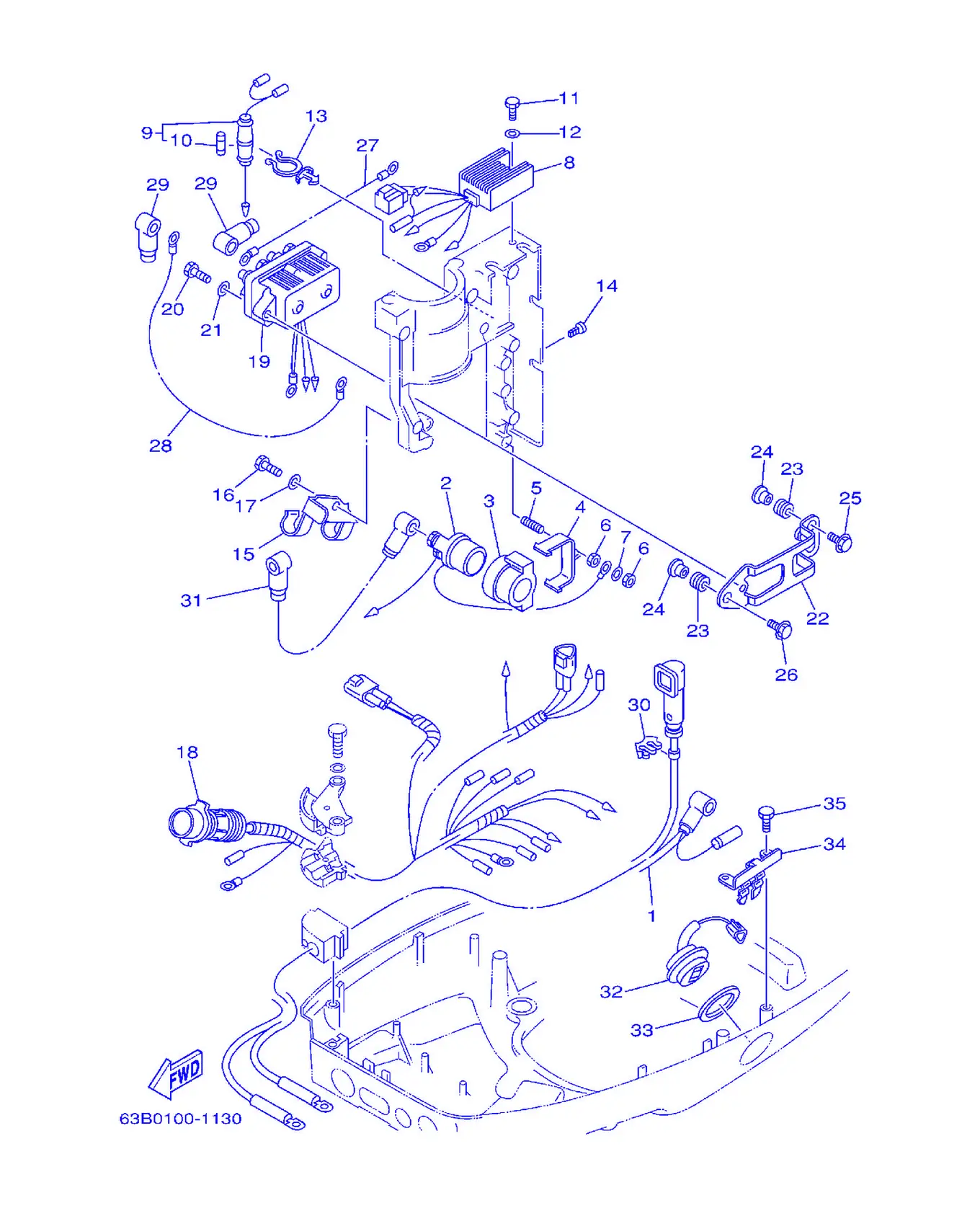

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	63D-82105-J0	Жгут проводов	1
2	6G1-81941-10	Реле стартера в сборе	1
3	6H4-81952-00	Держатель реле	1
4	6H4-81945-00	Пластина крепления выключателя	1
5	90116-06M22	Болт шпилька	1
6	95380-06600	Тяга, соединительная	2
7	92990-06600	Прокладка, дроссель	1
8	6H2-81960-10	Выпрямитель-регулятор	1
9	6H4-82150-00	Держатель предохранителя в сборе	1
10	663-82151-00	Предохранитель (12В-20А)	1
11	97095-06014	Прокладка	1
12	92995-06600	. . Шайба	1
13	90464-15M27	Хомут	1
14	90338-05M11	Свеча	2
15	63D-82594-00	Хомут	1
16	97095-06012	Болт	1
17	92995-06600	. . Шайба	1
18	63D-82590-20	Жгут проводов в сборе (10P)	1
19	6H1-81950-00	Реле в сборе	1
20	97095-06025	Болт	2
21	92995-06600	. . Шайба	2
22	6H4-81945-20	Пластина крепления переключателя	1
23	90480-13M24	. . Прокладка	3
24	90387-06M05	Втулка	3
25	90105-06M15	Болт с шайбой	2
26	90105-06M16	Болт, с шайбой и головкой	1
27	6H5-81949-00	Провод	1
28	61A-81949-00	Крыльчатка, подача	1
29	682-82119-01	. Крышка, провод зажигания	4
30	90464-07M20	Головка блока цилиндров	1
31	6H4-82117-00	Провод, вывод	1
32	63D-82563-10	Переключатель тримма и наклона в сборе	1
33	6E5-82587-00	Прокладка	1
34	6R3-83614-00	Кронштейн	1
35	97095-06016	Болт	2

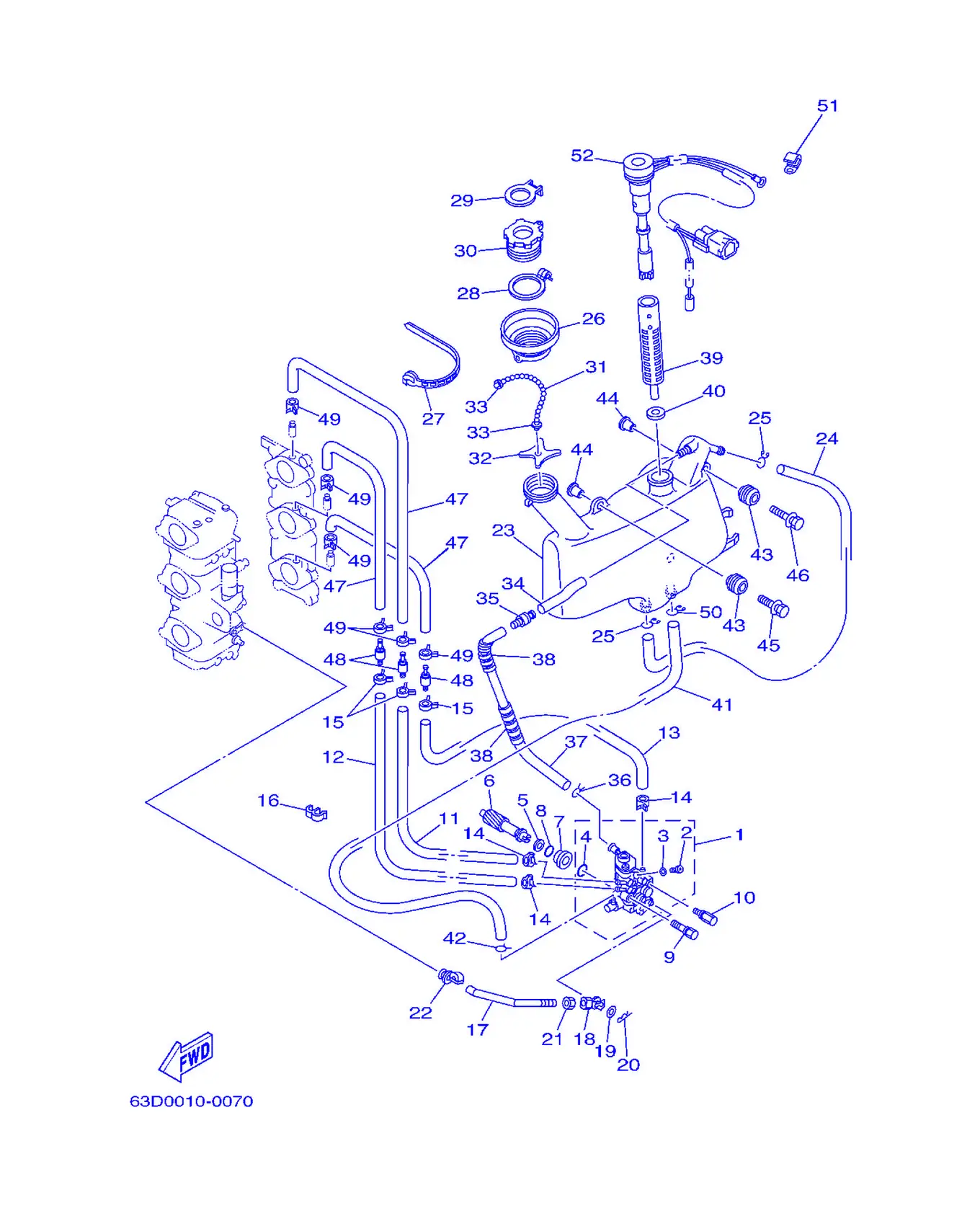

Рис. 5Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6H4-13200-12	Масляный насос в сборе	1
2	6H1-13471-00	Пробка сливная	1
3	6L2-13475-00	Прокладка	1
4	93210-19M82	. Уплотнительное кольцо	1
5	90201-08M93	Шайба, пластина	1
6	6H4-11537-01	Шестерня ведомая	1
7	6H1-13117-01	Втулка дистанционная	1
8	93210-13M04	Кольцо уплотнительное	1
9	90109-06M39	Болт	1
10	90109-06M40	Болт	1
11	90445-07M44	Шланг (L250)	1
12	90445-07M23	Шланг (L408)	1
13	90445-07MA6	Шланг (L90)	1
14	90468-07M02	Хомут	3
15	90468-07M02	Хомут	3
16	90464-07M20	Головка блока цилиндров	1
17	6H4-41241-01	Тяга соединительная	1
18	6H1-41237-00	Жиклер	1
19	90202-05088	Шайба пластина	1
20	90468-05M03	Зажим	1
21	95380-05600	. Гайка	1
22	6E9-41237-00	Соединение тяги	1
23	63D-21707-00	Масляный бак в сборе	1
24	90445-11M15	Шланг (L360)	1
25	90467-11M08	. Зажим	2
26	6H4-21752-00	Трубка заливная 1	1
27	90465-13M30	Прокладка	1
28	63D-2175R-00	Крюк хомута	1
29	63D-2176M-00	Крюк	1
30	6H4-21770-00	Крышка масляного бака в сборе	1
31	6H5-24633-00	Цепь, шаровая	1
32	6J8-21758-00	Шайба, специальная 2	1
33	6H1-21757-00	. Шайба, специальная 1	2
34	90445-11M23	Шланг (L85)	1
35	63D-21744-00	Дроссельная заслонка	1
36	90467-10M04	. Зажим	1
37	90445-11M17	Шланг (L300)	1
38	90446-10M01	. Шланг (L60)	2
39	6J8-13411-00	Сетчатый фильтр, масло	1
40	6J8-13414-00	Прокладка, крышка сетчатого фильтра	1
41	6L2-13416-00	Трубка, масляная 1	1
42	90467-08004	Зажим	1
43	6A0-82317-00	Держатель, идентификационная табличка	3
44	90387-06119	Втулка	3
45	90119-06M65	Болт с шайбой	2
46	90119-06M67	Болт с шайбой	1
47	90445-07M87	Шланг (L110)	3
48	6E9-13183-70	Клапан, обратный	3
49	90468-07M02	Хомут	6
50	90467-11M08	. Зажим	1
51	90465-06M86	Крышка	1
52	63D-85720-00	Маслоизмерительный щуп в сборе	1

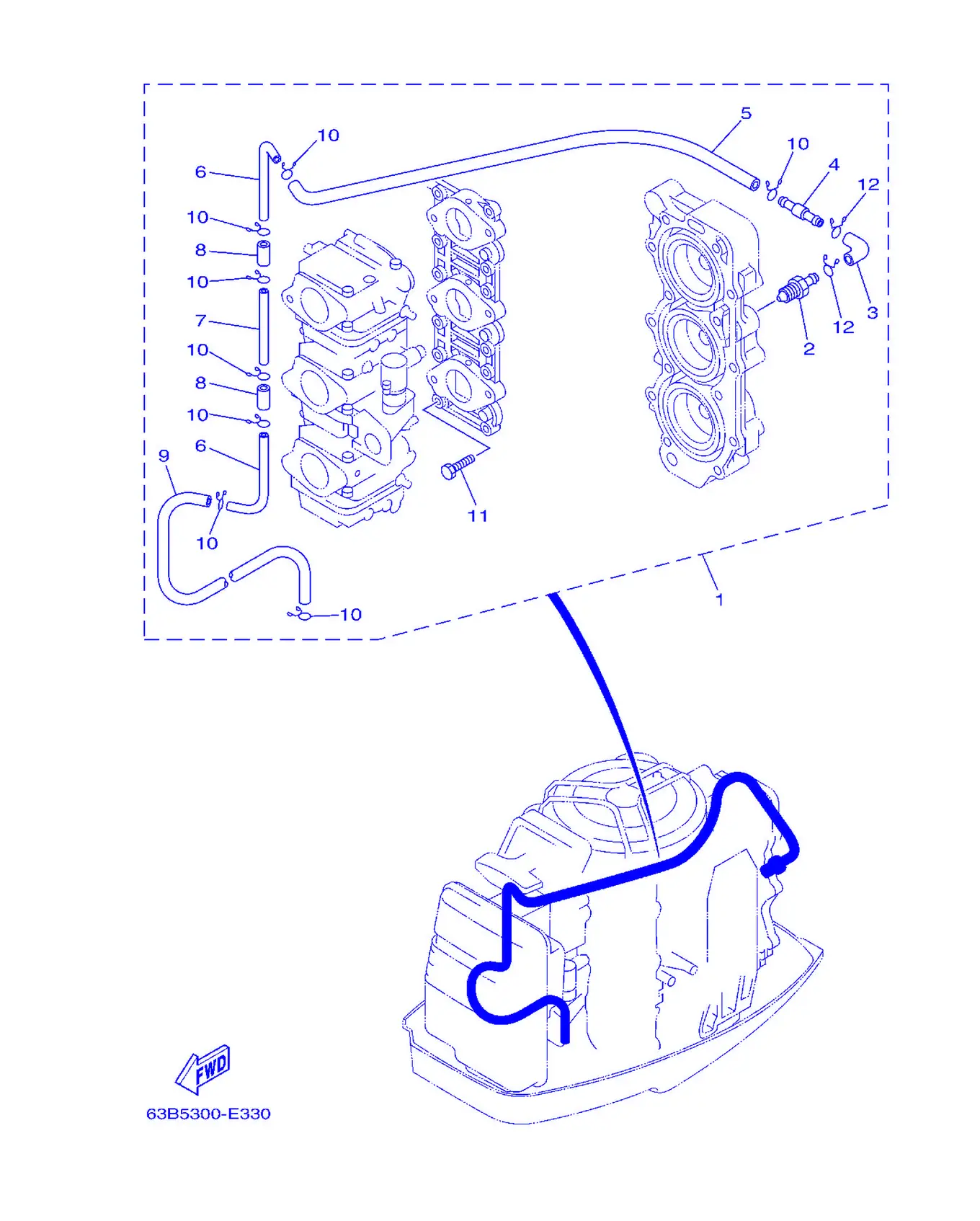

Рис. 6ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
1	63D-12440-51	Теплообменник в сборе	1
2	6H4-12469-01	Соединение 1	1
3	6E5-24315-00	. Труба 5	1
4	63D-12469-00	Соединение 1	1
5	6E5-12481-00	Трубка 1	1
6	6H4-12466-A0	Теплообменник	2
7	6H4-12466-B0	Теплообменник	1
8	90445-11M30	Шланг (L20)	2
9	90445-11M66	Шланг (L410)	1
10	90467-10M04	. Зажим	8
11	90101-06128	Болт, шестигранный	1
12	90467-11M08	. Зажим	2

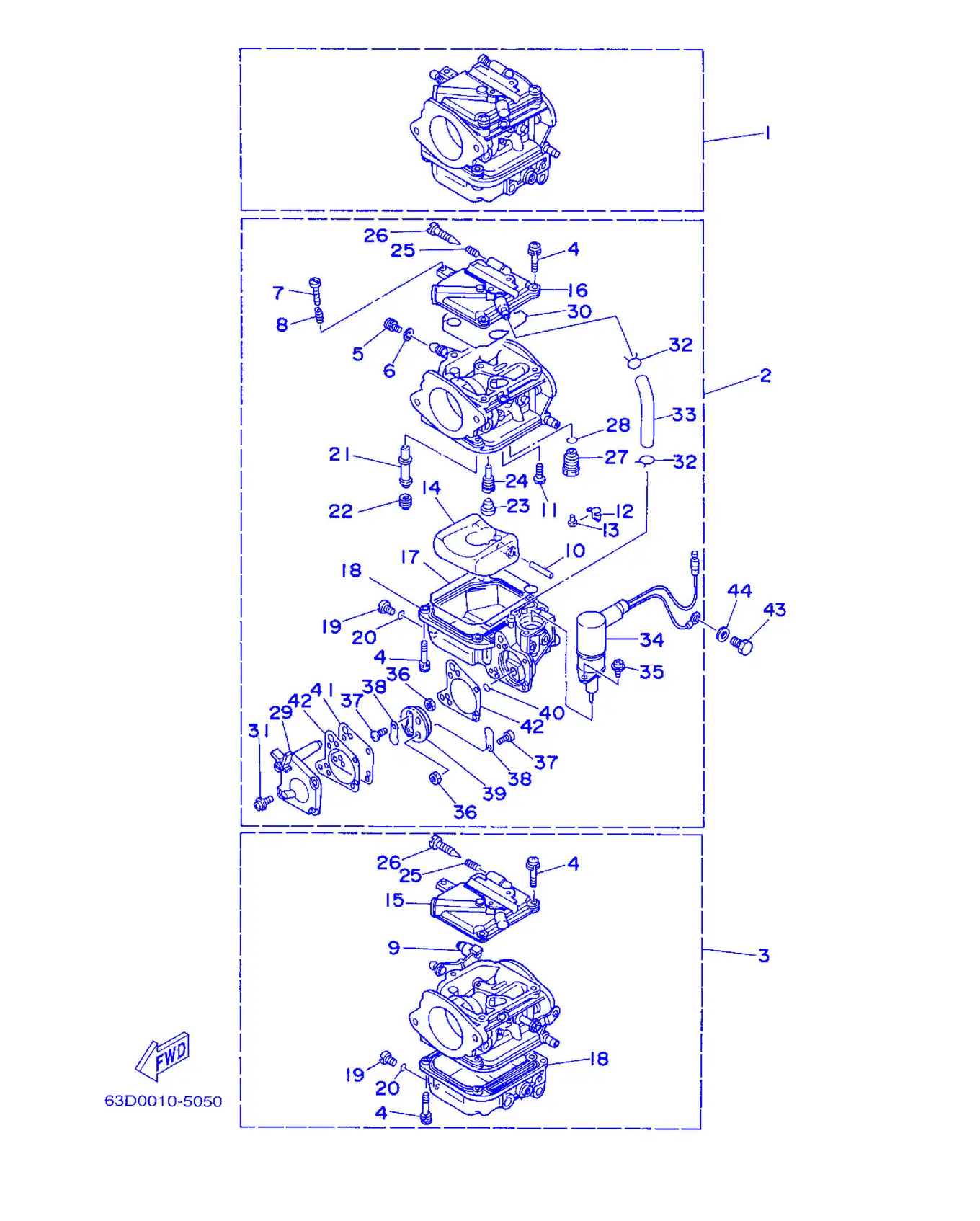

Рис. 7Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	62X-14301-00	Карбюратор в сборе 1	1
2	62X-14302-00	Карбюратор в сборе 2	1
3	62X-14303-00	Карбюратор в сборе 3	1
4	97980-04114	. Заглушка, ...	21
5	6K5-14592-00	Винт	3
6	90201-05652	. Шайба, пластина	3
7	63V-14523-00	. Игла, поплавок	1
8	90501-10326	. Игла, клапан подачи топлива	1
9	6H2-14578-00	. Втулка	1
10	6H4-14548-00	. ...	3
11	98580-04008	. ...	3
12	663-14159-00	. Зажим	3
13	676-14186-00	. ...	3
14	6H4-14985-01	. Поплавок	3
15	6H4-14146-10	. Пластина	2
16	6H3-14146-10	. Пластина	1
17	6H4-14984-00	. Прокладка, поплавковой камеры	3
18	6H4-14980-00	. Корпус, поплавковой камеры (верхний)	2
18	6H3-14980-10	. Корпус поплавковой камеры	1
19	6H3-14992-00	. Винт, сливной	3
20	93210-04230	. Кольцо O-ring	3
21	62X-14947-00	. Жиклер игольчатый	3
22	676-14943-33	. Жиклер главный (#130)	3
23	676-14966-00	. Крышка	3
24	6H4-14948-12	Жиклер (#62)	3
25	679-14555-00	. Пружина	3
26	692-14923-00	. Винт, топливный	3
27	6H4-14590-01	Игольчатый клапан в сборе	3
28	93210-04228	. Кольцо O-ring	3
29	6H3-24452-10	. Крышка	1
30	6H4-14147-00	. Кольцо O-ring	3
31	6H4-14567-00	. Винт	4
32	6H3-14137-00	. Зажим	2
33	6H3-14349-00	. Трубка	1
34	63D-14380-00	. Узел ручного стартера	1
35	97803-04010	. Винт, с полукруглой головкой	2
36	95380-03600	. . Гайка	2
37	98980-03006	. Винт, крепежный	2
38	6L5-24421-00	. Клапан, обратный	2
39	6H4-24413-00	. Корпус 2	1
40	6H4-24486-00	. Кольцо O-ring	1
41	6H3-24411-10	. Диафрагма	1
42	6H3-24434-10	. Прокладка корпуса	2
43	97013-06012	Табличка	1
44	92903-06600	Шайба, пластина	1

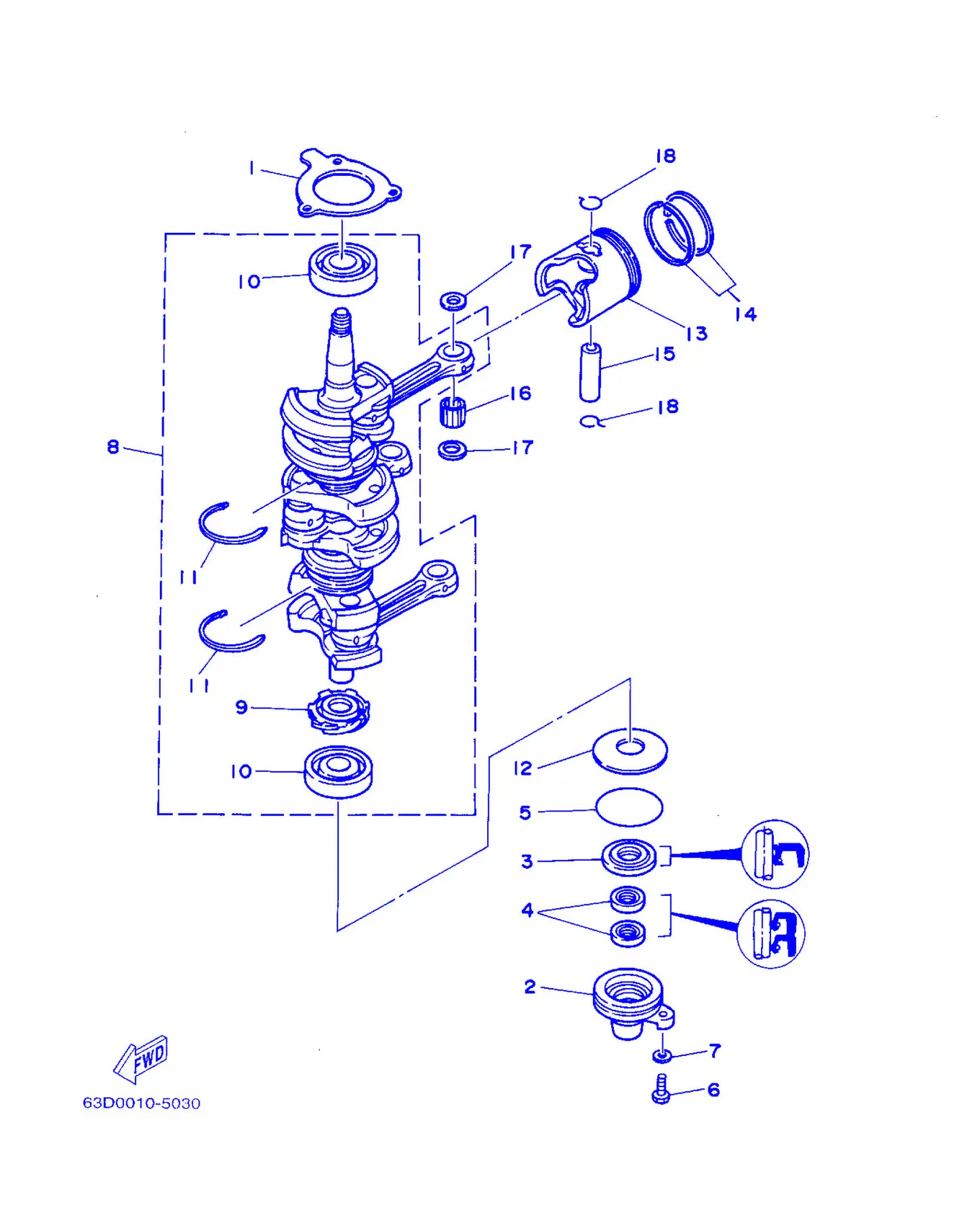

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6H4-15369-A1	. Прокладка корпуса сальника	1
2	6H4-15396-03-5B	Корпус сальника	1
3	93102-25M28	Сальник	1
4	93104-16M01	. Сальник	2
5	93210-58M21	Кольцо уплотнительное	1
6	97095-06020	Болт с шайбой	1
7	92995-06600	. . Шайба	1
8	6H4-11400-14	Коленчатый вал в сборе	1
9	6H4-11536-00	. Шестерня приводная	1
10	93306-305U8	. Подшипник	2
11	93440-62057	Стопорное кольцо	2
12	90201-50306	Шайба упорная	1
13	6H4-11631-01-95	Поршень (STD)	3
13	6H4-11635-01	Поршень (0.25MM O/S)	3
13	6H4-11636-01	Поршень (0.50MM O/S)	3
14	63D-11603-00	Комплект поршневых колец (STD)	3
14	63D-11604-00	Комплект поршневых колец (0.25MM O/S)	3
14	63D-11605-00	Комплект поршневых колец (0.50MM O/S)	3
15	648-11633-00	Палец поршневой	3
16	93602-20M02	Штифт установочный	93
17	6H4-11641-00	Шайба поршневого пальца	6
18	6H4-11634-01	Стопорное кольцо поршневого пальца	6

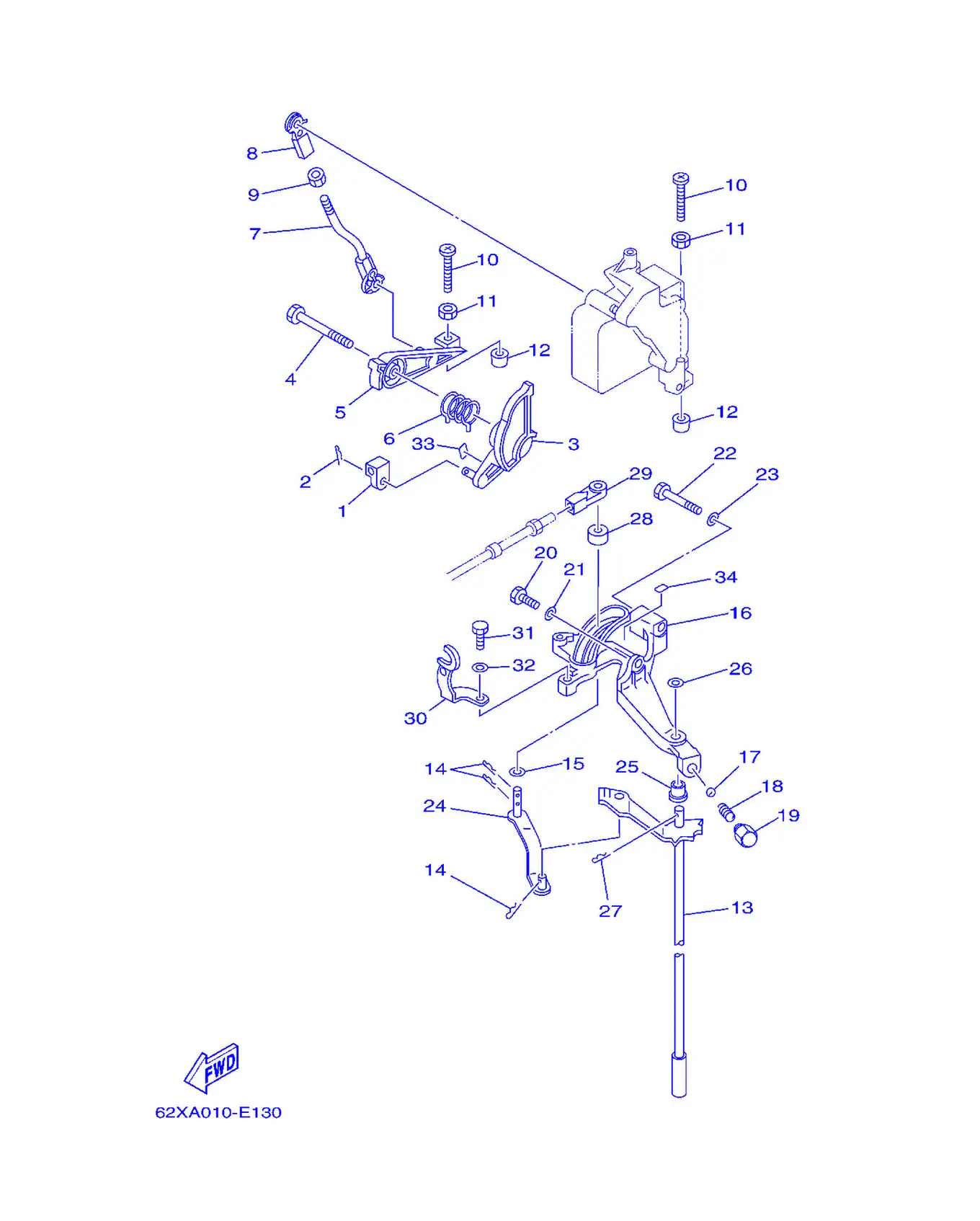

Рис. 9УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6H4-48344-00	Наконечник троса дистанционного управления	1
2	90468-18008	Стопор	1
3	63D-41213-00	Кулачок акселератора	1
4	90109-06M43	Болт	1
5	63D-41632-00	Рычаг управления магнето	1
6	90508-26M35	Пружина торсионная	1
7	63D-41636-00	Тяга управления магнето	1
8	6H4-41237-00	Прокладка, головка	1
9	95380-05600	. Гайка	1
10	90157-06M13	Скоба, педаль	2
11	95303-06600	. Гайка	2
12	688-44194-00	Колпачок	2
13	63D-44120-10	Узел рукоятки переключения передач	1
14	90468-18008	Стопор	3
15	90202-07M07	Шланг топливный	1
16	63D-44117-00	Кронштейн	1
17	93501-04M02	Гайка	1
18	90501-12082	Стопорная пружина тяги	1
19	648-42715-00	Пружина 2	1
20	97013-06020	Болт	1
21	92903-06600	Шайба, пластина	1
22	97013-06045	Болт	1
23	92903-06600	Шайба, пластина	1
24	63D-44121-00	Рычаг тяги переключения передач	1
25	90386-07M58	Втулка	1
26	92990-08200	Шайба, плоская	1
27	91490-20012	Прокладка	1
28	688-44122-00	Шланг топливный	1
29	663-48344-00	Наконечник троса, дистанционное управление	1
30	63D-15774-00	Стойка 4	1
31	97095-06016	Болт	1
32	92995-06600	. . Шайба	1
33	6E5-42137-10	Указатель дроссельной заслонки	1
34	6F5-44191-01	Указатель переключения передач	1

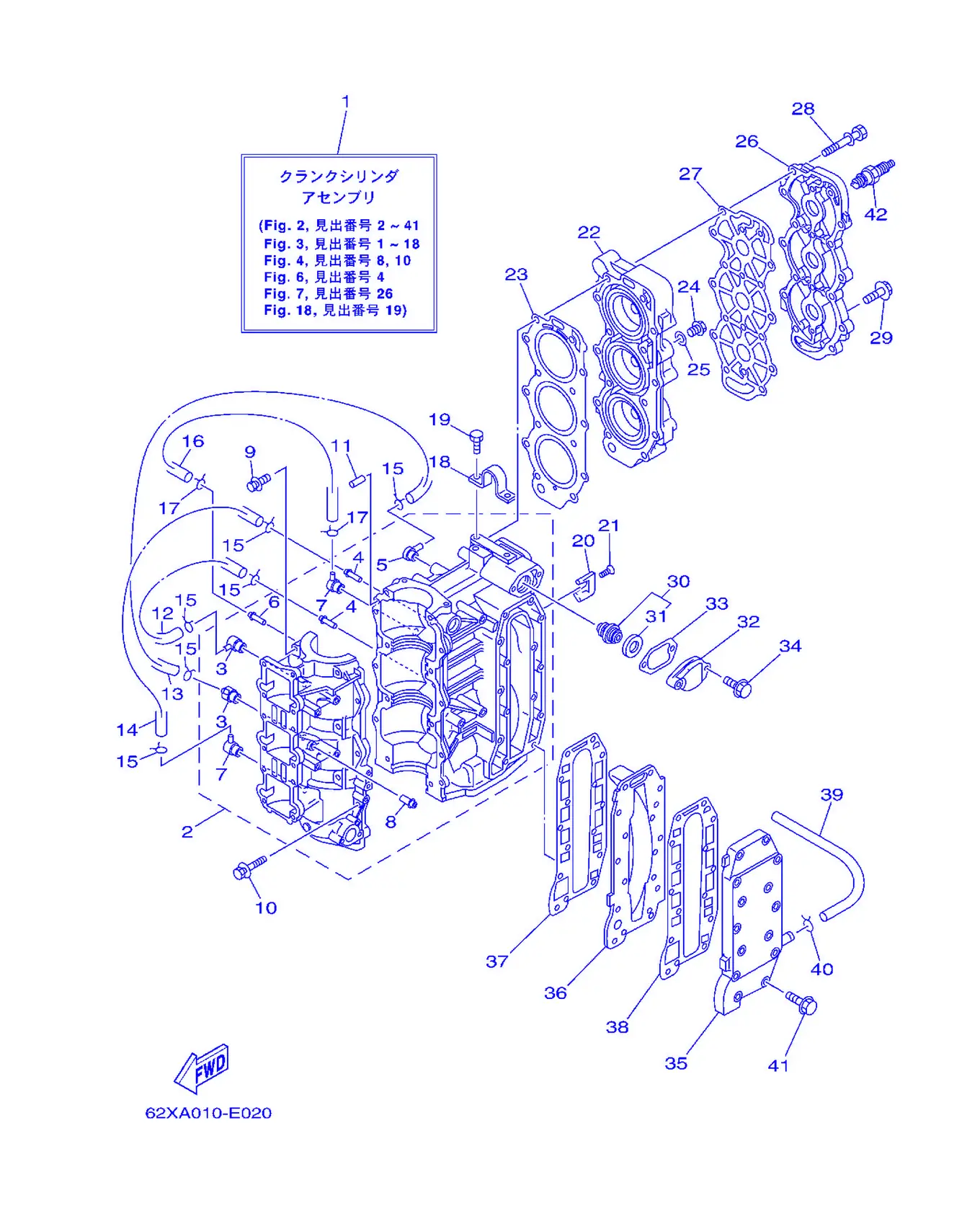

Рис. 10ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	63D-W0090-11-1S	Цилиндр с коленвалом в сборе	1
2	6H4-15100-13-1S	Картер в сборе	1
3	650-11370-01	Узел обратного клапана	2
4	624-14485-00	. Трубка соединительная	2
5	6H4-11372-01	Штуцер шланга	1
6	624-14485-00	. Трубка соединительная	1
7	688-11370-01	Обратный клапан в сборе	2
8	650-24378-00	. Заглушка, 4	1
9	90119-08019	Болт с шайбой	8
10	90119-06M13	Болт с шайбой	6
11	93606-12019	. Пластина, корпус насоса	2
12	90445-07M46	Шланг (L360)	1
13	90445-07M27	Шланг (L310)	1
14	90445-07M24	Шланг (L240)	1
15	90467-06016	Зажим	6
16	90445-07MA3	Шланг (L200)	1
17	90467-06016	Зажим	2
18	6H4-11119-01	Подвеска двигателя	1
19	90101-06021	Болт шестигранный	2
20	688-11325-00	Анод	2
21	98780-04016	Шланг топливный	2
22	63D-11111-00-1S	Головка, цилиндр 1	1
23	63D-11181-A1	. Прокладка, головка цилиндра 1	1
24	90340-14M00	Пробка прямая под отвертку	1
25	90430-14115	Прокладка	1
26	63D-11191-00-1S	Крышка, головка цилиндра 1	1
27	63D-11193-A0	Прокладка, крышка головки 1	1
28	90119-08015	Болт с шайбой	14
29	90119-06MA3	Табличка, идентификационная	4
30	6E5-12411-30	Термостат	1
31	688-12412-00	. Уплотнение, термостат	1
32	6H4-12413-00-1S	Крышка термостата	1
33	6J8-12414-A0	. Прокладка крышки	1
34	90119-06MA3	Табличка, идентификационная	2
35	6H4-41113-00-1S	Наружная крышка, выхлоп	1
36	6H4-41111-00-1S	Внутренняя крышка, выхлоп	1
37	6H4-41112-A0	. Прокладка, внутренняя крышка выхлопа	1
38	6H4-41114-A0	. Прокладка, наружная крышка выхлопа	1
39	90445-09M37	Шланг (L240)	1
40	90467-08004	Зажим	1
41	90119-06MA5	Табличка, предупреждающая	13
42	94703-00160	Свеча зажигания (NGK B8HS-10)	3

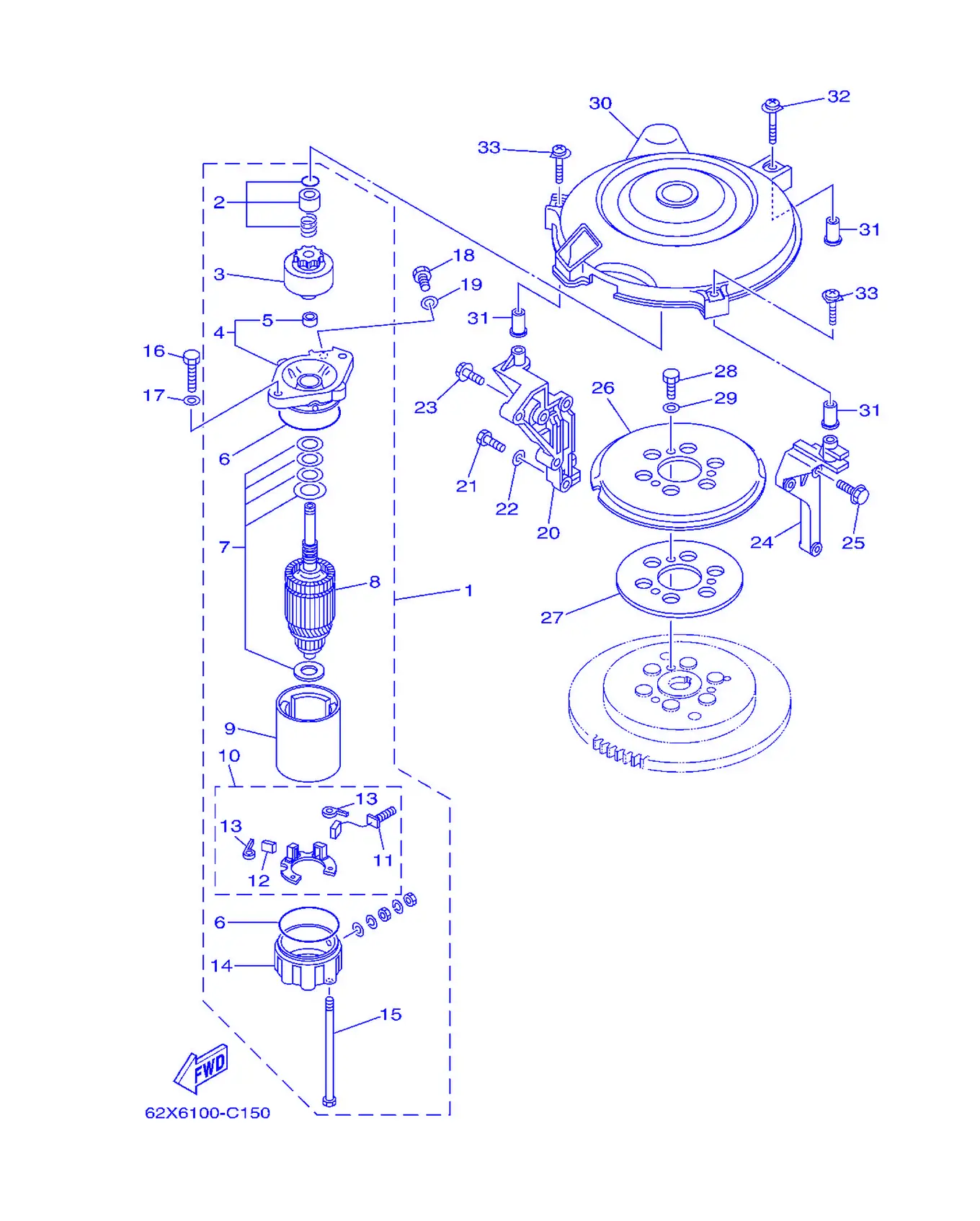

Рис. 11Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6F5-81800-11	Стартер в сборе	1
2	689-81857-11	. Комплект стопора шестерни	1
3	689-81807-12	. [неразборчиво]	1
4	6F5-81830-11	Передний кронштейн в сборе	1
5	689-81831-00	. . Вкладыш передний	1
6	689-81847-11	. Кольцо уплотнительное	2
7	689-81809-11	. Комплект шайб	1
8	689-81850-12	. [неразборчиво]	1
9	689-81810-11	. [неразборчиво]	1
10	689-81840-11	. [неразборчиво]	1
11	689-81811-11	. . Винт 1	1
12	689-81812-11	. . Винт 2	1
13	689-81813-10	. . Стопорное кольцо винта	2
14	689-81820-11	. Задний кронштейн в сборе	1
15	689-81826-10	. Наклейка	2
16	97013-08030	Болт	2
17	92903-08600	Шайба пластины	2
18	97013-08016	Болт	1
19	92903-08600	Шайба пластины	1
20	63D-15771-00-4D	Кронштейн 1	1
21	97013-08025	Болт	2
22	92903-08600	Шайба пластины	2
23	90119-06MA2	Табличка с номером	1
24	6H4-15772-02-94	Кронштейн 2	1
25	90119-06MA3	Табличка, идентификационная	3
26	6J8-15723-E1	Шкив, стартер	1
27	6J8-81365-A0	Прокладка, крышка отверстия	1
28	97013-08014	Болт	3
29	92903-08600	Шайба пластины	3
30	6H4-81337-01	Крышка, маховик	1
31	90387-06M65	Втулка	3
32	90159-06M21	Винт с шайбой	1
33	90159-06M22	Винт с шайбой	2

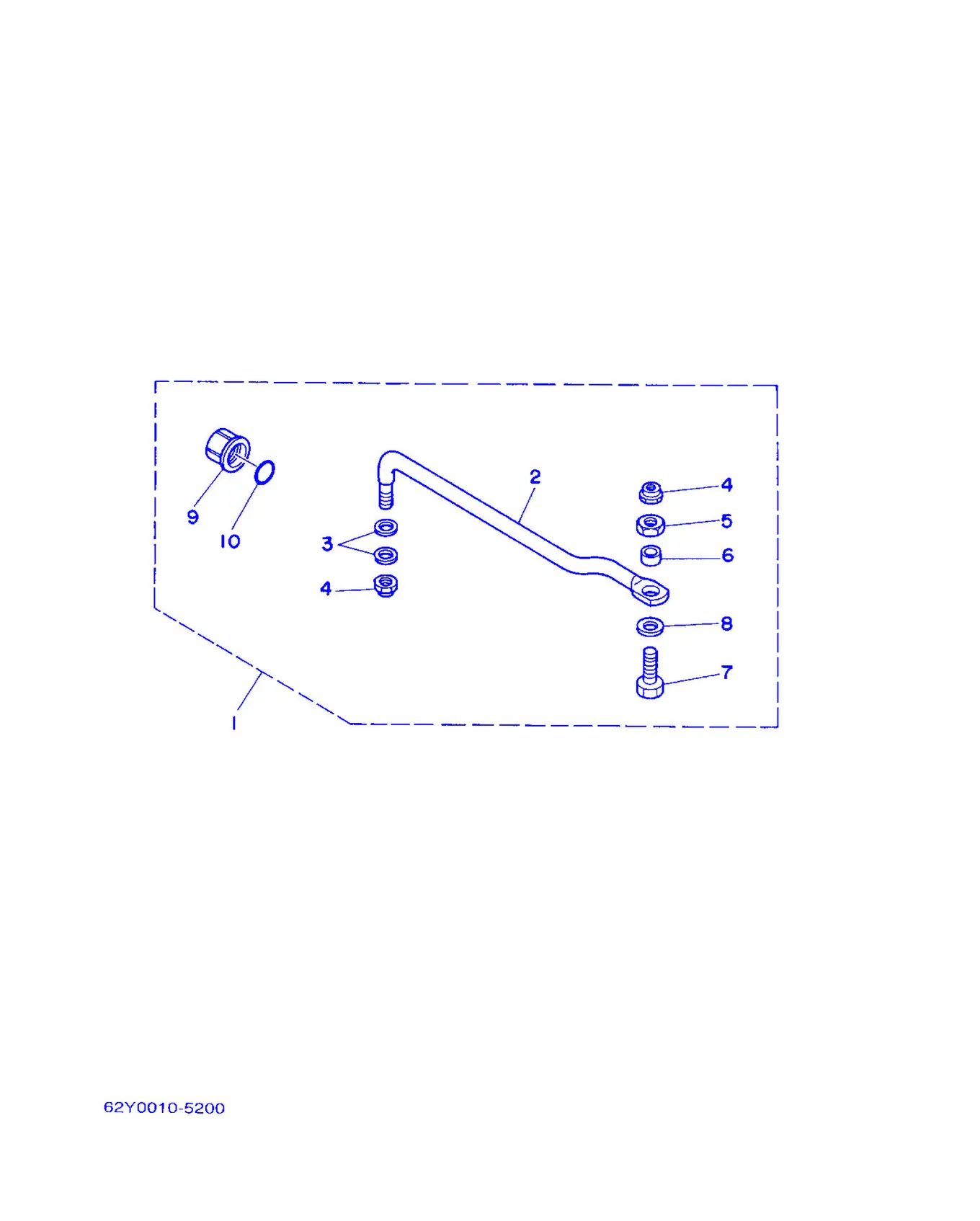

Рис. 12НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	63D-61350-00	Насадка рулевого управления	1
2	63D-61351-00	. Тяга рулевой связи	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	90101-09M01	. Табличка с инструкцией	1
8	90201-10M63	Пружина, крышка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

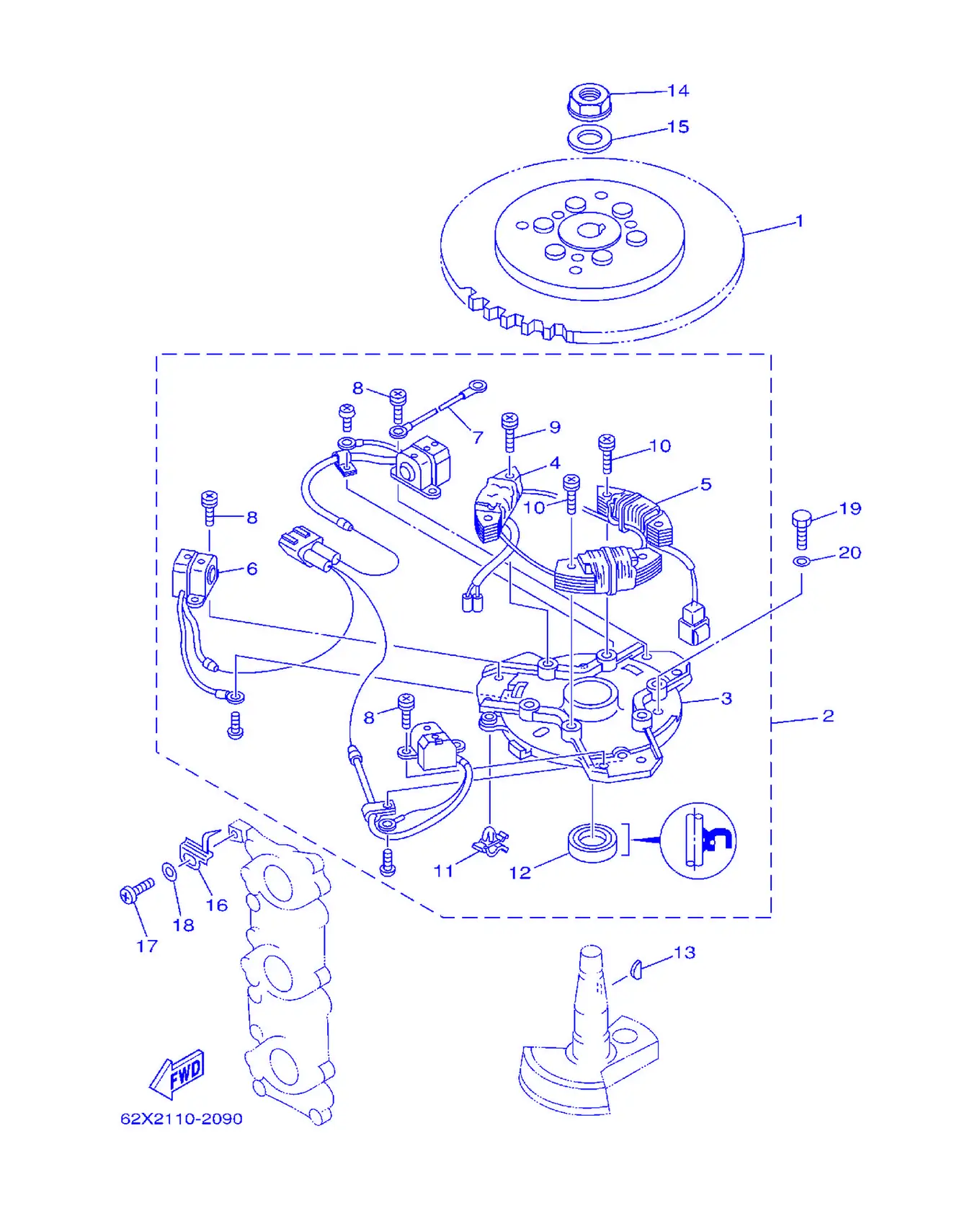

Рис. 13ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	63D-85550-00	Ротор в сборе	1
2	63D-85560-10	Основание в сборе	1
3	6H4-15359-04-94	. Корпус, сальник	1
4	63D-85520-00	. Катушка, зарядная	1
5	63D-85533-10	. Катушка, освещение	1
6	63D-85580-00	. Катушка, импульсная	1
7	6H4-83354-00	. Провод, заземляющий 1	1
8	63D-81345-00	. Винт, крепление крышки (M5X12)	6
9	63D-81345-10	. Винт с шайбой (M6X25)	2
10	63D-81345-20	. Винт, крепление крышки (M6X30)	4
11	90464-03M15	Хомут	1
12	93102-23096	. Сальник	1
13	6H4-11545-00	Крышка, карбюратор	1
14	90179-16M05	Гайка	1
15	90201-16M44	Шланг, топливный	1
16	6H4-81332-00	Пластина, установки зажигания	1
17	97885-05010	Винт, полукруглая головка	1
18	92995-05600	. Шайба	1
19	97013-06018	Болт	3
20	92903-06600	Шайба, пластина	3

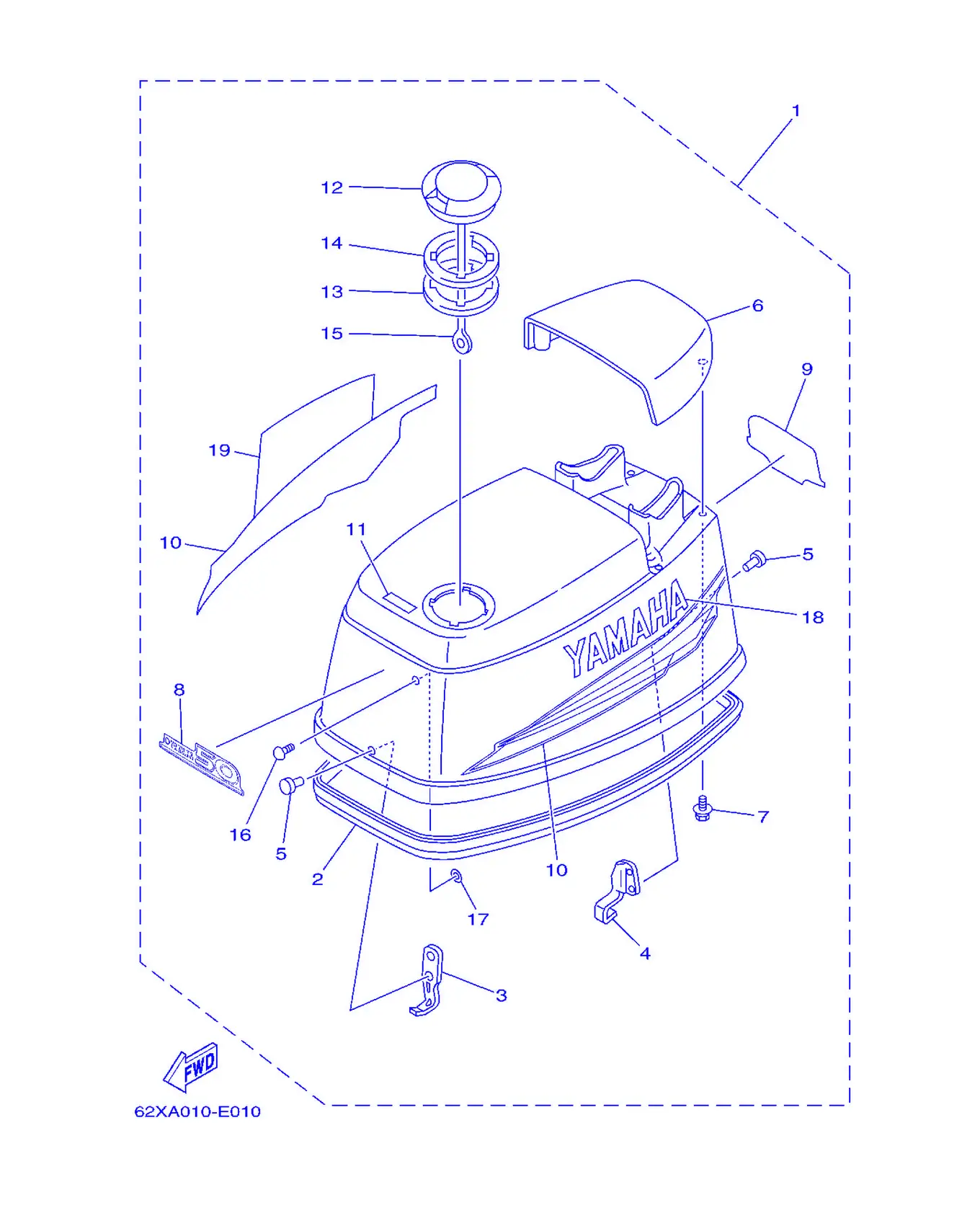

Рис. 14ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	62X-42610-50-4D	Верхний кожух в сборе	1
2	6H4-42615-00	Сальник	1
3	6H4-42651-00	Крюк	1
4	6H4-42652-00	Крюк	1
5	90266-04M01	. Шланг	4
6	6H4-42613-11-4D	. Формовка, воздуховод	1
7	90119-06M99	Болт с шайбой	4
8	62X-42677-20	Наклейка, передняя	1
9	62X-42678-11	Наклейка, задняя	1
10	63D-W0070-10	. Комплект наклеек	1
11	63D-13436-40	. Знак	1
12	63D-2177H-00	. Крышка диска 2	1
13	6H3-21732-00	Сальник 1	1
14	6H3-21735-00	Сальник 2	1
15	6H1-42694-00	Хомут	1
16	90338-05M03	. Заглушка	1
17	90183-05M06	Шток поршня	1
18	63D-42681-10	. Знак, кожух	1
19	63D-42682-10	. Знак, кожух	1

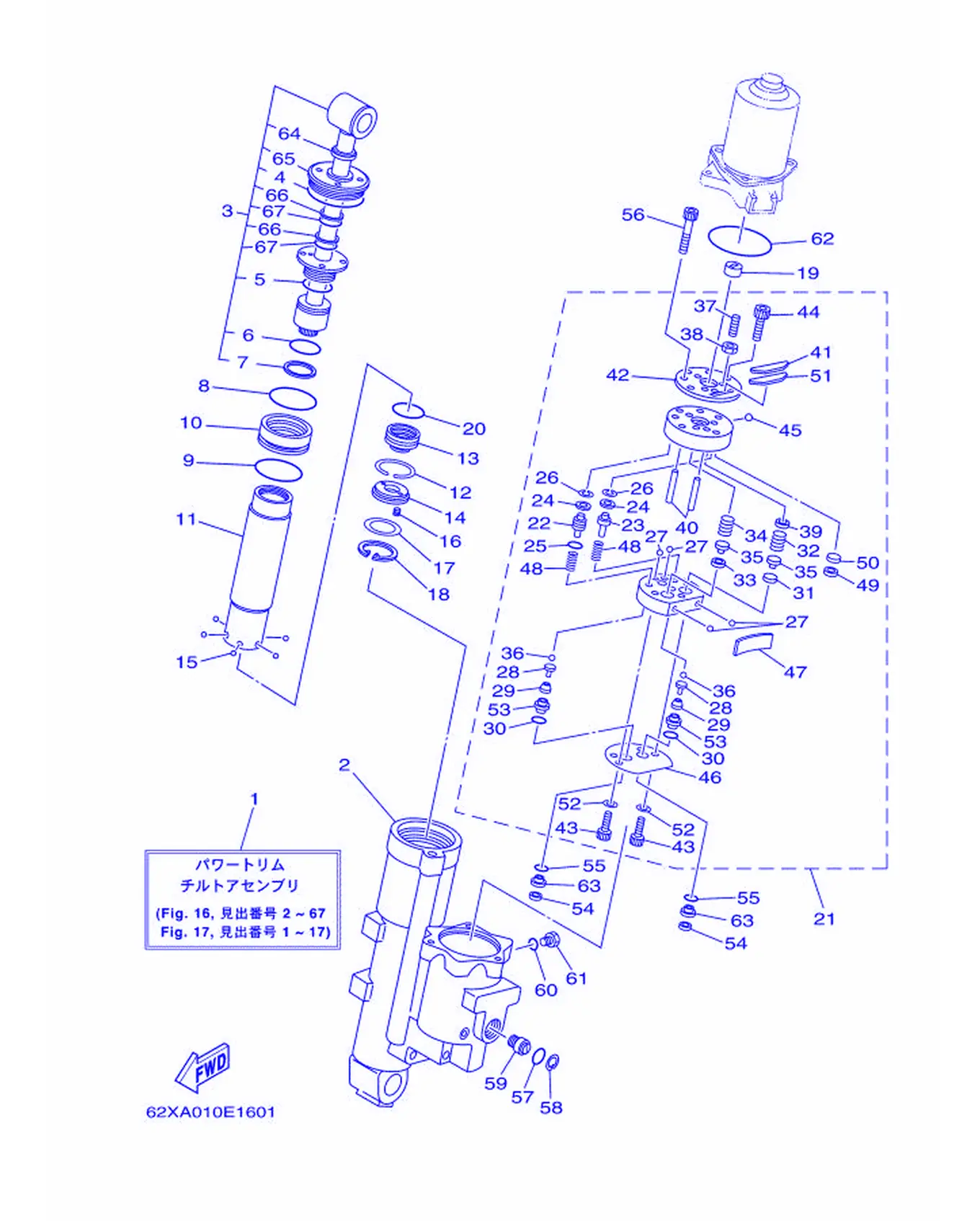

Рис. 15Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	62Y-43800-01-4D	Гидроподъем и наклон в сборе	1
2	62Y-4380K-01	Цилиндр, подъем в сборе	1
3	62X-43810-01	. . Поршень в сборе	1
4	62X-43861-00	. . . Кольцо уплотнительное	1
5	62X-43862-00	. . . Кольцо уплотнительное	1
6	93210-29375	. . . Кольцо уплотнительное	1
7	62X-43871-00	. . . Кольцо, опорное	1
8	93210-44383	. . Кольцо уплотнительное	1
9	93210-48214	. . Кольцо уплотнительное	1
10	62X-4388A-00	. . Поршень, наклон	1
11	62Y-22471-00	Цилиндр, амортизатор	1
12	67F-43875-00	. Кольцо, стопорное	1
13	69W-4381B-00	Свободный поршень в сборе	1
14	62X-43899-00	Пластина-стопор	1
15	93503-16003	. . Шарик	6
16	62X-4384H-00	Пружина	2
17	1UF-22434-00	Пластина, клапан 1	1
18	62X-43875-00	Кольцо, стопорное	1
19	6H1-43831-10	Соединитель, вал	1
20	93210-29375	. . . Кольцо уплотнительное	1
21	62Y-43830-01	Шестеренчатый насос в сборе	1
22	69J-43841-00	. Поршень, золотник	1
23	69J-4384M-00	. Поршень, золотник 2	1
24	69A-4384F-00	. Соединение, нижний вал	2
25	6H1-43883-00	. Уплотнительное кольцо	1
26	99002-03600	. Сальник	2
27	93505-32038	. . . Гайка	4
28	65W-4386A-00	Крышка штока	2
29	69J-43853-00	. Стопорное кольцо	2
30	69J-4389J-00	. Уплотнительное кольцо	2
31	6H1-4384G-11	Вал, поворотный	1
32	62Y-43855-00	. Пружина	1
33	6H1-4384F-10	Шестерня, ведущая	1
34	6H1-43856-10	Стопорный винт	1
35	6H1-43844-10	Крышка вала	2
36	93505-32038	. . . Гайка	2
37	92A08-03110	. Комплект винтов	1
38	95302-03600	. Гайка	1
39	62Y-4382A-00	. Адаптер 1	1
40	93604-26256	. Втулка, приводной вал	2
41	62Y-43816-00	. Фильтр 1	1
42	62Y-4382L-00	. Крышка перепускного клапана	1
43	91318-05020	. Болт	2
44	91318-05008	. Болт	2
45	93501-08001	Гайка	1
46	69W-4384G-00	. Сальник перепускного клапана	1
47	62Y-43854-00	. Пружина ручного сброса	1
48	69J-43894-00	. Стопорное кольцо, вал гребного винта	2
49	62Y-4387J-00	. Шайба специальная 2	1
50	62Y-22434-00	. Пластина клапана 1	1
51	62Y-43871-00	. Кольцо опорное	1
52	62Y-4387G-00	. Шайба	2
53	69J-43893-00	. Шайба	2
54	6H1-43816-00	Фильтр 1	2
55	69J-4389J-00	. Уплотнительное кольцо	2
56	91318-06040	Болт	3
57	93210-18397	О-кольцо	1
58	6H1-43875-00	Штифт золотника	1
59	62Y-43845-00	Винт ручного сброса	1
60	93210-09165	Кольцо уплотнительное	1
61	6H1-43829-00	Уплотнение поршня	1
62	62X-43865-00	O-кольцо	1
63	69W-43899-01	Стопорная пластина	2
64	62Y-43822-00	. Соединение, вал водяного насоса	1
65	62X-43821-00	. Винт торца цилиндра подъема	1
66	62X-43872-00	. Кольцо опорное	2
67	6C5-43863-00	. Уплотнительное кольцо	2

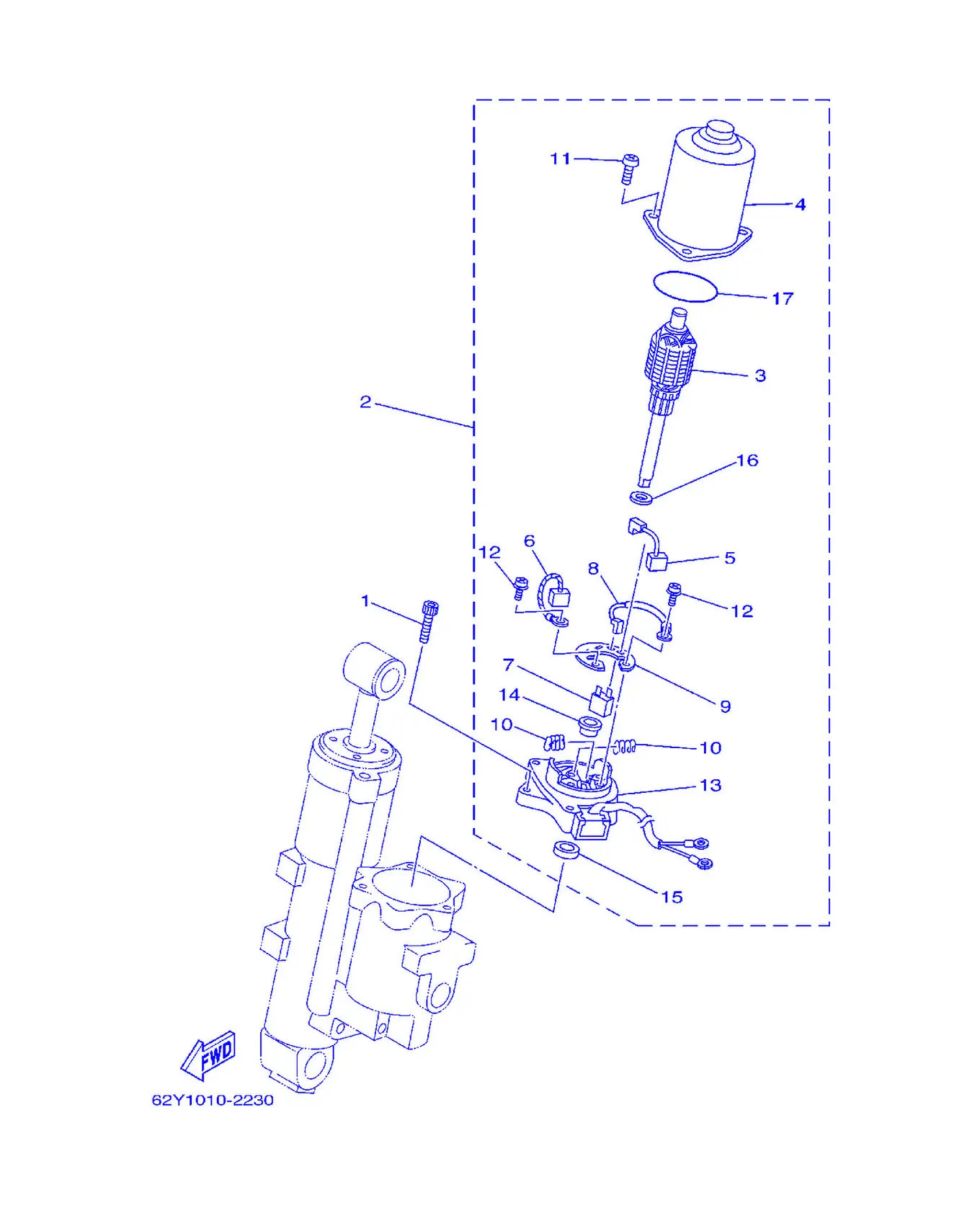

Рис. 16Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	62X-43888-00	. Болт с внутренним шестигранником	3
2	62Y-43880-01	Мотор в сборе	1
3	62Y-43805-00	. Якорь в сборе	1
4	62X-43804-01	. . Статор в сборе	1
5	62Y-43892-00	. Щетка 2	1
6	62Y-43891-00	. Щетка 1	1
7	62Y-82181-01	. Автоматический выключатель в сборе	1
8	62X-43807-00	Провод в сборе	1
9	69W-4380F-00	. Пластина держателя щеток	1
10	62X-4386K-00	Стопор, ...	2
11	97880-05020	Винт, с полукруглой головкой	3
12	97602-04216	. Пружина, держатель щетки	2
13	62Y-43881-00	. Рама торцевая	1
14	62X-4380H-00	. . . Металл	1
15	93102-08414	Сальник	1
16	90201-083J8	. . Шайба, пластина	1
17	93210-52449	. . O-кольцо	1

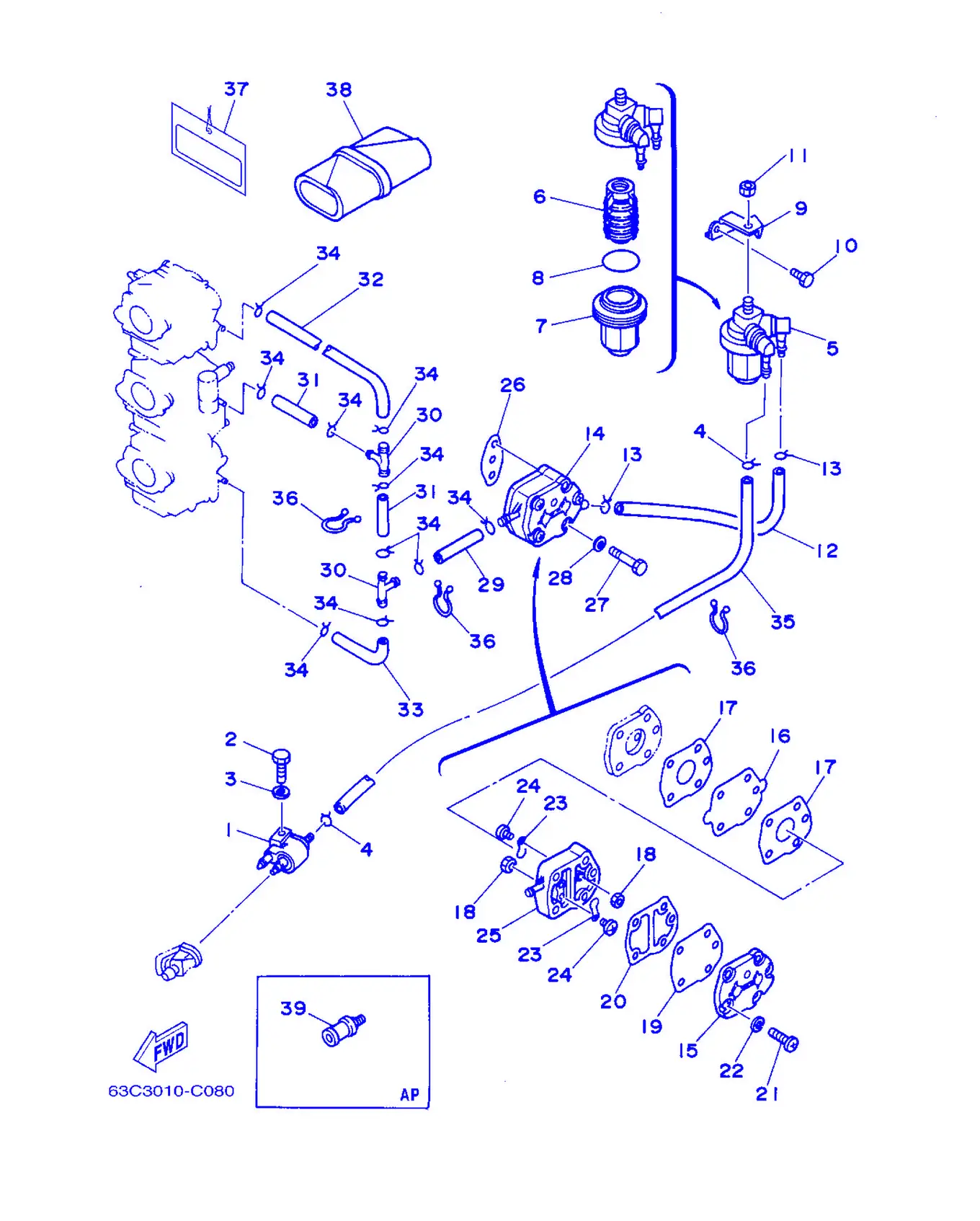

Рис. 17ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06025	Болт	1
3	92995-06600	. . Шайба	1
4	90467-08004	Зажим	2
5	61N-24560-00	Фильтр в сборе	1
6	61N-24563-00	Элемент фильтра	1
7	61N-24521-00	Держатель, трос газа	1
8	93210-32738	Кольцо O-ring	1
9	6H4-24566-02	Кронштейн, фильтр	1
10	97013-06014	Болт	1
11	95380-08600	Гайка	1
12	6H4-24314-00	Трубка 4	1
13	90467-08004	Зажим	2
14	692-24410-00	Топливный насос в сборе	1
15	6A0-24413-00	. Корпус 2	1
16	692-24411-00	. Диафрагма	1
17	648-24434-01	. Прокладка, корпус	2
18	95380-03600	. . Гайка	2
19	663-24411-00	. Диафрагма	1
20	648-24435-02	. Прокладка, корпус 2	1
21	98503-05028	. Винт, с полукруглой головкой	3
22	92990-05100	. Хомут шланга	3
23	6A0-24421-01	. . Клапан обратный	2
24	6A0-14325-00	. . Винт с полукруглой головкой	2
25	6A0-24412-02	. Корпус 1	1
26	650-24431-A0	. Прокладка топливного насоса 1	1
27	97095-06040	Болт	2
28	92995-06600	. . Шайба	2
29	90445-09063	Шланг (L80)	1
30	688-24378-00	Шланг, топливный 3	2
31	90445-09057	Шланг (L45)	2
32	6H4-24313-00	Трубка 3	1
33	6H4-24312-00	Трубка 2	1
34	90467-08004	Зажим	10
35	6H4-24311-00	Ручка, трос 1	1
36	90464-15M11	Хомут	3
37	61H-2819R-01	Ярлык, предупреждение	1
38	656-W2810-02	Набор инструментов	1
39	6E0-28193-00-94	Пробка, контрольная вода	1

Рис. 18Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-55	Заглушка топливной магистрали 1	1
9	90445-11M06	. Шланг (L:2050MM)	1
10	6Y1-24360-52	. Заглушка топливопровода	1
11	90445-11M05	. Шланг (L:850MM)	1
12	650-24351-51	. Заглушка 1	4
13	6G1-24305-05	Заглушка топливной магистрали 2	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y1-24305-06	Заглушка топливной магистрали 2	1
16	93210-08287	. . Кольцо O-ring	1

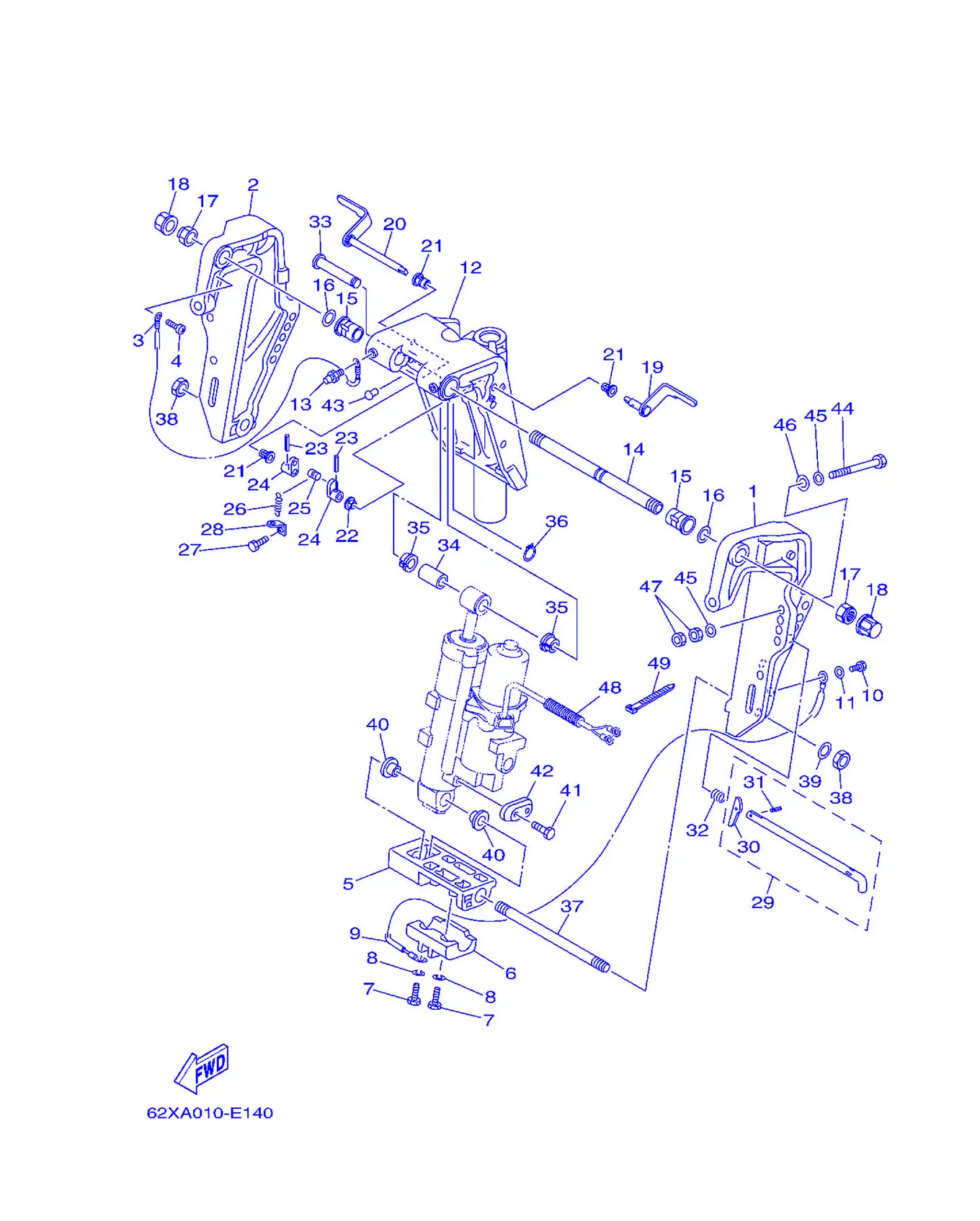

Рис. 19КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	63D-43111-01-4D	Кронштейн зажима 1	1
2	63D-43112-01-4D	Кронштейн, зажим 2	1
3	63D-82148-00	Провод, вывод 4	1
4	97885-06008	Пружина, педаль	1
5	63D-43128-01-4D	Проставка, кронштейн зажима	1
6	63D-45251-00	Анод	1
7	97095-06025	Болт	2
8	92995-06100	Пружинная шайба	2
9	6H1-82148-00	Пружина щетки 4	1
10	97095-06010	. Болт	1
11	92995-06600	. . Шайба	1
12	63D-43311-13-4D	Кронштейн, поворотный 1	1
13	93700-06M03	Пластина стопорная	3
14	63D-43131-01	Табличка, идентификационный номер	1
15	90386-22M15	Прокладка	2
16	90201-22M03	Шпилька, трос	2
17	90185-22M11	Штифт, шпонка	2
18	6G5-43145-01	Крышка, поводковая крышка	2
19	6H5-43181-03	Рычаг, стопор откидывания	1
20	6H5-43185-03	Рычаг, стопор откидывания	1
21	90386-10M16	Шайба	3
22	90386-10025	Втулка	1
23	91690-30020	Крыльчатка, ступица	2
24	6G5-43148-00	Ручка, регулировка	2
25	90249-06M19	Крыльчатка	1
26	90506-14M24	Ступица, втулка	1
27	97095-06010	. Болт	1
28	6G5-43144-00	Втулка, ступица	1
29	688-43160-01	Софдапзодакизбетбепи	1
30	688-43165-00	. Пластина, стопора откидывания	1
31	91690-30012	. Крышка головки блока	1
32	90502-16M02	Стопибего, задзигефу	1
33	6E5-43126-02	...	1
34	90386-18M92	Дзодзипа	1
35	90386-18M35	Прокладка	2
36	93410-18M02	...	1
37	90116-18M52	Болт, шпилька	1
38	90170-18M10	Гайка	2
39	92995-18600	Шайба	1
40	90386-18M44	Прокладка	2
41	90101-06020	Пластина, анод	2
42	65W-45251-00	Киль	1
43	90269-02M08	Шайба	2
44	90101-12M65	Болт, шестигранный	4
45	92995-12200	Шайба	8
46	90201-12426	...	4
47	95380-12600	Гайка	8
48	90440-14M00	Труба	1
49	90465-11M10	Хомут	3

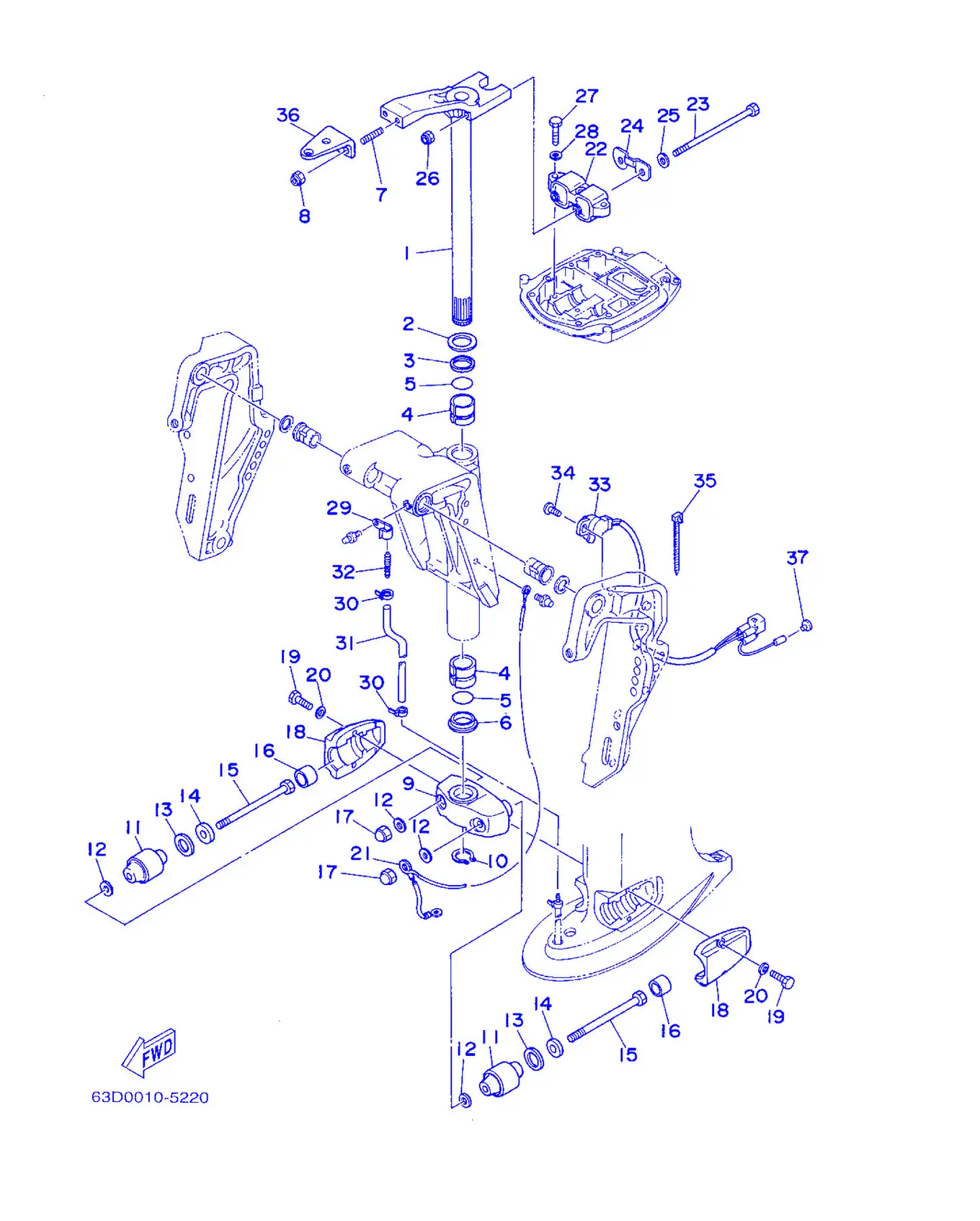

Рис. 20КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	63D-42510-12-4D	Кронштейн рулевого управления в сборе	1
2	90201-30M00	Шпилька, трос	1
3	90386-30M78	Прокладка	1
4	90386-30M77	Прокладка	2
5	93210-29M94	Уплотнительное кольцо	2
6	90386-30M60	Прокладка	1
7	90116-10175	Болт шпилька	2
8	90185-10051	. Гайка самоконтрящаяся	2
9	63D-44551-01-4D	Корпус, нижняя опора резиновая	1
10	93410-28M06	Прокладка	1
11	63D-44555-00-94	Демпфер опоры, нижняя сторона	2
12	90201-12M16	Держатель троса	4
13	90202-25M04	Хедзодзиба, топ-да	2
14	90201-13M19	Хедзодзиба, топ-да	2
15	90109-12M21	Болт	2
16	663-44575-00	Демпфер, нижняя опора	2
17	95380-12800	Гайка, корончатая	2
18	63D-44552-01-4D	Корпус, нижняя опора резиновая	2
19	97075-08030	Болт	4
20	92995-08100	Шайба пружинная	4
21	63D-82127-10	Провод, вывод 2	1
22	63D-44514-01-94	Демпфер крепления, верхняя сторона	1
23	90101-08M15	Болт, шестигранный	2
24	63D-44526-00	Пластина	1
25	90201-09425	Шайба, пластина	2
26	90185-08045	Гайка, самоконтрящаяся	2
27	97075-08030	Болт	3
28	92995-08100	Шайба пружинная	3
29	90465-06M86	Крышка	1
30	90465-11M10	Хомут	2
31	90445-07MF1	Шланг (L570)	1
32	6E5-83558-00	Крышка, топливного насоса	1
33	63D-83672-01	Датчик тримма	1
34	97885-06016	Сальник, коленвал	2
35	90465-13M11	. Хомут	1
36	63D-48511-00-4D	Крюк, рулевой	1
37	703-82119-00	Крышка, тяга рычага	1

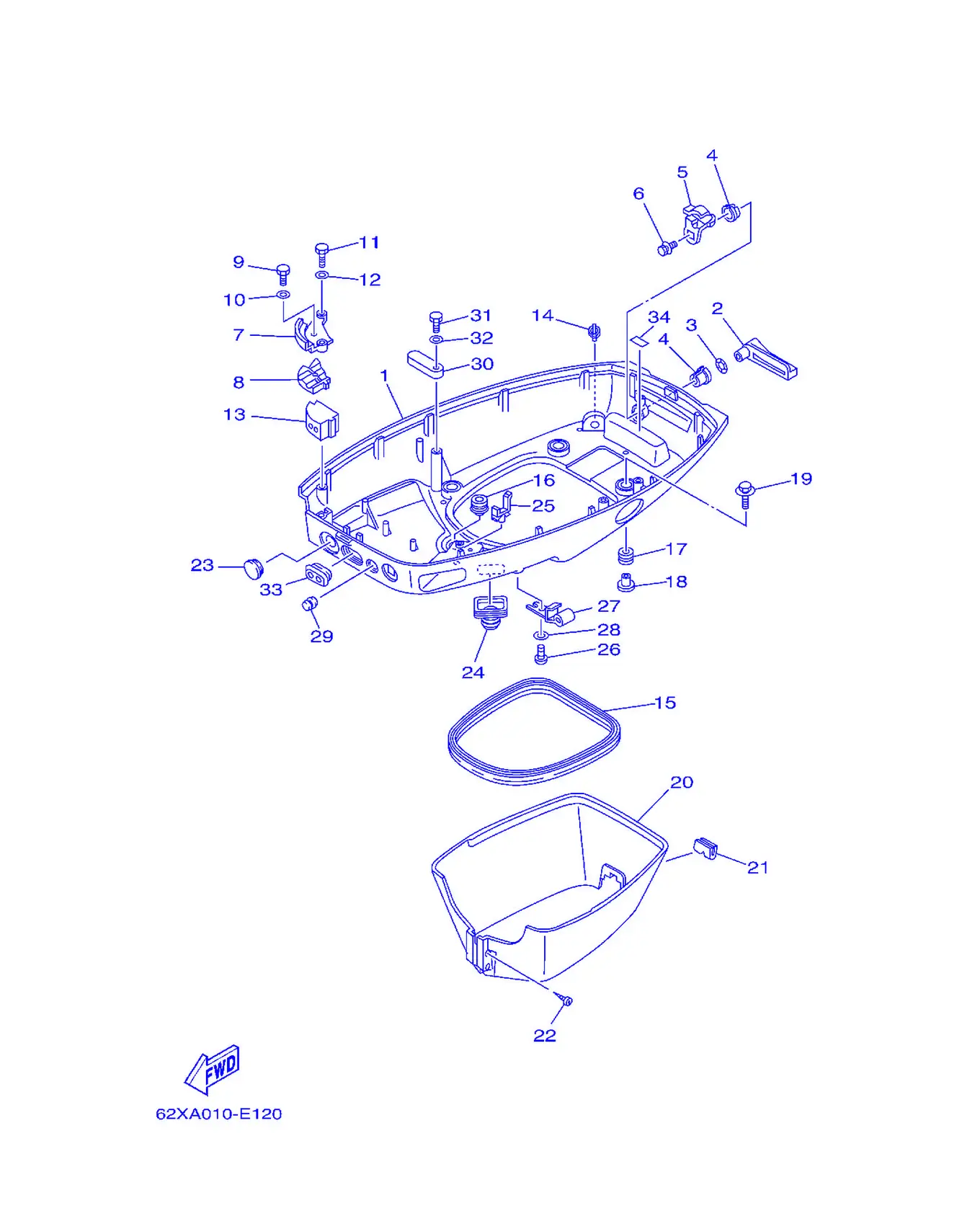

Рис. 21НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6H4-42711-25-4D	Кожух, нижний 1	1
2	6H4-42815-00	Рычаг, зажим	1
3	90206-12052	Прокладка, головка	1
4	90386-12069	Прокладка	2
5	6H4-42816-00	Рычаг, зажим	1
6	90119-06M73	Болт с шайбой	1
7	6H4-48531-11-94	Кронштейн, дистанционного управления 1	1
8	6H4-48532-11-94	Кронштейн, дистанционного управления 2	1
9	97095-05016	. Болт	1
10	92995-05600	. Шайба	1
11	97095-06020	Болт с шайбой	2
12	92995-06600	. . Шайба	2
13	6H4-42724-20	Втулка	1
14	6E5-44391-00	Ниппель, шланг	1
15	6H4-42716-00	Резиновое уплотнение 1	1
16	6E5-42724-00	Втулка уплотнительная	1
17	90480-09M21	Втулка уплотнительная	4
18	90387-06M41	Втулка	4
19	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	4
20	63D-42741-00-4D	Фартук	1
21	63D-42717-00	Резиновое уплотнение 2	1
22	97780-60525	Винт, саморез	2
23	676-42726-00	Кольцо поршневое	1
24	688-42726-10	Громет	1
25	90464-09M13	Зажим	1
26	90157-06M01	Винт, с полукруглой головкой	1
27	6E5-24367-01	Хомут, топливная труба 2	1
28	92990-06600	Прокладка, дроссель	1
29	6H4-42725-00	Втулка уплотнительная	1
30	6E5-82588-00	. Пластина	1
31	97095-06020	Болт с шайбой	1
32	92995-06600	. . Шайба	1
33	6H3-42727-00	Втулка	1
34	6G5-42791-00	Метка 1	1

Рис. 22ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	68F-82553-70	Удлинитель, провод	1
19	6Y5-83557-10	Трубка (6M)	1
20	90465-13M39	. Прокладка	2

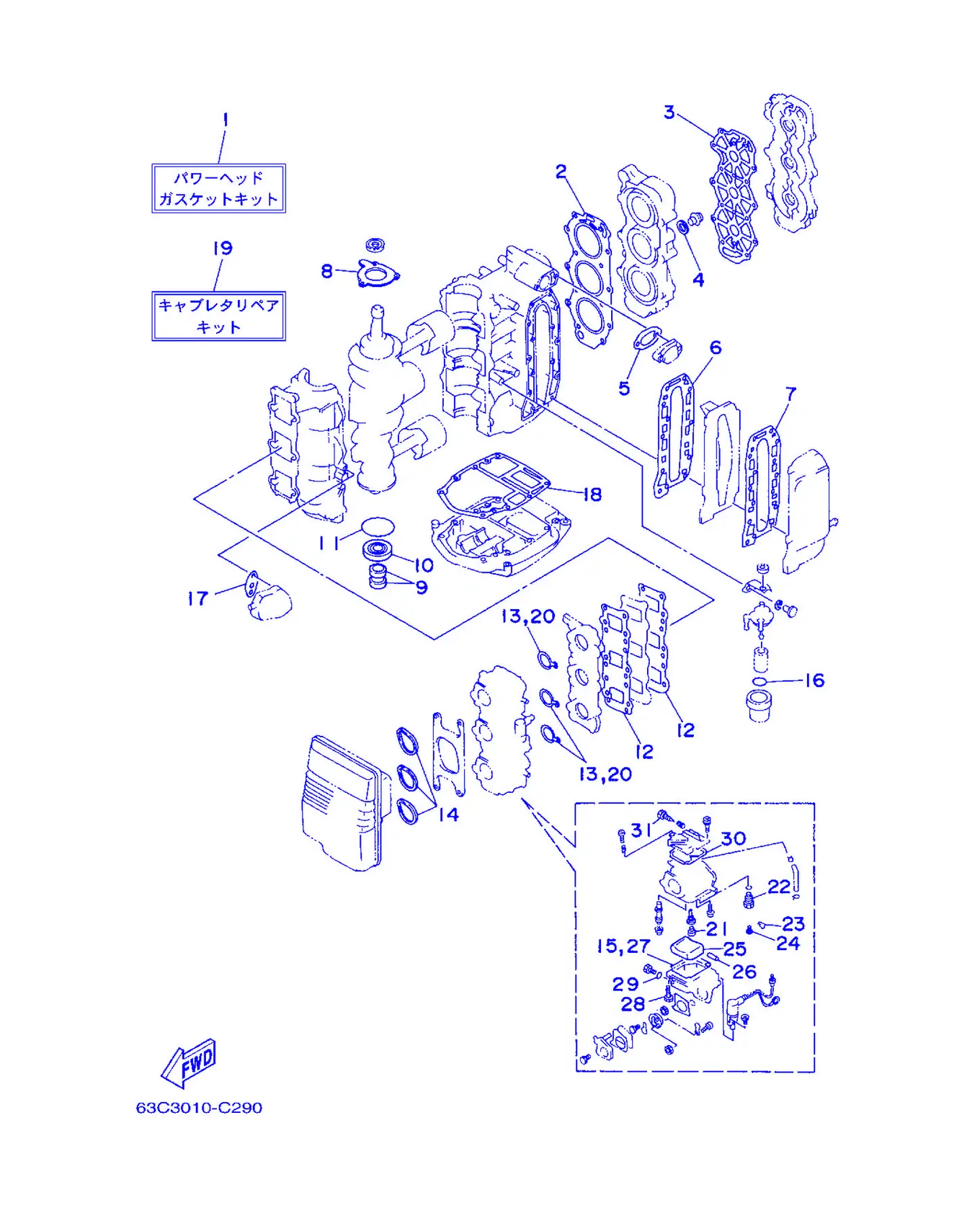

Рис. 23РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	63D-W0001-00	Комплект прокладок головки блока цилиндров	1
2	63D-11181-A1	. Прокладка, головка цилиндра 1	1
3	63D-11193-A0	Прокладка, крышка головки 1	1
4	90430-14115	Прокладка	1
5	6J8-12414-A0	. Прокладка крышки	1
6	6H4-41112-A0	. Прокладка, внутренняя крышка выхлопа	1
7	6H4-41114-A0	. Прокладка, наружная крышка выхлопа	1
8	6H4-15369-A1	. Прокладка корпуса сальника	1
9	93104-16M01	. Сальник	2
10	93102-25M28	Сальник	1
11	93210-58M21	Кольцо уплотнительное	1
12	6H4-13621-A1	Прокладка седла клапана	2
13	6H4-14198-01	Прокладка	3
14	6H3-14457-01	Сальник	3
15	6H4-14984-00	. Прокладка, поплавковой камеры	3
16	93210-32738	Кольцо O-ring	1
17	650-24431-A0	. Прокладка топливного насоса 1	1
18	6H4-45113-A0	Прокладка верхнего корпуса	1
19	6H4-W0093-03	Ремкомплект карбюратора	1
20	6H4-14198-01	Прокладка	3
21	676-14966-00	. Крышка	3
22	6H4-14590-01	Игольчатый клапан в сборе	3
23	663-14159-00	. Зажим	3
24	676-14186-00	. ...	3
25	6H4-14985-01	. Поплавок	3
26	6H4-14548-00	. ...	3
27	6H4-14984-00	. Прокладка, поплавковой камеры	3
28	97980-04114	. Заглушка, ...	3
29	93210-04230	. Кольцо O-ring	3
30	6H4-14147-00	. Кольцо O-ring	3
31	692-14923-00	. Винт, топливный	3

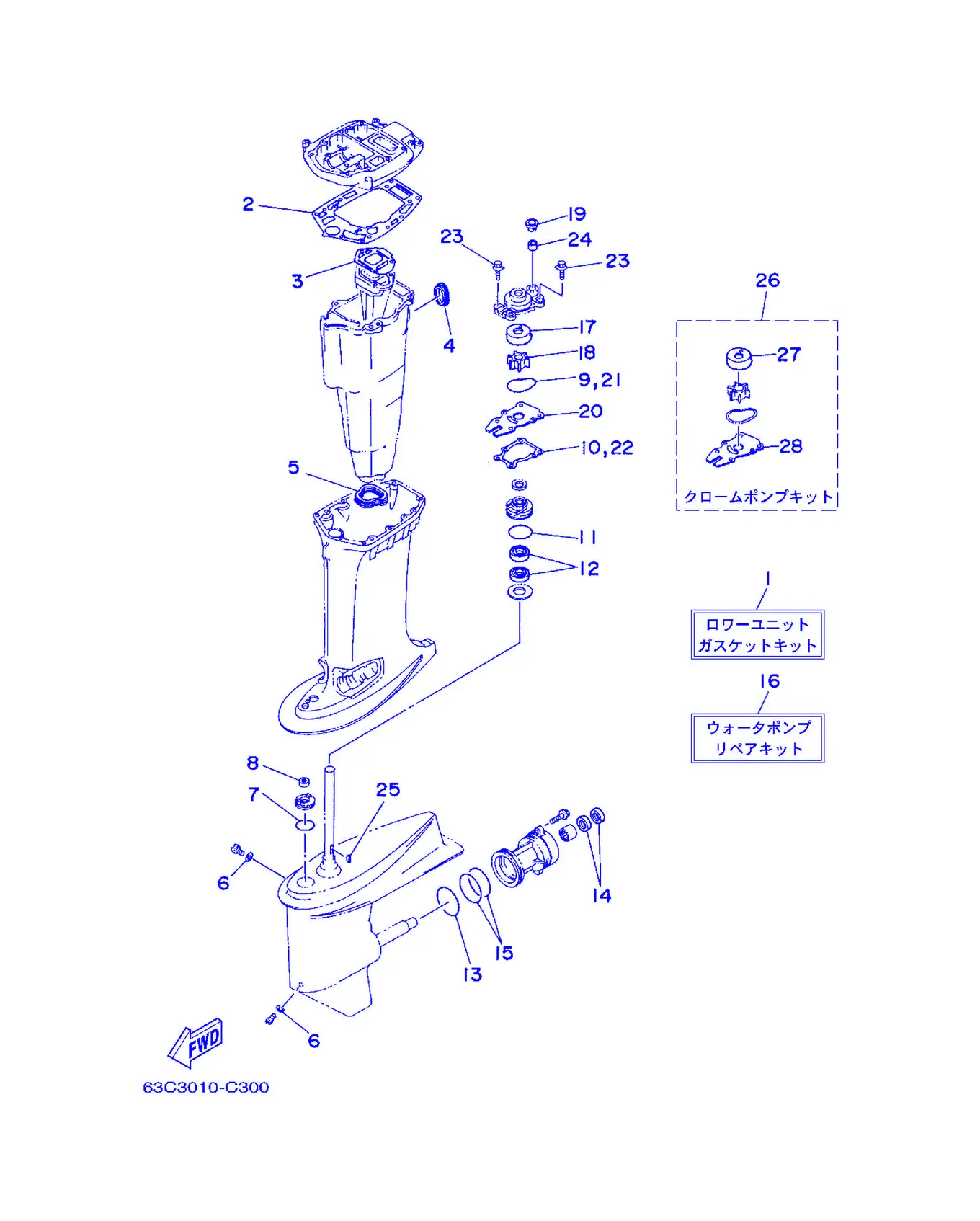

Рис. 24РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	63D-W0001-20	Комплект прокладок нижнего узла	1
2	63D-45114-A0	Прокладка верхнего корпуса	1
3	6H4-41134-A0	Прокладка, выпускной коллектор	1
4	6H3-45127-00	Сальник	1
5	63D-45123-00	Прокладка глушителя	1
6	90430-08020	. Прокладка	2
7	93210-33MG4	. Уплотнительное кольцо	1
8	93106-09014	. Сальник	1
9	93210-59MG7	. Уплотнительное кольцо	1
10	63D-44316-00	. Прокладка, пластина	1
11	93210-48MG8	. Уплотнительное кольцо	1
12	93101-25M57	. Сальник	2
13	93210-69MG6	. Уплотнительное кольцо	1
14	93101-22M00	. Сальник	2
15	93210-74MG5	. Уплотнительное кольцо	2
16	63D-W0078-01	Ремкомплект водяного насоса	1
17	63D-44322-00	. Прокладка, пластина	1
18	6H3-44352-00	. Прокладка	1
19	63D-44312-00	. Прокладка, пластина	1
20	63D-44323-00	. Прокладка, пластина	1
21	93210-59MG7	. Уплотнительное кольцо	1
22	63D-44316-00	. Прокладка, пластина	1
23	90119-08M15	. Болт с шайбой	4
24	663-44366-00	Демпфер, уплотнение водяного вала 2	1
25	90280-03024	Корпус, картридж	1
26	63D-W0078-0A	Комплект хромированного насоса	1
27	63D-44322-40	. Вставка, картридж	1
28	63D-44323-40	. Наружная пластина, картридж	1

Рис. 25Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 26ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	701-48320-00	Вал, приводной L=12F	2
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-90	Трос дистанционного управления 18F	2

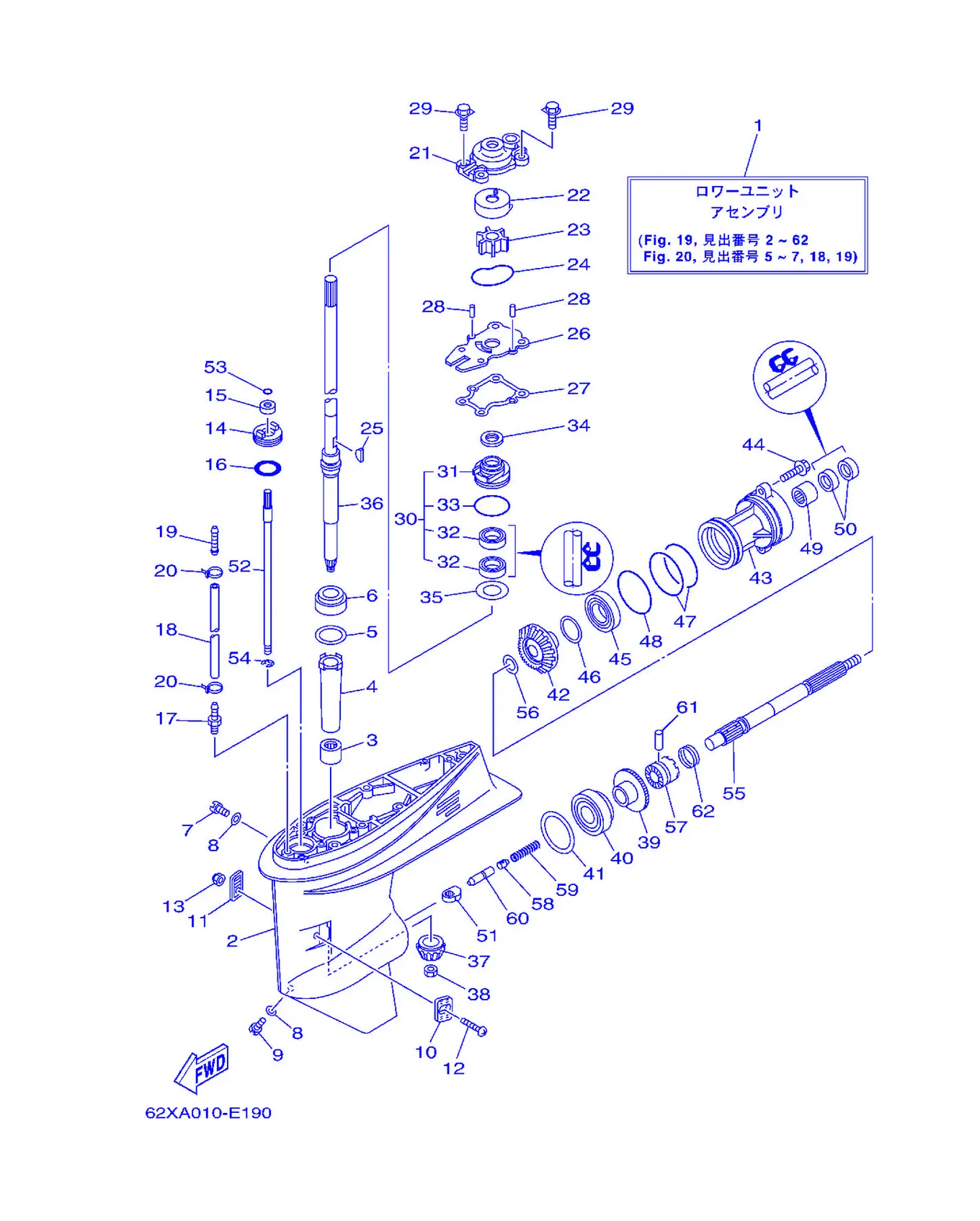

Рис. 27НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	63D-45300-12-4D	Нижний узел в сборе	1
2	63D-45301-03-4D	Корпус, нижний	1
3	93315-32224	Шестерня ведущая	1
4	6H4-45536-00	Вал гребной	1
5	663-45587-01	Шайба (T:0.10MM)	1
5	663-45587-10	Шайба (T:0.12MM)	1
5	663-45587-20	Шайба (T:0.15MM)	1
5	663-45587-30	Шайба (T:0.18MM)	1
5	663-45587-40	Шайба (T:0.30MM)	1
5	663-45587-50	Шайба (T:0.40MM)	1
5	663-45587-60	Шайба (T:0.50MM)	1
6	93332-00001	Крышка	1
7	90340-08002	Прокладка, пластина	1
8	90430-08020	. Прокладка	2
9	688-45341-10	Прокладка, верхняя	1
10	63D-45214-00	Прокладка, пластина 1	1
11	63D-45215-00	Прокладка, пластина 2	1
12	90142-05M06	Винт, с потайной головкой	1
13	95380-05600	. Гайка	1
14	63D-45321-00	Втулка	1
15	93106-09014	. Сальник	1
16	93210-33MG4	. Уплотнительное кольцо	1
17	6E5-45378-00	Уплотнение, вал	1
18	90445-07M31	Шланг (L200)	1
19	6E5-83558-10	Ниппель	1
20	90465-11M10	Хомут	2
21	63D-44311-00	Прокладка, пластина	1
22	63D-44322-00	. Прокладка, пластина	1
23	6H3-44352-00	. Прокладка	1
24	93210-59MG7	. Уплотнительное кольцо	1
25	90280-03024	Корпус, картридж	1
26	63D-44323-00	. Прокладка, пластина	1
27	63D-44316-00	. Прокладка, пластина	1
28	93604-08062	Штифт установочный	2
29	90119-08M15	. Болт с шайбой	4
30	63D-W4434-00	Корпус водяного насоса в сборе	1
31	63D-44341-00	. Корпус водяного насоса	1
32	93101-25M57	. Сальник	2
33	93210-48MG8	. Уплотнительное кольцо	1
34	63D-45344-00	Крышка, сальник	1
35	90201-27M00	Втулка, упорная	1
36	63D-45501-10	Вал гребной в сборе	1
37	6H4-45551-01	Шестерня приводная (13T)	1
38	90170-12138	Гайка	1
39	6H4-45560-01	Шестерня 1 (24T)	1
40	93332-00003	Шпонка	1
41	663-45567-01	Шайба регулировочная (T:0.10MM)	1
41	663-45567-10	Шайба регулировочная (T:0.12MM)	1
41	663-45567-20	Шайба регулировочная (T:0.15MM)	1
41	663-45567-30	Шайба регулировочная (T:0.18MM)	1
41	663-45567-40	Шайба регулировочная (T:0.30MM)	1
41	663-45567-50	Шайба регулировочная (T:0.40MM)	1
41	663-45567-60	Шайба регулировочная (T:0.50MM)	1
42	6H4-45571-01	Шестерня 2 (24T)	1
43	63D-45361-02-4D	Крышка, нижний корпус	1
44	90105-08M61	Болт с шайбой головки	2
45	93306-001U1	Прокладка	1
46	63D-45577-00	Шайба регулировочная (T:0.10MM)	1
46	63D-45577-10	Шайба регулировочная (T:0.12MM)	1
46	63D-45577-20	Шайба регулировочная (T:0.15MM)	1
47	93210-74MG5	. Уплотнительное кольцо	2
48	93210-69MG6	. Уплотнительное кольцо	1
49	93317-22204	Шпилька	1
50	93101-22M00	. Сальник	2
51	663-44151-00	Кулачок переключения	1
52	63D-44144-00	Прокладка, головка 2	1
53	93210-07003	О-кольцо	1
54	99001-08600	Стопорное кольцо	1
55	63D-45611-00	Прокладка, крышка	1
56	90201-22429	Крышка водяного насоса	1
57	63D-45631-01	Корпус, нижний	1
58	663-45634-00	Вал гребной	1
59	90501-16M01	Пружина сжатия	1
60	63D-45635-00	Прокладка, головка	1
61	90250-06023	Крыльчатка водяного насоса	1
62	663-45633-00	Кольцо крестовины	1

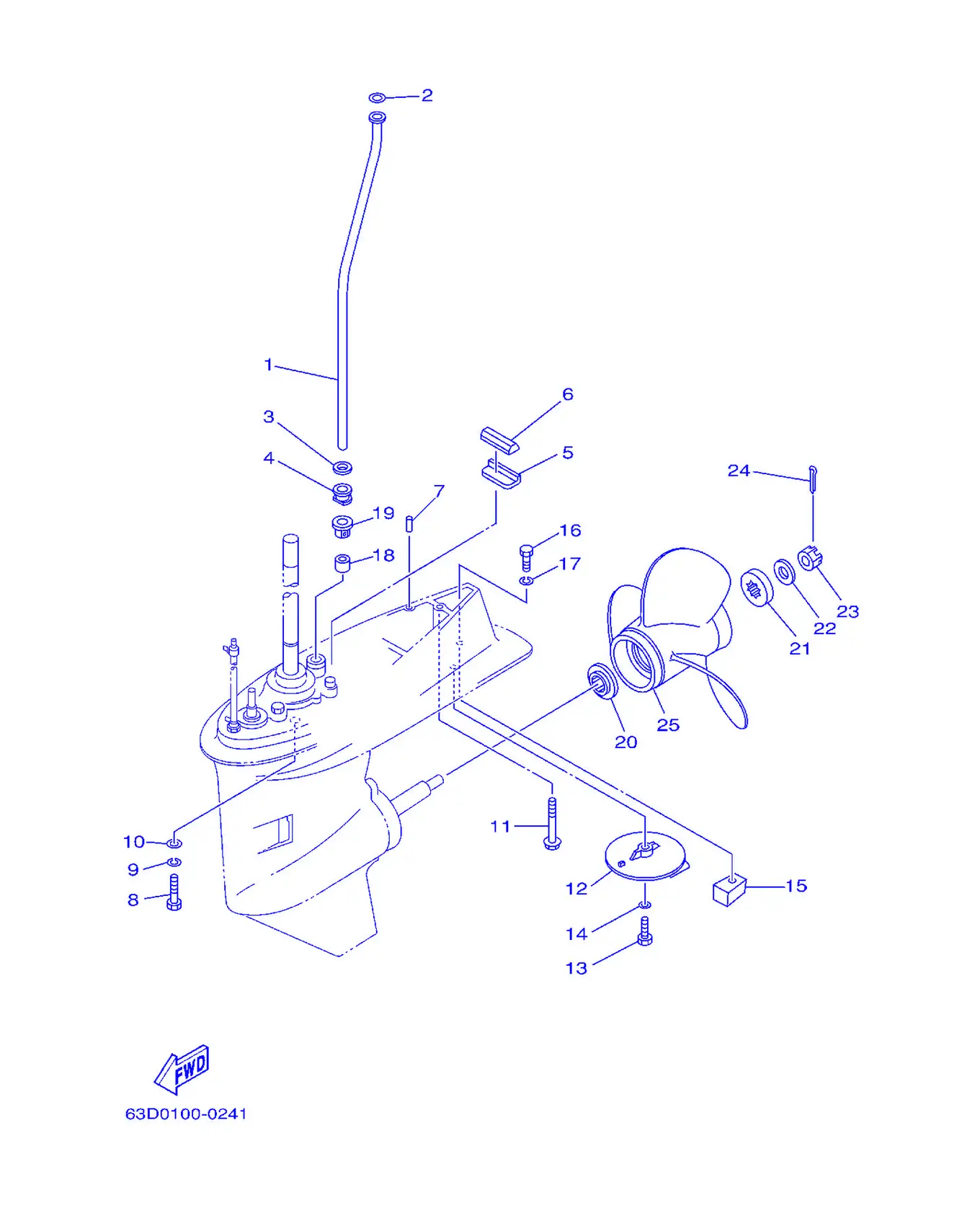

Рис. 28НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	63D-44361-10	Трубка водяная	1
2	90202-12060	Шпилька толкателя	1
3	90430-12072	Прокладка	1
4	63D-44367-00	Демпфер водяного сальника	1
5	663-45376-00-94	Направляющая, демпфер уплотнения	1
6	63D-45375-00	Прокладка, головка	1
7	93606-12019	. Пластина, корпус насоса	2
8	97075-10040	. Болт	4
9	92995-10100	Шайба	4
10	92995-10600	Шайба	4
11	90119-08M84	Гайка крепления	1
12	664-45371-01	Прокладка	1
13	97095-08025	. Болт	1
14	92995-08100	Шайба пружинная	1
15	67C-45251-00	Крышка	1
16	97095-08035	Болт	1
17	92995-08100	Шайба пружинная	1
18	663-44366-00	Демпфер, уплотнение водяного вала 2	1
19	63D-44312-00	. Прокладка, пластина	1
20	663-45987-02	Распорка 1	1
21	670-45997-02	Распорка	1
22	92990-16200	Шайба плоская	1
23	90171-16011	Гайка корончатая	1
24	91490-30025	Крышка, боковая	1
25	663-45941-01-EL	Гребной винт (3X10-3/4 X17 -G)	1
25	663-45949-01-EL	Гребной винт (3X10-3/4 X16 -G)	1
25	663-45952-02-EL	Гребной винт (3X11-3/8 X12 -G)	1
25	663-45954-01-EL	Гребной винт (3X11-3/4 X10 -G)	1
25	663-45956-01-EL	Гребной винт (3X12-1/4 X9 -G)	1
25	663-45958-01-EL	Гребной винт (3X11-1/4 X14 -G)	1
