雅马哈 5C - 5CMHL

共 11 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНЯЯ ЧАСТЬ КОРПУСА И КРОНШТЕЙН 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 4УПРАВЛЕНИЕ 5ЦИЛИНДР И КАРТЕР 6Стартер 7ГЕНЕРАТОР 8ВЕРХНИЙ КАПОТ 9НИЖНИЙ КОЖУХ 10Ремонтный комплект 11НИЖНИЙ КАРТЕР И ПРИВОД

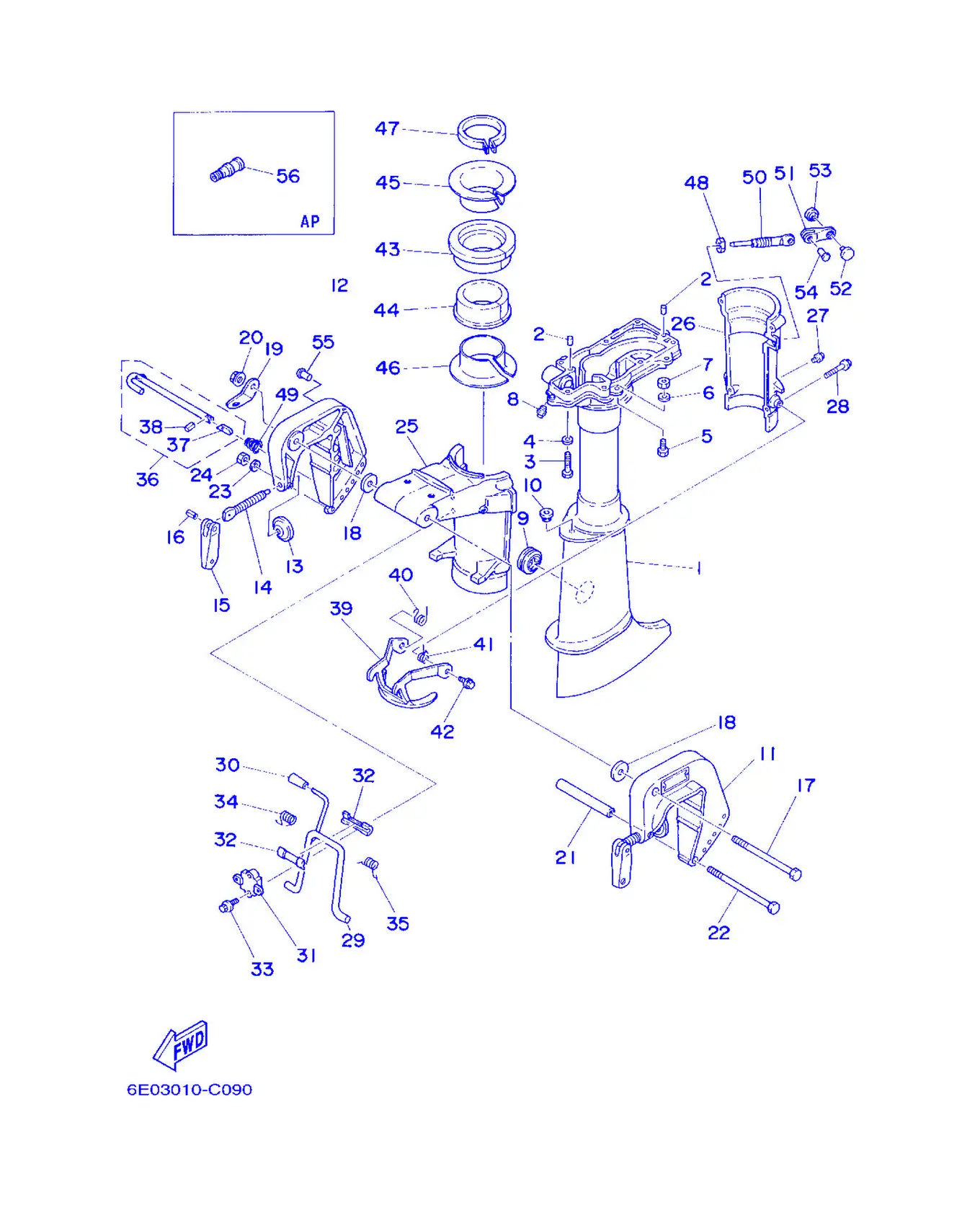

Рис. 1ВЕРХНЯЯ ЧАСТЬ КОРПУСА И КРОНШТЕЙН Upper Casing & Bracket

REF	Номер детали	Наименование	Кол-во
1	6E0-45111-12-4D	Корпус верхний	1
2	93606-12019	. Пластина, корпус насоса	2
3	97095-06030	Болт	7
4	92995-06600	. . Шайба	7
5	97095-06016	Болт	4
6	92995-06600	. . Шайба	4
7	95380-06700	Гайка	4
8	93700-06M03	Пластина стопорная	1
9	647-45151-01	Крышка, верхнего корпуса	1
10	90480-10M13	Прокладка	1
11	6E0-43111-02-4D	Кронштейн зажима 1	1
12	6E0-43112-01-4D	Кронштейн зажима 2	1
13	620-43114-00	Подушка зажима транца	2
14	6E0-43116-01	Заглушка	2
15	6E0-43118-01	Держатель, трос управления	2
16	90243-04M01	Педаль	2
17	90101-08M07	Накладка	1
18	90201-08M03	Шайба пластины	2
19	6A1-43113-01	Топливный шланг	1
20	90185-08057	Крышка, топливный фильтр	1
21	90387-06M11	Втулка	1
22	90101-06335	Табличка, идентификационная	1
23	92990-06600	Прокладка, дроссель	1
24	95380-06600	Тяга, соединительная	1
25	6E0-43311-04-4D	Кронштейн поворотный 1	1
26	6E0-43312-02-4D	Кронштейн поворотный 2	1
27	93700-06M03	Пластина стопорная	1
28	95895-06035	Болт с фланцем	4
29	6E0-43181-00	Рычаг стопора откидывания	1
30	6E0-43632-00	Упор	1
31	6E0-43313-00-94	Кронштейн, поворотный 3	1
32	620-43189-00	Прокладка	2
33	95895-06020	Накладка, дефлектор	2
34	90508-16020	Пружина, торсионная	1
35	90508-16021	Пружина, торсионная	1
36	6E0-43160-01	Прокладка упора	1
37	689-43165-00	Трубка, направляющая	1
38	91690-30008	Крышка, стопорная	1
39	6E0-43614-00-5B	Пластина стопора откидывания	1
40	90508-14M10	Пружина торсионная	1
41	90508-14M11	Пружина, торсионная	1
42	95895-06010	Наклейка	2
43	6E0-42537-02	Втулка, ось поворота	1
44	6E0-42538-02	Втулка, ось поворота	1
45	6E0-42539-00	Втулка, ось поворота	1
46	6E0-42549-00	Втулка, ось поворота	1
47	6E0-42528-03	Пластина, фрикционная	1
48	95380-08600	Гайка	1
49	90502-08M05	Стоппер, дроссельная заслонка	1
50	6L5-42529-01	Прокладка головки цилиндра	1
51	6L5-42561-00	Крышка	1
52	6L5-44196-00	Прокладка 3	1
53	6L5-44197-00	Прокладка 4	1
54	90266-04M05	Поршень	1
55	90269-02M08	Шайба	2
56	626-28193-01-94	Пробка контроля воды	1

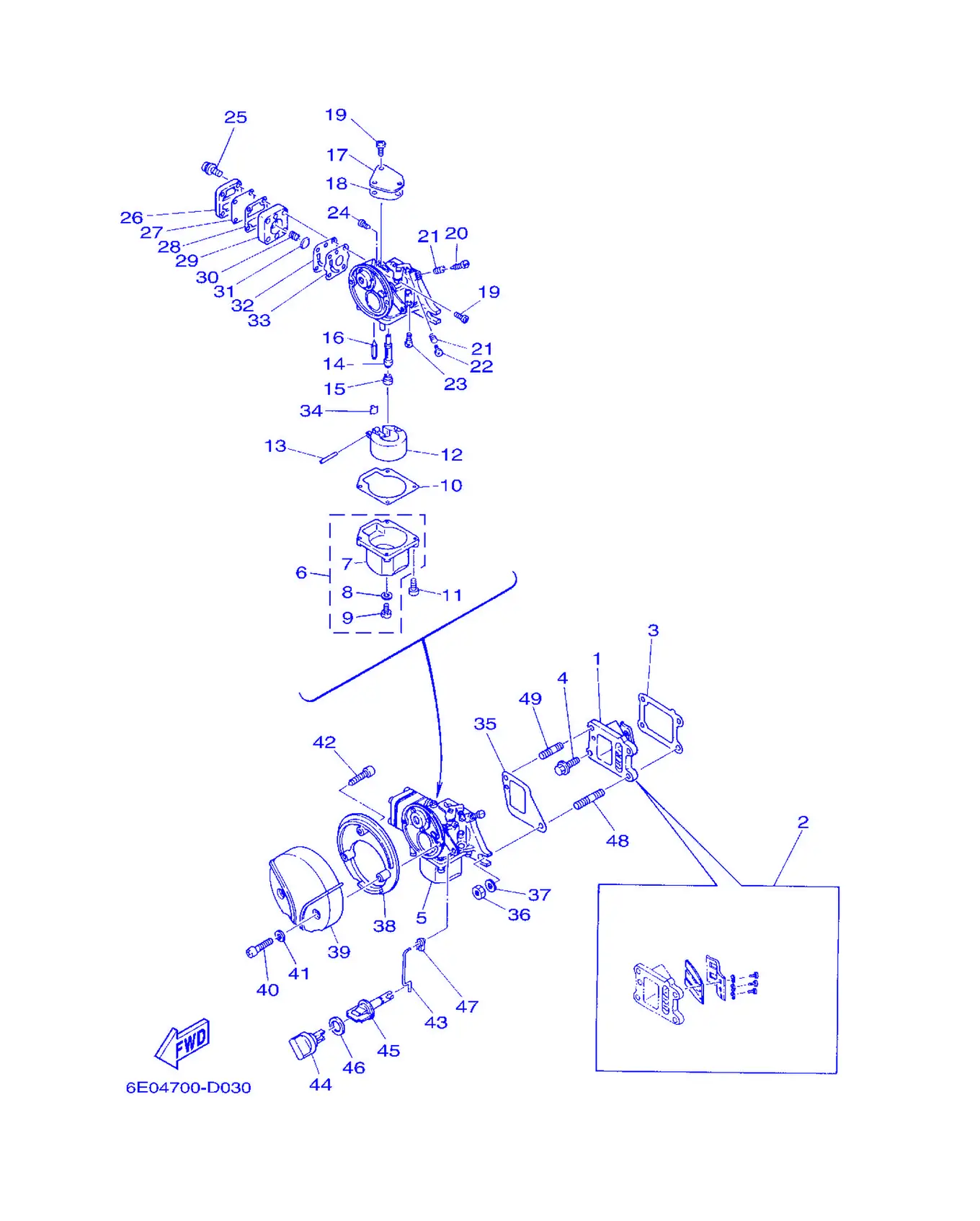

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6E0-13610-00	Клапан лепестковый в сборе	1
2	6E0-W0004-00	. Комплект лепестков	1
3	6E0-13621-A2	. Прокладка, седло клапана	1
4	95895-06016	. Болт с фланцем	2
5	6E3-14301-05	Карбюратор в сборе 1	1
6	6E0-14180-00	. Поплавковая камера в сборе	1
7	6E0-14381-02	. . Корпус поплавковой камеры	1
8	646-14198-01	. . Прокладка	1
9	97890-05006	Винт с полукруглой головкой	1
10	6E0-14384-00	. Прокладка поплавковой камеры	1
11	97980-04116	. Винт с шайбой	4
12	6E7-14385-01	. Поплавок	1
13	647-14386-00	. Ось поплавка	1
14	6E3-14341-02	Жиклер главный	1
15	648-14343-40	. Жиклер главный (# 80)	1
16	6F5-14392-00	. Клапан игольчатый	1
17	6E0-14157-00	. Крышка, пластина	1
18	6E0-14227-00	. Прокладка	1
19	97890-04007	. Стоппер, дроссельная заслонка	4
20	647-14323-00	. Винт регулировки качества смеси	1
21	646-14212-01	. Пружина винта регулировки холостого хода	2
22	664-14321-01	. Винт дроссельной заслонки	1
23	648-14342-26	Жиклер холостого хода (# 52)	1
24	647-14326-00	. Винт направляющий	1
25	97980-04120	. Винт с шайбой	4
26	6E0-24413-00	. Крышка	1
27	6E0-24471-00	. Диафрагма	1
28	6E0-24435-00	. Прокладка, корпус 2	1
29	6E0-24412-00	. Корпус 1	1
30	6E0-24423-00	. Пружина диафрагмы	1
31	6E0-14346-00	. Пластина	1
32	6E0-24411-00	. Диафрагма	1
33	6E0-24434-00	. Прокладка, корпус	1
34	6E0-14159-00	. Зажим	1
35	6E0-14198-A0	. Прокладка	1
36	95380-06700	Гайка	2
37	92995-06600	. . Шайба	2
38	6E0-14417-00	Крышка 1	1
39	6E0-14418-00	Крышка 2	1
40	97880-05025	Винт с полукруглой головкой	2
41	92990-05600	. Шайба пластины	2
42	97780-40720	Винт самонарезающий	1
43	6E0-41256-00	Тяга, воздушная заслонка 1	1
44	6E0-41271-00	Ручка, воздушная заслонка	1
45	6E0-41272-00	Ручка, воздушная заслонка	1
46	90202-12M16	Шайба, пластина	1
47	661-41262-02	Соединение, рычаг подсоса	1
48	95627-06325	Болт, шпилька	1
49	90116-06M08	Болт, шпилька	1

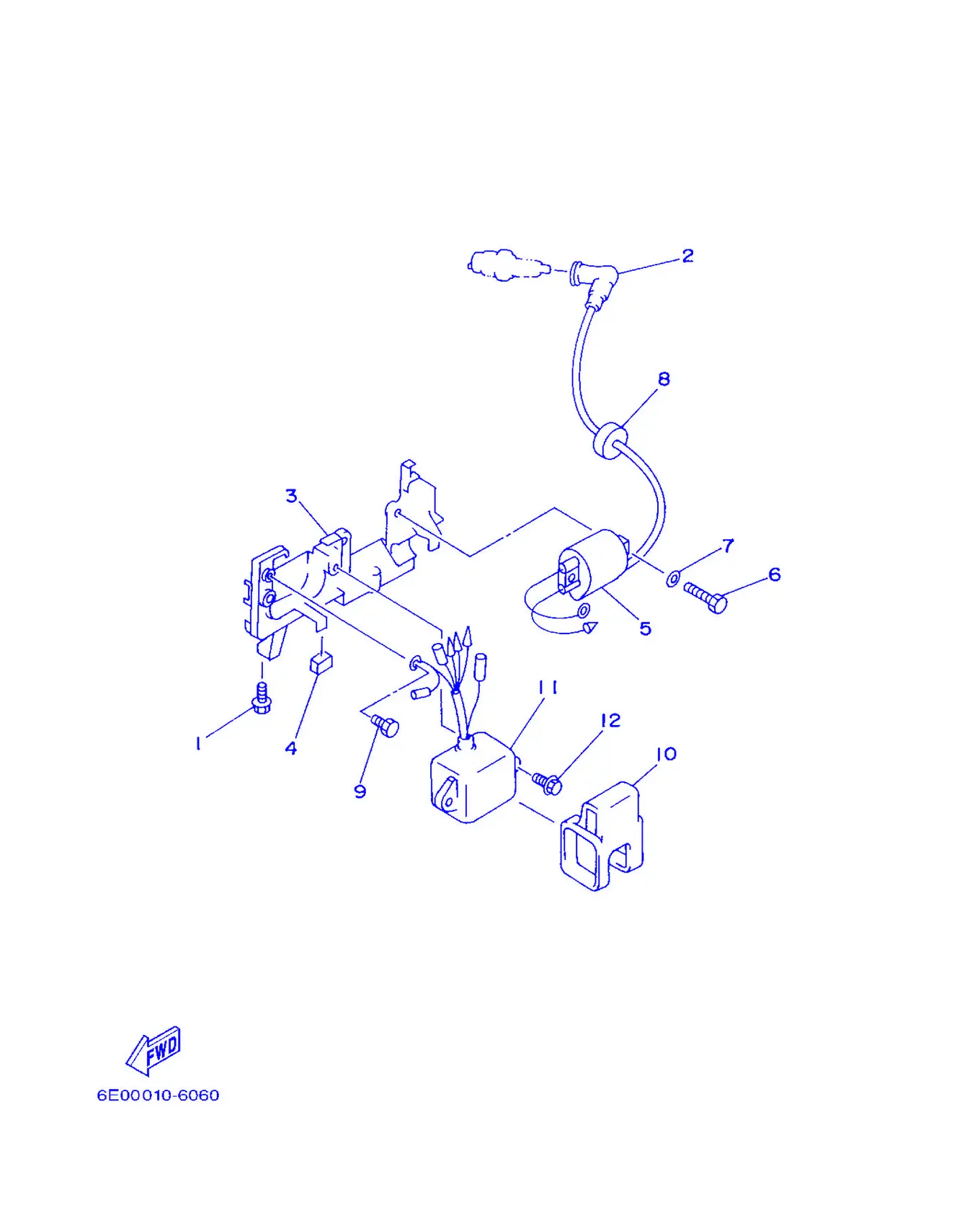

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	95895-06016	. Болт с фланцем	2
2	663-82370-01	Колпачок свечи в сборе	1
3	6E0-82316-01-94	Кронштейн, катушка зажигания	1
4	6E0-82317-00	Демпфер, катушка зажигания	2
5	6E0-85570-00	Катушка зажигания в сборе	1
6	97095-06016	Болт	2
7	92995-06600	. . Шайба	2
8	90480-25161	Прокладка	1
9	97080-06010	Болт	1
10	6E0-85548-00	Держатель	1
11	6E0-85540-71	Блок C.D.I. в сборе	1
12	95895-06020	Накладка, дефлектор	2

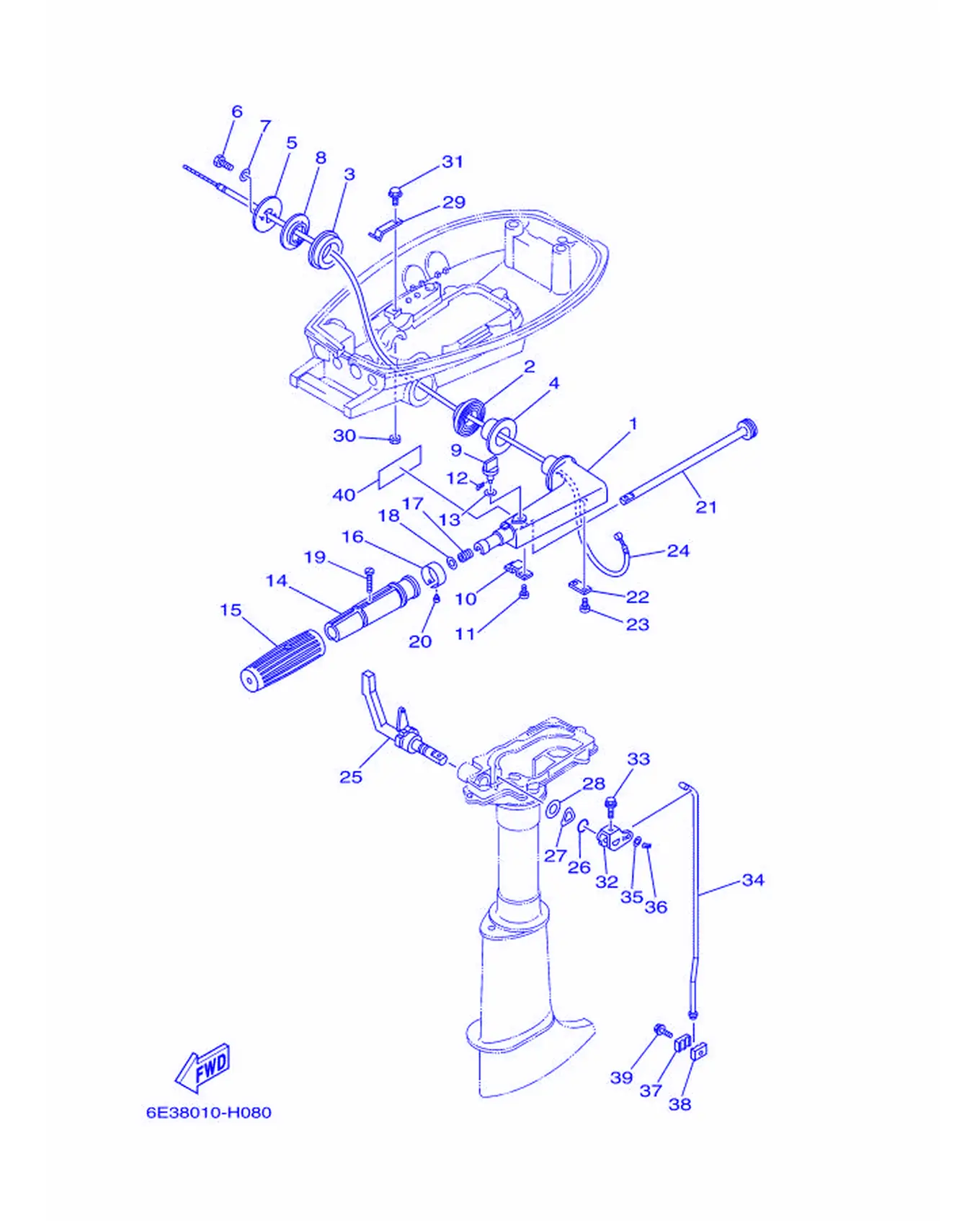

Рис. 4УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6E0-42111-02-4D	Рукоятка, рулевое управление	1
2	6E0-42129-02	Втулка, резиновая	1
3	6E4-42129-00	Втулка, резиновая	1
4	90386-26M30	Втулка	1
5	6E0-42131-02-94	Крышка, рукоятка рулевого управления	1
6	97013-05020	Болт	2
7	92903-05600	. Шайба, пластина	2
8	90386-26M33	Втулка	1
9	6E0-42125-00	Болт, регулировка трения	1
10	6E0-42134-02	Крышка, рычаг дросселя	1
11	97885-05012	Прокладка пластины	2
12	91490-12010	Шплинт	1
13	90202-07M22	Шайба, пластина	1
14	6E0-42119-00	Рукоятка, рулевое управление	1
15	6E0-42177-00	Резина, рукоятка	1
16	6E0-42137-10	Индикатор, дроссель	1
17	90501-23215	Стопорное устройство	1
18	90201-10119	Шайба, пластина	1
19	90149-05M13	Винт	1
20	90269-02M09	Заклепка	1
21	6E0-42138-01	Рычаг, дроссель	1
22	6E0-42159-02	Кронштейн	1
23	97885-05012	Прокладка пластины	2
24	6E0-26301-01	Трос дросселя в сборе	1
25	6E4-44111-72-4D	Рукоятка, переключение передач	1
26	93210-12327	Кольцо уплотнительное	1
27	90206-16M06	Шайба, волнистая	1
28	90202-16061	Пружина толкателя	1
29	6E0-44116-00	Пружина	1
30	95380-06700	Гайка	1
31	95895-06012	Табличка, предупреждающая	1
32	6E0-44121-00	Рычаг, тяга переключения	1
33	95895-06025	Табличка, предупреждение	1
34	6E0-44143-10	Тяга, переключение	1
35	92990-05600	. Шайба пластины	1
36	91490-16010	Заглушка, поворотный	1
37	6E0-44145-00	Соединитель, тяга переключения	1
38	6E0-44146-00	Соединитель, тяга переключения	1
39	95895-06020	Накладка, дефлектор	1
40	6AH-42794-00	Этикетка, предупреждение (общая)	1

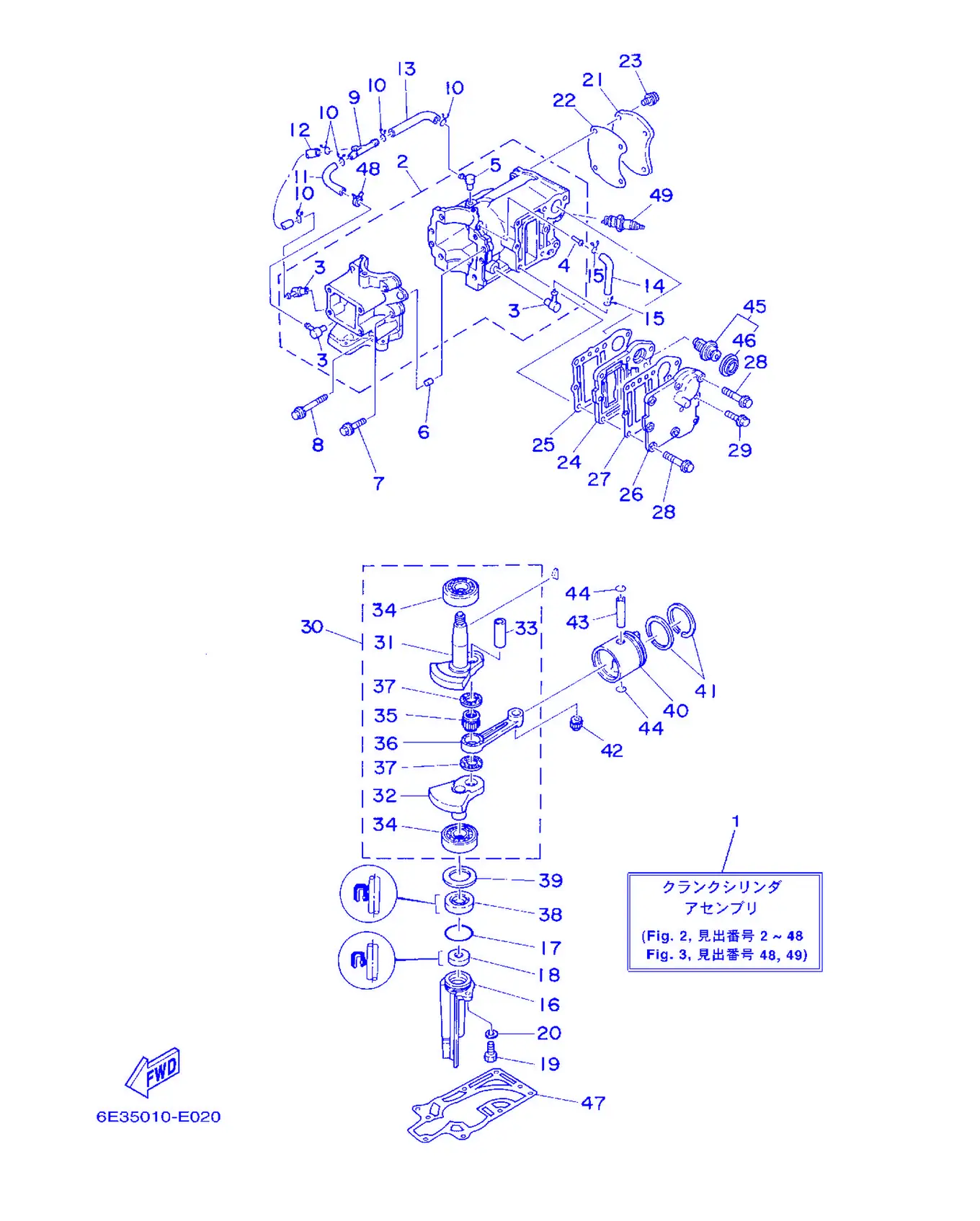

Рис. 5ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6E3-W0090-04-1S	Блок цилиндра в сборе	1
2	6E3-15100-02-1S	Картер в сборе	1
3	650-11370-01	Узел обратного клапана	3
4	624-14485-00	. Трубка соединительная	1
5	6E5-11372-01	Штуцер шланга	1
6	93606-12019	. Пластина, корпус насоса	2
7	90105-06M16	Болт, с шайбой и головкой	4
8	90105-06M17	Болт, фланец	2
9	6E0-24378-00	Трубка, соединение 4	1
10	90467-06016	Зажим	5
11	90445-07M00	Шланг (L100)	1
12	90445-07M28	. Шланг (L70)	1
13	90445-07M32	Шланг (L120)	1
14	90445-07M28	. Шланг (L70)	1
15	90467-06016	Зажим	2
16	6E0-15396-03-5B	Корпус, сальник	1
17	93210-31MJ5	. Кольцо уплотнительное	1
18	93101-10M25	. Сальник	1
19	97095-06016	Болт	1
20	92995-06600	. . Шайба	1
21	6E3-11191-01-1S	Крышка, головка цилиндра 1	1
22	6E3-11193-A1	. Прокладка, крышка головки 1	1
23	90105-06039	Наклейка, предупреждение	4
24	6E3-41111-01-1S	Внутренняя крышка, выхлоп	1
25	6E3-41112-A1	. Прокладка, внутренняя крышка выхлопа	1
26	6E3-41113-01-1S	Наружная крышка, выхлоп	1
27	6E3-41114-A1	. Прокладка, наружная крышка выхлопа	1
28	90105-06037	Наклейка, предупреждение	8
29	90105-06039	Наклейка, предупреждение	1
30	6E3-11400-00	Коленчатый вал в сборе	1
31	6E3-11412-00	. Коленчатый вал 1	1
32	6E3-11422-00	. Коленчатый вал 2	1
33	6G1-11681-00	Палец, коленчатый вал 1	1
34	93306-204U0	Подшипник	2
35	93310-418V1	Подшипник	1
36	6E0-11651-01	Шатун, соединительный	1
37	90209-18112	Шайба	2
38	93101-20M29	. Сальник	1
39	90201-32M48	Шайба, пластина	1
40	6E3-11631-00-98	Поршень (STD)	1
41	6J1-11610-00	Комплект поршневых колец (STD)	1
42	93310-112V0	Подшипник	1
43	6G1-11633-00	Палец, поршень	1
44	93450-13022	Стопорное кольцо	2
45	6E5-12411-02	Термостат	1
46	6E5-12412-00	Уплотнение термостата	1
47	6E0-45113-A1	Прокладка, верхний корпус	1
48	90468-07M02	Хомут	1
49	94703-00040	Свеча зажигания (NGK B7HS)	1

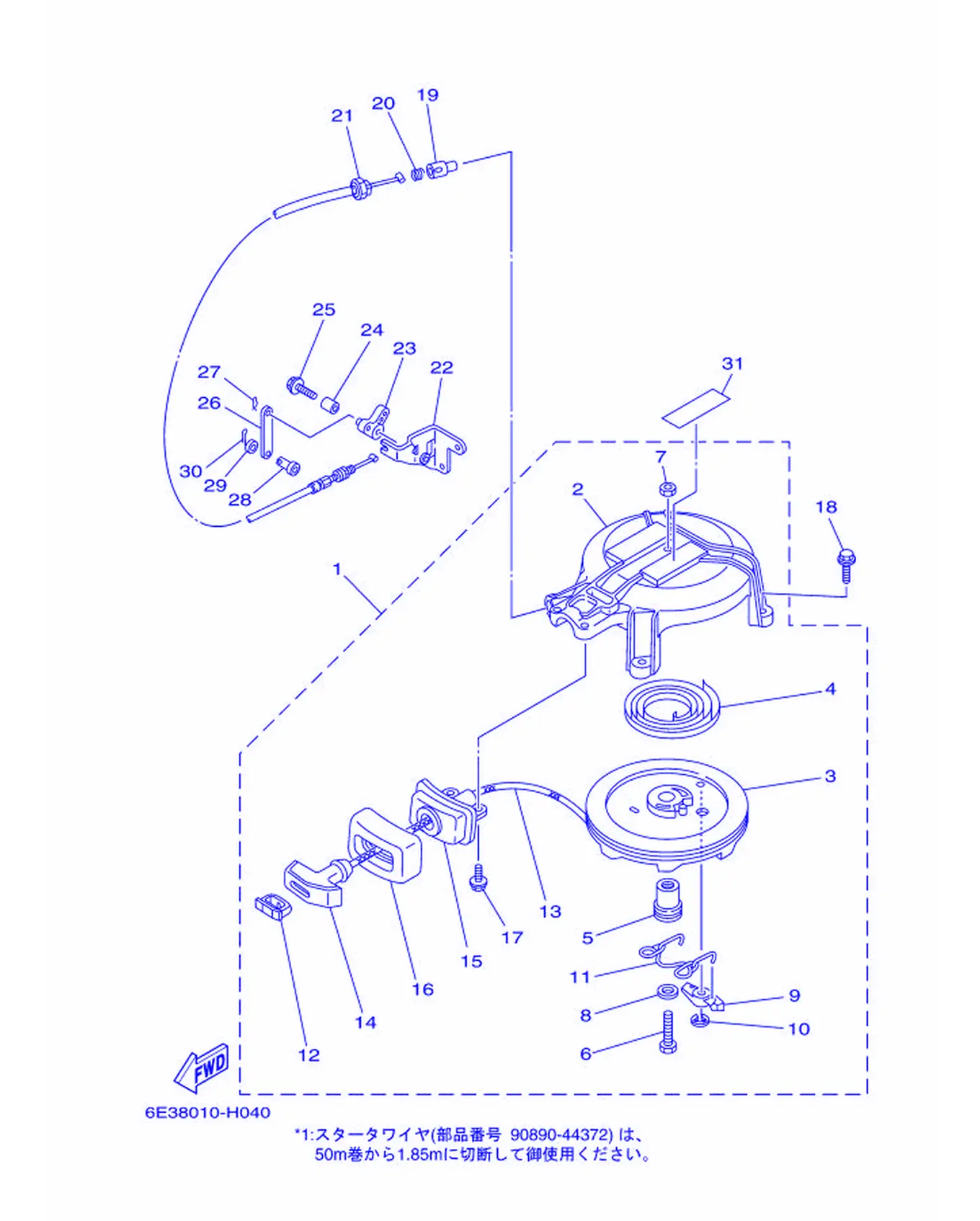

Рис. 6Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6E4-15710-74-94	Стартер в сборе	1
2	6E4-15711-72-94	. Корпус, стартер	1
3	6E0-15714-01	Барабан, шкив	1
4	90510-08M03	Пружина, спиральная	1
5	6E0-15717-00	Вал, стартер	1
6	97313-06035	. Болт	1
7	95303-06600	. Гайка	1
8	90201-06M30	Шайба, пластина	1
9	677-15741-01	Собачка привода	1
10	93430-06M02	Стопорное кольцо	1
11	6E0-15705-00	Пружина, приводной храповик	1
12	6G1-15779-00	Крышка	1
14	6G1-15755-00	Крышка, пружина	1
15	6E3-15758-01	. Направляющая, трос	1
16	6E0-15761-00	Сальник, резиновый 1	1
17	90105-06M14	Болт, с шайбой	2
18	95895-06020	Накладка, дефлектор	3
19	656-15748-00	Плунжер стопора стартера	1
20	90501-10227	Пружина сжатия	1
21	6E4-15770-70	Трос в сборе, стартер	1
22	6E4-15772-71	Кронштейн 2	1
23	6E4-15746-70	Рычаг	1
24	90387-06504	Втулка	1
25	90119-06M18	Болт с шайбой	1
26	6E4-15747-70	Тяга	1
27	90468-10005	Прокладка	1
28	91790-05010	Палец, вилка	1
29	90202-05088	Шайба пластина	1
30	91490-16010	Заглушка, поворотный	1
31	6AH-81995-00	Табличка предупреждающая	1

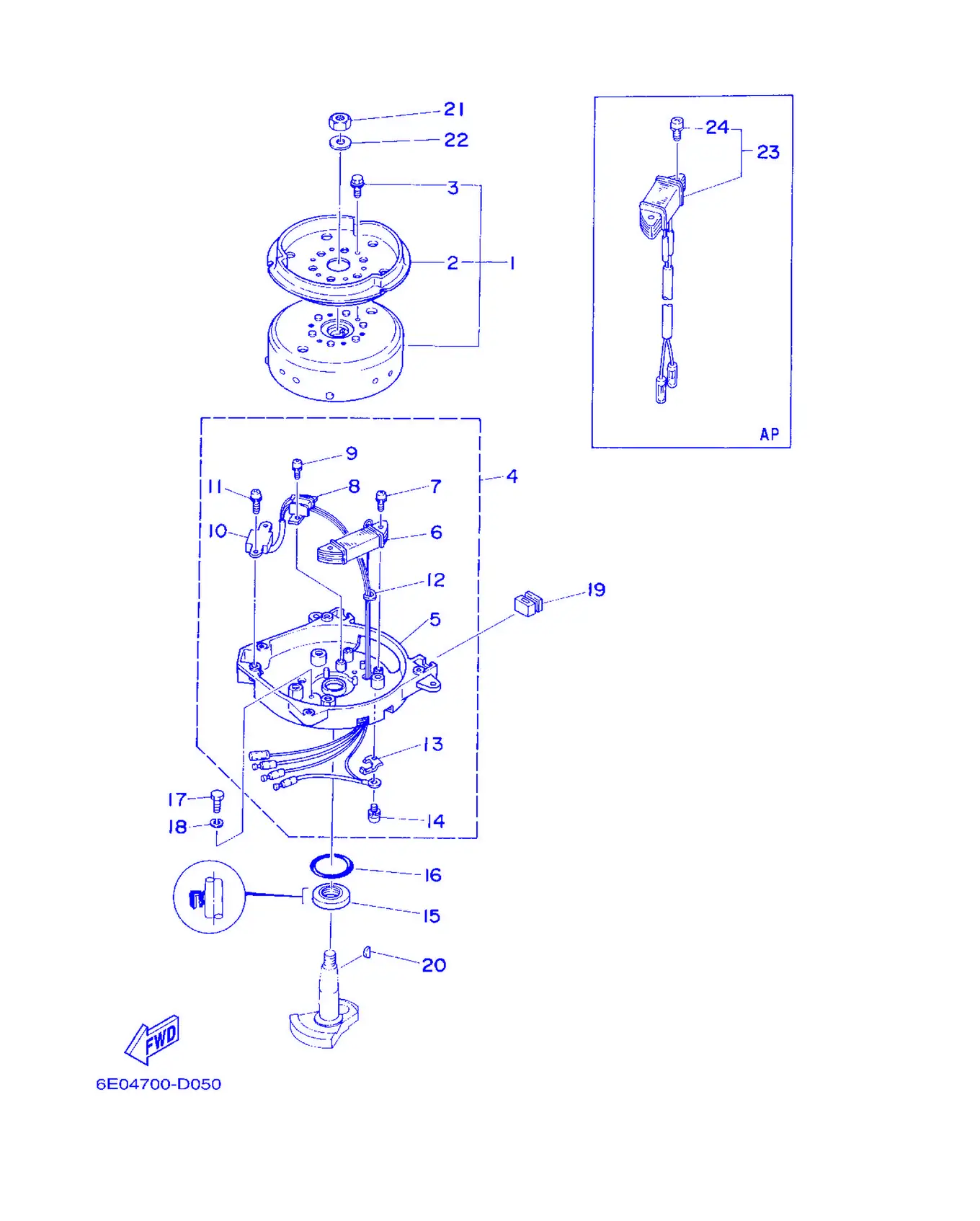

Рис. 7ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6E0-85550-72	Ротор в сборе	1
2	6E0-15723-00-94	Шкив, стартер	1
3	90105-06M14	Болт, с шайбой	3
4	6E0-85560-71	Основание в сборе	1
5	6E0-15359-01-94	Корпус, сальник	1
6	6E0-85520-70	. Катушка, зарядная	1
7	90159-05038	Винт с шайбой	2
8	6E0-85595-70	Катушка, пульсар	1
9	90159-04036	. Винт с шайбой	2
10	6E0-85592-70	Катушка импульсная в сборе	1
11	90159-05037	. Винт с шайбой	2
12	6E0-81336-70	. Втулка	1
13	6E0-81328-70	. Хомут	1
14	90159-04035	. Винт с шайбой	1
15	93102-20M25	Сальник	1
16	93210-42159	. . Кольцо уплотнительное	1
17	97095-06016	Болт	2
18	92995-06100	Пружинная шайба	2
19	6E0-24183-00	Демпфер позиционирования 3	2
20	90280-04M06	Шпонка	1
21	90170-10113	Гайка	1
22	90201-10126	Шайба, пластина	1
23	6E0-81303-40	Катушка зажигания в сборе	1
23	6E0-81303-80	Катушка зажигания в сборе	1
24	90159-05040	. Винт с шайбой	2

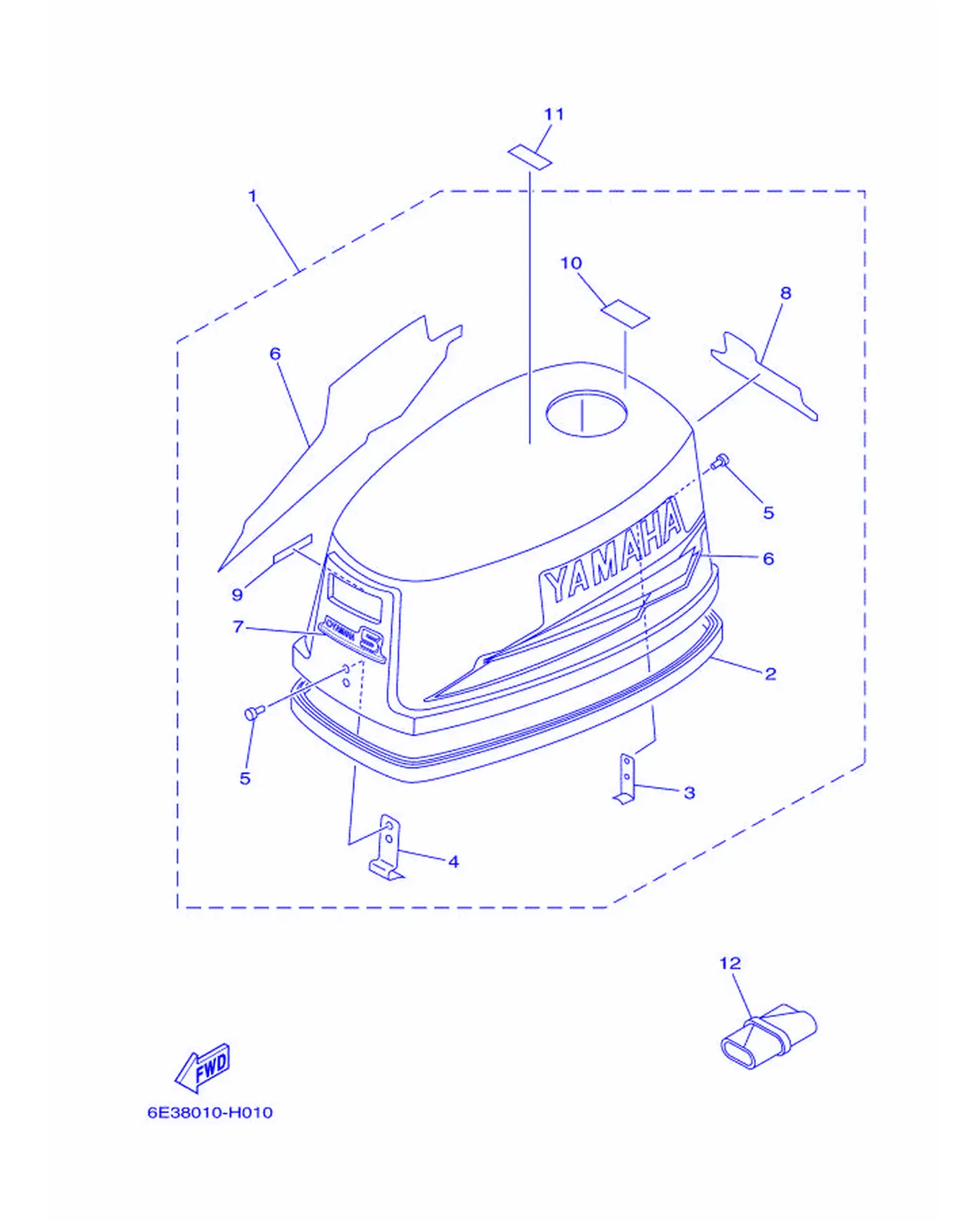

Рис. 8ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6E3-42610-50-4D	Верхний кожух в сборе	1
2	6E0-42615-00	Уплотнение	1
3	6E0-42647-01	Держатель хомута крепления	1
4	6E0-42651-02	. Крючок	1
5	90266-04M00	Заклепка	4
6	6E0-W0070-14	Комплект наклеек	1
7	6E3-42677-20	. Наклейка, передняя	1
8	6E3-42678-12	. Наклейка, задняя	1
9	6E0-44191-11	Указатель переключения передач	1
10	6Y1-2415A-00	. Этикетка, предупреждение	1
11	6S7-42698-00	Этикетка, предупреждение (топливо)	1
12	656-W2810-02	Набор инструментов	1

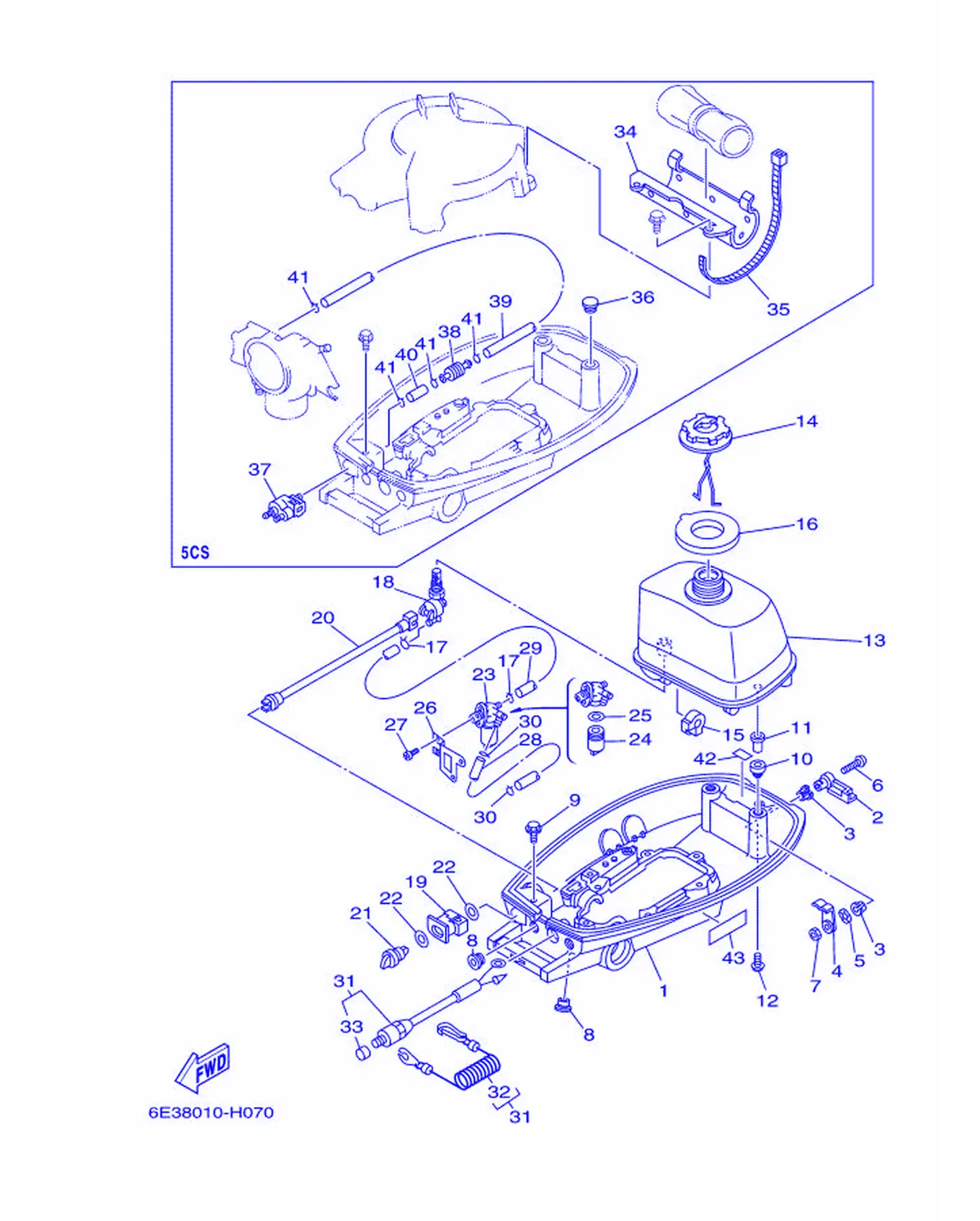

Рис. 9НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6E0-42711-05-4D	Кожух нижний 1	1
2	6E0-42815-00-4D	Рычаг струбцины	1
3	90386-12069	Прокладка	2
4	6E0-42816-00	Рычаг струбцины	1
5	90206-12052	Прокладка, головка	1
6	97885-06030	Свеча зажигания	1
7	95380-06700	Гайка	1
8	90480-14M14	. Втулка	2
9	95895-06020	Накладка, дефлектор	1
10	6E3-24182-00	Демпфер, фиксатор 2	2
11	6E0-42542-00	Трубка	2
12	95895-06025	Табличка, предупреждение	2
13	6E0-24110-01-4D	Топливный бак в сборе	1
14	6E0-24610-02	Крышка в сборе	1
15	6E0-24181-00	Демпфер позиционирования 1	2
16	6E3-24641-00	Прокладка, крышка 1	1
17	90467-08004	Зажим	2
18	6E0-24500-01	Топливный кран в сборе 1	1
19	6E0-24571-00	Втулка	1
20	6E0-24572-00	Вал	1
21	6E0-24575-01	Рычаг переключения топлива	1
22	90202-12M17	Шайба пластины	2
23	6E0-24500-61	Топливный кран в сборе 1	1
24	624-24521-02	. Чашка, фильтр	1
25	102-24522-01	Прокладка	1
26	6E3-24566-61	Кронштейн, фильтр	1
27	97885-04010	Винт с полукруглой головкой	2
28	90445-09072	Шланг (L120)	1
29	90445-09082	Шланг (L150)	1
30	90467-08004	Зажим	2
31	6E0-82575-00	Выключатель стоп-двигателя в сборе	1
32	682-82556-00	Рычаг, стопор	1
33	689-8257Y-00	Крышка	1
42	664-42791-00	Метка 1	1
43	6AH-81994-00	Табличка, предупреждающая	1

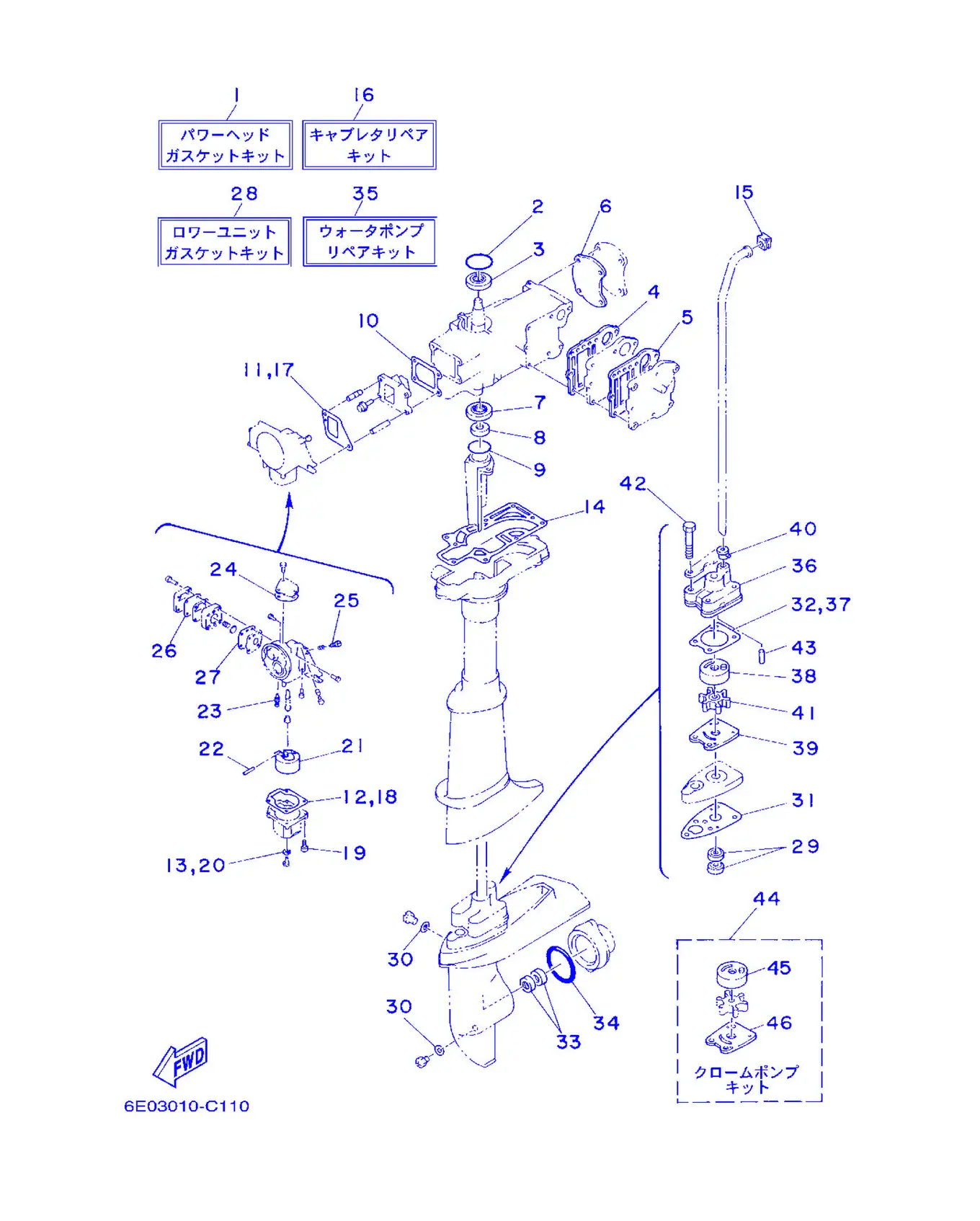

Рис. 10Ремонтный комплект Repair Kit

REF	Номер детали	Наименование	Кол-во
1	6E3-W0001-A4	Комплект прокладок головки блока	1
2	93210-42159	. . Кольцо уплотнительное	1
3	93102-20M25	Сальник	1
4	6E3-41112-A1	. Прокладка, внутренняя крышка выхлопа	1
5	6E3-41114-A1	. Прокладка, наружная крышка выхлопа	1
6	6E3-11193-A1	. Прокладка, крышка головки 1	1
7	93101-20M29	. Сальник	1
8	93101-10M25	. Сальник	1
9	93210-31MJ5	. Кольцо уплотнительное	1
10	6E0-13621-A2	. Прокладка, седло клапана	1
11	6E0-14198-A0	. Прокладка	1
12	6E0-14384-00	. Прокладка поплавковой камеры	1
13	646-14198-01	. . Прокладка	1
14	6E0-45113-A1	Прокладка, верхний корпус	1
15	646-44365-00	. Демпфер, водяное уплотнение	1
16	6E0-W0093-04	Ремкомплект карбюратора	1
17	6E0-14198-A0	. Прокладка	1
18	6E0-14384-00	. Прокладка поплавковой камеры	1
19	97980-04116	. Винт с шайбой	4
20	646-14198-01	. . Прокладка	1
21	6E7-14385-01	. Поплавок	1
22	647-14386-00	. Ось поплавка	1
23	6F5-14392-00	. Клапан игольчатый	1
24	6E0-14227-00	. Прокладка	1
25	647-14323-00	. Винт регулировки качества смеси	1
26	6E0-24471-00	. Диафрагма	1
27	6E0-24411-00	. Диафрагма	1
28	6E0-W0001-C1	Комплект прокладок нижнего узла	1
29	93101-10M14	Сальник	2
30	90430-08020	. Прокладка	3
31	6E0-45315-A0	Демпфер, верхний	1
32	6E0-44315-A0	Прокладка водяного насоса	1
33	93101-13M12	. Сальник	2
34	93210-48214	. . Кольцо уплотнительное	1
35	6E0-W0078-A3	Ремкомплект водяного насоса	1
36	6E0-44311-00	Корпус водяного насоса	1
37	6E0-44315-A0	Прокладка водяного насоса	1
38	6E0-44322-02	Вставка картриджа	1
39	6E0-44323-00	Наружная пластина картриджа	1
40	6E0-44366-00	. Демпфер, водяное уплотнение 2	1
41	6E0-44352-00	Шестерня	1
42	97095-06045	Болт	4
43	93604-18080	. Демпфер, ...	2
44	6E0-W0078-0A	Хромированный насосный комплект	1
45	6E0-44322-40	Вставка картриджа	1
46	6E0-44323-40	Наружная пластина картриджа	1

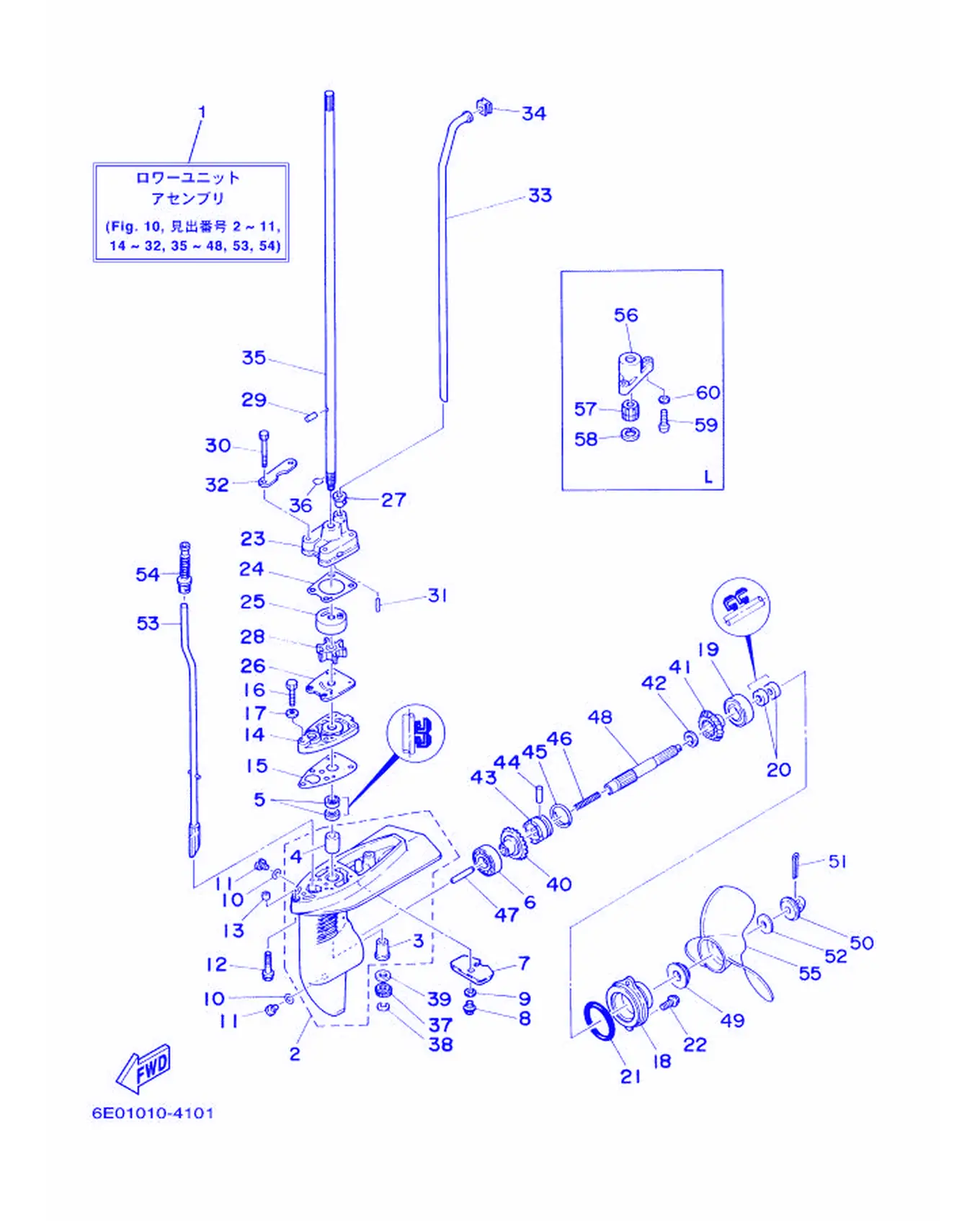

Рис. 11НИЖНИЙ КАРТЕР И ПРИВОД Lower Casing & Drive

REF	Номер детали	Наименование	Кол-во
1	6E0-45300-13-4D	Узел нижнего блока	1
2	6E0-45311-02-4D	Корпус нижнего блока	1
3	6E0-45317-09	Прокладка, водяной насос	1
4	6E0-45316-09	Прокладка, водяной насос	1
5	93101-10M14	Сальник	2
6	93306-004U0	Крышка	1
7	6L5-45251-03	Крышка	1
8	95895-06012	Табличка, предупреждающая	1
9	92990-06300	. Шайба с внутренними зубьями	1
10	90430-08020	. Прокладка	3
11	90340-08002	Прокладка, пластина	3
12	90119-06M40	Болт с шайбой	2
13	90387-06M14	Втулка	2
14	6E0-45321-01-5B	Пластина	1
15	6E0-45315-A0	Демпфер, верхний	1
16	97095-06025	Болт	1
17	92995-06600	. . Шайба	1
18	6E0-45361-01-4D	Крышка нижнего корпуса	1
19	93306-004U0	Крышка	1
20	93101-13M12	. Сальник	2
21	93210-48214	. . Кольцо уплотнительное	1
22	95895-06016	. Болт с фланцем	2
23	6E0-44311-00	Корпус водяного насоса	1
24	6E0-44315-A0	Прокладка водяного насоса	1
25	6E0-44322-02	Вставка картриджа	1
26	6E0-44323-00	Наружная пластина картриджа	1
27	6E0-44366-00	. Демпфер, водяное уплотнение 2	1
28	6E0-44352-00	Шестерня	1
29	93604-09066	Заглушка, декомпрессионное отверстие	1
30	97095-06045	Болт	4
31	93604-18080	. Демпфер, ...	2
32	6E0-44328-00	Трубка	2
33	6E0-44361-10	Трубка водяная	1
34	646-44365-00	. Демпфер, водяное уплотнение	1
35	6E0-45511-11	Прокладка, водяной насос	1
36	90467-08M01	Стопорное кольцо	1
37	6E0-45551-00	Шестерня (13T)	1
38	99001-06600	Стопорное кольцо	1
39	90201-11M49	Шестерня, приводная	1
40	6E0-45560-00	Шестерня 1 (27T)	1
41	6E0-45570-00	Шестерня 2 (27T)	1
42	90201-13M50	Шайба, пластина	1
43	6E0-45631-00	Муфта храповая	1
44	90250-05046	Штифт прямой	1
45	654-45633-00	Крышка, пружина	1
46	90501-10064	Стопор, фиксатор	1
47	654-45635-00	Плунжер переключения	1
48	6E0-45611-01	Вал гребного винта	1
49	6L5-45987-01	Тяга 1	1
50	6L5-45616-00	Шестерня, заднего хода	1
51	91490-25030	Крыльчатка, водяной насос	1
52	90201-08M54	Прокладка, трубка	1
53	6E0-44150-10	Узел кулачка переключения	1
54	6G1-44147-00	Чехол тяги переключения	1
55	6E0-45941-01-EL	Гребной винт (3X7-1/2X8-BA)	1
55	6E0-45943-01-EL	Гребной винт (3X7-1/2X7-BA)	1
55	6E0-45949-00-EL	Гребной винт (3X7-1/4X6-1/2-BA)	1
56	6E0-45331-00-5B	Корпус подшипника	1
57	6E0-45318-01	Втулка приводного вала	1
58	93420-22M03	Стопорное кольцо	1
59	97880-05025	Винт с полукруглой головкой	2
60	92990-05600	. Шайба пластины	2
