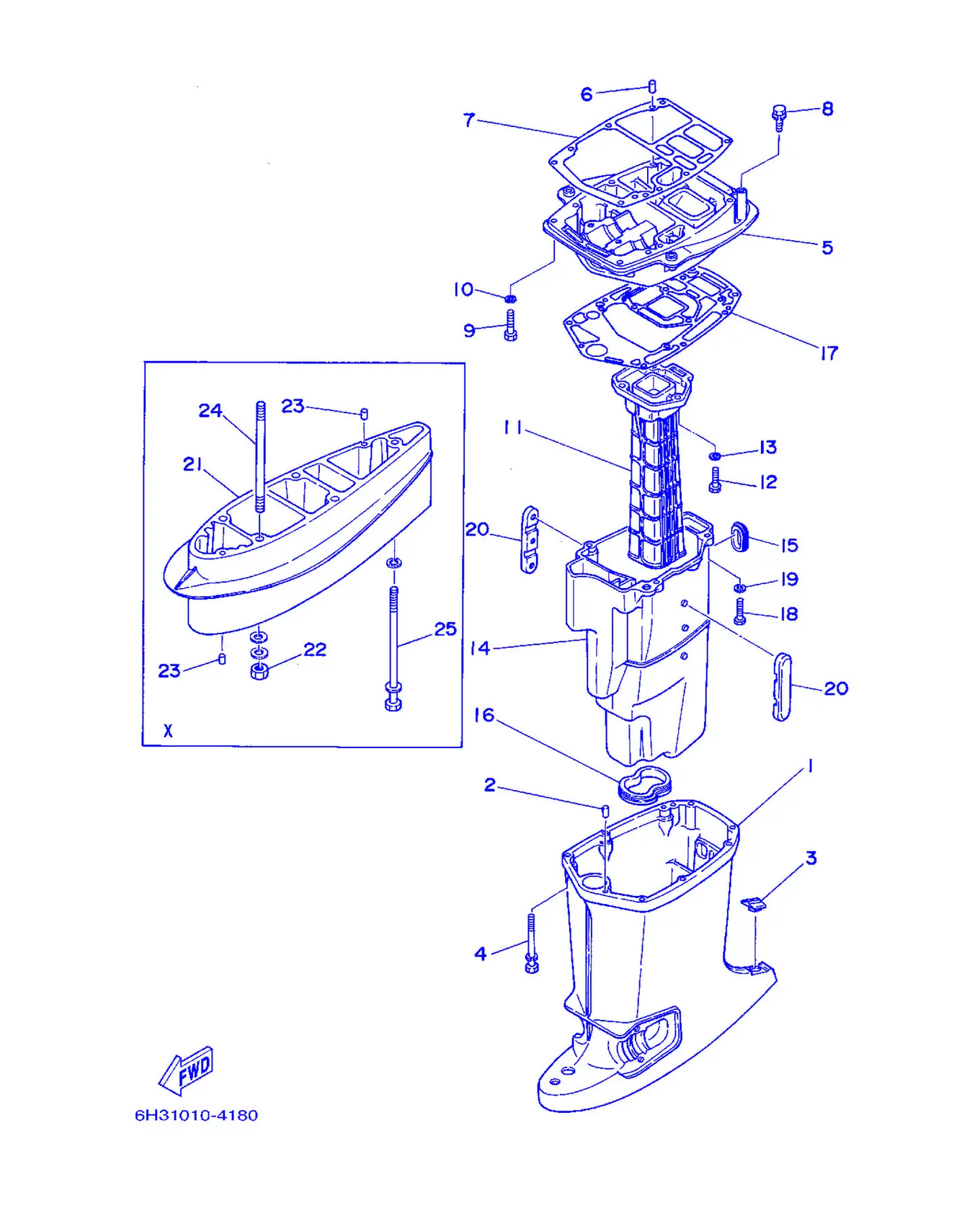

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6H3-45111-12-4D	Корпус верхний	1
2	93606-12019	. Пластина, корпус насоса	2
3	6H3-45155-00	Крышка	1
4	90119-08M81	Болт с шайбой	6
5	6H3-41137-01-94	Направляющая, выхлоп	1
6	93606-12019	. Пластина, корпус насоса	2
7	6H3-45113-A0	. Прокладка, верхний корпус	1
8	90119-08M79	Болт с шайбой	2
9	97075-08035	Болт	2
10	92995-08100	Шайба пружинная	2
11	6H2-41131-00-5B	Коллектор выпускной 1	1
12	97075-08030	Болт	3
13	92995-08100	Шайба пружинная	3
14	6H3-14711-11-5B	Глушитель 1	1
15	6H3-45127-00	Сальник	1
16	6H3-45123-00	. Прокладка, глушитель	1
17	6H3-45114-A1	. Прокладка, верхний корпус	1
18	97075-08030	Болт	4
19	92995-08100	Шайба пружинная	4
20	6H3-14737-10	Демпфер, глушитель	2

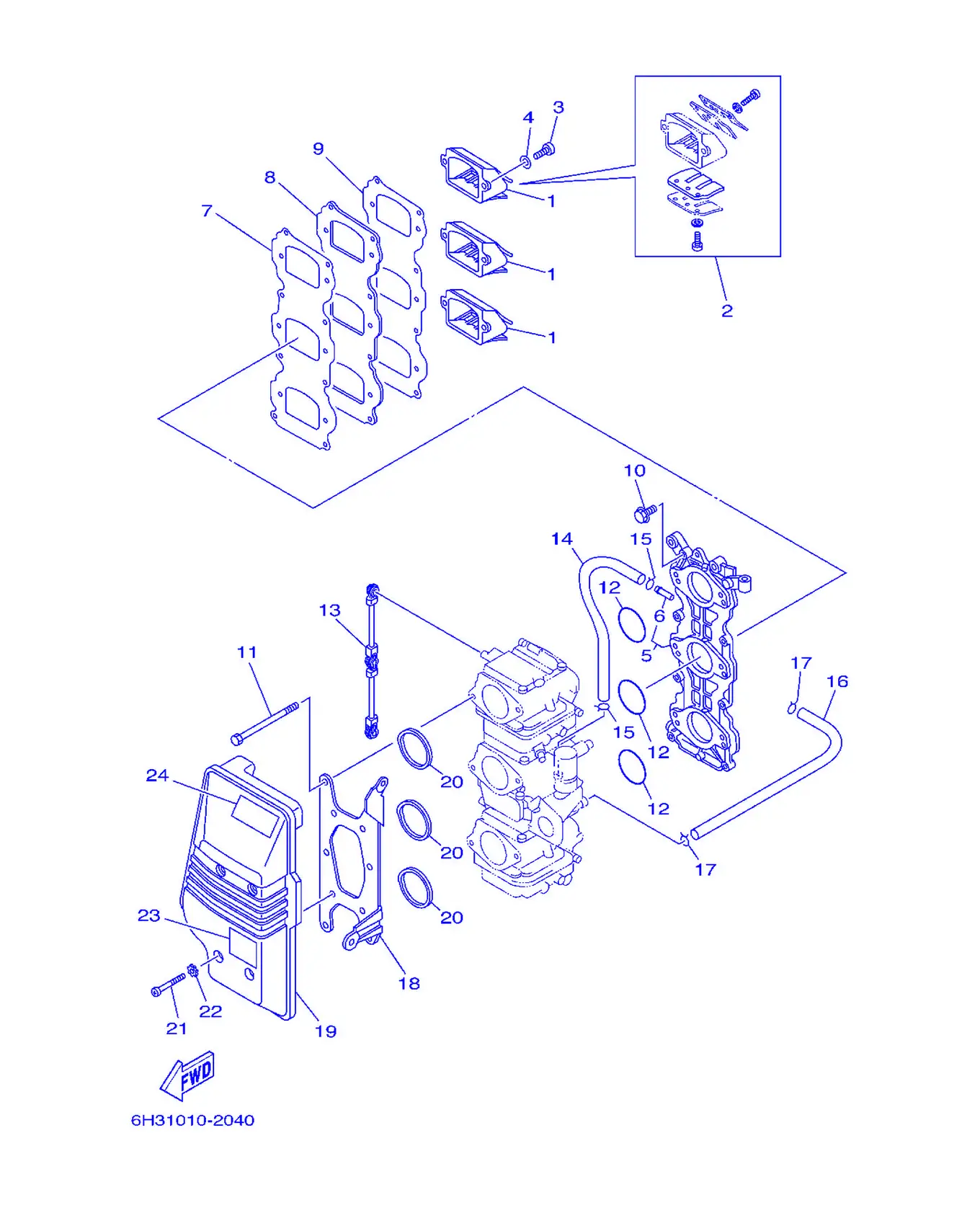

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6H2-13610-00	Лепестковый клапан в сборе	3
2	688-W0004-00	. Комплект клапанов	1
3	97880-05016	Винт с полукруглой головкой	6
4	92990-05600	. Шайба пластины	6
5	6H3-13641-13-94	Коллектор 1	1
6	6H1-14485-00	Труба соединительная	4
7	6H3-13621-A1	. Прокладка, седло клапана	1
8	6H3-13624-00-94	Пластина, клапан	1
9	6H3-13622-A1	. Прокладка, седло клапана	1
10	90119-06MA3	Табличка, идентификационная	8
11	97095-06095	Болт	6
12	93210-39ME4	Кольцо уплотнительное	3
13	6H3-41217-00	Тяга, рычаг акселератора	1
14	90445-07255	Шланг (L160)	1
15	90467-06016	Зажим	2
16	6H3-14349-00	. Трубка	1
17	90467-08004	Зажим	2
18	6H3-14413-10	Кронштейн	1
19	6H3-14440-02	Глушитель в сборе, впускной	1
20	6H3-14457-01	Сальник	3
21	97885-06045	Винт, с полукруглой головкой	4
22	90209-06M05	Шайба	4
23	6H1-85711-60	Метка коррозионная	1
24	6A1-83625-01	Метка 5	1

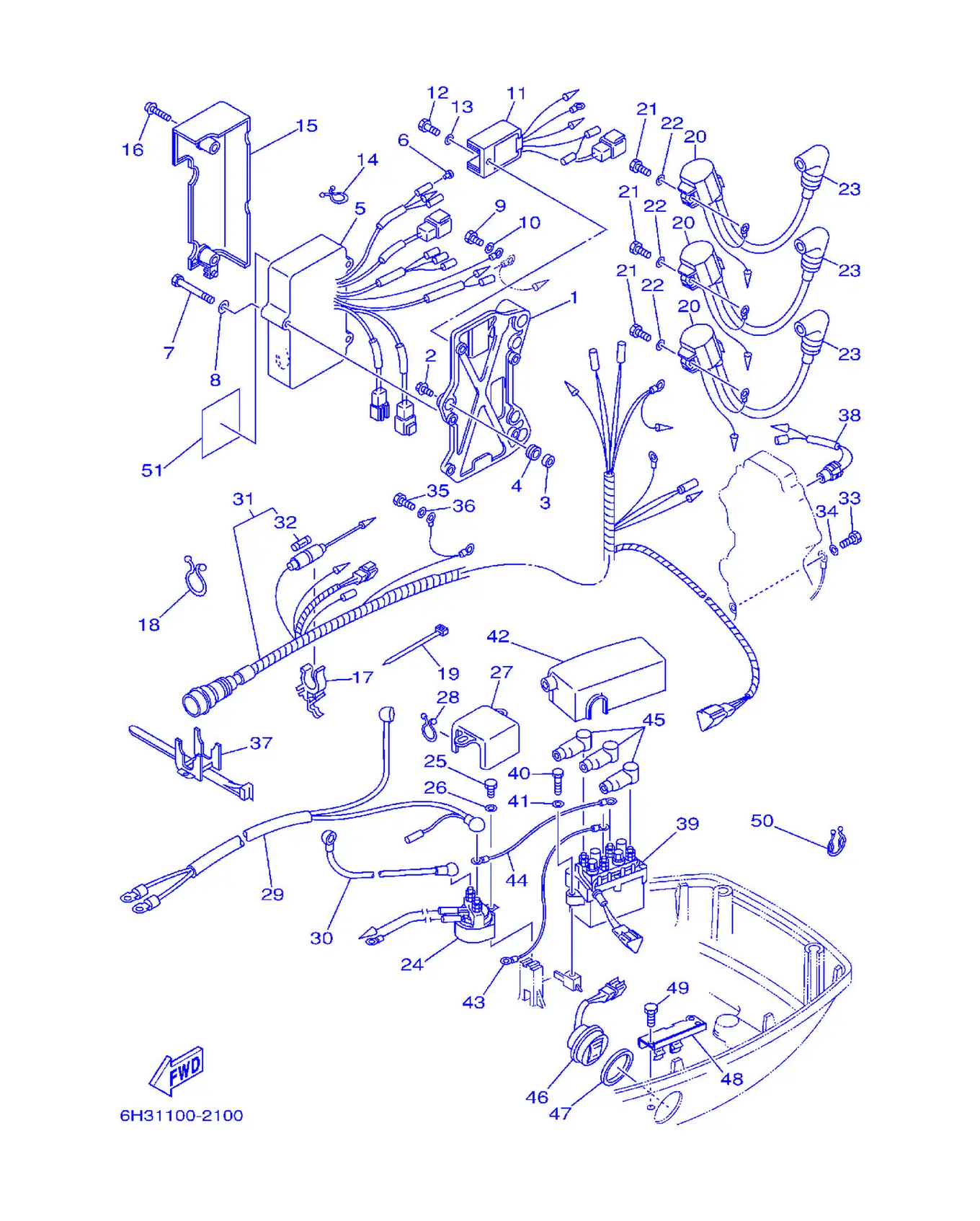

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	6H3-85542-11-94	Кронштейн	1
2	90105-06M14	Болт, с шайбой	3
3	90387-06M43	. . Винт	3
4	90480-13M54	Втулка уплотнительная	3
5	6H2-85540-12	Блок C.D.I. в сборе	1
6	703-82119-00	Крышка, тяга рычага	1
7	97095-06045	Болт	3
8	92995-06600	. . Шайба	3
9	97013-06012	Табличка	1
10	92903-06600	Шайба, пластина	1
11	6H2-81960-10	Выпрямитель-регулятор	1
12	97095-06016	Болт	1
13	92995-06600	. . Шайба	1
14	90464-05M16	Зажим	1
15	6H3-81916-10	Крышка клеммная	1
16	90159-06M01	Винт с шайбой	2
17	6G5-82152-00	Держатель, предохранитель	1
18	90464-23M22	Хомут	1
19	90465-13M11	. Хомут	1
20	697-85570-00	Катушка зажигания в сборе	3
21	97013-06020	Болт	3
22	92903-06600	Шайба, пластина	3
23	6G1-82370-21	Свечной колпачок в сборе	3
24	688-81950-10	Реле в сборе	1
25	97013-06016	Болт	1
26	92903-06600	Шайба, пластина	1
27	6H3-82164-00	Корпус 2	1
28	90464-15M11	Хомут	1
29	6H3-82105-J1	Жгут проводов	1
30	6H3-82117-00	Провод, вывод	1
31	6H2-82590-13	Жгут проводов в сборе (10P)	1
32	663-82151-00	Предохранитель (12В-20А)	1
33	97013-06012	Табличка	1
34	92903-06600	Шайба, пластина	1
35	97013-06012	Табличка	2
36	92903-06600	Шайба, пластина	2
37	688-82594-00	Прокладка	1
38	688-82560-10	Термовыключатель в сборе	1
39	61A-81950-00	Реле в сборе	1
40	97095-06025	Болт	2
41	92995-06600	. . Шайба	2
42	6H3-82154-11	Корпус	1
43	6H2-81949-11	Провод, вывод	1
44	6H2-81949-01	Провод, вывод	1
45	682-82119-01	. Крышка, провод зажигания	3
46	6H1-82563-10	Переключатель тримма и наклона в сборе	1
47	6E5-82587-00	Прокладка	1
48	6E5-83614-01	Кронштейн	1
49	97095-06016	Болт	1
50	90464-18M14	Хомут	1
51	6R5-85711-60	Метка, коррозия	1

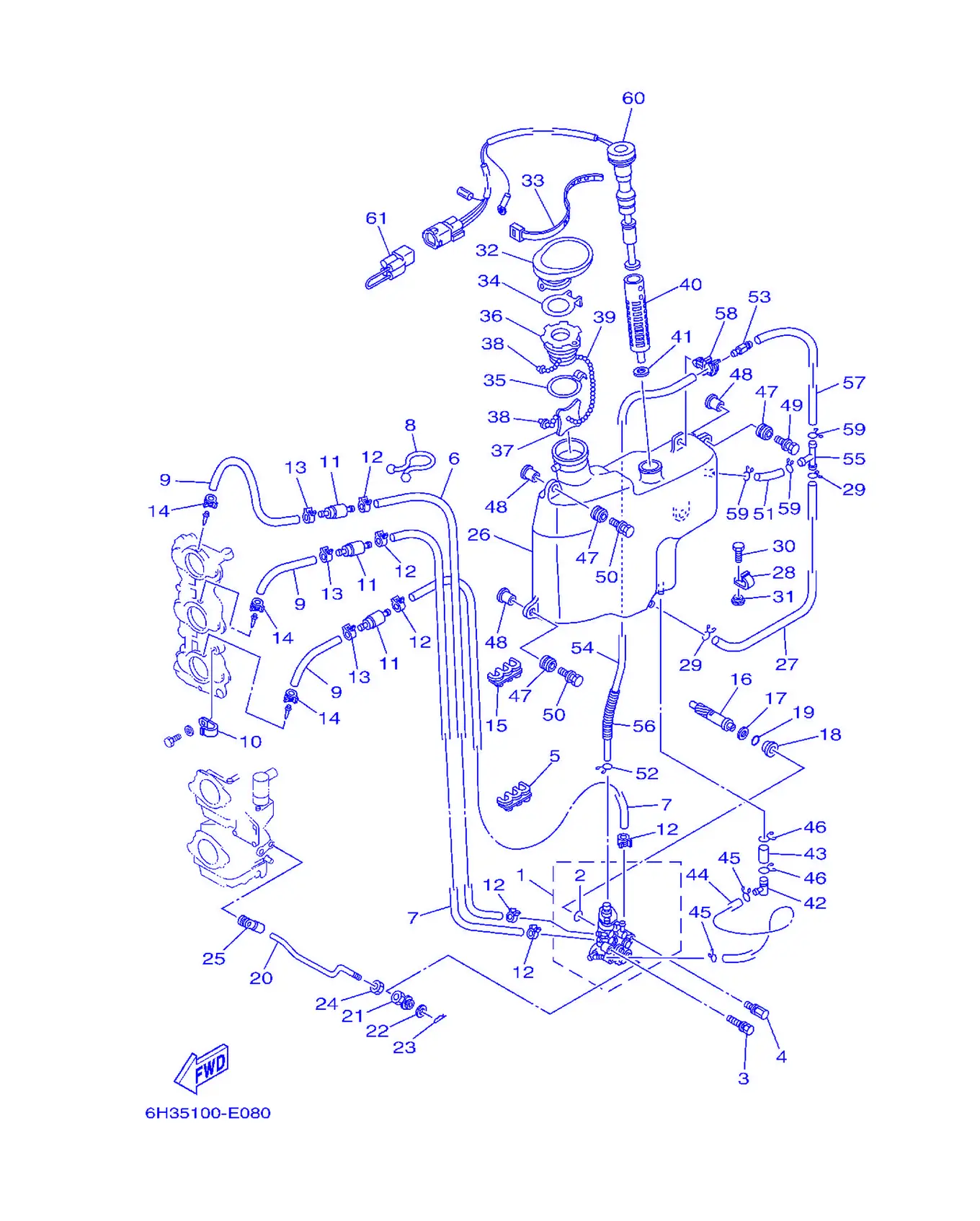

Рис. 4Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6H3-13200-12	Насос впрыска масла в сборе	1
2	93210-19MA7	Кольцо уплотнительное	1
3	90109-06M39	Болт	1
4	90109-06M40	Болт	1
5	90464-07M05	Головка блока	1
6	90445-07M44	Шланг (L250)	1
7	90445-07M23	Шланг (L408)	2
8	90464-15M11	Хомут	1
9	90445-07M87	Шланг (L110)	3
10	90465-06M86	Крышка	1
11	6E9-13183-70	Клапан, обратный	3
12	90468-07M02	Хомут	6
13	90468-07M02	Хомут	3
14	90468-07M02	Хомут	3
15	90464-07M05	Головка блока	1
16	6H3-11537-01	Шестерня, ведомая	1
17	90201-08M93	Шайба, пластина	1
18	6H1-13117-01	Втулка дистанционная	1
19	93210-13M04	Кольцо уплотнительное	1
20	6H3-41241-01	Тяга, соединительная	1
21	6H1-41237-00	Жиклер	1
22	90202-05088	Шайба пластина	1
23	90468-05M03	Зажим	1
24	95380-05600	. Гайка	1
25	6E9-41237-00	Соединение тяги	1
26	6H3-21707-06	Масляный бак в сборе	1
27	90445-11M03	Шланг (L330)	1
28	90465-11M27	Хомут	1
29	90467-11M08	. Зажим	2
30	97095-06016	Болт	1
31	90387-06M31	Втулка	1
32	6H3-21752-00	Трубка, заливная 1	1
33	90465-13M30	Прокладка	1
34	63D-2176M-00	Крюк	1
35	63D-2175R-00	Крюк хомута	1
36	6H4-21770-00	Крышка масляного бака в сборе	1
37	6J8-21758-00	Шайба, специальная 2	1
38	6H1-21757-00	. Шайба, специальная 1	2
39	6H1-24633-00	Цепь, шарик	1
40	6J8-13411-00	Сетчатый фильтр, масло	1
41	6J8-13414-00	Прокладка, крышка сетчатого фильтра	1
42	6H1-13435-00	Ниппель	1
43	90445-08M01	Шланг (L30)	1
44	6H1-21766-01	Трубка, масляная	1
45	90467-08004	Зажим	2
46	90467-12M11	Зажим	2
47	6A0-82317-00	Держатель, идентификационная табличка	4
48	90387-06119	Втулка	4
49	90119-06M65	Болт с шайбой	2
50	90119-06M88	Табличка, винт с шестигранной головкой	2
51	90445-11M21	Шланг (L40)	1
52	90467-10M04	. Зажим	1
53	63D-21744-00	Дроссельная заслонка	1
54	90445-11M15	Шланг (L360)	1
55	6E5-24378-00	Ручка, прижимная пластина 3	1
56	90446-10M01	. Шланг (L60)	1
57	90445-11M02	Шланг (L100)	1
58	90464-11M23	Хомут	1
59	90467-11M08	. Зажим	3
60	6H3-85720-16	Маслоизмерительный щуп в сборе	1
61	6R5-82582-B0	Крышка, жгута проводов	1

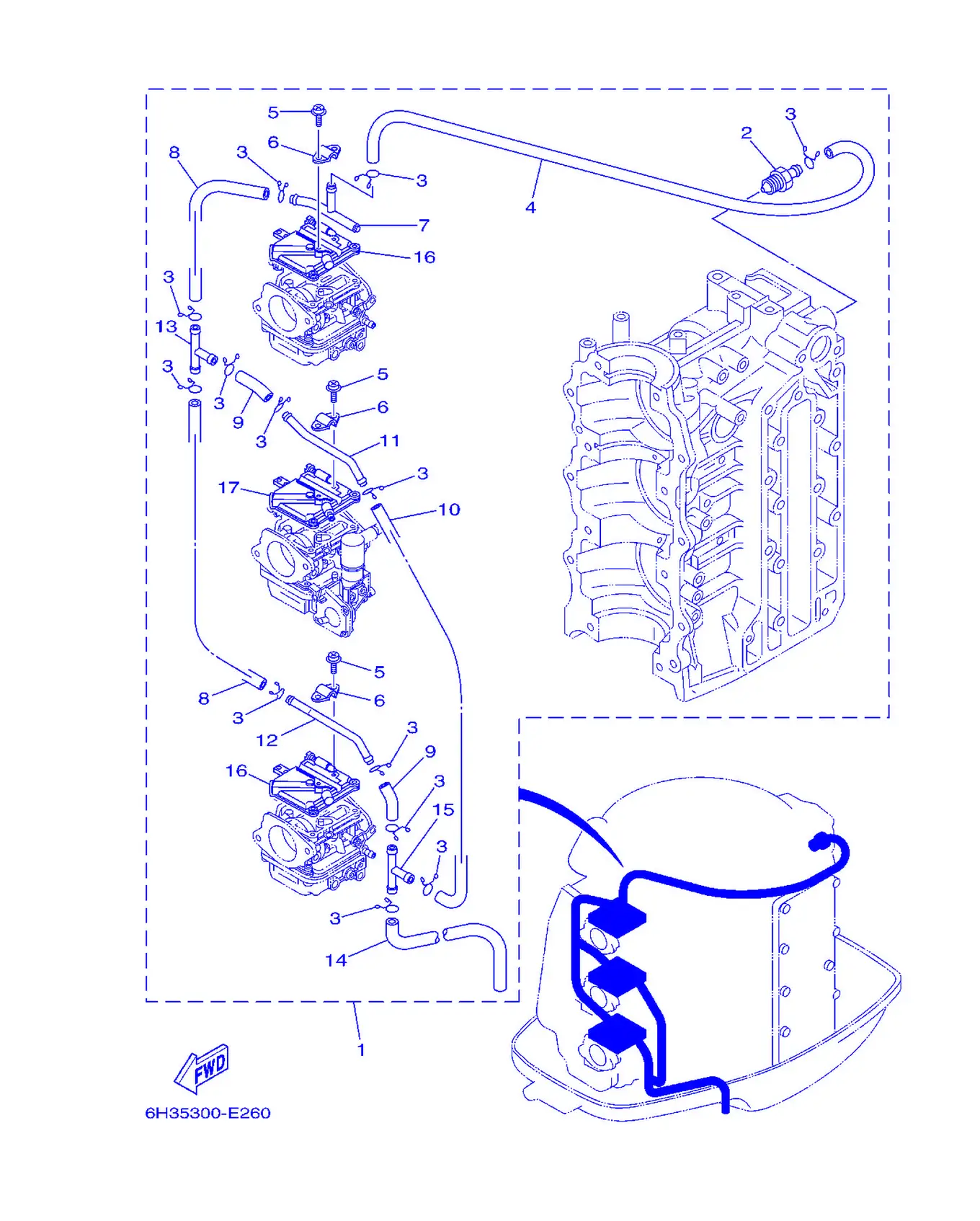

Рис. 5ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
1	6H3-12440-52	Теплообменник в сборе	1
2	6H4-12469-01	Соединение 1	1
3	90467-10M04	. Зажим	13
4	6H3-14348-50	. Трубка 1	1
5	97880-04006	. Винт, с полукруглой головкой	6
6	6H1-12443-50	. Кронштейн	3
7	6H3-12466-A0	. Теплообменник	1
8	90445-11M31	. Шланг (L110)	2
9	90445-11M29	. Шланг (L40)	2
10	6H3-12481-50	. Трубка 1	1
11	6H1-12466-B0	. Теплообменник	1
12	6H3-12466-B0	. Теплообменник	1
13	6E5-24378-00	Ручка, прижимная пластина 3	1
14	6E5-12481-00	Трубка 1	1
15	6H3-24378-50	. Трубка, соединитель 4	1
16	6H4-14146-50	. Пластина	2
17	6H3-14146-50	. Пластина	1

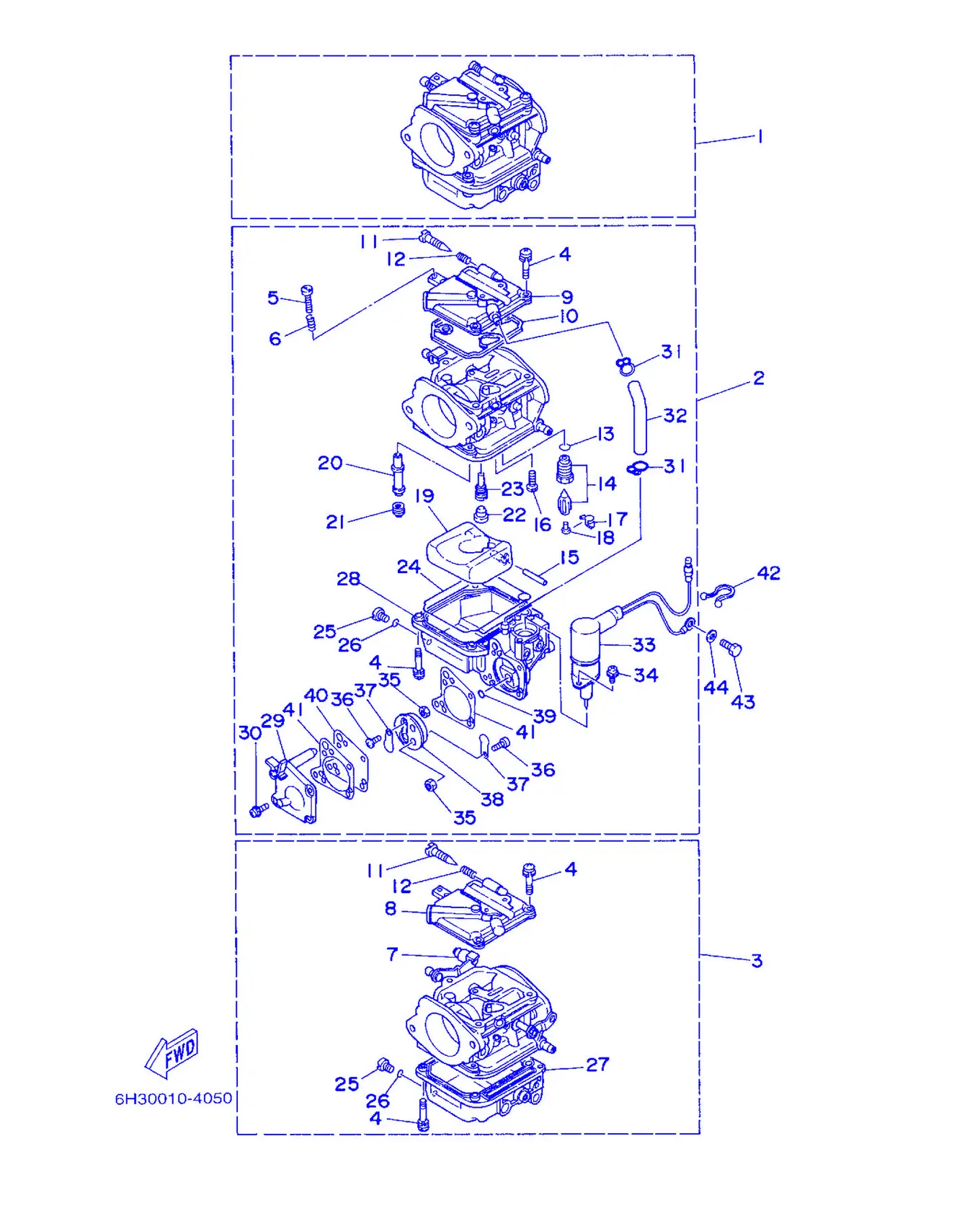

Рис. 6Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6H2-14301-0A	Карбюратор в сборе 1	1
2	6H2-14302-0A	Карбюратор в сборе 2	1
3	6H2-14303-0A	Карбюратор в сборе 3	1
4	97980-04114	. Заглушка, ...	21
5	63V-14523-00	. Игла, поплавок	1
6	90501-10326	. Игла, клапан подачи топлива	1
7	6H2-14578-00	. Втулка	1
8	6H4-14146-00	. Пластина	2
9	6H3-14146-10	. Пластина	1
10	6H4-14147-00	. Кольцо O-ring	3
11	692-14923-00	. Винт, топливный	3
12	697-14555-00	. Пружина	4
13	93210-04228	. Кольцо O-ring	3
14	6H3-14590-01	. Игольчатый клапан в сборе	3
15	6H4-14548-00	. ...	3
16	98580-04008	. ...	3
17	663-14159-00	. Зажим	3
18	676-14186-00	. ...	3
19	6H4-14985-01	. Поплавок	3
20	6H2-14947-71	. Жиклер, игольчатый	3
21	6H3-14943-35	. Жиклер, главный (#140)	2
21	6H3-14943-36	. Жиклер, главный (#145)	1
22	676-14966-00	. Крышка	3
23	6H3-14948-13	. Жиклер (#65)	3
24	6H4-14984-00	. Прокладка, поплавковой камеры	3
25	6H3-14992-00	. Винт, сливной	3
26	93210-04230	. Кольцо O-ring	3
27	6H4-14980-00	. Корпус, поплавковой камеры (верхний)	2
28	6H3-14980-10	. Корпус поплавковой камеры	1
29	6H3-24452-10	. Крышка	1
30	6H4-14567-00	. Винт	4
31	6H3-14137-00	. Зажим	2
32	6H3-14349-00	. Трубка	1
33	6H3-14380-00	Стартер в сборе	1
34	97803-04010	. Винт, с полукруглой головкой	2
35	95380-03600	. . Гайка	2
36	98980-03006	. Винт, крепежный	2
37	6L5-24421-00	. Клапан, обратный	2
38	6H4-24413-00	. Корпус 2	1
39	6H4-24486-00	. Кольцо O-ring	1
40	6H3-24411-10	. Диафрагма	1
41	6H3-24434-10	. Прокладка корпуса	2
42	90465-18147	Хомут	1
43	97013-06012	Табличка	1
44	92903-06600	Шайба, пластина	1

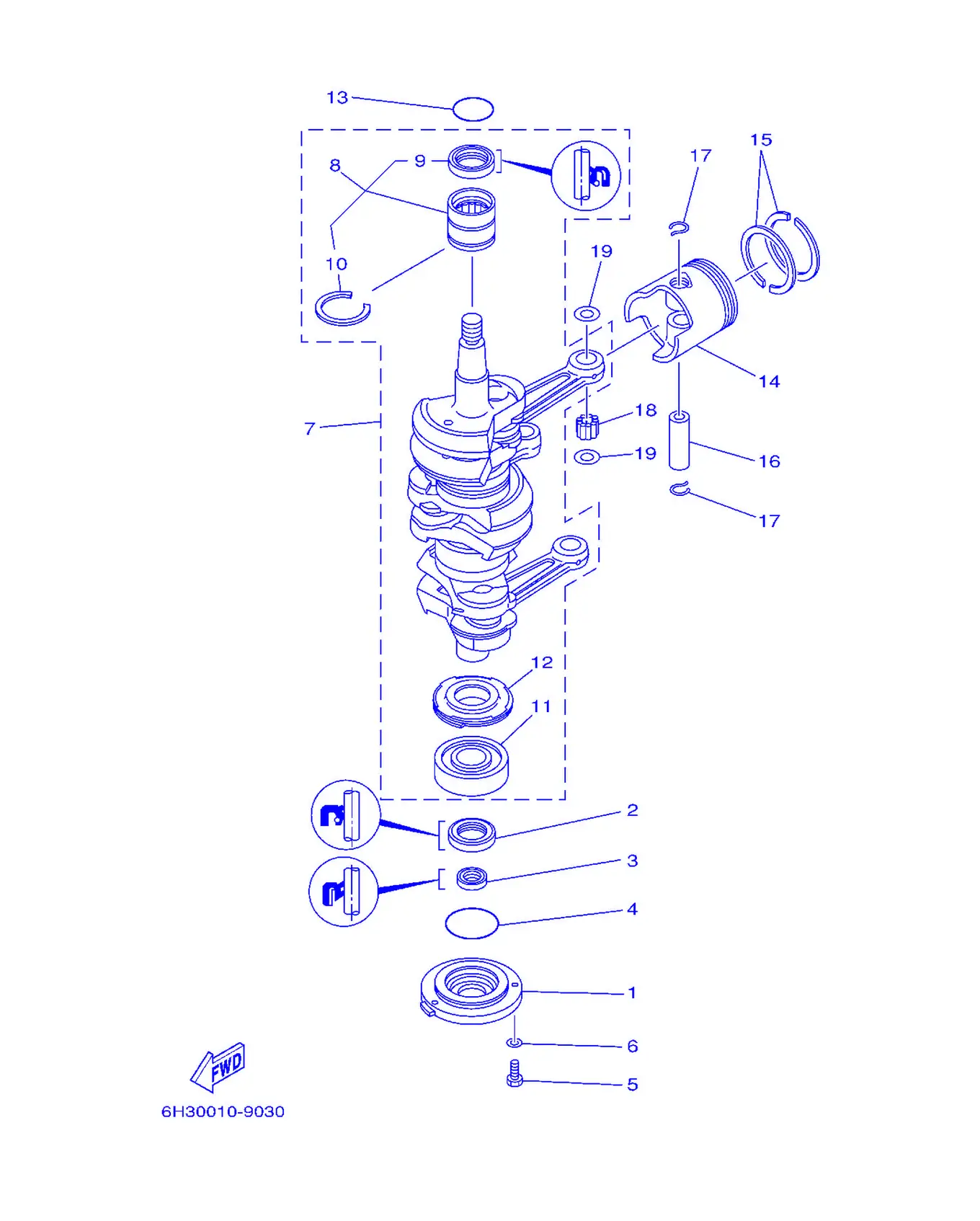

Рис. 7КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6H3-15359-00-94	Корпус сальника	1
2	93102-30M23	Сальник	1
3	93106-18M01	Сальник	1
4	93210-65M50	. Уплотнительное кольцо	1
5	97095-06020	Болт с шайбой	3
6	92995-06600	. . Шайба	3
7	6H3-11400-10	Коленчатый вал в сборе	1
8	93311-636U6	Подшипник	1
9	93102-36M24	Сальник	1
10	93440-49M04	Стопорное кольцо	1
11	93306-306V1	Подшипник	1
12	6H3-11536-00	Шестерня приводная	1
13	93210-46M16	. Кольцо O	1
14	6H3-11631-01-96	Поршень (STD)	3
14	6H3-11635-01	Поршень (0.25MM O/S)	3
15	6K5-11601-02	Комплект поршневых колец (STD)	3
15	6K5-11601-12	Комплект поршневых колец (0.25MM O/S)	3
15	6K5-11601-22	Комплект поршневых колец (0.50MM O/S)	3
16	6H3-11633-00	Палец поршня	3
17	688-11634-10	Стопорное кольцо поршневого пальца	6
18	93603-18M09	Установочный штифт	84
19	90201-20417	Прокладка, крышка	6

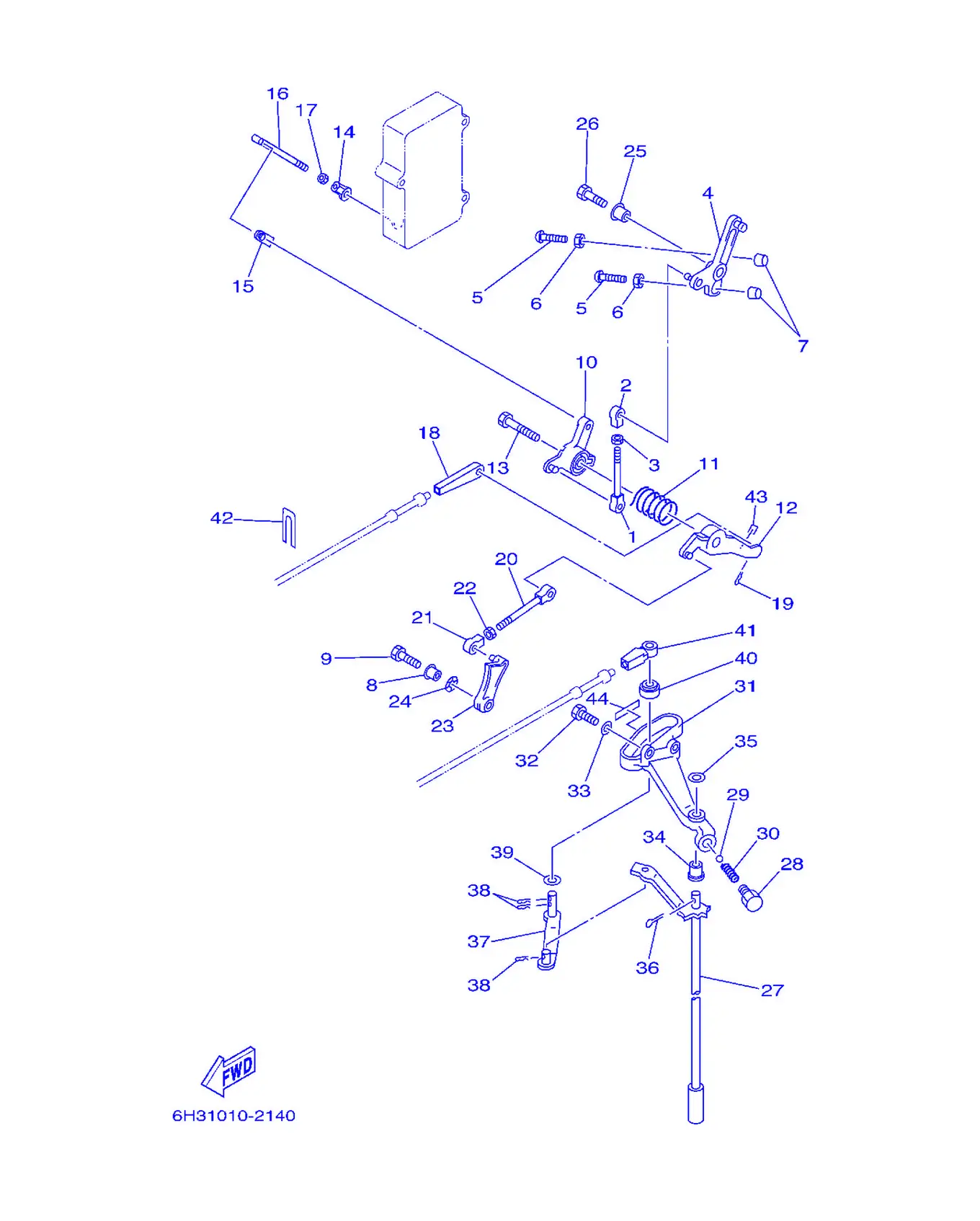

Рис. 8УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	689-42169-01	Соединение	1
2	682-41237-00	Головка, трубка	1
3	95380-05600	. Гайка	1
4	6H3-41631-00	Рычаг управления магнето	1
5	90157-06M13	Скоба, педаль	2
6	95380-06600	Тяга, соединительная	2
7	688-44194-00	Колпачок	2
8	90387-06M60	Втулка	1
9	97095-06025	Болт	1
10	6H3-41632-20	Рычаг управления магнето	1
11	90508-26M35	Пружина торсионная	1
12	6H3-41633-10	Рычаг управления магнето	1
13	90109-06M43	Болт	1
14	6H1-41237-00	Жиклер	1
15	6F5-41237-00	Соединительный шарнир	1
16	6H3-41636-10-94	Тяга управления магнето	1
17	95380-05600	. Гайка	1
18	6H3-48344-00	Наконечник троса дистанционного управления	1
19	90468-18008	Стопор	1
20	689-42169-01	Соединение	1
21	6H4-41237-00	Прокладка, головка	1
22	95380-05600	. Гайка	1
23	6H3-41213-10	Кулачок дроссельной заслонки	1
24	90206-10M04	Шайба волнистая	1
25	90387-06M60	Втулка	1
26	97095-06025	Болт	1
27	6H3-44120-12	Втулка переключения передач в сборе	1
28	648-42715-00	Пружина 2	1
29	93501-04M02	Гайка	1
30	90501-12082	Стопорная пружина тяги	1
31	6H3-44117-00-94	Кронштейн	1
32	97013-06020	Болт	2
33	92903-06600	Шайба, пластина	2
34	90386-07M58	Втулка	1
35	92990-08200	Шайба, плоская	1
36	91490-20012	Прокладка	1
37	6H3-44121-01	Рычаг тяги переключения передач	1
38	90468-18008	Стопор	3
39	90202-07M07	Шланг топливный	1
40	688-44122-00	Шланг топливный	1
41	663-48344-00	Наконечник троса, дистанционное управление	1
42	6H3-48538-00	Зажим троса 1	1
43	6E5-42137-10	Указатель дроссельной заслонки	1
44	6E0-44191-11	Указатель переключения передач	1

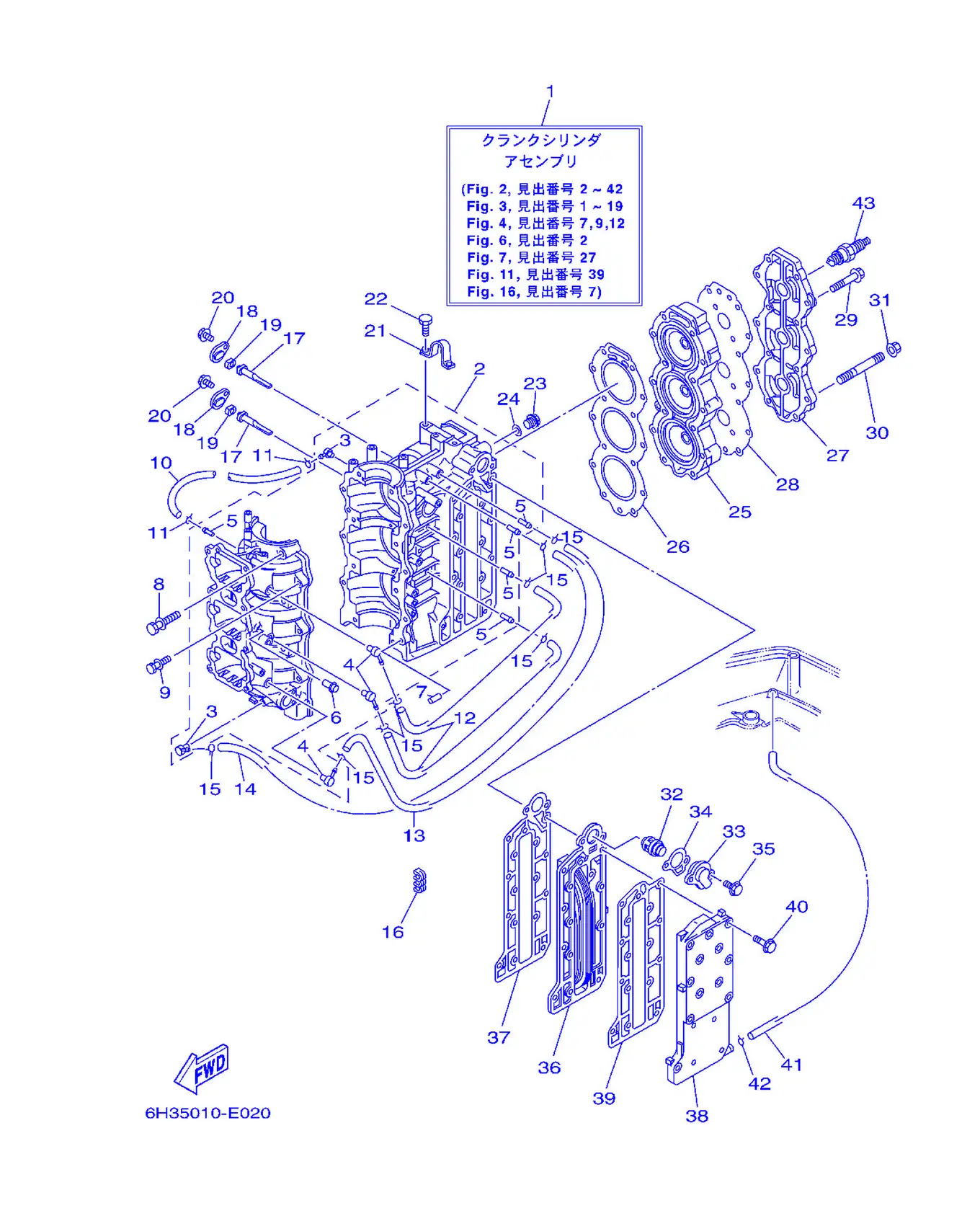

Рис. 9ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6H3-W0090-44-1S	Блок цилиндра в сборе	1
2	6H3-15100-14-1S	Картер в сборе	1
3	688-11370-01	Обратный клапан в сборе	2
4	650-11370-01	Узел обратного клапана	3
5	624-14485-00	. Трубка соединительная	5
6	650-24378-00	. Заглушка, 4	1
7	93608-12063	Штифт установочный	2
8	90119-10005	Болт с шайбой	8
9	90119-08M64	Болт с шайбой	6
10	90445-07M44	Шланг (L250)	1
11	90467-06016	Зажим	2
12	90445-07M02	Шланг (L167)	2
13	90445-07M45	Шланг (L340)	1
14	90445-07M82	Шланг (L440)	1
15	90467-06016	Зажим	8
16	90464-07M05	Головка блока	1
17	6H3-11325-01	Анод	2
18	6H3-11327-00-1S	Крышка анода	2
19	6H3-11328-00	Втулка	2
20	90119-06023	Болт с шайбой	2
21	688-11119-01	Подвеска двигателя	1
22	90101-08002	Болт шестигранный	2
23	90340-14M00	Пробка прямая под отвертку	1
24	90430-14115	Прокладка	1
25	6H3-11111-01-1S	Головка цилиндра 1	1
26	6H3-11181-A1	. Прокладка, головка цилиндра 1	1
27	6H3-11191-00-1S	Крышка головки цилиндра 1	1
28	6H3-11193-A1	Прокладка крышки головки 1	1
29	90119-08MA5	Болт с шайбой	13
30	90116-08M69	Шпилька	1
31	90179-08M34	Гайка	1
32	6H3-12411-11	Термостат	1
33	6H3-12413-00-1S	Крышка термостата	1
34	6H3-12414-A1	Прокладка крышки	1
35	90119-06MA3	Табличка, идентификационная	2
36	6H3-41111-01-1S	Внутренняя крышка выхлопной системы	1
37	6H3-41112-A0	Прокладка внутренней крышки выхлопа	1
38	6H3-41113-02-1S	Наружная крышка выхлопной системы	1
39	6H3-41114-A0	Прокладка наружной крышки выхлопа	1
40	90119-06MA5	Табличка, предупреждающая	16
41	663-24312-01	Труба 2	1
42	90467-08004	Зажим	1
43	94703-00160	Свеча зажигания (NGK B8HS-10)	3

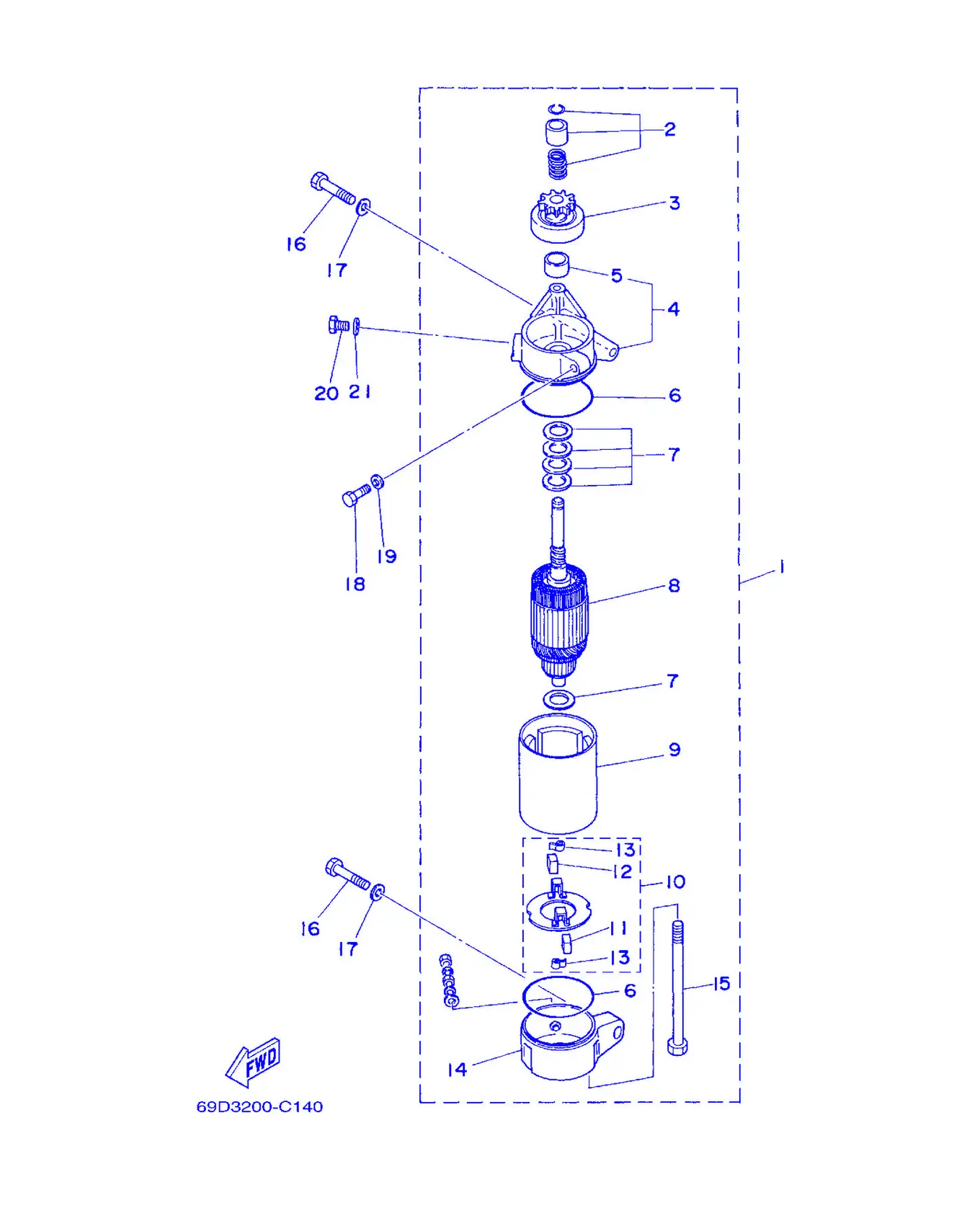

Рис. 10Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6H3-81800-11	Стартер в сборе	1
2	689-81857-11	. Комплект стопора шестерни	1
3	6H3-81807-10	Редуктор стартера в сборе	1
4	6H3-81830-10	Передний кронштейн в сборе	1
5	689-81831-00	. . Вкладыш передний	1
6	689-81847-11	. Кольцо уплотнительное	2
7	689-81809-11	. Комплект шайб	1
8	689-81850-12	. [неразборчиво]	1
9	6H3-81810-10	Статор в сборе	1
10	689-81840-11	. [неразборчиво]	1
11	689-81812-11	. . Винт 2	1
12	689-81811-11	. . Винт 1	1
13	689-81813-10	. . Стопорное кольцо винта	2
14	6H3-81820-11	Задний кронштейн в сборе	1
15	689-81826-10	. Наклейка	2
16	97013-08035	Болт	2
17	92903-08600	Шайба пластины	2
18	97013-06025	. Болт	1
19	92903-06600	Шайба, пластина	1
20	97013-08016	Болт	1
21	92903-08600	Шайба пластины	1

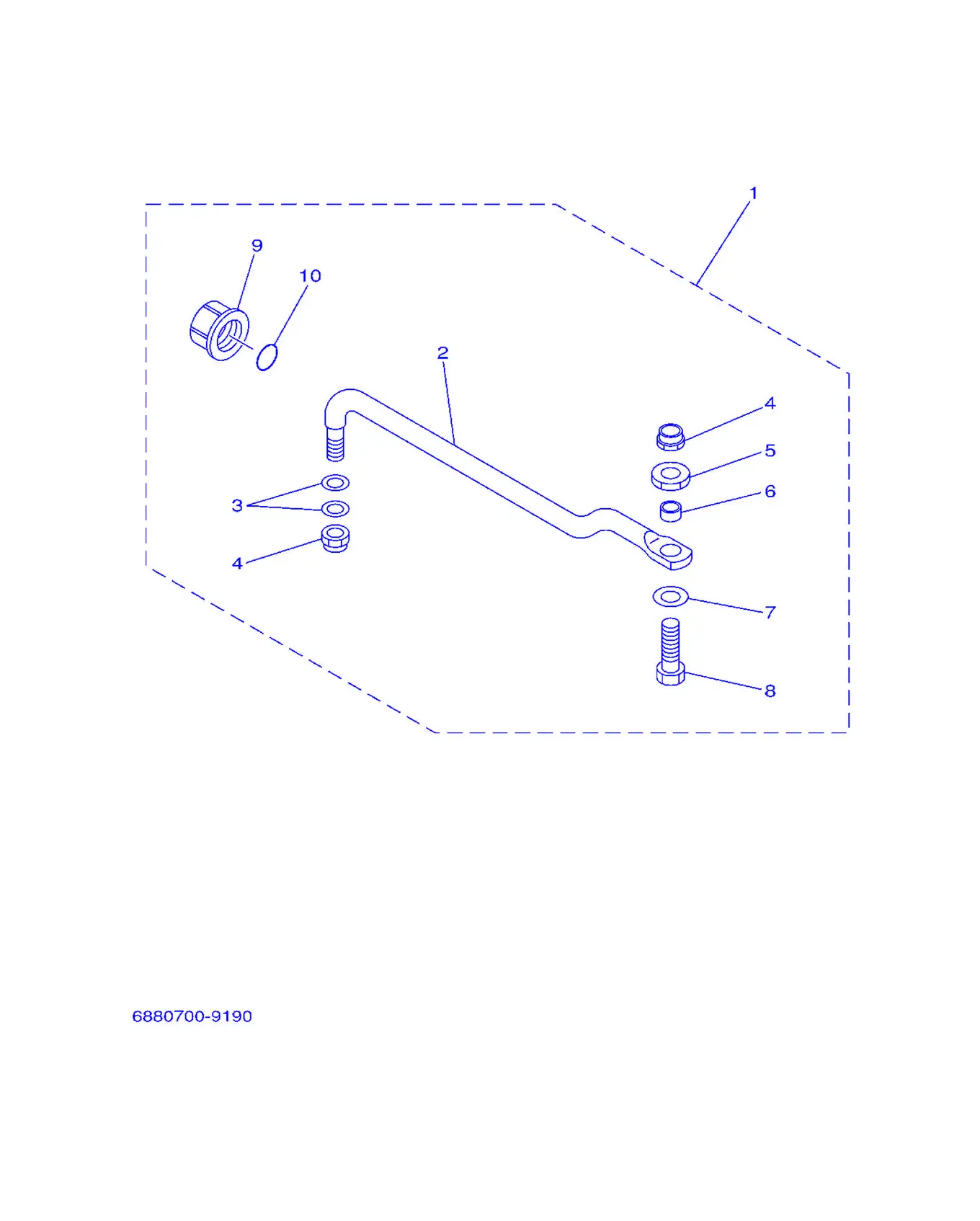

Рис. 11НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	688-61350-10	Крепление рулевого управления	1
2	688-61351-10	Тяга рулевого управления	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	90201-10M63	Пружина, крышка	1
8	6E5-61355-00	. Табличка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

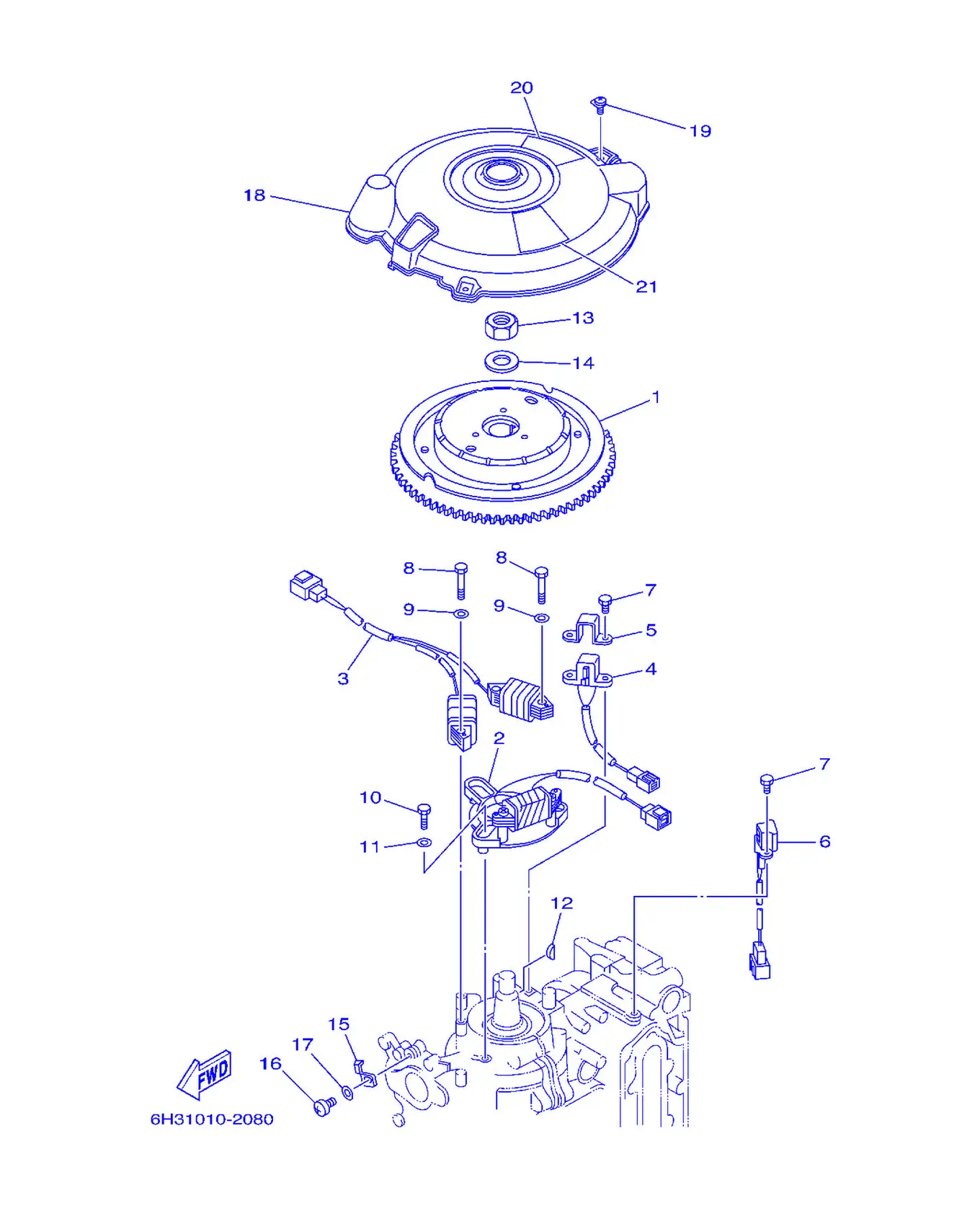

Рис. 12ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6H2-85550-00	Ротор в сборе	1
2	6H2-85520-01	Катушка зарядки	1
3	6H2-85533-01	Катушка зажигания	1
4	6H2-85580-01	Катушка датчика импульсов	1
5	6H2-85582-00	Датчик температуры	1
6	6H2-85895-01	Датчик положения коленчатого вала	1
7	97095-05012	Заглушка	4
8	97095-06035	Болт	4
9	92995-06600	. . Шайба	4
10	97095-06025	Болт	3
11	92995-06600	. . Шайба	3
12	90280-05015	Крышка, катушка	1
13	90170-20137	Гайка	1
14	90201-21M18	Прокладка, крышка	1
15	6E5-81332-00	Пластина, зажигания	1
16	97885-06010	Запчасть лодочного мотора	1
17	92995-06600	. . Шайба	1
18	6H3-81337-01	Крышка, маховик	1
19	90159-06M23	Винт с шайбой	3
20	6H3-14488-00	Этикетка предупреждения	1
21	6H3-13437-00	Знак предупреждения	1

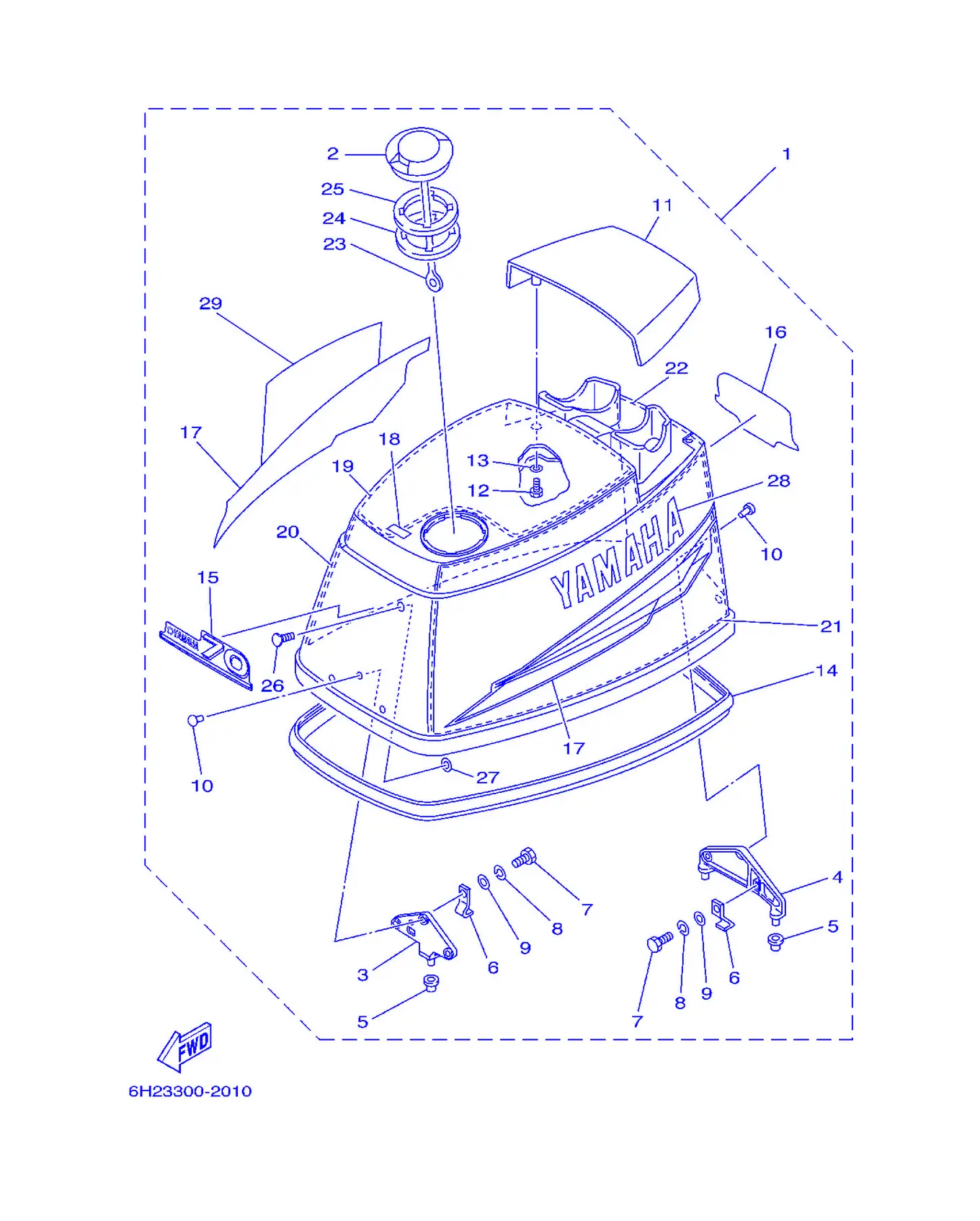

Рис. 13ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6H2-42610-80-4D	Верхний кожух в сборе	1
2	63D-2177H-00	. Крышка диска 2	1
3	6H3-42647-00-94	Держатель, хомут	1
4	6H3-42649-00-94	Держатель, хомут	1
5	663-42662-00	Прокладка	3
6	6H3-42652-00	Крюк	2
7	97095-06016	Болт	2
8	92995-06100	Пружинная шайба	2
9	92995-06600	. . Шайба	2
10	90266-06009	Заклепка	6
11	6H3-42613-01-4D	Формованная деталь воздуховода	1
12	97095-06016	Болт	4
13	92995-06600	. . Шайба	4
14	6H3-42615-00	Сальник	1
15	6H2-42677-50	График, передний	1
16	6H2-42678-30	График, задний	1
17	6H3-W0070-30	Комплект графики	1
18	6H3-13436-40	Метка	1
19	6H3-42617-10	Демпфер, пенный	1
20	6H3-42619-00	Демпфер, пенный	1
21	6H3-42627-00	Демпфер, пенный	1
22	6H3-42637-00	Демпфер, пенный	1
23	6H1-42694-00	Хомут	1
24	6H3-21732-00	Сальник 1	1
25	6H3-21735-00	Сальник 2	1
26	90338-05M03	. Заглушка	1
27	90183-05M06	Шток поршня	1
28	6H3-42681-30	Метка, капот	1
29	6H3-42682-30	Метка, капот	1

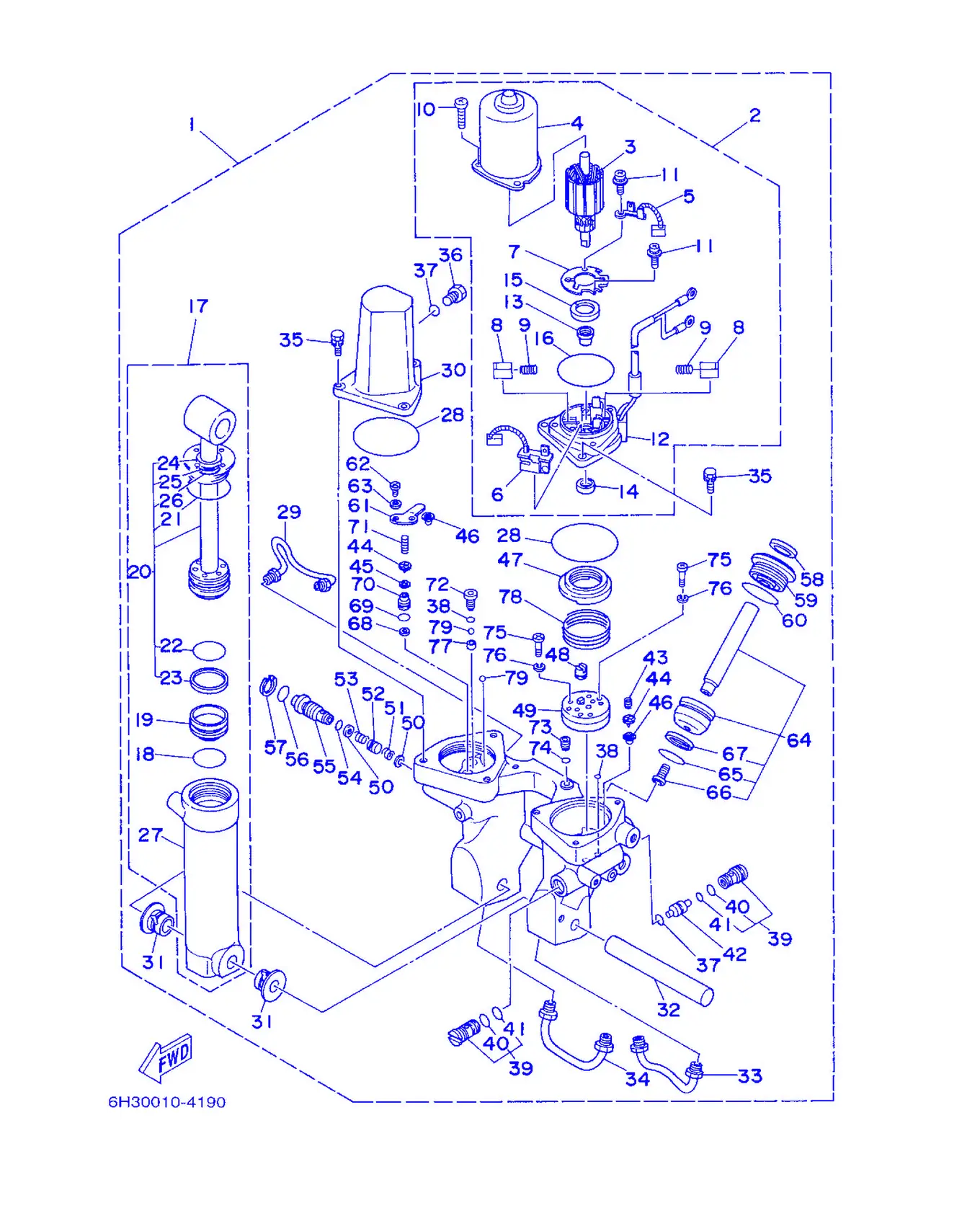

Рис. 14Узел гидроподъема и наклона Power Trim & Tilt Assembly

REF	Номер детали	Наименование	Кол-во
1	6H1-43800-17-4D	Узел гидроподъема-наклона	1
2	6H1-43880-02	Электромотор в сборе	1
3	6H1-43805-10	Якорь в сборе	1
4	6H1-43804-10	Статор в сборе	1
5	6H1-43891-10	Щетка 1	1
6	6H1-43892-10	Щетка 2	1
7	6H1-4380F-10	Пластина, держатель щеток	1
8	6H1-4380J-10	Держатель, щетка	2
9	6H1-4386K-10	Пружина щетки	2
10	97885-05016	Винт, с полукруглой головкой	3
11	97607-04310	Винт с полукруглой головкой и шайбой	2
12	6H1-43881-10	Корпус, торцевой	1
13	6H1-4380H-10	Втулка	1
14	93102-08M43	Сальник	1
15	6H1-4380G-10	Пластина	1
16	6H1-43865-10	Кольцо O-образное	1
17	6H1-43840-11	Узел гидроподъема	1
18	6H1-43861-10	Кольцо O-образное	1
19	6H1-43814-11	Поршень, свободный	1
20	6H1-43810-11	Подсборка поршня наклона	1
21	6H1-43861-00	. . . Уплотнительное кольцо	1
22	6H1-43861-10	Кольцо O-образное	1
23	6H1-43871-10	Кольцо, резервное	1
24	6H1-43812-00	Сальник, пыльник	1
25	6H1-43872-10	Кольцо, резервное 2	1
26	93210-18397	О-кольцо	1
27	6H1-43813-10	Цилиндр, подъема	1
28	93210-68N50	. О-кольцо	2
29	6H1-43835-10	Трубка	1
30	6H1-43828-10	Корпус, резервуар	1
31	90386-18M14	Втулка	2
32	6E5-43818-00	Палец, нижняя опора амортизатора	1
33	6H1-43833-10	Труба	1
34	6H1-43834-00	Труба	1
35	97595-06420	. Болт с шайбой	6
36	6H1-43829-00	Уплотнение поршня	1
37	93210-09165	Кольцо уплотнительное	2
38	93210-064A5	. . Уплотнительное кольцо	1
39	67F-43802-00	. Прокладка, пластина	2
40	6H1-43866-00	О-кольцо	1
41	6H1-43867-00	О-кольцо	1
42	6H1-43841-11	. Поршень, шаттл	1
43	6H1-43856-10	Стопорный винт	1
44	6H1-43844-10	Крышка вала	2
45	6H1-4384G-11	Вал, поворотный	1
46	6H1-4384F-10	Шестерня, ведущая	2
47	6H1-43817-01	Фильтр 2	1
48	6H1-43831-10	Соединитель, вал	1
49	6H1-43830-11	Шестерённый насос в сборе	1
50	6H1-43847-00	Клапан обратного клапана	2
51	6H1-43899-00	Пружина, ручной сброс	1
52	6H1-4382A-10	Адаптер 1	1
53	6H1-43854-00	Пружина, ручной сброс	1
54	93210-10M74	O-образное кольцо	1
55	6H1-43845-00	Пружина обратного клапана	1
56	93210-18M75	Уплотнительное кольцо	1
57	6H1-43875-00	Штифт золотника	1
58	6H1-43822-10	Сальник, пыльник трима	2
59	6H1-43821-11	Винт, конец цилиндра трима	2
60	6H1-43861-10	Кольцо O-образное	2
61	6H1-4384E-20	Пружина, трим	1
62	98501-05010	. Винт с полукруглой головкой	2
63	92901-05200	. Шайба, плоская	2
64	6H1-43820-11	Поршень трима в сборе	2
65	6H1-43864-00	. O-кольцо	1
66	91318-08016	. Болт	1
67	6H1-43874-00	. Кольцо, опорное	1
68	6H1-43816-00	Фильтр 1	1
69	6H1-43896-00	O-кольцо	1
70	6H1-43895-12	. Седло, перепускной клапан	1
71	6H1-43855-11	Пружина, перепускной клапан	1
72	6H1-43843-11	Винт, блок клапанов	1
73	6H1-4388E-11	Поршень, клапан	1
74	6H1-43868-00	O-кольцо	1
75	98501-04025	. Винт, с полукруглой головкой	4
76	92901-04100	. . Шайба, пружинная	4
77	6H1-4387J-00	Шайба, специальная 2	1
78	6H1-4385H-00	Пружина, уплотнение	1
79	93505-32038	. . . Гайка	2

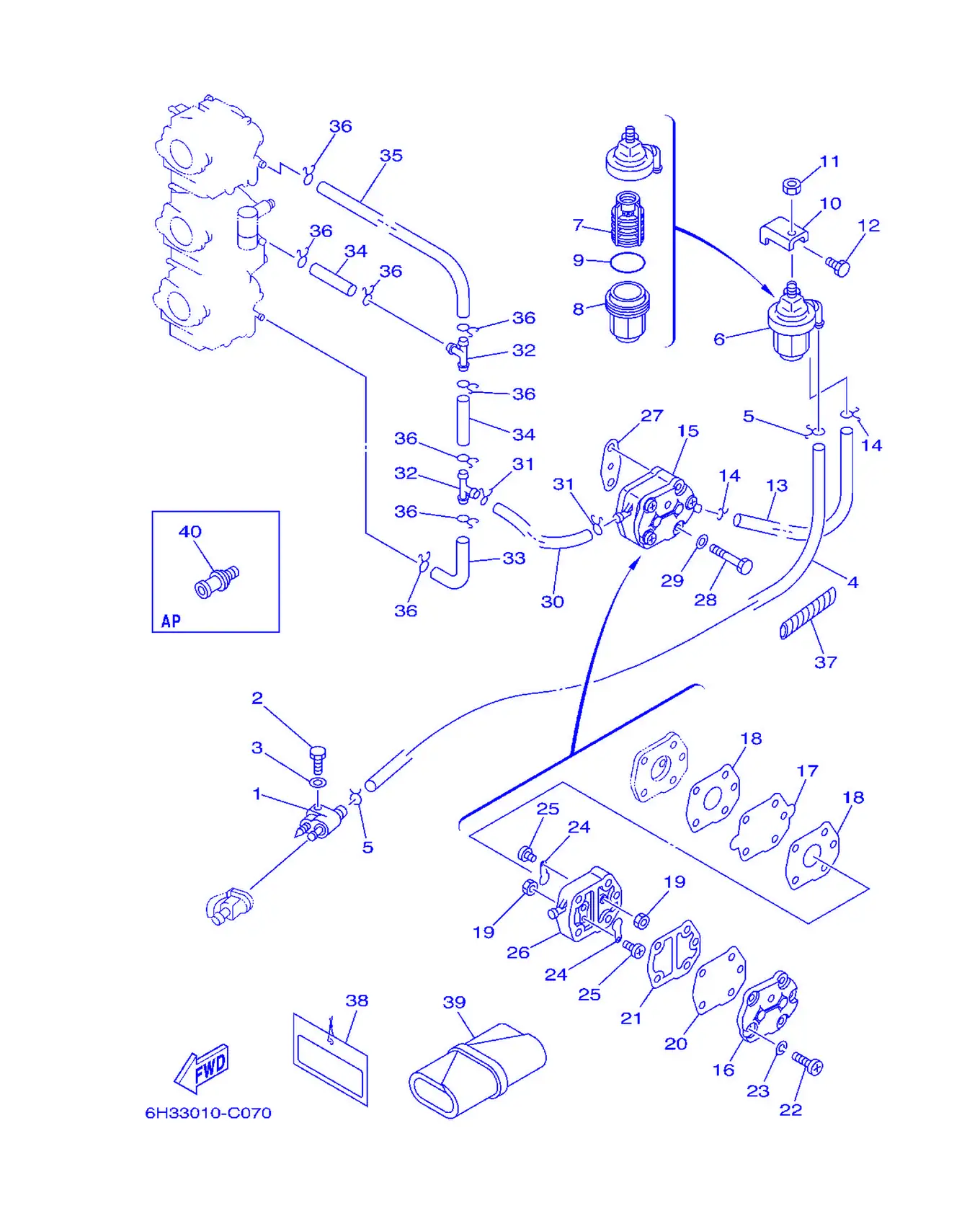

Рис. 15ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06025	Болт	1
3	92995-06600	. . Шайба	1
4	90445-09M75	Шланг (L370)	1
5	90467-08004	Зажим	2
6	61N-24560-00	Фильтр в сборе	1
7	61N-24563-00	Элемент фильтра	1
8	61N-24521-00	Держатель, трос газа	1
9	93210-32738	Кольцо O-ring	1
10	648-24566-02	Кронштейн фильтра	1
11	95380-08600	Гайка	1
12	97013-06014	Болт	1
13	90445-09072	Шланг (L120)	1
14	90467-08004	Зажим	2
15	692-24410-00	Топливный насос в сборе	1
16	6A0-24413-00	. Корпус 2	1
17	692-24411-00	. Диафрагма	1
18	648-24434-01	. Прокладка, корпус	2
19	95380-03600	. . Гайка	2
20	663-24411-00	. Диафрагма	1
21	648-24435-02	. Прокладка, корпус 2	1
22	98503-05028	. Винт, с полукруглой головкой	3
23	92990-05100	. Хомут шланга	3
24	6A0-24421-01	. . Клапан обратный	2
25	6A0-14325-00	. . Винт с полукруглой головкой	2
26	6A0-24412-02	. Корпус 1	1
27	650-24431-A0	. Прокладка топливного насоса 1	1
28	97095-06040	Болт	2
29	92995-06600	. . Шайба	2
30	90445-09072	Шланг (L120)	1
31	90467-08004	Зажим	2
32	688-24378-00	Шланг, топливный 3	2
33	6H3-24313-00	Труба 3	1
34	90445-09220	Шланг (L30)	2
35	6H3-24314-00	Труба 4	1
36	90467-08004	Зажим	8
37	90446-10M01	. Шланг (L60)	1
38	61H-2819R-01	Ярлык, предупреждение	1
39	656-W2810-02	Набор инструментов	1
40	6E0-28193-00-94	Пробка, контрольная вода	1

Рис. 16Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-55	Заглушка топливной магистрали 1	1
9	90445-11M06	. Шланг (L:2050MM)	1
10	6Y1-24360-52	. Заглушка топливопровода	1
11	90445-11M05	. Шланг (L:850MM)	1
12	650-24351-51	. Заглушка 1	4
13	6G1-24305-05	Заглушка топливной магистрали 2	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y1-24305-06	Заглушка топливной магистрали 2	1
16	93210-08287	. . Кольцо O-ring	1

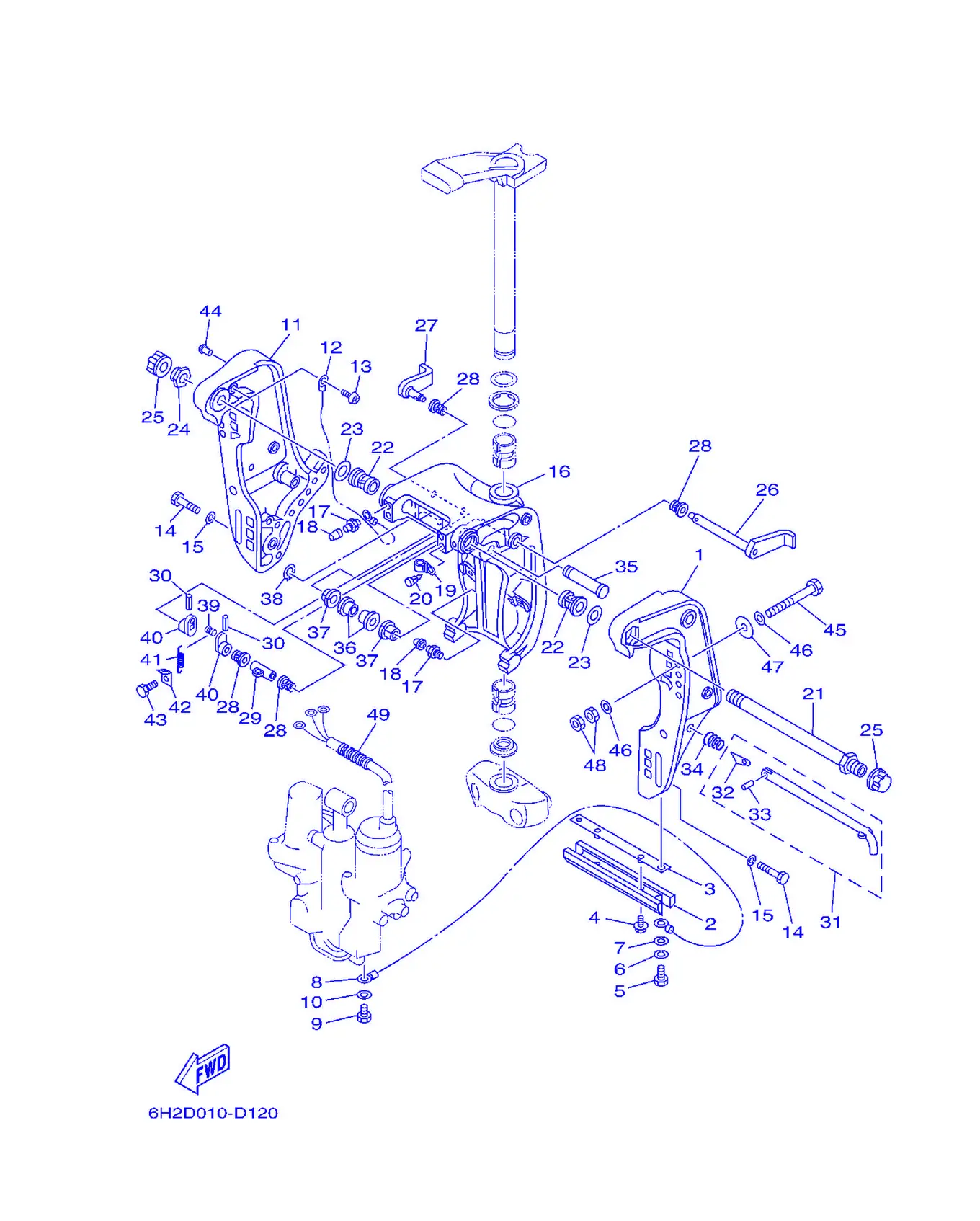

Рис. 17КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6H1-43111-01-4D	Кронштейн, хомут 1	1
2	6H1-45251-03	Крышка	1
3	6H1-44526-00	Пластина	1
4	90119-06M29	Болт с шайбой	2
5	97095-06016	Болт	2
6	92995-06100	Пружинная шайба	2
7	92995-06600	. . Шайба	2
8	6H1-82148-00	Пружина щетки 4	1
9	97095-06010	. Болт	1
10	92995-06600	. . Шайба	1
11	6H1-43112-00-4D	Кронштейн, хомут 2	1
12	6E5-82148-00	Пружина, подача 4	1
13	97880-06012	Сальник, коленвал	1
14	97095-10045	Болт	6
15	92995-10100	Шайба	6
16	6H1-43311-02-4D	Кронштейн, поворотный 1	1
17	93700-06M03	Пластина стопорная	3
18	663-45119-00	Колпачок, пресс-масленка	3
19	90464-11M18	Хомут	1
20	90338-05M03	. Заглушка	1
21	688-43131-03	Болт кронштейна зажима	1
22	90386-22M15	Прокладка	2
23	90201-22M67	Шайба, пластина	2
24	90185-22043	Крышка, корпус насоса	1
25	6G5-43145-01	Крышка, поводковая крышка	2
26	6H1-43181-01	Рычаг, стопор трима	1
27	6H1-43185-01	Рычаг, стопор трима	1
28	90386-10M16	Шайба	4
29	90387-10M02	Втулка	1
30	91690-30020	Крыльчатка, ступица	2
31	688-43160-01	Софдапзодакизбетбепи	1
32	688-43165-00	. Пластина, стопора откидывания	1
33	91690-30012	. Крышка головки блока	1
34	90502-16M02	Стопибего, задзигефу	1
35	6E5-43126-02	...	1
36	90386-18M63	...	2
37	90386-18M35	Прокладка	2
38	93410-18M02	...	1
39	90249-06M19	Крыльчатка	1
40	6G5-43148-00	Ручка, регулировка	2
41	90506-14M24	Ступица, втулка	1
42	6G5-43144-00	Втулка, ступица	1
43	97095-06010	. Болт	1
44	90269-02M08	Шайба	2
45	90101-12M65	Болт, шестигранный	4
46	92995-12200	Шайба	8
47	90201-12426	...	4
48	95380-12600	Гайка	8
49	90440-14M00	Труба	1

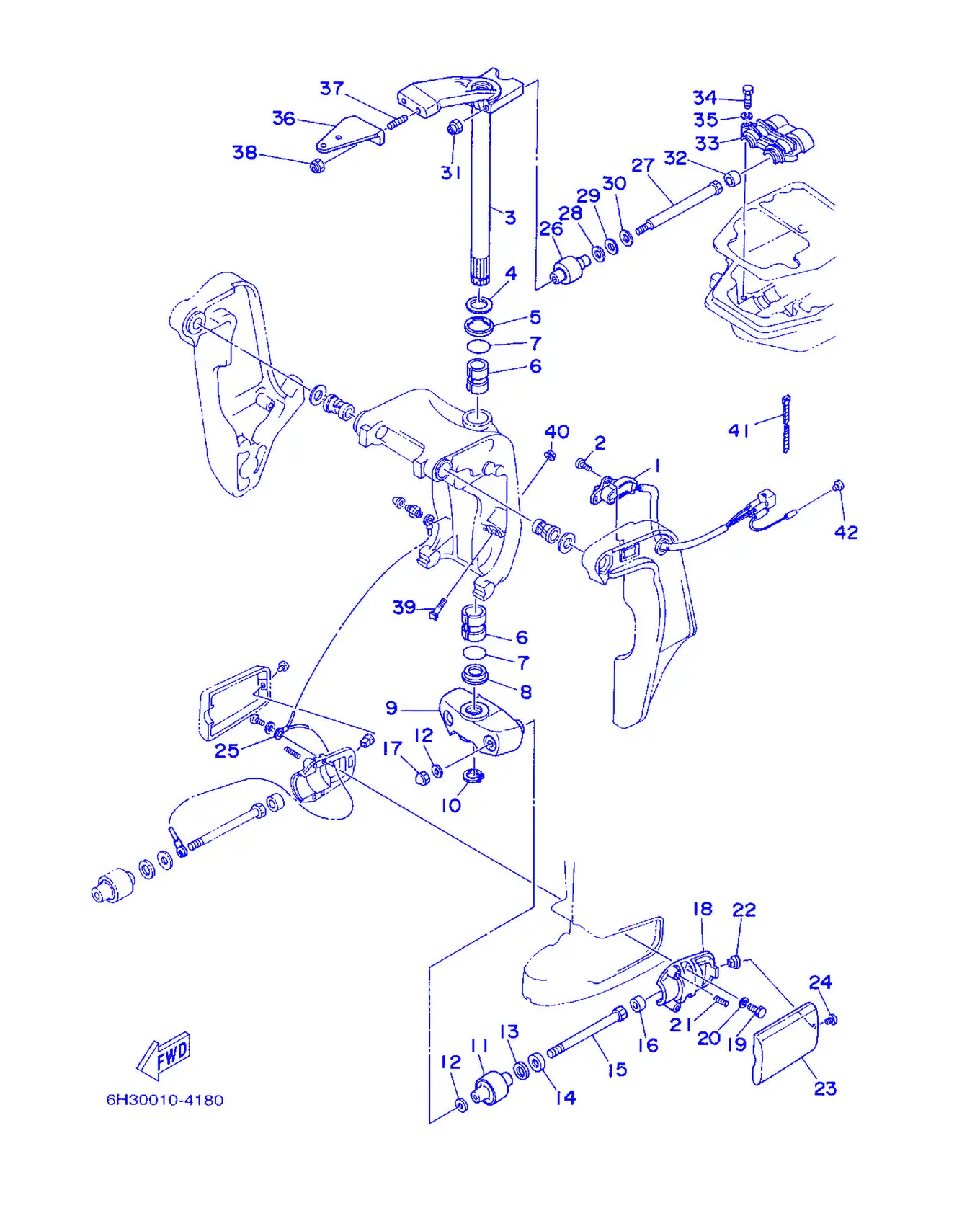

Рис. 18КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	6H1-83672-12	Датчик тримма	1
2	97885-06016	Сальник, коленвал	2
3	6H3-42510-13-4D	Узел кронштейна рулевого управления	1
4	90201-30M00	Шпилька, трос	1
5	90386-30M78	Прокладка	1
6	90386-30M77	Прокладка	2
7	93210-29M94	Уплотнительное кольцо	2
8	90386-30M60	Прокладка	1
9	6H3-44551-01-4D	Корпус, нижняя опора	1
10	93410-28M06	Прокладка	1
11	687-44555-00-94	Демпфер опоры, нижняя сторона	2
12	90201-12M16	Держатель троса	4
13	90202-25M04	Хедзодзиба, топ-да	2
14	90201-13M19	Хедзодзиба, топ-да	2
15	90109-12M21	Болт	2
16	663-44575-00	Демпфер, нижняя опора	2
17	95380-12800	Гайка, корончатая	2
18	6H3-44552-03-94	Корпус, нижняя опора	2
19	97075-08025	Болт	4
20	92995-08100	Шайба пружинная	4
21	90501-14M08	Пружина, сжатия	4
22	90179-06066	Гайка	2
23	6H3-44553-01-4D	Крышка нижнего крепления	2
24	97885-06016	Сальник, коленвал	2
25	688-82127-02	Провод, вывод 2	1
26	688-44514-00-94	Демпфер крепления, верхняя сторона	2
27	90101-10M49	Болт, шестигранный	2
28	90201-20M21	Шайба, пластина	2
29	90202-20M06	Шайба, пластина	2
30	90201-11M22	Шайба, пластина	2
31	90185-10051	. Гайка самоконтрящаяся	2
32	663-44575-00	Демпфер, нижняя опора	2
33	688-44511-00-94	Крышка, резина верхнего крепления	1
34	97075-08035	Болт	3
35	92995-08100	Шайба пружинная	3
36	6H3-48511-51-4D	Крюк, рулевого управления	1
37	90116-10175	Болт шпилька	2
38	90185-10051	. Гайка самоконтрящаяся	2
39	6H1-43376-00	Болт, упорного подшипника	2
40	90185-08057	Крышка, топливный фильтр	2
41	90465-11M10	Хомут	3
42	703-82119-00	Крышка, тяга рычага	1

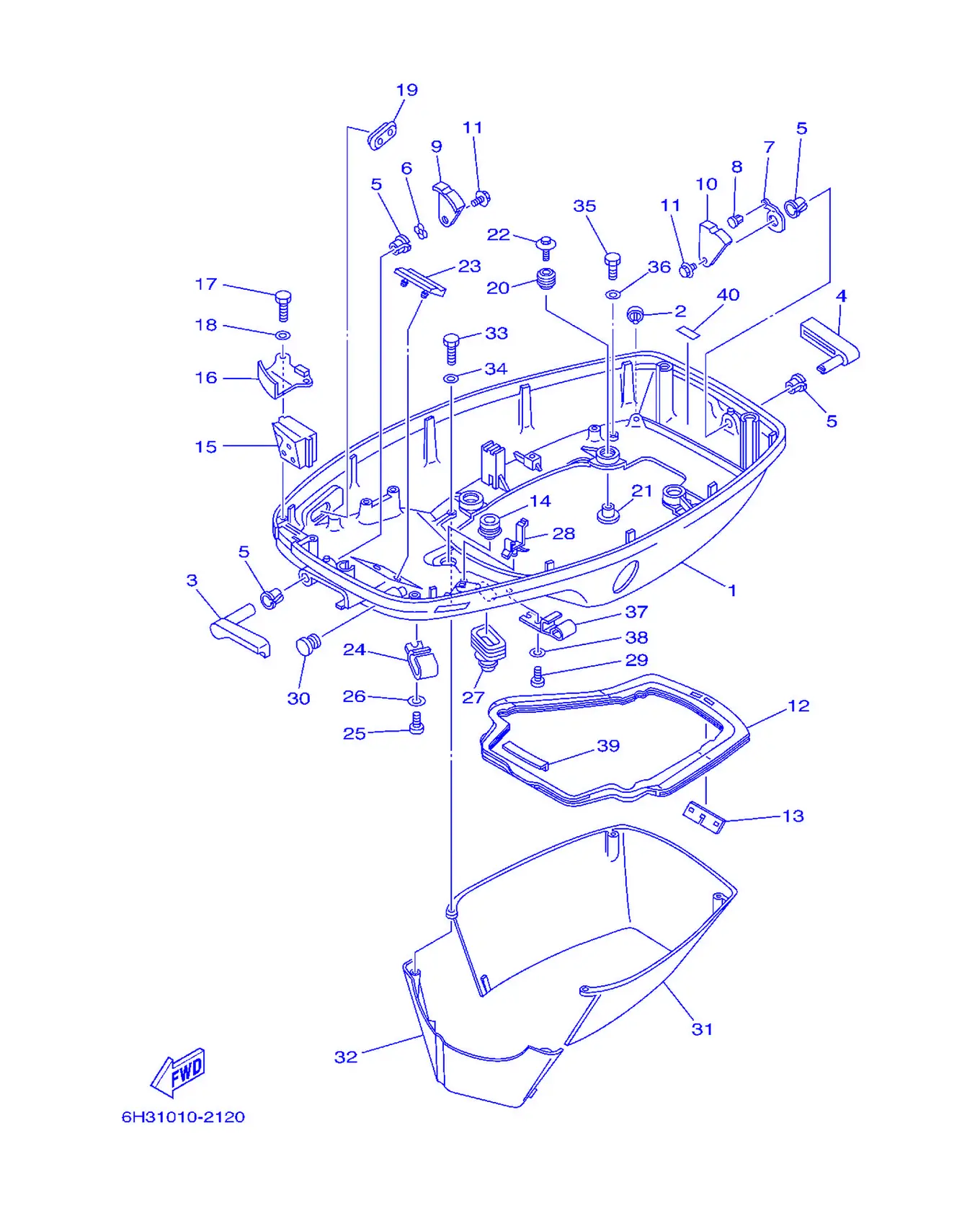

Рис. 19НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6H3-42711-25-4D	Капот, нижний 1	1
2	69D-44391-00	Ниппель, шланг	1
3	6H3-42815-01-4D	Рычаг, зажим	1
4	6H3-42817-01-4D	Рычаг, зажим	1
5	90386-13M38	. Втулка	4
6	90206-13M10	Шайба, волнистая	1
7	6H3-42813-00	Пружина	1
8	90269-04M03	Заклепка	1
9	6H3-42816-00	Рычаг, зажим	1
10	6H3-42818-00	Рычаг, зажим	1
11	90119-06M09	Болт с шайбой	2
12	6H3-42716-02	Резина, уплотнение 1	1
13	6K5-42717-00	Резина, уплотнение 2	1
14	6E5-42724-00	Втулка уплотнительная	1
15	6H3-42725-10	Втулка	1
16	6H3-42738-01-5B	Пластина, крепежная	1
17	97095-06016	Болт	2
18	92995-06600	. . Шайба	2
19	6H3-42727-00	Втулка	1
20	90480-09M12	. Люверс	4
21	90387-06M69	. Втулка	4
22	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	4
23	6H3-42768-00	Демпфер	1
24	6E5-24367-01	Хомут, топливная труба 2	1
25	90157-06M01	Винт, с полукруглой головкой	1
26	92990-06600	Прокладка, дроссель	1
27	688-42726-10	Громет	1
28	90464-09M13	Зажим	1
29	90157-06M01	Винт, с полукруглой головкой	1
30	6G1-42748-00	Втулка	1
31	6H3-42741-01-4D	Фартук	1
32	6H3-42771-01-4D	Фартук	1
33	97095-06025	Болт	2
34	92995-06600	. . Шайба	2
35	97095-06020	Болт с шайбой	2
36	92995-06600	. . Шайба	2
37	6E5-24367-01	Хомут, топливная труба 2	1
38	92990-06600	Прокладка, дроссель	1
39	6H3-42718-00	Резина, уплотнение 3	1
40	6G5-42791-00	Метка 1	1

Рис. 20ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	68F-82553-70	Удлинитель, провод	1
19	6Y5-83557-10	Трубка (6M)	1
20	90465-13M39	. Прокладка	2

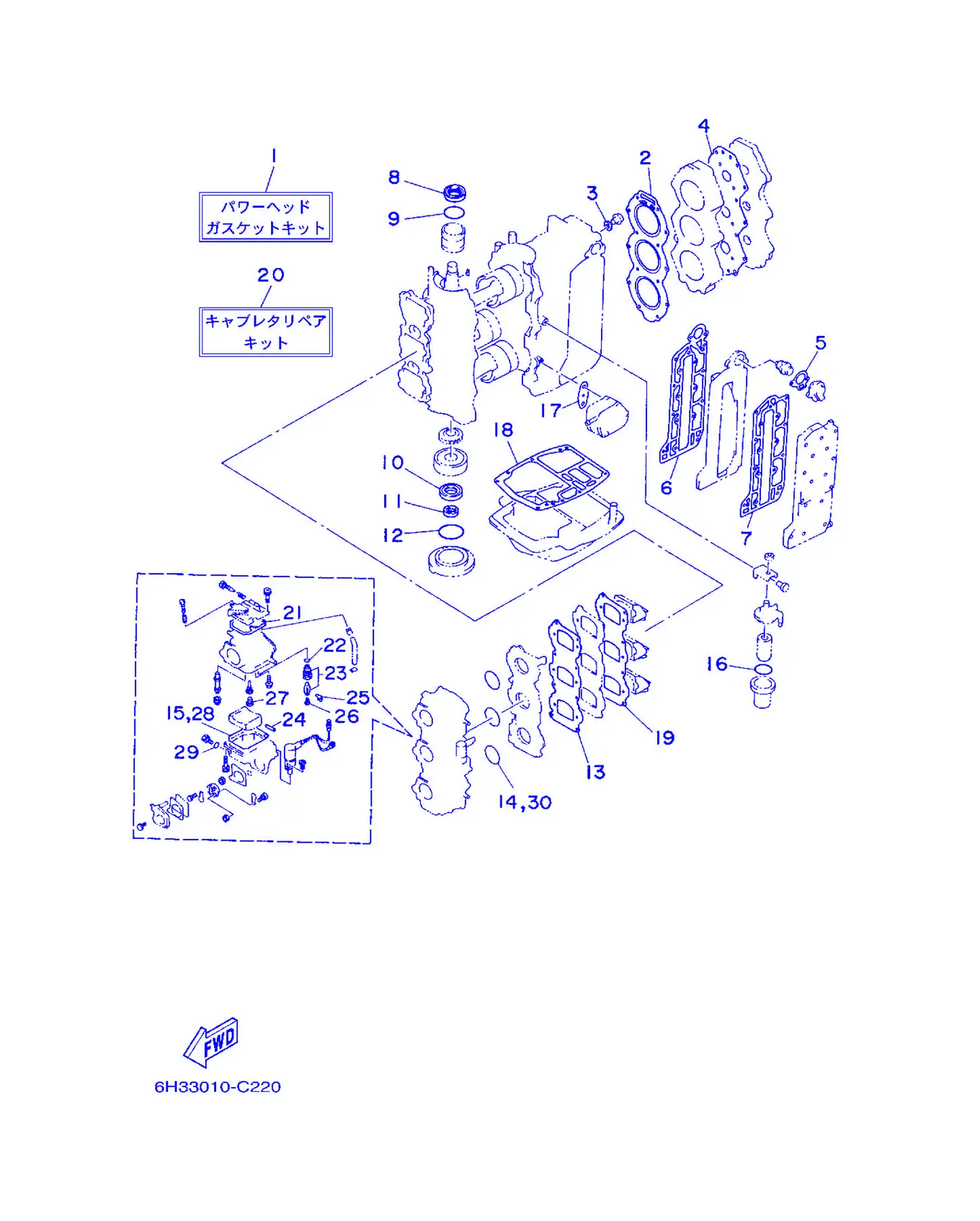

Рис. 21РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6H3-W0001-02	Комплект прокладок головки блока	1
2	6H3-11181-A1	. Прокладка, головка цилиндра 1	1
3	90430-14115	Прокладка	1
4	6H3-11193-A1	Прокладка крышки головки 1	1
5	6H3-12414-A1	Прокладка крышки	1
6	6H3-41112-A0	Прокладка внутренней крышки выхлопа	1
7	6H3-41114-A0	Прокладка наружной крышки выхлопа	1
8	93102-36M24	Сальник	1
9	93210-46M16	. Кольцо O	1
10	93102-30M23	Сальник	1
11	93106-18M01	Сальник	1
12	93210-65M50	. Уплотнительное кольцо	1
13	6H3-13621-A1	. Прокладка, седло клапана	1
14	93210-39ME4	Кольцо уплотнительное	3
15	6H4-14984-00	. Прокладка, поплавковой камеры	3
16	93210-32738	Кольцо O-ring	1
17	650-24431-A0	. Прокладка топливного насоса 1	1
18	6H3-45113-A0	. Прокладка, верхний корпус	1
19	6H3-13622-A1	. Прокладка, седло клапана	1
20	6H2-W0093-10	Ремкомплект карбюратора	1
21	6H4-14147-00	. Кольцо O-ring	1
22	93210-04228	. Кольцо O-ring	1
23	6H3-14590-01	. Игольчатый клапан в сборе	1
24	6H4-14548-00	. ...	1
25	663-14159-00	. Зажим	1
26	676-14186-00	. ...	1
27	676-14966-00	. Крышка	1
28	6H4-14984-00	. Прокладка, поплавковой камеры	1
29	93210-04230	. Кольцо O-ring	1
30	93210-39ME4	Кольцо уплотнительное	1

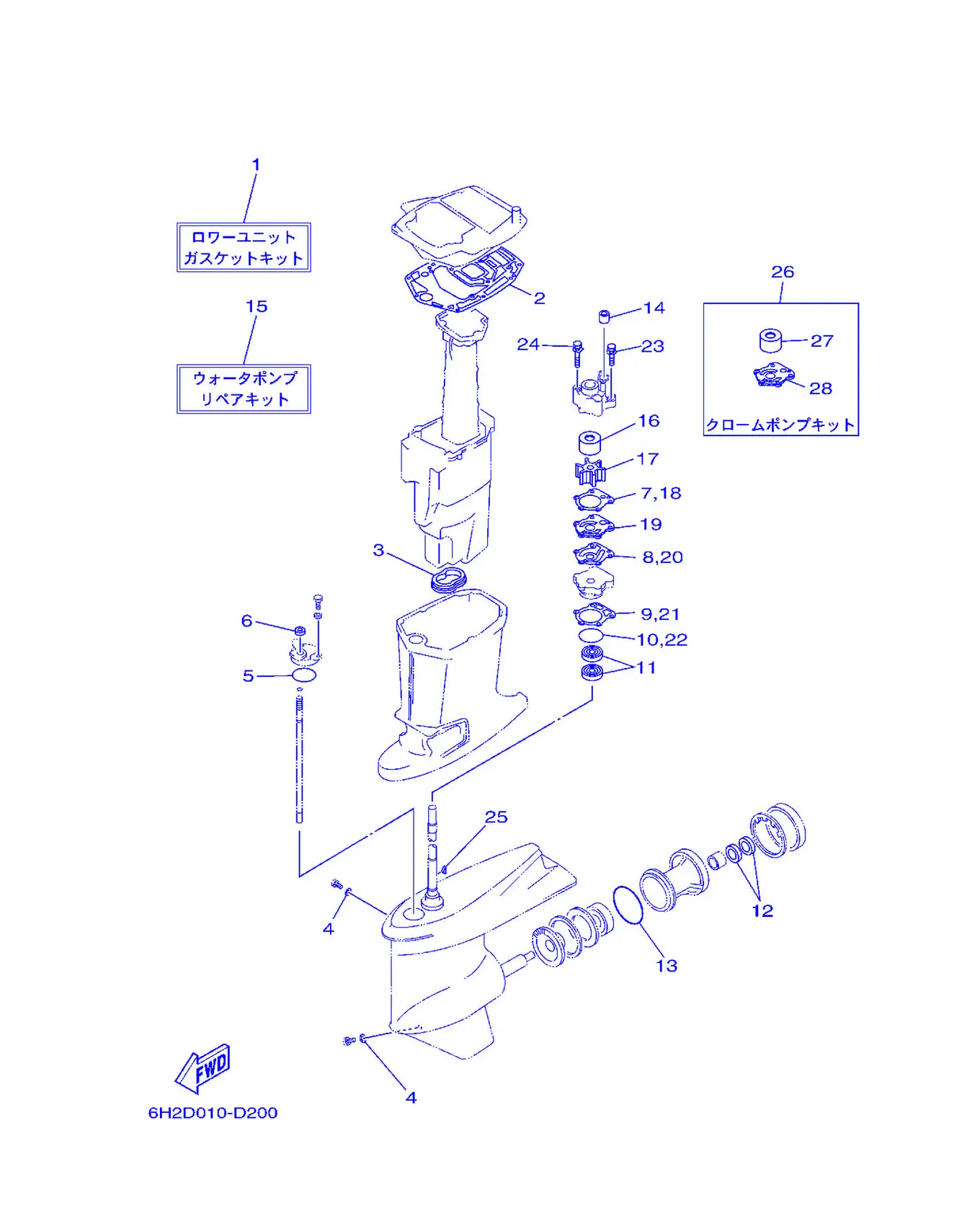

Рис. 22РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6H2-W0001-20	Комплект прокладок нижнего узла	1
2	6H3-45114-A1	. Прокладка, верхний корпус	1
3	6H3-45123-00	. Прокладка, глушитель	1
4	90430-08020	. Прокладка	2
5	93210-49046	. . Уплотнительное кольцо	1
6	93106-09014	. Сальник	1
7	688-44315-A0	. Прокладка, крышка	1
8	688-44324-A0	. Прокладка, головка	1
9	688-44316-A0	Прокладка, крышка	1
10	93210-46044	Уплотнительное кольцо	1
11	93101-25M03	Сальник	2
12	93101-25M03	Сальник	2
13	93210-85M97	О-ринг	1
14	663-44366-00	Демпфер, уплотнение водяного вала 2	1
15	692-W0078-02	Ремкомплект водяного насоса	1
16	688-44322-00	. Вставка, картридж	1
17	688-44352-03	. Крыльчатка	1
18	688-44315-A0	. Прокладка, крышка	1
19	688-44323-00	. Наружная пластина, картридж	1
20	688-44324-A0	. Прокладка, головка	1
21	688-44316-A0	Прокладка, крышка	1
22	93210-46044	Уплотнительное кольцо	1
23	90119-08M13	. Заглушка, корпус	2
24	90119-08M16	. Болт с шайбой	2
25	90280-04M04	. Крышка, картридж	1
26	6H3-W0078-1B	Комплект хромированного насоса	1
27	69D-44322-00	. Вставка, картридж	1
28	688-44323-40	Наружная пластина, картридж	1

Рис. 23Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 24ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	701-48320-00	Вал, приводной L=12F	2
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-90	Трос дистанционного управления 18F	2

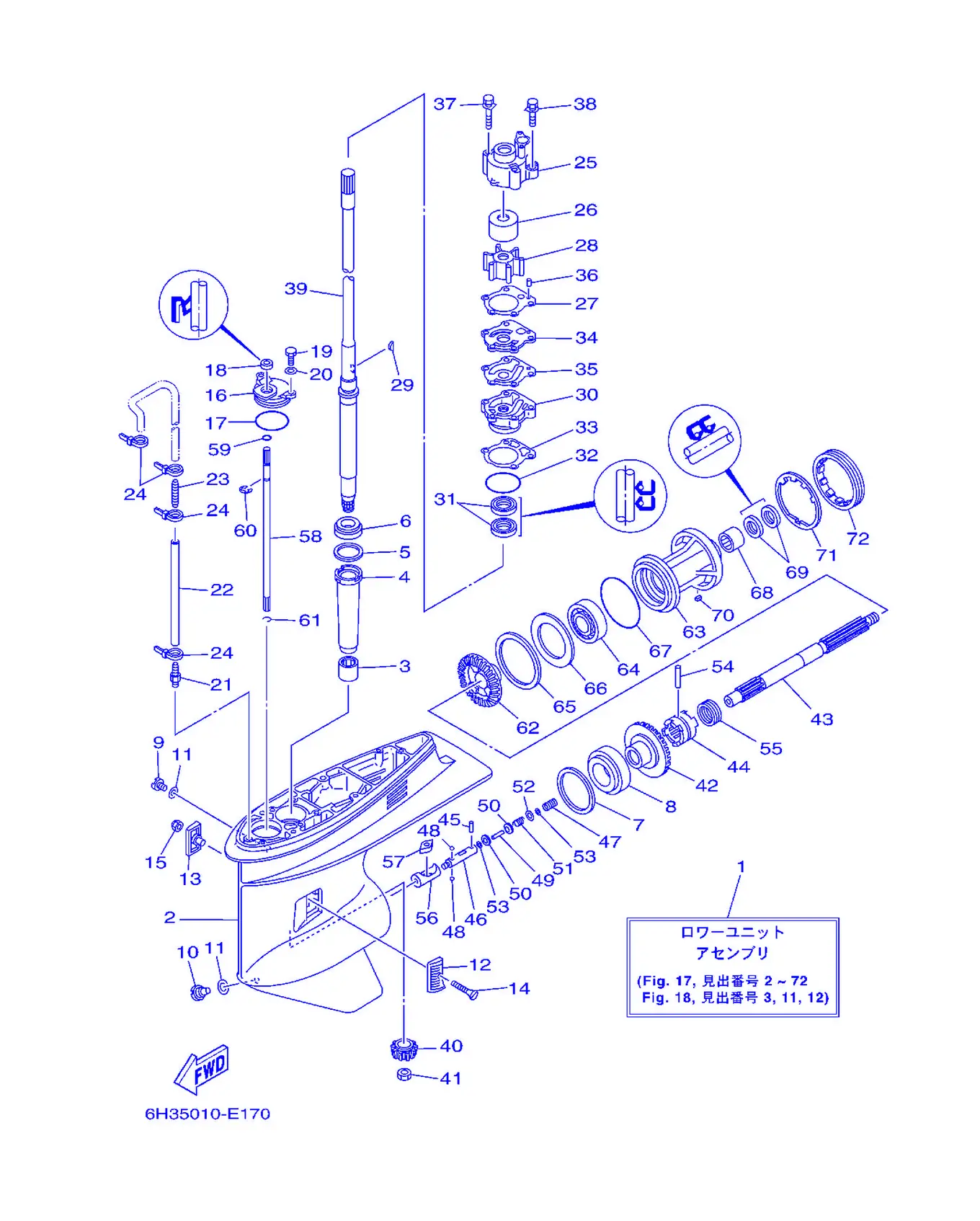

Рис. 25НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6H3-45300-16-4D	Узел нижнего блока	1
2	6H1-45301-03-4D	Корпус, нижний	1
3	93315-325V1	Подшипник	1
4	688-45536-01	Вал, приводной	1
5	688-45587-01	Шайба регулировочная (T:0.10MM)	1
5	688-45587-10	Шайба регулировочная (T:0.12MM)	1
5	688-45587-20	Шайба регулировочная (T:0.15MM)	1
5	688-45587-30	Шайба регулировочная (T:0.18MM)	1
5	688-45587-40	Шайба регулировочная (T:0.30MM)	1
5	688-45587-50	Шайба регулировочная (T:0.40MM)	1
5	688-45587-60	Шайба регулировочная (T:0.50MM)	1
6	93332-000U3	Прокладка	1
7	688-45567-01	Шайба регулировочная (T:0.10MM)	1
7	688-45567-10	Шайба регулировочная (T:0.12MM)	1
7	688-45567-20	Шайба регулировочная (T:0.15MM)	1
8	93332-000W7	Подшипник	1
9	90340-08002	Прокладка, пластина	1
10	688-45341-10	Прокладка, верхняя	1
11	90430-08020	. Прокладка	2
12	6H1-45214-00	Крышка, корпус 1	1
13	6H1-45215-00	Крышка, корпус 2	1
14	90151-05M00	Винт, потайной	1
15	90185-05002	Гайка, самоконтрящаяся	1
16	688-45321-00	Втулка	1
17	93210-49046	. . Уплотнительное кольцо	1
18	93106-09014	. Сальник	1
19	97095-06016	Болт	2
20	92995-06600	. . Шайба	2
21	6E5-45378-00	Уплотнение, вал	1
22	90445-07ME9	Шланг (L120)	1
23	6E5-83558-10	Ниппель	1
24	90465-11M10	Хомут	4
25	688-44311-01	Корпус водяного насоса	1
26	688-44322-00	. Вставка, картридж	1
27	688-44315-A0	. Прокладка, крышка	1
28	688-44352-03	. Крыльчатка	1
29	90280-04M04	. Крышка, картридж	1
30	688-44341-01-94	Корпус водяного насоса	1
31	93101-25M03	Сальник	2
32	93210-46044	Уплотнительное кольцо	1
33	688-44316-A0	Прокладка, крышка	1
34	688-44323-00	. Наружная пластина, картридж	1
35	688-44324-A0	. Прокладка, головка	1
36	93604-10M03	. Заглушка, ...	2
37	90119-08M16	. Болт с шайбой	2
38	90119-08M13	. Заглушка, корпус	2
39	6H3-45501-11	Вал приводной в сборе	1
40	6K5-45551-00	Шестерня (12T)	1
41	90170-16M01	Гайка	1
42	6K5-45560-00	Шестерня (28T)	1
43	6H1-45611-01	Вал гребного винта	1
44	6H1-45631-01	Муфта кулачковая	1
45	93603-12M11	Штифт установочный	1
46	6H1-45634-02	Муфта скользящая	1
47	90501-16M65	Пружина	1
48	93503-16003	. . Шарик	2
49	6H1-45668-00	Вал свободного хода 1	1
50	6H1-45635-00	Прокладка	2
51	90501-12M48	Прокладка	1
52	90201-03313	Прокладка	1
53	90183-02M03	Шток переключения передач	2
54	90250-07M02	Прокладка, глушитель	1
55	688-45633-00	Крышка, корпус насоса	1
56	6H1-45641-01	Механизм переключения	1
57	6H1-44151-00	Кулачок переключения	1
58	6H1-44144-00	Тяга переключения	1
59	93210-07003	О-кольцо	1
60	99001-08600	Стопорное кольцо	1
61	93450-07M00	Стопорное кольцо	1
62	6H3-45571-00	Шестерня (28T)	1
63	688-45331-00-94	Корпус, подшипник	1
64	93306-207U0	Крышка насоса	1
65	688-45577-01	Шайба регулировочная (T:0.10MM)	1
65	688-45577-10	Шайба регулировочная (T:0.12MM)	1
65	688-45577-20	Шайба регулировочная (T:0.15MM)	1
65	688-45577-30	Шайба регулировочная (T:0.18MM)	1
65	688-45577-40	Шайба регулировочная (T:0.30MM)	1
65	688-45577-50	Шайба регулировочная (T:0.40MM)	1
65	688-45577-60	Шайба регулировочная (T:0.50MM)	1
66	688-45576-00	Шайба, упорная	1
67	93210-85M97	О-ринг	1
68	93317-325U0	Крышка насоса	1
69	93101-25M03	Сальник	2
70	90282-04010	Шпонка	1
71	688-45383-02	Шайба, храповая	1
72	688-45384-00	Гайка	1

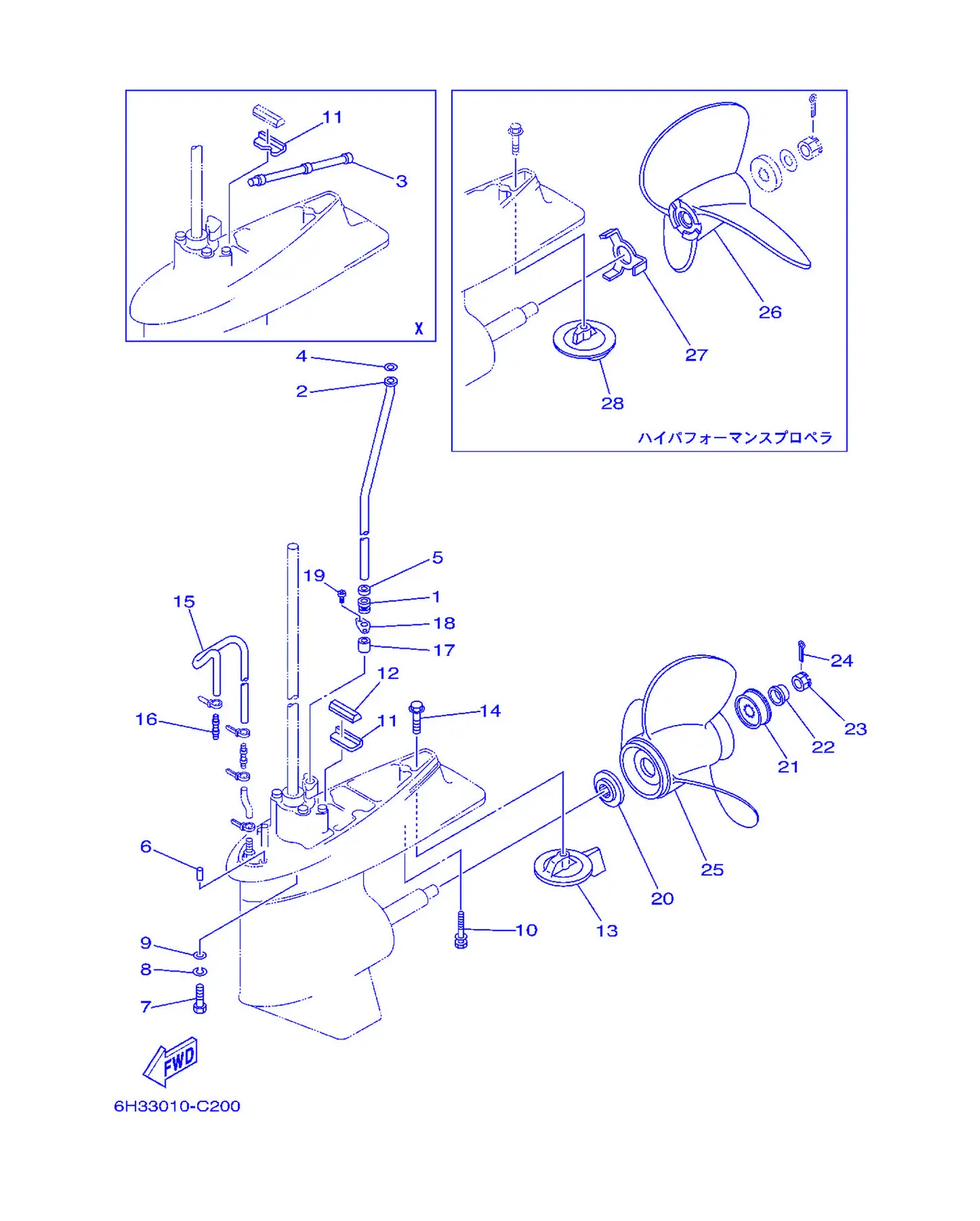

Рис. 26НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	663-44367-00	Заглушка, крышка 3	1
2	6H3-44361-11	Трубка водяная	1
4	90202-12060	Шпилька толкателя	1
5	90430-12072	Прокладка	1
6	93606-12019	. Пластина, корпус насоса	2
7	97075-10040	. Болт	4
8	92990-10100	Головка винта	4
9	92990-10600	Шайба, пластина	4
10	90119-08M84	Гайка крепления	1
11	663-45376-00-94	Направляющая, демпфер уплотнения	1
12	688-45375-00	Крышка, шестерня	1
13	688-45371-02	Пластина тримма	1
14	90105-10M67	Болт, с фланцем	1
15	90445-07MF1	Шланг (L570)	1
16	6E5-83558-00	Крышка, топливного насоса	1
17	663-44366-00	Демпфер, уплотнение водяного вала 2	1
18	90480-19M06	Прокладка	1
19	97780-40512	Прокладка	2
20	688-45987-01	Прокладка 1	1
21	67F-45997-00	Ступица 2	1
22	90389-25M00	Держатель	1
23	90171-16011	Гайка корончатая	1
24	91490-40025	Штифт, толкатель	1
25	6E5-45941-00-EL	Гребной винт (3X13 X19 -K)	1
25	6E5-45943-00-EL	Гребной винт (3X12-5/8 X21 -K)	1
25	6E5-45945-01-EL	Гребной винт (3X13-1/4 X17 -K)	1
25	6E5-45947-00-EL	Гребной винт (3X13-1/2 X15 -K)	1
25	6E5-45949-00-EL	Гребной винт (3X13-5/8 X13 -K)	1
25	6E5-45952-00-EL	Гребной винт (3X13 X23 -K)	1
25	6E5-45954-00-EL	Гребной винт (3X14X11-K)	1
26	6E5-45970-10	Гребной винт (3X14 X20 -P)	1
26	6E5-45972-10	Гребной винт (3X14 X24 -P)	1
26	6E5-45974-10	Гребной винт (3X14 X28 -P)	1
26	6E5-45976-10	Гребной винт (3X14 X22 -P)	1
26	6E5-45978-10	Гребной винт (3X14 X26 -P)	1
27	6E5-45994-10	Пластина, упорная	1
28	6E5-45371-10	Пластина триммера	1
