雅马哈 90A - 90AETOL

共 26 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 4Масляный насос 5ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 6Карбюратор 7КОЛЕНВАЛ И ПОРШЕНЬ 8УПРАВЛЕНИЕ 9ЦИЛИНДР И КАРТЕР 10Стартер 11НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 12ГЕНЕРАТОР 13ВЕРХНИЙ КАПОТ 14Узел гидроподъема и наклона 15ТОПЛИВНАЯ СИСТЕМА 16Топливный Бак 17КРОНШТЕЙН 1 18КРОНШТЕЙН 2 19НИЖНИЙ КОЖУХ 20ПРИБОР 21РЕМКОМПЛЕКТ 1 22РЕМКОМПЛЕКТ 2 23Узел дистанционного управления 24ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 25НИЖНИЙ КАРТЕР И ПРИВОД 1 26НИЖНИЙ КАРТЕР И ПРИВОД 2

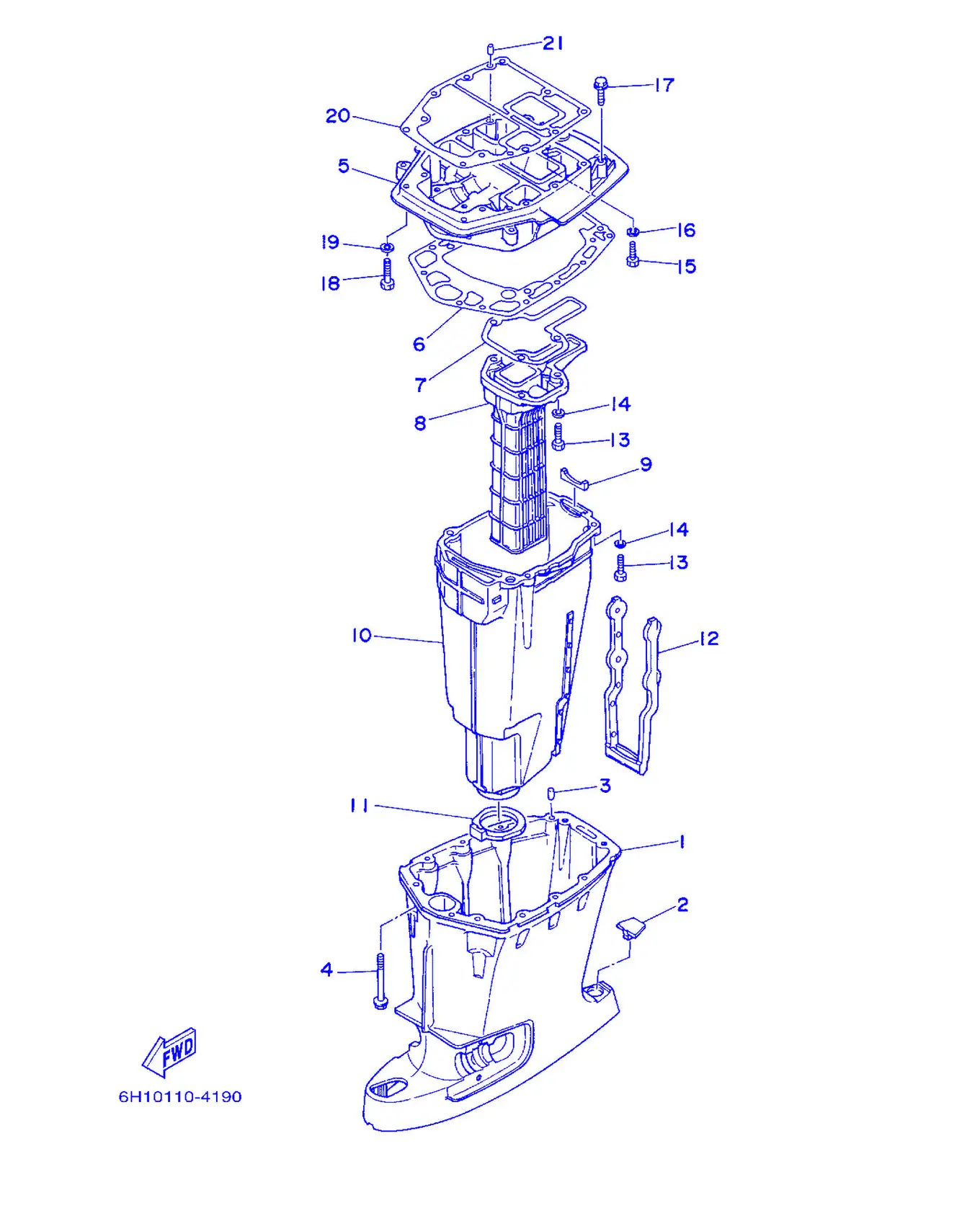

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	688-45111-04-4D	Корпус, верхний	1
2	663-45155-10	Крышка	1
3	93606-12019	. Пластина, корпус насоса	2
4	90119-08M80	Болт с шайбой	8
5	688-41137-03-94	Направляющая выхлопа	1
6	688-45114-A1	. Прокладка верхнего корпуса	1
7	688-41134-A0	. Прокладка выпускного коллектора	1
8	688-41131-00-5B	Коллектор выпускной 1	1
9	688-41133-00	. Прокладка выпускного коллектора	1
10	688-14711-01-5B	Глушитель 1	1
11	688-45123-00	. Прокладка глушителя	1
12	663-14737-10	Демпфер, глушитель	1
13	97075-08030	Болт	7
14	92995-08100	Шайба пружинная	7
15	97075-08025	Болт	1
16	92995-08100	Шайба пружинная	1
17	90119-08M79	Болт с шайбой	2
18	97075-08035	Болт	2
19	92995-08100	Шайба пружинная	2
20	688-45113-A0	. Прокладка верхнего корпуса	1
21	93606-12019	. Пластина, корпус насоса	2

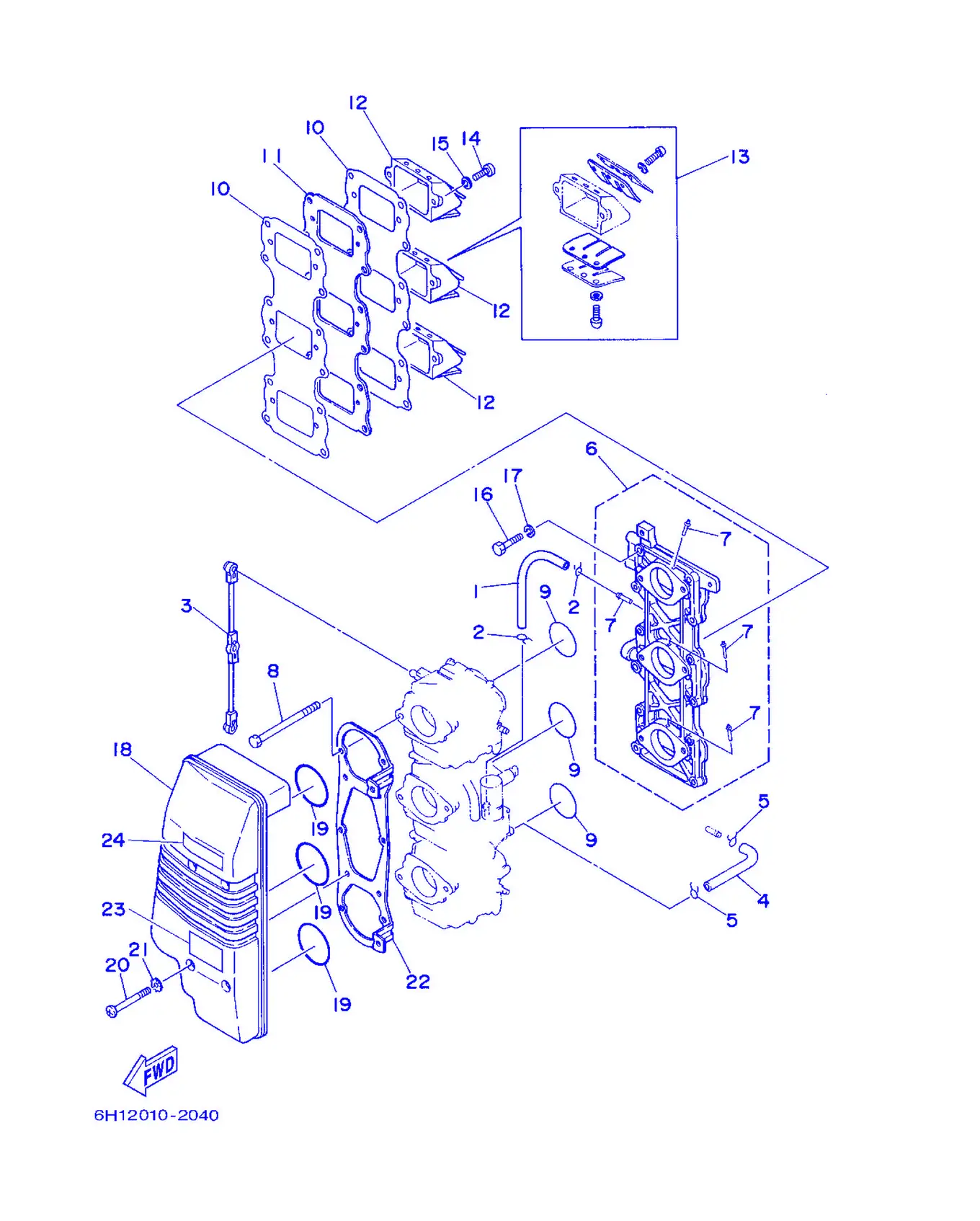

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	90445-07M23	Шланг (L408)	1
2	90467-06016	Зажим	2
3	688-41217-01	Тяга рычага акселератора	1
4	6H3-14349-00	. Трубка	1
5	90467-08004	Зажим	2
6	6H1-13641-02-94	Коллектор 1	1
7	6H1-14485-00	Труба соединительная	4
8	97095-06095	Болт	6
9	93210-39ME4	Кольцо уплотнительное	3
10	688-13621-A1	. Прокладка седла клапана	2
11	688-13624-00	Пластина лепесткового клапана	1
12	688-13610-00	Лепестковый клапан в сборе	3
13	688-W0004-00	. Комплект клапанов	1
14	97880-05020	Винт, с полукруглой головкой	6
15	92990-05100	. Хомут шланга	6
16	97013-06030	. Болт	12
17	92903-06100	Шайба, пружинная	12
18	6H1-14440-02	Глушитель впускной в сборе	1
19	93210-46044	Уплотнительное кольцо	3
20	97885-06050	Винт с полукруглой головкой	4
21	90209-06M05	Шайба	4
22	6H1-14413-02	Кронштейн	1
23	6H1-85711-60	Метка коррозионная	1
24	6A1-83625-01	Метка 5	1

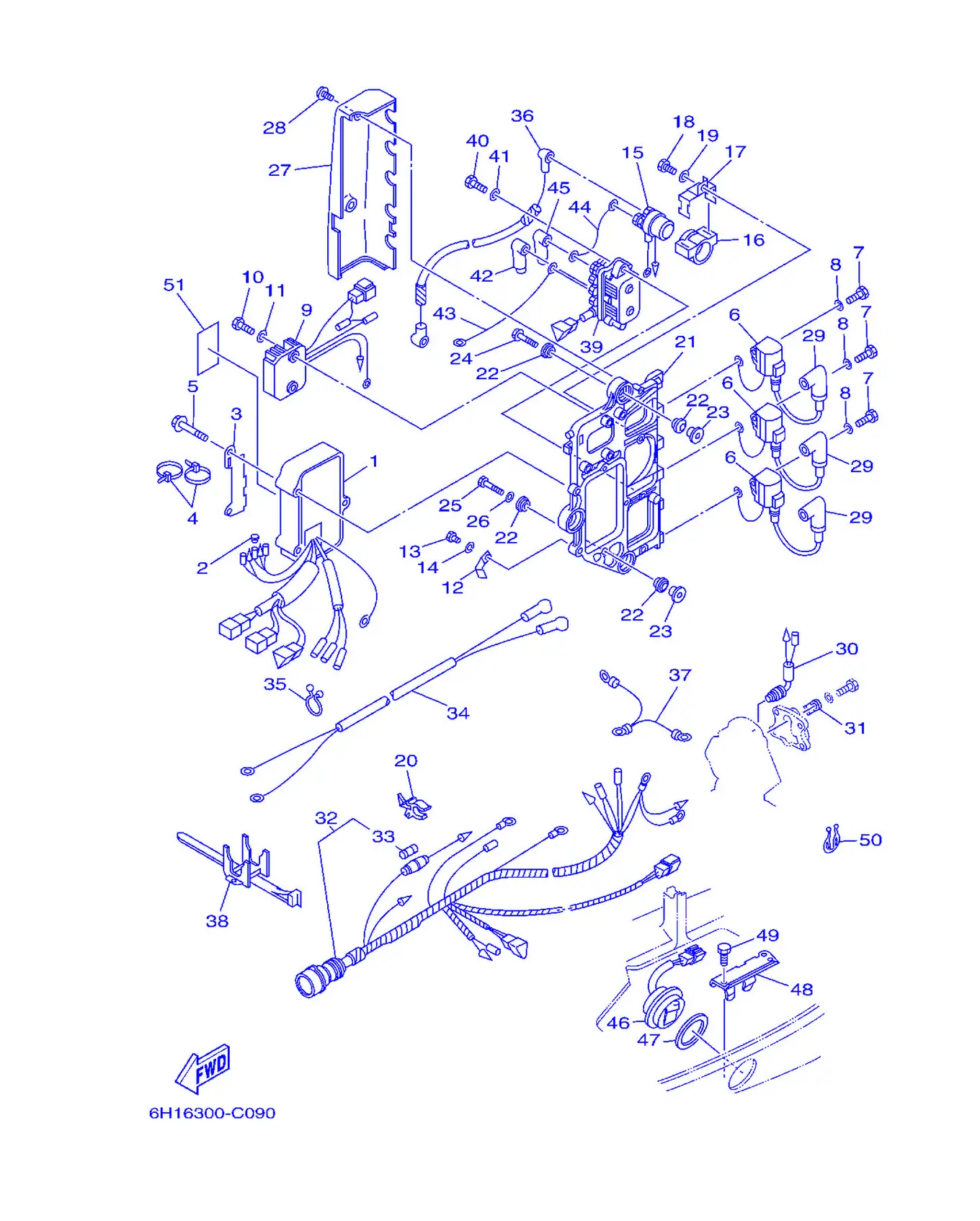

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	6H0-85540-06	Блок C.D.I. в сборе	1
2	703-82119-00	Крышка, тяга рычага	1
3	6H1-85542-10	Кронштейн	1
4	90465-13M11	. Хомут	2
5	97595-06550	Табличка, предупреждающая	3
6	697-85570-00	Катушка зажигания в сборе	3
7	97013-06020	Болт	3
8	92903-06600	Шайба, пластина	3
9	6H0-81960-10	Выпрямитель-регулятор	1
10	97095-06020	Болт с шайбой	2
11	92995-06600	. . Шайба	2
12	90465-08M23	Крышка	1
13	97095-06012	Болт	1
14	92995-06100	Пружинная шайба	1
15	6G1-81941-10	Реле стартера в сборе	1
16	6G1-81952-00	Держатель реле	1
17	6E9-81945-70	Пластина крепления выключателя	1
18	97013-06016	Болт	1
19	92903-06600	Шайба, пластина	1
20	6G5-82152-00	Держатель, предохранитель	1
21	6H1-85542-00-94	Кронштейн	1
22	90480-09M25	Втулка уплотнительная	6
23	90387-06M03	Втулка	3
24	90119-06M75	Болт с шайбой	2
25	90109-06M39	Болт	1
26	90201-06M31	. Головка, трубка-держатель	1
27	6H1-81916-00	Крышка клеммы	1
28	90159-06M11	Пружина, идентификационная табличка	2
29	6E3-82370-21	Прокладка топливного насоса	3
30	688-82560-10	Термовыключатель в сборе	1
31	688-82588-01	Пластина	1
32	6H0-82590-12	Жгут проводов в сборе (10P)	1
33	663-82151-00	Предохранитель (12В-20А)	1
34	6H0-82105-J1	Жгут проводов	1
35	90464-23M22	Хомут	1
36	6H0-82117-00	Провод, вывод	1
37	697-82519-00	Провод заземления	1
38	688-82594-00	Прокладка	1
39	61A-81950-00	Реле в сборе	1
40	97095-06025	Болт	2
41	92995-06600	. . Шайба	2
42	682-82119-01	. Крышка, провод зажигания	2
43	6H0-81949-10	Провод, вывод	1
44	6H0-81949-01	Провод, вывод	1
45	682-82119-01	. Крышка, провод зажигания	1
46	6H1-82563-10	Переключатель тримма и наклона в сборе	1
47	6E5-82587-00	Прокладка	1
48	6H1-83614-00	Кронштейн	1
49	97095-06016	Болт	1
50	90464-18M14	Хомут	1
51	6R5-85711-60	Метка, коррозия	1

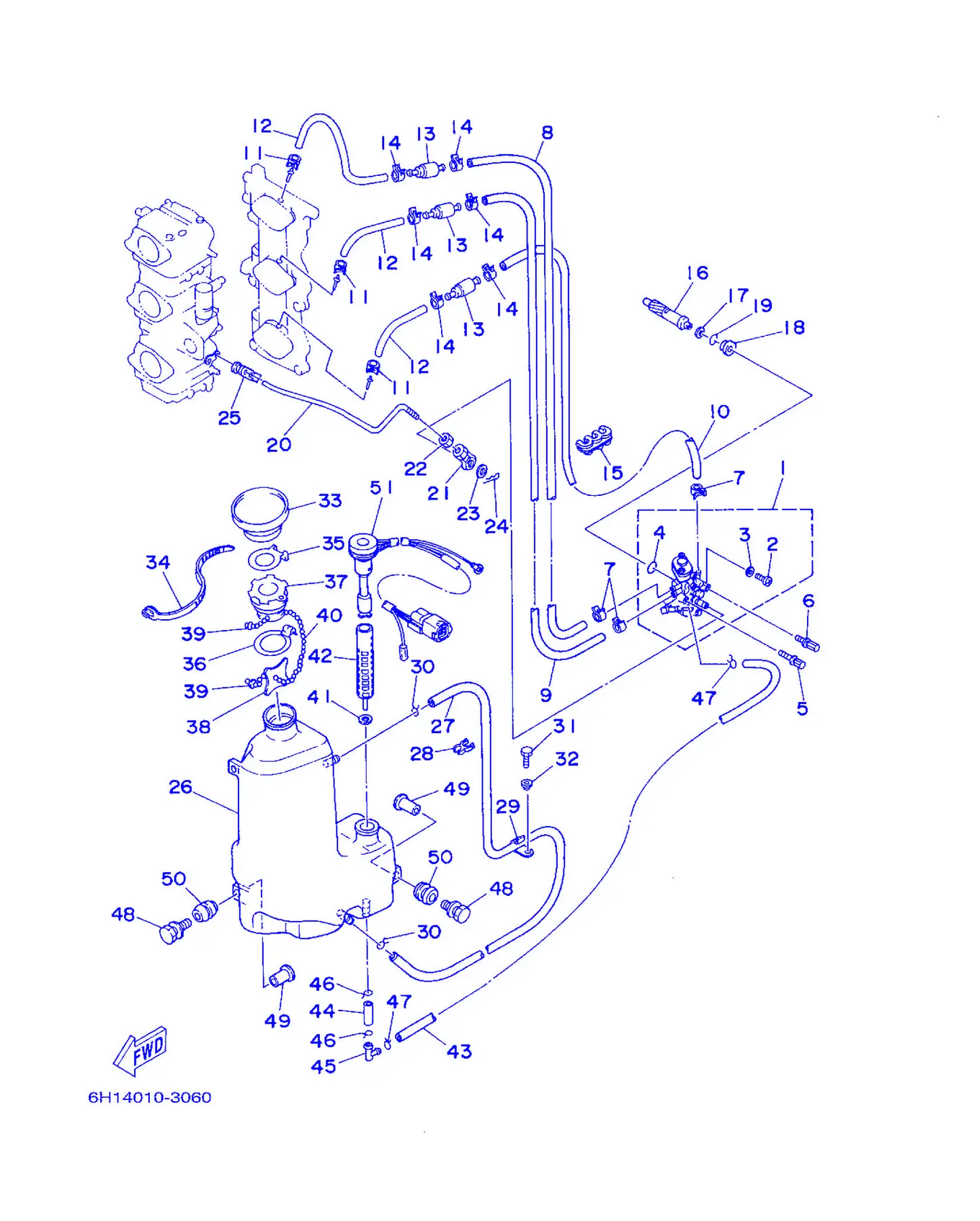

Рис. 4Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6H1-13200-11	Насос масляной инжекции в сборе	1
2	6R3-13471-00	Пробка сливная	1
3	6L2-13475-00	Прокладка	1
4	93210-19MA7	Кольцо уплотнительное	1
5	90109-06M39	Болт	1
6	90109-06M40	Болт	1
7	90468-07M02	Хомут	3
8	90445-07M90	Шланг (L390)	1
9	90445-07240	Шланг (L330)	1
10	90445-07M44	Шланг (L250)	1
11	90468-07M02	Хомут	3
12	90445-07M87	Шланг (L110)	3
13	6E9-13183-70	Клапан, обратный	3
14	90468-07M02	Хомут	6
15	90464-07M05	Головка блока	1
16	6H1-11537-01	Шестерня ведомая	1
17	90201-08M93	Шайба, пластина	1
18	6H1-13117-01	Втулка дистанционная	1
19	93210-13M04	Кольцо уплотнительное	1
20	6H1-41241-02	Тяга соединительная	1
21	6H1-41237-00	Жиклер	1
22	95380-05600	. Гайка	1
23	90202-05088	Шайба пластина	1
24	90468-05M03	Зажим	1
25	6E9-41237-00	Соединение тяги	1
26	6H1-21707-07	Масляный бак в сборе	1
27	90445-11M09	Шланг (L600)	1
28	90464-11M24	Прокладка	1
29	90465-11M27	Хомут	1
30	90467-11M08	. Зажим	2
31	97095-06016	Болт	1
32	90387-06M31	Втулка	1
33	6H1-21752-00	Трубка заливная 1	1
34	90465-13M30	Прокладка	1
35	63D-2176M-00	Крюк	1
36	63D-2175R-00	Крюк хомута	1
37	6H4-21770-00	Крышка масляного бака в сборе	1
38	6J8-21758-00	Шайба, специальная 2	1
39	6H1-21757-00	. Шайба, специальная 1	2
40	6H1-24633-00	Цепь, шарик	1
41	6J8-13414-00	Прокладка, крышка сетчатого фильтра	1
42	6H1-13411-00	Сетка маслоприемника	1
43	6H1-21766-01	Трубка, масляная	1
44	90445-08M01	Шланг (L30)	1
45	6H1-13435-00	Ниппель	1
46	90467-12M11	Зажим	2
47	90467-08004	Зажим	2
48	90119-06M88	Табличка, винт с шестигранной головкой	3
49	90387-06119	Втулка	3
50	6A0-82317-00	Держатель, идентификационная табличка	3
51	6H1-85720-15	Маслоизмерительный щуп в сборе	1

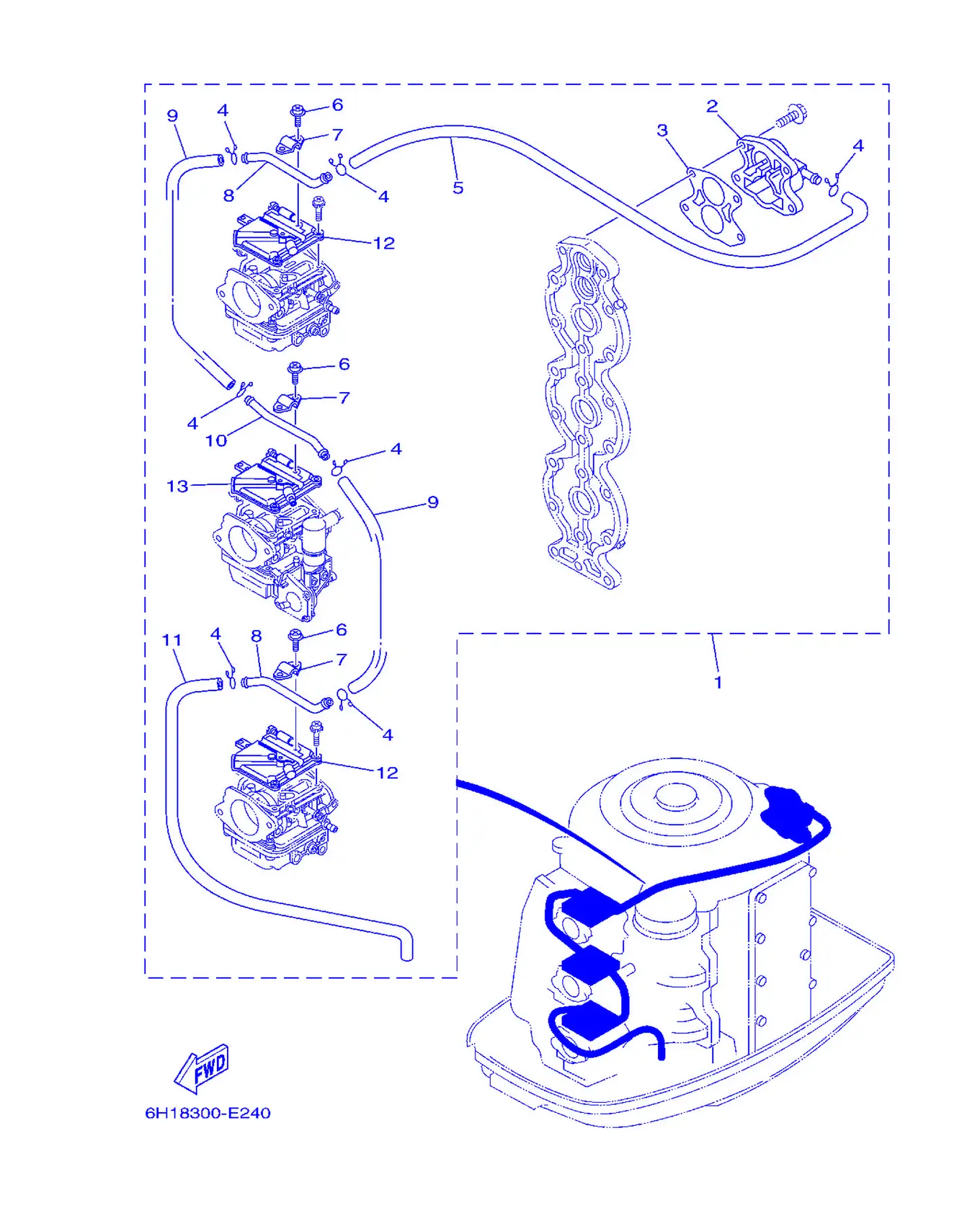

Рис. 5ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
1	6H1-12440-52	Теплообменник в сборе	1
2	6H1-12413-50	. Крышка термостата	1
3	6H1-12414-50	. Прокладка крышки	1
4	90467-10M04	. Зажим	7
5	6H1-14348-51	. Труба 1	1
6	97880-04006	. Винт, с полукруглой головкой	6
7	6H1-12443-50	. Кронштейн	3
8	6H1-12466-A0	. Теплообменник	2
9	6H1-14349-50	. Труба	2
10	6H1-12466-B0	. Теплообменник	1
11	6E5-12481-00	Трубка 1	1
12	6H4-14146-50	. Пластина	2
13	6H3-14146-50	. Пластина	1

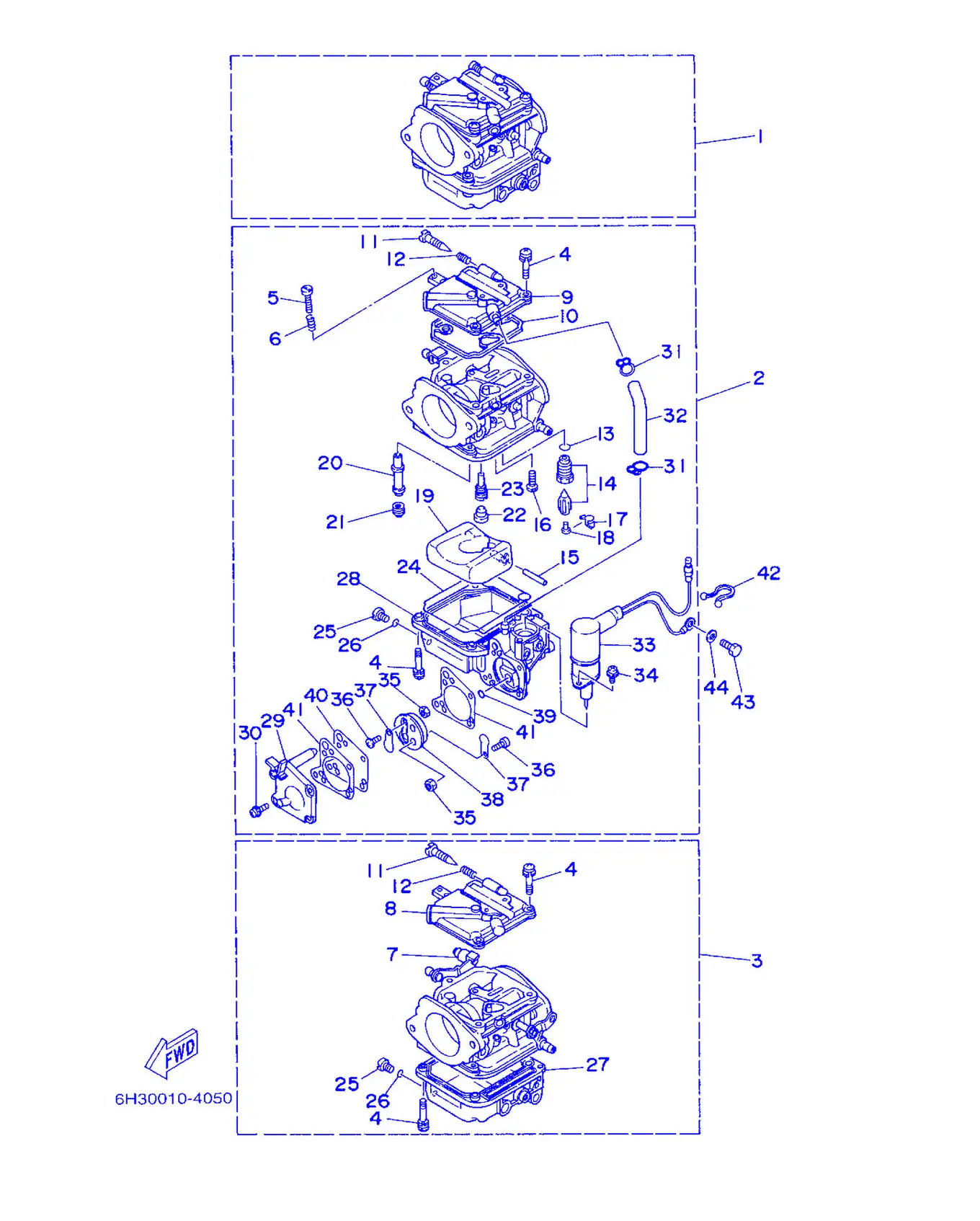

Рис. 6Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6H1-14301-07	Карбюратор в сборе 1	1
2	6H1-14302-07	Карбюратор в сборе 2	1
3	6H1-14303-07	Карбюратор в сборе 3	1
4	97980-04114	. Заглушка, ...	21
5	63V-14523-00	. Игла, поплавок	1
6	90501-10326	. Игла, клапан подачи топлива	1
7	6H2-14578-00	. Втулка	1
8	6H4-14146-00	. Пластина	2
9	6H3-14146-10	. Пластина	1
10	6H4-14147-00	. Кольцо O-ring	3
11	692-14923-00	. Винт, топливный	3
12	697-14555-00	. Пружина	3
13	93210-04228	. Кольцо O-ring	3
14	692-14590-01	Игольчатый клапан в сборе	3
15	6H4-14548-00	. ...	3
16	98580-04008	. ...	3
17	663-14159-00	. Зажим	3
18	676-14186-00	. ...	3
19	6H4-14985-01	. Поплавок	3
20	6H1-14947-75	Жиклер игольчатый	3
21	6H1-14943-39	Жиклер главный (#160)	3
22	676-14966-00	. Крышка	3
23	6H1-14948-18	Жиклер (#78)	3
24	6H4-14984-00	. Прокладка, поплавковой камеры	3
25	6H3-14992-00	. Винт, сливной	3
26	93210-04230	. Кольцо O-ring	3
27	6H4-14980-00	. Корпус, поплавковой камеры (верхний)	2
28	6H3-14980-10	. Корпус поплавковой камеры	1
29	6H3-24452-10	. Крышка	1
30	6H4-14567-00	. Винт	4
31	6H3-14137-00	. Зажим	2
32	6H3-14349-00	. Трубка	1
33	6H3-14380-00	Стартер в сборе	1
34	97803-04010	. Винт, с полукруглой головкой	2
35	95380-03600	. . Гайка	2
36	98980-03006	. Винт, крепежный	2
37	6L5-24421-00	. Клапан, обратный	2
38	6H4-24413-00	. Корпус 2	1
39	6H4-24486-00	. Кольцо O-ring	1
40	6H3-24411-10	. Диафрагма	1
41	6H3-24434-10	. Прокладка корпуса	2
42	90465-18147	Хомут	1
43	97013-06012	Табличка	1
44	92903-06600	Шайба, пластина	1

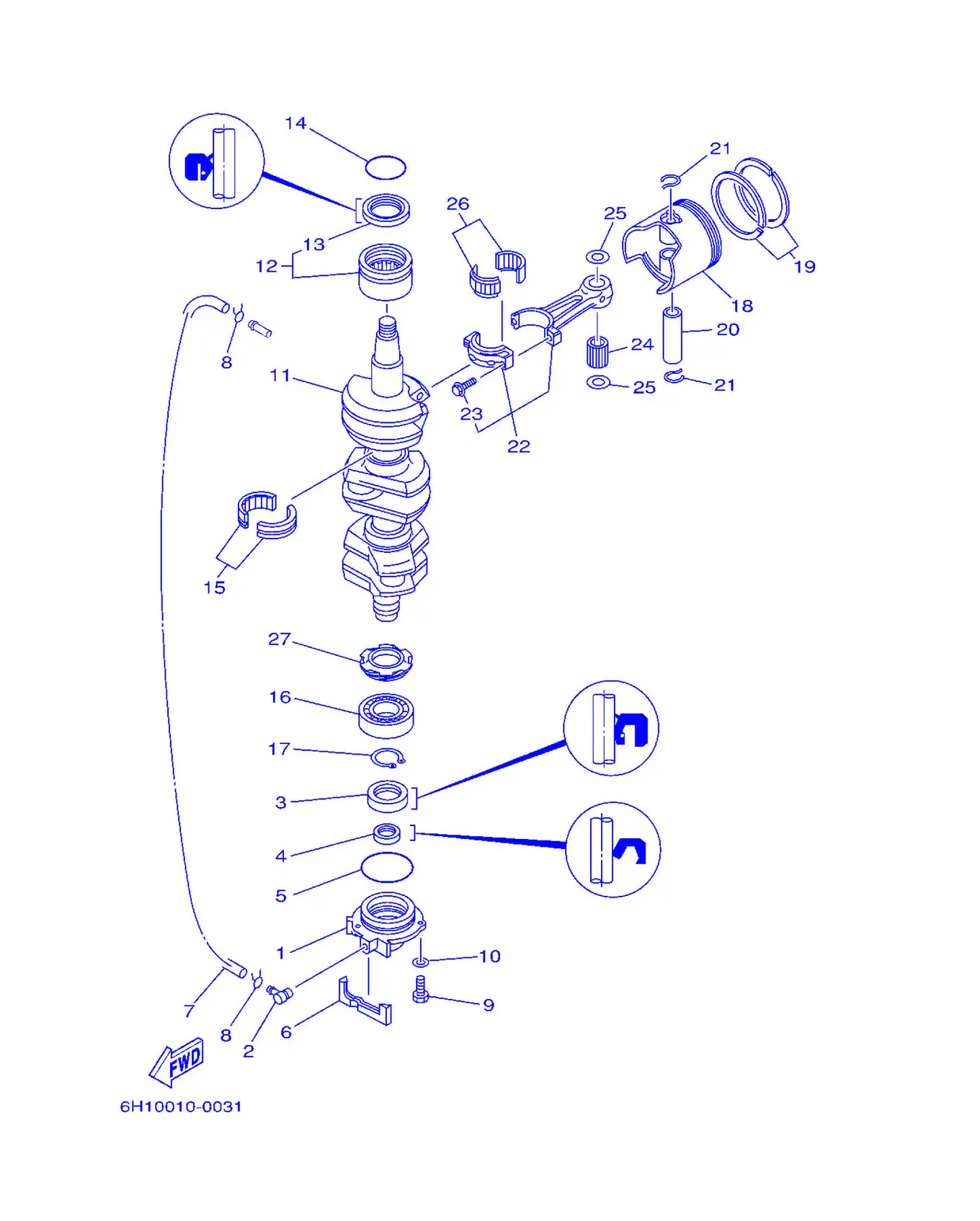

Рис. 7КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6H1-15359-01-94	Корпус, сальник	1
2	688-11370-01	Обратный клапан в сборе	1
3	93102-30M05	. Сальник	1
4	93104-20M02	. Сальник	1
5	93210-62269	Уплотнительное кольцо	1
6	688-15379-00	Сальник, картер	1
7	90445-07M86	Шланг (L460)	1
8	90467-06016	Зажим	2
9	97095-06020	Болт с шайбой	3
10	92995-06600	. . Шайба	3
11	688-11411-01	Коленчатый вал	1
12	93310-636U4	Подшипник	1
13	93102-36M02	. Сальник	1
14	93210-46M16	. Кольцо O	1
15	93310-835U8	Подшипник	2
16	93306-206U5	Подшипник	1
17	93410-32M00	Стопорное кольцо	1
18	6H1-11631-03-95	Поршень (STD)	3
18	6H1-11635-03	Поршень (0.25MM O/S)	3
18	6H1-11636-03	Поршень (0.50MM O/S)	3
19	688-11603-A0	Комплект поршневых колец (STD)	3
19	688-11604-A0	Комплект поршневых колец (0.25MM O/S)	3
19	688-11605-A0	Комплект поршневых колец (0.50MM O/S)	3
20	663-11633-00	Палец, поршень	3
21	688-11634-10	Стопорное кольцо поршневого пальца	6
22	688-11650-03	Шатун в сборе	3
23	90109-08022	. Болт	2
24	93603-21111	Штифт установочный	84
25	90201-20417	Прокладка, крышка	6
26	93310-730V8	Подшипник	3
27	6H1-11536-00	Шестерня ведущая	1

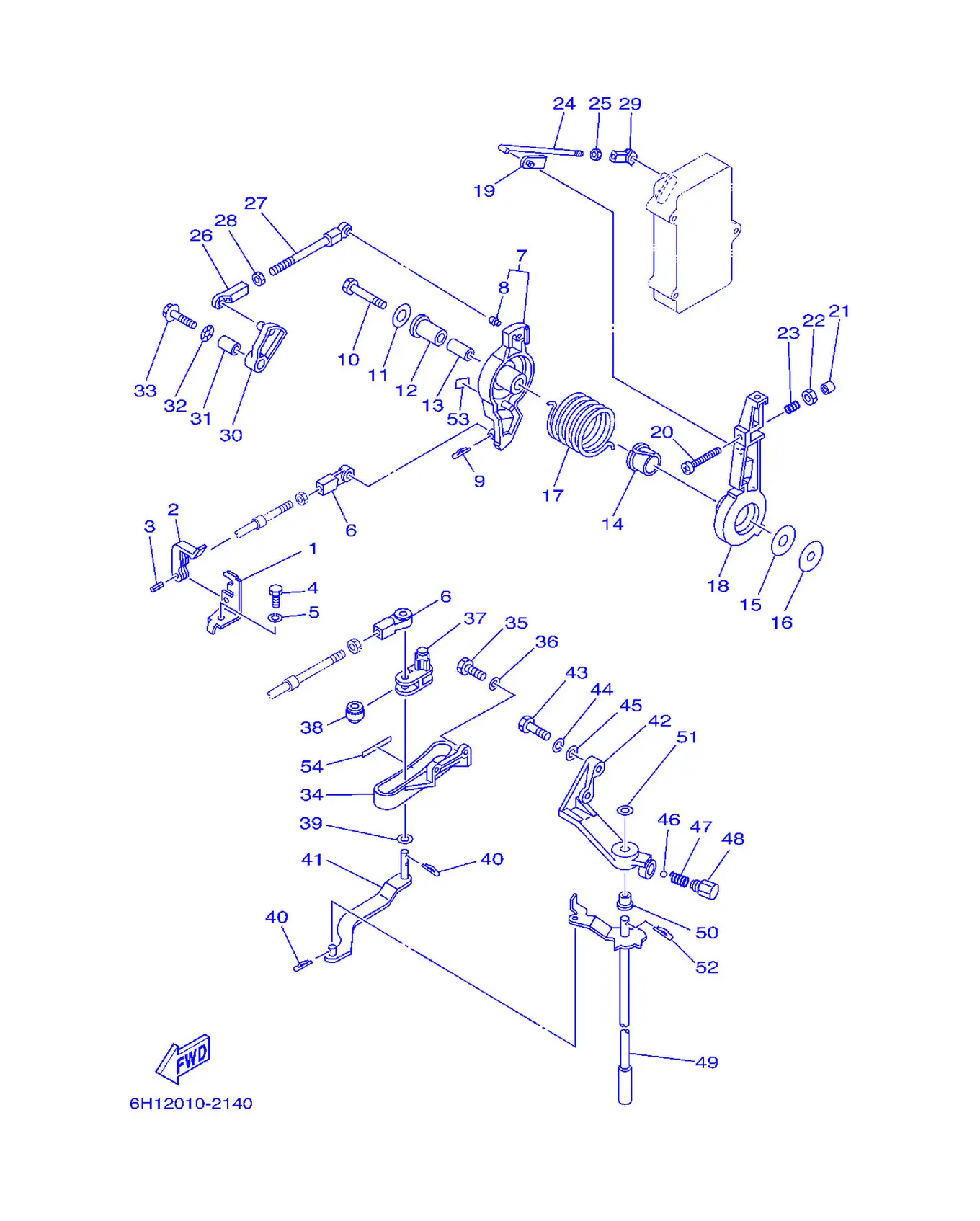

Рис. 8УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	663-48531-00	Кронштейн дистанционного управления 1	1
2	663-48538-00	Зажим, трос 1	1
3	91690-30012	. Крышка головки блока	1
4	97095-08016	Болт	1
5	92995-08100	Шайба пружинная	1
6	663-48344-00	Наконечник троса, дистанционное управление	2
7	688-41632-01-94	Рычаг, управление магнитом	1
8	662-41214-01	. Соединение 1	1
9	90468-18008	Стопор	1
10	97095-08045	. Болт	1
11	90201-08M23	Шайба, пластина	1
12	90386-12089	Втулка	1
13	90387-08M16	Втулка	1
14	90386-22M13	Втулка	1
15	90202-12092	Шайба, пластина	1
16	90201-08M13	Шайба, пластина	1
17	90508-29M05	Пружина, торсионная	1
18	688-41631-01-94	Рычаг, управление магнитом	1
19	6F5-41237-00	Соединительный шарнир	1
20	90157-06013	Винт с полукруглой головкой	1
21	688-44194-00	Колпачок	1
22	95303-06600	. Гайка	1
23	90501-16M12	Пружина сжатия	1
24	6H1-41636-00	Тяга управления магнето	1
25	95380-05600	. Гайка	1
26	662-41237-01	Соединительное звено	1
27	688-41211-01	Тяга, акселератор	1
28	95380-05600	. Гайка	1
29	682-41237-00	Головка, трубка	1
30	6H1-41213-00	Кулачок дроссельной заслонки	1
31	90387-06M17	Втулка	1
32	90206-10M04	Шайба волнистая	1
33	90119-06M24	Болт с шайбой	1
34	688-44117-00-94	Кронштейн	1
35	97013-06020	Болт	2
36	92903-06600	Шайба, пластина	2
37	688-44124-00	Тяга, шток переключения	1
38	688-44122-00	Шланг топливный	1
39	90202-07M07	Шланг топливный	1
40	90468-18008	Стопор	3
41	6H1-44121-00	Рычаг, шток переключения	1
42	688-44118-01-94	Кронштейн	1
43	97013-08030	Болт	2
44	92903-08100	Болт, с шестигранной головкой	2
45	92903-08600	Шайба пластины	2
46	93501-04M02	Гайка	1
47	90501-12082	Стопорная пружина тяги	1
48	648-42715-00	Пружина 2	1
49	6H1-44120-12	Рукоятка переключения передач в сборе	1
50	90386-07M58	Втулка	1
51	92990-08200	Шайба, плоская	1
52	90468-18008	Стопор	1
53	6E5-42137-10	Указатель дроссельной заслонки	1
54	6E0-44191-11	Указатель переключения передач	1

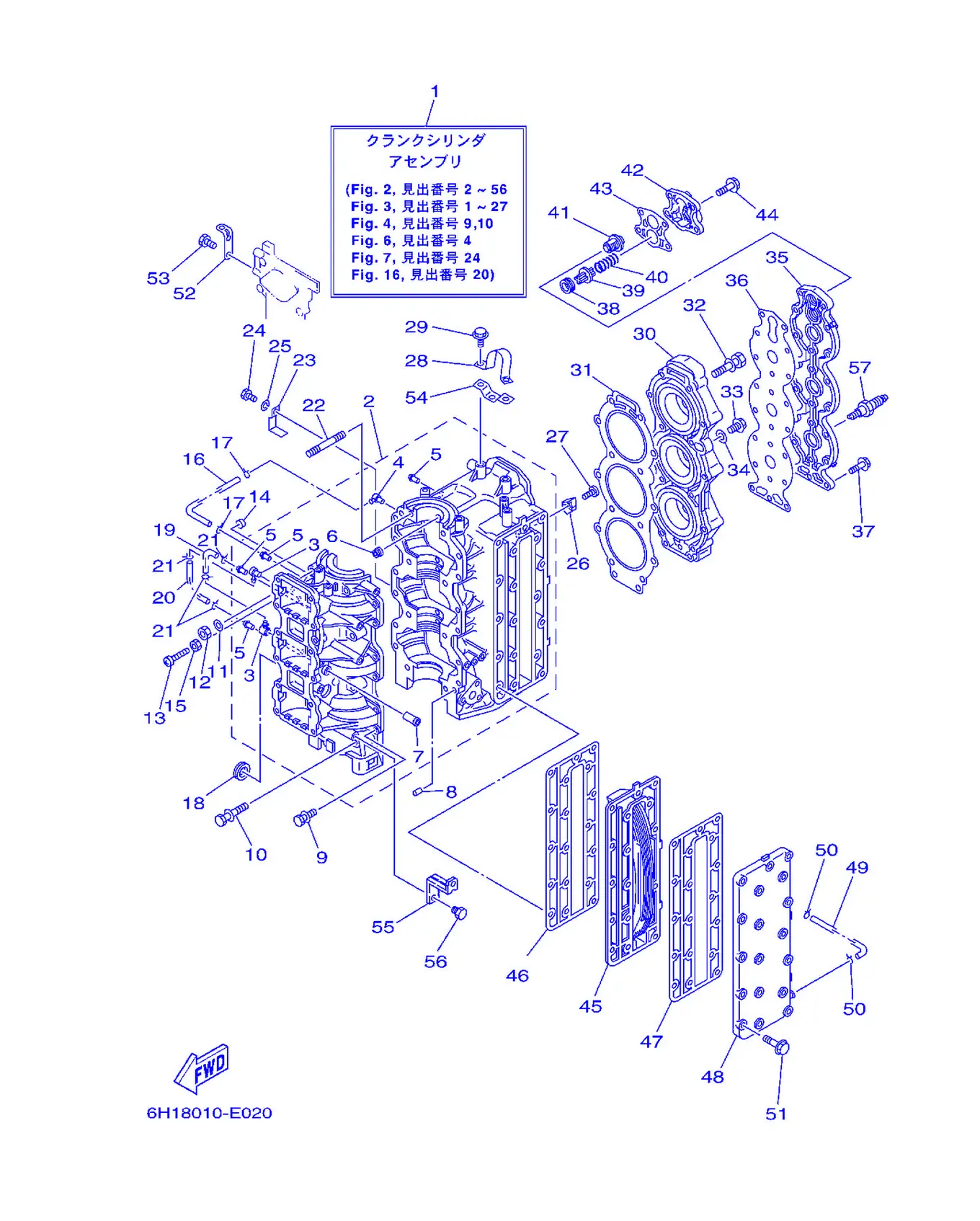

Рис. 9ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6H1-W0090-44-1S	Блок цилиндра в сборе	1
2	6H1-15100-02-1S	Картер в сборе	1
3	688-11370-01	Обратный клапан в сборе	2
4	650-11370-01	Узел обратного клапана	1
5	624-14485-00	. Трубка соединительная	4
6	663-11518-01	Фиксатор подшипника	3
7	650-24378-00	. Заглушка, 4	1
8	93608-12063	Штифт установочный	2
9	90119-06M12	Болт с шайбой	12
10	90119-10005	Болт с шайбой	6
11	90201-10008	Шайба, пластина	2
12	95313-10600	Гайка	2
13	90157-06014	Винт, с полукруглой головкой	1
14	688-44194-00	Колпачок	1
15	95303-06700	. Гайка	1
16	90445-07260	Шланг (L276)	1
17	90467-06016	Зажим	2
18	90480-24M04	Втулка	1
19	90445-07M00	Шланг (L100)	1
20	90445-07M23	Шланг (L408)	1
21	90467-06016	Зажим	4
22	90116-10M06	Болт, шпилька	2
23	90465-12M03	Крышка	1
24	97095-06014	Прокладка	1
25	92995-06100	Пружинная шайба	1
26	688-11325-00	Анод	2
27	98780-04015	Пружина толкателя	2
28	688-11119-01	Подвеска двигателя	1
29	90119-08MA3	Болт с шайбой	2
30	6H1-11111-01-1S	Головка цилиндра 1	1
31	688-11181-A1	Прокладка, головка цилиндра 1	1
32	90119-08MA8	Болт с шайбой	14
33	90340-14M00	Пробка прямая под отвертку	1
34	90430-14115	Прокладка	1
35	688-11191-00-1S	Крышка, головка цилиндра 1	1
36	688-11193-A1	Прокладка, крышка головки 1	1
37	90119-06MA3	Табличка, идентификационная	18
38	90480-20M05	Прокладка	1
39	688-12416-00	Клапан, регулятор давления	1
40	90501-16M11	Стопор, глушитель	1
41	688-12411-11	Термостат	1
42	688-12413-00-1S	Крышка термостата	1
43	688-12414-A1	. Прокладка, крышка	1
44	90119-06MA5	Табличка, предупреждающая	4
45	688-41111-00-1S	Внутренняя крышка, выпуск	1
46	688-41112-A0	Прокладка, внутренняя крышка выпуска	1
47	688-41114-A0	Прокладка, наружная крышка выпуска	1
48	688-41113-00-1S	Наружная крышка, выпуск	1
49	663-24312-01	Труба 2	1
50	90467-08004	Зажим	2
51	90119-08020	Табличка, предупреждение	18
52	6H1-15772-00	Кронштейн 2	1
53	97095-06012	Болт	2
54	6H1-15773-01	Кронштейн 3	1
55	6H1-21796-00	Петля	1
56	97095-08012	Болт	1
57	94703-00160	Свеча зажигания (NGK B8HS-10)	3

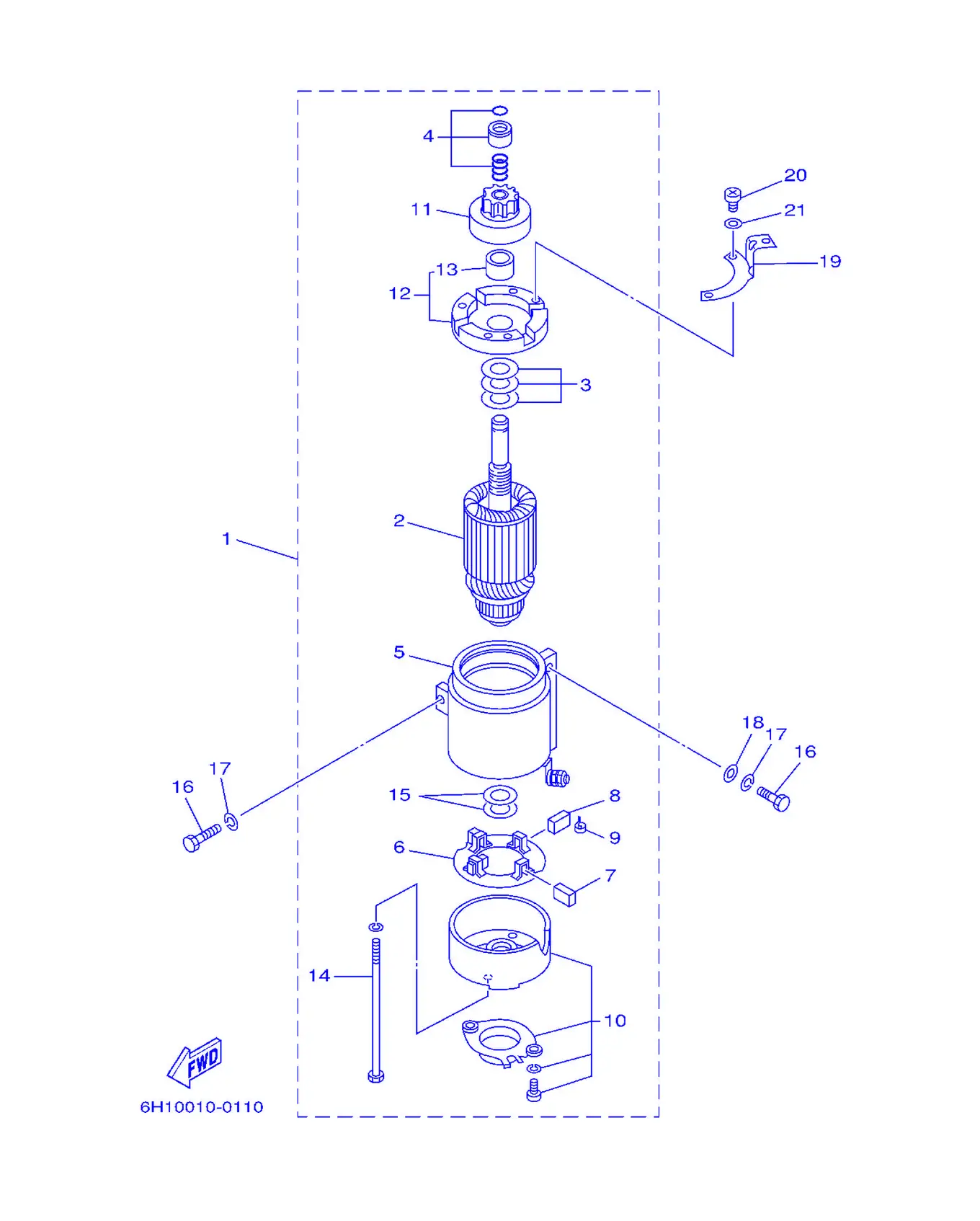

Рис. 10Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	688-81800-12	Стартер в сборе	1
2	676-81850-11	. Якорь в сборе	1
3	676-81809-10	Комплект шайб	1
4	676-81857-10	Комплект стопора шестерни	1
5	688-81810-11	Статор в сборе	1
6	663-81840-11	. Держатель щеток в сборе	1
7	663-81811-11	. Щетка 1	2
8	663-81812-11	. Щетка 2	2
9	663-81813-10	. Пружина, щетка	4
10	663-81820-12	. Задний кронштейн в сборе	1
11	663-81832-11	. Шестерня привода в сборе	1
12	688-81830-11	Передний кронштейн в сборе	1
13	688-81831-00	Вкладыш передний	1
14	663-81826-10	. Болт	2
15	688-81824-00	. Шайба 2	2
16	97013-08030	Болт	3
17	92903-08100	Болт, с шестигранной головкой	3
18	92990-08600	. . Прокладка, крышка	2
19	6H1-15771-00	Кронштейн 1	1
20	97885-04010	Винт с полукруглой головкой	3
21	92995-04600	Шайба	3

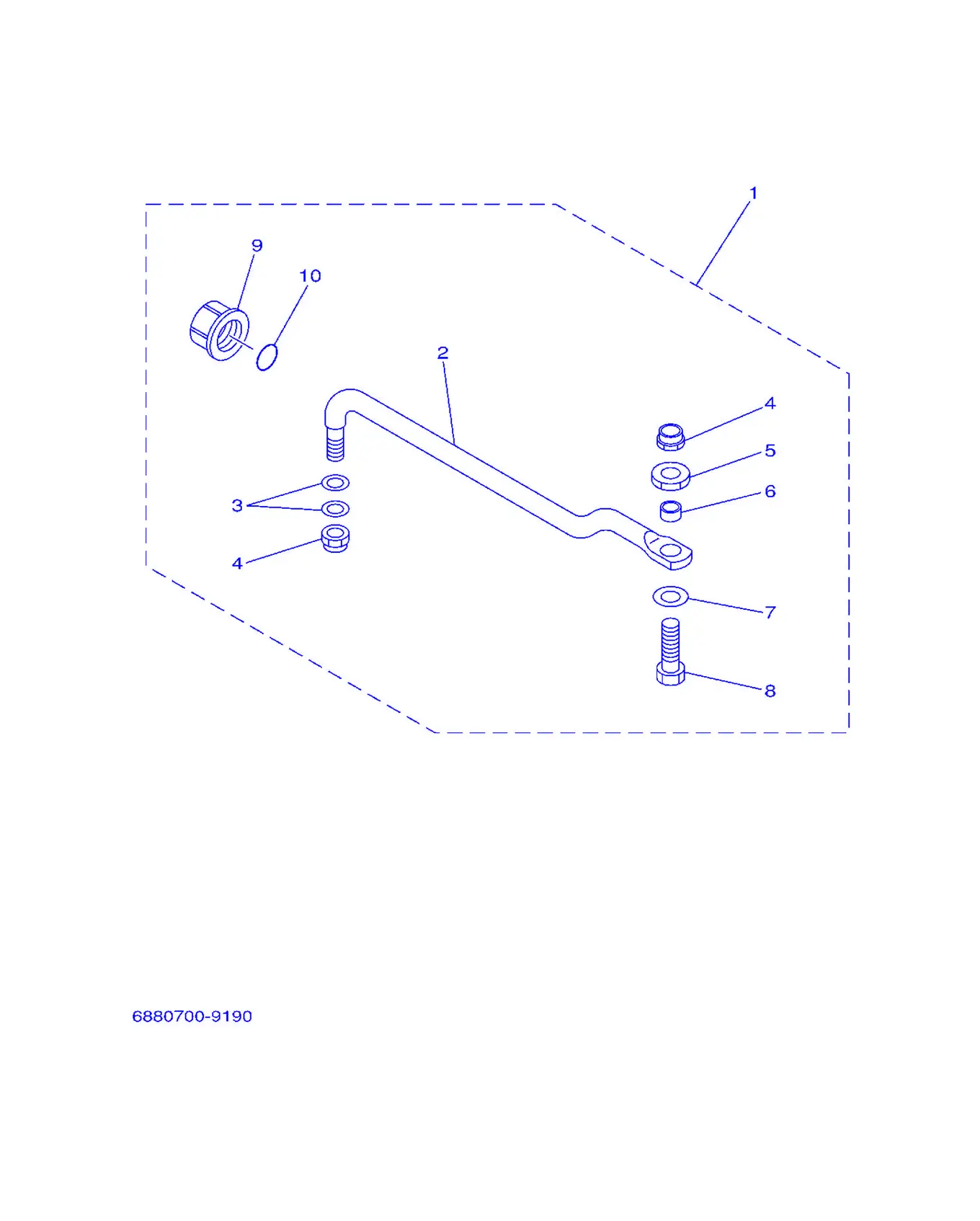

Рис. 11НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	688-61350-10	Крепление рулевого управления	1
2	688-61351-10	Тяга рулевого управления	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	90201-10M63	Пружина, крышка	1
8	6E5-61355-00	. Табличка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

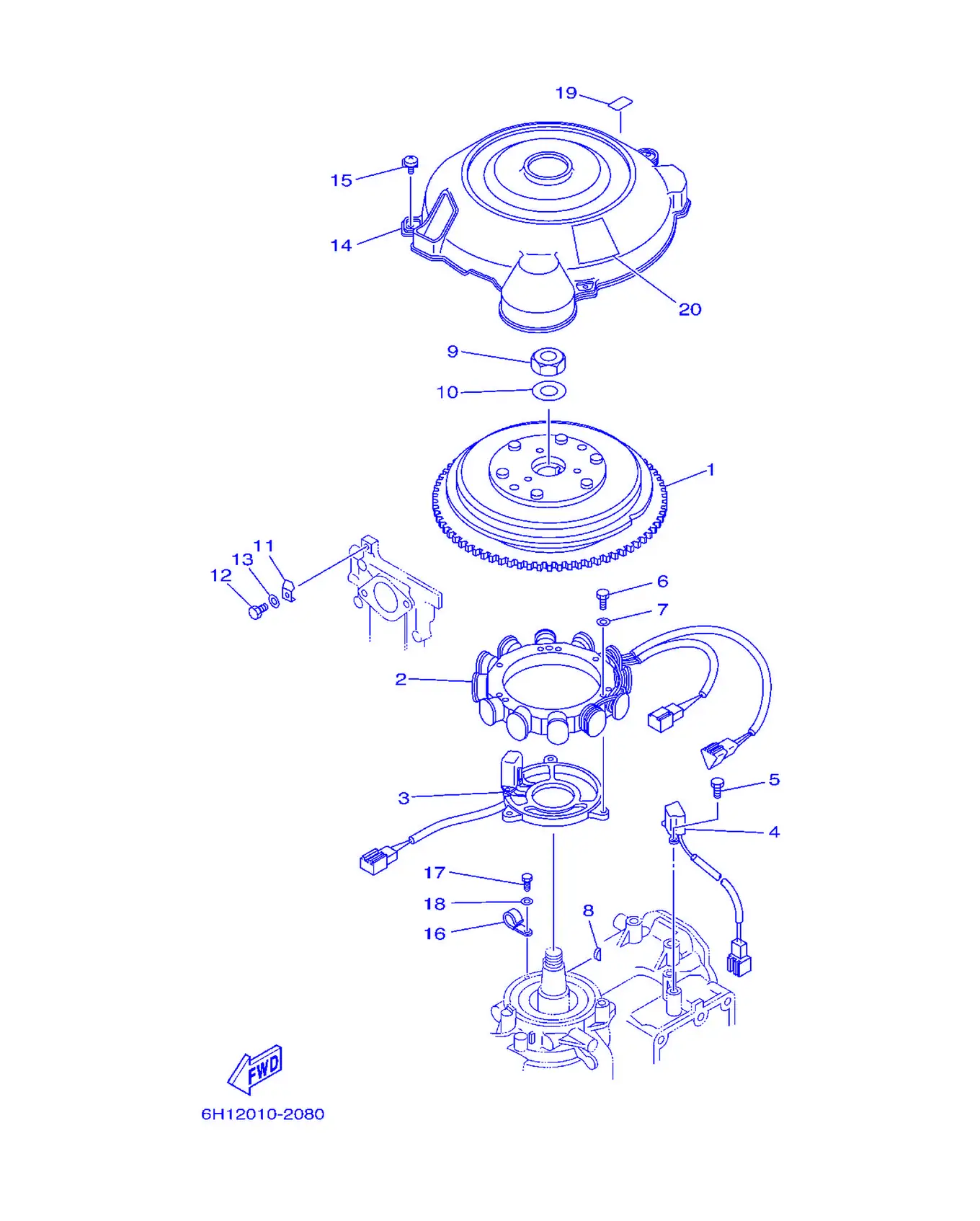

Рис. 12ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6H0-85550-00	Ротор в сборе	1
2	6H0-85510-03	Статор в сборе	1
3	6H0-85580-01	Катушка, пульсар	1
4	6H2-85895-01	Датчик положения коленчатого вала	1
5	97095-05012	Заглушка	2
6	97095-06040	Болт	3
7	92995-06600	. . Шайба	3
8	90280-05015	Крышка, катушка	1
9	90170-20137	Гайка	1
10	90201-21M18	Прокладка, крышка	1
11	688-81332-01	Пластина, механизм газораспределения	1
12	97095-06010	. Болт	1
13	92995-06600	. . Шайба	1
14	6H1-81337-01	Крышка, маховик	1
15	90159-06M20	Винт с шайбой	3
16	90465-06M90	Хомут	1
17	97095-06012	Болт	1
18	92995-06600	. . Шайба	1
19	6H1-14488-00	Этикетка, коррозия	1
20	6H1-13437-00	Метка, коррозия	1

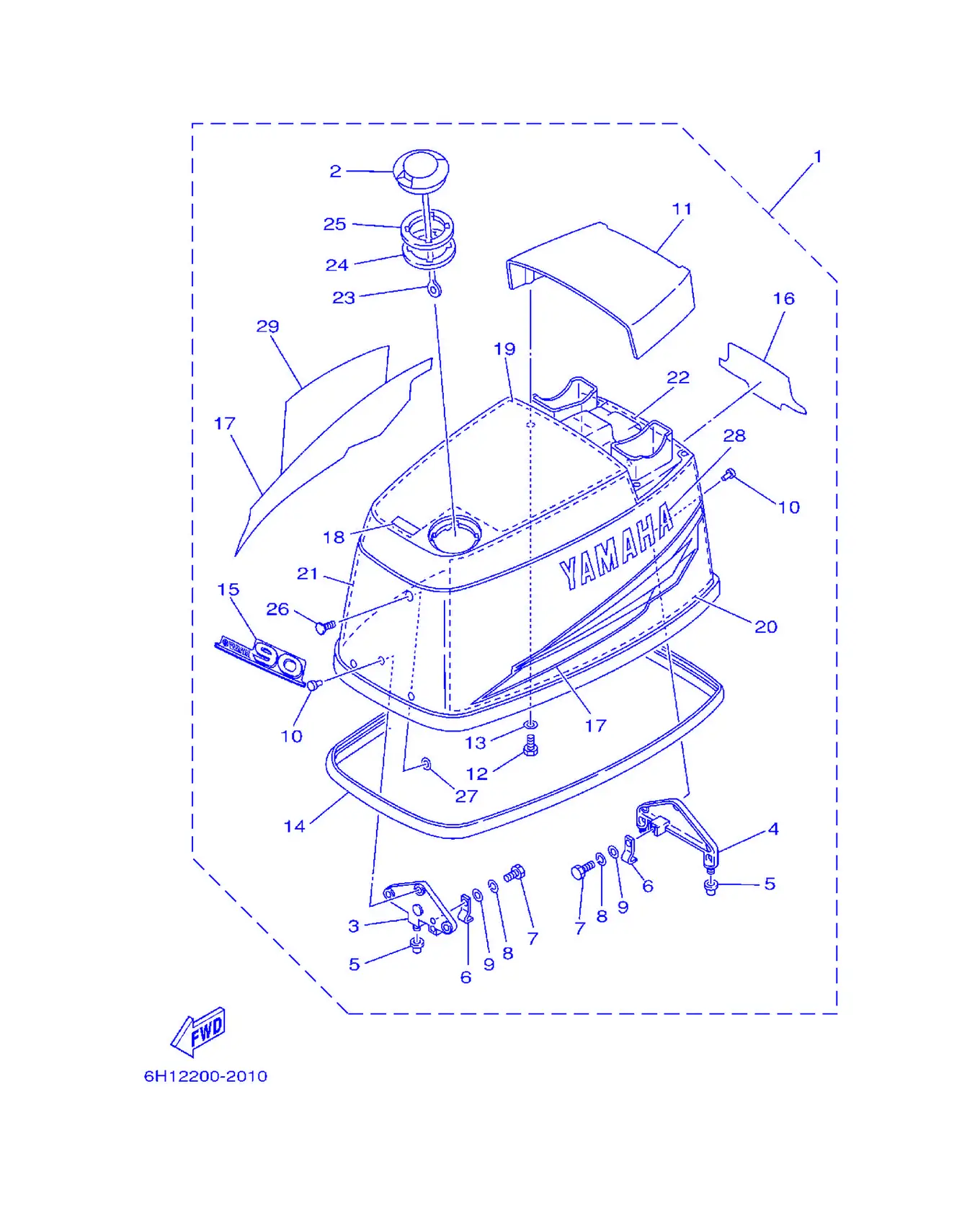

Рис. 13ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6H1-42610-60-4D	Верхний кожух в сборе	1
2	63D-2177H-00	. Крышка диска 2	1
3	6H1-42647-00-94	. Держатель, хомут	1
4	6H1-42649-00-94	. Держатель, хомут	1
5	663-42662-00	Прокладка	3
6	688-42652-10	Крючок	2
7	97095-06016	Болт	2
8	92995-06100	Пружинная шайба	2
9	92995-06600	. . Шайба	2
10	90266-06009	Заклепка	6
11	6H1-42613-01-4D	. Формовка, воздуховод	1
12	97095-06016	Болт	4
13	92995-06600	. . Шайба	4
14	688-42615-00	Сальник	1
15	6H1-42677-60	. Наклейка передняя	1
16	6H1-42678-30	. Наклейка задняя	1
17	6H1-W0070-30	. Комплект графики	1
18	6H1-13436-00	. Знак	1
19	6H1-42617-10	. Демпфер, поролон	1
20	6H1-42619-00	. Демпфер, поролон	1
21	6H1-42627-00	. Демпфер, поролон	1
22	6H1-42637-00	. Демпфер, поролон	1
23	6H1-42694-00	Хомут	1
24	6H3-21732-00	Сальник 1	1
25	6H3-21735-00	Сальник 2	1
26	90338-05M12	Пробка	1
27	90183-05M06	Шток поршня	1
28	6H1-42681-30	. Метка, кожух	1
29	6H1-42682-30	. Метка, кожух	1

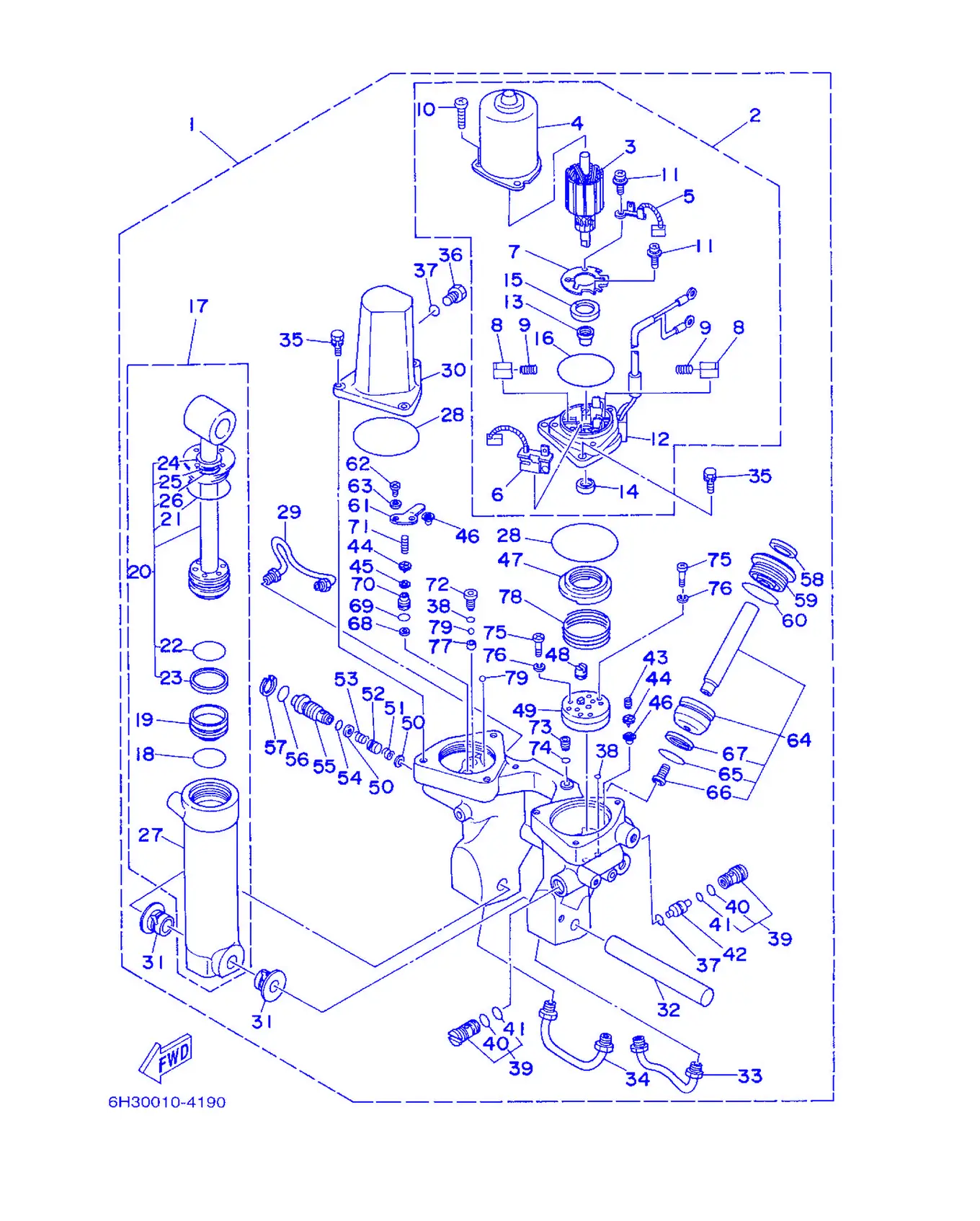

Рис. 14Узел гидроподъема и наклона Power Trim & Tilt Assembly

REF	Номер детали	Наименование	Кол-во
1	6H1-43800-17-4D	Узел гидроподъема-наклона	1
2	6H1-43880-02	Электромотор в сборе	1
3	6H1-43805-10	Якорь в сборе	1
4	6H1-43804-10	Статор в сборе	1
5	6H1-43891-10	Щетка 1	1
6	6H1-43892-10	Щетка 2	1
7	6H1-4380F-10	Пластина, держатель щеток	1
8	6H1-4380J-10	Держатель, щетка	2
9	6H1-4386K-10	Пружина щетки	2
10	97885-05016	Винт, с полукруглой головкой	3
11	97607-04310	Винт с полукруглой головкой и шайбой	2
12	6H1-43881-10	Корпус, торцевой	1
13	6H1-4380H-10	Втулка	1
14	93102-08M43	Сальник	1
15	6H1-4380G-10	Пластина	1
16	6H1-43865-10	Кольцо O-образное	1
17	6H1-43840-11	Узел гидроподъема	1
18	6H1-43861-10	Кольцо O-образное	1
19	6H1-43814-11	Поршень, свободный	1
20	6H1-43810-11	Подсборка поршня наклона	1
21	6H1-43861-00	. . . Уплотнительное кольцо	1
22	6H1-43861-10	Кольцо O-образное	1
23	6H1-43871-10	Кольцо, резервное	1
24	6H1-43812-00	Сальник, пыльник	1
25	6H1-43872-10	Кольцо, резервное 2	1
26	93210-18397	О-кольцо	1
27	6H1-43813-10	Цилиндр, подъема	1
28	93210-68N50	. О-кольцо	2
29	6H1-43835-10	Трубка	1
30	6H1-43828-10	Корпус, резервуар	1
31	90386-18M14	Втулка	2
32	6E5-43818-00	Палец, нижняя опора амортизатора	1
33	6H1-43833-10	Труба	1
34	6H1-43834-00	Труба	1
35	97595-06420	. Болт с шайбой	6
36	6H1-43829-00	Уплотнение поршня	1
37	93210-09165	Кольцо уплотнительное	2
38	93210-064A5	. . Уплотнительное кольцо	1
39	67F-43802-00	. Прокладка, пластина	2
40	6H1-43866-00	О-кольцо	1
41	6H1-43867-00	О-кольцо	1
42	6H1-43841-11	. Поршень, шаттл	1
43	6H1-43856-10	Стопорный винт	1
44	6H1-43844-10	Крышка вала	2
45	6H1-4384G-11	Вал, поворотный	1
46	6H1-4384F-10	Шестерня, ведущая	2
47	6H1-43817-01	Фильтр 2	1
48	6H1-43831-10	Соединитель, вал	1
49	6H1-43830-11	Шестерённый насос в сборе	1
50	6H1-43847-00	Клапан обратного клапана	2
51	6H1-43899-00	Пружина, ручной сброс	1
52	6H1-4382A-10	Адаптер 1	1
53	6H1-43854-00	Пружина, ручной сброс	1
54	93210-10M74	O-образное кольцо	1
55	6H1-43845-00	Пружина обратного клапана	1
56	93210-18M75	Уплотнительное кольцо	1
57	6H1-43875-00	Штифт золотника	1
58	6H1-43822-10	Сальник, пыльник трима	2
59	6H1-43821-11	Винт, конец цилиндра трима	2
60	6H1-43861-10	Кольцо O-образное	2
61	6H1-4384E-20	Пружина, трим	1
62	98501-05010	. Винт с полукруглой головкой	2
63	92901-05200	. Шайба, плоская	2
64	6H1-43820-11	Поршень трима в сборе	2
65	6H1-43864-00	. O-кольцо	1
66	91318-08016	. Болт	1
67	6H1-43874-00	. Кольцо, опорное	1
68	6H1-43816-00	Фильтр 1	1
69	6H1-43896-00	O-кольцо	1
70	6H1-43895-12	. Седло, перепускной клапан	1
71	6H1-43855-11	Пружина, перепускной клапан	1
72	6H1-43843-11	Винт, блок клапанов	1
73	6H1-4388E-11	Поршень, клапан	1
74	6H1-43868-00	O-кольцо	1
75	98501-04025	. Винт, с полукруглой головкой	4
76	92901-04100	. . Шайба, пружинная	4
77	6H1-4387J-00	Шайба, специальная 2	1
78	6H1-4385H-00	Пружина, уплотнение	1
79	93505-32038	. . . Гайка	2

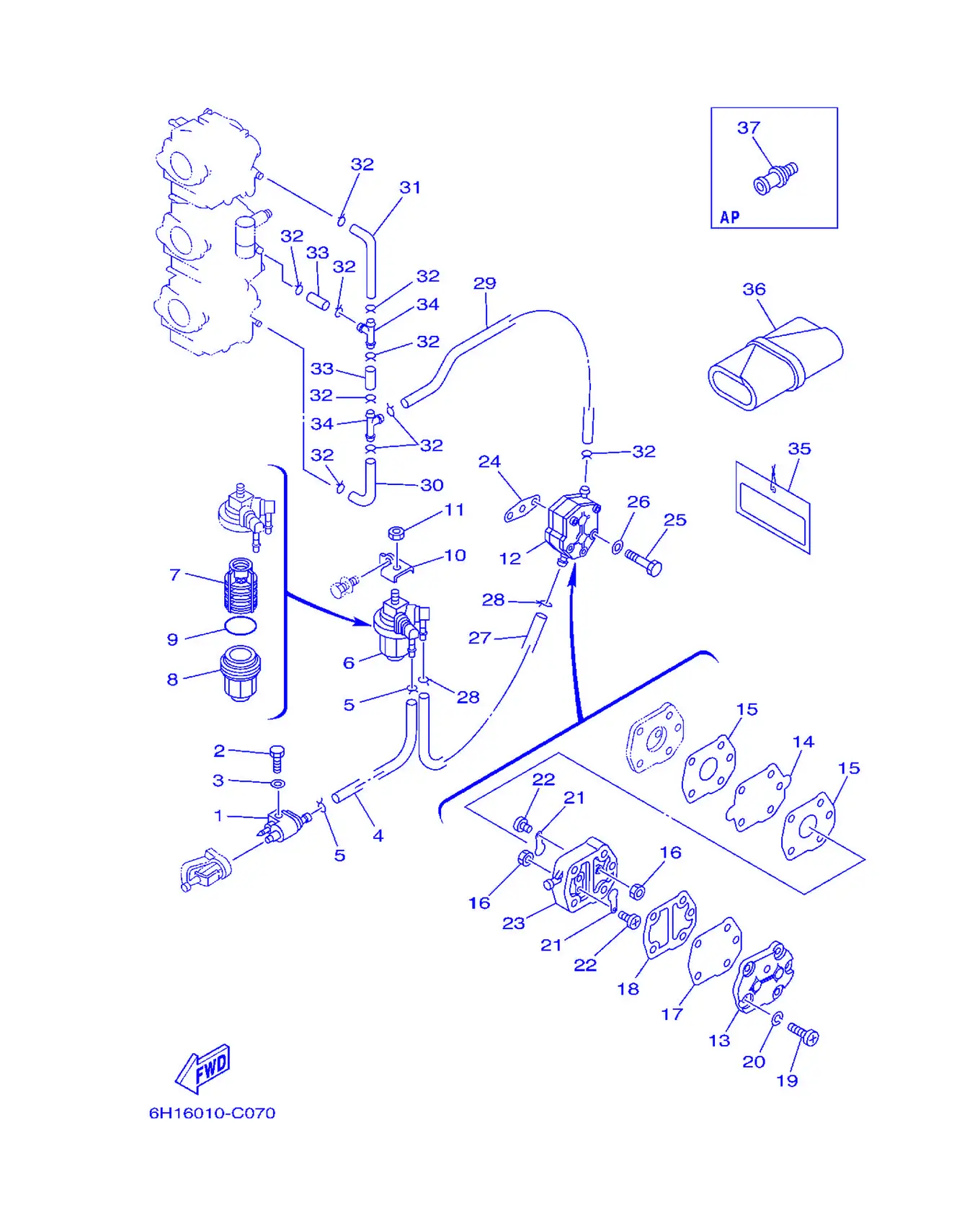

Рис. 15ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06020	Болт с шайбой	1
3	92995-06600	. . Шайба	1
4	90445-09104	Шланг (L300)	1
5	90467-08004	Зажим	2
6	61N-24560-00	Фильтр в сборе	1
7	61N-24563-00	Элемент фильтра	1
8	61N-24521-00	Держатель, трос газа	1
9	93210-32738	Кольцо O-ring	1
10	6H1-24566-01	Кронштейн, фильтр	1
11	95380-08600	Гайка	1
12	692-24410-00	Топливный насос в сборе	1
13	6A0-24413-00	. Корпус 2	1
14	692-24411-00	. Диафрагма	1
15	648-24434-01	. Прокладка, корпус	2
16	95380-03600	. . Гайка	2
17	663-24411-00	. Диафрагма	1
18	648-24435-02	. Прокладка, корпус 2	1
19	98503-05028	. Винт, с полукруглой головкой	3
20	92990-05100	. Хомут шланга	3
21	6A0-24421-01	. . Клапан обратный	2
22	6A0-14325-00	. . Винт с полукруглой головкой	2
23	6A0-24412-02	. Корпус 1	1
24	650-24431-A0	. Прокладка топливного насоса 1	1
25	97095-06040	Болт	2
26	92995-06600	. . Шайба	2
27	6H1-24314-00	Труба 4	1
28	90467-08004	Зажим	2
29	90445-09097	Шланг (L250)	1
30	688-24313-00	Труба 3	1
31	688-24314-00	Трубка 4	1
32	90467-08004	Зажим	10
33	90445-09220	Шланг (L30)	2
34	688-24378-00	Шланг, топливный 3	2
35	61H-2819R-01	Ярлык, предупреждение	1
36	656-W2810-02	Набор инструментов	1
37	6E0-28193-00-94	Пробка, контрольная вода	1

Рис. 16Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-55	Заглушка топливной магистрали 1	1
9	90445-11M06	. Шланг (L:2050MM)	1
10	6Y1-24360-52	. Заглушка топливопровода	1
11	90445-11M05	. Шланг (L:850MM)	1
12	650-24351-51	. Заглушка 1	4
13	6G1-24305-05	Заглушка топливной магистрали 2	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y1-24305-06	Заглушка топливной магистрали 2	1
16	93210-08287	. . Кольцо O-ring	1

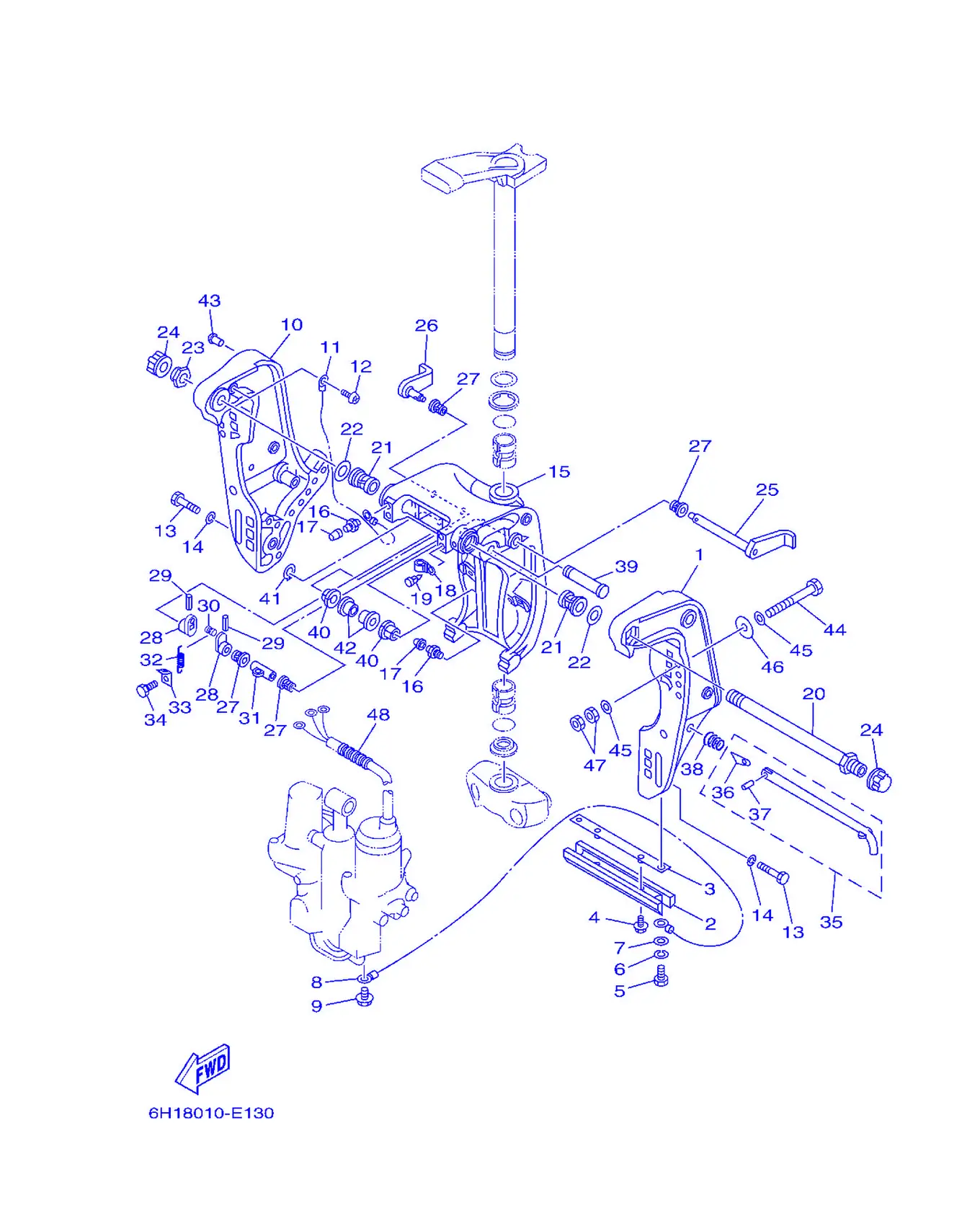

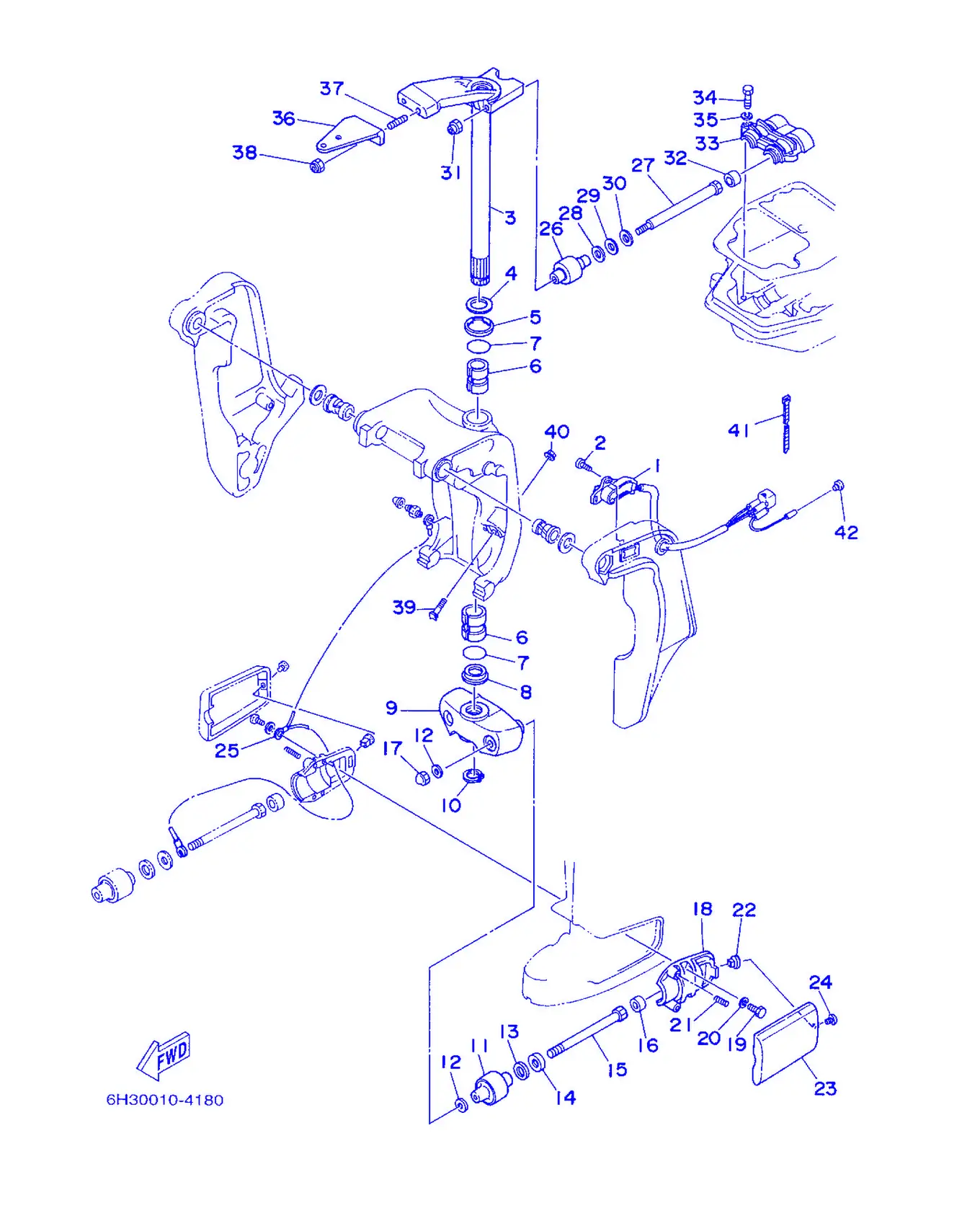

Рис. 17КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6H1-43111-01-4D	Кронштейн, хомут 1	1
2	6H1-45251-03	Крышка	1
3	6H1-44526-00	Пластина	1
4	90119-06M29	Болт с шайбой	2
5	97095-06016	Болт	2
6	92995-06100	Пружинная шайба	2
7	92995-06600	. . Шайба	2
8	6H1-82148-00	Пружина щетки 4	1
9	97595-06510	. Прокладка	1
10	6H1-43112-00-4D	Кронштейн, хомут 2	1
11	6E5-82148-00	Пружина, подача 4	1
12	97880-06012	Сальник, коленвал	1
13	97095-10045	Болт	6
14	92995-10100	Шайба	6
15	6H1-43311-02-4D	Кронштейн, поворотный 1	1
16	93700-06M03	Пластина стопорная	3
17	663-45119-00	Колпачок, пресс-масленка	3
18	90464-11M18	Хомут	1
19	90338-05M03	. Заглушка	1
20	688-43131-03	Болт кронштейна зажима	1
21	90386-22M15	Прокладка	2
22	90201-22M67	Шайба, пластина	2
23	90185-22043	Крышка, корпус насоса	1
24	6G5-43145-01	Крышка, поводковая крышка	2
25	6H1-43181-01	Рычаг, стопор трима	1
26	6H1-43185-01	Рычаг, стопор трима	1
27	90386-10M16	Шайба	4
28	6G5-43148-00	Ручка, регулировка	2
29	91690-30020	Крыльчатка, ступица	2
30	90249-06M19	Крыльчатка	1
31	90387-10M02	Втулка	1
32	90506-14M24	Ступица, втулка	1
33	6G5-43144-00	Втулка, ступица	1
34	97095-06010	. Болт	1
35	688-43160-01	Софдапзодакизбетбепи	1
36	688-43165-00	. Пластина, стопора откидывания	1
37	91690-30012	. Крышка головки блока	1
38	90502-16M02	Стопибего, задзигефу	1
39	6E5-43126-02	...	1
40	90386-18M35	Прокладка	2
41	93410-18M02	...	1
42	90386-18M63	...	2
43	90269-02M08	Шайба	2
44	90101-12M65	Болт, шестигранный	4
45	92995-12200	Шайба	8
46	90201-12426	...	4
47	95380-12600	Гайка	8
48	90440-14M00	Труба	1

Рис. 18КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	6H1-83672-12	Датчик тримма	1
2	97885-06016	Сальник, коленвал	2
3	688-42510-03-4D	Кронштейн рулевого управления в сборе	1
4	90201-30M00	Шпилька, трос	1
5	90386-30M78	Прокладка	1
6	90386-30M77	Прокладка	2
7	93210-29M94	Уплотнительное кольцо	2
8	90386-30M60	Прокладка	1
9	663-44551-02-4D	Корпус нижней опоры	1
10	93410-28M06	Прокладка	1
11	687-44555-00-94	Демпфер опоры, нижняя сторона	2
12	90201-12M16	Держатель троса	4
13	90202-25M04	Хедзодзиба, топ-да	2
14	90201-13M19	Хедзодзиба, топ-да	2
15	90109-12261	Болт	2
16	663-44575-00	Демпфер, нижняя опора	2
17	95380-12800	Гайка, корончатая	2
18	687-44552-02-94	Корпус нижней опоры	2
19	97075-08025	Болт	4
20	92995-08100	Шайба пружинная	4
21	90501-14M08	Пружина, сжатия	4
22	90179-06066	Гайка	2
23	663-44553-01-4D	Крышка нижней опоры	2
24	97885-06016	Сальник, коленвал	2
25	688-82127-02	Провод, вывод 2	1
26	688-44514-00-94	Демпфер крепления, верхняя сторона	2
27	90101-10M49	Болт, шестигранный	2
28	90201-20M21	Шайба, пластина	2
29	90202-20M06	Шайба, пластина	2
30	90201-11M22	Шайба, пластина	2
31	90185-10051	. Гайка самоконтрящаяся	2
32	663-44575-00	Демпфер, нижняя опора	2
33	688-44511-00-94	Крышка, резина верхнего крепления	1
34	97075-08035	Болт	3
35	92995-08100	Шайба пружинная	3
36	688-48511-11-4D	Крюк рулевого управления (рулевого	1
37	90116-10175	Болт шпилька	2
38	90185-10051	. Гайка самоконтрящаяся	2
39	6H1-43376-00	Болт, упорного подшипника	2
40	90185-08057	Крышка, топливный фильтр	2
41	90465-11M10	Хомут	3
42	703-82119-00	Крышка, тяга рычага	1

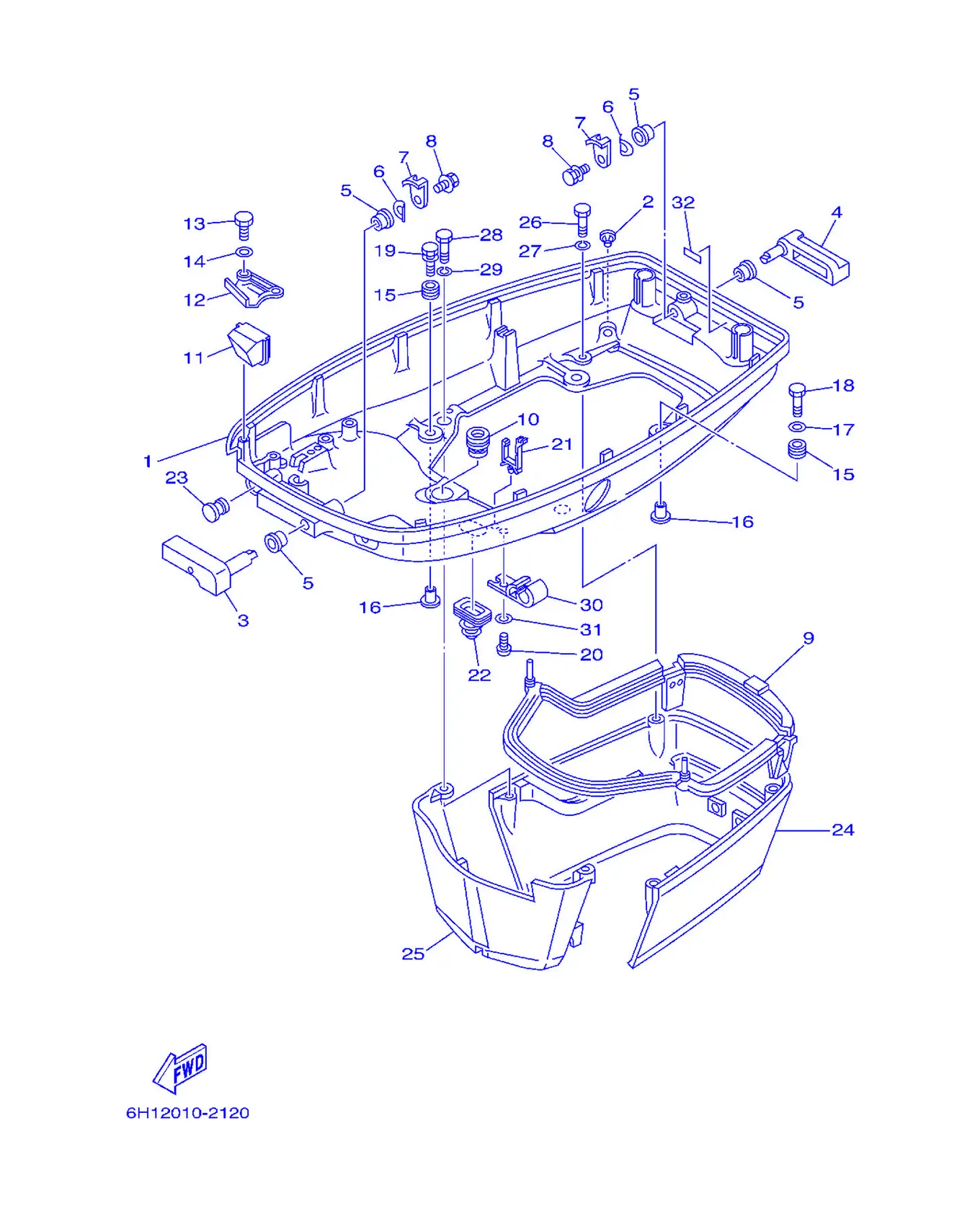

Рис. 19НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6H1-42711-01-4D	Кожух, нижний 1	1
2	6H3-44391-01	Ниппель, шланг	1
3	688-42815-01-4D	Рычаг, зажим	1
4	688-42817-01-4D	Рычаг, зажим	1
5	90386-13M38	. Втулка	4
6	90206-13019	. Шайба волнистая	2
7	688-42816-00	Рычаг, зажим	2
8	90119-06M09	Болт с шайбой	2
9	688-42716-02	Резина, уплотнение 1	1
10	663-42724-00	Втулка	1
11	688-42725-10	Втулка	1
12	688-42738-01-94	Пластина, крепежная	1
13	97095-06016	Болт	2
14	92995-06600	. . Шайба	2
15	90480-09M12	. Люверс	4
16	90387-06M69	. Втулка	4
17	90201-06416	Головка блока цилиндров	1
18	97095-06030	Болт	1
19	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	3
20	90157-06M01	Винт, с полукруглой головкой	1
21	90464-15M08	Хомут	1
22	688-42726-10	Громет	1
23	6G1-42748-00	Втулка	1
24	688-42741-01-4D	Фартук	1
25	688-42771-01-4D	Фартук	1
26	97095-06020	Болт с шайбой	2
27	92995-06100	Пружинная шайба	2
28	97095-06030	Болт	2
29	92995-06100	Пружинная шайба	2
30	6E5-24367-01	Хомут, топливная труба 2	1
31	92990-06600	Прокладка, дроссель	1
32	6G5-42791-00	Метка 1	1

Рис. 20ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	68F-82553-70	Удлинитель, провод	1
19	6Y5-83557-10	Трубка (6M)	1
20	90465-13M39	. Прокладка	2

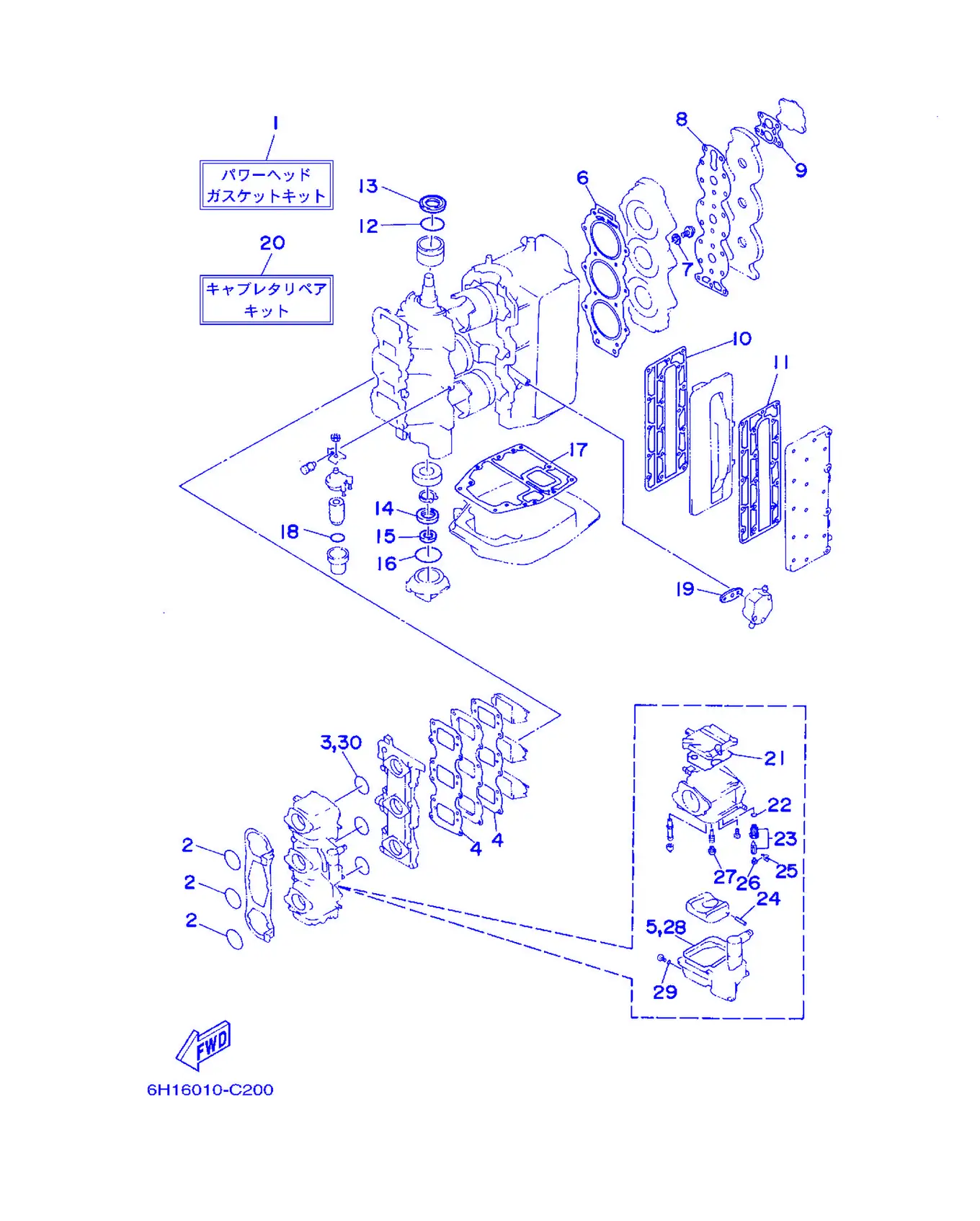

Рис. 21РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6H1-W0001-02	Комплект прокладок головки блока	1
2	93210-46044	Уплотнительное кольцо	3
3	93210-39ME4	Кольцо уплотнительное	3
4	688-13621-A1	. Прокладка седла клапана	2
5	6H4-14984-00	. Прокладка, поплавковой камеры	3
6	688-11181-A1	Прокладка, головка цилиндра 1	1
7	90430-14115	Прокладка	1
8	688-11193-A1	Прокладка, крышка головки 1	1
9	688-12414-A1	. Прокладка, крышка	1
10	688-41112-A0	Прокладка, внутренняя крышка выпуска	1
11	688-41114-A0	Прокладка, наружная крышка выпуска	1
12	93210-46M16	. Кольцо O	1
13	93102-36M02	. Сальник	1
14	93102-30M05	. Сальник	1
15	93104-20M02	. Сальник	1
16	93210-62269	Уплотнительное кольцо	1
17	688-45113-A0	. Прокладка верхнего корпуса	1
18	93210-32738	Кольцо O-ring	1
19	650-24431-A0	. Прокладка топливного насоса 1	1
20	6H1-W0093-10	Ремкомплект карбюратора	1
21	6H4-14147-00	. Кольцо O-ring	1
22	93210-04228	. Кольцо O-ring	1
23	692-14590-01	Игольчатый клапан в сборе	1
24	6H4-14548-00	. ...	1
25	663-14159-00	. Зажим	1
26	676-14186-00	. ...	1
27	676-14966-00	. Крышка	1
28	6H4-14984-00	. Прокладка, поплавковой камеры	1
29	93210-04230	. Кольцо O-ring	1
30	93210-39ME4	Кольцо уплотнительное	1

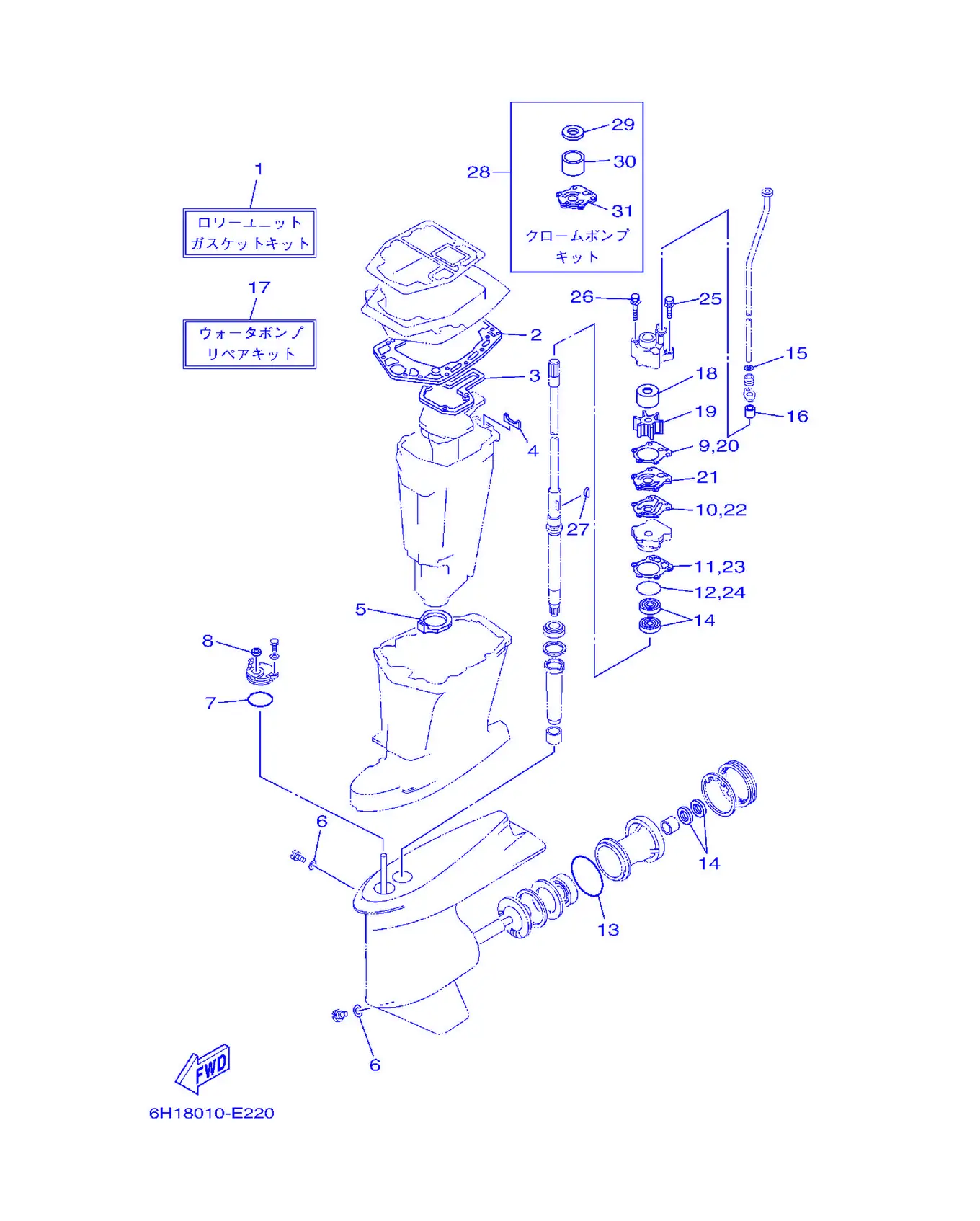

Рис. 22РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	688-W0001-21	Комплект прокладок нижнего узла	1
2	688-45114-A1	. Прокладка верхнего корпуса	1
3	688-41134-A0	. Прокладка выпускного коллектора	1
4	688-41133-00	. Прокладка выпускного коллектора	1
5	688-45123-00	. Прокладка глушителя	1
6	90430-08020	. Прокладка	2
7	93210-49046	. . Уплотнительное кольцо	1
8	93106-09014	. Сальник	1
9	688-44315-A0	. Прокладка, крышка	1
10	688-44324-A0	. Прокладка, головка	1
11	688-44316-A0	Прокладка, крышка	1
12	93210-46044	Уплотнительное кольцо	1
13	93210-85M97	О-ринг	1
14	93101-25M03	Сальник	4
15	90430-12072	Прокладка	1
16	663-44366-00	Демпфер, уплотнение водяного вала 2	1
17	692-W0078-02	Ремкомплект водяного насоса	1
18	688-44322-00	. Вставка, картридж	1
19	688-44352-03	. Крыльчатка	1
20	688-44315-A0	. Прокладка, крышка	1
21	688-44323-00	. Наружная пластина, картридж	1
22	688-44324-A0	. Прокладка, головка	1
23	688-44316-A0	Прокладка, крышка	1
24	93210-46044	Уплотнительное кольцо	1
25	90119-08M13	. Заглушка, корпус	2
26	90119-08M16	. Болт с шайбой	2
27	90280-04M04	. Крышка, картридж	1
28	688-W0078-1A	Комплект хромированного насоса	1
29	688-44321-41	. Внутренняя пластина, картридж	1
30	688-44322-41	. Вставка, картридж	1
31	688-44323-40	Наружная пластина, картридж	1

Рис. 23Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 24ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	701-48320-00	Вал, приводной L=12F	2
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-90	Трос дистанционного управления 18F	2

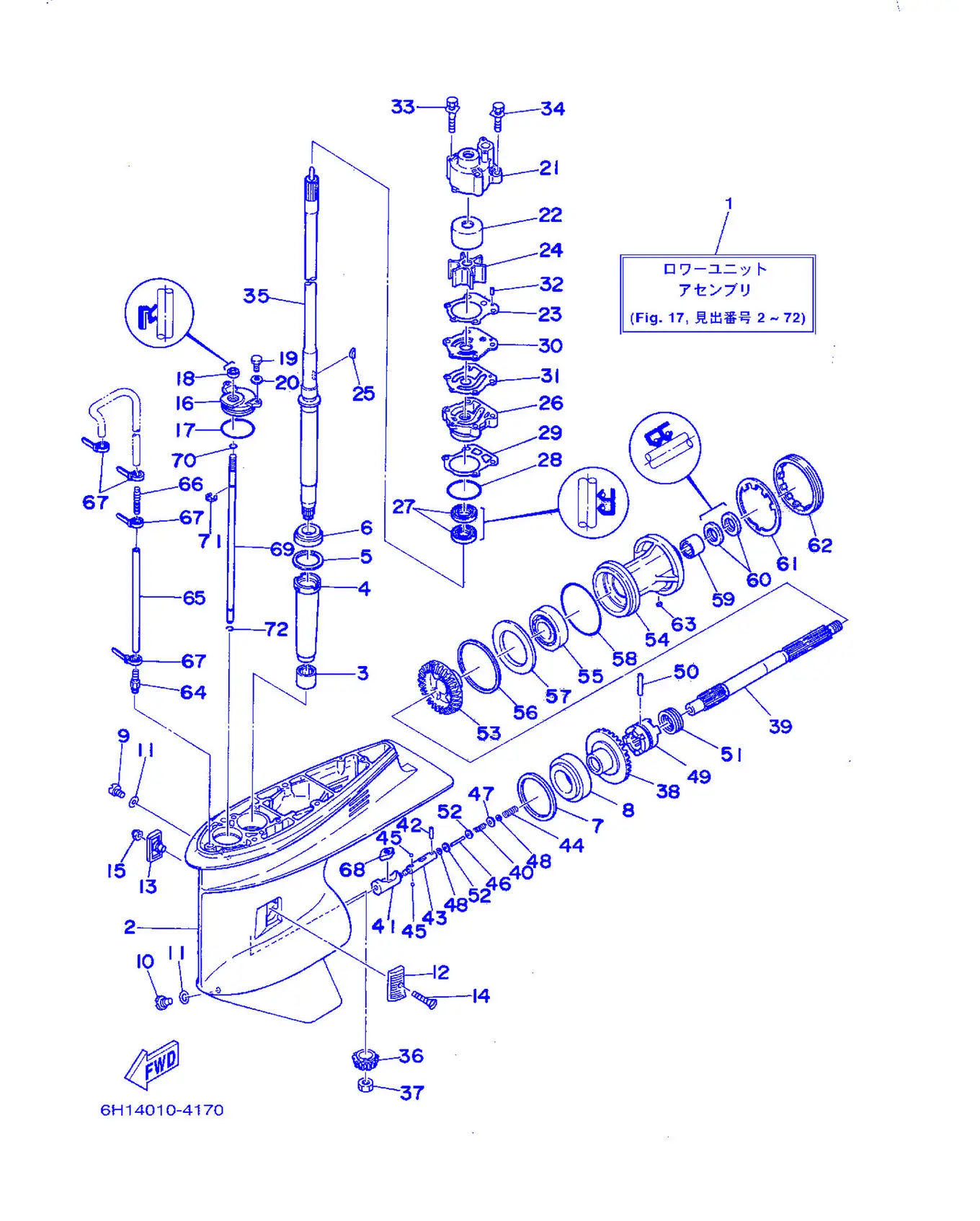

Рис. 25НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6H1-45300-15-4D	Нижний узел в сборе	1
2	6H1-45301-03-4D	Корпус, нижний	1
3	93315-325V1	Подшипник	1
4	688-45536-01	Вал, приводной	1
5	688-45587-01	Шайба регулировочная (T:0.10MM)	1
5	688-45587-10	Шайба регулировочная (T:0.12MM)	1
5	688-45587-20	Шайба регулировочная (T:0.15MM)	1
5	688-45587-30	Шайба регулировочная (T:0.18MM)	1
5	688-45587-40	Шайба регулировочная (T:0.30MM)	1
5	688-45587-50	Шайба регулировочная (T:0.40MM)	1
5	688-45587-60	Шайба регулировочная (T:0.50MM)	1
6	93332-000U3	Прокладка	1
7	688-45567-01	Шайба регулировочная (T:0.10MM)	1
7	688-45567-10	Шайба регулировочная (T:0.12MM)	1
7	688-45567-20	Шайба регулировочная (T:0.15MM)	1
8	93332-000W7	Подшипник	1
9	90340-08002	Прокладка, пластина	1
10	688-45341-10	Прокладка, верхняя	1
11	90430-08020	. Прокладка	2
12	6H1-45214-00	Крышка, корпус 1	1
13	6H1-45215-00	Крышка, корпус 2	1
14	90151-05M00	Винт, потайной	1
15	90185-05002	Гайка, самоконтрящаяся	1
16	688-45321-00	Втулка	1
17	93210-49046	. . Уплотнительное кольцо	1
18	93106-09014	. Сальник	1
19	97095-06016	Болт	2
20	92995-06600	. . Шайба	2
21	688-44311-01	Корпус водяного насоса	1
22	688-44322-00	. Вставка, картридж	1
23	688-44315-A0	. Прокладка, крышка	1
24	688-44352-03	. Крыльчатка	1
25	90280-04M04	. Крышка, картридж	1
26	688-44341-01-94	Корпус водяного насоса	1
27	93101-25M03	Сальник	2
28	93210-46044	Уплотнительное кольцо	1
29	688-44316-A0	Прокладка, крышка	1
30	688-44323-00	. Наружная пластина, картридж	1
31	688-44324-A0	. Прокладка, головка	1
32	93604-10M03	. Заглушка, ...	2
33	90119-08M16	. Болт с шайбой	2
34	90119-08M13	. Заглушка, корпус	2
35	6H1-45501-11	Приводной вал в сборе	1
36	688-45551-01	Шестерня ведущая (13T)	1
37	90170-16M01	Гайка	1
38	688-45560-00	Шестерня 1 (26T)	1
39	6H1-45611-01	Вал гребного винта	1
40	90501-12M48	Прокладка	1
41	6H1-45641-01	Механизм переключения	1
42	93603-12M11	Штифт установочный	1
43	6H1-45634-02	Муфта скользящая	1
44	90501-16M65	Пружина	1
45	93503-16003	. . Шарик	2
46	6H1-45668-00	Вал свободного хода 1	1
47	90201-03313	Прокладка	1
48	90183-02M03	Шток переключения передач	2
49	6H1-45631-01	Муфта кулачковая	1
50	90250-07M02	Прокладка, глушитель	1
51	688-45633-00	Крышка, корпус насоса	1
52	6H1-45635-00	Прокладка	2
53	6H1-45571-00	Шестерня 2 (26T)	1
54	688-45331-00-94	Корпус, подшипник	1
55	93306-207U0	Крышка насоса	1
56	688-45577-01	Шайба регулировочная (T:0.10MM)	1
56	688-45577-10	Шайба регулировочная (T:0.12MM)	1
56	688-45577-20	Шайба регулировочная (T:0.15MM)	1
56	688-45577-30	Шайба регулировочная (T:0.18MM)	1
56	688-45577-40	Шайба регулировочная (T:0.30MM)	1
56	688-45577-50	Шайба регулировочная (T:0.40MM)	1
56	688-45577-60	Шайба регулировочная (T:0.50MM)	1
57	688-45576-00	Шайба, упорная	1
58	93210-85M97	О-ринг	1
59	93317-325U0	Крышка насоса	1
60	93101-25M03	Сальник	2
61	688-45383-02	Шайба, храповая	1
62	688-45384-00	Гайка	1
63	90282-04010	Шпонка	1
64	6E5-45378-00	Уплотнение, вал	1
65	90445-07ME9	Шланг (L120)	1
66	6E5-83558-10	Ниппель	1
67	90465-11M10	Хомут	4
68	6H1-44151-00	Кулачок переключения	1
69	6H1-44144-00	Тяга переключения	1
70	93210-07003	О-кольцо	1
71	99001-08600	Стопорное кольцо	1
72	93450-07M00	Стопорное кольцо	1

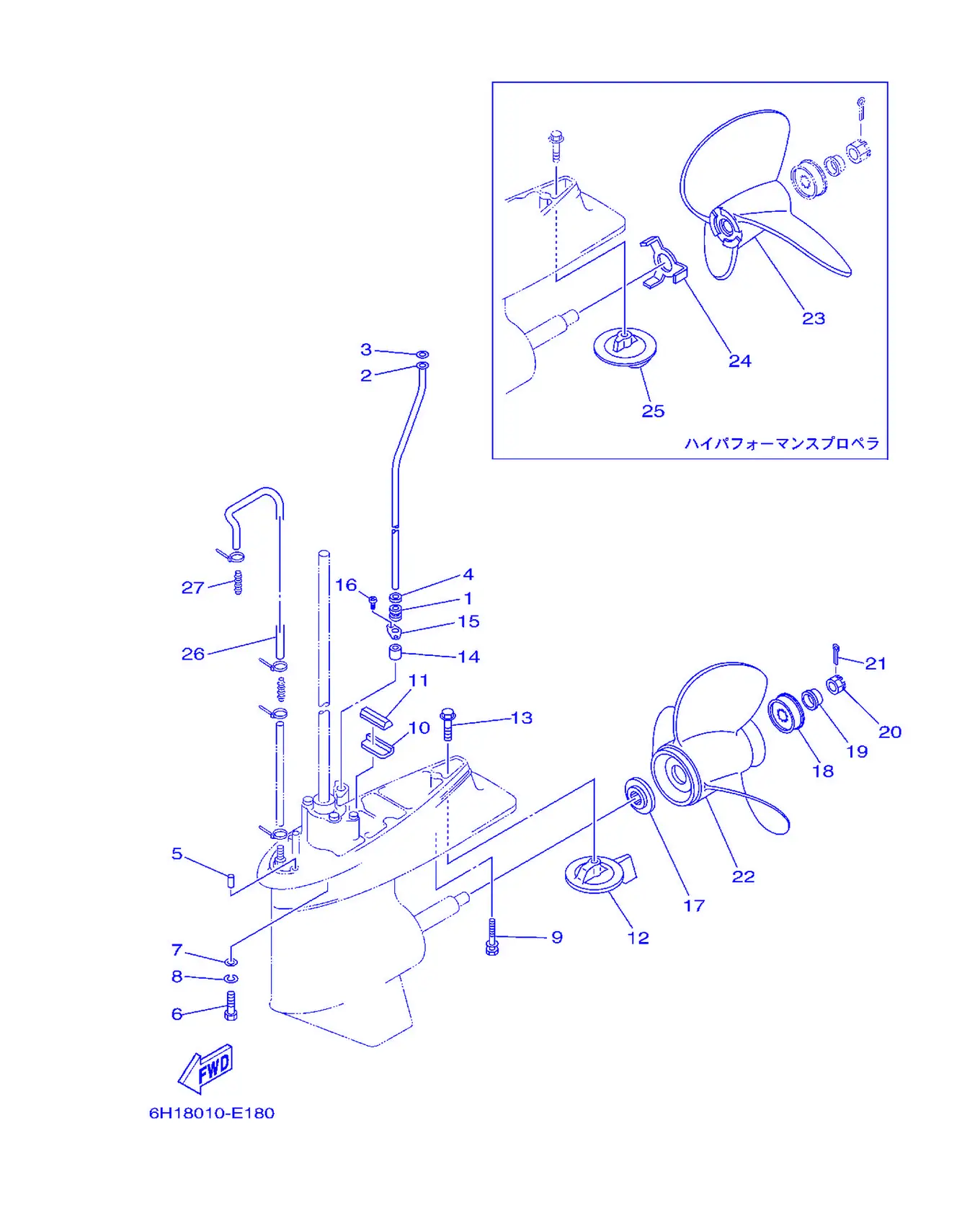

Рис. 26НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	663-44367-00	Заглушка, крышка 3	1
2	688-44361-10	Трубка водяная	1
3	90202-12060	Шпилька толкателя	1
4	90430-12072	Прокладка	1
5	93606-12019	. Пластина, корпус насоса	2
6	97075-10040	. Болт	4
7	92990-10600	Шайба, пластина	4
8	92990-10100	Головка винта	4
9	90119-08M84	Гайка крепления	1
10	663-45376-00-94	Направляющая, демпфер уплотнения	1
11	688-45375-00	Крышка, шестерня	1
12	688-45371-02	Пластина тримма	1
13	90105-10M67	Болт, с фланцем	1
14	663-44366-00	Демпфер, уплотнение водяного вала 2	1
15	90480-19M06	Прокладка	1
16	97780-40512	Прокладка	2
17	688-45987-01	Прокладка 1	1
18	67F-45997-00	Ступица 2	1
19	90389-25M00	Держатель	1
20	90171-16011	Гайка корончатая	1
21	91490-40025	Штифт, толкатель	1
22	6E5-45941-00-EL	Гребной винт (3X13 X19 -K)	1
22	6E5-45943-00-EL	Гребной винт (3X12-5/8 X21 -K)	1
22	6E5-45945-01-EL	Гребной винт (3X13-1/4 X17 -K)	1
22	6E5-45947-00-EL	Гребной винт (3X13-1/2 X15 -K)	1
22	6E5-45949-00-EL	Гребной винт (3X13-5/8 X13 -K)	1
22	6E5-45952-00-EL	Гребной винт (3X13 X23 -K)	1
22	6E5-45954-00-EL	Гребной винт (3X14X11-K)	1
22	6E5-45956-00-EL	Гребной винт (3X13X25-K)	1
22	688-45930-02-98	Гребной винт (3X13X17-K)	1
23	6E5-45970-10	Гребной винт (3X14 X20 -P)	1
23	6E5-45972-10	Гребной винт (3X14 X24 -P)	1
23	6E5-45974-10	Гребной винт (3X14 X28 -P)	1
23	6E5-45976-10	Гребной винт (3X14 X22 -P)	1
23	6E5-45978-10	Гребной винт (3X14 X26 -P)	1
24	6E5-45994-10	Пластина, упорная	1
25	6E5-45371-10	Пластина триммера	1
26	90445-07MF1	Шланг (L570)	1
27	6E5-83558-00	Крышка, топливного насоса	1
