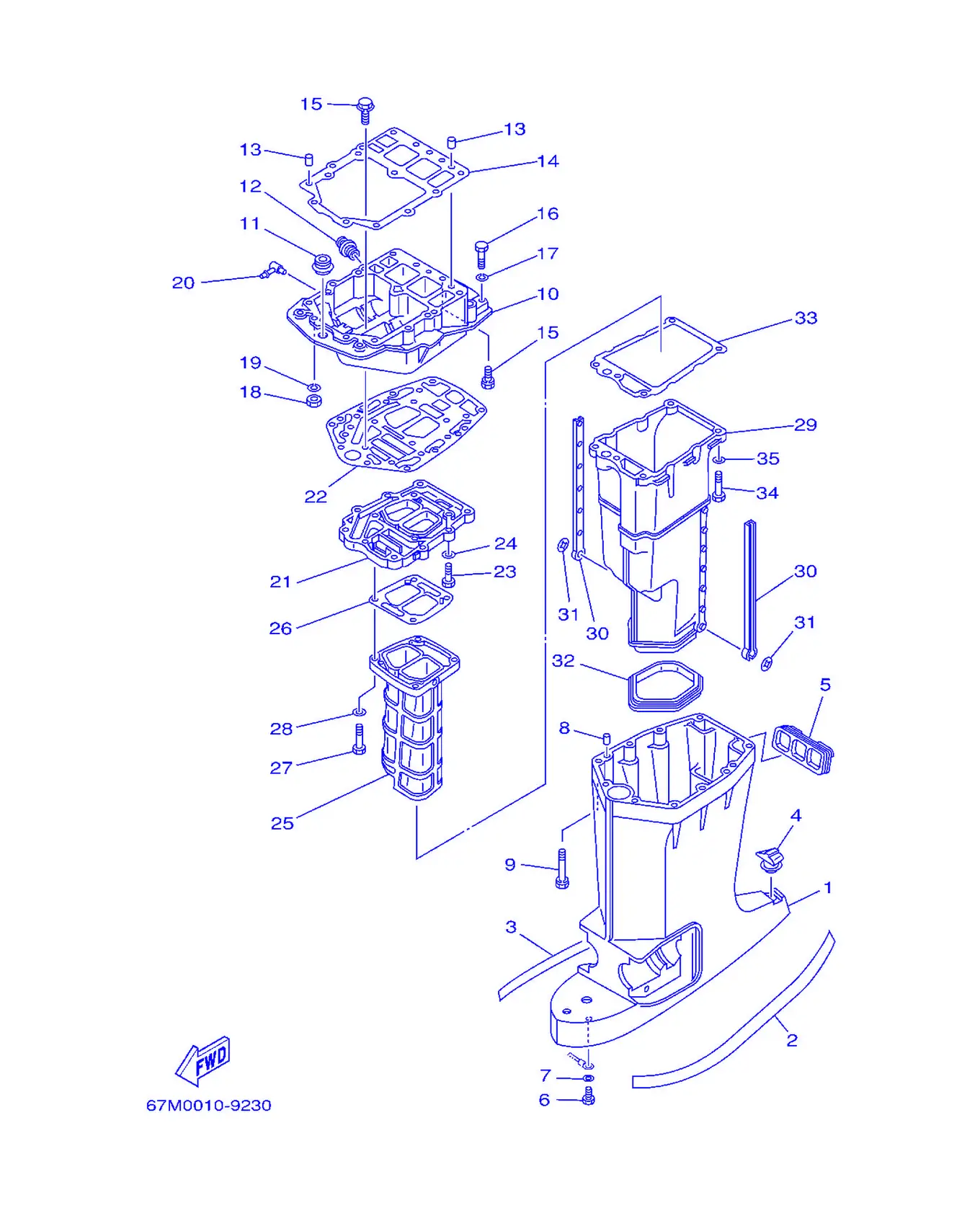

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6E5-45111-02-8D	Корпус верхний	1
2	6N9-42791-40	Метка 1	1
3	6N9-42792-40	Метка 2	1
4	6E5-45155-00	Крышка	1
5	6E5-42769-00	Уплотнение резиновое	1
6	97095-06010	. Болт	1
7	92995-06600	. . Шайба	1
8	93608-12M05	Заглушка	2
9	90119-08M78	Болт с шайбой	6
10	6G5-41137-11-94	Направляющая, выпускная	1
11	6E5-42724-00	Втулка уплотнительная	1
12	6G5-12581-00	Соединение шланга 1	1
13	93608-12M05	Заглушка	2
14	6G5-45113-A1	. Прокладка верхнего корпуса	1
15	90119-08M79	Болт с шайбой	6
16	97095-08045	. Болт	2
17	92995-08100	Шайба пружинная	2
18	95380-08700	Гайка	2
19	92995-08100	Шайба пружинная	2
20	6H1-11372-00	Прокладка, корпус	1
21	6G5-41131-01-5B	Коллектор выпускной 1	1
22	6G5-45114-A0	. Прокладка, верхнего корпуса	1
23	97095-08030	. Болт	4
24	92995-08600	. . Шайба	4
25	64D-41132-00-5B	Коллектор выхлопной	1
26	6G5-41134-A0	. Прокладка выхлопного коллектора	1
27	97095-08045	. Болт	4
28	92995-08600	. . Шайба	4
29	6E5-14711-01-5B	Глушитель 1	1
30	6E5-14737-00	Демпфер глушителя	2
31	90183-05M02	Гайка пружинная	2
32	6E5-45123-00	. Прокладка глушителя	1
33	6E5-41135-A0	. Прокладка выпускного коллектора	1
34	97095-08045	. Болт	5
35	92995-08600	. . Шайба	5

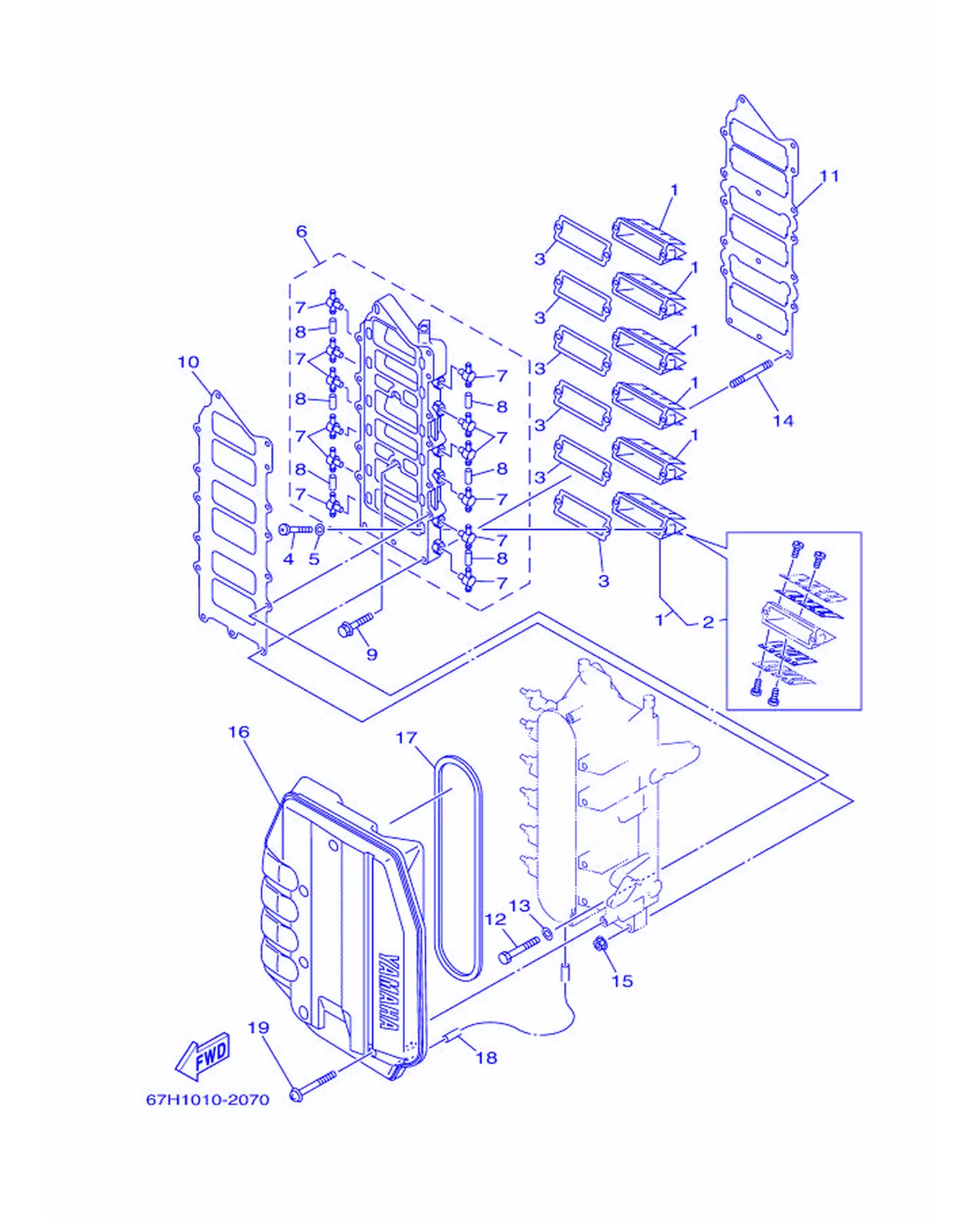

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	65L-13610-01	Клапанный узел, лепестковый	6
2	65J-W0004-01	Комплект лепестковых клапанов	1
3	61A-13621-A0	Прокладка, седло клапана	6
4	97880-05016	Винт с полукруглой головкой	12
5	92990-05600	. Шайба пластины	12
6	65L-13624-01-1S	Пластина, лепестковый клапан	1
7	6F6-11372-00	. Ниппель, шланг	12
8	90445-07M03	Шланг (L34)	6
9	90105-06028	Табличка, топливная	2
10	65L-13646-00	Прокладка, коллектор 2	1
11	65L-13645-00	Прокладка, коллектор 1	1
12	97013-06060	Болт	11
13	92903-06600	Шайба, пластина	11
14	95670-06655	Болт, шпилька	2
15	90179-06M24	Гайка	2
16	67H-14440-00	Глушитель в сборе, впускной	1
17	65L-14483-00	Прокладка	1
18	90445-07M44	Шланг (L250)	1
19	90159-06M16	Винт с шайбой	6

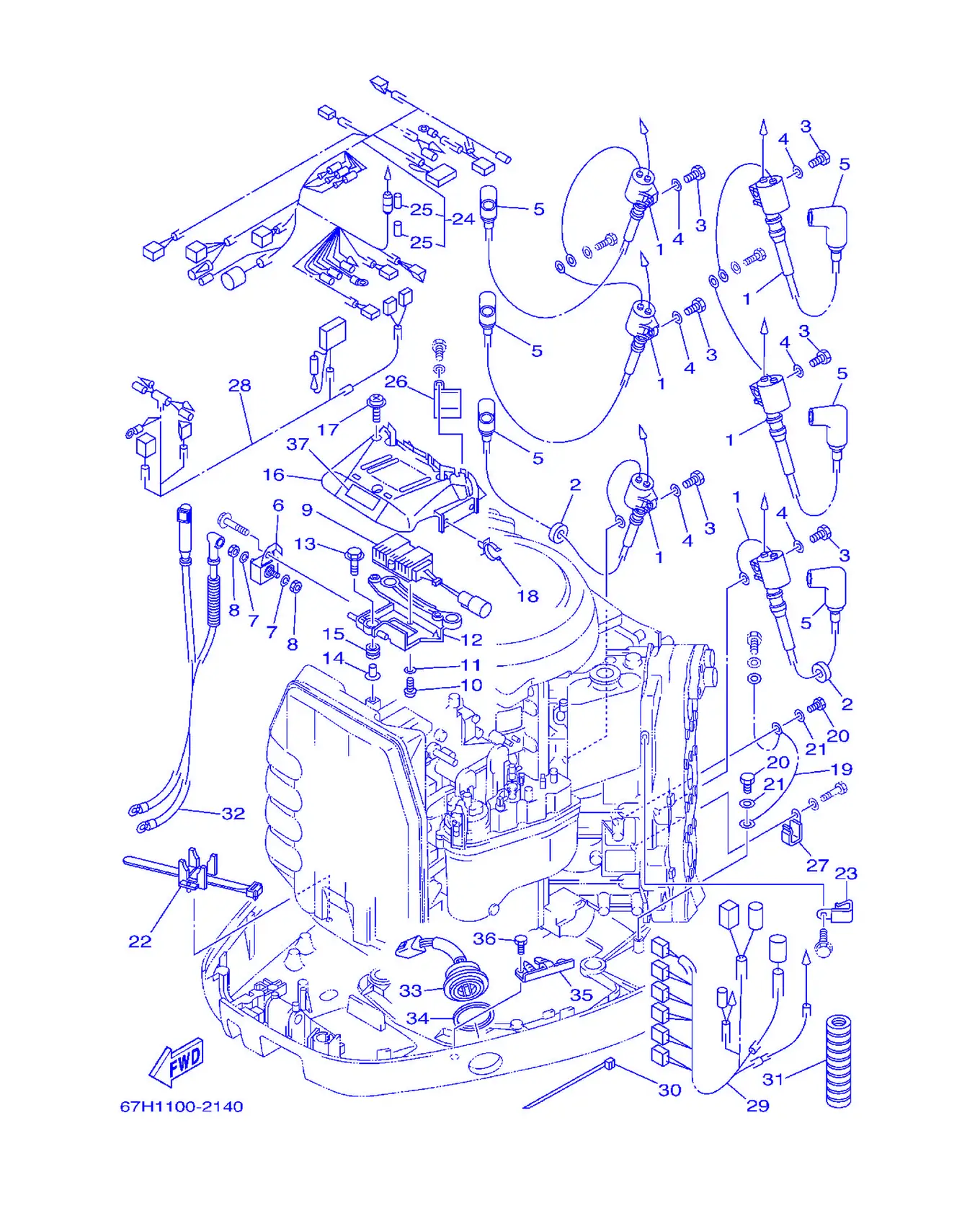

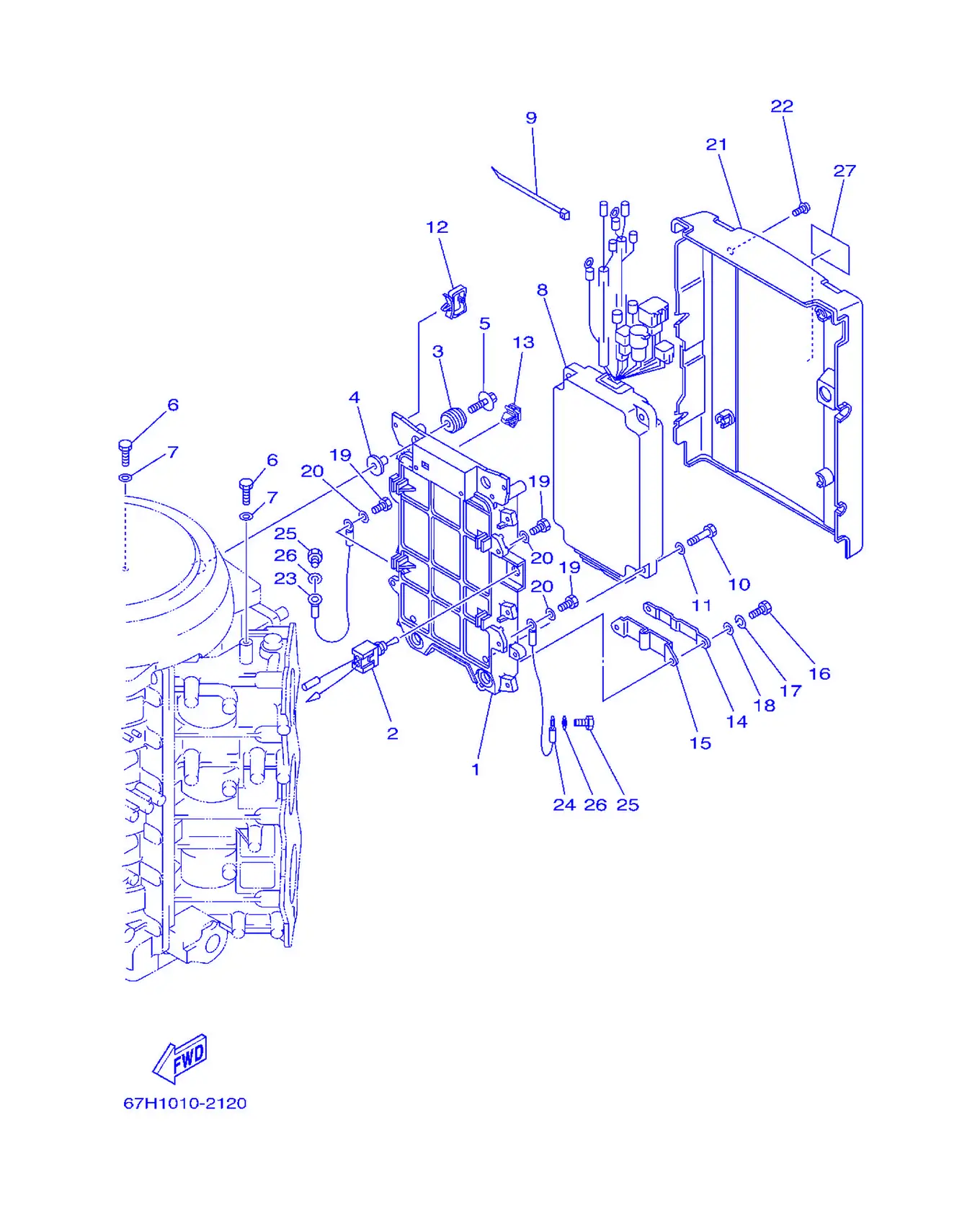

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	67H-85542-00-94	Кронштейн	1
2	6R3-8259E-00	Выключатель в сборе	1
3	90480-09M12	. Люверс	4
4	90387-06M03	Втулка	4
5	90119-06M28	Болт с шайбой	4
6	97095-06016	Болт	2
7	92995-06600	. . Шайба	2
8	67M-85540-01	Блок C.D.I. в сборе	1
9	90465-13M18	Хомут	1
10	97013-06025	. Болт	4
11	92903-06600	Шайба, пластина	4
12	90464-23199	Прокладка	2
13	90464-09M47	Прокладка	1
14	61A-85525-00	Крышка	1
15	61A-85548-00	Держатель	1
16	97095-06016	Болт	2
17	92995-06100	Пружинная шайба	2
18	92995-06600	. . Шайба	2
19	97095-06012	Болт	4
20	92995-06600	. . Шайба	4
21	67H-85537-00	Крышка	1
22	90159-06M03	Пружина, фиксатор	4
23	61A-82519-00	Провод, заземление	1
24	6R3-82519-00	Провод, масса	1
25	97095-06012	Болт	2
26	92995-06600	. . Шайба	2
27	6R3-85711-00	Метка, коррозия	1

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	61A-85570-00	Катушка зажигания в сборе	6
2	90480-25161	Прокладка	2
3	97013-06020	Болт	6
4	92903-06600	Шайба, пластина	6
5	6E3-82370-21	Прокладка топливного насоса	6
6	67H-81925-00	Клемма	1
7	92990-06100	Прокладка, стопор	2
8	95380-06700	Гайка	2
9	65L-85370-00	Резистор в сборе	1
10	97885-05010	Винт, полукруглая головка	2
11	92995-05600	. Шайба	2
12	65L-81915-00-94	Пластина, крепление регулятора	1
13	90119-06M65	Болт с шайбой	3
14	90387-06M60	Втулка	3
15	90480-10M23	Втулка уплотнительная	3
16	65L-81916-00	Крышка, клемма	1
17	90159-06M03	Пружина, фиксатор	2
18	90464-19M45	Прокладка	2
19	6E5-82531-10	Провод, соединительный	1
20	97095-06012	Болт	2
21	92995-06600	. . Шайба	2
22	688-82594-00	Прокладка	1
23	90465-05M87	Хомут	1
24	67H-82590-10	Жгут проводов в сборе	1
25	67F-82151-10	. Топпер (30A)	2
26	90465-08M89	Крышка	1
27	90465-05M87	Хомут	1
28	67H-8259M-00	Жгут проводов в сборе 2	1
29	67H-8259N-00	Жгут проводов в сборе 3	1
30	90465-13M18	Хомут	1
31	67H-83557-00	Трубка	1
32	67H-82105-J0	Жгут проводов	1
33	6R3-82563-00	Переключатель тримма и наклона в сборе	1
34	6E5-82587-00	Прокладка	1
35	6R3-83614-00	Кронштейн	1
36	97095-06012	Болт	2
37	65L-83625-00	Метка 5	1

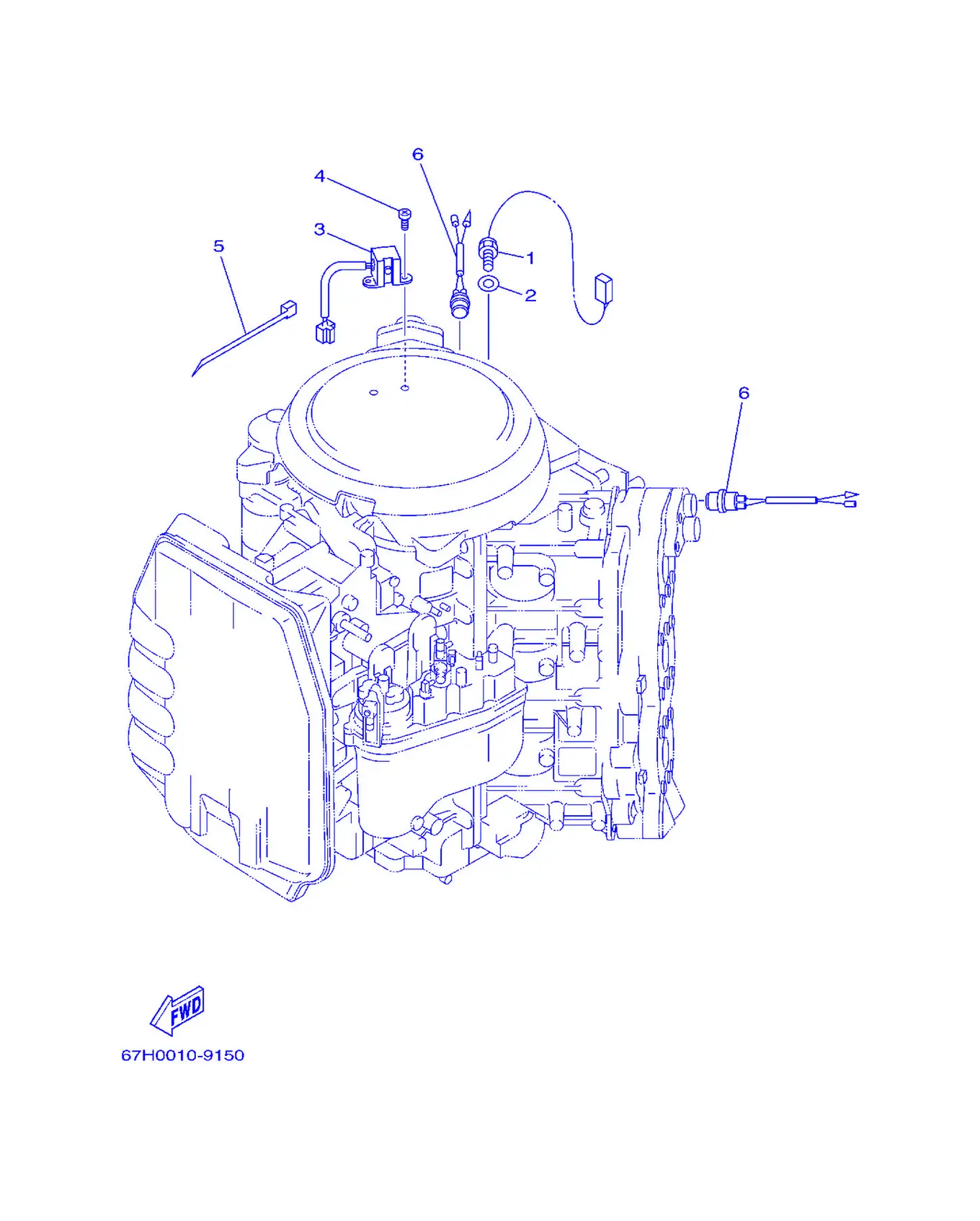

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	61A-85790-00	Прокладка карбюратора	1
2	92990-10600	Шайба, пластина	1
3	61A-85895-00	Датчик положения коленчатого вала	1
4	97885-05012	Прокладка пластины	2
5	90465-13M18	Хомут	1
6	688-82560-10	Термовыключатель в сборе	2

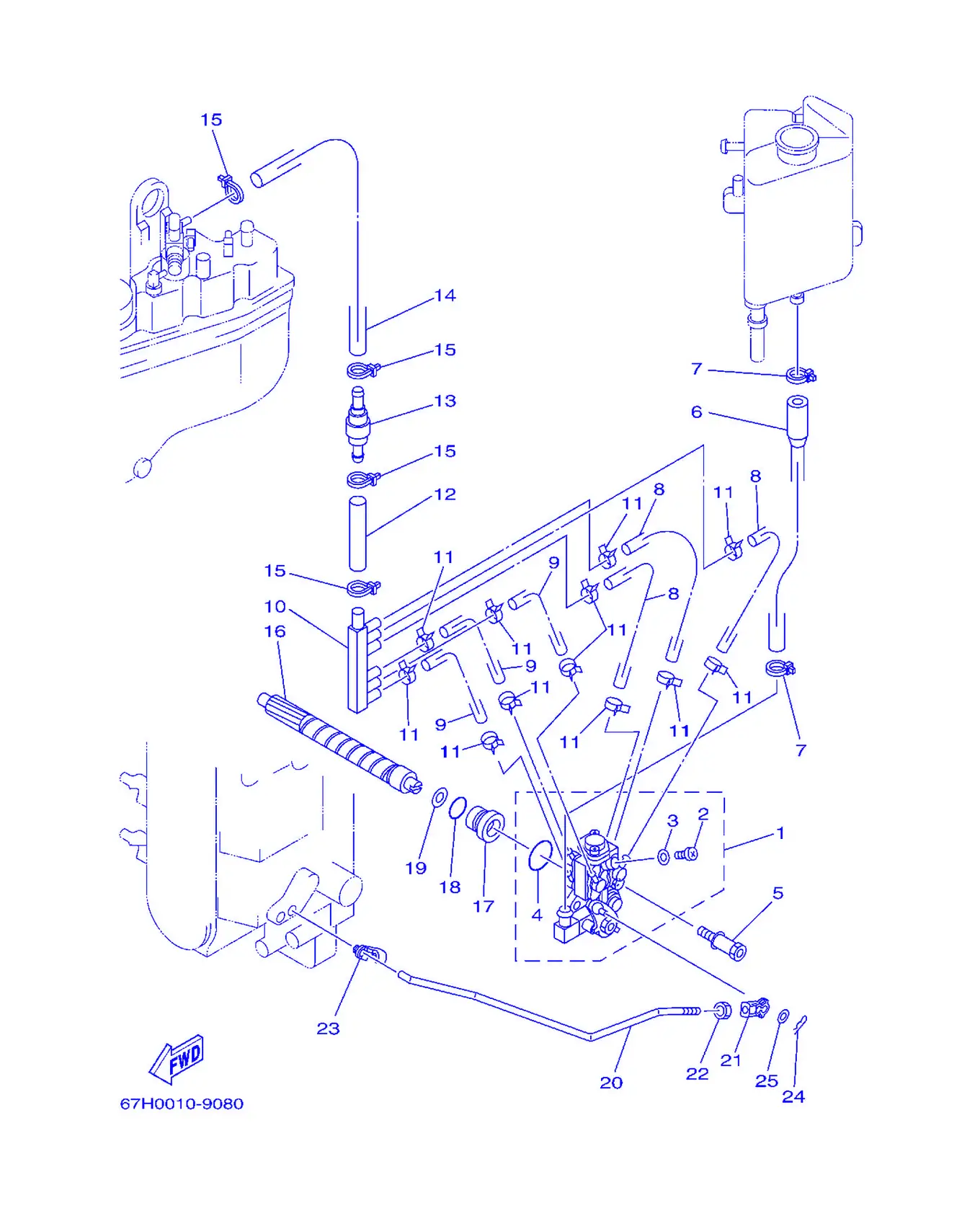

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	6R4-13200-00	Масляный насос в сборе	1
2	6R3-13471-00	Пробка сливная	1
3	6L2-13475-00	Прокладка	1
4	93210-19MA7	Кольцо уплотнительное	1
5	90109-06M40	Болт	2
6	6R3-13416-00	Трубка масляная 1	1
7	90465-11M10	Хомут	2
8	90445-07M00	Шланг (L100)	3
9	90445-07M25	Шланг (L53)	3
10	65L-24378-00	Труба, соединение 4	1
11	90468-07M02	Хомут	12
12	90445-09220	Шланг (L30)	1
13	65L-13183-00	Клапан, обратный	1
14	90446-09M93	Шланг <DM>	1
15	90465-11M10	Хомут	4
16	6R3-11537-00	Шестерня ведомая	1
17	6R3-13117-00	Втулка дистанционная	1
18	93210-13M04	Кольцо уплотнительное	1
19	90202-08M44	Шайба пластина	1
20	67H-41241-00	Тяга, звено	1
21	6H1-41237-00	Жиклер	1
22	95380-05600	. Гайка	1
23	6R5-41237-00	Соединение тяги	1
24	90468-05M03	Зажим	1
25	90202-05088	Шайба пластина	1

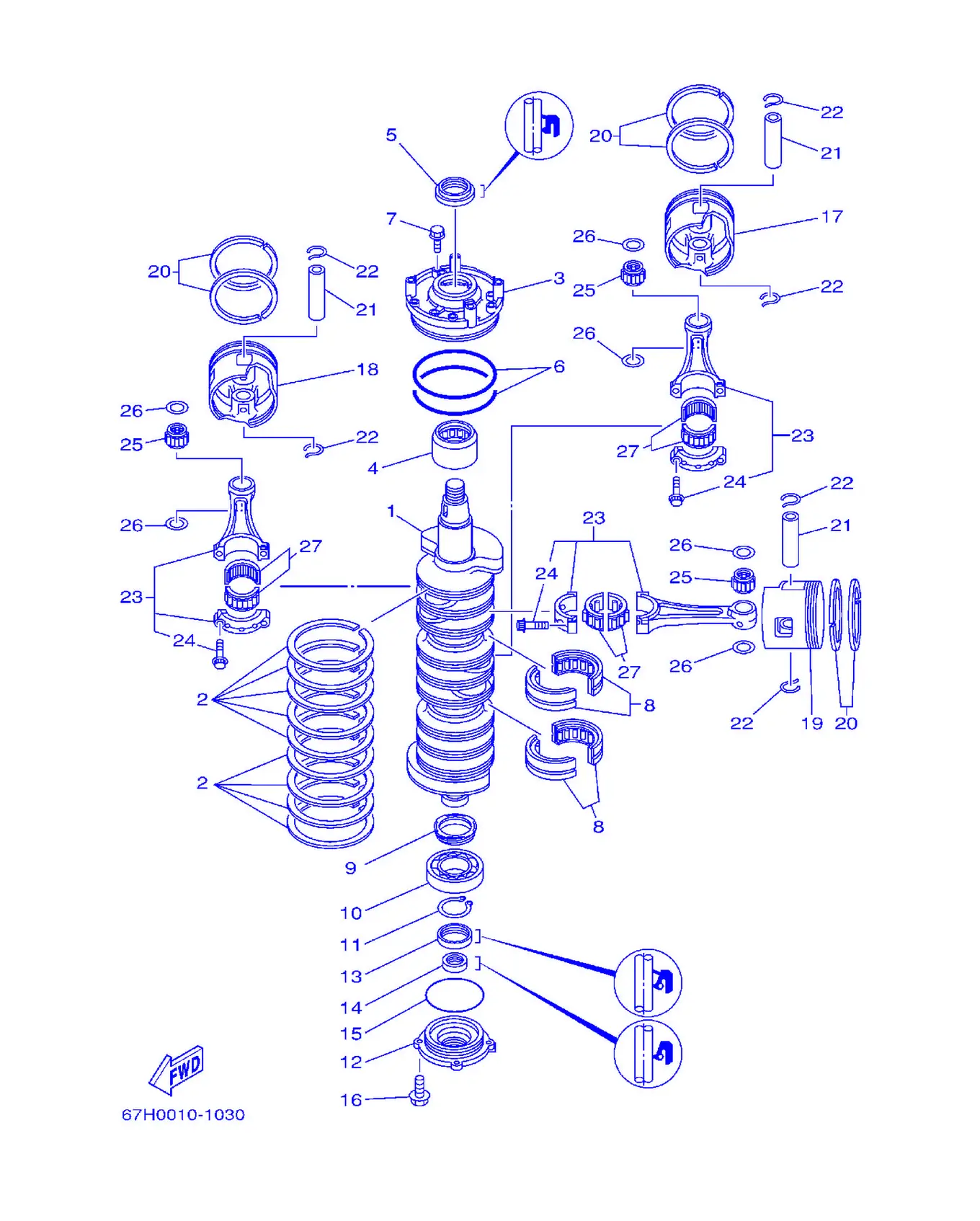

Рис. 7Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
1	67H-11411-01	Коленчатый вал	1
2	6E5-11447-00	Сальник коленчатого вала	9
3	67H-15163-00-1S	Корпус, подшипник 1	1
4	93311-940U3	Подшипник	1
5	93102-40M14	. Сальник	1
6	93211-04001	. Кольцо уплотнительное	2
7	90119-06MA3	Табличка, идентификационная	4
8	93310-954U1	Подшипник	2
9	6R3-11536-00	Шестерня ведущая	1
10	93306-208U0	Держатель штифта	1
11	93410-40M03	Стопорное кольцо	1
12	6G5-15359-00-94	Корпус сальника	1
13	93102-35M13	. Сальник	1
14	93101-22M15	. Сальник	1
15	93210-74M35	. Кольцо уплотнительное	1
16	90119-06MA2	Табличка с номером	4
17	68F-11631-01-85	Поршень (STD)	2
17	68F-11635-01	Поршень (0.25MM O/S)	2
17	68F-11636-01	Поршень (0.50MM O/S)	2
18	68F-11631-01-85	Поршень (STD)	1
18	68F-11635-01	Поршень (0.25MM O/S)	1
18	68F-11636-01	Поршень (0.50MM O/S)	1
19	64D-11642-02-90	Поршень 2 (STD)	3
19	64D-11645-02	Поршень 2 (0.25MM O/S)	3
19	64D-11646-02	Поршень 2 (0.50MM O/S)	3
20	64D-11603-01	Комплект поршневых колец (STD)	6
20	64D-11604-01	Комплект поршневых колец (0.25MM O/S)	6
20	64D-11605-01	Комплект поршневых колец (0.50MM O/S)	6
21	6R5-11633-10	Палец поршневой	6
22	6R5-11634-10	Стопорное кольцо поршневого пальца	12
23	6R5-11650-10	Шатун в сборе	6
24	90109-08022	. Болт	2
25	93310-323V6	Подшипник	6
26	90201-23M01	Шайба, пластина	12
27	93310-836U0	Подшипник	6

Рис. 8Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	67H-48531-00	Кронштейн, дистанционное управление 1	1
2	663-48538-00	Зажим, трос 1	1
3	91690-30010	Не поддается однозначному прочтению	1
4	97095-08016	Болт	1
5	92995-08100	Шайба пружинная	1
6	67H-41632-00	Рычаг, управление магнитом	1
7	6E5-48344-00	Прокладка головки блока цилиндров	1
8	90468-18008	Стопор	1
9	97013-06030	. Болт	1
10	92903-06600	Шайба, пластина	1
11	90206-10M04	Шайба волнистая	1
12	90201-06M31	. Головка, трубка-держатель	1
13	90387-06M29	Втулка	1
14	61A-41237-00	Соединение, звено	1
15	95380-05600	. Гайка	1
16	682-41237-00	Головка, трубка	1
17	67H-41213-01	Кулачок, акселератор	1
18	90201-06M31	. Головка, трубка-держатель	1
19	90387-06M29	Втулка	1
20	90206-10M04	Шайба волнистая	1
21	97013-06030	. Болт	1
22	92903-06600	Шайба, пластина	1
23	6E5-44117-00-1S	Кронштейн	1
24	90119-06MA2	Табличка с номером	2
25	68F-44121-00	Рычаг тяги переключения	1
26	6E5-44122-00	Втулка рычага тяги переключения	1
27	90202-08M20	Пружина толкателя	1
28	90468-18008	Стопор	3
29	6E5-48344-00	Прокладка головки блока цилиндров	1
30	90386-06M12	Пружина	1
31	6E5-44118-01-94	Кронштейн	1
32	97013-08030	Болт	2
33	92903-08600	Шайба пластины	2
34	93501-04M02	Гайка	1
35	90501-12082	Стопорная пружина тяги	1
36	648-42715-00	Пружина 2	1
37	93700-06M03	Пластина стопорная	1
38	6E5-44120-03	Узел ручного переключения передач	1
39	93210-09165	Кольцо уплотнительное	1
40	90386-16M66	Пружина	1
41	90202-16061	Пружина толкателя	2
42	93410-16006	Пружина	1
43	6E5-42137-10	Указатель дроссельной заслонки	1
44	6E0-44191-11	Указатель переключения передач	1

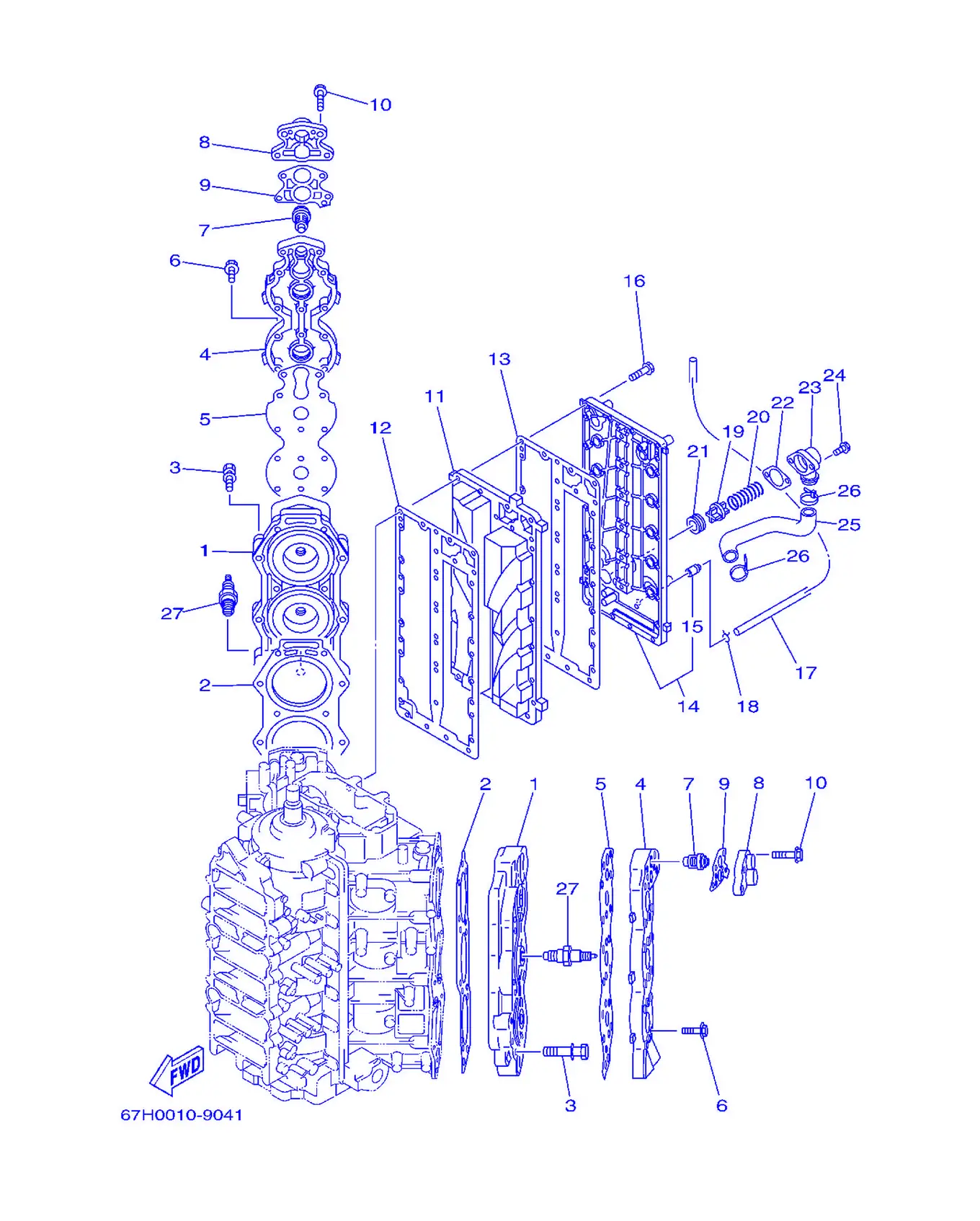

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6G5-11111-04-1S	Головка цилиндра 1	2
2	6G5-11181-A1	. Прокладка головки цилиндра 1	2
3	90119-08MA8	Болт с шайбой	28
4	6G5-11191-00-1S	Крышка головки цилиндра 1	2
5	6G5-11193-A0	. Прокладка крышки головки 1	2
6	90119-06MA4	Табличка, предупреждающая	36
7	6E5-12411-20	Термостат	2
8	688-12413-00-1S	Крышка термостата	2
9	688-12414-A1	. Прокладка, крышка	2
10	90119-06MA6	Табличка, предупреждающая	8
11	64D-41111-00-1S	Внутренняя крышка выхлопа	1
12	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
13	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
14	67H-41113-00-1S	Наружная крышка, выхлоп	1
15	650-24378-00	. Заглушка, 4	1
16	90119-06MA5	Табличка, предупреждающая	29
17	90445-09M25	Шланг (L600)	1
18	90467-08004	Зажим	1
19	6G5-12416-00	Вал гребной	1
20	90501-16M11	Стопор, глушитель	1
21	90480-20M05	Прокладка	1
22	6G5-11382-A1	. Прокладка 2	1
23	6G5-11372-00-1S	Крышка, байпас 2	1
24	90119-06MA2	Табличка с номером	2
25	67H-12576-00	Шланг 1	1
26	90465-13M18	Хомут	2
27	94709-00271	Свеча зажигания (NGK BR7HS-10)	6

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во

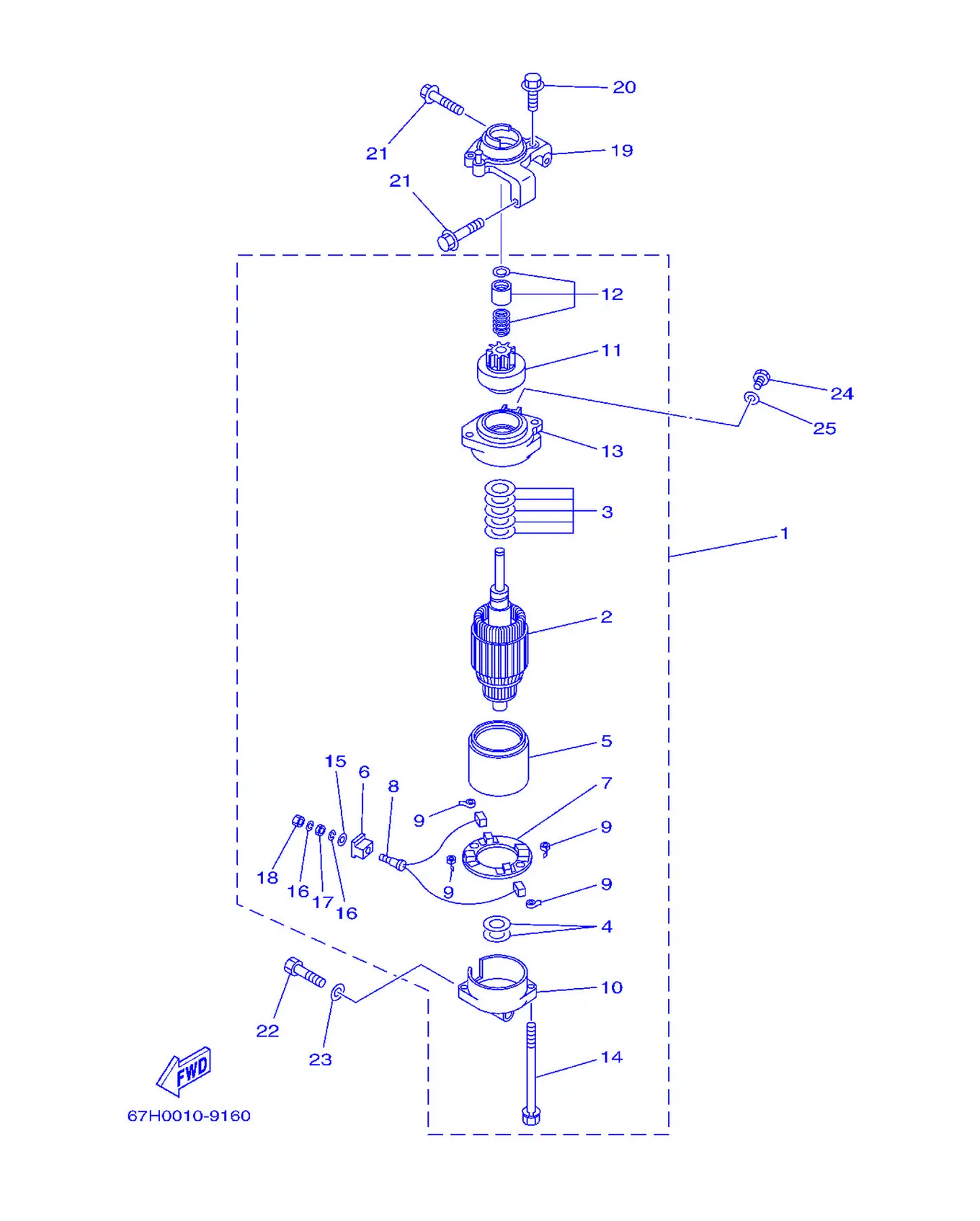

1	6N7-81800-10	Стартер в сборе	1
2	6N7-81850-10	. Якорь в сборе	1
3	61A-81809-00	. Комплект шайб	1
4	61A-81824-00	. . Шайба 2	2
5	6N7-81810-00	. Статор в сборе	1
6	6K7-8182G-10	. Втулка, клемма	1
7	6N7-81840-00	. Держатель щёток в сборе	1
8	6N7-81801-00	. . Комплект щёток	1
9	6N7-81813-00	. . Пружина щётки	4
10	6N7-81820-10	. Задний кронштейн в сборе	1
11	6N7-81807-00	. Редуктор стартера в сборе	1
12	6N7-81857-00	. Фиксатор	1
13	6N7-81830-00	. Передний кронштейн в сборе	1
14	6K7-81826-10	. Болт	2
15	6E5-8182E-10	. Шайба	1
16	6E5-8182F-10	. Шайба	2
17	6E5-8182A-10	. Гайка	1
18	6E5-8182K-10	. Гайка	1
19	67H-81822-00-94	Кронштейн, стартер	1
20	90119-08M76	Табличка, предупреждающая	2
21	90119-08M77	Болт с шайбой	2
22	90119-08M57	Болт с шайбой	1
23	92990-08600	. . Прокладка, крышка	1
24	97095-08016	Болт	1
25	92995-08600	. . Шайба	1

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

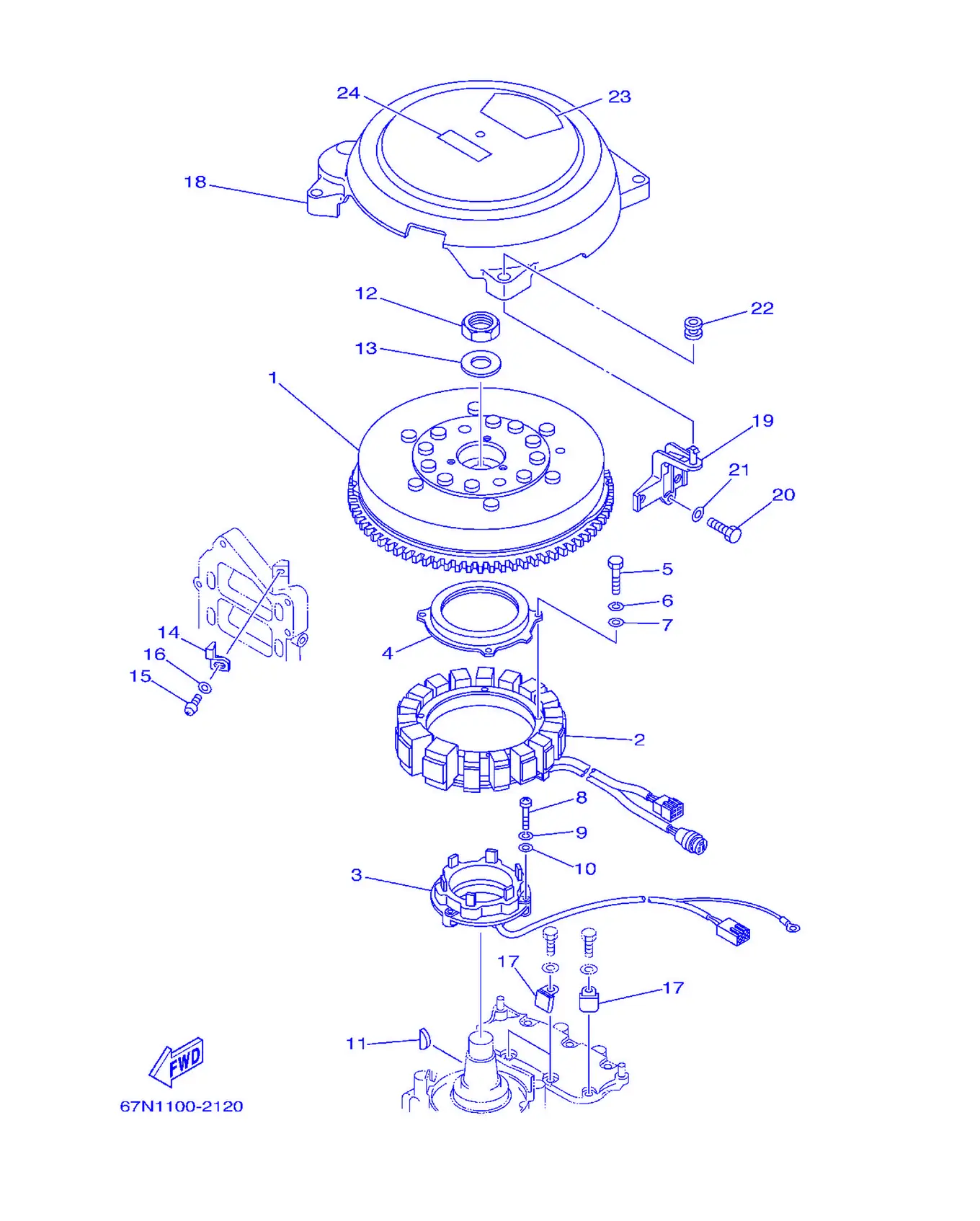

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	67H-85550-00	Ротор в сборе	1
2	65L-85510-00	Статор в сборе	1
3	61A-85580-01	Катушка импульсная	1
4	61A-83721-00	Крышка	1
5	97013-06035	Болт	4
6	92903-06100	Шайба, пружинная	4
7	92903-06600	Шайба, пластина	4
8	97885-05030	Винт с полукруглой головкой	3
9	92995-05100	Шайба	3
10	92995-05600	. Шайба	3
11	90280-05015	Крышка, катушка	1
12	90170-24M22	Гайка	1
13	90201-25M02	Шайба опорная	1
14	6E5-81332-00	Пластина, зажигания	1
15	97885-06010	Запчасть лодочного мотора	1
16	92995-06600	. . Шайба	1
17	90465-06M84	Хомут	3
18	67H-81337-00	Крышка маховика	1
19	65L-81338-00-1S	Хомут троса	1
20	97013-06025	. Болт	1
21	92903-06600	Шайба, пластина	1
22	663-82317-01	Заглушка, топливный шланг	4
23	67H-14488-00	Наклейка предупреждающая	1
24	6A1-83625-01	Метка 5	1

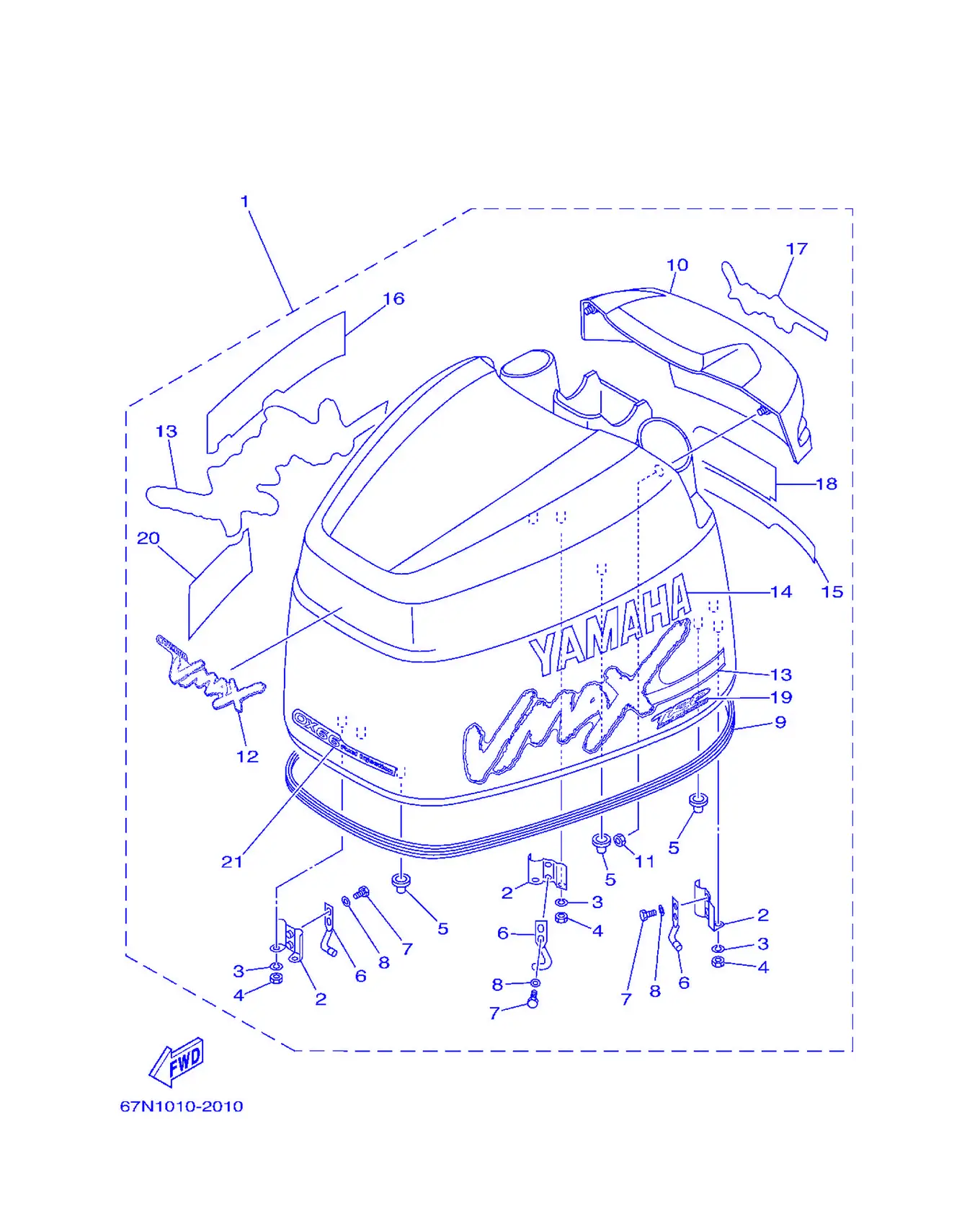

Рис. 13Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	67N-42610-P0-NA	Верхний кожух в сборе	1
2	6R3-42647-00	Держатель стяжного хомута	3
3	92990-06100	Прокладка, стопор	6
4	95380-06600	Тяга, соединительная	6
5	64D-42662-00	. Демпфер	3
6	64D-42814-00	. Крючок защелки	3
7	97095-06012	Болт	6
8	92995-06600	. . Шайба	6
9	64D-42615-00	. Уплотнение	1
10	65N-42613-00-3P	. Формованная деталь воздуховода	1
11	90179-06M24	Гайка	4
12	65N-42677-P0	. Наклейка, передняя	1
13	65N-W0070-N1	. Комплект наклеек	1
14	65N-42681-N0	. Знак, кожух	1
15	67M-4267A-N0	. Наклейка, задняя 2	1
16	65N-42682-N0	. Знак, кожух	1
17	65N-42678-N0	. Наклейка задняя	1
18	67M-42683-N0	. Метка, кожух	1
19	67N-42681-N0	. Наклейка кожуха	1
20	67N-42682-N0	. Наклейка кожуха	1
21	67M-42677-N0	. Наклейка, передняя	1

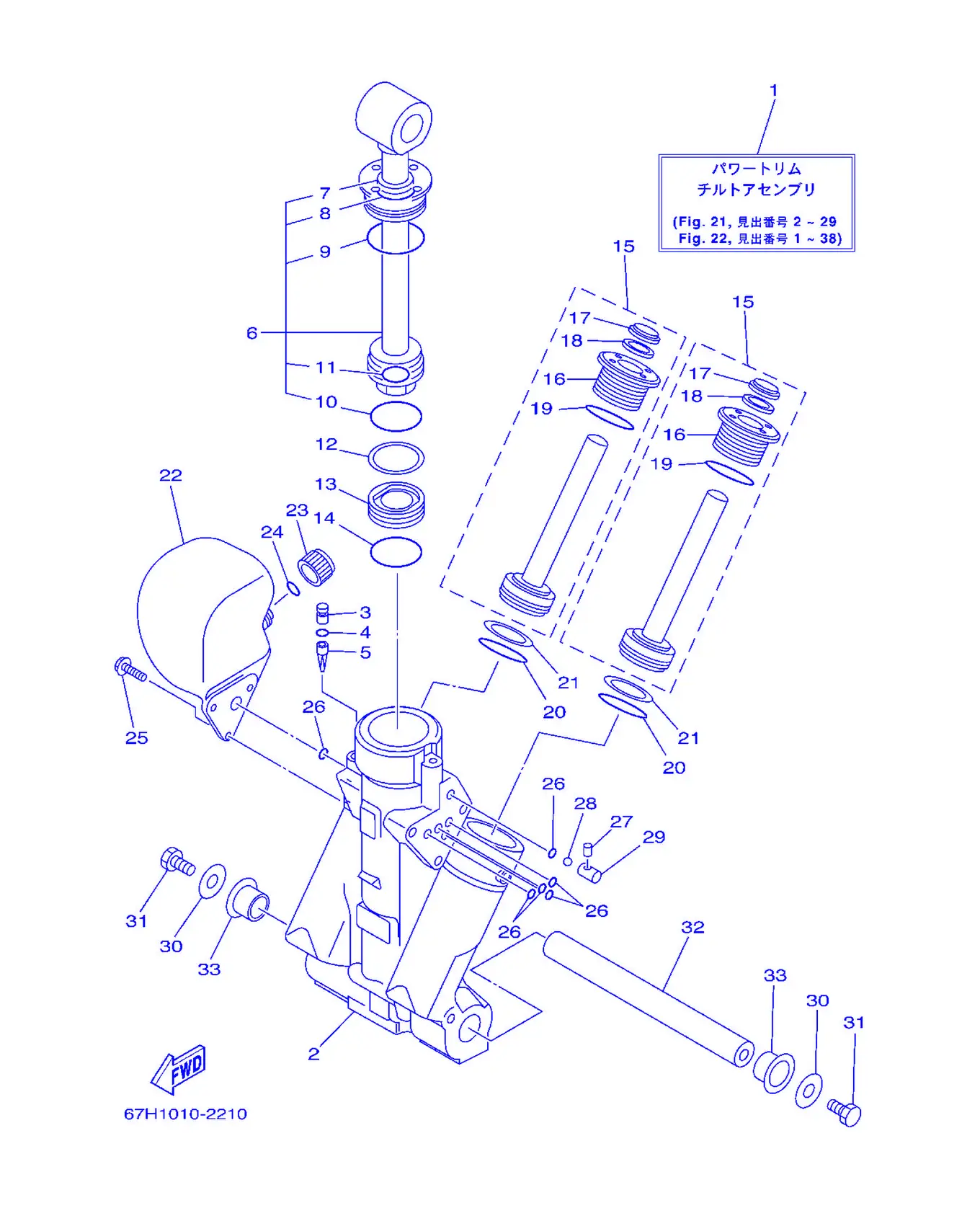

Рис. 14НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	68F-43800-01-4D	Узел гидроподъема-наклона	1
2	64E-43825-01	Корпус, трим-тилт	1
3	64E-4388J-00	Пробка 2	1
4	93210-10M74	O-образное кольцо	1
5	64E-43817-00	Фильтр 2	1
6	64E-43810-00	Поршень наклона в сборе	1
7	64E-43898-00	Зиф, зе-сда 2	1
8	64E-43867-00	Уплотнительное кольцо	1
9	64E-43866-00	Уплотнительное кольцо	1
10	6E5-43862-00	Уплотнительное кольцо	1
11	64E-43883-00	Уплотнительное кольцо	1
12	6E5-43872-00	Кольцо, подкладное	1
13	6E5-43814-02	Поршень, свободный	1
14	6E5-43862-00	Уплотнительное кольцо	1
15	64E-43820-00	Трим-поршень в сборе	2
16	64E-43821-00	. Винт, конец трим-цилиндра	1
17	64E-43822-00	. Шайба, уплотнительная	1
18	64E-4384J-00	. Шайба, уплотнительная	1
19	6G5-43864-00	. O-кольцо	1
20	6E5-43864-00	O-кольцо	2
21	6E5-43874-01	Кольцо, уплотнительное	2
22	64E-43828-00	Корпус, резервуар	1
23	64E-43829-00	Пробка, резервуар	1
24	64E-43897-00	O-кольцо	1
25	64E-4388E-00	Болт-винт (L:14MM)	3
26	64E-43869-00	O-кольцо	6
27	64E-4381G-00	Штифт 1	1
28	6E5-43858-00	Гайка	1
29	64E-4382G-00	Уплотнение вала	1
30	90201-08M14	Шайба, пластина	2
31	97080-08016	Гайка	2
32	64E-43818-01	Штифт, нижнее крепление амортизатора	1
33	90386-22M98	Прокладка	2

Рис. 15ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	64E-4388E-10	Болт-винт (L:34.7MM)	4
2	64E-43831-00	Соединитель, вал	1
3	64E-43868-00	O-кольцо	1
4	64E-43830-00	Масляный насос в сборе	1
5	72X-43858-00	. Шарик	2
6	64E-43843-00	. Винт, клапанный блок	4
7	64E-43841-00	. Поршень, челночный	2
8	64E-43802-00	. Клапан в сборе	2
9	6E5-43896-00	. . O-кольцо	1
10	6G5-43863-00	. O-кольцо	1
11	64E-43851-00	. Седло, предохранительный клапан	1
12	64E-43858-00	. Гайка	1
13	64E-43859-00	. Штифт, опора клапана	1
14	64E-43855-00	. Пружина	1
15	64E-43850-00	. Клапан в сборе	1
16	64E-43865-00	. O-кольцо	1
17	64E-43816-00	. Фильтр 1	2
18	64E-43858-00	. Гайка	2
19	64E-43817-10	Фильтр 2	1
20	64E-43860-00	Ручной клапан в сборе	1
21	72X-85075-L0	. O-кольцо	1
22	64E-43827-00	. Ремкомплект колец	1
23	64E-4387A-00	Уплотнительное кольцо	1
24	64E-43873-00	Топливный шланг	1
25	64E-43875-00	Стопорное кольцо	1
26	64E-43879-10	Винт с шайбой	1
27	64E-43879-00	Винт с шайбой	2
28	67H-43880-01	Электромотор в сборе	1
29	6H1-4386K-10	Пружина щетки	2
30	64E-4380J-00	Держатель щетки	1
31	64E-43891-00	Щетка 1	1
32	97607-04310	Винт с полукруглой головкой и шайбой	2
33	64E-4380F-00	Держатель щетки 2	1
34	64E-43892-00	Прерыватель в сборе (щетка 2)	1
35	6G5-43865-00	Уплотнительное кольцо	1
36	93102-08M43	Сальник	1
37	64E-43805-00	Якорь в сборе	1
38	64E-43843-10	Винт клапанного блока	3

Рис. 16ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	61A-24313-00	Трубка 3	1
2	90445-13M17	Шланг (L2700)	1
3	6R3-24377-00	Держатель, трос газа 2	2
4	90465-11M10	Хомут	4
5	65L-24560-00	Фильтр в сборе	1
6	61A-24521-00	Чашка фильтра	1
7	65L-24531-01	Гайка	1
8	61A-24564-00	Уплотнительное кольцо	1
9	65L-24577-00	. Пружина	1
10	65L-24563-00	. Элемент фильтрующий	1
11	61A-24469-00	Поплавок уровня воды	1
12	65L-24564-00	. Кольцо уплотнительное	1
13	65L-24558-00	Держатель фильтра	1
14	97095-06016	Болт	1
15	92995-06100	Пружинная шайба	1
16	90201-06068	Головка блока цилиндров	1
17	67H-24566-00	Кронштейн фильтра	1
18	97095-06014	Прокладка	1
19	92995-06600	. . Шайба	1
20	97095-06016	Болт	2
21	92995-06600	. . Шайба	2
22	61A-24311-00	Топливная трубка 1	1
23	61U-24316-00	Трубка 6	1
24	6R5-24408-00	Топливный насос в сборе	1
25	90465-11M10	Хомут	8
26	6E5-24378-00	Ручка, прижимная пластина 3	1
27	90445-13M31	Шланг (L85)	1
28	67H-24311-00	Трубка топливная 1	1
29	6E5-24410-03	Топливный насос в сборе	2
30	98503-05035	. Винт с полукруглой головкой	3
31	92903-05600	. Шайба, пластина	3
32	6E5-24413-00	Корпус 2	1
33	6E5-24471-00	Диафрагма	1
34	6E5-24435-00	Прокладка корпуса 2	1
35	6E5-24411-00	Диафрагма	1
36	648-24424-00	Седло пружины	1
37	6E5-24423-00	Пружина диафрагмы	1
38	6E5-24434-02	Прокладка корпуса	1
39	6A0-24421-01	. . Клапан обратный	4
40	6A0-14325-00	. . Винт с полукруглой головкой	4
41	95380-03600	. . Гайка	4
42	6E5-24412-10	. Корпус 1	1
43	650-24431-A0	. Прокладка топливного насоса 1	2
44	97095-06050	Болт	4
45	92995-06600	. . Шайба	4
46	61U-24316-00	Трубка 6	1
47	6E5-24313-00	Трубка 3	1
48	90465-11M10	Хомут	6
49	6E5-24378-00	Ручка, прижимная пластина 3	1
50	6H1-83557-00	Трубка	1
51	90446-15M07	Шланг (L60)	1
52	90445-13M12	Шланг (L235)	1
53	90465-05M87	Хомут	1
54	97095-06012	Болт	1
55	92995-06600	. . Шайба	1

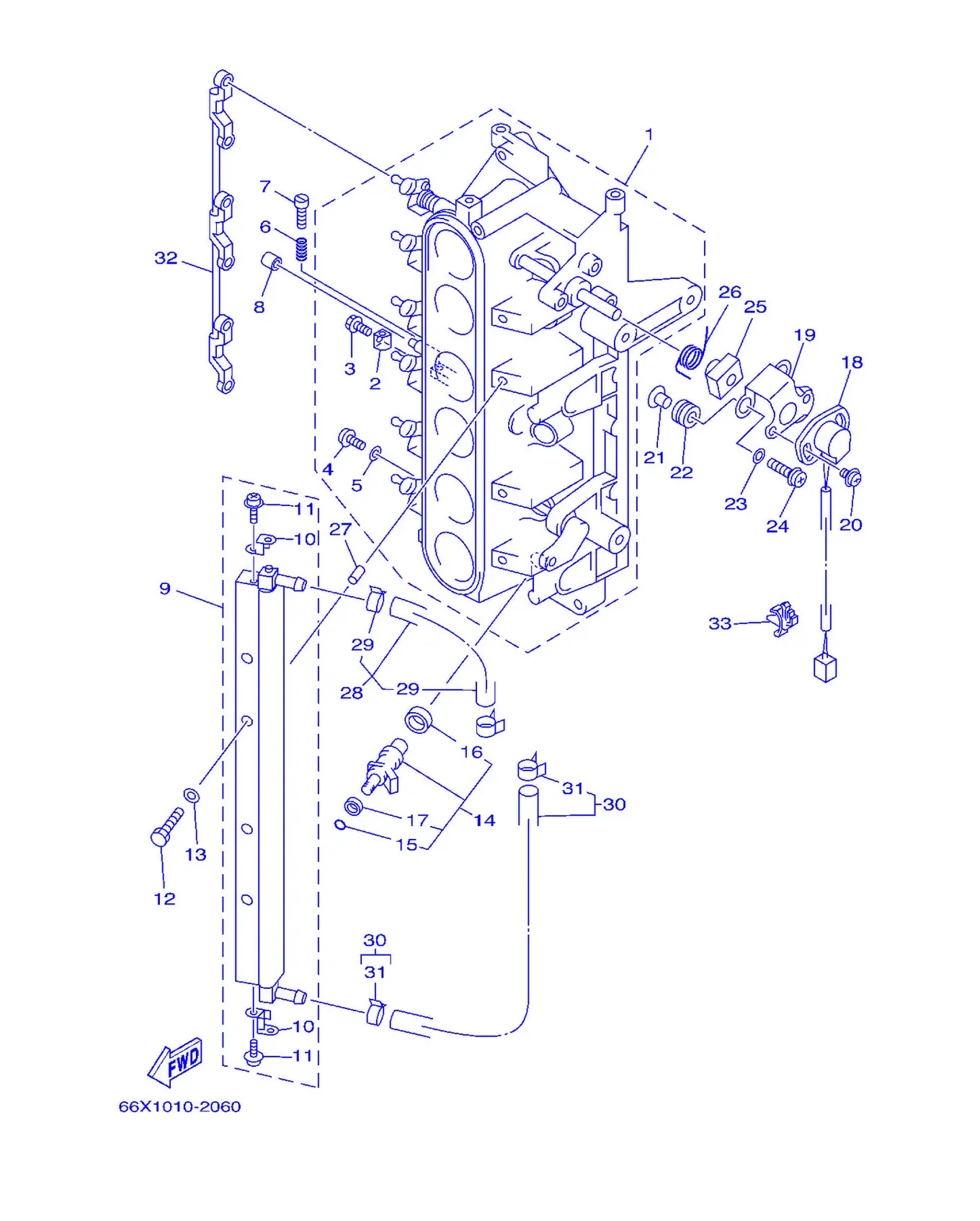

Рис. 17Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	67H-13751-00	Корпус дросселя 1	1
2	65L-14527-00	. Пластина	1
3	65L-14565-00	Винт	1
4	6K5-14592-00	Винт	6
5	90201-05552	Шайба, пластина	6
6	65L-14334-00	Пружина, регулировки холостого хода	1
7	65L-14523-00	Винт, стопорный	1
8	65L-14578-00	Втулка	1
9	67H-13938-00	Трубка	1
10	67H-13898-00	Держатель	2
11	65L-14565-00	Винт	2
12	65L-13573-00	Болт 1	4
13	65L-13995-00	Шайба	4
14	65L-13761-00	Форсунка в сборе	6
15	65L-13769-00	Кольцо уплотнительное	1
16	65L-13764-00	Прокладка	1
17	65L-13766-00	Резина, форсунки	1
18	61A-85885-00	Датчик дроссельной заслонки в сборе	1
19	6K7-85886-00	Кронштейн	1
20	97985-05212	Винт с шайбой	2
21	90387-05M00	Втулка	3
22	90480-10M23	Втулка уплотнительная	3
23	65L-14596-00	Шайба	3
24	97985-05330	Винт с шайбой	3
25	65L-14573-00	Рычаг	1
26	65L-14579-00	Пружина	1
27	65L-13996-00	Вставка	2
28	66K-13971-00	Трубка топливная 1	1
29	65L-24387-00	Зажим	2
30	67H-13972-00	Трубка топливная 2	1
31	65L-24387-00	Зажим	2
32	65L-41217-00	Тяга рычага акселератора	1
33	90464-04M12	Хомут	1

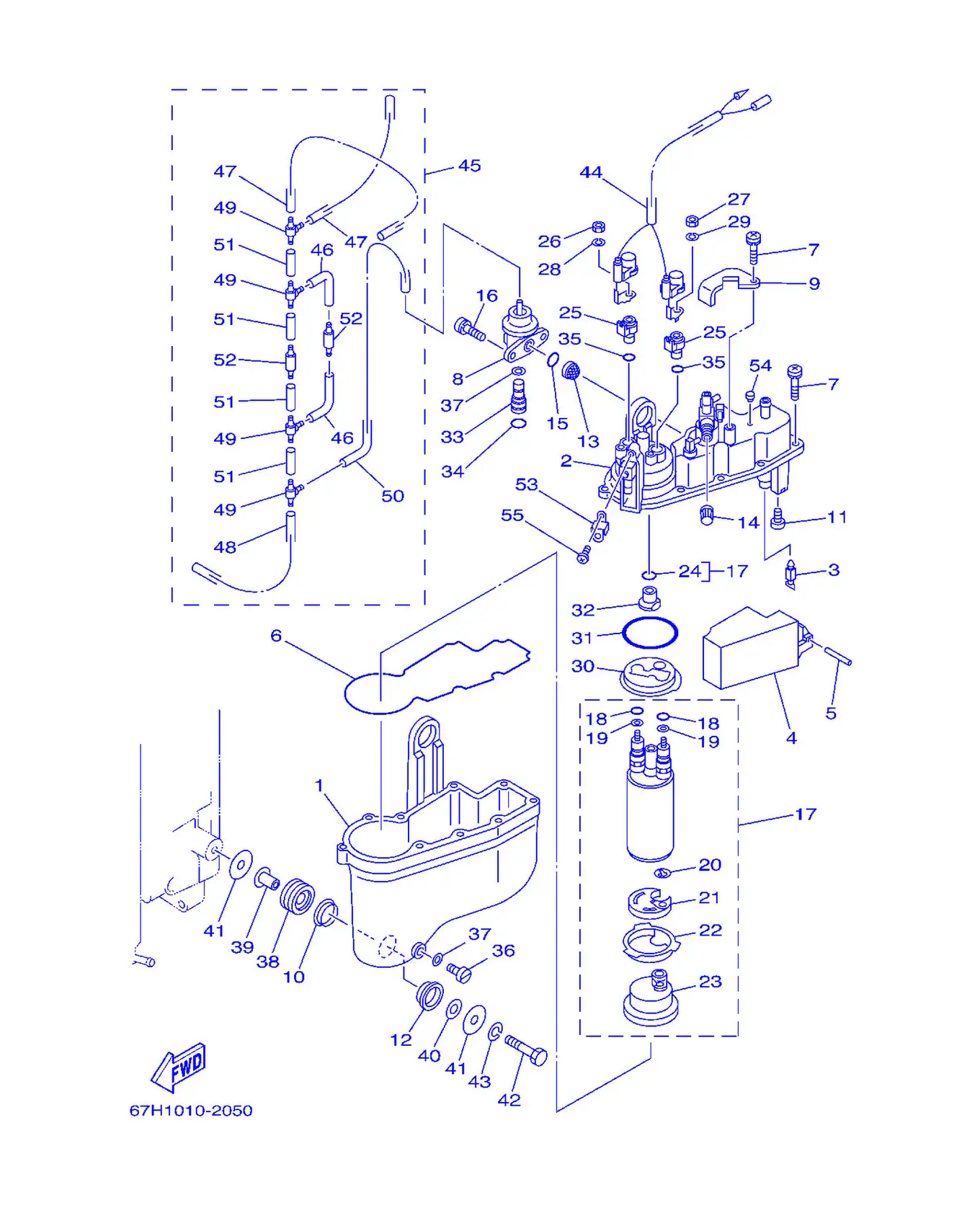

Рис. 18Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	66K-14980-00	Корпус поплавковой камеры	1
2	67H-14182-00	Крышка поплавковой камеры	1
3	65L-14546-00	Клапан игольчатый	1
4	66K-14985-00	Поплавок	1
5	66K-14548-01	Ось рычага поплавка	1
6	66K-14984-00	Прокладка поплавковой камеры	1
7	65L-14125-00	Винт	10
8	66K-13906-00	Регулятор давления	1
9	66K-14255-00	Пластина	1
10	66K-14239-00	Уплотнение	3
11	66K-14325-01	Винт с полукруглой головкой	2
12	66K-14163-00	Проставка	3
13	65L-13905-00	Фильтр в сборе	1
14	65L-14966-00	Крышка	1
15	65L-24486-00	O-кольцо	1
16	66K-14245-00	Винт направляющий	2
17	67H-13907-00	Топливный насос в сборе	1
18	65L-14227-00	. O-кольцо	2
19	65L-14194-00	. Кольцо	2
20	65L-14159-00	. Зажим	1
21	66K-13781-00	. Демпфер насоса	1
22	66K-13844-00	. Пластина 2	1
23	66K-13915-00	. Фильтр	1
24	65L-1416A-00	. O-кольцо	1
25	66K-14271-00	Изолятор	2
26	65L-8182A-00	Гайка	1
27	65L-8182K-00	Гайка	1
28	65L-8182E-00	Шайба	1
29	65L-8182F-00	Шайба	1
30	66K-13843-00	Пластина 1	1
31	65L-14147-00	O-кольцо	1
32	65L-14274-00	Разъем	1
33	66K-24376-00	Трубка, соединение 1	1
34	66K-24489-00	O-кольцо	1
35	65L-14397-00	O-кольцо	3
36	65L-14992-00	Винт сливной	1
37	65L-14997-00	Сальник	2
38	65L-24375-00	Втулка уплотнительная	3
39	65L-24397-00	Втулка	3
40	65L-24576-00	Шайба	3
41	66K-24579-00	Шайба 2	6
42	65L-24592-00	Болт	3
43	65L-24169-00	Шайба стопорная	3
44	67H-82507-00	Провод	1
45	67H-13490-00	Клапан предохранительный в сборе	1
46	66K-13542-00	. Шланг вакуумного датчика 1	2
47	67H-13544-00	. Шланг вакуумного датчика 2	2
48	66K-13532-00	. Шланг датчика разрежения 3	1
49	65L-24461-00	. Трубка, соединение	4
50	66K-13533-00	. Шланг датчика разрежения 4	1
51	67H-13534-00	. Шланг вакуумного датчика 5	4
52	67H-13183-00	. Клапан обратный	2
53	66K-13898-00	Держатель	1
54	6G1-14966-00	. Крышка	1
55	65L-14565-00	Винт	1

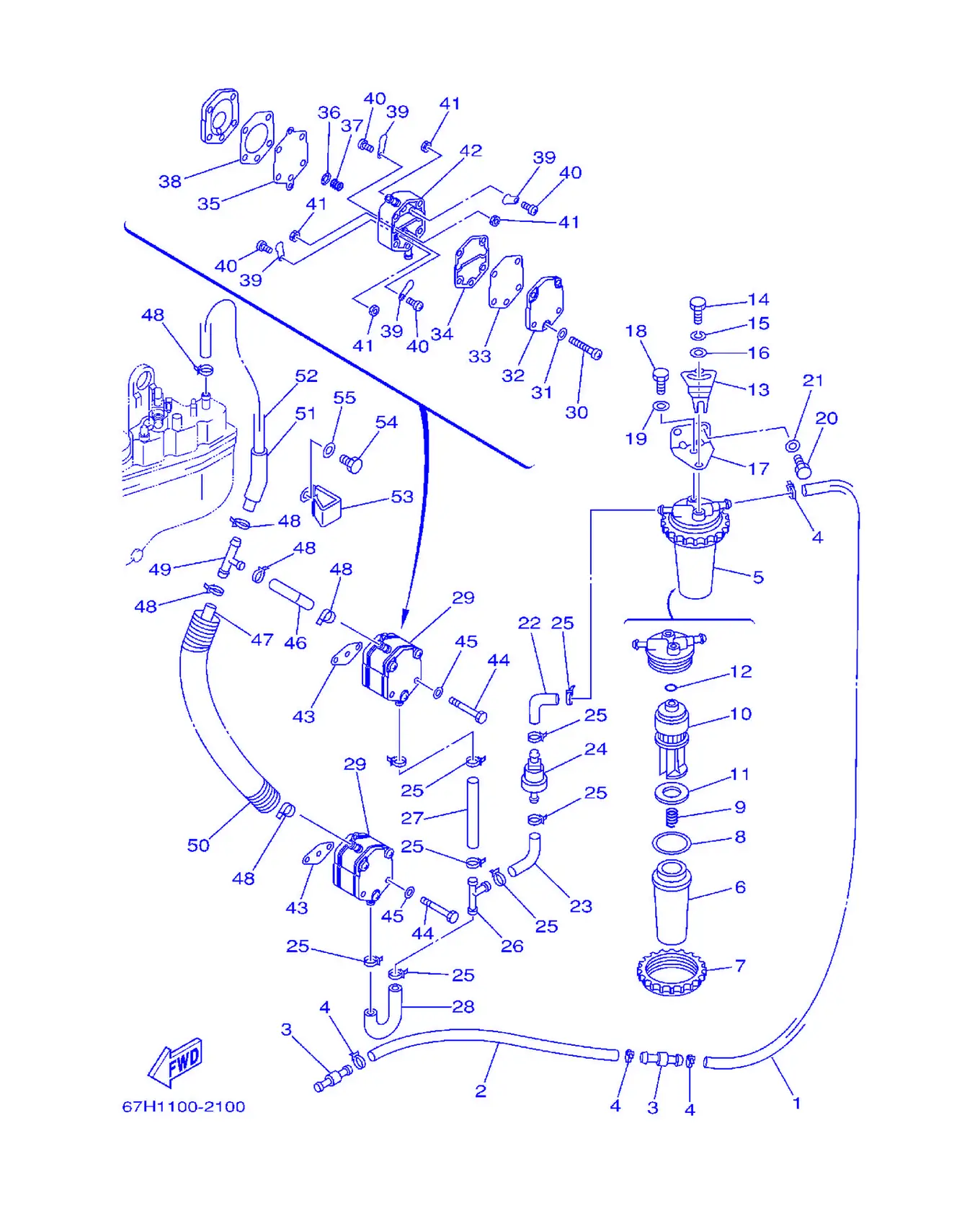

Рис. 19ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-53	Топливная труба в сборе 1	1
9	90445-13M01	. Шланг (L:2050MM)	1
10	6Y2-24360-52	. Узел ручного насоса	1
11	90445-13M00	. Шланг (L:850MM)	1
12	6E5-24351-51	. Заглушка 1	4
13	6E5-24305-04	. Соединение топливной трубы в сборе	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y2-24305-04	. Соединение топливной трубы в сборе	1
16	93210-08287	. . Кольцо O-ring	1

Рис. 20Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	64E-43111-02-8D	Прокладка, головка 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06100	Пружинная шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	64E-43112-02-8D	Прокладка, головка 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97880-06012	Сальник, коленвал	1
12	92990-06600	Прокладка, дроссель	1
13	93700-06M03	Пластина стопорная	1
14	663-45119-00	Колпачок, пресс-масленка	1
15	64E-43131-01	Болт, кронштейн зажима	1
16	97095-08020	Прокладка	1
17	92995-08100	Шайба пружинная	1
18	90386-25M31	Шайба	2
19	90201-26M59	Пружина, крышка	2
20	90185-22M11	Штифт, шпонка	1
21	90465-11M10	Хомут	1
22	64E-43311-10-8D	Прокладка, выхлоп 1	1
23	90465-08M63	Головка	1
24	93700-06M03	Пластина стопорная	5
25	663-45119-00	Колпачок, пресс-масленка	5
26	6E5-82147-00	Пружина, подача 5	1
27	6G5-43144-00	Втулка, ступица	1
28	97095-06010	. Болт	1
29	6G5-43181-02	Пластина, анод 1	1
30	6G5-43185-02	Пластина, анод 2	1
31	90386-10M16	Шайба	4
32	6G5-43148-00	Ручка, регулировка	2
33	90249-06M19	Крыльчатка	1
34	90387-10M05	Втулка	1
35	91690-30020	Крыльчатка, ступица	2
36	90506-14M24	Ступица, втулка	1
37	64E-43126-00	Штифт, крепление верхнее	1
38	90386-22M98	Прокладка	4
39	93410-22M11	Уплотнение	1
40	90101-12M03	Накладка (L:115MM)	6
41	90201-13M01	Пружина, крышка	12
42	90201-12M05	Пружина, крышка	4
43	6G5-43119-00	Держатель, датчик	2
44	95380-12600	Гайка	12

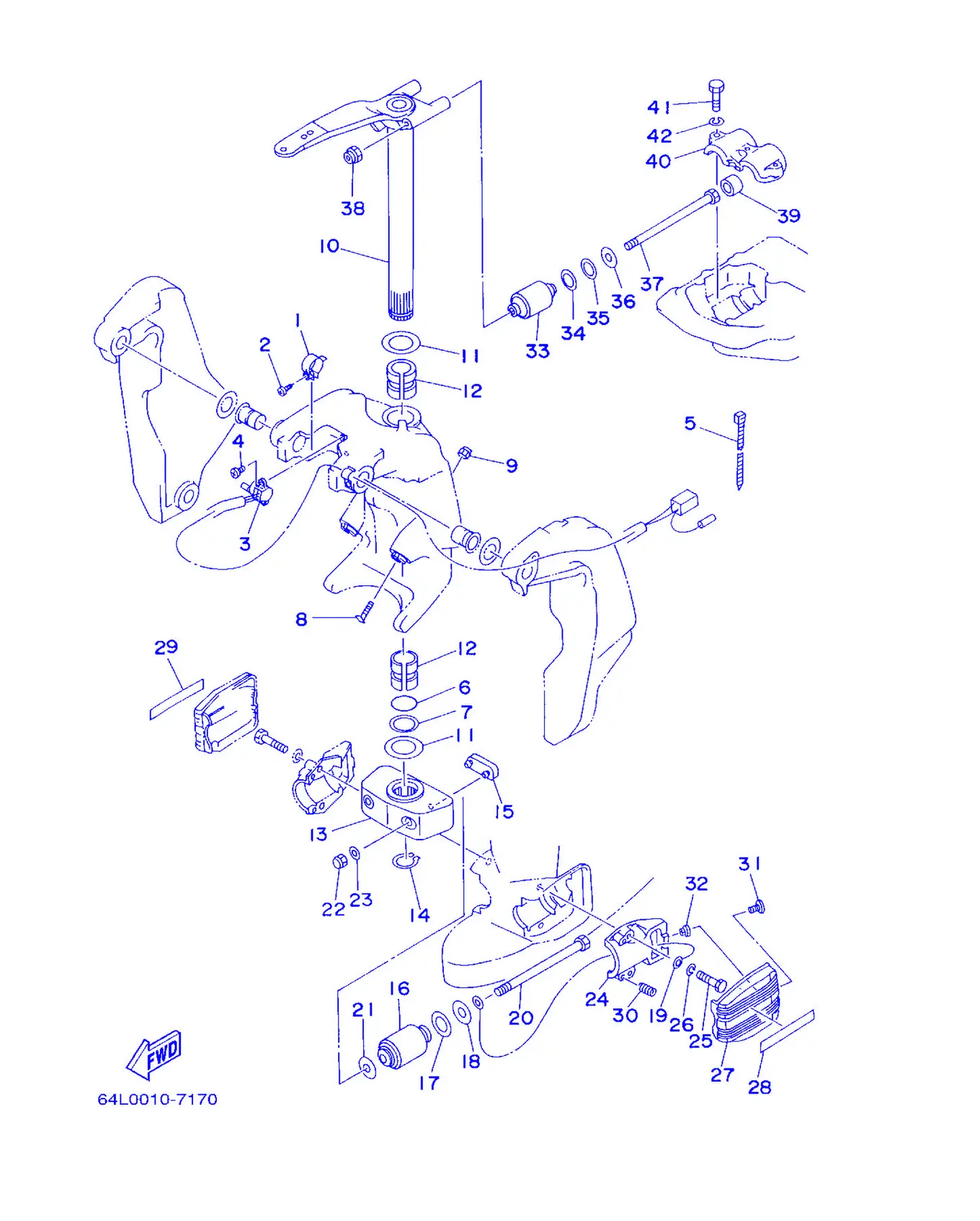

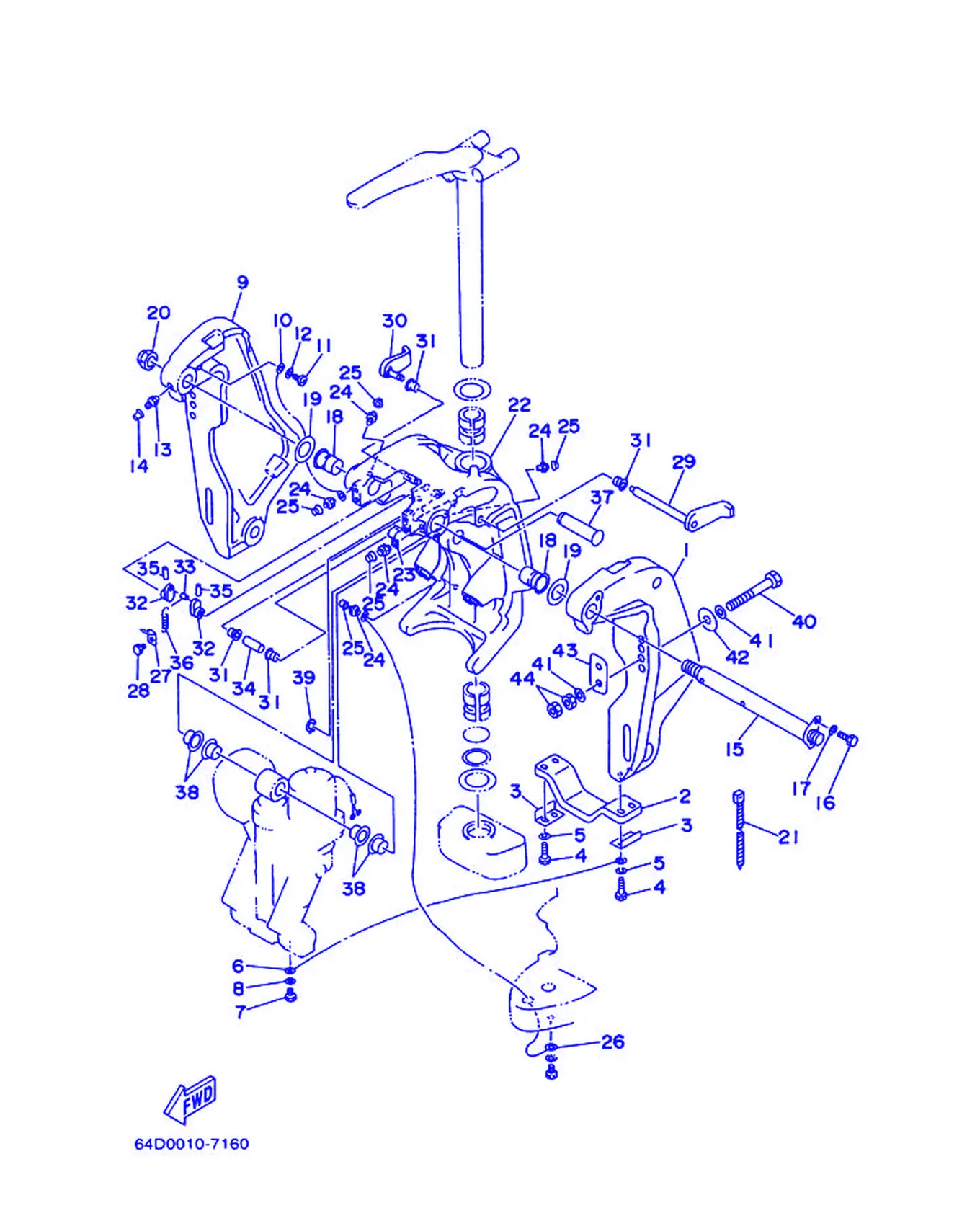

Рис. 21Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	64E-43139-02	Кулачок, датчик трима	1
2	97780-60525	Винт, саморез	1
3	64E-83672-02	Датчик трима	1
4	97885-06016	Сальник, коленвал	2
5	90465-11M10	Хомут	3
6	93210-37MH7	Кольцо O	1
7	90202-40M47	Пружина, крышка	1
8	61A-43376-00	Накладка, распорная	2
9	95780-10300	Гнездо, втулка	2
10	6E5-42510-A1-8D	Кронштейн рулевого управления в сборе	1
11	90201-38M60	Гнездо, втулка	2
12	90386-38M32	Втулка	2
13	6G5-44551-01-8D	Корпус, нижняя опора	1
14	93410-37M04	Штифт	1
15	6E5-44575-00	Держатель, кронштейн	1
16	6J9-44555-00-94	Демпфер крепления, нижняя сторона	2
17	90202-32M19	Гнездо, втулка	2
18	90201-16M55	Гнездо, втулка	2
19	6E5-82149-00	Винт, фиксатор 3	1
20	90109-14M34	Болт	2
21	90201-15M58	Гнездо, втулка	2
22	95380-14800	Гайка	2
23	92995-14600	Шайба	2
24	6E5-44552-01-94	Корпус, нижняя опора	2
25	97095-10045	Болт	4
26	92995-10100	Шайба	4
27	6J9-44553-01-NA	Крышка нижнего крепления	2
28	65N-43155-N0	Метка 1	1
29	65N-43156-N0	Метка 2	1
30	90501-16M28	Пружина, нажимная	4
31	90157-06M05	Винт с полукруглой головкой	2
32	90179-06066	Гайка	2
33	6J9-44514-00-94	Демпфер крепления, верхняя сторона	2
34	90201-26M57	Шайба, пластина	2
35	90202-26M18	Шайба, пластина	2
36	90201-14M56	Шайба, пластина	2
37	90109-12M37	Болт	2
38	90185-12M12	Гнездо, втулка	2
39	663-44575-00	Демпфер, нижняя опора	2
40	6E5-44511-00-5B	Крышка, верхняя опора	1
41	97095-10045	Болт	3
42	92995-10100	Шайба	3

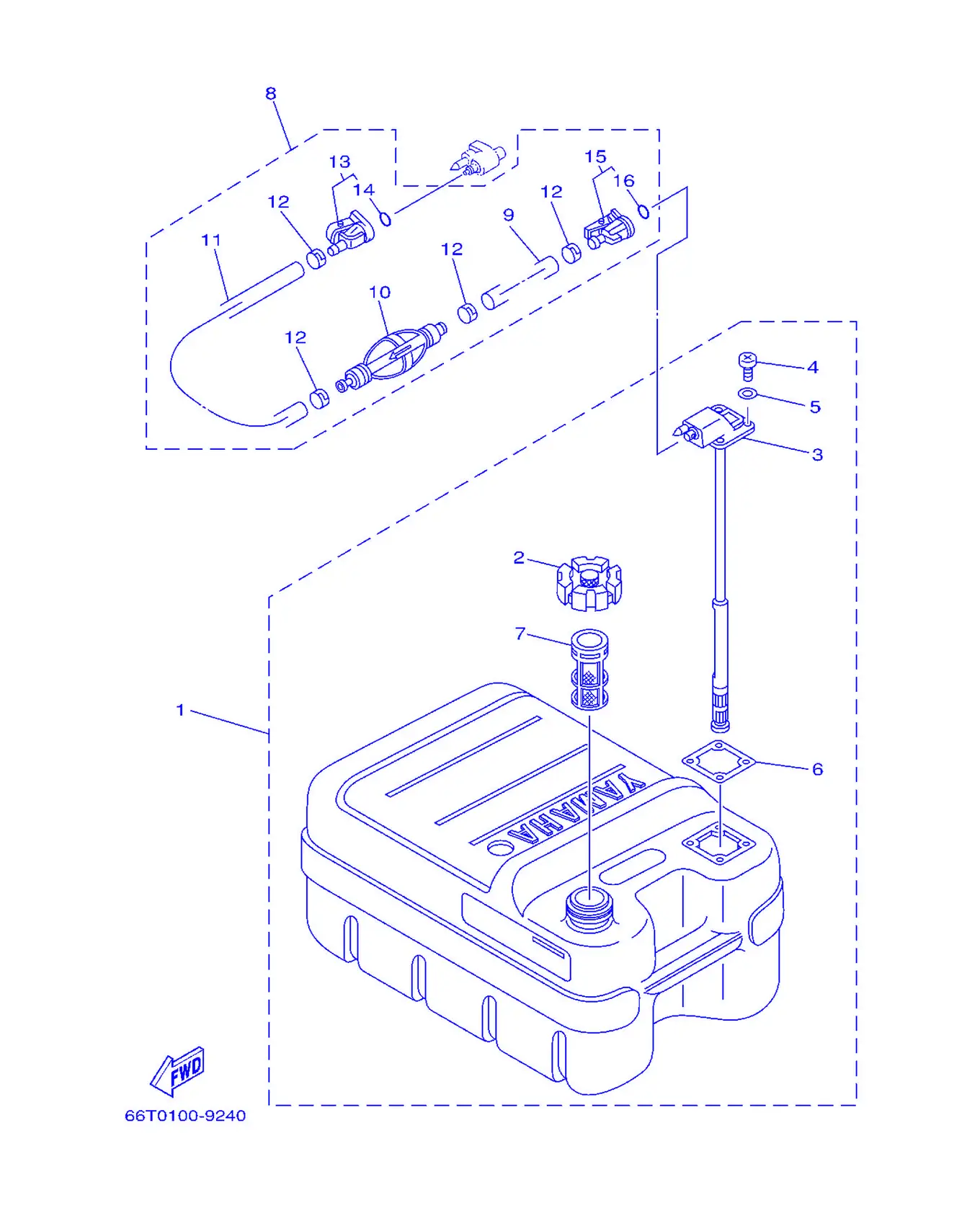

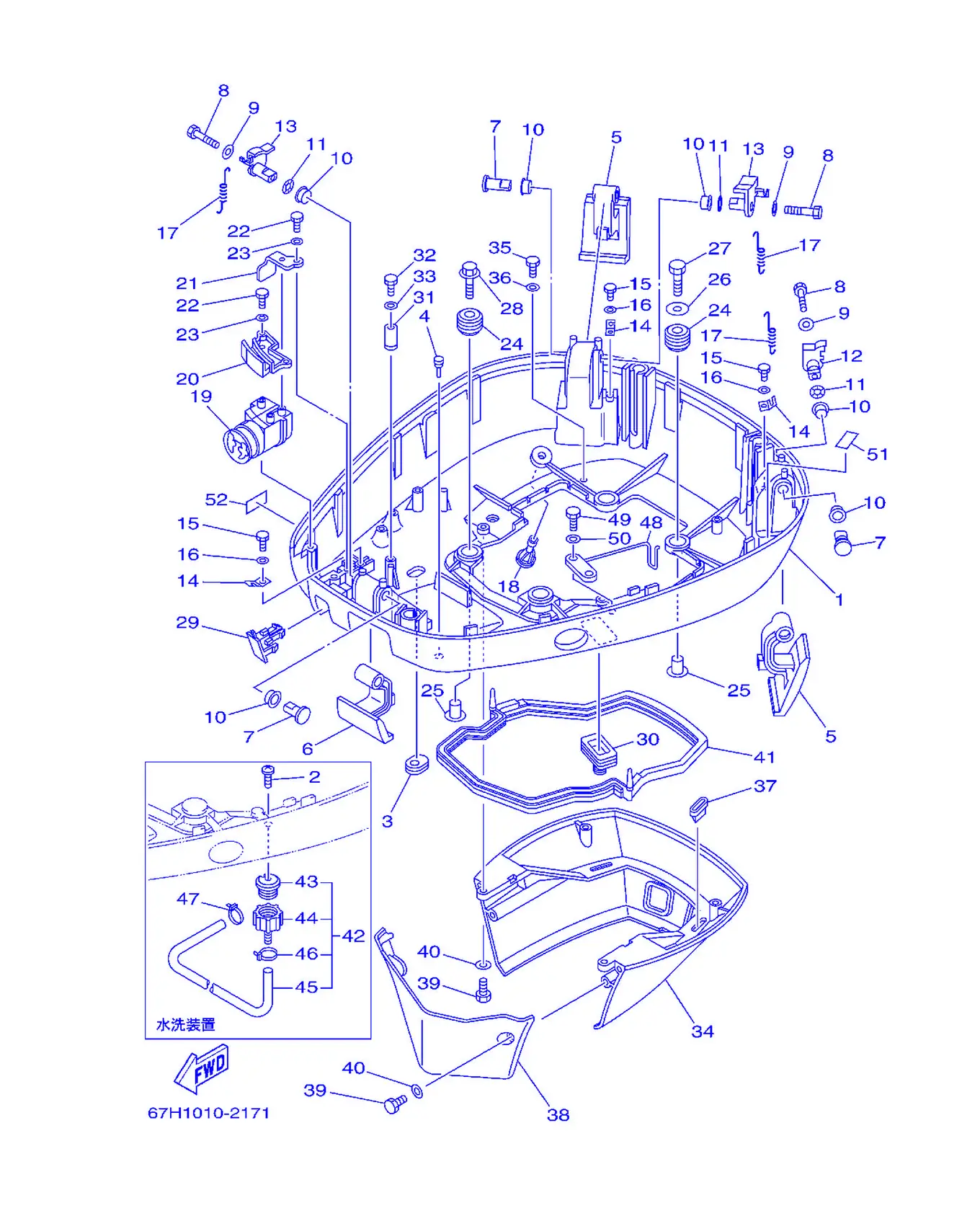

Рис. 22Топливный бак (пластиковый) Fuel Tank (PlasticType)

REF	Номер детали	Наименование	Кол-во
1	64D-42711-01-8D	Кожух, нижний 1	1
2	90169-05M00	Скоба, крепление	1
3	61A-42727-00	Втулка	1
4	6H4-42748-00	. Люверс	1
5	64D-42815-00-4D	Рычаг, зажим	2
6	64D-42816-00-4D	Рычаг, зажим	1
7	64D-42835-00	Штифт, комплект 1	3
8	97095-06040	Болт	3
9	90201-06068	Головка блока цилиндров	3
10	90386-15M73	Прокладка	6
11	90206-15M18	Прокладка, головка	3
12	64D-42818-20	Рычаг, зажим	1
13	64D-42818-30	Рычаг, зажим	2
14	64D-43144-00	Кольцо, стопорное	3
15	97090-06012	Болт	3
16	92990-06600	Прокладка, дроссель	3
17	90506-16M34	Стопорное кольцо, подшипник	3
18	6E5-44391-00	Ниппель, шланг	1
19	64D-42725-20	Втулка	1
20	64D-42738-00-5B	Пластина, крепление	1
21	64D-42738-10-5B	Пластина, крепление	1
22	97095-06016	Болт	3
23	92995-06600	. . Шайба	3
24	90480-22M15	Прокладка	4
25	90387-08M37	Втулка	4
26	90201-08M54	Прокладка, трубка	1
27	97075-08035	Болт	1
28	90119-08M22	Прокладка, гвоздь	3
29	67H-42723-00	Крышка, нижняя	1
30	688-42726-10	Громет	1
31	6E5-82588-00	. Пластина	1
32	97095-06020	Болт с шайбой	1
33	92995-06600	. . Шайба	1
34	6R3-42741-02-8D	Фартук	1
35	97095-06020	Болт с шайбой	2
36	92995-06600	. . Шайба	2
37	64D-42717-00	Резина, уплотнение 2	2
38	6R3-42771-01-8D	Кожух	1
39	97095-06020	Болт с шайбой	4
40	92995-06600	. . Шайба	4
41	6E5-42716-10	Резина, уплотнение 1	1
42	6R3-Y125J-70	Комплект для промывки	1
43	6R3-12572-00	. Адаптер	1
44	6R3-12580-00	. Узел соединения	1
45	90445-11M35	. Шланг (L540)	1
46	90465-11M10	Хомут	1
47	90465-11M10	Хомут	1
48	6K7-82588-00	Пластина	1
49	97095-06020	Болт с шайбой	1
50	92995-06600	. . Шайба	1
51	6E7-42791-10	Метка 1	1
52	65L-2415E-00	Этикетка, предупреждение	1

Рис. 23КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-01	Узел цифрового тахометра	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	6R3-82521-70	Провод, выводной	1
19	6R3-82553-70	Удлинитель, выводной провод	1
20	6Y5-83557-10	Трубка (6M)	1
21	90465-11M10	Хомут	2

Рис. 24КРОНШТЕЙН 2 Bracket 2

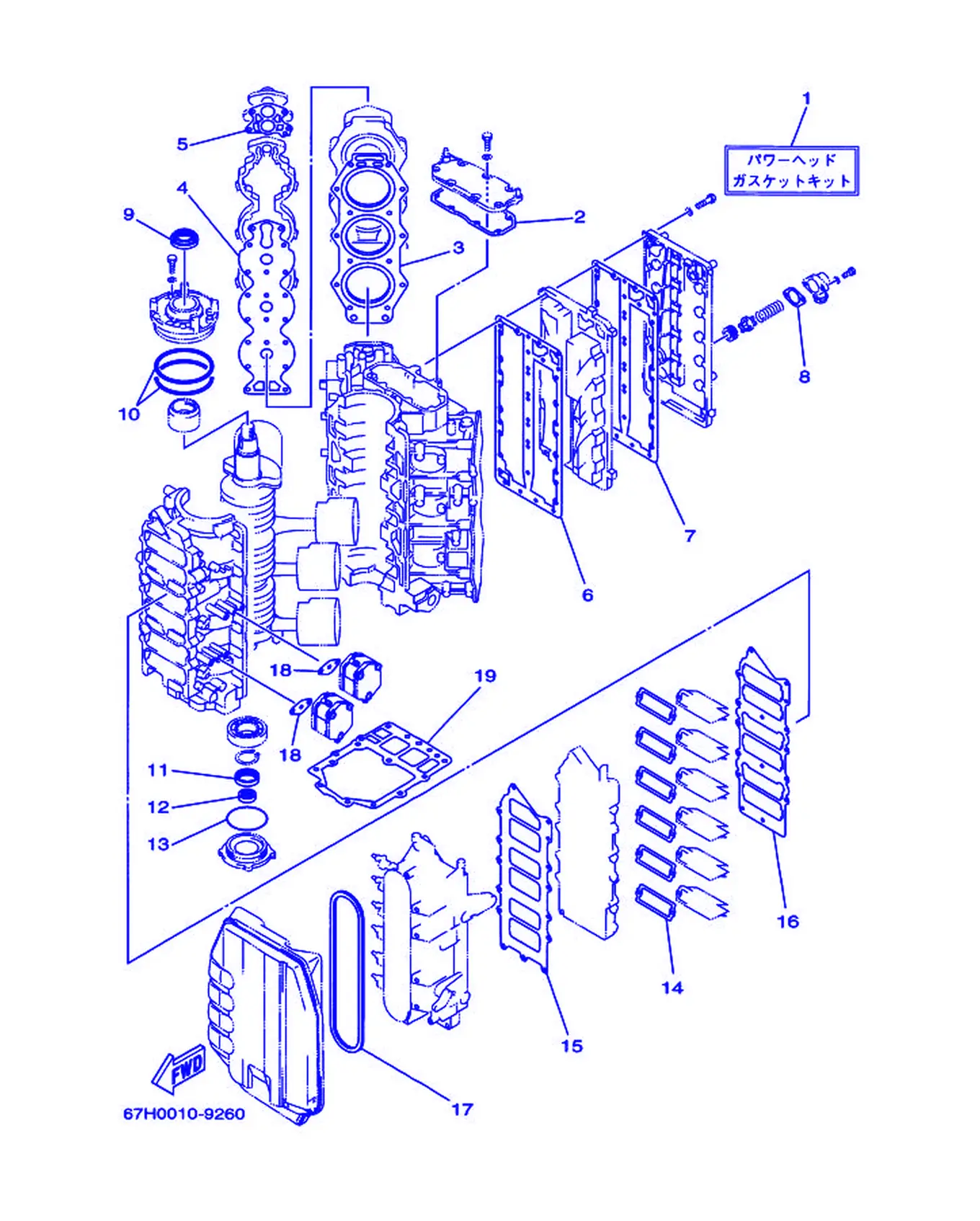

REF	Номер детали	Наименование	Кол-во
1	67H-W0001-00	Комплект прокладок головки блока	1
2	6E5-11381-A2	. Прокладка 1	1
3	6G5-11181-A1	. Прокладка головки цилиндра 1	2
4	6G5-11193-A0	. Прокладка крышки головки 1	2
5	688-12414-A1	. Прокладка, крышка	2
6	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
7	6G5-41112-A1	. Прокладка внутренней крышки выхлопа	1
8	6G5-11382-A1	. Прокладка 2	1
9	93102-40M14	. Сальник	1
10	93211-04001	. Кольцо уплотнительное	2
11	93102-35M13	. Сальник	1
12	93101-22M15	. Сальник	1
13	93210-74M35	. Кольцо уплотнительное	1
14	61A-13621-A0	Прокладка, седло клапана	6
15	65L-13646-00	Прокладка, коллектор 2	1
16	65L-13645-00	Прокладка, коллектор 1	1
17	65L-14483-00	Прокладка	1
18	650-24431-A0	. Прокладка топливного насоса 1	2
19	6G5-45113-A1	. Прокладка верхнего корпуса	1

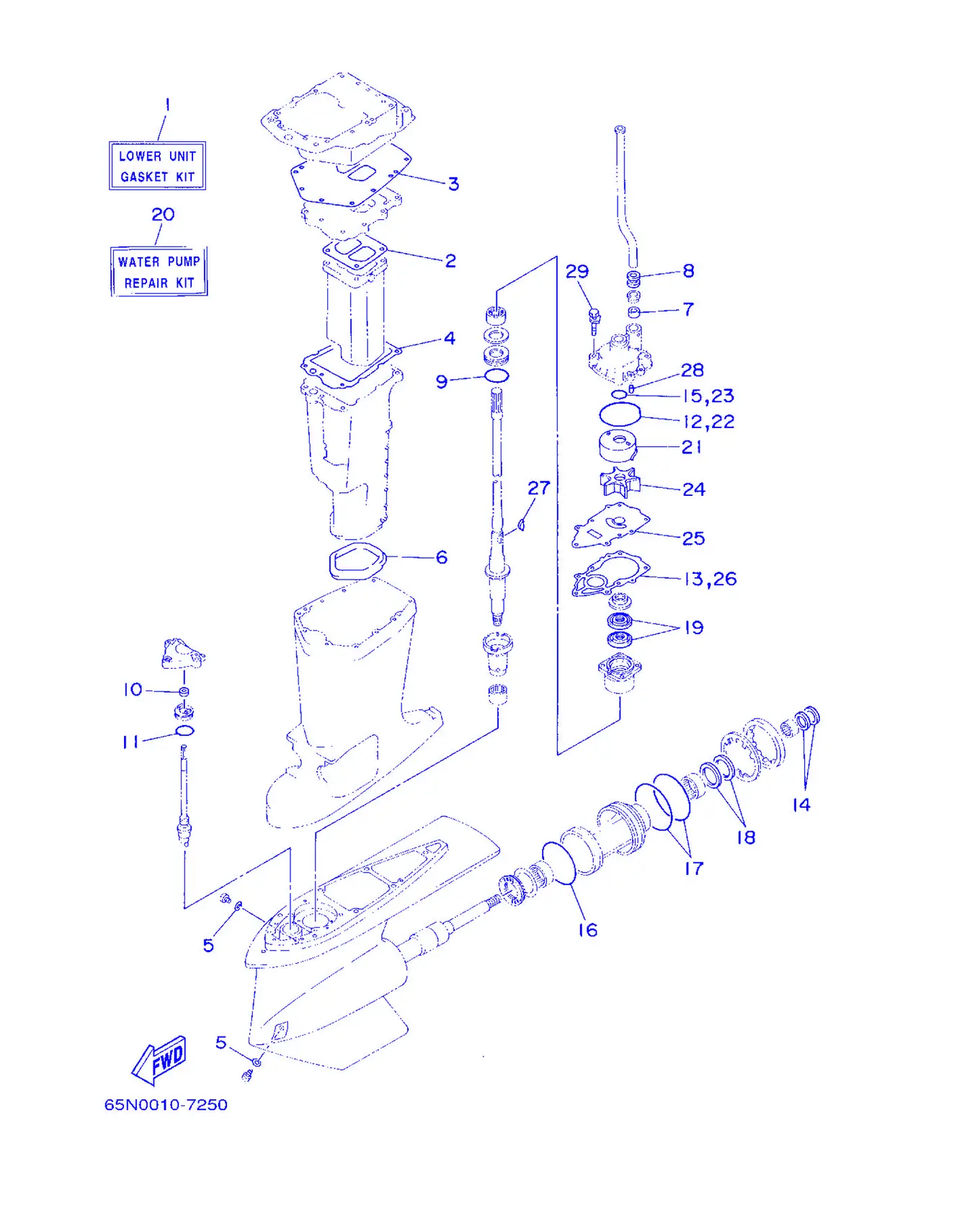

Рис. 25НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	65N-W0001-21	Комплект прокладок нижнего узла	1
2	6G5-41134-A0	. Прокладка выхлопного коллектора	1
3	6G5-45114-A0	. Прокладка, верхнего корпуса	1
4	6E5-41135-A0	. Прокладка выпускного коллектора	1
5	90430-08020	. Прокладка	2
6	6E5-45123-00	. Прокладка глушителя	1
7	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
8	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
9	93210-55M14	. Уплотнительное кольцо	1
10	93106-09014	. Сальник	1
11	93210-33M49	. Уплотнительное кольцо	1
12	93210-86M38	. Уплотнительное кольцо	1
13	65N-44315-A0	Прокладка водяного насоса	1
14	93101-28M67	Сальник	2
15	93210-37160	. Уплотнительное кольцо	1
16	93210-98M33	Уплотнительное кольцо	1
17	93211-03MH9	Уплотнительное кольцо	2
18	93101-45M59	Сальник	2
19	93101-28M16	. Сальник	2
20	65N-W0078-A1	Ремкомплект водяного насоса	1
21	61A-44322-02	. Направляющая, пластина насоса	1
22	93210-86M38	. Уплотнительное кольцо	1
23	93210-37160	. Уплотнительное кольцо	1
24	6E5-44352-01	. Крыльчатка	1
25	65N-44323-00	Наружная пластина картриджа	1
26	65N-44315-A0	Прокладка водяного насоса	1
27	90280-04M05	. Корпус, картридж	1
28	93606-12019	. Пластина, корпус насоса	2
29	90119-08M14	. Крышка, корпус насоса	4

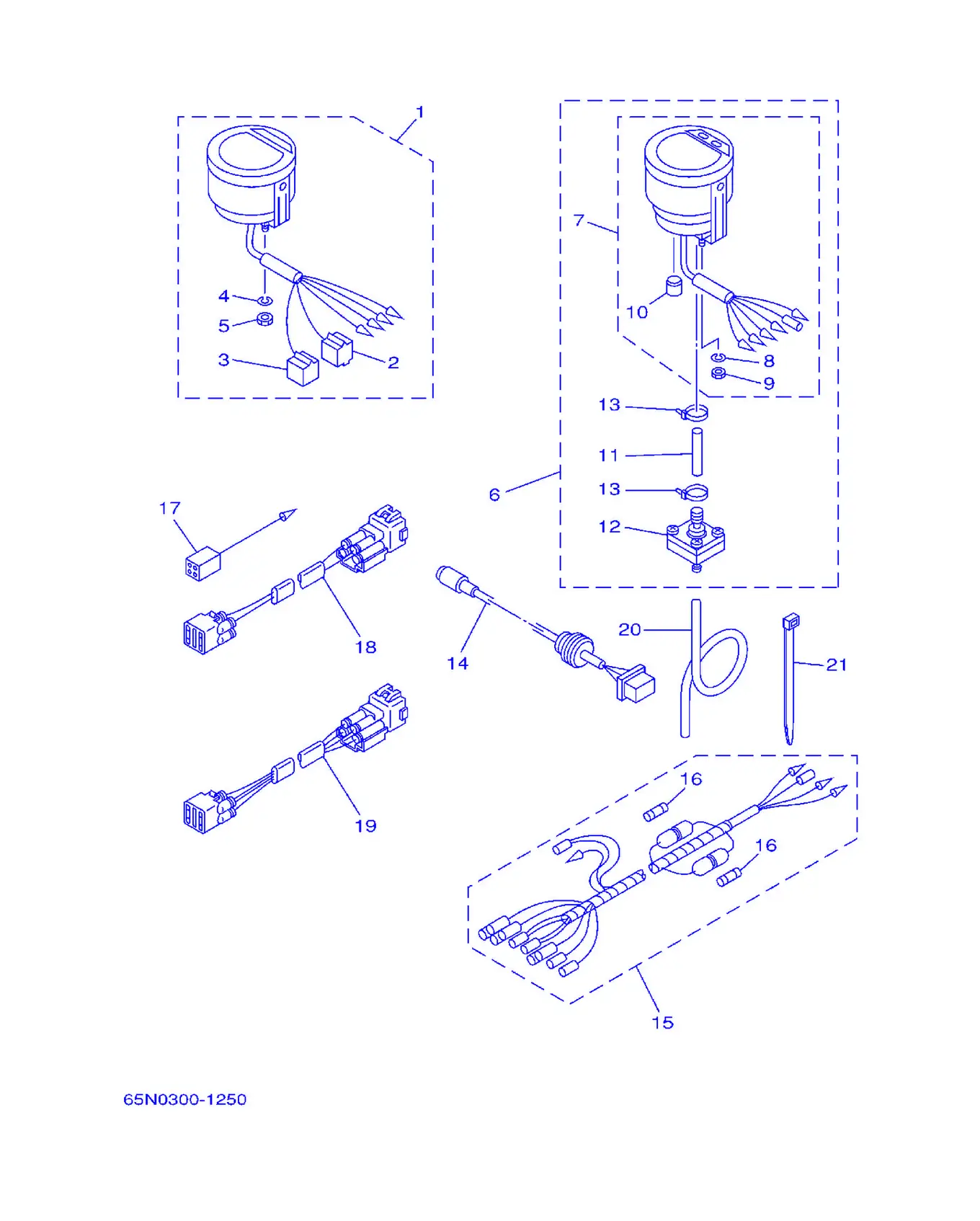

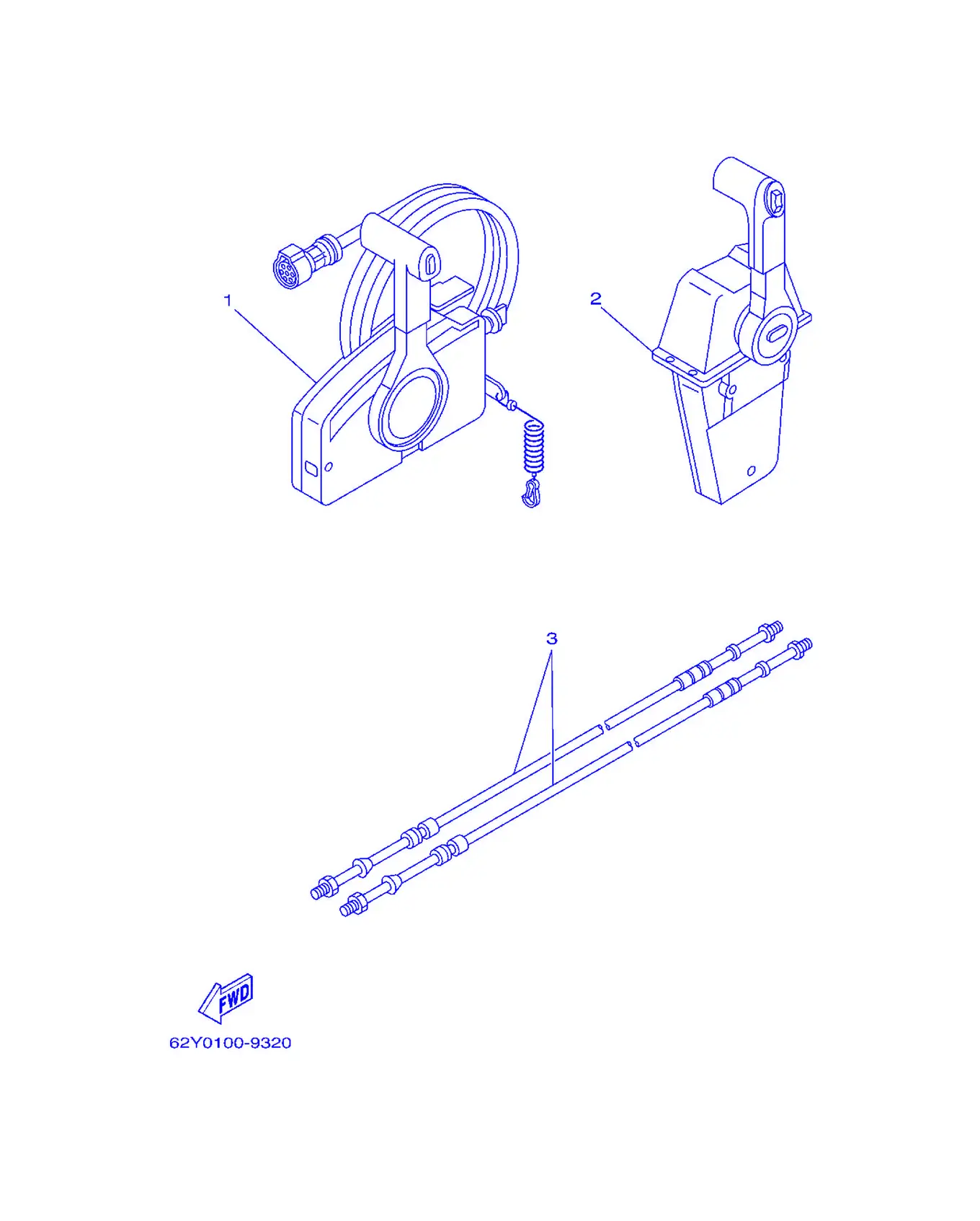

Рис. 26Датчик (цифровой тип) Meter (DigitalType)

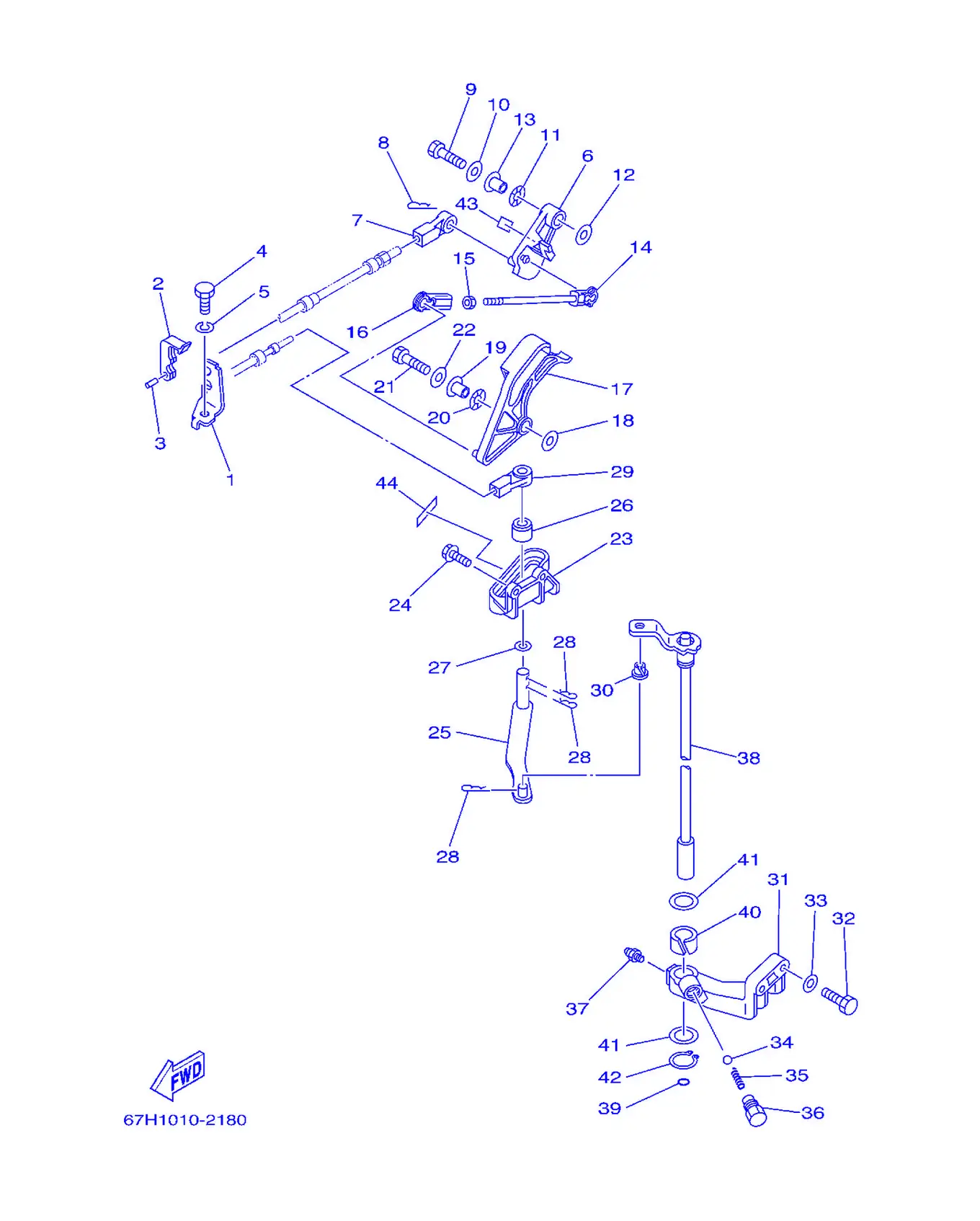

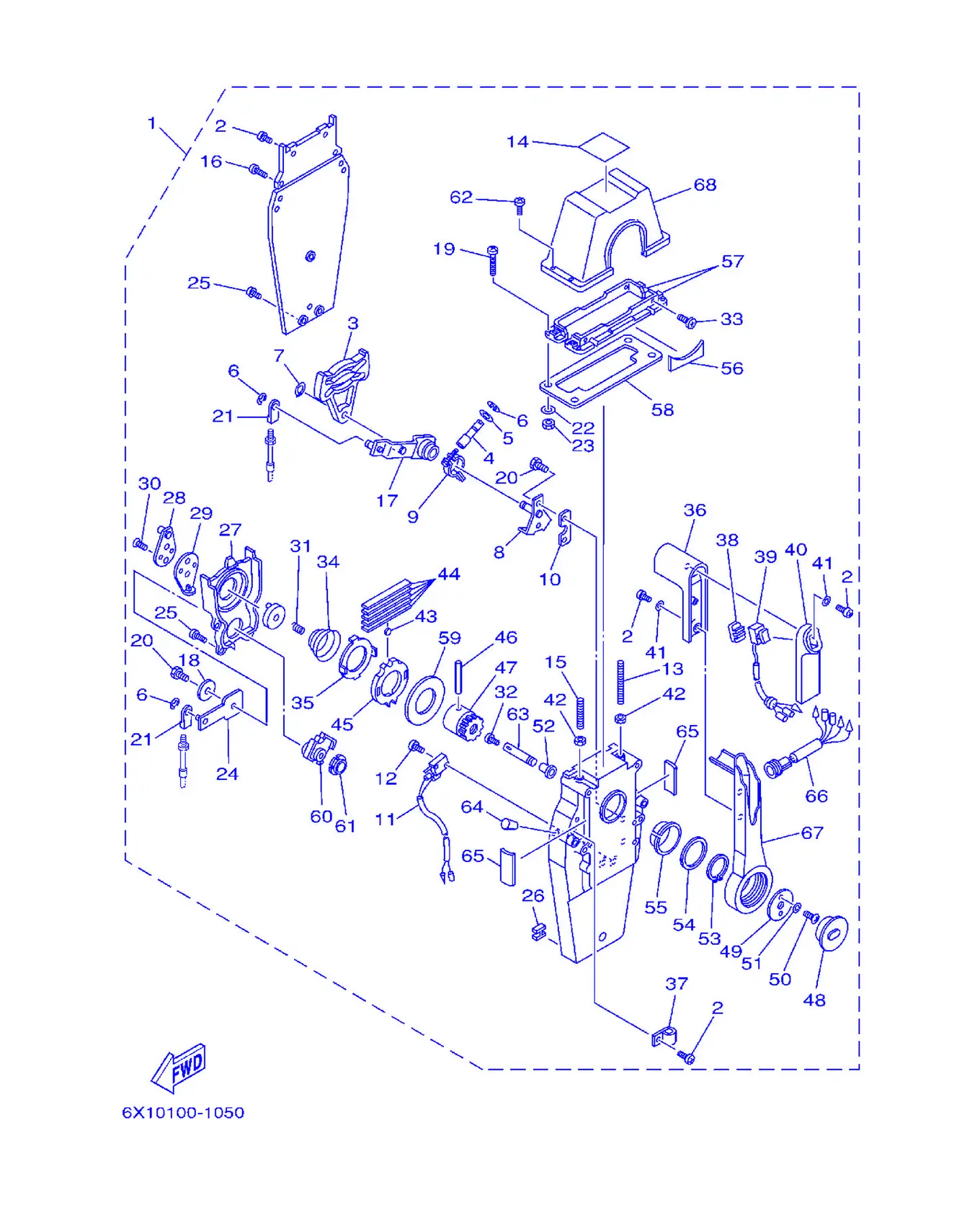

REF	Номер детали	Наименование	Кол-во
1	703-48205-A4	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-12	. Главный выключатель в сборе (10P)	1
45	676-82577-00	Колпачок, ключа	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-A0	. Тросик	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1
63	703-82542-00	. Колпачок	1
64	703-48218-00	. Наклейка декоративная	1

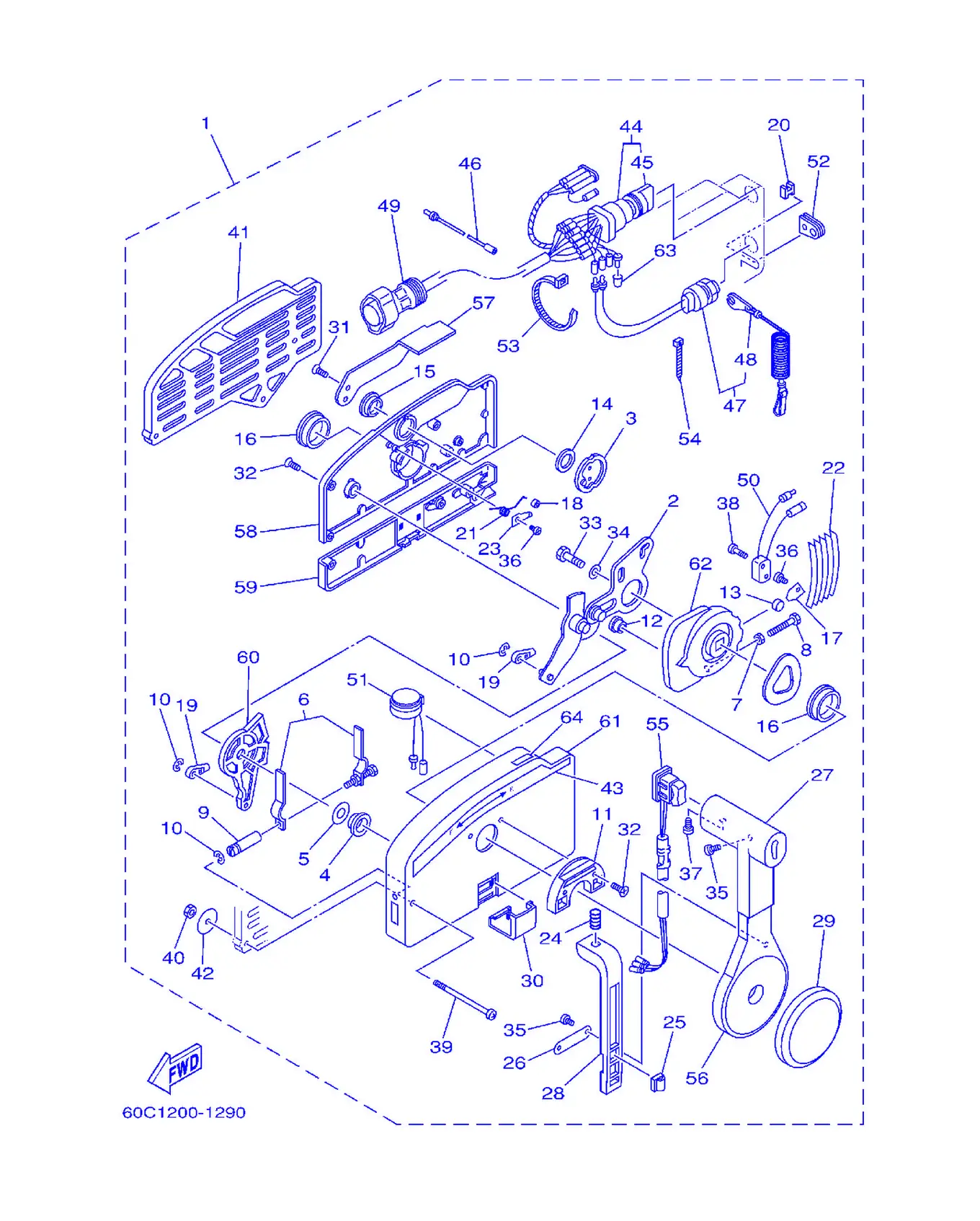

Рис. 27РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	704-48205-14	Узел дистанционного управления	1
2	97890-05016	. Пружина, педаль	6
3	EL8-48251-00	. Трос, ...	1
4	704-48265-00	. Вал, фрикционный	1
5	701-48246-00	. Проставка 1	1
6	93430-06024	. Уплотнительное кольцо	4
7	EL8-48259-00	. ...	1
8	704-48262-00	. Вал, дроссельной заслонки	1
9	704-48264-00	. Дроссель, фрикционный	1
10	704-48266-00	. Проставка 2	1
11	704-82540-00	. Узел выключателя нейтрали	1
12	6A5-48129-10	. Винт 3	2
13	EL8-48281-00	. Винт 1	1
14	704-48215-00	. График	1
15	704-48281-00	. Винт 1	1
16	97890-05025	. Пружина, педаль	2
17	704-48261-00	. Рычаг, дроссельной заслонки	1
18	EL8-48191-00	. Шайба 1	1
19	704-48283-00	. Винт	4
20	97380-06018	. ...	3
21	703-48345-01	Трос газа, внутренний 2	2
22	704-48287-00	. Шайба 1	4
23	95380-05600	. Гайка	4
24	EL8-48271-00	. Рычаг, переключения передач	1
25	EL8-48127-00	. Винт 1	9
26	703-48358-00	Якорь, трос 2	1
27	EL8-48231-00	. Корпус, шестерни	1
28	EL8-48241-00	. ...	1
29	EL8-48254-00	. ...	1
30	92780-06020	. Пружина, ...	2
31	EL8-48158-00	. Пружина 1	1
32	98580-04006	Пружина, тяга	1
33	98780-05018	. Пружина, ...	4
34	EL8-48244-00	. ...	1
35	EL8-48245-00	. Трос, ...	1
36	704-48222-00	. Рукоятка рычага управления	1
37	704-82594-00	. Корпус	1
38	704-48228-00	. Держатель переключателя	1
39	704-82563-01	. Переключатель тримма и наклона в сборе	1
40	704-48229-00	. Рукоятка рычага управления 2	1
41	92990-05300	. Шайба с внутренними зубьями	3
42	95380-06600	Тяга, соединительная	2
43	701-48248-00	. Ролик, свободный дроссель	1
44	703-48238-00	Стопор, дроссельная заслонка	5
45	EL8-48232-00	. Шестерня 1	1
46	EL8-48164-00	. Заглушка 2	1
47	704-48242-00	. Вал приводной	1
48	704-48225-00	. Крышка	1
49	704-48192-00	. Шайба 2	1
50	97890-06018	. Заглушка	2
51	92990-06300	. Шайба с внутренними зубьями	2
52	702-48263-00	. Втулка 4	1
53	EL8-48279-00	. Заглушка 2	1
54	704-48193-00	. Шайба 3	1
55	EL8-48234-00	. Втулка 1	1
56	704-48219-00	. Крышка лепесткового клапана	1
57	704-48144-00	. Пластина стопорная 2	2
58	704-48176-00	. Заглушка	1
59	703-48192-00	. Шайба 2	1
60	EL8-48233-00	. Шестерня 2	1
61	702-48235-00	. Втулка 2	1
62	704-48282-00	. Винт 2	4
63	EL8-48153-10	. Вал свободного хода дросселя	1
64	704-48166-00	. Заглушка	1
65	704-48284-00	. Втулка уплотнительная	2
66	704-82541-10	. Удлинитель провода	1
67	704-48221-00	. Рычаг управления	1
68	704-48119-00	. Крышка	1

Рис. 28РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	703-48205-A4	Узел дистанционного управления	1
2	704-48205-14	Узел дистанционного управления	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48350-00	Шланг, топливный L=21F	2
3	701-48350-20	Шланг, топливный L=23F	2

Рис. 29Узел дистанционного управления 1 Remote Control Assembly 1

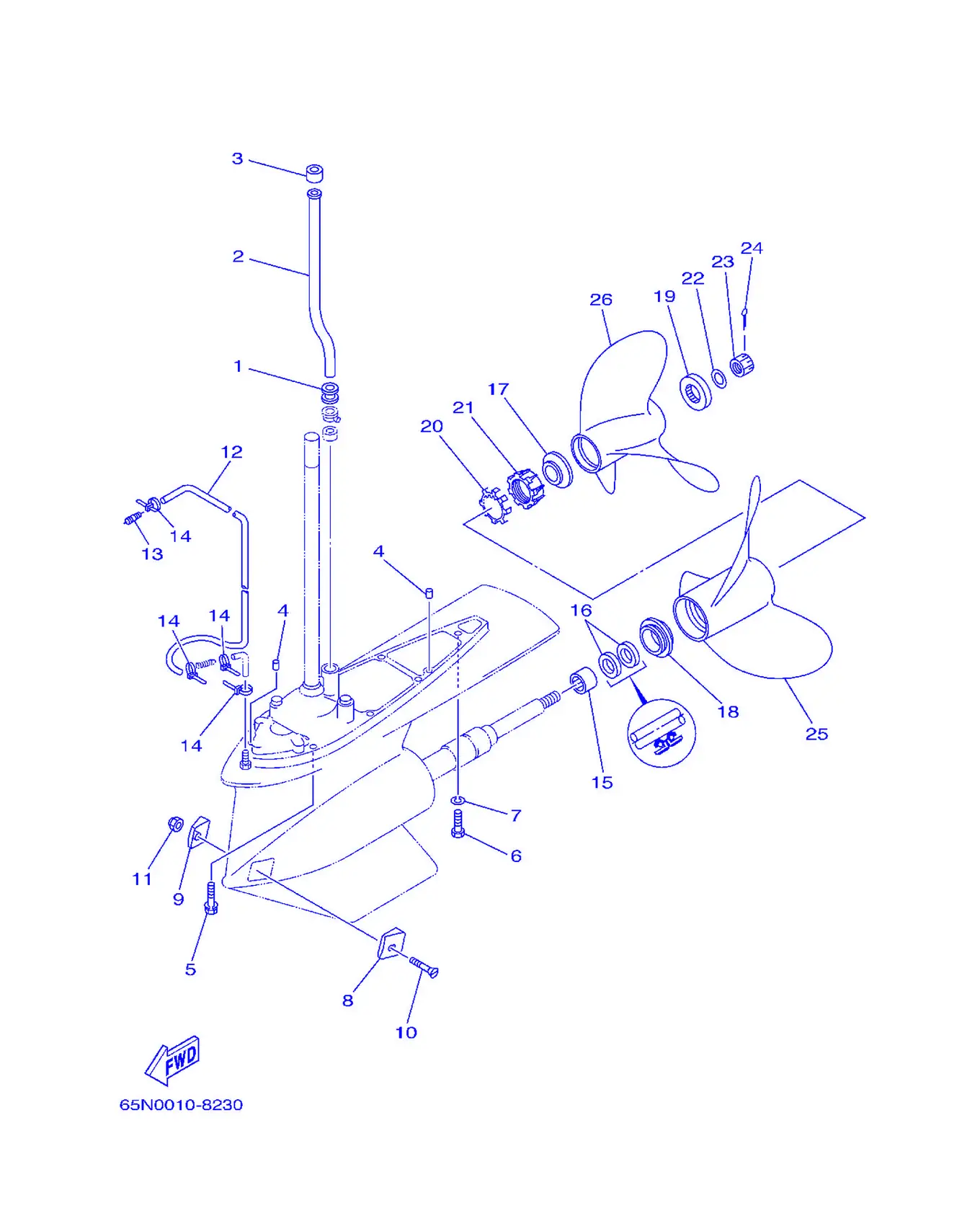

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	6E5-44361-00	Трубка водяная 1	1
3	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
4	93608-12M05	Заглушка	2
5	90101-10M70	Болт, шестигранный	6
6	97075-10035	Болт	1
7	92995-10100	Шайба	1
8	65N-45214-00	Крышка водозаборника	1
9	65N-45215-00	Крышка водозаборника	1
10	90142-05M07	Винт с потайной головкой	1
11	90185-05002	Гайка, самоконтрящаяся	1
12	90445-07M33	Шланг (L1080)	1
13	6E5-83558-00	Крышка, топливного насоса	1
14	90465-11M10	Хомут	4
15	93317-428U8	Подшипник	1
16	93101-28M67	Сальник	2
17	65N-45987-00	Проставка	1
18	65N-45997-00	Проставка	1
19	688-45997-01	Пружина 2	1
20	65N-45994-00	Пластина упора	1
21	65N-45616-00	Гайка гребного винта	1
22	92990-18200	Шайба	1
23	90171-18M04	Гайка, колпачковая	1
24	91490-40030	Крышка, масляного насоса	1
25	65N-45941-00	Гребной винт в сборе (3X14 X25 -MF)	1
25	65N-45945-00	Гребной винт в сборе (3X14 X27 -MF)	1
26	65N-45943-00	Гребной винт в сборе (3X13 X25 -MR)	1
26	65N-45947-00	Гребной винт в сборе (3X13 X27 -MR)	1

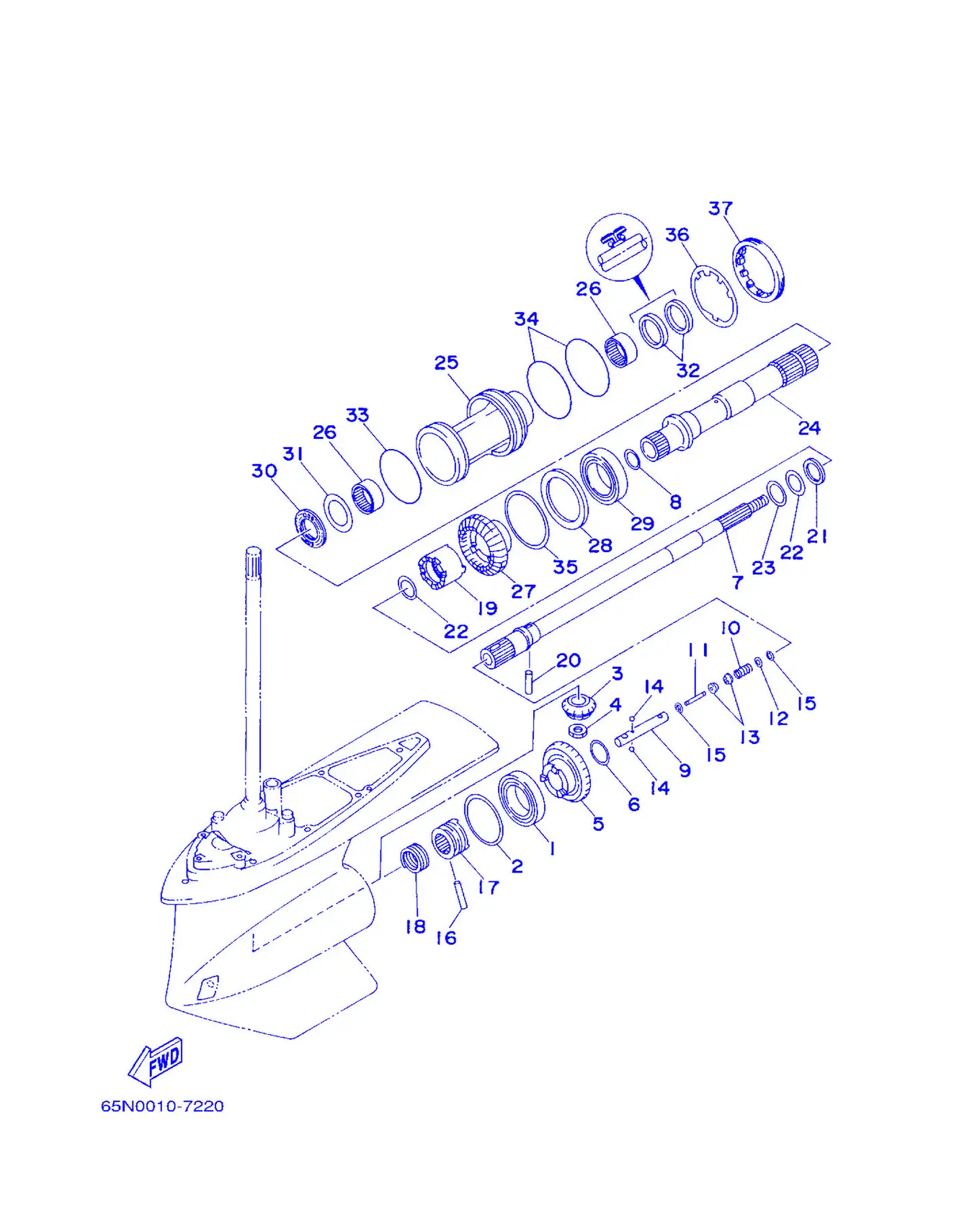

Рис. 30Узел дистанционного управления 2 Remote Control Assembly 2

REF	Номер детали	Наименование	Кол-во
1	93332-00048	Шестерня	1
2	6G5-45567-01-10	Шайба регулировочная (T:0.10MM)	1
2	6G5-45567-01-12	Шайба регулировочная (T:0.12MM)	1
2	6G5-45567-01-15	Шайба регулировочная (T:0.15MM)	1
2	6G5-45567-01-18	Шайба регулировочная (T:0.18MM)	1
2	6G5-45567-01-30	Шайба регулировочная (T:0.30MM)	1
2	6G5-45567-01-40	Шайба регулировочная (T:0.40MM)	1
2	6G5-45567-01-50	Шайба (T:0.50MM)	1
3	65N-45551-00	Шестерня	1
4	90170-16M01	Гайка	1
5	65N-45560-00	Шестерня	1
6	90201-35M02	Шайба пластины	1
7	65N-45611-00	Гребной вал	1
8	90201-28M03	Шайба пластины	1
9	65N-45634-00	Муфта переключения	1
10	90501-10M77	Шток переключения передач	1
11	6H1-45668-00	Вал свободного хода 1	1
12	90201-02M00	Головка блока цилиндров	1
13	61A-45635-00	Крышка вала гребного	2
14	93501-04011	Насос	2
15	90183-02M03	Шток переключения передач	2
16	90250-08M07	Крышка, пластина	1
17	65N-45631-00	Собачка	1
18	6E5-45633-01	Прокладка, крышка	1
19	65N-45631-10	Собачка	1
20	93606-42M22	Установочный штифт	1
21	90387-32M00	Втулка	1
22	90201-36M00	Шайба пластины	2
23	93440-36M09	Стопорное кольцо	1
24	65N-45611-50	Вал гребного винта	1
25	65N-45332-00-94	Корпус подшипника	1
26	93317-445U9	Подшипник	2
27	65N-45570-00	Шестерня	1
28	65N-45576-00	Шайба упорная	1
29	93332-00048	Шестерня	1
30	93341-445V3	Подшипник	1
31	65N-45578-00-10	Прокладка (T:0.10MM)	1
31	65N-45578-00-12	Прокладка (T:0.12MM)	1
31	65N-45578-00-15	Прокладка (T:0.15MM)	1
31	65N-45578-00-18	Прокладка (T:0.18MM)	1
31	65N-45578-00-30	Прокладка (T:0.30MM)	1
31	65N-45578-00-40	Прокладка (T:0.40MM)	1
31	65N-45578-00-50	Прокладка (T:0.50MM)	1
32	93101-45M59	Сальник	2
33	93210-98M33	Уплотнительное кольцо	1
34	93211-03MH9	Уплотнительное кольцо	2
35	65N-45577-00-10	Прокладка (T:0.10MM)	1
35	65N-45577-00-12	Прокладка (T:0.12MM)	1
35	65N-45577-00-15	Прокладка (T:0.15MM)	1
35	65N-45577-00-18	Прокладка (T:0.18MM)	1
35	65N-45577-00-30	Прокладка (T:0.30MM)	1
35	65N-45577-00-40	Прокладка (T:0.40MM)	1
35	65N-45577-00-50	Прокладка (T:0.50MM)	1
36	65N-45383-00	Шайба храповая	1
37	65N-45384-00	Гайка	1
