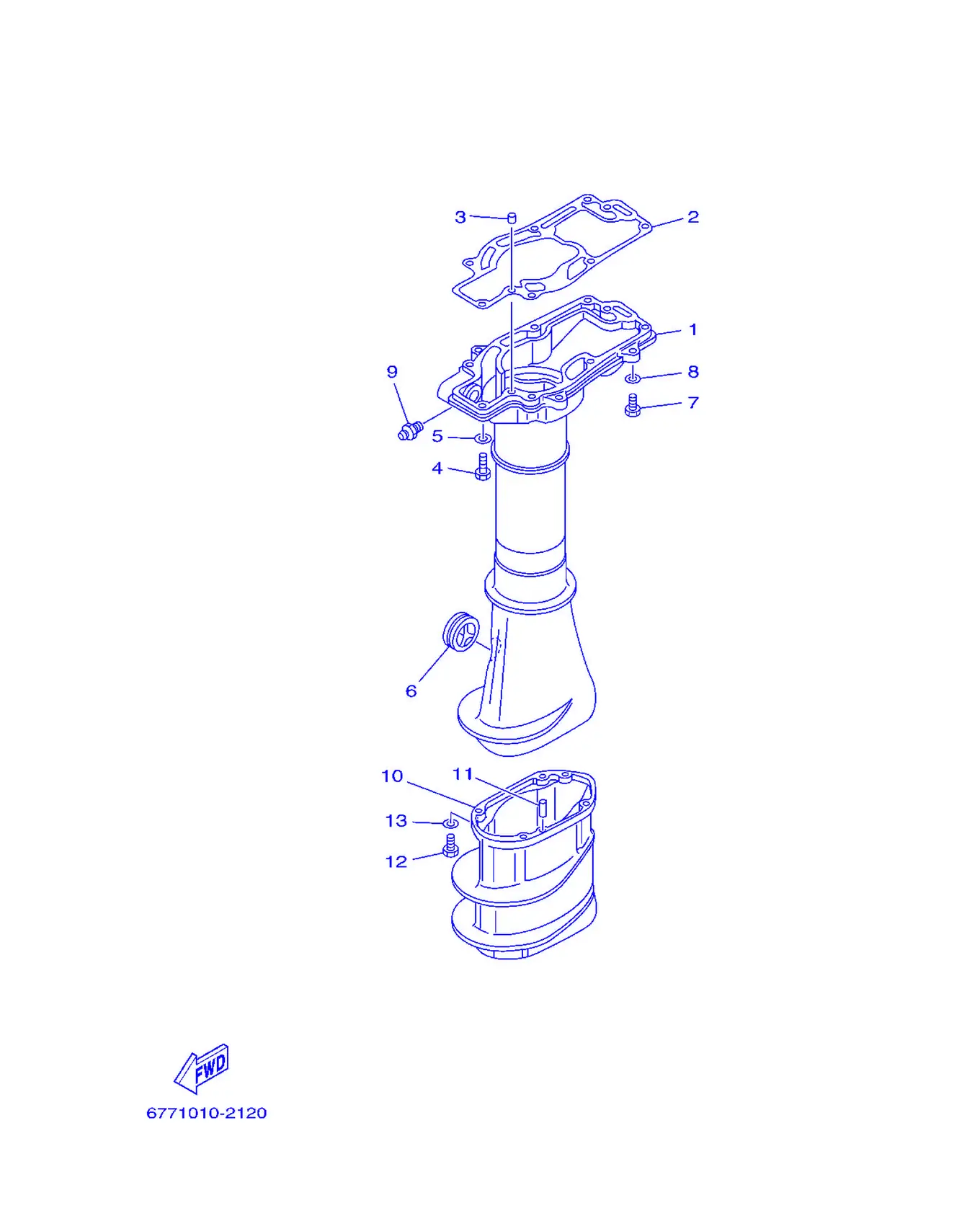

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	677-45111-01-4D	Корпус, верхний	1
2	677-45113-A1	. Прокладка верхнего корпуса	1
3	93605-08041	Штифт, установочный	2
4	97095-06025	Болт	7
5	92995-06600	. . Шайба	7
6	647-45151-01	Крышка, верхнего корпуса	1
7	97095-06020	Болт с шайбой	4
8	92995-06600	. . Шайба	4
9	93700-06M03	Пластина стопорная	1
10	647-45211-10-4D	. Удлинитель	1
11	93604-08062	Штифт установочный	2
12	97095-06020	Болт с шайбой	4
13	92995-06600	. . Шайба	4

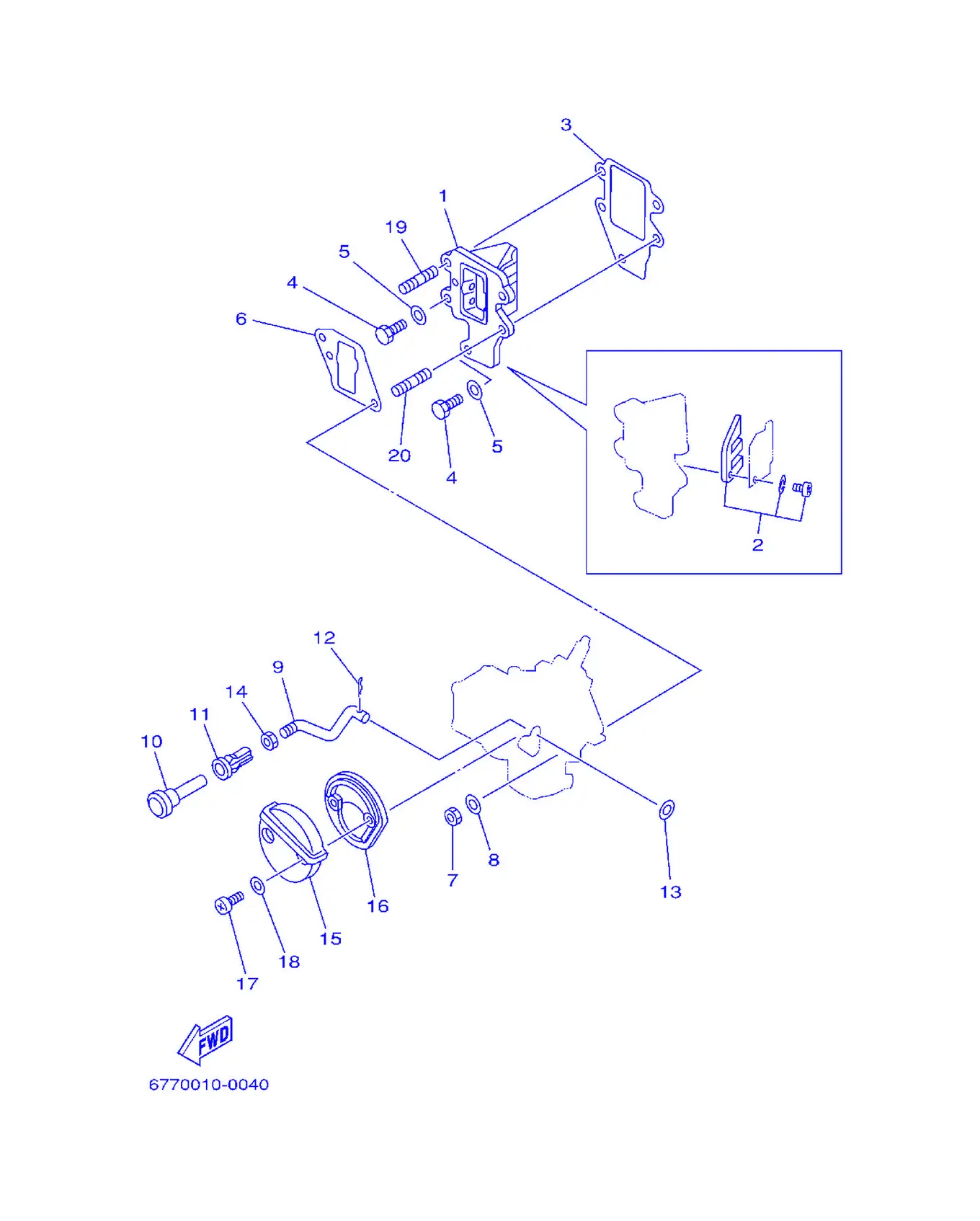

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	677-13610-00	Лепестковый клапан в сборе	1
2	677-W0004-00	Комплект лепестковых клапанов	1
3	677-13621-A1	Прокладка седла клапана	1
4	97013-06018	Болт	3
5	92903-06600	Шайба, пластина	3
6	677-14198-A1	Прокладка	1
7	95380-06700	Гайка	2
8	92995-06600	. . Шайба	2
9	677-41256-00	Тяга, подсос 1	1
10	677-41271-00	Ручка, подсос	1
11	90480-14M02	Втулка	1
12	90468-10004	Зажим	1
13	92990-04600	Шайба, пластина	1
14	95380-04700	Гайка	1
15	677-14431-00	Глушитель впуска 1	1
16	677-14441-00	Глушитель впуска 2	1
17	97880-05020	Винт, с полукруглой головкой	2
18	92990-05600	. Шайба пластины	2
19	95627-06325	Болт, шпилька	1
20	90116-06M04	Болт, шпилька	1

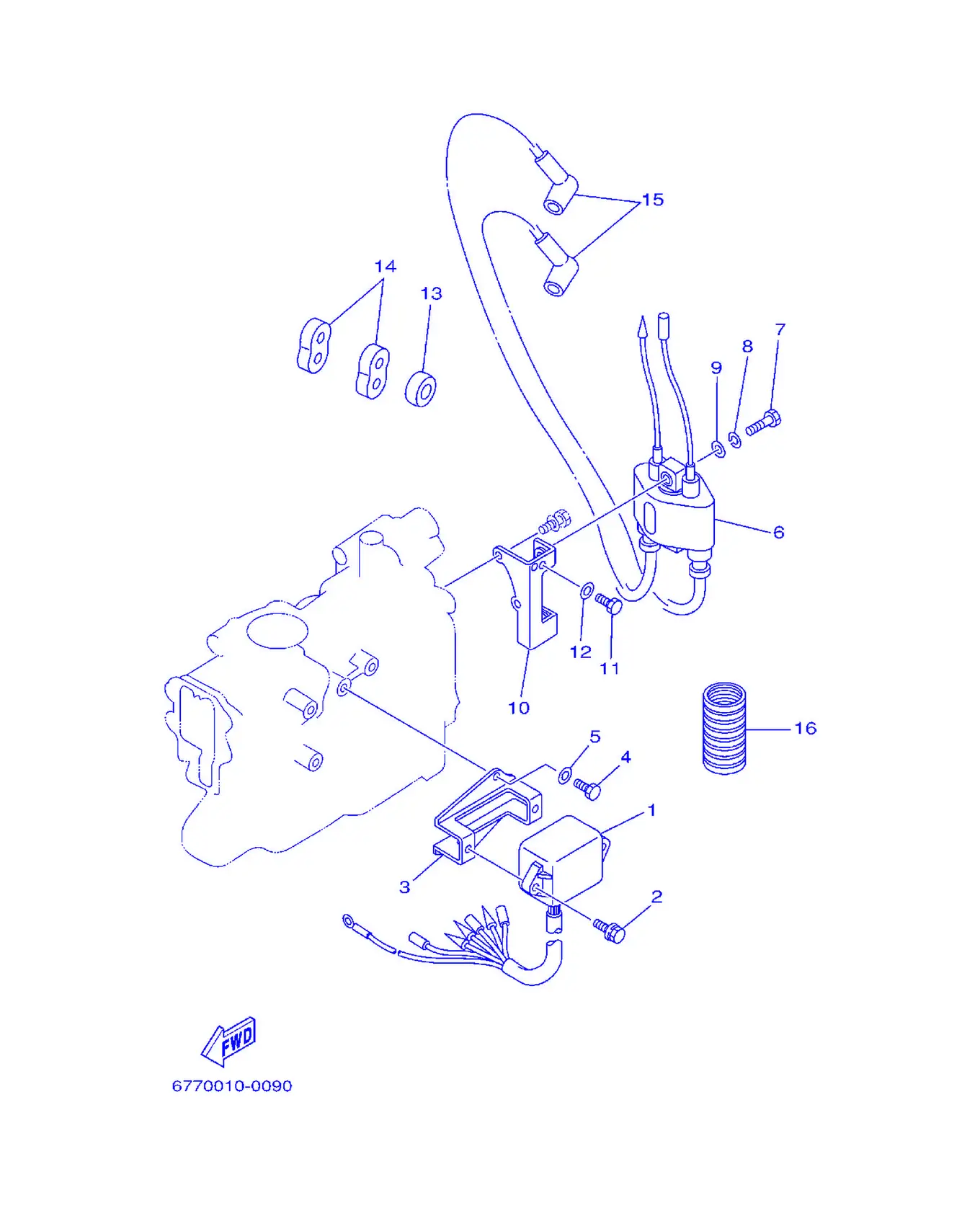

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	696-85540-12	Блок C.D.I. в сборе	1
2	90119-06M19	Болт с шайбой	2
3	6K3-85525-01	Крышка	1
4	97095-06016	Болт	2
5	92995-06600	. . Шайба	2
6	6G1-85570-01	Катушка зажигания в сборе	1
7	97095-06025	Болт	2
8	92995-06100	Пружинная шайба	2
9	92995-06600	. . Шайба	2
10	6K3-85542-01	Кронштейн	1
11	97095-06010	. Болт	1
12	92995-06600	. . Шайба	1
13	90480-25161	Прокладка	1
14	90480-25M18	Втулка	2
15	682-82370-00	Колпачок свечи в сборе	2
16	6K3-83557-00	Подпорка	1

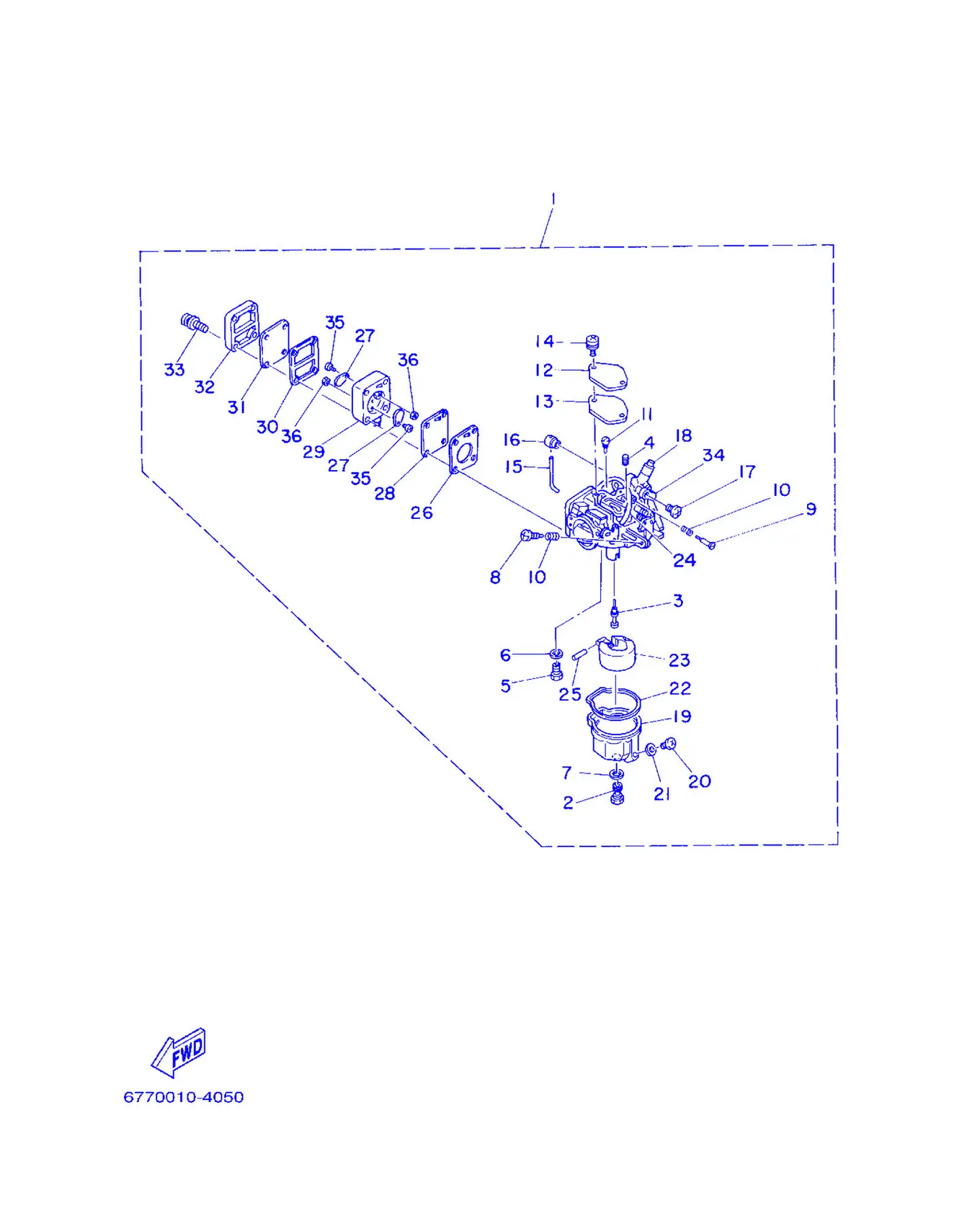

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	677-14301-08	Карбюратор в сборе 1	1
2	677-14343-40	Жиклёр главный (# 80)	1
3	677-14341-00	Распылитель главный	1
4	647-14342-23	. Жиклер холостого хода (# 46)	1
5	6E8-14390-12	. Игольчатый клапан в сборе	1
6	367-14195-00	. Прокладка	1
7	1J2-14398-00	. Прокладка	1
8	664-14321-01	. Винт дроссельной заслонки	1
9	648-14323-00	. Винт регулировки качества смеси	1
10	646-14212-01	. Пружина винта регулировки холостого хода	2
11	647-14326-00	. Винт направляющий	1
12	677-14157-01	Крышка, смесительная	1
13	677-14227-01	Прокладка	1
14	97980-04112	Винт с шайбой	2
15	677-41241-00	. Тяга соединительная	1
16	677-41226-00	. Наконечник рычага дросселя	1
17	677-14327-01	. Винт	1
18	626-42658-00	. Втулка	1
19	6E7-14381-00	. Корпус поплавковой камеры	1
20	97890-04005	. Винт с полукруглой головкой	1
21	655-14398-00	. Прокладка	1
22	677-14384-01	. Прокладка поплавковой камеры	1
23	6E7-14385-00	. Поплавок	1
24	367-14396-00	. Трубка	1
25	647-14386-10	. Ось поплавка	1
26	677-24434-02	Прокладка, корпус	1
27	6A0-24421-01	. . Клапан обратный	2
28	677-24411-02	Диафрагма	1
29	677-24412-02	Корпус 1	1
30	677-24435-02	Прокладка, корпус 2	1
31	677-24471-01	Диафрагма	1
32	677-24413-01	Корпус 2	1
33	677-24444-01	Винт	4
34	677-41210-00	. Рычаг акселератора в сборе	1
35	6E7-14325-00	Прокладка, топливная	2
36	95380-03600	. . Гайка	2

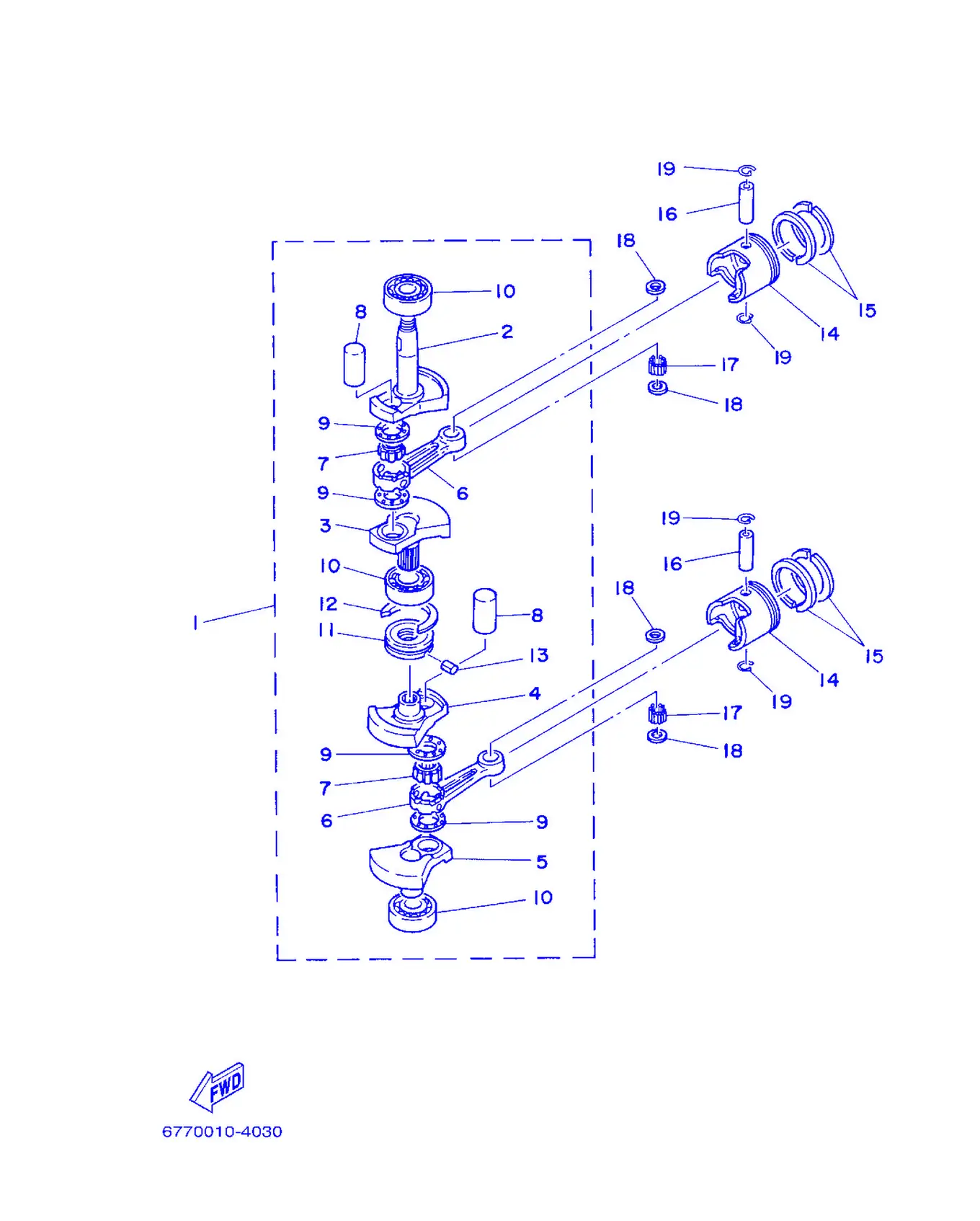

Рис. 5КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	677-11400-02	Коленчатый вал в сборе	1
2	677-11412-02	. Кривошип 1	1
3	677-11422-02	. Кривошип 2	1
4	677-11432-02	. Кривошип 3	1
5	677-11442-02	. Кривошип 4	1
6	6E0-11651-01	Шатун, соединительный	2
7	93310-418U0	. Подшипник	2
8	6G1-11681-00	Палец, коленчатый вал 1	2
9	90209-18112	Шайба	4
10	93306-204U0	Подшипник	3
11	677-11515-01	. Сальник лабиринтный 1	1
12	93440-47055	. Стопорное кольцо	1
13	91690-30010	Не поддается однозначному прочтению	1
14	677-11631-00-97	Поршень (STD)	2
14	677-11635-00	Поршень (0.25MM O/S)	2
15	647-11610-00	Комплект поршневых колец (STD)	2
15	647-11610-10	Комплект поршневых колец (0.25MM O/S)	2
15	647-11610-20	Комплект поршневых колец (0.50MM O/S)	2
16	6G1-11633-00	Палец, поршень	2
17	93602-14118	Штифт установочный	56
18	90201-12565	Шайба опорная	4
19	93450-13022	Стопорное кольцо	4

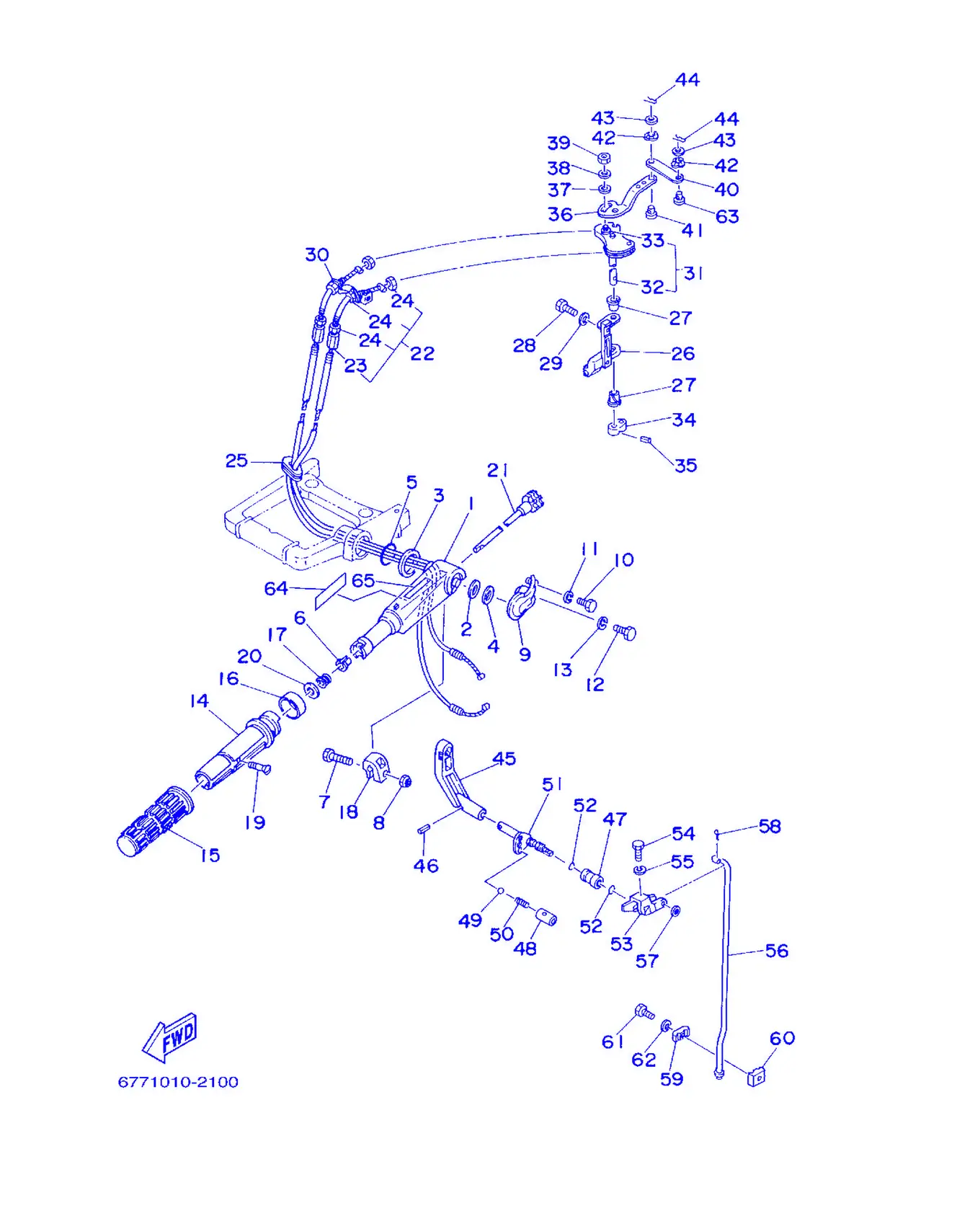

Рис. 6УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	647-42111-02-4D	Рукоятка рулевого управления	1
2	90560-12075	Проставка	1
3	90560-30085	Проставка	1
4	90560-12141	Проставка	1
5	93210-25032	Кольцо уплотнительное	1
6	90386-08032	Проставка	1
7	97095-06020	Болт с шайбой	1
8	90185-06062	Гайка самоконтрящаяся	1
9	677-42112-00-4D	Рукоятка рулевого управления	1
10	97095-06020	Болт с шайбой	1
11	92995-06600	. . Шайба	1
12	97095-06040	Болт	1
13	92995-06600	. . Шайба	1
14	647-42119-02	Рукоятка рулевого управления	1
15	647-42177-00	Резиновая накладка рукоятки	1
16	677-42137-10	Указатель дросселя	1
17	90501-23215	Стопорное устройство	1
18	656-42126-01	Фрикцион рулевого управления	1
19	90149-05M13	Винт	1
20	92903-10600	Шайба, пластина	1
21	655-42138-01	Рычаг дроссельной заслонки	1
22	677-26301-02	Трос дроссельной заслонки в сборе	2
23	90179-06045	. Гайка	1
24	90170-06011	. Гайка	3
25	90480-16M03	Втулка уплотнительная	1
26	677-41661-00-94	Кронштейн	1
27	90386-08032	Проставка	2
28	97095-06035	Болт	2
29	92995-06600	. . Шайба	2
30	655-14497-01	Кронштейн троса дроссельной заслонки	1
31	655-41638-01	Шкив	1
32	655-41635-00	. Вал соединительный	1
33	650-41641-00	. Ступица рычага	1
34	655-48541-00-4D	Кронштейн	1
35	90254-03003	Штифт пружины	1
36	677-41631-00	Рычаг управления магнето	1
37	92990-06600	Прокладка, дроссель	1
38	92990-06100	Прокладка, стопор	1
39	95380-06600	Тяга, соединительная	1
40	677-41632-00	Рычаг управления магнето	1
41	647-41652-00	Штифт установочный	1
42	90206-05005	Шайба волнистая	2
43	92990-05200	. . Головка болта	2
44	90468-10005	Прокладка	2
45	655-44111-02-4D	Рукоятка переключения передач	1
46	91690-40016	Пружинный штифт	1
47	655-44122-03	Втулка рычага тяги переключения передач	1
48	655-42715-00	Втулка	1
49	93505-16024	Гайка	1
50	90501-12274	Прокладка, крышка	1
51	677-44119-00	Вал, переключения	1
52	93210-09165	Кольцо уплотнительное	2
53	655-44121-01	Рычаг, тяги переключения	1
54	97090-05020	Болт	1
55	92990-05100	. Хомут шланга	1
56	655-44143-01	Тяга, переключения	1
57	92990-06200	. . Пружина, толкатель	1
58	91490-16010	Заглушка, поворотный	1
59	616-44145-01	Соединитель, тяги переключения	1
60	616-44146-01	Соединитель, тяги переключения	1
61	97095-06020	Болт с шайбой	1
62	92995-06600	. . Шайба	1
63	90240-05004	Штифт, вилки	1
64	6A1-83625-01	Метка 5	1
65	6E0-83627-01	Этикетка, предупреждение 7	1

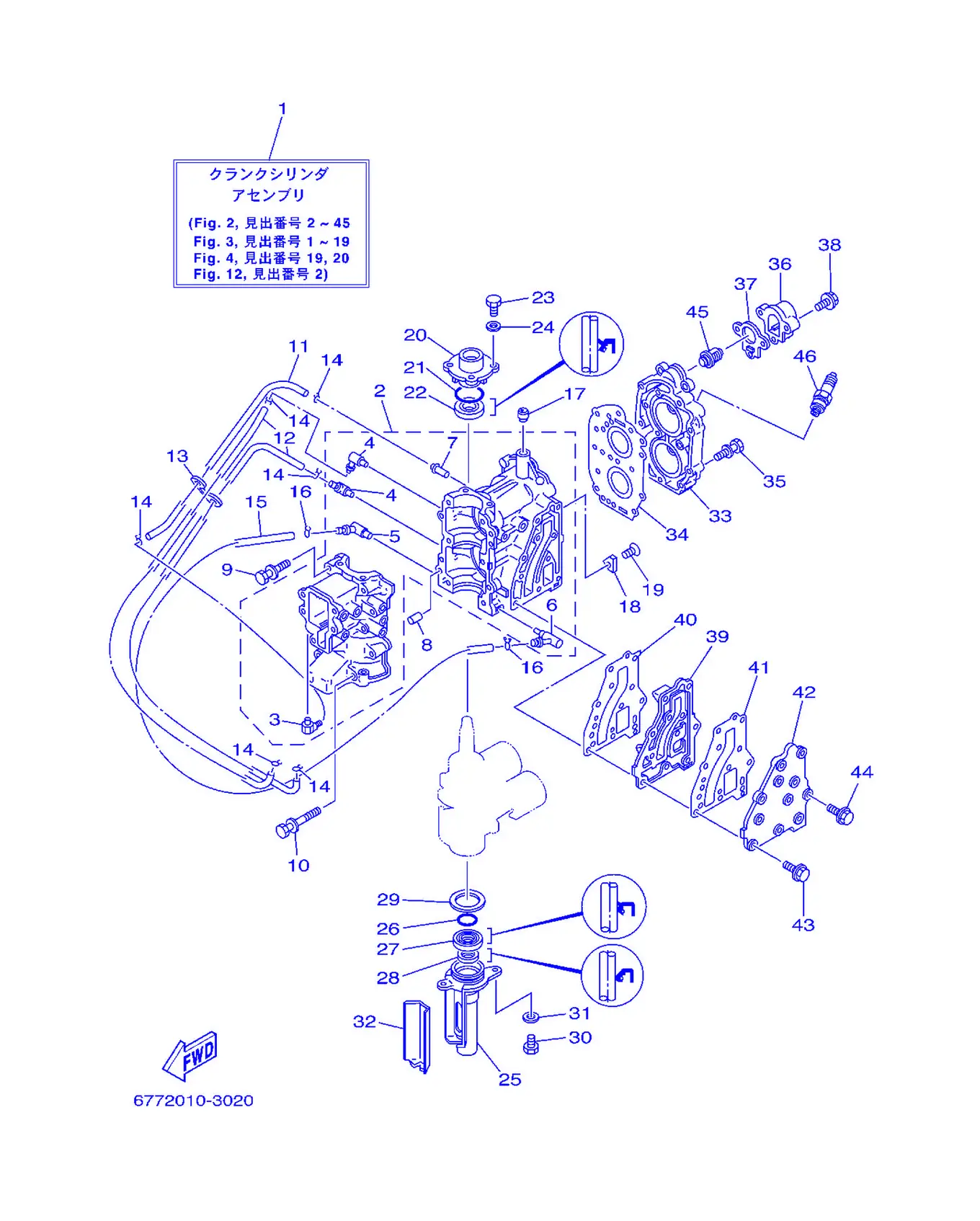

Рис. 7ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	677-W0090-06-1S	Цилиндр коленвала в сборе	1
2	677-15100-02-1S	Картер в сборе	1
3	650-11370-01	Узел обратного клапана	1
4	646-11370-01	. Обратный клапан в сборе	2
5	677-11372-00	. Ниппель, шланга	1
6	676-11372-00	Прокладка, насос	1
7	624-14485-00	. Трубка соединительная	1
8	93605-08041	Штифт, установочный	2
9	90119-06M15	Болт с шайбой	8
10	90119-06M16	Болт с шайбой	2
11	90445-07M02	Шланг (L167)	1
12	90445-07258	Шланг (L200)	2
13	90464-07015	Хомут	1
14	90467-06016	Зажим	6
15	90445-10M03	Шланг (L240)	1
16	90467-09M09	Прокладка	2
17	99530-10014	Установочный штифт	1
18	664-11325-00	Анод	1
19	90151-06M01	Винт, потайной	1
20	677-15359-00-94	Корпус, сальника	1
21	93210-42159	. . Кольцо уплотнительное	1
22	93102-20M25	Сальник	1
23	97095-06018	. Болт	4
24	92995-06600	. . Шайба	4
25	677-15396-01-5B	Корпус, сальника	1
26	93210-42M70	. Кольцо уплотнительное	1
27	93101-20M29	. Сальник	1
28	93101-14M01	. Сальник	1
29	90201-41303	Шайба, пластины	1
30	97095-06016	Болт	2
31	92995-06600	. . Шайба	2
32	677-15379-02	Уплотнение, картера	1
33	677-11111-00-1S	Головка цилиндра 1	1
34	677-11181-A1	. Прокладка, головки цилиндра 1	1
35	90119-06048	Болт с шайбой	13
36	677-12413-00-1S	Крышка, термостата	1
37	677-12414-A1	Прокладка крышки	1
38	90119-06MA3	Табличка, идентификационная	3
39	677-41111-01-1S	Внутренняя крышка, выхлопа	1
40	677-41112-A1	Прокладка внутренней крышки выхлопа	1
41	677-41114-A1	Прокладка наружной крышки выхлопа	1
42	677-41113-01-1S	Наружная крышка, выхлопа	1
43	90119-06MA4	Табличка, предупреждающая	10
44	90119-06023	Болт с шайбой	1
45	6E5-12411-02	Термостат	1
46	94703-00217	Свеча зажигания (NGK B7HS-10)	2

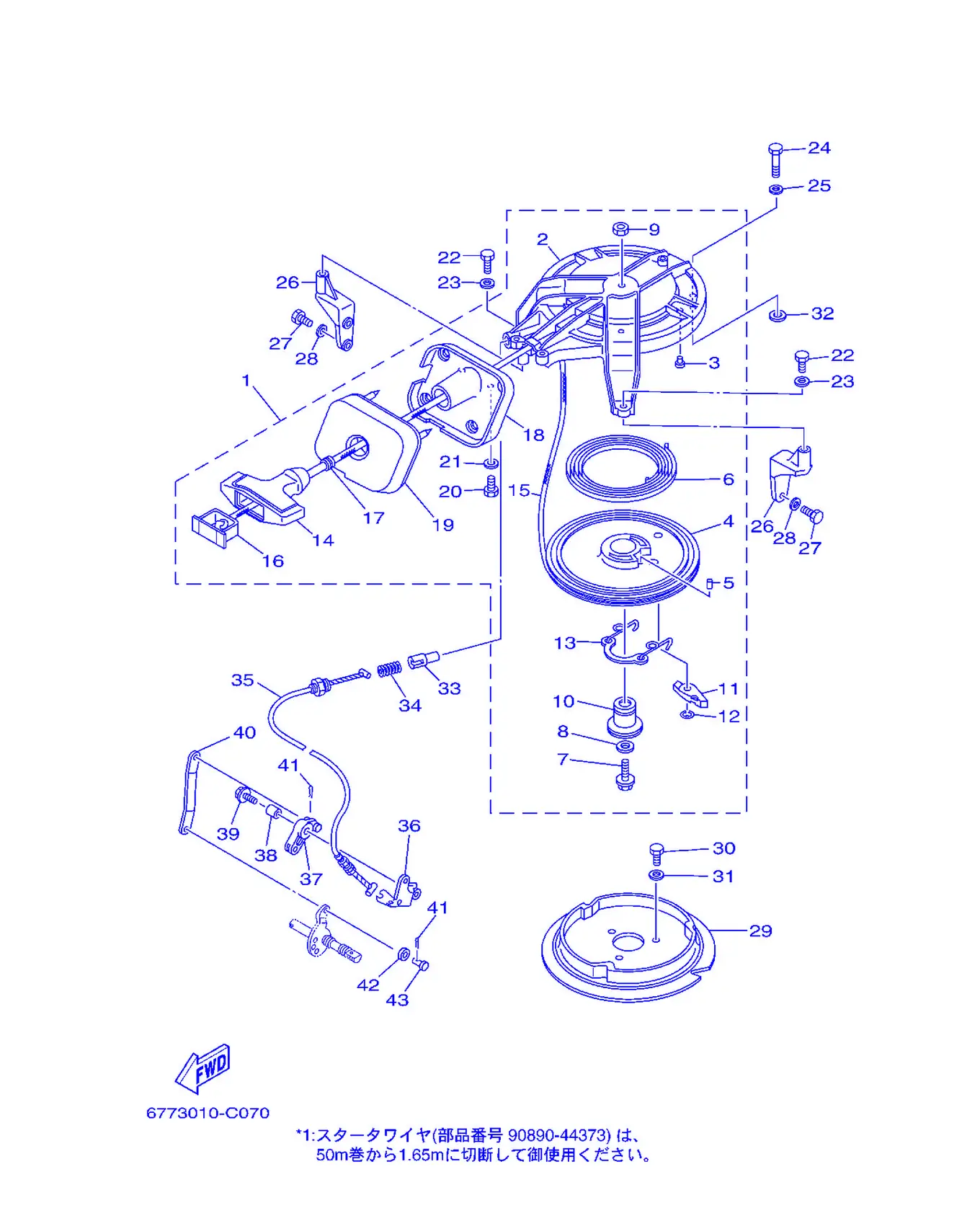

Рис. 8Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	677-15710-05-94	Стартер в сборе	1
2	682-15711-71-94	Корпус стартера	1
3	648-15773-00	Кронштейн 3	1
4	677-15714-00-94	Барабан шкива	1
5	91690-40020	Пружинный штифт	1
6	90510-08M04	Спиральная пружина	1
7	90119-06M34	Болт с шайбой	1
8	90201-06060	. Шайба пластины	1
9	95303-06600	. Гайка	1
10	677-15717-01	Вал стартера	1
11	677-15741-01	Собачка привода	1
12	93430-06M02	Стопорное кольцо	1
13	677-15705-02	Пружина собачки привода	1
14	689-15755-01	Рукоятка стартера	1
16	6F5-15779-02	Направляющая	1
17	6A0-15789-00	. Демпфер	1
18	677-15758-01-94	. Направляющая, троса	1
19	677-15762-00	. Уплотнение, резиновое 2	1
20	97095-06016	Болт	2
21	92995-06600	. . Шайба	2
22	97095-06020	Болт с шайбой	2
23	92995-06600	. . Шайба	2
24	97095-06035	Болт	1
25	92995-06600	. . Шайба	1
26	6K3-15771-00-94	Кронштейн 1	2
27	97095-06018	. Болт	4
28	92995-06600	. . Шайба	4
29	6E7-15723-00-94	Шкив стартера	1
30	97095-06012	Болт	3
31	92995-06600	. . Шайба	3
32	90201-10120	Толкатель	1
33	656-15748-00	Плунжер стопора стартера	1
34	90501-10227	Пружина сжатия	1
35	677-15770-01	Трос в сборе, стартера	1
36	677-15772-00	Кронштейн 2	1
37	677-15746-00	Рычаг	1
38	90387-06504	Втулка	1
39	90119-06M87	Болт с шайбой	1
40	677-15747-00	Тяга	1
41	90468-10005	Прокладка	2
42	90202-05088	Шайба пластина	1
43	647-41652-00	Штифт установочный	1

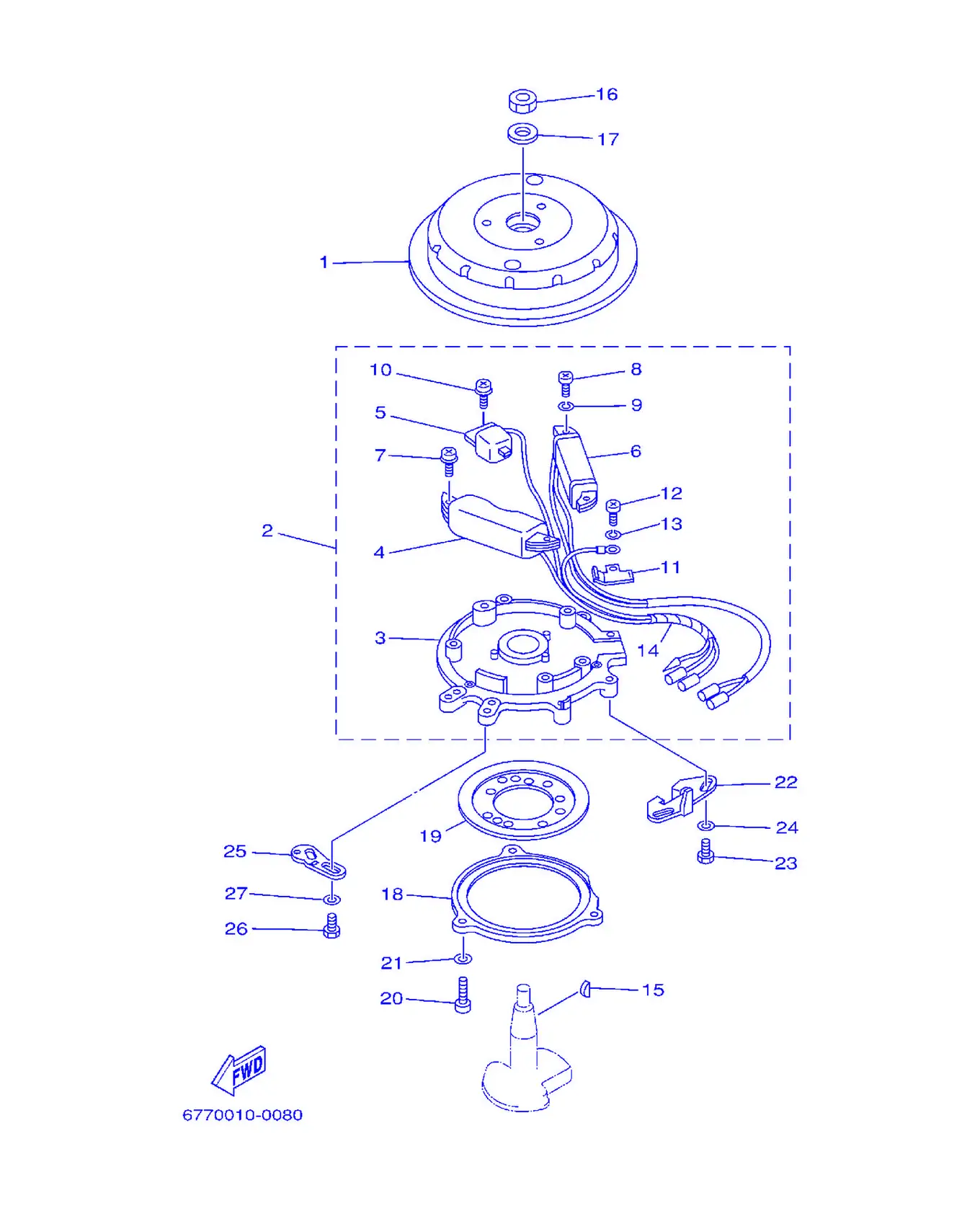

Рис. 9ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6G1-85550-71	Ротор в сборе	1
2	6K3-85560-40	Основание в сборе	1
3	6K3-85509-70	. Основание магнето	1
4	6E7-85520-70	Катушка зарядки	1
5	6E7-85580-70	Катушка импульсная	1
6	6E7-85533-40	Катушка зажигания	1
7	90159-05039	Винт с шайбой	2
8	97802-05020	Винт, с полукруглой головкой	2
9	92902-05100	Шайба, пружинная	2
10	90159-05038	Винт с шайбой	1
11	6G1-85548-70	. Держатель	2
12	97802-04008	. Винт с полукруглой головкой	1
13	92902-04100	. Шайба пружинная	1
14	6G1-85515-70	. Провод высоковольтный в сборе	1
15	90280-04M06	Шпонка	1
16	90170-10113	Гайка	1
17	90201-10126	Шайба, пластина	1
18	677-41611-00-94	Фиксатор основания магнето	1
19	677-41612-00	Фиксатор основания магнето	1
20	97885-05010	Винт, полукруглая головка	3
21	92995-05600	. Шайба	3
22	677-41615-10	Стопор основания магнето	1
23	97095-06016	Болт	2
24	92995-06600	. . Шайба	2
25	677-41213-00-94	Кулачок акселератора	1
26	97095-05014	. Болт	2
27	92995-05600	. Шайба	2

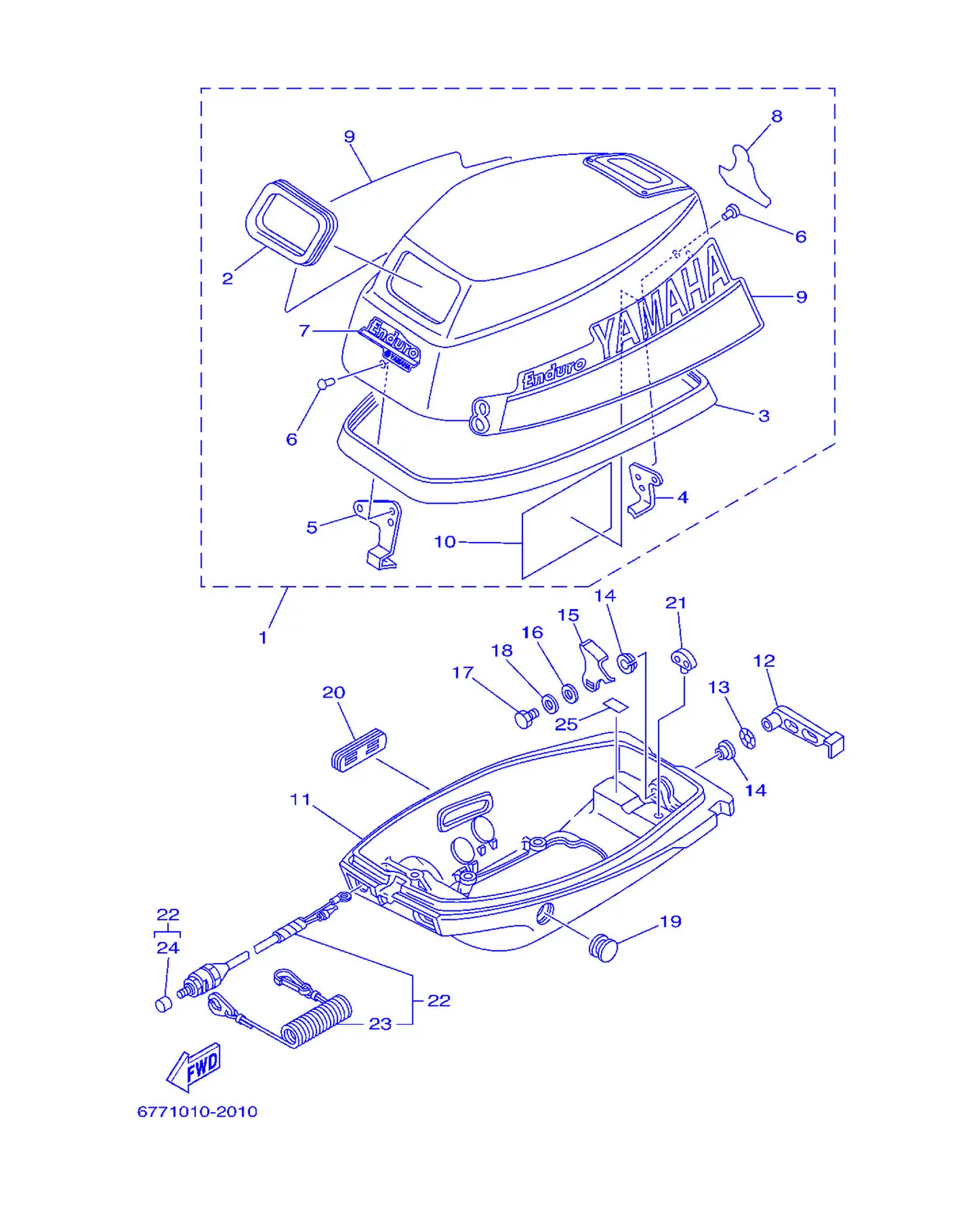

Рис. 10ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	677-42610-J1-4D	Верхний кожух в сборе	1
2	677-15761-01	. Уплотнение резиновое 1	1
3	6G1-42615-00	. Уплотнение	1
4	677-42647-00	. Держатель хомута	1
5	677-42651-02	. Крючок	1
6	90266-04M04	Шланг топливный	4
7	677-42677-J0	Наклейка передняя	1
8	677-42678-H0	Наклейка задняя	1
9	677-W0070-H0	Комплект наклеек	1
10	677-13437-0B	Метка предупреждения	1
11	677-42711-73-4D	Кожух нижний	1
12	677-42815-00-4D	Рычаг зажима	1
13	90206-12052	Прокладка, головка	1
14	90386-12069	Прокладка	2
15	656-42816-00	Рычаг зажима	1
16	90201-06068	Головка блока цилиндров	1
17	97095-06012	Болт	1
18	92995-06600	. . Шайба	1
19	677-42724-00	Втулка	1
20	677-42725-00	Втулка	1
21	606-42591-00	Держатель шплинта	1
22	677-82575-20	Выключатель стоп-двигателя в сборе	1
23	682-82556-00	Рычаг, стопор	1
24	689-8257Y-00	Крышка	1
25	6E7-42791-00	Метка 1	1

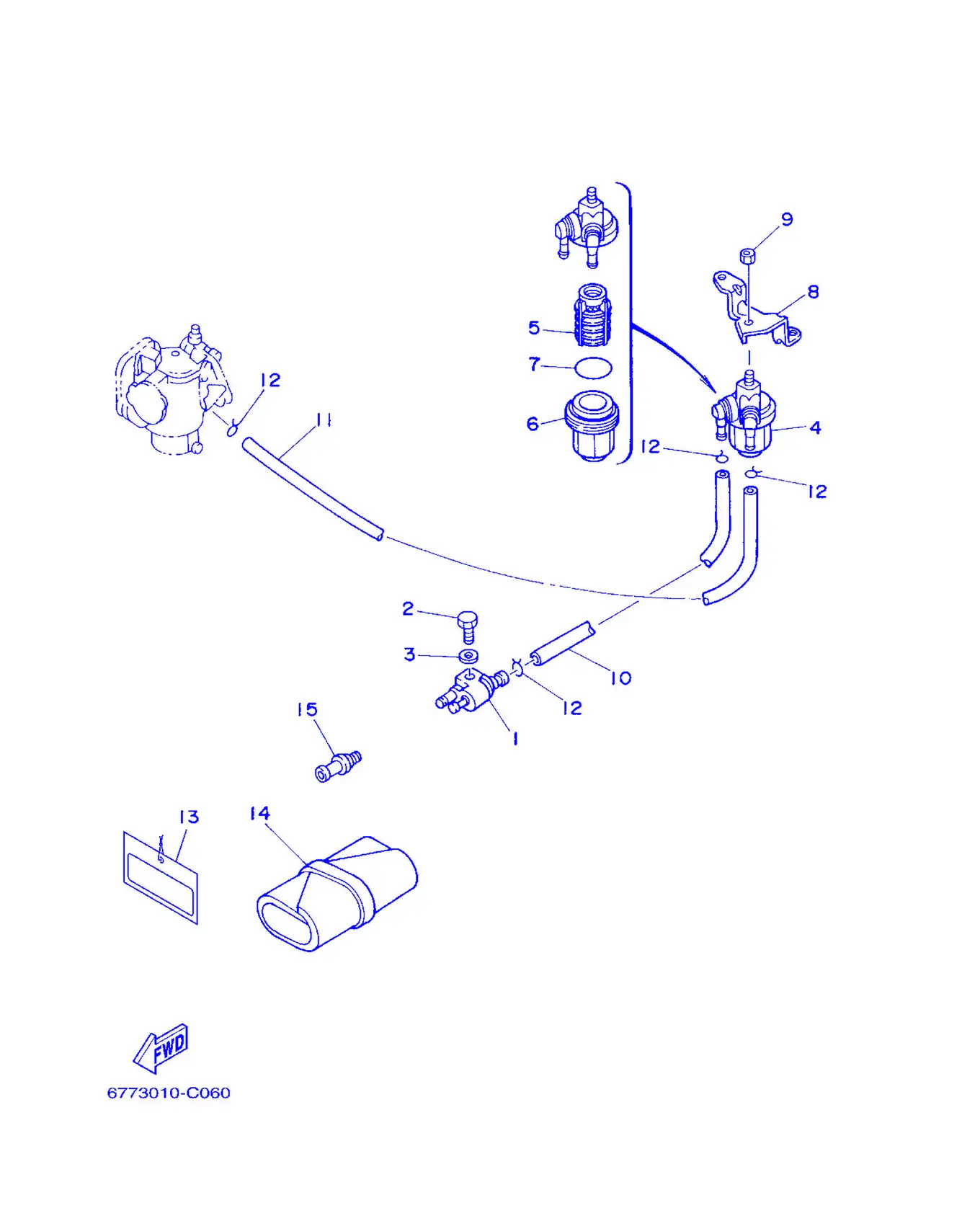

Рис. 11ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06020	Болт с шайбой	1
3	92995-06600	. . Шайба	1
4	61N-24560-00	Фильтр в сборе	1
5	61N-24563-00	Элемент фильтра	1
6	61N-24521-00	Держатель, трос газа	1
7	93210-32738	Кольцо O-ring	1
8	6K3-24566-00	Кронштейн фильтра	1
9	95380-08600	Гайка	1
10	90445-09082	Шланг (L150)	1
11	90445-09163	Шланг (L235)	1
12	90467-08004	Зажим	4
13	61H-2819R-01	Ярлык, предупреждение	1
14	656-W2810-02	Набор инструментов	1
15	6E0-28193-00-94	Пробка, контрольная вода	1

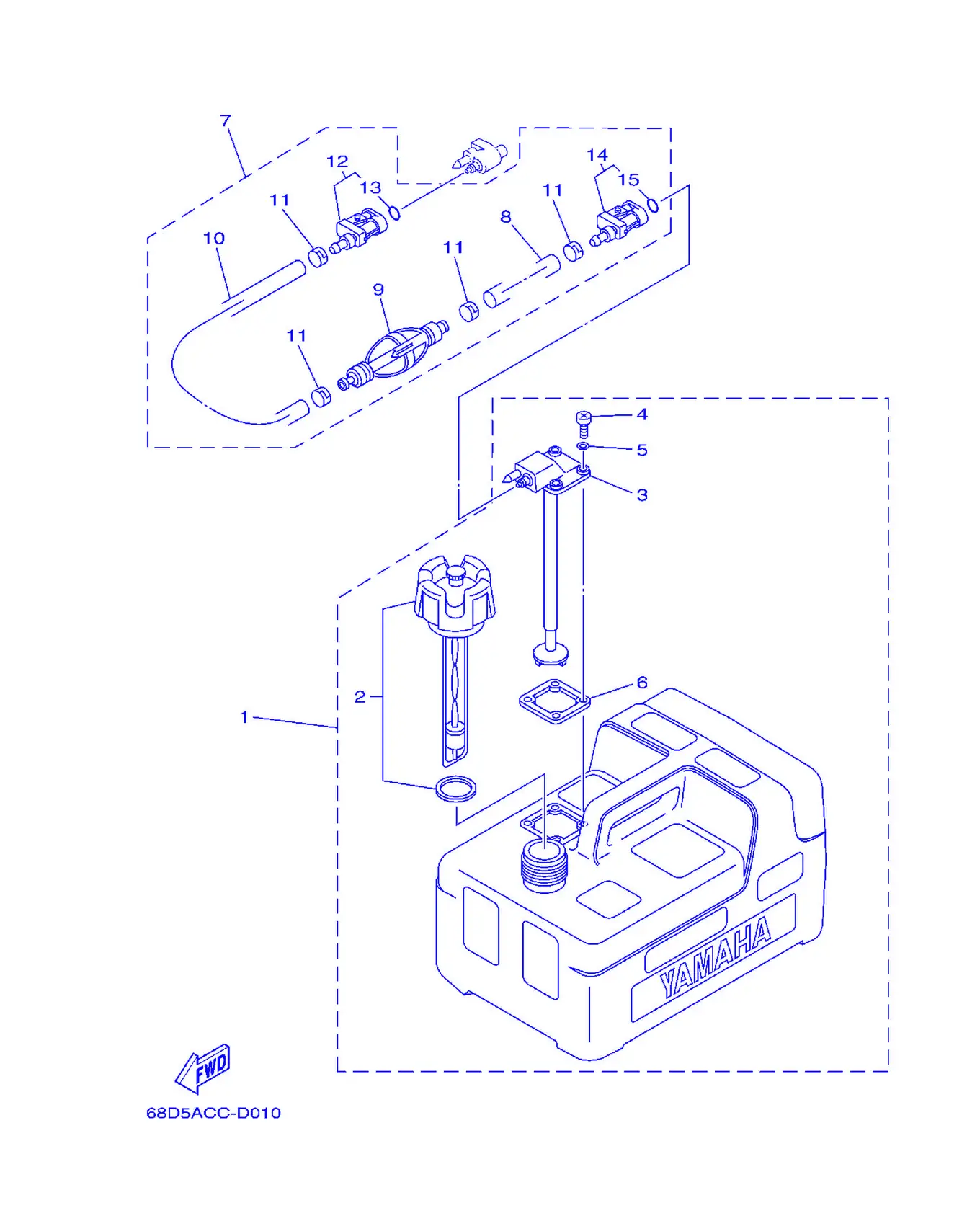

Рис. 12Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YL-W2420-J3	Узел топливного бака (12L)	1
2	6YL-24610-01	Узел крышки	1
3	6YL-24260-01	. Топливный счетчик в сборе	1
4	90157-05M16	. Прокладка, пластина	4
5	6YL-24329-00	. Сальник	4
6	6YL-24268-01	. Прокладка, крышка	1
7	6Y1-24306-54	Топливная труба в сборе 1	1
8	90445-11M06	. Шланг (L:2050MM)	1
9	6Y1-24360-52	. Заглушка топливопровода	1
10	90445-11M05	. Шланг (L:850MM)	1
11	650-24351-51	. Заглушка 1	4
12	6G1-24305-04	Соединение топливной трубы в сборе	1
13	93210-08287	. . Кольцо O-ring	1
14	6Y1-24305-05	Соединение топливной трубы в сборе	1
15	93210-08287	. . Кольцо O-ring	1

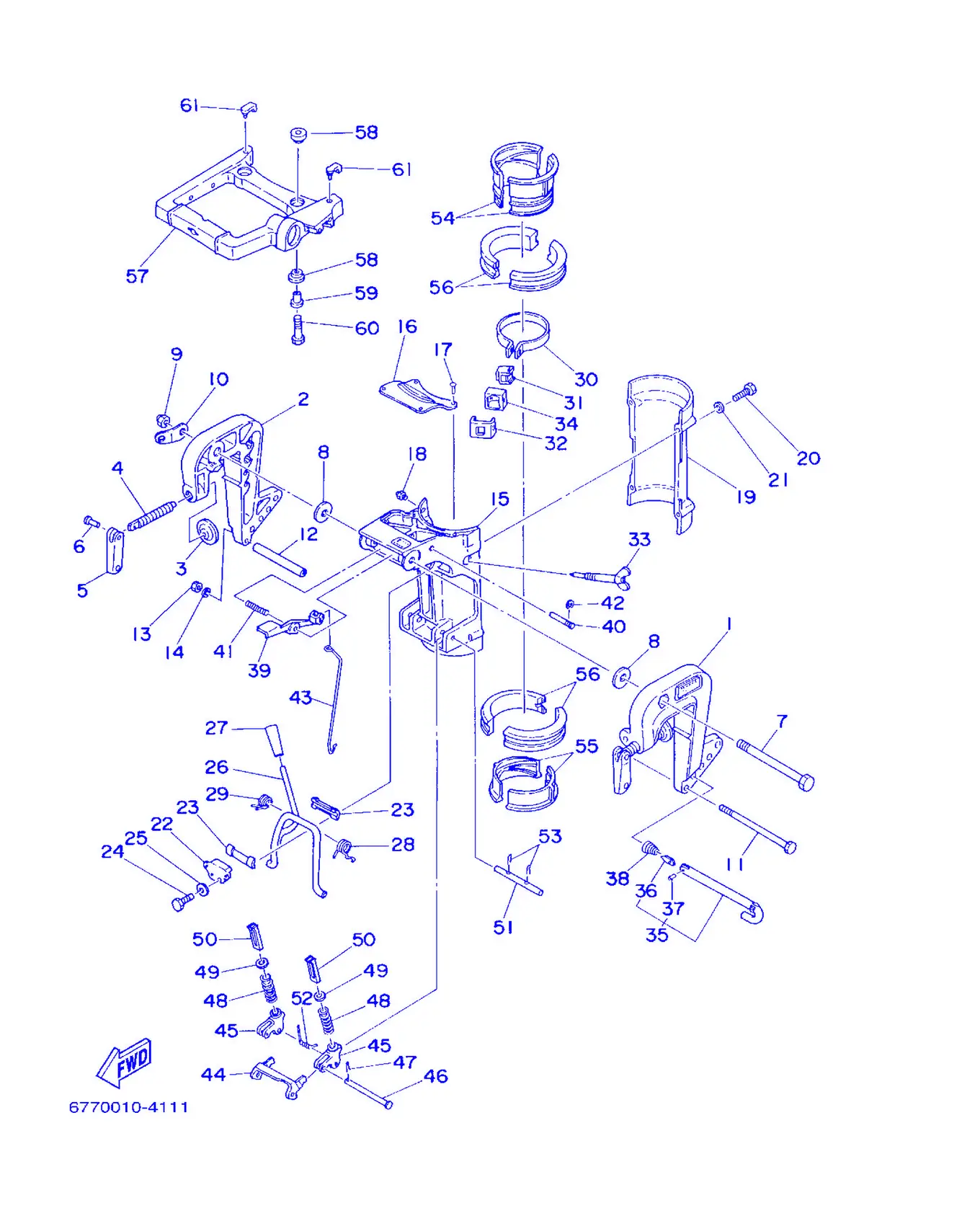

Рис. 13КРОНШТЕЙН Bracket

REF	Номер детали	Наименование	Кол-во
1	620-43111-02-4D	Кронштейн хомута 1	1
2	620-43112-01-4D	Кронштейн хомута 2	1
3	620-43114-00	Подушка зажима транца	2
4	677-43116-01	Винт струбцины транца	2
5	663-43118-01-4D	Рукоятка зажима транца	2
6	90243-04007	Заглушка	2
7	90101-10M00	Болт шестигранный	1
8	90201-10M66	Шайба плоская	2
9	90185-10051	. Гайка самоконтрящаяся	1
10	6E7-43113-01	Пластина, кронштейн зажима	1
11	90101-06336	Болт шестигранный	1
12	90387-06M11	Втулка	1
13	95380-06600	Тяга, соединительная	1
14	92990-06600	Прокладка, дроссель	1
15	677-43311-01-4D	Кронштейн поворотный 1	1
16	655-43318-00-4D	Крышка	1
17	90269-02M08	Шайба	4
18	93700-06M03	Пластина стопорная	1
19	647-43312-00-4D	Кронштейн поворотный 2	1
20	97095-06040	Болт	4
21	92995-06600	. . Шайба	4
22	654-43313-00-94	Кронштейн поворотный 3	1
23	620-43189-00	Прокладка	2
24	97095-06025	Болт	2
25	92995-06600	. . Шайба	2
26	647-43181-00	Рычаг стопора откидывания	1
27	620-43632-00	Ручка откидывания	1
28	90508-16021	Пружина, торсионная	1
29	90508-16020	Пружина, торсионная	1
30	655-42525-00	Пластина фрикционная	1
31	655-42526-00	Пластина фрикционная	1
32	655-42527-00	Пластина фрикционная	1
33	655-42529-00	Винт фрикционного узла	1
34	655-42532-00	Крышка	1
35	6L4-43160-00	Штанга откидывания в сборе	1
36	689-43165-00	Трубка, направляющая	1
37	91690-30008	Крышка, стопорная	1
38	90502-10M07	Стопор, фиксатор	1
39	677-43630-00	Рычаг откидывания в сборе	1
40	90249-04M05	Палец	1
41	90501-16104	Пружина сжатия	1
42	99001-04600	Стопорное кольцо	1
43	677-43616-00	Штанга стопора откидывания	1
44	647-43614-00	Пластина стопора откидывания	1
45	647-43615-01	Пластина стопора откидывания	2
46	90240-05047	Штифт, вилкообразный	1
47	90468-10005	Прокладка	1
48	90501-26147	Пружина сжатия	2
49	647-43627-01	Стопор	2
50	647-43613-00	Рычаг фиксатора откидывания	2
51	647-43659-00	Вал фиксатора реверса	1
52	90508-18022	Торсионная пружина	1
53	90468-10003	Зажим	2
54	647-42537-00	Втулка оси поворота	2
55	677-42538-00	Втулка оси поворота	2
56	647-42539-00	Втулка оси поворота	4
57	655-42511-00-4D	Кронштейн рулевого управления	1
58	647-42541-00	Демпфер	4
59	655-42542-00	Труба	2
60	97075-08035	Болт	2
61	647-42523-00	Проставка, фрикционная	2

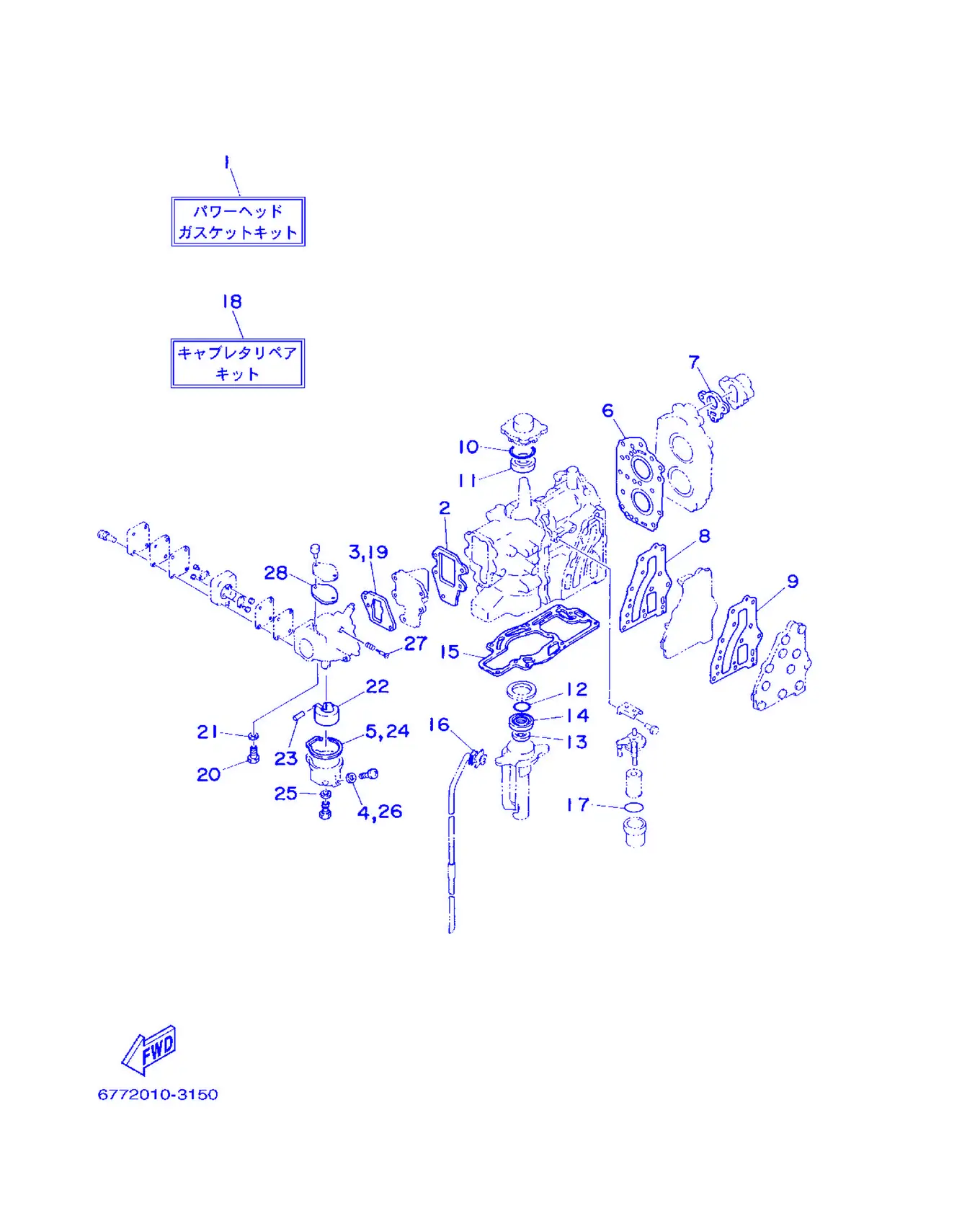

Рис. 14РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	677-W0001-A3	Комплект прокладок головки блока	1
2	677-13621-A1	Прокладка седла клапана	1
3	677-14198-A1	Прокладка	1
4	655-14398-00	. Прокладка	1
5	677-14384-01	. Прокладка поплавковой камеры	1
6	677-11181-A1	. Прокладка, головки цилиндра 1	1
7	677-12414-A1	Прокладка крышки	1
8	677-41112-A1	Прокладка внутренней крышки выхлопа	1
9	677-41114-A1	Прокладка наружной крышки выхлопа	1
10	93210-42159	. . Кольцо уплотнительное	1
11	93102-20M25	Сальник	1
12	93210-42M70	. Кольцо уплотнительное	1
13	93101-14M01	. Сальник	1
14	93101-20M29	. Сальник	1
15	677-45113-A1	. Прокладка верхнего корпуса	1
16	655-44365-00	. Демпфер, водяное уплотнение	1
17	93210-32738	Кольцо O-ring	1
18	677-W0093-06	Ремкомплект карбюратора	1
19	677-14198-A1	Прокладка	1
20	6E8-14390-12	. Игольчатый клапан в сборе	1
21	367-14195-00	. Прокладка	1
22	6E7-14385-00	. Поплавок	1
23	647-14386-10	. Ось поплавка	1
24	677-14384-01	. Прокладка поплавковой камеры	1
25	1J2-14398-00	. Прокладка	1
26	655-14398-00	. Прокладка	1
27	648-14323-00	. Винт регулировки качества смеси	1
28	677-14227-01	Прокладка	1

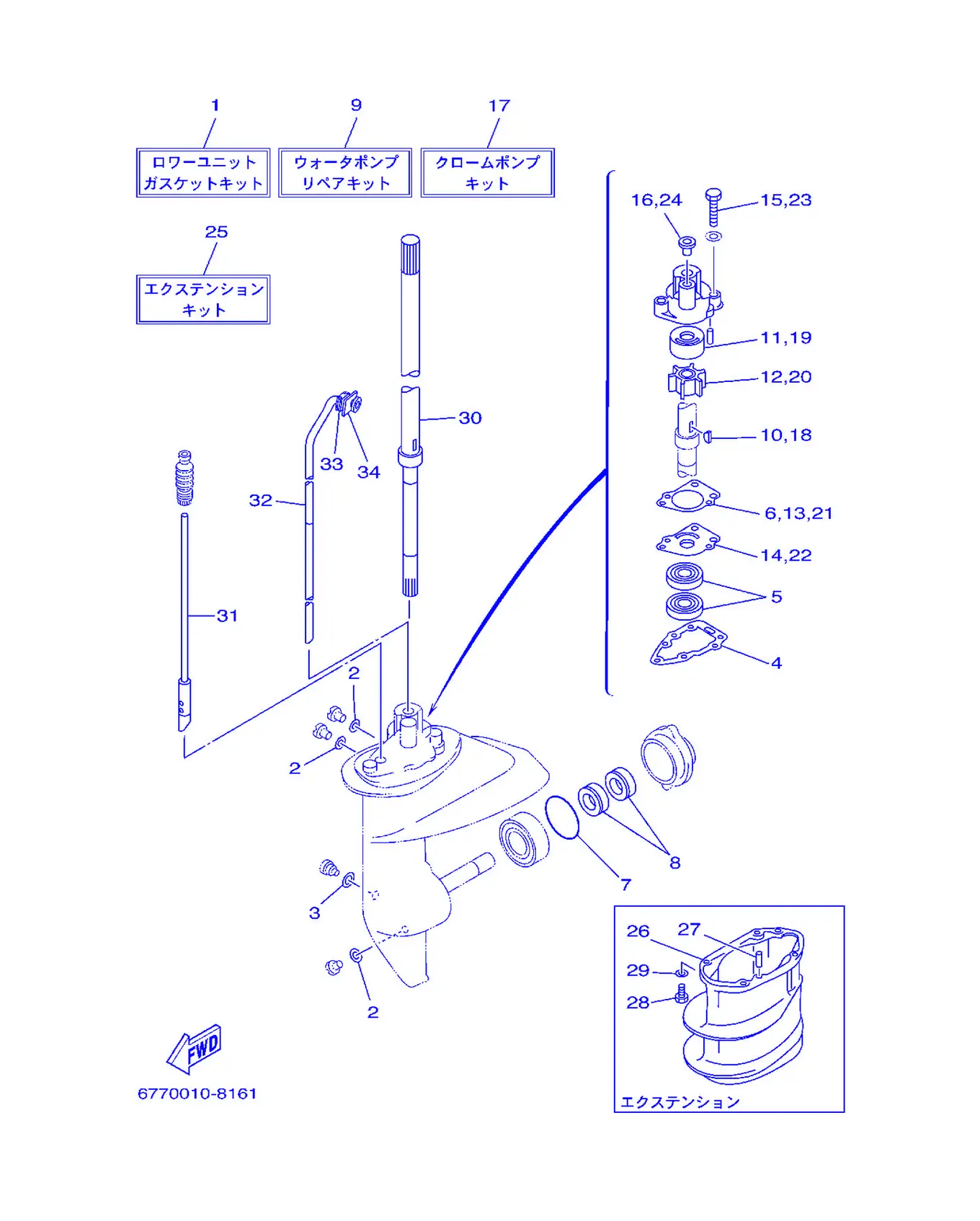

Рис. 15РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	677-W0001-C0	Комплект прокладок нижнего узла	1
2	90430-08020	. Прокладка	3
3	90430-06M03	. Прокладка	1
4	677-45315-A1	Уплотнение нижнего корпуса	1
5	93101-18050	. Сальник	2
6	655-44315-A1	Прокладка водяного насоса	1
7	93210-58144	. Уплотнительное кольцо	1
8	93101-15074	. Сальник	2
9	655-W0078-B0	Ремкомплект водяного насоса	1
10	90280-03024	Корпус, картридж	1
11	650-44322-01	. Вставка картриджа	1
12	662-44352-01	. Крыльчатка	1
13	655-44315-A1	Прокладка водяного насоса	1
14	655-44323-01	. Наружная пластина картриджа	1
15	97095-06040	Болт	3
16	647-44366-00	. Демпфер, уплотнение воды	1
17	655-W0078-CA	Комплект хромированного насоса	1
18	90280-03024	Корпус, картридж	1
19	655-44322-41	. Вставка картриджа	1
20	662-44352-01	. Крыльчатка	1
21	655-44315-A1	Прокладка водяного насоса	1
22	655-44323-41	. Наружная пластина картриджа	1
23	97095-06040	Болт	3
24	647-44366-00	. Демпфер, уплотнение воды	1
25	677-W0072-00-4D	Комплект удлинителя	1
26	647-45211-10-4D	. Удлинитель	1
27	93604-08062	Штифт установочный	2
28	97095-06020	Болт с шайбой	4
29	92995-06600	. . Шайба	4
30	655-45501-10	Приводной вал в сборе	1
31	655-44150-10	Кулачок переключения передач в сборе	1
32	655-44361-10	Трубка водяная	1
33	655-44365-00	. Демпфер, водяное уплотнение	1
34	655-44373-00	Пластина крепления водяной трубки	1

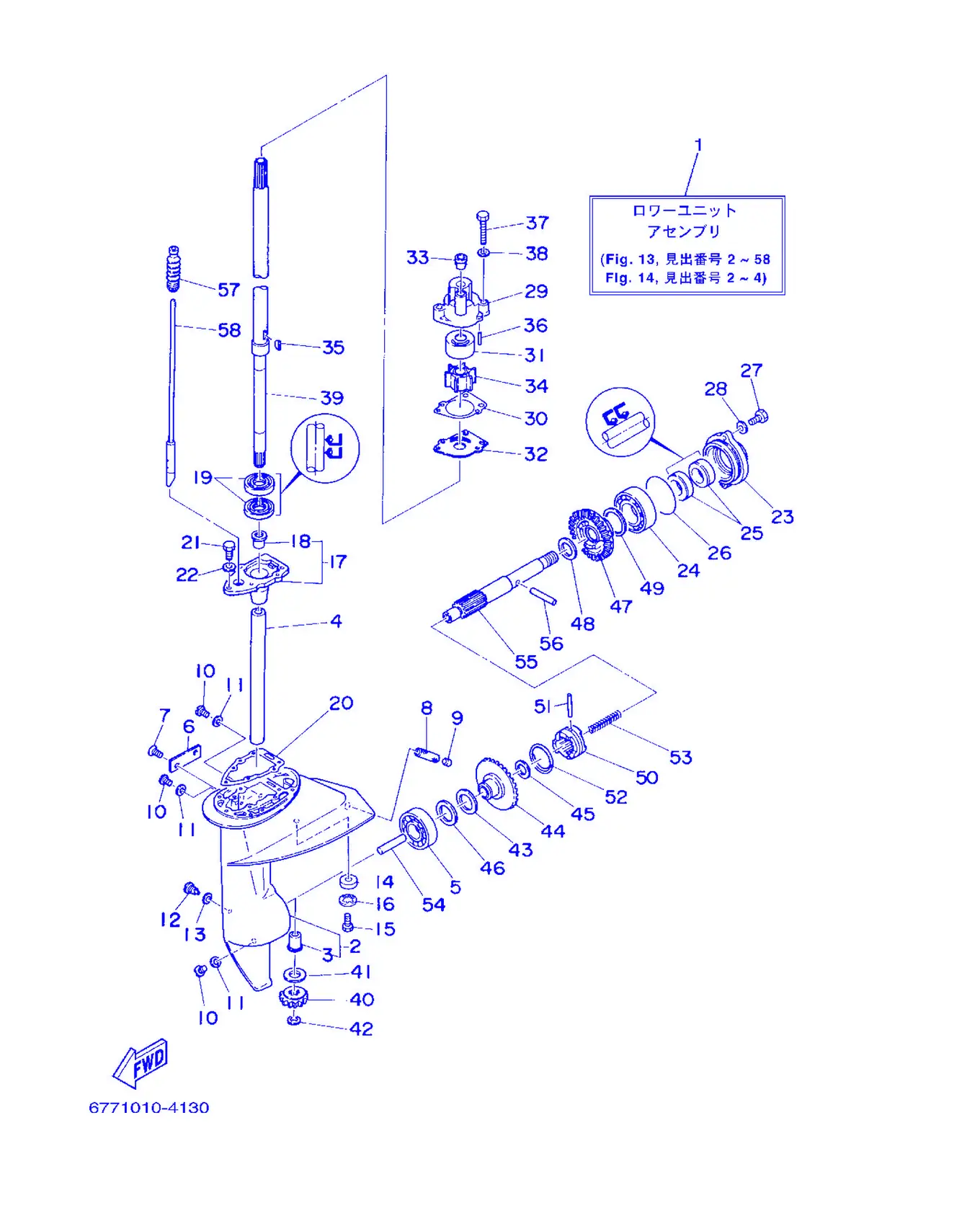

Рис. 16НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	677-45300-11-4D	Узел нижнего редуктора	1
2	655-45310-02-4D	Корпус нижнего редуктора в сборе	1
3	647-45316-09	. Втулка приводного вала	1
4	90387-14108	Втулка	1
5	93306-004U0	Крышка	1
6	655-45214-02-4D	Крышка водозаборника	1
7	90152-05M02	Винт с потайной головкой	2
8	626-45215-00	Крышка водозаборника	1
9	90334-10008	Пробка прямая	1
10	90340-08002	Прокладка, пластина	3
11	90430-08020	. Прокладка	3
12	90149-06003	Винт	1
13	90430-06M03	. Прокладка	1
14	677-45251-00	Анод	1
15	95895-06012	Табличка, предупреждающая	1
16	92990-06300	. Шайба с внутренними зубьями	1
17	647-45331-00-94	Корпус подшипника	1
18	647-45316-09	. Втулка приводного вала	1
19	93101-18050	. Сальник	2
20	677-45315-A1	Уплотнение нижнего корпуса	1
21	97095-06020	Болт с шайбой	2
22	92995-06600	. . Шайба	2
23	655-45361-02-4D	Крышка нижнего корпуса	1
24	93306-00501	Подшипник (B6005)	1
25	93101-15074	. Сальник	2
26	93210-58144	. Уплотнительное кольцо	1
27	97095-06020	Болт с шайбой	2
28	92995-06600	. . Шайба	2
29	655-44311-03	Корпус водяного насоса	1
30	655-44315-A1	Прокладка водяного насоса	1
31	650-44322-01	. Вставка картриджа	1
32	655-44323-01	. Наружная пластина картриджа	1
33	647-44366-00	. Демпфер, уплотнение воды	1
34	662-44352-01	. Крыльчатка	1
35	90280-03024	Корпус, картридж	1
36	93604-18080	. Демпфер, ...	2
37	97095-06040	Болт	3
38	92995-06600	. . Шайба	3
39	655-45501-10	Приводной вал в сборе	1
40	647-45551-00	Шестерня ведущая (13T)	1
41	647-45533-00	Шайба регулировочная (T:0.8MM)	1
41	647-45533-20	Шайба регулировочная (T:1.0MM)	1
41	647-45533-30	Шайба регулировочная (T:1.1MM)	1
41	647-45533-40	Шайба регулировочная (T:1.2MM)	1
41	647-45533-50	Шайба регулировочная (T:1.3MM)	1
42	99001-07600	Сальник коленвала	1
43	90201-12161	Шайба, пластина	1
44	647-45560-00	Шестерня 1 (27T)	1
45	90201-13198	Шестерня, переднего хода	1
46	647-45567-00	Шайба регулировочная (T:0.10MM)	1
47	647-45570-01	Шестерня 2 (27T)	1
48	90201-15229	Шайба, пластина	1
49	626-45577-00	Шайба (T:0.10MM)	1
49	626-45577-10	Шайба (T:0.20MM)	1
49	626-45577-20	Шайба (T:0.30MM)	1
49	626-45577-30	Шайба (T:0.40MM)	1
49	626-45577-40	Шайба (T:0.50MM)	1
50	655-45631-00	Муфта храповая	1
51	93605-29098	Штифт установочный	1
52	93440-30040	Стопорное кольцо	1
53	90501-12M61	Пружина сжатия	1
54	654-45635-00	Плунжер переключения	1
55	677-45611-01	Вал гребного винта	1
56	90250-05036	Штифт прямой	1
57	655-44147-00	Чехол тяги переключения передач	1
58	655-44150-10	Кулачок переключения передач в сборе	1

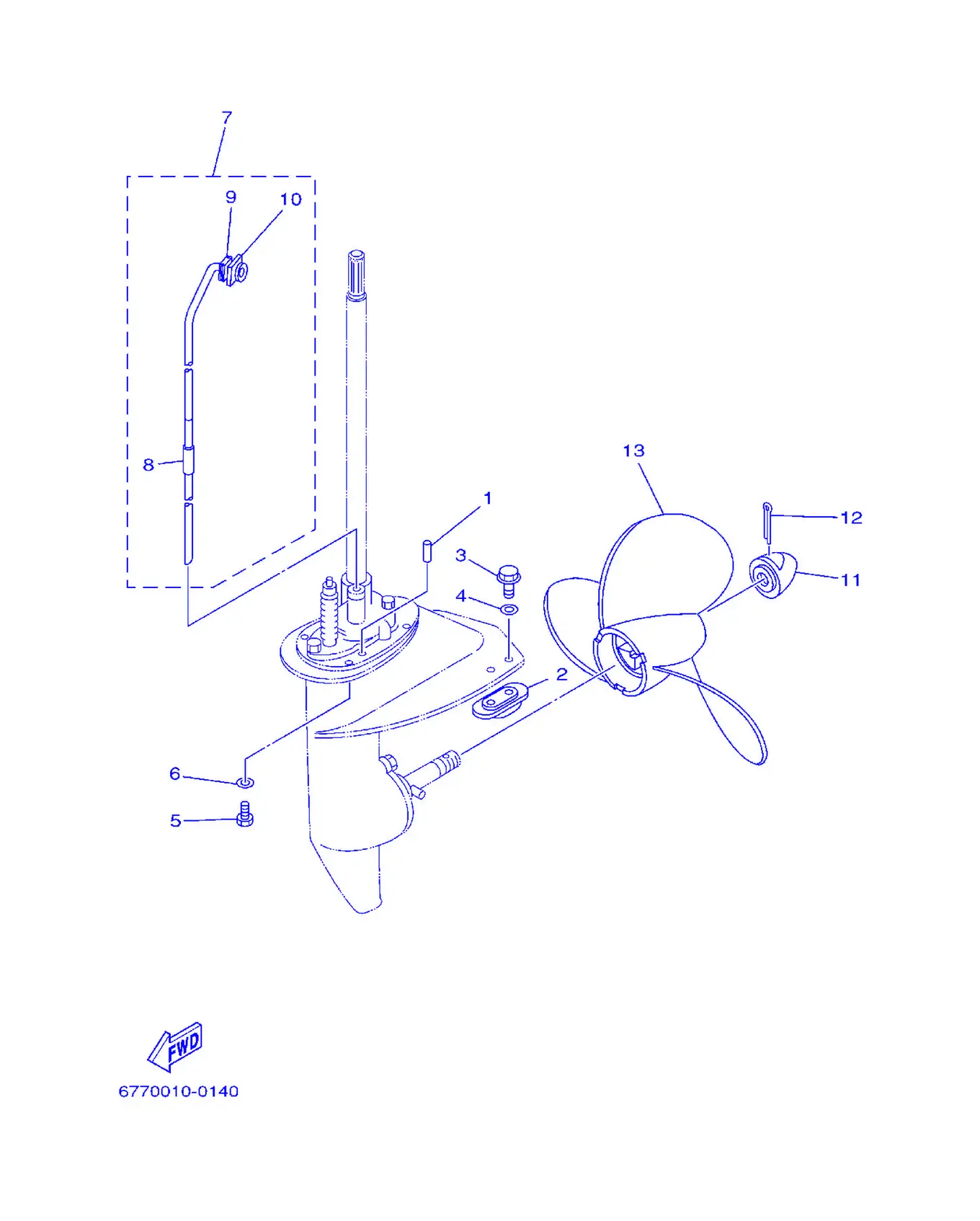

Рис. 17НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	93604-08062	Штифт установочный	2
2	6E0-45251-12	Анод	1
3	95895-06016	. Болт с фланцем	2
4	92990-06300	. Шайба с внутренними зубьями	2
5	97095-06020	Болт с шайбой	4
6	92995-06600	. . Шайба	4
7	655-44360-10	Трубка водяная в сборе	1
8	90445-11262	Шланг (L30)	1
9	655-44365-00	. Демпфер, водяное уплотнение	1
10	655-44373-00	Пластина крепления водяной трубки	1
11	647-45616-02	Гайка гребного винта	1
12	91490-30030	Штифт, шплинт	1
13	647-45941-00-EL	Гребной винт (3X9-1/4 X9-1/4 -C)	1
13	647-45943-00-EL	Пропеллер (3X9X7-C)	1
13	647-45947-00-EL	Гребной винт (3X9 X9 -C)	1
