雅马哈 EK25A - EK25A

共 20 个部位，点击零件编码查看详情，或搜索本页零件。

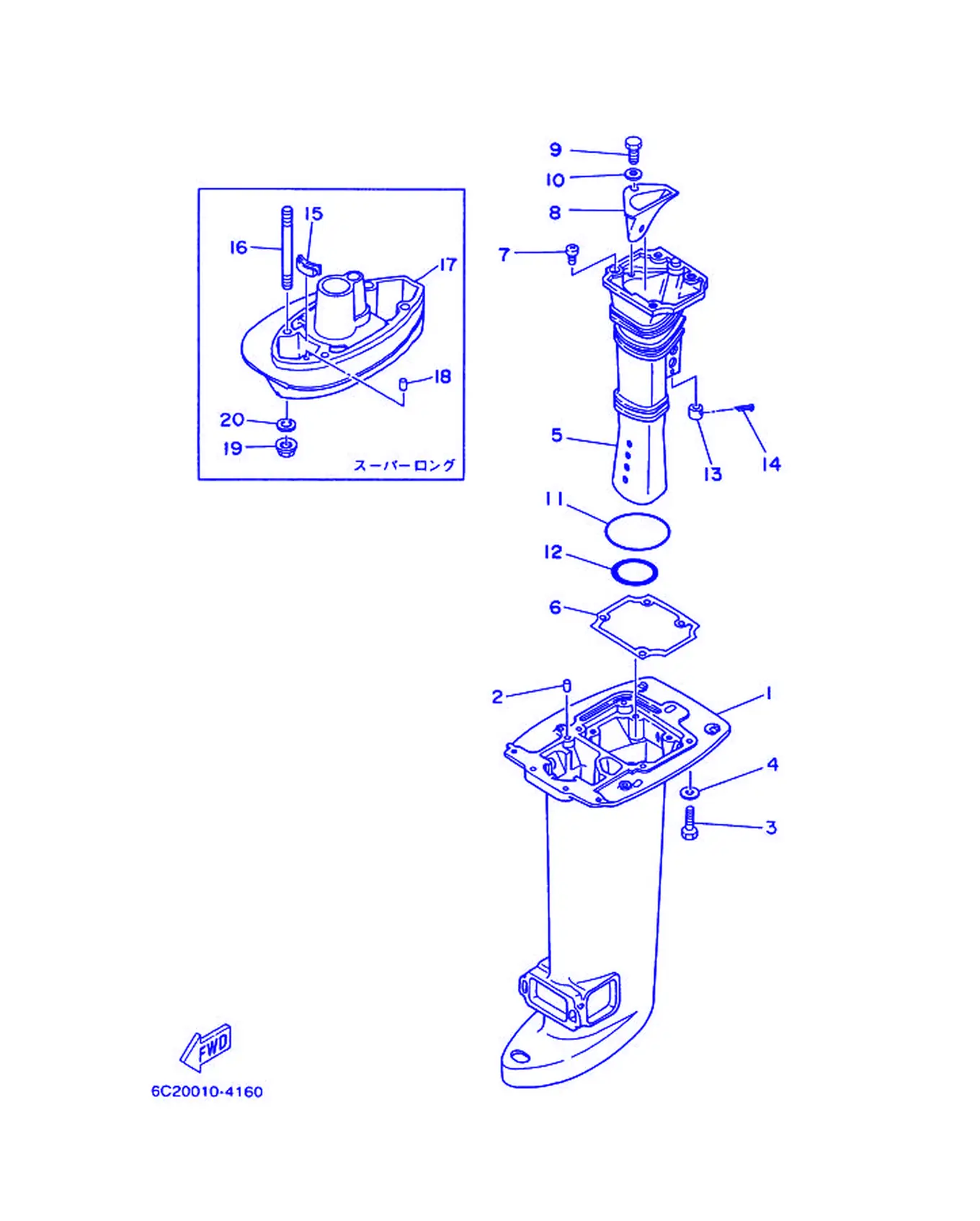

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	689-45111-13-4D	Корпус верхний	1
2	93606-12019	. Пластина, корпус насоса	2
3	97075-08030	Болт	6
4	92995-08600	. . Шайба	6
5	689-41131-00-5B	Коллектор выпускной 1	1
6	664-41134-A0	. Прокладка выпускного коллектора	1
7	97880-06016	Винт, полукруглая головка	4
8	689-41137-00-94	Направляющая выпускная	1
9	97095-08020	Прокладка	1
10	92995-08600	. . Шайба	1
11	689-41141-00	Сальник 1	1
12	689-41142-00	Сальник	1
13	689-41135-00	Прокладка выпускного коллектора	1
14	91490-30025	Крышка, боковая	1
15	61N-45375-00	Демпфер, сальник	1
16	90116-10M34	Болт, шпилька	4
17	61N-45211-20-4D	Удлинитель	1
18	93606-11M24	Крышка, боковая	2
19	90179-10M03	Гайка	4
20	92995-10600	Шайба	4

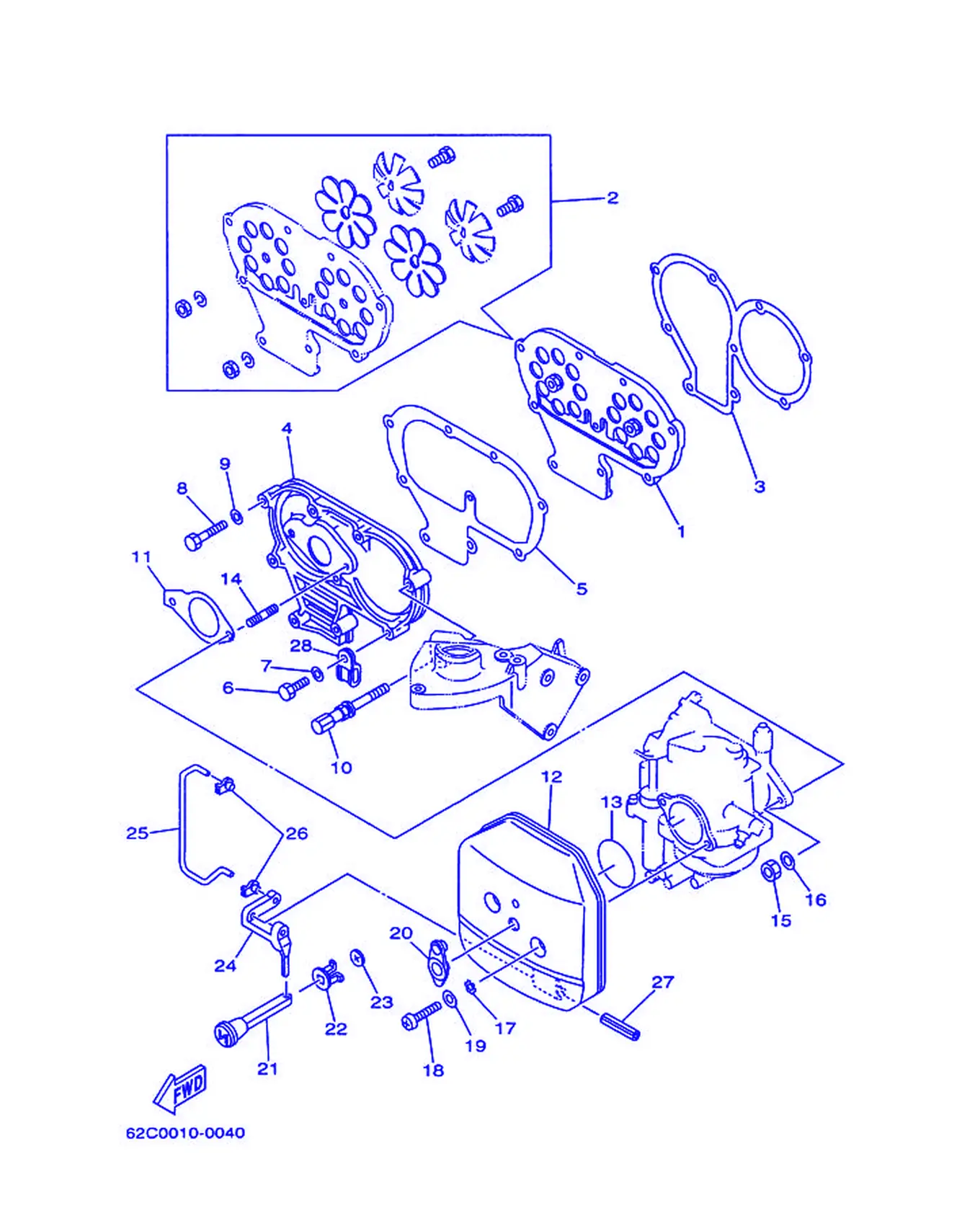

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6J0-13610-00	Узел лепесткового клапана	1
2	689-W0004-60	Комплект лепестков	1
3	648-13621-A1	. Прокладка, седло клапана	1
4	648-13641-01-94	Коллектор 1	1
5	6J0-13645-A0	Прокладка, коллектор 1	1
6	97013-06025	. Болт	2
7	92903-06600	Шайба, пластина	2
8	97013-06035	Болт	6
9	92903-06600	Шайба, пластина	6
10	90109-06M24	Болт	1
11	648-14198-A0	Прокладка	1
12	62C-14440-00	Глушитель в сборе, впускной	1
13	93210-39M89	Кольцо уплотнительное	1
14	90116-06M08	Болт, шпилька	2
15	95380-06600	Тяга, соединительная	2
16	92995-06600	. . Шайба	2
17	90209-05M24	Шайба	2
18	97880-05030	Винт с полукруглой головкой	2
19	92990-05600	. Шайба пластины	2
20	62C-14435-00	Втулка уплотнительная	1
21	682-41271-00	Ручка, подсос	1
22	689-41273-00	Крышка	1
23	6J8-41274-00	Втулка 2	1
24	6J0-41252-00	Рычаг подсоса 1	1
25	62C-41256-00	Тяга, дроссель 1	1
26	661-41262-02	Соединение, рычаг подсоса	2
27	91690-40040	Штифт, пружинный	1
28	90461-06M01	Хомут	1

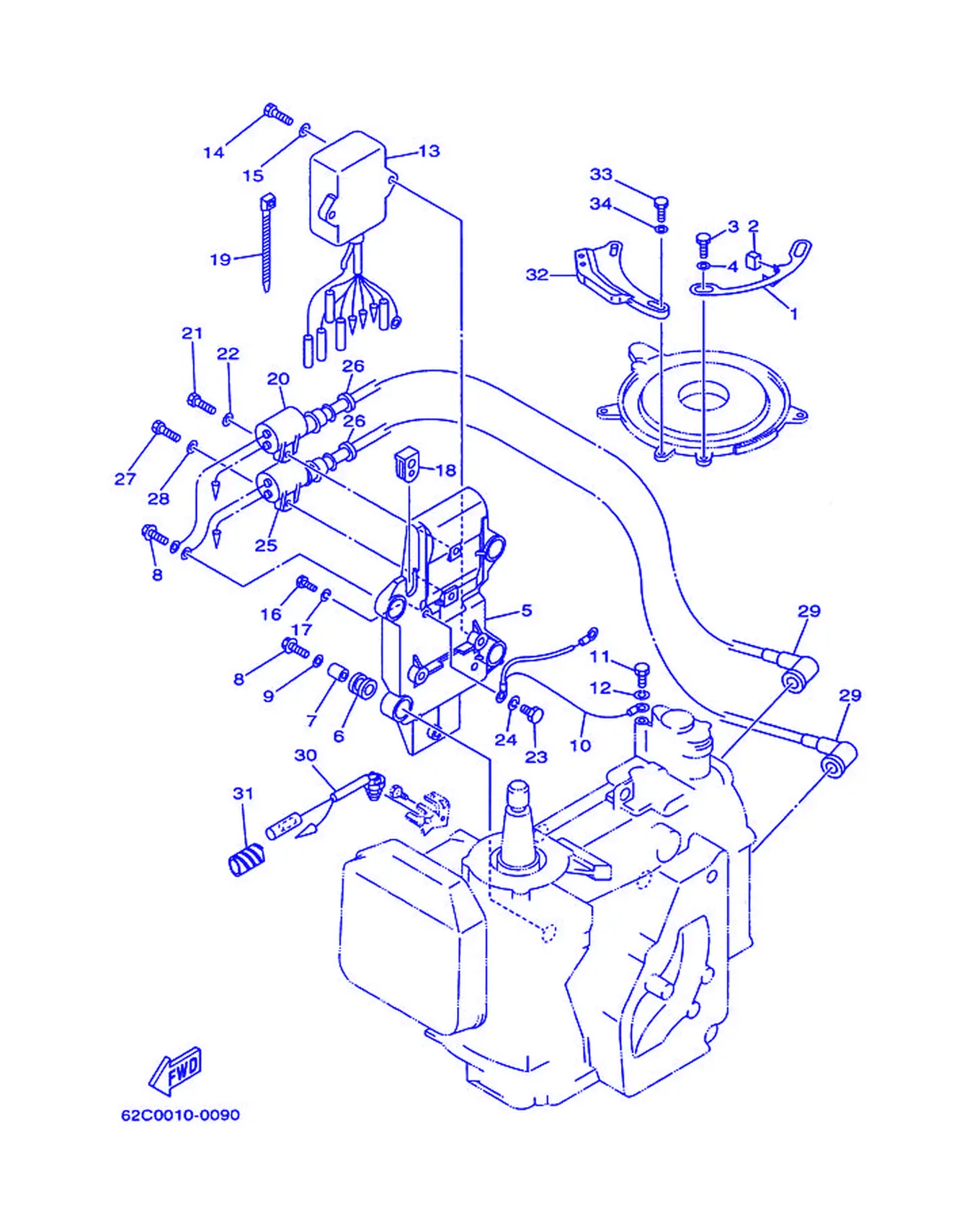

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	62C-41615-00	Упор, основание магнето	1
2	695-44194-00	Крышка	2
3	97095-06010	. Болт	2
4	92995-06600	. . Шайба	2
5	61N-85542-00-94	Кронштейн	1
6	61N-82317-00	Демпфер, катушка зажигания	4
7	624-42542-00	Труба	4
8	90119-06M95	Табличка, предупреждающая	4
9	90201-06M30	Шайба, пластина	2
10	61N-82519-01	Провод, заземляющий	1
11	97090-06012	Болт	1
12	92990-06100	Прокладка, стопор	1
13	61N-85540-11	Блок C.D.I. в сборе	1
14	97095-06020	Болт с шайбой	2
15	92995-06600	. . Шайба	2
16	97090-06012	Болт	1
17	92990-06100	Прокладка, стопор	1
18	6H3-81922-00	Втулка проходная	1
19	90465-13M11	. Хомут	1
20	61N-85570-00	Катушка зажигания в сборе	1
21	97095-06020	Болт с шайбой	1
22	92995-06600	. . Шайба	1
23	97090-06012	Болт	1
24	92990-06100	Прокладка, стопор	1
25	61N-85570-10	Катушка зажигания в сборе	1
26	90480-25161	Прокладка	2
27	97095-06020	Болт с шайбой	1
28	92995-06600	. . Шайба	1
29	663-82370-01	Колпачок свечи в сборе	2
30	689-82540-01	Выключатель нейтрали в сборе	1
31	90446-10M02	Шланг <DM>	1
32	689-41213-01-94	Кулачок, дроссель	1
33	97095-05010	Табличка	2
34	92995-05600	. Шайба	2

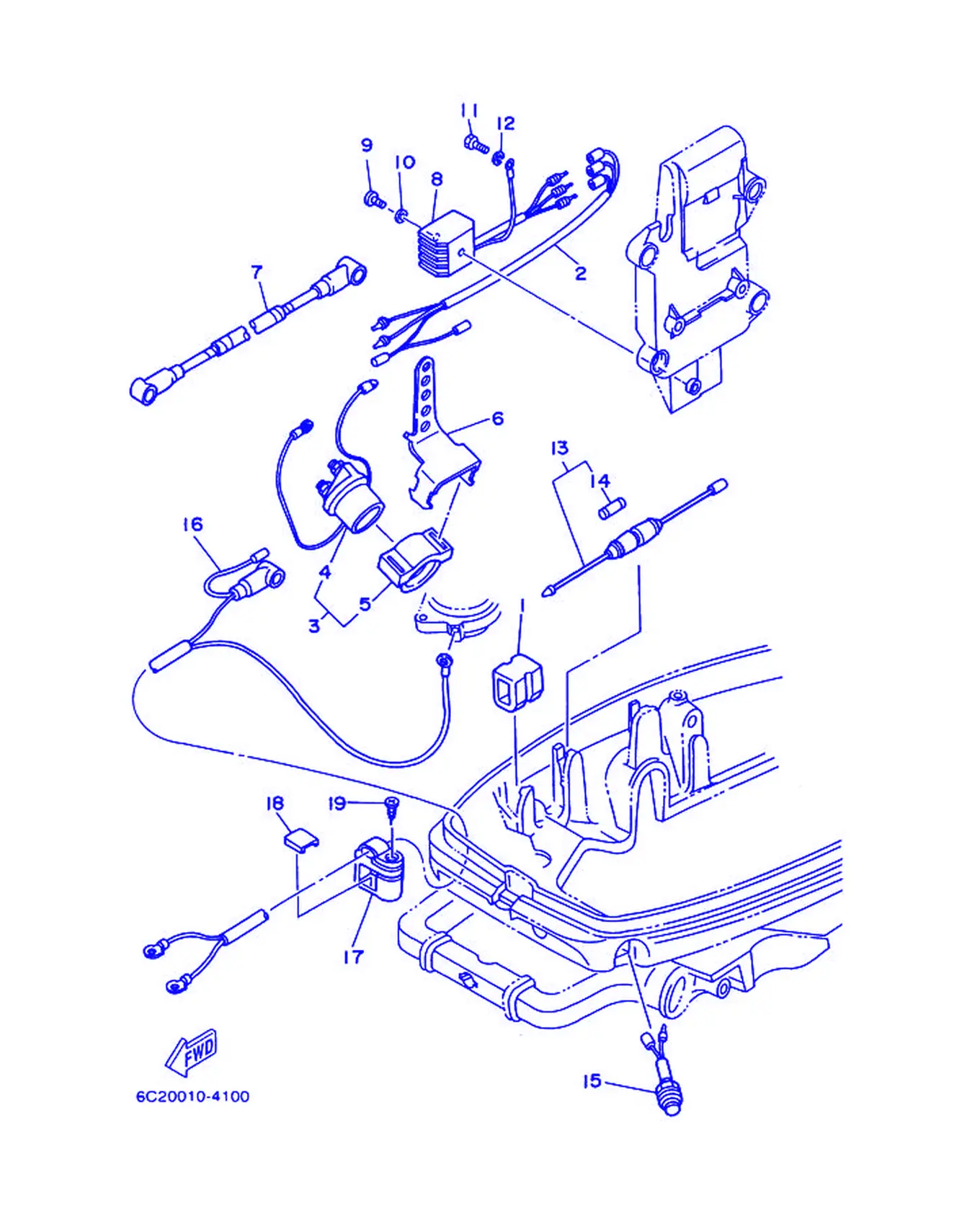

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	90480-17M08	Втулка проходная	3
2	689-81971-00	Провод, соединительный	1
3	6J0-81940-00	Реле стартера в сборе	1
4	6J0-81941-10	. Реле стартера в сборе	1
5	6J0-81952-00	. Держатель реле	1
6	6J0-81945-00	Пластина крепления выключателя	1
7	689-82531-02	Провод, соединительный	1
8	664-81970-61	Выпрямитель в сборе	1
9	97880-05025	Винт с полукруглой головкой	1
10	92990-05600	. Шайба пластины	1
11	97090-06012	Болт	1
12	92990-06100	Прокладка, стопор	1
13	682-82150-10	Держатель предохранителя в сборе	1
14	682-82151-00	. Предохранитель (20A)	1
15	689-81870-00	Выключатель стартера в сборе	1
16	689-82105-13	. Жгут проводов	1
17	689-82594-00	Хомут	1
18	682-42525-00	Пластина фрикционная	1
19	90161-06M00	Винт самонарезающий	1

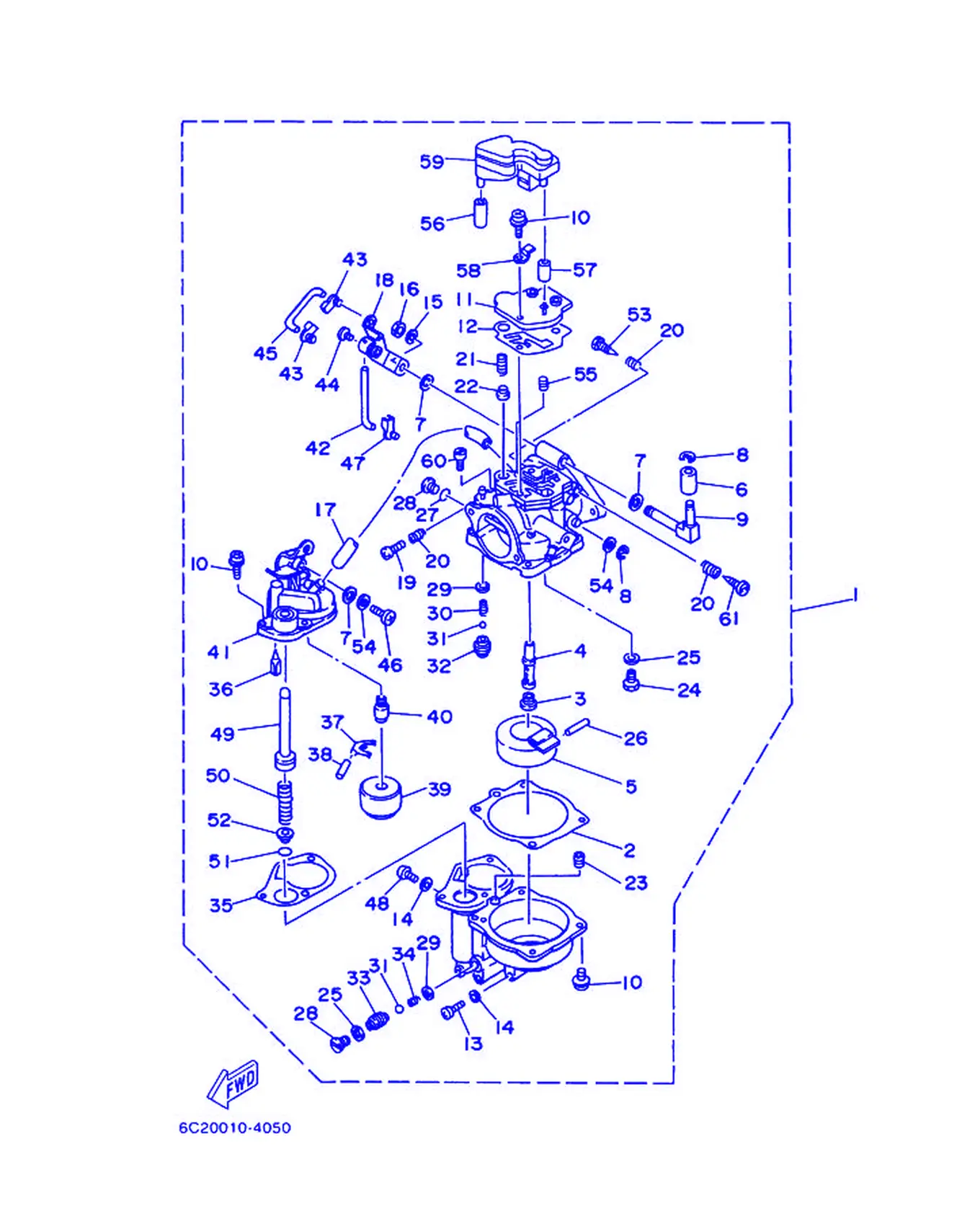

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	62C-14301-01	Карбюратор в сборе 1	1
2	6A4-14384-00	. Прокладка поплавковой камеры	1
3	648-14343-78	Жиклер, главный (#155)	1
4	6J0-14341-00	. Распылитель, главный	1
5	648-14385-00	. Поплавок	1
6	62C-41231-00	Втулка, направляющий штифт	1
7	62C-14367-00	Втулка	3
8	93430-04301	. Стопорное кольцо	2
9	62C-41216-00	Вал шкива, тяга дросселя	1
10	97980-04112	Винт с шайбой	10
11	6A4-14346-01	. Пластина 1	1
12	6A4-14398-01	. Прокладка	1
13	98580-04015	. Винт, с полукруглой головкой	1
14	650-14227-01	. Шайба	2
15	92990-05100	. Хомут шланга	1
16	95380-05700	Гайка	1
17	6J0-14348-00	. Трубка 1	1
18	62C-14310-00	Рычаг дросселя в сборе	1
19	664-14321-01	. Винт дроссельной заслонки	1
20	646-14212-01	. Пружина винта регулировки холостого хода	3
21	656-14335-00	. Пружина, плунжера	1
22	62C-14371-00	Плунжер, стартер	1
23	6J0-14344-43	Жиклер, стартера (# 86)	1
24	6J0-14390-14	. Игольчатый клапан в сборе	1
25	367-14195-00	. Прокладка	2
26	689-14386-00	. Штифт, поплавка	1
27	652-14397-00	. . Кольцо уплотнительное	1
28	6A4-14394-00	. Винт, сливной	2
29	6F5-14372-01	. Седло, прокладка	2
30	6F5-14332-01	. Пружина	1
31	6A4-14369-01	. Диафрагма в сборе 2	2
32	6A4-14355-00	. Седло, шарик	1
33	6A4-14355-10	. Распылитель, главный 2	1
34	6A4-14332-00	. Пружина, воздушного клапана	1
35	6J0-14384-00	. Прокладка, поплавковой камеры	1
36	62C-14392-00	Клапан, игольчатый	1
37	6J0-14387-00	. Рычаг, диафрагмы	1
38	6A4-14386-00	. Ось, поплавка	1
39	652-14385-00	. Поплавок	1
40	6J0-14342-29	Жиклер, холостого хода (#58)	1
41	6J0-14182-00	. Крышка, поплавковой камеры	1
42	6J0-14379-10	Тяга, стартер	1
43	6F5-41262-01	Соединение, рычаг дросселя	2
44	677-14327-01	. Винт	1
45	62C-14379-00	Тяга, стартер	1
46	6J0-14329-01	Винт	1
47	661-41262-02	Соединение, рычаг подсоса	1
48	97890-04005	. Винт с полукруглой головкой	1
49	6J0-14370-00	. Плунжер стартера в сборе	1
50	6A4-14339-01	. Держатель, иглы	1
51	652-14147-00	. Кольцо уплотнительное	1
52	6A4-13945-00	. Обратный клапан в сборе	1
53	647-14323-00	. Винт регулировки качества смеси	1
54	6L2-14357-00	Шайба, плоская	2
55	6J0-14353-27	Жиклер, холостого хода (#54)	1
56	90445-09M55	Шланг (L20)	1
57	90445-09M69	Шланг	1
58	6A4-14146-00	Пластина	1
59	6A4-14225-00	Крышка	1
60	62C-14326-00	Винт, направляющий	1
61	6J0-14323-00	Винт, регулировка воздуха	1

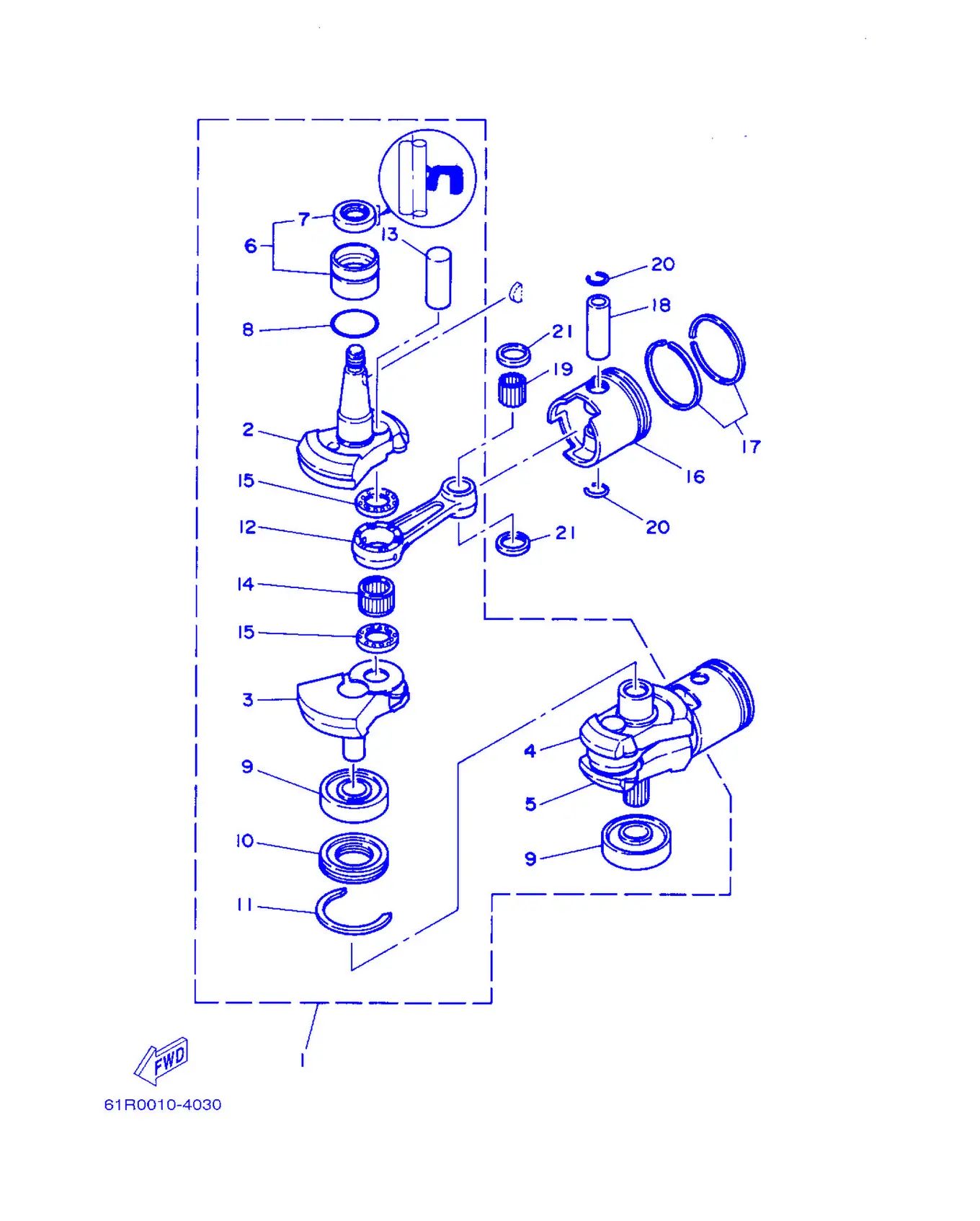

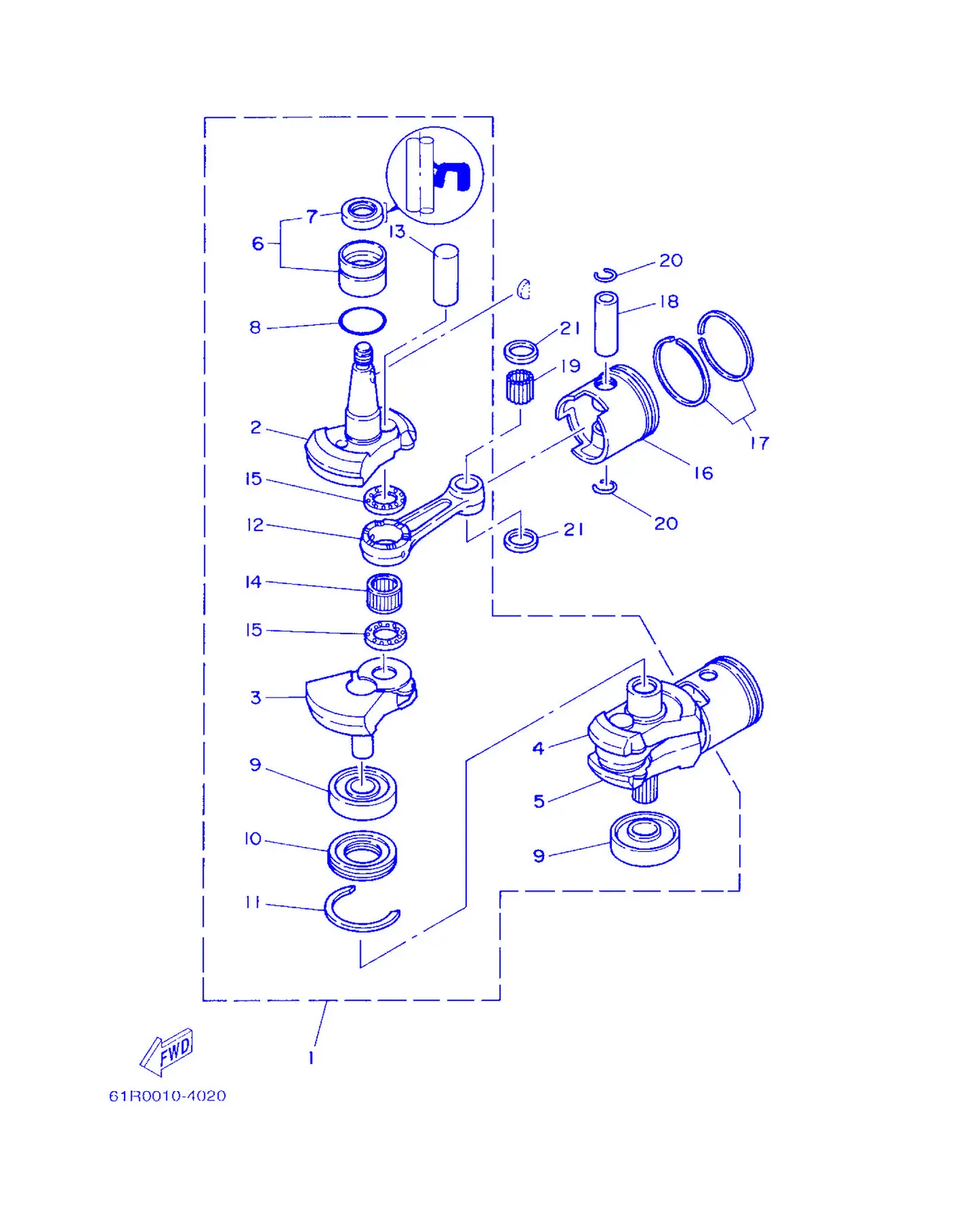

Рис. 6КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	62C-11400-01	Коленчатый вал в сборе	1
2	61N-11412-01	. Кривошип 1	1
3	61N-11422-00	Коленчатый вал 2	1
4	61N-11432-00	Коленчатый вал 3	1
5	61N-11442-00	Коленчатый вал 4	1
6	93311-632V4	. Подшипник	1
7	93102-32M07	Сальник	2
8	93210-42159	. . Кольцо уплотнительное	1
9	93306-305U3	. Подшипник	2
10	61N-11515-00	Уплотнение лабиринтное 1	1
11	93440-62057	Стопорное кольцо	1
12	689-11651-00	Шатун	2
13	689-11681-01	Палец кривошипа 1	2
14	93310-624W2	Подшипник	2
15	90202-24M32	Шайба, пластина	4
16	61N-11631-00-95	Поршень (STD)	2
16	61N-11635-00	Поршень (0.25MM O/S)	2
16	61N-11636-00	Поршень (0.50MM O/S)	2
17	61N-11603-00	Комплект поршневых колец (STD)	2
17	61N-11604-00	Комплект поршневых колец (0.25MM O/S)	2
17	61N-11605-00	Комплект поршневых колец (0.50MM O/S)	2
18	689-11633-00	Палец поршневой	2
19	93602-20M02	Штифт установочный	68
20	688-11634-00	Стопорное кольцо поршневого пальца	4
21	90201-20M27	Шайба опорная	4

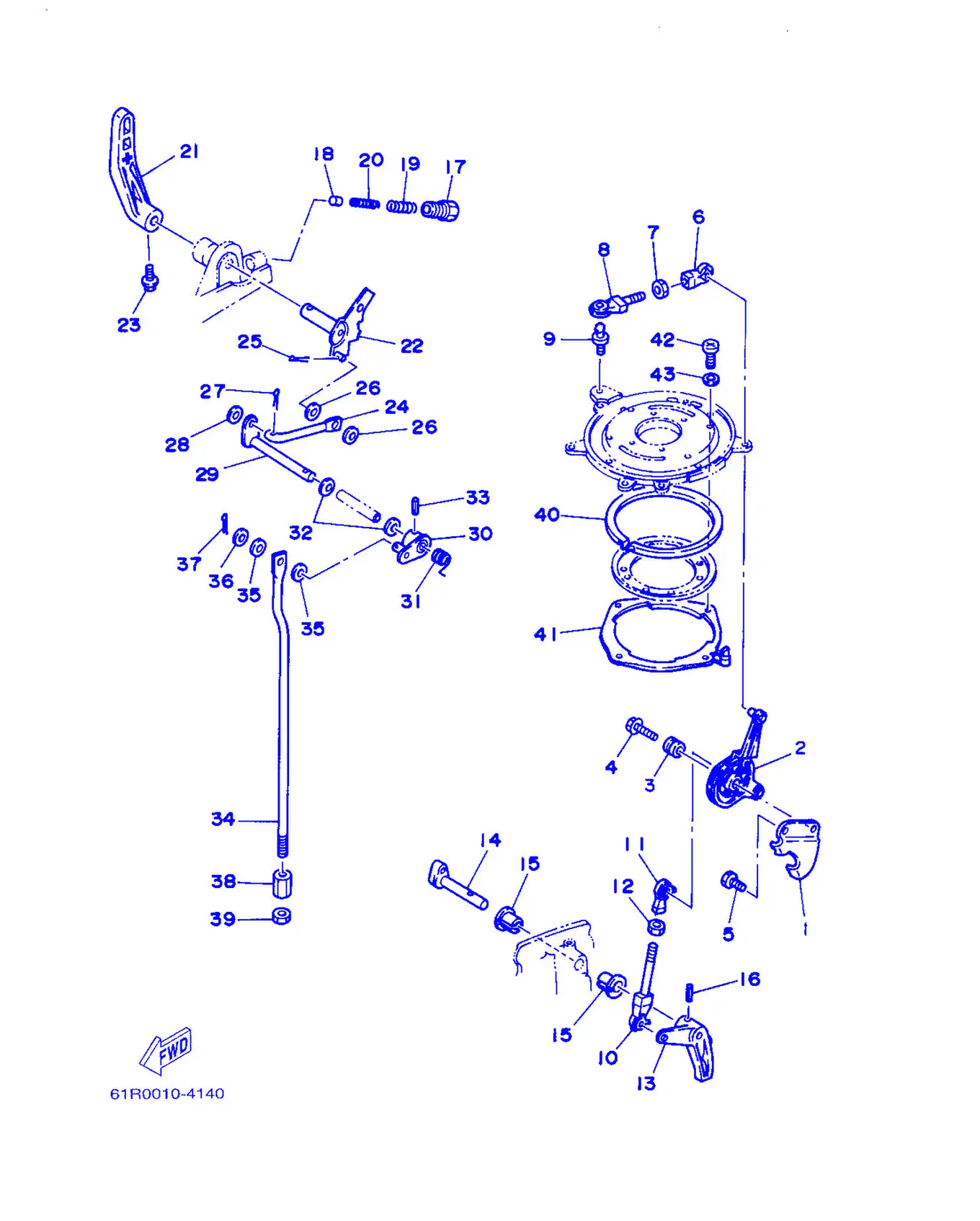

Рис. 7УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	689-14497-00	Кронштейн, трос дросселя	1
2	61N-41631-00-94	Рычаг управления магнето	1
3	90387-06M02	Втулка	1
4	90119-06M49	Болт с шайбой	1
5	97095-06012	Болт	1
6	662-41237-01	Соединительное звено	1
7	95380-05700	Гайка	1
8	679-41241-01	Тяга соединительная	1
9	663-85518-00	. Шаровой шарнир	1
10	689-42169-01	Соединение	1
11	662-41237-01	Соединительное звено	1
12	95380-05600	. Гайка	1
13	689-42154-80-94	Рычаг управления дросселем	1
14	656-42153-00-94	Вал управления дросселем	1
15	90386-10009	Втулка	2
16	91690-40018	. Крышка корпуса	1
17	664-42715-00	Втулка	1
18	664-44167-00	Плунжер, кулачок переключения	1
19	90501-14M07	Пружина сжатия	1
20	90501-09M08	Пружина сжатия	1
21	689-44111-01-4D	Рукоятка переключения передач	1
22	664-44113-01	Кулачковая пластина рукоятки	1
23	90105-06M07	Болт, с шайбой и шестигранной головкой	1
24	664-44142-00	Шарнир	1
25	91490-16010	Заглушка, поворотный	1
26	90202-06007	Шайба, пластина	2
27	91490-12010	Шплинт	1
28	92990-05600	. Шайба пластины	1
29	689-44121-01	Рычаг тяги переключения	1
30	689-44125-00	Рычаг тяги переключения	1
31	90508-14M13	Пружина торсионная	1
32	90202-10024	Шайба опорная	2
33	91690-40016	Пружинный штифт	1
34	61N-44143-00	Тяга переключения	1
35	90202-06007	Шайба, пластина	2
36	92990-05600	. Шайба пластины	1
37	91490-20010	Шплинт	1
38	61N-44146-00	Прокладка 2	1
39	95380-06600	Тяга, соединительная	1
40	676-41611-00	Фиксатор, основание магнето	1
41	676-41613-00	Пластина, основание фрикциона	1
42	97880-05012	Винт, с полукруглой головкой	4
43	92990-05600	. Шайба пластины	4

Рис. 8ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	62C-W0090-00-4D	Блок цилиндра в сборе	1
2	61N-15100-00-94	Картер в сборе	1
3	90119-08M18	Болт с шайбой	2
4	90119-08M66	Табличка с предупреждением	8
5	93606-12019	. Пластина, корпус насоса	2
6	689-15396-01-5B	Корпус сальника	1
7	93102-25M04	. Сальник	1
8	93101-16M36	Маслосъемный колпачок	2
9	93210-58M21	Кольцо уплотнительное	1
10	97095-06022	Болт	1
11	92995-06600	. . Шайба	1
12	6J8-11325-00	Анод	1
13	6H3-11327-00-94	Крышка анода	1
14	6H3-11328-00	Втулка	1
15	97013-06016	Болт	1
16	92903-06600	Шайба, пластина	1
17	689-11325-00	Анод	1
18	90151-06M02	Винт с потайной головкой	1
19	62C-11111-00-94	Головка, цилиндр 1	1
20	676-11372-00	Прокладка, насос	1
21	61N-11181-A1	. Прокладка, головка цилиндра 1	1
22	61N-11191-01-9M	Крышка, головка цилиндра 1	1
23	61N-11193-01	Прокладка, крышка головки 1	1
24	97013-06022	Болт	2
25	92903-06600	Шайба, пластина	2
26	90119-08M29	Табличка, предупреждение	11
27	6F5-12411-02	Термостат	1
28	90201-21567	Шайба пластины	1
29	655-12413-01-9M	Крышка термостата	1
30	655-12414-A1	Прокладка крышки	1
31	97013-06020	Болт	3
32	92903-06600	Шайба, пластина	3
33	6K8-41121-00-9M	Внутренняя крышка, выхлоп	1
34	6K8-41122-A1	Прокладка внутренней крышки выхлопа	1
35	61N-41123-00-9M	Наружная крышка, выхлоп	1
36	676-11372-00	Прокладка, насос	1
37	90445-10M41	Шланг (L105)	1
38	6K8-41124-A1	Прокладка наружной крышки выхлопа	1
39	97013-06025	. Болт	1
40	92903-06600	Шайба, пластина	1
41	97013-06030	. Болт	11
42	92903-06600	Шайба, пластина	11
43	90119-06MA0	Болт с шайбой	3
44	90201-50306	Шайба упорная	1
45	61T-45113-A0	Прокладка верхнего корпуса	1
46	94703-00217	Свеча зажигания (NGK B7HS-10)	2

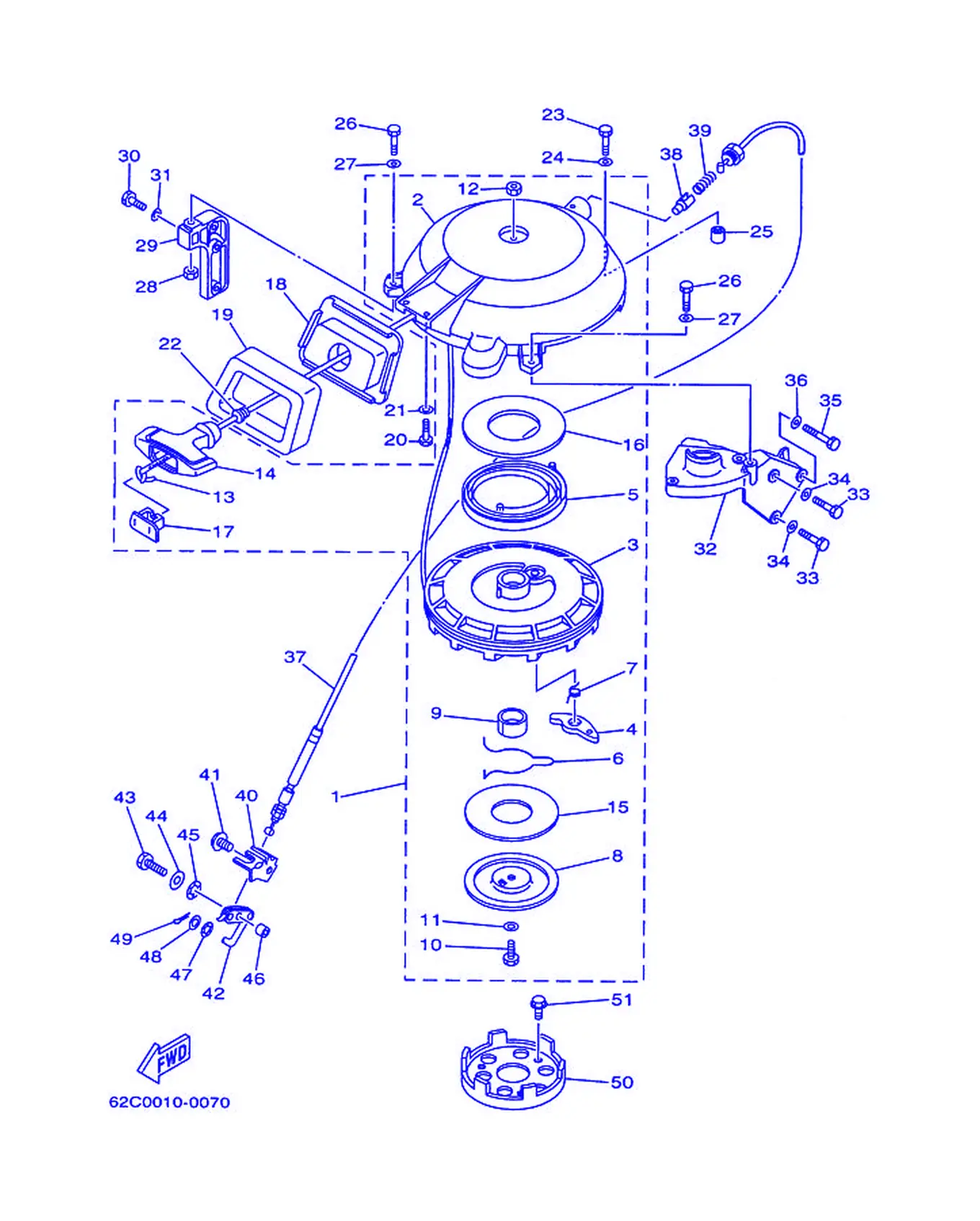

Рис. 9Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	61N-W1571-11	Стартер в сборе	1
2	61N-15711-10	Корпус стартера	1
3	6G0-15714-01	Барабан шкива	1
4	6F5-15741-01	Собачка привода	1
5	6F5-15713-01	Пружина стартера	1
6	61N-15715-00	Пружина ведущей пластины	1
7	61N-15734-00	Пружина возвратная	1
8	6F5-15716-01	Пластина ведущая	1
9	6G0-15754-00	Втулка 2	1
10	97313-08030	Болт	1
11	6F5-15726-01	Шайба плоская	1
12	95303-08700	Гайка	1
14	689-15755-01	Рукоятка стартера	1
15	6F5-15764-00	Втулка распорная 1	1
16	6F5-15739-00	Шайба упорная	1
17	6F5-15779-02	Направляющая	1
18	61N-15758-01-4D	Направляющая троса	1
19	61N-15762-00	Уплотнение резиновое 2	1
20	97095-06016	Болт	2
21	92990-06600	Прокладка, дроссель	2
22	6A0-15789-00	. Демпфер	1
23	97095-06035	Болт	1
24	92995-06600	. . Шайба	1
25	99530-10014	Установочный штифт	1
26	97095-06035	Болт	2
27	92995-06600	. . Шайба	2
28	95380-06600	Тяга, соединительная	1
29	656-15771-00-94	Кронштейн 1	1
30	97013-06025	. Болт	2
31	92903-06600	Шайба, пластина	2
32	61T-15772-01-94	Кронштейн 2	1
33	97013-06030	. Болт	2
34	92903-06600	Шайба, пластина	2
35	97013-06045	Болт	1
36	92903-06600	Шайба, пластина	1
37	61T-15770-00	Трос стартера в сборе	1
38	656-15748-00	Плунжер стопора стартера	1
39	90501-10227	Пружина сжатия	1
40	61T-15774-40-94	Кронштейн 4	1
41	97095-06010	. Болт	1
42	656-15749-00	Тяга стопора стартера	1
43	97095-06020	Болт с шайбой	1
44	92903-06600	Шайба, пластина	1
45	90206-08010	Волнистая шайба	1
46	90387-06568	Втулка	1
47	90206-05005	Шайба волнистая	1
48	92903-05600	. Шайба, пластина	1
49	91490-16010	Заглушка, поворотный	1
50	6F5-15723-01	Шкив стартера	1
51	90105-08M10	Болт с шайбой головки	3

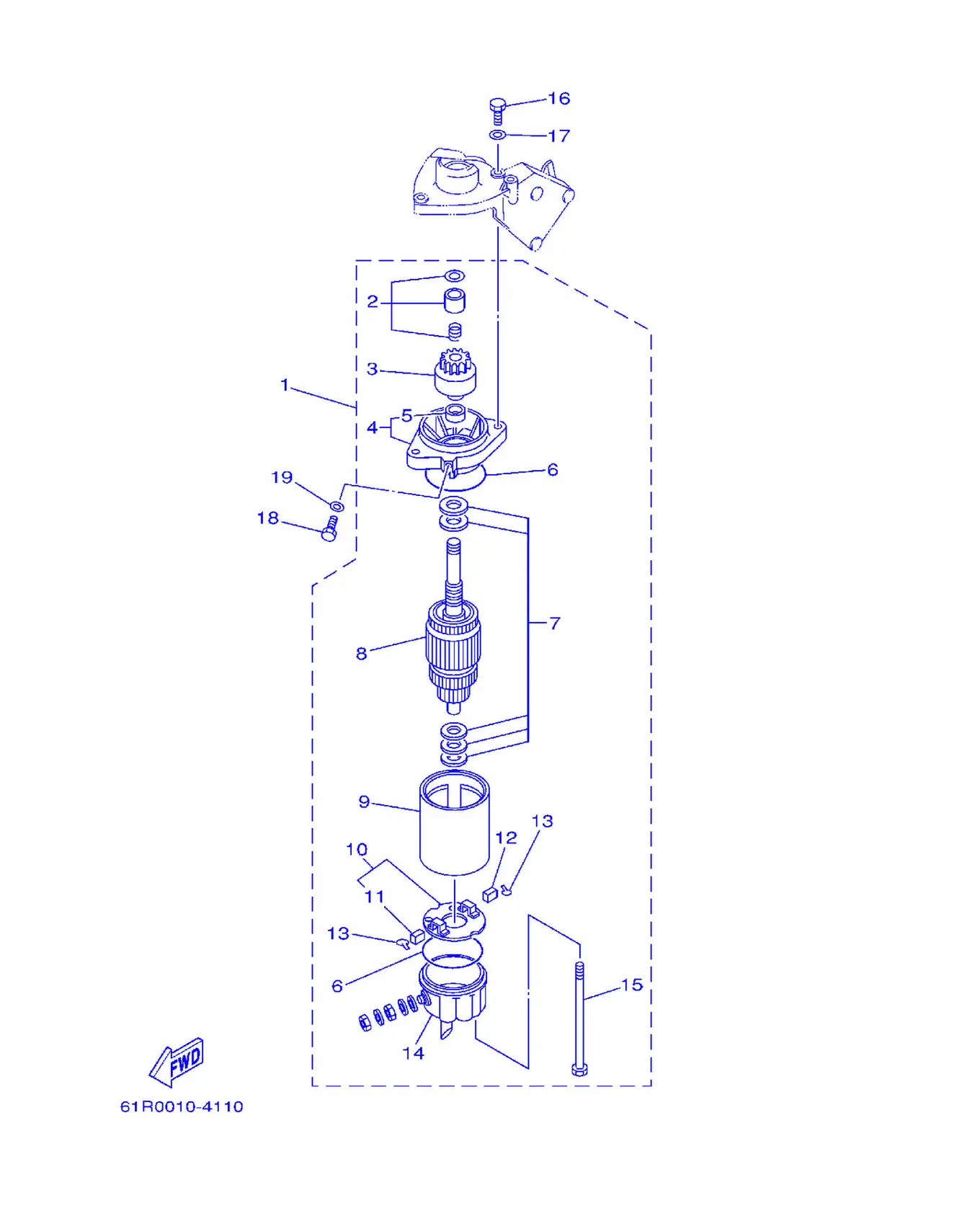

Рис. 10Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	689-81800-13	Стартер в сборе	1
2	689-81857-11	. Комплект стопора шестерни	1
3	689-81807-12	. [неразборчиво]	1
4	689-81830-11	. Передний кронштейн в сборе	1
5	689-81831-00	. . Вкладыш передний	1
6	689-81847-11	. Кольцо уплотнительное	2
7	689-81809-11	. Комплект шайб	1
8	689-81850-12	. [неразборчиво]	1
9	689-81810-11	. [неразборчиво]	1
10	689-81840-11	. [неразборчиво]	1
11	689-81812-11	. . Винт 2	1
12	689-81811-11	. . Винт 1	1
13	689-81813-10	. . Стопорное кольцо винта	2
14	689-81820-11	. Задний кронштейн в сборе	1
15	689-81826-10	. Наклейка	2
16	97013-08030	Болт	2
17	92903-08600	Шайба пластины	2
18	97013-08012	Болт	1
19	92903-08600	Шайба пластины	1

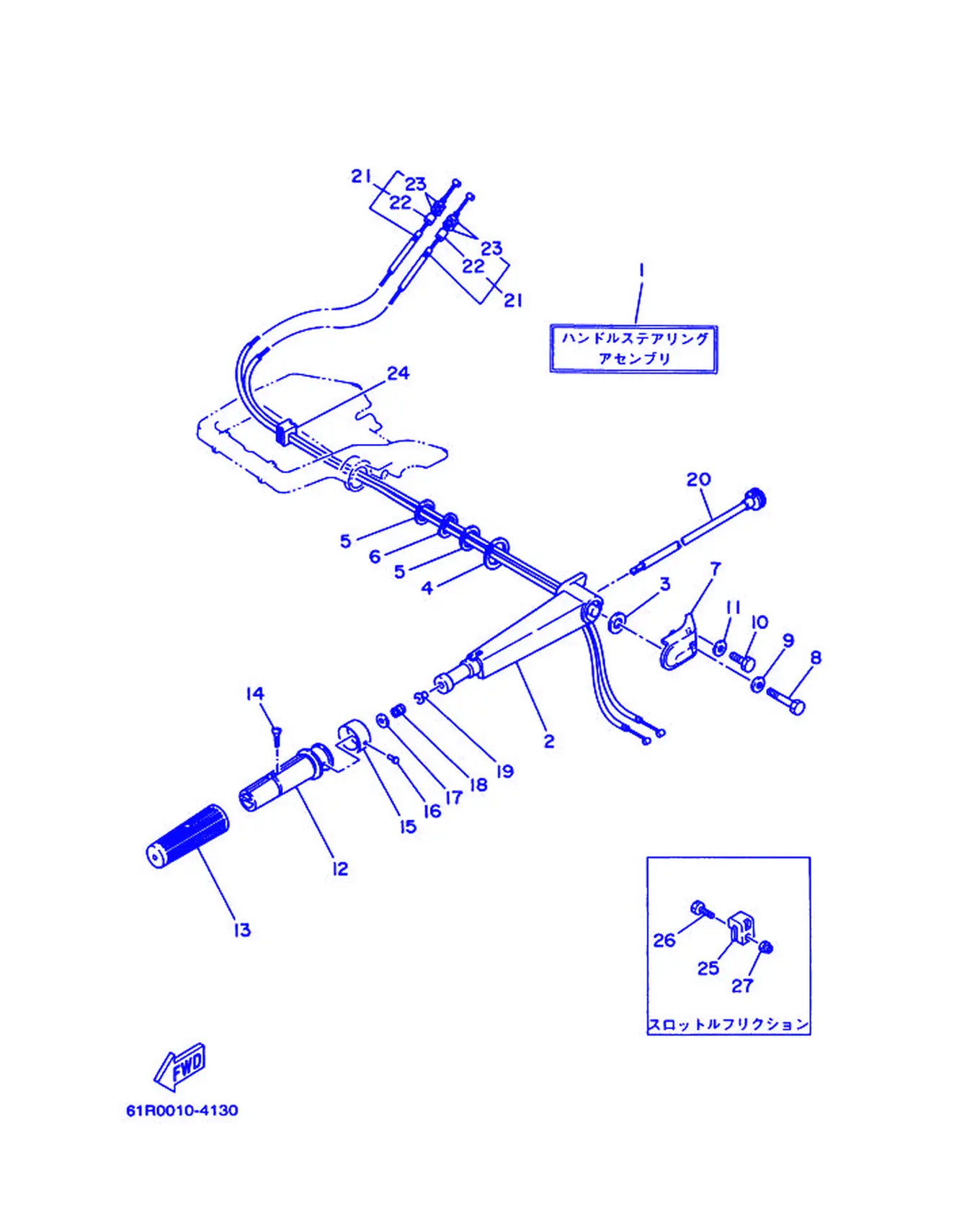

Рис. 11РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	62C-W0084-01-4D	Рулевое управление в сборе	1
2	689-42111-01-4D	Рукоятка рулевого управления	1
3	90560-14076	Проставка	1
4	90202-34043	Шайба, пластина	1
5	90201-28M00	Шайба, пластина	2
6	90206-28M07	Шайба, волнистая	1
7	689-42112-01-4D	Рукоятка, рулевое управление	1
8	97095-06050	Болт	1
9	92995-06600	. . Шайба	1
10	97095-06020	Болт с шайбой	1
11	92995-06600	. . Шайба	1
12	664-42119-00	Рукоятка рулевого управления	1
13	6F6-42177-A0	Резиновая рукоятка	1
14	90149-05M13	Винт	1
15	6J0-42137-00	Индикатор дросселя	1
16	90269-02M09	Заклепка	1
17	92903-10600	Шайба, пластина	1
18	90501-23215	Стопорное устройство	1
19	90386-08032	Проставка	1
20	689-42138-00	Рычаг дросселя	1
21	62C-26311-00	Трос дроссельной заслонки 1	2
22	90123-06M00	. Болт	1
23	90170-06183	. Гайка	2
24	61N-26326-00	Втулка	1
25	656-42126-01	Фрикцион рулевого управления	1
26	97095-06020	Болт с шайбой	1
27	90185-06062	Гайка самоконтрящаяся	1

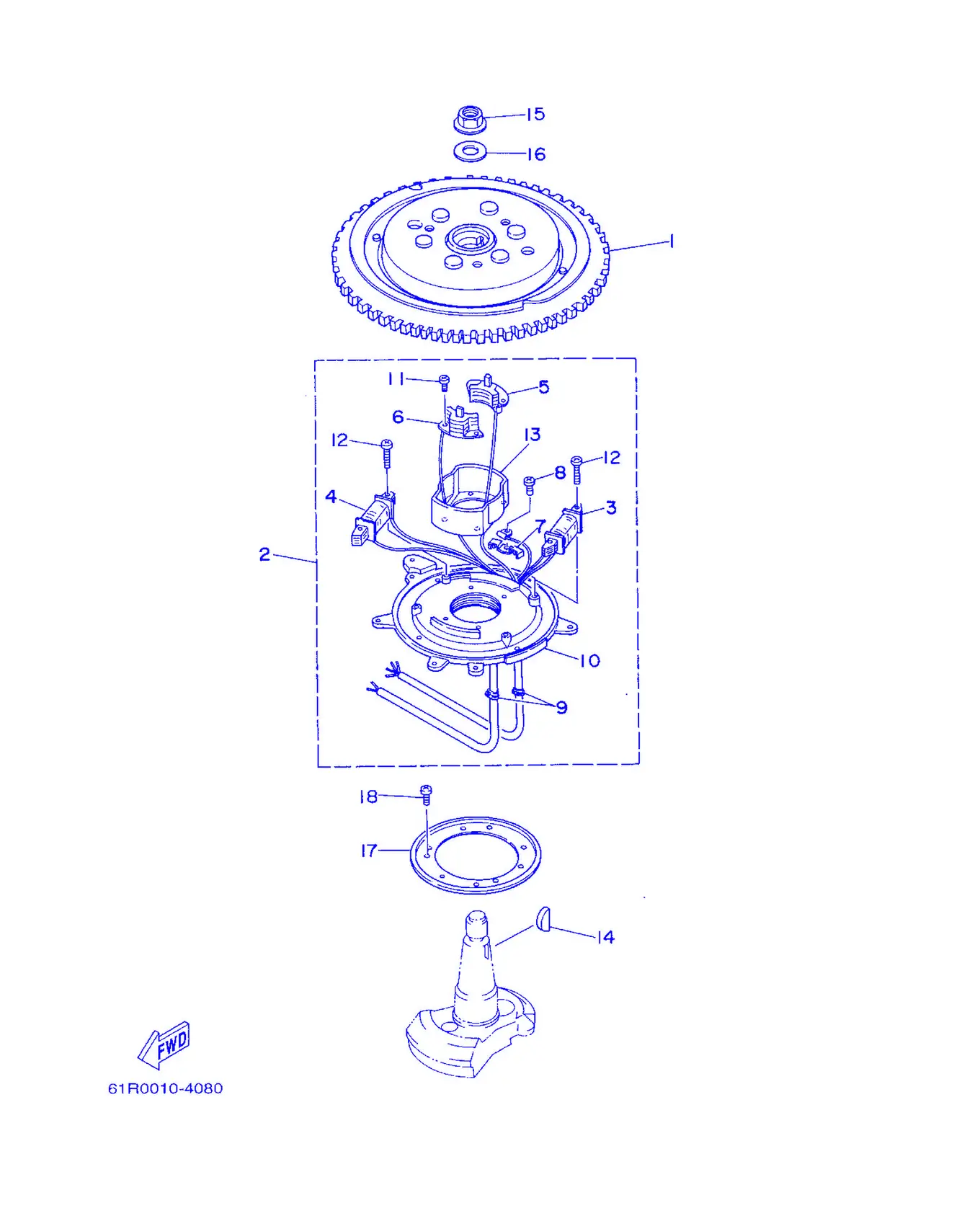

Рис. 12ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	61T-85550-10	Ротор в сборе	1
2	61N-85560-10	Основание в сборе	1
3	61N-85541-19	. Катушка, зарядка	1
4	61N-81313-09	. Катушка освещения 1	1
5	61N-85543-09	. Катушка датчика	1
6	61N-85543-19	. Катушка, пульсар	1
7	6E9-81328-70	. Хомут	1
8	97802-04006	Винт с полукруглой головкой	1
9	6E9-85516-70	. Втулка	2
10	61N-85561-00	. Основание, магнето	1
11	97607-04112	. Винт, с полукруглой головкой и шайбой	4
12	97607-06125	. Винт с полукруглой головкой и шайбой	4
13	61N-85537-00	. Крышка	1
14	90280-05015	Крышка, катушка	1
15	90179-16M05	Гайка	1
16	90201-16M44	Шланг, топливный	1
17	689-41612-01	Фиксатор, основание магнето	1
18	97880-06010	Шланг, топливный	4

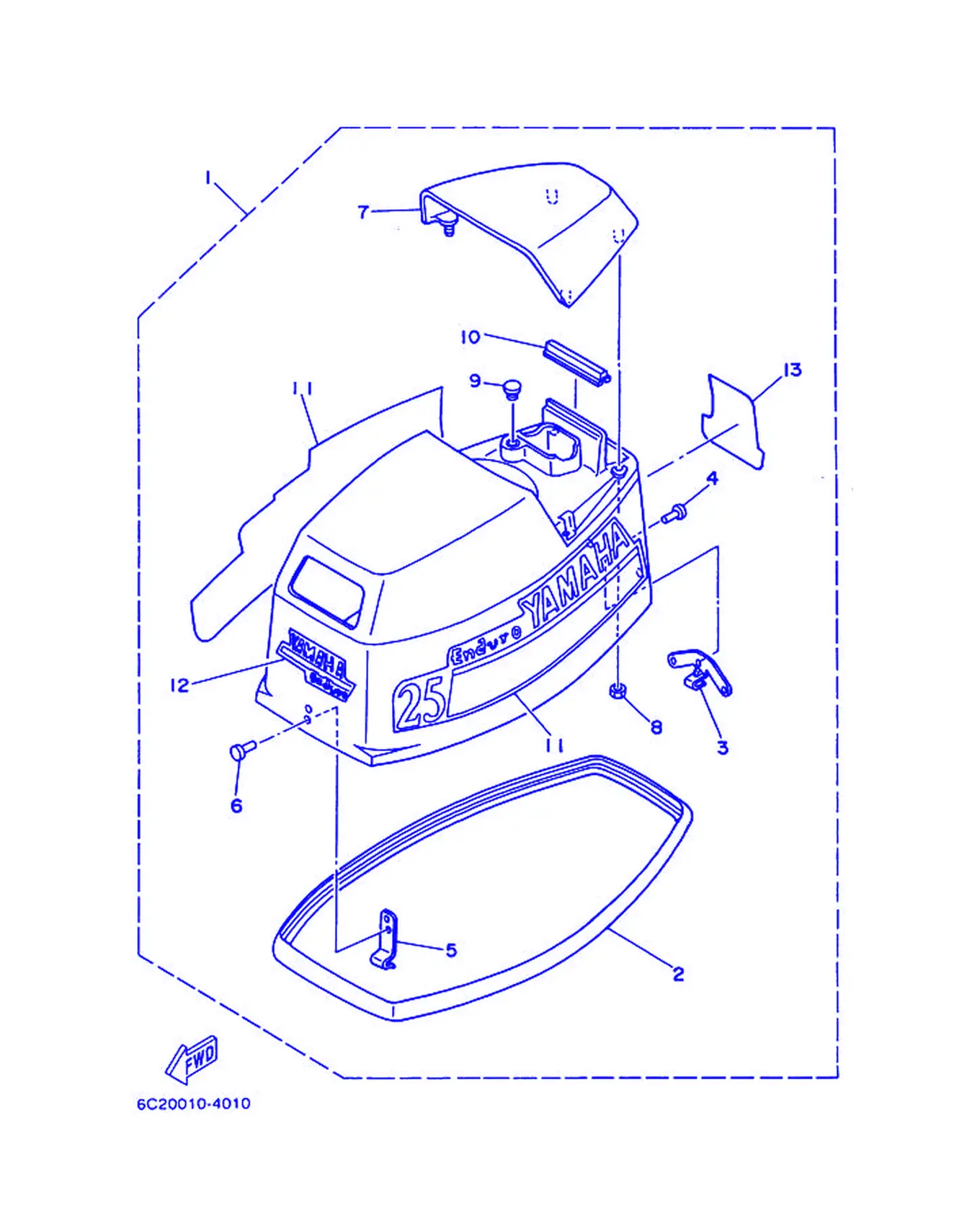

Рис. 13ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	62C-42610-K0-4D	Верхний кожух в сборе	1
2	6G0-42615-00	. Сальник	1
3	689-42647-00	. Держатель, хомут крепления	1
4	90266-04M01	. Шланг	3
5	6G0-42651-02	. Крючок	1
6	90266-04M00	Заклепка	2
7	61N-42613-00-4D	. Формовка, воздуховод	1
8	90179-06M24	Гайка	4
9	90480-14M14	. Втулка	1
10	61N-42628-00	. Заглушка	1
11	61N-W0070-H0	. Комплект графики	1
12	61N-42677-H0	. Графика, передняя	1
13	62C-42678-K0	. Графика, задняя	1

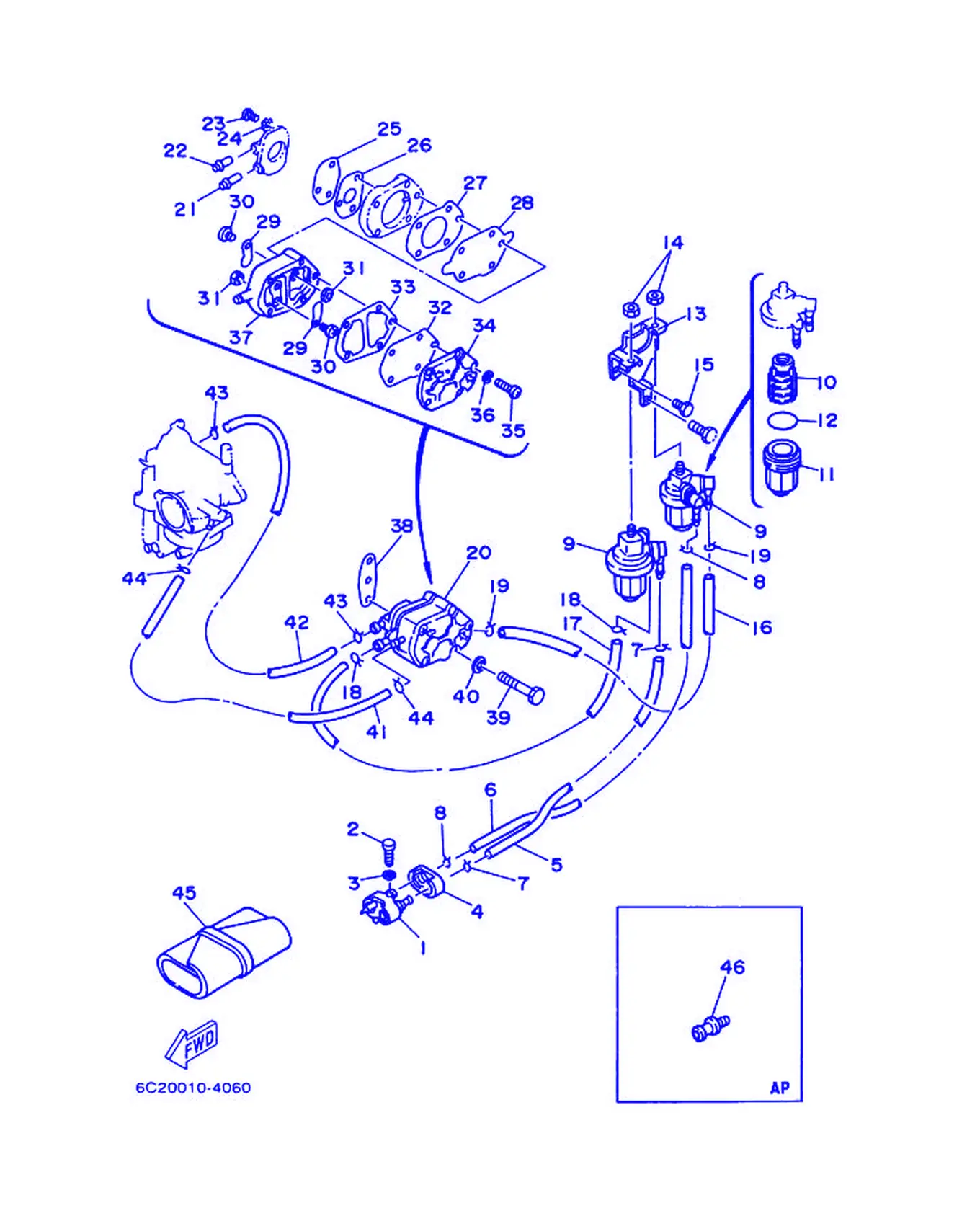

Рис. 14ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	680-24304-01	Соединение топливной трубки в сборе	1
2	97095-06020	Болт с шайбой	1
3	92995-06600	. . Шайба	1
4	6A4-24329-00	Уплотнение	1
5	90445-09M75	Шланг (L370)	1
6	90445-10M43	Шланг (L400)	1
7	90467-08004	Зажим	2
8	90467-09M03	Гофра	2
9	61N-24560-00	Фильтр в сборе	2
10	61N-24563-00	Элемент фильтра	1
11	61N-24521-00	Держатель, трос газа	1
12	93210-32738	Кольцо O-ring	1
13	62C-24566-00	Кронштейн фильтра	1
14	95380-08600	Гайка	2
15	97095-06012	Болт	1
16	6A4-24314-00	Трубка 4	1
17	6G0-24311-00	Трубка топливная 1	1
18	90467-08004	Зажим	2
19	90467-09M03	Гофра	2
20	62C-24410-00	Топливный насос в сборе	1
21	652-24461-00	Труба соединительная	1
22	62C-24461-00	. Трубка, соединитель	1
23	98703-04010	. Винт, с плоской головкой	3
24	92990-04500	. Шайба	3
25	652-24471-00	. Диафрагма	1
26	652-24432-00	. Прокладка топливного насоса 2	1
27	648-24434-01	. Прокладка, корпус	1
28	692-24411-00	. Диафрагма	1
29	6A0-24421-01	. . Клапан обратный	2
30	6A0-14325-00	. . Винт с полукруглой головкой	2
31	95380-03600	. . Гайка	2
32	663-24411-00	. Диафрагма	1
33	648-24435-02	. Прокладка, корпус 2	1
34	6A0-24413-00	. Корпус 2	1
35	98503-05028	. Винт, с полукруглой головкой	3
36	92990-05100	. Хомут шланга	3
37	6A0-24412-02	. Корпус 1	1
38	650-24431-A0	. Прокладка топливного насоса 1	1
39	97095-06050	Болт	2
40	92995-06600	. . Шайба	2
41	90445-10M42	Шланг	1
42	62C-24312-00	Трубка 2	1
43	90467-08004	Зажим	2
44	90467-09M03	Гофра	2
45	656-W2810-02	Набор инструментов	1
46	626-28193-01-94	Пробка контроля воды	1

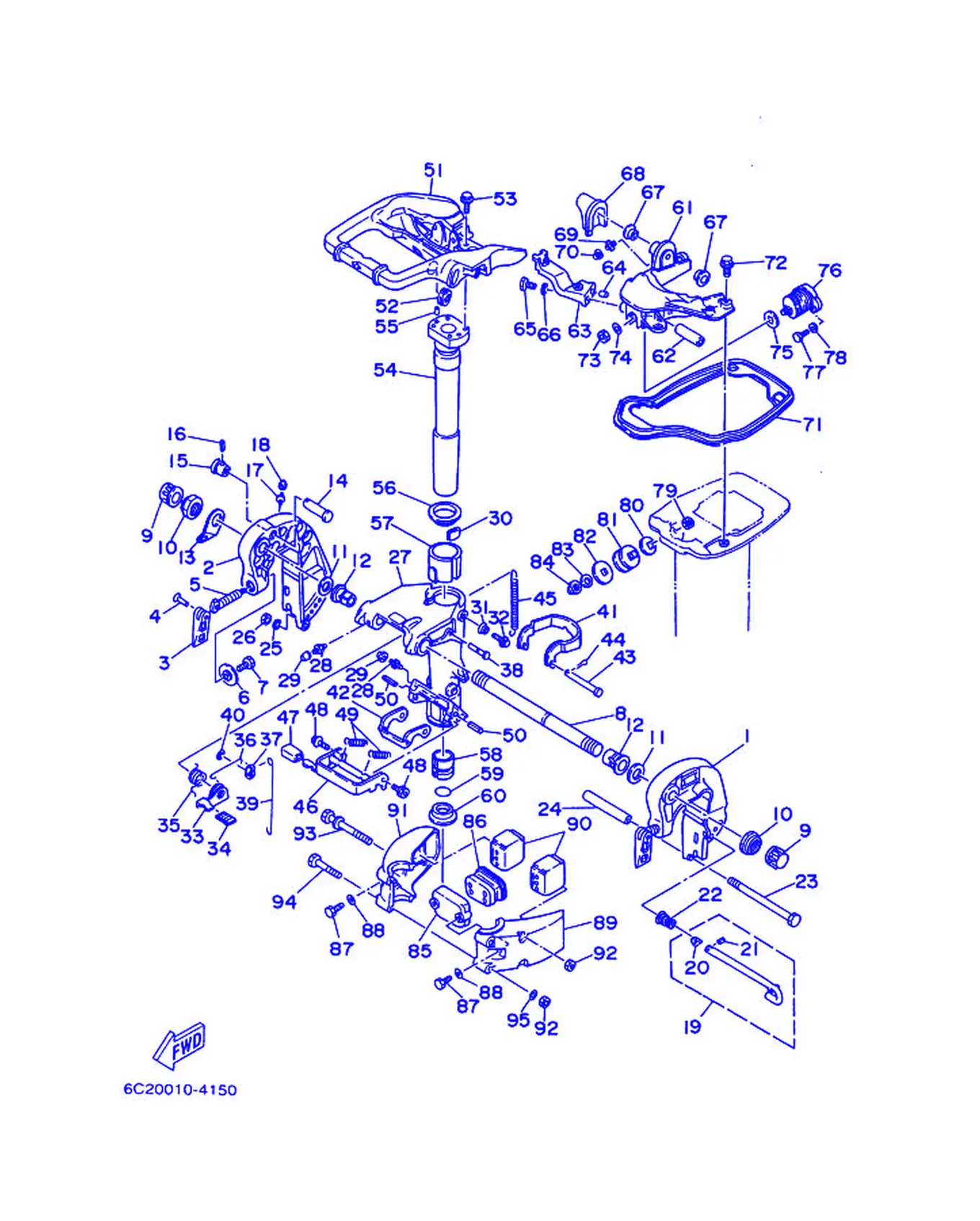

Рис. 15КРОНШТЕЙН Bracket

REF	Номер детали	Наименование	Кол-во
1	689-43111-03-4D	Кронштейн, хомут 1	1
2	689-43112-02-4D	Кронштейн, хомут 2	1
3	663-43118-01-4D	Рукоятка зажима транца	2
4	90243-04007	Заглушка	2
5	6G0-43116-00	Винт, зажима транца	2
6	6F5-43114-00	Подушка зажима транца	2
7	90109-06M12	Болт	2
8	6J8-43131-01	Болт кронштейна зажима	1
9	6G5-43145-00	Крышка, кронштейн хомута	2
10	90185-22043	Крышка, корпус насоса	2
11	90201-22M03	Шпилька, трос	2
12	90386-22M67	Втулка	2
13	6J8-43113-01	Прокладка, трос управления	1
14	689-43191-00	Вал, стопор	1
15	689-43192-01	Ручка, стопор	1
16	91690-30016	Штифт пружинный	1
17	93700-06M03	Пластина стопорная	1
18	663-45119-00	Колпачок, пресс-масленка	1
19	689-43160-00	Узел тяги откидывания	1
20	689-43165-00	Трубка, направляющая	1
21	91690-30008	Крышка, стопорная	1
22	90502-10M07	Стопор, фиксатор	1
23	90101-08339	Болт, шестигранный	1
24	90387-08M03	Втулка	1
25	92995-08600	. . Шайба	1
26	95380-08600	Гайка	1
27	689-43311-03-4D	Кронштейн, поворотный 1	1
28	93700-06M03	Пластина стопорная	3
29	663-45119-00	Колпачок, пресс-масленка	3
30	648-42528-00	Пластина, фрикционная	1
31	689-43373-01	Сальник, демпфер	1
32	90105-06M18	Болт с фланцевой головкой	1
33	689-43631-00	Рычаг, подъёма	1
34	689-43633-00	Гайка, стопорная	1
35	689-43643-00	Пружина, торсионная	1
36	689-43616-00	Штанга, стопора подъёма	1
37	648-43642-00	Рычаг, подъёма 1	1
38	90249-06M22	Штифт	1
39	648-43617-00	Штанга, стопора подъёма	1
40	93430-05027	Стопорное кольцо	1
41	689-43614-00	Пластина стопора откидывания	1
42	648-43615-00	Пластина, стопора подъёма	1
43	90240-05046	Палец вилки	1
44	91490-16010	Заглушка, поворотный	1
45	90506-30M27	Пружина, натяжная	1
46	689-43681-01	Рычаг, привода мелководья 1	1
47	682-43318-01	Крышка	1
48	90109-06M18	Болт	2
49	90506-16M17	Пружина, натяжная	2
50	91690-40035	Штифт, пружинный	2
51	689-42511-01-4D	Кронштейн, рулевое управление	1
52	90480-29045	Втулка уплотнительная	1
53	90105-06M07	Болт, с шайбой и шестигранной головкой	4
54	689-42521-00-94	Вал, поворотной оси рулевого управления	1
55	93608-12063	Штифт установочный	2
56	90209-47016	Шайба	1
57	90386-47M22	Втулка	1
58	90386-38090	Втулка	1
59	93210-37160	. Уплотнительное кольцо	1
60	90386-38022	Втулка	1
61	648-44518-01-94	Кронштейн в сборе	1
62	90387-10M39	Втулка	1
63	648-44519-00-94	Кронштейн	1
64	93606-12019	. Пластина, корпус насоса	1
65	97095-06018	. Болт	1
66	92995-06600	. . Шайба	1
67	90381-12M01	Втулка, сплошная	2
68	689-42718-00	Резина, уплотнение 3	1
69	93700-06M03	Пластина стопорная	1
70	663-45119-00	Колпачок, пресс-масленка	1
71	689-42716-00	Сальник 1	1
72	90105-06M08	Болт, с шайбой и шестигранной головкой	4
73	90170-10M42	Гайка	1
74	92990-10200	Прокладка, крышки	1
75	648-44591-A0	Прокладка	1
76	689-44516-00	Демпфер крепления, верхний передний	1
77	97095-06020	Болт с шайбой	2
78	92995-06600	. . Шайба	2
79	90170-10M42	Гайка	1
80	648-44591-A0	Прокладка	2
81	664-44514-00-94	Демпфер крепления, верхний боковой	2
82	664-44591-A0	Прокладка	2
83	92990-10200	Прокладка, крышки	2
84	90176-10M01	Гайка, корончатая	2
85	689-44553-00-94	Крышка, нижняя опора	1
86	689-44557-00	Демпфер опоры, нижний передний	1
87	97075-08025	Болт	2
88	92995-08600	. . Шайба	2
89	689-44551-01-4D	Корпус, резиновая подушка нижней опоры	1
90	689-44555-00	Демпфер опоры, нижний боковой	2
91	689-44552-01-4D	Корпус, резиновая подушка нижней опоры	1
92	95380-08600	Гайка	4
93	90119-08M03	Табличка, предупреждение об откидывании	2
94	97095-08065	Болт	2
95	92995-08600	. . Шайба	2

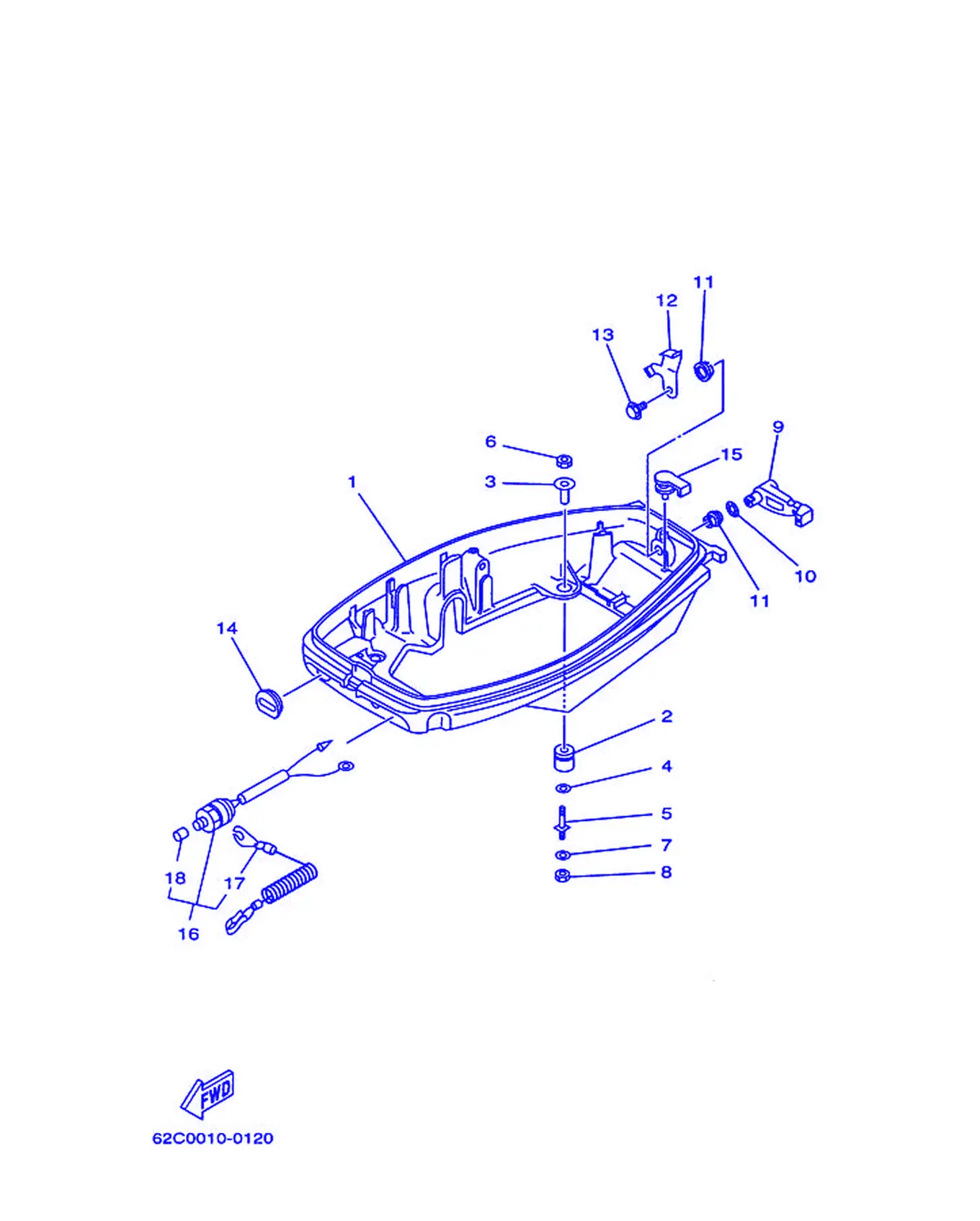

Рис. 16НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6A4-42711-04-4D	Кожух, нижний	1
2	90480-15M06	Втулка	4
3	90387-08M25	Втулка	4
4	90201-08M87	Шайба, пластина	4
5	6G0-42796-00	Болт 1	4
6	95380-08700	Гайка	4
7	92995-08600	. . Шайба	4
8	95380-08700	Гайка	4
9	689-42815-00	Рычаг, зажим	1
10	90206-12052	Прокладка, головка	1
11	90386-12069	Прокладка	2
12	689-42816-00	Рычаг, зажим	1
13	90119-06M73	Болт с шайбой	1
14	61T-42724-40	Втулка	1
15	647-42523-00	Проставка, фрикционная	1
16	6E9-82575-02	Выключатель стоп-двигателя в сборе	1
17	682-82556-00	Рычаг, стопор	1
18	689-8257Y-00	Крышка	1

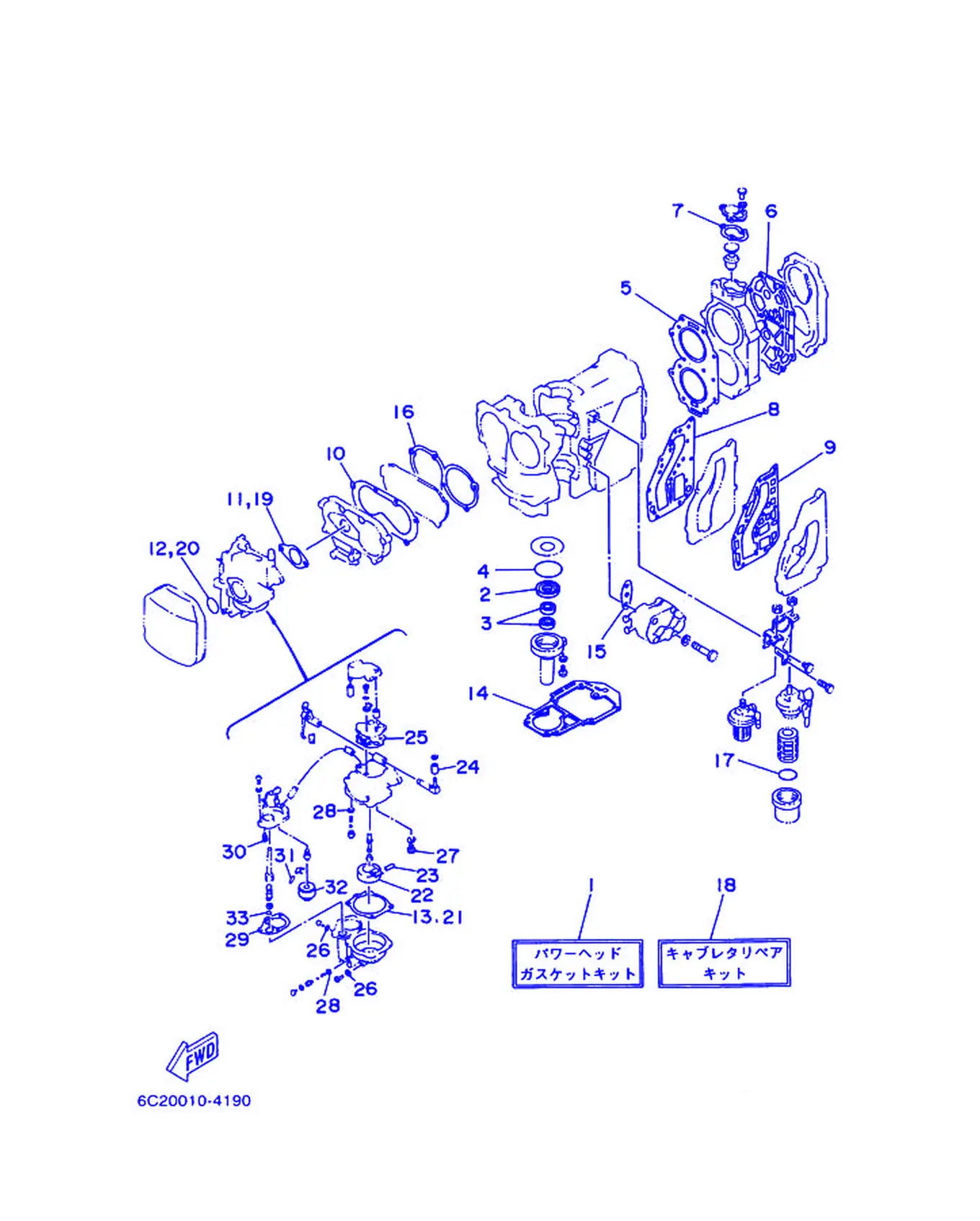

Рис. 17РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	62C-W0001-02	Комплект прокладок головки блока	1
2	93102-25M04	. Сальник	1
3	93101-16M36	Маслосъемный колпачок	2
4	93210-58M21	Кольцо уплотнительное	1
5	61N-11181-A1	. Прокладка, головка цилиндра 1	1
6	61N-11193-01	Прокладка, крышка головки 1	1
7	655-12414-A1	Прокладка крышки	1
8	6K8-41122-A1	Прокладка внутренней крышки выхлопа	1
9	6K8-41124-A1	Прокладка наружной крышки выхлопа	1
10	6J0-13645-A0	Прокладка, коллектор 1	1
11	648-14198-A0	Прокладка	1
12	93210-39M89	Кольцо уплотнительное	1
13	6A4-14384-00	. Прокладка поплавковой камеры	1
14	61T-45113-A0	Прокладка верхнего корпуса	1
15	650-24431-A0	. Прокладка топливного насоса 1	1
16	648-13621-A1	. Прокладка, седло клапана	1
17	93210-32738	Кольцо O-ring	2
18	62C-W0093-00	Ремкомплект карбюратора	1
19	648-14198-A0	Прокладка	1
20	93210-39M89	Кольцо уплотнительное	1
21	6A4-14384-00	. Прокладка поплавковой камеры	1
22	648-14385-00	. Поплавок	1
23	689-14389-00	. Ниппель в сборе	1
24	62C-41231-00	Втулка, направляющий штифт	1
25	6A4-14398-01	. Прокладка	1
26	650-14227-01	. Шайба	2
27	6J0-14390-14	. Игольчатый клапан в сборе	1
28	6F5-14372-01	. Седло, прокладка	2
29	6J0-14384-00	. Прокладка, поплавковой камеры	1
30	62C-14392-00	Клапан, игольчатый	1
31	6A4-14386-00	. Ось, поплавка	1
32	652-14385-00	. Поплавок	1
33	652-14147-00	. Кольцо уплотнительное	1

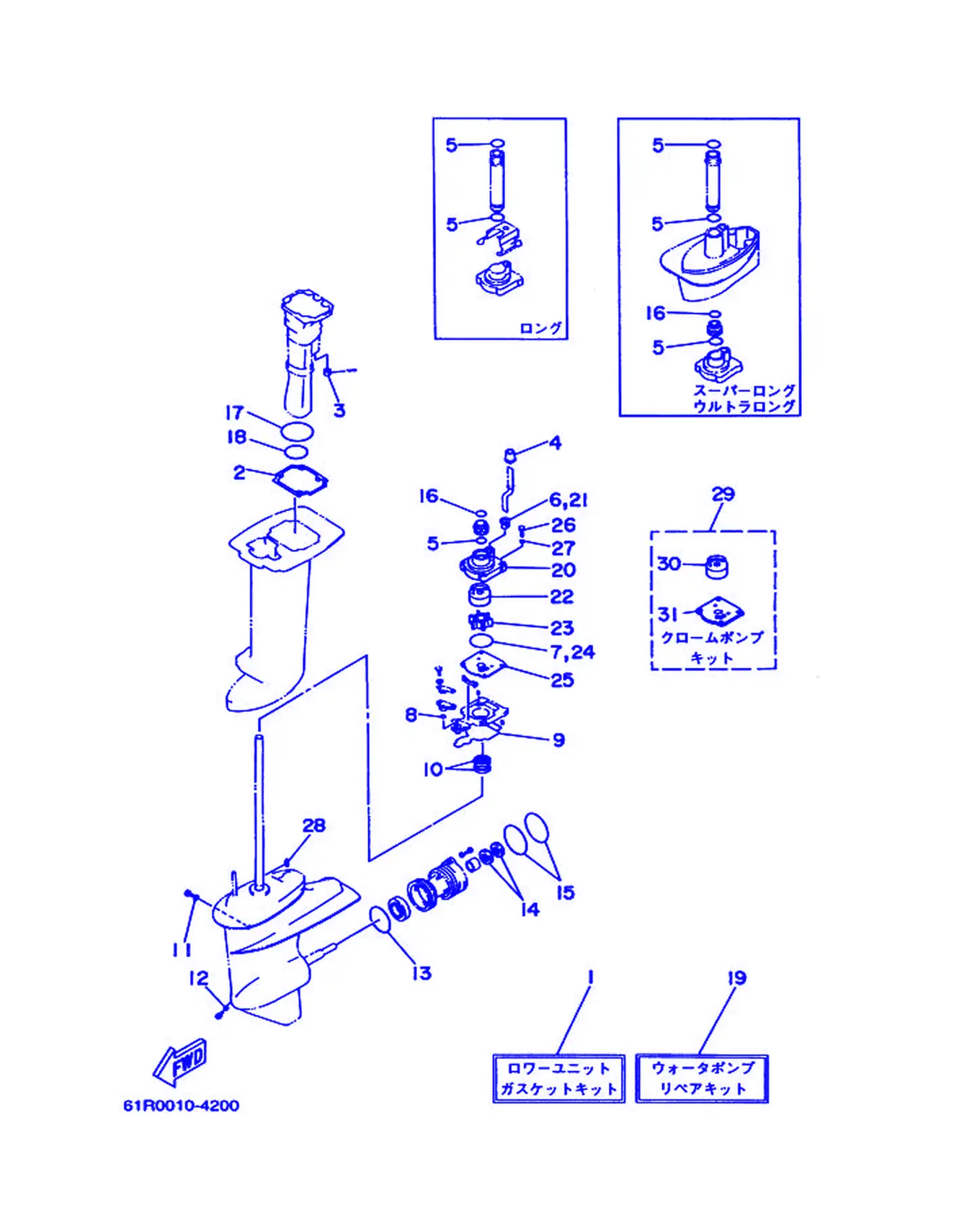

Рис. 18РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	61N-W0001-E1	Комплект прокладок нижнего узла	1
2	664-41134-A0	. Прокладка выпускного коллектора	1
3	6A8-41135-00	Прокладка, выпускной коллектор	1
3	689-41135-00	Прокладка выпускного коллектора	1
4	689-44366-00	. Демпфер, уплотнение воды	1
5	93210-26130	. Уплотнительное кольцо	3
6	6L2-44367-00	. Демпфер водяного сальника	1
7	93210-45161	. Уплотнительное кольцо	1
8	93210-06ME6	. Уплотнительное кольцо	1
9	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
10	93101-22067	. Маслосъёмный сальник	2
11	90430-08020	. Прокладка	1
12	90430-08020	. Прокладка	1
13	93210-64ME7	. Уплотнительное кольцо	1
14	93101-20M07	Сальник	2
15	93210-65M50	. Уплотнительное кольцо	2
16	93210-22164	. Уплотнительное кольцо	1
17	689-41141-00	Сальник 1	1
18	689-41142-00	Сальник	1
19	61N-W0078-01	Ремкомплект водяного насоса	1
20	61N-44311-01	. Заглушка, корпус насоса	1
21	6L2-44367-00	. Демпфер водяного сальника	1
22	61N-44322-01	. Сальник, вал гребного винта	1
23	6H4-44352-02	. Крыльчатка	1
24	93210-45161	. Уплотнительное кольцо	1
25	61N-44323-00	. Прокладка, крышка насоса	1
26	97095-06040	Болт	4
27	92995-06600	. . Шайба	4
28	90280-03024	Корпус, картридж	1
29	61N-W0078-0A	Комплект хромированного насоса	1
30	61N-44322-40	. Вставка картриджа	1
31	61N-44323-40	. Наружная пластина картриджа	1

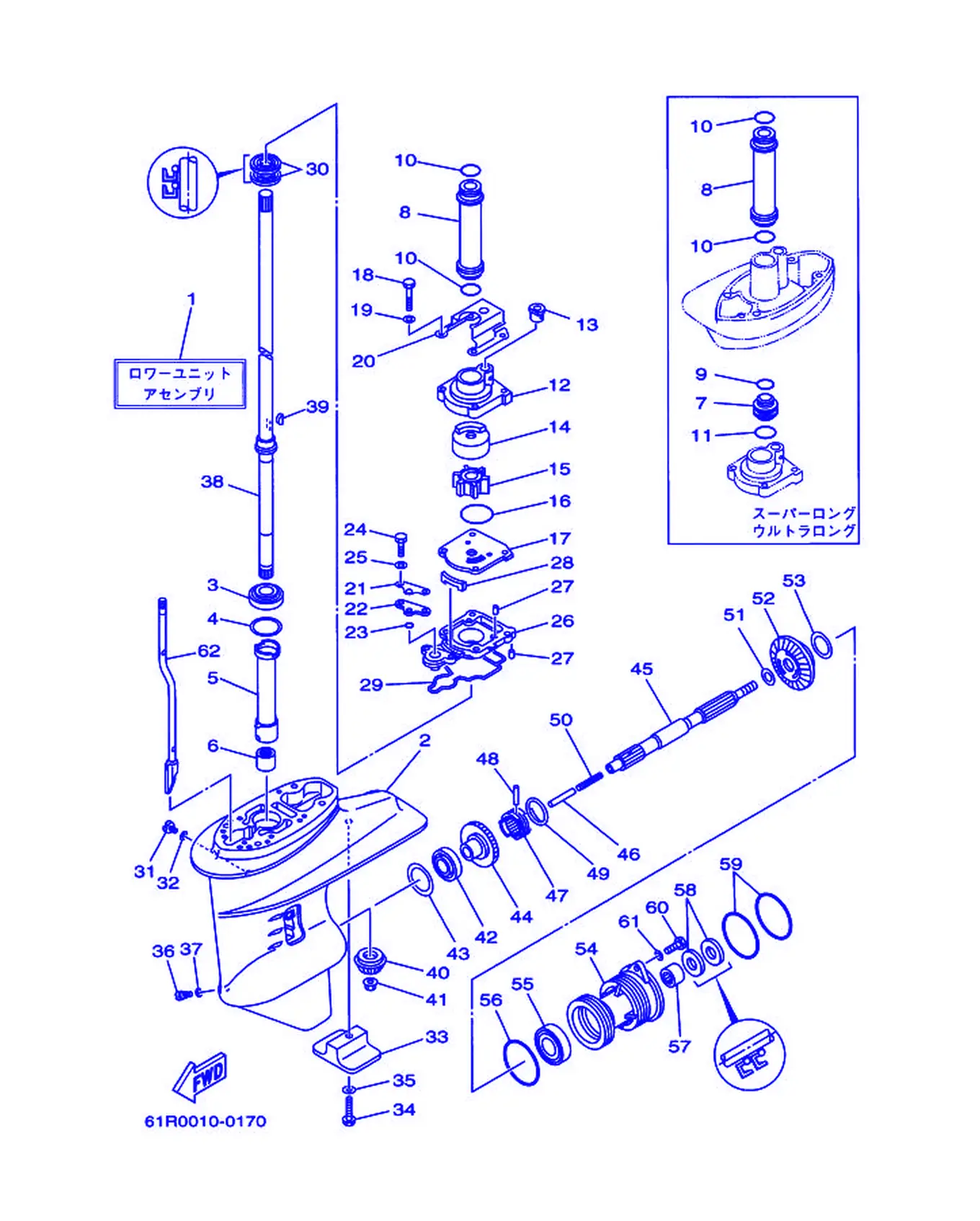

Рис. 19НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	61N-45300-10-4D	Нижний узел в сборе	1
1	61T-45300-20-4D	Нижний узел в сборе	1
2	61N-45311-02-4D	Корпус нижнего узла	1
3	93332-000W5	Прокладка	1
4	61N-45587-00-07	Шайба регулировочная (T:0.7MM)	1
4	61N-45587-00-10	Шайба регулировочная (T:1.0MM)	1
4	61N-45587-00-11	Шайба регулировочная (T:1.1MM)	1
4	61N-45587-00-12	Шайба регулировочная (T:1.2MM)	1
4	61N-45587-00-13	Шайба регулировочная (T:1.3MM)	1
4	61N-45587-00-14	Шайба регулировочная (T:1.4MM)	1
4	61N-45587-00-15	Шайба регулировочная (T:1.5MM)	1
4	61N-45587-00-16	Шайба регулировочная (T:1.6MM)	1
5	61N-45536-00	Спидометр	1
6	93315-220V7	Прокладка	1
7	61N-44362-00	Сопло, корпус 2	1
8	61N-44362-10	Опора	1
9	93210-22164	. Уплотнительное кольцо	1
10	93210-26130	. Уплотнительное кольцо	2
11	93210-26130	. Уплотнительное кольцо	1
12	61N-44311-01	. Заглушка, корпус насоса	1
13	6L2-44367-00	. Демпфер водяного сальника	1
14	61N-44322-01	. Сальник, вал гребного винта	1
15	6H4-44352-02	. Крыльчатка	1
16	93210-45161	. Уплотнительное кольцо	1
17	61N-44323-00	. Прокладка, крышка насоса	1
18	97095-06040	Болт	4
19	92995-06600	. . Шайба	4
20	65W-44328-00	Пластина	1
21	61N-44176-00	Кронштейн	1
22	61N-45321-00	Пластина	1
23	93210-06ME6	. Уплотнительное кольцо	1
24	97095-06025	Болт	2
25	92995-06600	. . Шайба	2
26	61N-45331-00-5B	Корпус подшипника	1
27	93604-10M03	. Заглушка, ...	3
28	61N-45127-00	. Сальник	1
29	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
30	93101-22067	. Маслосъёмный сальник	2
31	90340-08M04	Пробка, прямая	1
32	90430-08020	. Прокладка	1
33	61N-45251-00	Анод	1
34	95895-06035	Болт с фланцем	1
35	92990-06300	. Шайба с внутренними зубьями	1
36	688-45341-00	Пробка, сливная	1
37	90430-08020	. Прокладка	1
38	61N-45510-10	Прокладка	1
38	61N-45510-20	Приводной вал в сборе	1
39	90280-03024	Корпус, картридж	1
40	61N-45551-00	Шестерня (13 зубьев)	1
41	90179-10M14	Гайка	1
42	93332-00005	Кольцо O-ring	1
43	6L2-45567-00-10	Шайба (T:1.0MM)	1
43	6L2-45567-00-11	Шайба (T:1.1MM)	1
43	6L2-45567-00-12	Шайба (T:1.2MM)	1
43	6L2-45567-00-13	Шайба (T:1.3MM)	1
43	6L2-45567-00-14	Шайба (T:1.4MM)	1
44	61N-45560-00	Шестерня	1
45	6L2-45611-00	Вал гребного винта	1
46	648-45635-00	Крышка, нижний корпус	1
47	664-45631-02	Собачка сцепления	1
48	90250-05010	Пластина	1
49	648-45633-00	Кольцо крестовины	1
50	90501-10065	Прокладка, топливный насос	1
51	90201-20417	Прокладка, крышка	1
52	61N-45571-00	Шестерня 2 (27 зубьев)	1
53	6L2-45577-00-10	Шайба (T:1.0MM)	1
53	6L2-45577-00-11	Шайба регулировочная (T:1.1MM)	1
53	6L2-45577-00-12	Шайба регулировочная (T:1.2MM)	1
53	6L2-45577-00-13	Шайба регулировочная (T:1.3MM)	1
54	61N-45361-01-4D	Крышка нижнего корпуса	1
55	93306-00612	Прокладка	1
56	93210-64ME7	. Уплотнительное кольцо	1
57	93315-22004	Прокладка	1
58	93101-20M07	Сальник	2
59	93210-65M50	. Уплотнительное кольцо	2
60	97075-06020	Болт	2
61	92995-06600	. . Шайба	2
62	61N-44150-10	Узел кулачка переключения	1
62	61N-44150-20	Узел кулачка переключения	1

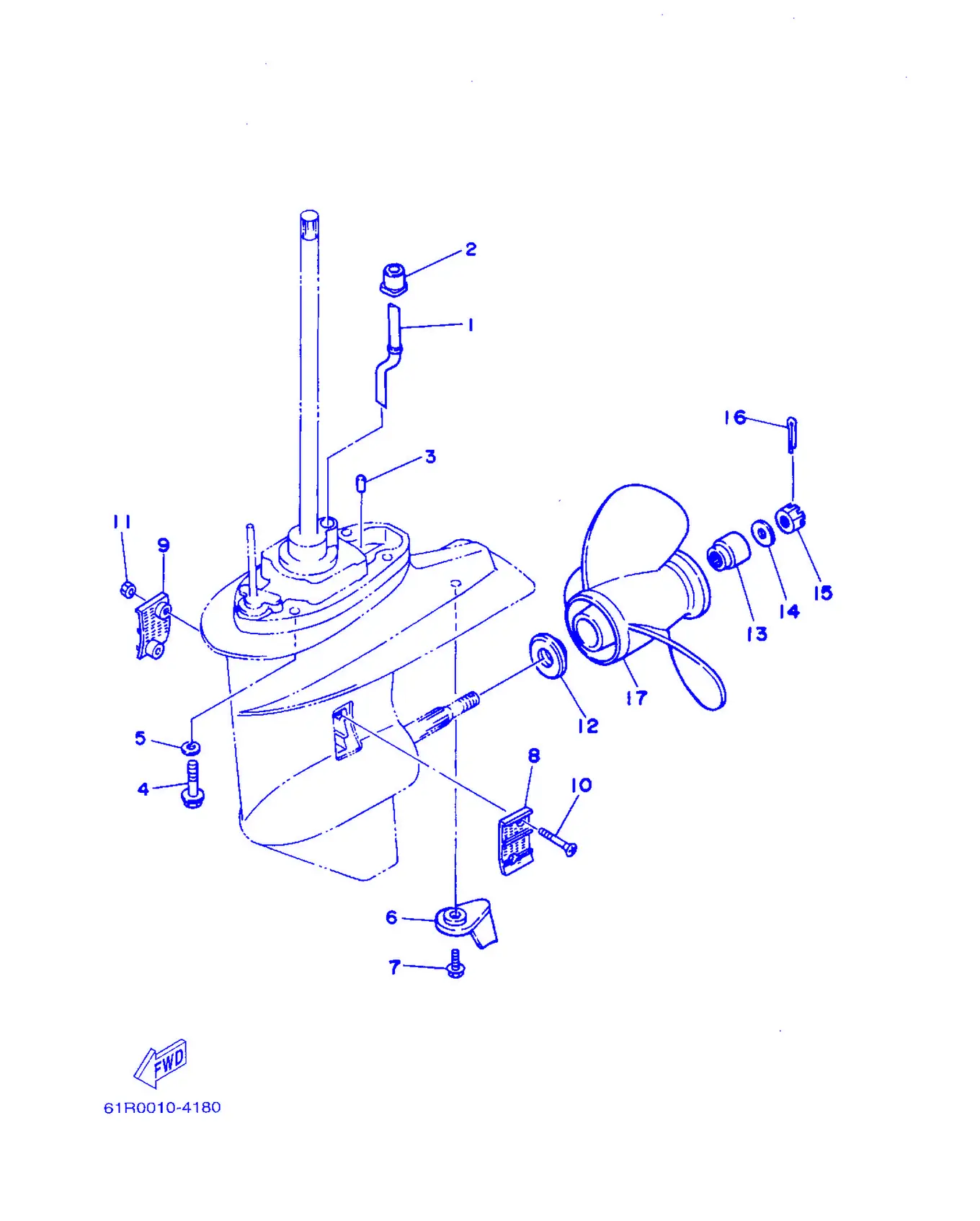

Рис. 20НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	61N-44361-10	Трубка водяная	1
1	61N-44361-20	Трубка водяная	1
2	689-44366-00	. Демпфер, уплотнение воды	1
3	93606-11M24	Крышка, боковая	2
4	90105-10M12	Болт, с шайбой	4
5	92995-10600	Шайба	4
6	61N-45371-00	Прокладка	1
7	90119-06M48	Прокладка, болт с шестигранной головкой	1
8	6L2-45214-00	Пластина, направляющая вода 1	1
9	6L2-45215-00	Пластина, направляющая вода 2	1
10	98780-05030	Винт, с плоской головкой	2
11	90185-05002	Гайка, самоконтрящаяся	2
12	6L2-45987-01	Прокладка 1	1
13	689-45997-00	Прокладка 2	1
14	92990-14200	Крышка, корпус	1
15	90171-14013	Гайка, колпачковая	1
16	91490-30022	Заглушка, поводковая	1
17	664-45941-01-EL	Гребной винт (3X9-7/8 X9 -F)	1
17	664-45943-01-EL	Гребной винт (3X9-7/8 X8 -F)	1
17	664-45945-00-EL	Гребной винт (3X9-7/8 X10-1/2 -F)	1
17	664-45947-01-EL	Гребной винт (3X9-7/8 X11-1/4 -F)	1
17	664-45949-02-EL	Гребной винт (3X9-7/8 X13 -F)	1
17	664-45952-00-EL	Гребной винт (3X9-7/8 X14 -F)	1
17	664-45954-00-EL	Гребной винт (3X9-7/8 X12 -F)	1
