雅马哈 F100A - F100AETX

共 37 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5ЭЛЕКТРООБОРУДОВАНИЕ 3 6Поддон картера 7ОПЦИИ 1 8ОПЦИИ 2 9Карбюратор 1 10Карбюратор 2 11КОЛЕНВАЛ И ПОРШЕНЬ 12УПРАВЛЕНИЕ 13ЦИЛИНДР И КАРТЕР 1 14ЦИЛИНДР И КАРТЕР 2 15Стартер 16Рулевое управление 1 17Рулевое управление 2 18НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 19РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 20ГЕНЕРАТОР 21ВЕРХНИЙ КАПОТ 22КЛАПАН 23Узел гидроподъема и наклона 1 24Узел гидроподъема и наклона 2 25ТОПЛИВНАЯ СИСТЕМА 26Топливный Бак 27КРОНШТЕЙН 1 28КРОНШТЕЙН 2 29НИЖНИЙ КОЖУХ 30ПРИБОР 31РЕМКОМПЛЕКТ 1 32РЕМКОМПЛЕКТ 2 33Ремонтный комплект 3 34Узел дистанционного управления 35ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 36НИЖНИЙ КАРТЕР И ПРИВОД 1 37НИЖНИЙ КАРТЕР И ПРИВОД 2

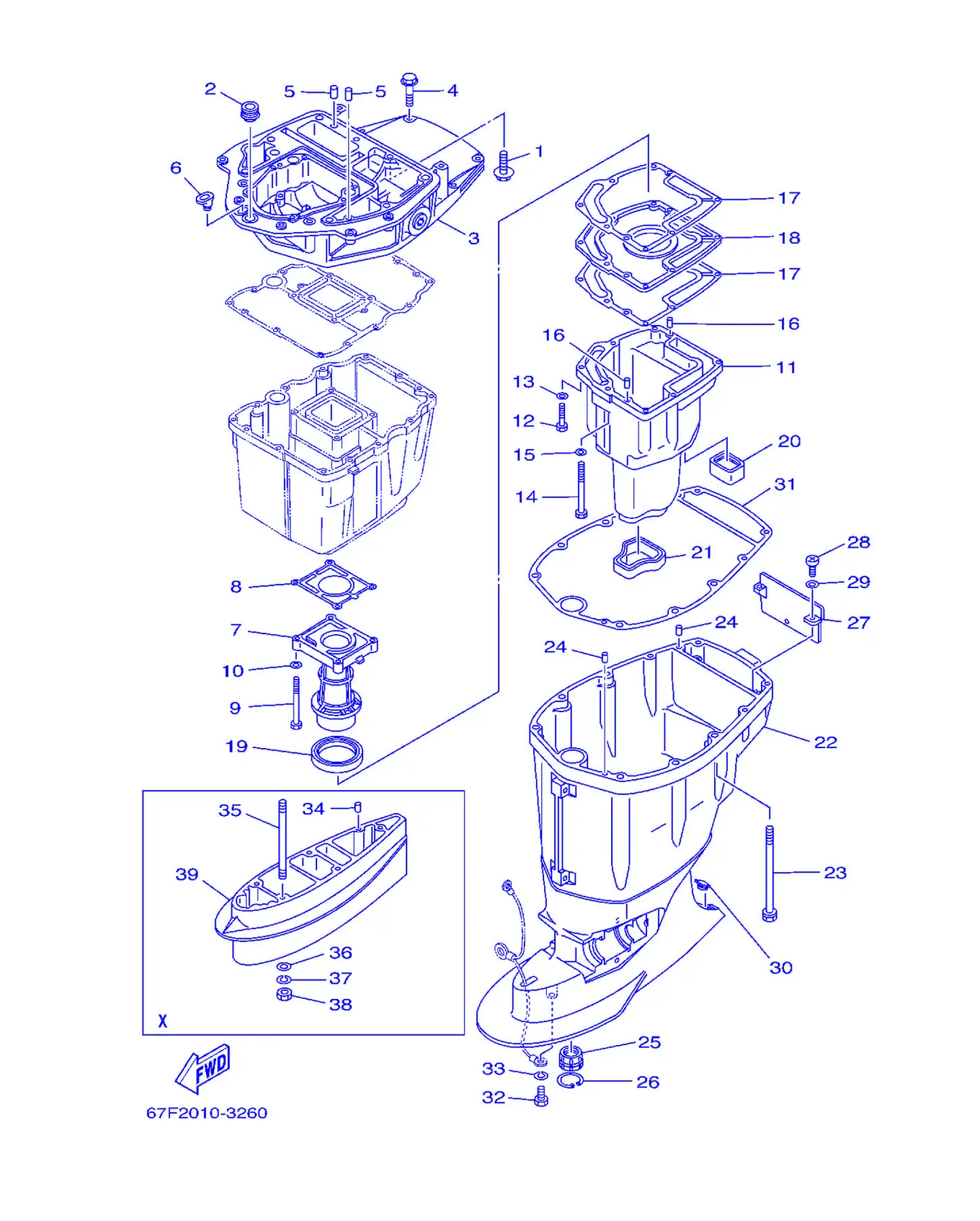

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	90119-08M58	Шатун в сборе	2
2	67F-42724-00	Кольцо поршневое	1
3	67F-41137-02-94	Направляющая, выхлопа	1
4	97575-08540	Шатун в сборе	4
5	93608-16M16	Подшипник коленвала	2
6	6G1-42727-00	Гайка	1
7	67F-41131-01-5B	Коллектор, выхлопной 1	1
8	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
9	97075-06070	Болт	4
10	92995-06600	. . Шайба	4
11	67F-14711-00-5B	Глушитель 1	1
12	97075-06030	Болт	6
13	92995-06600	. . Шайба	6
14	97075-06050	Шатун	1
15	92995-06600	. . Шайба	1
16	93606-19M23	. Подшипник коленвала	2
17	67F-41134-A0	. Прокладка, коллектора выхлопного	2
18	67F-45181-00-5B	Пластина	1
19	67F-41138-00	. . Шестерня приводная 1	1
20	67F-45127-00	. Сальник	1
21	67F-45123-00	. Прокладка, нижняя	1
22	67F-45111-11-4D	Корпус, верхний	1
23	90119-10M08	Шатун в сборе	6
24	93608-16M16	Подшипник коленвала	2
25	67F-45318-00	Корпус поддона, верхний	1
26	93420-36M01	Прокладка	1
27	67F-45151-00	Прокладка выхлопного коллектора	1
28	97880-06016	Винт, полукруглая головка	2
29	92990-06600	Прокладка, дроссель	2
30	67F-45155-00	Карбюратор	1
31	67F-45113-00	. Прокладка, картера	1
32	97095-08016	Болт	1
33	92995-08100	Шайба пружинная	1
34	93606-12019	. Пластина, корпус насоса	2
35	90116-10M05	. Болт, шпилька	4
36	92990-10600	Шайба, пластина	4
37	92990-10100	Головка винта	4
38	95380-10600	Гайка	4
39	688-45211-01-4D	Удлинитель	1

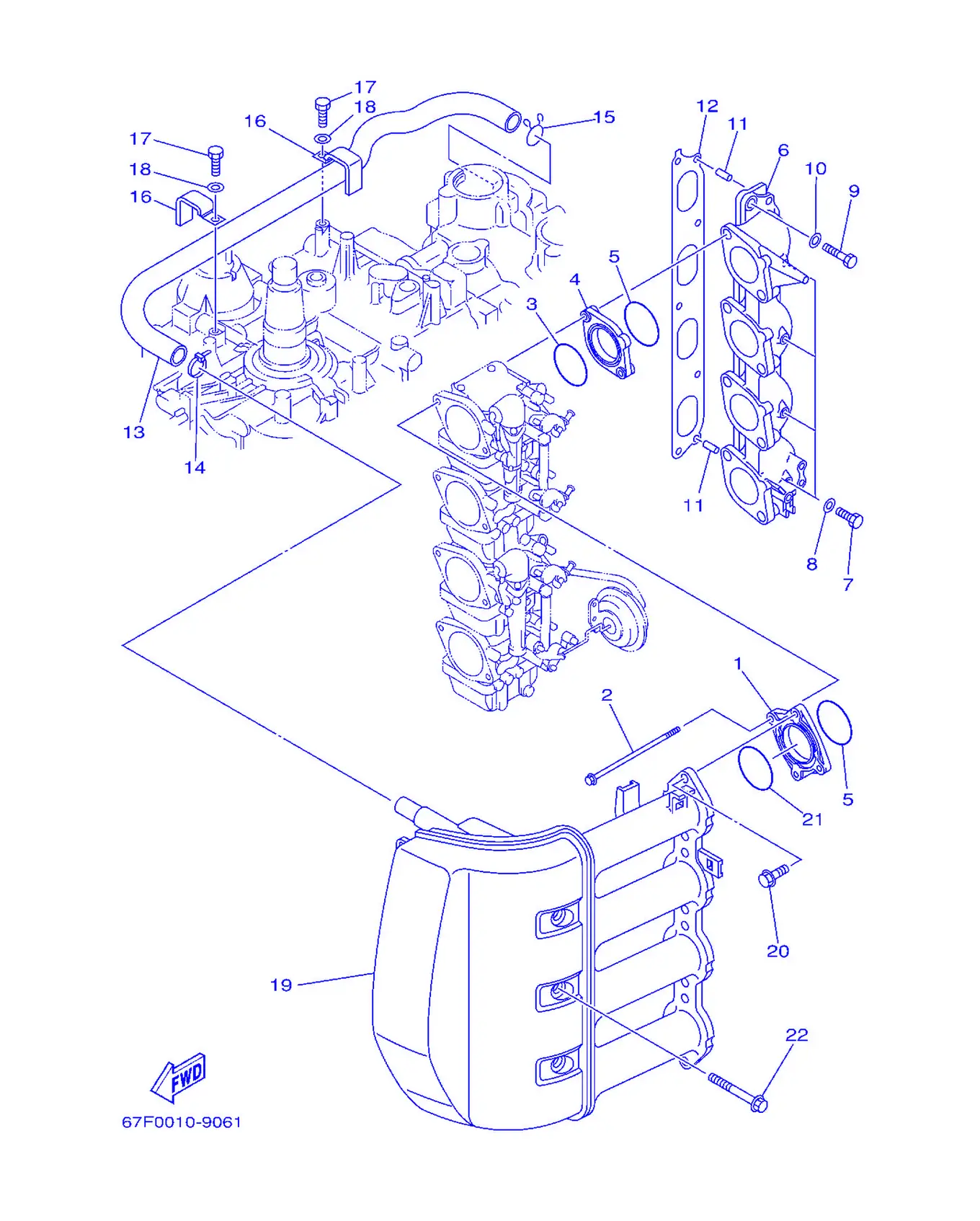

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	67F-14243-00	Пластина	4
2	67F-14216-00	Болт	8
3	67F-14239-00	. Сальник	4
4	67F-14271-00	Изолятор	4
5	93210-40M10	Кольцо уплотнительное	8
6	67F-13641-00-94	Коллектор, впускной 1	1
7	97095-06010	. Болт	4
8	90430-06014	Прокладка	4
9	97075-08035	Болт	5
10	92995-08600	. . Шайба	5
11	91690-50014	Крышка, корпус термостата	2
12	67F-13645-00	Прокладка, коллектор 1	1
13	67F-15373-00	Трубка, сапун	1
14	90465-11M10	Хомут	1
15	90467-20M15	Винт	1
16	90465-12M03	Крышка	2
17	97095-06012	Болт	2
18	92995-06600	. . Шайба	2
19	67F-14440-00	Глушитель в сборе, впускной	1
20	90119-06M82	Табличка, с инструкцией	8
21	93210-41MJ2	Кольцо уплотнительное	4
22	90119-08M59	Болт с шайбой	3

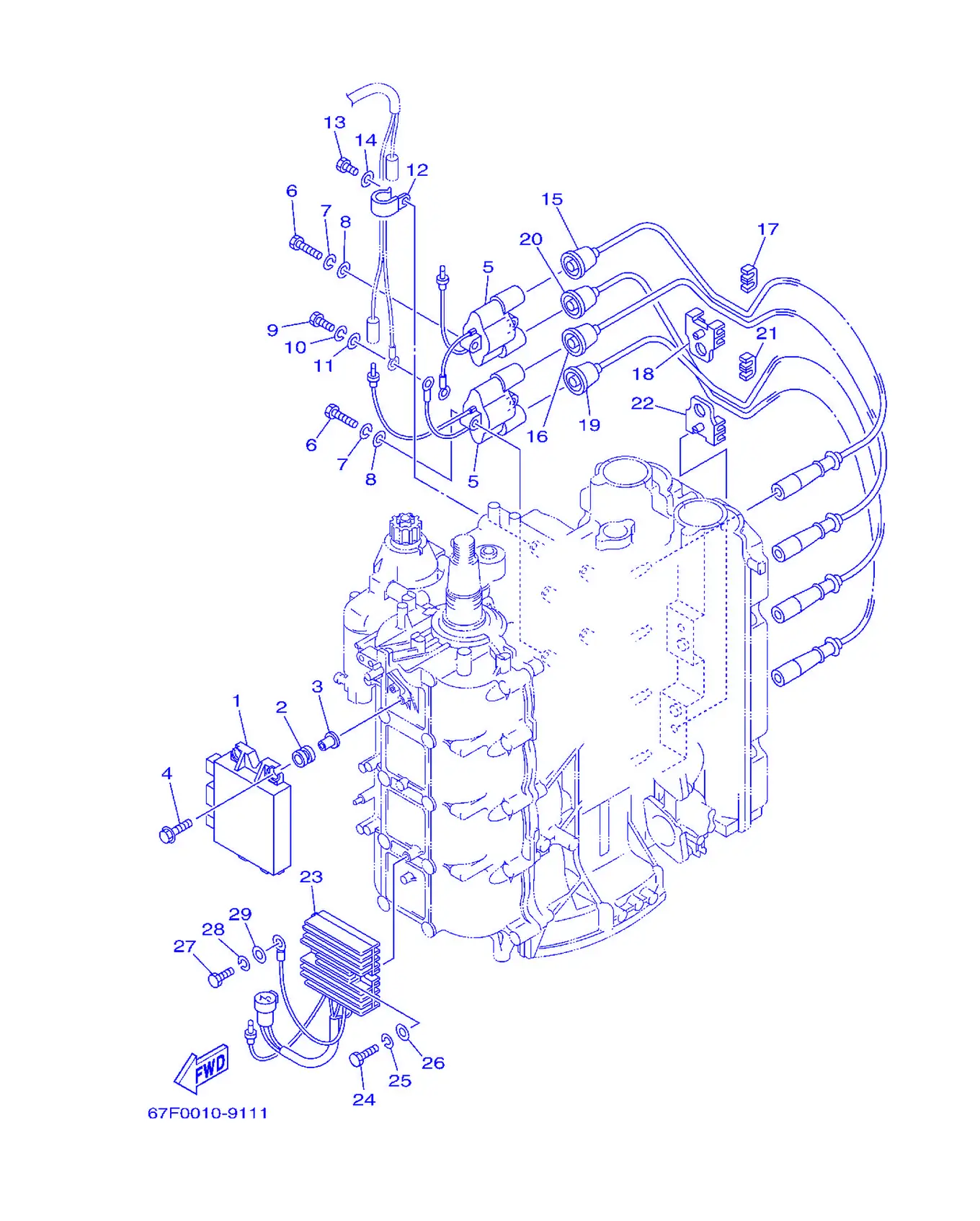

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	67F-85540-03	Блок C.D.I. в сборе	1
2	68V-82317-00	Крышка, корпус зажигания	4
3	624-42542-00	Труба	4
4	90119-06M59	Табличка, идентификационная	4
5	67F-85570-00	Катушка зажигания в сборе	2
6	97095-06030	Болт	4
7	92995-06100	Пружинная шайба	4
8	92995-06600	. . Шайба	4
9	97095-06020	Болт с шайбой	1
10	92995-06100	Пружинная шайба	1
11	92995-06600	. . Шайба	1
12	90465-06M86	Крышка	1
13	97095-06012	Болт	1
14	92995-06600	. . Шайба	1
15	67F-82341-00	Поддон, нижний 1	1
16	67F-82342-00	Поддон, нижний 2	1
17	67F-82361-00	Кронштейн, поддон	1
18	67F-82362-00	Кронштейн, поддон 2	1
19	67F-82343-00	Поддон, нижний 3	1
20	67F-82344-00	Поддон, нижний 4	1
21	67F-82361-00	Кронштейн, поддон	1
22	67F-82362-00	Кронштейн, поддон 2	1
23	67F-81960-12	Выпрямитель и регулятор	1
24	97095-06025	Болт	2
25	92995-06100	Пружинная шайба	2
26	92995-06600	. . Шайба	2
27	97095-06020	Болт с шайбой	1
28	92995-06100	Пружинная шайба	1
29	92995-06600	. . Шайба	1

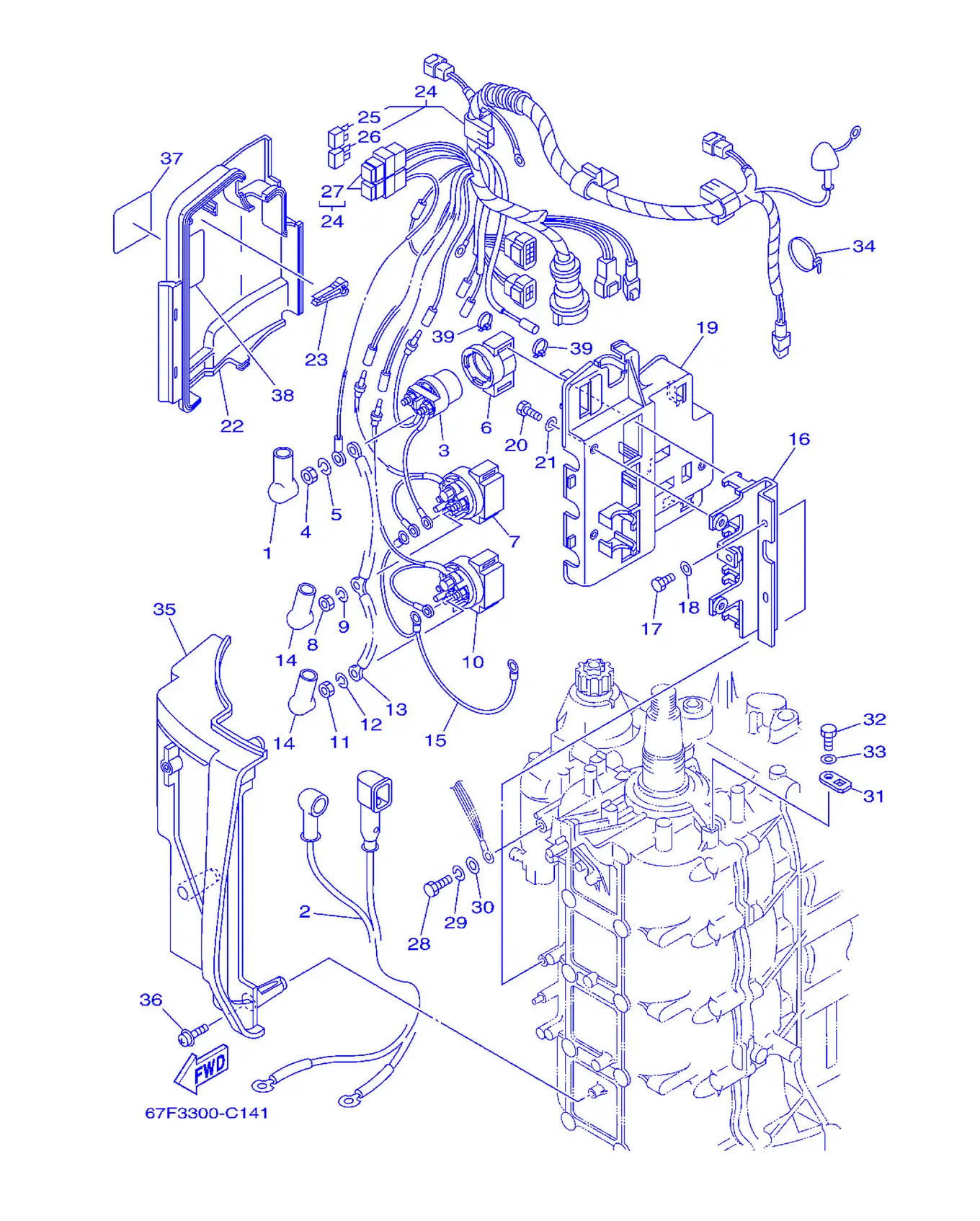

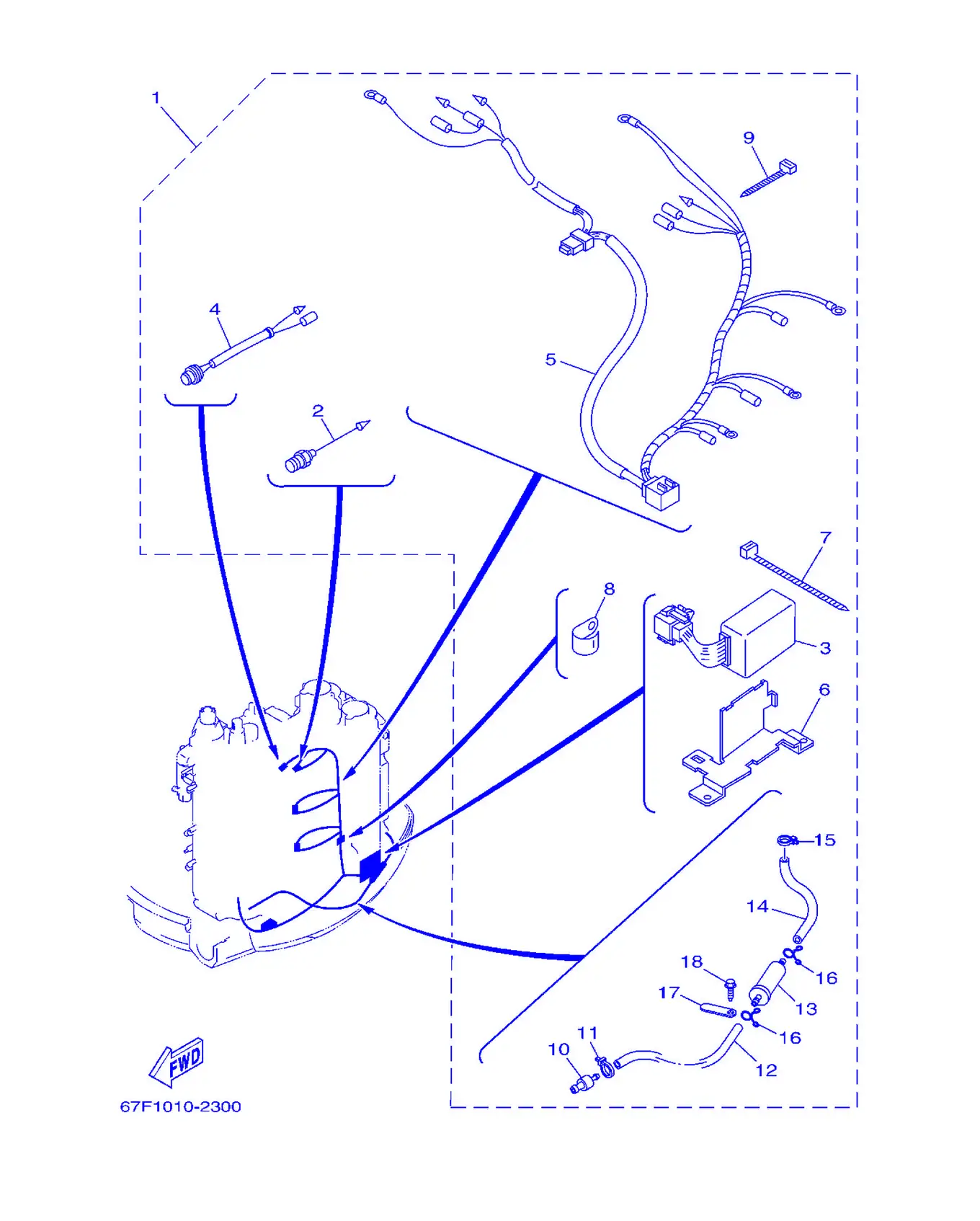

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	682-82119-01	. Крышка, провод зажигания	2
2	67F-82105-J0	Жгут проводов	1
3	6G1-8194A-10	Реле	1
4	90170-06M30	Гайка	2
5	90204-06M00	Стопорная пластина	2
6	6G1-81952-00	Держатель реле	1
7	6E5-8195B-01	Реле в сборе	1
8	90170-06M30	Гайка	3
9	90204-06M00	Стопорная пластина	3
10	6E5-8195C-01	Реле в сборе	1
11	90170-06M30	Гайка	3
12	90204-06M00	Стопорная пластина	3
13	66T-87149-00	Разъем	1
14	6G5-82119-00	Держатель, трос	2
15	67F-82116-00	Провод, минусовой	1
16	67F-81953-00	Кронштейн, реле	1
17	97095-06016	Болт	2
18	92995-06600	. . Шайба	2
19	67F-81948-00	Кронштейн	1
20	97095-06016	Болт	3
21	92995-06600	. . Шайба	3
22	67F-81942-00	Крышка	1
23	67F-2812A-00	. Крышка, топпер	1
24	67F-82590-04	Жгут проводов в сборе	1
25	67F-82151-00	Предохранитель (20A)	2
26	67F-82151-10	. Топпер (30A)	2
27	67F-8215B-00	Крышка (топливная)	2
28	97095-06020	Болт с шайбой	1
29	92995-06100	Пружинная шайба	1
30	92995-06600	. . Шайба	1
31	67F-82588-00	Пластина	3
32	97095-06012	Болт	3
33	92995-06600	. . Шайба	3
34	90465-13M11	. Хомут	1
35	67F-81916-02	Крышка, клемма	1
36	90159-06M29	Винт с шайбой	3
37	67F-83626-00	Метка 6	1
38	67F-81919-00	Графика, регулятор	1
39	90465-13M97	Зажим	2

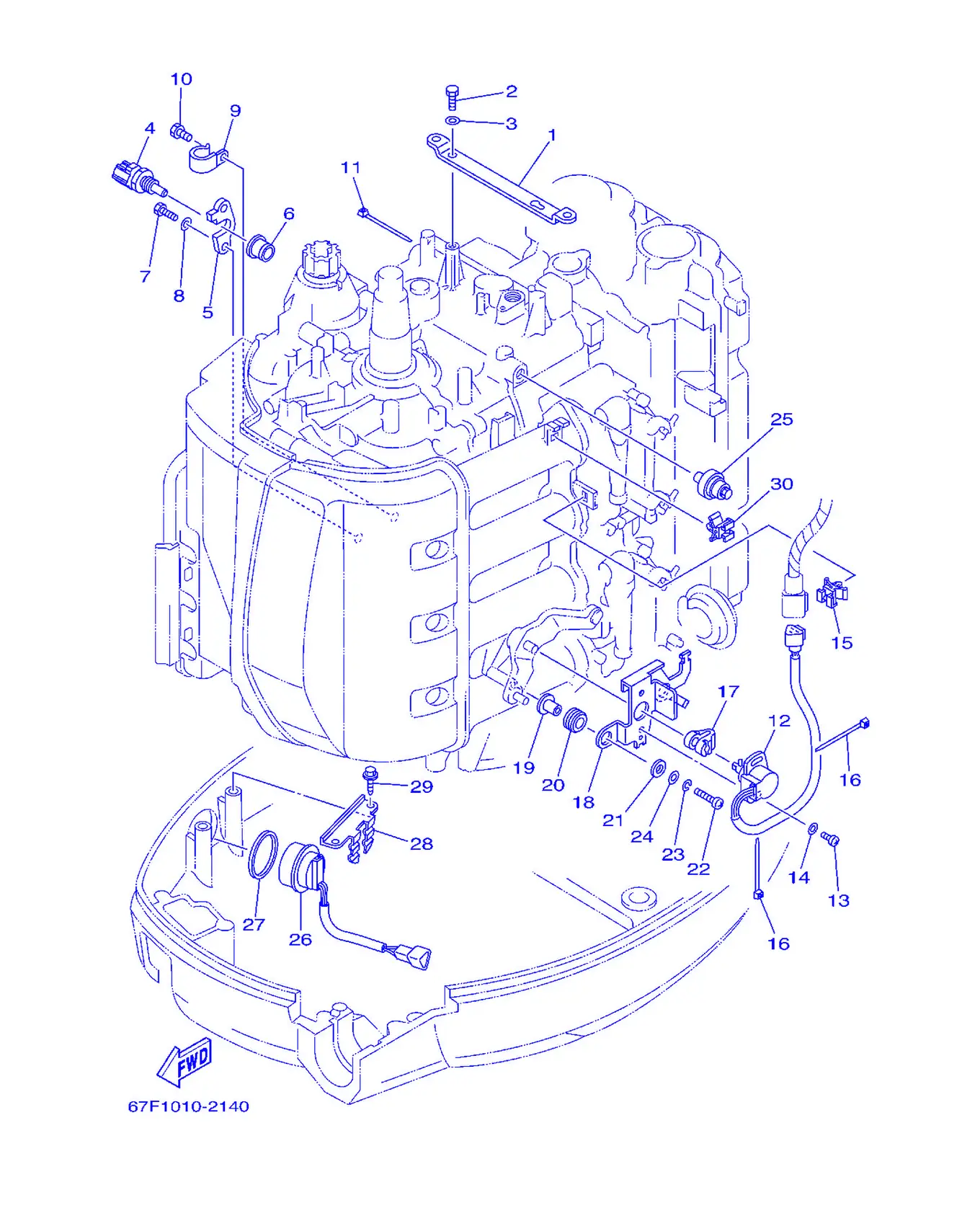

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	67F-8132G-01	Пластина	1
2	97095-06016	Болт	2
3	92995-06600	. . Шайба	2
4	67F-85790-00	Датчик температуры в сборе	1
5	67F-85757-00	Фиксатор	1
6	68V-85753-00	Прокладка, корпус термостата	1
7	97095-06016	Болт	2
8	92995-06600	. . Шайба	2
9	90465-06M86	Крышка	1
10	97095-06010	. Болт	1
11	90465-11M10	Хомут	1
12	61A-85885-00	Датчик дроссельной заслонки в сборе	1
13	97885-05010	Винт, полукруглая головка	2
14	92995-05600	. Шайба	2
15	90464-09M47	Прокладка	1
16	90465-11M10	Хомут	2
17	6K7-14573-00	Рычаг	1
18	67F-83635-00	Кронштейн	1
19	90387-05M00	Втулка	2
20	90480-10M23	Втулка уплотнительная	2
21	90201-05M03	Шайба пластины	2
22	97885-05025	Винт с полукруглой головкой	2
23	92995-05100	Шайба	2
24	92995-05600	. Шайба	2
25	68V-82504-00	Защитный кожух маховика	1
26	63D-82563-10	Переключатель тримма и наклона в сборе	1
27	6E5-82587-00	Прокладка	1
28	67F-83614-00	Крышка	1
29	90109-06M86	Пластина	2
30	90464-09M47	Прокладка	1

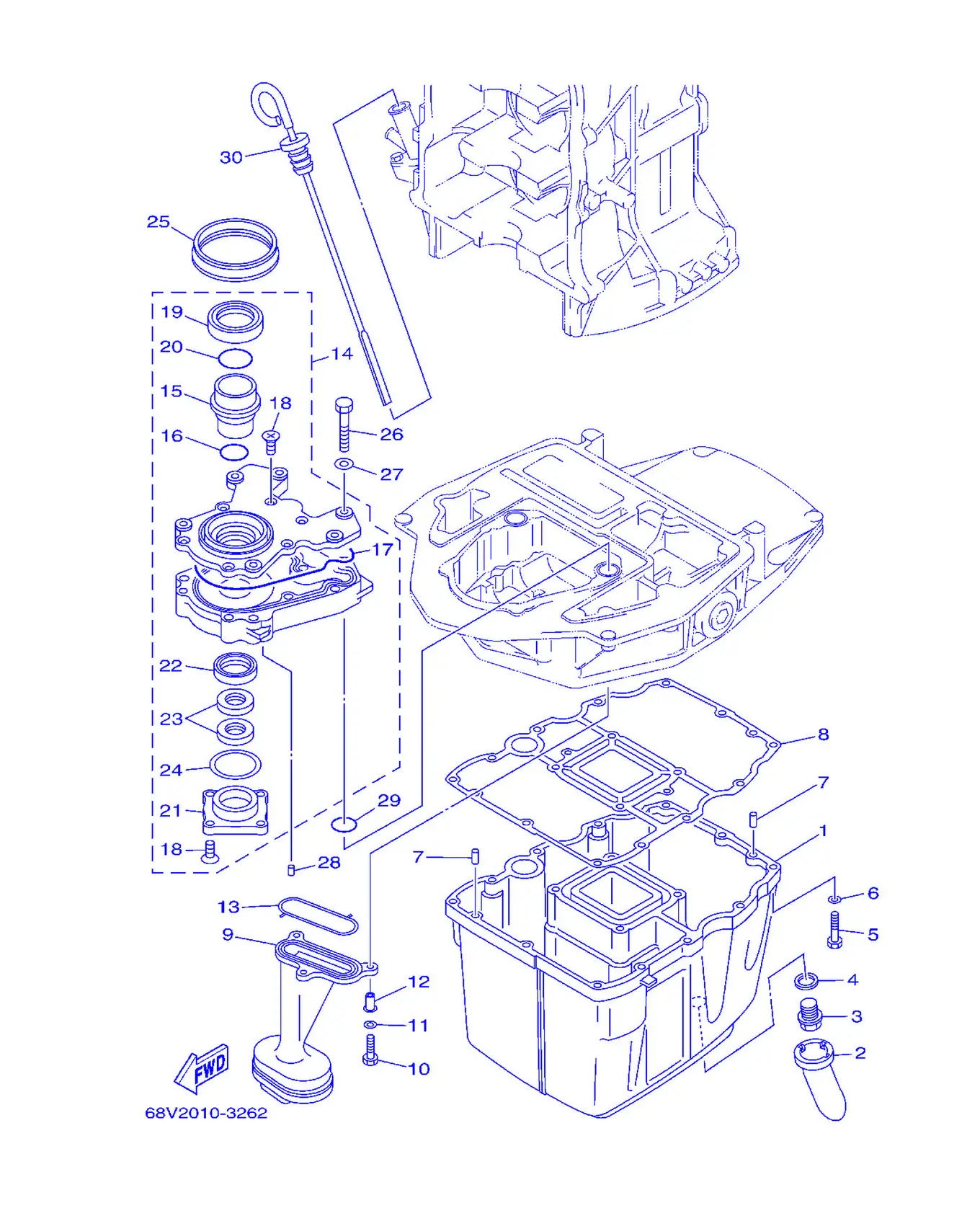

Рис. 6Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	67F-15311-03-5B	Масляный поддон	1
2	67F-15316-00	Демпфер 1	1
3	90340-14M06	Крышка, глушитель впуска	1
4	90430-14M09	Прокладка	1
5	97075-06025	Болт	12
6	92995-06600	. . Шайба	12
7	93606-12019	. Пластина, корпус насоса	2
8	68V-15312-00	Прокладка, крышка	1
9	67F-13411-00	Маслоприемник	1
10	97027-06025	Болт, шестигранный	3
11	92907-06600	Шайба, пластина	3
12	90387-06M64	Втулка	3
13	67F-13415-00	Сальник, маслоприемник	1
14	67F-13300-10	Кожух маховика	1
15	67F-13314-02	Прокладка, пластина	1
16	67F-13473-01	Уплотнительное кольцо	1
17	67F-13329-00	Прокладка, пластина	1
18	67F-13495-00	Винт	10
19	67F-13119-01	Масляный сальник	1
20	67F-13769-00	Уплотнительное кольцо	1
21	67F-13914-00	Разъем, пластина	1
22	67F-13631-03	Масляный сальник	1
23	67F-13149-00	Масляный сальник	2
24	67F-13339-00	Прокладка, пластина	1
25	67F-13338-00	Сальник	1
26	97095-06045	Болт	6
27	92995-06600	. . Шайба	6
28	93604-12M07	Крышка, головки	2
29	93210-19MJ1	Уплотнительное кольцо	2
30	68V-15362-10	Пробка, уровень масла	1

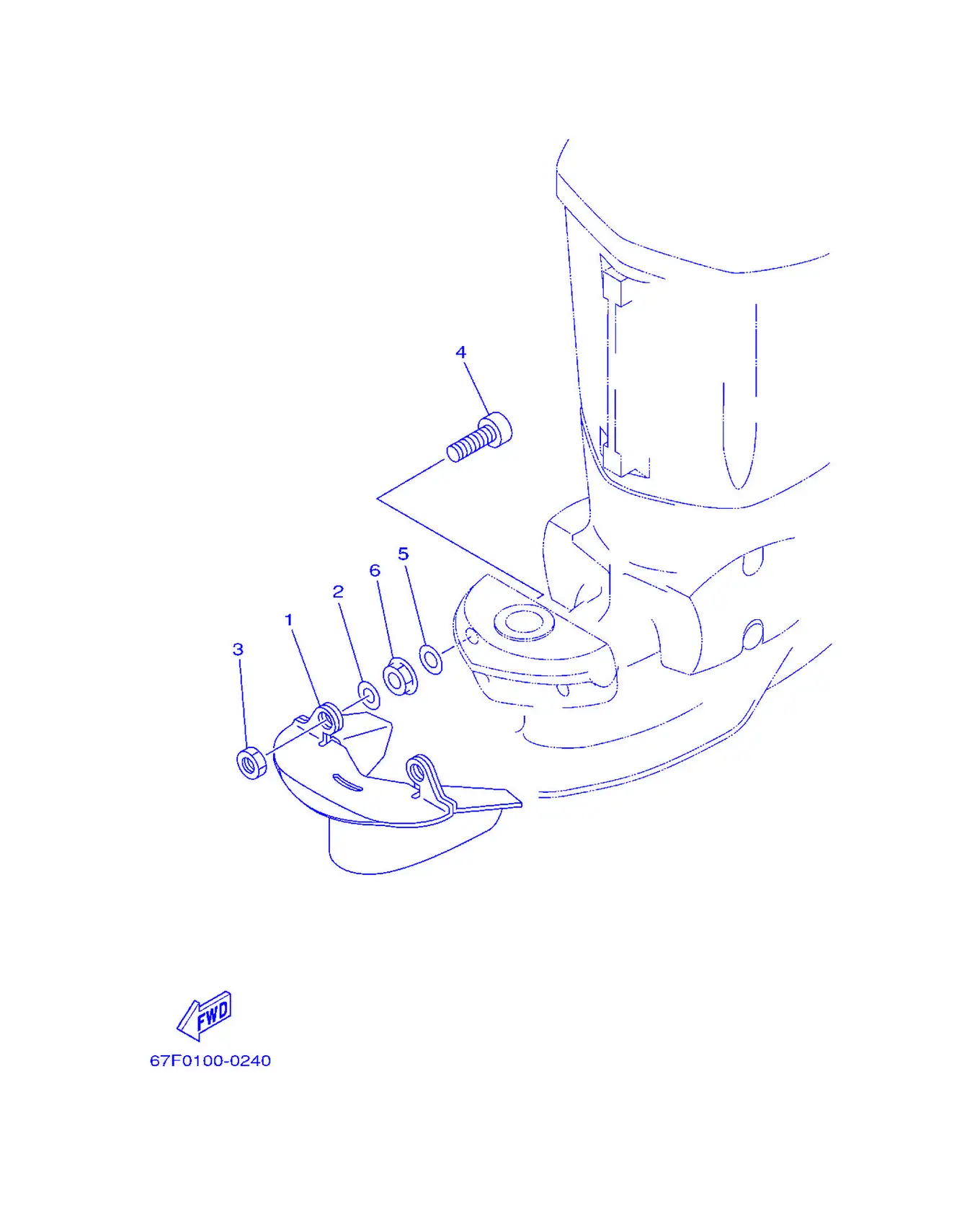

Рис. 7ОПЦИИ 1 Optional Parts 1

REF	Номер детали	Наименование	Кол-во
1	67F-45180-00-4D	Пластина, распылитель	1
2	90201-12M01	Шайба, пластина	2
3	95380-12700	Гайка	2
4	90110-12M00	Болт, шестигранный с внутренним шестигранником	2
5	90201-12M16	Держатель троса	2
6	95780-12300	Трубка, топливная	2

Рис. 8ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
1	67F-83790-10	Обогреватель в сборе	1
2	67F-83792-00	Обогреватель	4
3	67F-81930-00	Блок управления в сборе	1
4	67F-82560-00	Термовыключатель в сборе	1
5	67F-81971-00	Провод, вывод	1
6	67F-14291-00	Кронштейн 1	1
7	90465-13M60	Хомут	3
8	90465-08028	. Зажим	2
9	90465-13M36	. Зажим	4
10	67F-24377-00	Патрубок, топливный 2	1
11	90465-11M10	Хомут	1
12	90445-11M49	Шланг (L700)	1
13	67F-24251-01	Маслоприемник 1	1
14	67F-2451B-00	Шланг, топливный впускной	1
15	90465-11M10	Хомут	1
16	90467-10M04	. Зажим	2
17	6E5-82588-00	. Пластина	2
18	90109-06M81	. Болт	2

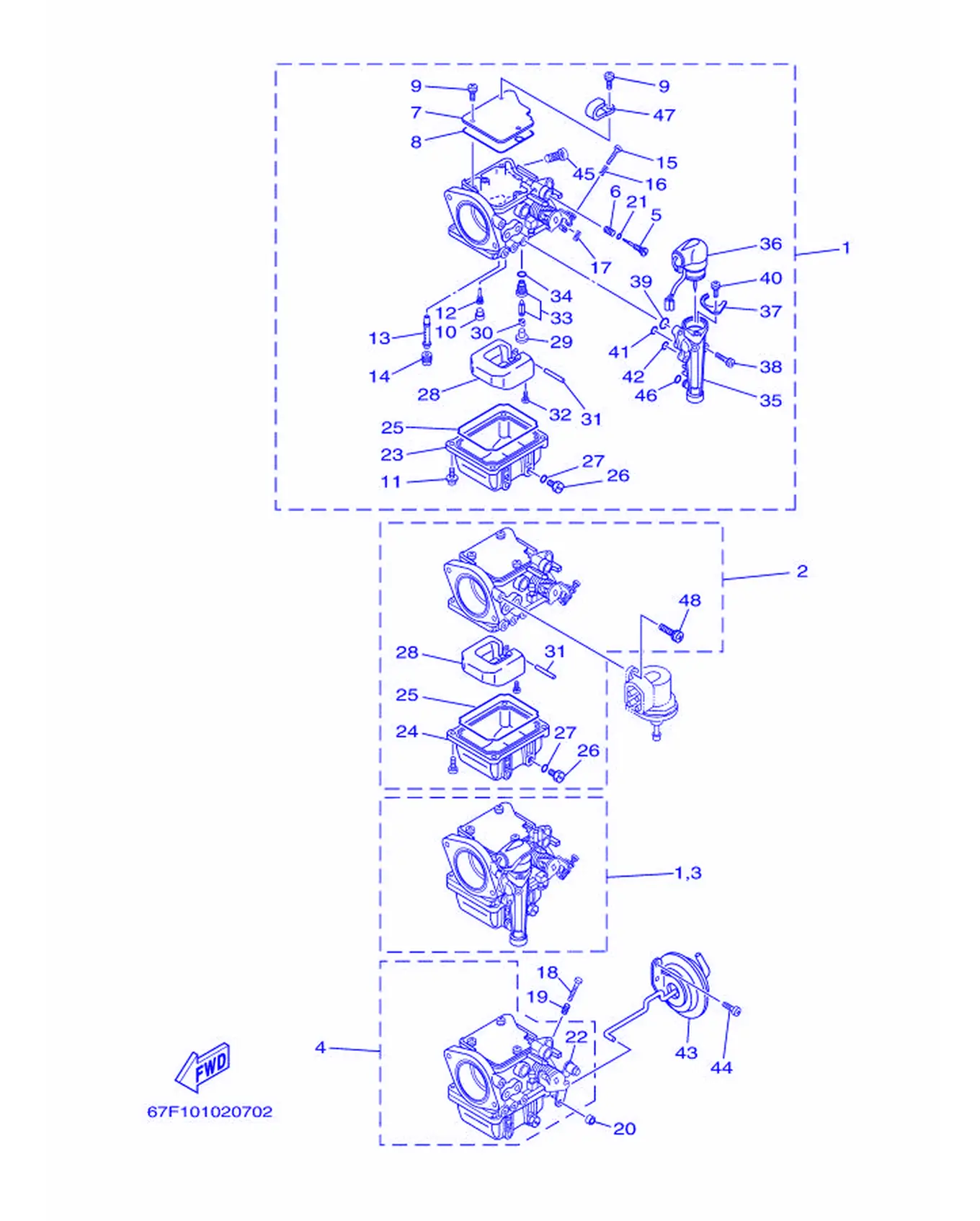

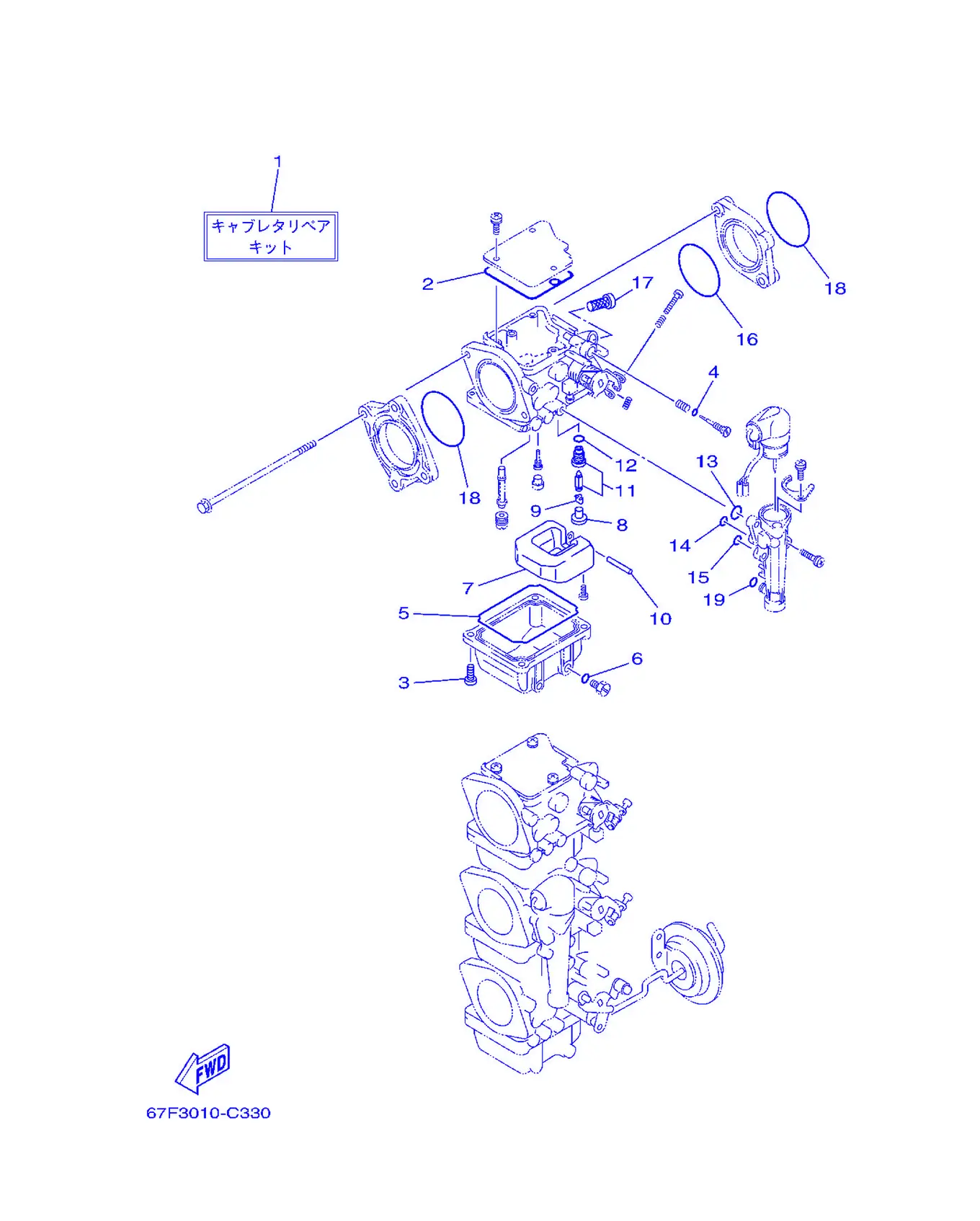

Рис. 9Карбюратор 1 Carburetor 1

REF	Номер детали	Наименование	Кол-во
1	67F-14901-20	Карбюратор в сборе 1	1
2	67F-14902-20	Карбюратор в сборе 2	1
3	67F-14903-20	Карбюратор в сборе 3	1
4	67F-14904-20	Карбюратор в сборе 4	1
5	67F-14923-00	. Винт, пилотный	4
6	697-14555-00	. Пружина	4
7	67F-14146-00	. Пластина	4
8	67F-14147-00	. Кольцо O	4
9	97803-04010	. Винт, с полукруглой головкой	12
10	676-14966-00	. Крышка	4
11	97980-04114	. Заглушка, ...	16
12	67F-1494F-04	. Жиклер (#42)	4
13	67F-14947-10	. Жиклер, игольчатый	4
14	67F-14943-32	. Жиклер, главный (#125)	4
15	67F-14567-00	. Винт	3
16	67F-14555-00	. Пружина	3
17	67F-14556-00	. Пружина	3
18	63V-14523-00	. Игла, поплавок	1
19	90501-10326	. Игла, клапан подачи топлива	1
20	67F-14998-00	Втулка	1
21	67F-14397-00	. Кольцо O	4
22	6H2-14578-00	. Втулка	1
23	67F-14980-00	. Корпус, поплавковой камеры	2
24	67F-14980-10	. Корпус, поплавковой камеры	2
25	67F-14984-00	. Прокладка, поплавковой камеры	4
26	6H3-14992-00	. Винт, сливной	4
27	93210-04230	. Кольцо O-ring	4
28	6H4-14985-01	. Поплавок	4
29	676-14186-00	. ...	4
30	67F-14159-00	. Зажим	4
31	6H4-14548-00	. ...	4
32	98580-04008	. ...	4
33	60C-14590-01	. Игольчатый клапан в сборе	4
34	93210-04228	. Кольцо O-ring	4
35	67F-14378-00	. Корпус, стартера	2
36	67F-14380-01	. Ручной стартер в сборе	2
37	67F-14178-00	. Пластина, рычага стартера	2
38	67F-14592-00	. Винт	6
39	67F-14398-00	. Кольцо O	2
40	67F-14565-00	. Винт	2
41	67F-14398-10	. Кольцо O	2
42	67F-14398-20	. Кольцо O	2
43	67F-14369-00	Диафрагма в сборе 2	1
44	67F-14325-00	Винт, с полукруглой головкой	2
45	67F-14371-01	. Элемент, фильтра	4
46	67F-14398-30	. Кольцо O	2
47	67F-14255-00	. Пластина	1
48	67F-14567-00	. Винт	2

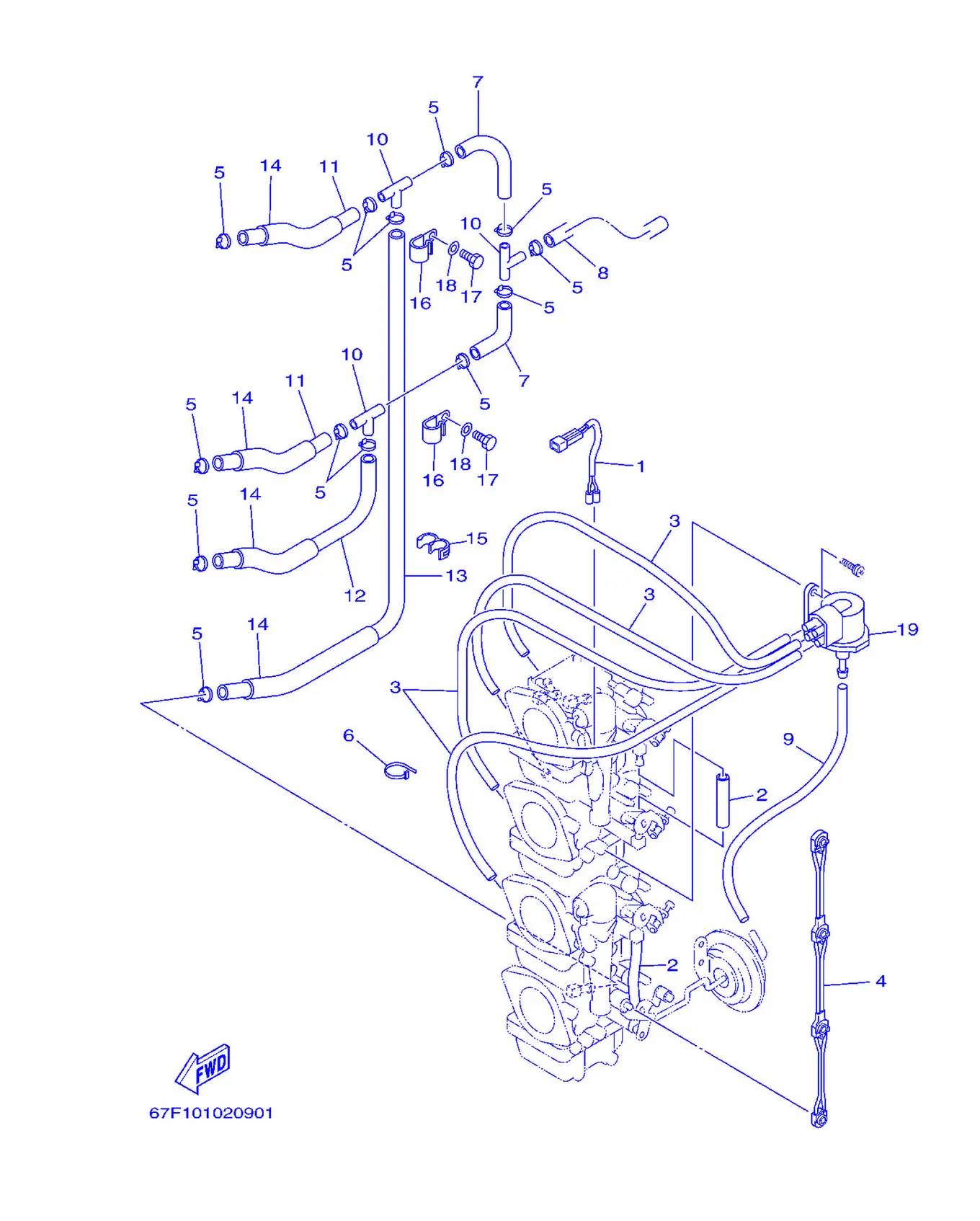

Рис. 10Карбюратор 2 Carburetor 2

REF	Номер детали	Наименование	Кол-во
1	67F-1412A-00	Жгут проводов в сборе	1
2	67F-14349-20	Трубка	2
3	67F-14349-00	Трубка	4
4	67F-14585-00	Тяга, дроссельной заслонки	1
5	68F-24356-00	. Зажим, трубки 1	13
6	90465-11M59	Прокладка	3
7	60C-14294-00	Шланг	2
8	60C-14298-00	Труба	1
9	67F-14348-00	Труба 1	1
10	688-24378-00	Шланг, топливный 3	3
11	90445-10M16	Шланг (L120)	2
12	90445-10MG6	Шланг (L180)	1
13	90445-10MG7	Шланг (L350)	1
14	90445-16M07	Шланг (L80)	4
15	90464-10M57	Головка блока цилиндров	1
16	90465-08M83	Головка блока цилиндров	2
17	97095-06012	Болт	2
18	92995-06600	. . Шайба	2
19	67F-14860-00	Корпус обратного клапана в сборе	1

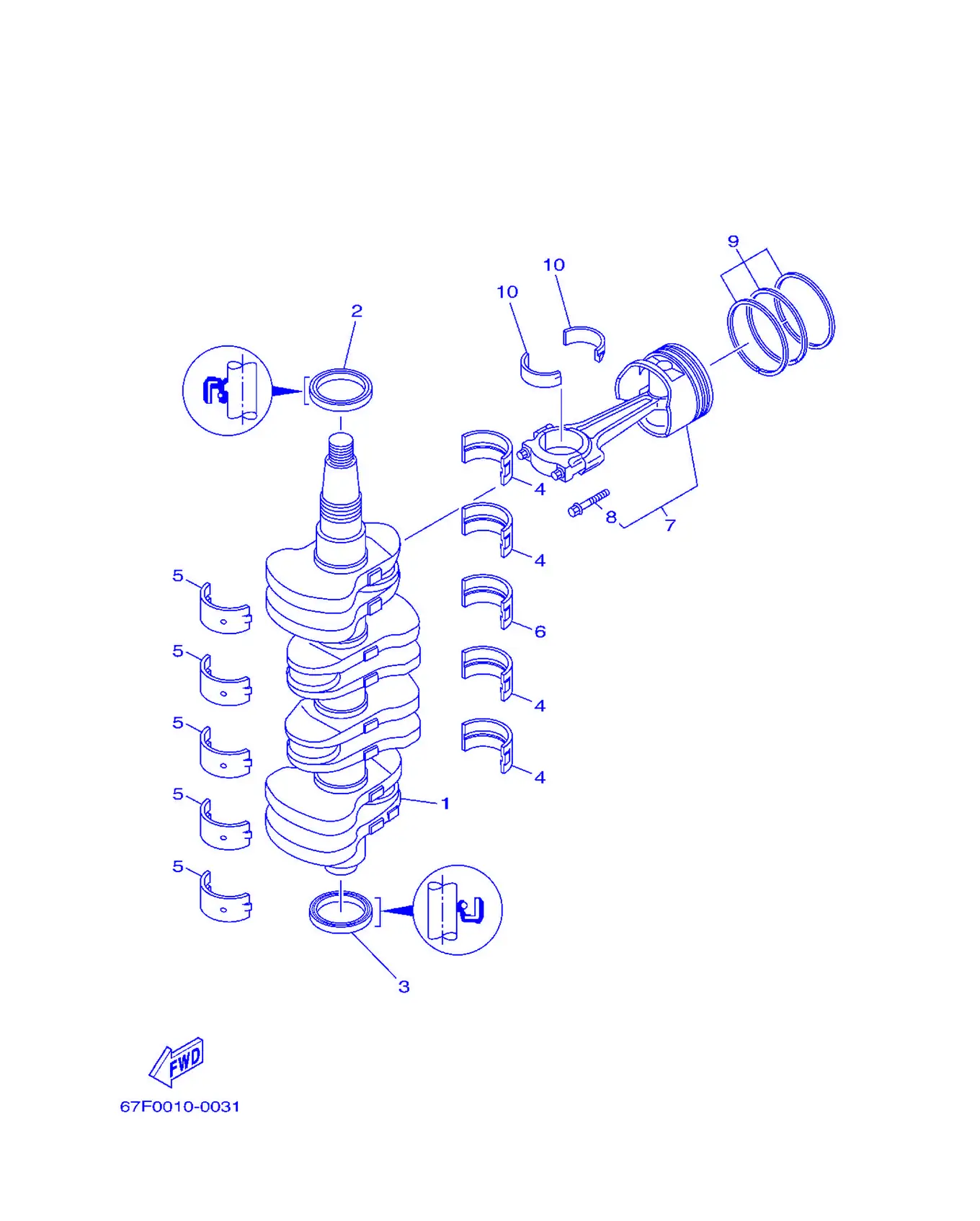

Рис. 11КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	67F-11411-00	Коленчатый вал	1
2	93102-48009	. Сальник	1
3	93101-48002	. Сальник	1
4	67F-11416-00	Вкладыш подшипника коленчатого вала	4
4	67F-11416-10	Вкладыш подшипника коленчатого вала	4
4	67F-11416-20	Вкладыш подшипника коленчатого вала	4
5	67F-11417-00	Вкладыш подшипника коленчатого вала	5
5	67F-11417-10	Вкладыш подшипника коленчатого вала	5
5	67F-11417-20	Вкладыш подшипника коленчатого вала	5
5	67F-11417-30	Вкладыш подшипника коленчатого вала	5
6	67F-11418-00	Вкладыш подшипника коленчатого вала	1
6	67F-11418-10	Вкладыш подшипника коленчатого вала	1
6	67F-11418-20	Вкладыш подшипника коленчатого вала	1
7	67F-11640-00	Поршень с шатуном в сборе	4
7	67F-11640-10	Поршень с шатуном в сборе	4
8	67F-11654-00	. Болт шатуна	2
9	67F-11603-01	Комплект поршневых колец (STD)	4
9	67F-11604-01	Комплект поршневых колец (0.25MM O/S)	4
10	67F-11656-00	Вкладыш подшипника шатуна	8
10	67F-11656-10	Вкладыш подшипника шатуна	8
10	67F-11656-20	Вкладыш подшипника шатуна	8
10	67F-11656-30	Вкладыш подшипника шатуна	8

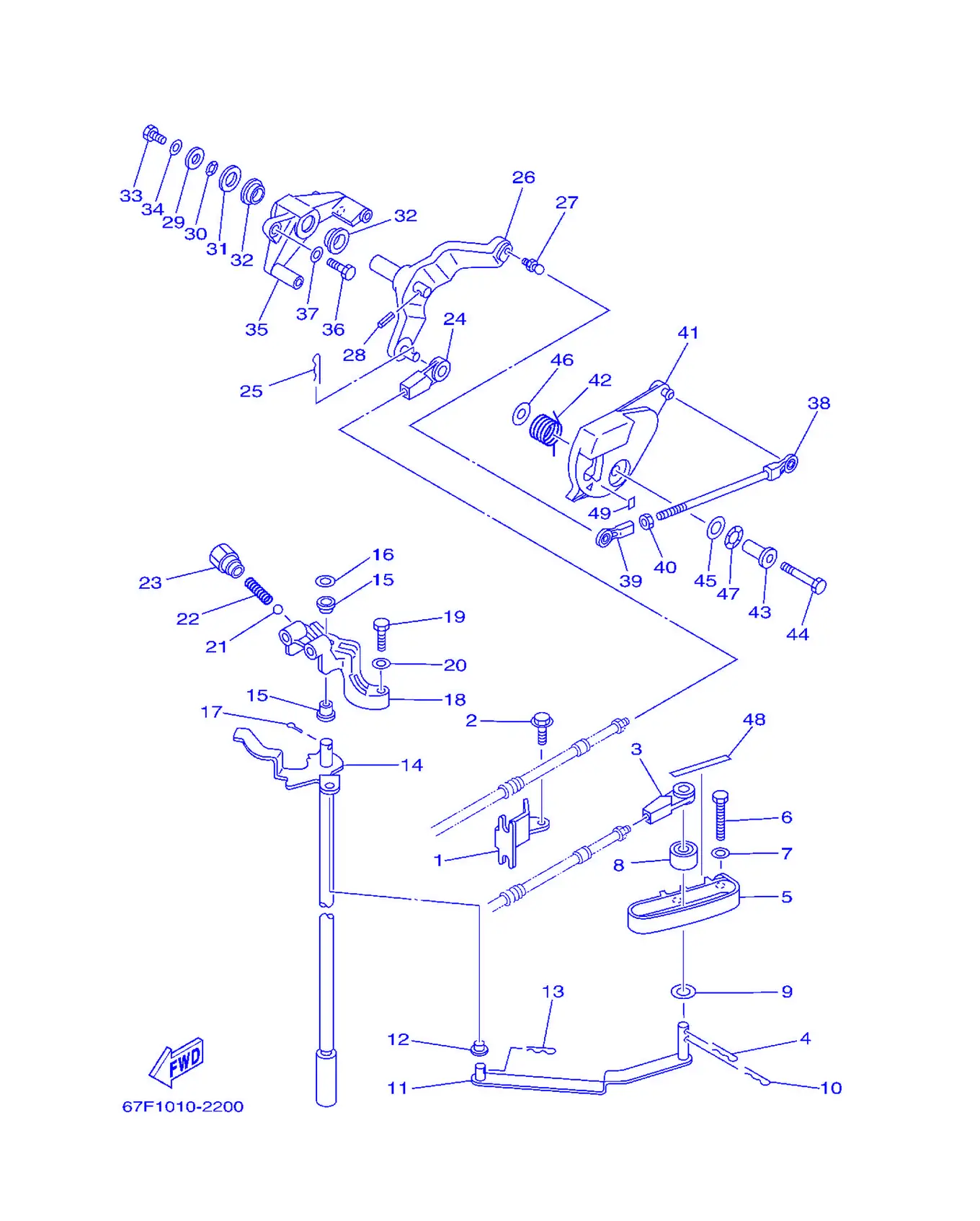

Рис. 12УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	67F-48538-00	Головка блока цилиндров, короткая 1	1
2	90109-06M86	Пластина	1
3	663-48344-00	Наконечник троса, дистанционное управление	1
4	90468-18008	Стопор	1
5	67F-44117-00	Кронштейн	1
6	97095-06040	Болт	2
7	92995-06600	. . Шайба	2
8	688-44122-00	Шланг топливный	1
9	90202-07M07	Шланг топливный	1
10	90468-18008	Стопор	1
11	67F-44121-00	Пластина, защитная	1
12	90386-06M12	Пружина	1
13	90468-18008	Стопор	1
14	67F-44120-10	Рукоятка переключения передач в сборе	1
14	67F-44120-30	Рукоятка переключения передач в сборе	1
15	90386-90M90	Шайба	2
16	90201-09M02	Болт	1
17	91490-20015	Крышка, головка	1
18	67F-44118-00	Защитная пластина	1
19	97075-06025	Болт	2
20	92995-06600	. . Шайба	2
21	93501-04M02	Гайка	1
22	90501-12082	Стопорная пружина тяги	1
23	648-42715-00	Пружина 2	1
24	663-48344-00	Наконечник троса, дистанционное управление	1
25	90468-18008	Стопор	1
26	67F-42154-00-94	Рычаг управления дросселем	1
27	663-85518-00	. Шаровой шарнир	1
28	91690-30018	Крышка, стопорная	1
29	90201-06068	Головка блока цилиндров	1
30	90206-12M00	Болт	1
31	92990-12600	Прокладка, крышка	1
32	90386-12069	Прокладка	2
33	97095-06012	Болт	1
34	92995-06600	. . Шайба	1
35	67F-41661-00-94	Кронштейн 1	1
36	97095-06025	Болт	2
37	92995-06600	. . Шайба	2
38	67F-41237-00	Соединение, тяга	1
39	682-41237-00	Головка, трубка	1
40	95380-05600	. Гайка	1
41	67F-41213-01	Кулачок, дроссель	1
42	67F-44135-00	Стопорный штифт	1
43	90387-06M82	Втулка	1
44	97095-06035	Болт	1
45	90201-10M02	. Прокладка, глушитель	1
46	90201-06M31	. Головка, трубка-держатель	1
47	90206-10M04	Шайба волнистая	1
48	6E0-44191-11	Указатель переключения передач	1
49	6F5-42137-11	Указатель дросселя	1

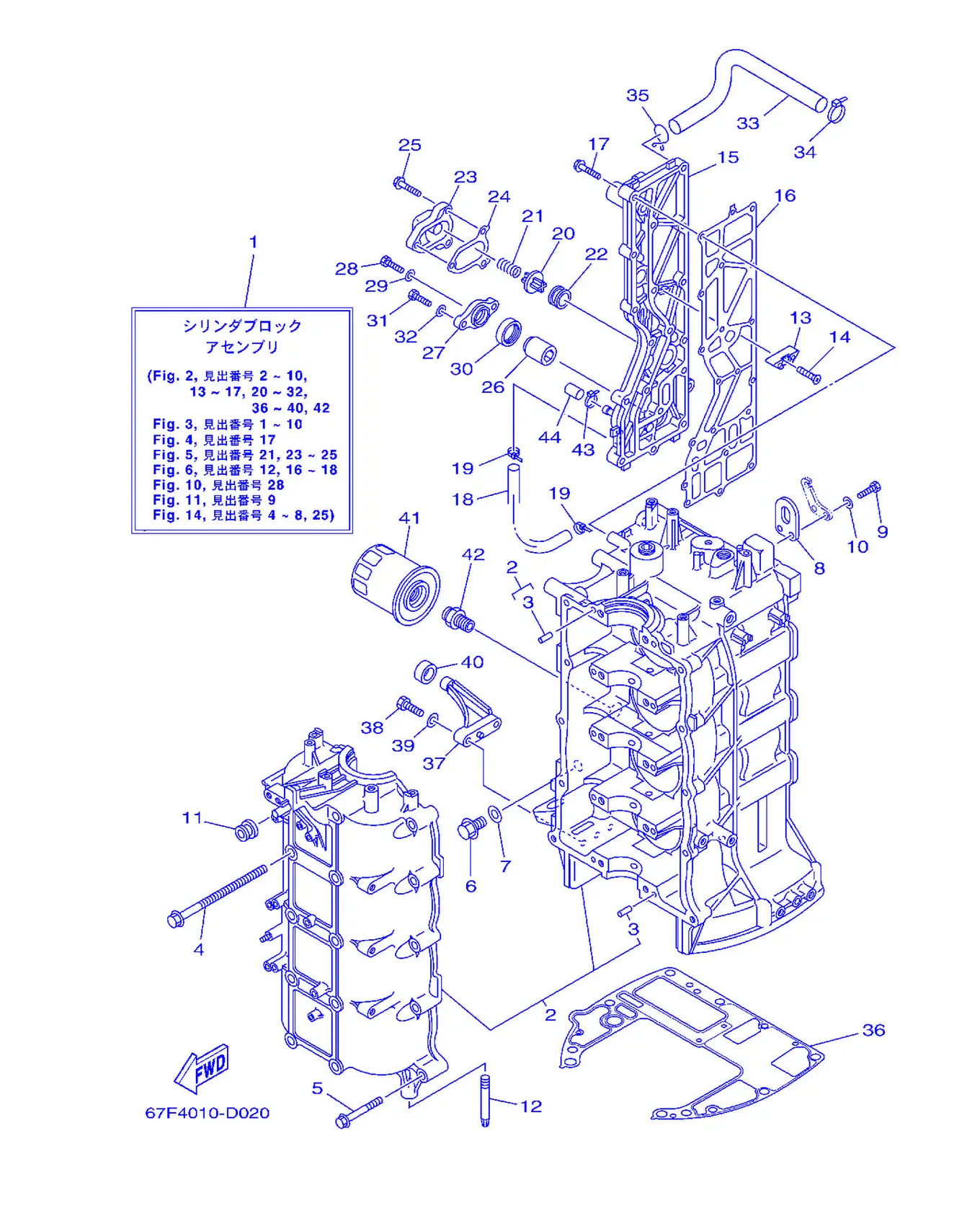

Рис. 13ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	67F-W009B-06-1S	Блок цилиндров в сборе	1
2	67F-15100-03-1S	Картер в сборе	1
3	93606-12019	. Пластина, корпус насоса	10
4	90119-10M88	Прокладка, крышка цилиндра	10
5	90119-08M66	Табличка с предупреждением	10
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14115	Прокладка	1
8	62Y-11119-00	Крышка, головка цилиндра	2
9	97095-06020	Болт с шайбой	4
10	92995-06600	. . Шайба	4
11	90480-12072	Прокладка	1
12	67F-15142-00	Головка 1	2
13	6E5-11325-00	Шпонка	3
14	98780-04016	Шланг топливный	3
15	67F-41113-03-1S	Наружная крышка, выхлоп	1
16	67F-41114-A1	Прокладка, наружная выхлопная крышка	1
17	90119-06MA4	Табличка, предупреждающая	18
18	90445-10M40	Шланг (L330)	1
19	90465-11M10	Хомут	2
20	6G5-12416-00	Вал гребной	1
21	90501-16M11	Стопор, глушитель	1
22	90480-20M05	Прокладка	1
23	67F-1246A-00-1S	Крышка 1	1
24	67F-12435-A0	Прокладка	1
25	90119-06MA2	Табличка с номером	3
26	68V-11325-01	Анод	1
27	67F-11327-00-94	Крышка, анод	1
28	97075-06020	Болт	1
29	92995-06600	. . Шайба	1
30	67F-11328-00	Прокладка	1
31	97075-08025	Болт	2
32	92995-08600	. . Шайба	2
33	67F-1243A-00	Шланг 1	1
34	90465-11M10	Хомут	1
35	90467-20M15	Винт	1
36	68V-11351-00	Прокладка, крышка	1
37	67F-42761-00-94	Стопор	2
38	97095-06025	Болт	4
39	92995-06600	. . Шайба	4
40	68F-44533-00	Демпфер, резиновая подушка верхнего крепления	2
41	5GH-13440-00	Элемент в сборе, масляный фильтр	1
42	90401-20145	Болт, штуцер	1
43	90465-11M10	Хомут	1
44	67F-13448-00	Болт	1

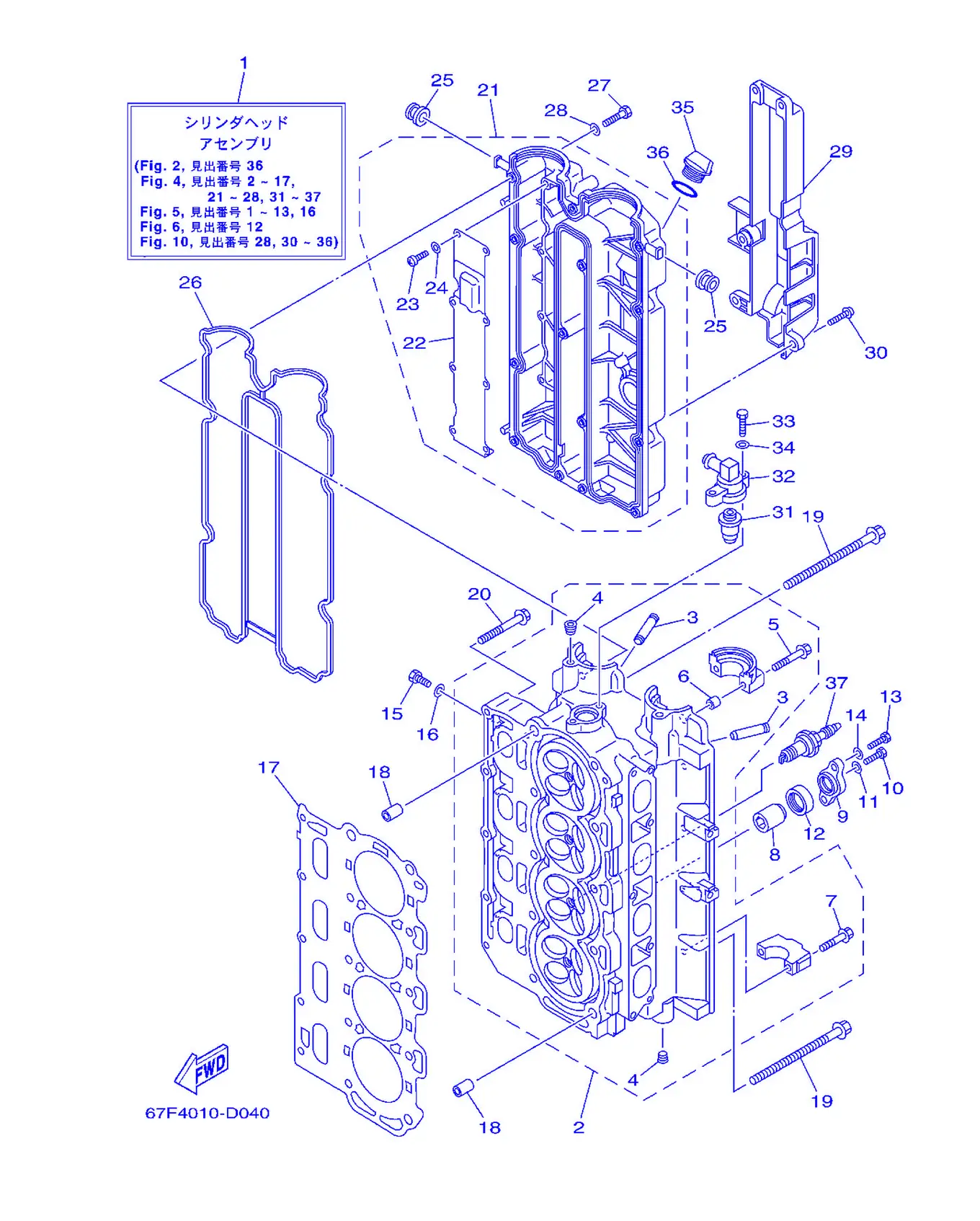

Рис. 14ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	67F-W009A-21-1S	Головка цилиндра в сборе	1
2	67F-11110-11-94	Головка цилиндра в сборе	1
3	67F-11133-10	Крышка, вал 1	16
4	90344-51019	Болт, крепление термостата	4
5	90119-07235	Прокладка, крышка термостата	4
6	91809-08006	Направляющая втулка, штифт	4
7	90119-07234	Прокладка, крышка цилиндра	16
8	68V-11325-01	Анод	2
9	67F-11327-00-94	Крышка, анод	2
10	97075-06020	Болт	2
11	92995-06600	. . Шайба	2
12	67F-11328-00	Прокладка	2
13	97075-08025	Болт	4
14	92995-08600	. . Шайба	4
15	97095-08014	Заглушка	4
16	90430-08143	Прокладка	4
17	67F-11181-02	Прокладка, головка цилиндра 1	1
18	90387-10M08	Втулка	2
19	90105-10M89	Болт, фланец	10
20	90119-08M91	Накидная гайка, шпилька	5
21	68V-11191-00-1S	Крышка, головка цилиндра 1	1
22	67F-11168-00	Крышка, впускной клапан	1
23	98507-04008	Винт, полукруглая головка	8
24	92907-04600	Шайба	8
25	90480-12072	Прокладка	2
26	67F-11356-00	Сальник, цилиндр 2	1
27	97095-06030	Болт	14
28	92995-06600	. . Шайба	14
29	67F-11192-01	Крышка, впускной клапан 2	1
30	90159-06M29	Винт с шайбой	5
31	67F-12411-01	Термостат	1
32	68V-12413-00-1S	Крышка, термостат	1
33	97095-06025	Болт	2
34	92995-06600	. . Шайба	2
35	6G8-15363-00	Поплавок, крышка	1
36	93210-24M79	. O-образное кольцо	1
37	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4

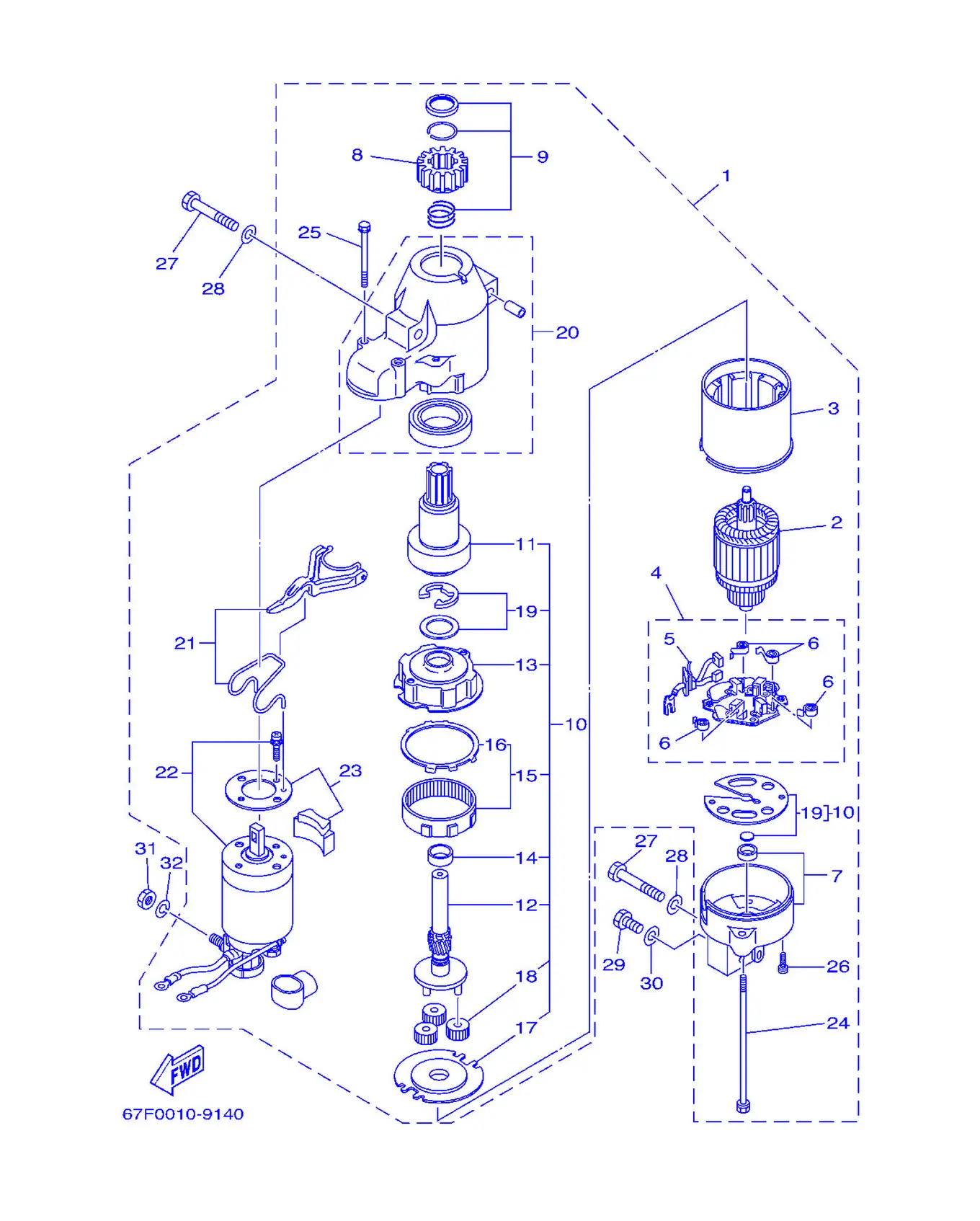

Рис. 15Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	67F-81800-02	Стартер в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	68F-81840-00	. Держатель щеток в сборе	1
5	67F-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	67F-81820-00	. Провод стартера	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-81891-00	. . Крышка, пружина	1
16	67F-8183R-00	. . . Пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	67F-81842-00	. Крышка	1
21	67F-81839-00	. Рычаг в сборе	1
22	67F-81941-01	. Реле стартера в сборе	1
23	67F-81869-00	. Крышка, пыльник	1
24	6K7-81826-10	. Болт	2
25	67F-81828-00	. Болт 2	2
26	67F-81846-00	. Винт	2
27	97013-08045	Болт	3
28	92903-08600	Шайба пластины	3
29	97013-08016	Болт	1
30	92903-08600	Шайба пластины	1
31	95333-08600	Гайка	1
32	92903-08100	Болт, с шестигранной головкой	1

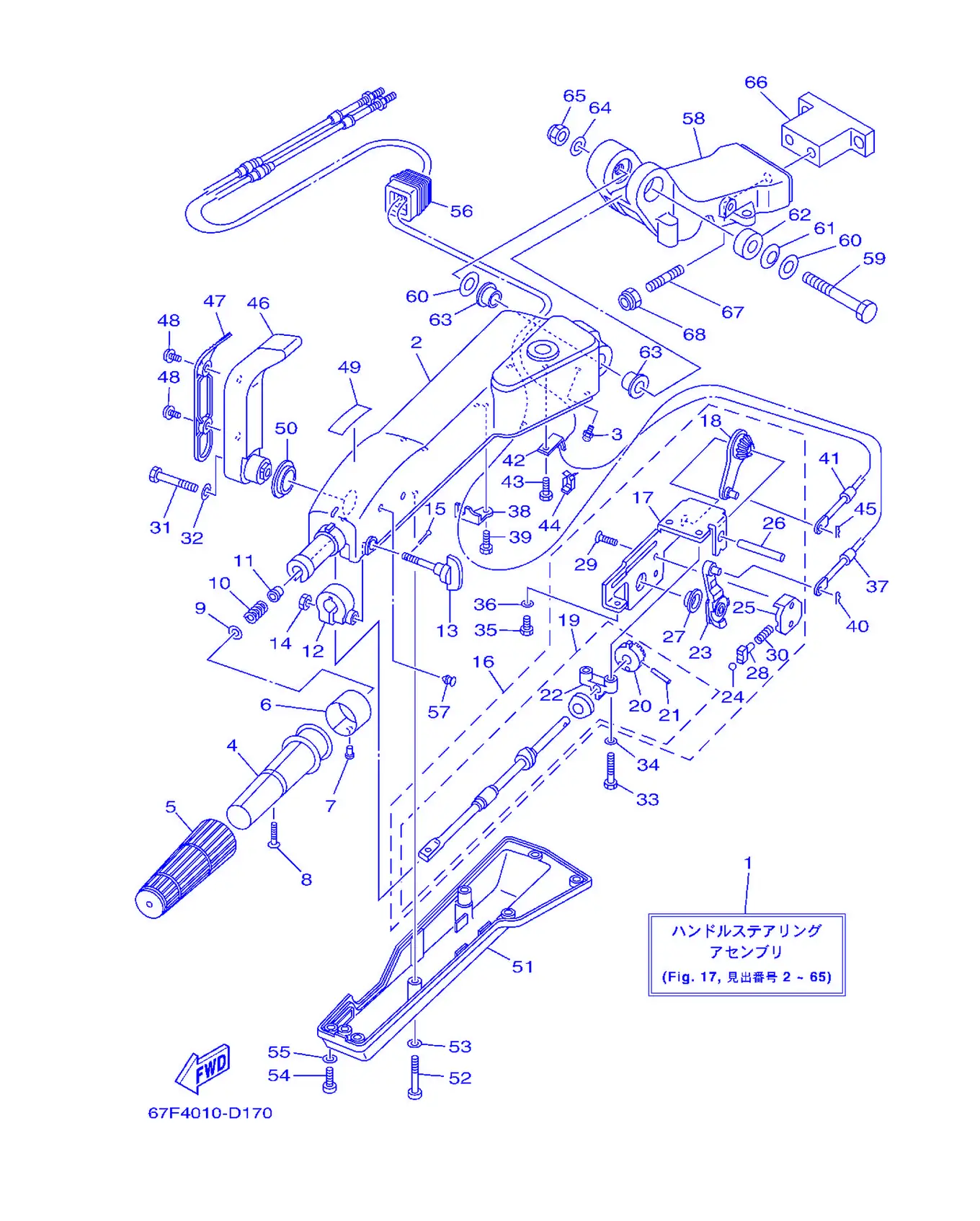

Рис. 16Рулевое управление 1 Steering 1

REF	Номер детали	Наименование	Кол-во
1	67G-W0084-03-4D	Рулевое управление в сборе	1
2	67G-42111-02-4D	Рукоятка, рулевое управление	1
3	93700-06M03	Пластина стопорная	1
4	664-42119-00	Рукоятка рулевого управления	1
5	6G1-42177-00	Резиновая накладка рукоятки	1
6	6H2-42137-00	Индикатор дросселя	1
7	90269-02M09	Заклепка	1
8	90149-05M13	Винт	1
9	92903-10600	Шайба, пластина	1
10	90501-23215	Стопорное устройство	1
11	90386-08032	Проставка	1
12	63D-42126-00	Прокладка, крышка топливного насоса	1
13	63D-48154-00	Ручка, дроссель	1
14	95380-06600	Тяга, соединительная	1
15	91490-20010	Шплинт	1
16	67G-44100-00	Тяга переключения передач в сборе	1
17	67G-44104-00	. Пластина в сборе	1
18	67G-48261-00	. Рычаг, дроссель	1
19	67G-42115-00	. Вал, рукоятка рулевого управления	1
20	650-42152-00-94	. . Шестерня	1
21	91690-30025	. . Штифт, пружина	1
22	67G-42159-00	. . Стойка	1
23	67G-44113-00	. Кулачковая пластина, рукоятка	1
24	63D-48236-00	Ролик, фиксатор	1
25	63D-48119-00	Крышка	1
26	67G-42153-00	. Вал, управление дросселем	1
27	67G-44132-00	. Втулка	1
28	63D-48237-00	Адаптер	1
29	98785-05014	. Винт, с плоской головкой	2
30	63D-48238-00	Пружина, фиксатор	1
31	97095-08040	Болт	1
32	92995-08600	. . Шайба	1
33	97095-06030	Болт	2
34	92995-06600	. . Шайба	2
35	97095-06014	Прокладка	1
36	92995-06600	. . Шайба	1
37	67G-48321-10	Трос	1
38	67G-48531-00	Кронштейн, дистанционное управление 1	1
39	97095-06014	Прокладка	1
40	90468-10005	Прокладка	1
41	67G-26301-10	Прокладка карбюратора	1
42	66R-48538-00	Патрубок, короткий 1	1
43	97095-06014	Прокладка	1
44	63D-48538-00	Прокладка, вал 1	1
45	90468-10005	Прокладка	1
46	67G-44159-00-4D	Рукоятка, переключение передач	1
47	67G-44173-00	Рычаг, управление переключением	1
48	90159-06M18	Винт, крепление крышки	2
49	6G8-44191-00	Прокладка, крышка	1
50	90386-26MA3	Прокладка	1
51	67G-42131-00	Крышка, рулевое управление	1
52	97885-06040	Винт с полукруглой головкой	2
53	92995-06600	. . Шайба	2
54	97885-06016	Сальник, коленвал	5
55	92995-06600	. . Шайба	5
56	63D-42725-00	Втулка уплотнительная	1
57	90338-07180	Пробка	2
58	63D-42121-30-4D	Кронштейн, крепление	1
59	90101-12014	Табличка, с инструкцией	1
60	92990-12200	Болт, шестигранный	2
61	90206-12M22	Прокладка, картер	1
62	90387-12M02	Втулка (кольцо)	1
63	90386-12M93	Втулка	2
64	92990-12600	Прокладка, крышка	1
65	90185-12M12	Гнездо, втулка	1
66	68V-42121-00-4D	Кронштейн, крепление	1
67	90116-10175	Болт шпилька	2
68	90185-10051	. Гайка самоконтрящаяся	2

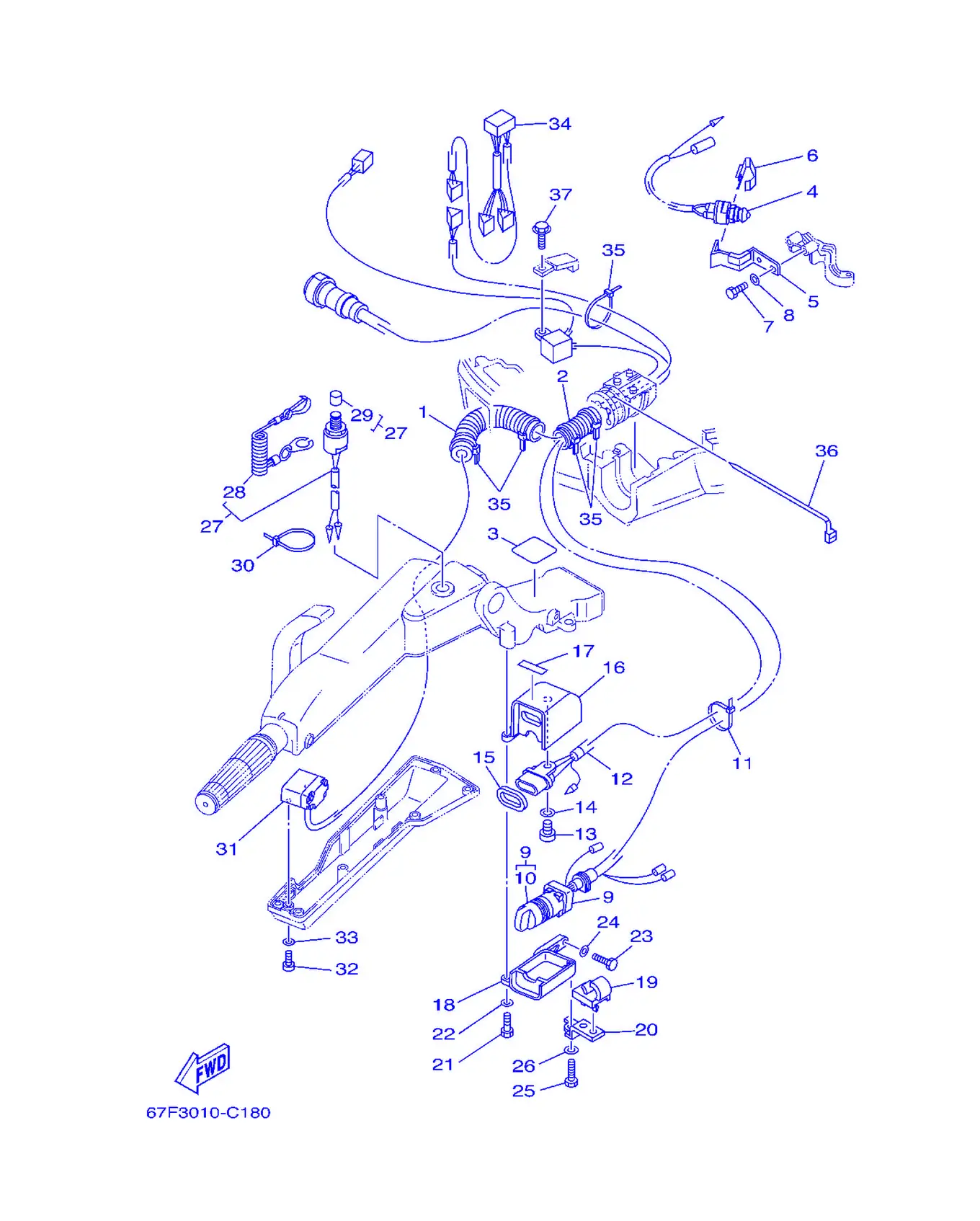

Рис. 17Рулевое управление 2 Steering 2

REF	Номер детали	Наименование	Кол-во
1	90446-24M79	Шланг (L230)	1
2	6K3-83557-00	Подпорка	1
3	67G-42735-00	Протектор	1
4	688-82540-11	Выключатель нейтрали в сборе	1
5	67G-82554-01	Кронштейн, выключатель нейтрали	1
6	62Y-82555-00	Демпфер, главный выключатель 1	1
7	97095-06014	Прокладка	2
8	92995-06600	. . Шайба	2
9	67G-82510-41	Главный выключатель в сборе	1
10	676-82577-00	Колпачок, ключа	1
11	90465-13M11	. Хомут	1
12	67G-84301-00	Контрольная лампа в сборе 1	1
13	97880-06012	Сальник, коленвал	1
14	92990-06600	Прокладка, дроссель	1
15	6H4-83589-00	Прокладка	1
16	67G-82568-00-4D	Крышка, главный выключатель	1
17	67G-85415-00	Метка	1
18	63D-8252F-01-4D	Крышка главного переключателя 2	1
19	63D-24367-00	Корпус, верхний 2	1
20	63D-24364-00	. Стойка	1
21	97095-06025	Болт	1
22	92995-06600	. . Шайба	1
23	97095-06020	Болт с шайбой	1
24	92995-06600	. . Шайба	1
25	97095-06030	Болт	1
26	92995-06600	. . Шайба	1
27	69W-82575-00	Выключатель стоп-двигателя в сборе	1
28	682-82556-00	Рычаг, стопор	1
29	689-8257Y-00	Крышка	1
30	90465-13M11	. Хомут	1
31	67G-82563-00	Выключатель тримма/наклона в сборе	1
32	97885-06016	Сальник, коленвал	2
33	92995-06600	. . Шайба	2
34	63D-83728-00	Разъем в сборе	1
35	90465-13M24	Патрубок	5
36	90465-13M30	Прокладка	1
37	90109-06M81	. Болт	1

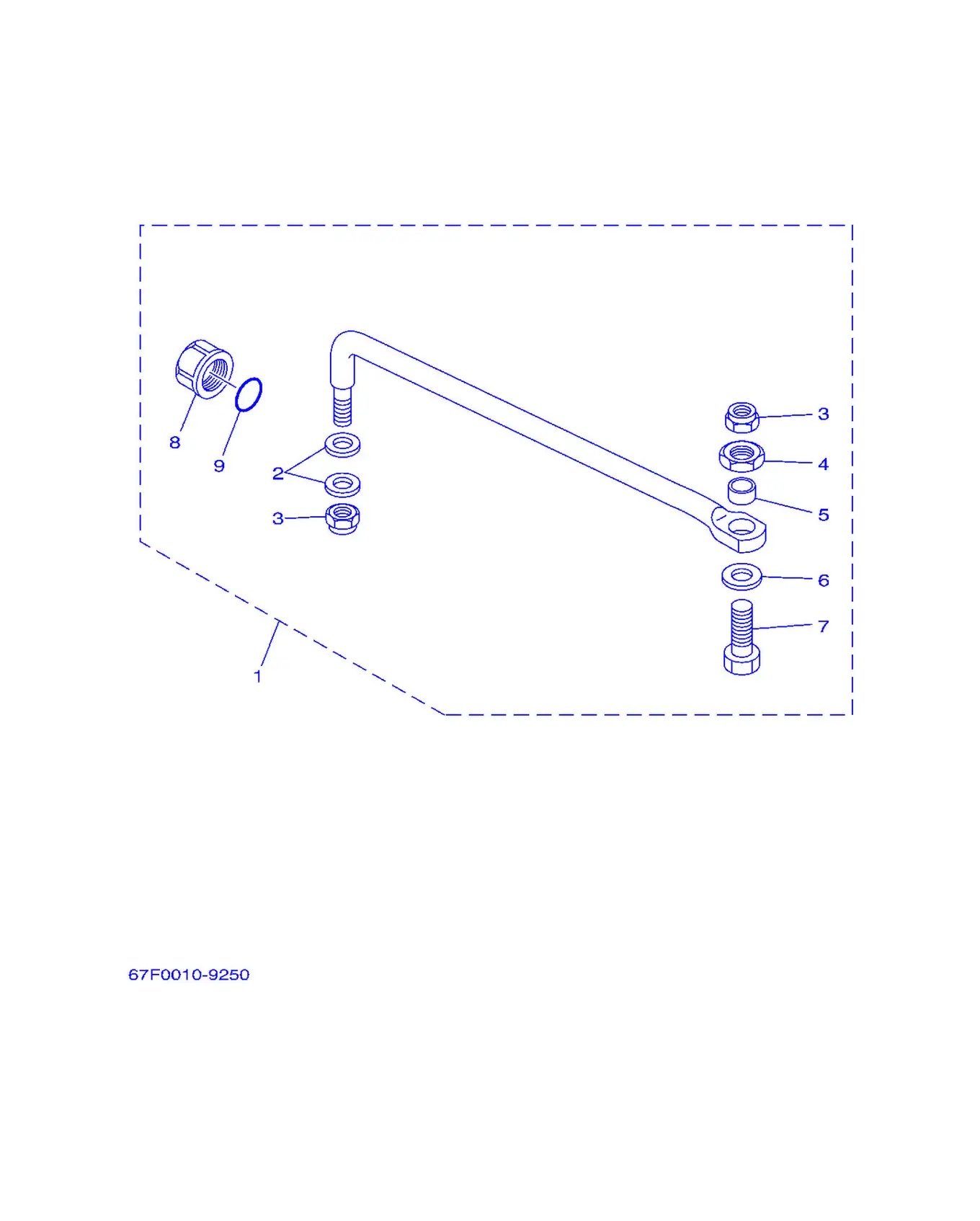

Рис. 18НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	67F-61350-00	Крышка корпуса термостата	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	90201-10M63	Пружина, крышка	1
7	90101-09M01	. Табличка с инструкцией	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

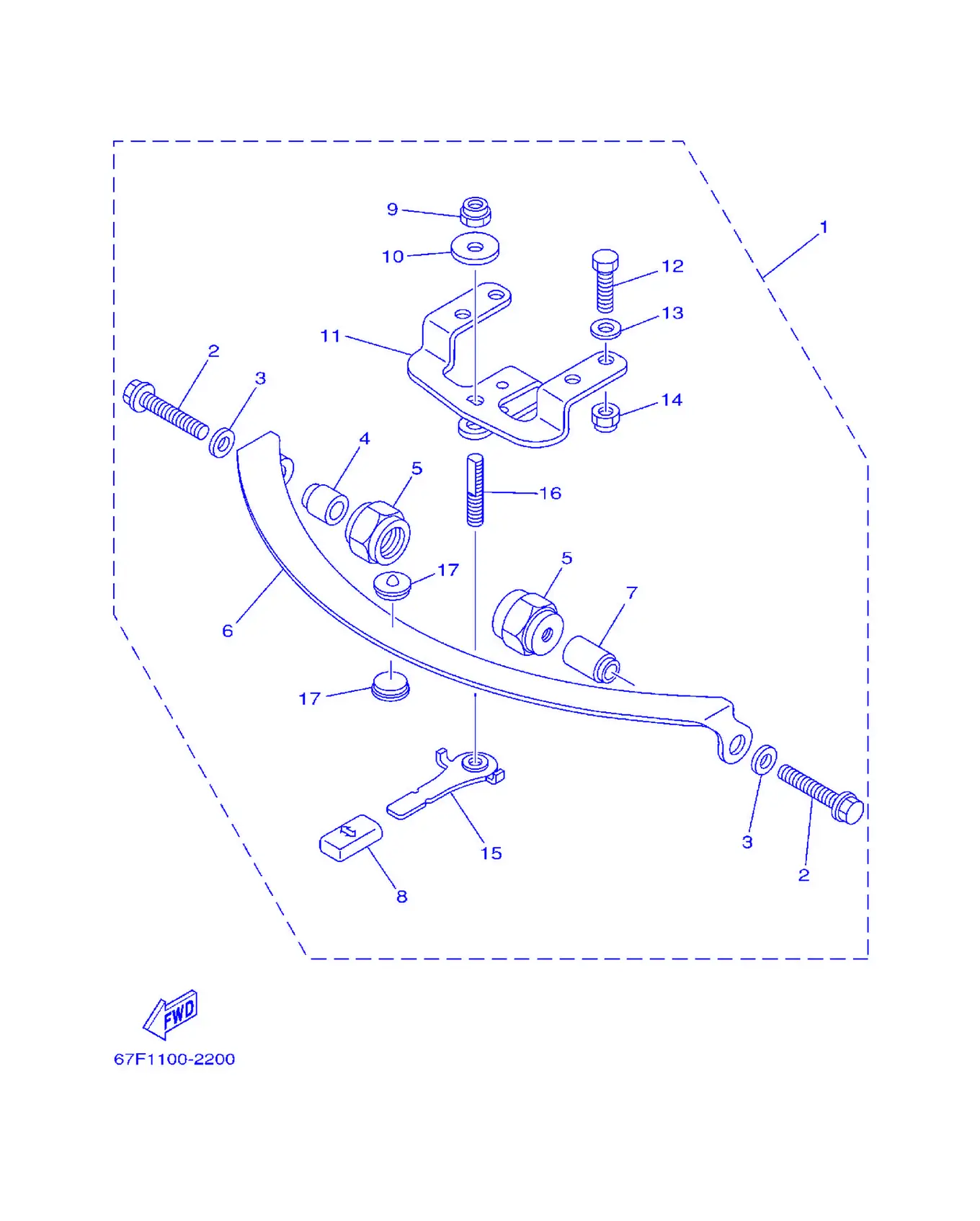

Рис. 19РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	67G-42508-00	Узел регулировки усилия рулевого управления	1
2	90119-08M74	. Табличка, предупреждающая	2
3	90201-08M01	Шайба, пластина	2
4	67G-42541-00	. Прокладка 1	1
5	67G-42546-00	. Гайка	2
6	63D-42527-00	. . Пластина, фрикционная	1
7	67G-42541-10	. Прокладка 1	1
8	682-43318-01	Крышка	1
9	90185-10M14	. Крышка, корпус насоса	1
10	90201-10M76	Шланг топливный	1
11	67G-42526-00	. Пластина, фрикционная	1
12	97095-08025	. Болт	2
13	92995-08600	. . Шайба	2
14	90185-08057	Крышка, топливный фильтр	2
15	67G-42561-00	. Крышка	1
16	67G-42562-00	. Крышка корпуса термостата	1
17	63D-42528-00	. . Пластина, фрикционная	2

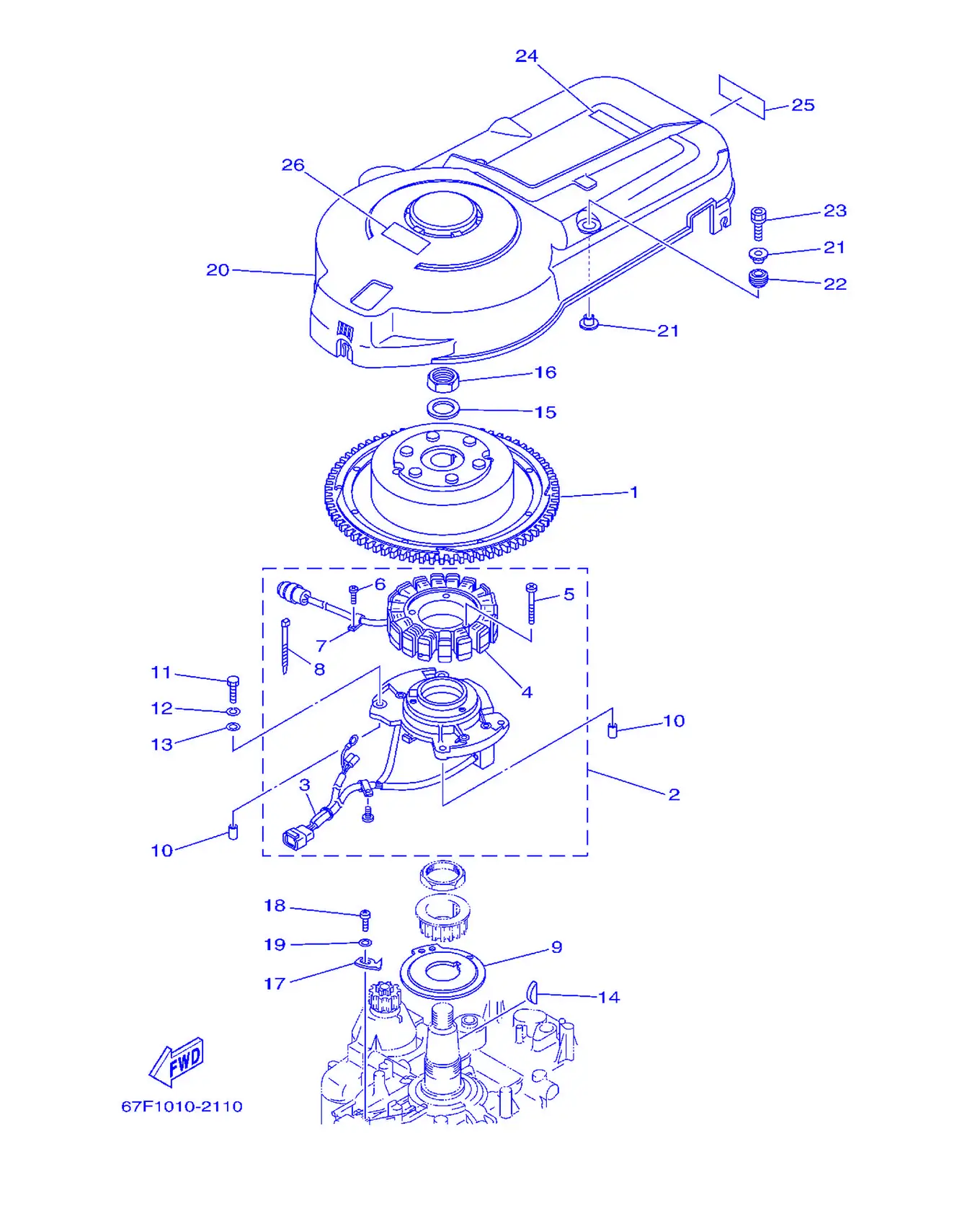

Рис. 20ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	67F-85550-00	Ротор в сборе	1
2	67F-85560-01	Основание в сборе	1
3	67F-85580-00	. Катушка, импульсная	1
4	67F-85510-01	. Статор в сборе	1
5	63D-81345-20	. Винт, крепление крышки (M6X30)	3
6	97607-04110	Заглушка, поводковая заглушка	1
7	445-81328-20	. Патрубок	1
8	66T-81328-00	. Хомут	1
9	67F-81673-00	Ротор	1
10	99530-08012	. Подшипник коленвала	2
11	97095-06030	Болт	4
12	92995-06100	Пружинная шайба	4
13	92995-06600	. . Шайба	4
14	90280-05015	Крышка, катушка	1
15	90201-24014	Крыльчатка водяного насоса	1
16	90179-24002	Гайка	1
17	6D8-81332-00	Корпус водяного насоса	1
18	97885-06010	Запчасть лодочного мотора	1
19	92995-06600	. . Шайба	1
20	67F-81337-01	Крышка, маховик	1
21	90387-06M71	Втулка	4
22	90480-15M31	Прокладка	2
23	90119-06M92	Наклейка, предупреждение	2
24	67F-12138-01	Метка, предупреждение	1
25	68V-13437-00	Метка, предупреждение	1
26	6A1-83625-01	Метка 5	1

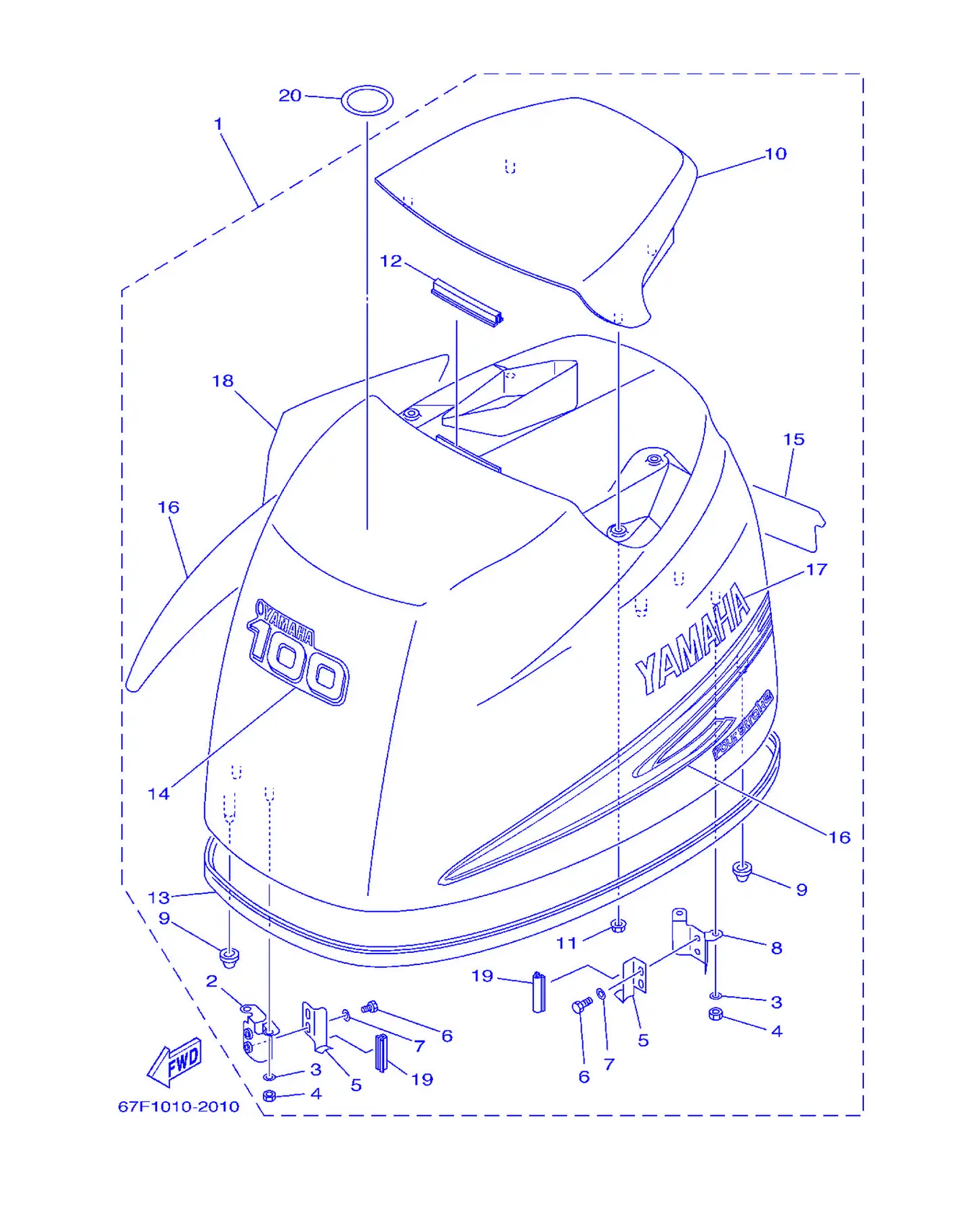

Рис. 21ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	67F-42610-11-4D	Верхний кожух в сборе	1
2	67F-42647-00	Винт, с шестигранной головкой	1
3	92990-06100	Прокладка, стопор	4
4	95380-06600	Тяга, соединительная	4
5	68V-42652-00	Крючок	2
6	97095-06012	Болт	4
7	92995-06600	. . Шайба	4
8	67F-42649-00	Винт, с шестигранной головкой	1
9	67F-42662-00	Пружина	3
10	67F-42613-00-4D	Формовка, воздуховод	1
11	90179-06M24	Гайка	4
12	61N-42628-00	. Заглушка	1
13	67F-42615-00	Зажим	1
14	67F-42677-10	Графика, передняя	1
15	67F-42678-10	Графика, задняя	1
16	67F-W0070-10	Комплект графики	1
17	67F-42681-10	Метка, кожух	1
18	67F-42682-10	Метка, кожух	1
19	67F-42628-00	Зажим	2
20	67F-13434-02	Этикетка, предупреждение	1

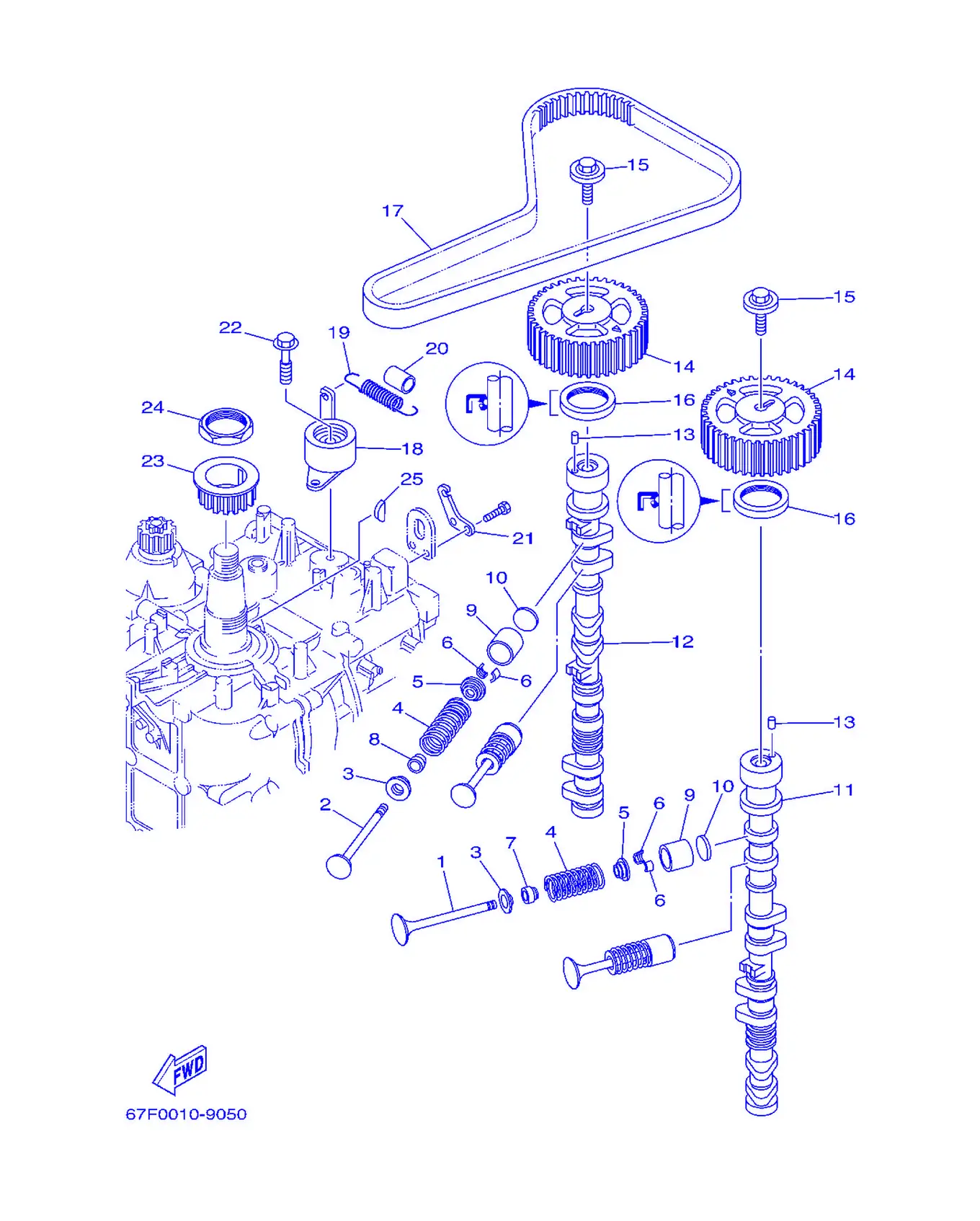

Рис. 22КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	68V-12111-00	Клапан, впускной	8
2	68V-12121-00	Клапан, выпускной	8
3	67F-12116-00	Седло, пружина клапана	16
4	67F-12114-00	Пружина, клапан наружная	16
5	67F-12117-00	Фиксатор, пружина клапана	16
6	67F-12118-00	Сухарь, клапан	32
7	K0A-A3721-00	Зажим, топливный шланг	8
8	K0A-A3722-00	Зажим, топливный шланг 2	8
9	67F-12153-00	Толкатель, клапан	16
10	67F-12168-00	Прокладка, регулировочная (2.000)	16
10	67F-12168-10	Прокладка, регулировочная (2.025)	16
10	67F-12168-20	Прокладка, регулировочная (2.050)	16
10	67F-12168-30	Прокладка, регулировочная (2.075)	16
10	67F-12168-40	Прокладка, регулировочная (2.100)	16
10	67F-12168-50	Прокладка, регулировочная (2.125)	16
11	67F-12171-00	Распредвал 1	1
12	67F-12181-00	Распредвал 2	1
13	93605-10108	Заглушка, ...	2
14	67F-11537-00	Крышка, распределитель	2
15	90119-10M06	Болт с шайбой	2
16	93102-38M59	Сальник	2
17	67F-46241-00	Крышка	1
18	67F-11590-00	Датчик температуры	1
19	90506-16M39	Стопор, трос	1
20	90445-15M03	Шланг (L23)	1
21	67F-11595-00	Демпфер, дефлектор	1
22	90119-10M72	Дефлектор, кожух	1
23	67F-11536-00	Шестерня, ведущая	1
24	90170-40003	Гайка	1
25	90280-04008	Крышка, корпус	1

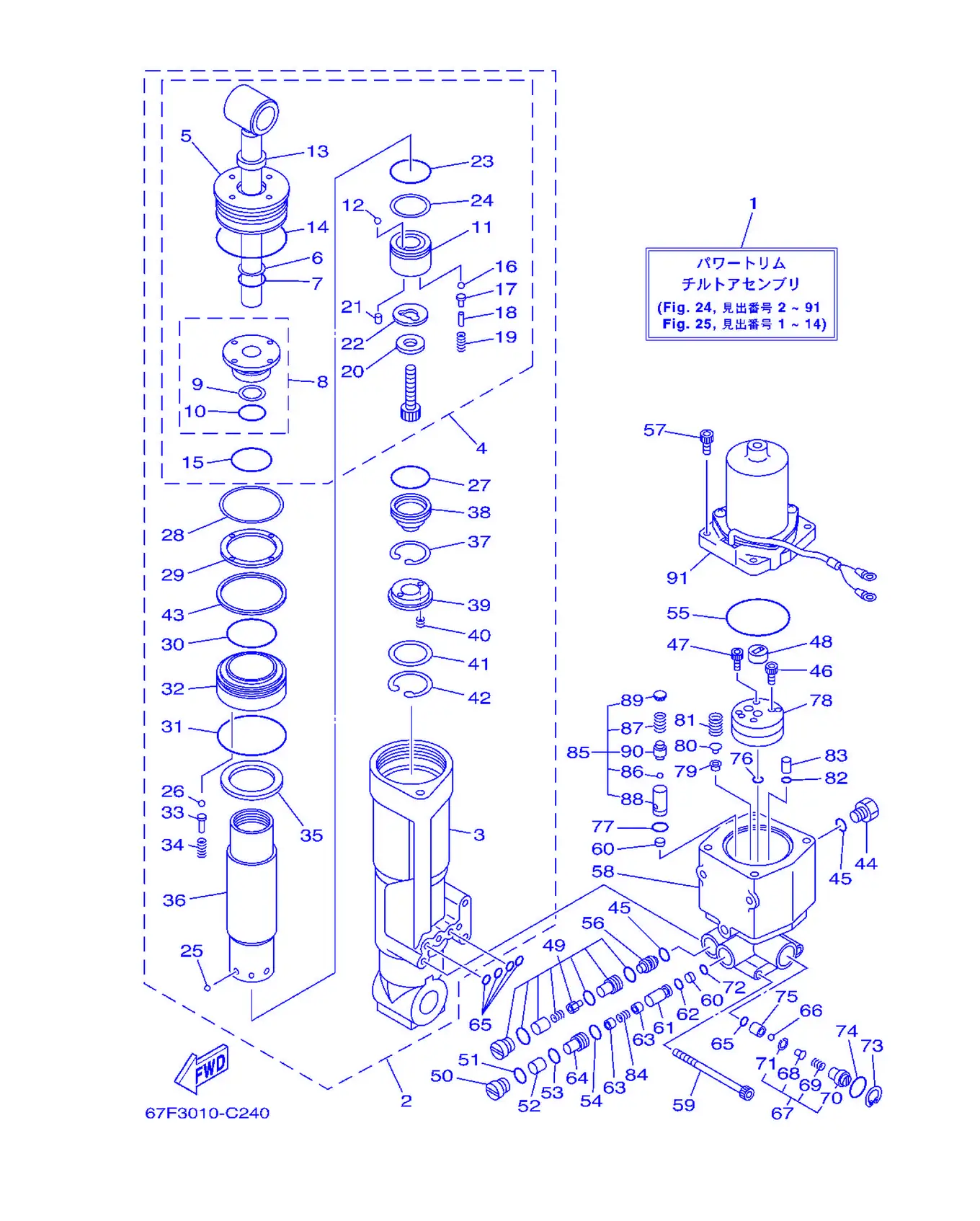

Рис. 23Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	67F-43800-03-4D	Узел гидроподъема и наклона	1
2	67F-43840-02	Узел гидроподъема	1
3	67F-4380K-00	. Цилиндр, подузел наклона	1
4	67F-43810-01	. Подузел поршня наклона	1
5	67F-43821-00	. . Винт, торец цилиндра подъема	1
6	6H1-43872-10	Кольцо, резервное 2	1
7	93210-18397	О-кольцо	1
8	67F-4380R-00	. . Подузел торца цилиндра	1
9	6H1-43872-10	Кольцо, резервное 2	1
10	93210-18397	О-кольцо	1
11	67F-4385A-01	. . Поршень	1
12	93501-08001	Гайка	1
13	6H1-43812-00	Сальник, пыльник	1
14	67F-43861-00	. . Кольцо O-образное	1
15	62X-43862-00	. . . Кольцо уплотнительное	1
16	93501-08001	Гайка	2
17	65W-4386A-00	Крышка штока	2
18	688-4386F-00	. . Штифт прямой	2
19	65W-43853-00	Пружина	2
20	67F-43893-00	. . Шайба	1
21	93602-07244	. . Штифт, установочный	2
22	67F-22435-00	. Демпфер, дефлектор 2	1
23	93210-29375	. . . Кольцо уплотнительное	1
24	62X-43871-00	. . . Кольцо, опорное	1
25	93503-16003	. . Шарик	6
26	93501-08001	Гайка	5
27	67F-43863-00	. Кольцо O-образное	1
28	67F-43899-00	. Пластина стопорная	1
29	67F-43816-00	. Фильтр 1	1
30	67F-43862-00	. Кольцо O-образное	1
31	62X-43865-00	O-кольцо	1
32	67F-4388A-00	. Поршень, подъема	1
33	6T4-4386A-00	. Крышка, корпус дефлектора	5
34	67F-43857-00	. Пружина	5
35	67F-4381J-00	. Пластина	1
36	67F-22471-01	. Прокладка, корпус	1
37	67F-43875-00	. Кольцо, стопорное	1
38	67F-4381B-00	. Прокладка	1
39	62X-43899-00	Пластина-стопор	1
40	62X-4384H-00	Пружина	2
41	1UF-22434-00	Пластина, клапан 1	1
42	62X-43875-00	Кольцо, стопорное	1
43	67F-43871-00	. Кольцо, упорное	1
44	6H1-43829-00	Уплотнение поршня	1
45	93210-09165	Кольцо уплотнительное	2
46	91318-06035	Болт	3
47	91318-06020	Болт	1
48	6H1-43831-10	Соединитель, вал	1
49	67F-43802-00	. Прокладка, пластина	2
50	67F-4382F-00	Адаптер 3	1
51	6H1-43866-00	О-кольцо	1
52	67F-43817-00	Фильтр 2	1
53	93210-10M74	O-образное кольцо	1
54	6H1-43867-00	О-кольцо	1
55	62X-43865-00	O-кольцо	1
56	62X-43841-00	Поршень, свободный	1
57	65W-43888-00	Болт с шестигранной головкой	4
58	67F-43825-03	Корпус, подъема и наклона	1
59	62X-43878-00	Болт с шестигранной головкой	3
60	6H1-43816-00	Фильтр 1	2
61	67F-43851-00	Седло, перепускного клапана	1
62	93210-07003	О-кольцо	1
63	67F-43808-00	Седло клапана в сборе 1	2
64	67F-4382G-00	Винт, седла клапана	1
65	93210-064A5	. . Уплотнительное кольцо	5
66	93505-32038	. . . Гайка	1
67	61A-43860-20	Подузел ручного клапана	1
68	61A-43848-00	Шток ручного выпуска	1
69	61A-43854-00	Пружина ручного выпуска	1
70	61A-43845-00	Винт ручного выпуска	1
71	61A-43875-00	Стопорное кольцо	1
72	93210-06100	Кольцо O-образное	1
73	6H1-43875-00	Штифт золотника	1
74	93210-18397	О-кольцо	1
75	61A-43847-00	Седло клапана ручного управления	1
76	65W-43862-00	Кольцо O-ring	2
77	93210-11368	Кольцо O-ring	1
78	67F-43830-00	Насос в сборе	1
79	6H1-4384F-10	Шестерня, ведущая	1
80	6H1-43844-10	Крышка вала	1
81	6H1-43856-10	Стопорный винт	1
82	65W-43861-00	Кольцо O-ring	2
83	65W-43817-00	Фильтр 2	2
84	67F-4385H-00	Уплотнительное кольцо пружины	1
85	67F-43850-00	Клапан в сборе	1
86	93501-08001	Гайка	1
87	6H1-43856-10	Стопорный винт	1
88	67F-43895-00	Седло перепускного клапана	1
89	67F-43843-00	Прокладка, пластина	1
90	67F-4386A-00	Штифт клапана амортизатора	1
91	67F-43880-00	Мотор в сборе	1

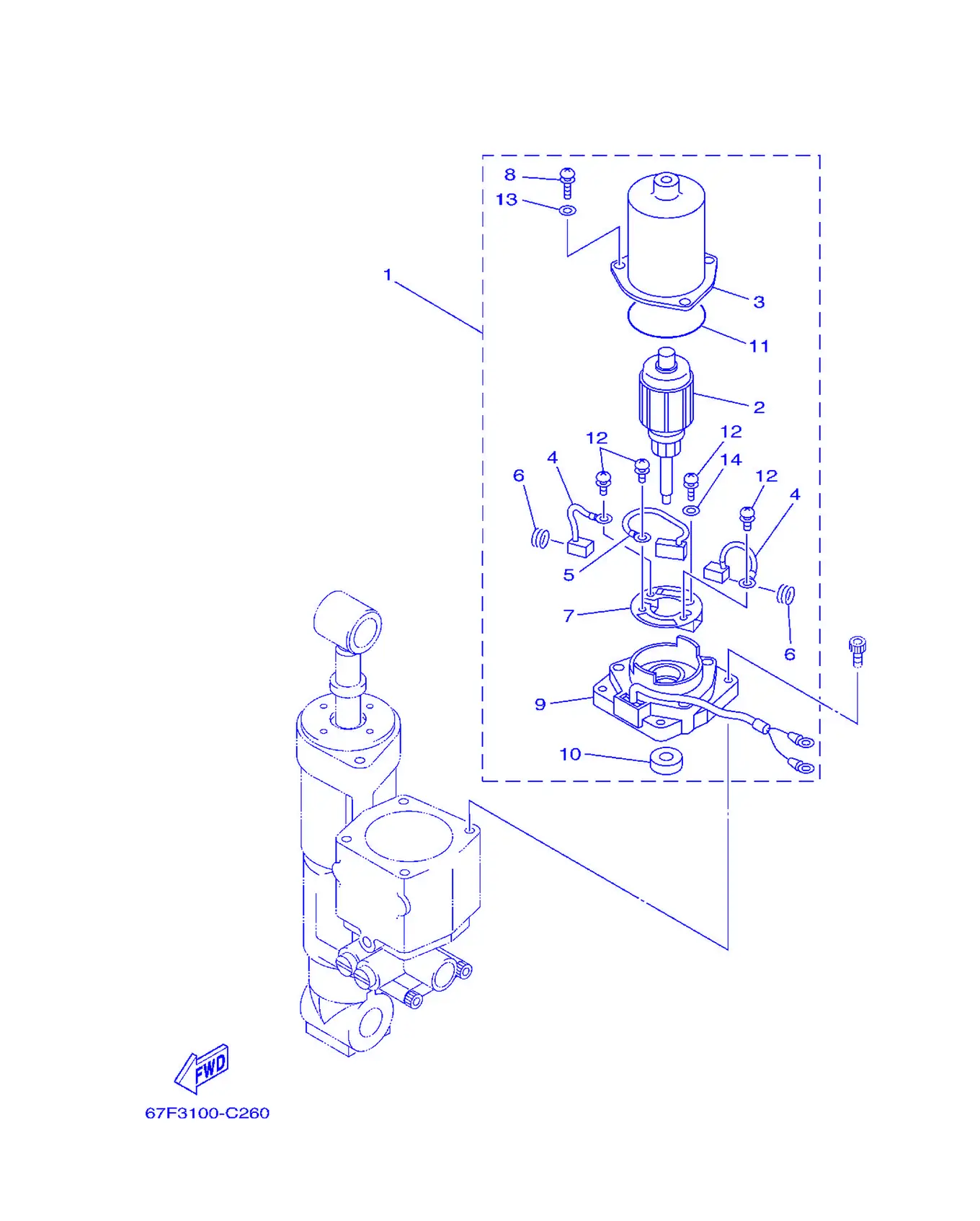

Рис. 24Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	67F-43880-00	Мотор в сборе	1
2	67F-43805-00	Якорь в сборе	1
3	67F-43804-00	Статор в сборе	1
4	67F-43891-00	Щетка 1	2
5	67F-82181-00	Автоматический выключатель в сборе	1
6	67F-4386K-00	Пружина щетки	2
7	67F-4380F-00	Пластина держателя щеток	1
8	67F-43886-00	Болт	3
9	67F-43881-00	Крышка торцевая	1
10	67F-43882-00	Сальник	1
11	67F-43896-00	Уплотнительное кольцо	1
12	67F-43879-00	Винт с шайбой	4
13	67F-4387G-00	Шайба	3
14	67F-4387J-00	Шайба специальная 2	1

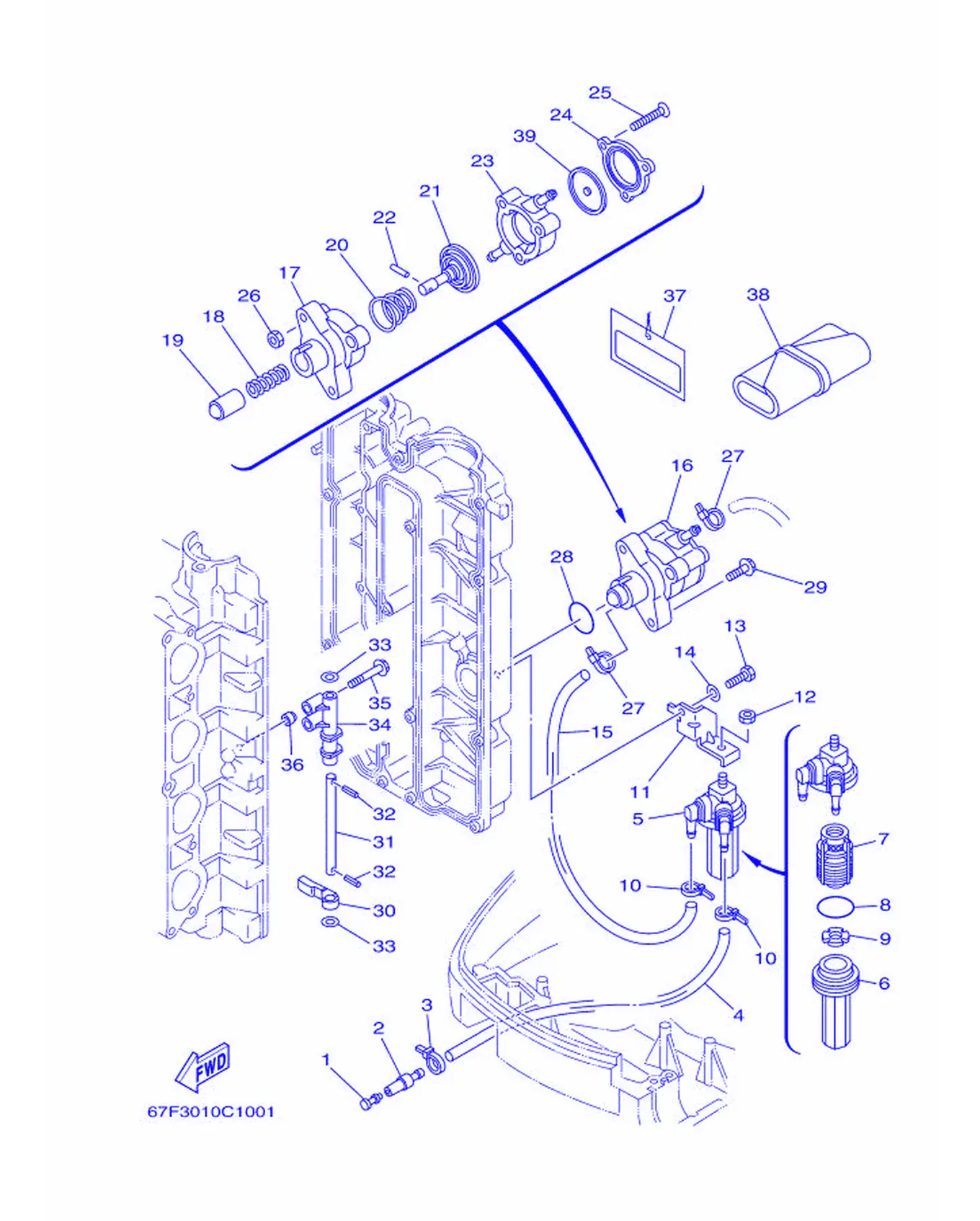

Рис. 25ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	6R3-24377-00	Держатель, трос газа 2	1
3	90465-11M10	Хомут	1
4	90445-13M27	Шланг (L950)	1
5	60C-24560-00	Фильтр в сборе	1
6	68V-24521-01	. Прокладка	1
7	61N-24563-00	Элемент фильтра	1
8	93210-32738	Кольцо O-ring	1
9	68V-24469-01	. Прокладка	1
10	90465-11M10	Хомут	2
11	68V-24566-00	Кронштейн фильтра	1
12	95380-08600	Гайка	1
13	97095-06016	Болт	1
14	92995-06600	. . Шайба	1
15	90445-13M11	Шланг (L300)	1
16	68V-24410-00	Топливный насос в сборе	1
17	68V-24412-00	Гайка 1	1
18	68V-24454-00	Прокладка	1
19	68V-13131-00	Прокладка	1
20	68V-24423-00	Прокладка, винт регулировочный	1
21	68V-24411-00	Винт регулировочный	1
22	68V-24374-00	Крышка	1
23	68V-24413-00	Корпус 2	1
24	68V-24414-00	Корпус 3	1
25	68V-24444-00	Винт	3
26	68V-24149-00	Гайка	3
27	90465-11M10	Хомут	2
28	93210-30682	Уплотнительное кольцо	1
29	90119-06M83	Крышка топливного бака	2
30	67F-24575-00	Рычаг управления топливом	1
31	68V-24495-00	Вал	1
32	91609-25014	Крышка, стопорная	2
33	90201-08M12	Шайба, пластина	2
34	67F-24491-00	Кронштейн топливного насоса	1
35	90119-07235	Прокладка, крышка термостата	2
36	91809-08006	Направляющая втулка, штифт	2
37	61H-2819R-01	Ярлык, предупреждение	1
38	67F-28100-01	Набор инструментов	1
39	68V-24471-10	Винт регулировочный	1

Рис. 26Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-55	Топливная трубка в сборе 1	1
9	6E5-24305-05	. Соединение топливной трубки в сборе	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-05	. Соединение топливной трубки в сборе	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

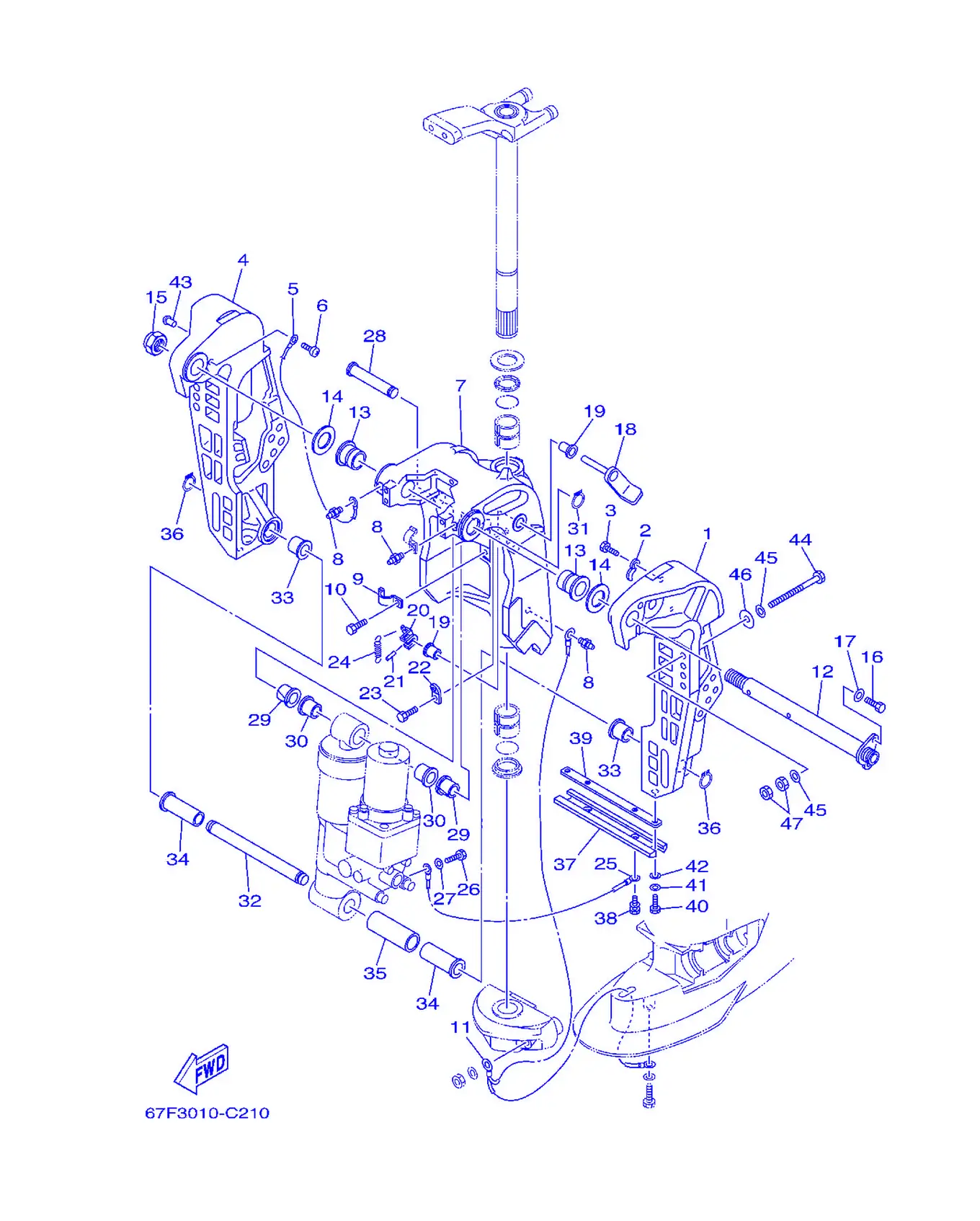

Рис. 27КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	67F-43111-00-4D	Кронштейн, зажим 1	1
2	90465-10M77	Крышка	2
3	97095-06010	. Болт	2
4	67F-43112-00-4D	Кронштейн, зажим 2	1
5	6E5-82148-00	Пружина, подача 4	1
6	97880-06012	Сальник, коленвал	1
7	67F-43311-10-4D	Кронштейн, поворотный 1	1
8	93700-06M03	Пластина стопорная	3
9	90465-08M63	Головка	1
10	97095-06010	. Болт	1
11	67F-82127-00	Шестерня, ведущая 2	1
12	64E-43131-01	Болт, кронштейн зажима	1
13	90386-25M31	Шайба	2
14	90201-26M59	Пружина, крышка	2
15	90185-22M11	Штифт, шпонка	1
16	97095-08020	Прокладка	1
17	92995-08100	Шайба пружинная	1
18	67F-43181-00	Рычаг, стопор откидывания	1
19	90386-10M16	Шайба	2
20	67F-43631-00	Рычаг, откидывания	1
21	91690-30020	Крыльчатка, ступица	1
22	66T-43144-00	Толкатель	1
23	97095-06010	. Болт	1
24	90506-14M24	Ступица, втулка	1
25	67F-82148-00	Провод, вывод 4	1
26	97095-06010	. Болт	1
27	92995-06600	. . Шайба	1
28	67F-43126-00	Палец, верхняя опора двигателя	1
29	90386-18M35	Прокладка	2
30	90386-18M63	...	2
31	93410-18M05	Уплотнительное кольцо	1
32	67F-43818-00	Крышка, головка блока цилиндров	1
33	90387-18M01	Втулка	2
34	90386-18MA0	Прокладка	2
35	90387-22M01	Втулка	1
36	93410-18M05	Уплотнительное кольцо	2
37	6H1-45251-03	Крышка	1
38	90119-06M81	Табличка, инструкция по эксплуатации	2
39	6H1-44526-00	Пластина	1
40	97095-06016	Болт	2
41	92995-06100	Пружинная шайба	2
42	92995-06600	. . Шайба	2
43	90269-02M08	Шайба	2
44	90101-12M03	Накладка (L:115MM)	4
45	90201-13M01	Пружина, крышка	8
46	90201-12M05	Пружина, крышка	4
47	95380-12600	Гайка	8

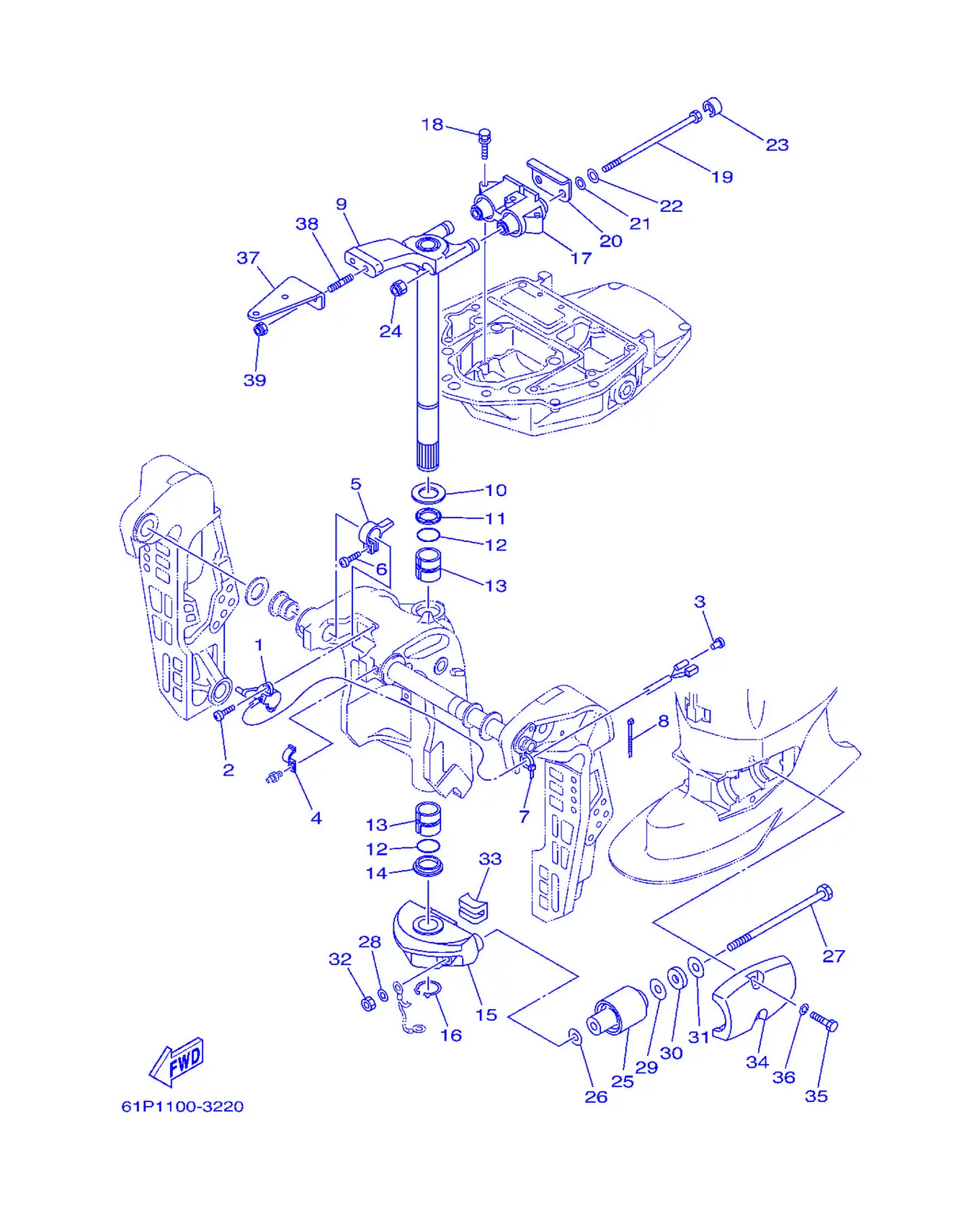

Рис. 28КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-83672-02	Датчик трима	1
2	97885-06016	Сальник, коленвал	2
3	703-82119-00	Крышка, тяга рычага	1
4	90465-08M63	Головка	1
5	64E-43139-02	Кулачок, датчик трима	1
6	97780-60525	Винт, саморез	1
7	90465-11M10	Хомут	1
8	90465-11M10	Хомут	3
9	67F-42510-11-4D	Кронштейн рулевого управления в сборе	1
10	90201-30M00	Шпилька, трос	1
11	90386-30M78	Прокладка	1
12	93210-29M94	Уплотнительное кольцо	2
13	90386-30M77	Прокладка	2
14	90386-30M60	Прокладка	1
15	67F-44551-00-4D	Корпус, нижняя опора двигателя	1
16	93410-28M06	Прокладка	1
17	67F-44514-00-94	Демпфер опоры, верхняя сторона	1
18	97575-08445	Болт с шайбой	3
19	90109-12007	Наклейка	2
20	67F-44526-00	Топливопровод	1
21	90201-12M16	Держатель троса	2
22	90201-13M01	Пружина, крышка	2
23	67F-44533-00	Крышка, головка блока цилиндров	2
24	95780-12300	Трубка, топливная	2
25	67F-44555-00-94	Демпфер опоры, нижняя сторона	2
26	90201-13M03	Прокладка, топливопровод	2
27	90109-12006	Болт	2
28	90201-12M16	Держатель троса	2
29	90201-24M02	Прокладка, топливопровод	2
30	90202-25M04	Хедзодзиба, топ-да	2
31	90201-13M19	Хедзодзиба, топ-да	2
32	95380-12700	Гайка	2
33	67F-44575-00	Крышка, головка блока цилиндров	1
34	67F-44553-00-4D	Кожух, нижняя опора	2
35	97075-10040	. Болт	4
36	92995-10100	Шайба	4
37	67F-48511-00-4D	Крюк, рулевого управления	1
38	90116-10175	Болт шпилька	2
39	90185-10051	. Гайка самоконтрящаяся	2

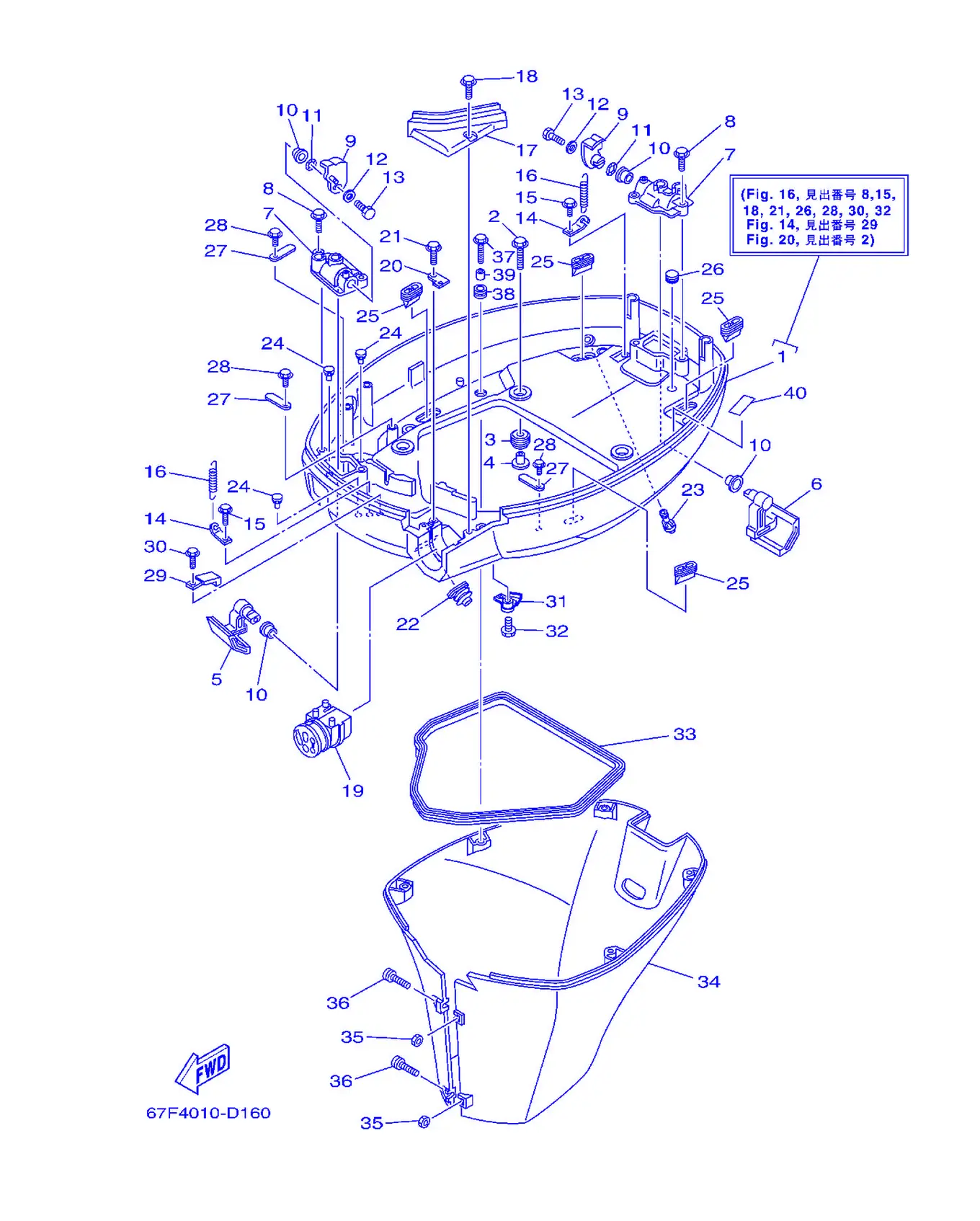

Рис. 29НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	67F-42710-03-4D	Нижний кожух в сборе	1
2	90119-08M22	Прокладка, гвоздь	4
3	90480-22M15	Прокладка	4
4	90387-08M37	Втулка	4
5	67F-42815-00-4D	Рычаг, зажим	1
6	67F-42816-00-4D	Рычаг, зажим	1
7	67F-42828-00-5B	Пластина, зажим	2
8	90109-06M82	Табличка	4
9	68V-42818-01	Провод, заземление 4	2
10	90386-15M73	Прокладка	4
11	90206-15M18	Прокладка, головка	2
12	90201-06068	Головка блока цилиндров	2
13	97095-06016	Болт	2
14	64D-43144-00	Кольцо, стопорное	2
15	90109-06M86	Пластина	2
16	90506-16M34	Стопорное кольцо, подшипник	2
17	67F-42738-00-5B	Пластина, крепежная	1
18	90109-06M96	Табличка	2
19	68V-42725-10	Прокладка	1
20	67F-42756-00	Стойка, зажим	1
21	90109-06M86	Пластина	1
22	688-42726-10	Громет	1
23	6H3-44391-01	Ниппель, шланг	1
24	6H4-42748-00	. Люверс	3
25	67F-42717-00	Провод, заземление 2	4
26	90338-11007	Держатель	1
27	6E5-82588-00	. Пластина	3
28	90109-06M81	. Болт	3
29	90465-08M23	Крышка	1
30	90109-06M86	Пластина	1
31	67F-24367-00	Зажим, топливная трубка 2	1
32	90109-06M82	Табличка	1
33	61A-42716-00	Резиновое уплотнение 1	1
34	67F-42741-01-8D	Крышка	1
35	95380-06600	Тяга, соединительная	2
36	90159-06M28	Скоба, инструкция по эксплуатации	2
37	90109-06M80	. Гайка	5
38	90480-13M24	. . Прокладка	5
39	90387-06M43	. . Винт	5
40	67F-82377-00	Этикетка	1

Рис. 30ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-83557-31	. Трубка	1
12	6Y5-83728-00	. Разъем в сборе	1
13	90465-11M10	Хомут	2
14	6Y5-87122-S0	. Жгут проводов 1	1
15	6Y5-83553-M0	Провод, (L=2.5M)	1
16	1E6-82151-00	. . Предохранитель (6V-10A)	2
17	6Y5-82117-00	Провод, (черный) (L=300)	1
18	68F-82553-70	Удлинитель, провод	1
19	6Y5-83557-10	Трубка (6M)	1
20	90465-13M39	. Прокладка	2

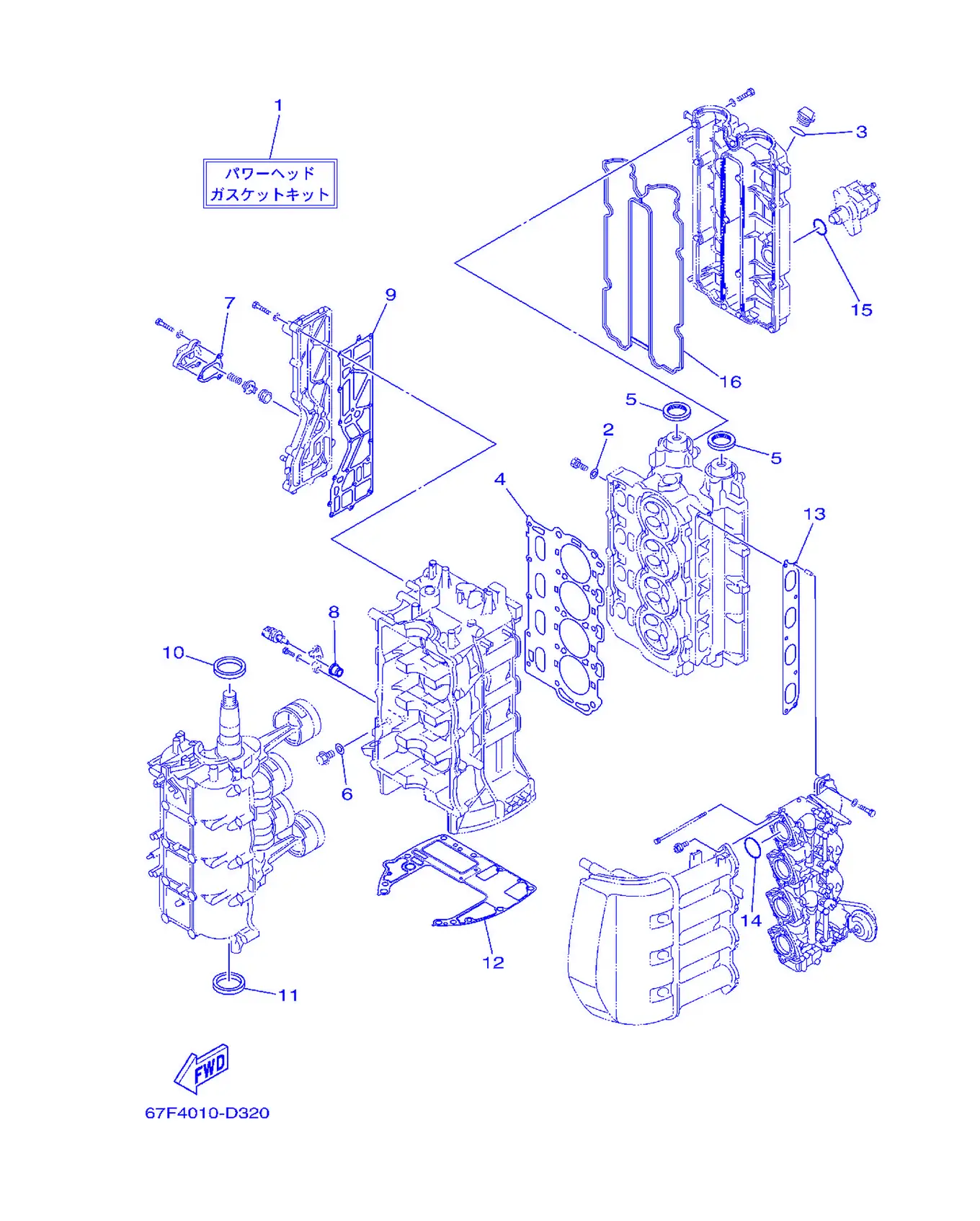

Рис. 31РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	67F-W0001-03	Комплект прокладок головки блока цилиндров	1
2	90430-08143	Прокладка	4
3	93210-24M79	. O-образное кольцо	1
4	67F-11181-02	Прокладка, головка цилиндра 1	1
5	93102-38M59	Сальник	2
6	90430-14115	Прокладка	1
7	67F-12435-A0	Прокладка	1
8	68V-85753-00	Прокладка, корпус термостата	1
9	67F-41114-A1	Прокладка, наружная выхлопная крышка	1
10	93102-48009	. Сальник	1
11	93101-48002	. Сальник	1
12	68V-11351-00	Прокладка, крышка	1
13	67F-13645-00	Прокладка, коллектор 1	1
14	93210-41MJ2	Кольцо уплотнительное	4
15	93210-30682	Уплотнительное кольцо	1
16	67F-11356-00	Сальник, цилиндр 2	1

Рис. 32РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	67F-W0093-01	Ремкомплект карбюратора	1
2	67F-14147-00	. Кольцо O	1
3	97980-04114	. Заглушка, ...	4
4	67F-14397-00	. Кольцо O	1
5	67F-14984-00	. Прокладка, поплавковой камеры	1
6	93210-04230	. Кольцо O-ring	1
7	6H4-14985-01	. Поплавок	1
8	676-14186-00	. ...	1
9	67F-14159-00	. Зажим	1
10	6H4-14548-00	. ...	1
11	60C-14590-01	. Игольчатый клапан в сборе	1
12	93210-04228	. Кольцо O-ring	1
13	67F-14398-00	. Кольцо O	1
14	67F-14398-10	. Кольцо O	1
15	67F-14398-20	. Кольцо O	1
16	67F-14239-00	. Сальник	1
17	67F-14371-01	. Элемент, фильтра	1
18	93210-40M10	Кольцо уплотнительное	2
19	67F-14398-30	. Кольцо O	1

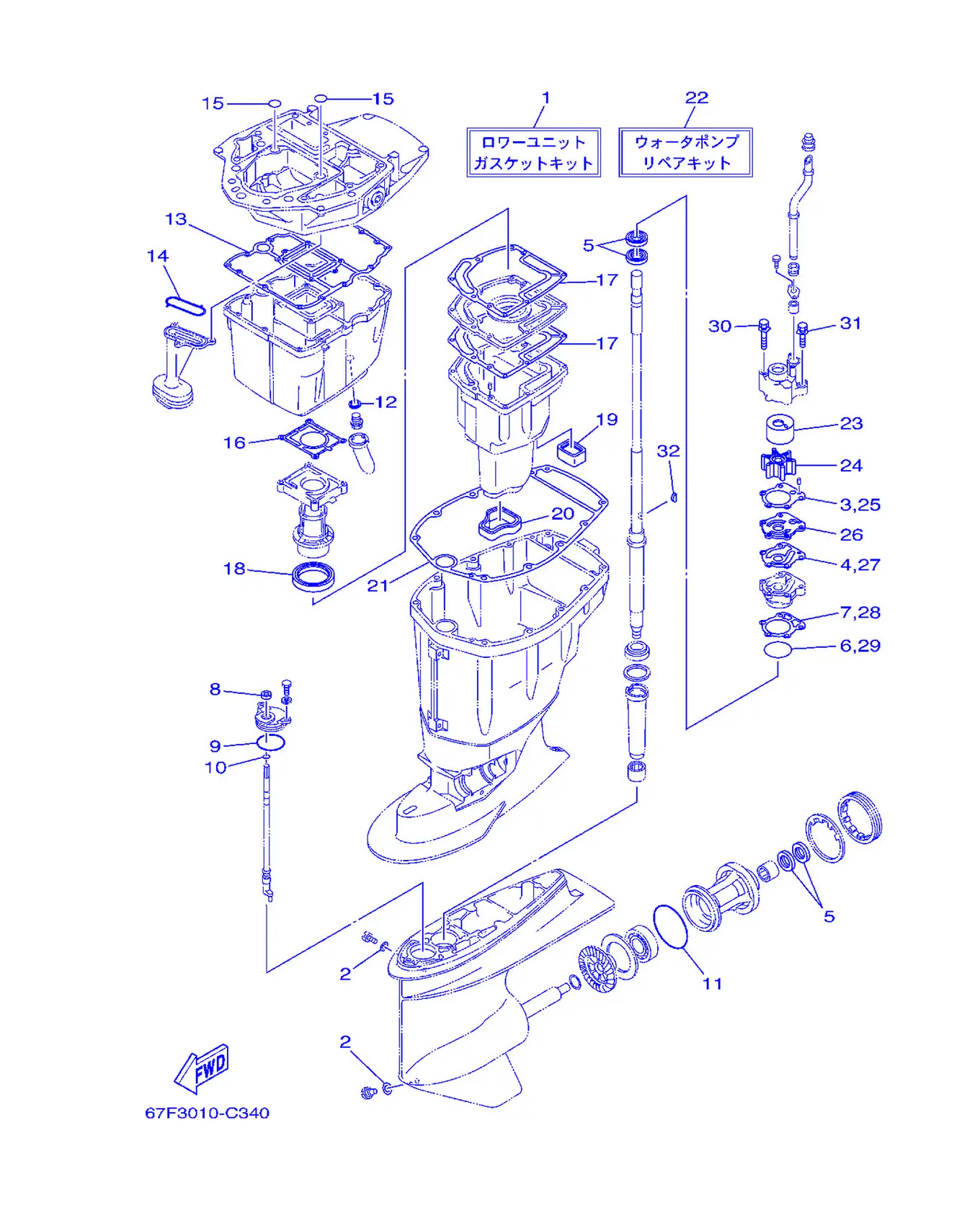

Рис. 33Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	67F-W0001-21	Прокладка, крышка	1
2	90430-08020	. Прокладка	2
3	688-44315-A0	. Прокладка, крышка	1
4	688-44324-A0	. Прокладка, головка	1
5	93101-25M03	Сальник	4
6	93210-46044	Уплотнительное кольцо	1
7	688-44316-A0	Прокладка, крышка	1
8	93106-09014	. Сальник	1
9	93210-49046	. . Уплотнительное кольцо	1
10	93210-07003	О-кольцо	1
11	93210-86M39	. Уплотнительное кольцо	1
12	90430-14M09	Прокладка	1
13	68V-15312-00	Прокладка, крышка	1
14	67F-13415-00	Сальник, маслоприемник	1
15	93210-19MJ1	Уплотнительное кольцо	2
16	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
17	67F-41134-A0	. Прокладка, коллектора выхлопного	2
18	67F-41138-00	. . Шестерня приводная 1	1
19	67F-45127-00	. Сальник	1
20	67F-45123-00	. Прокладка, нижняя	1
21	67F-45113-00	. Прокладка, картера	1
22	67F-W0078-00	Прокладка, корпус	1
23	67F-44322-00	Винт, крышка	1
24	67F-44352-00	Винт	1
25	688-44315-A0	. Прокладка, крышка	1
26	67F-44323-00	Прокладка, корпус	1
27	688-44324-A0	. Прокладка, головка	1
28	688-44316-A0	Прокладка, крышка	1
29	93210-46044	Уплотнительное кольцо	1
30	90119-08M87	Прокладка, крышка	2
31	90119-08M13	. Заглушка, корпус	2
32	90280-04M04	. Крышка, картридж	1

Рис. 34Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 35ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48320-40	Трос газа, внутренний L=19F	2
2	701-48350-00	Шланг, топливный L=21F	2

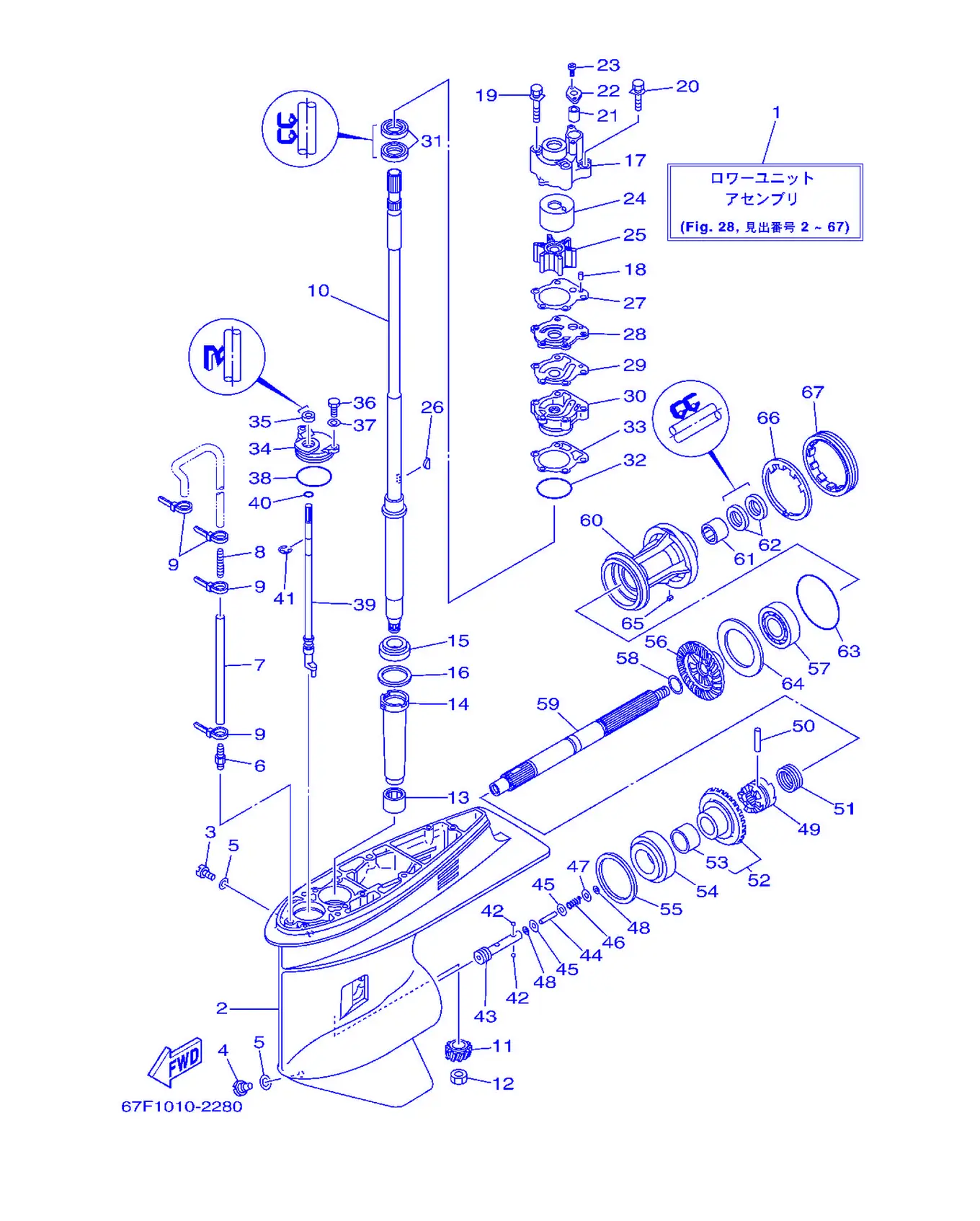

Рис. 36НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	67F-45300-10-4D	Узел нижнего блока	1
1	67F-45300-30-4D	Узел нижнего блока	1
2	67F-45301-00-4D	Корпус нижнего блока	1
3	90340-08002	Прокладка, пластина	1
4	688-45341-10	Прокладка, верхняя	1
5	90430-08020	. Прокладка	2
6	6E5-45378-00	Уплотнение, вал	1
7	90445-07M31	Шланг (L200)	1
7	90445-07M38	Шланг (L300)	1
8	6E5-83558-10	Ниппель	1
9	90465-11M10	Хомут	4
10	67F-45501-10	Прокладка, корпус	1
10	67F-45501-30	Прокладка, корпус	1
11	67F-45551-00	Шестерня ведущая (13 зубьев)	1
12	90170-16M01	Гайка	1
13	93315-325W4	Подшипник	1
14	688-45536-01	Вал, приводной	1
15	93332-000U3	Прокладка	1
16	688-45587-01	Шайба регулировочная (T:0.10MM)	1
16	688-45587-10	Шайба регулировочная (T:0.12MM)	1
16	688-45587-20	Шайба регулировочная (T:0.15MM)	1
16	688-45587-30	Шайба регулировочная (T:0.18MM)	1
16	688-45587-40	Шайба регулировочная (T:0.30MM)	1
16	688-45587-50	Шайба регулировочная (T:0.40MM)	1
16	688-45587-60	Шайба регулировочная (T:0.50MM)	1
17	67F-44311-00	Корпус водяного насоса	1
18	93604-10M03	. Заглушка, ...	2
19	90119-08M87	Прокладка, крышка	2
20	90119-08M13	. Заглушка, корпус	2
21	663-44366-00	Демпфер, уплотнение водяного вала 2	1
22	90480-19M06	Прокладка	1
23	97780-40512	Прокладка	2
24	67F-44322-00	Винт, крышка	1
25	67F-44352-00	Винт	1
26	90280-04M04	. Крышка, картридж	1
27	688-44315-A0	. Прокладка, крышка	1
28	67F-44323-00	Прокладка, корпус	1
29	688-44324-A0	. Прокладка, головка	1
30	688-44341-01-94	Корпус водяного насоса	1
31	93101-25M03	Сальник	2
32	93210-46044	Уплотнительное кольцо	1
33	688-44316-A0	Прокладка, крышка	1
34	688-45321-00	Втулка	1
35	93106-09014	. Сальник	1
36	97095-06016	Болт	2
37	92995-06600	. . Шайба	2
38	93210-49046	. . Уплотнительное кольцо	1
39	67F-44150-00	Узел кулачка переключения передач	1
40	93210-07003	О-кольцо	1
41	99001-08600	Стопорное кольцо	1
42	93503-16003	. . Шарик	2
43	67F-45634-00	Прокладка, корпус	1
44	6H1-45668-00	Вал свободного хода 1	1
45	6H1-45635-00	Прокладка	2
46	90501-12M48	Прокладка	1
47	90201-03313	Прокладка	1
48	90183-02M03	Шток переключения передач	2
49	67F-45631-00	Муфта собачки	1
50	90250-07M02	Прокладка, глушитель	1
51	688-45633-00	Крышка, корпус насоса	1
52	67F-45560-00	Шестерня 1 (30 зубьев)	1
53	93317-322V0	Прокладка	1
54	93332-000UD	Прокладка	1
55	688-45567-01	Шайба регулировочная (T:0.10MM)	1
55	688-45567-10	Шайба регулировочная (T:0.12MM)	1
55	688-45567-20	Шайба регулировочная (T:0.15MM)	1
55	688-45567-30	Шайба регулировочная (толщина 0.18 мм)	1
55	688-45567-40	Шайба регулировочная (толщина 0.30 мм)	1
55	688-45567-50	Шайба регулировочная (толщина 0.40 мм)	1
55	688-45567-60	Шайба регулировочная (толщина 0.50 мм)	1
56	67F-45571-00	Шестерня 2 (30 зубьев)	1
57	93306-207U0	Крышка насоса	1
58	90201-25M05	Прокладка, крышка	1
59	67F-45611-01	Прокладка, крышка	1
60	67F-45331-00-94	Корпус подшипника	1
61	93317-325U0	Крышка насоса	1
62	93101-25M03	Сальник	2
63	93210-86M39	. Уплотнительное кольцо	1
64	67F-45576-00	Прокладка, корпус 2	1
65	90282-04010	Шпонка	1
66	688-45383-02	Шайба, храповая	1
67	688-45384-00	Гайка	1

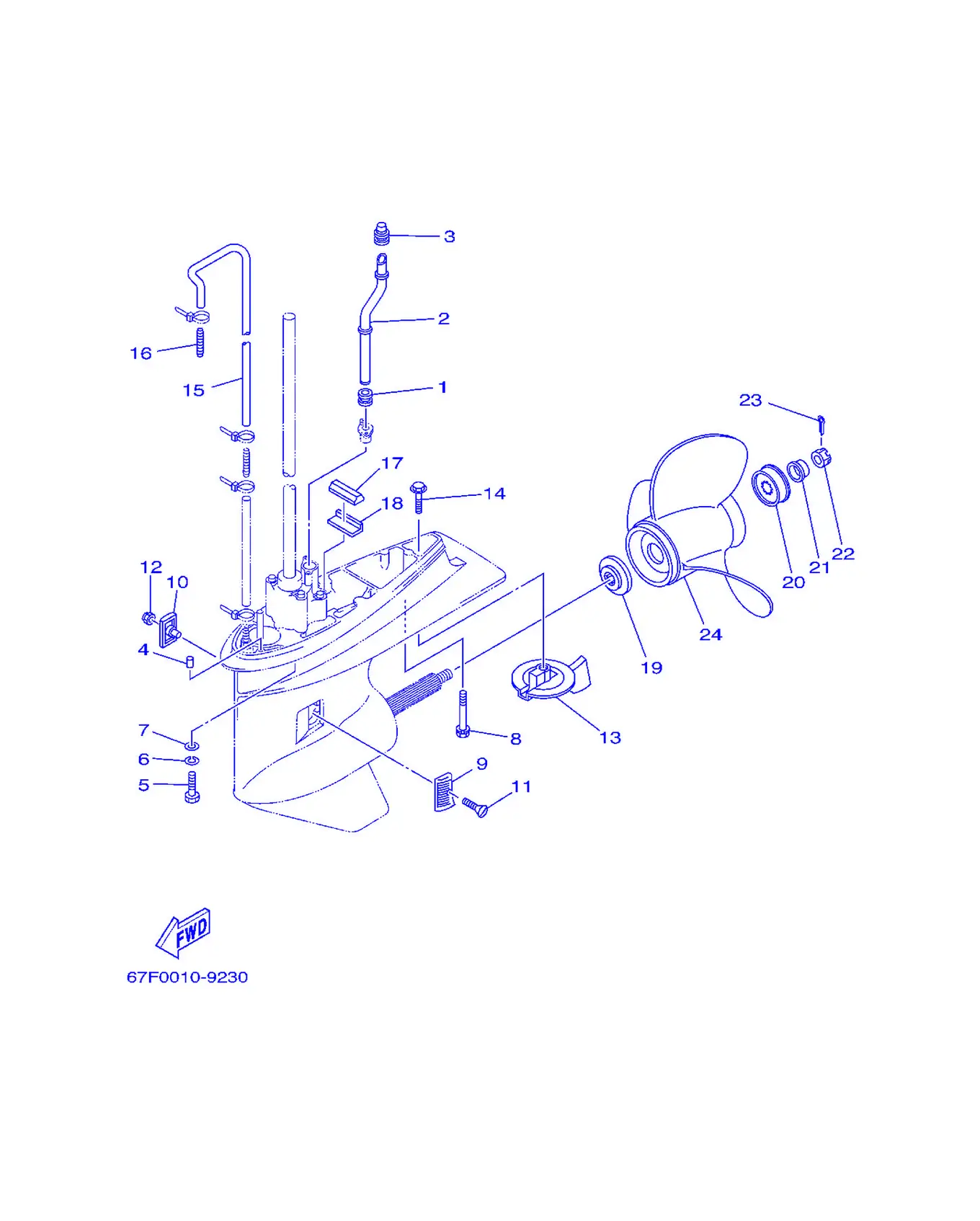

Рис. 37НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	663-44367-00	Заглушка, крышка 3	1
2	67F-44361-10	Трубка водяная	1
2	67F-44361-30	Трубка водяная	1
3	67F-44365-00	Прокладка, корпус 1	1
4	93606-12019	. Пластина, корпус насоса	2
5	97075-10040	. Болт	4
6	92995-10100	Шайба	4
7	92995-10600	Шайба	4
8	90119-08M84	Гайка крепления	1
8	90119-08M86	Болт с шайбой	1
9	6H1-45214-00	Крышка, корпус 1	1
10	6H1-45215-00	Крышка, корпус 2	1
11	90151-05M00	Винт, потайной	1
12	90185-05002	Гайка, самоконтрящаяся	1
13	67F-45371-00	Уплотнение	1
14	90105-10M67	Болт, с фланцем	1
15	90445-07ME0	Шланг (длина 1220 мм)	1
16	6E5-83558-00	Крышка, топливного насоса	1
17	688-45375-00	Крышка, шестерня	1
18	663-45376-00-94	Направляющая, демпфер уплотнения	1
19	688-45987-01	Прокладка 1	1
20	67F-45997-00	Ступица 2	1
21	90389-25M00	Держатель	1
22	90171-16011	Гайка корончатая	1
23	91490-40025	Штифт, толкатель	1
24	6E5-45941-00-EL	Гребной винт (3X13 X19 -K)	1
24	6E5-45943-00-EL	Гребной винт (3X12-5/8 X21 -K)	1
24	6E5-45945-01-EL	Гребной винт (3X13-1/4 X17 -K)	1
24	6E5-45947-00-EL	Гребной винт (3X13-1/2 X15 -K)	1
24	6E5-45949-00-EL	Гребной винт (3X13-5/8 X13 -K)	1
