雅马哈 F115A - F115AETL

共 41 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 1 3Впуск 2 4Впуск 3 5ЭЛЕКТРООБОРУДОВАНИЕ 1 6ЭЛЕКТРООБОРУДОВАНИЕ 2 7ЭЛЕКТРООБОРУДОВАНИЕ 3 8Поддон картера 9ОПЦИИ 1 10ОПЦИИ 2 11Дополнительные детали 3 12КОЛЕНВАЛ И ПОРШЕНЬ 13УПРАВЛЕНИЕ 14ЦИЛИНДР И КАРТЕР 1 15ЦИЛИНДР И КАРТЕР 2 16Выключатели и панель 1 17Стартер 18Рулевое управление 1 19Рулевое управление 2 20Рулевое управление 3 21Крепление рулевого управления 22РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 23ГЕНЕРАТОР 24Детали для периодического обслуживания 25ВЕРХНИЙ КАПОТ 26КЛАПАН 27Узел гидроподъема и наклона 1 28Узел гидроподъема и наклона 2 29ТОПЛИВНАЯ СИСТЕМА 30Топливный насос высокого давления 31Топливный Бак 32КРОНШТЕЙН 1 33КРОНШТЕЙН 2 34НИЖНИЙ КОЖУХ 35ПРИБОР 36РЕМКОМПЛЕКТ 1 37РЕМКОМПЛЕКТ 2 38Узел дистанционного управления 1 39ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 40НИЖНИЙ КАРТЕР И ПРИВОД 1 41НИЖНИЙ КАРТЕР И ПРИВОД 2

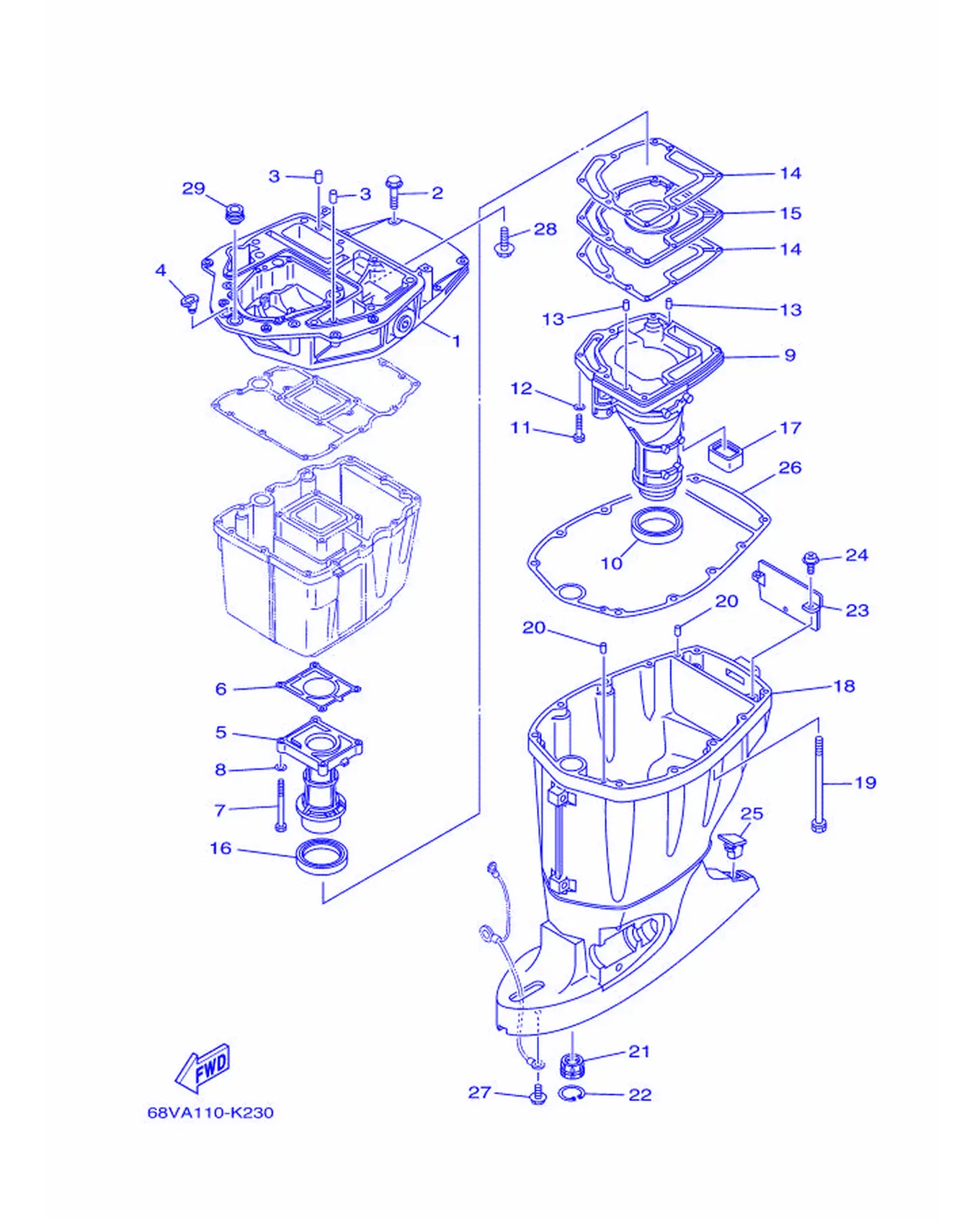

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	67F-41137-02-CA	Направляющая выхлопа	1
2	97575-08540	Шатун в сборе	4
3	93608-16M16	Подшипник коленвала	2
4	6G1-42727-00	Гайка	1
5	67F-41131-01-CA	Прокладка, глушитель 1	1
6	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
7	97075-06070	Болт	4
8	92995-06600	. . Шайба	4
9	68V-14711-10-CA	Глушитель 1	1
9	68V-14711-30-CA	Глушитель 1	1
10	68V-45123-00	. Прокладка глушителя	1
11	97075-06030	Болт	7
12	92995-06600	. . Шайба	7
13	93606-19M23	. Подшипник коленвала	2
14	67F-41134-A0	. Прокладка, коллектора выхлопного	2
15	67F-45181-00-CA	Держатель	1
16	67F-41138-00	. . Шестерня приводная 1	1
17	67F-45127-00	. Сальник	1
18	68V-45111-11-8D	Корпус, верхний	1
18	68V-45111-31-8D	Корпус, верхний	1
19	90119-10M08	Шатун в сборе	6
20	93608-16M16	Подшипник коленвала	2
21	6E5-45318-00	Прокладка	1
22	93420-36M01	Прокладка	1
23	67F-45151-00	Прокладка выхлопного коллектора	1
24	97980-06216	Прокладка, впускной коллектор	2
25	6C5-45155-00	Крышка	1
26	67F-45113-00	. Прокладка, картера	1
27	95895-06010	Наклейка	1
28	90119-08M58	Шатун в сборе	2
29	67F-42724-00	Кольцо поршневое	1

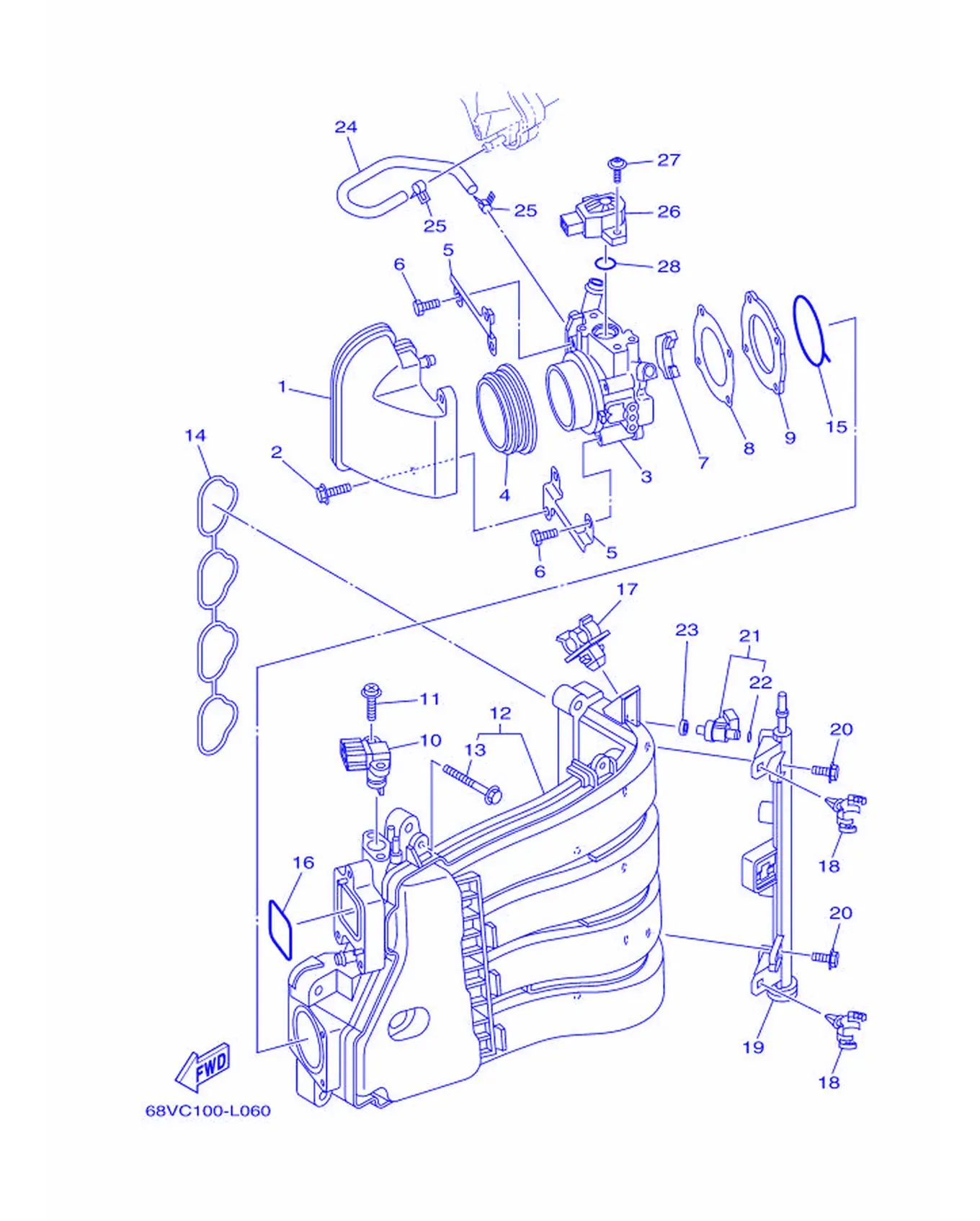

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	68V-14440-10	Глушитель в сборе, впускной	1
2	95895-06020	Накладка, дефлектор	2
3	68V-13751-20	Корпус, дроссель 1	1
4	68V-1441J-10	Труба, глушитель	1
5	68V-13898-00	Держатель	2
6	68V-14496-10	Болт	4
7	68V-14271-00	Изолятор	1
8	68V-13556-00	Прокладка, коллектор	1
9	68V-13635-00	Соединение, впуск 1	1
10	68F-83688-10	Прокладка	1
11	68V-81147-00	. . Винт 3	2
12	68V-W1364-10	Коллектор, впускной 1	1
13	90119-06266	. Болт с шайбой	3
14	68V-13645-10	. Прокладка, коллектор 1	1
15	68V-13646-00	. Прокладка, коллектор 2	1
16	68V-13647-00	. Прокладка, коллектор 3	1
17	90464-11012	Крышка	1
18	90464-20181	Крышка	2
19	68V-13161-10	Труба, подача 1	1
20	6P2-14446-00	. Табличка	2
21	68V-13761-10	Форсунка в сборе	4
22	68V-1416A-00	. Кольцо уплотнительное	1
23	68V-13766-10	Резина, форсунка	4
24	68V-13584-00	Труба, впускной коллектор	1
25	68V-13577-10	Зажим	2
26	68V-85885-10	Датчик дросселя в сборе	1
27	68V-81145-01	. Винт 1	2
28	68V-8182L-00	. Кольцо уплотнительное 1	1

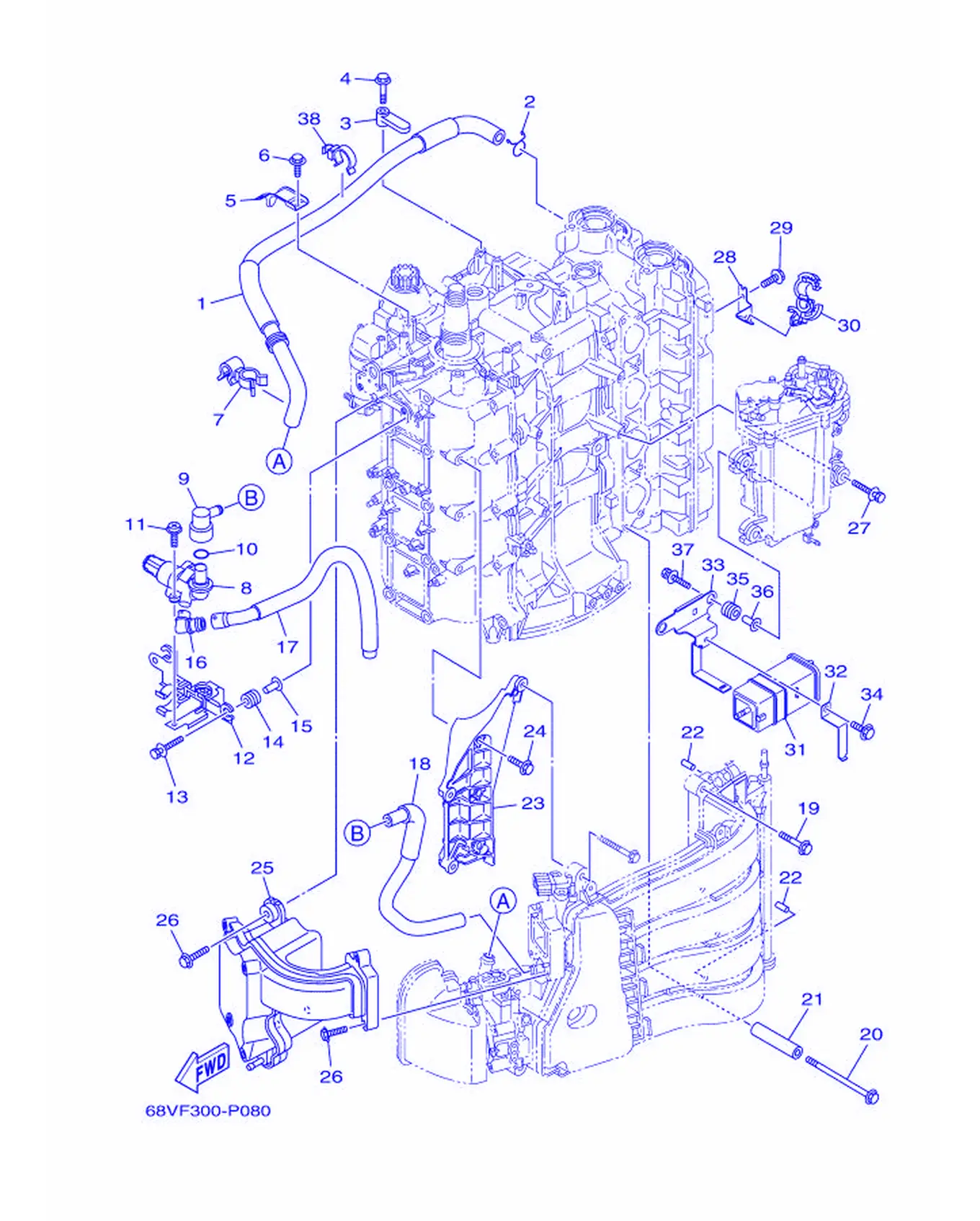

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	68V-15373-00	Труба, вентиляция	1
2	90467-20M15	Винт	1
3	6D8-82544-00	Крышка	1
4	95875-06025	Болт, фланец	1
5	68V-82389-00	Пластина 2	1
6	97595-06512	. . Табличка, впускной коллектор	1
7	90464-20011	Крышка	1
8	6C5-13713-00	Держатель, крепление топливного шланга	1
9	6CJ-11372-00	Шланг, топливный	1
10	93210-33003	Кольцо уплотнительное	1
11	97980-05214	. . Прокладка, головка блока цилиндров	2
12	68V-13152-00	Стойка 2	1
13	90119-06M17	Табличка, предупреждающая	2
14	90480-10M23	Втулка уплотнительная	2
15	90387-06289	Втулка	2
16	68V-13897-00	Держатель, топливный	1
17	68V-13892-00	Шланг, воздушный 2	1
18	68V-13543-10	Шланг, воздушный	1
19	90105-08M87	Крышка, топливная	4
20	90105-08242	Болт, фланцевый	1
21	90387-09017	Втулка	1
22	91690-50014	Крышка, корпус термостата	2
23	68V-14291-10	Кронштейн 1	1
24	95895-08020	Крышка, топливная	3
25	68V-13642-00	Коллектор 2	1
26	95895-06030	Крышка, топливный бак	6
27	90119-06M24	Болт с шайбой	4
28	68V-21457-00	Пластина, направляющая трубы	1
29	97595-06512	. . Табличка, впускной коллектор	1
30	90464-18246	. Прокладка	1
31	6P2-24170-00	Прокладка корпуса термостата	1
32	68V-2419A-00	Держатель	1
33	68V-2134X-00	Кронштейн, канистры	1
34	97595-06516	Болт с шайбой	1
35	90480-10M23	Втулка уплотнительная	2
36	90387-06289	Втулка	2
37	90119-06M17	Табличка, предупреждающая	2
38	90464-26002	Прокладка	1

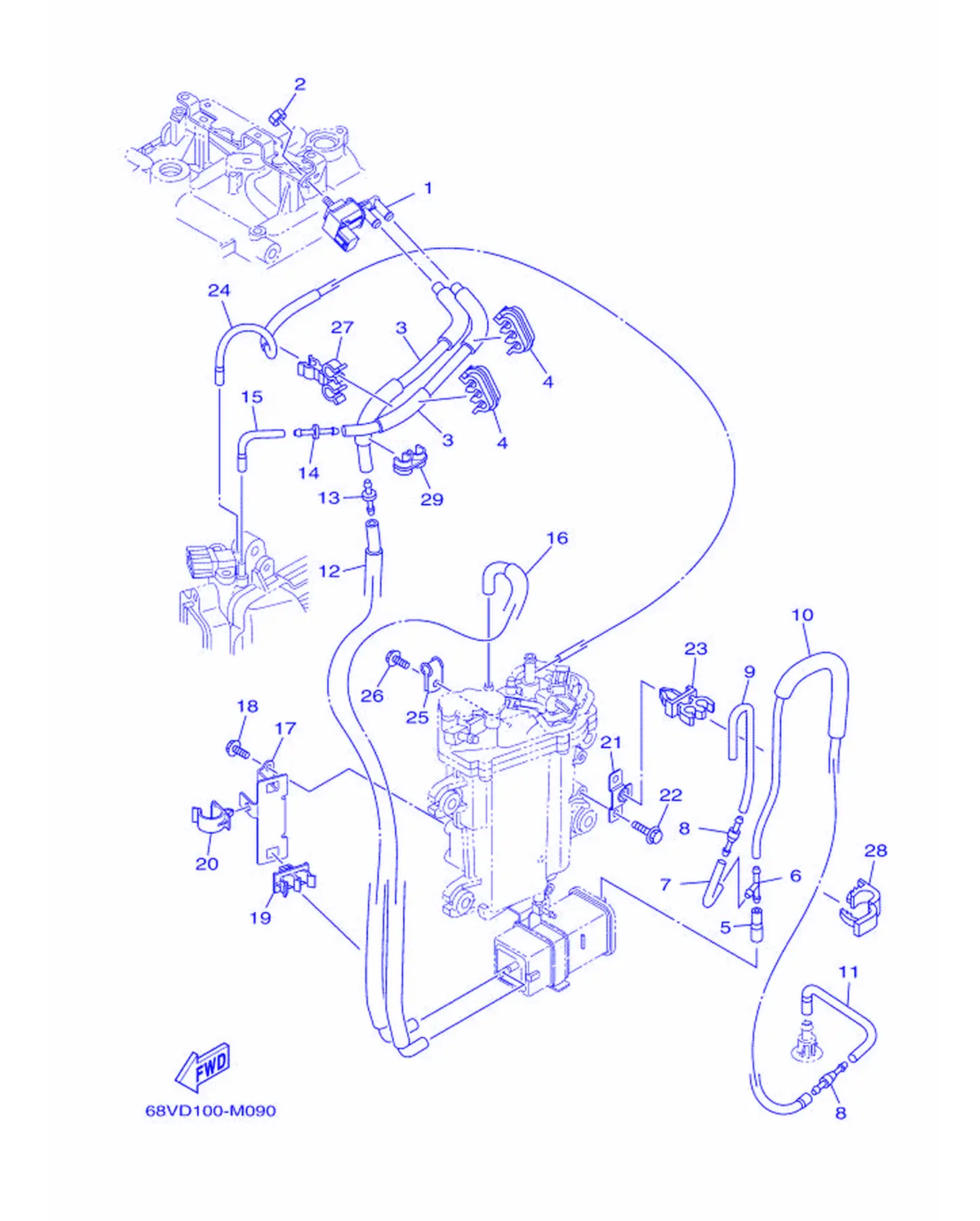

Рис. 4Впуск 3 Intake 3

REF	Номер детали	Наименование	Кол-во
1	6C5-86120-00	Прокладка топливного насоса	1
2	95380-06600	Тяга, соединительная	1
3	68V-2416A-00	Шланг	2
4	90464-10011	Прокладка	2
5	6AW-13545-10	Шланг 1	1
6	688-24378-00	Шланг, топливный 3	1
7	68V-13546-10	Шланг 2	1
8	6E5-21744-00	Топливопровод	2
9	6CB-13547-00	Шланг 3	1
10	68V-13548-00	Шланг, воздушный 4	1
11	68V-12483-00	Труба 3	1
12	68V-1475F-00	Труба 3	1
13	6G8-24376-00	Держатель, топливный 1	1
14	6CB-14989-00	Крышка, топливная	1
15	68V-1475G-01	Труба 4	1
16	68V-1475A-00	Труба 1	1
17	68V-2475H-00	Кронштейн, рычаг управления 1	1
18	95895-06010	Наклейка	2
19	90464-11012	Крышка	2
20	90464-20006	Прокладка	1
21	68V-2475J-00	Кронштейн, рычаг управления 2	1
22	95895-06010	Наклейка	2
23	90464-07009	Прокладка	1
24	68V-13532-11	Шланг, вакуумный датчик 3	1
25	90461-04011	Зажим	1
26	95895-06010	Наклейка	1
27	90464-10006	Прокладка	1
28	90464-18004	Прокладка	1
29	90464-12224	Прокладка	1

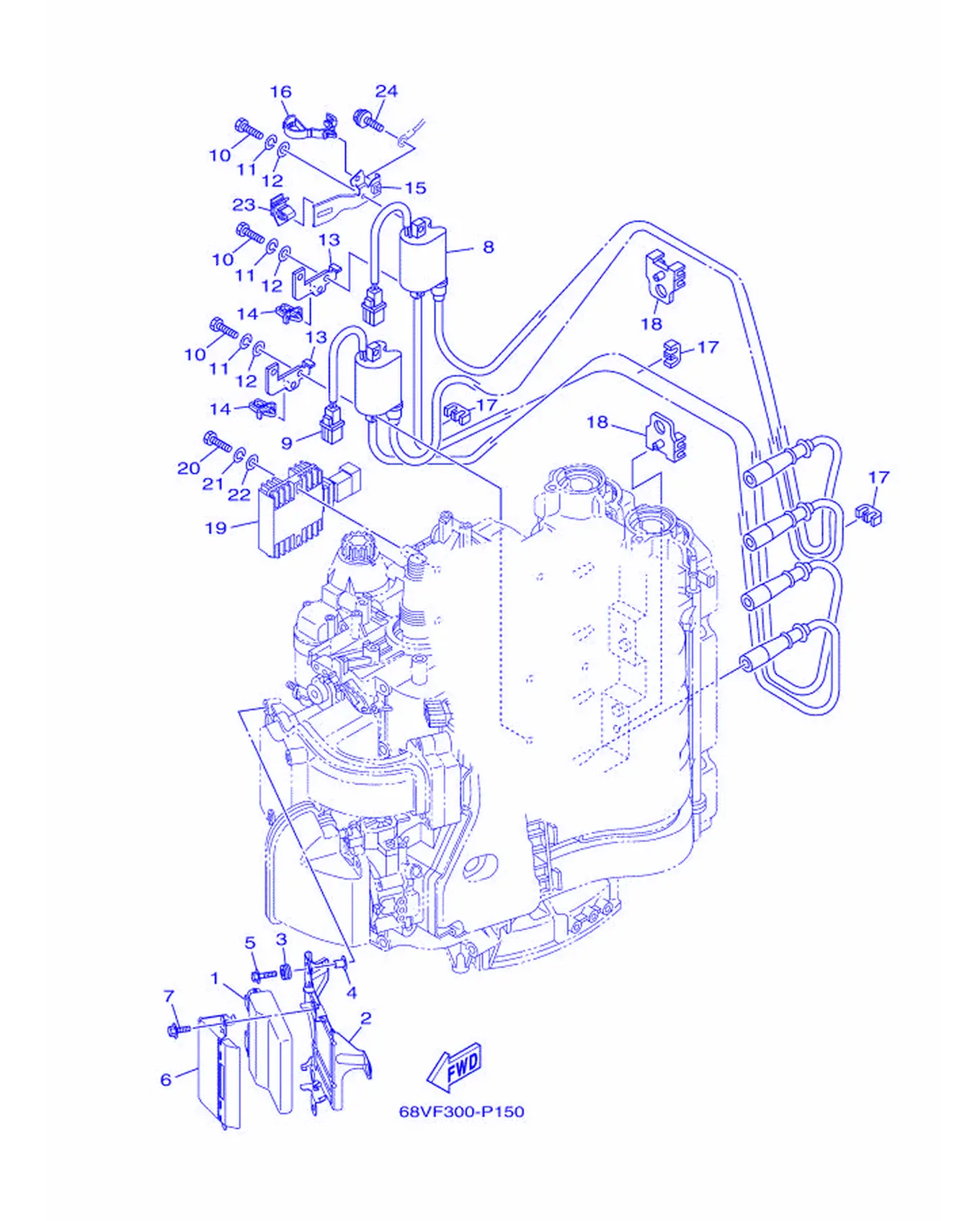

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	68V-8591A-72	Блок управления двигателем в сборе	1
2	68V-8253B-00	Пластина, замок	1
3	60V-85516-00	Защитная крышка	3
4	90387-06289	Втулка	3
5	90119-06071	Болт с шайбой	3
6	68V-8253C-00	Пружина, фиксатор пластины	1
7	97595-06512	. . Табличка, впускной коллектор	2
8	68V-82310-00	Катушка зажигания в сборе	1
9	68V-82310-10	Катушка зажигания в сборе	1
10	97095-06025	Болт	4
11	92995-06100	Пружинная шайба	4
12	92995-06600	. . Шайба	4
13	68V-82388-00	Пластина	2
14	90464-06001	Прокладка	2
15	68V-82388-10	Пластина	1
16	90464-12183	Прокладка	1
17	67F-82361-00	Кронштейн, поддон	3
18	67F-82362-00	Кронштейн, поддон 2	2
19	68V-81960-10	Держатель троса газа	1
20	97095-06025	Болт	2
21	92995-06100	Пружинная шайба	2
22	92995-06600	. . Шайба	2
23	90464-09M47	Прокладка	1
24	97595-06616	Табличка, предупреждение	1

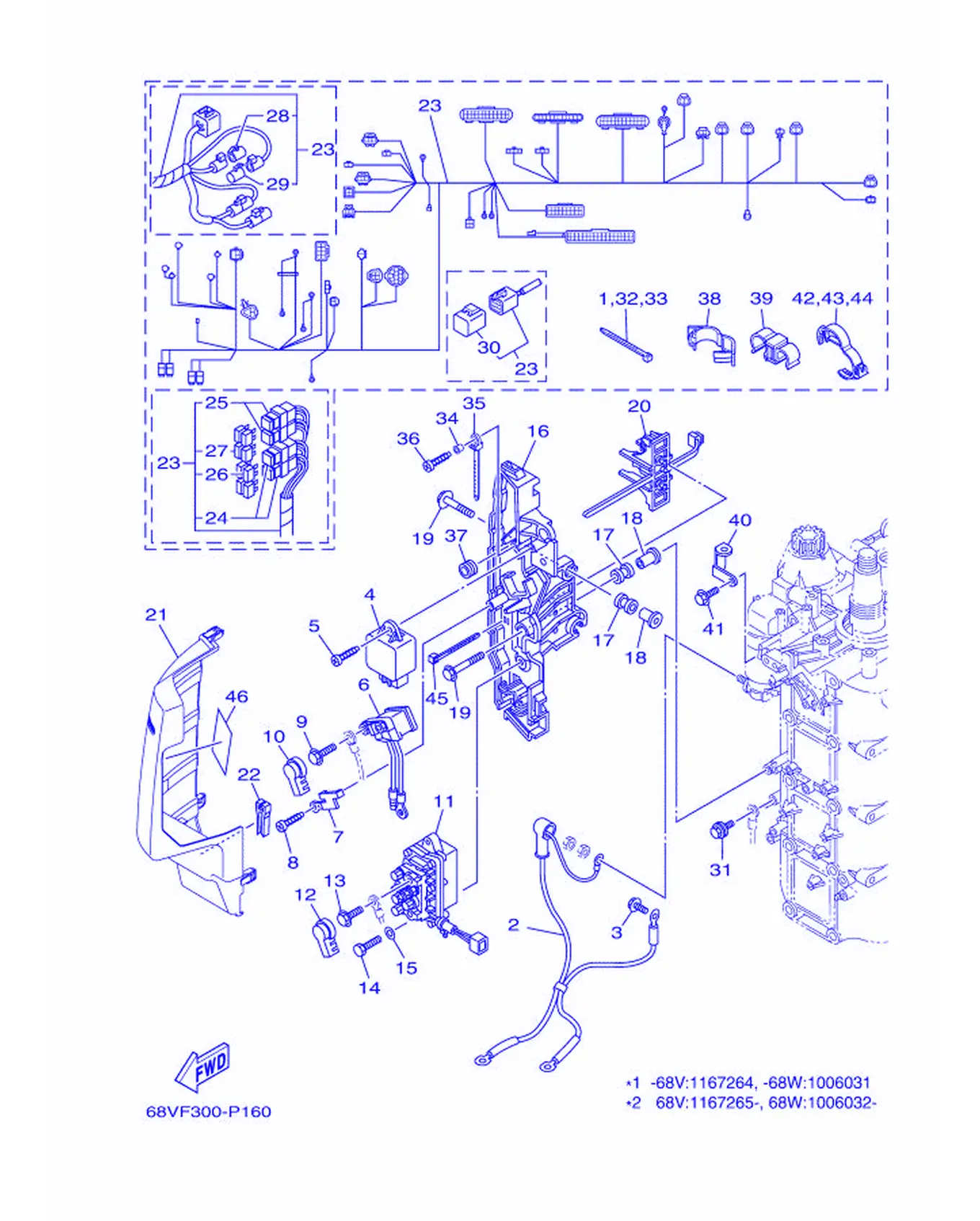

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	90465-13M18	Хомут	1
2	68V-82105-J1	Декоративная наклейка	1
3	90105-06M14	Болт, с шайбой	1
4	60E-81950-00	Крышка	1
5	97780-60625	Пружина, возвратная	1
6	68V-8194A-00	Реле	1
7	68F-81953-00	Кронштейн реле	1
8	97780-60620	Пружина, фиксатор	1
9	97595-06610	Табличка, предупреждение	2
10	6P2-8183X-00	Крышка, топливная	2
11	63P-81950-00	Крышка	1
12	6P2-8183X-00	Крышка, топливная	2
13	97595-06610	Табличка, предупреждение	2
14	97095-06020	Болт с шайбой	2
15	92995-06600	. . Шайба	2
16	68V-81948-03	Корпус	1
17	6A0-82317-00	Держатель, идентификационная табличка	5
18	90387-06119	Втулка	5
19	90119-06M59	Табличка, идентификационная	5
20	68V-82594-00	Прокладка	1
21	68V-81942-11	Крышка	1
22	67F-2812A-00	. Крышка, топпер	1
23	68V-82590-71	Жгут проводов в сборе	1
23	68V-82590-90	Жгут проводов в сборе	1
24	67F-8215B-10	Жгут проводов (серый)	2
25	67F-8215B-20	Жгут проводов (белый)	2
26	67F-82151-00	Предохранитель (20A)	4
27	67F-82151-10	. Топпер (30A)	4
28	6DA-82582-00	Жгут проводов 1 (черный)	1
29	6DA-82582-10	Жгут проводов 1 (белый)	1
30	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
31	97595-06616	Табличка, предупреждение	1
32	90465-13M18	Хомут	1
33	90465-13M18	Хомут	1
34	90387-06M05	Втулка	1
35	90465-12M53	Прокладка	1
36	97780-60625	Пружина, возвратная	1
37	6A0-82317-00	Держатель, идентификационная табличка	1
38	90464-18004	Прокладка	1
39	90464-12010	Прокладка	1
40	6D8-82581-01	Кронштейн, стартер	1
41	97595-06514	Табличка, гвоздь с прижимной пластиной	1
42	90464-30003	Прокладка	2
43	90464-30003	Прокладка	1
44	90464-30003	Прокладка	1
45	90465-13M11	. Хомут	2
46	68V-81919-10	График, регулятор	1

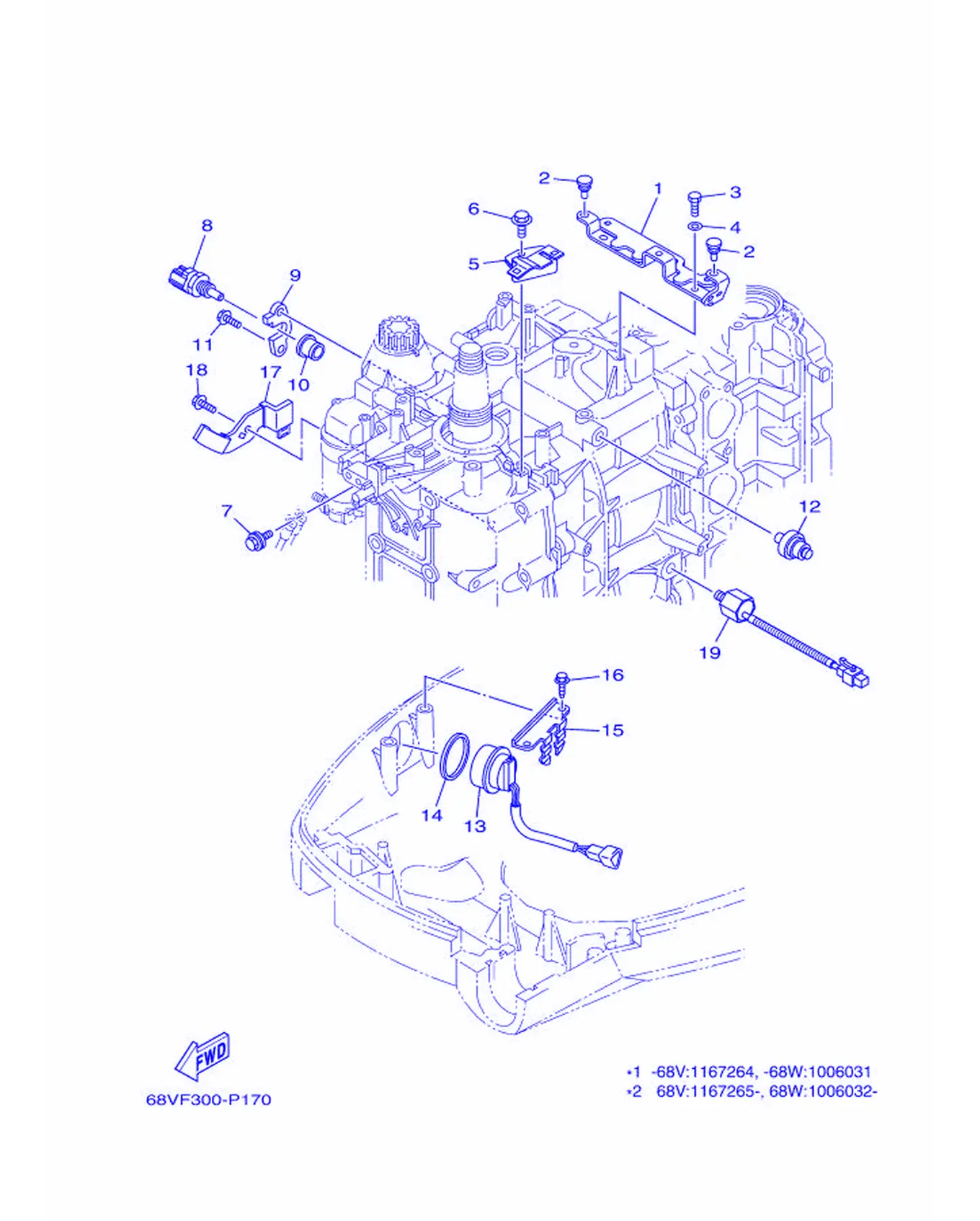

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	68V-8132G-00	Пластина	1
2	90480-06M19	Глушитель	2
3	97095-06016	Болт	2
4	92995-06600	. . Шайба	2
5	68V-82588-20	Пластина	1
6	97595-06512	. . Табличка, впускной коллектор	1
7	97595-06616	Табличка, предупреждение	1
8	67F-85790-00	Датчик температуры в сборе	1
8	6D8-85790-00	Смазка для подшипников	1
9	67F-85757-00	Фиксатор	1
10	68V-85753-00	Прокладка, корпус термостата	1
11	97595-06516	Болт с шайбой	2
12	68V-82504-00	Защитный кожух маховика	1
13	63D-82563-11	Прокладка и сальник масляного насоса	1
14	6E5-82587-00	Прокладка	1
15	67F-83614-00	Крышка	1
16	90109-06M86	Пластина	2
17	6D8-8252H-01	Крышка, нижняя	1
18	97595-06512	. . Табличка, впускной коллектор	1
19	6CJ-85780-00	Датчик, удар	1

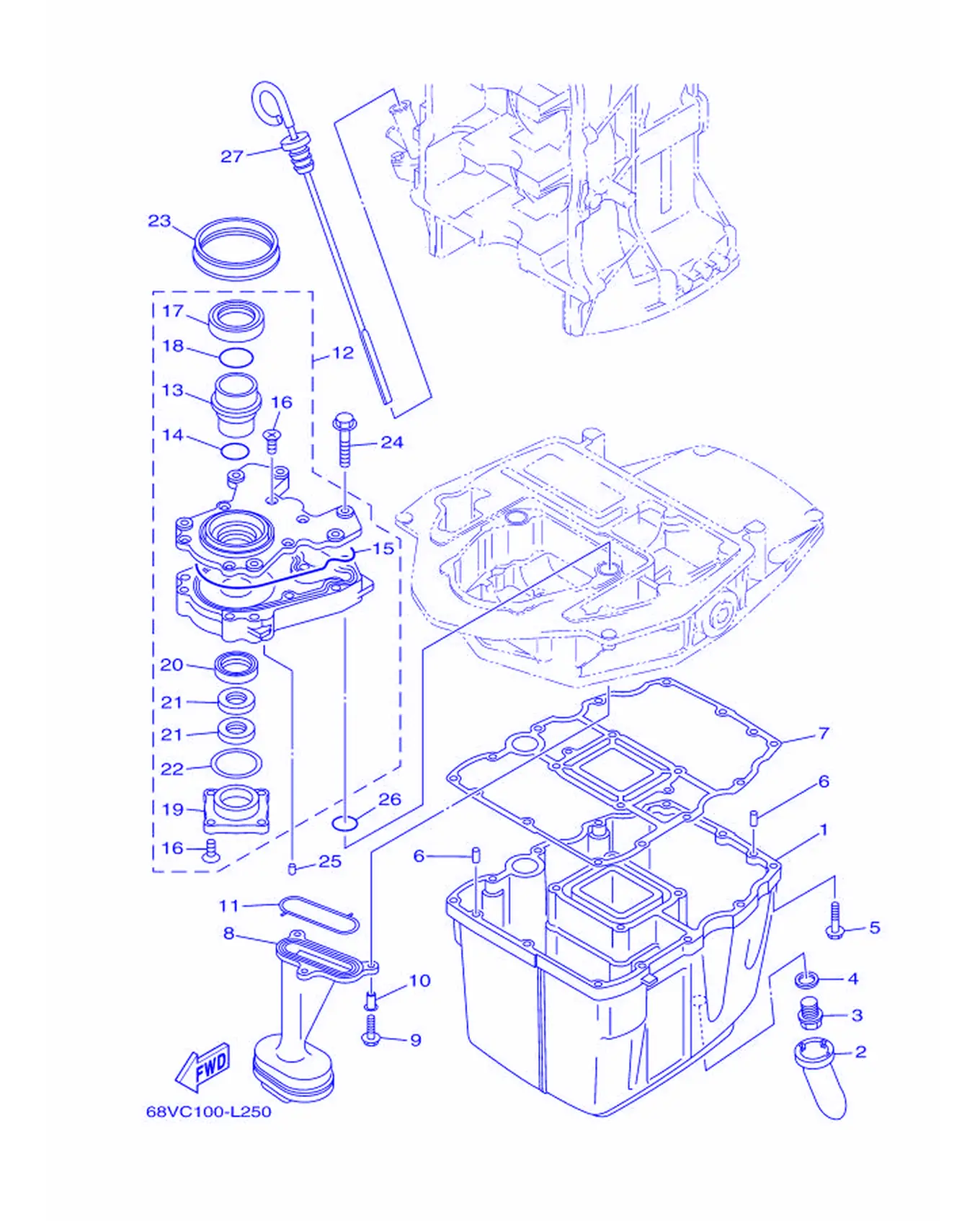

Рис. 8Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	68V-15311-00-CA	Масляный поддон	1
2	63P-15316-00	Демпфер, крепление двигателя 1	1
3	90340-14M06	Крышка, глушитель впуска	1
4	90430-14M09	Прокладка	1
5	97575-06525	Вал, приводной	12
6	93606-12019	. Пластина, корпус насоса	2
7	68V-15312-00	Прокладка, крышка	1
8	67F-13411-00	Маслоприемник	1
9	95812-06025	Вал, вертикальный	3
10	90387-06263	. Втулка	3
11	67F-13415-00	Сальник, маслоприемник	1
12	67F-13300-10	Кожух маховика	1
13	67F-13314-02	Прокладка, пластина	1
14	67F-13473-01	Уплотнительное кольцо	1
15	67F-13329-00	Прокладка, пластина	1
16	67F-13495-00	Винт	10
17	67F-13119-01	Масляный сальник	1
18	67F-13769-00	Уплотнительное кольцо	1
19	67F-13914-00	Разъем, пластина	1
20	67F-13631-03	Масляный сальник	1
21	67F-13149-00	Масляный сальник	2
22	67F-13339-00	Прокладка, пластина	1
23	67F-13338-00	Сальник	1
24	97595-06545	Вал, приводной	6
25	93604-12M07	Крышка, головки	2
26	93210-19MJ1	Уплотнительное кольцо	2
27	6D8-15362-00	Корпус, водяной насос	1

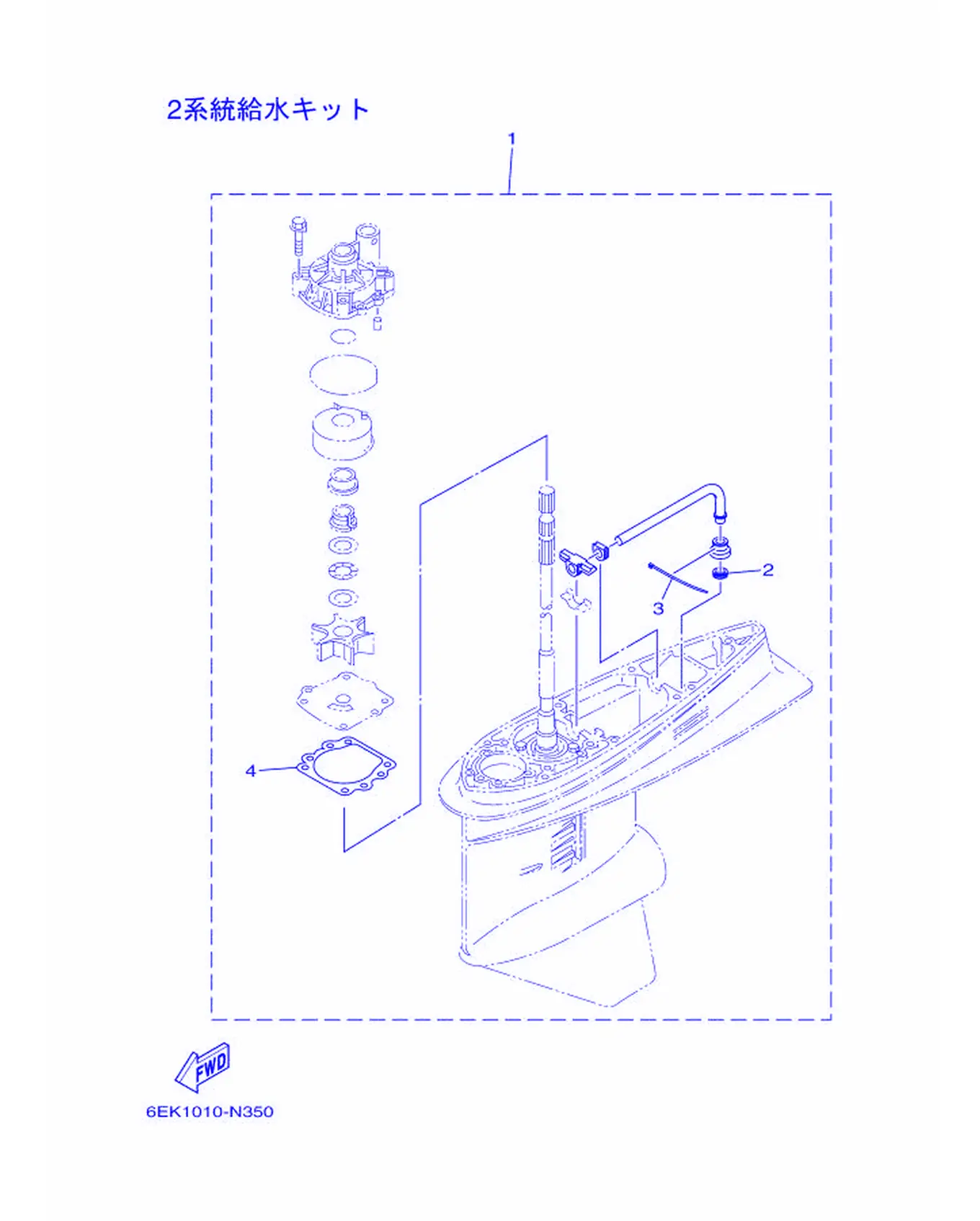

Рис. 9ОПЦИИ 1 Optional Parts 1

REF	Номер детали	Наименование	Кол-во
1	6E5-44360-01	Комплект прокладок картера	1
2	6E5-44328-00	. Крышка	1
3	90465-11M10	Хомут	1
4	6E5-44315-A0	. Прокладка, корпус насоса	1

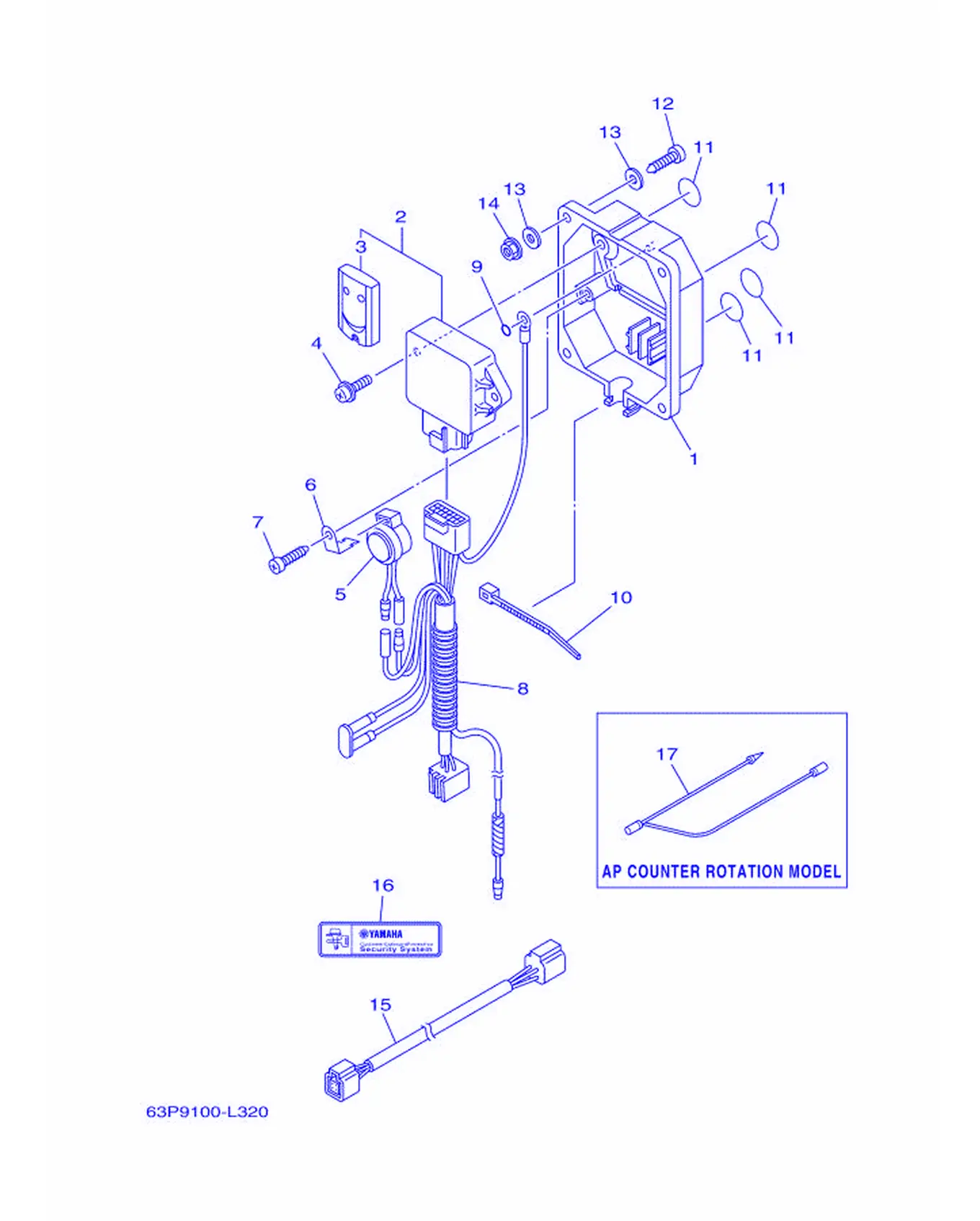

Рис. 10ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-86267-00	Прокладка картера 1	1
2	6Y8-86260-20	Прокладка головки цилиндра	1
3	6AA-86261-10	. Прокладка выхлопного коллектора	2
4	97980-06216	Прокладка, впускной коллектор	2
5	6X4-83383-00	Винт	1
6	6X4-83386-00	Шайба, винт	1
7	97780-60620	Пружина, фиксатор	1
8	6Y8-82509-10	Пружина, фиксатор	1
9	93210-04279	Уплотнительное кольцо	1
10	90465-11M10	Хомут	1
11	6Y8-8454G-00	Поршень 1	4
12	90167-06M00	Скоба, стопорная	4
12	97880-06035	Заглушка, поводковая	4
13	90201-06M30	Шайба, пластина	8
14	95780-06300	Заглушка, топливный бак	4
15	6Y8-82521-11	Поршневое кольцо (2FT)	1
16	6Y8-48277-00	Наклейка 1	3

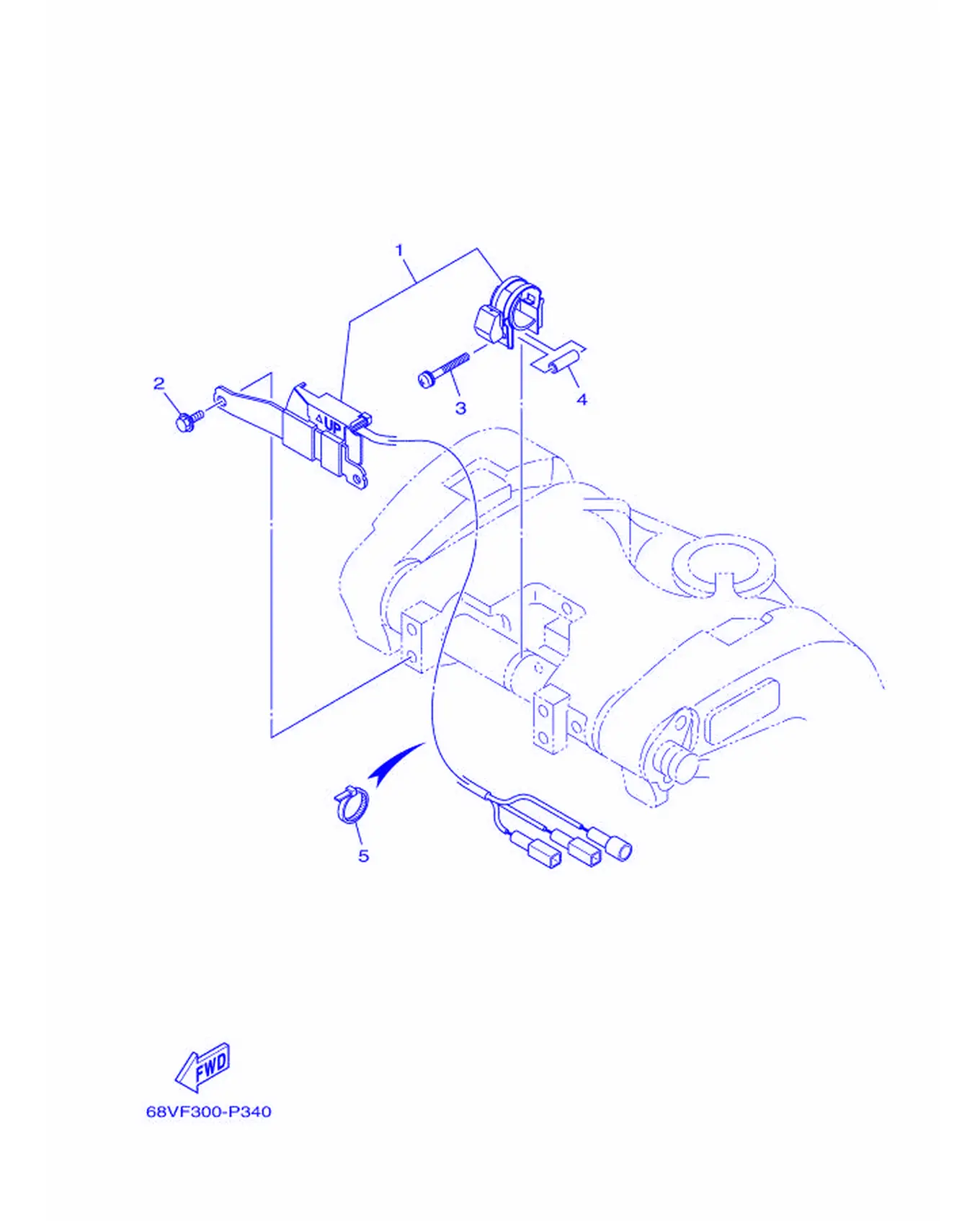

Рис. 11Дополнительные детали 3 Optional Parts 3

REF	Номер детали	Наименование	Кол-во
1	63P-825E0-01	Прокладка масляного насоса	1
2	97595-06516	Болт с шайбой	2
3	90159-05059	Шланг, приводной	1
4	90387-05004	Втулка	1
5	90465-11M10	Хомут	5

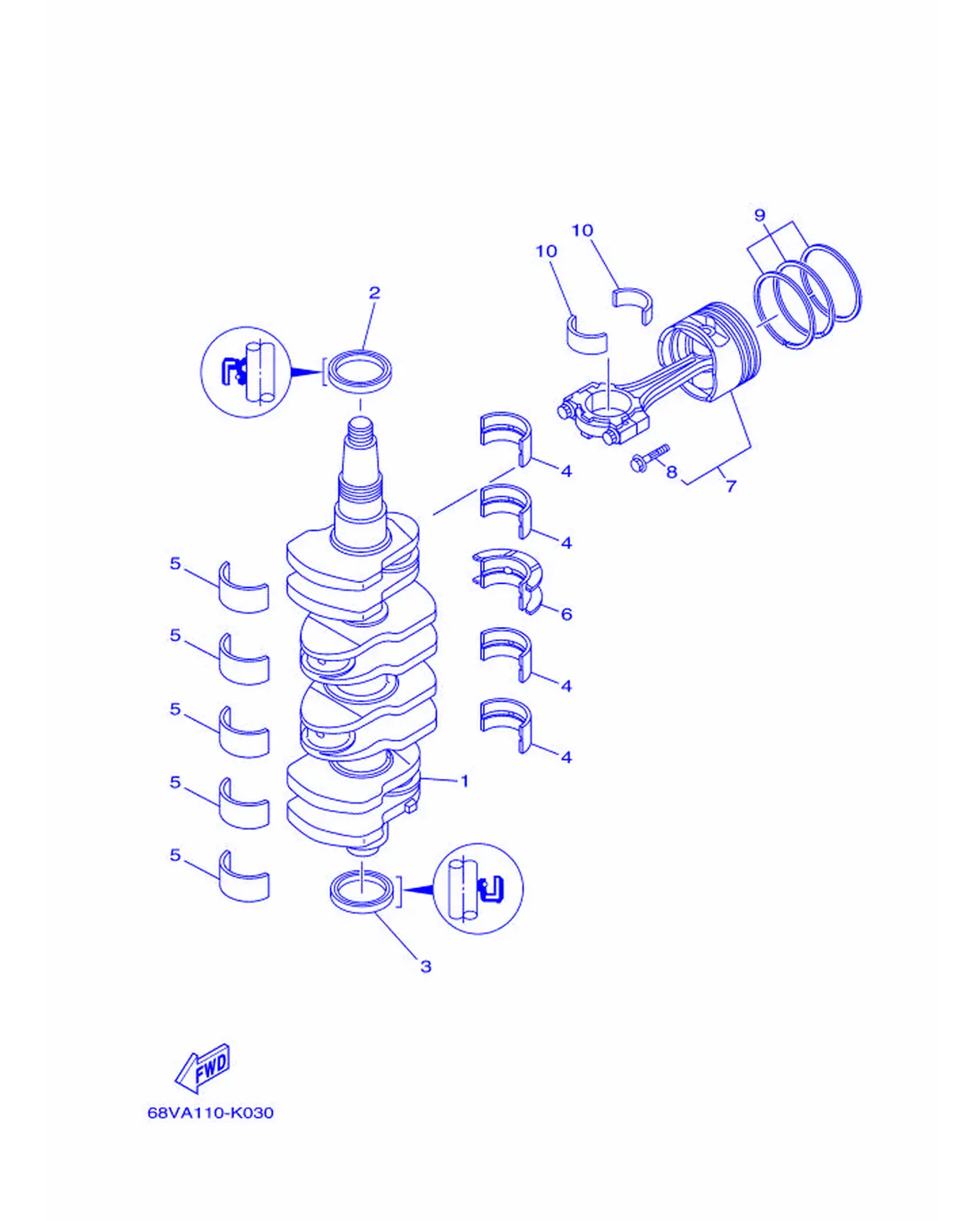

Рис. 12КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	68V-11411-01	Коленчатый вал	1
2	93102-48017	. Масляный сальник	1
3	93101-48002	. Сальник	1
4	6D8-11416-00	Корпус водяного насоса, комплект 1	4
4	6D8-11416-10	Корпус водяного насоса, комплект 1	4
4	6D8-11416-20	Корпус водяного насоса, комплект 1	4
5	6D8-11417-00	Корпус водяного насоса, комплект 2	5
5	6D8-11417-10	Корпус водяного насоса, комплект 2	5
5	6D8-11417-20	Корпус водяного насоса, комплект 2	5
5	6D8-11417-30	Корпус водяного насоса, комплект 2	5
6	6D8-11418-00	Корпус водяного насоса, комплект 3	1
6	6D8-11418-10	Корпус водяного насоса, комплект 3	1
6	6D8-11418-20	Корпус водяного насоса, комплект 3	1
7	68V-W1164-02	Поршень/шатун в сборе	4
7	68V-W1164-12	Поршень/шатун в сборе	4
8	K1C-A3275-00	Прокладка, крышка	2
9	6D8-11603-10	Головка цилиндра в сборе (STD)	4
9	6D8-11604-10	Набор поршневых колец (0.25MM O/S)	4
10	68V-11656-00	Вкладыш шатуна	8
10	68V-11656-10	Вкладыш шатуна	8
10	68V-11656-20	Вкладыш шатуна	8
10	68V-11656-30	Вкладыш шатуна	8

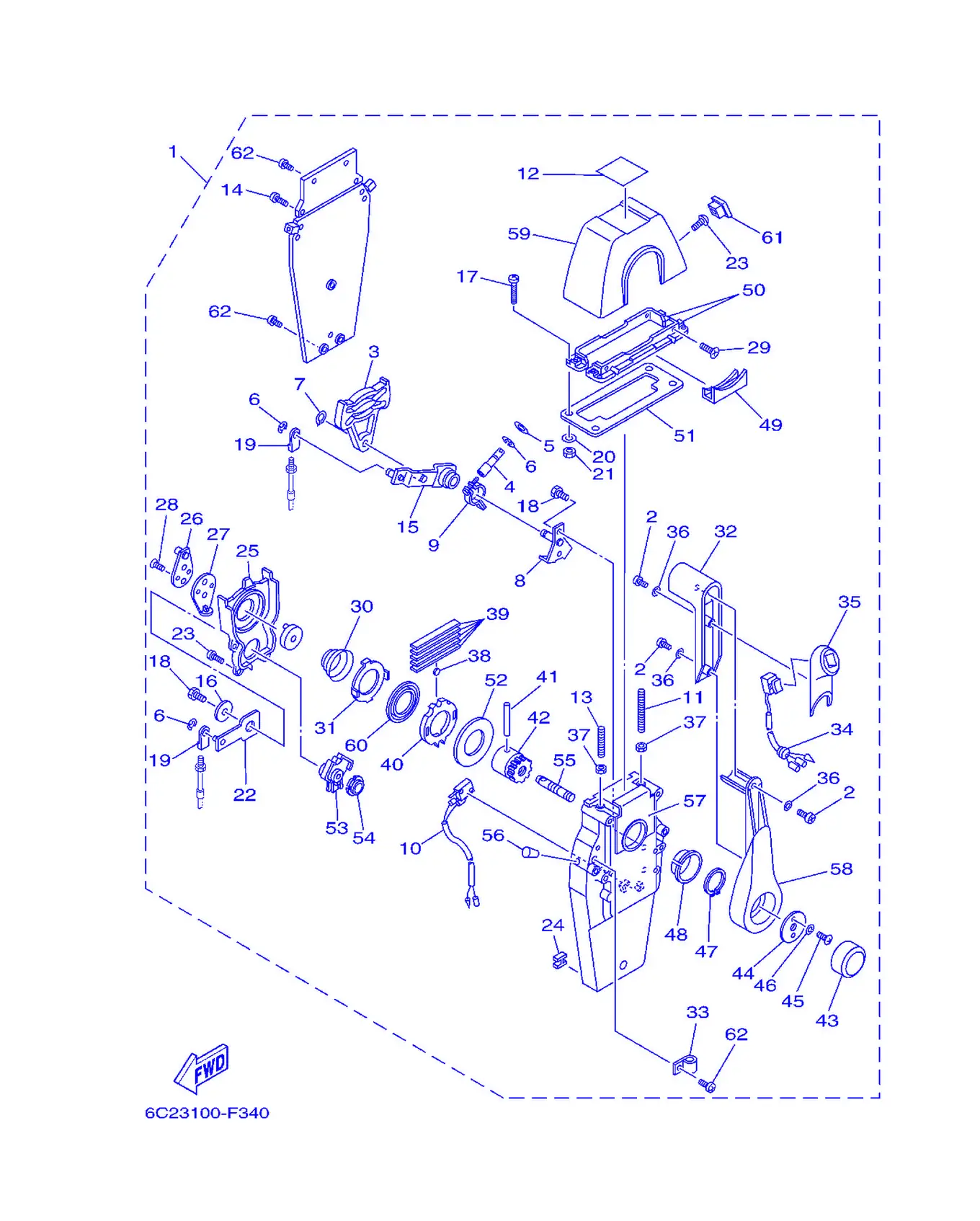

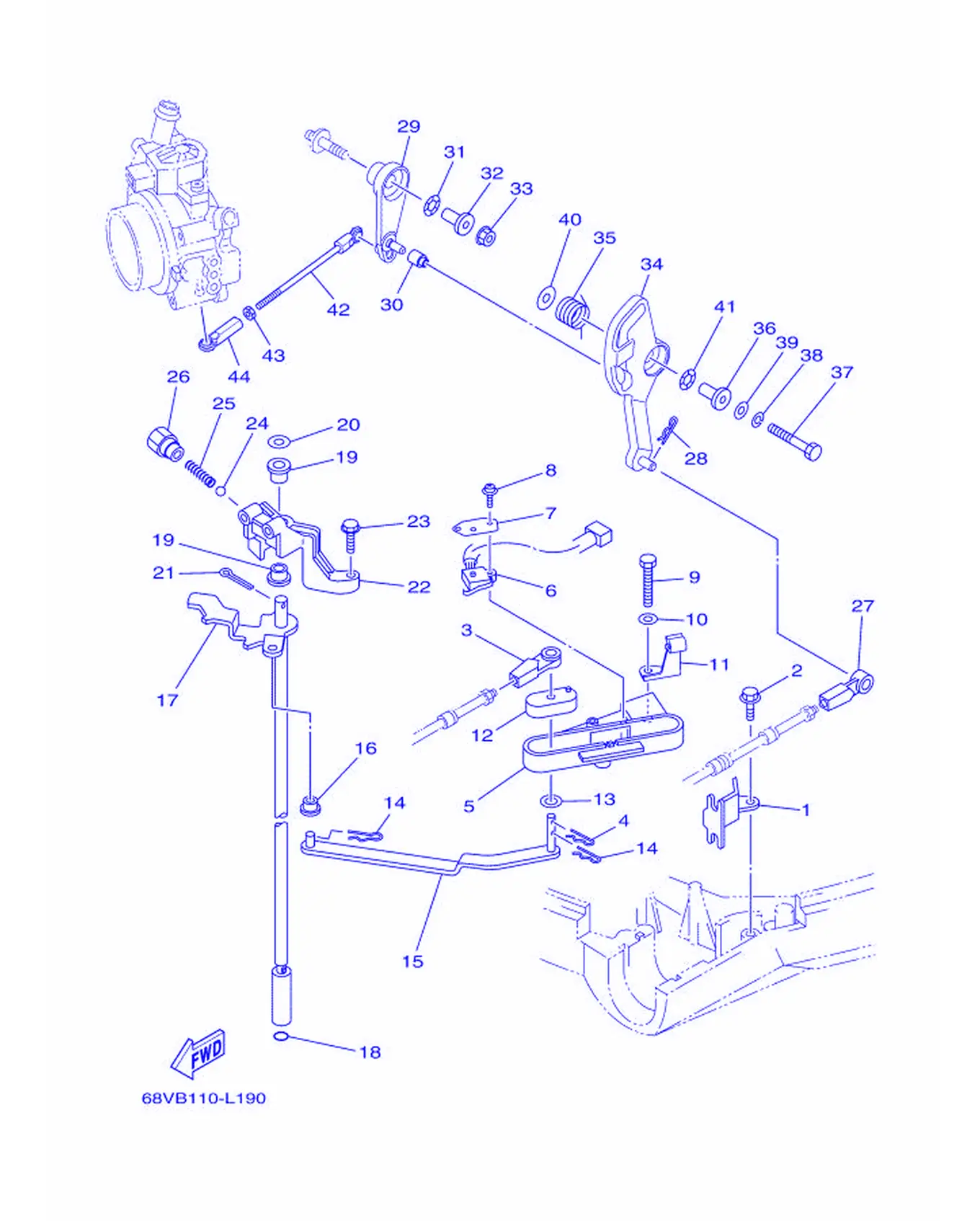

Рис. 13УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	67F-48538-00	Головка блока цилиндров, короткая 1	1
2	90109-06M86	Пластина	1
3	663-48344-00	Наконечник троса, дистанционное управление	1
4	90468-18008	Стопор	1
5	68V-44117-02	Кронштейн	1
6	60V-8259F-00	Прокладка выхлопного коллектора	1
7	61A-82588-01	Прокладка	1
8	97985-04116	Прокладка, крышка выхлопного коллектора	2
9	97095-06040	Болт	2
10	92995-06600	. . Шайба	2
11	90462-10027	Прокладка	1
12	68V-44122-01	Прокладка, крышка цилиндра	1
13	90202-07M07	Шланг топливный	1
14	90468-18008	Стопор	2
15	68V-44121-00	Рычаг тяги переключения передач	1
16	90386-06M12	Пружина	1
17	68V-44120-11	Рукоятка переключения передач в сборе	1
17	68V-44120-31	Рукоятка переключения передач в сборе	1
18	93210-09165	Кольцо уплотнительное	1
19	90386-90M90	Шайба	2
20	90201-09M02	Болт	1
21	91490-20015	Крышка, головка	1
22	68V-44118-00	Кронштейн	1
23	97575-06525	Вал, приводной	2
24	93501-04M02	Гайка	1
25	90501-12082	Стопорная пружина тяги	1
26	648-42715-00	Пружина 2	1
27	663-48344-00	Наконечник троса, дистанционное управление	1
28	90468-18008	Стопор	1
29	68V-42154-10	Рычаг управления дросселем	1
30	68V-42171-00	Прокладка	1
31	90206-10M04	Шайба волнистая	1
32	90387-06M21	Втулка	1
33	90179-06M28	Крышка	1
34	68V-41213-00	Кулачок акселератора	1
35	67F-44135-00	Стопорный штифт	1
36	90387-06M21	Втулка	1
37	97095-06035	Болт	1
38	92995-06100	Пружинная шайба	1
39	92995-06600	. . Шайба	1
40	90201-06M62	. Шланг топливный	1
41	90206-10M04	Шайба волнистая	1
42	688-41211-01	Тяга, акселератор	1
43	95380-05600	. Гайка	1
44	682-41237-00	Головка, трубка	1

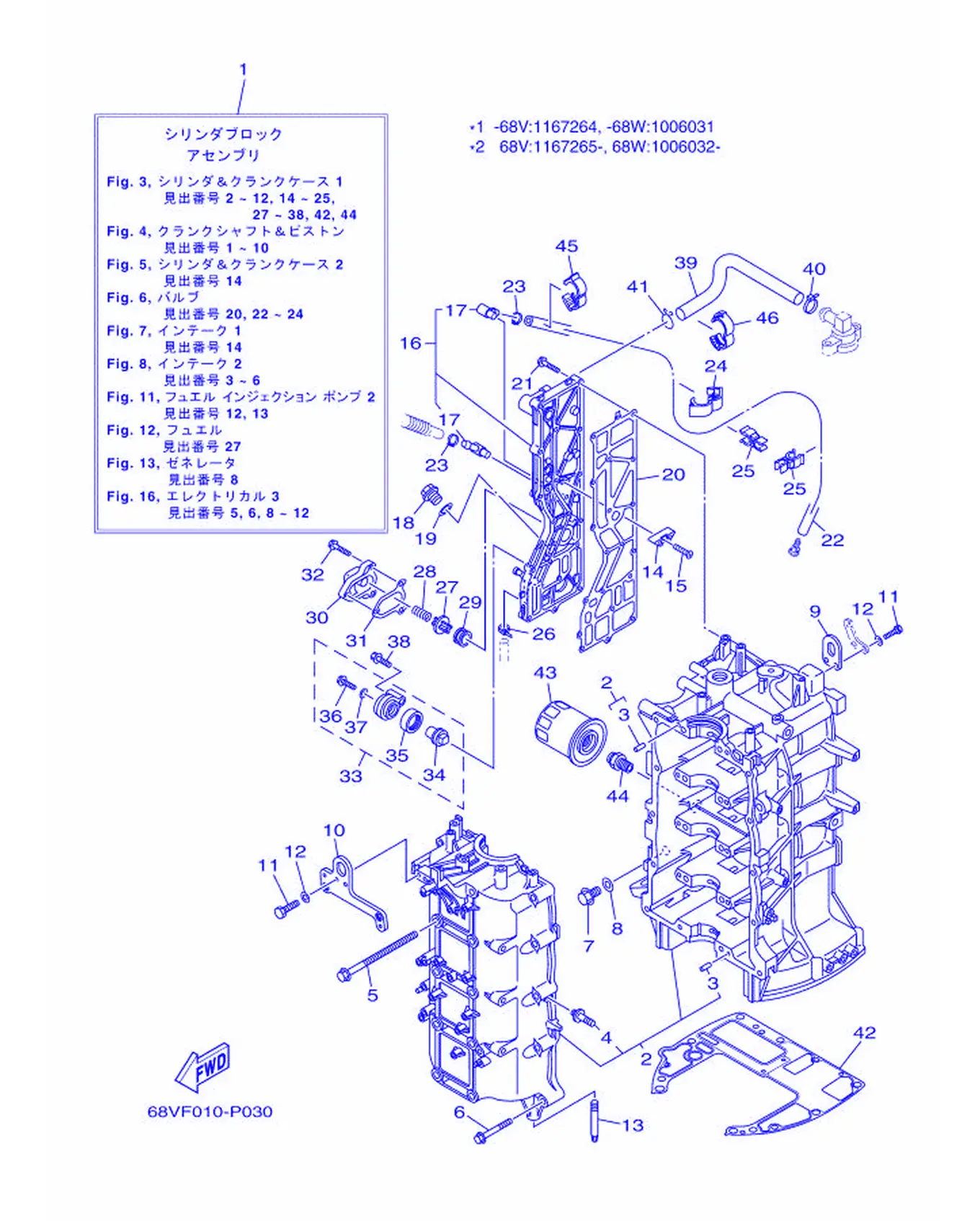

Рис. 14ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	68V-W009B-13-9S	Блок цилиндров в сборе	1
1	68V-W009B-14-9S	Блок цилиндров в сборе	1
2	68V-15100-11	Картер в сборе	1
3	93606-12019	. Пластина, корпус насоса	10
4	68V-44581-01	Болт	1
5	90119-10M88	Прокладка, крышка цилиндра	10
6	90119-08M66	Табличка с предупреждением	10
7	90340-14M06	Крышка, глушитель впуска	1
8	90430-14115	Прокладка	1
9	62Y-11119-00	Крышка, головка цилиндра	1
10	68V-11119-00	Подвеска двигателя	1
11	97095-06020	Болт с шайбой	4
12	92995-06600	. . Шайба	4
13	67F-15142-00	Головка 1	2
14	6E5-11325-00	Шпонка	3
15	98780-04016	Шланг топливный	3
16	68V-41113-21-9S	Наружная крышка выхлопной системы	1
17	676-11372-00	Прокладка, насос	2
18	90340-18M09	Крышка, корпус водяного насоса	1
19	90201-186F1	Крышка, корпус насоса	1
20	67F-41114-A2	Прокладка, корпус водяного насоса	1
21	90119-06MA4	Табличка, предупреждающая	18
22	68V-42541-20	Крыльчатка 1	1
23	90465-11M10	Хомут	2
24	90464-18004	Прокладка	1
25	90464-10010	Прокладка	2
26	90465-11M10	Хомут	1
27	6G5-12416-00	Вал гребной	1
28	90501-16M11	Стопор, глушитель	1
29	90480-20M05	Прокладка	1
30	67F-1246A-A0-9S	Корпус 1	1
31	67F-12435-A0	Прокладка	1
32	90119-06MA2	Табличка с номером	3
33	69J-11301-00	Корпус водяного насоса в сборе	1
34	67F-11325-01	Корпус	1
35	67F-11328-00	Прокладка	1
36	90105-06M07	Болт, с шайбой и шестигранной головкой	1
37	90430-06M03	. Прокладка	1
38	97575-08540	Шатун в сборе	1
39	67F-1243A-00	Шланг 1	1
40	90465-11M59	Прокладка	1
41	90467-20M15	Винт	1
42	68V-11351-00	Прокладка, крышка	1
43	5GH-13440-30	Элемент масляного фильтра в сборе	1
44	90401-20007	Прокладка, крышка	1
45	90464-18004	Прокладка	1
46	90464-16001	Прокладка	1

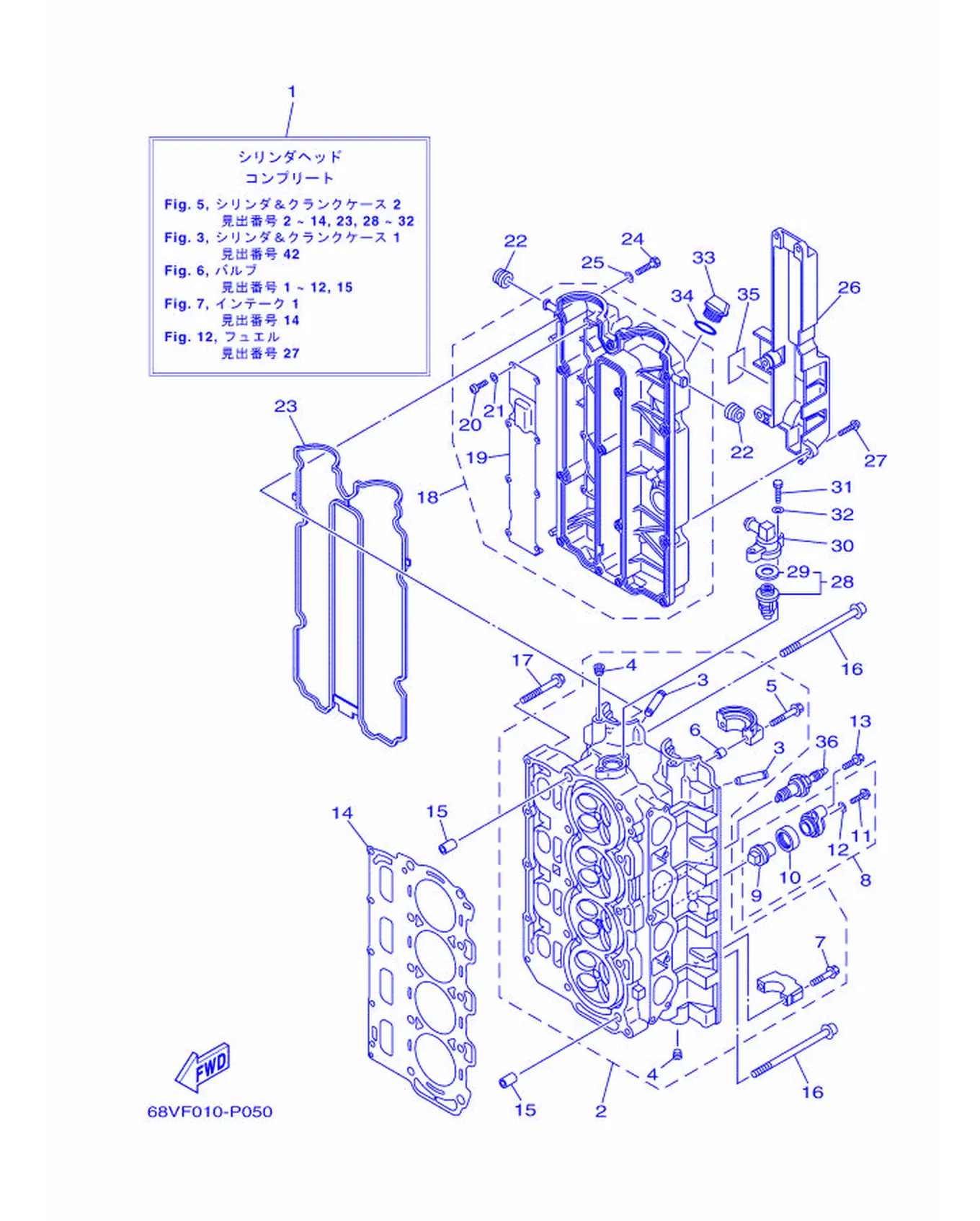

Рис. 15ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	68V-W009A-08-9S	Головка цилиндра в сборе	1
2	68V-11110-30-9S	Головка цилиндра в сборе	1
3	67F-11133-10	Крышка, вал 1	16
4	90344-51019	Болт, крепление термостата	4
5	90119-07235	Прокладка, крышка термостата	4
6	91809-08006	Направляющая втулка, штифт	4
7	90119-07234	Прокладка, крышка цилиндра	16
8	69J-11301-00	Корпус водяного насоса в сборе	2
9	67F-11325-01	Корпус	1
10	67F-11328-00	Прокладка	1
11	90105-06M07	Болт, с шайбой и шестигранной головкой	1
12	90430-06M03	. Прокладка	1
13	97575-08540	Шатун в сборе	2
14	67F-11181-03	Прокладка, крышка цилиндра 1	1
15	99530-14016	Держатель, защелка	2
16	90155-10005	Винт, плоская головка	10
17	90119-08M91	Накидная гайка, шпилька	5
18	6D8-11191-01-9S	Крышка, топливный насос 1	1
19	67F-11168-00	Крышка, впускной клапан	1
20	98507-04008	Винт, полукруглая головка	8
21	92907-04600	Шайба	8
22	90480-12072	Прокладка	2
23	6D8-11356-01	. Крышка, топливный насос 2	1
24	97095-06030	Болт	14
25	92995-06600	. . Шайба	14
26	67F-11192-01	Крышка, впускной клапан 2	1
27	90119-06M79	Кольцо, карбюратор	5
28	60V-12411-00	Термостат	1
29	67F-12412-00	. Уплотнение, термостат	1
30	68V-12413-00-9S	Крышка, корпус термостата	1
31	97095-06025	Болт	2
32	92995-06600	. . Шайба	2
33	6G8-15363-00	Поплавок, крышка	1
34	93210-24M79	. O-образное кольцо	1
35	68V-83626-00	Метка 6	1
36	94709-00400	Свеча зажигания (NGK LFR6A-11)	4

Рис. 16Выключатели и панель 1 Switch & Panel 1

REF	Номер детали	Наименование	Кол-во
1	6R5-82570-06	Панель выключателей в сборе	1
2	704-82571-02	. Крышка, корпус	1
3	6R5-82588-01	. . Заглушка	1
4	6R5-82510-03	. Главный выключатель в сборе	1
5	676-82577-01	. . Колпачок, шнур	1
6	703-82532-00	. . Колпачок	1
7	688-82575-01	Выключатель стоп двигателя в сборе	1
8	682-82556-00	Рычаг, стопор	1
9	64D-82581-00	. Стартер, стартер	1
10	97303-05012	Табличка	1
11	92903-05100	. Головка болта со шпилькой	1
12	95303-05700	. Гайка	1
13	6R5-83383-00	Упор	1
14	90149-05M05	Винт	4
15	95303-05600	Гайка	4
16	92903-05100	. Головка болта со шпилькой	4
17	92903-05600	. Шайба, пластина	4
18	688-8258A-70	Кабель стартера, отрицательный (L=7.0M)	1

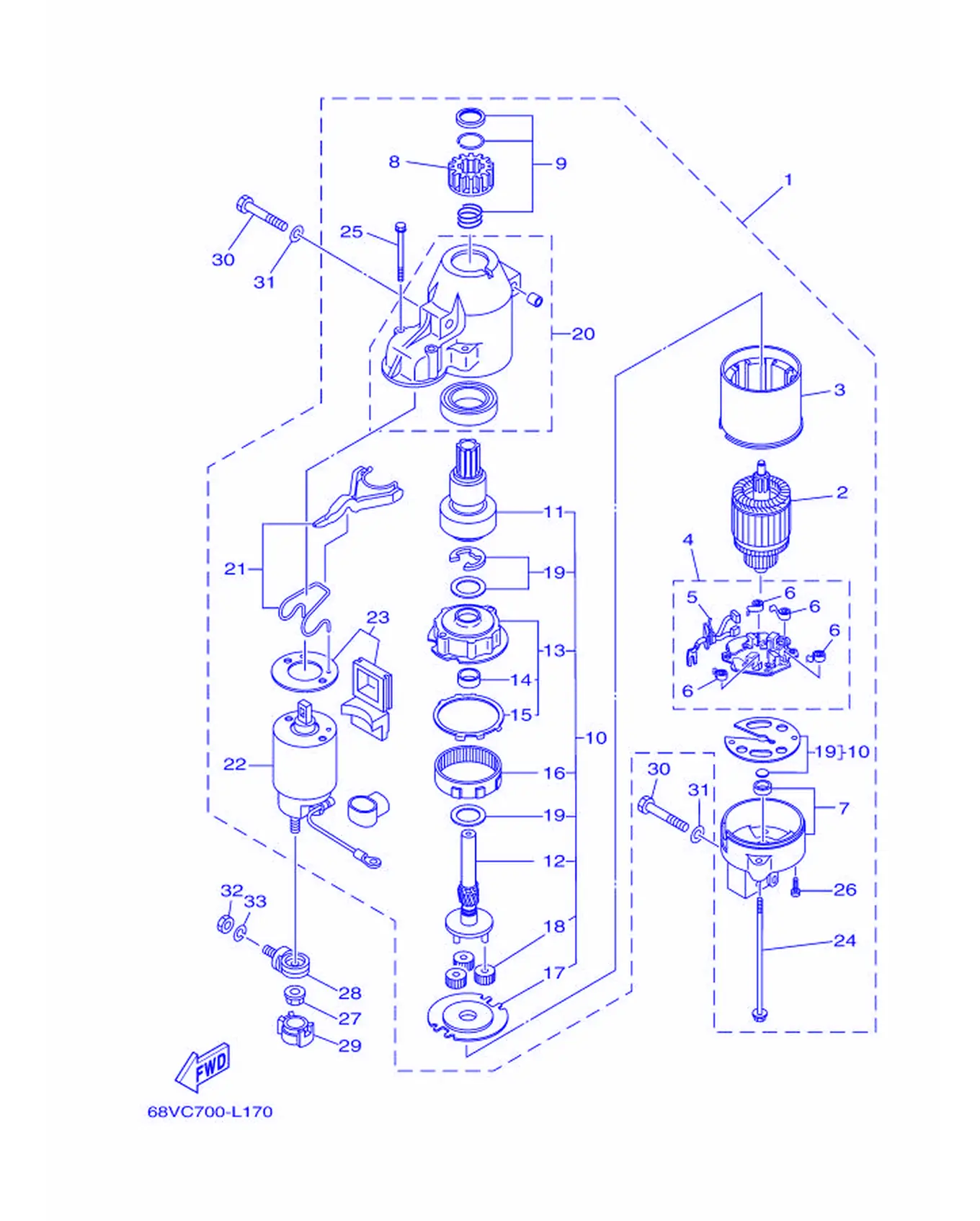

Рис. 17Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	68V-81800-02	Жгут проводов	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-00	. Держатель щеток в сборе	1
5	69J-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	68F-81820-00	. Крышка щеткодержателя	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-8183R-00	. . . Пружина	1
16	67F-81891-00	. . Крышка, пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	60X-81842-00	. Крышка	1
21	6C5-81839-00	. Заглушка	1
22	68V-81941-02	. Уплотнение заглушки	1
23	6C5-81869-00	. Крышка, защелка	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	90179-08003	Гайка	1
28	60V-81925-00	. Клемма	1
29	68F-82582-00	. Крышка, жгут проводов	1
30	97013-08045	Болт	3
31	92903-08600	Шайба пластины	3
32	95333-08600	Гайка	1
33	92903-08100	Болт, с шестигранной головкой	1

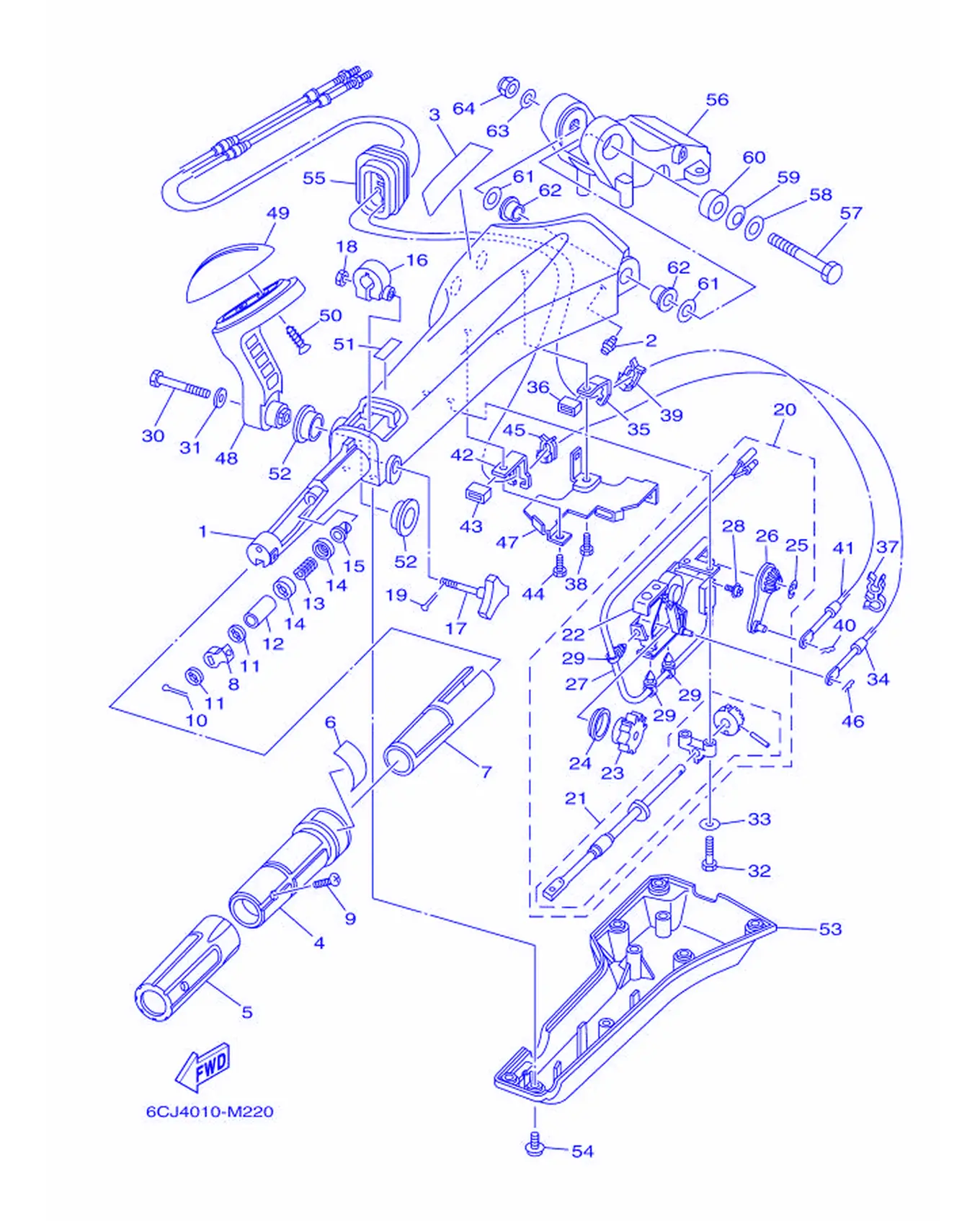

Рис. 18Рулевое управление 1 Steering 1

REF	Номер детали	Наименование	Кол-во
1	6X4-42111-02-8D	Крышка, стартер	1
2	93700-06M03	Пластина стопорная	1
3	6X4-48215-00	Болт	1
4	6X4-42119-01	Прокладка, крышка стартера	1
5	6X4-42177-00	Винт, крышка	1
6	6X4-42137-00	Пружина, фиксатор	1
7	6X4-41291-00	Шайба	1
8	6X4-44139-01	Втулка	1
9	90152-05007	Винт, потайная головка	1
10	91490-20010	Шплинт	1
11	6X4-44177-00	Шайба	2
12	6X4-42128-00	Гребной винт 1	1
13	90501-23215	Стопорное устройство	1
14	6X4-44188-00	Шайба	2
15	90386-08032	Проставка	1
16	63D-42126-00	Прокладка, крышка топливного насоса	1
17	6X4-48154-00	Стопорная гайка	1
18	95380-06600	Тяга, соединительная	1
19	91490-20010	Шплинт	1
20	6X4-44100-01	Прокладка корпуса	1
21	6X4-42115-00	Крышка корпуса водяного насоса	1
22	6X4-44102-00	Корпус водяного насоса	1
23	6X4-47731-01	Крышка	1
24	6X4-44132-00	Уплотнение	1
25	6X4-14137-00	Прокладка	1
26	6X4-48261-00	Рычаг дросселя	1
27	6X4-82540-00	Шланг топливный	1
28	703-48129-00	Винт 3	2
29	6X4-42821-00	Крышка головки	3
30	97095-08040	Болт	1
31	92995-08600	. . Шайба	1
32	97095-06030	Болт	2
33	92995-06600	. . Шайба	2
34	67G-48321-20	Прокладка	1
35	6X4-48538-00	Прокладка головки 1	1
36	6X4-26367-00	Поршень	1
37	90464-09M42	Прокладка	1
38	97095-06014	Прокладка	1
39	63D-48538-00	Прокладка, вал 1	1
40	90468-10005	Прокладка	1
41	67G-26301-10	Прокладка карбюратора	1
42	6X4-48538-10	Прокладка головки 1	1
43	6X4-26367-00	Поршень	1
44	97095-06014	Прокладка	1
45	63D-48538-00	Прокладка, вал 1	1
46	90468-10005	Прокладка	1
47	6X4-42159-00	Стойка	1
48	6X4-44159-00-8D	Крышка корпуса	1
49	6X4-44173-00	Пластина корпуса	1
50	97780-60920	Сальник коленвала	2
51	6X3-44191-00	Шестерня приводная	1
52	90386-26MA3	Прокладка	2
53	6X4-42131-11	Крышка корпуса насоса	1
54	97985-06216	Сальник вала	6
55	6X4-42725-01	Поплавок	1
56	63D-42121-22-8D	Игла клапана	1
57	90101-12014	Табличка, с инструкцией	1
58	92990-12200	Болт, шестигранный	1
59	90206-12M22	Прокладка, картер	1
60	90387-12M02	Втулка (кольцо)	1
61	90201-12035	Клапан дросселя	2
62	90386-12003	Уплотнение	2
63	92990-12600	Прокладка, крышка	1
64	90185-12M12	Гнездо, втулка	1

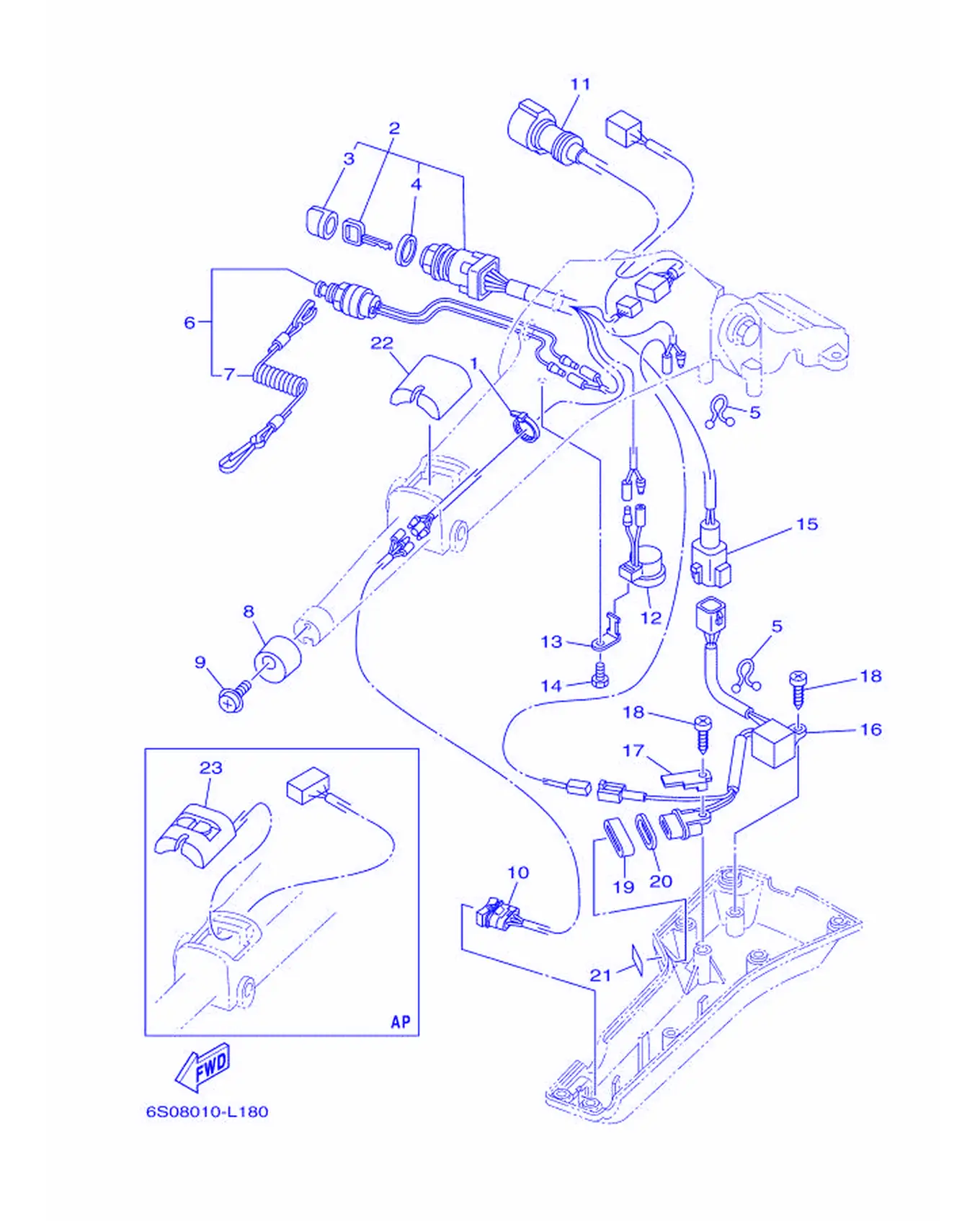

Рис. 19Рулевое управление 2 Steering 2

REF	Номер детали	Наименование	Кол-во
1	90465-11M10	Хомут	1
2	6X4-82510-11	Шланг топливный	1
3	676-82577-01	. . Колпачок, шнур	1
4	703-82532-00	. . Колпачок	1
5	90464-08M07	Покрытие	2
6	688-82575-01	Выключатель стоп двигателя в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	6X4-42728-00	Поплавок	1
9	97980-06216	Прокладка, впускной коллектор	1
10	6X4-82563-10	Переключатель тримма и наклона в сборе	1
11	6X4-82586-20	Кабель аккумулятора (L:1.25M)	1
12	6X4-83383-00	Винт	1
13	6X4-83386-00	Шайба, винт	1
14	97095-06014	Прокладка	1
15	6X4-83653-00	Кабель массы (L:1250MM)	1
16	6C5-84301-00	Крышка водяного насоса 1	1
17	6X4-44114-00	Прокладка	1
18	97780-60620	Пружина, фиксатор	2
19	6X4-42727-00	Поплавок	1
20	6H4-83589-00	Прокладка	1
21	6X4-85415-00	Метка	1
22	6X4-81942-01	Крышка	1
23	6X4-81860-00	Шланг топливный	1

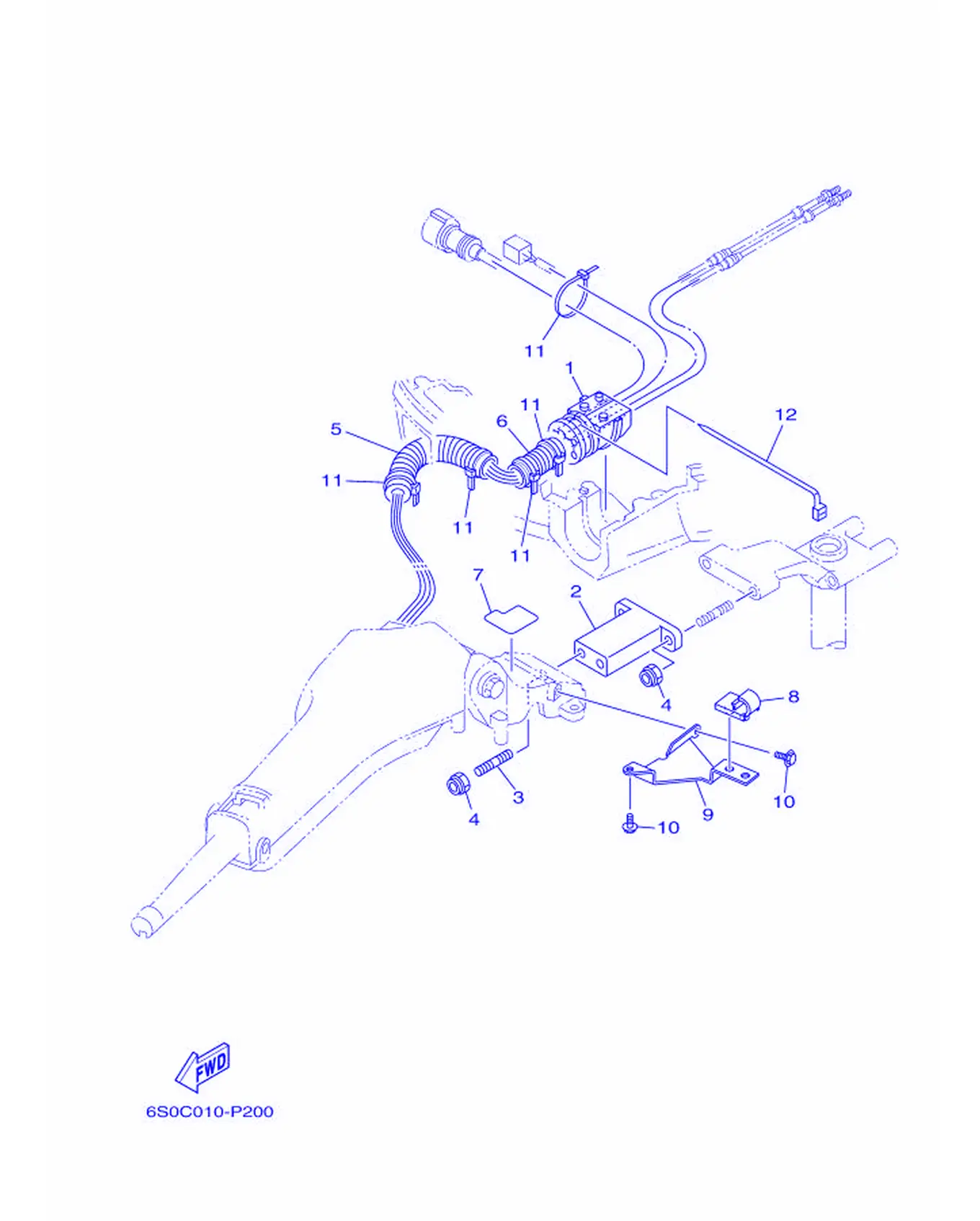

Рис. 20Рулевое управление 3 Steering 3

REF	Номер детали	Наименование	Кол-во
1	68V-42725-10	Прокладка	1
2	6X4-42121-11-8D	Кронштейн крепления	1
3	90116-10062	Наклейка, серийный номер	2
4	90185-10027	Крышка, корпус насоса	4
5	90447-22007	Стартер	1
6	6G5-83557-00	Трубка	1
7	6X4-42735-00	Прокладка	1
8	63D-24367-00	Корпус, верхний 2	1
9	6X4-24364-00	Скоба	1
10	97595-06516	Болт с шайбой	2
11	90465-13M24	Патрубок	5
12	90465-13M30	Прокладка	1

Рис. 21Крепление рулевого управления Steering Guide Attachment

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

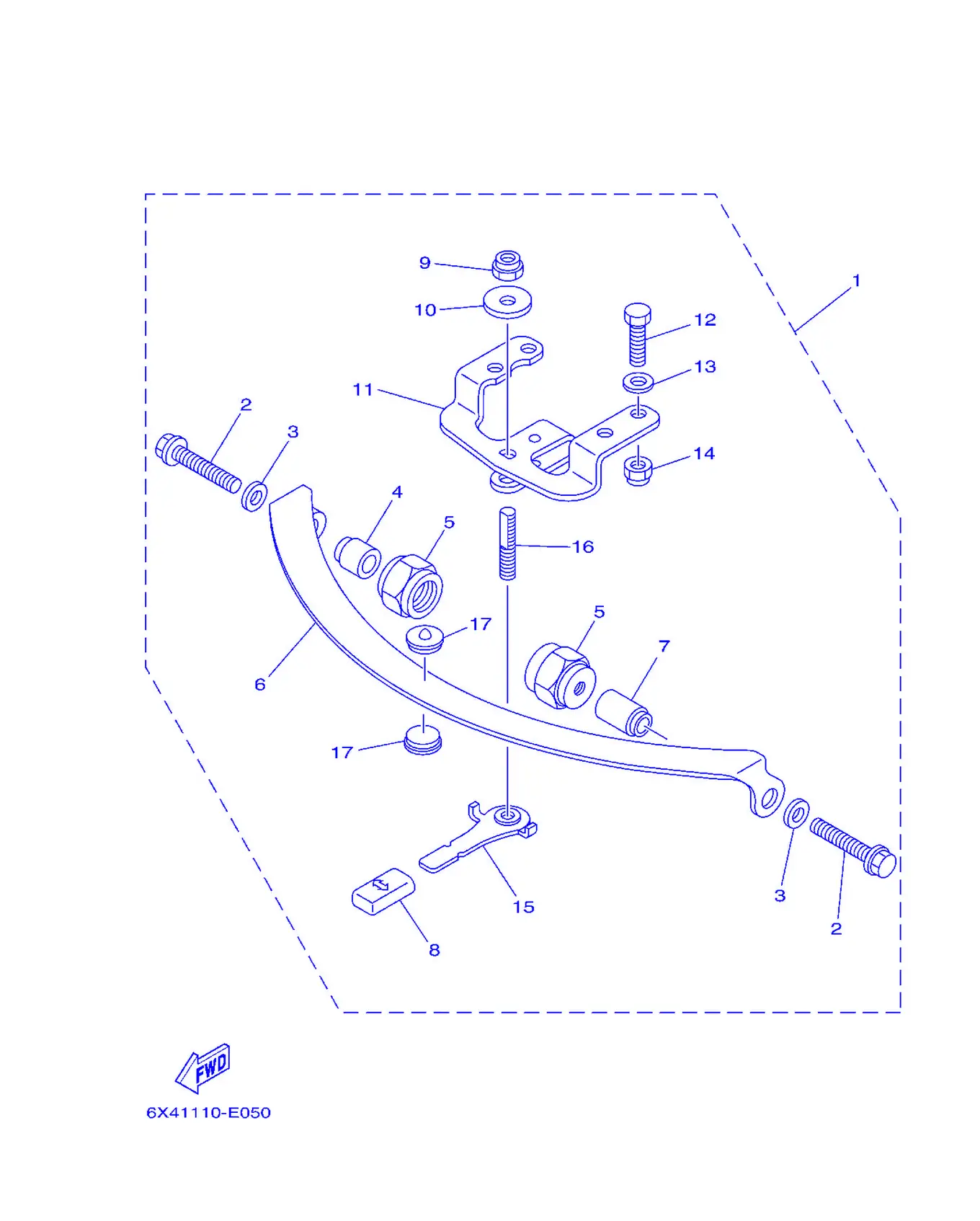

Рис. 22РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	67G-42508-10	Крышка, корпус топливного насоса	1
2	90119-08M74	. Табличка, предупреждающая	2
3	90201-08M01	Шайба, пластина	2
4	67G-42541-00	. Прокладка 1	1
5	67G-42546-00	. Гайка	2
6	63D-42527-00	. . Пластина, фрикционная	1
7	67G-42541-10	. Прокладка 1	1
8	682-43318-01	Крышка	1
9	90185-10M14	. Крышка, корпус насоса	1
10	90201-10M76	Шланг топливный	1
11	6X4-42526-00	Корпус, топливный насос	1
12	97095-08025	. Болт	2
13	92995-08600	. . Шайба	2
14	90185-08057	Крышка, топливный фильтр	2
15	67G-42561-00	. Крышка	1
16	67G-42562-00	. Крышка корпуса термостата	1
17	63D-42528-00	. . Пластина, фрикционная	2

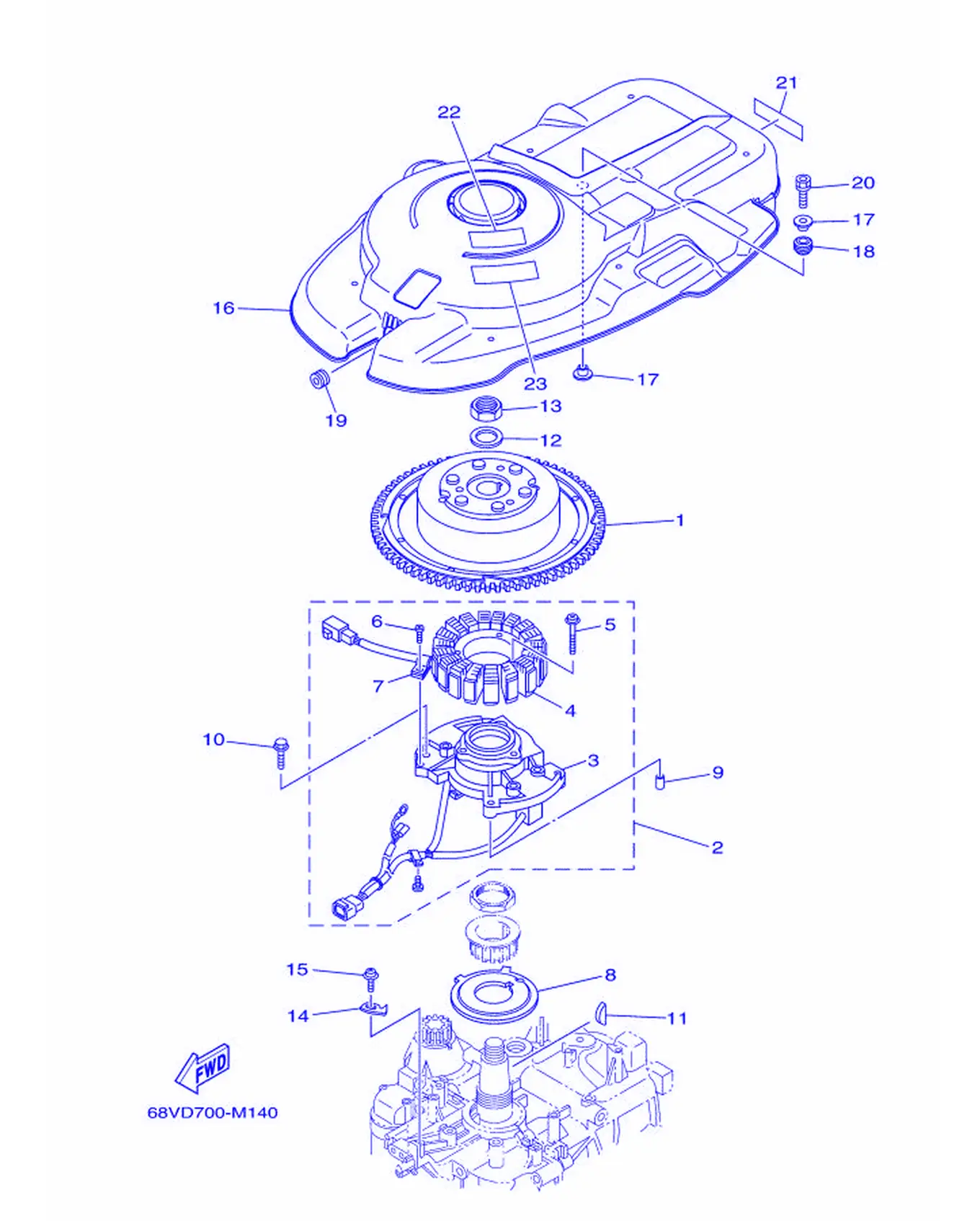

Рис. 23ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	68V-81450-00	Ротор в сборе	1
2	68V-81460-00	Основание в сборе	1
3	68V-85580-00	Катушка, пульсар	1
4	68V-81410-00	Статор в сборе	1
5	63D-81345-20	. Винт, крепление крышки (M6X30)	3
6	97607-04110	Заглушка, поводковая заглушка	1
7	445-81328-20	. Патрубок	1
8	68V-81673-10	Ротор	1
9	99530-08012	. Подшипник коленвала	2
10	97595-06630	Наклейка, предупреждение	4
11	90280-04M08	Шпонка, маховик	1
12	90201-24014	Крыльчатка водяного насоса	1
13	90179-24002	Гайка	1
14	6D8-81332-00	Корпус водяного насоса	1
15	97985-06210	Прокладка головки цилиндра	1
16	68V-81337-00	Крышка, маховик	1
17	90387-06M71	Втулка	2
18	90480-15M31	Прокладка	1
19	90480-12314	Прокладка	1
20	90119-06M92	Наклейка, предупреждение	1
21	68V-13437-02	Метка, коррозия	1
22	6EE-81995-00	Винт, крепление крышки	1
23	6EE-81994-00	Винт, крепление основания	1

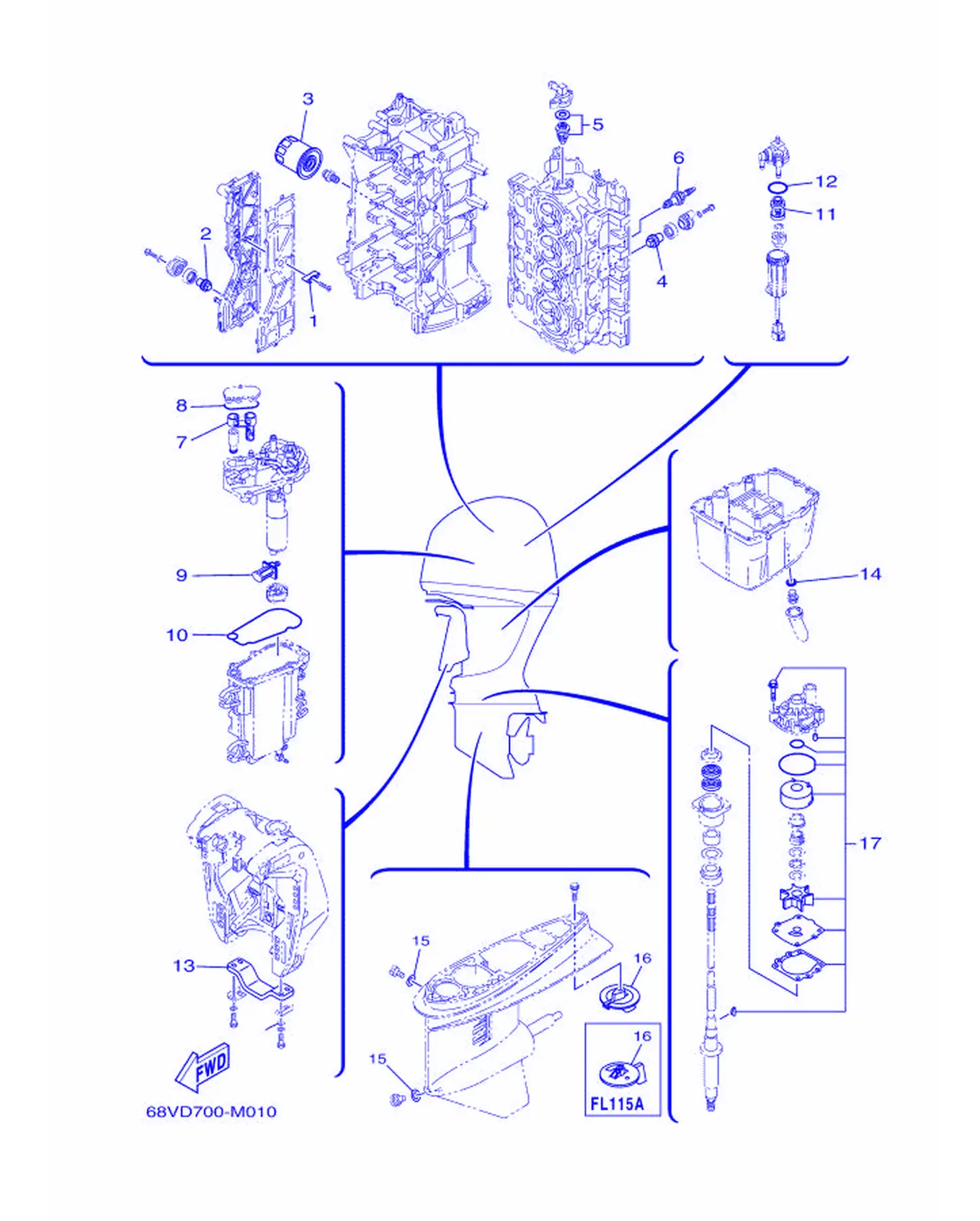

Рис. 24Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6E5-11325-00	Шпонка	3
2	67F-11325-01	Корпус	1
3	5GH-13440-30	Элемент масляного фильтра в сборе	1
4	67F-11325-01	Корпус	2
5	60V-12411-00	Термостат	1
6	94709-00400	Свеча зажигания (NGK LFR6A-11)	4
7	6CB-24501-01	Фильтр, топливный	1
8	6CB-13016-00	Кольцо уплотнительное	1
9	63P-13915-00	Фильтр	1
10	6CB-14984-00	Прокладка, корпус топливного насоса	1
11	6D8-24563-00	Прокладка, крышка топливного насоса	1
12	6D8-24564-00	Прокладка	1
13	6G5-45251-02	Крышка	1
14	90430-14M09	Прокладка	1
15	90430-08020	. Прокладка	2
16	6E5-45371-01	Штифт	1
17	68V-W0078-00	Стопор, трос газа	1

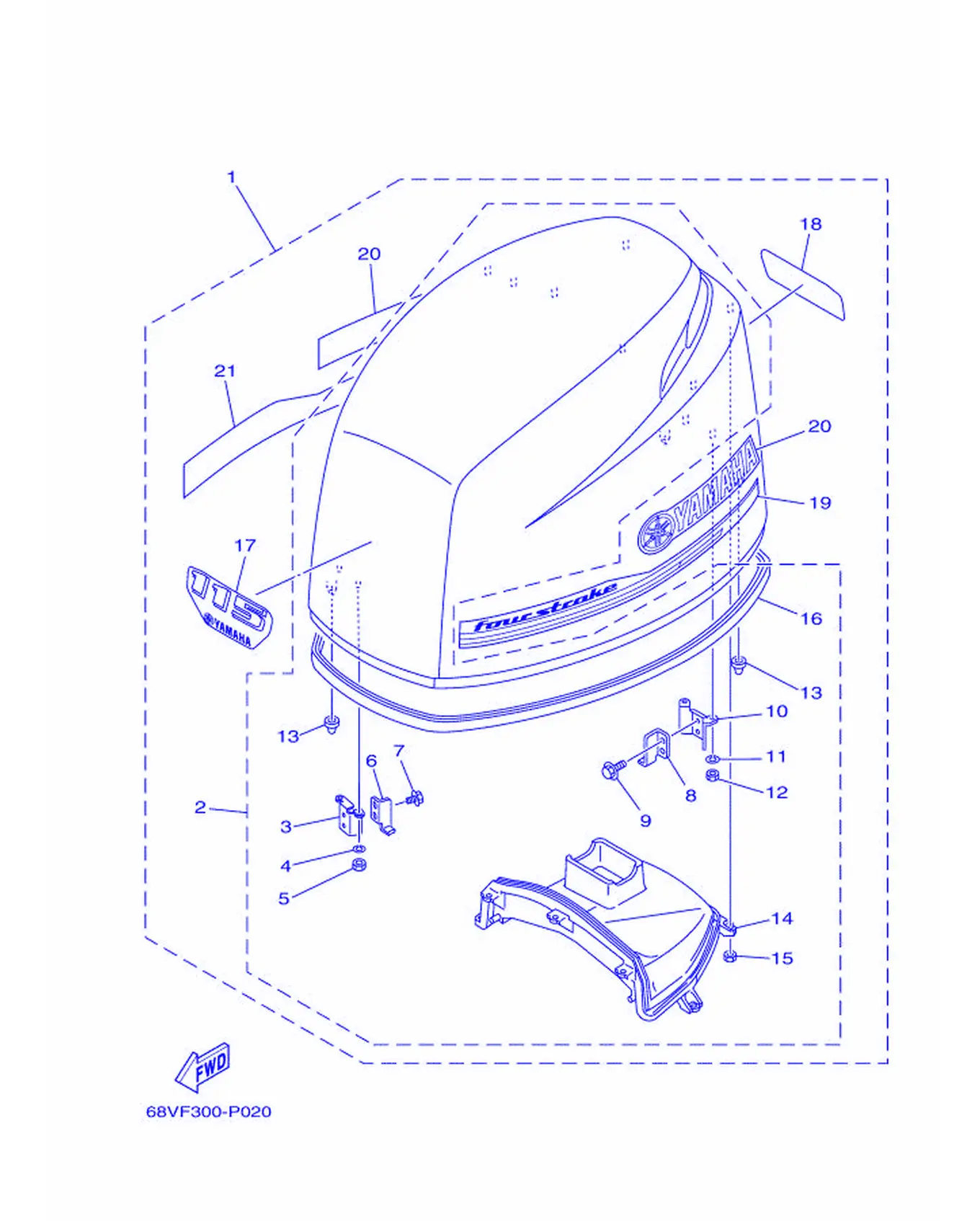

Рис. 25ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	68V-42610-51	Верхний кожух в сборе	1
2	68V-4261A-10	Верхний кожух (графический)	1
3	68V-42647-10	Держатель, хомут	1
4	92990-06100	Прокладка, стопор	2
5	95380-06600	Тяга, соединительная	2
6	68V-42652-00	Крючок	1
7	97595-06512	. . Табличка, впускной коллектор	2
8	68V-42652-00	Крючок	1
9	97595-06512	. . Табличка, впускной коллектор	2
10	67F-42649-00	Винт, с шестигранной головкой	1
11	92990-06100	Прокладка, стопор	2
12	95380-06600	Тяга, соединительная	2
13	67F-42662-00	Пружина	3
14	68V-42613-10	Формовка, воздуховод	1
15	95380-06600	Тяга, соединительная	7
16	68V-42615-00	Уплотнение	1
17	68V-42677-30	Глушитель, корпус	1
18	68V-42678-41	Глушитель, внутренний	1
19	6D6-42675-00	Глушитель, задний 1	1
20	6D6-42681-00	Глушитель, крышка	2
21	6D6-42676-00	Глушитель, задний 2	1

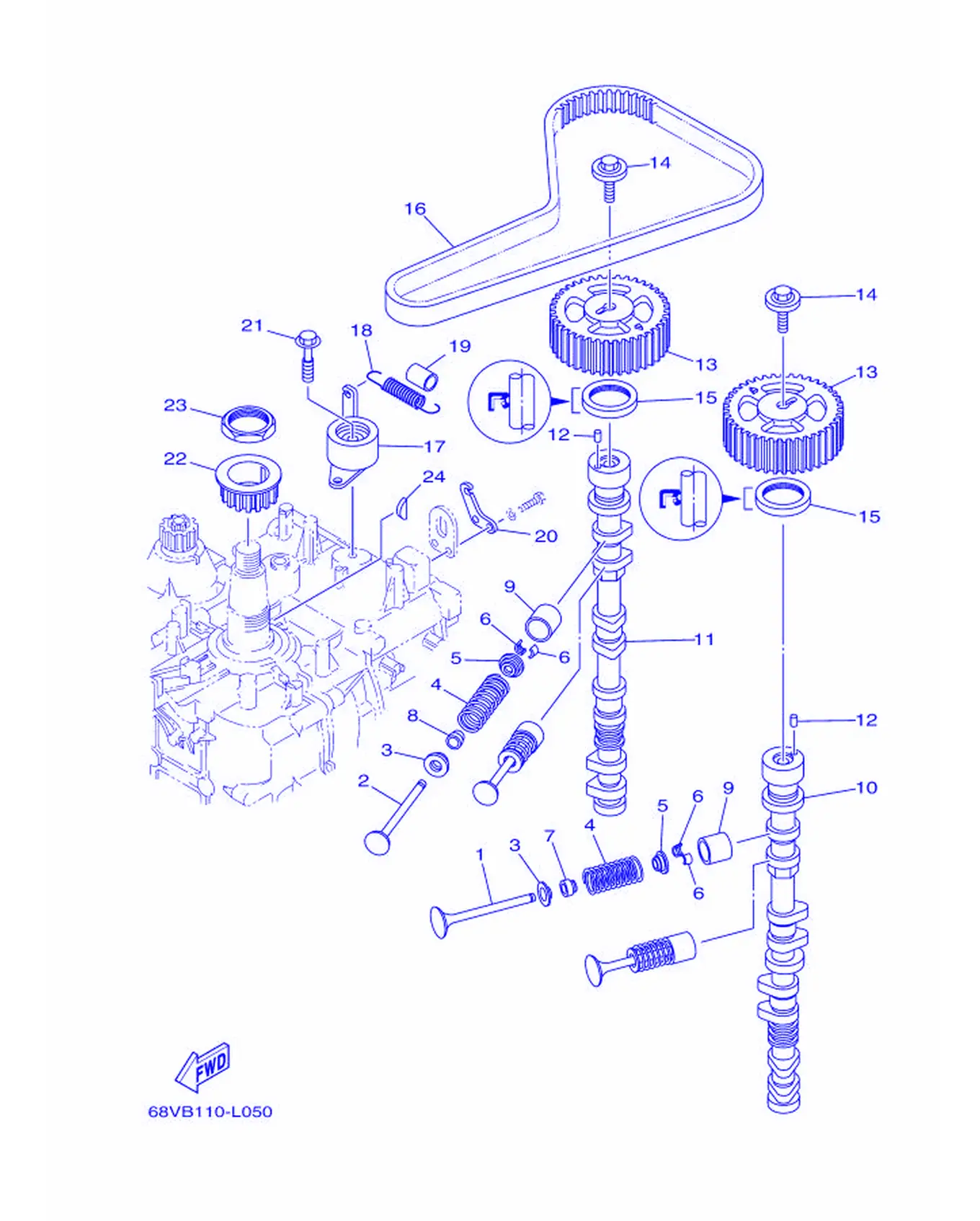

Рис. 26КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6D8-12111-00	Вал, приводной	8
2	6D8-12121-10	Вал, гребной	8
3	6D8-12116-00	Уплотнение, вал	16
4	6D8-12113-00	Уплотнение, вал приводной	16
5	26H-12117-00	Поршень, шток	16
6	4G0-12118-00	Крышка, шток	32
7	K0A-A3721-00	Зажим, топливный шланг	8
8	K0A-A3722-00	Зажим, топливный шланг 2	8
9	6D8-12153-00	Поршень, шток (12)	16
9	6D8-12153-10	Поршень, шток (14)	16
9	6D8-12153-20	Поршень, шток (16)	16
9	6D8-12153-30	Поршень, шток (18)	16
9	6D8-12153-40	Поршень, шток (20)	16
9	6D8-12153-50	Поршень, шток (22)	16
9	6D8-12153-60	Поршень, шток (24)	16
10	6D9-12171-00	Распредвал 1	1
11	68V-12181-00	Распредвал 2	1
12	93605-10108	Заглушка, ...	2
13	67F-11537-00	Крышка, распределитель	2
14	90119-10050	Гайка, крепление цилиндра	2
15	93102-38008	. Сальник	2
16	67F-46241-00	Крышка	1
17	67F-11590-00	Датчик температуры	1
18	90506-16M39	Стопор, трос	1
19	90445-15M03	Шланг (L23)	1
20	67F-11595-00	Демпфер, дефлектор	1
21	90119-10M72	Дефлектор, кожух	1
22	6D8-11536-01	Крышка, головка блока	1
23	90170-40008	Гайка	1
24	90280-04008	Крышка, корпус	1

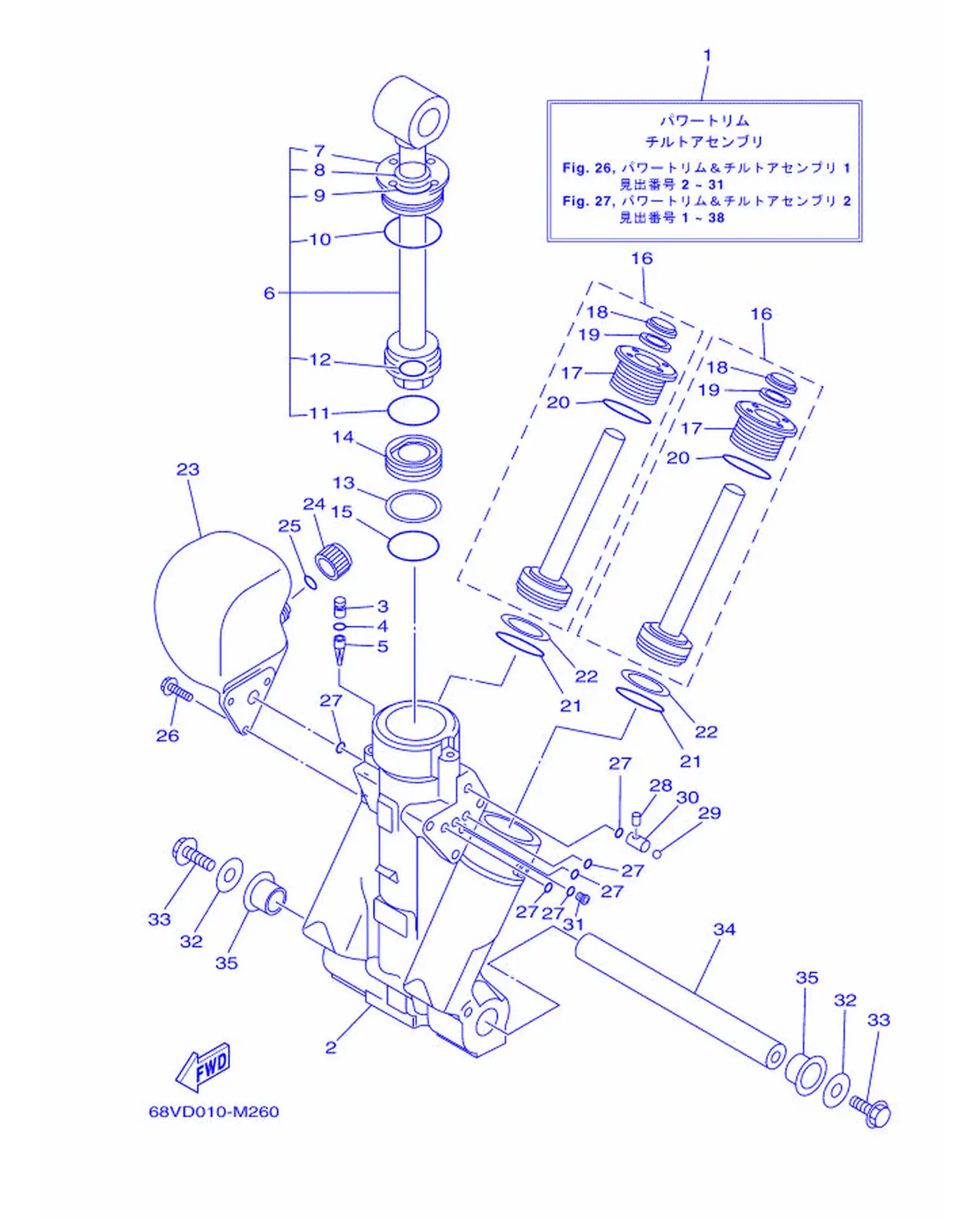

Рис. 27Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	68V-43800-07	Узел гидроподъема и наклона	1
2	64E-43825-03	Корпус, подъем и наклон	1
3	6AW-4388J-00	Крышка 2	1
4	93210-10M74	O-образное кольцо	1
5	64E-43817-00	Фильтр 2	1
6	64E-43810-02	Узел поршня наклона	1
7	64E-43811-02	. Пружина, клапан регулировки давления	1
8	64E-43898-00	Зиф, зе-сда 2	1
9	64E-43867-00	Уплотнительное кольцо	1
10	64E-43866-00	Уплотнительное кольцо	1
11	6E5-43862-00	Уплотнительное кольцо	1
12	64E-43883-00	Уплотнительное кольцо	1
13	6E5-43872-00	Кольцо, подкладное	1
14	6E5-43814-02	Поршень, свободный	1
15	6E5-43862-00	Уплотнительное кольцо	1
16	64E-43820-03	Узел поршня подъема	2
17	64E-43821-03	. Винт, торец цилиндра подъема	1
18	64E-43822-00	. Шайба, уплотнительная	1
19	64E-4384J-00	. Шайба, уплотнительная	1
20	6G5-43864-00	. O-кольцо	1
21	6E5-43864-00	O-кольцо	2
22	6E5-43874-01	Кольцо, уплотнительное	2
23	64E-43828-01	Гайка, шпиндель	1
24	64E-43829-01	Крышка, шпиндель	1
25	64E-43897-00	O-кольцо	1
26	64E-4388E-01	Гайка шпинделя (L:14MM)	3
27	64E-43869-00	O-кольцо	6
28	64E-4381G-00	Штифт 1	1
29	6E5-43858-00	Гайка	1
30	64E-4382G-00	Уплотнение вала	1
31	64E-4384N-00	Крышка, картер	1
32	90201-10060	Прокладка, корпус	2
33	97575-10530	Гайка, крепление цилиндра	2
34	6BC-43818-00	Головка, блок цилиндров	1
35	90386-22M98	Прокладка	2

Рис. 28Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	64E-4388E-11	Болт-винт (L:34.7MM)	4
2	64E-43831-00	Соединитель, вал	1
3	64E-43868-00	O-кольцо	1
4	68V-43830-01	Узел шестеренного насоса	1
5	72X-43858-00	. Шарик	2
6	64E-43843-00	. Винт, клапанный блок	4
7	6AW-43841-00	. Поршень, шаттл	2
8	64E-43802-00	. Клапан в сборе	2
9	6E5-43896-00	. . O-кольцо	1
10	6G5-43863-00	. O-кольцо	1
11	66Y-43851-00	. Седло, перепускной клапан	1
12	64E-43858-00	. Гайка	1
13	64E-43859-00	. Штифт, опора клапана	1
14	68V-43855-00	. Пружина	1
15	64E-43850-00	. Клапан в сборе	1
16	64E-43865-00	. O-кольцо	1
17	64E-43816-00	. Фильтр 1	2
18	6AW-43858-00	. Шарик	2
19	64E-43817-11	Фильтр 2	1
20	64E-43860-01	Узел ручного клапана	1
21	72X-85075-L0	. O-кольцо	1
22	64E-43827-00	. Ремкомплект колец	1
23	64E-4387A-00	Уплотнительное кольцо	1
24	64E-43873-00	Топливный шланг	1
25	6AW-43875-00	Крышка, стопор	1
26	64E-43879-11	Винт с шайбой	1
27	64E-43879-01	Винт с шайбой	2
28	68V-43880-04	Мотор в сборе	1
29	6H1-4386K-10	Пружина щетки	2
30	64E-4380J-00	Держатель щетки	1
31	64E-43891-00	Щетка 1	1
32	97607-04310	Винт с полукруглой головкой и шайбой	2
33	64E-4380F-00	Держатель щетки 2	1
34	64E-43892-00	Прерыватель в сборе (щетка 2)	1
35	6G5-43865-01	. О-ринг	1
36	93102-08M43	Сальник	1
37	64E-43805-01	. Якорь в сборе	1
38	64E-43843-10	Винт клапанного блока	3

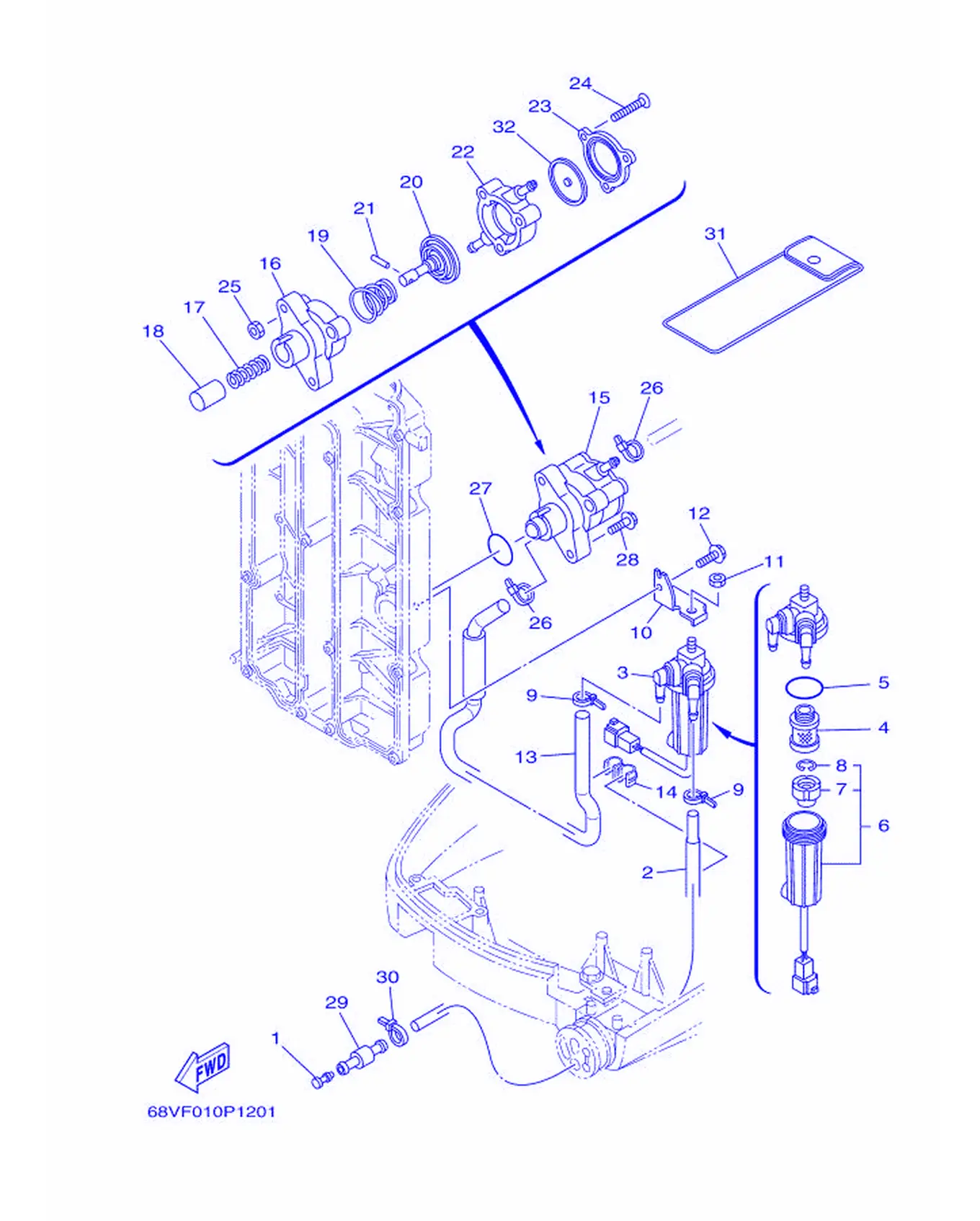

Рис. 29ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	68V-24314-20	Поршень 4	1
3	6D8-24560-01	Топливный шланг в сборе	1
4	6D8-24563-00	Прокладка, крышка топливного насоса	1
5	6D8-24564-00	Прокладка	1
6	6D8-24562-00	. Головка, топливная	1
7	6D8-24469-00	. . Крышка, топливная	1
8	6D8-24519-00	. . Поплавок	1
9	90465-11M10	Хомут	2
10	60C-24566-00	Карбюратор в сборе	1
11	95380-08600	Гайка	1
12	97595-06516	Болт с шайбой	1
13	68V-24311-10	Поршень, дроссельная заслонка 1	1
14	90464-12224	Прокладка	1
15	6D8-24410-10	Дроссельная заслонка в сборе	1
16	68V-24412-00	Гайка 1	1
17	68V-24454-00	Прокладка	1
18	63P-13131-00	. Поплавковая камера	1
19	68V-24423-00	Прокладка, винт регулировочный	1
20	68V-24411-00	Винт регулировочный	1
21	68V-24374-00	Крышка	1
22	68V-24413-10	. Игла 2	1
23	6D8-24414-00	. Игла 3	1
24	68V-24444-00	Винт	3
25	68V-24149-00	Гайка	3
26	90465-11M10	Хомут	2
27	93210-30682	Уплотнительное кольцо	1
28	90119-06M83	Крышка топливного бака	2
29	6R3-24377-00	Держатель, трос газа 2	1
30	90465-11M10	Хомут	1
31	67F-28100-01	Набор инструментов	1
32	68V-24471-10	Винт регулировочный	1

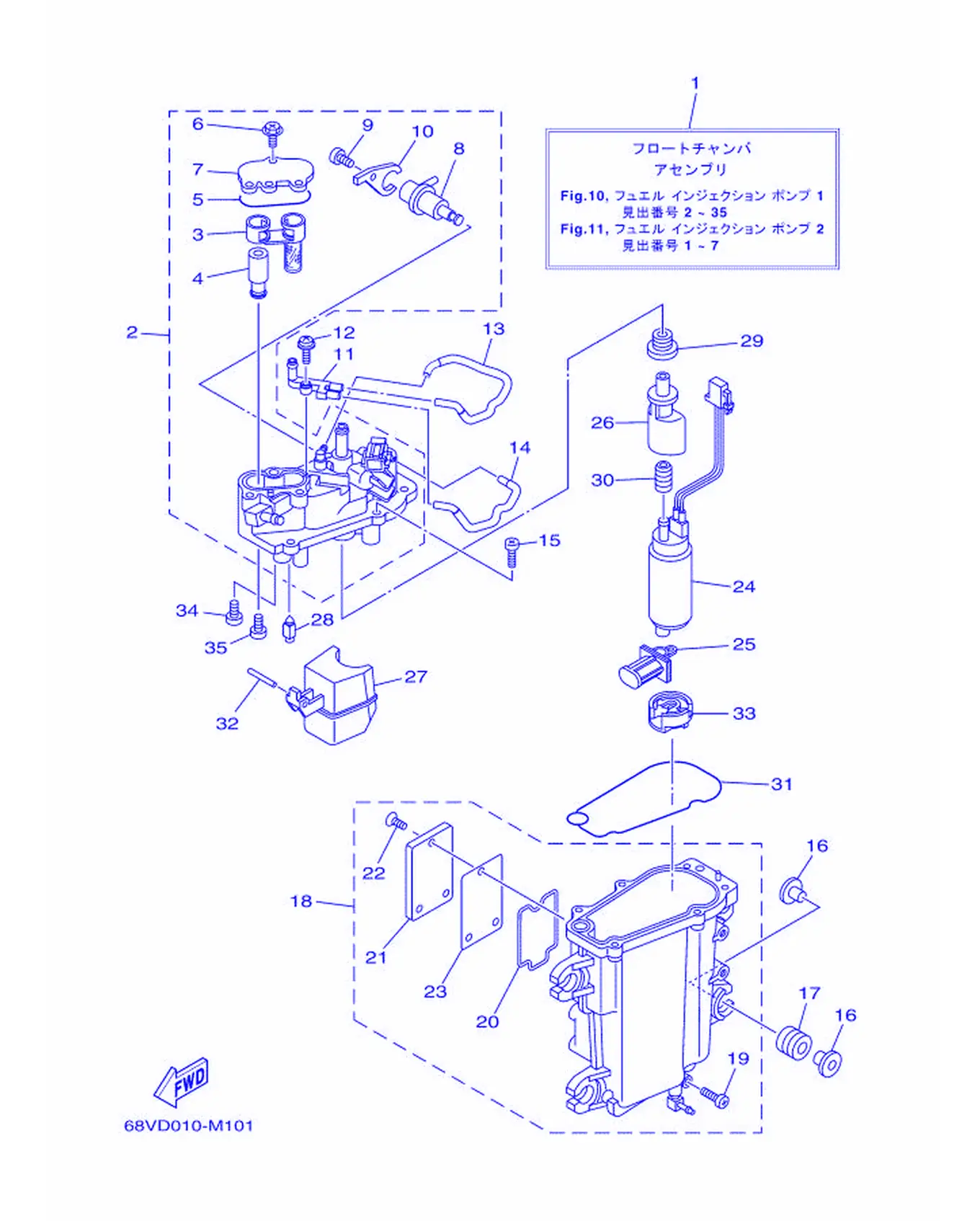

Рис. 30Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	68V-14180-22	Поплавковая камера в сборе	1
2	68V-14182-21	Крышка поплавковой камеры	1
3	6CB-24501-01	Фильтр, топливный	1
4	68V-24481-00	. Пробка	1
5	6CB-13016-00	Кольцо уплотнительное	1
6	6CB-14216-00	. Винт	3
7	6CB-24217-00	. Прокладка	1
8	6CB-13906-01	. Уплотнение, поплавковая камера	1
9	6CB-14564-00	. Винт	1
10	6CB-14146-00	. Поплавок	1
11	68V-24379-10	Поршень, холостой ход 4	1
12	68V-14216-00	. . Пружина	1
13	68V-1475H-00	Поршень 5	1
14	68V-1475J-00	Поршень 6	1
15	63P-14567-00	. Винт	6
16	69J-13716-00	. Игла	8
17	6CB-13593-00	. Жиклер	4
18	68V-14181-21	Корпус поплавковой камеры 1	1
19	6P2-14191-00	. Поплавок, рычаг	1
20	6CB-14239-00	. Сальник	1
21	6CB-24452-10	. Прокладка	1
22	6CB-14429-01	. Винт	3
23	6CB-24482-00	. Прокладка 1	1
24	68V-13907-20	Топливный насос в сборе	1
25	63P-13915-00	Фильтр	1
26	6AW-13132-00	Холостой ход	1
27	6CB-14985-00	Поплавок	1
28	6CB-14546-00	Вал, тяга	1
29	6CB-1447B-00	Поплавок 1	1
30	6AW-13781-00	Прокладка, пластина	1
31	6CB-14984-00	Прокладка, корпус топливного насоса	1
32	6P2-14386-00	Крышка, пластина	1
33	6AW-13784-00	Кронштейн, пластина	1
34	4SV-24453-00	Винт	1
35	98507-04008	Винт, полукруглая головка	1

Рис. 31Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-13	Прокладка корпуса водяного насоса	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-56	Топливный шланг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

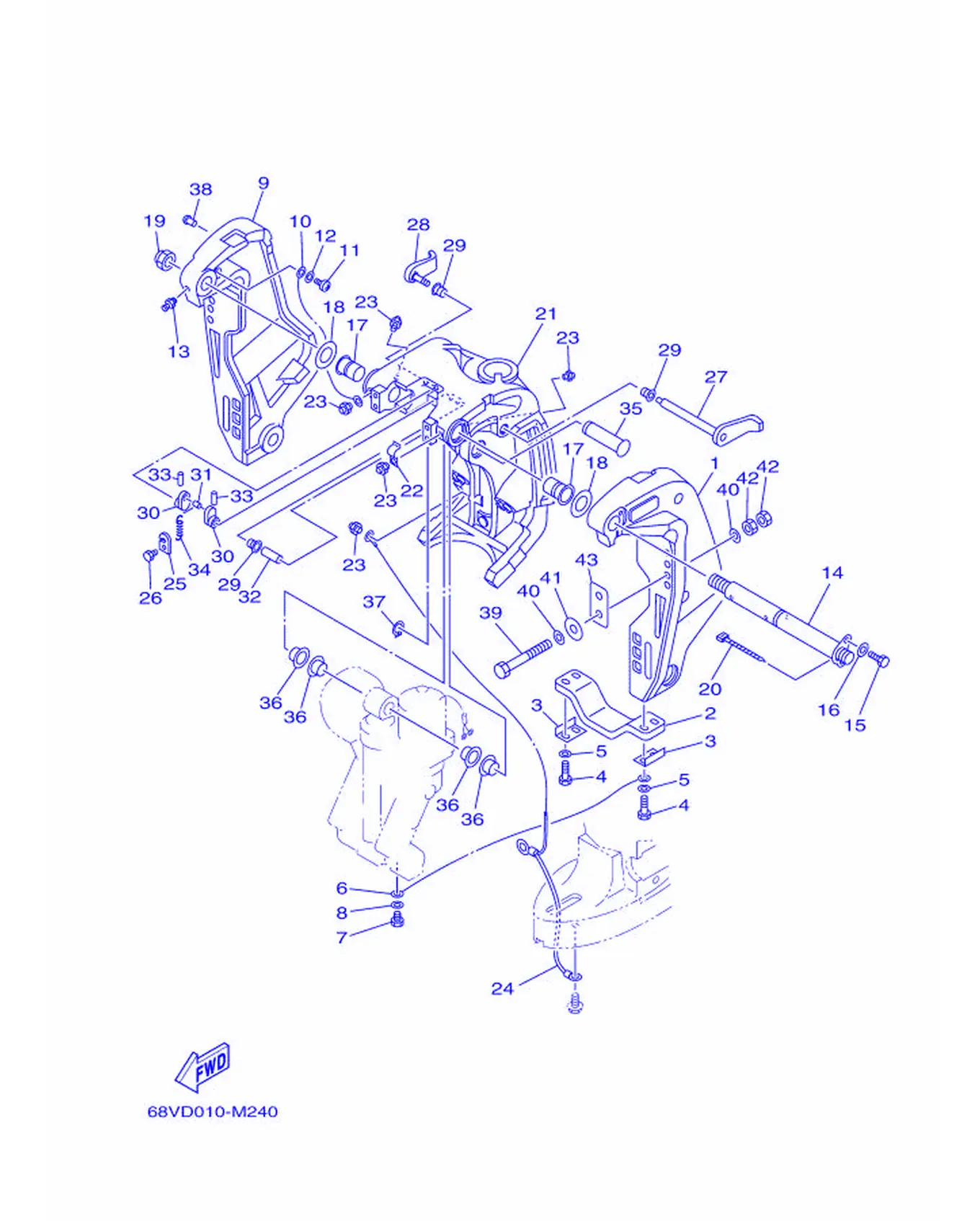

Рис. 32КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	68V-43111-01-8D	Кронштейн, зажим 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06600	. . Шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	68V-43112-01-8D	Кронштейн, зажим 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97885-06012	Пружина щетки	1
12	92995-06600	. . Шайба	1
13	93700-06M03	Пластина стопорная	1
14	64E-43131-30	Пластина, стопор наклона	1
15	97095-08020	Прокладка	1
16	92995-08600	. . Шайба	1
17	90386-25M31	Шайба	2
18	90201-26M59	Пружина, крышка	2
19	90185-22M11	Штифт, шпонка	1
20	90465-11M10	Хомут	1
21	64E-43311-10-8D	Прокладка, выхлоп 1	1
21	64E-43311-20-8D	Прокладка, выхлоп 1	1
22	90465-08M63	Головка	1
23	93700-06M03	Пластина стопорная	5
24	66K-82149-00	Шпилька	1
24	68V-82149-30	Пружина, фиксатор 3	1
25	66T-43144-00	Толкатель	1
26	97095-06010	. Болт	1
27	6G5-43181-02	Пластина, анод 1	1
28	6G5-43185-02	Пластина, анод 2	1
29	90386-10M16	Шайба	3
30	6G5-43148-00	Ручка, регулировка	2
31	90249-06M19	Крыльчатка	1
32	90387-10M05	Втулка	1
33	91690-30020	Крыльчатка, ступица	2
34	90506-14M24	Ступица, втулка	1
35	64E-43126-00	Штифт, крепление верхнее	1
36	90386-22M98	Прокладка	4
37	93410-22M11	Уплотнение	1
38	90269-02M08	Шайба	2
39	90101-12M05	Табличка (L:130MM)	6
40	90201-13M01	Пружина, крышка	12
41	90201-12426	...	4
42	95380-12600	Гайка	12
43	6G5-43119-00	Держатель, датчик	2

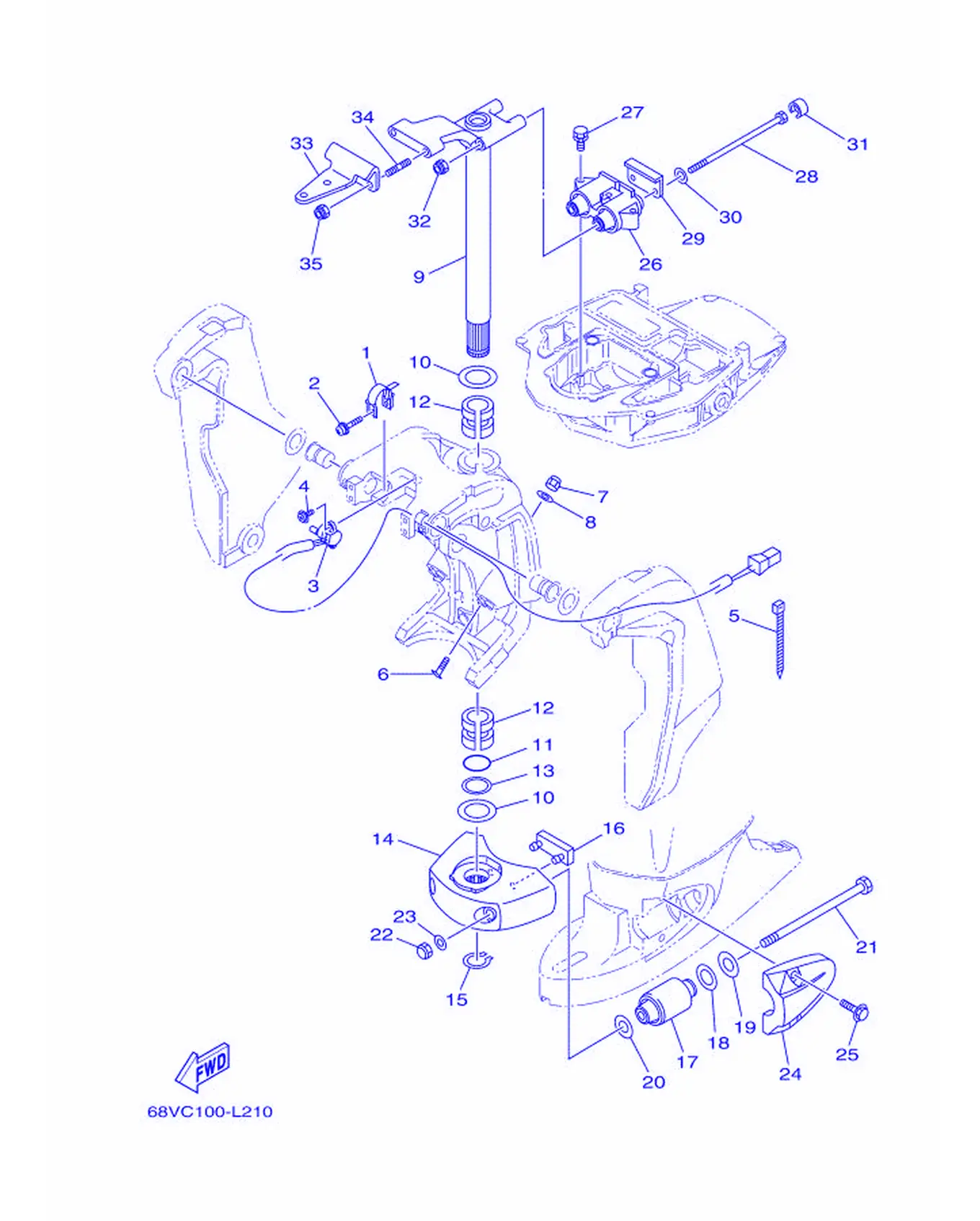

Рис. 33КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-43139-10	Шайба, пружинная	1
2	90159-05059	Шланг, приводной	1
3	67H-83672-01	Пружинная шайба	1
4	97985-06216	Сальник вала	2
5	90465-11M10	Хомут	3
6	63P-43376-00	Болт, приемник упора	2
7	95780-10300	Гнездо, втулка	2
8	92995-10600	Шайба	2
9	68V-42510-11-8D	Кронштейн рулевого управления в сборе	1
9	68V-42510-31-8D	Кронштейн рулевого управления в сборе	1
10	90201-38M60	Гнездо, втулка	2
11	93210-37MH7	Кольцо O	1
12	90386-38M32	Втулка	2
13	90202-40M47	Пружина, крышка	1
14	68V-44551-00-8D	Прокладка, нижний кожух 1	1
15	93410-37M04	Штифт	1
16	61A-44575-00	Крышка	1
17	61A-44555-01	Демпфер крепления, нижняя сторона	2
18	90202-32M19	Гнездо, втулка	2
19	90201-16M55	Гнездо, втулка	2
20	90201-15M58	Гнездо, втулка	2
21	90109-14007	Пластина	2
22	95380-14600	Гайка	2
23	92995-14600	Шайба	2
24	68V-44553-00-8D	Крышка, нижнее крепление	2
25	97575-10540	Болт с шайбой	4
26	67F-44514-01	Прокладка, корпус цилиндра	1
27	90119-08091	Пластина, стопор	3
28	90109-12007	Наклейка	2
29	67F-44526-00	Топливопровод	1
30	90201-12M09	Шайба, пластина	2
31	67F-44533-00	Крышка, головка блока цилиндров	2
32	90185-12M12	Гнездо, втулка	2
33	68V-48511-01	Крюк, рулевое управление	1
34	90116-10062	Наклейка, серийный номер	2
35	90185-10027	Крышка, корпус насоса	2

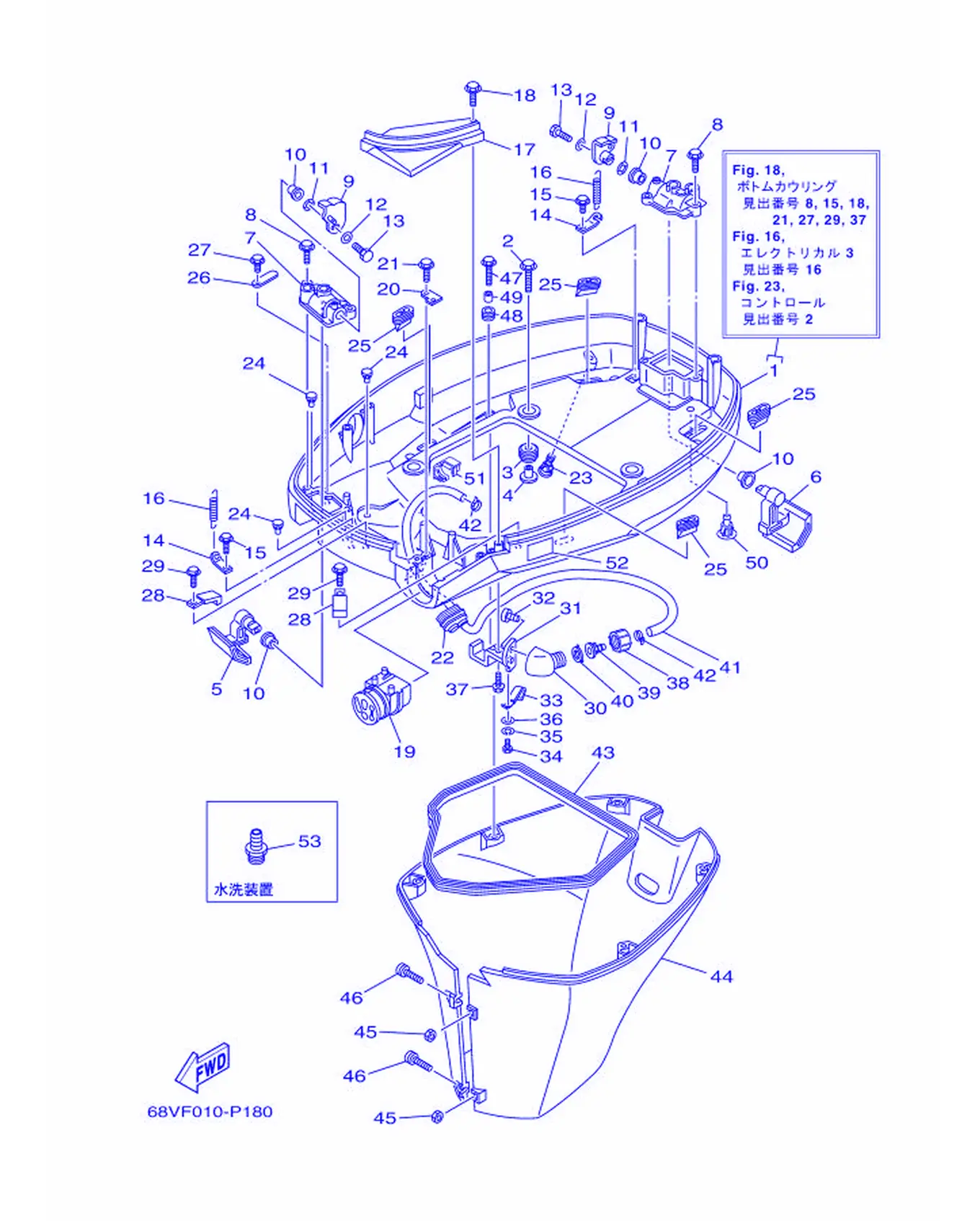

Рис. 34НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	68V-42710-02-8D	Нижний кожух в сборе	1
2	90119-08M22	Прокладка, гвоздь	4
3	90480-22M15	Прокладка	4
4	90387-08M37	Втулка	4
5	67F-42815-00-8D	Крышка, корпус 1	1
6	67F-42816-00-8D	Крышка, корпус 2	1
7	67F-42828-00-9S	Крышка, корпус	2
8	90109-06M82	Табличка	4
9	68V-42818-01	Провод, заземление 4	2
10	90386-15M73	Прокладка	4
11	90206-15M18	Прокладка, головка	2
12	90201-06068	Головка блока цилиндров	2
13	97095-06016	Болт	2
14	64D-43144-00	Кольцо, стопорное	2
15	90109-06M80	. Гайка	2
16	90506-16M34	Стопорное кольцо, подшипник	2
17	68V-42738-00-8D	Пластина, крепление	1
18	90109-06M82	Табличка	2
19	68V-42725-00	Прокладка	1
20	67F-42756-01	Стойка, зажим	1
21	90109-06M86	Пластина	1
22	6H1-42726-21	Прокладка	1
23	6BL-44391-00	. Прокладка	1
24	6H4-42748-00	. Люверс	3
25	67F-42717-00	Провод, заземление 2	4
26	6E5-82588-00	. Пластина	1
27	90109-06M81	. Болт	1
28	90465-08M23	Крышка	2
29	90109-06M80	. Гайка	2
30	6DR-12572-00	Прокладка	1
31	67F-12535-01	Крышка	1
32	90167-06002	Пружина, фиксатор	2
33	90462-06018	Корпус	1
34	97095-06008	Заглушка	1
35	92995-06100	Пружинная шайба	1
36	92995-06200	. . Трос	1
37	90109-06M86	Пластина	1
38	6R3-12581-00	Втулка, носок 1	1
39	6R3-12582-00	Втулка, носок 2	1
40	6R3-12583-00	Втулка, носок	1
41	68V-24312-00	Трубка 2	1
42	90465-11M10	Хомут	2
43	61A-42716-00	Резиновое уплотнение 1	1
44	67F-42741-01-8D	Крышка	1
45	95380-06600	Тяга, соединительная	2
46	90159-06M28	Скоба, инструкция по эксплуатации	2
47	90109-06M80	. Гайка	5
48	90480-13M24	. . Прокладка	5
49	90387-06M43	. . Винт	5
50	6P2-44391-00	Дистанционный трос, рулевой	1
51	90464-18004	Прокладка	1
52	6EE-42794-00	Провод, зажигания (земля)	1
53	69J-12584-00	Винт, самонарезающий 3	1

Рис. 35ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-91	Датчик тримма и наклона в сборе	1
2	9E450-04533	. Разъем	1
3	92990-04100	. . Шайба, пружинная	2
4	95380-04600	. . Гайка	2
5	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	6Y5-83653-20	Шланг, подача (L=7.0M)	1

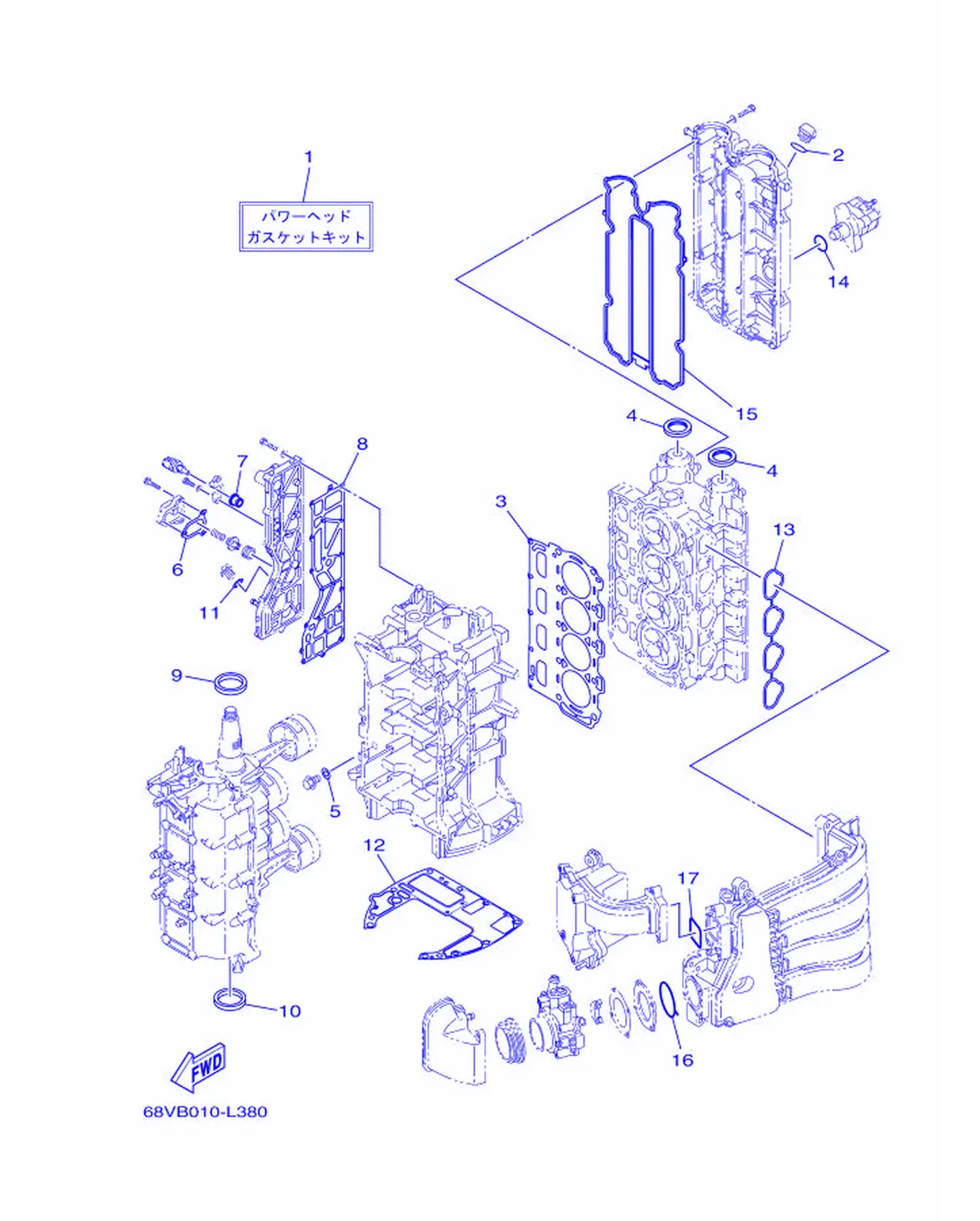

Рис. 36РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	68V-W0001-07	Комплект прокладок головки блока	1
2	93210-24M79	. O-образное кольцо	1
3	67F-11181-03	Прокладка, крышка цилиндра 1	1
4	93102-38008	. Сальник	2
5	90430-14115	Прокладка	1
6	67F-12435-A0	Прокладка	1
7	68V-85753-00	Прокладка, корпус термостата	1
8	67F-41114-A2	Прокладка, корпус водяного насоса	1
9	93102-48017	. Масляный сальник	1
10	93101-48002	. Сальник	1
11	90201-186F1	Крышка, корпус насоса	1
12	68V-11351-00	Прокладка, крышка	1
13	68V-13645-10	. Прокладка, коллектор 1	1
14	93210-30682	Уплотнительное кольцо	1
15	6D8-11356-01	. Крышка, топливный насос 2	1
16	68V-13646-00	. Прокладка, коллектор 2	1
17	68V-13647-00	. Прокладка, коллектор 3	1

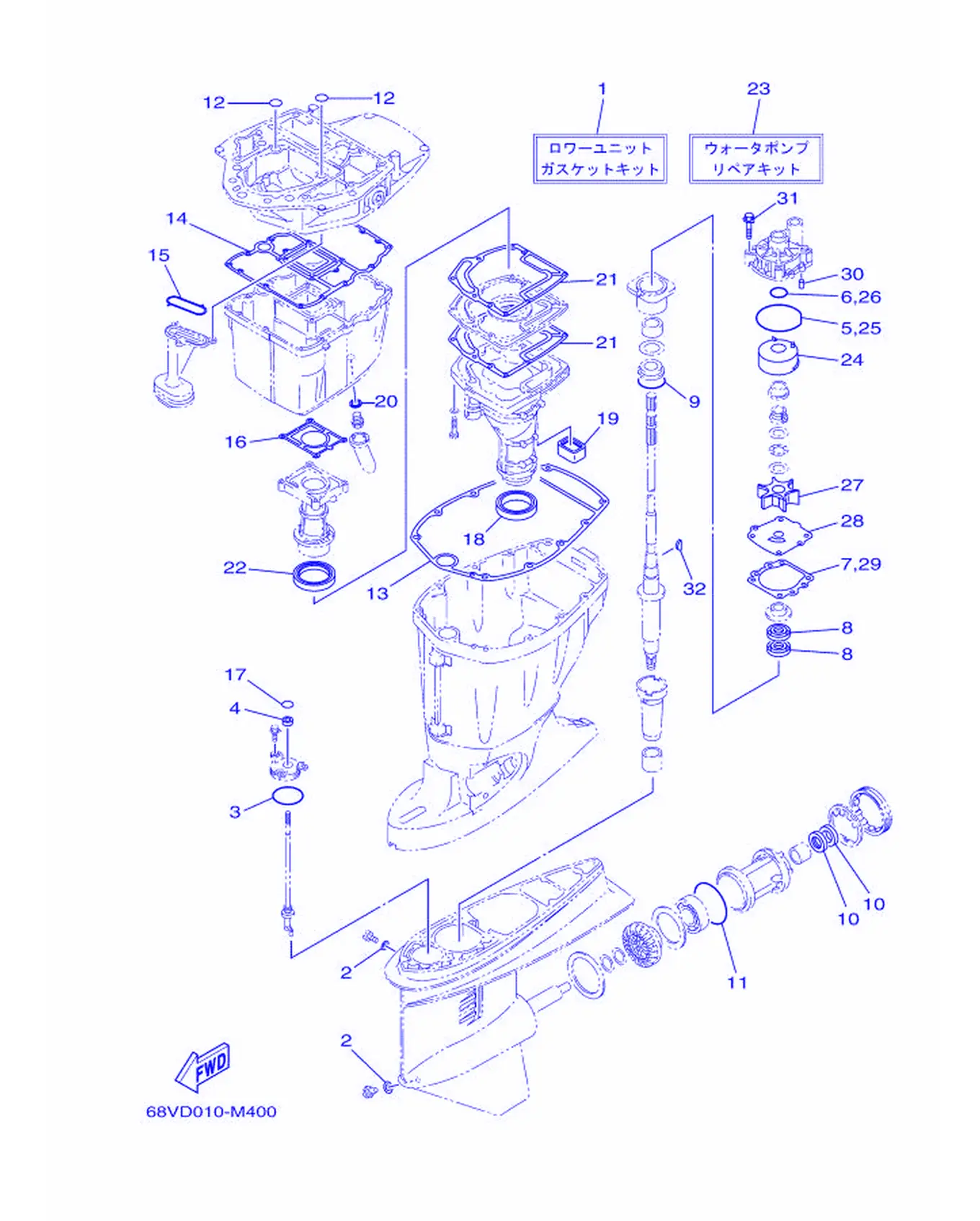

Рис. 37РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	68V-W0001-21	Комплект прокладок нижнего узла	1
2	90430-08020	. Прокладка	2
3	93210-58144	. Уплотнительное кольцо	1
4	93106-09014	. Сальник	1
5	93210-86M38	. Уплотнительное кольцо	1
6	93210-37160	. Уплотнительное кольцо	1
7	6E5-44315-A0	. Прокладка, корпус насоса	1
8	93101-28M16	. Сальник	2
9	93210-55M14	. Уплотнительное кольцо	1
10	93101-30M17	. Сальник	2
11	93210-86M39	. Уплотнительное кольцо	1
12	93210-19MJ1	Уплотнительное кольцо	2
13	67F-45113-00	. Прокладка, картера	1
14	68V-15312-00	Прокладка, крышка	1
15	67F-13415-00	Сальник, маслоприемник	1
16	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
17	93210-09165	Кольцо уплотнительное	1
18	68V-45123-00	. Прокладка глушителя	1
19	67F-45127-00	. Сальник	1
20	90430-14M09	Прокладка	1
21	67F-41134-A0	. Прокладка, коллектора выхлопного	2
22	67F-41138-00	. . Шестерня приводная 1	1
23	68V-W0078-00	Стопор, трос газа	1
24	61A-44322-02	. Направляющая, пластина насоса	1
25	93210-86M38	. Уплотнительное кольцо	1
26	93210-37160	. Уплотнительное кольцо	1
27	6E5-44352-01	. Крыльчатка	1
28	6EK-44323-00	. Провод, датчик тримма	1
29	6E5-44315-A0	. Прокладка, корпус насоса	1
30	93606-12019	. Пластина, корпус насоса	2
31	90119-08M14	. Крышка, корпус насоса	4
32	90280-04M05	. Корпус, картридж	1

Рис. 38Узел дистанционного управления 1 Remote Control Assembly 1

REF	Номер детали	Наименование	Кол-во
1	704-48205-P1	Пульт дистанционного управления в сборе (ру	1
2	704-48129-00	. Винт 3	3
3	EL8-48251-00	. Трос, ...	1
4	704-48265-00	. Вал, фрикционный	1
5	701-48246-00	. Проставка 1	1
6	93430-06024	. Уплотнительное кольцо	4
7	EL8-48259-00	. ...	1
8	704-48262-00	. Вал, дроссельной заслонки	1
9	704-48264-00	. Дроссель, фрикционный	1
10	704-82540-20	. Выключатель нейтрали в сборе	1
11	EL8-48281-00	. Винт 1	1
12	704-48215-21	. График	1
13	704-48281-00	. Винт 1	1
14	97890-05025	. Пружина, педаль	2
15	704-48261-00	. Рычаг, дроссельной заслонки	1
16	EL8-48191-00	. Шайба 1	1
17	704-48283-00	. Винт	4
18	97380-06018	. ...	3
19	703-48345-01	Трос газа, внутренний 2	2
20	704-48287-00	. Шайба 1	4
21	95380-05600	. Гайка	4
22	704-48271-00	. Рычаг, переключения	1
23	EL8-48127-00	. Винт 1	10
24	703-48358-00	Якорь, трос 2	1
25	704-48231-00	. Провод, корпус	1
26	EL8-48241-00	. ...	1
27	EL8-48254-00	. ...	1
28	92780-06020	. Пружина, ...	2
29	98780-05018	. Пружина, ...	4
30	EL8-48244-00	. ...	1
31	EL8-48245-00	. Трос, ...	1
32	704-48222-P0	. Рукоятка, рычага управления	1
33	704-82594-00	. Корпус	1
34	704-82563-41	. Выключатель тримма и наклона в сборе	1
35	704-48229-P1	. Рукоятка, рычага управления	1
36	92990-05300	. Шайба с внутренними зубьями	3
37	95380-06600	Тяга, соединительная	2
38	701-48248-00	. Ролик, свободный дроссель	1
39	704-48238-00	. Стопор, дроссельной заслонки	5
40	704-48232-P1	. Корпус	1
41	EL8-48164-00	. Заглушка 2	1
42	704-48242-10	. Пластина, дроссельной заслонки	1
43	6X3-48225-20	. Крышка	1
44	704-48192-00	. Шайба 2	1
45	97890-06018	. Заглушка	2
46	92990-06300	. Шайба с внутренними зубьями	2
47	EL8-48279-00	. Заглушка 2	1
48	704-48234-00	. Провод 1	1
49	704-48219-P0	. Крышка, лепестковая	1
50	704-48144-10	. Трос, стартера 2	2
51	704-48176-00	. Заглушка	1
52	704-48192-P0	. Шайба 2	1
53	704-48233-00	. Корпус 2	1
54	704-48235-00	. Провод	1
55	704-48153-00	. Вал, свободного хода	1
56	704-48166-00	. Заглушка	1
57	704-48284-P0	. Группа	1
58	704-48221-P0	. Рычаг, управления	1
59	704-48119-31	. Крышка	1
60	704-48178-10	. Трос, топливный	1
61	704-48167-01	. Заглушка	1
62	97890-05016	. Пружина, педаль	3

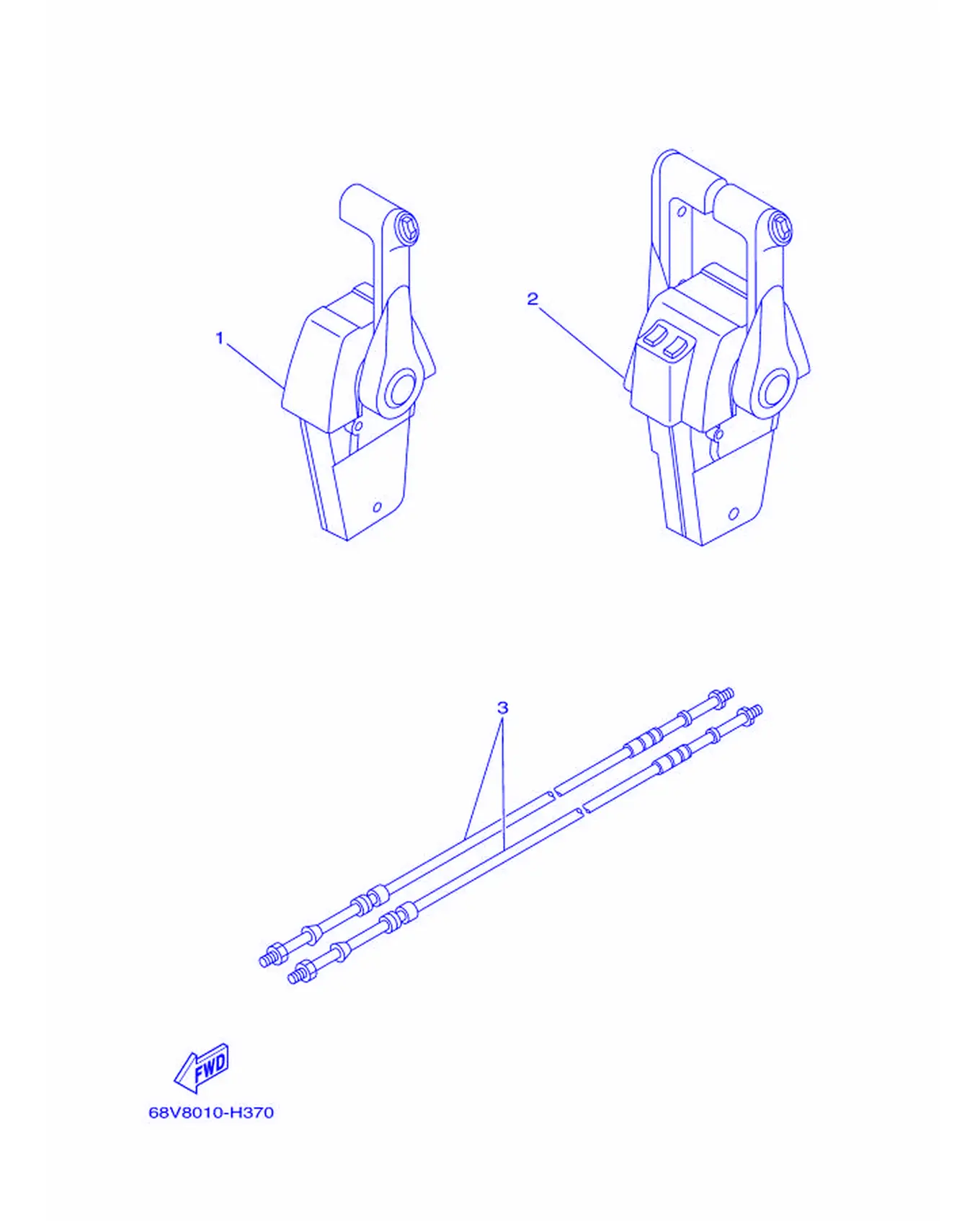

Рис. 39ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	704-48205-P1	Пульт дистанционного управления в сборе (ру	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48320-40	Трос газа, внутренний L=19F	2
3	701-48350-00	Шланг, топливный L=21F	2

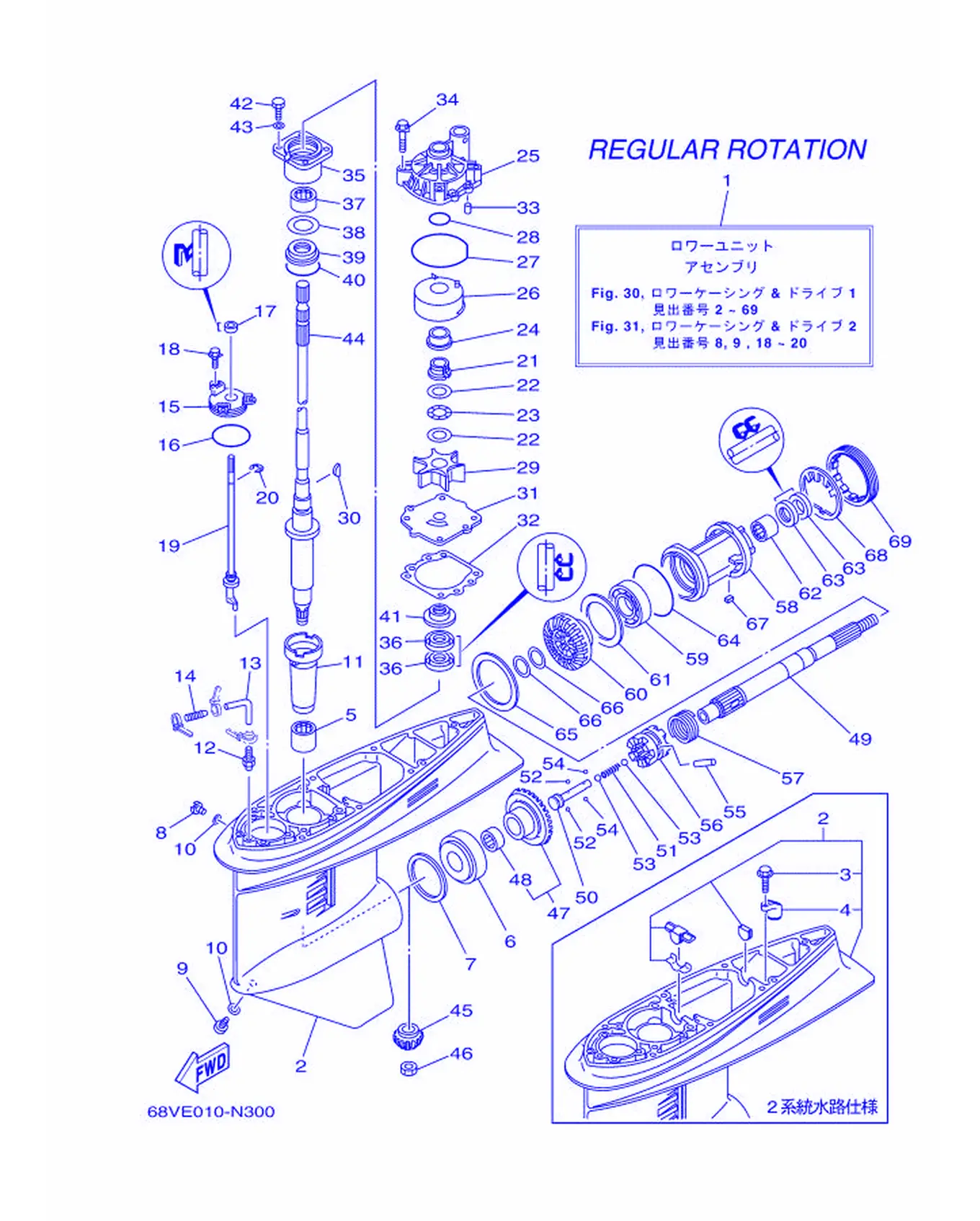

Рис. 40НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	68V-45300-13-8D	Нижний узел в сборе	1
1	68V-45300-33-8D	Нижний узел в сборе	1
1	68V-45300-A1-8D	Нижний узел в сборе	1
1	68V-45300-B1-8D	Нижний узел в сборе	1
2	6E5-45301-07-8D	Серьга, пружина	1
2	6E5-45301-11-8D	Серьга, пружина	1
3	90109-06M82	Табличка	1
4	6E5-45619-00	. Корпус	1
5	93315-628U9	Уплотнительное кольцо	1
6	93332-000U7	Уплотнительное кольцо	1
7	6E5-45567-01	Прокладка (T:0.10MM)	1
7	6E5-45567-10	Прокладка (T:0.12MM)	1
7	6E5-45567-20	Прокладка (T:0.15MM)	1
7	6E5-45567-30	Прокладка (T:0.18MM)	1
7	6E5-45567-40	Прокладка (T:0.30MM)	1
8	90340-08002	Прокладка, пластина	1
9	688-45341-10	Прокладка, верхняя	1
10	90430-08020	. Прокладка	2
11	6E5-45536-00	Сальник, вал гребного винта	1
12	6E5-45378-00	Уплотнение, вал	1
13	90445-07ME8	Шланг (L80)	1
13	90445-07ME9	Шланг (L120)	1
14	6E5-83558-10	Ниппель	1
15	6E5-45321-00	Шланг	1
16	93210-58144	. Уплотнительное кольцо	1
17	93106-09014	. Сальник	1
18	90119-06M10	Втулка, шарнир	3
19	6L6-44150-02	Прокладка головки цилиндра	1
20	99001-08600	Стопорное кольцо	1
21	61A-45538-00	Шестерня 1	1
22	90201-22M01	Шланг, топливный	2
23	90206-22M19	Шланг, масляный	1
24	61A-45527-00	Шестерня, вал гребного винта	1
25	61A-44311-01	Крышка, корпус	1
26	61A-44322-02	. Направляющая, пластина насоса	1
27	93210-86M38	. Уплотнительное кольцо	1
28	93210-37160	. Уплотнительное кольцо	1
29	6E5-44352-01	. Крыльчатка	1
30	90280-04M05	. Корпус, картридж	1
31	6EK-44323-00	. Провод, датчик тримма	1
32	6E5-44315-A0	. Прокладка, корпус насоса	1
33	93606-12019	. Пластина, корпус насоса	2
34	90119-08M14	. Крышка, корпус насоса	4
35	6E5-45331-00-9S	Крышка, корпус насоса	1
36	93101-28M16	. Сальник	2
37	93317-330U2	Уплотнительное кольцо	1
38	6E5-45587-01	Прокладка (T:0.10MM)	1
38	6E5-45587-10	Шайба (T:0.12ММ)	1
38	6E5-45587-20	Шайба (T:0.15ММ)	1
38	6E5-45587-30	Шайба (T:0.18MM)	1
38	6E5-45587-40	Шайба (T:0.30MM)	1
38	6E5-45587-50	Шайба (T:0.40MM)	1
38	6E5-45587-60	Шайба (T:0.50MM)	1
39	93341-930V2	Прокладка	1
40	93210-55M14	. Уплотнительное кольцо	1
41	6E5-45344-00	Прокладка, крышка	1
42	97095-08025	. Болт	4
43	92995-08600	. . Шайба	4
44	68V-45501-10	Вал гребной в комплекте	1
44	68V-45501-30	Вал гребной в комплекте	1
45	68V-45551-00	Шестерня (13T)	1
46	90170-16M01	Гайка	1
47	68V-45560-00	Шестерня 1 (28T)	1
48	93315-425U7	. Прокладка	1
49	6E5-45611-01	Прокладка, пластина	1
50	6E5-45634-02	Прокладка, пластина	1
51	90501-16M37	Прокладка, корпус насоса	1
52	93507-32009	Вал	2
53	93511-32017	Вал	2
54	93503-16003	. . Шарик	2
55	90250-08M07	Крышка, пластина	1
56	68V-45631-01	Сальник, масляный	1
57	6E5-45633-01	Прокладка, крышка	1
58	6E5-45332-00-CA	Крышка, корпус насоса	1
59	93306-208U0	Держатель штифта	1
60	68V-45571-00	Шестерня 2 (28T)	1
61	6E5-45576-00	Шайба упорная 2	1
62	93315-430U8	Шпилька	1
63	93101-30M17	. Сальник	2
64	93210-86M39	. Уплотнительное кольцо	1
65	6L6-45577-00	Шайба регулировочная (T:0.10MM)	1
65	6L6-45577-10	Шайба регулировочная (T:0.12MM)	1
65	6L6-45577-20	Шайба регулировочная (T:0.15MM)	1
65	6L6-45577-30	Шайба регулировочная (T:0.18MM)	1
65	6L6-45577-40	Шайба регулировочная (T:0.30MM)	1
65	6L6-45577-50	Шайба регулировочная (T:0.40MM)	1
65	6L6-45577-60	Шайба регулировочная (T:0.50MM)	1
66	90201-30M92	Крышка, пластина	2
67	90282-04010	Шпонка	1
68	688-45383-02	Шайба, храповая	1
69	688-45384-02	Гайка	1

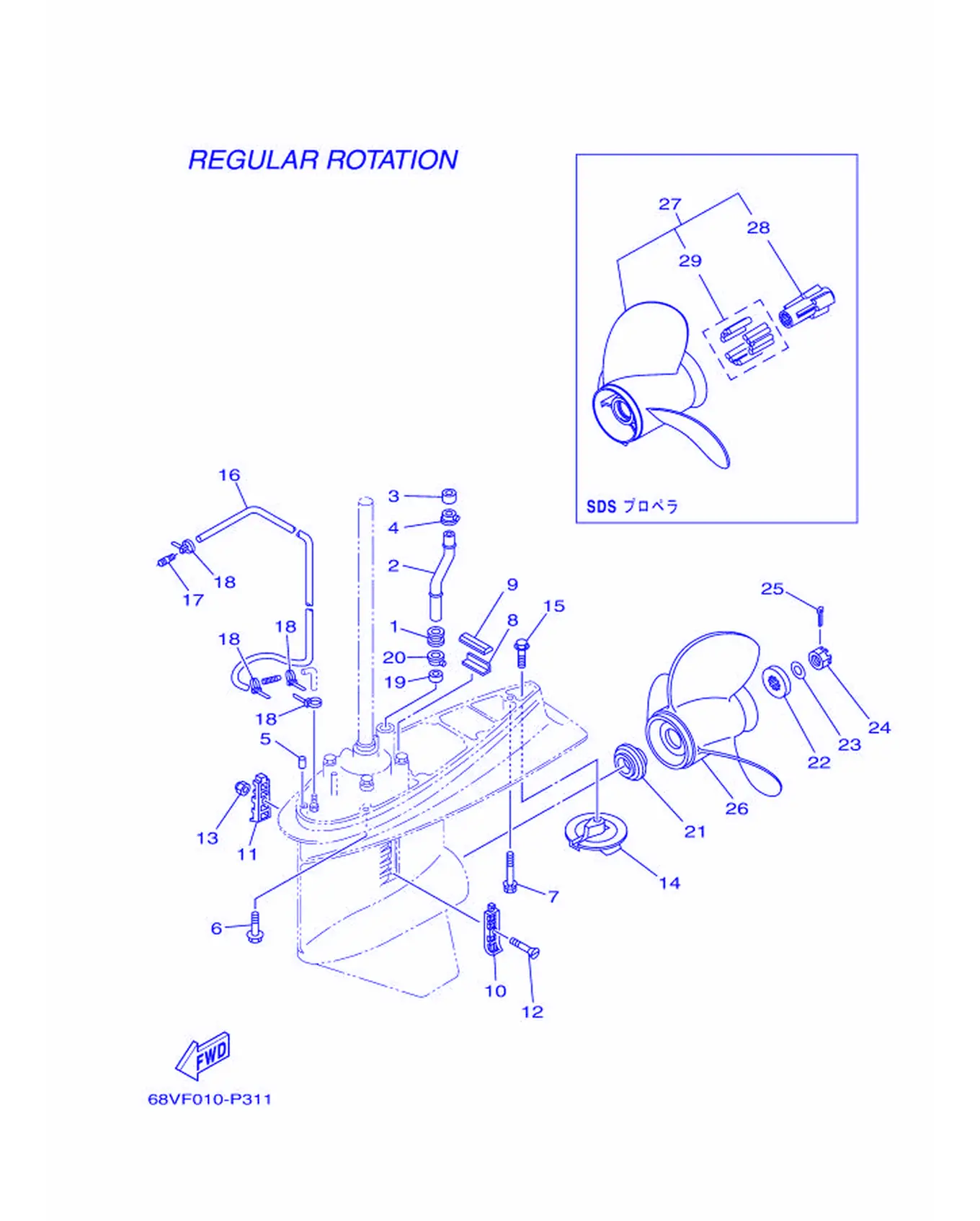

Рис. 41НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	68V-44361-11	Трубка водяная 1	1
2	68V-44361-30	Трубка водяная 1	1
3	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
4	6E5-44312-00	Прокладка, крышка топливного насоса	1
5	93608-12M05	Заглушка	2
6	97575-10545	Пластина, стопорная	6
7	90119-10M89	Крышка, пластина	1
8	663-45376-00	Крыльчатка насоса	1
9	688-45375-00	Крышка, шестерня	1
10	688-45214-02	Прокладка, крышка цилиндра 1	1
11	688-45215-02	Прокладка, крышка цилиндра 2	1
12	90152-05M07	Винт, с потайной головкой	1
13	90185-05002	Гайка, самоконтрящаяся	1
14	6E5-45371-01	Штифт	1
15	90105-10M00	Болт, с фланцевой головкой	1
16	90445-076K2	Шланг (L1550)	1
17	6E5-83558-00	Крышка, топливного насоса	1
18	90465-11M10	Хомут	4
19	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
20	6E5-44312-00	Прокладка, крышка топливного насоса	1
21	63P-45987-00	Тяга 1	1
22	688-45997-01	Пружина 2	1
23	92990-18200	Шайба	1
24	90171-18M04	Гайка, колпачковая	1
25	91490-40030	Крышка, масляного насоса	1
26	6E5-45941-00	Прокладка (3X13X19-K)	1
26	6E5-45943-00	Прокладка (3X12-5/8X21-K)	1
26	6E5-45945-01	Прокладка (3X13-1/4X17-K)	1
26	6E5-45947-00	Прокладка (3X13-1/2X15-K)	1
27	6EK-45947-00	Прокладка (3X13-1/2X14-K)	1
27	6EK-45949-00	Прокладка (3X13-1/2X16-K)	1
28	6EK-45982-00	Прокладка, уплотнительная	1
29	6EK-45C82-09	Прокладка, водяной насоса 2	1
