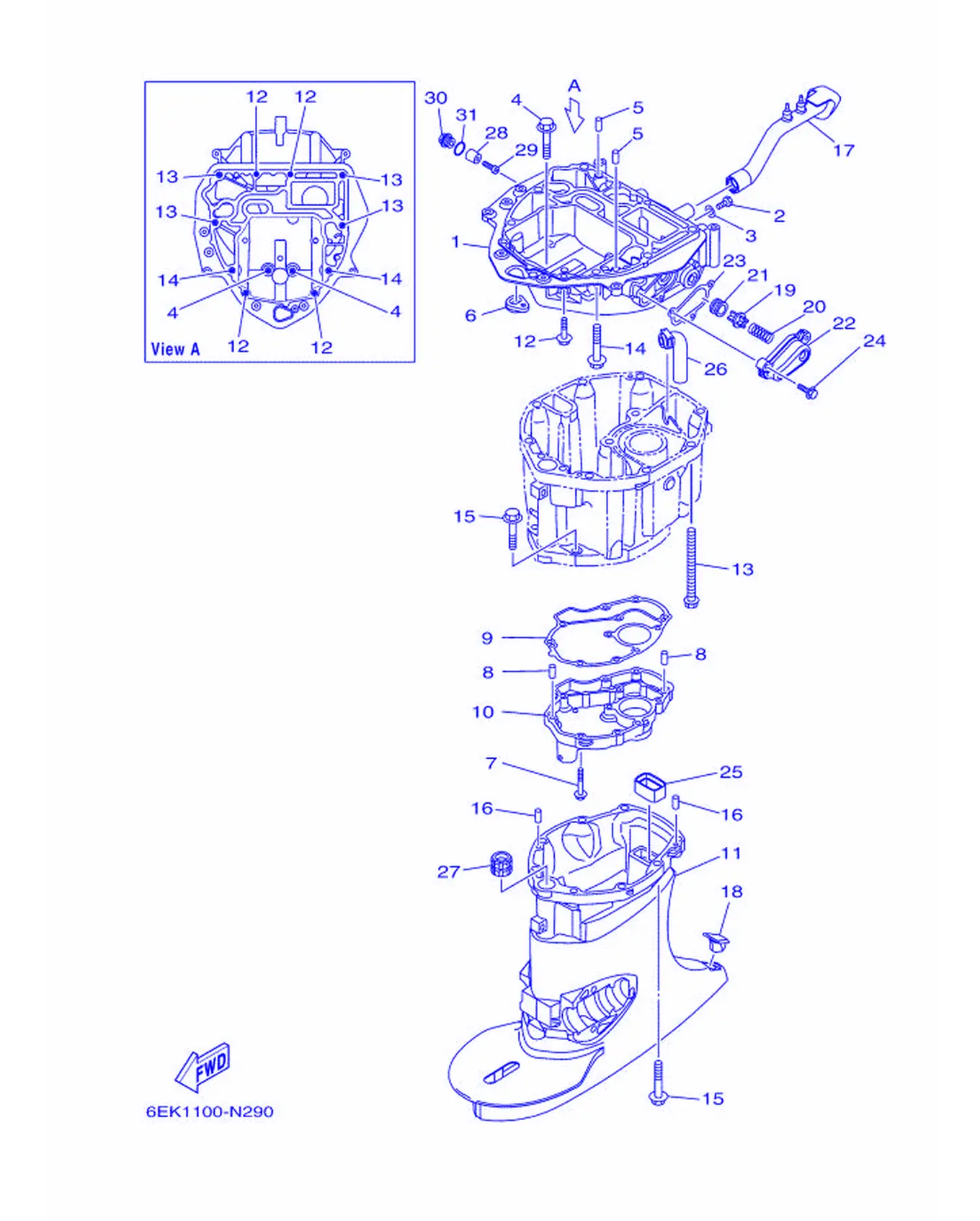

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6EK-41137-02-CA	Крыльчатка, корпус насоса	1
2	97D95-08014	Пластина, анодная	1
3	90430-08143	Прокладка	1
4	97E75-10545	Пластина, анодная	2
5	93608-12M05	Заглушка	2
6	6EK-42727-01	Втулка	1
7	95D95-06030	Пластина, анодная	11
8	93606-12019	. Пластина, корпус насоса	2
9	6EK-41134-00	Корпус насоса, нижний 2	1
10	6EK-45181-01	Пробка	1
11	6EK-45111-00-8D	Шестерня, ведущая	1
11	6EK-45111-10-8D	Шестерня, ведущая	1
12	97E75-08535	Пластина, анодная	4
13	90119-10007	Пластина, стопорная	4
14	97E75-10545	Пластина, анодная	2
15	97E75-10545	Пластина, анодная	8
16	93606-12019	. Пластина, корпус насоса	2
17	6EK-42769-01	Шестерня, ведомая	1
18	6C5-45155-02	Карбюратор	1
19	6G5-12416-00	Вал гребной	1
20	90501-200A2	Прокладка, изолирующая	1
21	90480-20M05	Прокладка	1
22	6EK-1246A-00-9S	Крышка 1	1
23	6EK-12435-A0	Прокладка	1
24	95D95-06025	Крышка, топливный насос в сборе	3
25	67F-45127-00	. Сальник	1
26	6EK-45135-00	Поплавок	1
27	6EK-45318-00	Корпус, топливная камера	1
28	6G8-11325-00	Игла	1
29	98980-05025	Шланг, топливный	1
30	6G8-11197-B0	Винт, топливный	1
31	93210-13M63	Кольцо уплотнительное	1

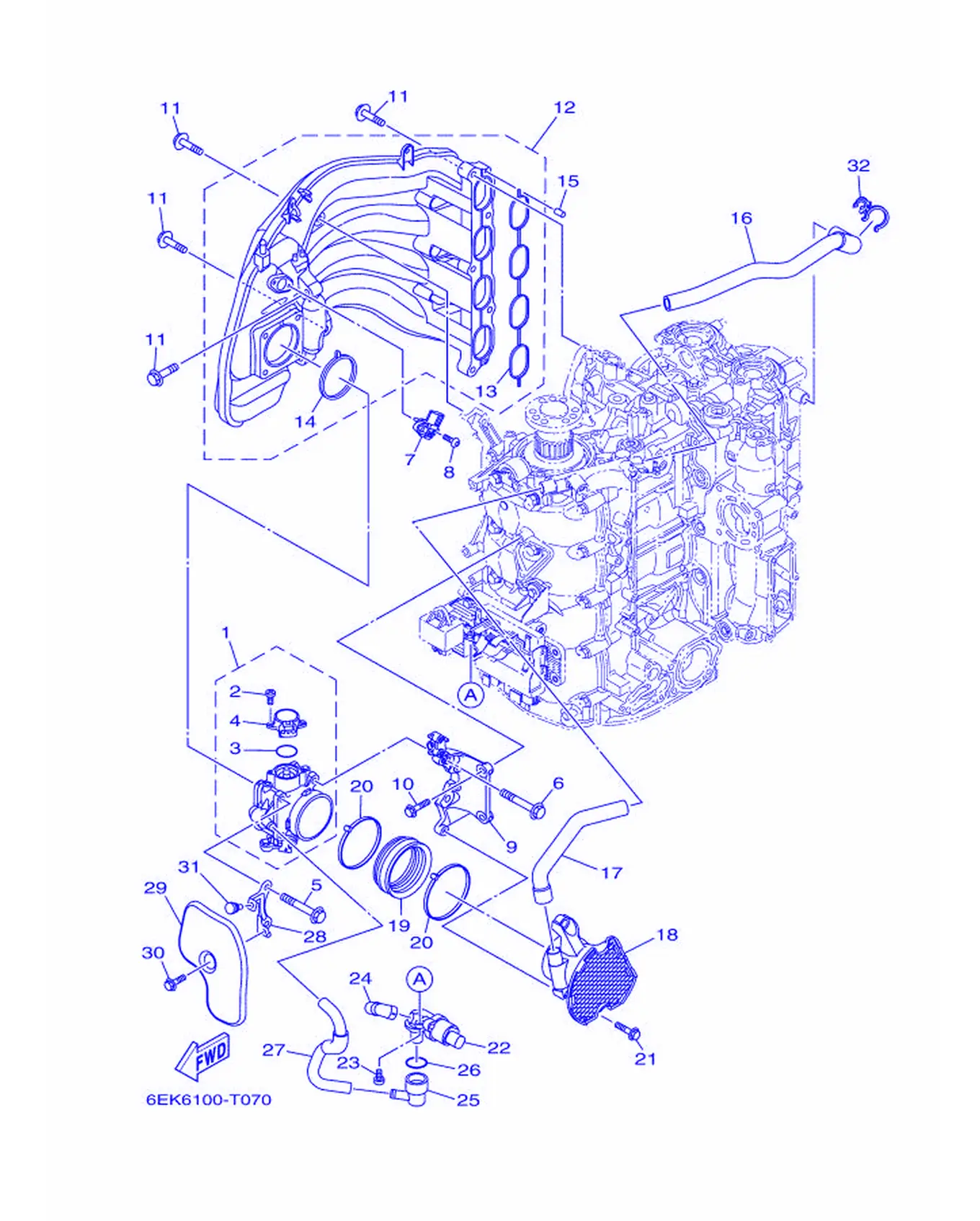

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	6EK-13751-00	Прокладка, поплавковая камера 1	1
2	6C5-81145-00	Шланг 1	2
3	6C5-8182L-00	Кольцо уплотнительное 1	1
4	6C5-85885-00	Поплавковая камера в сборе	1
5	95D75-08060	Крышка, топливный насос в сборе	2
6	90105-08186	Крышка, топливный насос	2
7	68F-83688-10	Прокладка	1
8	90111-05037	Крышка	2
9	6EK-13152-02	Стартер 2	1
10	95D75-06025	Крышка, топливный насос в сборе	2
11	90119-08022	Крышка, топливный фильтр	9
12	6EK-13641-01	Держатель, топливный шланг 1	1
13	6EK-13645-00	Прокладка, держатель 1	1
14	6EK-13646-00	Прокладка, держатель 2	1
15	91690-50014	Крышка, корпус термостата	2
16	6EK-15373-10	Поплавок, камера	1
17	6EK-15393-00	Поплавок, камера 2	1
18	6DA-14440-00	Поплавковая камера в сборе, шланг	1
19	6P2-1441J-01	Поплавок, поплавковая камера	1
20	90464-99004	Винт	2
21	95D75-06025	Крышка, топливный насос в сборе	2
22	6C5-13713-02	Пружина, регулировка холостого хода	1
23	97980-05214	. . Прокладка, головка блока цилиндров	2
24	68V-13897-00	Держатель, топливный	1
25	6CJ-11372-00	Шланг, топливный	1
26	93210-33003	Кольцо уплотнительное	1
27	6EK-13543-00	Шланг, топливный	1
28	6EK-13843-00	Корпус 1	1
29	6EK-13881-01	Крышка 1	1
30	95D95-06016	Крышка, топливный насос в сборе	1
31	90480-06M19	Глушитель	1
32	90464-21002	Винт	1

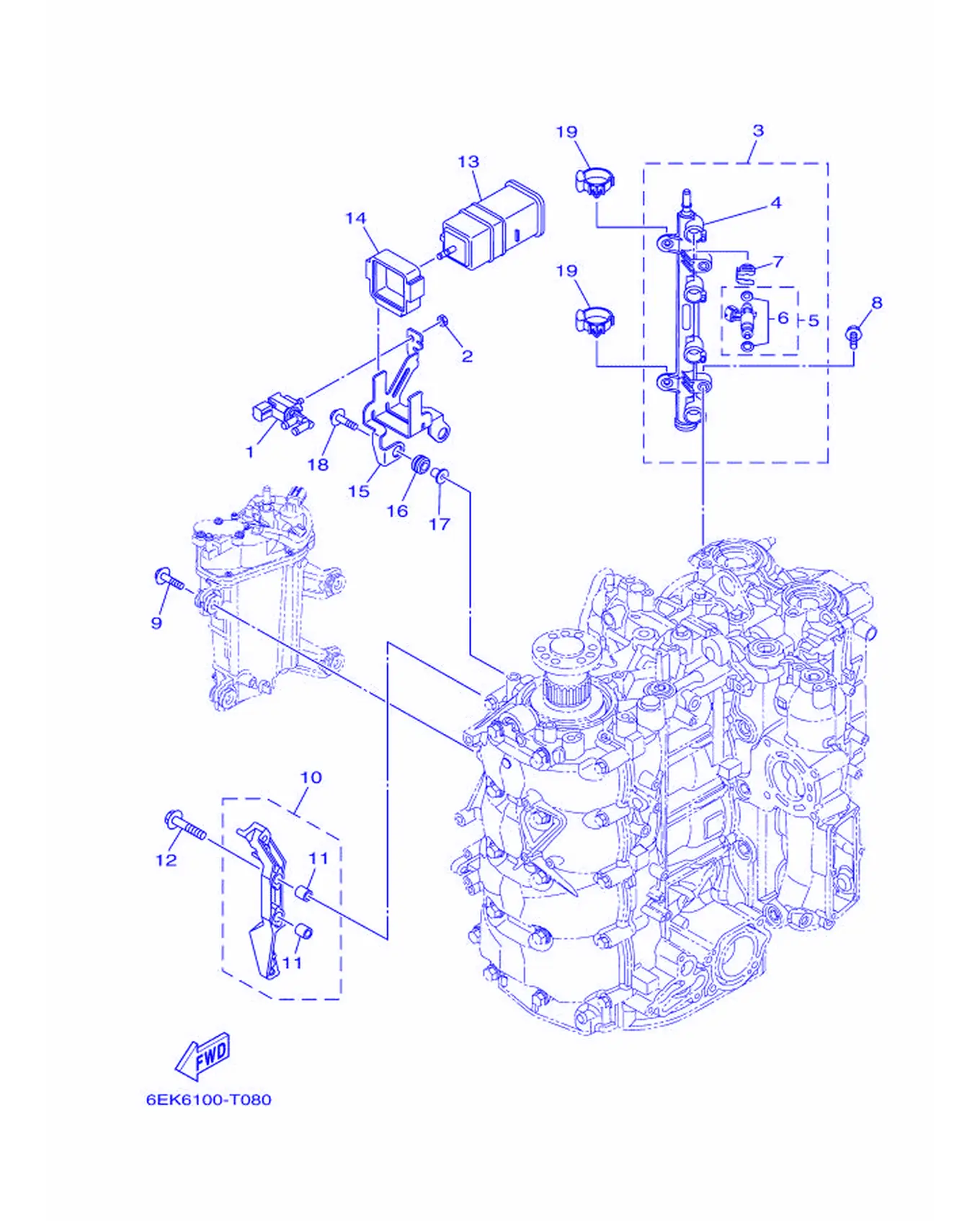

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	6C5-86120-00	Прокладка топливного насоса	1
2	95380-06600	Тяга, соединительная	1
3	6EK-13160-02	Клапан игольчатый в сборе 1	1
4	6EK-13161-00	Поплавок, клапан 1	1
5	6EK-13761-02	Уплотнение в сборе	4
6	6AW-1410B-00	Прокладка	1
7	6AW-13577-10	Винт	4
8	90105-06M08	Болт, с шайбой и шестигранной головкой	2
9	90119-06299	Крышка, топливный фильтр	4
10	6EK-14291-00	Корпус 1	1
11	99590-10114	Рычаг, поплавок	2
12	90105-08M87	Крышка, топливная	2
13	6P2-24170-00	Прокладка корпуса термостата	1
14	6FP-2419E-01	Прокладка, крышка	1
15	6EK-2134X-10	Крышка, корпус	1
16	90480-10M23	Втулка уплотнительная	2
17	90387-06289	Втулка	2
18	90119-06309	Вал, приводной	2
19	90464-07209	Поршень	2

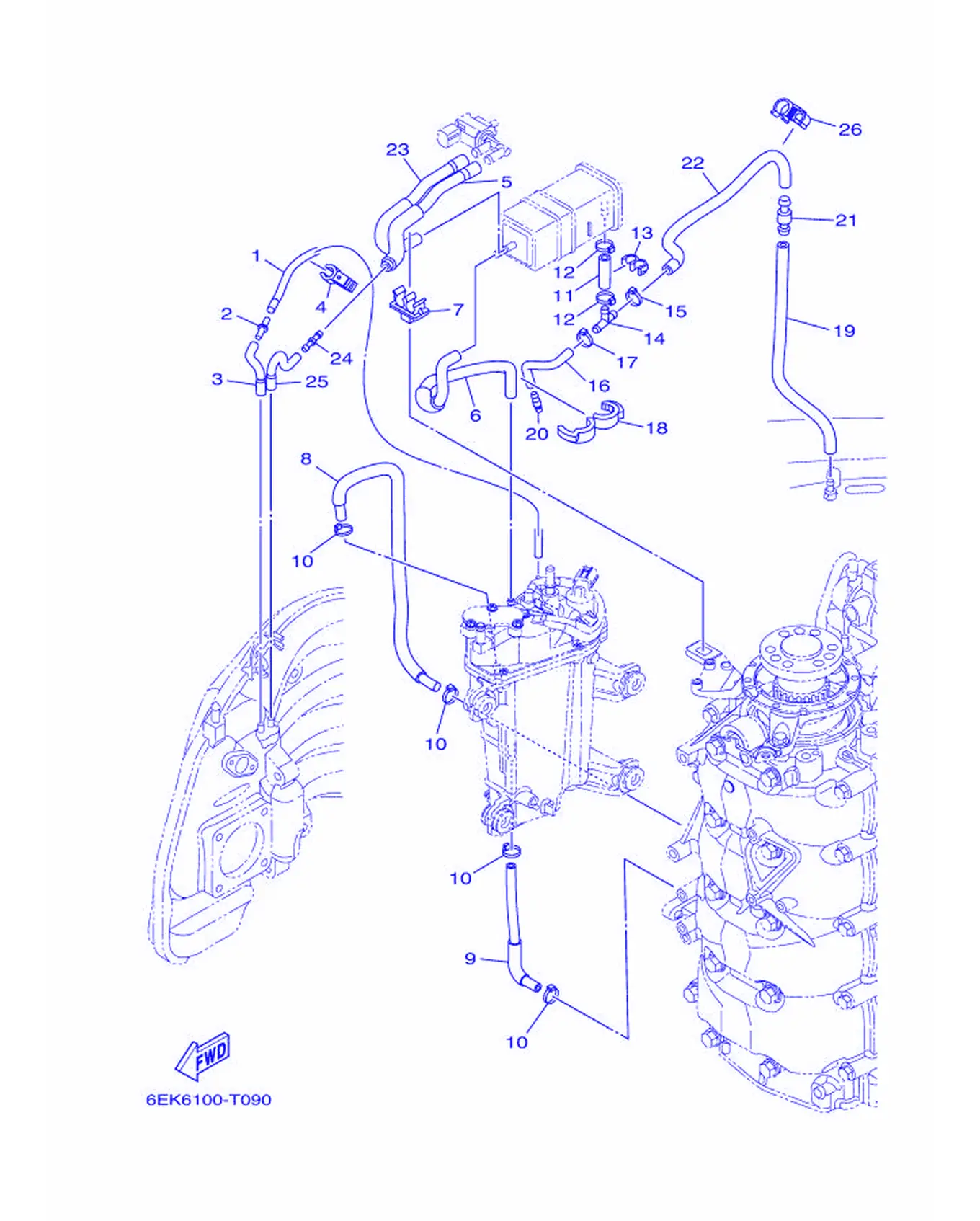

Рис. 4Впуск 3 Intake 3

REF	Номер детали	Наименование	Кол-во
1	6EK-13532-00	Кольцо, стопорное поршневого пальца 3	1
2	5PS-14568-00	Сальник	1
3	6EK-1475G-00	Прокладка 4	1
4	90464-12006	Поршень	1
5	6EK-2416A-10	Кольцо	1
6	6EK-1475A-00	Прокладка 1	1
7	90464-11012	Крышка	1
8	6EK-12576-00	Кольцо 1	1
9	6EK-12577-00	Кольцо 2	1
10	90465-11M10	Хомут	4
11	6AW-13545-10	Шланг 1	1
12	90465-11M10	Хомут	2
13	90464-10M57	Головка блока цилиндров	1
14	688-24378-00	Шланг, топливный 3	1
15	90465-11M10	Хомут	1
16	6EK-13546-00	Кольцо 2	1
17	90465-11M10	Хомут	1
18	90464-16001	Прокладка	1
19	6EK-13547-00	Кольцо 3	1
20	6E5-21744-00	Топливопровод	1
21	63D-21744-00	Дроссельная заслонка	1
22	6EK-13548-01	Кольцо, маслосъемное 4	1
23	6EK-1475F-10	Прокладка 3	1
24	6EK-14989-00	Шатун, в сборе	1
25	6EK-1475G-00	Прокладка 4	1
26	90464-12010	Прокладка	1

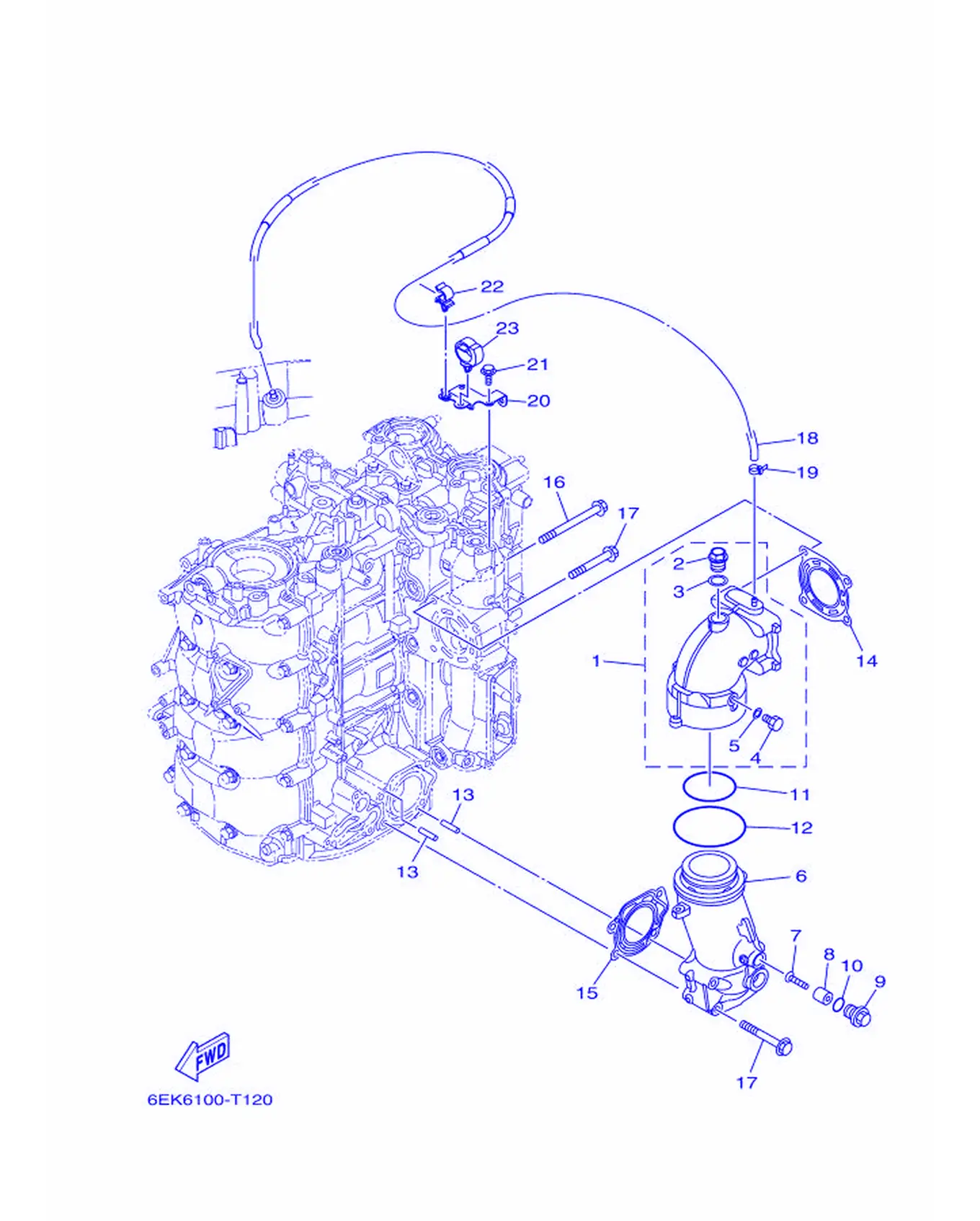

Рис. 5Система выпуска Exhaust

REF	Номер детали	Наименование	Кол-во
1	6EK-14615-10	Сальник, коленвала 1	1
2	90340-18M09	Крышка, корпус водяного насоса	1
3	90201-186F1	Крышка, корпус насоса	1
4	97D95-08014	Пластина, анодная	1
5	90430-08143	Прокладка	1
6	6EK-14625-00	Сальник, коленвала 2	1
7	98780-05025	Крыльчатка, водяного насоса	1
8	6EK-11325-00	Крышка	1
9	6G8-11197-B0	Винт, топливный	1
10	93210-13M63	Кольцо уплотнительное	1
11	93210-64001	Уплотнительное кольцо	1
12	93210-84001	Уплотнительное кольцо	1
13	91690-50014	Крышка, корпус термостата	2
14	6EK-41114-01	Прокладка, коленвала	1
15	6EK-41124-01	Прокладка, коленвала	1
16	90105-08247	Вал, приводной	2
17	90105-08220	Вал, приводной	6
18	6EM-42542-00	Прокладка	1
19	90465-11M10	Хомут	1
20	6EK-82398-00	Крышка 3	1
21	95D95-06012	Вал, приводной в сборе	2
22	90464-09129	Поршень	1
23	90464-12183	Прокладка	1

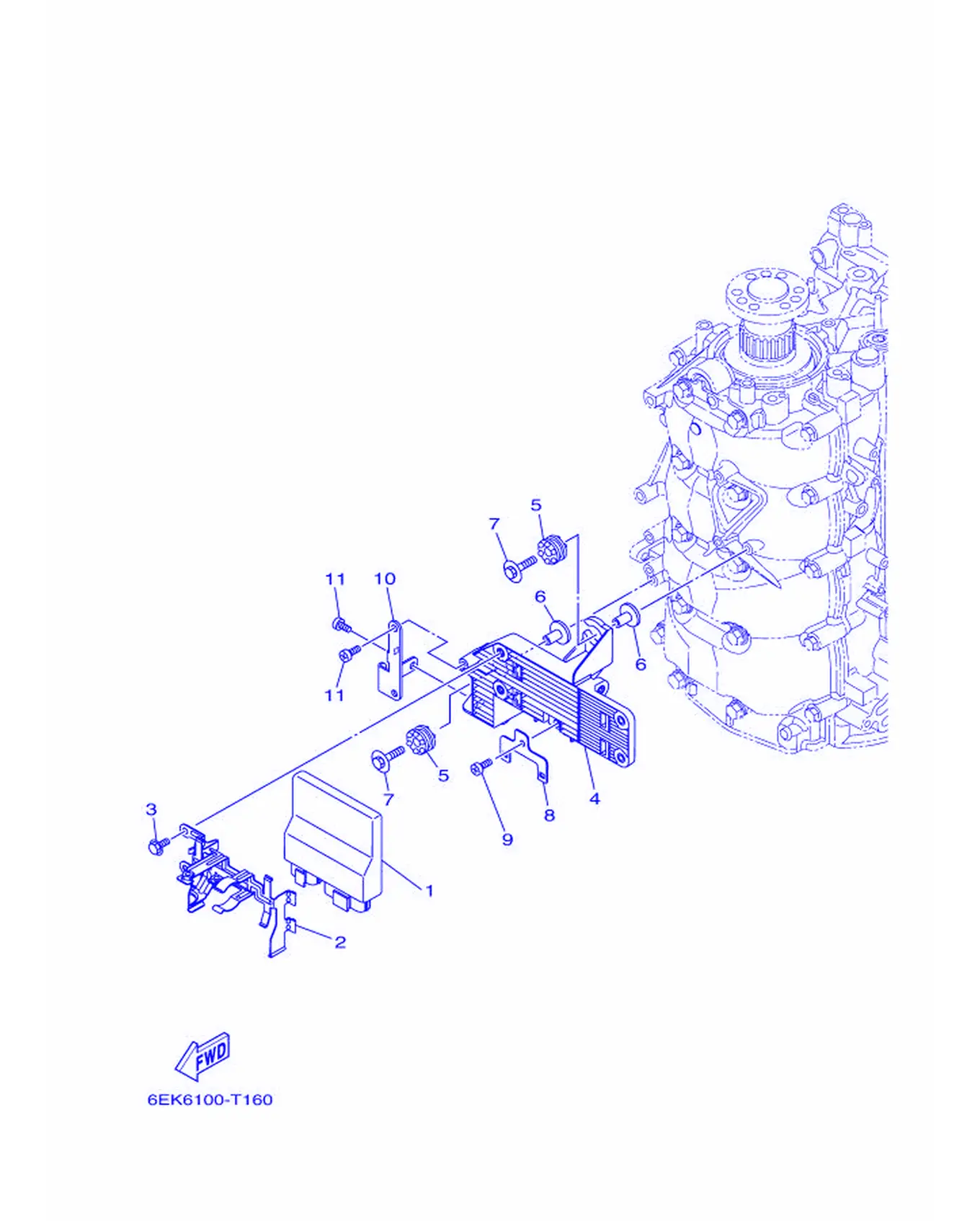

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6EK-8591A-22	Корпус водяного насоса в сборе	1
2	6EK-8253C-00	Крыльчатка водяного насоса	1
3	95D95-06010	Вал, приводной в сборе	2
4	6EK-81948-01	Крышка	1
5	60V-85564-00	Прокладка	2
6	90387-06176	Шестерня	2
7	90119-06328	Вал, приводной	2
8	6C5-8257V-00	Крышка, масляного насоса	1
9	97780-60620	Пружина, фиксатор	1
10	6EK-85548-00	Вал	1
11	97780-60620	Пружина, фиксатор	2

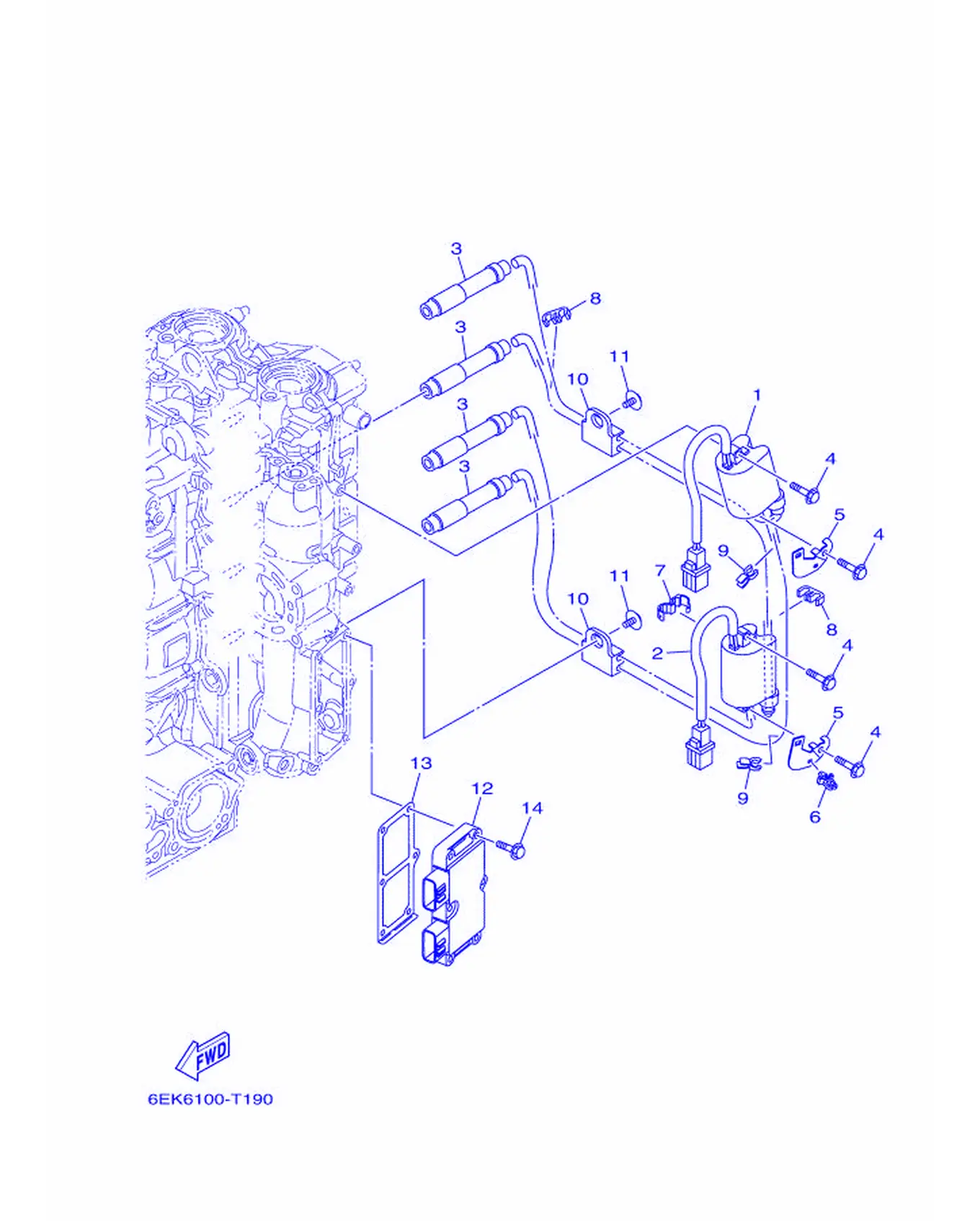

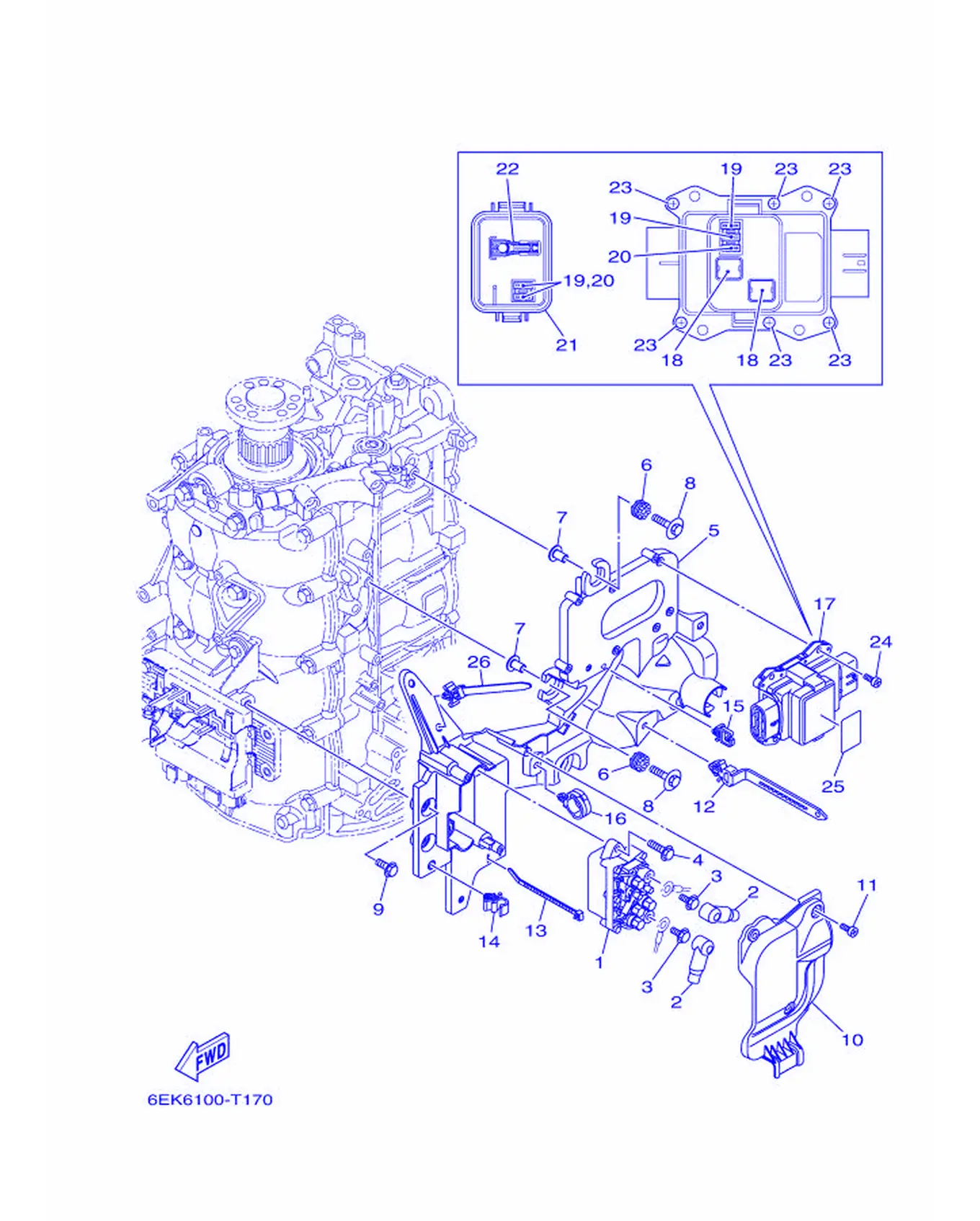

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	63P-W8195-00	Прокладка головки цилиндра	1
2	682-82119-01	. Крышка, провод зажигания	2
3	97E95-06610	Табличка, инструкция по эксплуатации	2
4	97E95-06520	Табличка, инструкция по эксплуатации	2
5	6EK-81952-10	Винт, пружина	1
6	60V-85564-00	Прокладка	4
7	90387-06176	Шестерня	4
8	90119-06328	Вал, приводной	4
9	95D95-06016	Крышка, топливный насос в сборе	2
10	6EK-81942-10	Крышка	1
11	90169-05M00	Скоба, крепление	3
12	90465-13M76	Прокладка	1
13	90465-11M52	Прокладка	1
14	90464-10M32	Сальник	1
15	90464-08004	Сальник	1
16	90464-12183	Прокладка	1
17	6FP-82170-02	Прокладка картера	1
18	6FP-82151-01	Прокладка (50A)	2
19	6CB-82151-20	Прокладка (20A)	3
20	6CB-82151-30	Прокладка (30A)	2
21	6FP-85544-00	Крышка	1
22	6CB-2812A-00	Крышка, прокладка	1
23	6P2-82113-00	Винт (M3)	6
24	97780-50620	Винт, крепление	4
25	6EK-81919-11	Корпус, верхний	1
26	90465-12M56	Сальник	1

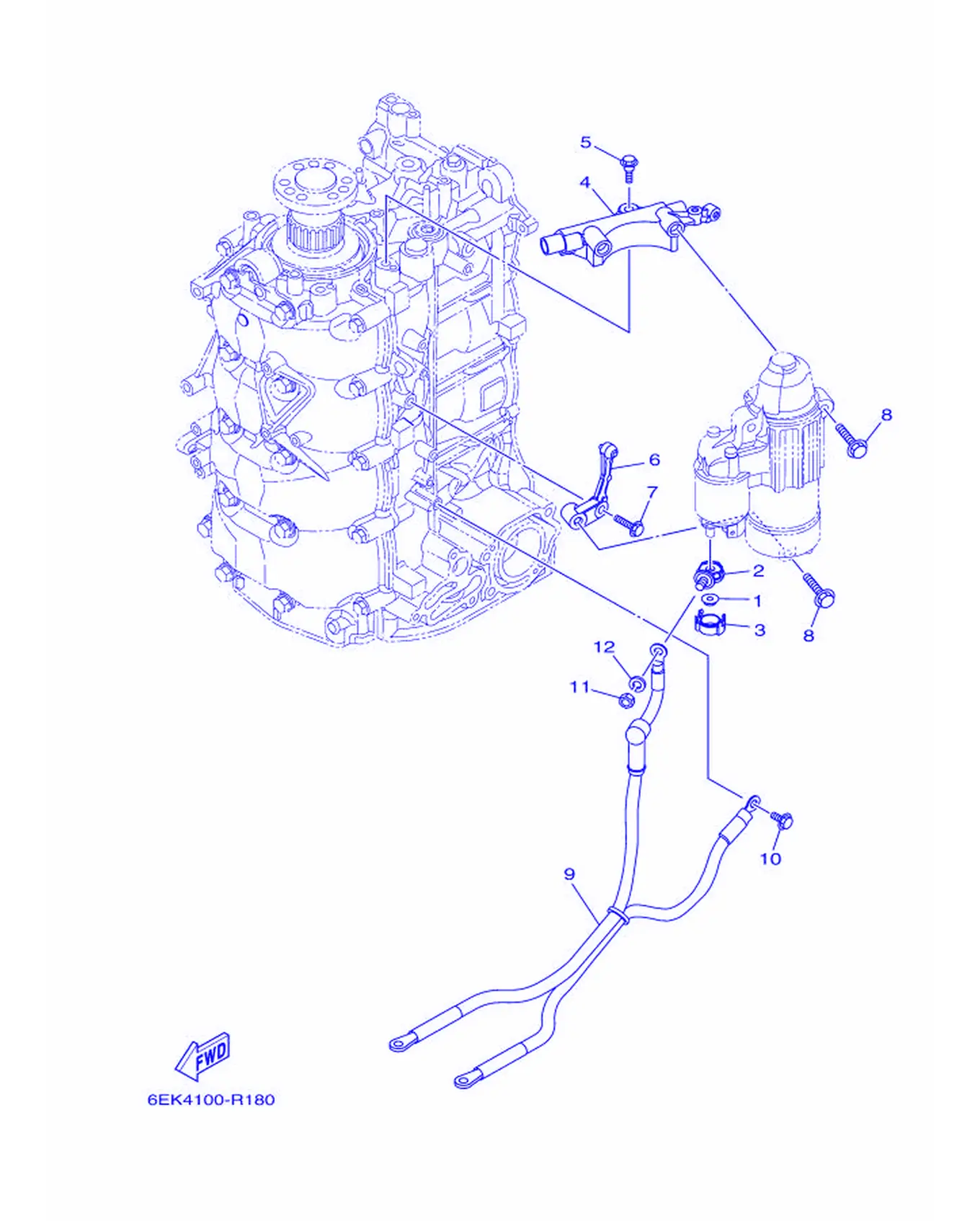

Рис. 8ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	90179-08003	Гайка	1
2	60V-81925-00	. Клемма	1
3	68F-82582-00	. Крышка, жгут проводов	1
4	6EK-81822-01	Крыльчатка, водяной насос	1
5	90109-08240	Табличка	2
6	6EK-81823-00	Корпус, водяной насос	1
7	95812-08030	Табличка, топливная	1
8	90105-08248	Табличка, топливная	3
9	68V-82105-J2	Поплавок	1
10	90105-06M14	Болт, с шайбой	1
11	95333-08600	Гайка	1
12	92903-08100	Болт, с шестигранной головкой	1

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	6EK-82310-00	Прокладка топливной камеры	1
2	6EK-82310-10	Прокладка топливной камеры	1
3	6EK-82370-00	Прокладка крышки топливного насоса	4
4	97E95-06525	Табличка, инструкция по эксплуатации	4
5	6EK-82388-00	Крышка	2
6	90464-06001	Прокладка	1
7	90464-13227	Сальник	1
8	67F-82361-00	Кронштейн, поддон	2
9	90464-07M41	Сальник	2
10	67F-82362-00	Кронштейн, поддон 2	2
11	90119-06275	Табличка, карбюратор	2
12	6EK-81960-10	Прокладка верхнего корпуса карбюратора	1
13	6EK-81975-01	Крышка, верхняя карбюратора	1
14	97E95-06530	Табличка, инструкция по эксплуатации	6

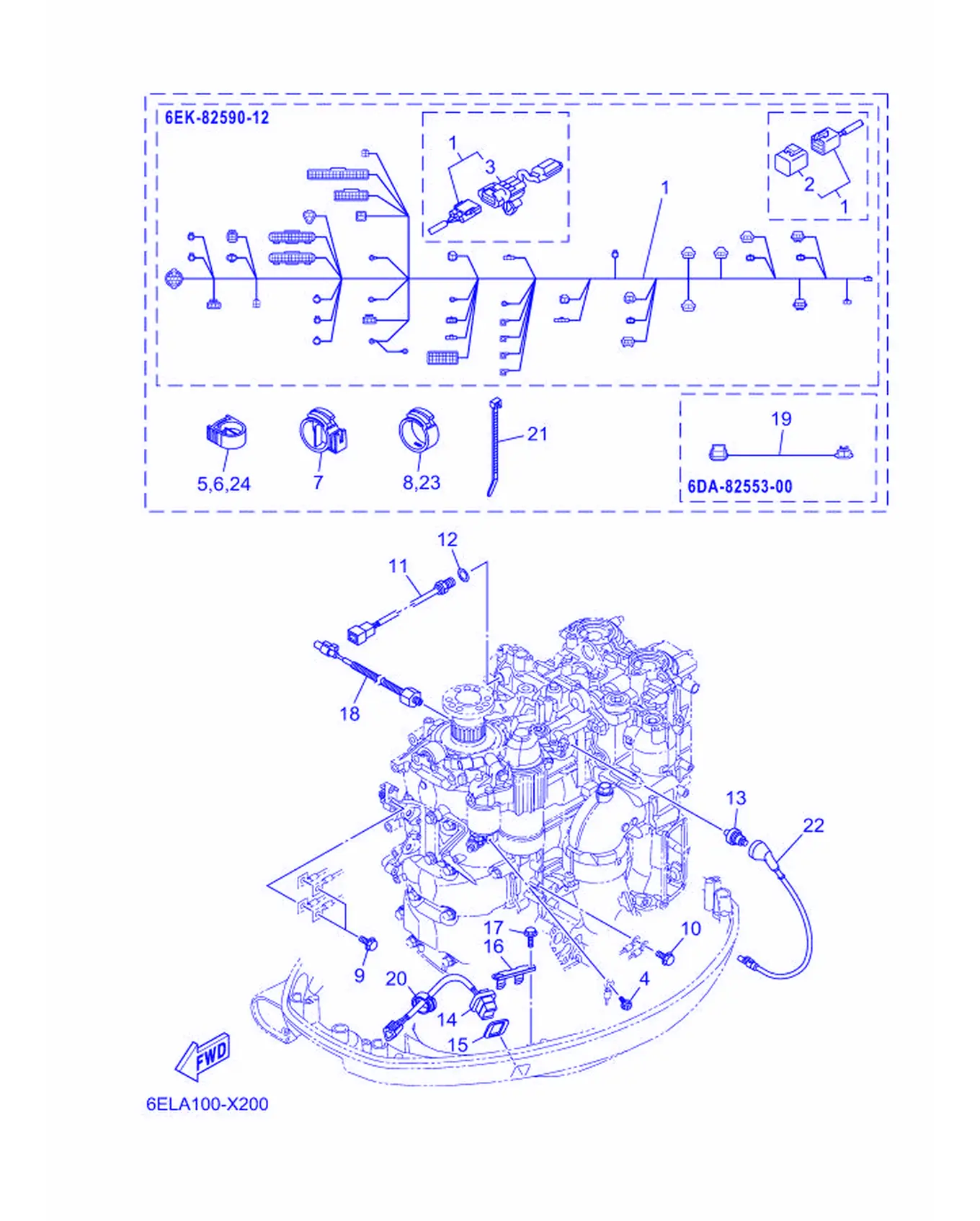

Рис. 10Электрика 5 Electrical 5

REF	Номер детали	Наименование	Кол-во
1	6EK-82590-12	Прокладка пластины	1
2	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
3	6EK-81980-01	Прокладка крышки	1
4	97985-04308	Винт, карбюратор	1
5	90464-18004	Прокладка	1
6	90464-18004	Прокладка	1
7	90464-22005	Сальник	1
8	90464-16001	Прокладка	1
9	97E95-06516	Табличка, инструкция по эксплуатации	2
10	97E95-06516	Табличка, инструкция по эксплуатации	1
11	6CJ-85790-00	Прокладка цилиндра	1
12	90430-14115	Прокладка	1
13	68V-82504-00	Защитный кожух маховика	1
14	69J-82563-01	Прокладка головки цилиндра	1
15	69J-82587-01	Прокладка	1
16	69J-83614-00	Прокладка	1
17	90109-06M86	Пластина	2
18	6CJ-85780-02	Винт с шестигранной головкой	1
19	6DA-82553-00	Шарикоподшипник	1
20	90464-16001	Прокладка	1
21	90465-13M18	Хомут	1
22	6EK-82553-11	Шарикоподшипник	1
23	90464-16001	Прокладка	1
24	90464-18004	Прокладка	1

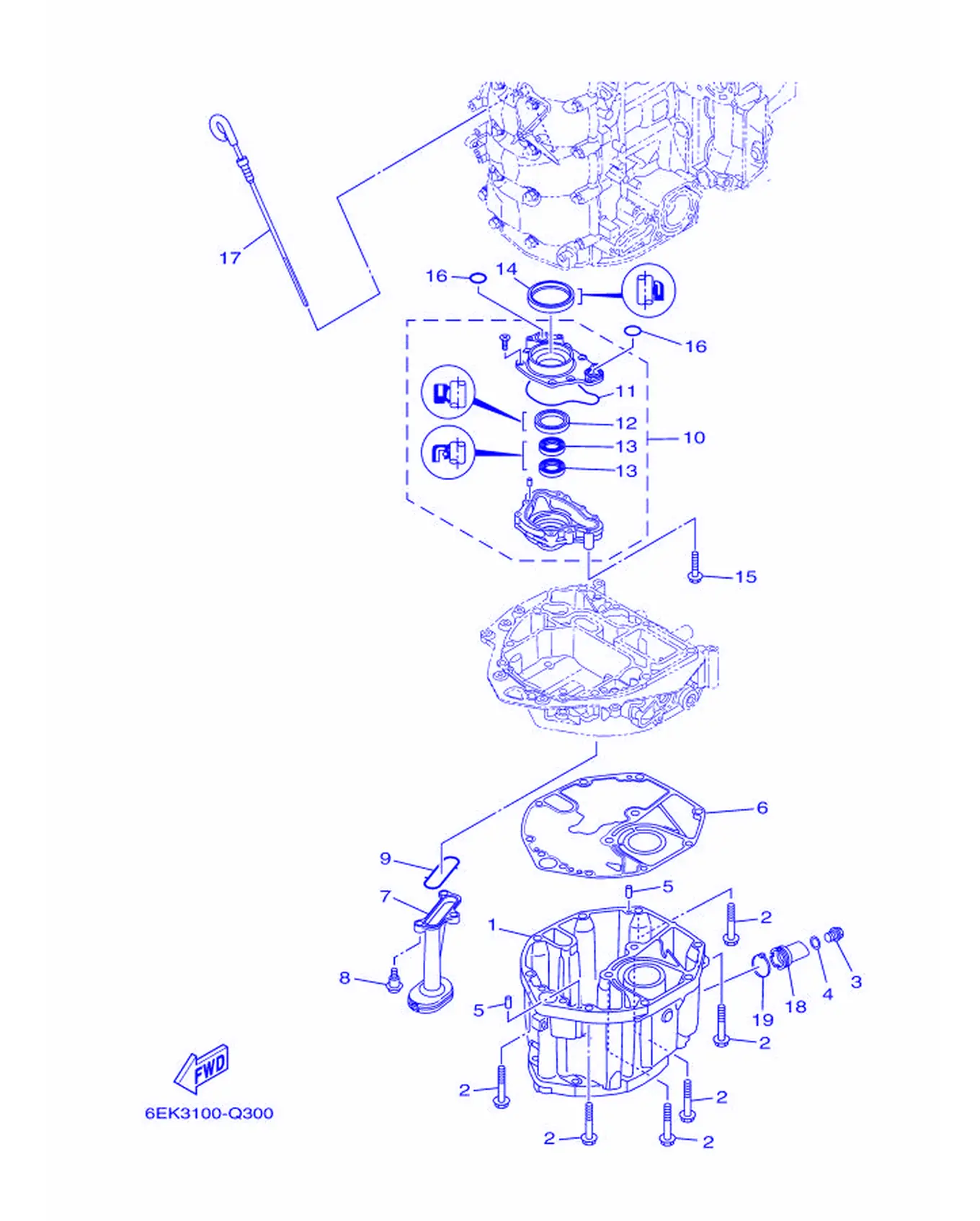

Рис. 11Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	6EK-15311-02-CA	Сальник	1
2	97E75-10545	Пластина, анодная	6
3	90340-14M06	Крышка, глушитель впуска	1
4	90430-14M09	Прокладка	1
5	93606-12019	. Пластина, корпус насоса	2
6	6EK-15312-01	Прокладка, сальник	1
7	67F-13411-00	Маслоприемник	1
8	90109-06292	Шайба	3
9	67F-13415-00	Сальник, маслоприемник	1
10	6EK-13300-00	Уплотнительное кольцо	1
11	6EK-13329-00	Прокладка, стопорное кольцо	1
12	6AW-13119-00	Стопорное кольцо	1
13	69J-13631-00	Стопорное кольцо	2
14	69J-11355-00	Кольцо, стопорное 1	1
15	90105-06151	Шайба, пружинная	4
16	93210-19MJ1	Уплотнительное кольцо	2
17	6EK-15362-10	Болт, с шестигранной головкой	1
18	6EK-15316-00	Пружина 1	1
19	90465-11M59	Прокладка	1

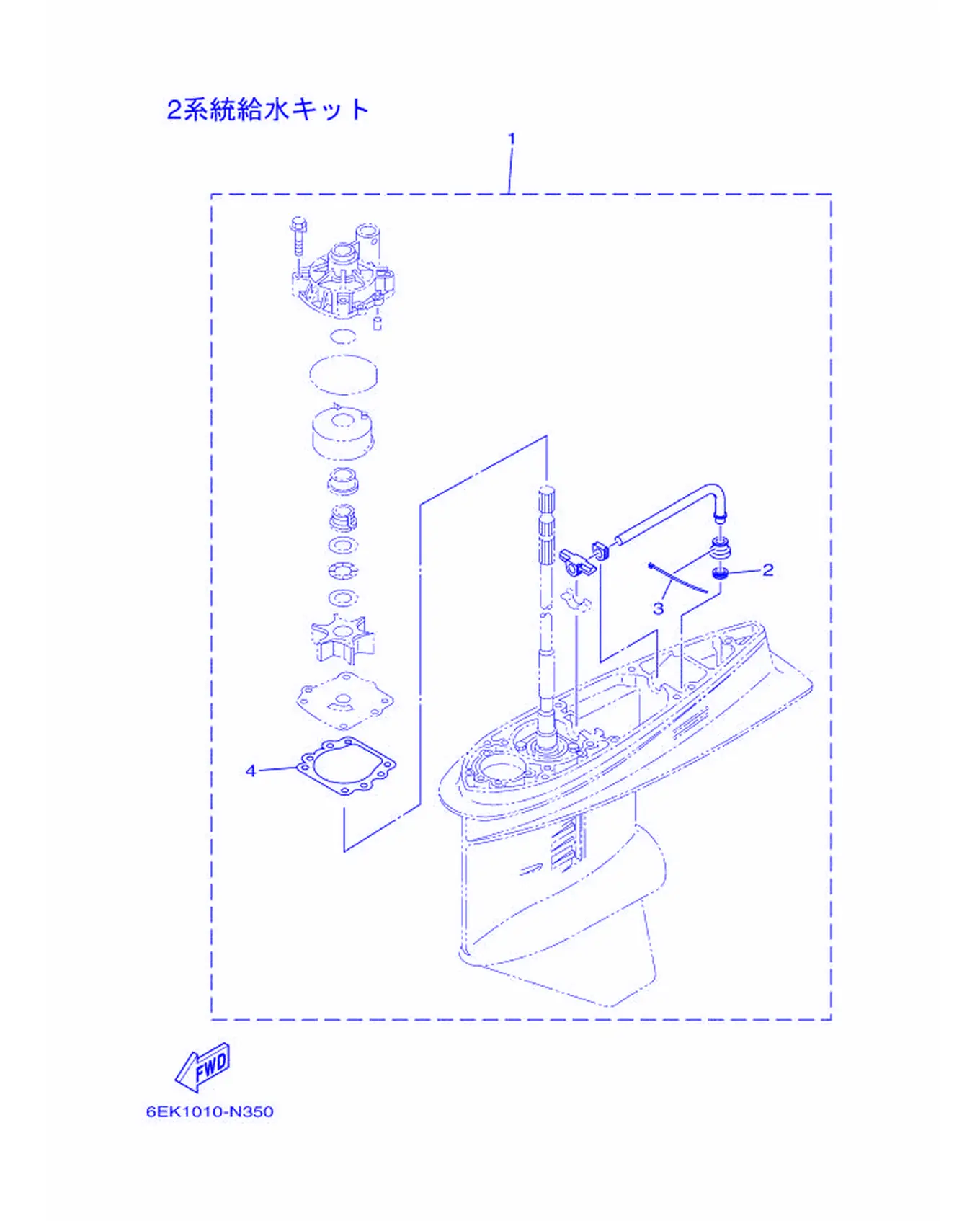

Рис. 12ОПЦИИ 1 Optional Parts 1

REF	Номер детали	Наименование	Кол-во
1	6E5-44360-01	Комплект прокладок картера	1
2	6E5-44328-00	. Крышка	1
3	90465-11M10	Хомут	1
4	6E5-44315-A0	. Прокладка, корпус насоса	1

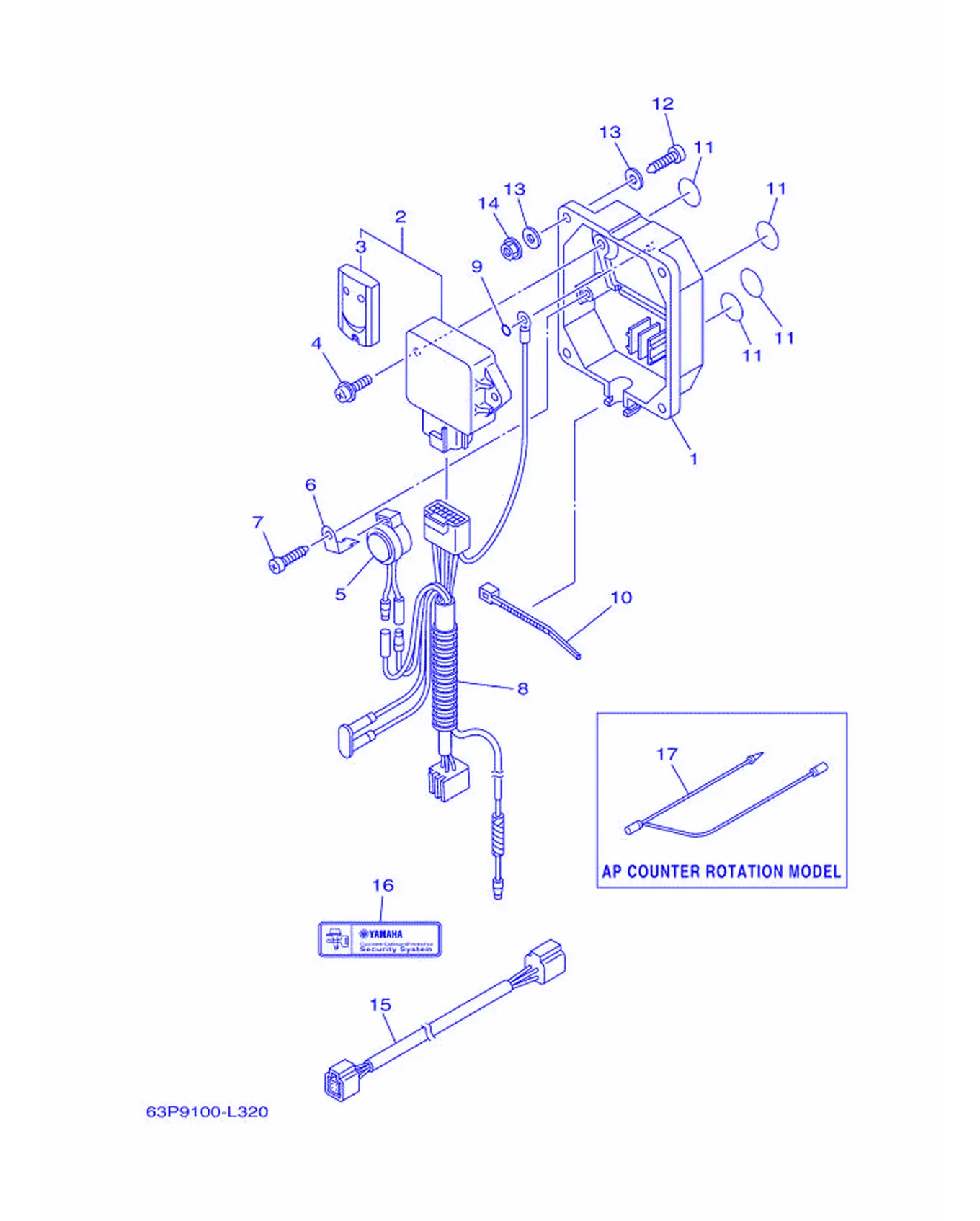

Рис. 13ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-86267-00	Прокладка картера 1	1
2	6Y8-86260-20	Прокладка головки цилиндра	1
3	6AA-86261-10	. Прокладка выхлопного коллектора	2
4	97980-06216	Прокладка, впускной коллектор	2
5	6X4-83383-00	Винт	1
6	6X4-83386-00	Шайба, винт	1
7	97780-60620	Пружина, фиксатор	1
8	6Y8-82509-10	Пружина, фиксатор	1
9	93210-04279	Уплотнительное кольцо	1
10	90465-11M10	Хомут	1
11	6Y8-8454G-00	Поршень 1	4
12	90167-06M00	Скоба, стопорная	4
12	97880-06035	Заглушка, поводковая	4
13	90201-06M30	Шайба, пластина	8
14	95780-06300	Заглушка, топливный бак	4
15	6Y8-82521-11	Поршневое кольцо (2FT)	1
16	6Y8-48277-00	Наклейка 1	3

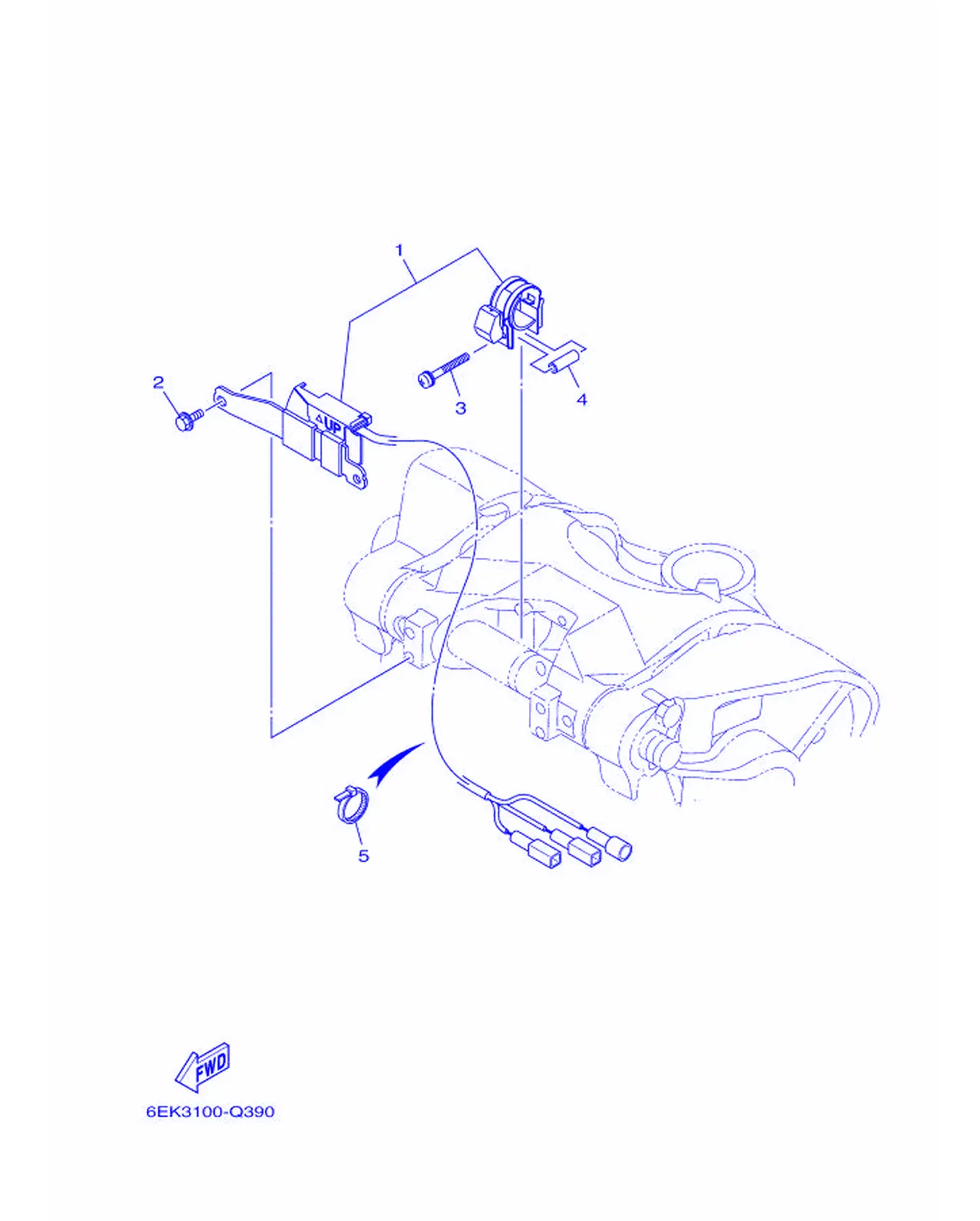

Рис. 14Дополнительные детали 3 Optional Parts 3

REF	Номер детали	Наименование	Кол-во
1	63P-825E0-02	Прокладка крышки цилиндра	1
2	97E95-06516	Табличка, инструкция по эксплуатации	2
3	90159-05059	Шланг, приводной	1
4	90387-05004	Втулка	1
5	90465-11M10	Хомут	5

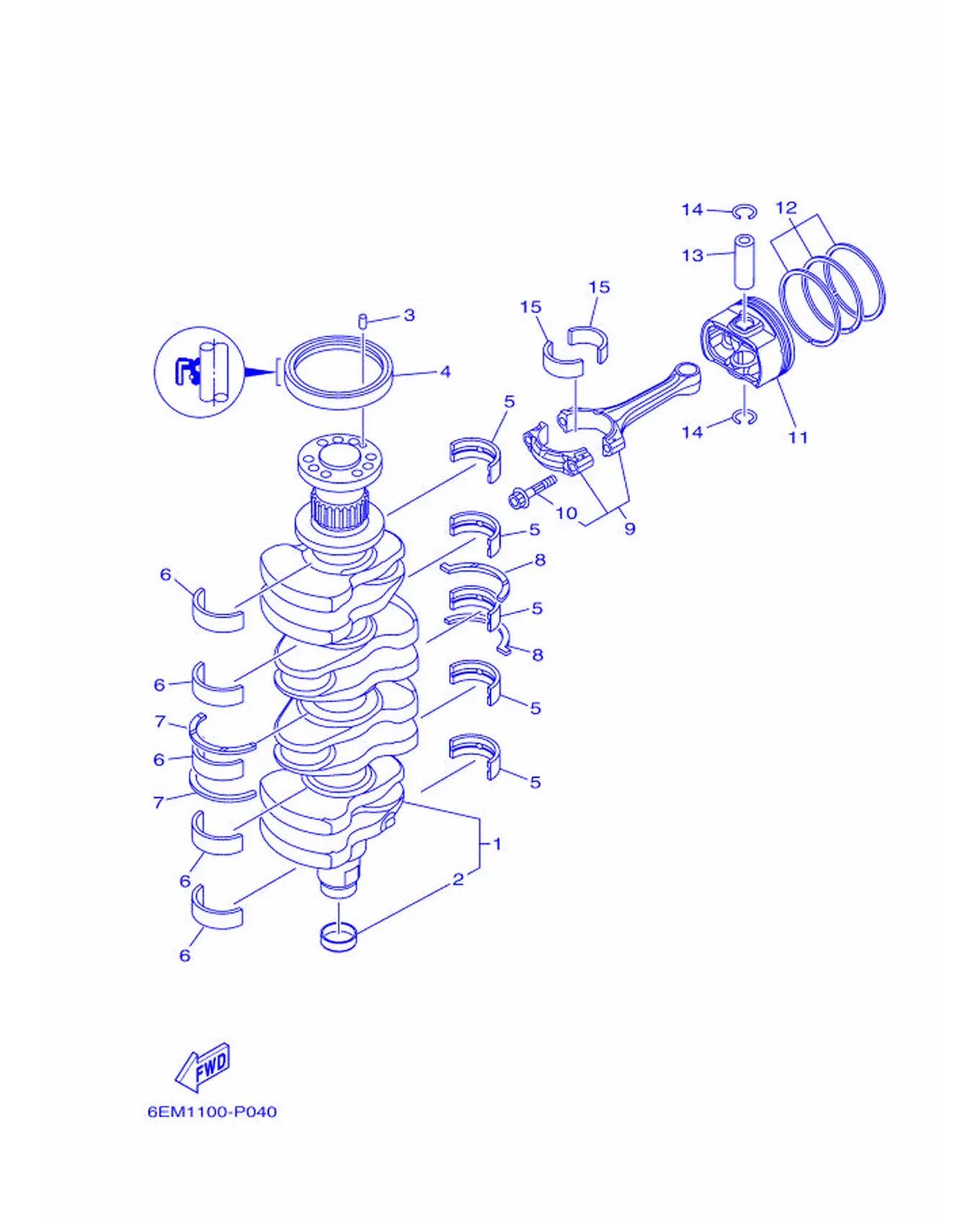

Рис. 15КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6EK-11410-01	Поршень	1
2	6CB-11478-00	Штифт	1
3	93606-12019	. Пластина, корпус насоса	1
4	93102-85008	Стопорное кольцо	1
5	6EK-11416-00	Поршневое кольцо, поршень 1	5
5	6EK-11416-10	Поршневое кольцо, поршень 1	5
5	6EK-11416-20	Поршневое кольцо, поршень 1	5
5	6EK-11416-30	Поршневое кольцо, поршень 1	5
5	6EK-11416-40	Поршневое кольцо, поршень 1	5
6	6EK-11417-00	Поршневое кольцо, поршень 2	5
6	6EK-11417-10	Поршневое кольцо, поршень 2	5
6	6EK-11417-20	Поршневое кольцо, поршень 2	5
6	6EK-11417-30	Поршневое кольцо, поршень 2	5
6	6EK-11417-40	Поршневое кольцо, поршень 2	5
7	6EK-11426-01	Поршневой палец, стопор 1	2
8	6EK-11427-00	Поршневой палец, стопор 2	2
9	6EK-W1165-00	Прокладка картера	4
10	K1C-A3275-00	Прокладка, крышка	2
11	6EK-11631-02-94	Поршень (STD)	4
11	6EK-11635-02	Поршень (0.25MM O/S)	4
12	6EK-11603-01	Кольцо поршневое (STD)	4
12	6EK-11604-01	Кольцо поршневое (0.25MM O/S)	4
13	6EK-11633-00	Палец поршневой	4
14	93450-19052	Шатун	8
15	6EK-11656-00	Поплавок карбюратора, в сборе	8
15	6EK-11656-10	Поплавок карбюратора, в сборе	8
15	6EK-11656-20	Поплавок карбюратора, в сборе	8
15	6EK-11656-30	Поплавок карбюратора, в сборе	8
15	6EK-11656-40	Поплавок карбюратора, в сборе	8

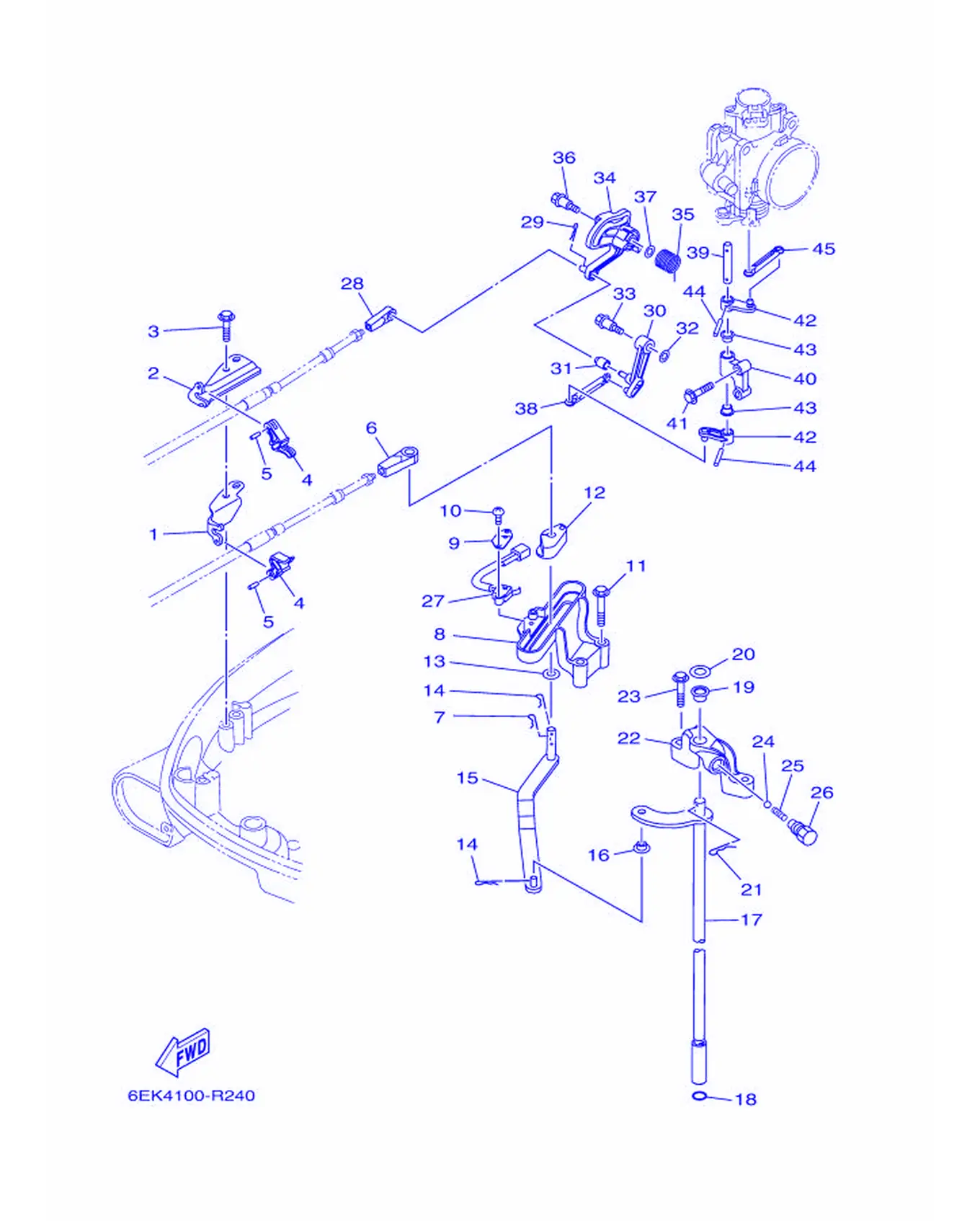

Рис. 16УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6EK-48531-01	Карбюратор, правый 1	1
2	6EK-48532-00	Карбюратор, правый 2	1
3	90109-06M81	. Болт	2
4	6EK-48538-00	Крышка, верхняя 1	2
5	91690-30010	Не поддается однозначному прочтению	2
6	6E5-48344-00	Прокладка головки блока цилиндров	1
7	90468-18008	Стопор	1
8	6EK-44117-01	Карбюратор	1
9	61A-82588-01	Прокладка	1
10	97985-04116	Прокладка, крышка выхлопного коллектора	2
11	95D75-06040	Игла, клапан топливный	2
12	63P-44122-00	Прокладка, поплавковая камера	1
13	90202-08M20	Пружина толкателя	1
14	90468-18008	Стопор	2
15	6EK-44121-00	Камера, поплавковая	1
16	90386-06M12	Пружина	1
17	6EK-44120-01	Жиклер главный	1
17	6EK-44120-11	Жиклер главный	1
18	93210-09165	Кольцо уплотнительное	1
19	90386-10001	Поплавок	1
20	90201-11008	Винт, регулировочный	1
21	90468-180A0	Трубка	1
22	6EK-44118-00	Карбюратор	1
23	95D95-06030	Пластина, анодная	2
24	93501-04M02	Гайка	1
25	90501-12082	Стопорная пружина тяги	1
26	648-42715-00	Пружина 2	1
27	60V-8259F-01	Клапан игольчатый	1
28	6E5-48344-00	Прокладка головки блока цилиндров	1
29	90468-18008	Стопор	1
30	6EK-42154-00	Камера поплавковая в сборе	1
31	68V-42171-00	Прокладка	1
32	90201-06M05	Держатель, трос	1
33	90109-06288	Игла	1
34	6EK-41213-00	Шайба, пружинная	1
35	6EK-44135-00	Прокладка	1
36	90109-06288	Игла	1
37	90201-06M05	Держатель, трос	1
38	6EK-41237-10	Штуцер, топливный	1
39	6EK-41635-00	Хомут, топливный шланг	1
40	6EK-41662-00	Карбюратор 2	1
41	95D95-06030	Пластина, анодная	2
42	6EK-42157-00	Камера, поплавковая	2
43	90386-10001	Поплавок	2
44	91690-30018	Крышка, стопорная	2
45	6EK-41237-00	Штуцер, топливный	1

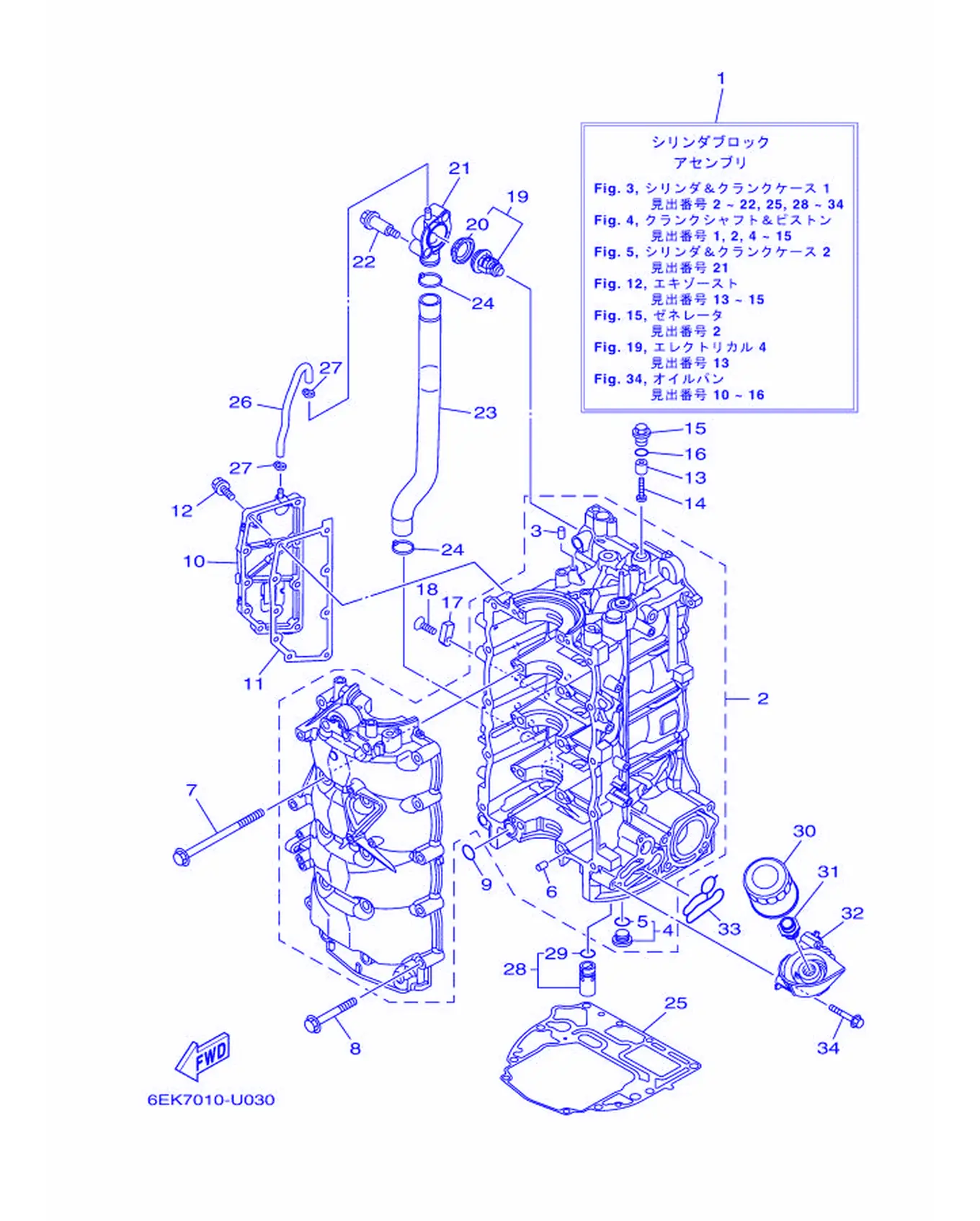

Рис. 17ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6EK-W009B-14-9S	Шланг топливный	1
2	6EK-15109-02-9S	Прокладка крышки	1
3	93606-19M23	. Подшипник коленвала	1
4	6EK-11313-00	Винт, крепления	1
5	93210-207A0	Кольцо уплотнительное	1
6	93606-12019	. Пластина, корпус насоса	10
7	90119-10057	Игла, запорная	10
8	90105-08170	Игла, клапан	10
9	93210-19MJ1	Уплотнительное кольцо	1
10	6EK-15414-00-9S	Крышка 1	1
11	6EK-15353-01	Пружина, иглы	1
12	90105-06037	Наклейка, предупреждение	9
13	6G8-11325-00	Игла	1
14	98980-05025	Шланг, топливный	1
15	6G8-11197-B0	Винт, топливный	1
16	93210-13M63	Кольцо уплотнительное	1
17	63P-11325-01	Штифт	1
18	90151-06M02	Винт с потайной головкой	1
19	6EK-12411-00	Ось поплавка	1
20	6EK-12412-00	Втулка, оси поплавка	1
21	6EK-12413-00	Крышка, оси поплавка	1
22	90109-06286	Прокладка	2
23	6EK-1243A-00	Винт 1	1
24	90465-11M59	Прокладка	2
25	6EK-11351-01	Корпус насоса в сборе	1
26	6EK-12483-00	Крышка 3	1
27	90465-11M10	Хомут	2
28	6EK-13490-00	Поплавковая камера в сборе	1
29	6CB-13473-00	Уплотнительное кольцо	1
30	5GH-13440-72	Клапан игольчатый в сборе, карбюратор	1
31	90401-20007	Прокладка, крышка	1
32	6EK-13446-00	Шайба	1
33	6EK-13475-00	Корпус насоса	1
34	90105-06151	Шайба, пружинная	3

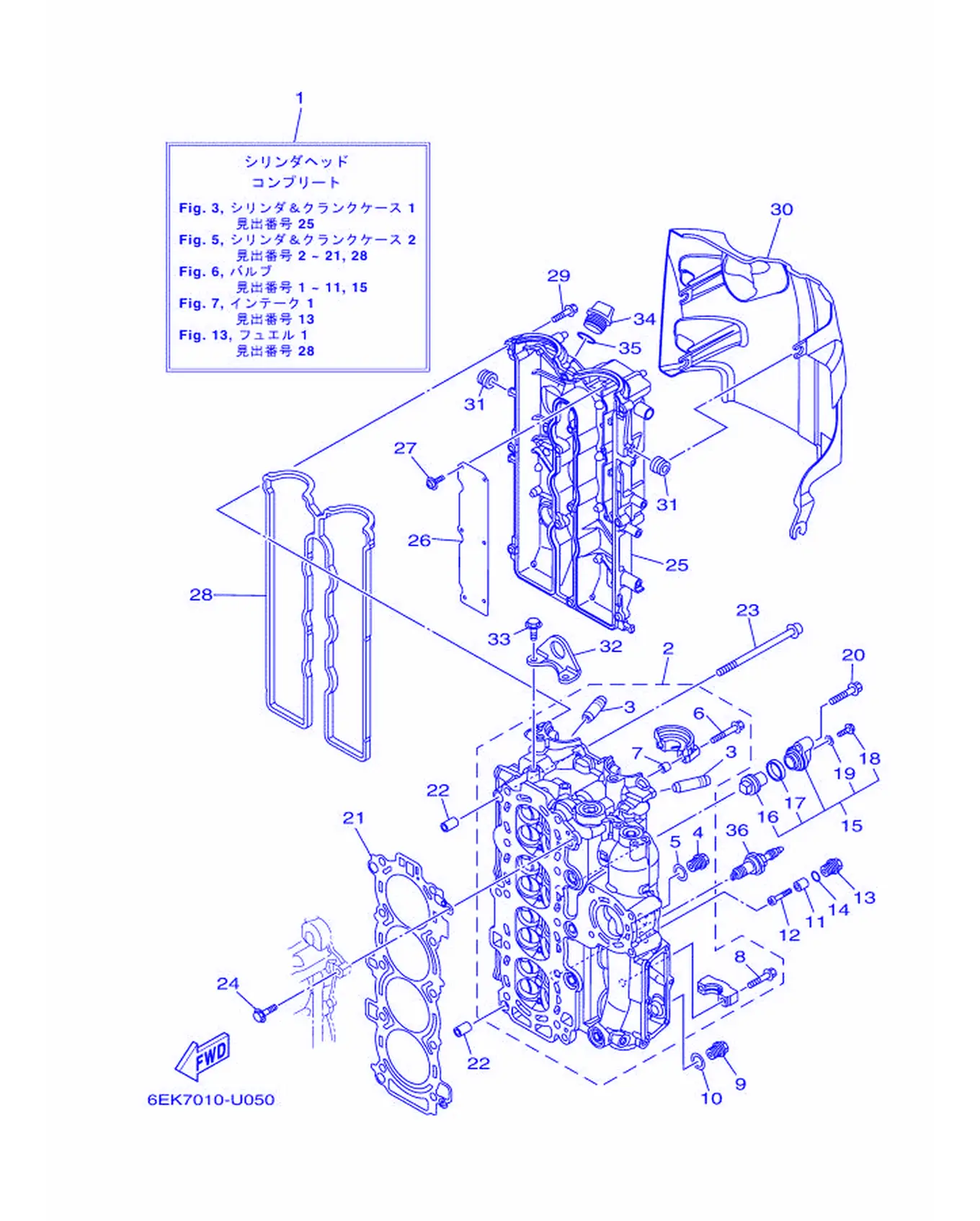

Рис. 18ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6EK-W009A-02-9S	Поплавок в сборе	1
2	6EK-11110-00-9S	Поплавок в сборе	1
3	6DA-11133-10	Корпус, крышка 1	16
4	90340-18M09	Крышка, корпус водяного насоса	1
5	90201-186F1	Крышка, корпус насоса	1
6	90119-07235	Прокладка, крышка термостата	4
7	91809-08006	Направляющая втулка, штифт	4
8	90119-07234	Прокладка, крышка цилиндра	16
9	90340-14M06	Крышка, глушитель впуска	1
10	90430-14115	Прокладка	1
11	6G8-11325-00	Игла	1
12	98980-05025	Шланг, топливный	1
13	6G8-11197-B0	Винт, топливный	1
14	93210-13M63	Кольцо уплотнительное	1
15	69J-11301-02	Шток дроссельной заслонки в сборе	1
16	6ML-11325-00	Шток	1
17	67F-11328-01	Втулка	1
18	90105-06M07	Болт, с шайбой и шестигранной головкой	1
19	90430-06M03	. Прокладка	1
20	95D75-08040	Прокладка, крышка топливного насоса	1
21	6EK-11181-00	Корпус насоса, поплавок 1	1
22	99530-14016	Держатель, защелка	2
23	90149-10072	Пружина	10
24	90105-06037	Наклейка, предупреждение	1
25	6EK-11191-10	Крышка, поплавок 1	1
26	6EK-11168-00	Крышка, пружина	1
27	97607-04208	Пружина, регулировка холостого хода	6
28	6EK-11193-00	Корпус насоса, крышка 1	1
29	95D95-06030	Пластина, анодная	12
30	6EK-11192-01	Крышка, поплавок 2	1
31	90480-12314	Прокладка	4
32	6EK-11119-00	Рычаг, клапан	1
33	95D95-08020	Прокладка, крышка топливного насоса	2
34	6G8-15363-00	Поплавок, крышка	1
35	93210-24M79	. O-образное кольцо	1
36	94709-00437	Свеча зажигания (NGK LKR6E)	4

Рис. 19Выключатели и панель 1 Switch & Panel 1

REF	Номер детали	Наименование	Кол-во
1	6R5-82570-0A	Жиклер главный в сборе	1
2	704-82571-02	. Крышка, корпус	1
3	6R5-82588-01	. . Заглушка	1
4	6R5-82510-04	Жиклер холостого хода в сборе	1
5	676-82577-01	. . Колпачок, шнур	1
6	703-82532-00	. . Колпачок	1
7	688-82575-02	Клапан обратный в сборе	1
8	682-82556-00	Рычаг, стопор	1
9	64D-82581-00	. Стартер, стартер	1
10	97303-05012	Табличка	1
11	92903-05100	. Головка болта со шпилькой	1
12	95303-05700	. Гайка	1
13	6R5-83383-00	Упор	1
14	90149-05M05	Винт	4
15	95303-05600	Гайка	4
16	92903-05100	. Головка болта со шпилькой	4
17	92903-05600	. Шайба, пластина	4
18	688-8258A-70	Кабель стартера, отрицательный (L=7.0M)	1

Рис. 20Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6EM-81800-02	Винт регулировки качества смеси в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-11	Винт холостого хода в сборе	1
5	69J-81801-11	Винт	1
6	67F-81813-00	. . Стопор, болт	4
7	6CB-81820-00	Винт крепления поплавка в сборе	1
8	6CB-81807-00	Пружина, винт качества смеси	1
9	6CB-81832-00	Трубка, топливная	1
10	6CB-81836-00	Штуцер, дренаж	1
11	67F-81821-00	. . Болт, пружина 1	1
12	67F-81841-00	. . . Прокладка	1
13	67F-8183R-00	. . . Пружина	1
14	6CB-81809-00	Прокладка	1
15	67F-81891-00	. . Крышка, пружина	1
16	67F-81830-00	. . Болт, пружина 2	1
17	60V-8183T-00	. . Крышка, фиксатор	3
18	6CB-81842-00	Крышка	1
19	6C5-81839-00	. Заглушка	1
20	6EM-81941-01	Винт сливной в сборе	1
21	6C5-81869-00	. Крышка, защелка	1
22	6CB-81826-00	Прокладка	2
23	69J-81828-00	. Защелка 2	2
24	67F-81846-00	. Винт	2

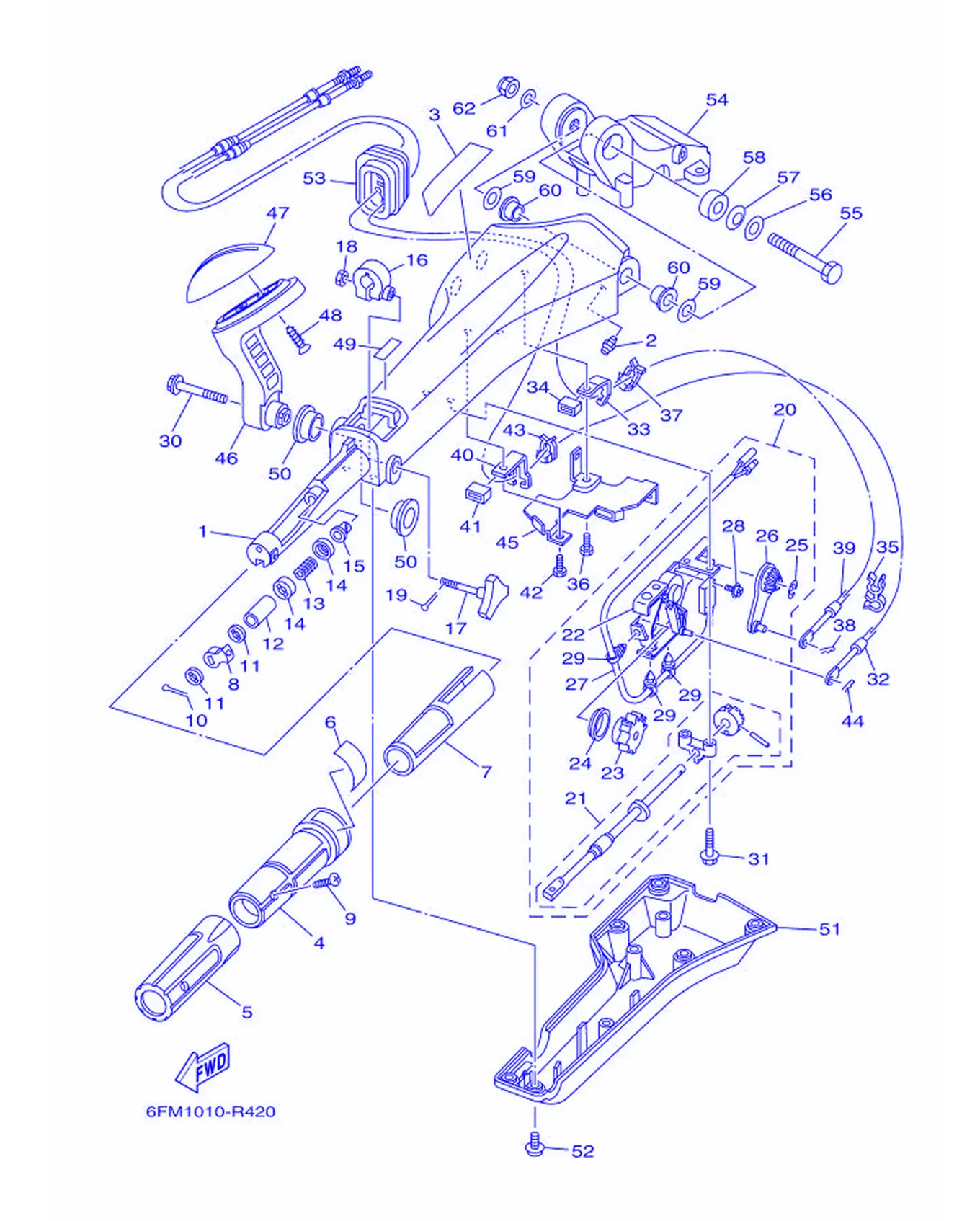

Рис. 21Рулевое управление 1 Steering 1

REF	Номер детали	Наименование	Кол-во
1	6X4-42111-02-8D	Крышка, стартер	1
2	93700-06002	Прокладка, головка	1
3	6X4-48215-00	Болт	1
4	6X4-42119-01	Прокладка, крышка стартера	1
5	6X4-42177-01	Винт, регулировочный	1
6	6X4-42137-00	Пружина, фиксатор	1
7	6X4-41291-00	Шайба	1
8	6X4-44139-01	Втулка	1
9	90152-05007	Винт, потайная головка	1
10	91490-20010	Шплинт	1
11	6X4-44177-00	Шайба	2
12	6X4-42128-00	Гребной винт 1	1
13	90501-23215	Стопорное устройство	1
14	6X4-44188-00	Шайба	2
15	90386-08032	Проставка	1
16	63D-42126-00	Прокладка, крышка топливного насоса	1
17	6X4-48154-00	Стопорная гайка	1
18	95380-06600	Тяга, соединительная	1
19	91490-20010	Шплинт	1
20	6X4-44100-01	Прокладка корпуса	1
21	6X4-42115-00	Крышка корпуса водяного насоса	1
22	6X4-44102-00	Корпус водяного насоса	1
23	6X4-47731-01	Крышка	1
24	6X4-44132-00	Уплотнение	1
25	6X4-14137-00	Прокладка	1
26	6X4-48261-00	Рычаг дросселя	1
27	6X4-82540-00	Шланг топливный	1
28	703-48129-00	Винт 3	2
29	6X4-42821-00	Крышка головки	3
30	97E95-08540	Крышка, корпус водяного насоса в сборе	1
31	97E95-06530	Табличка, инструкция по эксплуатации	2
32	6EK-48321-00	Стартер	1
33	6X4-48538-00	Прокладка головки 1	1
34	6X4-26367-01	Поплавок	1
35	90464-09M42	Прокладка	1
36	97D95-06014	Крышка, корпус водяного насоса в сборе	1
37	63D-48538-00	Прокладка, вал 1	1
38	90468-10005	Прокладка	1
39	6EK-26301-00	Сальник коленчатого вала передний	1
40	6X4-48538-10	Прокладка головки 1	1
41	6X4-26367-01	Поплавок	1
42	97D95-06014	Крышка, корпус водяного насоса в сборе	1
43	63D-48538-00	Прокладка, вал 1	1
44	90468-10005	Прокладка	1
45	6X4-42159-00	Стойка	1
46	6X4-44159-A0-8D	Винт, крепление	1
47	6X4-44173-00	Пластина корпуса	1
48	97780-60920	Сальник коленвала	2
49	6X3-44191-00	Шестерня приводная	1
50	90386-26MA3	Прокладка	2
51	6X4-42131-11	Крышка корпуса насоса	1
52	97985-06216	Сальник вала	6
53	6X4-42725-01	Поплавок	1
54	63D-42121-22-8D	Игла клапана	1
55	90101-12014	Табличка, с инструкцией	1
56	92990-12200	Болт, шестигранный	1
57	90206-12M22	Прокладка, картер	1
58	90387-12M02	Втулка (кольцо)	1
59	90201-12035	Клапан дросселя	2
60	90386-12003	Уплотнение	2
61	92990-12600	Прокладка, крышка	1
62	90185-12M12	Гнездо, втулка	1

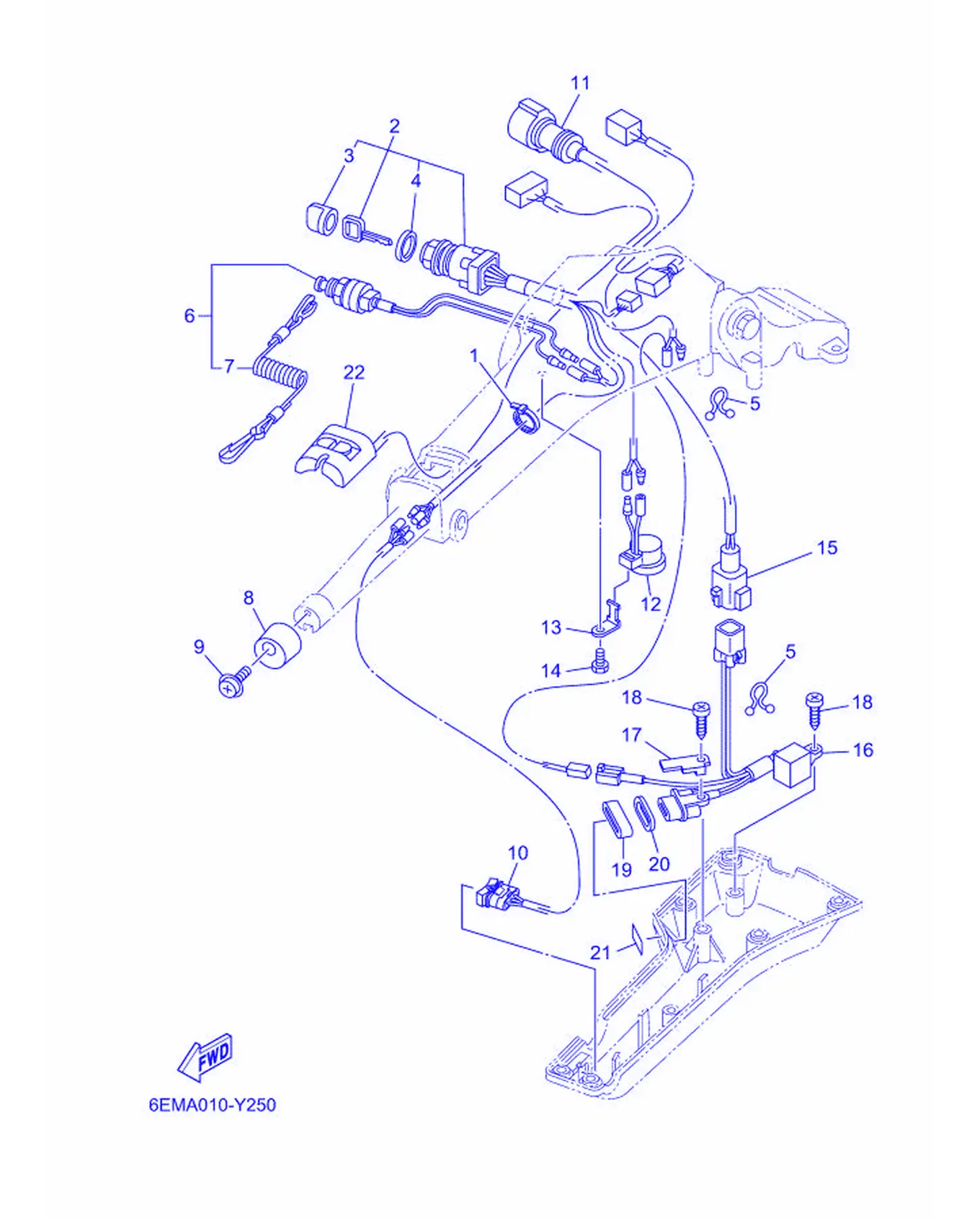

Рис. 22Рулевое управление 2 Steering 2

REF	Номер детали	Наименование	Кол-во
1	90465-11M10	Хомут	1
2	6X4-82510-11	Шланг топливный	1
3	676-82577-01	. . Колпачок, шнур	1
4	703-82532-00	. . Колпачок	1
5	90464-08M07	Покрытие	2
6	688-82575-02	Клапан обратный в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	6X4-42728-00	Поплавок	1
9	97980-06216	Прокладка, впускной коллектор	1
10	6X4-82563-11	Шайба & гайка стопорная передняя	1
11	6X4-82586-11	Шланг топливный, армированный (L:950MM)	1
12	6X4-83383-00	Винт	1
13	6X4-83386-00	Шайба, винт	1
14	97D95-06014	Крышка, корпус водяного насоса в сборе	1
15	6X4-83653-20	Шланг, подача (L:700MM)	1
16	6C5-84301-10	Прокладка карбюратора передняя 1	1
17	6X4-44114-00	Прокладка	1
18	97780-60620	Пружина, фиксатор	2
19	6X4-42727-01	Прокладка	1
20	6FM-83589-00	Прокладка	1
21	6X4-85415-00	Метка	1
22	6X4-81860-00	Шланг топливный	1

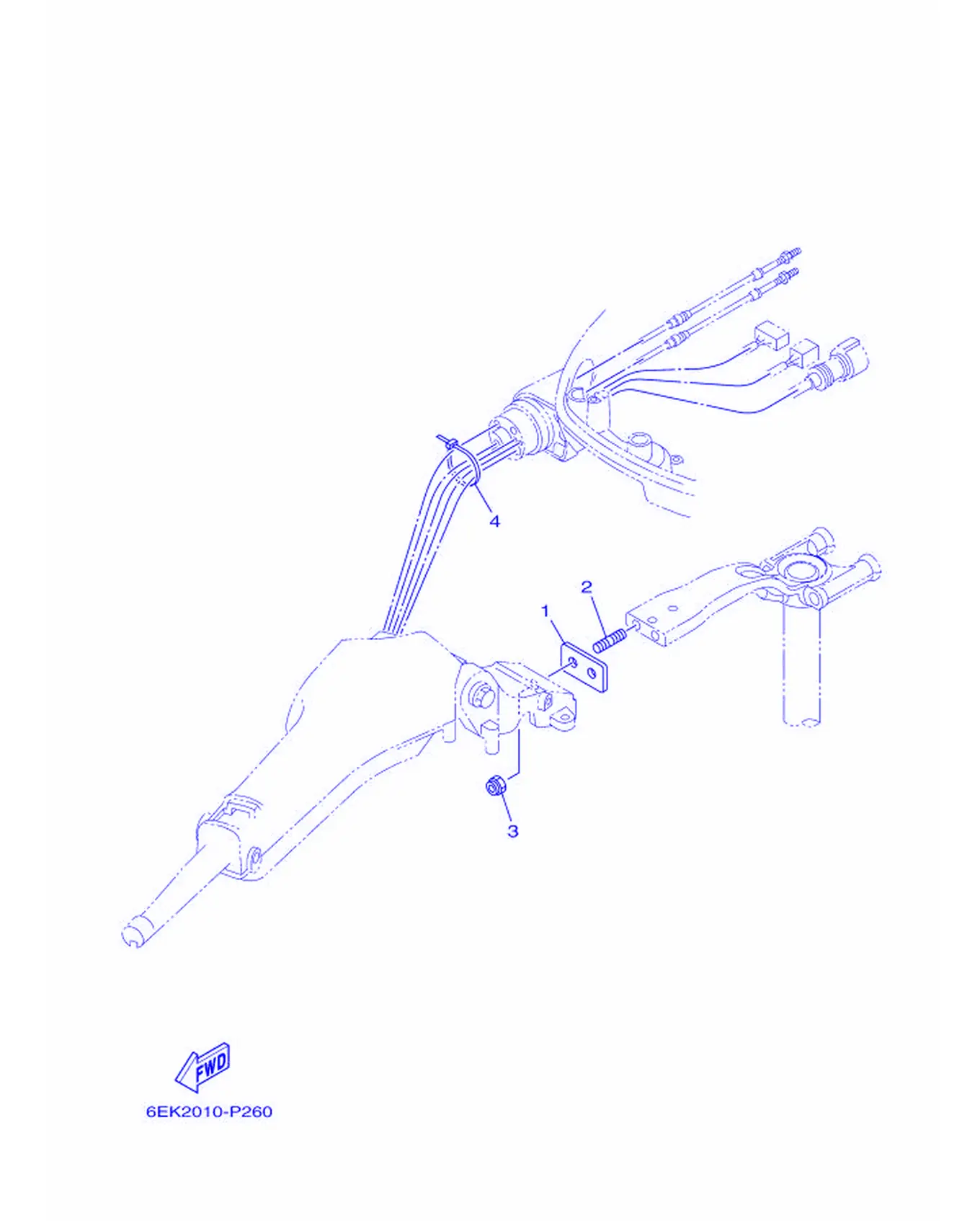

Рис. 23Рулевое управление 3 Steering 3

REF	Номер детали	Наименование	Кол-во
1	6EK-42121-00	Прокладка, крышка	1
2	90116-10063	Крышка, топливный бак	2
3	90185-10027	Крышка, корпус насоса	2
4	90465-13M24	Патрубок	1

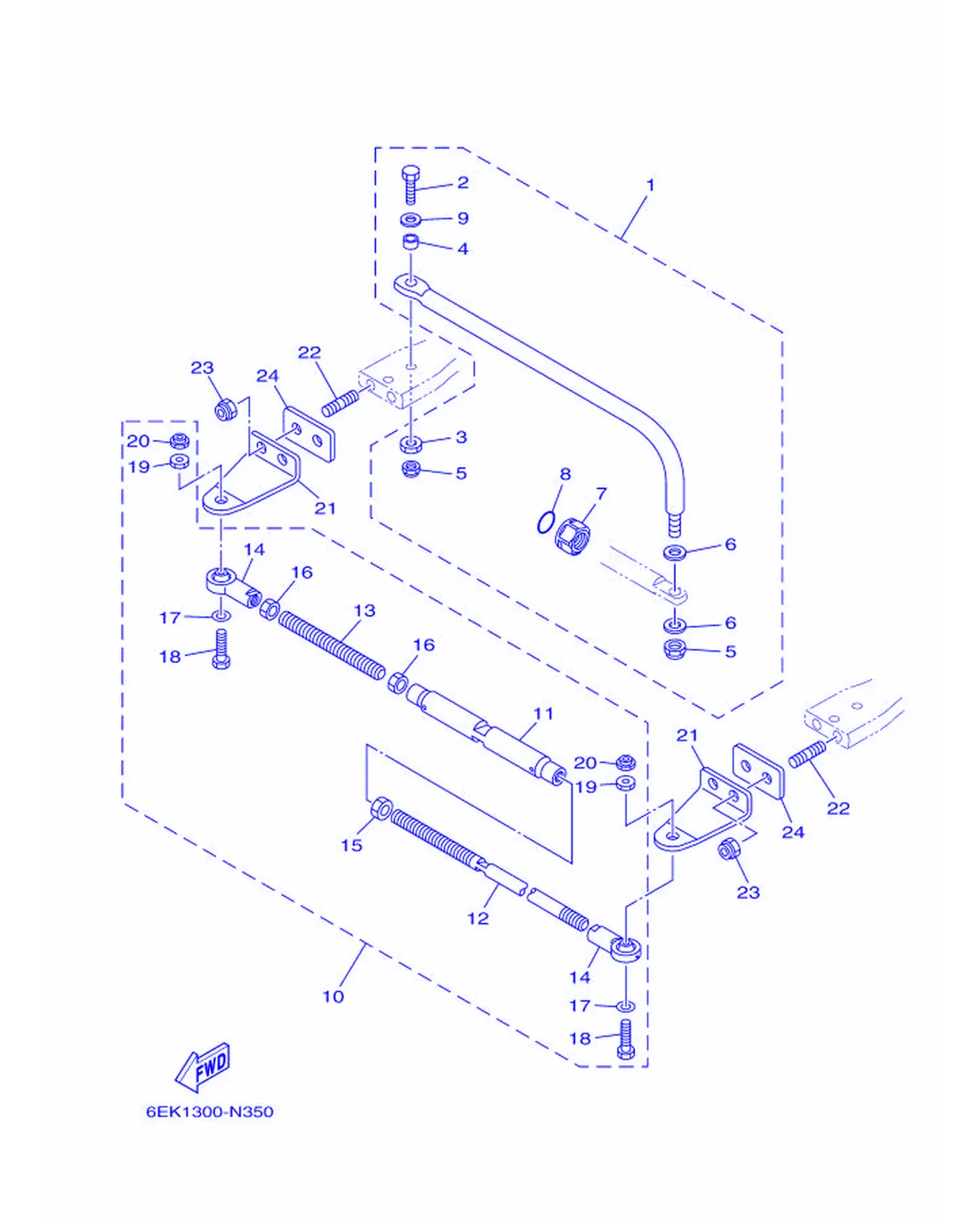

Рис. 24НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6EK-61350-00	Поплавок карбюратора в сборе	1
2	6E5-61355-00	. Табличка	1
3	90170-09M03	Гайка	1
4	90387-10M42	Втулка	1
5	90185-09M01	. Крышка, корпус	2
6	90201-10M20	. Прокладка, крышка	2
7	6E5-43145-01	. Контакт, держатель щёток	1
8	93210-16275	. Уплотнительное кольцо	1
9	90201-10081	Корпус, трос	1

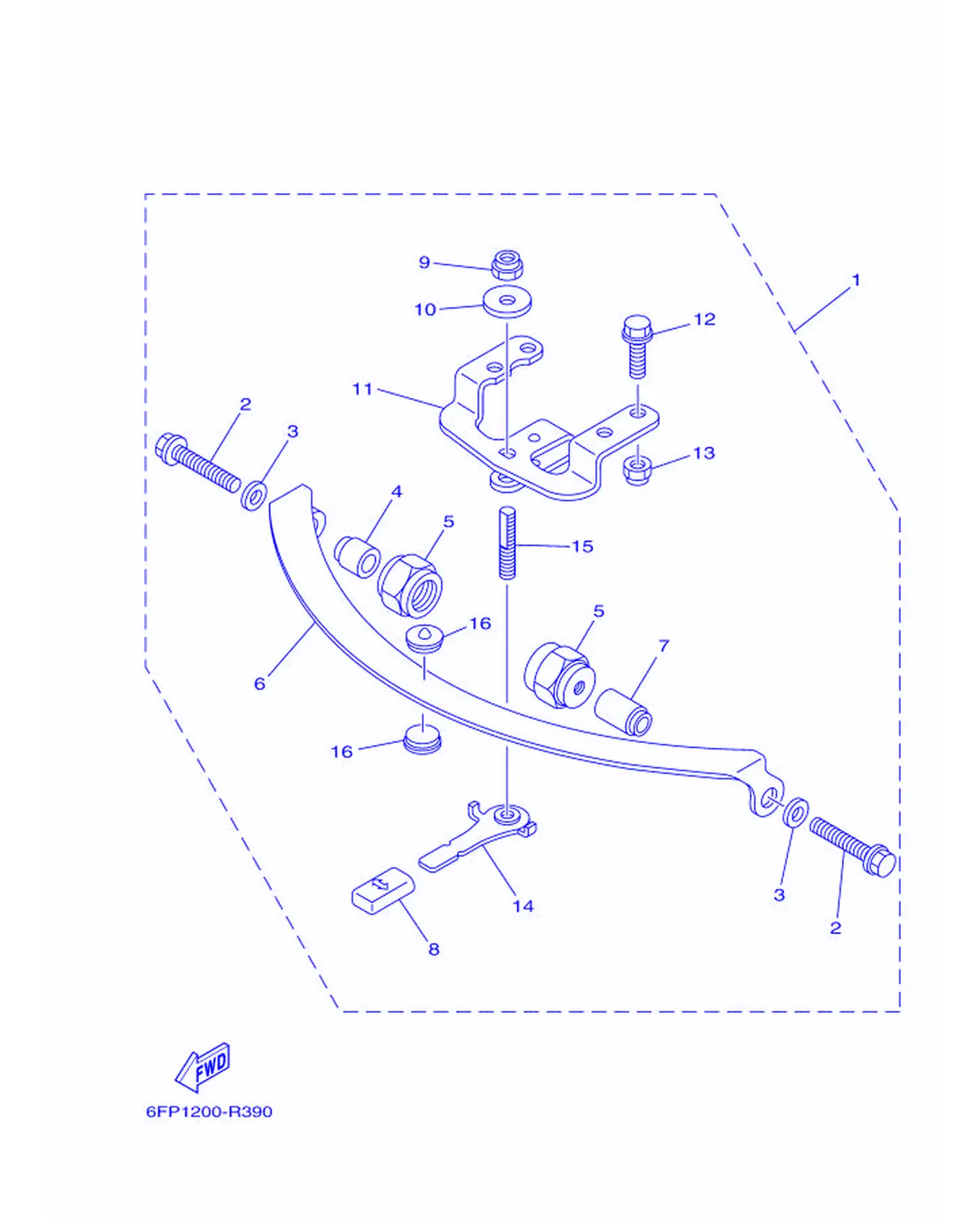

Рис. 25РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	67G-42508-12	Поплавок карбюратора в сборе	1
2	90119-08193	Крышка, крепление	2
3	90201-08M01	Шайба, пластина	2
4	67G-42541-00	. Прокладка 1	1
5	67G-42546-00	. Гайка	2
6	63D-42527-00	. . Пластина, фрикционная	1
7	67G-42541-10	. Прокладка 1	1
8	682-43318-01	Крышка	1
9	90185-10M14	. Крышка, корпус насоса	1
10	90201-10M76	Шланг топливный	1
11	6X4-42526-00	Корпус, топливный насос	1
12	97E95-08525	Крышка, корпус водяного насоса в сборе	2
13	90185-08057	Крышка, топливный фильтр	2
14	67G-42561-00	. Крышка	1
15	67G-42562-00	. Крышка корпуса термостата	1
16	63D-42528-00	. . Пластина, фрикционная	2

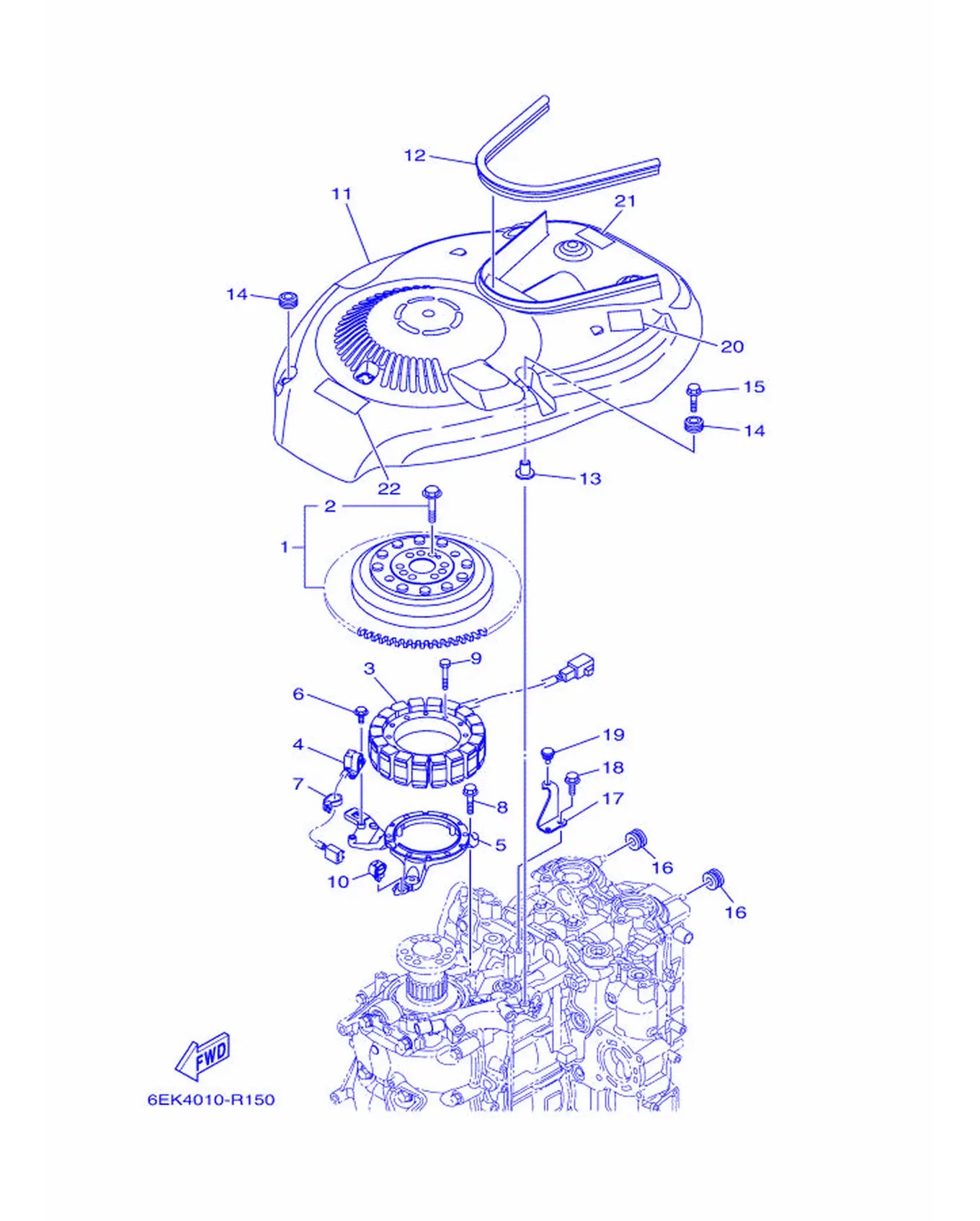

Рис. 26ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6EK-W8145-02	Пружина (крышка)	1
2	6EK-W9010-00	Крышка топливного бака	1
3	6EK-81410-00	Пружина	1
4	6CB-85580-01	Ручка, стартер	1
5	6EK-85561-00	Трос, стопорный	1
6	97595-05516	Крышка, крепление	2
7	90465-13M97	Зажим	1
8	95D95-06030	Пластина, анодная	3
9	91312-06035	Крышка, корпус водяного насоса	6
10	90464-13249	Крышка	1
11	6EK-81337-01	Крыльчатка, водяной насос	1
12	6EK-42617-00	Клапан, игольчатый	1
13	90387-06119	Втулка	1
14	6A0-82317-01	Клапан, игольчатый поплавковой камеры	2
15	95D95-06030	Пластина, анодная	1
16	90480-12314	Прокладка	2
17	6EK-8132G-00	Прокладка	1
18	95D95-06016	Крышка, топливный насос в сборе	1
19	90480-06M19	Глушитель	1
20	6EK-83626-02	Винт 6	1
21	6EK-13437-02	Винт, крепление	1
22	6EE-81994-01	Втулка, шарнир	1

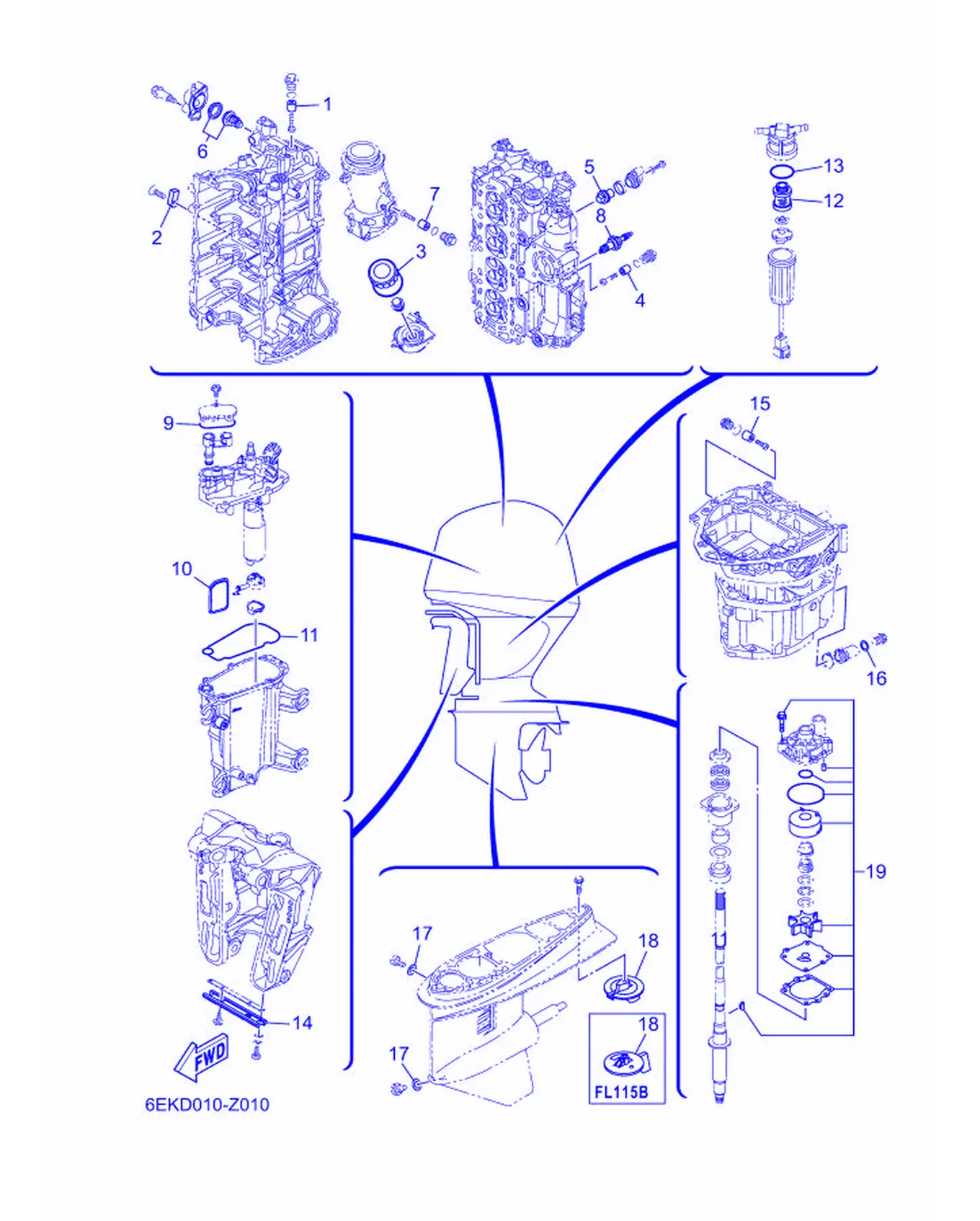

Рис. 27Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6G8-11325-00	Игла	1
2	63P-11325-01	Штифт	1
3	5GH-13440-72	Клапан игольчатый в сборе, карбюратор	1
4	6G8-11325-00	Игла	1
5	6ML-11325-00	Шток	1
6	6EK-12411-00	Ось поплавка	1
7	6EK-11325-00	Крышка	1
8	94709-00437	Свеча зажигания (NGK LKR6E)	4
9	6CB-13016-00	Кольцо уплотнительное	1
10	6LH-13915-00	Шестерня	1
11	6CB-14984-00	Прокладка, корпус топливного насоса	1
12	6D8-24563-00	Прокладка, крышка топливного насоса	1
13	6D8-24564-00	Прокладка	1
14	6H1-45251-03	Крышка	1
15	6G8-11325-00	Игла	1
16	90430-14M09	Прокладка	1
17	90430-08003	Прокладка	2
18	6E5-45371-01	Штифт	1
19	68V-W0078-01	Держатель троса дроссельной заслонки	1

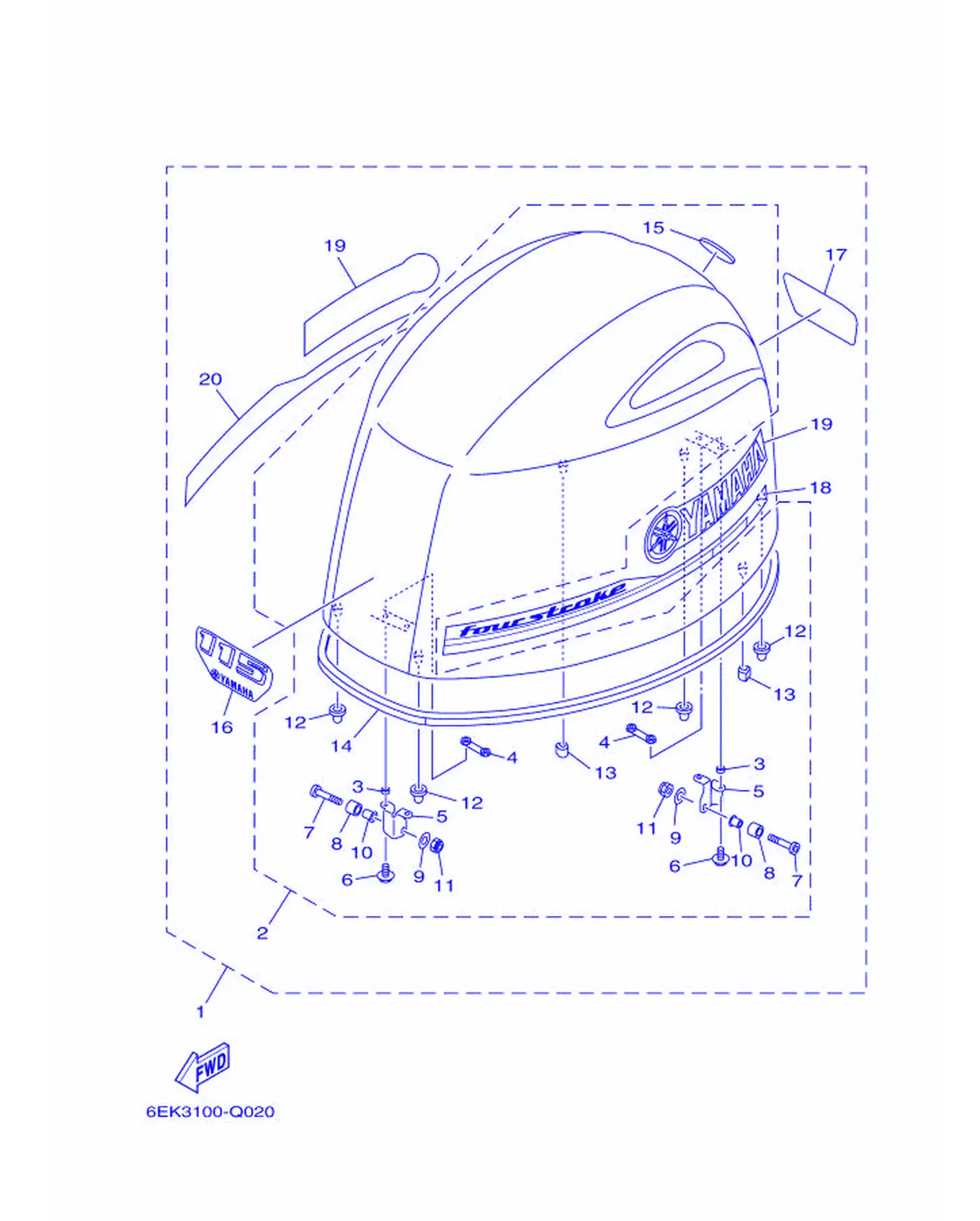

Рис. 28ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6EK-42610-02	Уплотнение карбюратора в сборе	1
2	6EK-4261A-02	Уплотнение карбюратора (комплект)	1
3	90387-07046	. . Гайка	4
4	6EK-42646-00	. . Держатель, поворотный	2
5	6EK-42647-00	. . Пружина, поворотный рычаг	2
6	90105-06039	Наклейка, предупреждение	4
7	90111-08078	. . Пружина	2
8	90387-10094	. . Гайка	2
9	92990-08600	. . Прокладка, крышка	2
10	90387-08M45	. . Гэби-	2
11	95780-08300	Прокладка, дроссельная	2
12	68F-42663-01	. . Прокладка 2	4
13	6EK-42662-01	. . Прокладка	2
14	6EK-42615-01	. . Шестерня	1
15	6DA-42697-00	. . Сальник коленчатого вала	1
16	68V-42677-30	Глушитель, корпус	1
17	68V-42678-41	Глушитель, внутренний	1
18	6EK-42675-00	. . Подшипник, опора 1	1
19	6D6-42681-00	Глушитель, крышка	2
20	6EK-42676-00	. . Подшипник, опора 2	1

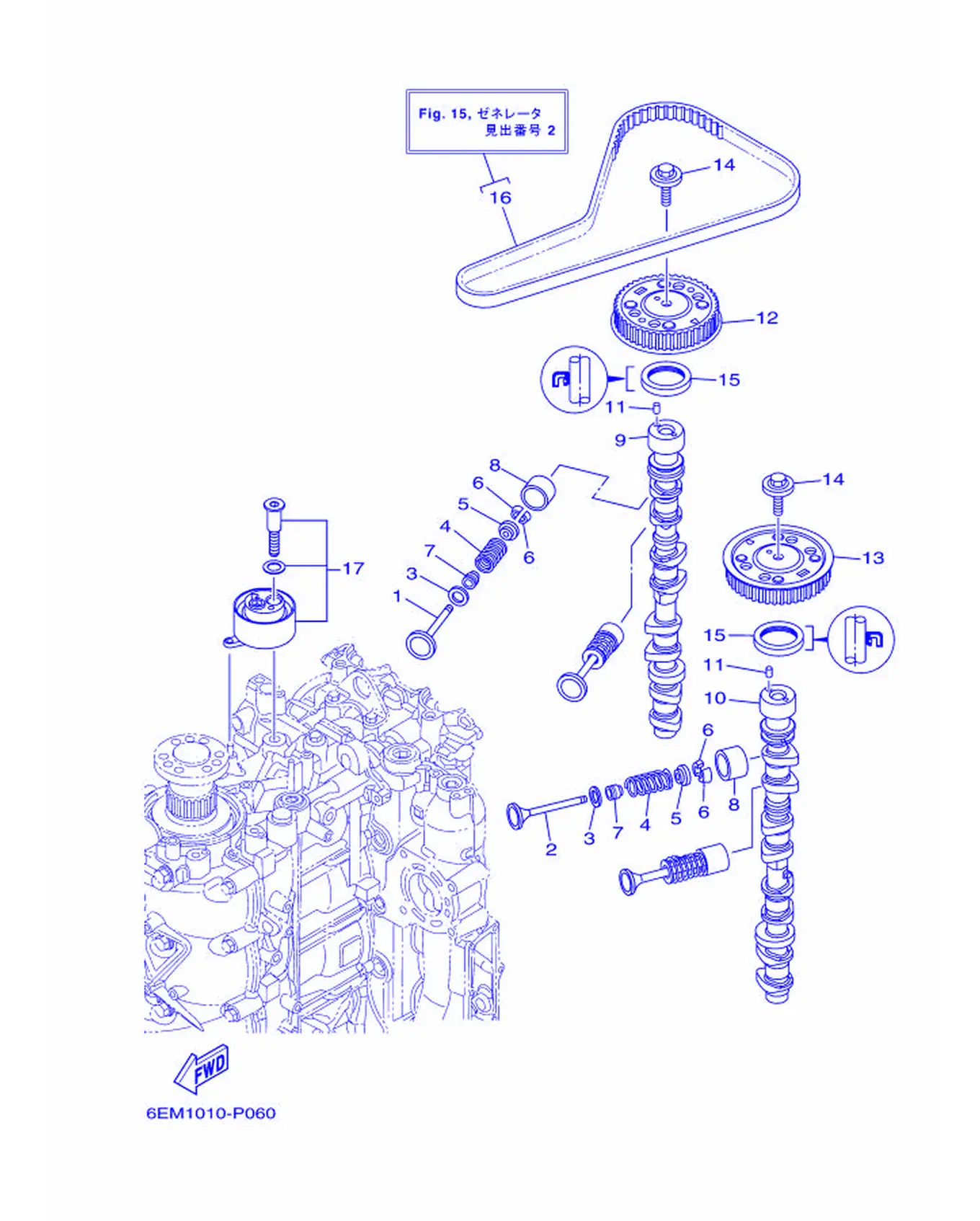

Рис. 29КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6EK-12111-00	. . Крышка, картер	8
2	6EK-12121-00	. . Крышка, головка блока	8
3	62Y-12116-00	. . Прокладка, крышка картера	16
4	30X-12114-00	. . Крышка, картер верхняя	16
5	30X-12117-00	. . Пластина, крышка картера	16
6	30X-12118-00	. . Заглушка, картер	32
7	51Y-12119-00	. . Винт, картер	16
8	6D8-12153-00	Поршень, шток (12)	16
8	6D8-12153-10	Поршень, шток (14)	16
8	6D8-12153-20	Поршень, шток (16)	16
8	6D8-12153-30	Поршень, шток (18)	16
8	6D8-12153-40	Поршень, шток (20)	16
8	6D8-12153-50	Поршень, шток (22)	16
8	6D8-12153-60	Поршень, шток (24)	16
8	6D8-12153-70	. . Штифт, картер (26)	16
9	6EK-12171-00	. . Прокладка 1	1
10	6EK-12181-00	. . Прокладка 2	1
11	93605-10108	Заглушка, ...	2
12	6EK-11537-00	. . Кольцо, поршень	1
13	6EK-11567-00	. . Кольцо, поршень 2	1
14	90119-10050	Гайка, крепление цилиндра	2
15	93102-38008	. Сальник	2
16	6EK-W4624-00	. . Поршень (в сборе с кольцами)	1
17	6EK-11590-04	. . Стопорное кольцо поршневого пальца	1

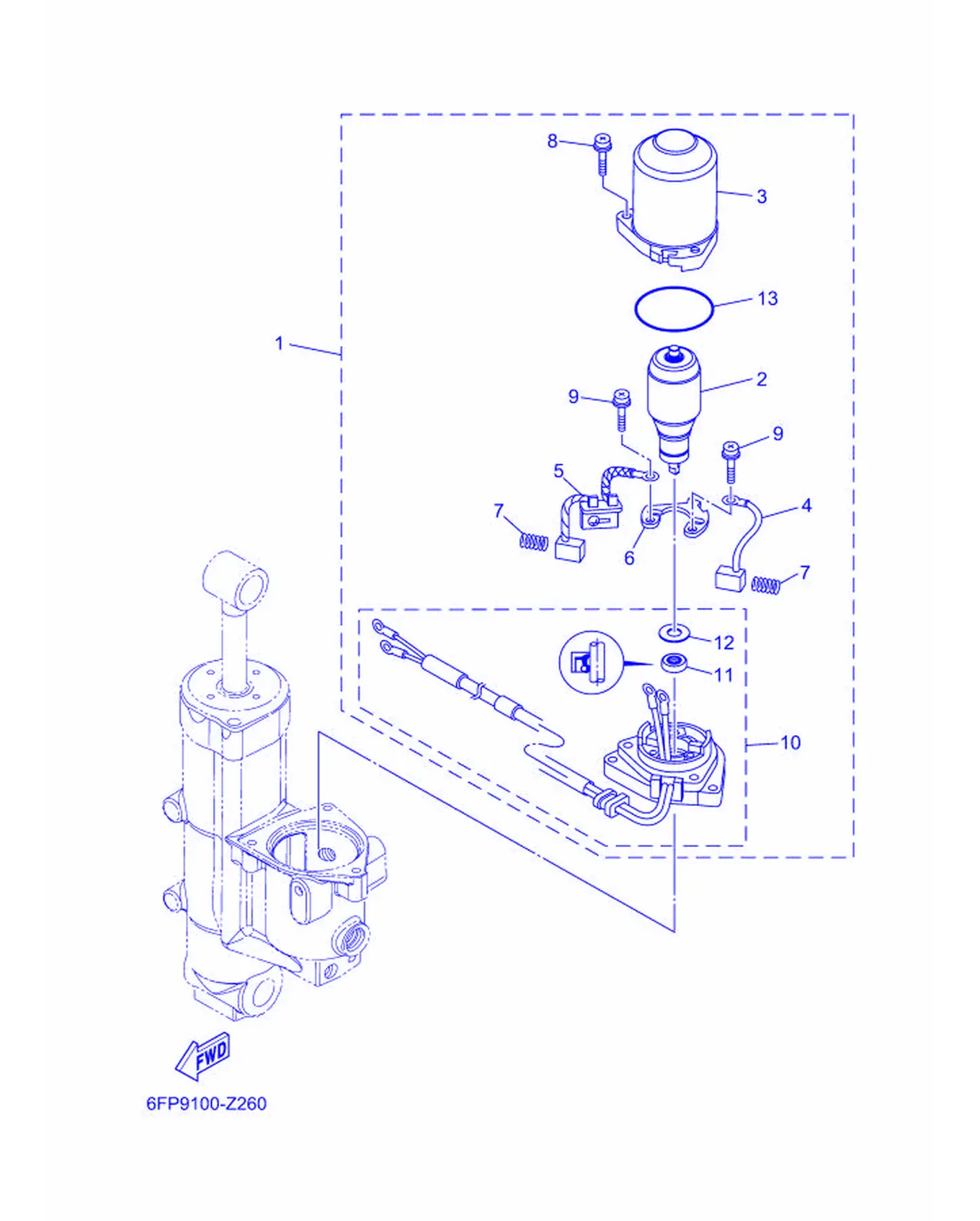

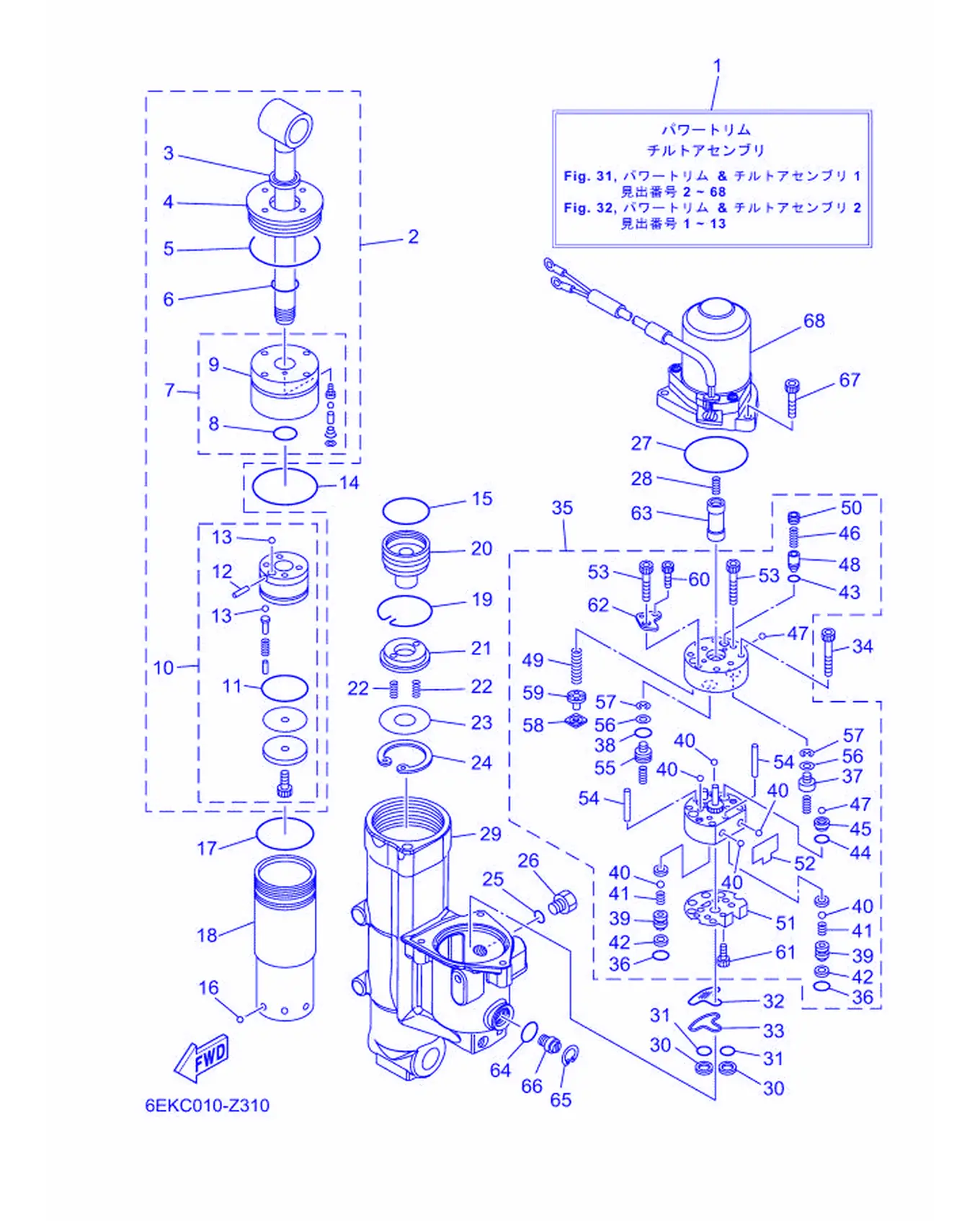

Рис. 30Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	6EK-43800-04	. . Подшипник игольчатый & стопорное кольцо	1
2	6EK-43810-00	. . Стопорное кольцо подшипника	1
3	6H1-43812-00	Сальник, пыльник	1
4	6EK-43821-00	. . Шатун, в сборе	1
5	6EK-43861-00	. . Уплотнение	1
6	6D8-43861-00	. . . Уплотнение	1
7	6EK-4380R-00	. . Сальник коленчатого вала	1
8	6D8-43861-00	. . . Уплотнение	1
9	6EK-43811-00	. . . Шатун, в сборе	1
10	6EK-4380P-00	. . Стопорное кольцо подшипника	1
11	6H1-43862-00	. . . Уплотнение	1
12	91609-16012	. . . Крышка, картер	1
13	93505-32038	. . . Гайка	5
14	67F-43865-00	. . Уплотнение	1
15	6H1-43862-00	. . . Уплотнение	1
16	93503-16003	. . Шарик	6
17	7BB-G3861-00	Уплотнение	1
18	6EK-22471-01	. . Сальник, шестерня приводного вала	1
19	6EK-43875-00	. . Уплотнение, шток	1
20	6EK-4381B-00	. . Стопорное кольцо подшипника	1
21	6EK-43899-00	Прокладка	1
22	62X-4384H-00	Пружина	2
23	6EK-22434-00	Прокладка, дефлектор 1	1
24	99009-47500	Стопорное кольцо	1
25	93210-09165	Кольцо уплотнительное	1
26	6EK-43829-00	Прокладка, крышка	1
27	93210-68N50	. О-кольцо	1
28	62X-4384H-00	Пружина	1
29	6EK-4380K-04	Сальник, коленчатый вал	1
30	6C6-43817-00	Крышка 2	2
31	69J-4389J-00	. Уплотнительное кольцо	2
32	6C5-43816-00	Крышка 1	1
33	6C5-4380G-00	Прокладка	1
34	91318-05045	Крыльчатка	4
35	6EK-43830-00	Корпус водяного насоса	1
36	69J-4389J-00	. Уплотнительное кольцо	2
37	6D8-4384M-00	Пластина, анод 2	1
38	6H1-43883-00	. Уплотнительное кольцо	1
39	6EK-4382E-00	Винт 2	2
40	93505-32038	. . . Гайка	6
41	6C6-43853-00	Шпилька	2
42	6C6-4387G-00	Шайба	2
43	93210-04N51	Уплотнительное кольцо	1
44	93210-064A5	. . Уплотнительное кольцо	1
45	6D8-43851-00	Шестерня, ведущая	1
46	6C5-43855-10	Шпилька	1
47	93501-08001	Гайка	2
48	6D8-43844-00	Пластина, стопорная	1
49	6EK-43856-00	Шпилька, крепление	1
50	6D8-43843-00	Штифт, шпонка	1
51	6C5-43895-00	Шестерня, ведущая	1
52	6C5-43854-00	Шпилька, шпонка	1
53	91318-05030	Крыльчатка	2
54	93604-26256	. Втулка, приводной вал	2
55	6D8-43841-00	Пластина, анод	1
56	69A-4384F-00	. Соединение, нижний вал	2
57	99002-03600	. Сальник	2
58	6H1-4384G-11	Вал, поворотный	1
59	6H1-43844-10	Крышка вала	1
60	91318-03025	Крыльчатка	2
61	91318-03005	Крыльчатка	1
62	6D8-4382L-00	Корпус насоса в сборе	1
63	6EK-43831-00	Прокладка, крышка	1
64	6D8-43863-00	Уплотнительное кольцо	1
65	6H1-43875-00	Штифт золотника	1
66	6EK-43845-00	Штифт, шпонка	1
67	91380-06025	Крыльчатка	3
68	6EK-43880-14	Пружина	1

Рис. 31Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	6EK-43880-14	Пружина	1
2	6LH-43805-00	Стопорное кольцо	1
3	6EK-43804-11	Стопорное кольцо	1
4	6EK-43892-00	Болт 2	1
5	6EK-82181-00	Стопорный винт	1
6	6EK-4380F-00	Прокладка, болт	1
7	62X-4386K-00	Стопор, ...	2
8	63P-43879-10	Штифт, шайба	3
9	97602-04316	Штифт, стопорная шайба	2
10	6EK-43881-14	Гайка, фланец	1
11	6LH-43882-00	. . Кегифудзифу	1
12	6LH-4387G-00	. Хэдзодзиба	1
13	6EK-43862-01	. O-пибэго	1

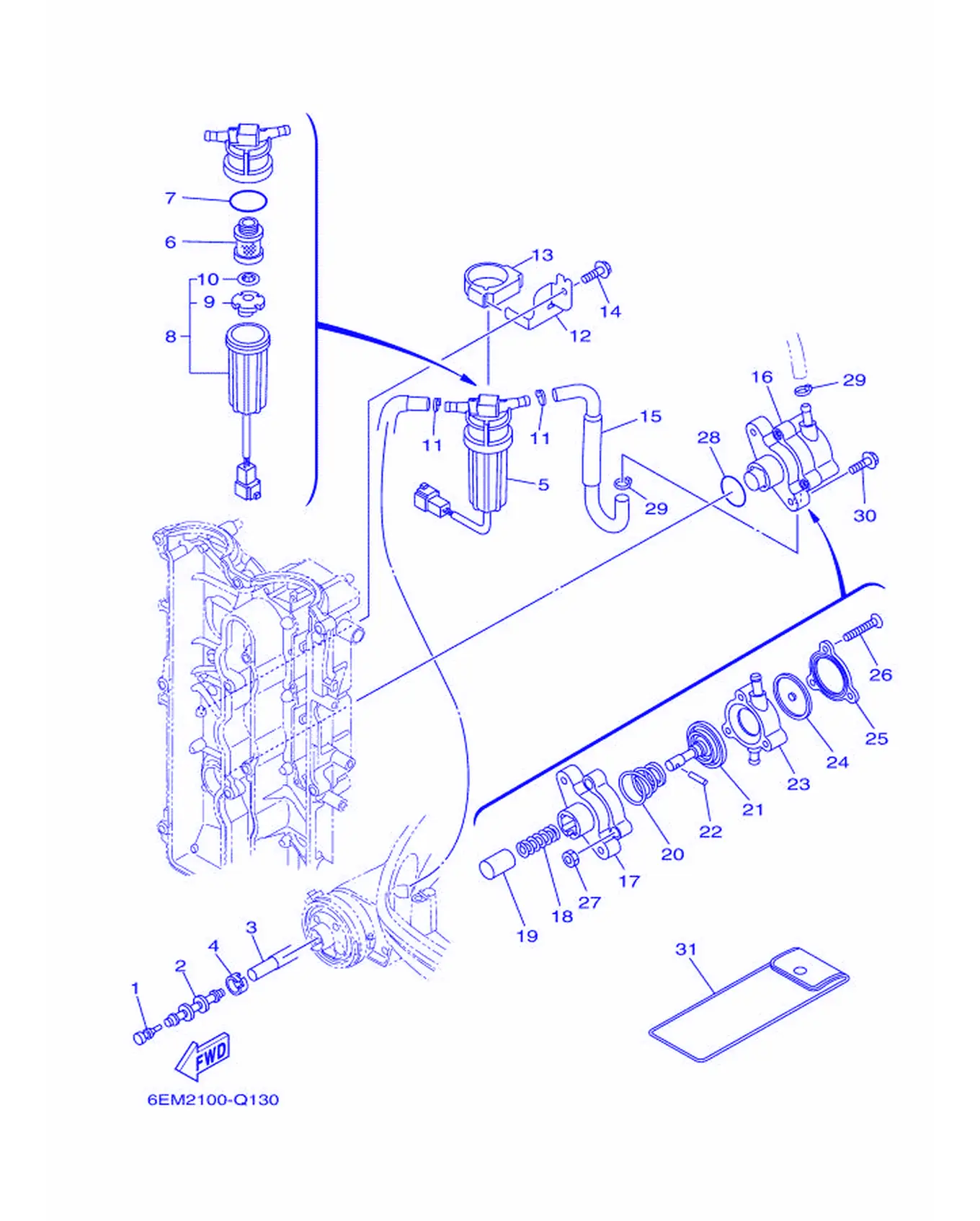

Рис. 32ТОПЛИВНАЯ СИСТЕМА 1 Fuel 1

REF	Номер детали	Наименование	Кол-во
1	689-85547-01	Дзэбэтэ	1
2	6AW-24377-01	Тэгито, дзихигибэда 2	1
3	6EK-24314-00	Тэгито 4	1
4	6E5-24351-51	. Заглушка 1	1
5	6EK-24560-00	Тогифудзэкидзүбэтоби	1
6	6D8-24563-00	Прокладка, крышка топливного насоса	1
7	6D8-24564-00	Прокладка	1
8	6D8-WS24B-00	. Гэдзото, тогифудзэ (TAGдзоко)	1
9	6D8-24469-00	. . Крышка, топливная	1
10	6D8-24519-00	. . Поплавок	1
11	90465-11M10	Хомут	2
12	6EK-24566-00	Тобизадза, тогифудзэ	1
13	6EK-24568-00	Тэбэда, тогифудзэ	1
14	95D95-06016	Крышка, топливный насос в сборе	1
15	6EK-24311-00	Тэгито, топагуфу 1	1
16	6EK-24410-00	Топагуфунабэтодзабэтоби	1
17	68V-24412-00	Гайка 1	1
18	68V-24454-00	Прокладка	1
19	63P-13131-00	. Поплавковая камера	1
20	63P-24423-00	. Сутобибэго, дзэгибатобие	1
21	68V-24411-00	Винт регулировочный	1
22	68V-24374-00	Крышка	1
23	6EK-24413-00	. Нада- 2	1
24	68V-24471-10	Винт регулировочный	1
25	6EK-24414-00	. Нада- 3	1
26	68V-24444-00	Винт	3
27	68V-24149-00	Гайка	3
28	93210-30682	Уплотнительное кольцо	1
29	90465-11M10	Хомут	2
30	90105-06208	Нафуда, тобибэдзи	2
31	67F-28100-03	Дзо-фуко-дзода	1

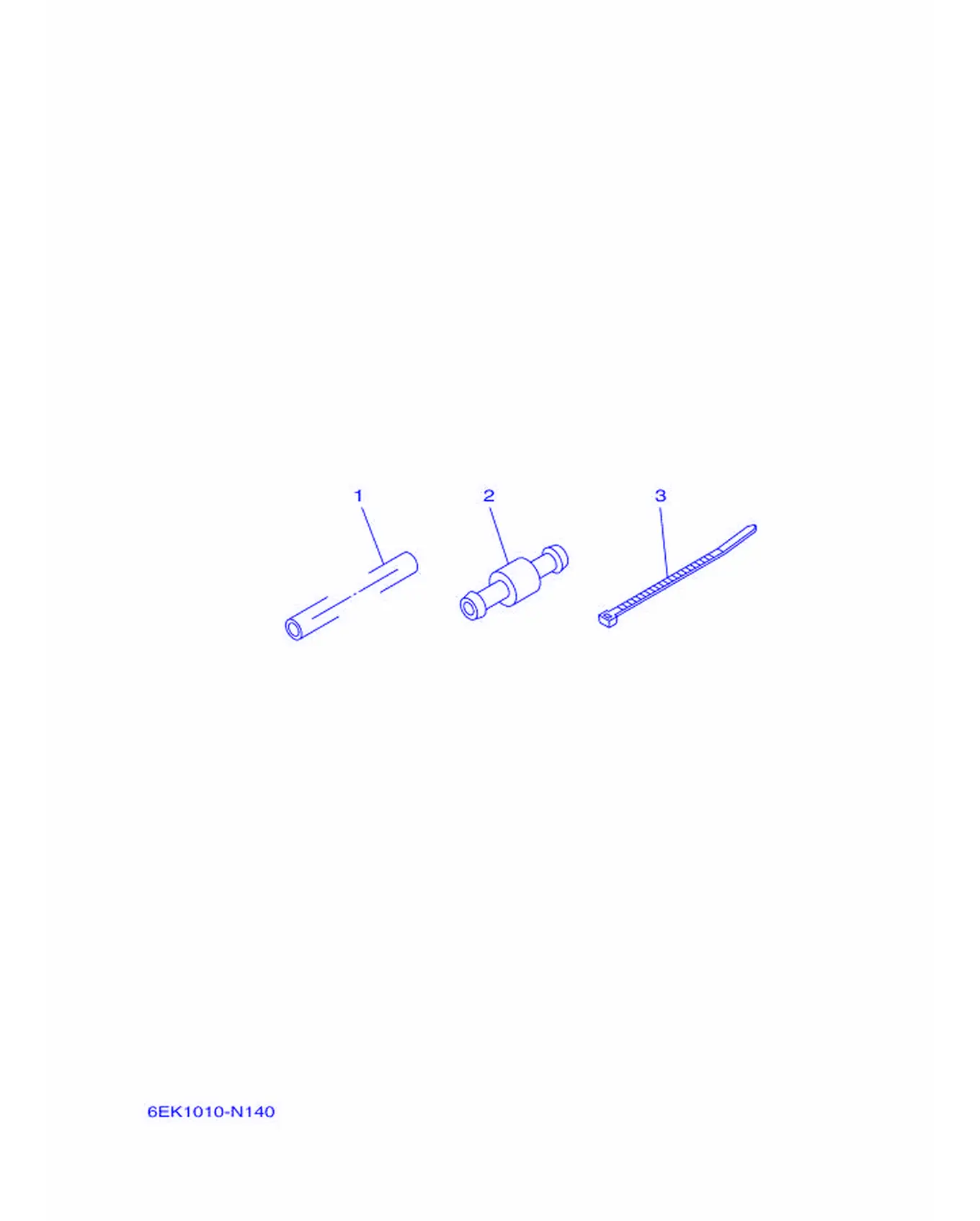

Рис. 33ТОПЛИВНАЯ СИСТЕМА 2 Fuel 2

REF	Номер детали	Наименование	Кол-во
1	90445-13M25	. На-су (L2050)	1
2	6R3-24377-00	Держатель, трос газа 2	1
3	90465-11M10	Хомут	2

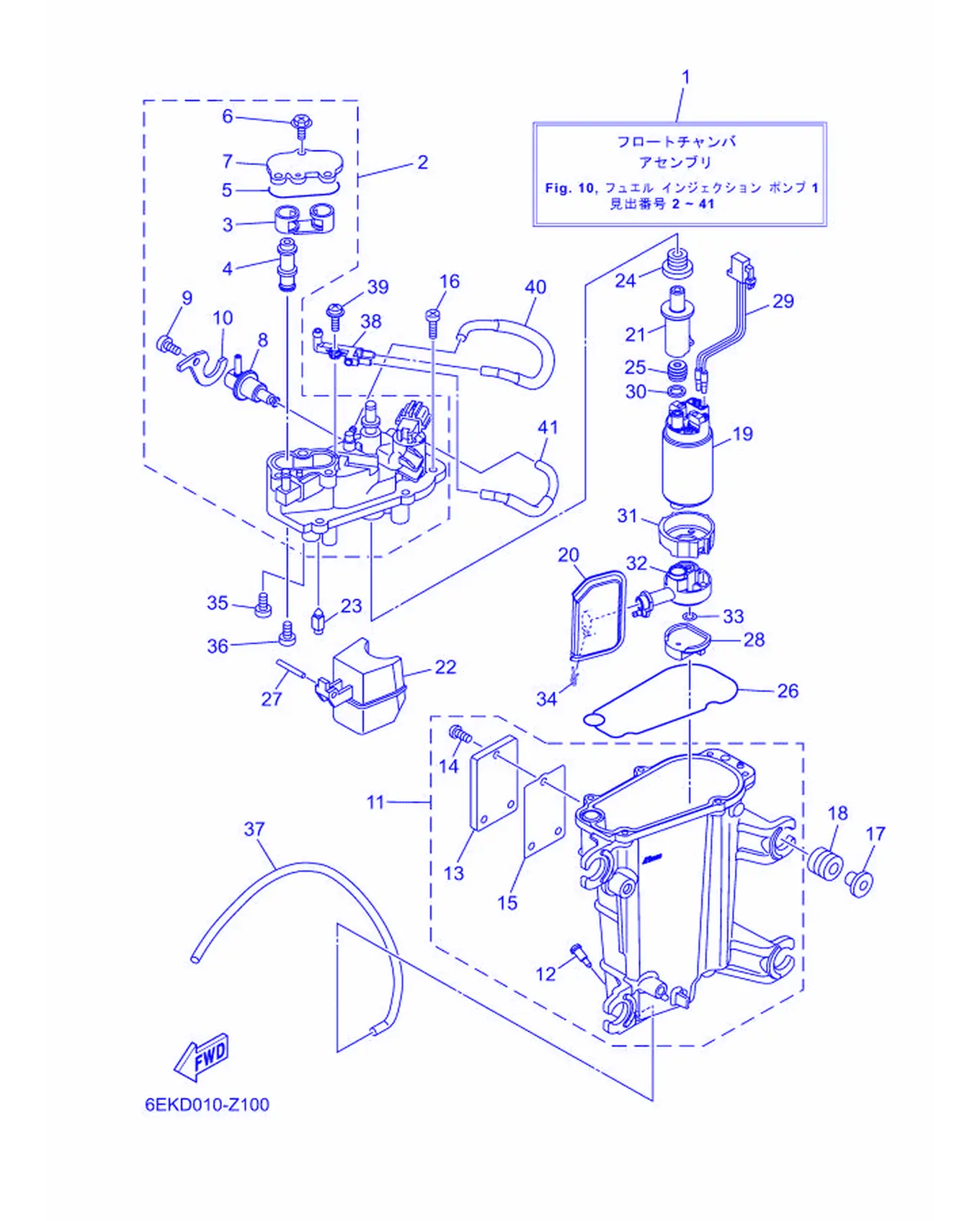

Рис. 34Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	6EK-14180-20	Топу-дасобабэтэкидзүбэтоби	1
2	6EK-14182-00	Гэтэ-, топу-дасобабэтэ	1
3	6EK-24478-00	. Дзихигибэда	1
4	6EK-24481-00	. Тобиго	1
5	6CB-13016-00	Кольцо уплотнительное	1
6	6CB-14216-00	. Винт	3
7	6CB-24217-00	. Прокладка	1
8	6CB-13906-01	. Уплотнение, поплавковая камера	1
9	6CB-14564-00	. Винт	1
10	6DA-14146-00	. Тобу-да	1
11	6EK-14181-00	Нада-, топу-дасобабэтэ 1	1
12	6P2-14191-00	. Поплавок, рычаг	1
13	6EK-24452-00	. Гэтэ-	1
14	6K8-14591-10	. Сугопипа	3
15	6CB-24482-00	. Прокладка 1	1
16	63P-14567-00	. Винт	6
17	63P-13716-00	Гэби-	4
18	6CB-13593-00	. Жиклер	4
19	6FP-13907-01	. Топагуфунабэтодзабэтоби-да	1
20	6LH-13915-00	Шестерня	1
21	6LH-13132-00	Дзихигибэда	1
22	6CB-14985-00	Поплавок	1
23	6CB-14546-00	Вал, тяга	1
24	6LH-1447B-00	Тодзодзипа 1	1
25	6LH-13781-00	Дзэбэтэ, набэто	1
26	6CB-14984-00	Прокладка, корпус топливного насоса	1
27	6P2-14386-00	Крышка, пластина	1
28	6LH-13784-00	Гэтэ-, набэто	1
29	6LH-87226-00	Хэгибатэ-цукикидзүбэтоби	1
30	6LH-13716-00	Гэби-	1
31	6LH-24492-00	Тодзю, тюгуфунабэто	1
32	6LH-13938-00	Тэгито	1
33	6C5-14127-10	. Гопидзото	1
34	6FM-14137-00	. Гопидзото	1
35	4SV-24453-00	Винт	1
36	98507-04008	Винт, полукруглая головка	1
37	6AW-14197-00	Тэгито	1
38	68V-24379-10	Поршень, холостой ход 4	1
39	68V-14216-00	. . Пружина	1
40	6EK-1475H-00	Тэгито 5	1
41	6EK-1475J-00	Винт гребной 6	1

Рис. 35Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J3	Корпус водяного насоса (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-30	Корпус водяного насоса в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-01	Прокладка корпуса водяного насоса	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-57	Винт гребной, шаг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M25	. На-су (L2050)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M24	Вал (L850)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

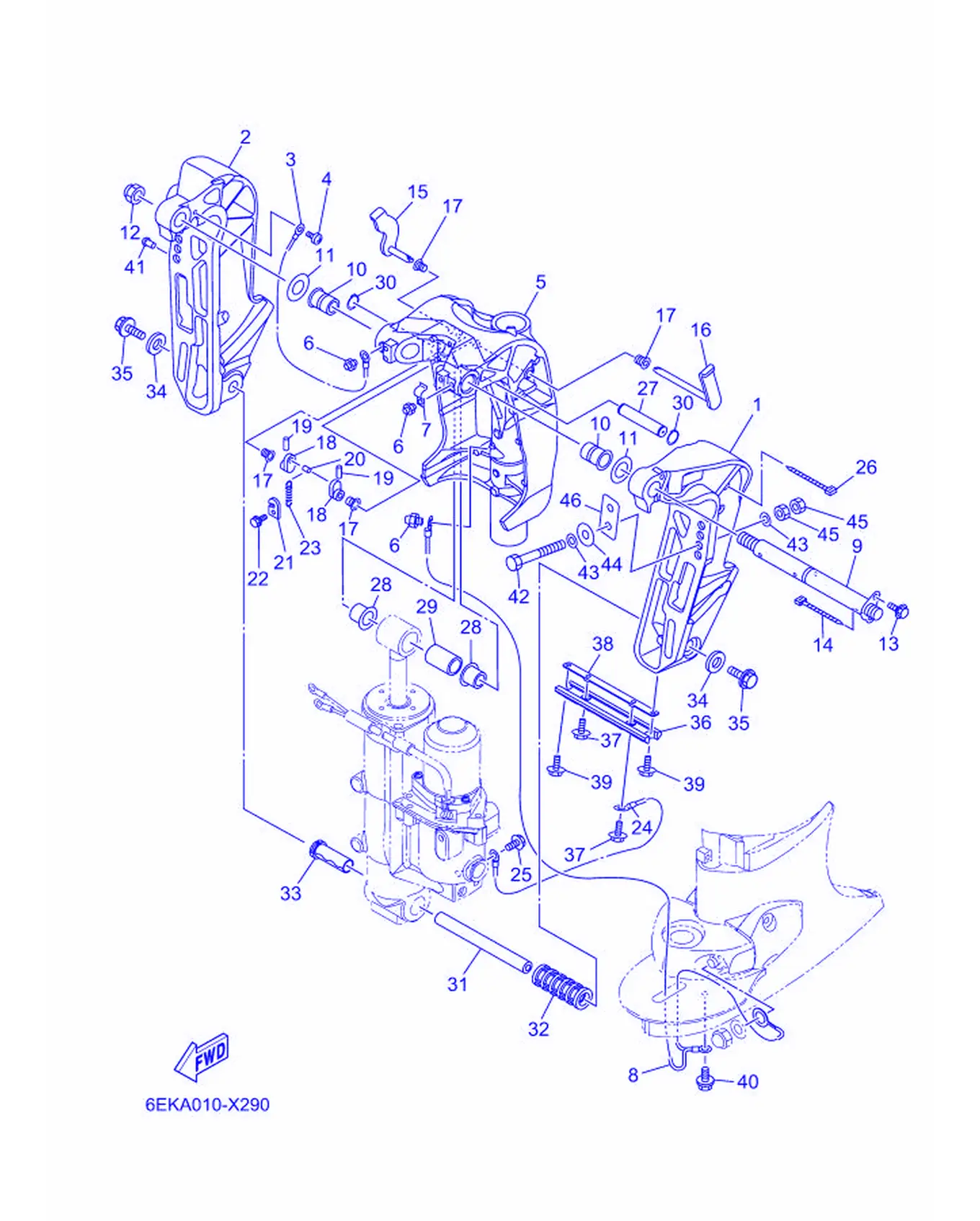

Рис. 36КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6EK-43111-00-8D	Крыльчатка водяного насоса 1	1
2	6EK-43112-00-8D	Крыльчатка водяного насоса 2	1
3	6E5-82148-00	Пружина, подача 4	1
4	97885-06008	Пружина, педаль	1
5	6EK-43311-00-8D	Шпонка крыльчатки 1	1
5	6EK-43311-10-8D	Шпонка крыльчатки 2	1
6	93700-06002	Прокладка, головка	3
7	90465-08M63	Головка	1
8	66K-82149-00	Шпилька	1
8	68V-82149-30	Пружина, фиксатор 3	1
9	64E-43131-30	Пластина, стопор наклона	1
10	90386-25M31	Шайба	2
11	90201-26M59	Пружина, крышка	2
12	90185-22M11	Штифт, шпонка	1
13	97E95-08520	Прокладка, крышка водяного насоса	1
14	90465-11M10	Хомут	1
15	6EK-43181-00	Пластина, направляющая 1	1
16	6EK-43185-00	Пластина, направляющая 2	1
17	90386-10M16	Шайба	4
18	6G5-43148-00	Ручка, регулировка	2
19	91690-30020	Крыльчатка, ступица	2
20	90249-06M19	Крыльчатка	1
21	66T-43144-00	Толкатель	1
22	97E95-06512	Прокладка, крышка водяного насоса	1
23	90506-14M24	Ступица, втулка	1
24	6D8-82148-00	Шланг, подача 4	1
25	97E95-06510	Прокладка, крышка водяного насоса	1
26	90465-13M18	Хомут	1
27	6EK-43126-00	Кольцо, уплотнительное вала	1
28	90386-18M35	Прокладка	2
29	90386-18001	Сальник	1
30	93410-18M05	Уплотнительное кольцо	2
31	6EK-43818-00	Кольцо, уплотнительное вала	1
32	6H1-43834-10	Винт гребной	1
33	90383-20001	Сальник, вал	1
34	90201-10060	Прокладка, корпус	2
35	90119-10054	Прокладка, крышка	2
36	6H1-45251-03	Крышка	1
37	90119-06276	Прокладка, крышка	2
38	6EK-44536-00	Пластина 2	1
39	97E95-06616	Прокладка, крышка водяного насоса	2
40	95D95-06010	Вал, приводной в сборе	1
41	90269-02M08	Шайба	2
42	90101-12065	Прокладка (L:130MM)	6
43	90201-13M01	Пружина, крышка	12
44	90201-12426	...	4
45	95380-12600	Гайка	12
46	6G5-43119-00	Держатель, датчик	2

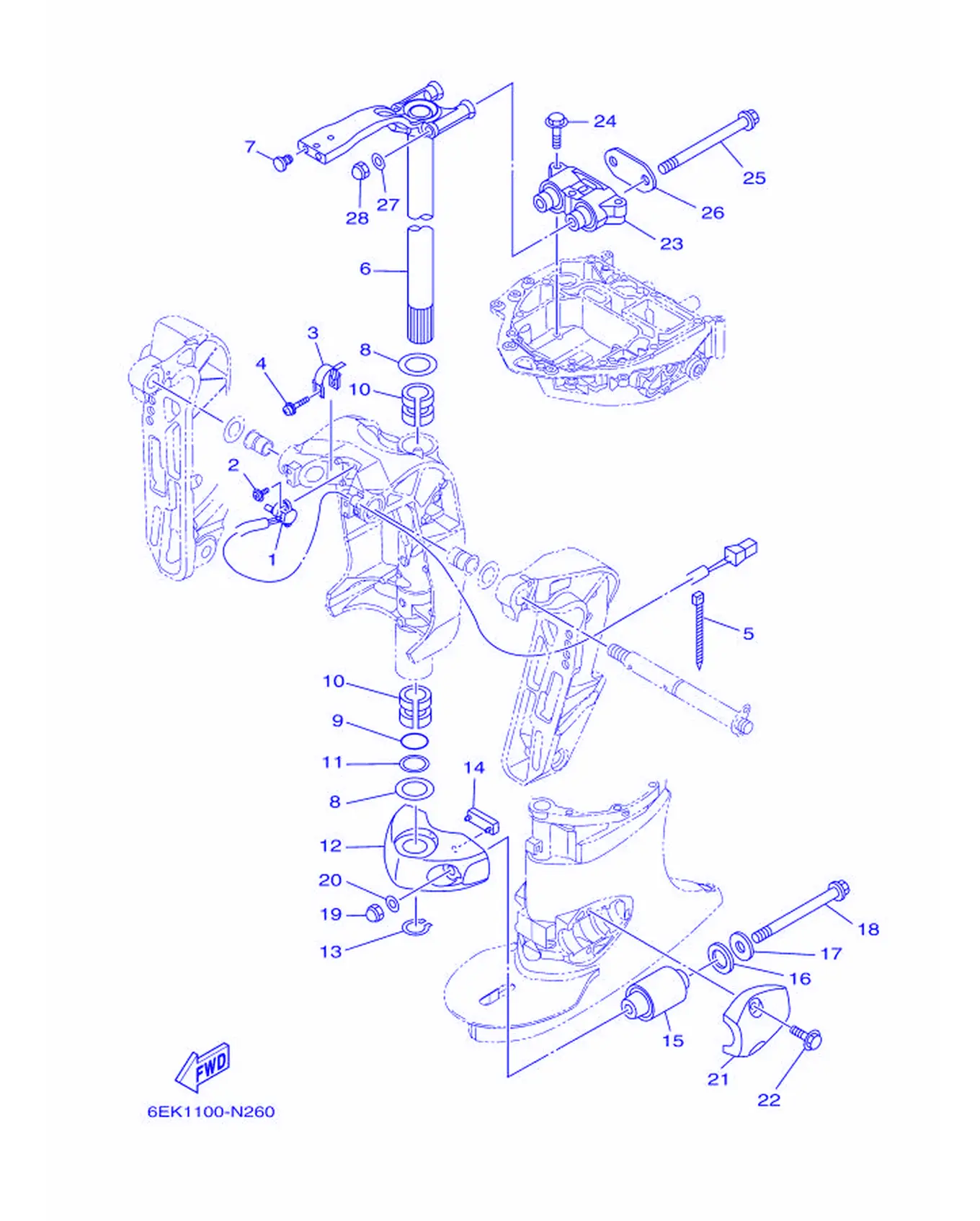

Рис. 37КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	67H-83672-03	Держатель	1
2	97985-06216	Сальник вала	2
3	64E-43139-11	Втулка, держатель	1
4	90159-05059	Шланг, приводной	1
5	90465-11M10	Хомут	1
6	6EK-42510-00-8D	Крыльчатка водяного насоса	1
6	6EK-42510-10-8D	Крыльчатка водяного насоса	1
7	90338-08174	Пластина	2
8	90201-38M60	Гнездо, втулка	2
9	93210-37MH7	Кольцо O	1
10	90386-38M32	Втулка	2
11	90202-40M47	Пружина, крышка	1
12	6EK-44551-00-8D	Кольцо, уплотнительное 1	1
13	93410-36102	Стопорное кольцо	1
14	61A-44575-01	Кольцо, уплотнительное	1
15	63P-44555-00	Уплотнительное кольцо, пластина	2
16	90202-32M19	Гнездо, втулка	2
17	90201-16M55	Гнездо, втулка	2
18	90105-14013	Прокладка, пластина	2
19	90176-14002	Заглушка, анод	2
20	92995-14600	Шайба	2
21	6EK-44553-00-8D	Кольцо, уплотнительное	2
22	90119-10058	Прокладка, крышка	4
23	6EK-44514-00	Уплотнительное кольцо, пластина	1
24	95D75-10060	Прокладка, крышка топливного насоса	3
25	90105-14007	Прокладка, крышка	2
26	6EK-44526-00	Поплавок	1
27	92995-14600	Шайба	2
28	90176-14002	Заглушка, анод	2

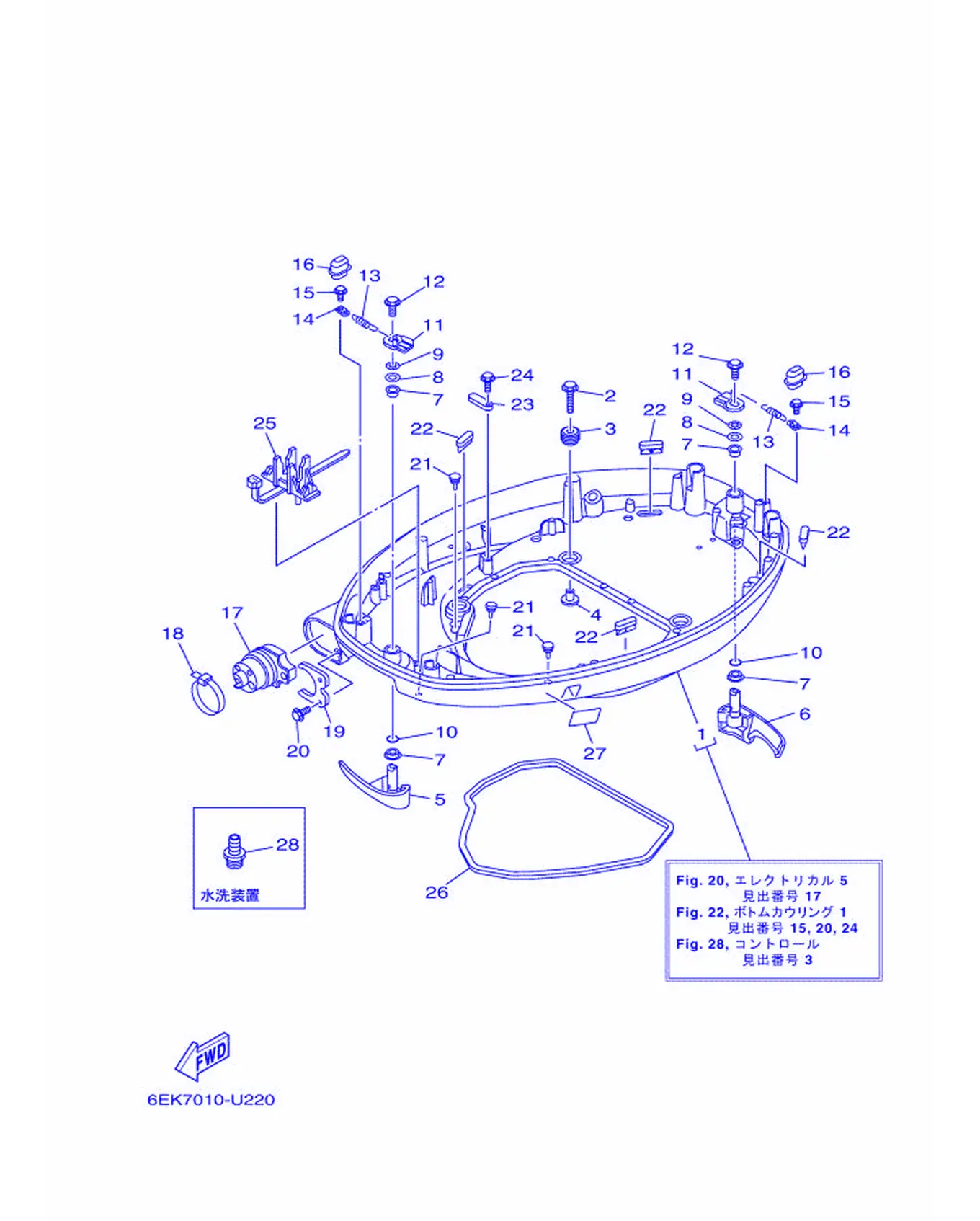

Рис. 38НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	6EK-42710-01	Прокладка корпуса поплавковой камеры	1
2	90119-08187	Прокладка, винт холостого хода	4
3	90480-22M15	Прокладка	4
4	90387-08M37	Втулка	4
5	6EK-42815-01-8D	Игла, поплавок 1	1
6	6EK-42816-01-8D	Игла, поплавок 2	1
7	90386-15M73	Прокладка	4
8	90201-156J2	Хомут, поплавок	2
9	90206-15M18	Прокладка, головка	2
10	93210-13M63	Кольцо уплотнительное	2
11	6CB-42818-00	Игла, поплавок 4	2
12	95D95-08012	Прокладка, крышка топливного насоса	2
13	90506-22001	Пружина, винт	2
14	66T-43144-00	Толкатель	2
15	90109-06M86	Пластина	2
16	6EK-42728-01	Шайба	2
17	6EK-42725-10	Уплотнение	1
18	90465-13M30	Прокладка	1
19	6CB-42761-00	Штифт	1
20	90109-06316	Прокладка	2
21	6H4-42748-01	Уплотнение	3
22	67F-42717-00	Провод, заземление 2	4
23	6E5-82588-00	. Пластина	1
24	90109-06M81	. Болт	1
25	68V-82594-00	Прокладка	1
26	6EK-42716-01	Рычаг 1	1
27	6EE-42794-01	Винт, регулировка (воздушный)	1
28	69J-12584-10	Прокладка, винт 3	1

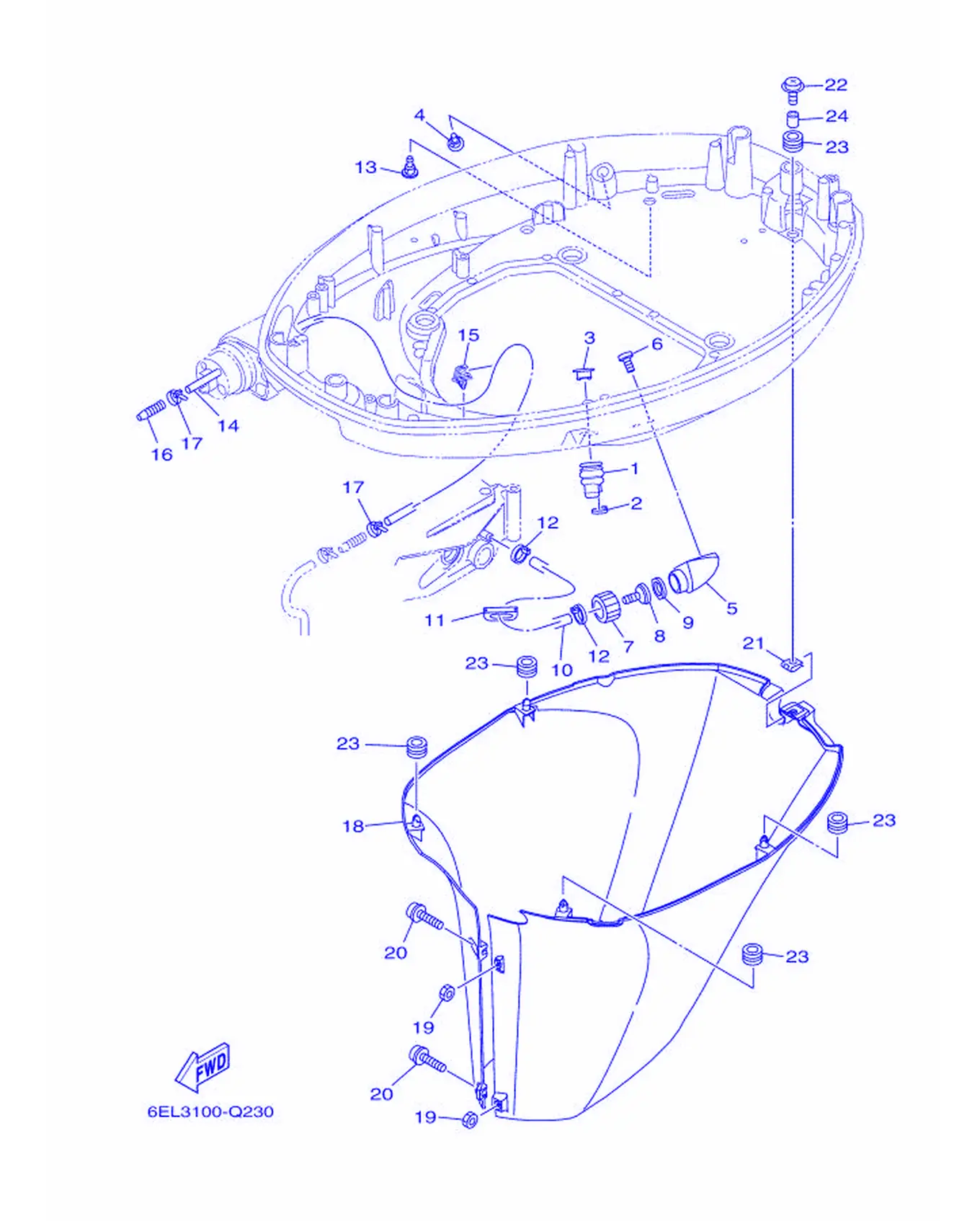

Рис. 39НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	6H1-42726-31	Уплотнение	1
2	90465-11M10	Хомут	1
3	6BG-42384-00	Винт, шайба	1
4	6P2-44391-00	Дистанционный трос, рулевой	1
5	6AW-12572-00	Жиклер	1
6	97780-60520	Поплавок, камера	2
7	6R3-12581-10	Прокладка, винт 1	1
8	6R3-12582-00	Втулка, носок 2	1
9	6R3-12583-10	Корпус, винт прокладки	1
10	6EK-42541-00	Крышка 1	1
11	6AH-42726-01	Уплотнение	1
12	90465-11M10	Хомут	2
13	6P2-44391-00	Дистанционный трос, рулевой	1
14	90445-073F9	Винт (L1200)	1
15	90464-07259	Поплавок	1
16	6E5-83558-00	Крышка, топливного насоса	1
17	90465-11M10	Хомут	2
18	6EK-42741-00-8D	Кольцо 1	1
19	95380-06600	Тяга, соединительная	2
20	90159-06M28	Скоба, инструкция по эксплуатации	2
21	90183-061A8	Игла, пружина	1
22	90159-06053	Поплавок, винт холостого хода	1
23	90480-13M24	. . Прокладка	5
24	90387-06M43	. . Винт	1

Рис. 40Датчик 1 Meter 1

REF	Номер детали	Наименование	Кол-во
1	6Y7-83540-92	Регулировочная прокладка	1
2	6Y5-83553-M1	Шланг, топливо (L=2.5M)	1
3	6G1-82151-01	Шланг (10A)	2
4	6Y5-83653-20	Шланг, подача (L=7.0M)	1

Рис. 41Датчик 2 Meter 2

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-E3	Регулировочная прокладка	1
2	9E450-04533	. Разъем	1
3	6Y8-84383-00	Игла, жиклер	1
4	6Y5-83553-M1	Шланг, топливо (L=2.5M)	1
5	6G1-82151-01	Шланг (10A)	2
6	6Y5-83653-20	Шланг, подача (L=7.0M)	1

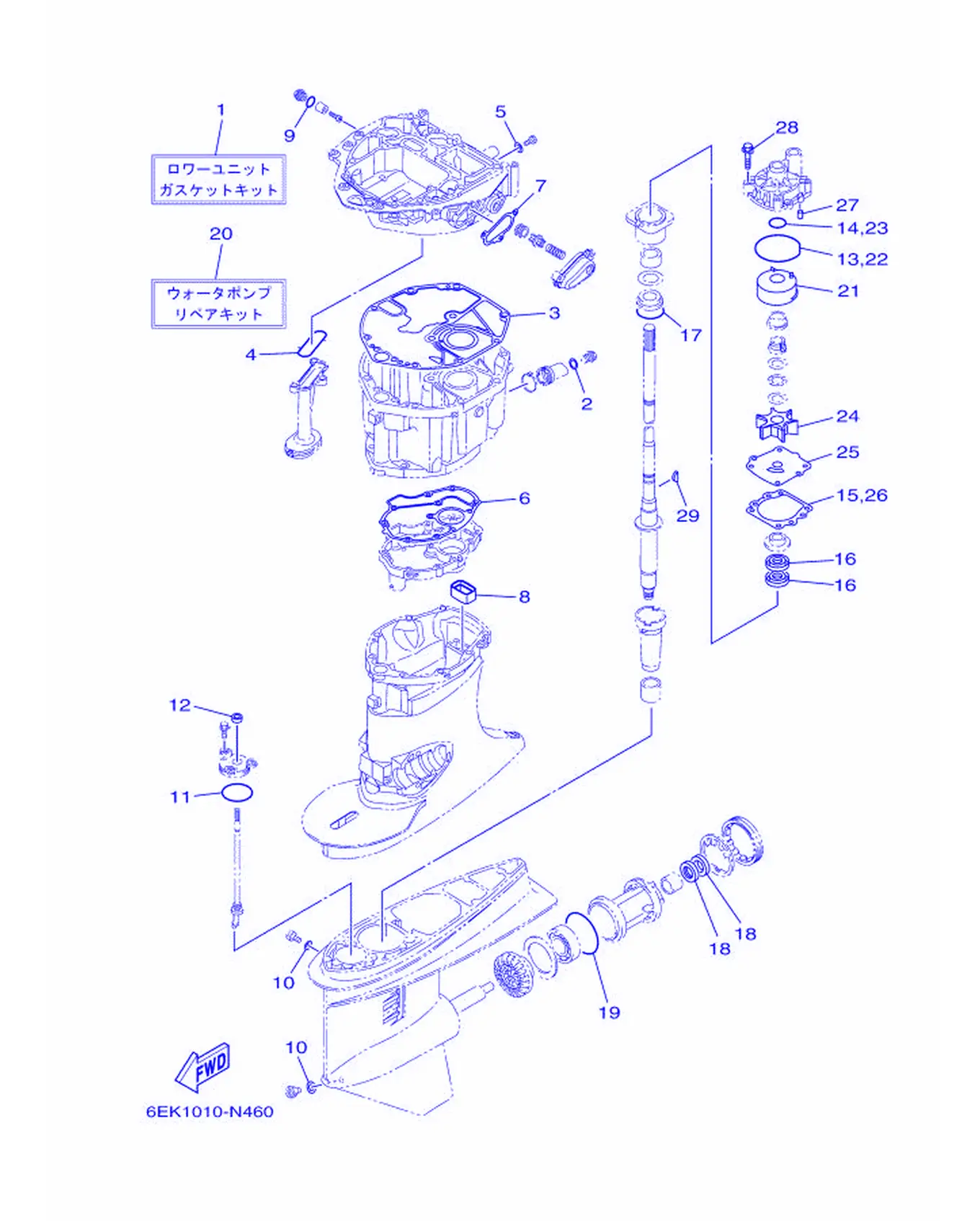

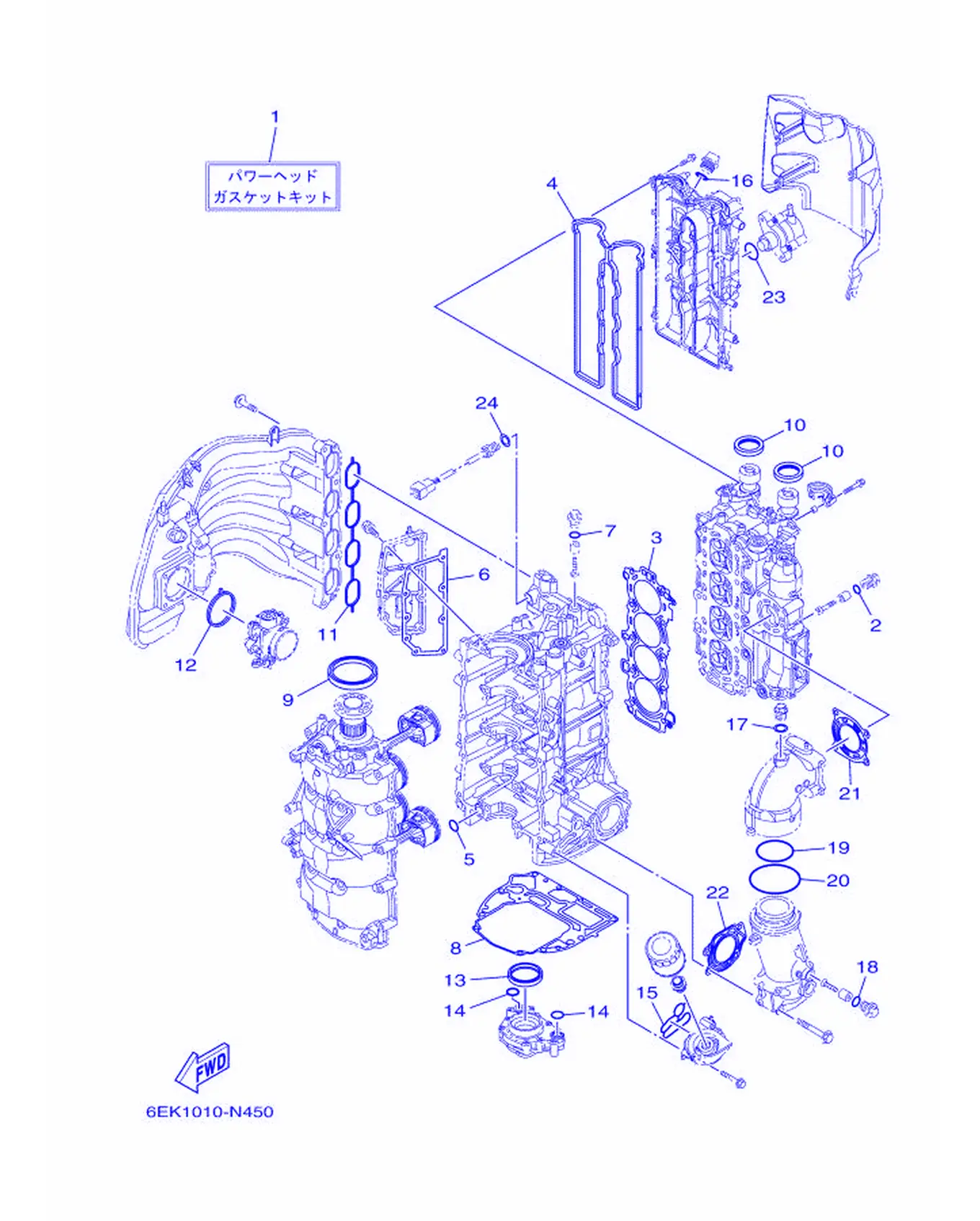

Рис. 42РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6EK-W0001-03	Крышка корпуса дроссельной заслонки	1
2	93210-13M63	Кольцо уплотнительное	1
3	6EK-11181-00	Корпус насоса, поплавок 1	1
4	6EK-11193-00	Корпус насоса, крышка 1	1
5	93210-19MJ1	Уплотнительное кольцо	1
6	6EK-15353-01	Пружина, иглы	1
7	93210-13M63	Кольцо уплотнительное	1
8	6EK-11351-01	Корпус насоса в сборе	1
9	93102-85008	Стопорное кольцо	1
10	93102-38008	. Сальник	2
11	6EK-13645-00	Прокладка, держатель 1	1
12	6EK-13646-00	Прокладка, держатель 2	1
13	69J-11355-00	Кольцо, стопорное 1	1
14	93210-19MJ1	Уплотнительное кольцо	2
15	6EK-13475-00	Корпус насоса	1
16	93210-24M79	. O-образное кольцо	1
17	90201-186F1	Крышка, корпус насоса	1
18	93210-13M63	Кольцо уплотнительное	1
19	93210-64001	Уплотнительное кольцо	1
20	93210-84001	Уплотнительное кольцо	1
21	6EK-41114-01	Прокладка, коленвала	1
22	6EK-41124-01	Прокладка, коленвала	1
23	93210-30682	Уплотнительное кольцо	1
24	90430-14115	Прокладка	1

Рис. 43РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6EK-W0001-21	Крышка корпуса дроссельной заслонки	1
2	90430-14M09	Прокладка	1
3	6EK-15312-01	Прокладка, сальник	1
4	67F-13415-00	Сальник, маслоприемник	1
5	90430-08143	Прокладка	1
6	6EK-41134-00	Корпус насоса, нижний 2	1
7	6EK-12435-A0	Прокладка	1
8	67F-45127-00	. Сальник	1
9	93210-13M63	Кольцо уплотнительное	1
10	90430-08003	Прокладка	2
11	93210-58144	. Уплотнительное кольцо	1
12	93106-09014	. Сальник	1
13	93210-86M38	. Уплотнительное кольцо	1
14	93210-37160	. Уплотнительное кольцо	1
15	6E5-44315-A0	. Прокладка, корпус насоса	1
16	93101-28M16	. Сальник	2
17	93210-55M14	. Уплотнительное кольцо	1
18	93101-30M17	. Сальник	2
19	93210-86M39	. Уплотнительное кольцо	1
20	68V-W0078-01	Держатель троса дроссельной заслонки	1
21	61A-44322-02	. Направляющая, пластина насоса	1
22	93210-86M38	. Уплотнительное кольцо	1
23	93210-37160	. Уплотнительное кольцо	1
24	6E5-44352-01	. Крыльчатка	1
25	6EK-44323-00	. Провод, датчик тримма	1
26	6E5-44315-A0	. Прокладка, корпус насоса	1
27	93606-12019	. Пластина, корпус насоса	2
28	90119-08191	Прокладка, винт холостого хода	4
29	90280-04M05	. Корпус, картридж	1

Рис. 44Узел дистанционного управления 1 Remote Control Assembly 1

REF	Номер детали	Наименование	Кол-во
1	704-48205-R2	Винт гребной (R/H)	1
2	704-48129-11	. Ступица 3	3
3	EL8-48251-00	. Трос, ...	1
4	704-48265-00	. Вал, фрикционный	1
5	701-48246-00	. Проставка 1	1
6	93430-06024	. Уплотнительное кольцо	4
7	EL8-48259-00	. ...	1
8	704-48262-00	. Вал, дроссельной заслонки	1
9	704-48264-00	. Дроссель, фрикционный	1
10	704-82540-40	. Втулка гребного винта	1
11	704-48119-50	. Шайба	1
12	EL8-48281-00	. Винт 1	1
13	704-48215-61	. Гайка	1
14	704-48281-00	. Винт 1	1
15	97890-05025	. Пружина, педаль	2
16	704-48261-00	. Рычаг, дроссельной заслонки	1
17	EL8-48191-00	. Шайба 1	1
18	704-48283-00	. Винт	4
19	97380-06018	. ...	3
20	703-48345-01	Трос газа, внутренний 2	2
21	704-48287-00	. Шайба 1	4
22	95380-05600	. Гайка	4
23	704-48271-00	. Рычаг, переключения	1
24	EL8-48127-00	. Винт 1	10
25	703-48358-01	. Шплинт	1
26	704-48231-00	. Провод, корпус	1
27	EL8-48241-00	. ...	1
28	EL8-48254-00	. ...	1
29	92780-06020	. Пружина, ...	2
30	98780-05018	. Пружина, ...	4
31	EL8-48244-00	. ...	1
32	EL8-48245-00	. Трос, ...	1
33	704-48222-10	. Гайка гребного винта	1
34	704-82594-00	. Корпус	1
35	704-82563-60	. Шайба & втулка гребного винта	1
36	704-48229-30	. Гайка гребного винта	1
37	92990-05300	. Шайба с внутренними зубьями	3
38	95380-06600	Тяга, соединительная	2
39	701-48248-00	. Ролик, свободный дроссель	1
40	704-48238-00	. Стопор, дроссельной заслонки	5
41	704-48232-P1	. Корпус	1
42	EL8-48164-00	. Заглушка 2	1
43	704-48221-R0	. Шайба гребного винта	1
44	704-48242-10	. Пластина, дроссельной заслонки	1
45	704-48225-R0	. Шайба	1
46	704-48192-00	. Шайба 2	1
47	97890-06018	. Заглушка	2
48	92990-06300	. Шайба с внутренними зубьями	2
49	704-48224-R0	. Шайба гребного винта	1
50	EL8-48279-00	. Заглушка 2	1
51	704-48234-00	. Провод 1	1
52	704-48219-R0	. Шайба, специальная	1
53	704-48144-10	. Трос, стартера 2	2
54	704-48176-01	. Прокладка	1
55	704-48192-P0	. Шайба 2	1
56	704-48233-00	. Корпус 2	1
57	704-48235-00	. Провод	1
58	704-48153-00	. Вал, свободного хода	1
59	704-48166-00	. Заглушка	1
60	704-48284-P0	. Группа	1
61	704-48178-10	. Трос, топливный	1
62	704-48167-20	. Уплотнение	1
63	97890-05016	. Пружина, педаль	3

Рис. 45ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	704-48205-R2	Винт гребной (R/H)	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48320-40	Трос газа, внутренний L=19F	2
3	701-48350-00	Шланг, топливный L=21F	2

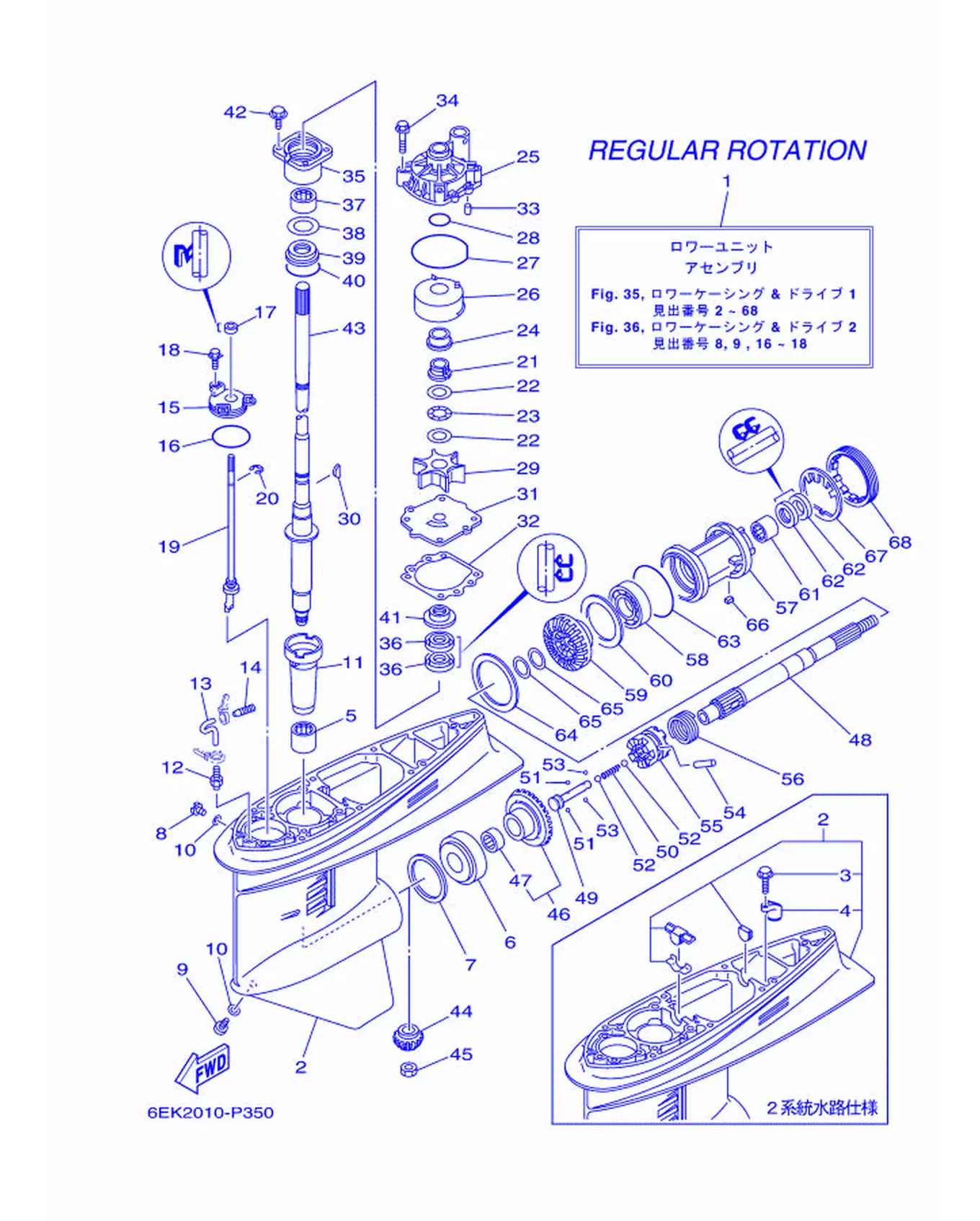

Рис. 46НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6EK-45300-03-8D	Корпус водяного насоса	1
1	6EK-45300-13-8D	Корпус водяного насоса	1
1	6EK-45300-B3-8D	Корпус водяного насоса	1
2	6E5-45301-07-8D	Серьга, пружина	1
2	6E5-45301-11-8D	Серьга, пружина	1
3	90109-06M82	Табличка	1
4	6E5-45619-00	. Корпус	1
5	93315-628U9	Уплотнительное кольцо	1
6	93332-000U7	Уплотнительное кольцо	1
7	6E5-45567-01	Прокладка (T:0.10MM)	1
7	6E5-45567-10	Прокладка (T:0.12MM)	1
7	6E5-45567-20	Прокладка (T:0.15MM)	1
7	6E5-45567-30	Прокладка (T:0.18MM)	1
7	6E5-45567-40	Прокладка (T:0.30MM)	1
7	6E5-45567-50	Прокладка (T:0.40MM)	1
8	90340-08002	Прокладка, пластина	1
9	688-45341-10	Прокладка, верхняя	1
10	90430-08003	Прокладка	2
11	6E5-45536-00	Сальник, вал гребного винта	1
12	6E5-45378-00	Уплотнение, вал	1
13	90445-07ME8	Шланг (L80)	1
13	90445-07ME9	Шланг (L120)	1
14	6E5-83558-10	Ниппель	1
15	6E5-45321-00	Шланг	1
16	93210-58144	. Уплотнительное кольцо	1
17	93106-09014	. Сальник	1
18	90119-06286	Крыльчатка водяного насоса	3
19	6E5-44150-03	Ремкомплект водяного насоса	1
20	99001-08600	Стопорное кольцо	1
21	61A-45538-00	Шестерня 1	1
22	90201-22M01	Шланг, топливный	2
23	90206-22M19	Шланг, масляный	1
24	61A-45527-00	Шестерня, вал гребного винта	1
25	61A-44311-01	Крышка, корпус	1
26	61A-44322-02	. Направляющая, пластина насоса	1
27	93210-86M38	. Уплотнительное кольцо	1
28	93210-37160	. Уплотнительное кольцо	1
29	6E5-44352-01	. Крыльчатка	1
30	90280-04M05	. Корпус, картридж	1
31	6EK-44323-00	. Провод, датчик тримма	1
32	6E5-44315-A0	. Прокладка, корпус насоса	1
33	93606-12019	. Пластина, корпус насоса	2
34	90119-08191	Прокладка, винт холостого хода	4
35	6E5-45331-00-9S	Крышка, корпус насоса	1
36	93101-28M16	. Сальник	2
37	93317-330U2	Уплотнительное кольцо	1
38	6E5-45587-01	Прокладка (T:0.10MM)	1
38	6E5-45587-10	Шайба (T:0.12ММ)	1
38	6E5-45587-20	Шайба (T:0.15ММ)	1
38	6E5-45587-30	Шайба (T:0.18MM)	1
38	6E5-45587-40	Шайба (T:0.30MM)	1
38	6E5-45587-50	Шайба (T:0.40MM)	1
38	6E5-45587-60	Шайба (T:0.50MM)	1
39	93341-930V2	Прокладка	1
40	93210-55M14	. Уплотнительное кольцо	1
41	6E5-45344-00	Прокладка, крышка	1
42	97E95-08525	Крышка, корпус водяного насоса в сборе	4
43	6EK-45501-00	Прокладка корпуса водяного насоса	1
43	6EK-45501-10	Прокладка корпуса водяного насоса	1
44	68V-45551-00	Шестерня (13T)	1
45	90170-16M01	Гайка	1
46	68V-45560-00	Шестерня 1 (28T)	1
47	93315-425U7	. Прокладка	1
48	6E5-45611-01	Прокладка, пластина	1
49	6E5-45634-02	Прокладка, пластина	1
50	90501-16M37	Прокладка, корпус насоса	1
51	93507-32009	Вал	2
52	93511-32017	Вал	2
53	93503-16003	. . Шарик	2
54	90250-08M07	Крышка, пластина	1
55	68V-45631-02	Шестерня	1
56	6E5-45633-01	Прокладка, крышка	1
57	6E5-45332-00-CA	Крышка, корпус насоса	1
58	93306-208U0	Держатель штифта	1
59	68V-45571-00	Шестерня 2 (28T)	1
60	6E5-45576-00	Шайба упорная 2	1
61	93315-430U8	Шпилька	1
62	93101-30M17	. Сальник	2
63	93210-86M39	. Уплотнительное кольцо	1
64	6L6-45577-00	Шайба регулировочная (T:0.10MM)	1
64	6L6-45577-10	Шайба регулировочная (T:0.12MM)	1
64	6L6-45577-20	Шайба регулировочная (T:0.15MM)	1
64	6L6-45577-30	Шайба регулировочная (T:0.18MM)	1
64	6L6-45577-40	Шайба регулировочная (T:0.30MM)	1
64	6L6-45577-50	Шайба регулировочная (T:0.40MM)	1
64	6L6-45577-60	Шайба регулировочная (T:0.50MM)	1
65	90201-30M92	Крышка, пластина	2
66	90282-04010	Шпонка	1
67	688-45383-02	Шайба, храповая	1
68	688-45384-02	Гайка	1

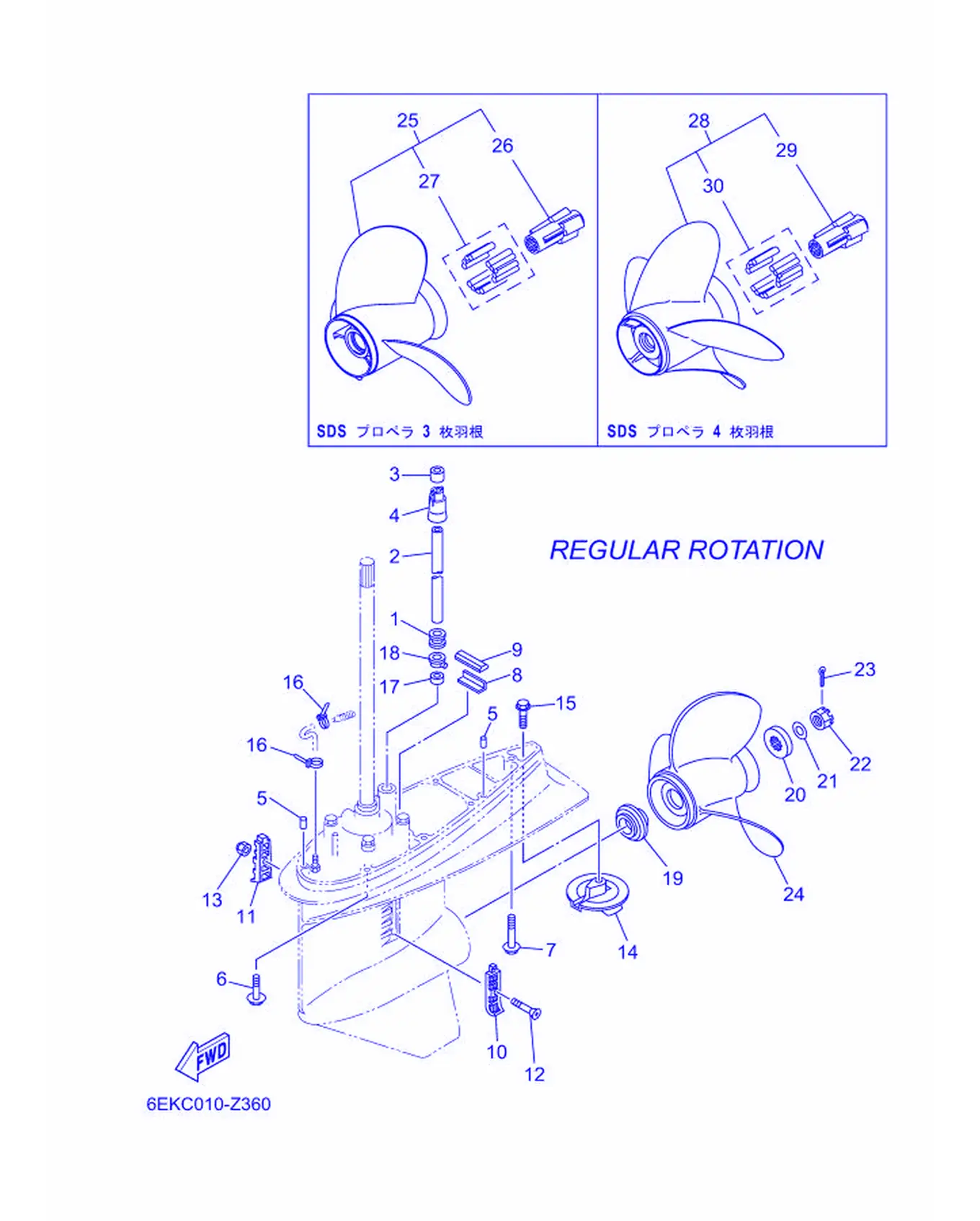

Рис. 47НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-01	. Сальник, передний 2	1
2	90440-16001	Сальник (L167)	1
2	90440-16002	Сальник (L294)	1
3	6EK-44365-01	. Сальник, передний 1	1
4	6EK-44379-00	. Подшипник, передний	1
5	93608-12M05	Заглушка	2
6	97E95-10545	Крыльчатка, ремкомплект водяного насоса	6
7	90119-10071	Крыльчатка водяного насоса	1
8	663-45376-00	Крыльчатка насоса	1
9	688-45375-00	Крышка, шестерня	1
10	688-45214-02	Прокладка, крышка цилиндра 1	1
11	688-45215-02	Прокладка, крышка цилиндра 2	1
12	90152-05M07	Винт, с потайной головкой	1
13	90185-05002	Гайка, самоконтрящаяся	1
14	6E5-45371-01	Штифт	1
15	90105-10M00	Болт, с фланцевой головкой	1
16	90465-11M10	Хомут	2
17	6E5-44365-01	. Сальник, передний 1	1
18	6E5-44312-00	Прокладка, крышка топливного насоса	1
19	6E5-45987-01	Пружина 1	1
20	688-45997-01	Пружина 2	1
21	92990-18200	Шайба	1
22	90171-18M04	Гайка, колпачковая	1
23	91490-40030	Крышка, масляного насоса	1
24	6E5-45954-00	Гребной винт (3X14X11-K)	1
24	6E5-45949-00	Гребной винт (3X13-5/8X13-K)	1
24	6E5-45958-00	Гребной винт (3X13-5/8X14-K)	1
24	6E5-45947-00	Прокладка (3X13-1/2X15-K)	1
24	6E5-45945-01	Прокладка (3X13-1/4X17-K)	1
24	6E5-45941-00	Прокладка (3X13X19-K)	1
25	6EK-45941-00	Гребной винт (3X13-1/2X9-K)	1
25	6EK-45943-00	Гребной винт (3X13-1/2X10-1/2-K)	1
25	6EK-45945-00	Гребной винт (3X13-1/2X12-K)	1
25	6EK-45947-00	Прокладка (3X13-1/2X14-K)	1
25	6EK-45949-00	Прокладка (3X13-1/2X16-K)	1
25	6FP-45941-00	Гребной винт (AL 3X13-5/8X14-K)	1
25	6FP-45943-00	Гребной винт (AL 3X13-1/2X15-K)	1
25	6FP-45945-00	Гребной винт (AL 3X13-1/4X16-K)	1
25	6FP-45947-00	Гребной винт (AL 3X13-1/8X17-K)	1
25	6FP-45949-00	Гребной винт (AL 3X13X18-K)	1
25	6N7-45970-00	Гребной винт (3X13-1/8X14-K)	1
25	6N7-45972-00	Гребной винт (3X13-1/8X16-K)	1
25	6N7-45974-00	Гребной винт (3X13-1/8X18-K)	1
25	6N7-45976-00	Гребной винт (3X13-1/8X19-K)	1
26	6EK-45982-00	Прокладка, уплотнительная	1
27	6EK-45C82-09	Прокладка, водяной насоса 2	1
28	6N6-45B70-00	Гребной винт (4X13-1/4X14-X)	1
28	6N6-45B72-00	Гребной винт (4X13-1/4X16-X)	1
28	6N6-45B74-00	Гребной винт (4X13-1/4X18-X)	1
28	6N6-45B76-00	Гребной винт (4X13-1/4X20-X)	1
28	6N6-45B78-00	Гребной винт (4X13-1/4X22-X)	1
29	6EK-45982-00	Прокладка, уплотнительная	1
30	6EK-45C82-09	Прокладка, водяной насоса 2	1
