雅马哈 F15A - F15AMHL

共 30 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5Поддон картера 6Масляный насос 7Карбюратор 8КОЛЕНВАЛ И ПОРШЕНЬ 9УПРАВЛЕНИЕ 10ЦИЛИНДР И КАРТЕР 1 11ЦИЛИНДР И КАРТЕР 2 12Стартер 13Стартер 14РУЛЕВОЕ УПРАВЛЕНИЕ 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 16РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 17ГЕНЕРАТОР 18ВЕРХНИЙ КАПОТ 19КЛАПАН 20ТОПЛИВНАЯ СИСТЕМА 21Топливный Бак 22КРОНШТЕЙН 1 23КРОНШТЕЙН 2 24НИЖНИЙ КОЖУХ 25РЕМКОМПЛЕКТ 1 26РЕМКОМПЛЕКТ 2 27Ремонтный комплект 3 28Крепление дистанционного управления 29НИЖНИЙ КАРТЕР И ПРИВОД 1 30НИЖНИЙ КАРТЕР И ПРИВОД 2

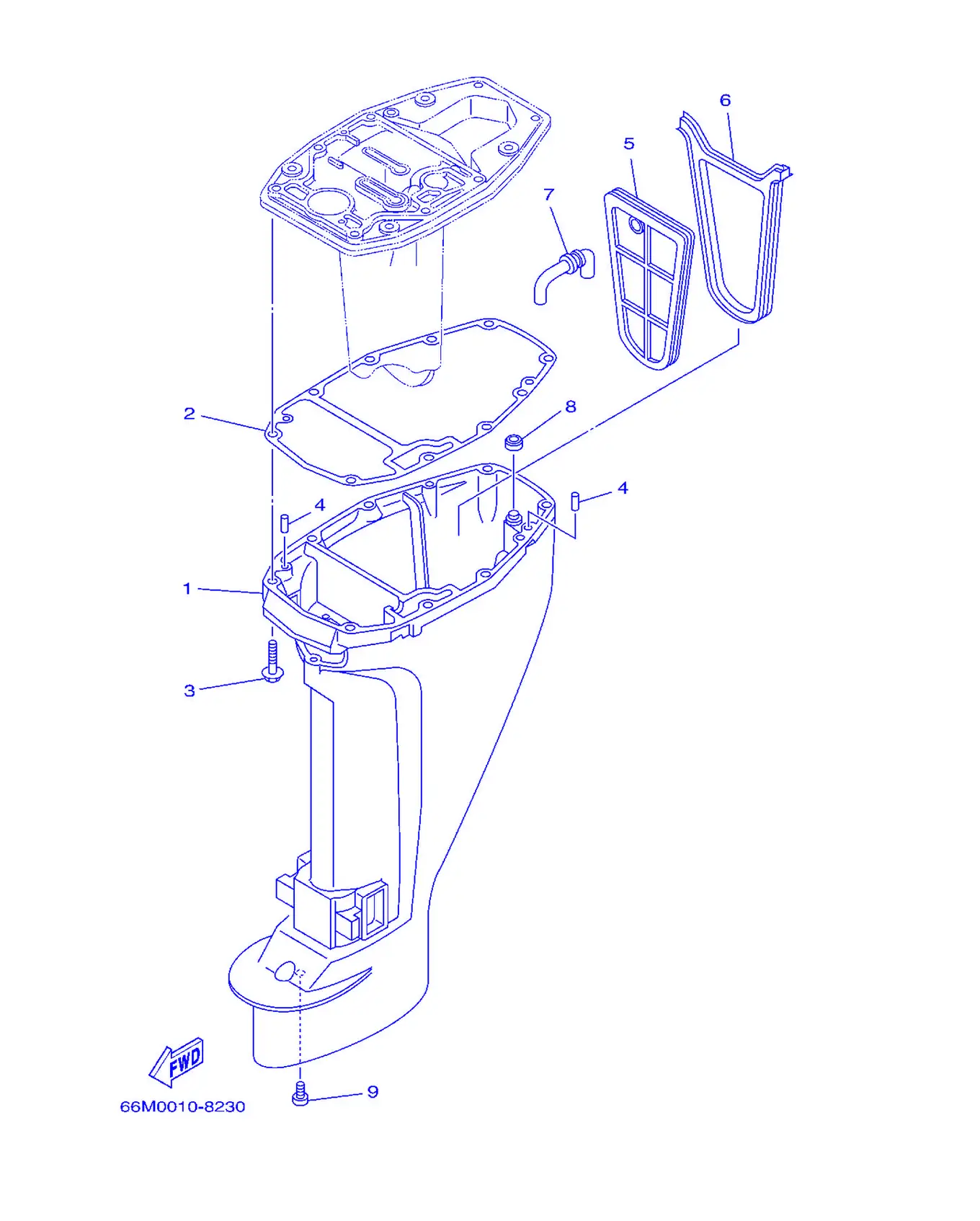

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	66M-45111-00-4D	Корпус, верхний	1
1	66M-45111-10-4D	Корпус, верхний	1
2	66M-45113-00	Прокладка, верхний корпус	1
3	97575-08545	Болт с шайбой	6
4	93606-12019	. Пластина, корпус насоса	2
5	66M-45126-00	Пластина, демпфер уплотнения	1
6	66M-45115-00	Прокладка, верхний корпус	1
7	66M-45136-00	Труба	1
8	66M-45128-00	Сальник 2	1
9	90157-06M06	Винт, с полукруглой головкой	1

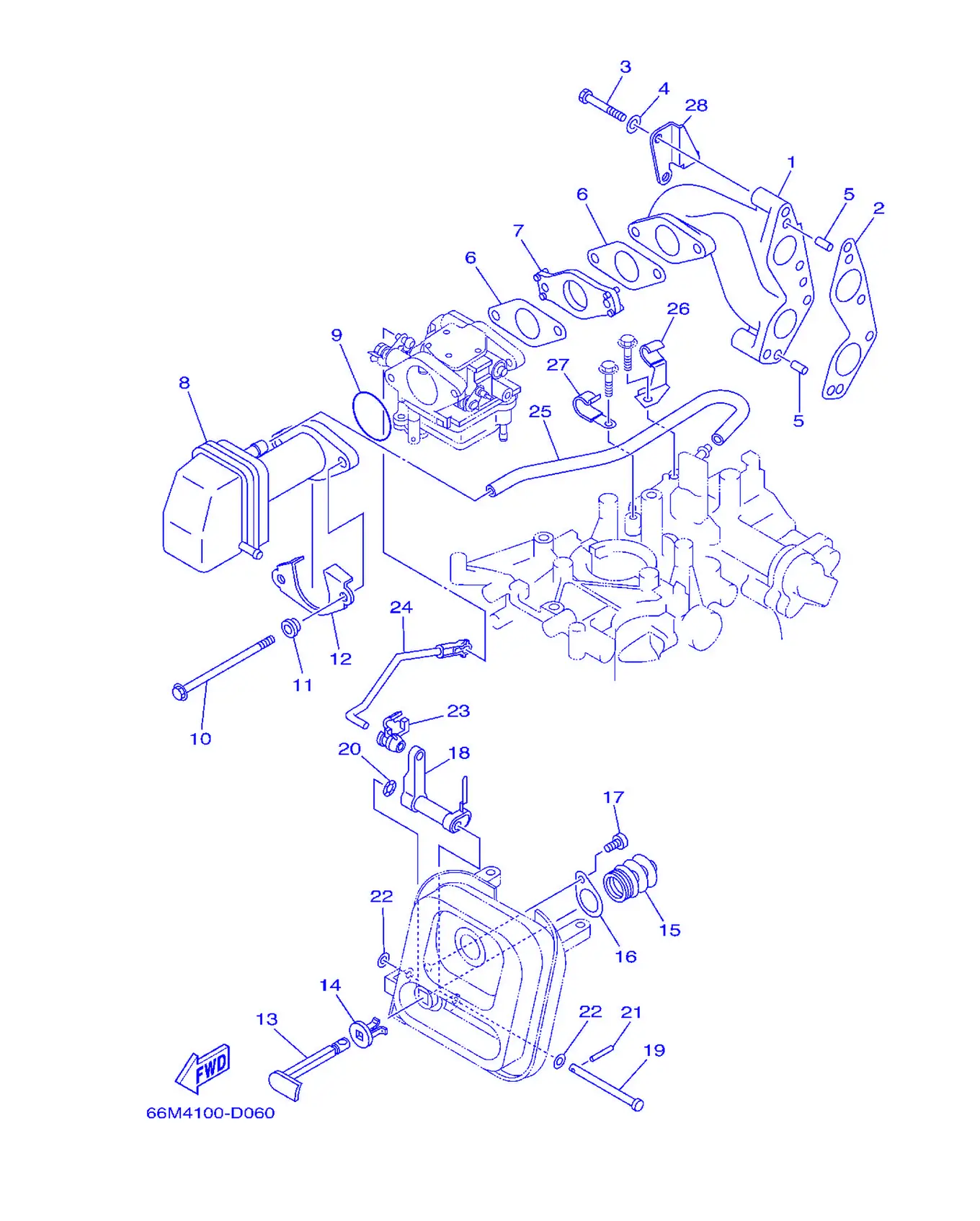

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	66M-13641-10-94	Коллектор 1	1
2	66M-13645-00	Прокладка, коллектор 1	1
3	97095-06040	Болт	4
4	92995-06600	. . Шайба	4
5	93606-12019	. Пластина, корпус насоса	2
6	66M-13646-00	Прокладка, коллектор 2	2
7	66M-14271-00	Изолятор	1
8	66M-14440-00	Глушитель в сборе, впускной	1
9	93210-35M86	. Уплотнительное кольцо	1
10	90119-06M76	Болт с шайбой	2
11	90387-06M79	Втулка	2
12	66M-14477-00	Пластина	1
13	66M-41271-00	Ручка, подсос	1
14	689-41273-00	Крышка	1
15	66M-41292-00	Втулка 2	1
16	66M-41298-00	Шайба 2	1
17	97780-50510	Винт, саморез	1
18	66M-41252-00	Рычаг, подсос 1	1
19	90240-05M20	Палец, вилка	1
20	90206-05005	Шайба волнистая	1
21	91690-20016	Палец, пружинный	1
22	90202-05088	Шайба пластина	2
23	6R5-41237-00	Соединение тяги	1
24	66M-41256-00	Тяга, подсос 1	1
25	66M-15373-00	Труба, сапун	1
26	90465-08M82	Прокладка	1
27	90465-08M83	Головка блока цилиндров	1
28	6D4-24566-00	Кронштейн, фильтр	1

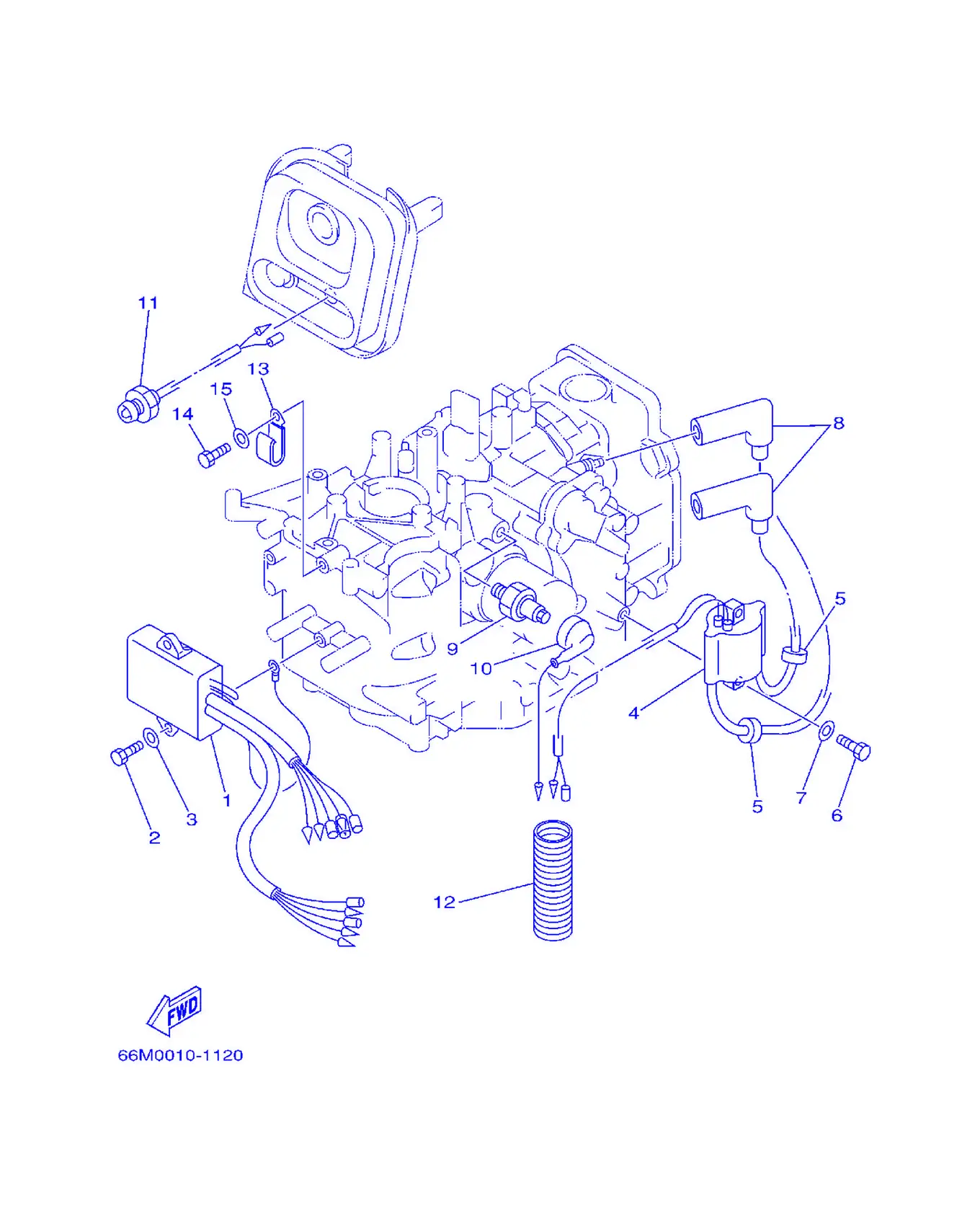

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	66M-85540-01	Блок C.D.I. в сборе	1
2	97095-06020	Болт с шайбой	2
3	92995-06600	. . Шайба	2
4	66M-85570-00	Катушка зажигания в сборе	1
5	90480-25161	Прокладка	2
6	97095-06020	Болт с шайбой	2
7	92995-06600	. . Шайба	2
8	6G8-82370-30	Колпачок свечи в сборе	2
9	62Y-82504-10	Датчик давления масла в сборе	1
10	66M-82127-10	Провод, вывод 2	1
11	65W-85410-01	Аварийный сигнальный фонарь	1
12	6H1-83557-00	Трубка	1
13	90465-06M88	Хомут	1
14	97095-06016	Болт	1
15	92995-06600	. . Шайба	1

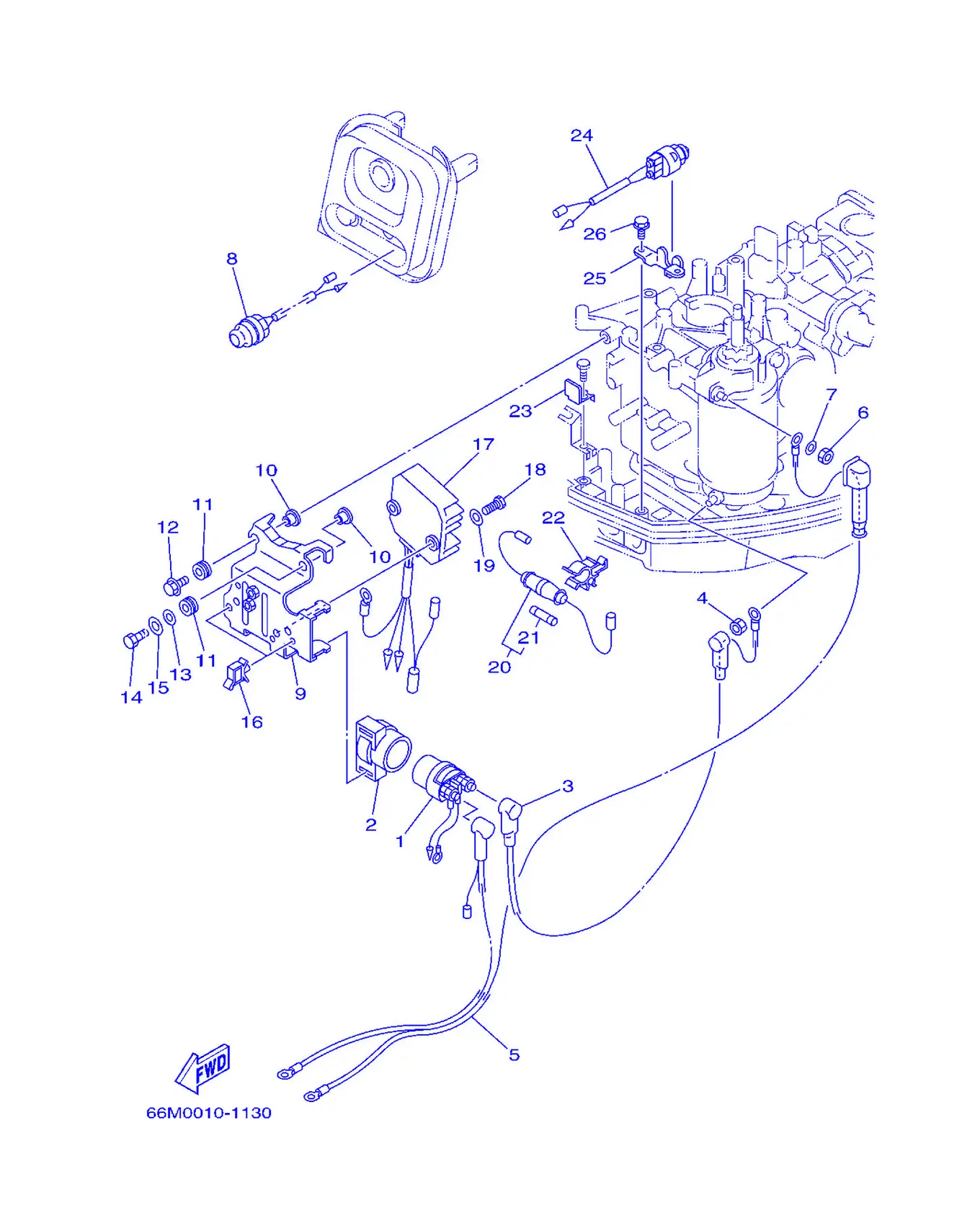

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6G1-81941-10	Реле стартера в сборе	1
2	6G1-81952-00	Держатель реле	1
3	66M-82117-00	Провод, вывод	1
4	65W-8182B-00	Гайка, специальная	1
5	66M-82105-J0	Жгут проводов	1
6	95380-08700	Гайка	1
7	92990-08600	. . Прокладка, крышка	1
8	65W-81870-00	Прокладка головки блока цилиндров	1
9	66M-85542-10	Кронштейн	1
10	90387-06M05	Втулка	4
11	90480-13M24	. . Прокладка	4
12	95895-06020	Накладка, дефлектор	3
13	90201-06M05	Держатель, трос	1
14	97095-06025	Болт	1
15	92995-06600	. . Шайба	1
16	90464-09M13	Зажим	2
17	6G8-81960-A1	Выпрямитель и регулятор	1
18	97095-06016	Болт	3
19	92995-06600	. . Шайба	3
20	6G8-82150-00	Держатель предохранителя в сборе	1
21	663-82151-00	Предохранитель (12В-20А)	1
22	6G5-82152-00	Держатель, предохранитель	1
23	90465-08M81	Хомут	1
24	6H3-82540-00	Выключатель нейтрали в сборе	1
25	6J8-82554-00	Кронштейн, выключатель нейтрали	1
26	90109-06M86	Пластина	2

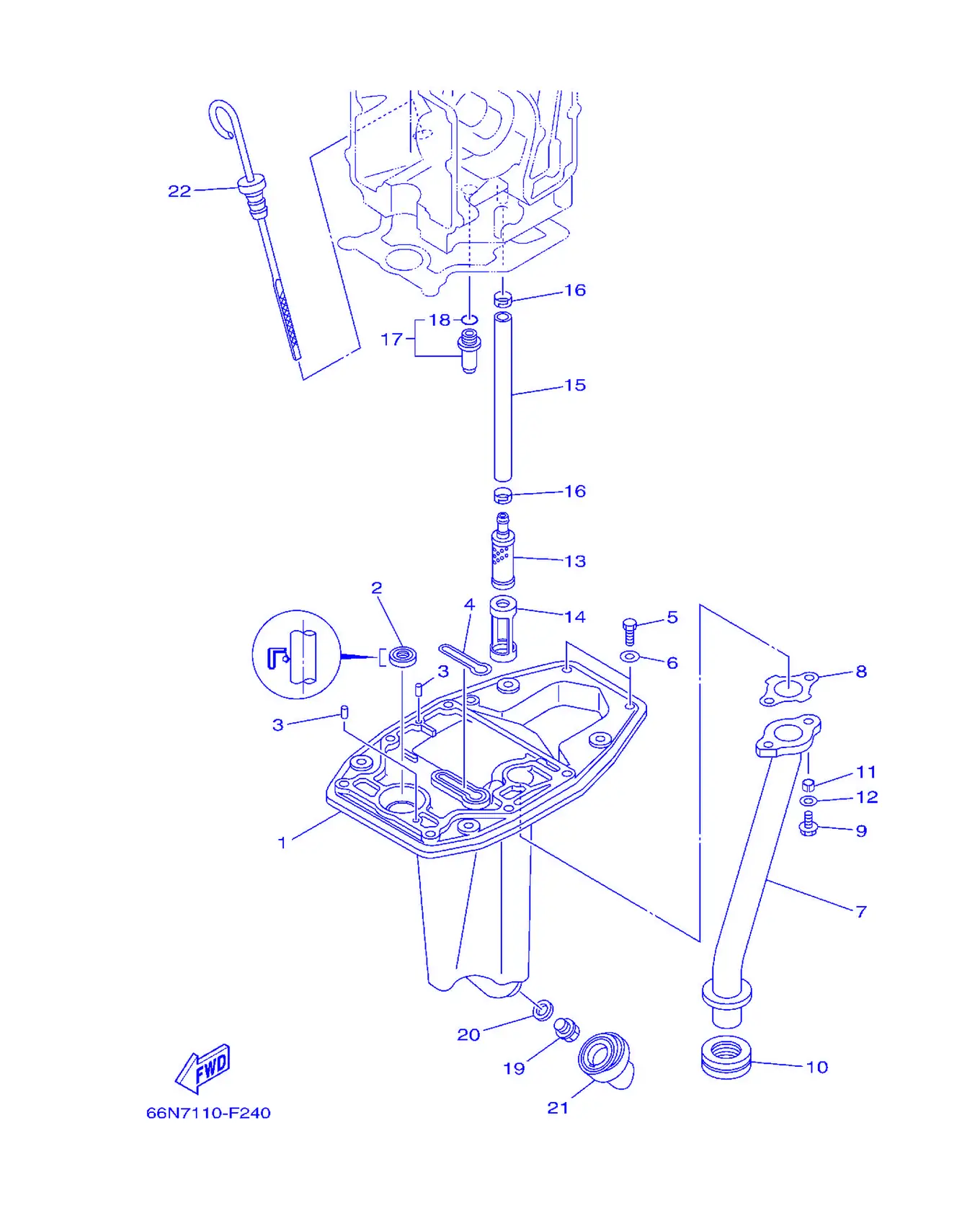

Рис. 5Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	66M-41137-00-5B	Направляющая, выпускная	1
2	93101-12M63	. Сальник	1
3	93606-12019	. Пластина, корпус насоса	2
4	66M-11355-00	Сальник, цилиндр 1	1
5	97095-06020	Болт с шайбой	2
6	92995-06600	. . Шайба	2
7	6D4-41131-00-94	Коллектор, выпускной 1	1
8	66M-41133-01	. Прокладка, выпускной коллектор	1
9	90119-06090	Болт с шайбой	2
10	6D4-41138-00	. Сальник, выпускной 1	1
11	90387-05008	Втулка	2
12	90201-06015	Шайба, пластина	2
13	66M-13421-00	Сетчатый фильтр 2	1
14	66M-13417-00	Крышка, сетчатый фильтр	1
15	66M-13416-00	Трубка, масляная 1	1
16	66M-24351-00	Хомут 1	2
17	6G8-11575-00	Прокладка головки блока цилиндров	1
18	93210-12M62	. Уплотнительное кольцо	1
19	90340-14M06	Крышка, глушитель впуска	1
20	90430-14M09	Прокладка	1
21	66M-15316-00	Демпфер, подушка двигателя 1	1
22	66M-15362-00	Пробка, уровень масла	1

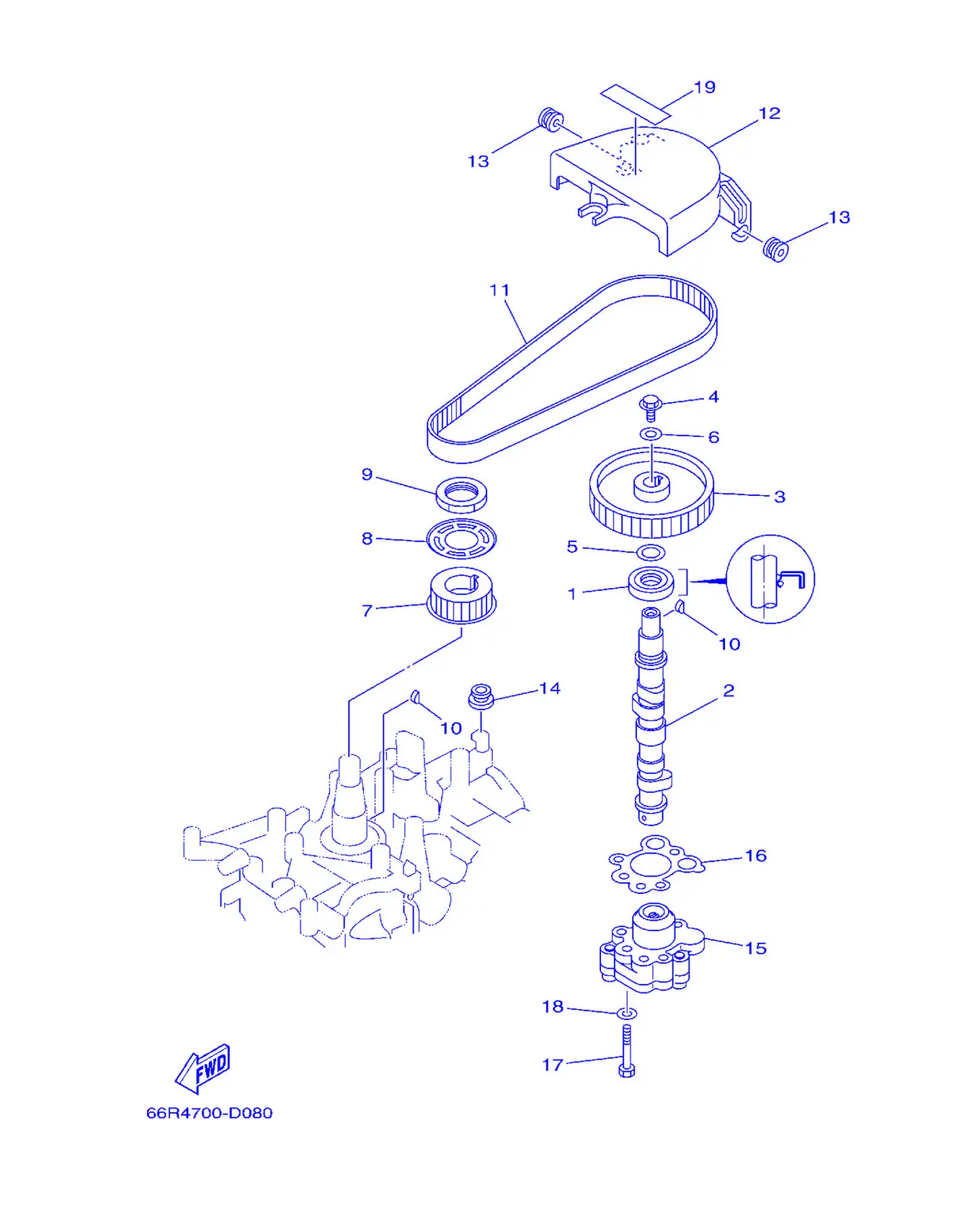

Рис. 6Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	93102-18M21	. Сальник	1
2	66M-12170-00	Распредвал в сборе 1	1
2	66M-12171-10	Распредвал 1	1
3	66M-11537-00-94	Шестерня, ведомая	1
4	90105-06M14	Болт, с шайбой	1
5	90201-13201	Крышка, корпус	1
6	90201-06M94	Крышка, корпус	1
7	66M-11536-10	Шестерня, ведущая	1
8	66M-11557-00	Шайба 1	1
9	90170-28M37	Гайка	1
10	90280-03M01	. Крышка, корпус	2
11	66M-46241-00	Клиновой ремень	1
12	66M-46297-00	Крышка, пылезащитная	1
13	90480-10M16	Втулка уплотнительная	2
14	90480-12072	Прокладка	1
15	66M-13300-10	Масляный насос в сборе	1
16	66M-13329-10	. Прокладка, крышка насоса	1
17	97095-06035	Болт	3
18	92995-06600	. . Шайба	3
19	6G8-13437-03	Метка, выравнивание	1

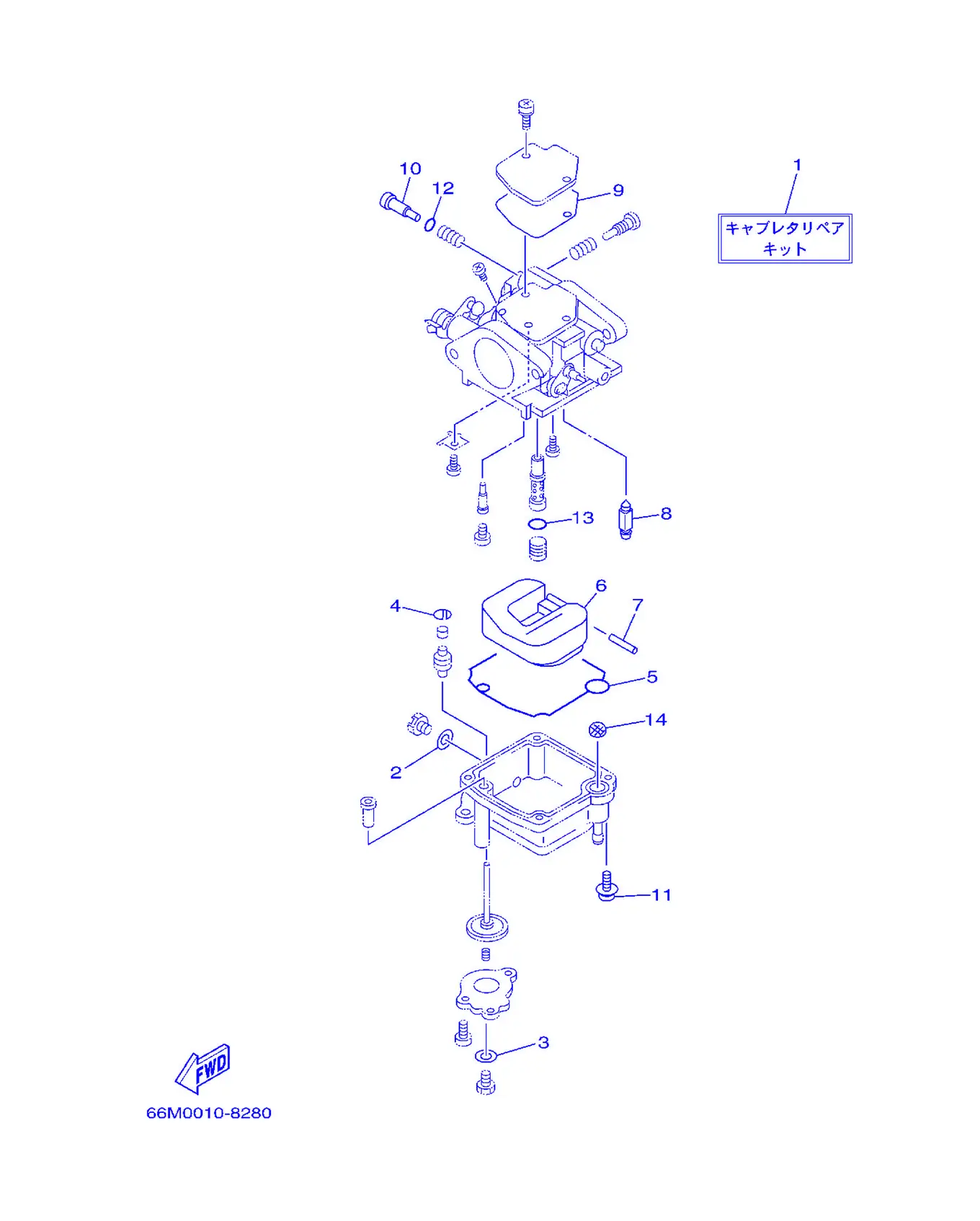

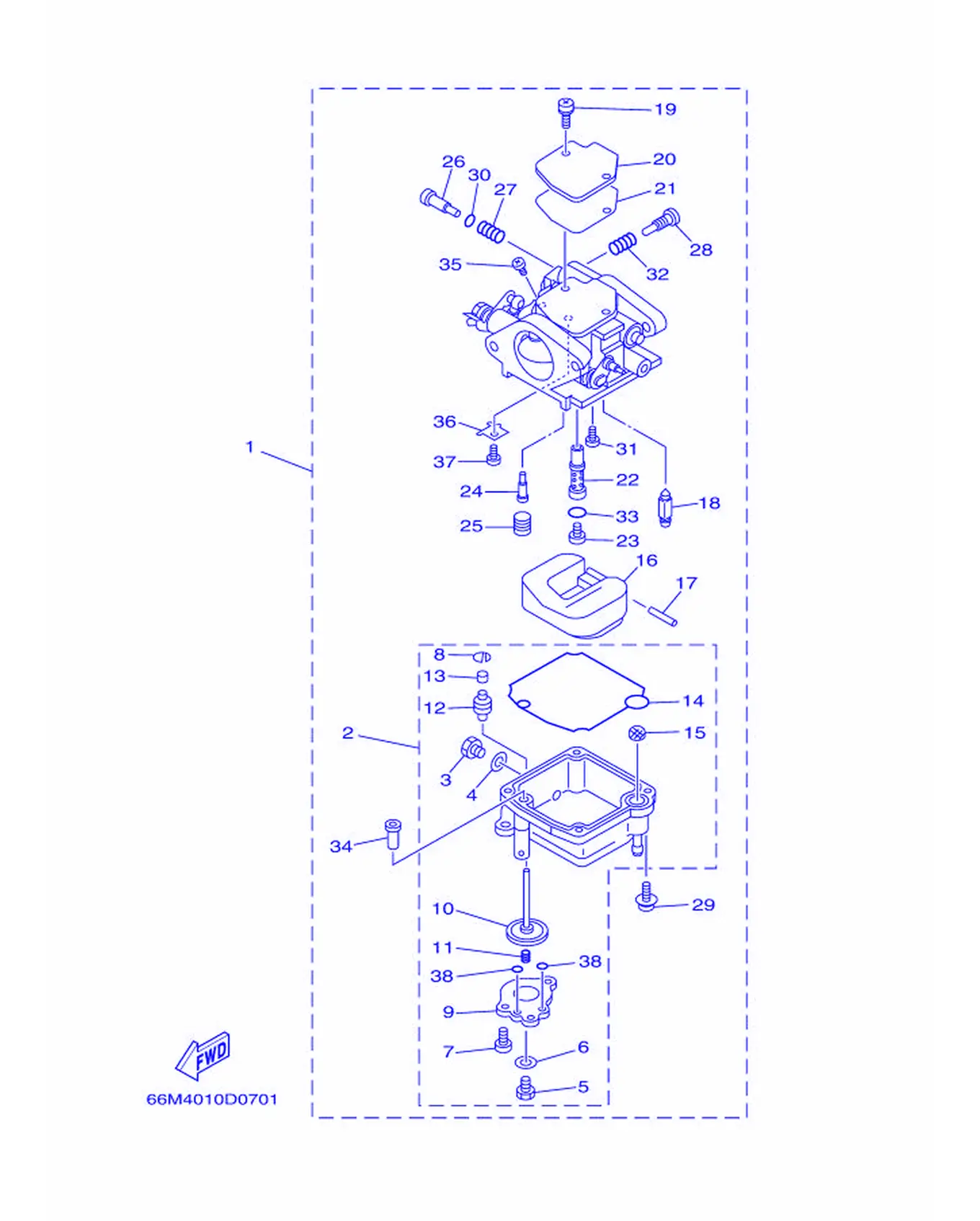

Рис. 7Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	66M-14301-00	Карбюратор в сборе 1	1
2	66M-14381-02	Корпус поплавковой камеры	1
3	62Y-14383-00	Винт сливной	1
4	66M-14398-00	Прокладка	1
5	677-14383-01	. . Винт сливной	1
6	6L2-14398-00	. . Прокладка	1
7	66M-14325-00	Винт с полукруглой головкой	3
8	66M-14377-00	Стопор	1
9	66M-14958-00	Крышка диафрагмы	1
10	66M-14368-01	Диафрагма в сборе 1	1
11	6G8-14275-02	Пружина	1
12	66M-14239-00	Сальник	1
13	66M-14225-00	Колпачок	1
14	66M-14384-00	Прокладка поплавковой камеры	1
15	66M-14827-00	Фильтр	1
16	6L2-14385-00	. Поплавок	1
17	6E5-14386-01	. Ось поплавка	1
18	6L2-14392-00	. Игла клапана	1
19	97980-04110	Винт с шайбой	2
20	6L2-14157-00	. Крышка смесительной камеры	1
21	62Y-14399-00	Клапан биметаллический	1
22	66M-14341-00	Жиклёр главный	1
23	66M-14343-52	Жиклёр главный (#104)	1
24	66M-14342-23	Жиклёр холостого хода (#45)	1
25	66M-14355-00	Пробка	1
26	5H0-14323-00	Винт регулировки качества смеси	1
27	30X-14334-00	Пружина регулировки качества смеси	1
28	62Y-14521-00	Винт дроссельной заслонки	1
29	97980-04112	Винт с шайбой	4
30	62Y-14397-00	Кольцо уплотнительное	1
31	98980-04006	. Винт крепежный	1
32	646-14212-01	. Пружина винта регулировки холостого хода	1
33	6F5-14397-00	. Кольцо уплотнительное	1
34	66M-14272-00	Обратный клапан в сборе	1
35	97890-04005	. Винт с полукруглой головкой	1
36	66M-14157-00	Пластина	1
37	98580-03005	. Пружина, поплавок	1
38	69M-24533-00	Кольцо уплотнительное	2

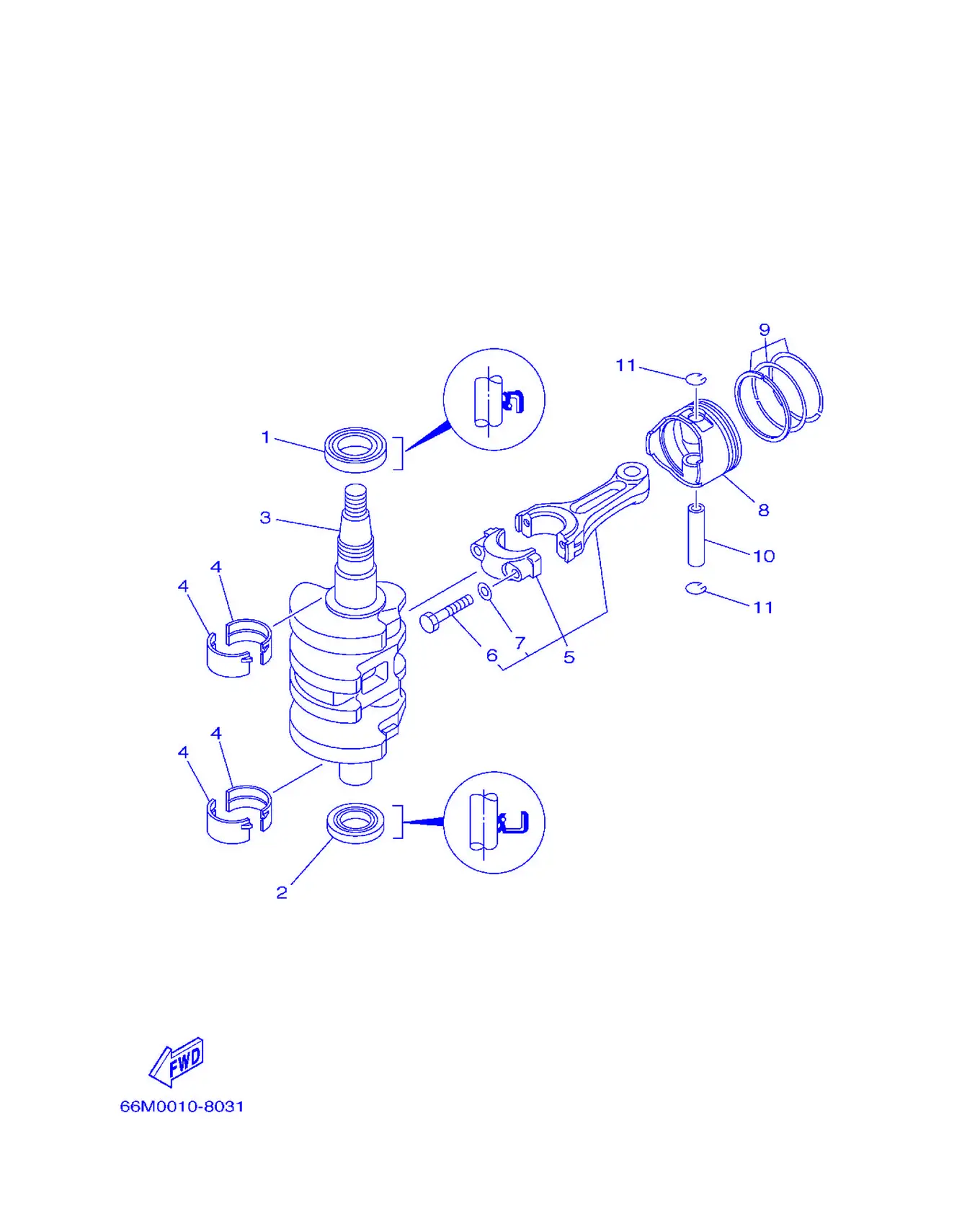

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	93102-35M51	Сальник	1
2	93102-25M52	Сальник	1
3	66M-11411-00	Коленчатый вал	1
4	66M-11416-00	Вкладыш коренной	4
4	66M-11416-10	Вкладыш коренной	4
4	66M-11416-20	Вкладыш коренной	4
5	66M-11650-00	Шатун в сборе	2
6	66M-11654-00	Болт шатуна	2
7	90201-07M01	Шайба пластины	2
8	66M-11631-00-96	Поршень (STD)	2
8	66M-11635-00	Поршень (0.25MM O/S)	2
8	66M-11636-00	Поршень (0.50MM O/S)	2
9	66N-11603-00	Комплект поршневых колец (STD)	2
9	66N-11604-00	Комплект поршневых колец (0.25MM O/S)	2
9	66N-11605-00	Комплект поршневых колец (0.50MM O/S)	2
10	634-11633-00	Палец поршневой	2
11	93450-15023	Стопорное кольцо	4

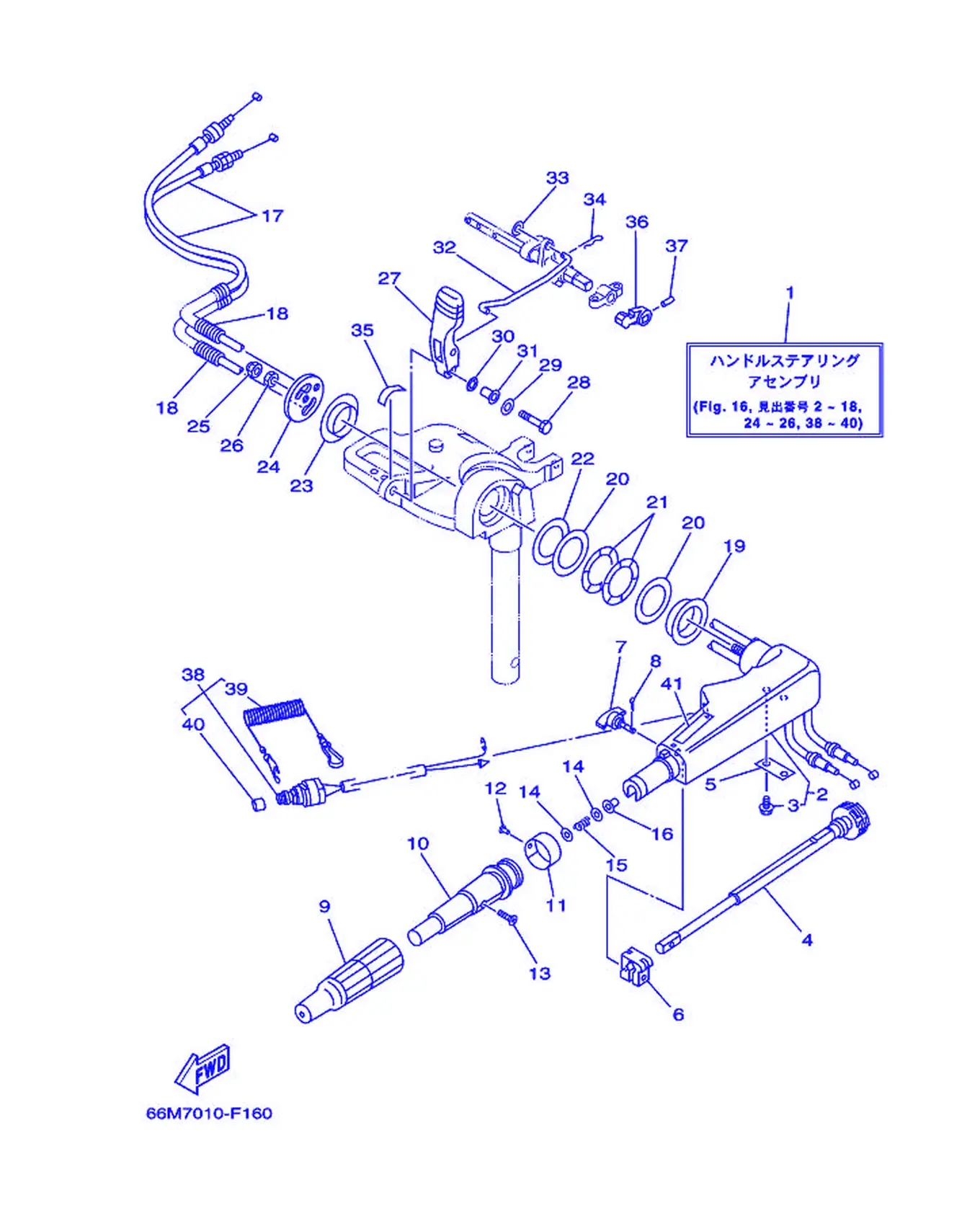

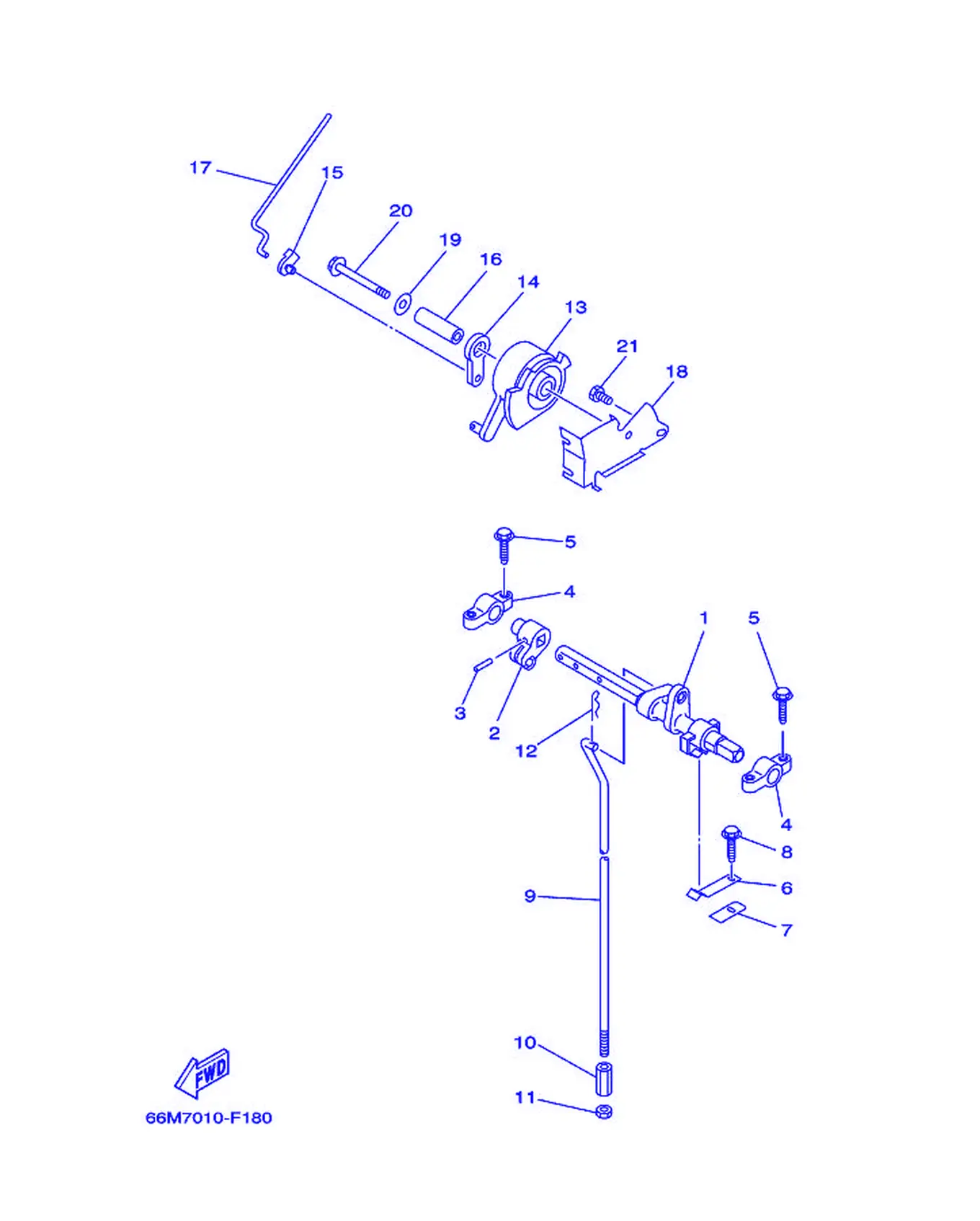

Рис. 9УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	65W-44121-00	Рычаг тяги переключения передач	1
2	66M-44122-00	Втулка рычага тяги переключения	1
3	90254-03M05	Коленчатый вал в сборе	1
4	6F5-41662-00	Кронштейн 2	2
5	90109-06M81	. Болт	4
6	65W-44116-00	Поршень	1
7	66R-44114-00	Прокладка	1
8	90109-06M86	Пластина	1
9	66M-44143-00	Тяга, переключение	1
9	66M-44143-10	Тяга, переключение	1
10	90170-06015	Гайка	1
11	95380-06700	Гайка	1
12	90468-18008	Стопор	1
13	65W-41638-00	Шкив	1
14	65W-41283-00	Крышка, топливный	1
15	661-41262-02	Соединение, рычаг подсоса	1
16	90387-06064	Втулка	1
17	66M-41211-00	Тяга, акселератор	1
18	65W-14497-01	Кронштейн, трос дросселя	1
19	90201-06M31	. Головка, трубка-держатель	1
20	97595-06555	Болт с шайбой	1
21	97095-06010	. Болт	1

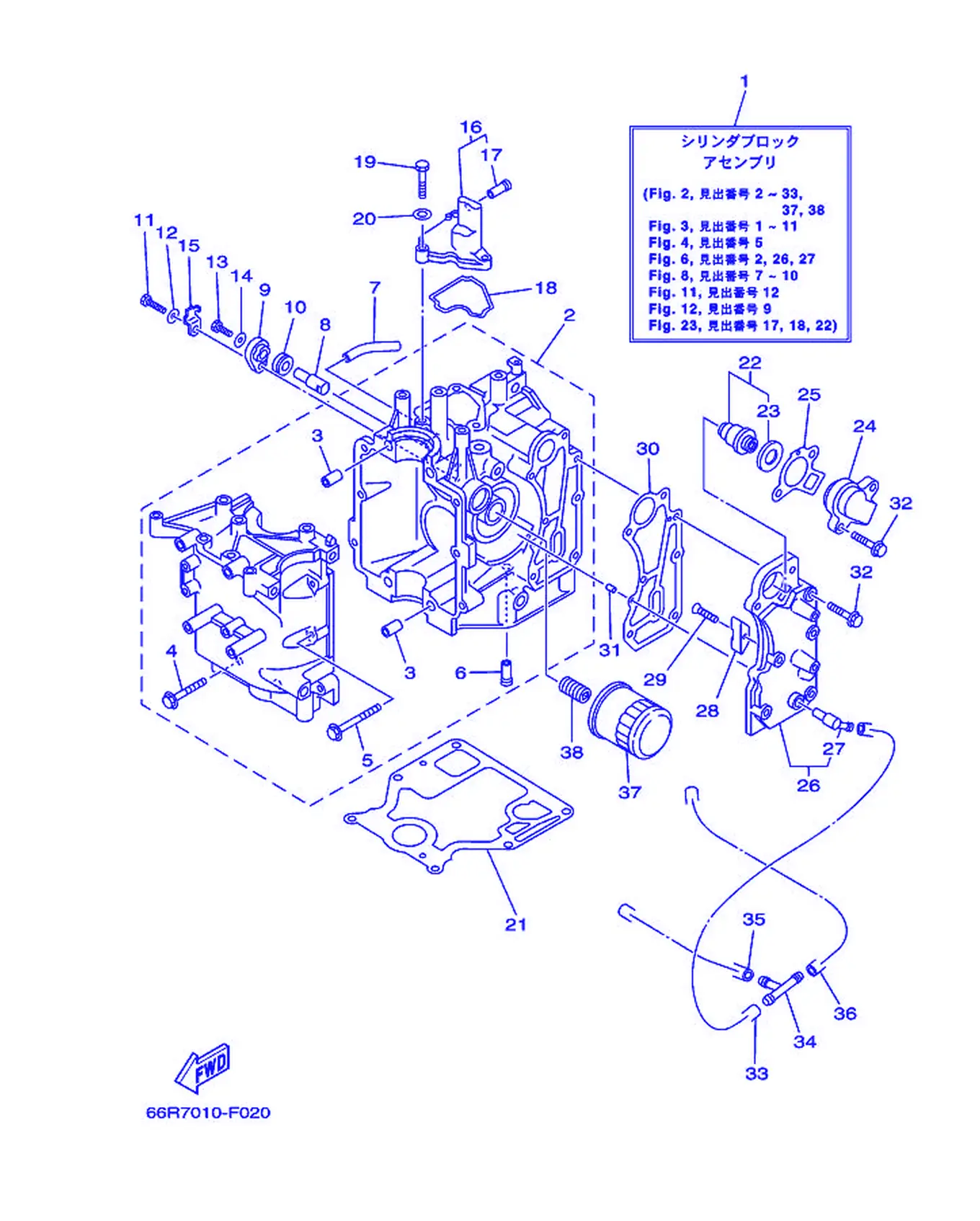

Рис. 10ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	66M-W009B-05-1S	Блок цилиндра в сборе	1
2	66M-15100-03-1S	Картер в сборе	1
3	99510-10114	Штифт, установочный	2
4	90119-08M66	Табличка с предупреждением	4
5	90119-06M14	. Болт с шайбой	6
6	6E5-24377-00	Труба, соединение 3	1
7	90445-10M46	Шланг (L65)	1
8	66M-11325-00	Анод	1
9	66M-11327-00-94	Соединитель	1
10	66M-11328-00	Втулка	1
11	97095-06020	Болт с шайбой	1
12	92995-06600	. . Шайба	1
13	97095-05012	Заглушка	1
14	92995-05600	. Шайба	1
15	66M-12535-00	Заглушка	1
16	66M-11168-00-1S	Крышка, сапун	1
17	6E5-24377-00	Труба, соединение 3	1
18	66M-11357-00	Сальник, цилиндр 3	1
19	97095-06020	Болт с шайбой	3
20	92995-06600	. . Шайба	3
21	66M-11351-10	Прокладка, цилиндр	1
22	66M-12411-01	Термостат	1
23	688-12412-00	. Уплотнение, термостат	1
24	6H3-12413-00-1S	Крышка термостата	1
25	62Y-12414-00	Прокладка, крышка	1
26	66M-41113-20-1S	Наружная крышка, выпуск	1
27	676-11372-00	Прокладка, насос	1
28	6E5-11325-00	Шпонка	1
29	98780-04015	Пружина толкателя	1
30	66M-41114-01	Прокладка, наружная выпускная	1
31	93604-12M07	Крышка, головки	2
32	90119-06MA4	Табличка, предупреждающая	7
33	90445-09061	Шланг (L65)	1
34	688-24378-00	Шланг, топливный 3	1
35	90445-09086	Шланг (L170)	1
36	90445-09104	Шланг (L300)	1
37	5GH-13440-00	Элемент в сборе, масляный фильтр	1
38	90401-20M00	Болт, соединительный	1

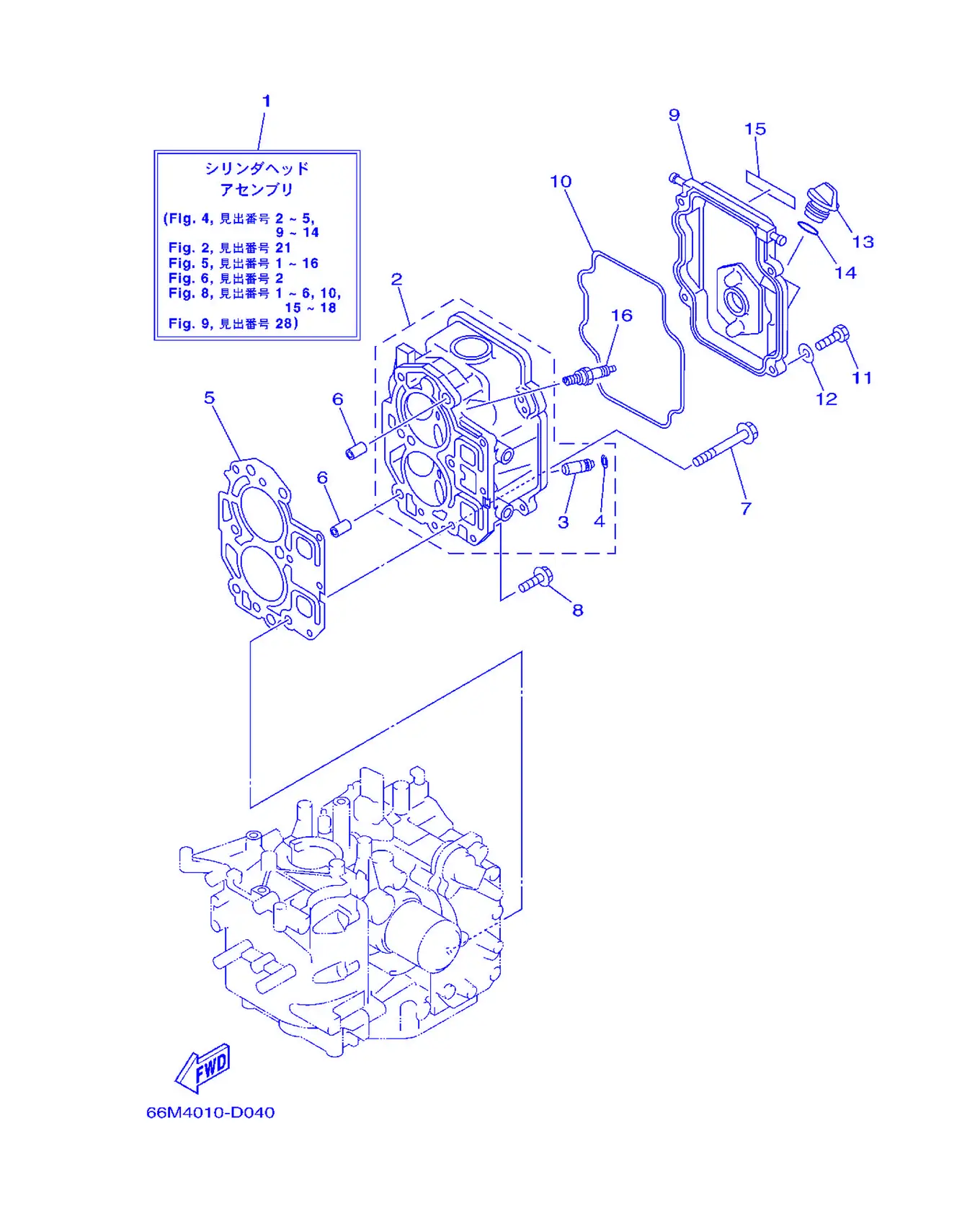

Рис. 11ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	66M-W009A-02-1S	Головка цилиндра в сборе	1
2	66M-11111-01-1S	Головка, цилиндр 1	1
3	66M-11133-29	Направляющая, клапан 1	4
4	93450-09M01	Стопорное кольцо	4
5	66M-11181-10	Прокладка, головка цилиндра 1	1
6	99510-10114	Штифт, установочный	2
7	90105-08M78	Крышка, топливный	6
8	90119-06MA3	Табличка, идентификационная	3
9	66M-11191-00-1S	Крышка, головка цилиндра 1	1
10	66M-11356-00	Сальник, цилиндр 2	1
11	97095-06020	Болт с шайбой	4
12	92995-06600	. . Шайба	4
13	6G8-15363-00	Поплавок, крышка	1
14	93210-24M79	. O-образное кольцо	1
15	66M-12138-01	Метка, коррозия	1
16	94703-00375	Свеча зажигания (NGK DPR6EA-9)	2

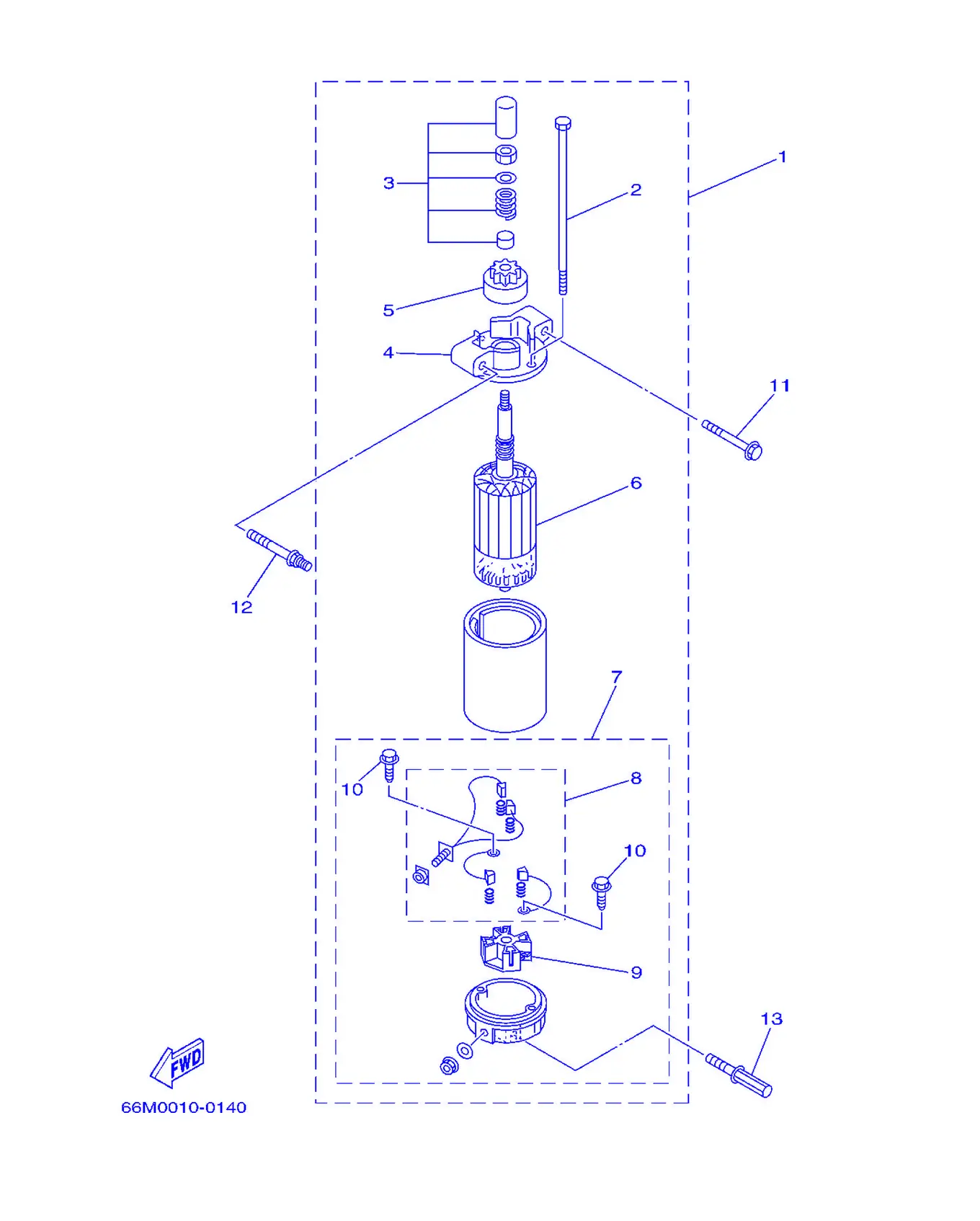

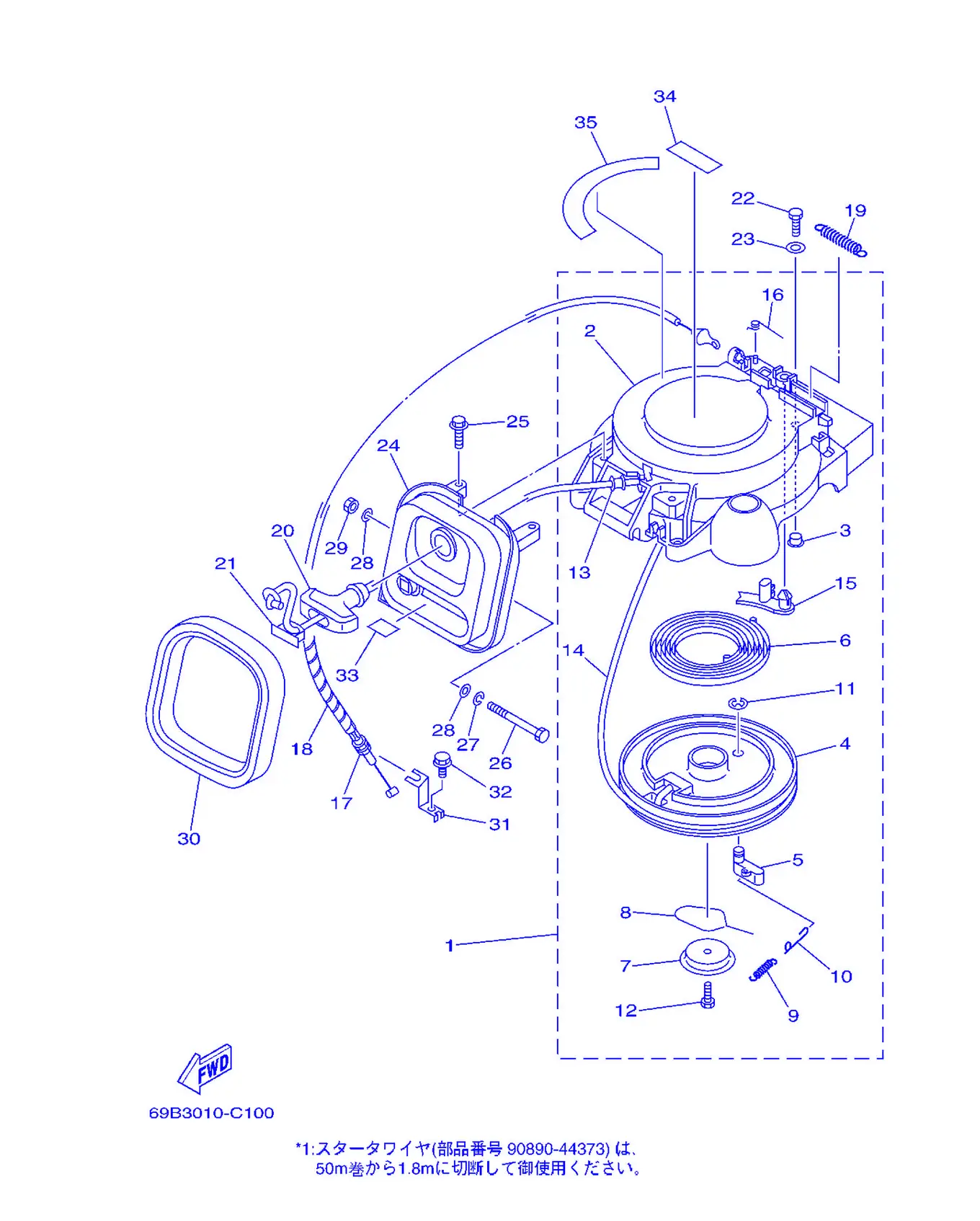

Рис. 12Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	66M-15710-02	Стартер в сборе	1
2	66M-15711-01	Корпус, стартер	1
3	90387-06M05	Втулка	3
4	63V-15714-00	Шестерня ведущая	1
5	63V-15741-00	Втулка, приводной вал	1
6	63V-15713-00	Стопор, пружина	1
7	63V-15716-00	Пластина, привод	1
8	63V-15705-01	Стопор, приводной вал	1
9	63V-15767-01	Стопор	1
10	63V-15784-01	Пружина, возвратная	1
11	63V-15744-00	Шайба	1
12	63V-15768-00	Болт	1
13	63V-15764-00	Втулка 1	1
15	66T-15794-00	. Стопор	1
16	66T-15734-00	. Стоппер, трос	1
17	66M-15770-00	Трос в сборе, стартер	1
18	90446-06M90	Шланг (L120)	1
19	66T-15731-00	. Стоппер, трос	1
20	6G1-15755-00	Крышка, пружина	1
21	6G1-15779-00	Крышка	1
22	97095-06020	Болт с шайбой	3
23	92995-06600	. . Шайба	3
24	66M-15758-00	Направляющая, трос	1
24	66M-15758-20	Направляющая, трос	1
25	90119-06M59	Табличка, идентификационная	2
26	97095-06090	Болт	1
27	92995-06100	Пружинная шайба	1
28	90201-06M05	Держатель, трос	2
29	95380-06700	Гайка	1
30	66M-15762-00	Сальник, резиновый 2	1
31	66M-15774-00	Кронштейн 4	1
32	90109-06M86	Пластина	1
33	66M-84342-00	Накладка, эмблема	1
34	6A1-83625-01	Метка 5	1
35	66M-14427-00	Этикетка, инструкция	1

Рис. 13Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	66M-81800-02	Стартер в сборе	1
2	65W-81826-00	. Болт	2
3	65W-81857-01	. Фиксатор	1
4	66M-81830-00	. Передний кронштейн в сборе	1
5	65W-81807-00	. Редуктор стартера в сборе	1
6	65W-81850-01	. Якорь в сборе	1
7	66M-81820-00	. Задний кронштейн в сборе	1
8	65W-81801-00	. . Щеточный комплект	1
9	65W-81840-00	. . Щеткодержатель в сборе	1
10	65W-8182S-00	. . Винт	2
11	90119-08M39	Болт с шайбой	1
12	90109-08M78	Болт	1
13	90109-08M85	Болт	1

Рис. 14РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	66M-W0084-00-4D	Рулевое управление в сборе	1
2	65W-42101-01-4D	Рукоятка, рулевое управление	1
3	90109-06M86	Пластина	2
4	65W-42138-00	Трос, топливный	1
5	65W-42159-00	Кронштейн	1
6	6G1-42126-00	Топливный шланг, крышка топливного бака	1
7	65W-42125-00	Направляющая, трос дистанционного управления	1
8	91490-16010	Заглушка, поворотный	1
9	66M-42177-00	Резиновая накладка, рукоятка	1
10	66M-42119-00	Рукоятка, рулевое колесо	1
11	689-42137-20	Индикатор, дроссель	1
12	90269-02M09	Заклепка	1
13	90149-05M13	Винт	1
14	90201-10M02	. Прокладка, глушитель	2
15	90501-23215	Стопорное устройство	1
16	90386-08032	Проставка	1
17	66M-26311-00	Трос, дроссель 1	2
18	90446-10M87	Шланг (L75)	2
19	90386-40MA0	Втулка	1
20	90201-43M00	Прокладка, топливная	2
21	90206-43M22	Прокладка, крышка	2
22	90202-43M57	Прокладка, топливная	1
23	90386-40M99	Прокладка	1
24	66M-42131-01	Крышка, рулевое управление	1
25	95780-10300	Гнездо, втулка	1
26	95380-10700	Гайка	1
27	66M-44111-01	Рукоятка, переключение передач	1
28	97095-06030	Болт	1
29	92995-06600	. . Шайба	1
30	90206-10M04	Шайба волнистая	1
31	90387-06M78	Втулка	1
32	66M-44124-00	Тяга, шток переключения передач	1
33	92990-06200	. . Пружина, толкатель	1
34	90468-18008	Стопор	1
35	6E0-44191-11	Указатель переключения передач	1
36	65W-44173-00	Рычаг управления переключением	1
37	90254-03M05	Коленчатый вал в сборе	1
38	65W-82575-01	Провод датчика давления масла	1
39	682-82556-00	Рычаг, стопор	1
40	689-8257Y-00	Крышка	1
41	6E0-83627-01	Этикетка, предупреждение 7	1

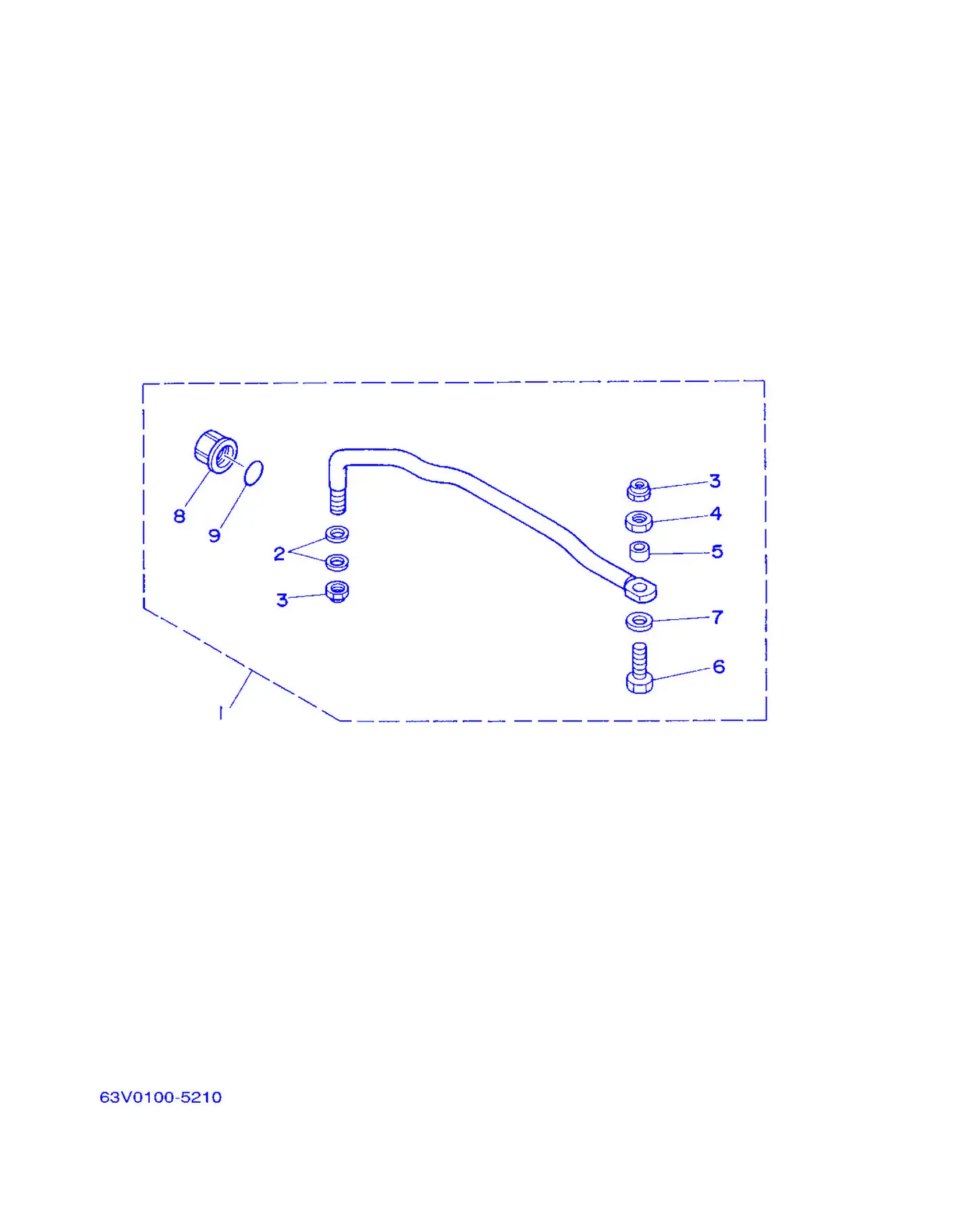

Рис. 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	63V-61350-00	Крепление направляющей рулевого управления	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	6E5-61355-00	. Табличка	1
7	90201-10M63	Пружина, крышка	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

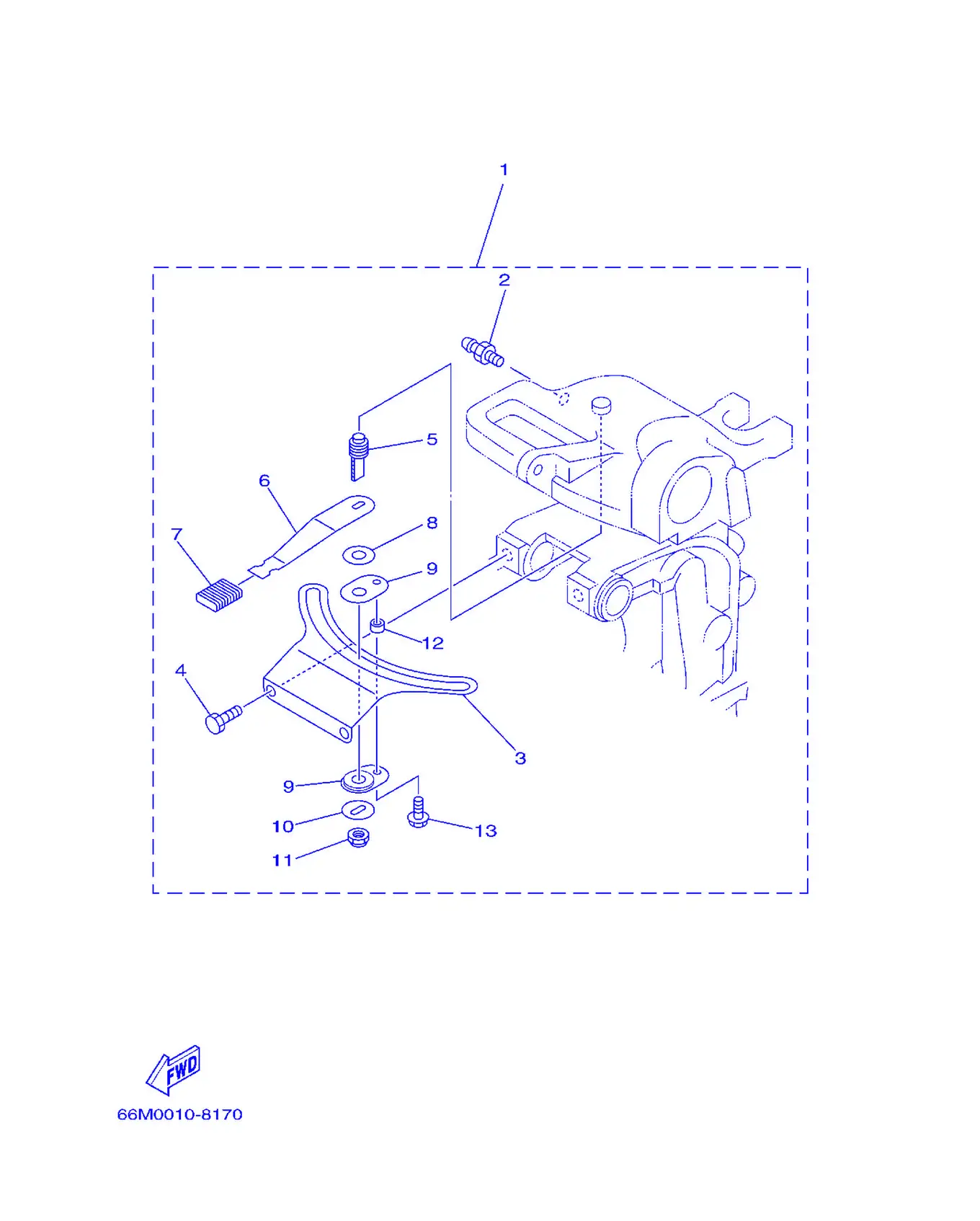

Рис. 16РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	66M-42508-01	Узел регулировки усилия рулевого управления	1
2	93700-06M03	Пластина стопорная	1
3	66M-42527-00	. Пластина, фрикционная	1
4	90109-08M91	. Накладка	2
5	65W-42562-00	. Держатель топливного шланга	1
6	66M-42561-00	. Ручка	1
7	689-43633-00	Гайка, стопорная	1
8	90202-10M56	. Прокладка, топливная	1
9	65W-42528-00	. Топливная трубка	2
10	90209-10M26	. Шайба	1
11	90185-10M14	. Крышка, корпус насоса	1
12	90387-05M11	. Втулка	1
13	90119-05M03	. Болт с шайбой	1

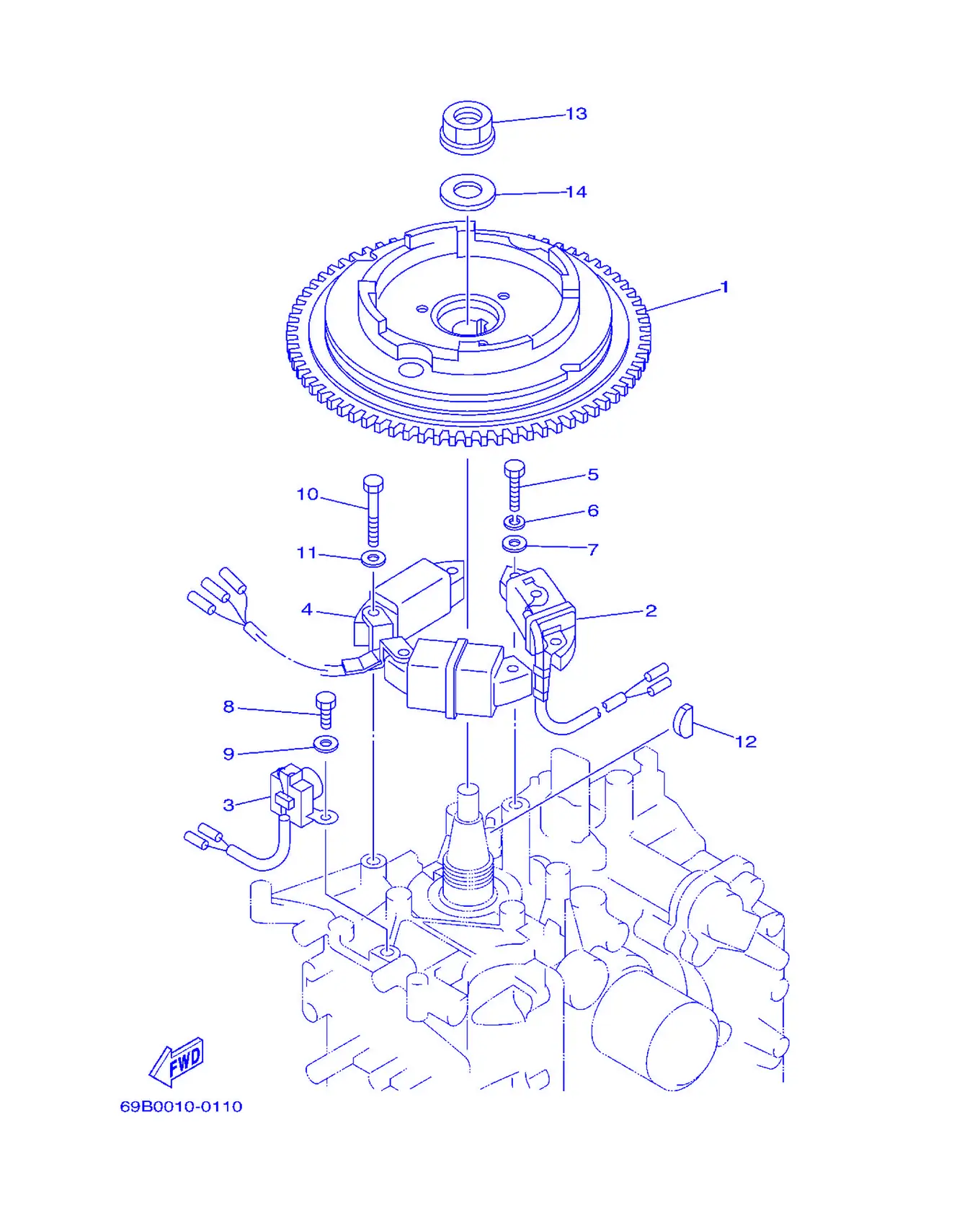

Рис. 17ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	66M-85550-00	Ротор в сборе	1
1	66M-85550-10	Ротор в сборе	1
2	66M-85520-00	Катушка, зарядная	1
3	66M-85580-00	Катушка, импульсная	1
4	66M-85533-10	Катушка, освещения	1
5	97095-06025	Болт	2
6	92995-06100	Пружинная шайба	2
7	92995-06600	. . Шайба	2
8	97095-06016	Болт	2
9	92995-06600	. . Шайба	2
10	97095-06040	Болт	4
11	92995-06600	. . Шайба	4
12	90280-05013	Провод, катушка	1
13	90179-16M05	Гайка	1
14	90201-16M44	Шланг, топливный	1

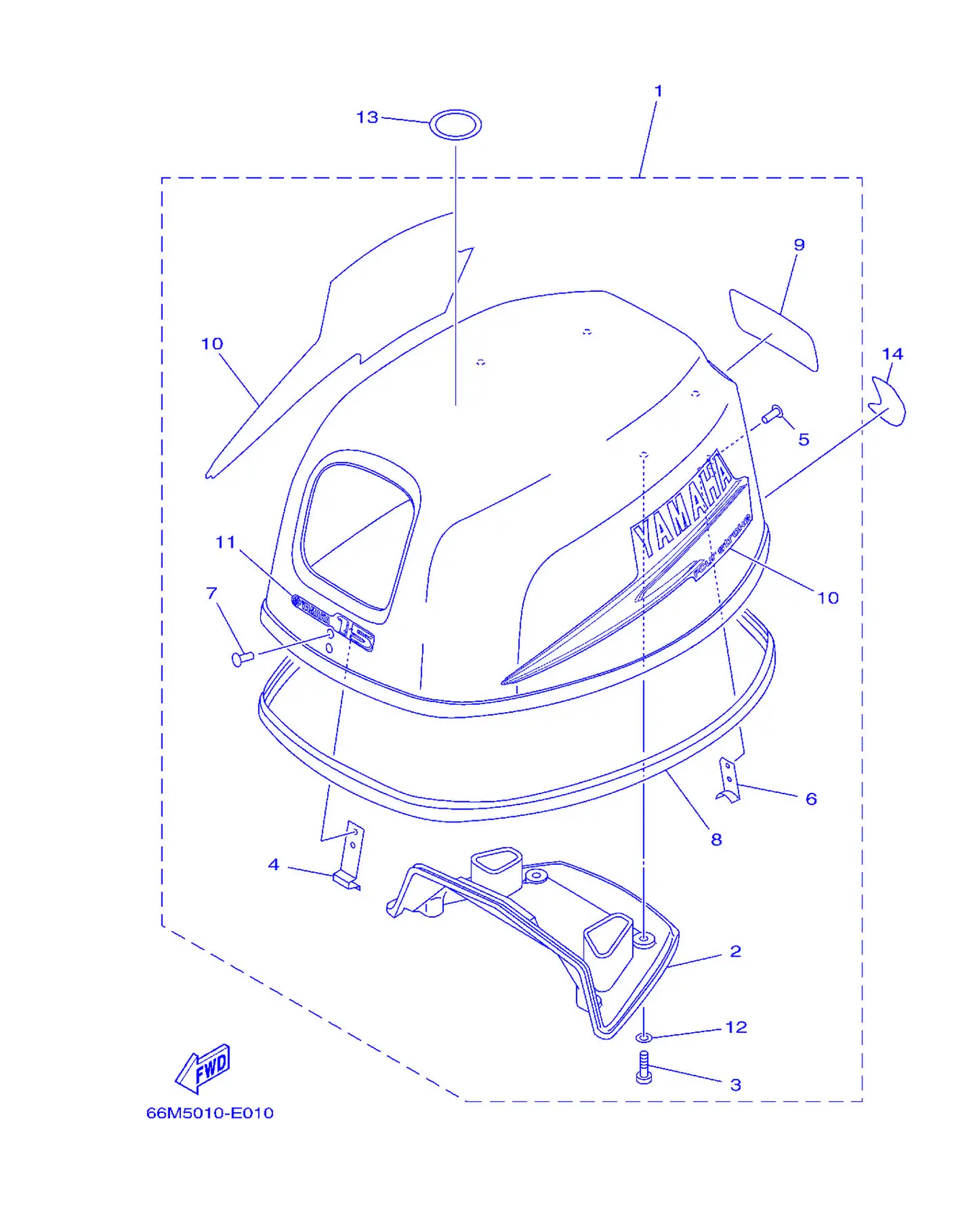

Рис. 18ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	66M-42610-20-4D	Верхний кожух в сборе	1
2	66M-42613-00	. Формованная деталь, воздуховод	1
3	97780-60520	Поплавок, камера	4
4	65W-42651-01	. Крючок	1
5	90266-06M02	Заклепка	2
6	66M-42652-00	. Крючок	1
7	90266-06M02	Заклепка	2
8	6D4-42615-00	. Уплотнение	1
9	66M-42678-20	. Графика, задняя	1
10	66M-W0070-20	Графический комплект	1
11	66M-42677-00	Графическая наклейка, передняя	1
12	90202-05M38	. Шайба, пластина	4
13	67F-13434-03	Этикетка, предупреждение	1
14	6C5-24239-00	Метка 5	1

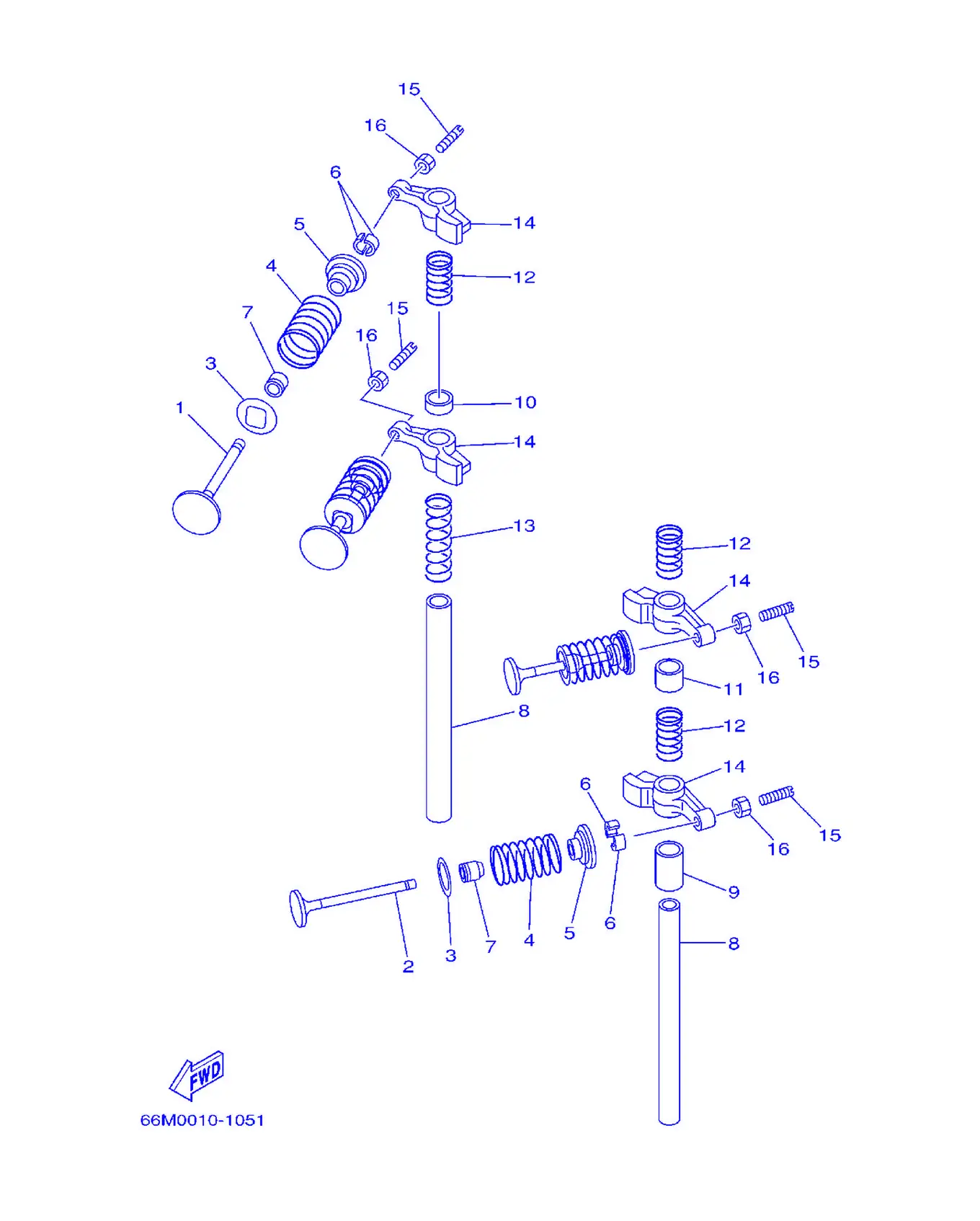

Рис. 19КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	66M-12111-00	Клапан, впускной	2
2	66M-12121-00	Клапан, выпускной	2
3	66M-12116-00	Седло пружины клапана	4
4	66M-12113-00	Пружина клапана, внутренняя	4
5	30X-12117-00	. . Пластина, крышка картера	4
6	30X-12118-00	. . Заглушка, картер	8
7	51Y-12119-00	. . Винт, картер	4
8	66M-12146-00	Вал, коромысло	2
9	90387-13M56	Втулка	1
10	90387-13001	Втулка	1
11	90387-13002	Втулка	1
12	90501-12M40	Стоппер, пластина	3
13	90501-12M41	Пружина, сжатия	1
14	66M-12151-10	Рычаг, коромысло клапана	4
15	62Y-12159-00	Винт, регулировки клапана	4
16	62Y-12158-00	Гайка, стопорная	4

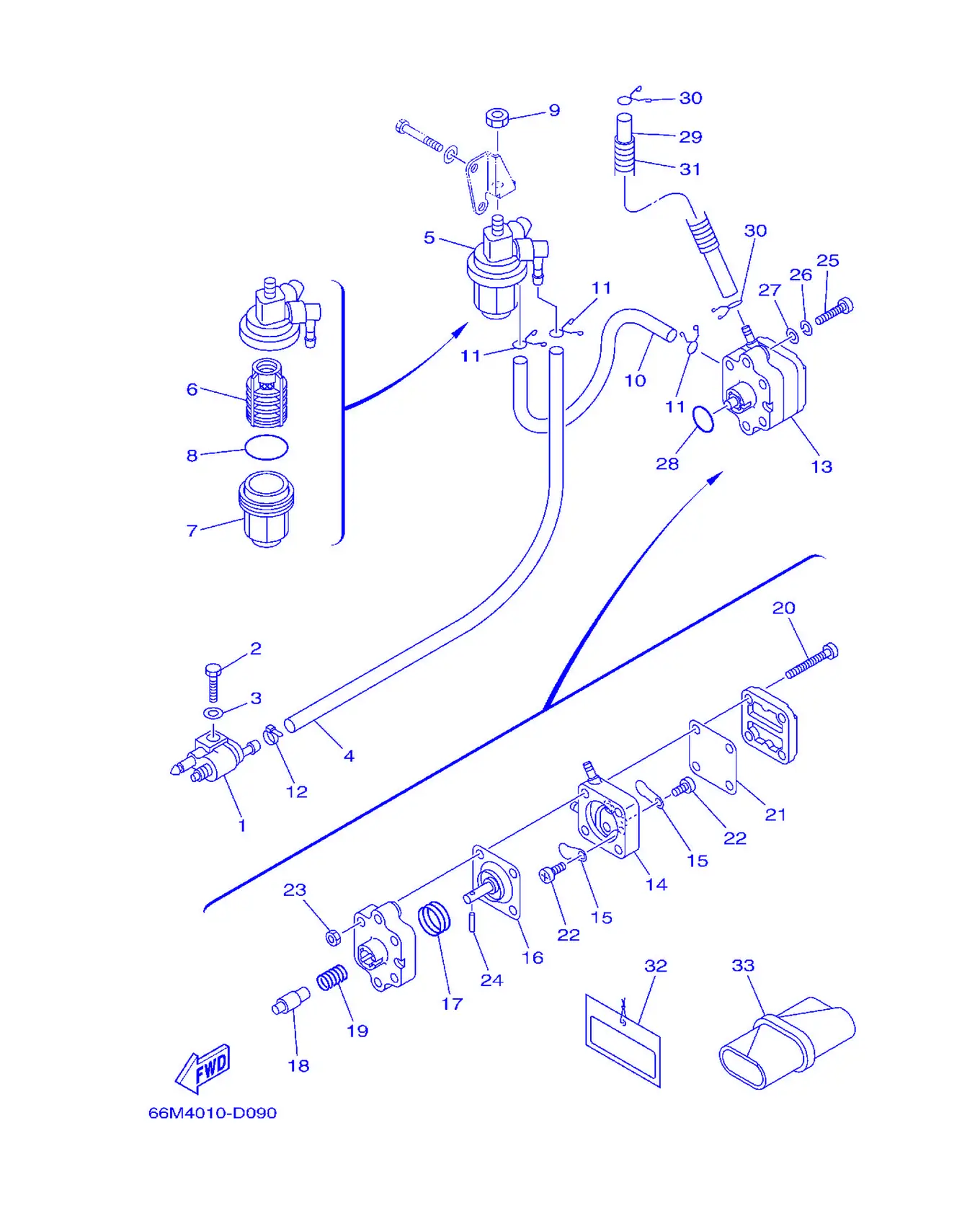

Рис. 20ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06020	Болт с шайбой	1
3	92995-06600	. . Шайба	1
4	90445-10M19	Шланг (L500)	1
5	61N-24560-00	Фильтр в сборе	1
6	61N-24563-00	Элемент фильтра	1
7	61N-24521-00	Держатель, трос газа	1
8	93210-32738	Кольцо O-ring	1
9	95380-08600	Гайка	1
10	90445-10M15	Шланг (L140)	1
11	90467-09M17	Прокладка	3
12	90465-11M10	Хомут	1
13	66M-24410-11	Топливный насос в сборе	1
14	66M-24413-01	Гайка 2	1
15	6A0-24421-01	. . Клапан обратный	2
16	66M-24411-11	Винт с шестигранной головкой	1
17	66M-24423-00	Стоппер, винт с шестигранной головкой	1
18	66M-13131-10	Покрытие	1
19	66M-24454-00	Стоппер	1
20	66M-24444-00	Винт	4
21	66M-24471-01	Винт с шестигранной головкой	1
22	6E7-14325-00	Прокладка, топливная	2
23	95380-04600	. . Гайка	4
24	66M-24374-00	Крышка	1
25	97880-06030	Винт, с полукруглой головкой	2
26	92990-06100	Прокладка, стопор	2
27	92990-06600	Прокладка, дроссель	2
28	93210-20M65	Кольцо уплотнительное	1
29	90445-10M93	Шланг (L370)	1
30	90467-09M17	Прокладка	2
31	90446-14M51	Шланг	1
32	61H-2819R-01	Ярлык, предупреждение	1
33	62Y-28100-00	Набор инструментов	1

Рис. 21Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
10	6Y1-24306-55	Заглушка топливной магистрали 1	1
11	90445-11M06	. Шланг (L:2050MM)	1
12	6Y1-24360-52	. Заглушка топливопровода	1
13	90445-11M05	. Шланг (L:850MM)	1
14	650-24351-51	. Заглушка 1	4
15	6G1-24305-05	Заглушка топливной магистрали 2	1
16	93210-08287	. . Кольцо O-ring	1
17	6Y1-24305-06	Заглушка топливной магистрали 2	1
18	93210-08287	. . Кольцо O-ring	1

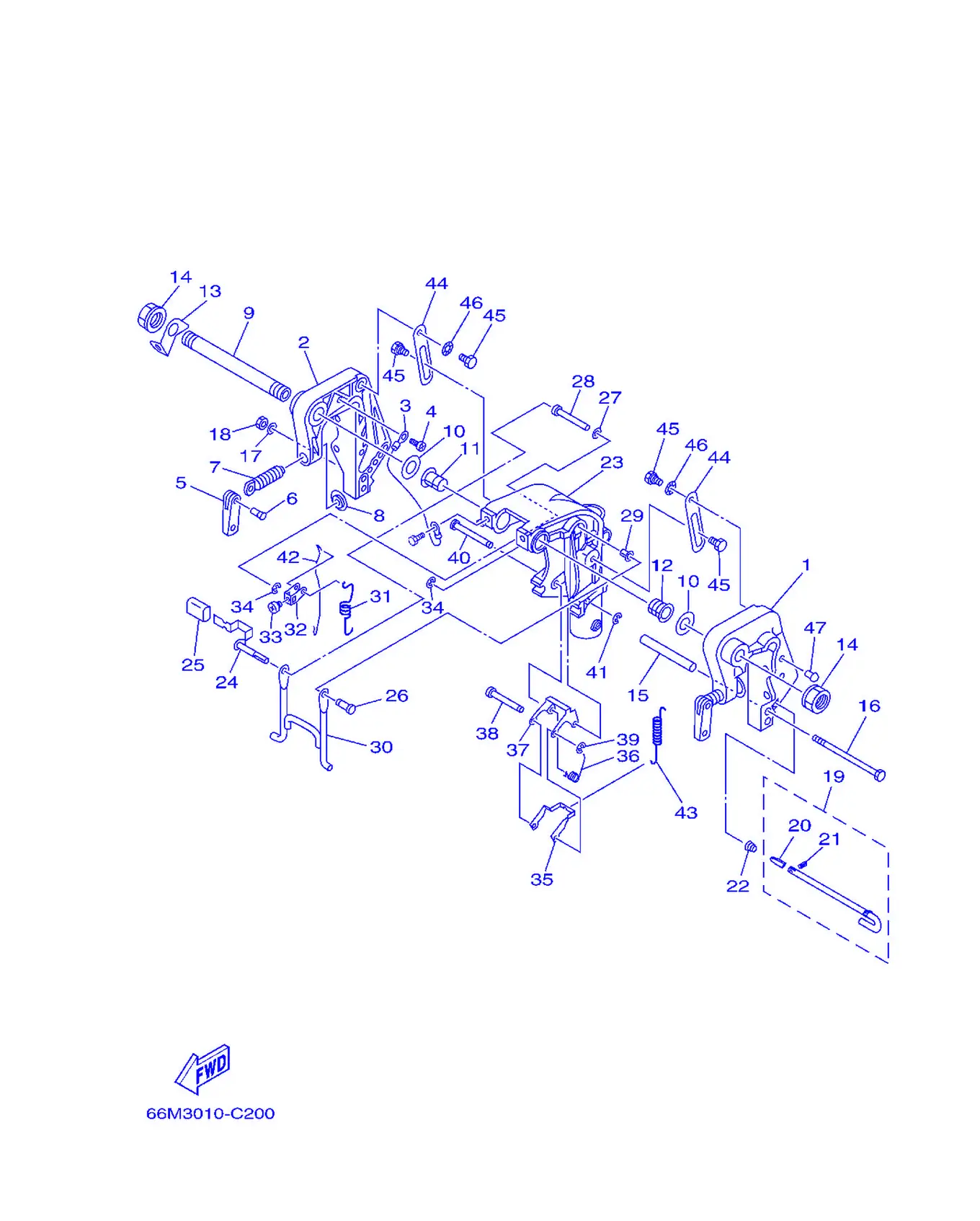

Рис. 22КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	63V-43111-06-4D	Кронштейн, зажим 1	1
2	63V-43112-07-4D	Кронштейн, зажим 2	1
3	66M-82148-00	Провод, вывод 4	1
4	97885-06008	Пружина, педаль	1
5	6E0-43118-01	Держатель, трос управления	2
6	90243-04M01	Педаль	2
7	6E7-43116-00	Заглушка, водяной насос	2
8	648-43114-01	Крышка, водяной насос	2
9	63W-43131-01	Гайка, трос управления	1
10	90202-22M54	Шайба, пластина	2
11	90386-22M94	Втулка	1
12	90386-22M94	Втулка	1
13	66R-43113-00	Покрытие, защитное	1
14	90185-22043	Крышка, корпус насоса	2
15	90387-06M13	Втулка	1
16	90101-06M29	Болт, шестигранный	1
17	92995-06600	. . Шайба	1
18	95380-06700	Гайка	1
19	66M-43160-01	Узел стопорного стержня	1
20	689-43165-00	Трубка, направляющая	1
21	91690-30008	Крышка, стопорная	1
22	90502-10M07	Стопор, фиксатор	1
23	63V-43311-03-4D	Кронштейн, поворотный 1	1
23	66M-43311-10-4D	Кронштейн, поворотный 1	1
24	66M-43630-01	Рычаг подъема в сборе	1
25	682-43318-01	Крышка	1
26	63V-43191-00	Прокладка, пластина	1
27	90202-07M60	Шайба, пластина	1
28	90387-07M07	Втулка	1
29	90386-07M95	Втулка	1
30	66M-43350-01	Приемник в сборе	1
31	90507-20M00	Пружина, натяжная	1
32	63V-43641-01	Рычаг, подъем	1
33	90157-05014	Пружина, педаль	1
34	99080-05600	Стопорное кольцо	2
35	63V-43614-10	Пластина, стопор подъема	1
36	90508-18M41	Пружина, торсионная	1
37	66R-43615-00	Пластина, стопор подъема	1
38	66R-43611-00	Вал, стопор подъема	1
39	93430-04M03	Шплинт	1
40	63V-43659-00	Вал, стопор реверса	1
41	99080-05600	Стопорное кольцо	1
42	66R-43617-00	Тяга, стопор подъема	1
43	63V-43656-00	Пружина, стопор реверса 1	1
44	63V-43181-00	Рычаг, стопор подъема	2
45	90109-06M84	Гайка	4
46	90206-10M24	Прокладка, крышка	2
47	90269-02M08	Шайба	2

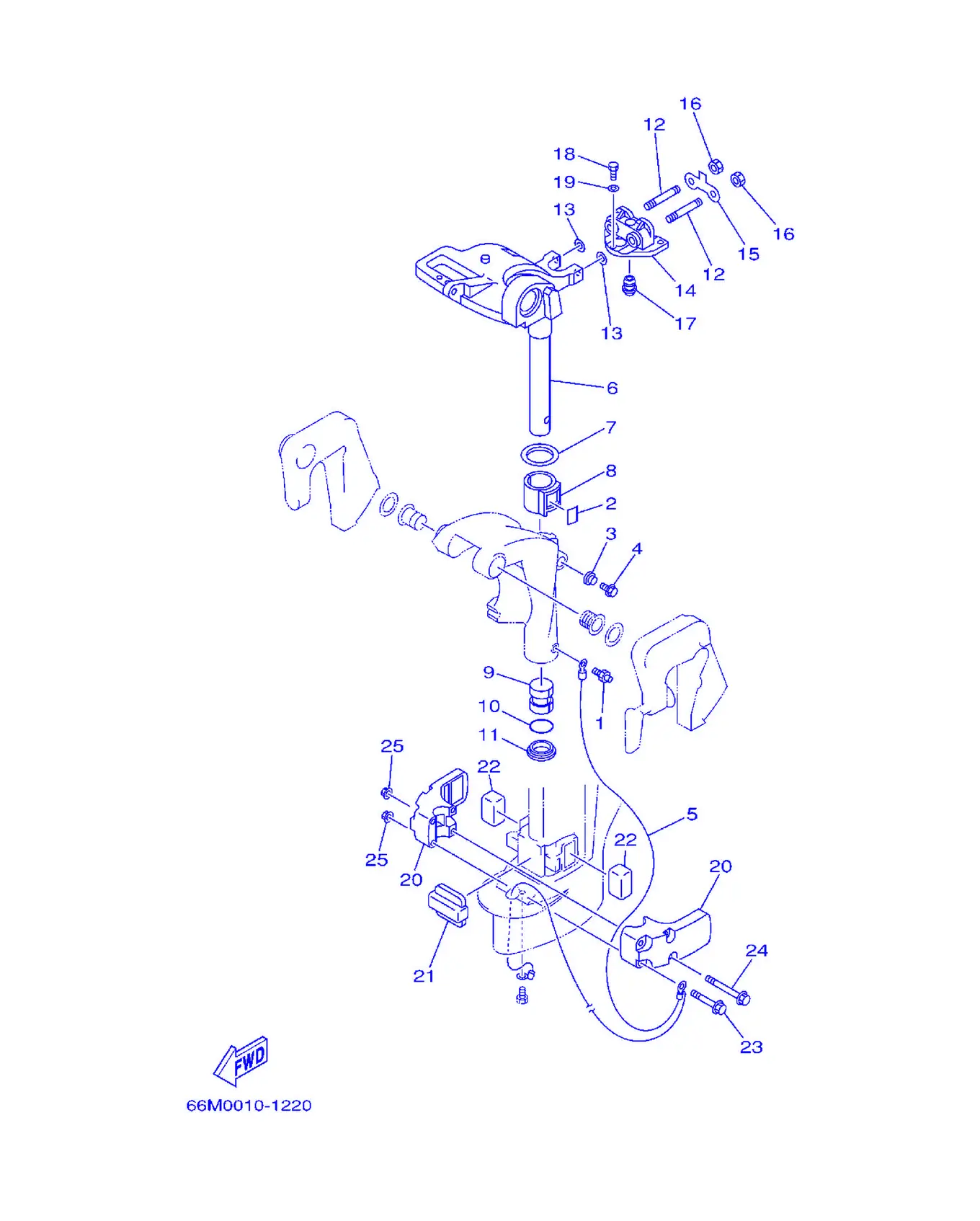

Рис. 23КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	93700-06M03	Пластина стопорная	1
2	63V-42528-00	Пластина, фрикционная	1
3	689-43373-01	Сальник, демпфер	1
4	90105-06M07	Болт, с шайбой и шестигранной головкой	1
5	66M-82127-00	Провод, вывод 2	1
6	66M-42511-01-4D	Кронштейн, рулевого управления	1
6	66M-42511-11-4D	Кронштейн, рулевого управления	1
7	90209-40008	Шайба	1
8	65F-42537-00	Втулка оси поворота	1
9	90386-30048	Прокладка	1
10	93210-29M94	Уплотнительное кольцо	1
11	90386-30M60	Прокладка	1
12	90116-08M54	Табличка, серийный номер	2
13	90201-08M06	Шайба, пластина	2
14	66M-44514-00-4D	Демпфер крепления, верхняя сторона	1
15	66M-44526-00	Пластина	1
16	95380-08600	Гайка	2
17	66M-44366-00	Демпфер, сальник водяного уплотнения	1
18	97075-06025	Болт	3
19	92995-06600	. . Шайба	3
20	66M-44551-00-4D	Корпус, резиновая подушка нижнего крепления	2
21	66M-44557-00	Демпфер крепления, нижний передний	1
22	682-44555-30	Демпфер крепления, передний	2
23	90119-08M45	Болт с шайбой	2
24	90119-08M46	Болт с шайбой	2
25	90179-08M34	Гайка	4

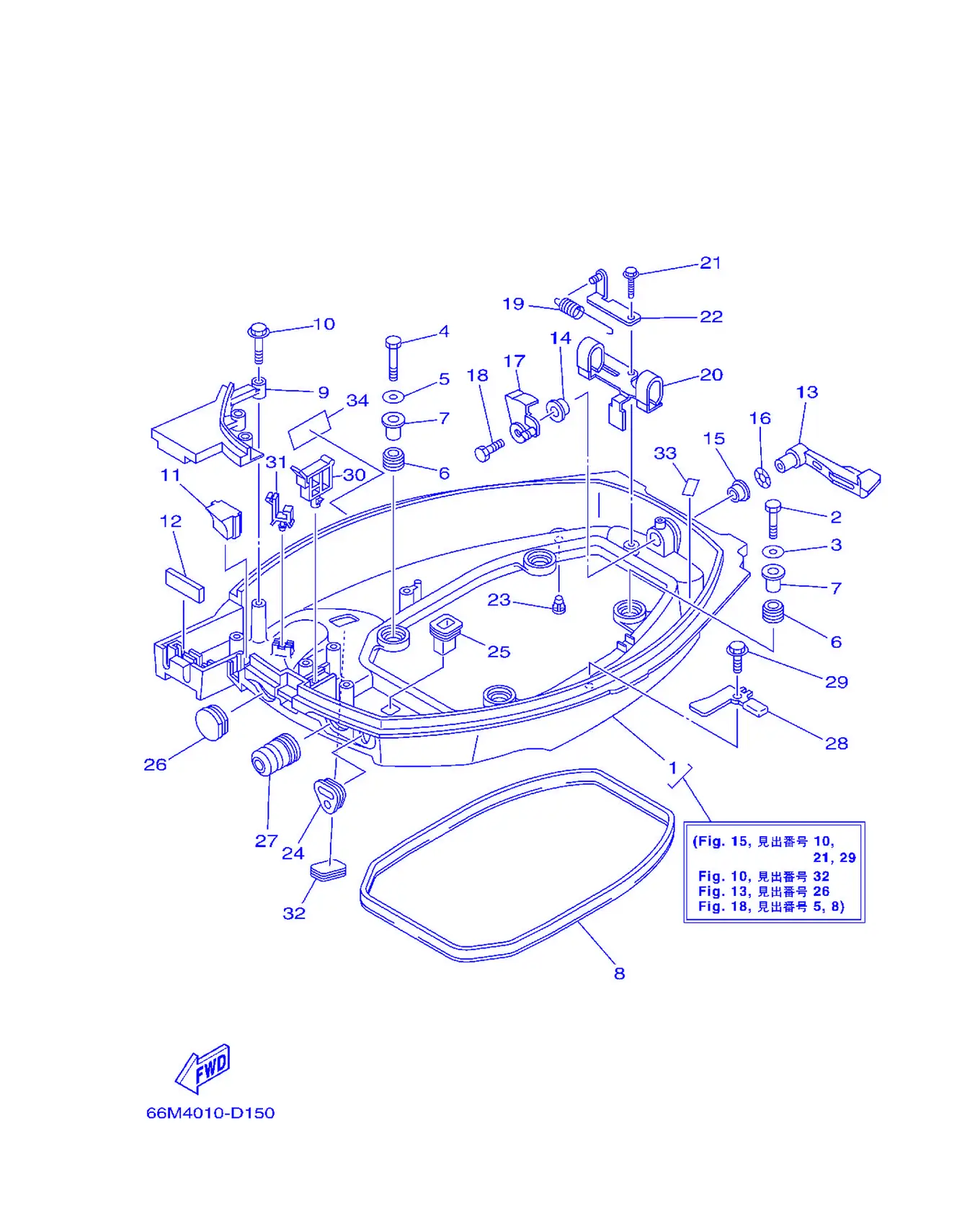

Рис. 24НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	66M-42710-05-4D	Узел нижнего кожуха	1
2	97095-06035	Болт	2
3	92995-06600	. . Шайба	2
4	97095-06025	Болт	2
5	92995-06600	. . Шайба	2
6	90480-15M31	Прокладка	4
7	90387-06034	Втулка	4
8	66M-42716-00	Резиновое уплотнение, 1	1
9	66M-42738-00-4D	Пластина, фитинг	1
10	90109-06M82	Табличка	3
11	66M-42725-00	Втулка проходная	1
11	66M-42725-10	Втулка проходная	1
12	65W-42727-00	Втулка проходная	1
13	6D4-42815-00-4D	Рычаг, зажим	1
14	90386-12M37	Держатель	1
15	90386-12MA2	Демпфер	1
16	90206-12052	Прокладка, головка	1
17	6D4-42816-00	Рычаг, зажим	1
18	97095-06012	Болт	1
19	90506-18010	Пружина, натяжная	1
20	6D4-42766-00	Кронштейн 2	1
21	90109-06M81	. Болт	1
22	6D4-43144-00	Крючок, пружина	1
23	6H3-44391-01	Ниппель, шланг	1
24	66M-26326-00	Втулка проходная	1
25	682-42727-00	Втулка уплотнительная	1
26	682-42724-00	Втулка уплотнительная	1
27	65W-42726-00	Втулка уплотнительная	1
28	66M-42743-00	Кронштейн	2
29	90109-06M86	Пластина	2
30	90465-25M57	Хомут	1
31	90464-09M13	Зажим	1
32	6H4-42726-00	Прокладка	1
33	62Y-82377-00	Этикетка	1
34	66M-13444-00	Метка	1

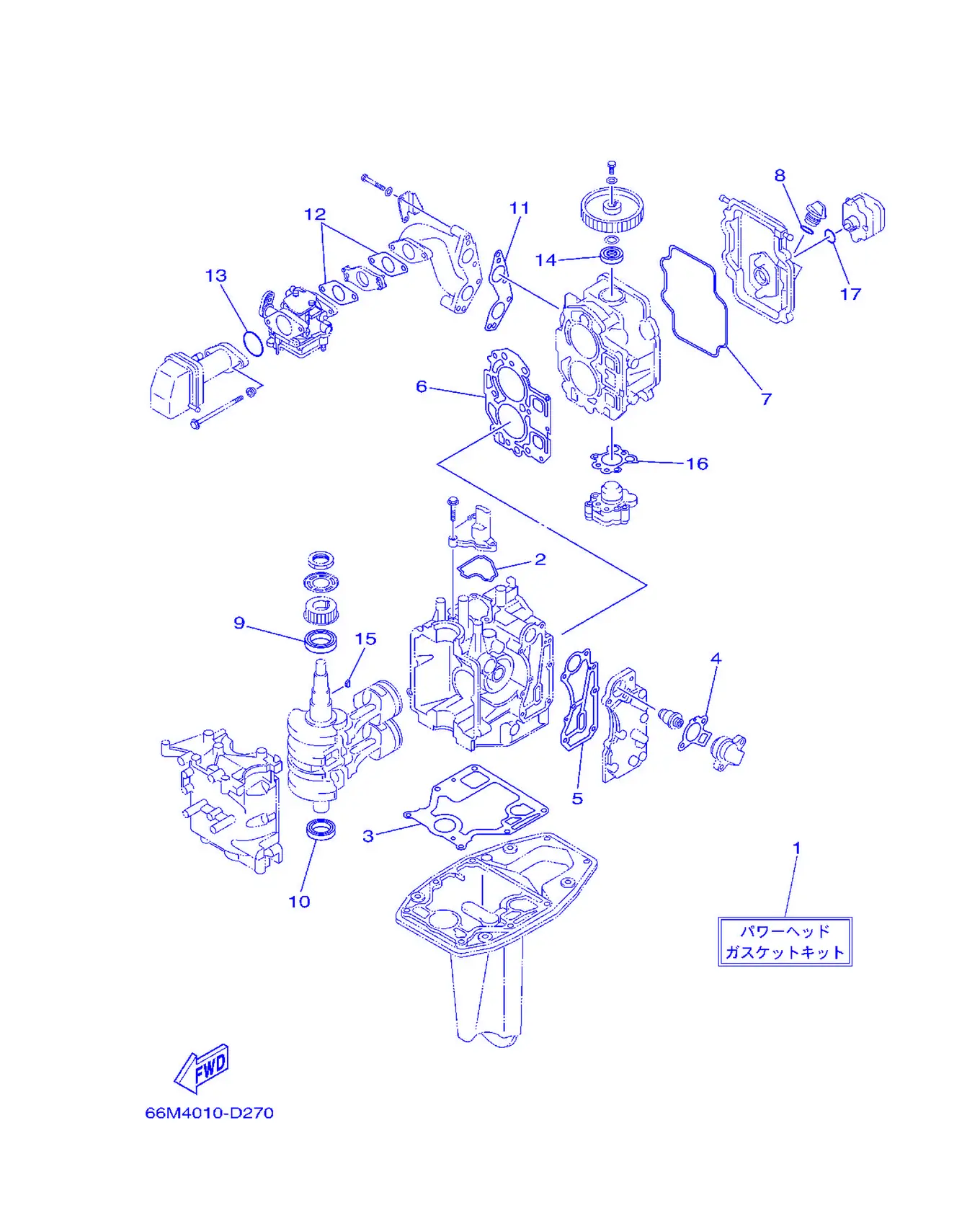

Рис. 25РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	66M-W0001-02	Комплект прокладок головки блока цилиндров	1
2	66M-11357-00	Сальник, цилиндр 3	1
3	66M-11351-10	Прокладка, цилиндр	1
4	62Y-12414-00	Прокладка, крышка	1
5	66M-41114-01	Прокладка, наружная выпускная	1
6	66M-11181-10	Прокладка, головка цилиндра 1	1
7	66M-11356-00	Сальник, цилиндр 2	1
8	93210-24M79	. O-образное кольцо	1
9	93102-35M51	Сальник	1
10	93102-25M52	Сальник	1
11	66M-13645-00	Прокладка, коллектор 1	1
12	66M-13646-00	Прокладка, коллектор 2	2
13	93210-35M86	. Уплотнительное кольцо	1
14	93102-18M21	. Сальник	1
15	90280-03M01	. Крышка, корпус	1
16	66M-13329-10	. Прокладка, крышка насоса	1
17	93210-20M65	Кольцо уплотнительное	1

Рис. 26РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	66M-W0093-01	Ремкомплект карбюратора	1
2	66M-14398-00	Прокладка	1
3	6L2-14398-00	. . Прокладка	1
4	66M-14377-00	Стопор	1
5	66M-14384-00	Прокладка поплавковой камеры	1
6	6L2-14385-00	. Поплавок	1
7	6E5-14386-01	. Ось поплавка	1
8	6L2-14392-00	. Игла клапана	1
9	62Y-14399-00	Клапан биметаллический	1
10	5H0-14323-00	Винт регулировки качества смеси	1
11	97980-04112	Винт с шайбой	4
12	62Y-14397-00	Кольцо уплотнительное	1
13	6F5-14397-00	. Кольцо уплотнительное	1
14	66M-14827-00	Фильтр	1

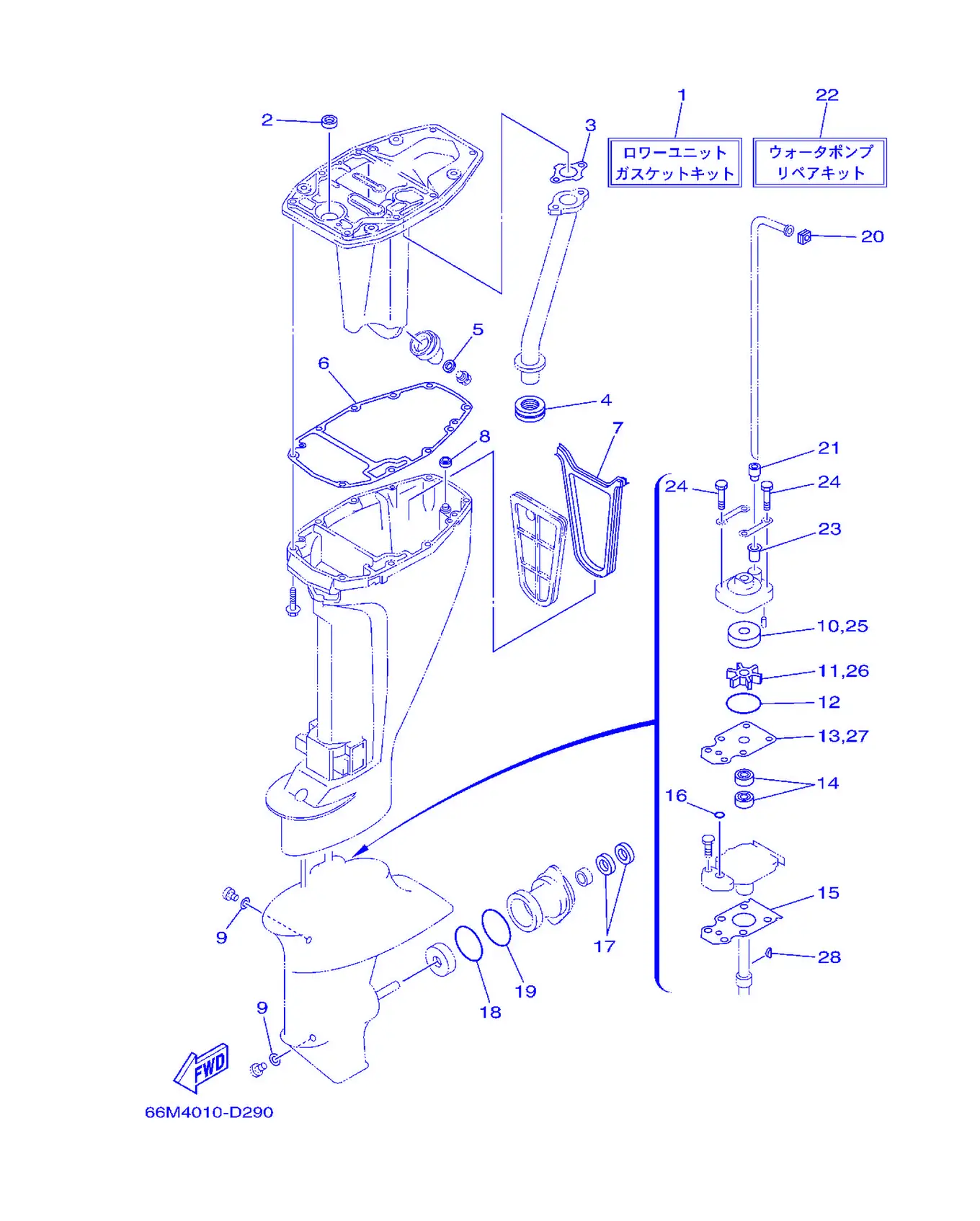

Рис. 27Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	66M-W0001-21	Комплект прокладок нижнего узла	1
2	93101-12M63	. Сальник	1
3	66M-41133-01	. Прокладка, выпускной коллектор	1
4	6D4-41138-00	. Сальник, выпускной 1	1
5	90430-14M09	Прокладка	1
6	66M-45113-00	Прокладка, верхний корпус	1
7	66M-45115-00	Прокладка, верхний корпус	1
8	66M-45128-00	Сальник 2	1
9	90430-08020	. Прокладка	2
10	63V-44322-00	Гибкий трос, газ	1
11	63V-44352-01	Гибкий трос	1
12	93210-44398	. Уплотнительное кольцо	1
13	63V-44323-00	. Наружная пластина, картридж	1
14	93101-20001	. Сальник	2
15	63V-45315-A0	. Прокладка, нижний корпус	1
16	93210-06ME6	. Уплотнительное кольцо	1
17	93101-17054	Сальник	2
18	93210-57M09	Кольцо O-ring	1
19	93210-56M80	Кольцо O-ring	1
20	63V-44365-10	. Демпфер, уплотнение воды	1
21	63V-44368-00	. Резина, уплотнение воды 4	1
22	63V-W0078-00	Ремкомплект водяного насоса	1
23	647-44366-00	. Демпфер, уплотнение воды	1
24	97080-08045	Болт	4
25	63V-44322-00	Гибкий трос, газ	1
26	63V-44352-01	Гибкий трос	1
27	63V-44323-00	. Наружная пластина, картридж	1
28	664-44338-00	Крышка корпуса	1

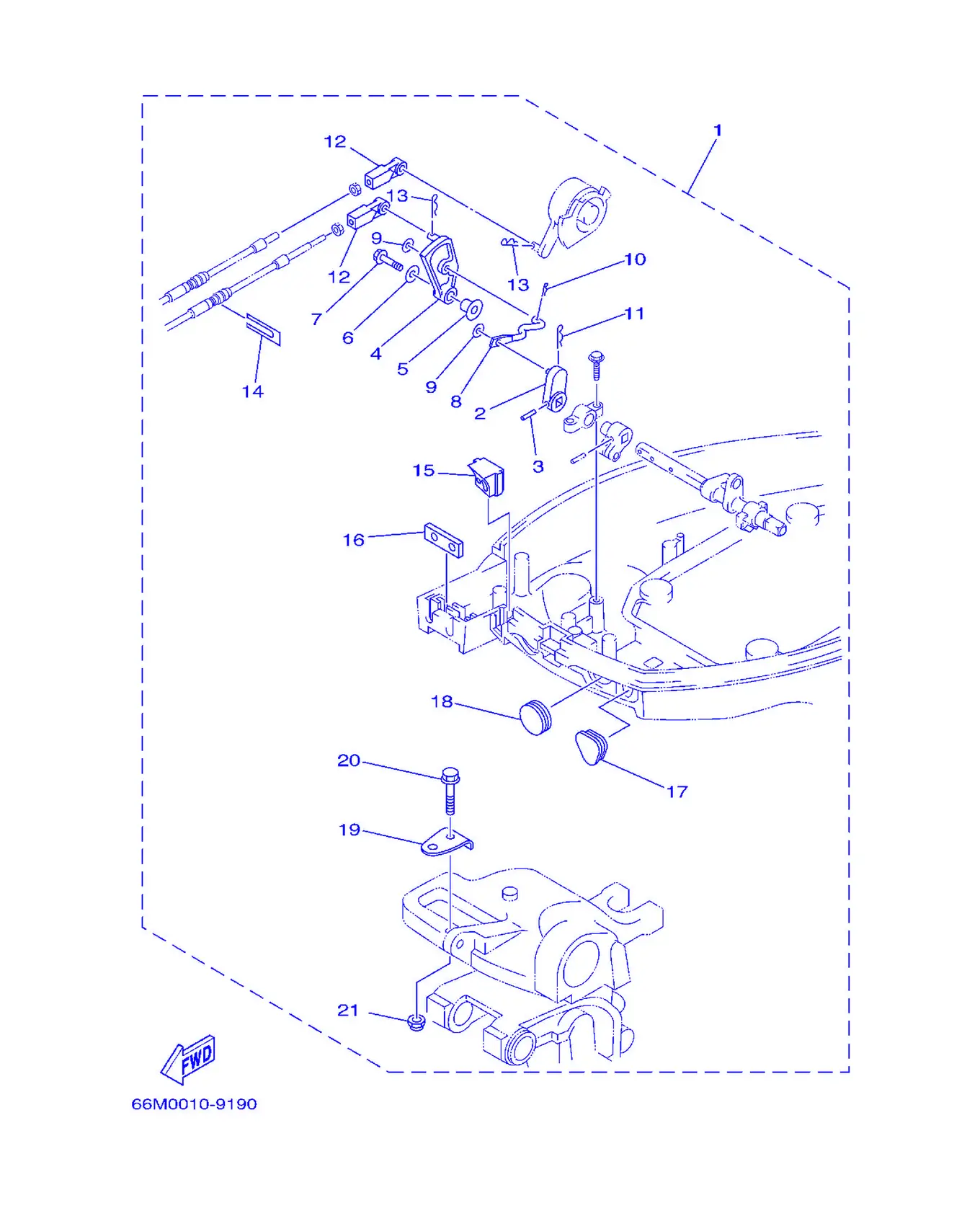

Рис. 28Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	66M-48501-00	Комплект дистанционного управления	1
2	65W-44142-00	. Соединение	1
3	90254-03M05	Коленчатый вал в сборе	1
4	65W-44125-00	. Рычаг, тяга переключения передач	1
5	90387-06M29	Втулка	1
6	90201-06M31	. Головка, трубка-держатель	1
7	97595-06525	. Болт с шайбой	1
8	66M-44192-00	. Соединение, тяга 1	1
9	90201-05M06	. Головка, порошковый	2
10	90468-10005	Прокладка	1
11	90468-18008	Стопор	1
12	663-48344-00	Наконечник троса, дистанционное управление	2
13	90468-18008	Стопор	2
14	6H3-48538-00	Зажим троса 1	1
15	66M-42725-20	. Втулка проходная	1
16	62Y-42727-00	. Втулка проходная	1
17	65W-26326-10	Втулка уплотнительная	1
18	65W-42726-10	Втулка уплотнительная	1
19	63V-48511-01	Крюк, рулевое управление	1
20	97575-08535	. Болт с шайбой	1
21	90185-08057	Крышка, топливный фильтр	1

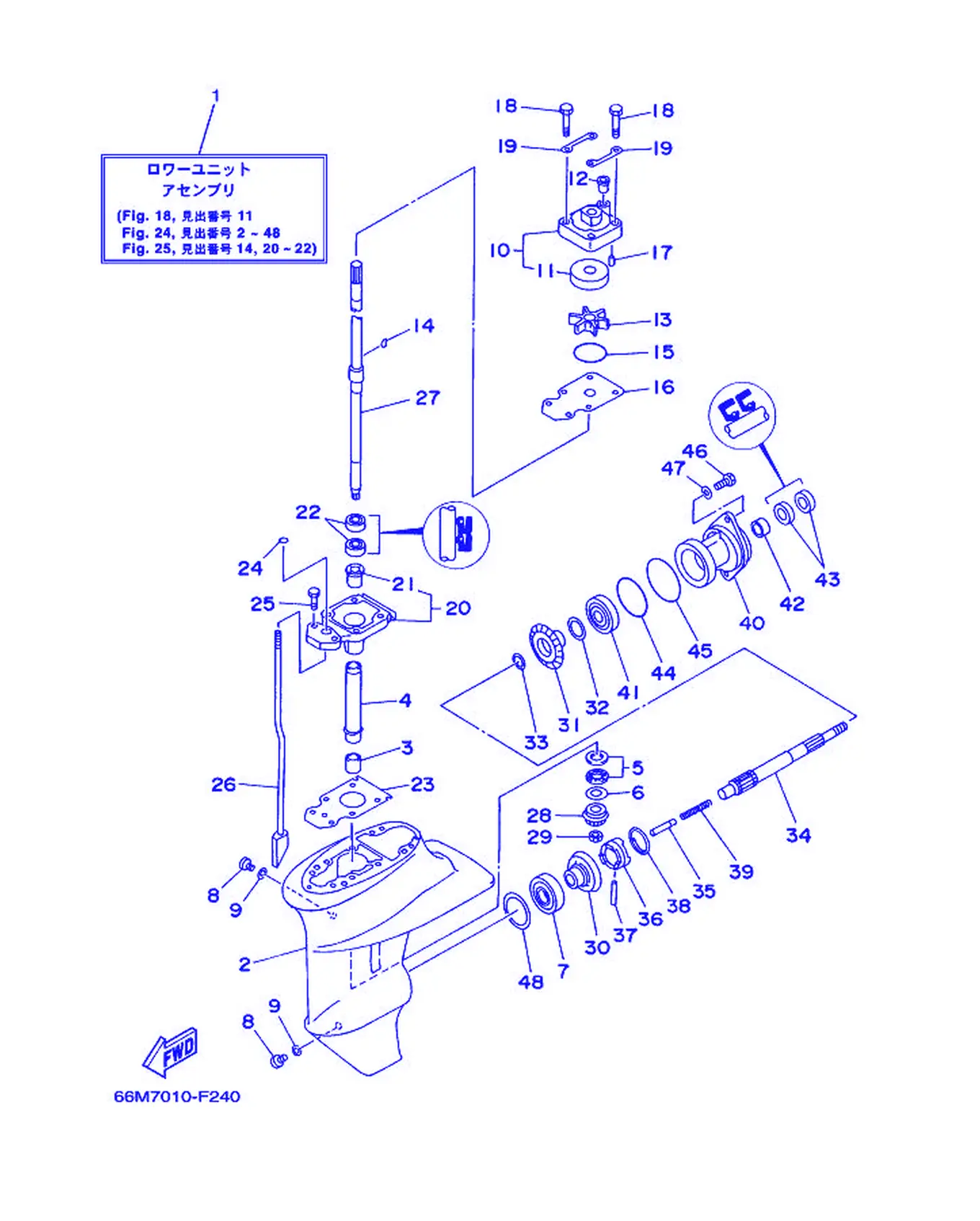

Рис. 29НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	66M-45300-02-4D	Узел нижнего редуктора	1
1	66M-45300-11-4D	Узел нижнего редуктора	1
2	66M-45311-01-4D	Корпус, нижний	1
2	63V-45311-01-4D	Корпус, нижний	1
3	93315-314V8	Кольцо O-ring	1
4	63V-45536-00	Шестерня, приводная	1
5	93341-41414	Подшипник	1
6	6E8-45587-10	Шайба (T:1.13MM)	1
6	6E8-45587-30	Шайба (T:1.20MM)	1
7	93332-00005	Кольцо O-ring	1
8	90340-08002	Прокладка, пластина	2
9	90430-08020	. Прокладка	2
10	63V-44301-00	Крышка, подшипника	1
11	63V-44322-00	Гибкий трос, газ	1
12	647-44366-00	. Демпфер, уплотнение воды	1
13	63V-44352-01	Гибкий трос	1
14	664-44338-00	Крышка корпуса	1
15	93210-44398	. Уплотнительное кольцо	1
16	63V-44323-00	. Наружная пластина, картридж	1
17	93604-12M07	Крышка, головки	2
18	97080-08045	Болт	4
19	63V-44328-00	Пластина	2
20	63V-45331-00-5B	Корпус, подшипника	1
21	626-45316-09	Прокладка	1
22	93101-20001	. Сальник	2
23	63V-45315-A0	. Прокладка, нижний корпус	1
24	93210-06ME6	. Уплотнительное кольцо	1
25	97080-08025	Гайка	2
26	63V-44150-00	Кулачок переключения в сборе	1
26	66M-44150-10	Узел кулачка переключения передач	1
27	63V-45510-01	Вал приводной в сборе	1
27	63V-45510-11	Вал гребной в сборе	1
28	63V-45551-00	Шестерня (13T)	1
29	90179-08M06	Гайка	1
30	6E7-45560-01	Шестерня 1 (27T)	1
31	6E7-45571-00	Шестерня 2 (27T)	1
32	626-45577-00	Шайба (T:0.10MM)	1
32	626-45577-10	Шайба (T:0.20MM)	1
32	626-45577-20	Шайба (T:0.30MM)	1
32	626-45577-30	Шайба (T:0.40MM)	1
32	626-45577-40	Шайба (T:0.50MM)	1
33	90201-17682	Прокладка	1
34	683-45611-00	Прокладка	1
35	650-45635-00	Прокладка	1
36	682-45631-00	Прокладка	1
37	90250-05010	Пластина	1
38	648-45633-00	Кольцо крестовины	1
39	90501-14M06	Пружина нажимная	1
40	683-45361-02-4D	Крышка, нижний корпус	1
41	93306-00501	Подшипник (B6005)	1
42	93315-317U2	Прокладка	1
43	93101-17054	Сальник	2
44	93210-57M09	Кольцо O-ring	1
45	93210-56M80	Кольцо O-ring	1
46	97095-06020	Болт с шайбой	2
47	92995-06600	. . Шайба	2
48	664-45567-01	Шайба (T:0.10MM)	1
48	664-45567-10	Шайба (T:0.12MM)	1
48	664-45567-20	Шайба (T:0.15MM)	1
48	664-45567-30	Шайба (T:0.18MM)	1

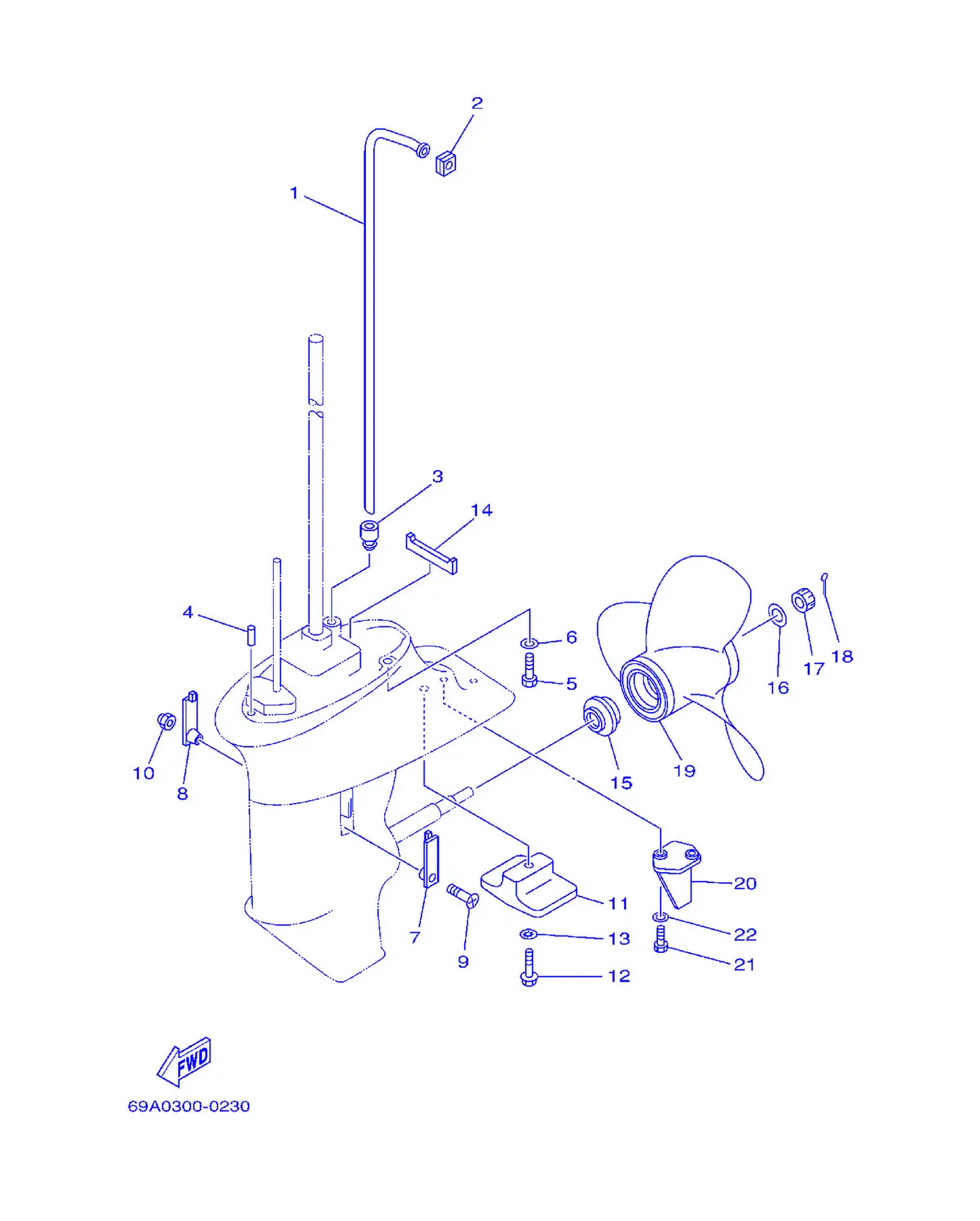

Рис. 30НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	66M-44361-00	Трубка, вода	1
1	66M-44361-10	Трубка, вода	1
2	63V-44365-10	. Демпфер, уплотнение воды	1
3	63V-44368-00	. Резина, уплотнение воды 4	1
4	93604-12M07	Крышка, головки	2
5	97075-08030	Болт	4
6	92995-08600	. . Шайба	4
7	6G1-45214-00	Прокладка, картер 1	1
8	63V-45215-00	Прокладка, картер 2	1
9	90152-05M04	Винт, с потайной головкой	1
10	90185-05002	Гайка, самоконтрящаяся	1
11	61N-45251-01	Прокладка	1
12	95895-06030	Крышка, топливный бак	1
13	92990-06300	. Шайба с внутренними зубьями	1
14	63V-45375-00	Прокладка, топливная	1
15	6E7-45987-01	Прокладка 1	1
16	90201-10M01	Прокладка, глушитель	1
17	90171-10M01	Гайка, колпачковая	1
18	91490-30020	Штифт, шплинт	1
19	63V-45943-01-EL	Гребной винт (3X9-1/4X11-J)	1
19	63V-45945-01-EL	Гребной винт (3X9-1/4X9-J)	1
19	63V-45947-01-EL	Гребной винт (3X9-1/4X8-J)	1
19	63V-45952-01-EL	Гребной винт (3X9-1/4X10-J)	1
19	683-45941-00-EL	Гребной винт (3X9-1/4 X12 -J)	1
19	683-45943-00-EL	Гребной винт (3X9-1/4 X10-1/2 -J)	1
19	683-45952-00-EL	Гребной винт (3X9-1/4 X9-3/4 -J)	1
20	66M-45371-00	Трим-таб	1
21	97095-06016	Болт	2
22	92995-06600	. . Шайба	2
