雅马哈 F15C - F15CMHL

共 30 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5ЭЛЕКТРООБОРУДОВАНИЕ 3 6Поддон картера 7Масляный насос 8Карбюратор 9КОЛЕНВАЛ И ПОРШЕНЬ 10УПРАВЛЕНИЕ 11ЦИЛИНДР И КАРТЕР 1 12ЦИЛИНДР И КАРТЕР 2 13Стартер 14РУЛЕВОЕ УПРАВЛЕНИЕ 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 16РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 17ГЕНЕРАТОР 18Детали для периодического обслуживания 19ВЕРХНИЙ КАПОТ 20КЛАПАН 21ТОПЛИВНАЯ СИСТЕМА 22Топливный Бак 23КРОНШТЕЙН 1 24КРОНШТЕЙН 3 25НИЖНИЙ КОЖУХ 26РЕМКОМПЛЕКТ 1 27РЕМКОМПЛЕКТ 2 28Ремонтный комплект 3 29НИЖНИЙ КАРТЕР И ПРИВОД 1 30НИЖНИЙ КАРТЕР И ПРИВОД 2

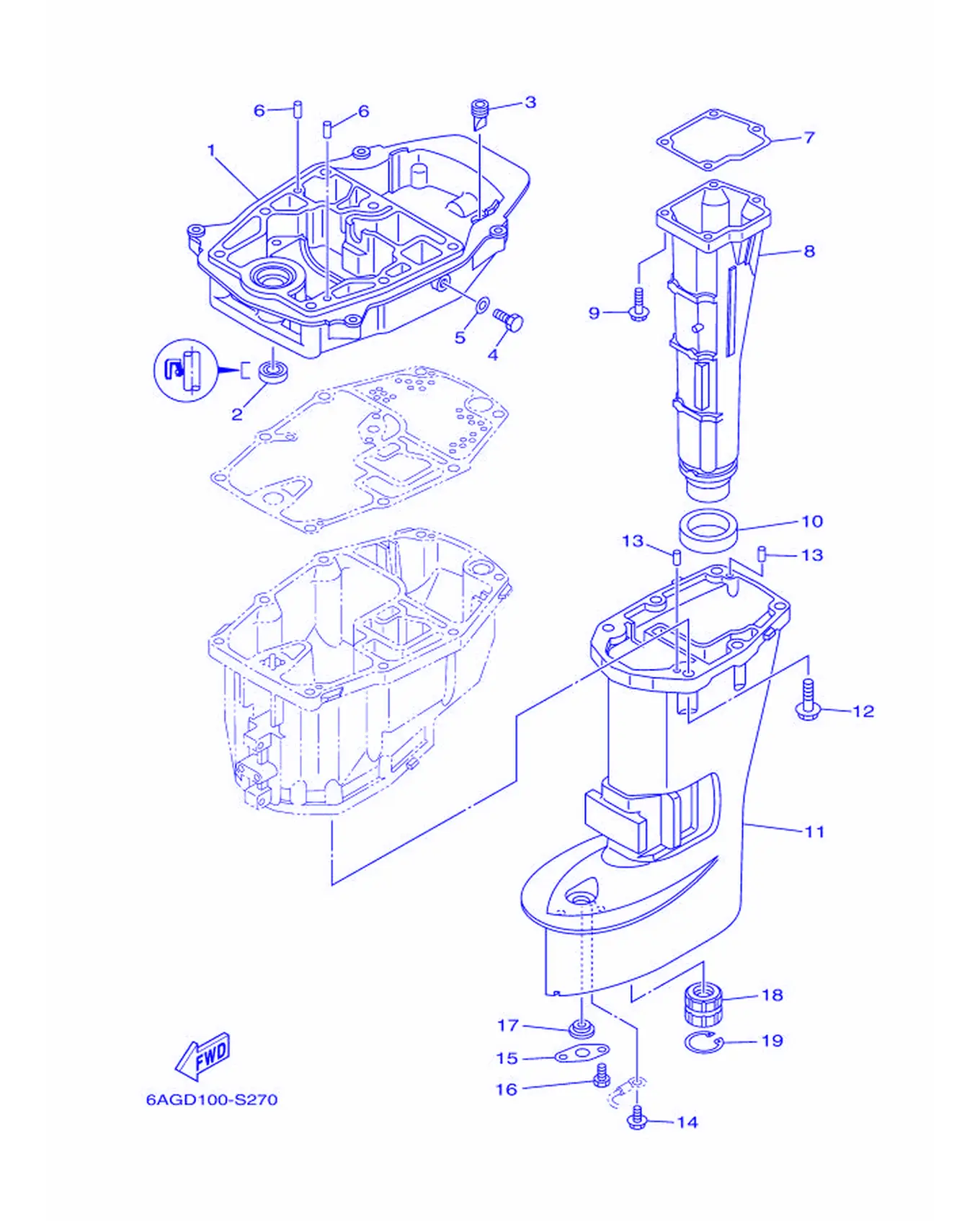

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6AH-41137-00-CA	Крышка, картер	1
2	93101-12M63	. Сальник	1
3	65W-42717-00	Винт, крепление 2	1
4	97D95-08014	Пластина, анодная	1
5	90430-08143	Прокладка	1
6	93606-19M23	. Подшипник коленвала	2
7	6AH-41134-00	. Прокладка, картер 2	1
8	6AH-14711-00-CA	Шайба 1	1
8	6AH-14711-A0-CA	Винт 1	1
9	97E75-06525	Крышка, корпус водяного насоса	4
10	6AH-41138-00	. Уплотнение, картер 1	1
11	6AH-45111-00-8D	Прокладка, картер	1
11	6AH-45111-10-8D	Сальник, масляный	1
12	97E95-08530	Крышка, корпус водяного насоса	6
13	93604-12M07	Крышка, головки	2
14	97595-05510	Табличка, дополнительная	1
15	68T-45321-00	Поплавок	1
16	97D95-06008	Прокладка, крышка цилиндра	1
17	90480-14M54	Поплавок	1
18	682-45318-00	Прокладка, топливная	1
19	93420-30042	Шланг топливный	1

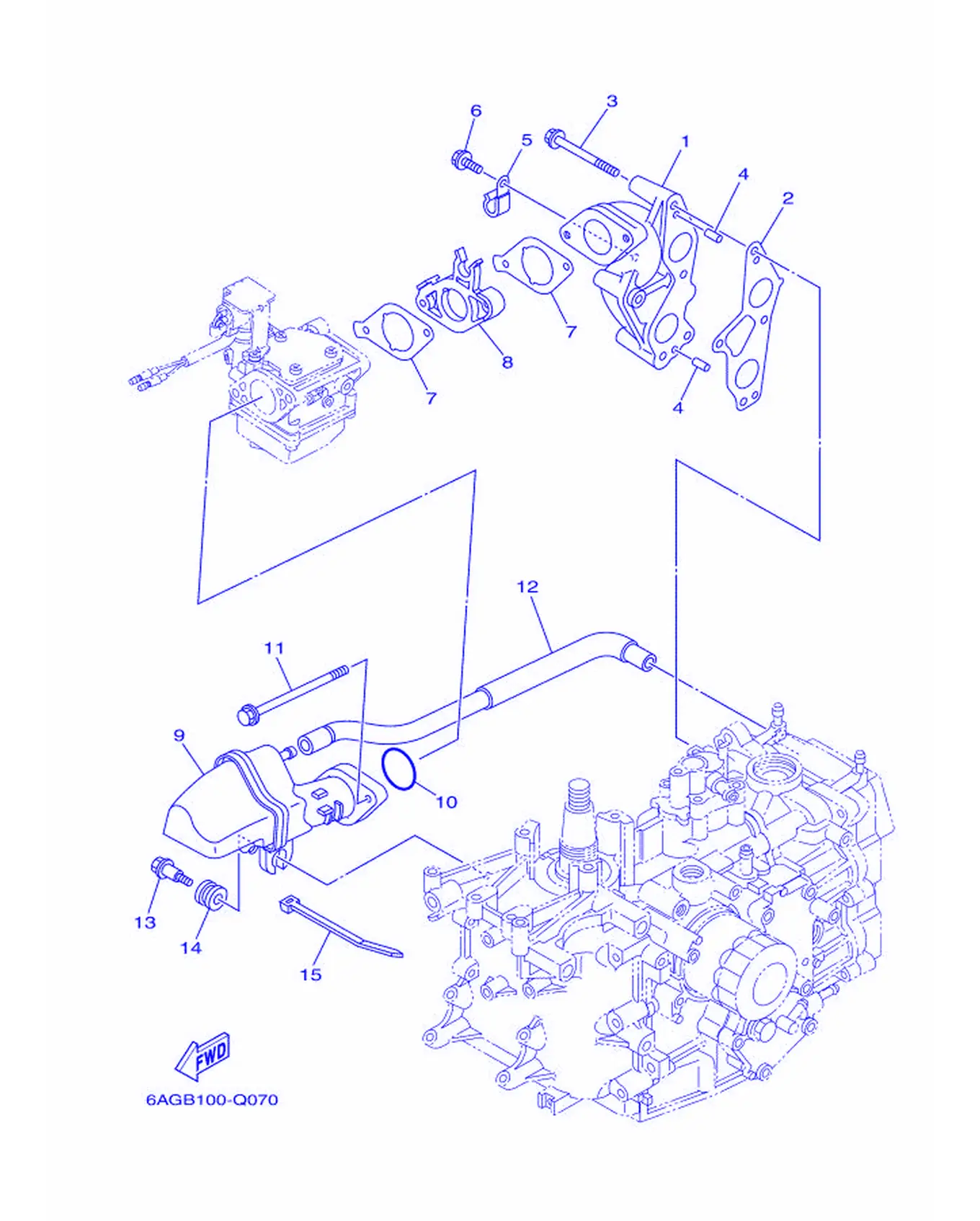

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6AH-13641-00-94	Винт, крепление 1	1
2	6AH-13645-00	. Прокладка, винт 1	1
3	97E95-06555	Крышка, корпус водяного насоса	4
4	91690-50014	Крышка, корпус термостата	2
5	90465-08M83	Головка блока цилиндров	2
6	97E95-06512	Прокладка, крышка водяного насоса	2
7	6AH-13646-00	. Прокладка, винт 2	2
8	6AH-14271-00	Шланг топливный	1
9	6AH-14440-00	Фильтр топливный, крепление	1
10	93210-35M86	. Уплотнительное кольцо	1
11	95D95-06100	Крышка, топливный бак	2
12	6AH-15373-00	Крышка, топливный бак	1
13	90109-06MA1	Крышка	1
14	90480-16616	Поплавок	1
15	90465-13M18	Хомут	1

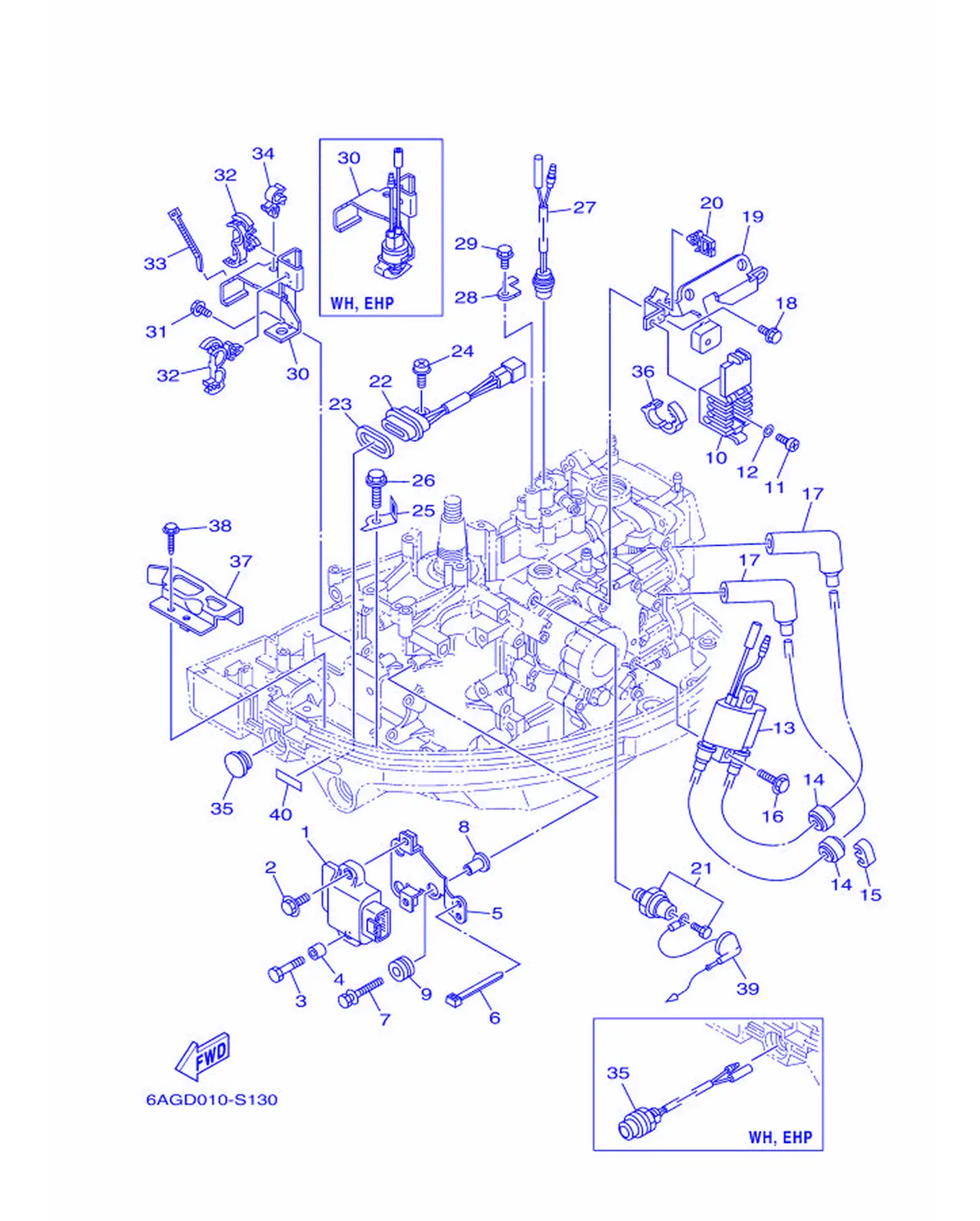

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6AH-85540-00	Блок C.D.I.	1
2	97E95-06520	Табличка, инструкция по эксплуатации	1
3	97D95-06030	Крышка, топливный бак	1
4	90387-06M74	Ручка	1
5	6AH-81948-00	Поплавок	1
6	90465-13M18	Хомут	1
7	90119-06311	Крышка, масляный	3
8	90387-06289	Втулка	3
9	90480-10M23	Втулка уплотнительная	3
10	6AH-82522-00	Патрубок, топливный	1
11	97880-06010	Шланг, топливный	1
12	90201-06M05	Держатель, трос	1
13	6F5-85570-13	Изолятор свечи зажигания	1
14	90480-25003	Поплавок	2
15	67F-82361-00	Кронштейн, поддон	1
16	97E95-06525	Табличка, инструкция по эксплуатации	2
17	6AH-82370-00	Прокладка поплавковой камеры	2
18	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
19	6AH-85542-00	Поплавок	1
20	90464-07M56	. . Патрубок	2
21	64J-82504-00	Стопорное кольцо поршневого пальца	1
22	62Y-84301-10	Прокладка головки цилиндра 1	1
23	6FM-83589-00	Прокладка	1
24	97985-06212	Шпилька, с квадратным подголовком	1
25	6AH-82388-00	Прокладка	1
26	90109-06M86	Пластина	1
27	6AH-82560-00	Стопорное кольцо поршня	1
28	6AH-82588-00	Прокладка	1
29	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	1
30	6AH-82554-00	Стартер, в сборе	1
31	97E95-06516	Табличка, инструкция по эксплуатации	2
32	90464-18246	. Прокладка	2
33	90465-13M18	Хомут	1
34	90464-10M32	Сальник	1
35	6G1-42725-01	Поршень	1
36	90464-16003	Винт	1
37	6AH-82389-00	Прокладка 2	1
38	90109-06M86	Пластина	1
39	6AH-82553-02	Крышка топливного насоса	1
40	67C-85415-00	Игла	1

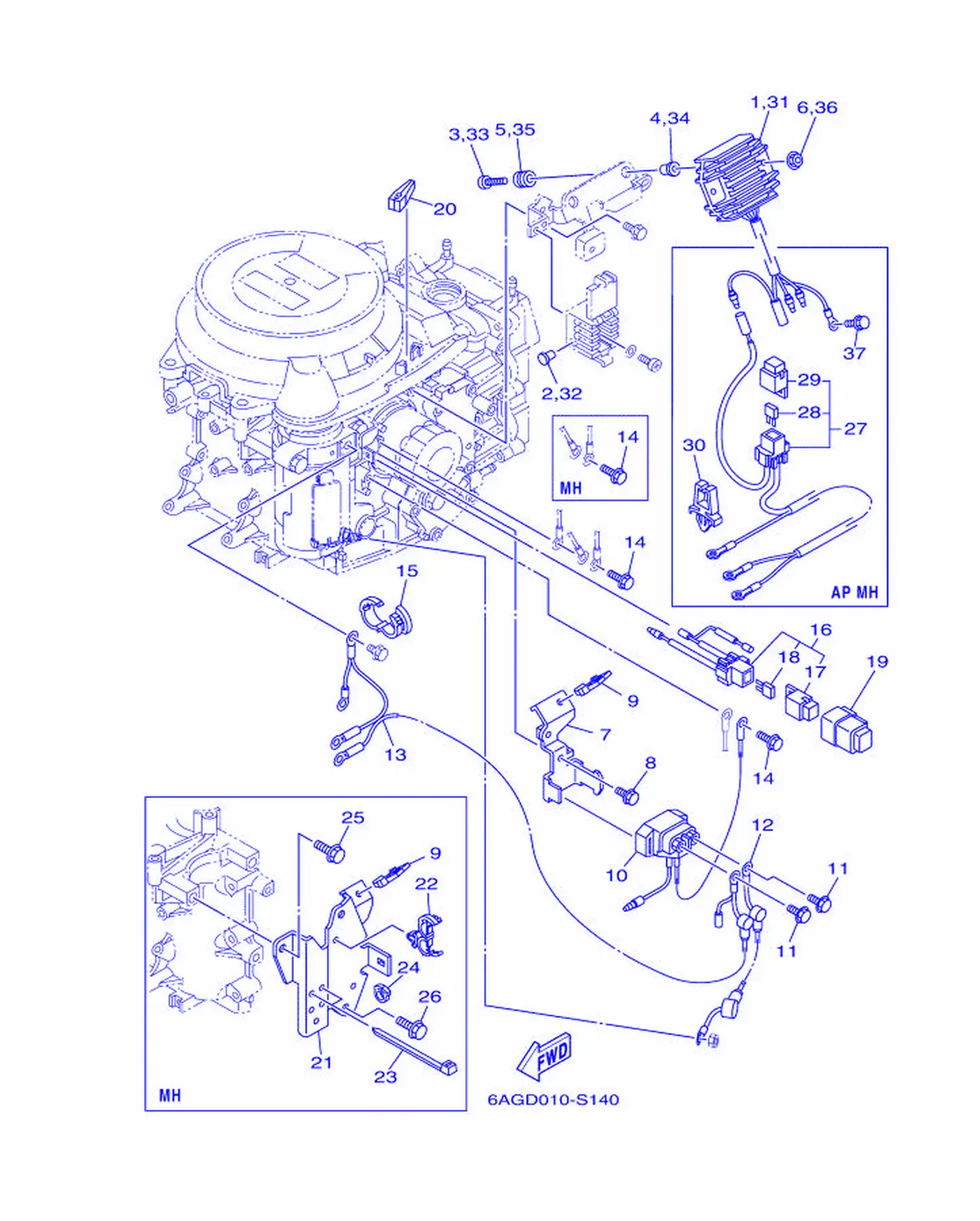

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
9	90464-08004	Сальник	1
14	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	1
21	6AH-82398-00	Прокладка 3	1
22	90464-18246	. Прокладка	1
23	90465-13M18	Хомут	3
24	90464-09010	Поршень	1
25	97E95-08525	Крышка, корпус водяного насоса в сборе	2
26	97E95-08516	Прокладка, головка блока цилиндров	1
27	6AH-81949-00	Крышка, головка	1
28	67F-82151-00	Предохранитель (20A)	2
29	67F-8215B-00	Крышка (топливная)	1
30	90464-06001	Прокладка	1
31	6AH-81960-00	Поплавок карбюратора в сборе	1
32	703-82119-01	Клапан игольчатый	1
33	98980-06030	Шарик, пружина	2
34	90387-06M70	Втулка	2
35	90480-13M24	. . Прокладка	2
36	95780-06500	Шланг, топливный	2
37	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	1

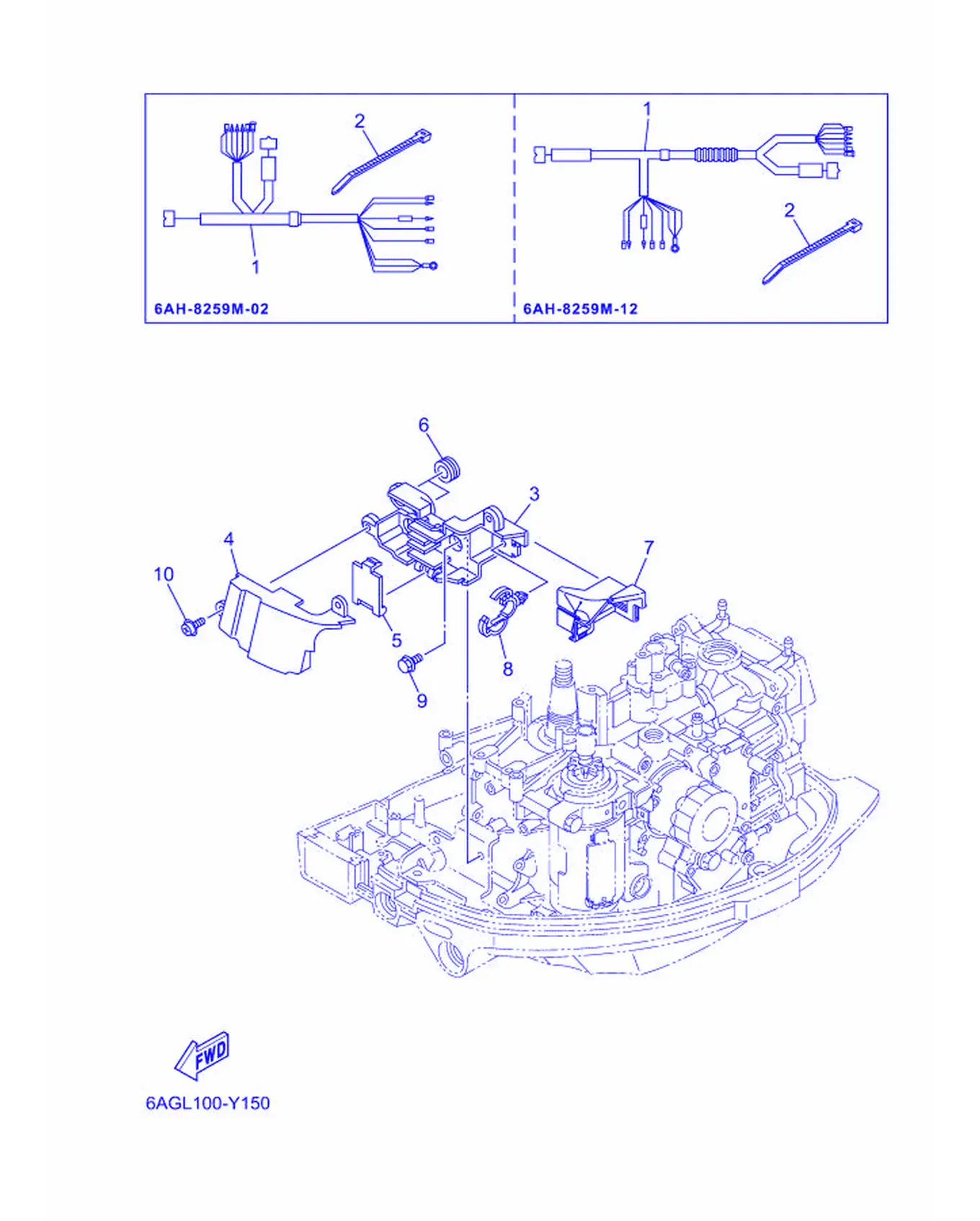

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	6AH-8259M-12	Крышка головки цилиндра 2	1
2	90465-13M18	Хомут	1
3	6AH-8552A-00	Прокладка	1
4	6AH-8552E-00	Крышка, корпус	1
5	6AH-85537-00	Крышка	1
6	90480-19368	Корпус	2
7	6AH-85547-00	Прокладка	1
8	90464-20181	Крышка	1
9	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
10	97985-06214	Шарик, стопорный винт	2

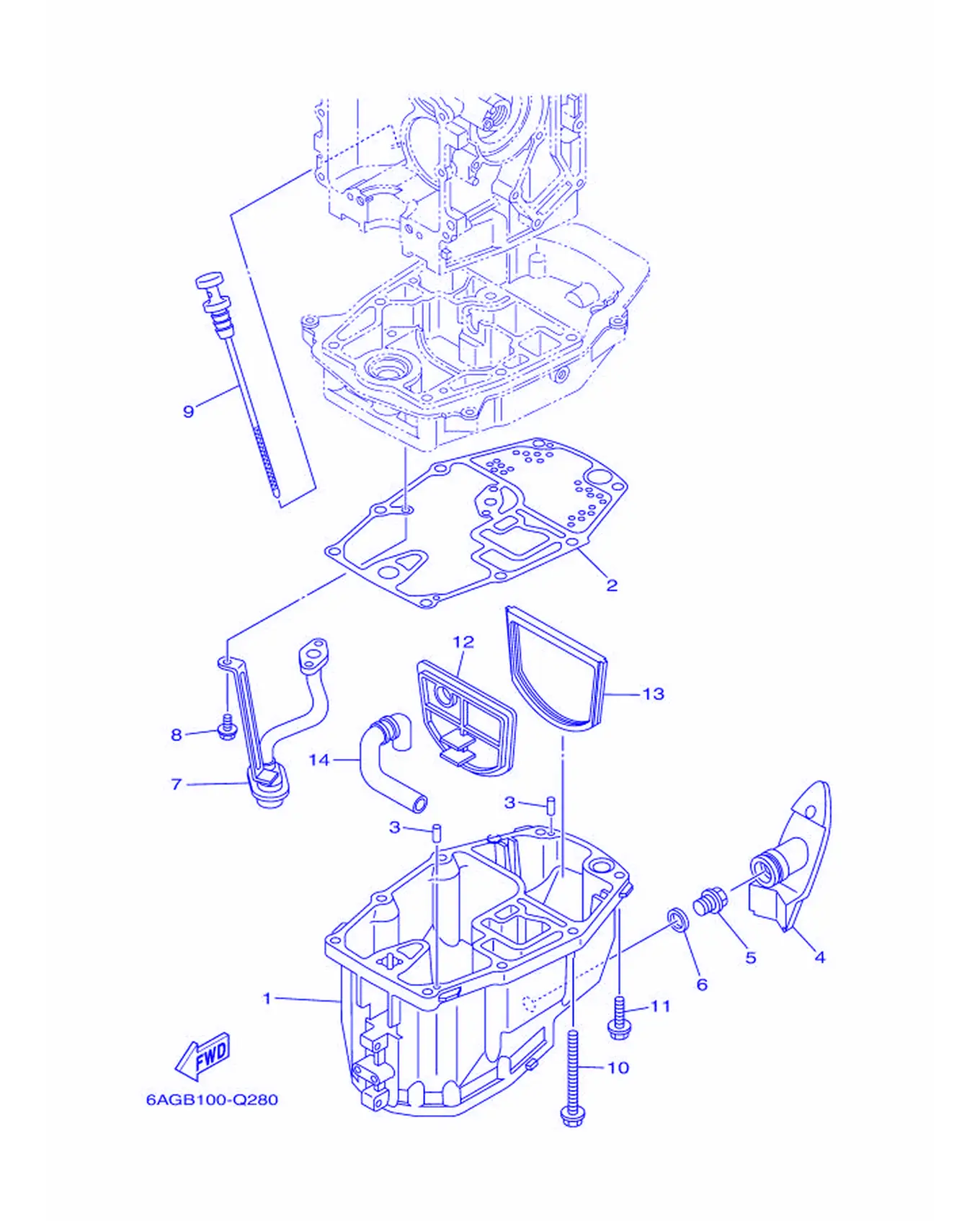

Рис. 6Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	6AH-15311-00-CA	Поршень	1
2	6AH-15312-11	Кольцо поршневое	1
3	93604-12M07	Крышка, головки	2
4	6AH-15316-00	Кольцо стопорное 1	1
5	90340-14M06	Крышка, глушитель впуска	1
6	90430-14M09	Прокладка	1
7	6AH-13411-00	Шатун в сборе	1
8	97513-06516	Вкладыш, головка блока цилиндров	3
9	6AH-15362-10	Крышка, шатун	1
10	90119-08103	Вкладыш, головка блока цилиндров	6
11	97E95-08530	Крышка, корпус водяного насоса	2
12	6AH-45126-00	Крышка, картер	1
13	6AH-45115-00	Сальник, коленчатый вал	1
14	6AH-45135-00	Прокладка	1

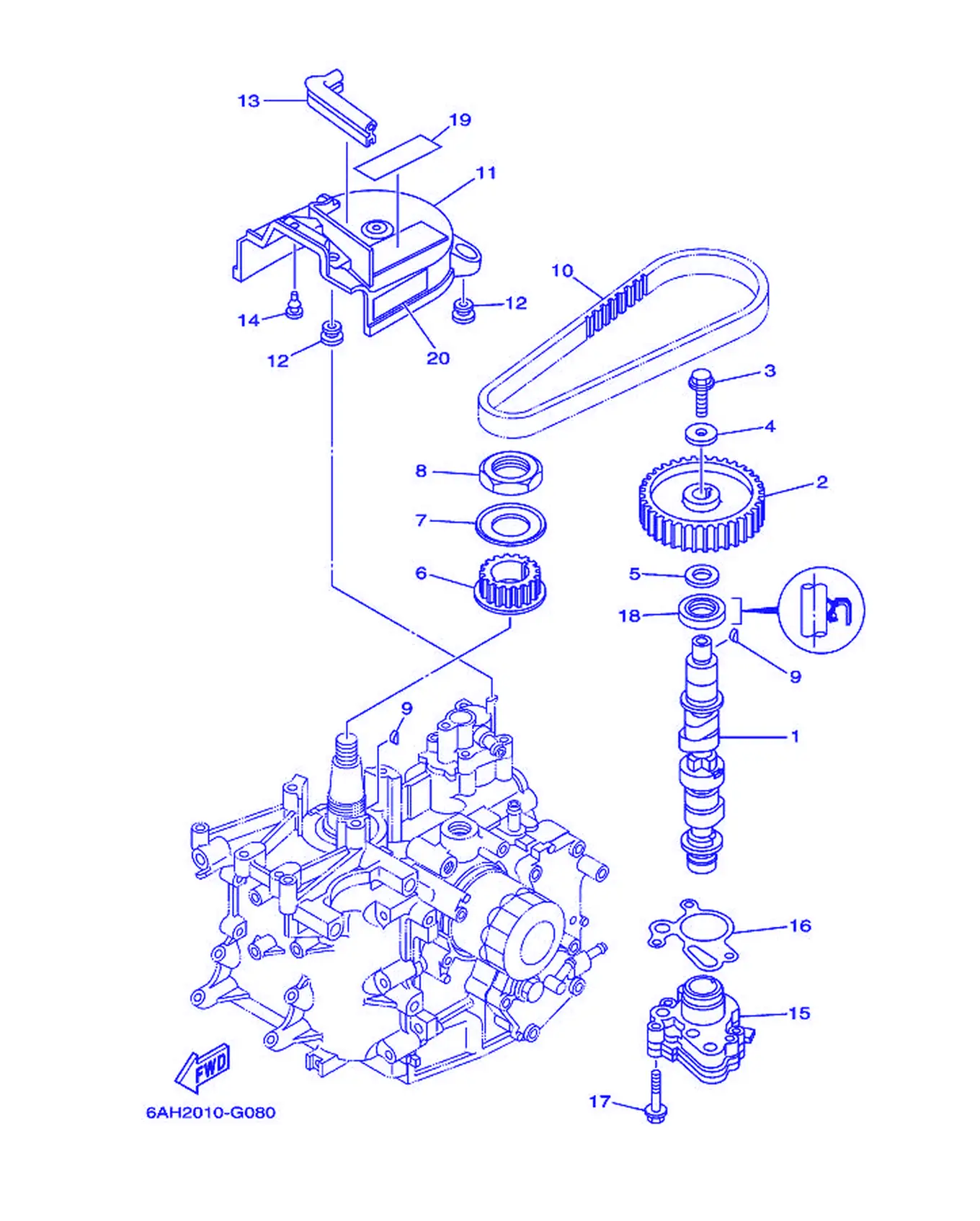

Рис. 7Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6AH-12170-01	Коленчатый вал в сборе 1	1
2	6AH-11537-01	Подшипник, картер	1
3	90105-081A7	Вкладыш, коренной	1
4	90201-08784	Прокладка, картер	1
5	90201-15423	Шпилька толкателя	1
6	6AH-11536-00	Подшипник, шатун	1
7	6AH-11557-00	Прокладка 1	1
8	90170-30003	Шайба	1
9	90280-03M01	. Крышка, корпус	2
10	6AH-46241-00	Картер	1
11	6AH-46297-00	Крышка, кольцо	1
12	90480-10627	Прокладка	3
13	6AH-42617-00	Кольцо, поршневое	1
14	90480-06M19	Глушитель	1
15	6AH-13300-00	Поршень в сборе	1
16	6AH-13329-11	Сальник, коленчатый вал	1
17	90105-06035	Наклейка, предупреждение	3
18	93102-22010	Стопорное кольцо	1
19	6AH-13437-00	Винт, крепление	1
20	6EE-81994-01	Втулка, шарнир	1

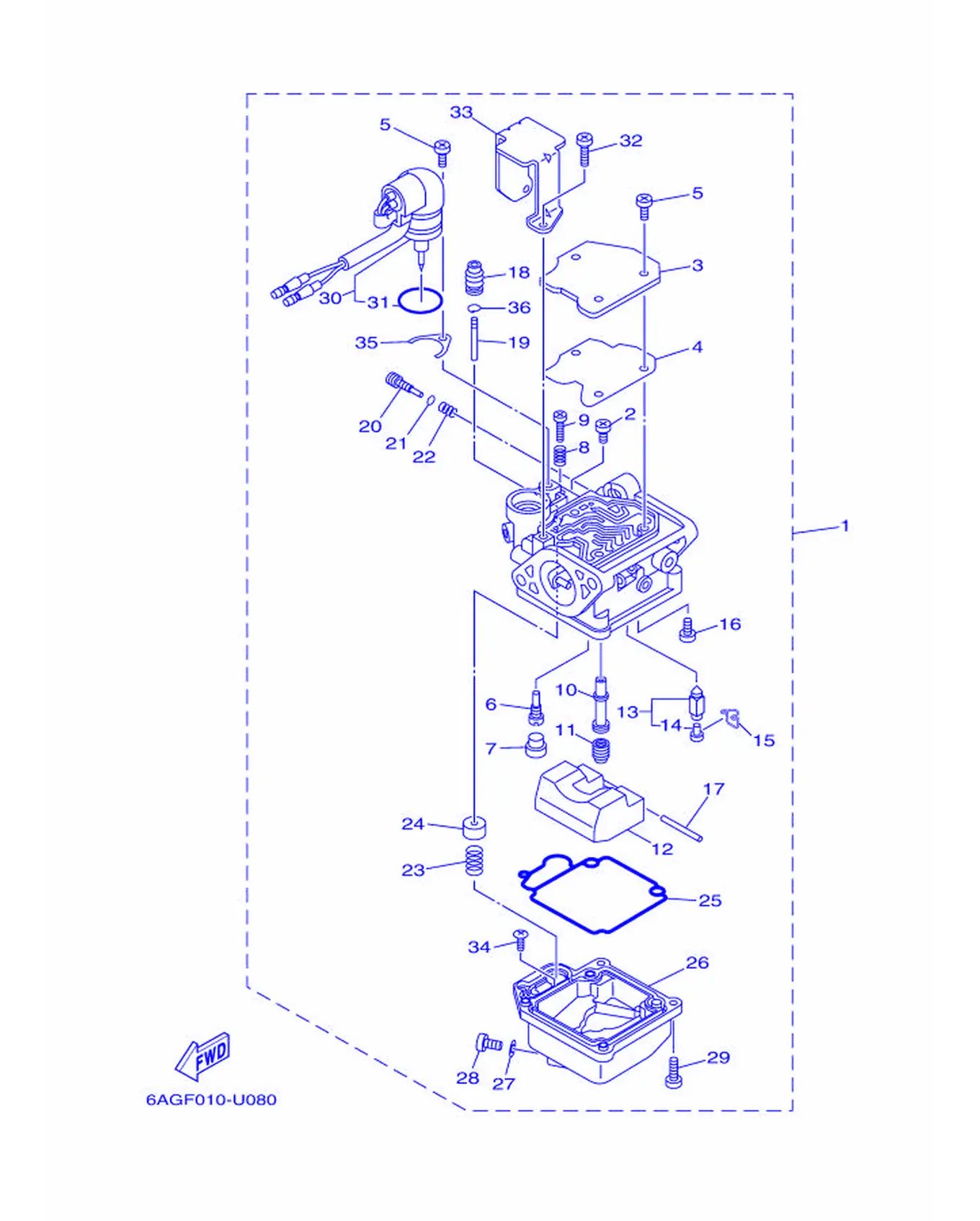

Рис. 8Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6AG-14301-H7	Прокладка цилиндра 1	1
2	98580-04006	Пружина, тяга	1
3	65W-14572-00	Картер	1
4	65W-14126-10	Сальник	1
5	65L-14565-00	Винт	4
6	6AG-14948-02	Винт (#38)	1
7	679-14966-00	. Поплавок	1
8	90501-10326	. Игла, клапан подачи топлива	1
9	63V-14523-00	. Игла, поплавок	1
10	6AH-14947-10	Прокладка, крышка	1
11	676-14943-19	Прокладка, корпус (#80)	1
12	6AH-14985-00	Крышка	1
13	6AH-W1456-10	Крышка, картер	1
14	676-14186-00	. ...	1
15	633-14159-00	Втулка	1
16	98580-04008	. ...	1
17	6H4-14548-00	. ...	1
18	65W-14373-02	Крышка, корпус водяного насоса	1
19	6AH-14379-00	Прокладка, головка	1
20	67C-14923-01	Крышка, цилиндр	1
21	67F-14398-10	. Кольцо O	1
22	67C-14555-00	Поршень	1
23	65W-14335-00	Поршень, кольцо	1
24	6AG-14371-00	Кольцо, головка	1
25	6AH-14384-00	Прокладка, картер	1
26	6AH-14980-03	Сальник, картер	1
27	65W-14398-00	. ...	1
28	65W-14992-09	Крышка, клапан	1
29	97980-04114	. Заглушка, ...	4
30	6BL-14380-11	Прокладка водяной рубашки	1
31	5ML-E4854-00	. O-кольцо	1
32	97980-04108	Шланг топливный	2
33	6AH-14346-00	Клапан	1
34	67C-14567-00	Крышка	1
35	65W-14346-00	Клапан	1
36	65W-1439G-00	Шатун 1	1

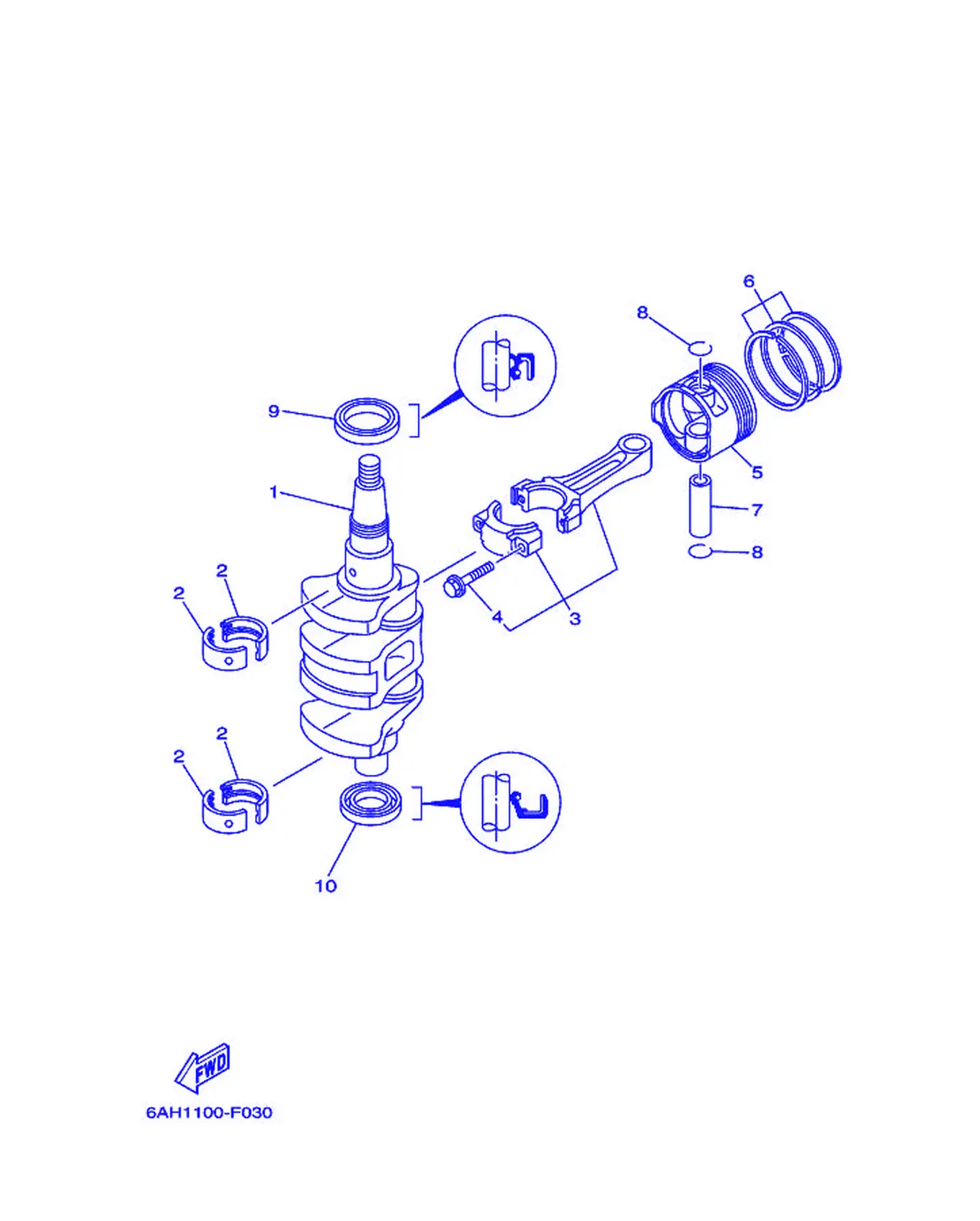

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6AH-11411-00	Коленвал	1
2	6AH-11416-00	Клапан впускной, коленвал 1	4
2	6AH-11416-10	Клапан впускной, коленвал 1	4
2	6AH-11416-20	Клапан впускной, коленвал 1	4
3	6AH-11650-10	Прокладка масляного насоса	2
4	6AH-11654-00	. Шланг, масляный насос	2
5	6AH-11631-00	Поршень (STD)	2
5	6AH-11635-00	Поршень (0.25MM O/S)	2
5	6AH-11636-00	Поршень (0.50MM O/S)	2
6	6AH-11603-00	Кольцо поршневое (STD)	2
6	6AH-11604-00	Кольцо поршневое (0.25MM O/S)	2
6	6AH-11605-00	Кольцо поршневое (0.50MM O/S)	2
7	137-11633-10	Палец, поршень	2
8	93450-17129	Стопорное кольцо	4
9	93102-37004	. Шестерня	1
10	93102-25014	. Шестерня	1

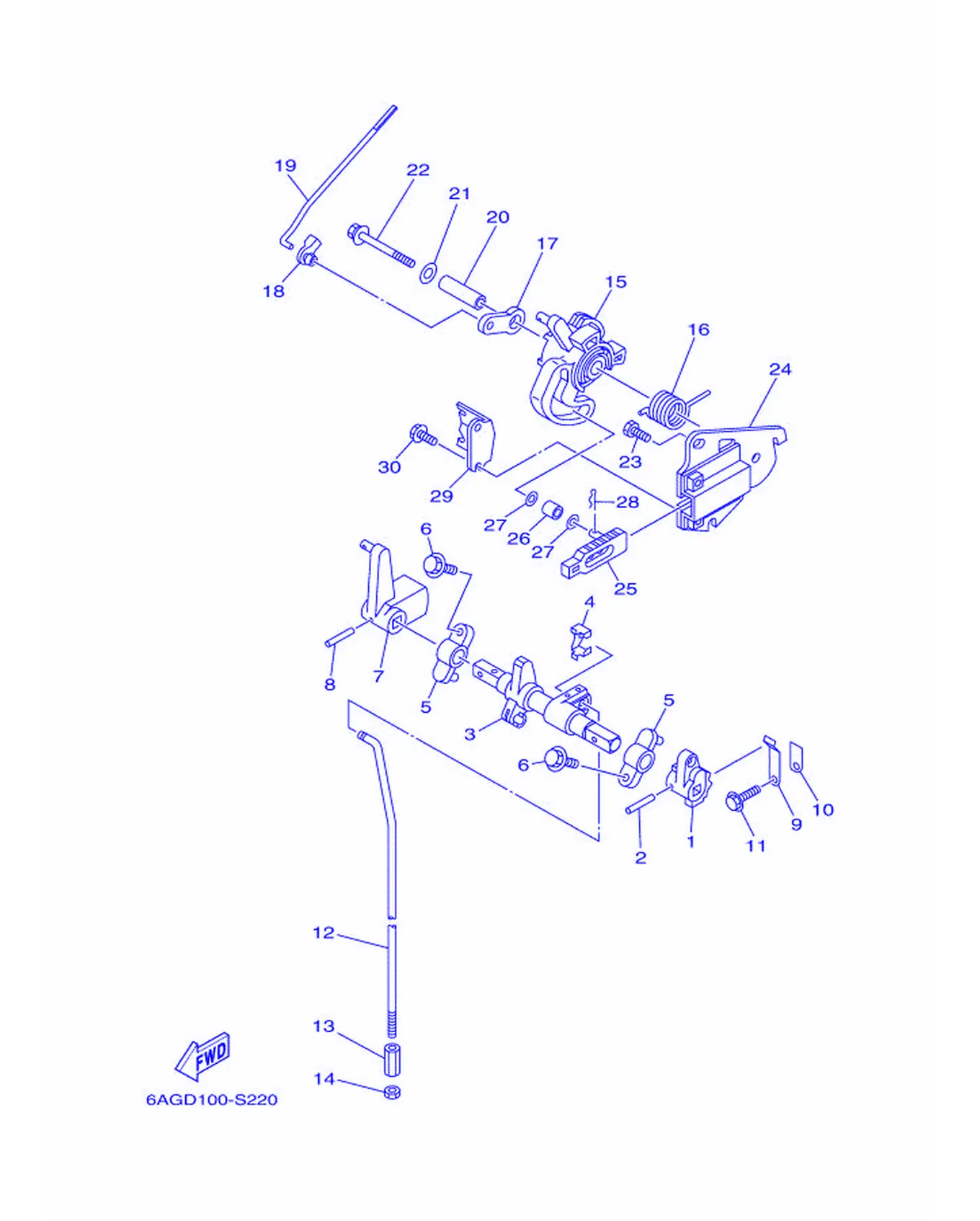

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6AH-44123-00	Шпонка, коленвал	1
2	90254-03M05	Коленчатый вал в сборе	1
3	6AH-44121-01	Шайба, коленвал	1
4	6AH-26364-00	Гайка, шатун 2	1
5	6G1-41662-01-94	Шпилька 2	2
6	97E95-06520	Табличка, инструкция по эксплуатации	2
7	6AH-44125-00	Шайба, коленвал	1
8	90254-03M05	Коленчатый вал в сборе	1
9	65W-44116-00	Поршень	1
10	66R-44114-00	Прокладка	1
11	95D95-06014	Прокладка, крышка топливного насоса	1
12	6AH-44143-00	Прокладка, плита 1	1
12	6AH-44143-10	Головка, шатун 1	1
13	90170-06015	Гайка	1
14	95380-06700	Гайка	1
15	6AH-41638-00	Крышка	1
16	90508-20M44	Поршень, направляющий	1
17	65W-41283-00	Крышка, топливный	1
18	6J8-41262-00	Тяга, дроссельная заслонка	1
19	6AH-41211-00	Втулка, малая	1
20	90387-06139	. Свеча	1
21	90201-06M31	. Головка, трубка-держатель	1
22	97E95-06555	Крышка, корпус водяного насоса	1
23	97D95-06014	Крышка, корпус водяного насоса в сборе	2
24	6AH-14571-00	Прокладка, головка блока цилиндров	1
25	6AH-44167-10	Крышка, корпус термостата	1
26	62Y-42171-00	Прокладка	1
27	90201-05M04	Прокладка, база	2
28	90468-10005	Прокладка	1
29	6AH-14497-00	Стартер, прокладка стартера	1
30	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2

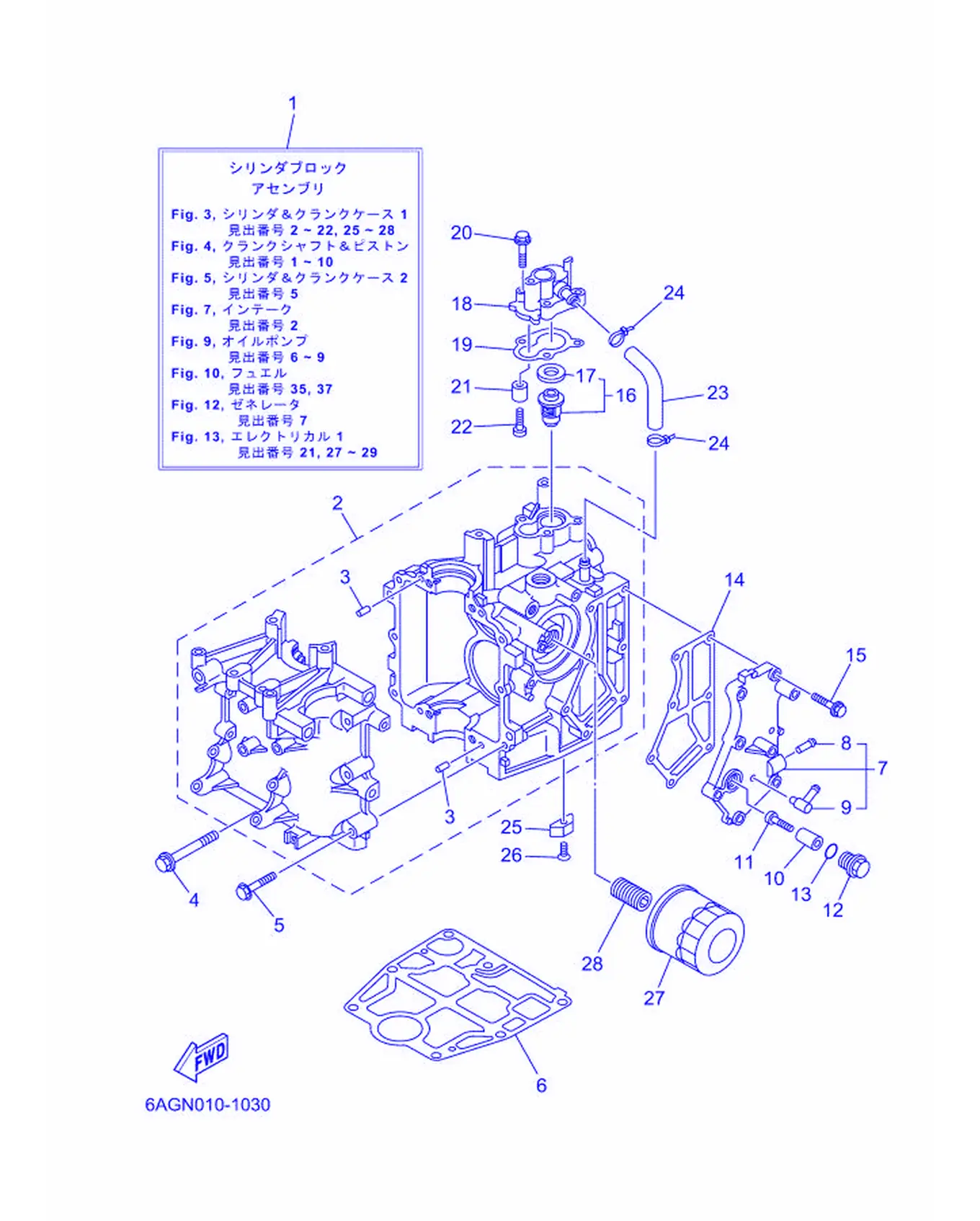

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6AH-W009B-03-1S	Винт, регулировка холостого хода	1
2	6AH-15100-01	Пружина, регулировка холостого хода	1
3	93606-12019	. Пластина, корпус насоса	4
4	90119-08093	Игла, поплавковая камера	4
5	97513-06540	Игла, поплавковая камера	6
6	6AH-11351-11	Поплавок, карбюратор	1
7	6AH-41113-01-1S	Держатель, трос газа	1
8	6E9-24378-00	Кольцо, уплотнительное 3	1
9	6H1-11372-00	Прокладка, корпус	1
10	6G8-11325-00	Игла	1
11	98980-05025	Шланг, топливный	1
12	6G8-11197-B0	Винт, топливный	1
13	93210-13M63	Кольцо уплотнительное	1
14	6AH-41114-00	Поплавок, трос газа держатель	1
15	90119-06MA3	Табличка, идентификационная	7
16	6AH-12411-00	Сальник	1
17	688-12412-00	. Уплотнение, термостат	1
18	6AH-12413-00-1S	Крышка, сальник	1
19	6AH-12414-00	Поплавок, крышка	1
20	90119-06MA3	Табличка, идентификационная	3
21	6G8-11325-00	Игла	1
22	98980-05025	Шланг, топливный	1
23	6AH-12481-00	Кольцо 1	1
24	90465-11M10	Хомут	2
25	6E5-11325-00	Шпонка	1
26	98780-04016	Шланг топливный	1
27	5GH-13440-90	Шланг топливный, топливный фильтр	1
28	6C5-12858-A0	Игла, жиклер	1

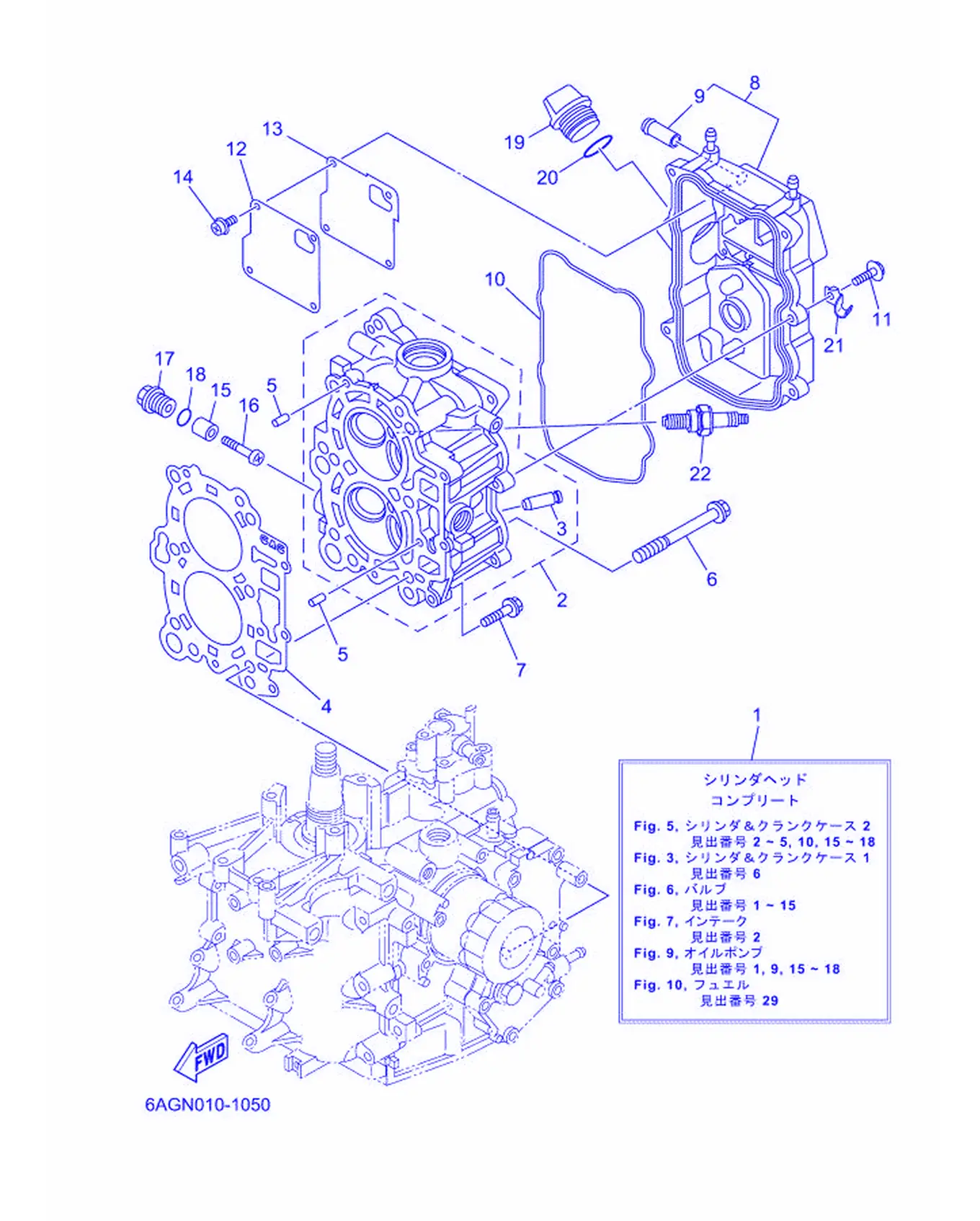

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6AH-W009A-03-1S	Карбюратор в сборе	1
2	6AH-11111-10-1S	Корпус, карбюратор 1	1
3	6AH-11133-10	Винт, дроссель 1	4
4	6AG-11181-10	Поплавок, карбюратор в сборе 1	1
5	93606-12019	. Пластина, корпус насоса	2
6	90105-09006	Игла, клапан	6
7	90119-06MA3	Табличка, идентификационная	3
8	6AH-11191-00-1S	Крышка, карбюратор в сборе 1	1
9	6AH-11372-00	Рычаг, тяга	1
10	6AH-11356-00	Рычаг, карбюратор 2	1
11	97E95-06520	Табличка, инструкция по эксплуатации	5
12	6AH-11168-00	Крышка, пружина	1
13	6AH-11169-00	Поплавок, пружина крышка	1
14	97607-04210	Шайба, уплотнение поплавковой камеры	4
15	6G8-11325-00	Игла	2
16	98980-05025	Шланг, топливный	2
17	6G8-11197-B0	Винт, топливный	2
18	93210-13M63	Кольцо уплотнительное	2
19	6G8-15363-00	Поплавок, крышка	1
20	93210-24M79	. O-образное кольцо	1
21	90465-08059	Пружина	1
22	94709-00418	Свеча зажигания (NGK DPR6EB-9)	2

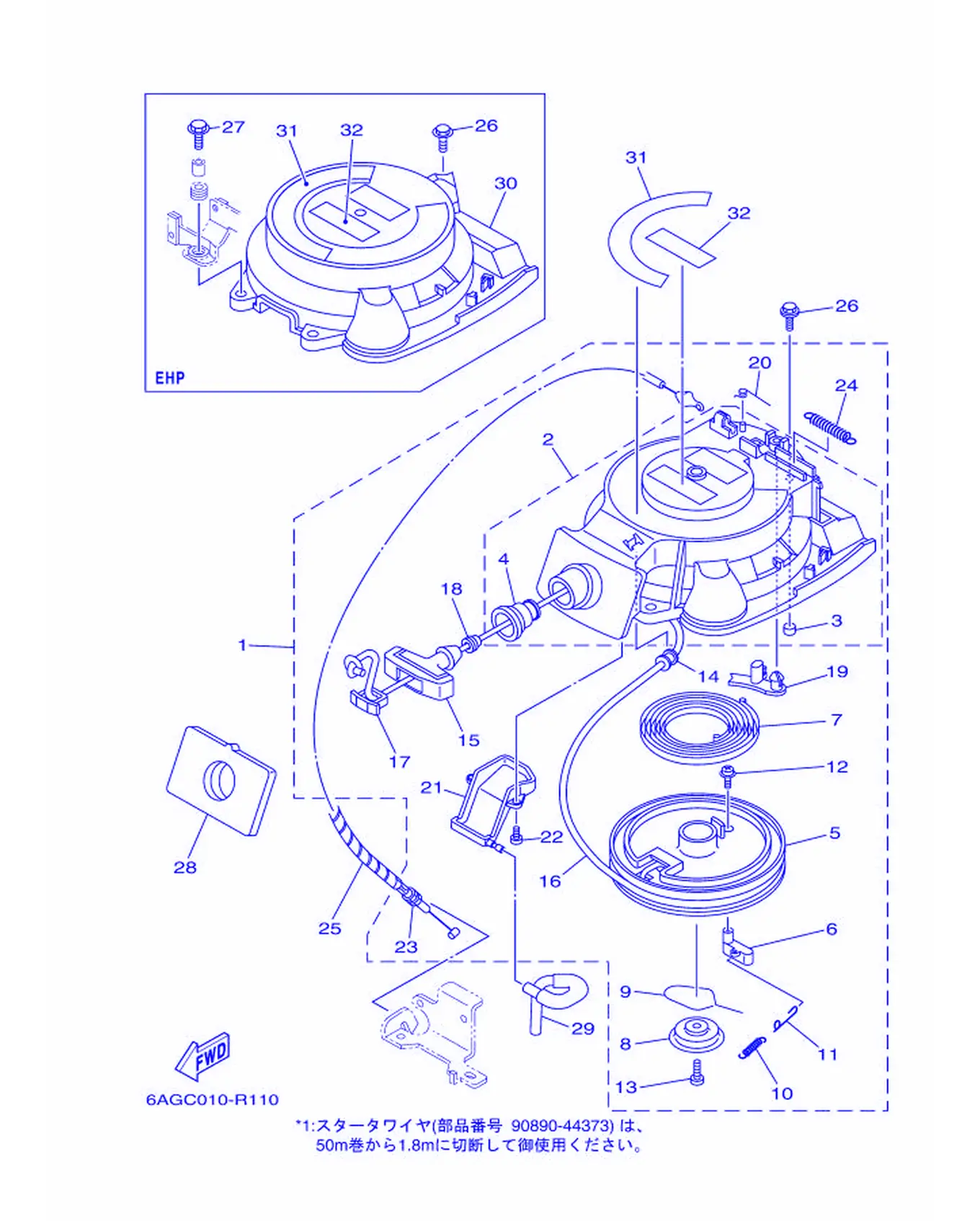

Рис. 13Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6AH-15710-03	Сальник	1
2	6AH-15711-01	Корпус, сальник	1
3	6BL-15764-00	Крышка 1	3
4	6AH-15795-00	Крышка, впуск	1
5	63V-15714-00	Шестерня ведущая	1
6	6AH-15741-10	Шланг, топливо	1
7	63V-15713-00	Стопор, пружина	1
8	68T-15716-00	Прокладка, топливо	1
9	63V-15705-01	Стопор, приводной вал	1
10	63V-15767-01	Стопор	1
11	68T-15784-00	Стопор, шпонка	1
12	63V-15793-00	Винт	1
13	68T-15793-00	Шестерня	1
14	68T-15764-00	Крышка 1	1
15	689-15755-02	Крышка, сальник	1
17	6F5-15779-02	Направляющая	1
18	6A0-15789-01	Прокладка	1
19	66T-15794-00	. Стопор	1
20	66T-15734-00	. Стоппер, трос	1
21	6AH-15782-00	Крышка, плита	1
22	6AH-15793-00	Шестерня	2
23	6AH-15770-00	Корпус водяного насоса в сборе	1
24	66T-15731-00	. Стоппер, трос	1
25	90446-06M90	Шланг (L120)	1
26	95D75-06020	Пластина, анод	3
28	6AH-15762-01	Вал, привод 2	1
29	6AH-24316-00	Винт 6	1
31	6AH-14427-01	Фильтр, топливный кран	1
32	6EE-81995-01	Фильтр, сетка	1

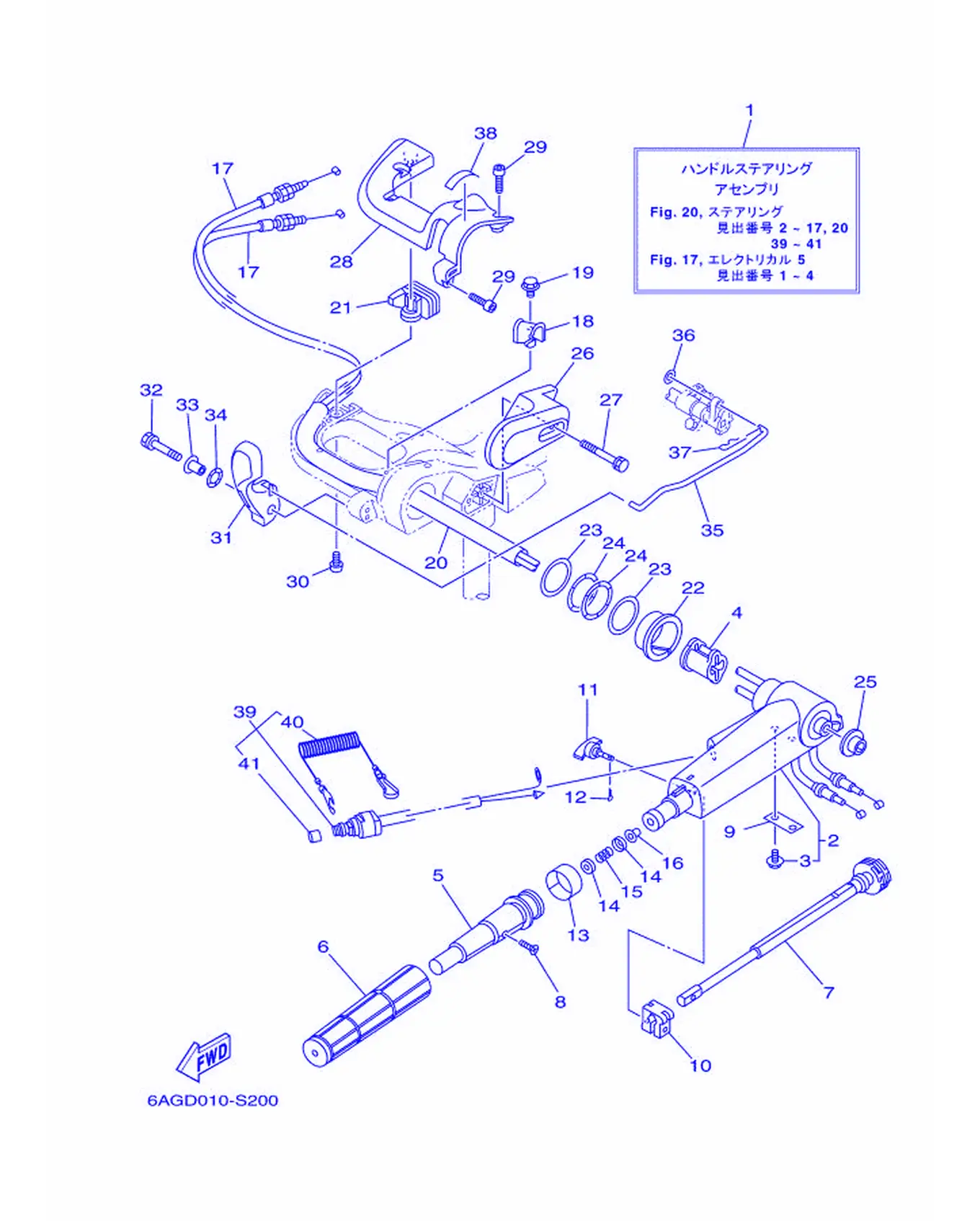

Рис. 14РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	6AH-W0084-05-8D	Крышка водяного насоса в сборе	1
2	6AH-42101-02-8D	Головка блока цилиндров в сборе	1
3	90109-06M86	Пластина	2
4	6AH-26288-01	Шестерня, вал	1
5	66M-42119-01	Шестерня, кулачок стартера	1
6	67D-42177-01	Штифт, держатель	1
7	65W-42138-00	Трос, топливный	1
8	90152-05011	Собачка, храповик	1
9	65W-42159-00	Кронштейн	1
10	6G1-42126-00	Топливный шланг, крышка топливного бака	1
11	65W-42125-00	Направляющая, трос дистанционного управления	1
12	91490-16010	Заглушка, поворотный	1
13	6J0-42137-10	Пружина, собачка	1
14	6X4-44188-00	Шайба	2
15	90501-23215	Стопорное устройство	1
16	90386-08004	Прокладка	1
17	6AH-26311-00	Вал, собачка 1	2
18	6AH-44554-00	Пыльник	1
19	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	1
20	6AH-2634E-00	Сальник 1	1
21	6AH-42551-01	Шестерня	1
22	90386-45001	Прокладка	1
23	90201-39008	Винт, пыльник	2
24	90206-39001	Винт, крепление	2
25	90381-20001	Прокладка, топливо	1
26	6AH-42131-00-8D	Крыльчатка, держатель кулачка	1
27	97E95-06555	Крышка, корпус водяного насоса	2
28	6AH-42532-A0	Крыльчатка	1
29	90111-06072	Пружинная шайба	4
30	97780-60520	Поплавок, камера	1
31	6AH-44111-00	Держатель, шланг	1
32	90119-06M05	Заглушка, свеча зажигания	1
33	90387-06M86	Крышка	1
34	90206-15M18	Прокладка, головка	1
35	6AH-44124-00	Пивго, джитодапузода	1
36	92990-06200	. . Пружина, толкатель	1
37	90468-18008	Стопор	1
38	6X3-44191-00	Шестерня приводная	1
39	6AH-82575-00	Губедзибесдазотопусгизосокидзубетопи	1
40	682-82556-00	Рычаг, стопор	1
41	689-8257Y-00	Крышка	1

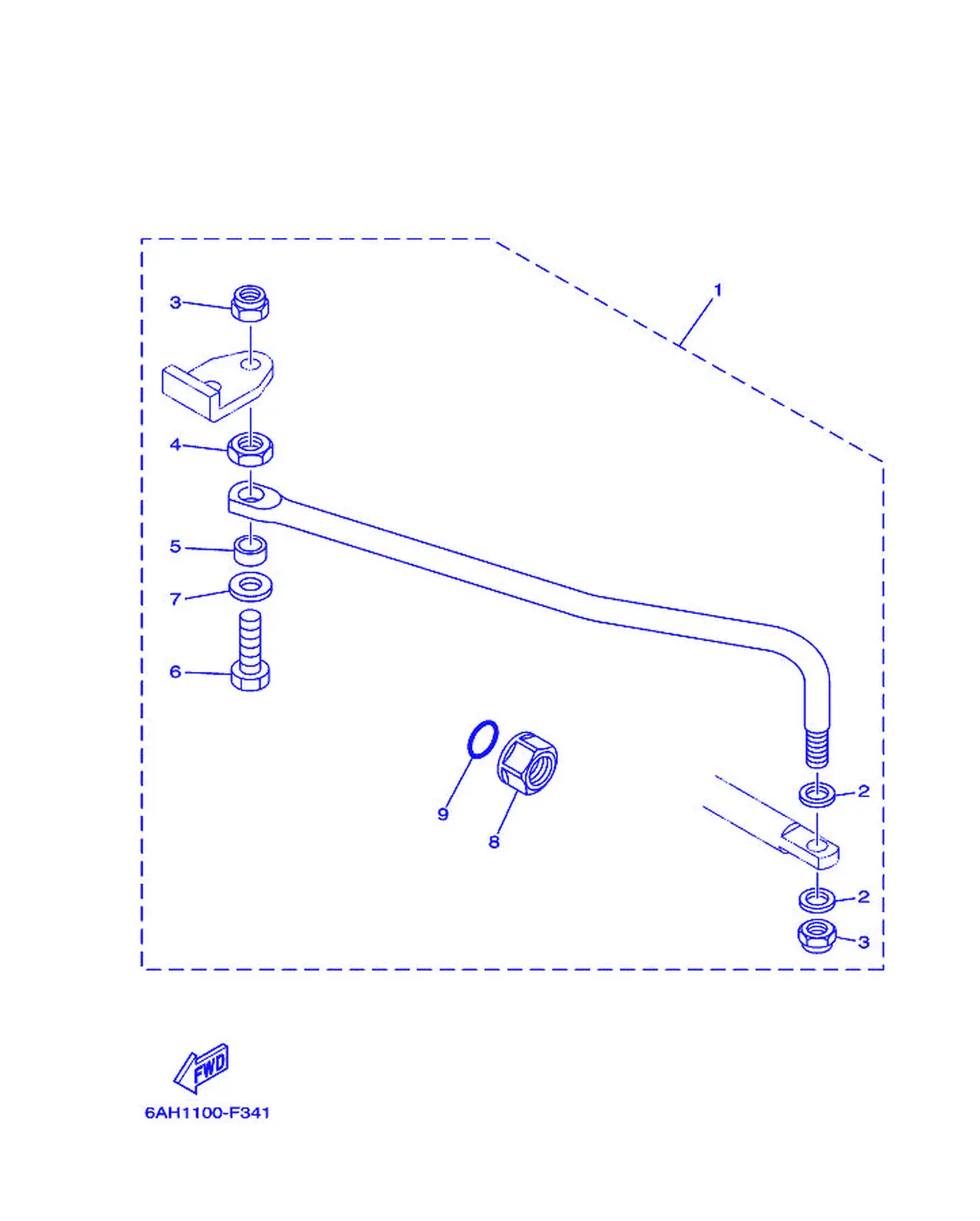

Рис. 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6AH-61350-00	Сутакипивгогэгидакизэзосонобэдакозода	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	6E5-61355-00	. Табличка	1
7	90201-10081	Корпус, трос	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

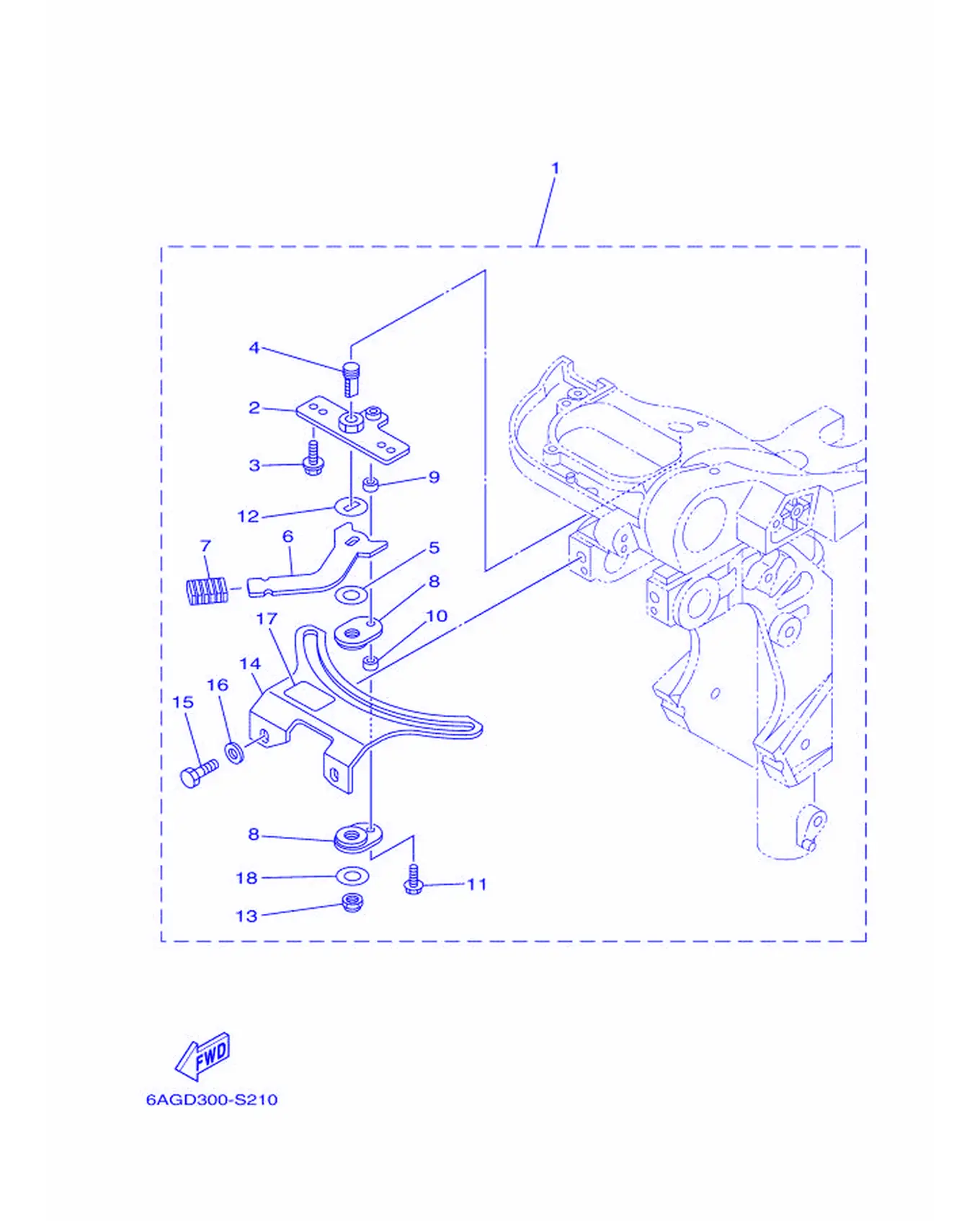

Рис. 16РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	6AH-42508-03	Прокладка головки блока цилиндров	1
2	68T-42525-01	. Топуда, топигодзихибе	1
3	90119-05018	. Нафуда, кугисухэзодзиба	2
4	67C-42562-A0	. Дзибатодасутакипивгопузогокидзубетопи	1
5	90202-10M56	. Прокладка, топливная	1
6	68T-42561-00	. Дзуто	1
7	689-43633-01	. Гэтэ, софудабутэ	1
8	65W-42528-00	. Топливная трубка	2
9	90387-05053	. Гэби	1
10	90387-05054	. Гэби	1
11	97595-05520	Табличка, крепление	1
12	90209-10M26	. Шайба	1
13	90185-10M14	. Крышка, корпус насоса	1
14	6AH-42527-00	. Топуда, топигодзихибе	1
15	97D95-08016	. Нафуда, докосидзабэтагитопизусу	2
16	90201-08065	. Хэзодзиба, топуда	2
17	68T-43155-00	Винт 1	1
18	90201-106M5	. . Хэзодзиба, топуда	1

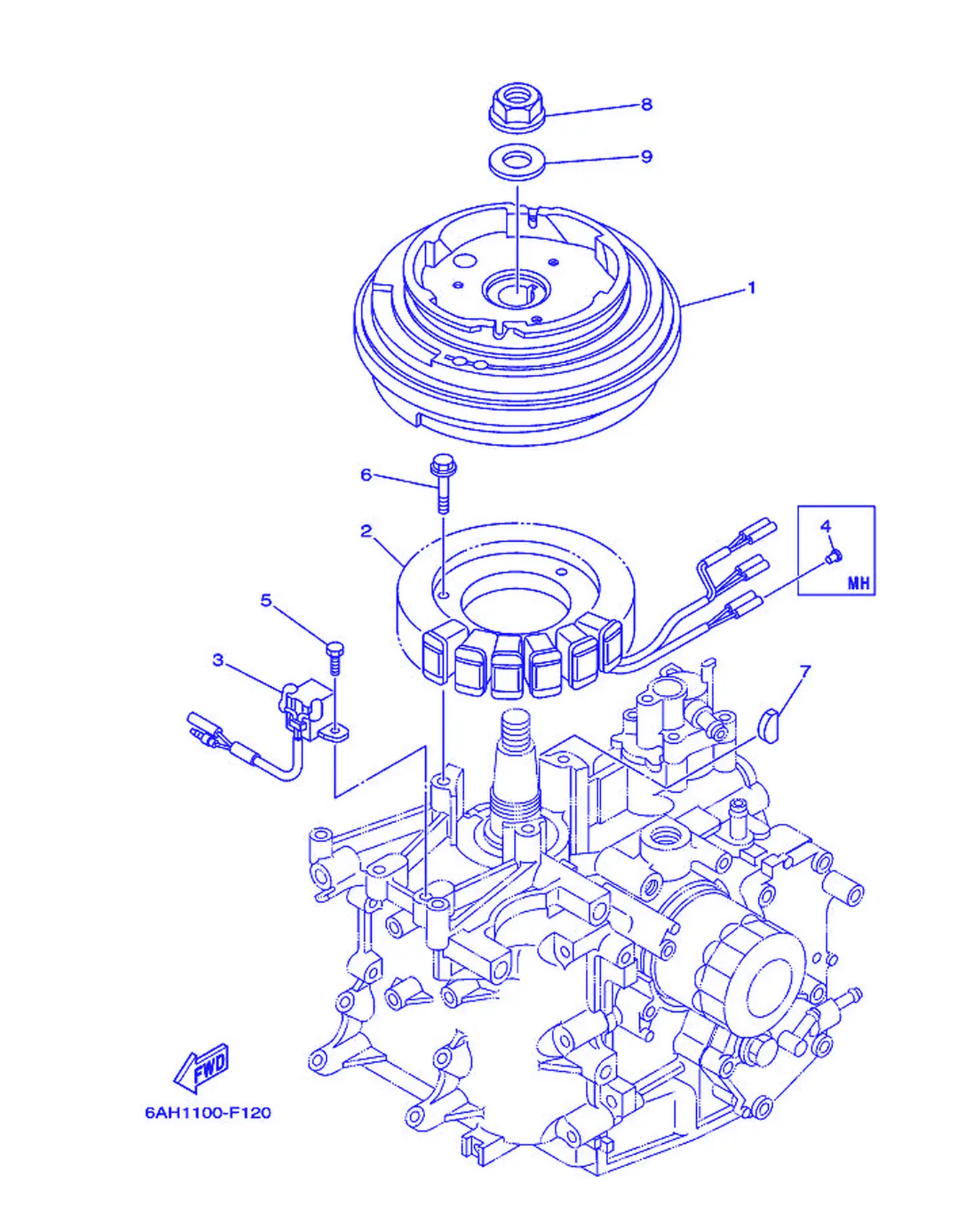

Рис. 17ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6AH-85550-00	Крышка цилиндра	1
2	6AH-85510-00	Сутазэкидзубетопи	1
3	6AH-85580-00	Загифу, тэфуси	1
4	703-82119-01	Клапан игольчатый	2
5	97095-05012	Заглушка	2
6	95D95-06030	Пластина, анодная	3
7	90280-05013	Провод, катушка	1
8	90179-16M05	Гайка	1
9	90201-16M44	Шланг, топливный	1

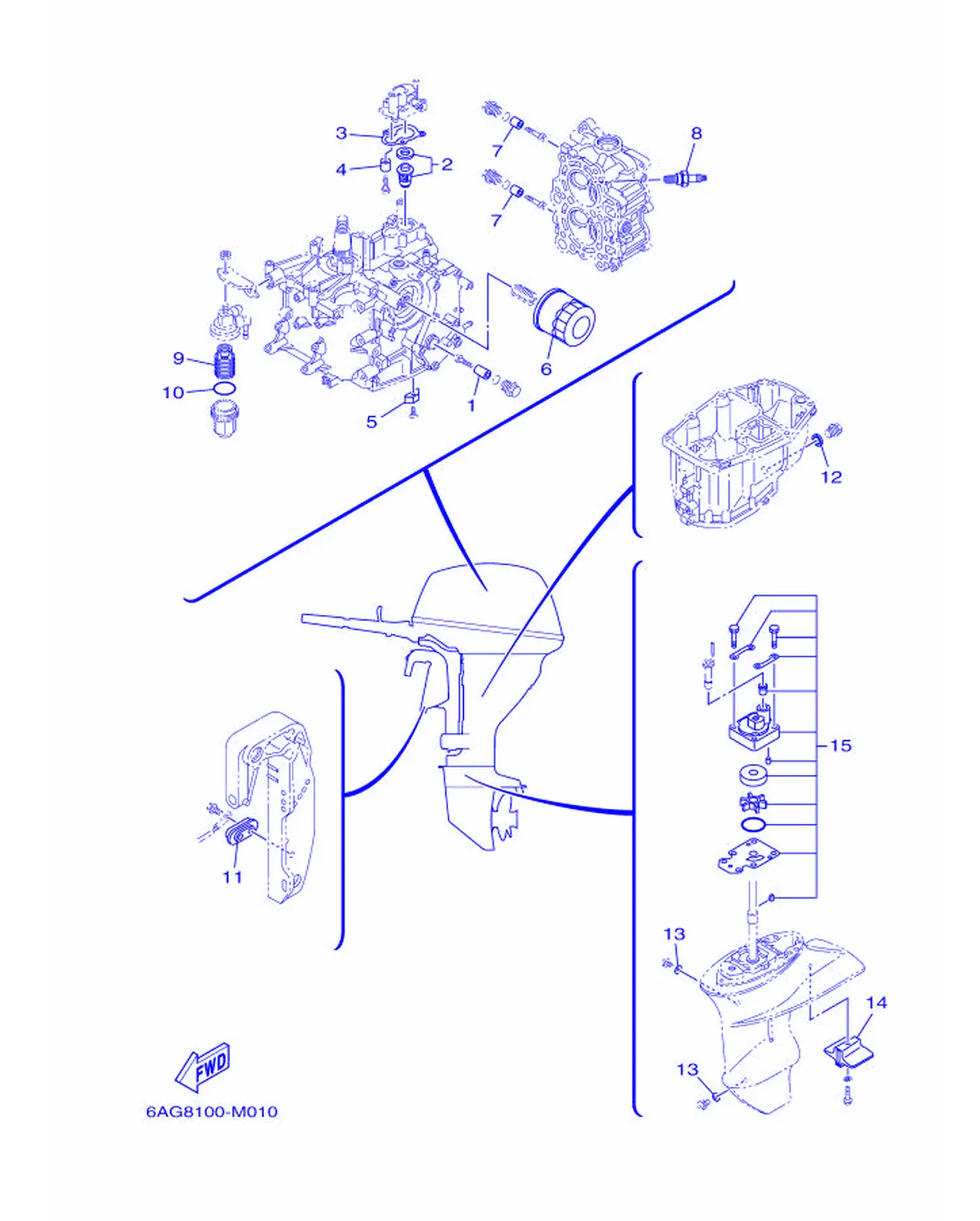

Рис. 18Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6G8-11325-00	Игла	1
2	6AH-12411-00	Сальник	1
3	6AH-12414-00	Поплавок, крышка	1
4	6G8-11325-00	Игла	1
5	6E5-11325-00	Шпонка	1
6	5GH-13440-90	Шланг топливный, топливный фильтр	1
7	6G8-11325-00	Игла	2
8	94709-00418	Свеча зажигания (NGK DPR6EB-9)	2
9	61N-24563-10	. Губуновэда, тогифузэ	1
10	93210-32738	Кольцо O-ring	1
12	90430-14M09	Прокладка	1
13	90430-08003	Прокладка	2
14	6AH-45251-00	Кидзуда	1
15	6AH-W0078-02	Кукэзэнабэтопидокикозода	1

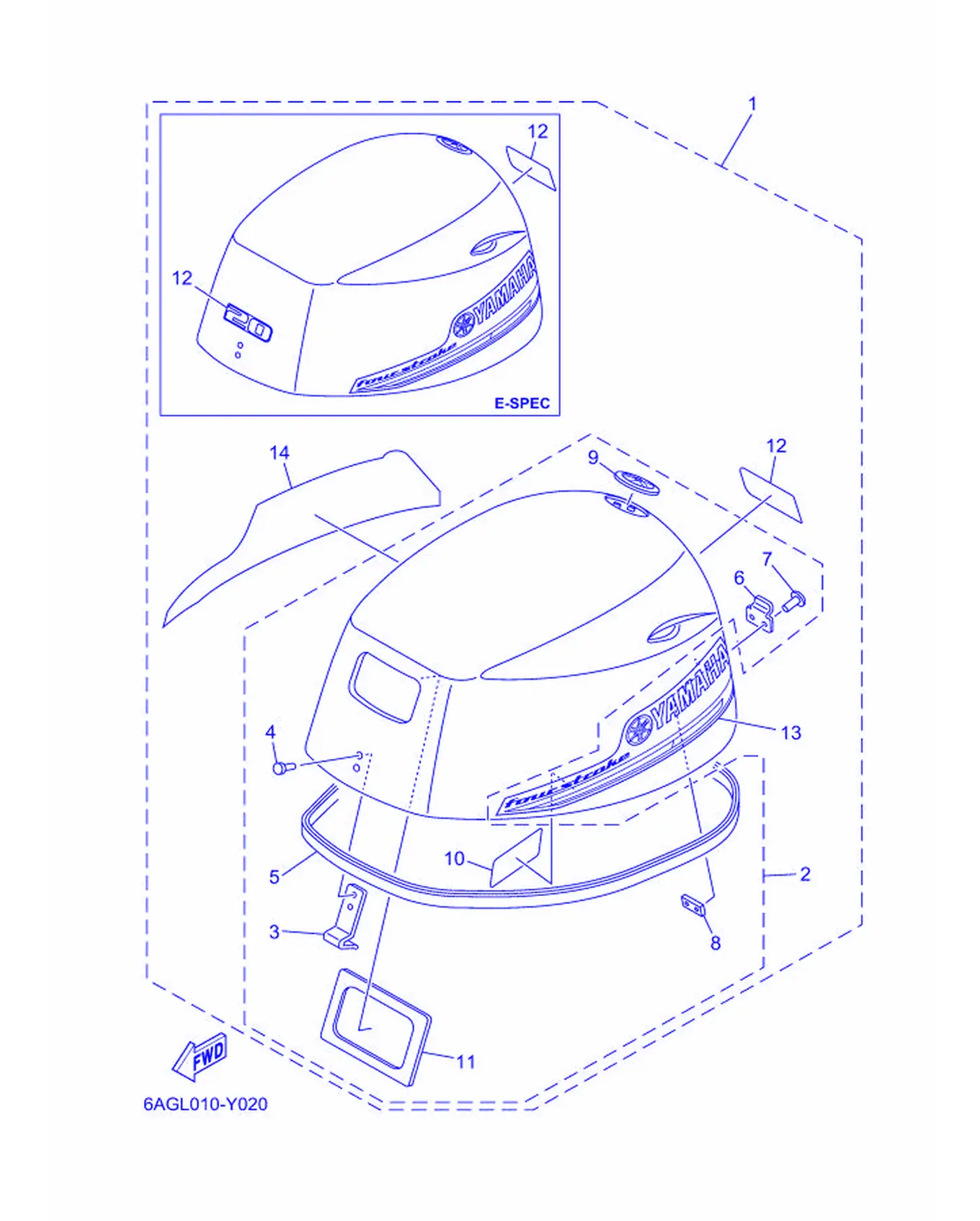

Рис. 19ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6AG-42610-80	Крышка выхлопного коллектора	1
2	6AH-4261A-20	Крышка выхлопного коллектора (внутренняя)	1
3	6AH-42651-10	. . Тозого	1
4	90266-04M04	Шланг топливный	2
5	6AH-42615-00	. . Дзифу	1
6	6FM-42652-00	. . Тозого	1
7	90266-04M01	. Шланг	2
8	6FM-42647-00	. . Нафузэдзи, гобибетотэбэда	1
9	6AH-42697-10	. . Сальник коленчатого вала	1
10	6AH-42735-00	. . Топутагозэ	1
11	6AH-42656-00	Прокладка, крышка выхлопа	1
12	6AG-42677-21	. Гобитогизого, топуда	1
13	6AG-42675-01	. Гобитогизого, сигэда 1	1
14	6AG-42676-01	. Гобитогизого, сигэда 2	1

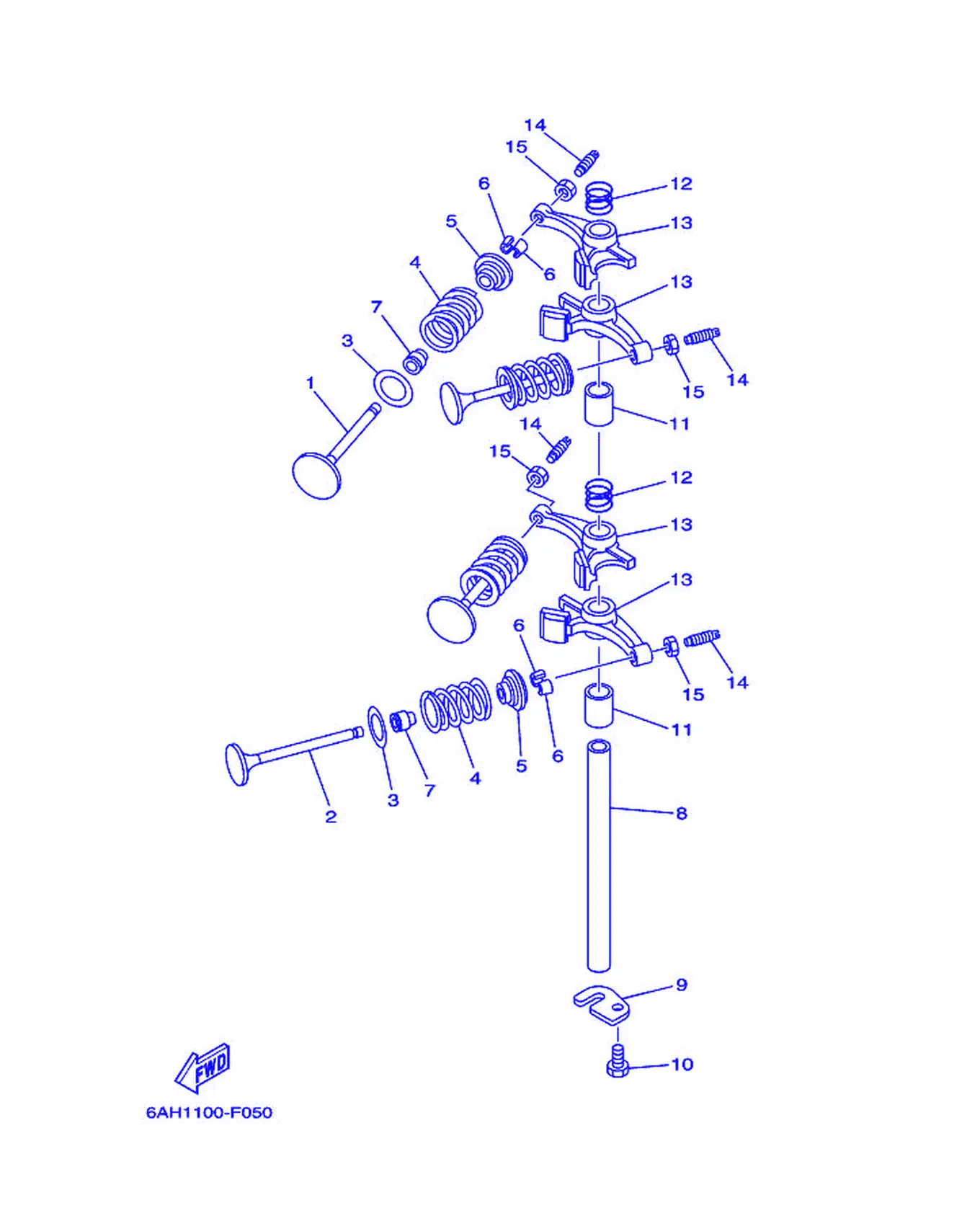

Рис. 20КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6AH-12111-00	Тэфуто, гибэтаго	2
2	6AH-12121-10	Тэфуто, гукосэсуда	2
3	62Y-12116-00	. . Прокладка, крышка картера	4
4	3YF-12113-00	Сутопивго, тэфутогибэчи	4
5	30X-12117-00	. . Пластина, крышка картера	4
6	30X-12118-00	. . Заглушка, картер	8
7	51Y-12119-00	. . Винт, картер	4
8	66M-12146-00	Вал, коромысло	1
9	6AH-12279-00	Топуда	1
10	97013-06012	Табличка	1
11	90387-13006	Гэби	2
12	90501-120A5	Сутопивго, забетопузодзихибе	2
13	6AH-12151-01	Кинэ, тэфутопузогэ	4
14	64J-12159-00	Прокладка, крышка корпуса водяного насоса	4
15	62Y-12158-00	Гайка, стопорная	4

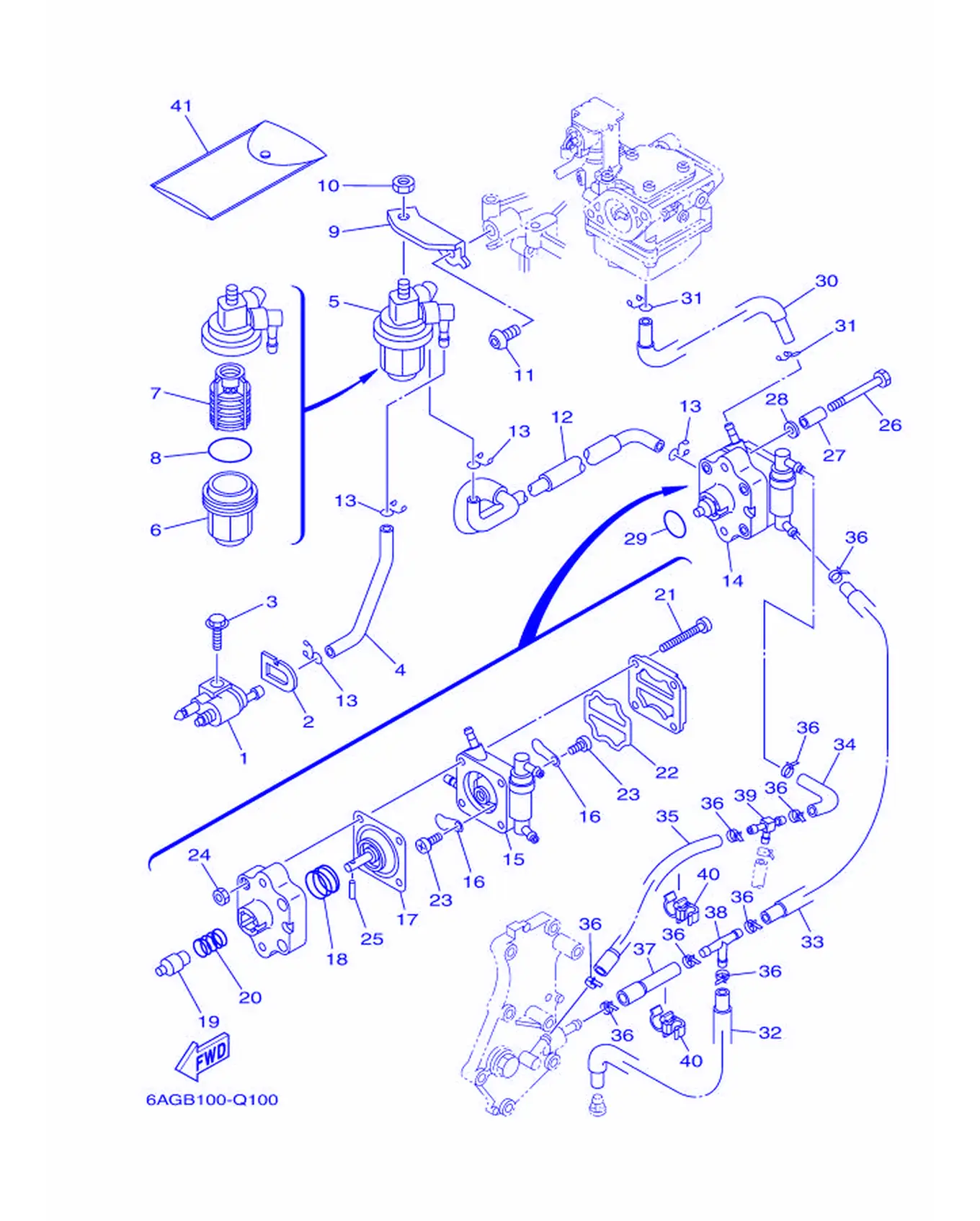

Рис. 21ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-11	Крышка топливного насоса в сборе 1	1
2	61N-24329-01	Игла	1
3	95D95-06020	Шайба, стопорная шайба гайки гребного винта	1
4	6AH-24311-00	Поплавок, топливный 1	1
5	61N-24560-10	Клапан крепления головки	1
6	61N-24521-00	Держатель, трос газа	1
7	61N-24563-10	. Губуновэда, тогифузэ	1
8	93210-32738	Кольцо O-ring	1
9	6AH-24566-00	Крышка, поплавок	1
10	95380-08600	Гайка	1
11	90111-08055	Прокладка	1
12	6AH-24312-00	Поплавок 2	1
13	90467-09M17	Прокладка	4
14	6AH-24410-01	Клапан топливного насоса	1
15	6AH-24413-00	Крышка 2	1
16	6A0-24421-01	. . Клапан обратный	2
17	66M-24411-12	Пружина	1
18	66M-24423-00	Стоппер, винт с шестигранной головкой	1
19	66M-13131-10	Покрытие	1
20	66M-24454-00	Стоппер	1
21	66M-24444-00	Винт	4
22	66M-24471-02	Пружина	1
23	6E7-14325-00	Прокладка, топливная	2
24	95380-04600	. . Гайка	4
25	66M-24374-00	Крышка	1
26	90101-06032	Прокладка, карбюратор	2
27	90387-06M17	Втулка	2
28	90201-06106	Крышка, болт	2
29	93210-20M65	Кольцо уплотнительное	1
30	6AH-24313-00	Поплавок 3	1
31	90467-09M17	Прокладка	2
32	6AH-24321-00	Поплавок 10	1
33	6AH-24322-00	Поплавок 11	1
34	90445-09026	Шланг (L68)	1
35	6AH-24323-00	Поплавок 12	1
36	90465-11M10	Хомут	9
37	6AH-24324-00	Поплавок 13	1
38	688-24378-00	Шланг, топливный 3	1
39	6C5-24378-00	Поплавок, крепление 3	1
40	90464-09018	Кольцо	2
41	62Y-28100-01	Шайба	1

Рис. 22Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J3	Корпус водяного насоса (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-30	Корпус водяного насоса в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-01	Прокладка корпуса водяного насоса	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-56	Крышка топливного насоса в сборе 1	1
9	6G1-24305-05	Заглушка топливной магистрали 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y1-24305-06	Заглушка топливной магистрали 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-11M58	Шланг (L2050)	1
14	650-24351-51	. Заглушка 1	4
15	90445-11M57	Шланг (L850)	1
16	6Y1-24360-52	. Заглушка топливопровода	1

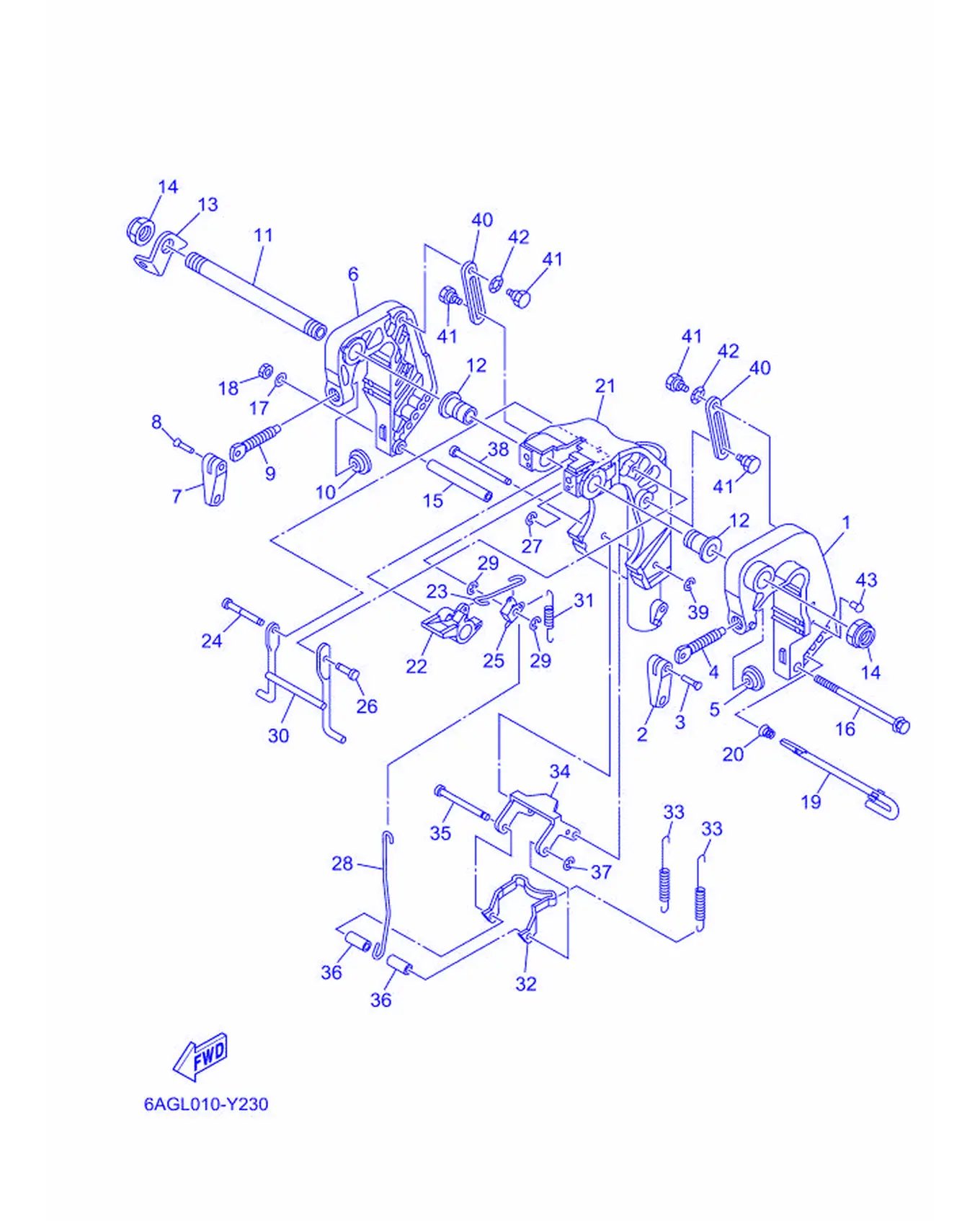

Рис. 23КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6AH-43111-00-8D	Поршень, стандарт 1	1
2	6E0-43118-01	Держатель, трос управления	1
3	90243-04M01	Педаль	1
4	6E7-43116-00	Заглушка, водяной насос	1
5	648-43114-01	Крышка, водяной насос	1
6	6AH-43112-00-8D	Поршень, стандарт 2	1
7	6E0-43118-01	Держатель, трос управления	1
8	90243-04M01	Педаль	1
9	6E7-43116-00	Заглушка, водяной насос	1
10	648-43114-01	Крышка, водяной насос	1
11	63W-43131-01	Гайка, трос управления	1
12	90386-22MA4	Крышка	2
13	66R-43113-00	Покрытие, защитное	1
14	90185-22043	Крышка, корпус насоса	2
15	90387-06369	Кольцо	1
16	90101-06M18	Крышка, корпус насоса	1
17	92995-06600	. . Шайба	1
18	95380-06700	Гайка	1
19	6L2-43160-01	Заглушка поводковая	1
20	90502-10M07	Стопор, фиксатор	1
21	6AH-43311-00-8D	Поршневое кольцо 1	1
21	6AH-43311-10-8D	Поршневое кольцо 1	1
22	6DR-43631-00	Палец поршня	1
23	6DR-43616-00	Подшипник поршневого пальца	1
24	6AH-43646-10	Стопорное кольцо поршневого пальца	1
25	6DR-43641-00	Палец поршня	1
26	6AH-43191-10	Стопорное кольцо	1
27	99080-05600	Стопорное кольцо	1
28	6AH-43617-00	Подшипник поршневого пальца	1
29	99080-05600	Стопорное кольцо	2
30	6AH-43350-00	Шатун в сборе	1
31	90506-18014	Крышка шатуна	1
32	6AH-43614-00	Болт шатуна	1
33	90506-20020	Крышка шатуна	2
34	6AH-43615-00	Болт шатуна	1
35	68T-43611-00	Стопорное кольцо поршневого пальца	1
36	90387-06138	Кольцо	2
37	93430-04M03	Шплинт	1
38	68T-43659-00	Стопорное кольцо подшипника	1
39	99080-05600	Стопорное кольцо	1
40	6AH-43627-00	Подшипник	2
41	90109-06M84	Гайка	4
42	90206-10M24	Прокладка, крышка	2
43	90269-02M08	Шайба	2

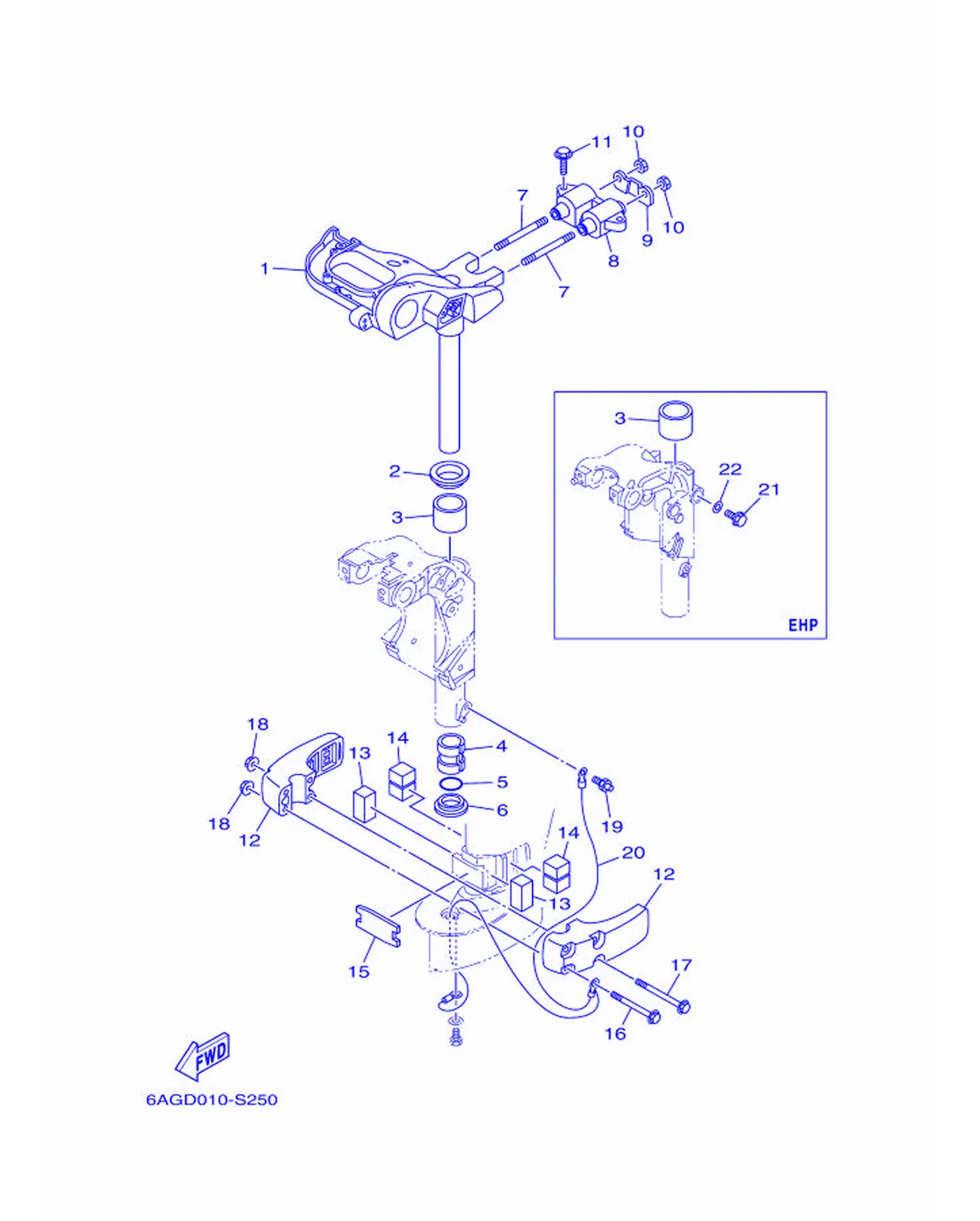

Рис. 24КРОНШТЕЙН 3 Bracket 3

REF	Номер детали	Наименование	Кол-во
1	6AH-42510-00-8D	Прокладка картера	1
1	6AH-42510-10-8D	Держатель кулачка	1
2	90209-40008	Шайба	1
3	90386-40001	Прокладка	1
4	90386-30048	Прокладка	1
5	93210-29M94	Уплотнительное кольцо	1
6	90386-30M60	Прокладка	1
7	90116-10033	Крышка, пластина	2
8	6AH-44514-00	Пластина, анод	1
9	6AH-44526-00	Корпус	1
10	95380-10600	Гайка	2
11	90119-08094	Крышка, карбюратор	2
12	6AH-44551-A0-8D	Пружина, клапан дроссельной заслонки 1	2
13	6AH-44557-00	Пластина, пружина	2
14	6AH-44555-00	Пластина, пружина	2
15	6AH-44574-00	Втулка, пружина	1
16	90119-08206	Крышка, карбюратор	2
17	90119-08207	Крышка, карбюратор	2
18	90179-08M34	Гайка	4
19	93700-06004	Стопорная пластина	1
20	6AH-82127-00	Сальник коленвала 2	1

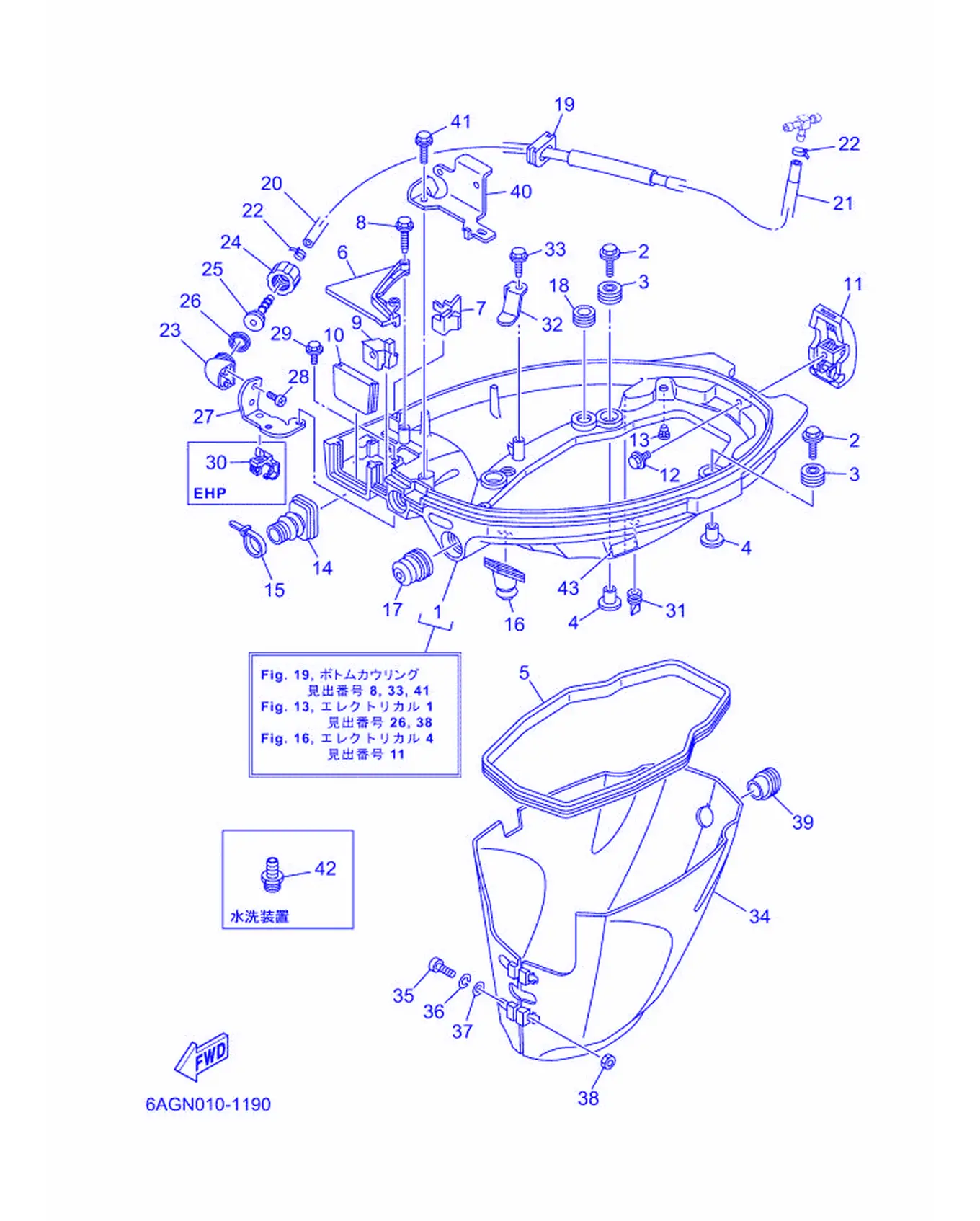

Рис. 25НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6AH-42710-20-8D	Сальник коленвала	1
2	90119-06291	Табличка, крепление	4
3	90480-21M82	Поплавок	4
4	90387-06176	Шестерня	4
5	6AH-42716-00	Игла, клапан 1	1
6	6AH-42738-00-8D	Корпус, поплавковая камера	1
7	6AH-42718-01	Игла, клапан 3	1
8	90109-06M82	Табличка	2
9	6AH-42725-01	Прокладка	1
10	6AH-42724-01	Поплавок	1
11	6AH-42801-00	Держатель поплавка	1
12	97E95-06512	Прокладка, крышка водяного насоса	1
13	6BL-44391-00	. Прокладка	1
14	6AH-26326-01	Поплавок	1
15	90465-11M10	Хомут	1
16	6AH-42727-01	Поплавок	1
17	65W-42726-01	Прокладка	1
18	90480-16007	Прокладка	1
19	6AH-42726-01	Уплотнение	1
20	6AH-24314-01	Крышка 4	1
21	90445-15003	Вал (L230)	1
22	90465-11M10	Хомут	2
23	6DR-12572-00	Прокладка	1
24	6R3-12581-10	Прокладка, винт 1	1
25	6R3-12582-00	Втулка, носок 2	1
26	6R3-12583-10	Корпус, винт прокладки	1
27	6AH-12535-00	Держатель	1
28	90167-06002	Пружина, фиксатор	2
29	97E95-06510	Прокладка, крышка водяного насоса	2
31	65W-42717-00	Винт, крепление 2	2
32	6AH-42743-00	Карбюратор	1
33	90109-06M86	Пластина	1
34	6AH-42741-00	Корпус 1	1
35	97885-06030	Свеча зажигания	2
36	92995-06100	Пружинная шайба	2
37	92995-06600	. . Шайба	2
38	95380-06600	Тяга, соединительная	2
39	6AH-42717-01	Крышка, сторона 2	1
40	6AH-15774-00	Шпилька 4	1
41	90109-06M86	Пластина	1
42	69J-12584-10	Прокладка, винт 3	1
43	6EE-42794-01	Винт, регулировка (воздушный)	1

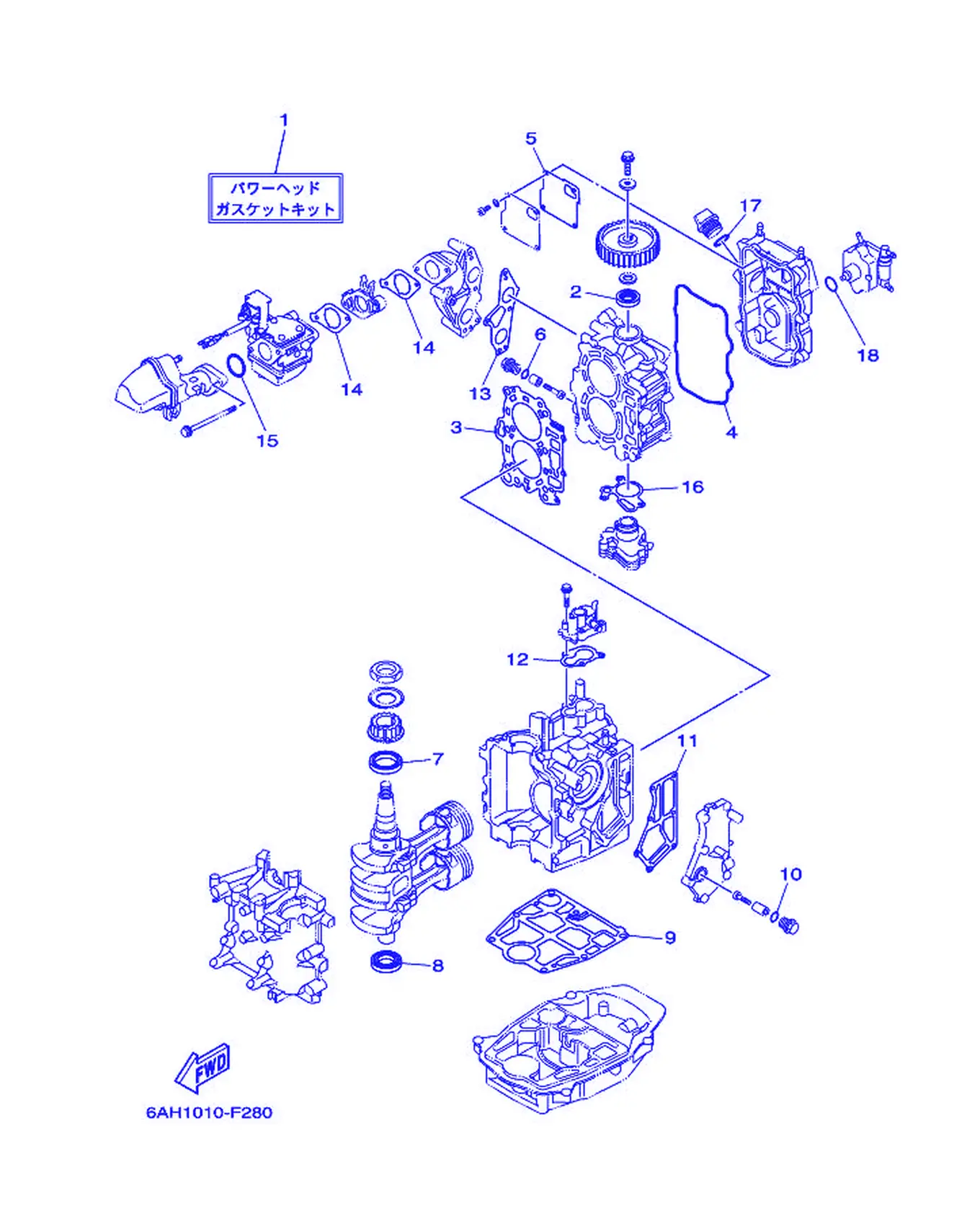

Рис. 26РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6AG-W0001-01	Головка блока цилиндров в сборе	1
2	93102-22010	Стопорное кольцо	1
3	6AG-11181-10	Поплавок, карбюратор в сборе 1	1
4	6AH-11356-00	Рычаг, карбюратор 2	1
5	6AH-11169-00	Поплавок, пружина крышка	1
6	93210-13M63	Кольцо уплотнительное	2
7	93102-37004	. Шестерня	1
8	93102-25014	. Шестерня	1
9	6AH-11351-11	Поплавок, карбюратор	1
10	93210-13M63	Кольцо уплотнительное	1
11	6AH-41114-00	Поплавок, трос газа держатель	1
12	6AH-12414-00	Поплавок, крышка	1
13	6AH-13645-00	. Прокладка, винт 1	1
14	6AH-13646-00	. Прокладка, винт 2	2
15	93210-35M86	. Уплотнительное кольцо	1
16	6AH-13329-11	Сальник, коленчатый вал	1
17	93210-24M79	. O-образное кольцо	1
18	93210-20M65	Кольцо уплотнительное	1

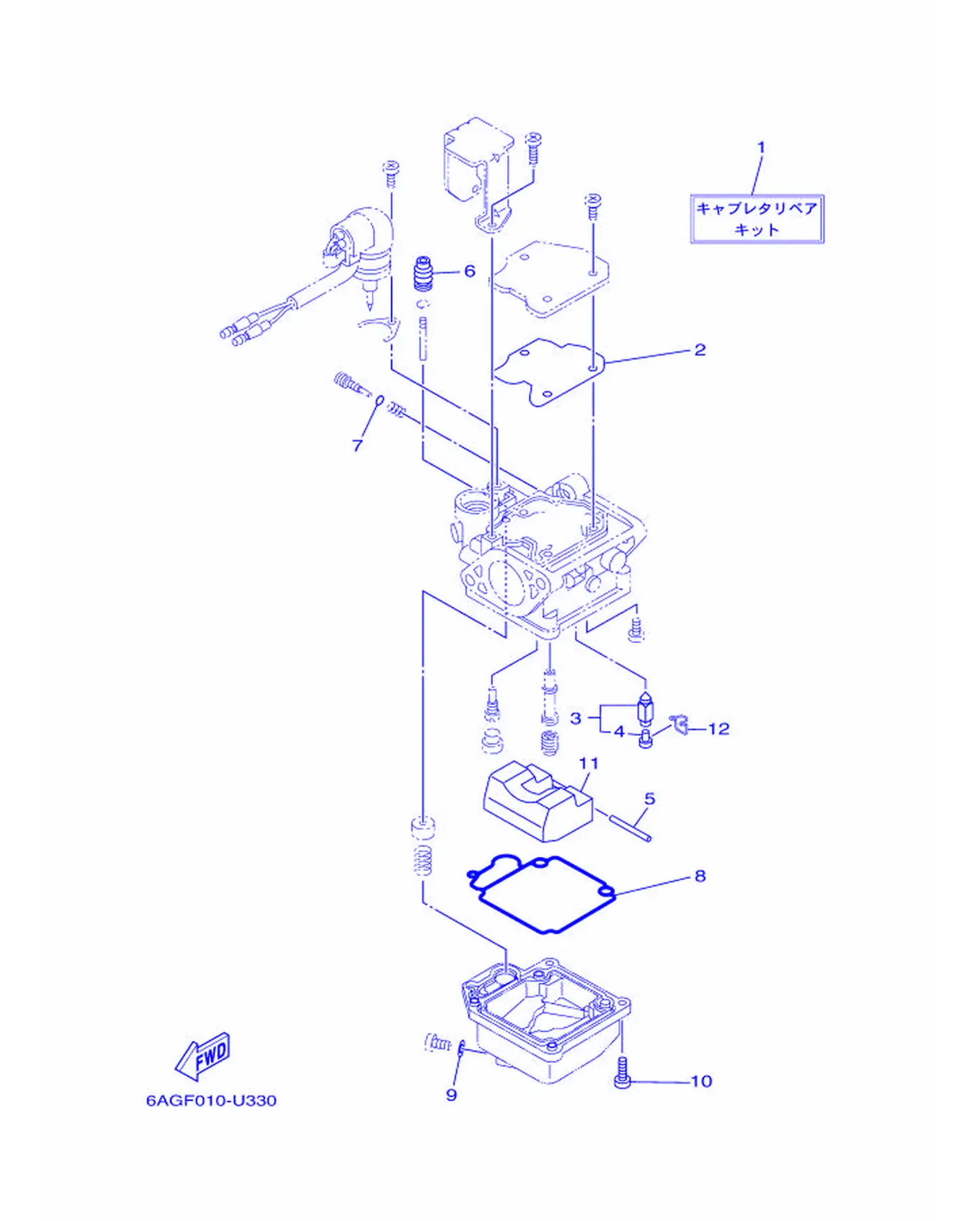

Рис. 27РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6AH-W0093-02	Крышка корпуса термостата	1
2	65W-14126-10	Сальник	1
3	6AH-W1456-10	Крышка, картер	1
4	676-14186-00	. ...	1
5	6H4-14548-00	. ...	1
6	65W-14373-02	Крышка, корпус водяного насоса	1
7	67F-14398-10	. Кольцо O	1
8	6AH-14384-00	Прокладка, картер	1
9	65W-14398-00	. ...	1
10	97980-04114	. Заглушка, ...	4
11	6AH-14985-00	Крышка	1
12	633-14159-00	Втулка	1

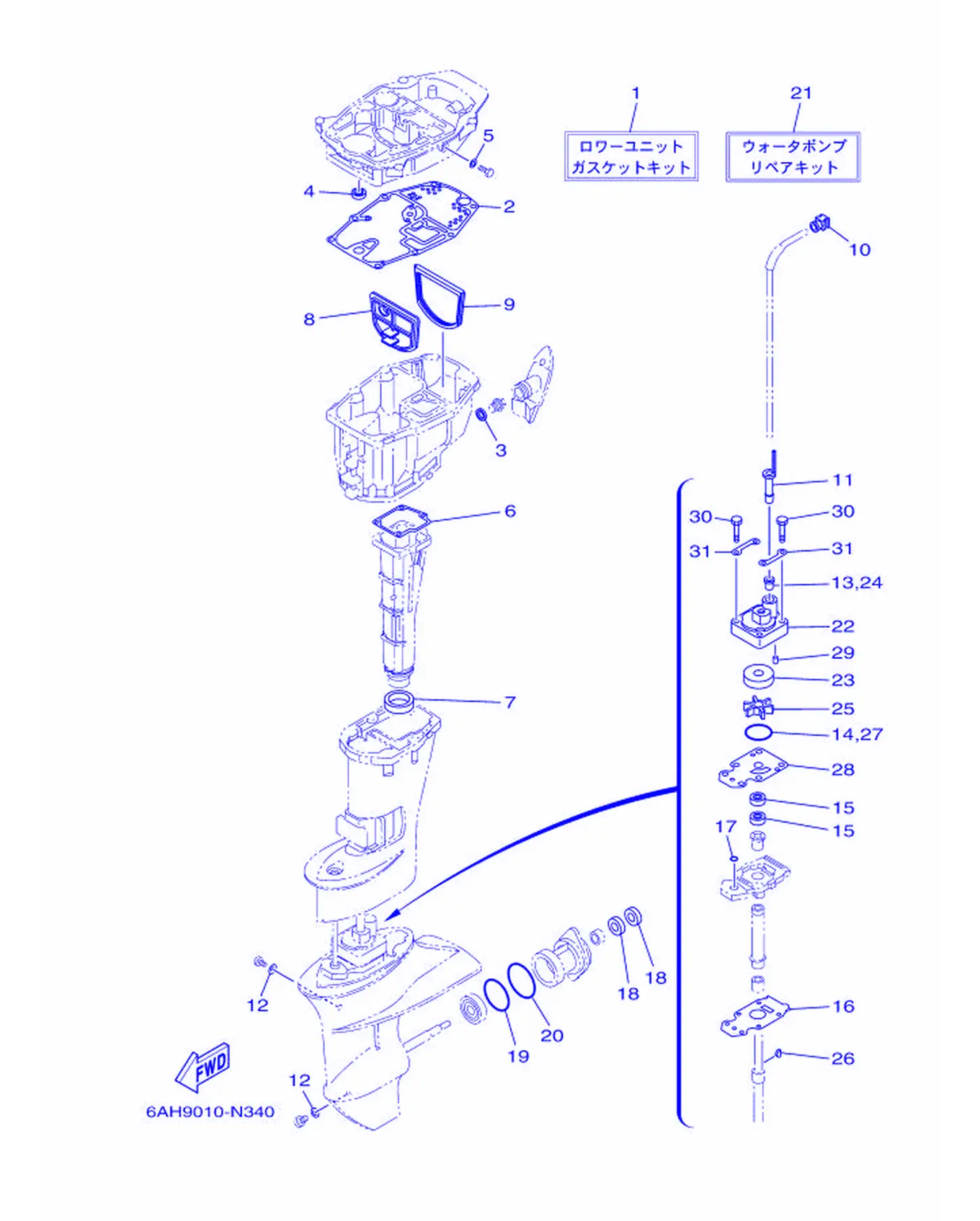

Рис. 28Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	6AH-W0001-22	Крышка водяной рубашки в сборе	1
2	6AH-15312-11	Кольцо поршневое	1
3	90430-14M09	Прокладка	1
4	93101-12M63	. Сальник	1
5	90430-08143	Прокладка	1
6	6AH-41134-00	. Прокладка, картер 2	1
7	6AH-41138-00	. Уплотнение, картер 1	1
8	6AH-45126-00	Крышка, картер	1
9	6AH-45115-00	Сальник, коленчатый вал	1
10	6AH-44365-00	Прокладка, сторона 1	1
11	6AH-44368-00	Крышка, сторона 4	1
12	90430-08003	Прокладка	2
13	6L2-44367-01	Прокладка, сторона 3	1
14	93210-49046	. . Уплотнительное кольцо	1
15	93101-20001	. Сальник	2
16	69G-45315-A0	Прокладка, нижняя крышка	1
17	93210-06ME6	. Уплотнительное кольцо	1
18	93101-17054	Сальник	2
19	93210-57M09	Кольцо O-ring	1
20	93210-56M80	Кольцо O-ring	1
21	6AH-W0078-02	Кукэзэнабэтопидокикозода	1
22	6AH-44311-00	Прокладка, крышка пластины	1
23	63V-44322-00	Гибкий трос, газ	1
24	6L2-44367-01	Прокладка, сторона 3	1
25	63V-44352-01	Гибкий трос	1
26	664-44338-00	Крышка корпуса	1
27	93210-49046	. . Уплотнительное кольцо	1
28	68T-44323-00	Держатель крышки, направляющая	1
29	93604-12M07	Крышка, головки	2
30	97D95-08045	Пластина, анод цинковый	4
31	63V-44328-01	Держатель	2

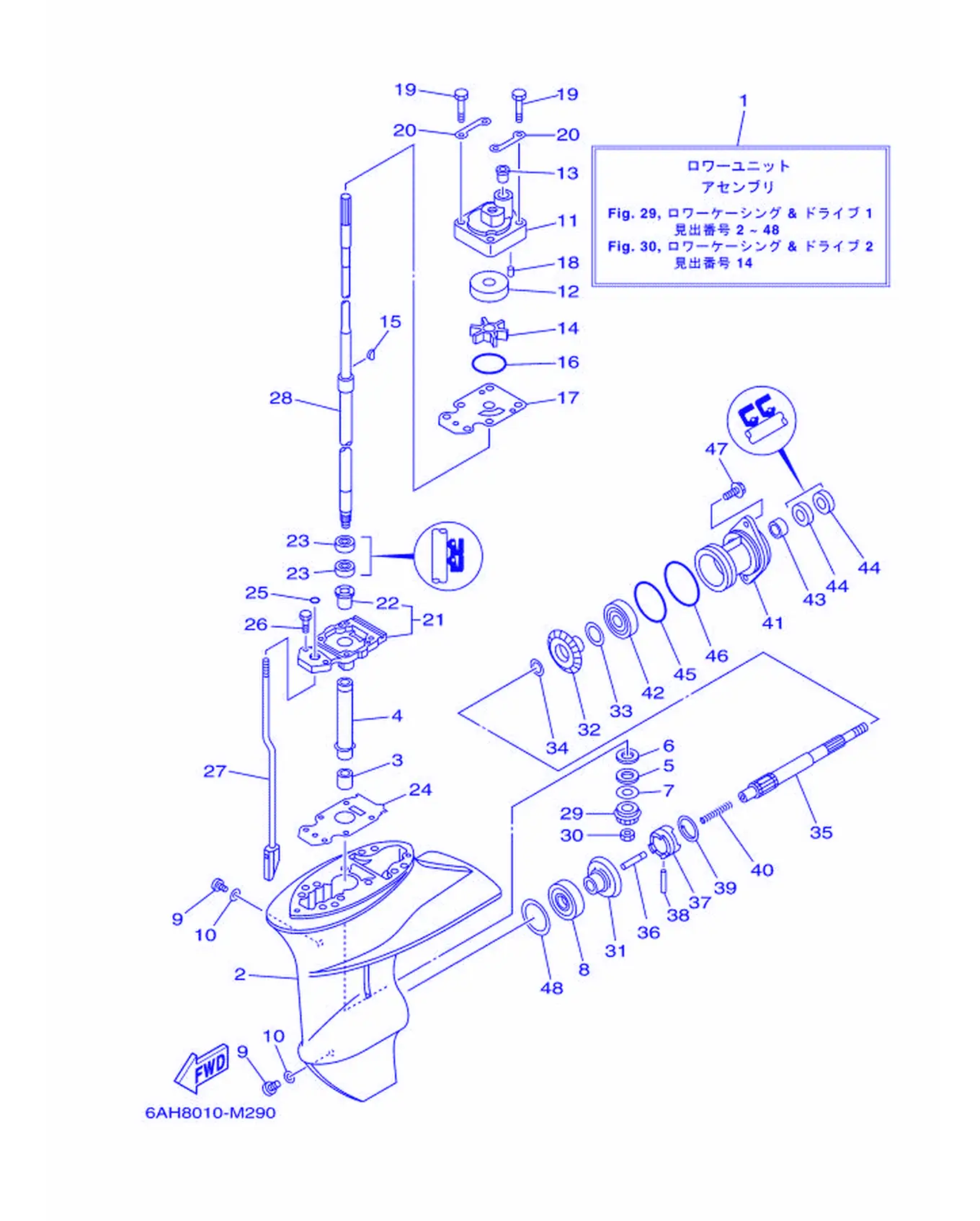

Рис. 29НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6AH-45300-03-8D	Шайба	1
1	6AH-45300-13-8D	Крышка водяной рубашки	1
2	6AH-45311-00-8D	Нижняя крышка	1
3	93315-314V8	Кольцо O-ring	1
4	63V-45536-00	Шестерня, приводная	1
5	90209-14011	Винт	1
6	90201-15017	Винт, держатель	1
7	6E8-45587-10	Шайба (T:1.13MM)	1
7	6E8-45587-30	Шайба (T:1.20MM)	1
8	93332-00005	Кольцо O-ring	1
9	90340-08002	Прокладка, пластина	2
10	90430-08003	Прокладка	2
11	6AH-44311-00	Прокладка, крышка пластины	1
12	63V-44322-00	Гибкий трос, газ	1
13	6L2-44367-01	Прокладка, сторона 3	1
14	63V-44352-01	Гибкий трос	1
15	664-44338-00	Крышка корпуса	1
16	93210-49046	. . Уплотнительное кольцо	1
17	68T-44323-00	Держатель крышки, направляющая	1
18	93604-12M07	Крышка, головки	2
19	97D95-08045	Пластина, анод цинковый	4
20	63V-44328-01	Держатель	2
21	69G-45331-01-CA	Прокладка, пластина	1
22	626-45316-09	Прокладка	1
23	93101-20001	. Сальник	2
24	69G-45315-A0	Прокладка, нижняя крышка	1
25	93210-06ME6	. Уплотнительное кольцо	1
26	97080-08025	Гайка	2
27	6AH-44150-01	Гайка	1
27	6AH-44150-11	Уплотнение вала	1
28	6AH-45510-00	Шайба стопорная	1
28	6AH-45510-10	Сальник вала	1
29	63V-45551-00	Шестерня (13T)	1
30	90179-08M06	Гайка	1
31	6E7-45560-01	Шестерня 1 (27T)	1
32	6E7-45571-00	Шестерня 2 (27T)	1
33	626-45577-00	Шайба (T:0.10MM)	1
33	626-45577-10	Шайба (T:0.20MM)	1
33	626-45577-20	Шайба (T:0.30MM)	1
33	626-45577-30	Шайба (T:0.40MM)	1
33	626-45577-40	Шайба (T:0.50MM)	1
34	90201-17682	Прокладка	1
35	683-45611-00	Прокладка	1
36	650-45635-00	Прокладка	1
37	682-45631-00	Прокладка	1
38	90250-05010	Пластина	1
39	648-45633-11	Пластина, стопор	1
40	90501-150A0	Стопорная пластина, фиксатор	1
41	683-45361-02-8D	Крышка, нижняя крышка	1
42	93306-00501	Подшипник (B6005)	1
43	93315-317U2	Прокладка	1
44	93101-17054	Сальник	2
45	93210-57M09	Кольцо O-ring	1
46	93210-56M80	Кольцо O-ring	1
47	90119-06321	Пластина, анод	2
48	664-45567-01	Шайба (T:0.10MM)	1
48	664-45567-10	Шайба (T:0.12MM)	1
48	664-45567-20	Шайба (T:0.15MM)	1
48	664-45567-30	Шайба (T:0.18MM)	1
48	664-45567-40	Шайба (T:0.30MM)	1

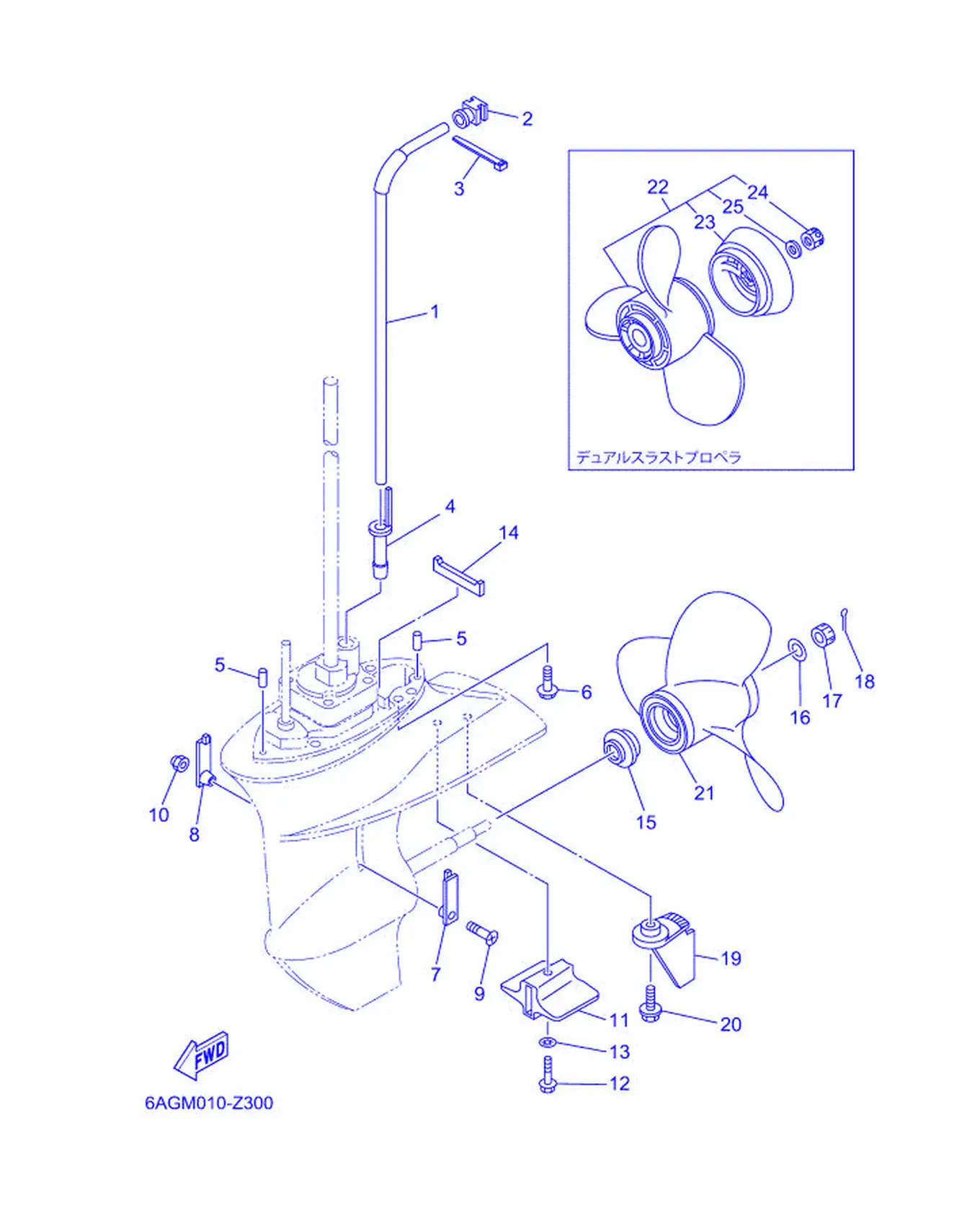

Рис. 30НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6AH-44361-01	Шланг топливный 1	1
1	6AH-44361-11	Упор, сторона 1	1
2	6AH-44365-01	Прокладка, сторона 1	1
3	90465-11M10	Хомут	1
4	6AH-44368-01	Крышка, сторона 4	1
5	93604-12M07	Крышка, головки	2
6	90119-08205	Пластина, анод	4
7	6G1-45214-00	Прокладка, картер 1	1
8	63V-45215-00	Прокладка, картер 2	1
9	90152-05011	Собачка, храповик	1
10	90185-05002	Гайка, самоконтрящаяся	1
11	6AH-45251-00	Кидзуда	1
12	95D95-06035	Пластина, анод цинковый	1
13	92990-06300	. Шайба с внутренними зубьями	1
14	63V-45375-00	Прокладка, топливная	1
15	6E7-45987-01	Прокладка 1	1
16	90201-10M01	Прокладка, глушитель	1
17	90171-10M01	Гайка, колпачковая	1
18	91490-30025	Крышка, боковая	1
19	6AH-45371-A0	Шестерня	1
20	90119-06311	Крышка, масляный	1
21	683-45949-00	Пропеллер (3X9-1/2X6-1/2-J)	1
21	63V-45947-00	Пропеллер (3X9-1/4X8-J)	1
21	63V-45945-10	Пропеллер (3X9-1/4X9-J1)	1
21	683-45952-00	Гребной винт (3X9-1/4X9-3/4-J)	1
21	63V-45952-10	Гребной винт (3X9-1/4X10-J1)	1
21	683-45943-00	Гребной винт (3X9-1/4X10-1/2-J)	1
21	63V-45943-10	Гребной винт (3X9-1/4X11-J1)	1
21	683-45941-00	Гребной винт (3X9-1/4X12-J)	1
21	63V-45941-10	Гребной винт (3X9-1/4X12-J1)	1
22	683-W4592-02	Гребной винт (3X9-3/4X6-1/2-J)	1
22	683-W4591-02	Винт гребной (3X9-3/4X8-J)	1
23	6E7-45986-00	. Прокладка, глушитель	1
24	90171-10M07	. Гайка, колпачковая	1
25	90201-10M02	. Прокладка, глушитель	1
