雅马哈 F225A - F225AETX

共 39 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 1 3Впуск 2 4ЭЛЕКТРООБОРУДОВАНИЕ 1 5ЭЛЕКТРООБОРУДОВАНИЕ 2 6ЭЛЕКТРООБОРУДОВАНИЕ 3 7Поддон картера 8КОЛЕНВАЛ И ПОРШЕНЬ 9УПРАВЛЕНИЕ 1 10УПРАВЛЕНИЕ 2 11Управление 3 12ЦИЛИНДР И КАРТЕР 1 13ЦИЛИНДР И КАРТЕР 2 14Цилиндр и картер 3 15Выключатели и панель 1 16Стартер 17Крепление рулевого управления 18Сборка корпуса дроссельной заслонки 1 19Узел дроссельной заслонки 2 20Узел дроссельной заслонки 3 21ГЕНЕРАТОР 22ВЕРХНИЙ КАПОТ 23КЛАПАН 24Узел гидроподъема и наклона 1 25Узел гидроподъема и наклона 2 26ТОПЛИВНАЯ СИСТЕМА 27Топливный насос высокого давления 28Топливный Бак 29КРОНШТЕЙН 1 30КРОНШТЕЙН 2 31НИЖНИЙ КОЖУХ 1 32НИЖНИЙ КОЖУХ 2 33ПРИБОР 34РЕМКОМПЛЕКТ 1 35РЕМКОМПЛЕКТ 2 36Узел дистанционного управления 1 37ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 38НИЖНИЙ КАРТЕР И ПРИВОД 1 39НИЖНИЙ КАРТЕР И ПРИВОД 2

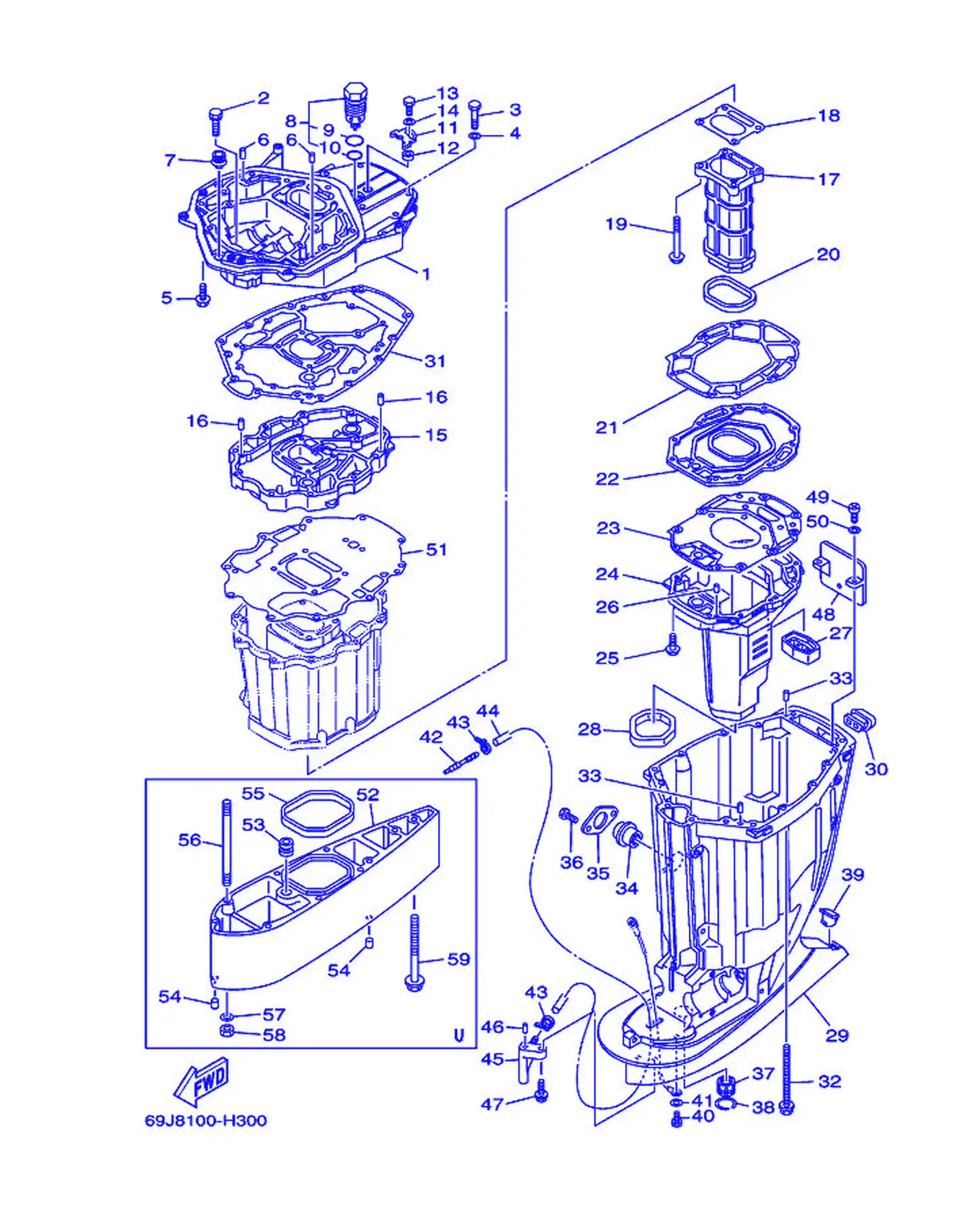

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	69J-41137-10-CA	Крышка, корпус глушителя	1
2	90119-08M79	Болт с шайбой	2
3	97075-10045	Болт	7
4	92995-10600	Шайба	7
5	97575-10535	Болт с шайбой	7
6	93608-16M16	Подшипник коленвала	2
7	6E5-42724-00	Втулка уплотнительная	1
8	6AW-11371-10	Прокладка, глушитель впускной	1
9	93210-347A1	. Кольцо уплотнительное	1
10	93210-28543	. Кольцо уплотнительное	1
11	69J-12233-00	Крышка, корпус глушителя 1	1
12	90387-06037	Втулка	1
13	97095-06020	Болт с шайбой	1
14	92995-06600	. . Шайба	1
15	69J-41131-10-CA	Коллектор, выпускной 1	1
16	93608-16M16	Подшипник коленвала	2
17	69J-41132-20-9S	Прокладка, корпус глушителя	1
18	6P2-41134-00	. Прокладка, корпус глушителя 2	1
19	97575-08590	Болт с шайбой	4
20	69J-41138-00	. Прокладка, корпус глушителя 1	1
21	69J-41135-A0	. Прокладка, корпус глушителя	1
22	69J-45181-10-9S	Крышка	1
23	6S1-41136-00	. Прокладка, выпускной коллектор	1
24	69J-14711-20-9S	Глушитель 1	1
25	97575-08535	. Болт с шайбой	10
26	93606-19M23	. Подшипник коленвала	2
27	69J-45127-00	. Уплотнение	1
28	69J-45123-00	. Прокладка, болт	1
29	69J-45111-10-8D	Шланг, топливный	1
30	69J-42769-00	Сальник, резиновый	1
31	69J-45113-20	. Прокладка, верхний корпус	1
32	90119-10007	Пластина, стопорная	6
33	93608-16M16	Подшипник коленвала	2
34	69J-15316-00	Головка 1	1
35	69J-45152-10	Крышка, топливный шланг 2	1
36	90101-06055	Болт, шестигранный	2
37	69J-45318-01	Шланг, топливоподающий	1
38	93420-36M01	Прокладка	1
39	61A-45155-00	Крышка	1
40	97095-06010	. Болт	1
41	92995-06600	. . Шайба	1
42	6E5-83558-00	Крышка, топливного насоса	1
43	90465-11M10	Хомут	2
44	90445-07010	Насос (L1330)	1
44	90445-07012	Шланг (L1457)	1
45	61A-45378-00	Шумоглушитель, носовой	1
46	93606-12019	. Пластина, корпус насоса	1
47	90119-06M17	Табличка, предупреждающая	1
48	69J-14624-01	Крышка, водяная	1
49	97880-06016	Винт, полукруглая головка	2
50	92990-06600	Прокладка, дроссель	2
51	69J-15312-01	. Прокладка, масляный поддон	1
52	69J-45211-02-8D	Удлинитель	1
53	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
54	93608-12M05	Заглушка	2
55	69J-45159-00	Уплотнительное кольцо	1
56	90116-10041	Наклейка, инструкция	6
57	90201-10048	Прокладка, крышка	6
58	90170-10009	Гайка	6
59	90119-10009	Поршень в сборе	1

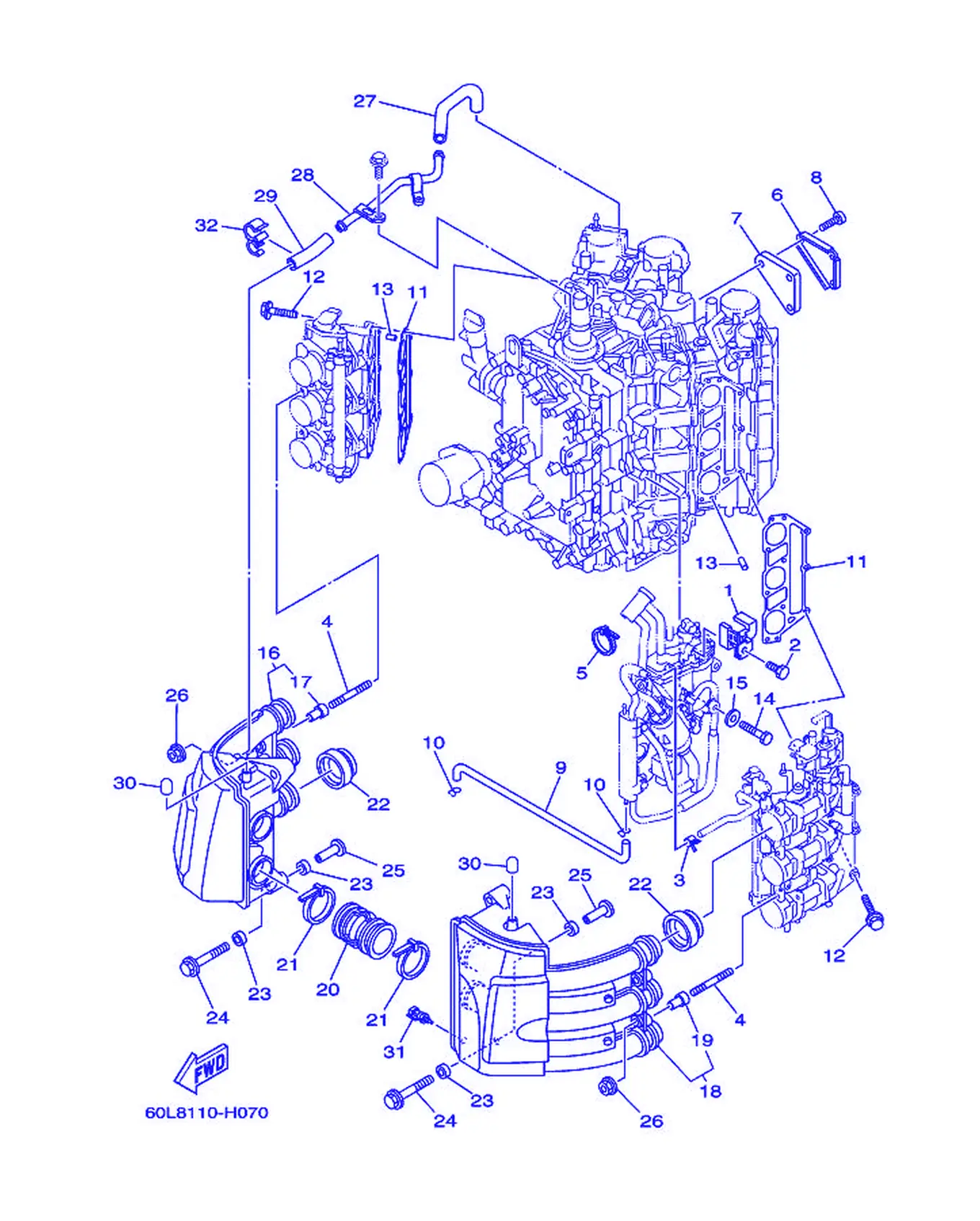

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	69J-14146-11	Пластина	1
2	69J-14162-00	Болт, крепежный	1
3	68V-24519-00	Зажим	1
4	90116-06032	Болт, шпилька	4
5	90465-14M66	Кольцо	1
6	69J-1442A-00	Крышка, корпус очистителя 3	1
7	69J-14409-00	Демпфер	1
8	97780-60620	Пружина, фиксатор	3
9	69J-12483-00	Труба 3	1
10	90467-09M03	Гофра	2
11	69J-13645-00	. Прокладка, коллектор 1	2
12	90119-08022	Крышка, топливный фильтр	18
13	91690-50014	Крышка, корпус термостата	4
14	90101-06M75	Болт, шестигранный	4
15	90201-06068	Головка блока цилиндров	4
16	69J-14440-00	Глушитель в сборе, впускной	1
17	90387-07005	. Втулка	2
18	69J-1444F-00	Глушитель в сборе, впускной 2	1
19	90387-07005	. Втулка	2
20	69J-14419-00	Труба	2
21	90465-11M52	Прокладка	4
22	69J-14457-00	Сальник	6
23	90386-08001	Шланг	8
24	90119-06036	Болт с шайбой	4
25	90387-06038	Втулка	4
26	90179-06M28	Крышка	4
27	69J-15373-00	Патрубок, вентиляционный	1
28	69J-15394-00	Патрубок, вентиляция масла	1
29	69J-15393-00	Патрубок, вентиляционный 2	1
30	69J-11984-00	Колпачок, резиновый	2
31	65L-85886-00	Термодатчик	1
32	90464-15007	Подшипник	1

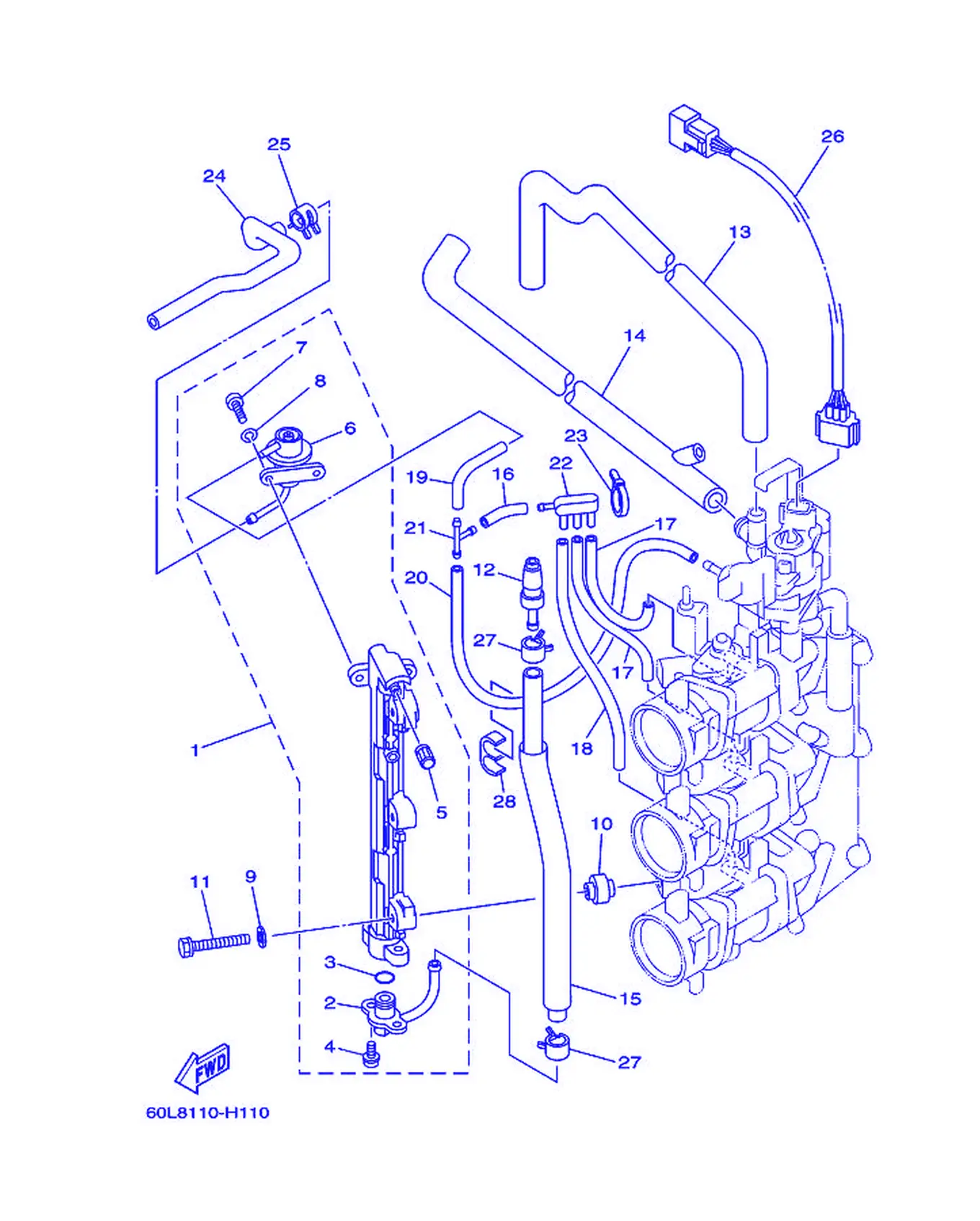

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	60L-24315-01	Патрубок 5	1
2	90464-09M31	Прокладка	2
3	90464-23001	Колпачок	1
4	69J-24170-00	Колпачок	1
5	90464-11201	Хомут	1
6	69J-2134X-10	Кронштейн, топливного бака	1
7	90480-10M23	Втулка уплотнительная	2
8	90387-06M60	Втулка	2
9	90119-06M59	Табличка, идентификационная	2
10	69J-2419A-00	Держатель	1
11	97095-06016	Болт	1
12	92995-06600	. . Шайба	1
13	69J-86120-00	Электромагнитный клапан в сборе	1
14	95380-06600	Тяга, соединительная	1
15	90464-07011	Хомут	1
16	90464-07259	Поплавок	1
17	6E5-24379-00	Прокладка, 4	2
18	69J-24314-00	Патрубок 4	1
19	60L-24314-10	Патрубок 4	1
20	60L-24313-00	Патрубок 3	1
21	90448-12003	Шланг с соединителем	1
22	69J-24502-00	Фильтр топливный	1
23	60L-24312-00	Патрубок 2	1
24	90448-12001	Шланг с соединителем	1
25	60L-24311-00	Патрубок, топливный 1	1
26	90448-10002	Шланг с соединителем	1
27	60L-24367-00	Хомут топливной трубы 2	1
28	60L-24366-00	Хомут топливной трубы 1	1
29	90465-11M10	Хомут	13

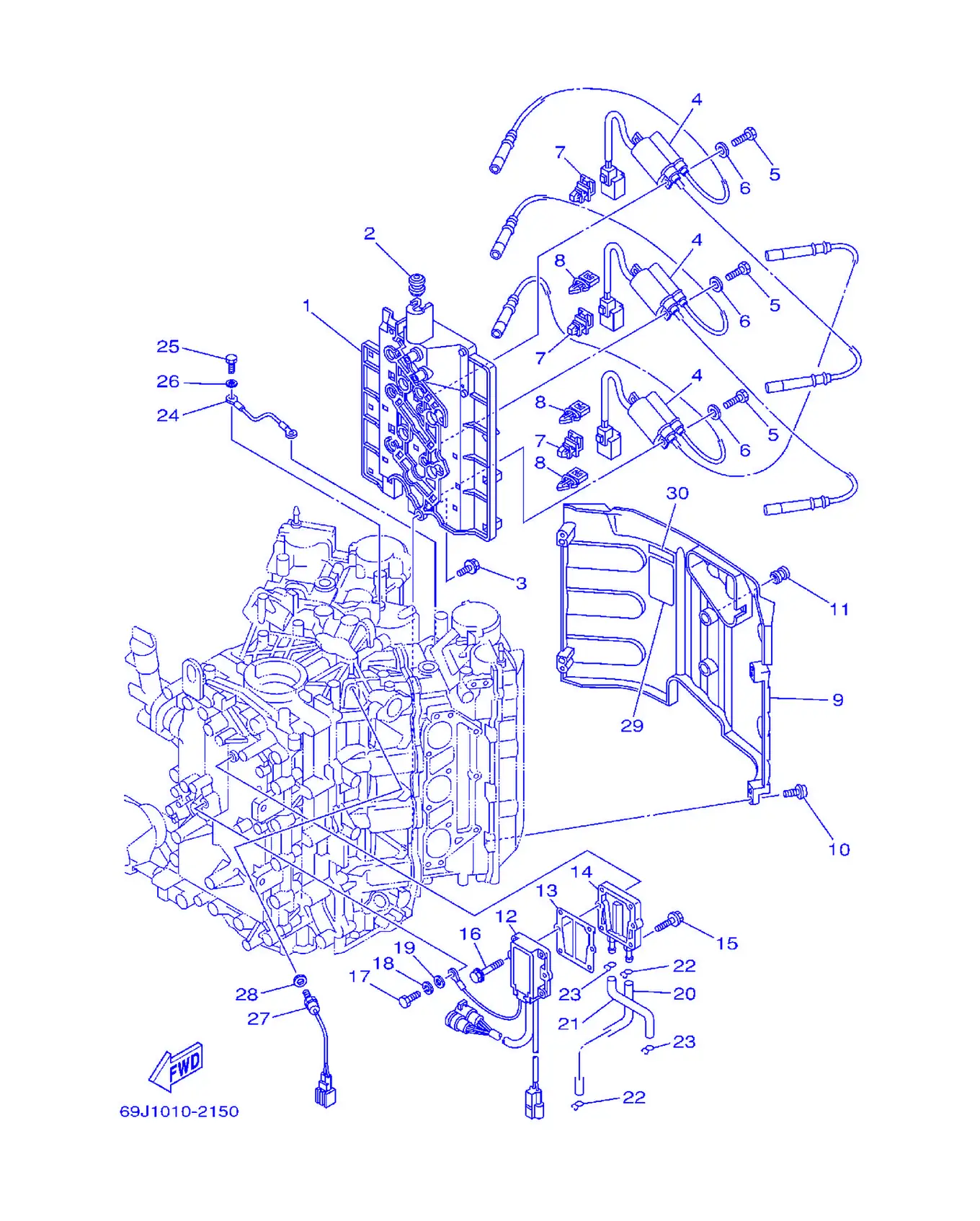

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	69J-82316-00	Кронштейн, катушки зажигания	1
2	90480-09M21	Втулка уплотнительная	1
3	90119-06M82	Табличка, с инструкцией	6
4	69J-82310-00	Катушка зажигания в сборе	3
5	97095-06020	Болт с шайбой	6
6	92995-06600	. . Шайба	6
7	90464-12002	Крышка	3
8	90464-07M56	. . Патрубок	3
9	69J-82314-00	Крышка, катушки зажигания	1
10	90110-06038	Крышка	4
11	663-82317-01	Заглушка, топливный шланг	2
12	69J-81960-12	Выпрямитель-регулятор	1
13	69J-81975-A0	Крышка, выпрямитель	1
14	69J-81972-02-9S	Крышка, выпрямителя	1
15	90119-06MA3	Табличка, идентификационная	4
16	90119-06MA5	Табличка, предупреждающая	2
17	97095-06020	Болт с шайбой	1
18	92995-06100	Пружинная шайба	1
19	92995-06600	. . Шайба	1
20	69J-12482-00	Патрубок 2	1
21	69J-12481-00	Патрубок 1	1
22	90467-09M03	Гофра	2
23	90467-08M18	Колпачок	2
24	69J-82519-00	Провод, заземляющий	1
25	97095-06012	Болт	2
26	92995-06600	. . Шайба	2
27	61A-85790-00	Прокладка карбюратора	1
28	92990-10600	Шайба, пластина	1
29	69J-83626-00	Метка 6	1
30	67F-12138-01	Метка, предупреждение	1

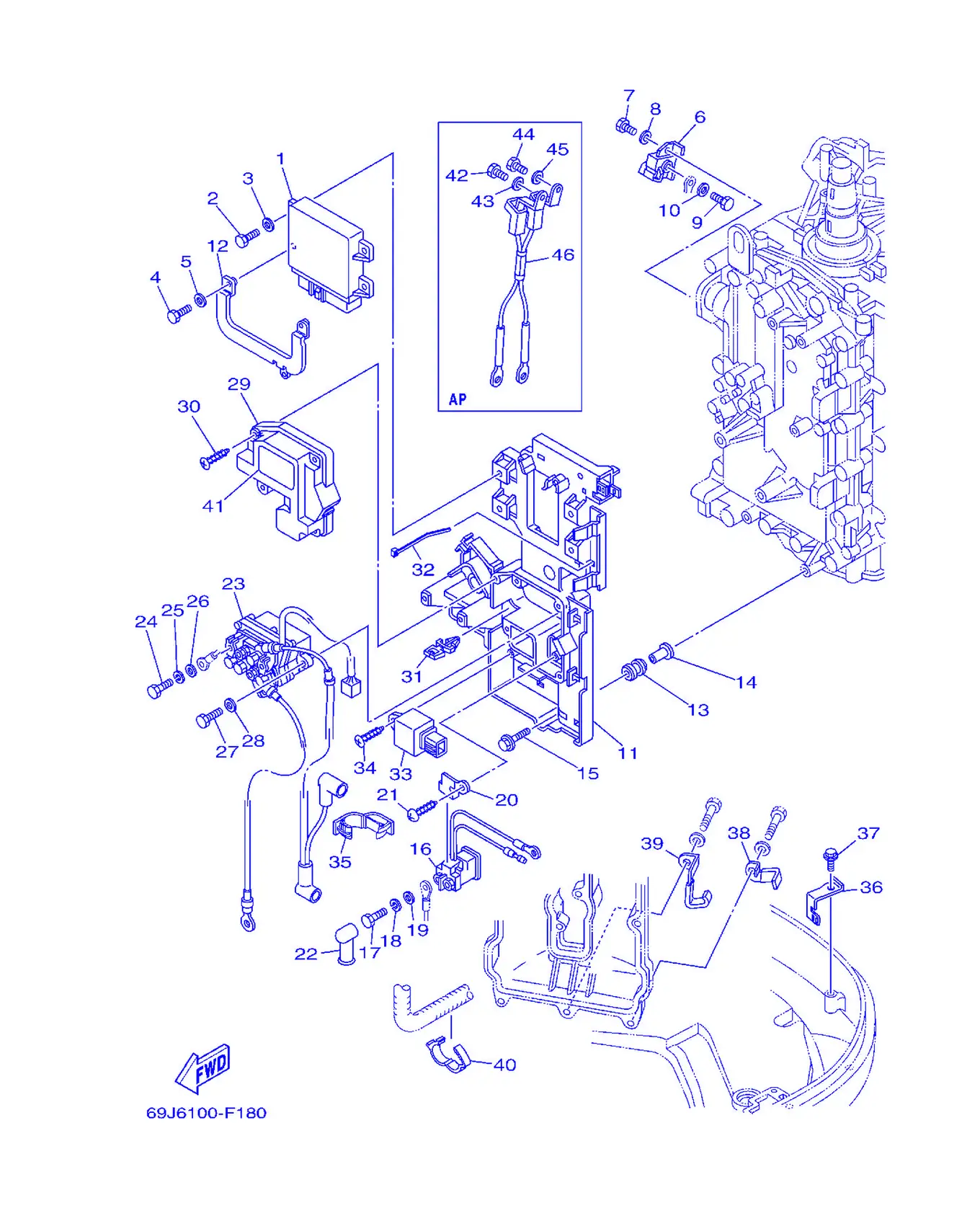

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	69J-8591A-33	Блок управления двигателем в сборе	1
2	97095-06016	Болт	2
3	92995-06600	. . Шайба	2
4	97095-06020	Болт с шайбой	2
5	92995-06600	. . Шайба	2
6	69J-81925-00	Клемма	1
7	97095-08020	Прокладка	1
8	92995-08600	. . Шайба	1
9	97095-06014	Прокладка	1
10	92995-06600	. . Шайба	1
11	69J-81948-00	Кронштейн	1
12	69J-82588-00	Пластина	1
13	6A0-82317-00	Держатель, идентификационная табличка	6
14	90387-06119	Втулка	6
15	90119-06M59	Табличка, идентификационная	6
16	68V-8194A-00	Реле	1
17	97095-06010	. Болт	2
18	92995-06100	Пружинная шайба	2
19	92995-06600	. . Шайба	2
20	68V-81953-00	Кронштейн, реле	1
21	97780-60620	Пружина, фиксатор	1
22	6G5-82119-00	Держатель, трос	1
23	69J-81950-11	Реле в сборе	1
24	97095-06010	. Болт	2
25	92995-06100	Пружинная шайба	2
26	92995-06600	. . Шайба	2
27	97013-06025	. Болт	2
28	92903-06600	Шайба, пластина	2
29	69J-81942-00	Крышка	1
30	90169-05M00	Скоба, крепление	4
31	90464-07M56	. . Патрубок	2
32	90465-14M66	Кольцо	6
33	68V-81950-00	Колпачок	1
34	97780-60625	Пружина, возвратная	1
35	90464-18004	Прокладка	1
36	69J-8366G-01	Кронштейн 3	1
37	90109-06M86	Пластина	1
38	90465-08049	Хомут	1
39	90462-08024	Хомут	1
40	90464-18004	Прокладка	1
41	69J-81919-00	Наклейка регулятора	1
42	97095-08020	Прокладка	1
43	92995-08600	. . Шайба	1
44	97095-06014	Прокладка	1
45	92995-06600	. . Шайба	1
46	69J-82105-J0	Жгут проводов	1

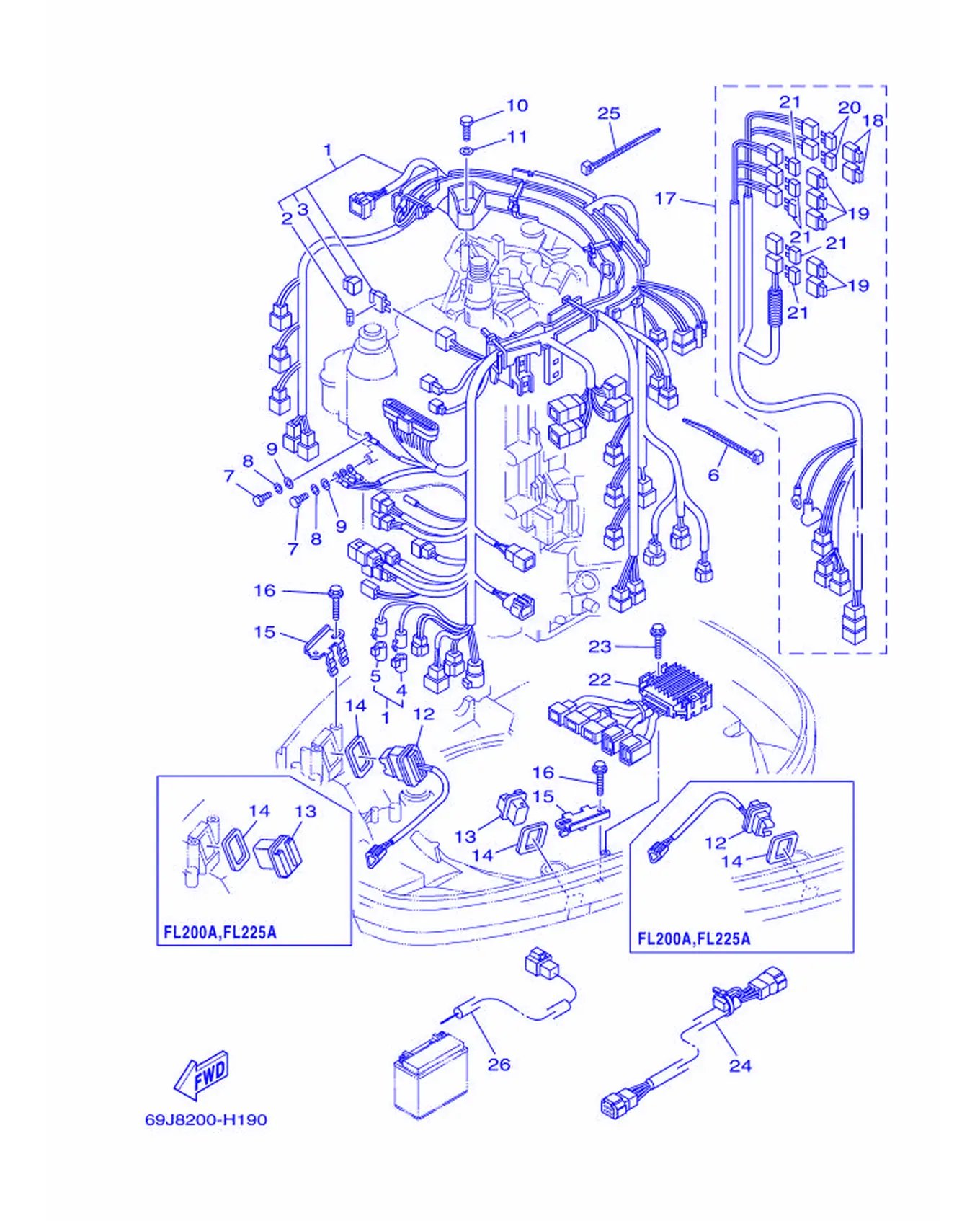

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	69J-82590-70	Жгут проводов в сборе	1
2	67F-82151-20	Крышка (5A)	2
3	69J-8215B-00	Крышка (двигатель)	1
4	6P2-82582-00	Разъем 1 (гнездо)	1
5	6P2-82582-10	Разъем 1 (штырь)	1
6	90465-14M66	Кольцо	1
7	97095-06020	Болт с шайбой	2
8	92995-06100	Пружинная шайба	2
9	92995-06600	. . Шайба	2
10	97095-06035	Болт	3
11	92995-06600	. . Шайба	3
12	69J-82563-00	Переключатель тримма и наклона в сборе	1
13	69J-42723-00-8D	Крышка, нижняя	1
14	69J-82587-00	Прокладка	2
15	69J-83614-10	Винт с защитным покрытием	2
16	90109-06M86	Пластина	4
17	69J-8259N-11	Жгут проводов в сборе 3	1
18	67F-8215B-10	Жгут проводов (серый)	2
19	67F-8215B-20	Жгут проводов (белый)	5
20	67F-82151-00	Предохранитель (20A)	4
21	67F-82151-10	. Топпер (30A)	10
22	69J-83306-01	Привод в сборе	1
23	90109-06M82	Табличка	2
24	69J-81315-00	Провод соединительный в сборе	1
25	90465-14M66	Кольцо	1
26	69J-81949-02	Шланг, подача (топливный, 3.8M)	1

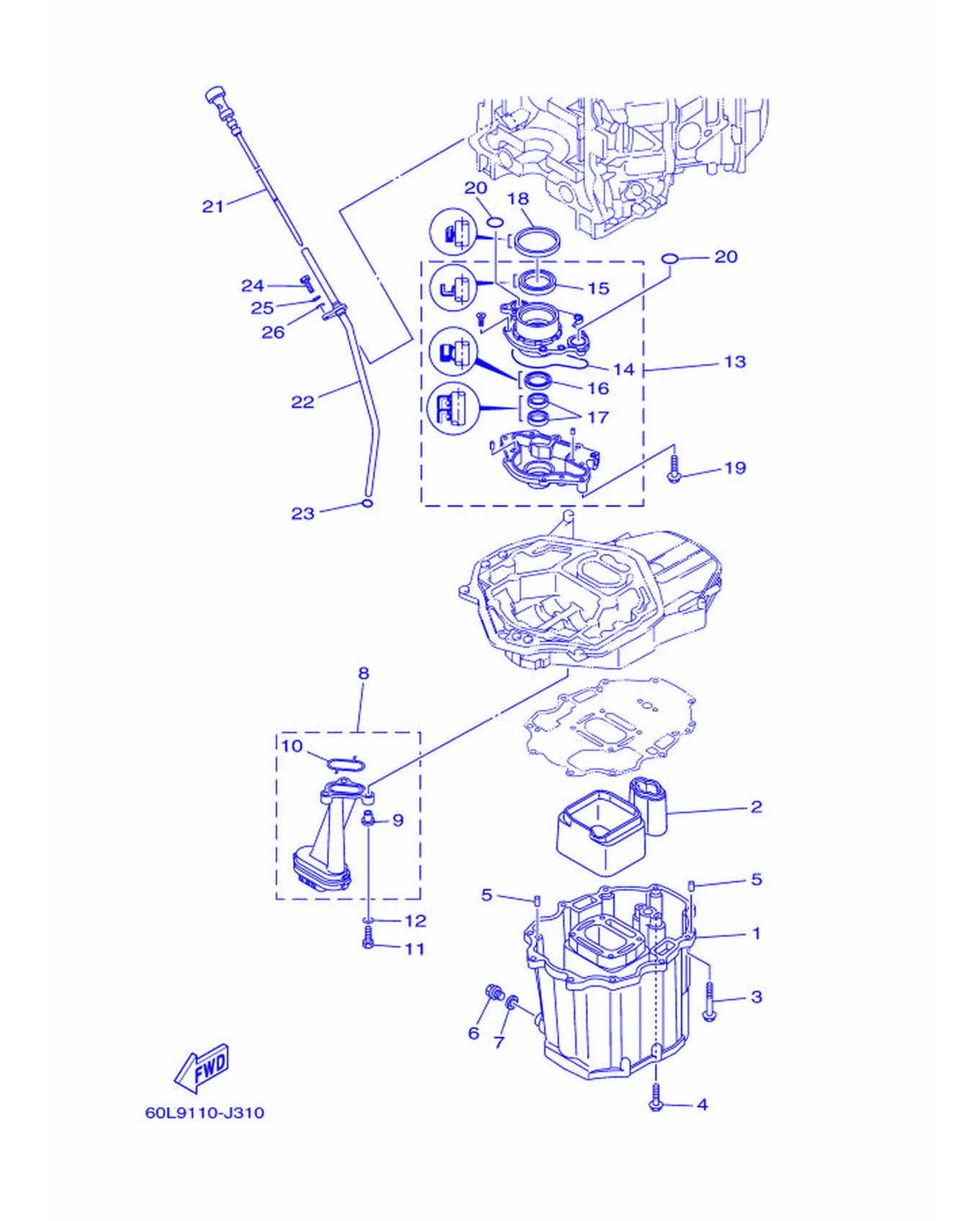

Рис. 7Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	69J-15311-00-CA	Масляный поддон	1
2	69J-15761-00	Дифферент, винт 1	1
3	97575-08560	Болт с шайбой	10
4	97575-08535	. Болт с шайбой	2
5	93608-16M16	Подшипник коленвала	2
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14M09	Прокладка	1
8	69J-13411-00	Сетка, маслоприемник	1
9	90387-06M64	Втулка	3
10	69J-13415-00	Сальник, маслоприемник	1
11	97027-06025	Болт, шестигранный	3
12	92907-06600	Шайба, пластина	3
13	69J-13300-02	Масляный насос в сборе	1
14	69J-13329-00	Прокладка, крышка насоса	1
15	69J-13338-00	Сальник масляный	1
16	6AW-13119-00	Стопорное кольцо	1
17	69J-13631-00	Стопорное кольцо	2
18	69J-11355-00	Кольцо, стопорное 1	1
19	97575-06540	Болт с шайбой	4
20	93210-25552	. Уплотнительное кольцо	2
21	69J-15362-20	Пробка, уровень масла	1
22	69J-15377-10	Направляющая, впускная	1
23	93210-19MJ3	. Уплотнительное кольцо	1
24	97095-06020	Болт с шайбой	1
25	92995-06100	Пружинная шайба	1
26	92995-06600	. . Шайба	1

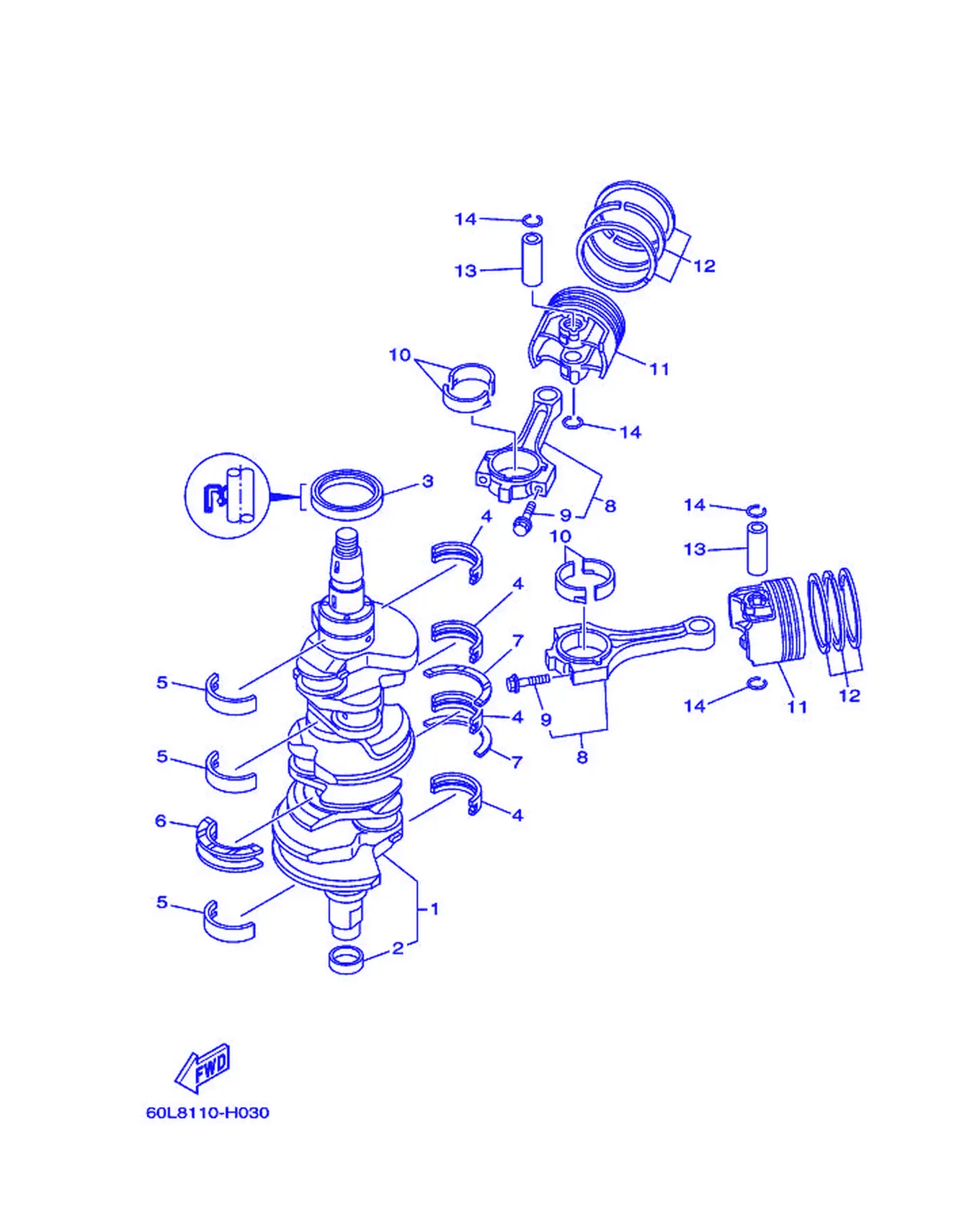

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	69J-11410-00	Головка блока цилиндров	1
2	69J-11478-00	Крышка	1
3	93102-63004	Сальник масляный	1
4	69J-11416-01	Болт крепления головки блока цилиндров 1	4
4	69J-11416-11	Болт крепления головки блока цилиндров 1	4
4	69J-11416-21	Болт крепления головки блока цилиндров 1	4
5	69J-11417-01	Болт крепления головки блока цилиндров 2	3
5	69J-11417-11	Болт крепления головки блока цилиндров 2	3
5	69J-11417-21	Болт крепления головки блока цилиндров 2	3
6	69J-11426-01	Вкладыш подшипника, коленчатый вал	1
6	69J-11426-11	Вкладыш подшипника, коленчатый вал	1
6	69J-11426-21	Вкладыш подшипника коленчатого вала	1
7	69J-11427-00	Вкладыш подшипника, коленчатый вал	2
8	69J-W1165-01	Крышка головки блока цилиндров	6
9	69J-11654-00	Крышка, головка блока цилиндров	2
10	69J-11656-00	Болт крепления головки блока цилиндров	12
10	69J-11656-10	Прокладка головки цилиндра	12
10	69J-11656-20	Прокладка головки цилиндра	12
11	69J-11631-02-B0	Поршень (STD)	6
11	69J-11635-00	Поршень (0.25MM O/S)	6
12	63P-11603-01	Поршневой палец (STD)	6
12	63P-11604-00	Поршневой палец (0.25MM O/S)	6
13	69J-11633-00	Кольцо поршневое	6
14	69J-11634-01	Шатун в сборе с поршнем	12

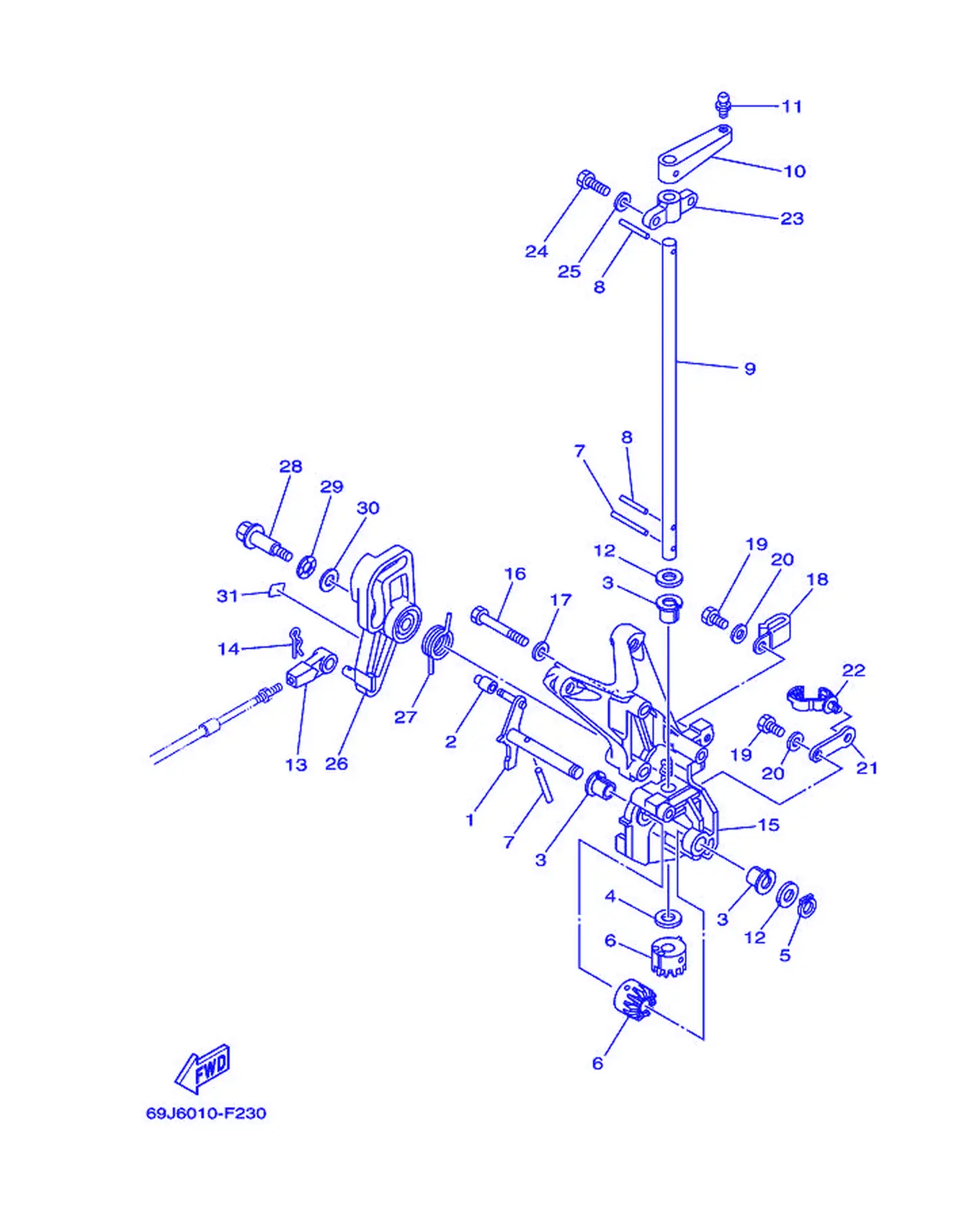

Рис. 9УПРАВЛЕНИЕ 1 Control 1

REF	Номер детали	Наименование	Кол-во
1	69J-48531-00	Кронштейн дистанционного управления 1	1
2	90109-06M86	Пластина	1
3	6E5-48344-00	Прокладка головки блока цилиндров	1
4	90468-18008	Стопор	1
5	69J-44117-00-94	Кронштейн	1
6	97095-06035	Болт	2
7	92995-06600	. . Шайба	2
8	69J-44176-01-94	Кронштейн	1
9	93700-06M01	Прокладка	1
10	90386-12069	Прокладка	2
11	90109-08019	Табличка	1
12	90508-20020	Прокладка крышки	1
13	60V-8259F-00	Прокладка выхлопного коллектора	1
14	69J-8259F-00	Кольцо поршневое	1
15	61A-82588-01	Прокладка	2
16	97985-04116	Прокладка, крышка выхлопного коллектора	4
17	90465-11M10	Хомут	1
18	90465-06M86	Крышка	1
19	90464-09010	Поршень	1
20	6P2-44121-00	Крышка, картер	1
21	69J-44122-00	Прокладка картера	1
22	90202-08M20	Пружина толкателя	1
23	90468-18008	Стопор	2
24	90386-06M12	Пружина	1
25	69J-44118-00-94	Кронштейн	1
26	648-42715-00	Пружина 2	1
27	93501-04M02	Гайка	1
28	90501-12082	Стопорная пружина тяги	1
29	97575-06535	Табличка, предупреждение	1
30	91690-30010	Не поддается однозначному прочтению	1
31	69J-44120-00	Рычаг переключения передач в сборе	1
31	69J-44120-10	Рукоятка переключения передач в сборе	1
32	93210-09165	Кольцо уплотнительное	1
33	90386-90M90	Шайба	2
34	90201-09M02	Болт	1
35	91490-20015	Крышка, головка	1
36	6E0-44191-11	Указатель переключения передач	1

Рис. 10УПРАВЛЕНИЕ 2 Control 2

REF	Номер детали	Наименование	Кол-во
1	69J-42154-00	Рычаг управления дросселем	1
2	68V-42171-00	Прокладка	1
3	90386-10001	Поплавок	3
4	90202-10002	Шайба, пластина	1
5	93410-10082	Сальник	1
6	69J-42152-00-94	Шестерня	2
7	91690-30025	. . Штифт, пружина	2
8	91690-30018	Крышка, стопорная	2
9	69J-42153-00	Вал управления дросселем	1
10	69J-41632-00-94	Рычаг управления магнето	1
11	663-85518-00	. Шаровой шарнир	1
12	90201-10M02	. Прокладка, глушитель	2
13	6E5-48344-00	Прокладка головки блока цилиндров	1
14	90468-18008	Стопор	1
15	69J-41661-00-94	Кронштейн 1	1
16	97095-06045	Болт	5
17	92995-06600	. . Шайба	5
18	90465-06M86	Крышка	1
19	97095-06014	Прокладка	2
20	92995-06600	. . Шайба	2
21	69J-82581-00	Кронштейн крепления троса	1
22	90464-13249	Крышка	1
23	676-41662-00	Кронштейн 2	1
24	97095-06020	Болт с шайбой	2
25	92995-06600	. . Шайба	2
26	69J-41213-02	Кулачок акселератора	1
27	69J-44135-00	Стопор	1
28	90109-06040	Болт	1
29	90206-10M04	Шайба волнистая	1
30	90201-10M02	. Прокладка, глушитель	1
31	6E5-42137-10	Указатель дроссельной заслонки	1

Рис. 11Управление 3 Control 3

REF	Номер детали	Наименование	Кол-во
1	69J-41241-01	Тяга, звено	1
2	682-41237-00	Головка, трубка	1
3	95380-05600	. Гайка	1
4	69J-41210-00	Рычаг акселератора в сборе	1
5	69J-41635-00	Вал соединительного звена	1
6	91690-30008	Крышка, стопорная	1
7	90119-06M65	Болт с шайбой	1
8	69J-41211-01	Звено акселератора	1
9	69J-41636-01	Тяга управления магнето	1
10	95680-05100	Гайка U	5

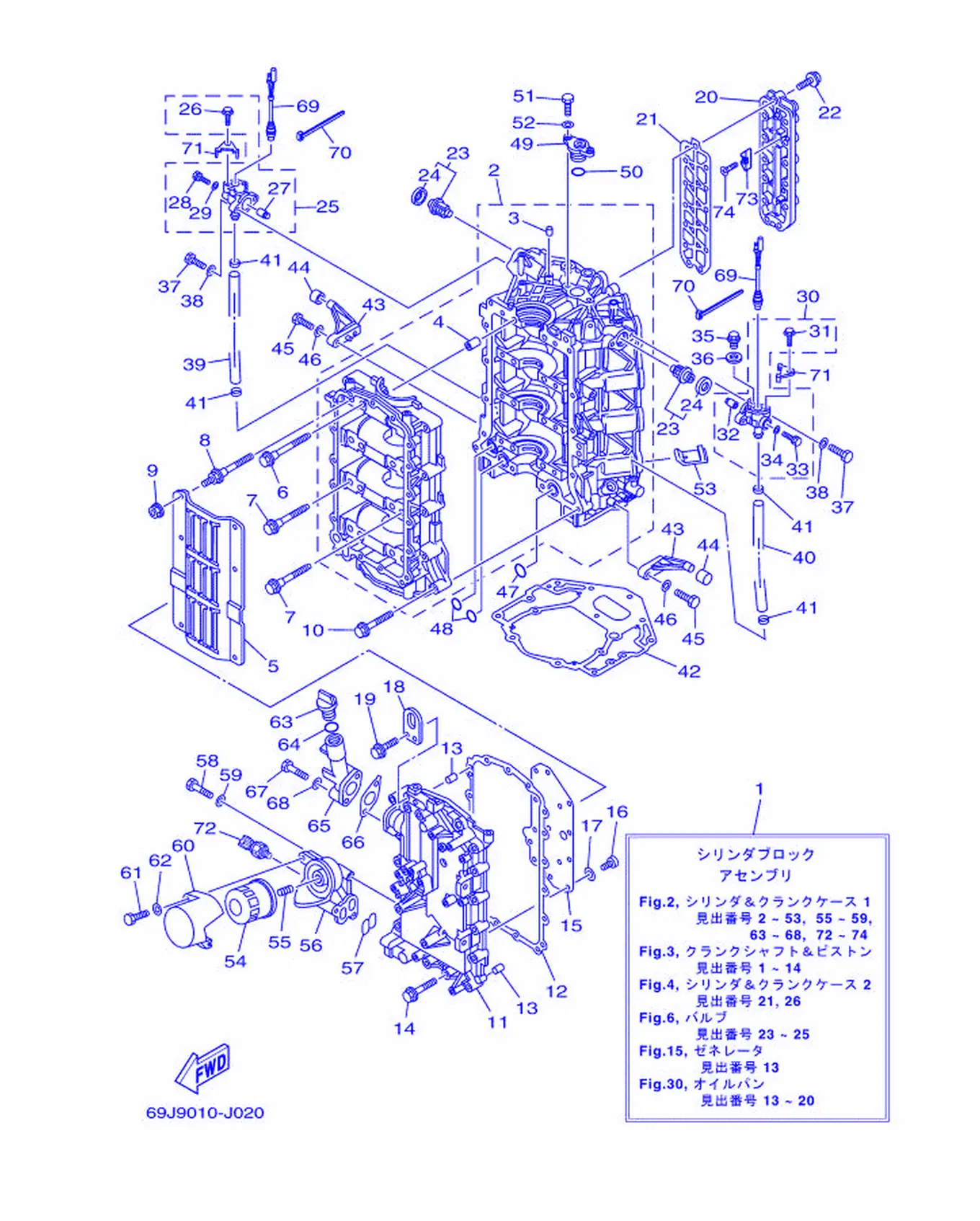

Рис. 12ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	69J-W009B-06-9S	Прокладка карбюратора	1
2	69J-15100-12-9S	Прокладка корпуса топливного насоса	1
3	93606-12019	. Пластина, корпус насоса	1
4	91814-18001	Кольцо, стопорное	8
5	69J-15123-00	Крышка, картер 1	1
6	69J-15187-00	Сальник	8
7	69J-15481-00	Сальник 1	2
8	69J-15482-00	Сальник 2	6
9	95707-06500	Крышка, картер	6
10	90119-08M66	Табличка с предупреждением	13
11	69J-15411-00-9S	Прокладка, головка блока цилиндров 1	1
12	69J-15451-00	Головка блока цилиндров, прокладка	1
13	93606-12019	. Пластина, корпус насоса	2
14	90119-08009	Крышка головки блока цилиндров	17
15	69J-11168-00	Прокладка, крышка	1
16	98507-04008	Винт, полукруглая головка	14
17	92907-04600	Шайба	14
18	69J-11119-00	Крышка, головка блока	1
19	90119-06MA2	Табличка с номером	2
20	69J-1131C-01-9S	Прокладка, крышка головки	1
21	6S1-1131B-00	Прокладка, головка блока	1
22	90119-06MA4	Табличка, предупреждающая	13
23	67F-12411-01	Термостат	2
24	67F-12412-00	. Уплотнение, термостат	1
25	6P2-1240H-00-9S	Кольцо уплотнительное	1
26	90109-06M80	. Гайка	2
27	6P3-11325-00	. Кольцо	1
28	90105-05012	. Пластина, стопорная	1
29	90430-05002	. Прокладка	1
30	6P3-1240H-00-9S	Кольцо уплотнительное	1
31	90109-06M80	. Гайка	2
32	6P3-11325-00	. Кольцо	1
33	90105-05012	. Пластина, стопорная	1
34	90430-05002	. Прокладка	1
35	90340-14M06	Крышка, глушитель впуска	1
36	90430-14115	Прокладка	1
37	97095-06025	Болт	4
38	92995-06600	. . Шайба	4
39	69J-1243A-00	Шланг 1	1
40	69J-1243E-00	Шланг 2	1
41	90465-11M10	Хомут	4
42	69J-11351-11	Прокладка, пластина	1
43	67F-42761-01-94	Стопор	2
44	68F-44533-01	Шестерня приводная	2
45	97095-06025	Болт	4
46	92995-06600	. . Шайба	4
47	93210-25552	. Уплотнительное кольцо	1
48	93210-19MJ1	Уплотнительное кольцо	2
49	69J-11313-00-94	Заглушка	1
50	93210-25647	. Кольцо уплотнительное	1
51	97095-06020	Болт с шайбой	2
52	92995-06600	. . Шайба	2
53	69J-14664-00	. Люк, водяной люк	2
54	69J-13440-01	Кольцо уплотнительное, крышка	1
55	69J-12858-00	Пластина, фиксатор	1
56	69J-13446-00-9S	Зажим	1
57	69J-13477-00	. Прокладка	1
58	97095-06045	Болт	3
59	92995-06600	. . Шайба	3
60	69J-13447-00	Прокладка, крышка	1
61	97095-06040	Болт	1
62	92995-06600	. . Шайба	1
63	6G8-15363-00	Поплавок, крышка	1
64	93210-24M79	. O-образное кольцо	1
65	69J-15319-00-9S	Пластина	1
66	69J-15364-A0	Прокладка, крышка	1
67	97095-06045	Болт	2
68	92995-06600	. . Шайба	2
69	6P2-82560-01	Сальник коленчатого вала	2
70	90465-11M10	Хомут	2
71	6E9-82588-00	Крышка	2
72	6AW-83651-00	Держатель, тросовый	1
73	6E5-11325-00	Шпонка	4
74	98780-04015	Пружина толкателя	4

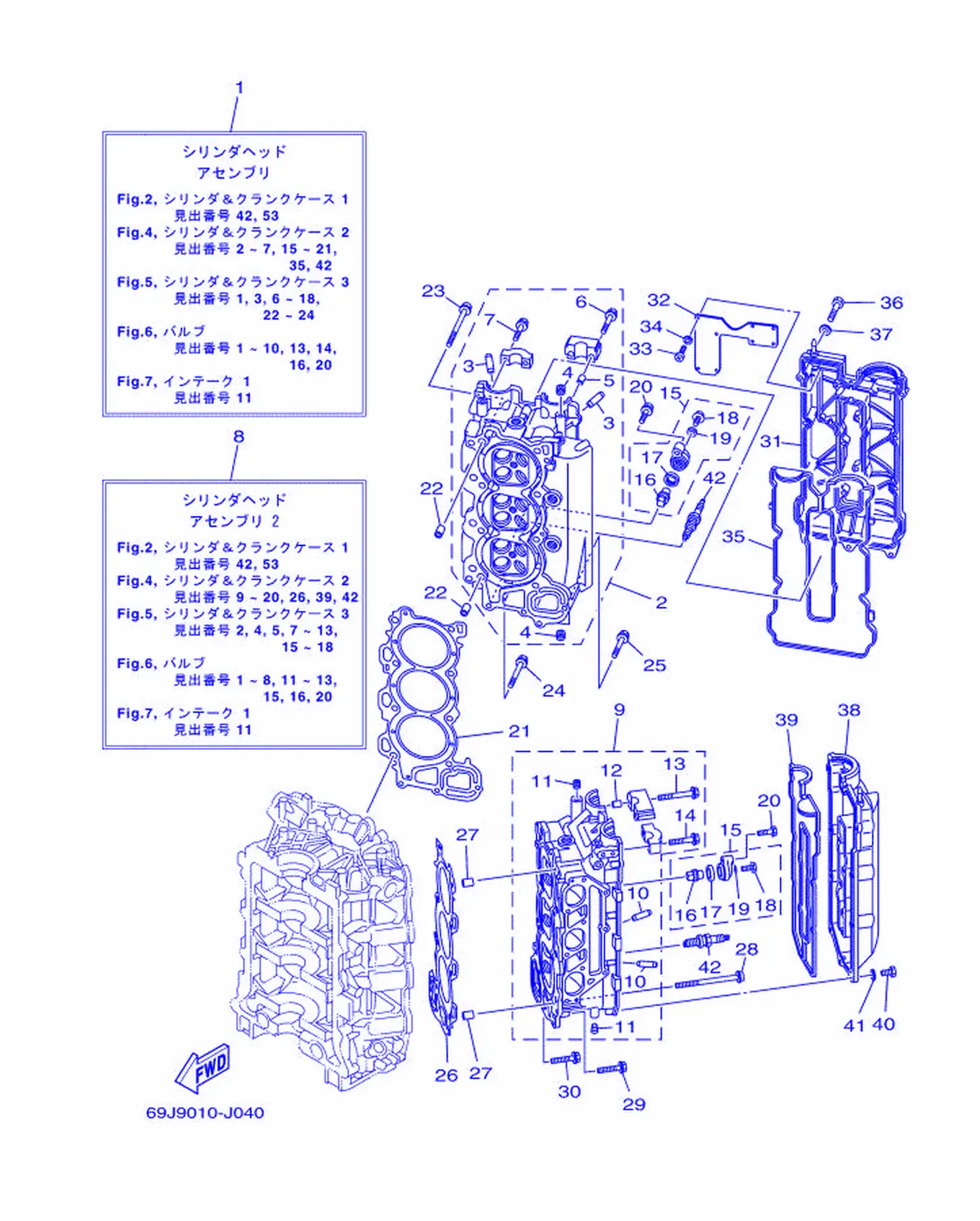

Рис. 13ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	69J-W009A-05-9S	Головка блока цилиндров в сборе	1
2	69J-11110-01-9S	Головка блока цилиндров в сборе	1
3	69J-11133-10	. Направляющая, клапан 1	12
4	90344-51019	Болт, крепление термостата	5
5	91809-08006	Направляющая втулка, штифт	2
6	90119-07235	Прокладка, крышка термостата	2
7	90119-07234	Прокладка, крышка цилиндра	18
8	69J-W009C-05-9S	Головка блока цилиндров в сборе 2	1
9	69J-11120-01-9S	Головка блока цилиндров в сборе 2	1
10	69J-11133-10	. Направляющая, клапан 1	12
11	90344-51019	Болт, крепление термостата	5
12	91809-08006	Направляющая втулка, штифт	2
13	90119-07235	Прокладка, крышка термостата	2
14	90119-07234	Прокладка, крышка цилиндра	14
15	69J-11301-00	Корпус водяного насоса в сборе	4
16	67F-11325-01	Корпус	1
17	67F-11328-00	Прокладка	1
18	90105-06M07	Болт, с шайбой и шестигранной головкой	1
19	90430-06M03	. Прокладка	1
20	97575-08540	Шатун в сборе	4
21	69J-11181-03	. Прокладка, головка блока цилиндров 1	1
22	90387-10M08	Втулка	2
23	90155-10001	Винт, плоский	8
24	90119-08M91	Накидная гайка, шпилька	2
25	90119-08021	Пластина, стопорная	1
26	69J-11182-03	. Прокладка, головка блока цилиндров 2	1
27	90387-10M08	Втулка	2
28	90155-10001	Винт, плоский	8
29	90119-08M91	Накидная гайка, шпилька	2
30	90119-08021	Пластина, стопорная	1
31	69J-11191-00-9S	Крышка, головка блока цилиндров 1	1
32	69J-11135-00	Пластина, сапун 3	1
33	98507-04008	Винт, полукруглая головка	8
34	92907-04600	Шайба	8
35	69J-11193-01	. Прокладка, крышка головки 1	1
36	97095-06030	Болт	14
37	92995-06600	. . Шайба	14
38	69J-11192-00-9S	Крышка, головка блока цилиндров 2	1
39	69J-11194-00	. Прокладка, крышка головки 2	1
40	97095-06030	Болт	14
41	92995-06600	. . Шайба	14
42	94709-00391	Поплавок, свеча (NGK LFR5A-11)	6

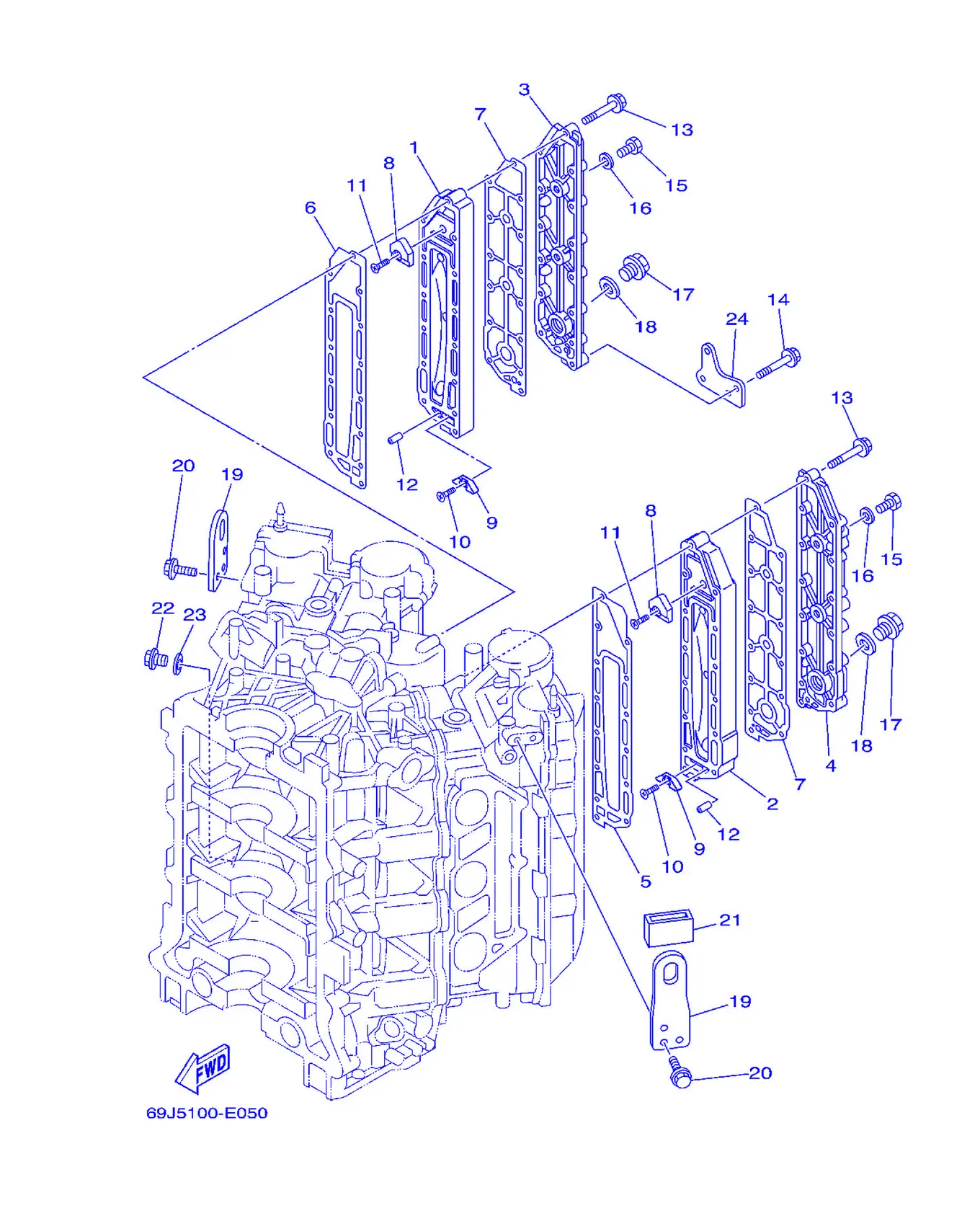

Рис. 14Цилиндр и картер 3 Cylinder & Crankcase 3

REF	Номер детали	Наименование	Кол-во
1	69J-41111-01-9S	Кольцо уплотнительное, картер	1
2	69J-41121-01-9S	Кольцо уплотнительное, картер	1
3	69J-41113-01-9S	Наружная крышка выхлопной системы	1
4	69J-41123-01-9S	Наружная крышка выхлопной системы	1
5	6P2-41112-00	. Прокладка, корпус-нижняя	1
6	6P2-41122-00	. Прокладка, корпус-верхняя	1
7	6P2-41114-00	. Прокладка, корпус-нижняя	2
8	6P2-11325-00	Крышка	2
9	6E5-11325-00	Шпонка	2
10	98780-04015	Пружина толкателя	2
11	90151-06M02	Винт с потайной головкой	2
12	91690-40010	Пружинный штифт	2
13	90119-06027	Табличка, ...	26
14	90119-06104	Болт с шайбой	2
15	97095-08014	Заглушка	4
16	90430-08143	Прокладка	4
17	90340-18M09	Крышка, корпус водяного насоса	2
18	90430-18130	Прокладка	2
19	6P2-11119-00	Крышка, топливная	2
20	90119-06MA2	Табличка с номером	4
21	69J-1111M-00	Крышка 1	1
22	90340-14M06	Крышка, глушитель впуска	1
23	90430-14115	Прокладка	1
24	69J-2134V-00	Кронштейн	1

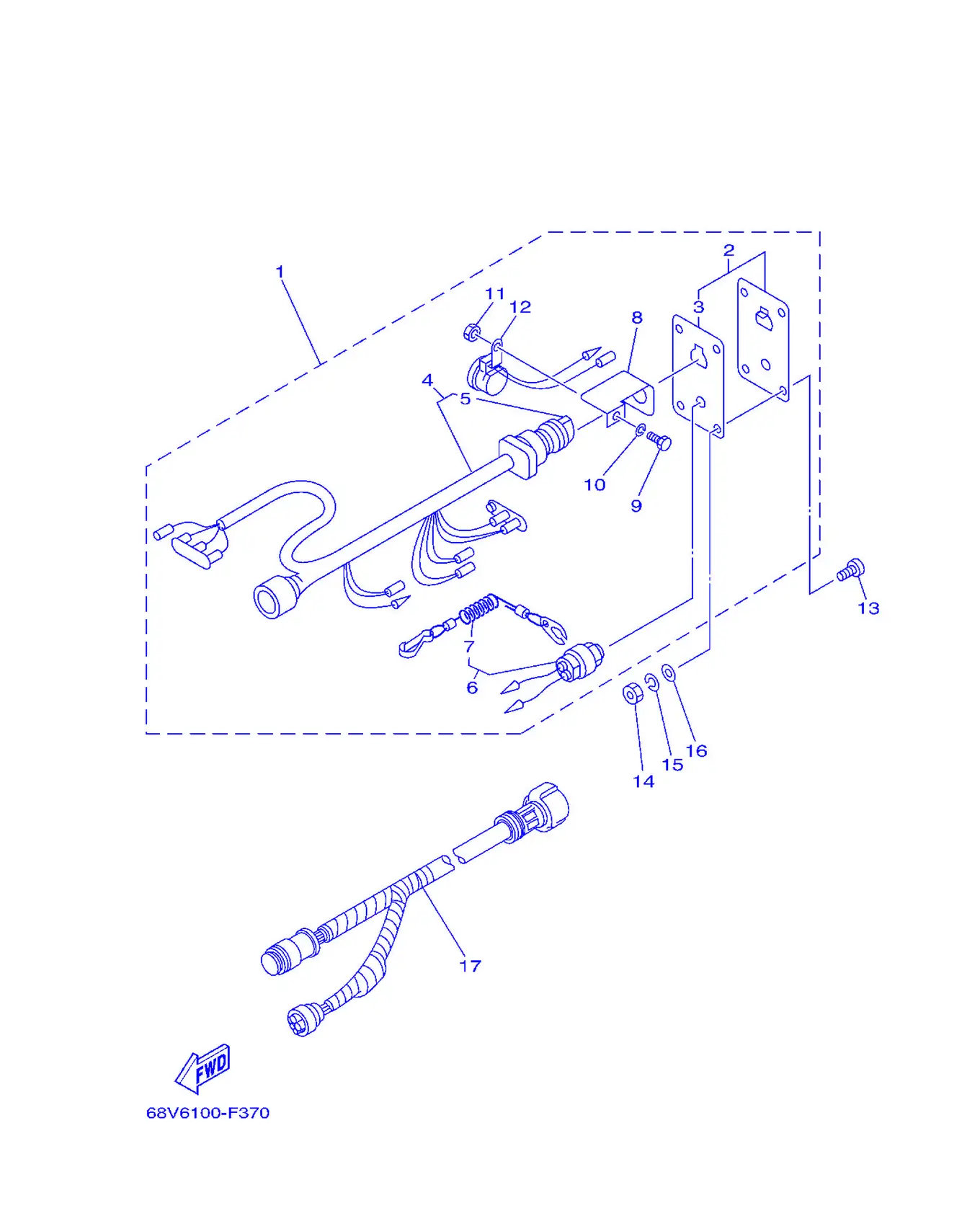

Рис. 15Выключатели и панель 1 Switch & Panel 1

REF	Номер детали	Наименование	Кол-во
1	6R5-82570-05	Панель в сборе с переключателем	1
2	704-82571-02	. Крышка, корпус	1
3	6R5-82588-01	. . Заглушка	1
4	6R5-82510-02	. Главный переключатель в сборе	1
5	676-82577-00	Колпачок, ключа	1
6	688-82575-01	Выключатель стоп двигателя в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	64D-82581-00	. Стартер, стартер	1
9	97303-05012	Табличка	1
10	92903-05100	. Головка болта со шпилькой	1
11	95303-05700	. Гайка	1
12	6R5-83383-00	Упор	1
13	90149-05M05	Винт	4
14	95303-05600	Гайка	4
15	92903-05100	. Головка болта со шпилькой	4
16	92903-05600	. Шайба, пластина	4
17	6K1-8258A-40	Удлинитель, жгут проводов	1

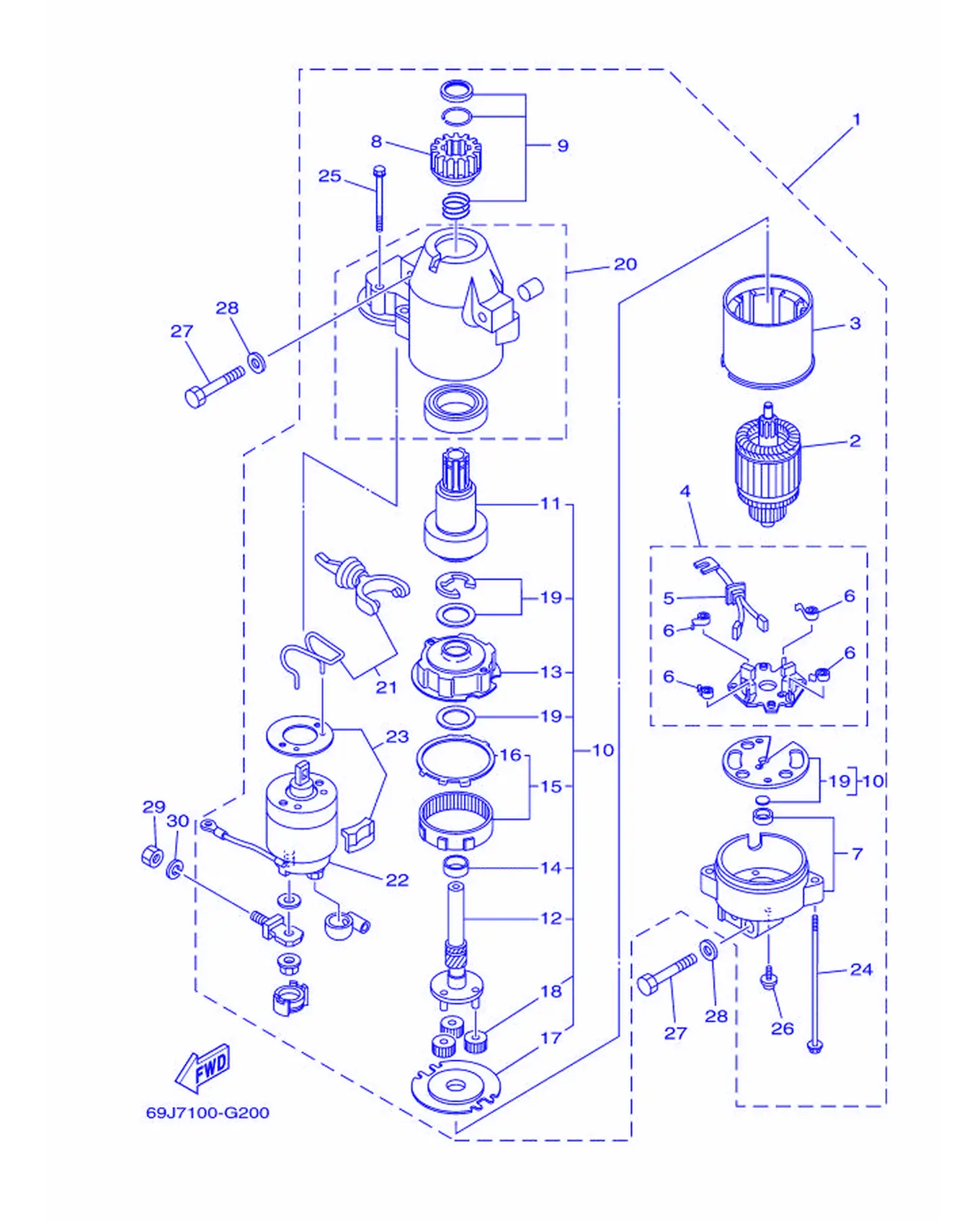

Рис. 16Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	69J-81800-00	Стартер в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-00	. Держатель щеток в сборе	1
5	69J-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	68F-81820-00	. Крышка щеткодержателя	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-81891-00	. . Крышка, пружина	1
16	67F-8183R-00	. . . Пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	69J-81842-00	Крышка	1
21	69J-81839-00	. Рычаг в сборе	1
22	69J-81941-00	. Реле стартера в сборе	1
23	69J-81869-00	. Крышка, пыльник	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	97013-08045	Болт	3
28	92903-08600	Шайба пластины	3
29	95333-08600	Гайка	1
30	92903-08100	Болт, с шестигранной головкой	1

Рис. 17Крепление рулевого управления Steering Guide Attachment

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

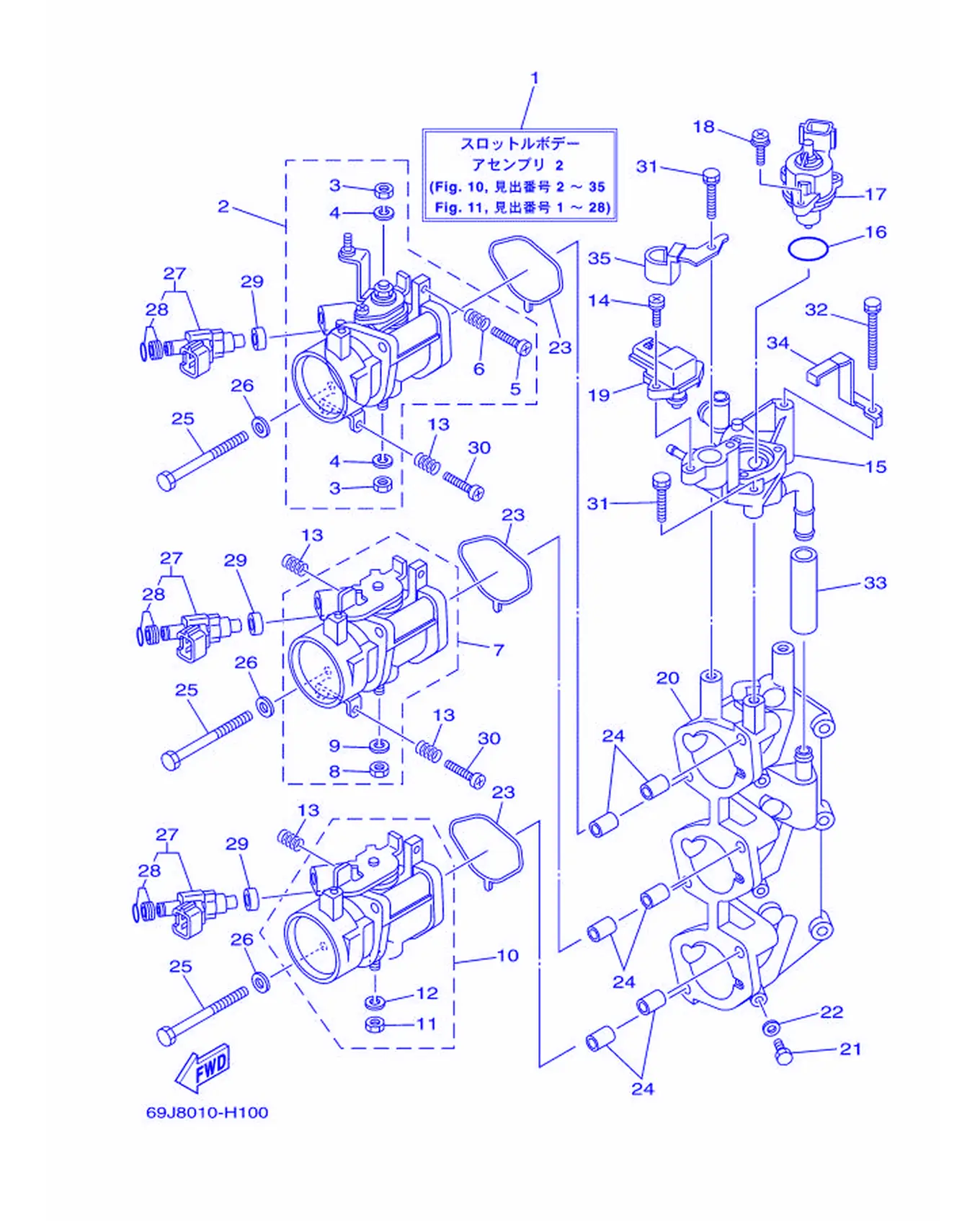

Рис. 18Сборка корпуса дроссельной заслонки 1 Throttle Body Assembly 1

REF	Номер детали	Наименование	Кол-во
1	69J-13750-02	Корпус дроссельной заслонки в сборе	1
2	69J-13751-01	Корпус дроссельной заслонки 1	1
3	3CF-14594-00	. . Гайка	1
4	92990-08100	Шайба пружинная	1
5	68V-14323-00	. Пружина, рычаг дроссельной заслонки	1
6	68V-14331-00	. Стопор, трос дроссельной заслонки	1
7	69J-13753-01	Корпус дроссельной заслонки 3	1
8	3CF-14594-00	. . Гайка	1
9	92990-08100	Шайба пружинная	1
10	69J-13755-01	Корпус дроссельной заслонки 5	1
11	3CF-14594-00	. . Гайка	1
12	92990-08100	Шайба пружинная	1
13	69J-13576-00	. Проставка	1
14	68V-81145-01	. Винт 1	2
15	68V-14565-00	. Винт	2
16	68V-14331-00	. Стопор, трос дроссельной заслонки	4
17	69J-14261-00	. . Держатель	1
18	6S1-85885-00	. Датчик дроссельной заслонки в сборе	1
19	69J-13160-00	. Топливопровод в сборе 1	1
20	69J-14261-00	. . Держатель	1
21	69J-14295-00	. . Трубка, топливная	1
22	69J-14251-00	. . Ниппель	1
23	68V-14397-00	. . Кольцо O-ring	2
24	68V-81147-00	. . Винт 3	4
25	69J-13641-00	. Коллектор 1	1
26	97095-06010	. Болт	3
27	90430-06014	Прокладка	3
28	69J-13557-00	. Прокладка	3
29	99530-10114	. Штифт, установочный	6
30	69J-14496-00	. Болт	6
31	68V-14475-00	. Шайба	9
32	69J-13761-00	. Форсунка в сборе	3
33	68V-1410B-00	. . Ремкомплект прокладок	1
34	68V-13766-00	Винт	3
35	68V-14264-00	. Втулка	3
36	68V-14428-00	. Болт	3
37	69J-14321-00	. Винт дроссельной заслонки	2
38	69J-13973-10	. Трубка, топливная 3	1
39	68F-24300-00	. Соединение топливной трубки	1
40	69J-13972-10	. Трубка, топливная 2	1
41	69J-24381-00	. Фиксатор, соединение топливной трубки	1
42	69J-14286-00	Пружина	1
43	68V-8182L-00	. Кольцо уплотнительное 1	1
44	69J-14149-00	. Трубка	1
45	68V-13577-00	. Клипса	4

Рис. 19Узел дроссельной заслонки 2 Throttle Body Assembly 2

REF	Номер детали	Наименование	Кол-во
1	69J-1375A-12	Корпус дроссельной заслонки в сборе 2	1
2	69J-13752-00	Корпус дроссельной заслонки 2	1
3	3CF-14594-00	. . Гайка	2
4	92990-08100	Шайба пружинная	2
5	68V-14323-00	. Пружина, рычаг дроссельной заслонки	1
6	68V-14331-00	. Стопор, трос дроссельной заслонки	1
7	69J-13754-00	Корпус дроссельной заслонки 4	1
8	3CF-14594-00	. . Гайка	1
9	92990-08100	Шайба пружинная	1
10	69J-13756-00	Корпус дроссельной заслонки 6	1
11	3CF-14594-00	. . Гайка	1
12	92990-08100	Шайба пружинная	1
13	68V-14331-00	. Стопор, трос дроссельной заслонки	4
14	68V-81147-00	. . Винт 3	2
15	69J-14960-00	Корпус в сборе	1
16	68V-13473-00	O-кольцо	1
17	68V-1312A-00	Клапан управления	1
18	68V-81146-01	Винт 2	3
19	68V-82380-00	Датчик давления	1
20	69J-13642-00	Коллектор 2	1
21	97095-06010	. Болт	3
22	90430-06014	Прокладка	3
23	69J-13557-00	. Прокладка	3
24	99530-10114	. Штифт, установочный	6
25	69J-14496-00	. Болт	6
26	68V-14475-00	. Шайба	6
27	69J-13761-00	. Форсунка в сборе	3
28	68V-1410B-00	. . Ремкомплект прокладок	1
29	68V-13766-00	Винт	3
30	69J-14321-00	. Винт дроссельной заслонки	2
31	69J-13573-00	Болт 1	2
32	69J-13574-00	Болт 2	1
33	69J-13547-00	Шланг 3	1
34	69J-14159-00	Клипса	1
35	69J-14255-00	Пластина	1

Рис. 20Узел дроссельной заслонки 3 Throttle Body Assembly 3

REF	Номер детали	Наименование	Кол-во
1	69J-13170-00	Труба подачи в сборе 2	1
2	69J-13435-00	. Ниппель	1
3	68V-14397-00	. . Кольцо O-ring	1
4	68V-81147-00	. . Винт 3	2
5	68V-14225-00	. Колпачок	1
6	69J-13906-00	. Регулятор давления	1
7	68V-14565-00	. Винт	2
8	68V-14356-00	. Пружина, стопор	2
9	68V-14475-00	. Шайба	3
10	68V-14264-00	. Втулка	3
11	68V-14428-00	. Болт	3
12	68F-24300-00	. Соединение топливной трубки	1
13	69J-13546-00	Шланг 2	1
14	60L-24317-00	Труба 7	1
15	69J-13974-30	Топливная труба 4	1
16	68V-13544-00	Шланг вакуумного датчика 2	1
17	5JW-14349-00	Труба	2
18	69J-13542-00	Шланг вакуумного датчика 1	1
19	69J-13532-00	Шланг вакуумного датчика 3	1
20	69J-13533-01	Шланг вакуумного датчика 4	1
21	68V-24377-00	Соединительная труба 2	1
22	69J-13595-00	Соединение	1
23	69J-14139-00	Клипса трубы	1
24	69J-13975-00	Топливная труба 5	1
25	68V-24519-00	Зажим	1
26	69J-8259L-00	Жгут проводов в сборе 1	1
27	68V-13577-00	. Клипса	2
28	69J-2417H-00	Хомут 1	1

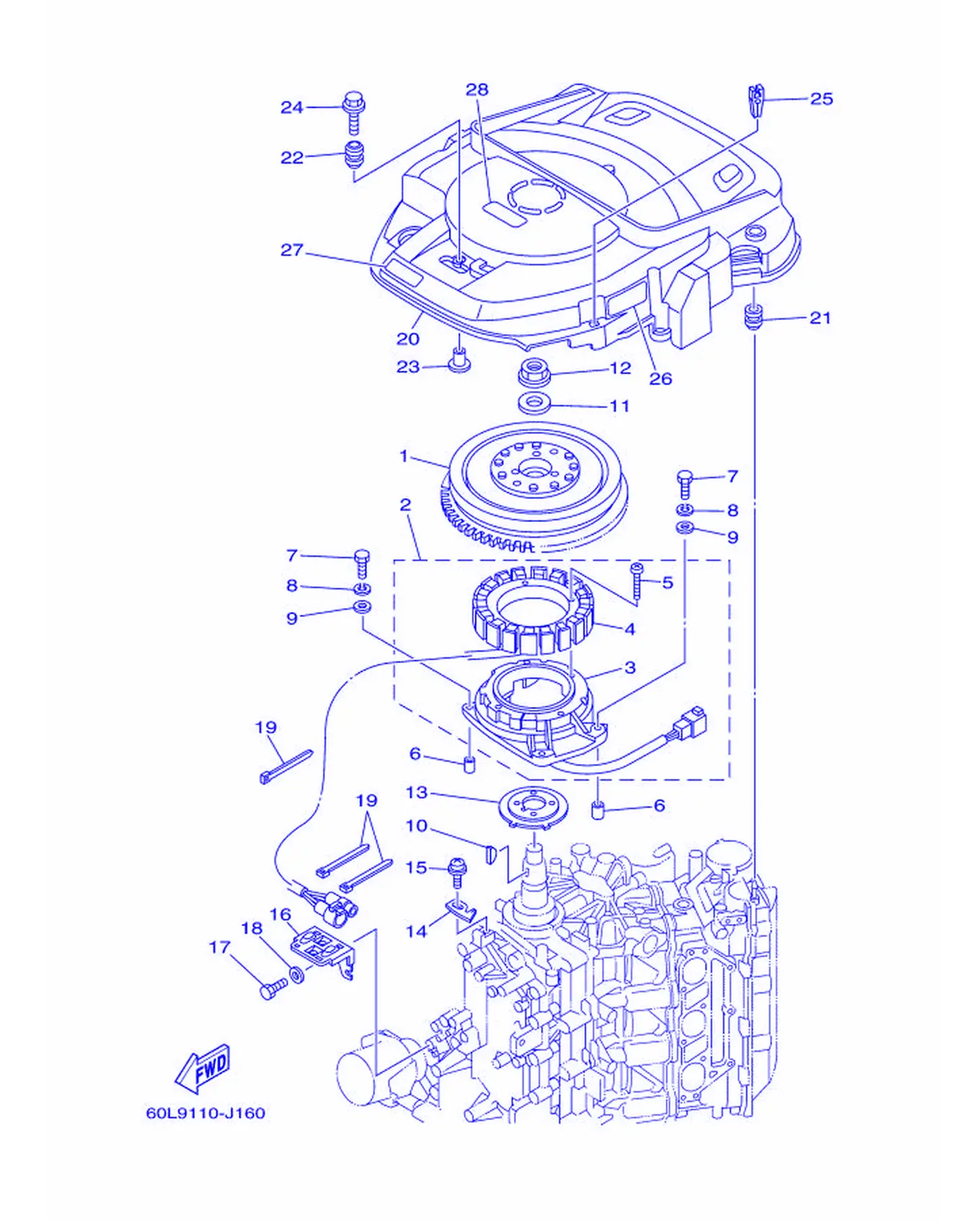

Рис. 21ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	69J-81450-10	Ротор в сборе	1
2	69J-81460-01	Основание в сборе	1
3	69J-85580-00	. Катушка импульсного датчика	1
4	69J-81410-10	. Статор в сборе	1
5	63D-81345-20	. Винт, крепление крышки (M6X30)	4
6	99530-08012	. Подшипник коленвала	2
7	97095-06035	Болт	4
8	92995-06100	Пружинная шайба	4
9	92995-06600	. . Шайба	4
10	90280-05015	Крышка, катушка	1
11	90201-24014	Крыльчатка водяного насоса	1
12	90179-24002	Гайка	1
13	69J-81673-00	Ротор	1
14	6P2-81332-00	Трубка, направляющая	1
15	97985-06210	Прокладка головки цилиндра	1
16	69J-8132G-00	Пластина	1
17	97095-06016	Болт	1
18	92995-06600	. . Шайба	1
19	90465-14M66	Кольцо	3
20	69J-81337-00	Крышка маховика	1
21	663-82317-01	Заглушка, топливный шланг	2
22	6A0-82317-00	Держатель, идентификационная табличка	3
23	90387-06119	Втулка	3
24	90119-06M59	Табличка, идентификационная	3
25	67F-2812A-00	. Крышка, топпер	1
26	69J-81919-20	Графическая наклейка, регулятор	1
27	60L-13437-02	Маркировка, предупреждение	1
28	6AH-81994-00	Табличка, предупреждающая	1

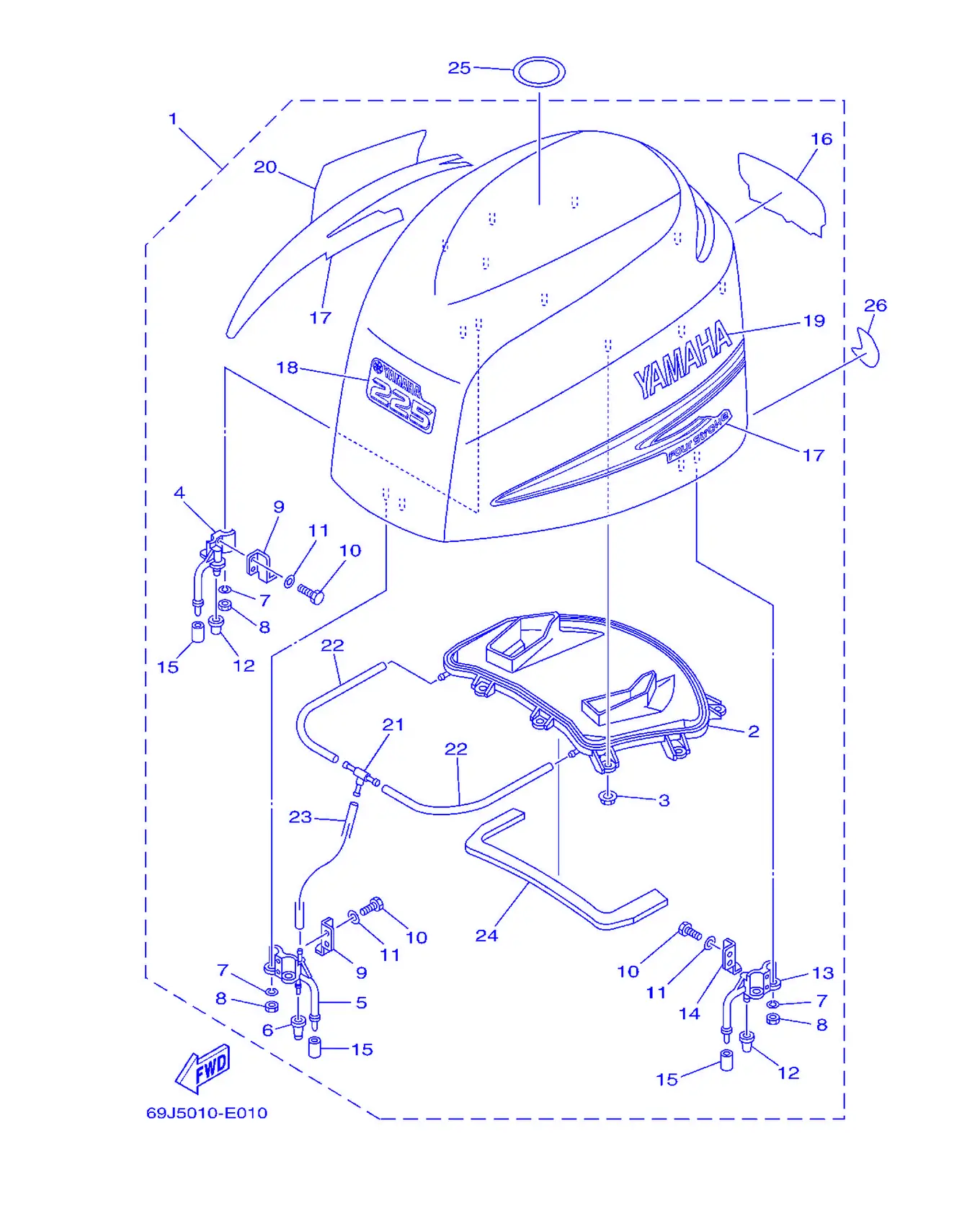

Рис. 22ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	69J-42610-01-8D	Верхний кожух в сборе	1
2	69J-42613-00	. Формовка, воздуховод	1
3	90179-06M28	Крышка	9
4	68F-42647-01-94	Держатель хомута крепления	1
5	69J-42647-00-94	Держатель хомута крепления	1
6	69J-42663-00	Демпфер	1
7	92990-06100	Прокладка, стопор	6
8	95380-06600	Тяга, соединительная	6
9	68F-42651-00	. Крючок	2
10	97095-06016	Болт	6
11	92995-06600	. . Шайба	6
12	68F-42663-00	Задняя пластина 2	2
13	68F-42648-01-94	Держатель хомута крепления	1
14	67F-42652-00	. Крючок	1
15	67F-13448-00	Болт	3
16	69J-42678-00	Наклейка задняя	1
17	69J-W0070-00	. Комплект графических наклеек	1
18	69J-42677-00	Наклейка передняя	1
19	69J-42681-00	. Маркировка, кожух	1
20	69J-42682-00	. Маркировка, кожух	1
21	69J-24378-00	. . Метка, приводной ремень 3	1
22	90445-11020	Шланг (L400)	2
23	90445-11021	. Шланг (L310)	1
24	69J-42617-01	. Демпфер, поролон	1
25	67F-13434-10	Этикетка предупреждения	1
26	6C5-24239-00	Метка 5	1

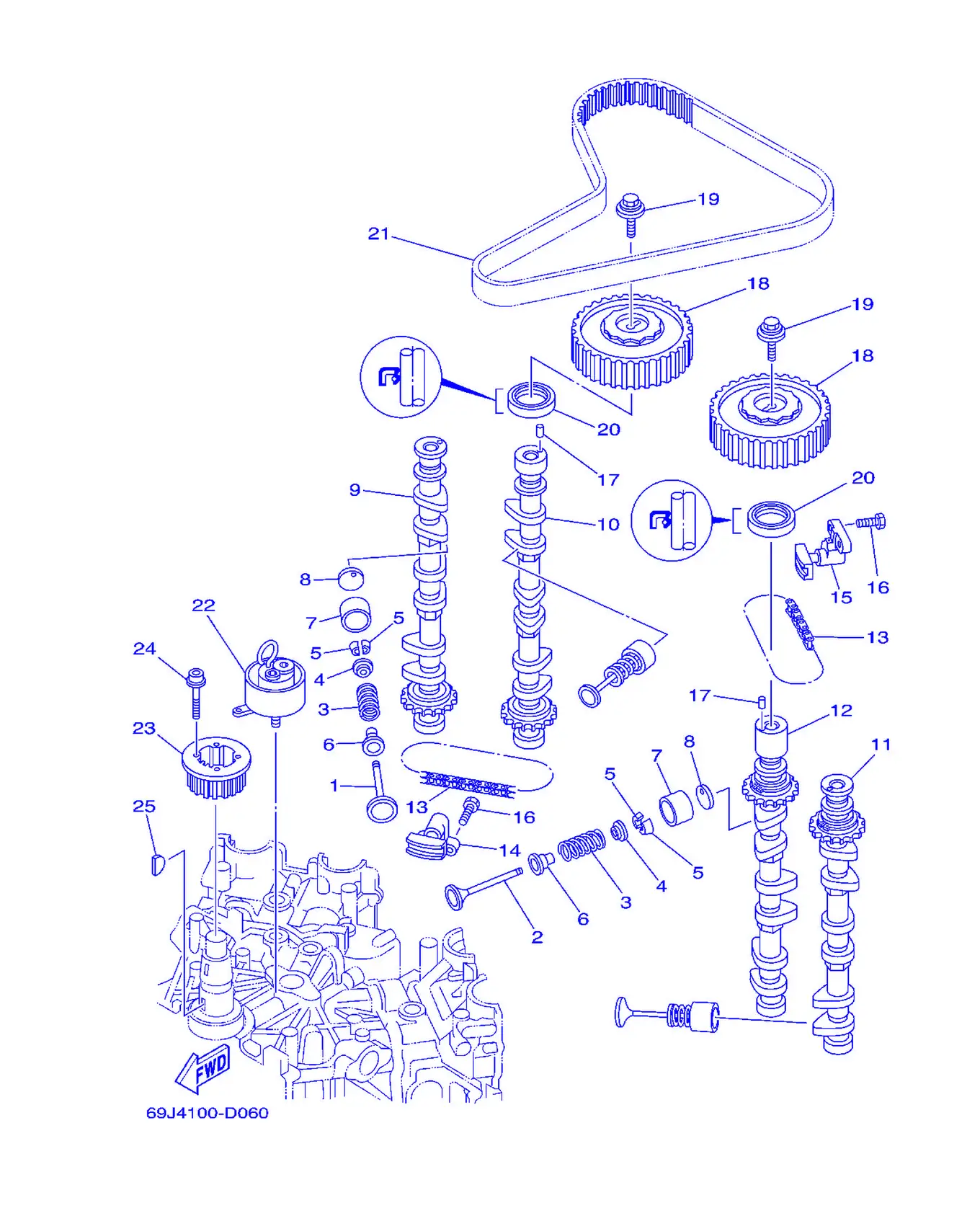

Рис. 23КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	69J-12111-00	Клапан, впускной	12
2	69J-12121-00	Клапан, выпускной	12
3	69J-12113-01	Пружина, внутренняя клапанная	24
4	69J-12117-01	Фиксатор, пружина клапана	24
5	69J-12118-00	Сухарь, клапан	48
6	69J-12119-00	Сальник, стержень клапана	24
7	69J-12153-00	Толкатель, клапан	24
8	6S1-12168-00	Прокладка, регулировочная (2.320)	24
8	6S1-12168-10	Прокладка, регулировочная (2.340)	24
8	6S1-12168-20	Прокладка, регулировочная (2.360)	24
8	6S1-12168-30	Прокладка, регулировочная (2.380)	24
8	6S1-12168-40	Прокладка, регулировочная (2.400)	24
8	6S1-12168-50	Прокладка, регулировочная (2.420)	24
8	6S1-12168-60	Прокладка, регулировочная (2.440)	24
8	6S1-12168-70	Прокладка, регулировочная (2.460)	24
9	69J-12171-00	Распределительный вал 1	1
10	69J-12181-00	Распределительный вал 2	1
11	69J-12172-00	Распределительный вал 3	1
12	69J-12182-00	Распределительный вал 4	1
13	94581-99044	Цепь	2
14	69J-12210-00	Натяжитель в сборе, цепь привода распредвала	1
15	69J-12230-00	Натяжитель в сборе, цепь привода распредвала	1
16	97013-06025	. Болт	4
17	93605-10108	Заглушка, ...	2
18	69J-11537-00	Шестерня ведомая	2
19	68V-12157-00	Болт	2
20	93102-38008	. Сальник	2
21	69J-46241-00	Ремень клиновой	1
22	63P-11590-01	Натяжитель в сборе	1
23	69J-11536-00	Шестерня ведущая	1
24	90110-05010	Болт с шестигранной головкой	4
25	90280-04008	Крышка, корпус	1

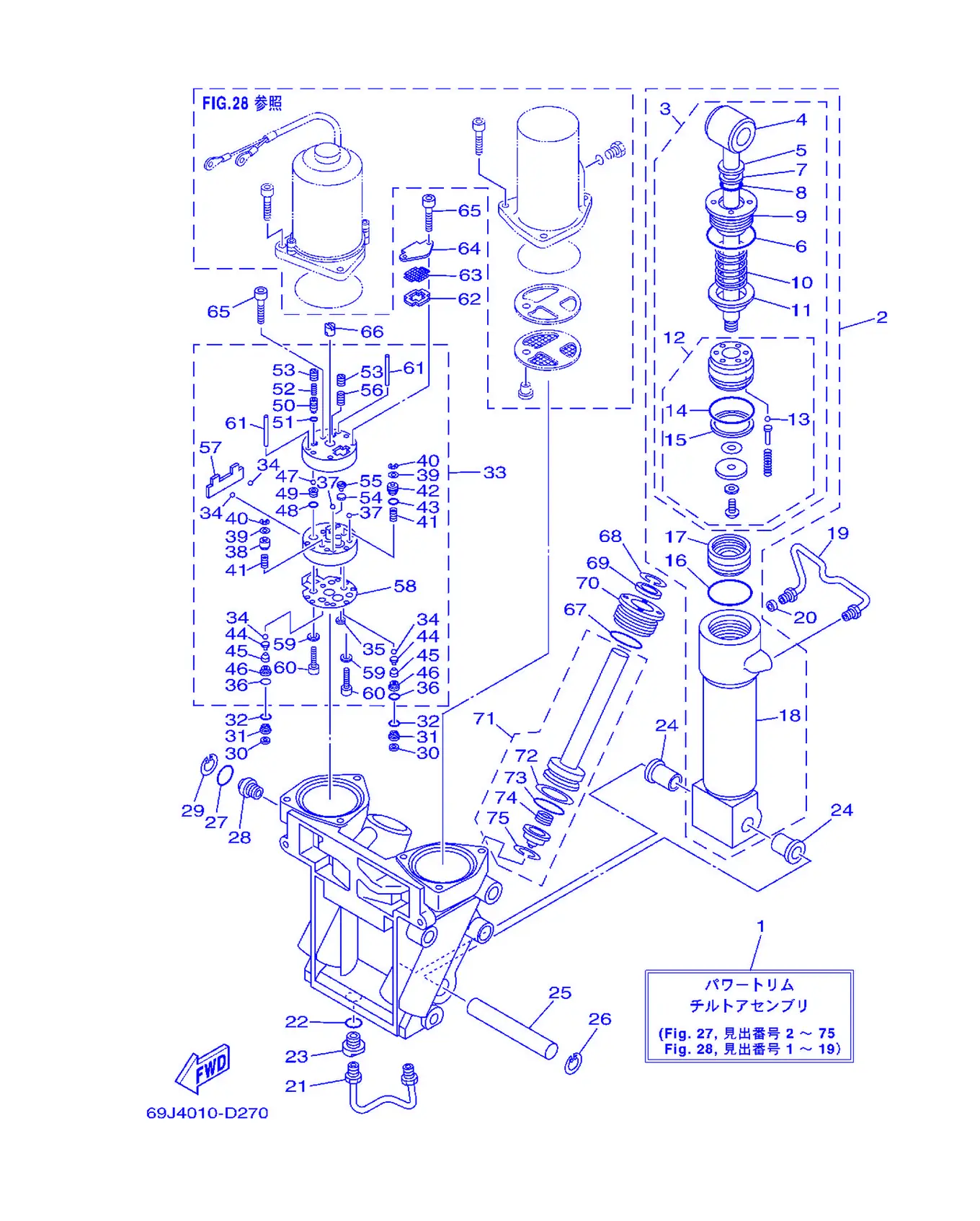

Рис. 24Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	69J-43800-02-8D	Узел гидроподъема и наклона в сборе	1
2	69J-43840-01	Силовой блок электронного тримма в сборе	1
3	69J-43810-01	. Узел поршня тримма	1
4	69J-43801-00	. . Шток	1
5	93106-19N50	. . . Сальник	1
6	6H1-43861-00	. . . Уплотнительное кольцо	1
7	6H1-43872-00	. . Уплотнение штока	1
8	61A-4389H-00	. . . Уплотнительное кольцо	1
9	61A-43811-00	. . Пружина, регулировочная	1
10	69J-4384H-00	. . Стопор	1
11	69J-4382E-00	. . Кольцо уплотнительное 2	1
12	69J-4380P-01	. . Узел поршня	1
13	93505-32038	. . . Гайка	5
14	61A-43861-00	. . . Уплотнительное кольцо	1
15	61A-43871-00	. . . Уплотнение штока	1
16	61A-43861-00	. . . Уплотнительное кольцо	1
17	6H1-43814-00	. . Поршень свободный	1
18	61A-43813-01	. . Цилиндр наклона	1
19	61A-43835-01	. Трубка	1
20	69J-4388J-00	. . Крышка 2	1
21	69J-43833-00	Трубка	1
22	93210-17239	Кольцо уплотнительное	1
23	69J-4388E-00	Болт, винт	1
24	90386-18M14	Втулка	2
25	61A-43818-00	. Палец нижней опоры	1
26	61A-43876-00	Стопорное кольцо	1
27	93210-18397	О-кольцо	1
28	69J-43845-00	Пружина, обратного клапана	1
29	6H1-43875-00	Штифт золотника	1
30	69J-4381C-00	Сальник 3	2
31	69J-43899-00	Стопорная пластина	2
32	69J-4389J-00	. Уплотнительное кольцо	2
33	69J-43830-01	Корпус клапана	1
34	93505-32038	. . . Гайка	4
35	69J-4381C-00	Сальник 3	1
36	69J-4389J-00	. Уплотнительное кольцо	2
37	93503-16003	. . Шарик	2
38	69J-4384M-00	. Поршень, золотник 2	1
39	69A-4384F-00	. Соединение, нижний вал	2
40	99002-03600	. Сальник	2
41	69J-43894-00	. Стопорное кольцо, вал гребного винта	2
42	69J-43841-00	. Поршень, золотник	1
43	6H1-43883-00	. Уплотнительное кольцо	1
44	60V-4386A-00	. Пластина, седло клапана	2
45	69J-43853-00	. Стопорное кольцо	2
46	69J-43893-00	. Шайба	2
47	93501-08001	Гайка	2
48	93210-08391	. Кольцо уплотнительное	1
49	69J-43851-00	. Игла, перепускной клапан	1
50	69J-43844-00	. Штифт, опора клапана	1
51	93210-064A5	. . Уплотнительное кольцо	1
52	69J-43855-00	Стопорная пружина	1
53	69J-43843-00	. Винт, клапанный блок	2
54	6H1-4384G-11	Вал, поворотный	1
55	6H1-43844-10	Крышка вала	1
56	6H1-43856-10	Стопорный винт	1
57	69J-43854-00	. Стопор, обратный клапан	1
58	69J-4384G-00	. Втулка, перепускной клапан	1
59	CS3-4387G-00	. Шайба	2
60	91318-05025	Гайка	2
61	93604-35236	. Пластина, уплотнительная	2
62	69J-43871-00	Кольцо, уплотнительное	1
63	69J-43816-00	Фильтр 1	1
64	69J-4381J-00	Трубка	1
65	91318-05040	Гайка	3
66	69J-43831-00	Соединитель, вал	1
67	61A-43861-00	. . . Уплотнительное кольцо	2
68	6T4-43875-01	Стопорное кольцо	2
69	61A-43822-00	Уплотнение тримма от пыли	2
70	61A-43821-00	Винт торца цилиндра тримма	2
71	69J-43820-00	Узел поршня наклона	2
72	61A-43874-00	Уплотнение	1
73	61A-43864-00	О-кольцо	1
74	61A-4384H-10	Пружина	1
75	61A-43875-10	Стопорное кольцо	1

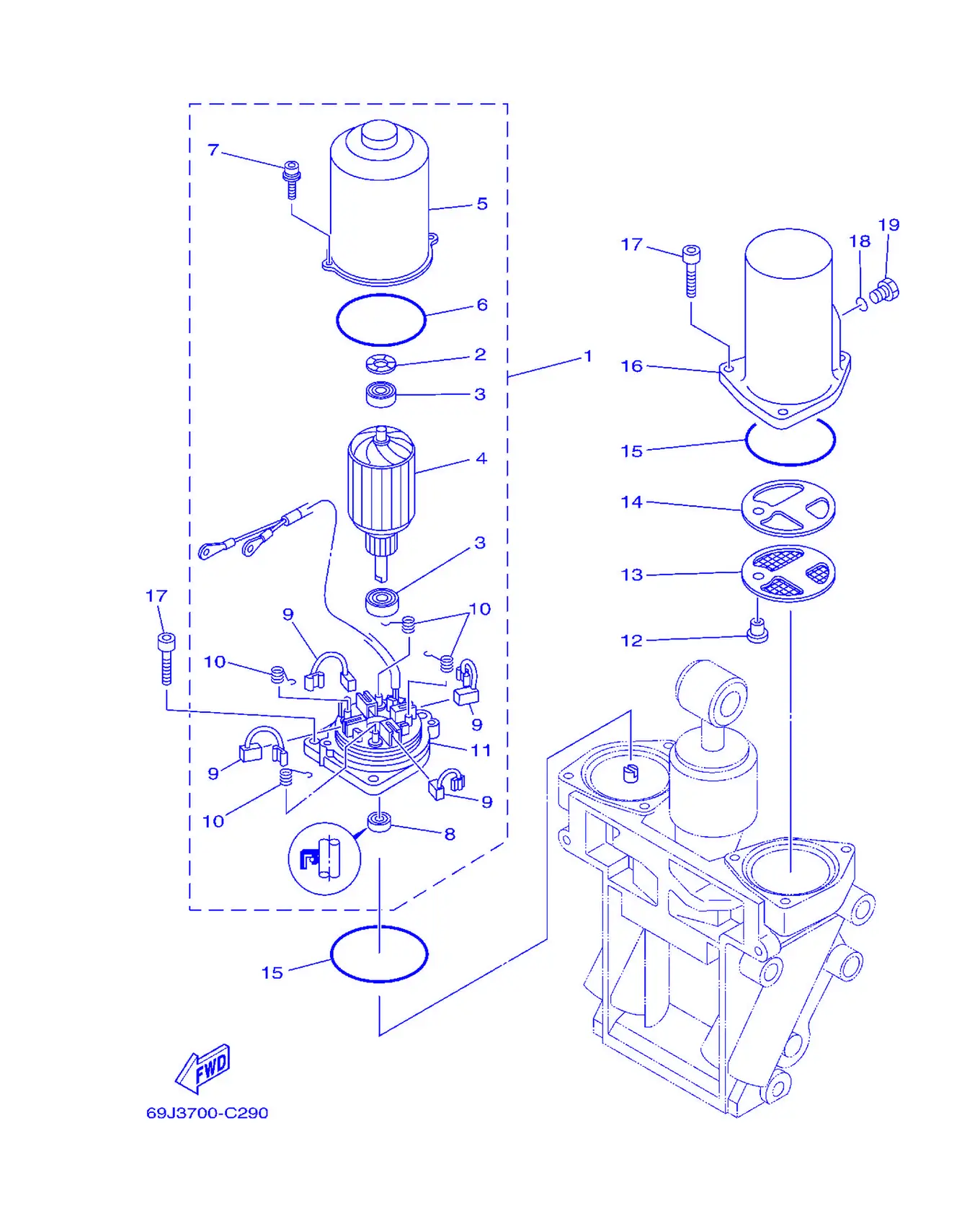

Рис. 25Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	69J-43880-01	Узел электродвигателя	1
2	90206-14N50	. Шайба, волновая	1
3	93399-999T6	. Подшипник	2
4	69J-43805-00	. Узел якоря	1
5	69J-43804-00	. Узел статора	1
6	69J-43861-00	. Кольцо уплотнительное	1
7	69J-43886-00	. Болт	2
8	69J-43882-00	. Сальник	1
9	69J-43891-00	. Щётка 1	4
10	69J-4386K-00	. Пружина щётки	4
11	69J-43881-01	. Крышка, торцевая	1
12	69J-4388H-00	Поплавок	1
13	69J-43817-00	Фильтр 2	1
14	69J-4388F-00	Стартер	1
15	6H1-43869-00	. Уплотнительное кольцо	2
16	69J-43828-00	Гайка, стартера	1
17	69J-43888-00	. Болт, с внутренним шестигранником	6
18	93210-09165	Кольцо уплотнительное	1
19	6H1-43829-00	Уплотнение поршня	1

Рис. 26ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	90445-13004	Шланг (L2360)	1
3	6R3-24377-00	Держатель, трос газа 2	1
4	90465-11M10	Хомут	4
5	61A-24311-00	Топливная трубка 1	1
6	6P3-24560-01	Фильтр в сборе	1
7	6P3-24563-00	. Элемент, фильтр	1
8	6P3-24562-01	. Крышка, фильтр	1
9	6P3-24469-00	. . Крышка, картер	1
10	6P3-24519-00	. . Прокладка	1
11	6P3-24564-00	Газовый седловой клапан	1
12	97095-06014	Прокладка	2
13	92995-06600	. . Шайба	2
14	69J-24566-10	Кронштейн, фильтр	1
15	90119-06037	Болт с шайбой	2
16	69J-24313-00	Трубка 3	1
17	90465-11M10	Хомут	1
18	6R3-24377-00	Держатель, трос газа 2	1
19	90465-11M10	Хомут	1
20	69J-28100-01	Набор инструментов	1

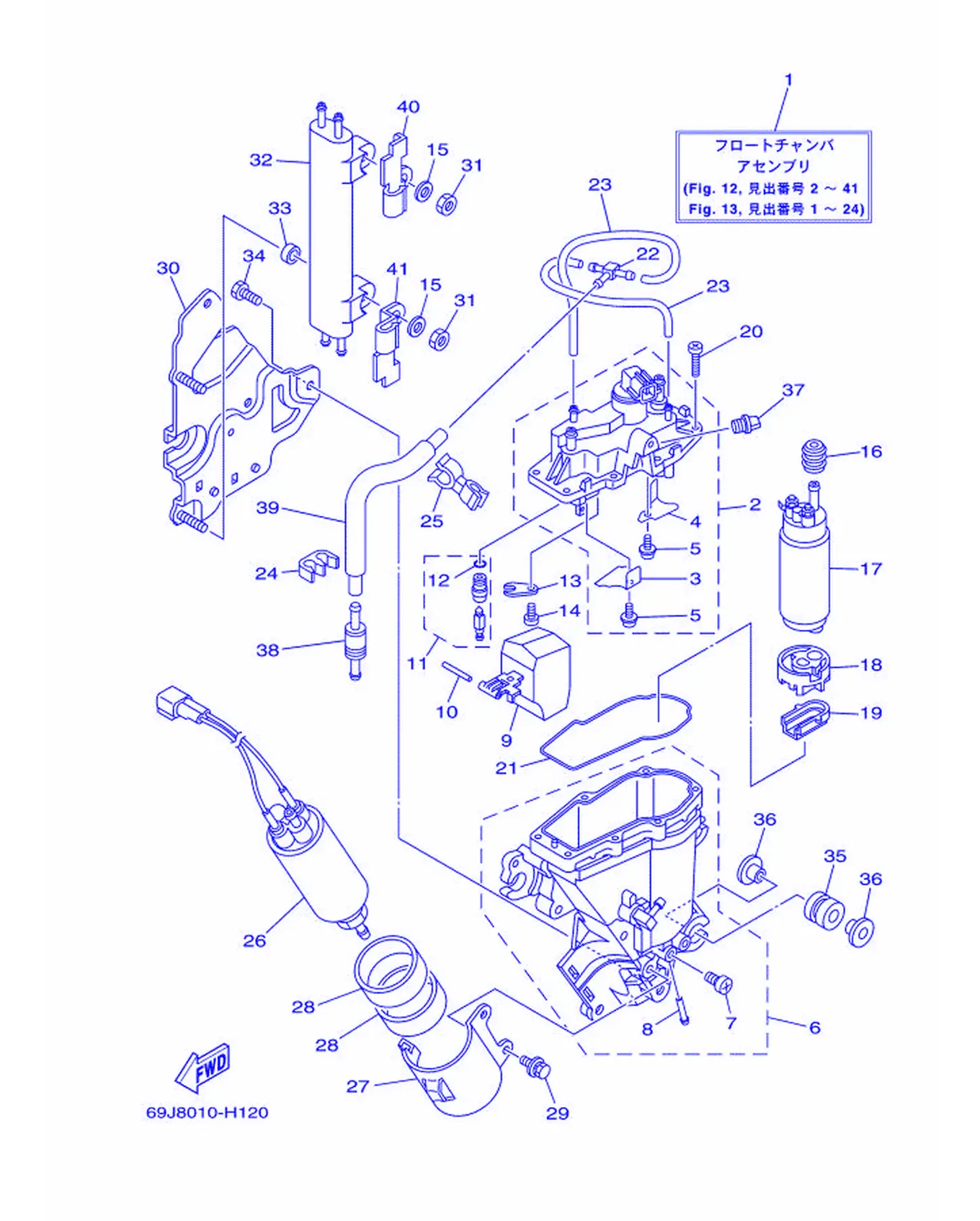

Рис. 27Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	69J-14180-40	Поплавковая камера в сборе	1
2	69J-14182-10	Крышка, поплавковая камера	1
3	69J-2411R-00	. Пластина 1	1
4	69J-2411T-00	. Пластина 2	1
5	4SV-24453-00	Винт	2
6	69J-14181-00	Корпус, поплавковая камера 1	1
7	6P2-14191-00	. Поплавок, рычаг	1
8	5UX-14251-00	. Ниппель	1
9	69J-14985-00	Поплавок	1
10	68V-14386-00	. Держатель, топливопровод	1
11	69J-14546-00	Клапан, игольчатый	1
12	68V-13769-00	. Кольцо O-ring	1
13	68V-14255-00	Пластина	1
14	98507-04008	Винт, полукруглая головка	1
15	68V-14357-00	Шайба, плоская	2
16	68V-13781-10	Демпфер, насос	1
17	69J-13907-03	Топливный насос в сборе	1
18	68V-13915-00	Фильтр	1
19	68V-13784-00	Крышка, насос	1
20	68V-14567-00	Винт	7
21	68V-14984-00	Прокладка, поплавковая камера	1
22	69J-24379-00	. Пластина, крепление 4	1
23	69J-14148-00	Трубка	2
24	6P2-24136-00	Крышка 2	1
25	69J-24135-00	Хомут 1	1
26	69J-24410-02	Топливный насос в сборе	1
27	69J-24491-00	Кронштейн, топливный насос	1
28	69J-24492-00	Втулка топливного насоса	2
29	69J-24592-00	Болт	2
30	69J-24422-10	Пластина	1
31	69J-14164-00	Прокладка, нижняя крышка	2
32	69J-21841-02	Охладитель	1
33	68V-14265-00	Втулка	2
34	69J-14446-00	Болт	3
35	69J-13593-00	Демпфер	4
36	69J-13716-00	. Игла	8
37	69J-14225-01	. Колпачок	1
38	60L-24460-00	Клапанный узел сброса давления	1
39	60L-24316-00	Трубка 6	1
40	69J-2481H-00	Хомут	1
41	69J-2481H-10	Хомут	1

Рис. 28Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
10	6Y2-24306-56	Топливный шланг 1	1
11	6E5-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	6Y2-24305-06	. Топливный шланг 2	1
14	93210-08287	. . Кольцо O-ring	1
15	90445-13M01	. Шланг (L:2050MM)	1
16	6E5-24351-51	. Заглушка 1	4
17	90445-13M00	. Шланг (L:850MM)	1
18	6Y2-24360-60	Топливный шланг в сборе	1

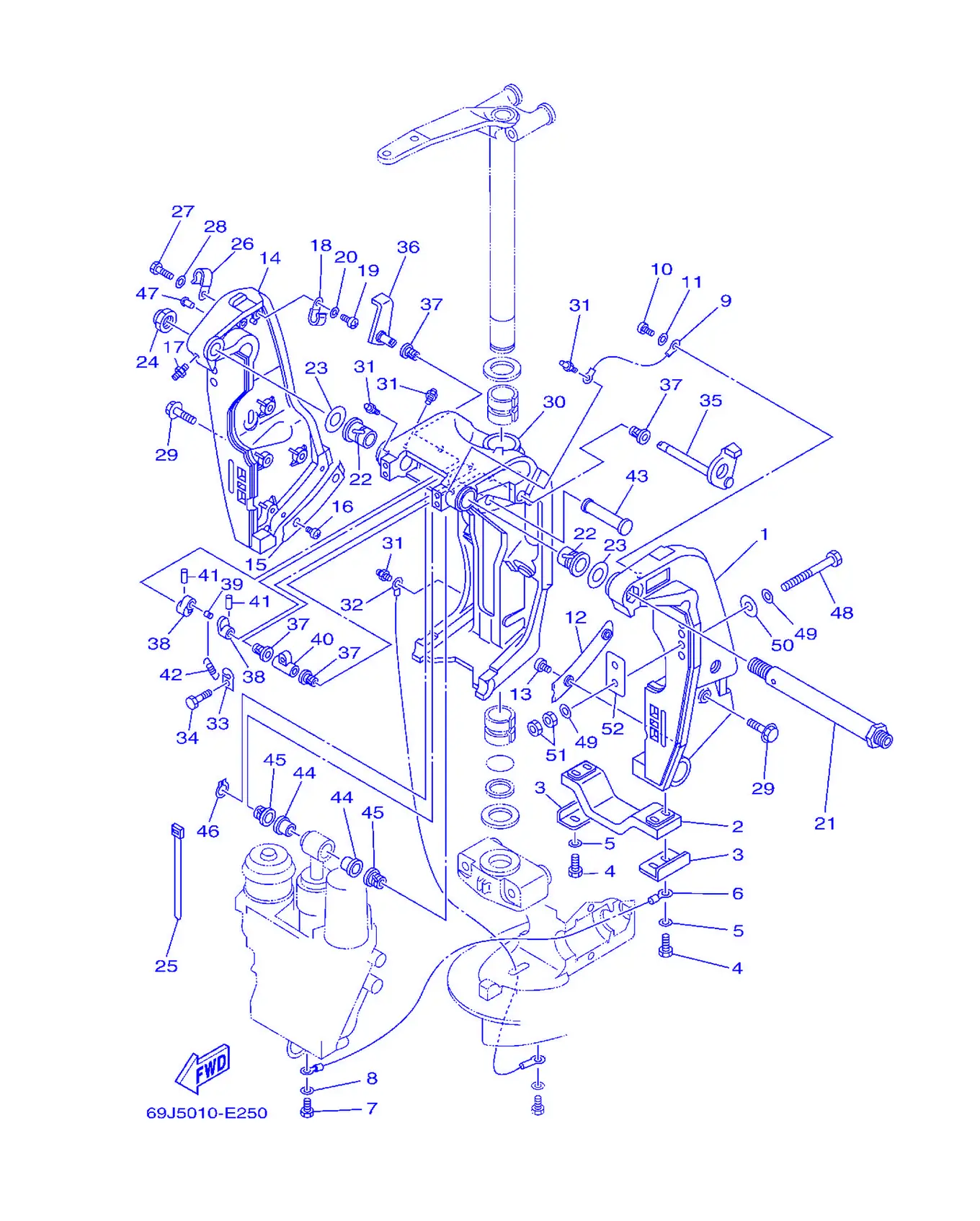

Рис. 29КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	69J-43111-01-8D	Держатель щеток в сборе 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06025	Болт	4
5	92995-06600	. . Шайба	4
6	6H1-82148-00	Пружина щетки 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	6E5-82148-00	Пружина, подача 4	1
10	97885-06012	Пружина щетки	1
11	92995-06600	. . Шайба	1
12	61A-43132-00	Шайба фрикционная	1
13	97885-06010	Запчасть лодочного мотора	2
14	69J-43112-01-8D	Прокладка, крышка 2	1
15	61A-43133-00	Шайба фрикционная	1
16	97885-06010	Запчасть лодочного мотора	2
17	93700-06M03	Пластина стопорная	1
18	90465-08M83	Головка блока цилиндров	1
19	97885-06012	Пружина щетки	1
20	92995-06600	. . Шайба	1
21	6R3-43131-00	Табличка, ...	1
22	90386-25M31	Шайба	2
23	90201-26M59	Пружина, крышка	2
24	90185-22M11	Штифт, шпонка	1
25	90465-11M10	Хомут	4
26	90465-08M83	Головка блока цилиндров	1
27	97095-06014	Прокладка	1
28	92995-06600	. . Шайба	1
29	90119-10024	Втулка, направляющая тяги	8
30	61A-43311-21-8D	Держатель щеток в сборе 1	1
31	93700-06M03	Пластина стопорная	5
32	69J-82147-00	Прокладка, крышка 5	1
33	6G5-43144-00	Втулка, ступица	1
34	97095-06010	. Болт	1
35	61A-43181-01	Крышка корпуса в сборе 1	1
36	6G5-43185-02	Пластина, анод 2	1
37	90386-10M16	Шайба	4
38	6G5-43148-00	Ручка, регулировка	2
39	90249-06M19	Крыльчатка	1
40	90387-10M02	Втулка	1
41	91690-30020	Крыльчатка, ступица	2
42	90506-16003	Стопор, трос	1
43	6E5-43126-02	...	1
44	90386-18M63	...	2
45	90386-18M14	Втулка	2
46	93410-18M02	...	1
47	90269-02M08	Шайба	2
48	90101-12M05	Табличка (L:130MM)	6
49	90201-13M01	Пружина, крышка	12
50	90201-12M05	Пружина, крышка	4
51	95380-12600	Гайка	12
52	6G5-43119-00	Держатель, датчик	2

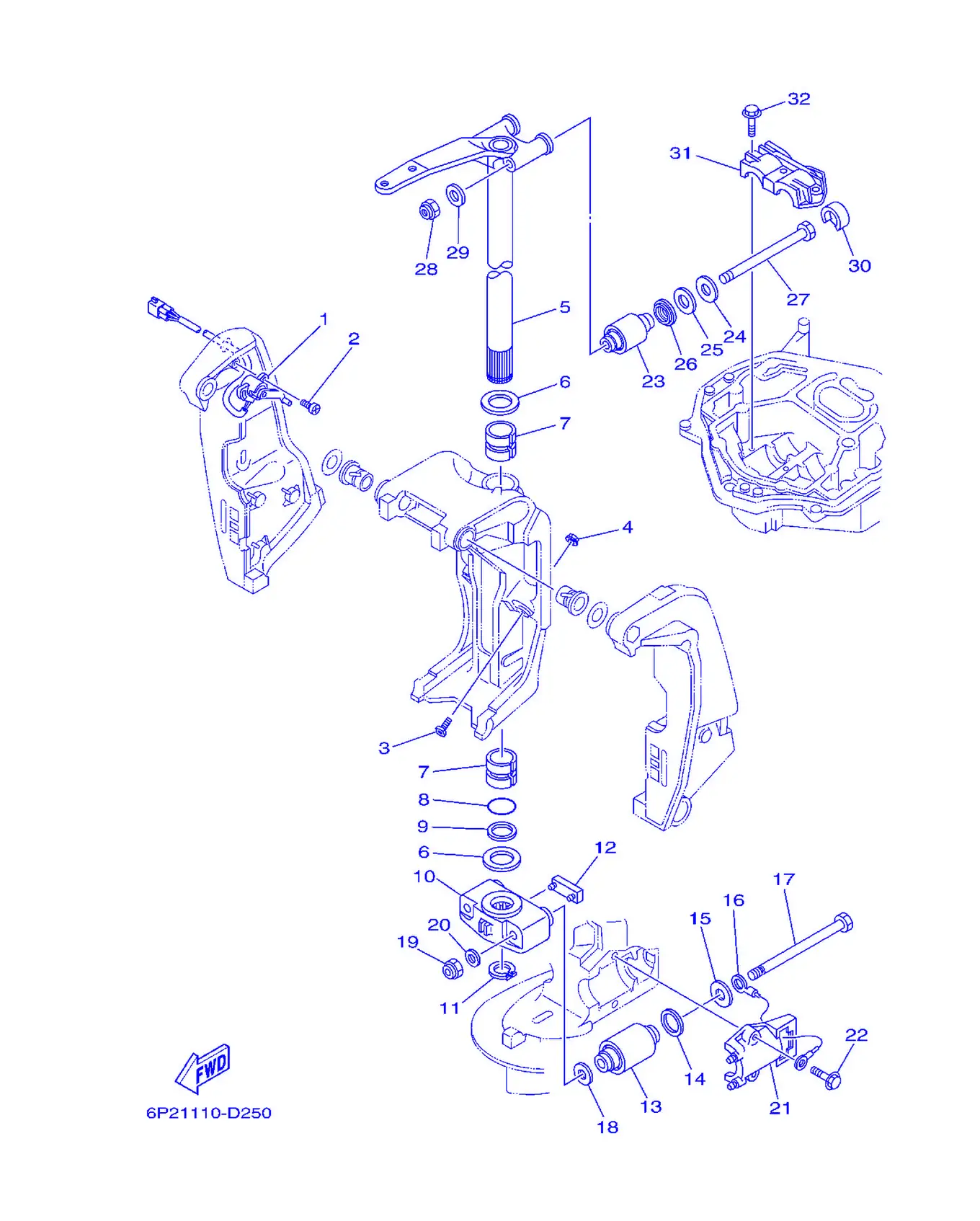

Рис. 30КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	69J-83672-11	Датчик трима	1
2	97885-06016	Сальник, коленвал	2
3	61A-43376-00	Накладка, распорная	2
4	95780-10300	Гнездо, втулка	2
5	69J-42510-00-8D	Держатель щеток в сборе	1
6	90201-40M00	Пружина щетки	2
7	90386-39M89	Крышка	2
8	93210-35321	Кольцо уплотнительное	1
9	90202-40M47	Пружина, крышка	1
10	69J-44551-00-8D	Крышка, пластина крепления 1	1
11	93410-37M04	Штифт	1
12	61A-44575-00	Крышка	1
13	66K-44555-00-94	Демпфер нижней опоры	2
14	90202-32M19	Гнездо, втулка	2
15	90201-16016	Прокладка, крышка	2
16	6E5-82149-00	Винт, фиксатор 3	1
17	90101-14002	Крышка, корпус	2
18	90201-15M58	Гнездо, втулка	2
19	90185-14M00	Прокладка, крышка	2
20	92995-14600	Шайба	2
21	61A-44552-01-CA	Крышка, пластина крепления 2	2
22	90119-10024	Втулка, направляющая тяги	4
23	69J-44514-00-94	Демпфер крепления, верхняя сторона	2
24	90201-16015	Прокладка, крышка	2
25	90202-28M46	Шпилька	2
26	69J-44532-00	Прокладка, пластина крепления	2
27	90101-14003	Крышка, корпус	2
28	90185-14M00	Прокладка, крышка	2
29	92995-14600	Шайба	2
30	69J-44533-00	Держатель, трос управления	2
31	61A-44511-01-94	Крышка, верхняя резиновая подушка крепления	1
32	90119-10024	Втулка, направляющая тяги	3

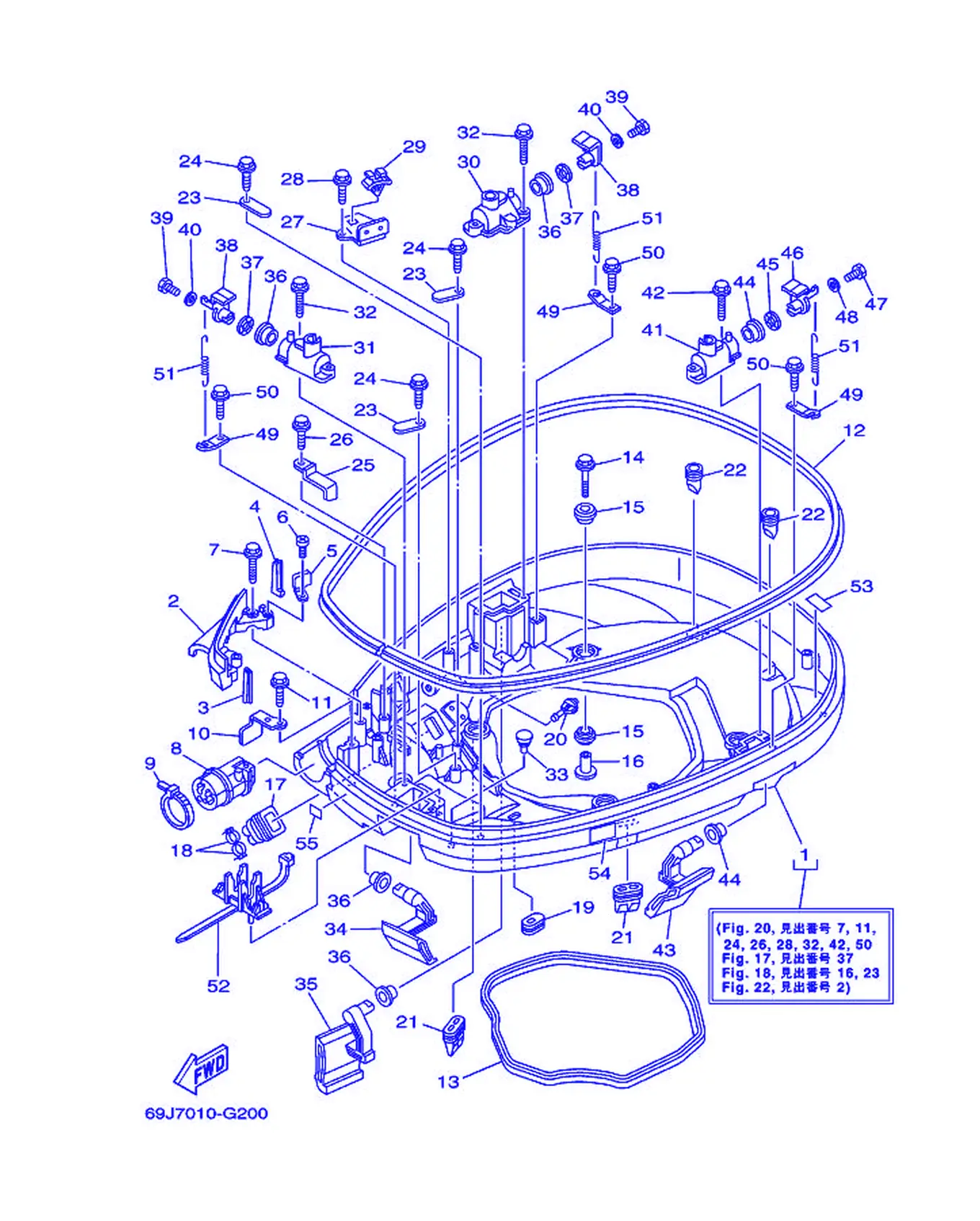

Рис. 31НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	69J-42710-02-8D	Узел нижнего кожуха	1
2	69J-42738-02-8D	Пластина, крепление	1
3	6P2-42717-00	Винт, короткий 2	1
4	6P2-42718-00	Винт, короткий 3	1
5	69J-42744-11	Кронштейн	1
6	97885-06010	Запчасть лодочного мотора	1
7	90109-06M82	Табличка	2
8	69J-42725-01	Люверс	1
9	90465-13M30	Прокладка	1
10	64D-42738-10	Пластина, фитинг	1
11	90109-06M82	Табличка	1
12	6P2-42615-00	Сальник	1
13	69J-42716-00	Резиновый сальник 1	1
14	90119-08M22	Прокладка, гвоздь	4
15	90480-22M81	Прокладка	8
16	90387-08M37	Втулка	4
17	6H1-42726-21	Прокладка	1
18	90465-11M10	Хомут	2
19	61A-42727-00	Втулка	1
20	6P2-44391-00	Дистанционный трос, рулевой	1
21	69J-42717-00	Винт, короткий 2	2
22	61A-42717-00	Винт 2	2
23	6E5-82588-00	. Пластина	3
24	90109-06M81	. Болт	3
25	90462-20001	Крышка	1
26	90109-06M86	Пластина	1
27	69J-82554-01	Кронштейн, выключатель нейтрали	1
28	90109-06M86	Пластина	1
29	90464-09M47	Прокладка	1
30	68F-42828-03-8D	Пластина, хомут	1
31	69J-42828-02-8D	Пластина, хомут	1
32	90109-06M82	Табличка	4
33	6H4-42748-00	. Люверс	2
34	69J-42815-00-8D	Втулка, крышка 1	1
35	69J-42817-00-8D	Втулка, ступица 3	1
36	90386-15M73	Прокладка	4
37	90206-15M18	Прокладка, головка	2
38	68F-42818-01	Рычаг, зажим	2
39	97095-06020	Болт с шайбой	2
40	90201-06068	Головка блока цилиндров	2
41	69J-42828-10-8D	Пластина, зажим	1
42	90109-06M82	Табличка	2
43	69J-42816-00-8D	Втулка, ступица 2	1
44	90386-15M73	Прокладка	2
45	90206-15M18	Прокладка, головка	1
46	6D8-42818-00	Рычаг, зажим	1
47	97095-06020	Болт с шайбой	1
48	90201-06068	Головка блока цилиндров	1
49	64D-43144-00	Кольцо, стопорное	3
50	90109-06M86	Пластина	3
51	90506-16M34	Стопорное кольцо, подшипник	3
52	68V-82594-00	Прокладка	1
53	67F-82377-00	Этикетка	1
54	6AH-42794-00	Этикетка, предупреждение (общая)	1
55	6AH-81996-00	Метка	1

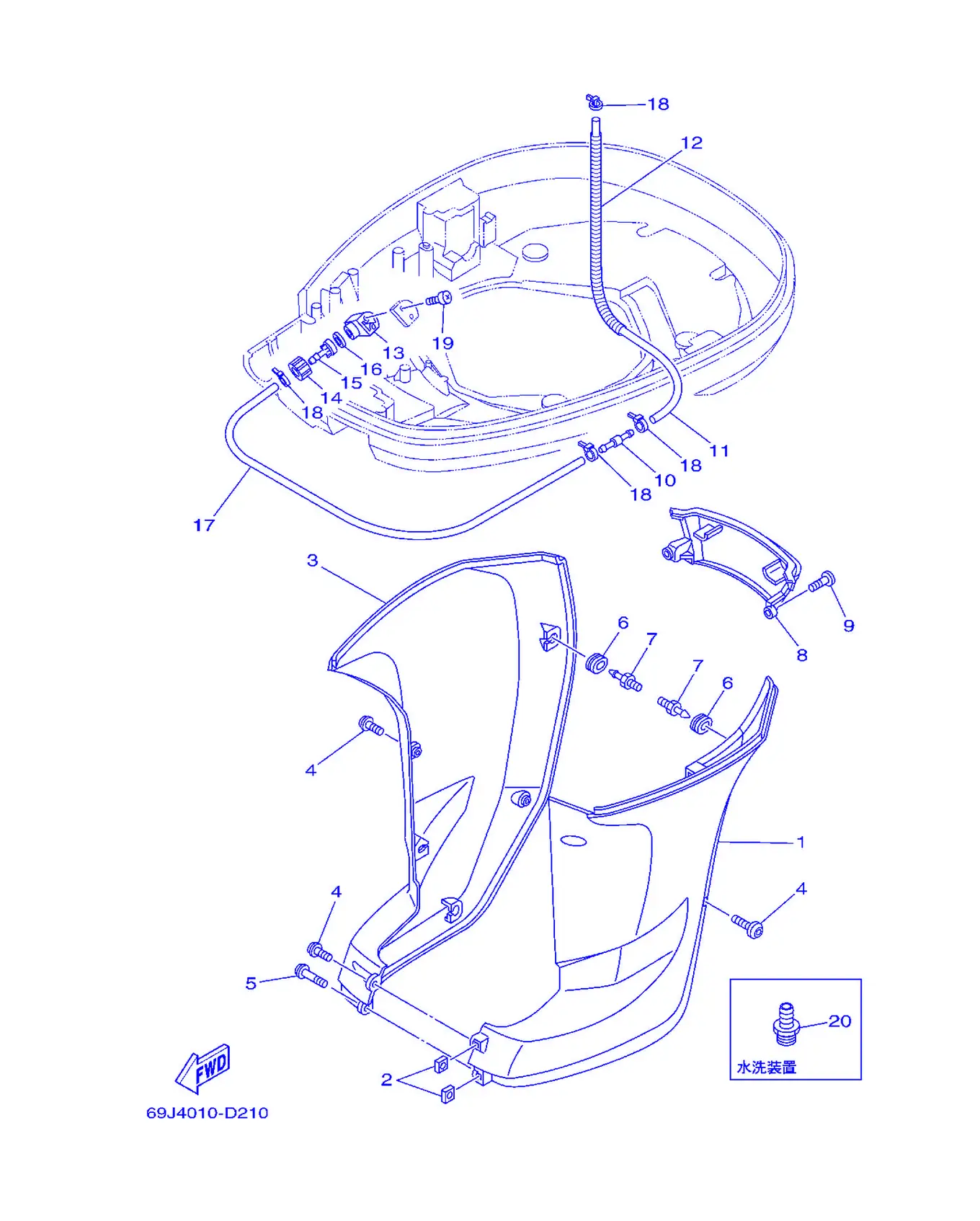

Рис. 32НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	69J-42741-00-8D	Группа 1	1
2	90173-06001	Штифт, стопорный	2
3	69J-42771-00-8D	Группа 2	1
4	90111-06111	Болт	5
5	90111-06113	Болт	1
6	90480-14M17	Прокладка	6
7	69J-42774-10	Пружина, группа 1	6
8	69J-45151-00-8D	Крышка, картер	1
9	90111-06111	Болт	2
10	6E5-24379-00	Прокладка, 4	1
11	90445-11012	Шланг (L600)	1
12	90447-13009	Опора	1
13	68T-12572-00	Переходник	1
14	6R3-12581-00	Втулка, носок 1	1
15	6R3-12582-00	Втулка, носок 2	1
16	6R3-12583-00	Втулка, носок	1
17	90445-11028	Шланг (L1050)	1
18	90465-11M10	Хомут	4
19	97780-60520	Поплавок, камера	2
20	69J-12584-00	Винт, самонарезающий 3	1

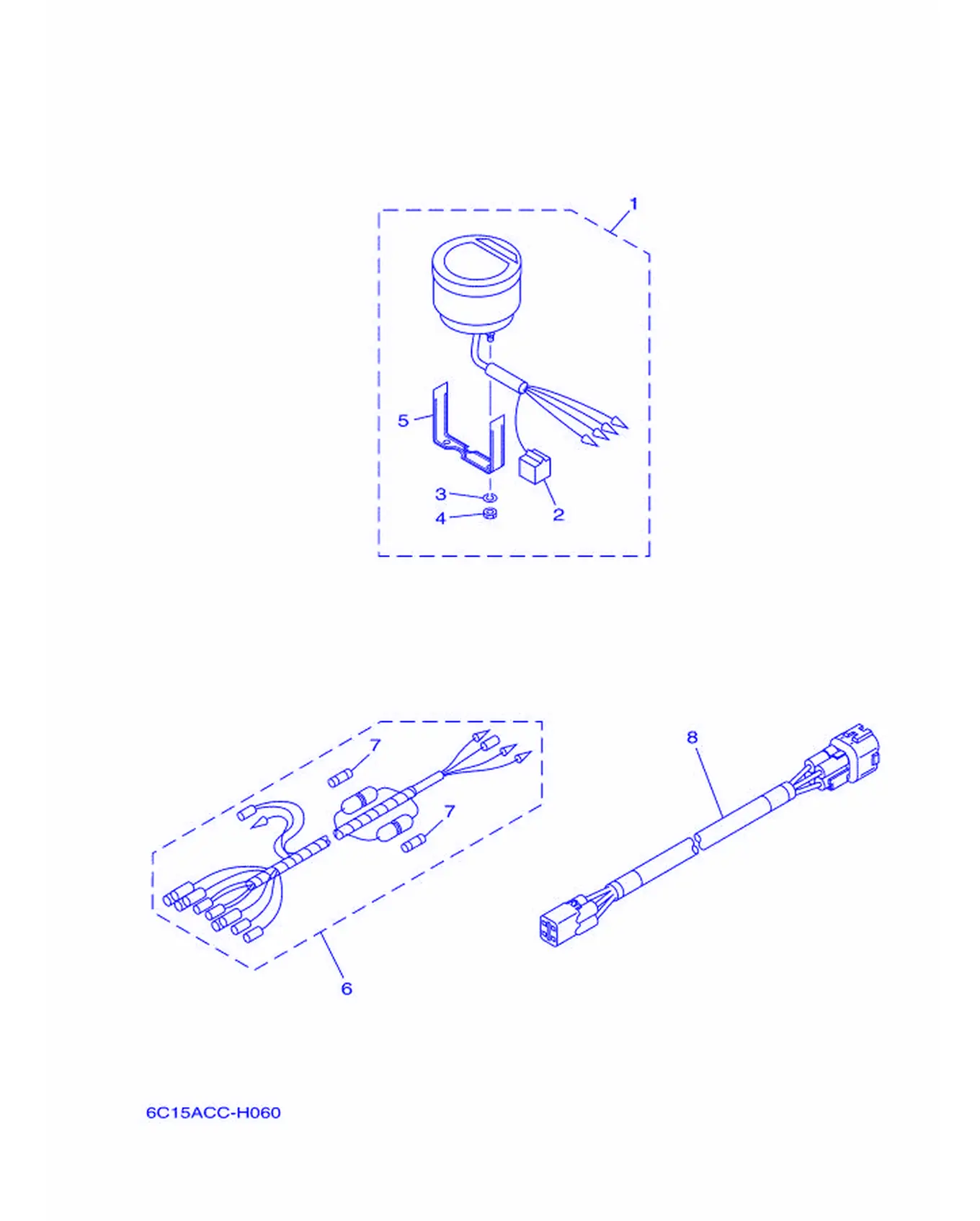

Рис. 33ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-90	Блок цифрового тахометра	1
2	9E450-04533	. Разъем	1
3	92990-04100	. . Шайба, пружинная	2
4	95380-04600	. . Гайка	2
5	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	6Y5-83653-20	Шланг, подача (L=7.0M)	1

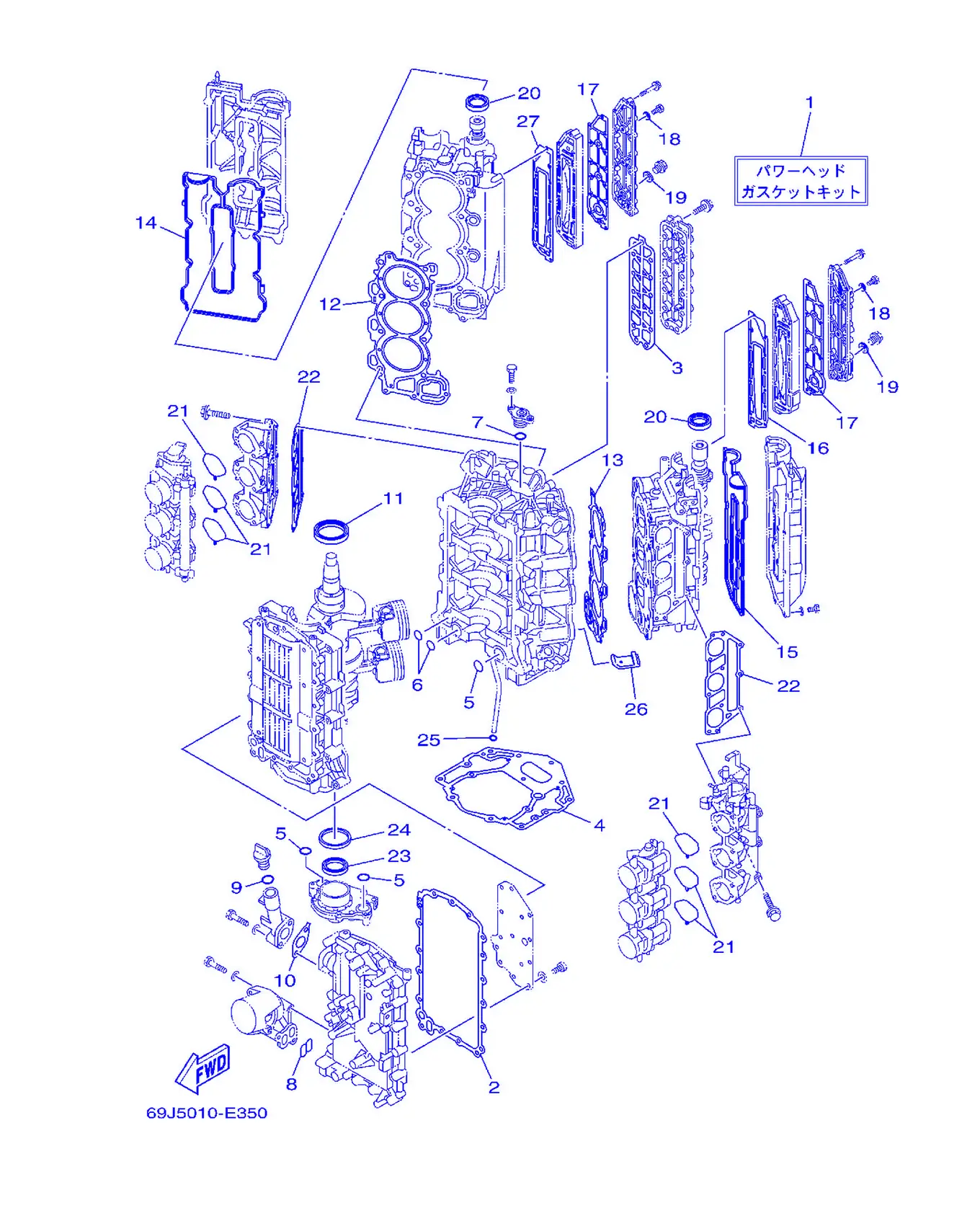

Рис. 34РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	69J-W0001-04	Комплект прокладок головки блока	1
2	69J-15451-00	Головка блока цилиндров, прокладка	1
3	6S1-1131B-00	Прокладка, головка блока	1
4	69J-11351-11	Прокладка, пластина	1
5	93210-25552	. Уплотнительное кольцо	3
6	93210-19MJ1	Уплотнительное кольцо	2
7	93210-25647	. Кольцо уплотнительное	1
8	69J-13477-00	. Прокладка	1
9	93210-24M79	. O-образное кольцо	1
10	69J-15364-A0	Прокладка, крышка	1
11	93102-63004	Сальник масляный	1
12	69J-11181-03	. Прокладка, головка блока цилиндров 1	1
13	69J-11182-03	. Прокладка, головка блока цилиндров 2	1
14	69J-11193-01	. Прокладка, крышка головки 1	1
15	69J-11194-00	. Прокладка, крышка головки 2	1
16	6P2-41112-00	. Прокладка, корпус-нижняя	1
17	6P2-41114-00	. Прокладка, корпус-нижняя	2
18	90430-08143	Прокладка	4
19	90430-18130	Прокладка	2
20	93102-38008	. Сальник	2
21	69J-13557-00	. Прокладка	6
22	69J-13645-00	. Прокладка, коллектор 1	2
23	69J-13338-00	Сальник масляный	1
24	69J-11355-00	Кольцо, стопорное 1	1
25	93210-19MJ3	. Уплотнительное кольцо	1
26	69J-14664-00	. Люк, водяной люк	2
27	6P2-41122-00	. Прокладка, корпус-верхняя	1

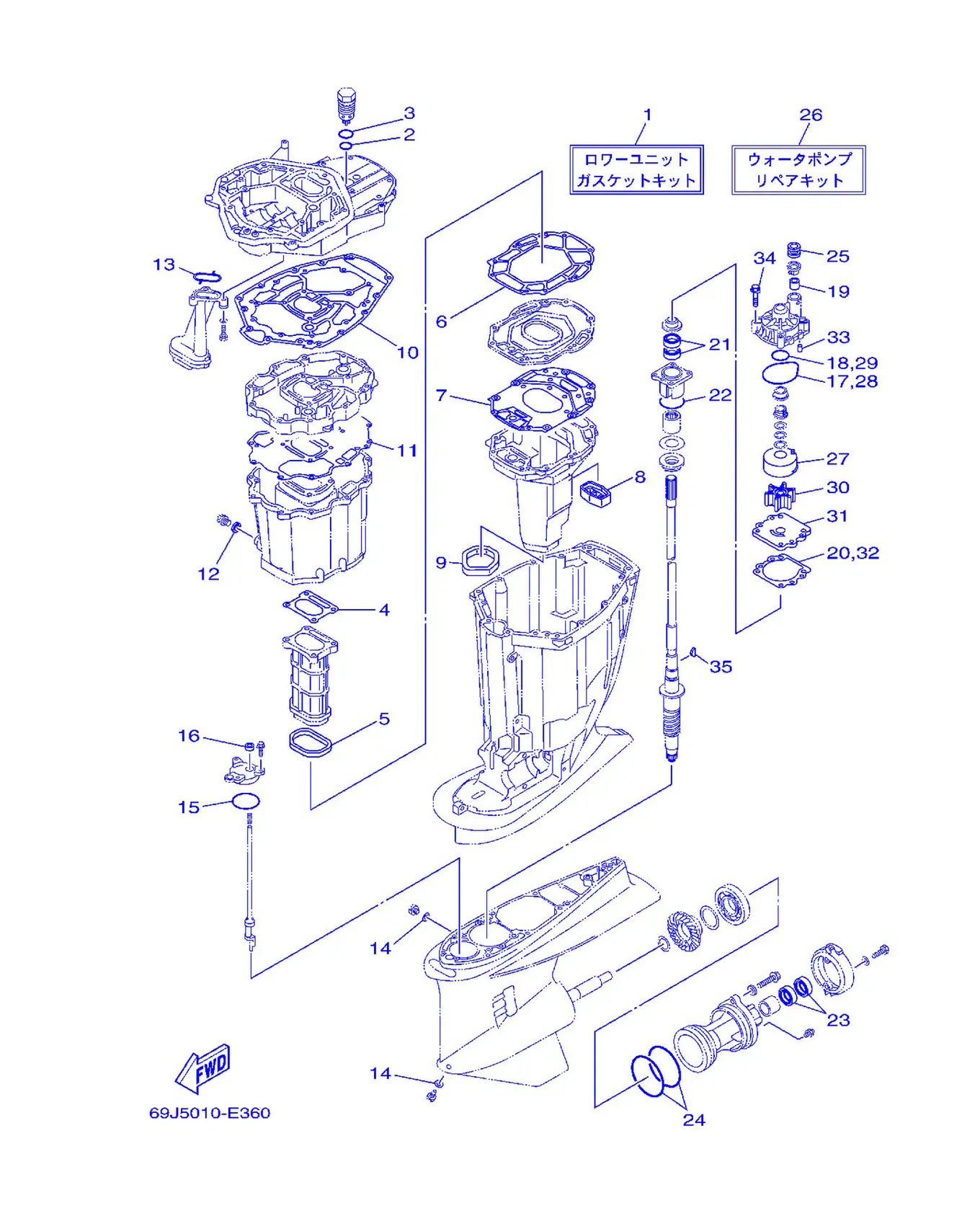

Рис. 35РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	69J-W0001-22	Комплект прокладок нижнего узла	1
2	93210-28543	. Кольцо уплотнительное	1
3	93210-33MG4	. Уплотнительное кольцо	1
4	6P2-41134-00	. Прокладка, корпус глушителя 2	1
5	69J-41138-00	. Прокладка, корпус глушителя 1	1
6	69J-41135-A0	. Прокладка, корпус глушителя	1
7	6S1-41136-00	. Прокладка, выпускной коллектор	1
8	69J-45127-00	. Уплотнение	1
9	69J-45123-00	. Прокладка, болт	1
10	69J-45113-20	. Прокладка, верхний корпус	1
11	69J-15312-01	. Прокладка, масляный поддон	1
12	90430-14M09	Прокладка	1
13	69J-13415-00	Сальник, маслоприемник	1
14	90430-08020	. Прокладка	2
15	93210-64488	Кольцо уплотнительное	1
16	93106-09014	. Сальник	1
17	93210-86M38	. Уплотнительное кольцо	1
18	93210-37160	. Уплотнительное кольцо	1
19	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
20	6E5-44315-A0	. Прокладка, корпус насоса	1
21	93101-28M16	. Сальник	2
22	93210-55M14	. Уплотнительное кольцо	1
23	93101-30M17	. Сальник	2
24	93211-04384	. O-кольцо	2
25	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
26	61A-W0078-A3	Ремкомплект водяного насоса	1
27	61A-44322-02	. Направляющая, пластина насоса	1
28	93210-86M38	. Уплотнительное кольцо	1
29	93210-37160	. Уплотнительное кольцо	1
30	6E5-44352-01	. Крыльчатка	1
31	6G5-44323-00	Наружная пластина, картриджа	1
32	6E5-44315-A0	. Прокладка, корпус насоса	1
33	93606-12019	. Пластина, корпус насоса	2
34	90119-08M14	. Крышка, корпус насоса	4
35	90280-04M05	. Корпус, картридж	1

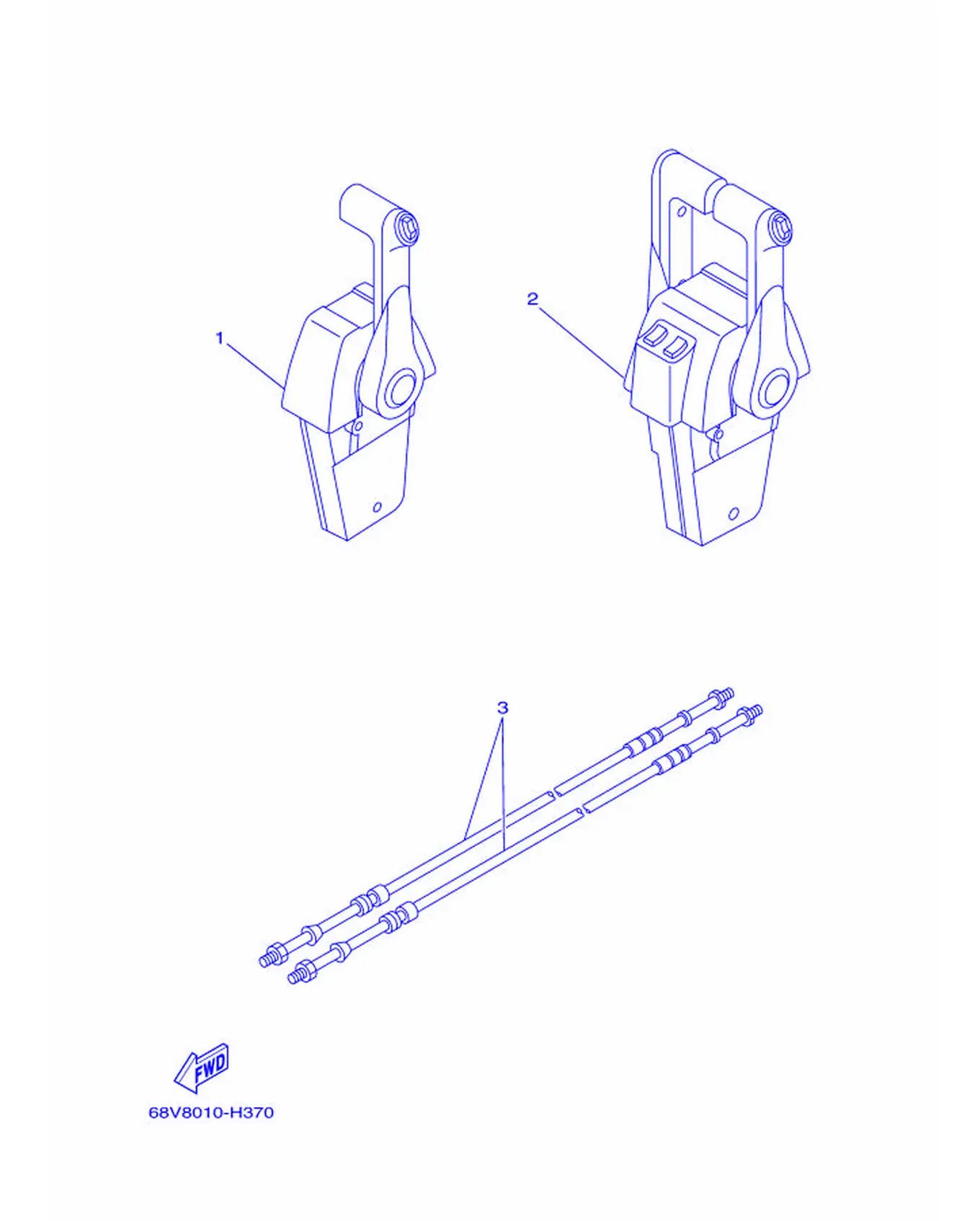

Рис. 36Узел дистанционного управления 1 Remote Control Assembly 1

REF	Номер детали	Наименование	Кол-во
1	704-48205-P1	Пульт дистанционного управления в сборе (ру	1
2	704-48128-00	Винт 2	3
3	EL8-48251-00	. Трос, ...	1
4	704-48265-00	. Вал, фрикционный	1
5	701-48246-00	. Проставка 1	1
6	93430-06024	. Уплотнительное кольцо	4
7	EL8-48259-00	. ...	1
8	704-48262-00	. Вал, дроссельной заслонки	1
9	704-48264-00	. Дроссель, фрикционный	1
10	704-82540-20	. Выключатель нейтрали в сборе	1
11	EL8-48281-00	. Винт 1	1
12	704-48215-20	График	1
13	704-48281-00	. Винт 1	1
14	97890-05025	. Пружина, педаль	2
15	704-48261-00	. Рычаг, дроссельной заслонки	1
16	EL8-48191-00	. Шайба 1	1
17	704-48283-00	. Винт	4
18	97380-06018	. ...	3
19	703-48345-01	Трос газа, внутренний 2	2
20	704-48287-00	. Шайба 1	4
21	95380-05600	. Гайка	4
22	704-48271-00	. Рычаг, переключения	1
23	EL8-48127-00	. Винт 1	10
24	703-48358-00	Якорь, трос 2	1
25	704-48231-00	. Провод, корпус	1
26	EL8-48241-00	. ...	1
27	EL8-48254-00	. ...	1
28	92780-06020	. Пружина, ...	2
29	98780-05018	. Пружина, ...	4
30	EL8-48244-00	. ...	1
31	EL8-48245-00	. Трос, ...	1
32	704-48222-P0	. Рукоятка, рычага управления	1
33	704-82594-00	. Корпус	1
34	704-82563-41	. Выключатель тримма и наклона в сборе	1
35	704-48229-P1	. Рукоятка, рычага управления	1
36	92990-05300	. Шайба с внутренними зубьями	3
37	95380-06600	Тяга, соединительная	2
38	701-48248-00	. Ролик, свободный дроссель	1
39	704-48238-00	. Стопор, дроссельной заслонки	5
40	704-48232-P1	. Корпус	1
41	EL8-48164-00	. Заглушка 2	1
42	704-48242-10	. Пластина, дроссельной заслонки	1
43	6X3-48225-20	. Крышка	1
44	704-48192-00	. Шайба 2	1
45	97890-06018	. Заглушка	2
46	92990-06300	. Шайба с внутренними зубьями	2
47	EL8-48279-00	. Заглушка 2	1
48	704-48234-00	. Провод 1	1
49	704-48219-P0	. Крышка, лепестковая	1
50	704-48144-10	. Трос, стартера 2	2
51	704-48176-00	. Заглушка	1
52	704-48192-P0	. Шайба 2	1
53	704-48233-00	. Корпус 2	1
54	704-48235-00	. Провод	1
55	704-48153-00	. Вал, свободного хода	1
56	704-48166-00	. Заглушка	1
57	704-48284-P0	. Группа	1
58	704-48221-P0	. Рычаг, управления	1
59	704-48119-31	. Крышка	1
60	704-48178-10	. Трос, топливный	1
61	704-48167-01	. Заглушка	1
62	97890-05016	. Пружина, педаль	3

Рис. 37ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	704-48205-P1	Пульт дистанционного управления в сборе (ру	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48350-00	Шланг, топливный L=21F	2
3	701-48350-20	Шланг, топливный L=23F	2

Рис. 38НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	69J-45300-22-8D	Нижний узел в сборе	1
1	69J-45300-32-8D	Нижний узел в сборе	1
2	61A-45301-10-8D	Корпус, нижний	1
3	93311-83280	Уплотнительное кольцо	1
4	93332-000W1	Уплотнительное кольцо	1
5	61A-45567-00	Регулировочная шайба (T:0.10MM)	1
5	61A-45567-10	Регулировочная шайба (T:0.12MM)	1
5	61A-45567-20	Регулировочная шайба (T:0.15MM)	1
5	61A-45567-30	Регулировочная шайба (T:0.18MM)	1
5	61A-45567-40	Регулировочная шайба (T:0.30MM)	1
5	61A-45567-50	Регулировочная шайба (T:0.40MM)	1
5	61A-45567-60	Регулировочная шайба (T:0.50MM)	1
6	663-44366-00	Демпфер, уплотнение водяного вала 2	1
7	90340-08002	Прокладка, пластина	1
8	688-45341-10	Прокладка, верхняя	1
9	90430-08020	. Прокладка	2
10	61A-45376-00-94	Направляющая, демпфер уплотнения	1
11	61A-45321-01	Трубка	1
12	93210-64488	Кольцо уплотнительное	1
13	93106-09014	. Сальник	1
14	90119-06M10	Втулка, шарнир	3
15	69J-44150-00	Прокладка картера	1
16	99001-08600	Стопорное кольцо	1
17	90501-11M10	Прокладка, пластина	1
18	61A-44311-01	Крышка, корпус	1
19	61A-44322-02	. Направляющая, пластина насоса	1
20	93210-86M38	. Уплотнительное кольцо	1
21	93210-37160	. Уплотнительное кольцо	1
22	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
23	6E5-44312-00	Прокладка, крышка топливного насоса	1
24	6E5-44352-01	. Крыльчатка	1
25	90280-04M05	. Корпус, картридж	1
26	61A-45538-00	Шестерня 1	1
27	61A-45527-00	Шестерня, вал гребного винта	1
28	90201-22M01	Шланг, топливный	2
29	90206-22M19	Шланг, масляный	1
30	6G5-44323-00	Наружная пластина, картриджа	1
31	6E5-44315-A0	. Прокладка, корпус насоса	1
32	93606-12019	. Пластина, корпус насоса	2
33	90119-08M14	. Крышка, корпус насоса	4
34	61A-45331-00-9S	Крышка, корпус	1
35	93101-28M16	. Сальник	2
36	93317-330U2	Уплотнительное кольцо	1
37	61A-45587-00	Шайба регулировочная (T:0.10MM)	1
37	61A-45587-10	Шайба регулировочная (T:0.12MM)	1
38	93341-930U9	Подшипник	1
39	93210-55M14	. Уплотнительное кольцо	1
40	6E5-45344-00	Прокладка, крышка	1
41	97095-08025	. Болт	4
42	92995-08600	. . Шайба	4
43	69J-45501-00	Приводной вал в сборе	1
43	61A-45501-30	Гребной вал в сборе	1
44	6P2-45551-01	Шестерня (15T)	1
45	90201-16M00	Головка блока цилиндров	1
46	90170-16M19	Гайка	1
47	6P2-45560-00	Шестерня 1 (30T)	1
48	69J-45611-00	Головка блока цилиндров	1
49	61A-45641-02	Переключатель передач	1
50	61A-45634-01	Вал гребной	1
51	61A-45632-00	Крышка	1
52	69J-45631-00	Корпус, подшипник	1
53	61A-45633-00	Крышка подшипника	1
54	6H1-45668-00	Вал свободного хода 1	1
55	61A-45635-00	Крышка вала гребного	2
56	90201-02M00	Головка блока цилиндров	1
57	90183-02M03	Шток переключения передач	2
58	90501-10M77	Шток переключения передач	1
59	93501-04011	Насос	2
60	69J-45332-00-94	Корпус, подшипник	1
61	93306-210U0	Крышка	1
62	6P2-45571-00	Шестерня 2 (30T)	1
63	90201-31M00	Шайба опорная	1
64	61A-45577-00	Шайба регулировочная (T:0.10MM)	1
64	61A-45577-10	Шайба регулировочная (T:0.12MM)	1
64	61A-45577-20	Шайба регулировочная (T:0.15MM)	1
64	61A-45577-30	Шайба регулировочная (T:0.18MM)	1
64	61A-45577-40	Шайба регулировочная (T:0.30MM)	1
64	61A-45577-50	Шайба регулировочная (T:0.40MM)	1
64	61A-45577-60	Шайба регулировочная (T:0.50MM)	1
65	93315-43061	Прокладка	1
66	93101-30M17	. Сальник	2
67	93211-04384	. O-кольцо	2
68	90105-08049	Ступица, гребной винт	2
69	90201-08023	Крышка, толкатель	2
70	93700-09M00	Крышка	1
71	69J-45361-00-8D	Крышка, нижний корпус	1
72	97095-08020	Прокладка	2
73	92995-08600	. . Шайба	2

Рис. 39НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
2	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
3	69J-44361-00	Трубка, вода	1
3	69J-44361-10	Трубка, вода	1
4	93608-12M05	Заглушка	2
5	90119-10038	Прокладка, головка блока цилиндров	7
6	90119-10MA2	Болт с шайбой	1
6	90119-10008	Втулка гребного вала	1
7	69J-45375-00	Демпфер, сальник	1
8	61A-45214-11	Крышка, водяной насос 1	1
9	61A-45215-11	Крышка, водяной насос 2	1
10	90152-05003	Винт с потайной головкой	1
11	90185-05002	Гайка, самоконтрящаяся	1
12	61A-45371-00	Пластина антикавитации	1
13	90105-10M00	Болт, с фланцевой головкой	1
14	69J-45987-00	Прокладка 1	1
15	688-45997-01	Пружина 2	1
16	92990-18200	Шайба	1
17	90171-18M04	Гайка, колпачковая	1
18	91490-40030	Крышка, масляного насоса	1
19	6G5-45970-02-98	Гребной винт (3X15-1/4 X15 -M)	1
19	6G5-45972-02-98	Гребной винт (3X13-3/4 X21 -M)	1
19	6G5-45974-03-98	Гребной винт (3X13-3/4 X19 -M2)	1
19	6G5-45978-03-98	Гребной винт (3X13-3/4 X17 -M2)	1
19	61A-45972-00-98	Гребной винт (3X14-1/2 X21 -T)	1
19	61A-45974-00-98	Гребной винт (3X14-1/2 X19 -T)	1
19	61A-45978-00-98	Гребной винт (3X15 X17 -T)	1
19	6R4-45970-A1	Винт (3X15-1/4X19-M)	1
19	6R4-45972-A0	Гребной винт (3x14-7/8 x 21 -M)	1
19	6R4-45974-A0	Гребной винт (3x14-7/8 x 23 -M)	1
