雅马哈 F25A - F25AEL

共 35 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5ЭЛЕКТРООБОРУДОВАНИЕ 3 6Поддон картера 7Масляный насос 8Карбюратор 9КОЛЕНВАЛ И ПОРШЕНЬ 10УПРАВЛЕНИЕ 11ЦИЛИНДР И КАРТЕР 1 12ЦИЛИНДР И КАРТЕР 2 13WH спецификация) Стартер (WH)14Стартер 15РУЛЕВОЕ УПРАВЛЕНИЕ 16НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 17РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 18ГЕНЕРАТОР 19ВЕРХНИЙ КАПОТ 20КЛАПАН 21Узел гидроподъема и наклона 22ТОПЛИВНАЯ СИСТЕМА 23Топливный Бак 24WH_E спецификация) Кронштейн 1 (WH_E)25ET_EHT спецификация) Кронштейн 2 (ET_EHT)26КРОНШТЕЙН 3 27НИЖНИЙ КОЖУХ 28РЕМКОМПЛЕКТ 1 29РЕМКОМПЛЕКТ 2 30Ремонтный комплект 3 31Крепление дистанционного управления 32Узел дистанционного управления 33ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 34НИЖНИЙ КАРТЕР И ПРИВОД 1 35НИЖНИЙ КАРТЕР И ПРИВОД 2

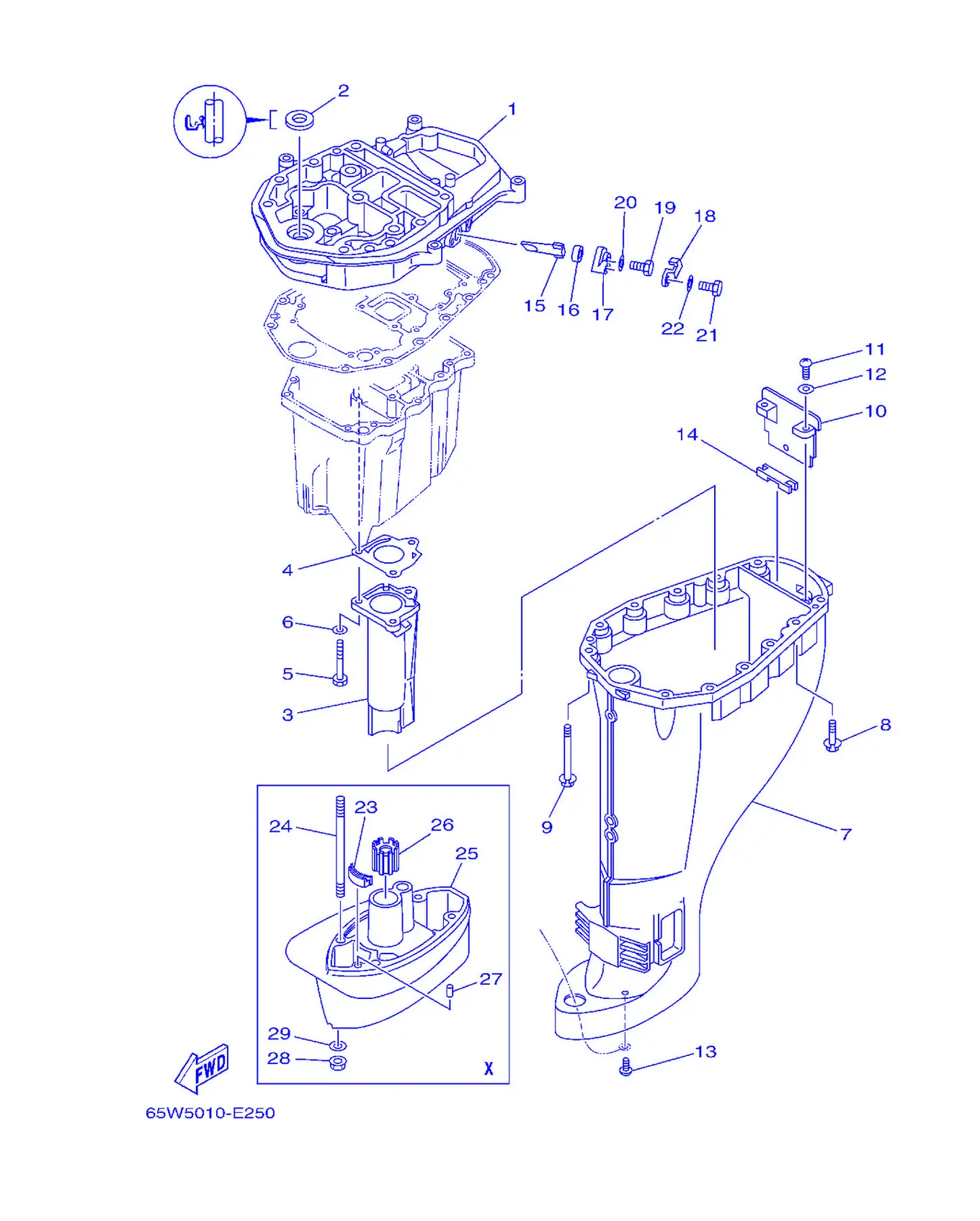

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	65W-41137-12-94	Направляющая, выпускная	1
2	93110-16004	Сальник	1
3	68U-41131-00-5B	Коллектор, выпускной 1	1
4	67C-41133-00	Прокладка, глушитель впускной 1	1
5	97075-06050	Шатун	3
6	92995-06600	. . Шайба	3
7	6D5-45111-10-4D	Корпус, верхний	1
8	90119-08M79	Болт с шайбой	4
9	90119-08M82	Болт с шайбой	8
10	65W-45151-00	Крышка, картер маховика	1
11	97880-05016	Винт с полукруглой головкой	2
12	92990-05600	. Шайба пластины	2
13	90157-06M06	Винт, с полукруглой головкой	1
14	65W-45128-00	Сальник 2	1
15	62Y-11325-00	Соединитель	1
16	66M-11328-00	Втулка	1
17	66M-11327-00-94	Соединитель	1
18	66M-12535-00	Заглушка	1
19	97095-05012	Заглушка	1
20	92995-05600	. Шайба	1
21	97013-06020	Болт	1
22	92903-06600	Шайба, пластина	1
23	61N-45375-00	Демпфер, сальник	1
24	90116-10M33	...	4
25	61N-45211-31-4D	Удлинитель	1
26	689-45318-00	Прокладка, болт	1
27	93606-11M24	Крышка, боковая	2
28	90179-10M03	Гайка	4
29	92995-10600	Шайба	4

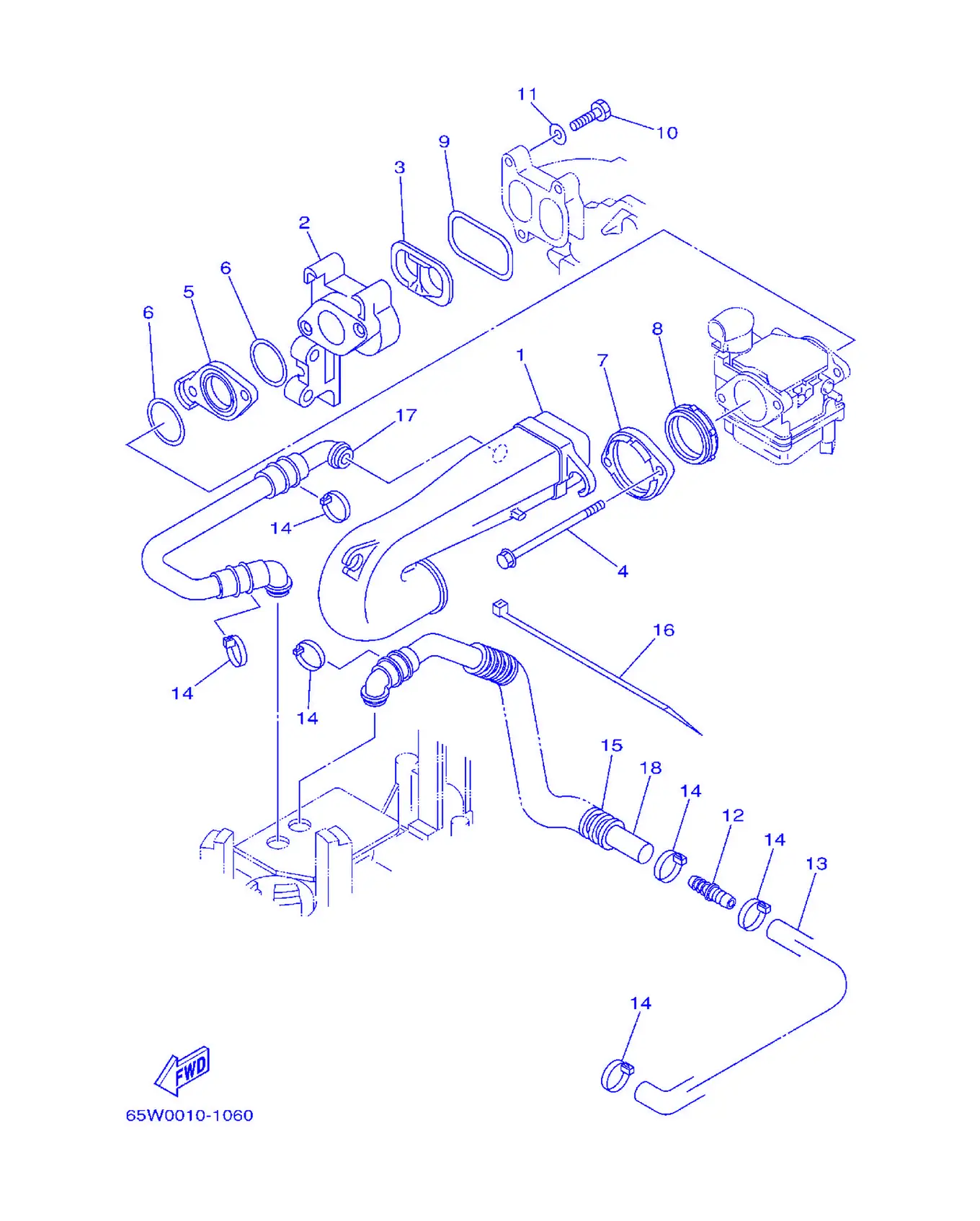

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	65W-14440-00	Глушитель в сборе, впускной	1
2	65W-13640-00	Коллектор	1
3	65W-13323-00	Вставка	1
4	65W-14496-00	Болт	2
5	65W-14271-00	Изолятор	1
6	65W-14198-00	Прокладка	2
7	65W-14262-00	Фланец	1
8	65W-14457-10	Сальник	1
9	65W-13645-00	Прокладка, коллектор 1	1
10	97095-06025	Болт	3
11	92995-06600	. . Шайба	3
12	65W-24377-00	Труба, соединительная 2	1
13	65W-15397-10	Шланг	1
14	90465-13M36	. Зажим	6
15	90446-24M54	Шланг	1
16	90465-11M52	Прокладка	1
17	65W-15370-00	Клапан вентиляции в сборе	1
18	65W-15370-10	Клапан вентиляции в сборе	1

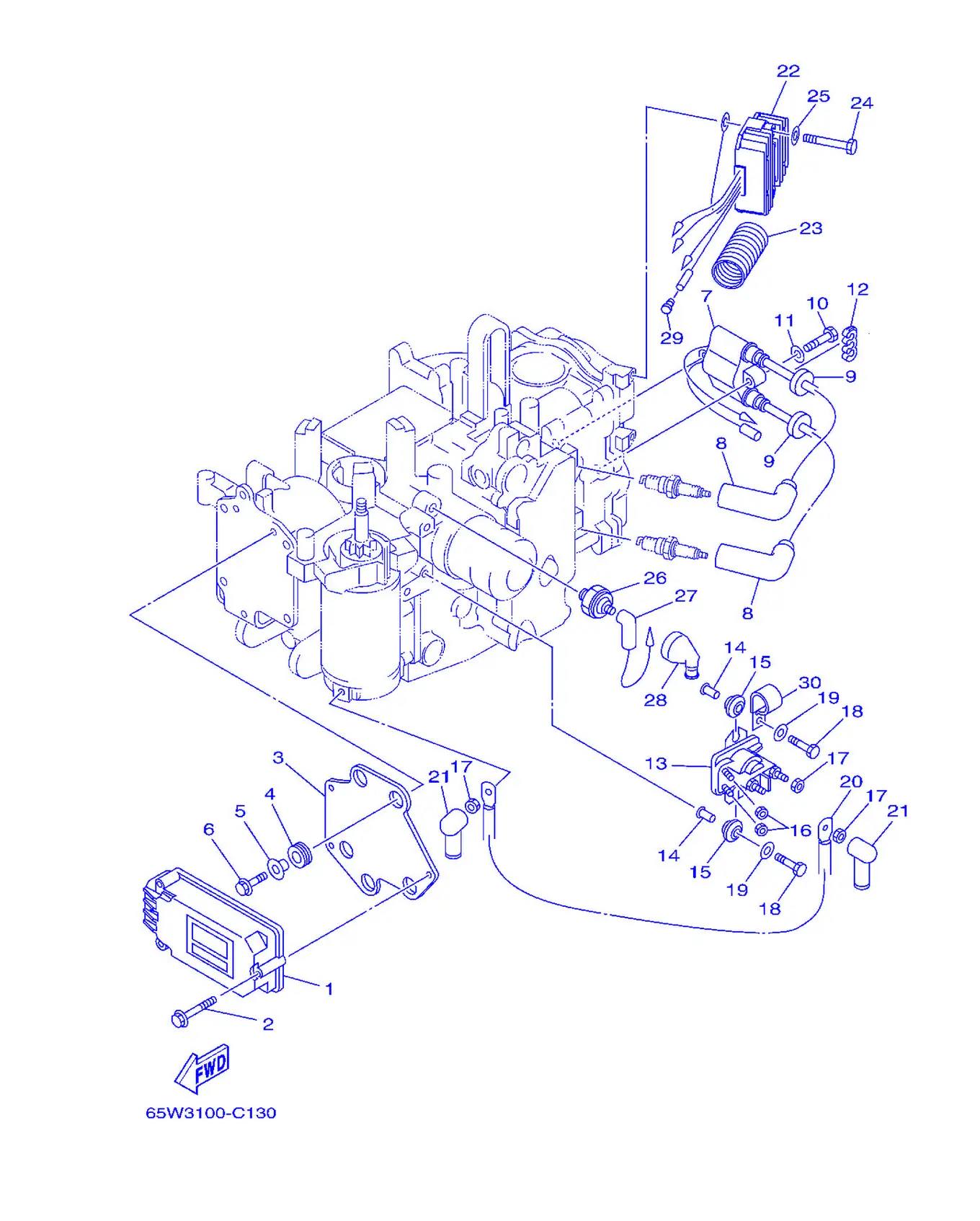

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	65W-85540-20	Блок C.D.I. в сборе	1
2	65W-8252V-00	Винт, специальный	3
3	65W-85542-00	Кронштейн	1
4	65W-85547-00	Демпфер	3
5	65W-86129-20	Втулка	3
6	65W-8252V-10	Винт, специальный	3
7	65W-85570-01	Катушка зажигания в сборе	1
8	6G8-82370-30	Колпачок свечи в сборе	2
9	90480-25161	Прокладка	2
10	97095-06030	Болт	2
11	92995-06600	. . Шайба	2
12	90464-07M05	Головка блока	1
13	65W-81941-00	Реле стартера в сборе	1
14	65W-8191C-00	Втулка	2
15	65W-81922-00	Втулка уплотнительная	2
16	65W-8182A-00	Гайка	2
17	65W-8182B-00	Гайка, специальная	3
18	97095-06025	Болт	2
19	92995-06600	. . Шайба	2
20	65W-82117-00	Провод, соединительный	1
21	6G5-82119-10	Крышка, головка блока цилиндров	2
22	65W-81960-10	Выпрямитель-регулятор	1
23	6K3-83557-00	Подпорка	1
24	97095-06040	Болт	2
25	92995-06600	. . Шайба	2
26	65W-82504-00	Датчик давления масла в сборе	1
27	65W-82127-00	Провод, соединительный 2	1
28	65W-82532-00	Колпачок	1
29	703-82119-00	Крышка, тяга рычага	1
30	65W-8339X-00	Зажим, троса	1

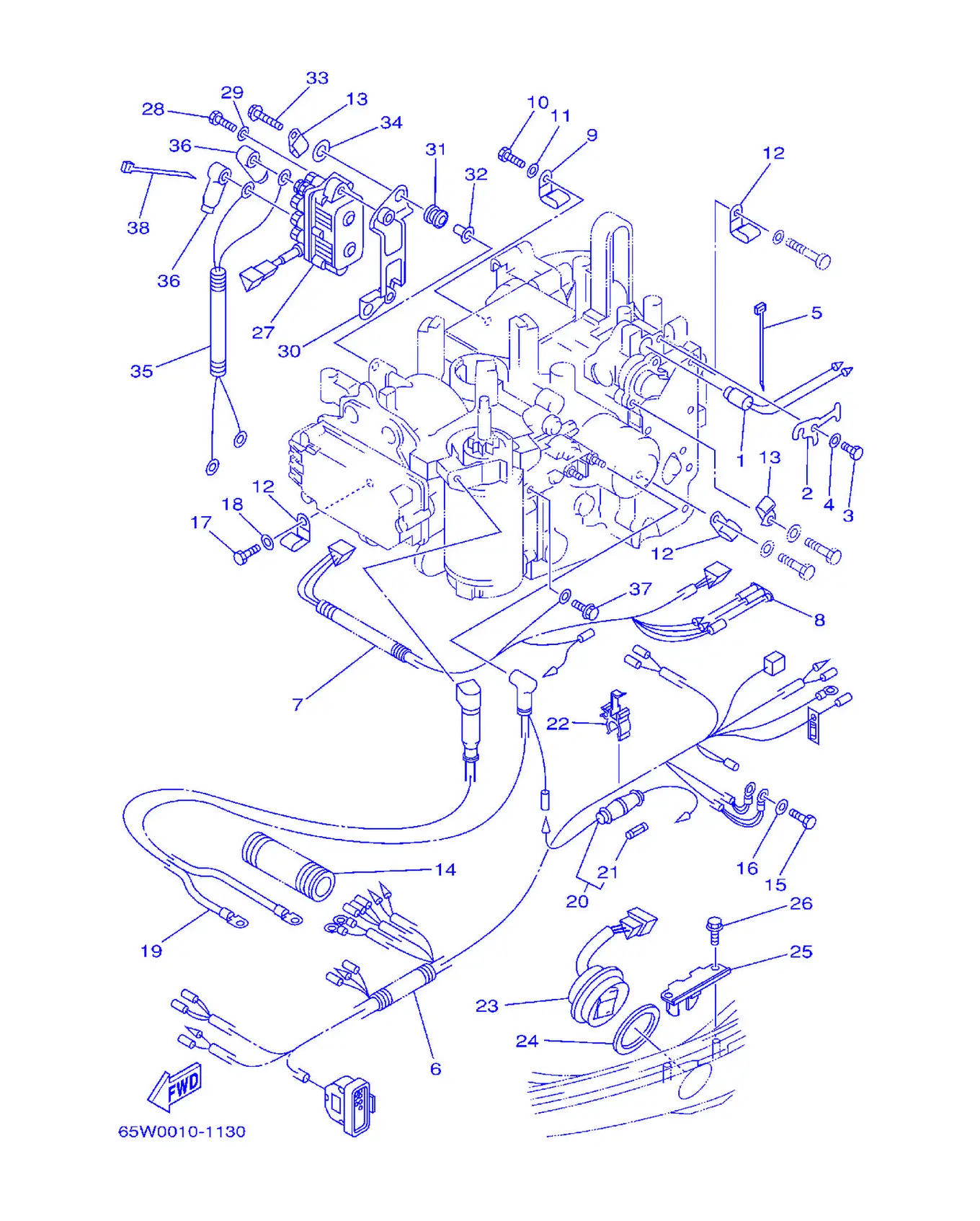

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	65W-85790-00	Датчик температуры в сборе	1
2	65W-85757-00	Фиксатор	1
3	97095-06012	Болт	1
4	92995-06600	. . Шайба	1
5	90465-11M10	Хомут	1
6	65W-82590-00	Жгут проводов в сборе	1
6	65W-82590-10	Жгут проводов в сборе (7P)	1
6	65W-82590-30	Жгут проводов в сборе (10P)	1
7	65W-81971-00	Провод, выводной	1
8	6E5-82582-00	Крышка жгута проводов	1
9	90465-08M08	Хомут	1
10	97095-06016	Болт	1
11	92995-06600	. . Шайба	1
12	90465-08M08	Хомут	3
13	90465-06M88	Хомут	2
14	6N7-83557-00	Трубка (внутр. диам. 22 мм)	1
15	97095-06016	Болт	2
16	92995-06600	. . Шайба	2
17	97095-05016	. Болт	1
18	92995-05600	. Шайба	1
19	65W-82105-J0	Жгут проводов	1
20	6G8-82150-00	Держатель предохранителя в сборе	1
21	663-82151-00	Предохранитель (12В-20А)	1
22	6G5-82152-00	Держатель, предохранитель	1
23	6H1-82563-10	Переключатель тримма и наклона в сборе	1
24	6E5-82587-00	Прокладка	1
25	62Y-83614-00	Кронштейн	1
26	90109-06M86	Пластина	2
27	61A-81950-00	Реле в сборе	1
28	97075-06020	Болт	2
29	92995-06600	. . Шайба	2
30	65W-81948-00	Кронштейн	1
31	6A0-82317-00	Держатель, идентификационная табличка	2
32	90387-06119	Втулка	2
33	95895-06030	Крышка, топливный бак	2
34	90201-12M16	Держатель троса	2
35	65W-81949-00	Провод, выводной	1
36	682-82119-01	. Крышка, провод зажигания	4
37	97575-06516	Болт с шайбой	1
38	90465-11M10	Хомут	1

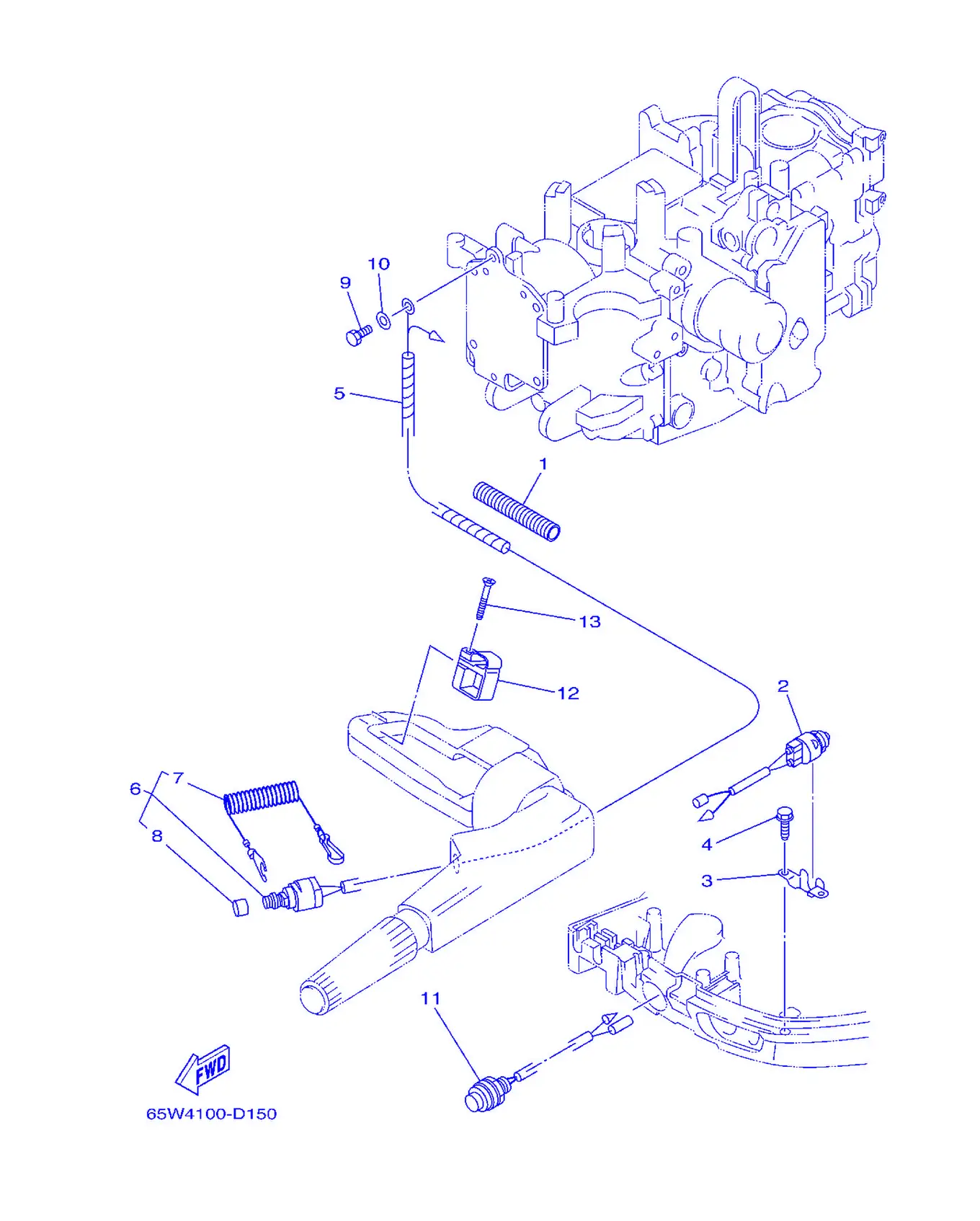

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	6N7-83557-00	Трубка (внутр. диам. 22 мм)	1
2	6H3-82540-01	Прокладка	1
3	6J8-82554-00	Кронштейн, выключатель нейтрали	1
4	90109-06M86	Пластина	2
5	90448-03002	Шланг с соединителем	1
6	65W-82575-01	Провод датчика давления масла	1
7	682-82556-00	Рычаг, стопор	1
8	689-8257Y-00	Крышка	1
9	97095-06012	Болт	1
10	92995-06600	. . Шайба	1
11	65W-81870-00	Прокладка головки блока цилиндров	1
12	65W-82594-00	Хомут	1
13	90161-06M00	Винт самонарезающий	1

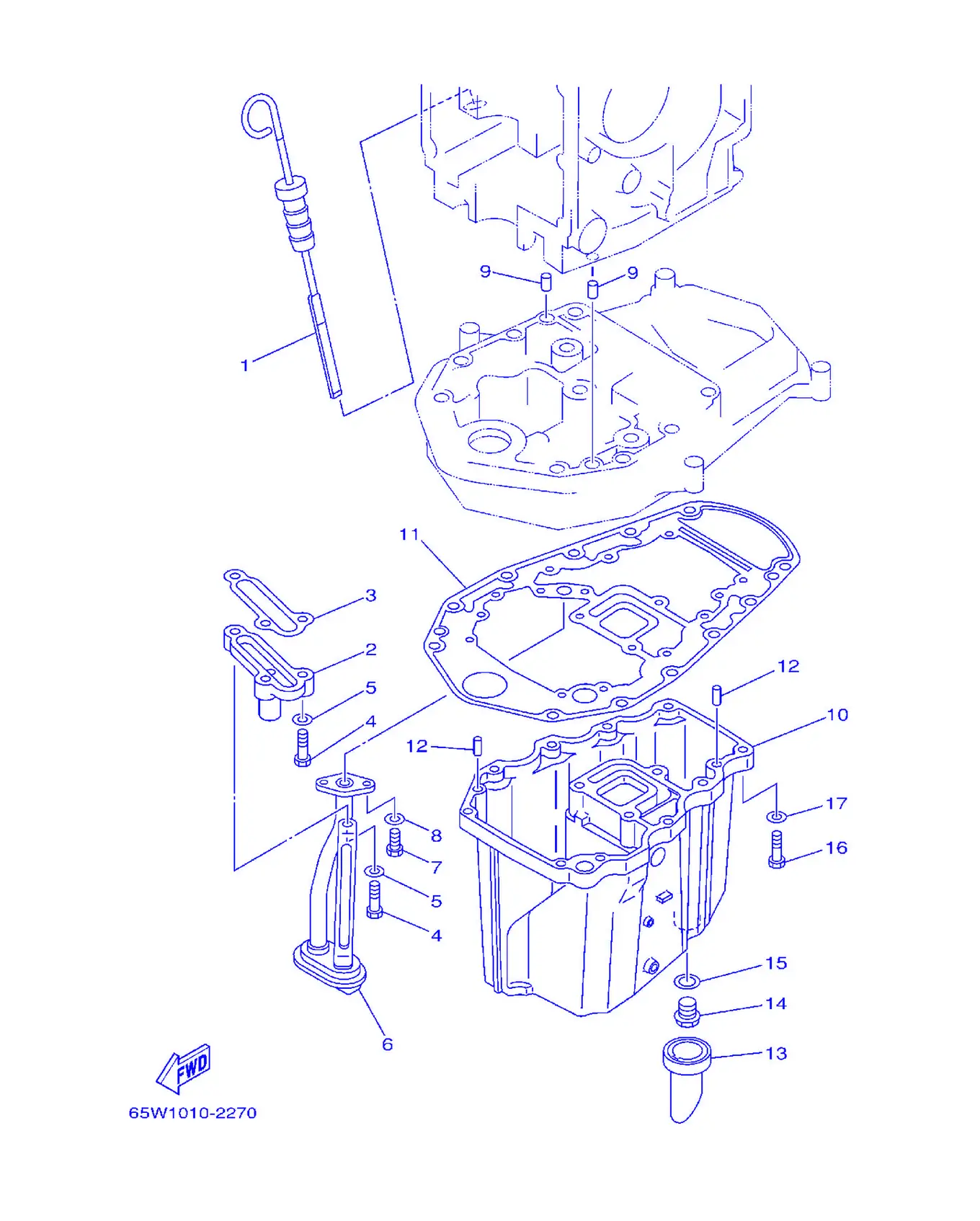

Рис. 6Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	65W-15362-01	Пробка, уровень масла	1
2	62Y-11575-00	Перепускной клапан в сборе	1
3	62Y-13475-00	Прокладка	1
4	97013-06025	. Болт	3
5	92903-06600	Шайба, пластина	3
6	65W-13411-00	Сетка, маслозаборник	1
7	97013-06016	Болт	2
8	92903-06600	Шайба, пластина	2
9	93608-12M05	Заглушка	2
10	65W-15311-02-5B	Масляный поддон	1
11	69W-15312-00	Прокладка, крышка	1
12	93606-12019	. Пластина, корпус насоса	4
13	65W-15316-00	Демпфер 1	1
14	90340-14M06	Крышка, глушитель впуска	1
15	90430-14M09	Прокладка	1
16	97075-06025	Болт	10
17	92995-06600	. . Шайба	10

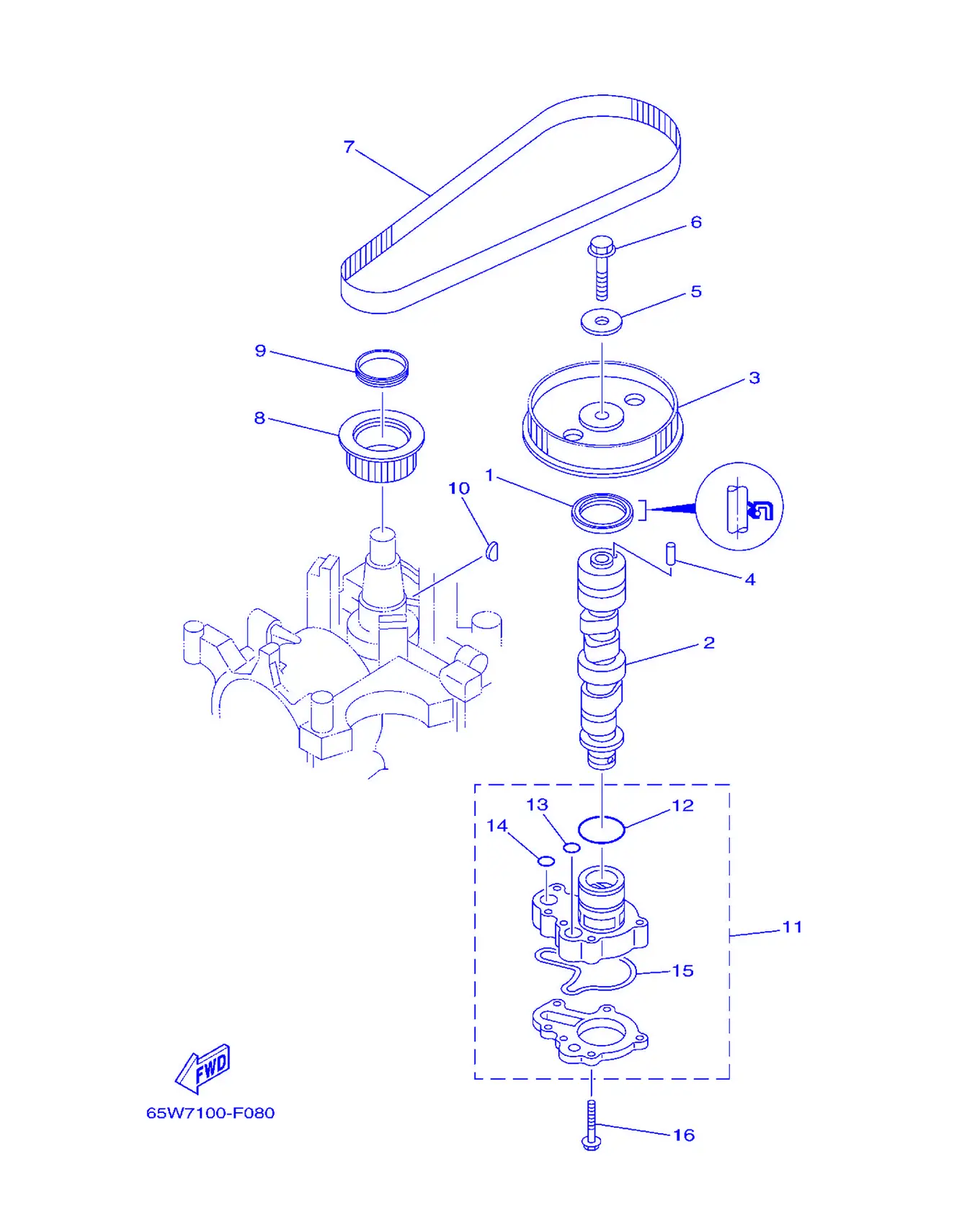

Рис. 7Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	93102-37M40	Сальник	1
2	65W-12171-01	Распредвал 1	1
2	65W-12170-20	Распредвал в сборе 1	1
3	65W-11537-01	Шестерня, ведомая	1
4	93605-14143	Крышка, головка	1
5	90201-10M06	Шайба, пластина	1
6	95895-10040	Болт, фланцевый	1
7	65W-46241-00	Ремень V-образный	1
8	65W-11536-10	Шестерня, ведущая	1
9	65W-11476-00	Пружина	1
10	90280-04M06	Шпонка	1
11	65W-13300-00	Масляный насос в сборе	1
12	93210-33MH2	Кольцо уплотнительное	1
13	93210-12MG9	Кольцо уплотнительное	1
14	93210-14515	Кольцо уплотнительное	1
15	62Y-13142-00	Прокладка	1
16	90119-06MA5	Табличка, предупреждающая	4

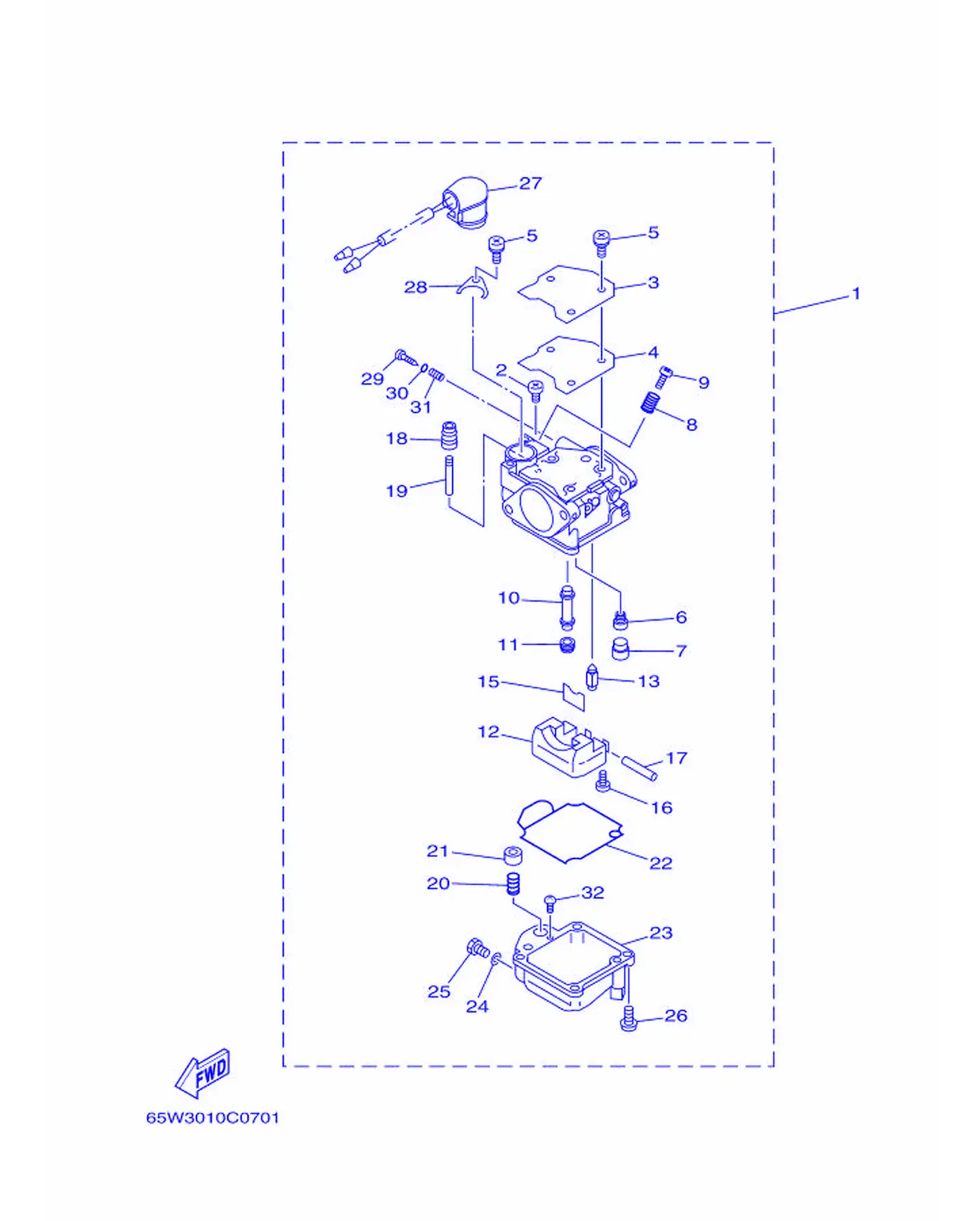

Рис. 8Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	65W-14901-01	Карбюратор в сборе 1	1
1	65W-14901-11	Карбюратор в сборе 1	1
2	98580-04006	Пружина, тяга	1
3	65W-14572-00	Картер	1
4	65W-14126-10	Сальник	1
5	97803-04010	. Винт, с полукруглой головкой	4
6	676-14948-07	Жиклер (#50)	1
7	679-14966-00	. Поплавок	1
8	90501-10326	. Игла, клапан подачи топлива	1
9	63V-14523-00	. Игла, поплавок	1
10	65W-14947-00	Жиклер, игольчатый	1
11	65W-14943-80	Жиклер, главный (#112)	1
12	63V-14985-00	. Поплавок	1
13	6AH-14546-00	Вал, ведущая шестерня	1
15	663-14159-00	. Зажим	1
16	98580-04008	. ...	1
17	6H4-14548-00	. ...	1
18	65W-14373-01	Крышка, плунжер	1
19	65W-14379-00	Пружина, возвратная	1
20	65W-14335-00	Поршень, кольцо	1
21	65W-14371-00	Направляющая, возвратная	1
22	65W-14384-00	Прокладка, крышка корпуса	1
23	65W-14980-00	Корпус, поплавковая камера	1
23	65W-14980-20	Корпус, поплавковая камера	1
24	65W-14398-00	. ...	1
25	65W-14992-00	Прокладка, топливная	1
26	97980-04114	. Заглушка, ...	4
27	65W-14380-00	Стартер ручной в сборе	1
27	65W-14380-20	Стартер ручной в сборе	1
28	65W-14346-00	Клапан	1
29	67C-14923-00	Винт, регулировочный	1
30	67C-14397-00	Кольцо уплотнительное	1
31	67C-14555-00	Поршень	1
32	67C-14567-00	Крышка	1

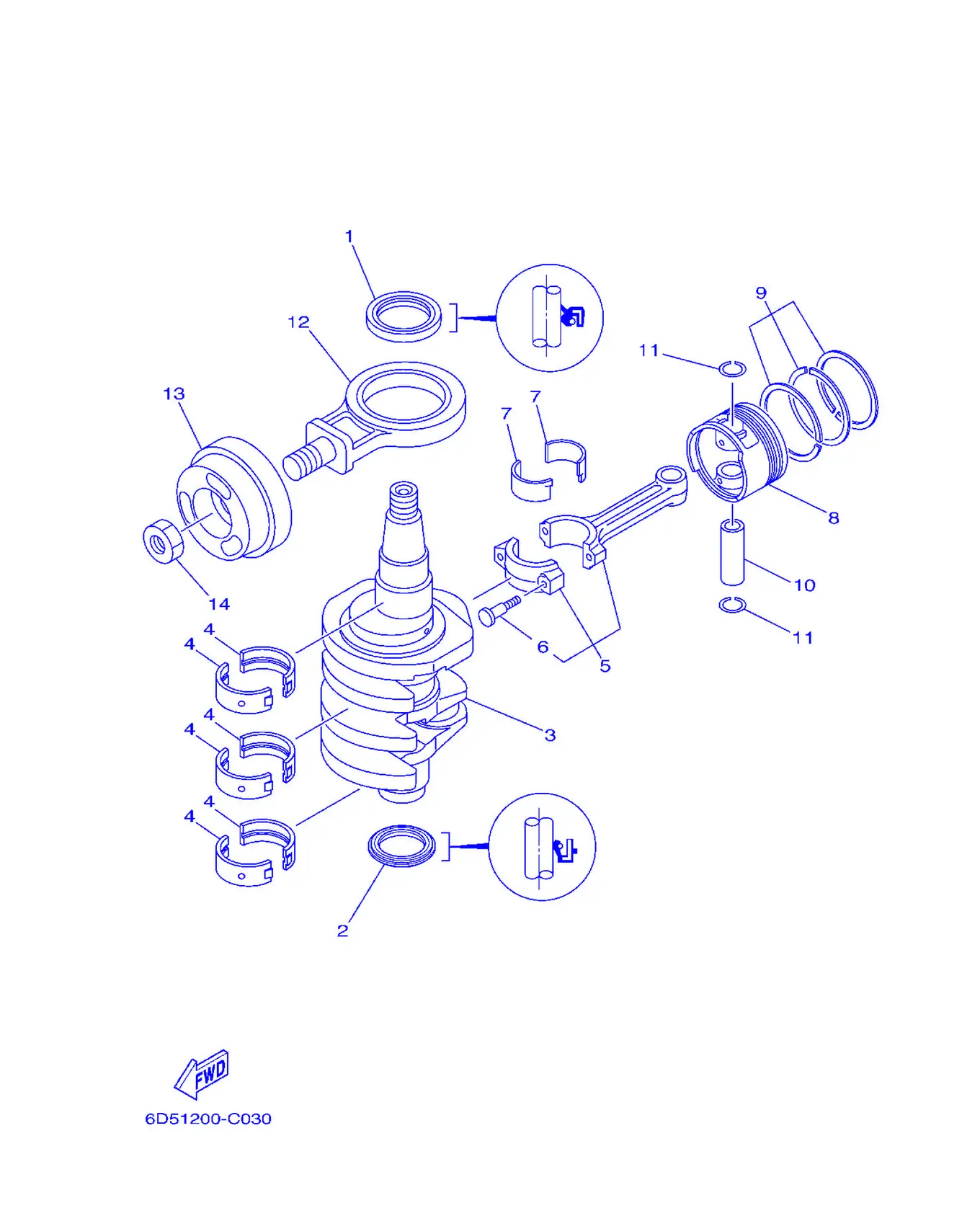

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	93102-43004	Сальник	1
2	93101-35002	Сальник	1
3	65W-11411-01	Коленчатый вал	1
4	62Y-11416-00	Вкладыш, коленчатый вал	6
4	62Y-11416-10	Вкладыш, коленчатый вал	6
4	62Y-11416-20	Вкладыш, коленчатый вал	6
5	62Y-11650-20	Шатун в сборе	2
6	62Y-11654-00	Болт, шатун	2
7	62Y-11656-00	Вкладыш, шатун	4
7	62Y-11656-10	Вкладыш, шатун	4
7	62Y-11656-20	Вкладыш, шатун	4
8	65W-11631-00-96	Поршень (STD)	2
8	65W-11635-00	Поршень (0.25MM O/S)	2
8	65W-11636-00	Поршень (0.50MM O/S)	2
9	68U-11603-00	Комплект поршневых колец (STD)	2
10	62Y-11633-00	Головка, крышка	2
11	93450-17129	Стопорное кольцо	4
12	65W-11665-00	Шатун в сборе, балансир	1
13	65W-11642-11	Поршень, балансир	1
14	90170-20137	Гайка	1

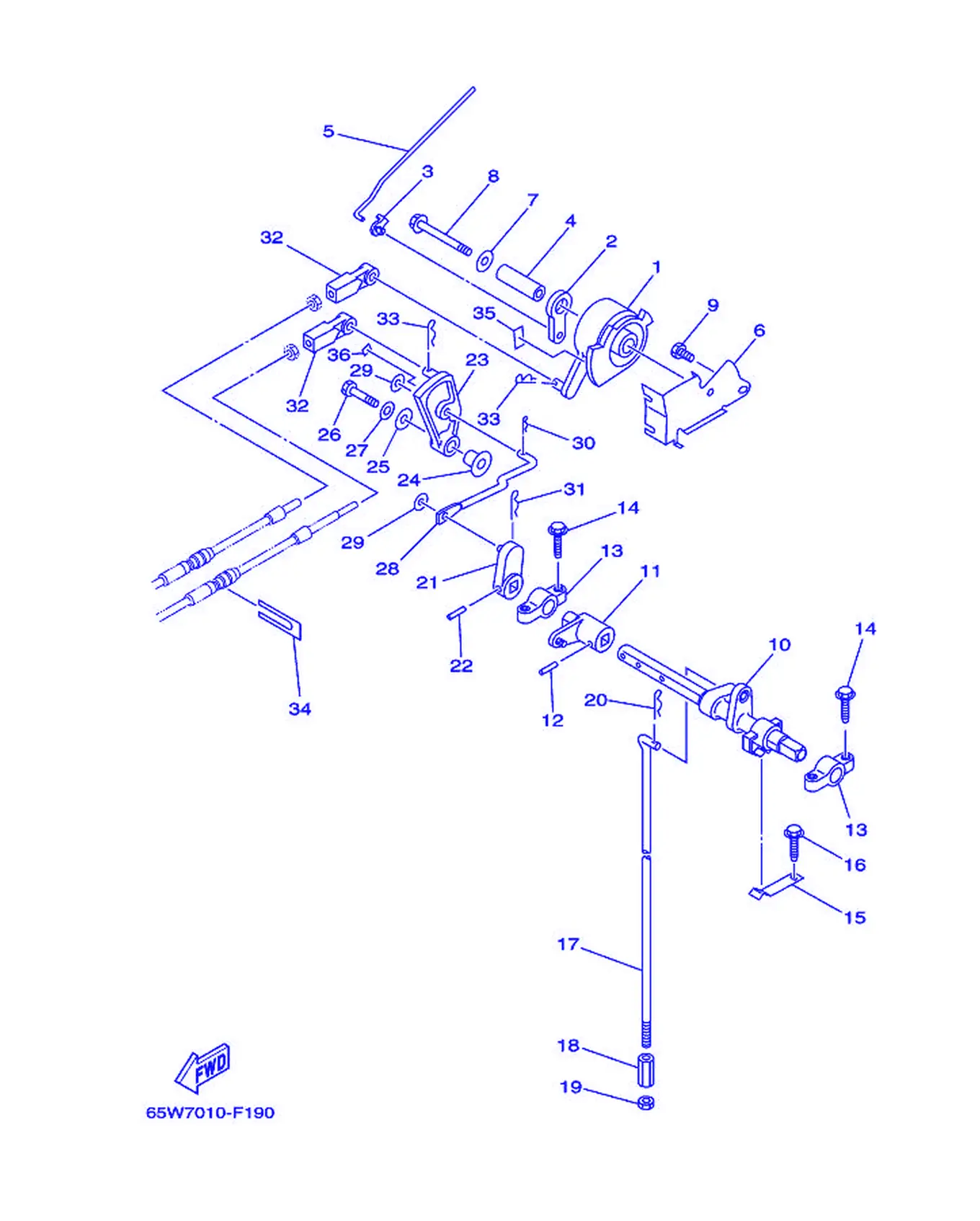

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	65W-41638-00	Шкив	1
2	65W-41283-00	Крышка, топливный	1
3	661-41262-02	Соединение, рычаг подсоса	1
4	90387-06064	Втулка	1
5	65W-41211-00	Тяга, дроссель	1
6	65W-14497-01	Кронштейн, трос дросселя	1
7	90201-06M31	. Головка, трубка-держатель	1
8	97595-06555	Болт с шайбой	1
9	97095-06010	. Болт	1
10	65W-44121-00	Рычаг тяги переключения передач	1
11	65W-44122-00	Втулка, рычаг тяги переключения	1
12	90254-03M05	Коленчатый вал в сборе	1
13	6F5-41662-00	Кронштейн 2	2
14	90109-06M81	. Болт	4
15	65W-44116-00	Поршень	1
16	90109-06M86	Пластина	1
17	65W-44143-10	Тяга, переключение	1
18	90170-06015	Гайка	1
19	95380-06700	Гайка	1
20	90468-18008	Стопор	1
21	65W-44142-00	. Соединение	1
22	90254-03M05	Коленчатый вал в сборе	1
23	65W-44125-00	. Рычаг, тяга переключения передач	1
24	90387-06M29	Втулка	1
25	90201-06M31	. Головка, трубка-держатель	1
26	97095-06025	Болт	1
27	92995-06600	. . Шайба	1
28	65W-44192-00	Соединение, тяга 1	1
29	90201-05M06	. Головка, порошковый	2
30	90468-10005	Прокладка	1
31	90468-18008	Стопор	1
32	663-48344-00	Наконечник троса, дистанционное управление	2
33	90468-18008	Стопор	2
34	6H3-48538-00	Зажим троса 1	1
35	6E5-42137-10	Указатель дроссельной заслонки	1
36	6F5-44191-01	Указатель переключения передач	1

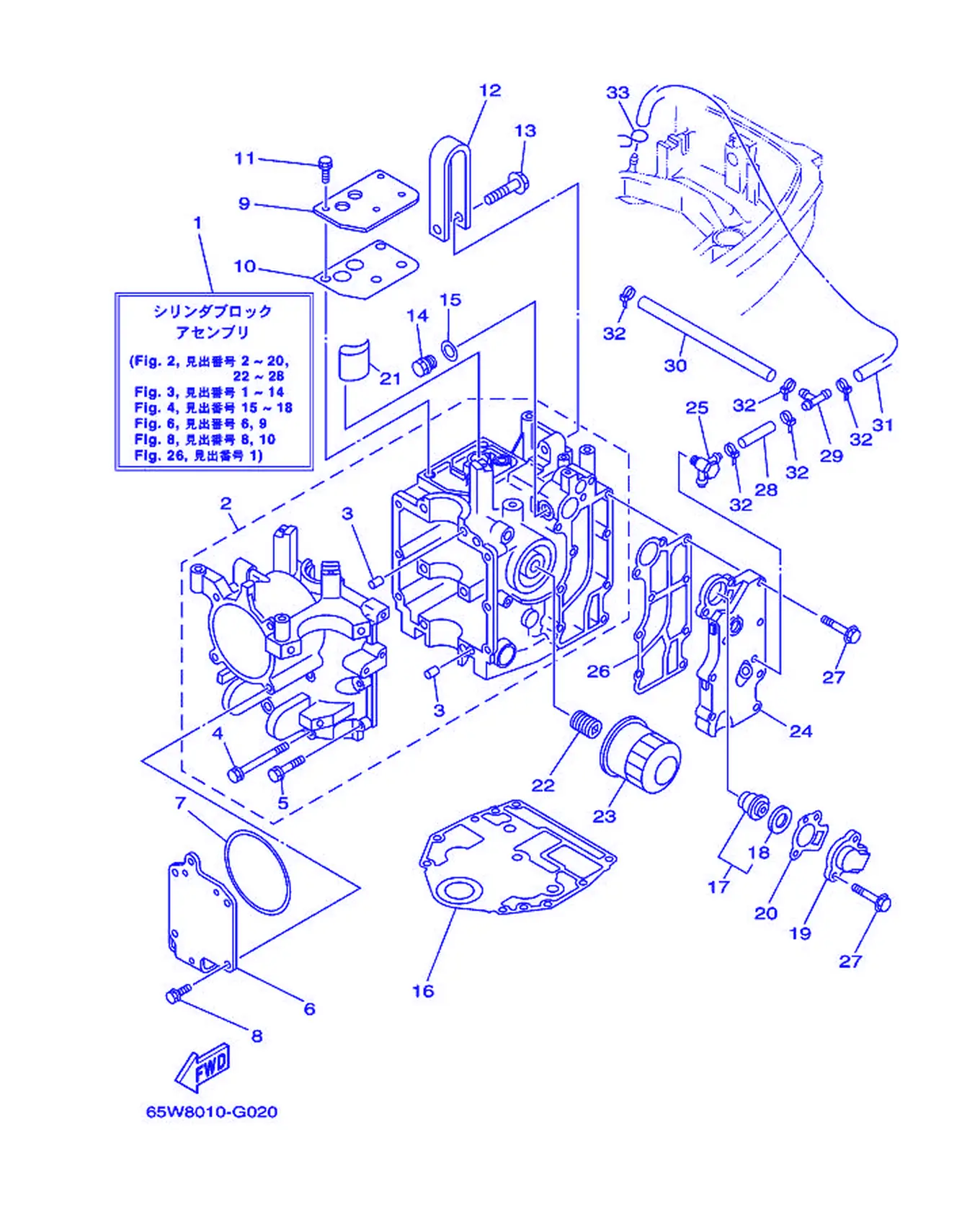

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	65W-W009B-12-1S	Блок цилиндров в сборе	1
2	65W-15100-11-1S	Картер в сборе	1
3	99530-08012	. Подшипник коленвала	2
4	90119-08M01	Болт с шайбой	6
5	90119-06MA5	Табличка, предупреждающая	6
6	65W-15121-01	Картер 2	1
7	65W-15663-00	Сальник	1
8	65W-12228-00	Болт	4
9	65W-11168-01	Крышка, сапун	1
10	65W-11169-01	Прокладка, крышка сапуна	1
11	65W-12228-00	Болт	4
12	65W-11119-00	Кронштейн, двигатель	1
13	90105-08M87	Крышка, топливная	1
14	90340-14M06	Крышка, глушитель впуска	1
15	90430-14115	Прокладка	1
16	65W-11351-10	Прокладка, цилиндр	1
17	6G8-12411-03	Термостат	1
18	688-12412-00	. Уплотнение, термостат	1
19	6H3-12413-00-1S	Крышка термостата	1
20	62Y-12414-00	Прокладка, крышка	1
21	65W-13286-00	Фильтр	1
22	90401-20M00	Болт, соединительный	1
23	5GH-13440-00	Элемент в сборе, масляный фильтр	1
24	65W-41113-10-1S	Наружная крышка, выпуск	1
25	62Y-11372-01	Штуцер, шланг	1
26	65W-41114-01	Прокладка, наружная крышка выпуска	1
27	90119-06MA5	Табличка, предупреждающая	9
28	90445-09068	Гайка (L110)	1
29	688-24378-00	Шланг, топливный 3	1
30	90445-09095	Шланг (L215)	1
31	90445-09104	Шланг (L300)	1
32	90465-11M10	Хомут	5
33	90467-08004	Зажим	1

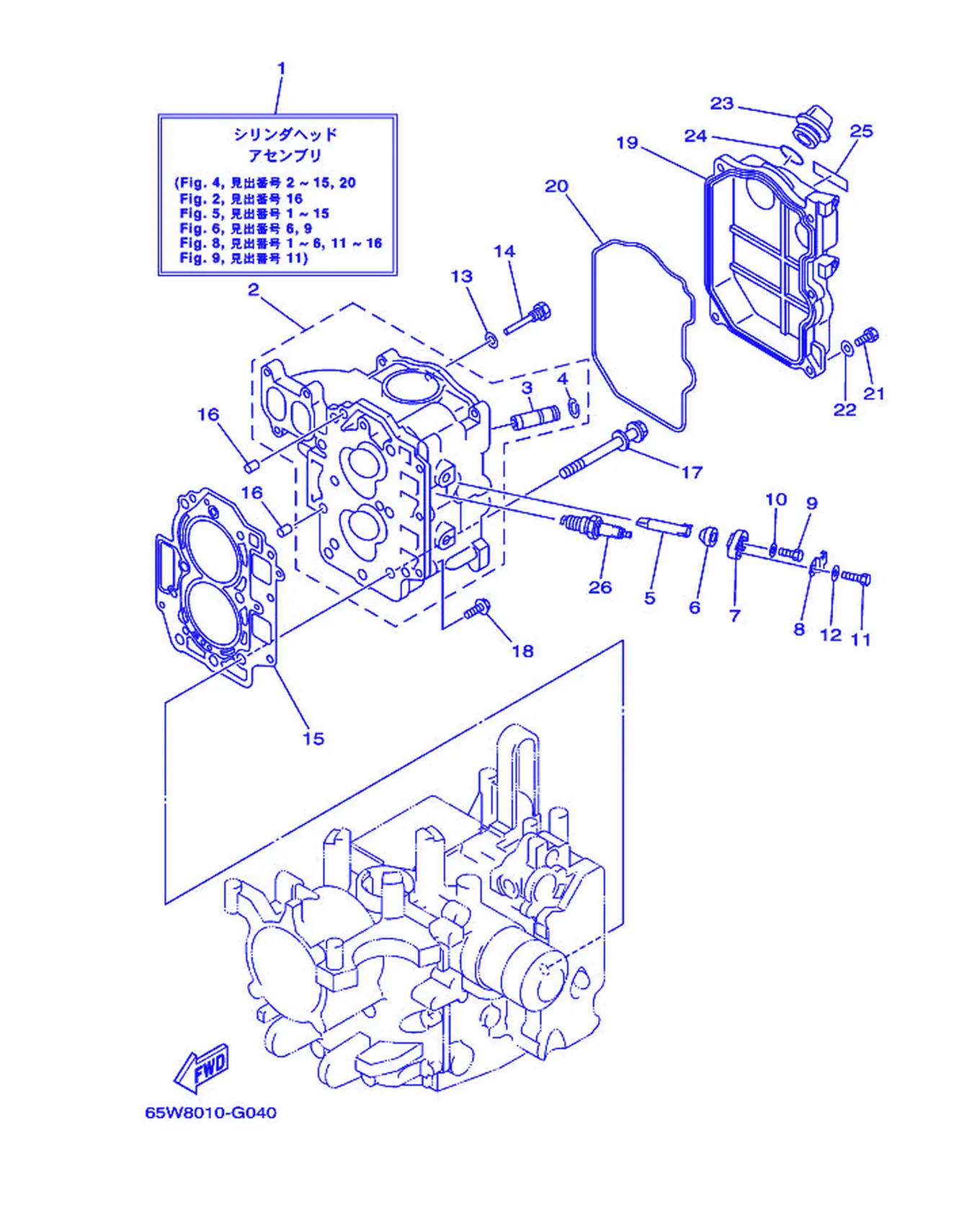

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	65W-W009A-16-1S	Головка цилиндра в сборе	1
2	65W-11111-20-1S	Головка, цилиндр 1	1
3	62Y-11133-30	Направляющая, клапан 1	4
4	93450-09M01	Стопорное кольцо	4
5	62Y-11325-00	Соединитель	2
6	66M-11328-00	Втулка	2
7	66M-11327-00-94	Соединитель	2
8	66M-12535-00	Заглушка	2
9	97095-05012	Заглушка	2
10	92995-05600	. Шайба	2
11	97095-06020	Болт с шайбой	2
12	92995-06600	. . Шайба	2
13	90430-06014	Прокладка	1
14	90109-06M65	Табличка	1
15	65W-11181-30	Прокладка, головка цилиндра 1	1
16	99530-08012	. Подшипник коленвала	2
17	90119-09M00	Болт с шайбой	6
18	90119-06MA3	Табличка, идентификационная	3
19	65W-11191-00-1S	Крышка, головка цилиндра 1	1
20	65W-11356-00	Сальник, цилиндр 2	1
21	97095-06020	Болт с шайбой	5
22	92995-06600	. . Шайба	5
23	6G8-15363-00	Поплавок, крышка	1
24	93210-24M79	. O-образное кольцо	1
25	62Y-12138-00	Метка, капот	1
26	94703-00375	Свеча зажигания (NGK DPR6EA-9)	2

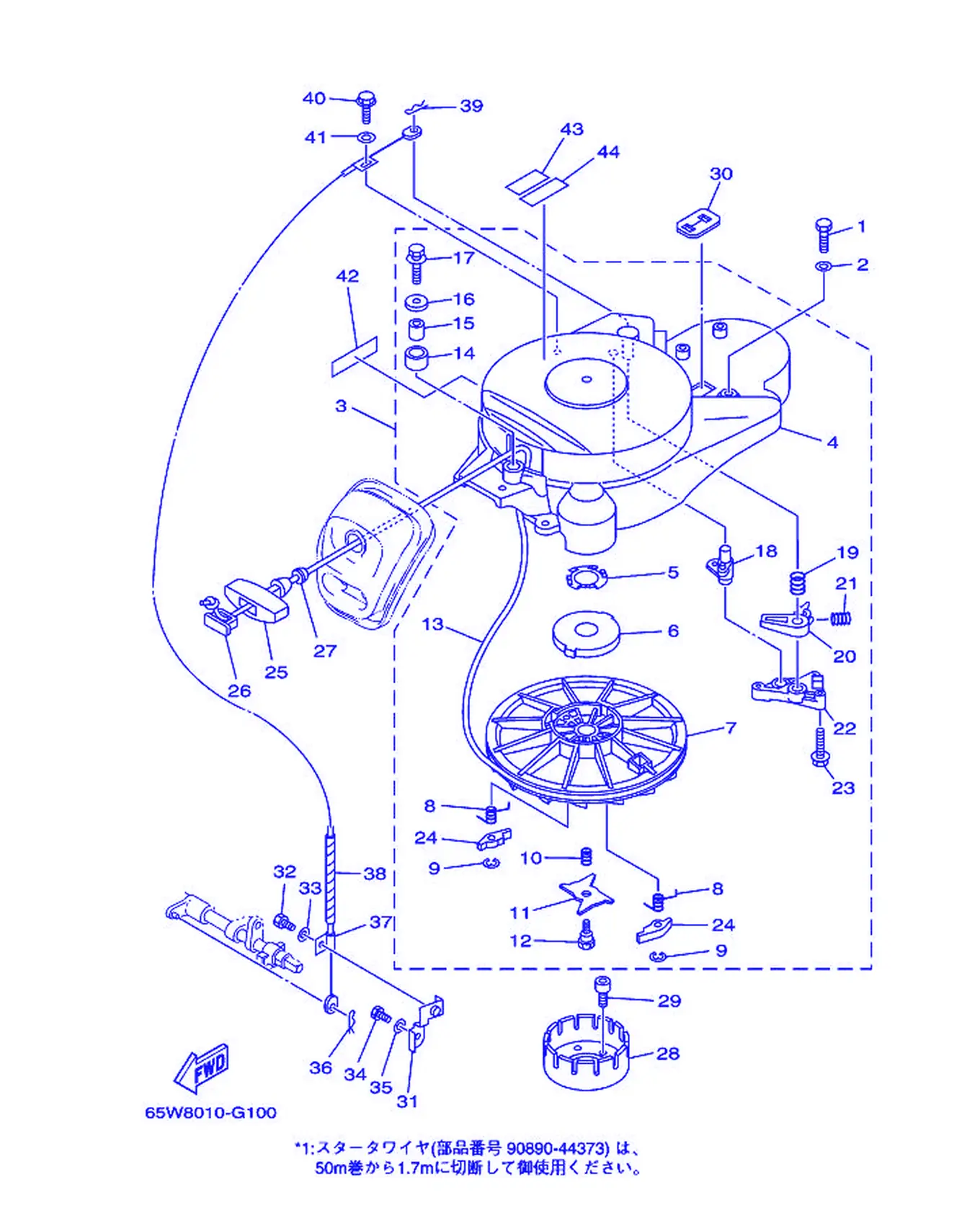

Рис. 13WH спецификация) Стартер (WH) WH规格) Starter (WH)

REF	Номер детали	Наименование	Кол-во
1	97095-06025	Болт	4
2	92995-06600	. . Шайба	4
3	65W-W1571-20	Стартер в сборе	1
4	65W-15711-20	Корпус, стартер	1
5	65W-15732-00	Шайба, волнистая 1	1
6	65W-15713-00	Пружина, стартер	1
7	65W-15714-01	Барабан, шкив	1
8	65W-15734-00	Пружина, возвратная	2
9	65W-15744-00	Стопорное кольцо	2
10	65W-15715-00	Пружина, фрикционная	1
11	65W-15716-00	Пластина, приводная	1
12	65W-15793-00	Винт	1
14	65W-15752-00	Ролик, трос	1
15	65W-15753-00	Втулка	1
16	65W-15791-00	Шайба, стопорная	1
17	65W-15481-00	Болт 1	1
18	65W-15735-01	Направляющая, кулачок	1
19	65W-15767-01	Пружина	1
20	65W-15794-00	Стопор	1
21	65W-15784-00	Пружина, возвратная	1
22	65W-15414-00	Крышка 1	1
23	65W-15768-00	Болт	3
24	65W-15741-10	Собачка, приводная	2
25	689-15755-01	Рукоятка стартера	1
26	6F5-15779-02	Направляющая	1
27	6A0-15789-00	. Демпфер	1
28	65W-15723-10	Шкив, стартер	1
29	90110-08M03	Болт с шестигранной головкой	3
30	65W-81639-10	Пластина крепления якоря	1
31	65W-15774-00	Кронштейн 4	1
32	97095-06012	Болт	1
33	92995-06600	. . Шайба	1
34	97095-06012	Болт	1
35	92995-06600	. . Шайба	1
36	90468-18008	Стопор	1
37	65W-15770-20	Трос стартера в сборе	1
38	90446-06M90	Шланг (L120)	1
39	90468-10005	Прокладка	1
40	65W-15482-20	Болт 2	1
41	65W-15726-00	Шайба плоская	1
42	65W-13437-02	Метка коррозии	1
43	6AH-81995-00	Табличка предупреждающая	1
44	6AH-81994-00	Табличка, предупреждающая	1

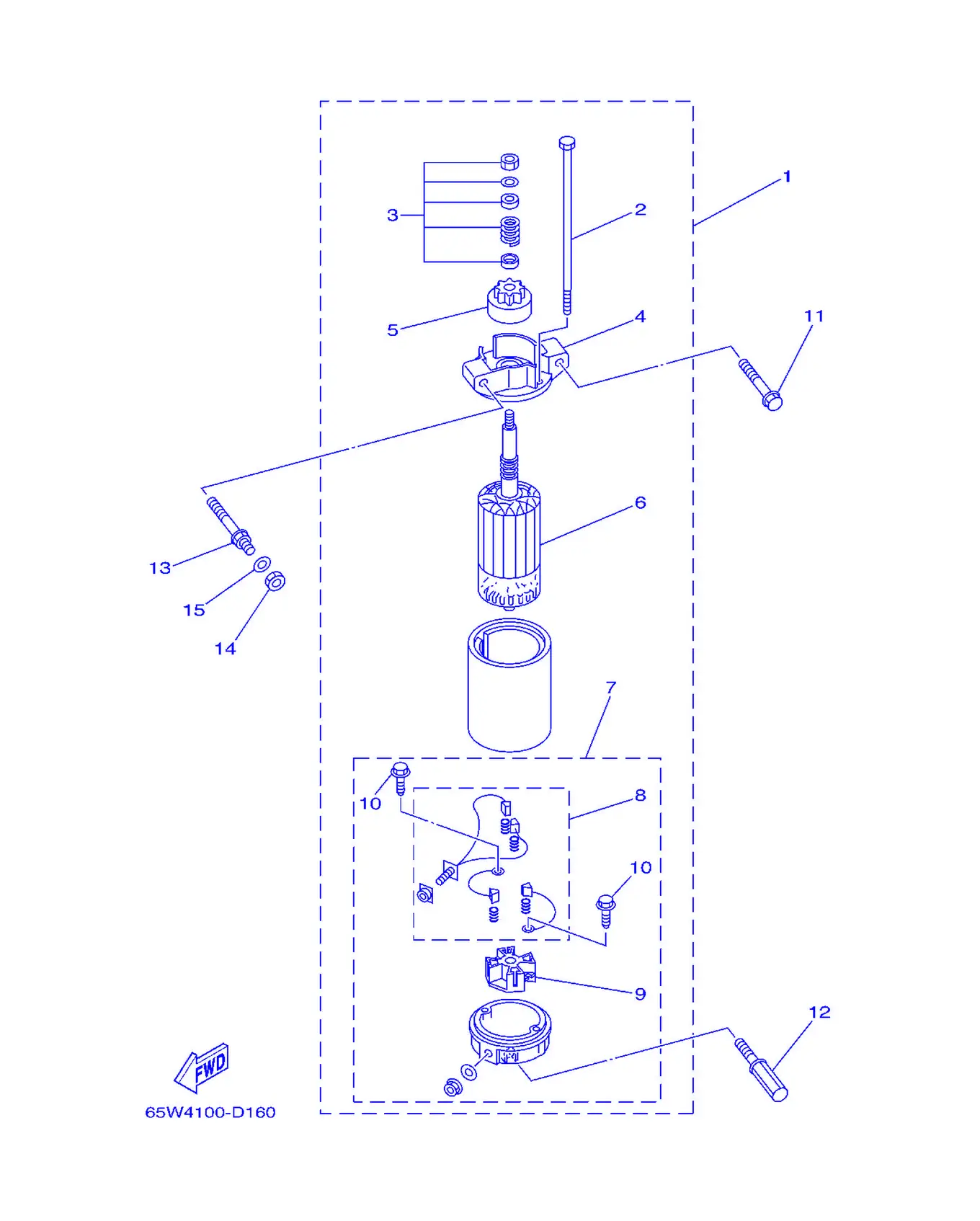

Рис. 14Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	65W-81800-03	Стартер в сборе	1
2	65W-81826-00	. Болт	2
3	65W-81857-03	Фиксатор	1
4	65W-81830-00	Передний кронштейн в сборе	1
5	65W-81807-00	. Редуктор стартера в сборе	1
6	65W-81850-02	Якорь в сборе	1
7	65W-81820-00	Задний кронштейн в сборе	1
8	65W-81801-00	. . Щеточный комплект	1
9	65W-81840-00	. . Щеткодержатель в сборе	1
10	65W-8182S-00	. . Винт	2
11	90119-08M39	Болт с шайбой	1
12	90109-08M77	Болт	1
13	90109-08M78	Болт	1
14	95380-08700	Гайка	1
15	92990-08600	. . Прокладка, крышка	2

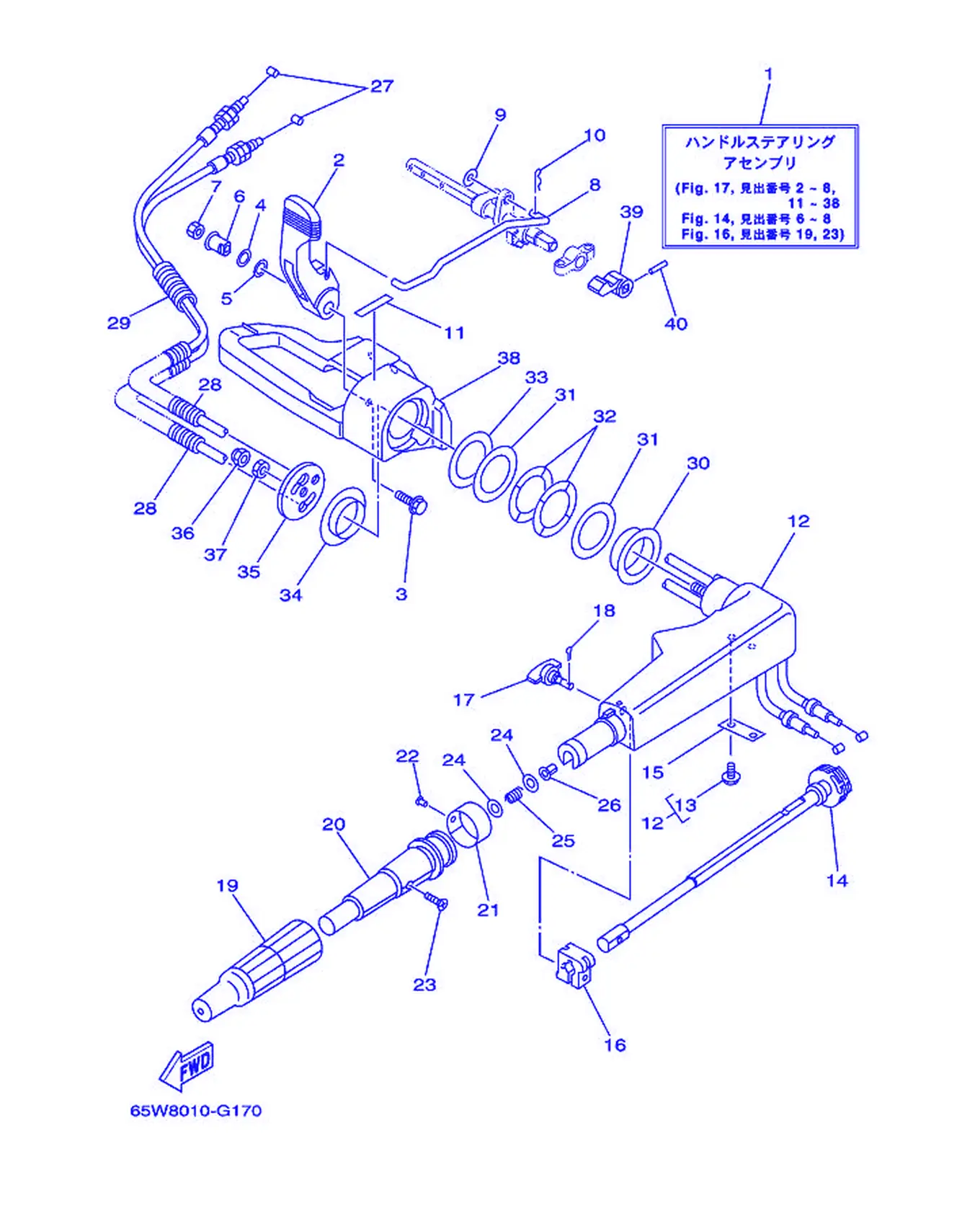

Рис. 15РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	65W-W0084-01-4D	Рулевое управление в сборе	1
2	65W-44111-00	Рукоятка переключения передач	1
3	90119-06M85	Болт с шайбой	1
4	90206-12M00	Болт	1
5	90201-12M07	Трос, подача топлива	1
6	65W-42123-00	Болт соединения рукоятки	1
7	95380-06600	Тяга, соединительная	1
8	65W-44124-00	Тяга переключения передач	1
9	92990-06200	. . Пружина, толкатель	1
10	90468-18008	Стопор	1
11	6E0-44191-11	Указатель переключения передач	1
12	65W-42101-01-4D	Рукоятка, рулевое управление	1
13	90109-06M86	Пластина	2
14	65W-42138-00	Трос, топливный	1
15	65W-42159-00	Кронштейн	1
16	6G1-42126-00	Топливный шланг, крышка топливного бака	1
17	65W-42125-00	Направляющая, трос дистанционного управления	1
18	91490-16010	Заглушка, поворотный	1
19	66M-42177-00	Резиновая накладка, рукоятка	1
20	66M-42119-00	Рукоятка, рулевое колесо	1
21	6J0-42137-00	Индикатор дросселя	1
22	90269-02M09	Заклепка	1
23	90149-05M13	Винт	1
24	90201-10M02	. Прокладка, глушитель	2
25	90501-23215	Стопорное устройство	1
26	90386-08032	Проставка	1
27	65W-26311-00	Трос дроссельной заслонки 1	2
28	90446-10M86	Шланг (L140)	2
29	90446-14M88	Шланг	1
30	90386-40MA0	Втулка	1
31	90201-43M00	Прокладка, топливная	2
32	90206-43M22	Прокладка, крышка	2
33	90202-43M57	Прокладка, топливная	1
34	90386-40M99	Прокладка	1
35	65W-42131-01	Держатель, тросовый	1
36	95780-10300	Гнездо, втулка	1
37	95380-10700	Гайка	1
38	65W-42121-01-4D	Кронштейн, крепление	1
39	65W-44173-01	Рычаг управления переключением передач	1
40	90254-03M05	Коленчатый вал в сборе	1

Рис. 16НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	65W-61350-00	Стакипибегогегидакизезосонобедакозода	1
2	65W-61351-00	Пузода, стакипибегогепибего	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	90101-09M01	. Табличка с инструкцией	1
8	90201-10M63	Пружина, крышка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

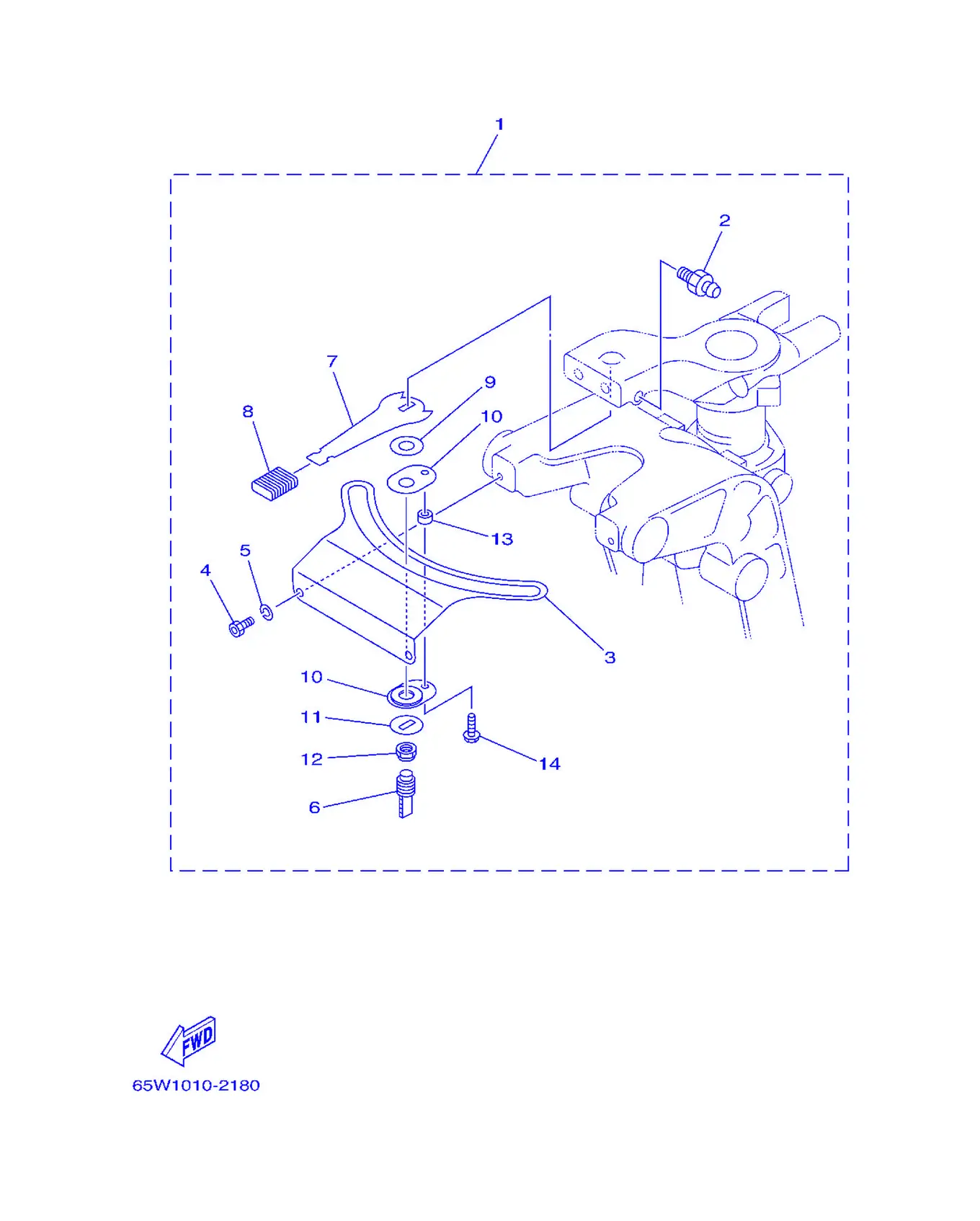

Рис. 17РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	65W-42508-00	Узел регулировки трения рулевого управления	1
2	93700-06M03	Пластина стопорная	1
3	65W-42527-00	. Топливная трубка	1
4	90109-06M88	. Прокладка	2
5	92990-06100	Прокладка, стопор	2
6	65W-42562-00	. Держатель топливного шланга	1
7	65W-42561-00	. Заглушка	1
8	689-43633-00	Гайка, стопорная	1
9	90202-10M56	. Прокладка, топливная	1
10	65W-42528-00	. Топливная трубка	2
11	90209-10M26	. Шайба	1
12	90185-10M14	. Крышка, корпус насоса	1
13	90387-05M11	. Втулка	1
14	90109-05M89	. Прокладка	1

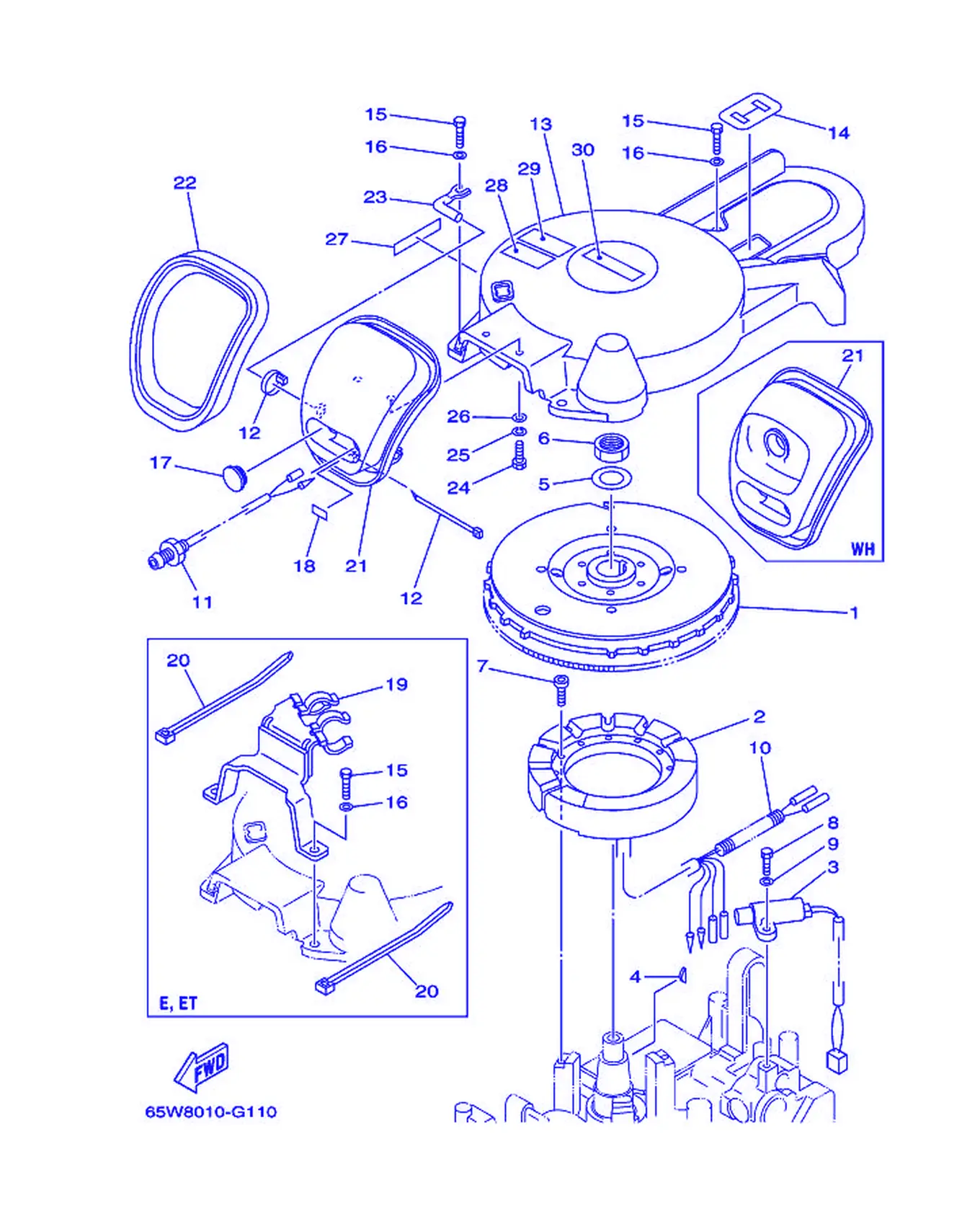

Рис. 18ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	65W-85550-01	Ротор в сборе	1
2	65W-85510-10	Статор в сборе	1
3	65W-85580-00	Катушка импульсная	1
4	65W-11545-00	Шпонка	1
5	90201-21M18	Прокладка, крышка	1
6	90170-20137	Гайка	1
7	91380-05030	Болт	3
8	97095-05016	. Болт	2
9	92995-05600	. Шайба	2
10	90446-10M82	Шланг	1
11	65W-85410-01	Аварийный сигнальный фонарь	1
12	90465-11M10	Хомут	2
13	65W-81337-00	Крышка маховика	1
14	65W-81639-00	Пластина крепления якоря	1
15	97095-06025	Болт	4
16	92995-06600	. . Шайба	4
17	6G1-42725-00	Прокладка	1
18	65W-84342-00	Джида, губетобуне	1
19	65W-82594-10	Зажим	1
20	90465-13M18	Хомут	2
21	65W-15758-10	Направляющая троса	1
21	65W-15758-00	Направляющая троса	1
22	65W-15762-00	Уплотнение резиновое 2	1
23	65W-15771-00	Кронштейн 1	1
24	97095-06020	Болт с шайбой	2
25	92995-06100	Пружинная шайба	2
26	92995-06600	. . Шайба	2
27	65W-13437-02	Метка коррозии	1
28	6AH-81995-00	Табличка предупреждающая	1
29	6AH-81994-00	Табличка, предупреждающая	1
30	6AG-81996-00	Метка	1

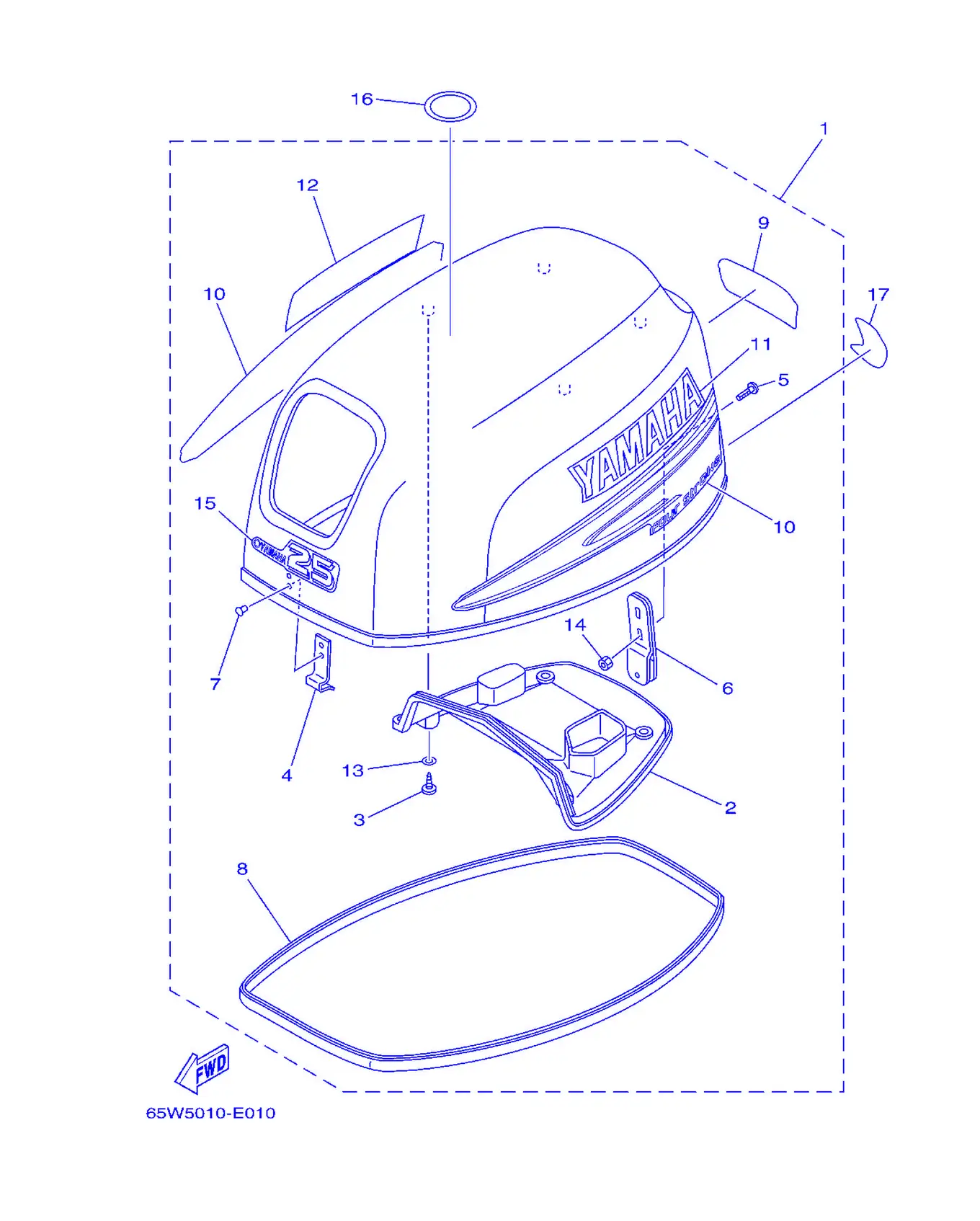

Рис. 19ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	65W-42610-20-4D	Верхний кожух в сборе	1
2	65W-42613-00	Формованная деталь воздуховода	1
3	97780-60520	Поплавок, камера	4
4	65W-42651-01	. Крючок	1
5	90109-06MA4	Болт	2
6	65W-42652-01	Крюк	1
7	90266-06M02	Заклепка	2
8	6D5-42615-00	Сальник	1
9	65W-42678-20	Наклейка, задняя	1
10	65W-W0070-20	Комплект наклеек	1
11	65W-42681-20	Метка, капот	1
12	65W-42682-20	Метка, капот	1
13	90202-05M38	. Шайба, пластина	4
14	95680-06100	Гайка, U	2
15	65W-42677-00	Наклейка, передняя	1
16	67F-13434-10	Этикетка предупреждения	1
17	6C5-24239-00	Метка 5	1

Рис. 20КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во

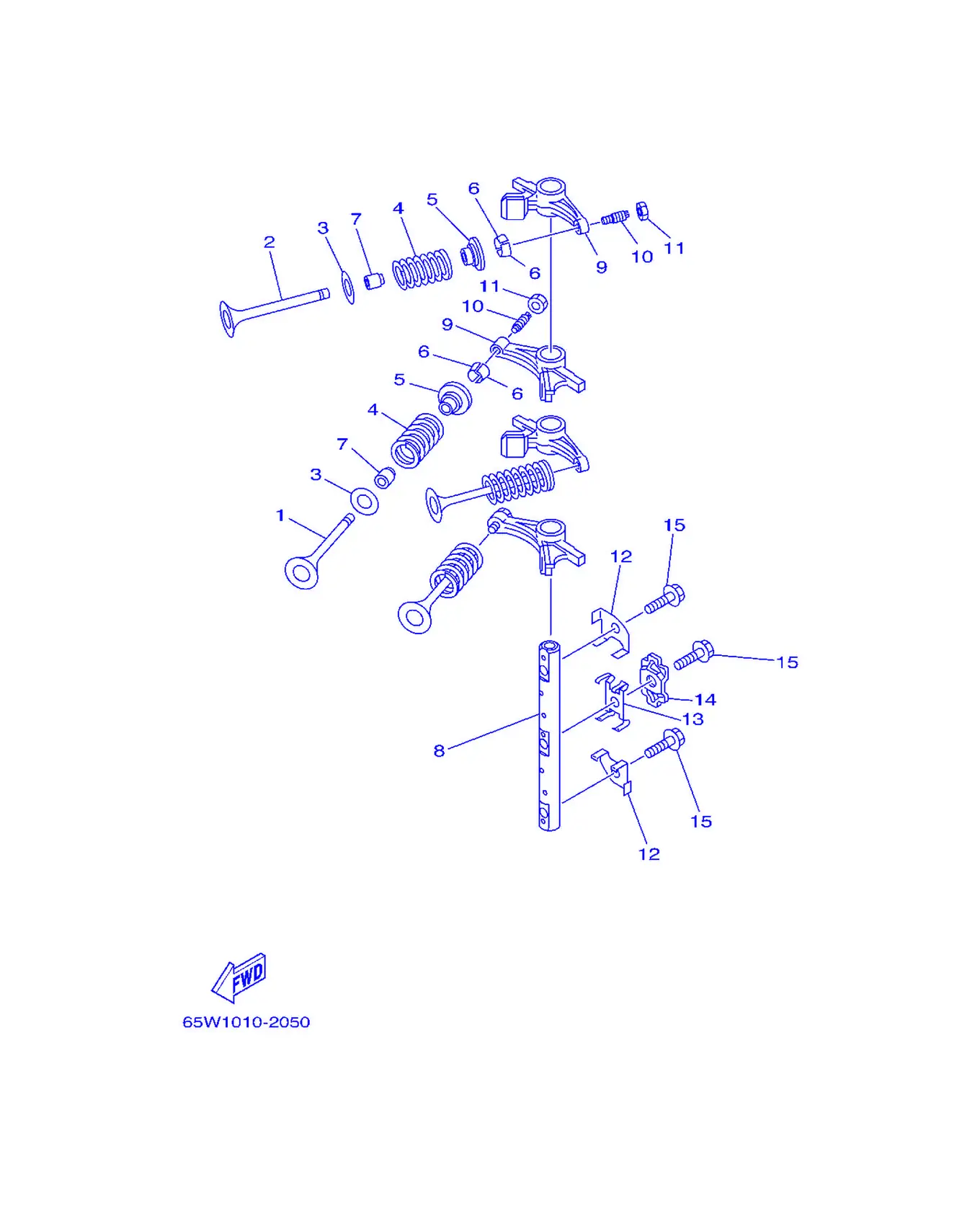

1	67C-12111-00	Клапан, впускной	2
2	62Y-12121-00	Клапан, выпускной	2
3	62Y-12116-00	. . Прокладка, крышка картера	4
4	51Y-12114-00	Стопор, пластина	4
5	30X-12117-00	. . Пластина, крышка картера	4
6	30X-12118-00	. . Заглушка, картер	8
7	51Y-12119-00	. . Винт, картер	4
8	65W-12146-00	Вал, коромысло	1
9	65W-12151-00	Рычаг, толкатель клапана	4
10	62Y-12159-00	Винт, регулировки клапана	4
11	62Y-12158-00	Гайка, стопорная	4
12	62Y-12238-00	Пластина, стопор болта	2
13	62Y-12216-00	Пружина	1
14	62Y-12231-00	Направляющая, стопор 1	1
15	90109-08M63	Болт	3

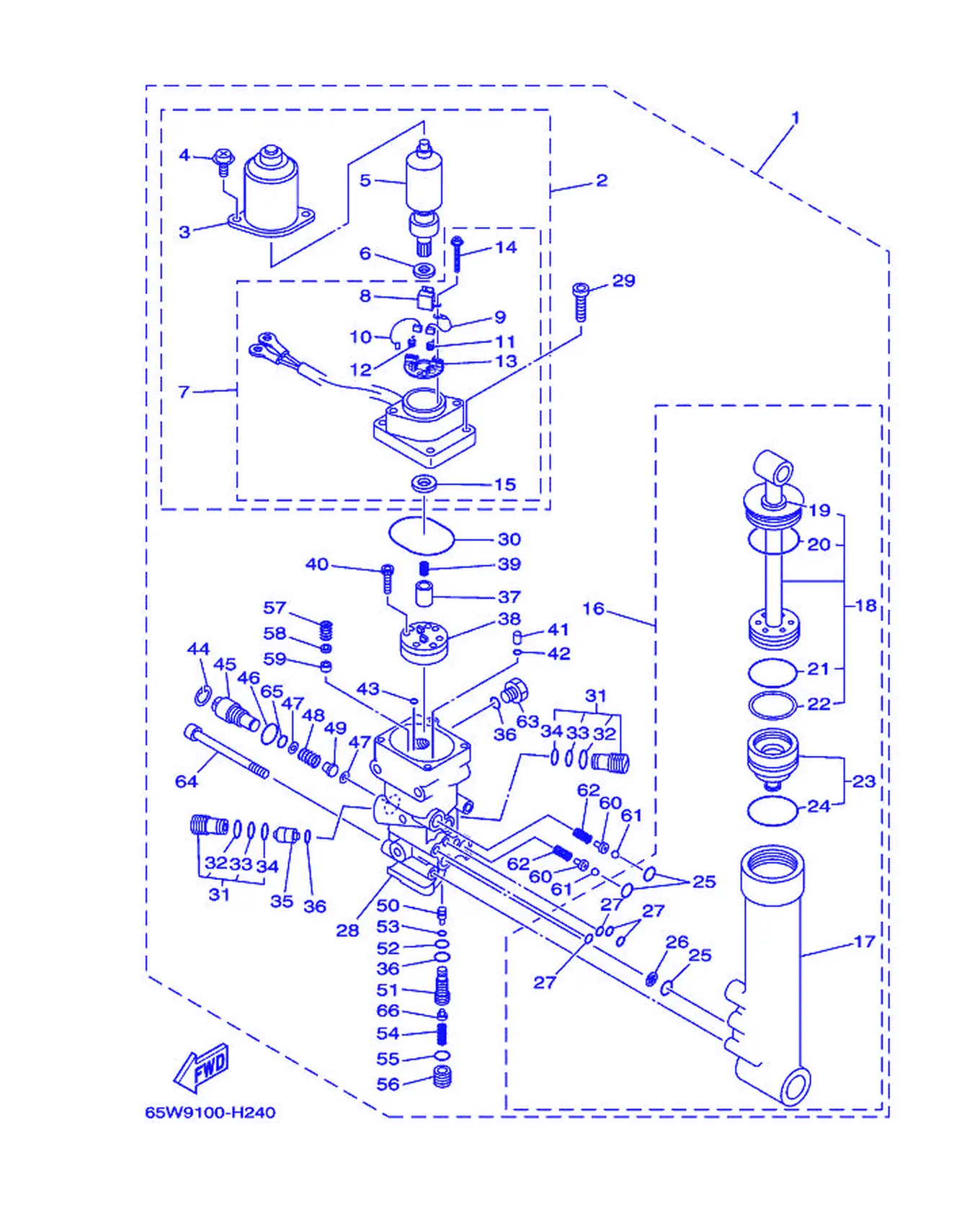

Рис. 21Узел гидроподъема и наклона Power Trim & Tilt Assembly

REF	Номер детали	Наименование	Кол-во
1	65W-43800-03-4D	Узел гидроподъема-наклона	1
2	65W-43880-01	. Узел двигателя	1
3	65W-43804-01	. . Узел статора	1
4	65W-43887-01	. . Болт	2
5	65W-43805-01	. . Узел якоря	1
6	65W-4387G-00	. . Шайба	1
7	65W-43881-01	. . Рама, торцевая	1
8	65W-82181-00	. . . Прерыватель цепи в сборе	1
9	65W-43892-01	. . . Щетка 2	1
10	65W-43891-01	. . . Щетка 1	1
11	65W-4386K-01	. . . Пружина, щетка	1
12	65W-4386L-00	. . . Пружина, щетка 2	1
13	65W-4380F-01	. . . Пластина, держатель щеток	1
14	65W-43879-01	. . . Винт с шайбой	2
15	65W-43882-01	. . . Сальник	1
16	65W-43840-00	Узел силового наклона	1
17	65W-4380K-00	Корпус, нижний	1
18	65W-43810-00	Подузел поршня наклона	1
19	65W-43812-00	Крышка, верхняя	1
20	65W-43865-00	Кольцо O-ring	1
21	6H1-43861-10	Кольцо O-образное	1
22	65W-43871-00	Кольцо упорное	1
23	65W-4381B-00	Крышка, нижняя	1
24	6H1-43861-10	Кольцо O-образное	1
25	93210-11368	Кольцо O-ring	3
26	6H1-43816-00	Фильтр 1	1
27	93210-064A5	. . Уплотнительное кольцо	4
28	65W-4380L-00	Корпус, подузел тримма/наклона	1
29	65W-43888-00	Болт с шестигранной головкой	4
30	93210-50768	Кольцо O-ring	1
31	6T4-43802-03	Клапан в сборе	2
32	6H1-43866-00	О-кольцо	1
33	93210-10M74	O-образное кольцо	1
34	93210-12N52	Кольцо уплотнительное	1
35	62X-43841-00	Поршень, свободный	1
36	93210-09165	Кольцо уплотнительное	3
37	65W-43831-00	Соединитель вала	1
38	65W-43830-00	Уплотнение вала	1
39	6T4-43853-00	Стопорное кольцо	1
40	91318-04025	Болт с шестигранной головкой	4
41	65W-43817-00	Фильтр 2	2
42	93210-04N50	. Уплотнительное кольцо	2
43	93210-04N51	Уплотнительное кольцо	2
44	6H1-43875-00	Штифт золотника	1
45	6H1-43845-00	Пружина обратного клапана	1
46	93210-18397	О-кольцо	1
47	6H1-43847-00	Клапан обратного клапана	2
48	65W-43854-00	Стопорное кольцо обратного клапана	1
49	65W-4382A-00	Прокладка 1	1
50	65W-43844-00	Крышка вала	1
51	65W-43851-00	Клапан выпускной	1
52	93210-08006	Кольцо O-ring	1
53	93210-03478	Кольцо O-ring	1
54	65W-43855-00	Стопорное кольцо	1
55	93210-11073	Кольцо O-ring	1
56	65W-43843-00	Пружина вала	1
57	6H1-43856-10	Стопорный винт	1
58	6H1-43844-10	Крышка вала	1
59	6H1-4384F-10	Шестерня, ведущая	1
60	65W-4386A-00	Крышка штока	2
61	93501-08001	Гайка	2
62	65W-43853-00	Пружина	2
63	6H1-43829-00	Уплотнение поршня	1
64	62X-43878-00	Болт с шестигранной головкой	3
65	93210-10M74	O-образное кольцо	1
66	6T4-43808-00	Прокладка, пластина дросселя 1	1

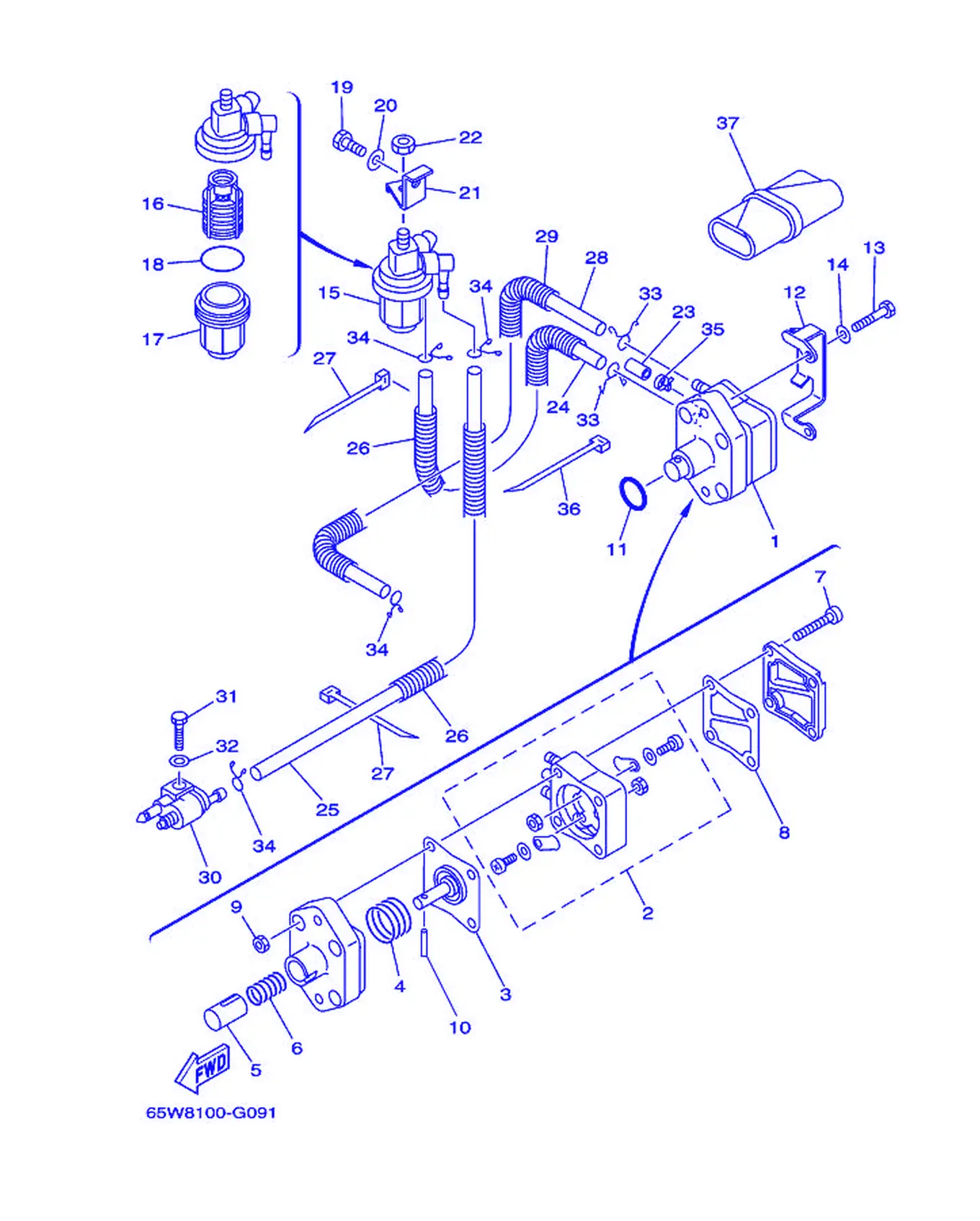

Рис. 22ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	62Y-24410-04	Узел топливного насоса	1
2	62Y-24415-01	. Узел корпуса насоса	1
3	62Y-24411-02	. Диафрагма	1
4	62Y-24423-00	. Стопор, винт	1
5	62Y-13131-01	. Плунжер	1
6	62Y-24454-00	. Стопор	1
7	62Y-24444-01	. Винт	4
8	6C5-24471-00	. Диафрагма	1
9	95380-05600	. Гайка	4
10	62Y-24374-01	. Крышка	1
11	93210-24M79	. O-образное кольцо	1
12	65W-24474-10	Крышка	1
13	97095-06030	Болт	2
14	92995-06600	. . Шайба	2
15	61N-24560-00	Фильтр в сборе	1
16	61N-24563-00	Элемент фильтра	1
17	61N-24521-00	Держатель, трос газа	1
18	93210-32738	Кольцо O-ring	1
19	97095-08014	Заглушка	1
20	92995-08600	. . Шайба	1
21	6D5-24566-00	Прокладка, топливная	1
22	95380-08600	Гайка	1
23	65W-24481-00	Свеча зажигания	1
24	90445-10MG6	Шланг (L180)	1
25	90445-10M34	Шланг (L550)	1
26	90446-14M12	Шланг	2
27	90465-11M10	Хомут	2
28	90445-10MG7	Шланг (L350)	1
29	90446-14M51	Шланг	1
30	6G1-24304-02	Соединение топливной трубки в сборе	1
31	97095-06025	Болт	1
32	92995-06600	. . Шайба	1
33	90467-10M04	. Зажим	2
34	90467-09M17	Прокладка	4
35	90465-11M10	Хомут	1
36	90465-13M18	Хомут	1
37	62Y-28100-00	Набор инструментов	1

Рис. 23Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
10	6Y1-24306-55	Заглушка топливной магистрали 1	1
11	6G1-24305-05	Заглушка топливной магистрали 2	1
12	93210-08287	. . Кольцо O-ring	1
13	6Y1-24305-06	Заглушка топливной магистрали 2	1
14	93210-08287	. . Кольцо O-ring	1
15	90445-11M06	. Шланг (L:2050MM)	1
16	650-24351-51	. Заглушка 1	4
17	90445-11M05	. Шланг (L:850MM)	1
18	6Y1-24360-52	. Заглушка топливопровода	1

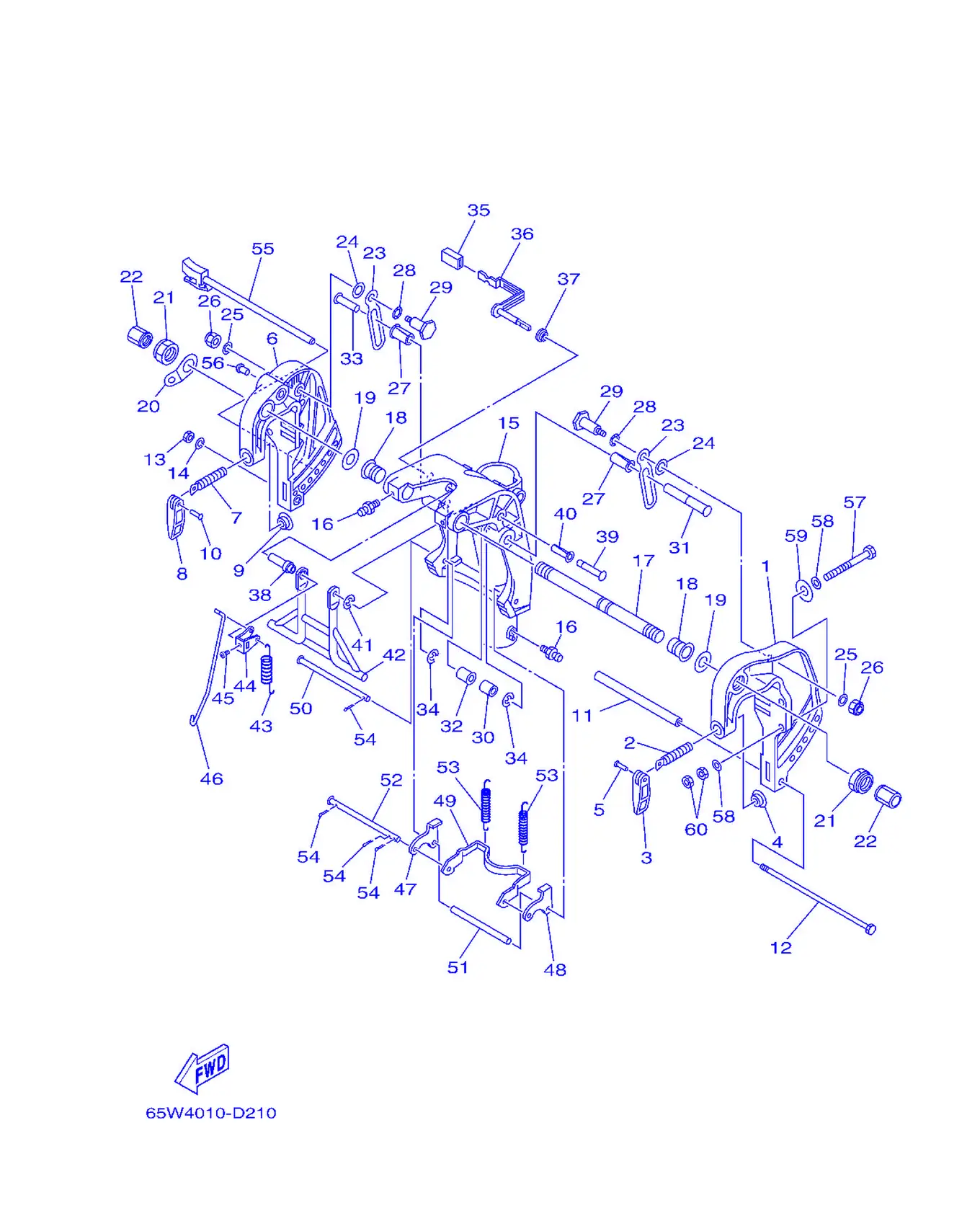

Рис. 24WH_E спецификация) Кронштейн 1 (WH_E) WH_E规格) Bracket 1 (WH_E)

REF	Номер детали	Наименование	Кол-во
1	66T-43111-01-4D	Кронштейн, зажим 1	1
2	90149-14M12	Винт	1
3	663-43118-01-4D	Рукоятка зажима транца	1
4	648-43114-01	Крышка, водяной насос	1
5	90243-04007	Заглушка	1
6	66T-43112-01-4D	Кронштейн, зажим 2	1
7	90149-14M12	Винт	1
8	663-43118-01-4D	Рукоятка зажима транца	1
9	648-43114-01	Крышка, водяной насос	1
10	90243-04007	Заглушка	1
11	90387-08M29	Втулка	1
12	90101-08M76	Табличка, идентификационная	1
13	95380-08600	Гайка	1
14	92990-08100	Шайба пружинная	1
15	65W-43311-10-4D	Кронштейн, поворотный 1	1
16	93700-06M03	Пластина стопорная	1
16	93700-06M03	Пластина стопорная	3
17	63D-43131-01	Табличка, идентификационный номер	1
18	90386-22M15	Прокладка	2
19	90201-22M03	Шпилька, трос	2
20	6J8-43113-01	Прокладка, трос управления	1
21	90185-22M11	Штифт, шпонка	2
22	6G5-43145-01	Крышка, поводковая крышка	2
23	66T-43627-00	Прокладка	2
24	90202-12031	Крышка корпуса	2
25	90201-08M07	. Шайба, пластина	2
26	90185-08057	Крышка, топливный фильтр	2
27	90386-12M98	Прокладка	2
28	90206-12M00	Болт	2
29	90109-08M90	Табличка	2
30	90387-12M04	Втулка	1
31	90249-12M39	Штифт	1
32	90386-12MA0	Втулка	1
33	90249-12M34	Заглушка	1
34	99080-10600	Сальник	2
35	682-43318-01	Крышка	1
36	65W-43630-11	Подушка, опора двигателя	1
37	90386-07MA2	Прокладка	1
38	90387-07M05	Втулка	1
39	90249-10M31	Заглушка	1
40	90386-10M99	Прокладка	1
41	99080-08600	Стопорное кольцо	1
42	66T-43350-02	Приемник в сборе	1
43	90506-20M37	Стопор, тросовый	1
44	66T-43631-11	Трубка, топливная	1
45	90157-05014	Пружина, педаль	1
46	65W-43616-00	Шланг, топливный	1
47	65W-43614-01	Топливопровод, топливный	1
48	65W-43615-01	Топливопровод, топливный	1
49	65W-43613-00	Рычаг, стопор подъема	1
50	90249-07M32	Заглушка	1
51	90387-07M29	Втулка	1
52	90249-07M33	Заглушка	1
53	90506-30M00	Стопорный винт, регулировочный	2
54	91490-20012	Прокладка	4
55	65W-43160-00	Прокладка головки блока цилиндров	1
56	90269-02M08	Шайба	2
57	90101-10M58	Болт, шестигранный	4
58	92995-10600	Шайба	8
59	90201-12426	...	4
60	95380-10600	Гайка	8

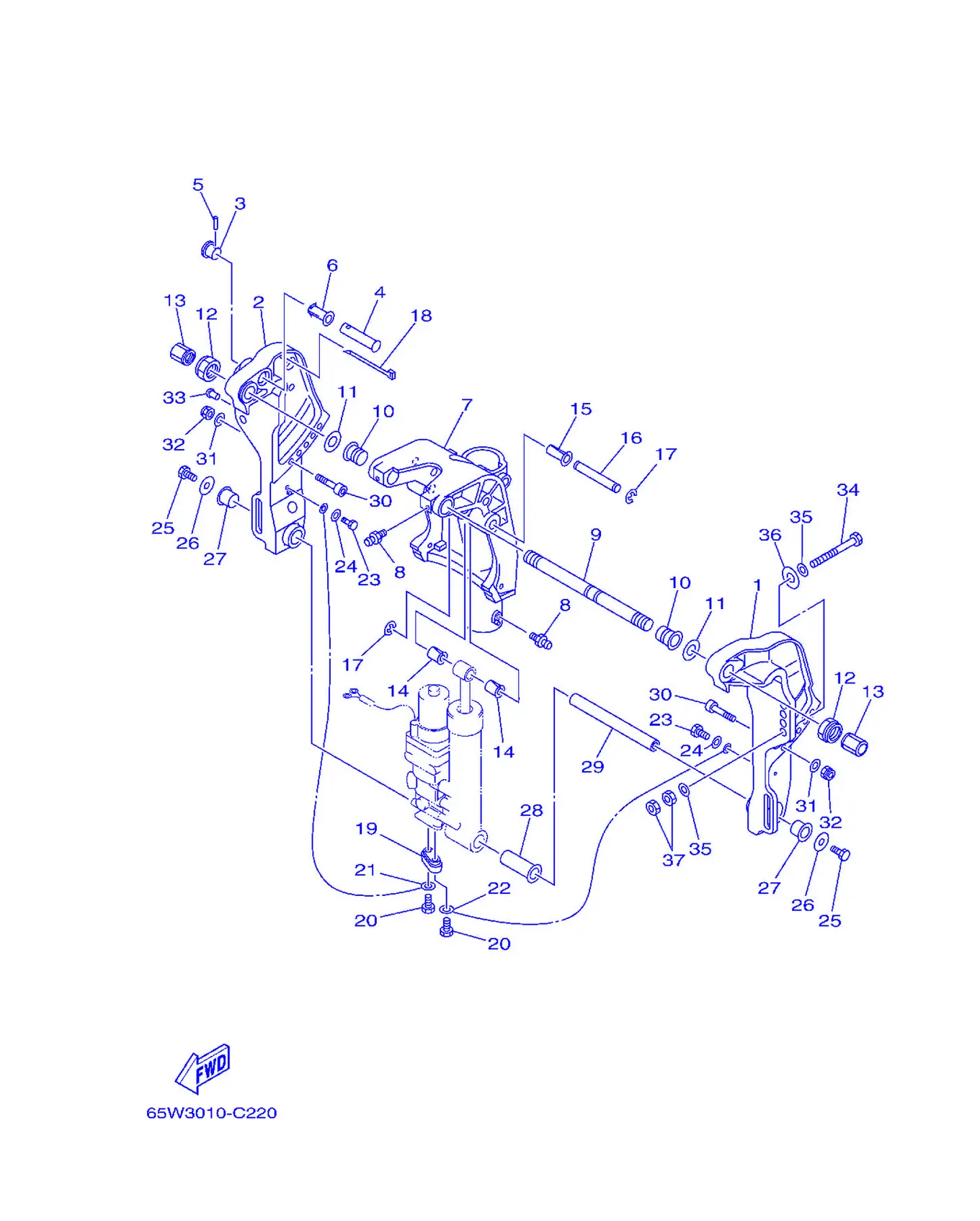

Рис. 25ET_EHT спецификация) Кронштейн 2 (ET_EHT) ET_EHT规格) Bracket 2 (ET_EHT)

REF	Номер детали	Наименование	Кол-во
1	65W-43111-10-4D	Кронштейн, зажим 1	1
2	65W-43112-10-4D	Кронштейн, зажим 2	1
3	65W-43192-00	Гайка, стопорная	1
4	65W-43191-00	Шайба, стопорная	1
5	91690-30018	Крышка, стопорная	1
6	90386-14MA1	Прокладка	1
7	65W-43311-10-4D	Кронштейн, поворотный 1	1
8	93700-06M03	Пластина стопорная	3
8	93700-06M03	Пластина стопорная	1
9	63D-43131-01	Табличка, идентификационный номер	1
10	90386-22M15	Прокладка	2
11	90201-22M03	Шпилька, трос	2
12	90185-22M11	Штифт, шпонка	2
13	6G5-43145-01	Крышка, поводковая крышка	2
14	90386-12MA0	Втулка	2
15	90386-12M98	Прокладка	1
16	90249-12M38	Крышка	1
17	99080-10600	Сальник	2
18	90465-13M11	. Хомут	2
19	65W-45251-00	Киль	1
20	90101-06020	Пластина, анод	2
21	6H1-82148-00	Пружина щетки 4	1
22	6U0-82127-00	Рычаг, тяга 2	1
23	97095-06014	Прокладка	2
24	92995-06600	. . Шайба	2
25	97080-08016	Гайка	2
26	90201-08M00	Рычаг, дроссель	2
27	90386-18M44	Прокладка	2
28	90386-18MA0	Прокладка	1
29	90249-18M35	Крышка	1
30	90110-10M02	Пластина, анод	2
31	92995-10600	Шайба	2
32	90185-10M13	Штанга, соединительная	2
33	90269-02M08	Шайба	2
34	90101-12M65	Болт, шестигранный	4
35	92995-12200	Шайба	8
36	90201-12426	...	4
37	95380-12600	Гайка	8

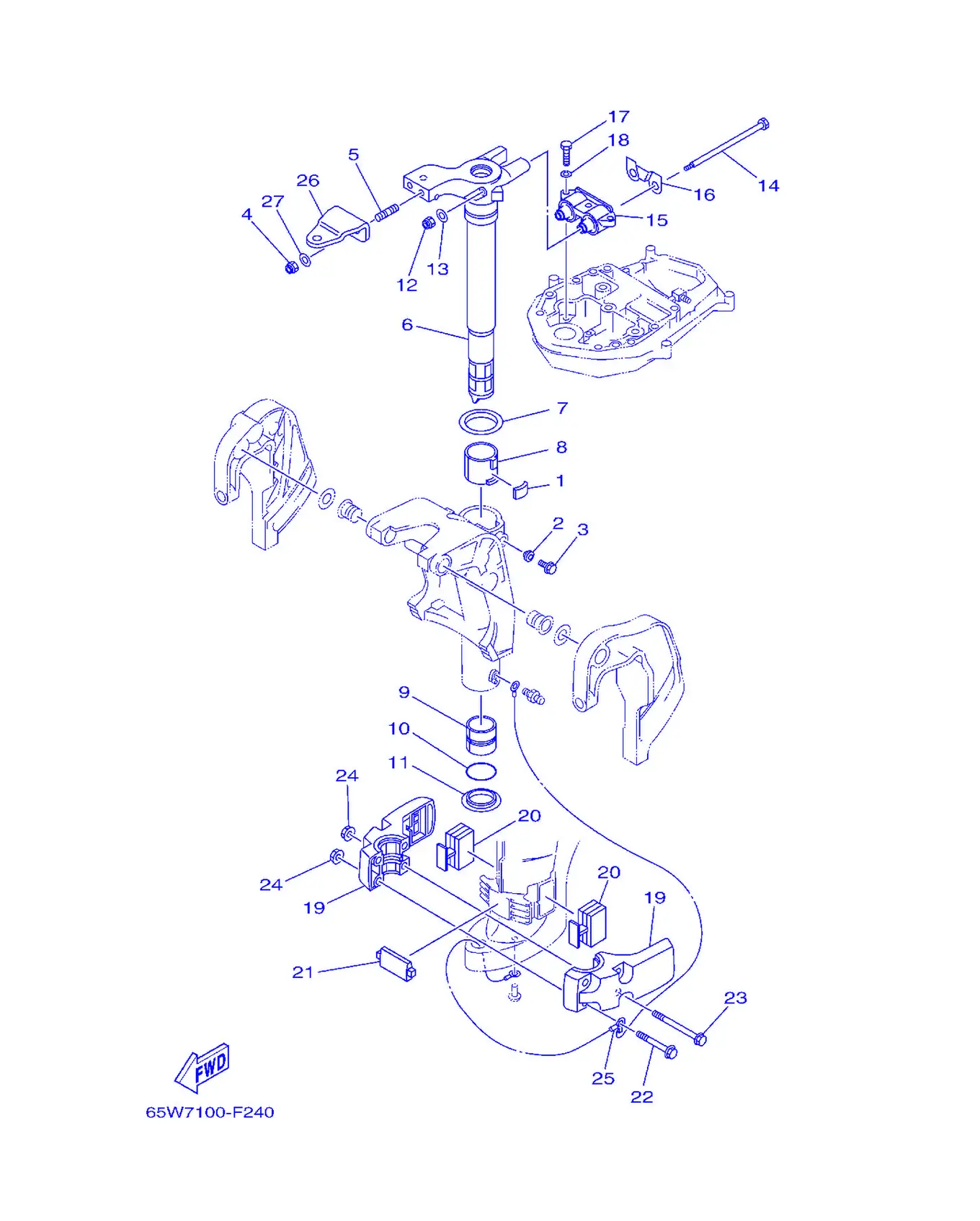

Рис. 26КРОНШТЕЙН 3 Bracket 3

REF	Номер детали	Наименование	Кол-во
1	648-42528-00	Пластина, фрикционная	1
2	65W-43373-00	Сальник, демпфера	1
3	90105-08M76	Табличка, предупреждающая	1
4	90185-10051	. Гайка самоконтрящаяся	2
5	90116-10M28	Болт шпилька	2
6	65W-42511-10-4D	Кронштейн, рулевого управления	1
7	90209-52M00	Шайба	1
8	90386-52M02	Пыльник	1
9	90386-44M03	Пыльник	1
10	93210-43MJ0	Кольцо O-образное	1
11	90386-44M99	Демпфер	1
12	90185-08045	Гайка, самоконтрящаяся	2
13	92995-08200	. Болт	2
14	90101-08M86	Табличка с идентификационным номером	2
15	67C-44514-20-4D	Демпфер крепления, верхняя сторона	1
16	66T-44526-30	Толкатель	1
17	97075-08030	Болт	3
18	92995-08100	Шайба пружинная	3
19	65W-44551-11-4D	Корпус, резиновая опора нижнего крепления	2
20	65W-44555-00	Прокладка, крышка	2
21	65W-44575-01	Прокладка, крышка	1
22	97575-10580	Болт с шайбой	2
23	90119-10M14	Болт с шайбой	2
24	90179-10M33	Гайка	4
25	65W-82127-10	Крыльчатка, лопасть 2	1
26	65W-48511-00	Крюк рулевого управления	1
27	90201-10120	Толкатель	2

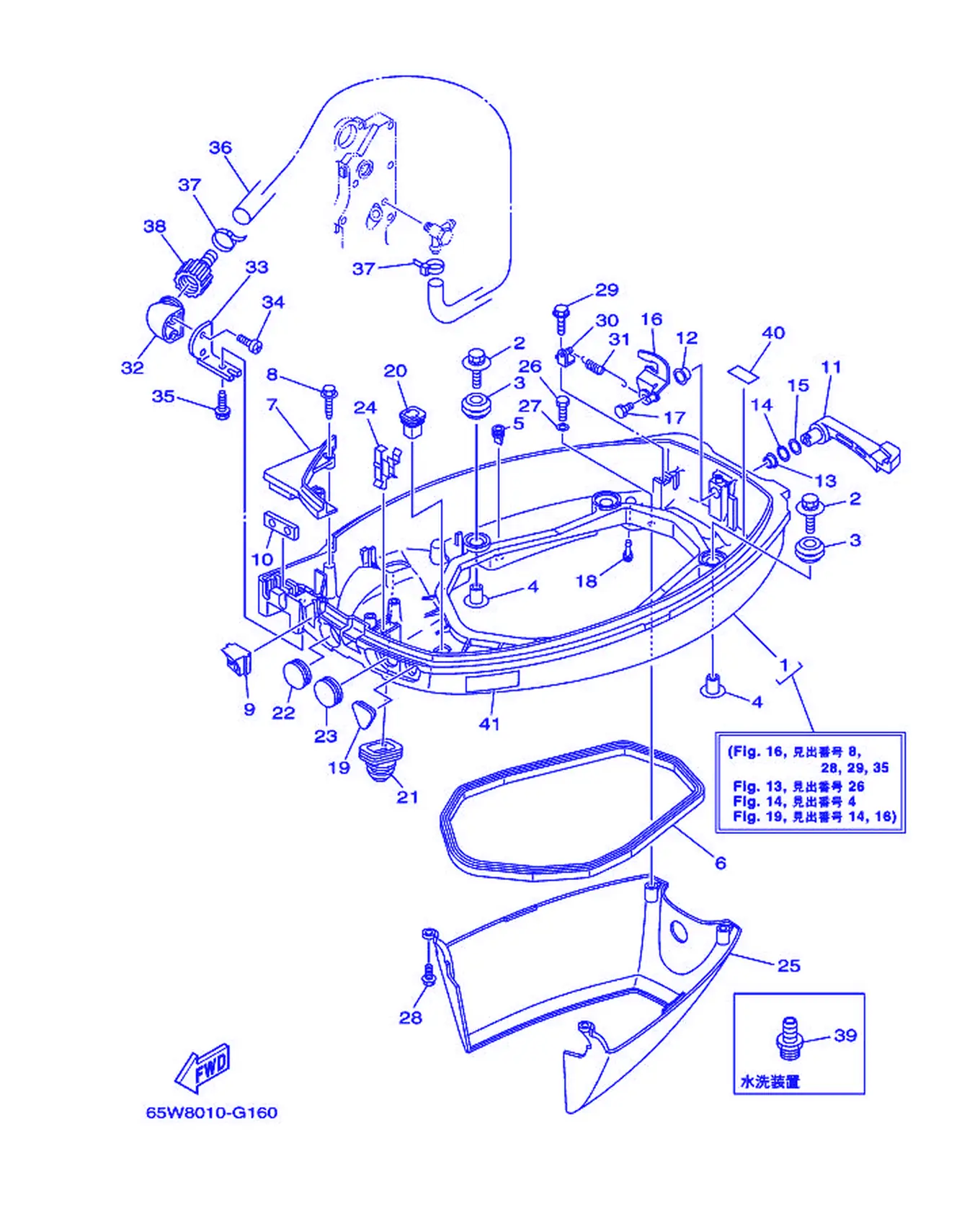

Рис. 27НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	65W-42710-06-4D	Нижний кожух в сборе	1
1	65W-42710-16-4D	Нижний кожух в сборе	1
2	90119-06M08	Табличка, предупреждающая	4
3	90480-09M12	. Люверс	4
4	90387-06060	Втулка	4
5	65W-42717-00	Винт, крепление 2	6
6	62Y-42716-00	Резиновое уплотнение, сальник 1	1
7	65W-42738-01-4D	Пластина, крепление	1
8	90109-06M82	Табличка	2
9	65W-42725-10	Втулка уплотнительная	1
9	65W-42725-21	Втулка уплотнительная	1
9	65W-42725-30	Втулка уплотнительная	1
10	62Y-42727-00	. Втулка проходная	1
10	65W-42727-00	Втулка проходная	1
11	6D5-42815-00-4D	Рычаг, зажим	1
12	90386-12M37	Держатель	1
13	90386-12MA2	Демпфер	1
14	90206-12052	Прокладка, головка	1
15	90201-12M07	Трос, подача топлива	1
16	6D5-42816-00	Рычаг, зажим	1
17	97095-06012	Болт	1
18	6H3-44391-01	Ниппель, шланг	1
19	65W-26326-10	Втулка уплотнительная	1
19	65W-26326-00	Втулка уплотнительная	1
20	682-42727-00	Втулка уплотнительная	1
21	65W-42724-10	Втулка уплотнительная	1
21	6H1-42726-21	Прокладка	1
22	6G1-42725-00	Прокладка	1
23	65W-42726-10	Втулка уплотнительная	1
23	65W-42726-00	Втулка уплотнительная	1
24	90465-25M57	Хомут	1
25	65W-42741-01	Фартук	1
26	97095-06014	Прокладка	2
27	92995-06600	. . Шайба	2
28	90109-06M81	. Болт	2
29	90109-06M86	Пластина	1
30	6D5-43144-00	Крючок, пружина	1
31	90506-18010	Пружина, натяжная	1
32	68T-12572-00	Переходник	1
33	69W-12535-00	Пластина	1
34	90167-06002	Пружина, фиксатор	2
35	90109-06M86	Пластина	1
36	90445-11M82	Шланг	1
37	90465-11M10	Хомут	2
38	6R3-12580-00	. Узел соединения	1
39	69J-12584-00	Винт, самонарезающий 3	1
40	62Y-82377-00	Этикетка	1
41	6AH-42794-00	Этикетка, предупреждение (общая)	1

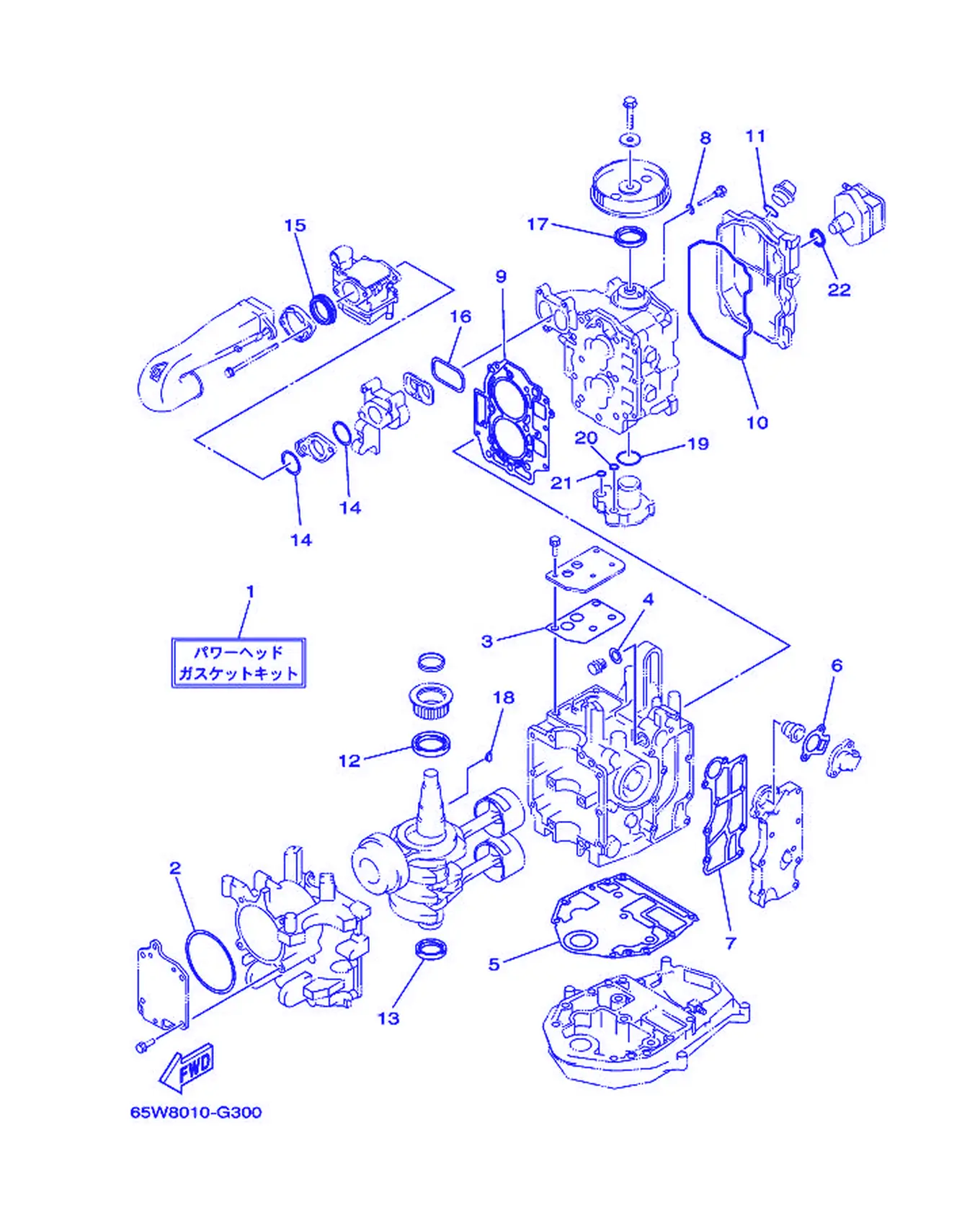

Рис. 28РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6D5-W0001-00	Комплект прокладок головки блока	1
2	65W-15663-00	Сальник	1
3	65W-11169-01	Прокладка, крышка сапуна	1
4	90430-14115	Прокладка	1
5	65W-11351-10	Прокладка, цилиндр	1
6	62Y-12414-00	Прокладка, крышка	1
7	65W-41114-01	Прокладка, наружная крышка выпуска	1
8	90430-06014	Прокладка	1
9	65W-11181-30	Прокладка, головка цилиндра 1	1
10	65W-11356-00	Сальник, цилиндр 2	1
11	93210-24M79	. O-образное кольцо	1
12	93102-43004	Сальник	1
13	93101-35002	Сальник	1
14	65W-14198-00	Прокладка	2
15	65W-14457-10	Сальник	1
16	65W-13645-00	Прокладка, коллектор 1	1
17	93102-37M40	Сальник	1
18	90280-04M06	Шпонка	1
19	93210-33MH2	Кольцо уплотнительное	1
20	93210-12MG9	Кольцо уплотнительное	1
21	93210-14515	Кольцо уплотнительное	1
22	93210-24M79	. O-образное кольцо	1

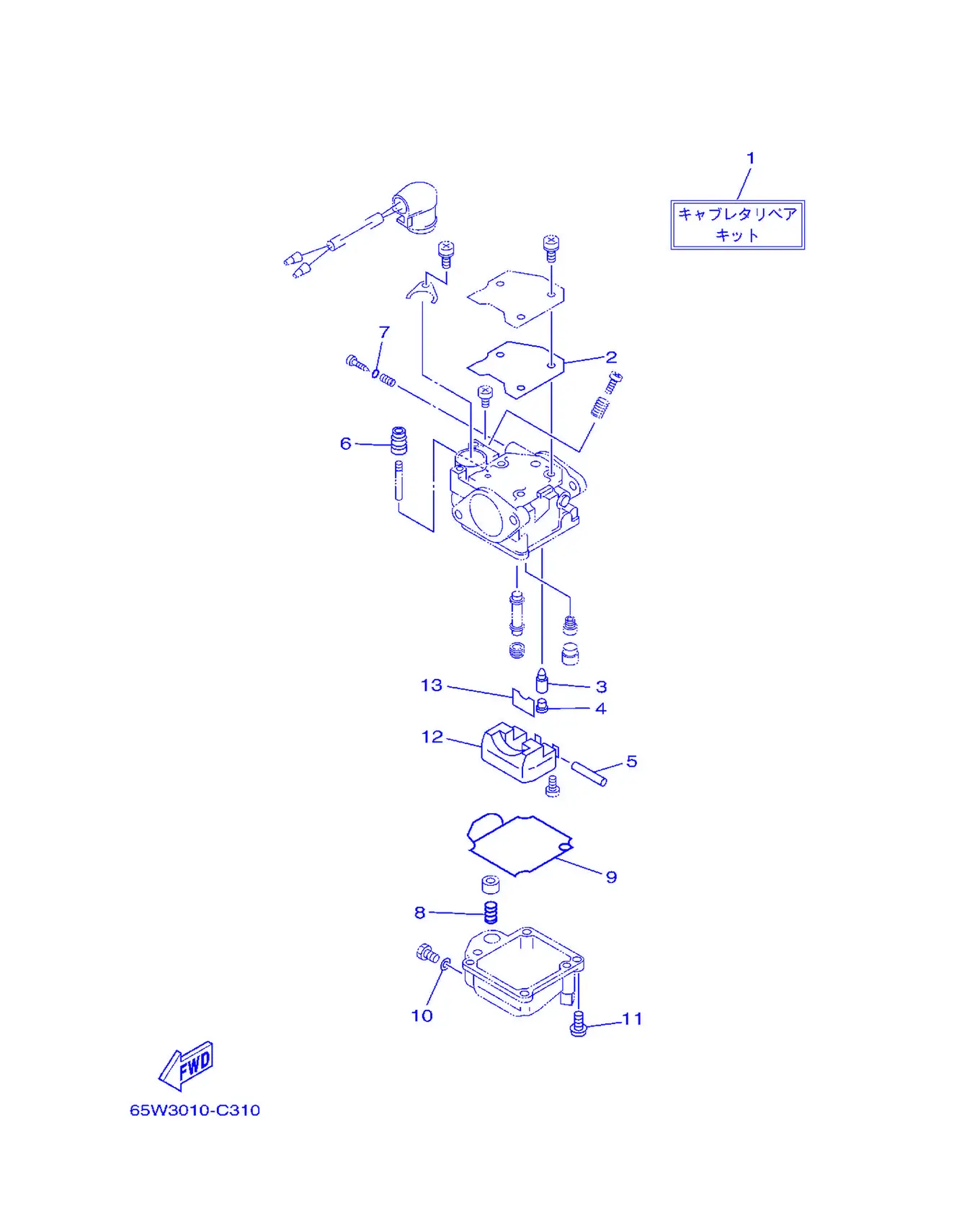

Рис. 29РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	65W-W0093-02	Ремкомплект карбюратора	1
2	65W-14126-10	Сальник	1
3	6G1-14546-01	. Клапан, игольчатый	1
4	676-14186-00	. ...	1
5	6H4-14548-00	. ...	1
6	65W-14373-01	Крышка, плунжер	1
7	67C-14397-00	Кольцо уплотнительное	1
8	65W-14335-00	Поршень, кольцо	1
9	65W-14384-00	Прокладка, крышка корпуса	1
10	65W-14398-00	. ...	1
11	97980-04114	. Заглушка, ...	4
12	63V-14985-00	. Поплавок	1
13	663-14159-00	. Зажим	1

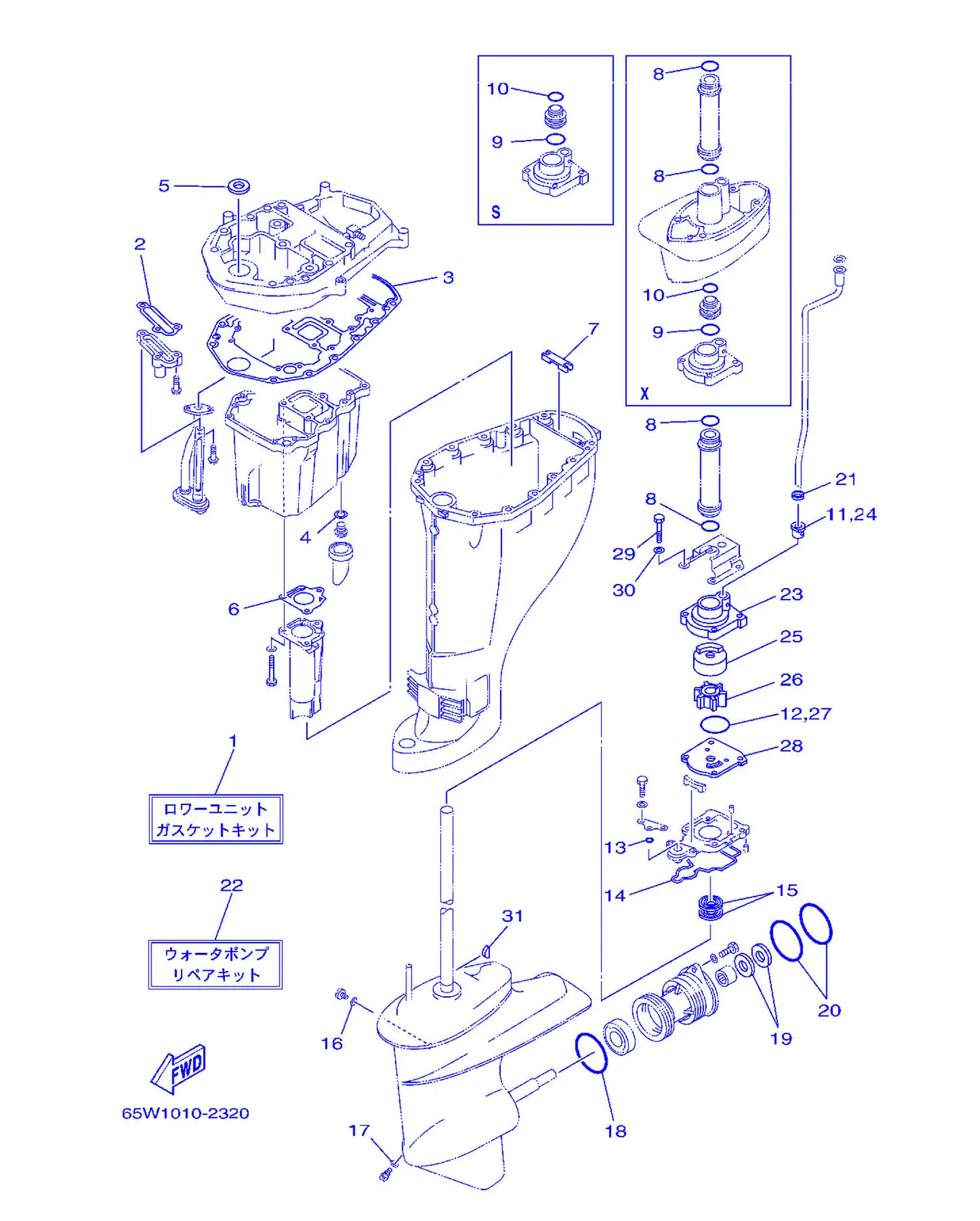

Рис. 30Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	65W-W0001-23	Комплект прокладок нижнего узла	1
2	62Y-13475-00	Прокладка	1
3	69W-15312-00	Прокладка, крышка	1
4	90430-14M09	Прокладка	1
5	93110-16004	Сальник	1
6	67C-41133-00	Прокладка, глушитель впускной 1	1
7	65W-45128-00	Сальник 2	1
8	93210-26130	. Уплотнительное кольцо	2
9	93210-26130	. Уплотнительное кольцо	1
10	93210-22164	. Уплотнительное кольцо	1
11	6L2-44367-00	. Демпфер водяного сальника	1
12	93210-45161	. Уплотнительное кольцо	1
13	93210-06ME6	. Уплотнительное кольцо	1
14	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
15	93101-22067	. Маслосъёмный сальник	2
16	90430-08020	. Прокладка	1
17	90430-08020	. Прокладка	1
18	93210-64ME7	. Уплотнительное кольцо	1
19	93101-20M07	Сальник	2
20	93210-65M50	. Уплотнительное кольцо	2
21	90430-10002	Прокладка	1
22	61N-W0078-11	Ремкомплект водяного насоса	1
23	61N-44311-01	. Заглушка, корпус насоса	1
24	6L2-44367-00	. Демпфер водяного сальника	1
25	61N-44322-01	. Сальник, вал гребного винта	1
26	6H4-44352-02	. Крыльчатка	1
27	93210-45161	. Уплотнительное кольцо	1
28	61N-44323-00	. Прокладка, крышка насоса	1
29	97095-06040	Болт	4
30	92995-06600	. . Шайба	4
31	90280-03024	Корпус, картридж	1

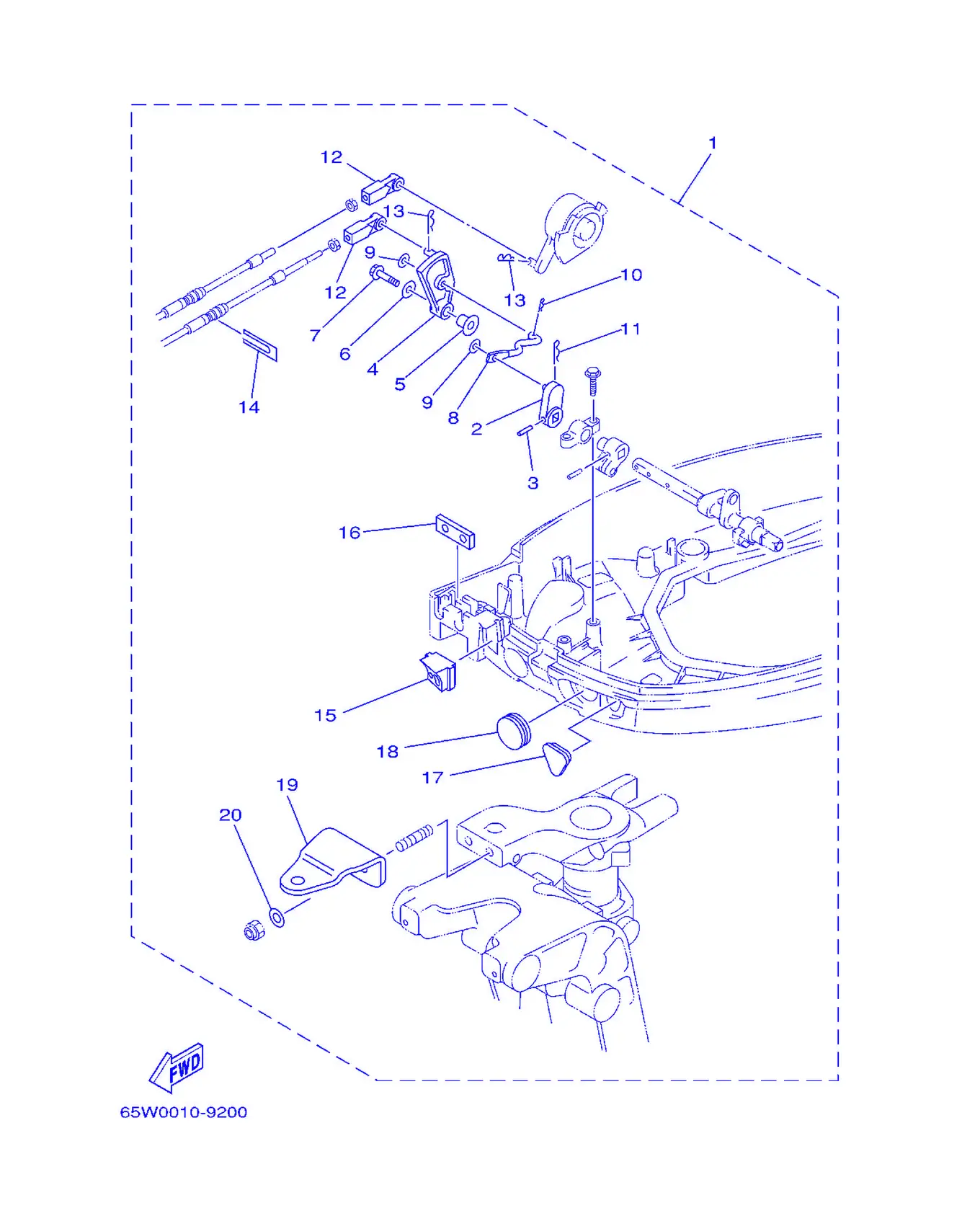

Рис. 31Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	65W-48501-00	Комплект дистанционного управления	1
2	65W-44142-00	. Соединение	1
3	90254-03M05	Коленчатый вал в сборе	1
4	65W-44125-00	. Рычаг, тяга переключения передач	1
5	90387-06M29	Втулка	1
6	90201-06M31	. Головка, трубка-держатель	1
7	97595-06525	. Болт с шайбой	1
8	65W-44192-00	Соединение, тяга 1	1
9	90201-05M06	. Головка, порошковый	2
10	90468-10005	Прокладка	1
11	90468-18008	Стопор	1
12	663-48344-00	Наконечник троса, дистанционное управление	2
13	90468-18008	Стопор	2
14	6H3-48538-00	Зажим троса 1	1
15	65W-42725-21	Втулка уплотнительная	1
16	62Y-42727-00	. Втулка проходная	1
17	65W-26326-10	Втулка уплотнительная	1
18	65W-42726-10	Втулка уплотнительная	1
19	65W-48511-00	Крюк рулевого управления	1
20	90201-10120	Толкатель	2

Рис. 32Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-A5	Узел дистанционного управления	1
1	703-48203-A3	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-12	. Главный выключатель в сборе (10P)	1
45	676-82577-00	Колпачок, ключа	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
49	688-82586-21	. Удлинитель жгута проводов	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-B0	. Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
55	703-48224-00	Крышка рычага управления	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1
63	703-82542-00	. Колпачок	1
64	703-48218-00	. Наклейка декоративная	1

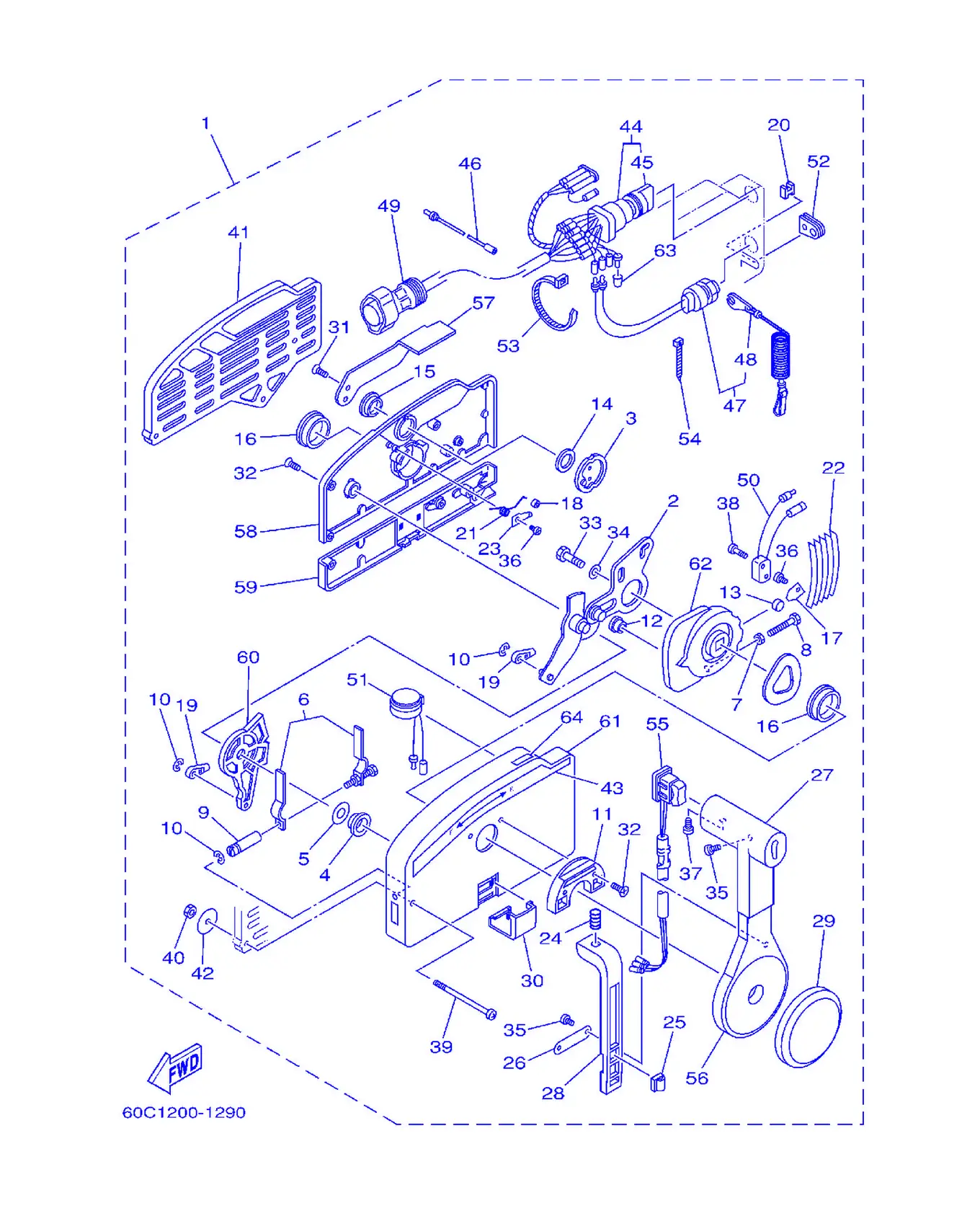

Рис. 33ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-A5	Узел дистанционного управления	1
1	703-48203-A3	Узел дистанционного управления	1
2	701-48310-90	Вал, приводной L=11F	2
2	701-48320-00	Вал, приводной L=12F	2
2	701-48320-20	Вал, приводной L=13F	2
2	701-48320-50	Трос газа, внутренний L=15F	2

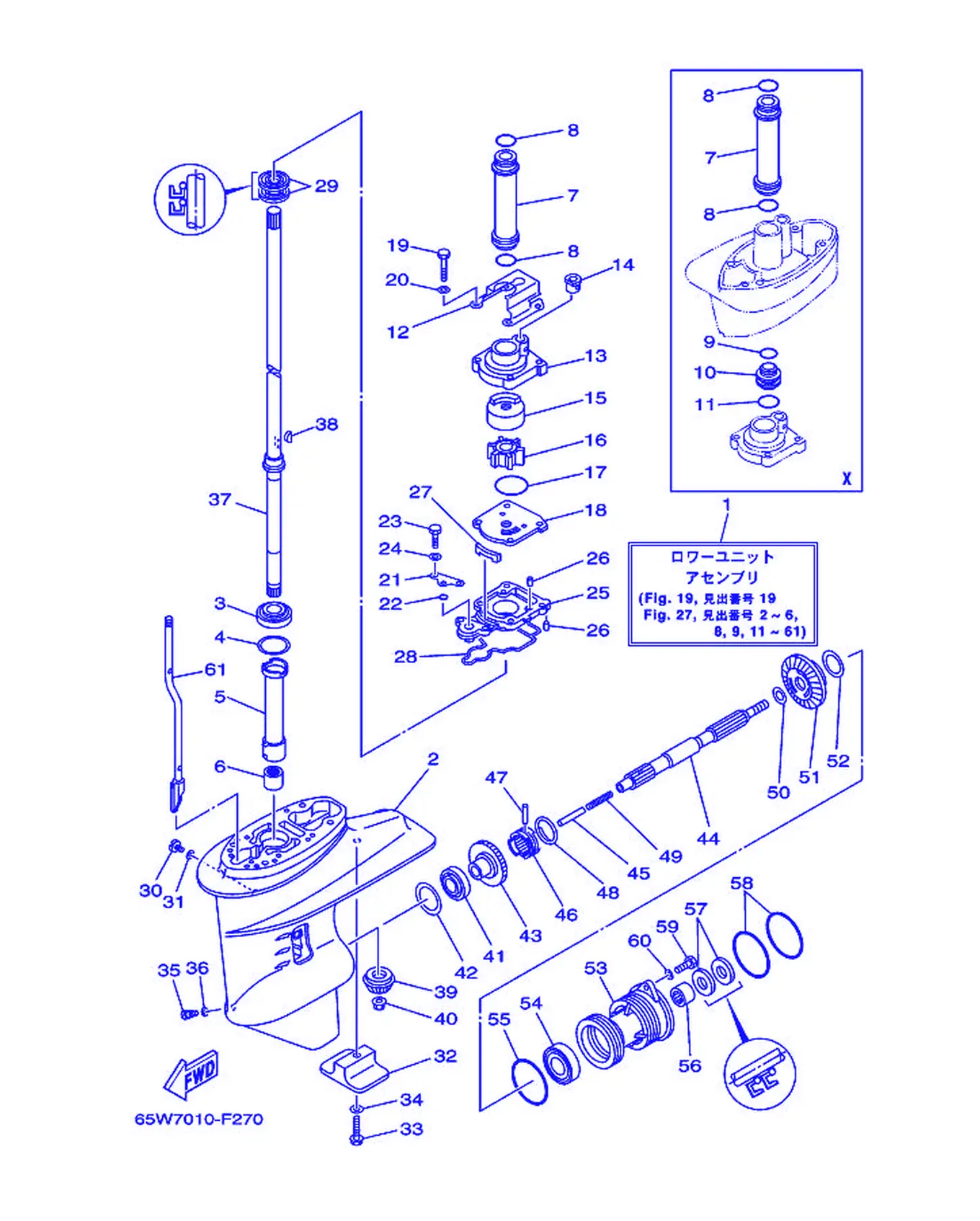

Рис. 34НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	65W-45300-11-4D	Нижний узел в сборе	1
1	65W-45300-31-4D	Нижний узел в сборе	1
2	61N-45311-02-4D	Корпус нижнего узла	1
3	93332-000W5	Прокладка	1
4	61N-45587-00	Шайба (T:0.7MM)	1
4	61N-45587-10	Шайба (T:1.0MM)	1
4	61N-45587-20	Шайба (T:1.1MM)	1
4	61N-45587-30	Шайба (T:1.2MM)	1
4	61N-45587-40	Шайба (T:1.3MM)	1
4	61N-45587-50	Шайба (T:1.4MM)	1
4	61N-45587-60	Шайба (T:1.5MM)	1
4	61N-45587-70	Шайба (T:1.6MM)	1
5	61N-45536-00	Спидометр	1
6	93315-220V7	Прокладка	1
7	61N-44362-10	Опора	1
8	93210-26130	. Уплотнительное кольцо	2
9	93210-22164	. Уплотнительное кольцо	1
10	61N-44362-00	Сопло, корпус 2	1
11	93210-26130	. Уплотнительное кольцо	1
12	65W-44328-11	Трубка	1
13	61N-44311-01	. Заглушка, корпус насоса	1
14	6L2-44367-00	. Демпфер водяного сальника	1
15	61N-44322-01	. Сальник, вал гребного винта	1
16	6H4-44352-02	. Крыльчатка	1
17	93210-45161	. Уплотнительное кольцо	1
18	61N-44323-00	. Прокладка, крышка насоса	1
19	97095-06040	Болт	4
20	92995-06600	. . Шайба	4
21	65W-44176-00	Прокладка	1
22	93210-06ME6	. Уплотнительное кольцо	1
23	97095-06025	Болт	2
24	92995-06600	. . Шайба	2
25	65W-45331-00-5B	Корпус подшипника	1
26	93604-10M03	. Заглушка, ...	3
27	61N-45127-00	. Сальник	1
28	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
29	93101-22067	. Маслосъёмный сальник	2
30	90340-08002	Прокладка, пластина	1
31	90430-08020	. Прокладка	1
32	61N-45251-01	Прокладка	1
33	95895-06035	Болт с фланцем	1
34	92990-06300	. Шайба с внутренними зубьями	1
35	688-45341-10	Прокладка, верхняя	1
36	90430-08020	. Прокладка	1
37	61N-45510-10	Прокладка	1
38	90280-03024	Корпус, картридж	1
39	61N-45551-00	Шестерня (13 зубьев)	1
40	90179-10M14	Гайка	1
41	93332-00005	Кольцо O-ring	1
42	6L2-45567-00	Регулировочная шайба (T:1.0MM)	1
42	6L2-45567-10	Регулировочная шайба (T:1.1MM)	1
42	6L2-45567-20	Регулировочная шайба (T:1.2MM)	1
42	6L2-45567-30	Регулировочная шайба (T:1.3MM)	1
42	6L2-45567-40	Регулировочная шайба (T:1.4MM)	1
43	61N-45560-10	Шестерня 1 (27 зубьев)	1
44	65W-45611-00	Заглушка, поводковая	1
45	648-45635-00	Крышка, нижний корпус	1
46	664-45631-02	Собачка сцепления	1
47	90250-05010	Пластина	1
48	648-45633-00	Кольцо крестовины	1
49	90501-10065	Прокладка, топливный насос	1
50	90201-20417	Прокладка, крышка	1
51	61N-45571-00	Шестерня 2 (27 зубьев)	1
52	6L2-45577-00	Регулировочная шайба (T:1.0MM)	1
52	6L2-45577-10	Регулировочная шайба (T:1.1MM)	1
52	6L2-45577-20	Регулировочная шайба (T:1.2MM)	1
52	6L2-45577-30	Регулировочная шайба (T:1.3MM)	1
53	61N-45361-01-4D	Крышка нижнего корпуса	1
54	93306-00612	Прокладка	1
55	93210-64ME7	. Уплотнительное кольцо	1
56	93315-22004	Прокладка	1
57	93101-20M07	Сальник	2
58	93210-65M50	. Уплотнительное кольцо	2
59	97075-06020	Болт	2
60	92995-06600	. . Шайба	2
61	65W-44150-11	Прокладка	1
61	65W-44150-31	Прокладка	1

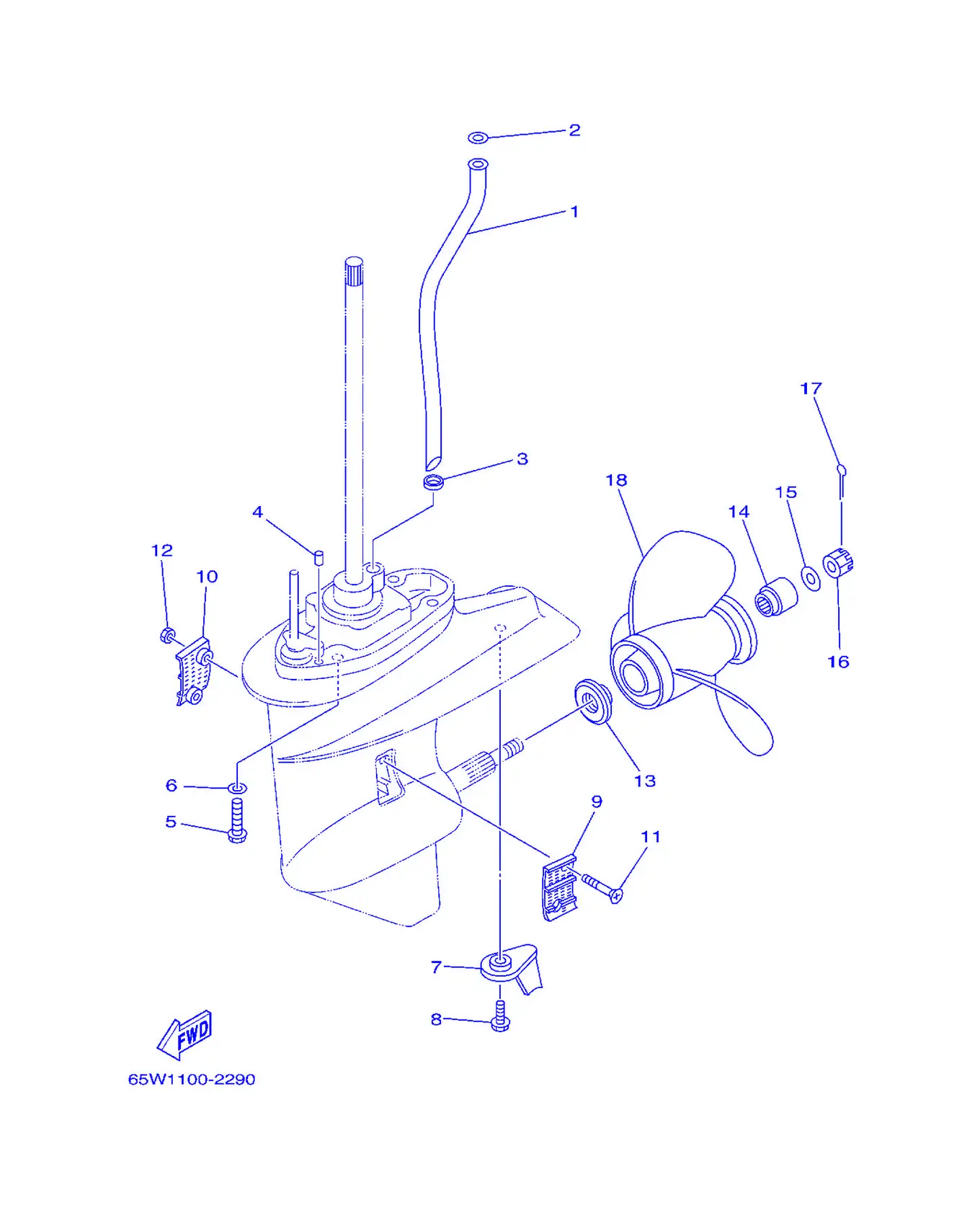

Рис. 35НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	65W-44361-12	Опора, кожух 1	1
1	65W-44361-32	Опора, кожух 1	1
2	90202-12060	Шпилька толкателя	1
3	90430-10002	Прокладка	1
4	93606-11M24	Крышка, боковая	2
5	90105-10M12	Болт, с шайбой	4
6	92995-10600	Шайба	4
7	61N-45371-00	Прокладка	1
8	90119-06M48	Прокладка, болт с шестигранной головкой	1
9	6L2-45214-00	Пластина, направляющая вода 1	1
10	6L2-45215-00	Пластина, направляющая вода 2	1
11	90151-05M05	Винт с потайной головкой	2
12	90185-05002	Гайка, самоконтрящаяся	2
13	6L2-45987-01	Прокладка 1	1
14	689-45997-00	Прокладка 2	1
15	92990-14200	Крышка, корпус	1
16	90171-14013	Гайка, колпачковая	1
17	91490-30022	Заглушка, поводковая	1
18	664-45941-01-EL	Гребной винт (3X9-7/8 X9 -F)	1
18	664-45943-01-EL	Гребной винт (3X9-7/8 X8 -F)	1
18	664-45945-00-EL	Гребной винт (3X9-7/8 X10-1/2 -F)	1
18	664-45947-01-EL	Гребной винт (3X9-7/8 X11-1/4 -F)	1
18	664-45949-02-EL	Гребной винт (3X9-7/8 X13 -F)	1
18	664-45952-00-EL	Гребной винт (3X9-7/8 X14 -F)	1
18	664-45954-01-EL	Гребной винт (3X9-7/8X12-F)	1
18	664-45970-00-98	Гребной винт (3X9-1/8 X13 -F)	1
18	664-45972-00-98	Гребной винт (3X9-1/8 X12 -F)	1
