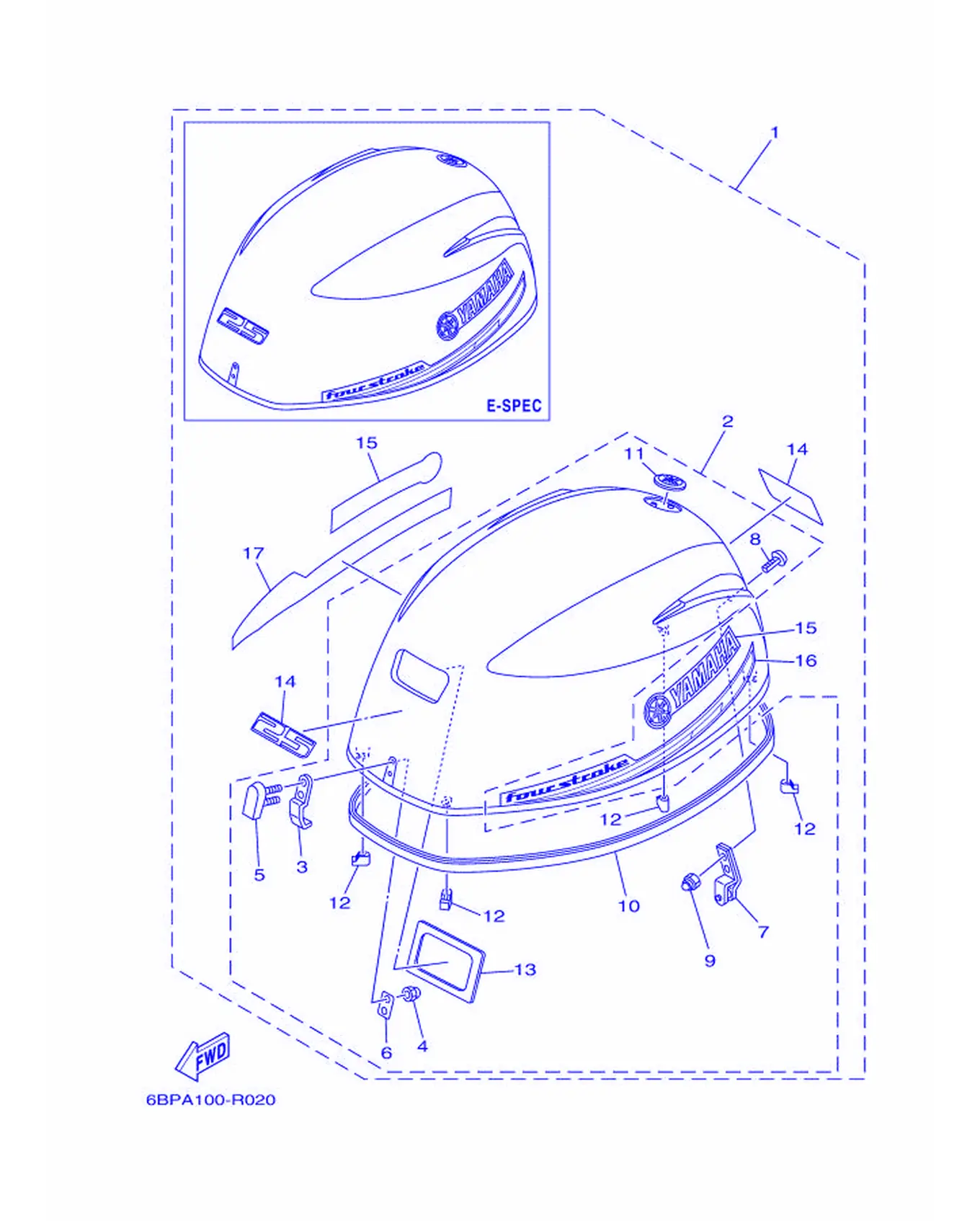

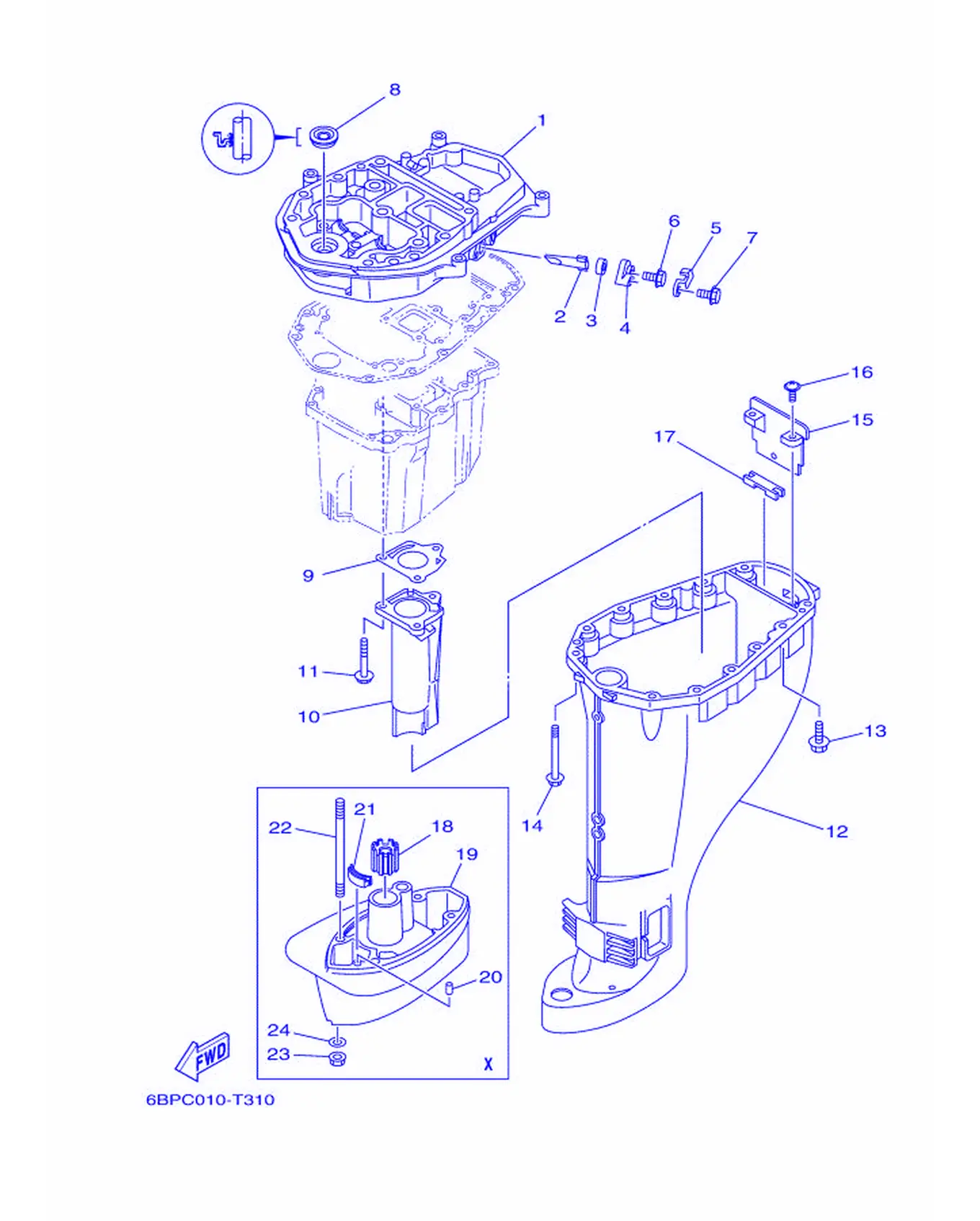

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	67C-41137-20-CA	Крышка, картер	1
2	62Y-11325-00	Соединитель	1
3	66M-11328-01	Прокладка	1
4	66M-11327-00-94	Соединитель	1
5	66M-12535-00	Заглушка	1
6	97595-05512	Крышка, водяной насос	1
7	97513-06520	Прокладка, головка блока цилиндров	1
8	93103-16011	. Прокладка	1
9	67C-41133-00	Прокладка, глушитель впускной 1	1
10	68U-41131-00-CA	Нижняя крышка, картер 1	1
11	97E75-06550	Крышка, водяной насос (в сборе)	3
12	6D5-45111-10-8D	Сальник, гребной вал	1
13	97E75-08530	Крышка, водяной насос (в сборе)	4
14	90119-08202	Крышка, водяной насос	8
15	65W-45151-00	Крышка, картер маховика	1
16	97980-05216	Прокладка, головка блока цилиндров	2
17	65W-45128-00	Сальник 2	1
18	689-45318-00	Прокладка, болт	1
19	61N-45211-31-8D	Пластина	1
20	93606-11M24	Крышка, боковая	2
21	61N-45375-01	Крыльчатка, насос	1
22	90116-10M33	...	4
23	90179-10M03	Гайка	4
24	92995-10600	Шайба	4

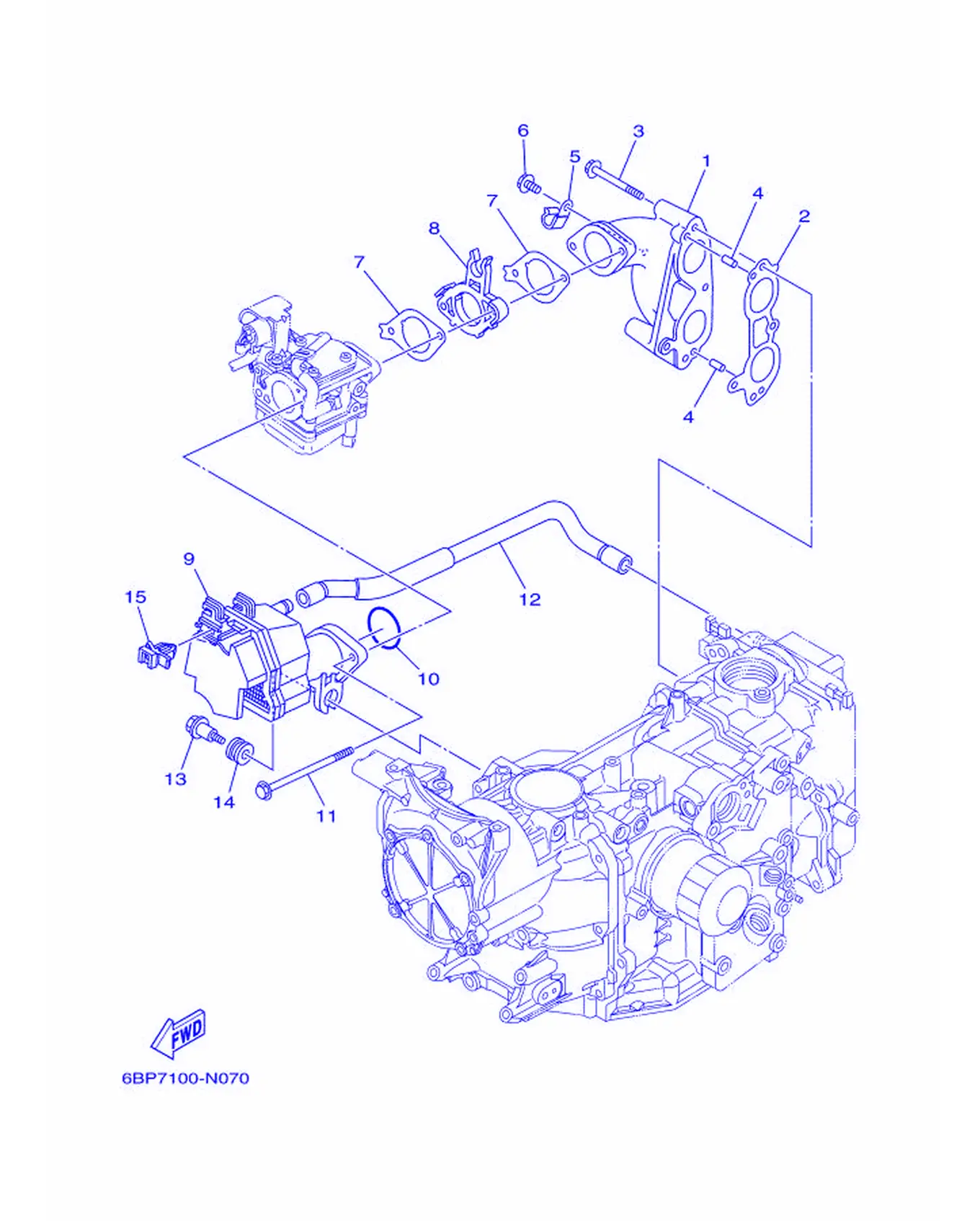

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6BL-13641-00-94	Нижняя крышка, шестерня 1	1
2	6BL-13645-00	. Прокладка, нижняя крышка 1	1
3	97E95-06555	Крышка, корпус водяного насоса	4
4	91690-50014	Крышка, корпус термостата	2
5	90465-08M83	Головка блока цилиндров	1
6	97E95-06512	Прокладка, крышка водяного насоса	1
7	6BL-13646-00	. Прокладка, нижняя крышка 2	2
8	6BL-14271-00	Шестерня	1
9	6BL-14440-00	Втулка, шестерня	1
10	93210-39ME4	Кольцо уплотнительное	1
11	95D95-06100	Крышка, топливный бак	2
12	6BL-15373-00	Вал, привод	1
13	90109-06MA1	Крышка	1
14	90480-16616	Поплавок	1
15	90464-09M47	Прокладка	1

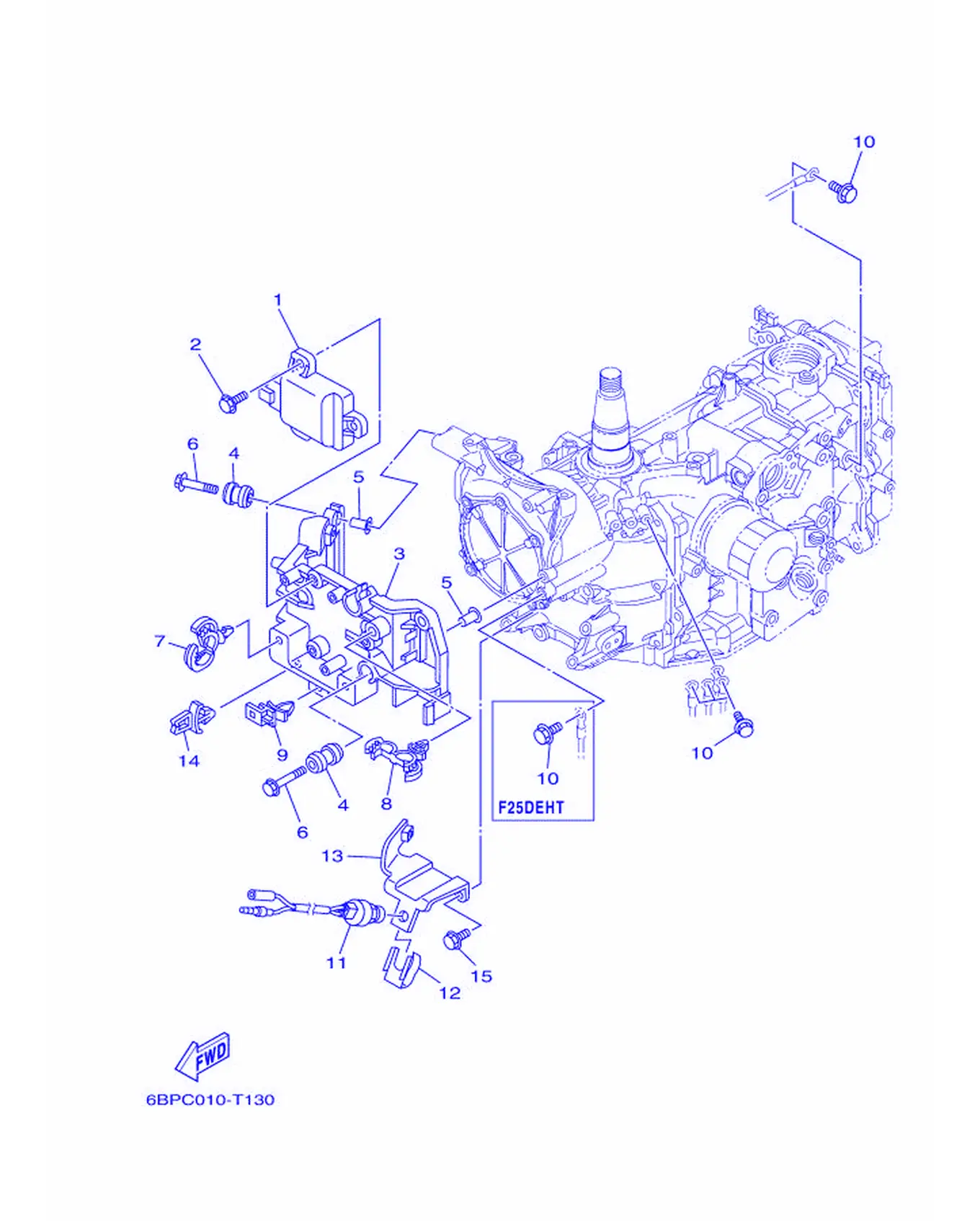

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6BL-85540-00	Блок C.D.I.	1
2	97E75-06520	Игла, клапан игольчатый карбюратора в сборе	3
3	6BL-81948-01	Катушка	1
4	6A0-82317-01	Клапан, игольчатый поплавковой камеры	4
5	90387-06119	Втулка	4
6	95D95-06030	Пластина, анодная	4
7	90464-12183	Прокладка	2
8	90464-18246	. Прокладка	2
9	90464-12002	Крышка	1
10	97E95-06516	Табличка, инструкция по эксплуатации	5
11	6H3-82540-01	Прокладка	1
12	6BL-82555-00	Крыльчатка, ротор 1	1
13	6BL-82554-00	Стартер, ротор	1
14	90464-06001	Прокладка	1
15	95D95-06014	Прокладка, крышка топливного насоса	2

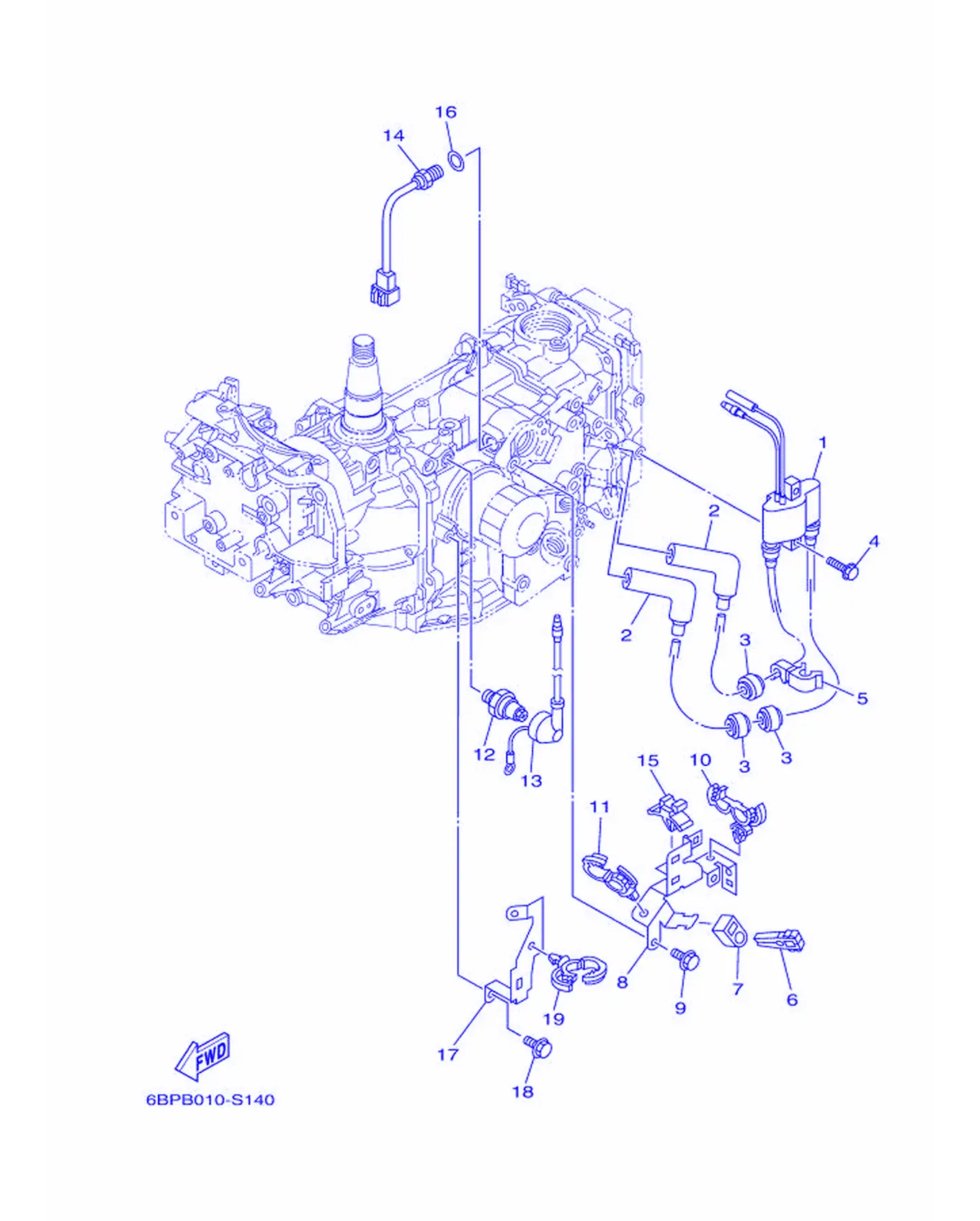

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6F5-85570-13	Изолятор свечи зажигания	1
2	6AH-82370-00	Прокладка поплавковой камеры	2
3	90480-25003	Поплавок	3
4	97E95-06525	Табличка, инструкция по эксплуатации	2
5	90464-09018	Кольцо	1
6	67F-2812A-00	. Крышка, топпер	1
7	67C-82155-00	Крышка	1
8	6BL-8339X-00	Крышка, карбюратор	1
9	97E95-06516	Табличка, инструкция по эксплуатации	2
10	90464-18246	. Прокладка	1
11	90464-20181	Крышка	1
12	64J-82504-00	Стопорное кольцо поршневого пальца	1
13	68V-81315-01	Уплотнение вала	1
14	6CJ-85790-00	Прокладка цилиндра	1
15	90464-09M47	Прокладка	1
16	90430-14115	Прокладка	1
17	6BL-82389-00	Поплавок 2	1
18	97E95-06516	Табличка, инструкция по эксплуатации	2
19	90464-20181	Крышка	1

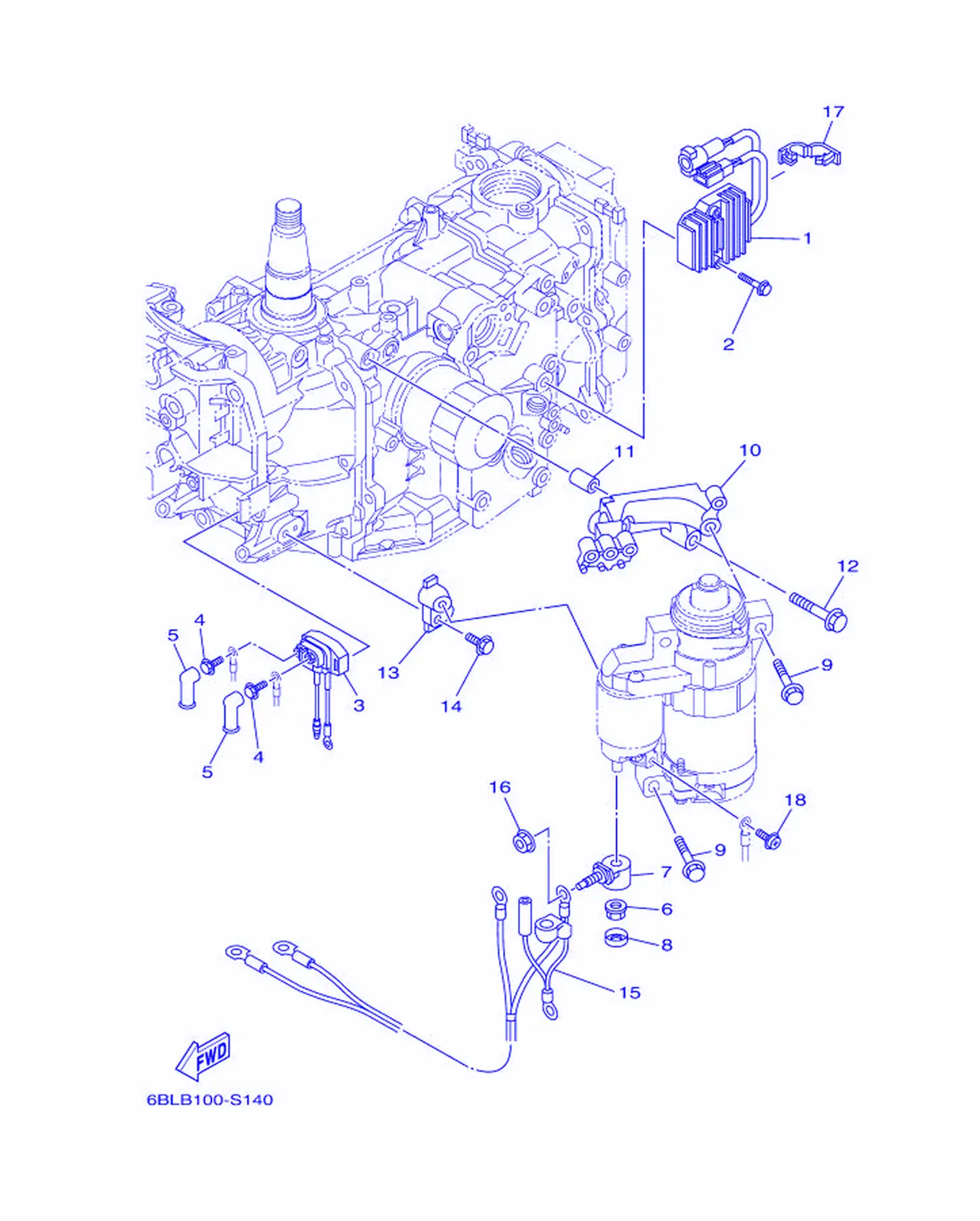

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	6BL-81960-00	Игла клапана поплавковой камеры	1
2	97E95-06540	Прокладка, головка блока цилиндров	2
3	68T-81940-00	Прокладка поплавковой камеры	1
4	97E95-06610	Табличка, инструкция по эксплуатации	2
5	6G5-82119-10	Крышка, головка блока цилиндров	2
6	6BL-8182A-00	Жиклер	1
7	6BL-81925-00	Винт регулировочный	1
8	6BL-8183X-00	Пружина, винт регулировочный	1
9	97513-08545	Кольцо, стопорное	3
10	6BL-81822-00	Катушка, зарядная	1
11	99530-10114	. Штифт, установочный	2
12	97513-08545	Кольцо, стопорное	2
13	6BL-81823-00	Стартер, зарядная	1
14	97E75-06520	Игла, клапан игольчатый карбюратора в сборе	1
15	6BL-82105-J2	Конденсатор	1
16	90179-08003	Гайка	1
17	90464-18004	Прокладка	1
18	90159-05M12	Прокладка, глушитель	1

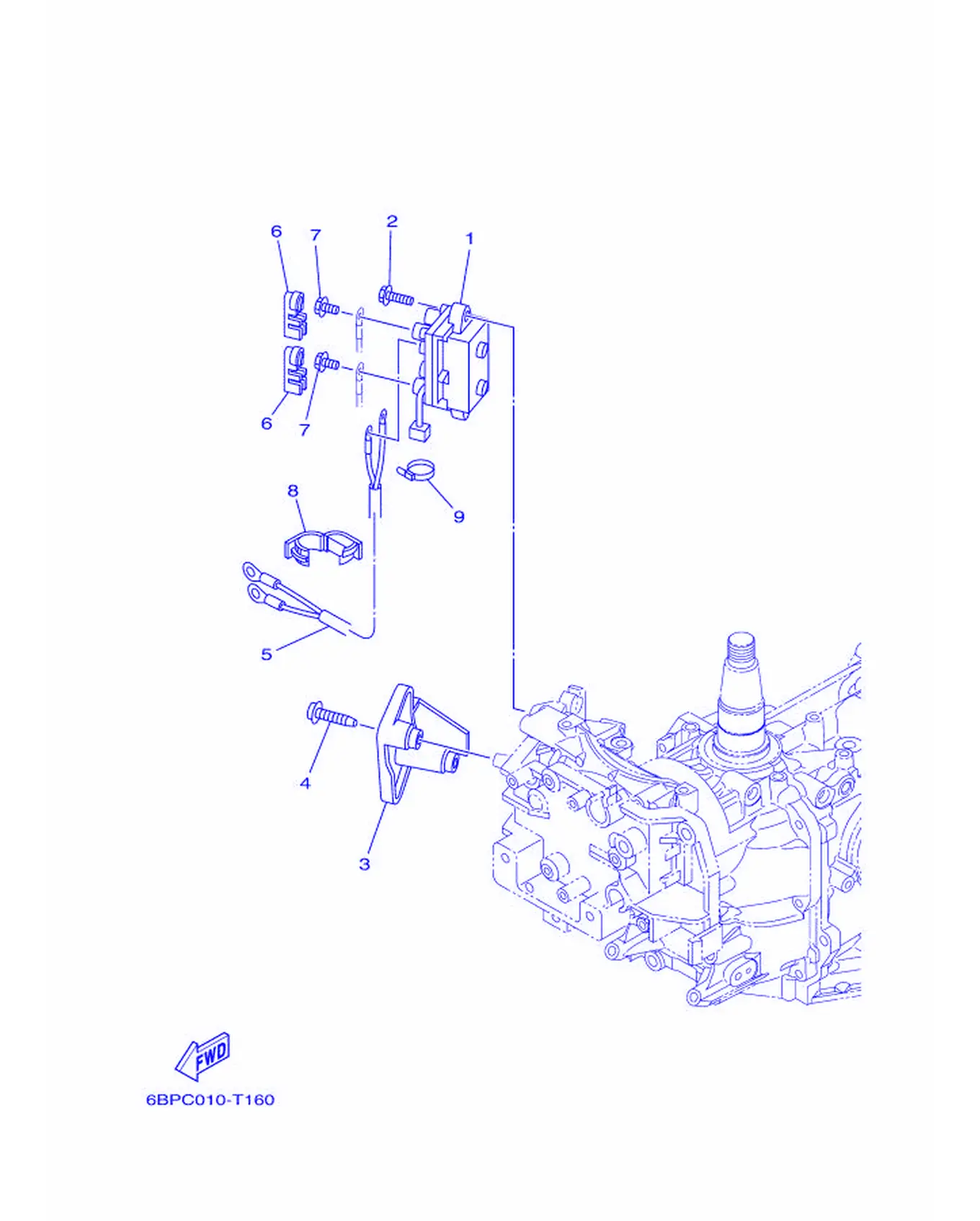

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	63P-81950-00	Крышка	1
2	97E75-06520	Игла, клапан игольчатый карбюратора в сборе	2
3	6BL-81942-00	Крышка	1
4	90167-05009	Шланг, топливный	2
5	6BL-81949-00	Ремень, привод	1
6	6P2-8183X-00	Крышка, топливная	2
7	97E95-06610	Табличка, инструкция по эксплуатации	2
8	90464-18004	Прокладка	1
9	90465-11M10	Хомут	1

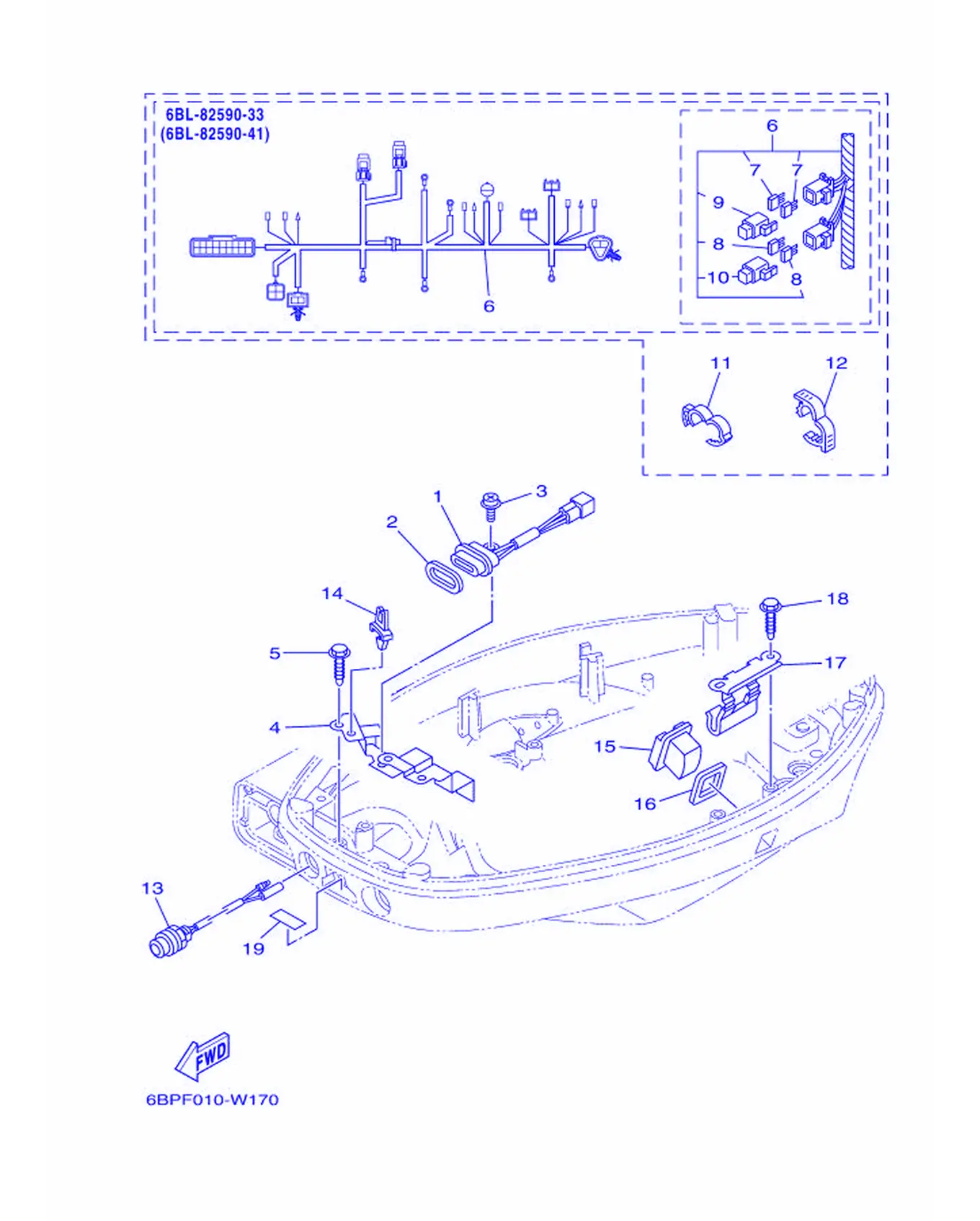

Рис. 7Электрика 5 Electrical 5

REF	Номер детали	Наименование	Кол-во
1	62Y-84301-00	Крышка зажигания 1	1
2	6FM-83589-00	Прокладка	1
3	97985-06212	Шпилька, с квадратным подголовком	1
4	6BL-82388-00	Прокладка	1
5	90109-06M86	Пластина	2
6	6BL-82590-33	Прокладка головки блока цилиндров	1
7	67F-82151-00	Предохранитель (20A)	2
8	67F-82151-10	. Топпер (30A)	2
9	67F-8215B-10	Жгут проводов (серый)	1
10	67F-8215B-20	Жгут проводов (белый)	1
11	90464-16001	Прокладка	1
12	90464-18004	Прокладка	1
13	65W-81870-00	Прокладка головки блока цилиндров	1
14	90464-06001	Прокладка	1
15	69J-42723-01	Гайка, шатун	1
16	69J-82587-01	Прокладка	1
17	63P-83614-01	Прокладка	1
18	90109-06M86	Пластина	2
19	67C-85415-00	Игла	1

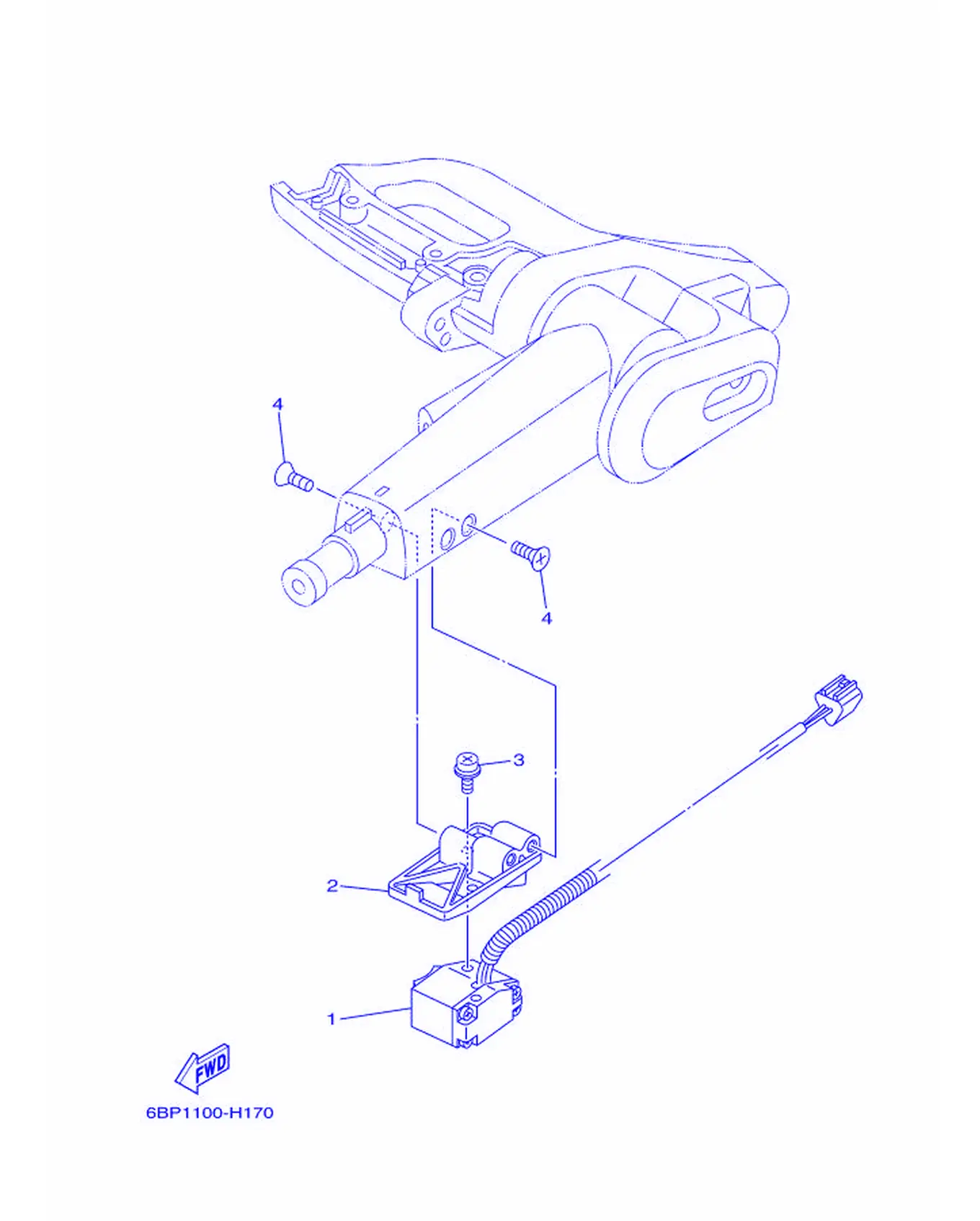

Рис. 8Электрика 6 Electrical 6

REF	Номер детали	Наименование	Кол-во
1	6BL-82563-00	Прокладка крышки и корпуса	1
2	69A-42176-00	Стартер 2	1
3	97985-06220	Прокладка, головка блока цилиндров	2
4	90151-06040	Прокладка, крышка цилиндра	3

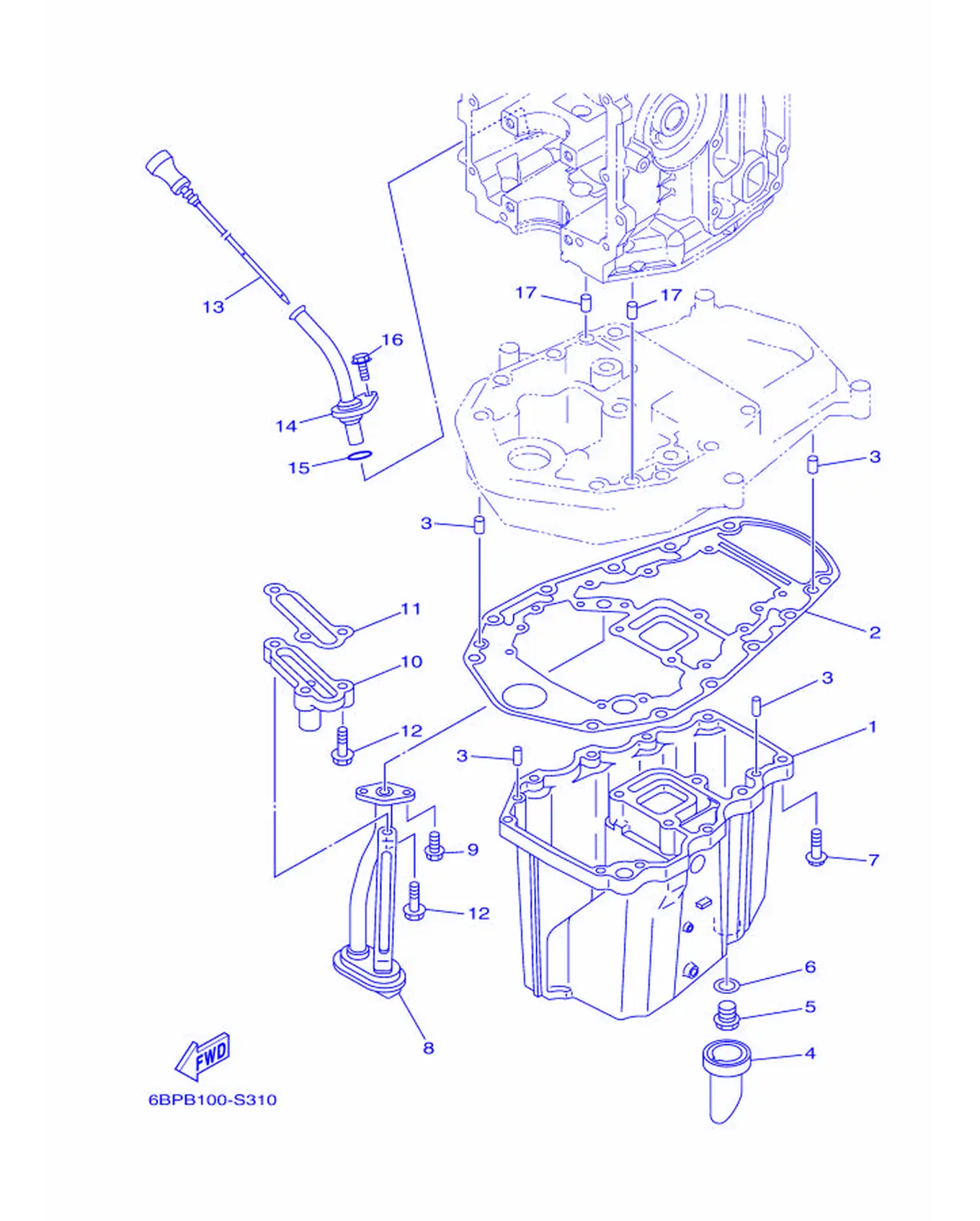

Рис. 9Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	65W-15311-03-CA	Крышка	1
2	69W-15312-01	. Крышка корпуса	1
3	93606-12019	. Пластина, корпус насоса	4
4	65W-15316-01	Прокладка 1	1
5	90340-14M06	Крышка, глушитель впуска	1
6	90430-14M09	Прокладка	1
7	97E75-06525	Крышка, корпус водяного насоса	10
8	65W-13411-00	Сетка, маслозаборник	1
9	97513-06516	Вкладыш, головка блока цилиндров	2
10	6BG-11576-00-94	Сальник, вал гребного винта	1
11	62Y-13475-00	Прокладка	1
12	97513-06525	Игла, поплавковая камера	3
13	6BL-15362-00	Втулка, подшипник	1
14	6BL-15377-00	Кольцо, стопорное	1
15	93210-19MJ3	. Уплотнительное кольцо	1
16	95D95-06016	Крышка, топливный насос в сборе	1
17	93608-12M05	Заглушка	2

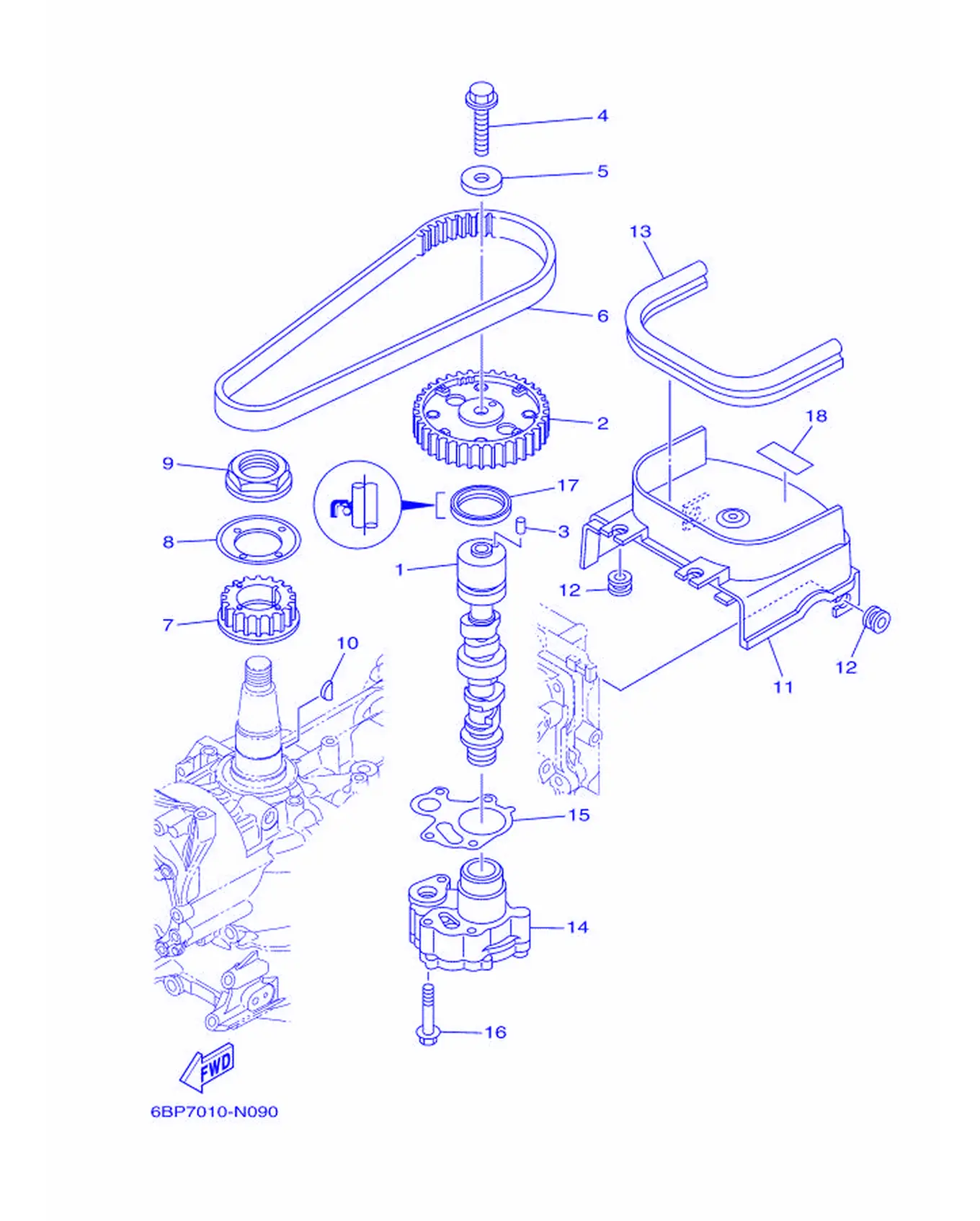

Рис. 10Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6BL-12171-00	Шайба 1	1
2	6C5-11537-10	Шланг, топливный	1
3	93605-17002	Прокладка	1
4	95817-10035	Сальник, вал	1
5	90201-10144	Прокладка, крышка	1
6	6C5-46241-00	Втулка	1
7	6C5-11536-00	Шланг, масляный	1
8	62Y-11557-00	Прокладка 1	1
9	90179-35001	Штифт	1
10	90280-03017	. Шплинт	1
11	6BL-46297-00	Пружина, фиксатор	1
12	90480-12314	Прокладка	4
13	6BL-42617-00	Прокладка, карбюратор	1
14	6BL-13300-00	Прокладка блока цилиндров	1
15	6C5-13329-00	. Крышка, корпус	1
16	90119-06025	Табличка с номером	4
17	93102-37M40	Сальник	1
18	6BP-13437-01	Игла, поплавок	1

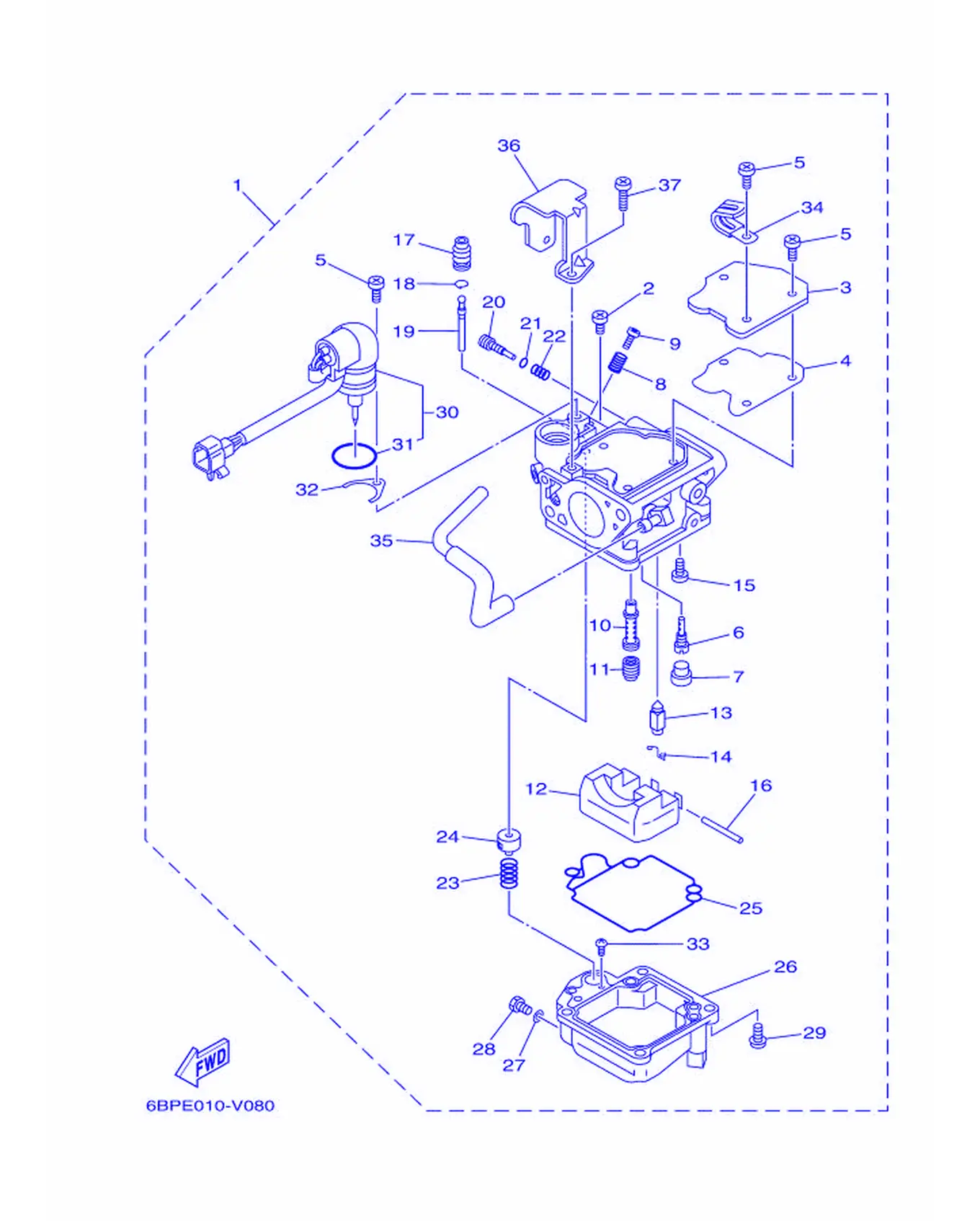

Рис. 11Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6BL-14301-23	Поплавок в сборе 1	1
2	98580-04006	Пружина, тяга	1
3	65W-14572-00	Картер	1
4	65W-14126-10	Сальник	1
5	65L-14565-00	Винт	4
6	67G-14948-05	Прокладка (#45)	1
7	679-14966-00	. Поплавок	1
8	90501-10326	. Игла, клапан подачи топлива	1
9	63V-14523-00	. Игла, поплавок	1
10	65W-14947-90	. Диафрагма, мембрана	1
11	6G1-14943-79	. Диафрагма, насос (#108)	1
12	63V-14985-00	. Поплавок	1
13	6AH-14546-00	Вал, ведущая шестерня	1
14	633-14159-00	Втулка	1
15	98580-04008	. ...	1
16	6H4-14548-00	. ...	1
17	65W-14373-02	Крышка, корпус водяного насоса	1
18	65W-1439G-00	Шатун 1	1
19	65W-14379-00	Пружина, возвратная	1
20	6AH-14923-01	. Уплотнение, шток	1
21	67F-14398-10	. Кольцо O	1
22	67C-14555-00	Поршень	1
23	65W-14335-00	Поршень, кольцо	1
24	65W-14371-00	Направляющая, возвратная	1
25	65W-14384-00	Прокладка, крышка корпуса	1
26	65W-14980-22	. Сальник, вал гребного винта	1
27	65W-14398-00	. ...	1
28	65W-14992-00	Прокладка, топливная	1
29	97980-04114	. Заглушка, ...	4
30	6BL-14380-00	. Прокладка водяного насоса	1
31	5ML-E4854-00	. O-кольцо	1
32	65W-14346-00	Клапан	1
33	67C-14567-00	Крышка	1
34	67F-14255-01	. Прокладка	1
35	65W-14807-00	. Прокладка масляного насоса	1
36	6BL-14346-00	. Прокладка	1
37	97980-04108	Шланг топливный	2

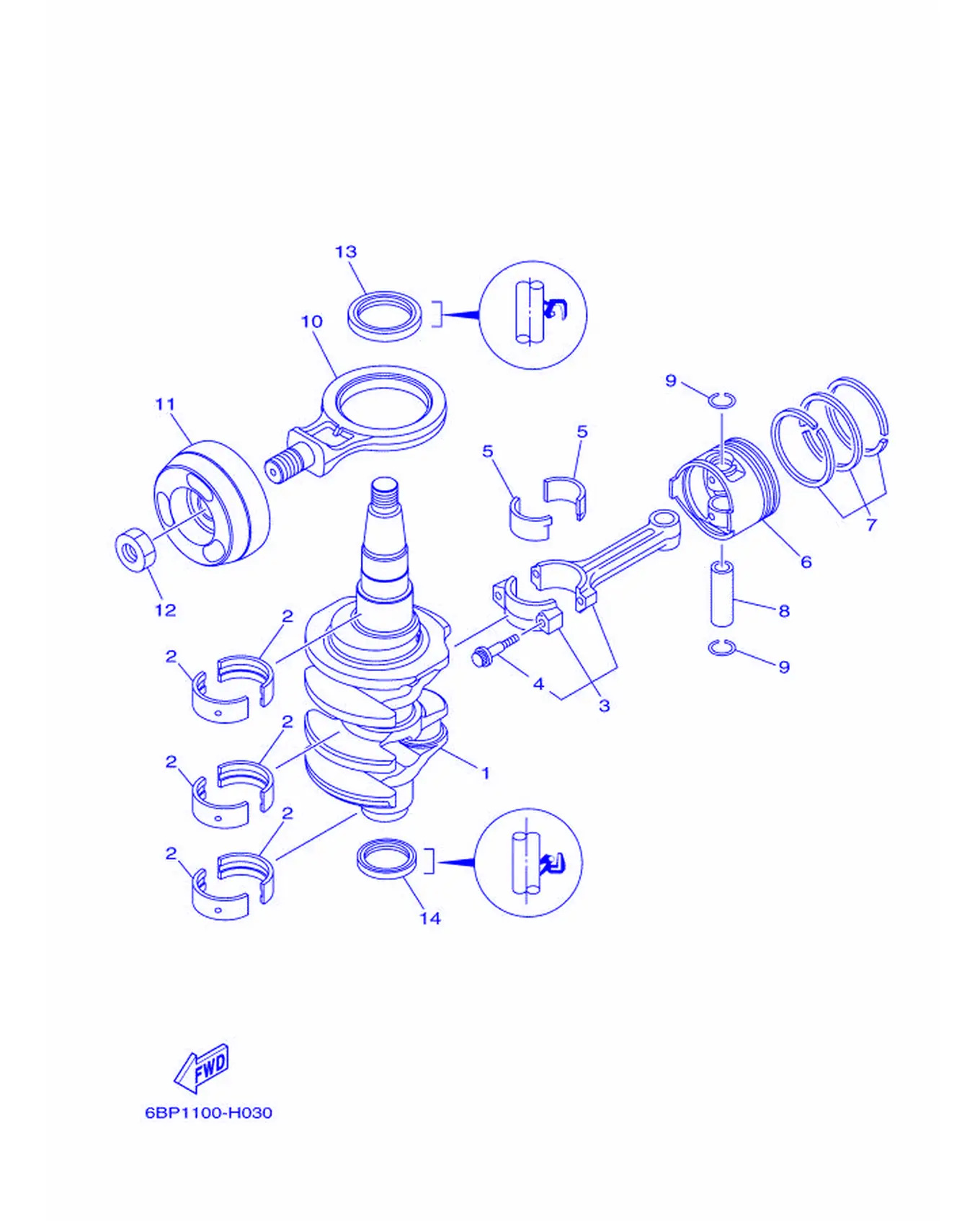

Рис. 12КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6BL-11411-00	Винт крепления	1
2	6BG-11416-10	Винт крепления, винт 1	6
2	6BG-11416-20	Винт крепления, винт 1	6
2	6BG-11416-30	Винт крепления, винт 1	6
3	6C5-11650-10	Прокладка карбюратора	2
4	6C5-11654-00	. Сальник, карбюратор	2
5	6CJ-11656-20	Винт крепления, крышка	4
5	6CJ-11656-30	Винт крепления, крышка	4
5	6CJ-11656-10	Прокладка головки блока цилиндров	4
6	69W-11631-01-97	Поршень (STD)	2
6	69W-11635-01	Поршень (0.25MM O/S)	2
6	69W-11636-01	Поршень (0.50MM O/S)	2
7	67C-11603-01	Поршень и кольца в сборе (STD)	2
7	67C-11604-01	Поршень и кольца в сборе (0.25MM O/S)	2
7	67C-11605-01	Поршень и кольца в сборе (0.50MM O/S)	2
8	62Y-11633-00	Головка, крышка	2
9	93450-17129	Стопорное кольцо	4
10	6BL-11665-00	Кольцо поршневое комплект 3	1
11	6BL-11642-00	Поршень 2 (STD)	1
12	90170-20137	Гайка	1
13	93102-43M42	. Шатун в сборе	1
14	93101-35002	Сальник	1

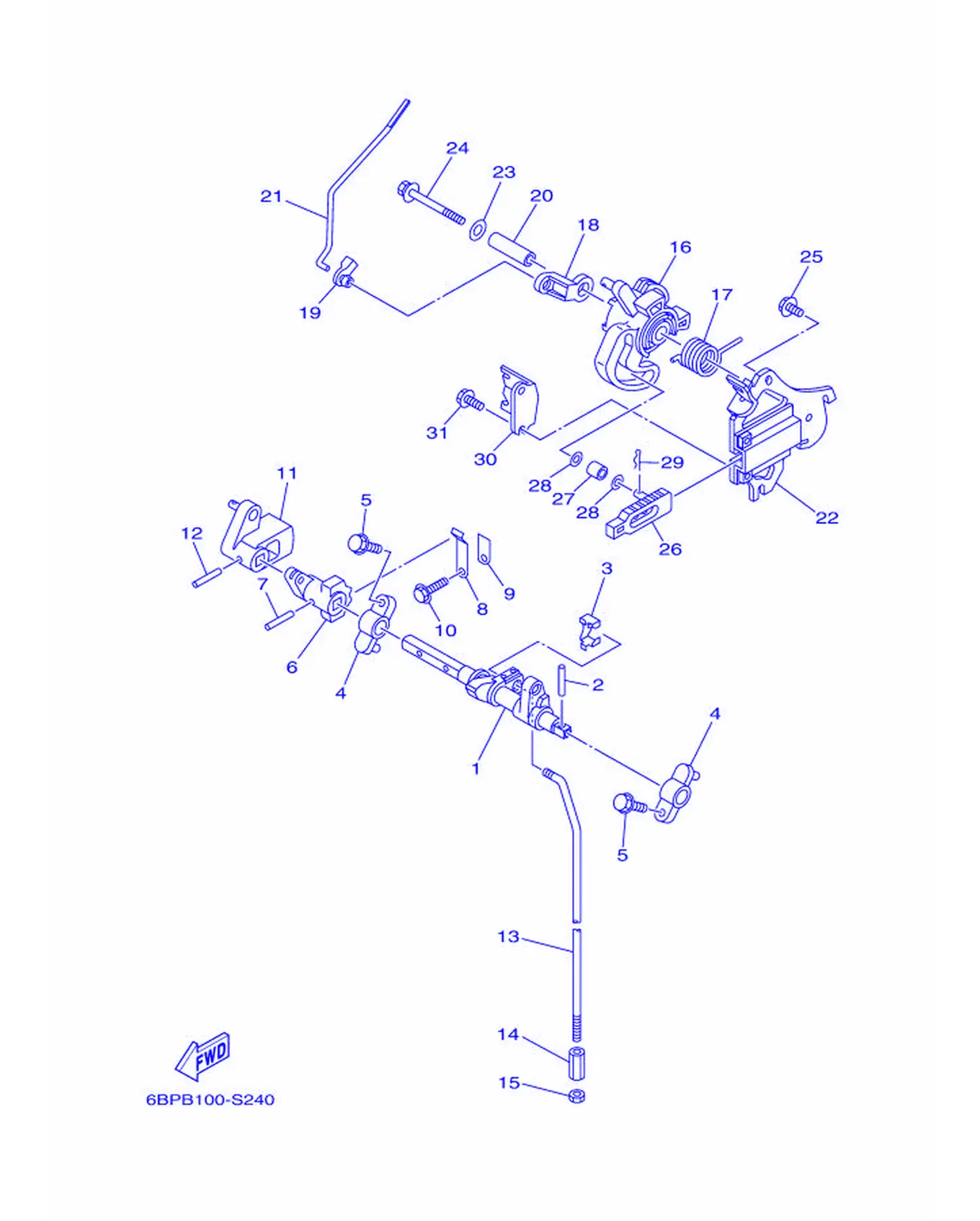

Рис. 13УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6BL-44121-01	Крышка, головка цилиндра	1
2	90254-03M05	Коленчатый вал в сборе	1
3	6AH-26364-00	Гайка, шатун 2	1
4	6G1-41662-01-94	Шпилька 2	2
5	97E95-06520	Табличка, инструкция по эксплуатации	2
6	6BL-44173-00	Крышка, головка цилиндра в сборе	1
7	90254-03M05	Коленчатый вал в сборе	1
8	65W-44116-00	Поршень	1
9	66R-44114-00	Прокладка	1
10	95D95-06014	Прокладка, крышка топливного насоса	1
11	6BL-44142-00	Прокладка	1
12	90254-03M05	Коленчатый вал в сборе	1
13	6BP-44143-10	Головка цилиндра 1	1
14	90170-06015	Гайка	1
15	95380-06700	Гайка	1
16	6AH-41638-00	Крышка	1
17	90508-20M44	Поршень, направляющий	1
18	6BL-41283-00	Крышка, водяная рубашка	1
19	6J8-41262-00	Тяга, дроссельная заслонка	1
20	90387-06139	. Свеча	1
21	6BP-41211-00	Кольцо, водяная рубашка	1
22	6BL-14571-00	Колпак, анод	1
23	90201-06M31	. Головка, трубка-держатель	1
24	97E95-06555	Крышка, корпус водяного насоса	1
25	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
26	6AH-44167-10	Крышка, корпус термостата	1
27	62Y-42171-00	Прокладка	1
28	90201-05M04	Прокладка, база	2
29	90468-10005	Прокладка	1
30	6AH-14497-00	Стартер, прокладка стартера	1
31	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2

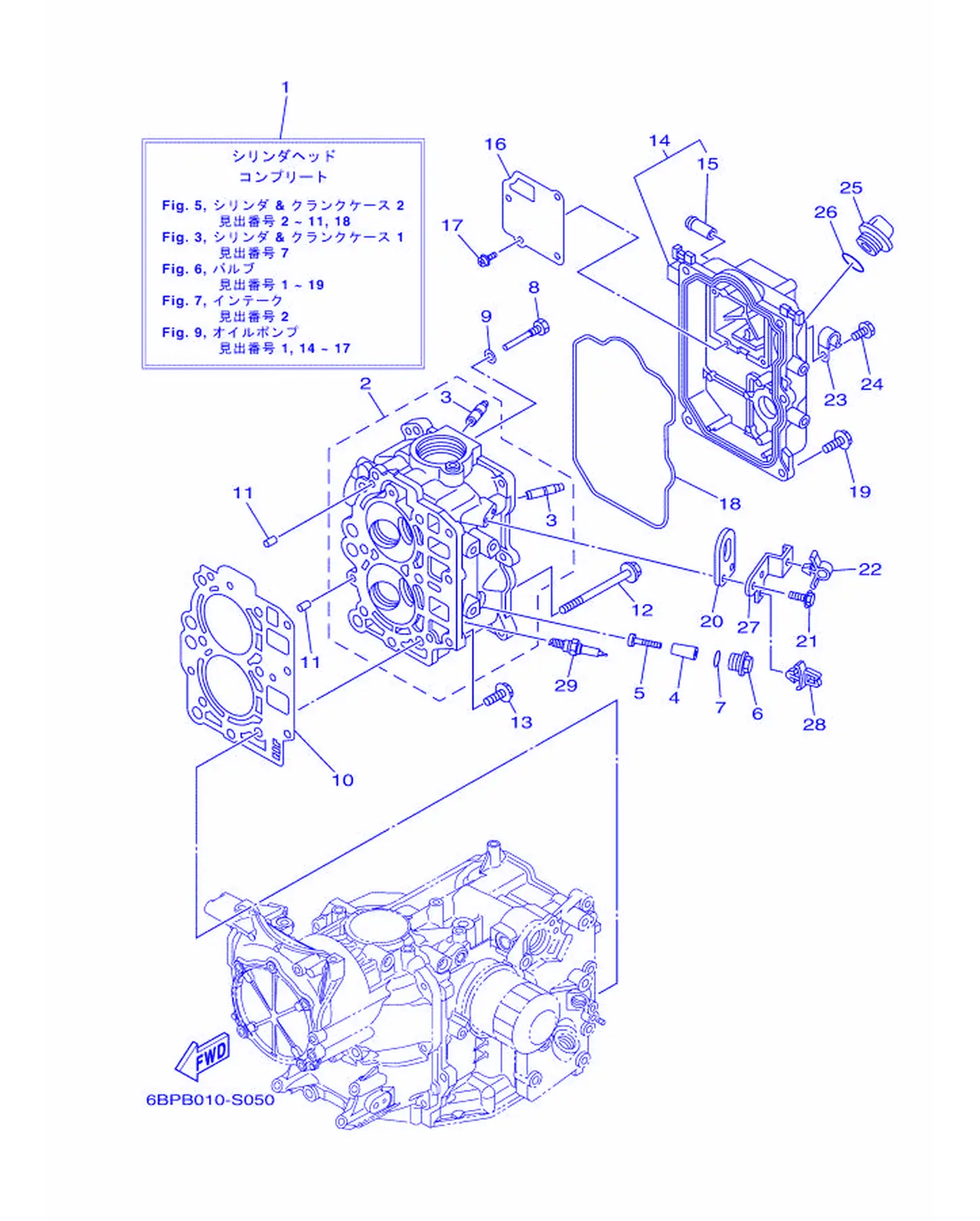

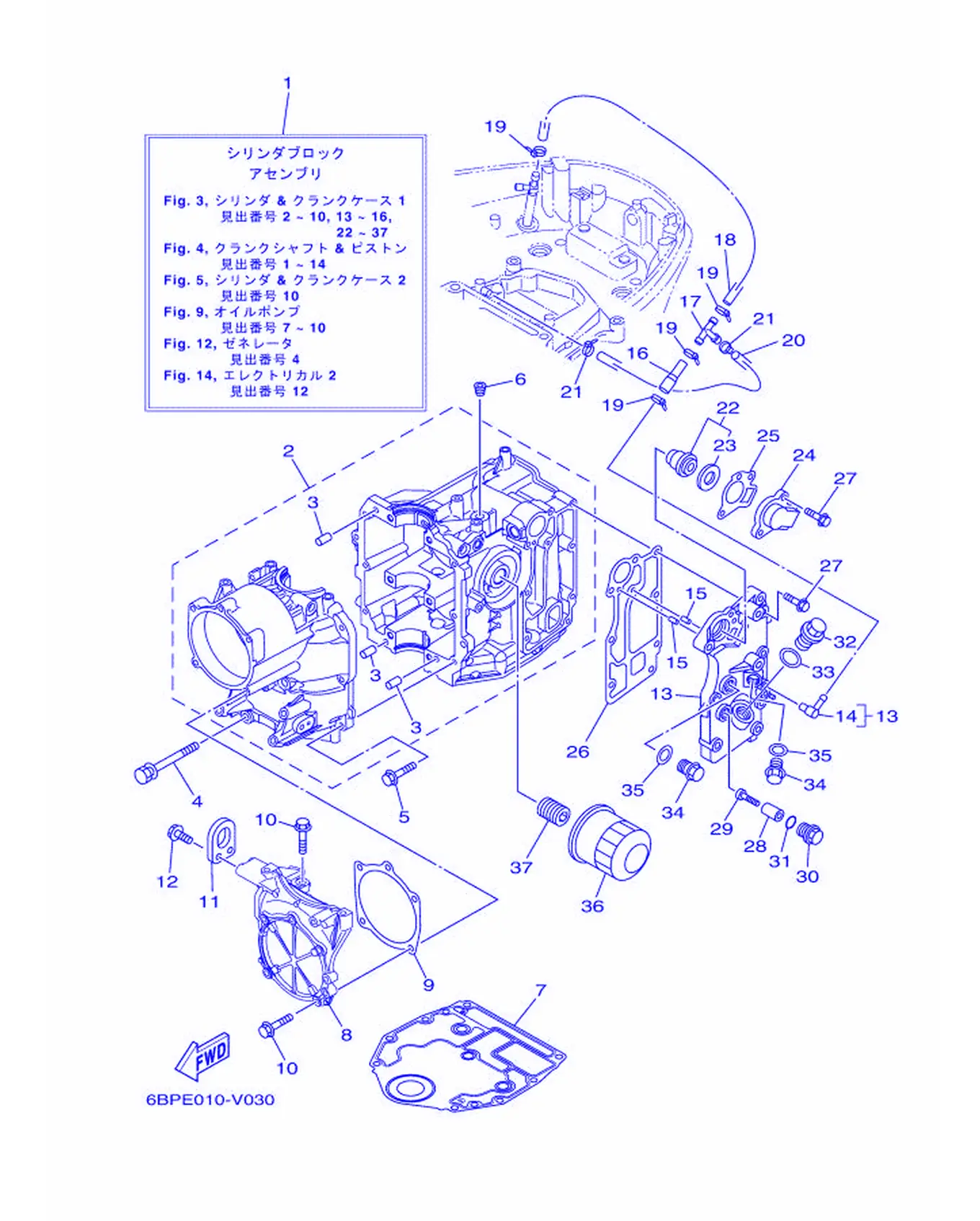

Рис. 14ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6BL-W009B-03-1S	Анод цинковый	1
2	6BL-15100-02	Корпус термостата	1
3	93606-12019	. Пластина, корпус насоса	3
4	90119-08M01	Болт с шайбой	6
5	97513-06525	Игла, поплавковая камера	7
6	90344-51003	Крышка, корпус термостата	1
7	6BG-11351-01	. Прокладка, анод	1
8	6BL-15121-00-1S	Корпус термостата 2	1
9	6BL-15663-00	. Уплотнение	1
10	97513-06525	Игла, поплавковая камера	6
11	62Y-11119-00	Крышка, головка цилиндра	1
12	97E95-06520	Табличка, инструкция по эксплуатации	2
13	6BL-41113-01-1S	Держатель, трос управления	1
14	6H1-11372-00	Прокладка, корпус	1
15	93604-10M03	. Заглушка, ...	2
16	6BP-12481-00	Трубка 1	1
17	688-24378-00	Шланг, топливный 3	1
18	90445-09251	Шланг (L350)	1
19	90465-11M10	Хомут	4
20	90445-09104	Шланг (L300)	1
21	90465-11M10	Хомут	2
22	6G8-12411-03	Термостат	1
23	688-12412-00	. Уплотнение, термостат	1
24	6BG-12413-00-1S	Держатель, топливный шланг	1
25	62Y-12414-00	Прокладка, крышка	1
26	6BL-41114-00	. Прокладка, трос управления	1
27	90119-06MA5	Табличка, предупреждающая	8
28	6G8-11325-00	Игла	1
29	98980-05025	Шланг, топливный	1
30	6G8-11197-A0	Вал гребного винта, вал редуктора	1
31	93210-13M63	Кольцо уплотнительное	1
32	90340-18M09	Крышка, корпус водяного насоса	1
33	90201-186F1	Крышка, корпус насоса	1
34	90340-14M06	Крышка, глушитель впуска	2
35	90430-14115	Прокладка	2
36	5GH-13440-80	Кронштейн крепления топливного фильтра	1
37	6C5-12858-A0	Игла, жиклер	1

Рис. 15ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6BL-W009A-11-1S	Анод пластина	1
2	6BL-11111-10-1S	Пластина, анод 1	1
3	62Y-11133-31	. Держатель, трубка 1	4
4	6BL-11325-00	Крыльчатка	2
5	98980-05035	Насос, корпус	2
6	6G8-11197-A0	Вал гребного винта, вал редуктора	2
7	93210-13M63	Кольцо уплотнительное	2
8	90109-06M65	Табличка	1
9	90430-06014	Прокладка	1
10	6BL-11181-00	. Прокладка, анод пластина 1	1
11	93606-12019	. Пластина, корпус насоса	2
12	90105-09009	Втулка, гребной вал	6
13	90119-06MA3	Табличка, идентификационная	3
14	6BL-11191-00-1S	Держатель, анод пластина 1	1
15	62Y-14485-00	. Трубка, прокладка	1
16	6BG-11168-00	Держатель, шпонка	1
17	97607-04210	Шайба, уплотнение поплавковой камеры	4
18	6BL-11356-00	. Уплотнение, анод 2	1
19	97E95-06520	Табличка, инструкция по эксплуатации	5
20	62Y-11119-00	Крышка, головка цилиндра	1
21	97E95-06520	Табличка, инструкция по эксплуатации	2
22	90464-09023	Корпус насоса	1
23	90465-08M83	Головка блока цилиндров	1
24	97E95-06512	Прокладка, крышка водяного насоса	1
25	6G8-15363-00	Поплавок, крышка	1
26	93210-24M79	. O-образное кольцо	1
27	6BL-82398-00	Прокладка 3	1
28	90464-06001	Прокладка	1
29	94709-00418	Свеча зажигания (NGK DPR6EB-9)	2

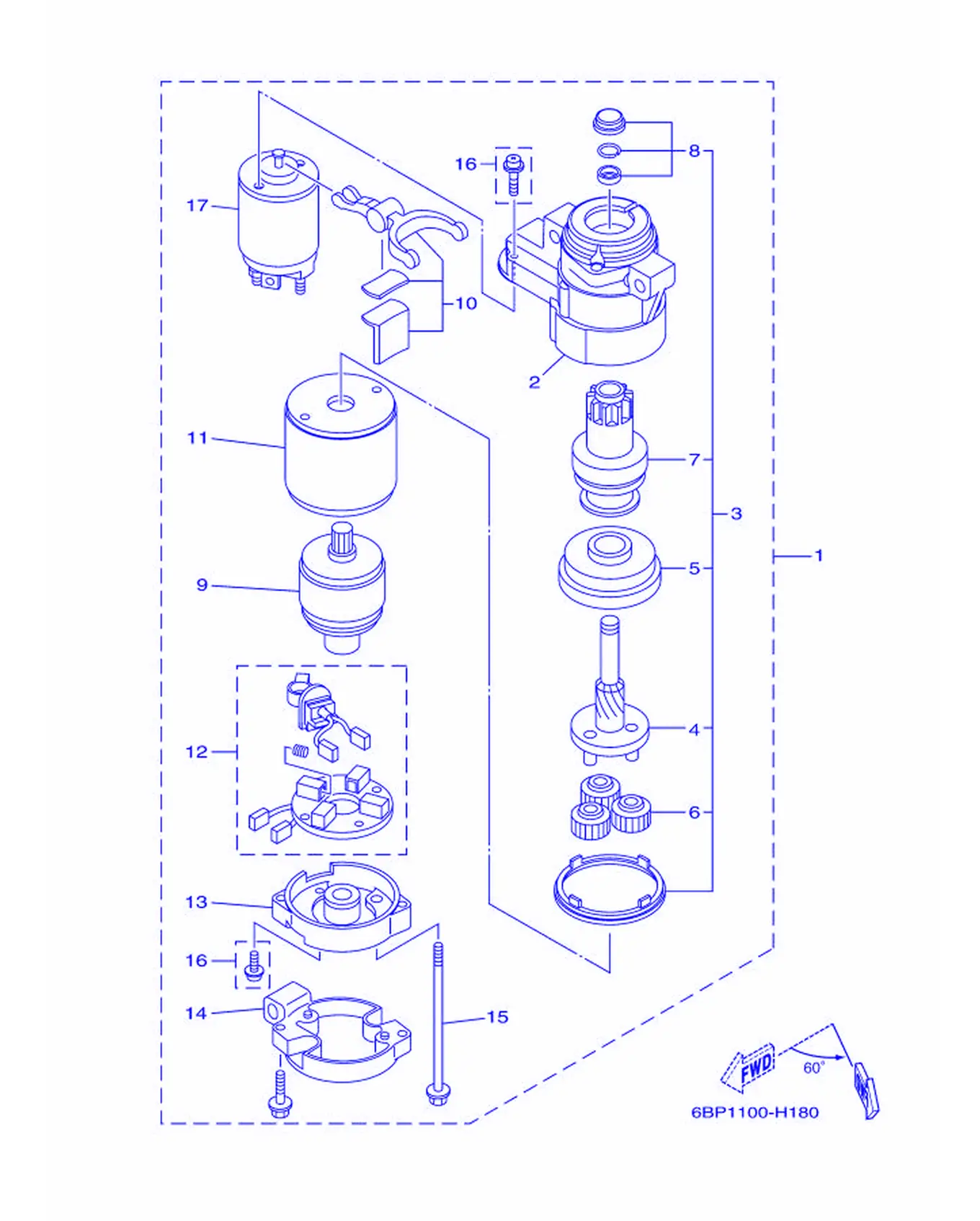

Рис. 16Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6BG-81800-00	Сальник вала гребного винта	1
2	6BG-81830-00	Прокладка головки цилиндра	1
3	6BG-81807-00	Прокладка крышки цилиндра, верхняя	1
4	6BG-81836-00	Впускной коллектор, правый	1
5	6BG-81891-00	Крышка, правая	1
6	6AW-8183T-00	Крышка, задняя	3
7	6BG-81832-00	Коленчатый вал, передний	1
8	6BG-81857-00	Держатель сальника коленвала	1
9	6BG-81850-00	Сальник коленвала передний	1
10	6BG-81839-00	Сальник коленвала задний	1
11	6BG-81810-00	Стартер	1
12	6BG-81840-00	Ручка стартера в сборе	1
13	6BG-81820-00	Прокладка головки цилиндра	1
14	6BG-8182J-00	Прокладка головки, левая	1
15	6BG-81826-00	Шайба	2
16	6BG-81846-00	Шплинт	1
17	6BG-81941-00	Сальник гребного вала	1

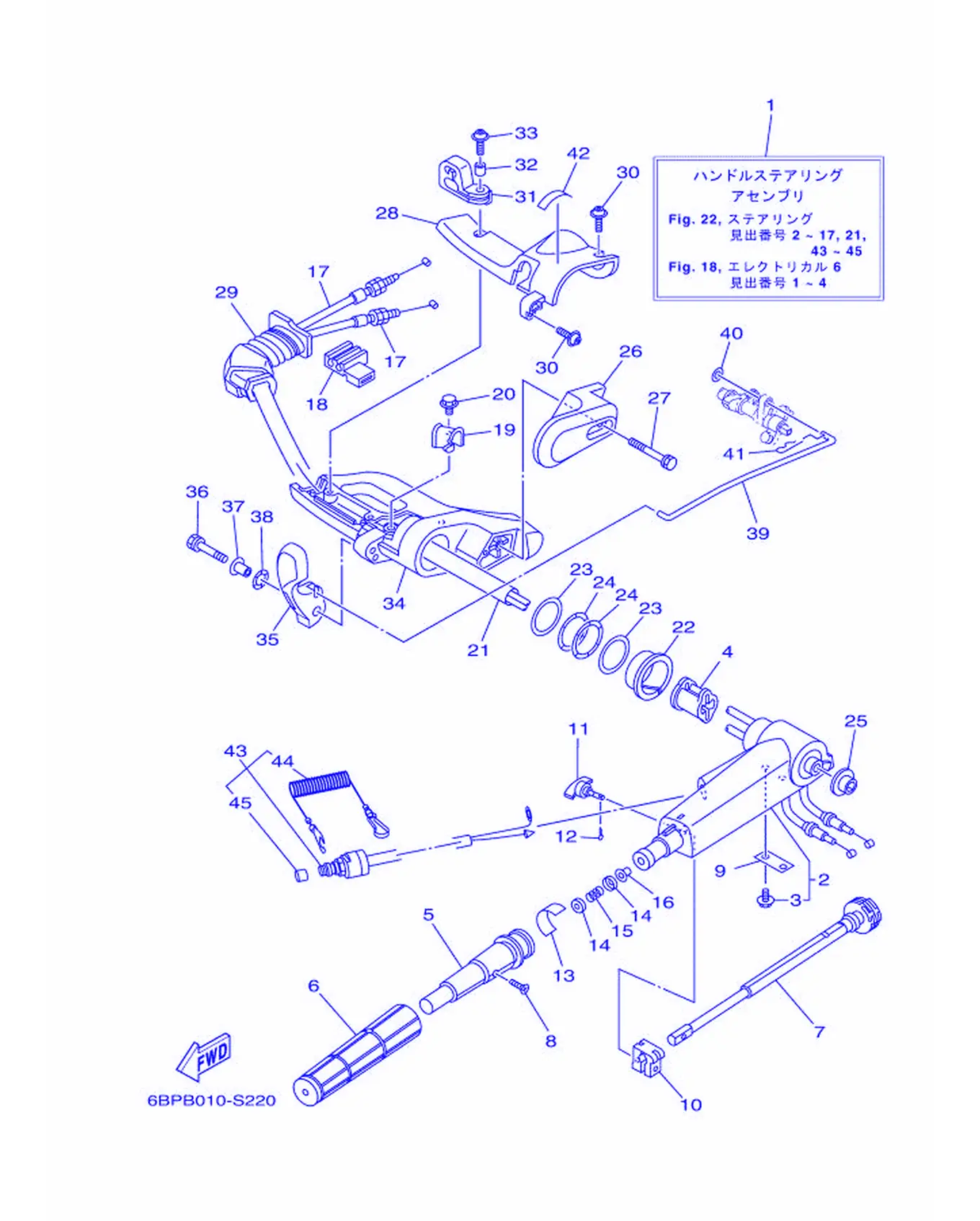

Рис. 17РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	6BP-W0084-12-8D	Крышка топливного насоса	1
2	6AH-42101-12-8D	Держатель, кулачок	1
3	90109-06M86	Пластина	2
4	6AH-26288-01	Шестерня, вал	1
5	66M-42119-01	Шестерня, кулачок стартера	1
6	67D-42177-01	Штифт, держатель	1
7	65W-42138-00	Трос, топливный	1
8	90152-05011	Собачка, храповик	1
9	65W-42159-00	Кронштейн	1
10	6G1-42126-00	Топливный шланг, крышка топливного бака	1
11	65W-42125-00	Направляющая, трос дистанционного управления	1
12	91490-16010	Заглушка, поворотный	1
13	6J0-42137-10	Пружина, собачка	1
14	6X4-44188-00	Шайба	2
15	90501-23215	Стопорное устройство	1
16	90386-08004	Прокладка	1
17	6BP-26311-00	Поплавок, верхний 1	2
18	6BP-26316-01	Игла, поплавок	1
19	6AH-44554-00	Пыльник	1
20	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	1
21	6AH-2634E-00	Сальник 1	1
22	90386-45001	Прокладка	1
23	90201-39008	Винт, пыльник	2
24	90206-39001	Винт, крепление	2
25	90381-20001	Прокладка, топливо	1
26	6AH-42131-00-8D	Крыльчатка, держатель кулачка	1
27	97E95-06555	Крышка, корпус водяного насоса	2
28	6BL-42532-00	Поплавок	1
29	6BL-42131-01	Поплавок, топливный насос	1
30	90111-06072	Пружинная шайба	3
31	6BL-82594-01	Жиклер	1
32	90387-06M53	Втулка	1
33	90111-06133	Шайба	1
34	6BL-42121-00-8D	Головка цилиндра, левая	1
35	6AH-44111-00	Держатель, шланг	1
36	90119-06M05	Заглушка, свеча зажигания	1
37	90387-06M86	Крышка	1
38	90206-15M18	Прокладка, головка	1
39	6BL-44124-00	Цилиндр, блок	1
40	92990-06200	. . Пружина, толкатель	1
41	90468-18008	Стопор	1
42	6G8-44191-00	Прокладка, крышка	1
43	6BL-82575-00	Кольцо поршневое маслосъемное	1
44	682-82556-00	Рычаг, стопор	1
45	689-8257Y-00	Крышка	1

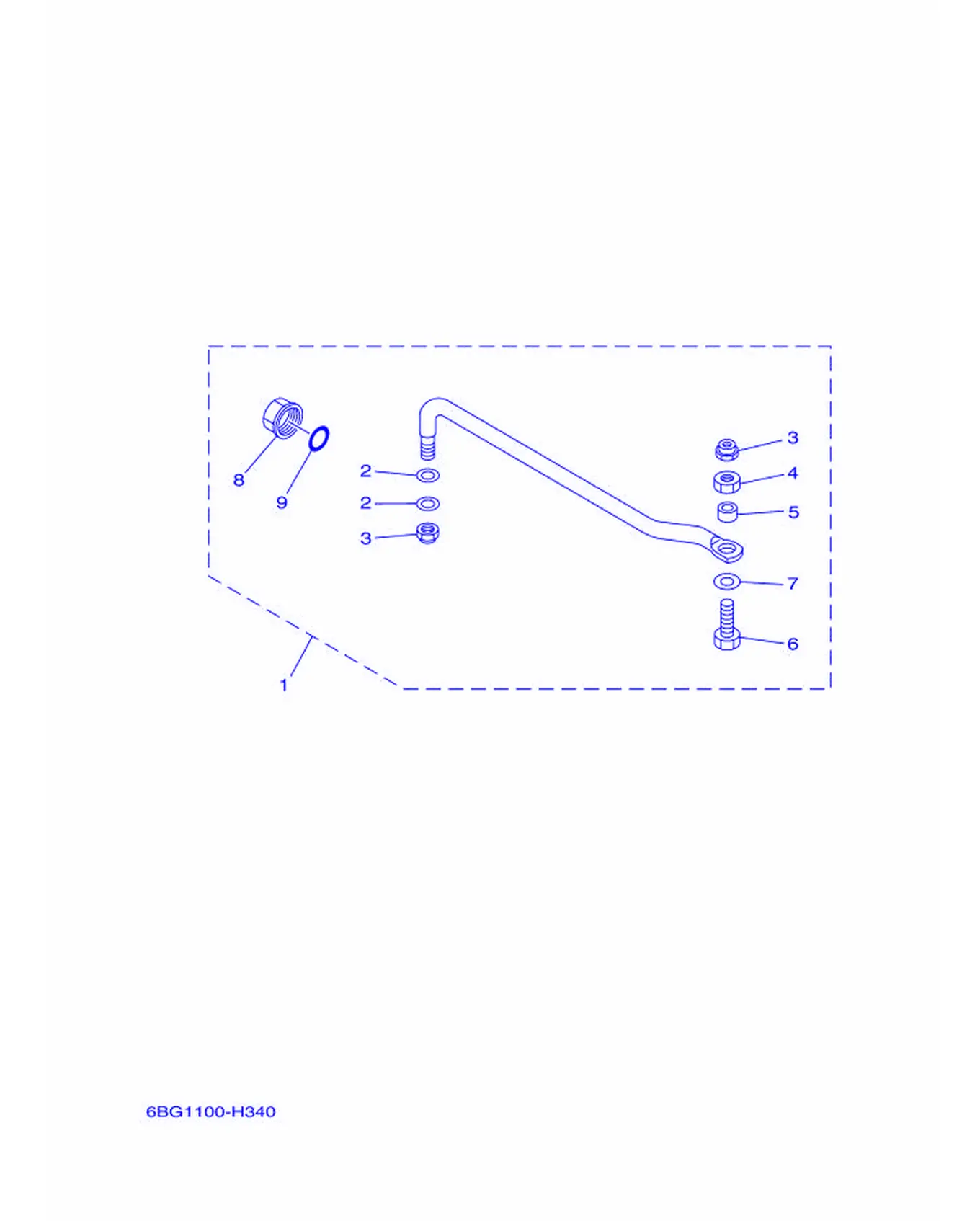

Рис. 18НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6BG-61350-00	Кольцо поршневое компрессионное верхнее	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	90101-09M01	. Табличка с инструкцией	1
7	90201-10081	Корпус, трос	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

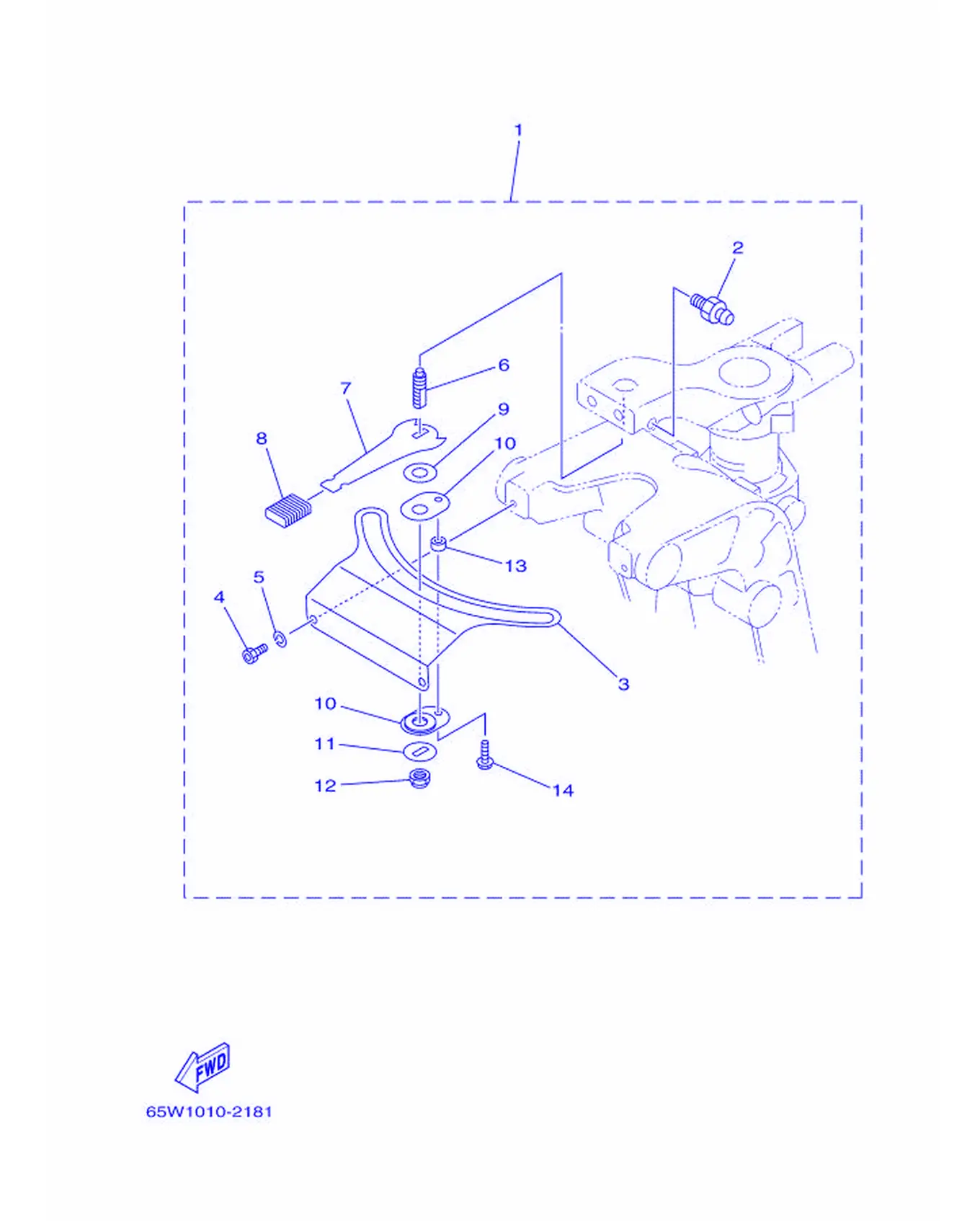

Рис. 19РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	65W-42508-02	Кольцо поршневое компрессионное нижнее	1
2	93700-06004	Стопорная пластина	1
3	65W-42527-00	. Топливная трубка	1
4	90109-06M88	. Прокладка	2
5	92990-06100	Прокладка, стопор	2
6	65W-42562-00	. Держатель топливного шланга	1
7	65W-42561-00	. Заглушка	1
8	689-43633-01	. Гэтэ, софудабутэ	1
9	90202-10M56	. Прокладка, топливная	1
10	65W-42528-00	. Топливная трубка	2
11	90209-10M26	. Шайба	1
12	90185-10M14	. Крышка, корпус насоса	1
13	90387-05054	. Гэби	1
14	90109-05M89	. Прокладка	1

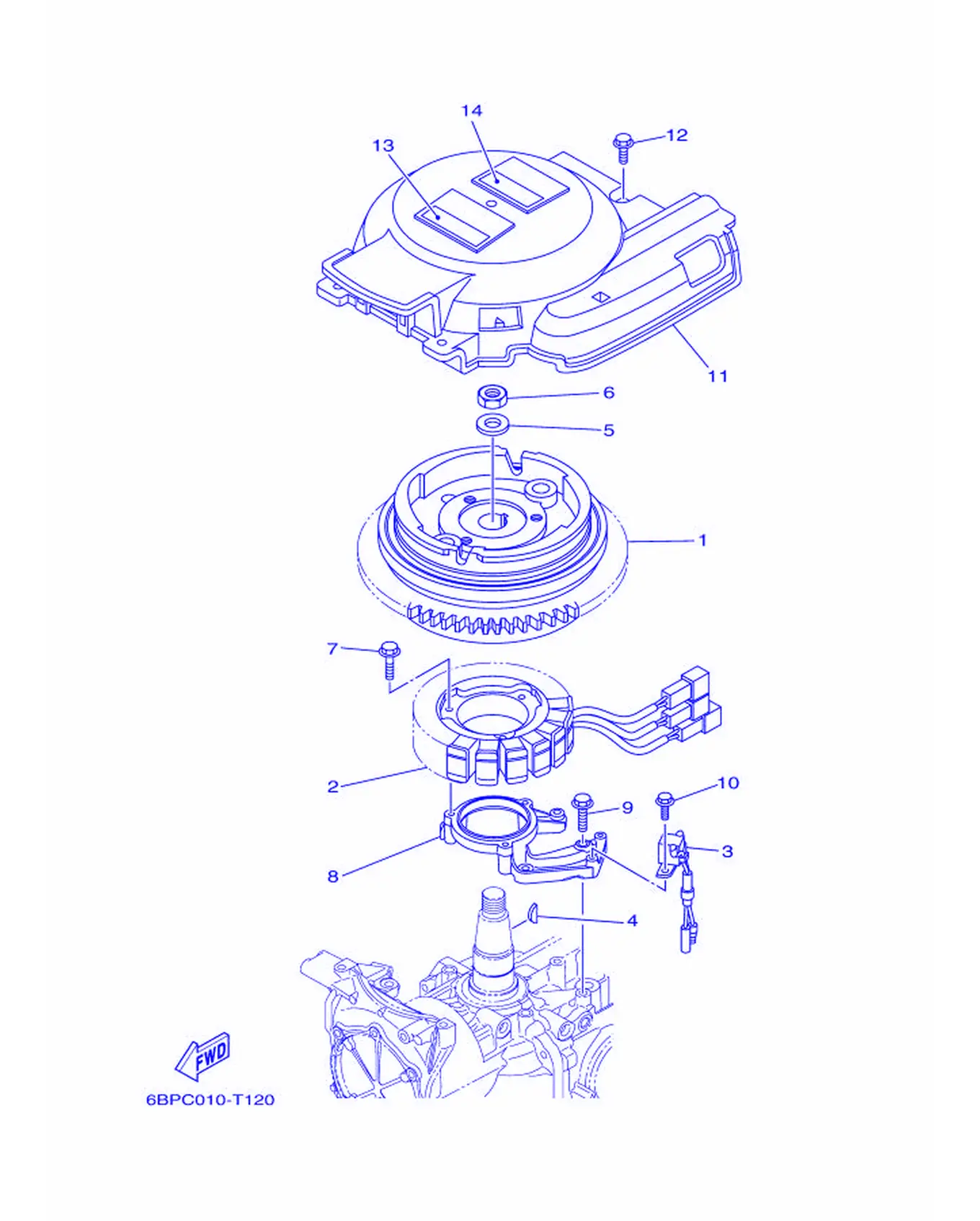

Рис. 20ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6BL-85550-00	Поршень	1
2	6BL-85510-00	Стартер	1
3	6AH-85580-00	Загифу, тэфуси	1
4	6H4-11545-00	Крышка, карбюратор	1
5	90201-21M18	Прокладка, крышка	1
6	90170-20137	Гайка	1
7	95023-06030	Наклейка, топливный бак	3
8	6BG-85561-00	Шестерня, привод	1
9	95023-06025	Наклейка, топливный бак	4
10	97595-05516	Крышка, крепление	2
11	6BL-81337-00	Поплавок, топливный бак	1
12	97E95-06520	Табличка, инструкция по эксплуатации	3
13	6EE-81994-00	Винт, крепление основания	1
14	6EE-81995-00	Винт, крепление крышки	1

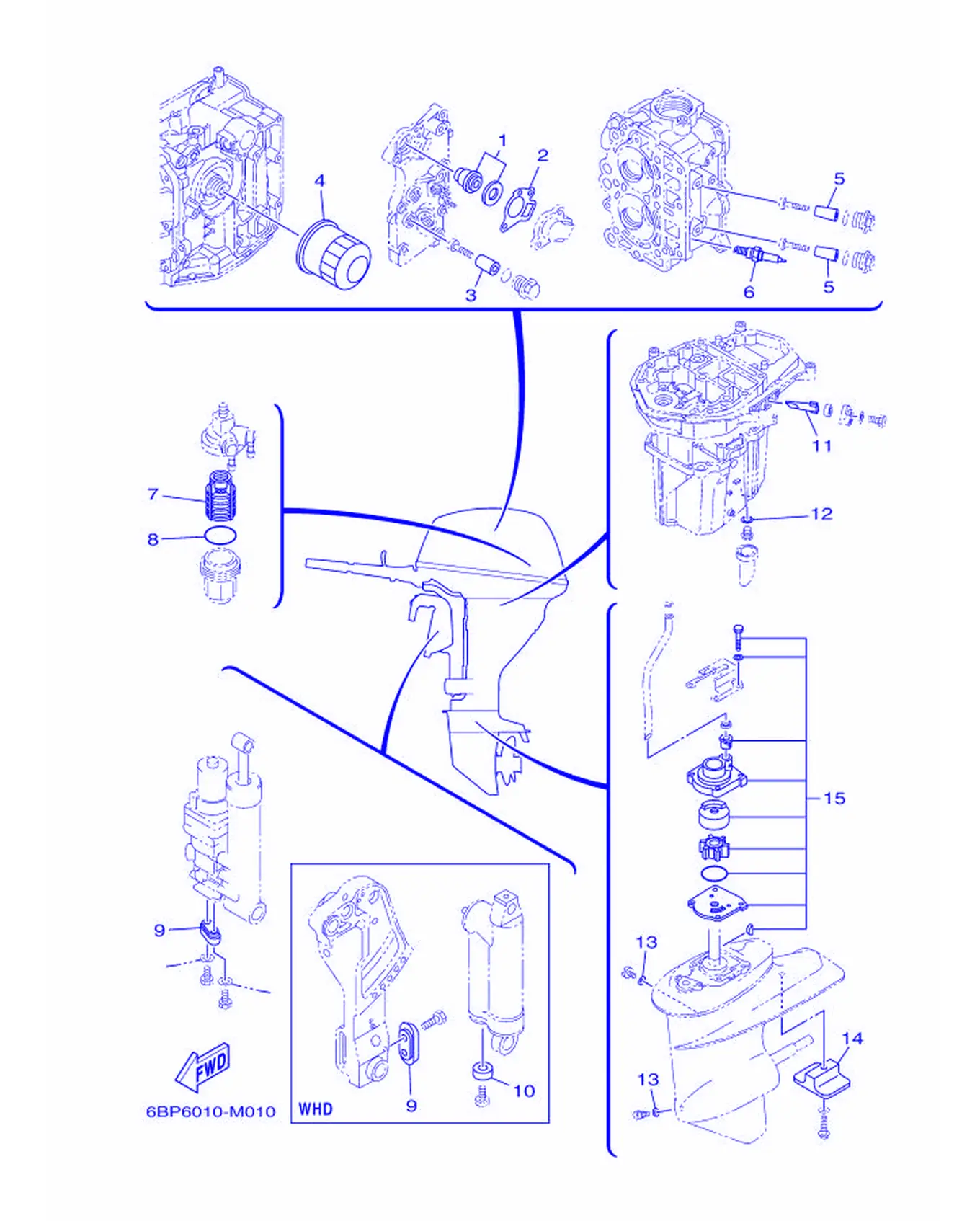

Рис. 21Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6G8-12411-03	Термостат	1
2	62Y-12414-00	Прокладка, крышка	1
3	6G8-11325-00	Игла	1
4	5GH-13440-80	Кронштейн крепления топливного фильтра	1
5	6BL-11325-00	Крыльчатка	2
6	94709-00418	Свеча зажигания (NGK DPR6EB-9)	2
7	61N-24563-10	. Губуновэда, тогифузэ	1
8	93210-32738	Кольцо O-ring	1
9	65W-45251-00	Киль	1
11	62Y-11325-00	Соединитель	1
12	90430-14M09	Прокладка	1
13	90430-08003	Прокладка	2
14	61N-45251-01	Прокладка	1
15	61N-W0078-14	Клапан игольчатый	1

Рис. 22ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6BP-42610-53	Клапан впускной	1
2	6BL-4261A-12	Клапан впускной (в сборе)	1
3	6BL-42651-00	Толкатель	1
4	95380-05800	Штанга	2
5	6BG-42851-00	Поплавок, жиклер	1
6	6BG-42649-00	Игла, поплавок	1
7	6BL-42652-00	Толкатель	1
8	90109-06047	Прокладка	2
9	90185-06M05	Крышка, топливный насос	2
10	6CJ-42615-00	Шестерня	1
11	6AH-42697-10	. . Сальник коленчатого вала	1
12	6BG-42662-01	. . Поплавок	4
14	6BP-42677-11	Корпус, топливный насос	2
15	6BP-42681-01	Винт, крепление	2
16	6FM-42675-01	. Жиклер, главный 1	1
17	6FM-42676-01	. Жиклер, главный 2	1

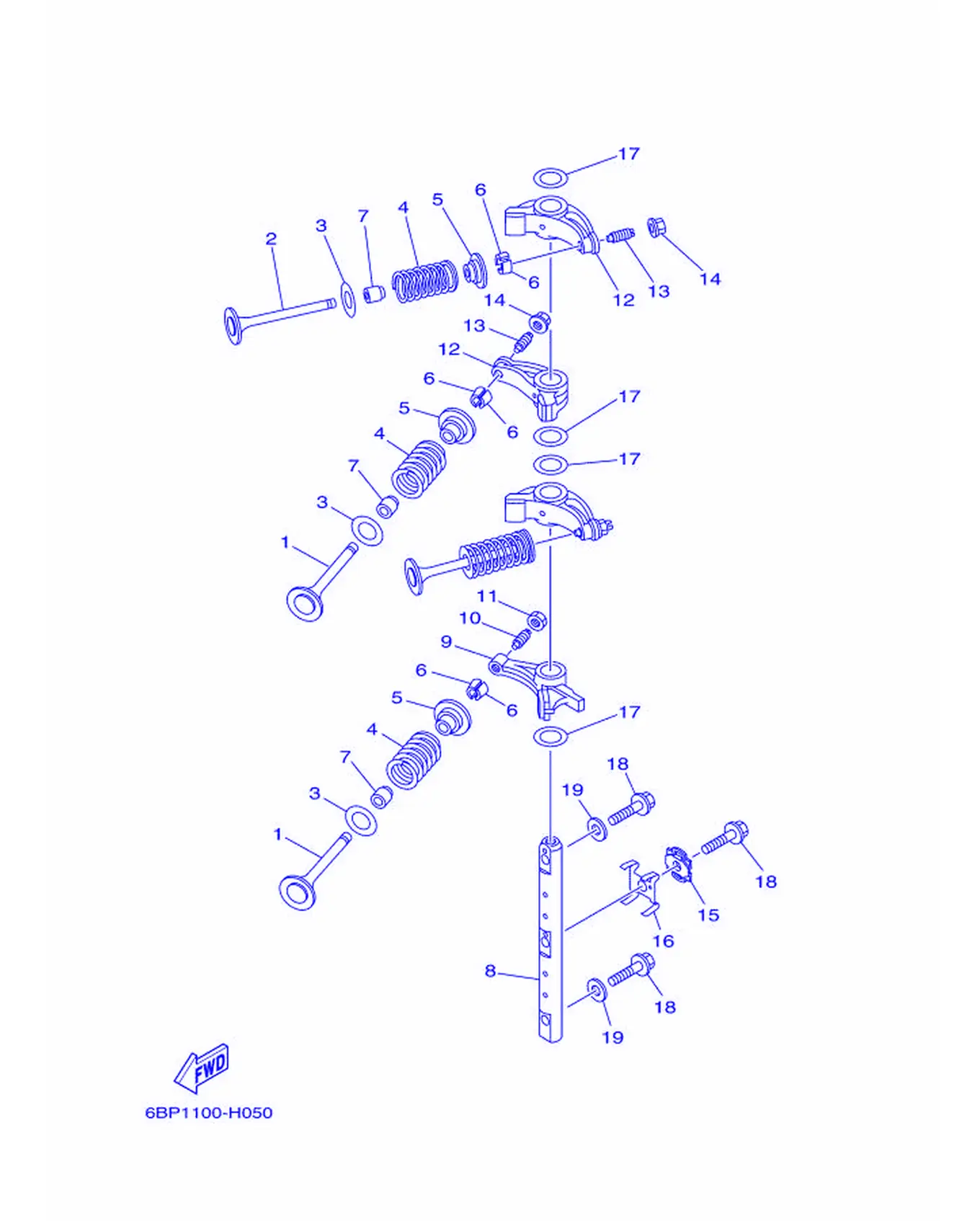

Рис. 23КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	69W-12111-00	Прокладка, крышка	2
2	69W-12121-10	Прокладка, картер	2
3	62Y-12116-00	. . Прокладка, крышка картера	4
4	51Y-12114-00	Стопор, пластина	4
5	30X-12117-00	. . Пластина, крышка картера	4
6	30X-12118-00	. . Заглушка, картер	8
7	51Y-12119-00	. . Винт, картер	4
8	6BL-12146-00	Поршень, комплект	1
9	62Y-12151-00	Кольцо, поршневое кольцо	1
10	64J-12159-00	Прокладка, крышка корпуса водяного насоса	1
11	62Y-12158-00	Гайка, стопорная	1
12	6C5-12151-00	Кольцо, поршневое кольцо	3
13	6C5-12159-00	Пружина, возвратная стартера	3
14	6C5-12158-00	Штанга, винт	3
15	6BL-12231-00	Головка, цилиндр 1	1
16	6BL-12233-00	Крышка, головка цилиндра 1	1
17	90201-16014	Крышка, корпус	4
18	90105-08060	Прокладка, корпус	3
19	92990-08200	Шайба, плоская	2

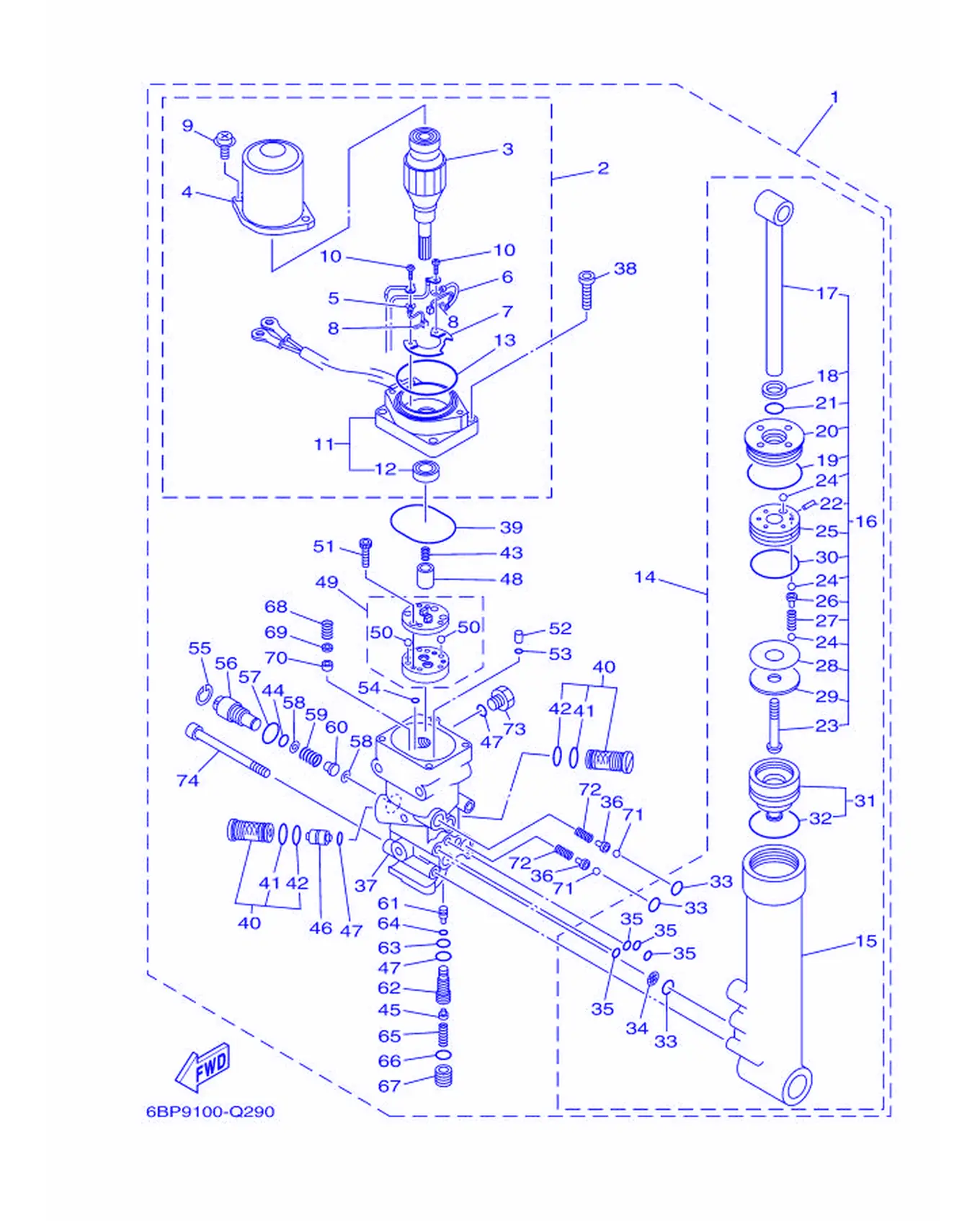

Рис. 24Узел гидроподъема и наклона Power Trim & Tilt Assembly

REF	Номер детали	Наименование	Кол-во
1	65W-43800-24-8D	Прокладка и сальник	1
2	65W-43880-21	Сальник	1
3	67C-43805-11	Шпилька крепления головки	1
4	67C-43804-10	Сальник	1
5	67C-43892-10	Болт 2	1
6	67C-82181-10	Сальник коленчатого вала	1
7	67C-4380F-10	Крышка болта, прокладка	1
8	67C-4386K-10	Уплотнение болта	2
9	67C-43879-10	Винт, крепление крышки	2
10	97602-04316	Штифт, стопорная шайба	2
11	65W-43881-22	Корпус, крышка	1
12	67C-43882-10	Поплавок	1
13	67C-43862-10	Уплотнительное кольцо	1
14	65W-43840-01	Прокладка сальника	1
15	65W-4380K-00	Корпус, нижний	1
16	65W-43810-01	Сальник коленчатого вала	1
17	65W-43801-01	Крышка	1
18	65W-43812-00	Крышка, верхняя	1
19	65W-43865-00	Кольцо O-ring	1
20	65W-43811-01	Шатун, комплект	1
21	67C-43867-00	Палец	1
22	91609-16012	. . . Крышка, картер	1
23	92012-10040	Прокладка, пластина	1
24	93505-32038	. . . Гайка	11
25	65W-4385A-01	Прокладка	1
26	65W-4386A-00	Крышка штока	5
27	65W-43857-00	Стопорное кольцо	5
28	15A-22442-00	Болт	1
29	90201-10038	Крышка, корпус	1
30	6H1-43862-00	. . . Уплотнение	1
31	65W-4381B-00	Крышка, нижняя	1
32	6H1-43861-10	Кольцо O-образное	1
33	93210-11368	Кольцо O-ring	3
34	69J-4381C-00	Сальник 3	1
35	93210-064A5	. . Уплотнительное кольцо	4
36	65W-4386A-00	Крышка штока	2
37	65W-4380L-05	Карбюратор, крышка и сальник	1
38	91380-06020	Прокладка	4
39	93210-50768	Кольцо O-ring	1
40	67F-43802-01	Сальник	2
41	6H1-43866-01	Кольцо уплотнительное	1
42	93210-12N52	Кольцо уплотнительное	1
43	6T4-43853-00	Стопорное кольцо	1
44	93210-10M74	O-образное кольцо	1
45	6T4-43808-00	Прокладка, пластина дросселя 1	1
46	62X-43841-00	Поршень, свободный	1
47	93210-09165	Кольцо уплотнительное	3
48	65W-43831-00	Соединитель вала	1
49	65W-43830-00	Уплотнение вала	1
50	93505-32038	. . . Гайка	2
51	91318-04025	Болт с шестигранной головкой	4
52	65W-43817-00	Фильтр 2	2
53	93210-04N50	. Уплотнительное кольцо	2
54	93210-04N51	Уплотнительное кольцо	2
55	6H1-43875-00	Штифт золотника	1
56	6H1-43845-00	Пружина обратного клапана	1
57	6D8-43863-00	Уплотнительное кольцо	1
58	6H1-43847-00	Клапан обратного клапана	2
59	65W-43854-00	Стопорное кольцо обратного клапана	1
60	65W-4382A-00	Прокладка 1	1
61	65W-43844-00	Крышка вала	1
62	65W-43851-00	Клапан выпускной	1
63	93210-08006	Кольцо O-ring	1
64	93210-03478	Кольцо O-ring	1
65	65W-43855-00	Стопорное кольцо	1
66	93210-11073	Кольцо O-ring	1
67	65W-43843-00	Пружина вала	1
68	6H1-43856-10	Стопорный винт	1
69	6H1-43844-10	Крышка вала	1
70	6H1-4384F-10	Шестерня, ведущая	1
71	93501-08001	Гайка	2
72	63P-43857-10	. Стопор	2
73	6H1-43829-00	Уплотнение поршня	1
74	62X-43878-01	Прокладка, пластина	3

Рис. 25ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	62Y-24410-05	Уплотнение	1
2	62Y-24415-01	. Узел корпуса насоса	1
3	62Y-24411-03	Пружина	1
4	62Y-24423-00	. Стопор, винт	1
5	62Y-13131-00	Корпус	1
6	62Y-24454-00	. Стопор	1
7	62Y-24444-01	. Винт	4
8	6C5-24471-01	Пружина	1
9	95380-05600	. Гайка	4
10	62Y-24374-01	. Крышка	1
11	6C5-24414-00	Батарея 3	1
12	93210-24M79	. O-образное кольцо	1
13	90109-06266	Прокладка	2
14	61N-24560-10	Клапан крепления головки	1
15	61N-24521-00	Держатель, трос газа	1
16	61N-24563-10	. Губуновэда, тогифузэ	1
17	93210-32738	Кольцо O-ring	1
18	6D5-24566-00	Прокладка, топливная	1
19	95D95-08016	. Прокладка, крышка топливного насоса	1
20	95380-08600	Гайка	1
21	6BL-24481-00	Корпус	1
22	90465-11M10	Хомут	1
23	6BL-24311-00	Крышка, топливный 1	1
24	90445-10M20	Втулка (L150)	1
25	90445-10MG7	Шланг (L350)	1
26	90464-10M59	Крыльчатка	1
27	90467-09M17	Прокладка	4
28	90467-10M04	. Зажим	2
29	90464-11009	Крышка	1
30	90446-15003	Вал (L100)	2
31	90464-13227	Сальник	4
32	6G1-24304-10	Прокладка картера верхняя 1	1
33	97E95-06525	Табличка, инструкция по эксплуатации	1
34	61N-24329-01	Игла	1
35	62Y-28100-01	Шайба	1

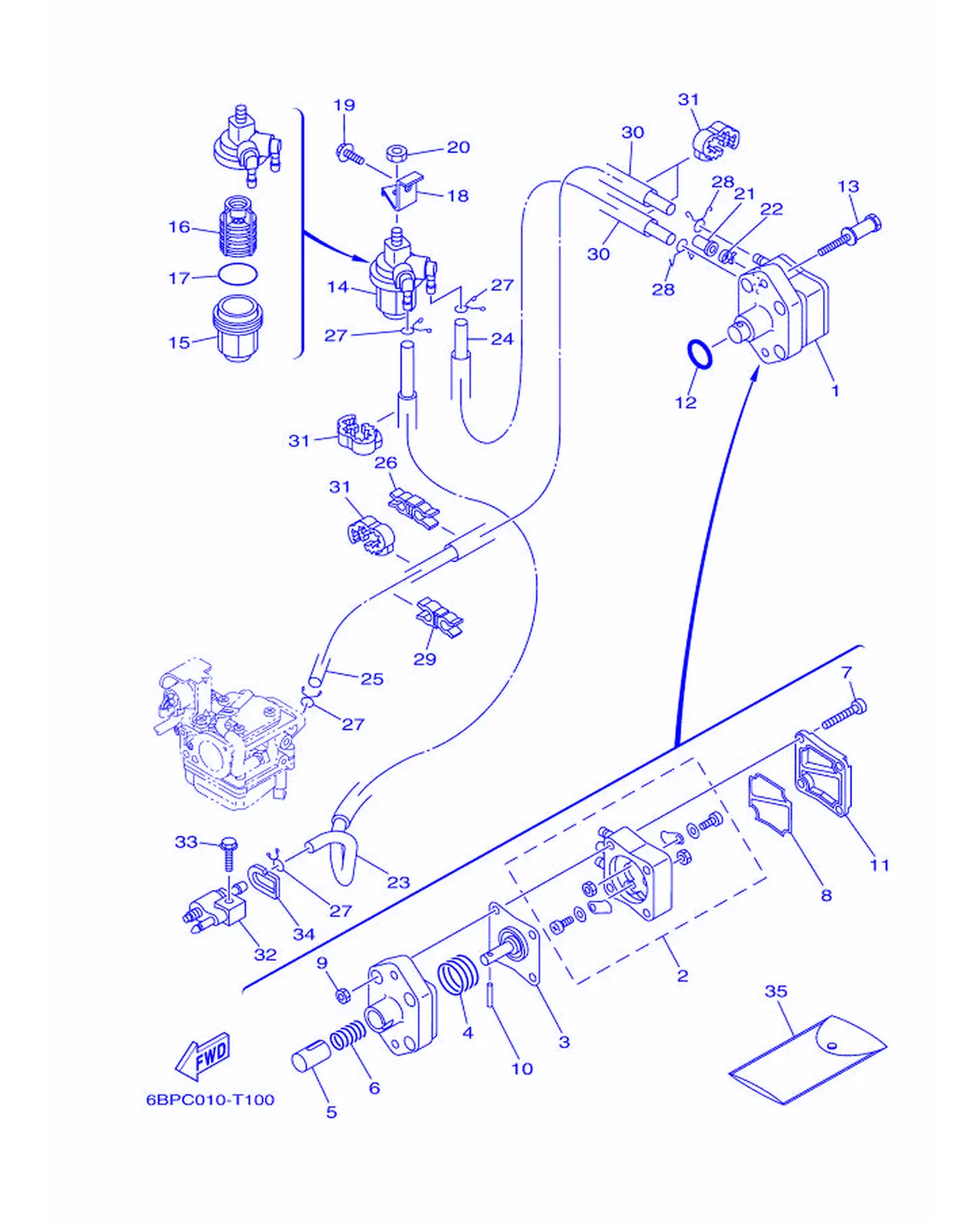

Рис. 26Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J3	Корпус водяного насоса (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-30	Корпус водяного насоса в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-01	Прокладка корпуса водяного насоса	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-55	Заглушка топливной магистрали 1	1
9	6G1-24305-05	Заглушка топливной магистрали 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y1-24305-06	Заглушка топливной магистрали 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-11M06	. Шланг (L:2050MM)	1
14	650-24351-51	. Заглушка 1	4
15	90445-11M05	. Шланг (L:850MM)	1
16	6Y1-24360-52	. Заглушка топливопровода	1

Рис. 27КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	67C-43111-10-8D	Прокладка, крышка 1	1
2	67C-43112-10-8D	Прокладка, крышка 2	1
3	6FM-43192-00	Втулка, ступица	1
4	65W-43191-00	Шайба, стопорная	1
5	91690-30018	Крышка, стопорная	1
6	6FM-43189-00	Прокладка	1
7	65W-43311-11-8D	Прокладка, головка блока 1	1
8	93700-06M03	Пластина стопорная	1
9	63D-43131-01	Табличка, идентификационный номер	1
10	90386-22M15	Прокладка	2
11	90201-22M03	Шпилька, трос	2
12	90185-22043	Крышка, корпус насоса	2
13	90381-12M11	Прокладка, уплотнение	2
14	90386-12M98	Прокладка	1
15	90249-12M38	Крышка	1
16	99080-10600	Сальник	2
17	90465-13M11	. Хомут	2
18	65W-45251-00	Киль	1
19	90101-06020	Пластина, анод	2
20	6H1-82148-00	Пружина щетки 4	1
21	6U0-82127-00	Рычаг, тяга 2	1
22	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
23	97080-08016	Гайка	2
24	90201-08M00	Рычаг, дроссель	2
25	90386-18M44	Прокладка	2
26	90386-18MA0	Прокладка	1
27	90249-18M35	Крышка	1
28	90110-10M02	Пластина, анод	2
29	92995-10600	Шайба	2
30	90185-10M13	Штанга, соединительная	2
31	90269-02M08	Шайба	2
32	90101-12063	Втулка (L:105MM)	4
33	90201-12062	Шланг, топливный	8
34	90201-12426	...	4
35	95380-12600	Гайка	8

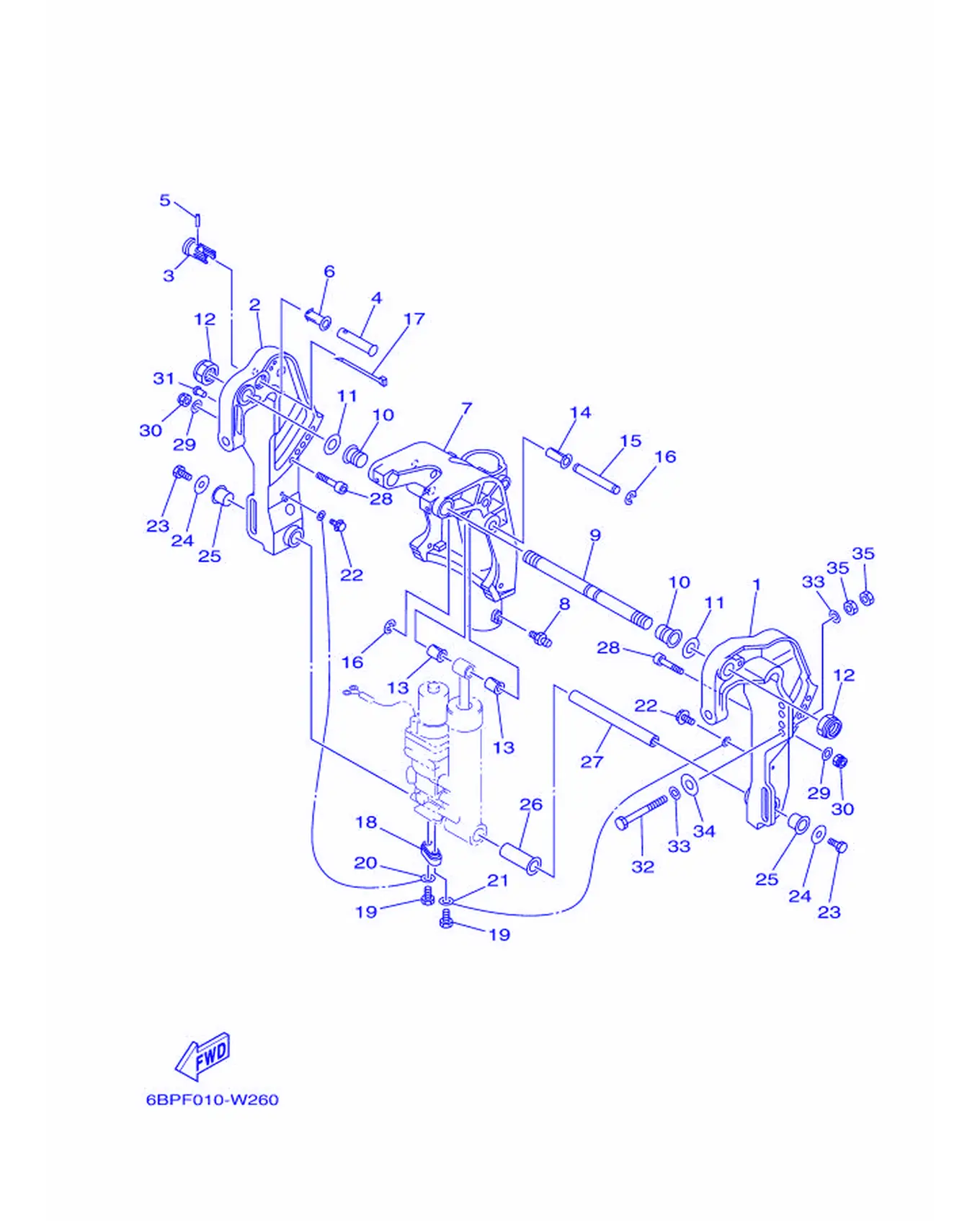

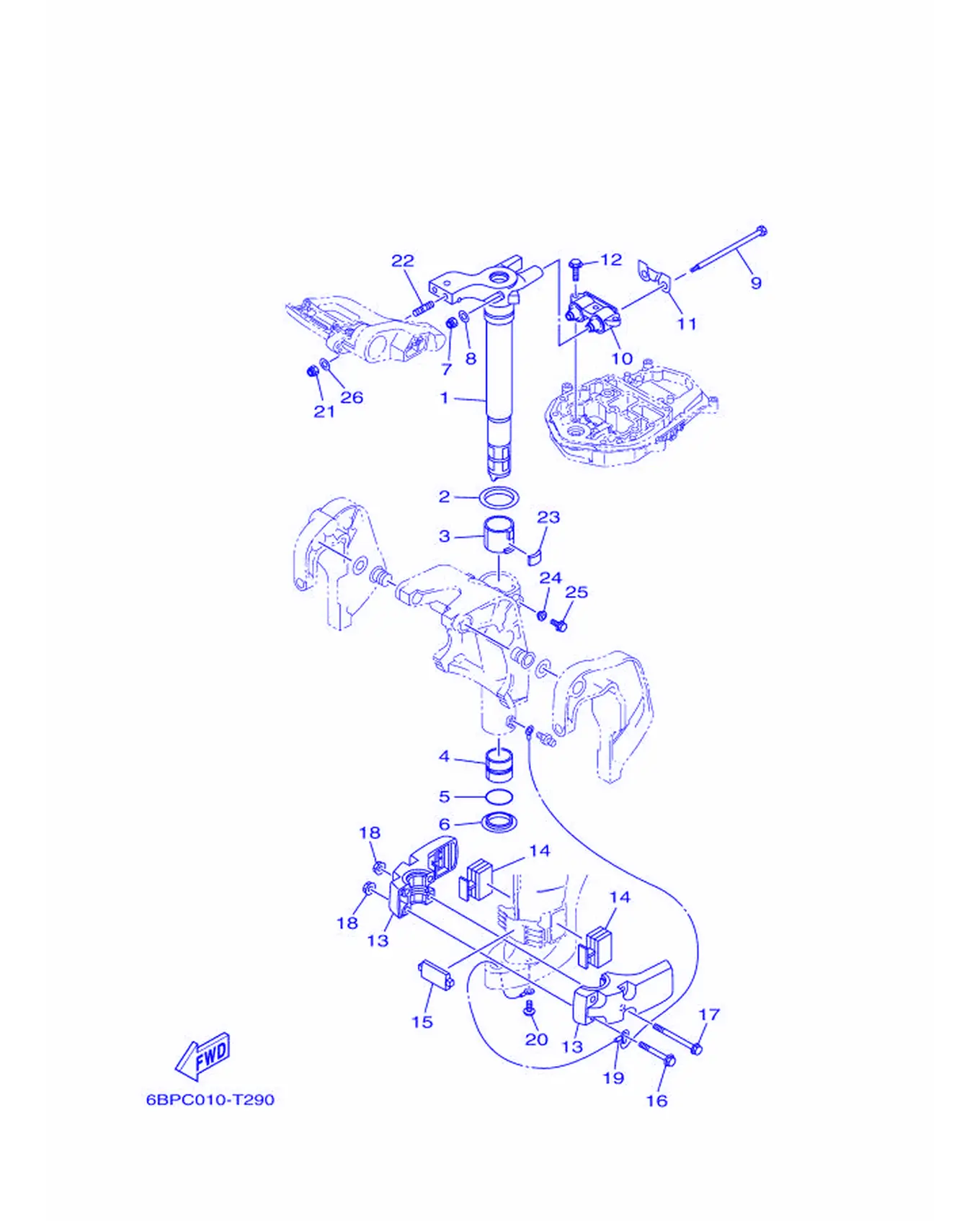

Рис. 28Кронштейн 4 Bracket 4

REF	Номер детали	Наименование	Кол-во
1	65W-42511-11-8D	Прокладка, пластина	1
2	90209-52M00	Шайба	1
3	90386-52M02	Пыльник	1
4	90386-44M03	Пыльник	1
5	93210-43MJ0	Кольцо O-образное	1
6	90386-44M99	Демпфер	1
7	90185-08018	Прокладка, водяной насос	2
8	92995-08200	. Болт	2
9	90101-08M86	Табличка с идентификационным номером	2
10	67C-44514-20	Кольцо уплотнительное, корпус термостата	1
11	66T-44526-30	Толкатель	1
12	97E75-08530	Крышка, водяной насос (в сборе)	3
13	65W-44551-11-8D	Сальник, передний коленвал	2
14	65W-44555-00	Прокладка, крышка	2
15	65W-44575-01	Прокладка, крышка	1
16	97E75-10580	Втулка, направляющая штока	2
17	90119-10074	Втулка, направляющая	2
18	90179-10M33	Гайка	4
19	65W-82127-10	Крыльчатка, лопасть 2	1
20	97885-06008	Пружина, педаль	1
21	90185-10027	Крышка, корпус насоса	2
22	90116-10064	Наклейка, предупреждение	2
23	648-42528-01	Топливный шланг	1
24	65W-43373-01	Шестерня, привод	1
25	90105-08M76	Табличка, предупреждающая	1
26	92995-10600	Шайба	2

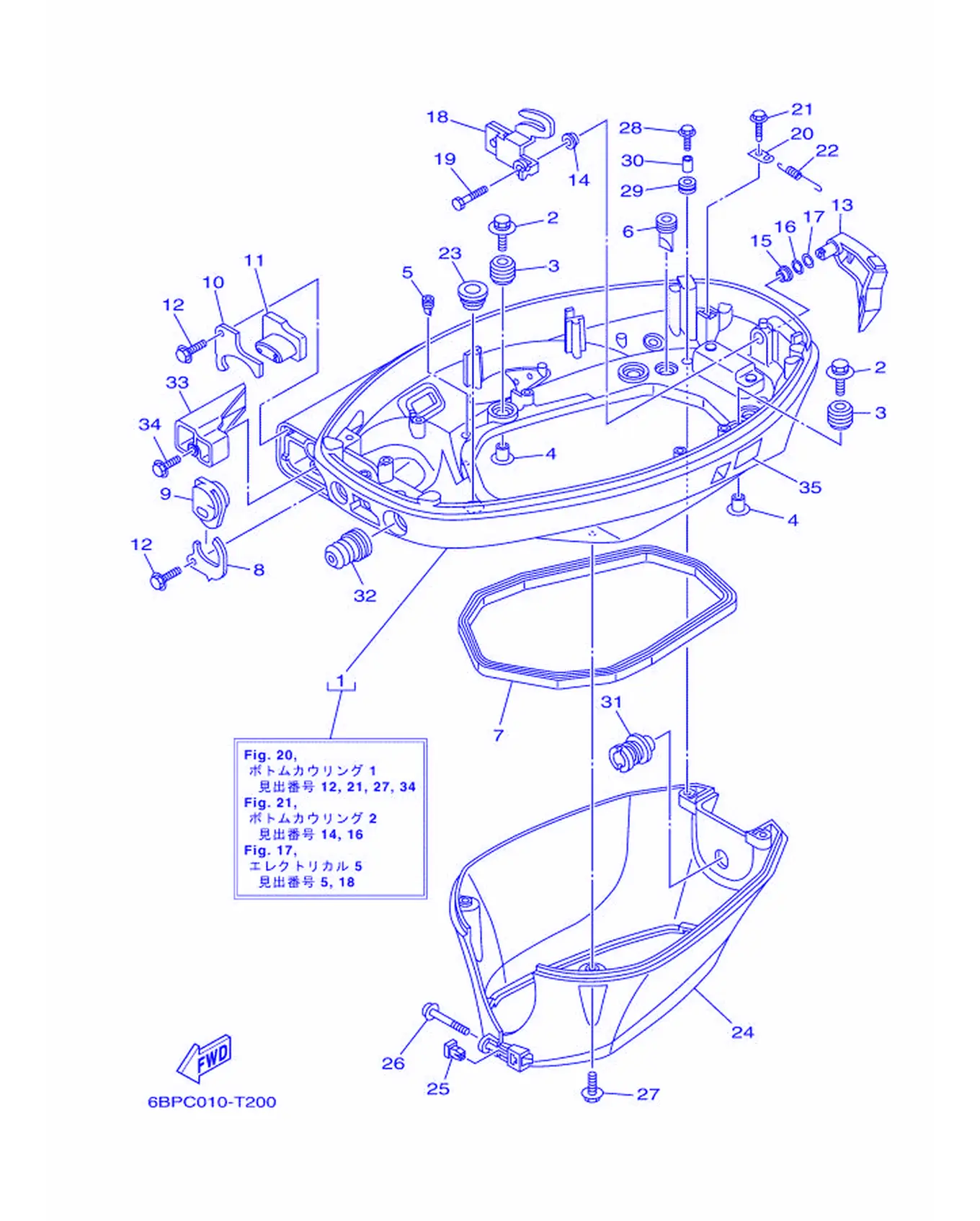

Рис. 29НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	6BP-42710-00-8D	Винт регулировочный	1
2	90119-06291	Табличка, крепление	4
3	6BG-42748-01	Помпа	4
4	90387-06M69	. Втулка	4
5	65W-42717-00	Винт, крепление 2	2
6	61A-42717-00	Винт 2	2
7	62Y-42716-01	Шестерня 1	1
8	6BL-42761-10	Поршень	1
9	6BL-42725-21	Кольцо поршневое	1
10	6BL-42762-10	Поршень	1
11	6BL-42727-11	Кольцо поршневое	1
12	90109-06M86	Пластина	2
13	6BL-42815-00-8D	Крышка, карбюратор 1	1
14	90386-12M37	Держатель	1
15	90386-12MA2	Демпфер	1
16	90206-12052	Прокладка, головка	1
17	90201-12M07	Трос, подача топлива	1
18	6BG-42816-00	Крышка, карбюратор 2	1
19	97D95-06012	Шланг, водяной насос	1
20	66T-43144-00	Толкатель	1
21	90109-06M86	Пластина	1
22	90506-18023	Пластина, дроссельная	1
23	68U-42727-01	Кольцо поршневое	1
24	6BP-42741-00	Клапан	1
25	60V-42756-00	Шток, карбюратор	1
26	97980-04245	Пружина, направляющая	1
27	90109-06M86	Пластина	2
28	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
29	90480-13M24	. . Прокладка	2
30	90387-06M43	. . Винт	2
31	6BP-42769-01	Шестерня, привод	1
32	65W-42726-01	Прокладка	1
33	6BL-42735-00	Поплавок	1
34	90109-06M86	Пластина	1
35	6EE-42794-00	Провод, зажигания (земля)	1

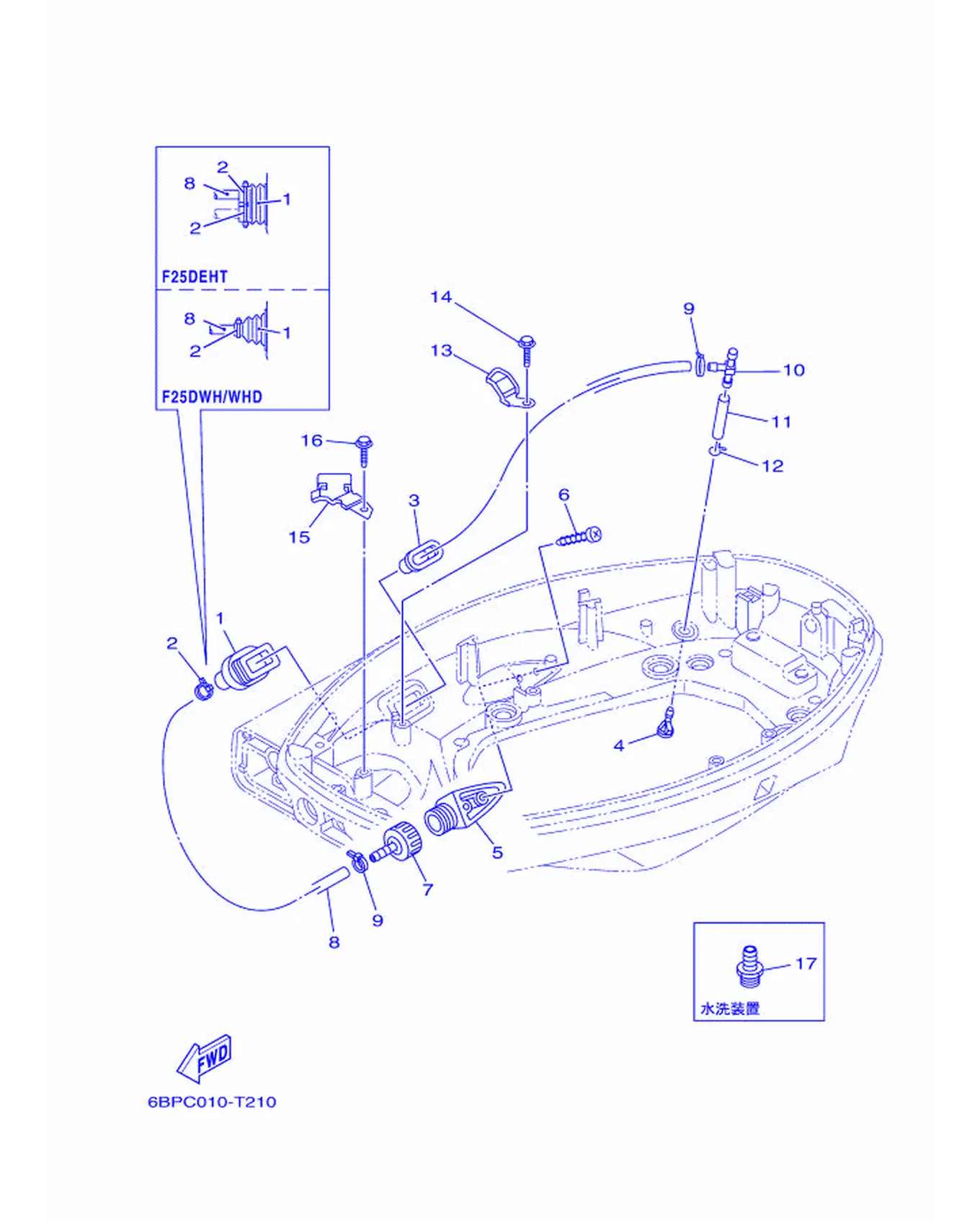

Рис. 30НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	6H1-42726-22	Поплавок	1
2	90465-11M10	Хомут	2
3	6BG-42384-00	Винт, шайба	1
4	6BL-44391-00	. Прокладка	1
5	6AW-12572-00	Жиклер	1
6	97780-60520	Поплавок, камера	2
7	6R3-12580-00	. Узел соединения	1
8	90445-11153	Втулка (L460)	1
9	90465-11M10	Хомут	2
10	6C5-24378-00	Поплавок, крепление 3	1
11	90445-09057	Шланг (L45)	1
12	90467-08M18	Колпачок	1
13	6BL-24396-00	Топливный шланг	1
14	90109-06M86	Пластина	1
15	6BL-24364-00	Шток	1
16	90109-06M86	Пластина	1
17	69J-12584-00	Винт, самонарезающий 3	1

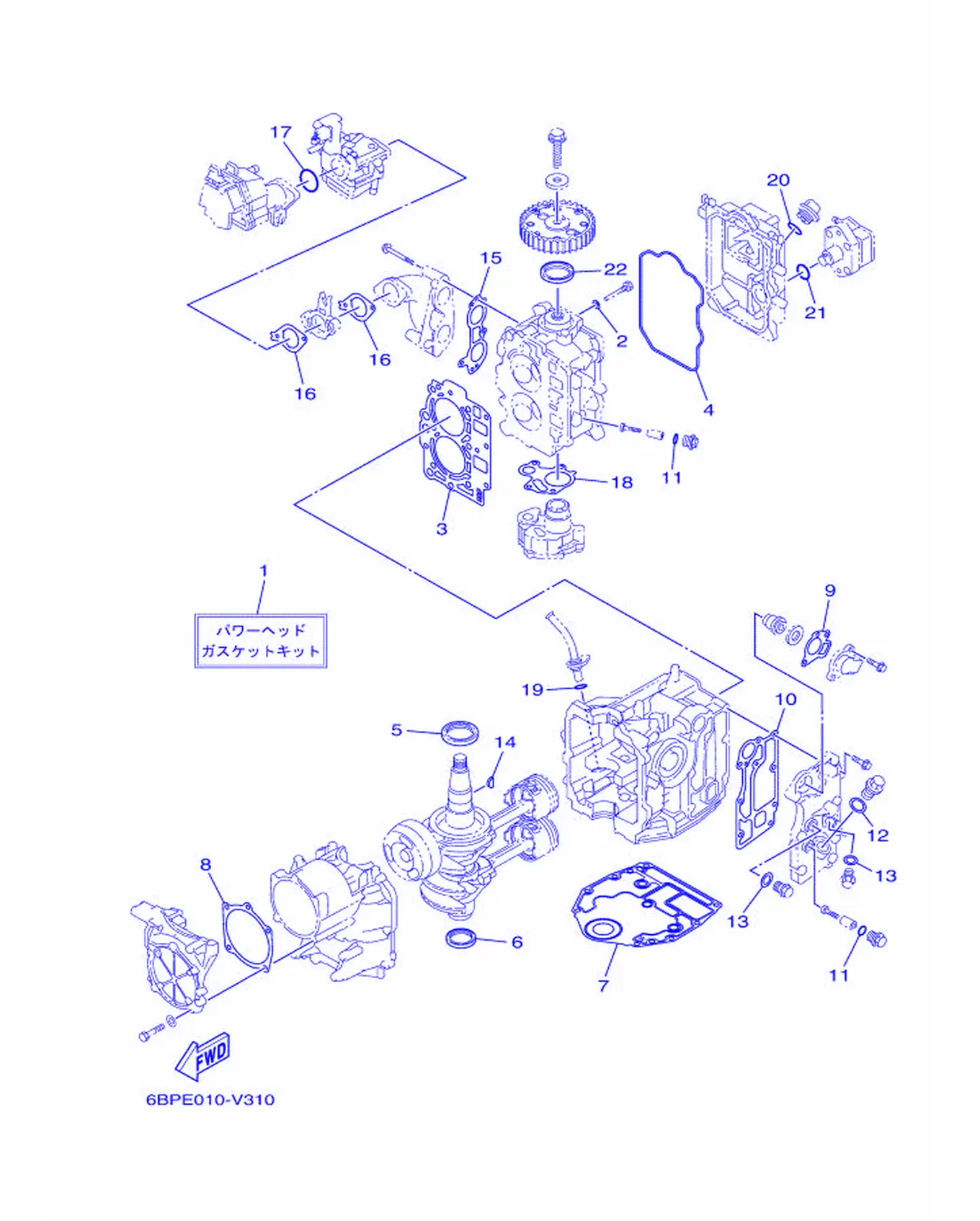

Рис. 31РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6BL-W0001-02	Прокладка крышки цилиндра	1
2	90430-06014	Прокладка	1
3	6BL-11181-00	. Прокладка, анод пластина 1	1
4	6BL-11356-00	. Уплотнение, анод 2	1
5	93102-43M42	. Шатун в сборе	1
6	93101-35002	Сальник	1
7	6BG-11351-01	. Прокладка, анод	1
8	6BL-15663-00	. Уплотнение	1
9	62Y-12414-00	Прокладка, крышка	1
10	6BL-41114-00	. Прокладка, трос управления	1
11	93210-13M63	Кольцо уплотнительное	3
12	90201-186F1	Крышка, корпус насоса	1
13	90430-14115	Прокладка	2
14	90280-03017	. Шплинт	1
15	6BL-13645-00	. Прокладка, нижняя крышка 1	1
16	6BL-13646-00	. Прокладка, нижняя крышка 2	2
17	93210-39ME4	Кольцо уплотнительное	1
18	6C5-13329-00	. Крышка, корпус	1
19	93210-19MJ3	. Уплотнительное кольцо	1
20	93210-24M79	. O-образное кольцо	1
21	93210-24M79	. O-образное кольцо	1
22	93102-37M40	Сальник	1

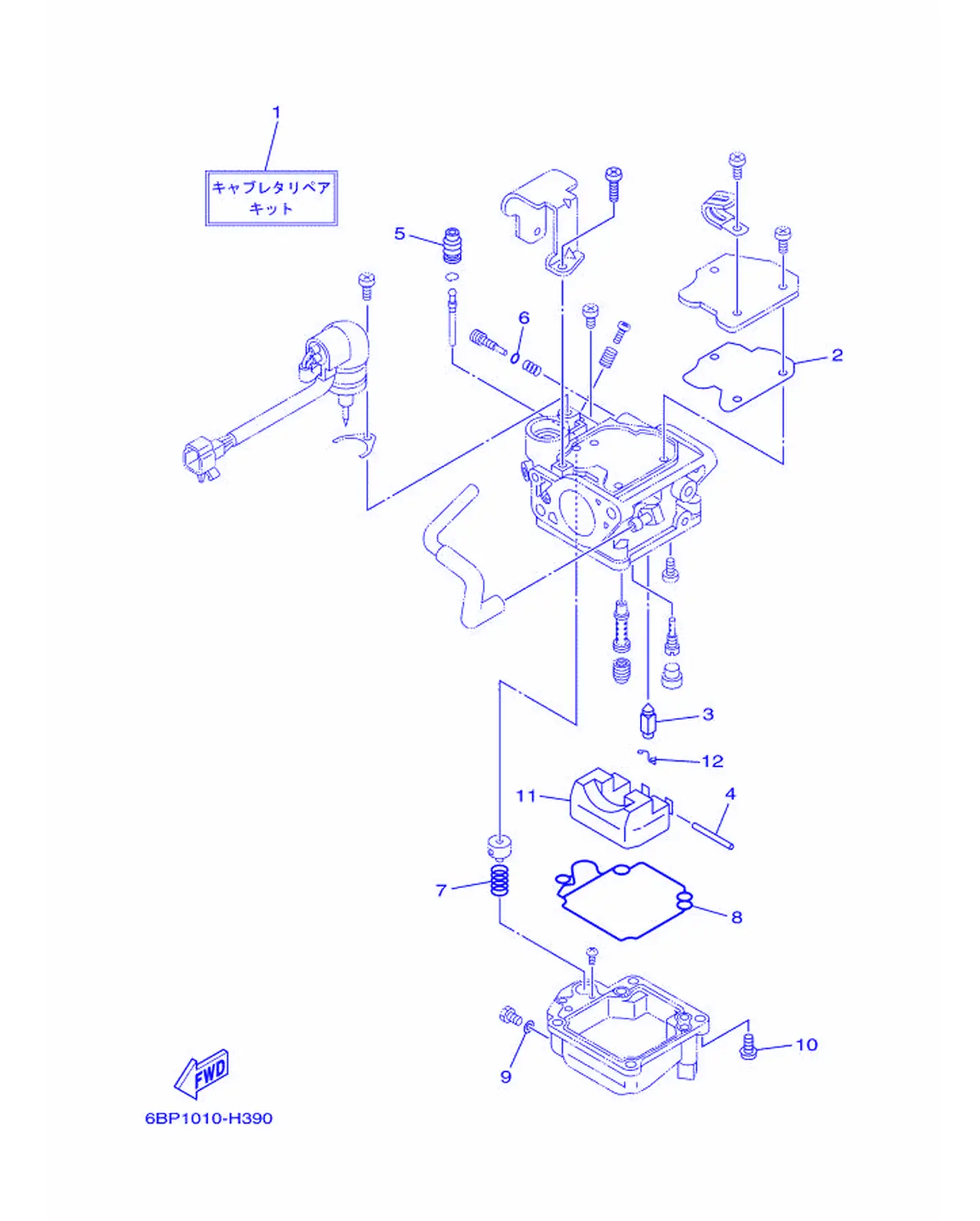

Рис. 32РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6BL-W0093-00	Прокладка выхлопного коллектора	1
2	65W-14126-10	Сальник	1
3	6AH-14546-00	Вал, ведущая шестерня	1
4	6H4-14548-00	. ...	1
5	65W-14373-02	Крышка, корпус водяного насоса	1
6	67C-14397-00	Кольцо уплотнительное	1
7	65W-14335-00	Поршень, кольцо	1
8	65W-14384-00	Прокладка, крышка корпуса	1
9	65W-14398-00	. ...	1
10	97980-04114	. Заглушка, ...	4
11	63V-14985-00	. Поплавок	1
12	633-14159-00	Втулка	1

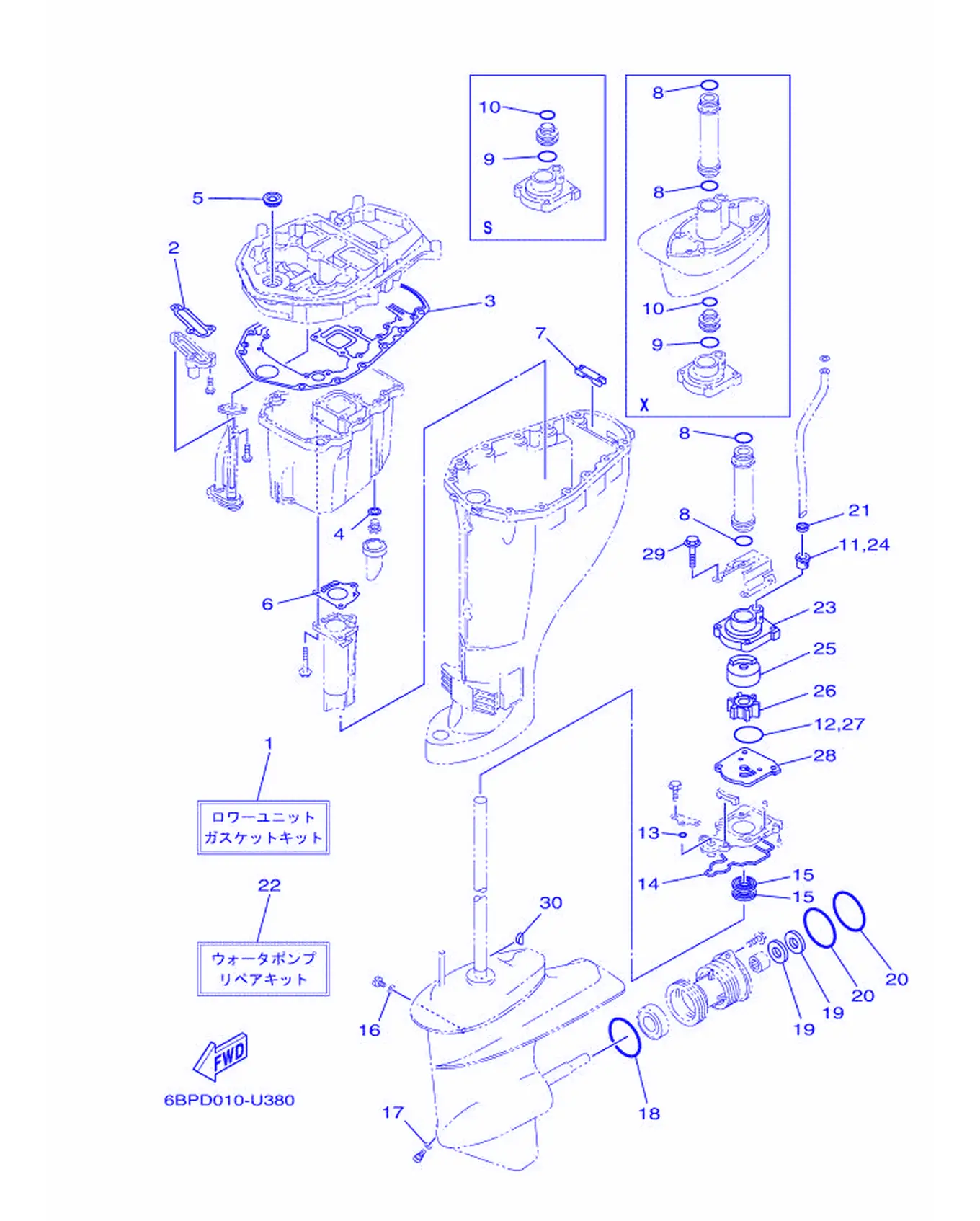

Рис. 33Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	65W-W0001-25	Прокладка головки блока цилиндра	1
2	62Y-13475-00	Прокладка	1
3	69W-15312-01	. Крышка корпуса	1
4	90430-14M09	Прокладка	1
5	93103-16011	. Прокладка	1
6	67C-41133-00	Прокладка, глушитель впускной 1	1
7	65W-45128-00	Сальник 2	1
8	93210-26130	. Уплотнительное кольцо	2
9	93210-26130	. Уплотнительное кольцо	1
10	93210-22164	. Уплотнительное кольцо	1
11	6L2-44367-01	Прокладка, сторона 3	1
12	93210-45161	. Уплотнительное кольцо	1
13	93210-06ME6	. Уплотнительное кольцо	1
14	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
15	93101-22067	. Маслосъёмный сальник	2
16	90430-08003	Прокладка	1
17	90430-08003	Прокладка	1
18	93210-64ME7	. Уплотнительное кольцо	1
19	93101-20M07	Сальник	2
20	93210-65M50	. Уплотнительное кольцо	2
21	90430-10002	Прокладка	1
22	61N-W0078-14	Клапан игольчатый	1
23	61N-44311-01	. Заглушка, корпус насоса	1
24	6L2-44367-01	Прокладка, сторона 3	1
25	61N-44322-01	. Сальник, вал гребного винта	1
26	6H4-44352-02	. Крыльчатка	1
27	93210-45161	. Уплотнительное кольцо	1
28	61N-44323-00	. Прокладка, крышка насоса	1
29	97E95-06540	Прокладка, головка блока цилиндров	4
30	90280-03024	Корпус, картридж	1

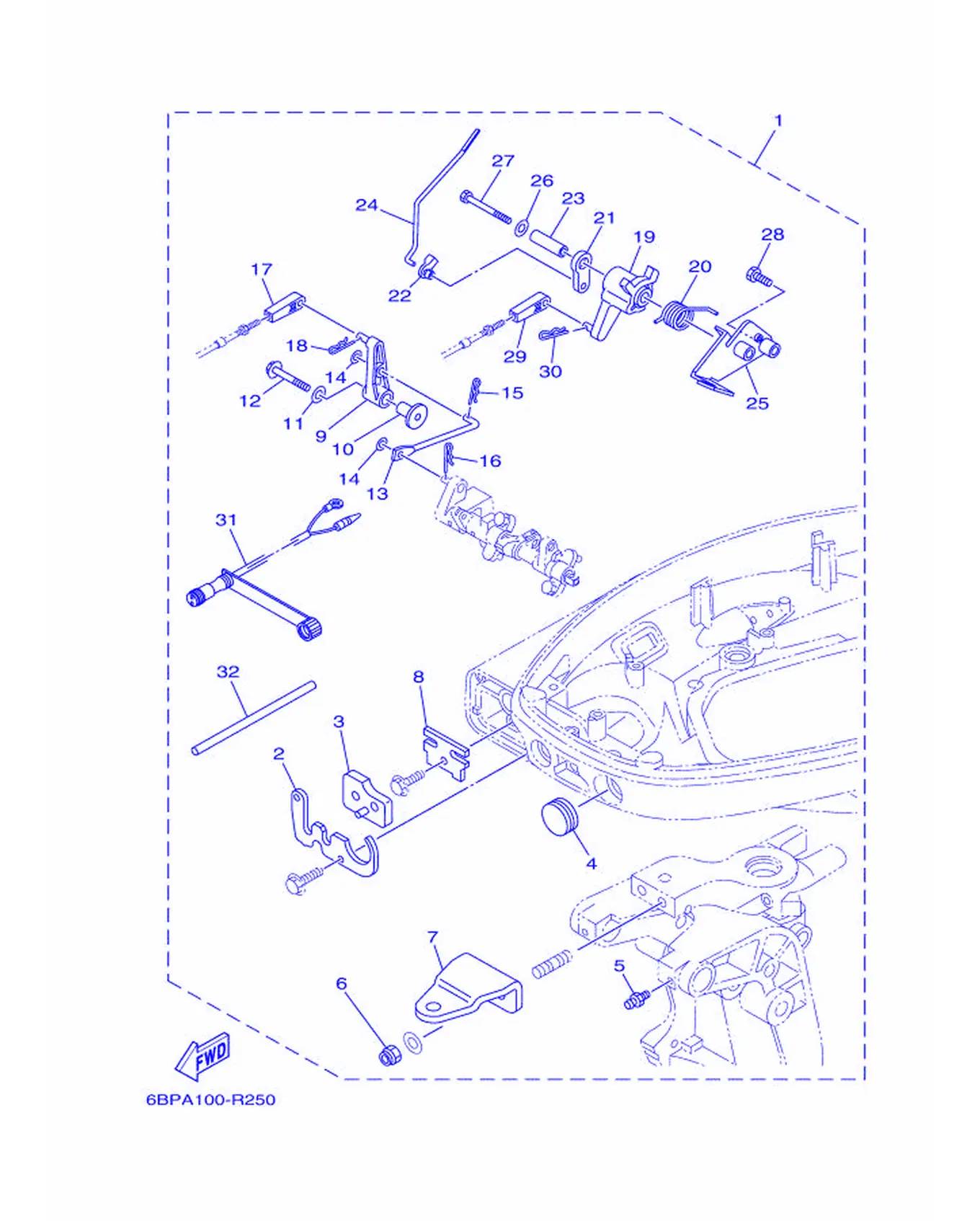

Рис. 34Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	6BL-48501-02	Винт крепления датчика	1
2	6BL-42761-00	. Поршень	1
3	6BL-42727-01	. Кольцо поршневое	1
4	65W-42726-11	Прокладка	1
5	93700-06M03	Пластина стопорная	2
6	90185-10027	Крышка, корпус насоса	2
7	65W-48511-01	. Уплотнение, вал гребного винта	1
8	6BL-48538-00	Винт, короткий 1	1
9	6BL-44125-00	Крышка, топливный насос	1
10	90387-06M86	Крышка	1
11	90201-06M31	. Головка, трубка-держатель	1
12	97E95-06535	. Прокладка, крышка топливного насоса	1
13	6BL-44192-00	Шланг, топливный насос	1
14	90201-05M06	. Головка, порошковый	2
15	90468-10005	Прокладка	1
16	90468-18001	Прокладка	1
17	6FM-48344-00	Прокладка, картера	1
18	90468-18008	Стопор	1
19	6BL-41638-00	Крышка	1
20	90508-20040	Стопор, трос	1
21	65W-41283-00	Крышка, топливный	1
22	6J8-41262-00	Тяга, дроссельная заслонка	1
23	90387-06139	. Свеча	1
24	6BL-41211-00	Шланг, топливный	1
25	6BL-14571-10	Топливный шланг, штуцер	1
26	90201-06M31	. Головка, трубка-держатель	1
27	97D95-06065	Шланг, топливный (в сборе)	1
28	97D95-06025	Кольцо, поршневое	1
29	6FM-48344-00	Прокладка, картера	1
30	90468-18008	Стопор	1
31	6D5-84340-01	Пружина 1	1
32	90446-09M42	. Шланг (L160)	2

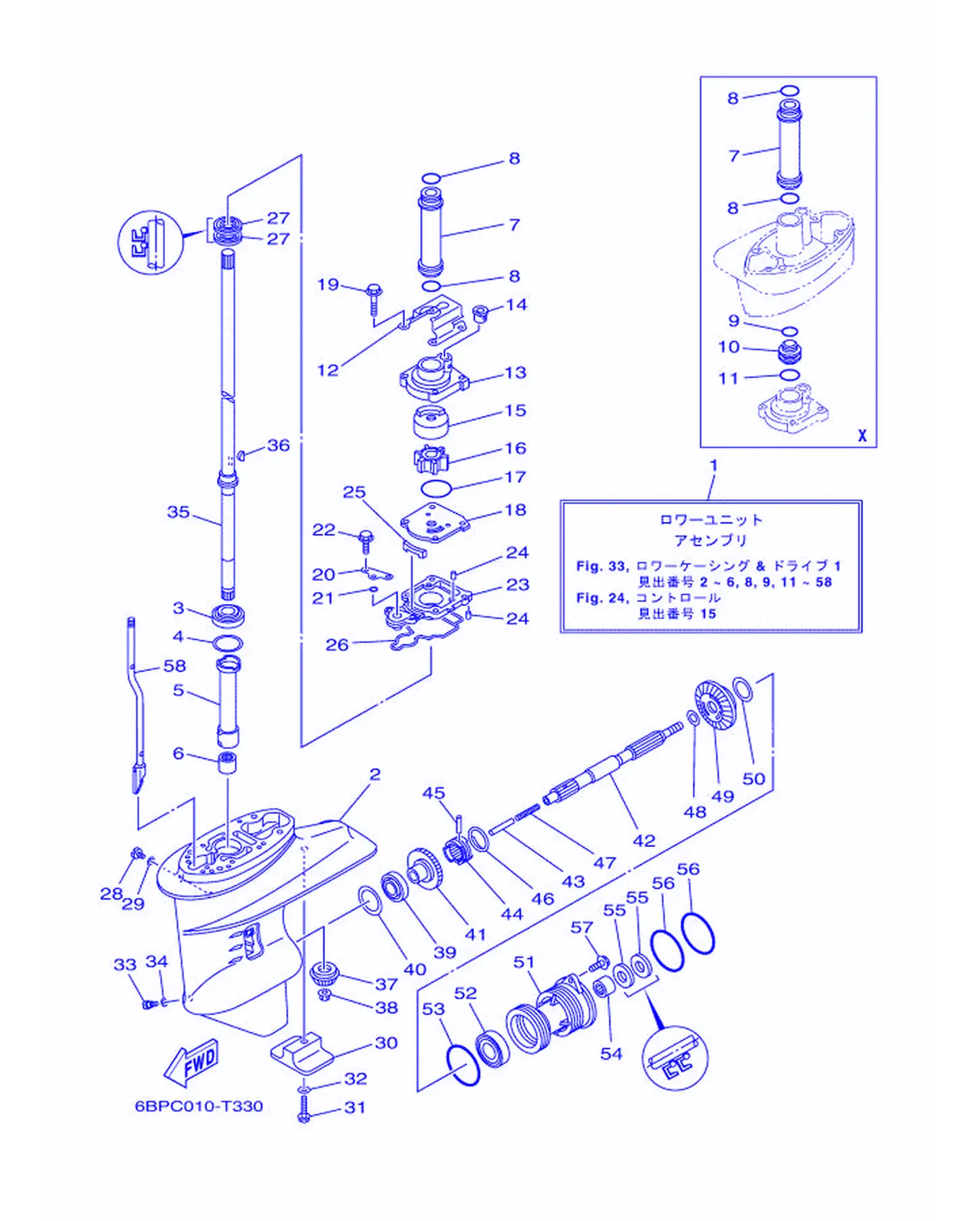

Рис. 35НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	65W-45300-34-8D	Прокладка карбюратора	1
2	61N-45311-02-8D	Винт, короткий	1
3	93332-000W5	Прокладка	1
4	61N-45587-00	Шайба (T:0.7MM)	1
4	61N-45587-10	Шайба (T:1.0MM)	1
4	61N-45587-20	Шайба (T:1.1MM)	1
4	61N-45587-30	Шайба (T:1.2MM)	1
4	61N-45587-40	Шайба (T:1.3MM)	1
4	61N-45587-50	Шайба (T:1.4MM)	1
4	61N-45587-60	Шайба (T:1.5MM)	1
4	61N-45587-70	Шайба (T:1.6MM)	1
5	61N-45536-00	Спидометр	1
6	93315-220V7	Прокладка	1
7	61N-44362-10	Опора	1
8	93210-26130	. Уплотнительное кольцо	2
9	93210-22164	. Уплотнительное кольцо	1
10	61N-44362-00	Сопло, корпус 2	1
11	93210-26130	. Уплотнительное кольцо	1
13	61N-44311-01	. Заглушка, корпус насоса	1
14	6L2-44367-01	Прокладка, сторона 3	1
15	61N-44322-01	. Сальник, вал гребного винта	1
16	6H4-44352-02	. Крыльчатка	1
17	93210-45161	. Уплотнительное кольцо	1
18	61N-44323-00	. Прокладка, крышка насоса	1
19	97E95-06540	Прокладка, головка блока цилиндров	4
20	65W-44176-00	Прокладка	1
21	93210-06ME6	. Уплотнительное кольцо	1
22	97E95-06525	Табличка, инструкция по эксплуатации	2
23	65W-45331-00-CA	Кольцо, топливная камера	1
24	93604-10M03	. Заглушка, ...	3
25	61N-45127-01	Игла	1
26	61N-45315-00	. Уплотнительное кольцо, крышка насоса	1
27	93101-22067	. Маслосъёмный сальник	2
28	90340-08002	Прокладка, пластина	1
29	90430-08003	Прокладка	1
30	61N-45251-01	Прокладка	1
31	95D95-06035	Пластина, анод цинковый	1
32	92990-06300	. Шайба с внутренними зубьями	1
33	688-45341-10	Прокладка, верхняя	1
34	90430-08003	Прокладка	1
35	61N-45510-30	Демпфер, вал гребного винта	1
36	90280-03024	Корпус, картридж	1
37	61N-45551-00	Шестерня (13 зубьев)	1
38	90179-10M14	Гайка	1
39	93332-00005	Кольцо O-ring	1
40	6L2-45567-00	Регулировочная шайба (T:1.0MM)	1
40	6L2-45567-10	Регулировочная шайба (T:1.1MM)	1
40	6L2-45567-20	Регулировочная шайба (T:1.2MM)	1
40	6L2-45567-30	Регулировочная шайба (T:1.3MM)	1
40	6L2-45567-40	Регулировочная шайба (T:1.4MM)	1
41	61N-45560-10	Шестерня 1 (27 зубьев)	1
42	65W-45611-00	Заглушка, поводковая	1
43	648-45635-00	Крышка, нижний корпус	1
44	6FM-45631-00	Шайба, упорная	1
45	90250-05010	Пластина	1
46	648-45633-11	Пластина, стопор	1
47	90501-10065	Прокладка, топливный насос	1
48	90201-20417	Прокладка, крышка	1
49	61N-45571-00	Шестерня 2 (27 зубьев)	1
50	6L2-45577-00	Регулировочная шайба (T:1.0MM)	1
51	61N-45361-01-8D	Поплавок, короткий	1
52	93306-00612	Прокладка	1
53	93210-64ME7	. Уплотнительное кольцо	1
54	93315-22004	Прокладка	1
55	93101-20M07	Сальник	2
56	93210-65M50	. Уплотнительное кольцо	2
57	97E75-06520	Игла, клапан игольчатый карбюратора в сборе	2
58	65W-44150-31	Прокладка	1

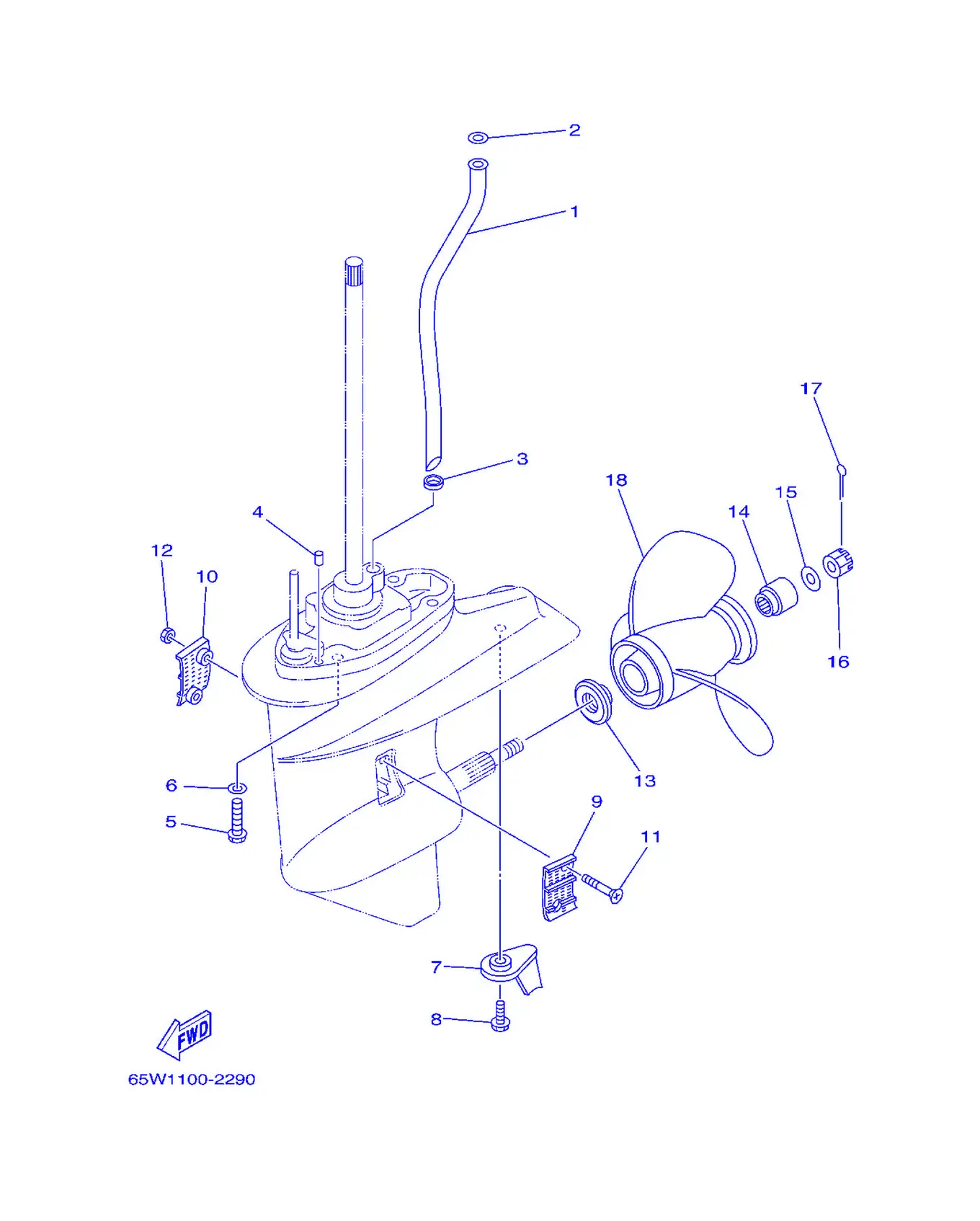

Рис. 36НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	65W-44361-32	Опора, кожух 1	1
2	90202-12060	Шпилька толкателя	1
3	90430-10002	Прокладка	1
4	93606-11M24	Крышка, боковая	2
7	61N-45371-00	Прокладка	1
8	90119-06M48	Прокладка, болт с шестигранной головкой	1
9	6L2-45214-00	Пластина, направляющая вода 1	1
10	6L2-45215-00	Пластина, направляющая вода 2	1
11	90151-05M05	Винт с потайной головкой	2
12	90185-05002	Гайка, самоконтрящаяся	2
13	6L2-45987-01	Прокладка 1	1
14	689-45997-00	Прокладка 2	1
15	92990-14200	Крышка, корпус	1
16	90171-14013	Гайка, колпачковая	1
17	91490-30025	Крышка, боковая	1
18	664-45943-01	Винт гребной (3X9-7/8X8-F)	1
18	664-45941-01	Винт гребной (3X9-7/8X9-F)	1
18	664-45945-00	Винт гребной (3X9-7/8X10-1/2-F)	1
18	664-45947-01	Винт гребной (3X9-7/8X11-1/4-F)	1
18	664-45954-01	Винт гребной (3X9-7/8X12-F)	1
18	664-45972-00	Винт гребной (3X9-1/8X12-F)	1
18	664-45949-02	Винт гребной (3X9-7/8X13-F)	1
18	664-45970-00	Винт гребной (3X9-1/8X13-F)	1
18	664-45952-00	Винт гребной (3X9-7/8X14-F)	1
