雅马哈 F25G - F25GWHTL

共 37 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 1 3Впуск 2 4ЭЛЕКТРООБОРУДОВАНИЕ 1 5ЭЛЕКТРООБОРУДОВАНИЕ 2 6ЭЛЕКТРООБОРУДОВАНИЕ 3 7ЭЛЕКТРООБОРУДОВАНИЕ 4 8Электрика 5 9Электрика 6 10Поддон картера 11Масляный насос 12КОЛЕНВАЛ И ПОРШЕНЬ 13УПРАВЛЕНИЕ 1 14ЦИЛИНДР И КАРТЕР 1 15ЦИЛИНДР И КАРТЕР 2 16Стартер 17Стартер 18РУЛЕВОЕ УПРАВЛЕНИЕ 19НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 20Трение рулевого управления 2 21ГЕНЕРАТОР 22Детали для периодического обслуживания 23ВЕРХНИЙ КАПОТ 24КЛАПАН 25Узел гидроподъема и наклона 26ТОПЛИВНАЯ СИСТЕМА 1 27ТОПЛИВНАЯ СИСТЕМА 2 28Топливный насос высокого давления 29Топливный Бак 30КРОНШТЕЙН 2 31Кронштейн 4 32НИЖНИЙ КОЖУХ 33РЕМКОМПЛЕКТ 1 34РЕМКОМПЛЕКТ 2 35Крепление дистанционного управления 36НИЖНИЙ КАРТЕР И ПРИВОД 1 37НИЖНИЙ КАРТЕР И ПРИВОД 2

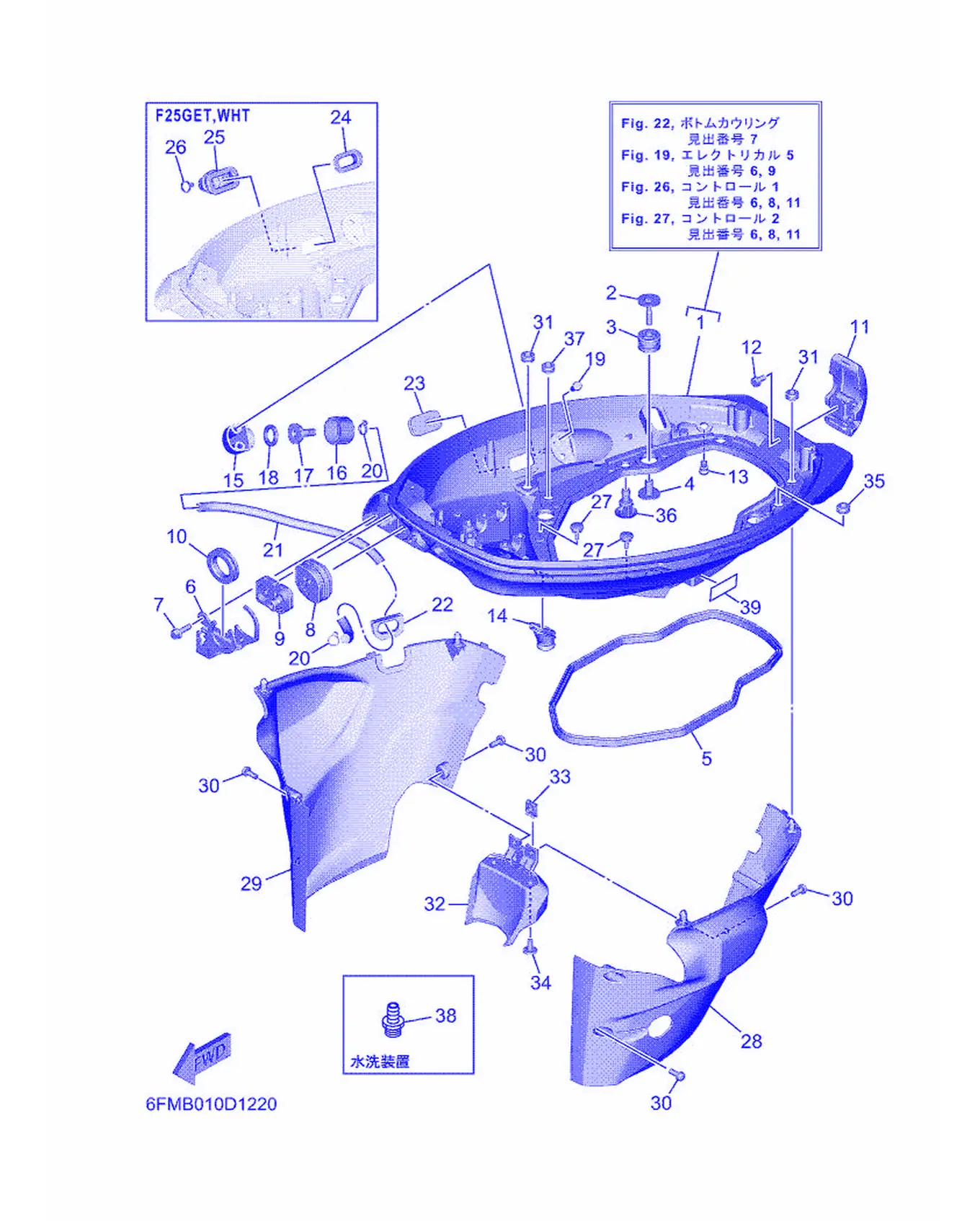

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6FM-14731-00-CA	Сальник 1	1
2	6FM-45126-00	Крышка, топливный бак	1
3	97980-05216	Прокладка, головка блока цилиндров	3
4	90105-06M07	Болт, с шайбой и шестигранной головкой	5
5	6FM-45111-10-8D	Прокладка, картер	1
6	97E95-08530	Крышка, корпус водяного насоса	6
7	93604-10M03	. Заглушка, ...	2
8	97595-05510	Табличка, дополнительная	1
9	6FM-14711-00-CA	Поршень 1	1
10	90105-06M07	Болт, с шайбой и шестигранной головкой	3
11	68T-45321-00	Поплавок	1
12	97D95-06008	Прокладка, крышка цилиндра	1
13	90480-14M54	Поплавок	1
14	6L2-45318-00	...	1
15	93420-30042	Шланг топливный	1
16	6FM-42769-01	Кольцо, поршневое	1
17	6FM-45211-00-8D	Гуго сутабэдзихибэ	1
18	93604-12M07	Крышка, головки	2
19	6FM-45127-01	Ключ	1

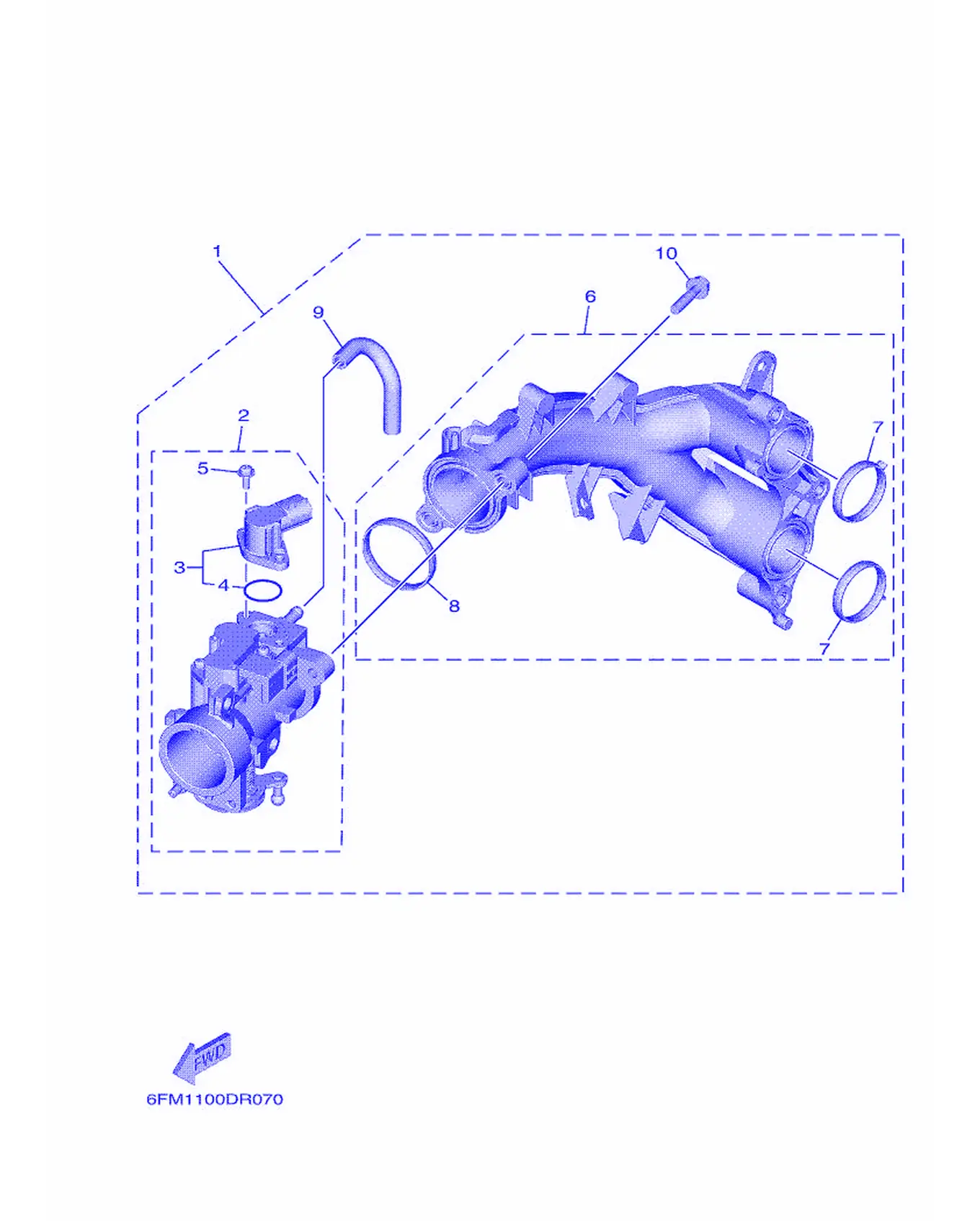

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	6FM-14200-02	Коленчатый вал	1
2	6FM-13750-02	. Шатун в сборе	1
3	6FM-1410H-01	. . Подшипник шатуна	1
4	1ST-1416A-00	. . . Вкладыш	1
5	68V-14216-00	. . Пружина	2
6	6FM-13641-00	. Крышка шатуна, комплект 1	1
7	6FM-13645-00	. . Болт крышки шатуна 1	2
8	6FM-13646-00	. . Болт крышки шатуна 2	1
9	6FM-13543-00	. Шпонка	1
10	6P2-14446-00	. Табличка	2

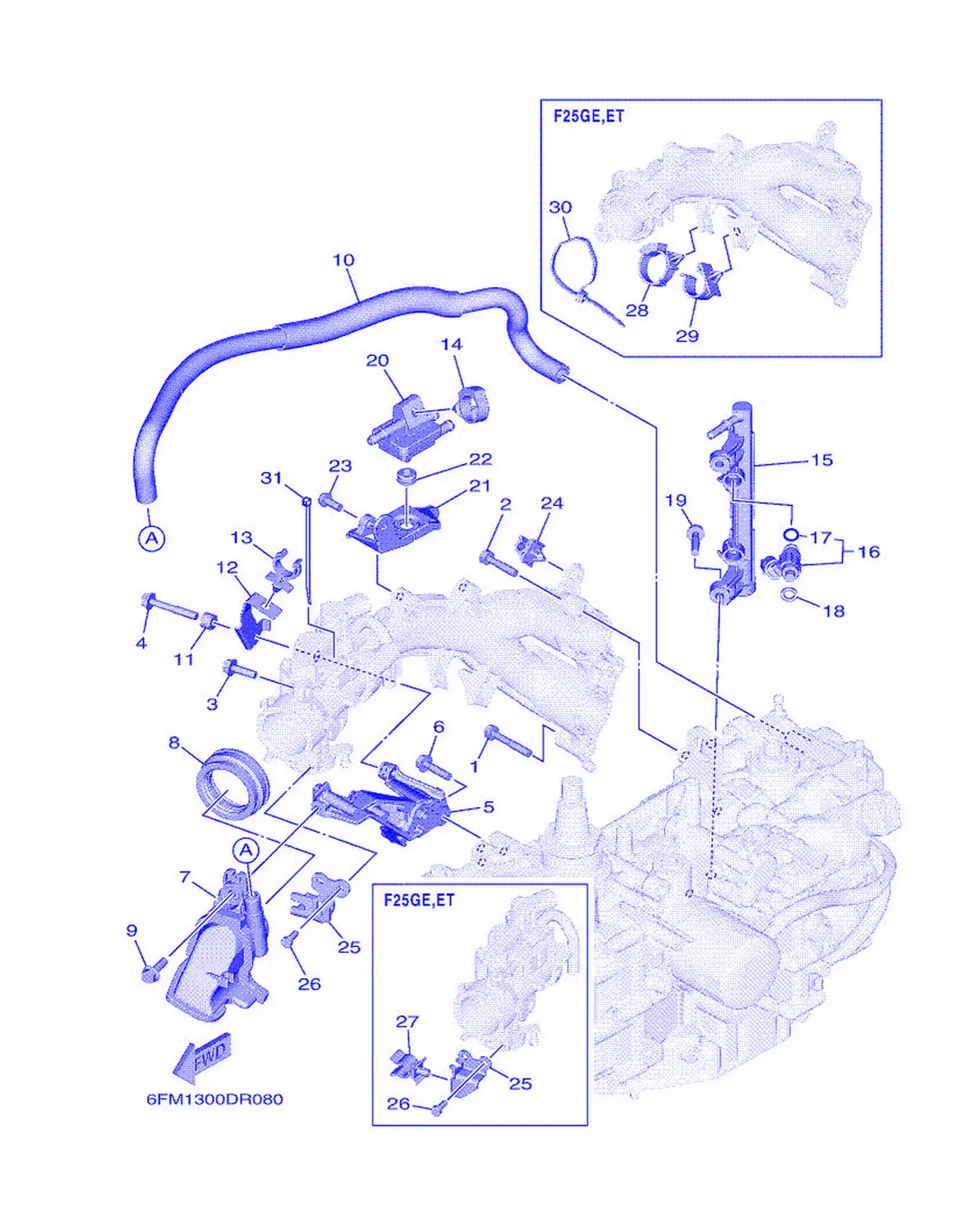

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	90119-06MA6	Табличка, предупреждающая	1
2	90119-06MA4	Табличка, предупреждающая	2
3	95D95-06020	Шайба, стопорная шайба гайки гребного винта	2
4	95D95-06040	Табличка, с указанием модели	1
5	6FM-13152-01	Стартер 2	1
6	95D95-06025	Крышка, топливный насос в сборе	3
7	6FM-14440-10	Коленчатый вал в сборе	1
8	6FM-1441J-00	Поршень, комплект	1
9	95D95-06020	Шайба, стопорная шайба гайки гребного винта	1
10	6FM-15373-00	Поршень, кольца	1
11	90387-06318	Крышка	1
12	6FM-13782-00	Стартер	1
13	90464-16240	Крышка	1
14	90464-20181	Крышка	1
15	6FM-13161-01	Крышка, топливный бак 1	1
16	6FM-13761-10	Прокладка картера	2
17	68V-1416A-00	. Кольцо уплотнительное	1
18	6FM-13766-00	Крышка картера	2
19	95D95-06025	Крышка, топливный насос в сборе	2
20	6FM-2417F-00	Прокладка	1
21	6FM-2419F-00	Винт, крепление	1
22	90480-13M24	. . Прокладка	1
23	97980-06216	Прокладка, впускной коллектор	2
24	90464-07259	Поплавок	1
25	6FM-14497-00	Стартер, узел	1
26	91380-05012	Вал	2
31	90465-11M59	Прокладка	1

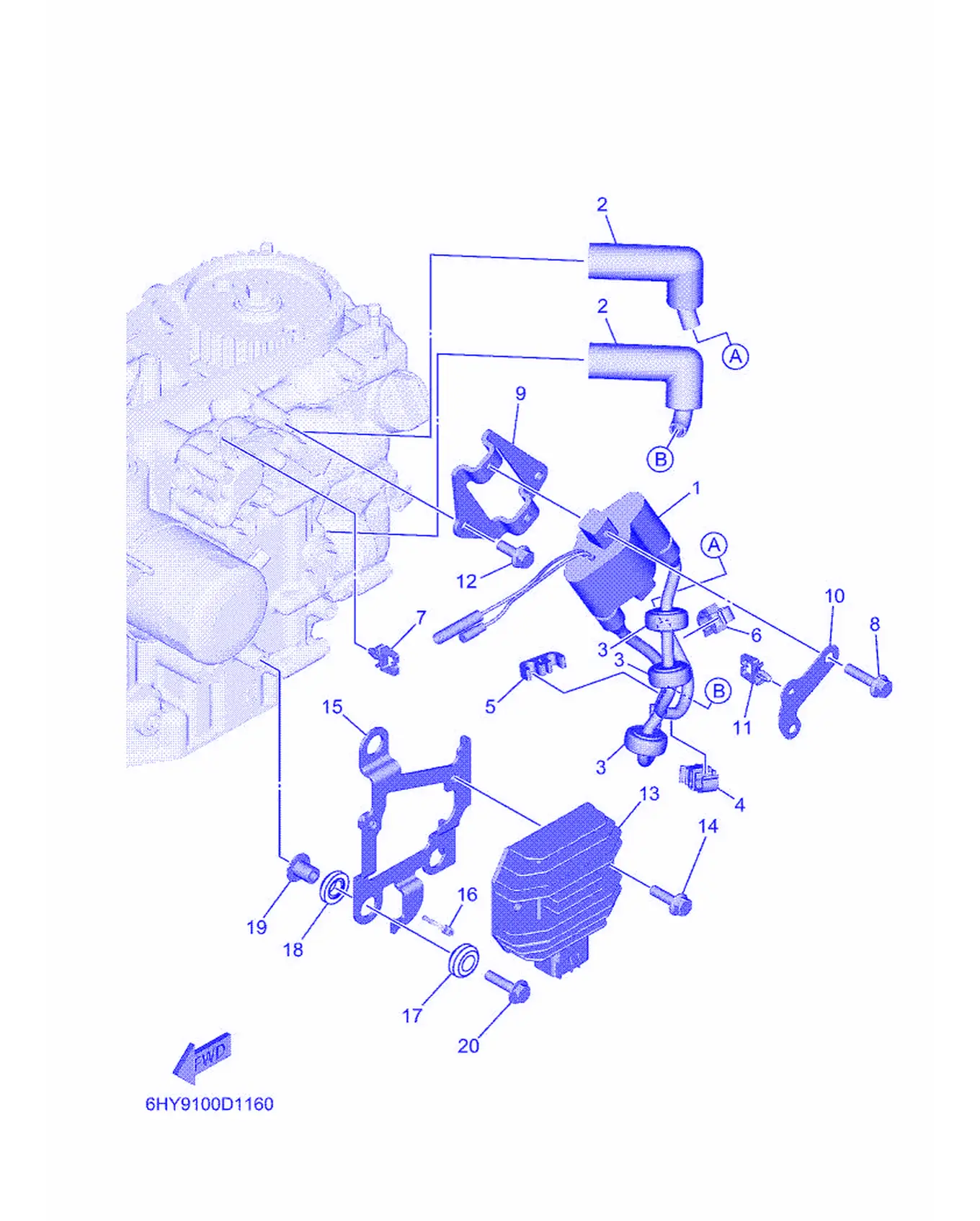

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6FM-8591A-40	Прокладка крышки цилиндра	1
2	6FM-85546-00	Крышка	1
3	6FM-81948-00	Винт	1
4	64J-85516-01	Штанга	3
5	69M-42758-01	Шестерня	3
6	90119-06293	Клапан, впускной	3
7	68V-85548-01	Поршневой палец	1
8	97780-60620	Пружина, фиксатор	1
9	90464-20181	Крышка	1
10	90465-13M18	Хомут	1
11	90465-13M11	. Хомут	2
12	90465-13M97	Зажим	1
13	6FM-81965-00	Сальник	1
14	64J-82504-00	Стопорное кольцо поршневого пальца	1
15	68V-81315-01	Уплотнение вала	1
16	6CJ-85790-00	Прокладка цилиндра	1
17	90430-14115	Прокладка	1

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6F5-85570-13	Изолятор свечи зажигания	1
2	6AH-82370-00	Прокладка поплавковой камеры	2
3	90480-25003	Поплавок	3
4	90464-07017	Крышка	1
5	67F-82361-00	Кронштейн, поддон	1
6	90464-09018	Кольцо	1
7	90464-11121	Кольцо	1
8	95D95-06020	Шайба, стопорная шайба гайки гребного винта	2
9	6FM-82316-00	Винт, крепление	1
10	6FM-81539-00	Крышка, сальник	1
11	90464-11121	Кольцо	1
12	95D95-06016	Крышка, топливный насос в сборе	2
13	6FM-81960-10	Прокладка корпуса насоса	1
14	95D95-06020	Шайба, стопорная шайба гайки гребного винта	2
15	6FM-8711E-00	Стартер, узел	1
16	90465-11M10	Хомут	1
17	6FM-82535-01	Поплавок	3
18	6FM-82545-01	Поплавок	3
19	90387-06289	Втулка	3
20	90119-06311	Крышка, масляный	3

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	97513-08545	Кольцо, стопорное	2
2	97513-08535	Пружинная шайба, гайка	1
3	6FM-81940-00	Прокладка	1
4	6AH-82117-01	Клапан игольчатый	1
5	97E95-06610	Табличка, инструкция по эксплуатации	2
8	6FM-82105-J1	Топливный шланг (L: 2.0M)	1
9	6P2-82119-00	Прокладка, головка блока	1
10	97E95-08516	Прокладка, головка блока цилиндров	1
11	63P-W8195-00	Прокладка головки цилиндра	1
12	95D95-06020	Шайба, стопорная шайба гайки гребного винта	2
13	97E95-06610	Табличка, инструкция по эксплуатации	2
14	6P2-8183X-00	Крышка, топливная	2
15	90465-13M11	. Хомут	1
16	67F-2812A-00	. Крышка, топпер	1

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	6FM-82590-62	Шайба стопорная вала гребного винта	1
2	67F-82151-00	Предохранитель (20A)	2
3	67F-8215B-10	Жгут проводов (серый)	1
4	90464-09M47	Прокладка	1
5	90464-12002	Крышка	1
6	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
7	6FM-81980-01	. Прокладка крышки	1
9	97E95-06516	Табличка, инструкция по эксплуатации	3
10	90465-11M52	Прокладка	2
11	90465-13M11	. Хомут	2
12	90464-28003	Поплавок	1
13	90465-11M59	Прокладка	1

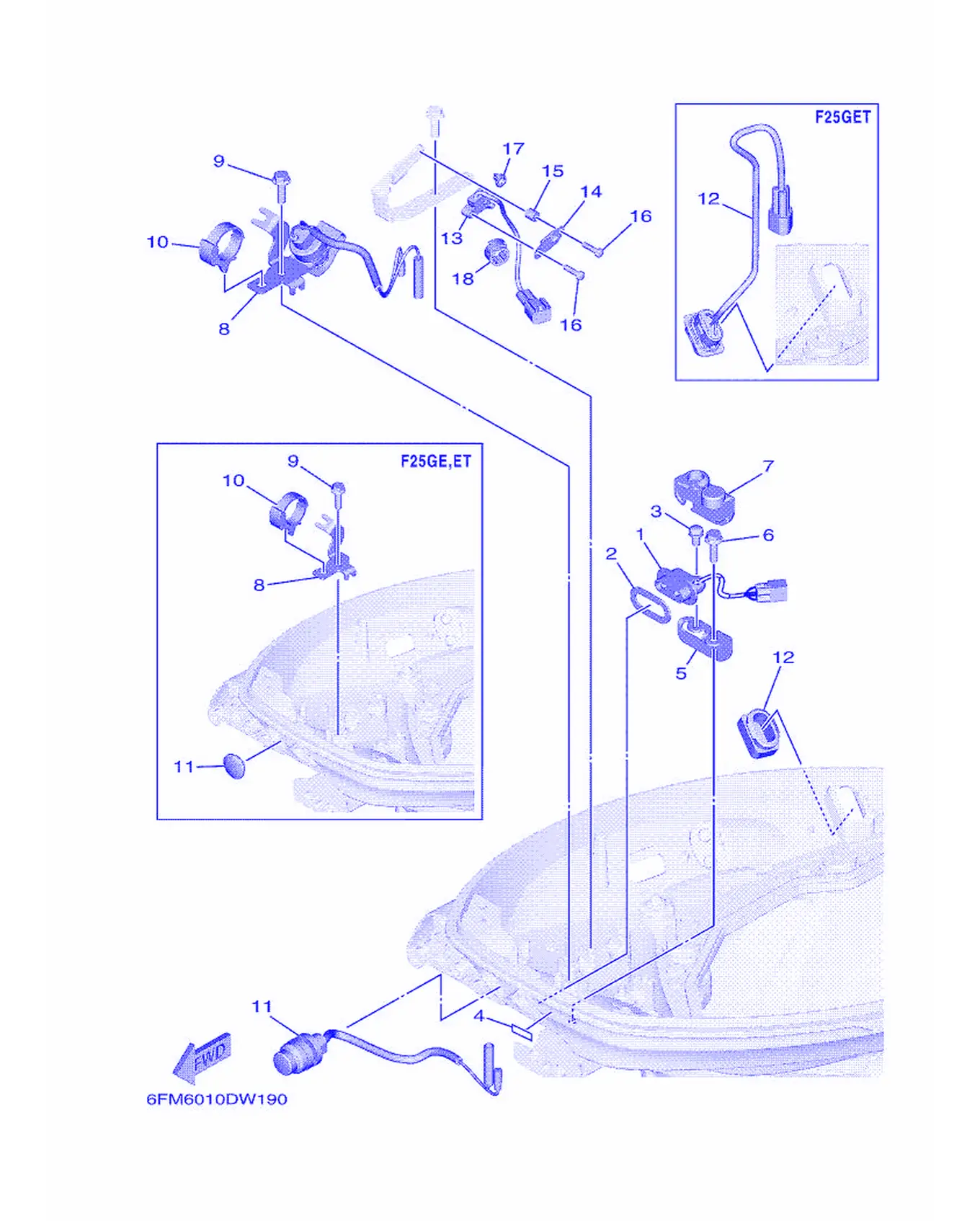

Рис. 8Электрика 5 Electrical 5

REF	Номер детали	Наименование	Кол-во
1	62Y-84301-10	Прокладка головки цилиндра 1	1
2	6FM-83589-00	Прокладка	1
3	97985-06212	Шпилька, с квадратным подголовком	1
4	67C-85415-00	Игла	1
5	6FM-82388-00	Крышка	1
6	90109-06M86	Пластина	1
7	6FM-82355-01	Поплавок	1
8	6FM-82540-00	Прокладка карбюратора	1
9	90109-06M86	Пластина	1
10	90464-12183	Прокладка	1
11	65W-81870-00	Прокладка головки блока цилиндров	1
12	6FM-42723-01	Крышка, топливный бак	1
13	60V-8259F-01	Клапан игольчатый	1
14	6FM-82588-00	Крышка	1
15	90387-04001	Крышка	1
16	97985-04116	Прокладка, крышка выхлопного коллектора	2
17	90465-11M10	Хомут	1
18	90464-13227	Сальник	1

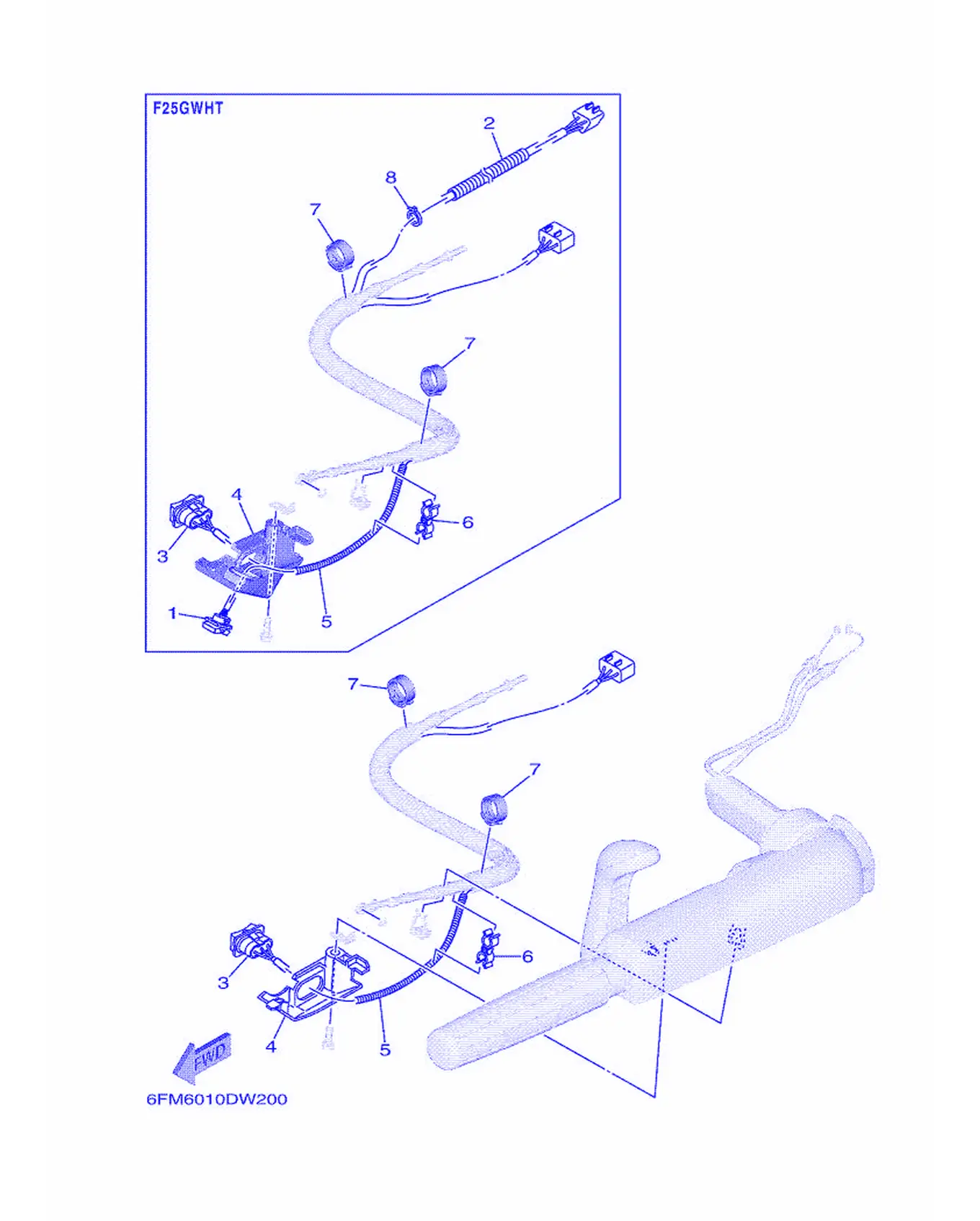

Рис. 9Электрика 6 Electrical 6

REF	Номер детали	Наименование	Кол-во
1	6FM-82563-10	Катушка зажигания в сборе	1
2	90447-07011	Шланг с пружиной	1
3	6FM-81860-01	Прокладка	1
4	6FM-42176-10	Стартер 2	1
5	90446-10M82	Шланг	1
6	90464-10M59	Крыльчатка	1
7	90464-16001	Прокладка	2
8	90465-11M59	Прокладка	1

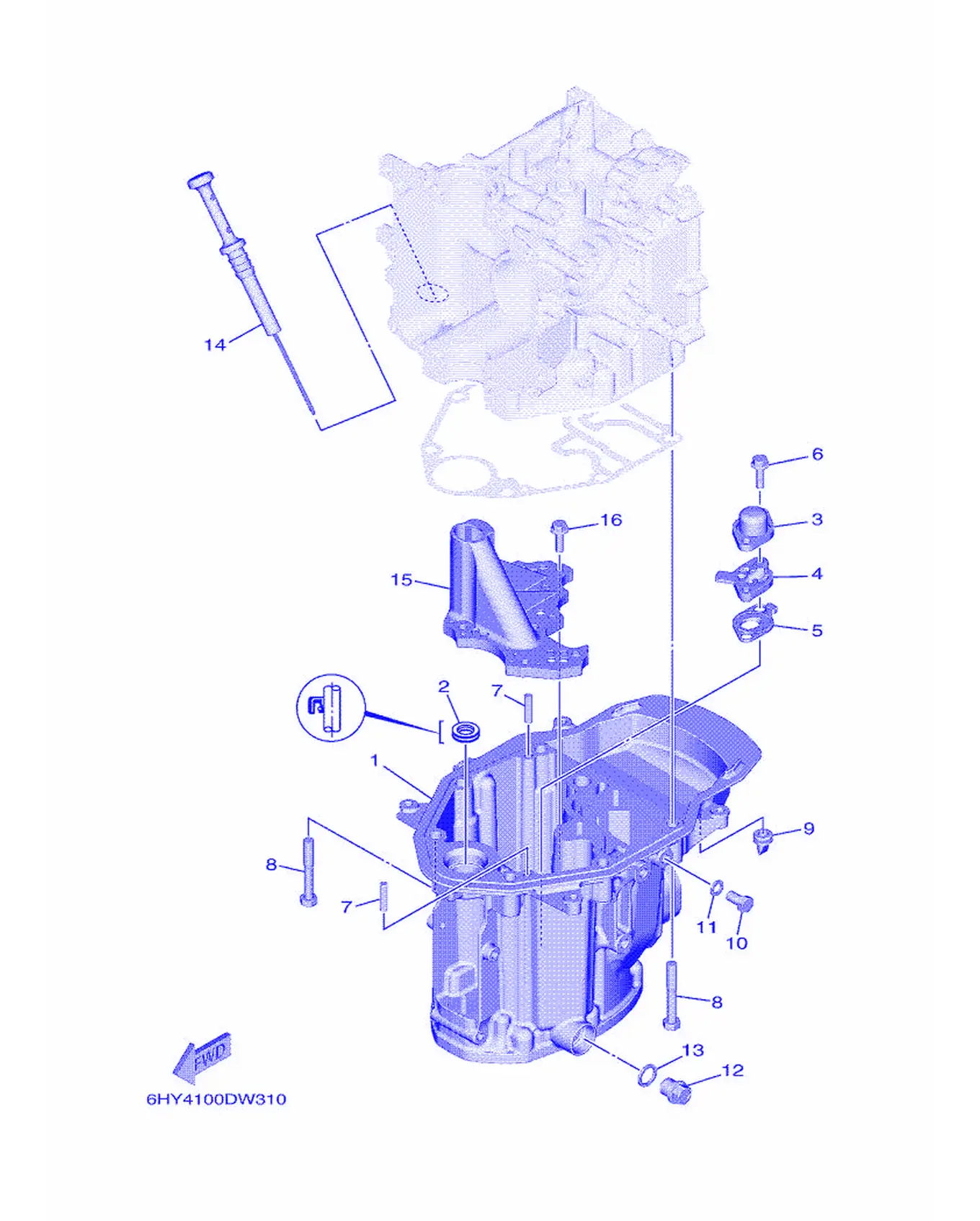

Рис. 10Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	6FM-15311-01-CA	Свеча зажигания	1
2	93101-13001	Свеча зажигания	1
3	6FM-13411-00	Провод свечи	1
4	6FM-13421-00	Провод свечи 2	1
5	6FM-13415-00	Провод свечи	1
6	95822-06025	Вал, привод	2
7	93606-25M00	Заглушка	2
8	97E75-08555	Прокладка, водяной насос	6
9	65W-42717-00	Винт, крепление 2	1
10	97D95-08014	Пластина, анодная	1
11	90430-08143	Прокладка	1
12	90340-14M06	Крышка, глушитель впуска	1
13	90430-14M09	Прокладка	1
14	6FM-15362-00	Крышка, топливного насоса	1
15	6FM-13317-10	Корпус, термостата	1
16	95817-06025	Прокладка, крышка	3

Рис. 11Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6FM-12170-11	Прокладка головки цилиндра 1	1
2	6AH-11537-01	Подшипник, картер	1
3	90105-081A7	Вкладыш, коренной	1
4	90201-08784	Прокладка, картер	1
5	90282-05012	Кольцо, стопорное	1
6	6AH-11536-00	Подшипник, шатун	1
7	6AH-11557-00	Прокладка 1	1
8	90170-30009	Шайба	1
9	90280-03M01	. Крышка, корпус	1
10	6FM-46241-00	Прокладка	1
11	6FM-46297-01	Головка, цилиндра	1
12	90480-10627	Прокладка	2
13	6FM-42617-00	Крышка, головки	1
14	6FM-81639-01	Головка-	1
15	6AH-13300-00	Поршень в сборе	1
16	6AH-13329-11	Сальник, коленчатый вал	1
17	90105-06035	Наклейка, предупреждение	3
18	93102-22010	Стопорное кольцо	1
19	6FM-13437-01	Винт, регулировочный	1

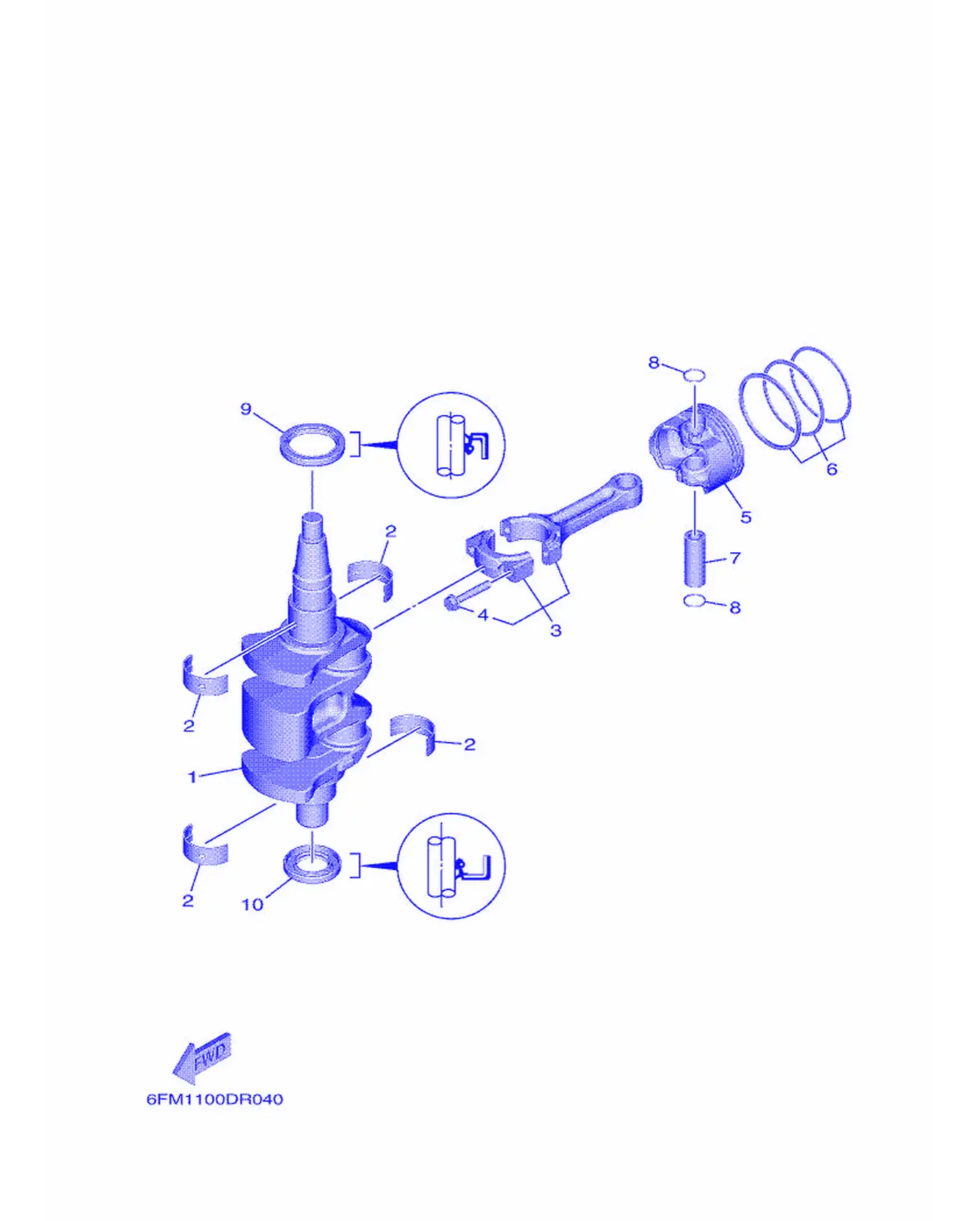

Рис. 12КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6FM-11411-00	Поршень в сборе	1
2	6AH-11416-00	Клапан впускной, коленвал 1	4
2	6AH-11416-10	Клапан впускной, коленвал 1	4
2	6AH-11416-20	Клапан впускной, коленвал 1	4
3	6FM-11650-01	Кольца поршневые в сборе	2
4	6AH-11654-00	. Шланг, масляный насос	2
5	6FM-11631-00	Поршень (STD)	2
5	6FM-11635-00	Поршень (0.25MM O/S)	2
5	6FM-11636-00	Поршень (0.50MM O/S)	2
6	67C-11603-01	Поршень и кольца в сборе (STD)	2
6	67C-11604-01	Поршень и кольца в сборе (0.25MM O/S)	2
6	67C-11605-01	Поршень и кольца в сборе (0.50MM O/S)	2
7	6FM-11633-00	Палец, поршня	2
8	93450-17129	Стопорное кольцо	4
9	93102-37004	. Шестерня	1
10	93102-25014	. Шестерня	1

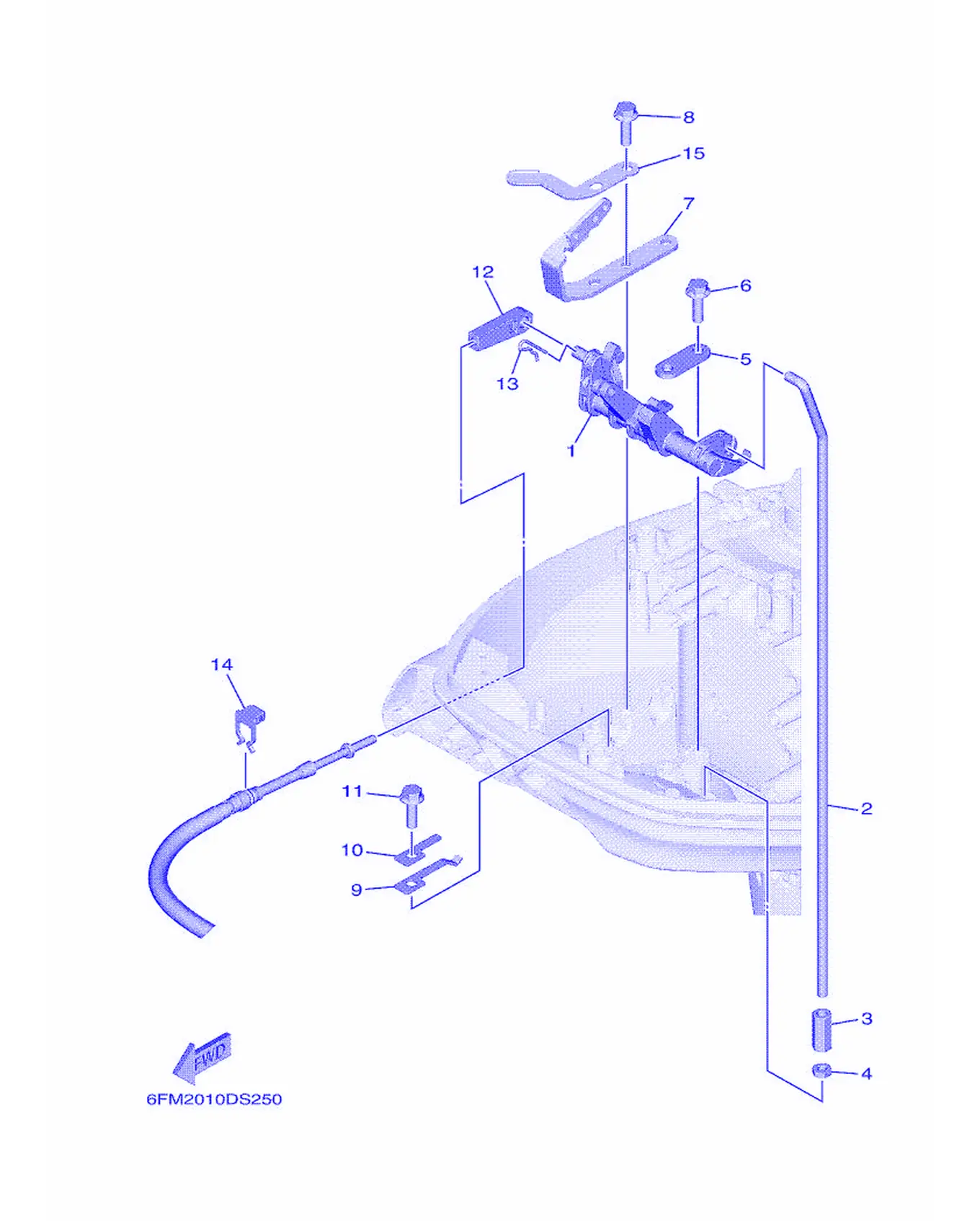

Рис. 13УПРАВЛЕНИЕ 1 Control 1

REF	Номер детали	Наименование	Кол-во
1	6FM-44121-00	Подшипник, игольчатый	1
2	6FM-44143-10	Подшипник, игольчатый 1	1
3	90170-06015	Гайка	1
4	95380-06700	Гайка	1
5	6FM-41661-00	Сальник 1	1
6	90109-06M86	Пластина	1
7	6FM-41662-00	Сальник 2	1
8	90109-06M86	Пластина	1
9	66R-44116-00	Стопорное кольцо	1
10	66R-44118-00	Сальник	1
11	90109-06M86	Пластина	1
12	6FM-48344-00	Прокладка, картера	1
13	90468-18008	Стопор	1
14	63D-48538-00	Прокладка, вал 1	1
15	6FM-82398-00	Втулка 3	1

Рис. 14ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6FM-W009B-02-1S	Кольцо уплотнительное	1
2	6FM-15100-01	Кольцо уплотнительное	1
3	99530-08012	. Подшипник коленвала	3
4	90119-08093	Игла, поплавковая камера	4
5	97513-06540	Игла, поплавковая камера	6
6	6FM-11351-01	Прокладка, карбюратора	1
7	6FM-11119-00	Крышка, топливного бака	1
8	90105-06M07	Болт, с шайбой и шестигранной головкой	2
9	6G8-11325-00	Игла	1
10	98980-05025	Шланг, топливный	1
11	6G8-11197-B0	Винт, топливный	1
12	93210-13M63	Кольцо уплотнительное	1
13	6FM-12411-00	Шланг топливный	1
14	6FM-12412-00	Шланг, топливный	1
15	6FM-12413-00-1S	Головка, топливного шланга	1
16	6FM-12414-00	Прокладка, головки	1
17	90119-06MA3	Табличка, идентификационная	3
18	6G8-11325-00	Игла	1
19	98980-05025	Шланг, топливный	1
20	90465-08M83	Головка блока цилиндров	1
21	95D95-06016	Крышка, топливный насос в сборе	1
22	5GH-13440-90	Шланг топливный, топливный фильтр	1
23	6C5-12858-A0	Игла, жиклер	1

Рис. 15ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6FM-W009A-11-1S	Прокладка водяной рубашки	1
2	6FM-11111-10-1S	Прокладка, карбюратора 1	1
3	6AH-11133-10	Винт, дроссель 1	4
4	6FM-11181-00	Прокладка, карбюратора 1	1
5	99530-08012	. Подшипник коленвала	2
6	90105-09010	Прокладка, крышка	6
7	90119-06MA3	Табличка, идентификационная	3
8	6FM-11191-00	Прокладка, поплавковая камера 1	1
9	6FM-11356-00	Винт, поплавковая камера 2	1
10	90105-06M07	Болт, с шайбой и шестигранной головкой	5
11	6FM-11168-00	Прокладка, топливная	1
12	97607-04210	Шайба, уплотнение поплавковой камеры	5
13	6G8-11325-00	Игла	2
14	98980-05025	Шланг, топливный	2
15	6G8-11197-B0	Винт, топливный	2
16	93210-13M63	Кольцо уплотнительное	2
17	90465-08059	Пружина	1
18	6HY-15407-00	Игла 1	1
19	6G8-15363-00	Поплавок, крышка	1
20	93210-24M79	. O-образное кольцо	1
21	6FM-2475H-00	Корпус, поплавковая камера 1	1
22	90465-13M18	Хомут	1
23	94709-00418	Свеча зажигания (NGK DPR6EB-9)	2

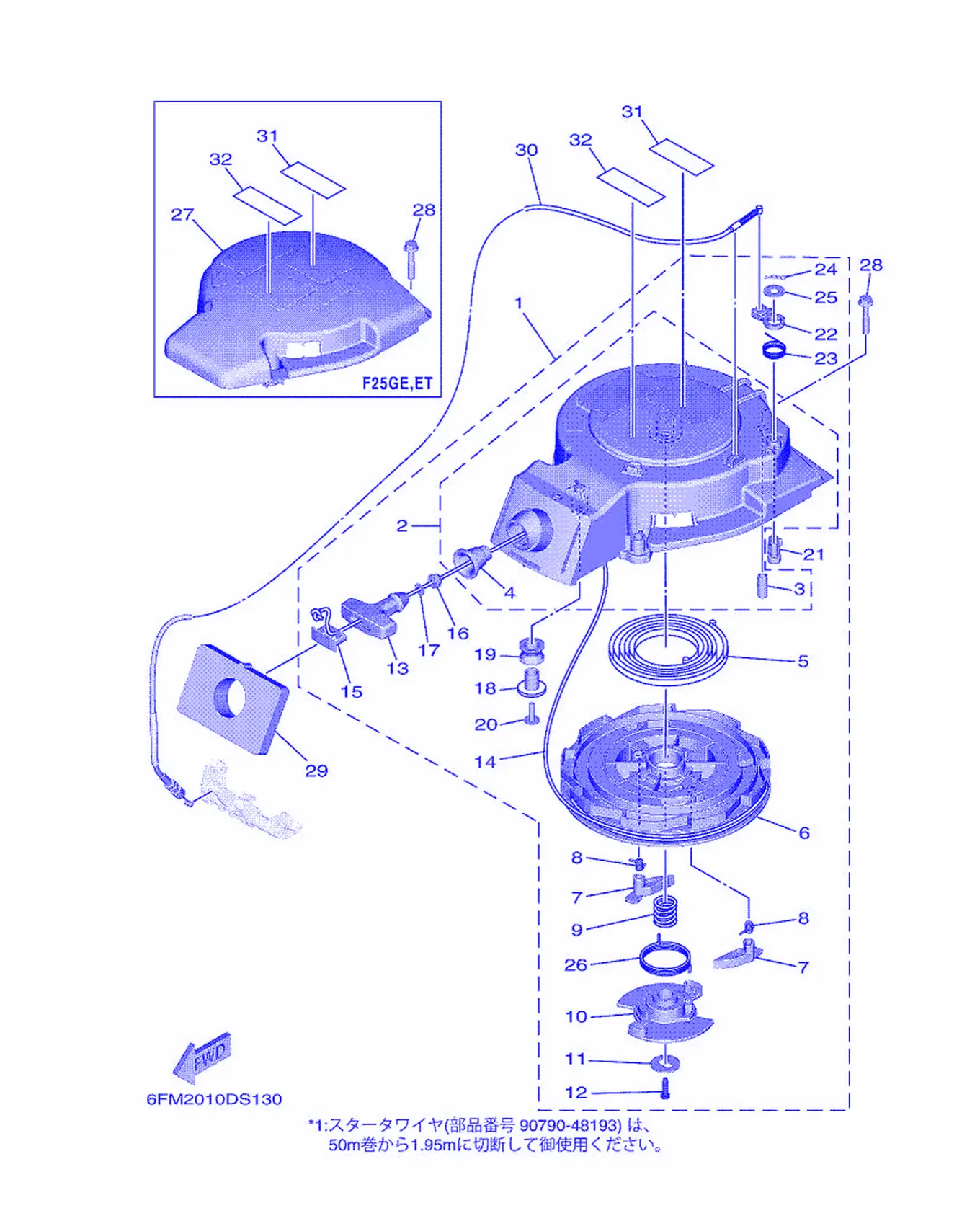

Рис. 16Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6FM-15710-06	Жиклер главный	1
2	6FM-15711-10	Винт, жиклер	1
3	6FM-15764-10	Крышка 1	3
4	68T-15795-00	Крышка, пружина	1
5	6FM-15713-00	Поплавок, жиклер	1
6	6FM-15714-01	Камера, поплавок	1
7	6FM-15741-01	Штифт, камера	2
8	6FM-15734-01	Поплавок, игла	2
9	6FM-15705-01	Поплавок, камера	1
10	6FM-15735-01	Крышка, клапан	1
11	6FM-15726-00	Шланг, топливо	1
12	6FM-15793-01	Зажим	1
13	6G1-15755-00	Крышка, пружина	1
15	6G1-15779-00	Крышка	1
16	6A0-15789-01	Прокладка	1
17	6FM-15721-01	Кольцо	1
18	6FM-15753-00	Трубка	1
19	6FM-15752-00	Фильтр, сетка	1
20	6FM-15768-00	Штуцер	1
21	63V-15794-00	Прокладка	1
22	6FM-15748-00	Винт, регулировка жиклера	1
23	63V-15734-00	Стопор, штифт	1
24	6FM-15799-01	Прокладка	1
25	63V-15726-00	Шайба, плоская	1
26	6FM-15767-00	Поплавок	1
28	90105-06035	Наклейка, предупреждение	3
29	6FM-15762-00	Винт, топливо 2	1
30	6FM-15770-08	Держатель, регулировка жиклера	1
31	6EE-81995-01	Фильтр, сетка	1
32	6EE-81994-01	Втулка, шарнир	1

Рис. 17Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6AH-81800-10	Шланг топливный	1
2	6AH-81859-00	Штуцер, сетка	1
3	689-81884-00	Кольцо, сетка штуцер	1
4	689-81858-00	Хомут, шланг	1
5	689-81807-20	Зажим, топливный шланг	1
6	6AH-81830-10	Прокладка головки цилиндра	1
7	689-81835-00	Винт	2
8	689-81810-20	Стартер в сборе	1
9	689-81850-20	Карбюратор в сборе	1
10	689-81847-20	Уплотнительное кольцо	2
11	6AH-81820-10	Прокладка крышки цилиндра	1
12	689-81812-20	Крышка 2	1
13	6AH-81840-00	Крышка карбюратора в сборе	1
14	689-81824-00	Винт 2	1
15	6AH-81811-10	Крышка 1	1
16	689-8182H-00	Прокладка, пластина 2	1
17	689-8182L-00	Уплотнительное кольцо 1	1
18	689-8182G-00	Прокладка, пластина	1
19	689-8182E-00	Винт	1
20	689-8182F-00	Винт	2
21	689-8182A-00	Шайба	2
22	689-81826-20	Пружинная шайба	2

Рис. 18РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	6FM-W0084-03-8D	Держатель, главный жиклер	1
2	6FM-42111-00-8D	Держатель, главный жиклер	1
3	6DR-42138-01	Игла, стопор	1
4	65W-42159-00	Кронштейн	1
5	90105-06M07	Болт, с шайбой и шестигранной головкой	1
6	6DR-42126-00	Пружина, держатель главного жиклера	1
7	65W-42125-00	Направляющая, трос дистанционного управления	1
8	91490-16010	Заглушка, поворотный	1
9	67D-42177-01	Штифт, держатель	1
10	67D-42119-01	Прокладка, держатель главного жиклера	1
11	6FM-42137-00	Шайба, стопор	1
12	90152-05011	Собачка, храповик	1
13	90201-10M02	. Прокладка, глушитель	2
14	90501-23215	Стопорное устройство	1
15	6FM-42171-00	Трубка	1
16	93210-10010	Кольцо	2
17	6FM-26301-00	Стопор, держатель жиклера	2
18	6FM-26316-01	Пружина, стопор держателя	1
19	66R-42171-00	Трубка	1
20	90201-43M00	Прокладка, топливная	2
21	90206-43M22	Прокладка, крышка	2
22	90202-43M57	Прокладка, топливная	1
23	90386-40M99	Прокладка	1
24	65W-42131-01	Держатель, тросовый	1
25	95780-10300	Гнездо, втулка	1
26	95380-10700	Гайка	1
27	6DR-44111-00-8D	Камера, поплавок	1
28	6DR-44173-00	Игла, клапан подачи	1
29	6DR-42129-01	Прокладка, топливо	1
30	97780-60920	Сальник коленвала	2
31	97E95-08535	Наклейка, инструкция по эксплуатации	1
32	90386-26MA3	Прокладка	2
33	90206-26M25	Прокладка, крышка	1
34	90202-26M59	Прокладка, корпус	1
35	6DR-44113-A0	Крышка корпуса, водяной насос	1
36	6DR-44116-00	Стопорное кольцо	1
37	66R-44118-00	Сальник	1
38	95D95-06014	Прокладка, крышка топливного насоса	1
39	66R-48538-00	Патрубок, короткий 1	1
40	95D95-06014	Прокладка, крышка топливного насоса	1
41	63D-48538-00	Прокладка, вал 1	1
42	6DR-48321-00	Сальник	1
43	90446-20MF5	Вал (L320)	1
44	99080-04600	Прокладка	1
45	6DR-44114-00	Шестерня	1
46	91380-06025	Крыльчатка	1
47	6FM-82575-00	Прокладка картера редуктора	1
48	682-82556-00	Рычаг, стопор	1
49	689-8257Y-00	Крышка	1

Рис. 19НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6FM-61350-00	Сальник гребного вала	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	90101-09M01	. Табличка с инструкцией	1
7	90201-10081	Корпус, трос	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

Рис. 20Трение рулевого управления 2 Steering Friction 2

REF	Номер детали	Наименование	Кол-во
1	6FM-42508-12	Сутакипибэгодо тпигодзихибэ кидзубетодо пи	1
2	6FM-42527-00	. Корпус, вертикальный вал	1
3	97D95-08014	Пластина, анодная	2
4	6FM-42561-10	. Винт	1
5	6FM-42525-10	. Топ-дверь, тпигодзихибе	1
6	97595-05520	Табличка, крепление	1
7	90387-05054	. Гэби	1
8	90387-05053	. Гэби	1
9	90185-10M14	. Крышка, корпус насоса	1
10	67C-42562-A0	. Дзибатодасутакипивгопузогокидзубетопи	1
11	90202-10M56	. Прокладка, топливная	1
12	65W-42528-00	. Топливная трубка	2
13	90201-106M5	. . Хэзодзиба, топуда	2
14	92995-08200	. Болт	2
15	689-43633-01	. Гэтэ, софудабутэ	1
16	90116-10064	Наклейка, предупреждение	2
17	6FM-42121-01-8D	Крыльчатка водяного насоса	1
18	90185-10027	Крышка, корпус насоса	2
19	90201-10049	. Прокладка, корпус	2

Рис. 21ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6FM-81450-12	Шпонка	1
2	6FM-81410-01	Шплинт	1
3	6CB-85580-01	Ручка, стартер	1
4	90280-05013	Провод, катушка	1
5	90179-16M05	Гайка	1
6	90201-16M44	Шланг, топливный	1
7	95023-06030	Наклейка, топливный бак	3
8	97595-05516	Крышка, крепление	2
9	6FM-85561-01	Крышка, топливный бак	1
10	95023-06025	Наклейка, топливный бак	3
11	90465-11M59	Прокладка	1

Рис. 22Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6G8-11325-00	Игла	2
2	6G8-11325-00	Игла	1
3	6FM-12411-00	Шланг топливный	1
4	6FM-12414-00	Прокладка, головки	1
5	6G8-11325-00	Игла	1
6	5GH-13440-90	Шланг топливный, топливный фильтр	1
7	94709-00418	Свеча зажигания (NGK DPR6EB-9)	2
8	6D8-24563-00	Прокладка, крышка топливного насоса	1
9	6D8-24564-00	Прокладка	1
10	90430-08143	Прокладка	1
11	90430-14M09	Прокладка	1
13	65W-45251-00	Киль	1
14	664-45371-01	Прокладка	1
15	90430-08003	Прокладка	2
16	6FM-W0078-02	Клапан впускной	1

Рис. 23ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6FM-42610-02	Прокладка головки цилиндра	1
2	6FM-4261A-02	. Прокладка карбюратора (толстая)	1
3	6FM-42651-00	. . Винт	1
4	90266-04M01	. Шланг	2
5	6FM-42649-00	. . Пружина, игольчатый клапан	1
6	6BG-42662-01	. . Поплавок	2
7	6FM-42615-00	. . Ось	1
8	6FM-42652-00	. . Тозого	1
9	90266-04M01	. Шланг	2
10	6FM-42647-00	. . Нафузэдзи, гобибетотэбэда	1
11	6AH-42697-10	. . Сальник коленчатого вала	1
12	6FM-42681-01	. Игла, карбюратор	2
13	6FM-42675-01	. Жиклер, главный 1	1
14	6FM-42676-01	. Жиклер, главный 2	1
15	6BP-42677-11	Корпус, топливный насос	1

Рис. 24КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6FM-12111-00	Держатель, трос газа	2
2	6FM-12121-00	Держатель, трос переключения	2
3	62Y-12116-00	. . Прокладка, крышка картера	4
4	3YF-12113-00	Сутопивго, тэфутогибэчи	4
5	30X-12117-00	. . Пластина, крышка картера	4
6	30X-12118-00	. . Заглушка, картер	8
7	51Y-12119-00	. . Винт, картер	4
8	66M-12146-00	Вал, коромысло	1
9	90119-06054	Наклейка, инструкция	1
10	90387-13006	Гэби	2
11	90501-120A5	Сутопивго, забетопузодзихибе	2
12	90201-131M4	Прокладка, корпус	2
13	6AH-12151-01	Кинэ, тэфутопузогэ	1
14	64J-12159-00	Прокладка, крышка корпуса водяного насоса	1
15	62Y-12158-00	Гайка, стопорная	1
16	6FM-12151-00	Шестерня, привод стартера	3
17	6C5-12159-00	Пружина, возвратная стартера	3
18	6C5-12158-00	Штанга, винт	3

Рис. 25Узел гидроподъема и наклона Power Trim & Tilt Assembly

REF	Номер детали	Наименование	Кол-во
1	65W-43800-24-8D	Прокладка и сальник	1
2	65W-43880-21	Сальник	1
3	67C-43805-11	Шпилька крепления головки	1
4	67C-43804-10	Сальник	1
5	67C-43892-10	Болт 2	1
6	67C-82181-10	Сальник коленчатого вала	1
7	67C-4380F-10	Крышка болта, прокладка	1
8	67C-4386K-10	Уплотнение болта	2
9	67C-43879-10	Винт, крепление крышки	2
10	97602-04316	Штифт, стопорная шайба	2
11	65W-43881-22	Корпус, крышка	1
12	67C-43882-10	Поплавок	1
13	67C-43862-10	Уплотнительное кольцо	1
14	65W-43840-01	Прокладка сальника	1
15	65W-4380K-00	Корпус, нижний	1
16	65W-43810-01	Сальник коленчатого вала	1
17	65W-43801-01	Крышка	1
18	65W-43812-00	Крышка, верхняя	1
19	65W-43865-00	Кольцо O-ring	1
20	65W-43811-01	Шатун, комплект	1
21	67C-43867-00	Палец	1
22	91609-16012	. . . Крышка, картер	1
23	92012-10040	Прокладка, пластина	1
24	93505-32038	. . . Гайка	11
25	65W-4385A-01	Прокладка	1
26	65W-4386A-00	Крышка штока	5
27	65W-43857-00	Стопорное кольцо	5
28	15A-22442-00	Болт	1
29	90201-10038	Крышка, корпус	1
30	6H1-43862-00	. . . Уплотнение	1
31	65W-4381B-00	Крышка, нижняя	1
32	6H1-43861-10	Кольцо O-образное	1
33	93210-11368	Кольцо O-ring	3
34	69J-4381C-00	Сальник 3	1
35	93210-064A5	. . Уплотнительное кольцо	4
36	65W-4386A-00	Крышка штока	2
37	65W-4380L-05	Карбюратор, крышка и сальник	1
38	91380-06020	Прокладка	4
39	93210-50768	Кольцо O-ring	1
40	67F-43802-01	Сальник	2
41	6H1-43866-01	Кольцо уплотнительное	1
42	93210-12N52	Кольцо уплотнительное	1
43	6T4-43853-00	Стопорное кольцо	1
44	93210-10M74	O-образное кольцо	1
45	6T4-43808-00	Прокладка, пластина дросселя 1	1
46	62X-43841-00	Поршень, свободный	1
47	93210-09165	Кольцо уплотнительное	3
48	65W-43831-00	Соединитель вала	1
49	65W-43830-00	Уплотнение вала	1
50	93505-32038	. . . Гайка	2
51	91318-04025	Болт с шестигранной головкой	4
52	65W-43817-00	Фильтр 2	2
53	93210-04N50	. Уплотнительное кольцо	2
54	93210-04N51	Уплотнительное кольцо	2
55	6H1-43875-00	Штифт золотника	1
56	6H1-43845-00	Пружина обратного клапана	1
57	6D8-43863-00	Уплотнительное кольцо	1
58	6H1-43847-00	Клапан обратного клапана	2
59	65W-43854-00	Стопорное кольцо обратного клапана	1
60	65W-4382A-00	Прокладка 1	1
61	65W-43844-00	Крышка вала	1
62	65W-43851-00	Клапан выпускной	1
63	93210-08006	Кольцо O-ring	1
64	93210-03478	Кольцо O-ring	1
65	65W-43855-00	Стопорное кольцо	1
66	93210-11073	Кольцо O-ring	1
67	65W-43843-00	Пружина вала	1
68	6H1-43856-10	Стопорный винт	1
69	6H1-43844-10	Крышка вала	1
70	6H1-4384F-10	Шестерня, ведущая	1
71	93501-08001	Гайка	2
72	63P-43857-10	. Стопор	2
73	6H1-43829-00	Уплотнение поршня	1
74	62X-43878-01	Прокладка, пластина	3
75	90446-15003	Вал (L100)	2

Рис. 26ТОПЛИВНАЯ СИСТЕМА 1 Fuel 1

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-11	Крышка топливного насоса в сборе 1	1
2	61N-24329-01	Игла	1
3	95D95-06020	Шайба, стопорная шайба гайки гребного винта	1
4	6FM-24311-10	Винт гребной 1	1
5	6FM-24560-00	Втулка гребного винта	1
6	6D8-24563-00	Прокладка, крышка топливного насоса	1
7	6FM-24521-00	. Шайба гребного винта	1
8	6D8-24564-00	Прокладка	1
9	6D8-24469-00	. . Крышка, топливная	1
10	6D8-24519-00	. . Поплавок	1
11	6FM-24566-00	Гайка гребного винта	1
12	95380-08600	Гайка	1
13	95D75-06016	Шплинт гребного винта	1
14	6FM-24312-10	Винт гребной 2	1
15	6AH-24410-71	Втулка винта	1
16	6AH-24413-70	. Шайба 2	1
17	6A0-24421-01	. . Клапан обратный	2
18	66M-24411-12	Пружина	1
19	66M-24423-00	Стоппер, винт с шестигранной головкой	1
20	66M-13131-10	Покрытие	1
21	66M-24454-00	Стоппер	1
22	66M-24444-00	Винт	4
23	66M-24471-02	Пружина	1
24	6E7-14325-00	Прокладка, топливная	2
25	95380-04600	. . Гайка	4
26	66M-24374-00	Крышка	1
27	90101-06032	Прокладка, карбюратор	2
28	90387-06320	Шайба	2
29	90201-06016	Прокладка	2
30	93210-20M65	Кольцо уплотнительное	1
31	6FM-24313-30	Винт гребной 3	1
32	6C5-24251-01	Шайба 1	1
33	6FM-24315-10	Винт гребной 5	1
34	90467-120A7	Крыльчатка	2
35	90467-09M17	Прокладка	3
36	90467-10M04	. Зажим	3
37	90465-13M18	Хомут	1
38	6FM-24396-00	Прокладка	1
39	62Y-28100-01	Шайба	1

Рис. 27ТОПЛИВНАЯ СИСТЕМА 2 Fuel 2

REF	Номер детали	Наименование	Кол-во
1	6FM-24310-01	Втулка гребного винта	1
2	90445-09091	Шланг (L135)	1
3	6FM-12498-00	Корпус насоса	1
4	6FM-12482-01	Винт гребной 2	1
5	6FM-12483-00	Винт гребной 3	1
6	6FM-12484-00	Винт гребной 4	1
7	6FM-12485-01	Винт гребной 5	1
8	90445-09063	Шланг (L80)	1
9	90445-09012	Шланг (L70)	1
10	688-24378-00	Шланг, топливный 3	1
11	6C5-24378-00	Поплавок, крепление 3	1
12	90465-11M10	Хомут	9
13	90467-08M10	. Зажим	2
14	90467-110A1	Крыльчатка	1
15	6FM-1475A-00	Винт гребной 1	1
16	6FM-1475E-01	Винт гребной 2	1
17	6FM-1475F-00	Винт гребной 3	1
18	6E5-21744-00	Топливопровод	1
19	6FM-1475G-00	Винт гребной 4	1
20	90465-11M10	Хомут	7
21	6FM-1243K-00	Винт гребной, резиновый	1
22	6FM-14191-00	Втулка, резиновая	1
23	6FM-1443G-00	Винт гребной резиновый 2	1
24	90467-110A1	Крыльчатка	1
25	90467-090A4	Крыльчатка	1
26	6FM-13542-00	Шланг, топливный 1	1
27	90467-08M10	. Зажим	2
28	90467-08M10	. Зажим	1
29	90467-08092	Крыльчатка	1

Рис. 28Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	6FM-14180-02	Прокладка водяного насоса	1
2	6FM-14182-00	. Крышка водяного насоса	1
3	6FM-14181-01	. Шайба водяного насоса 1	1
4	6FM-13906-00	. Прокладка	1
5	6FM-14146-00	. Прокладка	1
6	6FM-14565-00	. Ступица	2
7	6FM-14567-00	. Ступица	8
8	6FM-14243-00	. Прокладка	1
9	6FM-14984-00	. Прокладка головки блока цилиндров	1
10	6FM-21841-00	. Крышка	1
11	6FM-14562-00	. Уплотнительное кольцо	4
12	6FM-14546-00	. Сальник, коленчатый вал	1
13	68V-14985-00	. Прокладка	1
14	6FM-14386-00	. Прокладка, крышка	1
15	6FM-14565-00	. Ступица	1
16	6FM-14674-00	. Сальник, прокладка	1
17	6FM-13910-00	. Водяной насос в сборе	1
18	6FM-14561-00	. . Уплотнительное кольцо	1
19	6FM-13915-00	. Шайба	1
20	6FM-1469M-00	. Шайба 1	1
21	6FM-1469N-00	. Шайба 2	1
22	6FM-14137-00	. Гопидзото	1
23	6FM-13781-00	. Пружина, пружина	1
24	6FM-13593-00	Пружина	3
25	90387-06M69	. Втулка	1
26	90387-06176	Шестерня	3
27	90119-06291	Табличка, крепление	2
28	90101-06032	Прокладка, карбюратор	1
29	67F-13448-00	Болт	1

Рис. 29Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J3	Корпус водяного насоса (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-30	Корпус водяного насоса в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-01	Прокладка корпуса водяного насоса	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-56	Крышка топливного насоса в сборе 1	1
9	6G1-24305-05	Заглушка топливной магистрали 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y1-24305-06	Заглушка топливной магистрали 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-11M58	Шланг (L2050)	1
14	650-24351-51	. Заглушка 1	4
15	90445-11M57	Шланг (L850)	1
16	6Y1-24360-52	. Заглушка топливопровода	1

Рис. 30КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	67C-43111-10-8D	Прокладка, крышка 1	1
2	67C-43112-10-8D	Прокладка, крышка 2	1
3	6FM-43189-00	Прокладка	1
4	65W-43191-00	Шайба, стопорная	1
5	6FM-43192-00	Втулка, ступица	1
6	91690-30018	Крышка, стопорная	1
7	63D-43131-01	Табличка, идентификационный номер	1
8	90386-22M15	Прокладка	2
9	90201-22M03	Шпилька, трос	2
10	90185-22043	Крышка, корпус насоса	2
11	90386-18MA0	Прокладка	1
12	90386-18M44	Прокладка	2
13	6BG-43818-00	Дэбэ, пухэ-дзихизогоникубэда	1
14	90201-08M00	Рычаг, дроссель	2
15	97080-08016	Гайка	2
16	90110-10061	Набуда, докосидзабэсэсадзода дзодада	2
17	90185-10M13	Штанга, соединительная	2
18	92995-10600	Шайба	2
19	6FM-43311-20-8D	Доби садзода, сукугидофу 1	1
20	93700-06004	Стопорная пластина	1
21	6FM-82127-00	Шайба, игла 2	1
22	90447-10010	Сопатодо	1
23	65W-45251-00	Киль	1
24	90101-06020	Пластина, анод	2
25	6H1-82148-00	Пружина щетки 4	1
26	6U0-82127-00	Рычаг, тяга 2	1
27	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
28	90381-12M11	Прокладка, уплотнение	2
29	90386-12M98	Прокладка	1
30	90249-12M38	Крышка	1
31	99080-10600	Сальник	2
32	90465-13M11	. Хомут	3
33	90269-02M08	Шайба	2
34	90101-12063	Втулка (L:105MM)	4
35	90201-12062	Шланг, топливный	8
36	90201-12426	...	4
37	95380-12600	Гайка	8

Рис. 31Кронштейн 4 Bracket 4

REF	Номер детали	Наименование	Кол-во
1	6FM-42511-10-8D	Прокладка, уплотнение	1
2	90381-45001	Поплавок, камера	1
3	90386-38M32	Втулка	1
4	93210-37MH7	Кольцо O	1
5	90386-38002	Поплавок	1
6	6FM-44514-10-CA	Клапан игольчатый, седло клапана	2
6	6FM-44514-00-CA	Крышка топливного бака, комплект	2
7	6FM-44532-00	Прокладка, седло игольчатого клапана	2
8	90109-08241	Прокладка	2
9	66T-44194-10	Крышка	2
10	90201-08120	Корпус, водяной насос	2
11	90201-09014	Корпус, водяной насос	4
12	95380-08800	Крыльчатка	2
13	97E95-08530	Крышка, корпус водяного насоса	4
14	6FM-44551-00-8D	Прокладка, пластина 1	1
15	6FM-44552-00-8D	Прокладка, пластина 2	1
16	97E95-08545	Прокладка, корпус насоса в сборе	2
17	6FM-44555-11	Пластина, прокладка	2
17	6FM-44555-00	Никубэда дзэбэтэбэ, пухэ-сигидаба	2
18	90201-10077	Корпус, водяной насос	2
19	90101-08M02	Заглушка, декоративная	2
20	92995-10600	Шайба	2
21	6E5-44575-01	Пластина, прокладка	1
22	95380-08800	Крыльчатка	2
23	90201-08M08	Держатель троса	2
24	6FM-44553-00-8D	Шайба, пластина	2
25	97E95-08530	Крышка, корпус водяного насоса	4

Рис. 32НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6FM-42710-00-8D	Втулка	1
2	90119-06291	Табличка, крепление	4
3	90480-21M82	Поплавок	4
4	90387-06176	Шестерня	4
5	6FM-42716-00	Шестерня 1	1
6	6FM-42761-00	Сальник	1
7	90109-06316	Прокладка	2
8	6FM-42724-01	Прокладка	1
9	6FM-42725-01	Прокладка	1
10	6FM-42726-11	Прокладка	1
11	6FM-42801-00	Втулка	1
12	97E95-06512	Прокладка, крышка водяного насоса	1
13	6BL-44391-00	. Прокладка	1
14	6AH-42727-01	Поплавок	1
15	6DR-12572-00	Прокладка	1
16	6R3-12581-10	Прокладка, винт 1	1
17	6R3-12582-00	Втулка, носок 2	1
18	6R3-12583-10	Корпус, винт прокладки	1
19	97780-60520	Поплавок, камера	2
20	90465-11M10	Хомут	2
21	90445-11182	Трос (L300)	1
22	6AH-42726-01	Уплотнение	1
24	6BG-42384-00	Винт, шайба	1
25	6BG-42724-01	Прокладка	1
26	90465-11M10	Хомут	1
27	6H4-42748-01	Уплотнение	2
28	6FM-42741-00	Вал 1	1
29	6FM-42771-00	Вал 2	1
30	90159-06062	Шестерня, привод	6
31	90480-13M24	. . Прокладка	4
32	6FM-42735-00	Штифт	1
33	90183-061A8	Игла, пружина	2
34	90111-06144	Шланг	2
35	90480-13M24	. . Прокладка	1
36	6P2-44391-00	Дистанционный трос, рулевой	1
37	90480-13M24	. . Прокладка	1
38	69J-12584-10	Прокладка, винт 3	1
39	6EE-42794-01	Винт, регулировка (воздушный)	1

Рис. 33РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6FM-W0001-01	Шестерня переднего хода	1
2	93102-22010	Стопорное кольцо	1
3	6FM-11181-00	Прокладка, карбюратора 1	1
4	6FM-11356-00	Винт, поплавковая камера 2	1
5	93210-13M63	Кольцо уплотнительное	2
6	93102-37004	. Шестерня	1
7	93102-25014	. Шестерня	1
8	6FM-11351-01	Прокладка, карбюратора	1
9	93210-13M63	Кольцо уплотнительное	1
10	6FM-12414-00	Прокладка, головки	1
11	6FM-13645-00	. . Болт крышки шатуна 1	2
12	6FM-13646-00	. . Болт крышки шатуна 2	1
13	1ST-1416A-00	. . . Вкладыш	1
14	6AH-13329-11	Сальник, коленчатый вал	1
15	93210-24M79	. O-образное кольцо	1
16	93210-20M65	Кольцо уплотнительное	1

Рис. 34РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6FM-W0001-21	Шестерня заднего хода	1
2	93101-13001	Свеча зажигания	1
3	90430-08143	Прокладка	1
4	90430-14M09	Прокладка	1
5	682-44365-01	Пластина, собачка 1	1
6	6AH-44365-01	Прокладка, сторона 1	1
7	6L2-44368-01	Шестерня, собачка 4	1
8	90430-08003	Прокладка	2
9	93210-45161	. Уплотнительное кольцо	1
10	6L2-44367-11	Пластина, собачка 3	1
11	93101-20048	Сальник	2
12	93210-06ME6	. Уплотнительное кольцо	1
13	6L2-45315-A0	Прокладка, пластина	1
14	93210-60MA3	Уплотнительное кольцо	1
15	93101-20M07	Сальник	2
16	93210-60M99	Уплотнительное кольцо	1
17	6FM-W0078-02	Клапан впускной	1
18	6L2-44311-01	Прокладка, собачка	1
19	93210-45161	. Уплотнительное кольцо	1
20	6L2-44322-00	Ведущий вал, шестерня	1
21	6FM-44323-01	Собачка, штифт	1
22	6L2-44367-11	Пластина, собачка 3	1
23	6L2-44352-00	Ведущая шестерня	1
24	97E95-06540	Прокладка, головка блока цилиндров	4
25	6L2-44328-00	Крышка	2
26	93604-12M07	Крышка, головки	2
27	90280-03024	Корпус, картридж	1

Рис. 35Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	6FM-48501-02	Фиксатор	1
2	6FM-42761-10	Сальник	1
3	90109-06316	Прокладка	2
4	6FM-42726-11	Прокладка	1
5	6FM-44125-00	Втулка, упор	1
6	6FM-44192-00	Втулка, упор	1
7	90468-18008	Стопор	2
8	682-41237-50	. Шестерня, привод	1
9	6H4-41237-00	Прокладка, головка	1
10	95380-05700	Гайка	1
11	6FM-42157-00	Втулка, стопор	1
12	6FM-41283-00	Втулка, пружина	1
13	90387-06M59	. Гайка	1
14	90201-06M62	. Шланг топливный	1
15	95D95-06045	Прокладка, крышка в сборе	1
16	95D95-06016	Крышка, топливный насос в сборе	1
17	6FM-14571-00	Крышка, стопор	1
18	6FM-48344-00	Прокладка, картера	2
19	90468-18008	Стопор	2
20	63D-48538-00	Прокладка, вал 1	2
21	6D5-84340-01	Пружина 1	1
22	90446-09M42	. Шланг (L160)	1
23	703-82119-01	Клапан игольчатый	1
24	6FM-82582-00	Крышка 1 (3 шт.)	1
25	65W-48511-01	. Уплотнение, вал гребного винта	1

Рис. 36НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6FM-45300-13-8D	Сальник, вал гребного винта	1
1	6FM-45300-23-8D	Шланг топливный	1
2	6L2-45311-02-8D	Уплотнение вала гребного винта	1
3	93332-00005	Кольцо O-ring	1
4	6L2-45567-00	Регулировочная шайба (T:1.0MM)	1
4	6L2-45567-10	Регулировочная шайба (T:1.1MM)	1
4	6L2-45567-20	Регулировочная шайба (T:1.2MM)	1
4	6L2-45567-30	Регулировочная шайба (T:1.3MM)	1
4	6L2-45567-40	Регулировочная шайба (T:1.4MM)	1
5	93315-220V9	Прокладка	1
6	6L2-45536-00	Вал, приводной	1
7	90340-08002	Прокладка, пластина	2
8	90430-08003	Прокладка	2
9	6L2-44311-01	Прокладка, собачка	1
10	93210-45161	. Уплотнительное кольцо	1
11	6L2-44322-00	Ведущий вал, шестерня	1
12	6FM-44323-01	Собачка, штифт	1
13	6L2-44367-11	Пластина, собачка 3	1
14	6L2-44352-00	Ведущая шестерня	1
15	97E95-06540	Прокладка, головка блока цилиндров	4
16	6L2-44328-00	Крышка	2
17	6FM-45331-00-CA	Прокладка, пластина	1
18	93315-22004	Прокладка	1
19	93101-20048	Сальник	2
20	93210-06ME6	. Уплотнительное кольцо	1
21	93604-12M07	Крышка, головки	2
22	6L2-45315-A0	Прокладка, пластина	1
23	97080-06020	Прокладка	2
24	6L2-45375-00	Прокладка, крышка	1
25	6FM-44150-11	Прокладка пластины	1
26	6FM-45510-10	Прокладка крышки пластины	1
26	6FM-45510-20	Дабигитодо дзибатода кидзубетодо пи	1
27	90280-03024	Корпус, картридж	1
28	6L2-45551-01	Шестерня (13T)	1
29	90179-10M14	Гайка	1
30	93341-320U0	Подшипник упорный	1
31	6L2-45587-00	Регулировочная шайба (T:1.5MM)	1
31	6L2-45587-10	Регулировочная шайба (T:1.6MM)	1
32	6FM-45560-00	Шестерня 1 (27T)	1
33	6FM-45571-00	Шестерня 2 (27T)	1
34	90201-20417	Прокладка, крышка	1
35	6L2-45577-00	Регулировочная шайба (T:1.0MM)	1
35	6L2-45577-10	Регулировочная шайба (T:1.1MM)	1
35	6L2-45577-20	Регулировочная шайба (T:1.2MM)	1
36	65W-45611-00	Заглушка, поводковая	1
37	90501-10065	Прокладка, топливный насос	1
38	6FM-45631-00	Шайба, упорная	1
39	90250-05010	Пластина	1
40	648-45633-11	Пластина, стопор	1
41	648-45635-00	Крышка, нижний корпус	1
42	6L2-45361-03-8D	Шестерня, вал гребного винта	1
43	93306-00612	Прокладка	1
44	93210-60MA3	Уплотнительное кольцо	1
45	93315-22004	Прокладка	1
46	93101-20M07	Сальник	2
47	97E95-06520	Табличка, инструкция по эксплуатации	2
48	93210-60M99	Уплотнительное кольцо	1

Рис. 37НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6FM-44361-10	Пружина, фиксатор 1	1
1	6FM-44361-20	Сопа-тодо, кукэ-дзэ 1	1
2	682-44365-01	Пластина, собачка 1	1
3	6AH-44365-01	Прокладка, сторона 1	1
4	6L2-44368-01	Шестерня, собачка 4	1
4	6L2-44368-01	Шестерня, собачка 4	2
5	93604-12M07	Крышка, головки	2
6	97E95-10535	Прокладка, крышка водяного насоса	4
6	90116-10069	Наклейка, защитная	4
7	95380-10600	Гайка	4
8	92990-10100	Головка винта	4
9	92990-10600	Шайба, пластина	4
10	664-45371-01	Прокладка	1
11	90105-08M02	Болт, с шайбой	1
12	6L2-45214-00	Пластина, направляющая вода 1	1
13	6L2-45215-00	Пластина, направляющая вода 2	1
14	90151-05M05	Винт с потайной головкой	2
15	90185-05002	Гайка, самоконтрящаяся	2
16	6L2-45987-01	Прокладка 1	1
17	689-45997-00	Прокладка 2	1
18	92990-14200	Крышка, корпус	1
19	90171-14013	Гайка, колпачковая	1
20	91490-30025	Крышка, боковая	1
21	664-45943-01	Винт гребной (3X9-7/8X8-F)	1
21	664-45941-01	Винт гребной (3X9-7/8X9-F)	1
21	62C-45941-00	Винт гребной (3X9-7/8X10-F)	1
21	664-45945-00	Винт гребной (3X9-7/8X10-1/2-F)	1
21	664-45947-01	Винт гребной (3X9-7/8X11-1/4-F)	1
21	664-45954-01	Винт гребной (3X9-7/8X12-F)	1
21	664-45972-00	Винт гребной (3X9-1/8X12-F)	1
