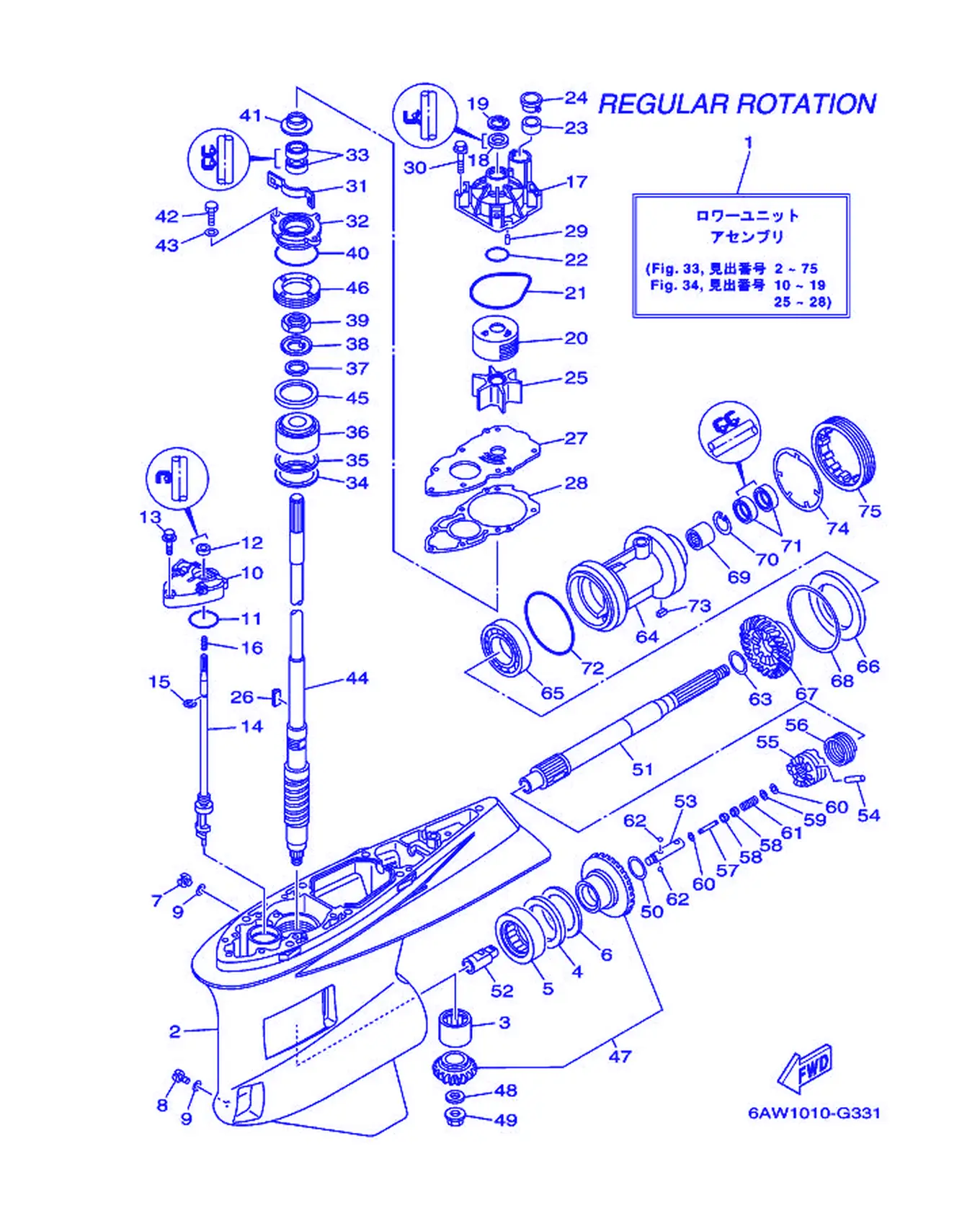

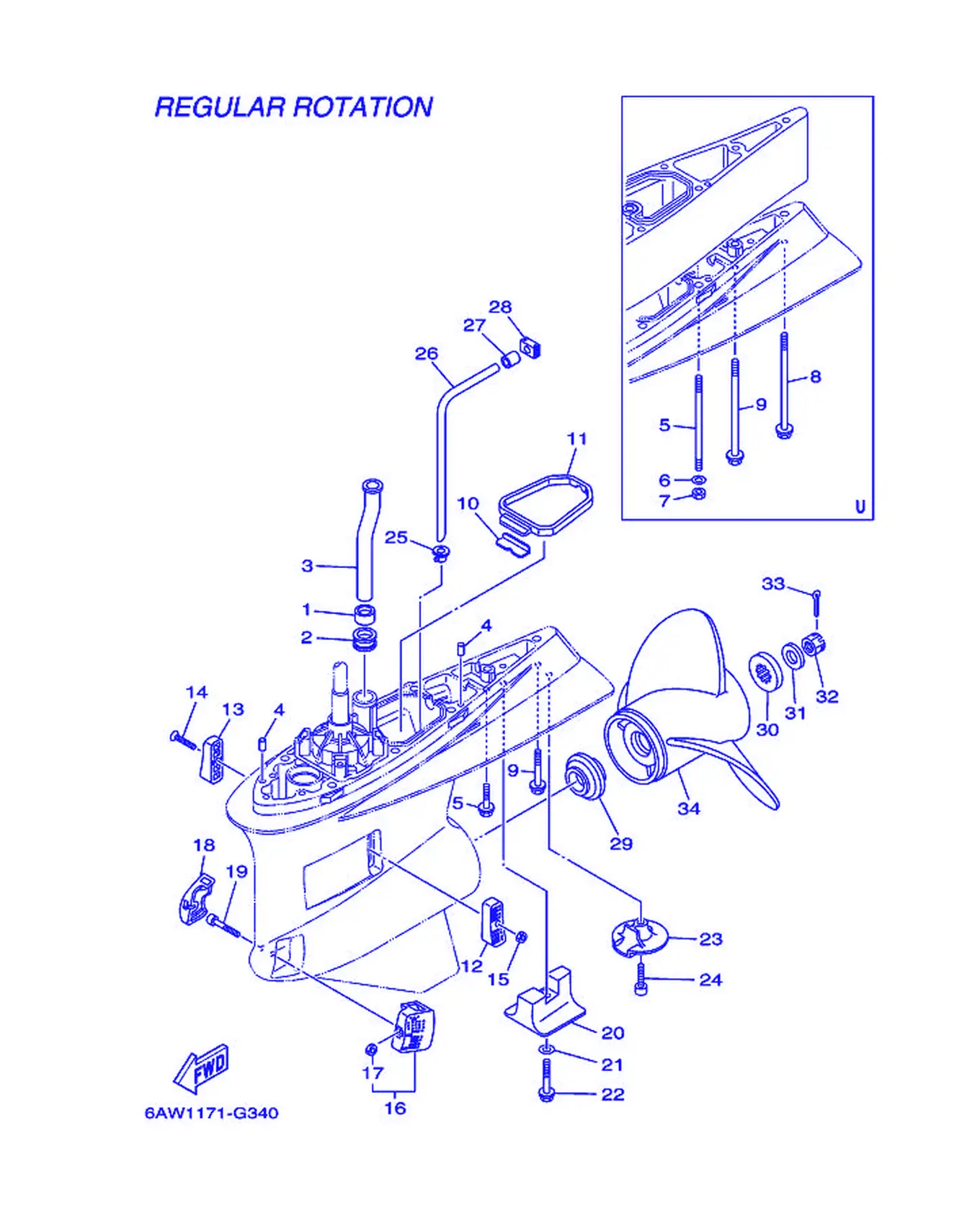

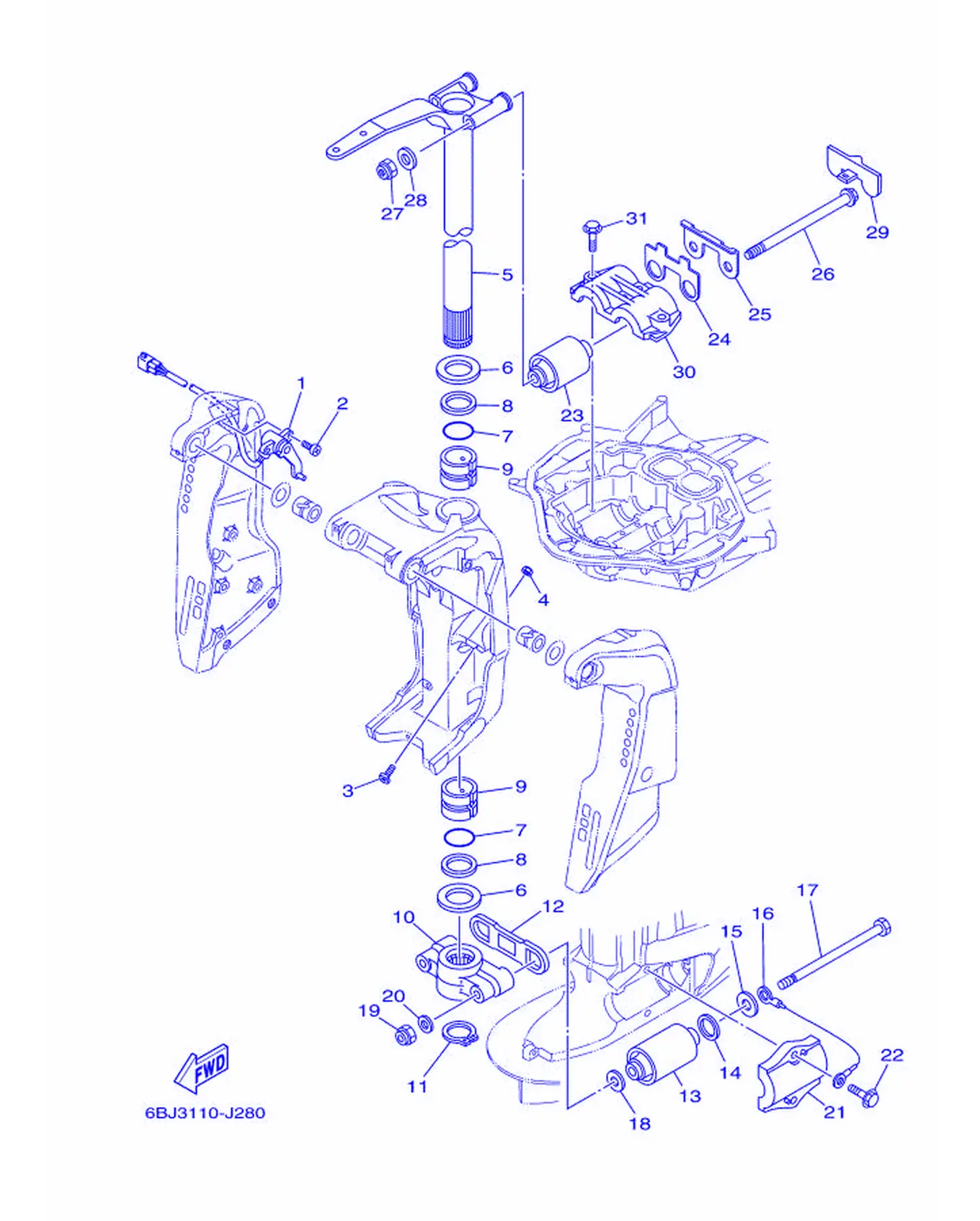

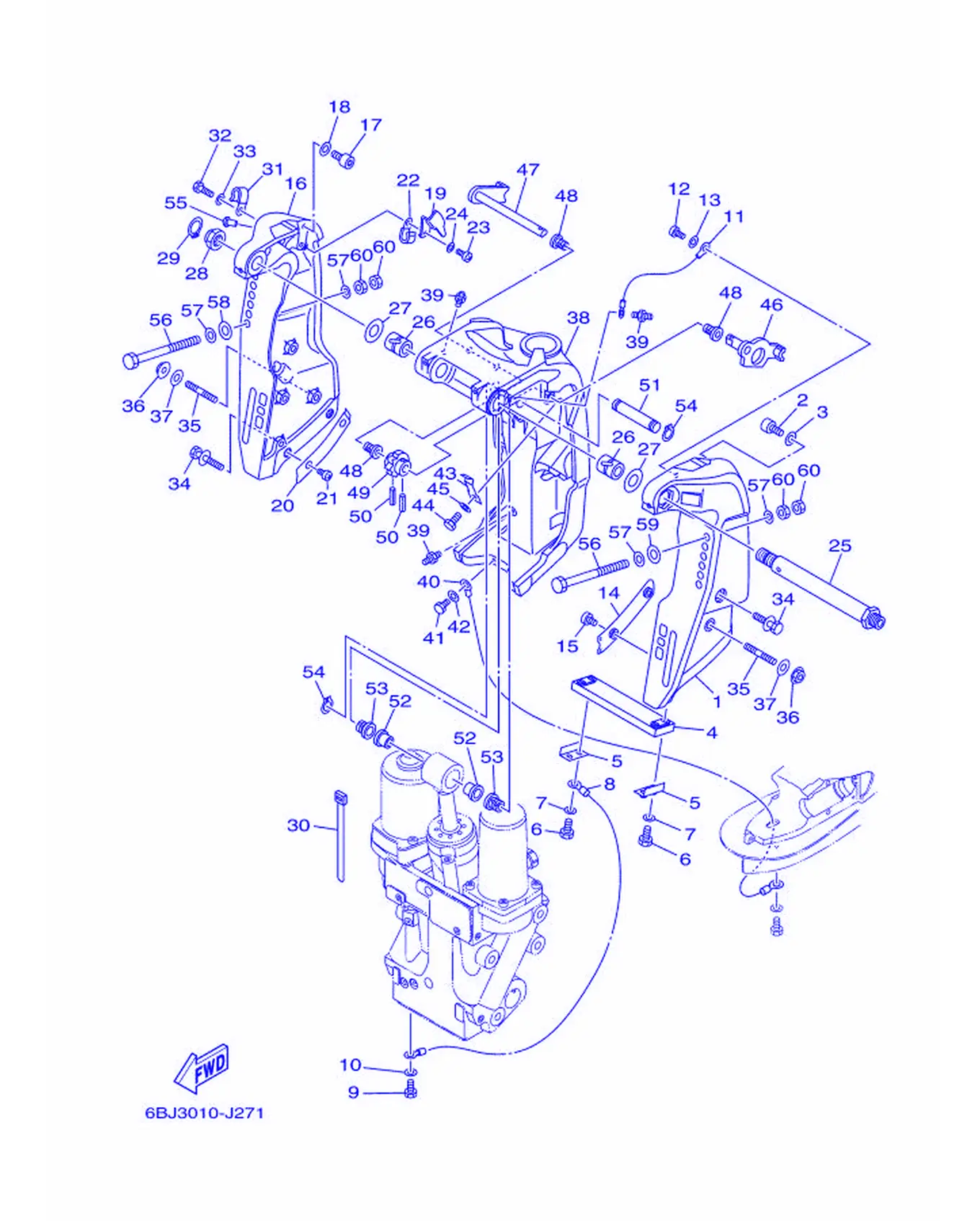

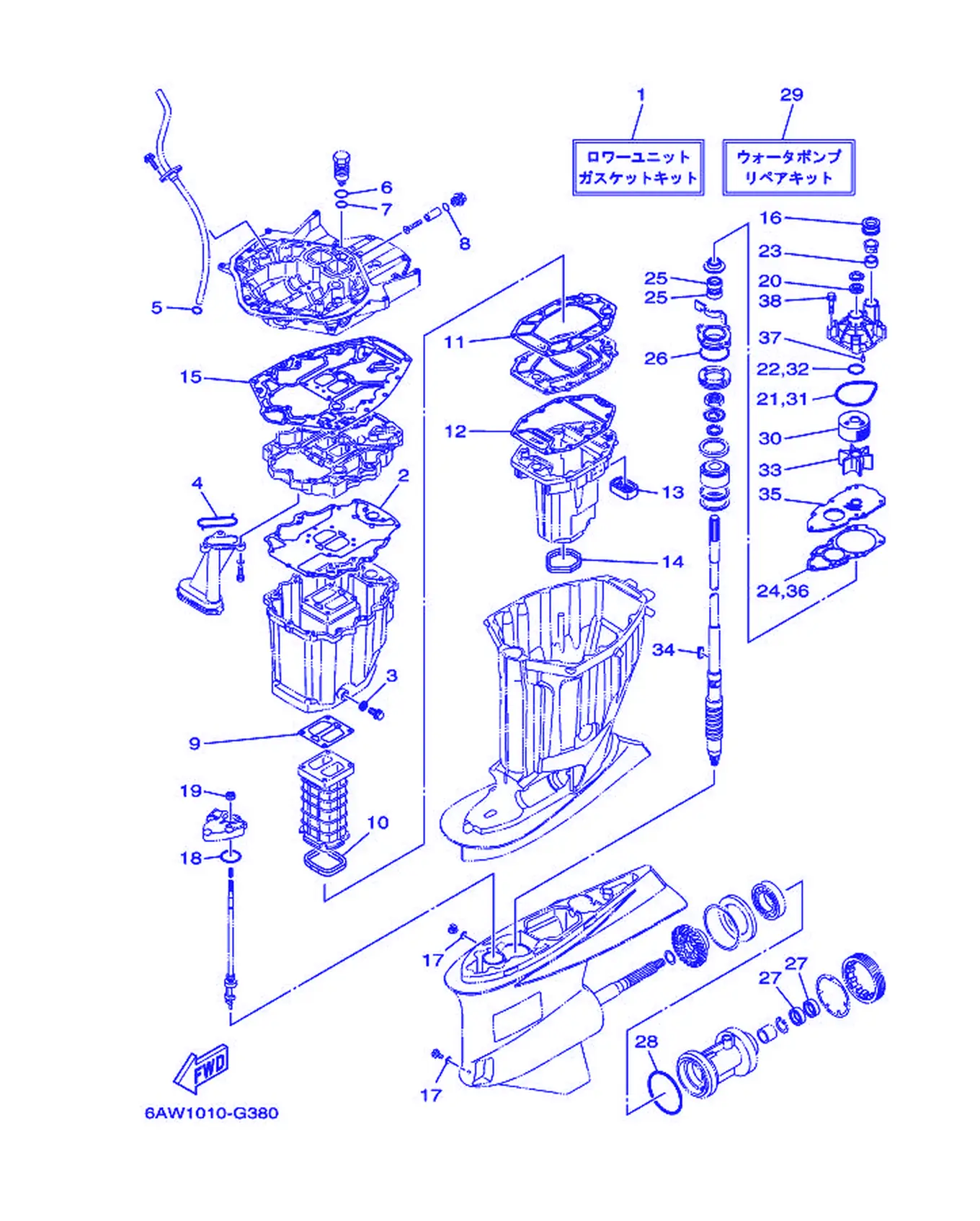

雅马哈 F300A - F300AETX

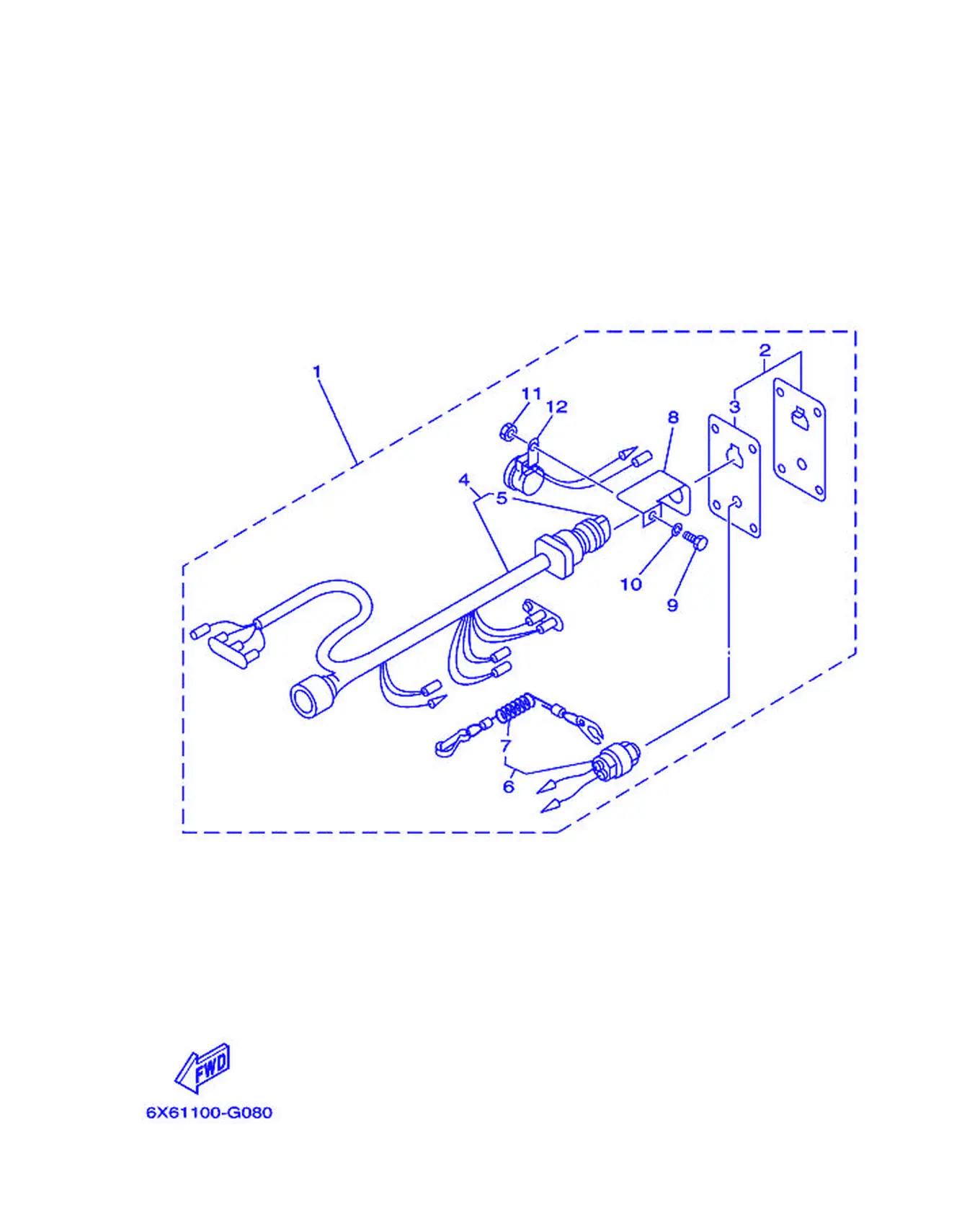

Рис. 1Дистанционное управление DBW 1 (Одинарное) DBWRemote Control 1 (Single)

Рис. 2Дистанционное управление DBW 2 (Сдвоенное) DBWRemote Control 2 (Twin)

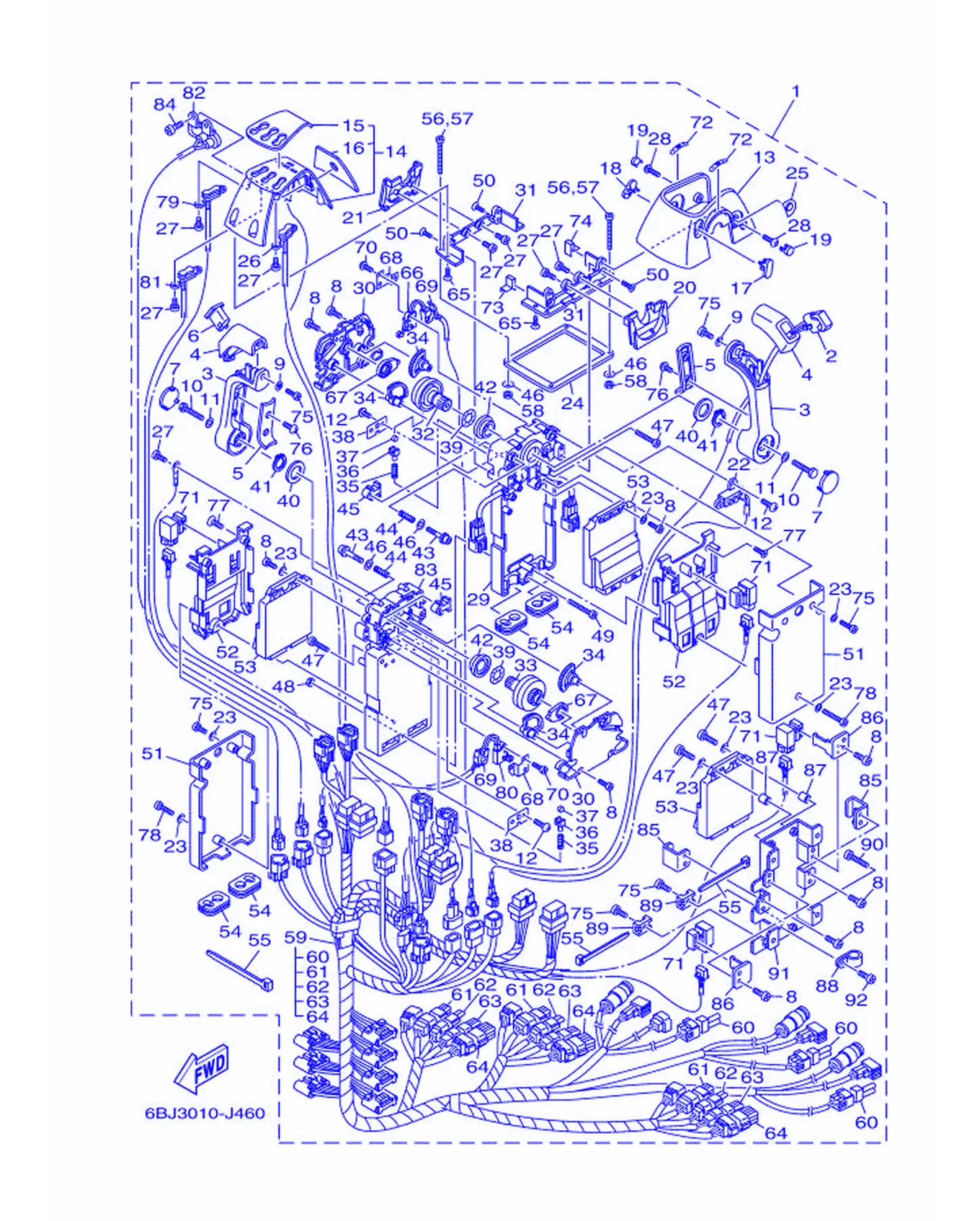

Рис. 3DBWДистанционное управление 3 (тройное) DBWRemote Control 3 (Triple)

Рис. 4X7) Дистанционное управление DBW 4 (6X7) X7) DBWRemote Control 4 (6X7)

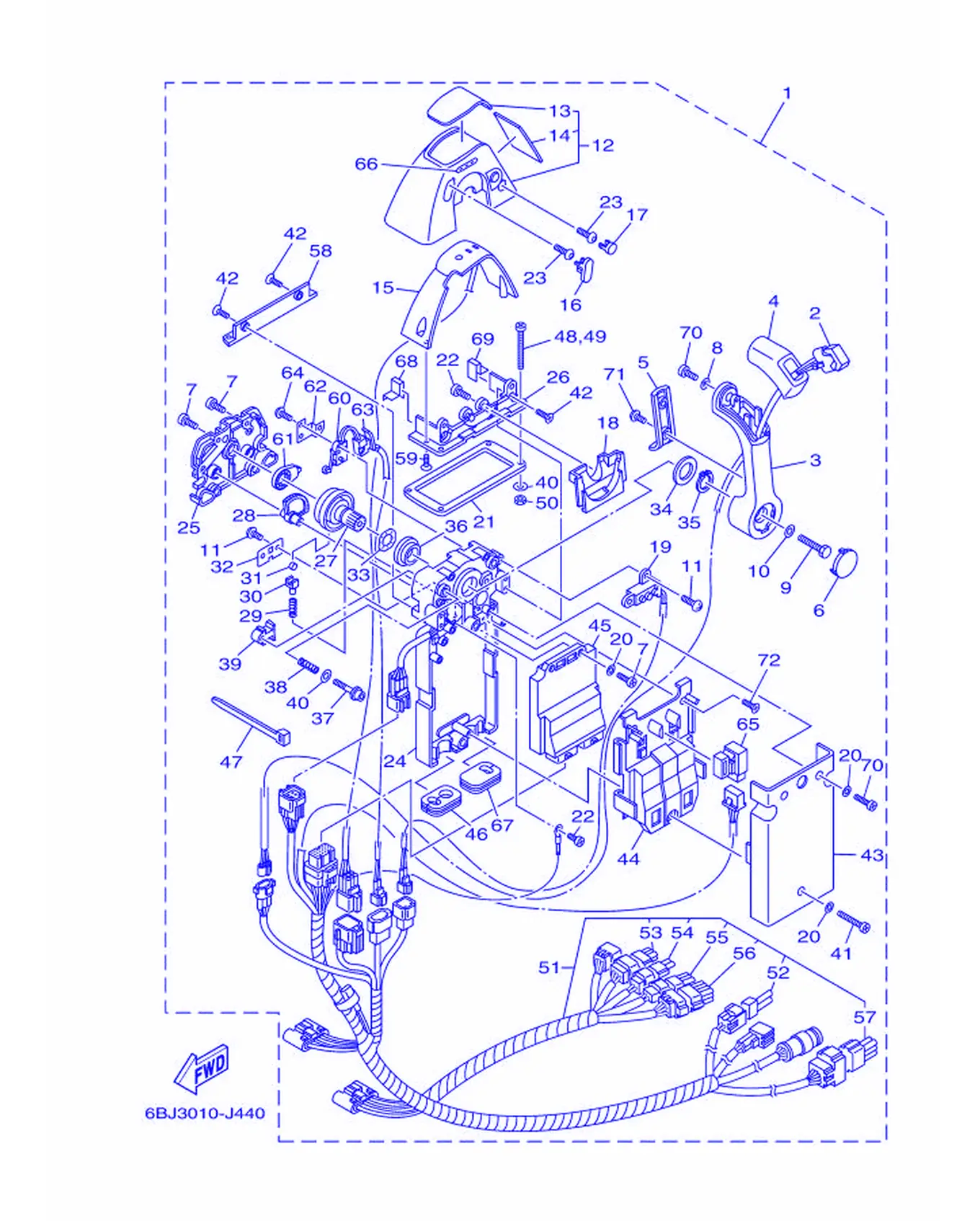

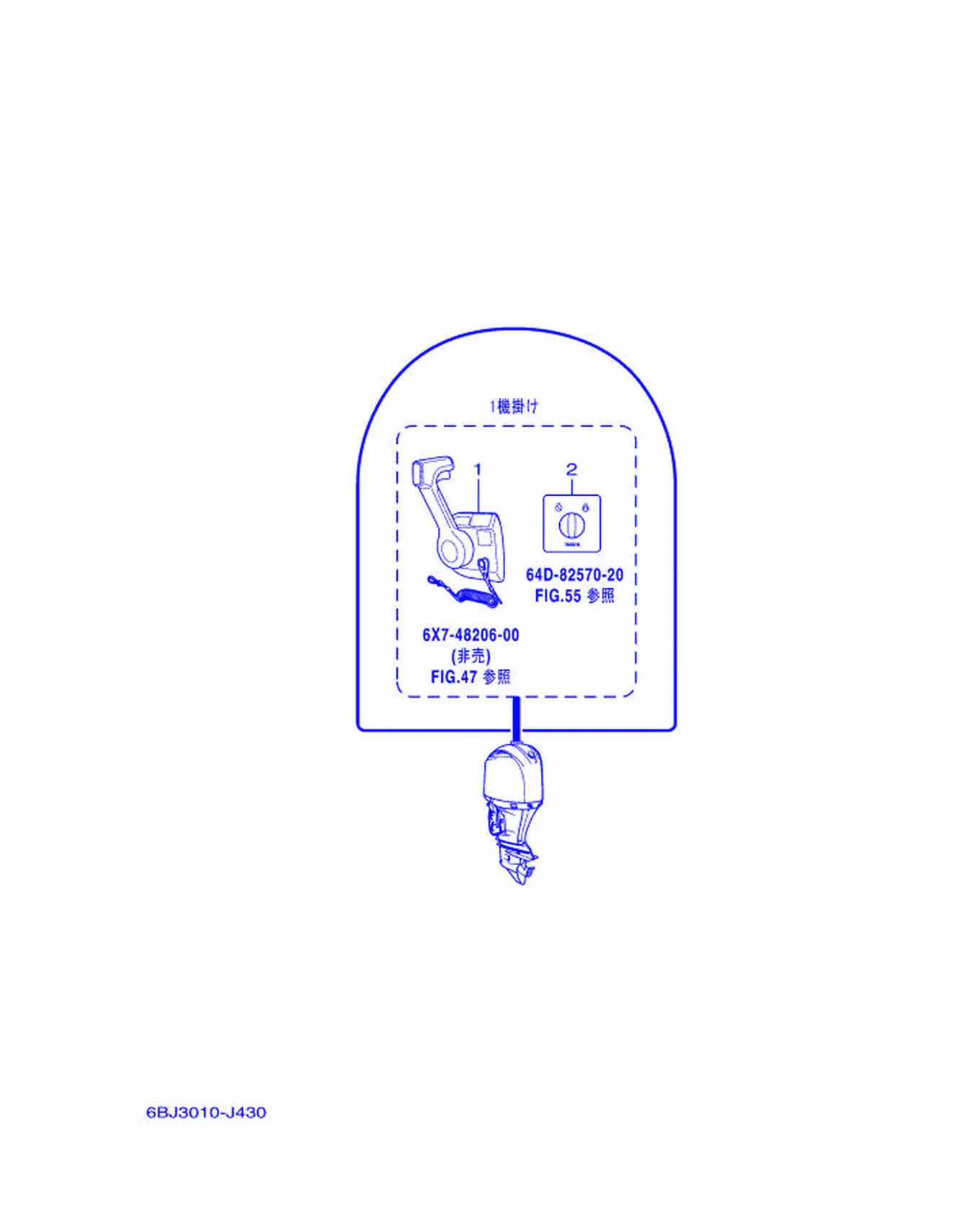

Рис. 5DBWКомпоновка дистанционного управления 1 (одиночная) DBWRemote Control Layout 1 (Single)

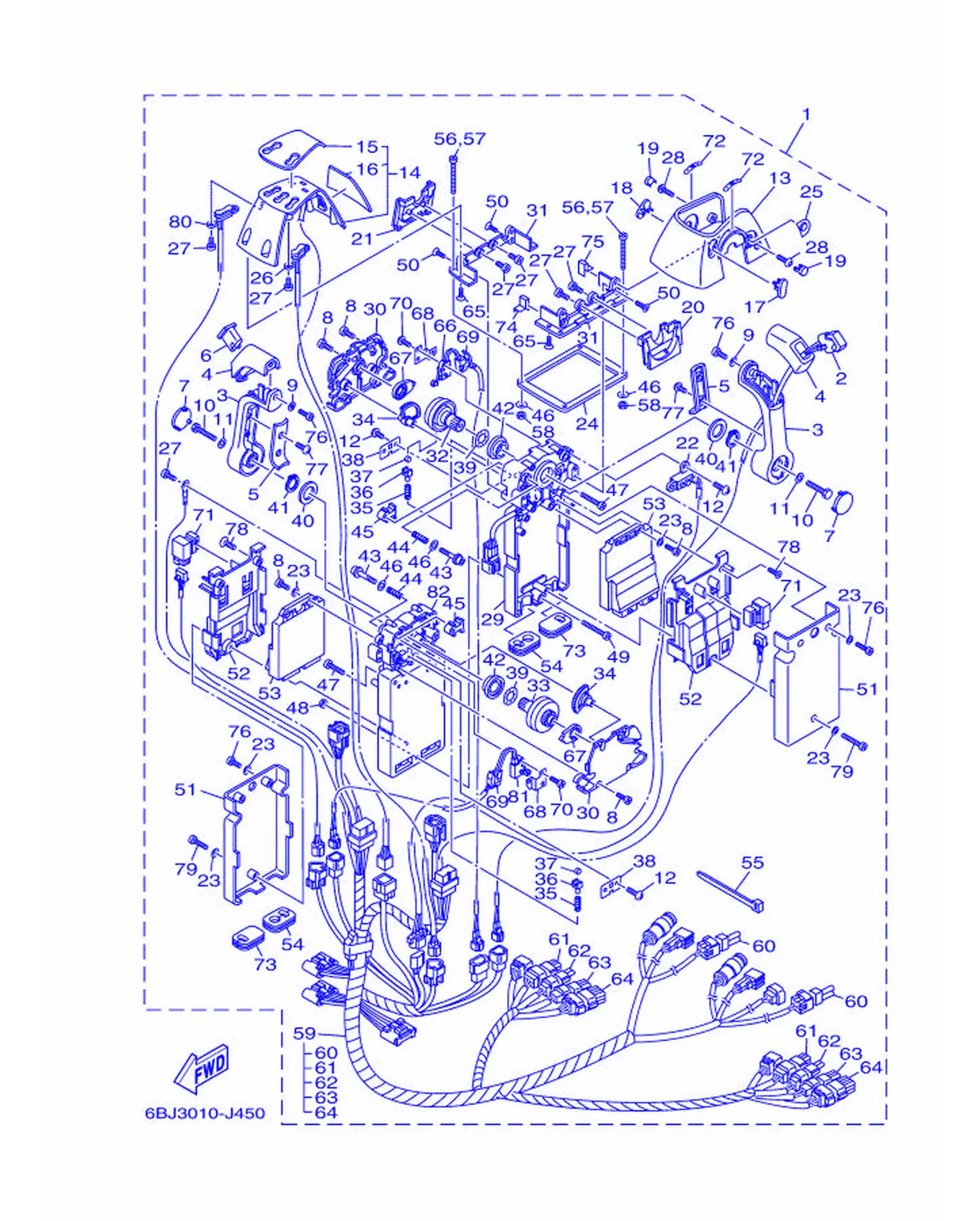

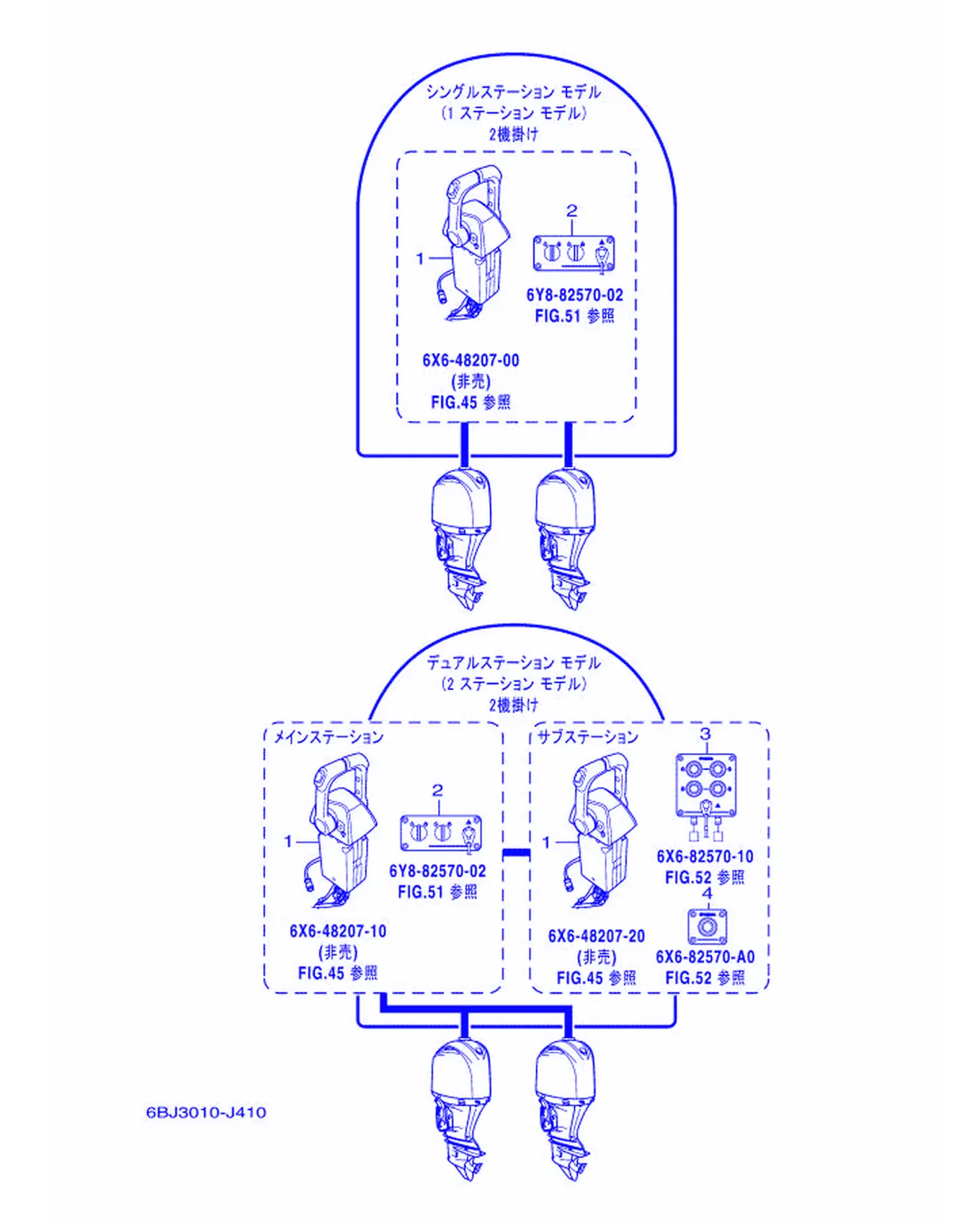

Рис. 6DBWКомпоновка дистанционного управления 2 (спаренная) DBWRemote Control Layout 2 (Twin)

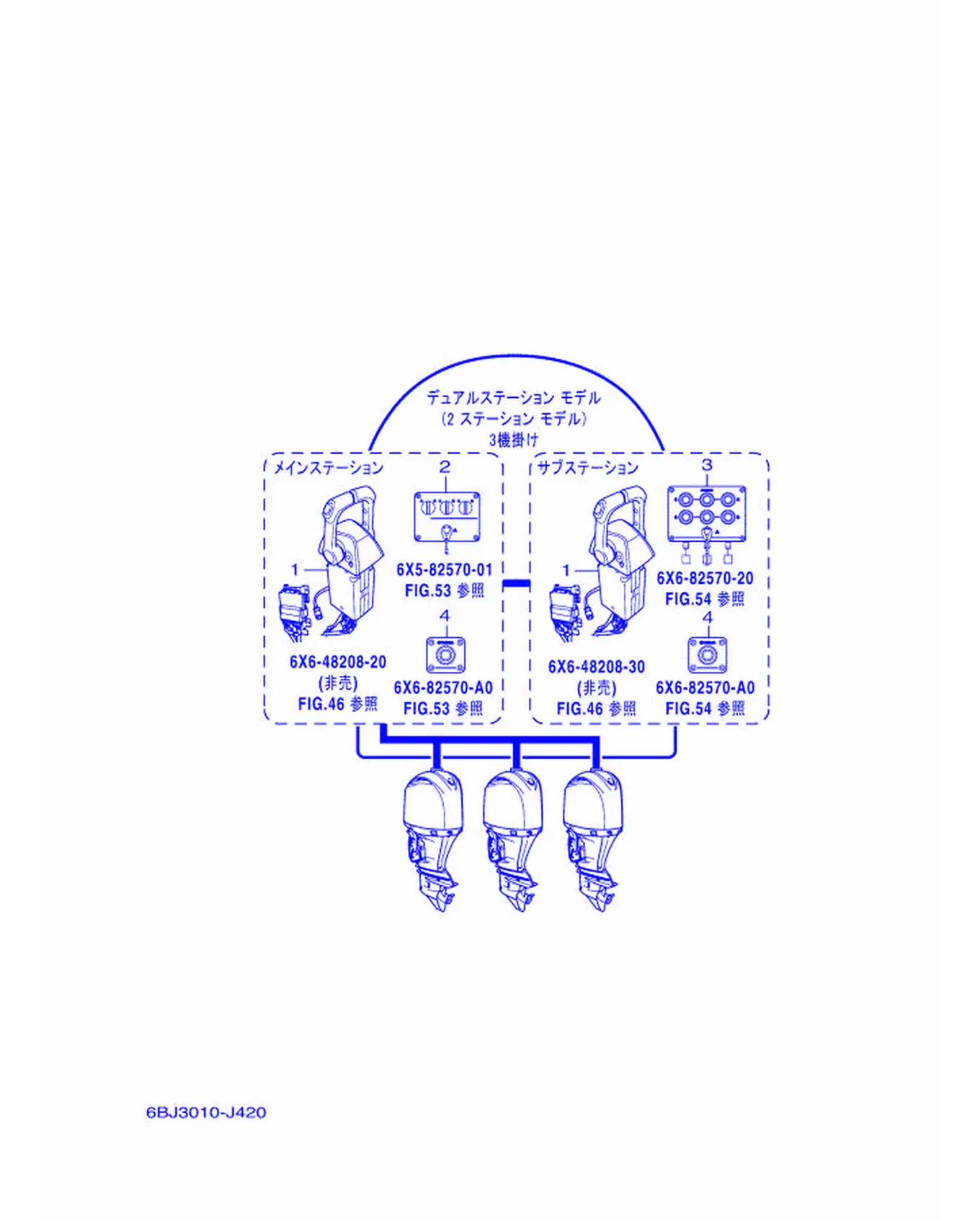

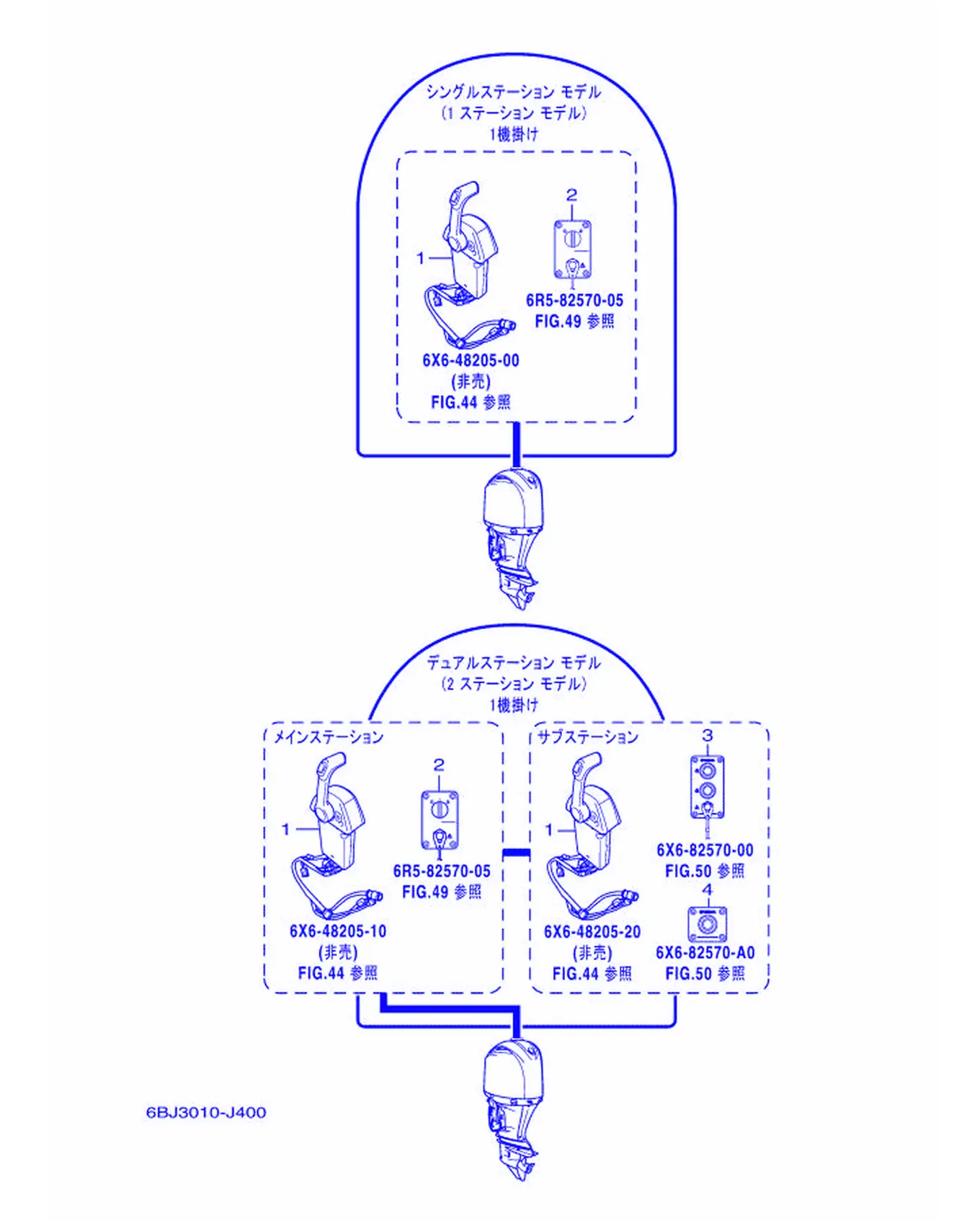

Рис. 7DBWКомпоновка дистанционного управления 3 (тройная) DBWRemote Control Layout 3 (Triple)

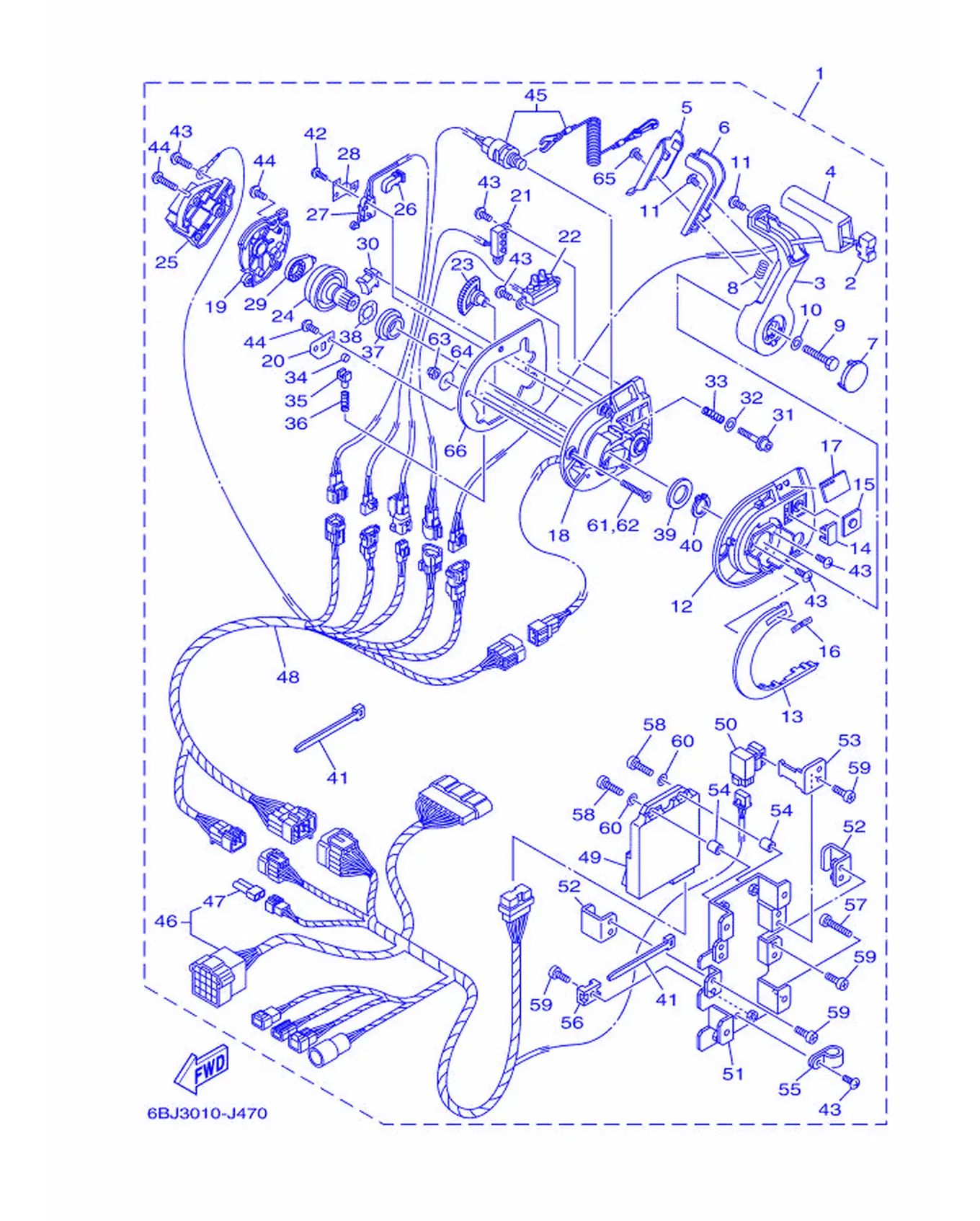

Рис. 8X7) Компоновка дистанционного управления DBW 4 (6X7) X7) DBWRemote Control Layout 4 (6X7)

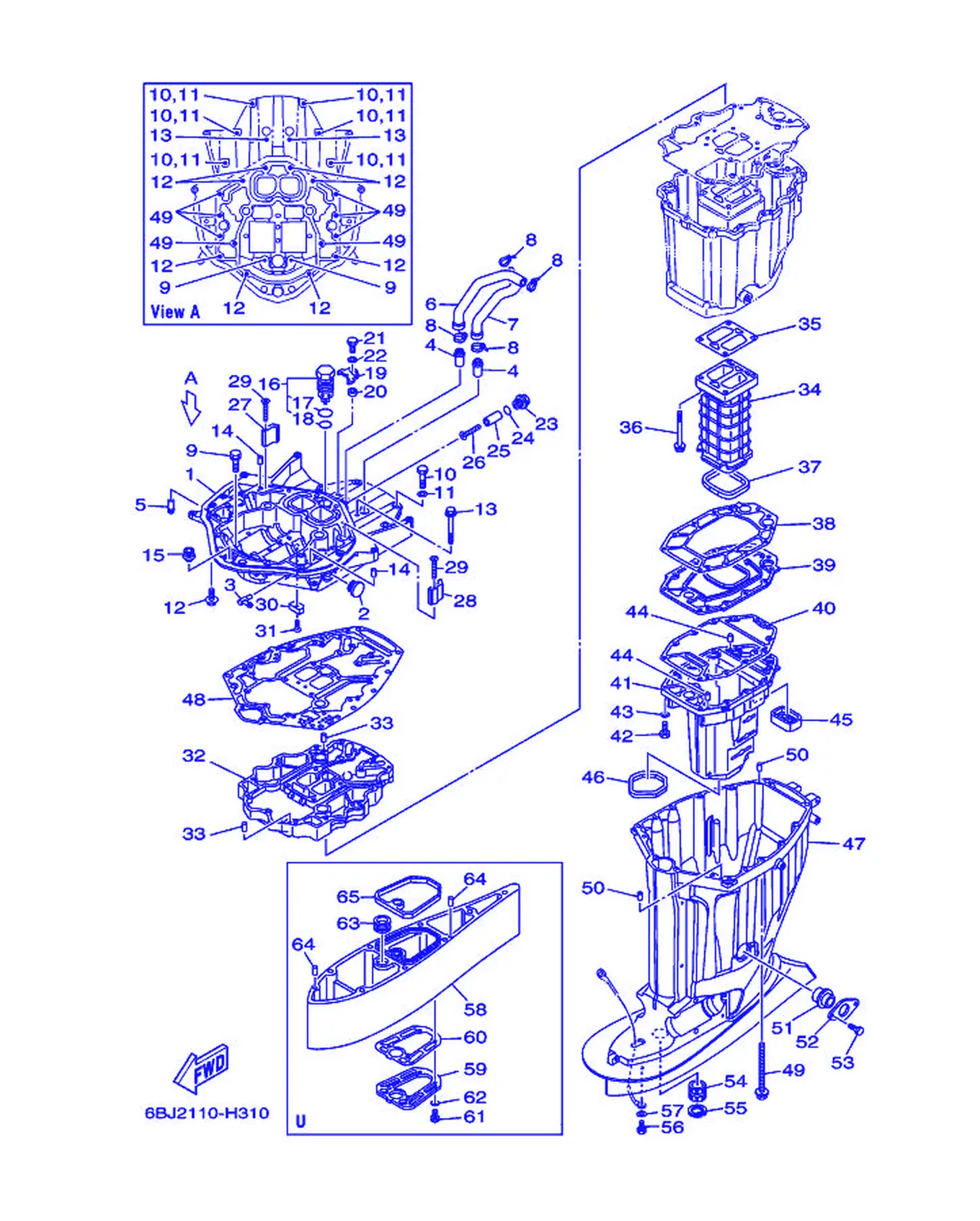

Рис. 9ВЕРХНИЙ КОРПУС Upper Casing

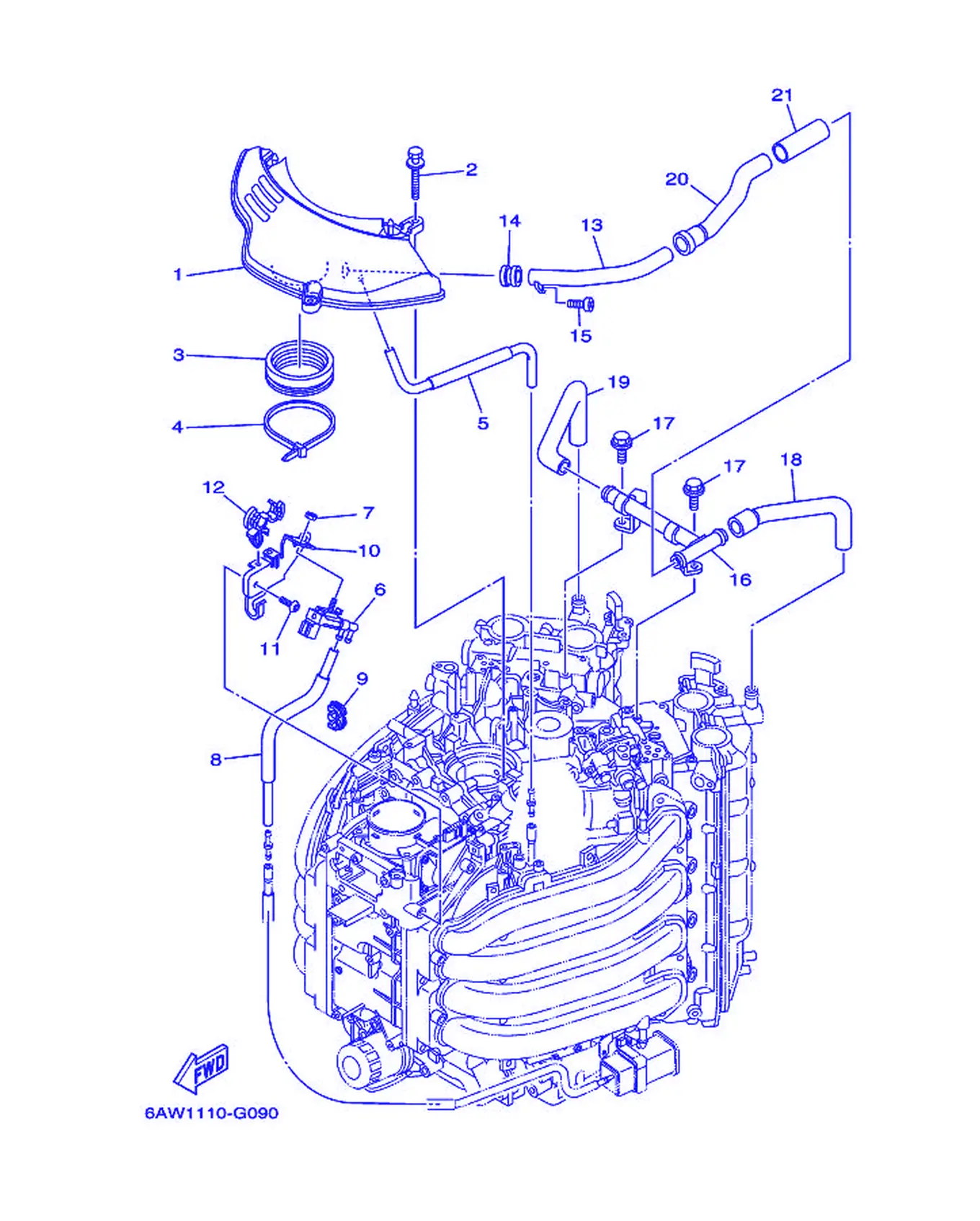

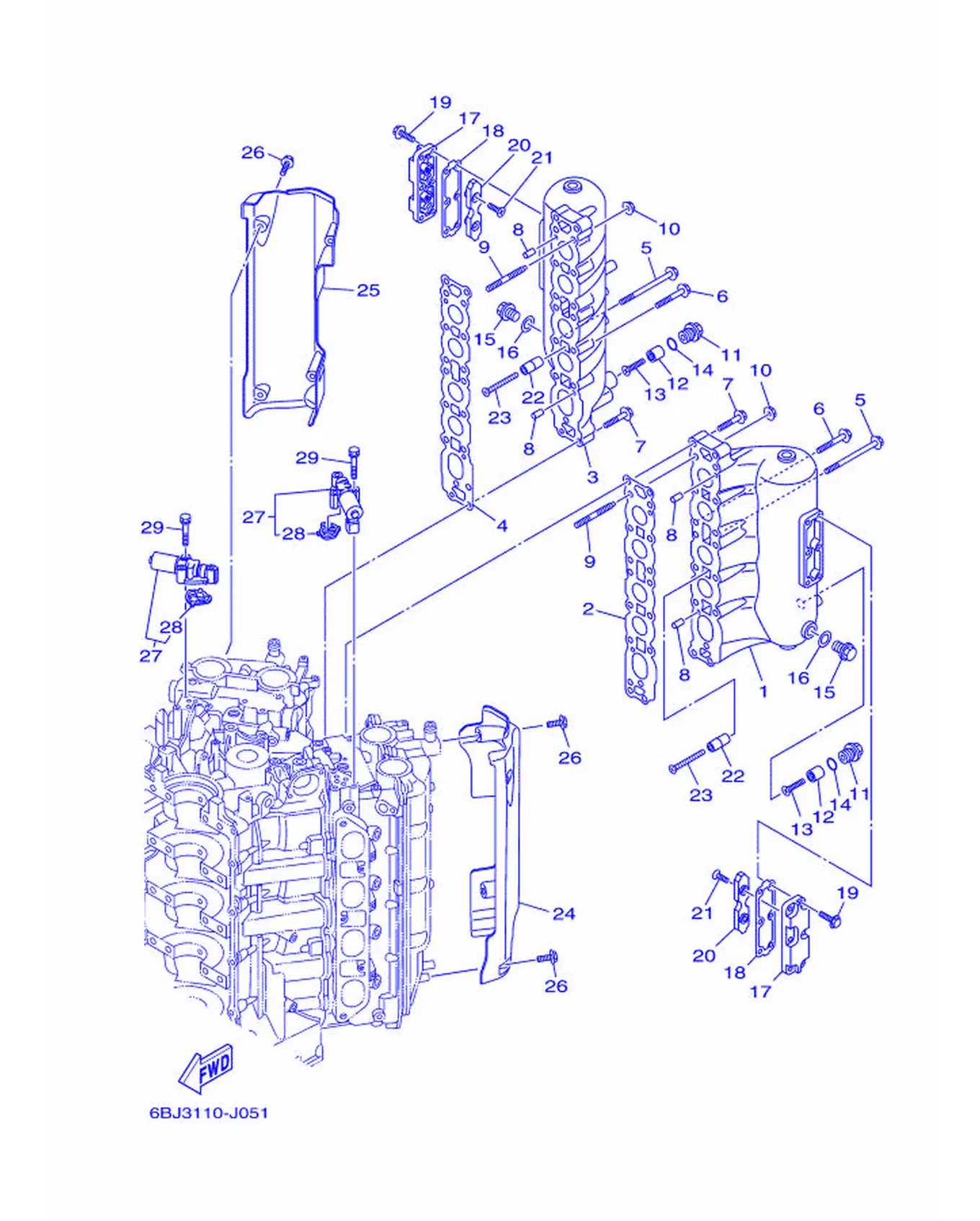

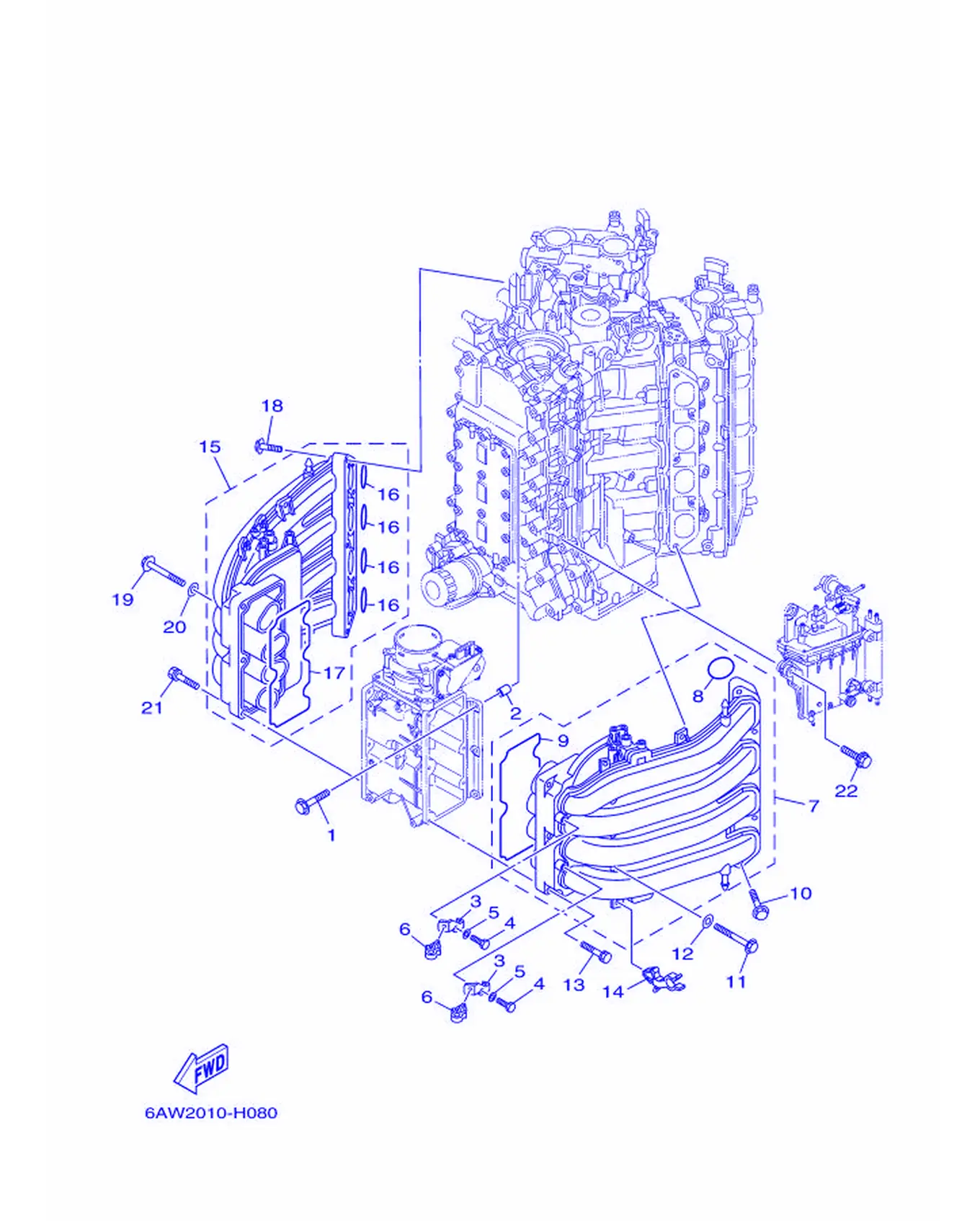

Рис. 10Впуск 1 Intake 1

Рис. 11Впуск 2 Intake 2

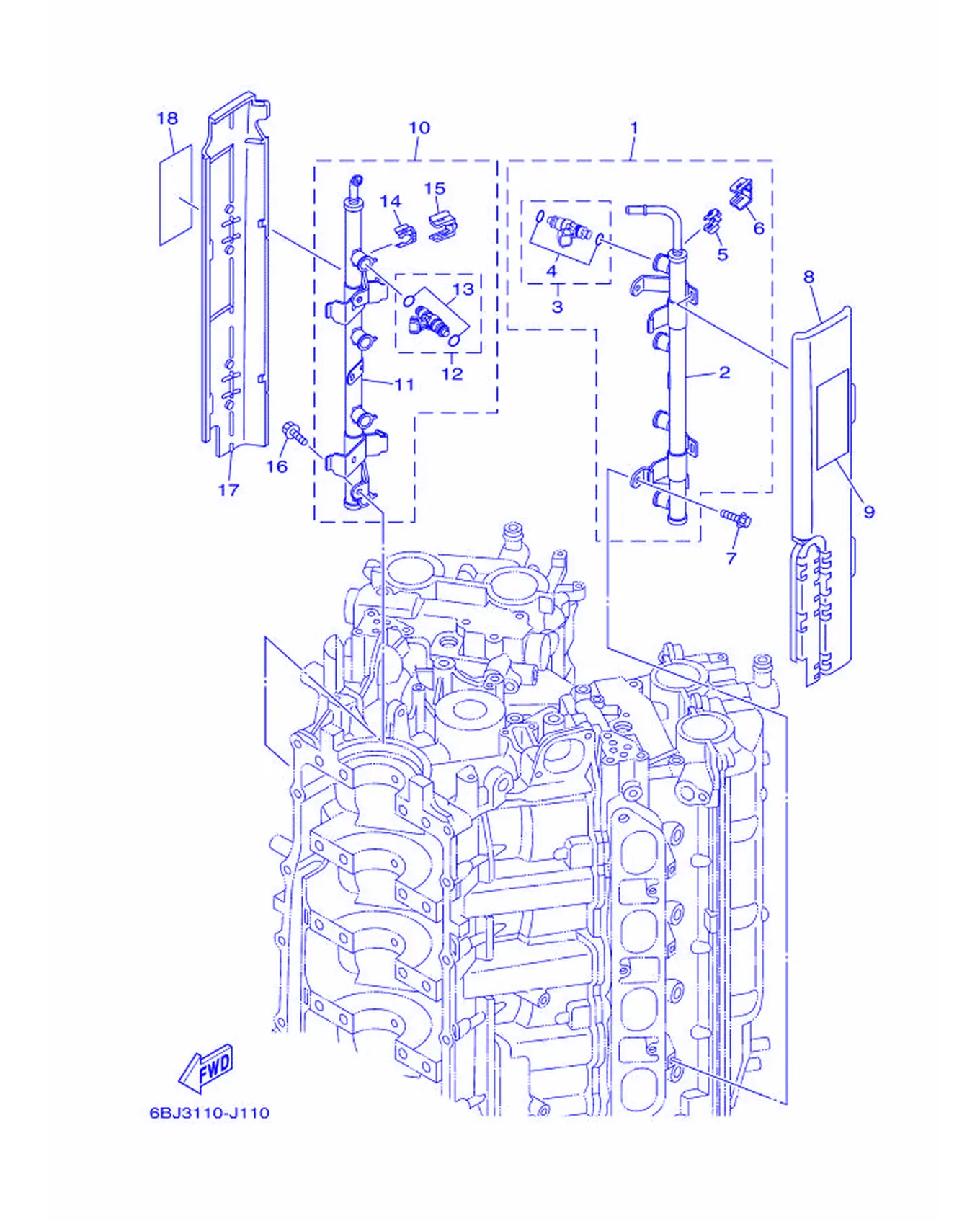

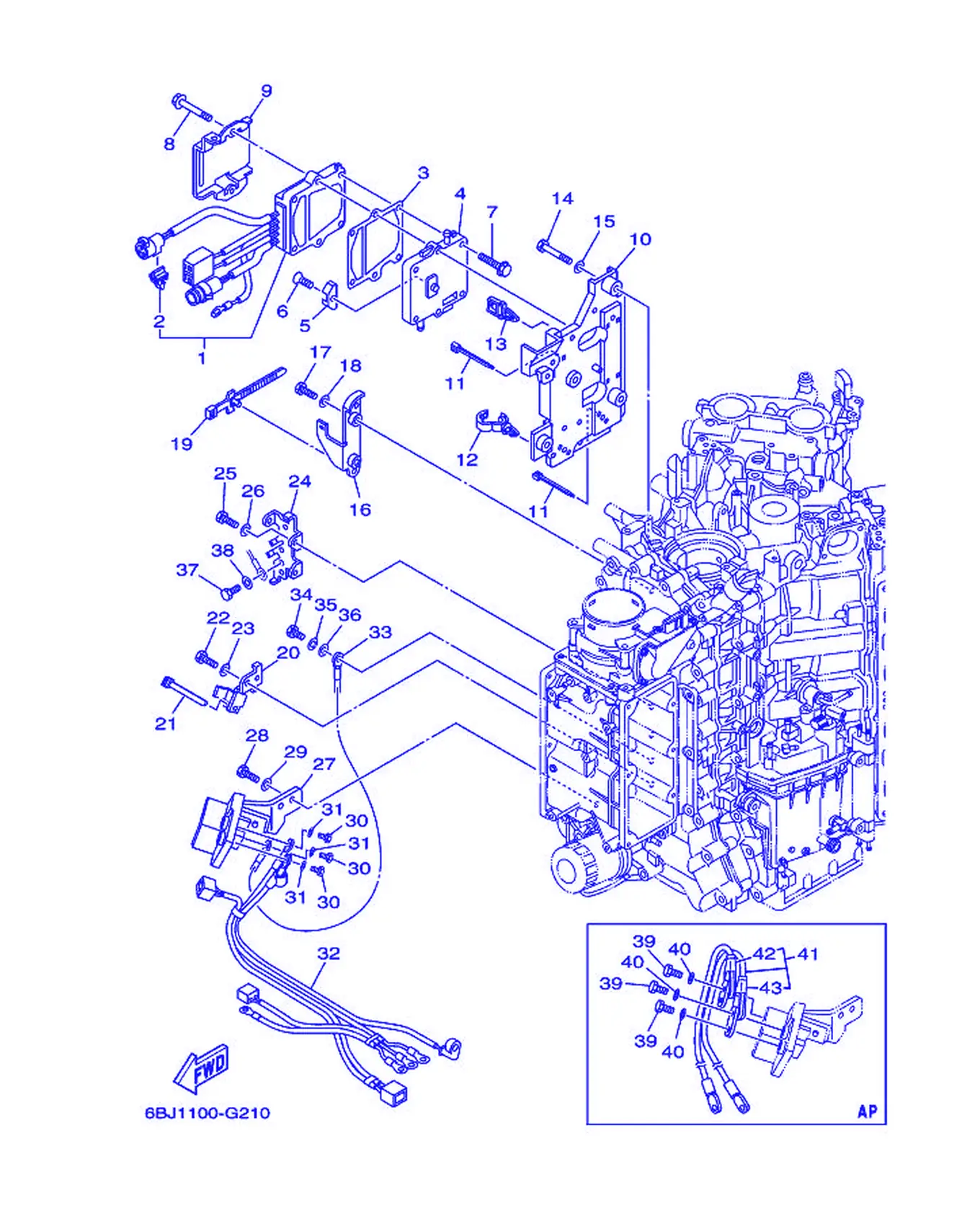

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

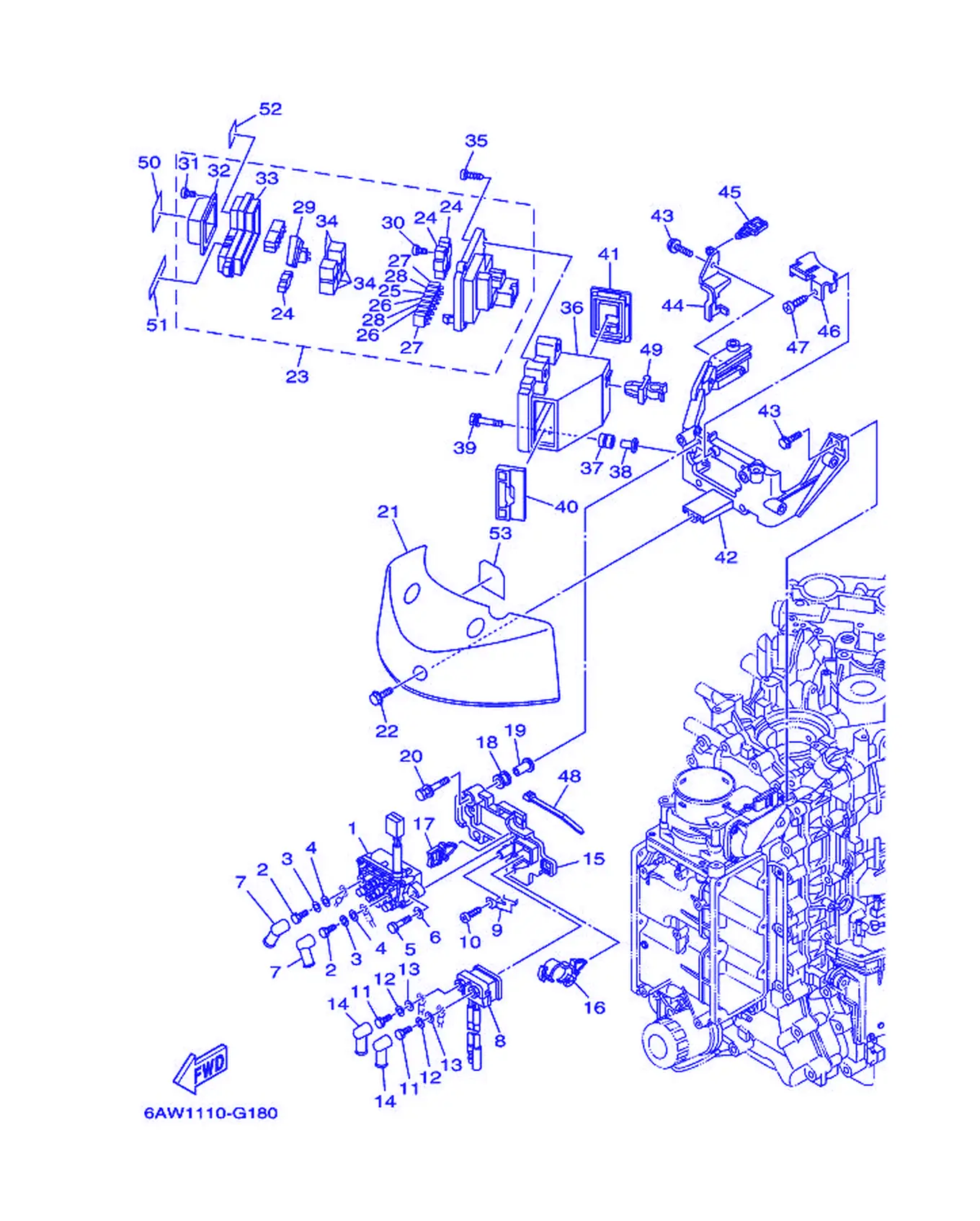

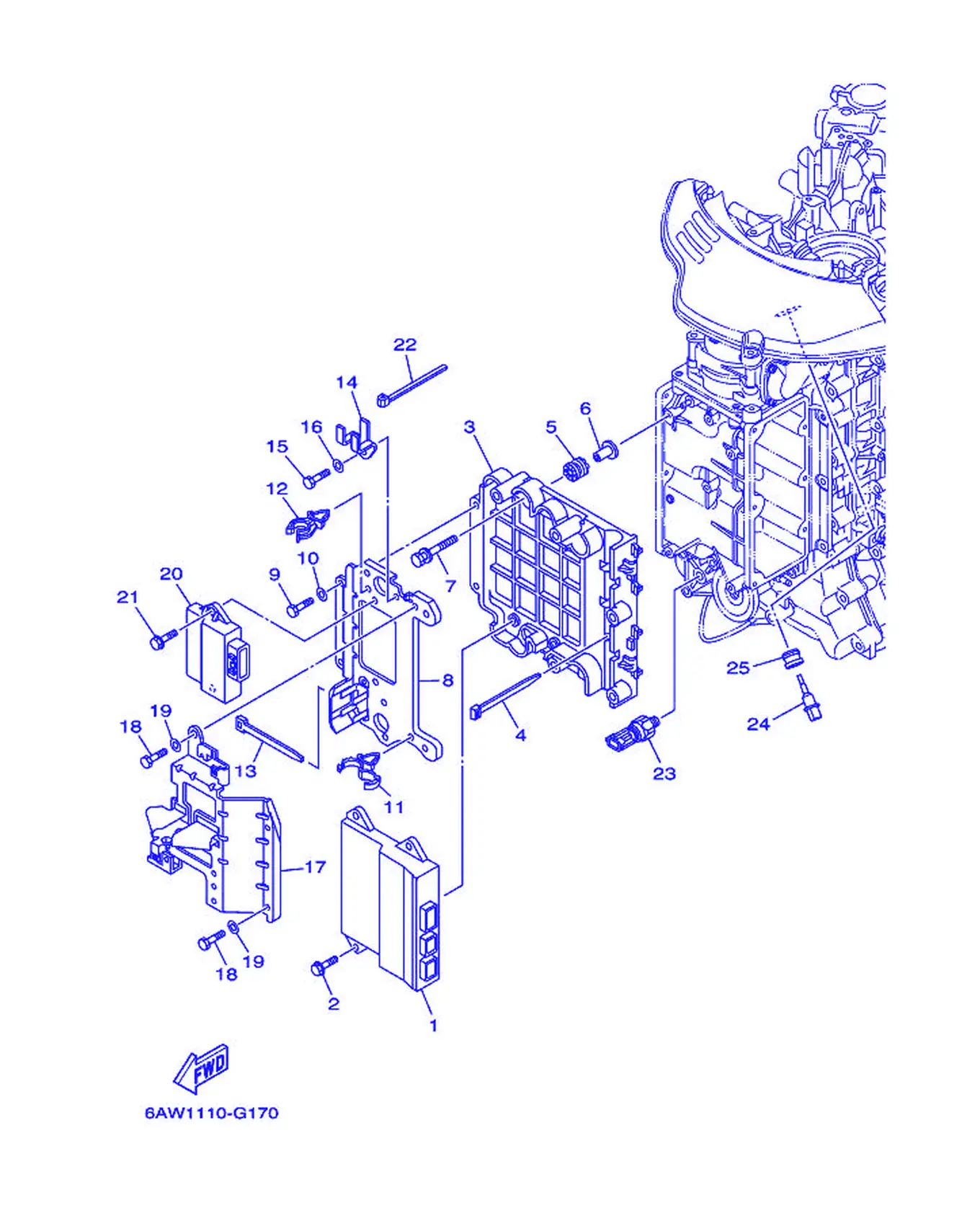

Рис. 13ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

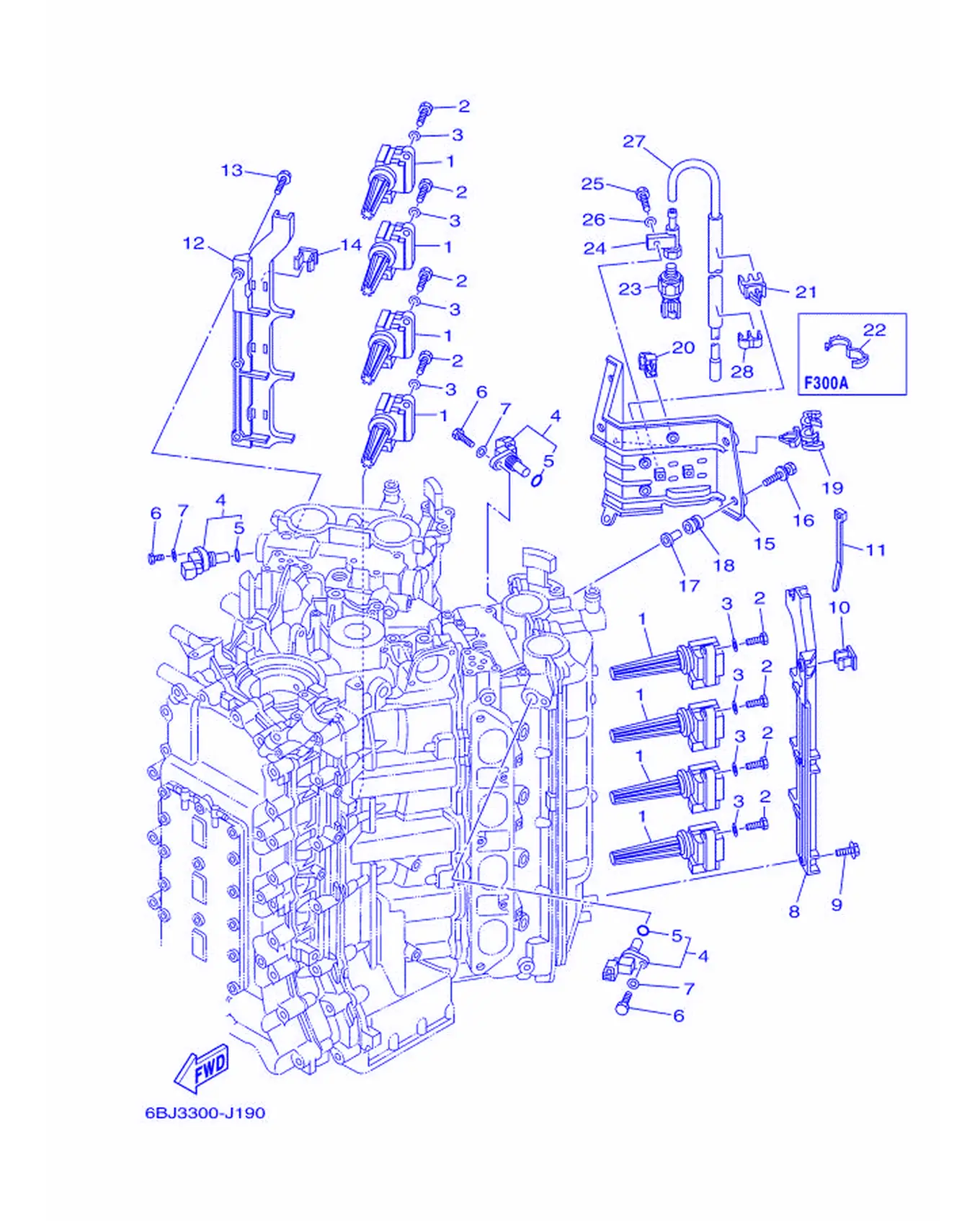

Рис. 14ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

Рис. 15ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

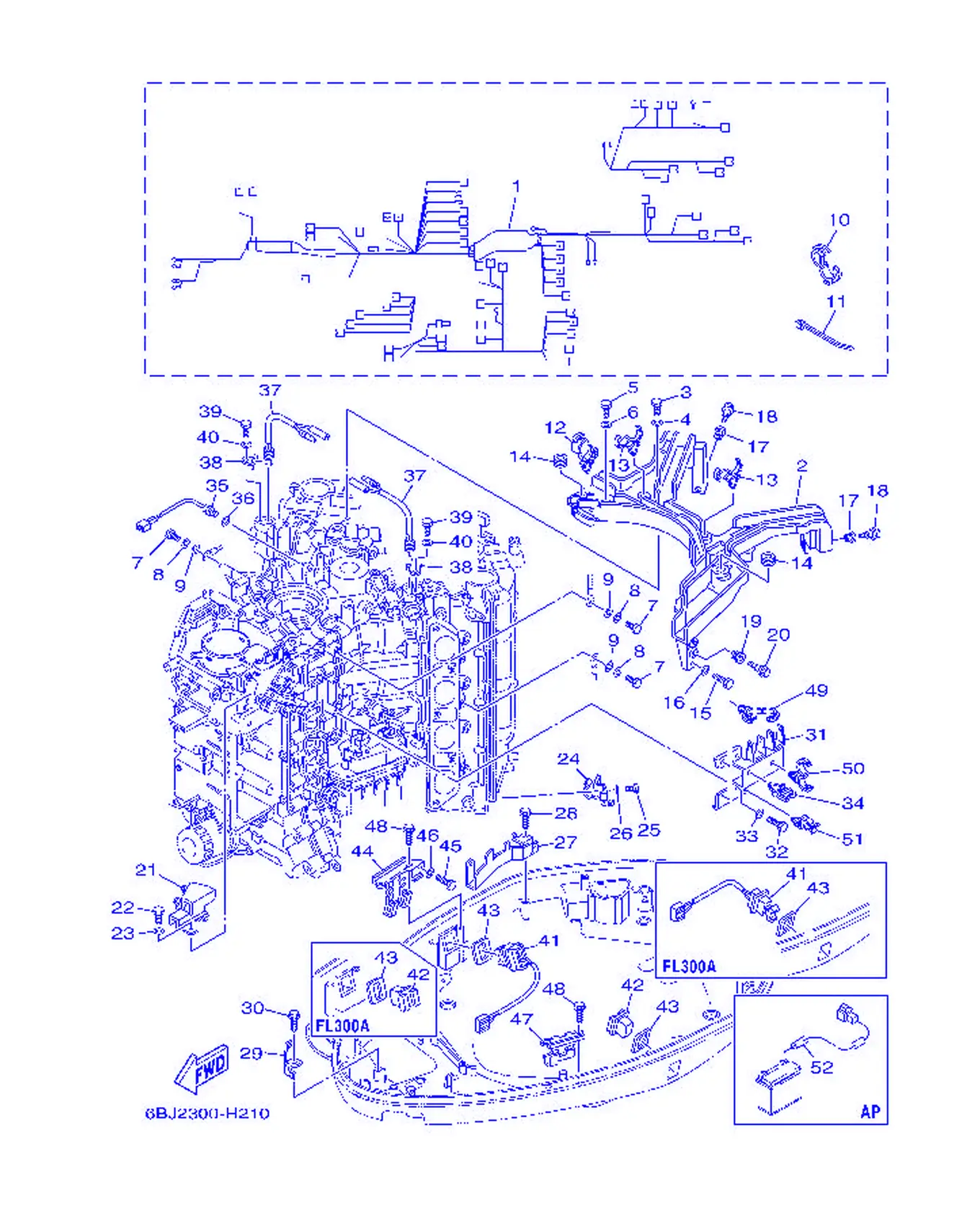

Рис. 16Электрика 5 Electrical 5

Рис. 17DBWЭлектрическое дистанционное управление Electrical DBWRemote Control DBW遥控装置 Electrical DBWRemote Control

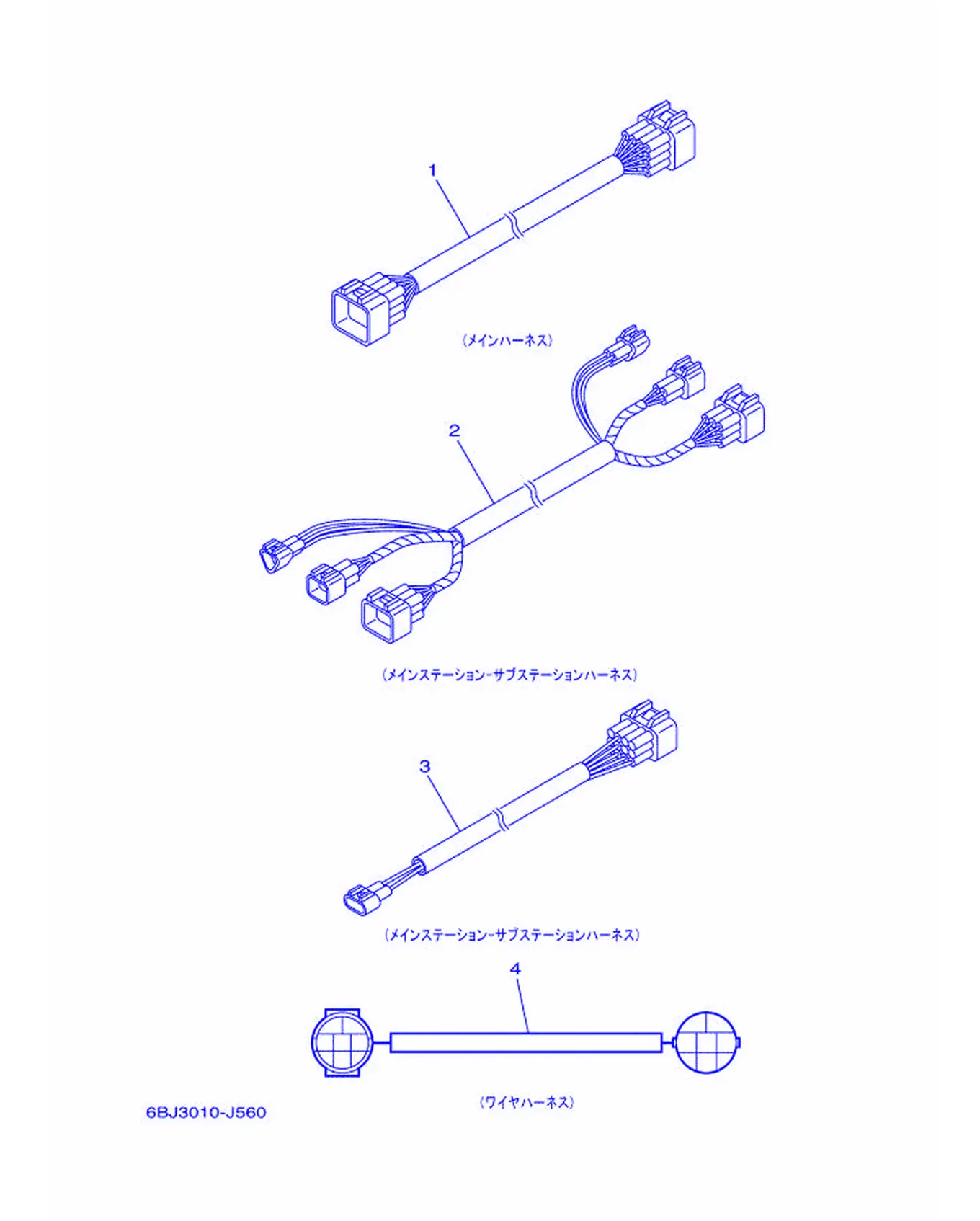

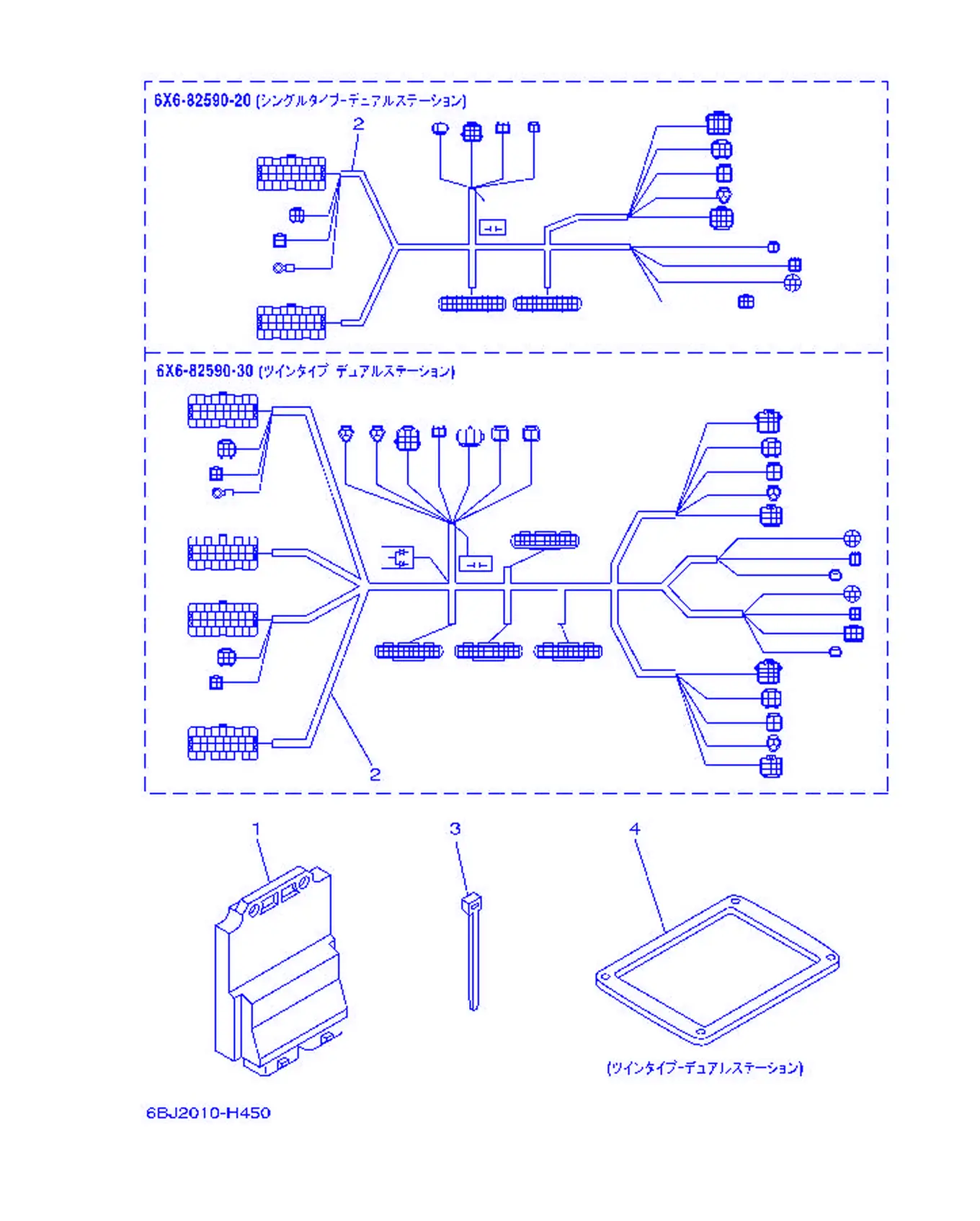

Рис. 18Электрика - Жгут проводов Electrical - Wire Harness

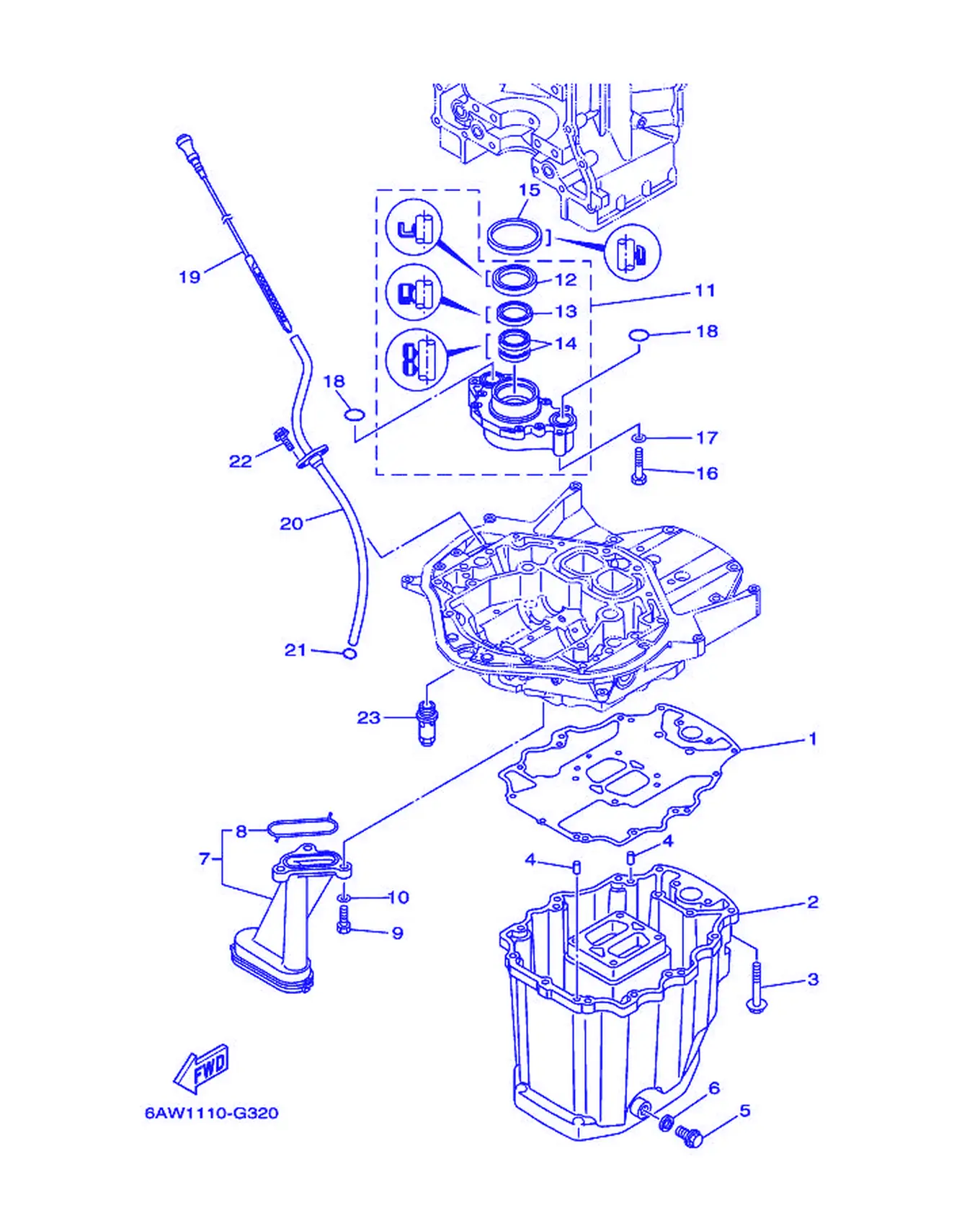

Рис. 19Поддон картера Oil Pan

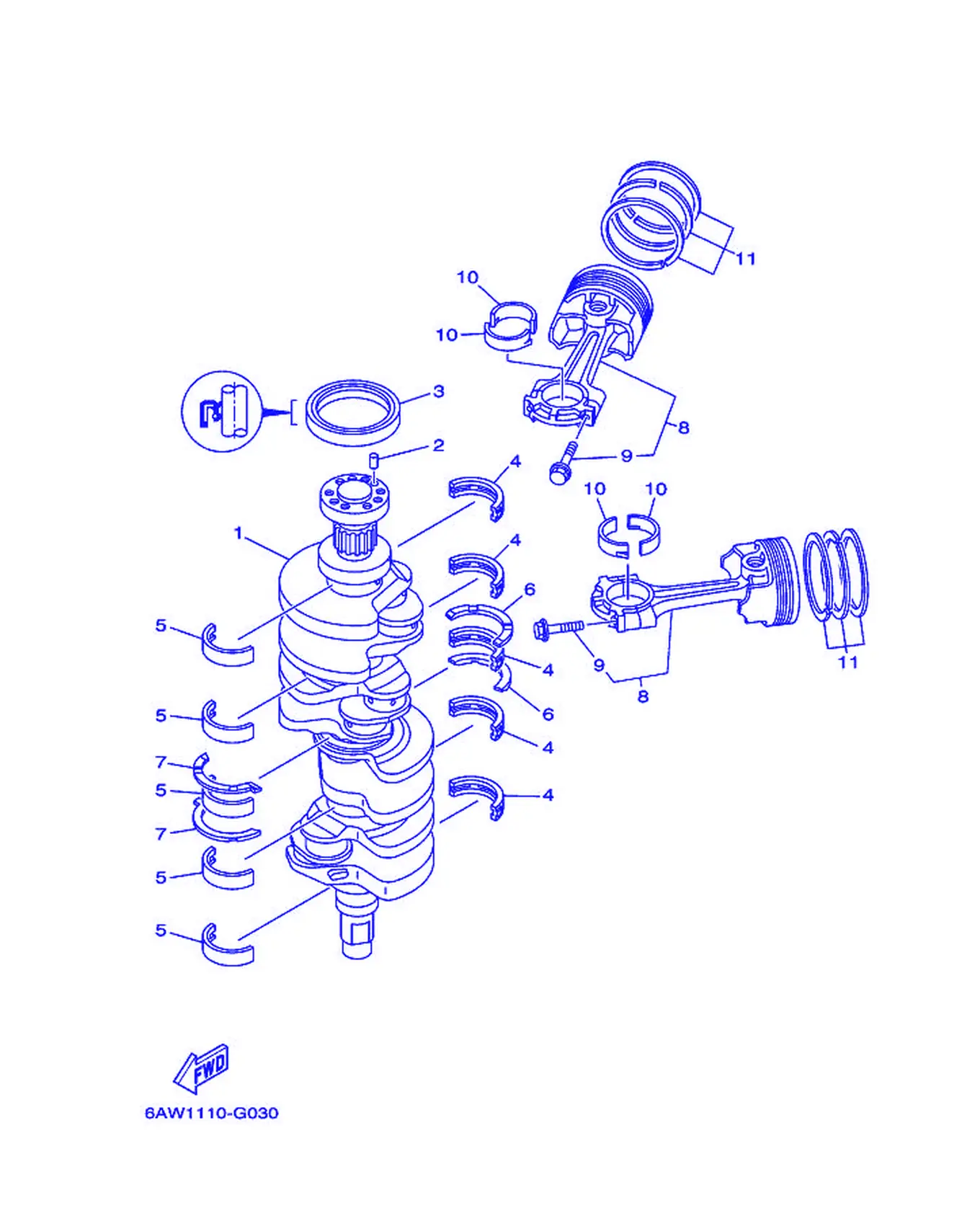

Рис. 20КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

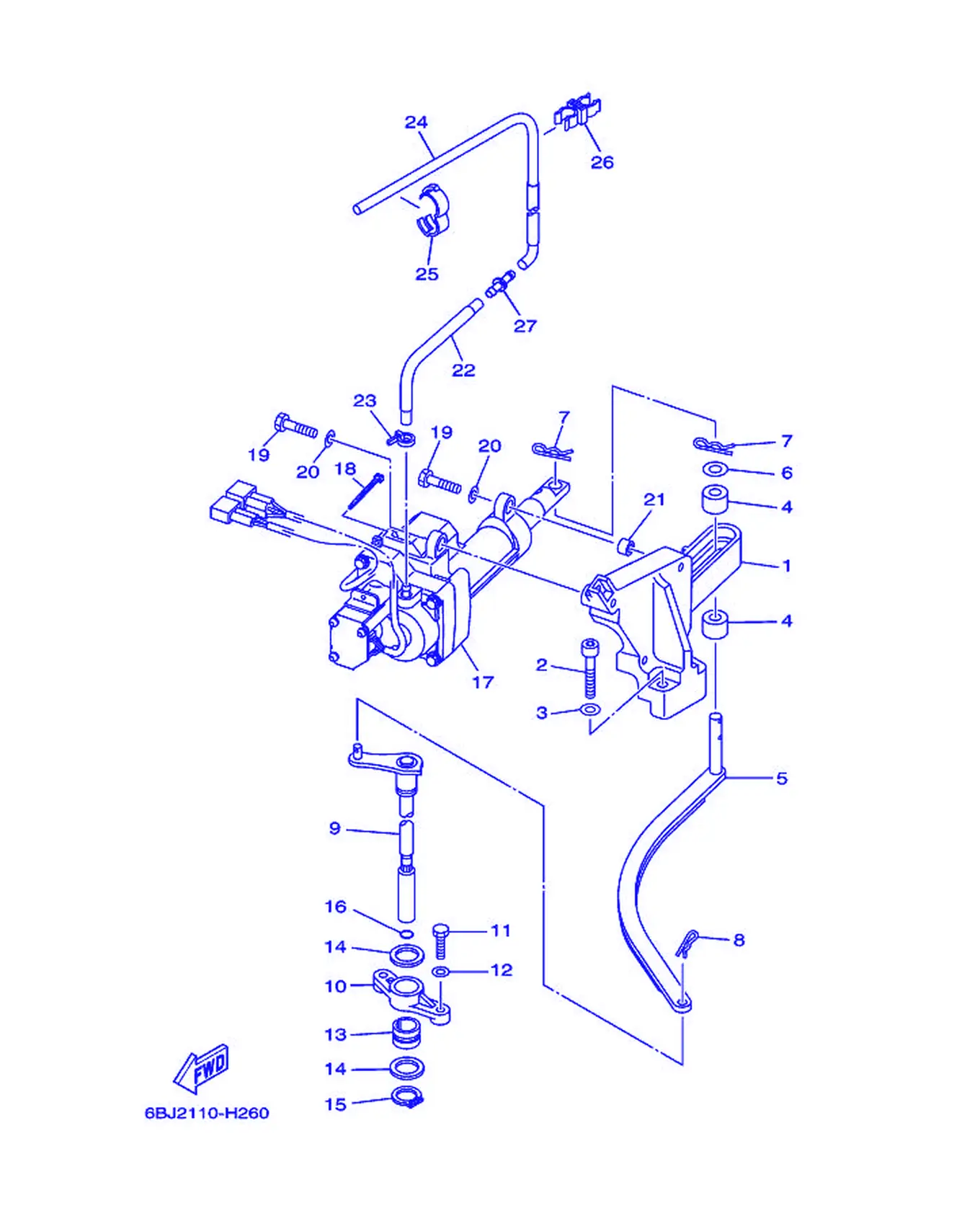

Рис. 21УПРАВЛЕНИЕ Control

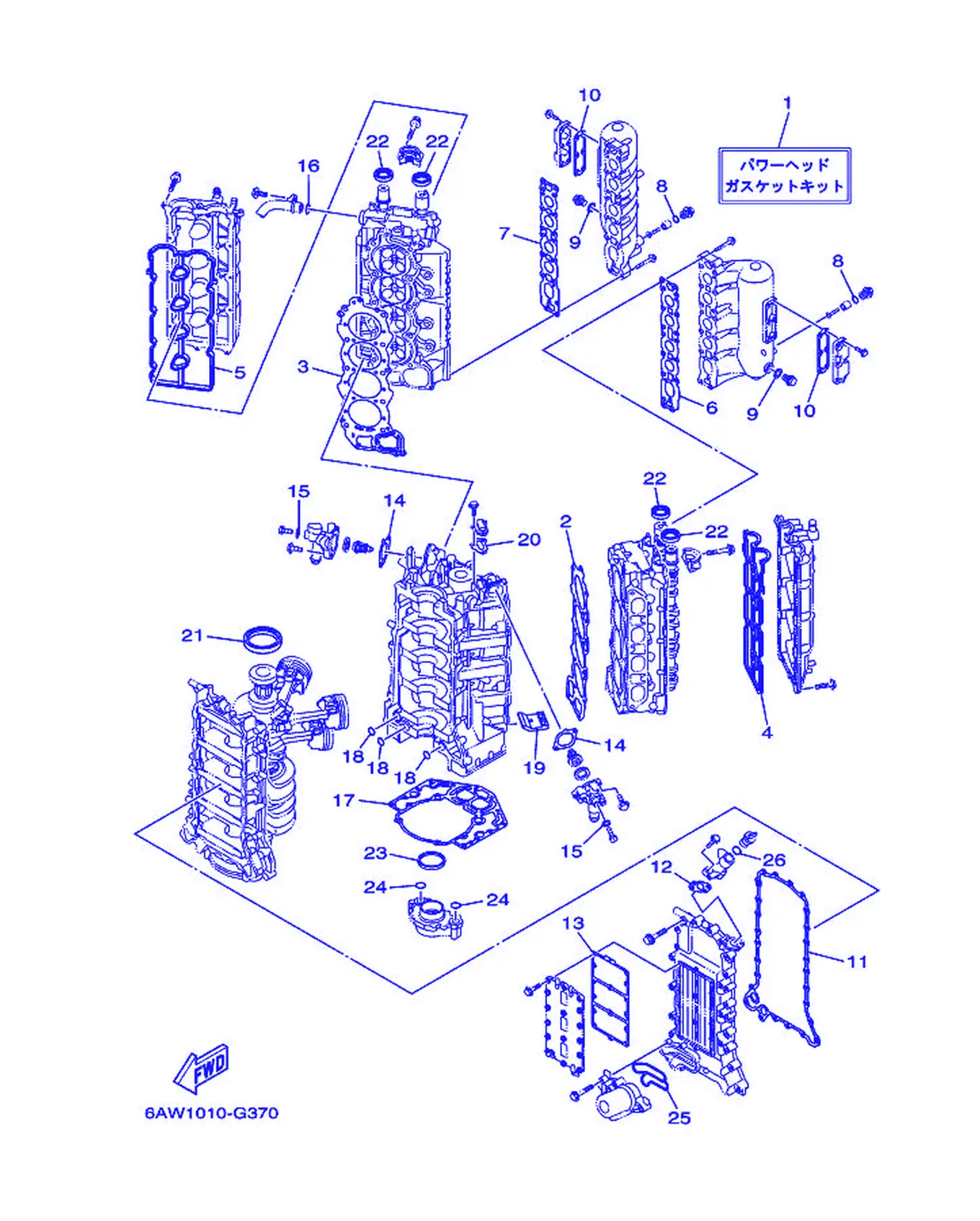

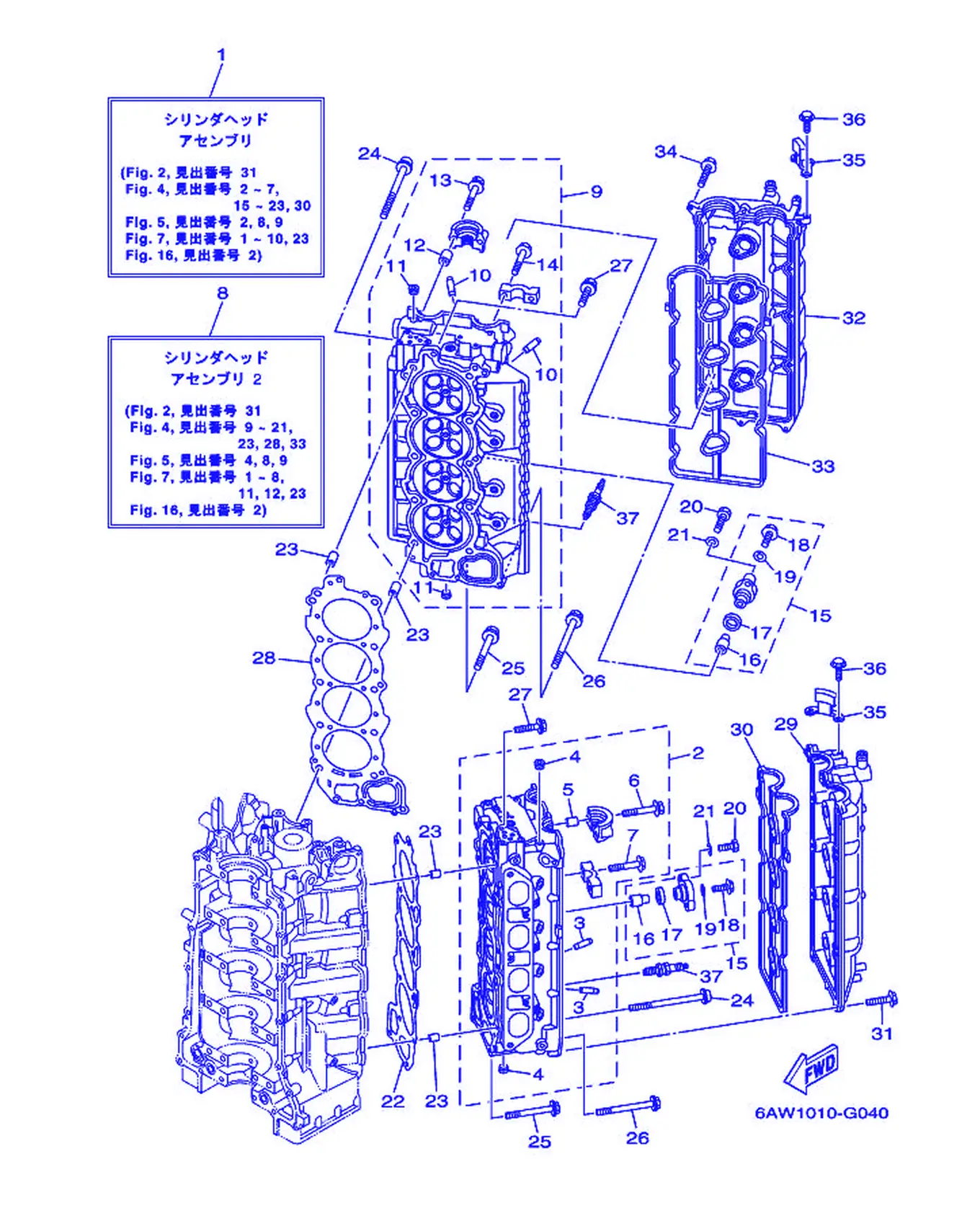

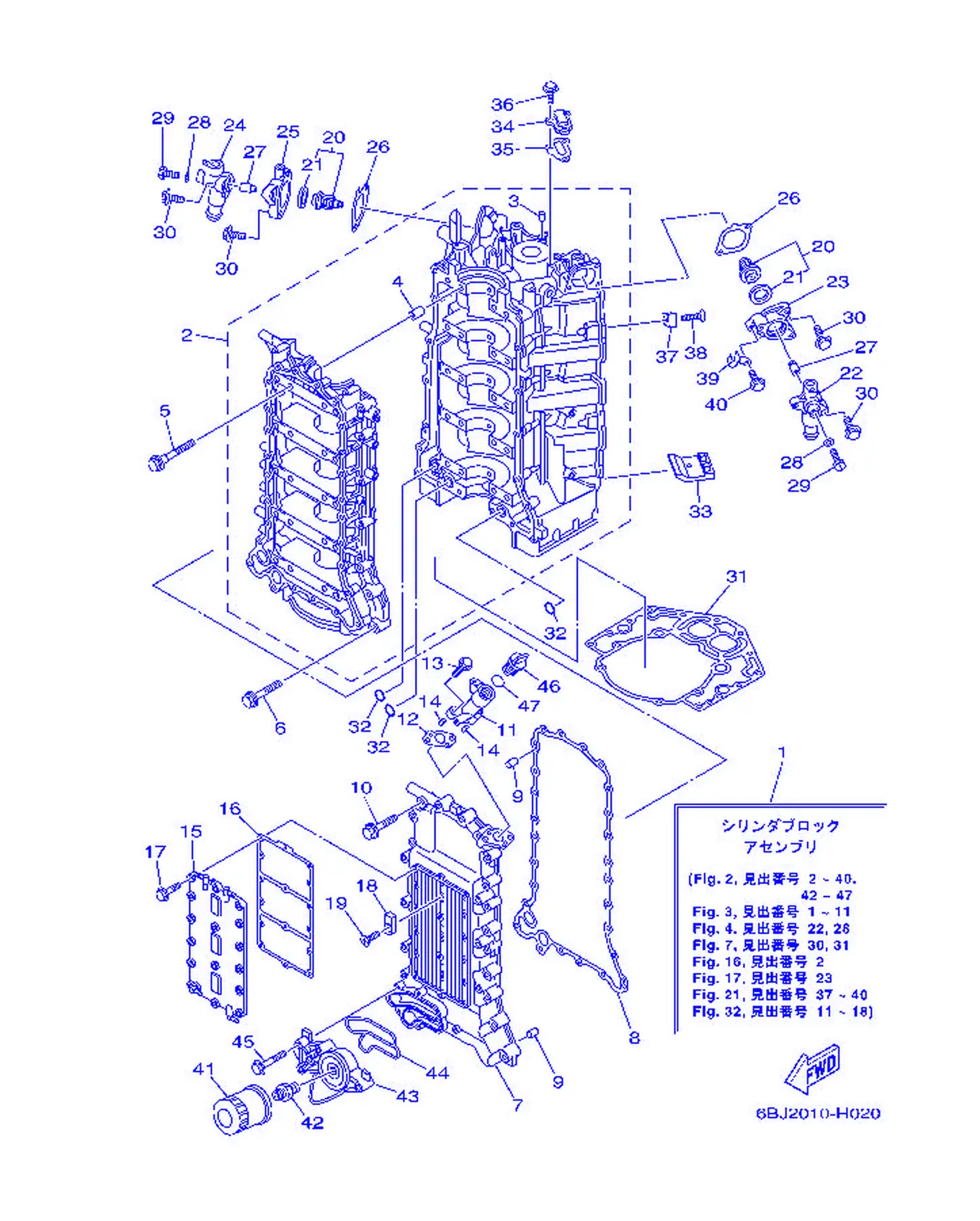

Рис. 22ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

Рис. 23ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

Рис. 24Цилиндр и картер 3 Cylinder & Crankcase 3

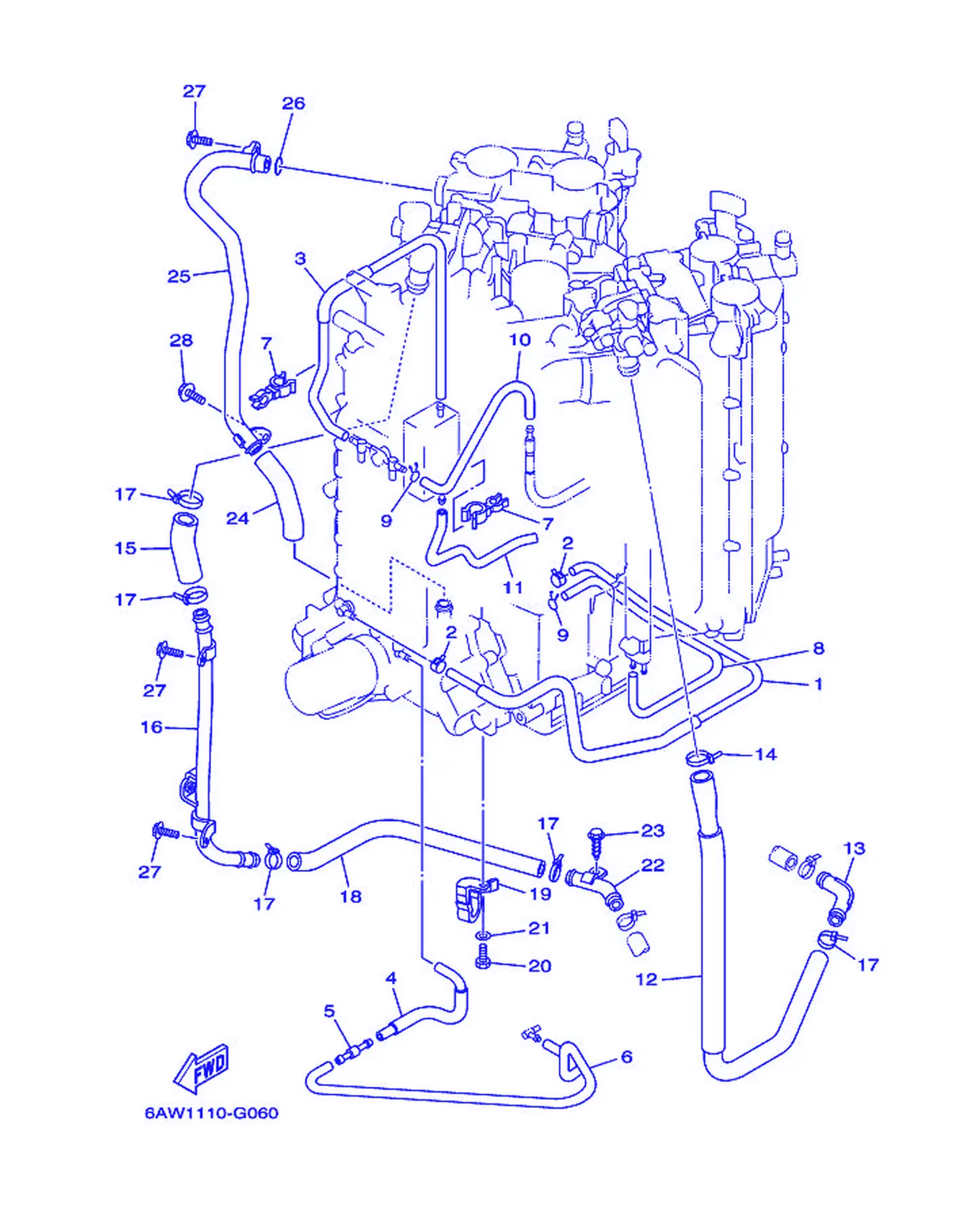

Рис. 25Цилиндр и картер 4 Cylinder & Crankcase 4

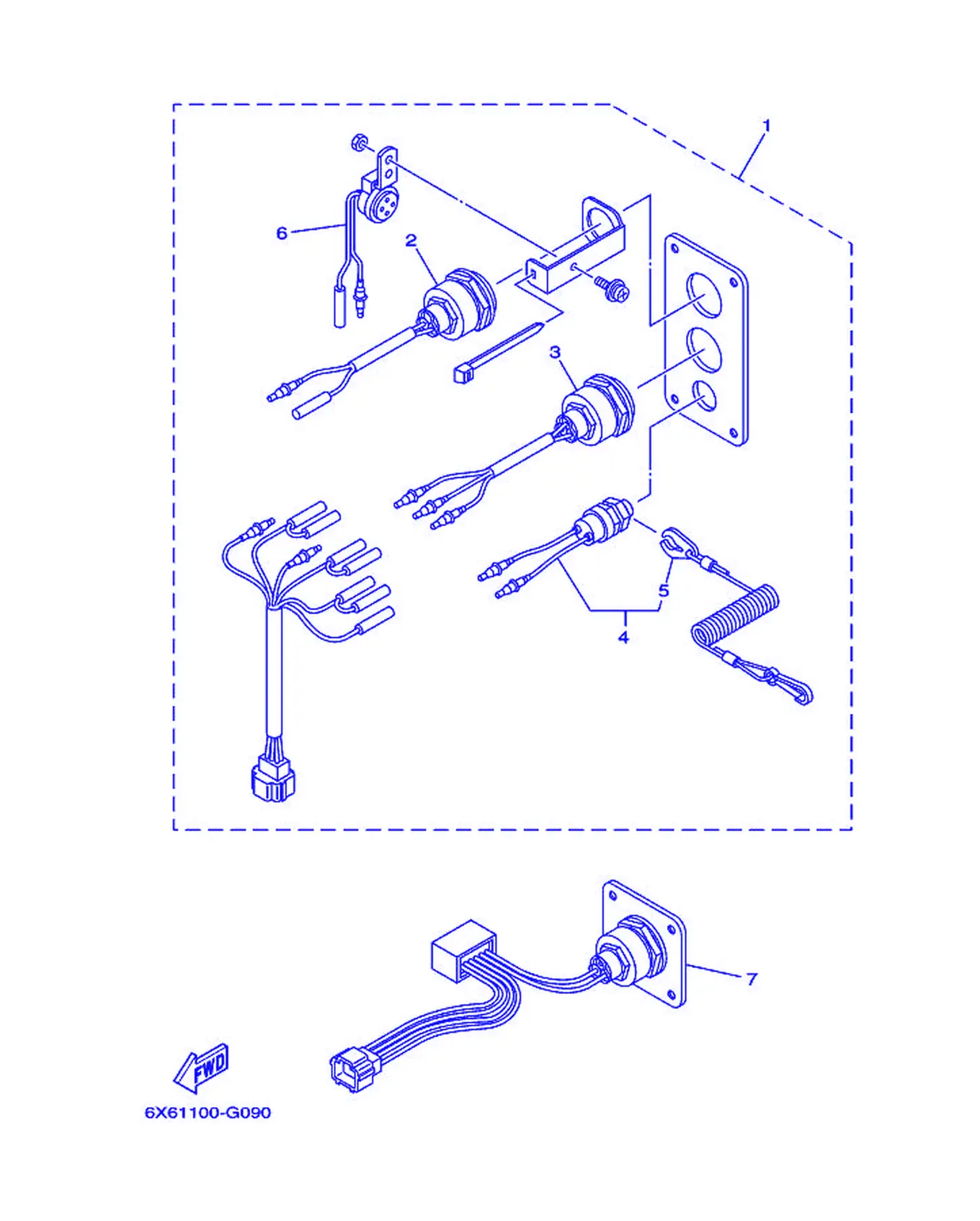

Рис. 26Выключатели и панель 1 (Одинарная) Switch & Panel 1 (Single)

Рис. 27Выключатели и панели 2 (Одинарные) Switch & Panel 2 (Single)

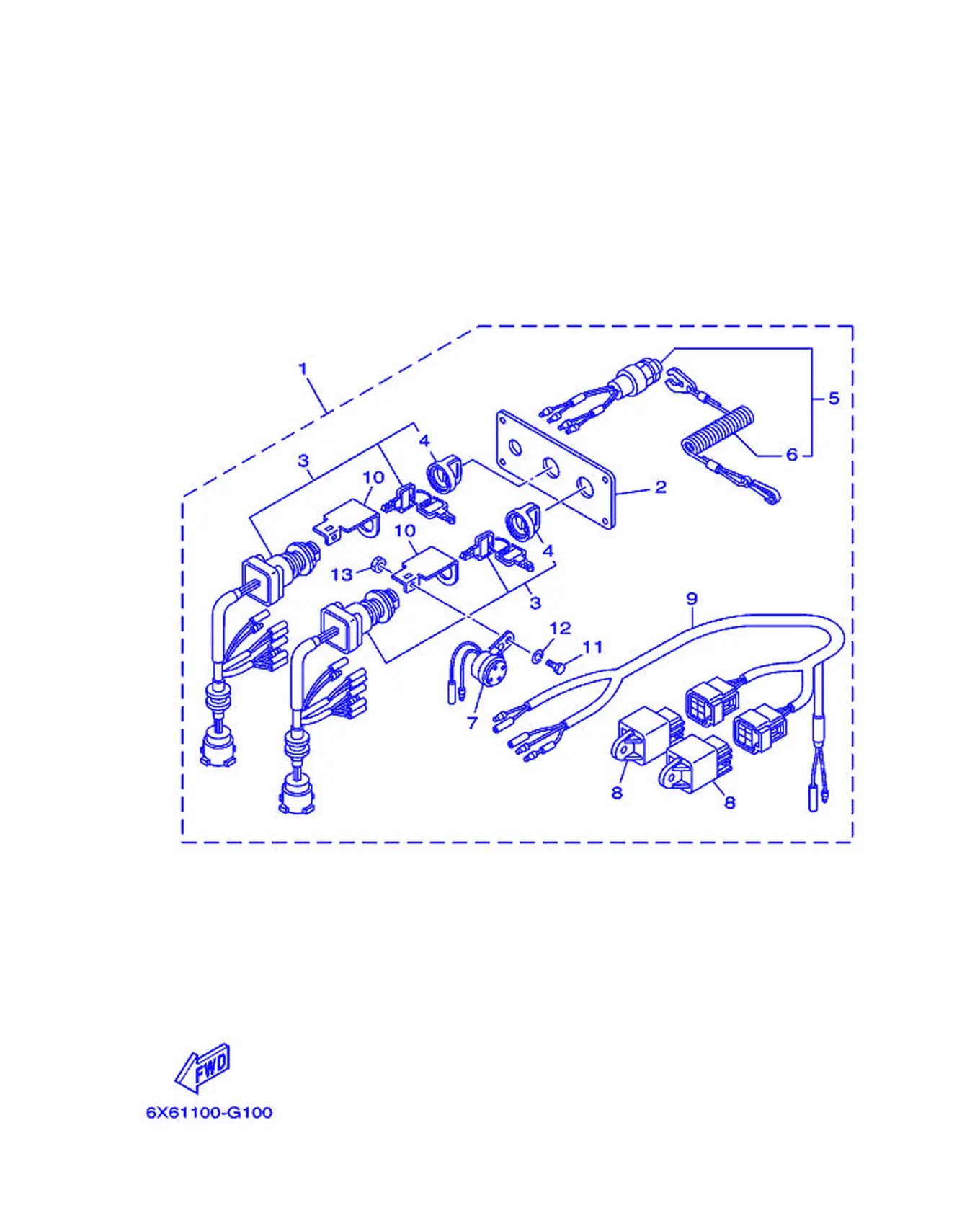

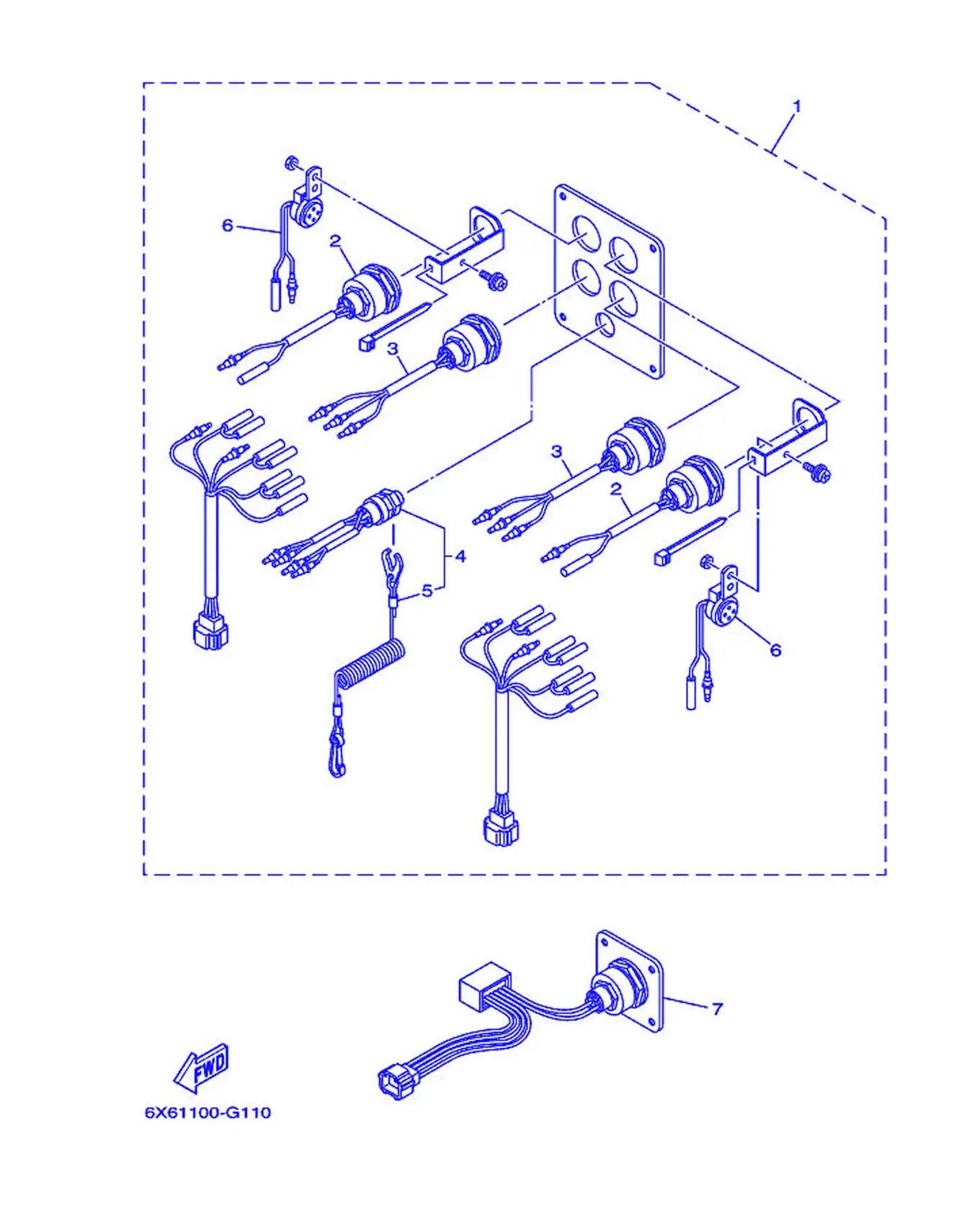

Рис. 28Выключатели и панели 3 (Сдвоенные) Switch & Panel 3 (Twin)

Рис. 29Выключатели и панели 4 (Сдвоенные) Switch & Panel 4 (Twin)

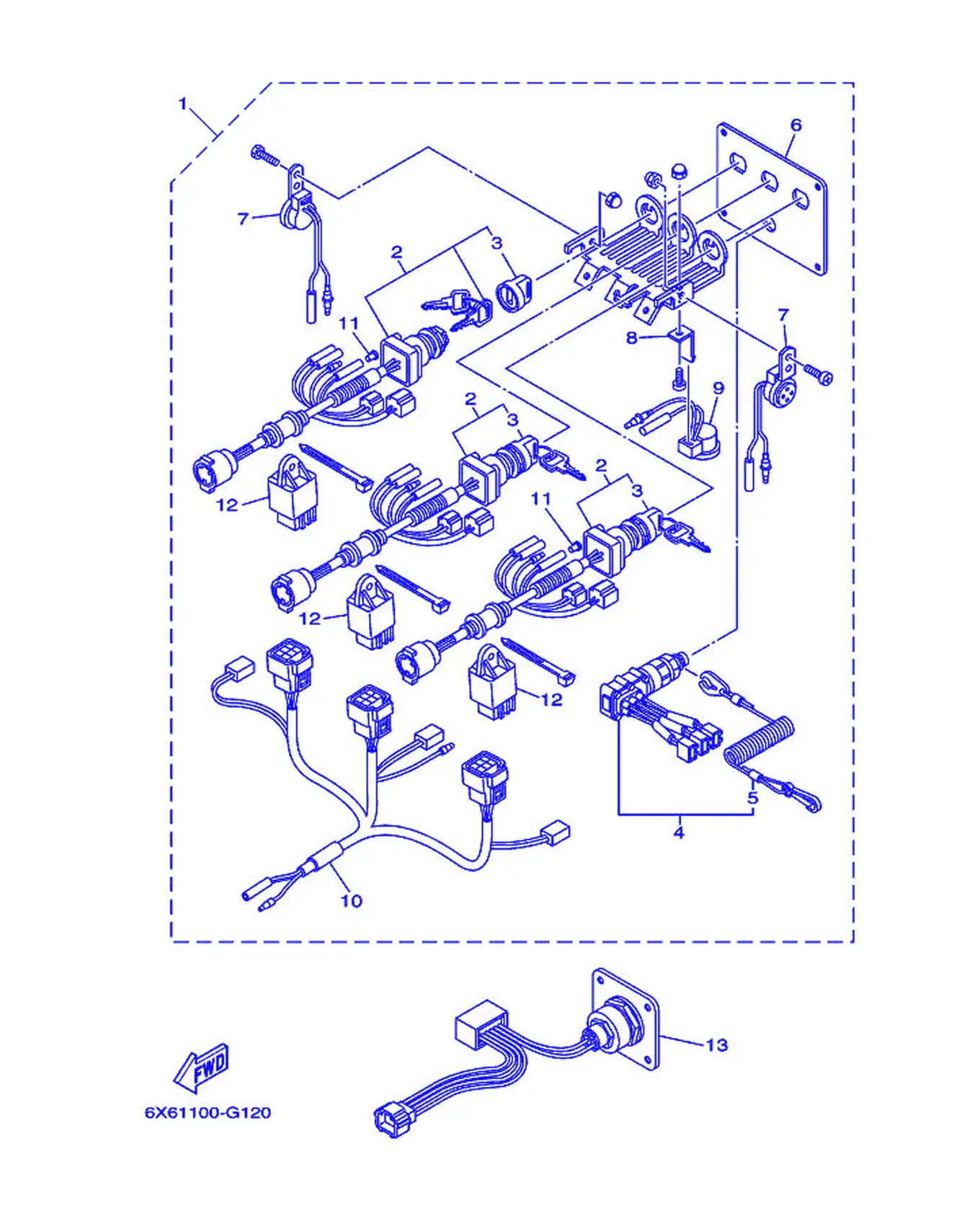

Рис. 30Выключатели и панели 5 (Тройные) Switch & Panel 5 (Triple)

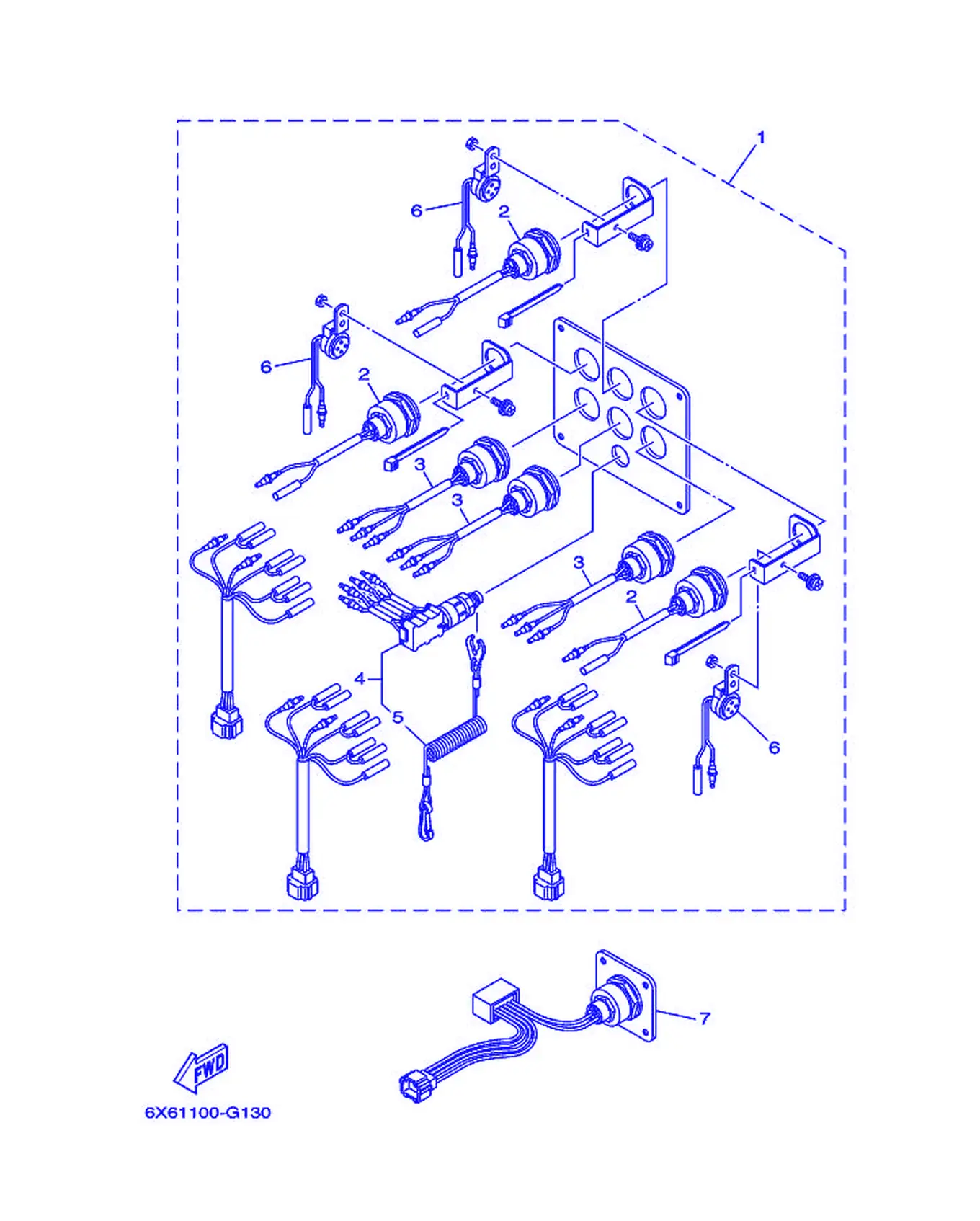

Рис. 31Выключатели и панели 6 (Тройные) Switch & Panel 6 (Triple)

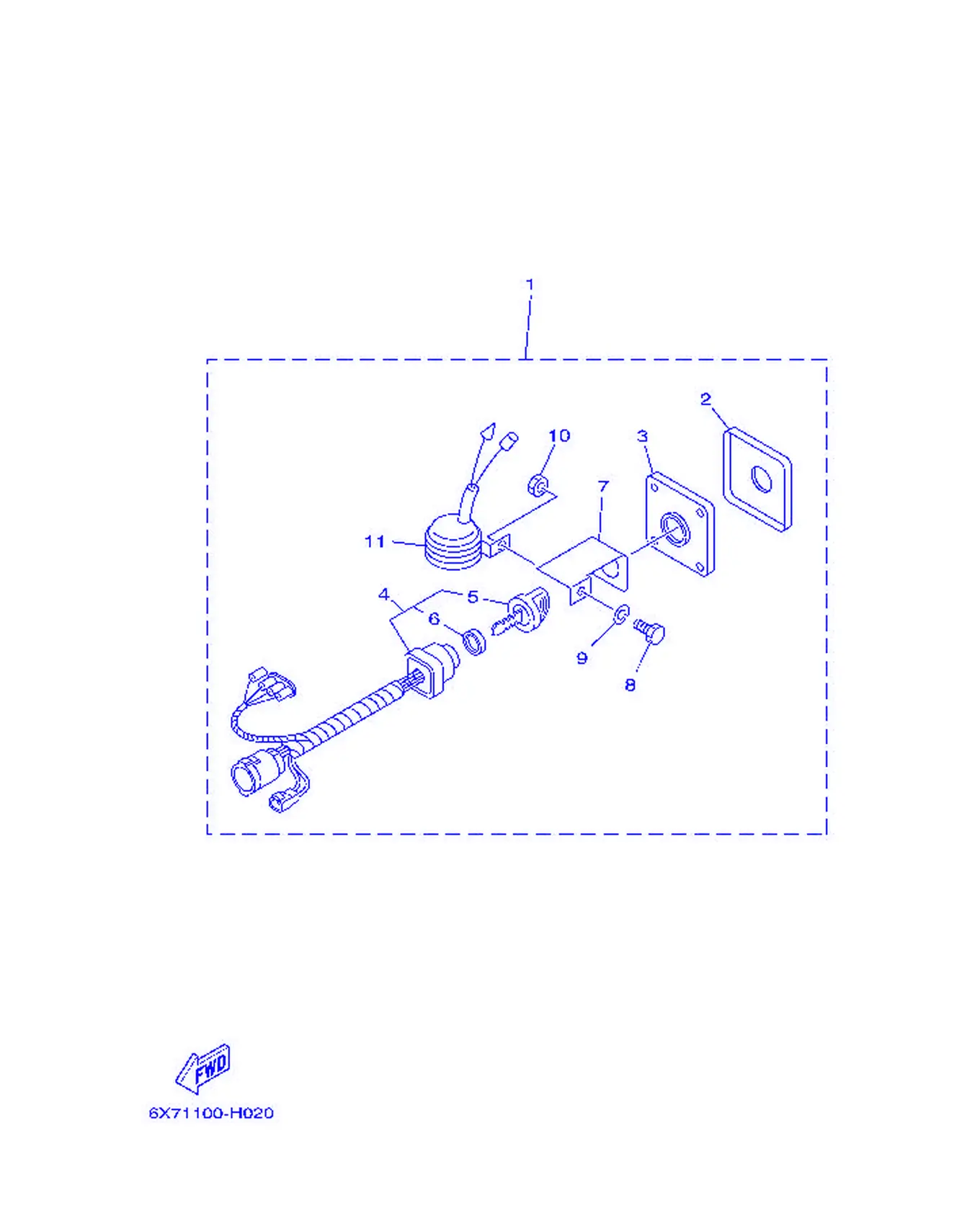

Рис. 32X7) Переключатель и панель 8 (6X7) X7) Switch & Panel 8 (6X7)

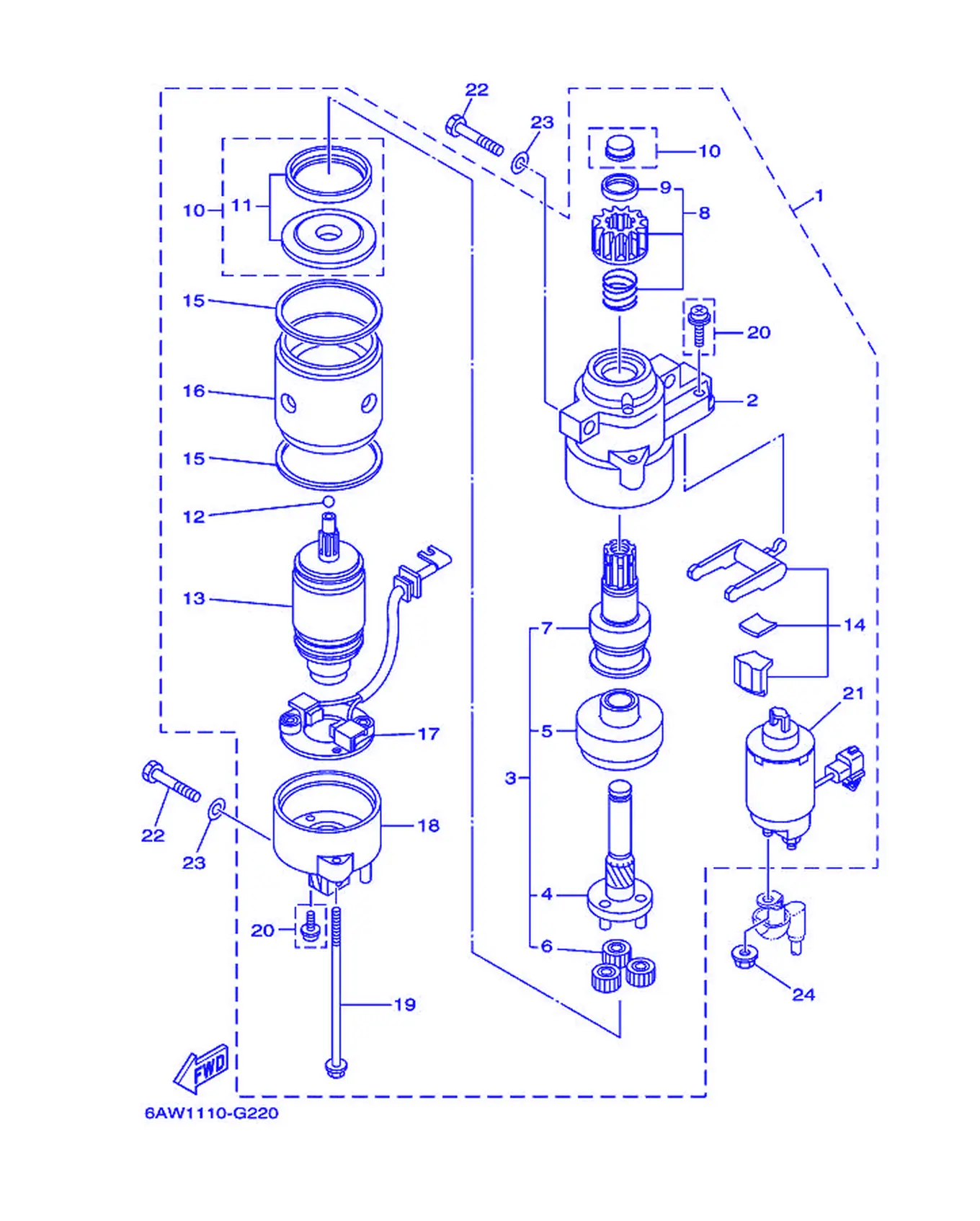

Рис. 33Стартер Starting Motor

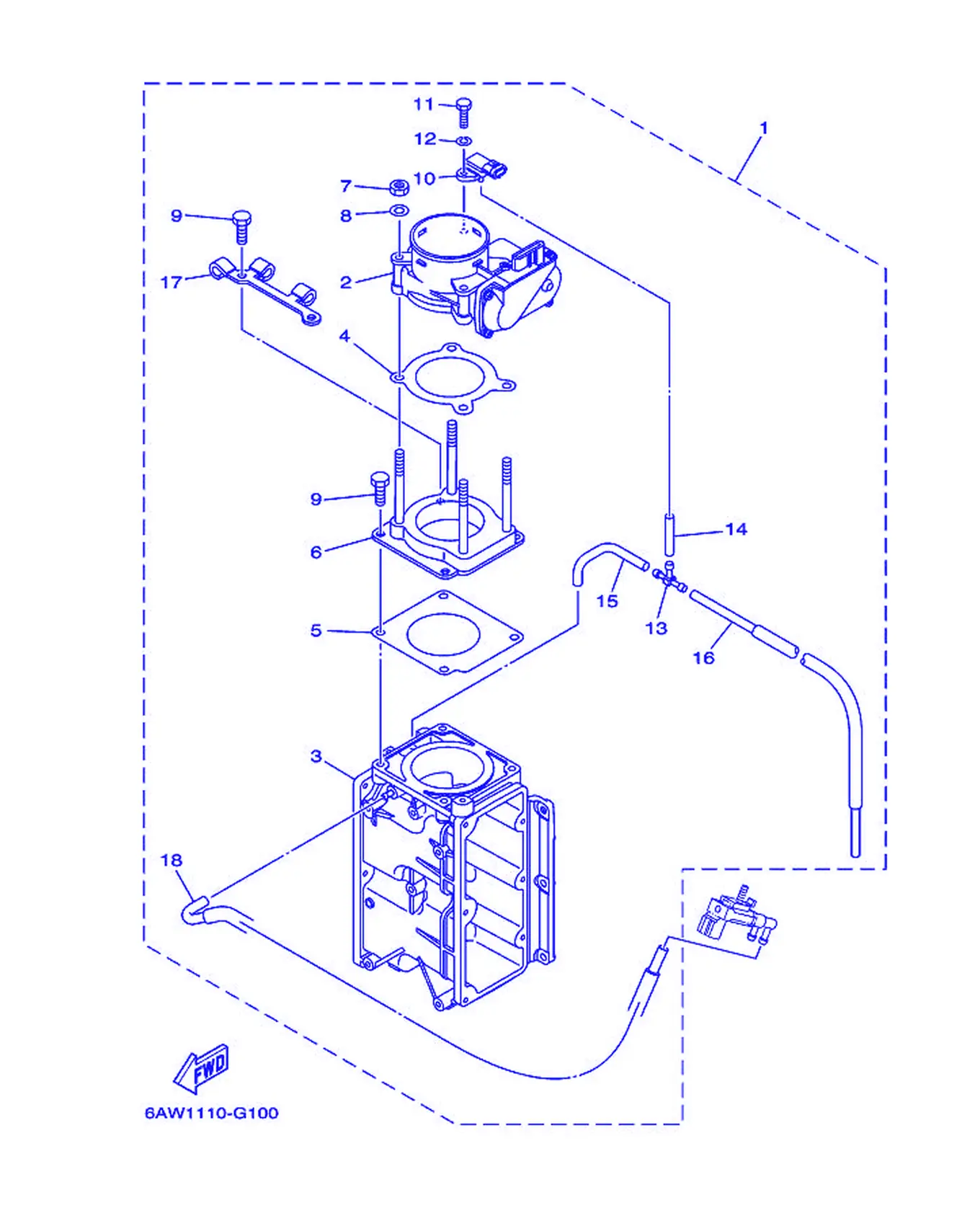

Рис. 34Сборка корпуса дроссельной заслонки 1 Throttle Body Assembly 1

Рис. 35Узел дроссельной заслонки 2 Throttle Body Assembly 2

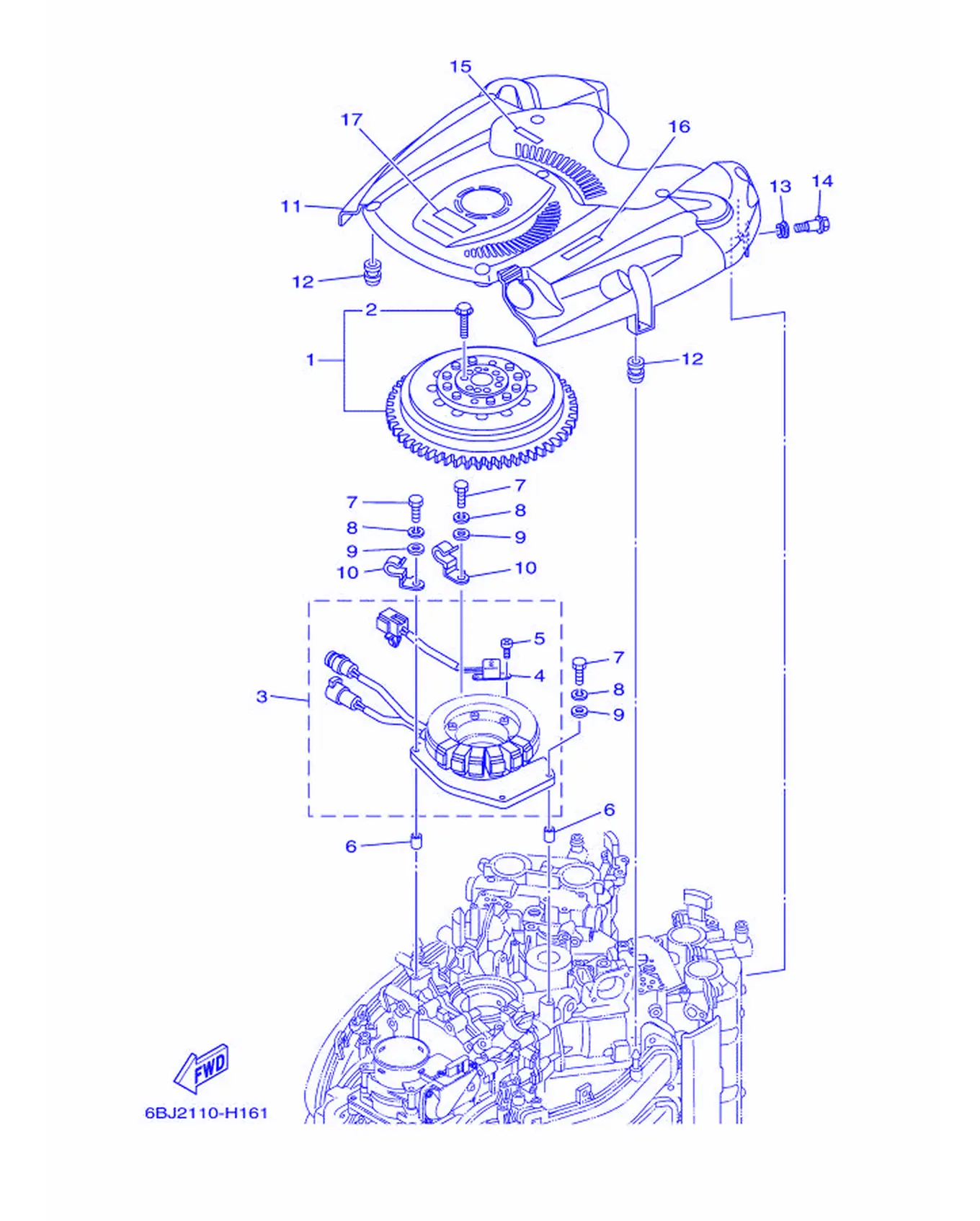

Рис. 36ГЕНЕРАТОР Generator

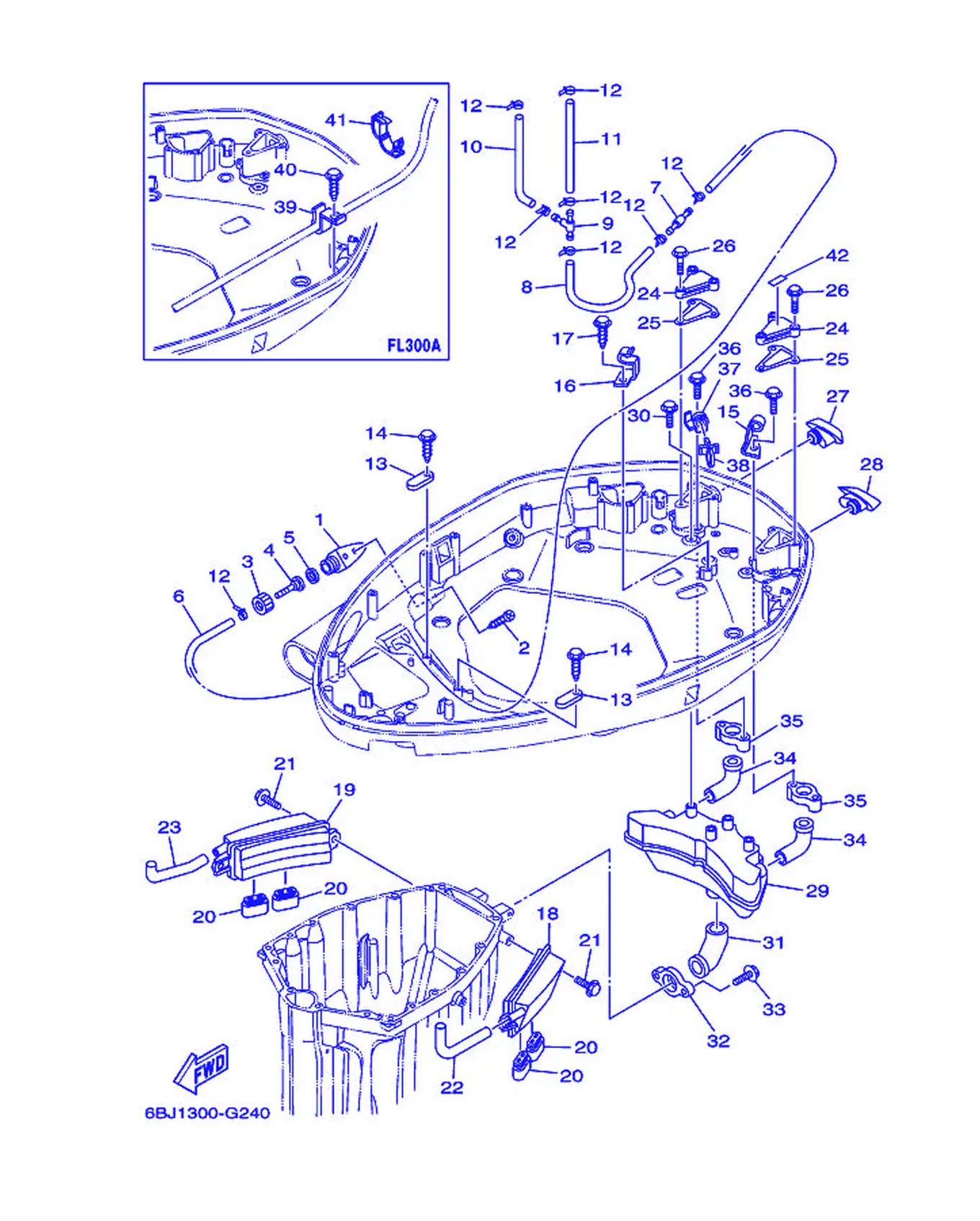

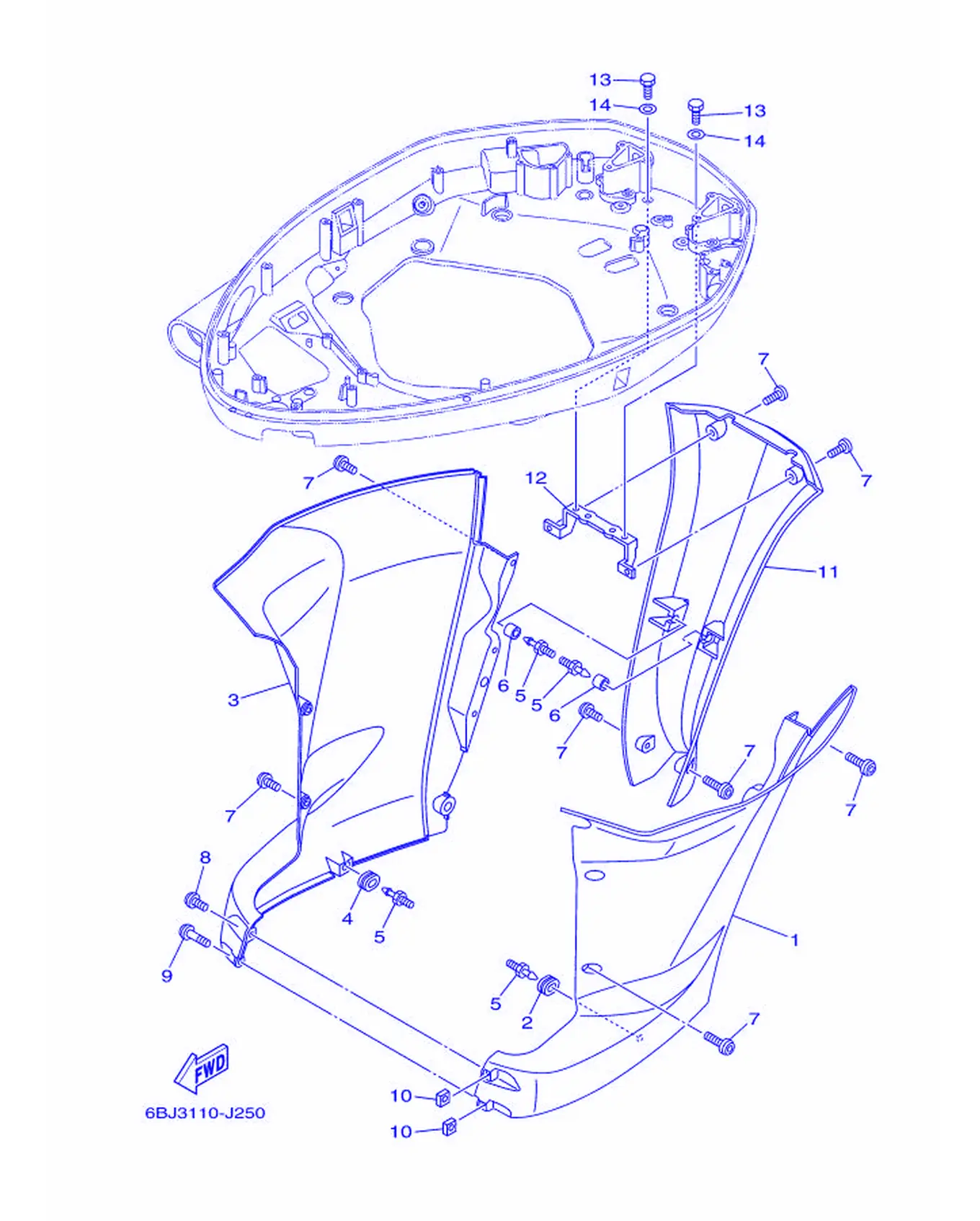

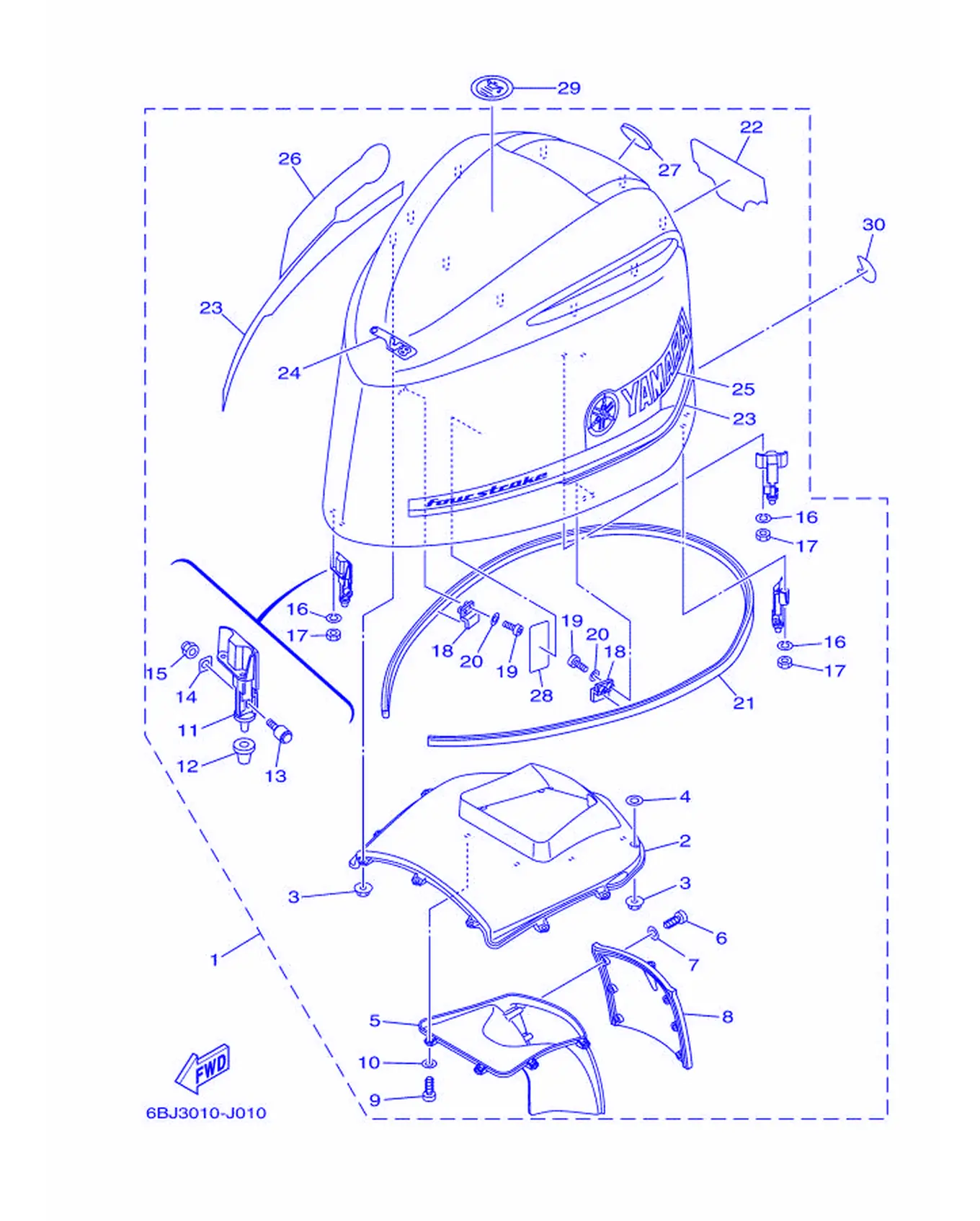

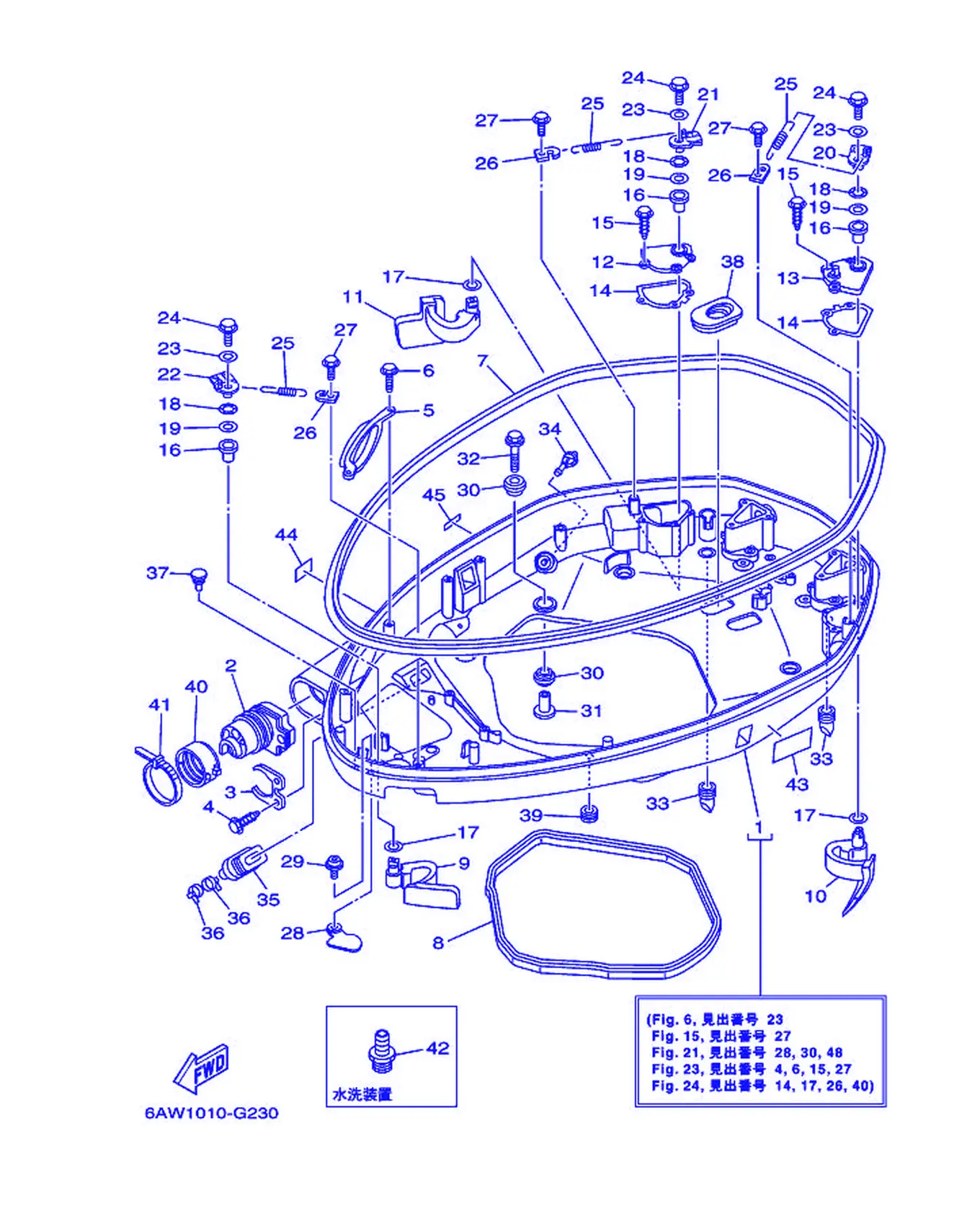

Рис. 37ВЕРХНИЙ КАПОТ Top Cowling

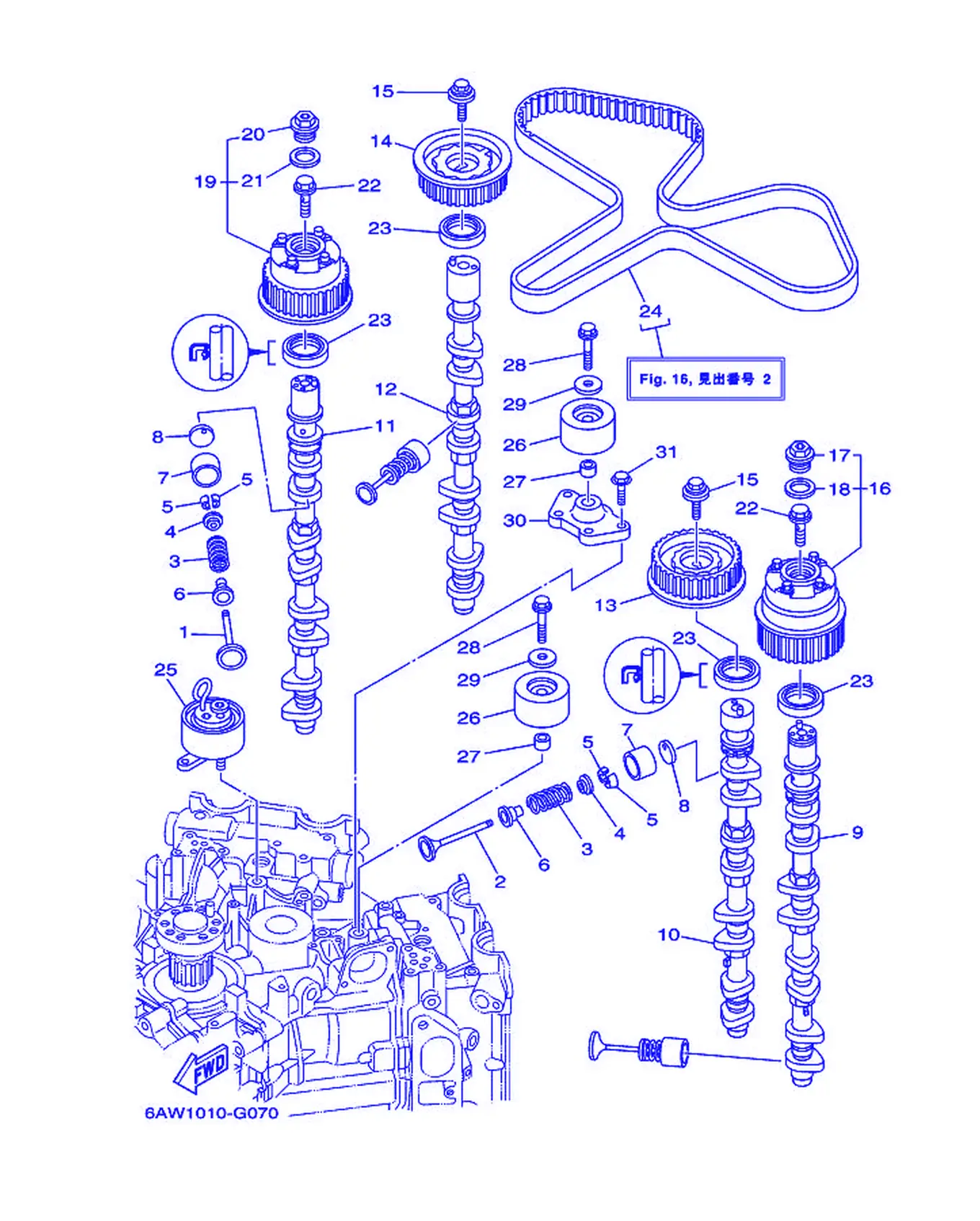

Рис. 38КЛАПАН Valve

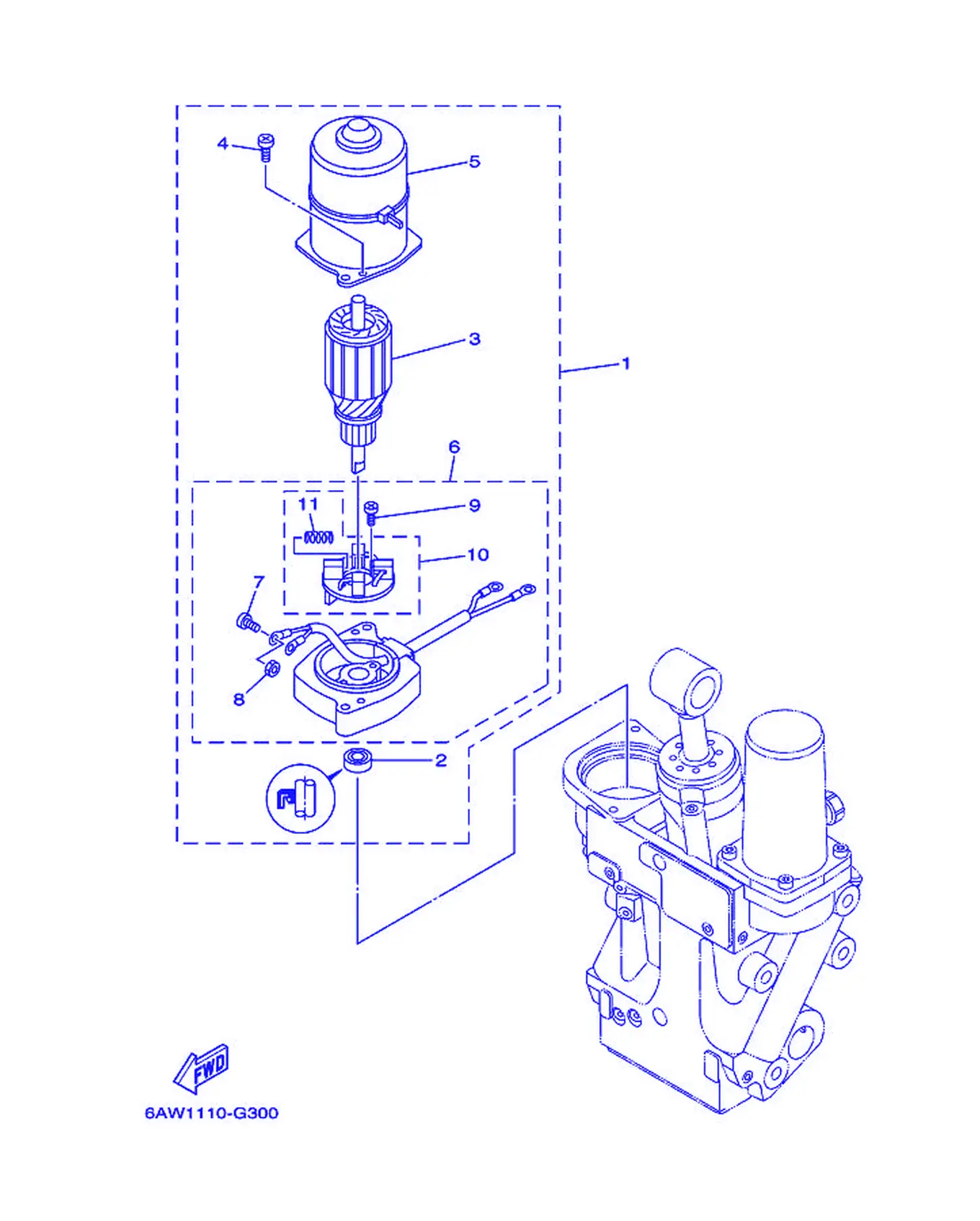

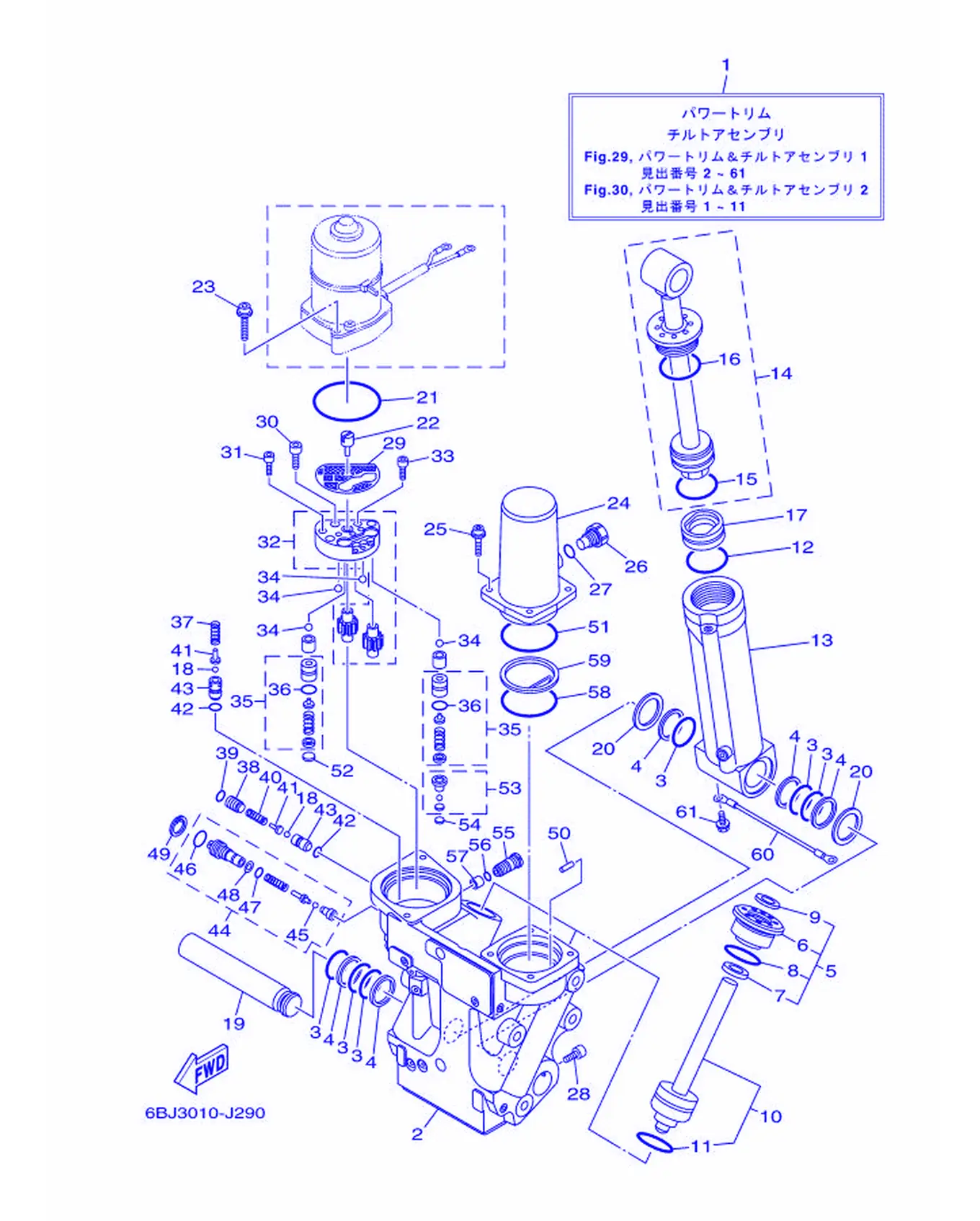

Рис. 39Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

Рис. 40Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

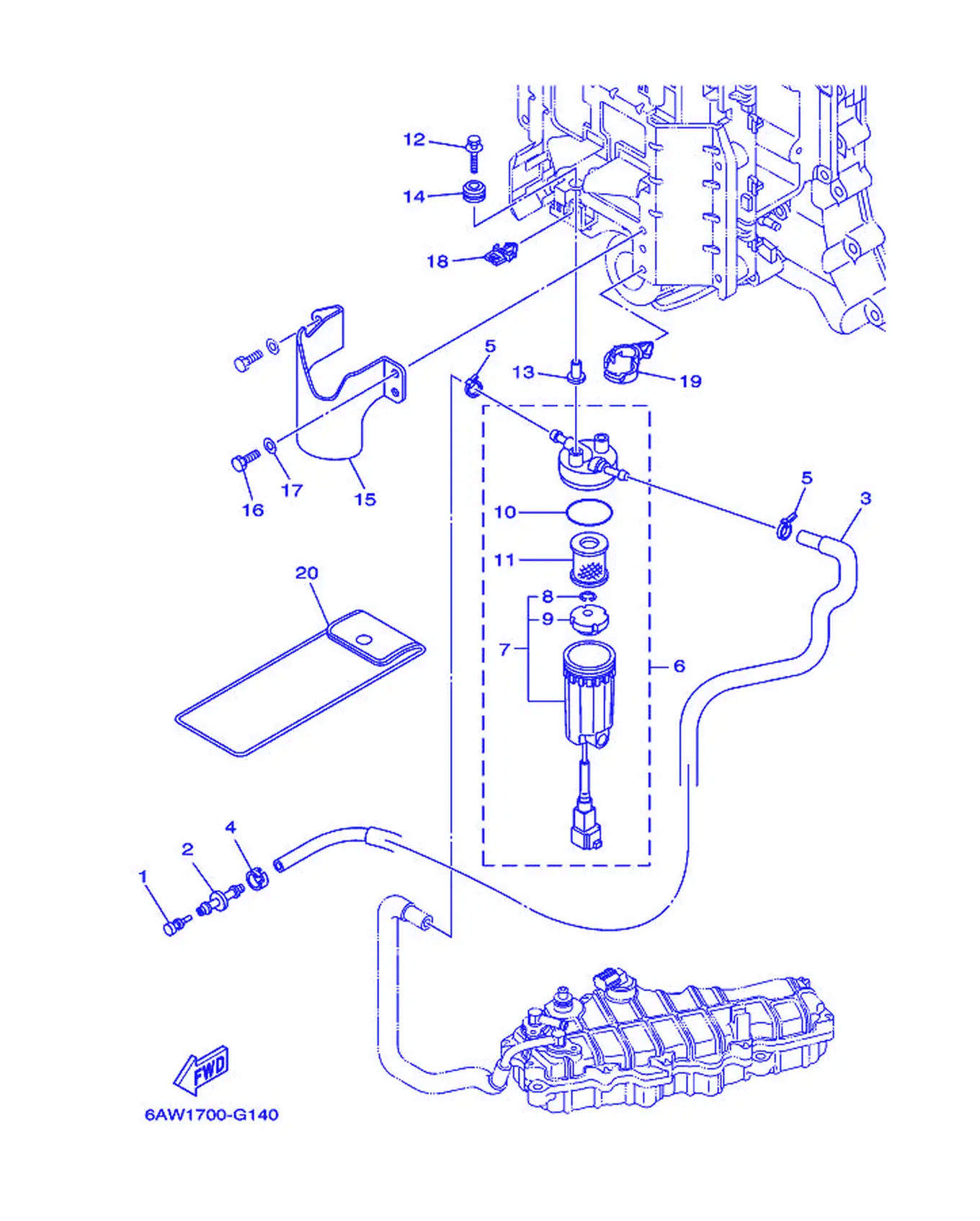

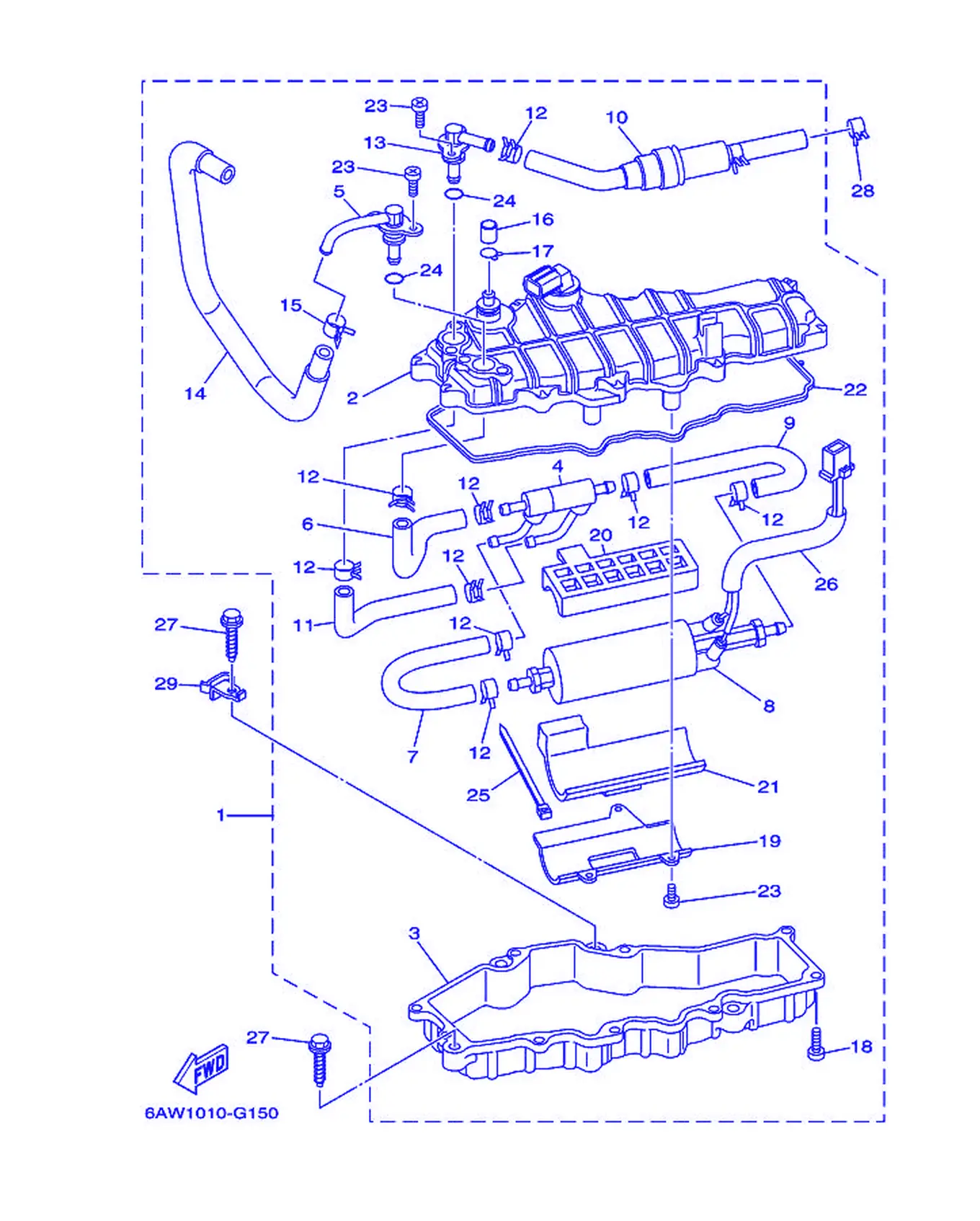

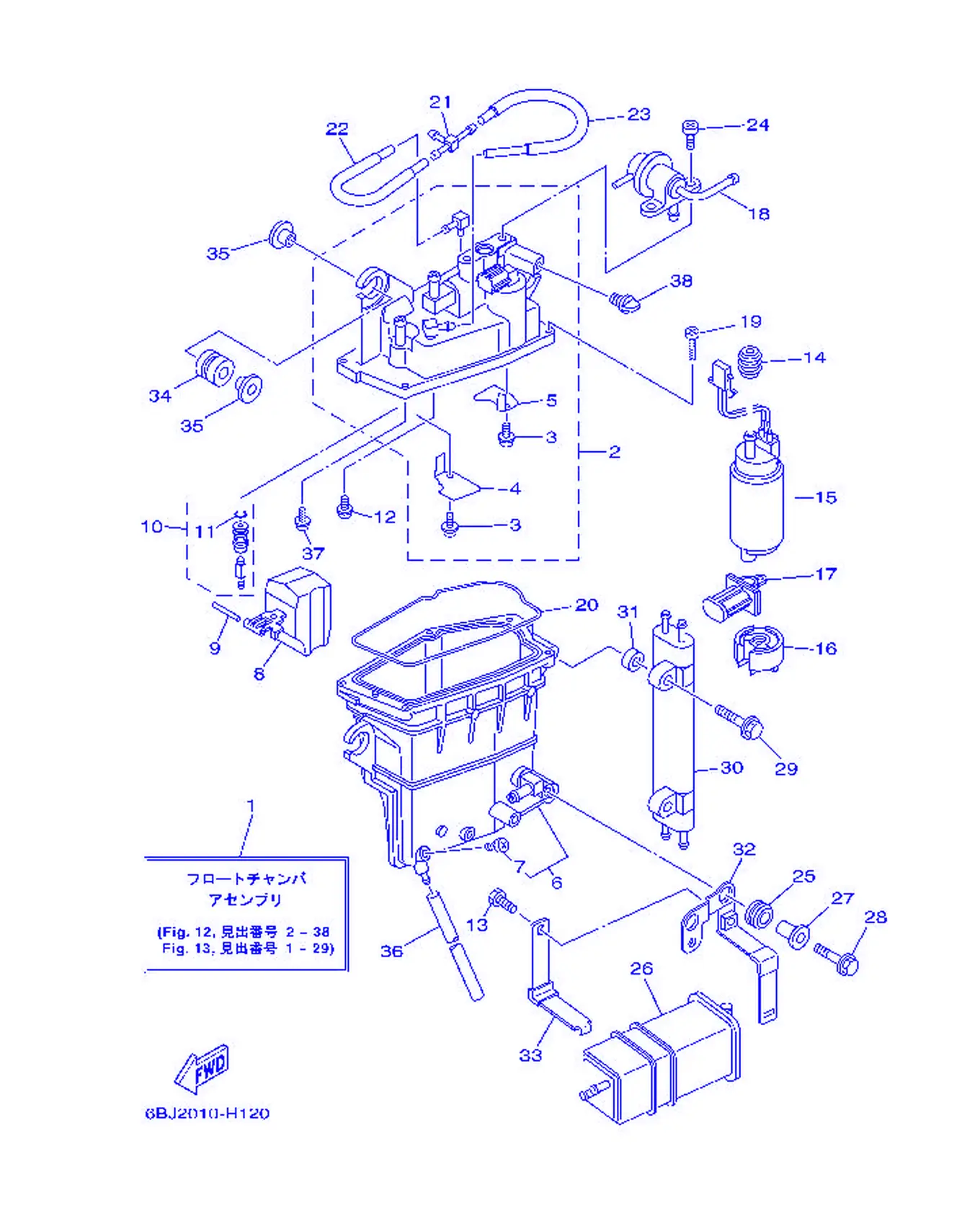

Рис. 41ТОПЛИВНАЯ СИСТЕМА 1 Fuel 1

Рис. 42ТОПЛИВНАЯ СИСТЕМА 2 Fuel 2
