雅马哈 F40F - F40FEHTL

共 35 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 1 3Впуск 2 4ЭЛЕКТРООБОРУДОВАНИЕ 1 5ЭЛЕКТРООБОРУДОВАНИЕ 2 6ЭЛЕКТРООБОРУДОВАНИЕ 3 7ЭЛЕКТРООБОРУДОВАНИЕ 4 8Электрика 5 9Поддон картера 10Масляный насос 11КОЛЕНВАЛ И ПОРШЕНЬ 12УПРАВЛЕНИЕ 13ЦИЛИНДР И КАРТЕР 1 14ЦИЛИНДР И КАРТЕР 2 15Стартер 16Рулевое управление 1 17Рулевое управление 2 18НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 19РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 20ГЕНЕРАТОР 21Детали для периодического обслуживания 22ВЕРХНИЙ КАПОТ 23КЛАПАН 24Узел гидроподъема и наклона 25ТОПЛИВНАЯ СИСТЕМА 26Топливный насос высокого давления 27Топливный Бак 28КРОНШТЕЙН 1 29КРОНШТЕЙН 3 30НИЖНИЙ КОЖУХ 1 31НИЖНИЙ КОЖУХ 2 32РЕМКОМПЛЕКТ 1 33РЕМКОМПЛЕКТ 2 34НИЖНИЙ КАРТЕР И ПРИВОД 1 35НИЖНИЙ КАРТЕР И ПРИВОД 2

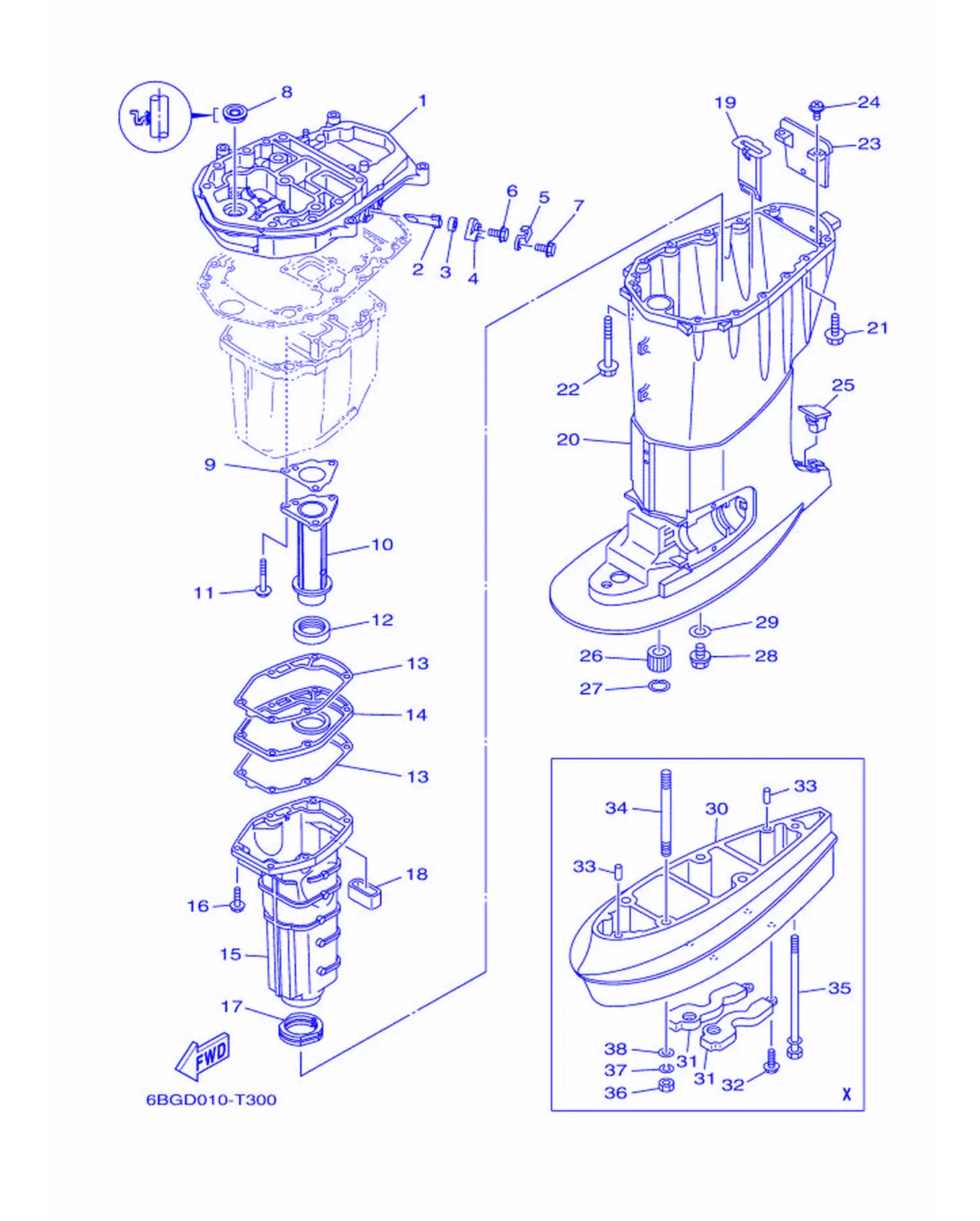

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6BG-41137-10-CA	Крышка, корпус	1
2	62Y-11325-00	Соединитель	1
3	66M-11328-01	Прокладка	1
4	66M-11327-00-94	Соединитель	1
5	66M-12535-00	Заглушка	1
6	97595-05512	Крышка, водяной насос	1
7	97513-06520	Прокладка, головка блока цилиндров	1
8	93103-16011	. Прокладка	1
9	64J-41133-10	Прокладка, корпус верхний 1	1
10	6BG-41131-A0-CA	Прокладка верхняя, корпус 1	1
11	97E75-06550	Крышка, водяной насос (в сборе)	3
12	64J-46132-10	Прокладка 1	1
13	6BG-41134-00	Прокладка, корпус верхний 2	2
14	6BG-45181-00-CA	Крышка	1
15	69W-14711-11-CA	Болт 1	1
16	97E75-06525	Крышка, корпус водяного насоса	6
17	67C-45123-00	. Прокладка, нижняя	1
18	62Y-45127-01	Шестерня	1
19	64J-77123-00	Крышка 1	1
20	6BG-45111-20-8D	Сальник, вал	1
21	97E95-08530	Крышка, корпус водяного насоса	4
22	90119-08202	Крышка, водяной насос	8
23	67C-45151-00	Крышка, термостат	1
24	97980-05216	Прокладка, головка блока цилиндров	2
25	6C5-45155-02	Карбюратор	1
26	6A0-45318-00	Прокладка	1
27	93420-36M01	Прокладка	1
28	90340-14M06	Крышка, глушитель впуска	1
29	90430-14M09	Прокладка	1

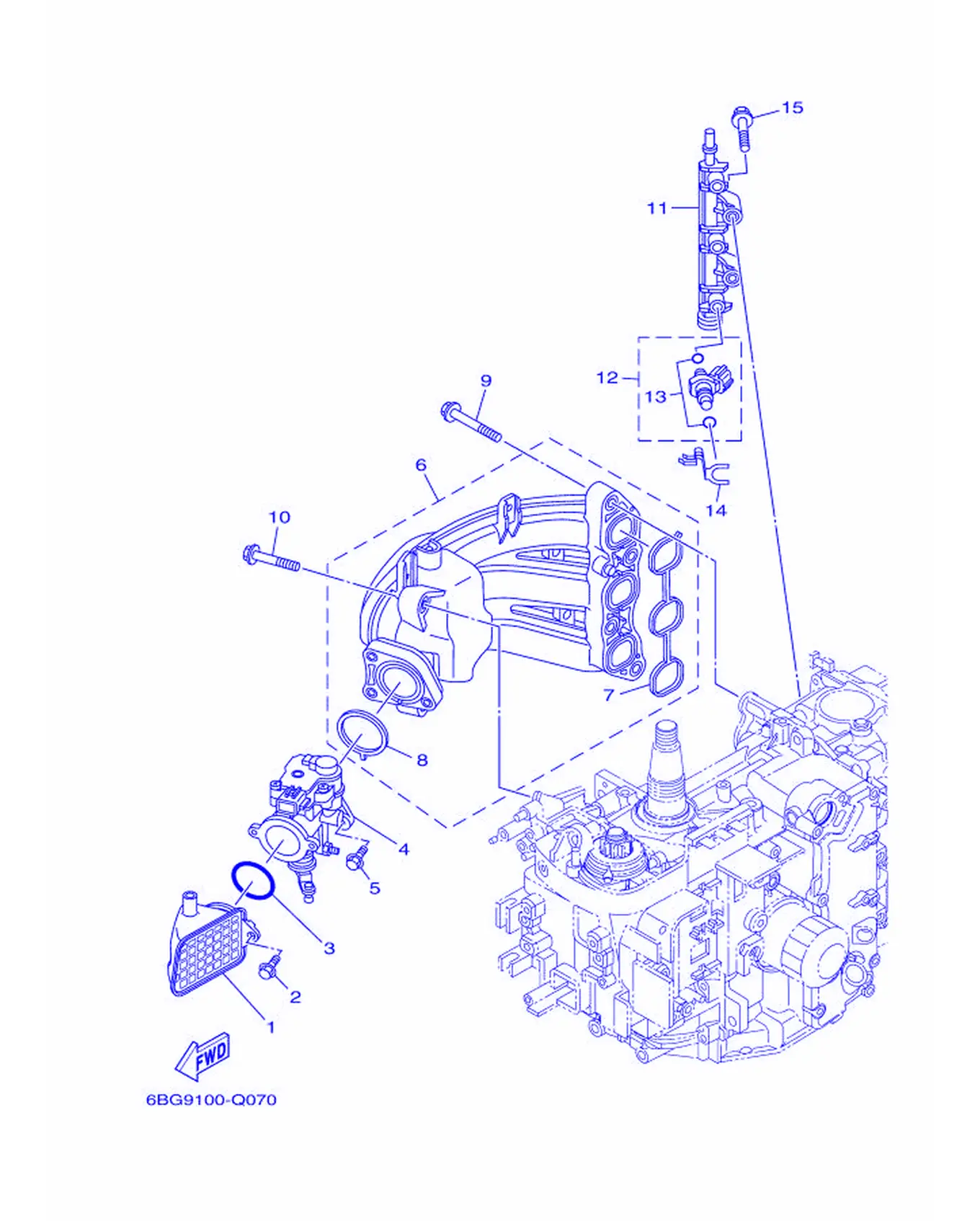

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	6BG-14440-A0	Помпа водяного насоса, корпус	1
1	6BT-14440-A0	Помпа водяного насоса, корпус	1
2	95D95-06016	Крышка, топливный насос в сборе	2
3	93210-42159	. . Кольцо уплотнительное	1
4	6BG-13750-03	Крыльчатка водяного насоса	1
5	95D95-06016	Крышка, топливный насос в сборе	3
6	6BG-13641-01	Прокладка, корпус 1	1
7	6BG-13645-00	Прокладка, корпус 1	1
8	6BG-13557-00	Прокладка	1
9	90119-08190	Вал, приводной	4
10	90119-06297	Крышка, корпус насоса	2
11	6BG-13161-00	Крышка, пластина 1	1
12	6C5-13761-00	Пластина	3
13	6C5-1410B-00	Прокладка корпуса поплавковой камеры	1
14	6BG-13577-00	Штифт	3
15	95D95-06040	Табличка, с указанием модели	2

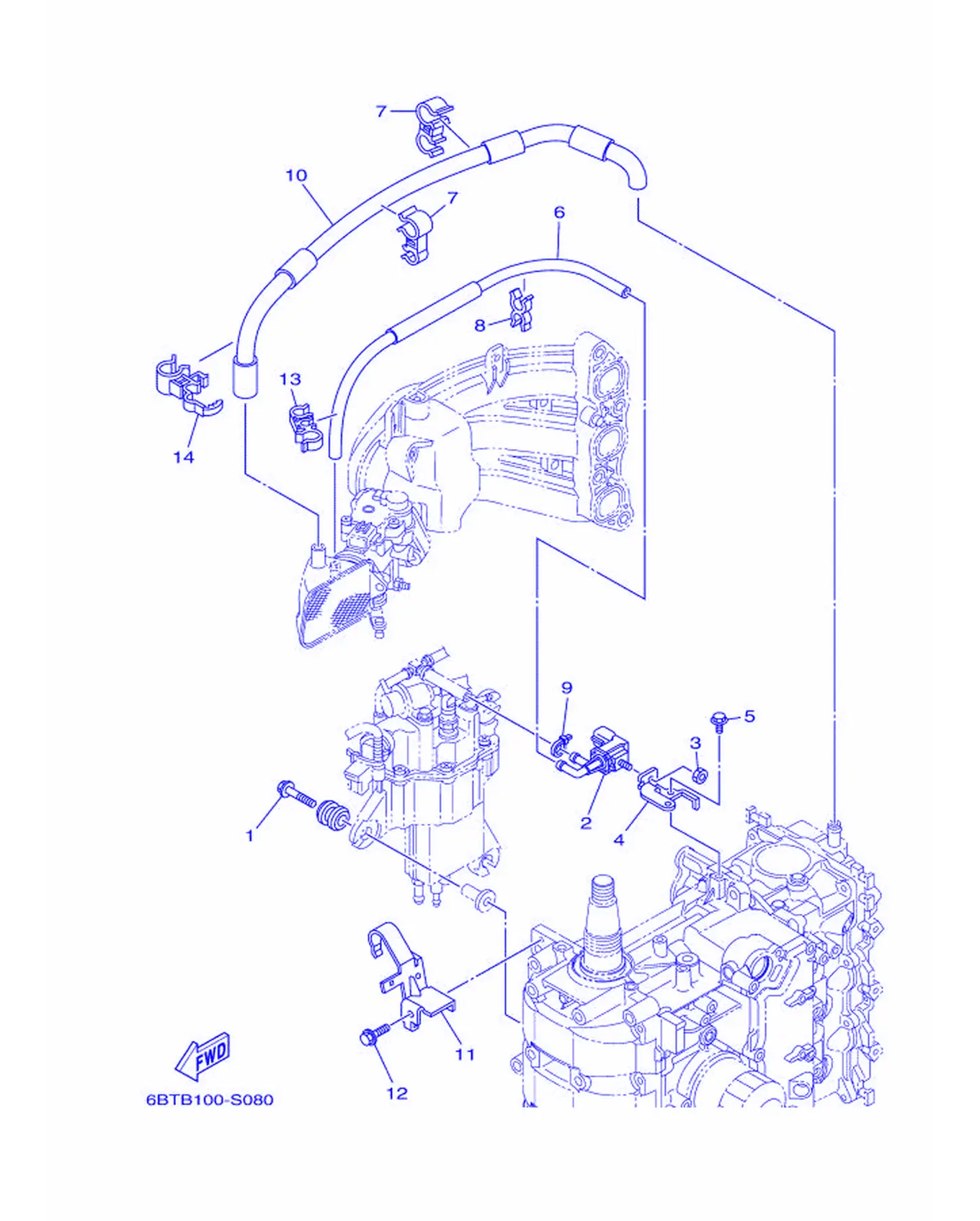

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	90119-06291	Табличка, крепление	3
2	6C5-86120-00	Прокладка топливного насоса	1
3	95380-06600	Тяга, соединительная	1
4	6BG-86112-10	Штанга, тяга	1
5	97E95-06516	Табличка, инструкция по эксплуатации	1
6	6BG-12576-00	Шестерня 1	1
7	90464-15007	Подшипник	2
8	90464-11M24	Прокладка	1
9	90465-11M10	Хомут	1
10	6BG-1531A-00	Шестерня, переднего хода 1	1
11	6BG-15378-00	Шпонка	1
12	90119-06279	Вал, приводной	1
13	90464-15008	Прокладка	1
14	90464-15011	Прокладка	1

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6BG-8591A-22	Крышка топливного насоса в сборе	1
1	6BT-8591A-12	Крышка топливного насоса в сборе	1
2	97E95-06525	Табличка, инструкция по эксплуатации	4
3	6BG-85570-00	Корпус топливного насоса в сборе	3
4	90480-25003	Поплавок	6
5	97E95-06525	Табличка, инструкция по эксплуатации	3
6	6BG-82398-00	Поплавок 3	1
7	6BG-82389-00	Поплавок 2	2
8	90464-06001	Прокладка	2
9	6AH-82370-00	Прокладка поплавковой камеры	3
10	6BG-81960-00	Игольчатый клапан в сборе	1
11	97E95-06525	Табличка, инструкция по эксплуатации	2
12	6BG-81528-00	Прокладка 1	1
13	97E95-06516	Табличка, инструкция по эксплуатации	2
14	90464-13249	Крышка	3
15	90464-18246	. Прокладка	1

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	97513-08545	Кольцо, стопорное	3
2	90159-05M12	Прокладка, глушитель	1
3	95333-08600	Гайка	1
4	92903-08100	Болт, с шестигранной головкой	1
5	6BG-81815-00	Шайба, пружинная	1
6	6BG-82115-01	Винт, с крестообразным шлицем	1
7	6BG-81822-00	Пружина, регулировочная	1
8	99530-10114	. Штифт, установочный	2
9	97E95-08545	Прокладка, корпус насоса в сборе	4
10	62Y-11119-00	Крышка, головка цилиндра	1
11	97E95-06520	Табличка, инструкция по эксплуатации	2

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	6BG-81925-00	Жиклер	1
2	97E95-06516	Табличка, инструкция по эксплуатации	1
3	97E95-06610	Табличка, инструкция по эксплуатации	2
4	682-82119-01	. Крышка, провод зажигания	1
5	60E-81950-00	Крышка	1
6	97780-60620	Пружина, фиксатор	1
7	6AW-8194A-00	Реле	1
8	97E95-06610	Табличка, инструкция по эксплуатации	2
9	6P2-8183X-00	Крышка, топливная	2
10	68F-81953-00	Кронштейн реле	1
11	97780-60620	Пружина, фиксатор	1
12	63P-W8195-00	Прокладка головки цилиндра	1
13	6P2-8183X-00	Крышка, топливная	2
14	97E95-06610	Табличка, инструкция по эксплуатации	2
15	97E95-06520	Табличка, инструкция по эксплуатации	2
16	6BG-81948-01	Поплавок	1
17	90387-06119	Втулка	6
18	95D95-06025	Крышка, топливный насос в сборе	6
19	6A0-82317-01	Клапан, игольчатый поплавковой камеры	6
20	90465-13M24	Патрубок	1
21	90465-13M39	. Прокладка	1
22	90465-14M66	Кольцо	2
23	6G5-82119-00	Держатель, трос	1
24	68V-85548-01	Поршневой палец	1
25	97780-60620	Пружина, фиксатор	1
26	6BG-82105-J2	Распылитель	1
27	97E95-06516	Табличка, инструкция по эксплуатации	2

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	97E95-06516	Табличка, инструкция по эксплуатации	5
3	90464-13249	Крышка	1
4	6CJ-85790-00	Прокладка цилиндра	1
5	90430-14115	Прокладка	1
6	6BG-82388-00	Поплавок	1
7	97E95-06516	Табличка, инструкция по эксплуатации	1
8	90464-06001	Прокладка	1
9	64J-82504-00	Стопорное кольцо поршневого пальца	1
10	68V-81315-01	Уплотнение вала	1
11	6BG-8257V-00	Поплавок, камера	1
12	97E95-06516	Табличка, инструкция по эксплуатации	2
13	90464-18246	. Прокладка	1
14	90109-06MA1	Крышка	2
15	6BG-81942-01	Игла	1
16	90465-13M24	Патрубок	1
17	90480-12314	Прокладка	3
18	6BG-11192-01	Игла, демпферная 2	1
19	90480-12314	Прокладка	3

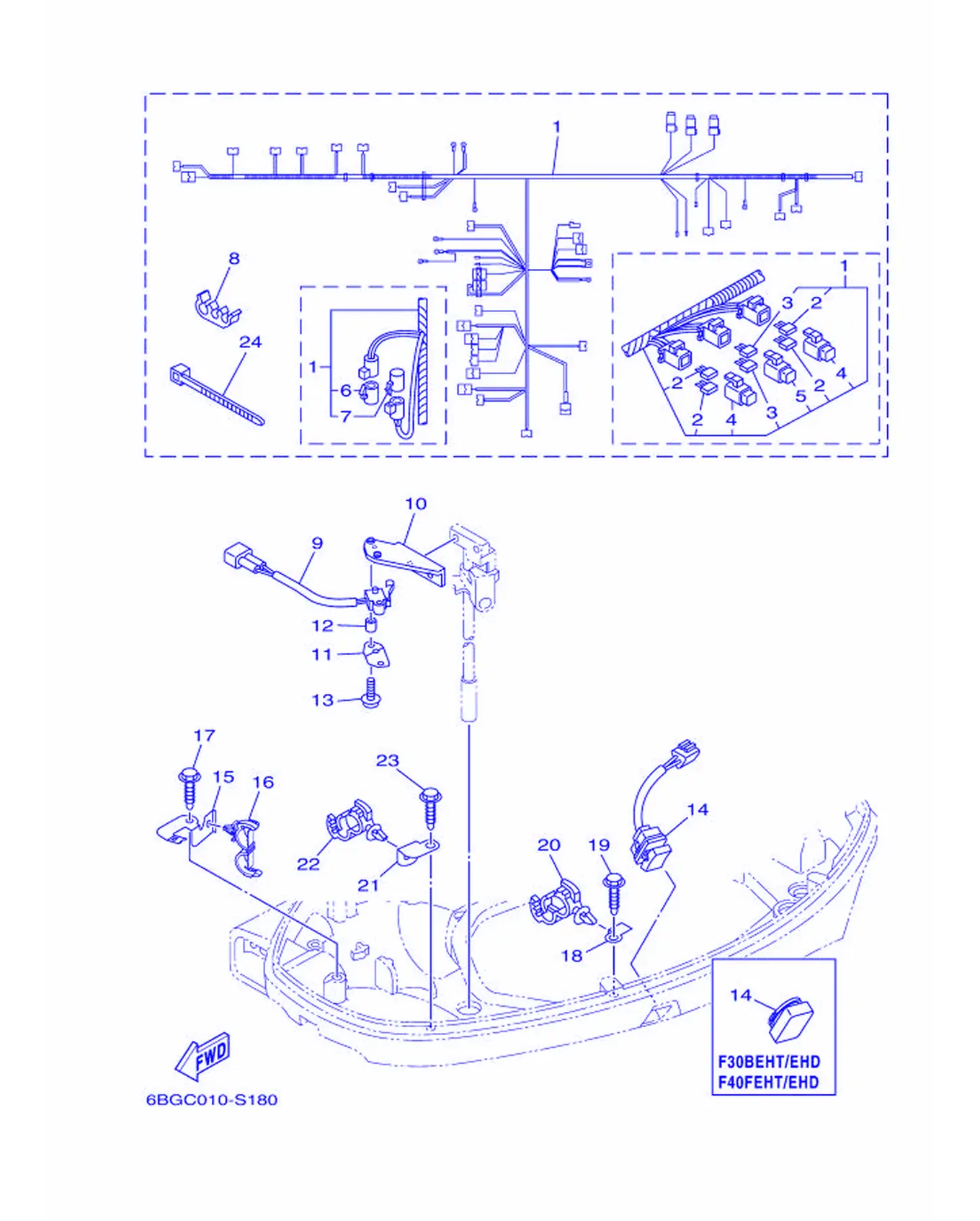

Рис. 8Электрика 5 Electrical 5

REF	Номер детали	Наименование	Кол-во
1	6BG-82590-26	Прокладка выхлопной трубы	1
2	67F-82151-00	Предохранитель (20A)	4
3	67F-82151-10	. Топпер (30A)	2
4	67F-8215B-10	Жгут проводов (серый)	2
5	67F-8215B-20	Жгут проводов (белый)	1
8	90464-11008	Прокладка	1
9	60V-8259F-01	Клапан игольчатый	1
10	6CJ-82554-00	Стартер, возвратная пружина	1
11	61A-82588-01	Прокладка	1
12	90387-04001	Крышка	1
13	97985-04116	Прокладка, крышка выхлопного коллектора	2
14	6FM-42723-01	Крышка, топливный бак	1
15	6BG-42811-01	Стартер	1
16	90464-18205	Прокладка	1
17	90109-06M86	Пластина	1
18	6BG-42743-00	Прокладка	1
19	90109-06M86	Пластина	1
20	90464-20181	Крышка	1
21	63P-42756-00	Стартер	1
22	90464-20181	Крышка	1
23	90109-06M86	Пластина	1
24	90465-13M97	Зажим	1

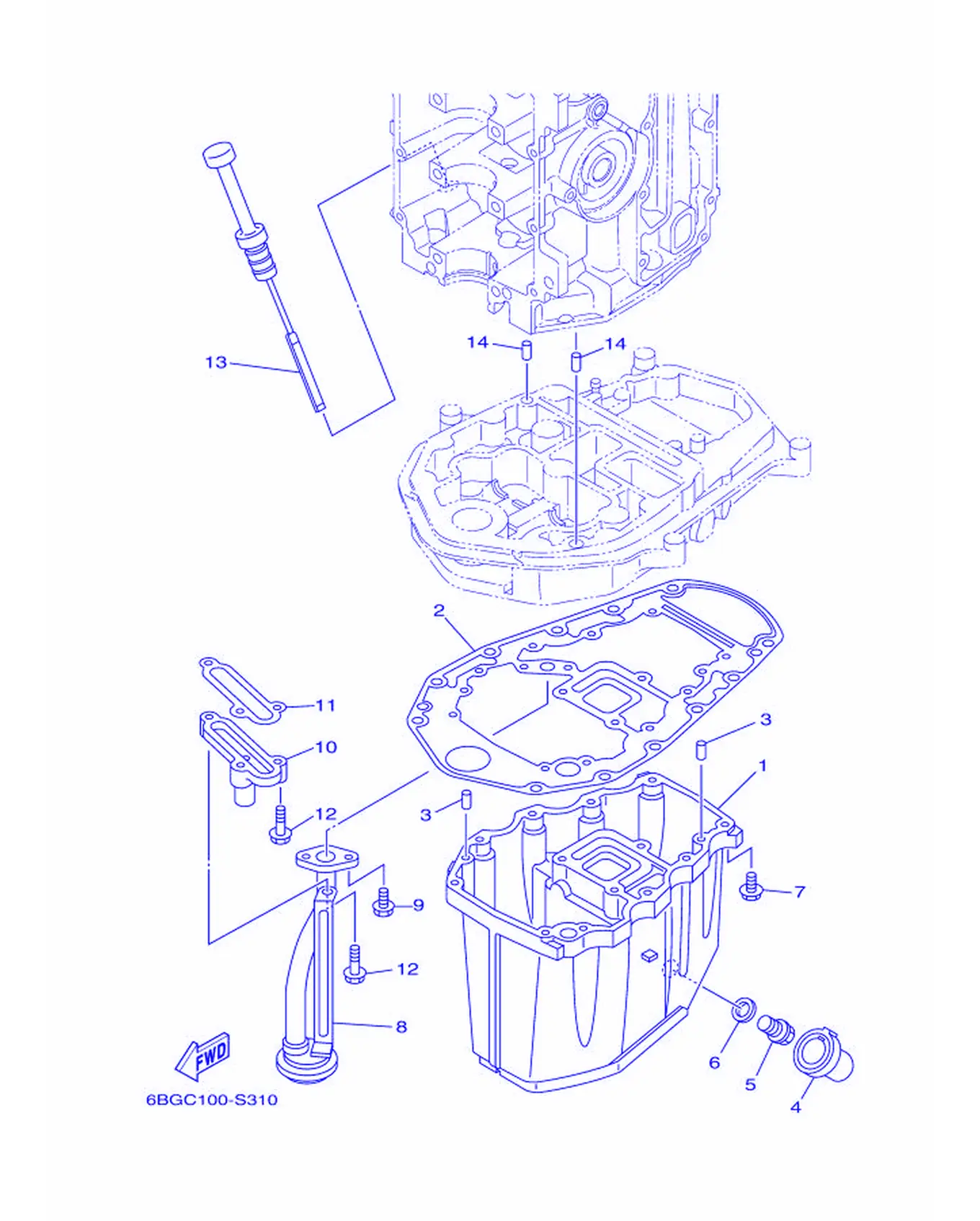

Рис. 9Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	6BG-15311-10-CA	Шестерня	1
2	69W-15312-01	. Крышка корпуса	1
3	93606-12019	. Пластина, корпус насоса	4
4	67C-15316-01	Пружина 1	1
5	90340-14M06	Крышка, глушитель впуска	1
6	90430-14M09	Прокладка	1
7	97E75-06525	Крышка, корпус водяного насоса	10
8	62Y-13411-00	Сетка маслоприемника	1
9	97513-06516	Вкладыш, головка блока цилиндров	2
10	6BG-11576-00-94	Сальник, вал гребного винта	1
11	62Y-13475-00	Прокладка	1
12	97513-06525	Игла, поплавковая камера	3
13	6BG-15362-00	Пружина, храповик	1
14	93608-12M05	Заглушка	2

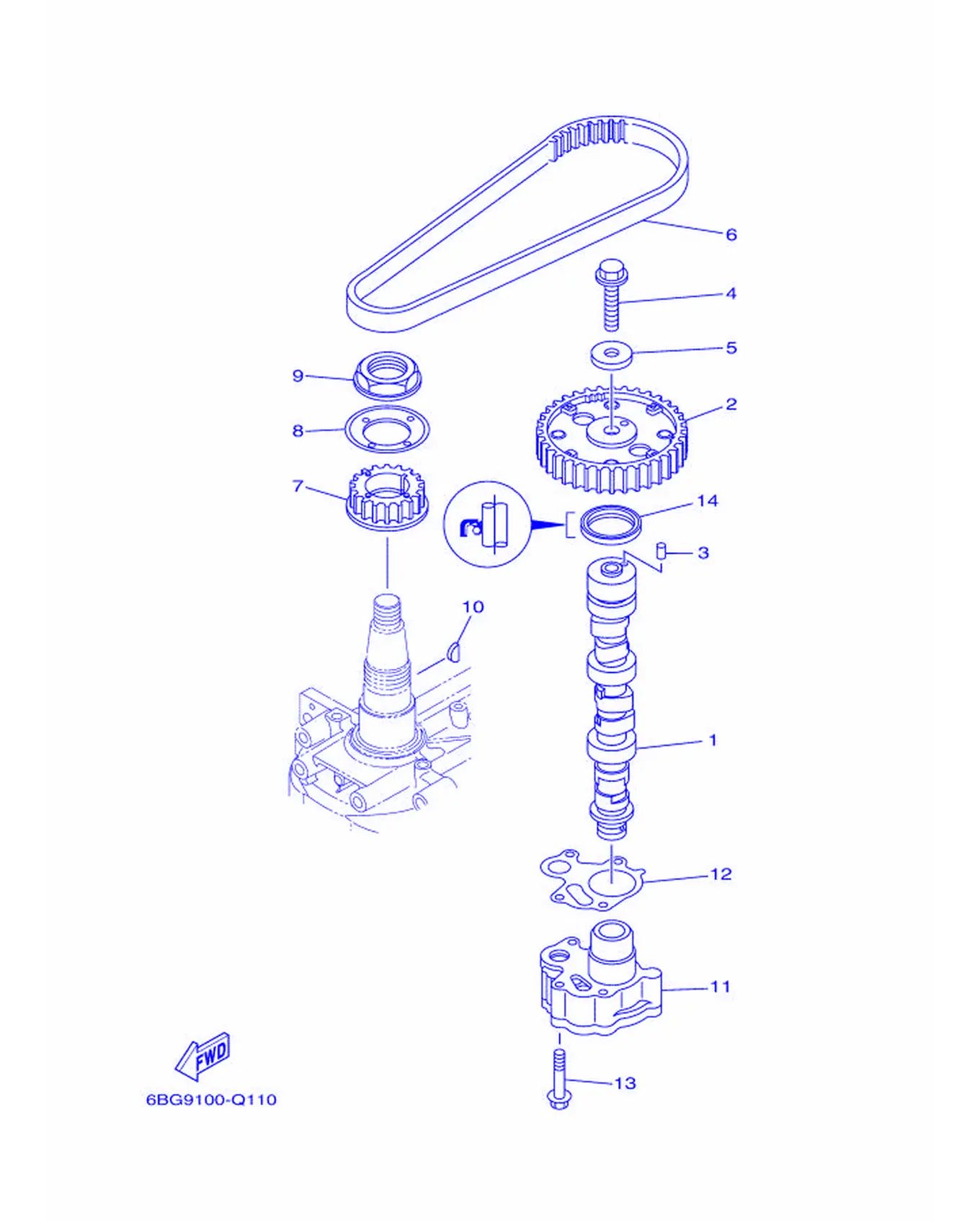

Рис. 10Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	6BG-12171-01	Собачка 1	1
2	6C5-11537-10	Шланг, топливный	1
3	93605-17002	Прокладка	1
4	95817-10035	Сальник, вал	1
5	90201-10144	Прокладка, крышка	1
6	6C5-46241-00	Втулка	1
7	6C5-11536-00	Шланг, масляный	1
8	62Y-11557-00	Прокладка 1	1
9	90179-35001	Штифт	1
10	90280-03017	. Шплинт	1
11	6BG-13300-01	Шестерня храповика	1
12	6C5-13329-00	. Крышка, корпус	1
13	90119-06025	Табличка с номером	4
14	93102-37M40	Сальник	1

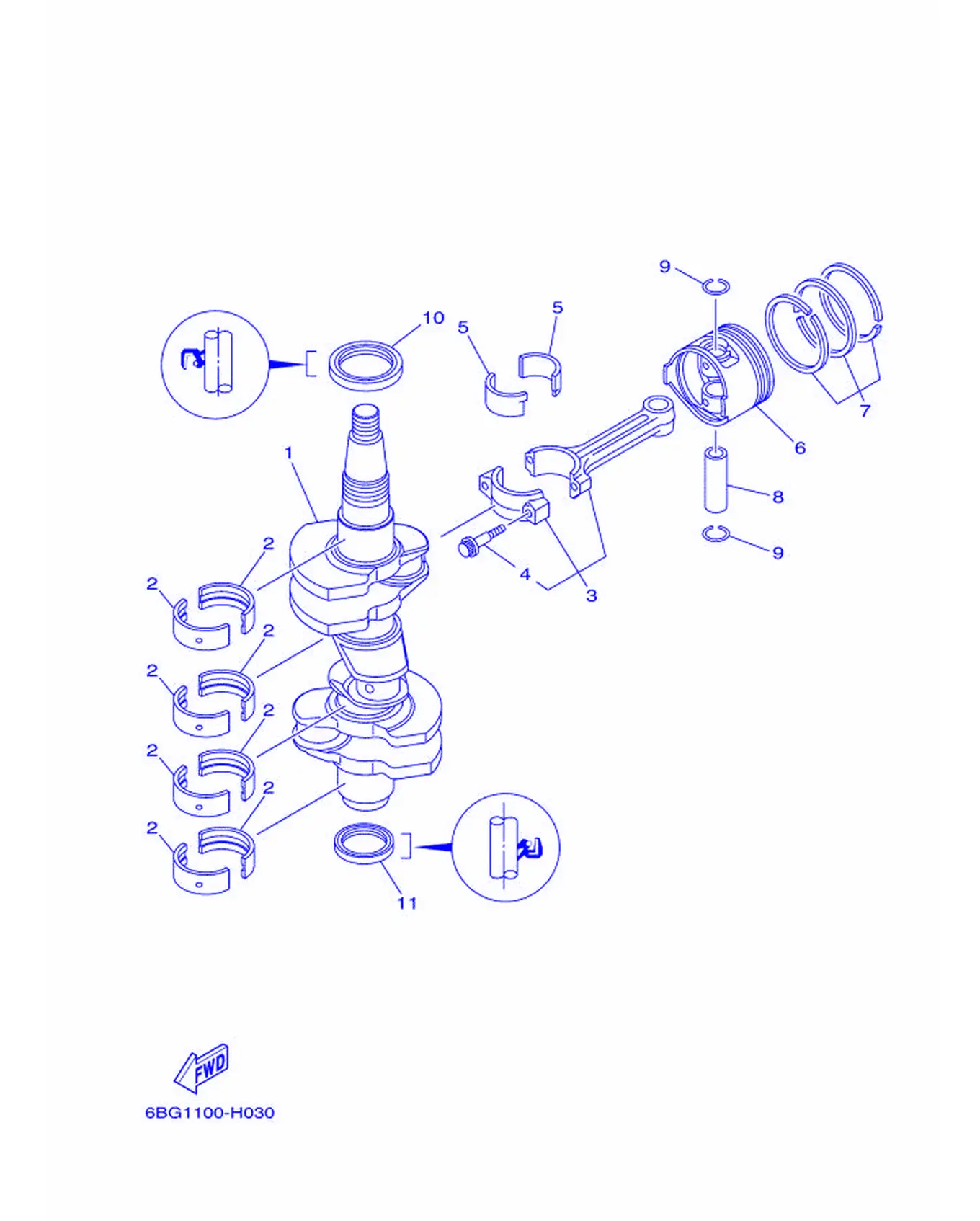

Рис. 11КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6BG-11411-00	Прокладка карбюратора	1
2	6BG-11416-00	Корпус поплавковой камеры, прокладка 1	8
2	6BG-11416-10	Винт крепления, винт 1	8
2	6BG-11416-20	Винт крепления, винт 1	8
2	6BG-11416-30	Винт крепления, винт 1	8
3	6C5-11650-10	Прокладка карбюратора	3
4	6C5-11654-00	. Сальник, карбюратор	2
5	6CJ-11656-00	Корпус поплавковой камеры, шайба	6
5	6CJ-11656-10	Прокладка головки блока цилиндров	6
5	6CJ-11656-20	Винт крепления, крышка	6
5	6CJ-11656-30	Винт крепления, крышка	6
6	69W-11631-01-97	Поршень (STD)	3
6	69W-11635-01	Поршень (0.25MM O/S)	3
6	69W-11636-01	Поршень (0.50MM O/S)	3
7	67C-11603-01	Поршень и кольца в сборе (STD)	3
8	62Y-11633-00	Головка, крышка	3
9	93450-17129	Стопорное кольцо	6
10	93102-43M42	. Шатун в сборе	1
11	93101-35002	Сальник	1

Рис. 12УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	69W-44121-00	Кольцо, уплотнительное	1
2	62Y-44117-01	Поплавок	1
3	97E95-06520	Табличка, инструкция по эксплуатации	1
4	97E95-06525	Табличка, инструкция по эксплуатации	1
5	6C5-44120-03	Винт крепления иглы	1
6	6C5-44122-00	Корпус поплавковой камеры, кольцо уплотнительное	1
7	97595-05514	. . Гайка, стопорная	1
8	62Y-42715-01	Корпус поплавковой камеры 2	1
9	62Y-44118-00-94	Поплавок	1
10	90101-06063	Надставка, колпак	2
11	90501-12082	Стопорная пружина тяги	1
12	93501-04M02	Гайка	1
13	90386-90M90	Шайба	2
14	90201-10M20	. Прокладка, крышка	1
15	91490-20015	Крышка, головка	1
16	90468-18008	Стопор	2
17	688-44122-00	Шланг топливный	1
18	90202-07M07	Шланг топливный	1
19	90468-18008	Стопор	1
20	69W-48344-00	Стартер, поворотный рычаг	1
21	6J8-41237-00	Шланг, топливный	1
22	682-41237-00	Головка, трубка	1
23	95380-05700	Гайка	1
24	62Y-42154-A0	Крышка, пружина фиксатора	1
25	6C5-42171-00	Трос	1
26	91490-16010	Заглушка, поворотный	1
27	62Y-44135-00	Стопор	1
28	90387-06M45	Крышка	1
29	90119-06297	Крышка, корпус насоса	1
30	6BG-42335-A0	Крышка, пружина фиксатора	1
31	95D95-06045	Прокладка, крышка в сборе	1
32	90206-10M04	Шайба волнистая	1
33	90387-06279	Крышка	1
34	69W-48344-00	Стартер, поворотный рычаг	1
35	90468-18008	Стопор	1

Рис. 13ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6BG-W009B-03-1S	Поводок управления дросселем	1
2	6BG-15109-01-1S	Тяга управления дросселем	1
3	93606-12019	. Пластина, корпус насоса	4
4	90119-08154	. Надставка, штифт стопорный	8
5	97513-06535	. Надставка, штифт стопорный	8
6	90344-51003	Крышка, корпус термостата	1
7	6BG-11351-02	. Прокладка, поводок	1
8	6BG-41113-00-1S	Переключатель, нейтраль	1
9	93604-10M03	. Заглушка, ...	2
10	62Y-12481-10	Колпачок 1	1
11	6G8-12411-03	Термостат	1
12	688-12412-00	. Уплотнение, термостат	1
13	6BG-12413-00-1S	Держатель, топливный шланг	1
14	62Y-12414-01	. Прокладка, переключатель	1
15	6BG-41114-00	. Прокладка, переключатель нейтрали	1
16	90119-06MA5	Табличка, предупреждающая	10
17	6G8-11325-00	Игла	1
18	98980-05025	Шланг, топливный	1
19	6G8-11197-B0	Винт, топливный	1
20	93210-13M63	Кольцо уплотнительное	1
21	90340-18M09	Крышка, корпус водяного насоса	1
22	90201-186F1	Крышка, корпус насоса	1
23	90340-14M06	Крышка, глушитель впуска	2
24	90430-14115	Прокладка	2
25	5GH-13440-90	Шланг топливный, топливный фильтр	1
26	6C5-12858-A0	Игла, жиклер	1

Рис. 14ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6BG-W009A-06-1S	Поводок троса акселератора	1
2	6BG-11111-11-1S	Трос, поводок 1	1
3	62Y-11133-31	. Держатель, трубка 1	6
4	6G8-11325-00	Игла	3
5	98980-05025	Шланг, топливный	3
6	6G8-11197-B0	Винт, топливный	3
7	93210-13M63	Кольцо уплотнительное	3
8	90109-06M65	Табличка	1
9	90430-06014	Прокладка	1
10	6BG-11181-00	. Прокладка, поводок троса 1	1
11	99530-08012	. Подшипник коленвала	2
12	90105-09009	Втулка, гребной вал	8
13	90119-06MA3	Табличка, идентификационная	4
14	6BG-11191-10-1S	Переключатель, поводок троса 1	1
15	62Y-14485-00	. Трубка, прокладка	1
16	6BG-11168-00	Держатель, шпонка	1
17	97607-04210	Шайба, уплотнение поплавковой камеры	4
18	6BG-11356-00	. Рычаг, поводок 2	1
19	97E95-06520	Табличка, инструкция по эксплуатации	7
20	6BG-11119-00	Ручка, рычаг	1
21	97E95-06520	Табличка, инструкция по эксплуатации	2
22	6G8-15363-00	Поплавок, крышка	1
23	93210-24M79	. O-образное кольцо	1
24	94709-00418	Свеча зажигания (NGK DPR6EB-9)	3

Рис. 15Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6BG-81800-01	Соединитель тяги дросселя	1
2	6BG-81830-00	Прокладка головки цилиндра	1
3	6BG-81807-01	. Тяга дросселя, соединитель	1
4	6BG-81836-00	Впускной коллектор, правый	1
5	6BG-81891-00	Крышка, правая	1
6	6AW-8183T-00	Крышка, задняя	3
7	6BG-81832-01	. . Шаровой шарнир, держатель	1
8	6BG-81857-00	Держатель сальника коленвала	1
9	6BG-81850-00	Сальник коленвала передний	1
10	6BG-81839-00	Сальник коленвала задний	1
11	6BG-81810-01	. Шток управления	1
12	6BG-81840-00	Ручка стартера в сборе	1
13	6BG-81820-00	Прокладка головки цилиндра	1
14	6BG-8182J-00	Прокладка головки, левая	1
15	6BG-81826-00	Шайба	2
16	6BG-81846-00	Шплинт	1
17	6BG-81941-00	Сальник гребного вала	1

Рис. 16Рулевое управление 1 Steering 1

REF	Номер детали	Наименование	Кол-во
1	6X4-42101-H7	Крышка, корпуса подшипника	1
2	6X4-42111-02-8D	Крышка, стартер	1
3	93700-06002	Прокладка, головка	1
4	6X4-48215-00	Болт	1
5	6X4-42119-01	Прокладка, крышка стартера	1
6	6X4-42177-01	Винт, регулировочный	1
7	6X4-42137-00	Пружина, фиксатор	1
8	6X4-41291-00	Шайба	1
9	6X4-44139-01	Втулка	1
10	90152-05007	Винт, потайная головка	1
11	91490-20010	Шплинт	1
12	6X4-44177-00	Шайба	2
13	6X4-42128-00	Гребной винт 1	1
14	90501-23215	Стопорное устройство	1
15	6X4-44188-00	Шайба	2
16	90386-08032	Проставка	1
17	63D-42126-00	Прокладка, крышка топливного насоса	1
18	6X4-48154-00	Стопорная гайка	1
19	95380-06600	Тяга, соединительная	1
20	91490-20010	Шплинт	1
21	6X4-44100-01	Прокладка корпуса	1
22	6X4-42115-00	Крышка корпуса водяного насоса	1
23	6X4-44102-00	Корпус водяного насоса	1
24	6X4-47731-01	Крышка	1
25	6X4-44132-00	Уплотнение	1
26	6X4-14137-00	Прокладка	1
27	6X4-48261-00	Рычаг дросселя	1
28	6X4-82540-00	Шланг топливный	1
29	703-48129-00	Винт 3	2
30	6X4-42821-00	Крышка головки	3
31	97E95-08540	Крышка, корпус водяного насоса в сборе	1
32	97E95-06530	Табличка, инструкция по эксплуатации	2
33	67C-48321-11	Стартер	1
34	6X4-48538-00	Прокладка головки 1	1
35	6X4-26367-01	Поплавок	1
36	90464-09M42	Прокладка	1
37	97D95-06014	Крышка, корпус водяного насоса в сборе	1
38	63D-48538-00	Прокладка, вал 1	1
39	90468-10005	Прокладка	1
40	69W-26301-00	Стартер	1
41	6X4-48538-10	Прокладка головки 1	1
42	6X4-26367-01	Поплавок	1
43	97D95-06014	Крышка, корпус водяного насоса в сборе	1
44	63D-48538-00	Прокладка, вал 1	1
45	90468-10005	Прокладка	1
46	6X4-42159-00	Стойка	1
47	6X4-44159-A0-8D	Винт, крепление	1
48	6X4-44173-00	Пластина корпуса	1
49	97780-60920	Сальник коленвала	2
50	6X3-44191-00	Шестерня приводная	1
51	90386-26MA3	Прокладка	2
52	6X4-42131-11	Крышка корпуса насоса	1
53	97985-06216	Сальник вала	6
54	6X4-42725-01	Поплавок	1
55	63D-42121-22-8D	Игла клапана	1
56	90101-12014	Табличка, с инструкцией	1
57	92990-12200	Болт, шестигранный	1
58	90206-12M22	Прокладка, картер	1
59	90387-12M02	Втулка (кольцо)	1
60	90201-12035	Клапан дросселя	2
61	90386-12003	Уплотнение	2
62	92990-12600	Прокладка, крышка	1
63	90185-12M12	Гнездо, втулка	1

Рис. 17Рулевое управление 2 Steering 2

REF	Номер детали	Наименование	Кол-во
1	90465-11M10	Хомут	1
2	6X4-82510-11	Шланг топливный	1
3	676-82577-01	. . Колпачок, шнур	1
4	703-82532-00	. . Колпачок	1
5	90464-08M07	Покрытие	2
6	688-82575-02	Клапан обратный в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	6X4-42728-00	Поплавок	1
9	97980-06216	Прокладка, впускной коллектор	1
10	6X4-82563-11	Шайба & гайка стопорная передняя	1
11	6X4-82586-11	Шланг топливный, армированный (L:950MM)	1
12	6X4-83383-00	Винт	1
13	6X4-83386-00	Шайба, винт	1
14	97D95-06014	Крышка, корпус водяного насоса в сборе	1
15	6X4-83653-20	Шланг, подача (L:700MM)	1
16	6C5-84301-10	Прокладка карбюратора передняя 1	1
17	6X4-44114-00	Прокладка	1
18	97780-60620	Пружина, фиксатор	2
19	6X4-42727-01	Прокладка	1
20	6FM-83589-00	Прокладка	1
21	6X4-85415-00	Метка	1
22	6X4-81860-00	Шланг топливный	1
23	90465-13M36	. Зажим	1

Рис. 18НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6BG-61350-00	Кольцо поршневое компрессионное верхнее	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	90101-09M01	. Табличка с инструкцией	1
7	90201-10081	Корпус, трос	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

Рис. 19РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	67C-42508-05	Шток дросселя в сборе	1
2	67C-42527-03	Держатель троса	1
3	90109-06M88	. Прокладка	2
4	67C-42525-00	Держатель троса	1
5	92990-06100	Прокладка, стопор	2
6	67C-42562-A0	. Дзибатодасутакипивгопузогокидзубетопи	1
7	67C-42561-00	Гайка	1
8	689-43633-01	. Гэтэ, софудабутэ	1
9	90202-10M56	. Прокладка, топливная	1
10	65W-42528-00	. Топливная трубка	2
11	90209-10M26	. Шайба	1
12	90387-05053	. Гэби	1
13	90185-10M14	. Крышка, корпус насоса	1
14	90387-05054	. Гэби	1
15	97595-05520	Табличка, крепление	1
16	95380-05600	. Гайка	1
17	90201-106M5	. . Хэзодзиба, топуда	1

Рис. 20ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6BG-81450-00	Пружина	1
2	6BG-81410-00	Шток управления	1
3	6H4-11545-00	Крышка, карбюратор	1
4	90170-20137	Гайка	1
5	90201-21M18	Прокладка, крышка	1
6	95023-06030	Наклейка, топливный бак	3
7	6BG-85561-00	Шестерня, привод	1
8	95023-06030	Наклейка, топливный бак	4
9	6AH-85580-00	Загифу, тэфуси	1
10	97595-05516	Крышка, крепление	2
11	6BG-81337-11	Переключатель, рычаг	1
12	95D95-06020	Шайба, стопорная шайба гайки гребного винта	1
13	90387-06285	Гребной винт	1
14	90480-15M31	Прокладка	1
15	90480-12314	Прокладка	4
16	67F-2812A-00	. Крышка, топпер	1
17	6BG-42617-00	Шланг, топливный	1
18	6BG-13437-00	Винт, регулировочный	1
19	6EE-81995-01	Фильтр, сетка	1
20	6EE-81994-01	Втулка, шарнир	1
21	6BG-81919-00	Топливный шланг, штуцер	1

Рис. 21Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6G8-12411-03	Термостат	1
2	62Y-12414-01	. Прокладка, переключатель	1
3	6G8-11325-00	Игла	1
4	5GH-13440-90	Шланг топливный, топливный фильтр	1
5	6G8-11325-00	Игла	3
6	94709-00418	Свеча зажигания (NGK DPR6EB-9)	3
7	6BG-14984-00	Прокладка, крышка топливного насоса	1
8	6BG-13915-01	. Рычаг	1
9	6C5-24251-01	Шайба 1	1
10	6D8-24563-00	Прокладка, крышка топливного насоса	1
11	6D8-24564-00	Прокладка	1
12	65W-45251-00	Киль	1
14	62Y-11325-00	Соединитель	1
15	90430-14M09	Прокладка	1
16	90430-08003	Прокладка	2
17	67C-45371-00	Шестерня	1
18	67C-45251-00	Крышка	1
19	6BG-W0078-01	Сальник коленчатого вала	1

Рис. 22ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6BG-42610-04	Датчик угла поворота дросселя	1
1	6BT-42610-04	Датчик угла поворота дросселя	1
2	6BG-4261A-02	. Прокладка головки цилиндра (в сборе)	1
3	6BG-42651-00	. . Прокладка	1
4	95380-05800	Штанга	2
5	6BG-42851-00	Поплавок, жиклер	1
6	6BG-42652-00	. . Прокладка	1
7	90109-06047	Прокладка	2
8	90185-06M05	Крышка, топливный насос	2
9	6BG-42615-00	. . Шестерня	1
10	6BG-42662-01	. . Поплавок	4
11	6AH-42697-10	. . Сальник коленчатого вала	1
12	6BG-42649-00	Игла, поплавок	1
13	6BG-42677-00	. Головка цилиндра, в сборе	1
13	6BG-42677-10	. Головка цилиндра, в сборе	1
14	6BG-42678-20	. Головка цилиндра, передняя	1
14	6BT-42678-01	. Головка цилиндра, передняя	1
15	6BG-42675-00	. Головка цилиндра, задняя 1	1
16	6BG-42676-00	. Головка цилиндра, задняя 2	1

Рис. 23КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	69W-12111-00	Прокладка, крышка	3
2	69W-12121-10	Прокладка, картер	3
3	62Y-12116-00	. . Прокладка, крышка картера	6
4	51Y-12114-00	Стопор, пластина	6
5	30X-12117-00	. . Пластина, крышка картера	6
6	30X-12118-00	. . Заглушка, картер	12
7	51Y-12119-00	. . Винт, картер	6
8	6BG-12146-00	Крышка, корпус	1
9	62Y-12151-01	Шланг, топливный	1
10	64J-12159-00	Прокладка, крышка корпуса водяного насоса	1
11	62Y-12158-00	Гайка, стопорная	1
12	6C5-12151-00	Кольцо, поршневое кольцо	5
13	6C5-12159-00	Пружина, возвратная стартера	5
14	6C5-12158-00	Штанга, винт	5
15	6C5-12231-00	Крышка, корпус 1	2
16	6C5-12233-00	Крышка, крышка корпуса 1	2
17	90201-16014	Крышка, корпус	6
18	90105-08060	Прокладка, корпус	4
19	92990-08200	Шайба, плоская	2

Рис. 24Узел гидроподъема и наклона Power Trim & Tilt Assembly

REF	Номер детали	Наименование	Кол-во
1	67C-43800-13-8D	Сальник & прокладка корпуса	1
2	67C-43880-10	Прокладка	1
3	67C-43805-11	Шпилька крепления головки	1
4	67C-43804-10	Сальник	1
5	67C-43892-10	Болт 2	1
6	67C-82181-10	Сальник коленчатого вала	1
7	67C-4380F-10	Крышка болта, прокладка	1
8	67C-4386K-10	Уплотнение болта	2
9	67C-43879-10	Винт, крепление крышки	2
10	97602-04316	Штифт, стопорная шайба	2
11	67C-43881-11	Шланг, топливный	1
12	67C-43882-10	Поплавок	1
13	67C-43862-10	Уплотнительное кольцо	1
14	67C-43840-01	Прокладка корпуса	1
15	65W-4380K-00	Корпус, нижний	1
16	67C-43810-01	Прокладка корпуса	1
17	65W-43801-01	Крышка	1
18	65W-43812-00	Крышка, верхняя	1
19	65W-43865-00	Кольцо O-ring	1
20	65W-43811-01	Шатун, комплект	1
21	67C-43867-00	Палец	1
22	91609-16012	. . . Крышка, картер	1
23	92012-10040	Прокладка, пластина	1
24	93505-32038	. . . Гайка	11
25	65W-4385A-01	Прокладка	1
26	65W-4386A-00	Крышка штока	5
27	67C-43857-00	Подшипник	5
28	15A-22442-00	Болт	1
29	90201-10038	Крышка, корпус	1
30	6H1-43862-00	. . . Уплотнение	1
31	65W-4381B-00	Крышка, нижняя	1
32	6H1-43861-10	Кольцо O-образное	1
33	93210-11368	Кольцо O-ring	3
34	69J-4381C-00	Сальник 3	1
35	93210-064A5	. . Уплотнительное кольцо	4
36	65W-4386A-00	Крышка штока	2
37	67C-4380L-04	Крышка, корпус подшипника & прокладка	1
38	91380-06020	Прокладка	4
39	93210-50768	Кольцо O-ring	1
40	67F-43802-01	Сальник	2
41	6H1-43866-01	Кольцо уплотнительное	1
42	93210-12N52	Кольцо уплотнительное	1
43	6T4-43853-00	Стопорное кольцо	1
44	93210-10M74	O-образное кольцо	1
45	62X-43841-00	Поршень, свободный	1
46	93210-09165	Кольцо уплотнительное	2
47	65W-43831-00	Соединитель вала	1
48	65W-43830-00	Уплотнение вала	1
49	93505-32038	. . . Гайка	2
50	91318-04025	Болт с шестигранной головкой	4
51	65W-43817-00	Фильтр 2	2
52	93210-04N50	. Уплотнительное кольцо	2
53	93210-04N51	Уплотнительное кольцо	2
54	6H1-43875-00	Штифт золотника	1
55	6H1-43845-00	Пружина обратного клапана	1
56	6D8-43863-00	Уплотнительное кольцо	1
57	6H1-43847-00	Клапан обратного клапана	2
58	65W-43854-00	Стопорное кольцо обратного клапана	1
59	65W-4382A-00	Прокладка 1	1
60	CS2-43803-81	Держатель троса питания	1
61	93210-10M74	O-образное кольцо	1
62	6H1-4384G-11	Вал, поворотный	1
63	67C-43851-00	Уплотнение, поворотный вал	1
64	67F-43843-00	Прокладка, пластина	1
65	6H1-43856-10	Стопорный винт	1
66	6H1-43844-10	Крышка вала	1
67	93210-11073	Кольцо O-ring	1
68	65W-43843-00	Пружина вала	1
69	6H1-43856-10	Стопорный винт	1
70	6H1-43844-10	Крышка вала	1
71	6H1-4384F-10	Шестерня, ведущая	1
72	93501-08001	Гайка	2
73	63P-43857-10	. Стопор	2
74	6H1-43829-00	Уплотнение поршня	1
75	62X-43878-01	Прокладка, пластина	3

Рис. 25ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-11	Крышка топливного насоса в сборе 1	1
2	97E95-06525	Табличка, инструкция по эксплуатации	1
3	90445-14020	Вал (L65)	1
4	6BG-24313-00	Крыльчатка 3	1
5	67F-24377-00	Патрубок, топливный 2	1
6	90445-13M02	Шланг (L40)	1
7	90465-11M10	Хомут	2
8	90467-09M17	Прокладка	1
9	6D8-24560-02	Прокладка водяного насоса	1
10	6D8-24563-00	Прокладка, крышка топливного насоса	1
11	6D8-24564-00	Прокладка	1
12	6D8-WS24B-01	. Корпус, насос (TAG)	1
13	6D8-24469-00	. . Крышка, топливная	1
14	6D8-24519-00	. . Поплавок	1
15	6BG-24566-01	Корпус, насос	1
16	95D95-08016	. Прокладка, крышка топливного насоса	1
17	95380-08600	Гайка	1
18	6BG-24311-00	Крыльчатка, лопасть 1	1
19	90467-11M08	. Зажим	2
20	6C5-24410-01	Прокладка лопасти крыльчатки	1
21	6C5-24415-00	. Шайба 4	1
22	62Y-24411-03	Пружина	1
23	62Y-24423-00	. Стопор, винт	1
24	62Y-13131-00	Корпус	1
25	62Y-24454-00	. Стопор	1
26	62Y-24444-01	. Винт	4
27	6C5-24471-01	Пружина	1
28	95380-05600	. Гайка	4
29	62Y-24374-01	. Крышка	1
30	93210-24M79	. O-образное кольцо	1
31	97E95-06530	Табличка, инструкция по эксплуатации	2
32	90467-10M04	. Зажим	2
33	90464-12012	Поплавок	1
34	6C5-28100-01	Уплотнение	1

Рис. 26Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	6BG-14180-08	Прокладка корпуса	1
2	6BG-14182-10	Крышка, корпус	1
3	6BG-14985-00	Корпус	1
4	6C5-14386-00	Крышка, корпус	1
5	6C5-14546-10	Топливный шланг	1
6	6BG-2441R-10	Крышка, топливо 1	1
7	6BG-2441T-10	Крышка, топливо 2	1
8	6C5-24453-00	Поплавок	2
9	6C5-13906-02	Поплавок, камера	1
10	6C5-24592-00	Игла	2
11	6C5-14225-00	Седло	1
12	6BG-14960-10	Прокладка шайбы	1
13	6C5-14191-00	. Поплавок, камера	1
14	6C5-14397-00	. Кольцо O	1
15	6C5-14567-00	Поплавок	6
16	6BG-14984-00	Прокладка, крышка топливного насоса	1
17	6BG-13910-03	Прокладка лопасти крыльчатки	1
18	6C5-14127-10	. Гопидзото	1
19	6BG-13915-01	. Рычаг	1
20	6BG-13938-00	. Крыльчатка	1
21	6BG-14137-00	Прокладка	1
22	6BG-14561-00	Уплотнительное кольцо	1
23	6BG-13593-01	Сальник	1
24	90387-06M69	. Втулка	3
25	90480-09M12	. Люверс	3
26	6BG-82553-00	Крышка корпуса водяного насоса	1

Рис. 27Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J3	Корпус водяного насоса (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-30	Корпус водяного насоса в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-01	Прокладка корпуса водяного насоса	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-56	Крышка топливного насоса в сборе 1	1
9	6G1-24305-05	Заглушка топливной магистрали 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y1-24305-06	Заглушка топливной магистрали 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-11M58	Шланг (L2050)	1
14	650-24351-51	. Заглушка 1	4
15	90445-11M57	Шланг (L850)	1
16	6Y1-24360-52	. Заглушка топливопровода	1

Рис. 28КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	67C-43111-10-8D	Прокладка, крышка 1	1
2	67C-43112-10-8D	Прокладка, крышка 2	1
3	6FM-43192-00	Втулка, ступица	1
4	65W-43191-00	Шайба, стопорная	1
5	91690-30018	Крышка, стопорная	1
6	6FM-43189-00	Прокладка	1
7	6BG-43311-10-8D	Шланг топливный, длинный 1	1
8	93700-06004	Стопорная пластина	1
9	6K9-43131-01	Пластина, крышка стопорная	1
10	97E95-08520	Прокладка, крышка водяного насоса	1
11	90185-22043	Крышка, корпус насоса	1
12	90386-22MA4	Крышка	2
13	90465-13M11	. Хомут	2
14	6BG-43818-00	Дэбэ, пухэ-дзихизогоникубэда	1
15	97080-08016	Гайка	2
16	90201-08M00	Рычаг, дроссель	2
17	90386-18M44	Прокладка	2
18	90386-18MA0	Прокладка	1
19	90249-12M38	Крышка	1
20	90381-12M10	Прокладка, уплотнение	1
21	90381-12M11	Прокладка, уплотнение	2
22	99080-10600	Сальник	2
23	97D95-10050	Винт, крепление рулевого троса	2
24	6BG-43654-A0	Шайба 1	2
25	92995-10600	Шайба	2
26	65W-45251-00	Киль	1
27	90101-06020	Пластина, анод	2
28	6BG-82127-00	Пружина, фиксатор 2	1
29	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
33	97085-06010	Табличка	1
34	90269-02M08	Шайба	2
35	90101-12063	Втулка (L:105MM)	4
36	90201-12062	Шланг, топливный	8
37	90201-12426	...	4
38	95380-12600	Гайка	8

Рис. 29КРОНШТЕЙН 3 Bracket 3

REF	Номер детали	Наименование	Кол-во
1	90465-11M10	Хомут	1
4	90465-11M10	Хомут	2
7	6E5-83558-00	Крышка, топливного насоса	1
8	6BG-44385-10	Гайка, стопорная 1	1
9	90447-19014	Шланг (L300)	1
10	90465-13M18	Хомут	2
11	6BG-42510-10-8D	Прокладка корпуса водяного насоса	1
12	90116-10063	Крышка, топливный бак	2
13	90185-10027	Крышка, корпус насоса	2
14	67C-44514-10	Сальник коленчатого вала, верхний	1
15	90109-08229	Винт	2
16	66T-44526-30	Толкатель	1
17	90185-08018	Прокладка, водяной насос	2
18	66T-44194-10	Крышка	2
19	97E95-08530	Крышка, корпус водяного насоса	3
20	6C5-44551-00-8D	Крышка, верхняя 1	1
21	69W-44575-01	Сальник, верхний	2
22	6C5-44552-00-8D	Крышка, верхняя 2	2
23	90119-08094	Крышка, карбюратор	4
24	67C-44555-11	Сальник коленчатого вала, верхний	2
25	90109-12MA3	Табличка	2
26	95380-12700	Гайка	2
27	90201-12M16	Держатель троса	4
28	90202-21100	Держатель троса	2
29	90201-13M19	Хедзодзиба, топ-да	2
30	90201-22M05	Шестерня, толкатель	2
31	93410-28M06	Прокладка	1
32	67C-82127-10	Шестерня, ведущая 2	1
33	97885-06008	Пружина, педаль	1
34	90201-30M00	Шпилька, трос	1
35	90386-30M78	Прокладка	1
36	90386-30M77	Прокладка	2
37	93210-29M94	Уплотнительное кольцо	2
38	90386-30M60	Прокладка	1

Рис. 30НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	6BG-42710-03-8D	Прокладка картера маховика	1
2	6H4-42748-01	Уплотнение	3
3	90119-06291	Табличка, крепление	4
4	6BG-42748-01	Помпа	4
5	90387-06M69	. Втулка	4
6	62Y-42716-01	Шестерня 1	1
7	65W-42717-00	Винт, крепление 2	2
8	61A-42717-00	Винт 2	2
9	6BG-42761-00	Поршень	1
10	6BG-42725-01	Кольцо поршневое	1
11	6BG-42727-01	Кольцо поршневое	1
12	90109-06316	Прокладка	2
13	6BG-42815-00-8D	Клапан, впускной 1	1
14	90386-12M37	Держатель	1
15	90386-12MA2	Демпфер	1
16	90206-12052	Прокладка, головка	1
17	90201-12M07	Трос, подача топлива	1
18	6BG-42816-00	Крышка, карбюратор 2	1
19	97D95-06014	Крышка, корпус водяного насоса в сборе	1
20	66T-43144-00	Толкатель	1
21	90109-06M86	Пластина	1
22	90506-18M40	Стопор, трос	1
23	68U-42727-01	Кольцо поршневое	1
24	6BG-24329-01	Шестерня	1
25	6BG-42741-10-8D	Втулка 1	1
26	95380-06600	Тяга, соединительная	2
27	97980-06325	Свеча зажигания	2
28	90109-06M80	. Гайка	2
29	90480-13M24	. . Прокладка	2
30	90387-06M43	. . Винт	2
31	90462-20005	Клапан	1
32	90109-06M86	Пластина	1
33	6BG-48538-00	Клапан, выпускной 1	1
34	90109-06316	Прокладка	1
35	6EE-42794-01	Винт, регулировка (воздушный)	1

Рис. 31НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	6H1-42726-22	Поплавок	1
2	6BG-42384-00	Винт, шайба	1
3	90465-11M10	Хомут	2
4	6BG-44391-00	Пружина, гайка	1
5	6AW-12572-00	Жиклер	1
6	97780-60520	Поплавок, камера	2
7	6R3-12580-01	Прокладка головки блока цилиндров	1
8	6BG-42541-00	Крыльчатка 1	1
9	688-24378-00	Шланг, топливный 3	1
10	90465-11M10	Хомут	5
11	6BG-42542-00	Крыльчатка	1
12	90467-08M18	Колпачок	2
13	6BG-24314-00	Крыльчатка 4	1
14	688-24378-00	Шланг, топливный 3	1
15	6BG-12481-00	Крыльчатка 1	1
16	90445-09091	Шланг (L135)	1
17	90109-06M86	Пластина	1
18	6BG-24135-01	Клапан 1	1
19	90109-06M86	Пластина	1
20	90464-09M21	Гайка	2
21	6BG-24136-01	Клапан 2	1
22	69J-12584-10	Прокладка, винт 3	1

Рис. 32РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6BG-W0001-03	Крышка верхняя корпуса термостата	1
2	93102-37M40	Сальник	1
3	93210-13M63	Кольцо уплотнительное	3
4	90430-06014	Прокладка	1
5	6BG-11181-00	. Прокладка, поводок троса 1	1
6	6BG-11356-00	. Рычаг, поводок 2	1
7	93102-43M42	. Шатун в сборе	1
8	93101-35002	Сальник	1
9	6BG-11351-02	. Прокладка, поводок	1
10	62Y-12414-01	. Прокладка, переключатель	1
11	6BG-41114-00	. Прокладка, переключатель нейтрали	1
12	93210-13M63	Кольцо уплотнительное	1
13	90201-186F1	Крышка, корпус насоса	1
14	90430-14115	Прокладка	2
15	93210-42159	. . Кольцо уплотнительное	1
16	6C5-13329-00	. Крышка, корпус	1
17	93210-24M79	. O-образное кольцо	1
18	93210-24M79	. O-образное кольцо	1

Рис. 33РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6BG-W0001-22	Крышка нижняя корпуса термостата	1
2	69W-15312-00	Прокладка, крышка	1
3	90430-14M09	Прокладка	1
4	62Y-13475-00	Прокладка	1
5	93103-16011	. Прокладка	1
6	64J-41133-10	Прокладка, корпус верхний 1	1
7	64J-46132-10	Прокладка 1	1
8	6BG-41134-00	Прокладка, корпус верхний 2	2
9	67C-45123-00	. Прокладка, нижняя	1
10	62Y-45127-01	Шестерня	1
11	90430-14M09	Прокладка	1
12	90430-08003	Прокладка	2
13	93106-09014	. Сальник	1
14	93210-33MG4	. Уплотнительное кольцо	1
15	93210-59MG7	. Уплотнительное кольцо	1
16	63D-44316-00	. Прокладка, пластина	1
17	93101-22M60	Сальник	2
18	93210-48001	Уплотнительное кольцо	1
19	93210-74MG5	. Уплотнительное кольцо	2
20	93210-69MG6	. Уплотнительное кольцо	1
21	93101-22M00	. Сальник	2
22	93210-07003	О-кольцо	1
23	6BG-W0078-01	Сальник коленчатого вала	1
24	63D-44322-00	. Прокладка, пластина	1
25	6H4-44352-02	. Крыльчатка	1
26	93210-59MG7	. Уплотнительное кольцо	1
27	663-44366-01	Прокладка, картер 2	1
28	63D-44312-00	. Прокладка, пластина	1
29	90280-03M03	. Кольцо, крышка насоса	1
30	63D-44323-00	. Прокладка, пластина	1
31	63D-44316-00	. Прокладка, пластина	1
32	90119-08185	Винт, крепление свечи зажигания	4

Рис. 34НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6BG-45300-12-8D	Прокладка головки цилиндра	1
2	62Y-45301-00-8D	Сальник, передний	1
3	93315-32224	Шестерня ведущая	1
4	6H4-45536-00	Вал гребной	1
5	663-45587-01	Шайба (T:0.10MM)	1
5	663-45587-10	Шайба (T:0.12MM)	1
5	663-45587-20	Шайба (T:0.15MM)	1
5	663-45587-30	Шайба (T:0.18MM)	1
5	663-45587-40	Шайба (T:0.30MM)	1
5	663-45587-50	Шайба (T:0.40MM)	1
5	663-45587-60	Шайба (T:0.50MM)	1
6	93332-00001	Крышка	1
7	663-45376-00	Крыльчатка насоса	1
8	63D-45375-00	Прокладка, головка	1
9	90340-08002	Прокладка, пластина	1
10	90430-08003	Прокладка	2
11	688-45341-10	Прокладка, верхняя	1
12	63D-45321-00	Втулка	1
13	93106-09014	. Сальник	1
14	93210-33MG4	. Уплотнительное кольцо	1
15	6E5-45378-00	Уплотнение, вал	1
16	90445-07ME8	Шланг (L80)	1
17	6E5-83558-10	Ниппель	1
18	90465-11M10	Хомут	2
19	66T-44311-00	Прокладка, водяной насос	1
20	63D-44322-00	. Прокладка, пластина	1
21	6H4-44352-02	. Крыльчатка	1
22	93210-59MG7	. Уплотнительное кольцо	1
23	663-44366-01	Прокладка, картер 2	1
24	63D-44312-00	. Прокладка, пластина	1
25	90280-03M03	. Кольцо, крышка насоса	1
26	63D-44323-00	. Прокладка, пластина	1
27	63D-44316-00	. Прокладка, пластина	1
28	93604-08062	Штифт установочный	2
29	90119-08185	Винт, крепление свечи зажигания	4
30	6BG-44341-00	Держатель, троса газа	1
31	93101-22M60	Сальник	2
32	93210-48001	Уплотнительное кольцо	1
33	66T-45344-02	Крышка, картера	1
34	90201-27M00	Втулка, упорная	1
35	67C-45501-10	Прокладка корпуса водяного насоса	1
36	66T-45551-00	Шестерня (13T)	1
37	90170-12138	Гайка	1
38	66T-45560-01	Шестерня 1 (26T)	1
39	93332-00003	Шпонка	1
40	663-45567-01	Шайба регулировочная (T:0.10MM)	1
40	663-45567-10	Шайба регулировочная (T:0.12MM)	1
40	663-45567-20	Шайба регулировочная (T:0.15MM)	1
40	663-45567-30	Шайба регулировочная (T:0.18MM)	1
40	663-45567-40	Шайба регулировочная (T:0.30MM)	1
40	663-45567-50	Шайба регулировочная (T:0.40MM)	1
40	663-45567-60	Шайба регулировочная (T:0.50MM)	1
41	66T-45571-00	Шестерня 2 (26T)	1
42	63D-45361-02-8D	Прокладка, передний сальник	1
43	90105-08M61	Болт с шайбой головки	2
44	93306-001U1	Прокладка	1
45	63D-45577-00	Шайба регулировочная (T:0.10MM)	1
45	63D-45577-10	Шайба регулировочная (T:0.12MM)	1
45	63D-45577-20	Шайба регулировочная (T:0.15MM)	1
45	63D-45577-30	Прокладка (T:0.18MM)	1
46	93210-74MG5	. Уплотнительное кольцо	2
47	93210-69MG6	. Уплотнительное кольцо	1
48	93317-22204	Шпилька	1
49	93101-22M00	. Сальник	2
50	62Y-44151-00	Кольцо, стопорное	1
51	63D-44144-00	Прокладка, головка 2	1
52	93210-07003	О-кольцо	1
53	99001-08600	Стопорное кольцо	1
54	63D-45611-00	Прокладка, крышка	1
55	90201-22429	Крышка водяного насоса	1
56	63D-45631-01	Корпус, нижний	1
57	663-45634-00	Вал гребной	1
58	90501-18001	Подшипник, игольчатый	1
59	63D-45635-00	Прокладка, головка	1
60	90250-06023	Крыльчатка водяного насоса	1
61	67C-45633-01	Подшипник, роликовый	1

Рис. 35НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	62Y-44361-00	Опора, кожух 1	1
2	663-44367-01	Втулка, дистанционная 3	1
3	90202-12060	Шпилька толкателя	1
4	90430-12072	Прокладка	1
5	93606-12019	. Пластина, корпус насоса	2
6	90119-10068	Крыльчатка, водяного насоса	4
7	97E75-08565	Крыльчатка, водяного насоса в сборе с корпусом	1
8	63D-45214-00	Прокладка, пластина 1	1
9	63D-45215-00	Прокладка, пластина 2	1
10	90152-05010	Пластина, анодная	1
11	95380-05600	. Гайка	1
12	67C-45371-00	Шестерня	1
13	97E95-08525	Крышка, корпус водяного насоса в сборе	1
14	67C-45251-00	Крышка	1
15	97E95-08535	Наклейка, инструкция по эксплуатации	1
16	663-45987-02	Распорка 1	1
17	66T-45997-00	Упор 2	1
18	90389-22M01	Прокладка	1
19	90171-16011	Гайка корончатая	1
20	91490-30025	Крышка, боковая	1
21	63D-45941-00	Винт (3X12-1/4X8-G)	1
21	663-45956-01	Винт (3X12-1/4X9-G)	1
21	663-45954-01	Винт (3X11-3/4X10-G)	1
21	663-45952-02	Винт (3X11-3/8X12-G)	1
21	663-45958-01	Винт (3X11-1/4X14-G)	1
21	663-45949-01	Винт (3X10-3/4X16-G)	1
21	663-45941-01	Винт (3X10-3/4X17-G)	1
21	6H5-45952-00	Винт (3X10-5/8X12-G)	1
21	6H5-45945-00	Винт (3X10-3/8X13-G)	1
21	6H5-45958-00	Винт (3X10-1/4X14-G)	1
