雅马哈 F4B - F4BMHS

共 24 个部位，点击零件编码查看详情，或搜索本页零件。

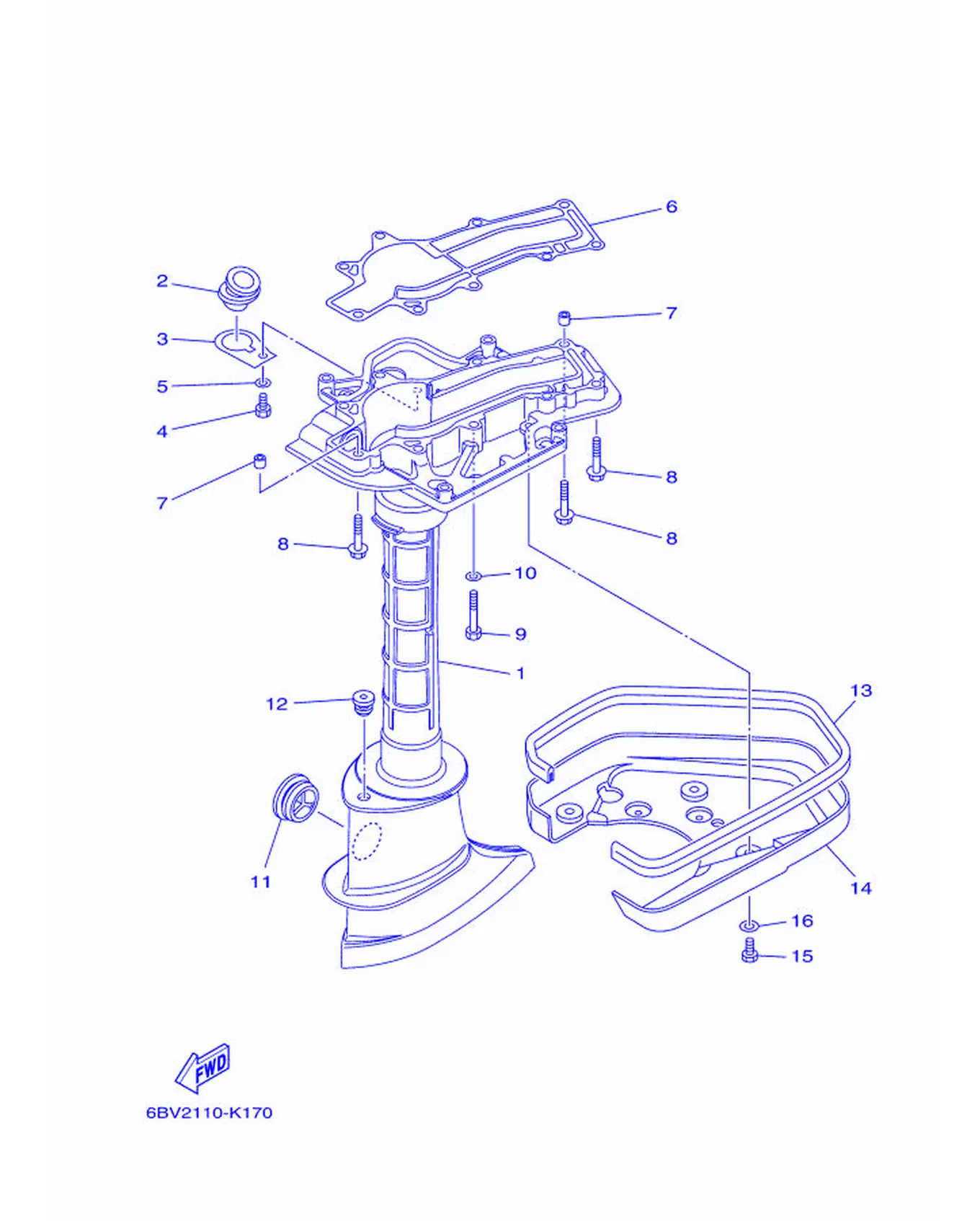

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6BX-G5111-00-4D	Корпус, верхний	1
2	6BX-15316-00	Прокладка 1	1
3	6BX-G5321-00	Пластина	1
4	97095-06014	Прокладка	1
5	92995-06600	. . Шайба	1
6	6BX-45113-00	. Прокладка, пластина-прокладка	1
7	90387-06806	Втулка	2
8	97575-06540	Болт с шайбой	5
9	97075-06050	Шатун	4
10	92995-06600	. . Шайба	4
11	647-45151-01	Крышка, верхнего корпуса	2
12	90480-10M13	Прокладка	1
13	6BX-42716-00	Резина, сальник 1	1
14	6BX-G2723-00	Крышка, нижняя	1
15	97095-06014	Прокладка	4
16	92995-06600	. . Шайба	4

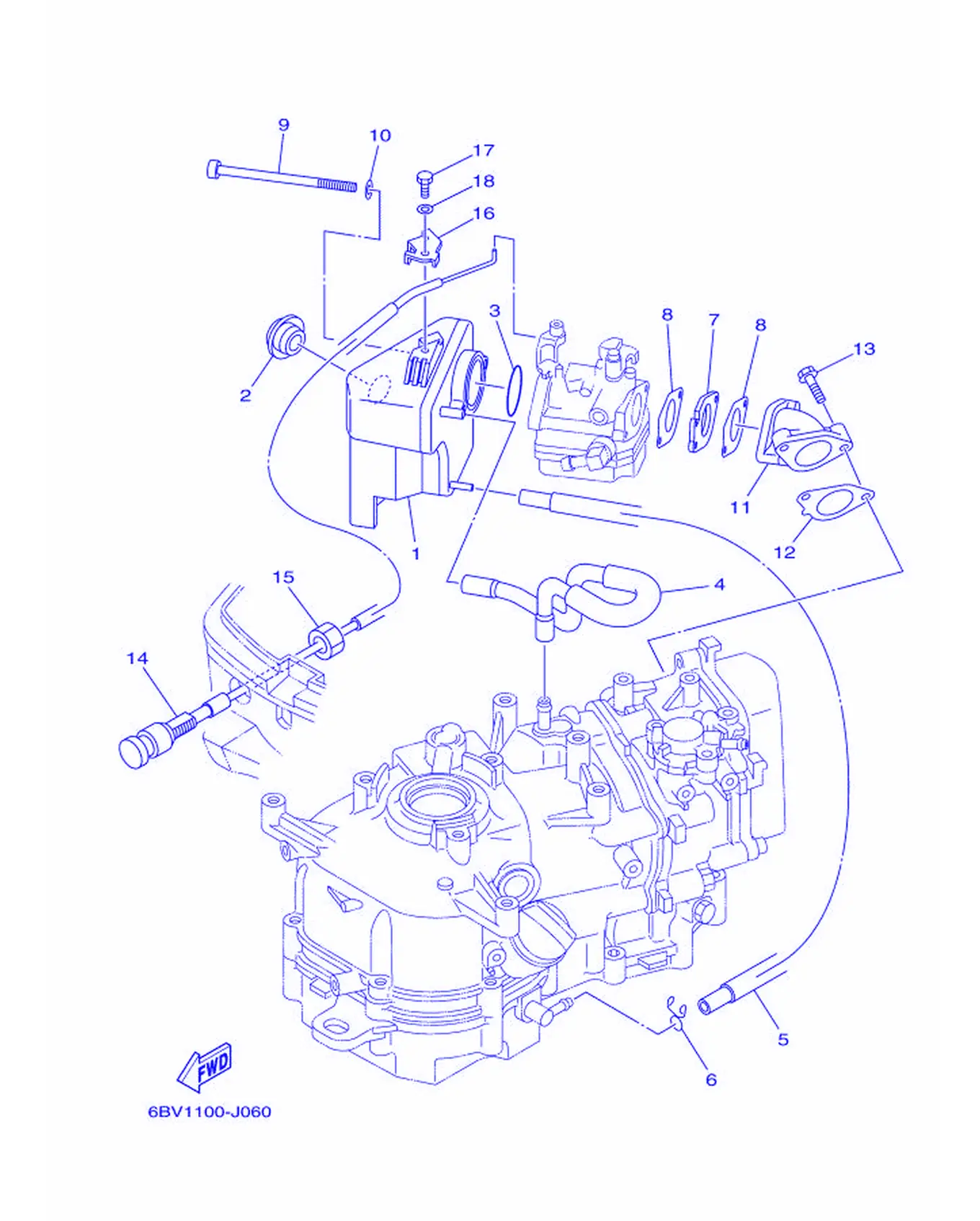

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6BX-14440-00	Прокладка пластины, пластина	1
2	90480-18M74	Прокладка	1
3	93210-320A7	Уплотнительное кольцо	1
4	6BX-F4314-00	Трубка 4	1
5	6BX-E316F-00	Шланг, масляный 1	1
6	90467-09M09	Прокладка	1
7	6BX-E3647-00	. Прокладка, нижний 3	1
8	6BX-E3646-00	. Прокладка, нижний 2	2
9	90110-06350	Крышка, прокладка картера	2
10	90201-06106	Крышка, болт	2
11	6BX-E3641-10-94	Коллектор, впускной 1	1
12	6BX-E3645-00	. Прокладка, нижний 1	1
13	90119-06MA3	Табличка, идентификационная	2
14	6BX-F6330-01	Стартерный трос в сборе	1
15	6BX-F6333-00	Гайка	1
16	6BX-E3151-00	Кронштейн	1
17	97095-05010	Табличка	1
18	92995-05600	. Шайба	1

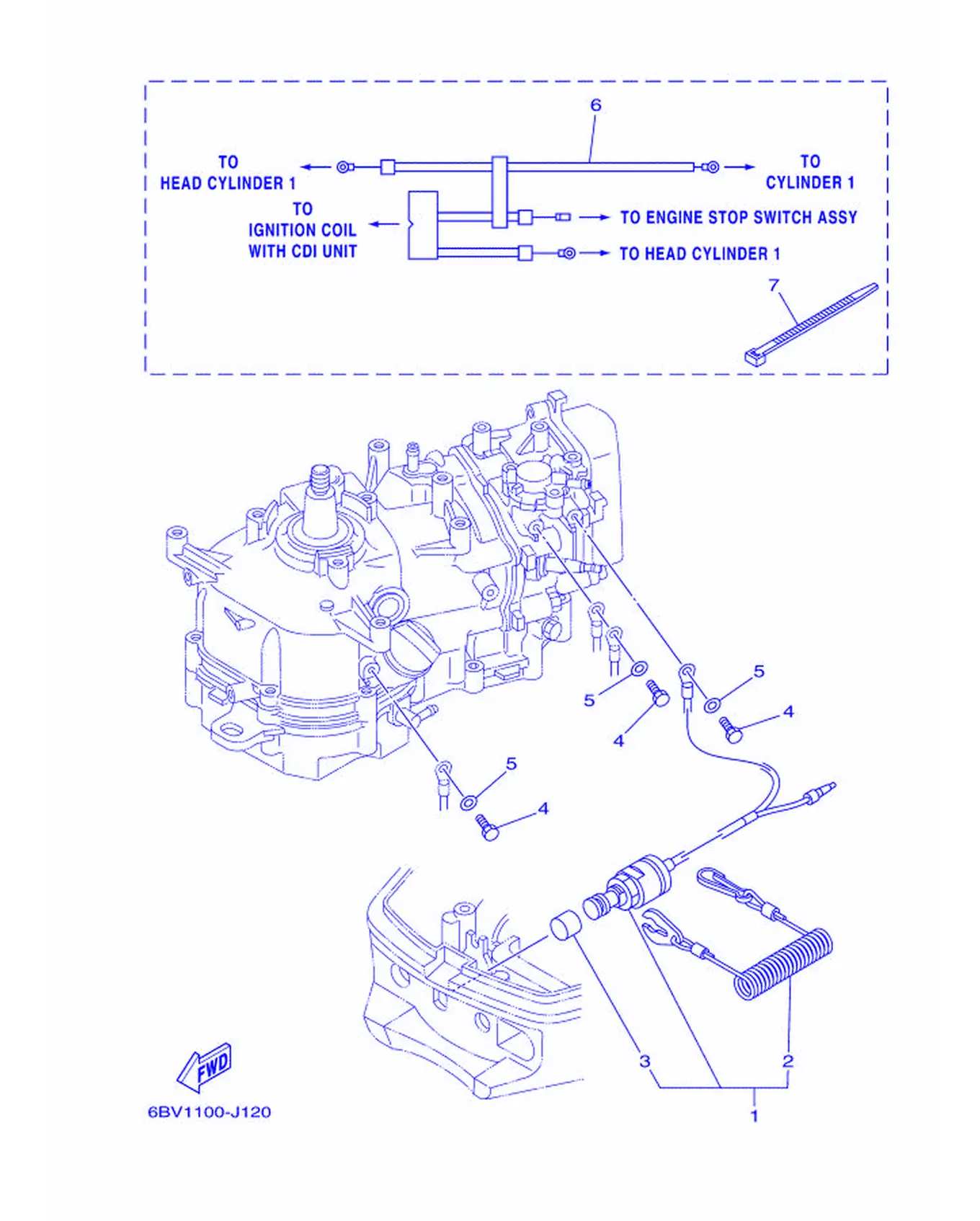

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	6BX-82575-00	Выключатель стоп-двигателя в сборе	1
2	682-82556-00	Рычаг, стопор	1
3	689-8257Y-00	Крышка	1
4	97095-06012	Болт	3
5	92995-06600	. . Шайба	3
6	6BX-82531-00	Провод, вывод	1
7	90465-13M97	Зажим	4

Рис. 4ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
1	6BX-85550-A0	Прокладка	1
2	6BX-85510-A0	Прокладка карбюратора	1
3	6BV-85571-01	Катушка зажигания (блок CDI)	1
4	97595-06520	. Болт с шайбой	3
5	6BX-81960-00	Прокладка крышки карбюратора	1
6	97095-06016	Болт	2
7	92995-06600	. . Шайба	2
8	6BX-81949-00	Крышка, головка	1
9	67F-8215B-00	Крышка (топливная)	1
10	67F-82151-00	Предохранитель (20A)	2
11	90464-30009	Винт	1
12	6BX-82581-00	Винт с головкой	1
13	6BX-82388-00	Поплавок	1
14	90109-06M80	. Гайка	1
15	90465-08371	Винт	1

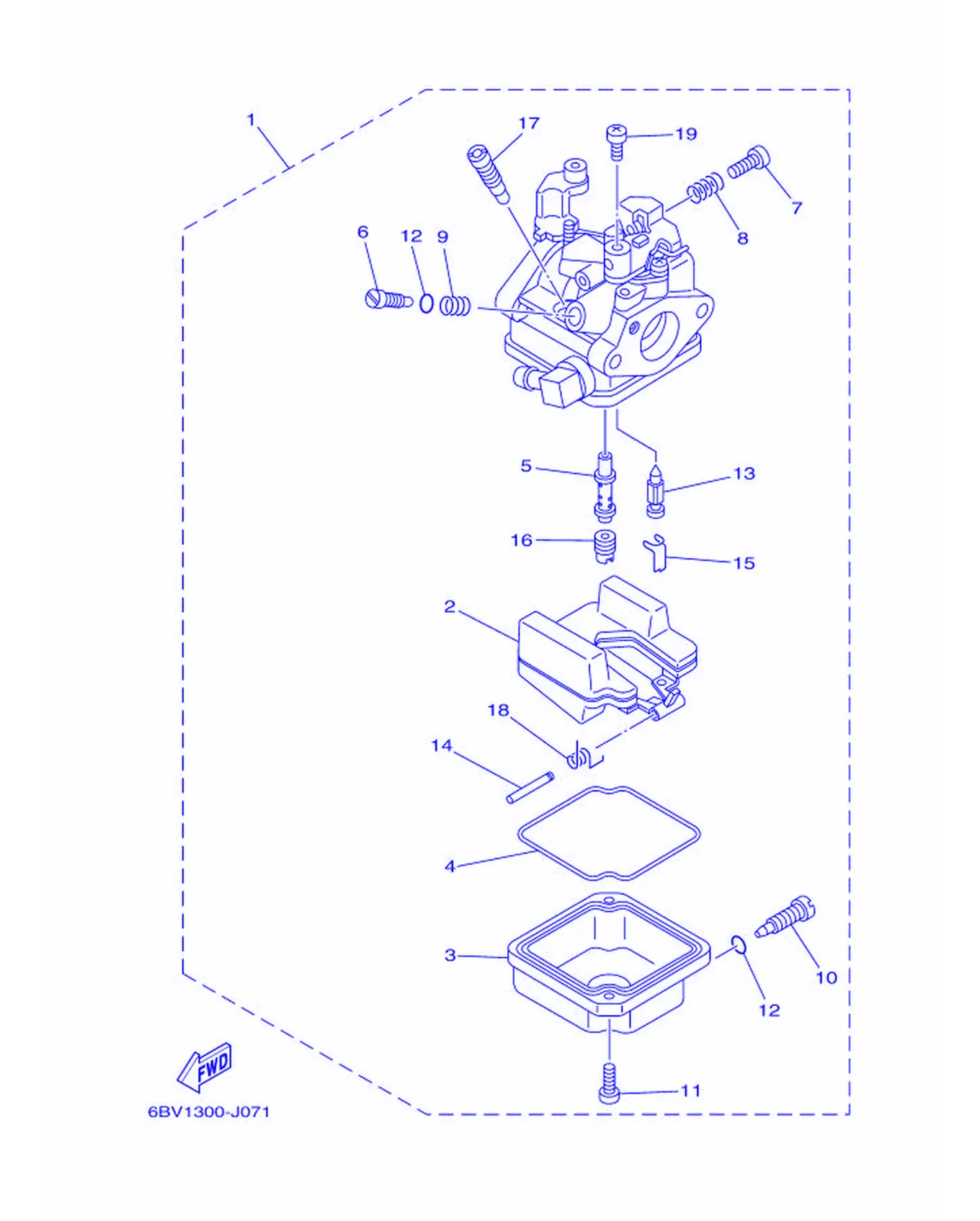

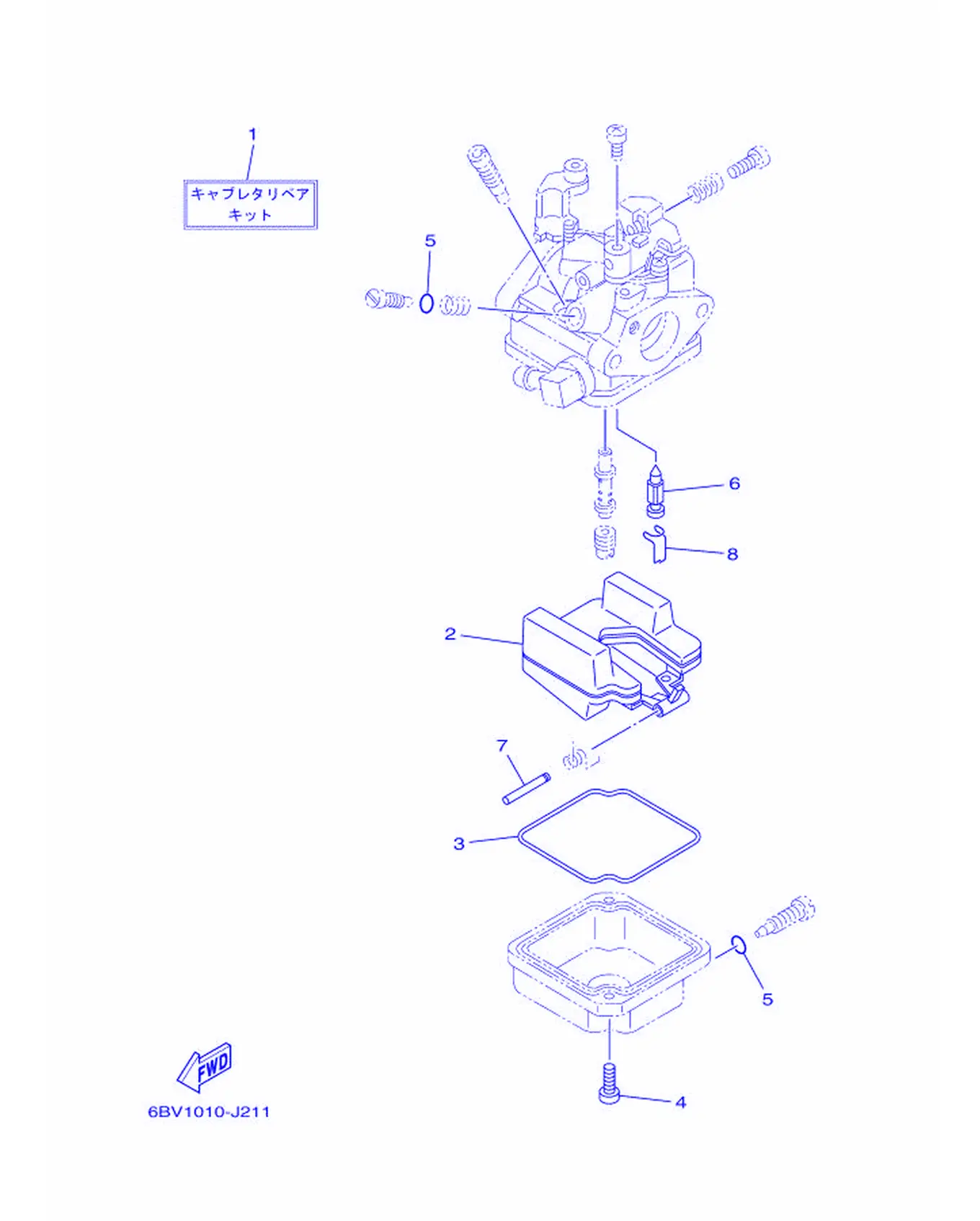

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6BV-14301-21	Карбюратор в сборе 1	1
2	6BX-14985-00	. Поплавок	1
3	6BX-14980-00	. Игла, топливный клапан	1
4	6BX-14984-00	. Седло иглы, топливный клапан	1
5	6BV-14947-00	. Жиклер, игла	1
6	6BW-14923-00	. Винт, пилотный	1
7	6BX-14523-00	. Пружина, винт	1
8	6BX-14555-00	. Стопор	1
9	6BX-14935-00	. Стопор	1
10	6BX-14991-00	. Винт	1
11	6BX-14592-00	. Винт	2
12	4JH-14562-00	. Кольцо O	2
13	6BX-14546-00	. Вал, дроссельная заслонка	1
14	6BX-14548-00	. Уплотнение, дроссельная заслонка	1
15	6BX-14937-00	. Прокладка	1
16	6BV-14943-11	. Жиклер, главный (#60)	1
17	6BV-14948-01	. Жиклер (#35)	1
18	6BX-14556-00	. Стопор	1
19	98580-04006	Пружина, тяга	1

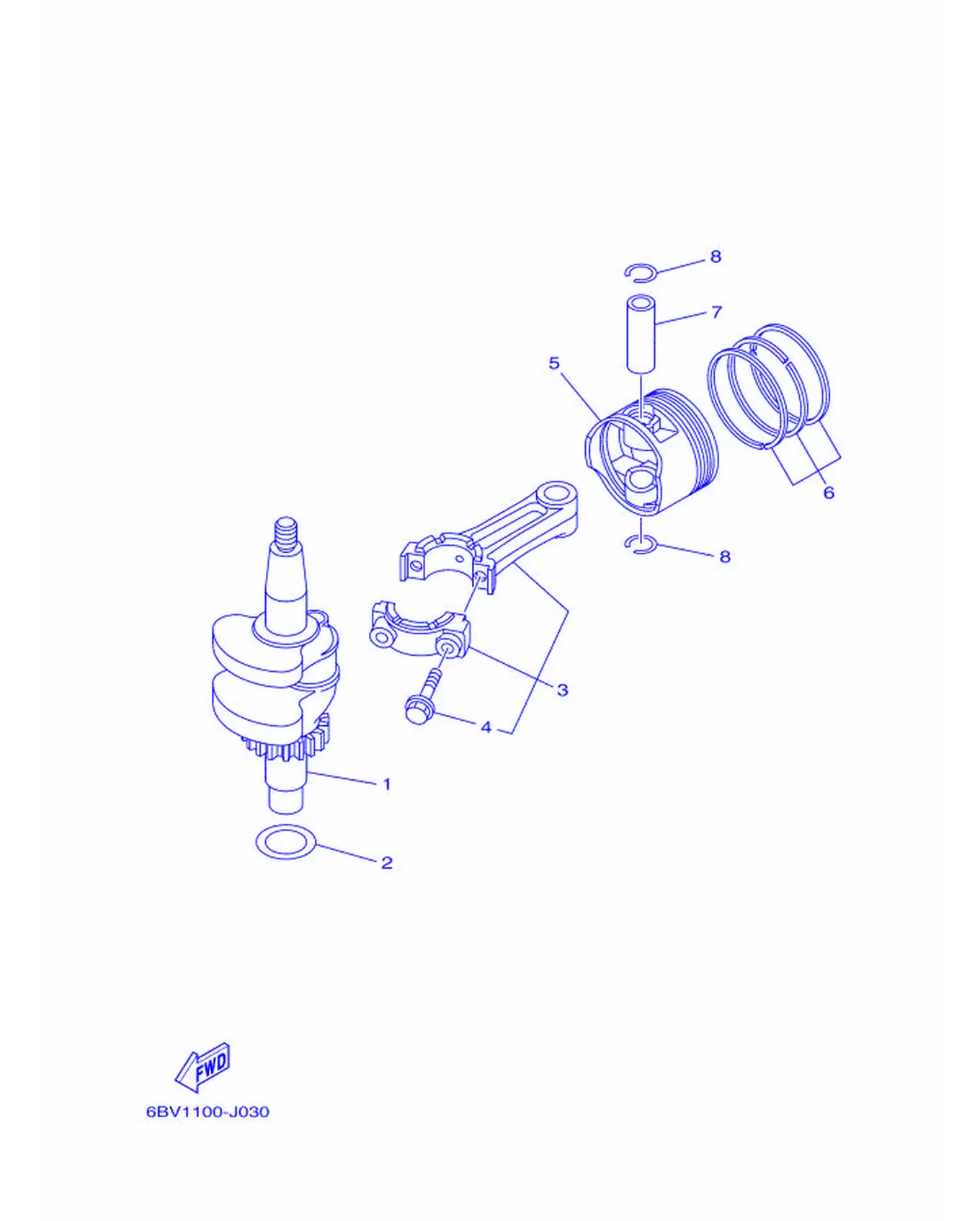

Рис. 6КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6BX-E1410-00	Коленчатый вал	1
2	90201-266P2	Держатель гребного винта	1
3	6BX-11650-00	Шатун в сборе	1
4	67D-11654-00	Наклейка, предупреждение	2
5	6BX-E1631-00-96	Поршень (STD)	1
5	6BX-E1635-00	Поршень (0.25MM O/S)	1
5	6BX-E1636-00	Поршень (0.50MM O/S)	1
6	6BX-E1603-00	Комплект поршневых колец (STD)	1
6	6BX-E1604-00	Комплект поршневых колец (0.25MM O/S)	1
6	6BX-E1605-00	Комплект поршневых колец (0.50MM O/S)	1
7	6BX-11633-00	Пин, поршень	1
8	93450-16068	Шестерня	2

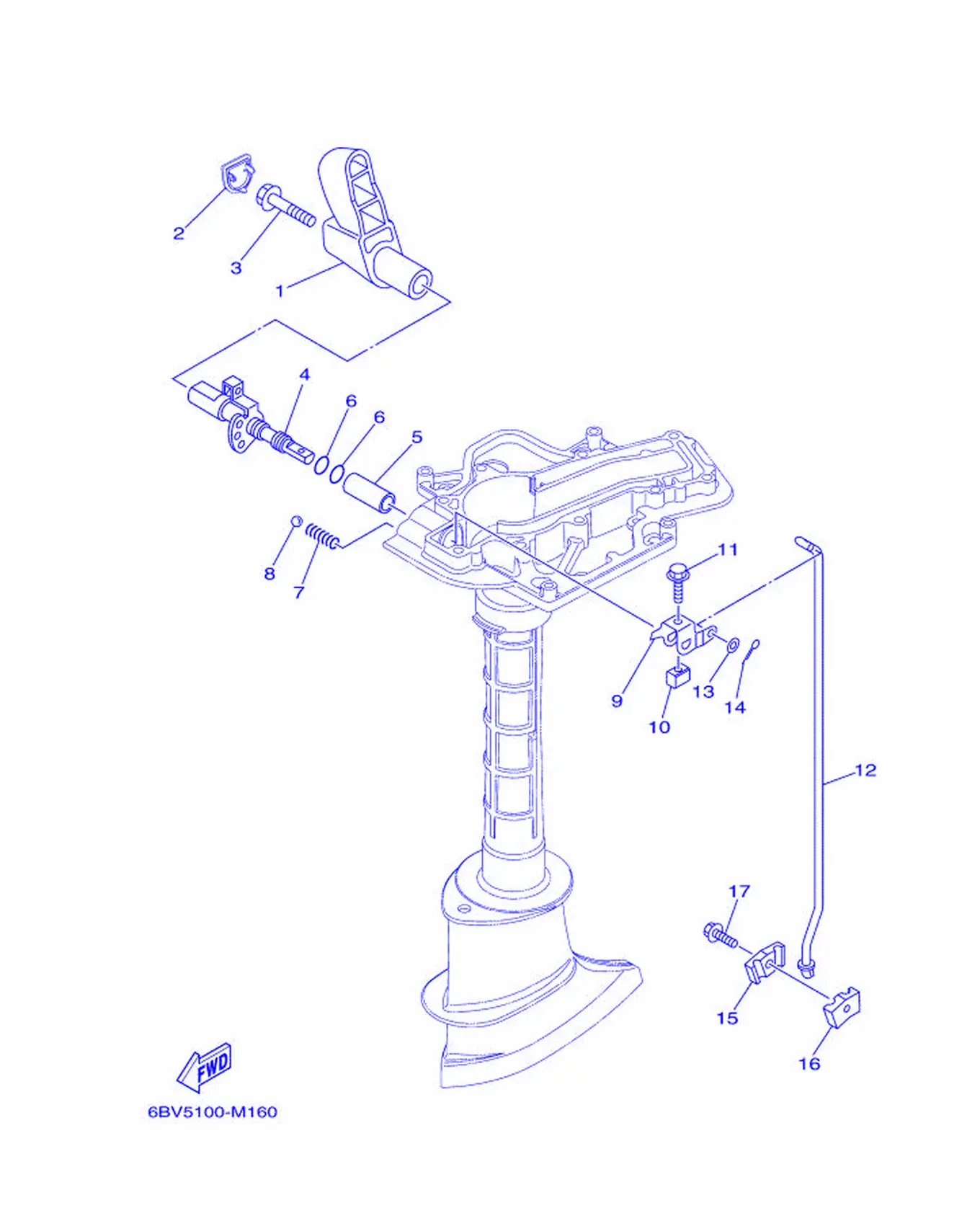

Рис. 7УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6BX-G4111-00	Рукоятка, переключение передач	1
2	6BX-G3679-00	Стопор, крюк	1
3	90105-08046	Наклейка, предупреждение	1
4	6BX-G4119-01-CA	Вал, переключение	1
5	6BX-G4122-00	Втулка, рычаг тяги переключения	1
6	93210-09350	. O-кольцо	2
7	90501-12802	Пружина, нажимная	1
8	93505-16024	Гайка	1
9	6BX-G4121-00	Рычаг, тяга переключения	1
10	6BX-18175-00	Проставка	1
11	90119-05M04	Кольцо, маслосъемное	1
12	6BX-44143-00	Подушка, поддон 1	1
13	92990-05600	. Шайба пластины	1
14	91490-16010	Заглушка, поворотный	1
15	68D-G4145-00	Соединитель тяги переключения	1
16	68D-G4146-00	Соединитель тяги переключения	1
17	90119-06256	Накладка, крепление поддона	1

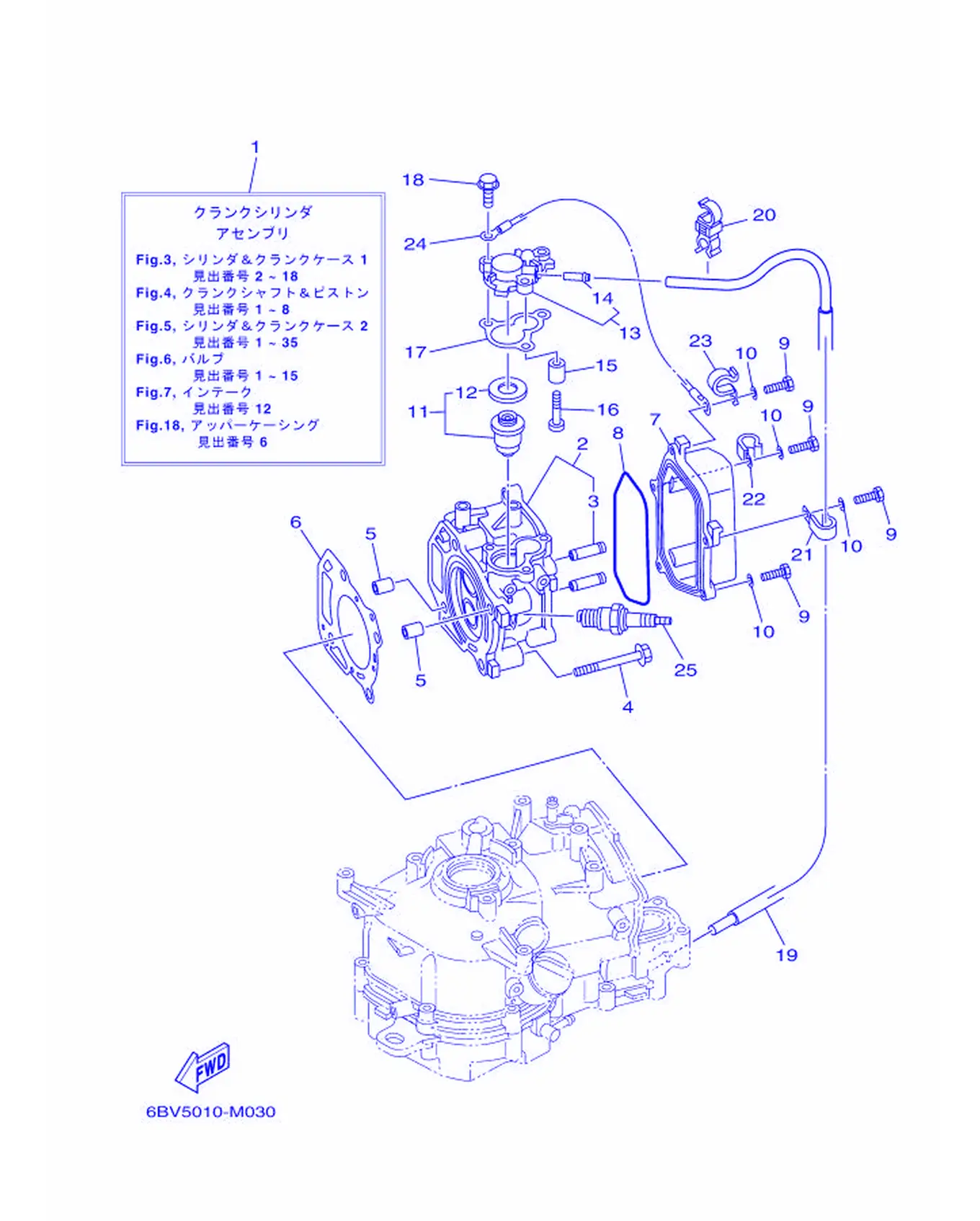

Рис. 8ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6BX-WE090-00-1S	Цилиндр в сборе	1
2	6BX-E1111-00-1S	Головка, цилиндр 1	1
3	67D-11133-10	. Крышка, заглушка 1	2
4	90105-08M36	Болт, головка с шайбой	4
5	99510-10114	Штифт, установочный	2
6	6BX-11181-00	Прокладка, поддон 1	1
7	6BX-E1191-00-5B	Крышка, головка цилиндра 1	1
8	6BX-11356-00	Прокладка, поддон 2	1
9	97095-06020	Болт с шайбой	5
10	92995-06600	. . Шайба	5
11	66M-12411-01	Термостат	1
12	688-12412-00	. Уплотнение, термостат	1
13	68D-E2413-00-1S	Крышка термостата	1
14	650-24378-00	. Заглушка, 4	1
15	68D-E1325-00	Анод	1
16	97880-05025	Винт с полукруглой головкой	1
17	68D-E2414-A0	. Прокладка, крышка	1
18	90119-06MA2	Табличка с номером	3
19	6BX-F4323-00	Труба 12	1
20	90464-09021	Прокладка	1
21	90465-06M86	Крышка	1
22	90465-06M86	Крышка	1
23	90465-08371	Винт	1
24	6G0-82519-00	Провод, заземляющий	1
25	94709-00372	Свеча зажигания (NGK CR6HSB)	1

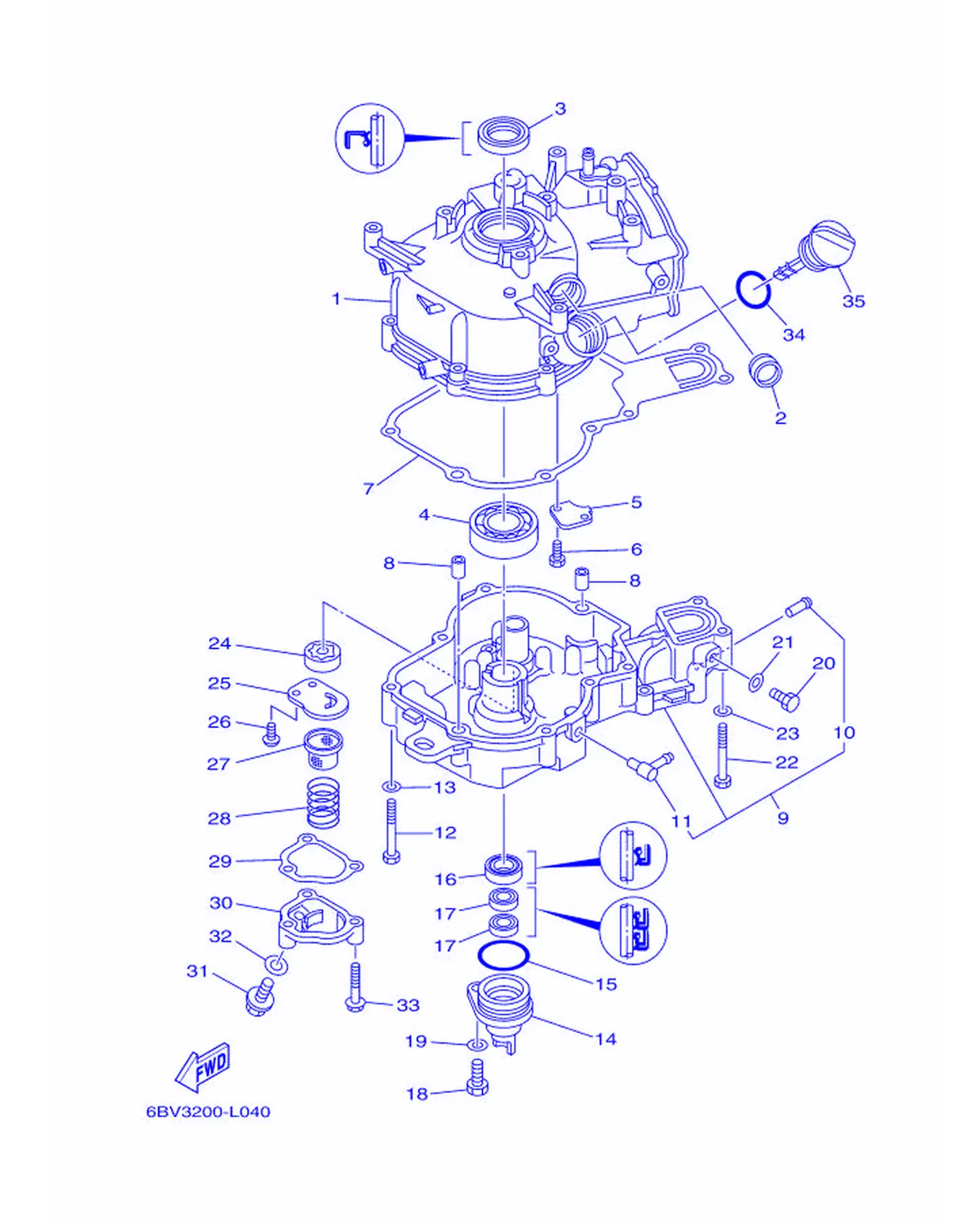

Рис. 9ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6BX-E1311-00-1S	Поддон 1	1
2	3Y6-15361-00	Топливный шланг	1
3	93102-25022	Прокладка	1
4	93306-205B2	Прокладка	1
5	6BX-E1168-00	Крышка, топливный	1
6	97013-05010	Накладка	2
7	6BX-11351-00	Прокладка, поддон	1
8	99510-10114	Штифт, установочный	2
9	6BX-E5111-00-1S	Прокладка 1	1
10	650-24378-00	. Заглушка, 4	1
11	676-11372-00	Прокладка, насос	1
12	97013-06050	Табличка	8
13	92903-06600	Шайба, пластина	8
14	68D-E5396-00-5B	Держатель троса	1
15	93210-35537	Кольцо уплотнительное	1
16	93102-20108	Сальник	1
17	93102-10004	Сальник	2
18	97095-08020	Прокладка	1
19	92995-08600	. . Шайба	1
20	97095-08014	Заглушка	1
21	90430-08800	Прокладка	1
22	97013-06050	Табличка	2
23	92903-06600	Шайба, пластина	2
24	6BX-E3310-00	Пружина 1	1
25	6BX-E3316-00	Крышка, клапан	1
26	98517-06012	Пружина, педаль	2
27	51Y-13411-00	Патрубок, шланг	1
28	90501-18576	Прокладка, водяной насос	1
29	6BX-E3475-00	Прокладка	1
30	6BX-E3417-00-1S	Крышка, патрубок	1
31	90105-08M76	Табличка, предупреждающая	1
32	90201-08818	Шайба, пластина	1
33	97575-06535	Табличка, предупреждение	3
34	93210-24M79	. O-образное кольцо	1
35	68D-E5362-00	Держатель троса	1

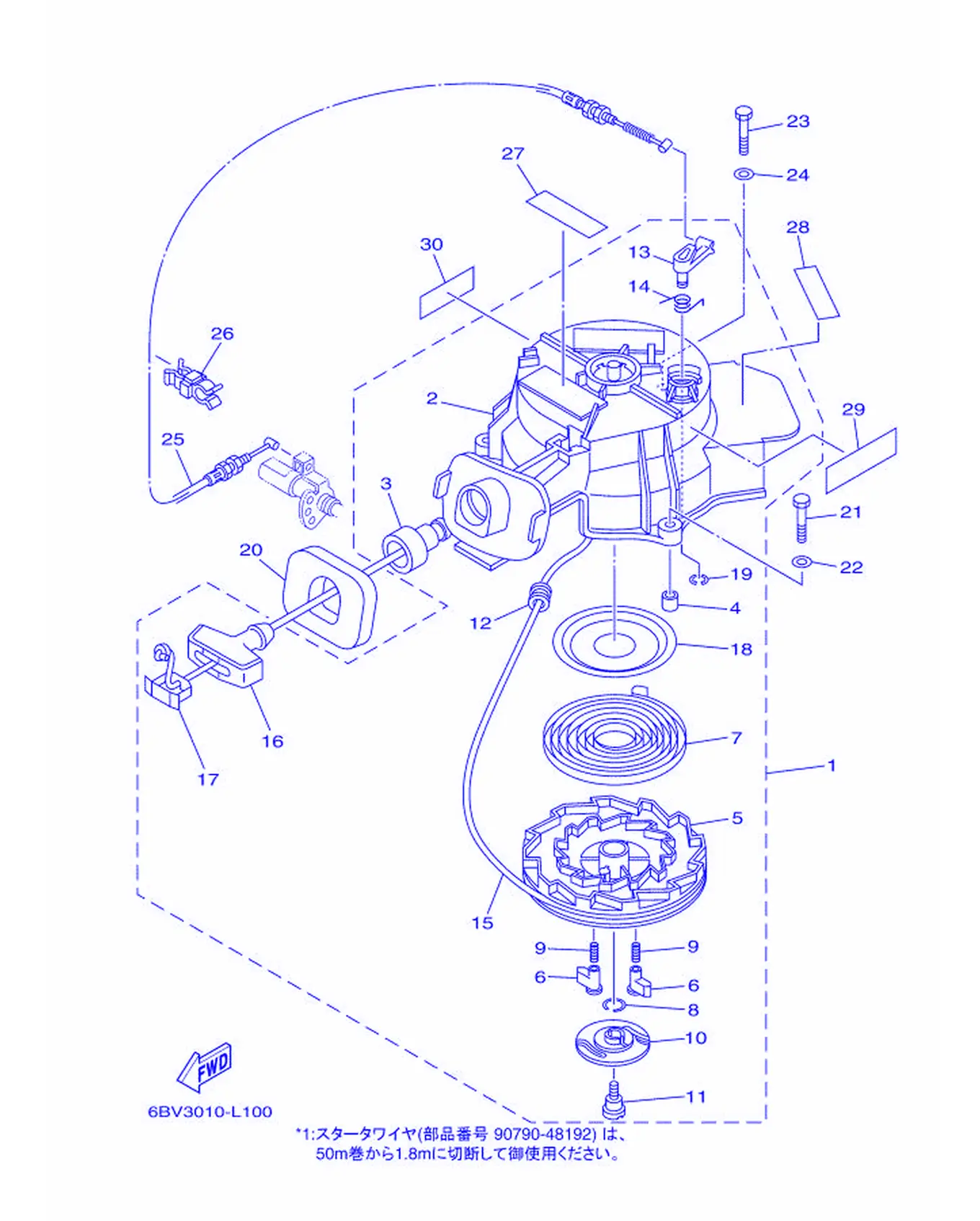

Рис. 10Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	6BX-15710-00	Стартер в сборе	1
2	6BX-15711-00	Корпус, стартер	1
3	63V-15795-01	Шестерня привода	1
4	67D-15764-00	. Втулка 1	3
5	67D-15714-00	. Барабан, шкив	1
6	67D-15741-00	. Втулка, направляющая	2
7	67D-15713-00	Упор, трос	1
8	6BX-15705-00	Шестерня	1
9	67D-15767-00	. Стопор	2
10	67D-15735-00	. Гайка, шестерня	1
11	67D-15793-00	. Винт	1
12	63V-15764-00	Втулка 1	1
13	67D-15794-01	. Прокладка	1
14	67D-15734-00	. Стопор, пружина	1
16	6G1-15755-00	Крышка, пружина	1
17	6G1-15779-00	Крышка	1
18	67D-15739-00	. Шайба, упорная	1
19	67D-15744-00	. Шплинт	1
20	6BX-15762-00	Прокладка, батарея 2	1
21	97095-06035	Болт	2
22	92995-06600	. . Шайба	2
23	97095-06020	Болт с шайбой	1
24	92995-06600	. . Шайба	1
25	6BX-E5770-00	Кабель в сборе, стартер	1
26	90464-07008	Прокладка	1
27	6AH-81995-00	Табличка предупреждающая	1
28	6BX-E3437-00	Метка, предупреждение	1
29	6BX-E4427-00	Этикетка, инструкция	1
30	6AH-81994-00	Табличка, предупреждающая	1

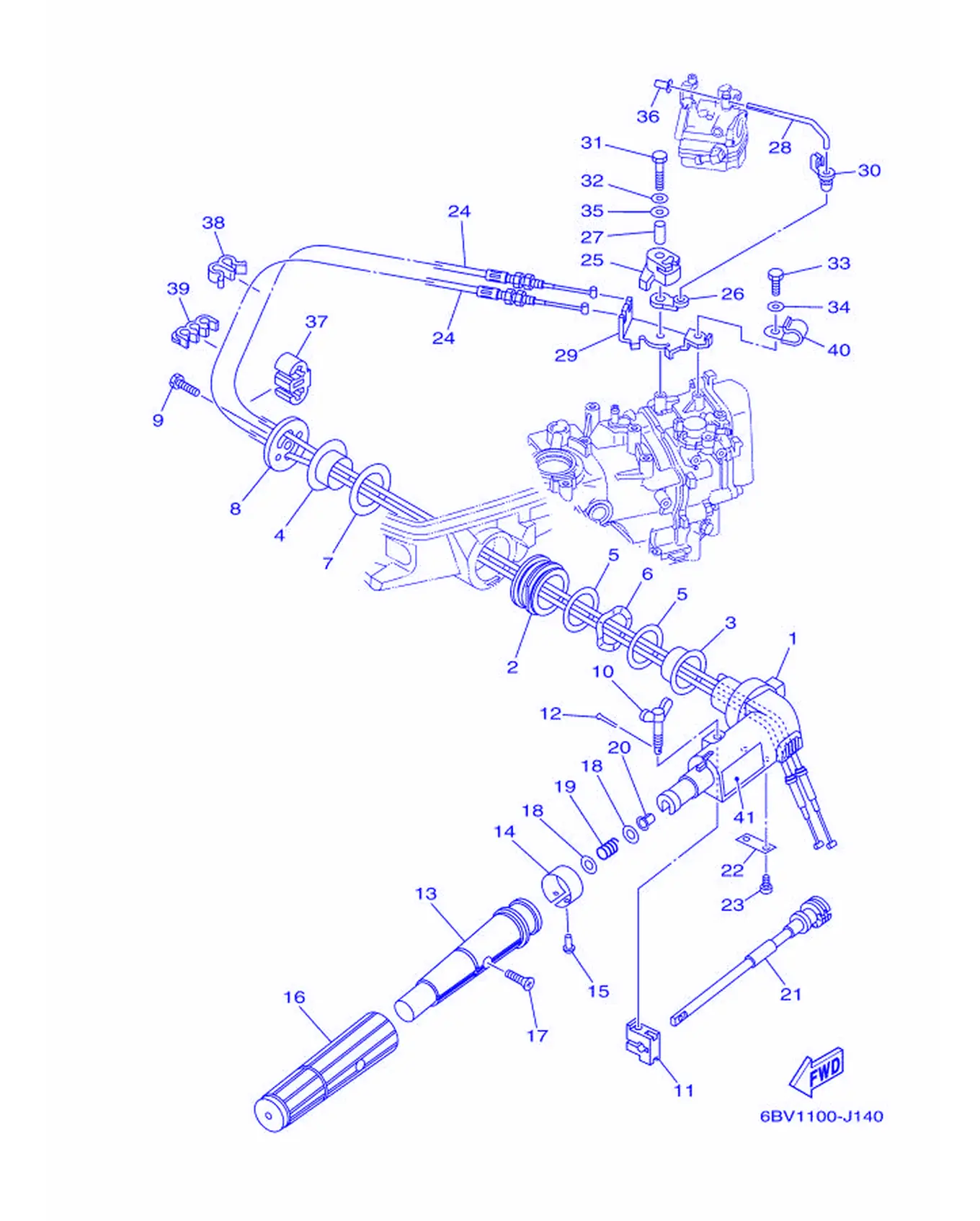

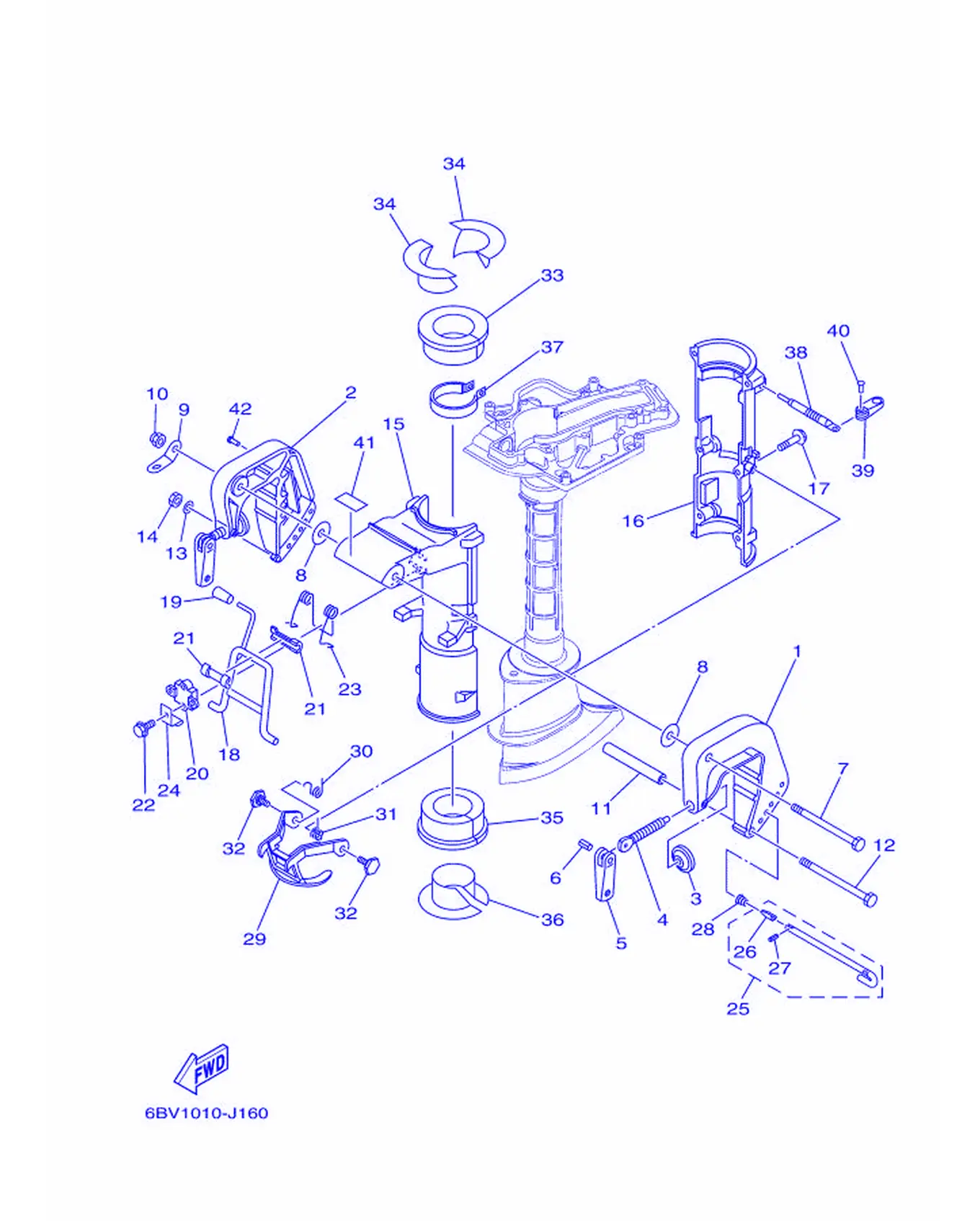

Рис. 11РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	6BX-G2111-00-4D	Рукоятка, рулевое управление	1
2	6BX-42129-00	Прокладка цилиндра	1
3	6BX-G2171-00	Втулка	1
4	6BX-G2172-00	Втулка 2	1
5	6BX-G2181-00	Шайба	2
6	6BX-G2188-00	Шайба, волнистая	1
7	6BX-G2182-00	Шайба 2	1
8	6BX-42131-00	Крышка, картер маховика	1
9	97075-08025	Болт	1
10	6G1-42125-01	Крышка, топливный бак	1
11	6G1-42126-00	Топливный шланг, крышка топливного бака	1
12	91490-16010	Заглушка, поворотный	1
13	68D-G2119-01	Рукоятка, рулевое управление	1
14	60P-G2137-00	Индикатор, дроссель	1
15	90269-02M09	Заклепка	1
16	68D-G2177-10	Резина, рукоятка	1
17	90152-05011	Собачка, храповик	1
18	90201-10M02	. Прокладка, глушитель	2
19	90501-23215	Стопорное устройство	1
20	90386-08032	Проставка	1
21	6BX-42138-00	Трос, стопорный	1
22	68D-G2159-00	Кронштейн	1
23	97885-05012	Прокладка пластины	2
24	6BX-F6301-00	Трос дросселя в сборе	2
25	6BX-41638-00	Трубка	1
26	6BX-41283-00	Трос, топливный	1
27	90387-06252	Крышка	1
28	6BX-41211-00	Тяга, акселератор	1
29	6BX-E4497-00	Кронштейн, трос дросселя	1
30	661-41262-02	Соединение, рычаг подсоса	1
31	97095-06035	Болт	1
32	92995-06600	. . Шайба	1
33	97095-06012	Болт	1
34	92995-06600	. . Шайба	1
35	90201-06M62	. Шланг топливный	1
36	647-14395-60	Крышка, трубка перелива	1
37	90464-06006	Прокладка	2
38	90464-07M20	Головка блока цилиндров	1
39	90464-07M05	Головка блока	1
40	90465-08395	Прокладка	1
41	6AH-42794-00	Этикетка, предупреждение (общая)	1

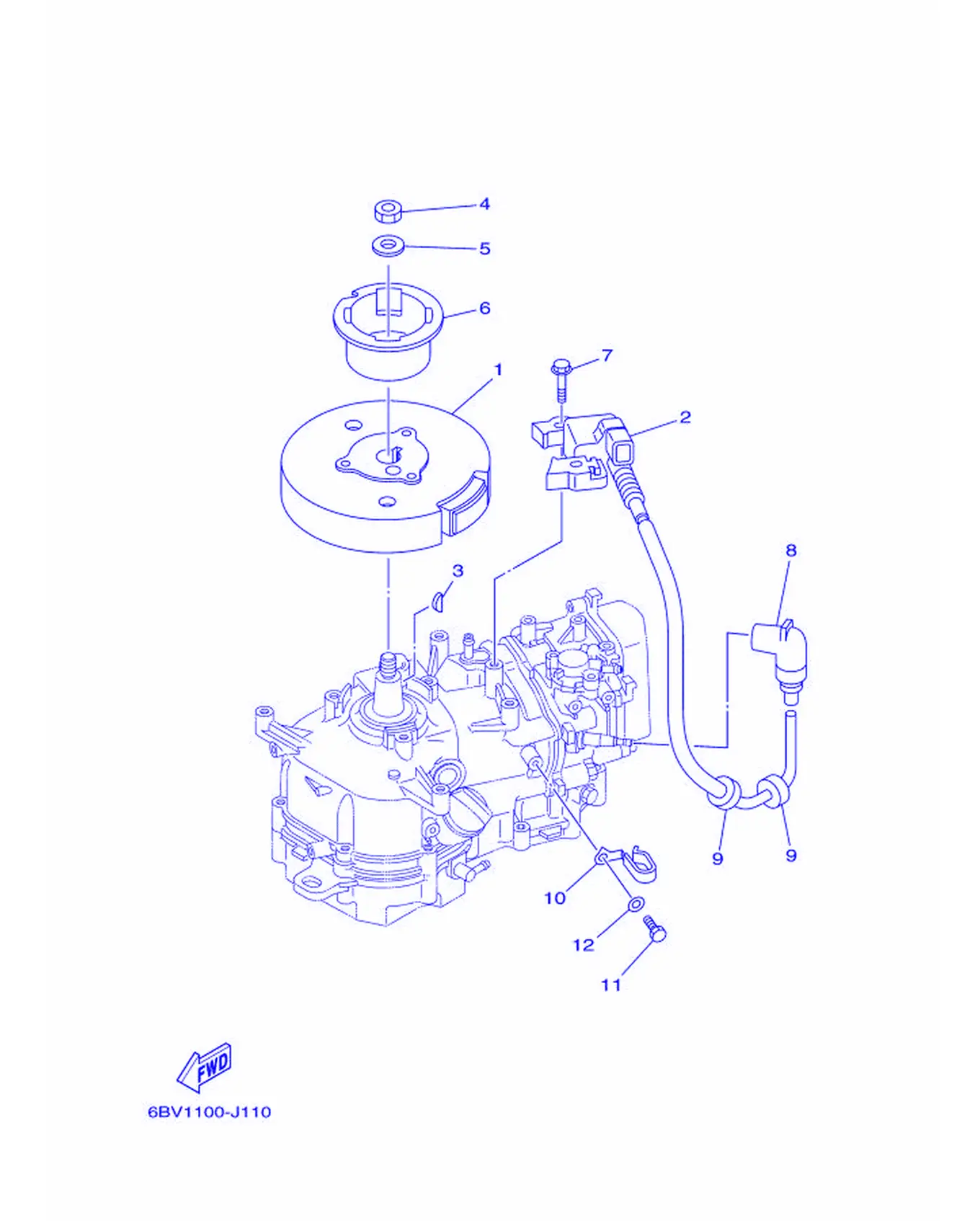

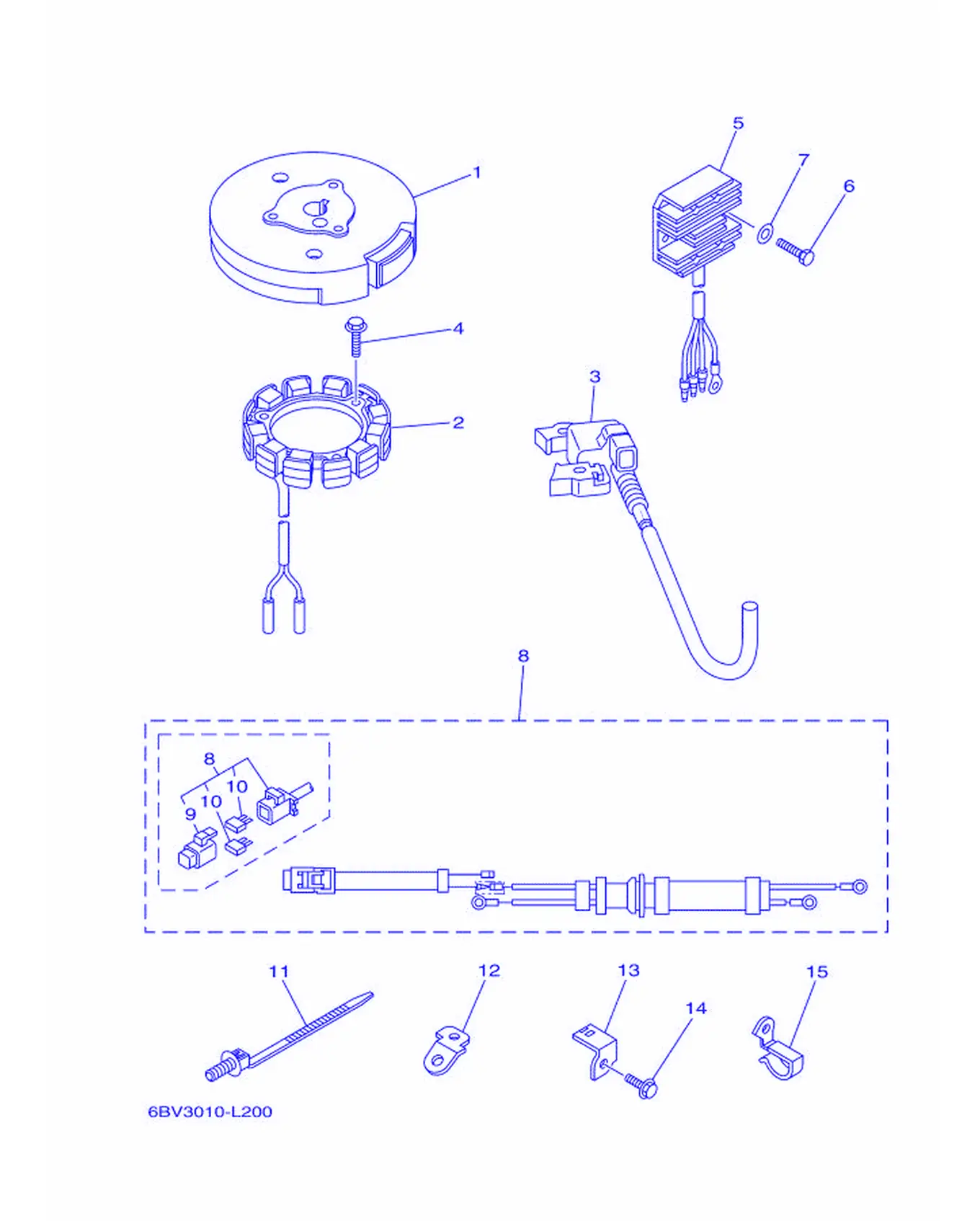

Рис. 12ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6BX-85550-00	Прокладка	1
2	6BV-85571-01	Катушка зажигания (блок CDI)	1
3	90280-04M06	Шпонка	1
4	90170-12066	Гайка	1
5	90201-12472	Шланг топливный	1
6	6BX-15723-00	Крышка, корпус	1
7	90105-06037	Наклейка, предупреждение	2
8	6BX-82370-00	Трубка топливная в сборе	1
9	90480-25161	Прокладка	2
10	90465-08361	Прокладка	1
11	97095-06012	Болт	1
12	92995-06600	. . Шайба	1

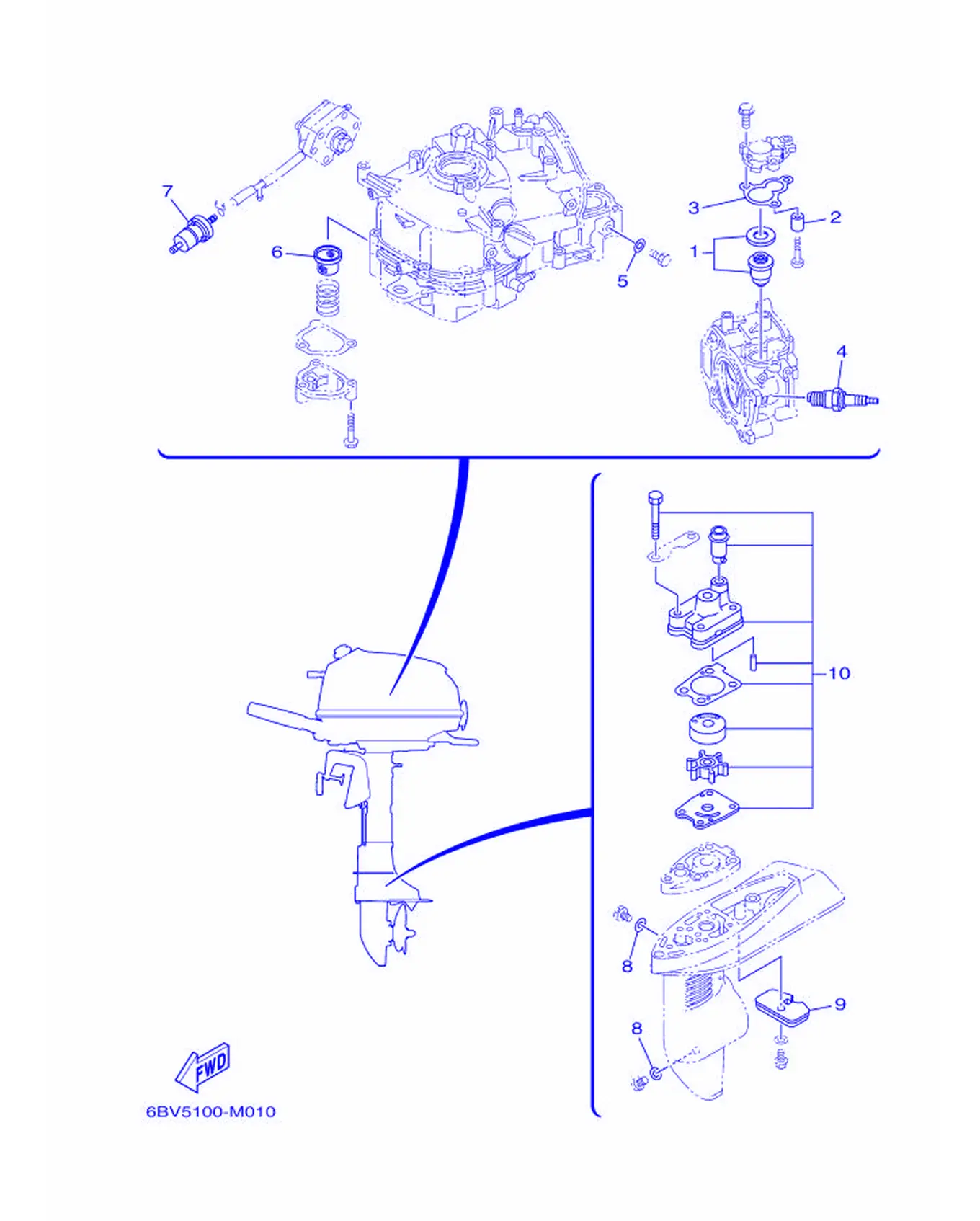

Рис. 13Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	66M-12411-01	Термостат	1
2	68D-E1325-00	Анод	1
3	68D-E2414-A0	. Прокладка, крышка	1
4	94709-00372	Свеча зажигания (NGK CR6HSB)	1
5	90430-08800	Прокладка	1
6	51Y-13411-00	Патрубок, шланг	1
7	68T-24251-01	Сетка-фильтр 1	1
8	90430-08020	. Прокладка	3
9	68D-G5251-00	Анод	1
10	6BX-WG078-00	Ремкомплект водяного насоса	1

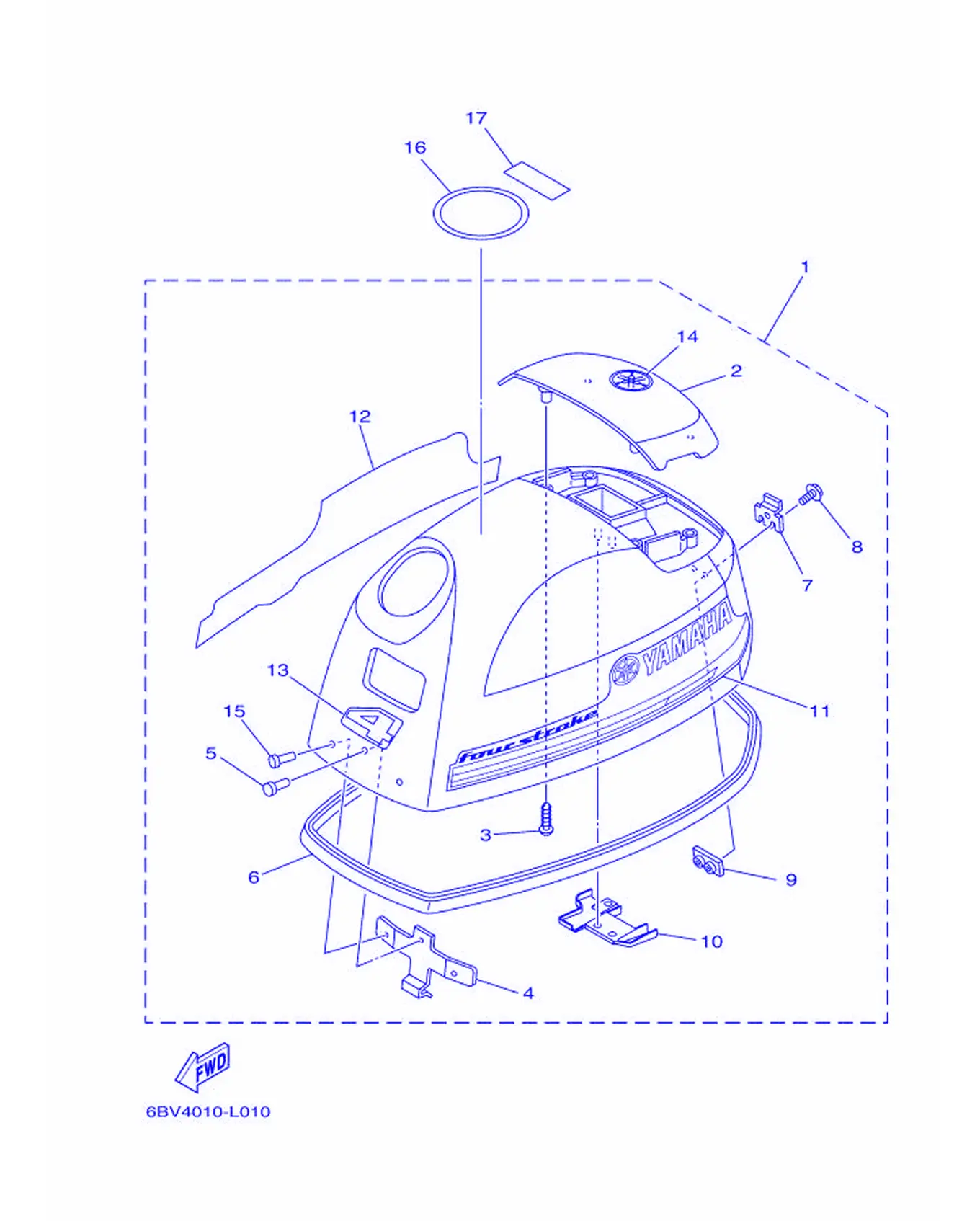

Рис. 14ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6BV-G2610-20	Верхний кожух в сборе (серый)	1
2	6BX-G2613-10	Формованная деталь, воздуховод	1
3	97780-40012	. . Прокладка, головка	4
4	6BX-G2651-00	Крючок	1
5	90266-04M04	Шланг топливный	1
6	6BX-42615-00	Защелка	1
7	60R-42652-00	Защелка	1
8	97595-05514	. . Гайка, стопорная	2
9	68T-42649-00	Винт, крепление прокладки	1
10	6BX-G2134-00	Крышка	1
11	6BV-42675-10	Наклейка, боковая 1	1
12	6BV-42676-10	Наклейка, боковая 2	1
13	6BV-42677-10	Наклейка, передняя	1
14	6BX-42697-10	Прокладка	1
15	90266-04M00	Заклепка	2
16	60R-E3434-00	Этикетка, предупреждение	1
17	6S7-42698-00	Этикетка, предупреждение (топливо)	1

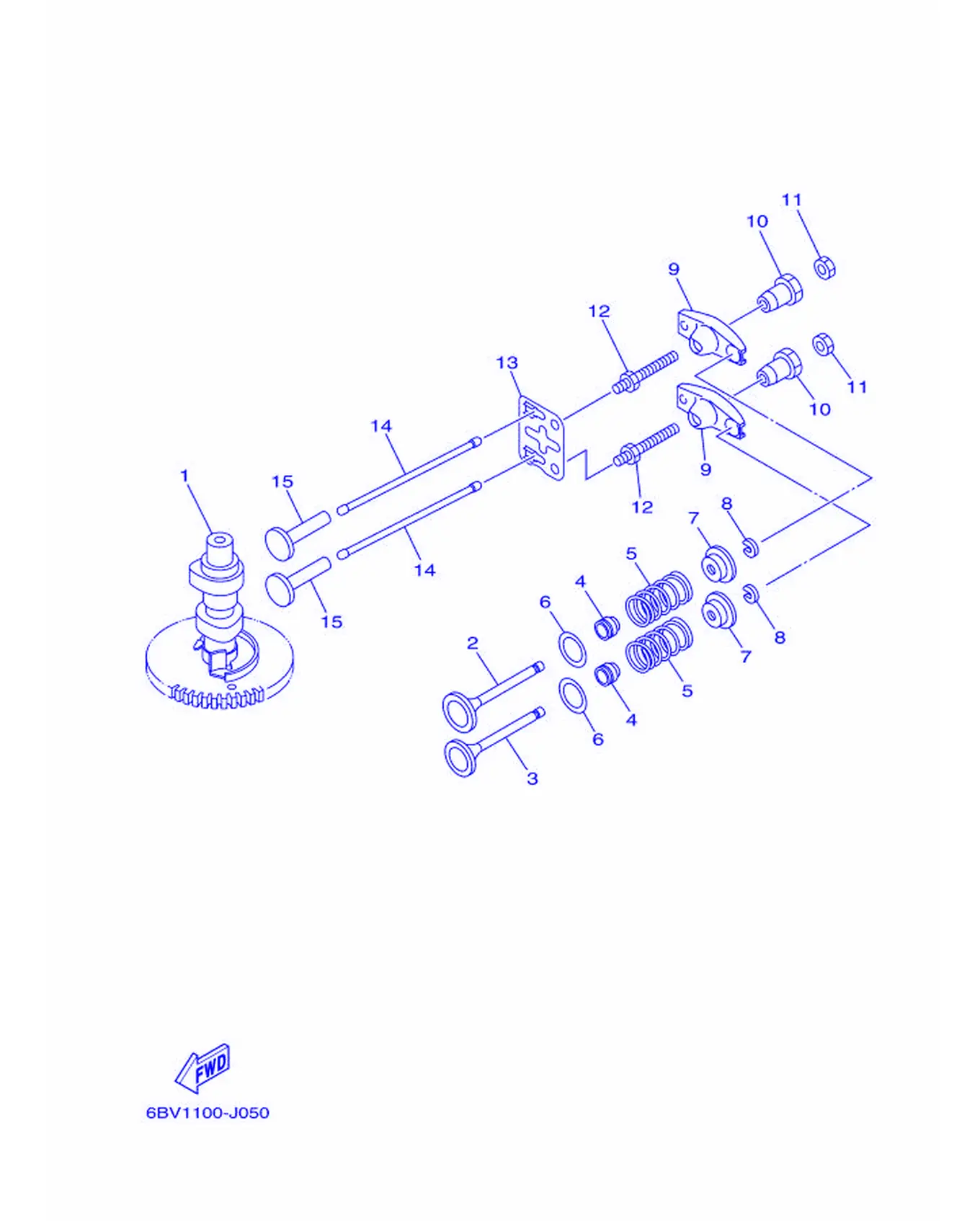

Рис. 15КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6BX-E2170-00	Кулачковый вал в сборе 1	1
2	6BX-12111-00	Клапан, впускной	1
3	6AU-12121-00	Вал, гребной	1
4	51Y-12119-00	. . Винт, картер	2
5	60R-12113-00	Толкатель, головка цилиндра	2
6	68T-12116-00	Направляющая, стопор	2
7	7NJ-12117-00	Крышка, головка	2
8	7NJ-12118-00	Прокладка, головка	2
9	67D-12151-00	Штифт, направляющий головки	2
10	7FK-12165-00	Ось, коромысло	2
11	7FK-12158-00	Гайка, стопорная	2
12	67D-12157-00	Накладка	2
13	6BX-E2155-00	Направляющая, толкатель	1
14	6BX-12154-00	Толкатель, головка цилиндра	2
15	JA9-12153-00	Поршень, головка	2

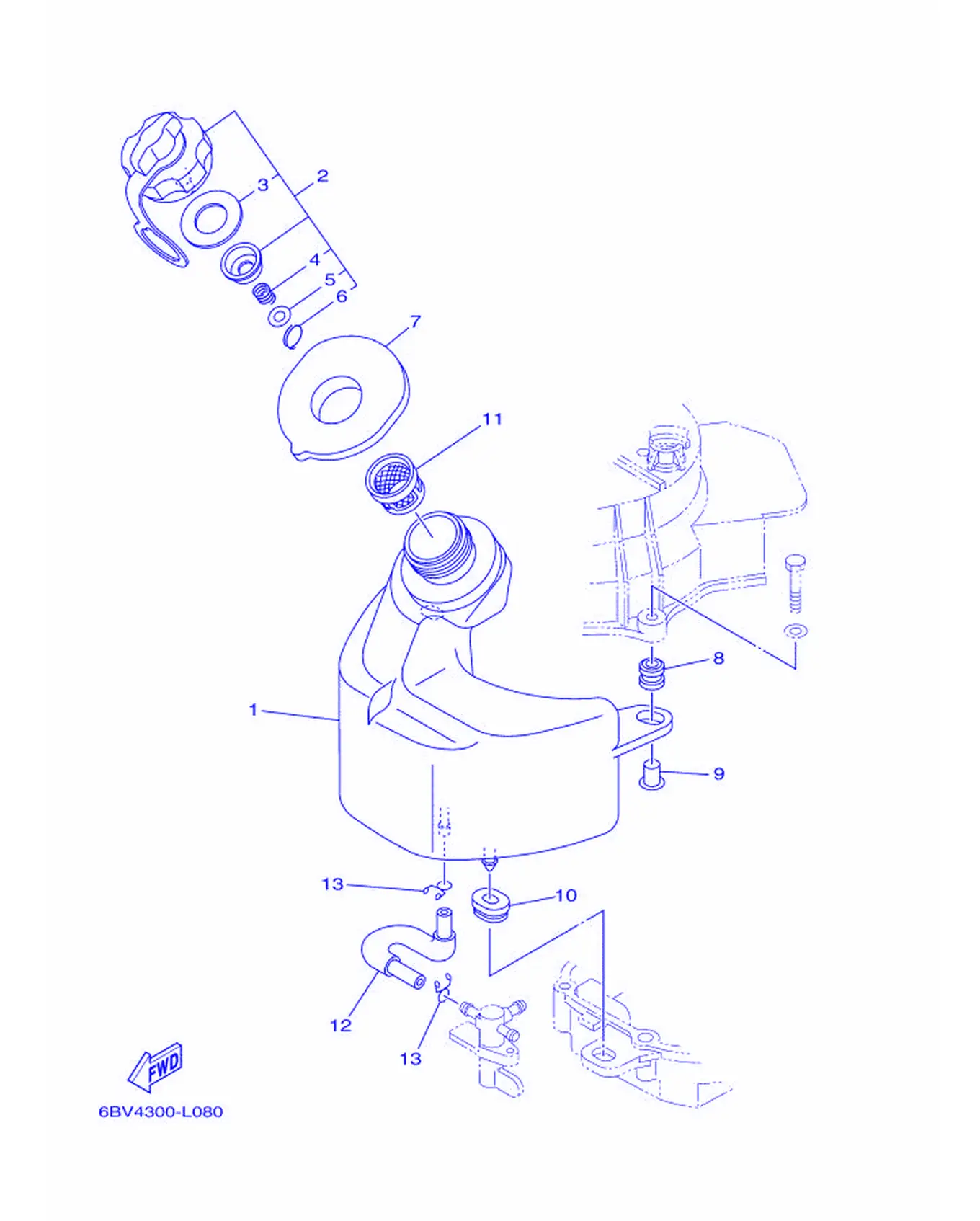

Рис. 16ТОПЛИВНАЯ СИСТЕМА 1 Fuel 1

REF	Номер детали	Наименование	Кол-во
1	6BX-F4111-00	Бак, топливный	1
2	6BX-24610-01	Крышка в сборе	1
3	68D-24612-00	. Прокладка, крышка	1
4	90501-100A5	. Пружина, фиксатор	1
5	92990-04200	Шланг топливный	1
6	90468-100A0	. Поплавок	1
7	6BX-24641-00	Прокладка, карбюратор 1	1
8	6A0-82317-00	Держатель, идентификационная табличка	2
9	90387-06119	Втулка	2
10	90480-01559	Прокладка	1
11	6BX-24167-00	Сетка-фильтр	1
12	6BX-F4311-00	Трубка, топливная 1	1
13	90467-09M09	Прокладка	2

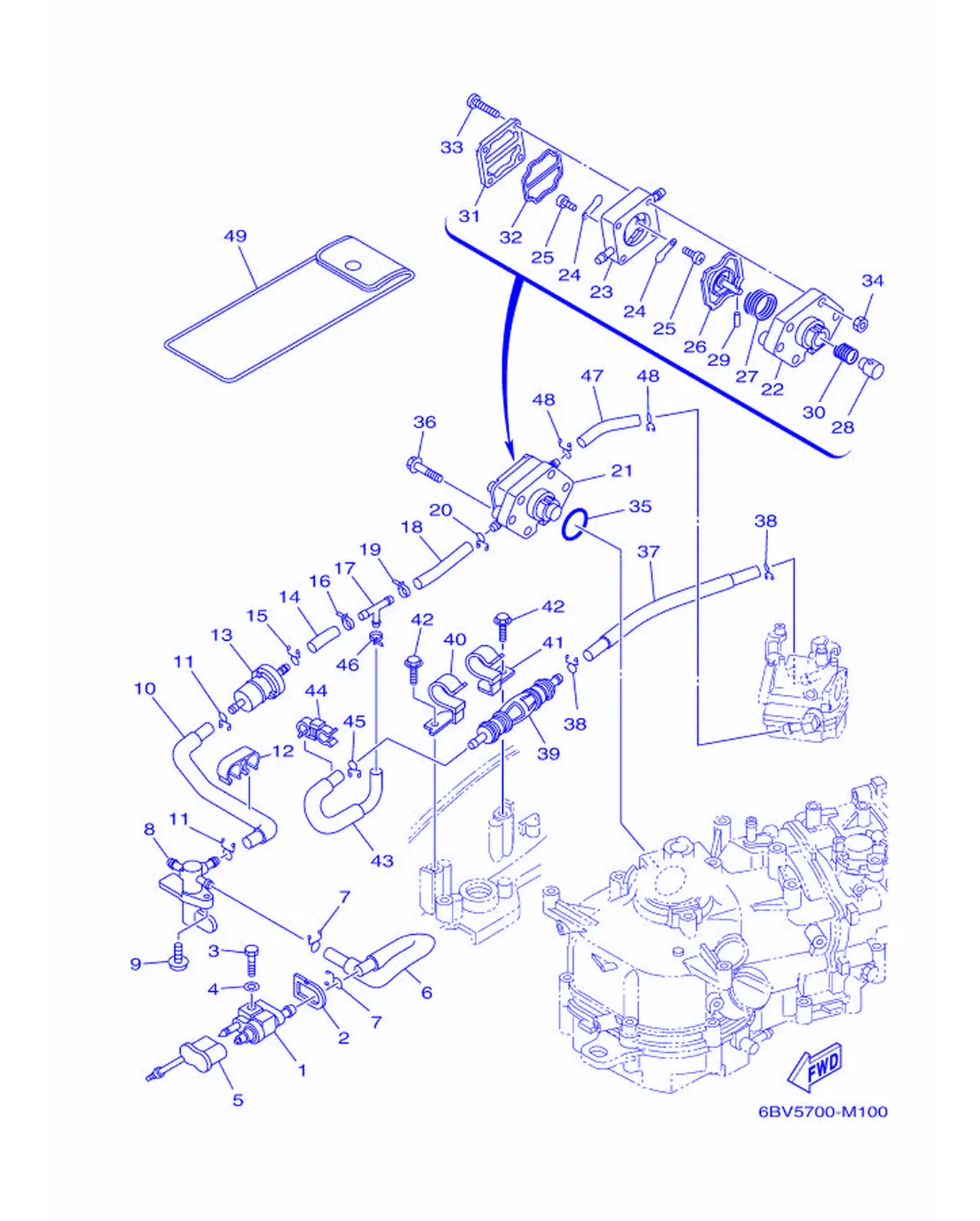

Рис. 17ТОПЛИВНАЯ СИСТЕМА 2 Fuel 2

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	60R-F4329-00	Сальник	1
3	97095-06025	Болт	1
4	92995-06600	. . Шайба	1
5	6BX-2476U-00	Крышка топливного бака	1
6	6BX-F4312-00	Трубка 2	1
7	90467-09M09	Прокладка	2
8	6BX-24500-01	Топливный кран в сборе 1	1
9	90159-06M10	Винт с шайбой	1
10	6BX-F4313-00	Трубка 3	1
11	90467-09M09	Прокладка	2
12	90464-12809	Хомут	1
13	68T-24251-01	Сетка-фильтр 1	1
14	6BX-F247C-00	Шланг 3	1
15	90467-09M09	Прокладка	1
16	90465-11M10	Хомут	1
17	688-24378-00	Шланг, топливный 3	1
18	6BX-F247D-00	Шланг 4	1
19	90465-11M10	Хомут	1
20	90467-09M09	Прокладка	1
21	6BX-24410-00	Топливный насос в сборе	1
22	67D-24412-00	. Гайка 1	1
23	67D-24413-02	. Гайка 2	1
24	6A0-24421-01	. . Клапан обратный	2
25	6E7-14325-00	Прокладка, топливная	2
26	6BX-24411-00	. Диафрагма	1
27	67D-24423-00	. Стопорный винт	1
28	6BX-13131-00	. Пружина	1
29	66M-24374-00	Крышка	1
30	6BX-24454-00	. Стопор	1
31	67D-24414-01	. Гайка 3	1
32	66M-24471-01	Винт с шестигранной головкой	1
33	67D-24444-00	. Винт	4
34	95380-04600	. . Гайка	4
35	93210-27ME3	. Уплотнительное кольцо	1
36	97595-06630	Наклейка, предупреждение	2
37	6BX-F247B-00	Шланг 2	1
38	90467-09M09	Прокладка	2
39	6BX-24360-00	Прокладка топливного насоса	1
40	6BX-24135-00	Хомут 1	1
41	6BX-24136-00	Хомут 2	1
42	90109-06M80	. Гайка	2
43	6BX-F247A-00	Шланг 1	1
44	90464-09021	Прокладка	1
45	90467-09M09	Прокладка	1
46	90465-11M10	Хомут	1
47	6BX-E3971-00	Трубка топливная 1	1
48	90467-09M09	Прокладка	2
49	6BX-F8100-00	Набор инструментов	1

Рис. 18КРОНШТЕЙН Bracket

REF	Номер детали	Наименование	Кол-во
1	6L8-G3111-01-4D	Кронштейн хомута 1	1
2	6L8-G3112-00-4D	Кронштейн хомута 2	1
3	620-43114-00	Подушка зажима транца	2
4	6E0-43116-01	Заглушка	2
5	6L8-G3118-01	Рукоятка, зажим транца	2
6	90243-04M01	Педаль	2
7	90101-08M07	Накладка	1
8	90202-08M58	Болт толкателя	2
9	68D-G3113-00	Пластина кронштейна хомута	1
10	90185-08057	Крышка, топливный фильтр	1
11	90387-06M11	Втулка	1
12	90101-06335	Табличка, идентификационная	1
13	92990-06600	Прокладка, дроссель	1
14	95380-06600	Тяга, соединительная	1
15	68D-G3311-01-4D	Кронштейн поворотный 1	1
16	68D-G3312-01-4D	Кронштейн поворотный 2	1
17	95895-06035	Болт с фланцем	6
18	6BX-43181-00	Рычаг стопора откидывания 1	1
19	6E0-43632-00	Упор	1
20	6E0-43313-00-94	Кронштейн, поворотный 3	1
21	620-43189-00	Прокладка	2
22	95895-06020	Накладка, дефлектор	2
23	6BX-48561-00	Стопор	1
24	6BX-G3319-00	Пластина	1
25	68D-G3160-00	Узел стопорного стержня откидывания	1
26	6N0-G3165-00	Пластина, стопор откидывания	1
27	91690-30008	Крышка, стопорная	1
28	90502-08M05	Стоппер, дроссельная заслонка	1
29	6BX-43614-00	Пластина стопора откидывания	1
30	6BX-43188-00	Стопор	1
31	6BX-43198-00	Стопор 2	1
32	90109-06M84	Гайка	2
33	68D-G2537-00	Втулка оси поворота	1
34	68D-G2539-00	Втулка оси поворота	2
35	6BX-G2538-00	Втулка оси поворота	1
36	6BX-G2549-00	Втулка оси поворота	1
37	6E0-42528-03	Пластина, фрикционная	1
38	6L5-42529-01	Прокладка головки цилиндра	1
39	68D-G2561-01	Ручка	1
40	90266-04M05	Поршень	1
41	6BX-F4591-00	Эмблема топливного крана	1
42	90269-02M08	Шайба	2

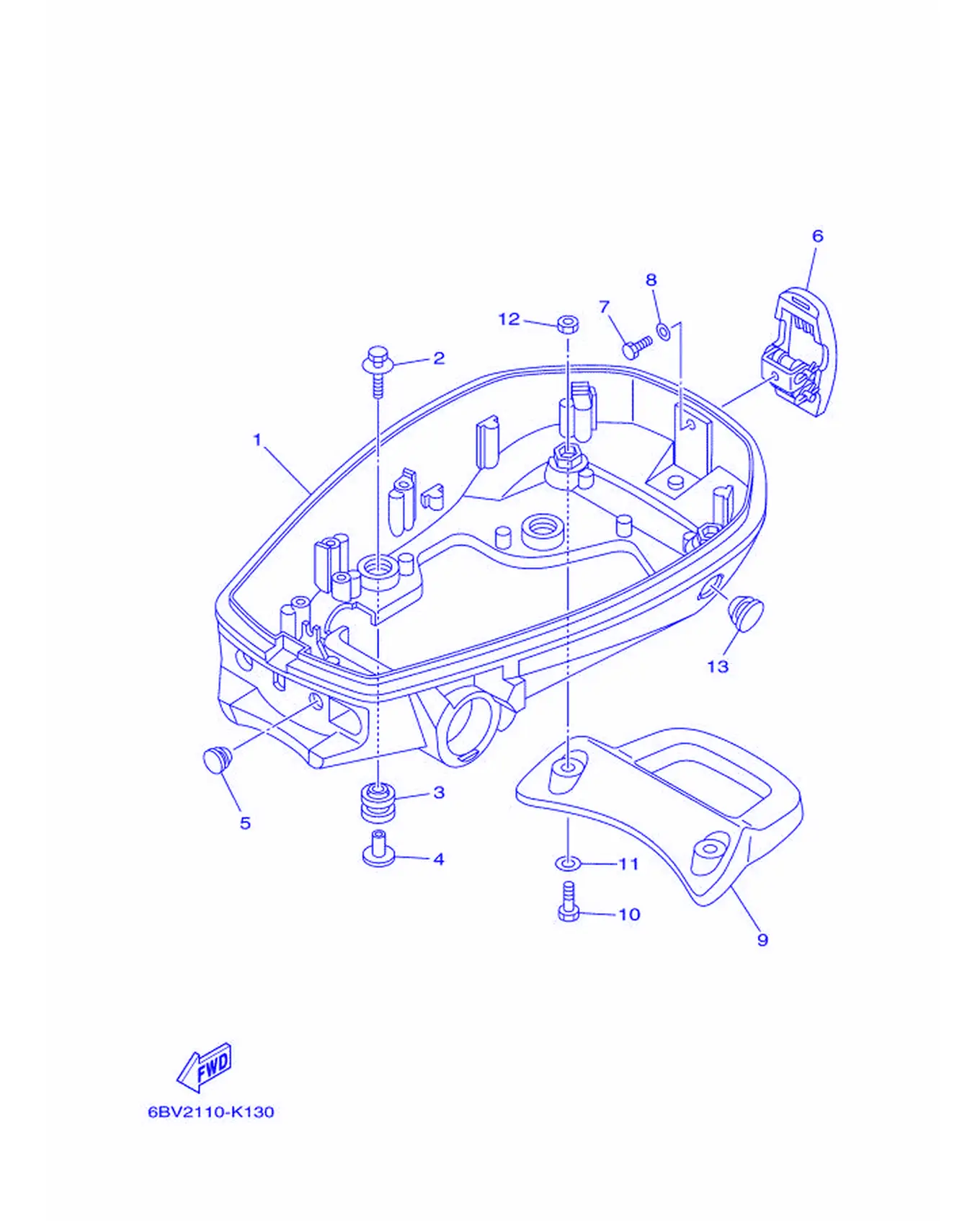

Рис. 19НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6BX-G2711-00-4D	Кожух нижний 1	1
2	68F-85119-00	Шайба	4
3	90480-21M82	Поплавок	4
4	90387-06176	Шестерня	4
5	90480-14M14	. Втулка	1
6	68T-42801-00	Прокладка головки блока цилиндров	1
7	97095-06012	Болт	1
8	92995-06600	. . Шайба	1
9	6BX-G2731-00	Рукоятка стартера	1
10	97095-08020	Прокладка	2
11	92995-08600	. . Шайба	2
12	95380-08600	Гайка	2
13	90480-22M72	Уплотнитель	1

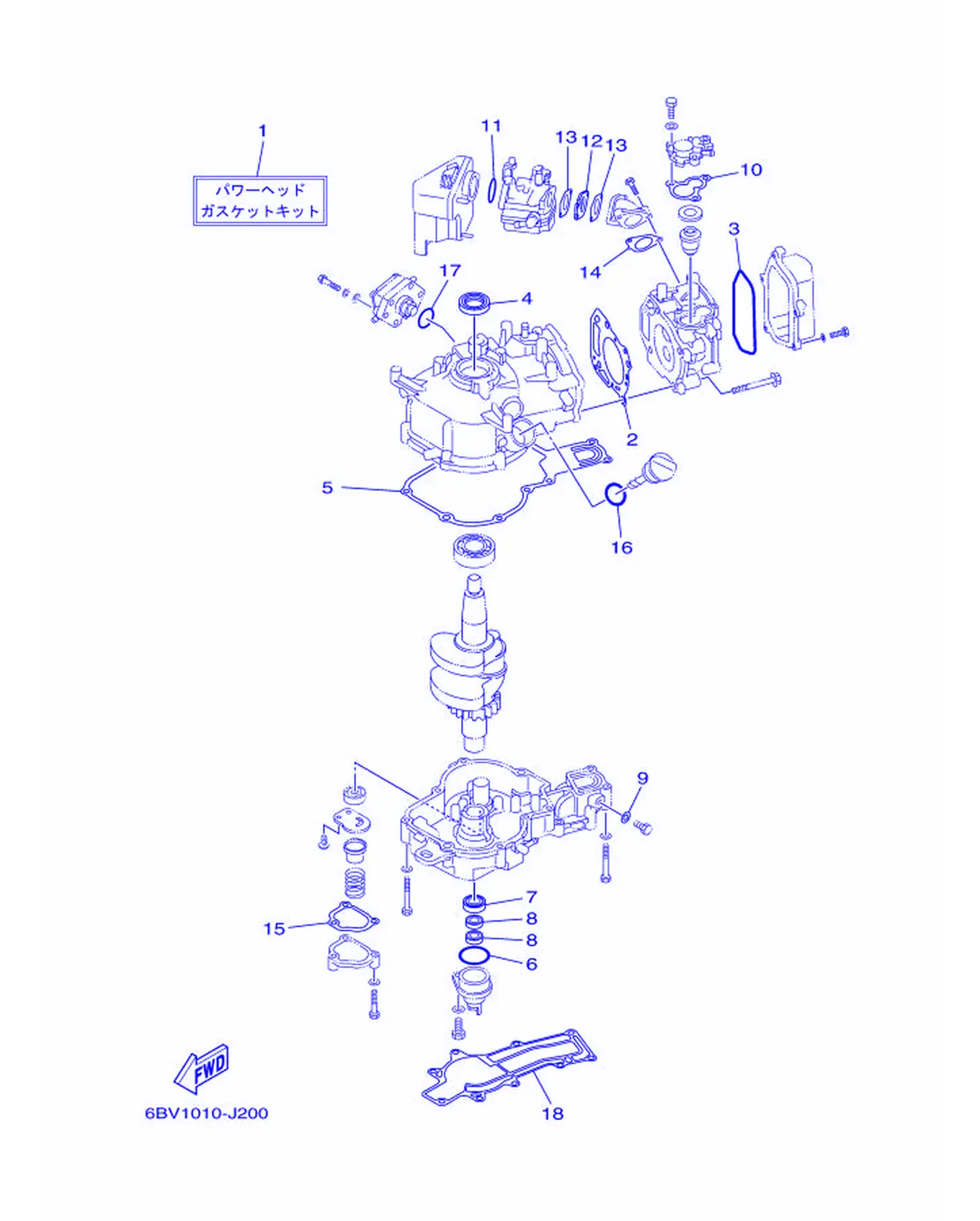

Рис. 20РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6BX-WE001-00	Прокладка головки цилиндра	1
2	6BX-11181-00	Прокладка, поддон 1	1
3	6BX-11356-00	Прокладка, поддон 2	1
4	93102-25022	Прокладка	1
5	6BX-11351-00	Прокладка, поддон	1
6	93210-35537	Кольцо уплотнительное	1
7	93102-20108	Сальник	1
8	93102-10004	Сальник	2
9	90430-08800	Прокладка	1
10	68D-E2414-A0	. Прокладка, крышка	1
11	93210-320A7	Уплотнительное кольцо	1
12	6BX-E3647-00	. Прокладка, нижний 3	1
13	6BX-E3646-00	. Прокладка, нижний 2	2
14	6BX-E3645-00	. Прокладка, нижний 1	1
15	6BX-E3475-00	Прокладка	1
16	93210-24M79	. O-образное кольцо	1
17	93210-27ME3	. Уплотнительное кольцо	1
18	6BX-45113-00	. Прокладка, пластина-прокладка	1

Рис. 21РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6BX-W0093-00	Прокладка крышки цилиндра	1
2	6BX-14985-00	. Поплавок	1
3	6BX-14984-00	. Седло иглы, топливный клапан	1
4	6BX-14592-00	. Винт	2
5	4JH-14562-00	. Кольцо O	2
6	6BX-14546-00	. Вал, дроссельная заслонка	1
7	6BX-14548-00	. Уплотнение, дроссельная заслонка	1
8	6BX-14937-00	. Прокладка	1

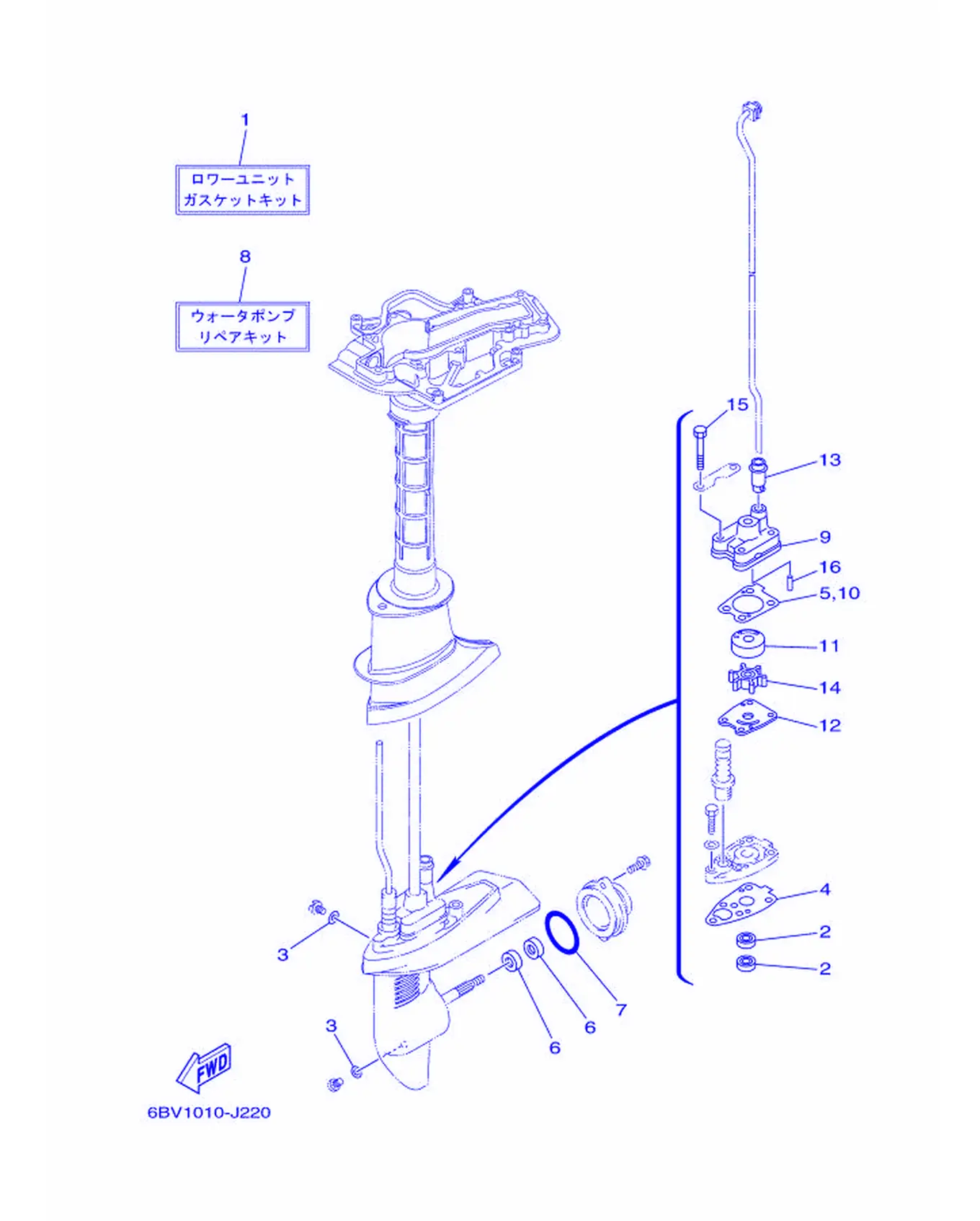

Рис. 22Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	6BX-WG001-20	Комплект прокладок нижнего узла	1
2	93101-10M14	Сальник	2
3	90430-08020	. Прокладка	3
4	68D-G5315-A0	. Прокладка, нижний корпус	1
5	6BX-G4315-01	. Прокладка водяного насоса	1
6	93101-13M12	. Сальник	2
7	93210-48214	. . Кольцо уплотнительное	1
8	6BX-WG078-00	Ремкомплект водяного насоса	1
9	6BX-44311-00	. Прокладка крышки	1
10	6BX-G4315-01	. Прокладка водяного насоса	1
11	6BX-44322-00	. Уплотнение вала	1
12	6BX-44323-00	. Сальник вала	1
13	67D-44366-00	. Поршень, комплект 2	1
14	6E0-44352-00	Шестерня	1
15	97095-06045	Болт	4
16	93604-18080	. Демпфер, ...	2

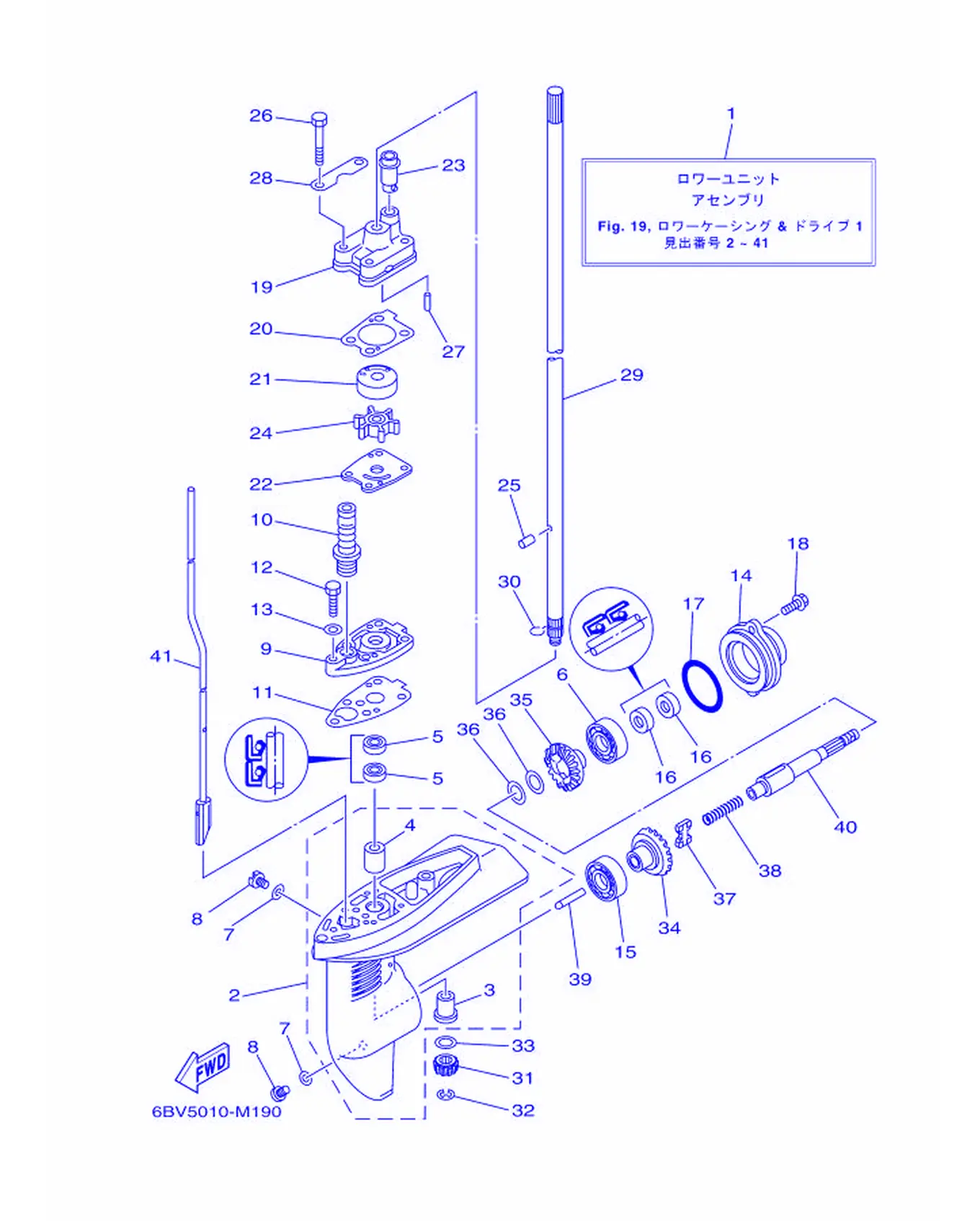

Рис. 23НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6BX-G5300-01-4D	Нижний узел в сборе	1
1	6BX-G5300-11-4D	Нижний узел в сборе	1
2	68D-G5311-00-4D	Корпус, нижний	1
3	6E0-45317-09	Прокладка, водяной насос	1
4	6E0-45316-09	Прокладка, водяной насос	1
5	93101-10M14	Сальник	2
6	93306-004YH	Подшипник	1
7	90430-08020	. Прокладка	3
8	90340-08002	Прокладка, пластина	3
9	68D-G5321-00	Пластина	1
10	6L2-44147-00	Крышка, картридж	1
11	68D-G5315-A0	. Прокладка, нижний корпус	1
12	97095-06025	Болт	1
13	92995-06600	. . Шайба	1
14	68D-G5361-00-4D	Крышка, нижний корпус	1
15	93306-004YH	Подшипник	1
16	93101-13M12	. Сальник	2
17	93210-48214	. . Кольцо уплотнительное	1
18	95895-06016	. Болт с фланцем	2
19	6BX-44311-00	. Прокладка крышки	1
20	6BX-G4315-01	. Прокладка водяного насоса	1
21	6BX-44322-00	. Уплотнение вала	1
22	6BX-44323-00	. Сальник вала	1
23	67D-44366-00	. Поршень, комплект 2	1
24	6E0-44352-00	Шестерня	1
25	93604-09066	Заглушка, декомпрессионное отверстие	1
26	97095-06045	Болт	4
27	93604-18080	. Демпфер, ...	2
28	68D-G4328-00	Пластина	2
29	68D-G5511-00	Вал, приводной	1
30	90467-08M01	Стопорное кольцо	1
31	6BX-45551-00	Шестерня (13T)	1
32	99001-06600	Стопорное кольцо	1
33	90201-11M49	Шестерня, приводная	1
34	67D-45560-00	Шестерня 1 (27T)	1
35	67D-45570-00	Шестерня 2 (27T)	1
36	67D-45576-00	Шайба, упорная 2	2
37	67D-45631-01	Корпус, редуктор	1
38	90501-120A9	Уплотнение дейдвуда	1
39	67D-45635-00	Прокладка, редуктор	1
40	68D-G5611-10	Вал, гребной	1
41	6BX-G4150-00	Кулачок переключения в сборе	1
41	6BX-G4150-10	Кулачок переключения в сборе	1

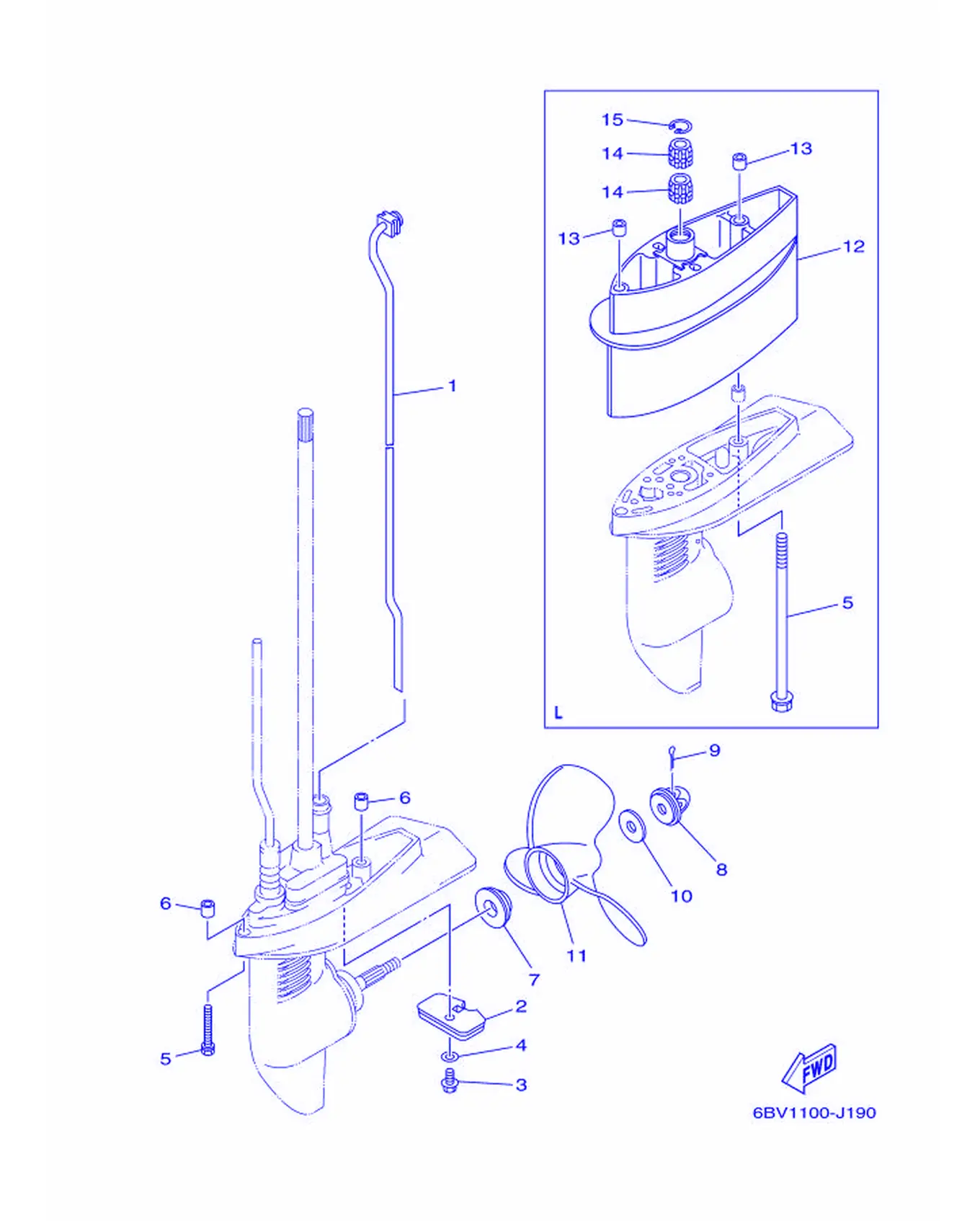

Рис. 24НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6BX-G4360-00	Водяная труба в сборе	1
1	6BX-G4360-10	Водяная труба в сборе	1
2	68D-G5251-00	Анод	1
3	95895-06012	Табличка, предупреждающая	1
4	92990-06300	. Шайба с внутренними зубьями	1
5	90119-06253	Нафуда, кугисухэдзодзиба	2
5	90119-06254	Нафуда, кугисухэдзодзиба	2
6	90387-06806	Втулка	2
7	68D-G5987-00	Проставка 1	1
8	6L5-45616-00	Шестерня, заднего хода	1
9	91490-25030	Крыльчатка, водяной насос	1
10	90201-08M54	Прокладка, трубка	1
11	6E0-45941-01	Гребной винт (3X7-1/2X8-BA)	1
11	6E0-45943-01	Гребной винт (3X7-1/2X7-BA)	1
11	6E0-45949-00	Гребной винт (3X7-1/4X6-1/2-BA)	1
12	6BX-G5211-00-4D	Удлинитель	1
13	90387-06806	Втулка	2
14	6BX-45318-01	Дзодзибэго, дабигитодзибатода	2
15	93420-22M03	Стопорное кольцо	1
