雅马哈 F60A - F60AETX

共 32 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5Поддон картера 6Масляный насос 7ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 8Карбюратор 9КОЛЕНВАЛ И ПОРШЕНЬ 10УПРАВЛЕНИЕ 11ЦИЛИНДР И КАРТЕР 1 12ЦИЛИНДР И КАРТЕР 2 13Стартер 14НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 15ГЕНЕРАТОР 16ВЕРХНИЙ КАПОТ 17КЛАПАН 18Узел гидроподъема и наклона 1 19Узел гидроподъема и наклона 2 20ТОПЛИВНАЯ СИСТЕМА 21Топливный Бак 22КРОНШТЕЙН 1 23КРОНШТЕЙН 2 24НИЖНИЙ КОЖУХ 25ПРИБОР 26РЕМКОМПЛЕКТ 1 27РЕМКОМПЛЕКТ 2 28Ремонтный комплект 3 29Узел дистанционного управления 30ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 31НИЖНИЙ КАРТЕР И ПРИВОД 1 32НИЖНИЙ КАРТЕР И ПРИВОД 2

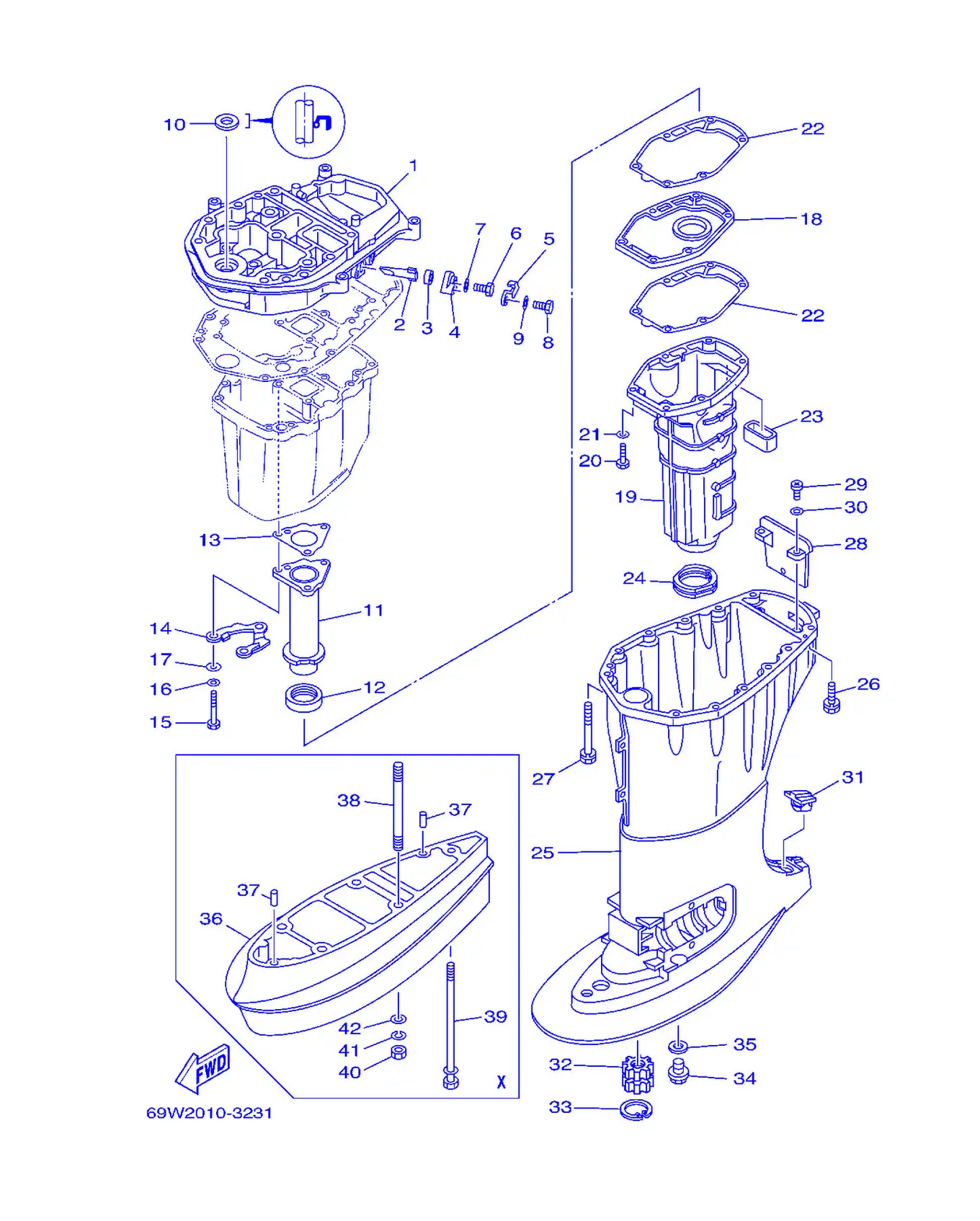

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	69W-41137-02-94	Направляющая, выпуск	1
2	62Y-11325-00	Соединитель	1
3	66M-11328-00	Втулка	1
4	66M-11327-00-94	Соединитель	1
5	66M-12535-00	Заглушка	1
6	97095-05012	Заглушка	1
7	92995-05600	. Шайба	1
8	97013-06020	Болт	1
9	92903-06600	Шайба, пластина	1
10	93103-18011	. Сальник	1
11	69W-41131-00	Коллектор, выпускной 1	1
12	64J-46132-10	Прокладка 1	1
13	64J-41133-10	Прокладка, корпус верхний 1	1
14	64J-41116-00	Защита	1
15	97075-06050	Шатун	3
16	92995-06600	. . Шайба	3
17	90201-06015	Шайба, пластина	3
18	69W-45181-00-5B	Пластина	1
19	69W-14711-00-5B	Глушитель 1	1
20	97075-06025	Болт	6
21	92995-06600	. . Шайба	6
22	62Y-41134-01	. Прокладка, выпускной коллектор	2
23	62Y-45127-00	. Сальник	1
24	67C-45123-00	. Прокладка, нижняя	1
25	67C-45111-21-4D	Корпус, верхний	1
26	90119-08M79	Болт с шайбой	4
27	90119-08M82	Болт с шайбой	8
28	67C-45151-00	Крышка, термостат	1
29	97880-05016	Винт с полукруглой головкой	2
30	92990-05600	. Шайба пластины	2
31	6H3-45155-00	Крышка	1
32	69W-45318-00	Дзодзибэго, дабигитодзибатода	1
33	93420-36M01	Прокладка	1
34	90340-14M06	Крышка, глушитель впуска	1
35	90430-14M09	Прокладка	1
36	63D-45211-02-4D	Удлинитель	1
37	93606-12019	. Пластина, корпус насоса	2
38	90116-10M53	Заглушка	4
39	90119-08M00	Табличка, предупреждающая	1
40	95380-10600	Гайка	4
41	92990-10100	Головка винта	4
42	92990-10600	Шайба, пластина	4

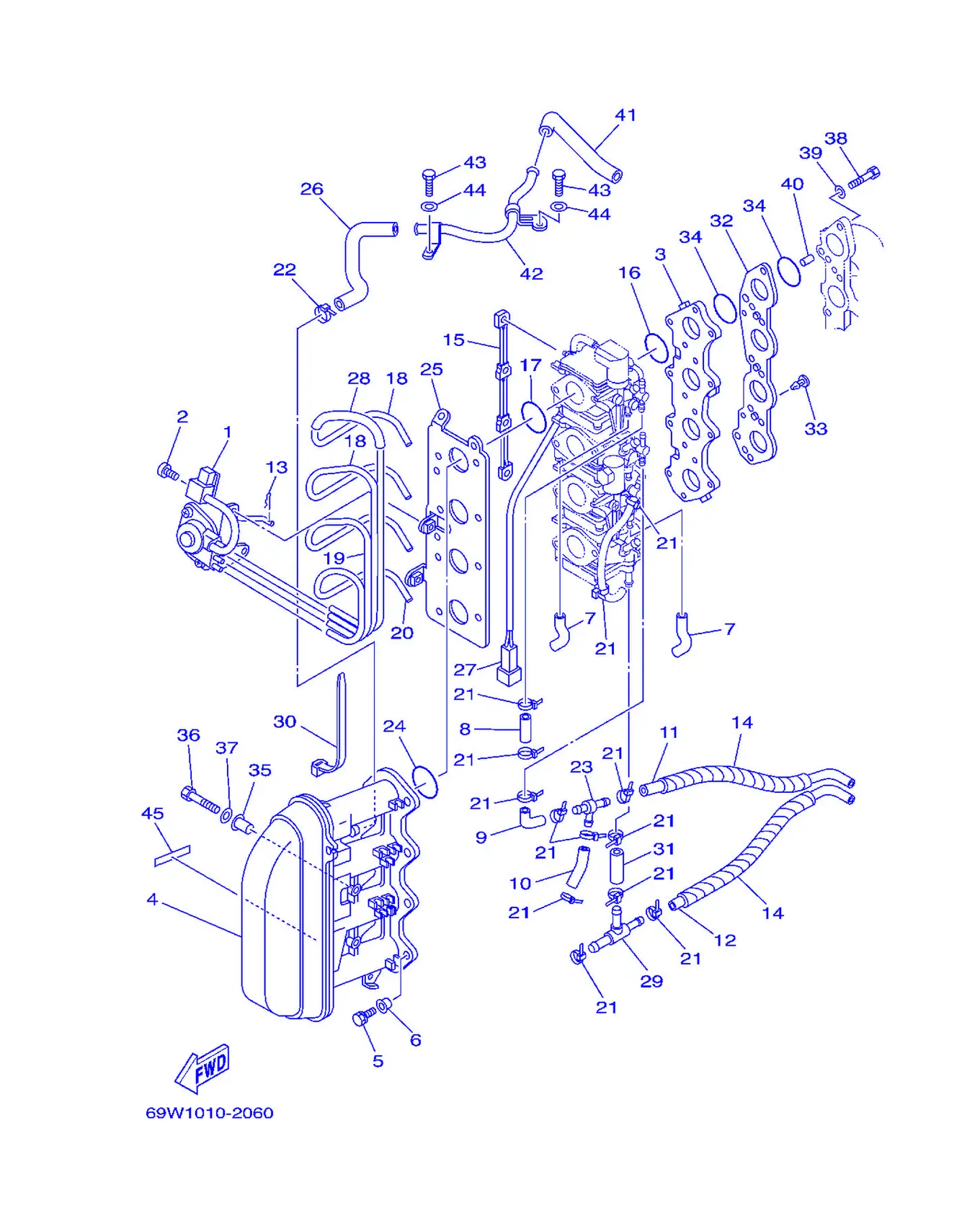

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	69W-14369-00	Диафрагма в сборе 2	1
2	650-14327-01	Винт	3
3	69W-13586-00	Штуцер карбюратора 1	1
4	69W-14440-01	Глушитель в сборе, впускной	1
5	97595-06590	Болт с шайбой	8
6	90387-06M70	Втулка	8
7	62Y-24312-00	Трубка 2	2
8	62Y-24313-30	Трубка 3	1
9	62Y-24313-40	Трубка 3	1
10	62Y-24313-50	Трубка 3	1
11	62Y-24313-61	Трубка 3	1
12	62Y-24313-70	Трубка 3	1
13	69W-23153-00	Кольцо стопорное	1
14	69W-24313-80	Трубка 3	2
15	64J-14585-00	Тяга, подсос	1
16	69W-14561-00	. Кольцо уплотнительное	4
17	93210-35M86	. Уплотнительное кольцо	4
18	64J-14349-11	Труба	2
19	69W-14349-00	Трубка	1
20	69W-14349-10	Трубка	1
21	90465-11M10	Хомут	13
22	90465-13M36	. Зажим	1
23	62Y-24378-00	Трубка, соединение 4	1
24	93210-38MH3	Кольцо уплотнительное	4
25	62Y-14291-30	Кронштейн 1	1
26	62Y-1532B-00	Труба, вентиляция	1
27	69W-82509-00	Провод, вспомогательный	1
28	64J-14349-40	Труба	1
29	62Y-24378-00	Трубка, соединение 4	1
30	62Y-82544-00	Хомут	1
31	62Y-24314-00	Труба 4	1
32	69W-14271-00	Изолятор	1
33	90338-04M17	. Свеча	2
34	93210-35M86	. Уплотнительное кольцо	8
35	90387-06M15	. Втулка	2
36	97095-06030	Болт	2
37	92995-06600	. . Шайба	2
38	97095-06025	Болт	8
39	92995-06600	. . Шайба	8
40	93608-16M16	Подшипник коленвала	2
41	62Y-1531A-00	Шланг, вентиляция 1	1
42	62Y-15373-10	Труба, вентиляция	1
43	97095-06016	Болт	2
44	92995-06600	. . Шайба	2
45	6E0-44191-11	Указатель переключения передач	1

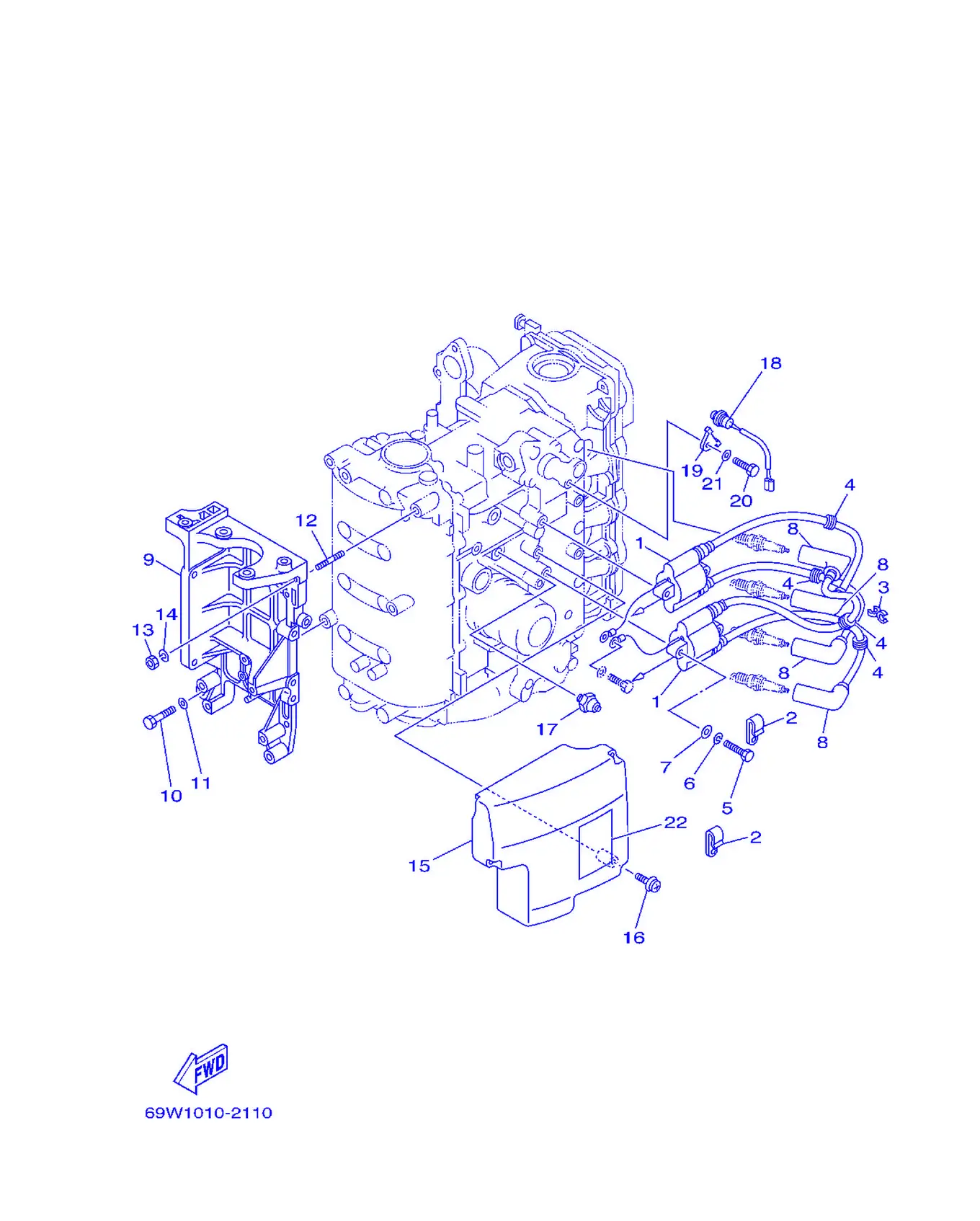

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	62Y-85570-00	Катушка зажигания в сборе	2
2	90465-06M90	Хомут	2
3	90464-07M41	Сальник	1
4	90480-25161	Прокладка	4
5	97095-06030	Болт	4
6	92995-06100	Пружинная шайба	4
7	92995-06600	. . Шайба	4
8	6G8-82370-30	Колпачок свечи в сборе	4
9	62Y-81822-01-94	Кронштейн, стартера	1
10	97095-08035	Болт	3
11	92995-08600	. . Шайба	3
12	90116-08M14	Болт, шпилька	1
13	95380-08600	Гайка	1
14	92990-08100	Шайба пружинная	1
15	62Y-85599-00	Крышка	1
16	90159-06M08	Винт с шайбой	3
17	64J-82504-00	Стопорное кольцо поршневого пальца	1
18	62Y-82560-01	Термовыключатель в сборе	1
19	6E9-82588-00	Крышка	1
20	97095-06012	Болт	1
21	92995-06600	. . Шайба	1
22	62Y-83626-00	Метка 6	1

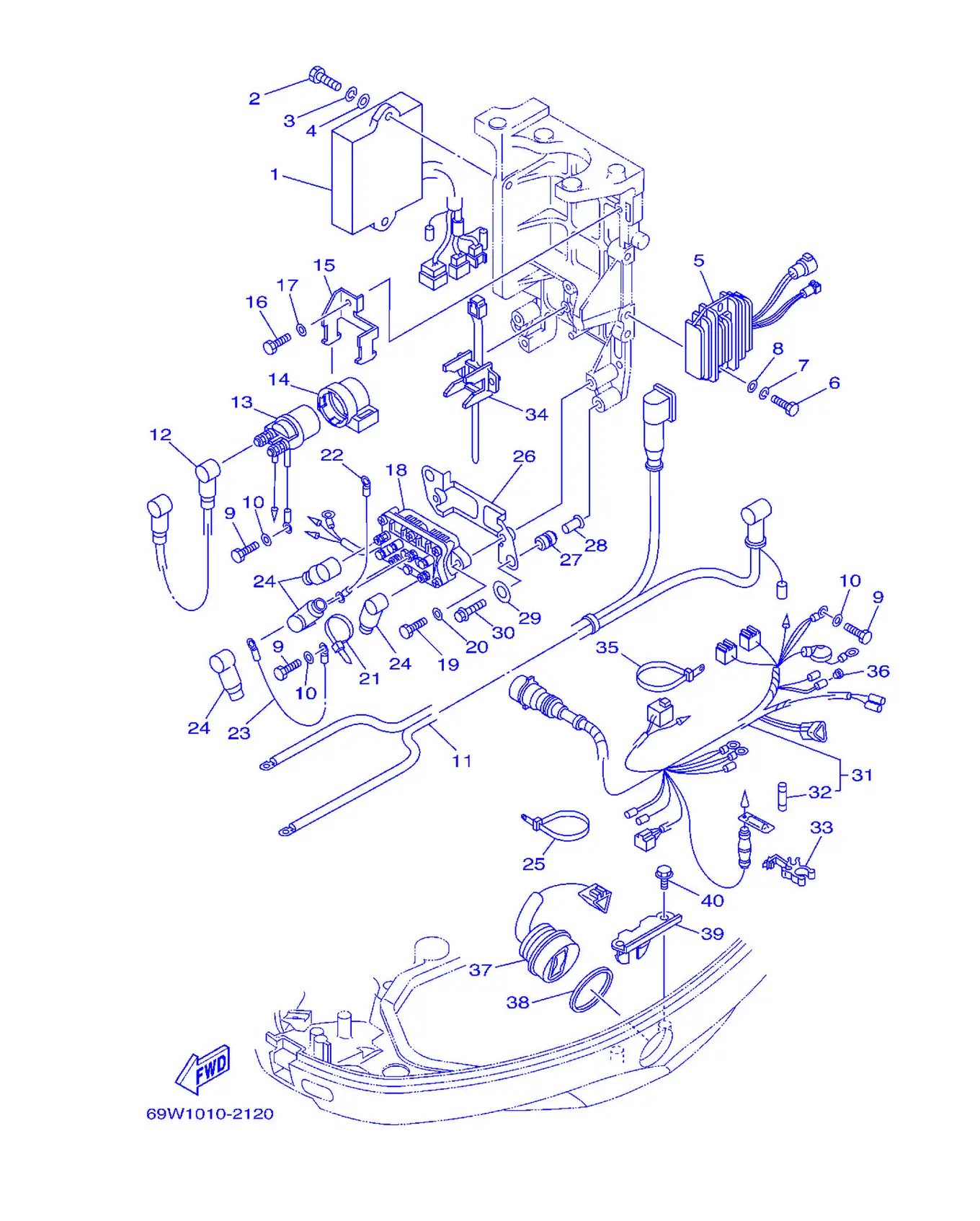

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	69W-85540-00	Блок C.D.I. в сборе	1
2	97095-06020	Болт с шайбой	2
3	92995-06100	Пружинная шайба	2
4	92995-06600	. . Шайба	2
5	64J-81960-00	Выпрямитель-регулятор	1
6	97095-06025	Болт	2
7	92995-06100	Пружинная шайба	2
8	92995-06600	. . Шайба	2
9	97095-06012	Болт	3
10	92995-06600	. . Шайба	3
11	62Y-82105-J0	Жгут проводов	1
12	6E5-82117-01	Провод, соединительный	1
13	6G1-81941-10	Реле стартера в сборе	1
14	6G1-81952-00	Держатель реле	1
15	6L2-81945-00	Пластина крепления выключателя	1
16	97095-06014	Прокладка	1
17	92995-06600	. . Шайба	1
18	6H1-81950-00	Реле в сборе	1
19	97095-06020	Болт с шайбой	2
20	92995-06600	. . Шайба	2
21	90465-13M11	. Хомут	1
22	6H2-81949-01	Провод, вывод	1
23	61A-81949-00	Крыльчатка, подача	1
24	682-82119-01	. Крышка, провод зажигания	4
25	90465-13M24	Патрубок	1
26	62Y-81948-00	Кронштейн	1
27	6A0-82317-00	Держатель, идентификационная табличка	2
28	90387-06119	Втулка	2
29	90201-12M16	Держатель троса	2
30	95895-06025	Табличка, предупреждение	2
31	69W-82590-00	Жгут проводов в сборе (10P)	1
32	663-82151-00	Предохранитель (12В-20А)	1
33	6G5-82152-00	Держатель, предохранитель	1
34	688-82594-00	Прокладка	1
35	90465-13M24	Патрубок	1
36	703-82119-00	Крышка, тяга рычага	2
37	63D-82563-10	Переключатель тримма и наклона в сборе	1
38	6E5-82587-00	Прокладка	1
39	62Y-83614-00	Кронштейн	1
40	90109-06M86	Пластина	2

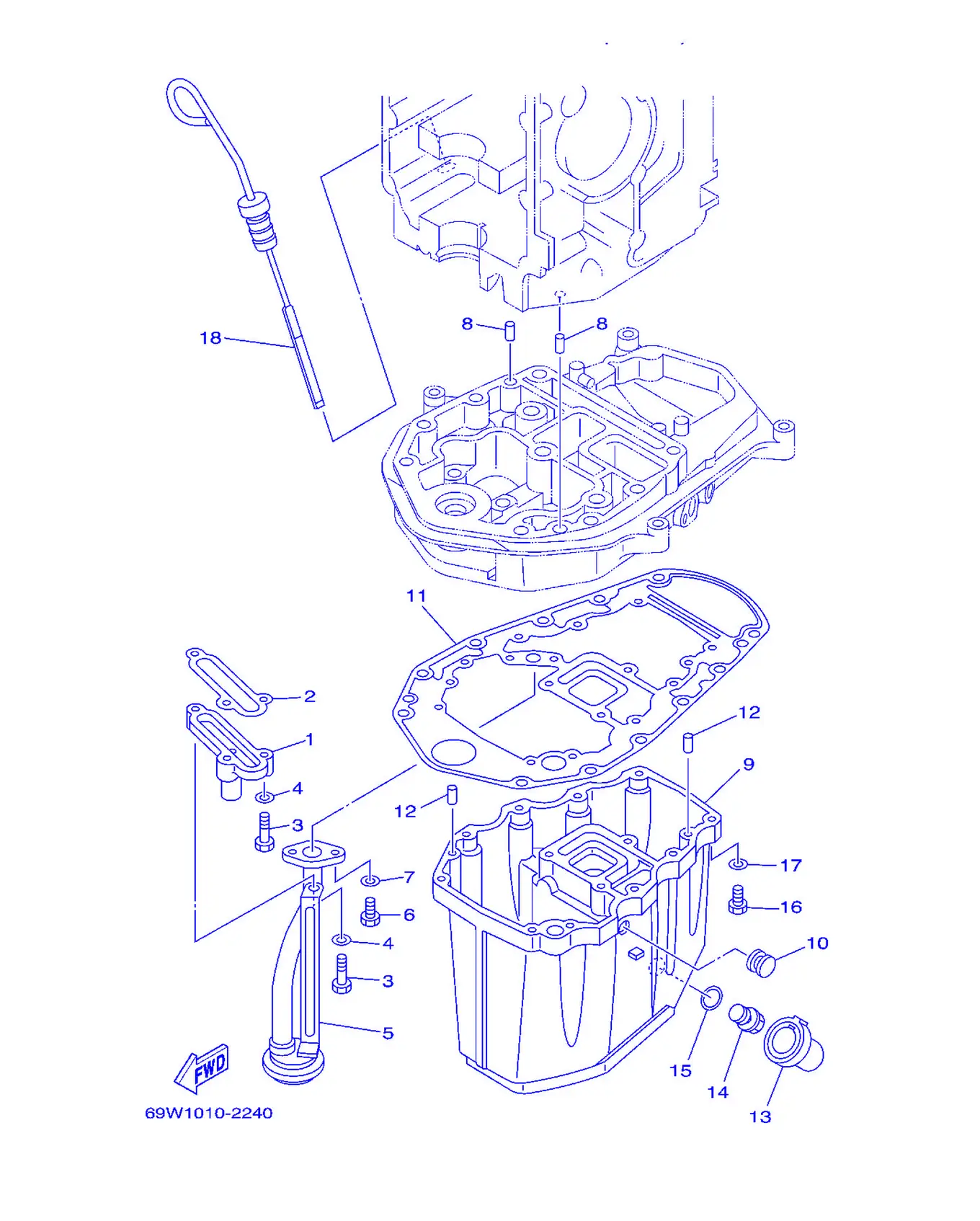

Рис. 5Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	62Y-11575-00	Перепускной клапан в сборе	1
2	62Y-13475-00	Прокладка	1
3	97013-06025	. Болт	3
4	92903-06600	Шайба, пластина	3
5	62Y-13411-00	Сетка маслоприемника	1
6	97013-06016	Болт	2
7	92903-06600	Шайба, пластина	2
8	93608-12M05	Заглушка	2
9	64J-15311-01-5B	Масляный поддон	1
10	90480-12M25	Люверс	1
11	69W-15312-00	Прокладка, крышка	1
12	93606-12019	. Пластина, корпус насоса	4
13	67C-15316-00	Демпфер крепления двигателя 1	1
14	90340-14M06	Крышка, глушитель впуска	1
15	90430-14M09	Прокладка	1
16	97075-06025	Болт	10
17	92995-06600	. . Шайба	10
18	67C-15362-00	Пробка масляного щупа	1

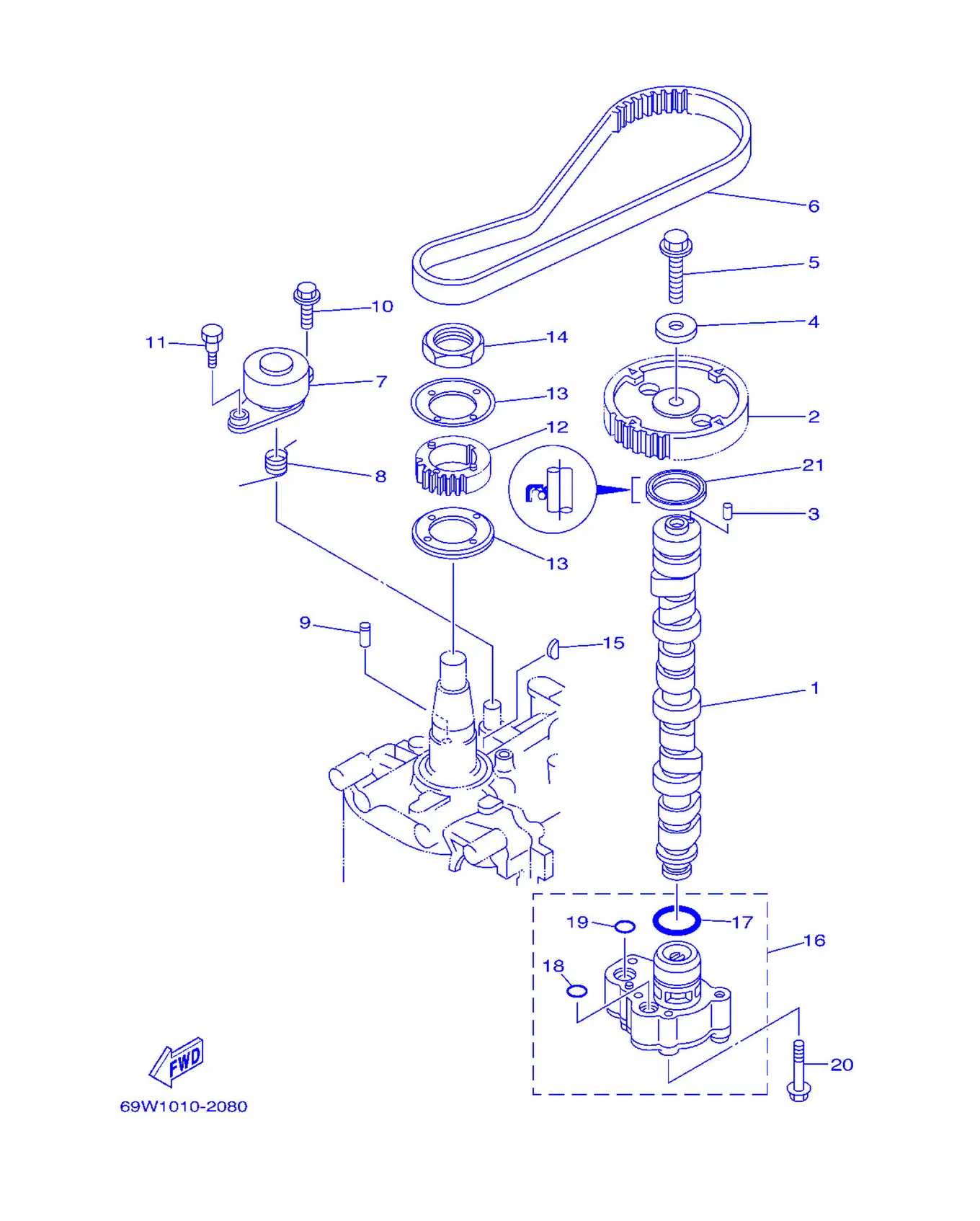

Рис. 6Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	62Y-12171-00	Распределительный вал 1	1
2	62Y-11537-10	Шестерня, ведомая	1
3	93605-14143	Крышка, головка	1
4	90201-10M06	Шайба, пластина	1
5	95895-10040	Болт, фланцевый	1
6	62Y-46241-00	Ремень	1
7	62Y-11590-10	Натяжитель в сборе	1
8	90508-20018	Пружина, торсионная	1
9	90249-07M29	Штифт	1
10	95895-08020	Крышка, топливная	1
11	90109-06M64	Болт	1
12	62Y-11536-10	Шестерня, ведущая	1
13	62Y-11557-00	Прокладка 1	2
14	90170-35008	Гайка	1
15	90280-04M06	Шпонка	1
16	69W-13300-00	Масляный насос в сборе	1
17	93210-33MH2	Кольцо уплотнительное	1
18	93210-12MG9	Кольцо уплотнительное	1
19	93210-14515	Кольцо уплотнительное	1
20	90119-06025	Табличка с номером	4
21	93102-37M40	Сальник	1

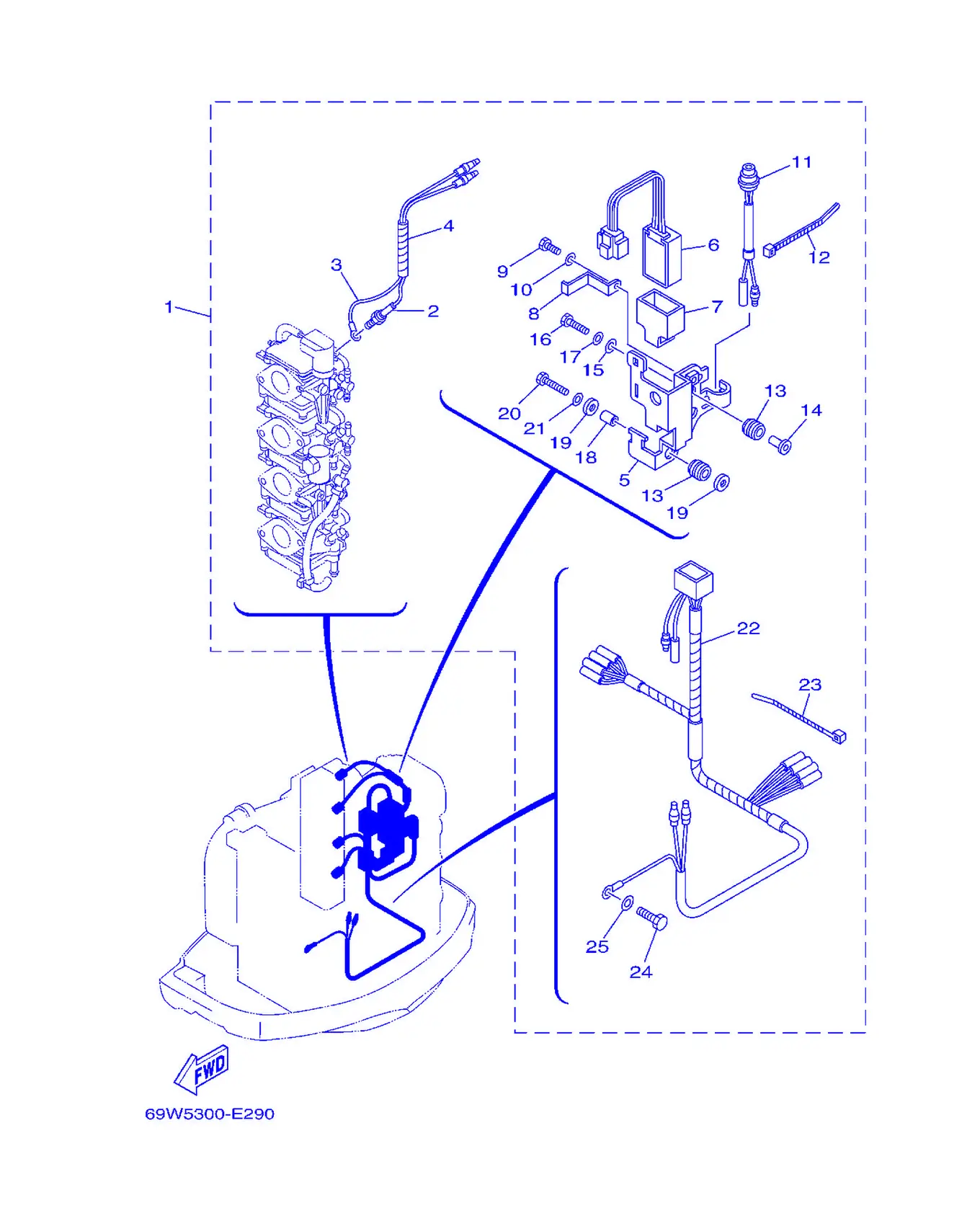

Рис. 7ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
1	69W-83790-01	Нагреватель в сборе	1
2	69W-83792-00	. . Нагреватель	4
3	69W-83354-00	. . Провод, заземляющий 1	4
4	90446-06M90	Шланг (L120)	4
5	69W-14291-00	. Кронштейн 1	1
6	67F-81930-00	Блок управления в сборе	1
7	69W-85546-00	Хомут	1
8	69W-14292-00	. Брекет 2	1
9	97095-06016	Болт	1
10	92995-06600	. . Шайба	1
11	67F-82560-00	Термовыключатель в сборе	1
12	90465-13M18	Хомут	1
13	90480-10M23	Втулка уплотнительная	3
14	90387-06M60	Втулка	2
15	90201-06M31	. Головка, трубка-держатель	2
16	97095-06025	Болт	2
17	92995-06600	. . Шайба	2
18	90380-08M05	. Втулка, сплошная	1
19	90201-08M05	. Шайба, пластина	2
20	97095-08030	. Болт	1
21	92995-08600	. . Шайба	1
22	69W-81971-00	. Провод, соединительный	1
23	90465-13M18	Хомут	6
24	97095-06012	Болт	1
25	92995-06600	. . Шайба	1

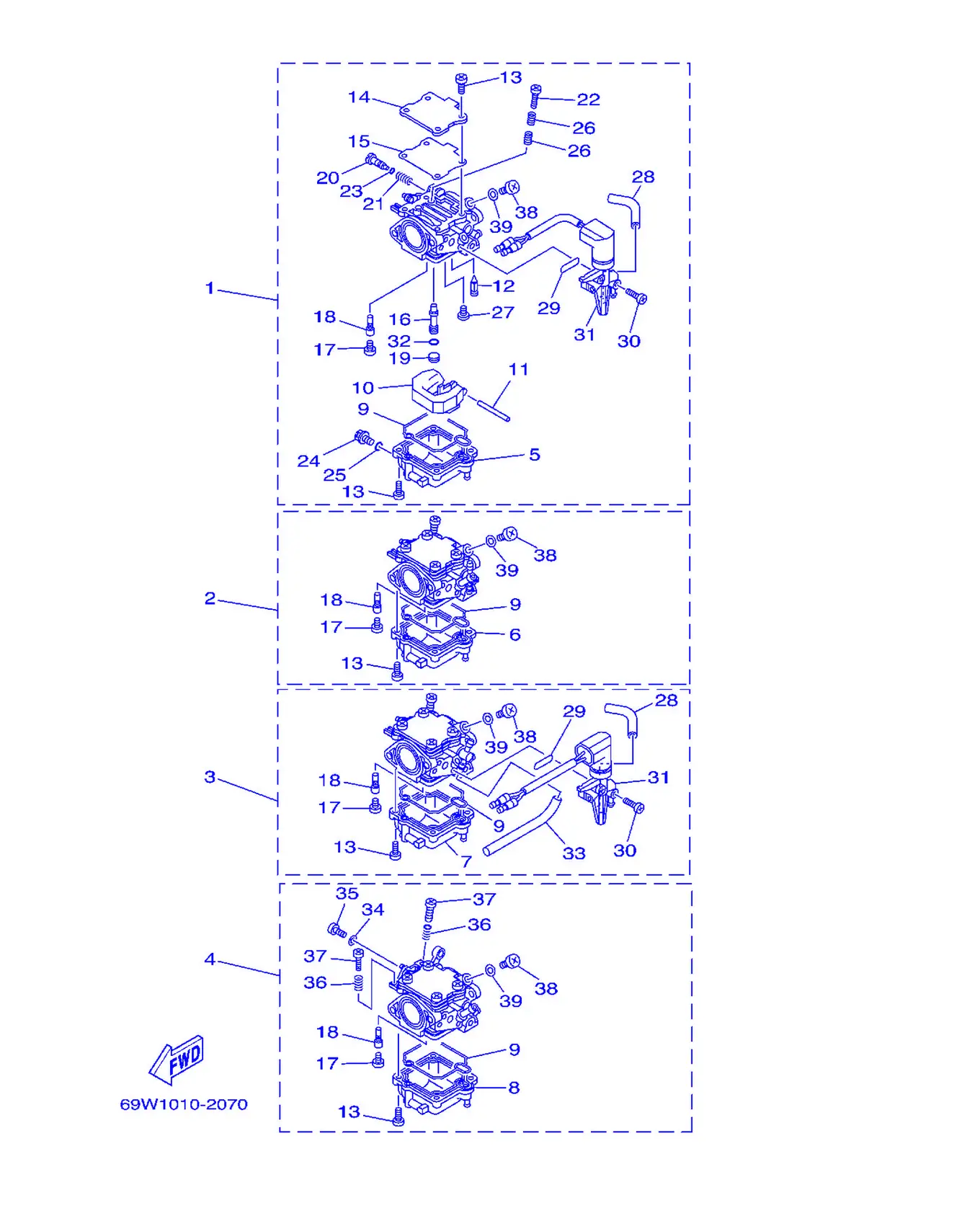

Рис. 8Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	69W-14901-01	Карбюратор в сборе 1	1
2	69W-14902-01	Карбюратор в сборе 2	1
3	69W-14903-01	Карбюратор в сборе 3	1
4	69W-14904-01	Карбюратор в сборе 4	1
5	69W-14381-00	. Корпус поплавковой камеры	1
6	69W-14381-10	. Корпус поплавковой камеры	1
7	69W-14381-20	. Корпус поплавковой камеры	1
8	69W-14381-30	. Корпус поплавковой камеры	1
9	69W-14384-00	. Прокладка поплавковой камеры	4
10	6L2-14385-00	. Поплавок	4
11	6E5-14386-01	. Ось поплавка	4
12	62Y-14392-00	. Шток, игла	4
13	62Y-14321-00	. Винт дроссельной заслонки	32
14	62Y-14157-30	. Крышка смесительная	4
15	69W-14399-00	. Клапан биметаллический	4
16	69W-14341-00	. Жиклер главный	4
17	66M-14355-00	Пробка	4
18	64J-14342-20	. Жиклер холостого хода (#39)	4
19	69W-14343-62	. Жиклер главный (#124)	4
20	69W-14323-00	. Винт регулировки воздуха	4
21	62Y-14334-00	. Стопор, топливный шланг	4
22	62Y-14321-10	Винт, дроссельная заслонка	4
23	2T4-14397-00	. O-кольцо	4
24	62Y-14383-30	Прокладка, топливный насос	4
25	652-14397-00	. . Кольцо уплотнительное	4
26	62Y-14212-00	. Стопор, топливный шланг	8
27	98980-04006	. Винт крепежный	4
28	69W-24311-00	. Трубка топливная 1	2
29	62Y-14398-30	Прокладка	2
30	62Y-14567-30	Винт	2
31	69W-14380-01	. Стартер ручной в сборе	1
31	69W-14380-11	. Стартер ручной в сборе	1
32	62Y-14227-00	Шайба	4
33	62Y-24313-90	Трубка 3	1
34	62Y-14597-00	Шайба	1
35	664-14327-01	. Винт	1
36	69W-14212-00	. Пружина регулировки холостого хода	2
37	69W-14321-00	. Винт, дроссельная заслонка	2
38	69W-14115-00	. Пробка винтовая	4
39	90430-08209	. Прокладка	4

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	69W-11411-01	Коленчатый вал	1
2	6C5-11416-00	Вкладыш подшипника, коленчатый вал	10
2	6C5-11416-10	Вкладыш подшипника, коленчатый вал	10
2	6C5-11416-20	Вкладыш подшипника, коленчатый вал	10
2	6C5-11416-30	Вкладыш подшипника, коленчатый вал	10
3	6C5-11650-00	Узел шатуна	4
4	6C5-11654-00	. Сальник, карбюратор	2
5	6C5-11656-00	Вкладыш подшипника, шатун	8
5	6C5-11656-10	Вкладыш подшипника, шатун	8
5	6C5-11656-20	Вкладыш подшипника, шатун	8
5	6C5-11656-30	Вкладыш подшипника, шатун	8
6	69W-11631-00-97	Поршень (STD)	4
6	69W-11635-00	Поршень (0.25MM O/S)	4
6	69W-11636-00	Поршень (0.50MM O/S)	4
7	67C-11603-00	Поршень (STD)	4
8	62Y-11633-00	Головка, крышка	4
9	93450-17129	Стопорное кольцо	8
10	93102-43M42	. Шатун в сборе	1
11	93101-35002	Сальник	1

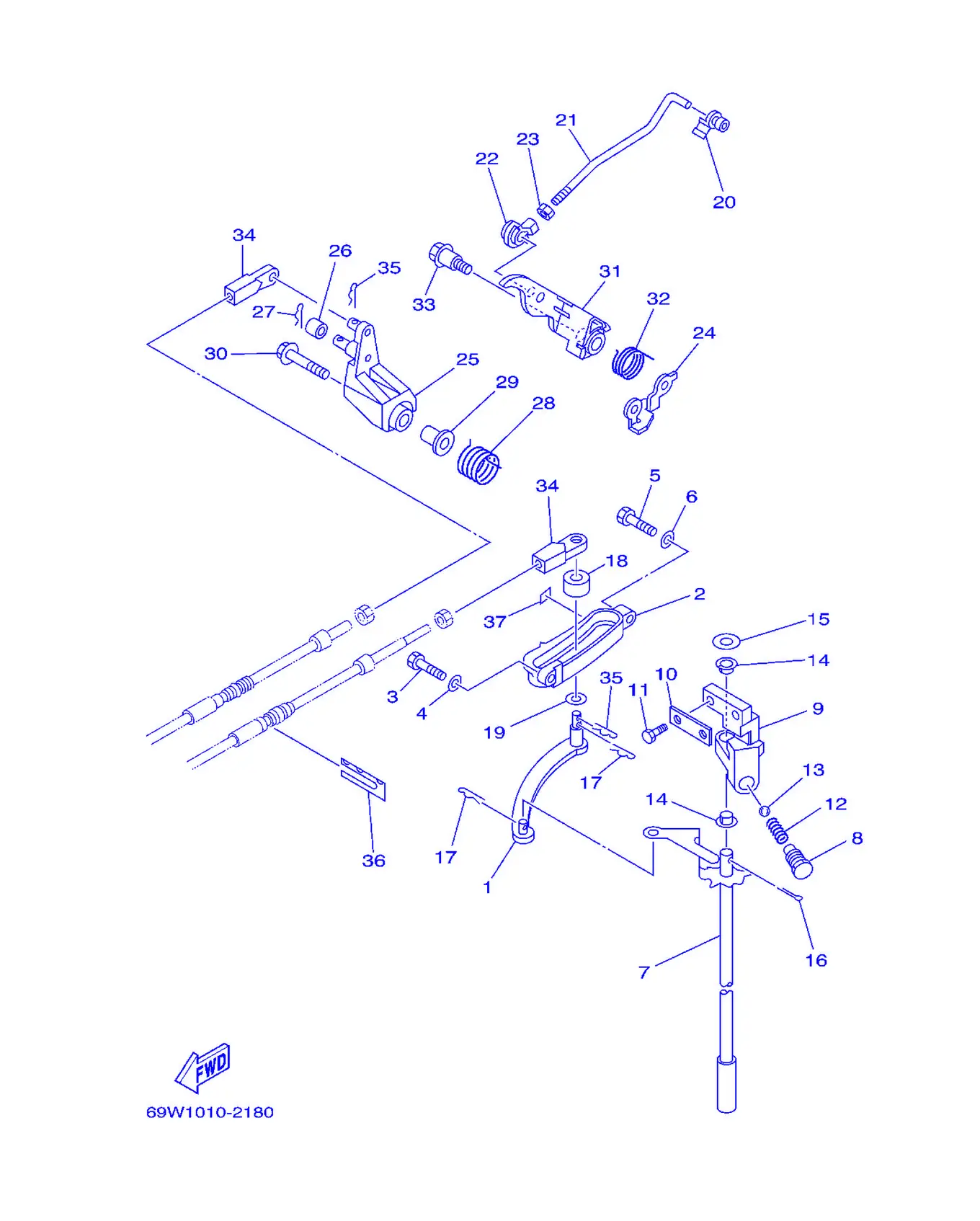

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	69W-44121-00	Кольцо, уплотнительное	1
2	62Y-44117-01-4D	Кронштейн	1
3	97095-06020	Болт с шайбой	1
4	92995-06600	. . Шайба	1
5	97095-06025	Болт	1
6	92995-06600	. . Шайба	1
7	62Y-44120-01	Рукоятка переключения передач в сборе	1
7	62Y-44120-21	Рукоятка переключения передач в сборе	1
8	62Y-42715-01	Корпус поплавковой камеры 2	1
9	62Y-44118-00	Кронштейн	1
10	62Y-44112-00	Стойка рукоятки переключения передач	1
11	97095-06020	Болт с шайбой	2
12	90501-12082	Стопорная пружина тяги	1
13	93501-04M02	Гайка	1
14	90386-90M90	Шайба	2
15	90201-10M20	. Прокладка, крышка	1
16	91490-20015	Крышка, головка	1
17	90468-18008	Стопор	2
18	688-44122-00	Шланг топливный	1
19	90202-07M07	Шланг топливный	1
20	6F5-41237-00	Соединительный шарнир	1
21	69W-41241-00	Тяга, звено	1
22	662-41237-01	Соединительное звено	1
23	95380-05700	Гайка	1
24	69W-42159-00	Кронштейн	1
25	62Y-42154-00	Рычаг управления дросселем	1
26	69W-42171-00	Втулка	1
27	91490-16010	Заглушка, поворотный	1
28	62Y-44135-00	Стопор	1
29	90387-06M45	Крышка	1
30	95895-06035	Болт с фланцем	1
31	62Y-42335-20	Рычаг, управление дросселем	1
32	62Y-44116-01	Пружина	1
33	90109-06M30	Болт	1
34	69W-48344-00	Стартер, поворотный рычаг	2
35	90468-18008	Стопор	2
36	62Y-48538-00	Зажим троса 1	1
37	6F5-42137-11	Указатель дросселя	1

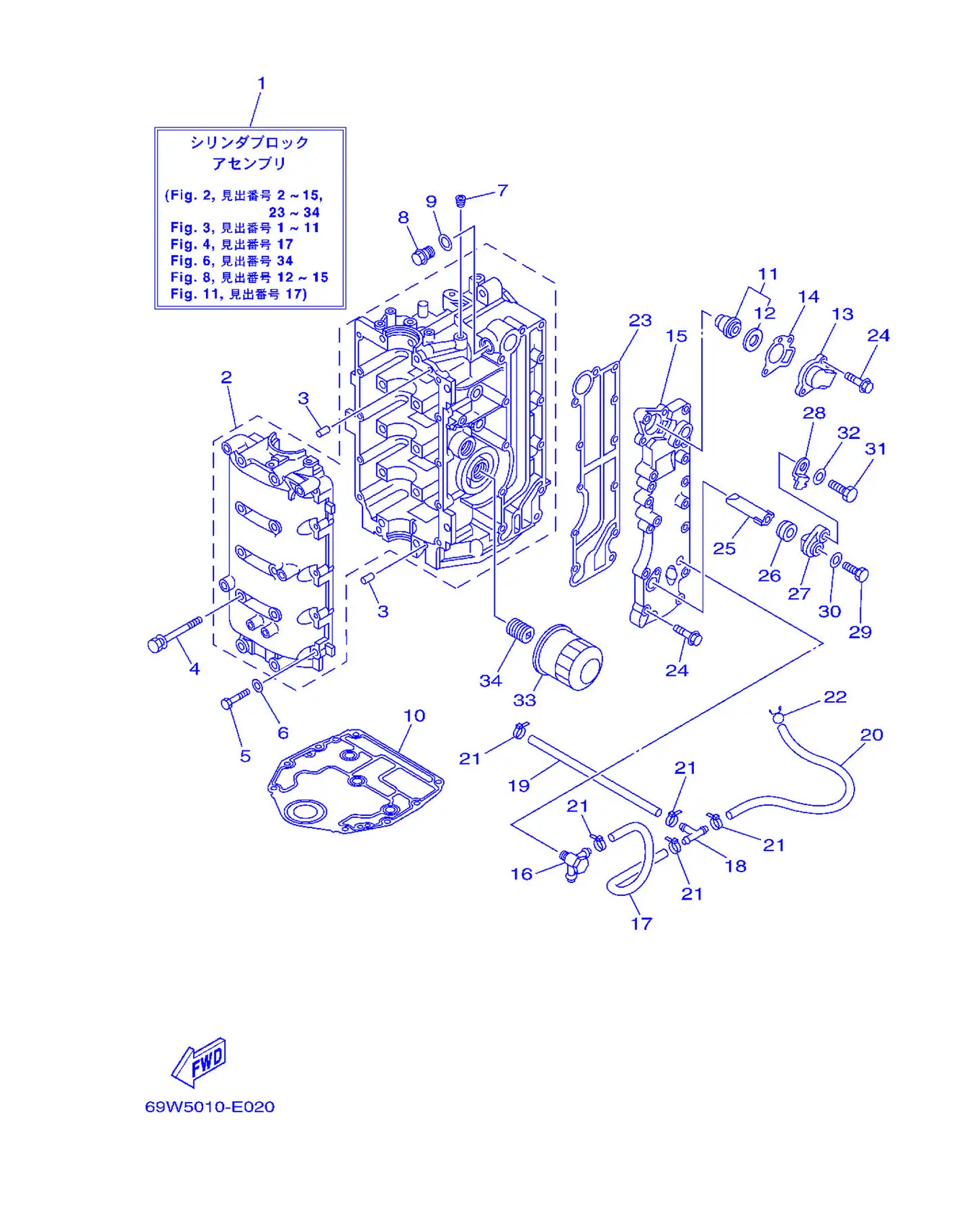

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	69W-W009B-01-1S	Блок цилиндра в сборе	1
2	69W-15100-00-1S	Картер в сборе	1
3	93606-12019	. Пластина, корпус насоса	4
4	90119-08M01	Болт с шайбой	10
5	97013-06035	Болт	10
6	92903-06600	Шайба, пластина	10
7	90344-51003	Крышка, корпус термостата	1
8	90340-14M06	Крышка, глушитель впуска	1
9	90430-14115	Прокладка	1
10	67C-11351-01	. Прокладка цилиндра	1
11	6G8-12411-03	Термостат	1
12	688-12412-00	. Уплотнение, термостат	1
13	6H3-12413-00-1S	Крышка термостата	1
14	62Y-12414-00	Прокладка, крышка	1
15	62Y-41113-20-1S	Наружная крышка, выпуск	1
16	62Y-11372-01	Штуцер, шланг	1
17	90445-09068	Гайка (L110)	1
18	688-24378-00	Шланг, топливный 3	1
19	90445-09095	Шланг (L215)	1
20	90445-09104	Шланг (L300)	1
21	90465-11M10	Хомут	5
22	90467-08M18	Колпачок	1
23	6C5-41114-00	Прокладка, наружная крышка выпуска	1
24	90119-06MA5	Табличка, предупреждающая	12
25	62Y-11325-00	Соединитель	1
26	66M-11328-00	Втулка	1
27	66M-11327-00-94	Соединитель	1
28	66M-12535-00	Заглушка	1
29	97095-05012	Заглушка	1
30	92995-05600	. Шайба	1
31	97095-06020	Болт с шайбой	1
32	92995-06600	. . Шайба	1
33	5GH-13440-20	Узел фильтрующего элемента, масляный фильтр	1
34	6C5-12858-00	Болт, соединительный	1

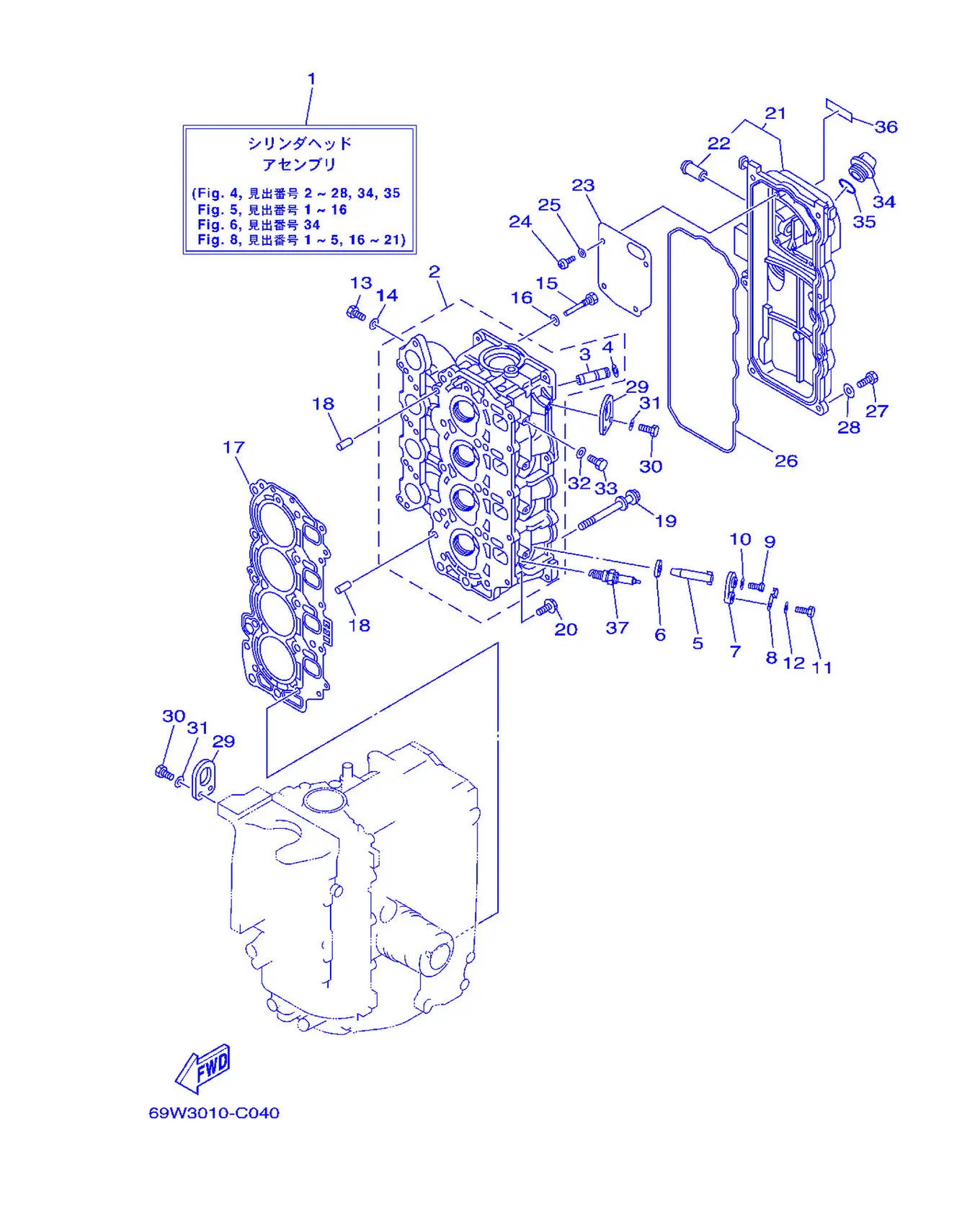

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	69W-W009A-00-1S	Головка цилиндра в сборе	1
2	69W-11111-00-1S	Головка цилиндра 1	1
3	62Y-11133-30	Направляющая, клапан 1	8
4	93450-09M01	Стопорное кольцо	8
5	62Y-11325-00	Соединитель	4
6	66M-11328-00	Втулка	4
7	66M-11327-00-94	Соединитель	4
8	66M-12535-00	Заглушка	4
9	97095-05012	Заглушка	4
10	92995-05600	. Шайба	4
11	97095-06020	Болт с шайбой	4
12	92995-06600	. . Шайба	4
13	97095-06010	. Болт	4
14	90430-06014	Прокладка	4
15	90109-06M65	Табличка	1
16	90430-06014	Прокладка	1
17	69W-11181-01	. Прокладка головки цилиндра 1	1
18	99530-08012	. Подшипник коленвала	2
19	90119-09M00	Болт с шайбой	10
20	90119-06MA3	Табличка, идентификационная	5
21	62Y-11191-01-1S	Крышка, головка цилиндра 1	1
22	62Y-14485-00	. Трубка, прокладка	1
23	62Y-11168-00	Крышка сапуна	1
24	98507-04010	Винт с полукруглой головкой	4
25	92907-04600	Шайба	4
26	62Y-11356-00	. Жиклер главный 2	1
27	97095-06020	Болт с шайбой	7
28	92995-06600	. . Шайба	7
29	62Y-11119-00	Крышка, головка цилиндра	2
30	97095-06020	Болт с шайбой	4
31	92995-06600	. . Шайба	4
32	90430-08143	Прокладка	4
33	97095-08014	Заглушка	4
34	6G8-15363-00	Поплавок, крышка	1
35	93210-24M79	. O-образное кольцо	1
36	62Y-12138-00	Метка, капот	1
37	94703-00406	Свеча зажигания (NGK DPR5EA-9)	4

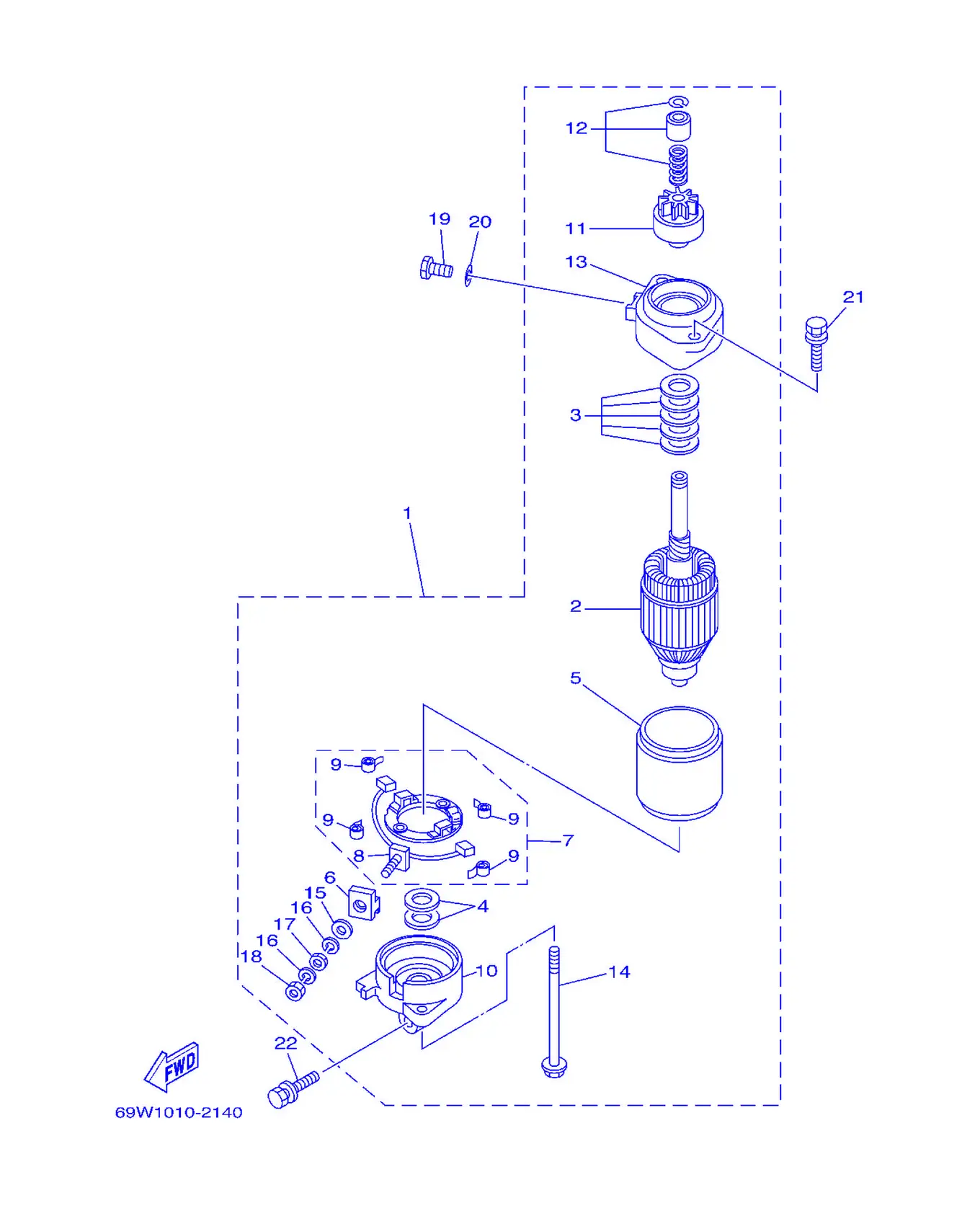

Рис. 13Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	69W-81800-00	Стартер в сборе	1
2	6N7-81850-10	. Якорь в сборе	1
3	61A-81809-00	. Комплект шайб	1
4	61A-81824-00	. . Шайба 2	2
5	6N7-81810-00	. Статор в сборе	1
6	6K7-8182G-10	. Втулка, клемма	1
7	6N7-81840-00	. Держатель щёток в сборе	1
8	6N7-81801-00	. . Комплект щёток	1
9	6N7-81813-00	. . Пружина щётки	4
10	6N7-81820-00	Задний кронштейн в сборе	1
11	69W-81807-00	. Редуктор стартера в сборе	1
12	6N7-81857-00	. Фиксатор	1
13	6N7-81830-00	. Передний кронштейн в сборе	1
14	6K7-81826-10	. Болт	2
15	6E5-8182E-10	. Шайба	1
16	6E5-8182F-10	. Шайба	2
17	6E5-8182A-10	. Гайка	1
18	6E5-8182K-10	. Гайка	1
19	97095-08016	Болт	1
20	92995-08600	. . Шайба	1
21	90119-08M76	Табличка, предупреждающая	2
22	90119-08M77	Болт с шайбой	1

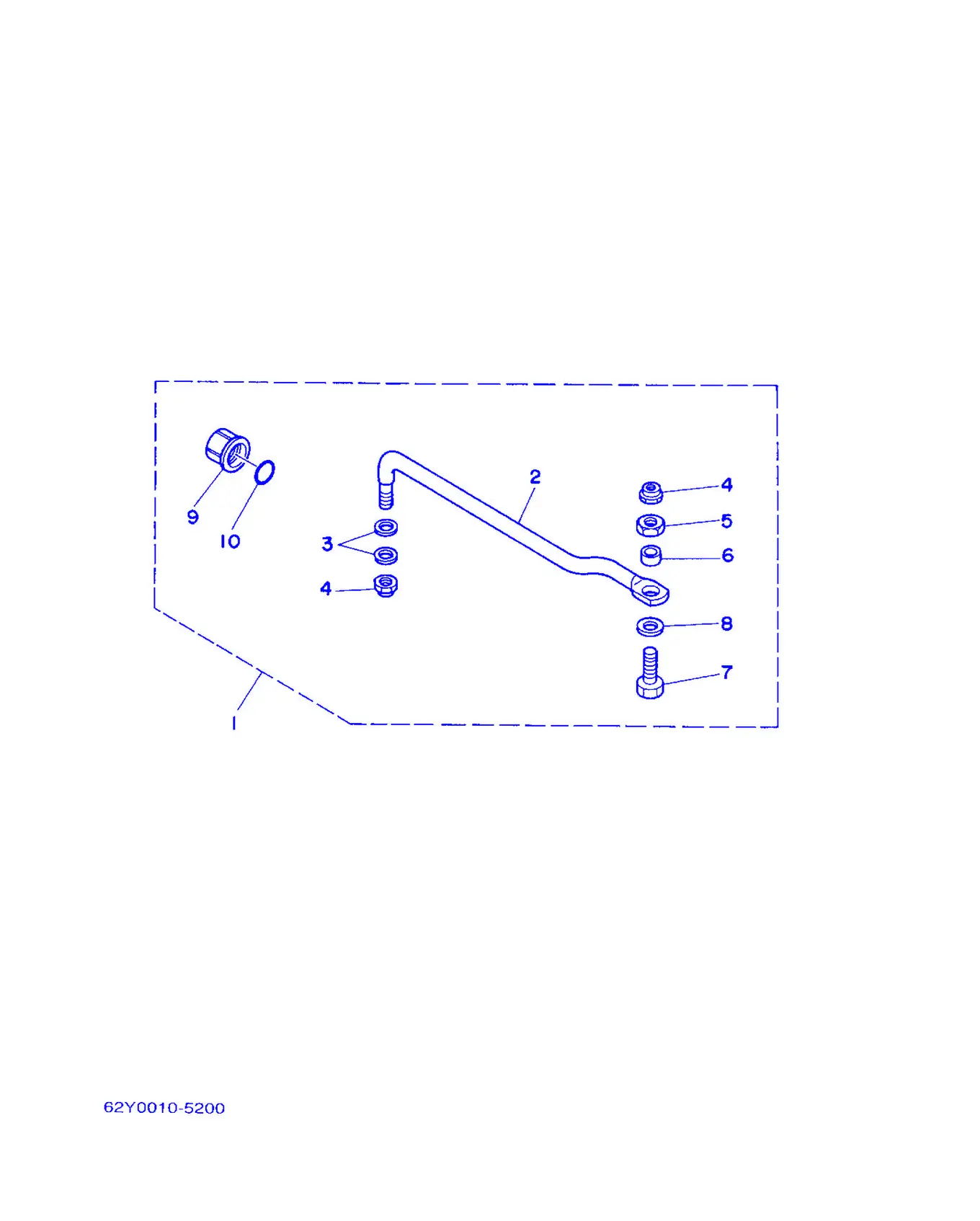

Рис. 14НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	63D-61350-00	Насадка рулевого управления	1
2	63D-61351-00	. Тяга рулевой связи	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	90101-09M01	. Табличка с инструкцией	1
8	90201-10M63	Пружина, крышка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

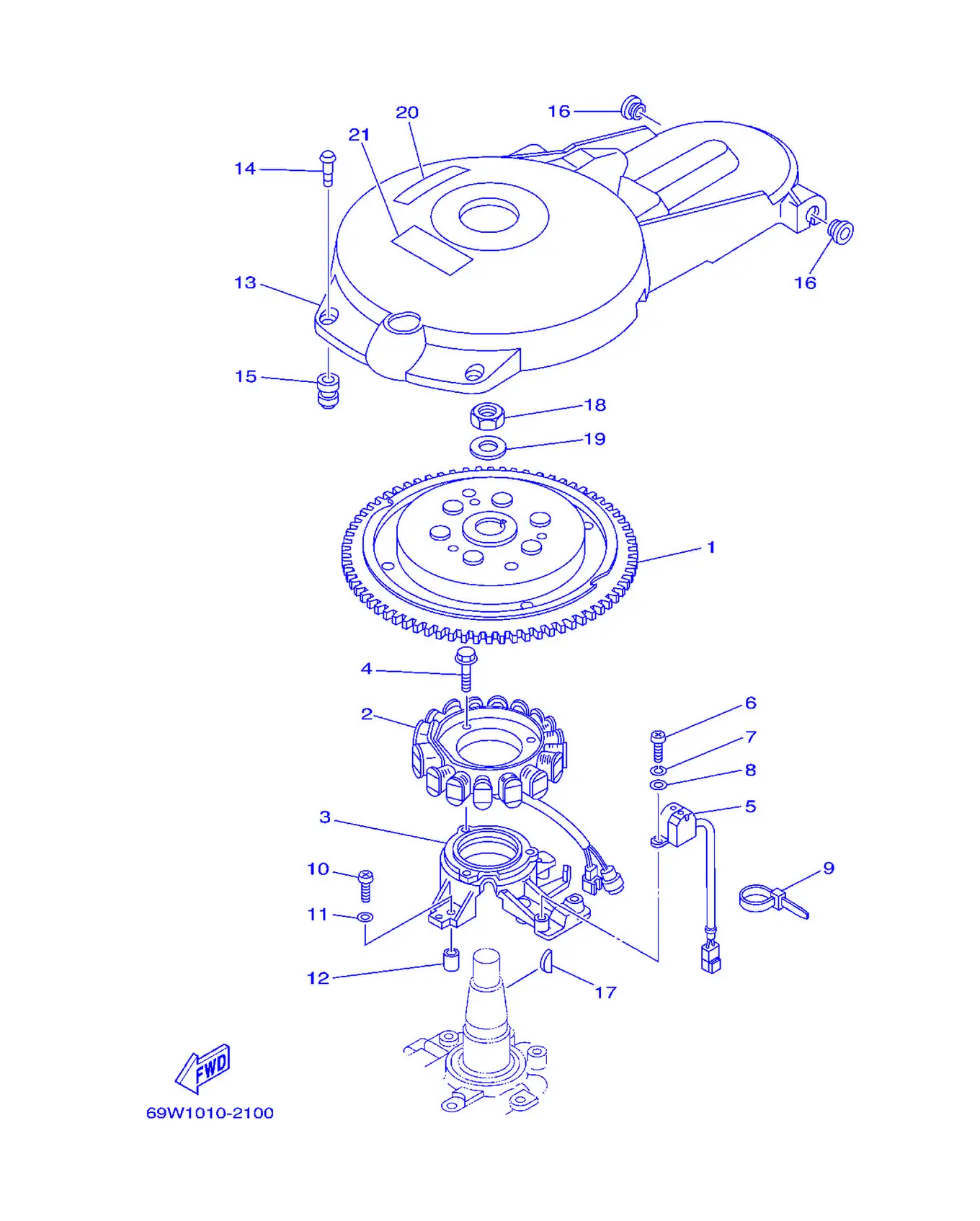

Рис. 15ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	69W-85550-10	Ротор в сборе	1
2	64J-85510-00	Статор в сборе	1
3	62Y-85561-00-94	Основание магнето	1
4	95023-06025	Наклейка, топливный бак	3
5	62Y-85580-00	Зажим, трос	1
6	97880-05012	Винт, с полукруглой головкой	2
7	92990-05100	. Хомут шланга	2
8	92990-05600	. Шайба пластины	2
9	90465-13M97	Зажим	1
10	97880-06025	Винт, с полукруглой головкой	4
11	92990-06600	Прокладка, дроссель	4
12	99530-08012	. Подшипник коленвала	2
13	62Y-81337-11	Крышка, маховик	1
14	6K7-81338-01	. Хомут, лепестковый	2
15	663-82317-01	Заглушка, топливный шланг	2
16	90480-12072	Прокладка	2
17	6H4-11545-00	Крышка, карбюратор	1
18	90170-20137	Гайка	1
19	90201-21M18	Прокладка, крышка	1
20	62Y-13437-02	Маркировка	1
21	6A1-83625-01	Метка 5	1

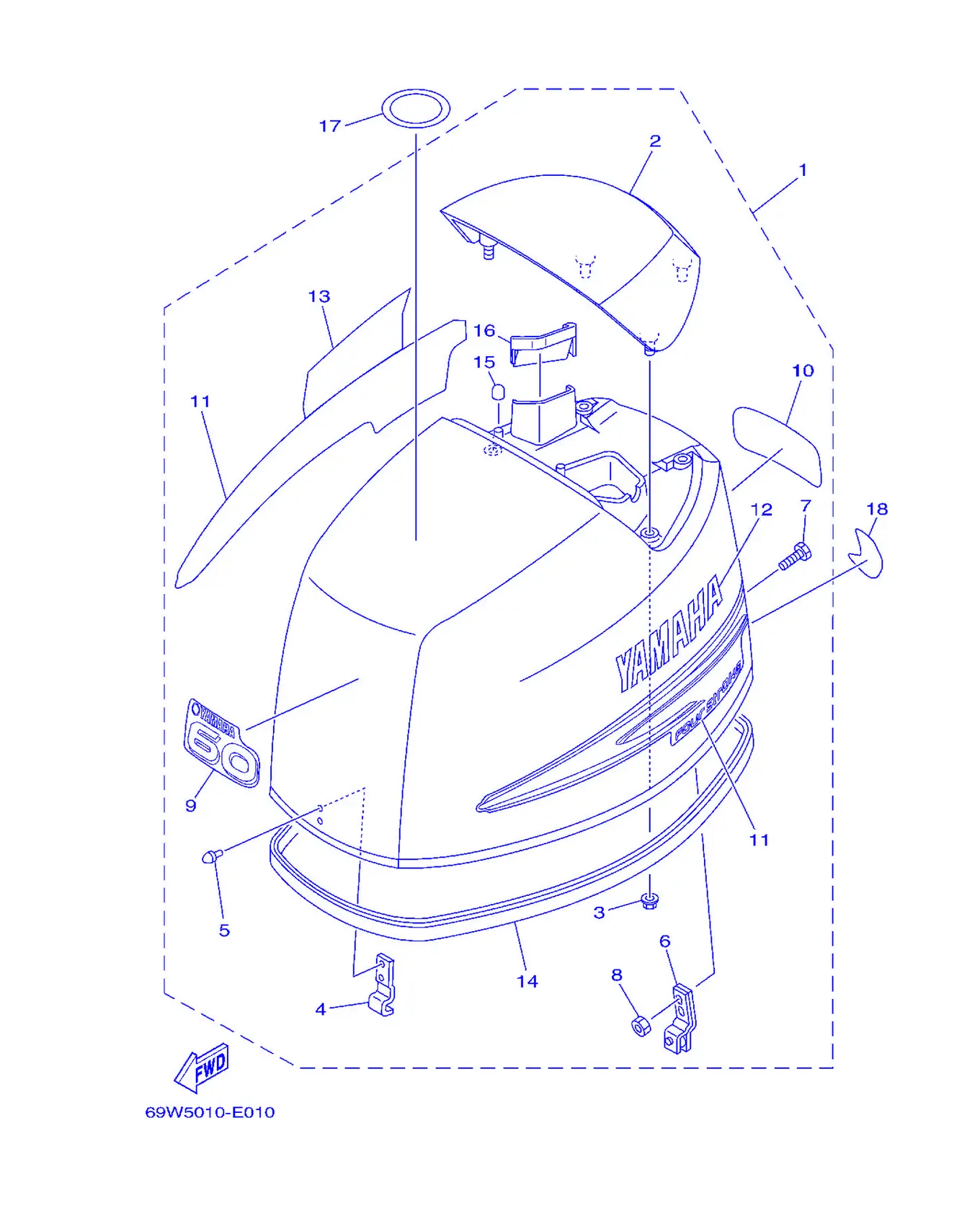

Рис. 16ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	69W-42610-01-4D	Верхний кожух в сборе	1
2	67C-42613-00-4D	Формованная накладка воздуховода	1
3	90179-06M24	Гайка	4
4	62Y-42651-00	Крючок	1
5	90266-06M02	Заклепка	2
6	67C-42652-02	Крючок	1
7	90109-06047	Прокладка	2
8	95680-06100	Гайка, U	2
9	69W-42677-00	. Наклейка передняя	1
10	69W-42678-00	. Наклейка задняя	1
11	69W-W0070-00	. Комплект наклеек	1
12	69W-42681-00	. Эмблема кожуха	1
13	69W-42682-00	. Эмблема кожуха	1
14	6C5-42615-00	. Уплотнение	1
15	69W-13448-00	. Крышка	2
16	69W-42383-00	. Уплотнение крышки 1	1
17	67F-13434-03	Этикетка, предупреждение	1
18	6C5-24239-00	Метка 5	1

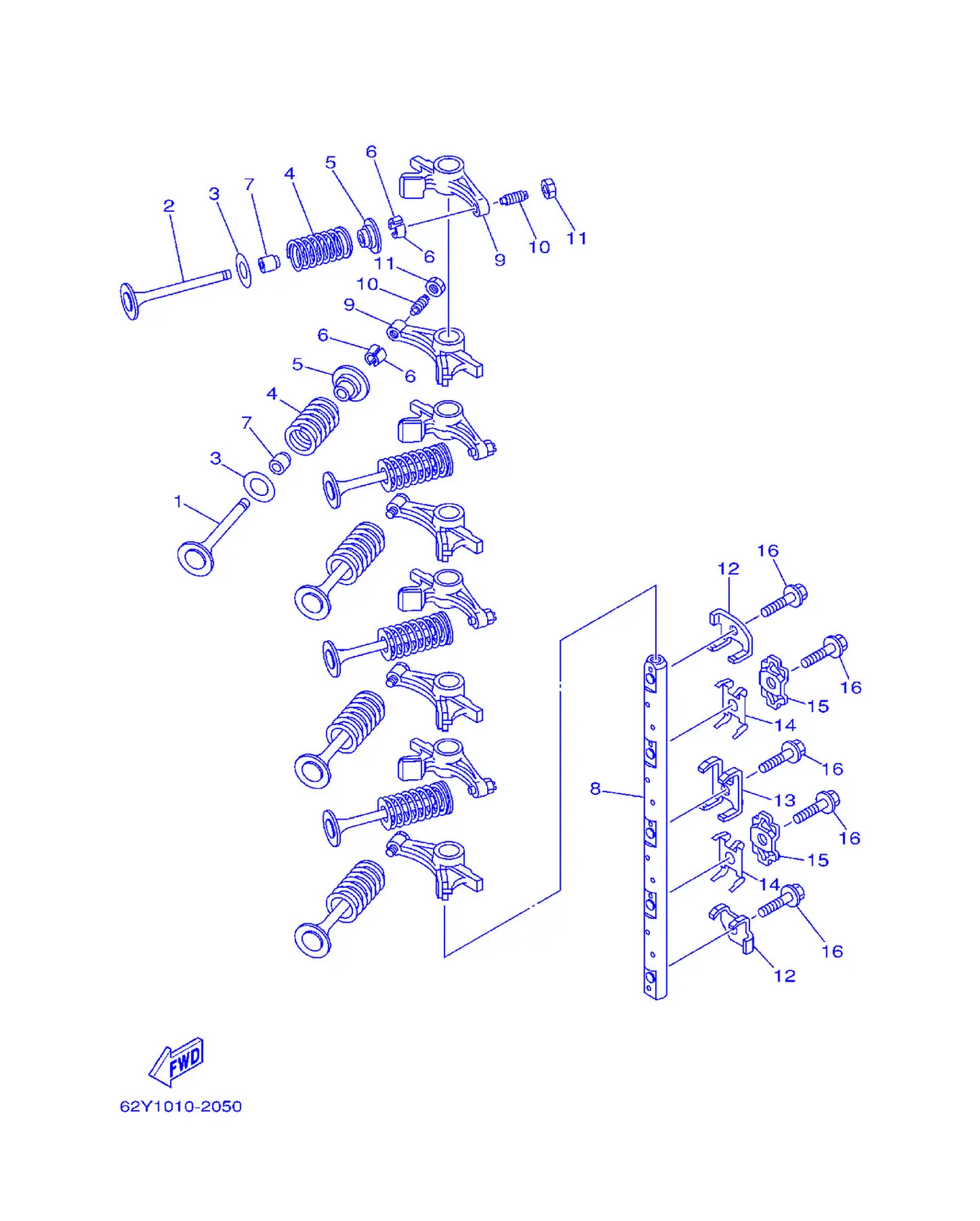

Рис. 17КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	69W-12111-00	Прокладка, крышка	4
2	69W-12121-00	Клапан выпускной	4
3	62Y-12116-00	. . Прокладка, крышка картера	8
4	51Y-12114-00	Стопор, пластина	8
5	30X-12117-00	. . Пластина, крышка картера	8
6	30X-12118-00	. . Заглушка, картер	16
7	51Y-12119-00	. . Винт, картер	8
8	62Y-12146-00	Вал, ролик	1
9	62Y-12151-00	Кольцо, поршневое кольцо	8
10	64J-12159-00	Прокладка, крышка корпуса водяного насоса	8
11	62Y-12158-00	Гайка, стопорная	8
12	62Y-12238-00	Пластина, стопор болта	2
13	62Y-12279-00	Пластина	1
14	62Y-12216-00	Пружина	2
15	62Y-12231-00	Направляющая, стопор 1	2
16	90109-08M63	Болт	5

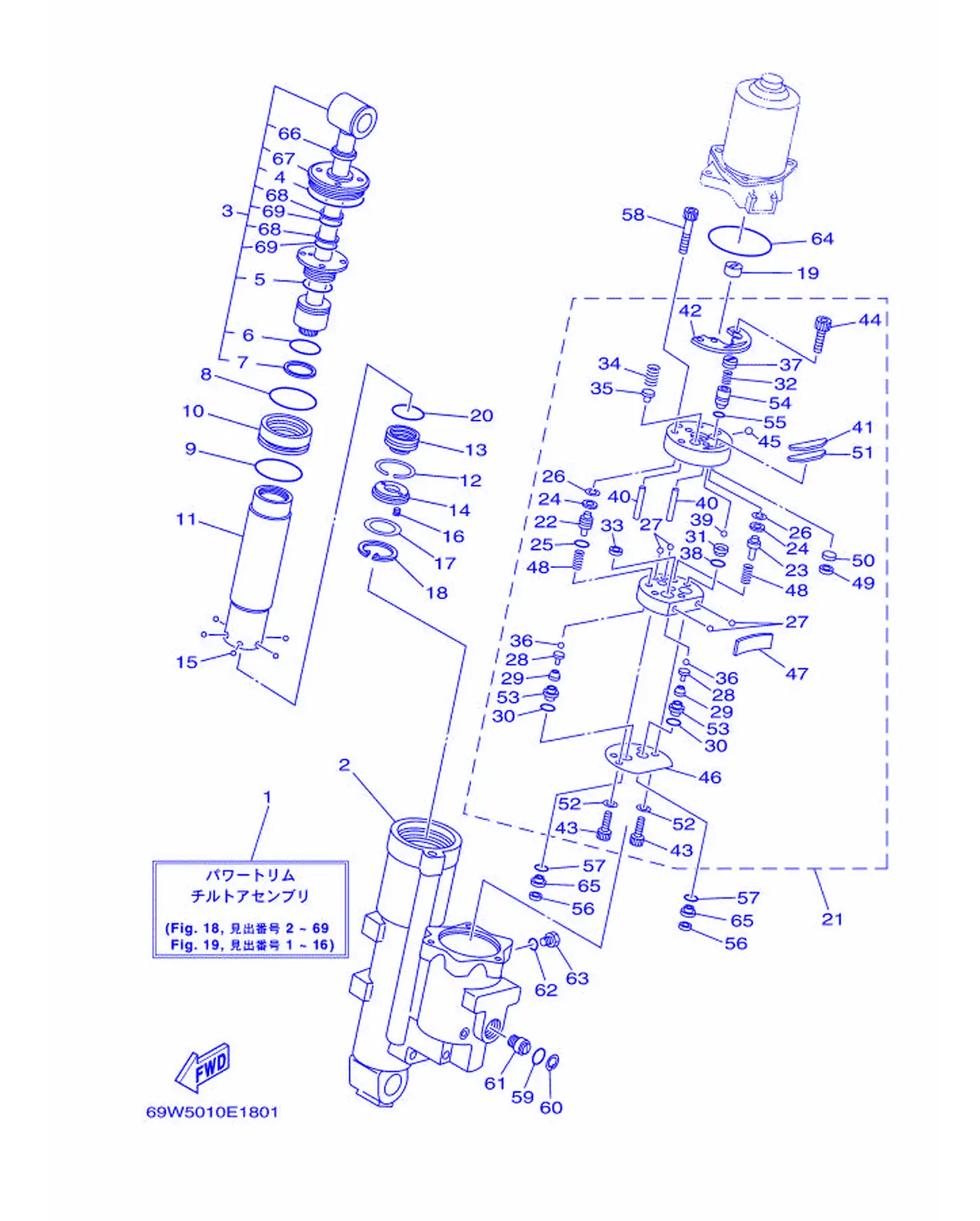

Рис. 18Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	69W-43800-00-8D	Узел гидроподъема-наклона в сборе	1
2	69W-4380K-00	Подъемный цилиндр в сборе	1
3	62X-43810-01	. . Поршень в сборе	1
4	62X-43861-00	. . . Кольцо уплотнительное	1
5	62X-43862-00	. . . Кольцо уплотнительное	1
6	93210-29375	. . . Кольцо уплотнительное	1
7	62X-43871-00	. . . Кольцо, опорное	1
8	93210-44383	. . Кольцо уплотнительное	1
9	93210-48214	. . Кольцо уплотнительное	1
10	62X-4388A-00	. . Поршень, наклон	1
11	62Y-22471-00	Цилиндр, амортизатор	1
12	67F-43875-00	. Кольцо, стопорное	1
13	69W-4381B-00	Свободный поршень в сборе	1
14	62X-43899-00	Пластина-стопор	1
15	93503-16003	. . Шарик	6
16	62X-4384H-00	Пружина	2
17	1UF-22434-00	Пластина, клапан 1	1
18	62X-43875-00	Кольцо, стопорное	1
19	6H1-43831-10	Соединитель, вал	1
20	93210-29375	. . . Кольцо уплотнительное	1
21	69W-43830-00	Масляный насос в сборе	1
22	69J-43841-00	. Поршень, золотник	1
23	69J-4384M-00	. Поршень, золотник 2	1
24	69A-4384F-00	. Соединение, нижний вал	2
25	6H1-43883-00	. Уплотнительное кольцо	1
26	99002-03600	. Сальник	2
27	93505-32038	. . . Гайка	4
28	65W-4386A-00	Крышка штока	2
29	69J-43853-00	. Стопорное кольцо	2
30	69J-4389J-00	. Уплотнительное кольцо	2
31	69J-43851-00	. Игла, перепускной клапан	1
32	69J-43855-00	Стопорная пружина	1
33	6H1-4384F-10	Шестерня, ведущая	1
34	69W-43856-00	. Пружина перепускного клапана	1
35	6H1-43844-10	Крышка вала	1
36	93505-32038	. . . Гайка	2
37	69J-43843-00	. Винт, клапанный блок	1
38	93210-08391	. Кольцо уплотнительное	1
39	93501-08001	Гайка	1
40	93604-26256	. Втулка, приводной вал	2
41	62Y-43816-00	. Фильтр 1	1
42	69W-4382L-00	. Крышка перепускного клапана	1
43	91318-05020	. Болт	2
44	91318-05008	. Болт	2
45	93501-08001	Гайка	1
46	69W-4384G-00	. Сальник перепускного клапана	1
47	69W-43854-00	. Пружина ручного выпуска	1
48	69J-43894-00	. Стопорное кольцо, вал гребного винта	2
49	62Y-4387J-00	. Шайба специальная 2	1
50	62Y-22434-00	. Пластина клапана 1	1
51	62Y-43871-00	. Кольцо опорное	1
52	62Y-4387G-00	. Шайба	2
53	69J-43893-00	. Шайба	2
54	69J-43844-00	. Штифт, опора клапана	1
55	93210-064A5	. . Уплотнительное кольцо	1
56	6H1-43816-00	Фильтр 1	2
57	69J-4389J-00	. Уплотнительное кольцо	2
58	91318-06040	Болт	3
59	93210-18397	О-кольцо	1
60	6H1-43875-00	Штифт золотника	1
61	62Y-43845-00	Винт ручного сброса	1
62	93210-09165	Кольцо уплотнительное	1
63	6H1-43829-00	Уплотнение поршня	1
64	62X-43865-00	O-кольцо	1
65	69W-43899-01	Стопорная пластина	2
66	62Y-43822-00	. Соединение, вал водяного насоса	1
67	62X-43821-00	. Винт торца цилиндра подъема	1
68	62X-43872-00	. Кольцо опорное	2
69	6C5-43863-00	. Уплотнительное кольцо	2

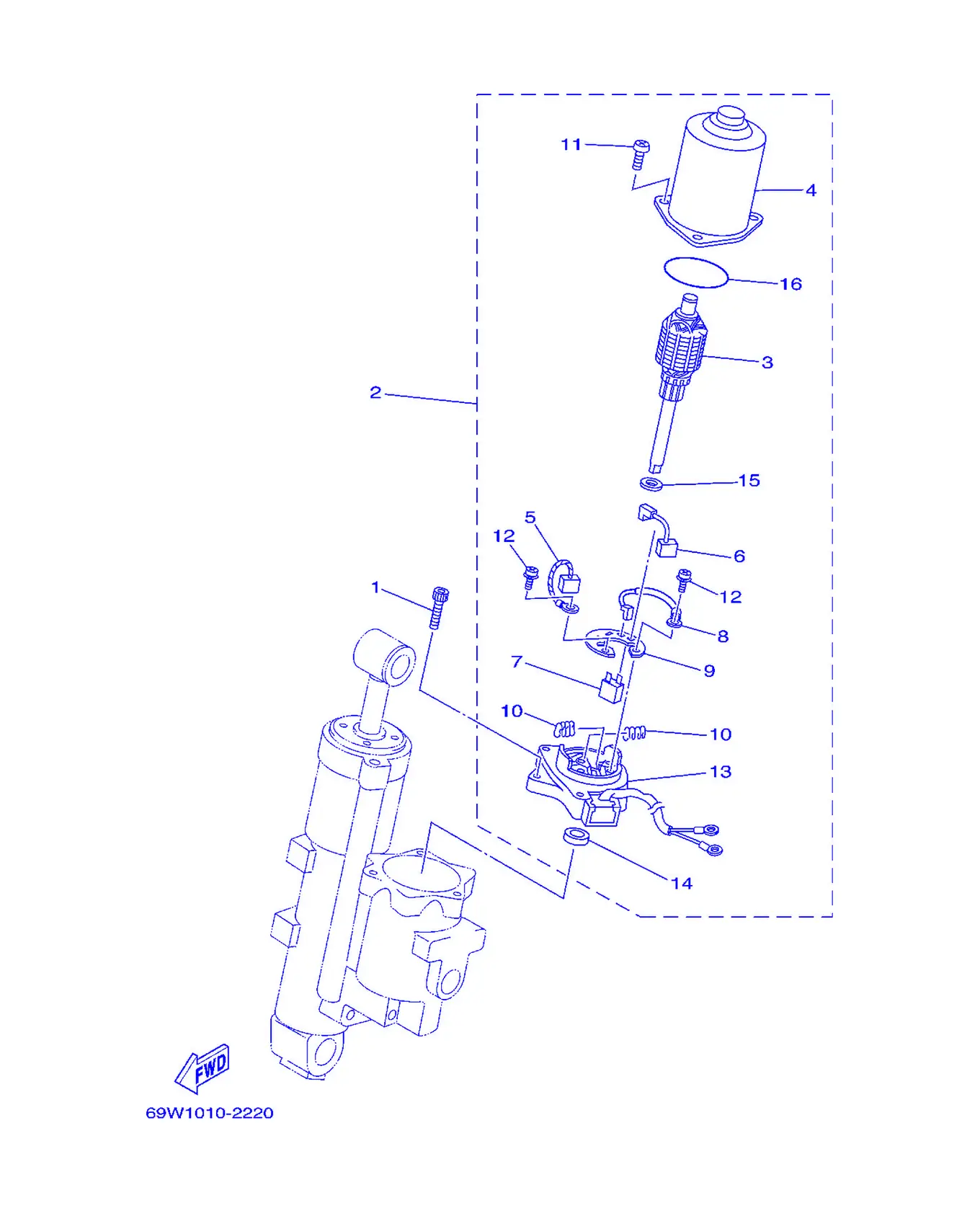

Рис. 19Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	62X-43888-00	. Болт с внутренним шестигранником	3
2	69W-43880-00	Электромотор в сборе	1
3	69W-43805-00	. Якорь в сборе	1
4	62X-43804-01	. . Статор в сборе	1
5	62Y-43892-00	. Щетка 2	1
6	62Y-43891-00	. Щетка 1	1
7	69W-82181-00	. Прерыватель цепи в сборе	1
8	62X-43807-00	Провод в сборе	1
9	69W-4380F-00	. Пластина держателя щеток	1
10	62X-4386K-00	Стопор, ...	2
11	97880-05020	Винт, с полукруглой головкой	3
12	97602-04216	. Пружина, держатель щетки	2
13	69W-43881-00	. Крышка торцевая	1
14	93102-08414	Сальник	1
15	90201-083J8	. . Шайба, пластина	1
16	93210-52449	. . O-кольцо	1

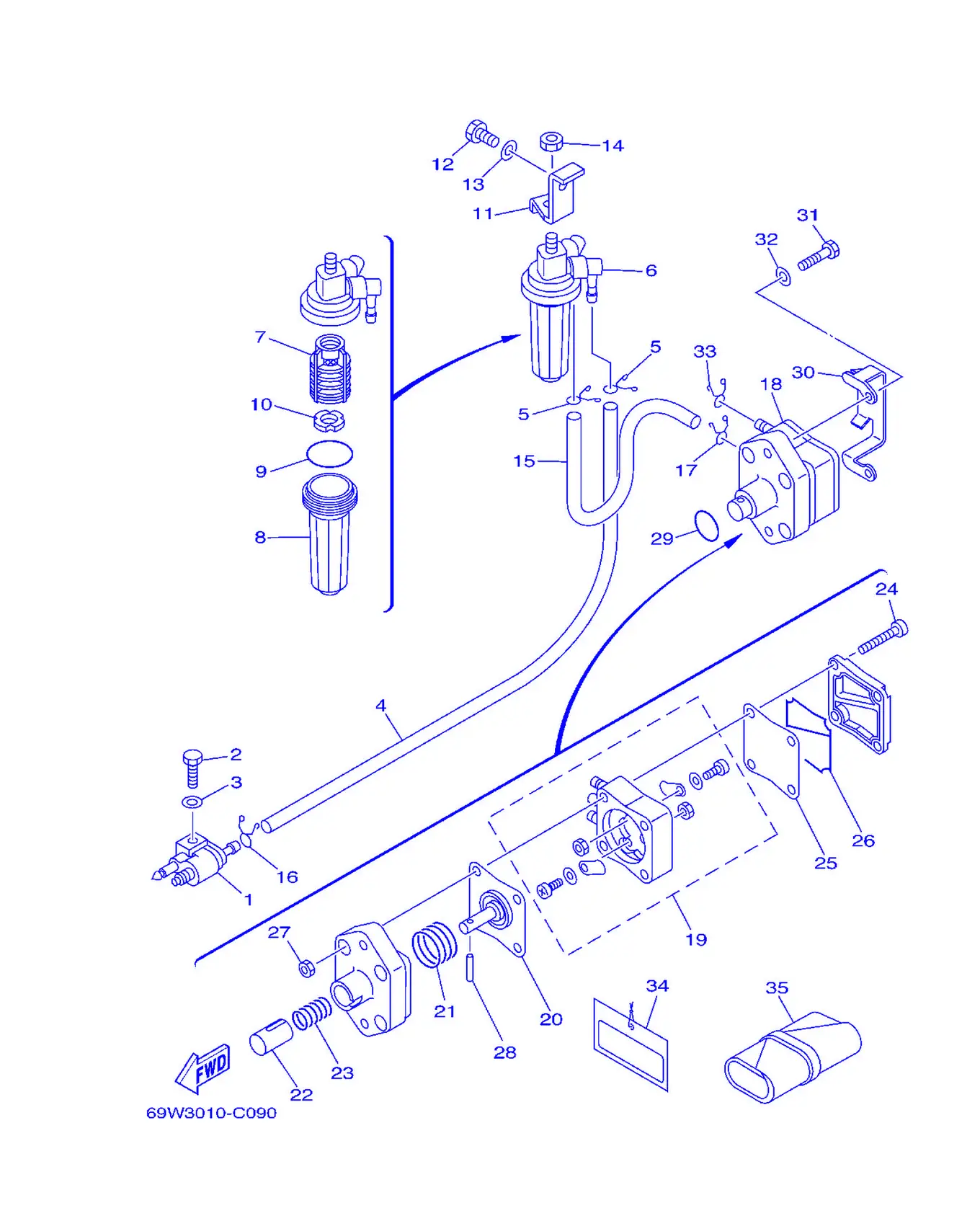

Рис. 20ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97095-06025	Болт	1
3	92995-06600	. . Шайба	1
4	90445-10020	Шланг (L590)	1
5	90467-09M17	Прокладка	2
6	64J-24560-00	Фильтр в сборе	1
7	61N-24563-00	Элемент фильтра	1
8	68V-24521-01	. Прокладка	1
9	93210-32738	Кольцо O-ring	1
10	68V-24469-01	. Прокладка	1
11	62Y-24566-00	Кронштейн фильтра	1
12	97095-08014	Заглушка	1
13	92995-08600	. . Шайба	1
14	95380-08600	Гайка	1
15	90445-10M48	Шланг (L205)	1
16	90467-09M17	Прокладка	1
17	90467-10M04	. Зажим	1
18	62Y-24410-03	Топливный насос в сборе	1
19	62Y-24415-00	. Корпус насоса в сборе	1
20	62Y-24411-02	. Диафрагма	1
21	62Y-24423-00	. Стопор, винт	1
22	62Y-13131-01	. Плунжер	1
23	62Y-24454-00	. Стопор	1
24	62Y-24444-01	. Винт	4
25	62Y-24471-00	. Диафрагма	1
26	62Y-24452-00	. Прокладка	1
27	95380-05600	. Гайка	4
28	62Y-24374-01	. Крышка	1
29	93210-24M79	. O-образное кольцо	1
30	65W-24474-00	Крышка	1
31	97095-06030	Болт	2
32	92995-06600	. . Шайба	2
33	90467-10M04	. Зажим	2
34	61H-2819R-01	Ярлык, предупреждение	1
35	62Y-28100-00	Набор инструментов	1

Рис. 21Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-55	Заглушка топливной магистрали 1	1
9	90445-11M06	. Шланг (L:2050MM)	1
10	6Y1-24360-52	. Заглушка топливопровода	1
11	90445-11M05	. Шланг (L:850MM)	1
12	650-24351-51	. Заглушка 1	4
13	6G1-24305-05	Заглушка топливной магистрали 2	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y1-24305-06	Заглушка топливной магистрали 2	1
16	93210-08287	. . Кольцо O-ring	1

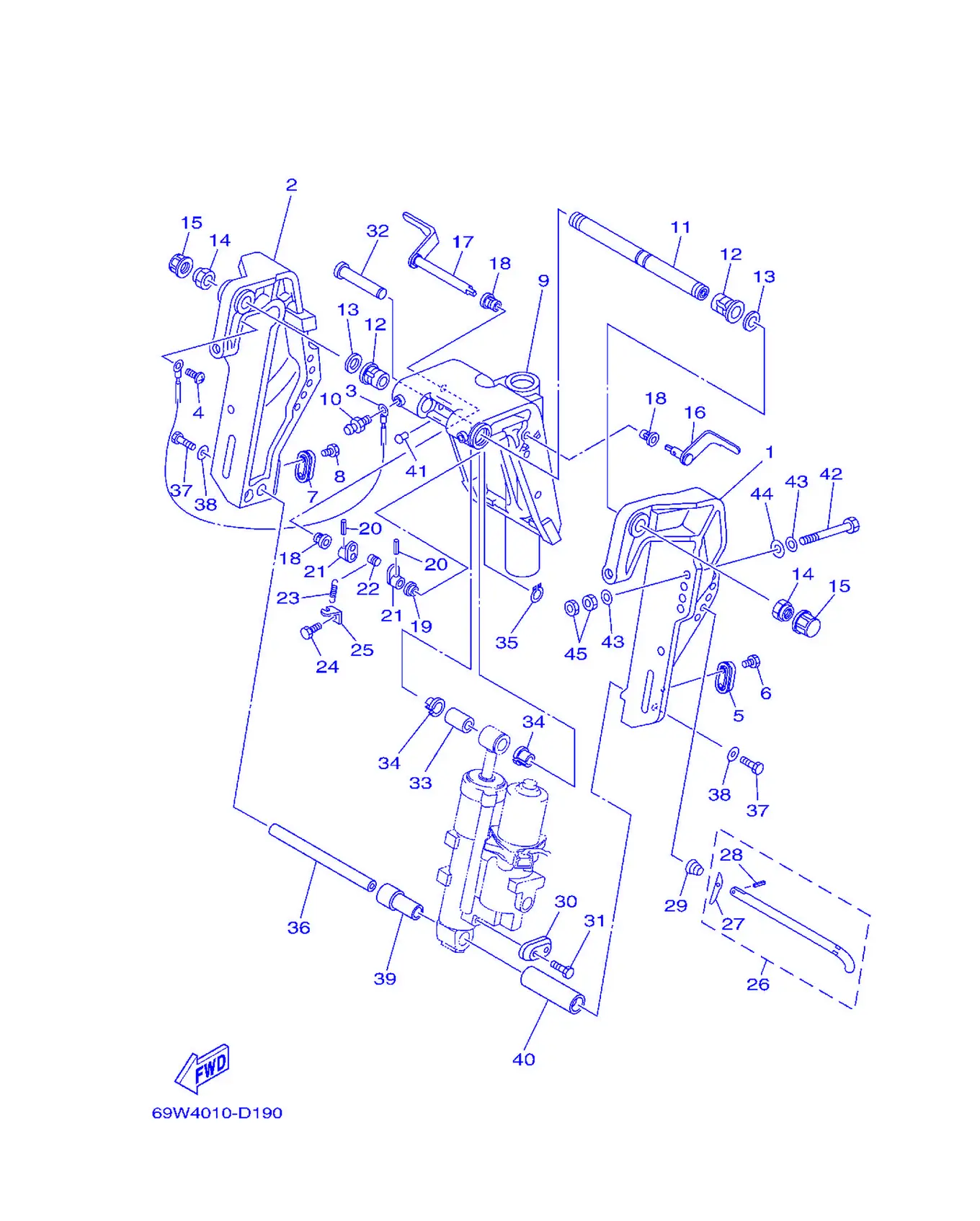

Рис. 22КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	69W-43111-00-4D	Кронштейн струбцины 1	1
2	69W-43112-00-4D	Кронштейн струбцины 2	1
3	63D-82148-00	Провод, вывод 4	1
4	97885-06008	Пружина, педаль	1
5	65W-45251-00	Киль	1
6	90101-06020	Пластина, анод	2
7	65W-45251-00	Киль	1
8	90101-06020	Пластина, анод	2
9	63D-43311-13-4D	Кронштейн, поворотный 1	1
10	93700-06M03	Пластина стопорная	3
11	63D-43131-01	Табличка, идентификационный номер	1
12	90386-22M15	Прокладка	2
13	90201-22M03	Шпилька, трос	2
14	90185-22M11	Штифт, шпонка	2
15	6G5-43145-01	Крышка, поводковая крышка	2
16	6H5-43181-03	Рычаг, стопор откидывания	1
17	6H5-43185-03	Рычаг, стопор откидывания	1
18	90386-10M16	Шайба	3
19	90386-10025	Втулка	1
20	91690-30020	Крыльчатка, ступица	2
21	6G5-43148-00	Ручка, регулировка	2
22	90249-06M19	Крыльчатка	1
23	90506-14M24	Ступица, втулка	1
24	97095-06010	. Болт	1
25	6G5-43144-00	Втулка, ступица	1
26	688-43160-01	Софдапзодакизбетбепи	1
27	688-43165-00	. Пластина, стопора откидывания	1
28	91690-30012	. Крышка головки блока	1
29	90502-16M02	Стопибего, задзигефу	1
30	65W-45251-00	Киль	1
31	90101-06020	Пластина, анод	2
32	6E5-43126-02	...	1
33	90386-18M92	Дзодзипа	1
34	90386-18M35	Прокладка	2
35	93410-18M02	...	1
36	62Y-43818-00	Палец, нижняя опора амортизатора	1
37	97080-08016	Гайка	2
38	90201-08M04	Шайба, пластина	2
39	90387-18002	Втулка	1
40	90387-18003	Втулка	1
41	90269-02M08	Шайба	2
42	90101-12M65	Болт, шестигранный	4
43	92995-12200	Шайба	8
44	90201-12426	...	4
45	95380-12600	Гайка	8

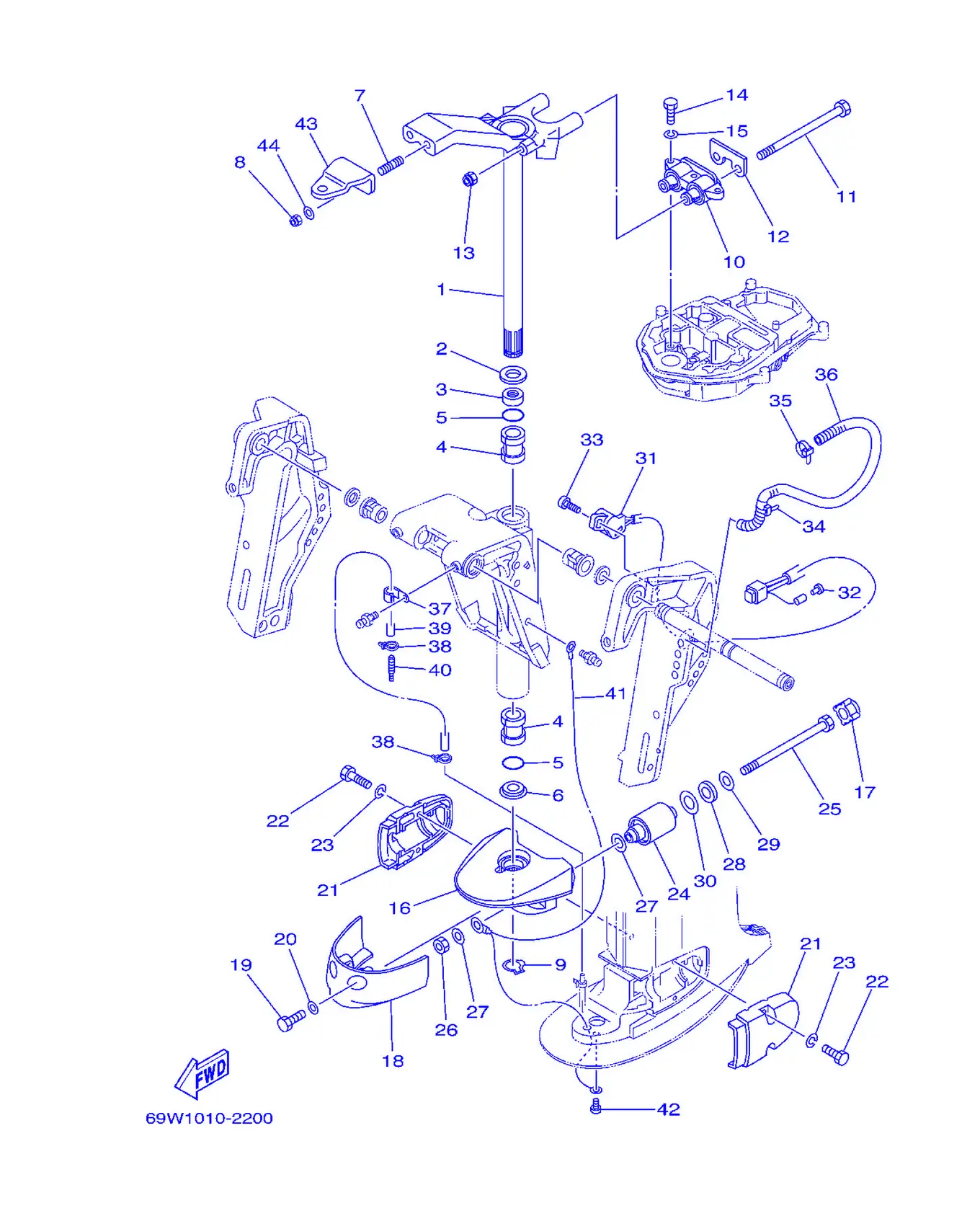

Рис. 23КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	69W-42510-01-4D	Кронштейн рулевого управления в сборе	1
2	90201-30M00	Шпилька, трос	1
3	90386-30M78	Прокладка	1
4	90386-30M77	Прокладка	2
5	93210-29M94	Уплотнительное кольцо	2
6	90386-30M60	Прокладка	1
7	90116-10M28	Болт шпилька	2
8	90185-10051	. Гайка самоконтрящаяся	2
9	93410-28M06	Прокладка	1
10	69W-44514-00-4D	Демпфер верхней опоры	1
10	64J-44514-00-4D	Демпфер верхней опоры	1
11	90101-08M15	Болт, шестигранный	2
12	69W-44526-01	Держатель	1
13	90185-08045	Гайка, самоконтрящаяся	2
14	97075-08030	Болт	3
15	92995-08100	Шайба пружинная	3
16	69W-44551-00-4D	Корпус нижней резиновой опоры	1
17	69W-44575-00	Демпфер нижней резиновой опоры	2
17	64J-44575-00	Демпфер нижней резиновой опоры	2
18	67C-44553-00-4D	Крышка, нижнее крепление	1
19	97095-08020	Прокладка	2
20	92995-08600	. . Шайба	2
21	67C-44552-01-4D	Корпус, резиновая опора нижнего крепления	2
22	97075-08030	Болт	4
23	92995-08100	Шайба пружинная	4
24	69W-44555-00-4D	Демпфер нижней опоры	2
25	90109-12MA3	Табличка	2
26	95380-12700	Гайка	2
27	90201-12M16	Держатель троса	4
28	90202-21100	Держатель троса	2
29	90201-13M19	Хедзодзиба, топ-да	2
30	90201-22M05	Шестерня, толкатель	2
31	63D-83672-01	Датчик тримма	1
32	703-82119-00	Крышка, тяга рычага	1
33	97885-06016	Сальник, коленвал	2
34	90465-13M18	Хомут	1
35	90465-11M10	Хомут	1
36	90446-17M91	Шланг	1
37	90465-06M86	Крышка	1
38	90465-11M10	Хомут	2
39	90445-07M53	Шланг (L700)	1
40	6E5-83558-00	Крышка, топливного насоса	1
41	67C-82127-10	Шестерня, ведущая 2	1
42	97885-06008	Пружина, педаль	1
43	65W-48511-00	Крюк рулевого управления	1
44	90201-10120	Толкатель	2

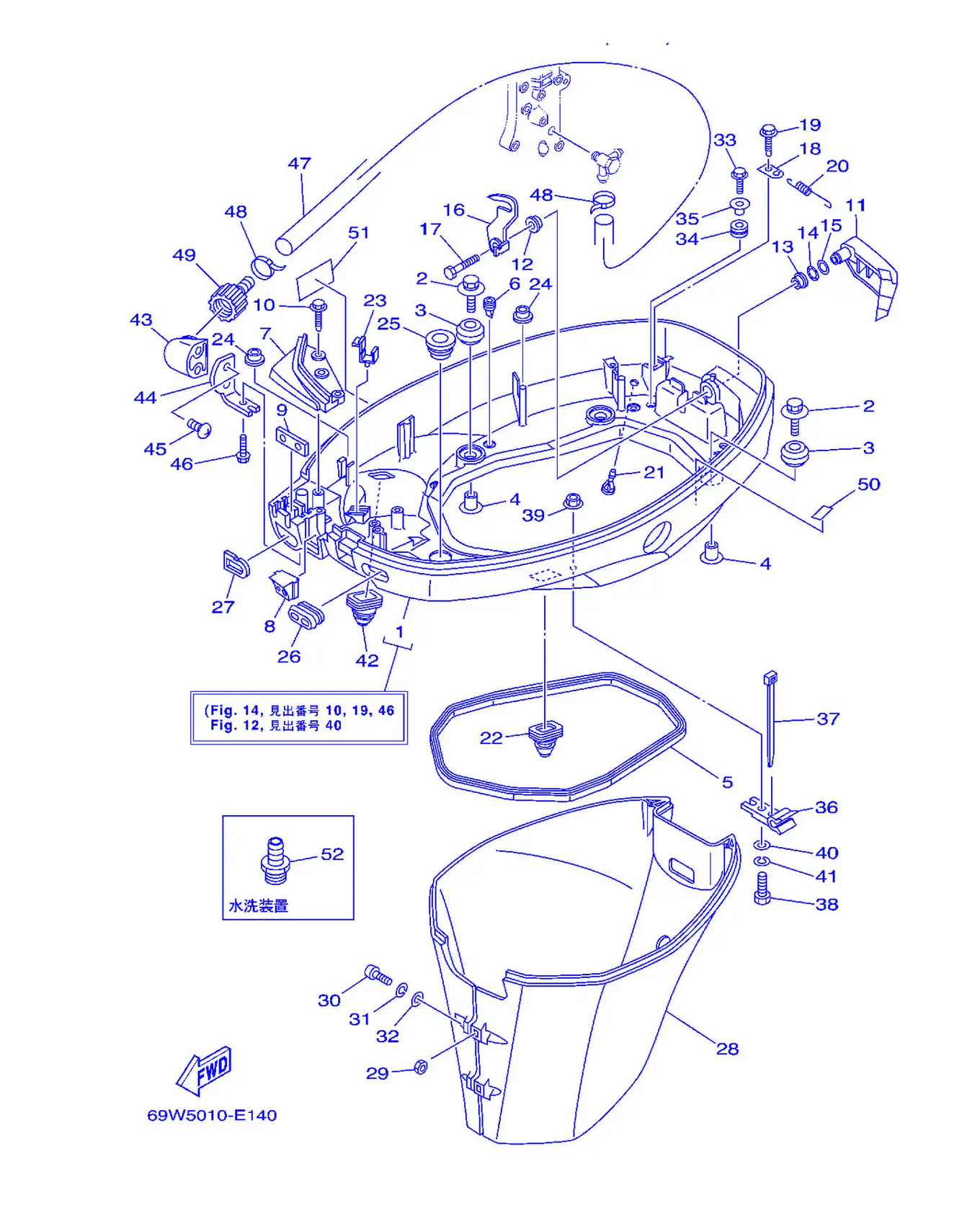

Рис. 24НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	67C-42710-12-4D	Узел нижнего кожуха	1
2	90119-06M08	Табличка, предупреждающая	4
3	90480-09M12	. Люверс	4
4	90387-06060	Втулка	4
5	62Y-42716-00	Резиновое уплотнение, сальник 1	1
6	65W-42717-00	Винт, крепление 2	4
7	67C-42738-00-4D	Пластина, установочная	1
8	62Y-42725-00	Втулка	1
9	62Y-42727-00	. Втулка проходная	1
10	90109-06M81	. Болт	3
11	67C-42815-00-4D	Рычаг, зажим	1
12	90386-12M37	Держатель	1
13	90386-12MA2	Демпфер	1
14	90206-12052	Прокладка, головка	1
15	90201-12M07	Трос, подача топлива	1
16	67C-42816-01	Рычаг, зажим	1
17	97095-06012	Болт	1
18	66T-43144-00	Толкатель	1
19	90109-06M86	Пластина	1
20	90506-18M40	Стопор, трос	1
21	6H3-44391-01	Ниппель, шланг	1
22	688-42726-10	Громет	1
23	90464-09M13	Зажим	1
24	6E7-82317-00	Демпфер, катушка зажигания	2
25	68U-42727-00	Втулка	1
26	6H3-42727-00	Втулка	1
27	61N-24329-00	Сальник	1
28	67C-42741-10-4D	Фартук	1
29	95380-06600	Тяга, соединительная	2
30	97880-06025	Винт, с полукруглой головкой	2
31	92990-06100	Прокладка, стопор	2
32	92990-06600	Прокладка, дроссель	2
33	90109-06M80	. Гайка	2
34	90480-13M24	. . Прокладка	2
35	90387-06M43	. . Винт	2
36	90464-09M49	Гобибедо	1
37	90465-11M10	Хомут	1
38	90101-06020	Пластина, анод	1
39	90179-06M28	Крышка	1
40	92990-06600	Прокладка, дроссель	1
41	92995-06100	Пружинная шайба	1
42	65W-42724-10	Втулка уплотнительная	1
43	68T-12572-00	Переходник	1
44	69W-12535-00	Пластина	1
45	90167-06002	Пружина, фиксатор	2
46	90109-06M80	. Гайка	1
47	67C-24312-00	Труба 2	1
48	90465-11M10	Хомут	2
49	6R3-12580-00	. Узел соединения	1
50	69W-82377-00	Этикетка	1
51	62Y-13444-01	Маркировка	1
52	69J-12584-00	Винт, самонарезающий 3	1

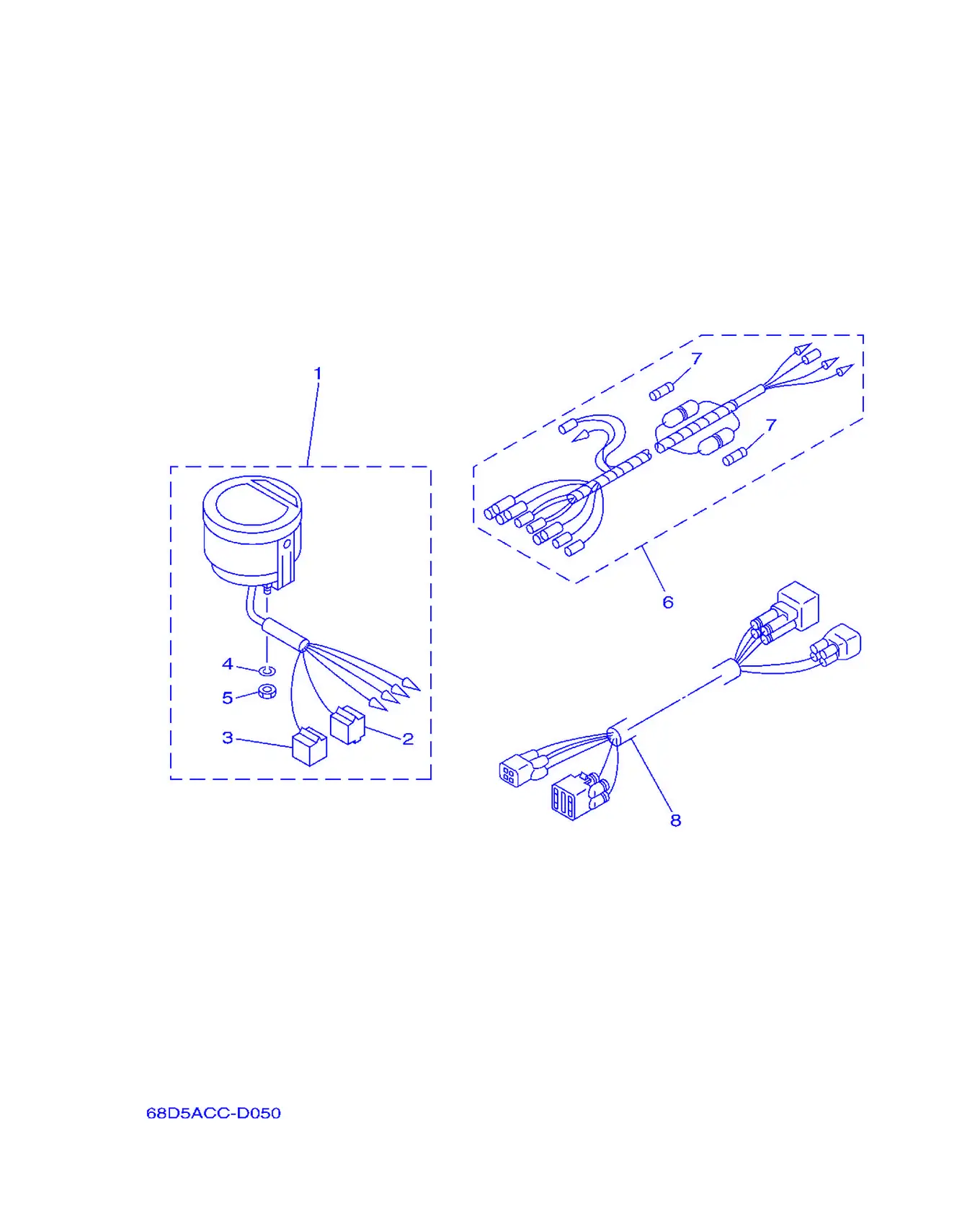

Рис. 25ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	68F-82553-70	Удлинитель, провод	1

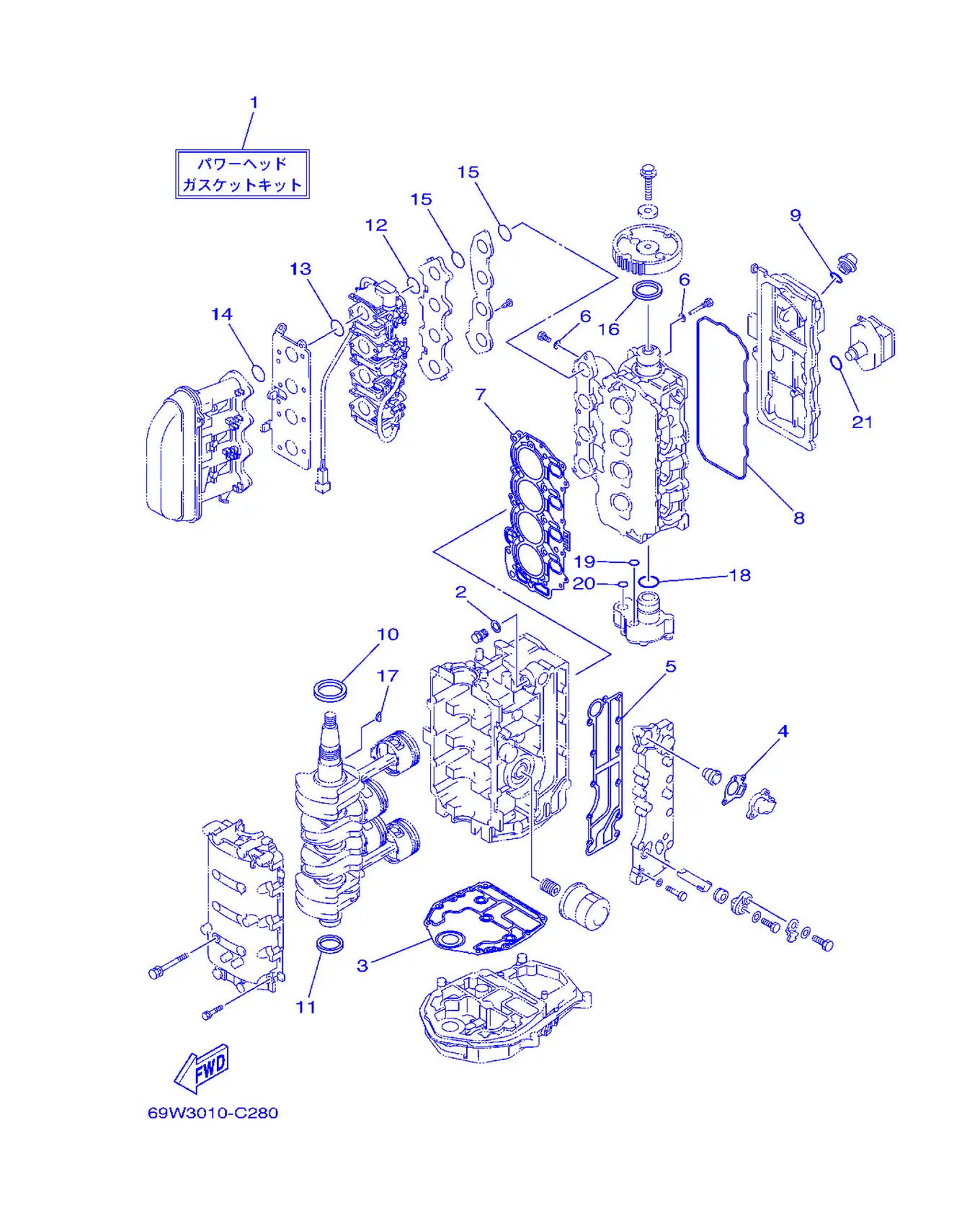

Рис. 26РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	69W-W0001-00	Комплект прокладок головки блока	1
2	90430-14115	Прокладка	1
3	67C-11351-01	. Прокладка цилиндра	1
4	62Y-12414-00	Прокладка, крышка	1
5	6C5-41114-00	Прокладка, наружная крышка выпуска	1
6	90430-06014	Прокладка	5
7	69W-11181-01	. Прокладка головки цилиндра 1	1
8	62Y-11356-00	. Жиклер главный 2	1
9	93210-24M79	. O-образное кольцо	1
10	93102-43M42	. Шатун в сборе	1
11	93101-35002	Сальник	1
12	69W-14561-00	. Кольцо уплотнительное	4
13	93210-35M86	. Уплотнительное кольцо	4
14	93210-38MH3	Кольцо уплотнительное	4
15	93210-35M86	. Уплотнительное кольцо	8
16	93102-37M40	Сальник	1
17	90280-04M06	Шпонка	1
18	93210-33MH2	Кольцо уплотнительное	1
19	93210-12MG9	Кольцо уплотнительное	1
20	93210-14515	Кольцо уплотнительное	1
21	93210-24M79	. O-образное кольцо	1

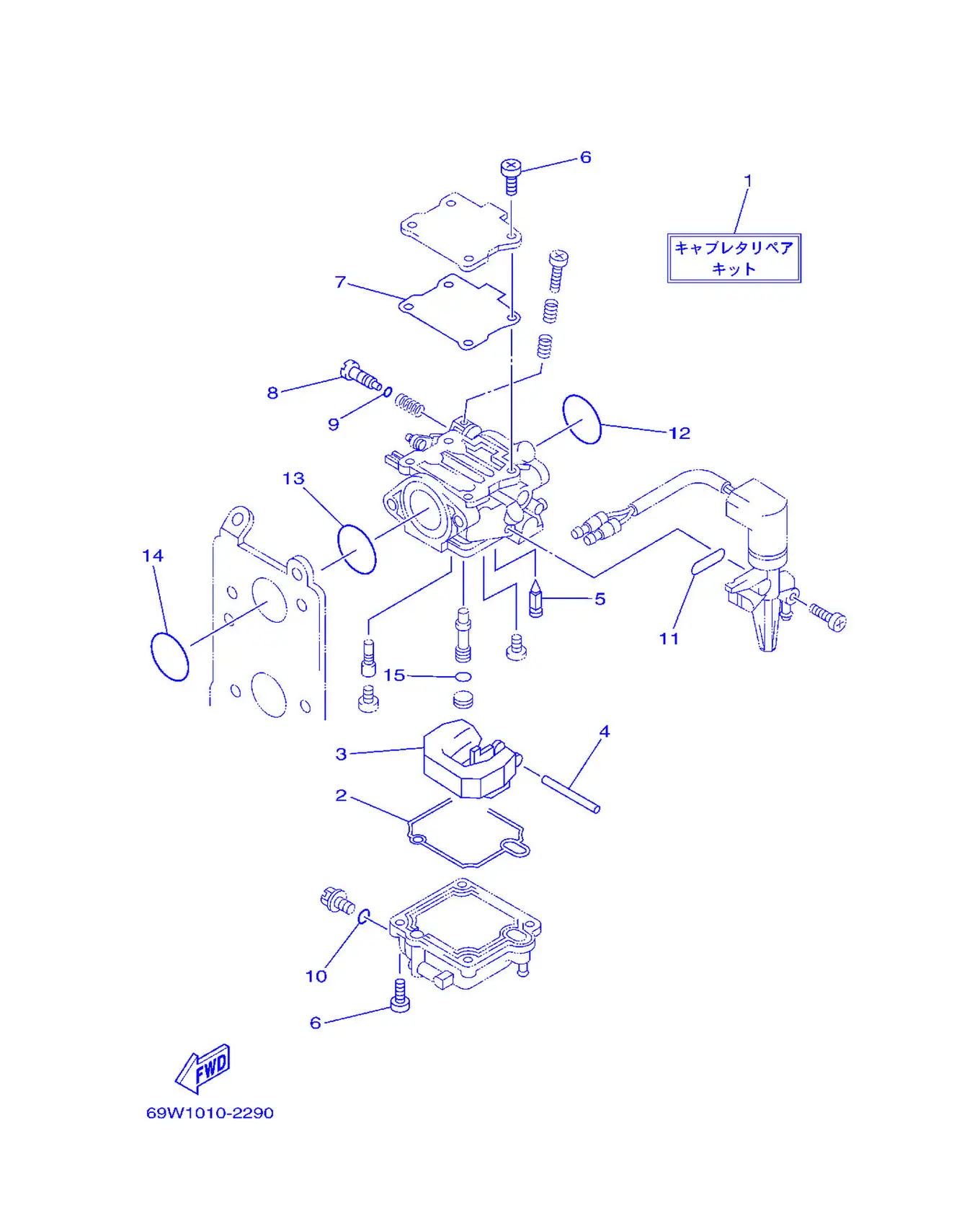

Рис. 27РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	69W-W0093-10	Ремкомплект карбюратора	1
2	69W-14384-00	. Прокладка поплавковой камеры	1
3	6L2-14385-00	. Поплавок	1
4	6E5-14386-01	. Ось поплавка	1
5	62Y-14392-00	. Шток, игла	1
6	62Y-14321-00	. Винт дроссельной заслонки	8
7	69W-14399-00	. Клапан биметаллический	1
8	69W-14323-00	. Винт регулировки воздуха	1
9	2T4-14397-00	. O-кольцо	1
10	652-14397-00	. . Кольцо уплотнительное	1
11	62Y-14398-30	Прокладка	1
12	69W-14561-00	. Кольцо уплотнительное	4
13	93210-35M86	. Уплотнительное кольцо	4
14	93210-38MH3	Кольцо уплотнительное	4
15	62Y-14227-00	Шайба	4

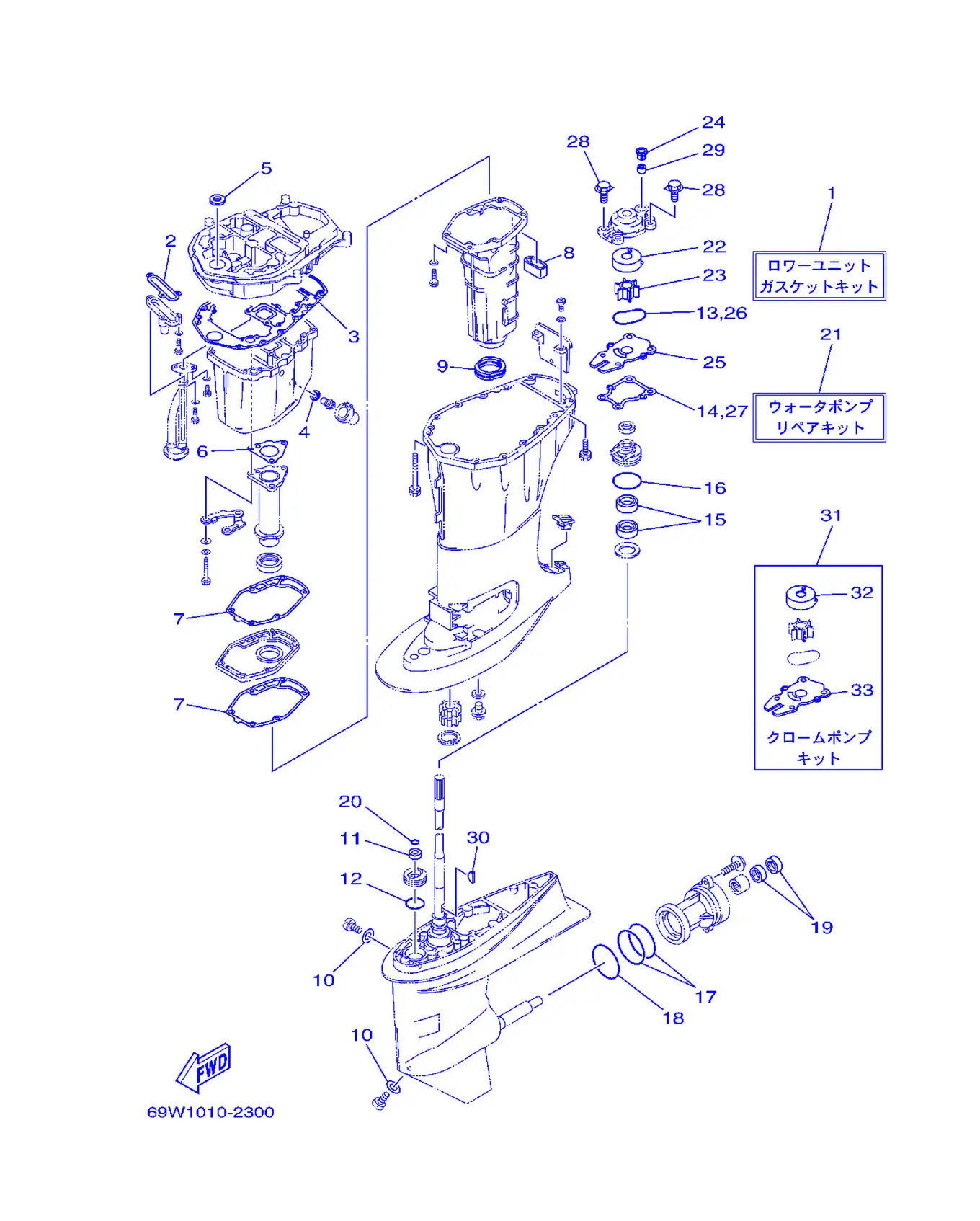

Рис. 28Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	69W-W0001-20	Комплект прокладок нижнего узла	1
2	62Y-13475-00	Прокладка	1
3	69W-15312-00	Прокладка, крышка	1
4	90430-14M09	Прокладка	1
5	93103-18011	. Сальник	1
6	64J-41133-10	Прокладка, корпус верхний 1	1
7	62Y-41134-01	. Прокладка, выпускной коллектор	2
8	62Y-45127-00	. Сальник	1
9	67C-45123-00	. Прокладка, нижняя	1
10	90430-08020	. Прокладка	2
11	93106-09014	. Сальник	1
12	93210-33MG4	. Уплотнительное кольцо	1
13	93210-59MG7	. Уплотнительное кольцо	1
14	63D-44316-00	. Прокладка, пластина	1
15	93101-25M57	. Сальник	2
16	93210-48MG8	. Уплотнительное кольцо	1
17	93210-74MG5	. Уплотнительное кольцо	2
18	93210-69MG6	. Уплотнительное кольцо	1
19	93101-22M00	. Сальник	2
20	93210-07003	О-кольцо	1
21	63D-W0078-01	Ремкомплект водяного насоса	1
22	63D-44322-00	. Прокладка, пластина	1
23	6H3-44352-00	. Прокладка	1
24	63D-44312-00	. Прокладка, пластина	1
25	63D-44323-00	. Прокладка, пластина	1
26	93210-59MG7	. Уплотнительное кольцо	1
27	63D-44316-00	. Прокладка, пластина	1
28	90119-08M15	. Болт с шайбой	4
29	663-44366-00	Демпфер, уплотнение водяного вала 2	1
30	90280-03024	Корпус, картридж	1
31	63D-W0078-0A	Комплект хромированного насоса	1
32	63D-44322-40	. Вставка, картридж	1
33	63D-44323-40	. Наружная пластина, картридж	1

Рис. 29Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 30ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48320-40	Трос газа, внутренний L=19F	2
2	701-48350-00	Шланг, топливный L=21F	2

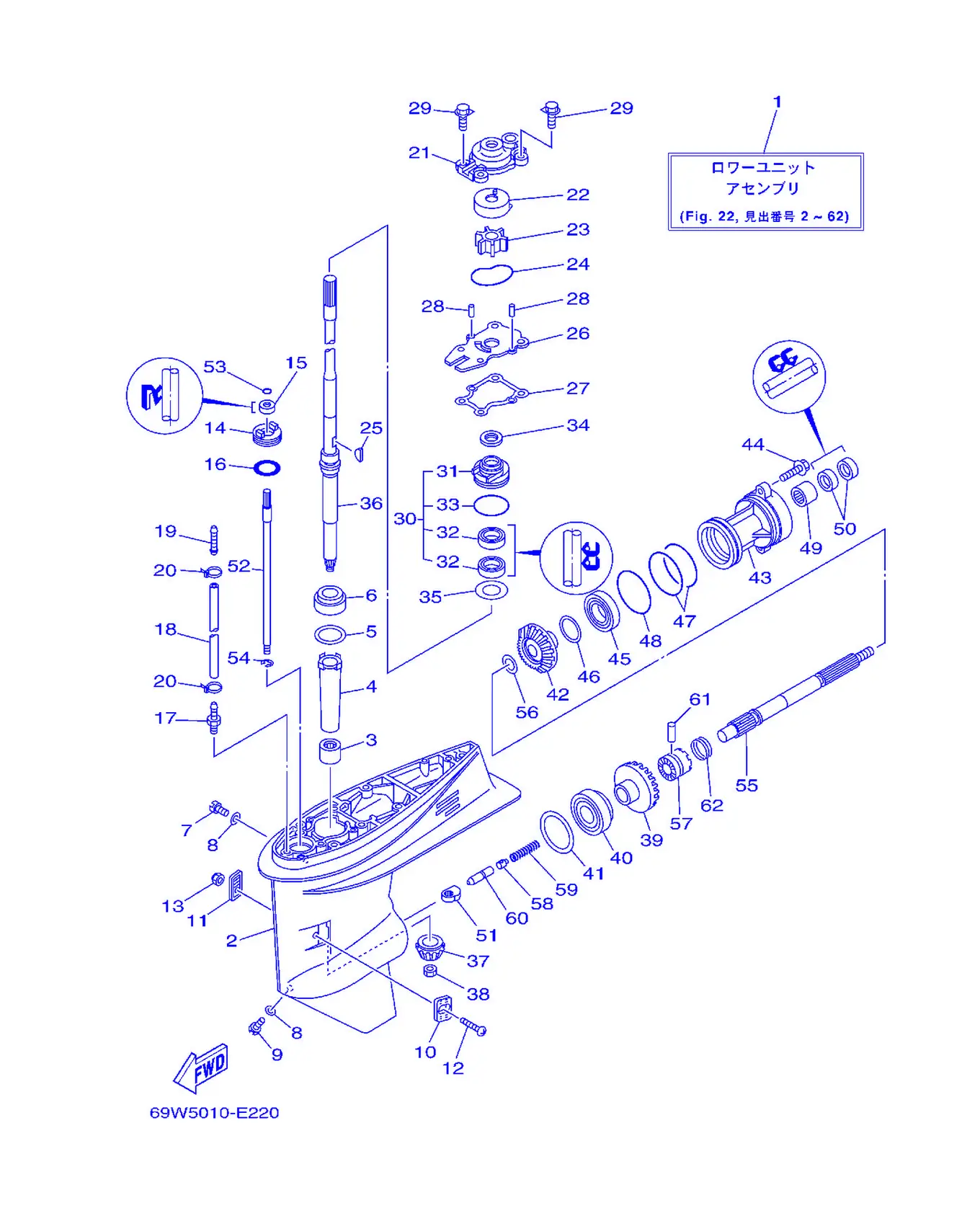

Рис. 31НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	69W-45300-00-4D	Нижний узел в сборе	1
1	69W-45300-10-4D	Нижний узел в сборе	1
2	69W-45301-00-4D	Корпус нижнего узла	1
3	93315-32224	Шестерня ведущая	1
4	6H4-45536-00	Вал гребной	1
5	663-45587-01	Шайба (T:0.10MM)	1
5	663-45587-10	Шайба (T:0.12MM)	1
5	663-45587-20	Шайба (T:0.15MM)	1
5	663-45587-30	Шайба (T:0.18MM)	1
5	663-45587-40	Шайба (T:0.30MM)	1
5	663-45587-50	Шайба (T:0.40MM)	1
5	663-45587-60	Шайба (T:0.50MM)	1
6	93332-00001	Крышка	1
7	90340-08002	Прокладка, пластина	1
8	90430-08020	. Прокладка	2
9	688-45341-10	Прокладка, верхняя	1
10	63D-45214-00	Прокладка, пластина 1	1
11	63D-45215-00	Прокладка, пластина 2	1
12	90142-05M06	Винт, с потайной головкой	1
13	95380-05600	. Гайка	1
14	63D-45321-00	Втулка	1
15	93106-09014	. Сальник	1
16	93210-33MG4	. Уплотнительное кольцо	1
17	6E5-45378-00	Уплотнение, вал	1
18	90445-07ME8	Шланг (L80)	1
18	90445-07M31	Шланг (L200)	1
19	6E5-83558-10	Ниппель	1
20	90465-11M10	Хомут	2
21	63D-44311-00	Прокладка, пластина	1
22	63D-44322-00	. Прокладка, пластина	1
23	6H3-44352-00	. Прокладка	1
24	93210-59MG7	. Уплотнительное кольцо	1
25	90280-03024	Корпус, картридж	1
26	63D-44323-00	. Прокладка, пластина	1
27	63D-44316-00	. Прокладка, пластина	1
28	93604-08062	Штифт установочный	2
29	90119-08M15	. Болт с шайбой	4
30	63D-W4434-00	Корпус водяного насоса в сборе	1
31	63D-44341-00	. Корпус водяного насоса	1
32	93101-25M57	. Сальник	2
33	93210-48MG8	. Уплотнительное кольцо	1
34	63D-45344-00	Крышка, сальник	1
35	90201-27M00	Втулка, упорная	1
36	69W-45501-00	Дабигиджибатдазабетопида	1
36	69W-45501-10	Крышка корпуса водяного насоса	1
37	69W-45551-00	Шестерня (13T)	1
38	90170-12138	Гайка	1
39	69W-45560-00	Коба 1 (24T)	1
40	93332-00092	Докипибего	1
41	663-45567-01	Шайба регулировочная (T:0.10MM)	1
41	663-45567-10	Шайба регулировочная (T:0.12MM)	1
41	663-45567-20	Шайба регулировочная (T:0.15MM)	1
41	663-45567-30	Шайба регулировочная (T:0.18MM)	1
41	663-45567-40	Шайба регулировочная (T:0.30MM)	1
41	663-45567-50	Шайба регулировочная (T:0.40MM)	1
41	663-45567-60	Шайба регулировочная (T:0.50MM)	1
42	62Y-45571-00	Шестерня 2 (24T)	1
43	63D-45361-02-4D	Крышка, нижний корпус	1
44	90105-08M61	Болт с шайбой головки	2
45	93306-001U1	Прокладка	1
46	63D-45577-00	Шайба регулировочная (T:0.10MM)	1
46	63D-45577-10	Шайба регулировочная (T:0.12MM)	1
46	63D-45577-20	Шайба регулировочная (T:0.15MM)	1
46	63D-45577-30	Прокладка (T:0.18MM)	1
46	63D-45577-40	Прокладка (T:0.30MM)	1
46	63D-45577-50	Прокладка (T:0.40MM)	1
46	63D-45577-60	Прокладка (T:0.50MM)	1
47	93210-74MG5	. Уплотнительное кольцо	2
48	93210-69MG6	. Уплотнительное кольцо	1
49	93317-22204	Шпилька	1
50	93101-22M00	. Сальник	2
51	62Y-44151-00	Кольцо, стопорное	1
52	63D-44144-00	Прокладка, головка 2	1
53	93210-07003	О-кольцо	1
54	99001-08600	Стопорное кольцо	1
55	63D-45611-00	Прокладка, крышка	1
56	90201-22008	Хезаджиба, держатель	1
57	62Y-45631-00	Корпус, карбюратор	1
58	663-45634-00	Вал гребной	1
59	90501-18001	Подшипник, игольчатый	1
60	63D-45635-00	Прокладка, головка	1
61	90250-06023	Крыльчатка водяного насоса	1
62	67C-45633-00	Кольцо крестовины	1

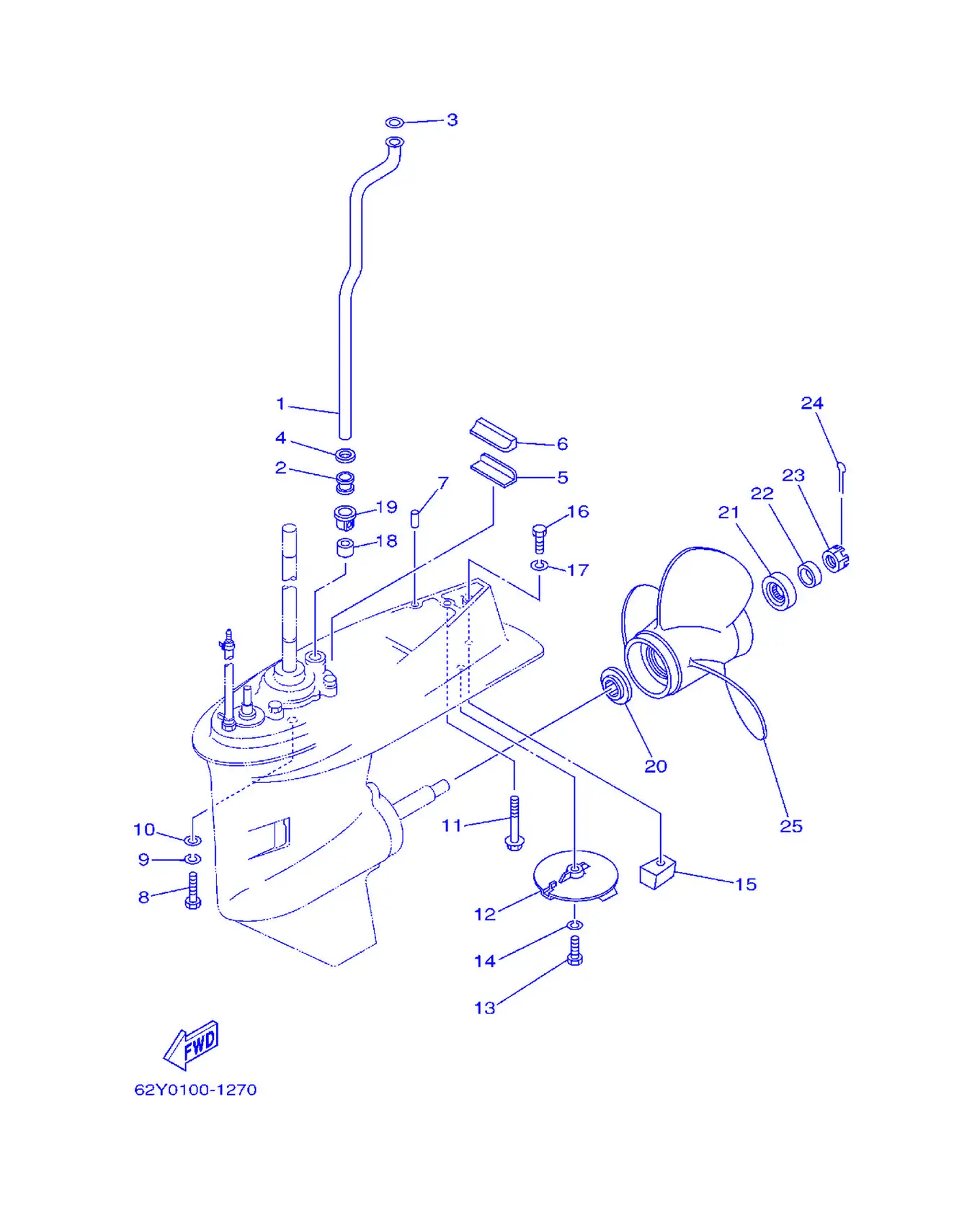

Рис. 32НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	62Y-44361-00	Опора, кожух 1	1
1	62Y-44361-20	Опора, кожух 1	1
2	663-44367-00	Заглушка, крышка 3	1
3	90202-12060	Шпилька толкателя	1
4	90430-12072	Прокладка	1
5	663-45376-00-94	Направляющая, демпфер уплотнения	1
6	63D-45375-00	Прокладка, головка	1
7	93606-12019	. Пластина, корпус насоса	2
8	97075-10040	. Болт	4
9	92995-10100	Шайба	4
10	92995-10600	Шайба	4
11	90119-08M84	Гайка крепления	1
12	67C-45371-00	Шестерня	1
13	97095-08025	. Болт	1
14	92995-08100	Шайба пружинная	1
15	67C-45251-00	Крышка	1
16	97095-08035	Болт	1
17	92995-08100	Шайба пружинная	1
18	663-44366-00	Демпфер, уплотнение водяного вала 2	1
19	63D-44312-00	. Прокладка, пластина	1
20	663-45987-02	Распорка 1	1
21	66T-45997-00	Упор 2	1
22	90389-22M01	Прокладка	1
23	90171-16011	Гайка корончатая	1
24	91490-30025	Крышка, боковая	1
25	69W-45943-00-EL	Гребной винт (3X11X15-G)	1
25	69W-45945-00-EL	Гребной винт (3X11-1/8X13-G)	1
25	69W-45947-00-EL	Гребной винт (3X11-5/8X11-G)	1
25	69W-45952-00-EL	Гребной винт (3X11-3/8X12-G)	1
25	663-45949-01-EL	Гребной винт (3X10-3/4 X16 -G)	1
