雅马哈 F90B - F90BETL

共 40 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 1 3Впуск 2 4Впуск 3 5ЭЛЕКТРООБОРУДОВАНИЕ 1 6ЭЛЕКТРООБОРУДОВАНИЕ 2 7ЭЛЕКТРООБОРУДОВАНИЕ 3 8ЭЛЕКТРООБОРУДОВАНИЕ 4 9Поддон картера 10ОПЦИИ 1 11ОПЦИИ 2 12Дополнительные детали 3 13КОЛЕНВАЛ И ПОРШЕНЬ 14УПРАВЛЕНИЕ 15ЦИЛИНДР И КАРТЕР 1 16ЦИЛИНДР И КАРТЕР 2 17Стартер 18Рулевое управление 1 19Рулевое управление 2 20Рулевое управление 3 21НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 22РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 23ГЕНЕРАТОР 24Детали для периодического обслуживания 25ВЕРХНИЙ КАПОТ 26КЛАПАН 27Узел гидроподъема и наклона 1 28Узел гидроподъема и наклона 2 29ТОПЛИВНАЯ СИСТЕМА 30Топливный насос высокого давления 31Топливный Бак 32КРОНШТЕЙН 1 33КРОНШТЕЙН 2 34НИЖНИЙ КОЖУХ 35РЕМКОМПЛЕКТ 1 36РЕМКОМПЛЕКТ 2 37Узел дистанционного управления 38ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 39НИЖНИЙ КАРТЕР И ПРИВОД 1 40НИЖНИЙ КАРТЕР И ПРИВОД 2

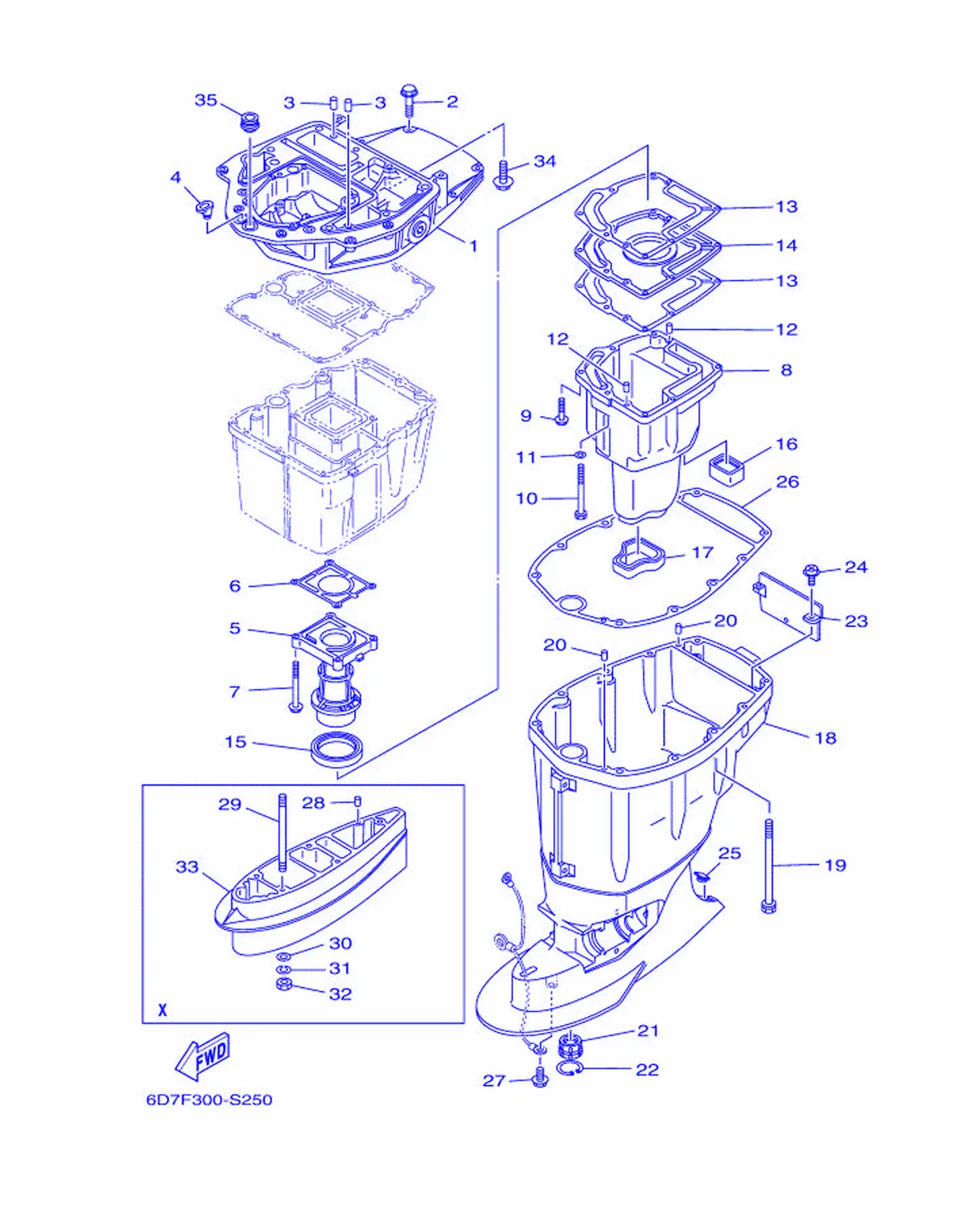

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6D8-41137-00-CA	Крышка, корпус	1
2	97575-08540	Шатун в сборе	4
3	93608-16M16	Подшипник коленвала	2
4	6G1-42727-00	Гайка	1
5	67F-41131-01-CA	Прокладка, глушитель 1	1
6	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
7	97575-06570	Гайка, крышка	4
8	67F-14711-00-CA	Втулка 1	1
9	97575-06530	Гайка, крышка	6
10	97075-06050	Шатун	1
11	92995-06600	. . Шайба	1
12	93606-19M23	. Подшипник коленвала	2
13	67F-41134-A0	. Прокладка, коллектора выхлопного	2
14	67F-45181-00-CA	Держатель	1
15	67F-41138-00	. . Шестерня приводная 1	1
16	67F-45127-00	. Сальник	1
17	67F-45123-00	. Прокладка, нижняя	1
18	67F-45111-11-8D	Прокладка, пластина	1
19	90119-10M08	Шатун в сборе	6
20	93608-16M16	Подшипник коленвала	2
21	67F-45318-00	Корпус поддона, верхний	1
22	93420-36M01	Прокладка	1
23	67F-45151-00	Прокладка выхлопного коллектора	1
24	97980-06216	Прокладка, впускной коллектор	2
25	67F-45155-00	Карбюратор	1
26	67F-45113-00	. Прокладка, картера	1
27	95895-08014	Гайка, втулка	1
28	93606-12019	. Пластина, корпус насоса	2
29	90116-10M05	. Болт, шпилька	4
30	92995-10600	Шайба	4
31	92990-10100	Головка винта	4
32	95380-10600	Гайка	4
33	688-45211-01-8D	Прокладка головки блока цилиндров	1
34	90119-08M58	Шатун в сборе	2
35	67F-42724-00	Кольцо поршневое	1

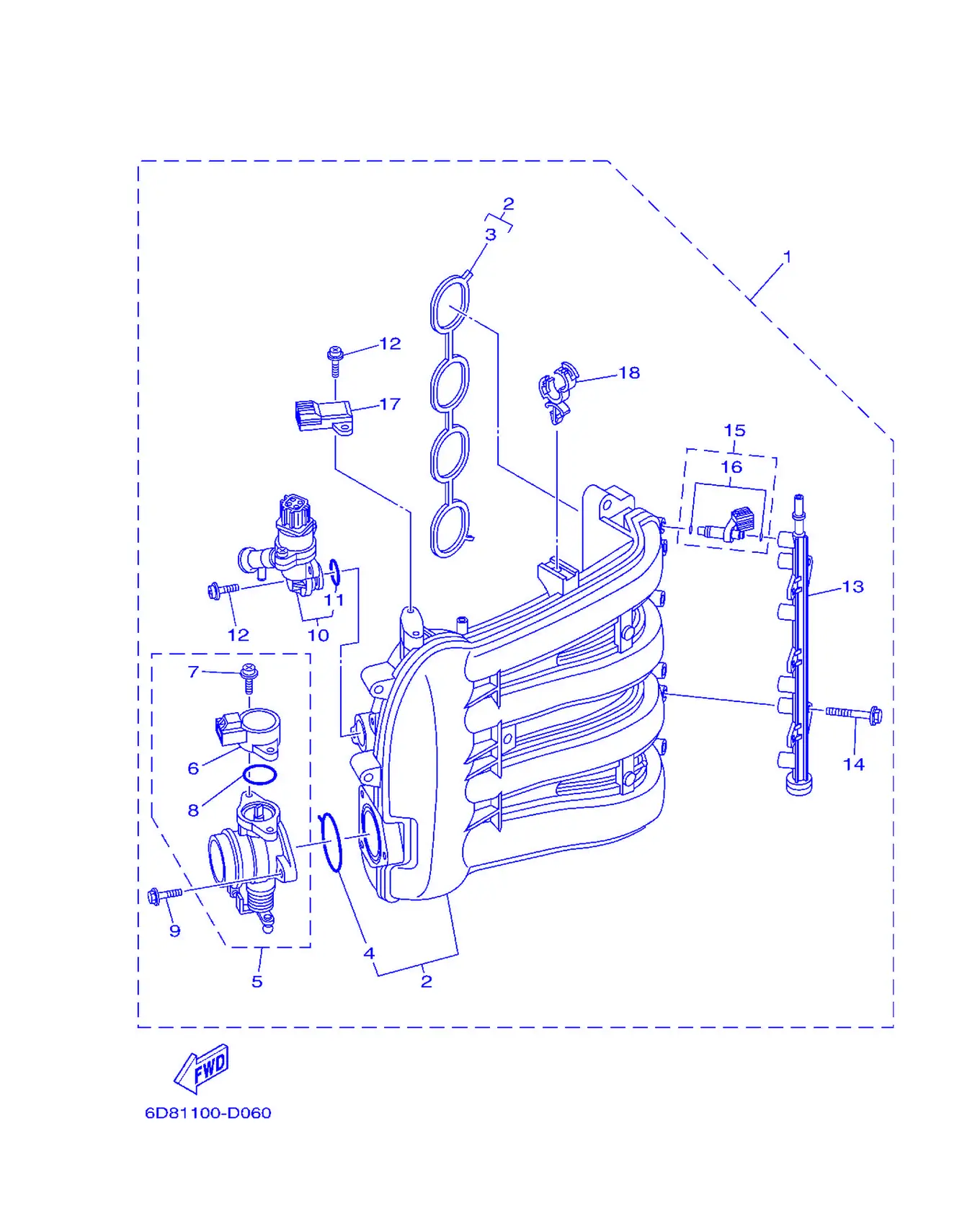

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	6D8-14200-00	Крышка корпуса термостата	1
2	6D8-13641-00	Шланг охлаждающей воды, корпус термостата 1	1
3	6D8-13645-00	Хомут шланга, шланг охлаждающей воды 1	1
4	6D8-13557-00	Хомут шланга	1
5	6D8-13750-00	Шланг промывки корпуса термостата	1
6	6C5-85885-00	Поплавковая камера в сборе	1
7	6C5-81145-00	Шланг 1	2
8	6C5-8182L-00	Кольцо уплотнительное 1	1
9	6C5-14496-00	Крышка	3
10	6D8-13105-01	Шланг подвода топлива к корпусу термостата	1
11	6C5-1319C-00	Уплотнительное кольцо	1
12	6C5-81146-10	. Сузуки-пипа 2	4
13	6D8-13161-00	Прокладка, крышка 1	1
14	6C5-14446-00	Крышка	2
15	6D8-13761-00	Прокладка корпуса термостата	4
16	6C5-1410B-00	Прокладка корпуса поплавковой камеры	1
17	68F-83688-00	Крыльчатка	1
18	90464-18246	. Прокладка	1

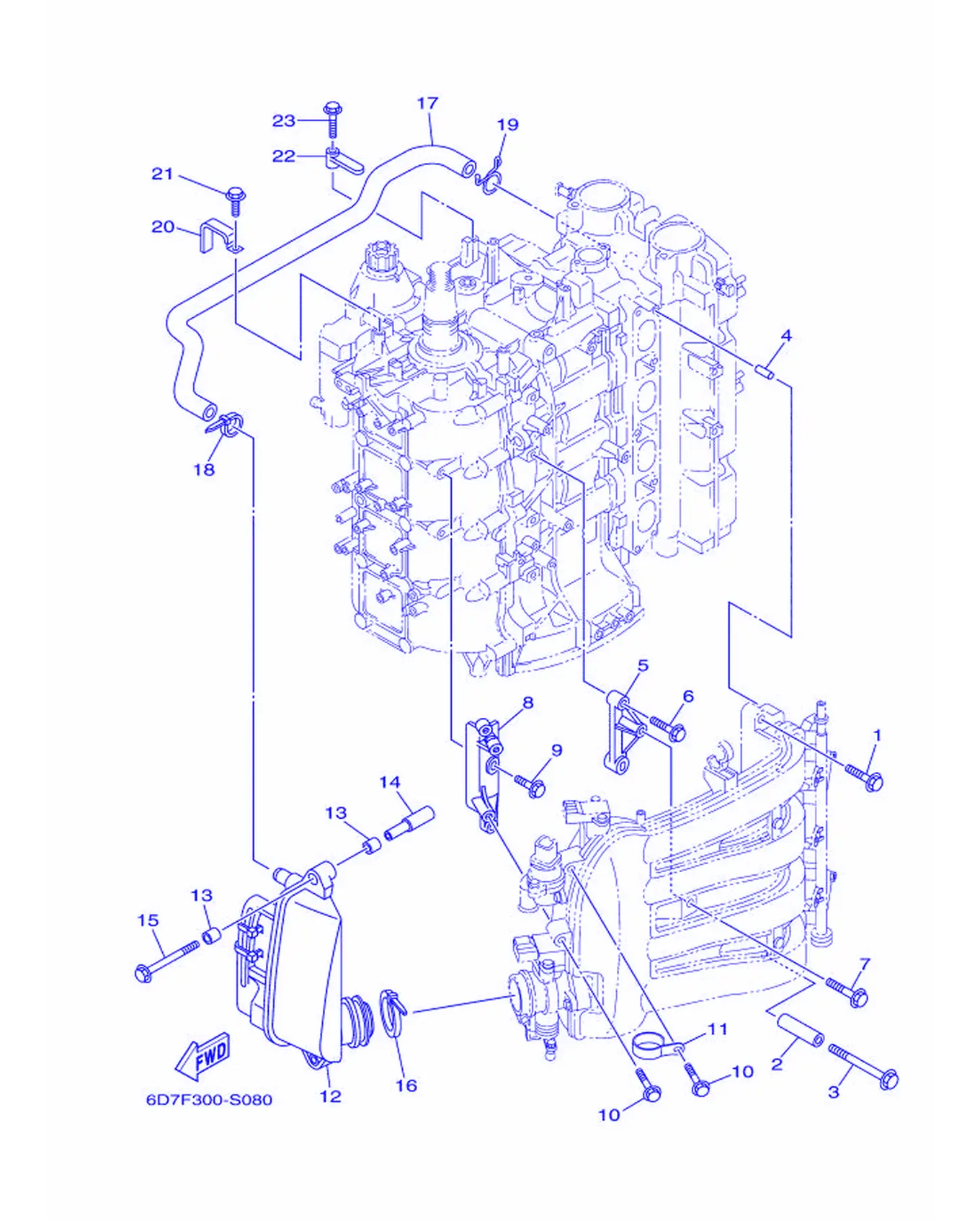

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	90119-08069	Крышка, головка блока	4
2	90387-08033	Крышка	1
3	90119-08M03	Табличка, предупреждение об откидывании	1
4	91690-50014	Крышка, корпус термостата	2
5	6D8-14291-00	Крышка 1	1
6	97595-06530	Шланг, топливный шланг	2
7	90119-06087	Крышка, головка блока	1
8	6D8-14292-00	Крышка 2	1
9	97595-06520	. Болт с шайбой	2
10	90119-06087	Крышка, головка блока	2
11	6D8-13782-00	Стартер	1
12	6D8-14440-03	Прокладка топливного насоса	1
13	90386-08001	Шланг	4
14	90387-07013	Крышка	2
15	90119-06113	Шланг, топливный шланг	2
16	90464-76001	Винт	1
17	6D8-15373-00	Прокладка, крышка	1
18	90465-11M59	Прокладка	1
19	90467-20M15	Винт	1
20	90465-12M03	Крышка	1
21	97595-06512	. . Табличка, впускной коллектор	1
22	6D8-82544-00	Крышка	1
23	95895-06025	Табличка, предупреждение	1

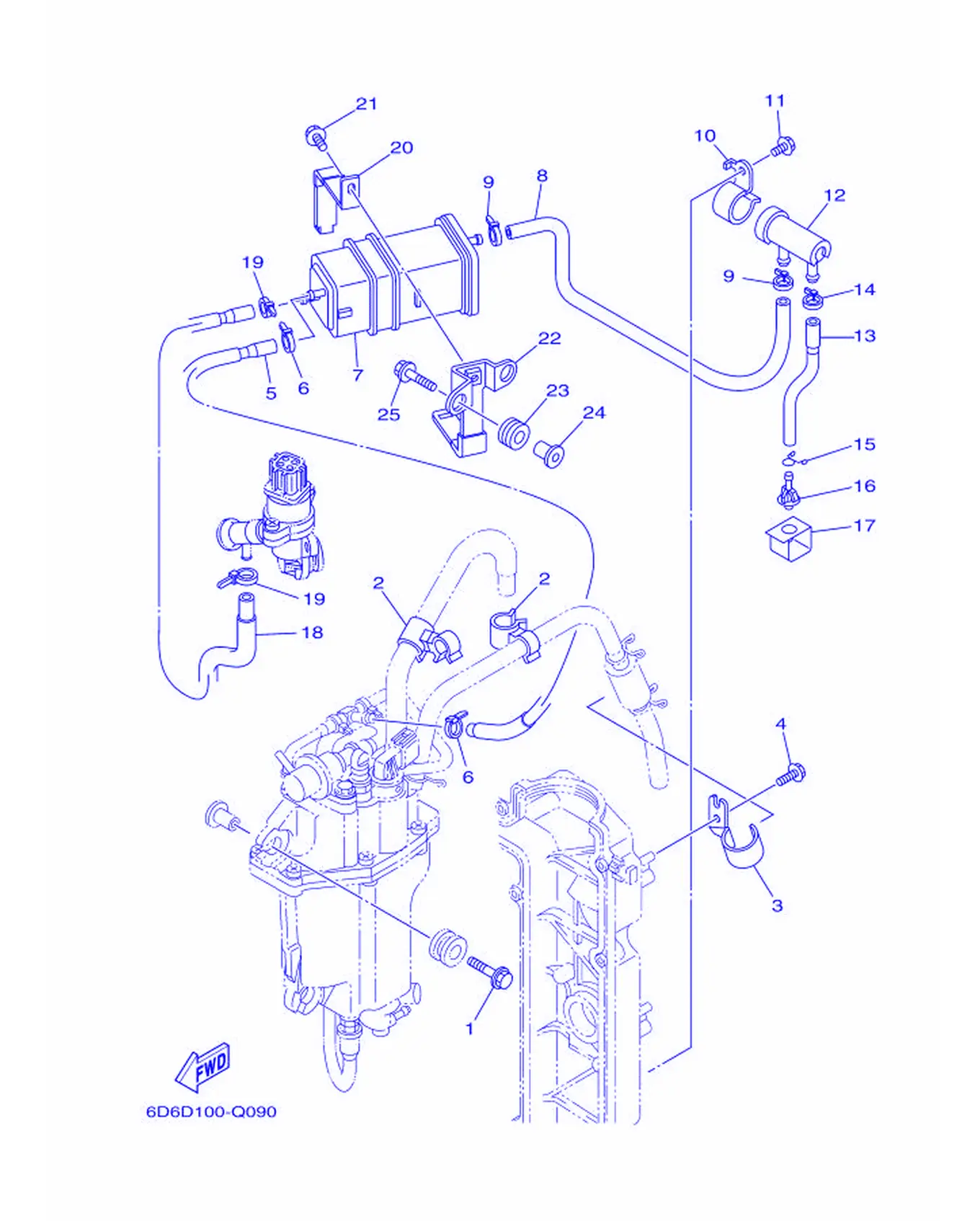

Рис. 4Впуск 3 Intake 3

REF	Номер детали	Наименование	Кол-во
1	90119-06M08	Табличка, предупреждающая	3
2	90464-15007	Подшипник	2
3	6D8-13428-01	Крышка, пластина 1	1
4	97595-06512	. . Табличка, впускной коллектор	1
5	6D8-24314-01	Прокладка 4	1
6	90465-11M10	Хомут	2
7	69J-24170-00	Колпачок	1
8	6D8-24315-00	Прокладка 5	1
9	90465-11M10	Хомут	2
10	6D8-2417H-01	Прокладка 1	1
11	97595-06510	. Прокладка	1
12	69J-24502-00	Фильтр топливный	1
13	6D8-24316-00	Прокладка 6	1
14	90465-11M10	Хомут	1
15	90467-09M03	Гофра	1
16	69J-44391-00	Держатель кабеля	1
17	6D8-2413X-01	Покрытие	1
18	6D8-24317-01	Прокладка 7	1
19	90465-11M10	Хомут	2
20	69J-2419A-01	Винт	1
21	97595-06516	Болт с шайбой	1
22	6D8-2134X-00	Крышка, сальник	1
23	90480-10M23	Втулка уплотнительная	2
24	90387-06289	Втулка	2
25	90119-06M59	Табличка, идентификационная	2

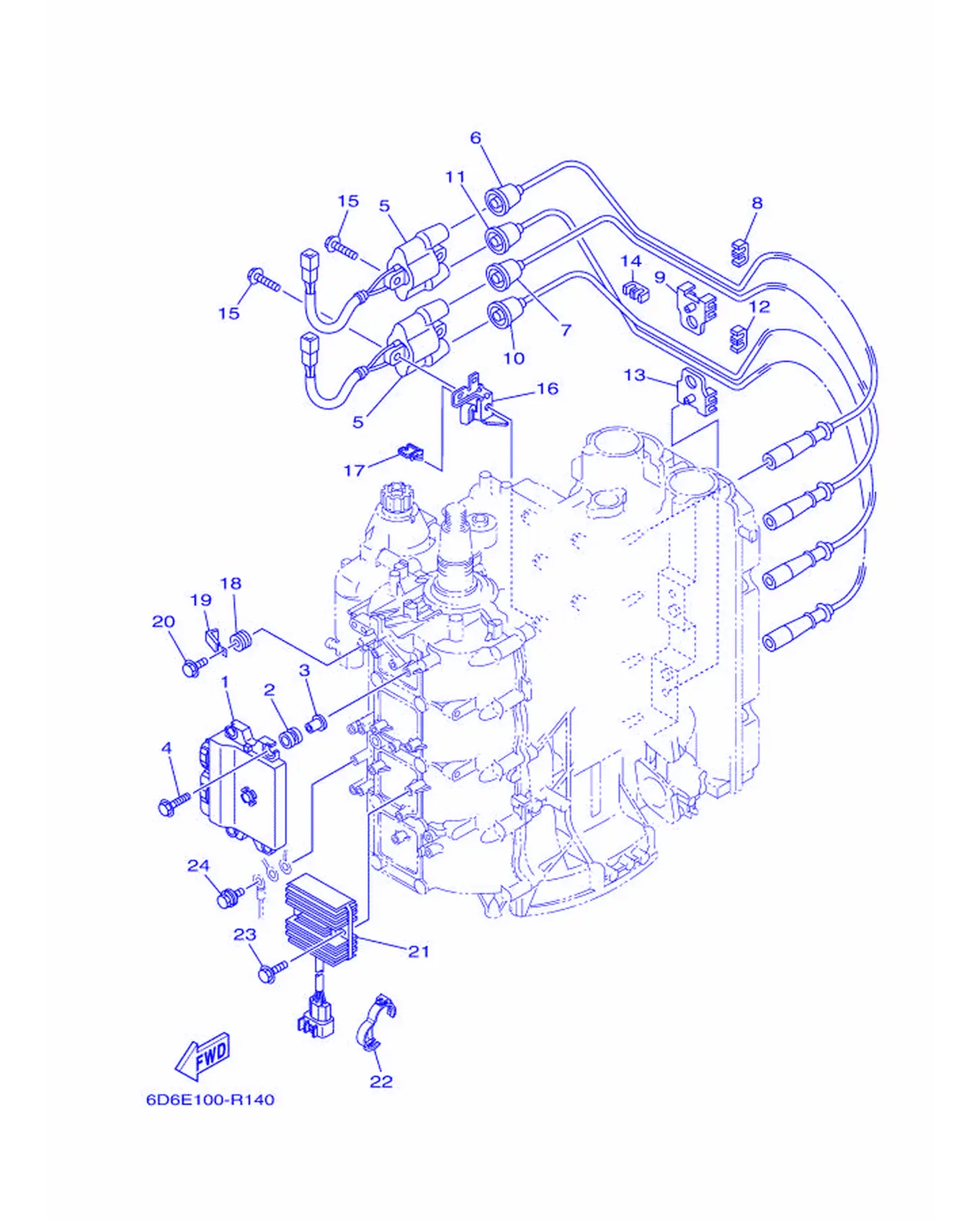

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6D8-8591A-16	Крышка топливного насоса	1
2	68V-82317-00	Крышка, корпус зажигания	4
3	90387-06119	Втулка	4
4	90119-06M59	Табличка, идентификационная	4
5	63P-82310-01	Провод, заземление	2
6	67F-82341-00	Поддон, нижний 1	1
7	67F-82342-00	Поддон, нижний 2	1
8	67F-82361-00	Кронштейн, поддон	1
9	67F-82362-00	Кронштейн, поддон 2	1
10	67F-82343-00	Поддон, нижний 3	1
11	67F-82344-00	Поддон, нижний 4	1
12	67F-82361-00	Кронштейн, поддон	1
13	67F-82362-00	Кронштейн, поддон 2	1
14	67F-82361-00	Кронштейн, поддон	1
15	97595-06625	Гайка, соединительная	4
16	6D8-82388-01	Покрытие	2
17	90464-08004	Сальник	2
18	90480-14329	Прокладка	1
19	90465-08M23	Крышка	1
20	97595-06514	Табличка, гвоздь с прижимной пластиной	1
21	6D8-81960-10	Прокладка крышки масляного насоса	1
22	90464-30003	Прокладка	1
23	97595-06625	Гайка, соединительная	2
24	97595-06616	Табличка, предупреждение	1

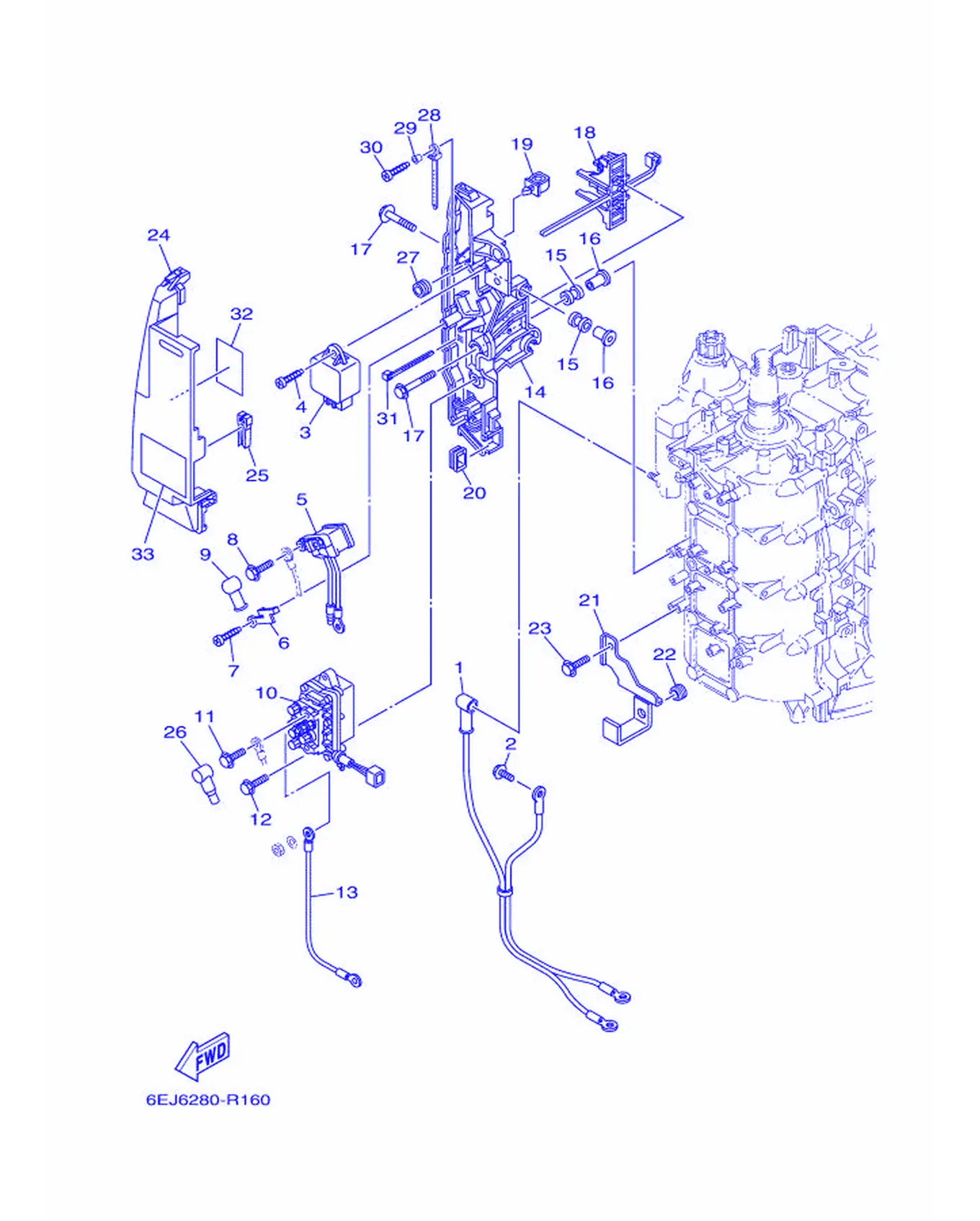

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	68V-82105-J1	Декоративная наклейка	1
2	90105-06M14	Болт, с шайбой	1
3	60E-81950-00	Крышка	1
4	97780-60625	Пружина, возвратная	1
5	68V-8194A-00	Реле	1
6	68V-81953-00	Кронштейн, реле	1
7	97780-60620	Пружина, фиксатор	1
8	97595-06610	Табличка, предупреждение	2
9	6G5-82119-00	Держатель, трос	2
10	63P-81950-00	Крышка	1
11	97595-06610	Табличка, предупреждение	2
12	97513-06520	Прокладка, головка блока цилиндров	2
13	61A-81949-00	Крыльчатка, подача	1
14	68V-81948-03	Корпус	1
15	6A0-82317-00	Держатель, идентификационная табличка	5
16	90387-06119	Втулка	5
17	90119-06M59	Табличка, идентификационная	5
18	68V-82594-00	Прокладка	1
19	90464-12M58	Поплавок	1
20	6D8-81518-00	Прокладка	1
21	6D8-81528-02	Прокладка 1	1
22	90480-13M24	. . Прокладка	1
23	97595-06514	Табличка, гвоздь с прижимной пластиной	1
24	68V-81942-03	Крышка	1
25	67F-2812A-00	. Крышка, топпер	1
26	682-82119-01	. Крышка, провод зажигания	2
27	6A0-82317-00	Держатель, идентификационная табличка	1
28	90465-12M53	Прокладка	1
29	90387-06M05	Втулка	1
30	97780-60625	Пружина, возвратная	1
31	90465-13M18	Хомут	2
32	6D8-81919-00	Корпус масляного насоса, масляный насос	1
33	6D8-81919-10	Корпус масляного насоса, масляный насос	1

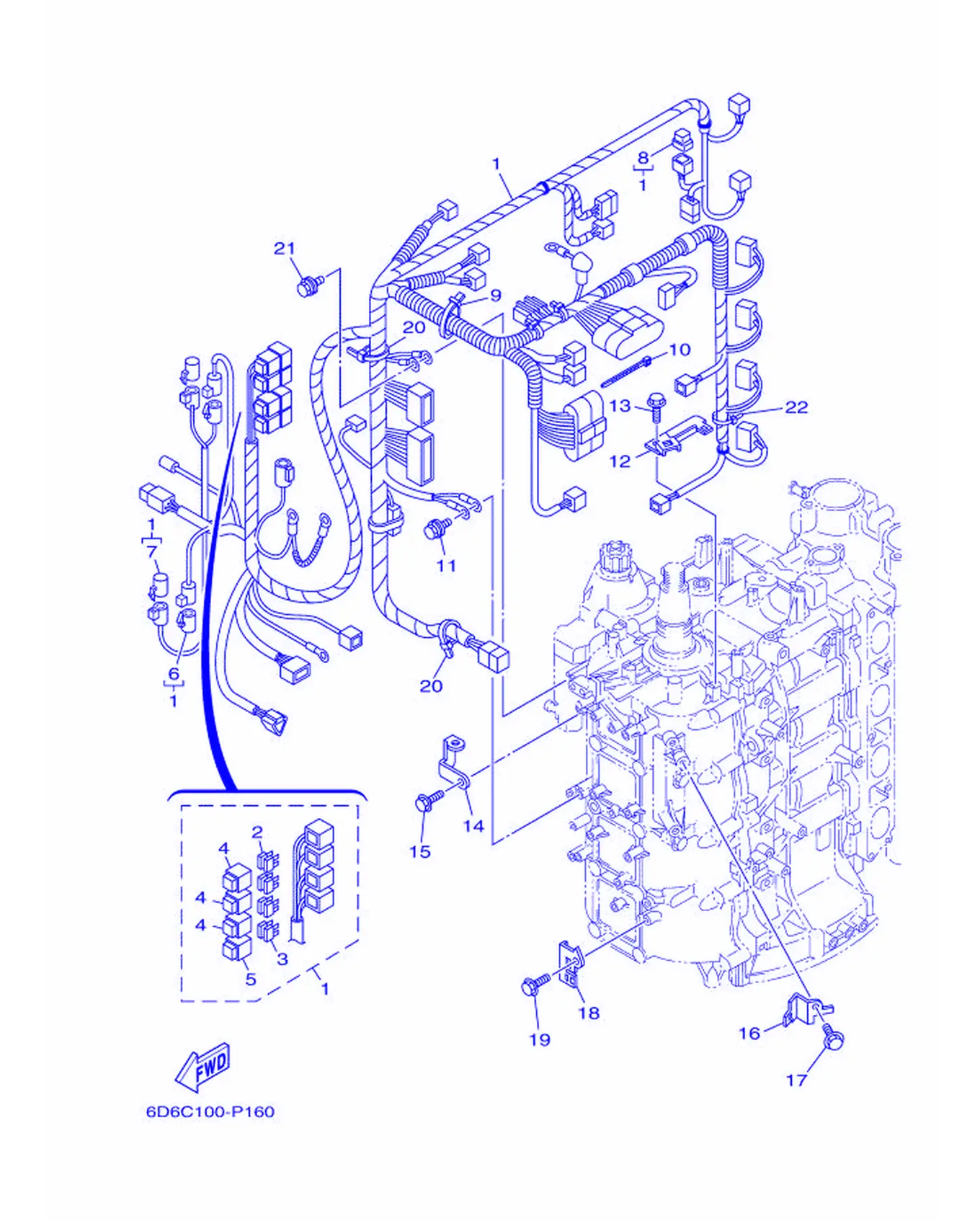

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	6D8-82590-61	Прокладка пластины	1
2	67F-82151-00	Предохранитель (20A)	6
3	67F-82151-10	. Топпер (30A)	2
4	67F-8215B-10	Жгут проводов (серый)	3
5	67F-8215B-20	Жгут проводов (белый)	1
6	6DA-82582-00	Жгут проводов 1 (черный)	1
7	6DA-82582-10	Жгут проводов 1 (белый)	1
8	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
9	90464-76001	Винт	1
10	90465-13M97	Зажим	1
11	97595-06616	Табличка, предупреждение	1
12	6D8-82588-01	Покрытие	1
13	97595-06512	. . Табличка, впускной коллектор	1
14	6D8-82581-01	Кронштейн, стартер	1
15	97595-06514	Табличка, гвоздь с прижимной пластиной	1
16	6D8-82389-01	Шланг 2	1
17	97595-06512	. . Табличка, впускной коллектор	1
18	6D8-82398-01	Покрытие 3	1
19	97595-06512	. . Табличка, впускной коллектор	1
20	90465-13M18	Хомут	2
21	97595-06616	Табличка, предупреждение	1
22	90465-13M11	. Хомут	1

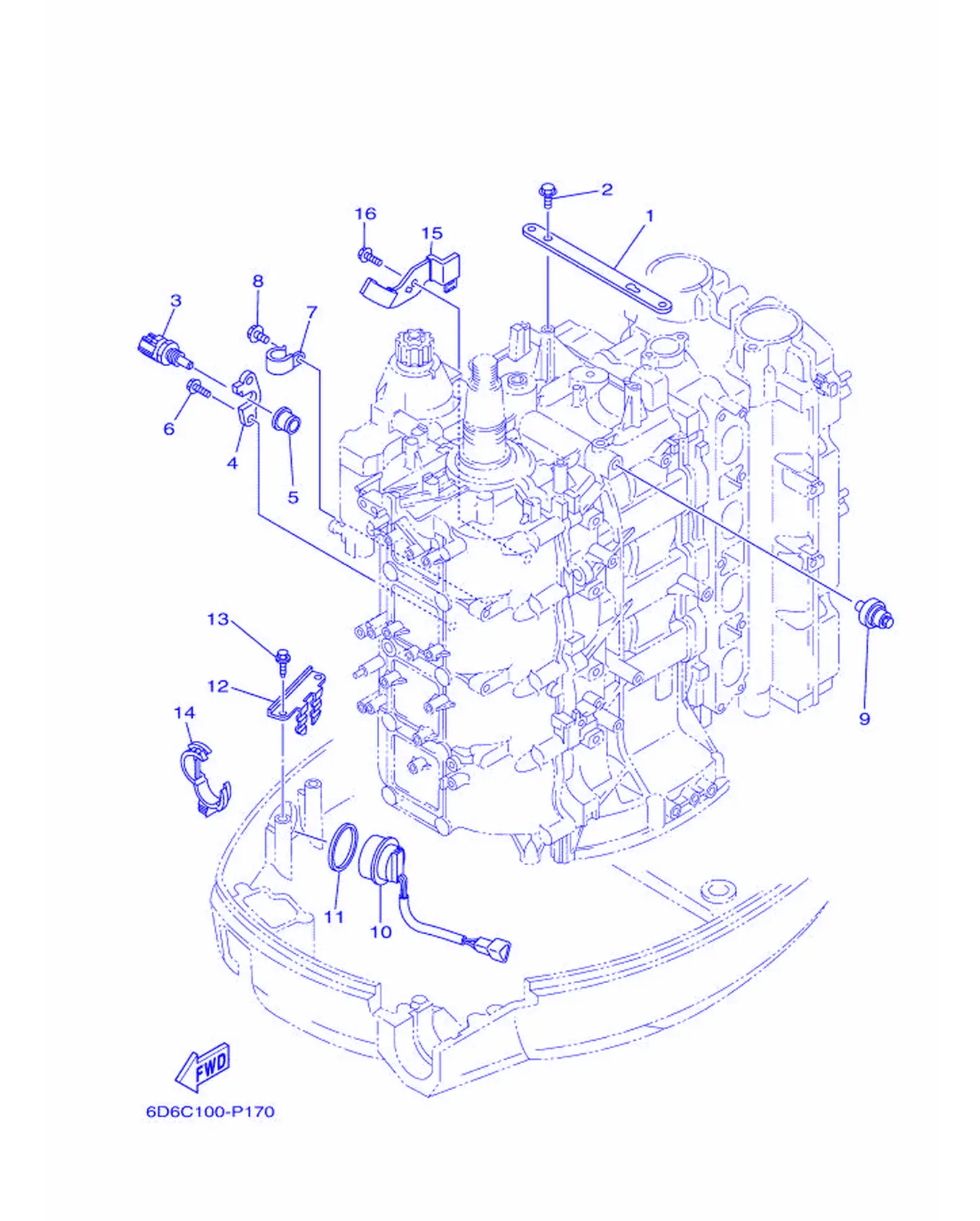

Рис. 8ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	6D8-8132G-10	Покрытие	1
2	97595-06516	Болт с шайбой	2
3	6D8-85790-00	Смазка для подшипников	1
4	67F-85757-00	Фиксатор	1
5	68V-85753-00	Прокладка, корпус термостата	1
6	97595-06516	Болт с шайбой	2
7	90465-06M86	Крышка	1
8	97595-06512	. . Табличка, впускной коллектор	1
9	68V-82504-00	Защитный кожух маховика	1
10	63D-82563-11	Прокладка и сальник масляного насоса	1
11	6E5-82587-00	Прокладка	1
12	67F-83614-00	Крышка	1
13	90109-06M86	Пластина	2
14	90464-30003	Прокладка	2
15	6D8-8252H-01	Крышка, нижняя	1
16	97595-06512	. . Табличка, впускной коллектор	1

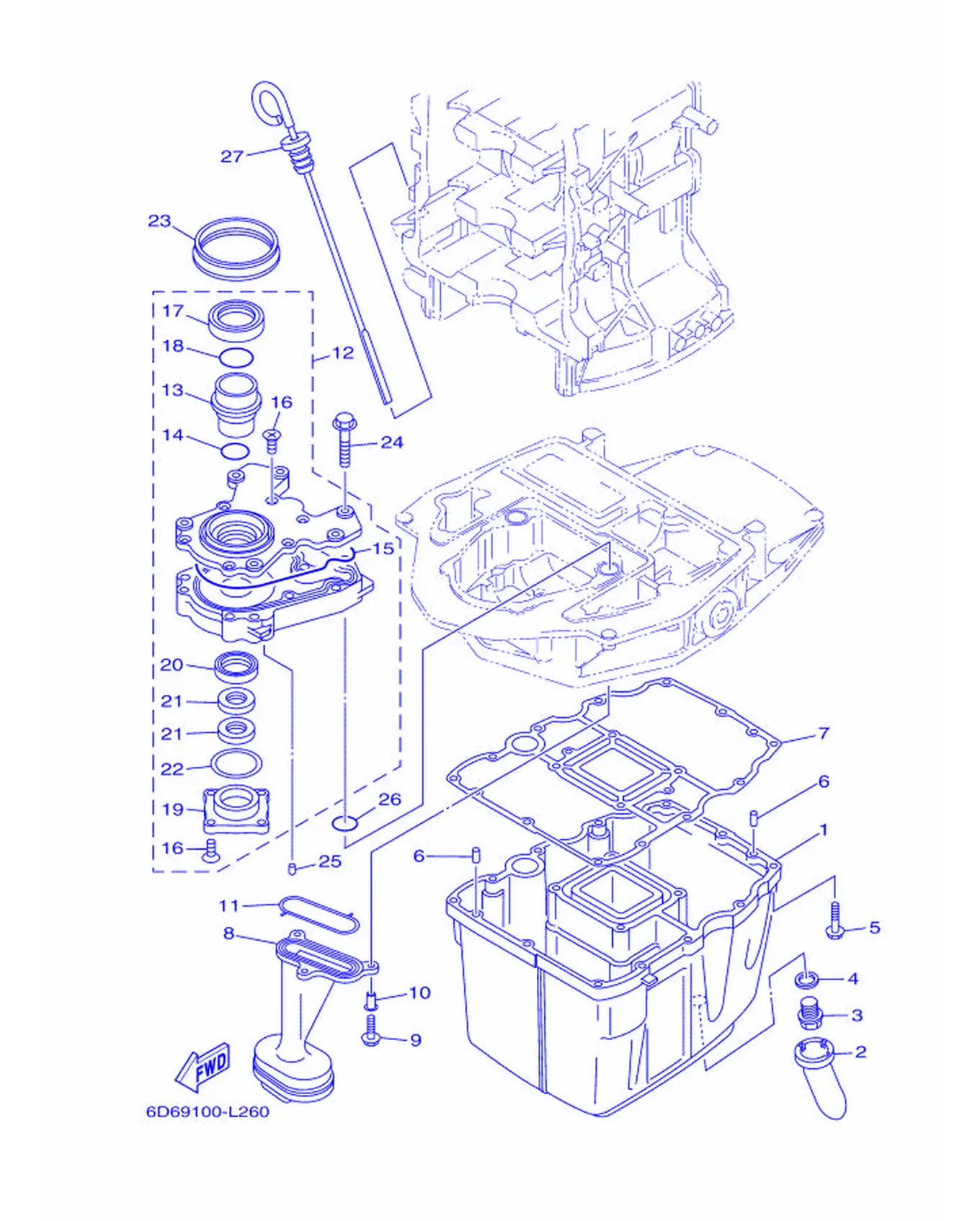

Рис. 9Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	67F-15311-03-CA	Прокладка головки блока цилиндров	1
2	63P-15316-00	Демпфер, крепление двигателя 1	1
3	90340-14M06	Крышка, глушитель впуска	1
4	90430-14M09	Прокладка	1
5	97575-06525	Вал, приводной	12
6	93606-12019	. Пластина, корпус насоса	2
7	68V-15312-00	Прокладка, крышка	1
8	67F-13411-00	Маслоприемник	1
9	95812-06025	Вал, вертикальный	3
10	90387-06263	. Втулка	3
11	67F-13415-00	Сальник, маслоприемник	1
12	67F-13300-10	Кожух маховика	1
13	67F-13314-02	Прокладка, пластина	1
14	67F-13473-01	Уплотнительное кольцо	1
15	67F-13329-00	Прокладка, пластина	1
16	67F-13495-00	Винт	10
17	67F-13119-01	Масляный сальник	1
18	67F-13769-00	Уплотнительное кольцо	1
19	67F-13914-00	Разъем, пластина	1
20	67F-13631-03	Масляный сальник	1
21	67F-13149-00	Масляный сальник	2
22	67F-13339-00	Прокладка, пластина	1
23	67F-13338-00	Сальник	1
24	97595-06545	Вал, приводной	6
25	93604-12M07	Крышка, головки	2
26	93210-19MJ1	Уплотнительное кольцо	2
27	6D8-15362-00	Корпус, водяной насос	1

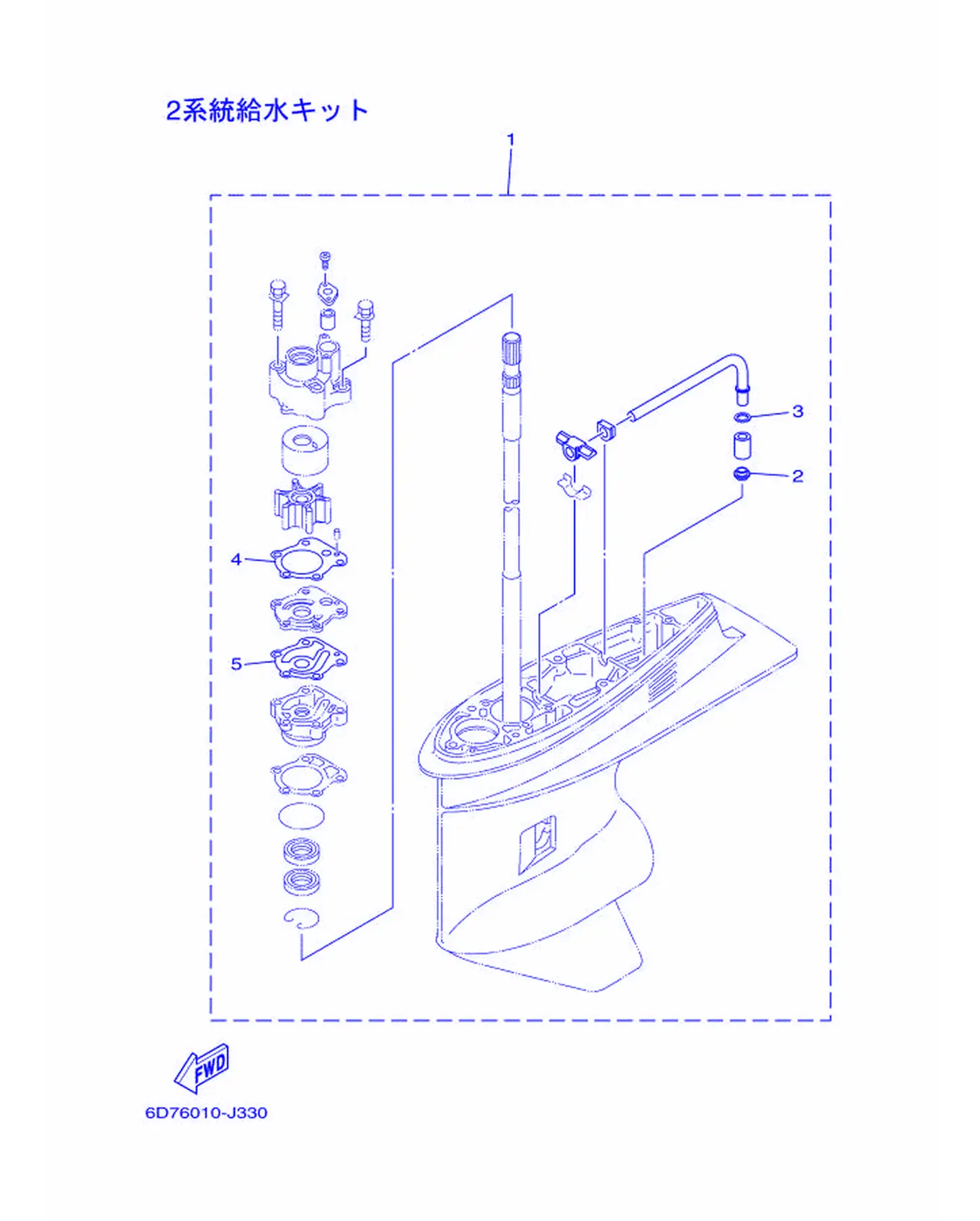

Рис. 10ОПЦИИ 1 Optional Parts 1

REF	Номер детали	Наименование	Кол-во
1	67F-44360-00	Крышка корпуса термостата в сборе	1
2	67F-44328-00	Винт	1
3	90201-10120	Толкатель	1
4	688-44315-A0	. Прокладка, крышка	1
5	688-44324-A0	. Прокладка, головка	1

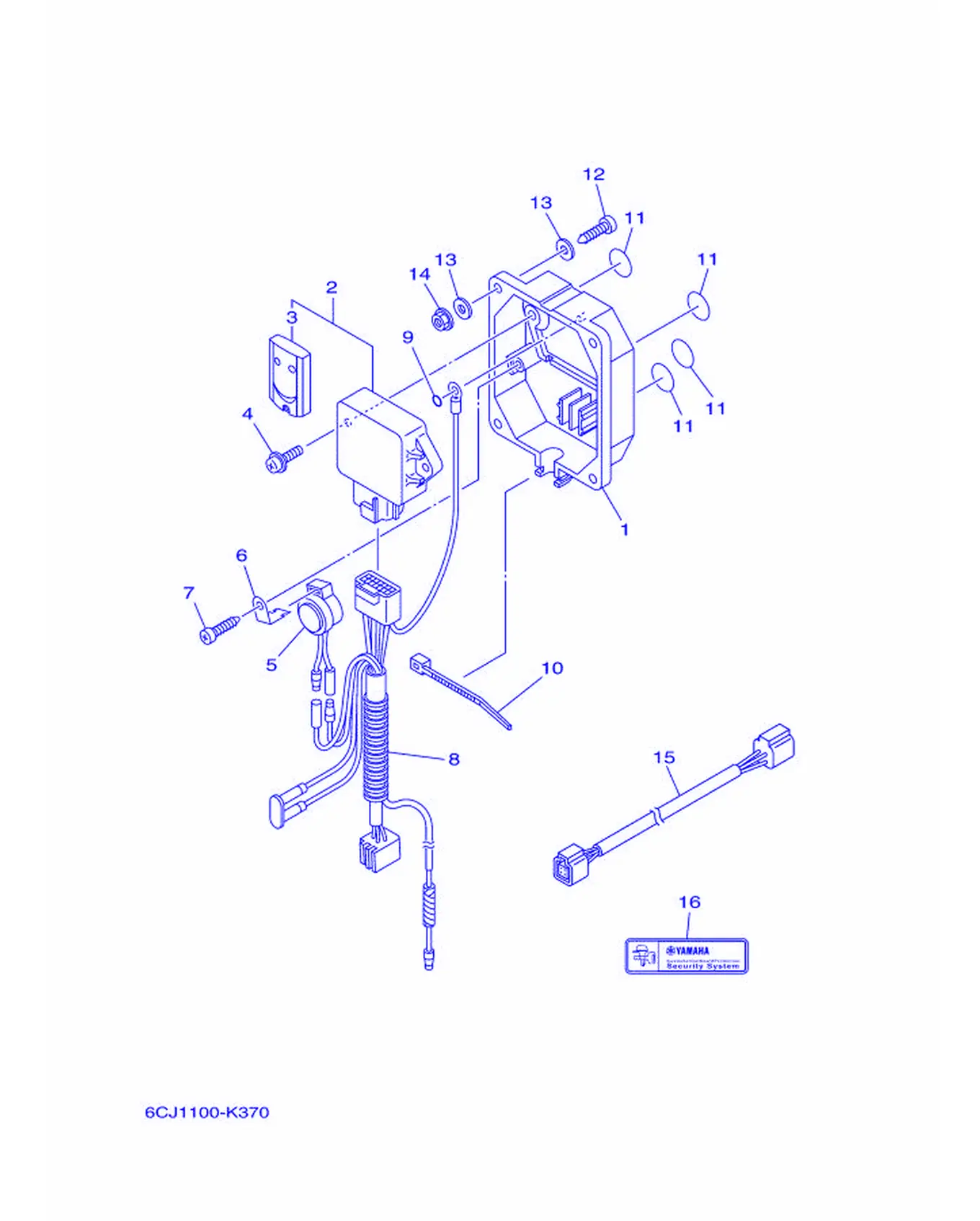

Рис. 11ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-86267-00	Прокладка картера 1	1
2	6Y8-86260-20	Прокладка головки цилиндра	1
3	6AA-86261-10	. Прокладка выхлопного коллектора	2
4	97980-06216	Прокладка, впускной коллектор	2
5	6X4-83383-00	Винт	1
6	6X4-83386-00	Шайба, винт	1
7	97780-60620	Пружина, фиксатор	1
8	6Y8-82509-10	Пружина, фиксатор	1
9	93210-04279	Уплотнительное кольцо	1
10	90465-11M10	Хомут	1
11	6Y8-8454G-00	Поршень 1	4
12	90167-06M00	Скоба, стопорная	4
12	97880-06035	Заглушка, поводковая	4
13	90201-06M30	Шайба, пластина	8
14	95780-06300	Заглушка, топливный бак	4
15	6Y8-82521-11	Поршневое кольцо (2FT)	1
16	6Y8-48277-00	Наклейка 1	3

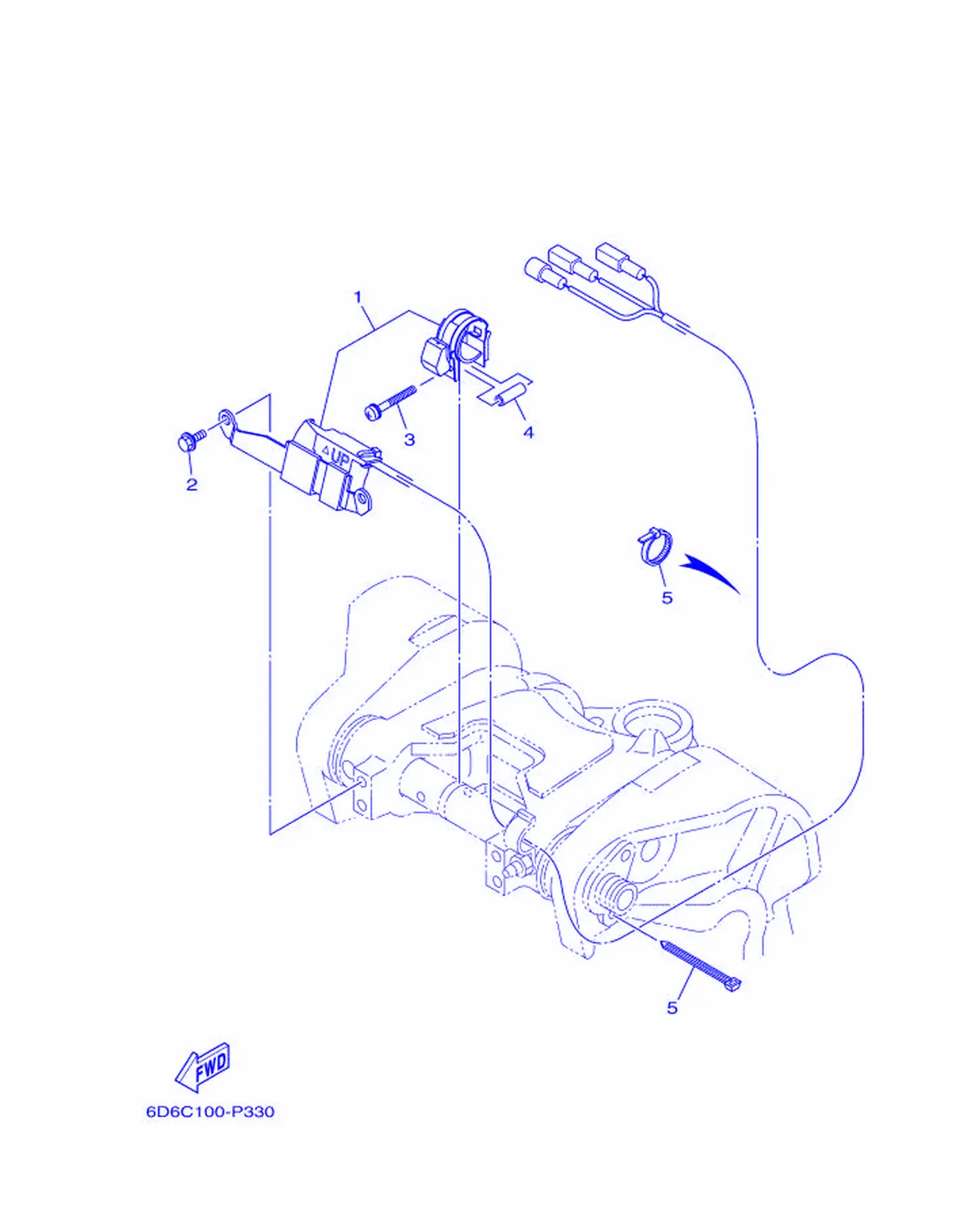

Рис. 12Дополнительные детали 3 Optional Parts 3

REF	Номер детали	Наименование	Кол-во
1	6D8-825E0-00	Прокладка крышки корпуса термостата	1
2	97595-06512	. . Табличка, впускной коллектор	2
3	90159-05059	Шланг, приводной	1
4	90387-05004	Втулка	1
5	90465-11M10	Хомут	4

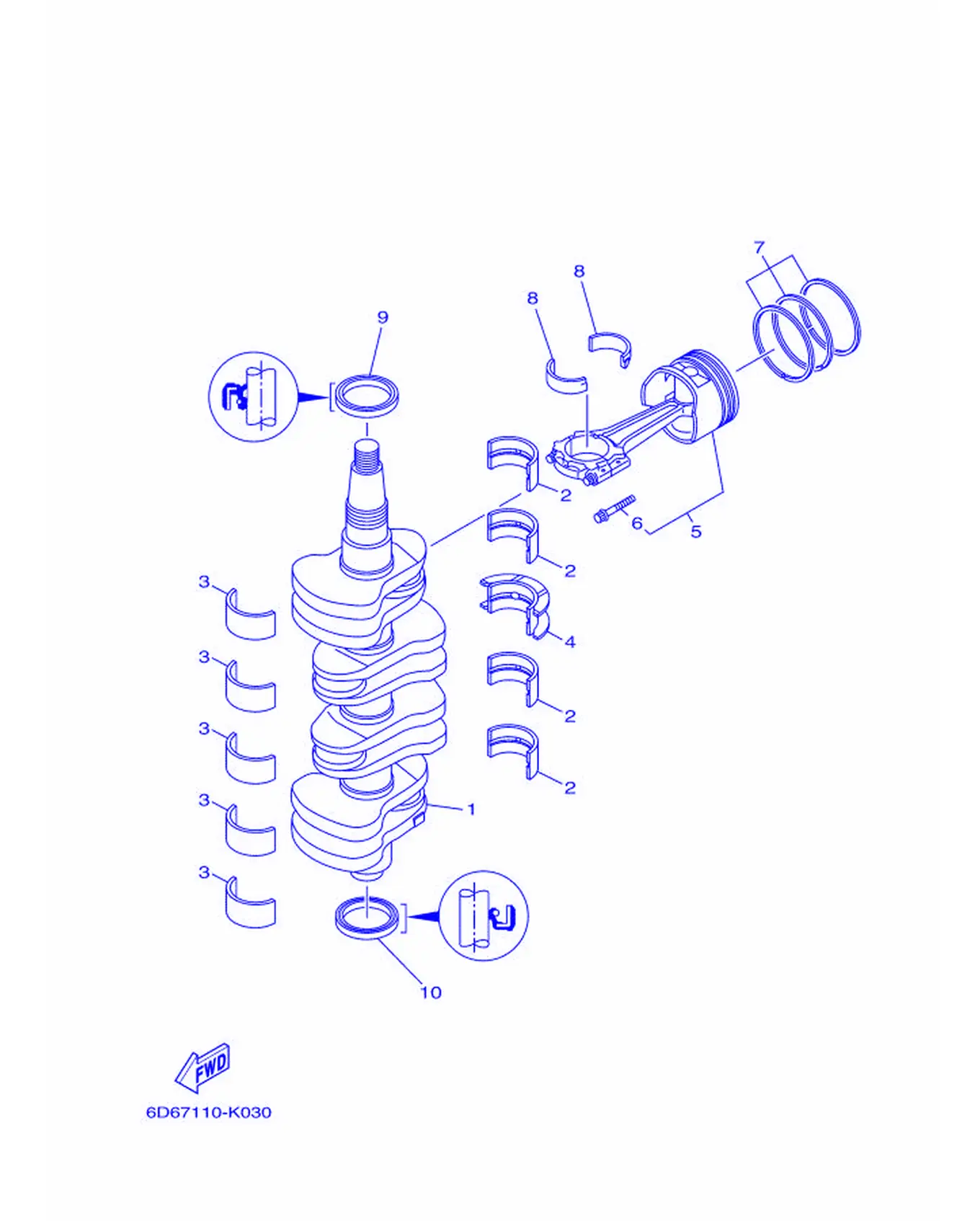

Рис. 13КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6D8-11411-01	Шланг	1
2	6D8-11416-00	Корпус водяного насоса, комплект 1	4
2	6D8-11416-10	Корпус водяного насоса, комплект 1	4
2	6D8-11416-20	Корпус водяного насоса, комплект 1	4
3	6D8-11417-00	Корпус водяного насоса, комплект 2	5
3	6D8-11417-10	Корпус водяного насоса, комплект 2	5
3	6D8-11417-20	Корпус водяного насоса, комплект 2	5
3	6D8-11417-30	Корпус водяного насоса, комплект 2	5
4	6D8-11418-00	Корпус водяного насоса, комплект 3	1
4	6D8-11418-10	Корпус водяного насоса, комплект 3	1
4	6D8-11418-20	Корпус водяного насоса, комплект 3	1
5	6D8-W1164-21	Поршень/кольца поршневые (STD)	4
5	6D8-W1164-31	Поршень/кольца поршневые (0.25MM OS)	4
6	K1C-A3275-00	Прокладка, крышка	2
7	6D8-11603-10	Головка цилиндра в сборе (STD)	4
8	6D8-11656-00	Топливный шланг в сборе, запасной	8
8	6D8-11656-10	Топливный шланг в сборе, запасной	8
8	6D8-11656-20	Топливный шланг в сборе, запасной	8
8	6D8-11656-30	Топливный шланг в сборе, запасной	8
9	93102-48017	. Масляный сальник	1
10	93101-48001	Прокладка головки блока цилиндров	1

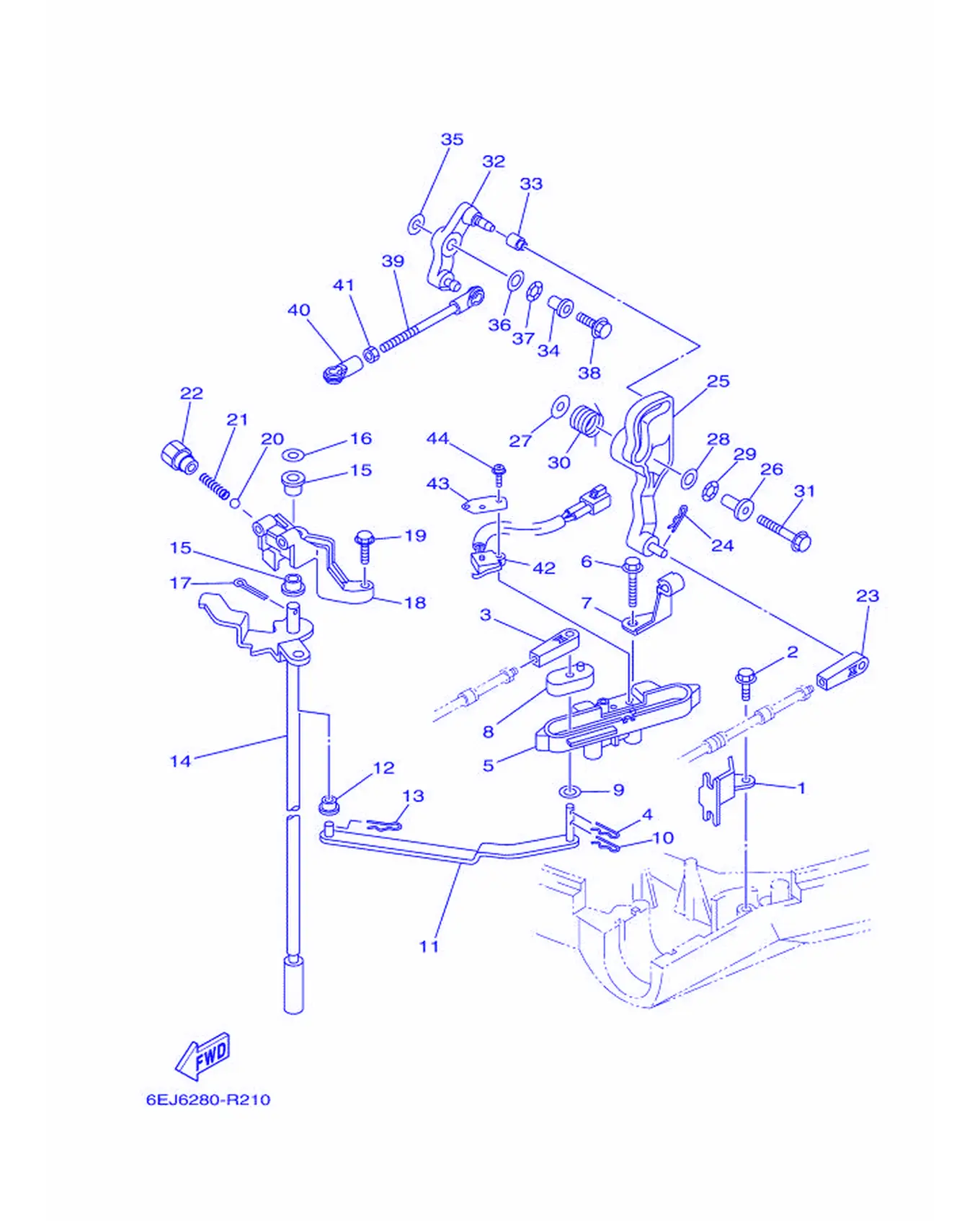

Рис. 14УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	67F-48538-00	Головка блока цилиндров, короткая 1	1
2	90109-06M86	Пластина	1
3	6FM-48344-00	Прокладка, картера	1
4	90468-18008	Стопор	1
5	6D8-44117-00-94	Сальник	1
6	97595-06550	Табличка, предупреждающая	2
7	90462-10027	Прокладка	1
8	68V-44122-01	Прокладка, крышка цилиндра	1
9	90202-07M07	Шланг топливный	1
10	90468-18008	Стопор	1
11	67F-44121-00	Пластина, защитная	1
12	90386-06M12	Пружина	1
13	90468-18008	Стопор	1
14	67F-44120-11	Прокладка водяного насоса	1
14	67F-44120-31	Прокладка водяного насоса	1
15	90386-90M90	Шайба	2
16	90201-09M02	Болт	1
17	91490-20015	Крышка, головка	1
18	67F-44118-00	Защитная пластина	1
19	97575-06525	Вал, приводной	2
20	93501-04M02	Гайка	1
21	90501-12082	Стопорная пружина тяги	1
22	648-42715-00	Пружина 2	1
23	6FM-48344-00	Прокладка, картера	1
24	90468-18008	Стопор	1
25	6D8-42154-00	Корпус водяного насоса в сборе	1
26	90387-06M21	Втулка	1
27	90201-06M62	. Шланг топливный	1
28	90201-10M02	. Прокладка, глушитель	1
29	90206-10M04	Шайба волнистая	1
30	67F-44135-00	Стопорный штифт	1
31	97595-06635	Игла, клапан поплавковой камеры	1
32	6D8-42157-00	Корпус водяного насоса	1
33	68V-42171-00	Прокладка	1
34	90387-06013	Втулка	1
35	90201-06M31	. Головка, трубка-держатель	1
36	90201-10M02	. Прокладка, глушитель	1
37	90206-10M04	Шайба волнистая	1
38	97595-06525	. Болт с шайбой	1
39	6D8-41237-00	Жиклер, главный	1
40	682-41237-00	Головка, трубка	1
41	95380-05600	. Гайка	1
42	60V-8259F-00	Прокладка выхлопного коллектора	1
43	61A-82588-01	Прокладка	1
44	97985-04116	Прокладка, крышка выхлопного коллектора	2

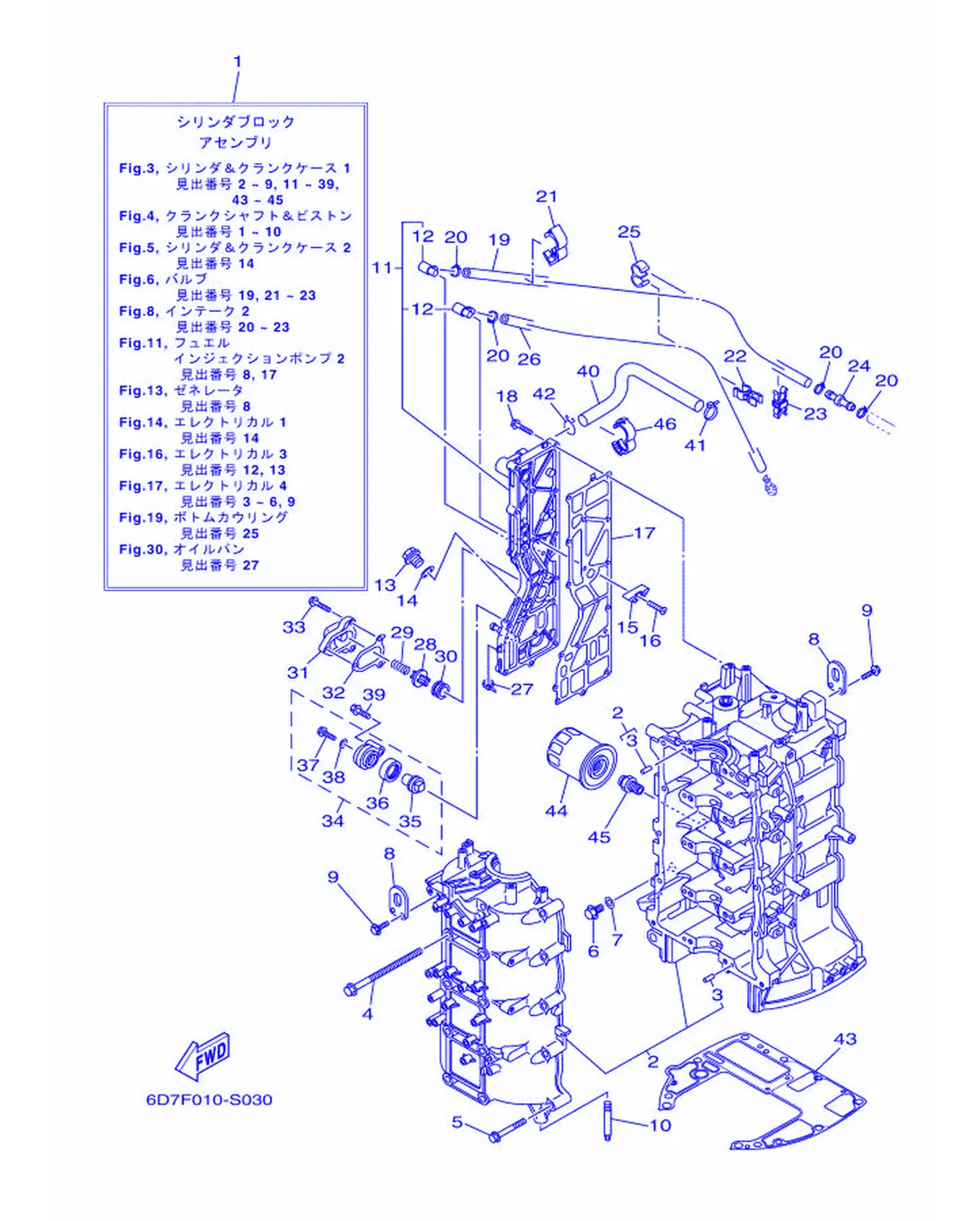

Рис. 15ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6D8-W009B-08-9S	Кольцо уплотнительное жиклера	1
2	6D8-15100-02	Шланг топливный	1
3	93606-12019	. Пластина, корпус насоса	10
4	90119-10M88	Прокладка, крышка цилиндра	10
5	90119-08M66	Табличка с предупреждением	10
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14115	Прокладка	1
8	62Y-11119-00	Крышка, головка цилиндра	2
9	97595-06520	. Болт с шайбой	4
10	67F-15142-00	Головка 1	2
11	6D8-41113-51-9S	Клапан игольчатый, седло клапана	1
12	676-11372-00	Прокладка, насос	2
13	90340-18M09	Крышка, корпус водяного насоса	1
14	90201-186F1	Крышка, корпус насоса	1
15	6E5-11325-00	Шпонка	3
16	98780-04016	Шланг топливный	3
17	67F-41114-A2	Прокладка, корпус водяного насоса	1
18	90119-06MA4	Табличка, предупреждающая	18
19	6D8-42541-00	Поплавок 1	1
20	90465-11M10	Хомут	4
21	90464-18004	Прокладка	1
22	90464-10010	Прокладка	1
23	90464-11009	Крышка	1
24	6D8-24378-00	Поплавок, жиклер 3	1
25	90464-09M31	Прокладка	1
26	68V-42541-20	Крыльчатка 1	1
27	90465-11M10	Хомут	1
28	6G5-12416-00	Вал гребной	1
29	90501-16M11	Стопор, глушитель	1
30	90480-20M05	Прокладка	1
31	67F-1246A-A0-9S	Корпус 1	1
32	67F-12435-A0	Прокладка	1
33	90119-06MA2	Табличка с номером	3
34	69J-11301-00	Корпус водяного насоса в сборе	1
35	67F-11325-01	Корпус	1
36	67F-11328-00	Прокладка	1
37	90105-06M07	Болт, с шайбой и шестигранной головкой	1
38	90430-06M03	. Прокладка	1
39	97575-08540	Шатун в сборе	1
40	67F-1243A-00	Шланг 1	1
41	90465-11M59	Прокладка	1
42	90467-20M15	Винт	1
43	68V-11351-00	Прокладка, крышка	1
44	5GH-13440-70	Кольцо уплотнительное, крышка головки	1
45	90401-20007	Прокладка, крышка	1
46	90464-16001	Прокладка	1

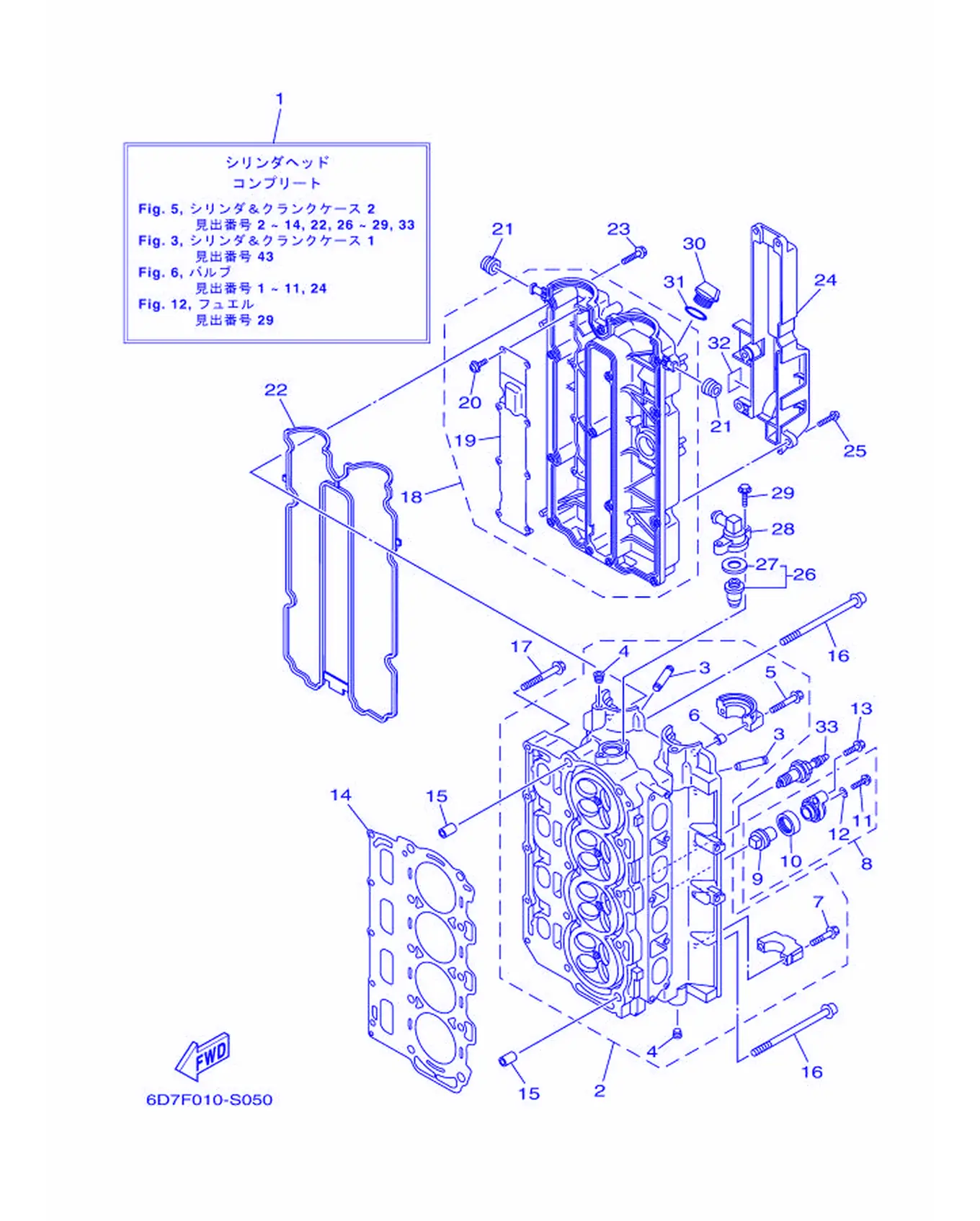

Рис. 16ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6D8-W009A-04-9S	Прокладка крышки цилиндра	1
2	6D8-11110-20-9S	Прокладка крышки цилиндра	1
3	67F-11133-10	Крышка, вал 1	16
4	90344-51019	Болт, крепление термостата	4
5	90119-07235	Прокладка, крышка термостата	4
6	91809-08006	Направляющая втулка, штифт	4
7	90119-07234	Прокладка, крышка цилиндра	16
8	69J-11301-00	Корпус водяного насоса в сборе	2
9	67F-11325-01	Корпус	1
10	67F-11328-00	Прокладка	1
11	90105-06M07	Болт, с шайбой и шестигранной головкой	1
12	90430-06M03	. Прокладка	1
13	97575-08540	Шатун в сборе	2
14	67F-11181-03	Прокладка, крышка цилиндра 1	1
15	99530-14016	Держатель, защелка	2
16	90155-10005	Винт, плоская головка	10
17	90119-08M91	Накидная гайка, шпилька	5
18	6D8-11191-01-9S	Крышка, топливный насос 1	1
19	67F-11168-00	Крышка, впускной клапан	1
20	97607-04208	Пружина, регулировка холостого хода	8
21	90480-12072	Прокладка	2
22	6D8-11356-01	. Крышка, топливный насос 2	1
23	97595-06530	Шланг, топливный шланг	14
24	67F-11192-01	Крышка, впускной клапан 2	1
25	90119-06M79	Кольцо, карбюратор	5
26	67F-12411-01	Термостат	1
27	67F-12412-00	. Уплотнение, термостат	1
28	68V-12413-00-9S	Крышка, корпус термостата	1
29	97595-06525	. Болт с шайбой	2
30	6G8-15363-00	Поплавок, крышка	1
31	93210-24M79	. O-образное кольцо	1
32	6D8-83626-00	Винт 6	1
33	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4

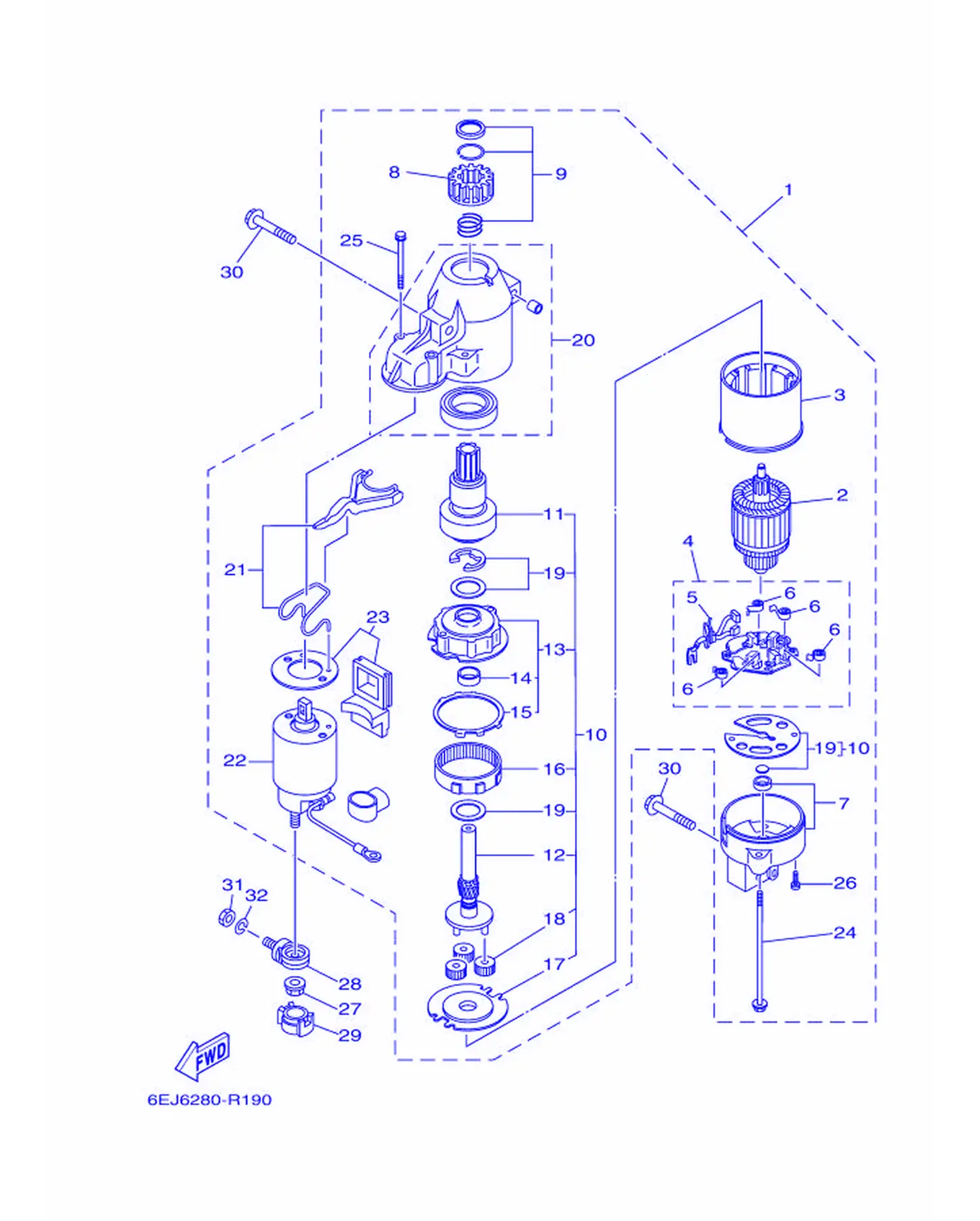

Рис. 17Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	68V-81800-02	Жгут проводов	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-10	Прокладка корпуса клапана	1
5	69J-81801-10	Прокладка клапана	1
6	67F-81813-00	. . Стопор, болт	4
7	68F-81820-00	. Крышка щеткодержателя	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-8183R-00	. . . Пружина	1
16	67F-81891-00	. . Крышка, пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	60X-81842-00	. Крышка	1
21	6C5-81839-00	. Заглушка	1
22	68V-81941-02	. Уплотнение заглушки	1
23	6C5-81869-00	. Крышка, защелка	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	90179-08003	Гайка	1
28	60V-81925-00	. Клемма	1
29	68F-82582-00	. Крышка, жгут проводов	1
30	97513-08545	Кольцо, стопорное	3
31	95333-08600	Гайка	1
32	92903-08100	Болт, с шестигранной головкой	1

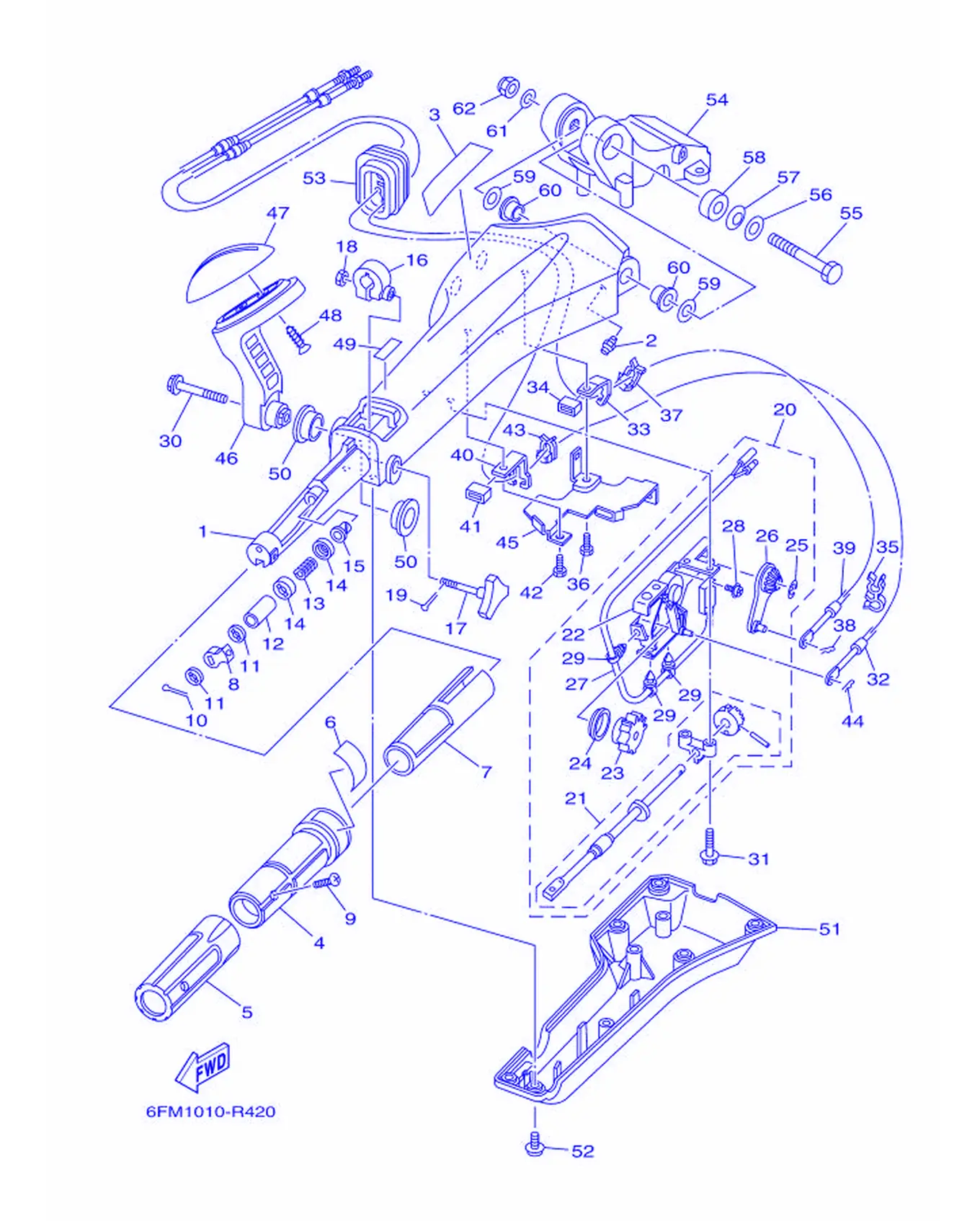

Рис. 18Рулевое управление 1 Steering 1

REF	Номер детали	Наименование	Кол-во
1	6X4-42111-02-8D	Крышка, стартер	1
2	93700-06M03	Пластина стопорная	1
3	6X4-48215-00	Болт	1
4	6X4-42119-01	Прокладка, крышка стартера	1
5	6X4-42177-00	Винт, крышка	1
6	6X4-42137-00	Пружина, фиксатор	1
7	6X4-41291-00	Шайба	1
8	6X4-44139-01	Втулка	1
9	90152-05007	Винт, потайная головка	1
10	91490-20010	Шплинт	1
11	6X4-44177-00	Шайба	2
12	6X4-42128-00	Гребной винт 1	1
13	90501-23215	Стопорное устройство	1
14	6X4-44188-00	Шайба	2
15	90386-08032	Проставка	1
16	63D-42126-00	Прокладка, крышка топливного насоса	1
17	6X4-48154-00	Стопорная гайка	1
18	95380-06600	Тяга, соединительная	1
19	91490-20010	Шплинт	1
20	6X4-44100-01	Прокладка корпуса	1
21	6X4-42115-00	Крышка корпуса водяного насоса	1
22	6X4-44102-00	Корпус водяного насоса	1
23	6X4-47731-01	Крышка	1
24	6X4-44132-00	Уплотнение	1
25	6X4-14137-00	Прокладка	1
26	6X4-48261-00	Рычаг дросселя	1
27	6X4-82540-00	Шланг топливный	1
28	703-48129-00	Винт 3	2
29	6X4-42821-00	Крышка головки	3
30	97595-08540	Игла, клапан поплавковой камеры	1
31	97595-06530	Шланг, топливный шланг	2
32	67G-48321-20	Прокладка	1
33	6X4-48538-00	Прокладка головки 1	1
34	6X4-26367-00	Поршень	1
35	90464-09M42	Прокладка	1
36	97095-06014	Прокладка	1
37	63D-48538-00	Прокладка, вал 1	1
38	90468-10005	Прокладка	1
39	67G-26301-10	Прокладка карбюратора	1
40	6X4-48538-10	Прокладка головки 1	1
41	6X4-26367-00	Поршень	1
42	97095-06014	Прокладка	1
43	63D-48538-00	Прокладка, вал 1	1
44	90468-10005	Прокладка	1
45	6X4-42159-00	Стойка	1
46	6X4-44159-00-8D	Крышка корпуса	1
47	6X4-44173-00	Пластина корпуса	1
48	97780-60920	Сальник коленвала	2
49	6X3-44191-00	Шестерня приводная	1
50	90386-26MA3	Прокладка	2
51	6X4-42131-11	Крышка корпуса насоса	1
52	97985-06216	Сальник вала	6
53	6X4-42725-01	Поплавок	1
54	63D-42121-22-8D	Игла клапана	1
55	90101-12014	Табличка, с инструкцией	1
56	92990-12200	Болт, шестигранный	1
57	90206-12M22	Прокладка, картер	1
58	90387-12M02	Втулка (кольцо)	1
59	90201-12035	Клапан дросселя	2
60	90386-12003	Уплотнение	2
61	92990-12600	Прокладка, крышка	1
62	90185-12M12	Гнездо, втулка	1

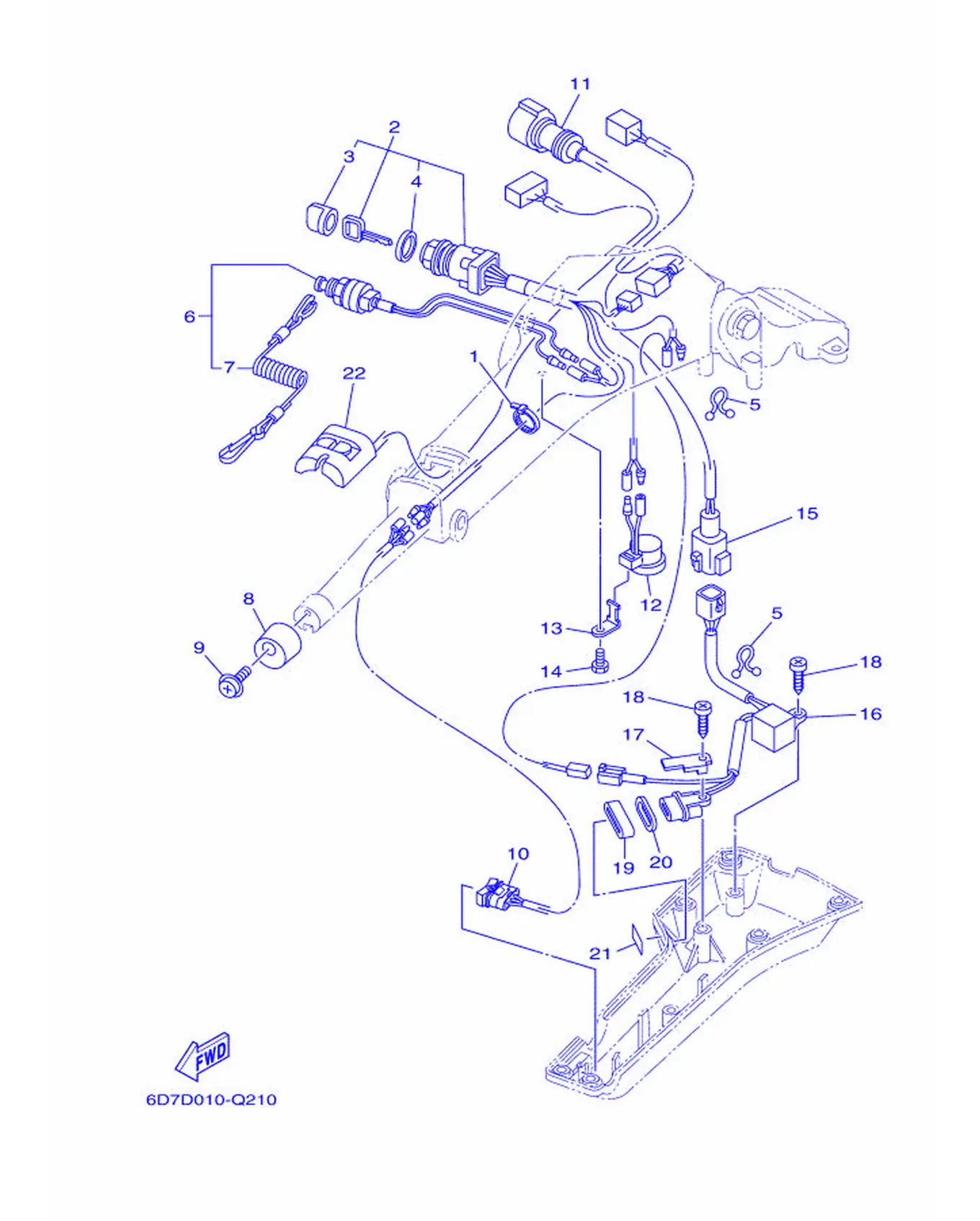

Рис. 19Рулевое управление 2 Steering 2

REF	Номер детали	Наименование	Кол-во
1	90465-11M10	Хомут	1
2	6X4-82510-11	Шланг топливный	1
3	676-82577-01	. . Колпачок, шнур	1
4	703-82532-00	. . Колпачок	1
5	90464-08M07	Покрытие	2
6	688-82575-02	Клапан обратный в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	6X4-42728-00	Поплавок	1
9	97980-06216	Прокладка, впускной коллектор	1
10	6X4-82563-11	Шайба & гайка стопорная передняя	1
11	6X4-82586-20	Кабель аккумулятора (L:1.25M)	1
12	6X4-83383-00	Винт	1
13	6X4-83386-00	Шайба, винт	1
14	97095-06014	Прокладка	1
15	6X4-83653-00	Кабель массы (L:1250MM)	1
16	6C5-84301-00	Крышка водяного насоса 1	1
17	6X4-44114-00	Прокладка	1
18	97780-60620	Пружина, фиксатор	2
19	6X4-42727-00	Поплавок	1
20	6FM-83589-00	Прокладка	1
21	6X4-85415-00	Метка	1
22	6X4-81860-00	Шланг топливный	1

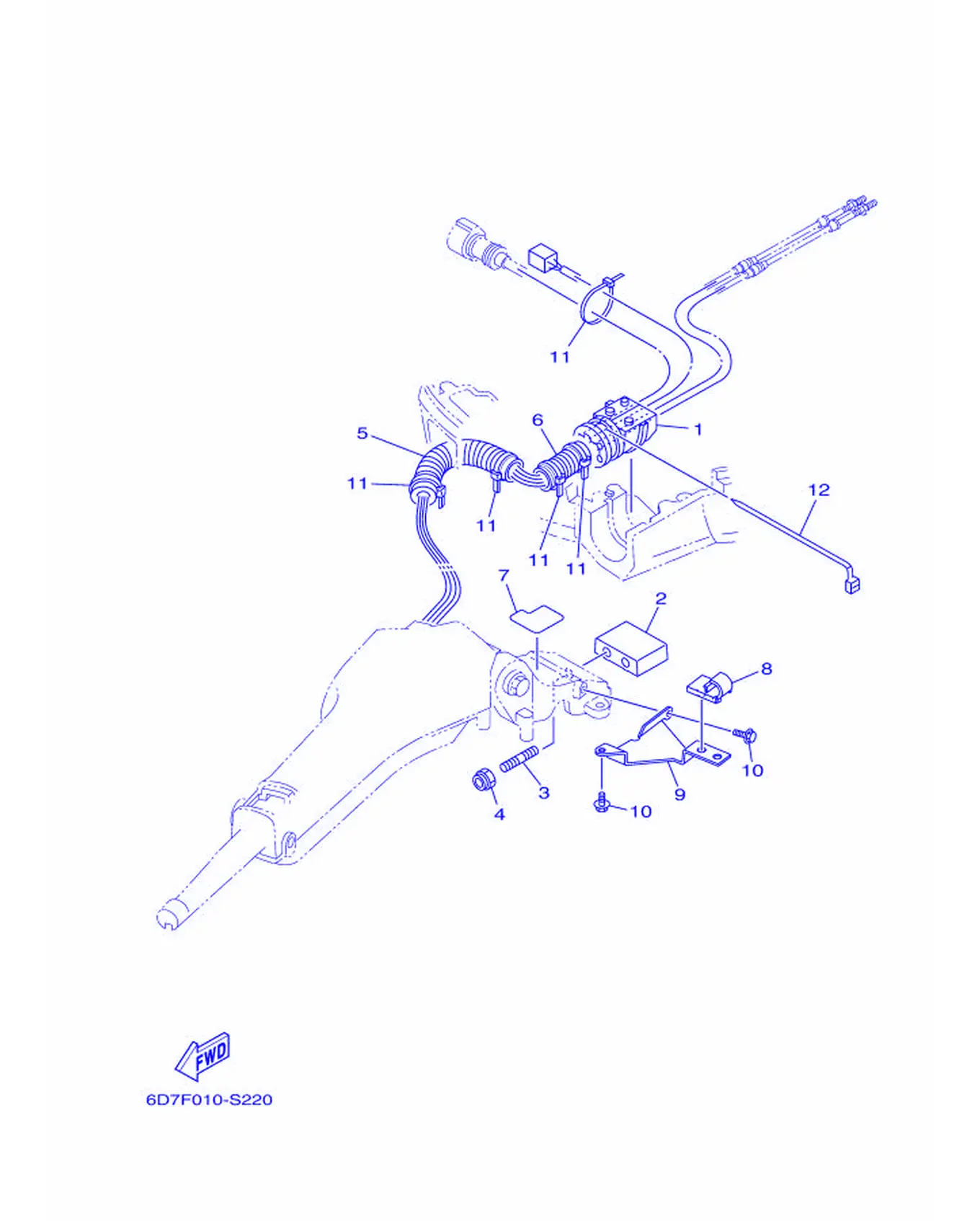

Рис. 20Рулевое управление 3 Steering 3

REF	Номер детали	Наименование	Кол-во
1	68V-42725-10	Прокладка	1
2	6X4-42121-00-8D	Сальник, коленчатый вал	1
3	90116-10031	Игла, поплавок	2
4	90185-10027	Крышка, корпус насоса	2
5	90447-22007	Стартер	1
6	6K3-83557-00	Подпорка	1
7	6X4-42735-00	Прокладка	1
8	63D-24367-00	Корпус, верхний 2	1
9	6X4-24364-00	Скоба	1
10	97595-06516	Болт с шайбой	2
11	90465-13M24	Патрубок	5
12	90465-13M30	Прокладка	1

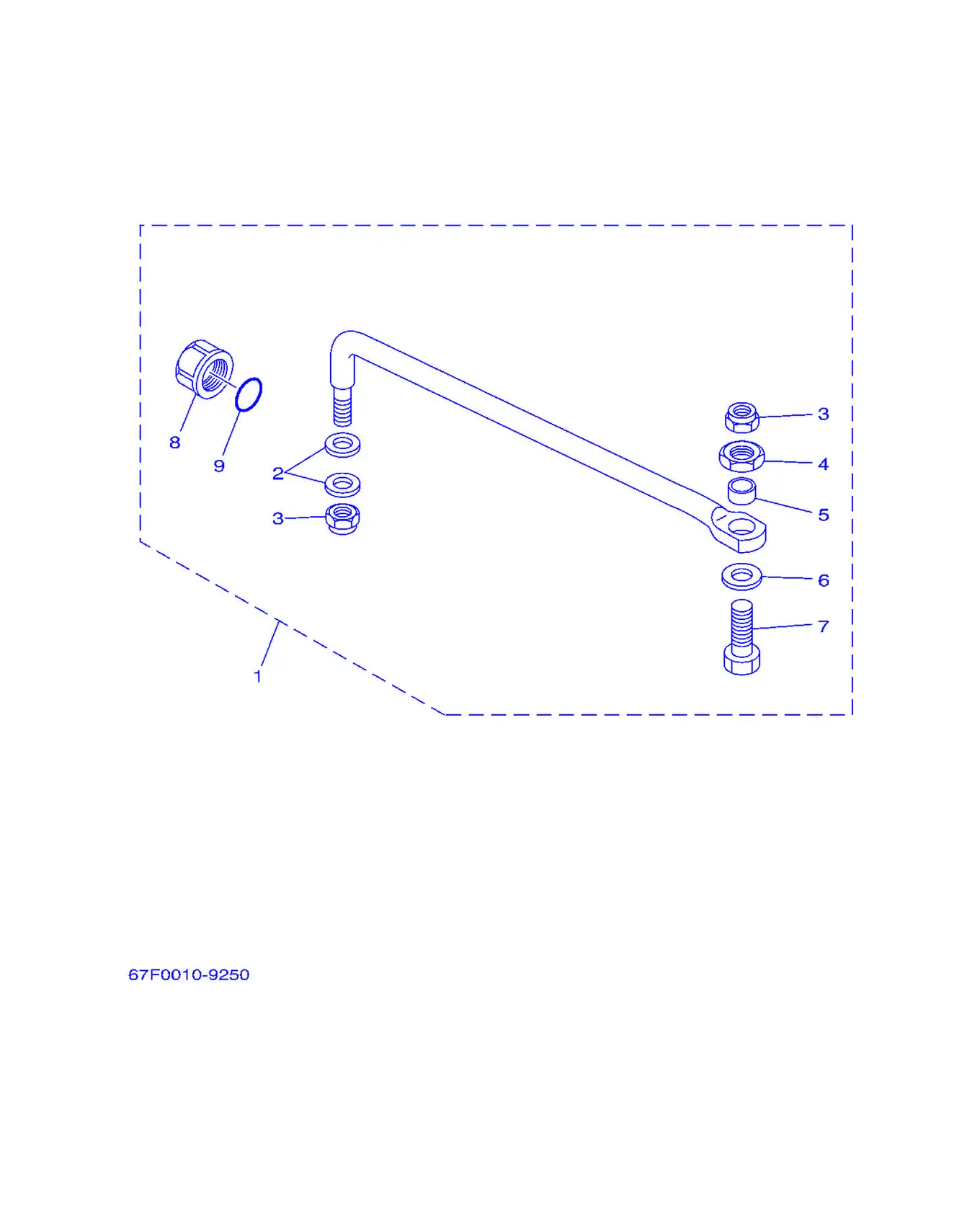

Рис. 21НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	67F-61350-00	Крышка корпуса термостата	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	90201-10M63	Пружина, крышка	1
7	90101-09M01	. Табличка с инструкцией	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

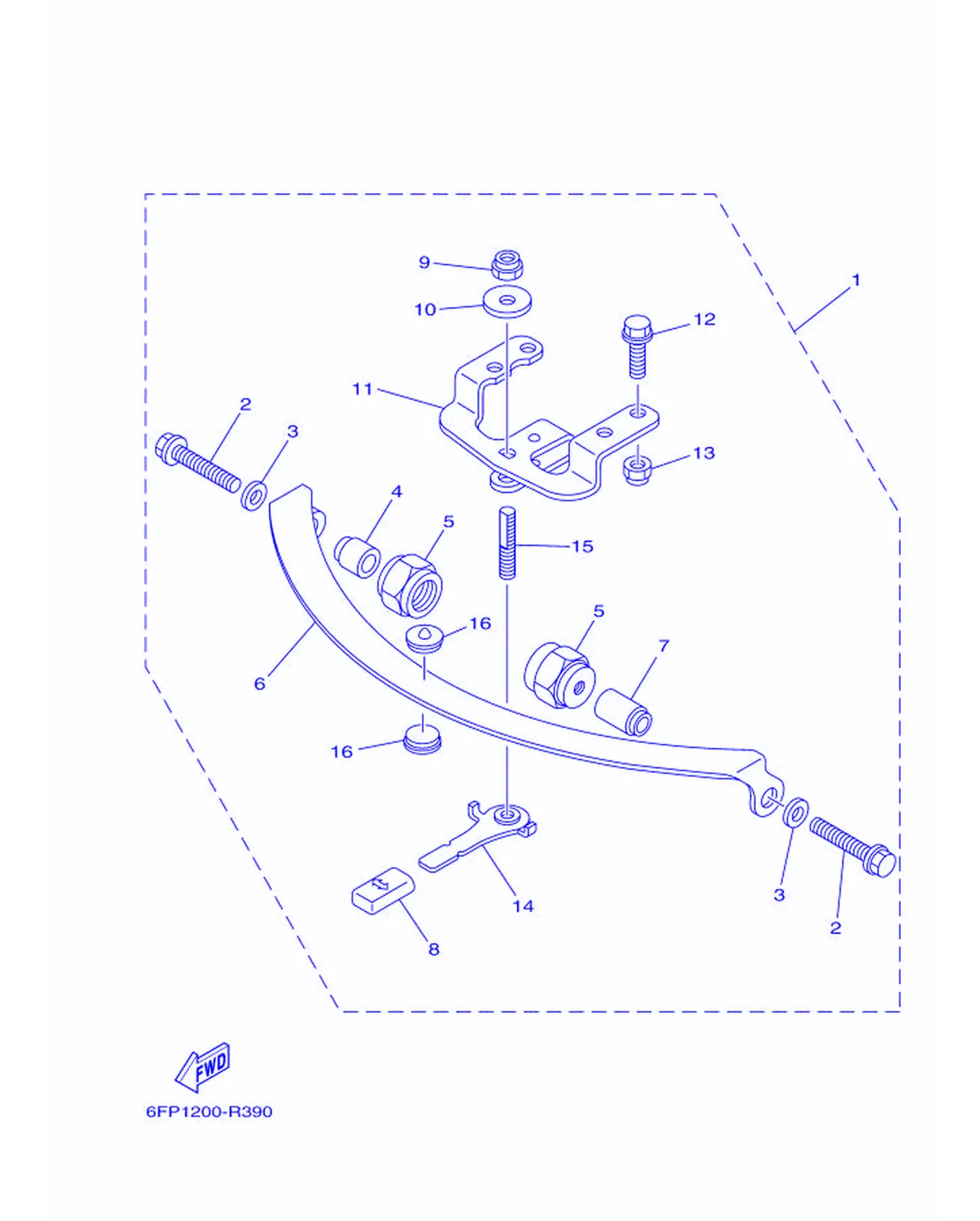

Рис. 22РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	67G-42508-10	Крышка, корпус топливного насоса	1
2	90119-08M74	. Табличка, предупреждающая	2
3	90201-08M01	Шайба, пластина	2
4	67G-42541-00	. Прокладка 1	1
5	67G-42546-00	. Гайка	2
6	63D-42527-00	. . Пластина, фрикционная	1
7	67G-42541-10	. Прокладка 1	1
8	682-43318-01	Крышка	1
9	90185-10M14	. Крышка, корпус насоса	1
10	90201-10M76	Шланг топливный	1
11	6X4-42526-00	Корпус, топливный насос	1
12	97595-08525	Игла, клапан поплавковой камеры	2
13	90185-08057	Крышка, топливный фильтр	2
14	67G-42561-00	. Крышка	1
15	67G-42562-00	. Крышка корпуса термостата	1
16	63D-42528-00	. . Пластина, фрикционная	2

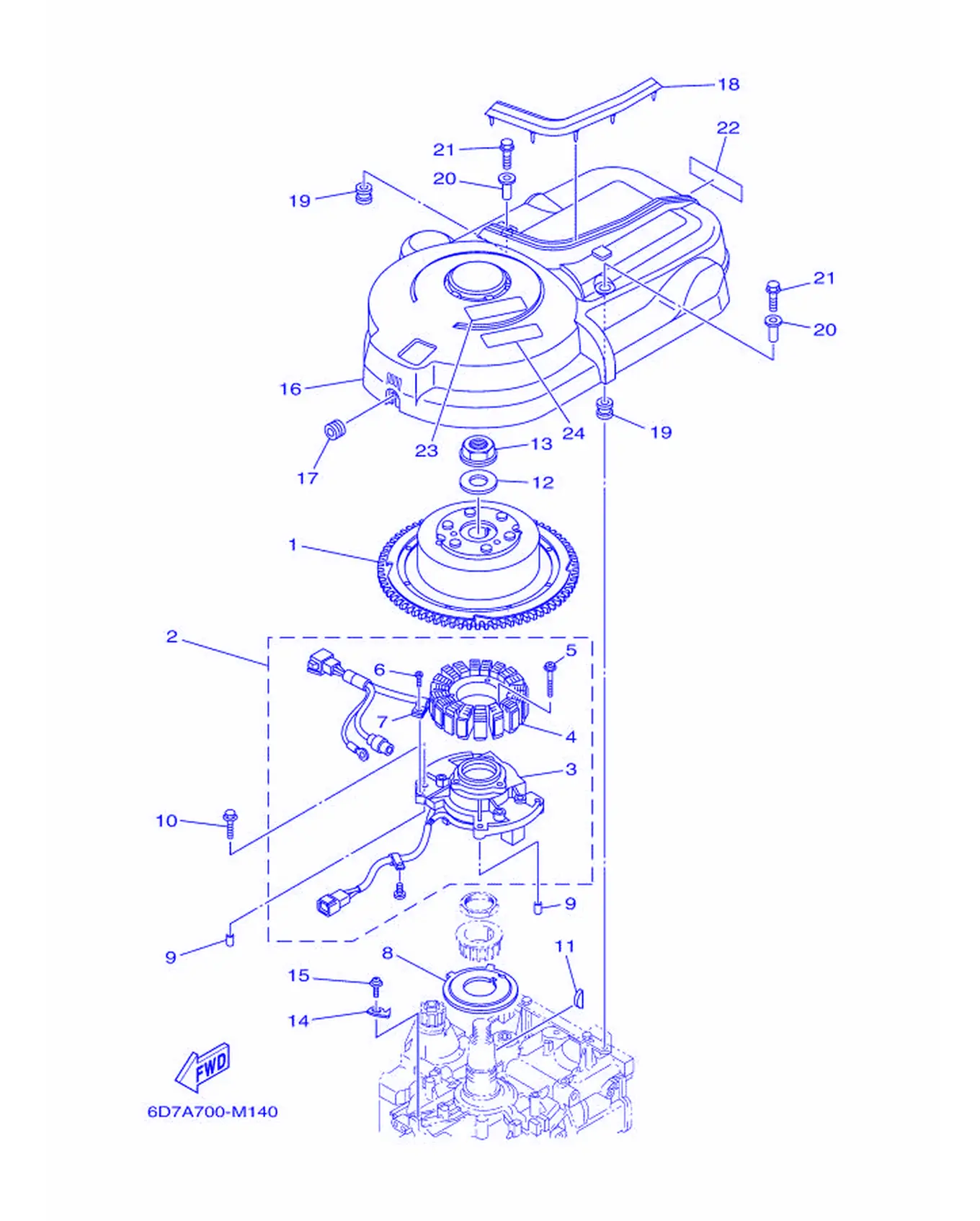

Рис. 23ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6D8-81450-00	Кольцо уплотнительное	1
2	6D8-81460-00	Кольцо уплотнительное	1
3	6D8-85580-00	Крыльчатка, насос	1
4	6D8-81410-00	Кольцо уплотнительное штока	1
5	63D-81345-20	. Винт, крепление крышки (M6X30)	3
6	97607-04110	Заглушка, поводковая заглушка	1
7	445-81328-20	. Патрубок	1
8	68V-81673-10	Ротор	1
9	99530-08012	. Подшипник коленвала	2
10	97595-06630	Наклейка, предупреждение	4
11	90280-05015	Крышка, катушка	1
12	90201-24014	Крыльчатка водяного насоса	1
13	90179-24002	Гайка	1
14	6D8-81332-00	Корпус водяного насоса	1
15	97985-06210	Прокладка головки цилиндра	1
16	6D8-81337-00	Клапан, перепускной	1
17	90480-12314	Прокладка	1
18	6D8-85547-00	Пружина	1
19	663-82317-01	Заглушка, топливный шланг	2
20	90387-06119	Втулка	2
21	95895-06020	Накладка, дефлектор	2
22	68V-13437-02	Метка, коррозия	1
23	6EE-81995-00	Винт, крепление крышки	1
24	6EE-81994-00	Винт, крепление основания	1

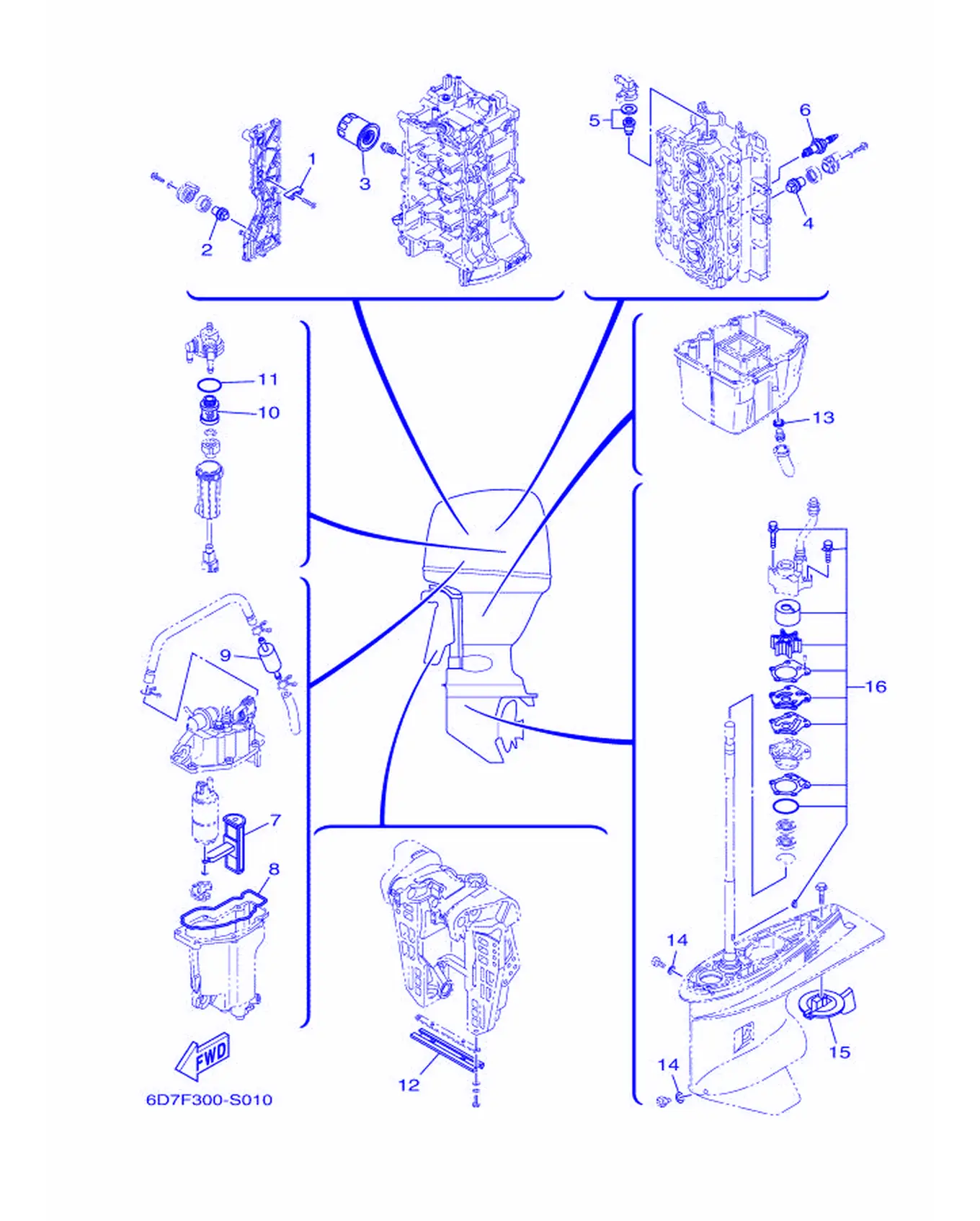

Рис. 24Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6E5-11325-00	Шпонка	3
2	67F-11325-01	Корпус	1
3	5GH-13440-70	Кольцо уплотнительное, крышка головки	1
4	67F-11325-01	Корпус	2
5	67F-12411-01	Термостат	1
6	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4
7	6C5-13915-00	Фильтр	1
8	6C5-14984-10	Гэсусадзада, топу-дасобабэтэ	1
9	6C5-24251-00	Прокладка 1	1
10	6D8-24563-00	Прокладка, крышка топливного насоса	1
11	6D8-24564-00	Прокладка	1
12	6H1-45251-03	Крышка	1
13	90430-14M09	Прокладка	1
14	90430-08003	Прокладка	2
15	67F-45371-00	Уплотнение	1
16	67F-W0078-00	Прокладка, корпус	1

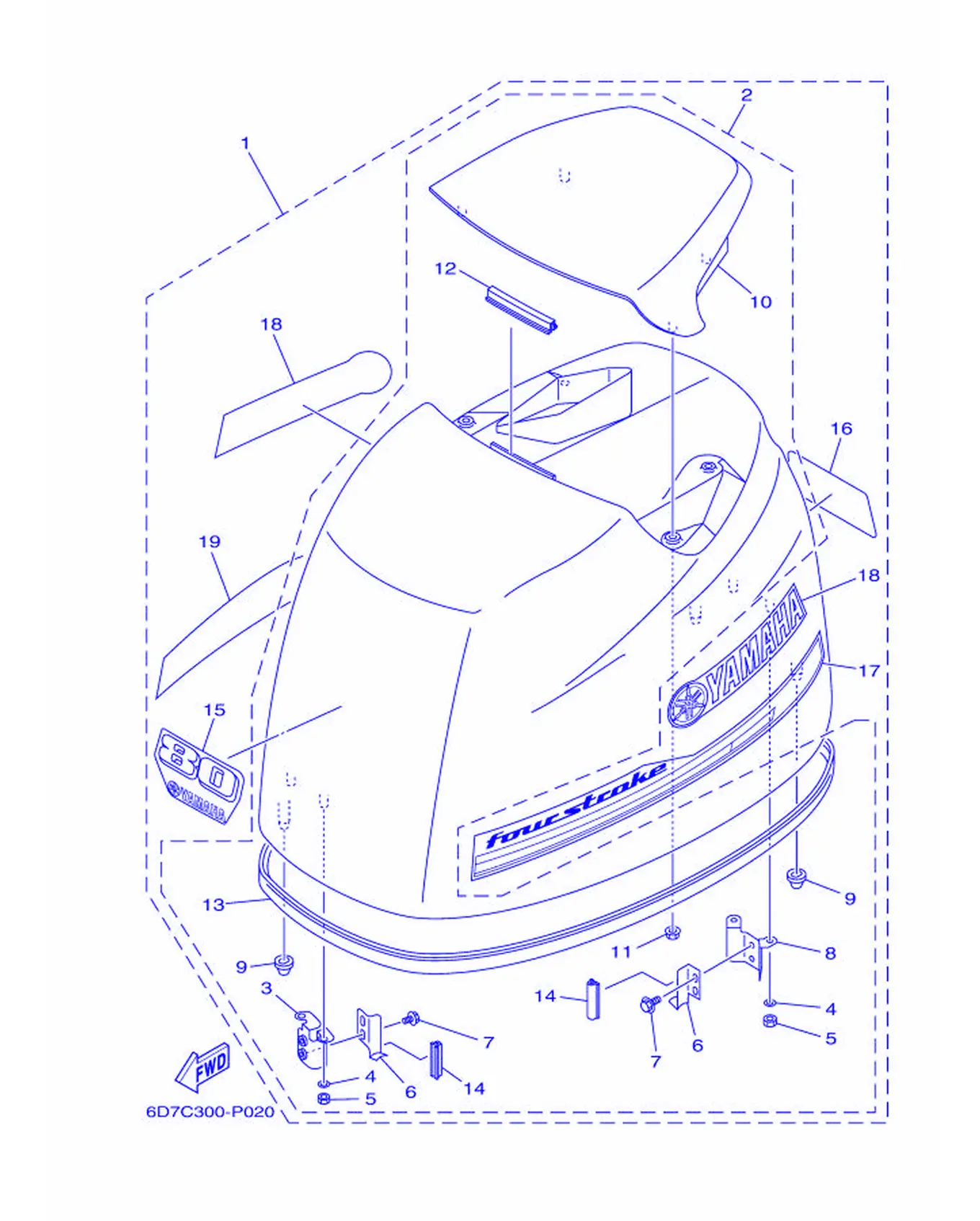

Рис. 25ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6D8-42610-31	Прокладка карбюратора	1
2	67F-4261A-00	Карбюратор (в сборе)	1
3	67F-42647-00	Винт, с шестигранной головкой	1
4	92990-06100	Прокладка, стопор	4
5	95380-06600	Тяга, соединительная	4
6	68V-42652-00	Крючок	2
7	97595-06512	. . Табличка, впускной коллектор	4
8	67F-42649-00	Винт, с шестигранной головкой	1
9	67F-42662-00	Пружина	3
10	67F-42613-00-8D	Фильтр топливный, сетка	1
11	90179-06M24	Гайка	4
12	61N-42628-00	. Заглушка	1
13	67F-42615-00	Зажим	1
14	67F-42628-00	Зажим	2
15	6D8-42677-20	Винт поплавковой камеры	1
16	6D8-42678-31	Винт	1
17	6D6-42675-00	Глушитель, задний 1	1
18	6D6-42681-00	Глушитель, крышка	2
19	6D6-42676-00	Глушитель, задний 2	1

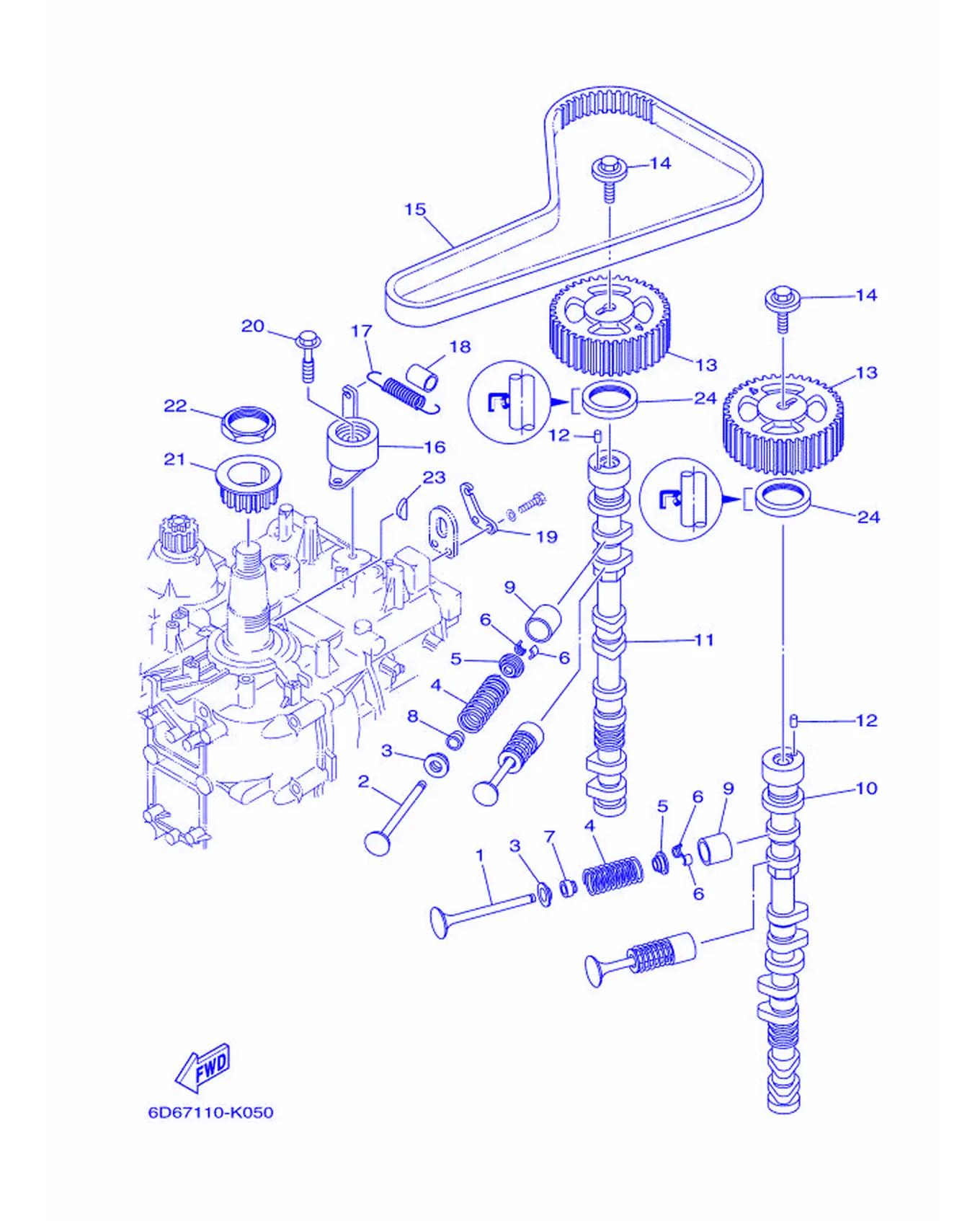

Рис. 26КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6D8-12111-00	Вал, приводной	8
2	6D8-12121-10	Вал, гребной	8
3	6D8-12116-00	Уплотнение, вал	16
4	6D8-12113-00	Уплотнение, вал приводной	16
5	26H-12117-00	Поршень, шток	16
6	4G0-12118-00	Крышка, шток	32
7	K0A-A3721-00	Зажим, топливный шланг	8
8	K0A-A3722-00	Зажим, топливный шланг 2	8
9	6D8-12153-00	Поршень, шток (12)	16
9	6D8-12153-10	Поршень, шток (14)	16
9	6D8-12153-20	Поршень, шток (16)	16
9	6D8-12153-30	Поршень, шток (18)	16
9	6D8-12153-40	Поршень, шток (20)	16
9	6D8-12153-50	Поршень, шток (22)	16
9	6D8-12153-60	Поршень, шток (24)	16
10	6D8-12171-00	Прокладка 1	1
11	6D8-12181-00	Прокладка 2	1
12	93605-10108	Заглушка, ...	2
13	67F-11537-00	Крышка, распределитель	2
14	90119-10050	Гайка, крепление цилиндра	2
15	67F-46241-00	Крышка	1
16	67F-11590-00	Датчик температуры	1
17	90506-16M39	Стопор, трос	1
18	90445-15M03	Шланг (L23)	1
19	67F-11595-00	Демпфер, дефлектор	1
20	90119-10M72	Дефлектор, кожух	1
21	6D8-11536-01	Крышка, головка блока	1
22	90170-40008	Гайка	1
23	90280-04008	Крышка, корпус	1
24	93102-38008	. Сальник	2

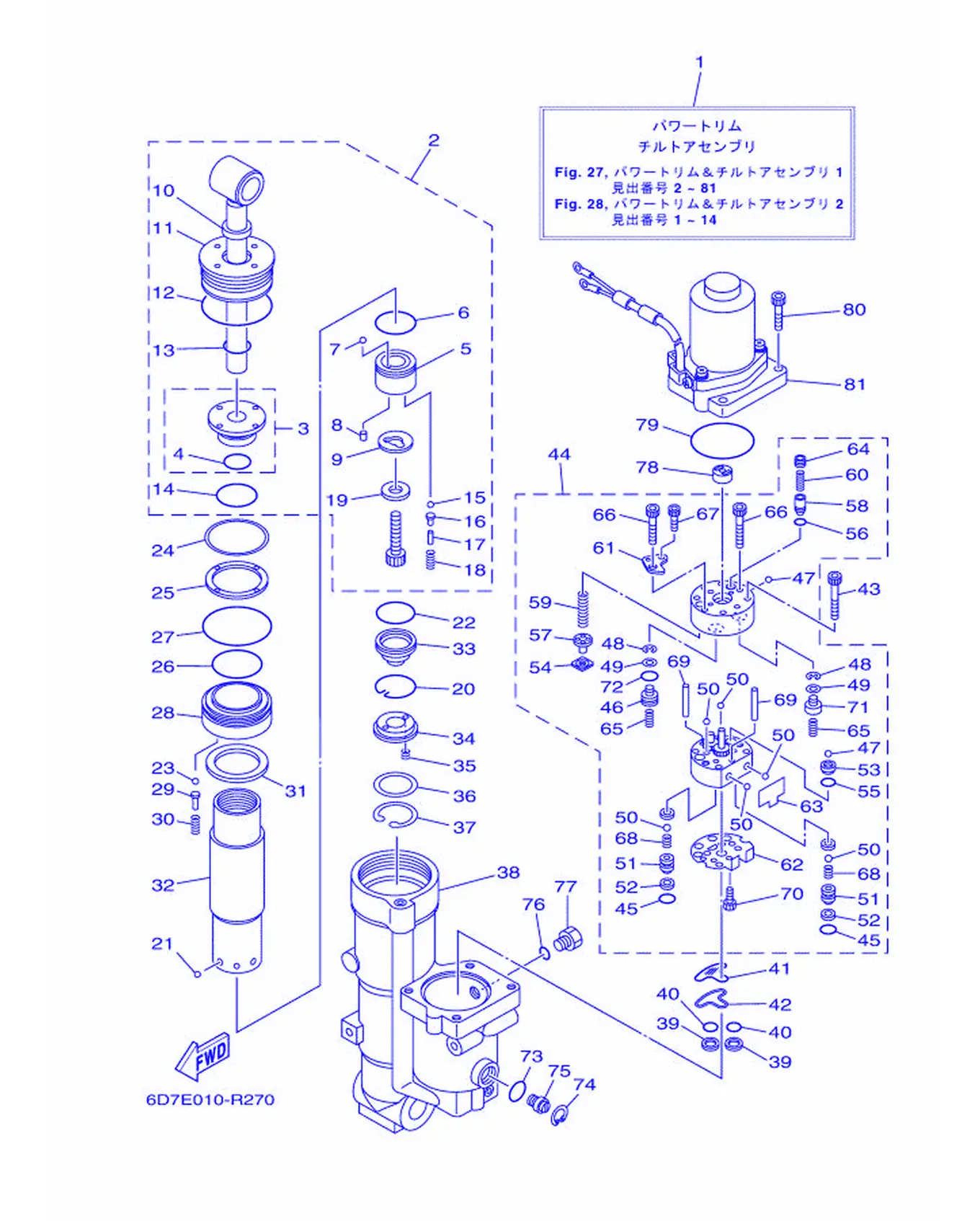

Рис. 27Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	6D8-43800-11-8D	Пластина & винт крепления	1
2	67F-43810-02	Винт крепления пластины	1
3	67F-4380R-01	. Сальник коленчатого вала	1
4	6D8-43861-00	. . . Уплотнение	1
5	67F-4385A-02	. Прокладка	1
6	67F-43863-00	. Кольцо O-образное	1
7	93501-08001	Гайка	1
8	93602-07244	. . Штифт, установочный	2
9	67F-22435-00	. Демпфер, дефлектор 2	1
10	6H1-43812-00	Сальник, пыльник	1
11	67F-43821-01	. Крышка, сальник коленчатого вала	1
12	67F-43861-00	. . Кольцо O-образное	1
13	6D8-43861-00	. . . Уплотнение	1
14	62X-43862-00	. . . Кольцо уплотнительное	1
15	93501-08001	Гайка	2
16	65W-4386A-00	Крышка штока	2
17	688-4386F-00	. . Штифт прямой	2
18	65W-43853-00	Пружина	2
19	67F-43893-00	. . Шайба	1
20	67F-43875-00	. Кольцо, стопорное	1
21	93503-16003	. . Шарик	6
22	67F-43863-00	. Кольцо O-образное	1
23	93501-08001	Гайка	5
24	67F-43899-00	. Пластина стопорная	1
25	67F-43816-00	. Фильтр 1	1
26	67F-43862-00	. Кольцо O-образное	1
27	67F-43865-00	. . Уплотнение	1
28	67F-4388A-01	Прокладка, крышка	1
29	6T4-4386A-00	. Крышка, корпус дефлектора	5
30	67F-43857-00	. Пружина	5
31	67F-4381J-00	. Пластина	1
32	67F-22471-01	. Прокладка, корпус	1
33	67F-4381B-00	. Прокладка	1
34	62X-43899-00	Пластина-стопор	1
35	62X-4384H-00	Пружина	2
36	1UF-22434-00	Пластина, клапан 1	1
37	62X-43875-00	Кольцо, стопорное	1
38	6D8-4380K-02	Сальник, винт крепления	1
39	6C5-43817-10	Фильтр 2	2
40	69J-4389J-00	. Уплотнительное кольцо	2
41	6C5-43816-00	Крышка 1	1
42	6C5-4380G-00	Прокладка	1
43	91318-05045	Крыльчатка	4
44	6D8-43830-01	Кольцо уплотнительное	1
45	69J-4389J-00	. Уплотнительное кольцо	2
46	6D8-43841-00	Пластина, анод	1
47	93501-08001	Гайка	2
48	99002-03600	. Сальник	2
49	69A-4384F-00	. Соединение, нижний вал	2
50	93505-32038	. . . Гайка	6
51	6EK-4382E-00	Винт 2	2
52	6C6-4387G-00	Шайба	2
53	6D8-43851-00	Шестерня, ведущая	1
54	6H1-4384G-11	Вал, поворотный	1
55	93210-064A5	. . Уплотнительное кольцо	1
56	93210-04N51	Уплотнительное кольцо	1
57	6H1-43844-10	Крышка вала	1
58	6D8-43844-00	Пластина, стопорная	1
59	6EK-43856-00	Шпилька, крепление	1
60	6C5-43855-10	Шпилька	1
61	6D8-4382L-00	Корпус насоса в сборе	1
62	6C5-43895-00	Шестерня, ведущая	1
63	6C5-43854-00	Шпилька, шпонка	1
64	6D8-43843-00	Штифт, шпонка	1
65	69J-43894-00	. Стопорное кольцо, вал гребного винта	2
66	91318-05030	Крыльчатка	2
67	91318-03025	Крыльчатка	2
68	6C6-43853-00	Шпилька	2
69	93604-26256	. Втулка, приводной вал	2
70	91318-03005	Крыльчатка	1
71	6D8-4384M-00	Пластина, анод 2	1
72	6H1-43883-00	. Уплотнительное кольцо	1
73	6D8-43863-00	Уплотнительное кольцо	1
74	6H1-43875-00	Штифт золотника	1
75	6D8-43845-00	Прокладка, крышка	1
76	93210-09165	Кольцо уплотнительное	1
77	6H1-43829-00	Уплотнение поршня	1
78	6D8-43831-00	Шайба, пружинная	1
79	93210-64488	Кольцо уплотнительное	1
80	91380-06020	Прокладка	4
81	6D8-43880-01	Шпонка	1

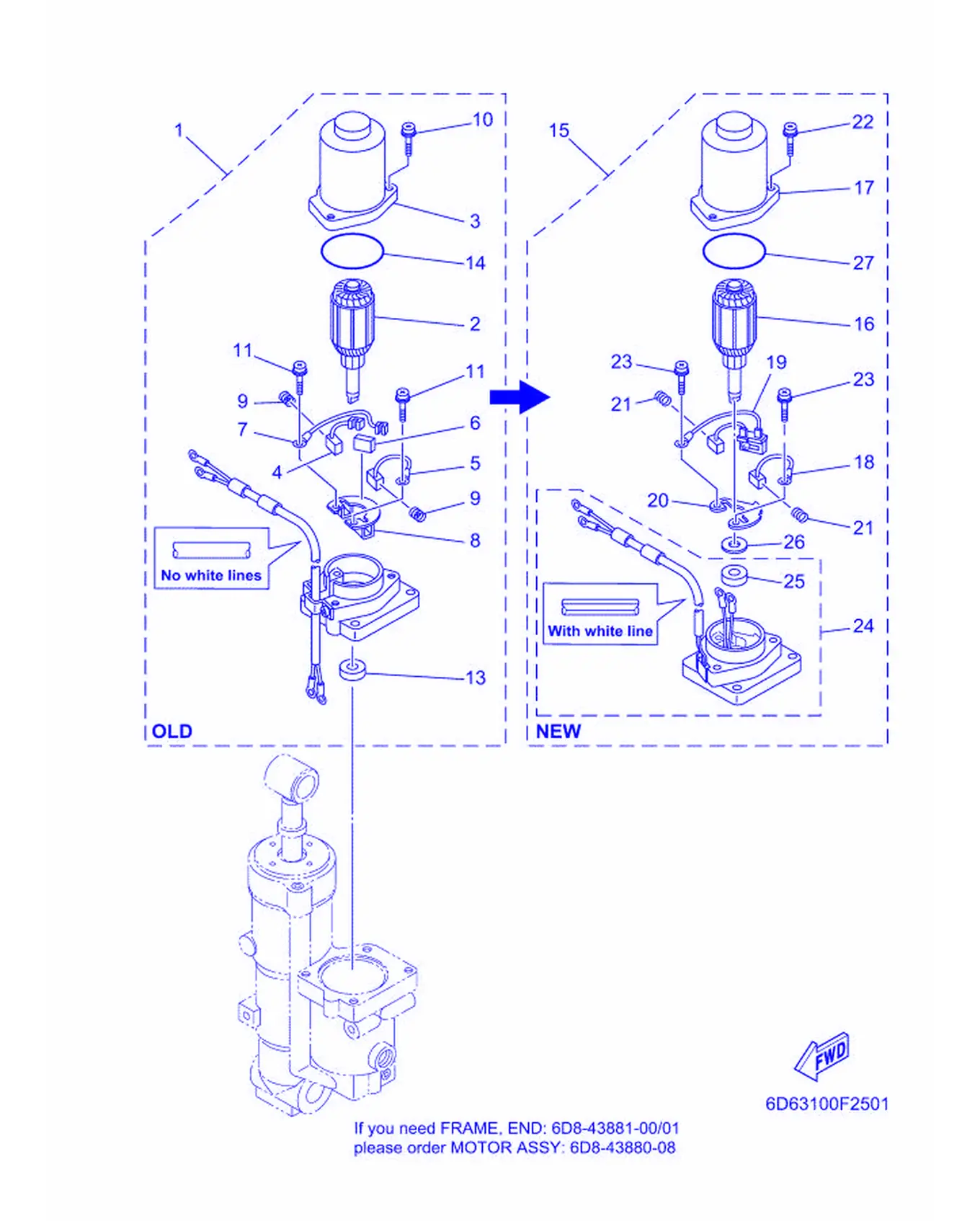

Рис. 28Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	6D8-43880-01	Шпонка	1
2	6D8-43805-01	. Штифт	1
3	6D8-43804-01	. Шпилька	1
4	6H1-43891-11	Втулка 1	1
5	6H1-43892-11	Втулка 2	1
6	6H1-82181-10	Прокладка картера	1
7	62X-43807-00	Провод в сборе	1
8	6H1-4380F-11	Крышка, втулка	1
9	62X-4386K-00	Стопор, ...	2
10	97980-05225	Прокладка, крышка	3
11	97602-04216	. Пружина, держатель щетки	2
13	93102-08414	Сальник	1
14	93210-554A9	. Уплотнительное кольцо	1
15	6D8-43880-08	Прокладка	1
16	6D8-43805-02	Прокладка карбюратора	1
17	6EK-43804-11	Стопорное кольцо	1
18	6EK-43892-00	Болт 2	1
19	63P-82181-20	. Уплотнительное кольцо топливного шланга	1
20	6EK-4380F-00	Прокладка, болт	1
21	62X-4386K-00	Стопор, ...	2
22	63P-43879-10	Штифт, шайба	3
23	97602-04316	Штифт, стопорная шайба	2
24	6D8-43881-09	Крышка, втулка	1
25	6LH-43882-00	. . Кегифудзифу	1
26	90206-14086	Шайба волновая	2
27	6EK-43862-01	. O-пибэго	1

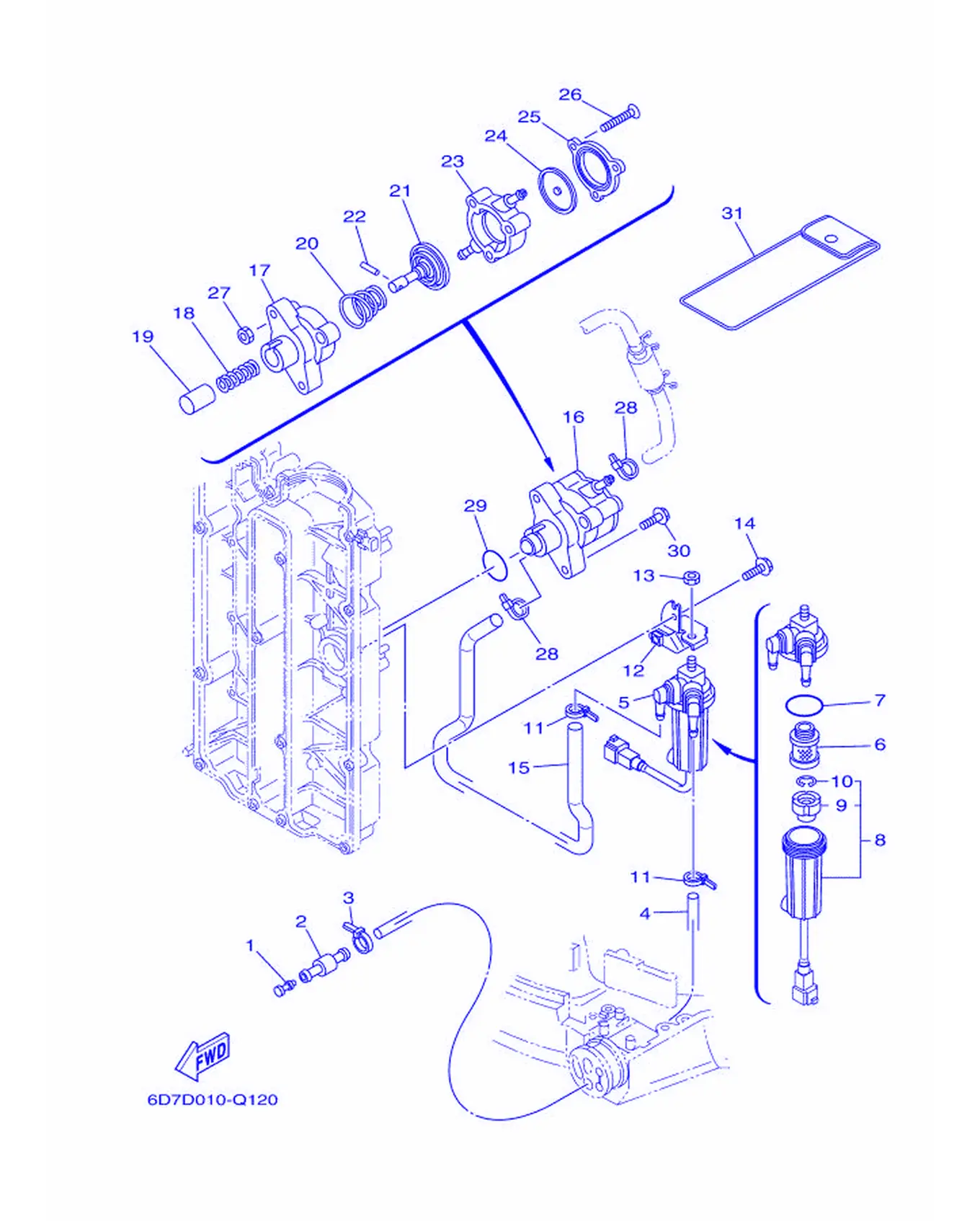

Рис. 29ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	6R3-24377-00	Держатель, трос газа 2	1
3	90465-11M10	Хомут	1
4	90445-13M27	Шланг (L950)	1
5	6D8-24560-01	Топливный шланг в сборе	1
6	6D8-24563-00	Прокладка, крышка топливного насоса	1
7	6D8-24564-00	Прокладка	1
8	6D8-24562-00	. Головка, топливная	1
9	6D8-24469-00	. . Крышка, топливная	1
10	6D8-24519-00	. . Поплавок	1
11	90465-11M10	Хомут	2
12	6D8-24566-00	Корпус термостата, узел	1
13	95380-08600	Гайка	1
14	97595-06516	Болт с шайбой	1
15	6D8-24311-00	Крышка, корпус 1	1
16	6D8-24410-10	Дроссельная заслонка в сборе	1
17	68V-24412-00	Гайка 1	1
18	68V-24454-00	Прокладка	1
19	63P-13131-00	. Поплавковая камера	1
20	68V-24423-00	Прокладка, винт регулировочный	1
21	68V-24411-00	Винт регулировочный	1
22	68V-24374-00	Крышка	1
23	68V-24413-10	. Игла 2	1
24	68V-24471-10	Винт регулировочный	1
25	6D8-24414-00	. Игла 3	1
26	68V-24444-00	Винт	3
27	68V-24149-00	Гайка	3
28	90465-11M10	Хомут	2
29	93210-30682	Уплотнительное кольцо	1
30	90119-06M83	Крышка топливного бака	2
31	67F-28100-01	Набор инструментов	1

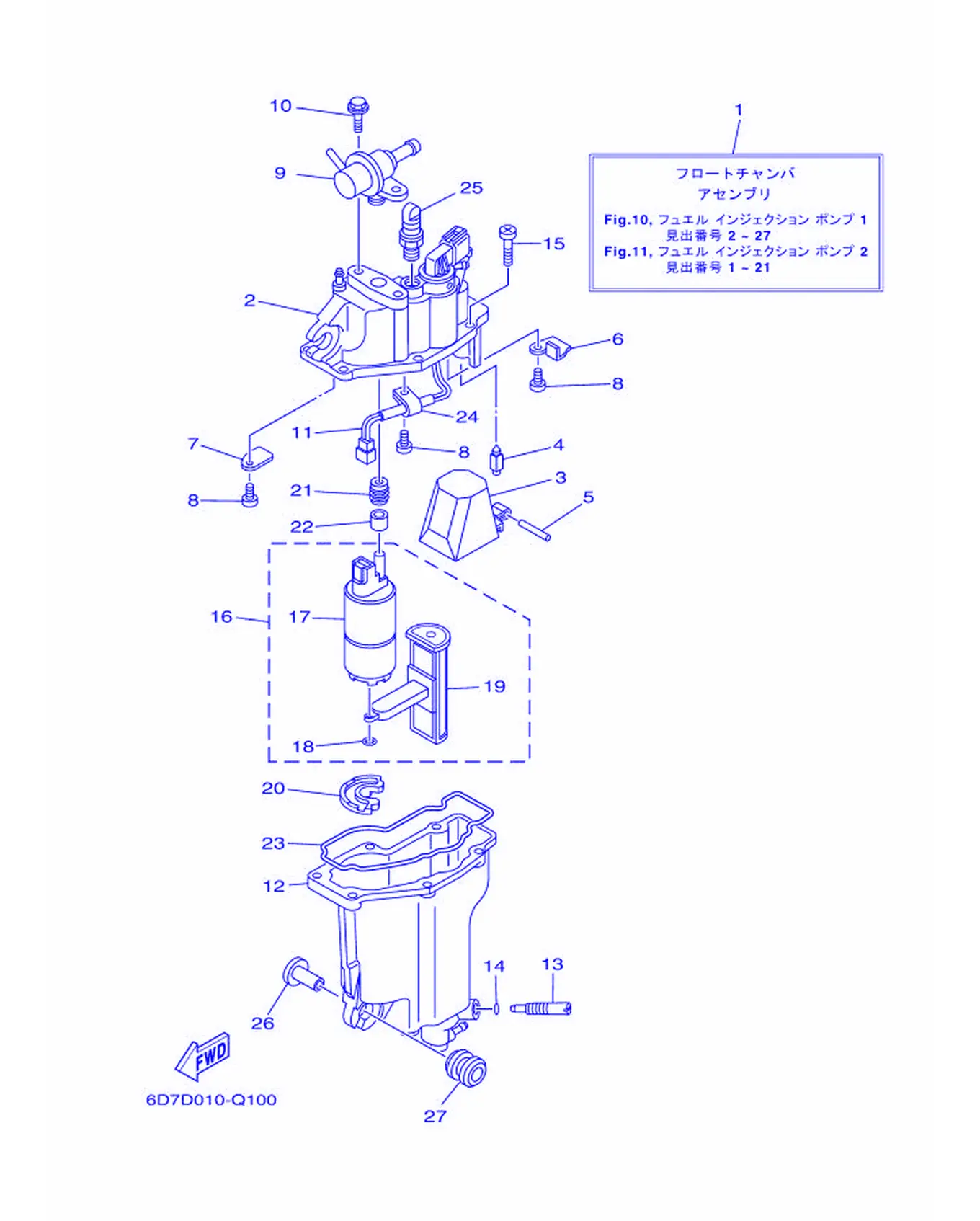

Рис. 30Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	6D8-14180-22	Прокладка корпуса термостата	1
2	6D8-14182-20	Крышка, корпус термостата	1
3	6C5-14985-00	Поплавок	1
4	6C5-14546-10	Топливный шланг	1
5	6C5-14386-00	Крышка, корпус	1
6	6C5-2441R-10	Корпус дросселя 1	1
7	6C5-2441T-10	Корпус дросселя 2	1
8	6C5-24453-00	Поплавок	3
9	6C5-13906-01	Прокладка корпуса дросселя	1
10	6C5-24592-00	Игла	2
11	6C5-87226-00	Шток привода	1
12	6D8-14960-20	Уплотнение	1
13	6C5-14191-00	. Поплавок, камера	1
14	6C5-14397-00	. Кольцо O	1
15	6C5-14567-00	Поплавок	6
16	6C5-13910-10	Прокладка корпуса	1
17	6C5-13907-00	Прокладка корпуса	1
18	6C5-14127-10	. Гопидзото	1
19	6C5-13915-00	Фильтр	1
20	6C5-13593-00	Прокладка	1
21	6C5-13781-00	Прокладка	1
22	6C5-13716-00	Втулка	1
23	6C5-14984-10	Гэсусадзада, топу-дасобабэтэ	1
24	6C5-21337-10	Винт	1
25	6C5-14225-00	Седло	1
26	90387-06M69	. Втулка	3
27	90480-09M12	. Люверс	3

Рис. 31Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-13	Прокладка корпуса водяного насоса	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-56	Топливный шланг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

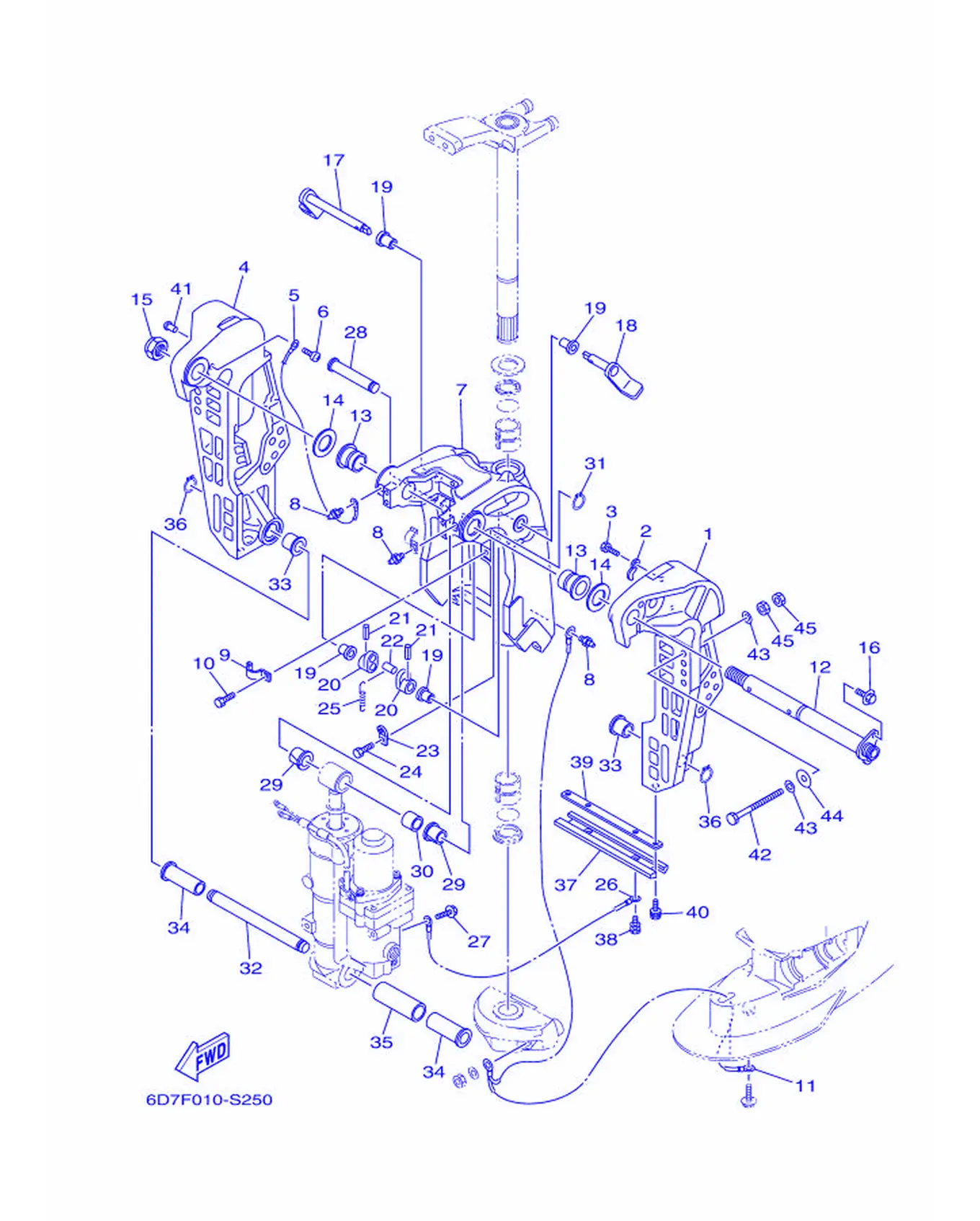

Рис. 32КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	67F-43111-00-8D	Корпус термостата, крышка 1	1
2	90465-10M77	Крышка	2
3	97095-06010	. Болт	2
4	67F-43112-00-8D	Корпус термостата, крышка 2	1
5	6E5-82148-00	Пружина, подача 4	1
6	97880-06012	Сальник, коленвал	1
7	6D8-43311-01-8D	Корпус термостата, анод 1	1
8	93700-06M03	Пластина стопорная	3
9	90465-08M63	Головка	1
10	97095-06010	. Болт	1
11	67F-82127-00	Шестерня, ведущая 2	1
12	64E-43131-30	Пластина, стопор наклона	1
13	90386-25M31	Шайба	2
14	90201-26M59	Пружина, крышка	2
15	90185-22M11	Штифт, шпонка	1
16	97595-08520	Крышка, анод	1
17	6D8-43181-00	Кронштейн, поворотный 1	1
18	6D8-43185-00	Кронштейн, поворотный 2	1
19	90386-10M16	Шайба	4
20	6G5-43148-00	Ручка, регулировка	2
21	91690-30020	Крыльчатка, ступица	2
22	90249-06M19	Крыльчатка	1
23	66T-43144-00	Толкатель	1
24	97095-06010	. Болт	1
25	90506-14M24	Ступица, втулка	1
26	6D8-82148-00	Шланг, подача 4	1
27	97595-06510	. Прокладка	1
28	6D8-43126-00	Крышка, пластина	1
29	90386-18M35	Прокладка	2
30	90386-18001	Сальник	1
31	93410-18M05	Уплотнительное кольцо	1
32	67F-43818-00	Крышка, головка блока цилиндров	1
33	90387-18M01	Втулка	2
34	90386-18MA0	Прокладка	2
35	90387-22M01	Втулка	1
36	93410-18M05	Уплотнительное кольцо	2
37	6H1-45251-03	Крышка	1
38	90119-06M81	Табличка, инструкция по эксплуатации	2
39	6EK-44536-00	Пластина 2	1
40	97595-06616	Табличка, предупреждение	2
41	90269-02M08	Шайба	2
42	90101-12M03	Накладка (L:115MM)	4
43	90201-13M01	Пружина, крышка	8
44	90201-12426	...	4
45	95380-12600	Гайка	8

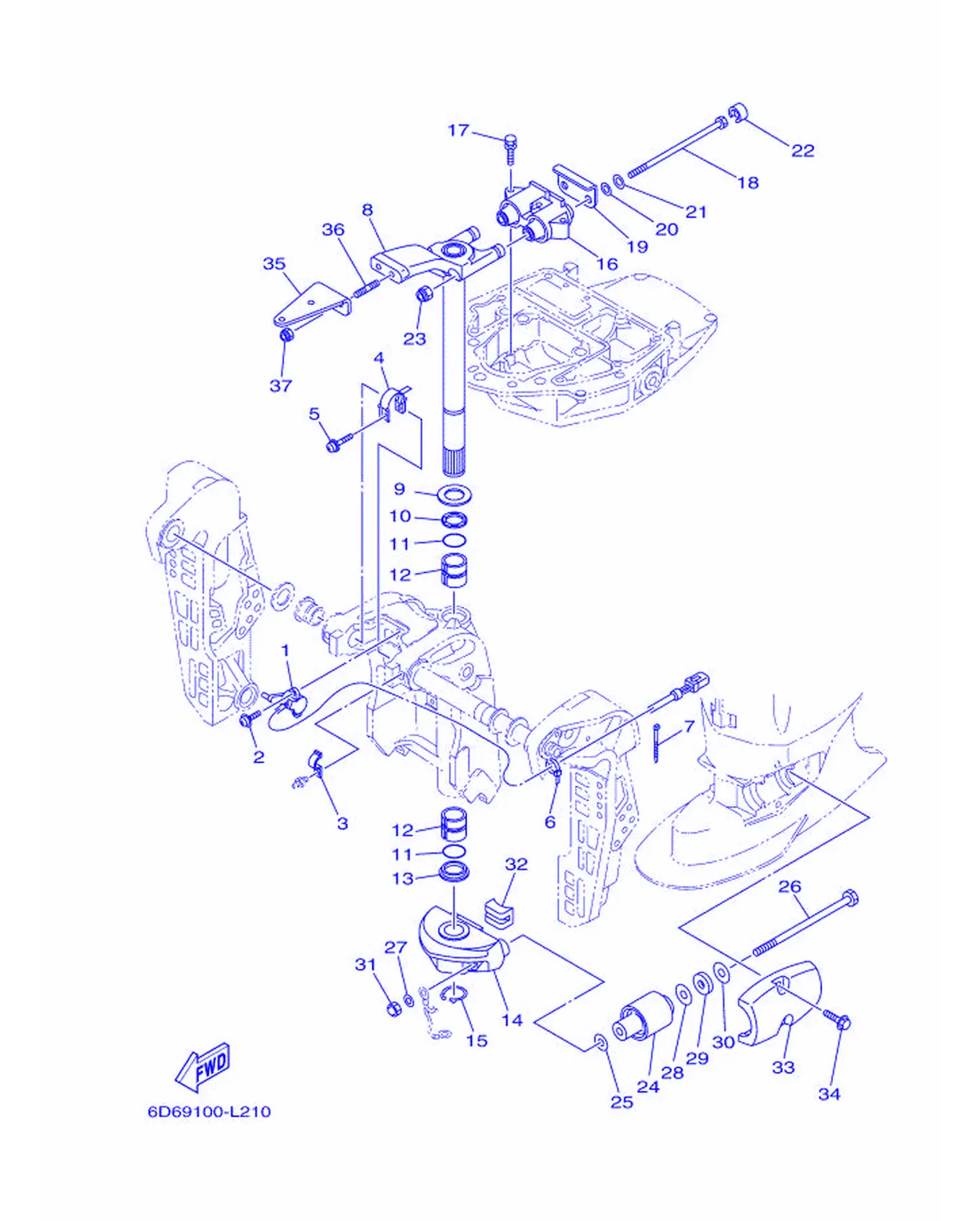

Рис. 33КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	67H-83672-01	Пружинная шайба	1
2	97985-06216	Сальник вала	2
3	90465-08M63	Головка	1
4	64E-43139-10	Шайба, пружинная	1
5	90159-05059	Шланг, приводной	1
6	90465-11M10	Хомут	1
7	90465-11M10	Хомут	3
8	67F-42510-11-8D	Винт крепления корпуса термостата	1
9	90201-30M00	Шпилька, трос	1
10	90386-30M78	Прокладка	1
11	93210-29M94	Уплотнительное кольцо	2
12	90386-30M77	Прокладка	2
13	90386-30M60	Прокладка	1
14	67F-44551-00-8D	Крыльчатка водяного насоса, пластина 1	1
15	93410-28M06	Прокладка	1
16	67F-44514-01	Прокладка, корпус цилиндра	1
17	90119-08091	Пластина, стопор	3
18	90109-12007	Наклейка	2
19	67F-44526-00	Топливопровод	1
20	90201-12M16	Держатель троса	2
21	90201-13M01	Пружина, крышка	2
22	67F-44533-00	Крышка, головка блока цилиндров	2
23	95780-12300	Трубка, топливная	2
24	67F-44555-00	Корпус водяного насоса, прокладка	2
25	90201-13M03	Прокладка, топливопровод	2
26	90109-12012	Гайка	2
27	90201-12M16	Держатель троса	2
28	90201-24M02	Прокладка, топливопровод	2
29	90202-25M04	Хедзодзиба, топ-да	2
30	90201-13M19	Хедзодзиба, топ-да	2
31	95380-12800	Гайка, корончатая	2
32	67F-44575-00	Крышка, головка блока цилиндров	1
33	67F-44553-00-8D	Крышка, корпус водяного насоса	2
34	90119-10058	Прокладка, крышка	4
35	67F-48511-01	Узел, винт крепления	1
36	90116-10062	Наклейка, серийный номер	2
37	90185-10027	Крышка, корпус насоса	2

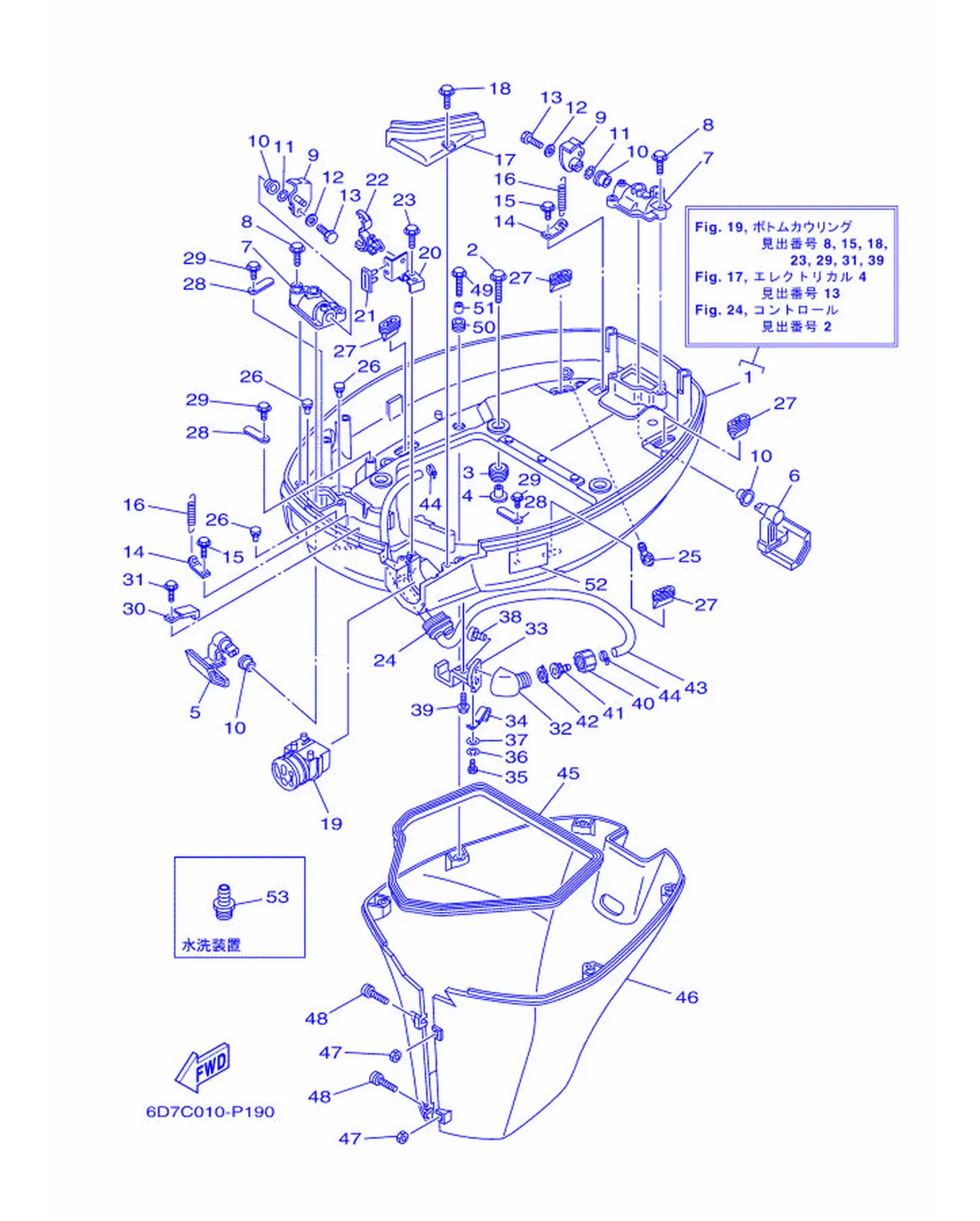

Рис. 34НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6D8-42710-00-8D	Уплотнение винта	1
2	90119-08M22	Прокладка, гвоздь	4
3	90480-22M15	Прокладка	4
4	90387-08M37	Втулка	4
5	67F-42815-00-8D	Крышка, корпус 1	1
6	67F-42816-00-8D	Крышка, корпус 2	1
7	67F-42828-00-9S	Крышка, корпус	2
8	90109-06M82	Табличка	4
9	68V-42818-01	Провод, заземление 4	2
10	90386-15M73	Прокладка	4
11	90206-15M18	Прокладка, головка	2
12	90201-06068	Головка блока цилиндров	2
13	97095-06016	Болт	2
14	64D-43144-00	Кольцо, стопорное	2
15	90109-06M86	Пластина	2
16	90506-16M34	Стопорное кольцо, подшипник	2
17	67F-42738-00-8D	Втулка, шпонка	1
18	90109-06M96	Табличка	2
19	68V-42725-00	Прокладка	1
20	6D8-42756-02	Шайба, крышка	1
21	6D8-42717-00	Шестерня, задний ход 2	1
22	90464-18246	. Прокладка	1
23	90109-06M86	Пластина	1
24	6H1-42726-21	Прокладка	1
25	6BL-44391-00	. Прокладка	1
26	6H4-42748-00	. Люверс	3
27	67F-42717-00	Провод, заземление 2	4
28	6E5-82588-00	. Пластина	3
29	90109-06M81	. Болт	3
30	90465-08M23	Крышка	1
31	90109-06M86	Пластина	1
32	6DR-12572-00	Прокладка	1
33	67F-12535-01	Крышка	1
34	90462-06018	Корпус	1
35	97095-06008	Заглушка	1
36	92995-06100	Пружинная шайба	1
37	92995-06200	. . Трос	1
38	90167-06002	Пружина, фиксатор	2
39	90109-06M86	Пластина	1
40	6R3-12581-00	Втулка, носок 1	1
41	6R3-12582-00	Втулка, носок 2	1
42	6R3-12583-00	Втулка, носок	1
43	67F-24312-00	Пластина 2	1
44	90465-11M10	Хомут	2
45	61A-42716-00	Резиновое уплотнение 1	1
46	67F-42741-01-8D	Крышка	1
47	95380-06600	Тяга, соединительная	2
48	90159-06M28	Скоба, инструкция по эксплуатации	2
49	90109-06M80	. Гайка	5
50	90480-13M24	. . Прокладка	5
51	90387-06M43	. . Винт	5
52	6EE-42794-00	Провод, зажигания (земля)	1
53	69J-12584-00	Винт, самонарезающий 3	1

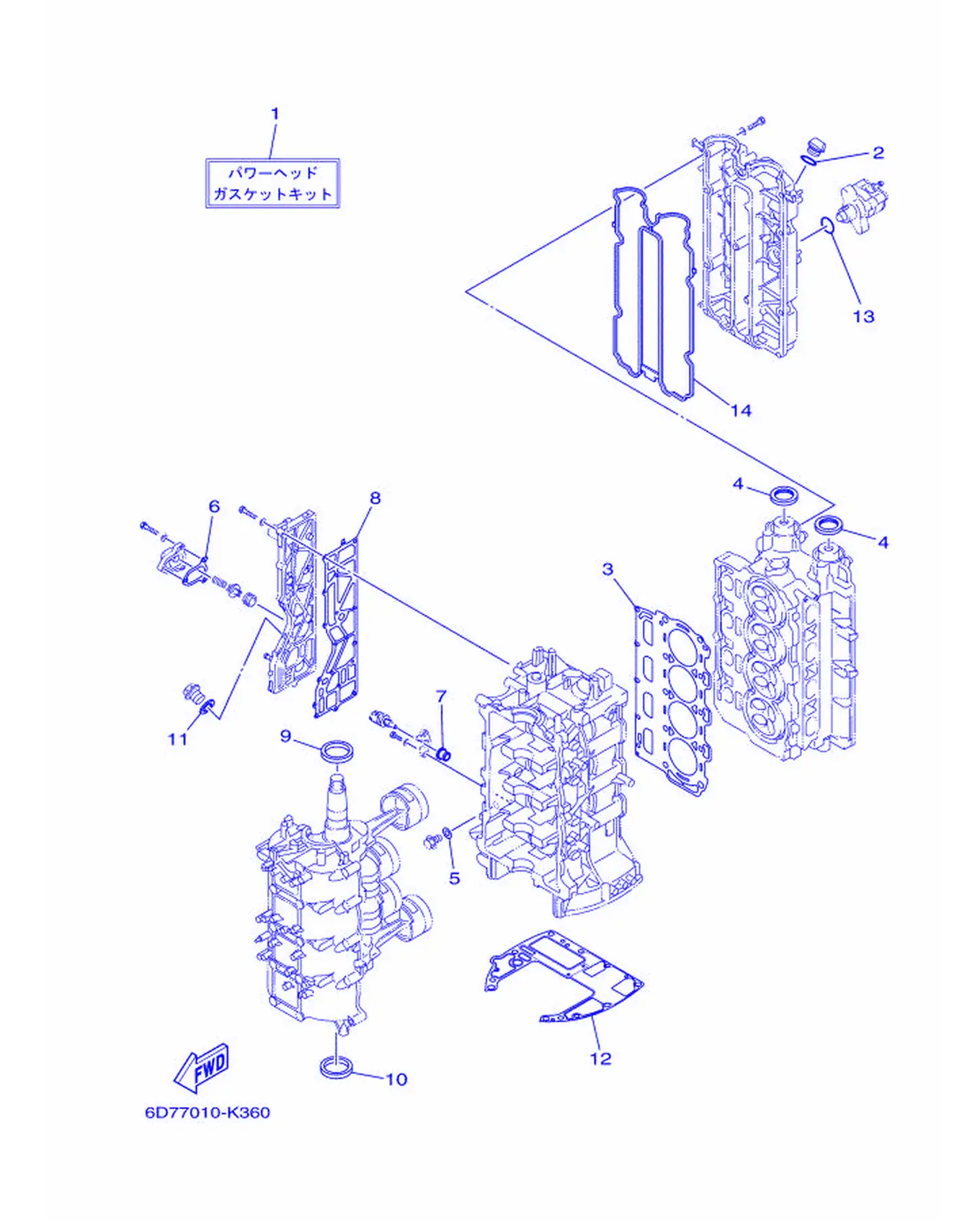

Рис. 35РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6D8-W0001-04	Пластина анода	1
2	93210-24M79	. O-образное кольцо	1
3	67F-11181-03	Прокладка, крышка цилиндра 1	1
4	93102-38008	. Сальник	2
5	90430-14115	Прокладка	1
6	67F-12435-A0	Прокладка	1
7	68V-85753-00	Прокладка, корпус термостата	1
8	67F-41114-A2	Прокладка, корпус водяного насоса	1
9	93102-48017	. Масляный сальник	1
10	93101-48001	Прокладка головки блока цилиндров	1
11	90201-186F1	Крышка, корпус насоса	1
12	68V-11351-00	Прокладка, крышка	1
13	93210-30682	Уплотнительное кольцо	1
14	6D8-11356-01	. Крышка, топливный насос 2	1

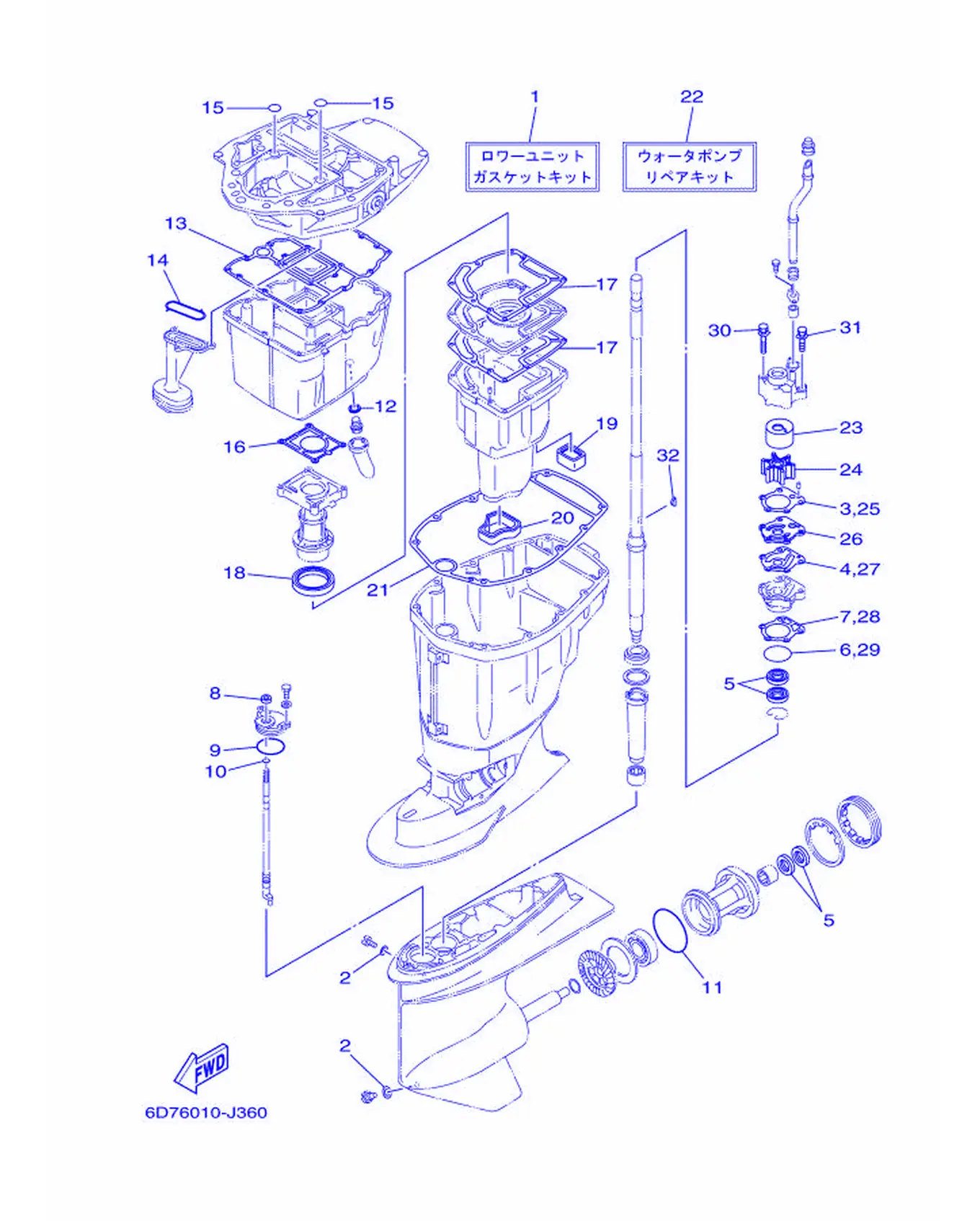

Рис. 36РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	67F-W0001-21	Прокладка, крышка	1
2	90430-08003	Прокладка	2
3	688-44315-A0	. Прокладка, крышка	1
4	688-44324-A0	. Прокладка, головка	1
5	93101-25M03	Сальник	4
6	93210-46044	Уплотнительное кольцо	1
7	688-44316-A0	Прокладка, крышка	1
8	93106-09014	. Сальник	1
9	93210-49046	. . Уплотнительное кольцо	1
10	93210-07003	О-кольцо	1
11	93210-86M39	. Уплотнительное кольцо	1
12	90430-14M09	Прокладка	1
13	68V-15312-00	Прокладка, крышка	1
14	67F-13415-00	Сальник, маслоприемник	1
15	93210-19MJ1	Уплотнительное кольцо	2
16	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
17	67F-41134-A0	. Прокладка, коллектора выхлопного	2
18	67F-41138-00	. . Шестерня приводная 1	1
19	67F-45127-00	. Сальник	1
20	67F-45123-00	. Прокладка, нижняя	1
21	67F-45113-00	. Прокладка, картера	1
22	67F-W0078-00	Прокладка, корпус	1
23	67F-44322-00	Винт, крышка	1
24	67F-44352-00	Винт	1
25	688-44315-A0	. Прокладка, крышка	1
26	67F-44323-00	Прокладка, корпус	1
27	688-44324-A0	. Прокладка, головка	1
28	688-44316-A0	Прокладка, крышка	1
29	93210-46044	Уплотнительное кольцо	1
30	90119-08M87	Прокладка, крышка	2
31	90119-08M13	. Заглушка, корпус	2
32	90280-04M04	. Крышка, картридж	1

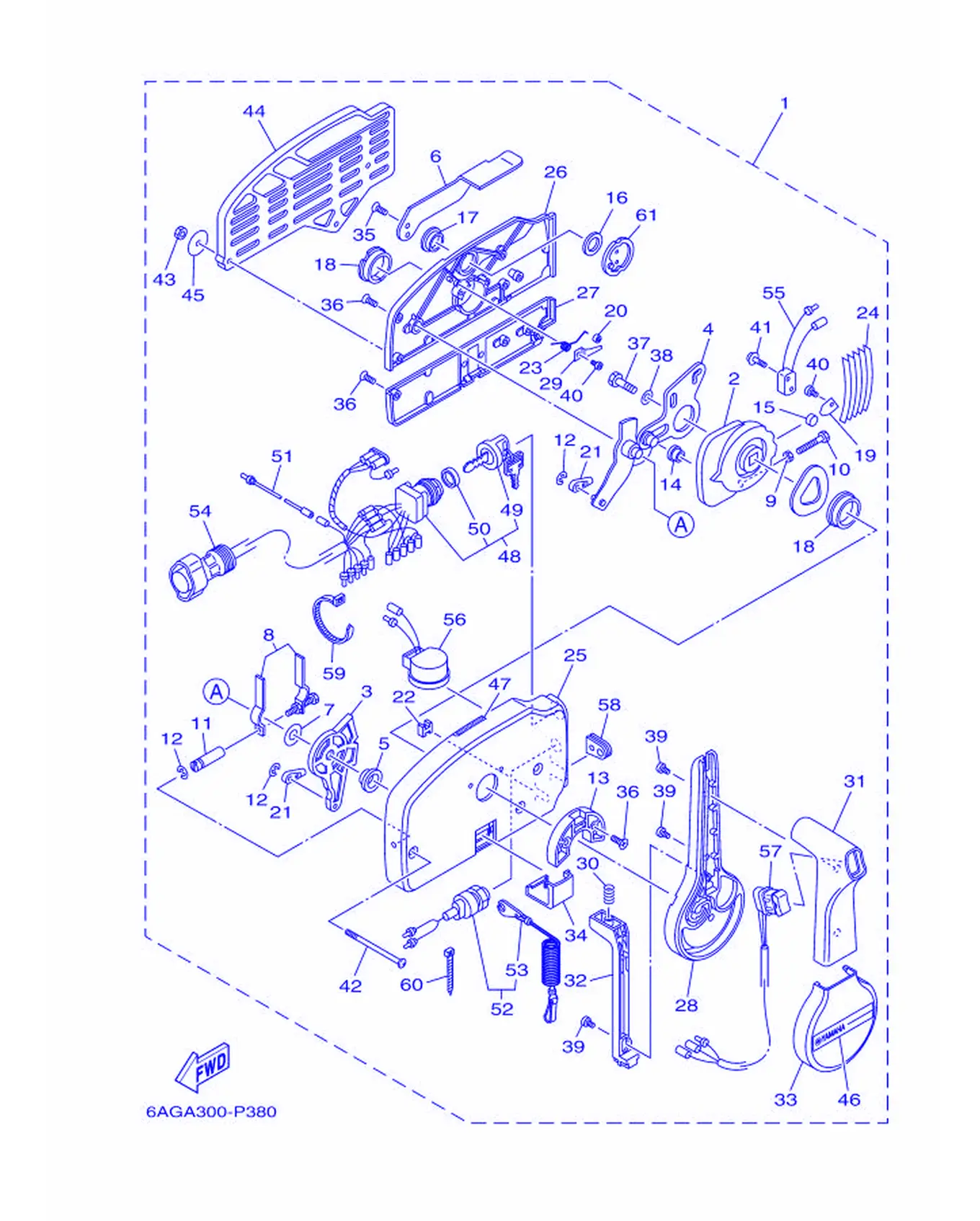

Рис. 37Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-B2	Датчик давления масла (10P, PTT)	1
2	703-48232-00	Крышка	1
3	703-48271-00	Рычаг переключения	1
4	703-48261-01	. Рычаг, дроссельная заслонка	1
5	703-48235-00	. Втулка 2	1
6	703-48152-10	. Винт, стопорный	1
7	703-48268-00	. Проставка 3	1
8	703-48264-00	. Фрикцион, дроссельная заслонка	1
9	95380-05600	. Гайка	1
10	97380-05025	. Крышка	1
11	703-48265-10	. Шайба, стопорная	1
12	93430-06024	. Уплотнительное кольцо	3
13	703-48245-00	. Пластина, фиксатор	1
14	703-48252-00	. Ролик, кулачок	1
15	701-48248-00	. Ролик, свободный дроссель	1
16	703-48198-00	. Шайба, волнистая 3	1
17	703-48243-00	. Втулка 3	1
18	703-48236-00	. Прокладка 1	2
19	703-48189-00	Фиксатор	1
20	703-48234-00	Ролик стопора	1
21	703-48345-01	Трос газа, внутренний 2	2
22	703-48358-00	Якорь, трос 2	1
23	703-48244-00	Пружина свободного хода	1
24	703-48238-00	Стопор, дроссельная заслонка	5
25	703-48211-10	. Сальник 1	1
26	703-48212-10	. Подшипник 1	1
27	703-48213-10	. Подшипник 2	1
28	703-48221-10	. Крышка, стопорная	1
29	703-48246-00	Проставка 1	1
30	703-48227-00	Пружина фиксатора нейтрали	1
31	703-48222-20	. Гопидзото, дзабэдапу-фу бутэдо-	1
32	703-48223-10	. Пружина, фиксатор	1
33	703-48225-10	. Шестерня	1
34	703-48219-10	. Шестерня, ведущая	1
35	703-48281-00	Винт	2
36	703-44189-20	. Шарик	7
37	97380-08030	Гайка	1
38	92990-08600	. . Прокладка, крышка	1
39	703-48128-10	. Шарик 2	3
40	98580-04006	Пружина, тяга	2
41	703-48129-00	Винт 3	2
42	703-44189-30	. Шарик	3
43	95380-06600	Тяга, соединительная	3
44	703-48293-10	Проставка, дистанционное управление	1
45	701-48287-00	Шайба	3
46	703-48215-10	. Головка блока цилиндров	1
47	6X3-44191-00	Шестерня приводная	1
48	703-82510-13	. Сальник коленчатого вала	1
49	676-82577-01	. . Колпачок, шнур	1
50	703-82532-00	. . Колпачок	1
51	703-82531-00	Рычаг, тяга (L70)	1
52	688-82575-02	Клапан обратный в сборе	1
53	682-82556-00	Рычаг, стопор	1
54	688-8258A-20	Трос рулевого управления (L=4.9M)	1
55	703-82540-00	Выключатель нейтрали в сборе	1
56	703-83383-11	Кнопка	1
57	703-82563-31	. Дапине & софуда сугидзосо кидзубетодо пи	1
58	703-48284-00	Уплотнение	1
59	703-82591-00	Тяга	1
60	703-82592-00	Тяга	1
61	703-48153-00	. Вал, свободный дроссель	1

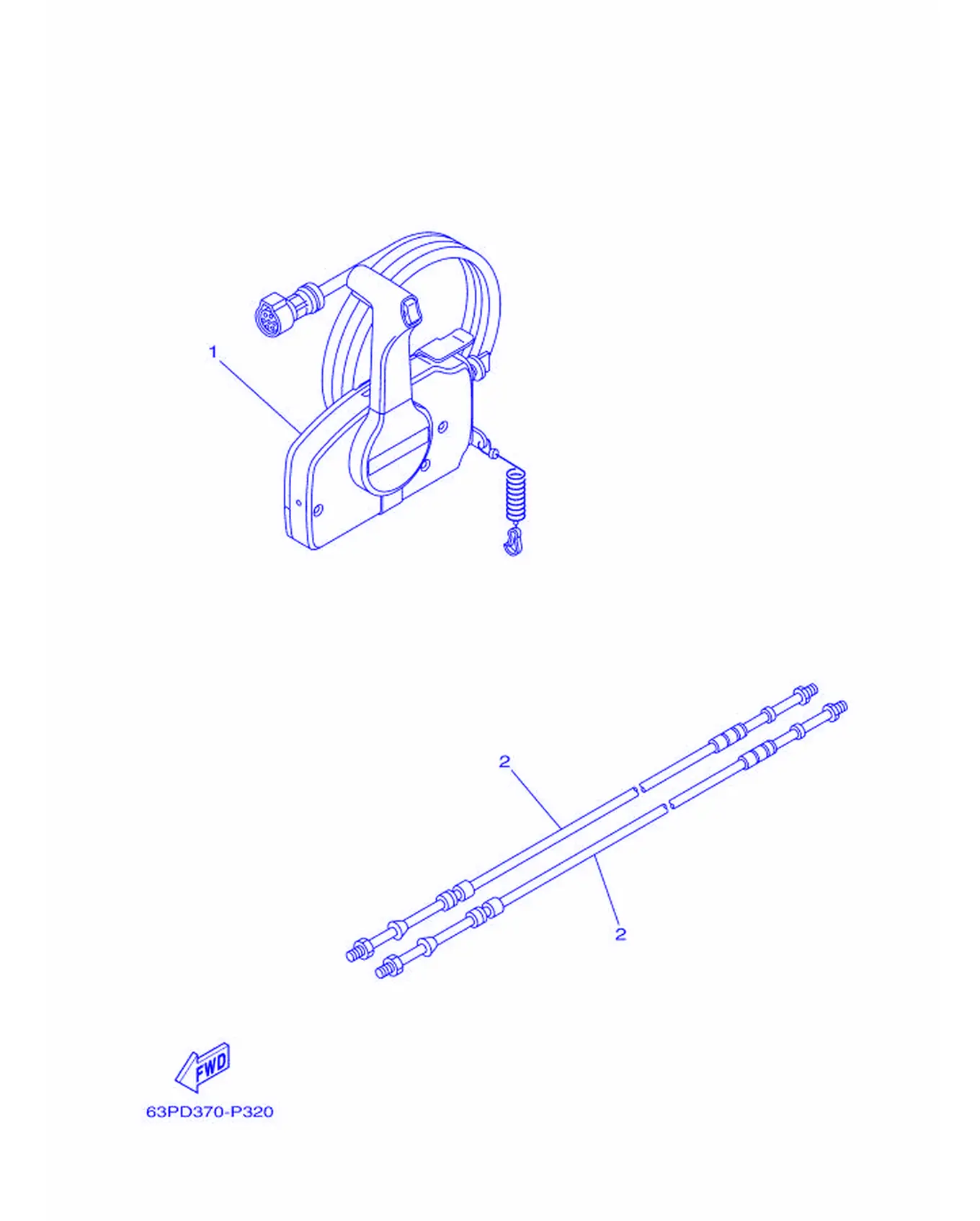

Рис. 38ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-B2	Датчик давления масла (10P, PTT)	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48320-40	Трос газа, внутренний L=19F	2
2	701-48350-00	Шланг, топливный L=21F	2

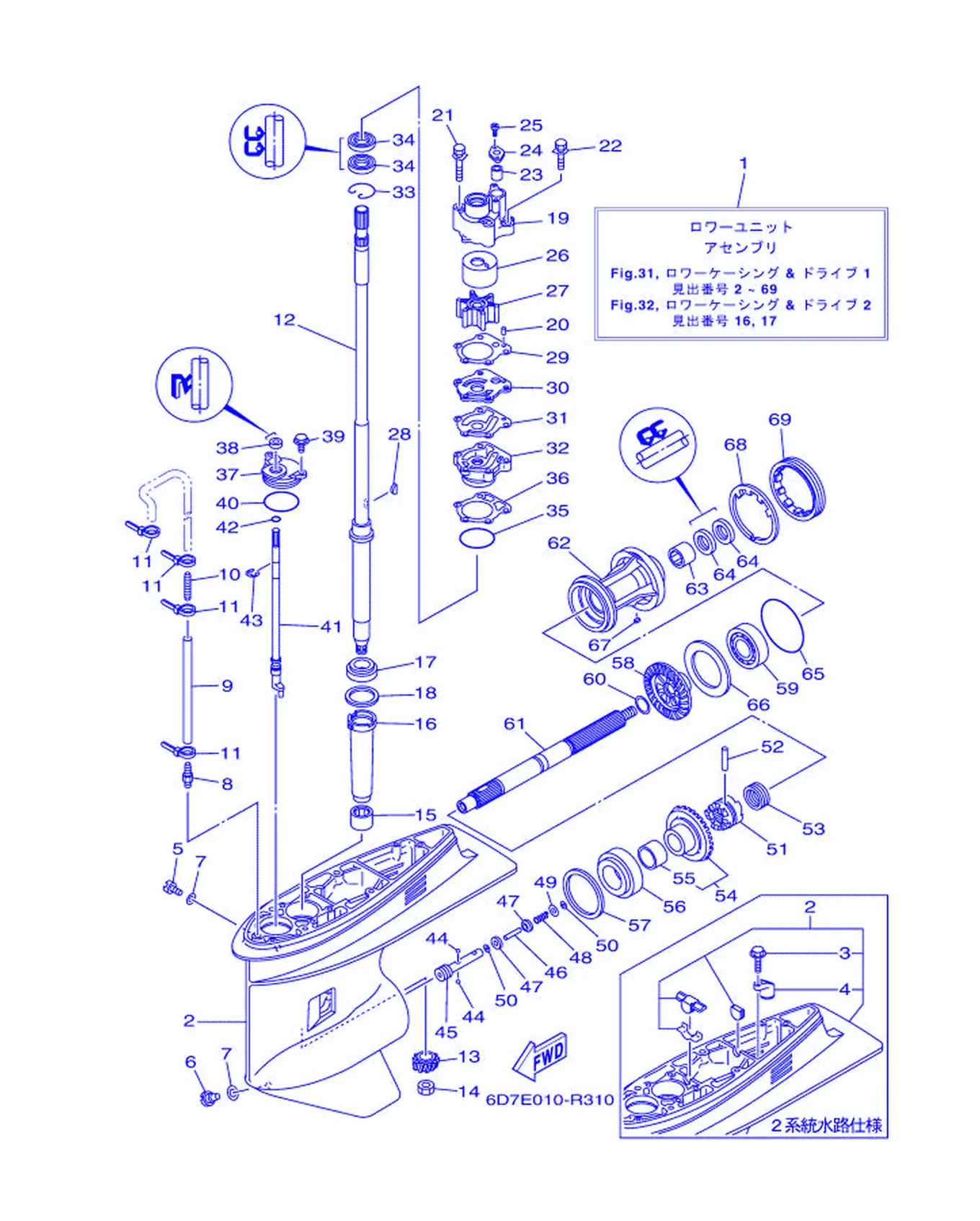

Рис. 39НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6D9-45300-13-8D	Прокладка	1
1	6D9-45300-33-8D	Прокладка	1
1	6D9-45300-A1-8D	Прокладка	1
1	6D9-45300-B1-8D	Прокладка головки цилиндра	1
2	67F-45301-00-8D	Сальник, крышка	1
2	67F-45301-10-8D	Прокладка, крышка	1
3	90109-06M82	Табличка	1
4	67F-45619-00	Винт	1
5	90340-08002	Прокладка, пластина	1
6	688-45341-10	Прокладка, верхняя	1
7	90430-08003	Прокладка	2
8	6E5-45378-00	Уплотнение, вал	1
9	90445-07M31	Шланг (L200)	1
9	90445-07M38	Шланг (L300)	1
10	6E5-83558-10	Ниппель	1
11	90465-11M10	Хомут	4
12	67F-45501-10	Прокладка, корпус	1
12	67F-45501-30	Прокладка, корпус	1
13	6D9-45551-10	Крыльчатка (11T)	1
14	90170-16M01	Гайка	1
15	93315-52563	Прокладка	1
16	688-45536-01	Вал, приводной	1
17	93332-000U3	Прокладка	1
18	688-45587-01	Шайба регулировочная (T:0.10MM)	1
18	688-45587-10	Шайба регулировочная (T:0.12MM)	1
18	688-45587-20	Шайба регулировочная (T:0.15MM)	1
18	688-45587-30	Шайба регулировочная (T:0.18MM)	1
18	688-45587-40	Шайба регулировочная (T:0.30MM)	1
18	688-45587-50	Шайба регулировочная (T:0.40MM)	1
18	688-45587-60	Шайба регулировочная (T:0.50MM)	1
19	67F-44311-01	Прокладка, картер	1
20	93604-10M03	. Заглушка, ...	2
21	90119-08M87	Прокладка, крышка	2
22	90119-08M13	. Заглушка, корпус	2
23	663-44366-00	Демпфер, уплотнение водяного вала 2	1
24	90480-19M06	Прокладка	1
25	90160-04006	Сальник, коленчатый вал	2
26	67F-44322-00	Винт, крышка	1
27	67F-44352-00	Винт	1
28	90280-04M04	. Крышка, картридж	1
29	688-44315-A0	. Прокладка, крышка	1
30	67F-44323-00	Прокладка, корпус	1
31	688-44324-A0	. Прокладка, головка	1
32	6D8-44341-01-CA	Прокладка, картер	1
33	93450-44166	Шестерня	1
34	93101-25M03	Сальник	2
35	93210-46044	Уплотнительное кольцо	1
36	688-44316-A0	Прокладка, крышка	1
37	688-45321-00	Втулка	1
38	93106-09014	. Сальник	1
39	97595-06516	Болт с шайбой	2
40	93210-49046	. . Уплотнительное кольцо	1
41	67F-44150-01	Прокладка водяного насоса	1
42	93210-07003	О-кольцо	1
43	99001-08600	Стопорное кольцо	1
44	93503-16003	. . Шарик	2
45	67F-45634-00	Прокладка, корпус	1
46	6H1-45668-00	Вал свободного хода 1	1
47	6H1-45635-00	Прокладка	2
48	90501-12M48	Прокладка	1
49	90201-03313	Прокладка	1
50	90183-02M03	Шток переключения передач	2
51	6D8-45631-00	Корпус, насос	1
52	90250-07M02	Прокладка, глушитель	1
53	688-45633-00	Крышка, корпус насоса	1
54	6D9-45560-10	Корпус 1 (25T)	1
55	93317-322V0	Прокладка	1
56	93332-000UD	Прокладка	1
57	688-45567-01	Шайба регулировочная (T:0.10MM)	1
57	688-45567-10	Шайба регулировочная (T:0.12MM)	1
57	688-45567-20	Шайба регулировочная (T:0.15MM)	1
57	688-45567-30	Шайба регулировочная (толщина 0.18 мм)	1
57	688-45567-40	Шайба регулировочная (толщина 0.30 мм)	1
57	688-45567-50	Шайба регулировочная (толщина 0.40 мм)	1
57	688-45567-60	Шайба регулировочная (толщина 0.50 мм)	1
58	6D9-45571-10	Корпус 2 (25T)	1
59	93306-207U0	Крышка насоса	1
60	90201-25M05	Прокладка, крышка	1
61	67F-45611-01	Прокладка, крышка	1
62	67F-45331-00-CA	Прокладка, прокладка	1
63	93317-325U0	Крышка насоса	1
64	93101-25M03	Сальник	2
65	93210-86M39	. Уплотнительное кольцо	1
66	67F-45576-00	Прокладка, корпус 2	1
67	90282-04010	Шпонка	1
68	688-45383-02	Шайба, храповая	1
69	688-45384-02	Гайка	1

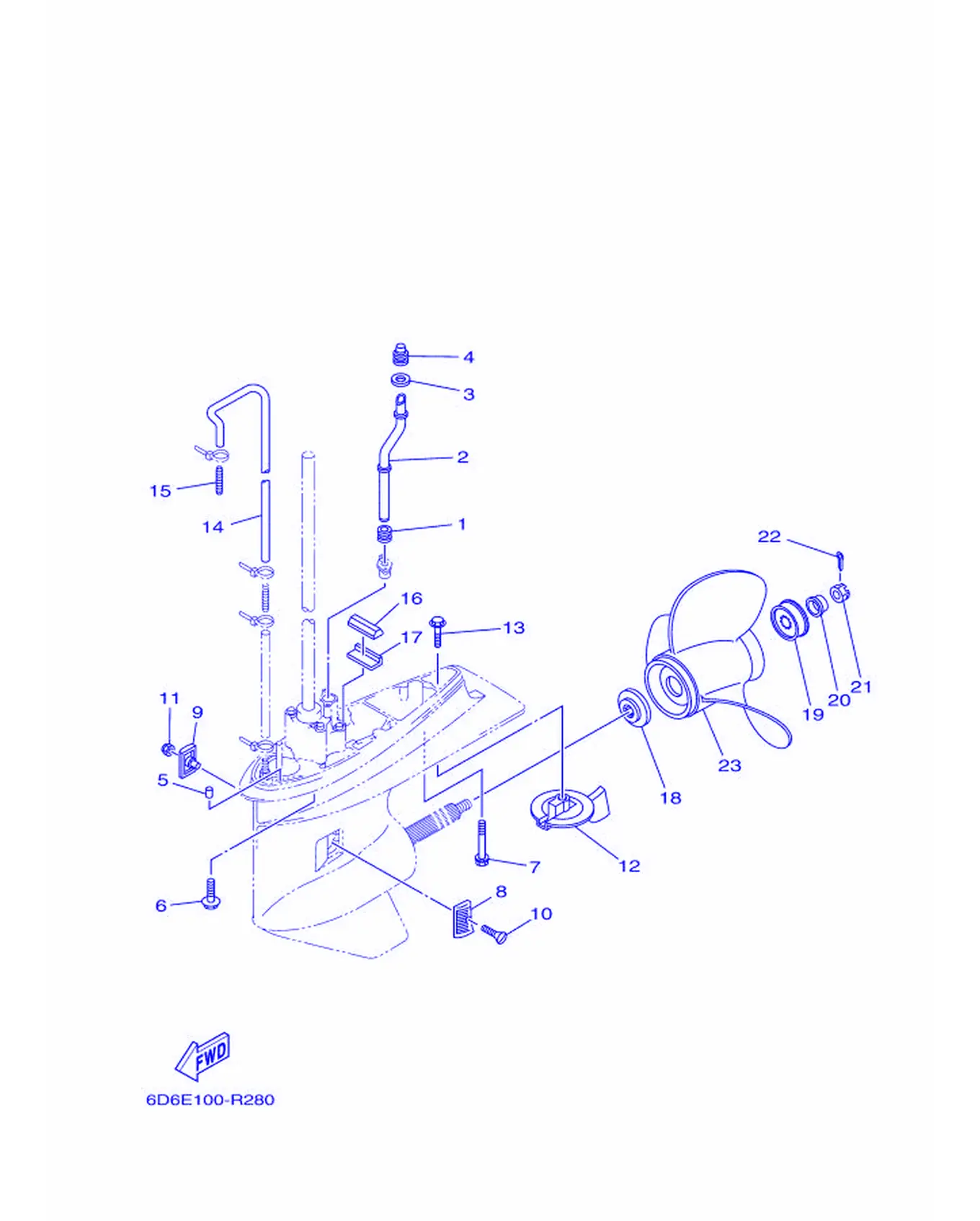

Рис. 40НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	663-44367-00	Заглушка, крышка 3	1
2	6D8-44361-00	Опора, втулка 1	1
2	6D8-44361-10	Опора, втулка 1	1
3	6D8-44314-00	Прокладка	1
4	67F-44365-00	Прокладка, корпус 1	1
5	93606-12019	. Пластина, корпус насоса	2
6	90119-10068	Крыльчатка, водяного насоса	4
7	90119-08M84	Гайка крепления	1
7	90119-08M86	Болт с шайбой	1
8	6H1-45214-00	Крышка, корпус 1	1
9	6H1-45215-00	Крышка, корпус 2	1
10	90151-05M00	Винт, потайной	1
11	90185-05002	Гайка, самоконтрящаяся	1
12	67F-45371-00	Уплотнение	1
13	90105-10M67	Болт, с фланцем	1
14	90445-07ME0	Шланг (длина 1220 мм)	1
15	6E5-83558-00	Крышка, топливного насоса	1
16	688-45375-00	Крышка, шестерня	1
17	663-45376-00	Крыльчатка насоса	1
18	688-45987-01	Прокладка 1	1
19	67F-45997-00	Ступица 2	1
20	90389-25M00	Держатель	1
21	90171-16011	Гайка корончатая	1
22	91490-40030	Крышка, масляного насоса	1
23	6E5-45958-00	Гребной винт (3X13-5/8X14-K)	1
