雅马哈 F90B - F90CETL

共 47 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 1 3Впуск 2 4Впуск 3 5ЭЛЕКТРООБОРУДОВАНИЕ 1 6ЭЛЕКТРООБОРУДОВАНИЕ 2 7ЭЛЕКТРООБОРУДОВАНИЕ 3 8ЭЛЕКТРООБОРУДОВАНИЕ 4 9Электрика 5 10Поддон картера 11ОПЦИИ 1 12ОПЦИИ 2 13Дополнительные детали 3 14КОЛЕНВАЛ И ПОРШЕНЬ 15УПРАВЛЕНИЕ 16ЦИЛИНДР И КАРТЕР 1 17ЦИЛИНДР И КАРТЕР 2 18Выключатели и панель 19Стартер 20Рулевое управление 1 21Рулевое управление 2 22Рулевое управление 3 23НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 24РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 25ГЕНЕРАТОР 26Детали для периодического обслуживания 27ВЕРХНИЙ КАПОТ 28КЛАПАН 29Узел гидроподъема и наклона 1 30Узел гидроподъема и наклона 2 31ТОПЛИВНАЯ СИСТЕМА 1 32ТОПЛИВНАЯ СИСТЕМА 2 33Топливный Бак 34КРОНШТЕЙН 1 35КРОНШТЕЙН 2 36Сепаратор паров 1 37Сепаратор паров 2 38НИЖНИЙ КОЖУХ 1 39НИЖНИЙ КОЖУХ 2 40Датчик 1 41Датчик 2 42РЕМКОМПЛЕКТ 1 43РЕМКОМПЛЕКТ 2 44Узел дистанционного управления 45ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 46НИЖНИЙ КАРТЕР И ПРИВОД 1 47НИЖНИЙ КАРТЕР И ПРИВОД 2

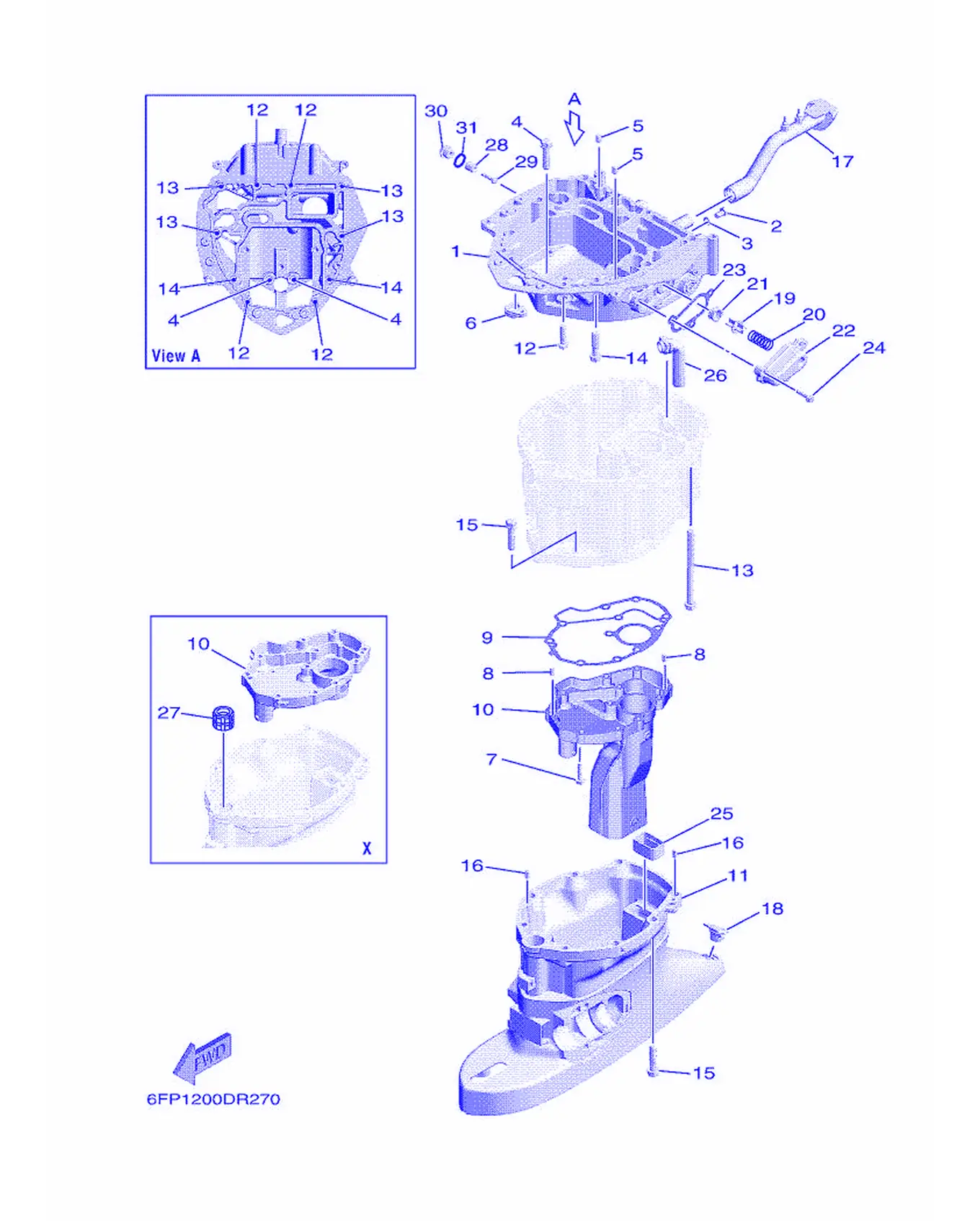

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6EK-41137-01	Редуктор, корпус редуктора	1
2	97095-08014	Заглушка	1
3	90430-08143	Прокладка	1
4	97575-10545	Пластина, стопорная	2
5	93608-12M05	Заглушка	2
6	6EK-42727-00	Поплавок	1
7	95895-06030	Крышка, топливный бак	11
8	93606-12019	. Пластина, корпус насоса	2
9	6EK-41134-00	Корпус насоса, нижний 2	1
10	6FP-14711-00-CA	Поршень 1	1
10	6EK-45181-01	Пробка	1
11	6EK-45111-00-8D	Шестерня, ведущая	1
11	6EK-45111-10-8D	Шестерня, ведущая	1
12	97575-08535	. Болт с шайбой	4
13	90119-10007	Пластина, стопорная	4
14	97575-10545	Пластина, стопорная	2
15	97575-10545	Пластина, стопорная	8
16	93606-12019	. Пластина, корпус насоса	2
17	6EK-42769-00	Рычаг, игла	1
18	6C5-45155-00	Крышка	1
19	6G5-12416-00	Вал гребной	1
20	90501-200A2	Прокладка, изолирующая	1
21	90480-20M05	Прокладка	1
22	6EK-1246A-00-9S	Крышка 1	1
23	6EK-12435-A0	Прокладка	1
24	95895-06025	Табличка, предупреждение	3
25	67F-45127-00	. Сальник	1
26	6EK-45135-00	Поплавок	1
27	6EK-45318-00	Корпус, топливная камера	1
28	6G8-11325-00	Игла	1
29	98980-05025	Шланг, топливный	1
30	6G8-11197-A0	Вал гребного винта, вал редуктора	1
31	93210-13M63	Кольцо уплотнительное	1

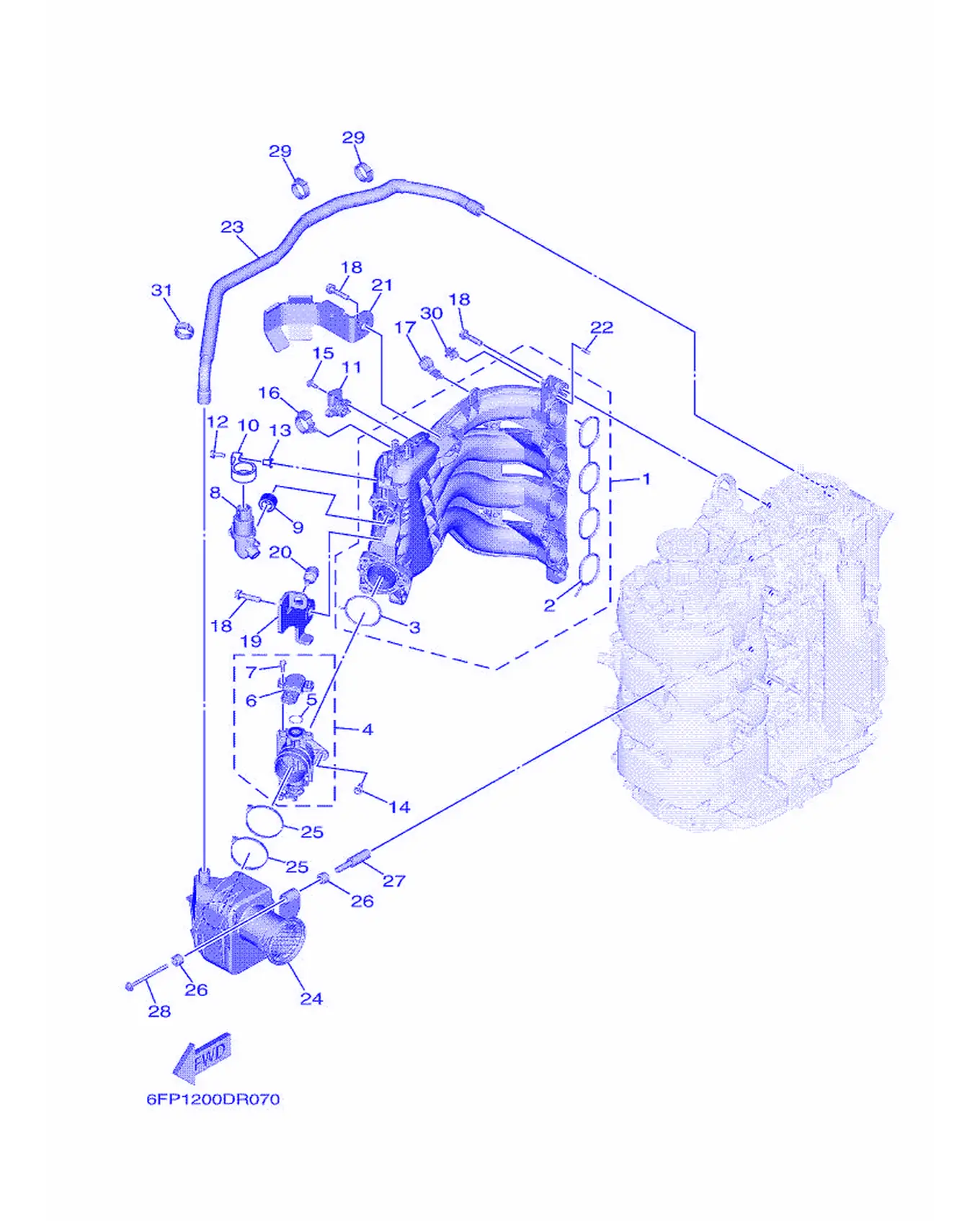

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	6FP-13641-00	Кольцо поршневое, верхнее 1	1
2	6FP-13645-00	Стопорное кольцо, поршневой палец 1	1
3	6FP-13646-00	Стопорное кольцо, поршневой палец 2	1
4	6FP-13751-00	Диафрагма топливного насоса 1	1
5	93210-17014	Уплотнение	1
6	8GL-85885-00	Прокладка топливного насоса	1
7	90149-05041	Сальник	2
8	6C5-13713-00	Держатель, крепление топливного шланга	1
9	6FP-13476-00	Стопорное кольцо	1
10	6FP-13381-00	Пружина	1
11	68F-83688-10	Прокладка	1
12	90119-06M17	Табличка, предупреждающая	1
13	90387-06289	Втулка	1
14	6C5-14496-00	Крышка	3
15	6C5-81146-10	. Сузуки-пипа 2	2
16	90464-12183	Прокладка	1
17	90464-17006	Шланг	1
18	90119-08020	Табличка, предупреждение	8
19	6FP-13371-00	Шатун	1
20	6FP-14435-00	Втулка	1
21	6FP-13881-01	Прокладка 1	1
22	91690-50014	Крышка, корпус термостата	2
23	6FP-15373-00	Головка блока цилиндров	1
24	6FP-14440-01	Прокладка топливного насоса	1
25	90464-65001	Крышка	2
26	90386-08001	Шланг	2
27	90387-07013	Крышка	1
28	90119-06113	Шланг, топливный шланг	1
29	90464-26001	Крышка	2
30	90464-09M47	Прокладка	1
31	90464-26001	Крышка	1

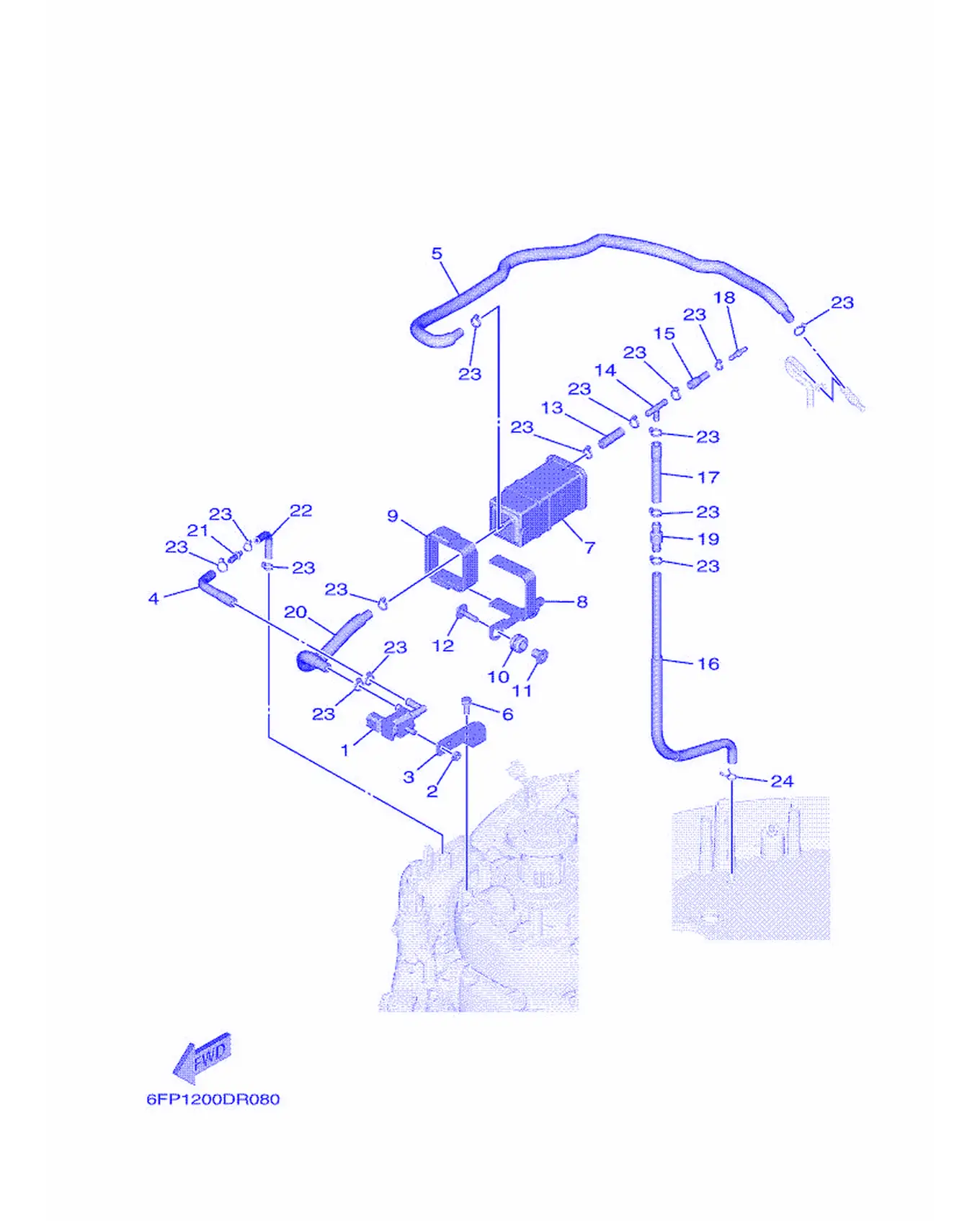

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	6C5-86120-00	Прокладка топливного насоса	1
2	95380-06600	Тяга, соединительная	1
3	6FP-86112-00	Стартер	1
4	6FP-2416A-00	Вал	1
5	6FP-1475A-00	Головка 1	1
6	97595-06516	Болт с шайбой	1
7	69J-24170-00	Колпачок	1
8	6FP-2134X-00	Крышка, корпус насоса	1
9	6FP-2419E-00	Прокладка, корпус	1
10	90480-10M23	Втулка уплотнительная	2
11	90387-06289	Втулка	2
12	90119-06M17	Табличка, предупреждающая	2
13	6AW-13545-10	Шланг 1	1
14	688-24378-00	Шланг, топливный 3	1
15	6FP-13546-00	Вал 2	1
16	6FP-13547-00	Вал 3	1
17	6FP-13548-00	Вал, привод 4	1
18	6E5-21744-00	Топливопровод	1
19	63D-21744-00	Дроссельная заслонка	1
20	6FP-1475F-00	Головка 3	1
21	6EK-14989-00	Шатун, в сборе	1
22	6FP-1475G-00	Головка 4	1
23	90465-11M10	Хомут	15
24	90467-09M17	Прокладка	1

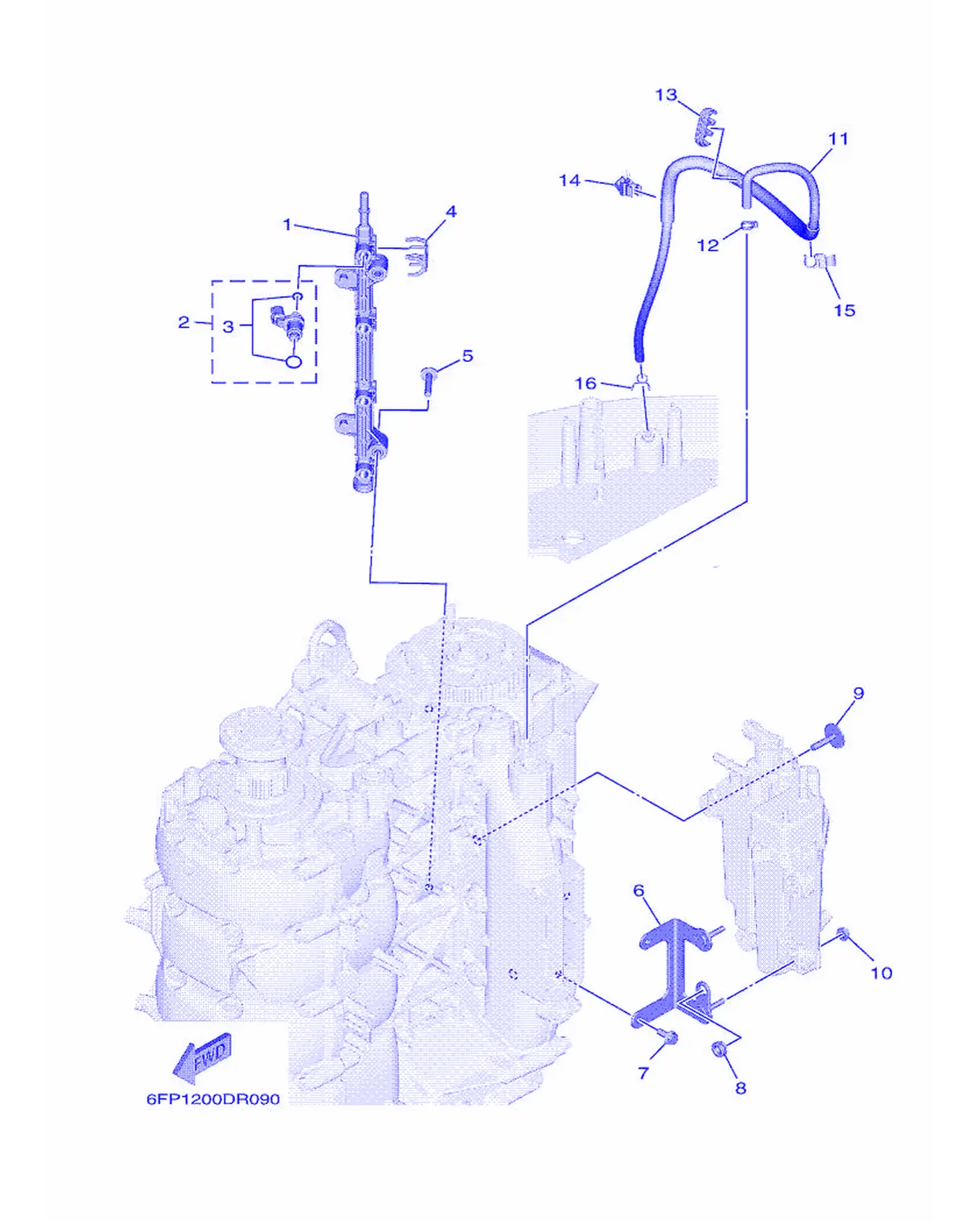

Рис. 4Впуск 3 Intake 3

REF	Номер детали	Наименование	Кол-во
1	6FP-13161-00	Головка, крышка 1	1
2	6FP-13761-00	Прокладка крышки	4
3	6C5-1410B-00	Прокладка корпуса поплавковой камеры	1
4	6FP-13577-00	Шестерня	4
5	90119-06122	Пластина, направляющая троса	2
6	6FP-24422-00	Шатун	1
7	95895-06014	Табличка, обозначение	2
8	90480-11006	Прокладка	1
9	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	2
10	90179-06M28	Крышка	2
11	6FP-42542-00	Поршень	1
12	90465-11M10	Хомут	1
13	90464-10011	Прокладка	1
14	90464-09021	Прокладка	1
15	90464-09013	Прокладка	1
16	90467-08M18	Колпачок	1

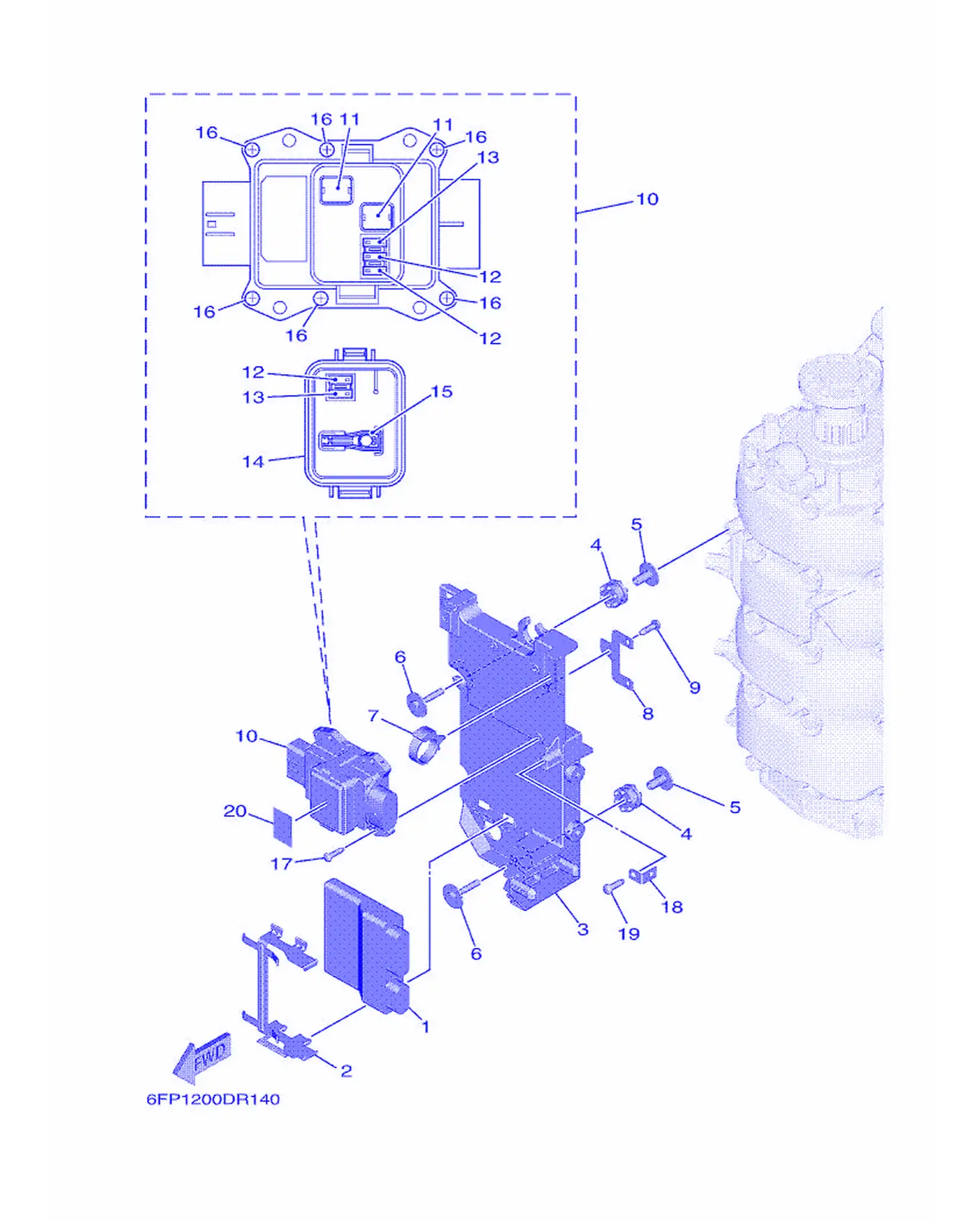

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6FP-8591A-00	Крышка топливного насоса	1
2	6FP-8253C-00	Винт, с шайбой	1
3	6FP-81948-00	Пружина	1
4	60V-85564-00	Прокладка	3
5	90387-06176	Шестерня	3
6	68F-85119-00	Шайба	3
7	90464-12183	Прокладка	1
8	6C5-8257V-00	Крышка, масляного насоса	1
9	97780-60620	Пружина, фиксатор	1
10	6FP-82170-00	Пружина диафрагмы	1
11	6FP-82151-00	Диафрагма (50A)	2
12	6CB-82151-20	Прокладка (20A)	3
13	6CB-82151-30	Прокладка (30A)	2
14	6FP-85544-00	Крышка	1
15	6CB-2812A-00	Крышка, прокладка	1
16	6P2-82113-00	Винт (M3)	6
17	97780-50620	Винт, крепление	4
18	68V-85548-01	Поршневой палец	1
19	97780-60620	Пружина, фиксатор	1
20	6FP-81919-00	Винт поплавковой камеры	1

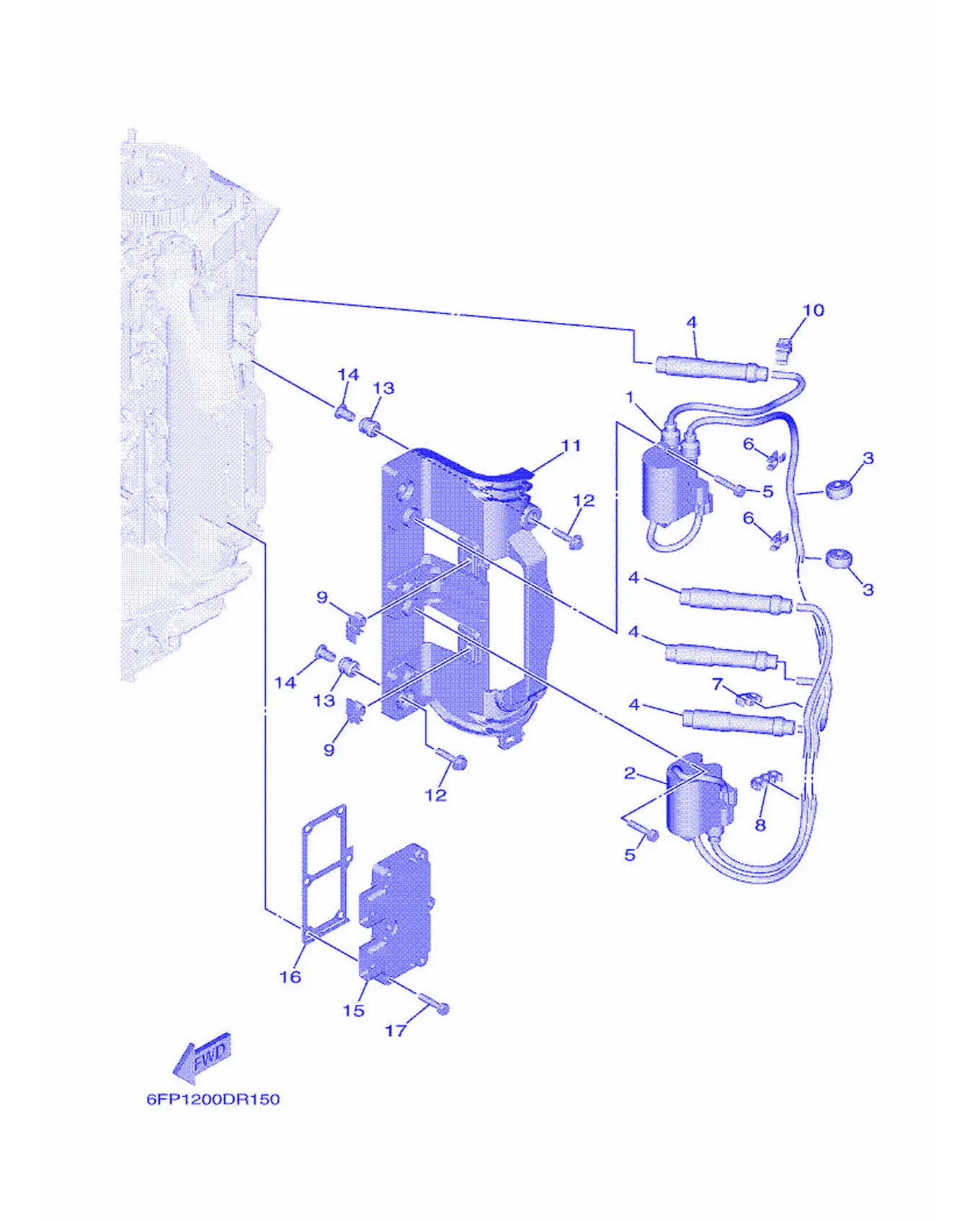

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6FP-82310-00	Кольцо поршневое, нижнее	1
2	6FP-82310-10	Кольцо поршневое, нижнее	1
3	90480-25003	Поплавок	2
4	6FP-82370-00	Шатун в сборе	4
5	97595-06525	. Болт с шайбой	4
6	90464-07M41	Сальник	2
7	67F-82361-00	Кронштейн, поддон	1
8	90464-07M05	Головка блока	1
9	90464-12002	Крышка	2
10	90464-09013	Прокладка	1
11	6FP-82316-00	Сальник, кольцо поршневое	1
12	90119-06M95	Табличка, предупреждающая	4
13	6A0-82317-00	Держатель, идентификационная табличка	4
14	90387-06119	Втулка	4
15	6EK-81960-02	Прокладка головки блока цилиндров	1
16	6FP-81975-00	Винт, крепление крышки	1
17	90119-06MA4	Табличка, предупреждающая	6

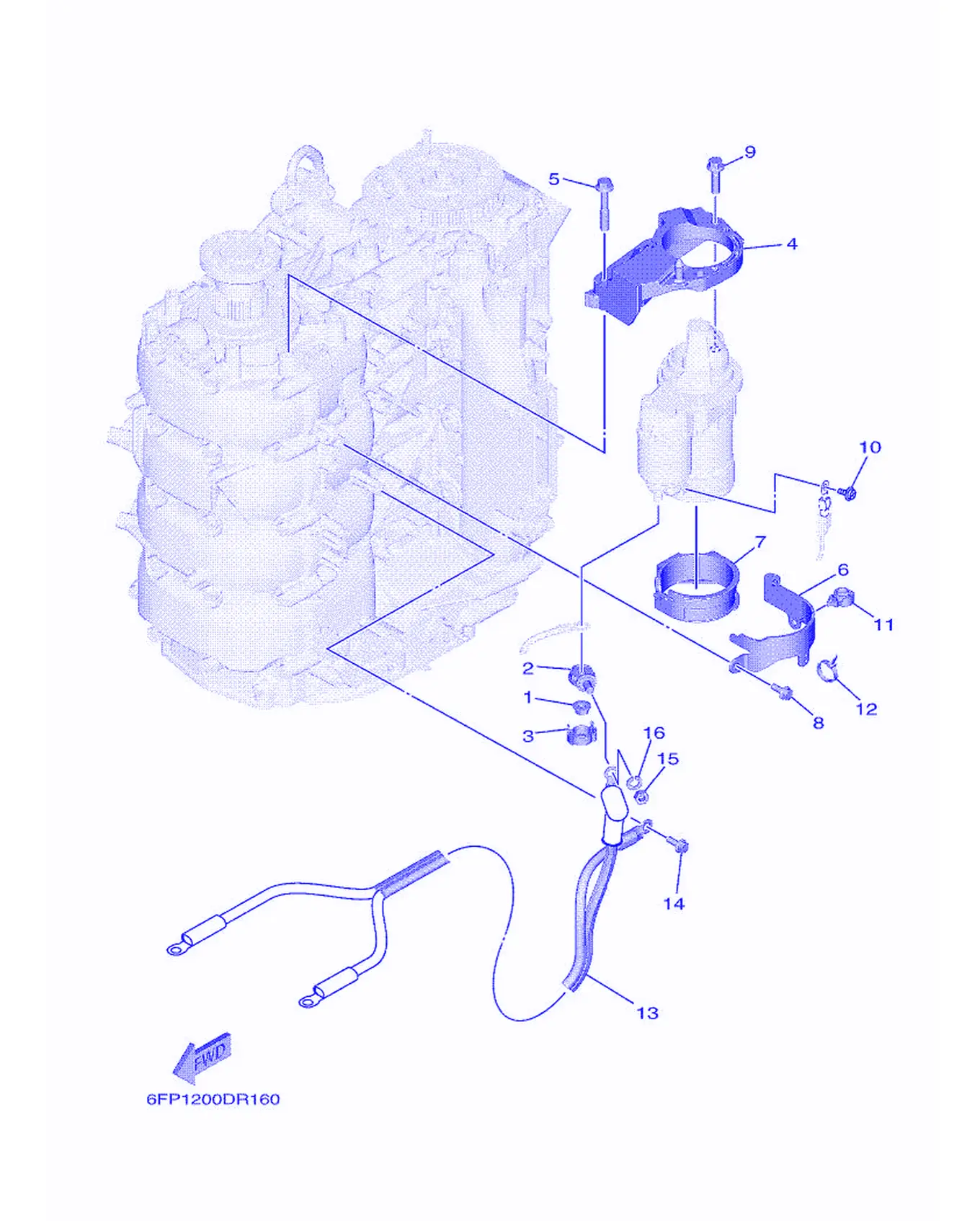

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	90179-08003	Гайка	1
2	60V-81925-00	. Клемма	1
3	68F-82582-00	. Крышка, жгут проводов	1
4	6FP-81822-00	Винт, крепление крышки	1
5	95812-08050	Подшипник, игольчатый	2
6	6FP-81823-00	Шайба, крепление крышки	1
7	6FP-81897-00	Прокладка, крышка	1
8	95895-06016	. Болт с фланцем	2
9	95812-08030	Табличка, топливная	2
10	97985-04308	Винт, карбюратор	1
11	90464-13249	Крышка	1
12	90465-13M11	. Хомут	1
13	68V-82105-J1	Декоративная наклейка	1
14	90105-06M14	Болт, с шайбой	1
15	95333-08600	Гайка	1
16	92903-08100	Болт, с шестигранной головкой	1

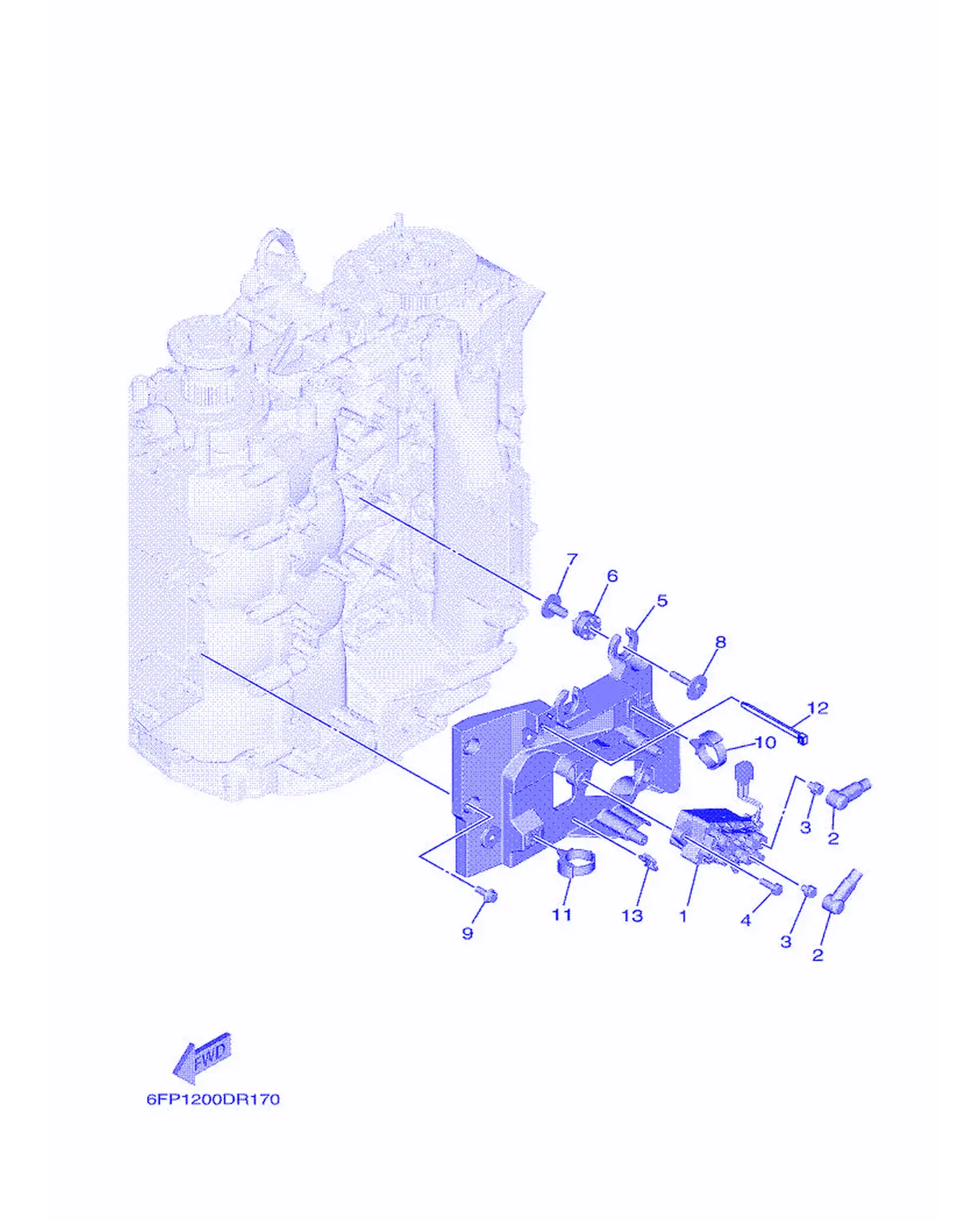

Рис. 8ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	63P-81950-00	Крышка	1
2	682-82119-01	. Крышка, провод зажигания	2
3	97595-06610	Табличка, предупреждение	2
4	97595-06520	. Болт с шайбой	2
5	6FP-81952-00	Подшипник, шариковый	1
6	68F-85516-01	Тяга	3
7	90387-06176	Шестерня	3
8	68F-85119-00	Шайба	3
9	95895-06016	. Болт с фланцем	2
10	90464-12183	Прокладка	1
11	90464-12183	Прокладка	1
12	90465-13M11	. Хомут	1
13	90464-11121	Кольцо	1

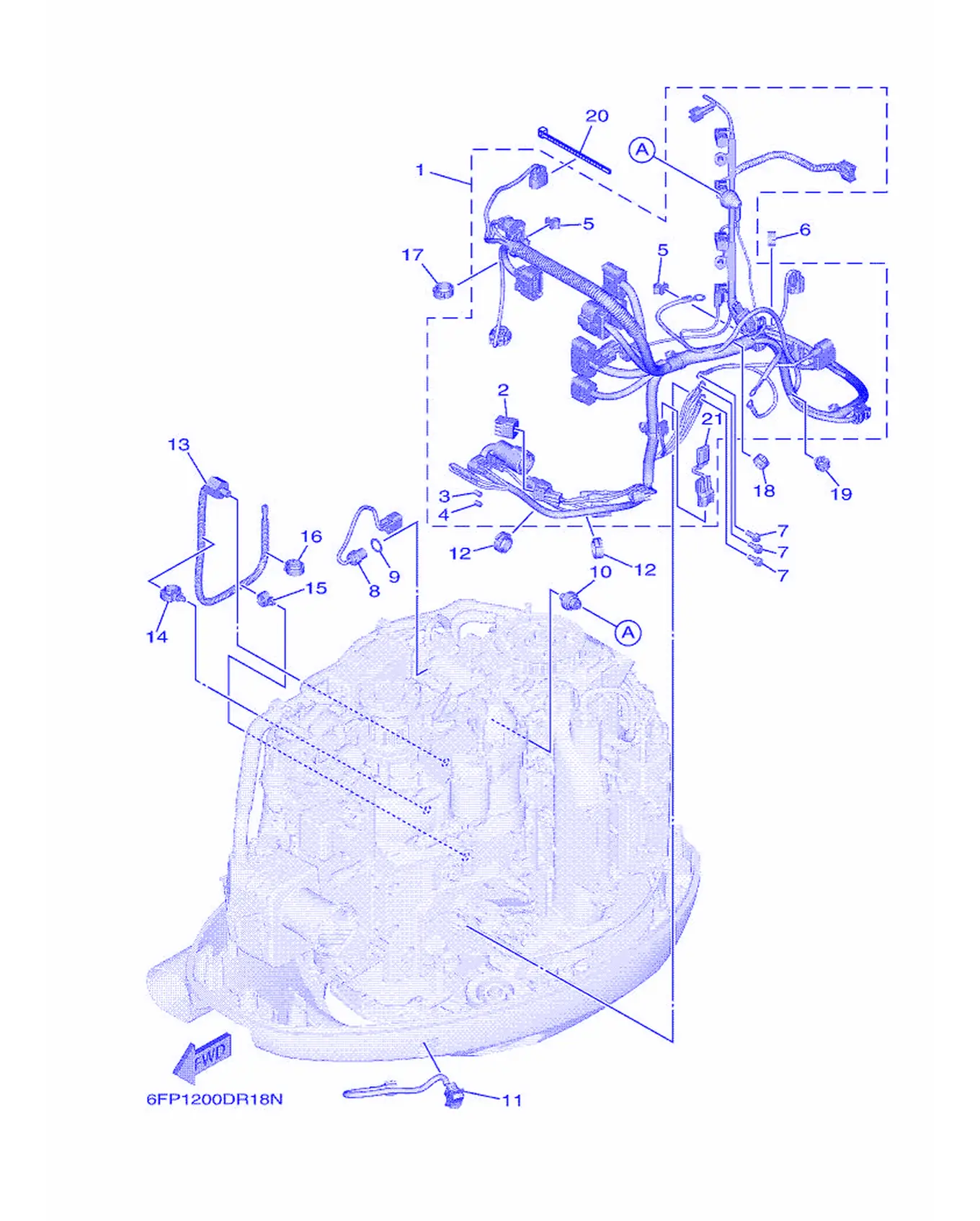

Рис. 9Электрика 5 Electrical 5

REF	Номер детали	Наименование	Кол-во
1	6FP-82590-01	Крышка корпуса термостата	1
2	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
3	6DA-82582-00	Жгут проводов 1 (черный)	1
4	6DA-82582-10	Жгут проводов 1 (белый)	1
5	90464-09M47	Прокладка	2
6	90464-13227	Сальник	1
7	97595-06516	Болт с шайбой	3
8	6CJ-85790-00	Прокладка цилиндра	1
9	90430-14115	Прокладка	1
10	68V-82504-00	Защитный кожух маховика	1
11	6FM-82563-01	Поршень и шатун в сборе	1
12	90464-16001	Прокладка	2
13	6CJ-85780-00	Датчик, удар	1
14	90464-20181	Крышка	1
15	90464-13249	Крышка	1
16	90464-16001	Прокладка	1
17	90464-16001	Прокладка	1
18	90464-13227	Сальник	1
19	90464-13227	Сальник	1
20	90465-13M97	Зажим	1
21	6FM-81980-00	. Сальник вала	1

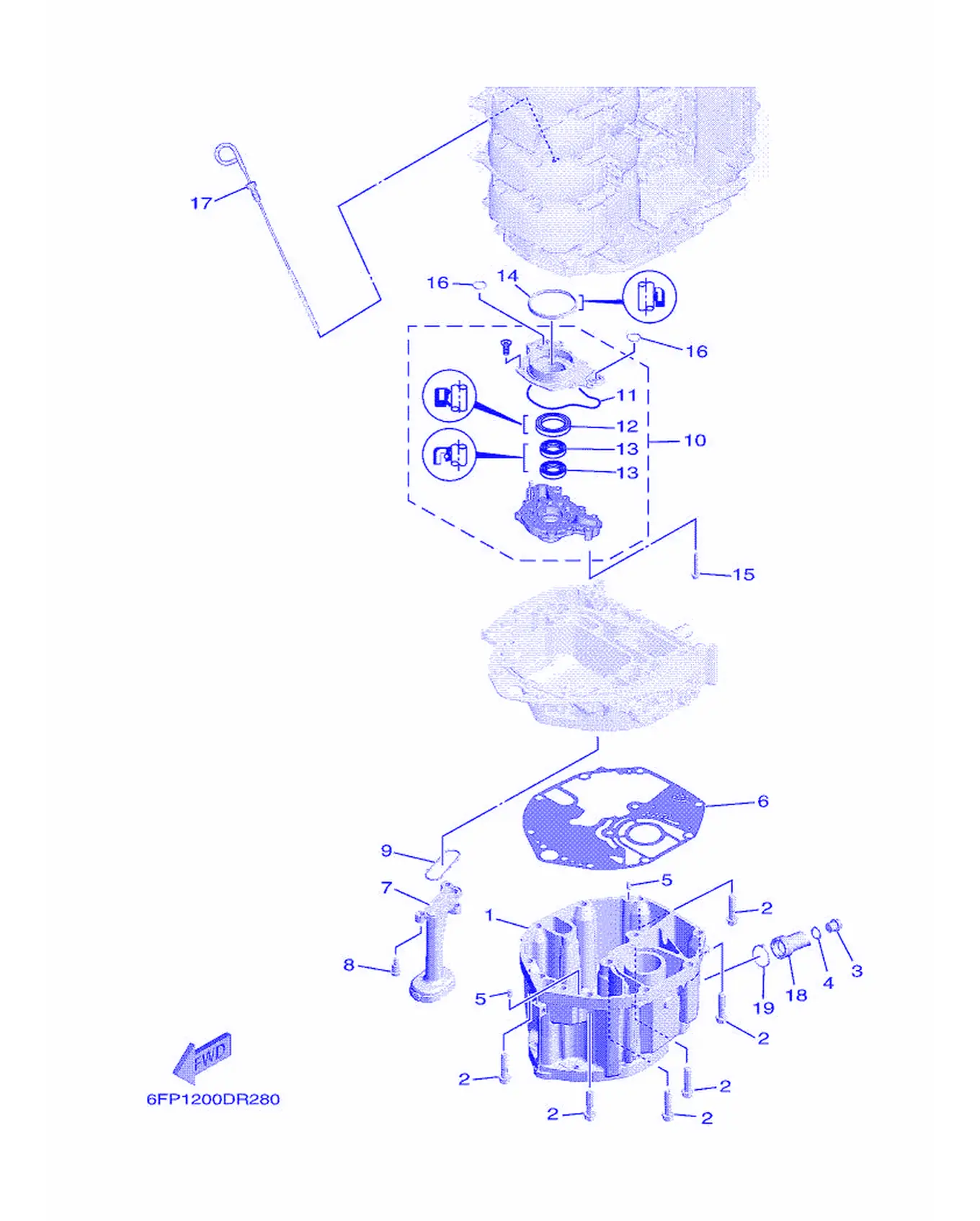

Рис. 10Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	6EK-15311-01	Сальник	1
2	97575-10545	Пластина, стопорная	6
3	90340-14M06	Крышка, глушитель впуска	1
4	90430-14M09	Прокладка	1
5	93606-12019	. Пластина, корпус насоса	2
6	6EK-15312-00	Прокладка, крышка кожуха	1
7	67F-13411-00	Маслоприемник	1
8	90109-06292	Шайба	3
9	67F-13415-00	Сальник, маслоприемник	1
10	6EK-13300-00	Уплотнительное кольцо	1
11	6EK-13329-00	Прокладка, стопорное кольцо	1
12	6AW-13119-00	Стопорное кольцо	1
13	69J-13631-00	Стопорное кольцо	2
14	69J-11355-00	Кольцо, стопорное 1	1
15	90105-06151	Шайба, пружинная	4
16	93210-19MJ1	Уплотнительное кольцо	2
17	6FP-15362-00	Винт, регулировочный	1
18	6EK-15316-00	Пружина 1	1
19	90465-11M59	Прокладка	1

Рис. 11ОПЦИИ 1 Optional Parts 1

REF	Номер детали	Наименование	Кол-во
1	6E5-44360-01	Комплект прокладок картера	1
2	6E5-44328-00	. Крышка	1
3	90465-11M10	Хомут	1
4	6E5-44315-A0	. Прокладка, корпус насоса	1

Рис. 12ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-86267-00	Прокладка картера 1	1
2	6Y8-86260-20	Прокладка головки цилиндра	1
3	6AA-86261-10	. Прокладка выхлопного коллектора	2
4	97980-06216	Прокладка, впускной коллектор	2
5	6X4-83383-00	Винт	1
6	6X4-83386-00	Шайба, винт	1
7	97780-60620	Пружина, фиксатор	1
8	6Y8-82509-10	Пружина, фиксатор	1
9	93210-04279	Уплотнительное кольцо	1
10	90465-11M10	Хомут	1
11	6Y8-8454G-00	Поршень 1	4
12	90167-06M00	Скоба, стопорная	4
12	97880-06035	Заглушка, поводковая	4
13	90201-06M30	Шайба, пластина	8
14	95780-06300	Заглушка, топливный бак	4
15	6Y8-82521-11	Поршневое кольцо (2FT)	1
16	6Y8-48277-00	Наклейка 1	3

Рис. 13Дополнительные детали 3 Optional Parts 3

REF	Номер детали	Наименование	Кол-во
1	63P-825E0-01	Прокладка масляного насоса	1
2	97595-06516	Болт с шайбой	2
3	90159-05059	Шланг, приводной	1
4	90387-05004	Втулка	1
5	90465-11M10	Хомут	5

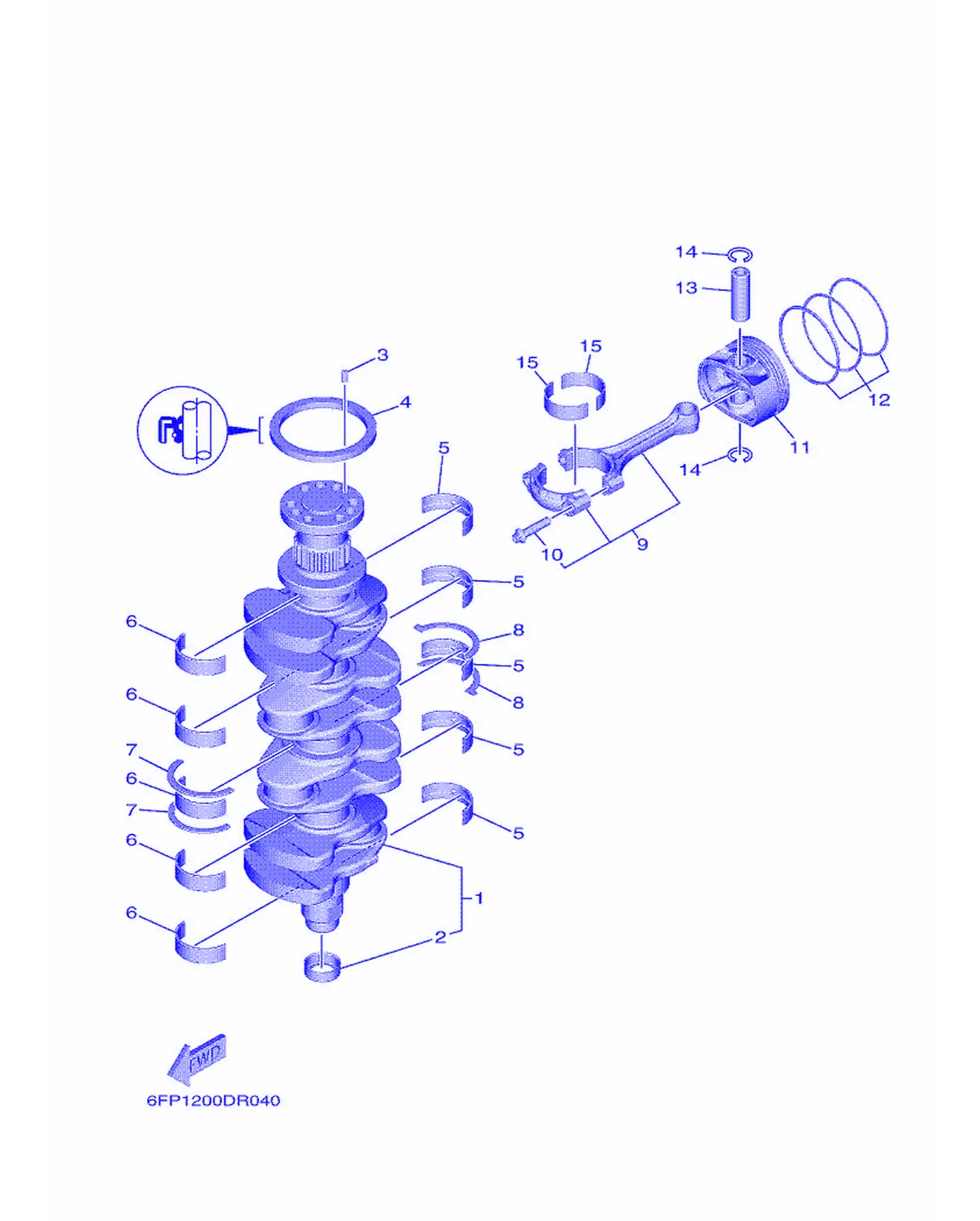

Рис. 14КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6EK-11410-01	Поршень	1
2	6CB-11478-00	Штифт	1
3	93606-12019	. Пластина, корпус насоса	1
4	93102-85008	Стопорное кольцо	1
5	6EK-11416-00	Поршневое кольцо, поршень 1	5
5	6EK-11416-10	Поршневое кольцо, поршень 1	5
5	6EK-11416-20	Поршневое кольцо, поршень 1	5
5	6EK-11416-30	Поршневое кольцо, поршень 1	5
5	6EK-11416-40	Поршневое кольцо, поршень 1	5
6	6EK-11417-00	Поршневое кольцо, поршень 2	5
6	6EK-11417-10	Поршневое кольцо, поршень 2	5
6	6EK-11417-20	Поршневое кольцо, поршень 2	5
6	6EK-11417-30	Поршневое кольцо, поршень 2	5
6	6EK-11417-40	Поршневое кольцо, поршень 2	5
7	6EK-11426-01	Поршневой палец, стопор 1	2
8	6EK-11427-00	Поршневой палец, стопор 2	2
9	6EK-W1165-00	Прокладка картера	4
10	K1C-A3275-00	Прокладка, крышка	2
11	6FP-11631-00	Поршень (STD)	4
11	6FP-11635-00	Поршень (0.25MM O/S)	4
12	6EK-11603-00	Поршень и кольца (STD)	4
12	6EK-11604-00	Поршень и кольца (0.25MM O/S)	4
13	6EK-11633-00	Палец поршневой	4
14	93450-19052	Шатун	8
15	6EK-11656-00	Поплавок карбюратора, в сборе	8
15	6EK-11656-10	Поплавок карбюратора, в сборе	8
15	6EK-11656-20	Поплавок карбюратора, в сборе	8
15	6EK-11656-30	Поплавок карбюратора, в сборе	8
15	6EK-11656-40	Поплавок карбюратора, в сборе	8

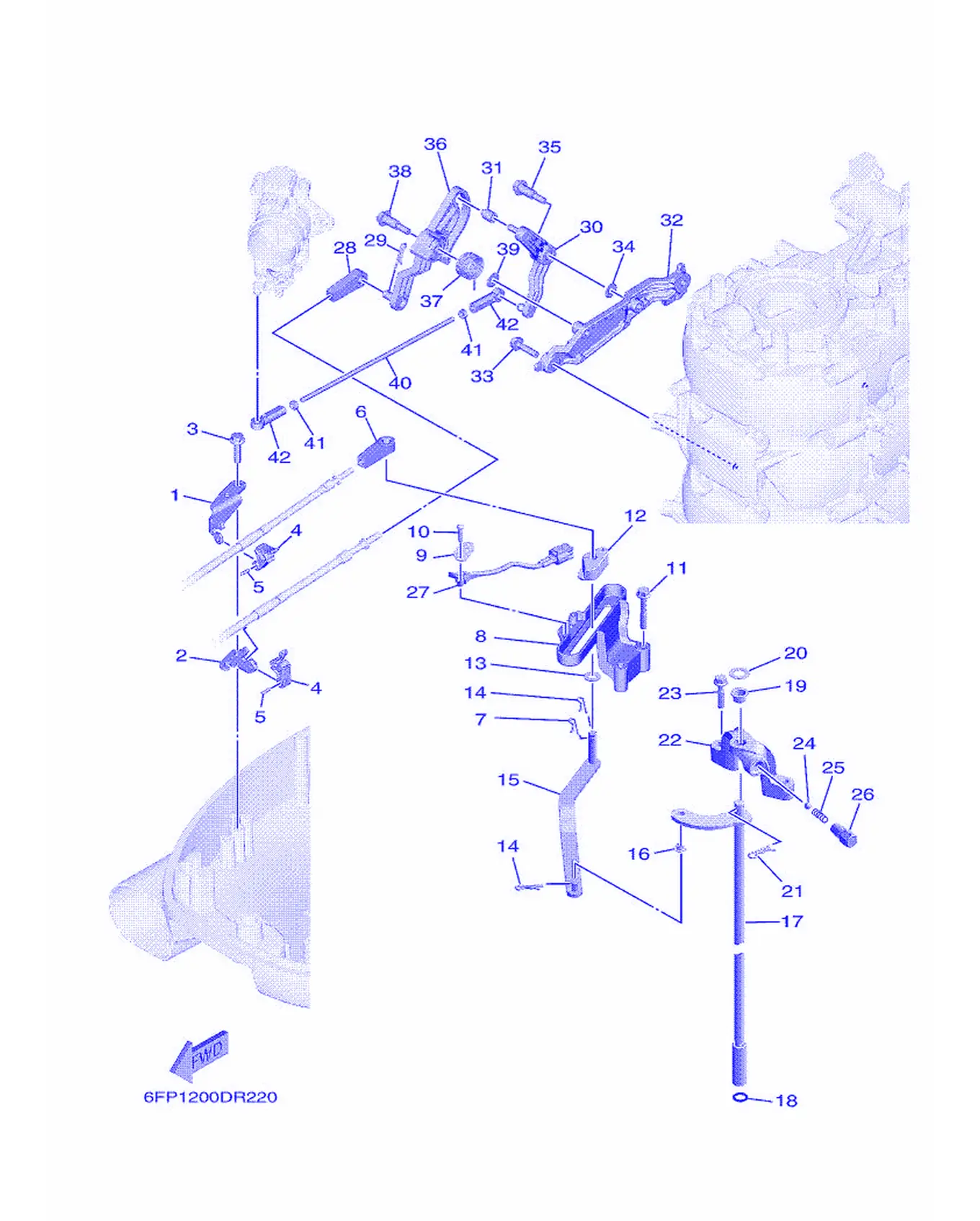

Рис. 15УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6EK-48531-01	Карбюратор, правый 1	1
2	6FP-48532-00	Сальник, крышка 2	1
3	90109-06M81	. Болт	2
4	6EK-48538-00	Крышка, верхняя 1	2
5	91690-30010	Не поддается однозначному прочтению	2
6	6E5-48344-00	Прокладка головки блока цилиндров	1
7	90468-18008	Стопор	1
8	6EK-44117-01	Карбюратор	1
9	61A-82588-01	Прокладка	1
10	97985-04116	Прокладка, крышка выхлопного коллектора	2
11	95875-06040	Клапан, впускной	2
12	63P-44122-00	Прокладка, поплавковая камера	1
13	90202-08M20	Пружина толкателя	1
14	90468-18008	Стопор	2
15	6EK-44121-00	Камера, поплавковая	1
16	90386-06M12	Пружина	1
17	6EK-44120-00	Сальник коленчатого вала	1
17	6EK-44120-10	Сальник коленчатого вала	1
18	93210-09165	Кольцо уплотнительное	1
19	90386-10001	Поплавок	1
20	90201-11008	Винт, регулировочный	1
21	90468-180A0	Трубка	1
22	6EK-44118-00	Карбюратор	1
23	95895-06030	Крышка, топливный бак	2
24	93501-04M02	Гайка	1
25	90501-12082	Стопорная пружина тяги	1
26	648-42715-00	Пружина 2	1
27	60V-8259F-00	Прокладка выхлопного коллектора	1
28	6E5-48344-00	Прокладка головки блока цилиндров	1
29	90468-18008	Стопор	1
30	6FP-42154-00	Крышка, сальник	1
31	68V-42171-00	Прокладка	1
32	6FP-41662-00	Сальник 2	1
33	95895-06025	Табличка, предупреждение	2
34	90201-06M05	Держатель, трос	1
35	90109-06288	Игла	1
36	6FP-41213-00	Шланг, топливный	1
37	6EK-44135-00	Прокладка	1
38	90109-06288	Игла	1
39	90201-06M05	Держатель, трос	1
40	6FP-41211-00	Трубка, топливная	1
41	95380-05600	. Гайка	2
42	682-41237-00	Головка, трубка	2

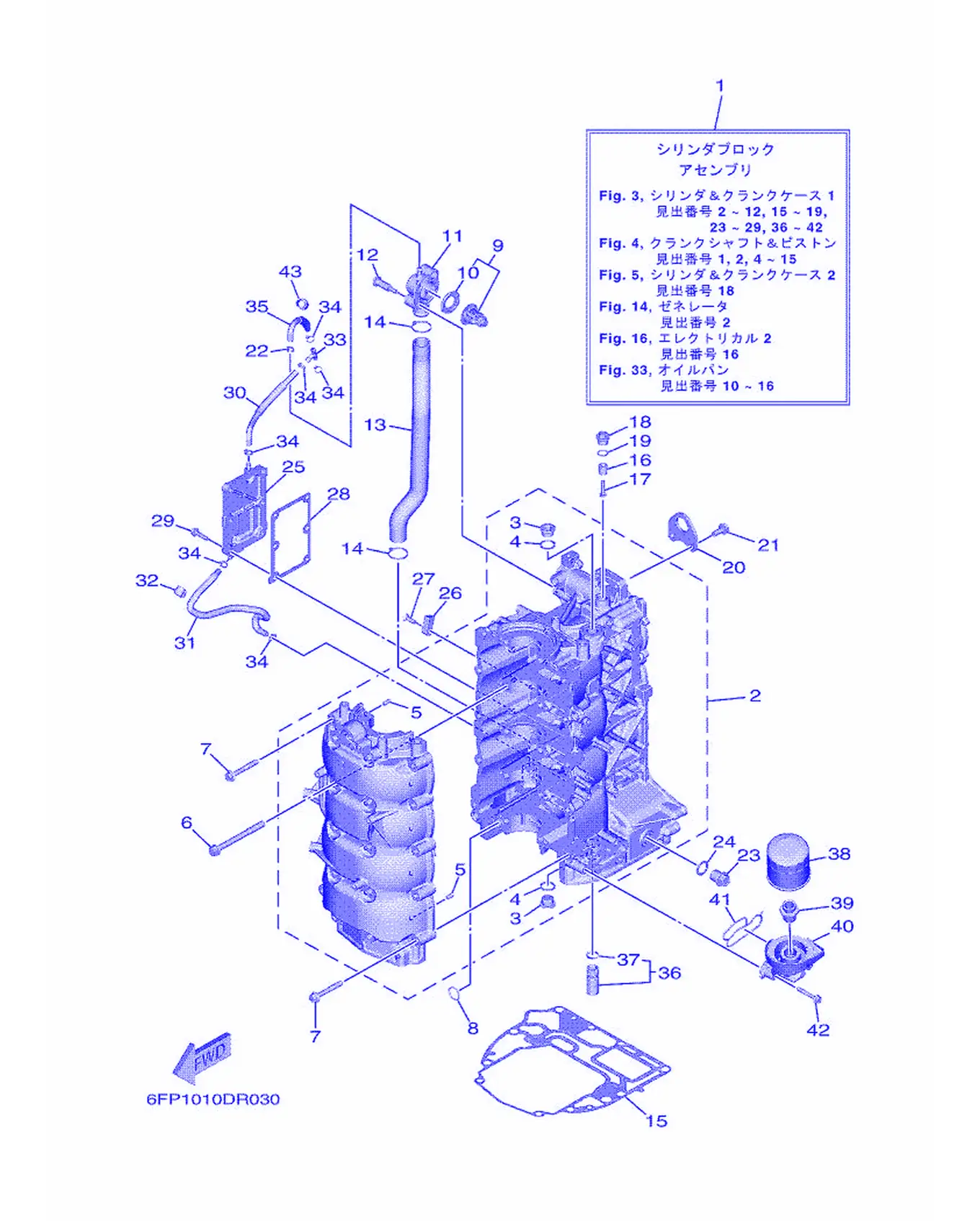

Рис. 16ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6FP-W009B-00-9S	Прокладка водяного насоса	1
2	6FP-15109-01-9S	Корпус водяного насоса	1
3	90340-18101	Крыльчатка водяного насоса	2
4	90430-18236	Прокладка	2
5	93606-12019	. Пластина, корпус насоса	10
6	90119-10057	Игла, запорная	10
7	90105-08170	Игла, клапан	10
8	93210-19MJ1	Уплотнительное кольцо	1
9	6FP-12411-00	Поплавок	1
10	6EK-12412-00	Втулка, оси поплавка	1
11	6EK-12413-00	Крышка, оси поплавка	1
12	90109-06286	Прокладка	2
13	6EK-1243A-00	Винт 1	1
14	90465-11M59	Прокладка	2
15	6EK-11351-00	Прокладка, водяной насос	1
16	6G8-11325-00	Игла	1
17	98980-05025	Шланг, топливный	1
18	6G8-11197-A0	Вал гребного винта, вал редуктора	1
19	93210-13M63	Кольцо уплотнительное	1
20	6FP-11119-00	Игла, клапан	1
21	95895-08020	Крышка, топливная	2
22	90465-11M10	Хомут	1
23	90340-18M09	Крышка, корпус водяного насоса	1
24	90201-186F1	Крышка, корпус насоса	1
25	6FP-15414-00-9S	Крышка 1	1
26	63P-11325-01	Штифт	1
27	90151-06M02	Винт с потайной головкой	1
28	6FP-15353-00	Прокладка, поплавковая камера	1
29	90105-06037	Наклейка, предупреждение	6
30	6FP-12483-00	Поршень 3	1
31	6FP-12484-00	Поршень 4	1
32	90465-08M83	Головка блока цилиндров	1
33	688-24378-00	Шланг, топливный 3	1
34	90465-11M10	Хомут	6
35	6FP-12485-00	Поршень 5	1
36	6EK-13490-00	Поплавковая камера в сборе	1
37	6CB-13473-00	Уплотнительное кольцо	1
38	5GH-13440-70	Кольцо уплотнительное, крышка головки	1
39	90401-20007	Прокладка, крышка	1
40	6FP-13446-00	Жиклер	1
41	6FP-13475-00	Прокладка	1
42	90105-06151	Шайба, пружинная	3
43	90464-13227	Сальник	1

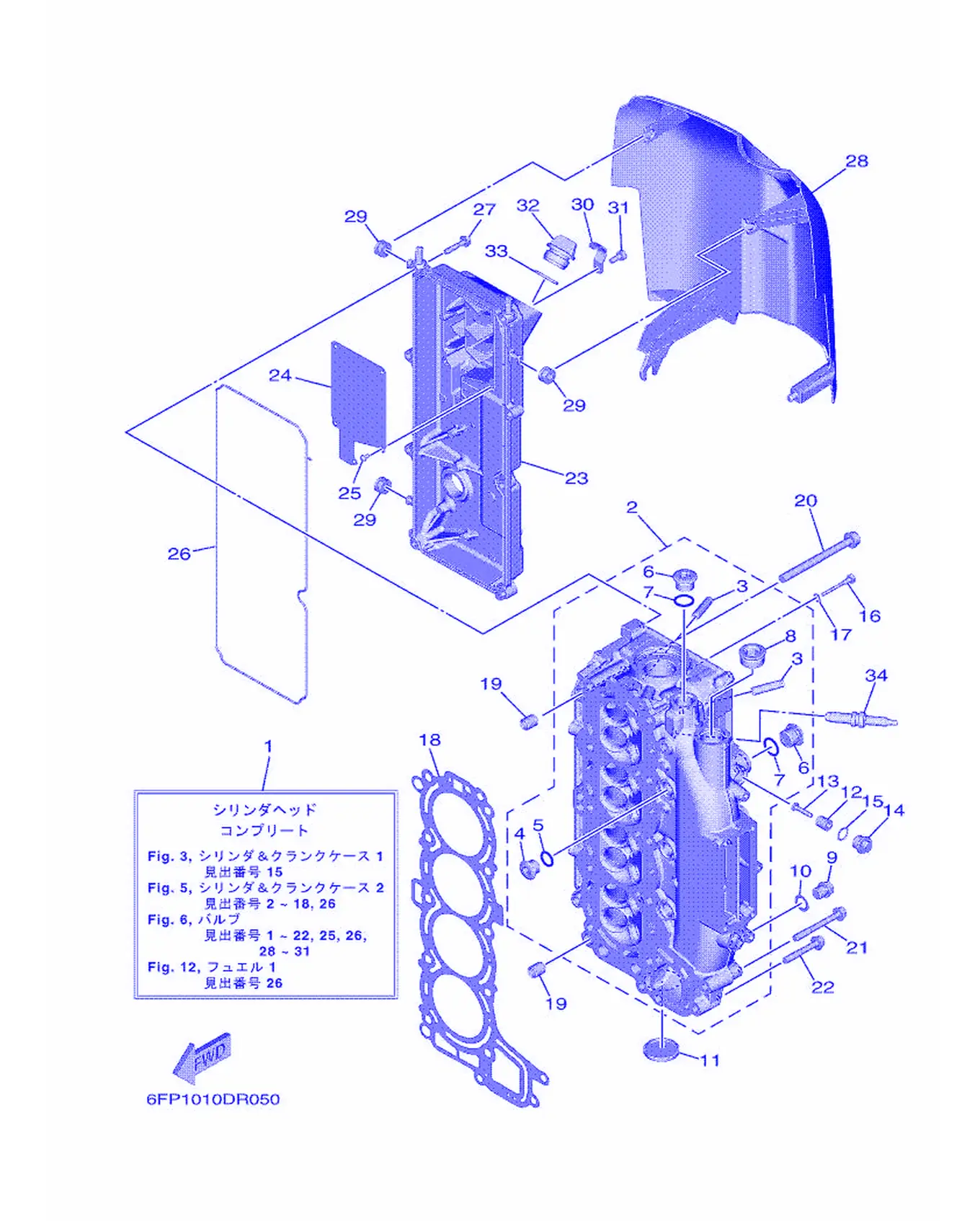

Рис. 17ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6FP-W009A-00-9S	Шестерня водяного насоса	1
2	6FP-11111-00-9S	Шестерня, водяной насос 1	1
3	6DA-11133-10	Корпус, крышка 1	16
4	90340-99001	Винт, регулировочный	3
5	93210-14579	Кольцо уплотнительное	3
6	90340-97002	. Прокладка, пластина	4
7	93210-18322	. Кольцо O	4
8	90340-27001	. Прокладка, пластина	1
9	90340-14M06	Крышка, глушитель впуска	1
10	90430-14115	Прокладка	1
11	90338-41106	Крыльчатка	1
12	6G8-11325-00	Игла	2
13	98980-05025	Шланг, топливный	2
14	6G8-11197-A0	Вал гребного винта, вал редуктора	2
15	93210-13M63	Кольцо уплотнительное	2
16	90109-06M65	Табличка	1
17	90430-06014	Прокладка	1
18	6FP-11181-00	Прокладка головки цилиндра, правая 1	1
19	99530-14016	Держатель, защелка	2
20	90155-10008	Корпус насоса, нижний	10
21	90105-08220	Вал, приводной	1
22	90105-08175	Вал, гребной	2
23	6FP-11191-00	Крышка цилиндра, правая 1	1
24	6FP-11168-00	Крышка цилиндра, передняя	1
25	97607-04208	Пружина, регулировка холостого хода	5
26	6FP-11193-00	Прокладка головки цилиндра, левая 1	1
27	95895-06030	Крышка, топливный бак	8
28	6FP-11192-00	Крышка цилиндра, правая 2	1
29	90480-12314	Прокладка	3
30	6CJ-13428-00	Прокладка выхлопной трубы 1	1
31	97595-06516	Болт с шайбой	1
32	6G8-15363-00	Поплавок, крышка	1
33	93210-24M79	. O-образное кольцо	1
34	94709-00440	Свеча зажигания (NGK LKR6E 9N)	4

Рис. 18Выключатели и панель Switch & Panel

REF	Номер детали	Наименование	Кол-во
1	6R5-82570-0A	Жиклер главный в сборе	1
2	704-82571-02	. Крышка, корпус	1
3	6R5-82588-01	. . Заглушка	1
4	6R5-82510-04	Жиклер холостого хода в сборе	1
5	676-82577-01	. . Колпачок, шнур	1
6	703-82532-00	. . Колпачок	1
7	688-82575-02	Клапан обратный в сборе	1
8	682-82556-00	Рычаг, стопор	1
9	64D-82581-00	. Стартер, стартер	1
10	97303-05012	Табличка	1
11	92903-05100	. Головка болта со шпилькой	1
12	95303-05700	. Гайка	1
13	6R5-83383-00	Упор	1
14	90149-05M05	Винт	4
15	95303-05600	Гайка	4
16	92903-05100	. Головка болта со шпилькой	4
17	92903-05600	. Шайба, пластина	4
18	688-8258A-70	Кабель стартера, отрицательный (L=7.0M)	1

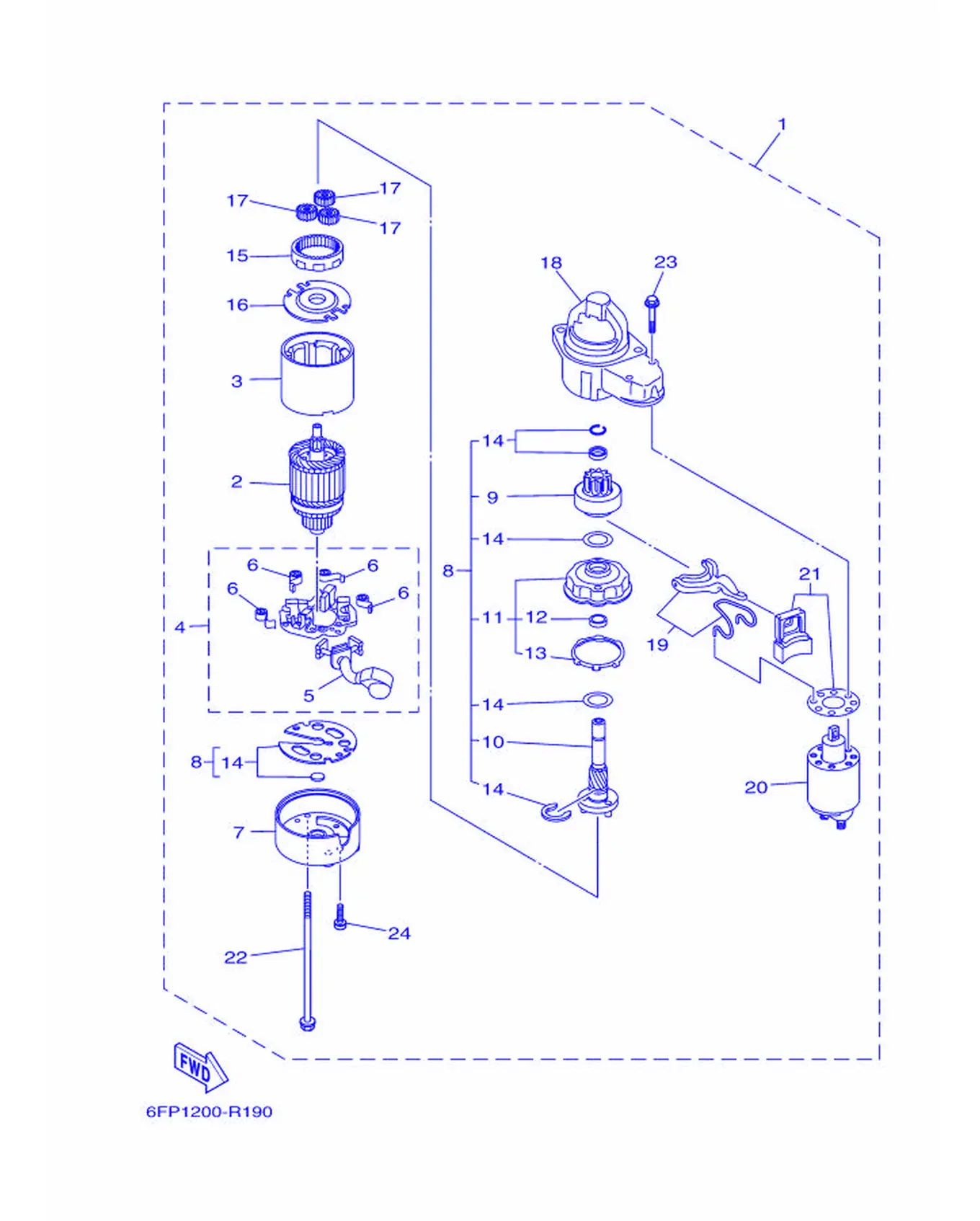

Рис. 19Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6FP-81800-00	Шайба крепления крышки	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-10	Прокладка корпуса клапана	1
5	69J-81801-10	Прокладка клапана	1
6	67F-81813-00	. . Стопор, болт	4
7	6FP-81820-00	Прокладка карбюратора	1
8	6FP-81807-00	Прокладка, крепление крышки	1
9	6FP-81832-00	Топливный шланг	1
10	6FP-81836-00	Шланг, топливный	1
11	67F-81821-00	. . Болт, пружина 1	1
12	67F-81841-00	. . . Прокладка	1
13	67F-8183R-00	. . . Пружина	1
14	6CB-81809-00	Прокладка	1
15	67F-81891-00	. . Крышка, пружина	1
16	67F-81830-00	. . Болт, пружина 2	1
17	60V-8183T-00	. . Крышка, фиксатор	3
18	6FP-81842-00	Шланг	1
19	6FP-81839-00	Шланг топливный	1
20	6EM-81941-00	Шланг топливный	1
21	6C5-81869-00	. Крышка, защелка	1
22	6CB-81826-00	Прокладка	2
23	69J-81828-00	. Защелка 2	2
24	67F-81846-00	. Винт	2

Рис. 20Рулевое управление 1 Steering 1

REF	Номер детали	Наименование	Кол-во
1	6X4-42111-02-8D	Крышка, стартер	1
2	93700-06M03	Пластина стопорная	1
3	6X4-48215-00	Болт	1
4	6X4-42119-01	Прокладка, крышка стартера	1
5	6X4-42177-00	Винт, крышка	1
6	6X4-42137-00	Пружина, фиксатор	1
7	6X4-41291-00	Шайба	1
8	6X4-44139-01	Втулка	1
9	90152-05007	Винт, потайная головка	1
10	91490-20010	Шплинт	1
11	6X4-44177-00	Шайба	2
12	6X4-42128-00	Гребной винт 1	1
13	90501-23215	Стопорное устройство	1
14	6X4-44188-00	Шайба	2
15	90386-08032	Проставка	1
16	63D-42126-00	Прокладка, крышка топливного насоса	1
17	6X4-48154-00	Стопорная гайка	1
18	95380-06600	Тяга, соединительная	1
19	91490-20010	Шплинт	1
20	6X4-44100-01	Прокладка корпуса	1
21	6X4-42115-00	Крышка корпуса водяного насоса	1
22	6X4-44102-00	Корпус водяного насоса	1
23	6X4-47731-01	Крышка	1
24	6X4-44132-00	Уплотнение	1
25	6X4-14137-00	Прокладка	1
26	6X4-48261-00	Рычаг дросселя	1
27	6X4-82540-00	Шланг топливный	1
28	703-48129-00	Винт 3	2
29	6X4-42821-00	Крышка головки	3
30	97595-08540	Игла, клапан поплавковой камеры	1
31	97595-06530	Шланг, топливный шланг	2
32	6EK-48321-00	Стартер	1
33	6X4-48538-00	Прокладка головки 1	1
34	6X4-26367-00	Поршень	1
35	90464-09M42	Прокладка	1
36	97095-06014	Прокладка	1
37	63D-48538-00	Прокладка, вал 1	1
38	90468-10005	Прокладка	1
39	6FP-26301-00	Держатель троса управления	1
40	6X4-48538-10	Прокладка головки 1	1
41	6X4-26367-00	Поршень	1
42	97095-06014	Прокладка	1
43	63D-48538-00	Прокладка, вал 1	1
44	90468-10005	Прокладка	1
45	6X4-42159-00	Стойка	1
46	6X4-44159-00-8D	Крышка корпуса	1
47	6X4-44173-00	Пластина корпуса	1
48	97780-60920	Сальник коленвала	2
49	6X3-44191-00	Шестерня приводная	1
50	90386-26MA3	Прокладка	2
51	6X4-42131-11	Крышка корпуса насоса	1
52	97985-06216	Сальник вала	6
53	6X4-42725-01	Поплавок	1
54	63D-42121-22-8D	Игла клапана	1
55	90101-12014	Табличка, с инструкцией	1
56	92990-12200	Болт, шестигранный	1
57	90206-12M22	Прокладка, картер	1
58	90387-12M02	Втулка (кольцо)	1
59	90201-12035	Клапан дросселя	2
60	90386-12003	Уплотнение	2
61	92990-12600	Прокладка, крышка	1
62	90185-12M12	Гнездо, втулка	1

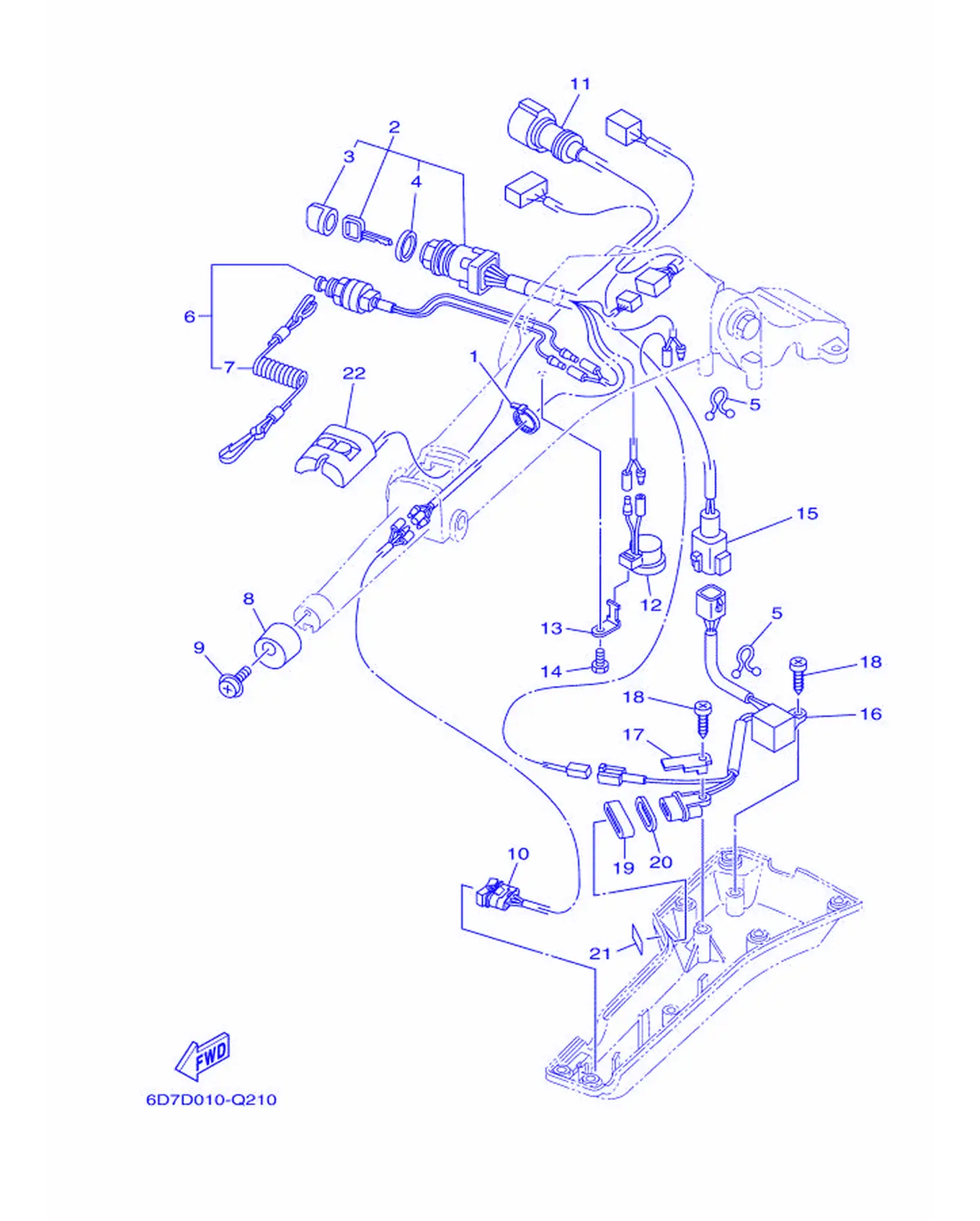

Рис. 21Рулевое управление 2 Steering 2

REF	Номер детали	Наименование	Кол-во
1	90465-11M10	Хомут	1
2	6X4-82510-11	Шланг топливный	1
3	676-82577-01	. . Колпачок, шнур	1
4	703-82532-00	. . Колпачок	1
5	90464-08M07	Покрытие	2
6	688-82575-02	Клапан обратный в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	6X4-42728-00	Поплавок	1
9	97980-06216	Прокладка, впускной коллектор	1
10	6X4-82563-11	Шайба & гайка стопорная передняя	1
11	6X4-82586-10	Шланг выхлопной крышки (L:950MM)	1
12	6X4-83383-00	Винт	1
13	6X4-83386-00	Шайба, винт	1
14	97095-06014	Прокладка	1
15	6X4-83653-20	Шланг, подача (L:700MM)	1
16	6C5-84301-00	Крышка водяного насоса 1	1
17	6X4-44114-00	Прокладка	1
18	97780-60620	Пружина, фиксатор	2
19	6X4-42727-00	Поплавок	1
20	6FM-83589-00	Прокладка	1
21	6X4-85415-00	Метка	1
22	6X4-81860-00	Шланг топливный	1

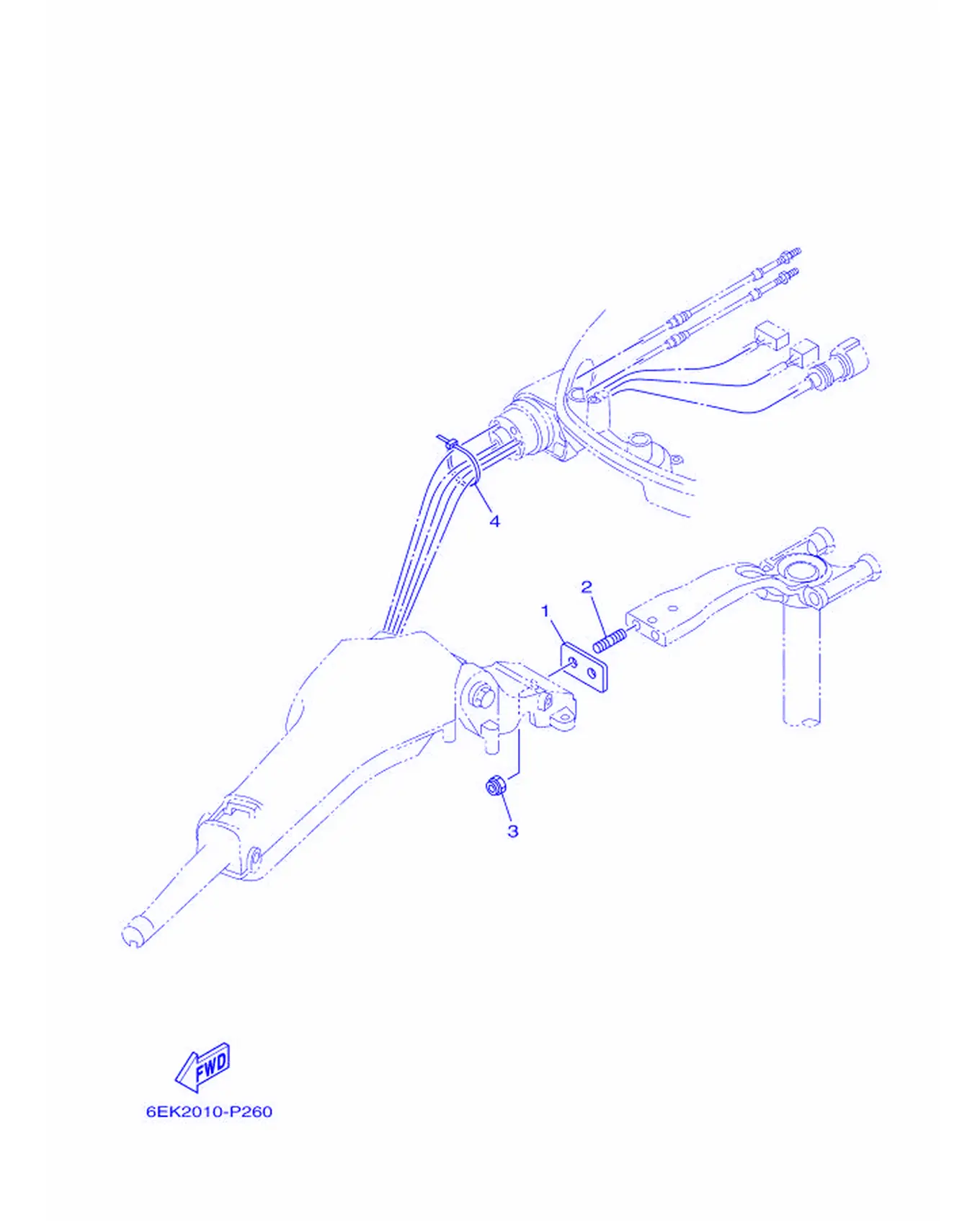

Рис. 22Рулевое управление 3 Steering 3

REF	Номер детали	Наименование	Кол-во
1	6EK-42121-00	Прокладка, крышка	1
2	90116-10063	Крышка, топливный бак	2
3	90185-10027	Крышка, корпус насоса	2
4	90465-13M24	Патрубок	1

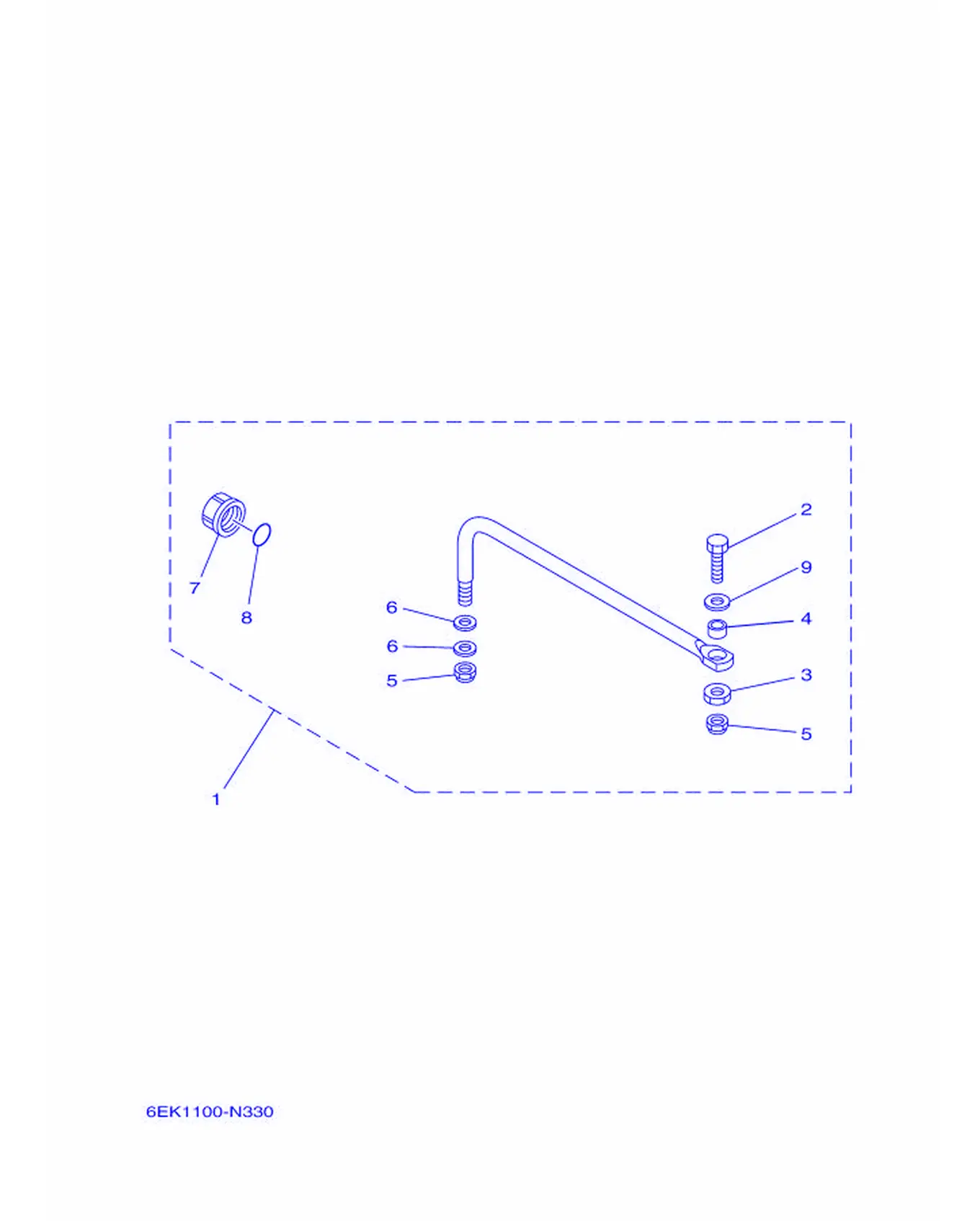

Рис. 23НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6EK-61350-00	Поплавок карбюратора в сборе	1
2	6E5-61355-00	. Табличка	1
3	90170-09M03	Гайка	1
4	90387-10M42	Втулка	1
5	90185-09M01	. Крышка, корпус	2
6	90201-10M20	. Прокладка, крышка	2
7	6E5-43145-01	. Контакт, держатель щёток	1
8	93210-16275	. Уплотнительное кольцо	1
9	90201-10M63	Пружина, крышка	1

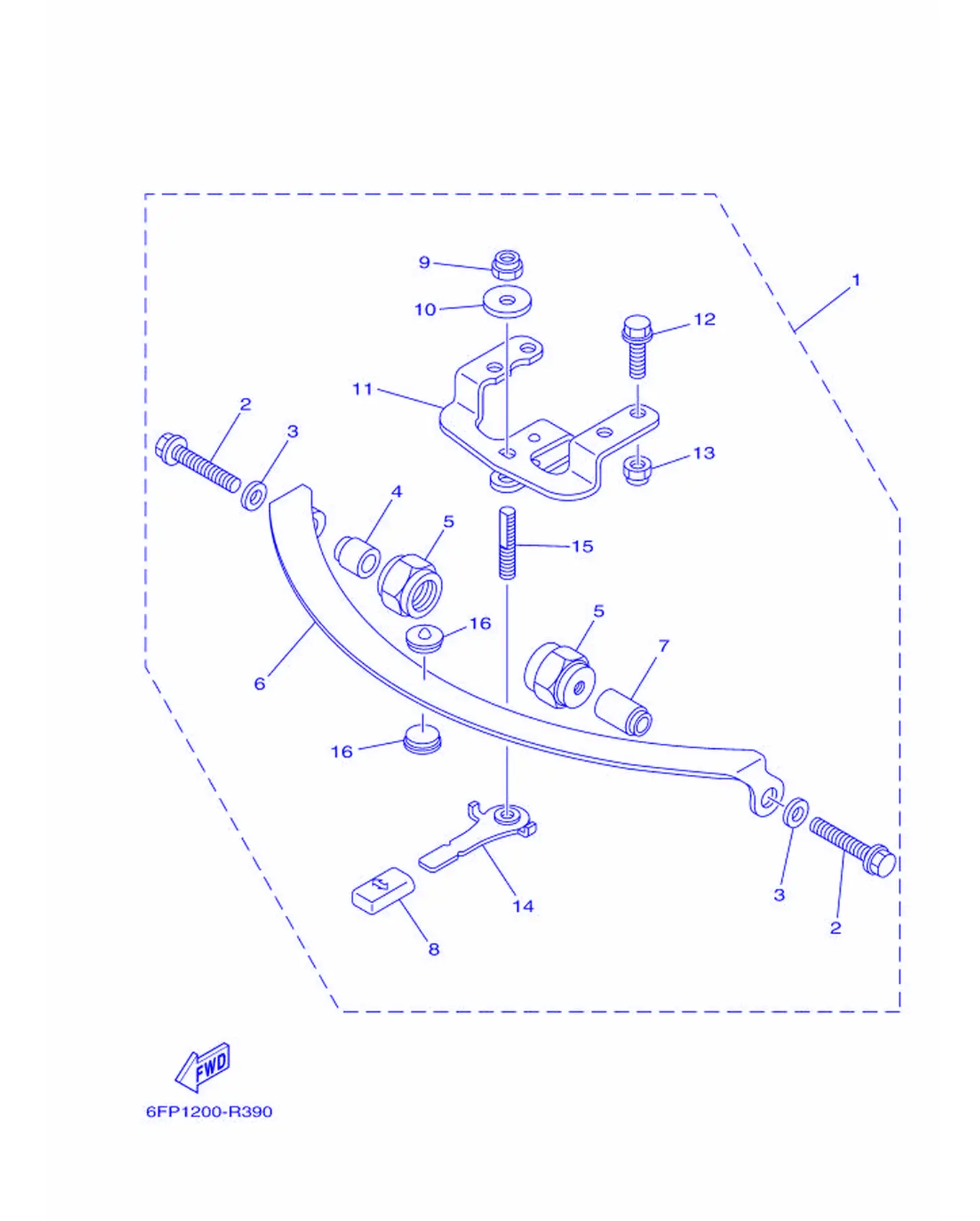

Рис. 24РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	67G-42508-10	Крышка, корпус топливного насоса	1
2	90119-08M74	. Табличка, предупреждающая	2
3	90201-08M01	Шайба, пластина	2
4	67G-42541-00	. Прокладка 1	1
5	67G-42546-00	. Гайка	2
6	63D-42527-00	. . Пластина, фрикционная	1
7	67G-42541-10	. Прокладка 1	1
8	682-43318-01	Крышка	1
9	90185-10M14	. Крышка, корпус насоса	1
10	90201-10M76	Шланг топливный	1
11	6X4-42526-00	Корпус, топливный насос	1
12	97595-08525	Игла, клапан поплавковой камеры	2
13	90185-08057	Крышка, топливный фильтр	2
14	67G-42561-00	. Крышка	1
15	67G-42562-00	. Крышка корпуса термостата	1
16	63D-42528-00	. . Пластина, фрикционная	2

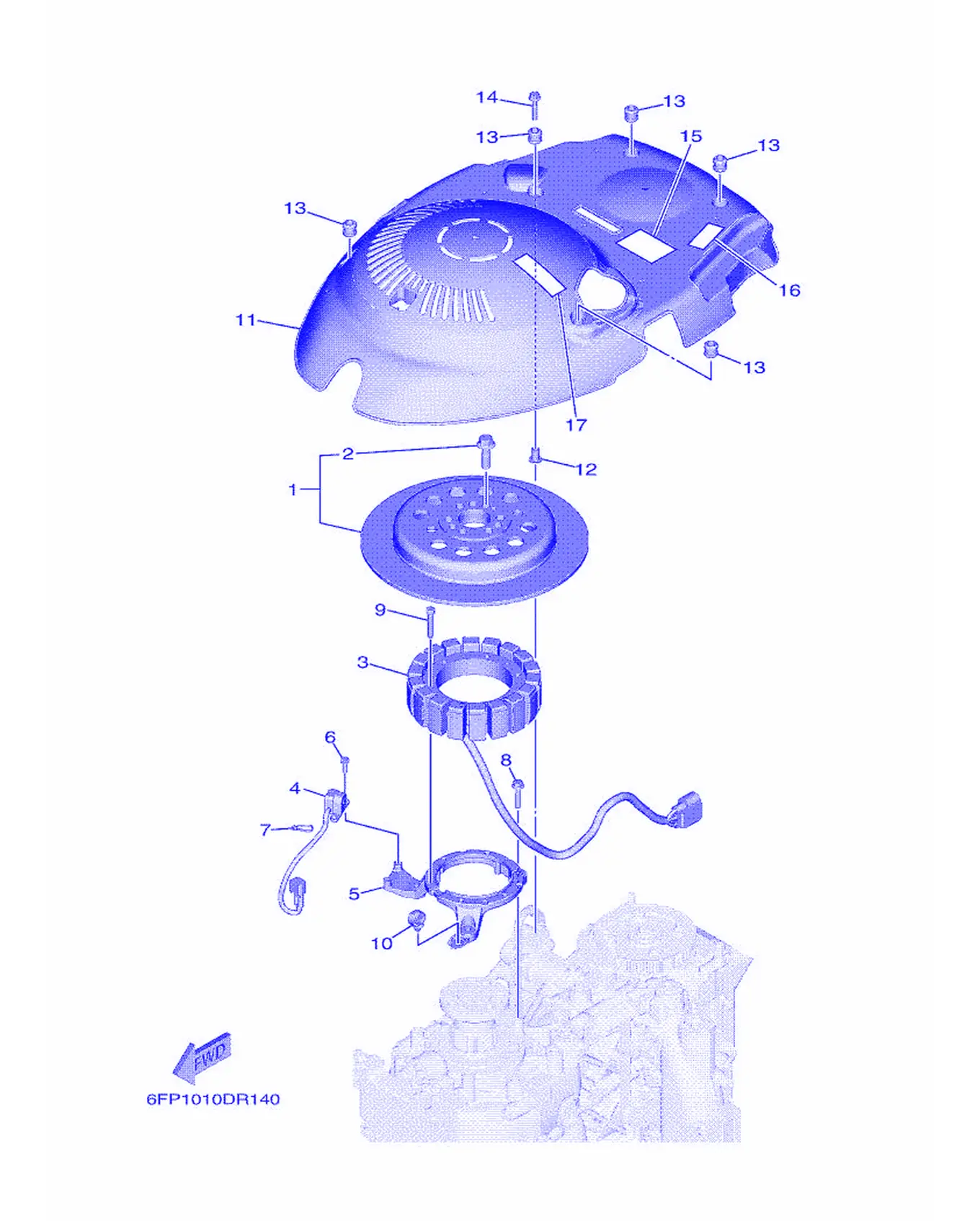

Рис. 25ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6FP-W8145-01	Фильтр топливный (сетка)	1
2	6FP-W9010-00	Тяга рулевого управления	1
3	6FP-81410-00	Фильтр топливный	1
4	6CB-85580-00	Шланг, топливный	1
5	6FP-85561-00	Шланг топливный	1
6	90109-05M89	. Прокладка	2
7	90465-11M10	Хомут	1
8	95895-06030	Крышка, топливный бак	3
9	91312-06035	Крышка, корпус водяного насоса	6
10	90464-13249	Крышка	1
11	6FP-81337-00	Шланг, топливный	1
12	90387-06119	Втулка	1
13	6A0-82317-00	Держатель, идентификационная табличка	5
14	95895-06030	Крышка, топливный бак	1
15	6FP-83626-00	Винт 6	1
16	6EK-13437-01	Винт, крепление	1
17	6EE-81994-00	Винт, крепление основания	1

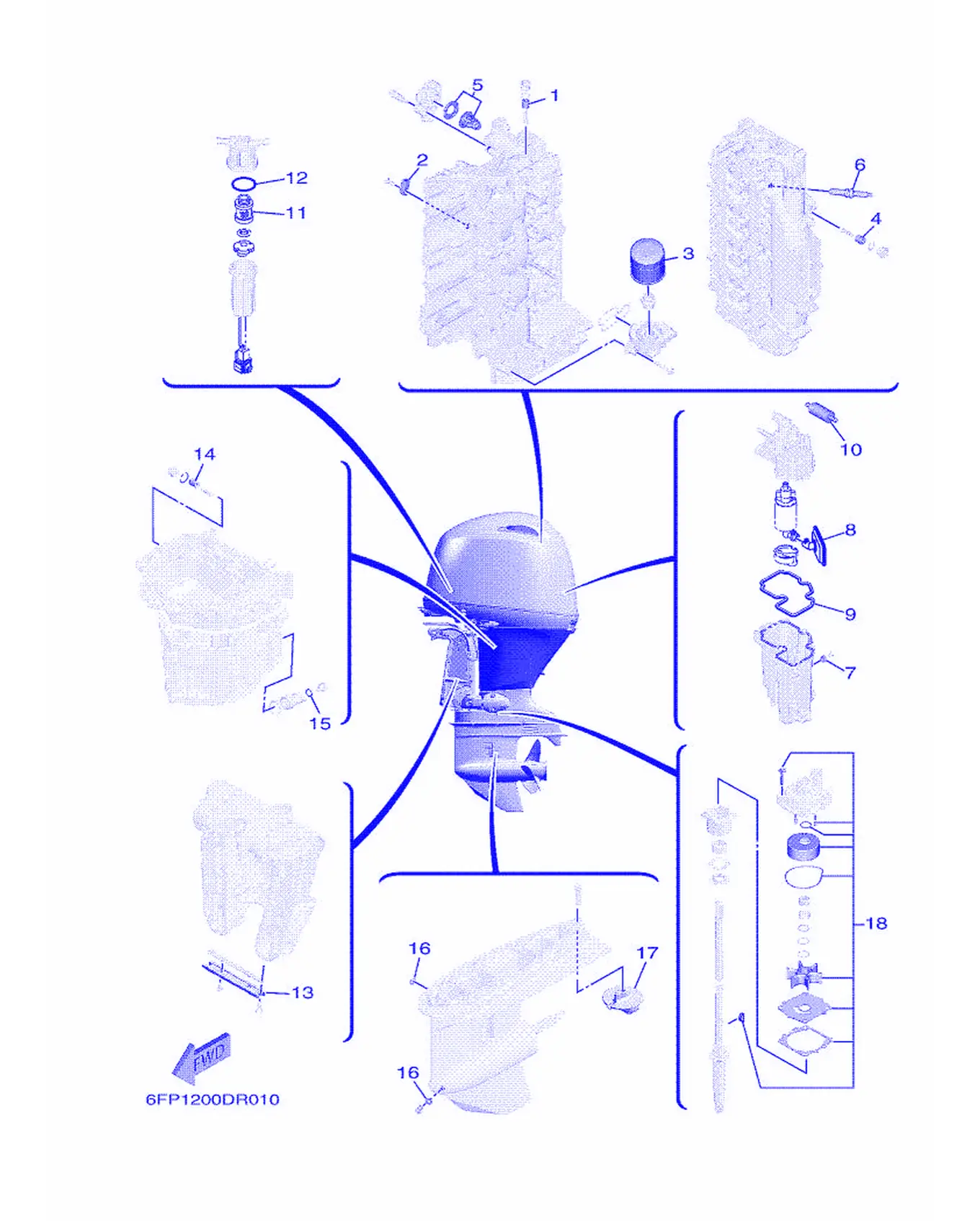

Рис. 26Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6G8-11325-00	Игла	1
2	63P-11325-01	Штифт	1
3	5GH-13440-70	Кольцо уплотнительное, крышка головки	1
4	6G8-11325-00	Игла	2
5	6FP-12411-00	Поплавок	1
6	94709-00440	Свеча зажигания (NGK LKR6E 9N)	4
7	63P-11325-21	. Прокладка	1
8	6FP-13915-00	Шайба	1
9	6FP-14984-00	Прокладка головки цилиндра, верхняя	1
10	6C5-24251-00	Прокладка 1	1
11	6D8-24563-00	Прокладка, крышка топливного насоса	1
12	6D8-24564-00	Прокладка	1
13	6H1-45251-03	Крышка	1
14	6G8-11325-00	Игла	1
15	90430-14M09	Прокладка	1
16	90430-08003	Прокладка	2
17	6E5-45371-01	Штифт	1
18	68V-W0078-00	Стопор, трос газа	1

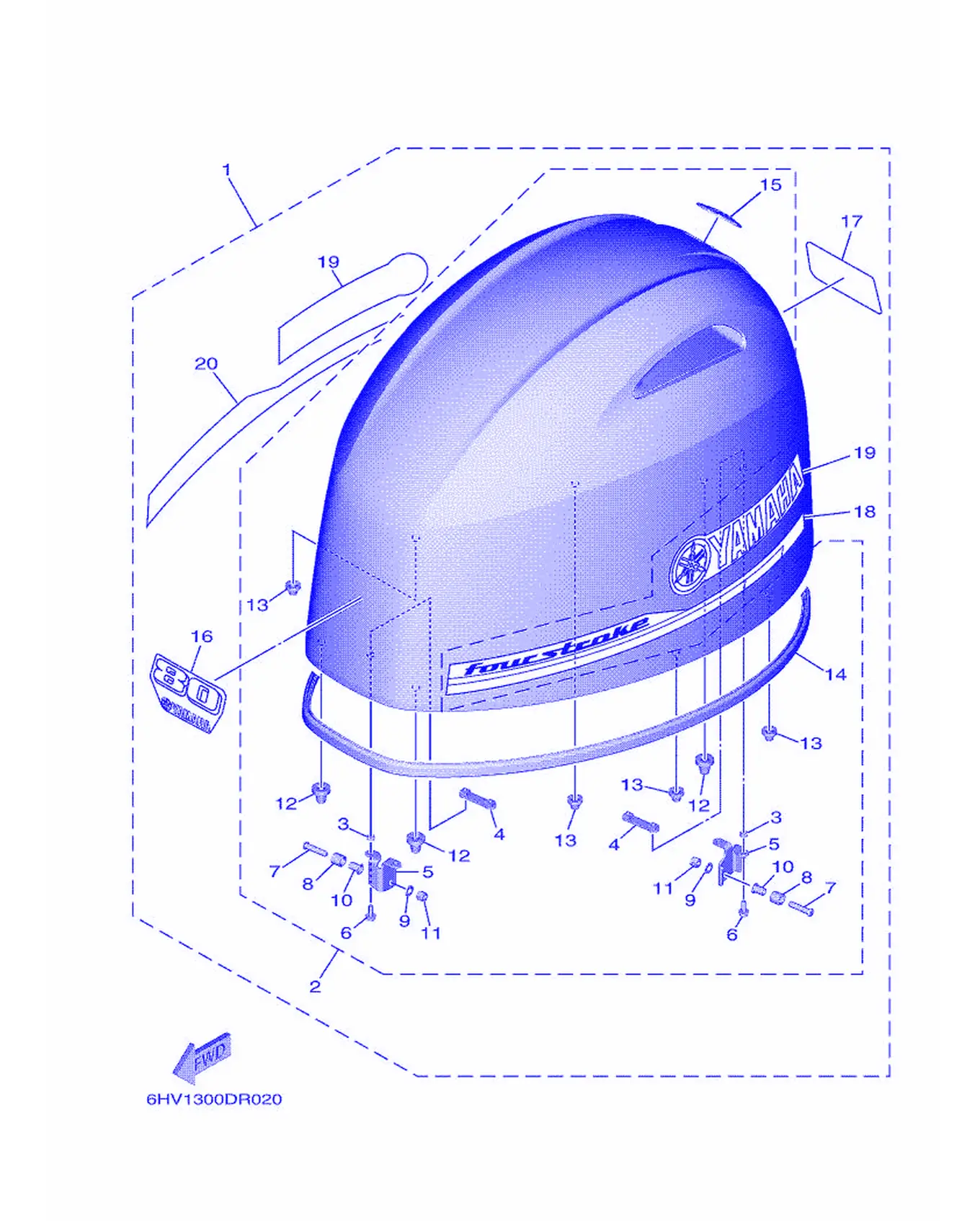

Рис. 27ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6FP-42610-00	Прокладка карбюратора	1
2	6FP-4261A-00	Карбюратор (в сборе)	1
3	90387-07046	. . Гайка	4
4	6EK-42646-00	. . Держатель, поворотный	2
5	6FP-42647-00	Крыльчатка водяного насоса	2
6	90105-06039	Наклейка, предупреждение	4
7	90111-08078	. . Пружина	2
8	90387-10094	. . Гайка	2
9	92990-08600	. . Прокладка, крышка	2
10	90387-08M45	. . Гэби-	2
11	95780-08300	Прокладка, дроссельная	2
12	68F-42663-00	Задняя пластина 2	3
13	663-42662-00	Прокладка	4
14	6FP-42615-01	Игла	1
15	6DA-42697-00	. . Сальник коленчатого вала	1
16	6D8-42677-20	Винт поплавковой камеры	1
17	6D8-42678-31	Винт	1
18	6EK-42675-00	. . Подшипник, опора 1	1
19	6D6-42681-00	Глушитель, крышка	2
20	6EK-42676-00	. . Подшипник, опора 2	1

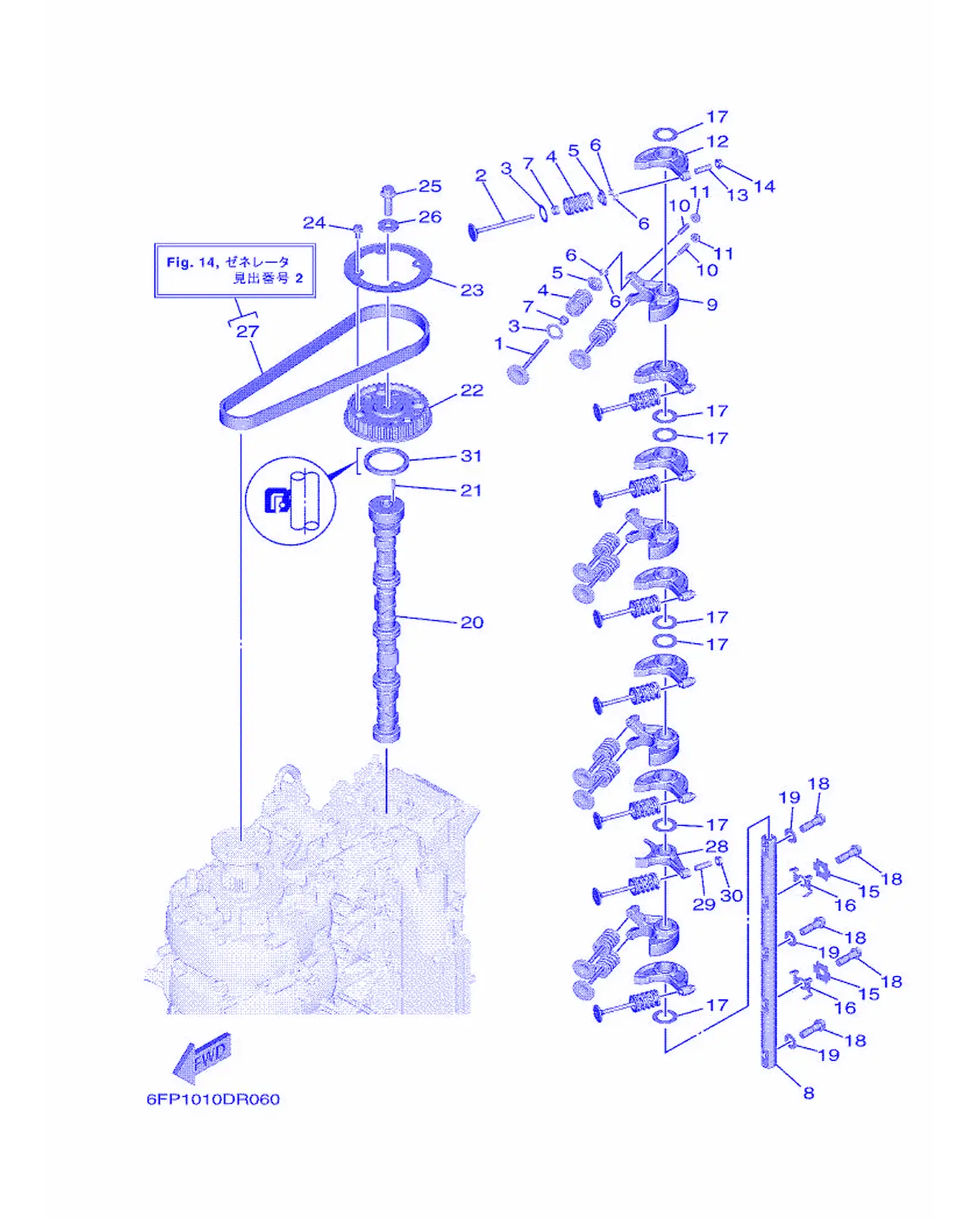

Рис. 28КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6FP-12111-00	Прокладка, пластина	8
2	6FP-12121-00	Прокладка, корпус насоса	8
3	62Y-12116-00	. . Прокладка, крышка картера	16
4	6FP-12113-00	Корпус водяного насоса, прокладка	16
5	30X-12117-00	. . Пластина, крышка картера	16
6	30X-12118-00	. . Заглушка, картер	32
7	51Y-12119-00	. . Винт, картер	16
8	6FP-12146-00	Шестерня, привод	1
9	6FP-12151-00	Шпонка, приводная шестерня	4
10	6C5-12159-00	Пружина, возвратная стартера	8
11	6C5-12158-00	Штанга, винт	8
12	6FP-12161-00	Шпонка, приводная шестерня 2	7
13	6C5-12159-10	Сальник, вал гребного винта	7
14	6C5-12158-10	Шайба, упорная	7
15	6FP-12231-00	Втулка, гребной вал 1	2
16	6FP-12233-00	Уплотнение, втулка гребного вала 1	2
17	90201-21016	Кольцо, уплотнительное	7
18	90401-10050	Тяга, фиксатор	5
19	92990-10200	Прокладка, крышки	3
20	6FP-12171-00	Прокладка 1	1
21	93605-14143	Крышка, головка	1
22	6FP-11537-00	Поршень, клапан	1
23	6DA-11557-00	Кольцо 1	1
24	95895-06012	Табличка, предупреждающая	4
25	95817-10035	Сальник, вал	1
26	90201-10144	Прокладка, крышка	1
27	6FP-W4624-00	Шланг (рулевой шланг)	1
28	6FP-12162-00	Шестерня, привод 3	1
29	6C5-12159-10	Сальник, вал гребного винта	1
30	6C5-12158-10	Шайба, упорная	1
31	93102-48017	. Масляный сальник	1

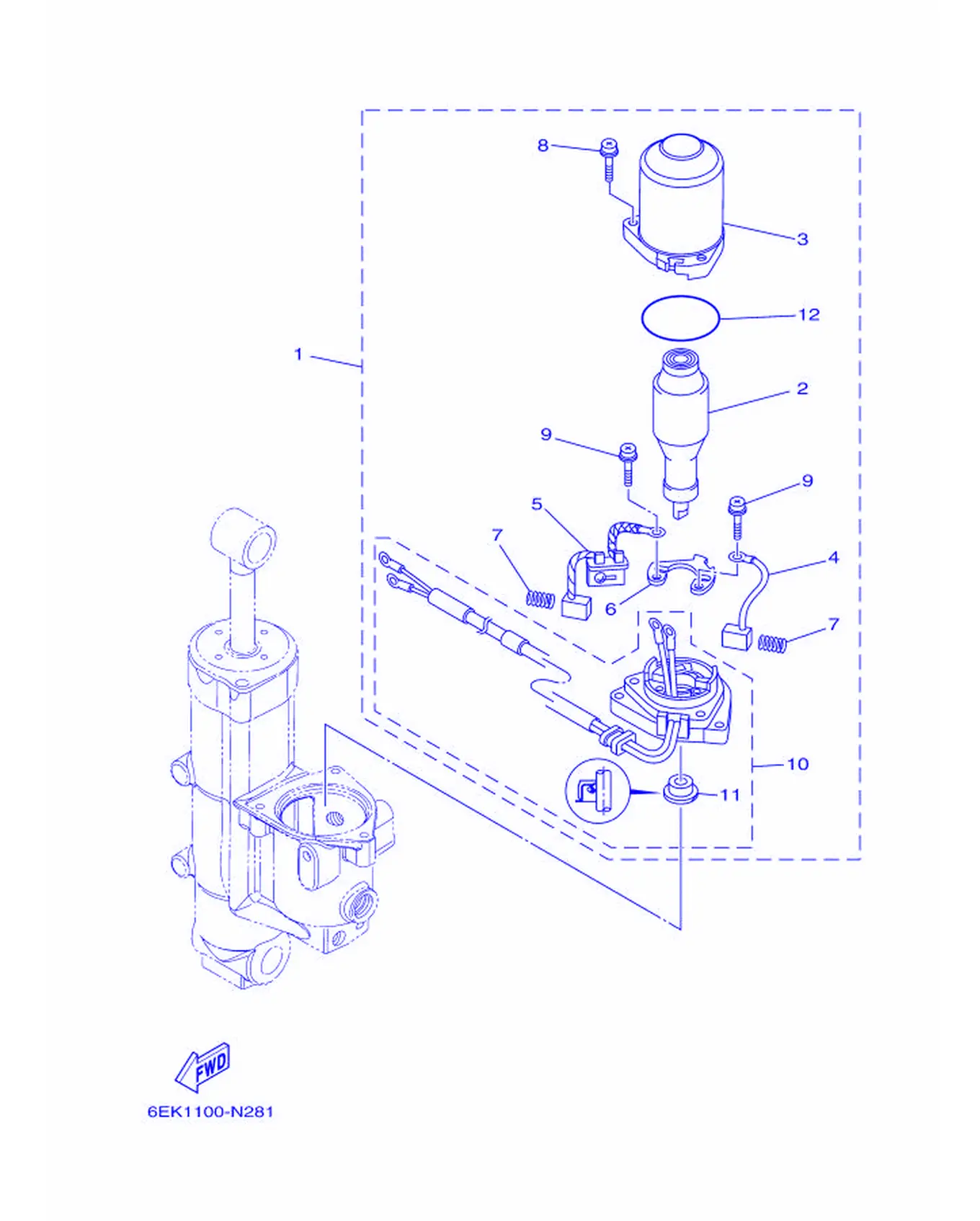

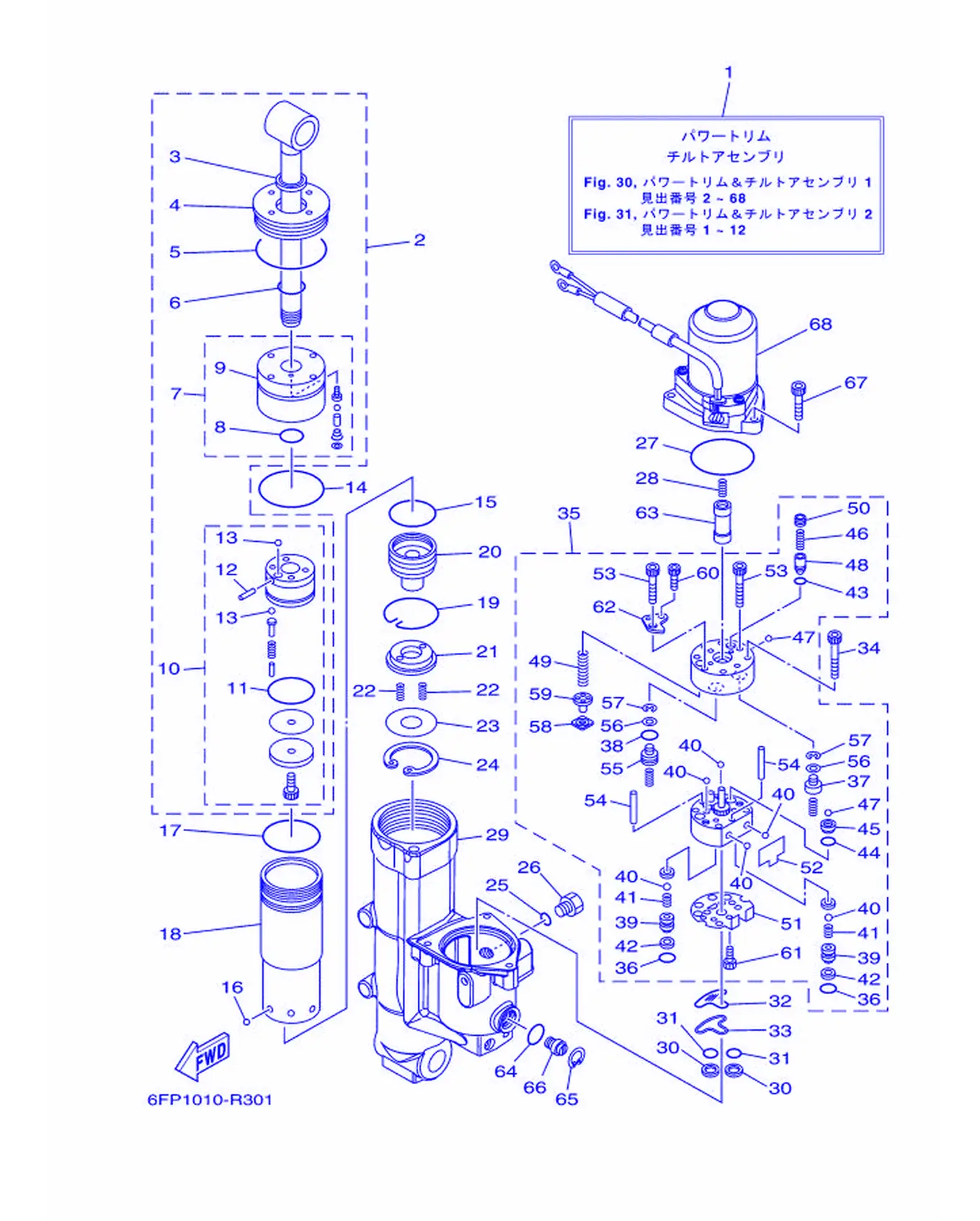

Рис. 29Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	6FP-43800-00	Держатель и прокладка	1
2	6EK-43810-00	. . Стопорное кольцо подшипника	1
3	6H1-43812-00	Сальник, пыльник	1
4	6EK-43821-00	. . Шатун, в сборе	1
5	6EK-43861-00	. . Уплотнение	1
6	6D8-43861-00	. . . Уплотнение	1
7	6EK-4380R-00	. . Сальник коленчатого вала	1
8	6D8-43861-00	. . . Уплотнение	1
9	6EK-43811-00	. . . Шатун, в сборе	1
10	6EK-4380P-00	. . Стопорное кольцо подшипника	1
11	6H1-43862-00	. . . Уплотнение	1
12	91609-16012	. . . Крышка, картер	1
13	93505-32038	. . . Гайка	5
14	67F-43865-00	. . Уплотнение	1
15	6H1-43862-00	. . . Уплотнение	1
16	93503-16003	. . Шарик	6
17	7BB-G3861-00	Уплотнение	1
18	6EK-22471-01	. . Сальник, шестерня приводного вала	1
19	6EK-43875-00	. . Уплотнение, шток	1
20	6EK-4381B-00	. . Стопорное кольцо подшипника	1
21	6EK-43899-00	Прокладка	1
22	62X-4384H-00	Пружина	2
23	6EK-22434-00	Прокладка, дефлектор 1	1
24	99009-47500	Стопорное кольцо	1
25	93210-09165	Кольцо уплотнительное	1
26	6EK-43829-00	Прокладка, крышка	1
27	93210-68N50	. О-кольцо	1
28	62X-4384H-00	Пружина	1
29	6FP-4380K-00	Прокладка, поплавковая камера	1
30	6C6-43817-00	Крышка 2	2
31	69J-4389J-00	. Уплотнительное кольцо	2
32	6C5-43816-00	Крышка 1	1
33	6C5-4380G-00	Прокладка	1
34	91318-05045	Крыльчатка	4
35	6FP-43830-00	Сальник коленчатого вала	1
36	69J-4389J-00	. Уплотнительное кольцо	2
37	6D8-4384M-00	Пластина, анод 2	1
38	6H1-43883-00	. Уплотнительное кольцо	1
39	6EK-4382E-00	Винт 2	2
40	93505-32038	. . . Гайка	6
41	6C6-43853-00	Шпилька	2
42	6C6-4387G-00	Шайба	2
43	93210-04N51	Уплотнительное кольцо	1
44	93210-064A5	. . Уплотнительное кольцо	1
45	6D8-43851-00	Шестерня, ведущая	1
46	6C5-43855-10	Шпилька	1
47	93501-08001	Гайка	2
48	6D8-43844-00	Пластина, стопорная	1
49	6EK-43856-00	Шпилька, крепление	1
50	6D8-43843-00	Штифт, шпонка	1
51	6C5-43895-00	Шестерня, ведущая	1
52	6C5-43854-00	Шпилька, шпонка	1
53	91318-05030	Крыльчатка	2
54	93604-26256	. Втулка, приводной вал	2
55	6D8-43841-00	Пластина, анод	1
56	69A-4384F-00	. Соединение, нижний вал	2
57	99002-03600	. Сальник	2
58	6H1-4384G-11	Вал, поворотный	1
59	6H1-43844-10	Крышка вала	1
60	91318-03025	Крыльчатка	2
61	91318-03005	Крыльчатка	1
62	6D8-4382L-00	Корпус насоса в сборе	1
63	6EK-43831-00	Прокладка, крышка	1
64	6D8-43863-00	Уплотнительное кольцо	1
65	6H1-43875-00	Штифт золотника	1
66	6EK-43845-00	Штифт, шпонка	1
67	91380-06025	Крыльчатка	3
68	6EK-43880-11	Прокладка поплавковой камеры	1

Рис. 30Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	6EK-43880-11	Прокладка поплавковой камеры	1
2	6EK-43805-00	Прокладка крышки карбюратора	1
3	6EK-43804-11	Стопорное кольцо	1
4	6EK-43892-00	Болт 2	1
5	6EK-82181-00	Стопорный винт	1
6	6EK-4380F-00	Прокладка, болт	1
7	62X-4386K-00	Стопор, ...	2
8	63P-43879-10	Штифт, шайба	3
9	97602-04316	Штифт, стопорная шайба	2
10	6EK-43881-11	Шланг топливный	1
11	6EK-43882-00	. . Сальник	1
12	93210-554A9	. Уплотнительное кольцо	1

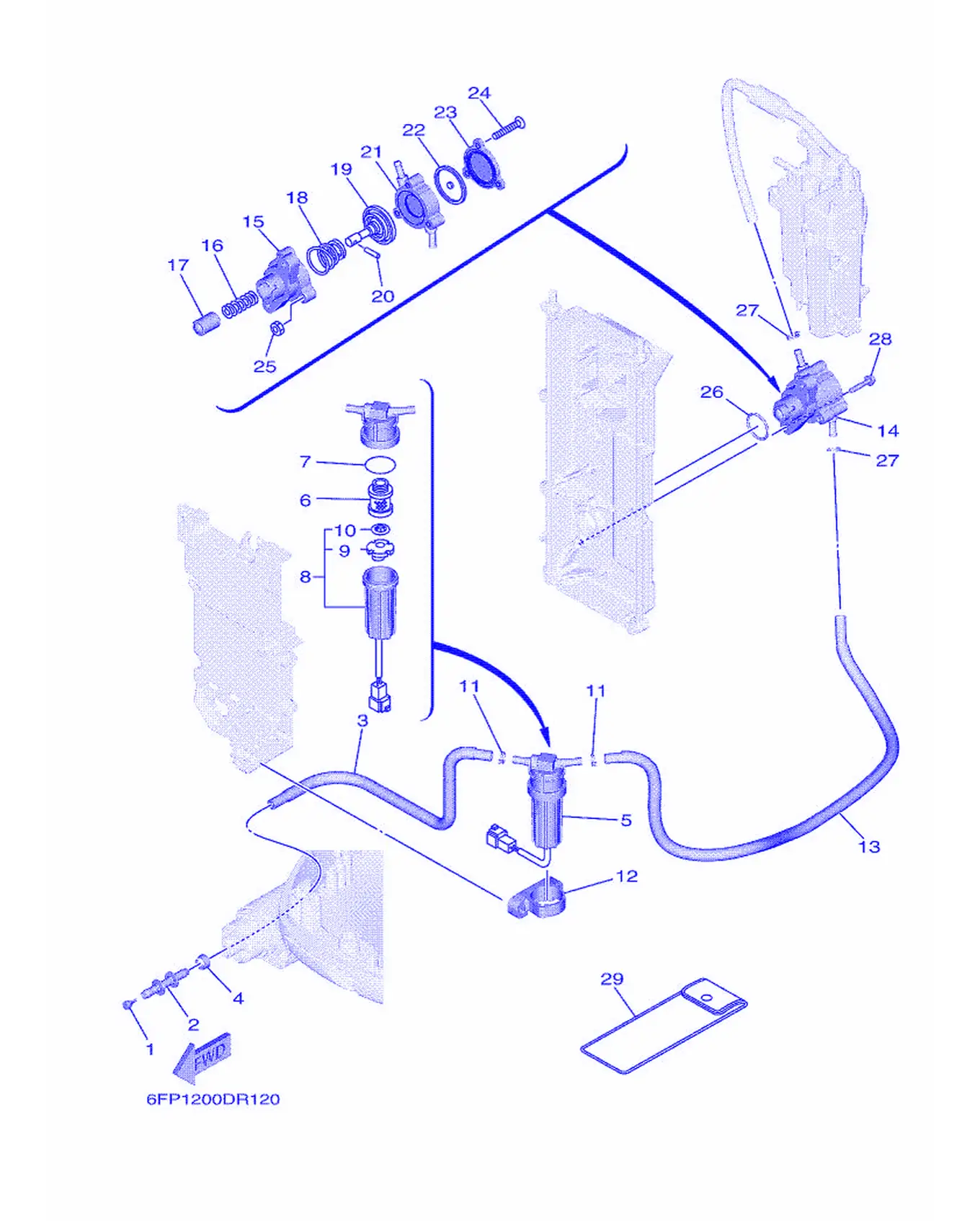

Рис. 31ТОПЛИВНАЯ СИСТЕМА 1 Fuel 1

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	6AW-24377-01	Тэгито, дзихигибэда 2	1
3	6FP-24314-00	Винт 4	1
4	6E5-24351-51	. Заглушка 1	1
5	6EK-24560-00	Тогифудзэкидзүбэтоби	1
6	6D8-24563-00	Прокладка, крышка топливного насоса	1
7	6D8-24564-00	Прокладка	1
8	6D8-24562-00	. Головка, топливная	1
9	6D8-24469-00	. . Крышка, топливная	1
10	6D8-24519-00	. . Поплавок	1
11	90465-11M10	Хомут	2
12	6FP-24568-00	Крышка топливного бака	1
13	6FP-24311-00	Крышка, головка 1	1
14	6FP-24410-00	Прокладка головки цилиндра	1
15	68V-24412-00	Гайка 1	1
16	68V-24454-00	Прокладка	1
17	68V-13131-00	Прокладка	1
18	63P-24423-00	. Сутобибэго, дзэгибатобие	1
19	68V-24411-00	Винт регулировочный	1
20	68V-24374-00	Крышка	1
21	6FP-24413-00	. Уплотнение 2	1
22	68V-24471-10	Винт регулировочный	1
23	6FP-24414-00	. Уплотнение 3	1
24	68V-24444-00	Винт	3
25	68V-24149-00	Гайка	3
26	93210-30682	Уплотнительное кольцо	1
27	90465-11M10	Хомут	2
28	90105-06208	Нафуда, тобибэдзи	2
29	67F-28100-01	Набор инструментов	1

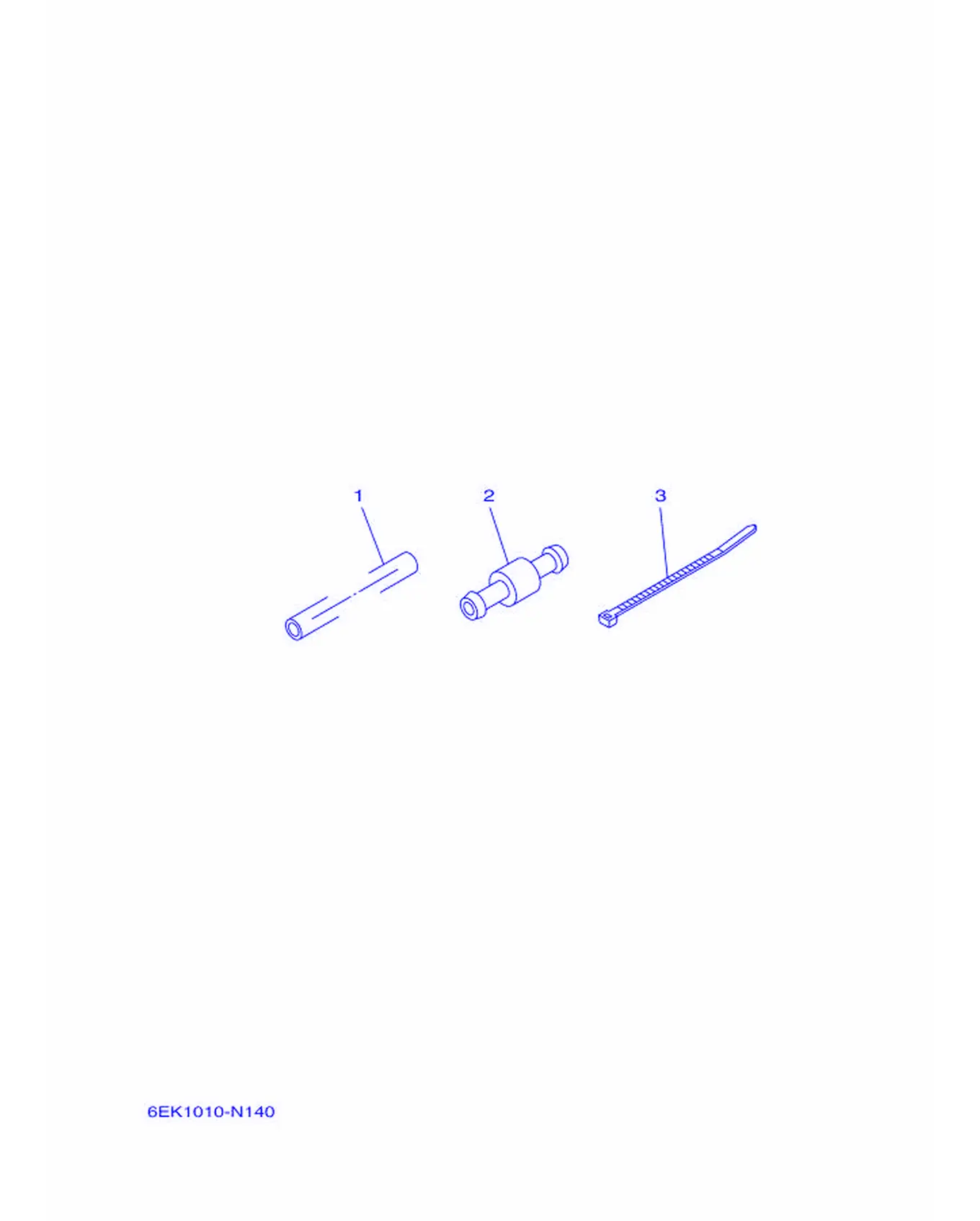

Рис. 32ТОПЛИВНАЯ СИСТЕМА 2 Fuel 2

REF	Номер детали	Наименование	Кол-во
1	90445-13M01	. Шланг (L:2050MM)	1
2	6R3-24377-00	Держатель, трос газа 2	1
3	90465-11M10	Хомут	2

Рис. 33Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-13	Прокладка корпуса водяного насоса	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-56	Топливный шланг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

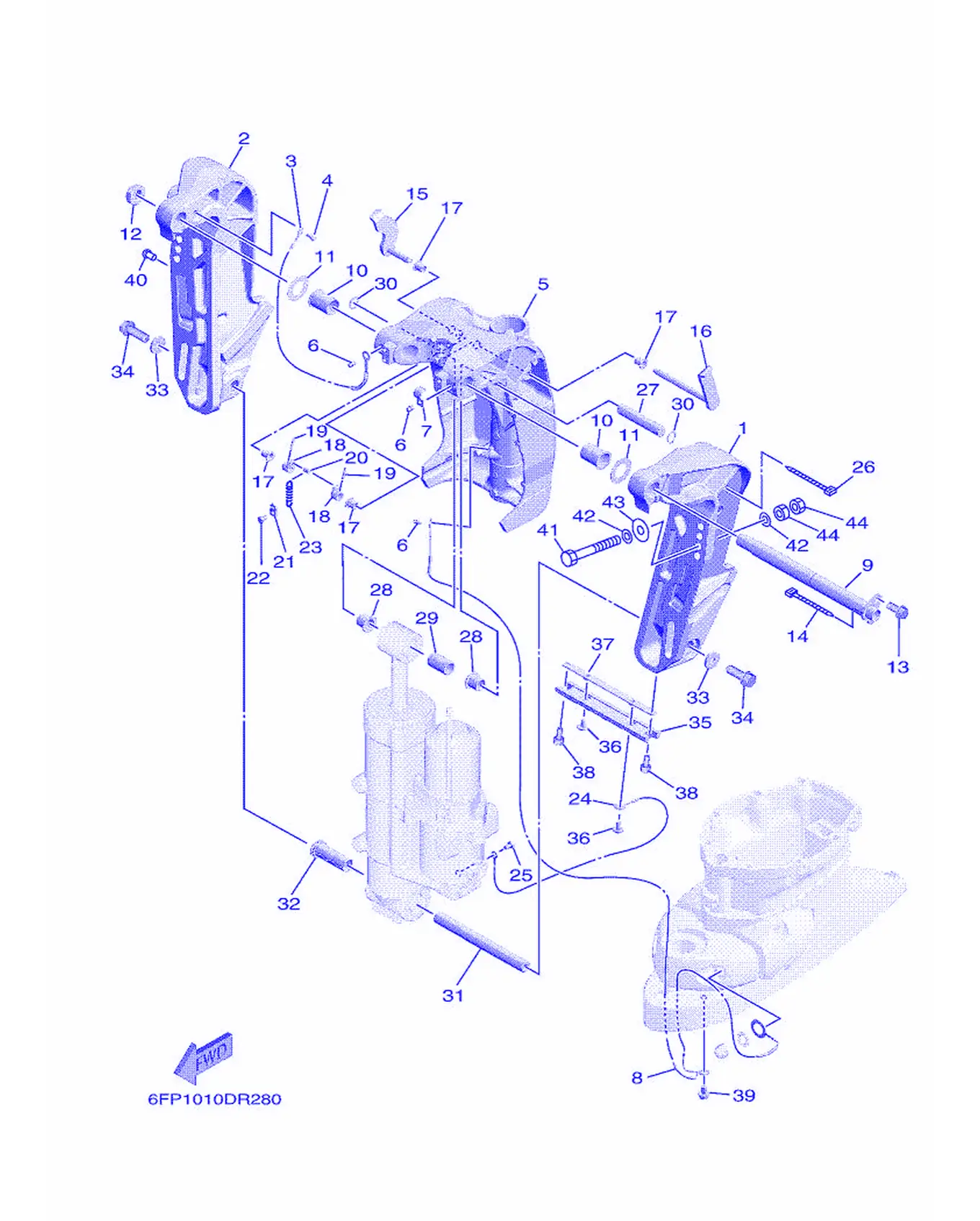

Рис. 34КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6EK-43111-00-8D	Крыльчатка водяного насоса 1	1
2	6EK-43112-00-8D	Крыльчатка водяного насоса 2	1
3	6E5-82148-00	Пружина, подача 4	1
4	97880-06012	Сальник, коленвал	1
5	6EK-43311-00-8D	Шпонка крыльчатки 1	1
5	6EK-43311-10-8D	Шпонка крыльчатки 2	1
6	93700-06M03	Пластина стопорная	3
7	90465-08M63	Головка	1
8	66K-82149-00	Шпилька	1
8	68V-82149-30	Пружина, фиксатор 3	1
9	64E-43131-30	Пластина, стопор наклона	1
10	90386-25M31	Шайба	2
11	90201-26M59	Пружина, крышка	2
12	90185-22M11	Штифт, шпонка	1
13	97595-08520	Крышка, анод	1
14	90465-11M10	Хомут	1
15	6EK-43181-00	Пластина, направляющая 1	1
16	6EK-43185-00	Пластина, направляющая 2	1
17	90386-10M16	Шайба	4
18	6G5-43148-00	Ручка, регулировка	2
19	91690-30020	Крыльчатка, ступица	2
20	90249-06M19	Крыльчатка	1
21	66T-43144-00	Толкатель	1
22	97095-06010	. Болт	1
23	90506-14M24	Ступица, втулка	1
24	6D8-82148-00	Шланг, подача 4	1
25	97595-06510	. Прокладка	1
26	90465-13M18	Хомут	1
27	6EK-43126-00	Кольцо, уплотнительное вала	1
28	90386-18M35	Прокладка	2
29	90386-18001	Сальник	1
30	93410-18M05	Уплотнительное кольцо	2
31	6EK-43818-00	Кольцо, уплотнительное вала	1
32	90383-20001	Сальник, вал	1
33	90201-10060	Прокладка, корпус	2
34	90119-10054	Прокладка, крышка	2
35	6H1-45251-03	Крышка	1
36	90119-06M81	Табличка, инструкция по эксплуатации	2
37	6EK-44536-00	Пластина 2	1
38	97595-06616	Табличка, предупреждение	2
39	95895-06010	Наклейка	1
40	90269-02M08	Шайба	2
41	90101-12M03	Накладка (L:115MM)	4
42	90201-13M01	Пружина, крышка	8
43	90201-12426	...	4
44	95380-12600	Гайка	8

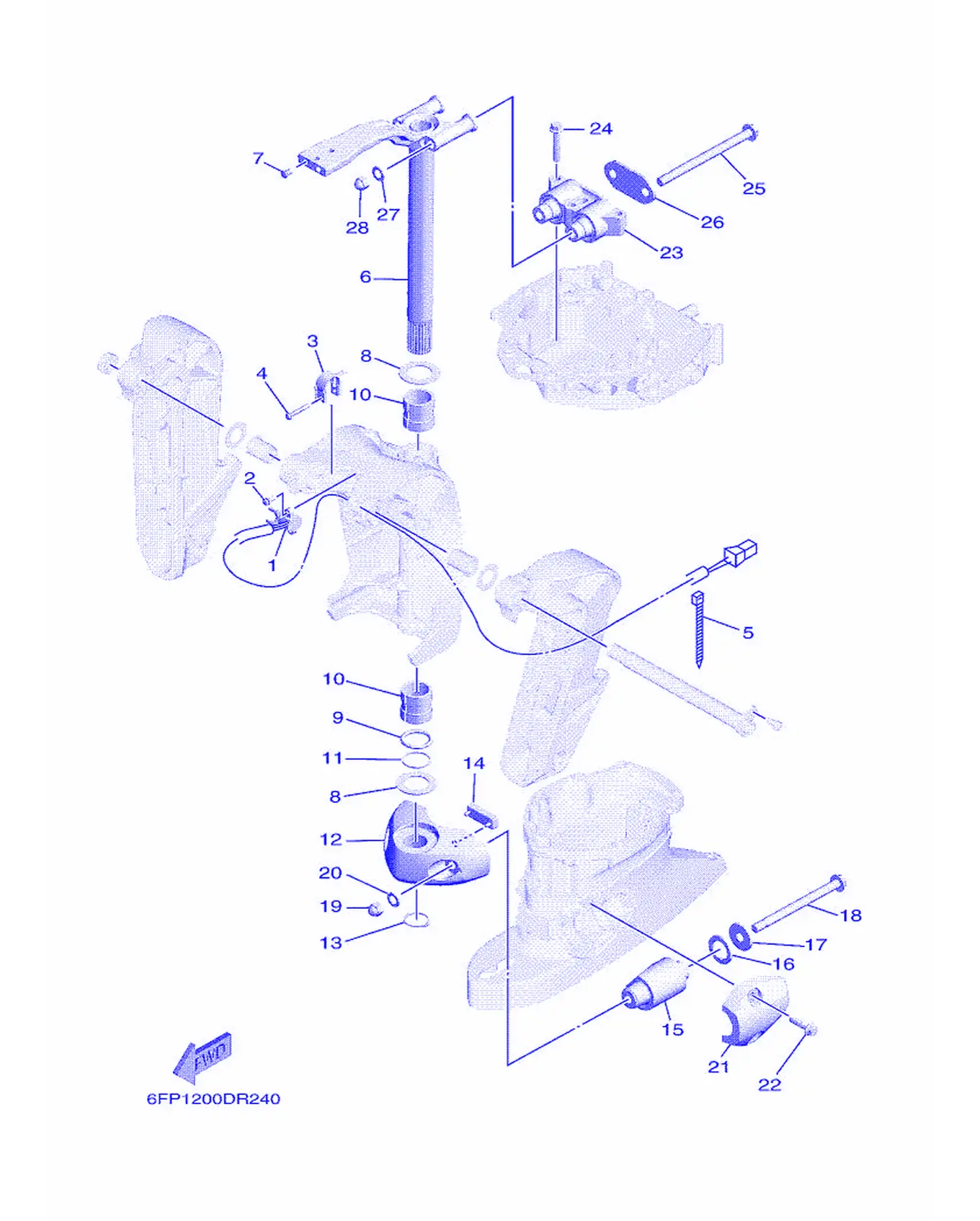

Рис. 35КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	67H-83672-01	Пружинная шайба	1
2	97985-06216	Сальник вала	2
3	64E-43139-10	Шайба, пружинная	1
4	90159-05059	Шланг, приводной	1
5	90465-11M10	Хомут	2
6	6EK-42510-00-8D	Крыльчатка водяного насоса	1
6	6EK-42510-10-8D	Крыльчатка водяного насоса	1
7	90338-08174	Пластина	2
8	90201-38M60	Гнездо, втулка	2
9	93210-37MH7	Кольцо O	1
10	90386-38M32	Втулка	2
11	90202-40M47	Пружина, крышка	1
12	6EK-44551-00-8D	Кольцо, уплотнительное 1	1
13	93410-37M04	Штифт	1
14	61A-44575-00	Крышка	1
15	63P-44555-00	Уплотнительное кольцо, пластина	2
16	90202-32M19	Гнездо, втулка	2
17	90201-16M55	Гнездо, втулка	2
18	90105-14013	Прокладка, пластина	2
19	90176-14002	Заглушка, анод	2
20	92995-14600	Шайба	2
21	6EK-44553-00-8D	Кольцо, уплотнительное	2
22	90119-10058	Прокладка, крышка	4
23	6FP-44514-00	Кольцо уплотнительное, корпус термостата	1
24	95875-10060	Клапан топливный	3
25	90105-14007	Прокладка, крышка	2
26	6EK-44526-00	Поплавок	1
27	92995-14600	Шайба	2
28	90176-14002	Заглушка, анод	2

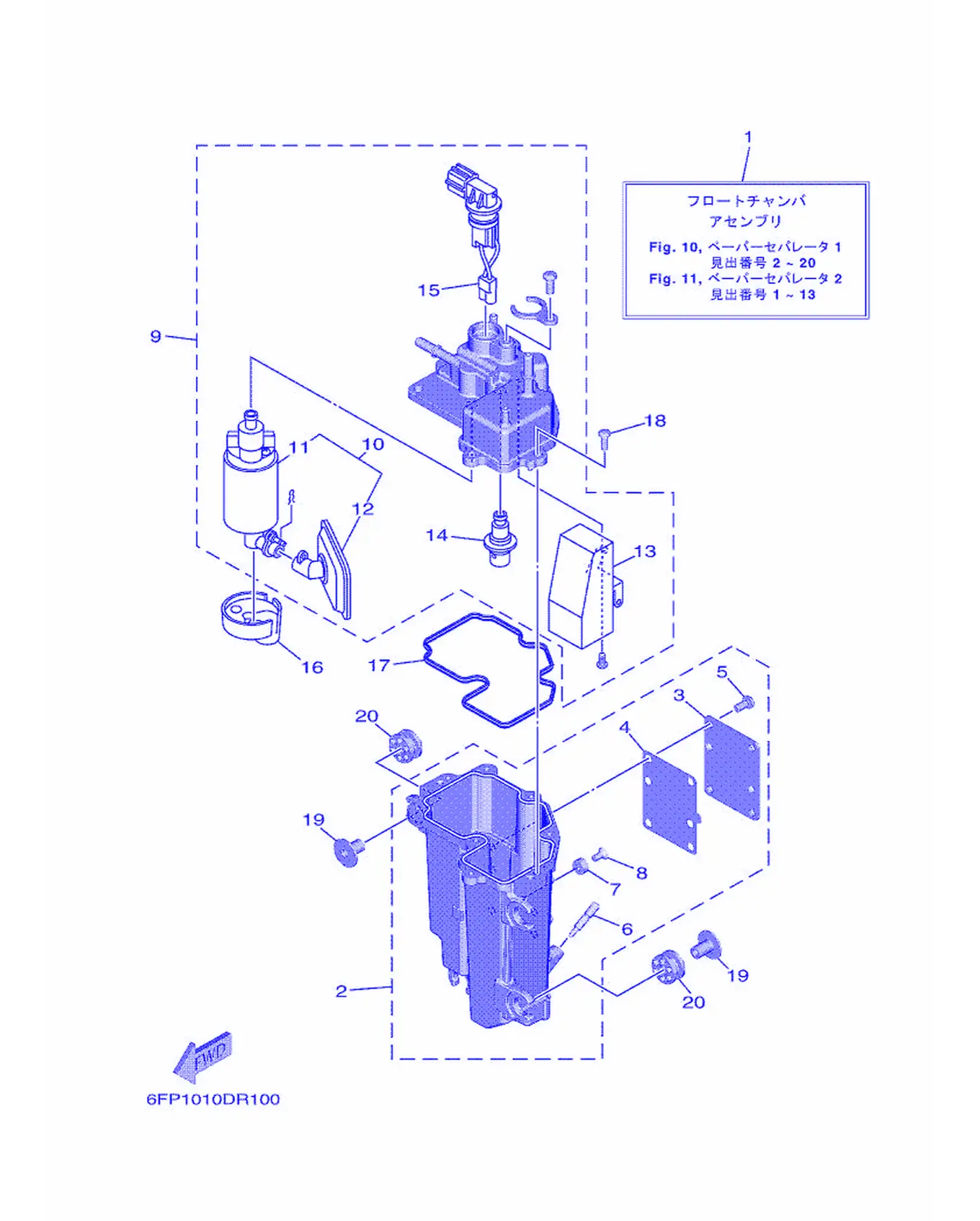

Рис. 36Сепаратор паров 1 Vapor Separator 1

REF	Номер детали	Наименование	Кол-во
1	6FP-14180-00	Прокладка топливного насоса	1
2	6FP-14960-00	Прокладка цилиндра	1
3	6FP-24452-00	. Крышка, корпус	1
4	6FP-24462-00	. Крышка, корпус	1
5	6FP-14591-00	. Винт	6
6	6C5-14191-00	. Поплавок, камера	1
7	63P-11325-21	. Прокладка	1
8	6FP-24444-00	. Винт	1
9	6FP-14182-00	Корпус топливного насоса	1
10	6FP-13910-00	Прокладка диафрагмы	1
11	6FP-13907-00	Диафрагма	1
12	6FP-13915-00	Шайба	1
13	6FP-14985-00	Насос топливный	1
14	6FP-13906-00	. Шарик, подшипник	1
15	6FP-87226-00	. Фиксатор, пружина	1
16	6FP-13593-00	Поплавок	1
17	6FP-14984-00	Прокладка головки цилиндра, верхняя	1
18	6C5-14567-00	Поплавок	8
19	90387-06M03	Втулка	4
20	69L-85516-00	Прокладка	4

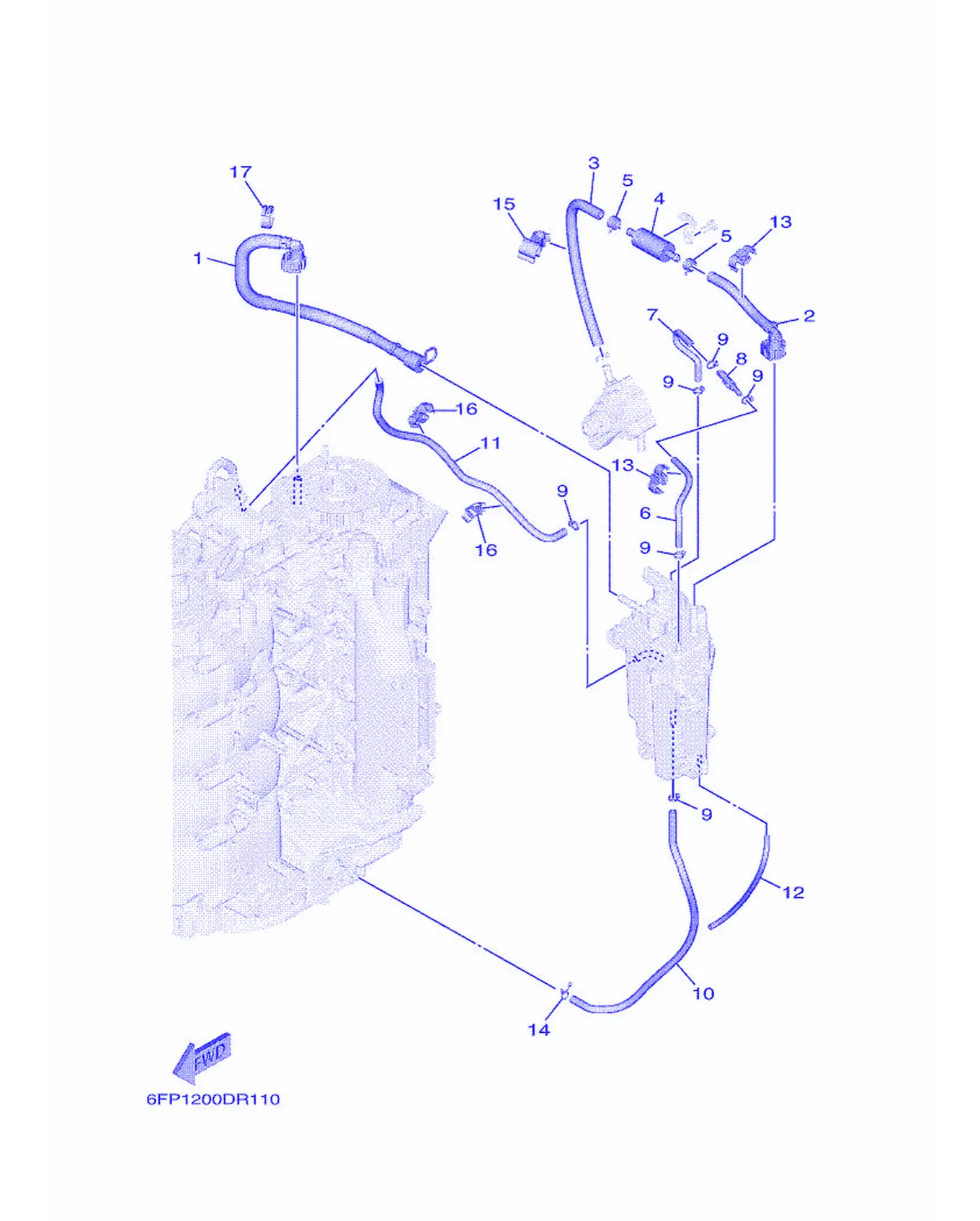

Рис. 37Сепаратор паров 2 Vapor Separator 2

REF	Номер детали	Наименование	Кол-во
1	6FP-13974-00	Игла топливная 4	1
2	6FP-24330-00	Прокладка крышки головки	1
3	6FP-13972-00	Крышка, головка 2	1
4	6C5-24251-00	Прокладка 1	1
5	6BG-24387-00	Втулка	2
6	6FP-13545-00	Штифт 1	1
7	6FP-13546-00	Вал 2	1
8	6FP-24379-00	Крышка, шайба 4	1
9	90465-11M10	Хомут	6
10	6FP-24324-00	Крышка 13	1
11	6FP-24325-00	Крышка 14	1
12	6BG-14149-00	Крышка	1
13	6FP-21337-00	Кольцо, стопор	2
14	90467-08M18	Колпачок	1
15	90464-15007	Подшипник	1
16	90464-12010	Прокладка	2
17	90464-16001	Прокладка	1

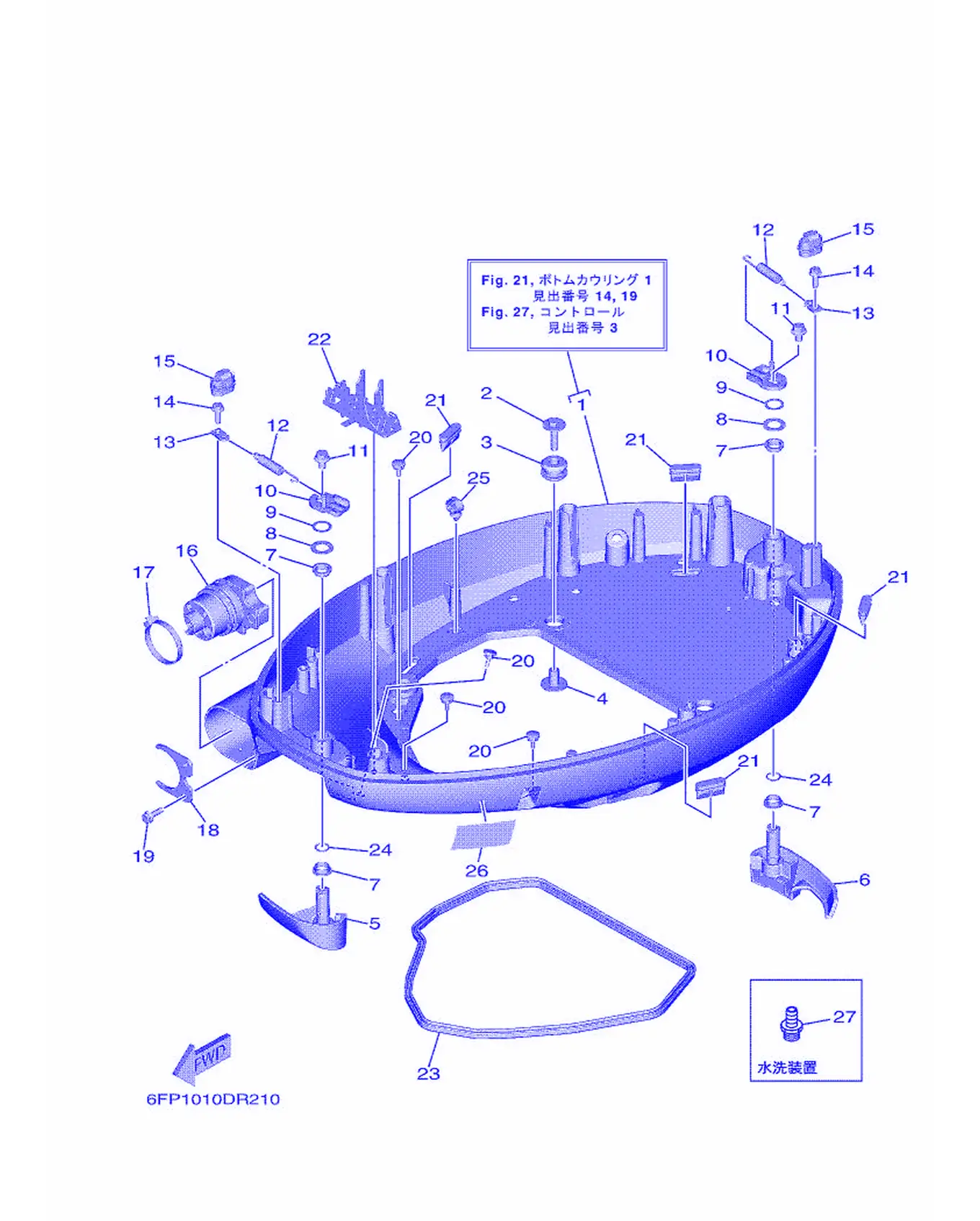

Рис. 38НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	6FP-42710-01-8D	Уплотнение вала гребного винта	1
2	90119-08M22	Прокладка, гвоздь	4
3	90480-22M15	Прокладка	4
4	90387-08M37	Втулка	4
5	6FP-42815-00-8D	Втулка, кольцо 1	1
6	6FP-42816-00-8D	Втулка, кольцо 2	1
7	90386-15M73	Прокладка	4
8	90201-156J2	Хомут, поплавок	2
9	90206-15M18	Прокладка, головка	2
10	6CB-42818-00	Игла, поплавок 4	2
11	95895-08012	Клапан топливный	2
12	90506-22001	Пружина, винт	2
13	66T-43144-00	Толкатель	2
14	90109-06M86	Пластина	2
15	6EK-42728-00	Жиклер	2
16	6EK-42725-00	Винт	1
17	90465-13M30	Прокладка	1
18	6CB-42761-00	Штифт	1
19	90109-06316	Прокладка	2
20	6H4-42748-00	. Люверс	4
21	67F-42717-00	Провод, заземление 2	4
22	68V-82594-00	Прокладка	1
23	6EK-42716-00	Винт 1	1
24	93210-13M63	Кольцо уплотнительное	2
25	90464-13249	Крышка	1
26	6EE-42794-00	Провод, зажигания (земля)	1
27	69J-12584-00	Винт, самонарезающий 3	1

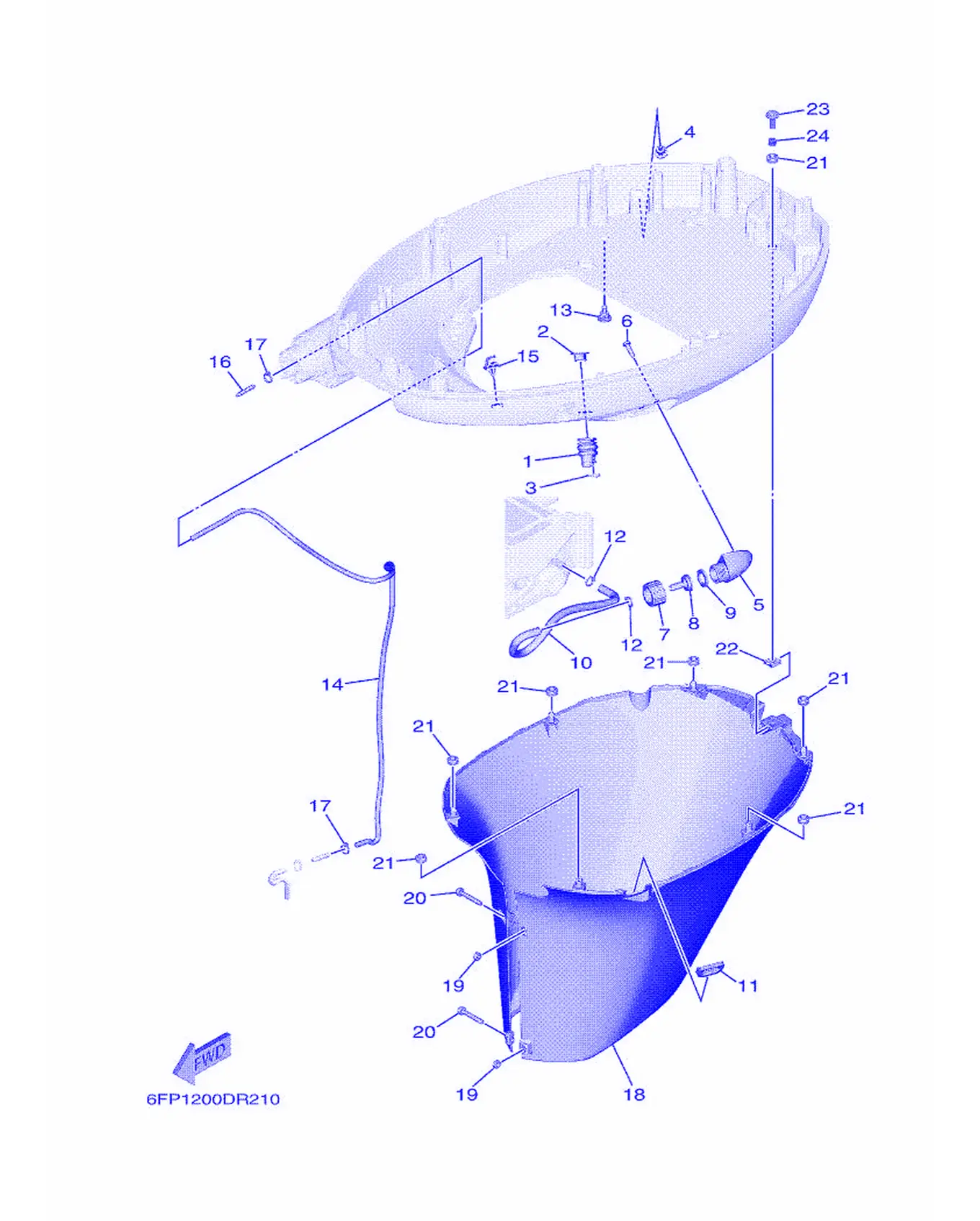

Рис. 39НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	6H1-42726-30	Винт	1
2	6BG-42384-00	Винт, шайба	1
3	90465-11M10	Хомут	1
4	6P2-44391-00	Дистанционный трос, рулевой	1
5	6AW-12572-00	Жиклер	1
6	97780-60520	Поплавок, камера	2
7	6R3-12581-00	Втулка, носок 1	1
8	6R3-12582-00	Втулка, носок 2	1
9	6R3-12583-00	Втулка, носок	1
10	6EK-42541-00	Крышка 1	1
11	6AH-42726-00	Поплавок	1
12	90465-11M10	Хомут	2
13	6P2-44391-00	Дистанционный трос, рулевой	1
14	90445-073F9	Винт (L1200)	1
15	90464-07259	Поплавок	1
16	6E5-83558-00	Крышка, топливного насоса	1
17	90465-11M10	Хомут	2
18	6FP-42741-00-8D	Корпус 1	1
19	95380-06600	Тяга, соединительная	2
20	90159-06M28	Скоба, инструкция по эксплуатации	2
21	90480-13M24	. . Прокладка	7
22	90183-061A8	Игла, пружина	1
23	90159-06053	Поплавок, винт холостого хода	1
24	90387-06M43	. . Винт	1

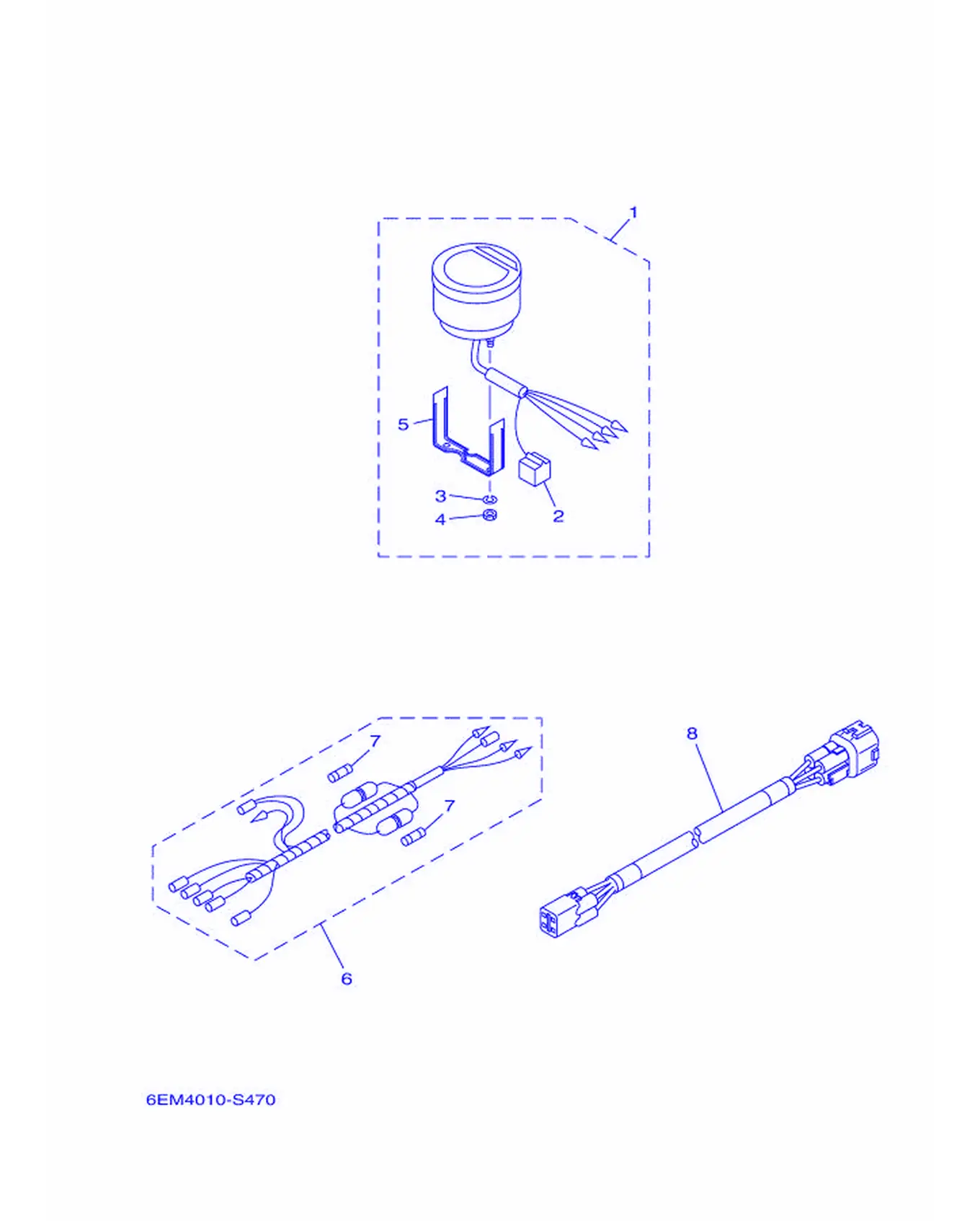

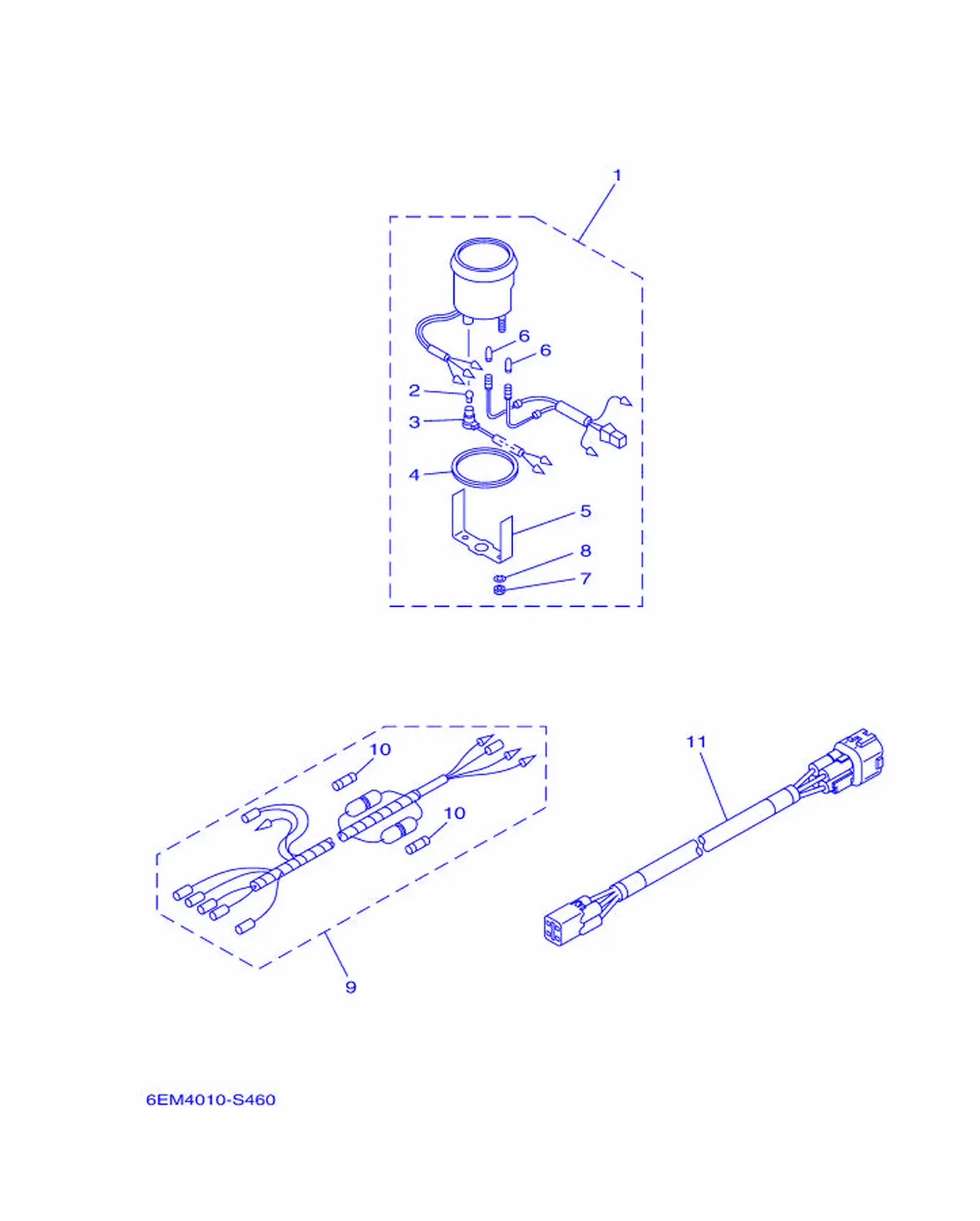

Рис. 40Датчик 1 Meter 1

REF	Номер детали	Наименование	Кол-во
1	6Y7-83540-90	Прокладка винта	1
2	6Y5-83517-00	. Лампа (T10, 12V-1.7W)	1
3	6Y5-83536-40	. . Патрон, прибор	1
4	6Y5-83523-00	. . Демпфер	1
5	6Y5-83514-00	Пластина, фитинг	1
6	6Y5-83518-00	Лампа (12V-1.7W T6.5)	2
7	95380-05600	. Гайка	2
8	92990-05100	. Хомут шланга	2
9	6Y5-83553-M0	Провод, (L=2.5M)	1
10	1E6-82151-00	. . Предохранитель (6V-10A)	2
11	6Y5-83653-20	Шланг, подача (L=7.0M)	1

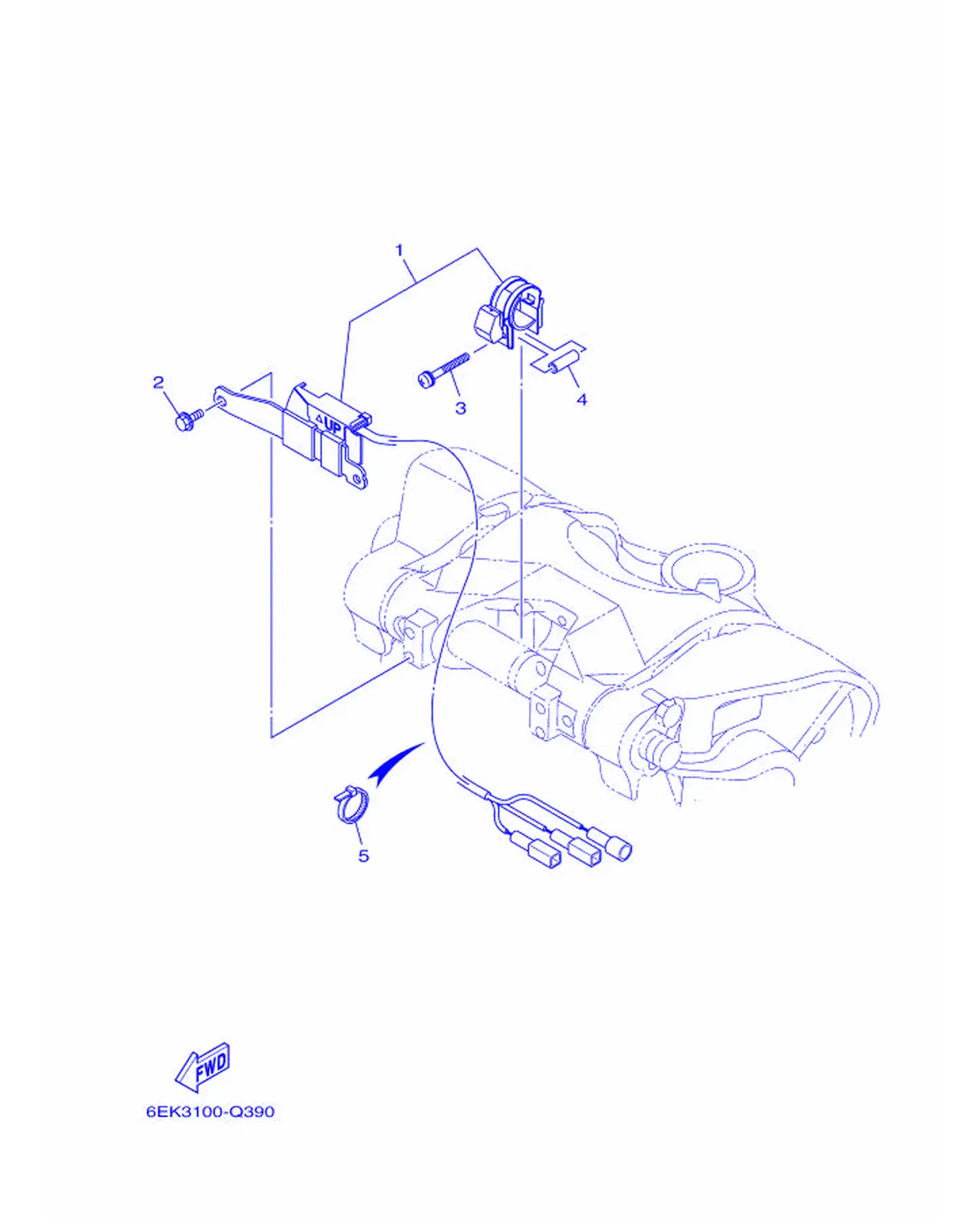

Рис. 41Датчик 2 Meter 2

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-91	Датчик тримма и наклона в сборе	1
2	9E450-04533	. Разъем	1
3	92990-04100	. . Шайба, пружинная	2
4	95380-04600	. . Гайка	2
5	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	6Y5-83653-20	Шланг, подача (L=7.0M)	1

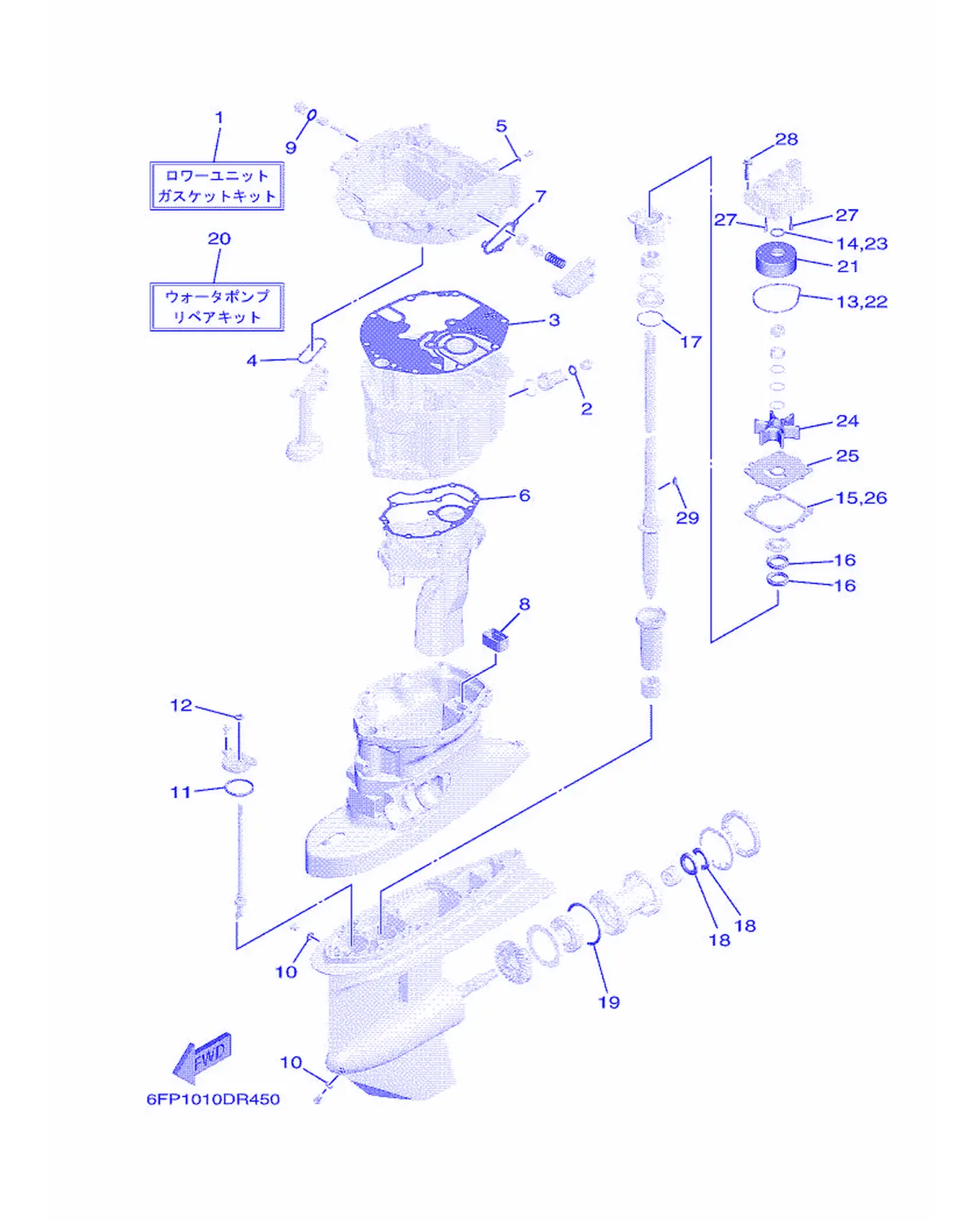

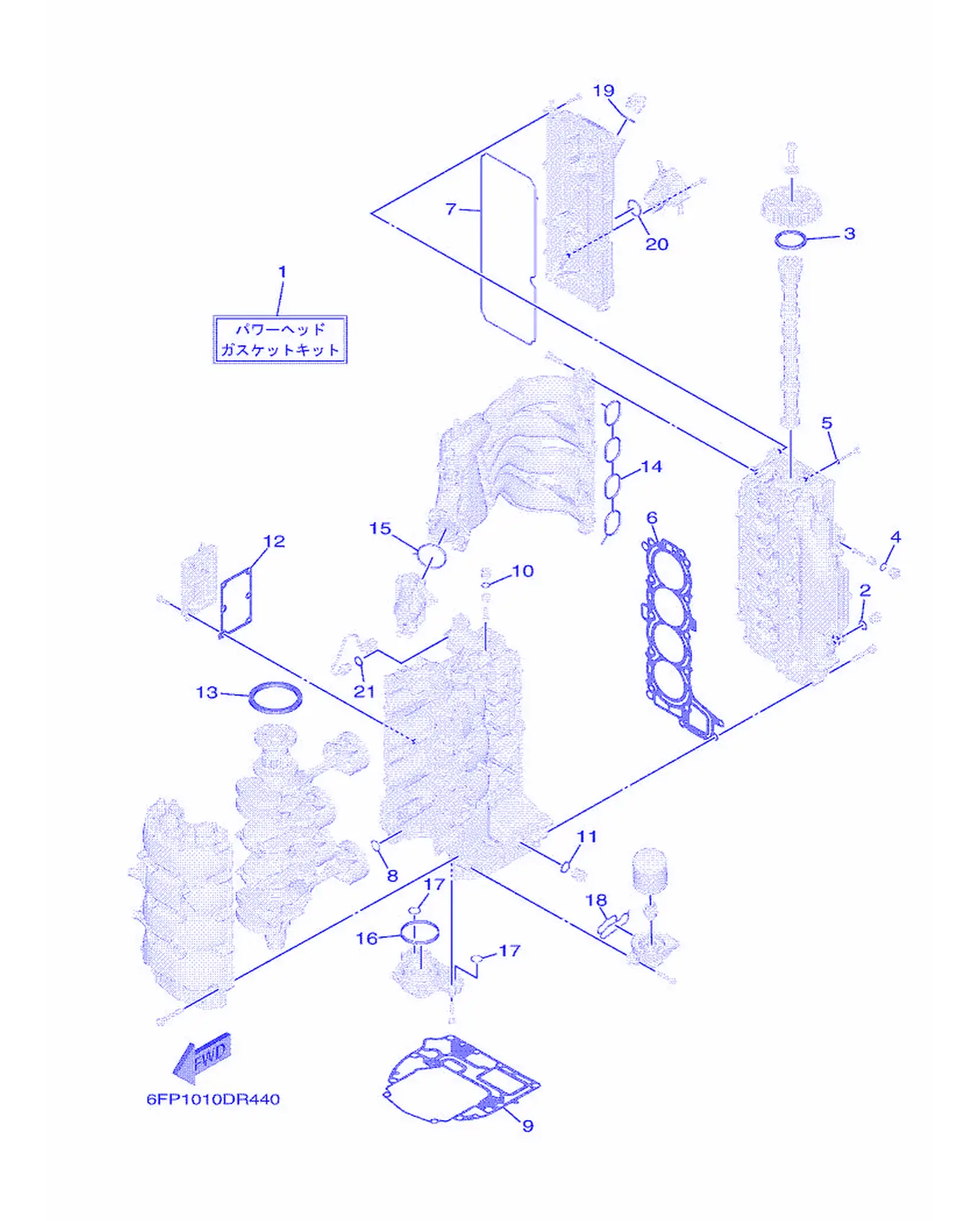

Рис. 42РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6FP-W0001-00	Крыльчатка водяного насоса	1
2	90430-14115	Прокладка	1
3	93102-48017	. Масляный сальник	1
4	93210-13M63	Кольцо уплотнительное	2
5	90430-06014	Прокладка	1
6	6FP-11181-00	Прокладка головки цилиндра, правая 1	1
7	6FP-11193-00	Прокладка головки цилиндра, левая 1	1
8	93210-19MJ1	Уплотнительное кольцо	1
9	6EK-11351-00	Прокладка, водяной насос	1
10	93210-13M63	Кольцо уплотнительное	1
11	90201-186F1	Крышка, корпус насоса	1
12	6FP-15353-00	Прокладка, поплавковая камера	1
13	93102-85008	Стопорное кольцо	1
14	6FP-13645-00	Стопорное кольцо, поршневой палец 1	1
15	6FP-13646-00	Стопорное кольцо, поршневой палец 2	1
16	69J-11355-00	Кольцо, стопорное 1	1
17	93210-19MJ1	Уплотнительное кольцо	2
18	6FP-13475-00	Прокладка	1
19	93210-24M79	. O-образное кольцо	1
20	93210-30682	Уплотнительное кольцо	1
21	90430-14115	Прокладка	1

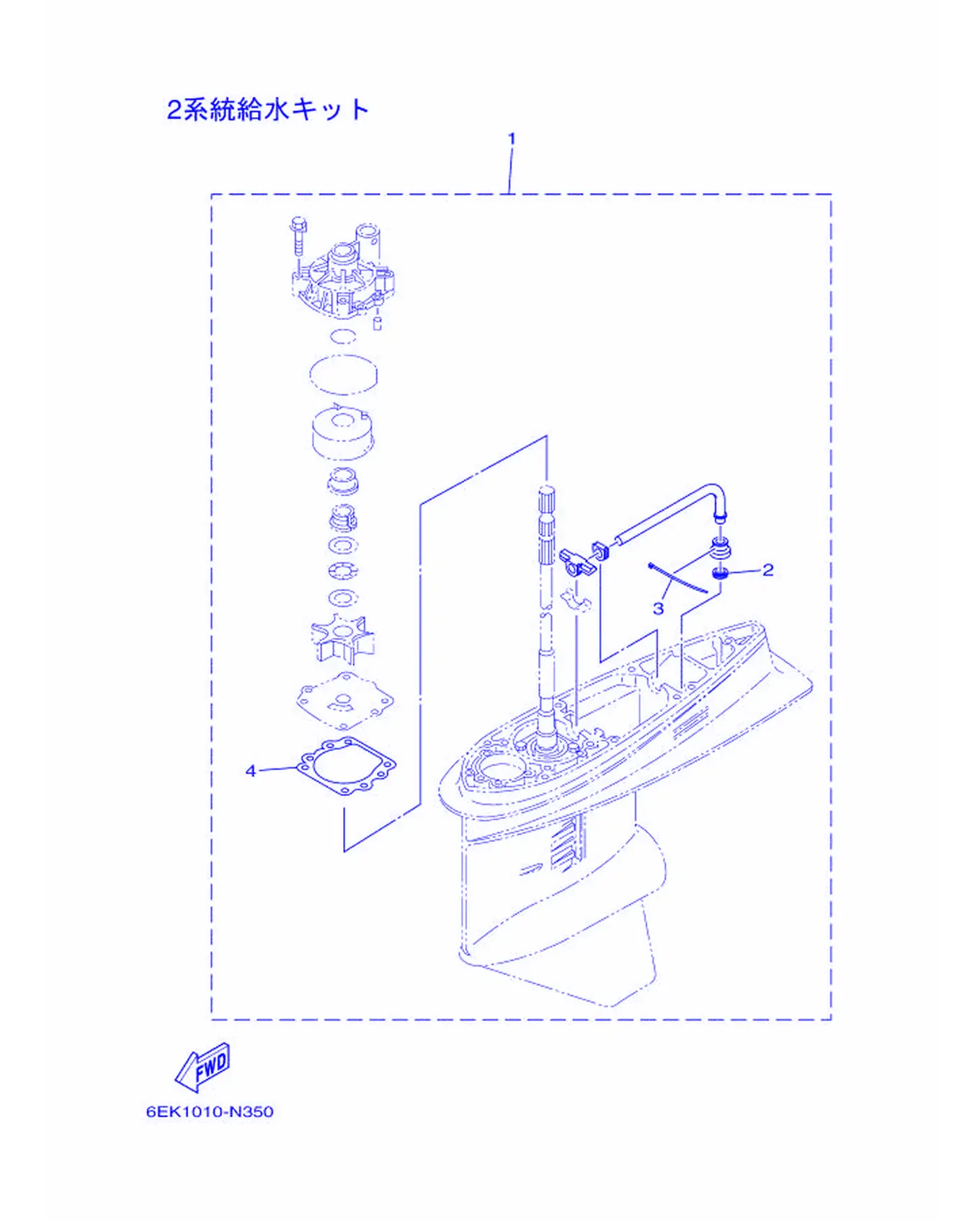

Рис. 43РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6EK-W0001-20	Корпус водяного насоса	1
2	90430-14M09	Прокладка	1
3	6EK-15312-00	Прокладка, крышка кожуха	1
4	67F-13415-00	Сальник, маслоприемник	1
5	90430-08143	Прокладка	1
6	6EK-41134-00	Корпус насоса, нижний 2	1
7	6EK-12435-A0	Прокладка	1
8	67F-45127-00	. Сальник	1
9	93210-13M63	Кольцо уплотнительное	1
10	90430-08003	Прокладка	2
11	93210-58144	. Уплотнительное кольцо	1
12	93106-09014	. Сальник	1
13	93210-86M38	. Уплотнительное кольцо	1
14	93210-37160	. Уплотнительное кольцо	1
15	6E5-44315-A0	. Прокладка, корпус насоса	1
16	93101-28M16	. Сальник	2
17	93210-55M14	. Уплотнительное кольцо	1
18	93101-30M17	. Сальник	2
19	93210-86M39	. Уплотнительное кольцо	1
20	68V-W0078-00	Стопор, трос газа	1
21	61A-44322-02	. Направляющая, пластина насоса	1
22	93210-86M38	. Уплотнительное кольцо	1
23	93210-37160	. Уплотнительное кольцо	1
24	6E5-44352-01	. Крыльчатка	1
25	6EK-44323-00	. Провод, датчик тримма	1
26	6E5-44315-A0	. Прокладка, корпус насоса	1
27	93606-12019	. Пластина, корпус насоса	2
28	90119-08M14	. Крышка, корпус насоса	4
29	90280-04M05	. Корпус, картридж	1

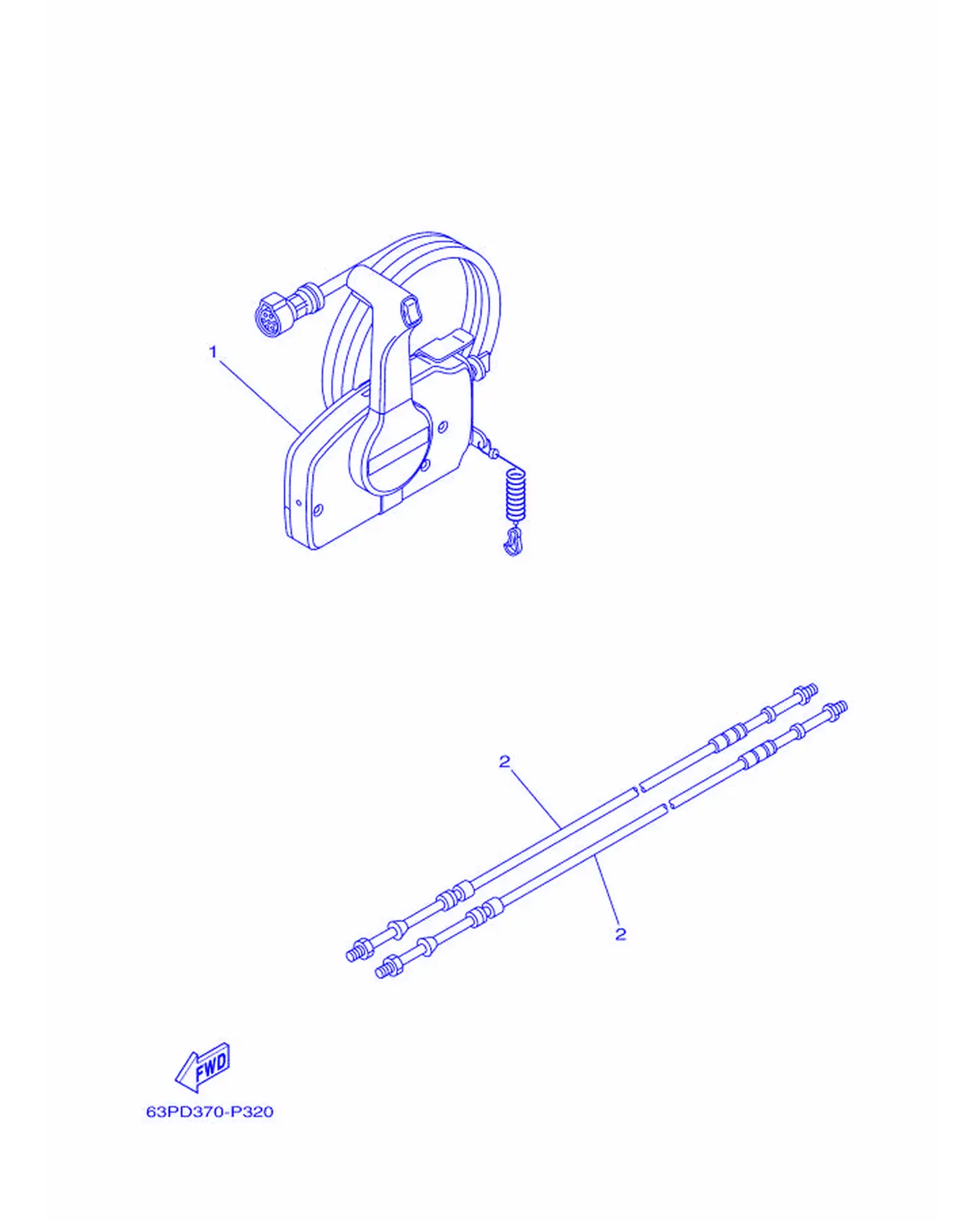

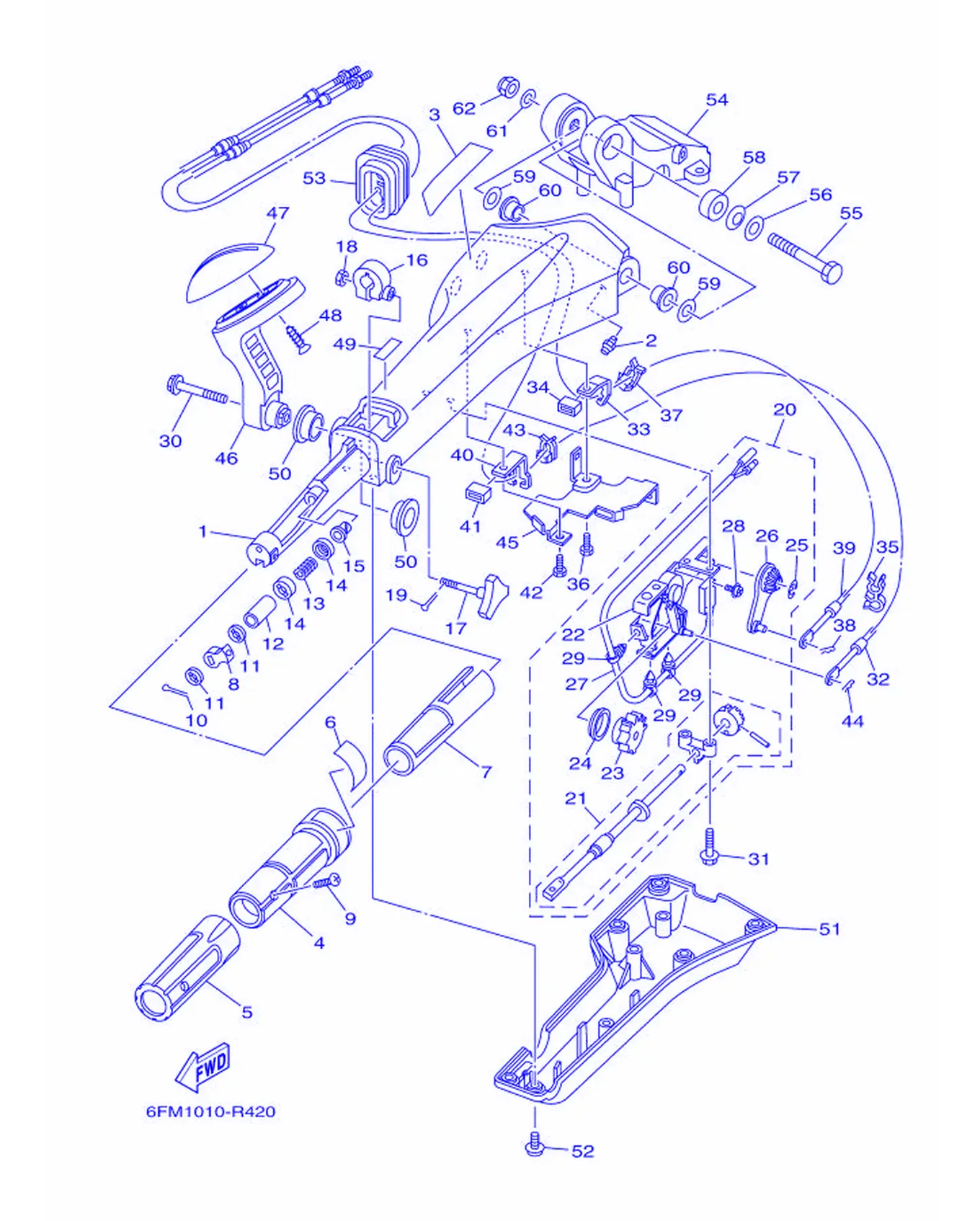

Рис. 44Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-B2	Датчик давления масла (10P, PTT)	1
2	703-48232-00	Крышка	1
3	703-48271-00	Рычаг переключения	1
4	703-48261-01	. Рычаг, дроссельная заслонка	1
5	703-48235-00	. Втулка 2	1
6	703-48152-10	. Винт, стопорный	1
7	703-48268-00	. Проставка 3	1
8	703-48264-00	. Фрикцион, дроссельная заслонка	1
9	95380-05600	. Гайка	1
10	97380-05025	. Крышка	1
11	703-48265-10	. Шайба, стопорная	1
12	93430-06024	. Уплотнительное кольцо	3
13	703-48245-00	. Пластина, фиксатор	1
14	703-48252-00	. Ролик, кулачок	1
15	701-48248-00	. Ролик, свободный дроссель	1
16	703-48198-00	. Шайба, волнистая 3	1
17	703-48243-00	. Втулка 3	1
18	703-48236-00	. Прокладка 1	2
19	703-48189-00	Фиксатор	1
20	703-48234-00	Ролик стопора	1
21	703-48345-01	Трос газа, внутренний 2	2
22	703-48358-00	Якорь, трос 2	1
23	703-48244-00	Пружина свободного хода	1
24	703-48238-00	Стопор, дроссельная заслонка	5
25	703-48211-10	. Сальник 1	1
26	703-48212-10	. Подшипник 1	1
27	703-48213-10	. Подшипник 2	1
28	703-48221-10	. Крышка, стопорная	1
29	703-48246-00	Проставка 1	1
30	703-48227-00	Пружина фиксатора нейтрали	1
31	703-48222-20	. Гопидзото, дзабэдапу-фу бутэдо-	1
32	703-48223-10	. Пружина, фиксатор	1
33	703-48225-10	. Шестерня	1
34	703-48219-10	. Шестерня, ведущая	1
35	703-48281-00	Винт	2
36	703-44189-20	. Шарик	7
37	97380-08030	Гайка	1
38	92990-08600	. . Прокладка, крышка	1
39	703-48128-10	. Шарик 2	3
40	98580-04006	Пружина, тяга	2
41	703-48129-00	Винт 3	2
42	703-44189-30	. Шарик	3
43	95380-06600	Тяга, соединительная	3
44	703-48293-10	Проставка, дистанционное управление	1
45	701-48287-00	Шайба	3
46	703-48215-10	. Головка блока цилиндров	1
47	6X3-44191-00	Шестерня приводная	1
48	703-82510-13	. Сальник коленчатого вала	1
49	676-82577-01	. . Колпачок, шнур	1
50	703-82532-00	. . Колпачок	1
51	703-82531-00	Рычаг, тяга (L70)	1
52	688-82575-02	Клапан обратный в сборе	1
53	682-82556-00	Рычаг, стопор	1
54	688-8258A-20	Трос рулевого управления (L=4.9M)	1
55	703-82540-00	Выключатель нейтрали в сборе	1
56	703-83383-11	Кнопка	1
57	703-82563-31	. Дапине & софуда сугидзосо кидзубетодо пи	1
58	703-48284-00	Уплотнение	1
59	703-82591-00	Тяга	1
60	703-82592-00	Тяга	1
61	703-48153-00	. Вал, свободный дроссель	1

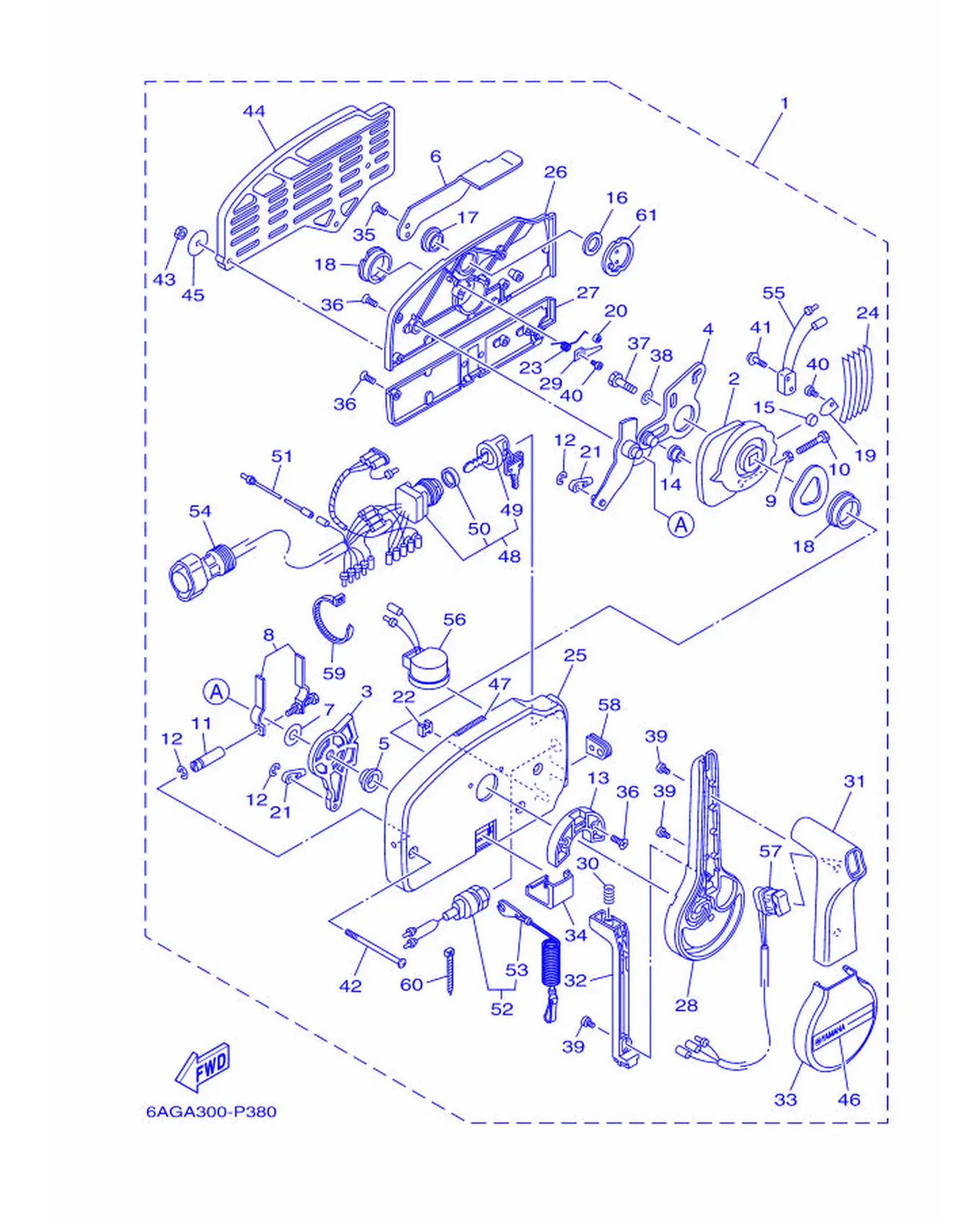

Рис. 45ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-B2	Датчик давления масла (10P, PTT)	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48320-40	Трос газа, внутренний L=19F	2
2	701-48350-00	Шланг, топливный L=21F	2

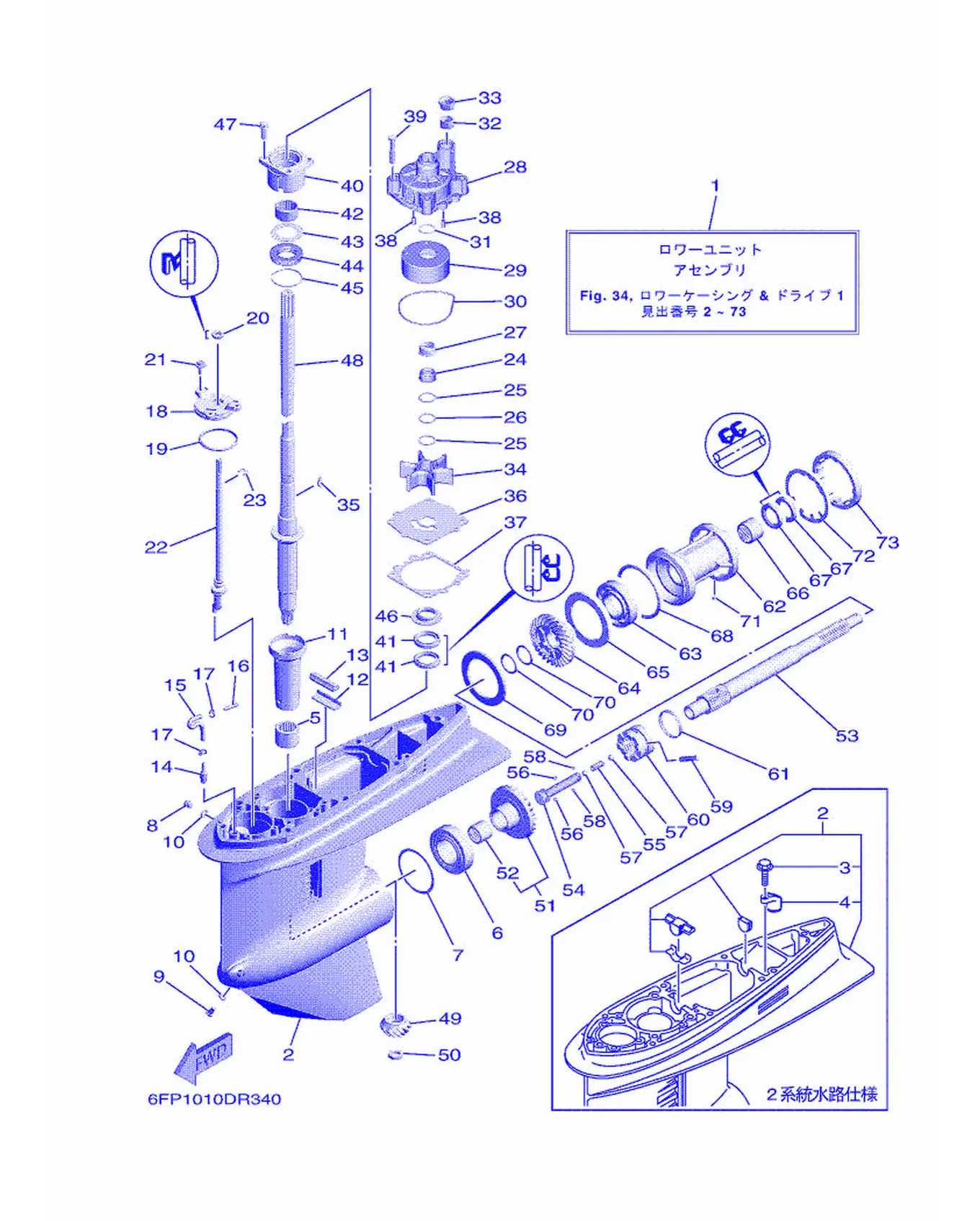

Рис. 46НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6EK-45300-00-8D	Прокладка головки цилиндра	1
1	6EK-45300-10-8D	Прокладка головки цилиндра	1
1	6EK-45300-B0-8D	Прокладка головки цилиндра	1
2	6E5-45301-07-8D	Серьга, пружина	1
2	6E5-45301-11-8D	Серьга, пружина	1
3	90109-06M82	Табличка	1
4	6E5-45619-00	. Корпус	1
5	93315-628U9	Уплотнительное кольцо	1
6	93332-000U7	Уплотнительное кольцо	1
7	6E5-45567-01	Прокладка (T:0.10MM)	1
7	6E5-45567-10	Прокладка (T:0.12MM)	1
7	6E5-45567-20	Прокладка (T:0.15MM)	1
7	6E5-45567-30	Прокладка (T:0.18MM)	1
7	6E5-45567-40	Прокладка (T:0.30MM)	1
7	6E5-45567-50	Прокладка (T:0.40MM)	1
8	90340-08002	Прокладка, пластина	1
9	688-45341-10	Прокладка, верхняя	1
10	90430-08003	Прокладка	2
11	6E5-45536-00	Сальник, вал гребного винта	1
12	663-45376-00	Крыльчатка насоса	1
13	688-45375-00	Крышка, шестерня	1
14	6E5-45378-00	Уплотнение, вал	1
15	90445-07ME8	Шланг (L80)	1
15	90445-07ME9	Шланг (L120)	1
16	6E5-83558-10	Ниппель	1
17	90465-11M10	Хомут	2
18	6E5-45321-00	Шланг	1
19	93210-58144	. Уплотнительное кольцо	1
20	93106-09014	. Сальник	1
21	90119-06M10	Втулка, шарнир	3
22	6E5-44150-03	Ремкомплект водяного насоса	1
23	99001-08600	Стопорное кольцо	1
24	61A-45538-00	Шестерня 1	1
25	90201-22M01	Шланг, топливный	2
26	90206-22M19	Шланг, масляный	1
27	61A-45527-00	Шестерня, вал гребного винта	1
28	61A-44311-01	Крышка, корпус	1
29	61A-44322-02	. Направляющая, пластина насоса	1
30	93210-86M38	. Уплотнительное кольцо	1
31	93210-37160	. Уплотнительное кольцо	1
32	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
33	6E5-44312-00	Прокладка, крышка топливного насоса	1
34	6E5-44352-01	. Крыльчатка	1
35	90280-04M05	. Корпус, картридж	1
36	6EK-44323-00	. Провод, датчик тримма	1
37	6E5-44315-A0	. Прокладка, корпус насоса	1
38	93606-12019	. Пластина, корпус насоса	2
39	90119-08M14	. Крышка, корпус насоса	4
40	6E5-45331-00-9S	Крышка, корпус насоса	1
41	93101-28M16	. Сальник	2
42	93317-330U2	Уплотнительное кольцо	1
43	6E5-45587-01	Прокладка (T:0.10MM)	1
43	6E5-45587-10	Шайба (T:0.12ММ)	1
43	6E5-45587-20	Шайба (T:0.15ММ)	1
43	6E5-45587-30	Шайба (T:0.18MM)	1
43	6E5-45587-40	Шайба (T:0.30MM)	1
43	6E5-45587-50	Шайба (T:0.40MM)	1
43	6E5-45587-60	Шайба (T:0.50MM)	1
44	93341-930V2	Прокладка	1
45	93210-55M14	. Уплотнительное кольцо	1
46	6E5-45344-00	Прокладка, крышка	1
47	97595-08525	Игла, клапан поплавковой камеры	4
48	6EK-45501-00	Прокладка корпуса водяного насоса	1
48	6EK-45501-10	Прокладка корпуса водяного насоса	1
49	68V-45551-00	Шестерня (13T)	1
50	90170-16M01	Гайка	1
51	68V-45560-00	Шестерня 1 (28T)	1
52	93315-425U7	. Прокладка	1
53	6E5-45611-01	Прокладка, пластина	1
54	6E5-45634-02	Прокладка, пластина	1
55	90501-16M37	Прокладка, корпус насоса	1
56	93507-32009	Вал	2
57	93511-32017	Вал	2
58	93503-16003	. . Шарик	2
59	90250-08M07	Крышка, пластина	1
60	68V-45631-01	Сальник, масляный	1
61	6E5-45633-01	Прокладка, крышка	1
62	6E5-45332-00-CA	Крышка, корпус насоса	1
63	93306-208U0	Держатель штифта	1
64	68V-45571-00	Шестерня 2 (28T)	1
65	6E5-45576-00	Шайба упорная 2	1
66	93315-430U8	Шпилька	1
67	93101-30M17	. Сальник	2
68	93210-86M39	. Уплотнительное кольцо	1
69	6L6-45577-00	Шайба регулировочная (T:0.10MM)	1
69	6L6-45577-10	Шайба регулировочная (T:0.12MM)	1
69	6L6-45577-20	Шайба регулировочная (T:0.15MM)	1
69	6L6-45577-30	Шайба регулировочная (T:0.18MM)	1
69	6L6-45577-40	Шайба регулировочная (T:0.30MM)	1
70	90201-30M92	Крышка, пластина	2
71	90282-04010	Шпонка	1
72	688-45383-02	Шайба, храповая	1
73	688-45384-02	Гайка	1

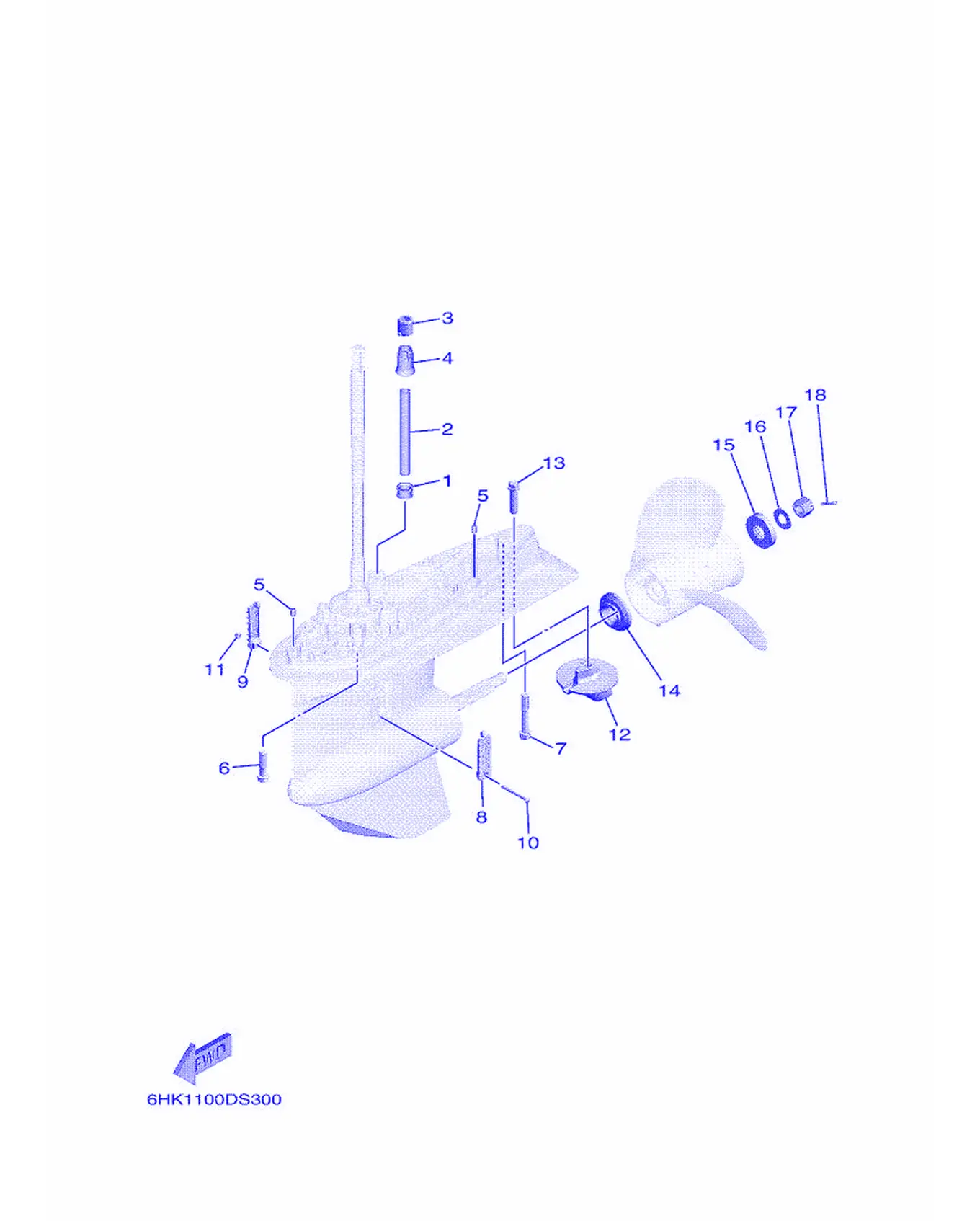

Рис. 47НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	90440-16001	Сальник (L167)	1
2	90440-16002	Сальник (L294)	1
3	6EK-44365-01	. Сальник, передний 1	1
4	6EK-44379-00	. Подшипник, передний	1
5	93608-12M05	Заглушка	2
6	97595-10545	Гайка, крепление рулевого троса	6
7	90119-10M89	Крышка, пластина	1
8	688-45214-02	Прокладка, крышка цилиндра 1	1
9	688-45215-02	Прокладка, крышка цилиндра 2	1
10	90152-05M07	Винт, с потайной головкой	1
11	90185-05002	Гайка, самоконтрящаяся	1
12	6E5-45371-01	Штифт	1
13	90105-10M00	Болт, с фланцевой головкой	1
14	63P-45987-00	Тяга 1	1
15	688-45997-01	Пружина 2	1
16	92990-18200	Шайба	1
17	90171-18M04	Гайка, колпачковая	1
18	91490-40030	Крышка, масляного насоса	1
