雅马哈 F95A - F95AETX

共 40 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5ЭЛЕКТРООБОРУДОВАНИЕ 3 6ЭЛЕКТРООБОРУДОВАНИЕ 4 7Поддон картера 8ОПЦИИ 1 9ОПЦИИ 2 10Карбюратор 1 11Карбюратор 2 12КОЛЕНВАЛ И ПОРШЕНЬ 13УПРАВЛЕНИЕ 14ЦИЛИНДР И КАРТЕР 1 15ЦИЛИНДР И КАРТЕР 2 16Стартер 17Рулевое управление 1 18Рулевое управление 2 19Рулевое управление 3 20НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 21РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 22ГЕНЕРАТОР 23Детали для периодического обслуживания 24ВЕРХНИЙ КАПОТ 25КЛАПАН 26Узел гидроподъема и наклона 1 27Узел гидроподъема и наклона 2 28ТОПЛИВНАЯ СИСТЕМА 29Топливный Бак 30КРОНШТЕЙН 1 31КРОНШТЕЙН 2 32НИЖНИЙ КОЖУХ 33ПРИБОР 34РЕМКОМПЛЕКТ 1 35РЕМКОМПЛЕКТ 2 36Ремонтный комплект 3 37Узел дистанционного управления 38ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 39НИЖНИЙ КАРТЕР И ПРИВОД 1 40НИЖНИЙ КАРТЕР И ПРИВОД 2

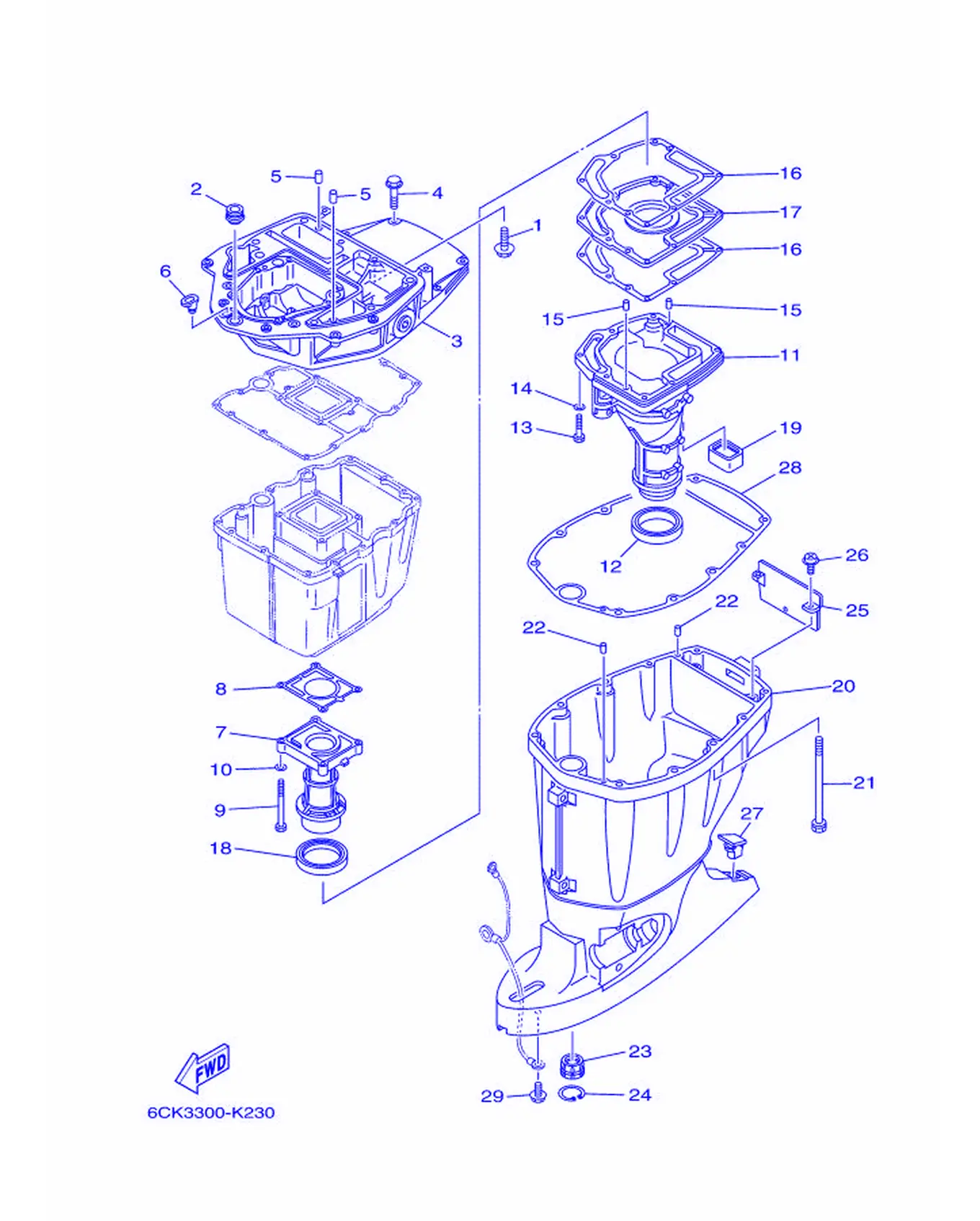

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	90119-08M58	Шатун в сборе	2
2	67F-42724-00	Кольцо поршневое	1
3	67F-41137-02-CA	Направляющая выхлопа	1
4	97575-08540	Шатун в сборе	4
5	93608-16M16	Подшипник коленвала	2
6	6G1-42727-00	Гайка	1
7	67F-41131-01-CA	Прокладка, глушитель 1	1
8	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
9	97075-06070	Болт	4
10	92995-06600	. . Шайба	4
11	68V-14711-10-CA	Глушитель 1	1
11	68V-14711-30-CA	Глушитель 1	1
12	68V-45123-00	. Прокладка глушителя	1
13	97075-06030	Болт	7
14	92995-06600	. . Шайба	7
15	93606-19M23	. Подшипник коленвала	2
16	67F-41134-A0	. Прокладка, коллектора выхлопного	2
17	67F-45181-00-CA	Держатель	1
18	67F-41138-00	. . Шестерня приводная 1	1
19	67F-45127-00	. Сальник	1
20	68V-45111-11-8D	Корпус, верхний	1
20	68V-45111-31-8D	Корпус, верхний	1
21	90119-10M08	Шатун в сборе	6
22	93608-16M16	Подшипник коленвала	2
23	6E5-45318-00	Прокладка	1
24	93420-36M01	Прокладка	1
25	67F-45151-00	Прокладка выхлопного коллектора	1
26	97980-06216	Прокладка, впускной коллектор	2
27	6C5-45155-00	Крышка	1
28	67F-45113-00	. Прокладка, картера	1
29	95895-06010	Наклейка	1

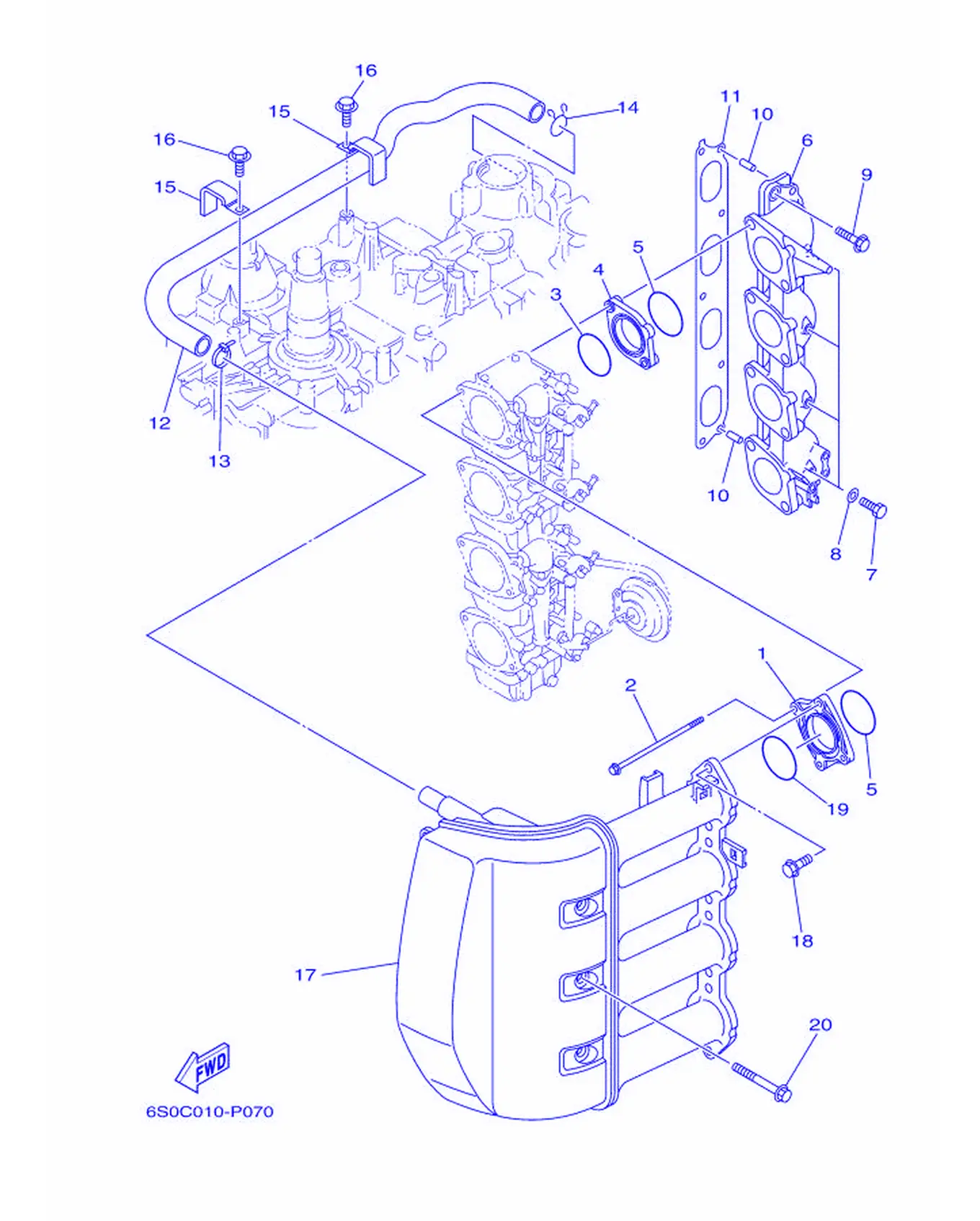

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	67F-14243-00	Пластина	4
2	67F-14216-00	Болт	8
3	67F-14239-00	. Сальник	4
4	67F-14271-00	Изолятор	4
5	93210-40M10	Кольцо уплотнительное	8
6	67F-13641-00-94	Коллектор, впускной 1	1
7	97095-06010	. Болт	4
8	90430-06014	Прокладка	4
9	97575-08535	. Болт с шайбой	5
10	91690-50014	Крышка, корпус термостата	2
11	67F-13645-00	Прокладка, коллектор 1	1
12	67F-15373-00	Трубка, сапун	1
13	90465-11M59	Прокладка	1
14	90467-20M15	Винт	1
15	90465-12M03	Крышка	2
16	97595-06512	. . Табличка, впускной коллектор	2
17	67F-14440-00	Глушитель в сборе, впускной	1
18	90119-06M82	Табличка, с инструкцией	8
19	93210-41MJ2	Кольцо уплотнительное	4
20	90119-08M59	Болт с шайбой	3

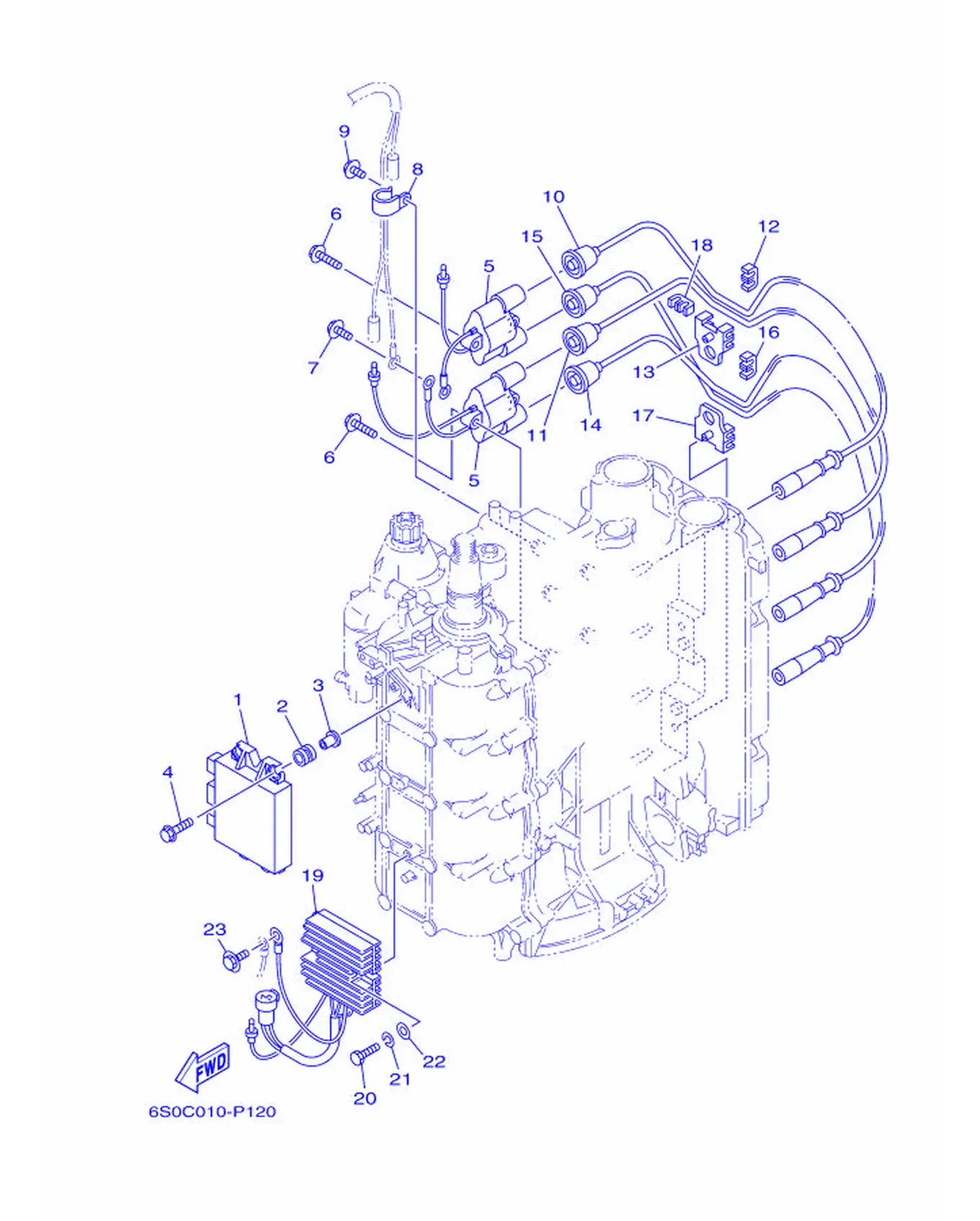

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	67F-85540-03	Блок C.D.I. в сборе	1
2	68V-82317-00	Крышка, корпус зажигания	4
3	90387-06119	Втулка	4
4	90119-06M59	Табличка, идентификационная	4
5	67F-85570-00	Катушка зажигания в сборе	2
6	97595-06630	Наклейка, предупреждение	4
7	97595-06620	Болт с шайбой	1
8	90465-06M86	Крышка	1
9	97595-06512	. . Табличка, впускной коллектор	1
10	67F-82341-00	Поддон, нижний 1	1
11	67F-82342-00	Поддон, нижний 2	1
12	67F-82361-00	Кронштейн, поддон	1
13	67F-82362-00	Кронштейн, поддон 2	1
14	67F-82343-00	Поддон, нижний 3	1
15	67F-82344-00	Поддон, нижний 4	1
16	67F-82361-00	Кронштейн, поддон	1
17	67F-82362-00	Кронштейн, поддон 2	1
18	67F-82361-00	Кронштейн, поддон	1
19	67F-81960-12	Выпрямитель и регулятор	1
20	97095-06025	Болт	2
21	92995-06100	Пружинная шайба	2
22	92995-06600	. . Шайба	2
23	97595-06616	Табличка, предупреждение	1

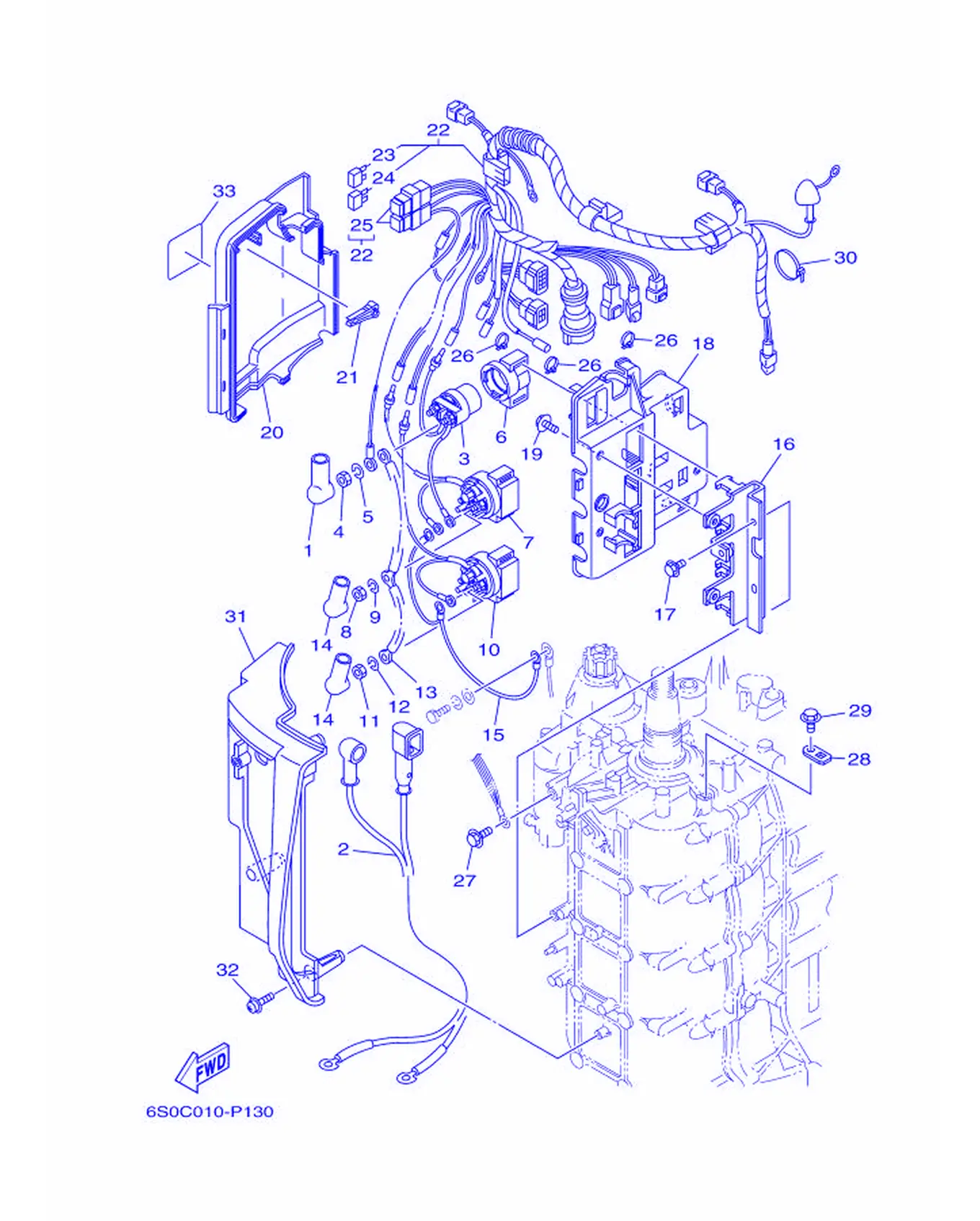

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	682-82119-01	. Крышка, провод зажигания	2
2	67F-82105-J1	Кабель аккумулятора	1
3	6G1-8194A-10	Реле	1
4	90170-06M30	Гайка	2
5	90204-06M00	Стопорная пластина	2
6	6G1-81952-00	Держатель реле	1
7	6E5-8195B-01	Реле в сборе	1
8	90170-06M30	Гайка	3
9	90204-06M00	Стопорная пластина	3
10	6E5-8195C-01	Реле в сборе	1
11	90170-06M30	Гайка	3
12	90204-06M00	Стопорная пластина	3
13	66T-87149-00	Разъем	1
14	6G5-82119-00	Держатель, трос	2
15	67F-82116-00	Провод, минусовой	1
16	67F-81953-00	Кронштейн, реле	1
17	97595-06516	Болт с шайбой	2
18	67F-81948-01	Кронштейн	1
19	97595-06516	Болт с шайбой	3
20	67F-81942-00	Крышка	1
21	67F-2812A-00	. Крышка, топпер	1
22	67F-82590-30	Жгут проводов в сборе	1
23	67F-82151-00	Предохранитель (20A)	2
24	67F-82151-10	. Топпер (30A)	2
25	67F-8215B-00	Крышка (топливная)	2
26	90465-13M97	Зажим	3
27	97595-06616	Табличка, предупреждение	1
28	67F-82588-00	Пластина	3
29	97595-06512	. . Табличка, впускной коллектор	3
30	90465-13M11	. Хомут	1
31	60C-81916-01	Крышка клеммы	1
32	90159-06M29	Винт с шайбой	3
33	67F-83626-00	Метка 6	1

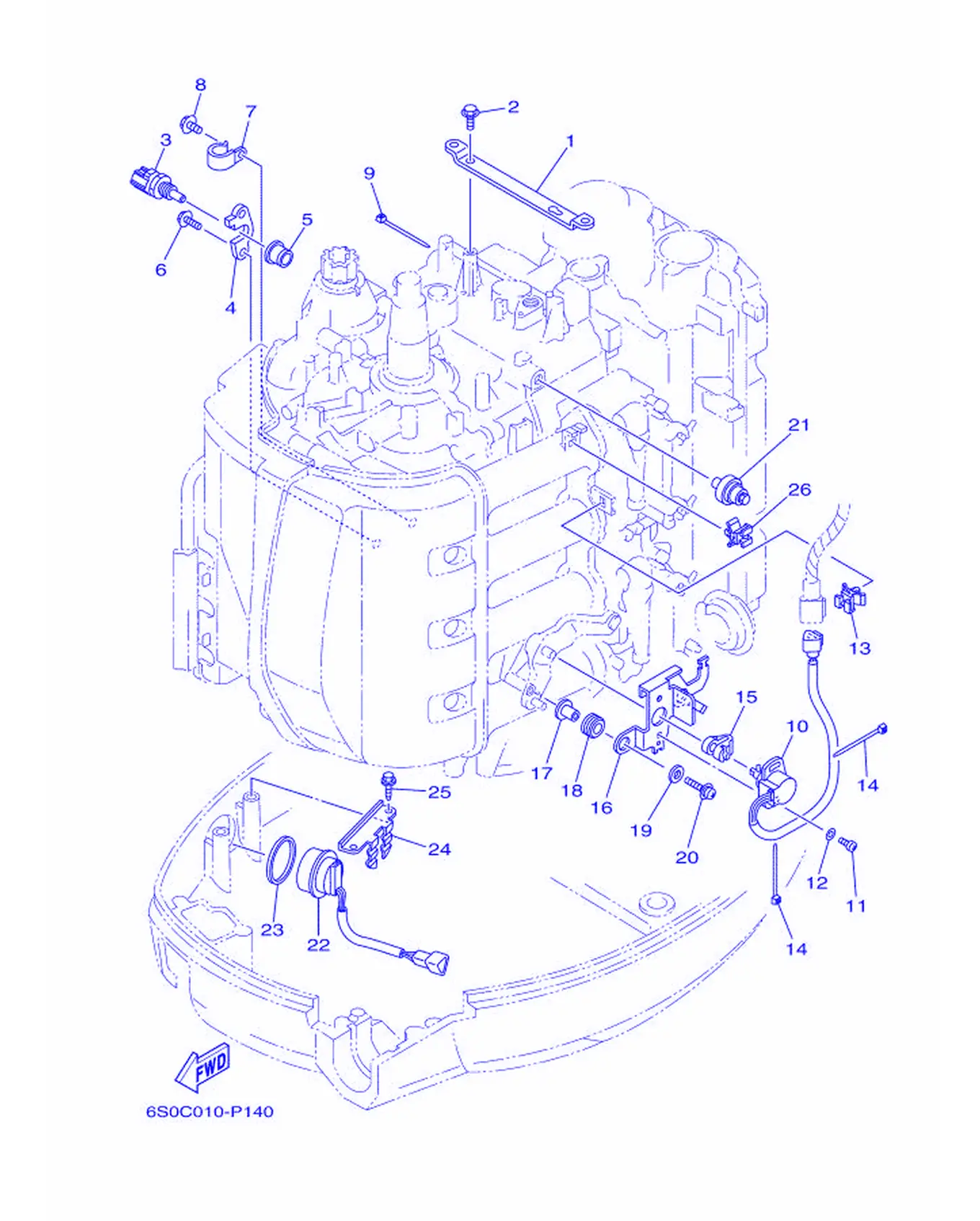

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	67F-8132G-01	Пластина	1
2	97595-06516	Болт с шайбой	2
3	6D8-85790-00	Смазка для подшипников	1
4	67F-85757-00	Фиксатор	1
5	68V-85753-00	Прокладка, корпус термостата	1
6	97595-06516	Болт с шайбой	2
7	90465-06M86	Крышка	1
8	97595-06512	. . Табличка, впускной коллектор	1
9	90465-11M10	Хомут	1
10	61A-85885-00	Датчик дроссельной заслонки в сборе	1
11	97885-05010	Винт, полукруглая головка	2
12	92995-05600	. Шайба	2
13	90464-09M47	Прокладка	1
14	90465-11M10	Хомут	2
15	6K7-14573-00	Рычаг	1
16	67F-83635-00	Кронштейн	1
17	90387-05M00	Втулка	2
18	90480-10M23	Втулка уплотнительная	2
19	90201-05M03	Шайба пластины	2
20	97985-05325	Винт с шайбой	2
21	68V-82504-00	Защитный кожух маховика	1
22	63D-82563-11	Прокладка и сальник масляного насоса	1
23	6E5-82587-00	Прокладка	1
24	67F-83614-00	Крышка	1
25	90109-06M86	Пластина	2
26	90464-09M47	Прокладка	1

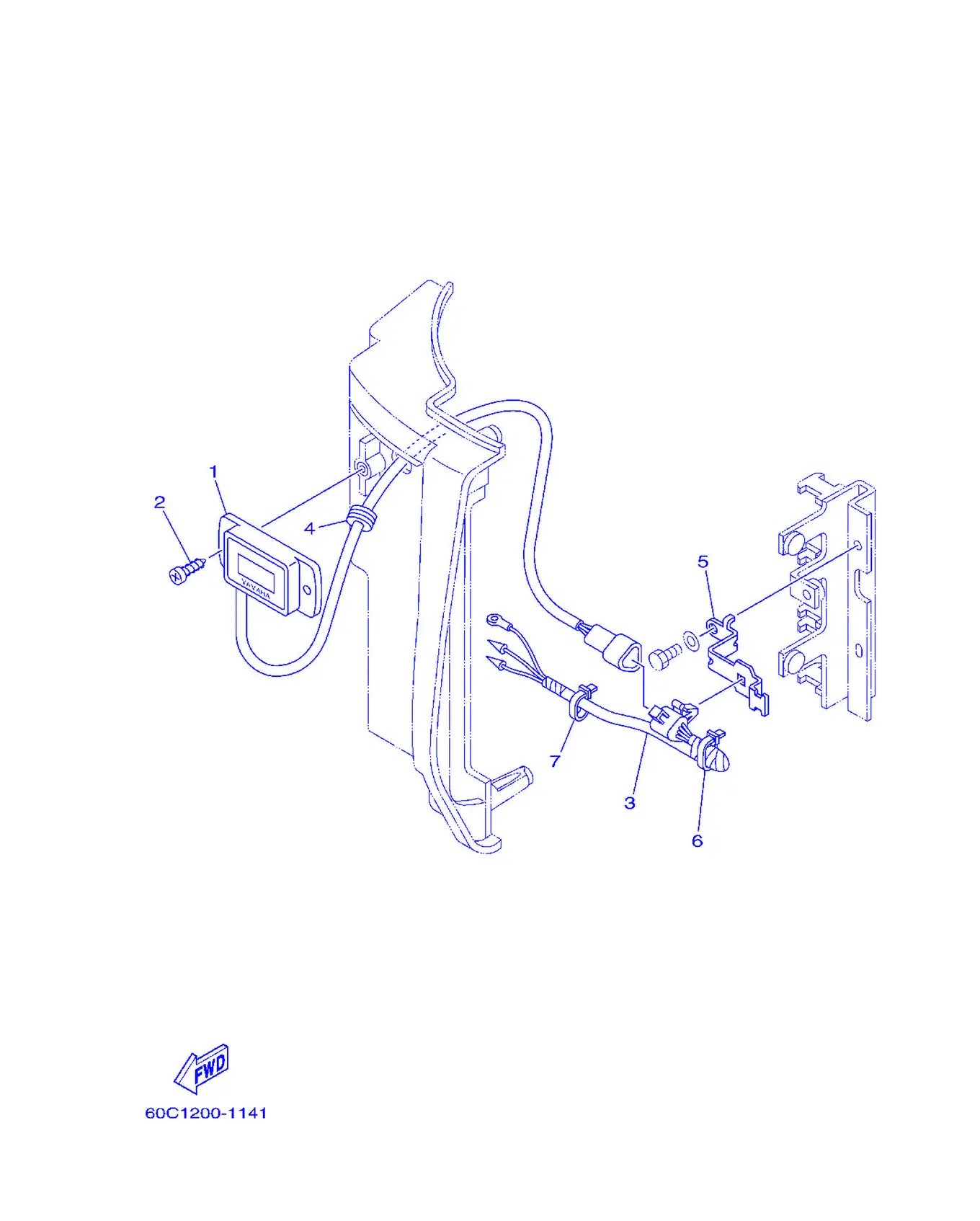

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	6Y5-83504-22	Счетчик моточасов в сборе	1
2	90167-05009	Шланг, топливный	2
3	60C-82586-01	Удлинитель жгута проводов	1
4	90480-01008	Втулка	1
5	60C-8431R-01	Кронштейн установки	1
6	90465-11M10	Хомут	1
7	90465-13M97	Зажим	1

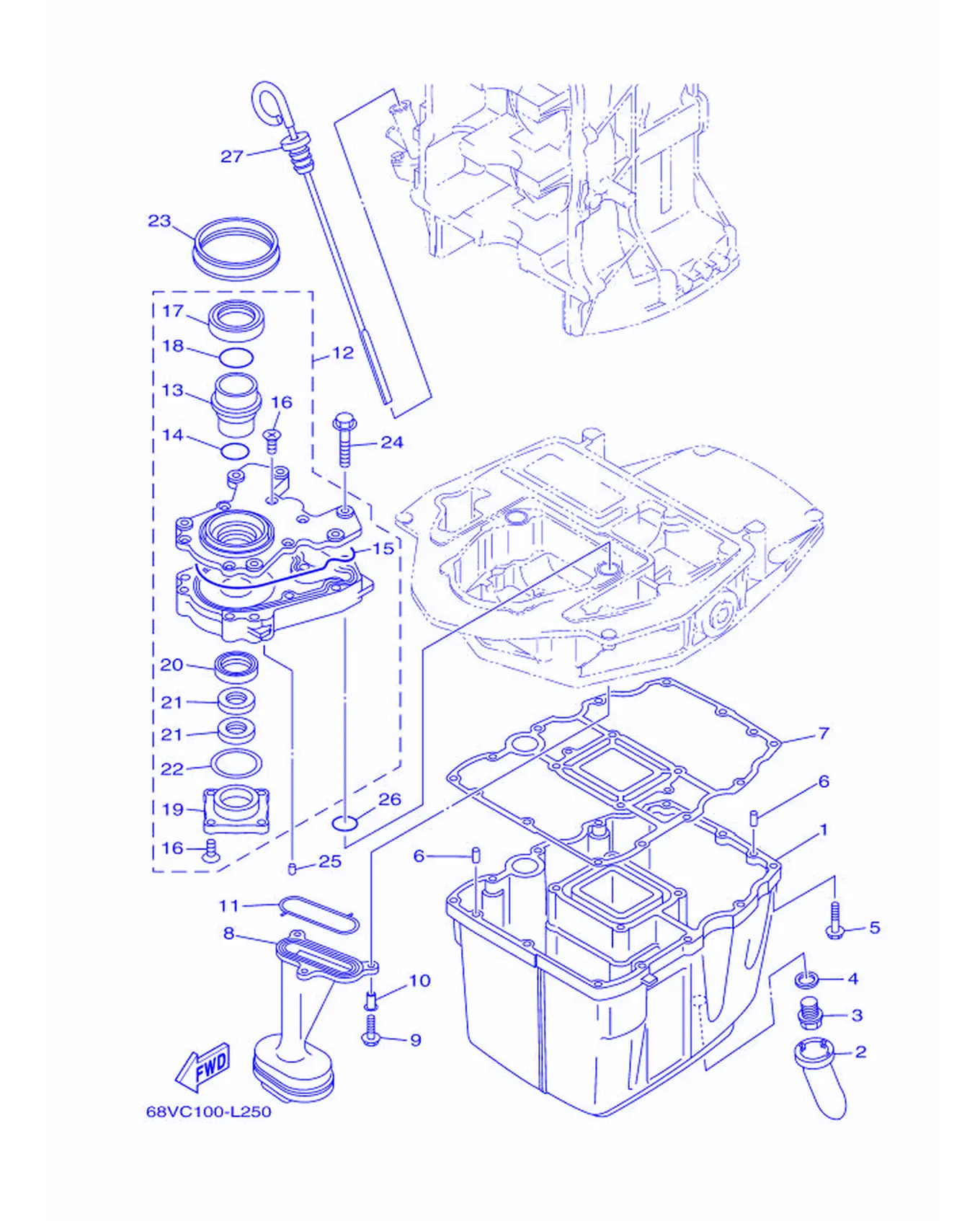

Рис. 7Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	68V-15311-00-CA	Масляный поддон	1
2	63P-15316-00	Демпфер, крепление двигателя 1	1
3	90340-14M06	Крышка, глушитель впуска	1
4	90430-14M09	Прокладка	1
5	97575-06525	Вал, приводной	12
6	93606-12019	. Пластина, корпус насоса	2
7	68V-15312-00	Прокладка, крышка	1
8	67F-13411-00	Маслоприемник	1
9	95812-06025	Вал, вертикальный	3
10	90387-06263	. Втулка	3
11	67F-13415-00	Сальник, маслоприемник	1
12	67F-13300-10	Кожух маховика	1
13	67F-13314-02	Прокладка, пластина	1
14	67F-13473-01	Уплотнительное кольцо	1
15	67F-13329-00	Прокладка, пластина	1
16	67F-13495-00	Винт	10
17	67F-13119-01	Масляный сальник	1
18	67F-13769-00	Уплотнительное кольцо	1
19	67F-13914-00	Разъем, пластина	1
20	67F-13631-03	Масляный сальник	1
21	67F-13149-00	Масляный сальник	2
22	67F-13339-00	Прокладка, пластина	1
23	67F-13338-00	Сальник	1
24	97595-06545	Вал, приводной	6
25	93604-12M07	Крышка, головки	2
26	93210-19MJ1	Уплотнительное кольцо	2
27	6D8-15362-00	Корпус, водяной насос	1

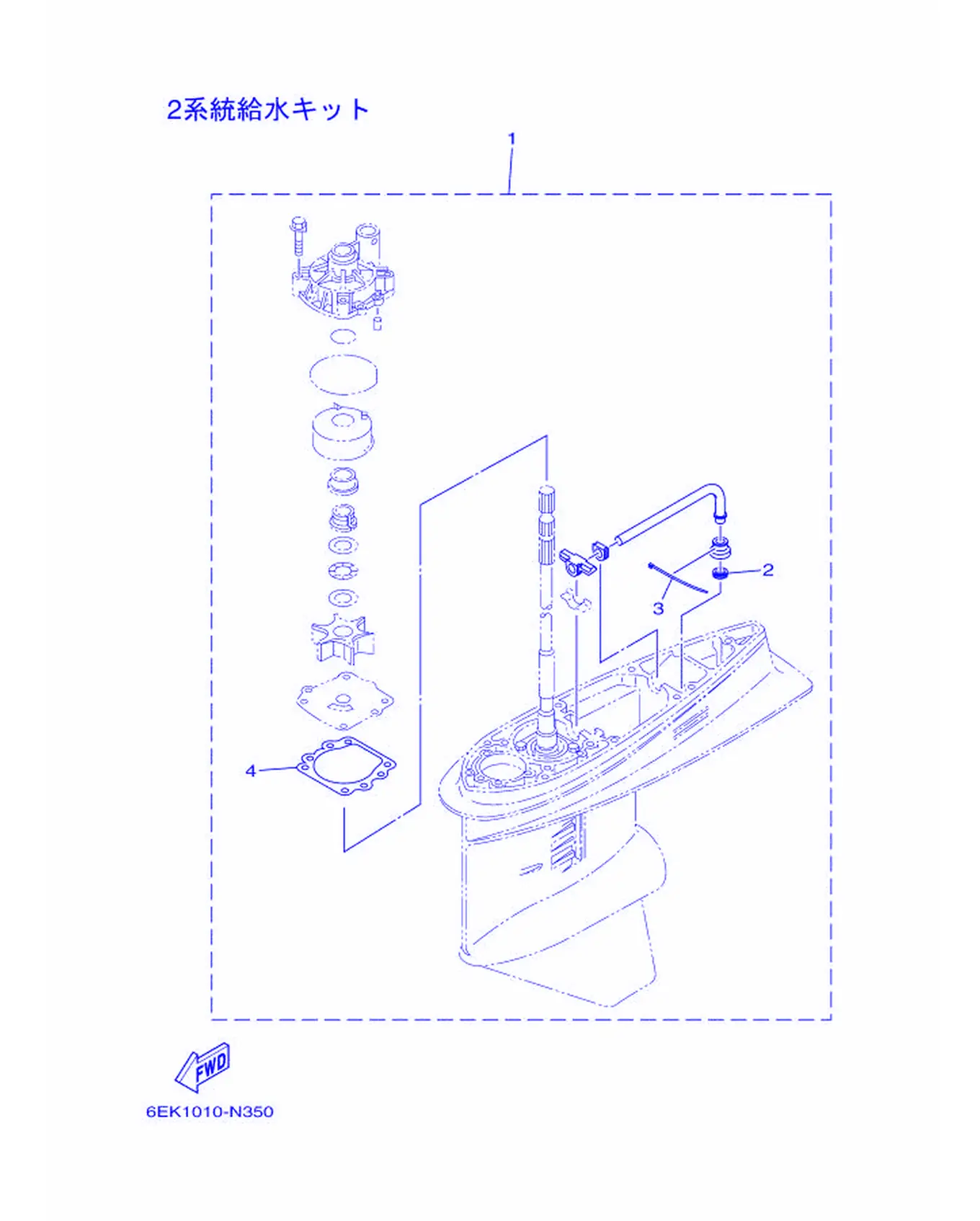

Рис. 8ОПЦИИ 1 Optional Parts 1

REF	Номер детали	Наименование	Кол-во
1	6E5-44360-01	Комплект прокладок картера	1
2	6E5-44328-00	. Крышка	1
3	90465-11M10	Хомут	1
4	6E5-44315-A0	. Прокладка, корпус насоса	1

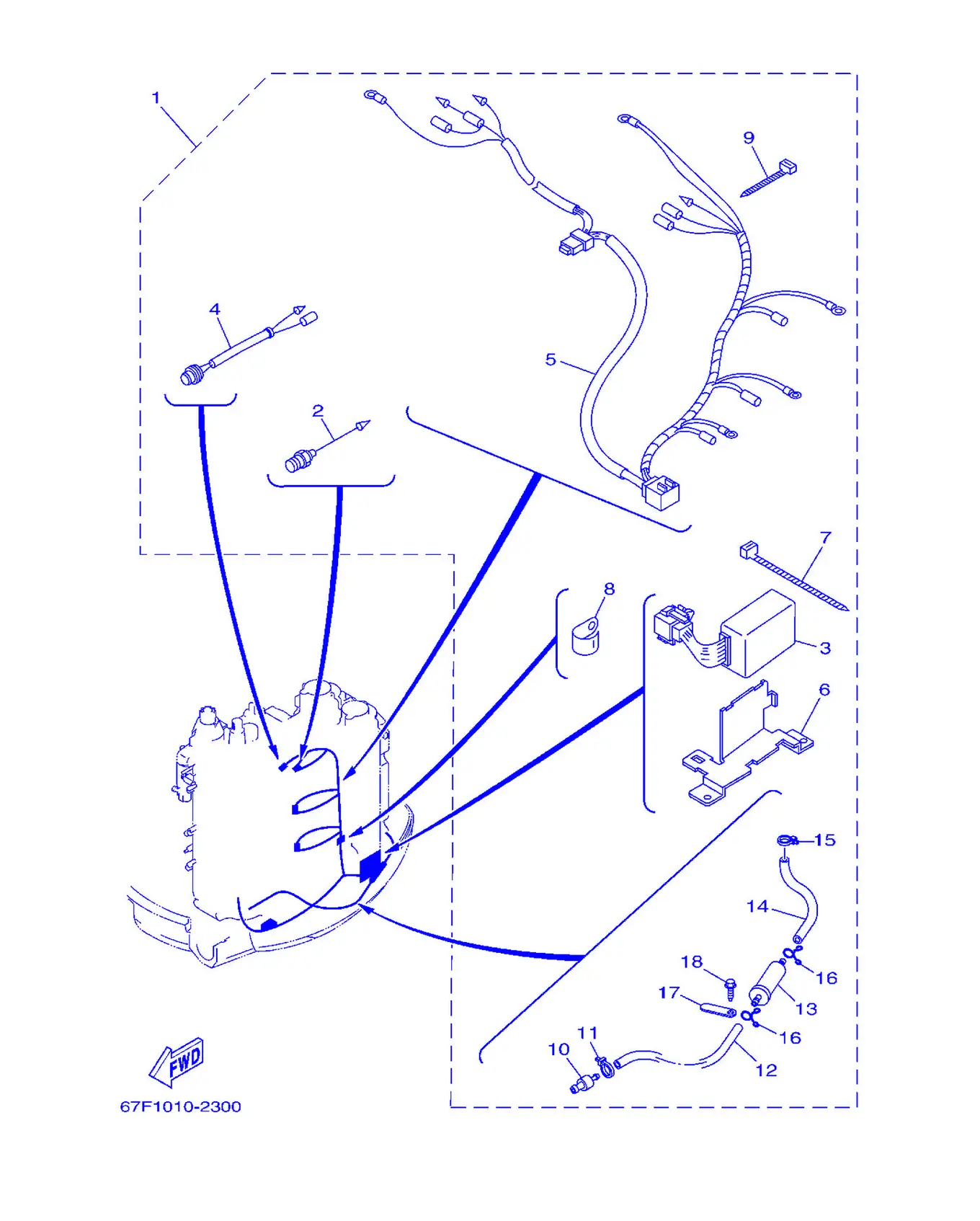

Рис. 9ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
1	67F-83790-11	Нагреватель в сборе	1
2	67F-83792-00	Обогреватель	4
3	67F-81930-00	Блок управления в сборе	1
4	67F-82560-00	Термовыключатель в сборе	1
5	67F-81971-00	Провод, вывод	1
6	67F-14291-00	Кронштейн 1	1
7	90465-13M60	Хомут	3
8	90465-08028	. Зажим	2
9	90465-13M36	. Зажим	4
10	67F-24377-00	Патрубок, топливный 2	1
11	90465-11M10	Хомут	1
12	90445-11M49	Шланг (L700)	1
13	67F-24251-02	. Фильтр-сетка 1	1
14	67F-2451B-00	Шланг, топливный впускной	1
15	90465-11M10	Хомут	1
16	90467-10M04	. Зажим	2
17	6E5-82588-00	. Пластина	2
18	90109-06M81	. Болт	2

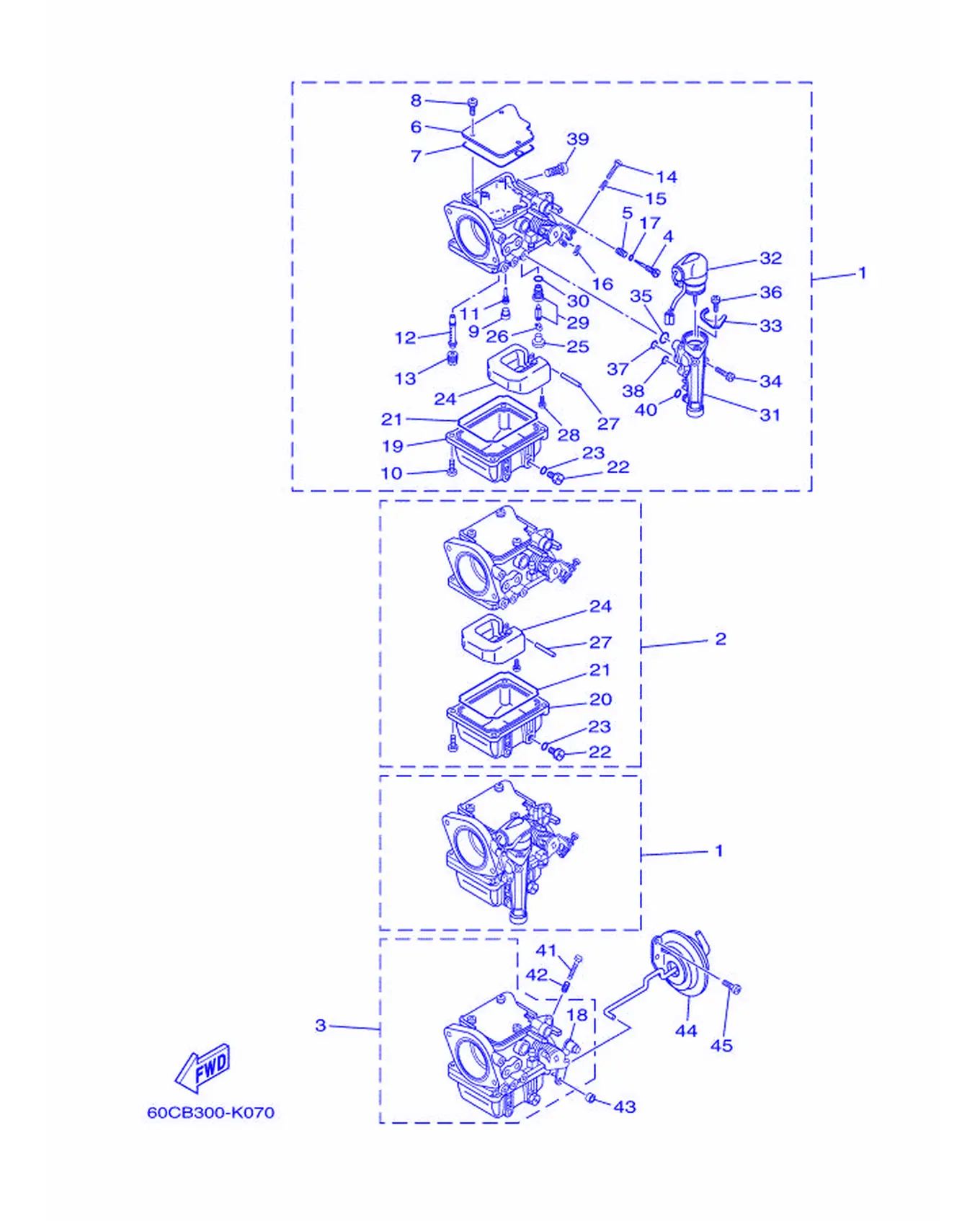

Рис. 10Карбюратор 1 Carburetor 1

REF	Номер детали	Наименование	Кол-во
1	60C-14901-00	Карбюратор в сборе 1	2
2	60C-14902-00	Карбюратор в сборе 2	1
3	60C-14904-00	Карбюратор в сборе 4	1
4	67F-14923-00	. Винт, пилотный	4
5	697-14555-00	. Пружина	4
6	67F-14146-00	. Пластина	4
7	67F-14147-00	. Кольцо O	4
8	97803-04010	. Винт, с полукруглой головкой	12
9	676-14966-00	. Крышка	4
10	97980-04114	. Заглушка, ...	16
11	67F-14948-04	. Жиклер (#42)	4
12	67F-14947-00	. Жиклер иглы	4
13	67F-14943-83	. Жиклер главный (#128)	4
14	67F-14567-00	. Винт	3
15	67F-14555-00	. Пружина	3
16	67F-14556-00	. Пружина	3
17	67F-14397-00	. Кольцо O	4
18	6H2-14578-00	. Втулка	1
19	67F-14980-00	. Корпус, поплавковой камеры	2
20	67F-14980-10	. Корпус, поплавковой камеры	2
21	67F-14984-00	. Прокладка, поплавковой камеры	4
22	6H3-14992-00	. Винт, сливной	4
23	93210-04230	. Кольцо O-ring	4
24	6H4-14985-01	. Поплавок	4
25	676-14186-00	. ...	4
26	67F-14159-00	. Зажим	4
27	6H4-14548-00	. ...	4
28	98580-04008	. ...	4
29	60C-14590-02	. Игольчатый клапан в сборе	4
30	93210-04228	. Кольцо O-ring	4
31	67F-14378-00	. Корпус, стартера	2
32	67F-14380-01	. Ручной стартер в сборе	2
33	67F-14178-00	. Пластина, рычага стартера	2
34	67F-14592-00	. Винт	6
35	67F-14398-00	. Кольцо O	2
36	67F-14565-00	. Винт	2
37	67F-14398-10	. Кольцо O	2
38	67F-14398-20	. Кольцо O	2
39	67F-14371-01	. Элемент, фильтра	4
40	67F-14398-30	. Кольцо O	2
41	63V-14523-00	. Игла, поплавок	1
42	90501-10326	. Игла, клапан подачи топлива	1
43	67F-14998-00	Втулка	1
44	67F-14369-00	Диафрагма в сборе 2	1
45	67F-14325-00	Винт, с полукруглой головкой	2

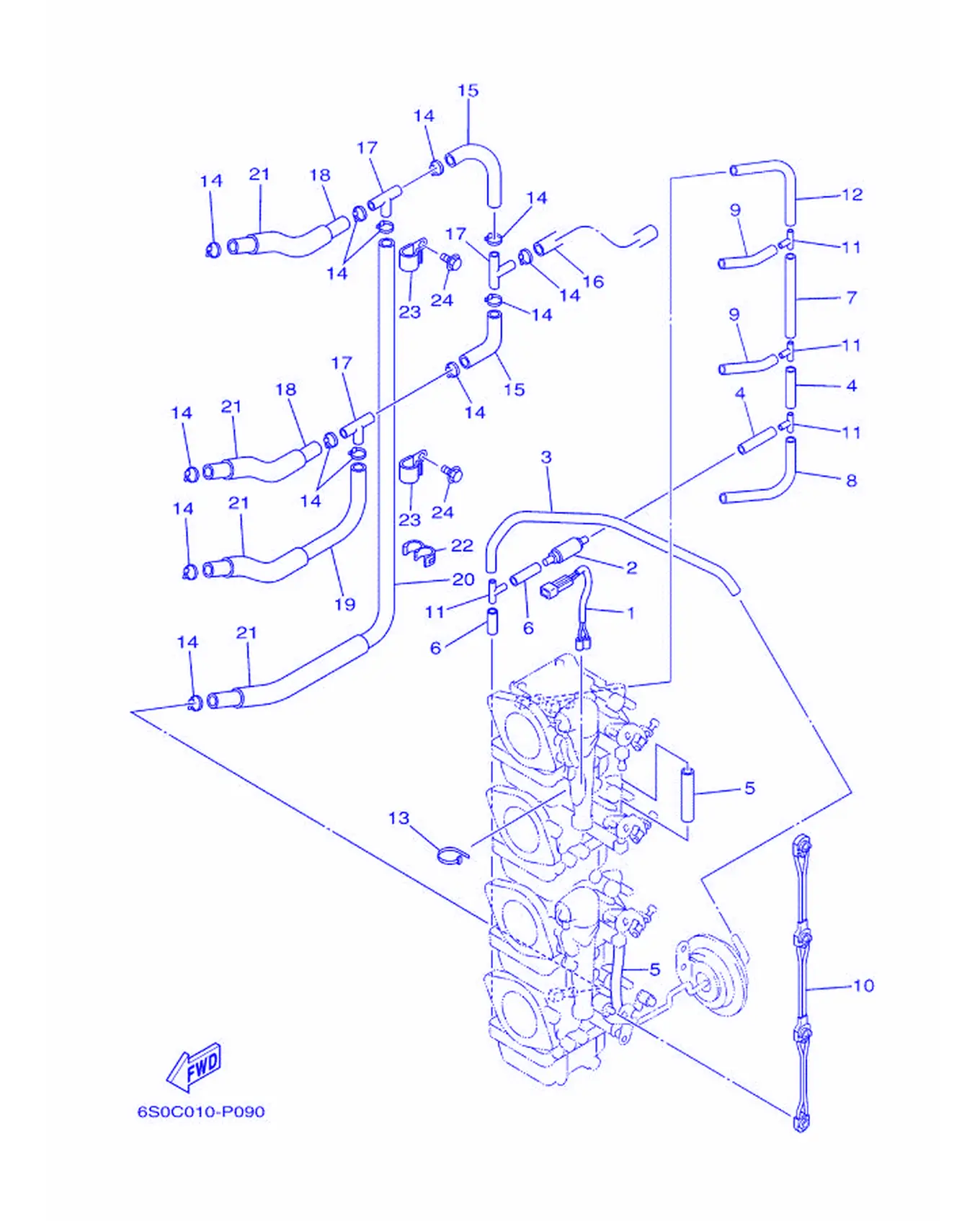

Рис. 11Карбюратор 2 Carburetor 2

REF	Номер детали	Наименование	Кол-во
1	67F-1412A-00	Жгут проводов в сборе	1
2	67F-13183-00	Клапан, обратный	1
3	67F-14349-00	Трубка	1
4	67F-14349-10	Трубка	2
5	67F-14349-20	Трубка	2
6	67F-14349-30	Трубка	2
7	67F-14349-40	Трубка	1
8	67F-14349-50	Трубка	1
9	67F-14349-60	Труба	2
10	67F-14585-00	Тяга, дроссельной заслонки	1
11	67F-14189-00	Разъем	4
12	67F-14349-70	Труба	1
13	90465-11M59	Прокладка	1
14	68F-24356-00	. Зажим, трубки 1	13
15	60C-14294-00	Шланг	2
16	60C-14298-00	Труба	1
17	688-24378-00	Шланг, топливный 3	3
18	90445-10M16	Шланг (L120)	2
19	90445-10MG6	Шланг (L180)	1
20	90445-10MG7	Шланг (L350)	1
21	90445-16M07	Шланг (L80)	4
22	90464-10M57	Головка блока цилиндров	1
23	90465-08M83	Головка блока цилиндров	2
24	97595-06512	. . Табличка, впускной коллектор	2

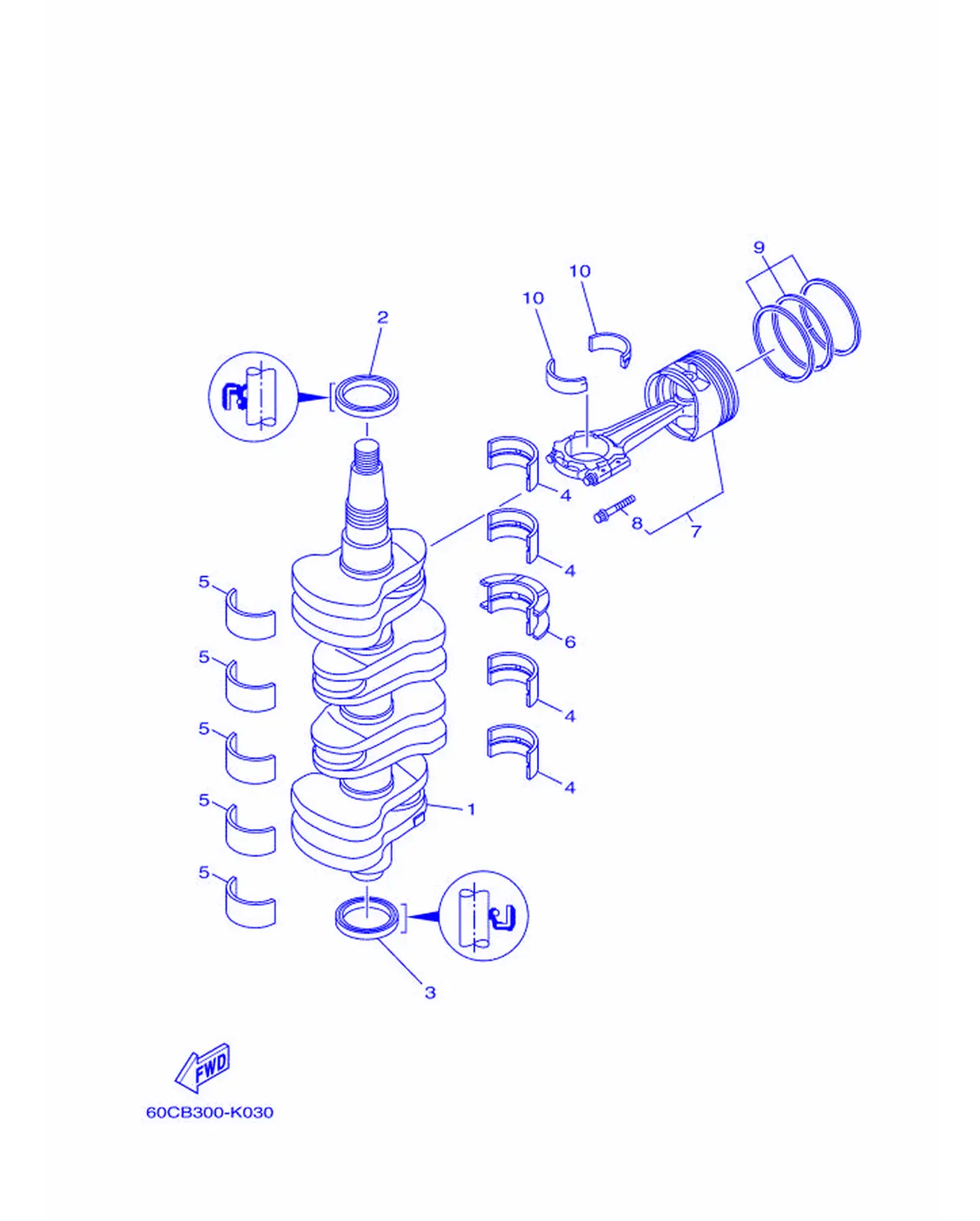

Рис. 12КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6D8-11411-01	Шланг	1
2	93102-48008	. Сальник	1
3	93101-48001	Прокладка головки блока цилиндров	1
4	6D8-11416-00	Корпус водяного насоса, комплект 1	4
4	6D8-11416-10	Корпус водяного насоса, комплект 1	4
4	6D8-11416-20	Корпус водяного насоса, комплект 1	4
5	6D8-11417-00	Корпус водяного насоса, комплект 2	5
5	6D8-11417-10	Корпус водяного насоса, комплект 2	5
5	6D8-11417-20	Корпус водяного насоса, комплект 2	5
5	6D8-11417-30	Корпус водяного насоса, комплект 2	5
6	6D8-11418-00	Корпус водяного насоса, комплект 3	1
6	6D8-11418-10	Корпус водяного насоса, комплект 3	1
6	6D8-11418-20	Корпус водяного насоса, комплект 3	1
7	60C-W1164-20	Поршень с шатуном в сборе	4
7	60C-W1164-30	Поршень с шатуном в сборе	4
8	K1C-A3275-00	Прокладка, крышка	2
9	60C-11603-10	Комплект поршневых колец (STD)	4
9	60C-11604-10	Комплект поршневых колец (0.25MM O/S)	4
10	6D8-11656-00	Топливный шланг в сборе, запасной	8
10	6D8-11656-10	Топливный шланг в сборе, запасной	8
10	6D8-11656-20	Топливный шланг в сборе, запасной	8
10	6D8-11656-30	Топливный шланг в сборе, запасной	8

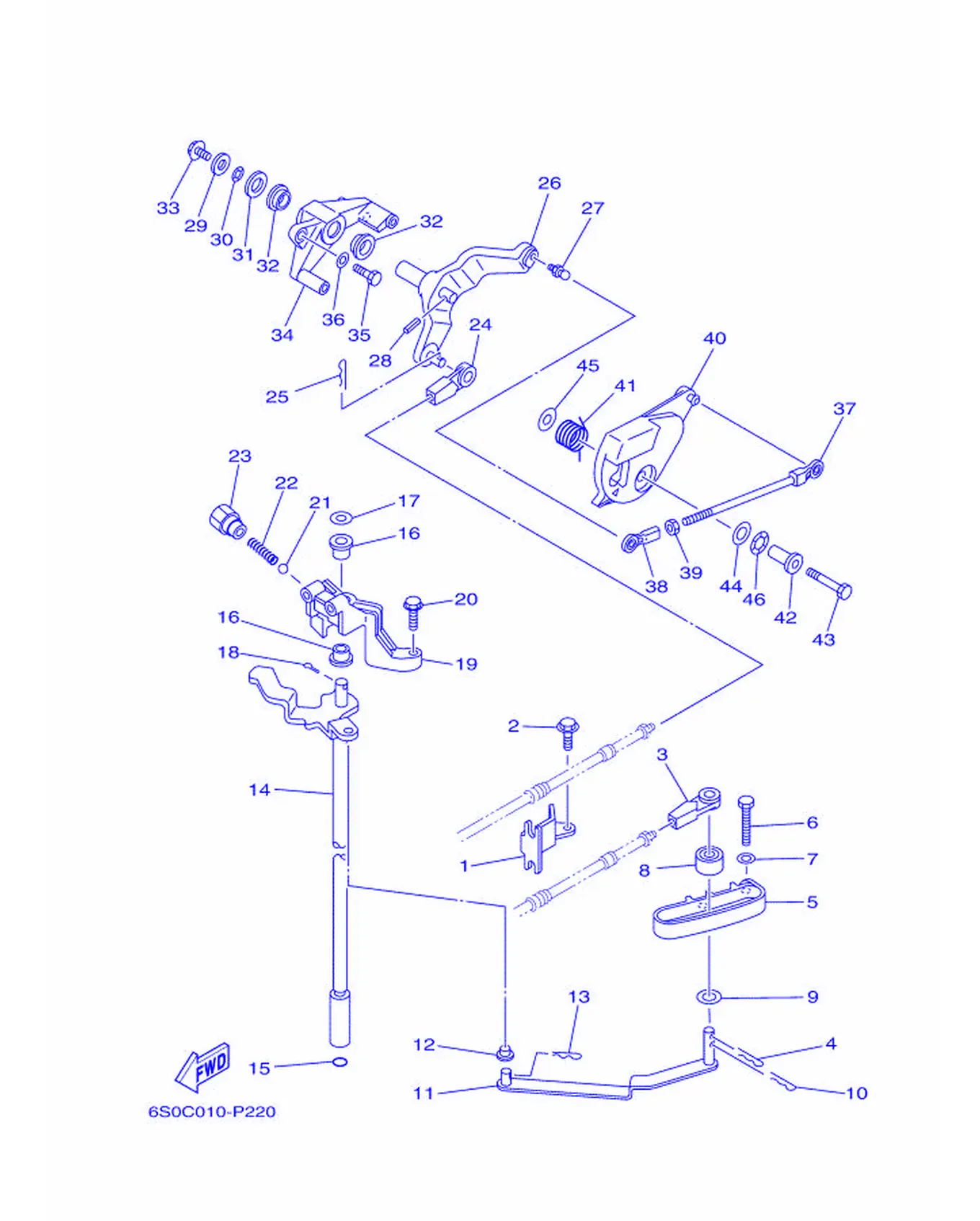

Рис. 13УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	67F-48538-00	Головка блока цилиндров, короткая 1	1
2	90109-06M86	Пластина	1
3	663-48344-00	Наконечник троса, дистанционное управление	1
4	90468-18008	Стопор	1
5	67F-44117-00-94	Кронштейн	1
6	97095-06040	Болт	2
7	92995-06600	. . Шайба	2
8	688-44122-00	Шланг топливный	1
9	90202-07M07	Шланг топливный	1
10	90468-18008	Стопор	1
11	67F-44121-00	Пластина, защитная	1
12	90386-06M12	Пружина	1
13	90468-18008	Стопор	1
14	60C-44120-11	Рукоятка переключения передач в сборе	1
14	60C-44120-31	Рукоятка переключения передач в сборе	1
15	93210-09165	Кольцо уплотнительное	1
16	90386-90M90	Шайба	2
17	90201-09M02	Болт	1
18	91490-20015	Крышка, головка	1
19	68V-44118-00	Кронштейн	1
20	97575-06525	Вал, приводной	2
21	93501-04M02	Гайка	1
22	90501-12082	Стопорная пружина тяги	1
23	648-42715-00	Пружина 2	1
24	663-48344-00	Наконечник троса, дистанционное управление	1
25	90468-18008	Стопор	1
26	67F-42154-00-94	Рычаг управления дросселем	1
27	663-85518-00	. Шаровой шарнир	1
28	91690-30018	Крышка, стопорная	1
29	90201-06068	Головка блока цилиндров	1
30	90206-12M00	Болт	1
31	92990-12600	Прокладка, крышка	1
32	90386-12069	Прокладка	2
33	97595-06512	. . Табличка, впускной коллектор	1
34	67F-41661-00-94	Кронштейн 1	1
35	97095-06025	Болт	2
36	92995-06600	. . Шайба	2
37	67F-41237-00	Соединение, тяга	1
38	682-41237-00	Головка, трубка	1
39	95380-05600	. Гайка	1
40	67F-41213-01	Кулачок, дроссель	1
41	67F-44135-00	Стопорный штифт	1
42	90387-06M82	Втулка	1
43	97095-06035	Болт	1
44	90201-10M02	. Прокладка, глушитель	1
45	90201-06M31	. Головка, трубка-держатель	1
46	90206-10M04	Шайба волнистая	1

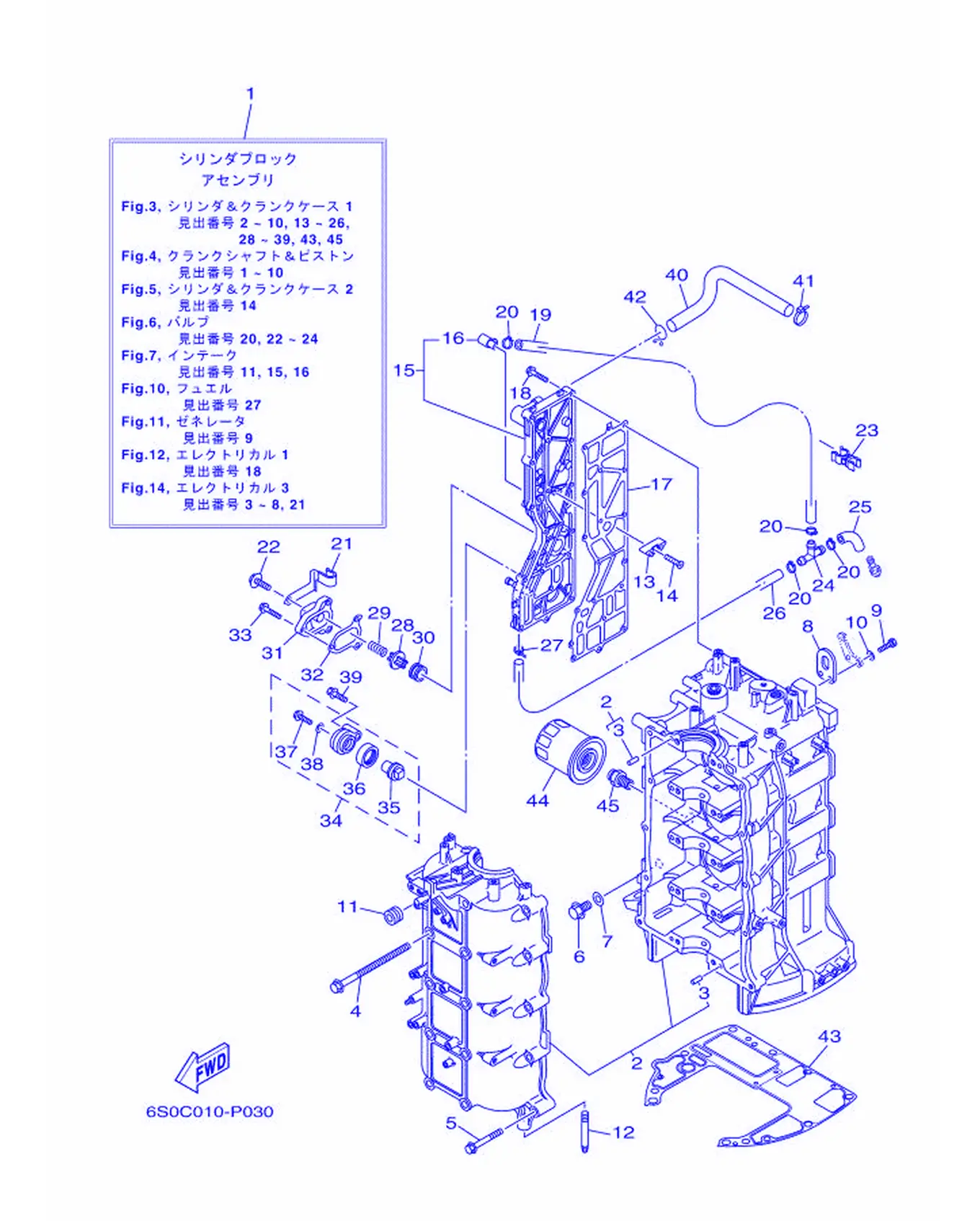

Рис. 14ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	60C-W009B-10-9S	Блок цилиндров в сборе	1
2	67F-15100-04	Картер в сборе	1
3	93606-12019	. Пластина, корпус насоса	10
4	90119-10M88	Прокладка, крышка цилиндра	10
5	90119-08M66	Табличка с предупреждением	10
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14115	Прокладка	1
8	62Y-11119-00	Крышка, головка цилиндра	2
9	97095-06020	Болт с шайбой	4
10	92995-06600	. . Шайба	4
11	90480-12314	Прокладка	1
12	67F-15142-00	Головка 1	2
13	6E5-11325-00	Шпонка	3
14	98780-04016	Шланг топливный	3
15	67F-41113-51-9S	Наружная крышка выхлопа	1
16	676-11372-00	Прокладка, насос	1
17	67F-41114-A2	Прокладка, корпус водяного насоса	1
18	90119-06MA4	Табличка, предупреждающая	18
19	90445-10024	Шланг (L360)	1
20	90465-11M10	Хомут	4
21	90462-10060	Хомут	1
22	97595-06512	. . Табличка, впускной коллектор	1
23	90464-10010	Прокладка	1
24	688-24378-00	Шланг, топливный 3	1
25	61A-24316-00	Шланг 6	1
26	90445-10016	Шланг (L280)	1
27	90465-11M10	Хомут	2
28	6G5-12416-00	Вал гребной	1
29	90501-16M11	Стопор, глушитель	1
30	90480-20M05	Прокладка	1
31	67F-1246A-A0-9S	Корпус 1	1
32	67F-12435-A0	Прокладка	1
33	90119-06MA2	Табличка с номером	3
34	69J-11301-00	Корпус водяного насоса в сборе	1
35	67F-11325-01	Корпус	1
36	67F-11328-00	Прокладка	1
37	90105-06M07	Болт, с шайбой и шестигранной головкой	1
38	90430-06M03	. Прокладка	1
39	97575-08540	Шатун в сборе	1
40	67F-1243A-00	Шланг 1	1
41	90465-11M59	Прокладка	1
42	90467-20M15	Винт	1
43	68V-11351-00	Прокладка, крышка	1
44	5GH-13440-30	Элемент масляного фильтра в сборе	1
45	90401-20007	Прокладка, крышка	1

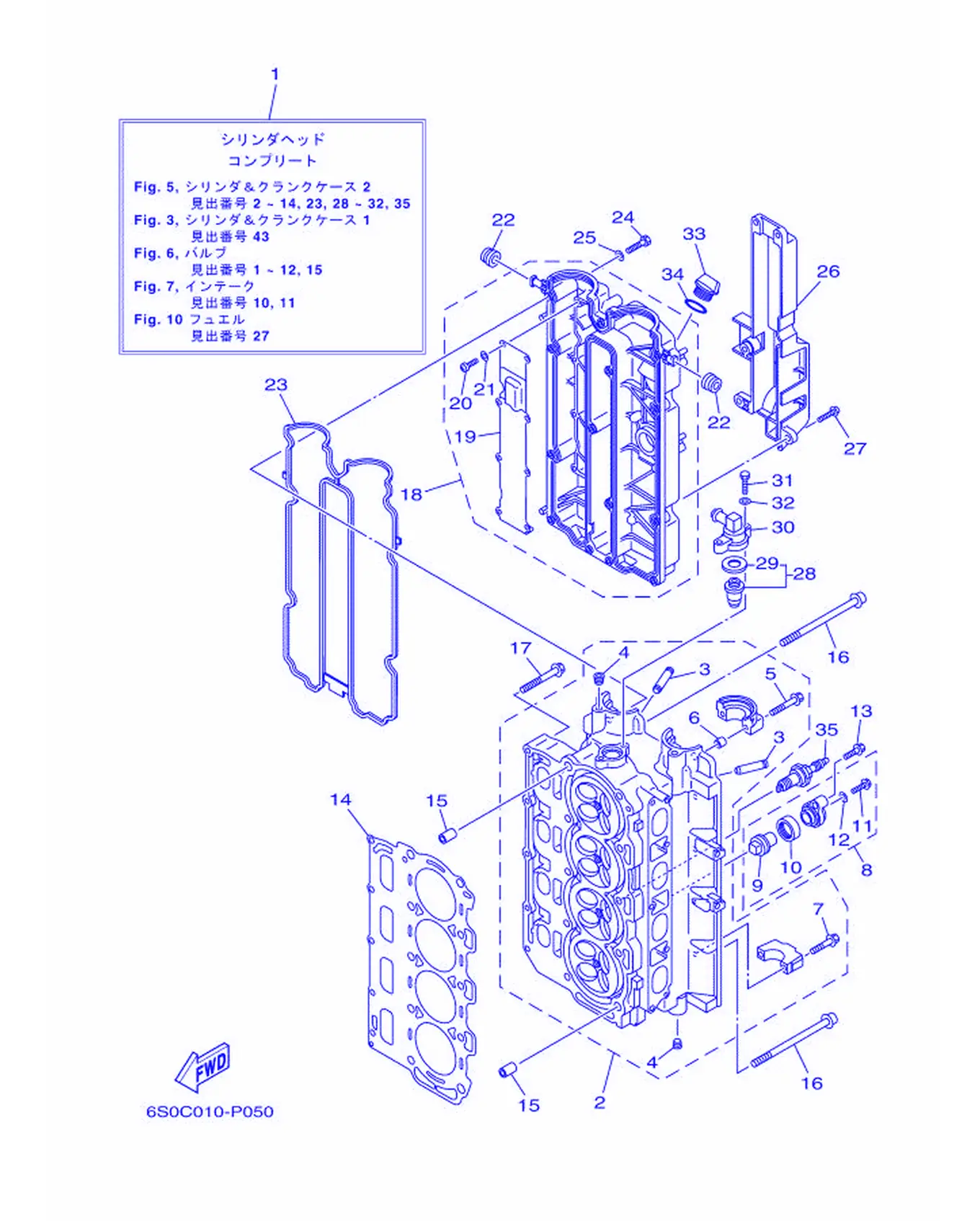

Рис. 15ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	67F-W009A-25-9S	Головка цилиндра в сборе	1
2	6D8-11110-20-9S	Прокладка крышки цилиндра	1
3	67F-11133-10	Крышка, вал 1	16
4	90344-51019	Болт, крепление термостата	4
5	90119-07235	Прокладка, крышка термостата	4
6	91809-08006	Направляющая втулка, штифт	4
7	90119-07234	Прокладка, крышка цилиндра	16
8	69J-11301-00	Корпус водяного насоса в сборе	2
9	67F-11325-01	Корпус	1
10	67F-11328-00	Прокладка	1
11	90105-06M07	Болт, с шайбой и шестигранной головкой	1
12	90430-06M03	. Прокладка	1
13	97575-08540	Шатун в сборе	2
14	67F-11181-03	Прокладка, крышка цилиндра 1	1
15	99530-14016	Держатель, защелка	2
16	90155-10005	Винт, плоская головка	10
17	90119-08M91	Накидная гайка, шпилька	5
18	6D8-11191-01-9S	Крышка, топливный насос 1	1
19	67F-11168-00	Крышка, впускной клапан	1
20	98507-04008	Винт, полукруглая головка	8
21	92907-04600	Шайба	8
22	90480-12072	Прокладка	2
23	6D8-11356-01	. Крышка, топливный насос 2	1
24	97095-06030	Болт	14
25	92995-06600	. . Шайба	14
26	67F-11192-01	Крышка, впускной клапан 2	1
27	90119-06M79	Кольцо, карбюратор	5
28	67F-12411-01	Термостат	1
29	67F-12412-00	. Уплотнение, термостат	1
30	68V-12413-00-9S	Крышка, корпус термостата	1
31	97095-06025	Болт	2
32	92995-06600	. . Шайба	2
33	6G8-15363-00	Поплавок, крышка	1
34	93210-24M79	. O-образное кольцо	1
35	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4

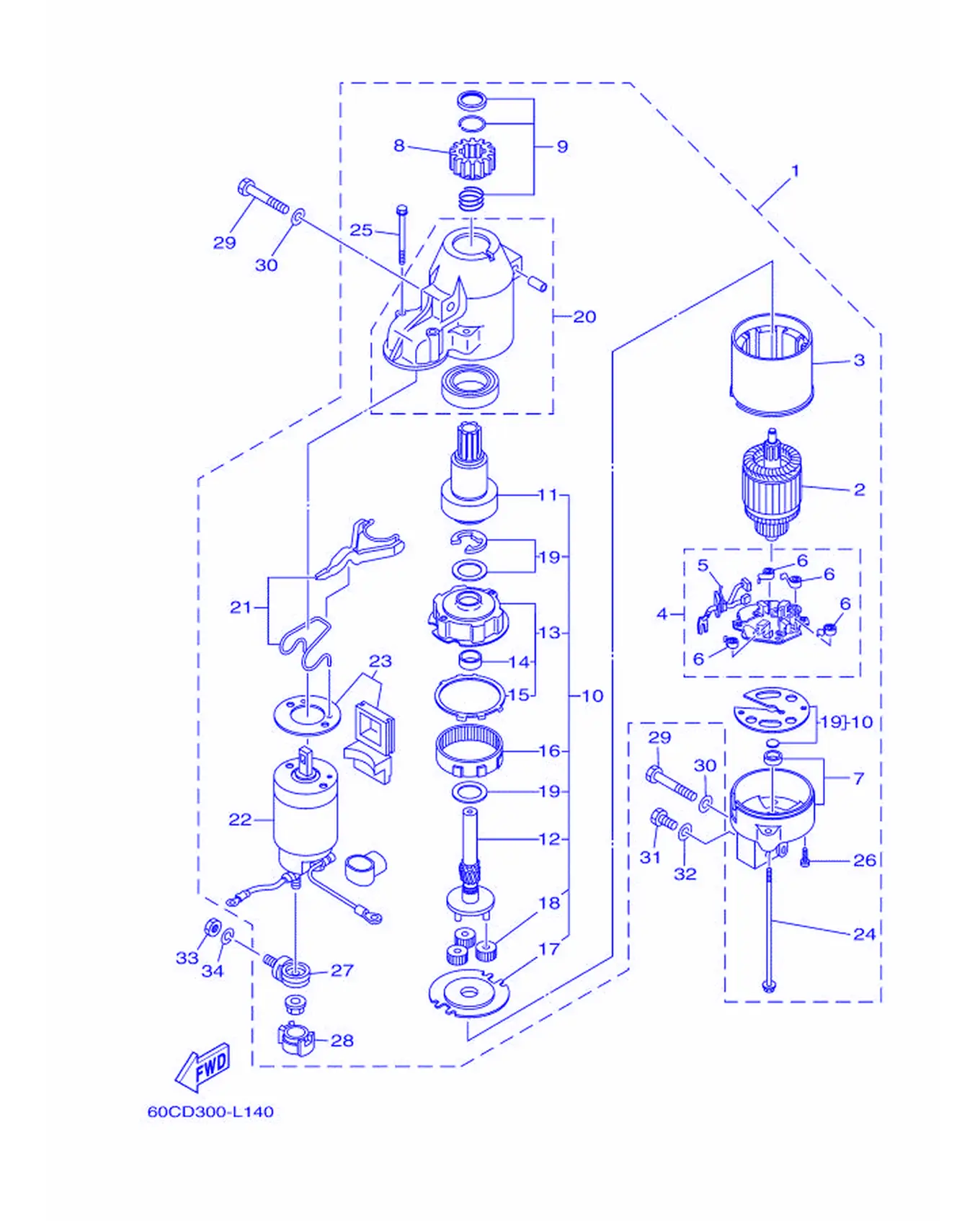

Рис. 16Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	67F-81800-03	Стартер в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-00	. Держатель щеток в сборе	1
5	69J-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	68F-81820-00	. Крышка щеткодержателя	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-8183R-00	. . . Пружина	1
16	67F-81891-00	. . Крышка, пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	60X-81842-00	. Крышка	1
21	6C5-81839-00	. Заглушка	1
22	67F-81941-02	. Реле стартера в сборе	1
23	6C5-81869-00	. Крышка, защелка	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	60V-81925-00	. Клемма	1
28	68F-82582-00	. Крышка, жгут проводов	1
29	97013-08045	Болт	3
30	92903-08600	Шайба пластины	3
31	97013-08016	Болт	1
32	92903-08600	Шайба пластины	1
33	95333-08600	Гайка	1
34	92903-08100	Болт, с шестигранной головкой	1

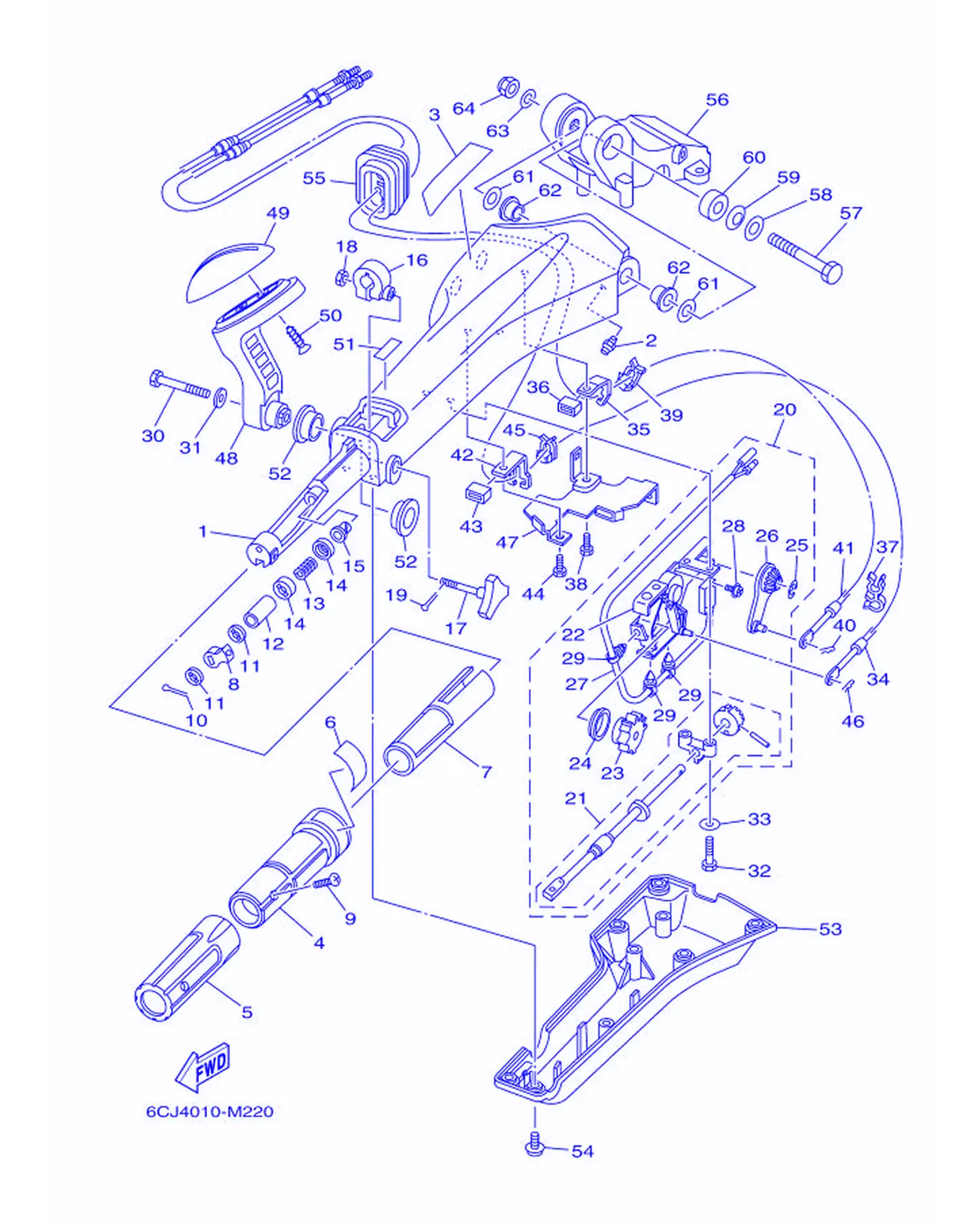

Рис. 17Рулевое управление 1 Steering 1

REF	Номер детали	Наименование	Кол-во
1	6X4-42111-02-8D	Крышка, стартер	1
2	93700-06M03	Пластина стопорная	1
3	6X4-48215-00	Болт	1
4	6X4-42119-01	Прокладка, крышка стартера	1
5	6X4-42177-00	Винт, крышка	1
6	6X4-42137-00	Пружина, фиксатор	1
7	6X4-41291-00	Шайба	1
8	6X4-44139-01	Втулка	1
9	90152-05007	Винт, потайная головка	1
10	91490-20010	Шплинт	1
11	6X4-44177-00	Шайба	2
12	6X4-42128-00	Гребной винт 1	1
13	90501-23215	Стопорное устройство	1
14	6X4-44188-00	Шайба	2
15	90386-08032	Проставка	1
16	63D-42126-00	Прокладка, крышка топливного насоса	1
17	6X4-48154-00	Стопорная гайка	1
18	95380-06600	Тяга, соединительная	1
19	91490-20010	Шплинт	1
20	6X4-44100-01	Прокладка корпуса	1
21	6X4-42115-00	Крышка корпуса водяного насоса	1
22	6X4-44102-00	Корпус водяного насоса	1
23	6X4-47731-01	Крышка	1
24	6X4-44132-00	Уплотнение	1
25	6X4-14137-00	Прокладка	1
26	6X4-48261-00	Рычаг дросселя	1
27	6X4-82540-00	Шланг топливный	1
28	703-48129-00	Винт 3	2
29	6X4-42821-00	Крышка головки	3
30	97095-08040	Болт	1
31	92995-08600	. . Шайба	1
32	97095-06030	Болт	2
33	92995-06600	. . Шайба	2
34	67G-48321-20	Прокладка	1
35	6X4-48538-00	Прокладка головки 1	1
36	6X4-26367-00	Поршень	1
37	90464-09M42	Прокладка	1
38	97095-06014	Прокладка	1
39	63D-48538-00	Прокладка, вал 1	1
40	90468-10005	Прокладка	1
41	67G-26301-10	Прокладка карбюратора	1
42	6X4-48538-10	Прокладка головки 1	1
43	6X4-26367-00	Поршень	1
44	97095-06014	Прокладка	1
45	63D-48538-00	Прокладка, вал 1	1
46	90468-10005	Прокладка	1
47	6X4-42159-00	Стойка	1
48	6X4-44159-00-8D	Крышка корпуса	1
49	6X4-44173-00	Пластина корпуса	1
50	97780-60920	Сальник коленвала	2
51	6X3-44191-00	Шестерня приводная	1
52	90386-26MA3	Прокладка	2
53	6X4-42131-11	Крышка корпуса насоса	1
54	97985-06216	Сальник вала	6
55	6X4-42725-01	Поплавок	1
56	63D-42121-22-8D	Игла клапана	1
57	90101-12014	Табличка, с инструкцией	1
58	92990-12200	Болт, шестигранный	1
59	90206-12M22	Прокладка, картер	1
60	90387-12M02	Втулка (кольцо)	1
61	90201-12035	Клапан дросселя	2
62	90386-12003	Уплотнение	2
63	92990-12600	Прокладка, крышка	1
64	90185-12M12	Гнездо, втулка	1

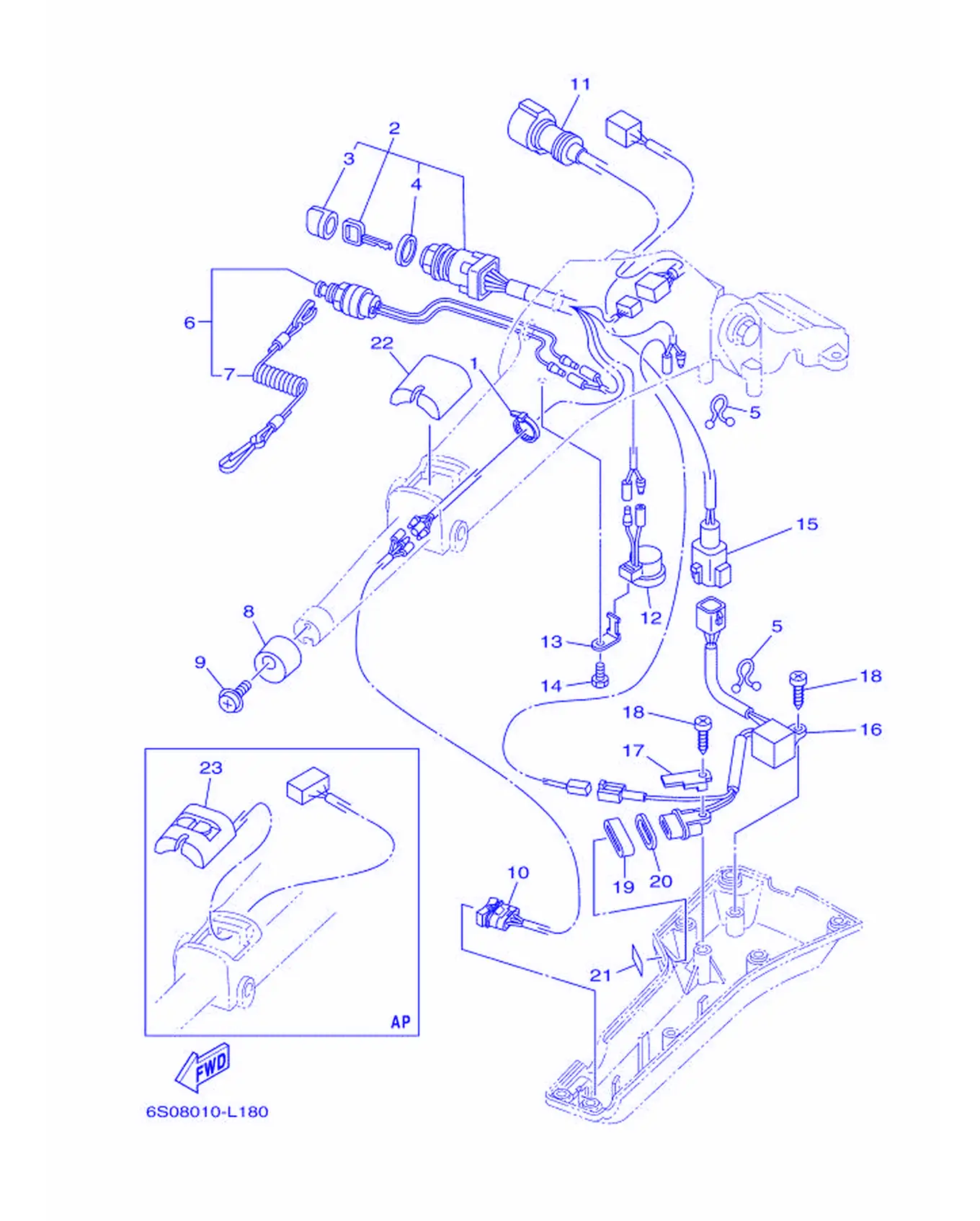

Рис. 18Рулевое управление 2 Steering 2

REF	Номер детали	Наименование	Кол-во
1	90465-11M10	Хомут	1
2	6X4-82510-11	Шланг топливный	1
3	676-82577-01	. . Колпачок, шнур	1
4	703-82532-00	. . Колпачок	1
5	90464-08M07	Покрытие	2
6	688-82575-01	Выключатель стоп двигателя в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	6X4-42728-00	Поплавок	1
9	97980-06216	Прокладка, впускной коллектор	1
10	6X4-82563-10	Переключатель тримма и наклона в сборе	1
11	6X4-82586-20	Кабель аккумулятора (L:1.25M)	1
12	6X4-83383-00	Винт	1
13	6X4-83386-00	Шайба, винт	1
14	97095-06014	Прокладка	1
15	6X4-83653-00	Кабель массы (L:1250MM)	1
16	6C5-84301-00	Крышка водяного насоса 1	1
17	6X4-44114-00	Прокладка	1
18	97780-60620	Пружина, фиксатор	2
19	6X4-42727-00	Поплавок	1
20	6H4-83589-00	Прокладка	1
21	6X4-85415-00	Метка	1
22	6X4-81942-01	Крышка	1
23	6X4-81860-00	Шланг топливный	1

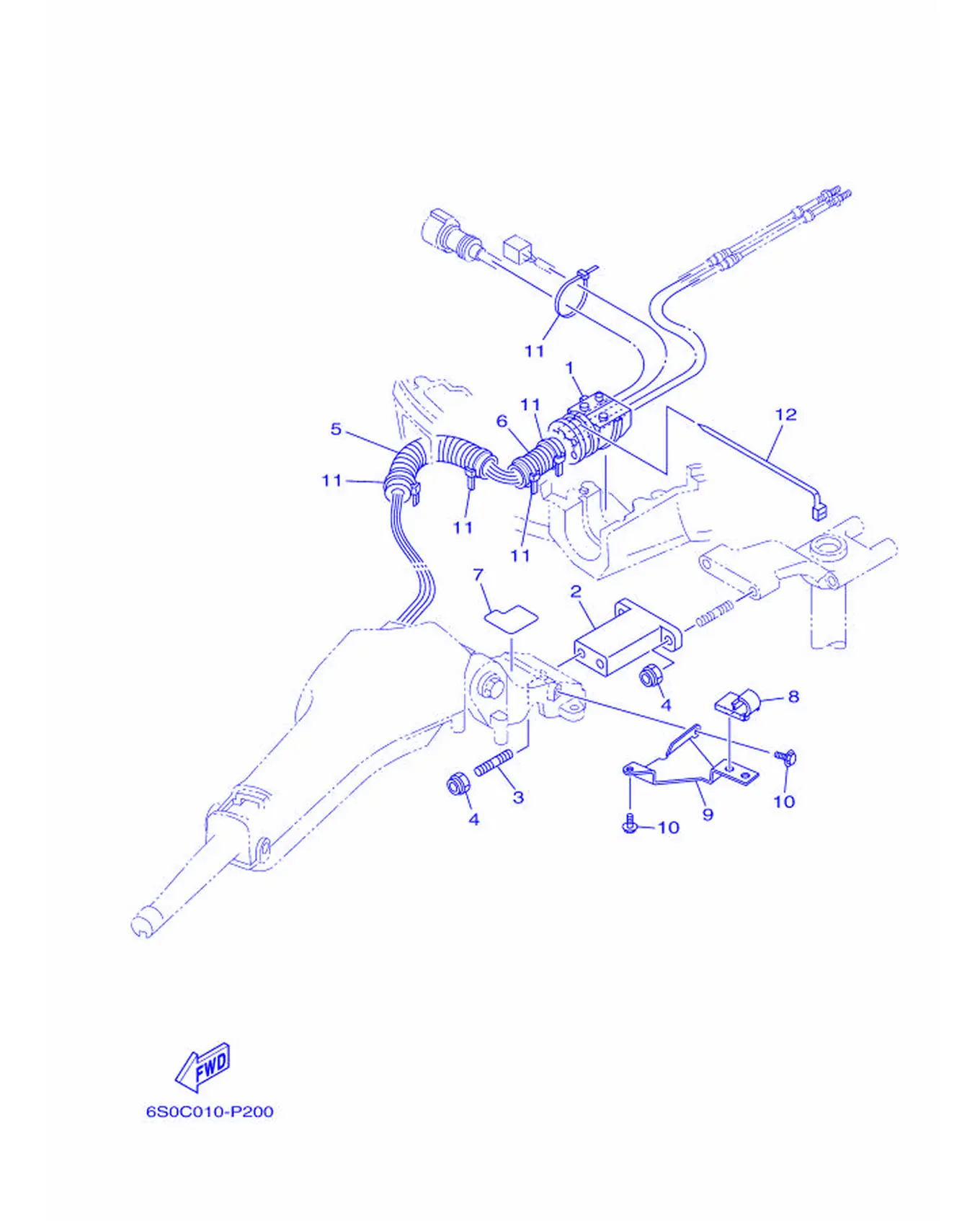

Рис. 19Рулевое управление 3 Steering 3

REF	Номер детали	Наименование	Кол-во
1	68V-42725-10	Прокладка	1
2	6X4-42121-11-8D	Кронштейн крепления	1
3	90116-10062	Наклейка, серийный номер	2
4	90185-10027	Крышка, корпус насоса	4
5	90447-22007	Стартер	1
6	6G5-83557-00	Трубка	1
7	6X4-42735-00	Прокладка	1
8	63D-24367-00	Корпус, верхний 2	1
9	6X4-24364-00	Скоба	1
10	97595-06516	Болт с шайбой	2
11	90465-13M24	Патрубок	5
12	90465-13M30	Прокладка	1

Рис. 20НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

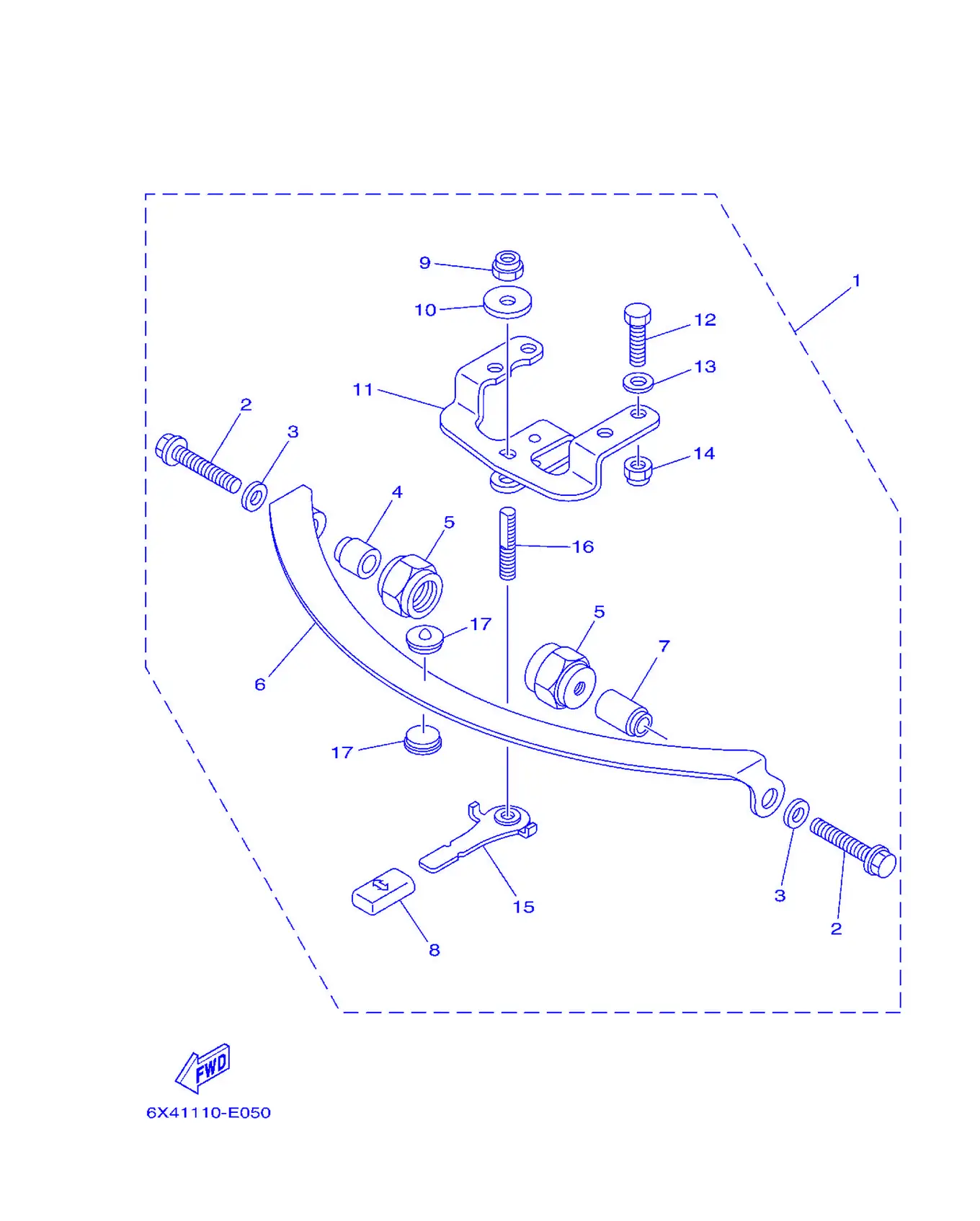

Рис. 21РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	67G-42508-10	Крышка, корпус топливного насоса	1
2	90119-08M74	. Табличка, предупреждающая	2
3	90201-08M01	Шайба, пластина	2
4	67G-42541-00	. Прокладка 1	1
5	67G-42546-00	. Гайка	2
6	63D-42527-00	. . Пластина, фрикционная	1
7	67G-42541-10	. Прокладка 1	1
8	682-43318-01	Крышка	1
9	90185-10M14	. Крышка, корпус насоса	1
10	90201-10M76	Шланг топливный	1
11	6X4-42526-00	Корпус, топливный насос	1
12	97095-08025	. Болт	2
13	92995-08600	. . Шайба	2
14	90185-08057	Крышка, топливный фильтр	2
15	67G-42561-00	. Крышка	1
16	67G-42562-00	. Крышка корпуса термостата	1
17	63D-42528-00	. . Пластина, фрикционная	2

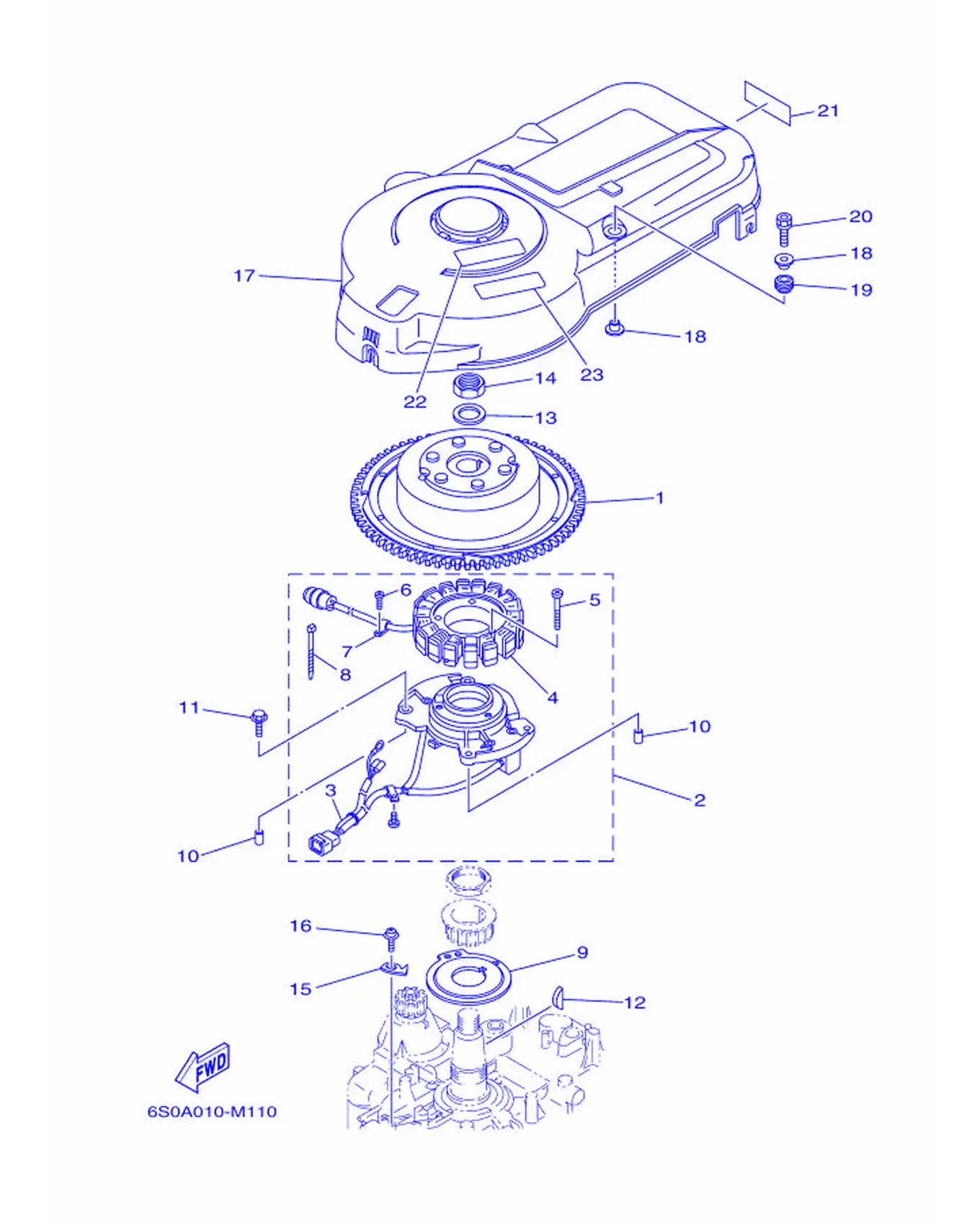

Рис. 22ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	67F-85550-00	Ротор в сборе	1
2	67F-85560-01	Основание в сборе	1
3	67F-85580-00	. Катушка, импульсная	1
4	67F-85510-01	. Статор в сборе	1
5	63D-81345-20	. Винт, крепление крышки (M6X30)	3
6	97607-04110	Заглушка, поводковая заглушка	1
7	445-81328-20	. Патрубок	1
8	66T-81328-00	. Хомут	1
9	67F-81673-10	Ротор	1
10	99530-08012	. Подшипник коленвала	2
11	97595-06630	Наклейка, предупреждение	4
12	90280-05015	Крышка, катушка	1
13	90201-24014	Крыльчатка водяного насоса	1
14	90179-24002	Гайка	1
15	6D8-81332-00	Корпус водяного насоса	1
16	97985-06210	Прокладка головки цилиндра	1
17	67F-81337-01	Крышка, маховик	1
18	90387-06M71	Втулка	4
19	90480-15M31	Прокладка	2
20	90119-06M92	Наклейка, предупреждение	2
21	68V-13437-02	Метка, коррозия	1
22	6EE-81995-00	Винт, крепление крышки	1
23	6EE-81994-00	Винт, крепление основания	1

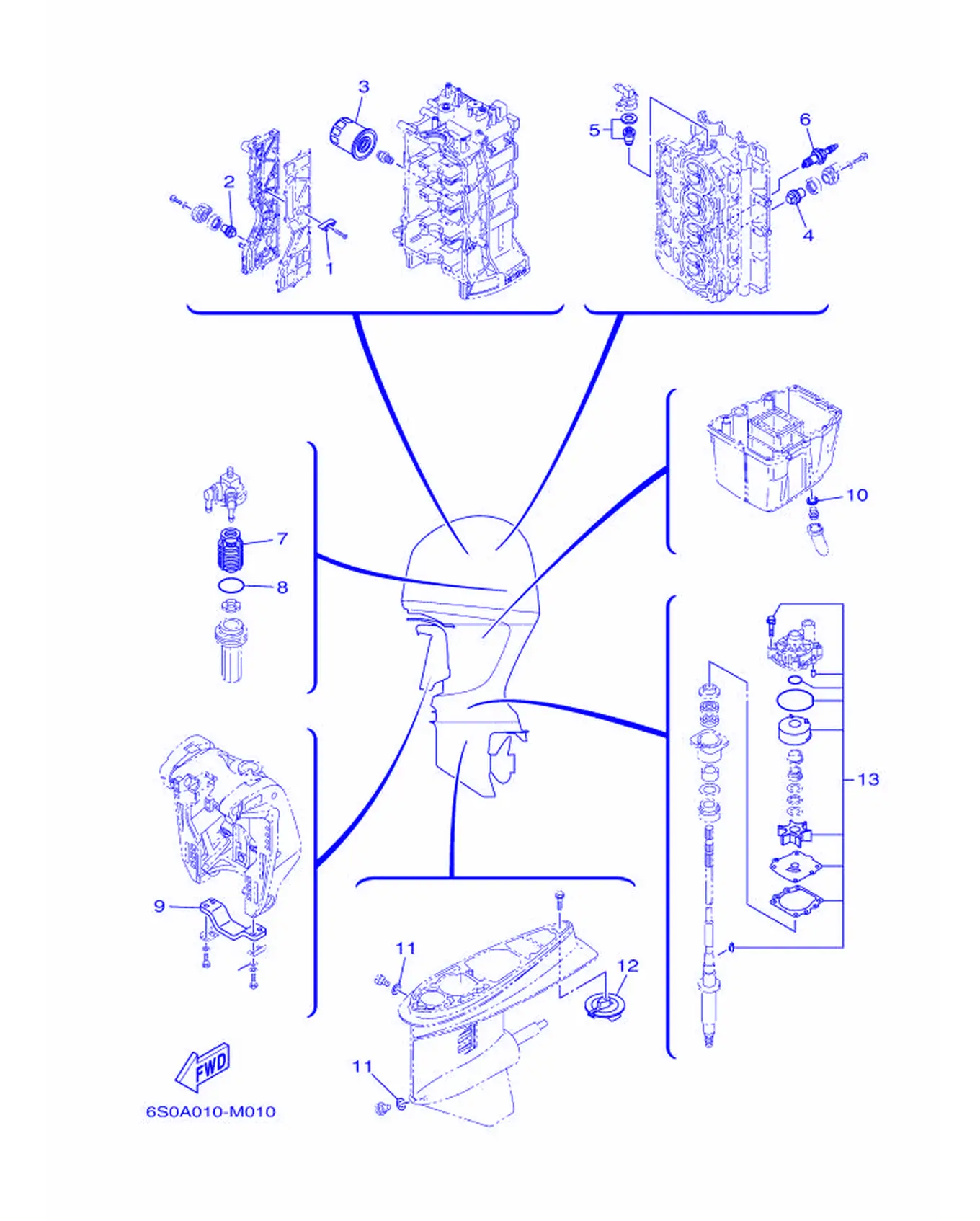

Рис. 23Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6E5-11325-00	Шпонка	3
2	67F-11325-01	Корпус	1
3	5GH-13440-30	Элемент масляного фильтра в сборе	1
4	67F-11325-01	Корпус	2
5	67F-12411-01	Термостат	1
6	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4
7	61N-24563-10	. Губуновэда, тогифузэ	1
8	93210-32738	Кольцо O-ring	1
9	6G5-45251-02	Крышка	1
10	90430-14M09	Прокладка	1
11	90430-08020	. Прокладка	2
12	6E5-45371-01	Штифт	1
13	68V-W0078-00	Стопор, трос газа	1

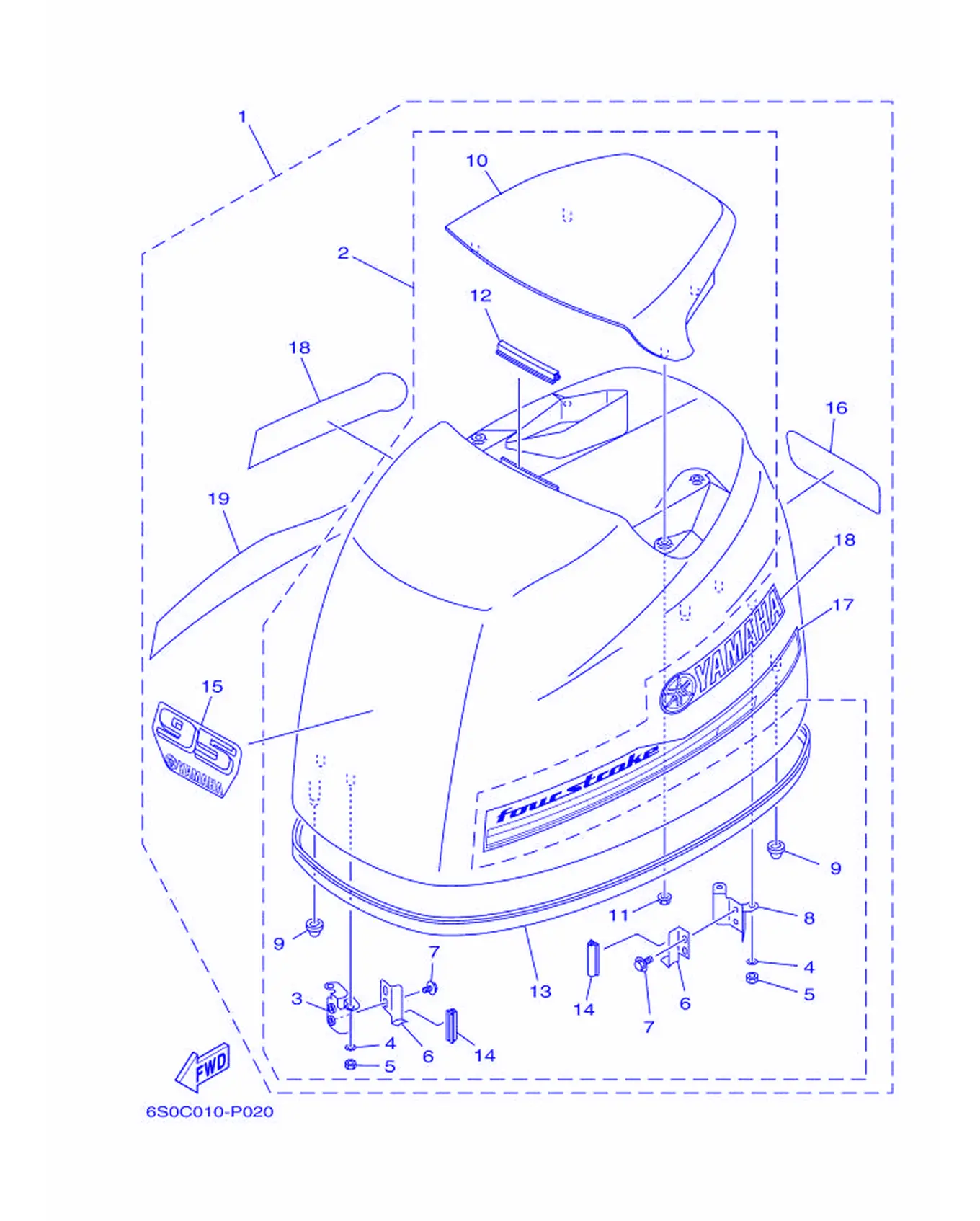

Рис. 24ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6S0-42610-20	Верхний кожух в сборе	1
2	67F-4261A-00	Карбюратор (в сборе)	1
3	67F-42647-00	Винт, с шестигранной головкой	1
4	92990-06100	Прокладка, стопор	4
5	95380-06600	Тяга, соединительная	4
6	68V-42652-00	Крючок	2
7	97595-06512	. . Табличка, впускной коллектор	4
8	67F-42649-00	Винт, с шестигранной головкой	1
9	67F-42662-00	Пружина	3
10	67F-42613-00-8D	Фильтр топливный, сетка	1
11	90179-06M24	Гайка	4
12	61N-42628-00	. Заглушка	1
13	67F-42615-00	Зажим	1
14	67F-42628-00	Зажим	2
15	6S0-42677-20	. Наклейка передняя	1
16	6S0-42678-20	График, задний	1
17	6D6-42675-00	Глушитель, задний 1	1
18	6D6-42681-00	Глушитель, крышка	2
19	6D6-42676-00	Глушитель, задний 2	1

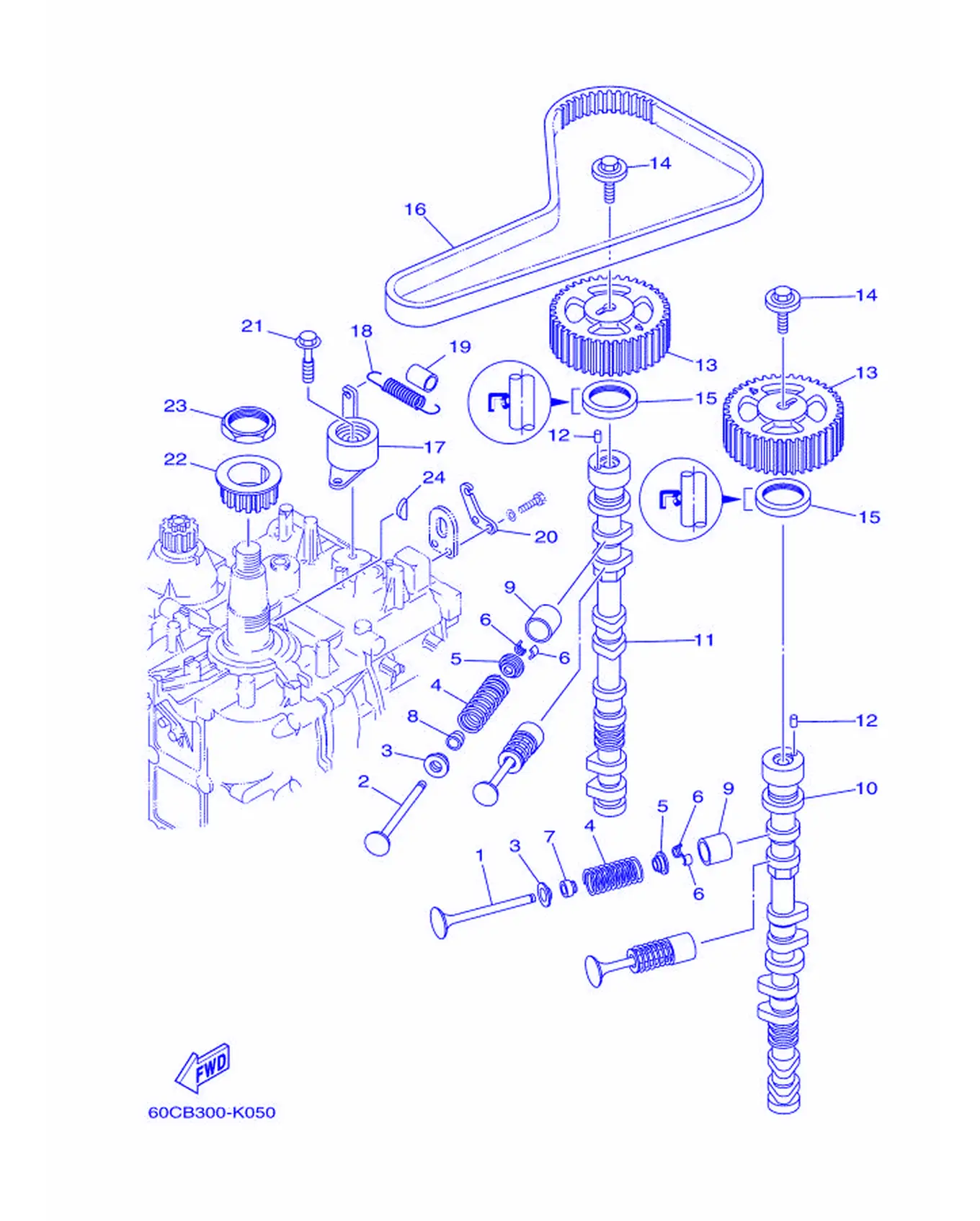

Рис. 25КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6D8-12111-00	Вал, приводной	8
2	6D8-12121-10	Вал, гребной	8
3	6D8-12116-00	Уплотнение, вал	16
4	6D8-12113-00	Уплотнение, вал приводной	16
5	26H-12117-00	Поршень, шток	16
6	4G0-12118-00	Крышка, шток	32
7	K0A-A3721-00	Зажим, топливный шланг	8
8	K0A-A3722-00	Зажим, топливный шланг 2	8
9	6D8-12153-00	Поршень, шток (12)	16
9	6D8-12153-10	Поршень, шток (14)	16
9	6D8-12153-20	Поршень, шток (16)	16
9	6D8-12153-30	Поршень, шток (18)	16
9	6D8-12153-40	Поршень, шток (20)	16
9	6D8-12153-50	Поршень, шток (22)	16
9	6D8-12153-60	Поршень, шток (24)	16
10	6D9-12171-00	Распредвал 1	1
11	6D8-12181-00	Прокладка 2	1
12	93605-10108	Заглушка, ...	2
13	67F-11537-00	Крышка, распределитель	2
14	90119-10050	Гайка, крепление цилиндра	2
15	93102-38008	. Сальник	2
16	67F-46241-00	Крышка	1
17	67F-11590-00	Датчик температуры	1
18	90506-16M39	Стопор, трос	1
19	90445-15M03	Шланг (L23)	1
20	67F-11595-00	Демпфер, дефлектор	1
21	90119-10M72	Дефлектор, кожух	1
22	6D8-11536-01	Крышка, головка блока	1
23	90170-40008	Гайка	1
24	90280-04008	Крышка, корпус	1

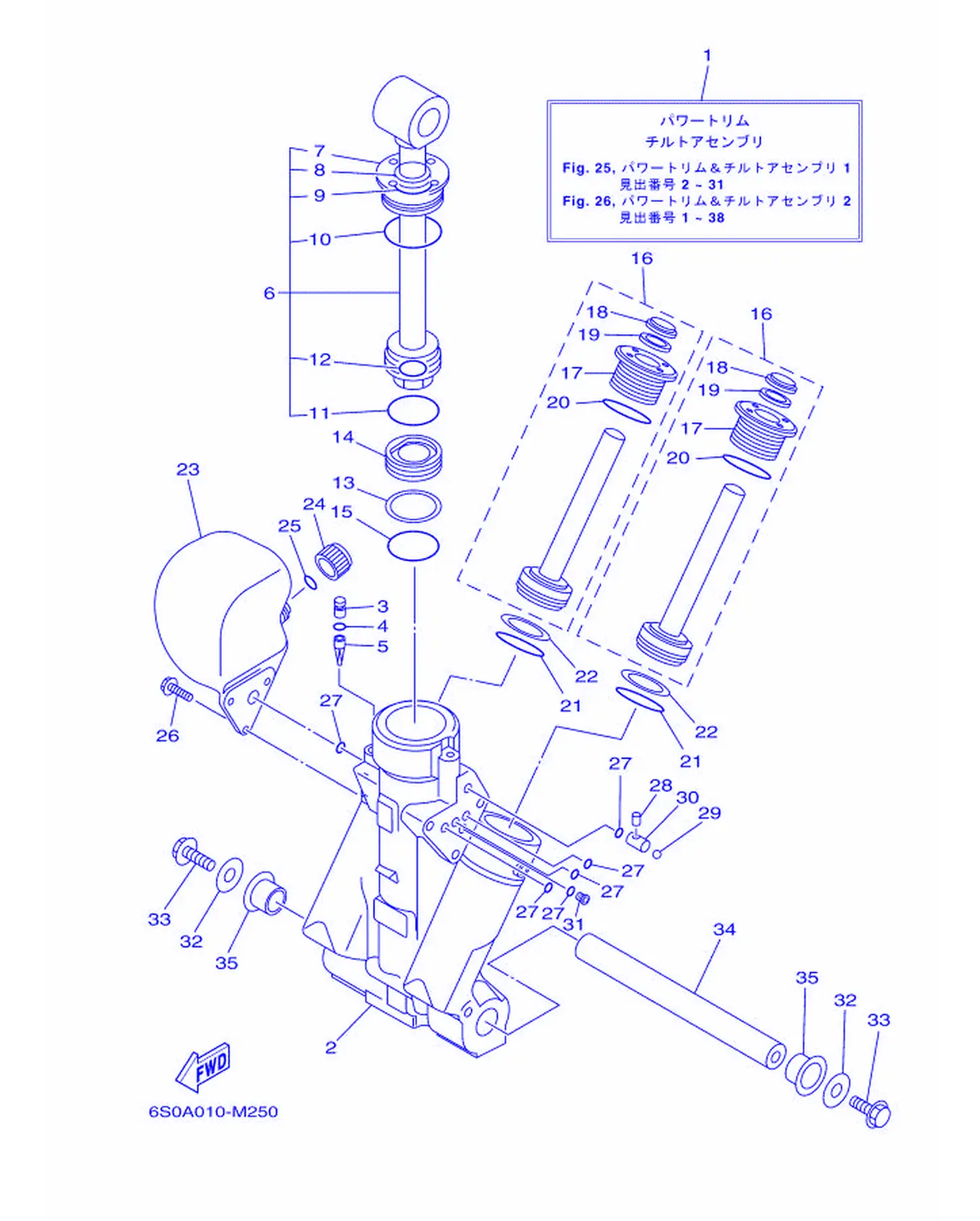

Рис. 26Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	68V-43800-07	Узел гидроподъема и наклона	1
2	64E-43825-03	Корпус, подъем и наклон	1
3	6AW-4388J-00	Крышка 2	1
4	93210-10M74	O-образное кольцо	1
5	64E-43817-00	Фильтр 2	1
6	64E-43810-02	Узел поршня наклона	1
7	64E-43811-02	. Пружина, клапан регулировки давления	1
8	64E-43898-00	Зиф, зе-сда 2	1
9	64E-43867-00	Уплотнительное кольцо	1
10	64E-43866-00	Уплотнительное кольцо	1
11	6E5-43862-00	Уплотнительное кольцо	1
12	64E-43883-00	Уплотнительное кольцо	1
13	6E5-43872-00	Кольцо, подкладное	1
14	6E5-43814-02	Поршень, свободный	1
15	6E5-43862-00	Уплотнительное кольцо	1
16	64E-43820-03	Узел поршня подъема	2
17	64E-43821-03	. Винт, торец цилиндра подъема	1
18	64E-43822-00	. Шайба, уплотнительная	1
19	64E-4384J-00	. Шайба, уплотнительная	1
20	6G5-43864-00	. O-кольцо	1
21	6E5-43864-00	O-кольцо	2
22	6E5-43874-01	Кольцо, уплотнительное	2
23	64E-43828-01	Гайка, шпиндель	1
24	64E-43829-01	Крышка, шпиндель	1
25	64E-43897-00	O-кольцо	1
26	64E-4388E-01	Гайка шпинделя (L:14MM)	3
27	64E-43869-00	O-кольцо	6
28	64E-4381G-00	Штифт 1	1
29	6E5-43858-00	Гайка	1
30	64E-4382G-00	Уплотнение вала	1
31	64E-4384N-00	Крышка, картер	1
32	90201-10060	Прокладка, корпус	2
33	97575-10530	Гайка, крепление цилиндра	2
34	6BC-43818-00	Головка, блок цилиндров	1
35	90386-22M98	Прокладка	2

Рис. 27Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	64E-4388E-11	Болт-винт (L:34.7MM)	4
2	64E-43831-00	Соединитель, вал	1
3	64E-43868-00	O-кольцо	1
4	68V-43830-01	Узел шестеренного насоса	1
5	72X-43858-00	. Шарик	2
6	64E-43843-00	. Винт, клапанный блок	4
7	6AW-43841-00	. Поршень, шаттл	2
8	64E-43802-00	. Клапан в сборе	2
9	6E5-43896-00	. . O-кольцо	1
10	6G5-43863-00	. O-кольцо	1
11	66Y-43851-00	. Седло, перепускной клапан	1
12	64E-43858-00	. Гайка	1
13	64E-43859-00	. Штифт, опора клапана	1
14	68V-43855-00	. Пружина	1
15	64E-43850-00	. Клапан в сборе	1
16	64E-43865-00	. O-кольцо	1
17	64E-43816-00	. Фильтр 1	2
18	6AW-43858-00	. Шарик	2
19	64E-43817-11	Фильтр 2	1
20	64E-43860-01	Узел ручного клапана	1
21	72X-85075-L0	. O-кольцо	1
22	64E-43827-00	. Ремкомплект колец	1
23	64E-4387A-00	Уплотнительное кольцо	1
24	64E-43873-00	Топливный шланг	1
25	6AW-43875-00	Крышка, стопор	1
26	64E-43879-11	Винт с шайбой	1
27	64E-43879-01	Винт с шайбой	2
28	68V-43880-04	Мотор в сборе	1
29	6H1-4386K-10	Пружина щетки	2
30	64E-4380J-00	Держатель щетки	1
31	64E-43891-00	Щетка 1	1
32	97607-04310	Винт с полукруглой головкой и шайбой	2
33	64E-4380F-00	Держатель щетки 2	1
34	64E-43892-00	Прерыватель в сборе (щетка 2)	1
35	6G5-43865-01	. О-ринг	1
36	93102-08M43	Сальник	1
37	64E-43805-01	. Якорь в сборе	1
38	64E-43843-10	Винт клапанного блока	3

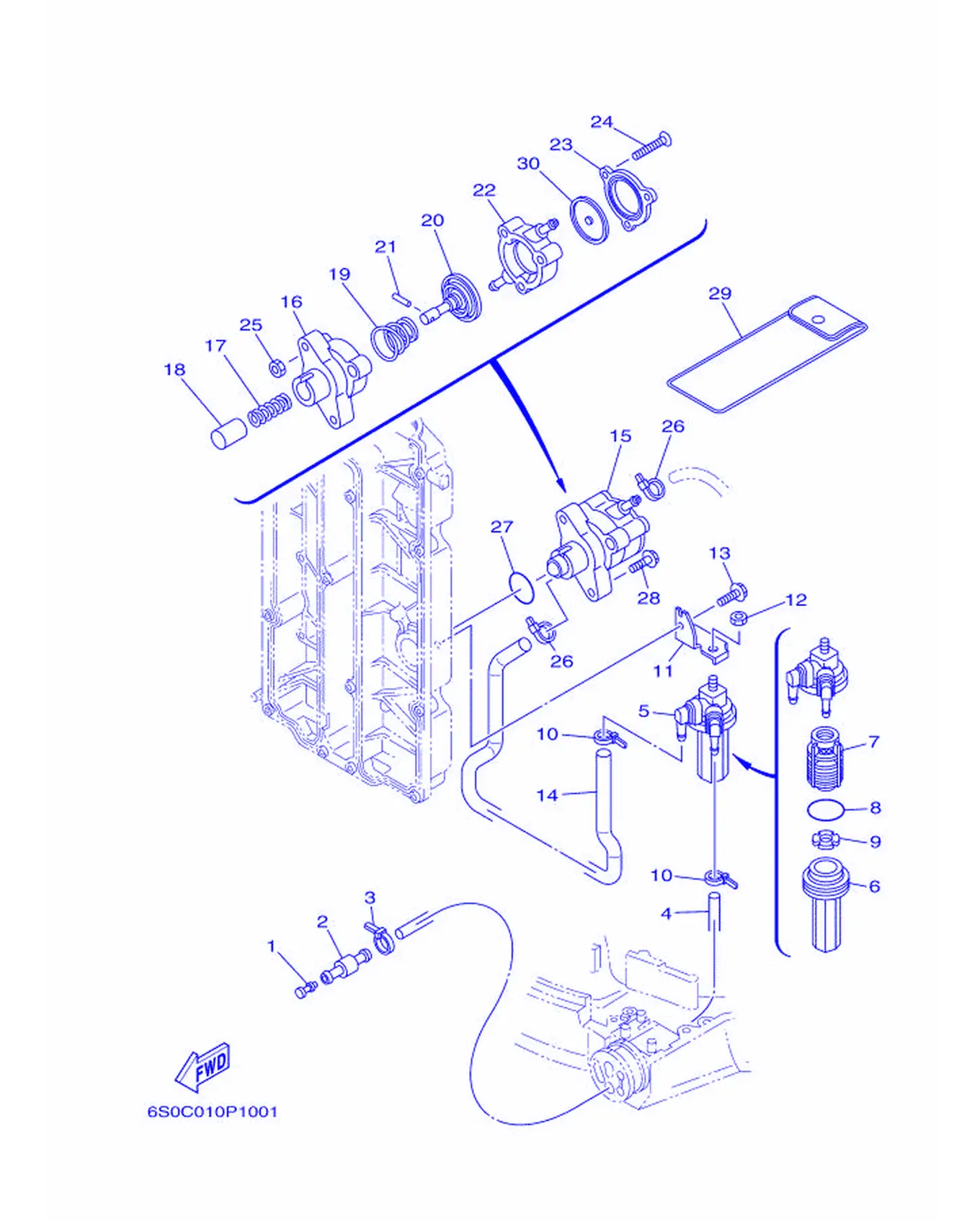

Рис. 28ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	6R3-24377-00	Держатель, трос газа 2	1
3	90465-11M10	Хомут	1
4	90445-13M37	Накладка (L2300)	1
5	60C-24560-01	Заглушка топливного бака	1
6	68V-24521-01	. Прокладка	1
7	61N-24563-10	. Губуновэда, тогифузэ	1
8	93210-32738	Кольцо O-ring	1
9	68V-24469-01	. Прокладка	1
10	90465-11M10	Хомут	2
11	60C-24566-00	Карбюратор в сборе	1
12	95380-08600	Гайка	1
13	97595-06516	Болт с шайбой	1
14	6D8-24311-00	Крышка, корпус 1	1
15	6D8-24410-10	Дроссельная заслонка в сборе	1
16	68V-24412-00	Гайка 1	1
17	68V-24454-00	Прокладка	1
18	63P-13131-00	. Поплавковая камера	1
19	68V-24423-00	Прокладка, винт регулировочный	1
20	68V-24411-00	Винт регулировочный	1
21	68V-24374-00	Крышка	1
22	68V-24413-10	. Игла 2	1
23	6D8-24414-00	. Игла 3	1
24	68V-24444-00	Винт	3
25	68V-24149-00	Гайка	3
26	90465-11M10	Хомут	2
27	93210-30682	Уплотнительное кольцо	1
28	90119-06M83	Крышка топливного бака	2
29	67F-28100-01	Набор инструментов	1
30	68V-24471-10	Винт регулировочный	1

Рис. 29Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-13	Прокладка корпуса водяного насоса	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-55	Заглушка топливной магистрали 1	1
9	6G1-24305-05	Заглушка топливной магистрали 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y1-24305-06	Заглушка топливной магистрали 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-11M06	. Шланг (L:2050MM)	1
14	650-24351-51	. Заглушка 1	4
15	90445-11M05	. Шланг (L:850MM)	1
16	6Y1-24360-52	. Заглушка топливопровода	1

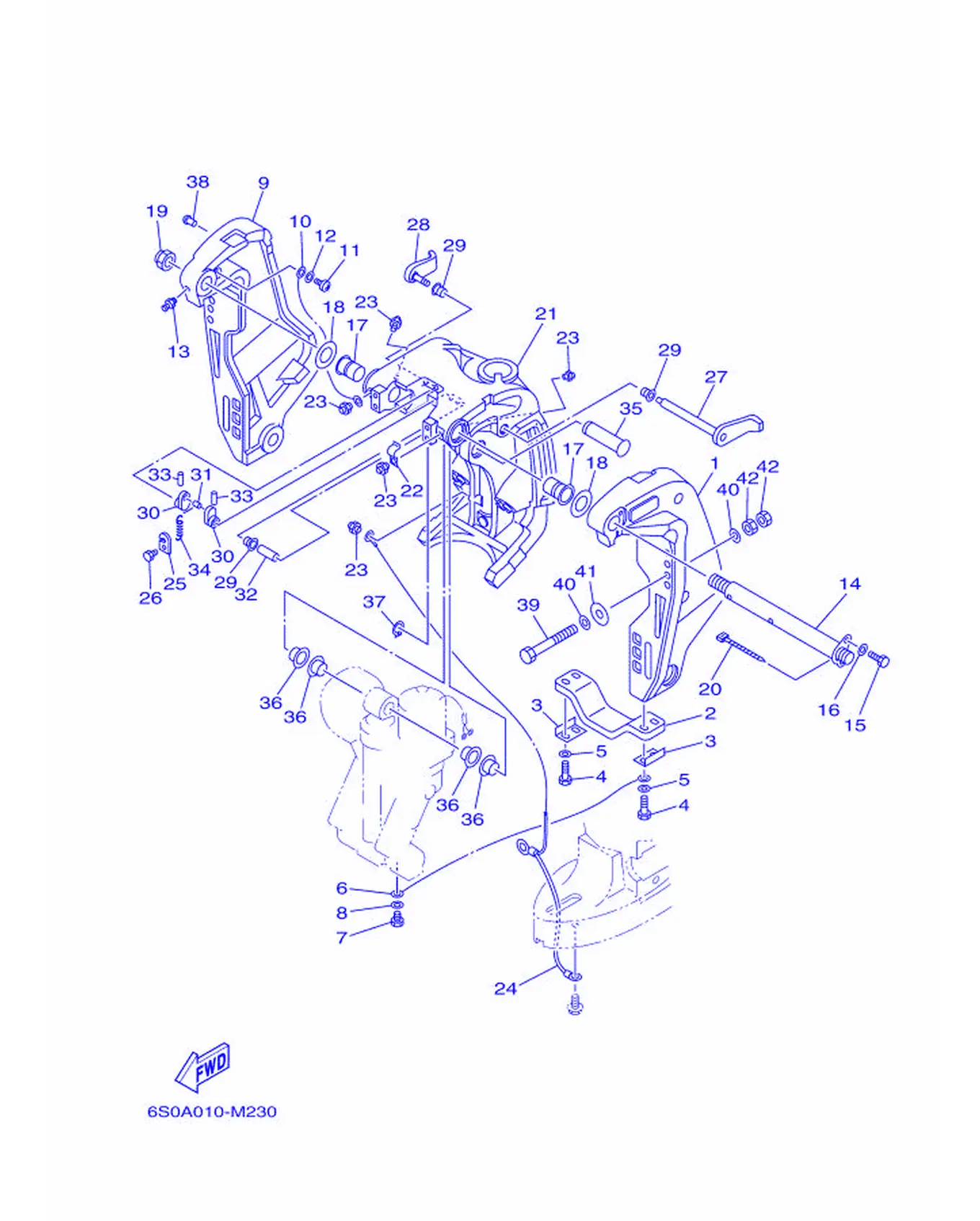

Рис. 30КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	68V-43111-01-8D	Кронштейн, зажим 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06600	. . Шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	68V-43112-01-8D	Кронштейн, зажим 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97885-06012	Пружина щетки	1
12	92995-06600	. . Шайба	1
13	93700-06M03	Пластина стопорная	1
14	64E-43131-01	Болт, кронштейн зажима	1
15	97095-08020	Прокладка	1
16	92995-08600	. . Шайба	1
17	90386-25M31	Шайба	2
18	90201-26M59	Пружина, крышка	2
19	90185-22M11	Штифт, шпонка	1
20	90465-11M10	Хомут	1
21	64E-43311-10-8D	Прокладка, выхлоп 1	1
21	64E-43311-20-8D	Прокладка, выхлоп 1	1
22	90465-08M63	Головка	1
23	93700-06M03	Пластина стопорная	5
24	66K-82149-00	Шпилька	1
24	68V-82149-30	Пружина, фиксатор 3	1
25	66T-43144-00	Толкатель	1
26	97095-06010	. Болт	1
27	6G5-43181-02	Пластина, анод 1	1
28	6G5-43185-02	Пластина, анод 2	1
29	90386-10M16	Шайба	3
30	6G5-43148-00	Ручка, регулировка	2
31	90249-06M19	Крыльчатка	1
32	90387-10M05	Втулка	1
33	91690-30020	Крыльчатка, ступица	2
34	90506-14M24	Ступица, втулка	1
35	64E-43126-00	Штифт, крепление верхнее	1
36	90386-22M98	Прокладка	4
37	93410-22M11	Уплотнение	1
38	90269-02M08	Шайба	2
39	90101-12M05	Табличка (L:130MM)	4
40	90201-13M01	Пружина, крышка	8
41	90201-12426	...	4
42	95380-12600	Гайка	8

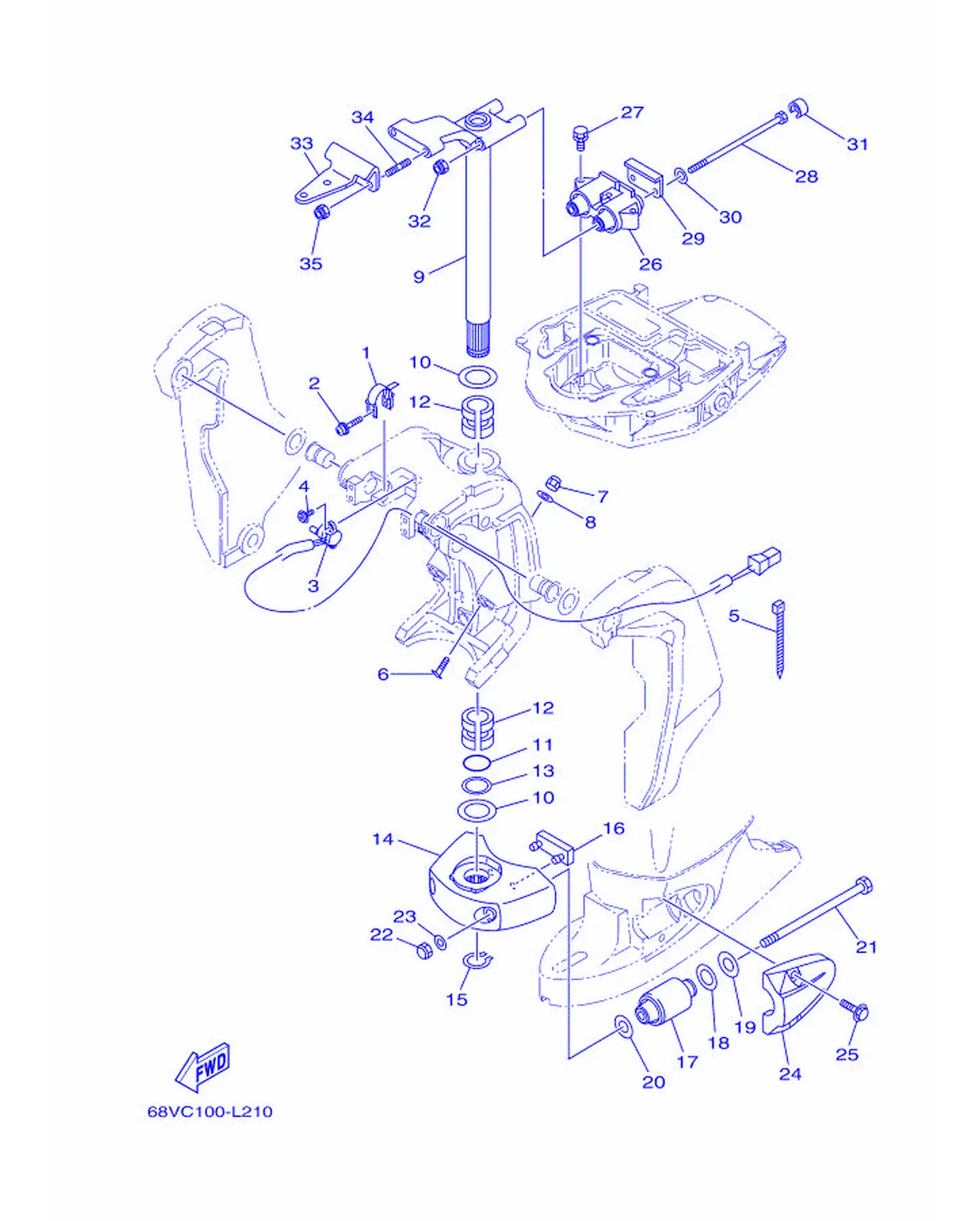

Рис. 31КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-43139-10	Шайба, пружинная	1
2	90159-05059	Шланг, приводной	1
3	67H-83672-01	Пружинная шайба	1
4	97985-06216	Сальник вала	2
5	90465-11M10	Хомут	3
6	63P-43376-00	Болт, приемник упора	2
7	95780-10300	Гнездо, втулка	2
8	92995-10600	Шайба	2
9	68V-42510-11-8D	Кронштейн рулевого управления в сборе	1
9	68V-42510-31-8D	Кронштейн рулевого управления в сборе	1
10	90201-38M60	Гнездо, втулка	2
11	93210-37MH7	Кольцо O	1
12	90386-38M32	Втулка	2
13	90202-40M47	Пружина, крышка	1
14	68V-44551-00-8D	Прокладка, нижний кожух 1	1
15	93410-37M04	Штифт	1
16	61A-44575-00	Крышка	1
17	61A-44555-01	Демпфер крепления, нижняя сторона	2
18	90202-32M19	Гнездо, втулка	2
19	90201-16M55	Гнездо, втулка	2
20	90201-15M58	Гнездо, втулка	2
21	90109-14007	Пластина	2
22	95380-14600	Гайка	2
23	92995-14600	Шайба	2
24	68V-44553-00-8D	Крышка, нижнее крепление	2
25	97575-10540	Болт с шайбой	4
26	67F-44514-01	Прокладка, корпус цилиндра	1
27	90119-08091	Пластина, стопор	3
28	90109-12007	Наклейка	2
29	67F-44526-00	Топливопровод	1
30	90201-12M09	Шайба, пластина	2
31	67F-44533-00	Крышка, головка блока цилиндров	2
32	90185-12M12	Гнездо, втулка	2
33	68V-48511-01	Крюк, рулевое управление	1
34	90116-10062	Наклейка, серийный номер	2
35	90185-10027	Крышка, корпус насоса	2

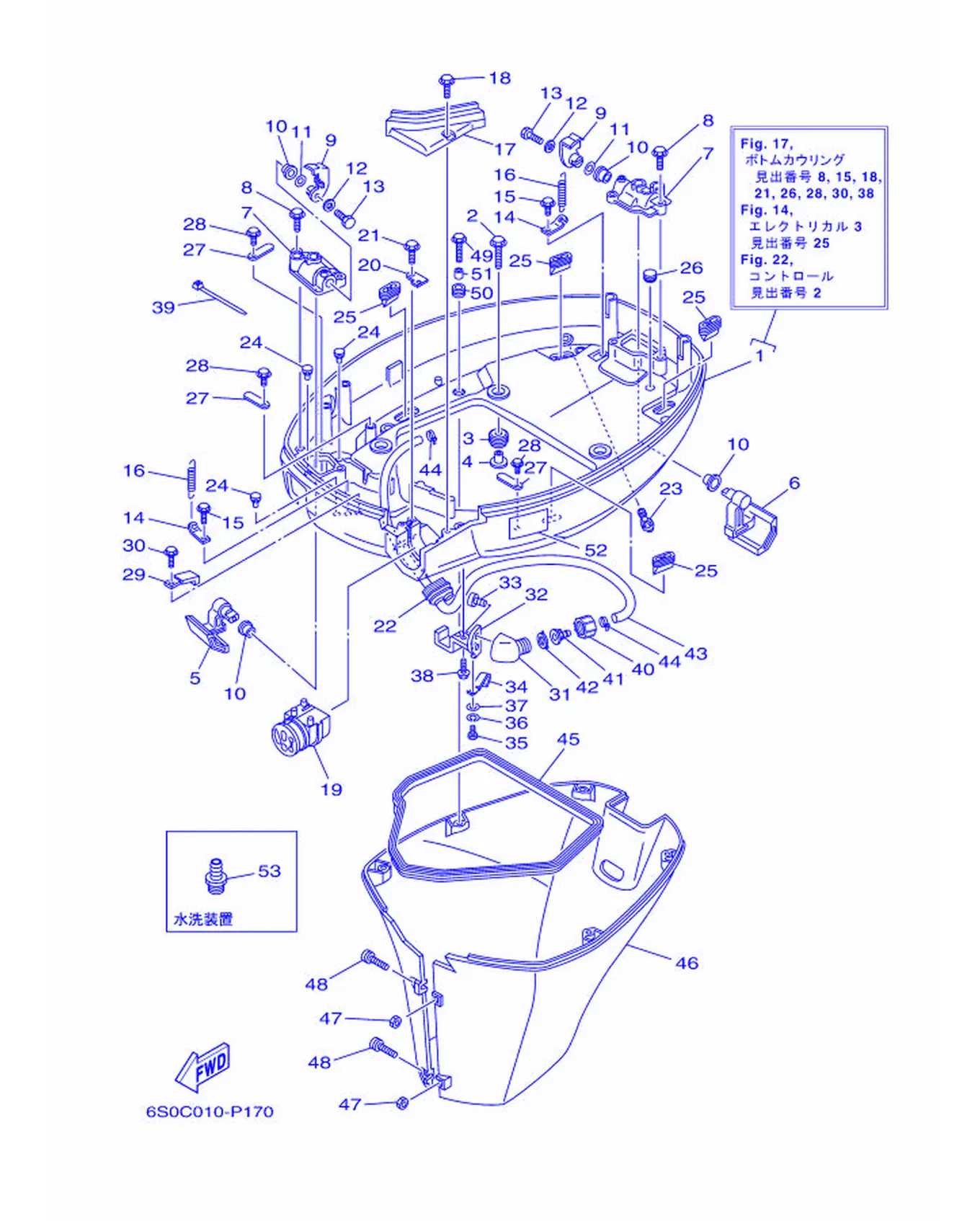

Рис. 32НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	67F-42710-03-8D	Нижний кожух в сборе	1
2	90119-08M22	Прокладка, гвоздь	4
3	90480-22M15	Прокладка	4
4	90387-08M37	Втулка	4
5	67F-42815-00-8D	Крышка, корпус 1	1
6	67F-42816-00-8D	Крышка, корпус 2	1
7	67F-42828-00-9S	Крышка, корпус	2
8	90109-06M82	Табличка	4
9	68V-42818-01	Провод, заземление 4	2
10	90386-15M73	Прокладка	4
11	90206-15M18	Прокладка, головка	2
12	90201-06068	Головка блока цилиндров	2
13	97095-06016	Болт	2
14	64D-43144-00	Кольцо, стопорное	2
15	90109-06M86	Пластина	2
16	90506-16M34	Стопорное кольцо, подшипник	2
17	67F-42738-00-8D	Втулка, шпонка	1
18	90109-06M96	Табличка	2
19	68V-42725-00	Прокладка	1
20	67F-42756-01	Стойка, зажим	1
21	90109-06M86	Пластина	1
22	6H1-42726-21	Прокладка	1
23	6BL-44391-00	. Прокладка	1
24	6H4-42748-00	. Люверс	3
25	67F-42717-00	Провод, заземление 2	4
26	90338-11007	Держатель	1
27	6E5-82588-00	. Пластина	3
28	90109-06M81	. Болт	3
29	90465-08M23	Крышка	1
30	90109-06M86	Пластина	1
31	6DR-12572-00	Прокладка	1
32	67F-12535-01	Крышка	1
33	90167-06002	Пружина, фиксатор	2
34	90462-06018	Корпус	1
35	97095-06008	Заглушка	1
36	92995-06100	Пружинная шайба	1
37	92995-06200	. . Трос	1
38	90109-06M86	Пластина	1
39	90465-13M18	Хомут	1
40	6R3-12581-00	Втулка, носок 1	1
41	6R3-12582-00	Втулка, носок 2	1
42	6R3-12583-00	Втулка, носок	1
43	67F-24312-00	Пластина 2	1
44	90465-11M10	Хомут	2
45	61A-42716-00	Резиновое уплотнение 1	1
46	67F-42741-01-8D	Крышка	1
47	95380-06600	Тяга, соединительная	2
48	90159-06M28	Скоба, инструкция по эксплуатации	2
49	90109-06M80	. Гайка	5
50	90480-13M24	. . Прокладка	5
51	90387-06M43	. . Винт	5
52	6EE-42794-00	Провод, зажигания (земля)	1
53	69J-12584-00	Винт, самонарезающий 3	1

Рис. 33ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-91	Датчик тримма и наклона в сборе	1
2	9E450-04533	. Разъем	1
3	92990-04100	. . Шайба, пружинная	2
4	95380-04600	. . Гайка	2
5	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	6Y5-83653-20	Шланг, подача (L=7.0M)	1

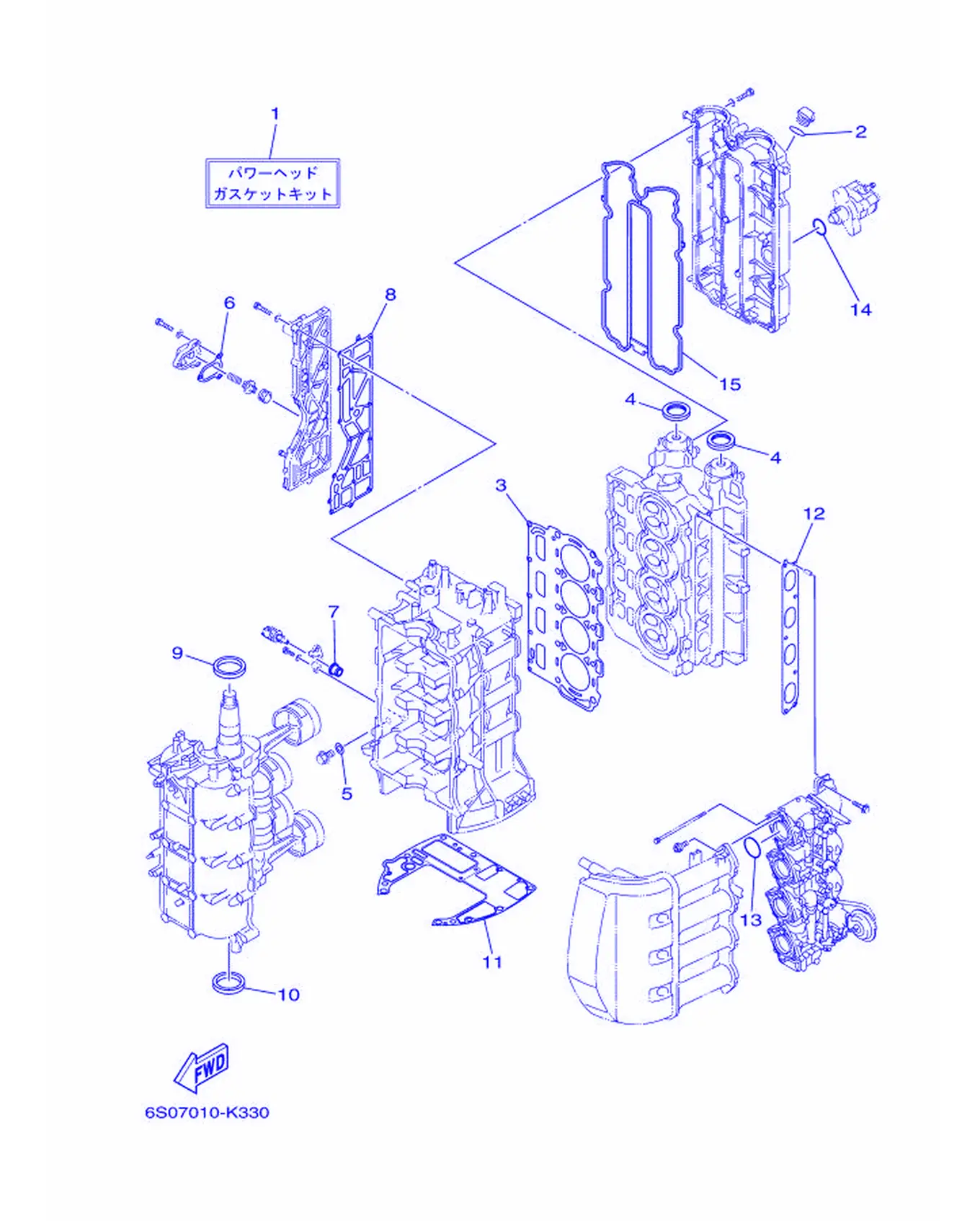

Рис. 34РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	60C-W0001-04	Комплект прокладок силовой головки	1
2	93210-24M79	. O-образное кольцо	1
3	67F-11181-03	Прокладка, крышка цилиндра 1	1
4	93102-38008	. Сальник	2
5	90430-14115	Прокладка	1
6	67F-12435-A0	Прокладка	1
7	68V-85753-00	Прокладка, корпус термостата	1
8	67F-41114-A2	Прокладка, корпус водяного насоса	1
9	93102-48008	. Сальник	1
10	93101-48001	Прокладка головки блока цилиндров	1
11	68V-11351-00	Прокладка, крышка	1
12	67F-13645-00	Прокладка, коллектор 1	1
13	93210-41MJ2	Кольцо уплотнительное	4
14	93210-30682	Уплотнительное кольцо	1
15	6D8-11356-01	. Крышка, топливный насос 2	1

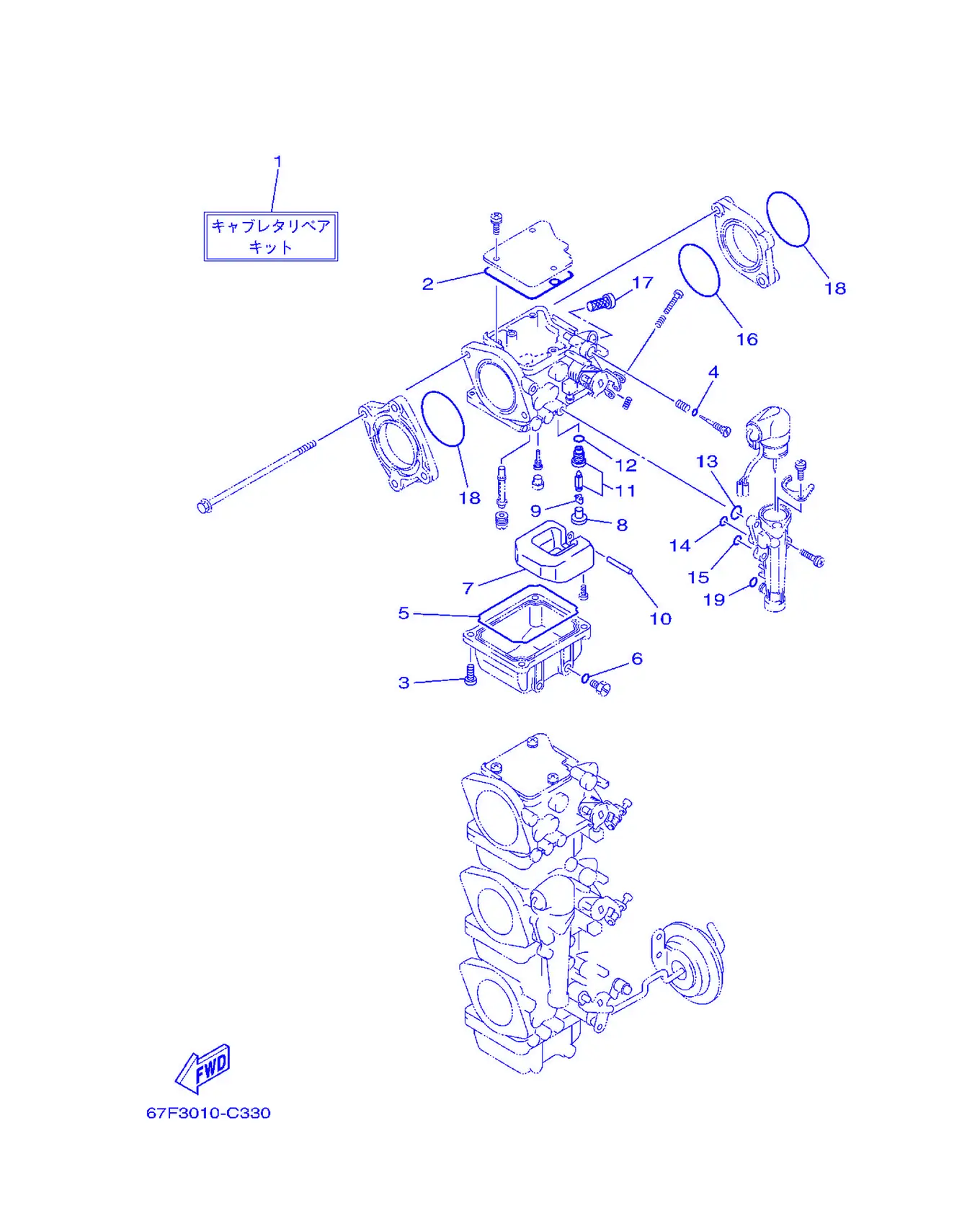

Рис. 35РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	67F-W0093-02	Ремкомплект карбюратора	1
2	67F-14147-00	. Кольцо O	1
3	97980-04114	. Заглушка, ...	4
4	67F-14397-00	. Кольцо O	1
5	67F-14984-00	. Прокладка, поплавковой камеры	1
6	93210-04230	. Кольцо O-ring	1
7	6H4-14985-01	. Поплавок	1
8	676-14186-00	. ...	1
9	67F-14159-00	. Зажим	1
10	6H4-14548-00	. ...	1
11	60C-14590-02	. Игольчатый клапан в сборе	1
12	93210-04228	. Кольцо O-ring	1
13	67F-14398-00	. Кольцо O	1
14	67F-14398-10	. Кольцо O	1
15	67F-14398-20	. Кольцо O	1
16	67F-14239-00	. Сальник	1
17	67F-14371-01	. Элемент, фильтра	1
18	93210-40M10	Кольцо уплотнительное	2
19	67F-14398-30	. Кольцо O	1

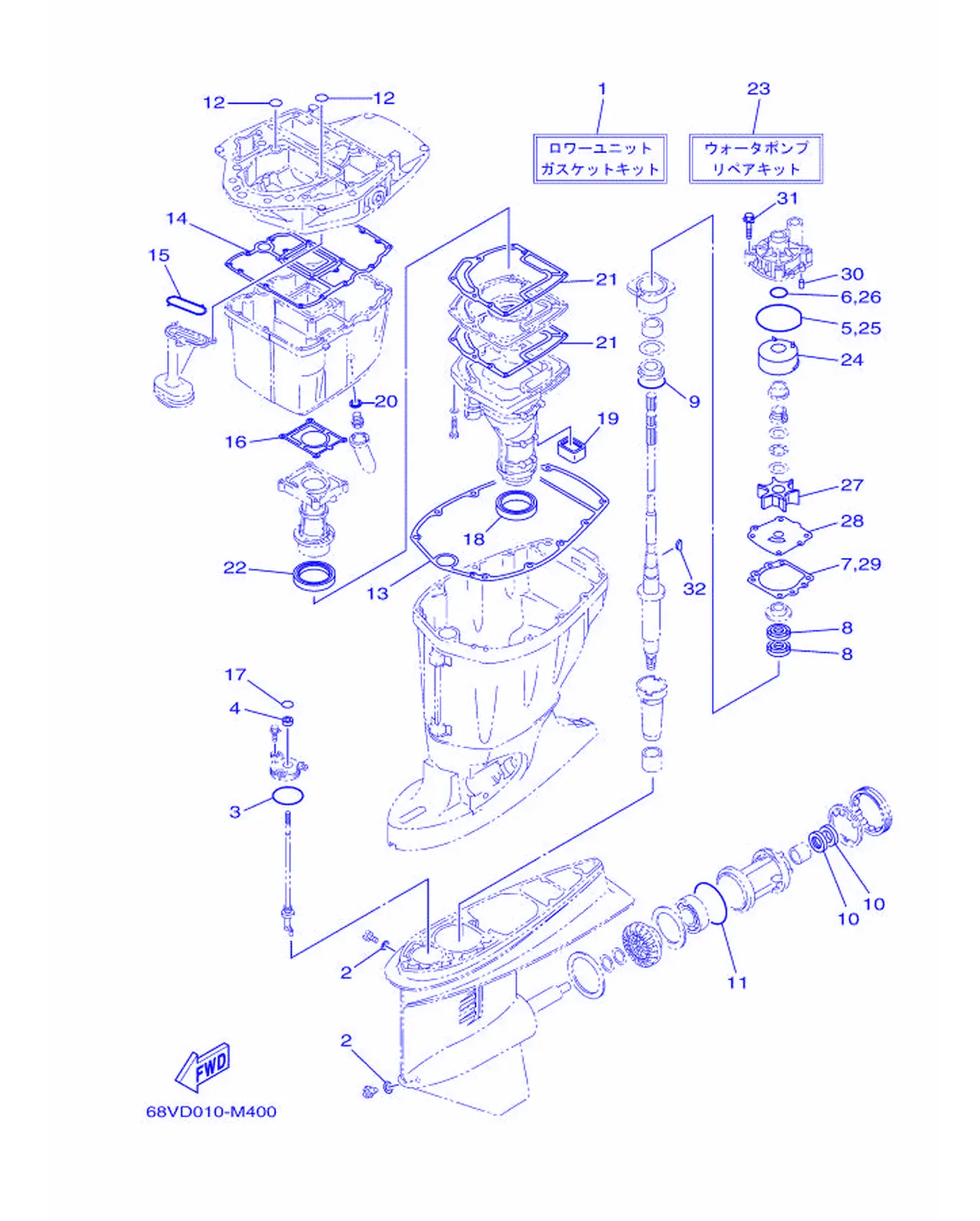

Рис. 36Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	68V-W0001-21	Комплект прокладок нижнего узла	1
2	90430-08020	. Прокладка	2
3	93210-58144	. Уплотнительное кольцо	1
4	93106-09014	. Сальник	1
5	93210-86M38	. Уплотнительное кольцо	1
6	93210-37160	. Уплотнительное кольцо	1
7	6E5-44315-A0	. Прокладка, корпус насоса	1
8	93101-28M16	. Сальник	2
9	93210-55M14	. Уплотнительное кольцо	1
10	93101-30M17	. Сальник	2
11	93210-86M39	. Уплотнительное кольцо	1
12	93210-19MJ1	Уплотнительное кольцо	2
13	67F-45113-00	. Прокладка, картера	1
14	68V-15312-00	Прокладка, крышка	1
15	67F-13415-00	Сальник, маслоприемник	1
16	67F-41133-A1	. Прокладка, коллектора выхлопного 1	1
17	93210-09165	Кольцо уплотнительное	1
18	68V-45123-00	. Прокладка глушителя	1
19	67F-45127-00	. Сальник	1
20	90430-14M09	Прокладка	1
21	67F-41134-A0	. Прокладка, коллектора выхлопного	2
22	67F-41138-00	. . Шестерня приводная 1	1
23	68V-W0078-00	Стопор, трос газа	1
24	61A-44322-02	. Направляющая, пластина насоса	1
25	93210-86M38	. Уплотнительное кольцо	1
26	93210-37160	. Уплотнительное кольцо	1
27	6E5-44352-01	. Крыльчатка	1
28	6EK-44323-00	. Провод, датчик тримма	1
29	6E5-44315-A0	. Прокладка, корпус насоса	1
30	93606-12019	. Пластина, корпус насоса	2
31	90119-08M14	. Крышка, корпус насоса	4
32	90280-04M05	. Корпус, картридж	1

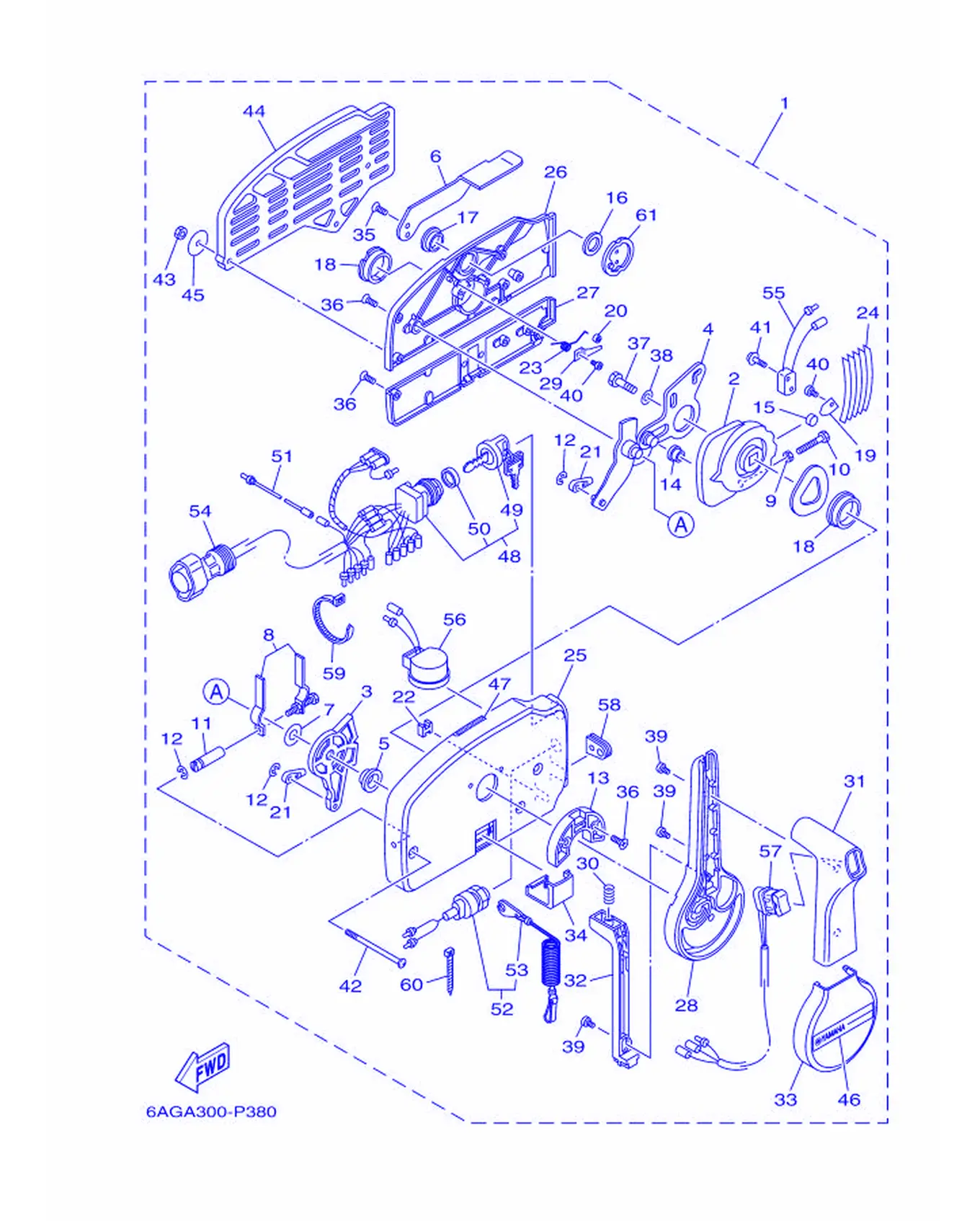

Рис. 37Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-B0	Пульт дистанционного управления в сборе	1
2	703-48232-00	Крышка	1
3	703-48271-00	Рычаг переключения	1
4	703-48261-01	. Рычаг, дроссельная заслонка	1
5	703-48235-00	. Втулка 2	1
6	703-48152-10	. Винт, стопорный	1
7	703-48268-00	. Проставка 3	1
8	703-48264-00	. Фрикцион, дроссельная заслонка	1
9	95380-05600	. Гайка	1
10	97380-05025	. Крышка	1
11	703-48265-00	. Вал, фрикцион	1
12	93430-06024	. Уплотнительное кольцо	3
13	703-48245-00	. Пластина, фиксатор	1
14	703-48252-00	. Ролик, кулачок	1
15	701-48248-00	. Ролик, свободный дроссель	1
16	703-48198-00	. Шайба, волнистая 3	1
17	703-48243-00	. Втулка 3	1
18	703-48236-00	. Прокладка 1	2
19	703-48189-00	Фиксатор	1
20	703-48234-00	Ролик стопора	1
21	703-48345-01	Трос газа, внутренний 2	2
22	703-48358-00	Якорь, трос 2	1
23	703-48244-00	Пружина свободного хода	1
24	703-48238-00	Стопор, дроссельная заслонка	5
25	703-48211-10	. Сальник 1	1
26	703-48212-10	. Подшипник 1	1
27	703-48213-10	. Подшипник 2	1
28	703-48221-10	. Крышка, стопорная	1
29	703-48246-00	Проставка 1	1
30	703-48227-00	Пружина фиксатора нейтрали	1
31	703-48222-20	. Гопидзото, дзабэдапу-фу бутэдо-	1
32	703-48223-10	. Пружина, фиксатор	1
33	703-48225-10	. Шестерня	1
34	703-48219-10	. Шестерня, ведущая	1
35	703-48281-00	Винт	2
36	703-44189-20	. Шарик	7
37	97380-08030	Гайка	1
38	92990-08600	. . Прокладка, крышка	1
39	703-48128-10	. Шарик 2	3
40	98580-04006	Пружина, тяга	2
41	703-48129-00	Винт 3	2
42	703-44189-30	. Шарик	3
43	95380-06600	Тяга, соединительная	3
44	703-48293-10	Проставка, дистанционное управление	1
45	701-48287-00	Шайба	3
46	703-48215-10	. Головка блока цилиндров	1
47	6X3-44191-00	Шестерня приводная	1
48	703-82510-13	. Сальник коленчатого вала	1
49	676-82577-01	. . Колпачок, шнур	1
50	703-82532-00	. . Колпачок	1
51	703-82531-00	Рычаг, тяга (L70)	1
52	688-82575-01	Выключатель стоп двигателя в сборе	1
53	682-82556-00	Рычаг, стопор	1
54	688-8258A-20	Трос рулевого управления (L=4.9M)	1
55	703-82540-00	Выключатель нейтрали в сборе	1
56	703-83383-11	Кнопка	1
57	703-82563-30	Переключатель тримма и наклона в сборе	1
58	703-48284-00	Уплотнение	1
59	703-82591-00	Тяга	1
60	703-82592-00	Тяга	1
61	703-48153-00	. Вал, свободный дроссель	1

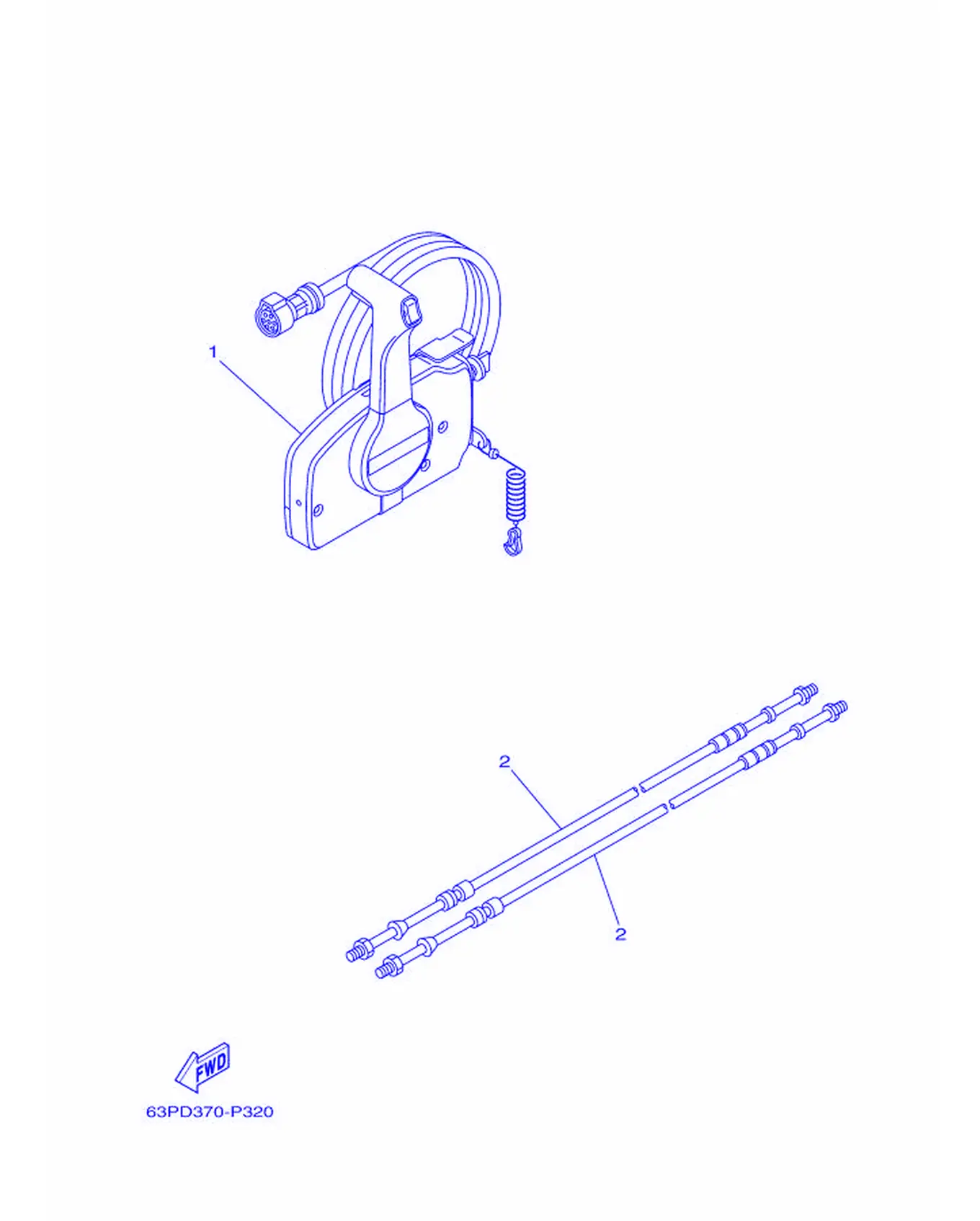

Рис. 38ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-B0	Пульт дистанционного управления в сборе	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48320-40	Трос газа, внутренний L=19F	2
2	701-48350-00	Шланг, топливный L=21F	2

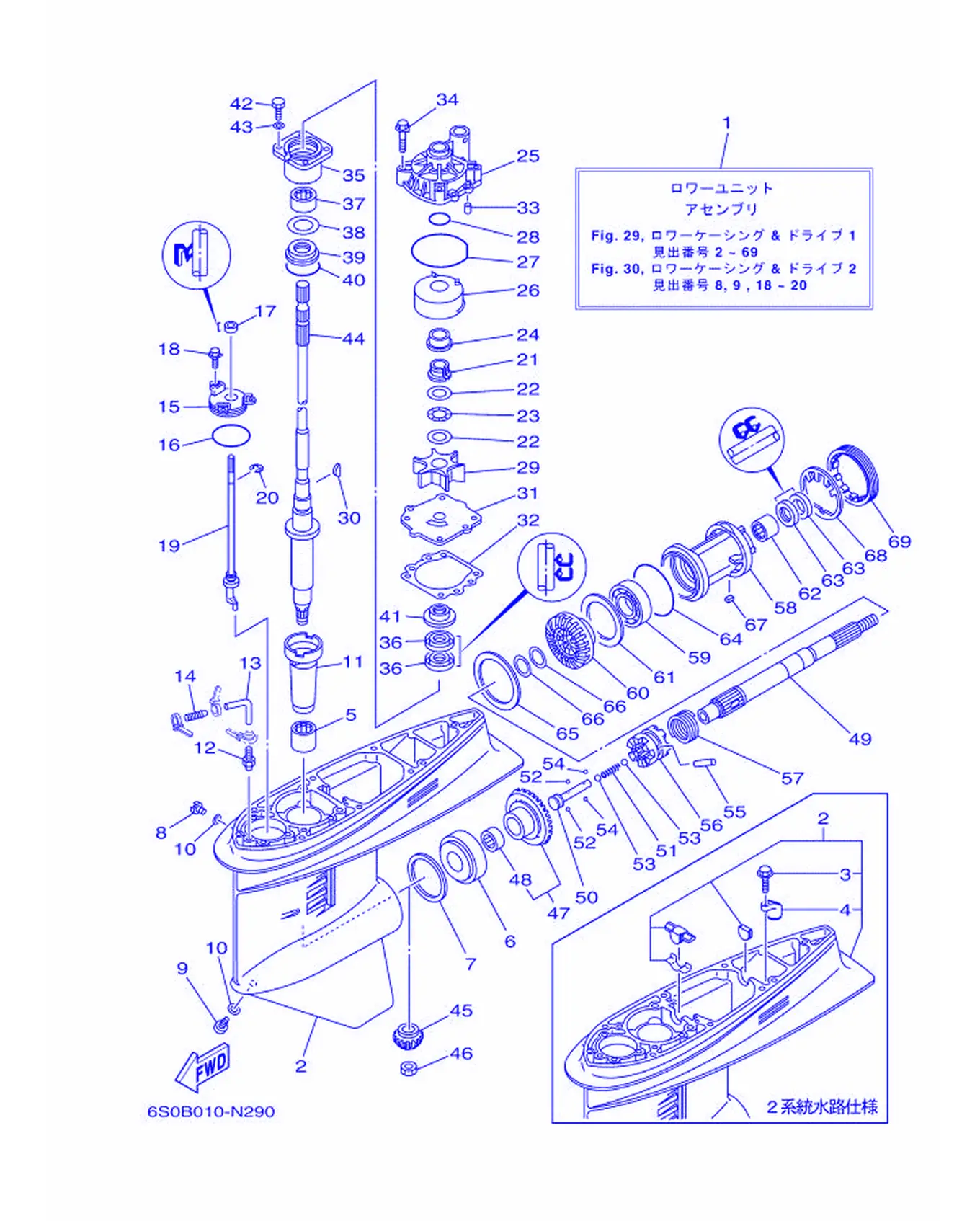

Рис. 39НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	68V-45300-13-8D	Нижний узел в сборе	1
1	68V-45300-33-8D	Нижний узел в сборе	1
1	68V-45300-A1-8D	Нижний узел в сборе	1
1	68V-45300-B1-8D	Нижний узел в сборе	1
2	6E5-45301-07-8D	Серьга, пружина	1
2	6E5-45301-11-8D	Серьга, пружина	1
3	90109-06M82	Табличка	1
4	6E5-45619-00	. Корпус	1
5	93315-628U9	Уплотнительное кольцо	1
6	93332-000U7	Уплотнительное кольцо	1
7	6E5-45567-01	Прокладка (T:0.10MM)	1
7	6E5-45567-10	Прокладка (T:0.12MM)	1
7	6E5-45567-20	Прокладка (T:0.15MM)	1
7	6E5-45567-30	Прокладка (T:0.18MM)	1
7	6E5-45567-40	Прокладка (T:0.30MM)	1
8	90340-08002	Прокладка, пластина	1
9	688-45341-10	Прокладка, верхняя	1
10	90430-08020	. Прокладка	2
11	6E5-45536-00	Сальник, вал гребного винта	1
12	6E5-45378-00	Уплотнение, вал	1
13	90445-07ME8	Шланг (L80)	1
13	90445-07ME9	Шланг (L120)	1
14	6E5-83558-10	Ниппель	1
15	6E5-45321-00	Шланг	1
16	93210-58144	. Уплотнительное кольцо	1
17	93106-09014	. Сальник	1
18	90119-06M10	Втулка, шарнир	3
19	6L6-44150-02	Прокладка головки цилиндра	1
20	99001-08600	Стопорное кольцо	1
21	61A-45538-00	Шестерня 1	1
22	90201-22M01	Шланг, топливный	2
23	90206-22M19	Шланг, масляный	1
24	61A-45527-00	Шестерня, вал гребного винта	1
25	61A-44311-01	Крышка, корпус	1
26	61A-44322-02	. Направляющая, пластина насоса	1
27	93210-86M38	. Уплотнительное кольцо	1
28	93210-37160	. Уплотнительное кольцо	1
29	6E5-44352-01	. Крыльчатка	1
30	90280-04M05	. Корпус, картридж	1
31	6EK-44323-00	. Провод, датчик тримма	1
32	6E5-44315-A0	. Прокладка, корпус насоса	1
33	93606-12019	. Пластина, корпус насоса	2
34	90119-08M14	. Крышка, корпус насоса	4
35	6E5-45331-00-9S	Крышка, корпус насоса	1
36	93101-28M16	. Сальник	2
37	93317-330U2	Уплотнительное кольцо	1
38	6E5-45587-01	Прокладка (T:0.10MM)	1
38	6E5-45587-10	Шайба (T:0.12ММ)	1
38	6E5-45587-20	Шайба (T:0.15ММ)	1
38	6E5-45587-30	Шайба (T:0.18MM)	1
38	6E5-45587-40	Шайба (T:0.30MM)	1
38	6E5-45587-50	Шайба (T:0.40MM)	1
38	6E5-45587-60	Шайба (T:0.50MM)	1
39	93341-930V2	Прокладка	1
40	93210-55M14	. Уплотнительное кольцо	1
41	6E5-45344-00	Прокладка, крышка	1
42	97095-08025	. Болт	4
43	92995-08600	. . Шайба	4
44	68V-45501-10	Вал гребной в комплекте	1
44	68V-45501-30	Вал гребной в комплекте	1
45	68V-45551-00	Шестерня (13T)	1
46	90170-16M01	Гайка	1
47	68V-45560-00	Шестерня 1 (28T)	1
48	93315-425U7	. Прокладка	1
49	6E5-45611-01	Прокладка, пластина	1
50	6E5-45634-02	Прокладка, пластина	1
51	90501-16M37	Прокладка, корпус насоса	1
52	93507-32009	Вал	2
53	93511-32017	Вал	2
54	93503-16003	. . Шарик	2
55	90250-08M07	Крышка, пластина	1
56	68V-45631-01	Сальник, масляный	1
57	6E5-45633-01	Прокладка, крышка	1
58	6E5-45332-00-CA	Крышка, корпус насоса	1
59	93306-208U0	Держатель штифта	1
60	68V-45571-00	Шестерня 2 (28T)	1
61	6E5-45576-00	Шайба упорная 2	1
62	93315-430U8	Шпилька	1
63	93101-30M17	. Сальник	2
64	93210-86M39	. Уплотнительное кольцо	1
65	6L6-45577-00	Шайба регулировочная (T:0.10MM)	1
65	6L6-45577-10	Шайба регулировочная (T:0.12MM)	1
65	6L6-45577-20	Шайба регулировочная (T:0.15MM)	1
65	6L6-45577-30	Шайба регулировочная (T:0.18MM)	1
65	6L6-45577-40	Шайба регулировочная (T:0.30MM)	1
65	6L6-45577-50	Шайба регулировочная (T:0.40MM)	1
65	6L6-45577-60	Шайба регулировочная (T:0.50MM)	1
66	90201-30M92	Крышка, пластина	2
67	90282-04010	Шпонка	1
68	688-45383-02	Шайба, храповая	1
69	688-45384-02	Гайка	1

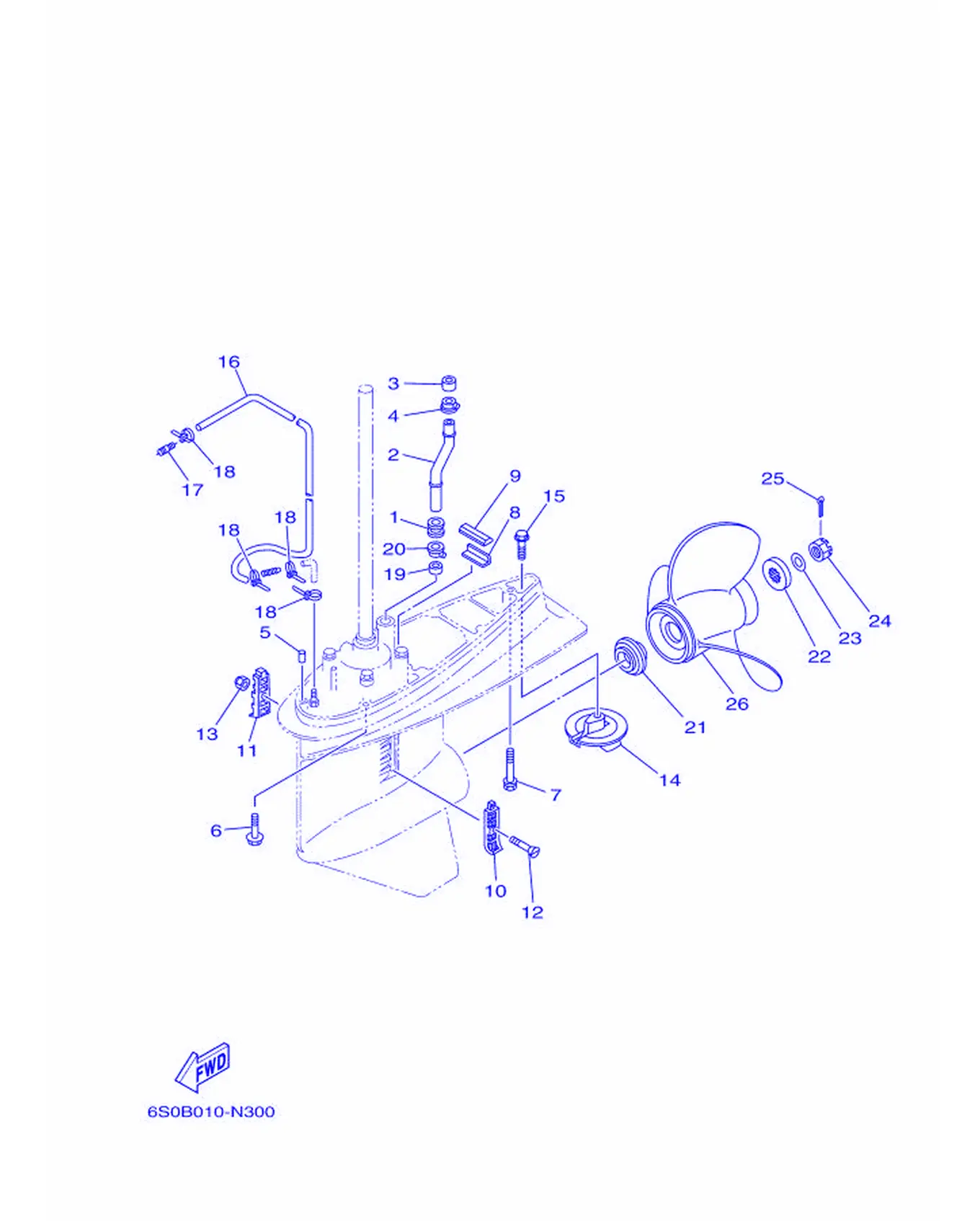

Рис. 40НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	6BC-44361-10	Трубка, вода 1	1
2	6BC-44361-30	Трубка, вода 1	1
3	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
4	6E5-44312-00	Прокладка, крышка топливного насоса	1
5	93608-12M05	Заглушка	2
6	97575-10545	Пластина, стопорная	6
7	90119-10M89	Крышка, пластина	1
8	663-45376-00	Крыльчатка насоса	1
9	688-45375-00	Крышка, шестерня	1
10	688-45214-02	Прокладка, крышка цилиндра 1	1
11	688-45215-02	Прокладка, крышка цилиндра 2	1
12	90152-05M07	Винт, с потайной головкой	1
13	90185-05002	Гайка, самоконтрящаяся	1
14	6E5-45371-01	Штифт	1
15	90105-10M00	Болт, с фланцевой головкой	1
16	90445-076K2	Шланг (L1550)	1
17	6E5-83558-00	Крышка, топливного насоса	1
18	90465-11M10	Хомут	4
19	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
20	6E5-44312-00	Прокладка, крышка топливного насоса	1
21	63P-45987-00	Тяга 1	1
22	688-45997-01	Пружина 2	1
23	92990-18200	Шайба	1
24	90171-18M04	Гайка, колпачковая	1
25	91490-40030	Крышка, масляного насоса	1
26	6E5-45941-00	Прокладка (3X13X19-K)	1
26	6E5-45943-00	Прокладка (3X12-5/8X21-K)	1
26	6E5-45945-01	Прокладка (3X13-1/4X17-K)	1
26	6E5-45947-00	Прокладка (3X13-1/2X15-K)	1
