雅马哈 FL150A - FL150AETX

共 37 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 1 3Впуск 2 4Впуск 3 5ЭЛЕКТРООБОРУДОВАНИЕ 1 6ЭЛЕКТРООБОРУДОВАНИЕ 2 7ЭЛЕКТРООБОРУДОВАНИЕ 3 8Поддон картера 9ОПЦИИ 2 10Дополнительные детали 3 11КОЛЕНВАЛ И ПОРШЕНЬ 12УПРАВЛЕНИЕ 13ЦИЛИНДР И КАРТЕР 1 14ЦИЛИНДР И КАРТЕР 2 15Цилиндр и картер 3 16Выключатели и панели 2 17Стартер 18Крепление рулевого управления 19ГЕНЕРАТОР 20Детали для периодического обслуживания 21ВЕРХНИЙ КАПОТ 22КЛАПАН 23Узел гидроподъема и наклона 1 24Узел гидроподъема и наклона 2 25ТОПЛИВНАЯ СИСТЕМА 26Топливный насос высокого давления 27Топливный Бак 28КРОНШТЕЙН 1 29КРОНШТЕЙН 2 30НИЖНИЙ КОЖУХ 31ПРИБОР 32РЕМКОМПЛЕКТ 1 33РЕМКОМПЛЕКТ 2 34Узел дистанционного управления 2 35ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 36Нижний корпус и привод 3 37Нижний корпус и привод 4

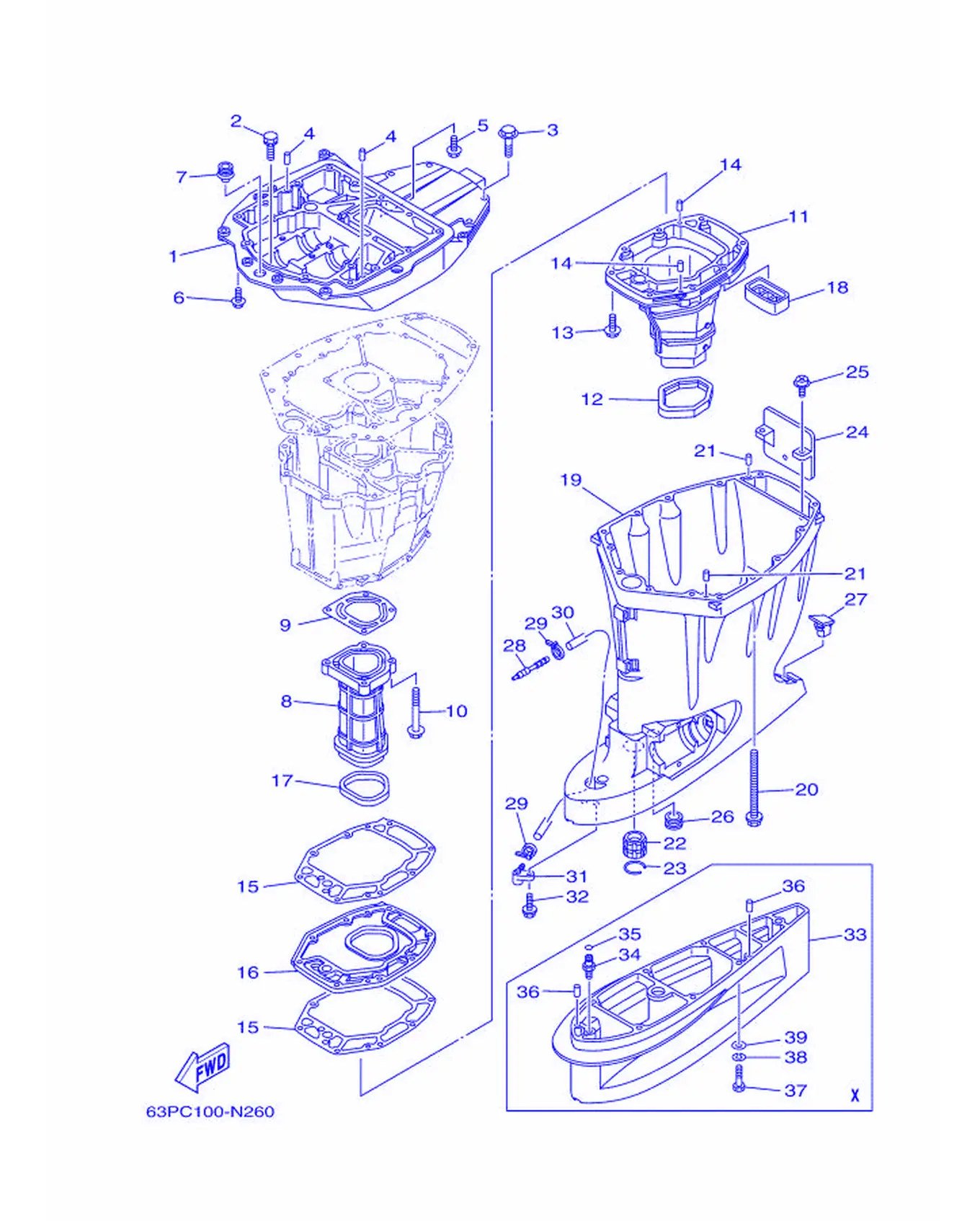

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	63P-41137-04-CA	Направляющая, выхлопная	1
2	90119-08102	Гайка, крепление крышки	2
3	97575-10545	Пластина, стопорная	4
4	93608-16M16	Подшипник коленвала	2
5	90119-08M58	Шатун в сборе	3
6	97575-10535	Болт с шайбой	4
7	6E5-42724-00	Втулка уплотнительная	1
8	63P-41131-01-9S	Коллектор, выпускной 1	1
9	63P-41133-A0	. Прокладка, крышка выхлопного коллектора 1	1
10	97575-08560	Болт с шайбой	4
11	63P-14711-01-9S	Глушитель 1	1
12	69J-45123-00	. Прокладка, болт	1
13	97575-08535	. Болт с шайбой	8
14	93606-19M23	. Подшипник коленвала	2
15	63P-41134-A1	. Прокладка, крышка выхлопного коллектора 2	2
16	63P-45181-01-9S	Пластина	1
17	63P-41138-00	. Пластина, крышка 1	1
18	69J-45127-00	. Уплотнение	1
19	63P-45111-00-8D	Патрубок, водяной	1
20	90119-10007	Пластина, стопорная	8
21	93608-16M16	Подшипник коленвала	2
22	6E5-45318-00	Прокладка	1
23	93420-36M01	Прокладка	1
24	69J-14624-01	Крышка, водяная	1
25	97980-06216	Прокладка, впускной коллектор	2
26	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
27	6C5-45155-00	Крышка	1
28	6E5-83558-00	Крышка, топливного насоса	1
29	90465-11M10	Хомут	2
30	90445-070F1	Шланг (L950)	1
31	63P-45379-00	Патрубок, водяной	1
32	90119-06M18	Болт с шайбой	1
33	63P-45211-00-8D	Удлинитель	1
34	63P-45378-00	Патрубок, водяной	1
35	93210-07003	О-кольцо	1
36	93608-16M16	Подшипник коленвала	2
37	97095-10045	Болт	6
38	92995-10100	Шайба	6
39	92995-10600	Шайба	6

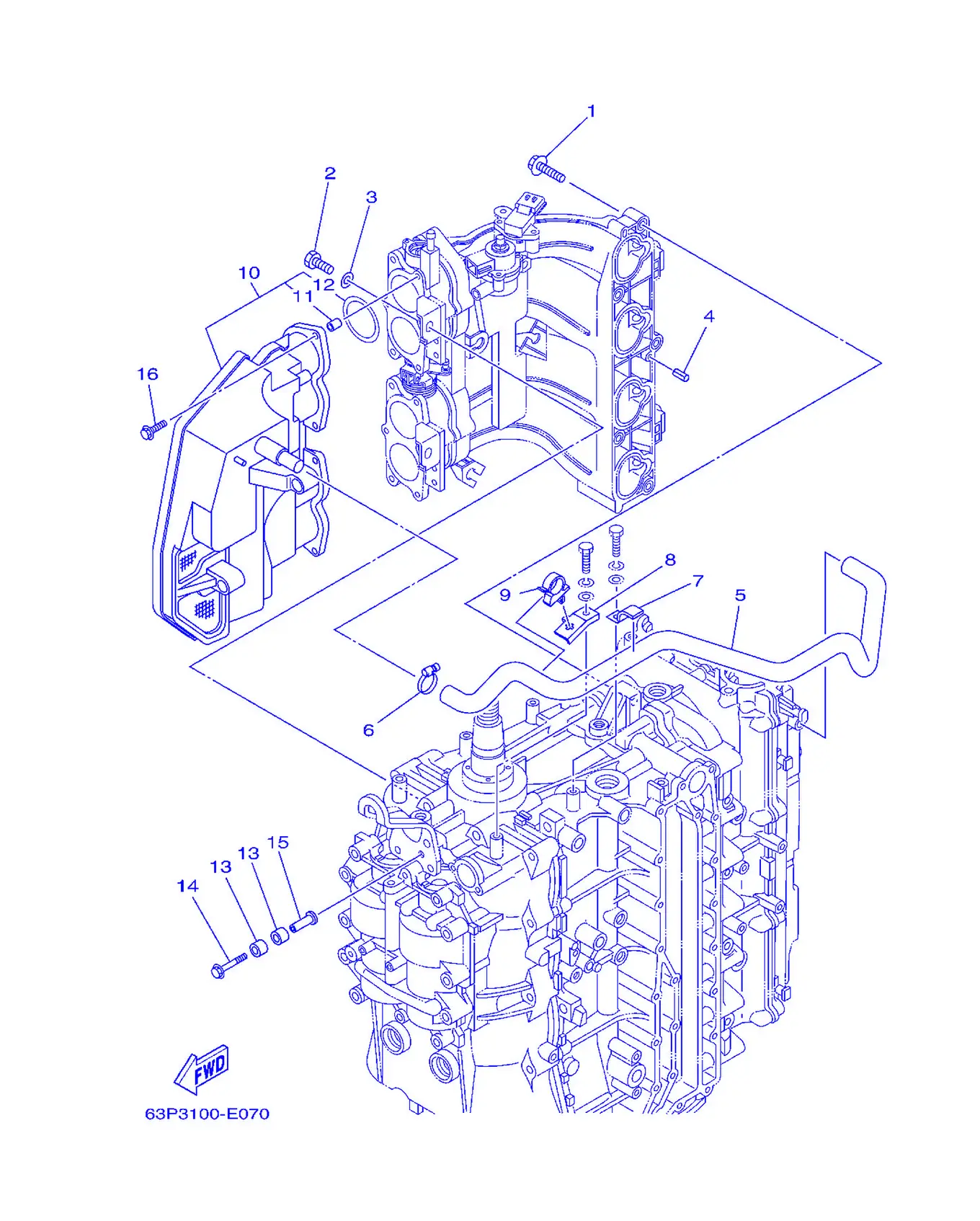

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	97575-08540	Шатун в сборе	5
2	97013-08020	Болт	2
3	92903-08600	Шайба пластины	2
4	91690-50014	Крышка, корпус термостата	2
5	63P-15373-00	Крышка, верхняя	1
6	90450-22M14	Прокладка	1
7	90462-10023	Прокладка	1
8	63P-15378-00	Винт	1
9	90464-20006	Прокладка	1
10	63P-14440-10	Прокладка, картер	1
11	63P-14449-00	. Втулка	6
12	63P-14457-00	. Сальник	4
13	90386-08001	Шланг	4
14	90119-06076	Болт с шайбой	2
15	90387-06280	Втулка	2
16	90119-06M82	Табличка, с инструкцией	6

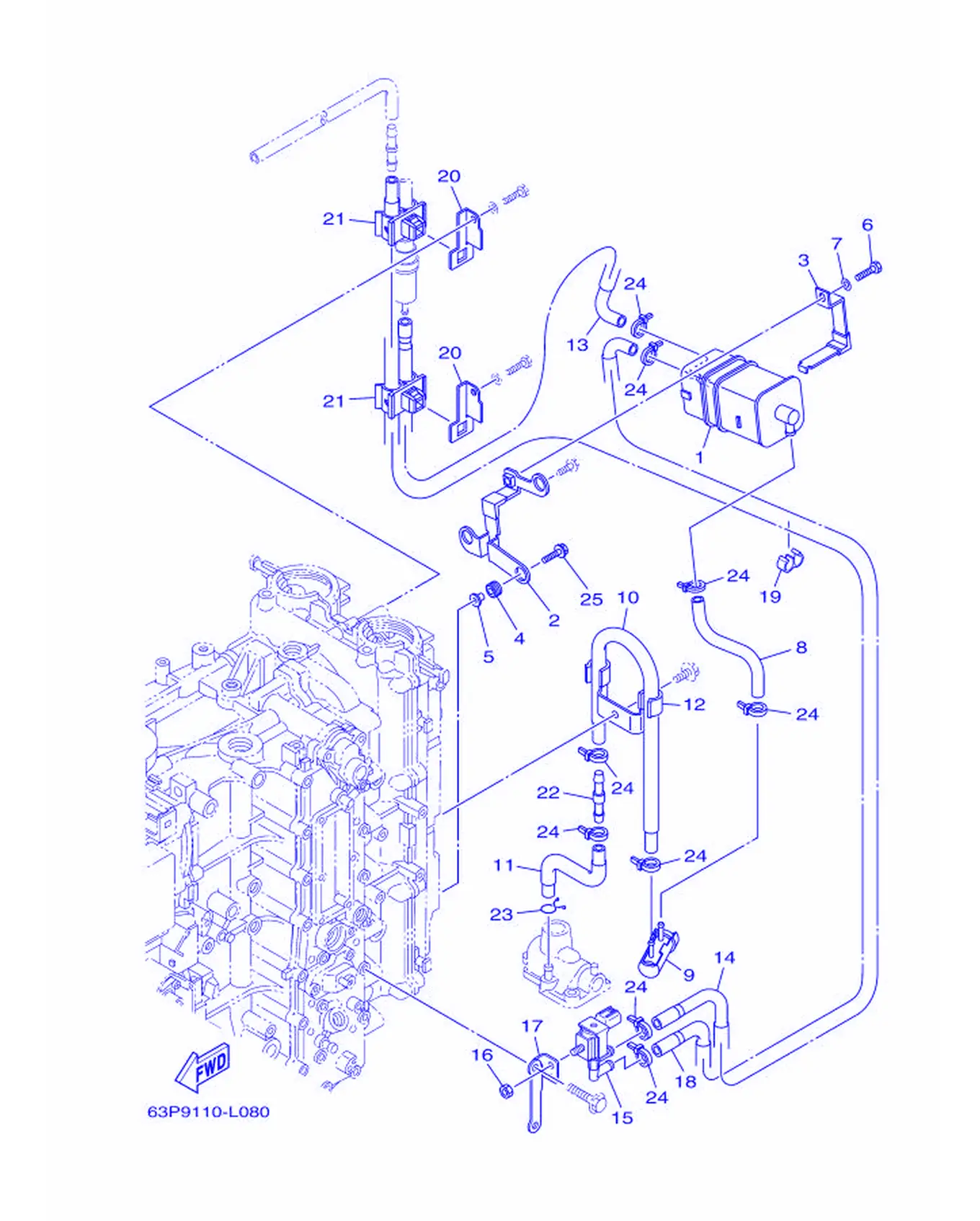

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	6P2-24170-00	Прокладка корпуса термостата	1
2	63P-2134X-00	Шланг, топливный	1
3	63P-2419A-01	Винт	1
4	90480-10M23	Втулка уплотнительная	3
5	90387-06289	Втулка	3
6	97095-06016	Болт	1
7	92995-06600	. . Шайба	1
8	64P-24313-00	Держатель 3	1
9	69J-24502-00	Фильтр топливный	1
10	64P-24312-00	Держатель 2	1
11	64P-24311-00	Трубка топливная 1	1
12	63P-24367-01	Прокладка, топливный насос 2	1
13	64P-24315-00	Держатель 5	1
14	64P-24316-00	Трубка 6	1
15	6C5-86120-00	Прокладка топливного насоса	1
16	95380-06600	Тяга, соединительная	1
17	63P-81845-10	Пластина	1
18	64P-24314-10	Держатель 4	1
19	90464-09M31	Прокладка	1
20	63P-24364-01	Кронштейн	2
21	90464-11012	Крышка	2
22	6E5-24379-00	Прокладка, 4	1
23	90467-09M09	Прокладка	1
24	90465-11M10	Хомут	9
25	90119-06135	Табличка, идентификационная	2

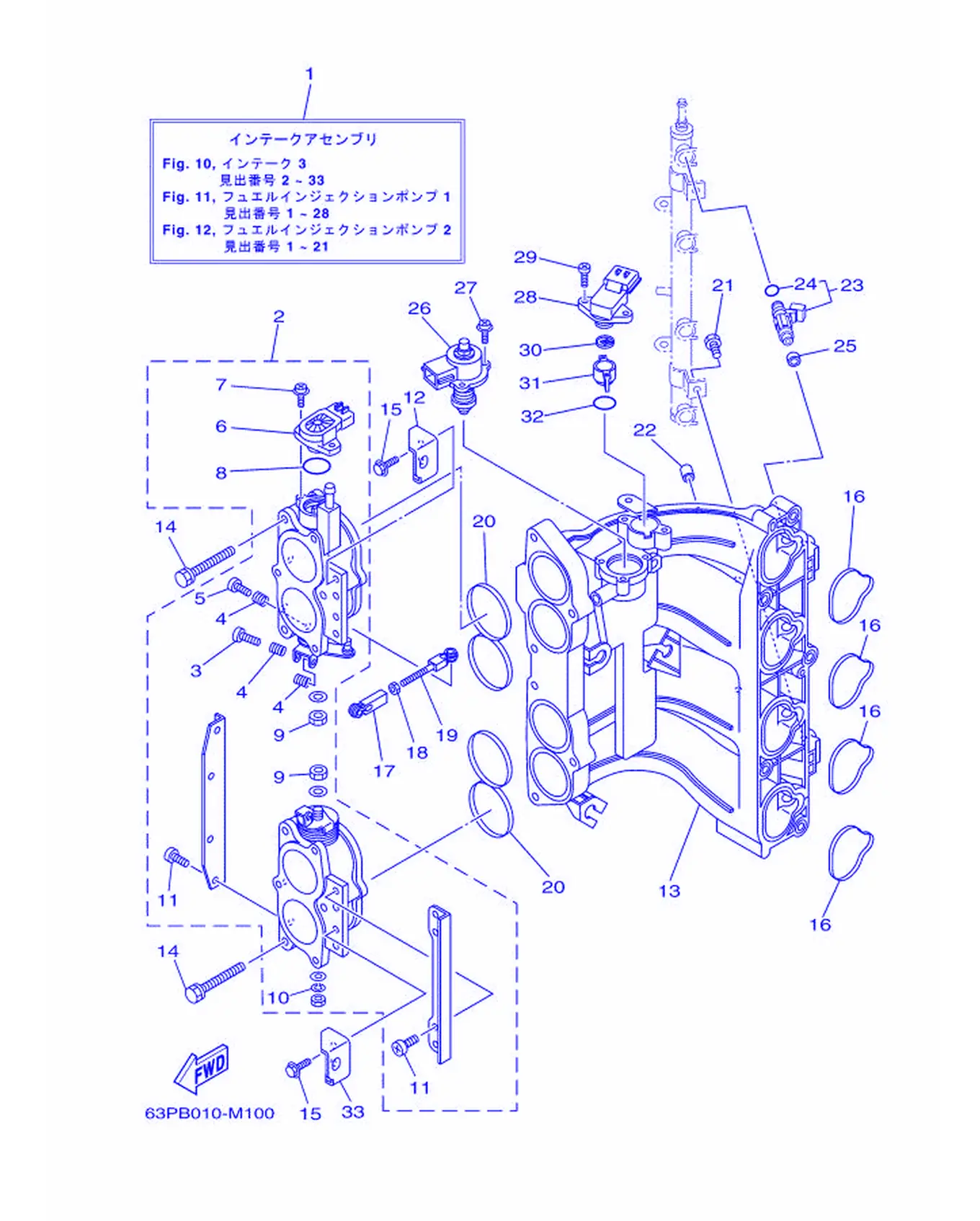

Рис. 4Впуск 3 Intake 3

REF	Номер детали	Наименование	Кол-во
1	63P-14200-23	Впускной узел в сборе	1
2	63P-13751-01	Корпус дроссельной заслонки 1	1
3	69J-14321-00	. Винт дроссельной заслонки	1
4	68V-14331-00	. Стопор, трос дроссельной заслонки	3
5	68V-14323-00	. Пружина, рычаг дроссельной заслонки	1
6	6S1-85885-00	. Датчик дроссельной заслонки в сборе	1
7	68V-81145-01	. Винт 1	2
8	68V-8182L-00	. Кольцо уплотнительное 1	1
9	3CF-14594-00	. . Гайка	2
10	68V-14356-00	. Пружина, стопор	1
11	68V-14565-00	. Винт	8
12	63P-14291-00	Шланг 1	1
13	63P-13641-00	Коллектор впускной 1	1
14	63P-14496-00	Табличка	6
15	97595-06516	Болт с шайбой	4
16	63P-13645-00	Прокладка, впускной коллектор 1	4
17	6H4-41237-00	Прокладка, головка	1
18	95380-05700	Гайка	1
19	682-41238-01	Заглушка, поворотный	1
20	63P-13557-00	Прокладка	2
21	63P-14446-00	Болт	2
22	63P-13643-00	. Крышка, впускной коллектор	4
23	63P-13761-01	Крышка корпуса дроссельной заслонки	4
24	68V-1416A-00	. Кольцо уплотнительное	1
25	68V-13766-00	Винт	4
26	63P-1312A-01	Клапан, управление	1
27	68V-81146-01	Винт 2	3
28	63P-82380-00	Держатель, тросовый	1
29	68V-81147-00	. . Винт 3	2
30	63P-13905-00	Фильтр в сборе	1
31	63P-13898-00	Держатель	1
32	63P-13769-00	O-кольцо	1
33	63P-14292-00	Прокладка 2	1

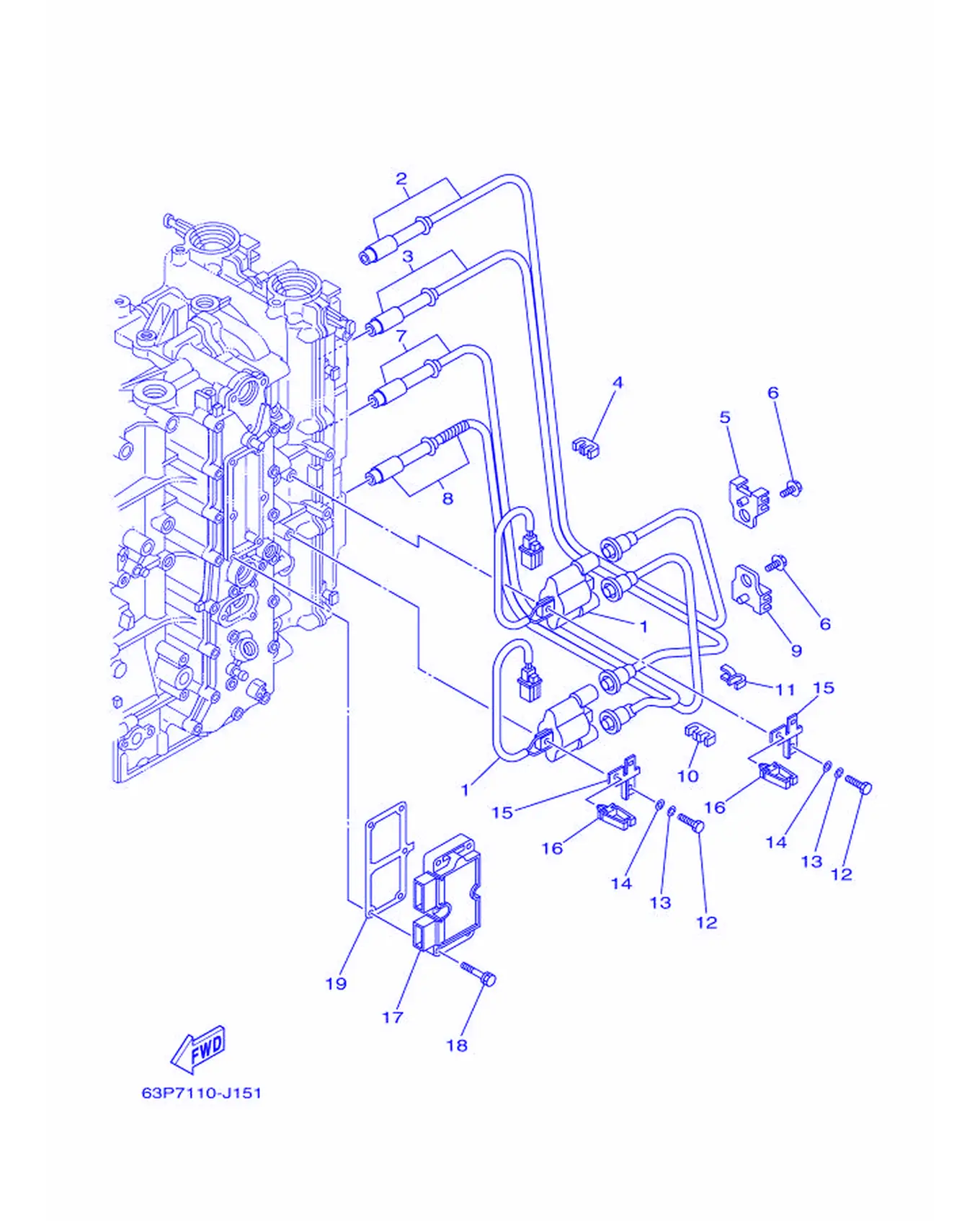

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	63P-82310-01	Провод, заземление	2
2	63P-W823A-00	Трос, высоковольтный 1	1
3	63P-W823B-00	Трос, высоковольтный 2	1
4	67F-82361-00	Кронштейн, поддон	1
5	67F-82362-00	Кронштейн, поддон 2	1
6	90119-06134	Болт с шайбой	2
7	63P-W823C-00	Трос, высоковольтный 3	1
8	63P-W823D-00	Трос, высоковольтный 4	1
9	67F-82362-00	Кронштейн, поддон 2	1
10	67F-82361-00	Кронштейн, поддон	1
11	90464-07M41	Сальник	1
12	97095-06025	Болт	4
13	92995-06100	Пружинная шайба	4
14	92995-06600	. . Шайба	4
15	63P-82388-00	Крышка	2
16	90464-05141	Корпус	2
17	63P-81960-01	Выпрямитель и регулятор	1
18	90119-06MA4	Табличка, предупреждающая	6
19	63P-81975-00	Крышка, корпус воздушного фильтра	1

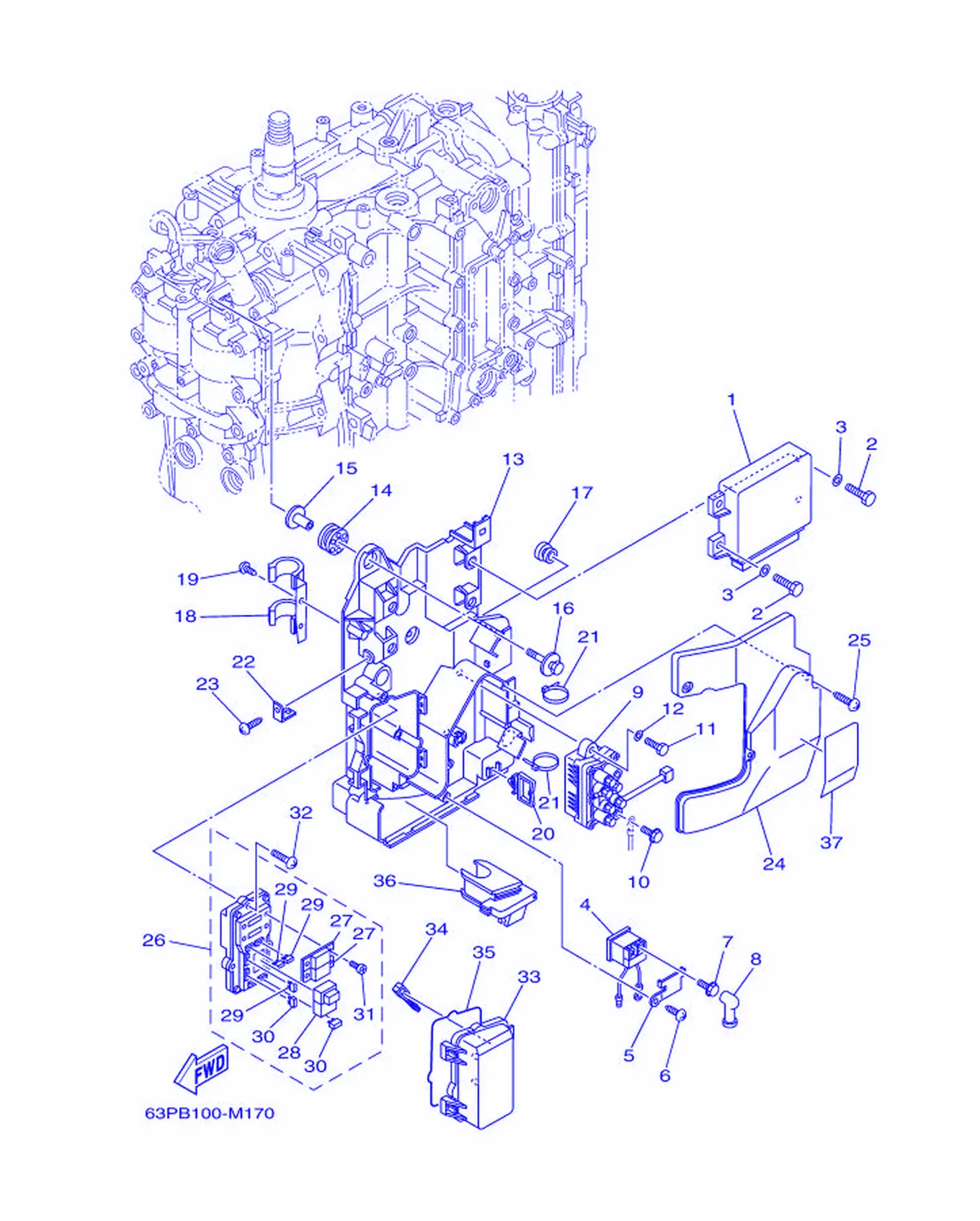

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	63P-8591A-54	Блок управления двигателем в сборе	1
2	97095-06016	Болт	4
3	92995-06600	. . Шайба	4
4	68V-8194A-00	Реле	1
5	68V-81953-00	Кронштейн, реле	1
6	97780-60620	Пружина, фиксатор	1
7	97595-06610	Табличка, предупреждение	2
8	6G5-82119-00	Держатель, трос	2
9	63P-81950-00	Крышка	1
10	97595-06610	Табличка, предупреждение	2
11	97013-06020	Болт	2
12	92903-06600	Шайба, пластина	2
13	63P-81948-00	Кронштейн	1
14	68F-85516-01	Тяга	3
15	90387-06176	Шестерня	3
16	68F-85119-00	Шайба	3
17	90480-10627	Прокладка	1
18	63P-82594-00	Хомут	1
19	97780-60620	Пружина, фиксатор	1
20	90464-23199	Прокладка	1
21	90465-13M18	Хомут	3
22	68V-85548-00	Держатель	1
23	97780-60620	Пружина, фиксатор	1
24	63P-81942-00	Крышка	1
25	90169-05M00	Скоба, крепление	3
26	63P-82170-00	Блок предохранителей в сборе	1
27	63P-82151-00	. Плавкая вставка (50A)	2
28	68F-8195A-00	. Реле в сборе	1
29	67F-82151-00	Предохранитель (20A)	3
30	67F-82151-10	. Топпер (30A)	2
31	68F-82846-00	. Винт, с шестигранной головкой (M5)	4
32	97780-50620	Винт, крепление	3
33	60V-85544-00	Корпус	1
34	67F-2812A-00	. Крышка, топпер	1
35	68F-82176-00	Крышка	1
36	63P-81336-00	Втулка	1
37	63P-81919-00	Корпус, нижний	1

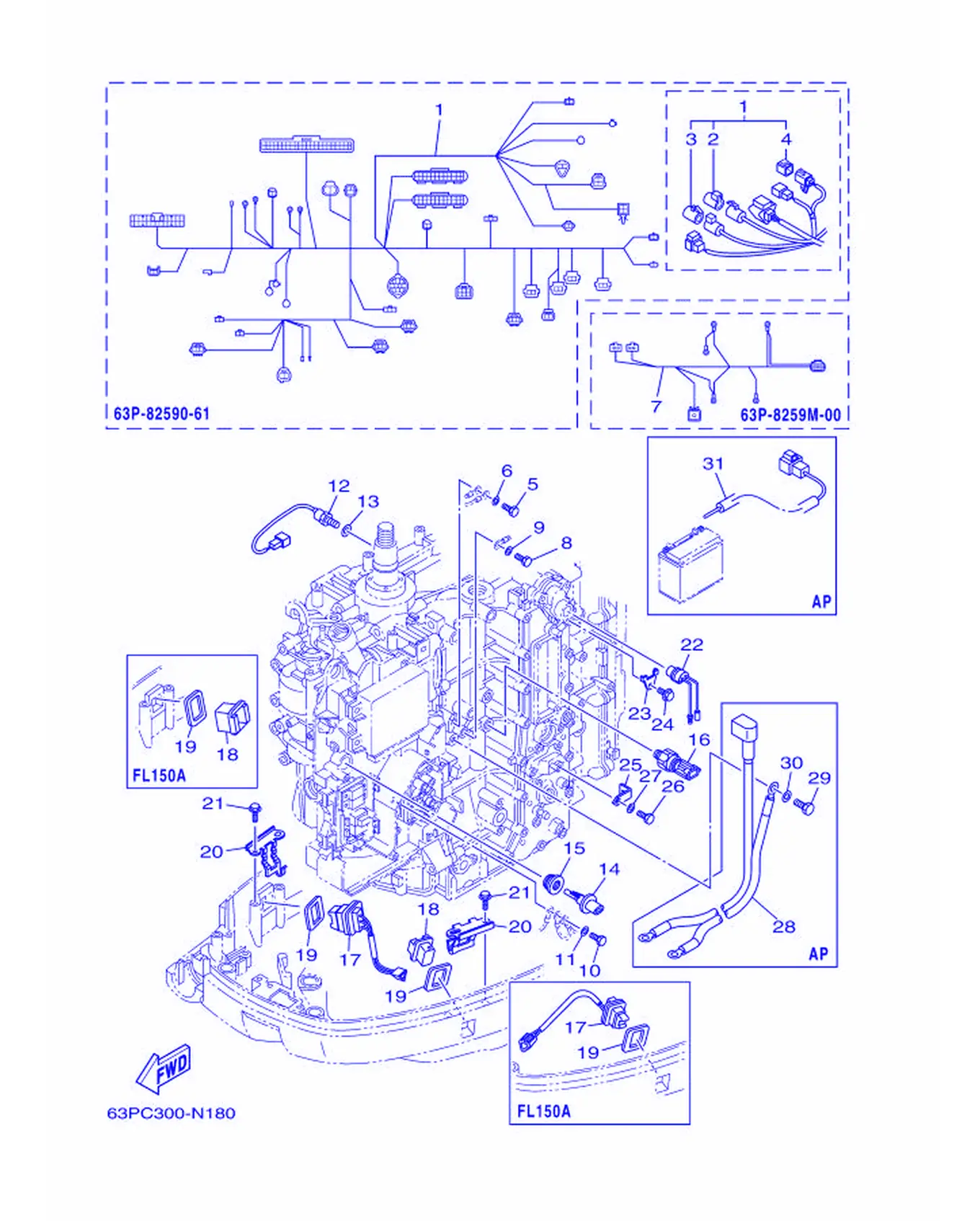

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	63P-82590-61	Жгут проводов в сборе	1
2	6DA-82582-00	Жгут проводов 1 (черный)	1
3	6DA-82582-10	Жгут проводов 1 (белый)	1
4	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
5	97095-06016	Болт	1
6	92995-06600	. . Шайба	1
7	63P-8259M-00	Датчик температуры 2	1
8	97095-06016	Болт	1
9	92995-06600	. . Шайба	1
10	97095-06012	Болт	1
11	92995-06600	. . Шайба	1
12	61A-85790-00	Прокладка карбюратора	1
13	92990-10600	Шайба, пластина	1
14	63P-85886-00	Держатель, кабельный	1
15	63P-14435-00	Прокладка	1
16	6AW-83651-00	Держатель, тросовый	1
17	69J-82563-00	Переключатель тримма и наклона в сборе	1
18	69J-42723-01	Гайка, шатун	1
19	69J-82587-00	Прокладка	2
20	63P-83614-01	Прокладка	2
21	90109-06M86	Пластина	4
22	6P2-82560-01	Сальник коленчатого вала	1
23	6E9-82588-00	Крышка	1
24	90109-06M80	. Гайка	1
25	63P-8366P-01	Прокладка 4	1
26	97095-06012	Болт	1
27	92995-06600	. . Шайба	1
28	63P-82105-J1	Кабель аккумулятора	1
29	97095-08016	Болт	1
30	92995-08600	. . Шайба	1
31	68F-81949-02	Провод, вывод (изолятор, 2.7M)	1

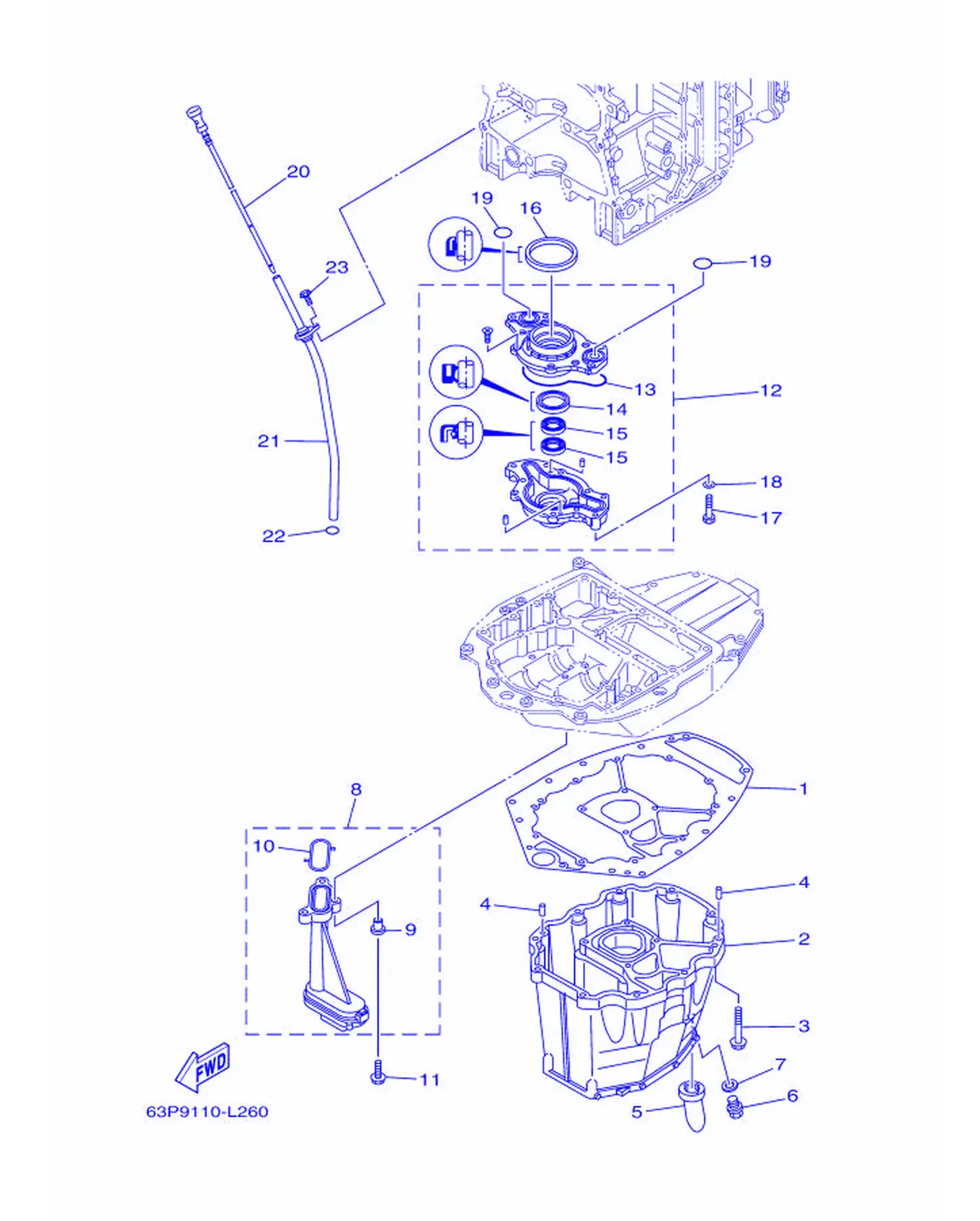

Рис. 8Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	63P-15312-01	. Прокладка, масляный поддон	1
2	63P-15311-02-CA	Масляный поддон	1
3	97575-08535	. Болт с шайбой	10
4	93608-16M16	Подшипник коленвала	2
5	63P-15316-00	Демпфер, крепление двигателя 1	1
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14M09	Прокладка	1
8	63P-13411-00	Маслоприемник	1
9	90387-06263	. Втулка	3
10	63P-13415-00	. Сальник маслоприемника	1
11	95812-06025	Вал, вертикальный	3
12	63P-13300-02	Крышка головки цилиндра	1
13	63P-13329-00	. Прокладка, крышка головки	1
14	6AW-13119-00	Стопорное кольцо	1
15	69J-13631-00	Стопорное кольцо	2
16	69J-11355-00	Кольцо, стопорное 1	1
17	97095-06040	Болт	4
18	92995-06600	. . Шайба	4
19	93210-25552	. Уплотнительное кольцо	2
20	63P-15362-10	Крышка, картер	1
21	63P-15377-10	Крышка, головка	1
22	93210-19MJ3	. Уплотнительное кольцо	1
23	95895-06016	. Болт с фланцем	1

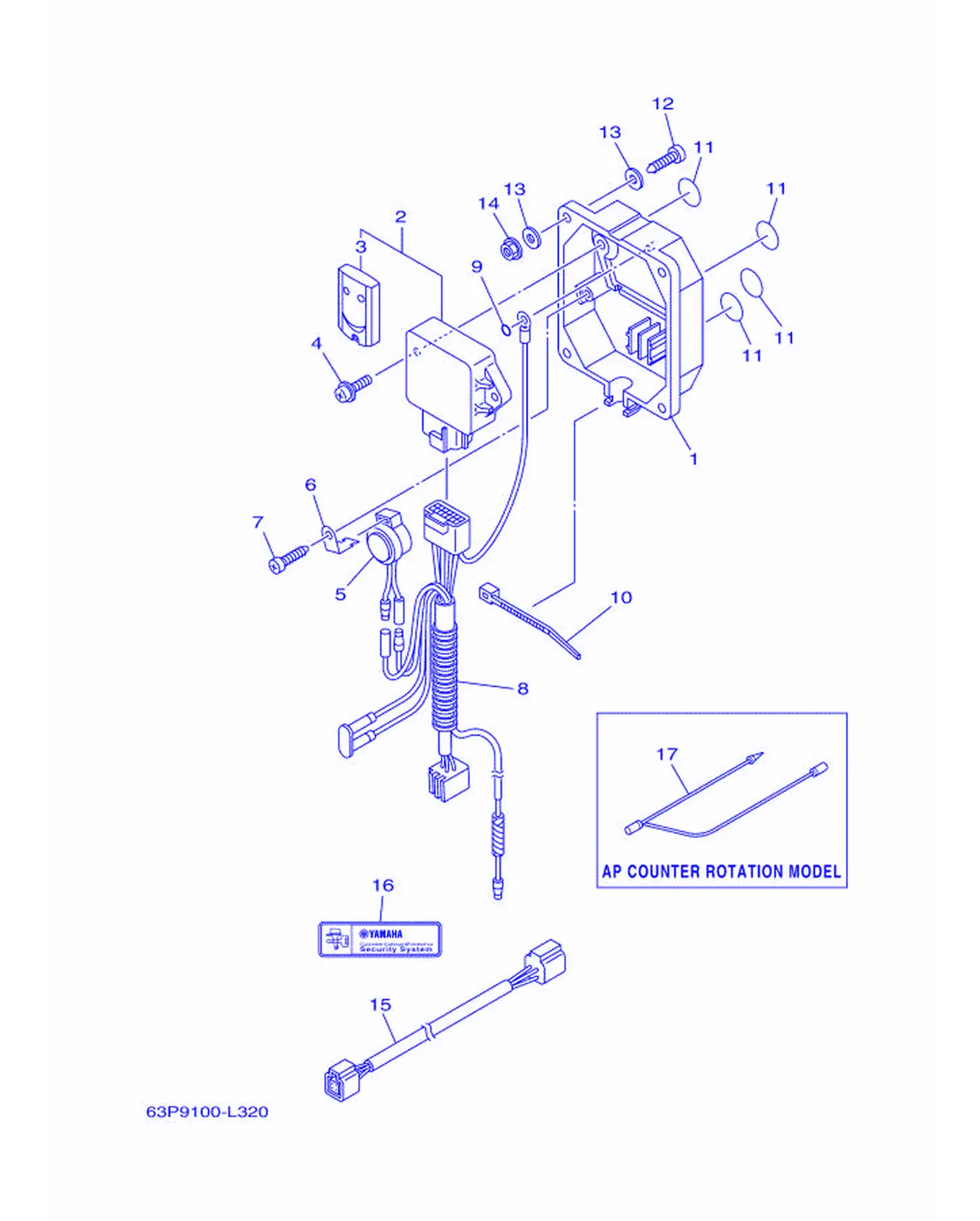

Рис. 9ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
17	6H5-81315-00	Крышка топливного бака	1

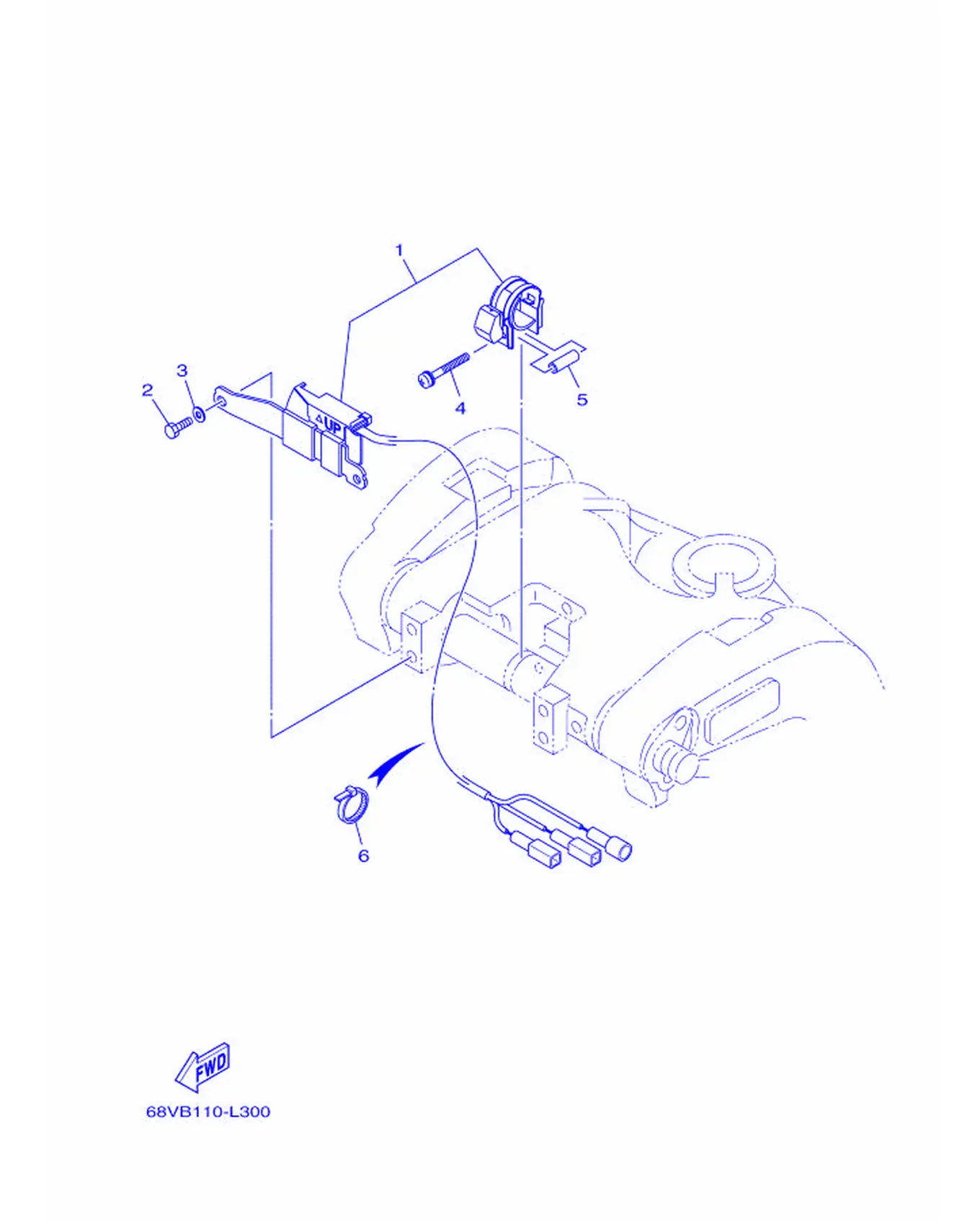

Рис. 10Дополнительные детали 3 Optional Parts 3

REF	Номер детали	Наименование	Кол-во
1	63P-825E0-01	Прокладка масляного насоса	1
2	97095-06016	Болт	2
3	92995-06600	. . Шайба	2
4	90159-05059	Шланг, приводной	1
5	90387-05004	Втулка	1
6	90465-11M10	Хомут	5

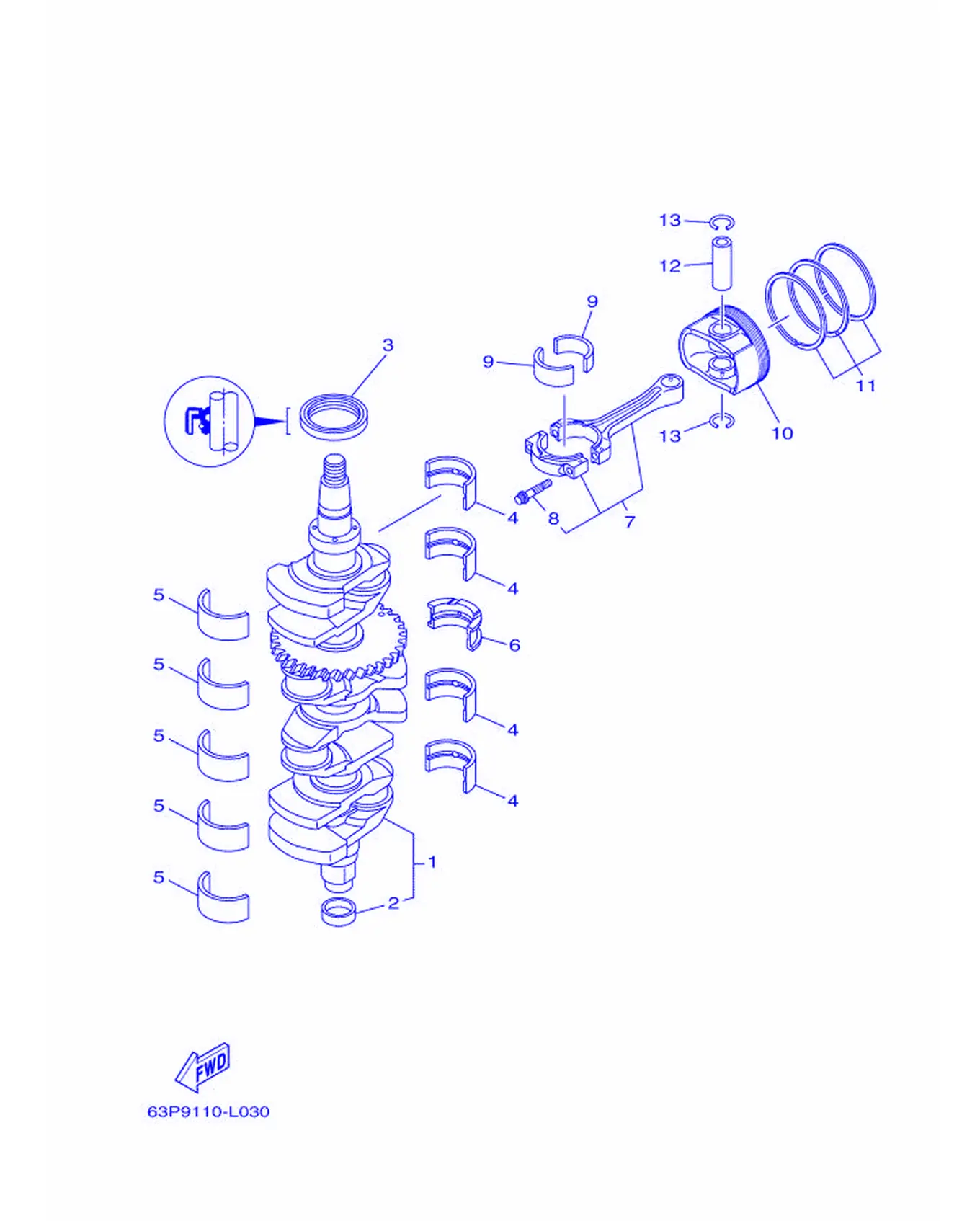

Рис. 11КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	63P-11410-03	Коленчатый вал	1
2	6CB-11478-00	Штифт	1
3	93102-60004	. Масляный сальник	1
4	63P-11416-31	Подшипник коленчатого вала, цилиндр 1	4
4	63P-11416-41	Подшипник коленчатого вала, цилиндр 1	4
4	63P-11416-51	Подшипник коленчатого вала, цилиндр 1	4
5	63P-11417-41	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-51	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-61	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-71	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-81	Подшипник коленчатого вала, цилиндр 2	5
6	63P-11426-31	Подшипник, шатун 1	1
6	63P-11426-41	Подшипник, шатун 1	1
6	63P-11426-51	Подшипник, шатун 1	1
7	63P-W1165-10	Поршневое кольцо	4
8	63P-11654-10	. Метка, поршневое кольцо	2
9	63P-11656-30	Подшипник коленчатого вала, задний	8
9	63P-11656-40	Подшипник коленчатого вала, задний	8
9	63P-11656-50	Подшипник коленчатого вала, задний	8
10	63P-11631-10-93	Поршень (STD)	4
10	63P-11635-10	Поршень (0.25MM O/S)	4
11	63P-11603-01	Поршневой палец (STD)	4
11	63P-11604-00	Поршневой палец (0.25MM O/S)	4
12	63P-11633-10	Кольцо, поршень	4
13	63P-11634-00	Прокладка, пластина	8

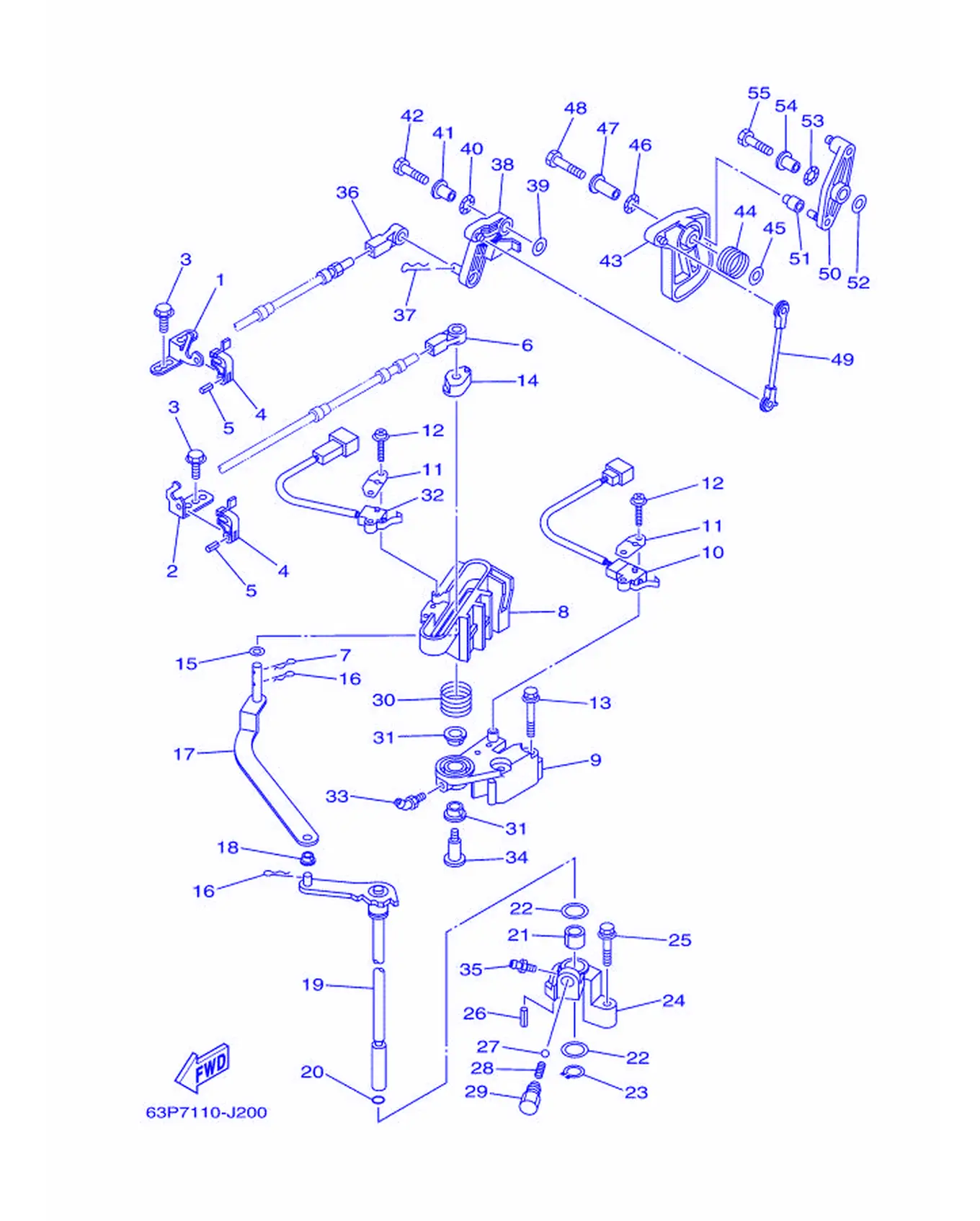

Рис. 12УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	63P-48531-00	Кронштейн, дистанционное управление 1	1
2	63P-48532-00	Кронштейн, дистанционное управление 2	1
3	90109-06M86	Пластина	3
4	63P-48538-00	Прокладка, корпус термостата 1	2
5	91690-30010	Не поддается однозначному прочтению	2
6	6E5-48344-00	Прокладка головки блока цилиндров	1
7	90468-18008	Стопор	1
8	63P-44176-00	Кронштейн	1
9	63P-44117-01	Поршень	1
10	69J-8259F-00	Кольцо поршневое	1
11	61A-82588-01	Прокладка	2
12	97985-04116	Прокладка, крышка выхлопного коллектора	4
13	97595-06550	Табличка, предупреждающая	2
14	63P-44122-00	Прокладка, поплавковая камера	1
15	90202-08M20	Пружина толкателя	1
16	90468-18008	Стопор	2
17	63P-44121-00	Рычаг, тяга переключения	1
18	90386-06M12	Пружина	1
19	63P-44120-01	Втулка, вал переключения передач в сборе	1
20	93210-09165	Кольцо уплотнительное	1
21	90386-16M66	Пружина	1
22	90202-16061	Пружина толкателя	2
23	93410-16006	Пружина	1
24	63P-44118-00	Поршень	1
25	97575-06535	Табличка, предупреждение	1
26	91690-30010	Не поддается однозначному прочтению	1
27	93501-04M02	Гайка	1
28	90501-12082	Стопорная пружина тяги	1
29	648-42715-00	Пружина 2	1
30	90508-20M31	Стопорное кольцо	1
31	90386-12069	Прокладка	2
32	60V-8259F-00	Прокладка выхлопного коллектора	1
33	93700-06M01	Прокладка	1
34	90109-08019	Табличка	1
35	93700-06M03	Пластина стопорная	1
36	6E5-48344-00	Прокладка головки блока цилиндров	1
37	90468-18008	Стопор	1
38	63P-42154-00	Рычаг управления дросселем	1
39	90201-06M31	. Головка, трубка-держатель	1
40	90206-10M04	Шайба волнистая	1
41	90387-06M29	Втулка	1
42	97095-06025	Болт	1
43	63P-41213-00	Кулачок, дроссель	1
44	69J-44135-00	Стопор	1
45	90201-06M31	. Головка, трубка-держатель	1
46	90206-10M04	Шайба волнистая	1
47	90387-06M82	Втулка	1
48	97095-06035	Болт	1
49	63P-41237-00	Пружина, стопор	1
50	63P-42157-00	Прокладка, корпус термостата	1
51	68V-42171-00	Прокладка	1
52	90201-06M31	. Головка, трубка-держатель	1
53	90206-10M04	Шайба волнистая	1
54	90387-06M29	Втулка	1
55	97095-06025	Болт	1

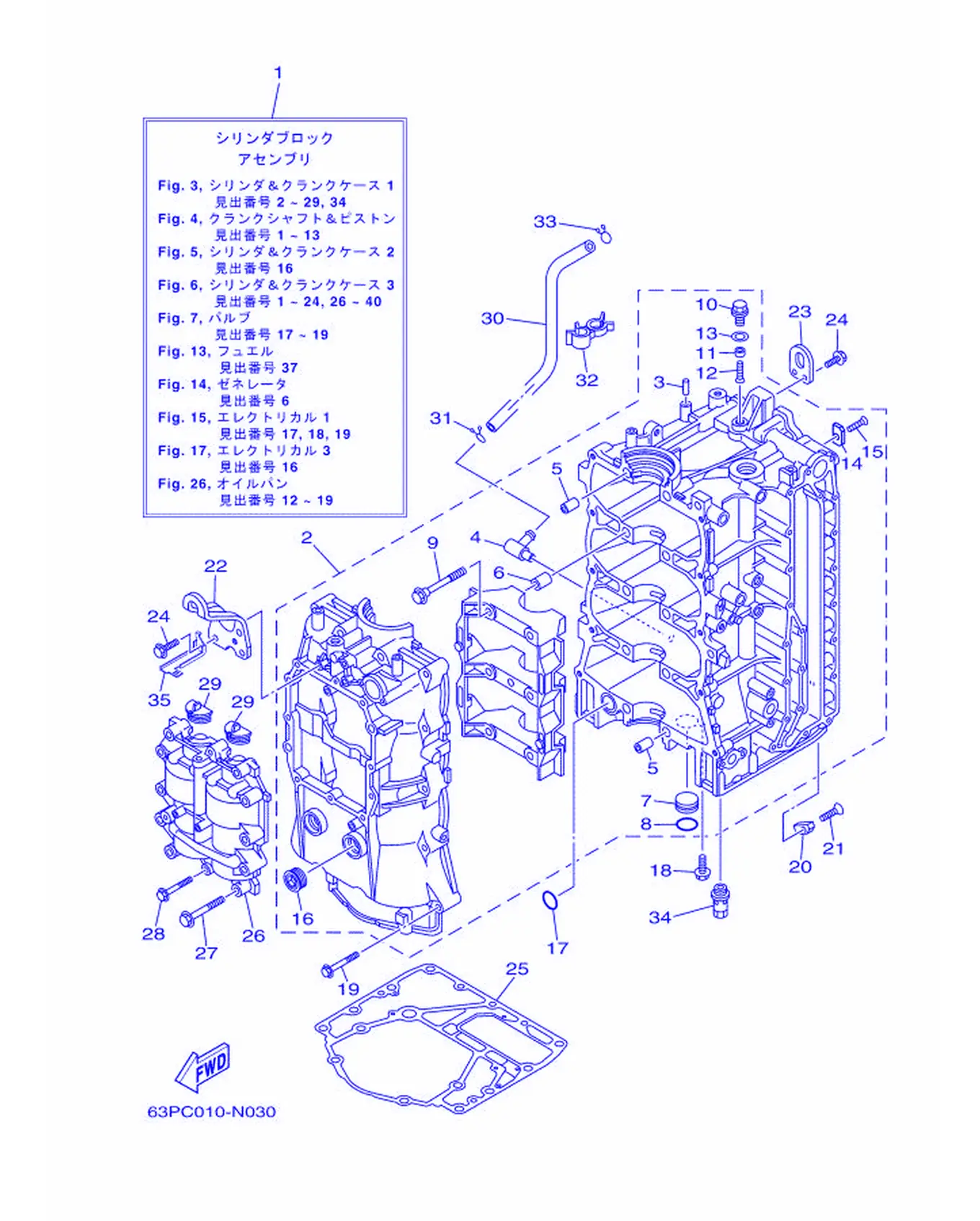

Рис. 13ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	63P-W009B-11-9S	Блок цилиндра в сборе	1
2	63P-W1510-03-9S	Картер в сборе	1
3	93606-12019	. Пластина, корпус насоса	1
4	63P-11372-00	. Прокладка, картер	1
5	91814-18002	. Крышка, головка цилиндра	4
6	91814-18002	. Крышка, головка цилиндра	6
7	90338-25004	. Прокладка	1
8	93210-25647	. Кольцо уплотнительное	1
9	90105-10071	. Табличка, предупреждение	10
10	63P-11197-00	. Прокладка, головка цилиндра	1
11	63P-11325-21	. Прокладка	1
12	98780-05016	Заглушка, поворотный	1
13	90430-14115	Прокладка	1
14	63P-11325-11	. Прокладка	4
15	90151-06M02	Винт с потайной головкой	4
16	90340-27129	. Прокладка, крышка термостата	2
17	93210-25552	. Уплотнительное кольцо	1
18	90119-06M81	Табличка, инструкция по эксплуатации	1
19	90119-08M66	Табличка с предупреждением	10
20	63P-11325-01	Штифт	1
21	90151-06M02	Винт с потайной головкой	1
22	63P-11119-00	Крышка, головка цилиндра	1
23	68F-11119-00	Подвеска, двигатель	1
24	90119-06MA2	Табличка с номером	5
25	63P-11351-01	. Прокладка, цилиндр	1
26	63P-11500-04	Прокладка корпуса термостата	1
27	90119-08M66	Табличка с предупреждением	10
28	90119-06MA6	Табличка, предупреждающая	2
29	63P-11512-00	Шланг, корпус термостата	2
30	63P-11377-00	Шланг	1
31	90467-15M14	Прокладка	1
32	90464-16013	Хомут	1
33	90467-15M14	Прокладка	1
34	63P-13490-00	Пластина фиксатора тяги	1
35	63P-82588-00	Трубка	1

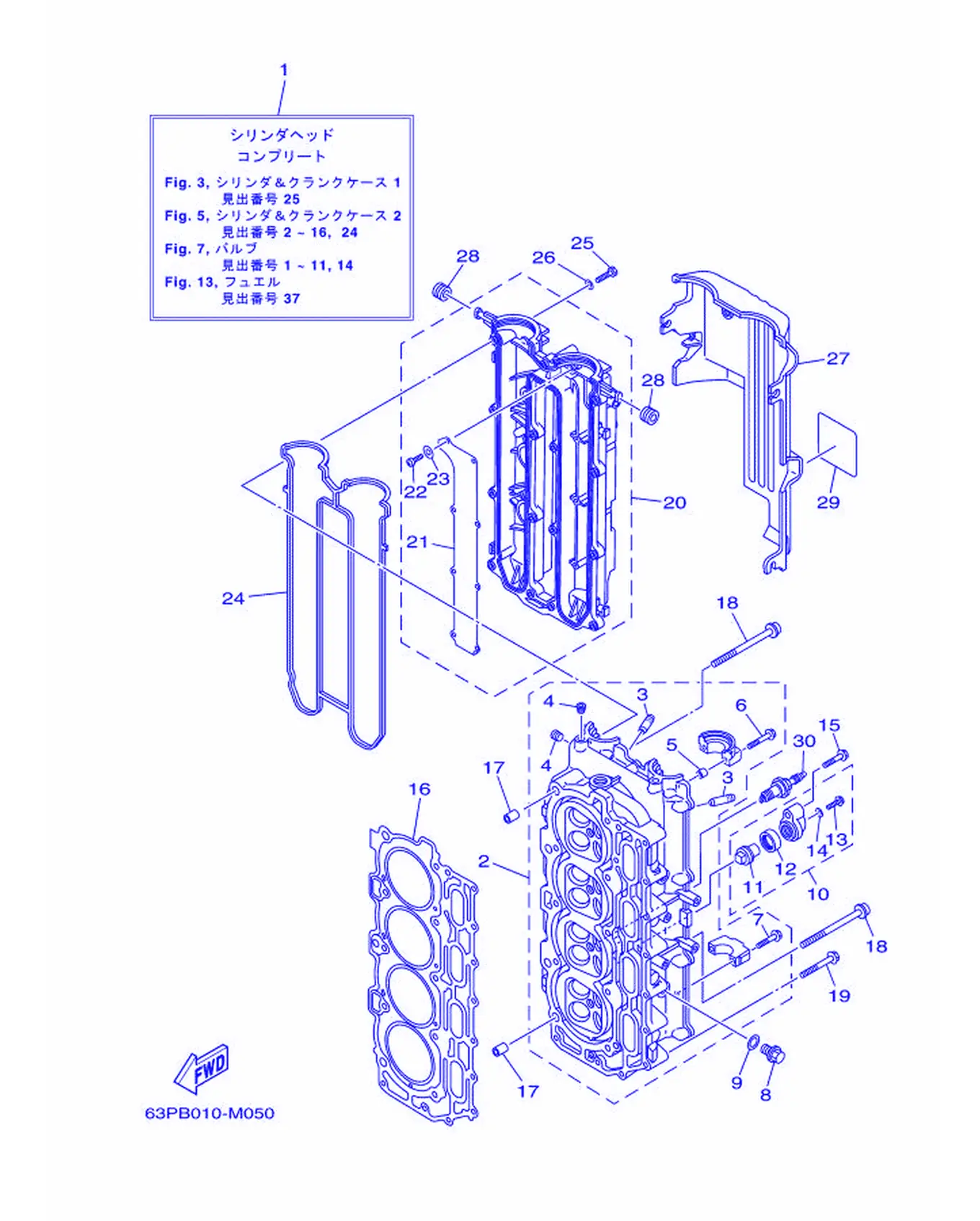

Рис. 14ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	63P-W009A-03-9S	Головка цилиндра в сборе	1
2	63P-11110-10-9S	Головка цилиндра в сборе	1
3	6S5-11133-10	Головка, плита 1	16
4	90344-51019	Болт, крепление термостата	3
5	91809-08006	Направляющая втулка, штифт	4
6	90119-07235	Прокладка, крышка термостата	4
7	90119-07234	Прокладка, крышка цилиндра	16
8	90340-14M06	Крышка, глушитель впуска	2
9	90430-14115	Прокладка	2
10	69J-11301-00	Корпус водяного насоса в сборе	2
11	67F-11325-01	Корпус	1
12	67F-11328-00	Прокладка	1
13	90105-06M07	Болт, с шайбой и шестигранной головкой	1
14	90430-06M03	. Прокладка	1
15	97575-08540	Шатун в сборе	2
16	63P-11181-00	Прокладка, пластина 1	1
17	99530-14016	Держатель, защелка	2
18	90155-10006	Винт, плоская шайба	10
19	90119-08M91	Накидная гайка, шпилька	10
20	63P-11191-00-9S	Крышка, пластина 1	1
21	63P-11135-00	Трубка, топливная 3	1
22	98507-04008	Винт, полукруглая головка	8
23	92907-04600	Шайба	8
24	63P-11193-00	Прокладка, крышка 1	1
25	97095-06030	Болт	13
26	92995-06600	. . Шайба	13
27	63P-11192-01	Крышка, пластина 2	1
28	90480-12314	Прокладка	5
29	63P-83626-00	Метка 6	1
30	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4

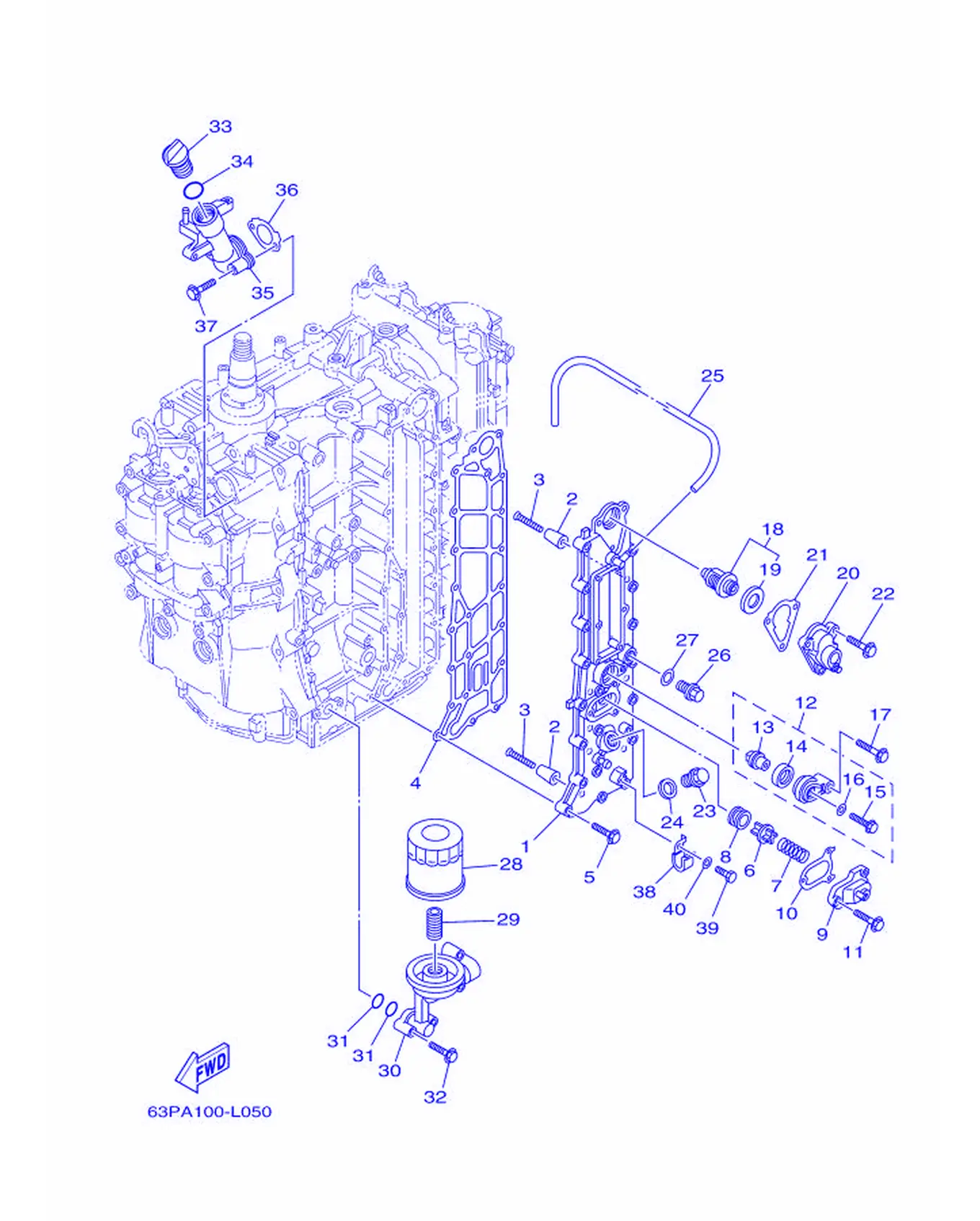

Рис. 15Цилиндр и картер 3 Cylinder & Crankcase 3

REF	Номер детали	Наименование	Кол-во
1	63P-41113-03-9S	Внешняя крышка, выхлоп	1
2	68T-11325-00	Крышка	8
3	90151-05M05	Винт с потайной головкой	8
4	63P-41114-A2	Прокладка, внешний выхлоп	1
5	90119-06MA4	Табличка, предупреждающая	19
6	6G5-12416-00	Вал гребной	1
7	90501-16M11	Стопор, глушитель	1
8	90480-20M05	Прокладка	1
9	67F-1246A-01-9S	Крышка 1	1
10	67F-12435-A0	Прокладка	1
11	90119-06MA2	Табличка с номером	3
12	69J-11301-00	Корпус водяного насоса в сборе	1
13	67F-11325-01	Корпус	1
14	67F-11328-00	Прокладка	1
15	90105-06M07	Болт, с шайбой и шестигранной головкой	1
16	90430-06M03	. Прокладка	1
17	97575-08540	Шатун в сборе	1
18	67F-12411-01	Термостат	1
19	67F-12412-00	. Уплотнение, термостат	1
20	63P-1240H-01-9S	Крышка	1
21	63P-12414-00	Прокладка, крышка	1
22	90119-06MA4	Табличка, предупреждающая	3
23	90340-18M09	Крышка, корпус водяного насоса	1
24	90430-18130	Прокладка	1
25	90445-10027	Шланг (L670)	1
26	90340-14M06	Крышка, глушитель впуска	1
27	90430-14115	Прокладка	1
28	69J-13440-03	Элемент в сборе, масляный фильтр	1
29	6S5-12858-00	Крышка, насос	1
30	63P-13446-00-9S	Разъем	1
31	93210-19MJ1	Уплотнительное кольцо	2
32	97575-06540	Болт с шайбой	4
33	6G8-15363-00	Поплавок, крышка	1
34	93210-24M79	. O-образное кольцо	1
35	63P-15319-00-9S	Пластина	1
36	63P-15364-A0	Прокладка, пластина	1
37	97595-06545	Вал, приводной	2
38	90462-06013	Крышка	1
39	97095-06012	Болт	1
40	92995-06600	. . Шайба	1

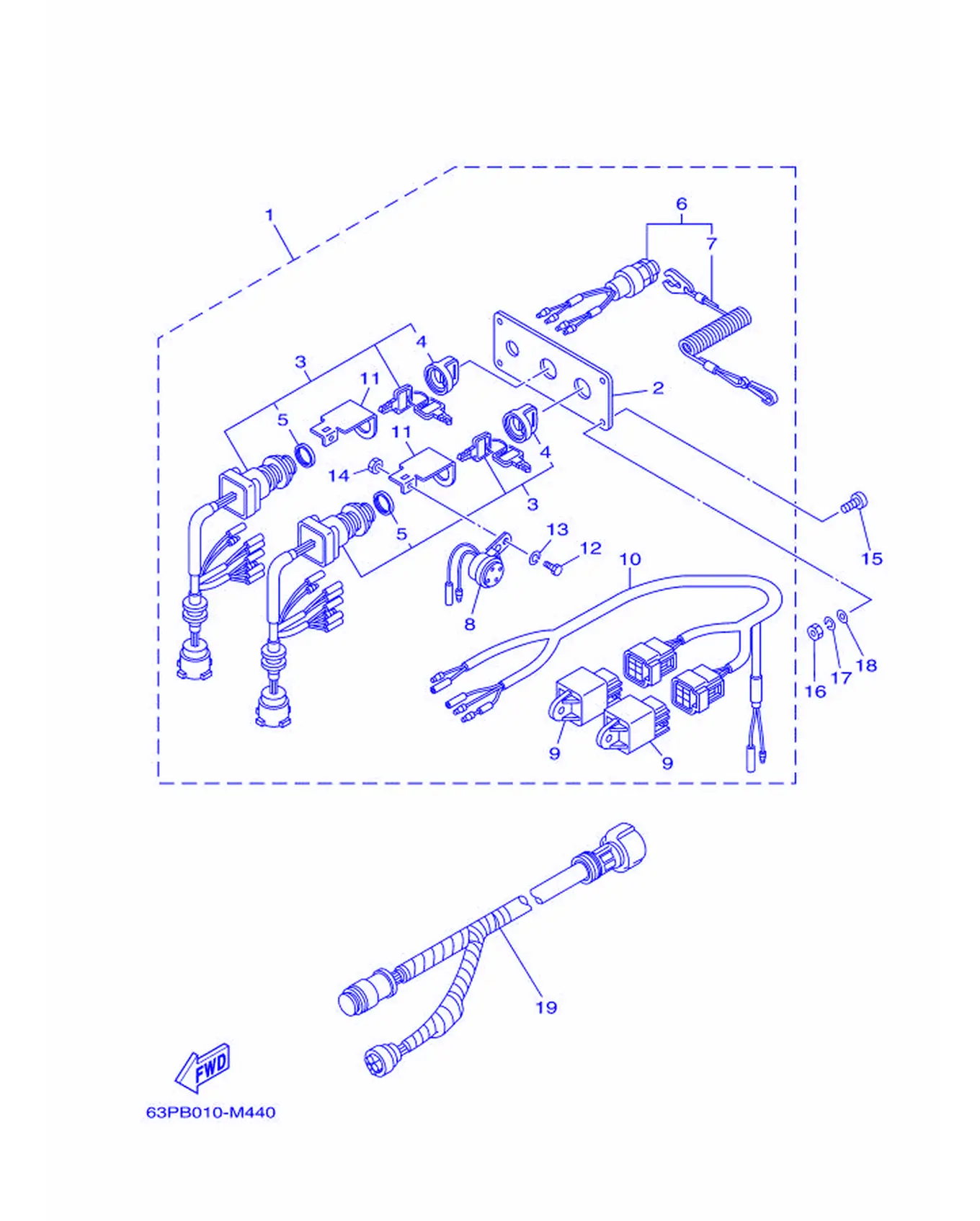

Рис. 16Выключатели и панели 2 Switch & Panel 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-82570-03	Панель переключателей в сборе	1
2	6Y8-82571-01	. Датчик, диффузный	1
3	6Y8-82510-03	Прокладка водяного насоса	2
4	676-82577-01	. . Колпачок, шнур	1
5	703-82532-00	. . Колпачок	1
6	6K1-82575-00	. Выключатель стоп-двигателя в сборе	1
7	682-82556-00	Рычаг, стопор	1
8	6R5-83383-00	Упор	2
9	68V-81950-00	Колпачок	2
10	6Y8-82507-00	. Датчик, гидродинамический	1
11	64D-82581-00	. Стартер, стартер	2
12	97003-05012	Клапан	2
13	92903-05100	. Головка болта со шпилькой	2
14	95303-05700	. Гайка	2
15	90149-05M05	Винт	4
16	95380-05600	. Гайка	4
17	92990-05100	. Хомут шланга	4
18	92990-05600	. Шайба пластины	4
19	6K1-8258A-40	Удлинитель, жгут проводов	1

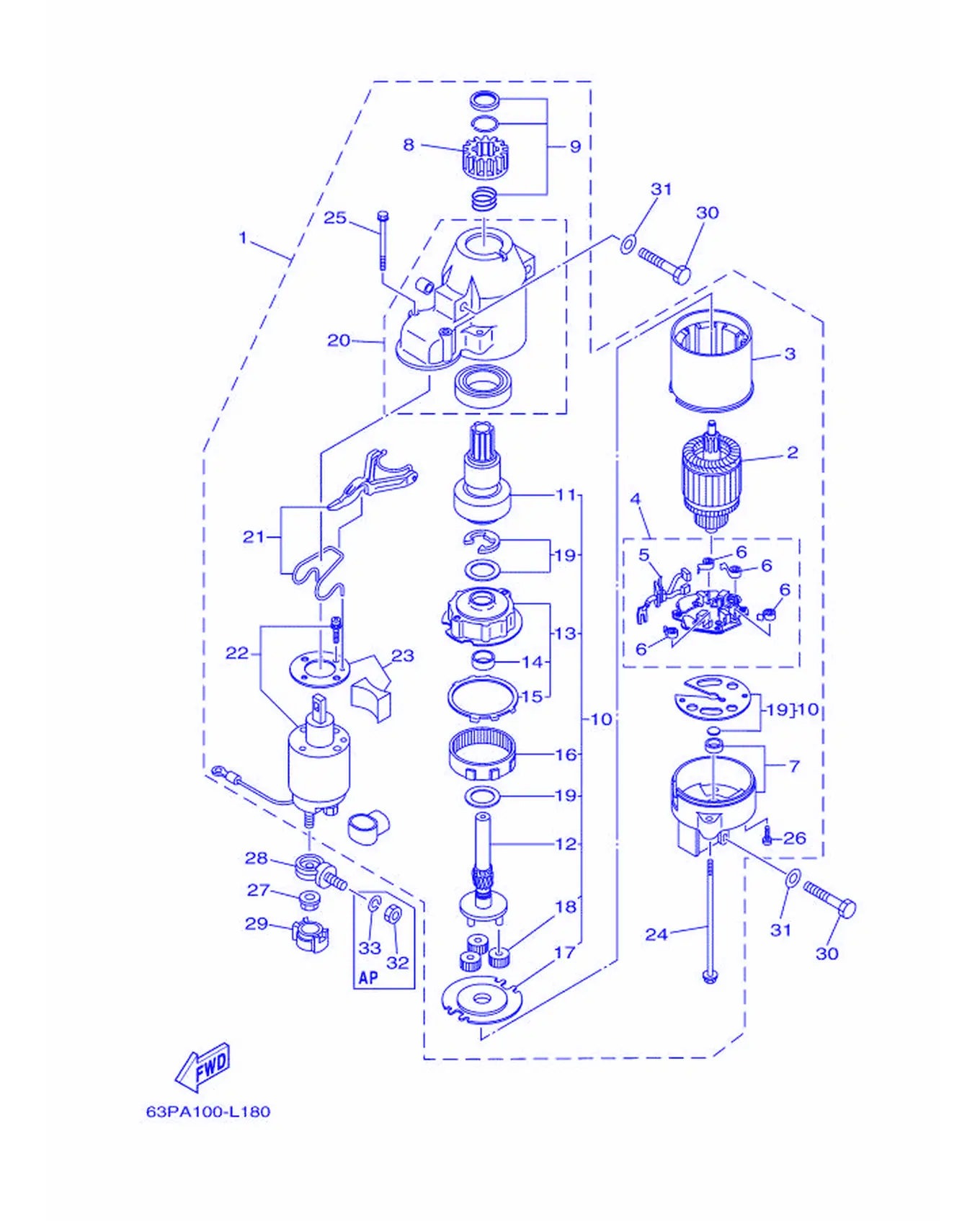

Рис. 17Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6BR-81800-01	Стартер в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-00	. Держатель щеток в сборе	1
5	69J-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	67F-81820-00	. Провод стартера	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-8183R-00	. . . Пружина	1
16	67F-81891-00	. . Крышка, пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	69J-81842-00	Крышка	1
21	6C5-81839-00	. Заглушка	1
22	63P-81941-00	Сальник	1
23	6C5-81869-00	. Крышка, защелка	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	90179-08003	Гайка	1
28	60V-81925-00	. Клемма	1
29	68F-82582-00	. Крышка, жгут проводов	1
30	97013-08045	Болт	3
31	92903-08600	Шайба пластины	3
32	95333-08600	Гайка	1
33	92903-08100	Болт, с шестигранной головкой	1

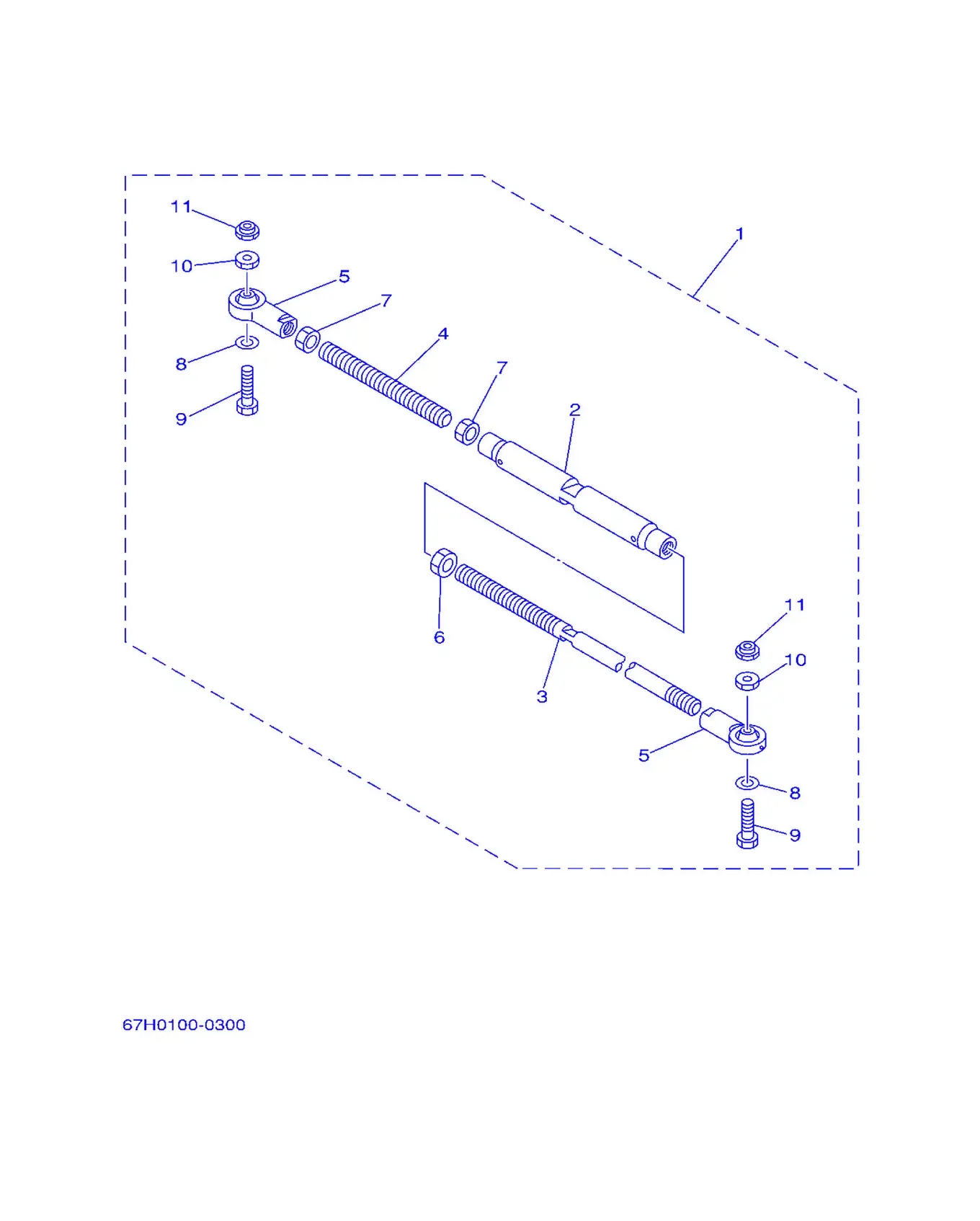

Рис. 18Крепление рулевого управления Steering Guide Attachment

REF	Номер детали	Наименование	Кол-во
1	6E5-61301-01	Комплект для двух моторов (L:600-800MM)	1
2	6E5-61313-00	Втулка	1
3	6E5-61311-11	Поперечная тяга 1	1
4	6E5-61315-00	Поперечная тяга 2	1
5	6E5-61303-00	Рулевой рычаг в сборе	2
6	90170-14M06	Гайка	1
7	95380-14700	Гайка	2
8	90201-10M76	Шланг топливный	2
9	90101-09M70	Табличка	2
10	90170-09M05	Гайка	2
11	90185-09M01	. Крышка, корпус	2

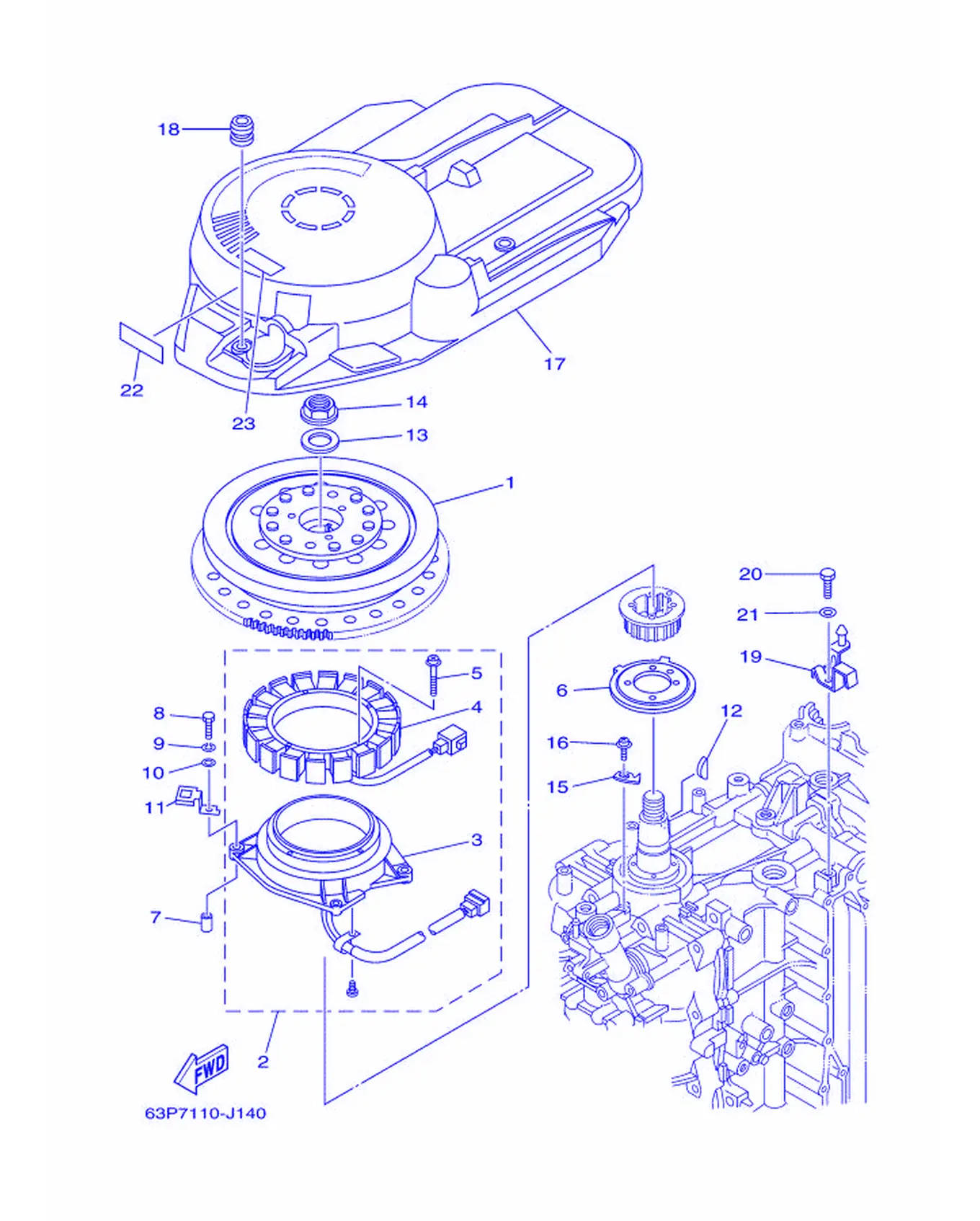

Рис. 19ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	63P-81450-00	Сальник	1
2	63P-81460-00	Основание в сборе	1
3	63P-85580-00	Катушка, импульсная	1
4	63P-81410-00	Сальник	1
5	63D-81345-20	. Винт, крепление крышки (M6X30)	4
6	63P-81673-01	Ротор	1
7	99530-08012	. Подшипник коленвала	2
8	97095-06035	Болт	4
9	92995-06100	Пружинная шайба	4
10	92995-06600	. . Шайба	4
11	63P-81845-00	Трубка	2
12	90280-05015	Крышка, катушка	1
13	90201-24014	Крыльчатка водяного насоса	1
14	90179-24002	Гайка	1
15	6P2-81332-00	Трубка, направляющая	1
16	97985-06210	Прокладка головки цилиндра	1
17	63P-81337-00	Крышка, маховик	1
18	663-82317-01	Заглушка, топливный шланг	3
19	63P-8132G-00	Пластина	1
20	97095-06016	Болт	1
21	92995-06600	. . Шайба	1
22	63P-13437-02	Метка, коррозия	1
23	6AH-81994-00	Табличка, предупреждающая	1

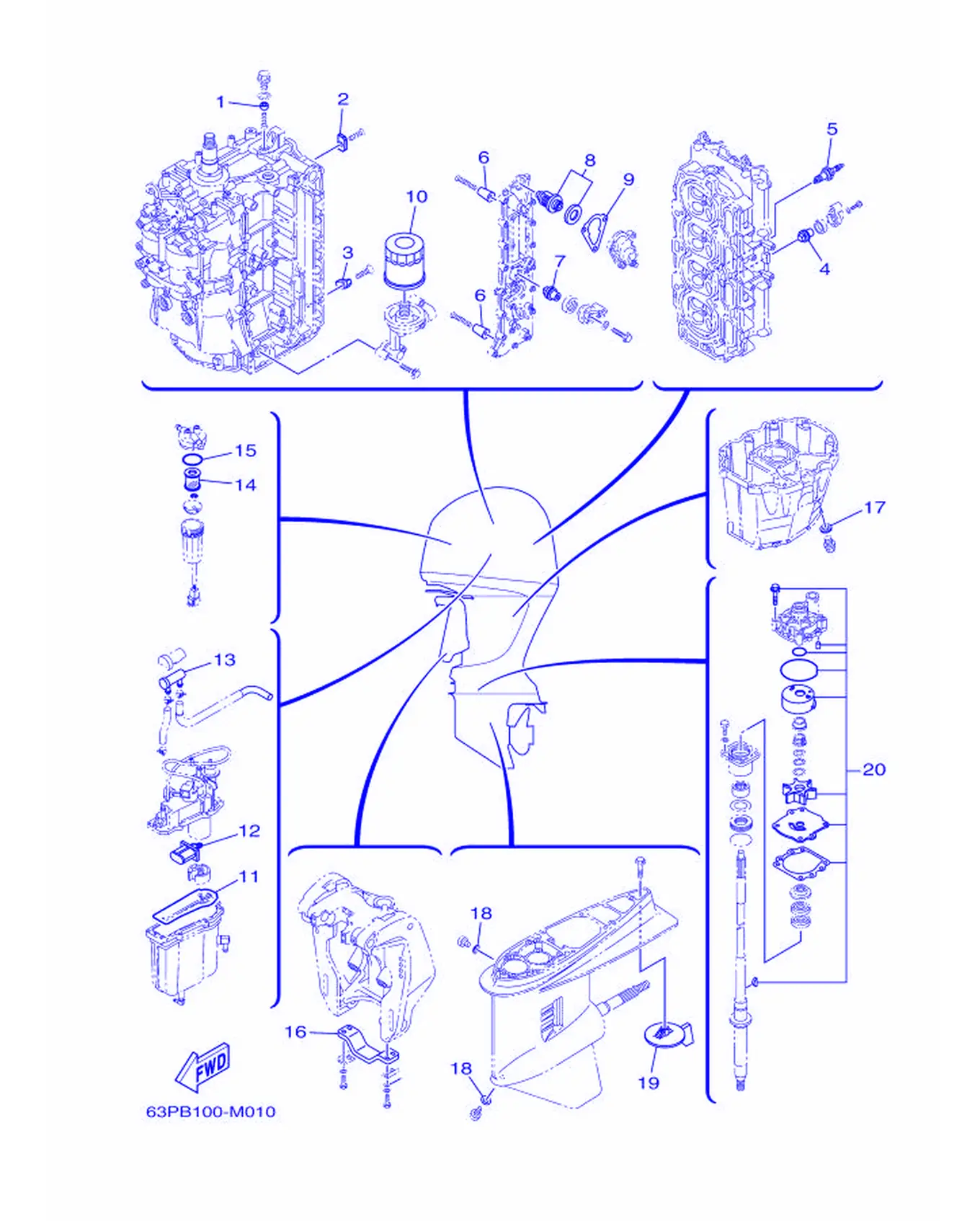

Рис. 20Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	63P-11325-21	. Прокладка	1
2	63P-11325-11	. Прокладка	4
3	63P-11325-01	Штифт	1
4	67F-11325-01	Корпус	2
5	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4
6	68T-11325-00	Крышка	8
7	67F-11325-01	Корпус	1
8	67F-12411-01	Термостат	1
9	63P-12414-00	Прокладка, крышка	1
10	69J-13440-03	Элемент в сборе, масляный фильтр	1
11	63P-14984-00	Прокладка, трубка	1
12	63P-13915-00	Фильтр	1
13	69J-24501-10	Фильтр, топливный	1
14	6P3-24563-01	Элемент, фильтр	1
15	6P3-24564-00	Газовый седловой клапан	1
16	6G5-45251-02	Крышка	1
17	90430-14M09	Прокладка	1
18	90430-08020	. Прокладка	2
19	6K1-45371-02	Пластина	1
20	61A-W0078-A3	Ремкомплект водяного насоса	1

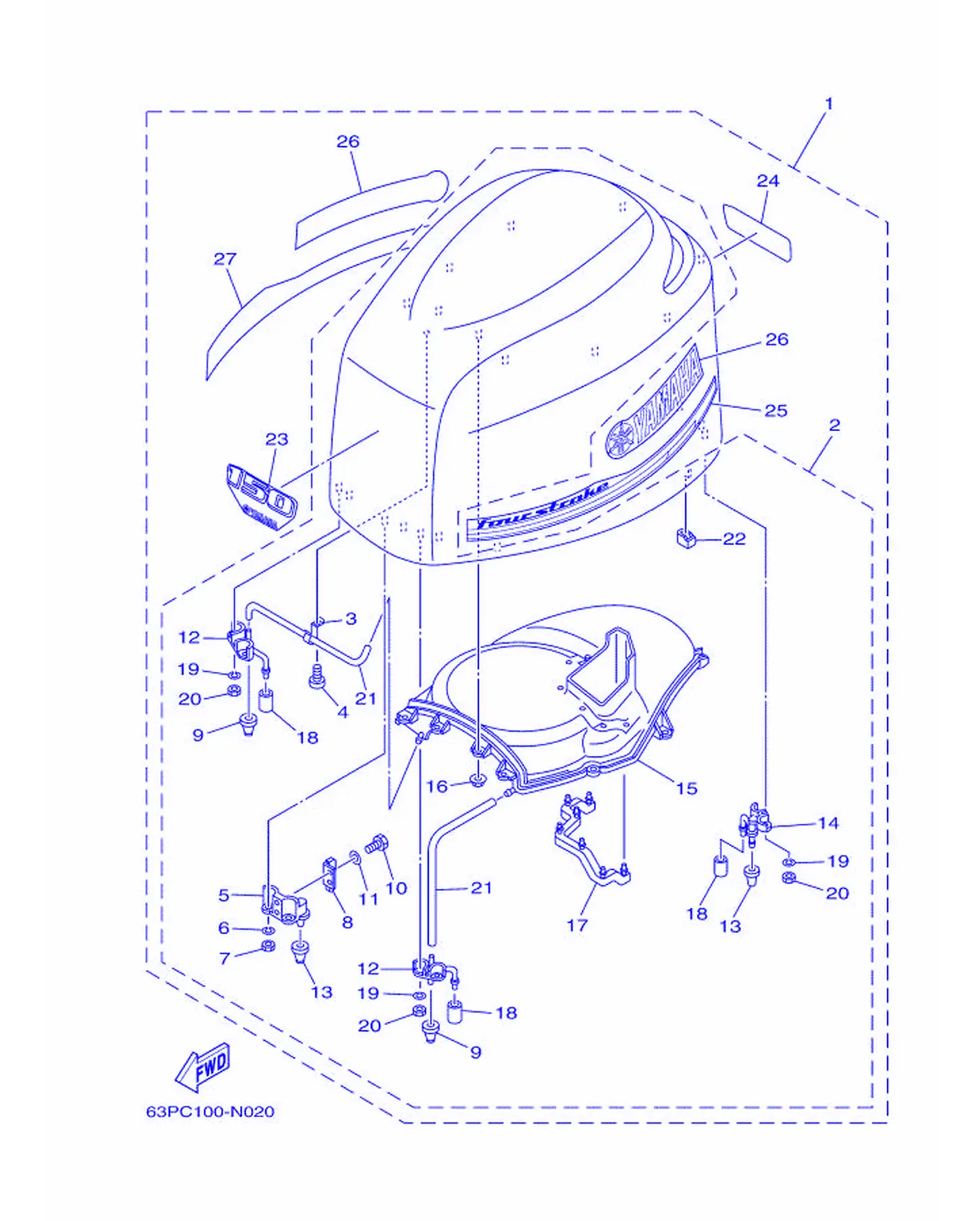

Рис. 21ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	63P-42610-41	Верхний кожух в сборе	1
2	63P-4261A-00	Верхний кожух (графический)	1
3	90465-10032	Зажим	1
4	97780-50620	Винт, крепление	1
5	63P-42647-00	Держатель, лента зажима	2
6	92990-06100	Прокладка, стопор	4
7	95380-06600	Тяга, соединительная	4
8	60V-42651-01	Крюк	2
9	69J-42663-00	Демпфер	2
10	97095-06016	Болт	4
11	92995-06600	. . Шайба	4
12	63P-42643-01	Пластина, зажим	2
13	68F-42663-00	Задняя пластина 2	4
14	63P-42644-00	Пластина, зажим 2	2
15	63P-42613-00	Формовка, воздуховод	1
16	90179-06M24	Гайка	10
17	63P-42617-00	Демпфер, пена	1
18	67F-13448-00	Болт	4
19	92990-06100	Прокладка, стопор	8
20	95380-06600	Тяга, соединительная	8
21	90445-11020	Шланг (L400)	2
22	63P-42662-00	Демпфер	4
23	63P-42677-40	Графика, передняя	1
24	63P-42678-41	Графика, задняя	1
25	63P-42675-20	Графика, боковая 1	1
26	63P-42681-20	Наклейка, задняя	2
27	63P-42676-20	Графика, боковая 2	1

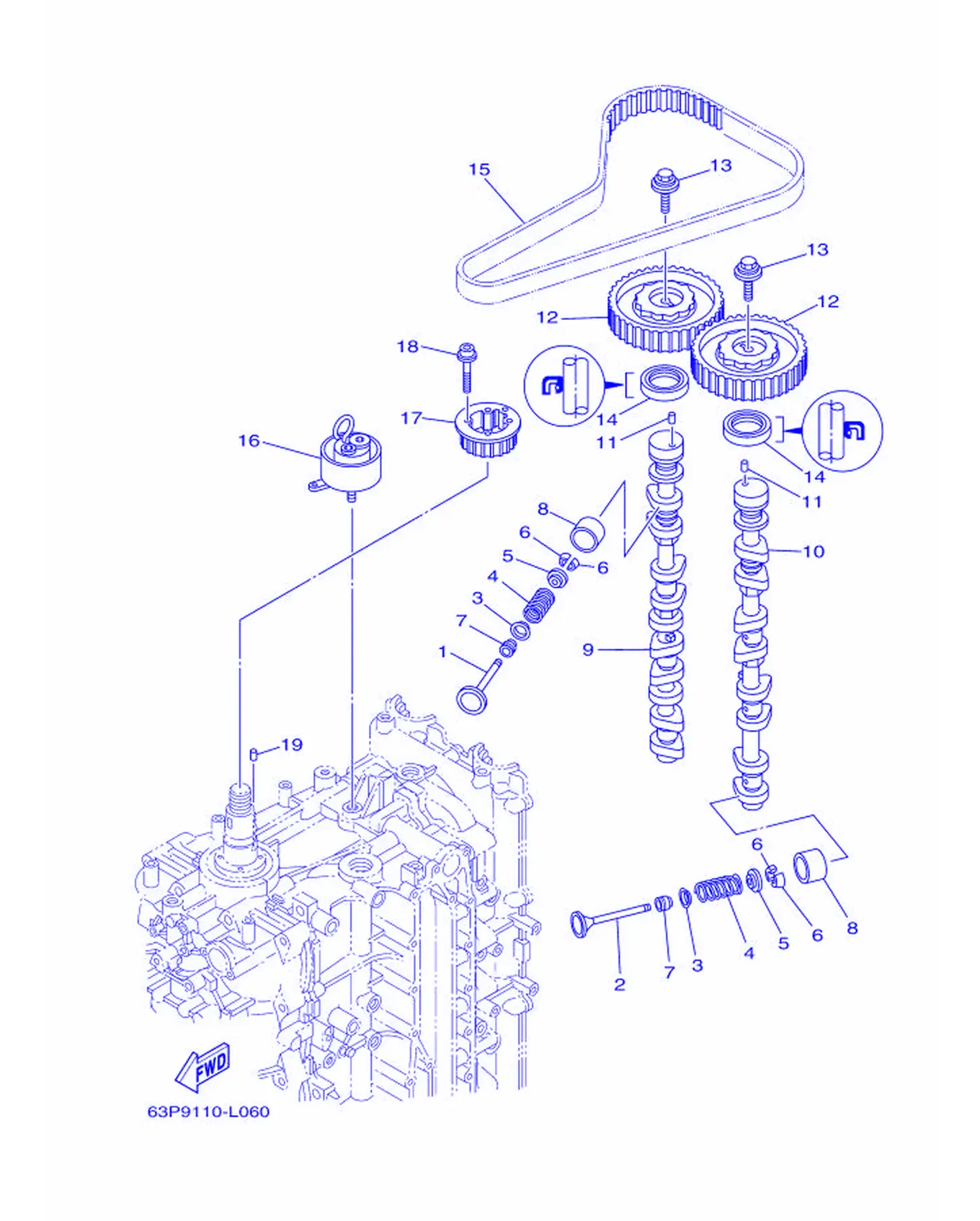

Рис. 22КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	63P-12111-00	Вал, приводной	8
2	63P-12121-00	Вал, гребной	8
3	K0F-A3743-00	Шестерня, приводной вал	16
4	6CB-12113-00	Шестерня, приводной вал	16
5	K0F-A3741-00	Шестерня, приводной вал	16
6	K0F-A3742-00	Шестерня, приводной вал	32
7	51Y-12119-00	. . Винт, картер	16
8	K0F-A3751-00	Прокладка, приводной вал (3.000)	16
8	K0F-A3751-10	Прокладка, приводной вал (3.025)	16
8	K0F-A3751-20	Прокладка, приводной вал (3.050)	16
8	K0F-A3751-30	Прокладка, приводной вал (3.075)	16
8	K0F-A3751-40	Прокладка, приводной вал (3.100)	16
8	K0F-A3751-50	Прокладка, приводной вал (3.122)	16
8	K0F-A3751-60	Прокладка, приводной вал (3.142)	16
8	K0F-A3751-70	Прокладка, приводной вал (3.162)	16
9	63P-12171-10	Распредвал 1	1
10	63P-12181-10	Распредвал 2	1
11	93605-10108	Заглушка, ...	2
12	63P-11537-00	Крышка, головка блока	2
13	90119-10050	Гайка, крепление цилиндра	2
14	93102-38008	. Сальник	2
15	63P-46241-00	Крышка	1
16	63P-11590-01	Натяжитель в сборе	1
17	63P-11536-01	Крышка, головка блока	1
18	90110-05020	Крышка, головка блока	4
19	93605-17002	Прокладка	1

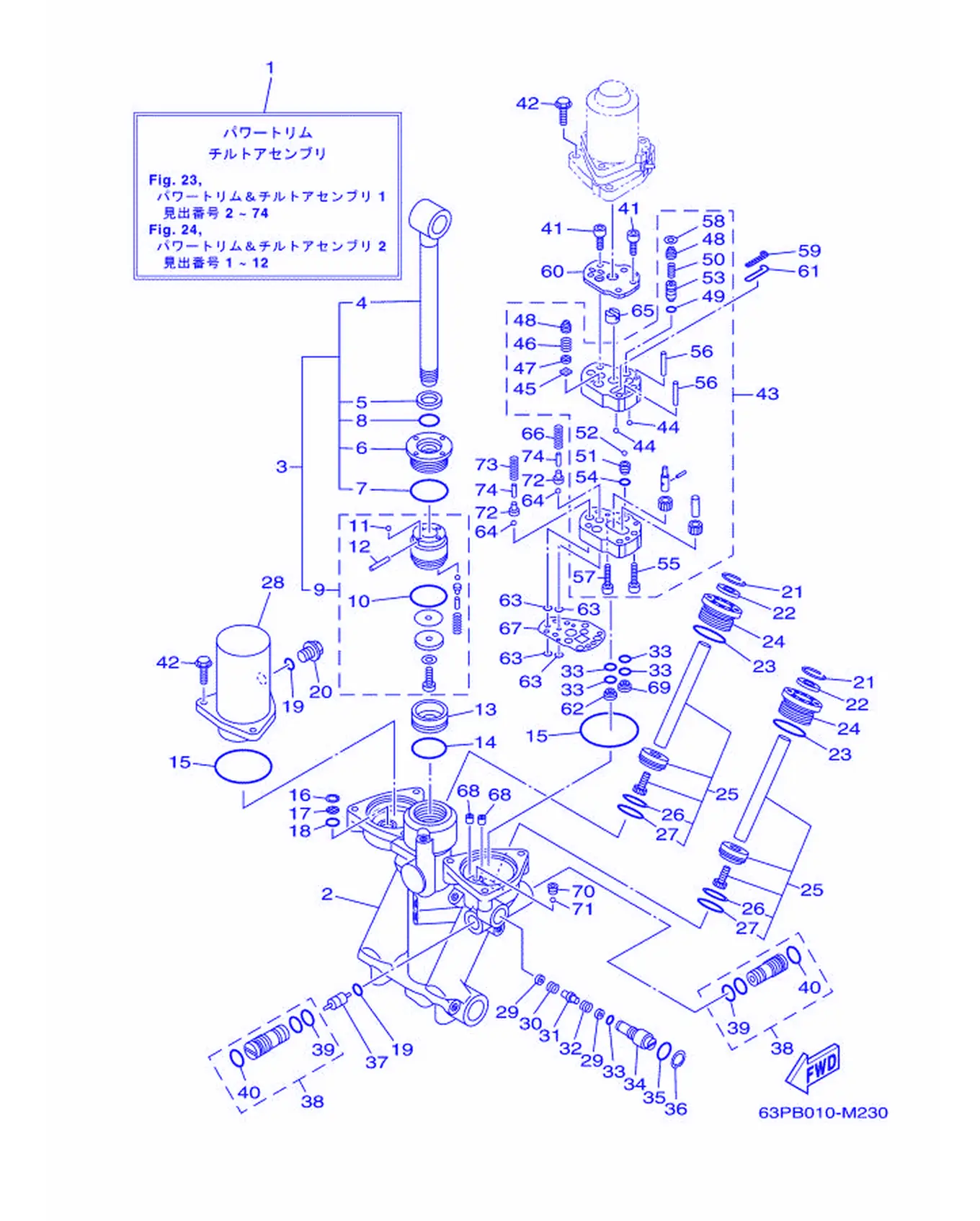

Рис. 23Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	63P-43800-10	Узел силового тримма и наклона	1
2	63P-4380L-10	Корпус, узел тримма и наклона	1
3	63P-43810-10	Узел поршня наклона	1
4	63P-43801-10	Пружина	1
5	93106-19N50	. . . Сальник	1
6	63P-43811-10	Винт, конец цилиндра	1
7	6H1-43861-00	. . . Уплотнительное кольцо	1
8	63P-43863-10	Кольцо уплотнительное	1
9	63P-4380P-10	Узел поршня	1
10	6H1-43862-00	. . . Уплотнение	1
11	93505-32038	. . . Гайка	1
12	91609-16012	. . . Крышка, картер	1
13	63P-43814-10	Поршень, свободный	1
14	6H1-43862-00	. . . Уплотнение	1
15	93210-68N50	. О-кольцо	2
16	63P-43876-10	Пружина, стопорная	1
17	63P-43816-10	Фильтр 1	1
18	93210-11N52	Кольцо уплотнительное	1
19	93210-09165	Кольцо уплотнительное	2
20	63P-43829-10	Пробка, резервуар	1
21	63P-43875-10	Кольцо стопорное	2
22	6H1-43822-10	Сальник, пыльник трима	2
23	63P-43862-10	Кольцо уплотнительное	2
24	63P-43821-10	Винт, конец цилиндра тримма	2
25	63P-43820-10	Узел поршня тримма	2
26	62X-43871-00	. . . Кольцо, опорное	1
27	93210-29375	. . . Кольцо уплотнительное	1
28	63P-43828-10	Корпус, резервуар	1
29	63P-43847-10	Шток, вал привода	2
30	63P-43854-10	Стопорная пружина, вал привода	1
31	63P-4382A-10	Прокладка 1	1
32	63P-4384H-10	Стопорная пружина	1
33	69J-4389J-00	. Уплотнительное кольцо	5
34	63P-43845-10	Винт, ручной выпуск	1
35	93210-18397	О-кольцо	1
36	6H1-43875-00	Штифт золотника	1
37	6H1-43841-11	. Поршень, шаттл	1
38	63P-43802-10	Узел клапана	2
39	93210-12N52	Кольцо уплотнительное	1
40	6H1-43866-01	Кольцо уплотнительное	1
41	91318-05040	Гайка	4
42	97595-06625	Гайка, соединительная	6
43	63P-43830-10	Узел шестерённого насоса	1
44	93503-16003	. . Шарик	2
45	6H1-4384G-11	Вал, поворотный	1
46	6H1-43856-10	Стопорный винт	1
47	6H1-43844-10	Крышка вала	1
48	63P-43843-10	Пружина, вал привода	2
49	93210-064A5	. . Уплотнительное кольцо	1
50	69J-43855-00	Стопорная пружина	1
51	63P-43851-10	Седло, предохранительный клапан	1
52	93501-08001	Гайка	1
53	6CJ-43844-00	Штифт, опора клапана	1
54	93210-07N51	Кольцо уплотнительное	1
55	91318-04025	Болт с шестигранной головкой	1
56	93604-29184	Штифт, установочный	2
57	91318-05025	Гайка	1
58	63P-43338-10	Пружина, сцепления	1
59	6CJ-43816-00	Фильтр 1	1
60	63P-4381J-10	Толкатель	1
61	62Y-43871-00	. Кольцо опорное	1
62	69J-43899-01	Толкатель	1
63	93210-064A5	. . Уплотнительное кольцо	4
64	93501-08001	Гайка	2
65	69J-43831-00	Соединитель, вал	1
66	63P-4385H-10	Стопор, шестерня	1
67	63P-4384G-10	Сальник, перепускной клапан	1
68	63P-4388H-10	Пробка	2
69	63P-43899-10	Пластина-стопор	1
70	61A-43878-00	Болт с внутренним шестигранником	1
71	93505-32038	. . . Гайка	1
72	65W-4386A-00	Крышка штока	2
73	63P-43857-10	. Стопор	1
74	688-4386F-00	. . Штифт прямой	2

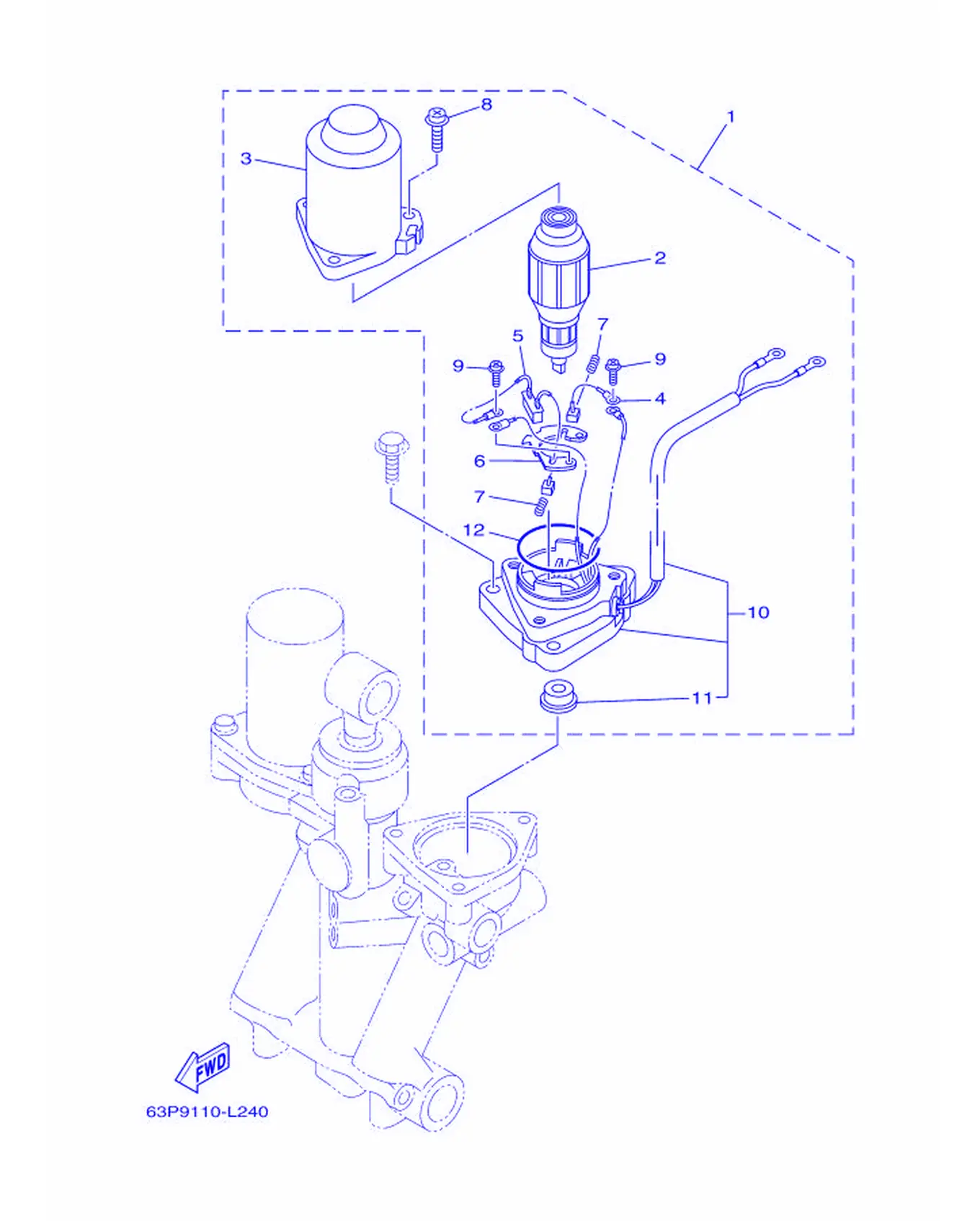

Рис. 24Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	63P-43880-10	Мотор в сборе	1
2	63P-43805-10	. Якорь в сборе	1
3	63P-43804-10	. Статор в сборе	1
4	63P-43892-10	. Щетка 2	1
5	63P-82181-10	. Прерыватель цепи в сборе	1
6	63P-4380F-10	. Пластина, держатель щеток	1
7	62X-4386K-00	Стопор, ...	2
8	63P-43879-10	Штифт, шайба	3
9	97602-04316	Штифт, стопорная шайба	2
10	63P-43881-10	. Корпус, торцевой	1
11	93102-08414	Сальник	1
12	93210-554A9	. Уплотнительное кольцо	1

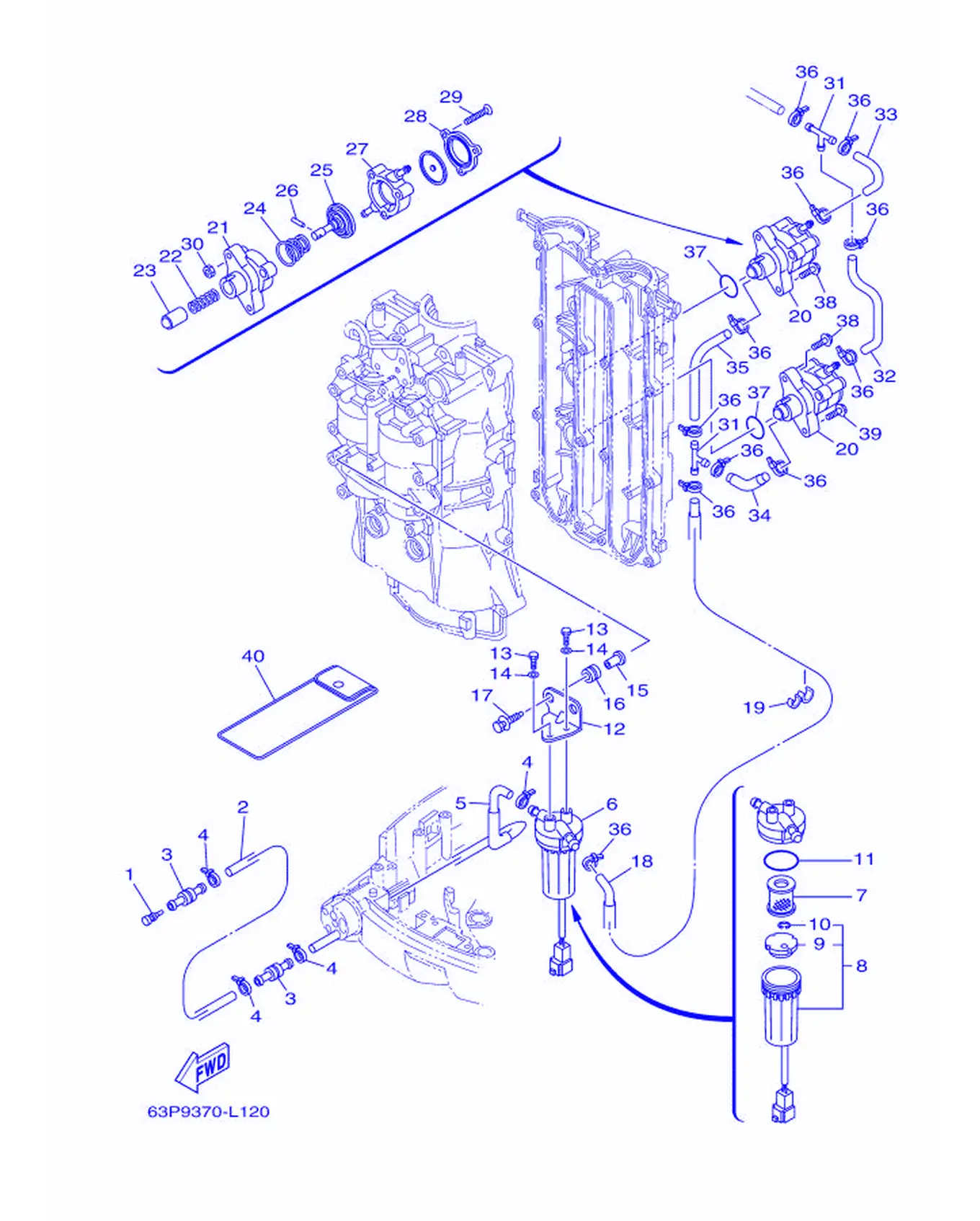

Рис. 25ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	90445-13511	Шланг (L2000)	1
3	6R3-24377-10	Шестерня, приводная 2	2
4	90465-11M10	Хомут	4
5	63P-24316-00	Трубка 6	1
6	6P3-24560-03	Фильтр в сборе	1
7	6P3-24563-01	Элемент, фильтр	1
8	6P3-24562-03	. Прокладка, крышка	1
9	6P3-24469-00	. . Крышка, картер	1
10	6P3-24519-00	. . Прокладка	1
11	6P3-24564-00	Газовый седловой клапан	1
12	63P-24566-00	Прокладка, крышка	1
13	97095-06014	Прокладка	2
14	92995-06600	. . Шайба	2
15	90387-06289	Втулка	2
16	90480-10M23	Втулка уплотнительная	2
17	90119-06071	Болт с шайбой	2
18	63P-24311-30	Шестерня, ведомая 1	1
19	90464-13M34	Прокладка	1
20	63P-24410-10	Топливный насос в сборе	2
21	68V-24412-00	Гайка 1	1
22	68V-24454-00	Прокладка	1
23	63P-13131-00	. Поплавковая камера	1
24	63P-24423-00	. Сутобибэго, дзэгибатобие	1
25	68V-24411-00	Винт регулировочный	1
26	68V-24374-00	Крышка	1
27	68V-24413-10	. Игла 2	1
28	63P-24414-00	. Игла 3	1
29	68V-24444-00	Винт	3
30	68V-24149-00	Гайка	3
31	6E5-24378-00	Ручка, прижимная пластина 3	2
32	63P-24314-00	Шестерня 4	1
33	63P-24315-00	Шестерня 5	1
34	63P-24312-10	Шестерня 2	1
35	63P-24313-10	Шестерня 3	1
36	90465-11M10	Хомут	11
37	93210-30682	Уплотнительное кольцо	2
38	90119-06M83	Крышка топливного бака	3
39	90119-06135	Табличка, идентификационная	1
40	67F-28100-01	Набор инструментов	1

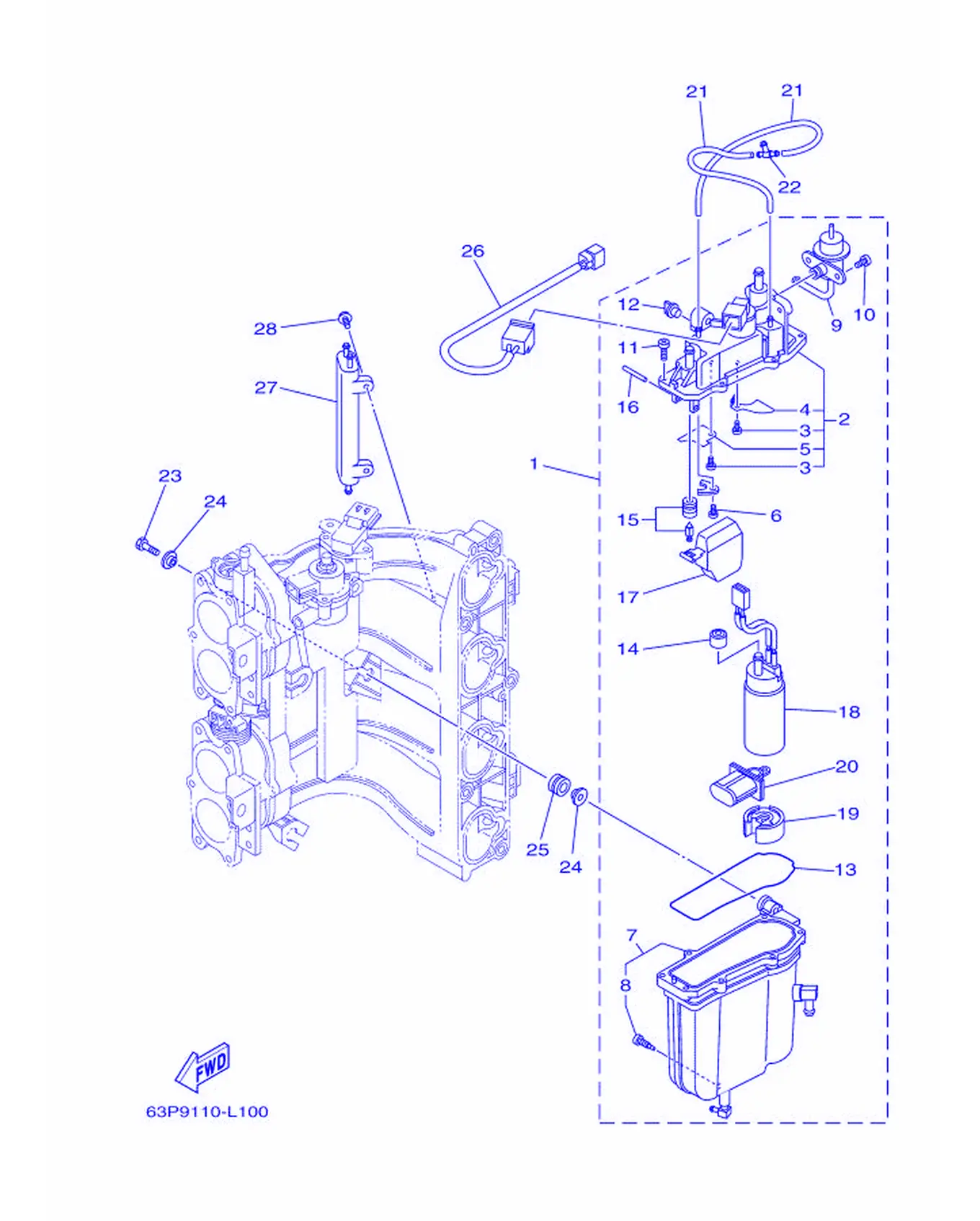

Рис. 26Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	63P-14180-02	Поплавковая камера в сборе	1
2	63P-14182-00	. Крышка, поплавковая камера	1
3	4SV-24453-00	Винт	2
4	63P-2411R-00	. . Поплавок 1	1
5	63P-2411T-00	. . Поплавок 2	1
6	4SV-24453-00	Винт	1
7	63P-14181-00	. Корпус, поплавковая камера 1	1
8	63P-14191-00	. . Уплотнительное кольцо, клапан	1
9	63P-13906-00	. Пружина, игольчатый клапан	1
10	63P-14565-00	. Винт	2
11	63P-14567-00	. Винт	7
12	69J-14225-01	. Колпачок	1
13	63P-14984-00	Прокладка, трубка	1
14	68V-13781-20	. Шток и пружина	1
15	63P-14546-00	. Вал, тяга	1
16	68V-14386-00	. Держатель, топливопровод	1
17	63P-14985-00	. Поплавок	1
18	63P-13907-03	. Топливный насос в сборе	1
19	63P-13784-00	. Держатель, пластина	1
20	63P-13915-00	Фильтр	1
21	63P-14148-00	Пластина	2
22	69J-24379-00	. Пластина, крепление 4	1
23	63P-14777-00	Болт	3
24	69J-13716-00	. Игла	6
25	6BM-13593-00	. Держатель	3
26	63P-8259L-00	Жгут проводов в сборе 1	1
27	69J-21841-02	Охладитель	1
28	68V-14446-00	Болт	2

Рис. 27Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-13	Прокладка корпуса водяного насоса	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-56	Топливный шланг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

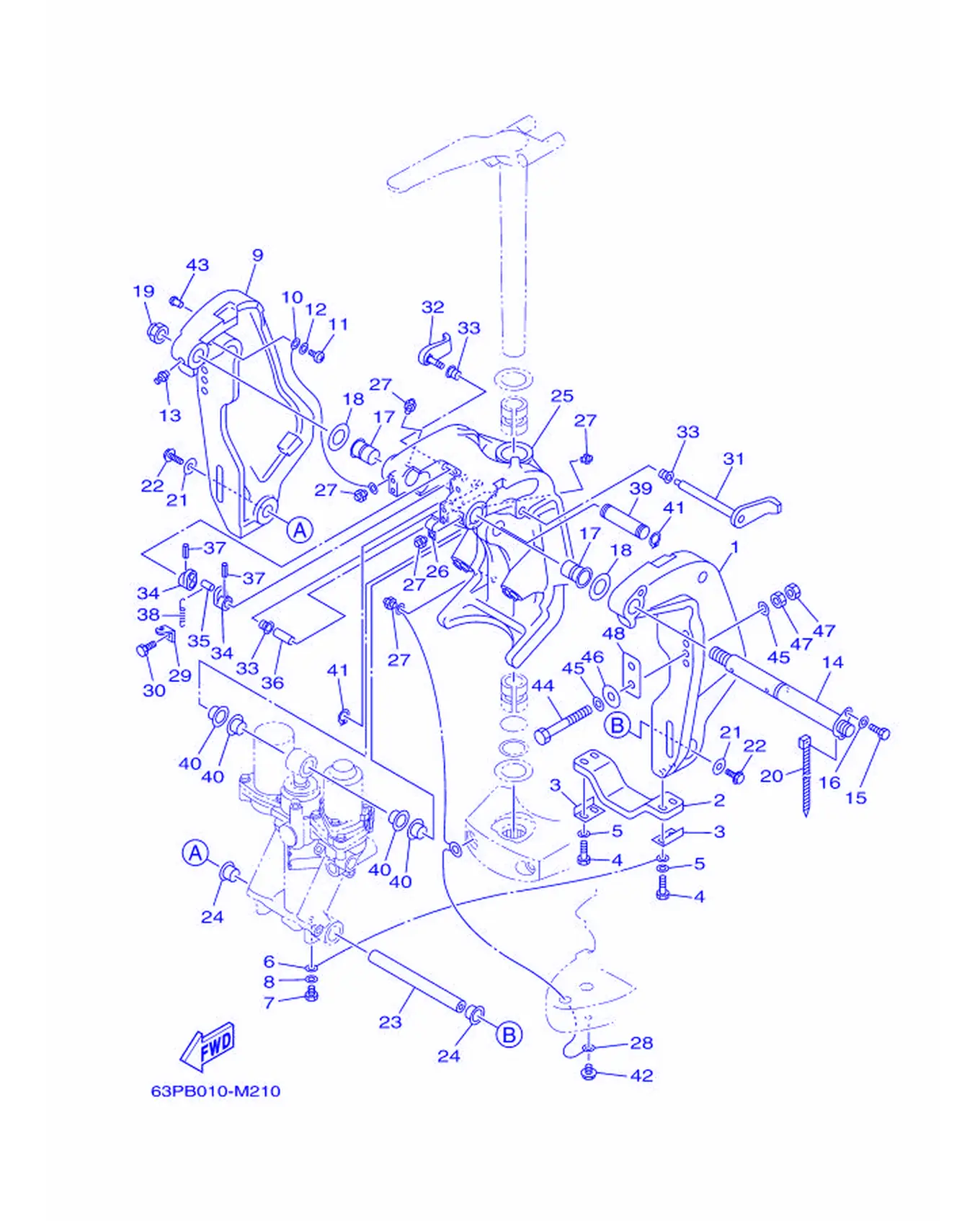

Рис. 28КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	64E-43111-02-8D	Прокладка, головка 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06600	. . Шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	64E-43112-02-8D	Прокладка, головка 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97885-06012	Пружина щетки	1
12	92995-06600	. . Шайба	1
13	93700-06M03	Пластина стопорная	1
14	64E-43131-30	Пластина, стопор наклона	1
15	97095-08020	Прокладка	1
16	92995-08600	. . Шайба	1
17	90386-25M31	Шайба	2
18	90201-26M59	Пружина, крышка	2
19	90185-22M11	Штифт, шпонка	1
20	90465-11M10	Хомут	1
21	90201-10060	Прокладка, корпус	2
22	97575-10530	Гайка, крепление цилиндра	2
23	6BC-43818-00	Головка, блок цилиндров	1
24	90386-22M98	Прокладка	2
25	64E-43311-10-8D	Прокладка, выхлоп 1	1
26	90465-08M63	Головка	1
27	93700-06M03	Пластина стопорная	5
28	66K-82149-00	Шпилька	1
29	6G5-43144-00	Втулка, ступица	1
30	97095-06010	. Болт	1
31	6G5-43181-02	Пластина, анод 1	1
32	6G5-43185-02	Пластина, анод 2	1
33	90386-10M16	Шайба	3
34	6G5-43148-00	Ручка, регулировка	2
35	90249-06M19	Крыльчатка	1
36	90387-10M05	Втулка	1
37	91690-30020	Крыльчатка, ступица	2
38	90506-16003	Стопор, трос	1
39	64E-43126-10	Держатель, трос управления	1
40	90386-22M98	Прокладка	4
41	93410-22M11	Уплотнение	2
42	95895-06010	Наклейка	1
43	90269-02M08	Шайба	2
44	90101-12M05	Табличка (L:130MM)	6
45	90201-13M01	Пружина, крышка	12
46	90201-12426	...	4
47	95380-12600	Гайка	12
48	6G5-43119-00	Держатель, датчик	2

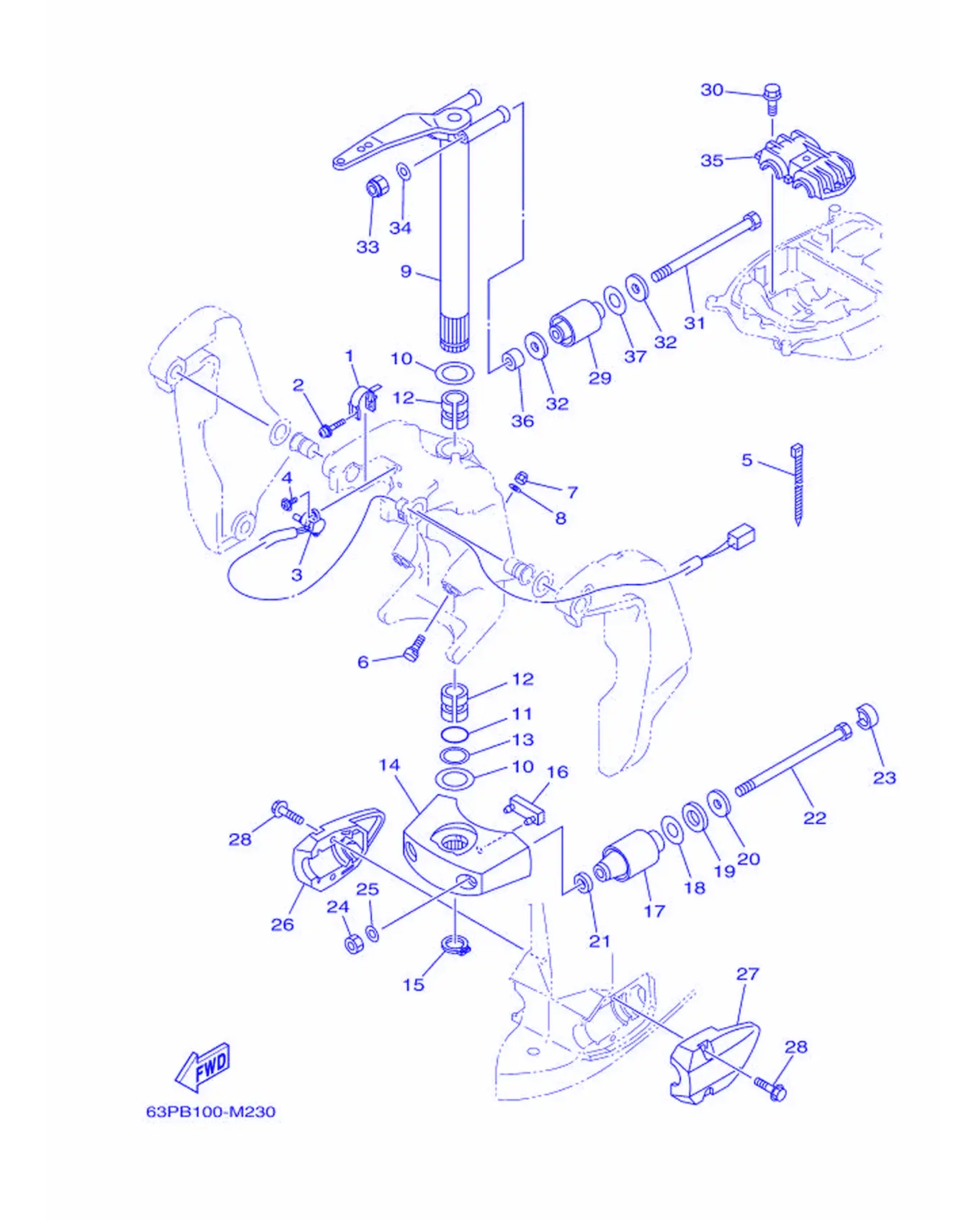

Рис. 29КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-43139-10	Шайба, пружинная	1
2	90159-05059	Шланг, приводной	1
3	67H-83672-01	Пружинная шайба	1
4	97985-06216	Сальник вала	2
5	90465-11M10	Хомут	3
6	63P-43376-00	Болт, приемник упора	2
7	95780-10300	Гнездо, втулка	2
8	92995-10600	Шайба	2
9	66K-42510-02-8D	Кронштейн рулевого управления в сборе	1
10	90201-38M60	Гнездо, втулка	2
11	93210-37MH7	Кольцо O	1
12	90386-38M32	Втулка	2
13	90202-40M47	Пружина, крышка	1
14	68V-44551-00-8D	Прокладка, нижний кожух 1	1
15	93410-37M04	Штифт	1
16	61A-44575-00	Крышка	1
17	63P-44555-00	Уплотнительное кольцо, пластина	2
18	90201-35008	Крышка, топливопровод	2
19	90202-32M19	Гнездо, втулка	2
20	90201-16M55	Гнездо, втулка	2
21	90201-15M58	Гнездо, втулка	2
22	90109-14007	Пластина	2
23	69J-44533-00	Держатель, трос управления	2
24	95380-14600	Гайка	2
25	92995-14600	Шайба	2
26	63P-44553-00-8D	Держатель, направляющая	1
27	63P-44556-00-8D	Держатель, направляющая 2	1
28	97575-10540	Болт с шайбой	4
29	63P-44514-00	Демпфер крепления, верхняя сторона	2
30	90119-10024	Втулка, направляющая тяги	3
31	90109-14005	Болт	2
32	90201-16M01	Шпилька	4
33	90185-14M00	Прокладка, крышка	2
34	92995-14600	Шайба	2
35	63P-44511-00	Держатель, трос управления	1
36	90387-14004	Втулка	2
37	90202-28001	Шайба, пластина	2

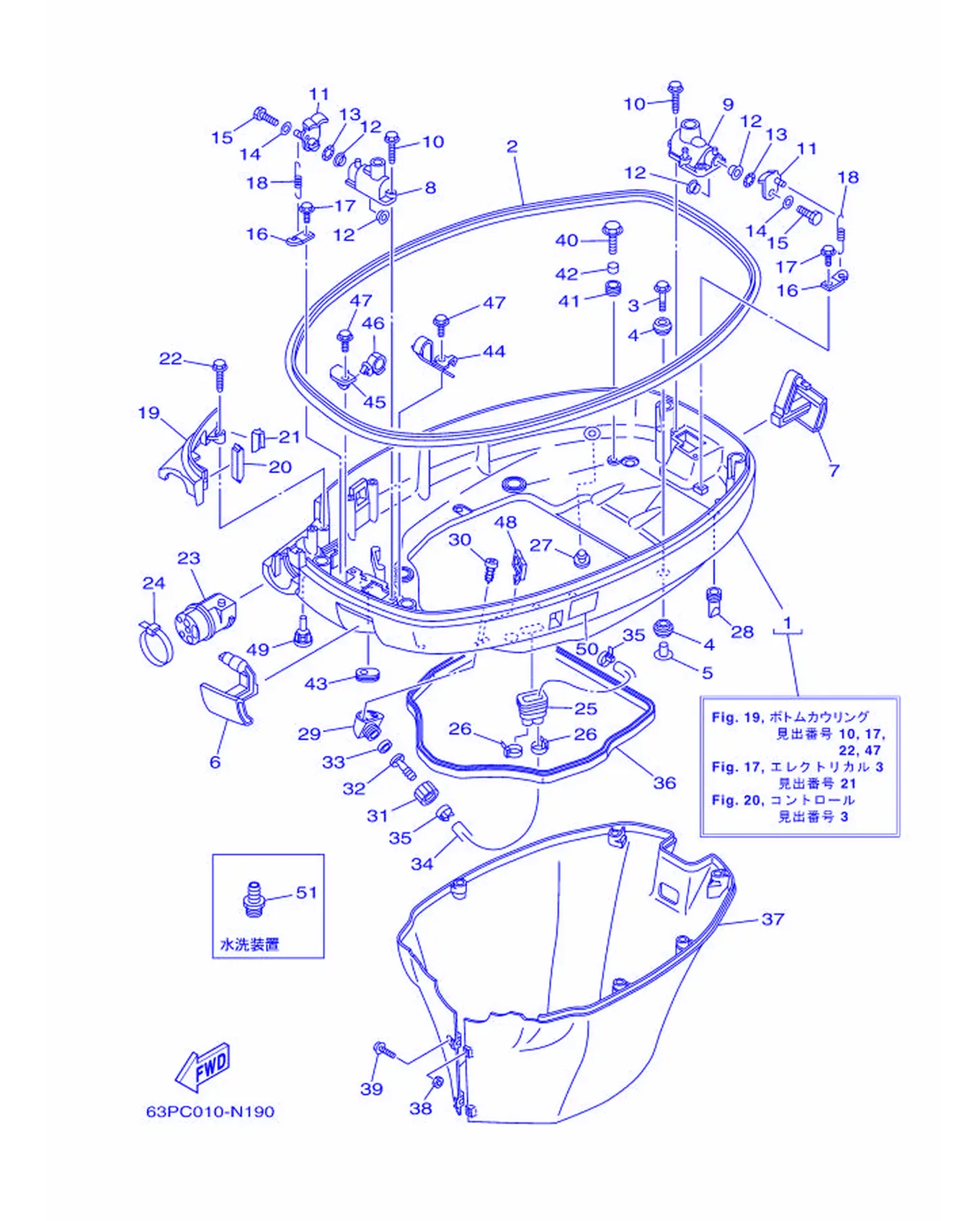

Рис. 30НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	63P-42710-01-8D	Нижний кожух в сборе	1
2	63P-42615-00	Сальник	1
3	90119-08M22	Прокладка, гвоздь	4
4	90480-22M81	Прокладка	8
5	90387-08M37	Втулка	4
6	63P-42815-00-8D	Рычаг, зажим	1
7	63P-42816-00-8D	Рычаг, зажим	1
8	68F-42828-03-9S	Пластина, зажим	1
9	63P-42828-00-9S	Пластина, зажим	1
10	90109-06M82	Табличка	4
11	63P-42818-01	Пластина, крепление 4	2
12	90386-15M73	Прокладка	4
13	90206-15M18	Прокладка, головка	2
14	90201-06068	Головка блока цилиндров	2
15	97095-06020	Болт с шайбой	2
16	64D-43144-00	Кольцо, стопорное	2
17	90109-06M86	Пластина	2
18	90506-16M34	Стопорное кольцо, подшипник	2
19	63P-42738-00-8D	Пластина, крепление	1
20	63P-42717-00	Резина, сальник 2	1
21	63P-42718-00	Резина, сальник 3	1
22	90109-06M82	Табличка	2
23	63P-42725-00	Втулка уплотнительная	1
24	90465-13M30	Прокладка	1
25	6H1-42726-21	Прокладка	1
26	90465-11M10	Хомут	2
27	6P2-44391-00	Дистанционный трос, рулевой	1
28	61A-42717-00	Винт 2	4
29	68T-12572-00	Переходник	1
30	97780-60520	Поплавок, камера	2
31	6R3-12581-00	Втулка, носок 1	1
32	6R3-12582-00	Втулка, носок 2	1
33	6R3-12583-00	Втулка, носок	1
34	63P-42541-00	Труба 1	1
35	90465-11M10	Хомут	2
36	63P-42716-00	Резина, сальник 1	1
37	63P-42741-01-8D	Фартук	1
38	95380-06600	Тяга, соединительная	2
39	90159-06M28	Скоба, инструкция по эксплуатации	2
40	90109-06M80	. Гайка	4
41	90480-13M24	. . Прокладка	4
42	90387-06M43	. . Винт	4
43	61A-42727-00	Втулка	1
44	63P-42811-01	Стойка	1
45	63P-42756-00	Стартер	1
46	90464-20181	Крышка	1
47	90109-06M86	Пластина	2
48	90464-23199	Прокладка	1
49	6H4-42748-00	. Люверс	2
50	6AH-42794-00	Этикетка, предупреждение (общая)	1
51	69J-12584-00	Винт, самонарезающий 3	1

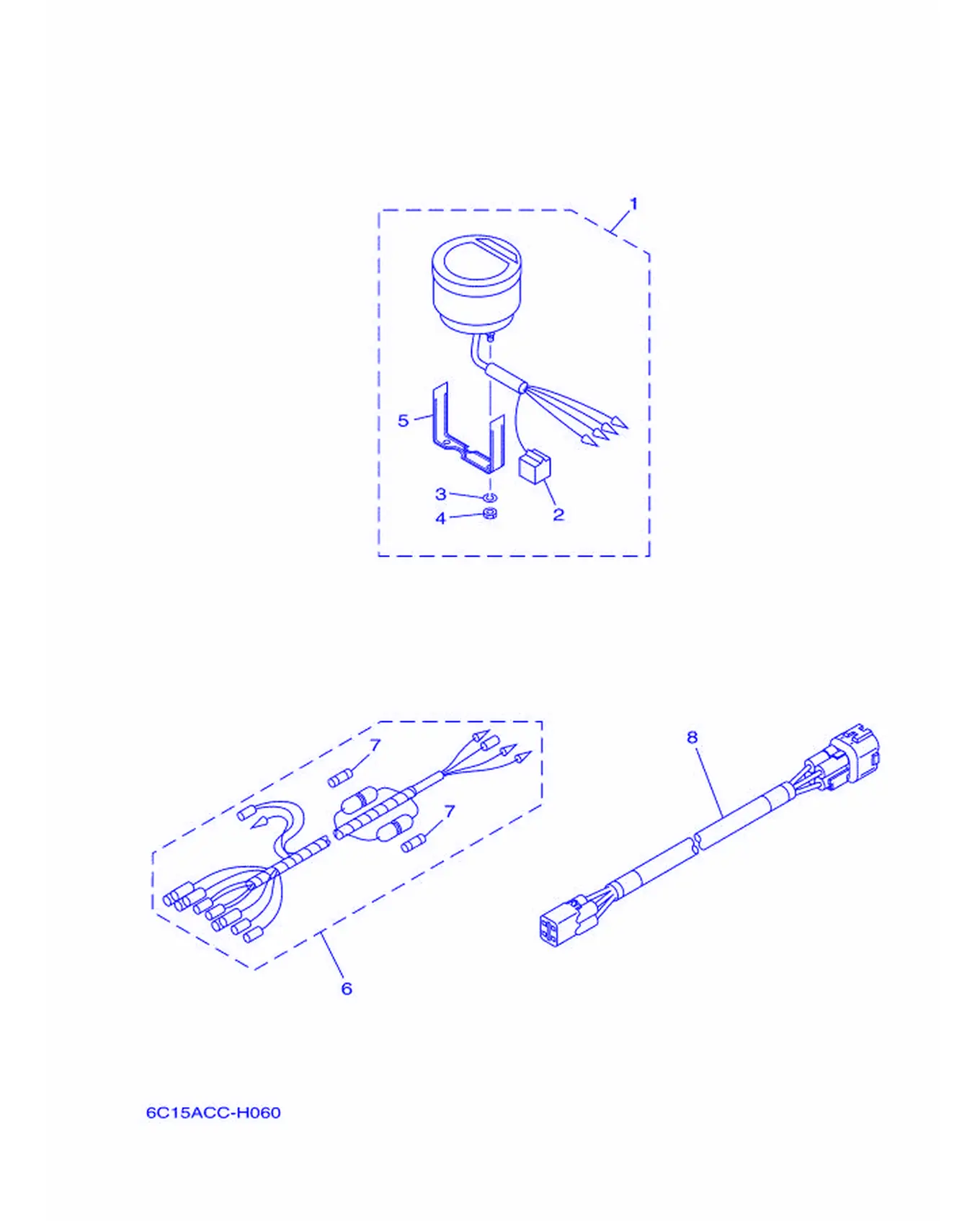

Рис. 31ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-91	Датчик тримма и наклона в сборе	1
2	9E450-04533	. Разъем	1
3	92990-04100	. . Шайба, пружинная	2
4	95380-04600	. . Гайка	2
5	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	6Y5-83653-20	Шланг, подача (L=7.0M)	1

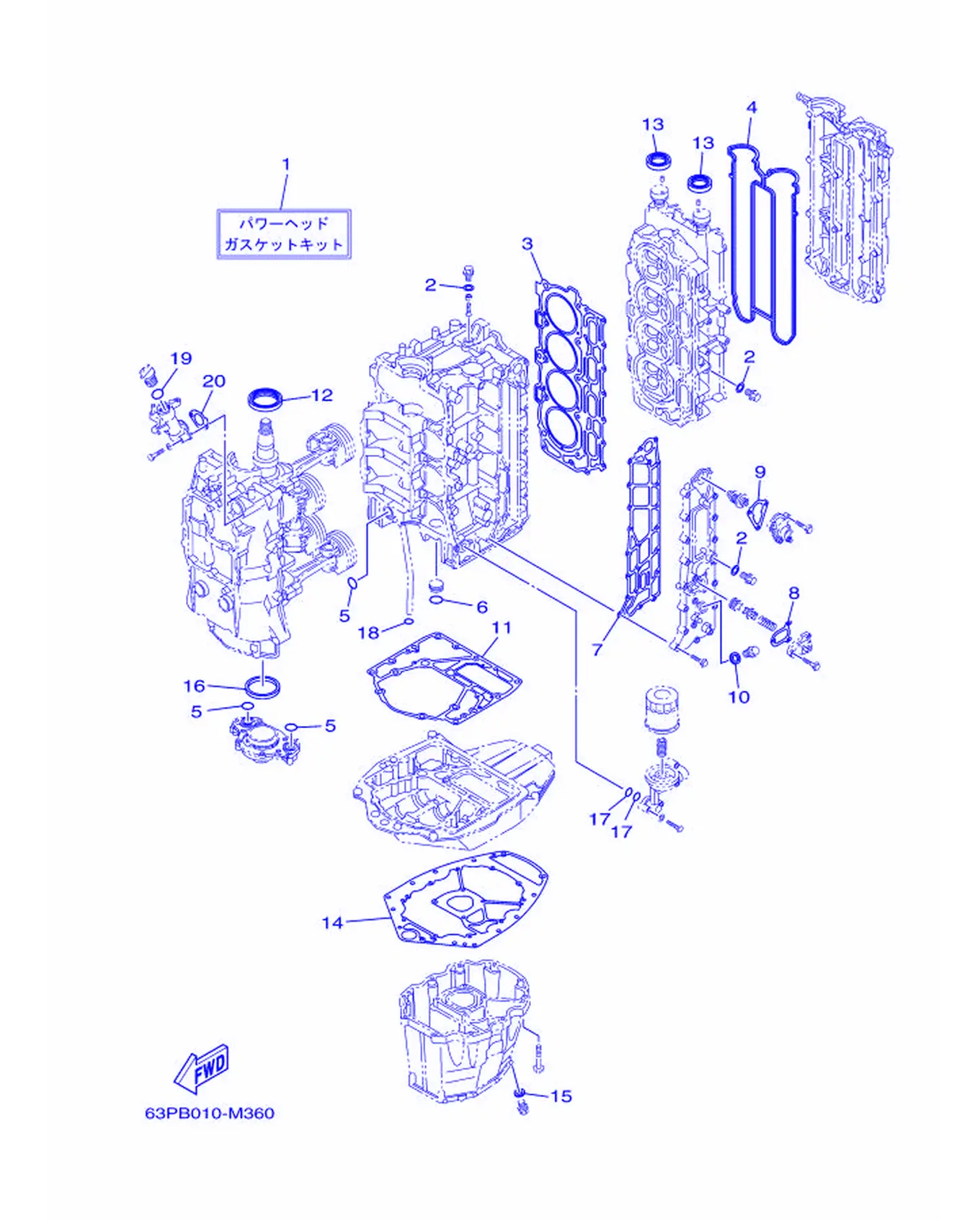

Рис. 32РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	63P-W0001-03	Комплект прокладок головки блока цилиндров	1
2	90430-14115	Прокладка	4
3	63P-11181-00	Прокладка, пластина 1	1
4	63P-11193-00	Прокладка, крышка 1	1
5	93210-25552	. Уплотнительное кольцо	3
6	93210-25647	. Кольцо уплотнительное	1
7	63P-41114-A2	Прокладка, внешний выхлоп	1
8	67F-12435-A0	Прокладка	1
9	63P-12414-00	Прокладка, крышка	1
10	90430-18130	Прокладка	1
11	63P-11351-01	. Прокладка, цилиндр	1
12	93102-60004	. Масляный сальник	1
13	93102-38008	. Сальник	2
14	63P-15312-00	Прокладка масляного поддона	1
15	90430-14M09	Прокладка	1
16	69J-11355-00	Кольцо, стопорное 1	1
17	93210-19MJ1	Уплотнительное кольцо	2
18	93210-19MJ3	. Уплотнительное кольцо	1
19	93210-24M79	. O-образное кольцо	1
20	63P-15364-A0	Прокладка, пластина	1

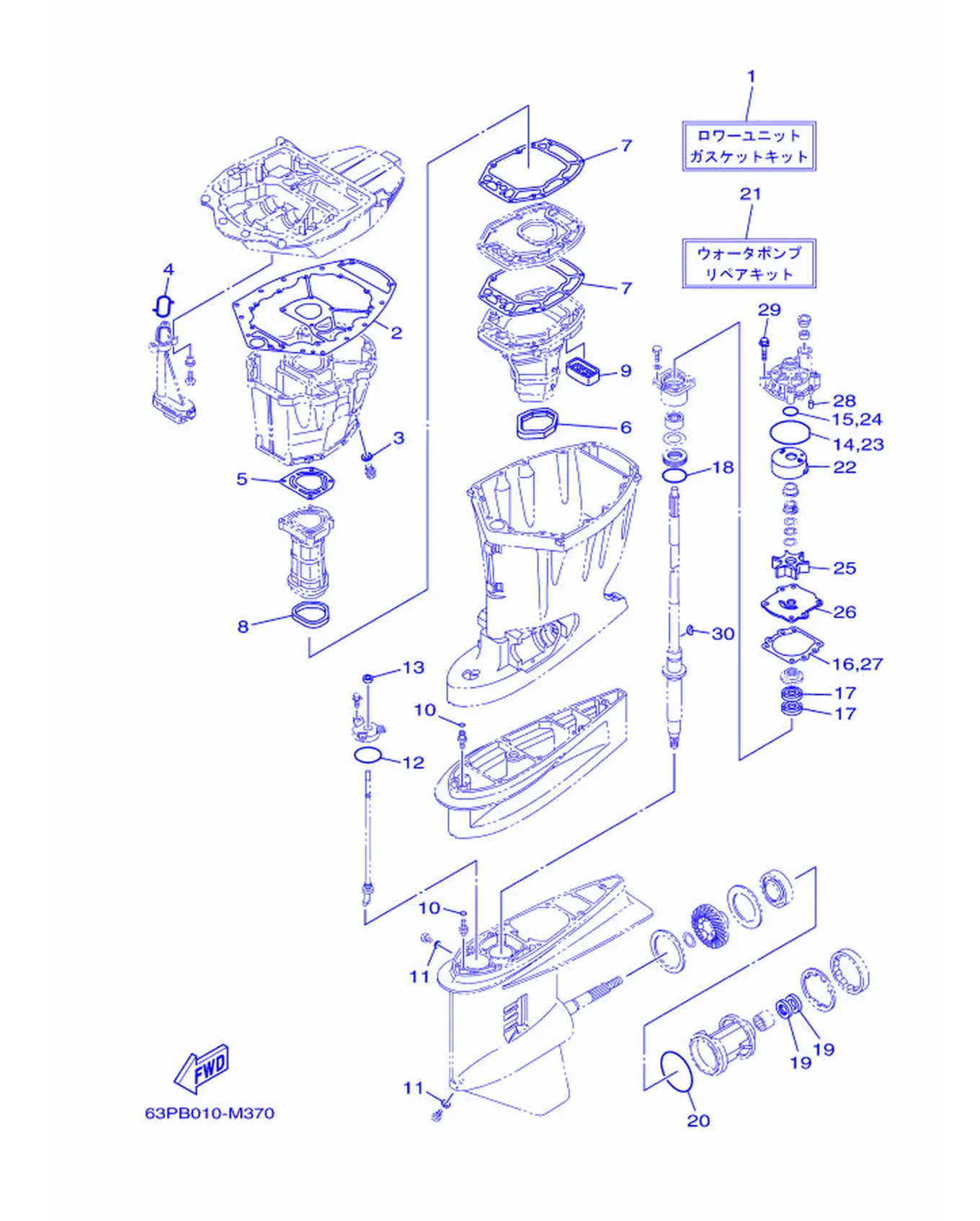

Рис. 33РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	63P-W0001-21	Комплект прокладок нижнего узла	1
2	63P-15312-01	. Прокладка, масляный поддон	1
3	90430-14M09	Прокладка	1
4	63P-13415-00	. Сальник маслоприемника	1
5	63P-41133-A0	. Прокладка, крышка выхлопного коллектора 1	1
6	69J-45123-00	. Прокладка, болт	1
7	63P-41134-A1	. Прокладка, крышка выхлопного коллектора 2	2
8	63P-41138-00	. Пластина, крышка 1	1
9	69J-45127-00	. Уплотнение	1
10	93210-07003	О-кольцо	2
11	90430-08020	. Прокладка	2
12	93210-58144	. Уплотнительное кольцо	1
13	93106-09014	. Сальник	1
14	93210-86M38	. Уплотнительное кольцо	1
15	93210-37160	. Уплотнительное кольцо	1
16	6E5-44315-A0	. Прокладка, корпус насоса	1
17	93101-28M16	. Сальник	2
18	93210-55M14	. Уплотнительное кольцо	1
19	93101-30M17	. Сальник	2
20	93210-97M55	Кольцо уплотнительное	1
21	61A-W0078-A3	Ремкомплект водяного насоса	1
22	61A-44322-02	. Направляющая, пластина насоса	1
23	93210-86M38	. Уплотнительное кольцо	1
24	93210-37160	. Уплотнительное кольцо	1
25	6E5-44352-01	. Крыльчатка	1
26	6G5-44323-01	Крышка корпуса водяного насоса	1
27	6E5-44315-A0	. Прокладка, корпус насоса	1
28	93606-12019	. Пластина, корпус насоса	2
29	90119-08M14	. Крышка, корпус насоса	4
30	90280-04M05	. Корпус, картридж	1

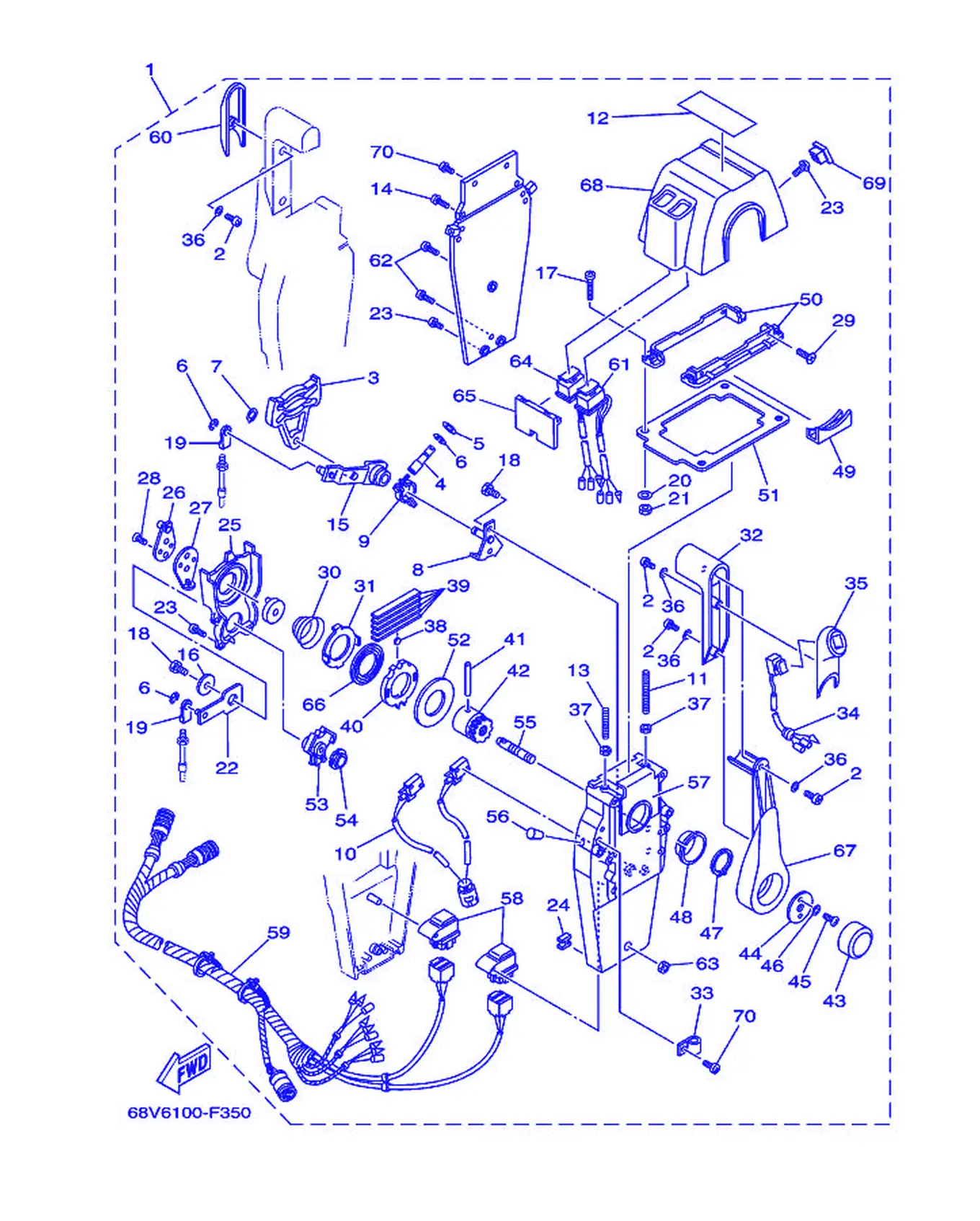

Рис. 34Узел дистанционного управления 2 Remote Control Assembly 2

REF	Номер детали	Наименование	Кол-во
1	704-48207-P1	Пульт дистанционного управления в сборе	1
2	704-48129-00	. Винт 3	6
3	EL8-48251-00	. Трос, ...	2
4	704-48265-00	. Вал, фрикционный	2
5	701-48246-00	. Проставка 1	2
6	93430-06024	. Уплотнительное кольцо	8
7	EL8-48259-00	. ...	2
8	704-48262-00	. Вал, дроссельной заслонки	2
9	704-48264-00	. Дроссель, фрикционный	2
10	704-82540-30	Комплект прокладок карбюратора	1
11	EL8-48281-00	. Винт 1	2
12	704-48215-30	График	1
13	704-48281-00	. Винт 1	2
14	97890-05025	. Пружина, педаль	4
15	704-48261-00	. Рычаг, дроссельной заслонки	2
16	EL8-48191-00	. Шайба 1	2
17	704-48283-00	. Винт	4
18	97380-06018	. ...	6
19	703-48345-01	Трос газа, внутренний 2	4
20	704-48287-00	. Шайба 1	4
21	95380-05600	. Гайка	4
22	704-48271-00	. Рычаг, переключения	2
23	EL8-48127-00	. Винт 1	18
24	703-48358-00	Якорь, трос 2	2
25	704-48231-00	. Провод, корпус	2
26	EL8-48241-00	. ...	2
27	EL8-48254-00	. ...	2
28	92780-06020	. Пружина, ...	4
29	98780-05018	. Пружина, ...	4
30	EL8-48244-00	. ...	2
31	EL8-48245-00	. Трос, ...	2
32	704-48222-P0	. Рукоятка, рычага управления	2
33	704-82594-00	. Корпус	1
34	704-82563-51	Переключатель тримма и наклона в сборе	1
35	704-48229-P1	. Рукоятка, рычага управления	1
36	92990-05300	. Шайба с внутренними зубьями	6
37	95380-06600	Тяга, соединительная	4
38	701-48248-00	. Ролик, свободный дроссель	2
39	704-48238-00	. Стопор, дроссельной заслонки	10
40	704-48232-P1	. Корпус	2
41	EL8-48164-00	. Заглушка 2	2
42	704-48242-10	. Пластина, дроссельной заслонки	2
43	6X3-48225-20	. Крышка	2
44	704-48192-00	. Шайба 2	2
45	97890-06018	. Заглушка	4
46	92990-06300	. Шайба с внутренними зубьями	4
47	EL8-48279-00	. Заглушка 2	2
48	704-48234-00	. Провод 1	2
49	704-48219-P0	. Крышка, лепестковая	2
50	704-48144-20	Трубка, топливо 2	2
51	704-48176-10	Глушитель	1
52	704-48192-P0	. Шайба 2	2
53	704-48233-00	. Корпус 2	2
54	704-48235-00	. Провод	2
55	704-48153-00	. Вал, свободного хода	2
56	704-48166-00	. Заглушка	2
57	704-48284-P0	. Группа	2
58	704-81950-10	. Штифт	2
59	704-82590-10	Прокладка	1
60	704-48229-R0	Рукоятка, рычаг управления	1
61	704-82563-H1	Переключатель тримма и наклона в сборе	1
62	704-48128-00	Винт 2	3
63	704-48156-00	Гайка 1	1
64	704-82563-J1	Переключатель тримма и наклона в сборе	1
65	704-48285-10	Втулка 2	1
66	704-48178-00	Заглушка	2
67	704-48221-P0	. Рычаг, управления	2
68	704-48119-41	Крышка	1
69	704-48167-11	Пробка	1
70	97890-05016	. Пружина, педаль	5

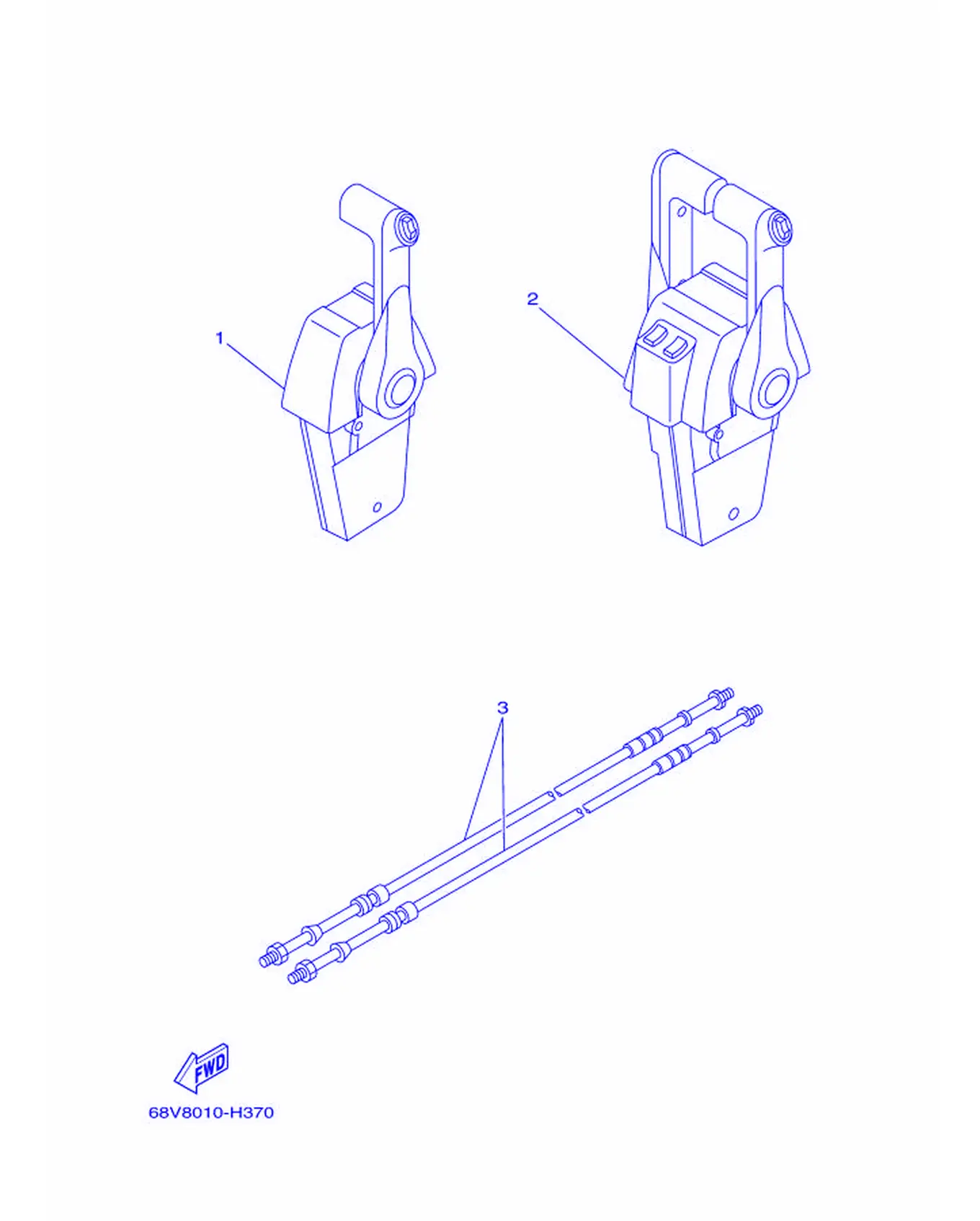

Рис. 35ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
2	704-48207-P1	Пульт дистанционного управления в сборе	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48350-00	Шланг, топливный L=21F	2
3	701-48350-20	Шланг, топливный L=23F	2

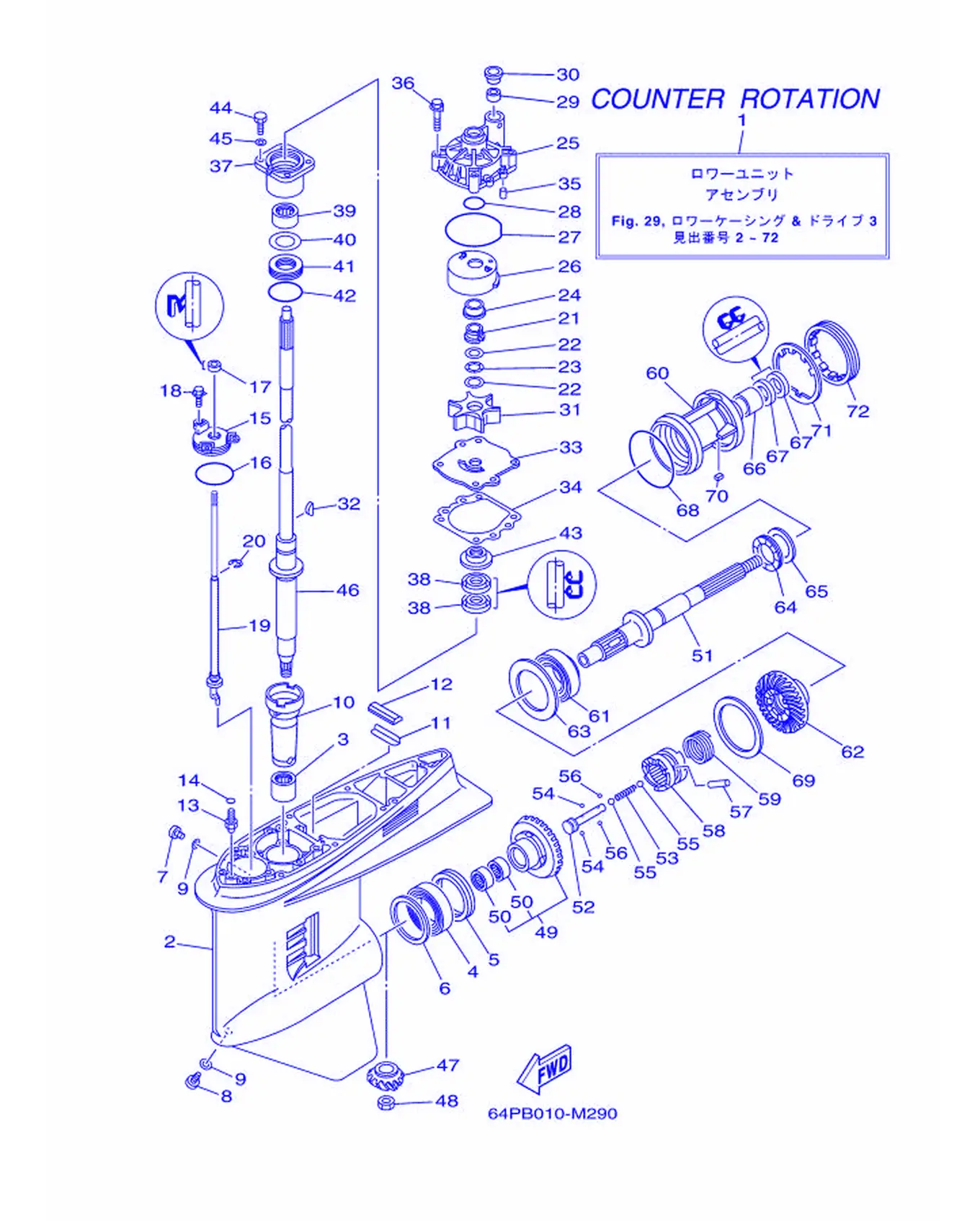

Рис. 36Нижний корпус и привод 3 Lower Casing & Drive 3

REF	Номер детали	Наименование	Кол-во
1	64P-45300-B2-8D	Нижний узел в сборе	1
2	6J9-45301-07-8D	Сервисный болт	1
3	93311-928U5	Кольцо уплотнительное	1
4	93390-000U2	Шестерня	1
5	93341-465U4	Шестерня	1
6	6G5-45567-01	Шайба (T:0.10MM)	1
6	6G5-45567-10	Шайба (T:0.12MM)	1
6	6G5-45567-20	Шайба (T:0.15MM)	1
6	6G5-45567-30	Шайба (T:0.18MM)	1
6	6G5-45567-40	Шайба (T:0.30MM)	1
6	6G5-45567-50	Шайба (T:0.40MM)	1
6	6G5-45567-60	Шайба (T:0.50MM)	1
7	90340-08002	Прокладка, пластина	1
8	688-45341-10	Прокладка, верхняя	1
9	90430-08020	. Прокладка	2
10	6G5-45536-01	Прокладка, водяной насос	1
11	663-45376-00	Крыльчатка насоса	1
12	688-45375-00	Крышка, шестерня	1
13	63P-45378-00	Патрубок, водяной	1
14	93210-07003	О-кольцо	1
15	6E5-45321-00	Шланг	1
16	93210-58144	. Уплотнительное кольцо	1
17	93106-09014	. Сальник	1
18	90119-06M10	Втулка, шарнир	3
19	64P-44150-11	Прокладка шестерни	1
20	99001-08600	Стопорное кольцо	1
21	61A-45538-00	Шестерня 1	1
22	90201-22M01	Шланг, топливный	2
23	90206-22M19	Шланг, масляный	1
24	61A-45527-00	Шестерня, вал гребного винта	1
25	61A-44311-01	Крышка, корпус	1
26	61A-44322-02	. Направляющая, пластина насоса	1
27	93210-86M38	. Уплотнительное кольцо	1
28	93210-37160	. Уплотнительное кольцо	1
29	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
30	6E5-44312-00	Прокладка, крышка топливного насоса	1
31	6E5-44352-01	. Крыльчатка	1
32	90280-04M05	. Корпус, картридж	1
33	6G5-44323-01	Крышка корпуса водяного насоса	1
34	6E5-44315-A0	. Прокладка, корпус насоса	1
35	93606-12019	. Пластина, корпус насоса	2
36	90119-08M14	. Крышка, корпус насоса	4
37	6E5-45331-00-9S	Крышка, корпус насоса	1
38	93101-28M16	. Сальник	2
39	93317-330U2	Уплотнительное кольцо	1
40	6E5-45587-01	Прокладка (T:0.10MM)	1
40	6E5-45587-10	Шайба (T:0.12ММ)	1
40	6E5-45587-20	Шайба (T:0.15ММ)	1
40	6E5-45587-30	Шайба (T:0.18MM)	1
40	6E5-45587-40	Шайба (T:0.30MM)	1
40	6E5-45587-50	Шайба (T:0.40MM)	1
40	6E5-45587-60	Шайба (T:0.50MM)	1
41	93341-930V2	Прокладка	1
42	93210-55M14	. Уплотнительное кольцо	1
43	6E5-45344-00	Прокладка, крышка	1
44	97095-08025	. Болт	4
45	92995-08600	. . Шайба	4
46	63P-45501-11	Винт крепления водяного насоса	1
47	63P-45551-00	Шестерня (14T)	1
48	90170-16M01	Гайка	1
49	6BN-45560-00	Шестерня 1 (28T)	1
50	93315-425V3	. Подшипник	2
51	6K1-45611-10	Вал гребного винта	1
52	6E5-45634-02	Прокладка, пластина	1
53	90501-16M37	Прокладка, корпус насоса	1
54	93507-32009	Вал	2
55	93511-32017	Вал	2
56	93503-16003	. . Шарик	2
57	90250-08M07	Крышка, пластина	1
58	6BM-45631-00	Муфта собачки	1
59	6E5-45633-01	Прокладка, крышка	1
60	6K1-45332-01-CA	Шестерня	1
61	93332-00048	Шестерня	1
62	6BN-45570-00	Шестерня 2 (28T)	1
63	6K1-45576-00	Шайба упорная 2	1
64	93341-440U5	Прокладка	1
65	6K1-45578-01	Шим (T:0.10MM)	1
65	6K1-45578-10	Шим (T:0.12MM)	1
65	6K1-45578-20	Шим (T:0.15MM)	1
65	6K1-45578-30	Шим (T:0.18MM)	1
65	6K1-45578-40	Шим (T:0.30MM)	1
65	6K1-45578-50	Шим (T:0.40MM)	1
65	6K1-45578-60	Шим (T:0.50MM)	1
66	93315-43061	Прокладка	1
67	93101-30M17	. Сальник	2
68	93210-97M55	Кольцо уплотнительное	1
69	6G5-45577-02	Шайба (T:0.10MM)	1
69	6G5-45577-10	Шайба (T:0.12MM)	1
69	6G5-45577-20	Шайба (T:0.15MM)	1
69	6G5-45577-30	Шайба (T:0.18MM)	1
70	90282-04M00	Шпонка, прямая	1
71	6G5-45383-01	Шайба, храповая	1
72	6G5-45384-02	Гайка	1

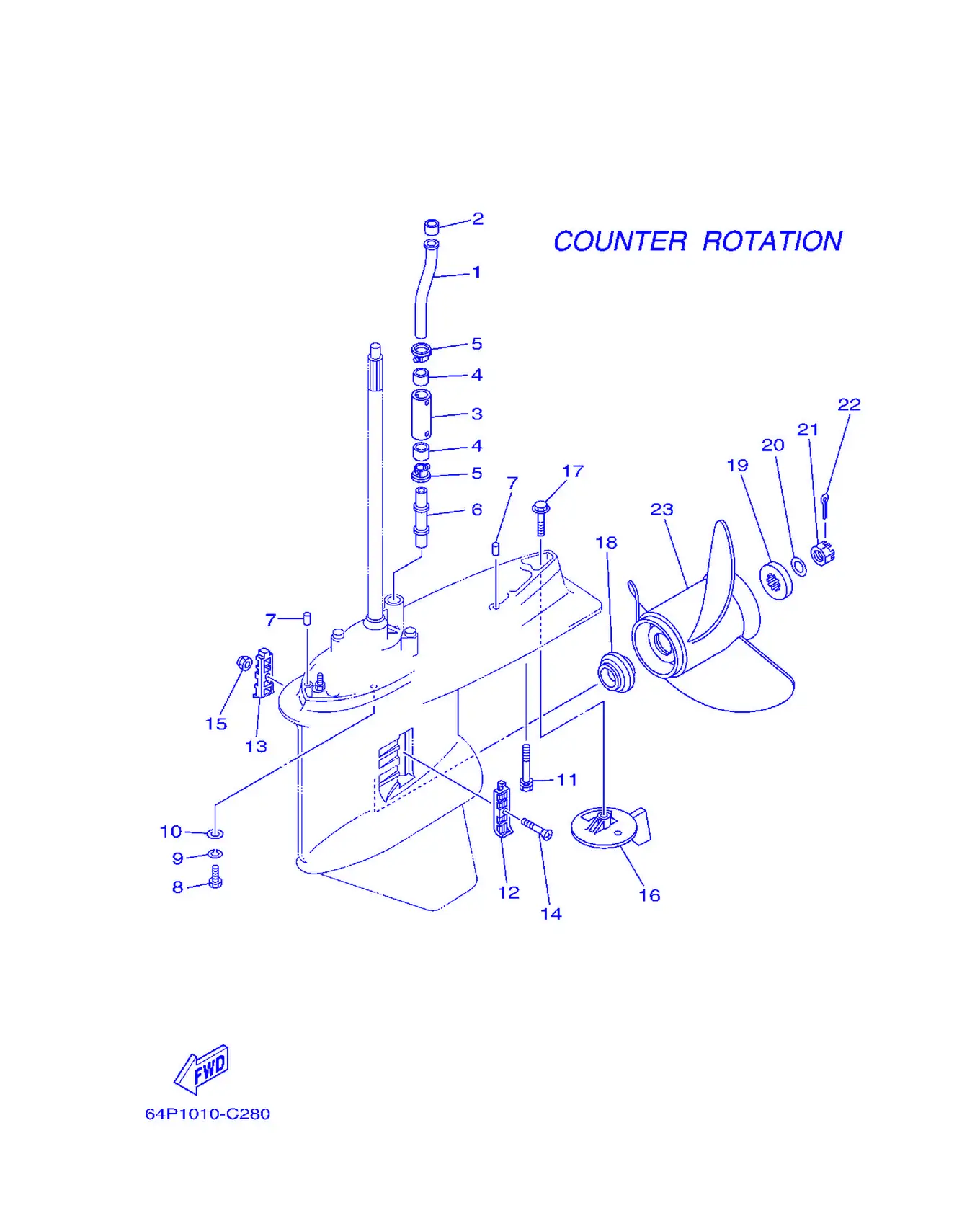

Рис. 37Нижний корпус и привод 4 Lower Casing & Drive 4

REF	Номер детали	Наименование	Кол-во
1	63P-44361-00	Опора, кронштейн 1	1
2	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
3	63P-44362-00	Опора, кронштейн 2	1
4	6E5-44365-00	. Демпфер, сальник водяного насоса 1	2
5	6E5-44312-00	Прокладка, крышка топливного насоса	2
6	63P-44363-00	Опора, кронштейн 3	1
7	93608-16M16	Подшипник коленвала	2
8	97095-10045	Болт	6
9	92995-10100	Шайба	6
10	92995-10600	Шайба	6
11	90119-10008	Втулка гребного вала	1
12	6J9-45214-00	Прокладка, крышка водяного насоса 1	1
13	6J9-45215-00	Прокладка, крышка водяного насоса 2	1
14	90152-05M08	Винт, потайной	1
15	90185-05002	Гайка, самоконтрящаяся	1
16	6K1-45371-02	Пластина	1
17	90105-10M00	Болт, с фланцевой головкой	1
18	63P-45987-00	Тяга 1	1
19	688-45997-01	Пружина 2	1
20	92990-18200	Шайба	1
21	90171-18M04	Гайка, колпачковая	1
22	91490-40030	Крышка, масляного насоса	1
23	6K1-45970-01	Гребной винт (3X15-1/4X15-ML)	1
23	6K1-45972-01	Гребной винт (3X13-3/4X21-ML)	1
23	6K1-45974-02	Гребной винт (3X13-3/4X19-ML1)	1
23	6K1-45976-00	Гребной винт (3X13-3/8X23-ML)	1
23	6K1-45978-02	Гребной винт (3X13-3/4X17-ML1)	1
23	6K1-45945-00	Гребной винт (3X14X19-ML)	1
23	6K1-45947-00	Гребной винт (3X14-1/2X17-ML)	1
23	6R1-45970-A1	Гребной винт (3X15-1/4X19-ML)	1
