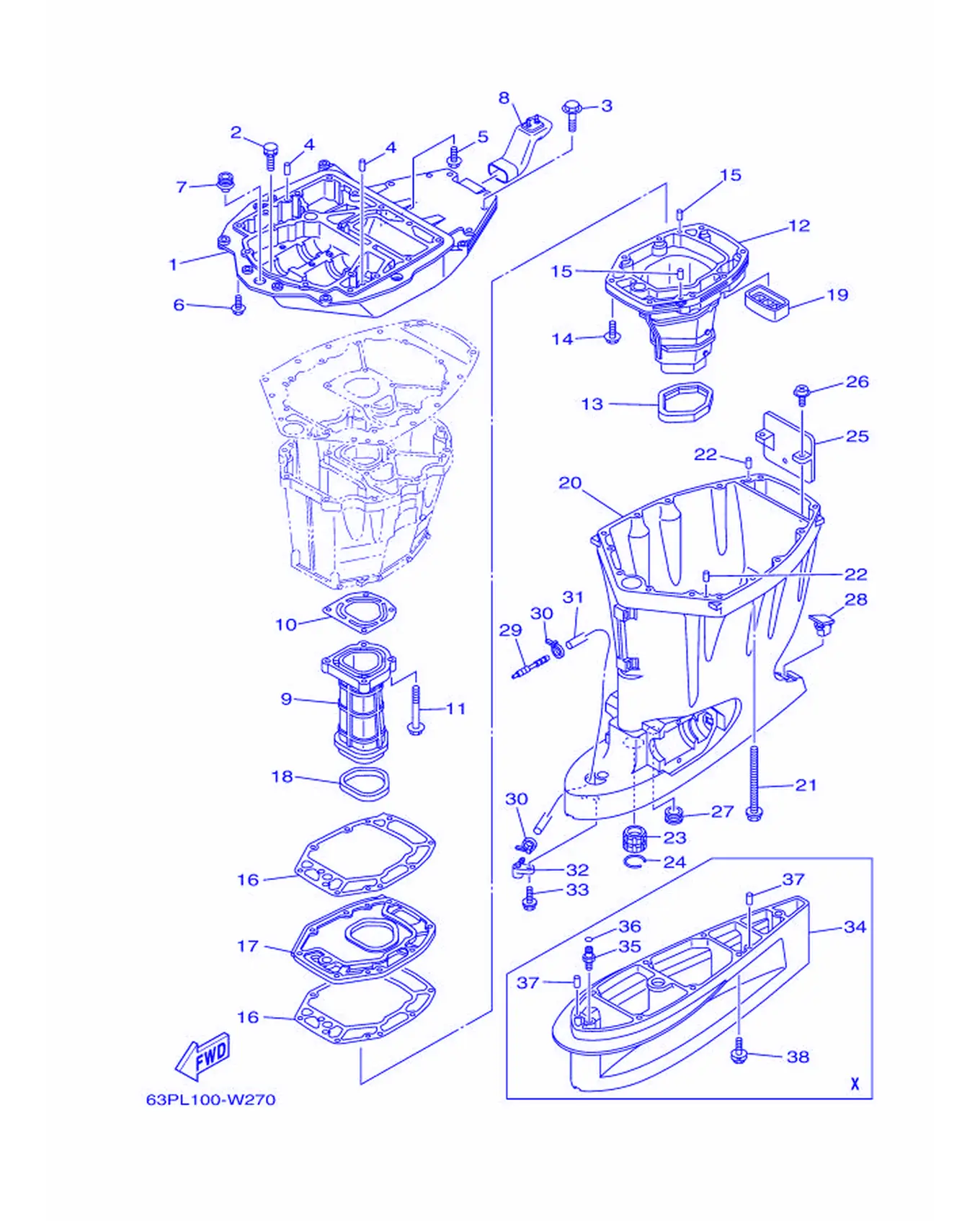

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	63P-41137-07-CA	Шестерня заднего хода	1
2	90119-08182	Втулка гребного вала	2
3	97E75-10545	Пластина, анодная	4
4	93608-16M16	Подшипник коленвала	2
5	90119-08189	Втулка гребного вала	3
6	97E75-10535	Втулка гребного вала	4
7	6E5-42724-01	Прокладка	1
8	6DA-42769-01	Вал приводной	1
9	63P-41131-02	Шестерня приводная 1	1
10	63P-41133-A0	. Прокладка, крышка выхлопного коллектора 1	1
11	97E75-08560	Вал гребной винт	4
12	63P-14711-02	Шестерня 1	1
13	69J-45123-00	. Прокладка, болт	1
14	97E75-08535	Пластина, анодная	8
15	93606-19M23	. Подшипник коленвала	2
16	63P-41134-A1	. Прокладка, крышка выхлопного коллектора 2	2
17	63P-45181-02	Корпус водяного насоса	1
18	63P-41138-00	. Пластина, крышка 1	1
19	69J-45127-01	. Вал	1
20	63P-45111-00-8D	Патрубок, водяной	1
21	90119-10007	Пластина, стопорная	8
22	93608-16M16	Подшипник коленвала	2
23	6E5-45318-00	Прокладка	1
24	93420-36M01	Прокладка	1
25	69J-14624-01	Крышка, водяная	1
26	97980-06216	Прокладка, впускной коллектор	2
27	6E5-44366-01	. Сальник, передний 2	1
28	6C5-45155-02	Карбюратор	1
29	6E5-83558-00	Крышка, топливного насоса	1
30	90465-11M10	Хомут	2
31	90445-070F1	Шланг (L950)	1
32	63P-45379-00	Патрубок, водяной	1
33	90119-06287	Шатун в сборе	1
34	63P-45211-00-8D	Удлинитель	1
35	63P-45378-00	Патрубок, водяной	1
36	93210-07003	О-кольцо	1
37	93608-16M16	Подшипник коленвала	2
38	97E95-10645	Вал гребной винт	6

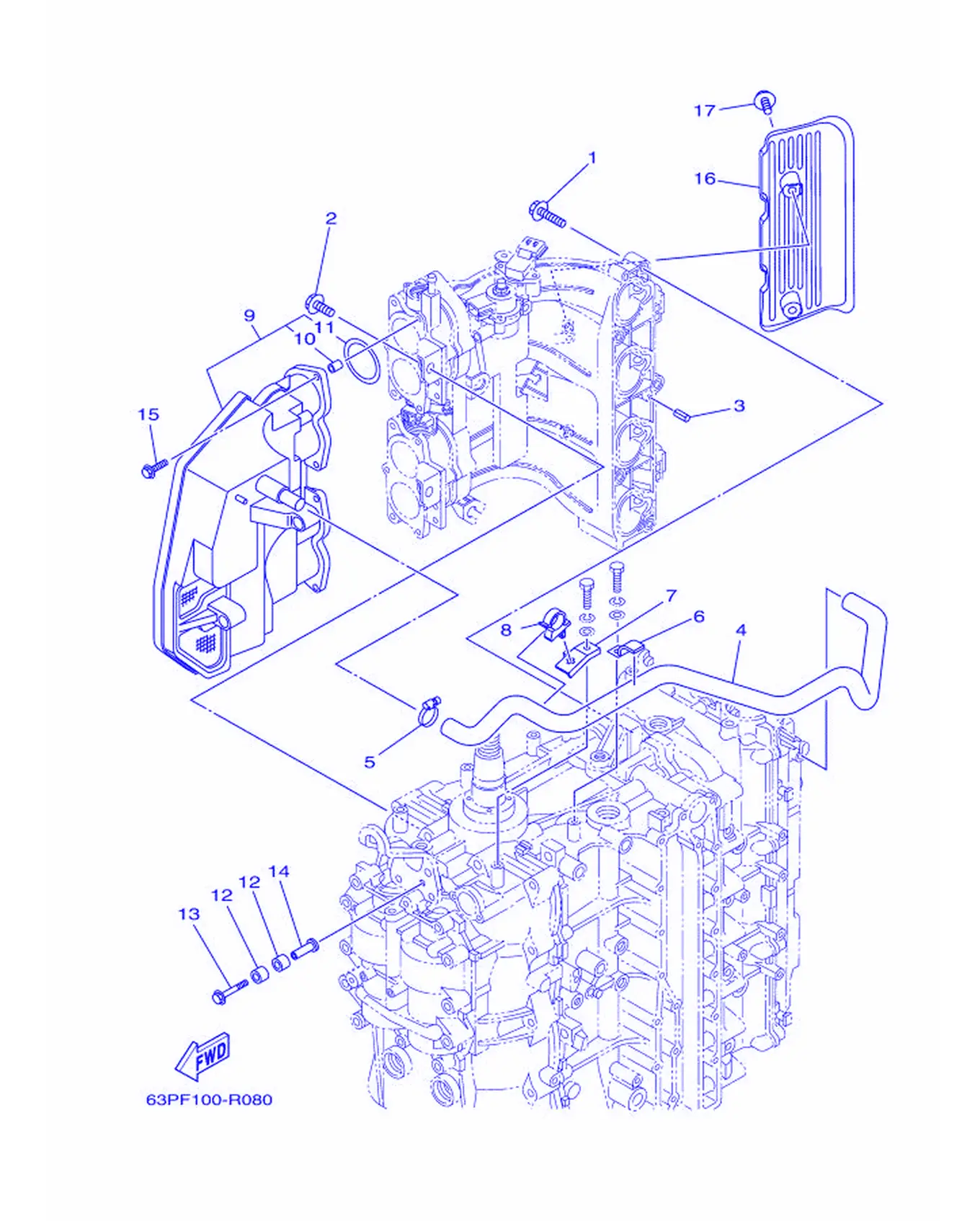

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	97E75-08540	Прокладка, головка блока цилиндров	5
2	97513-08520	Прокладка, головка блока цилиндров	2
3	91690-50014	Крышка, корпус термостата	2
4	63P-15373-00	Крышка, верхняя	1
5	90450-22M14	Прокладка	1
6	90462-10023	Прокладка	1
7	63P-15378-00	Винт	1
8	90464-20006	Прокладка	1
9	63P-14440-10	Прокладка, картер	1
10	63P-14449-00	. Втулка	6
11	63P-14457-00	. Сальник	4
12	90386-08001	Шланг	4
13	90119-06301	Прокладка, головка блока цилиндров	2
14	90387-06280	Втулка	2
15	90119-06283	Прокладка, головка блока цилиндров	6
16	63P-13564-01	Крышка, картер	1
17	95D95-06016	Крышка, топливный насос в сборе	2

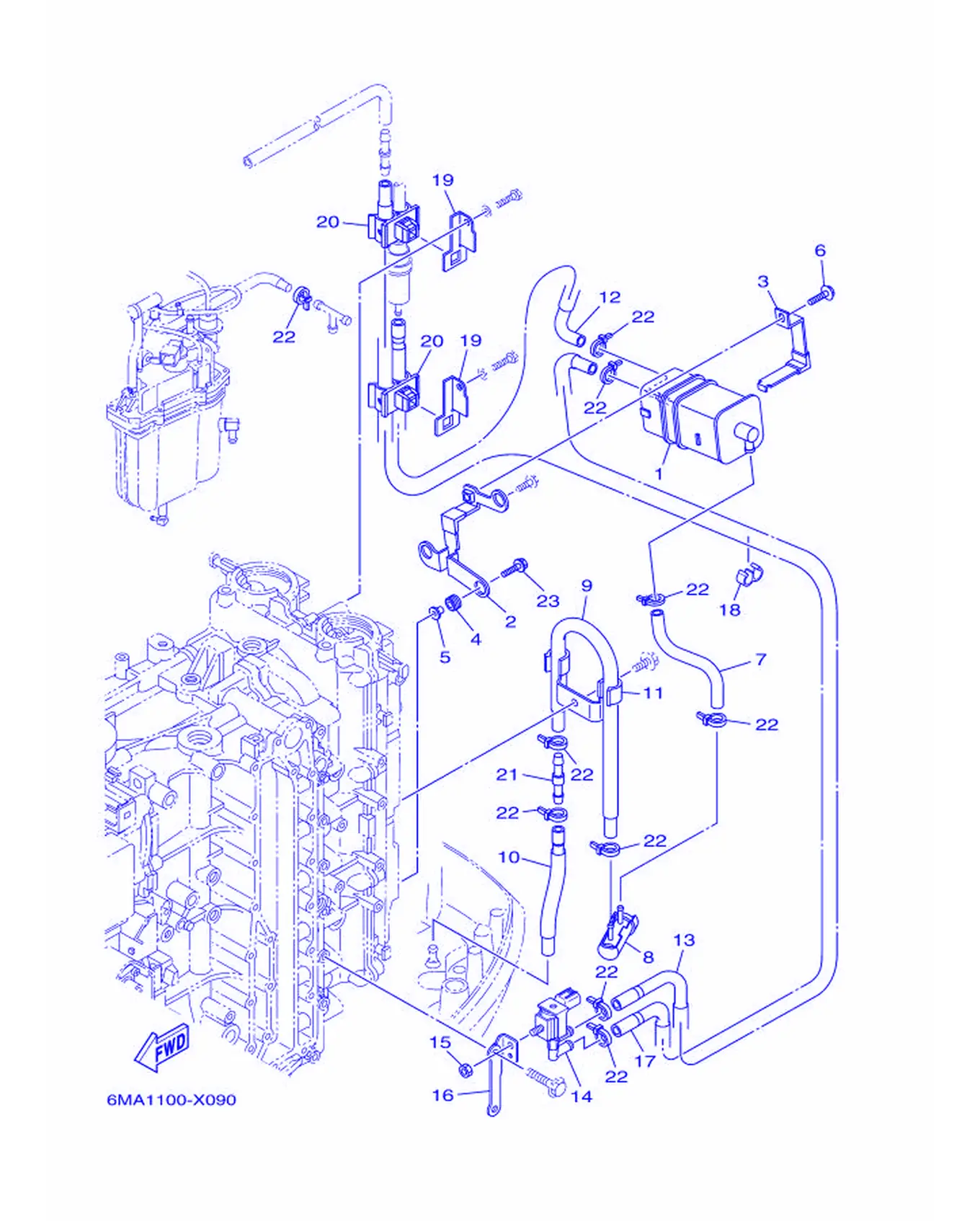

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	6P2-24170-00	Прокладка корпуса термостата	1
2	63P-2134X-00	Шланг, топливный	1
3	63P-2419A-01	Винт	1
4	90480-10M23	Втулка уплотнительная	3
5	90387-06289	Втулка	3
6	97E95-06516	Табличка, инструкция по эксплуатации	1
7	64P-24313-00	Держатель 3	1
8	69J-24502-00	Фильтр топливный	1
9	64P-24312-00	Держатель 2	1
10	64P-24311-10	Поршень, стандарт 1	1
11	63P-24367-01	Прокладка, топливный насос 2	1
12	64P-24315-00	Держатель 5	1
13	64P-24316-10	Поршень 6	1
14	6C5-86120-00	Прокладка топливного насоса	1
15	95380-06600	Тяга, соединительная	1
16	63P-81845-20	Кольцо поршневое	1
17	64P-24314-10	Держатель 4	1
18	90464-09M31	Прокладка	1
19	63P-24364-01	Кронштейн	2
20	90464-11012	Крышка	2
21	6E5-24379-00	Прокладка, 4	1
22	90465-11M10	Хомут	10
23	90119-06135	Табличка, идентификационная	2

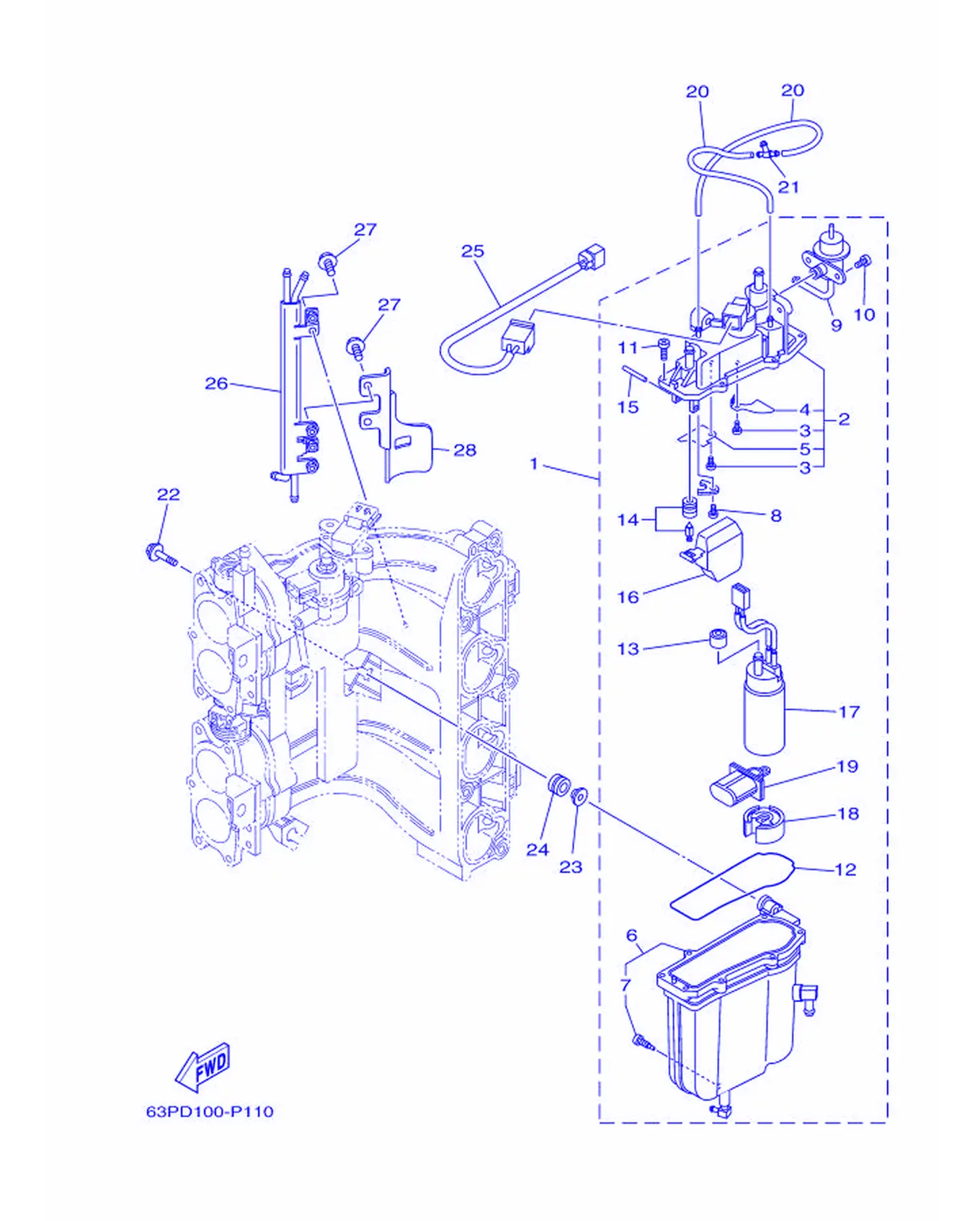

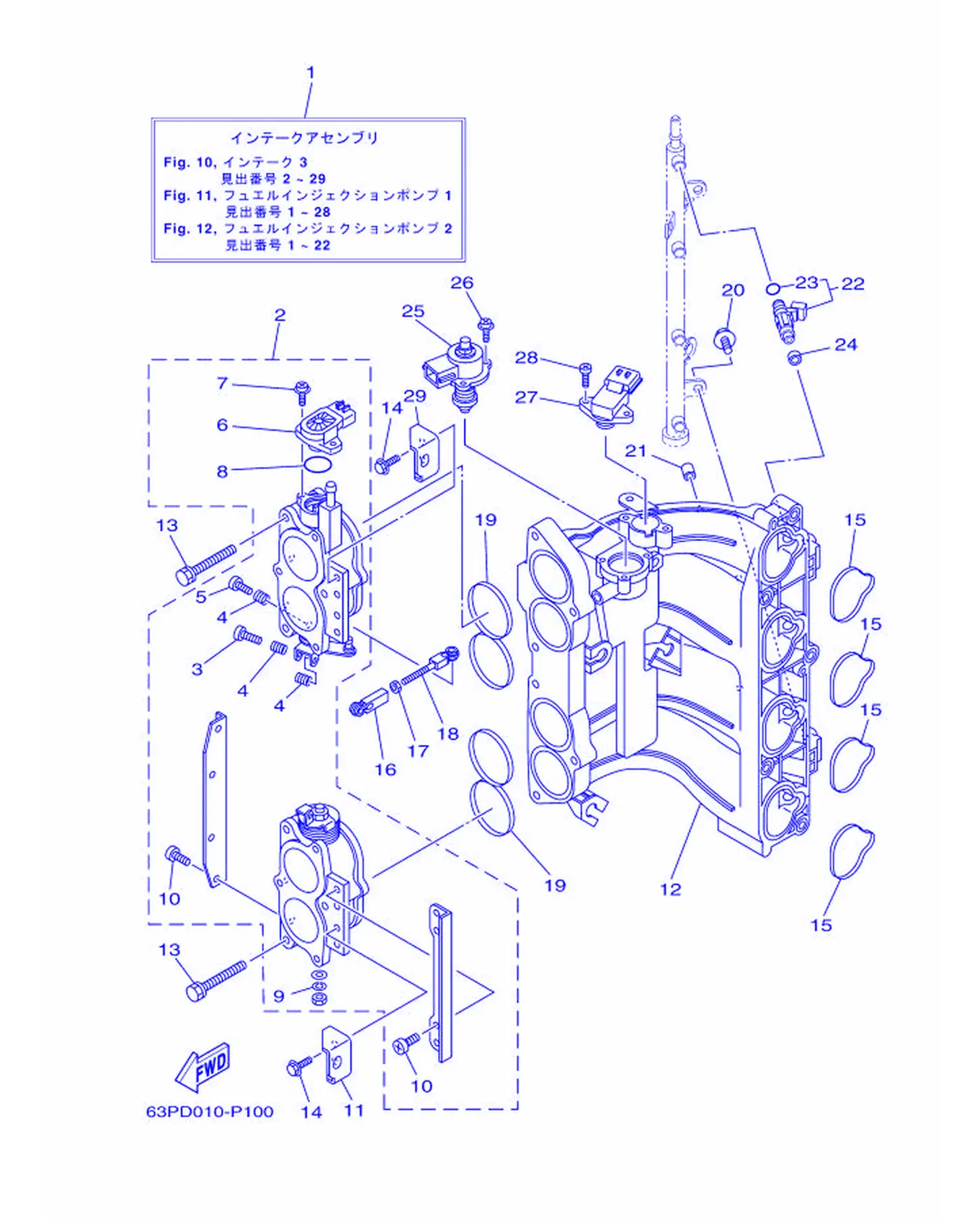

Рис. 4Впуск 3 Intake 3

REF	Номер детали	Наименование	Кол-во
1	63P-14200-68	Шатун в сборе	1
2	63P-13751-21	Клапан, впускной 1	1
3	69J-14321-00	. Винт дроссельной заслонки	1
4	68V-14331-00	. Стопор, трос дроссельной заслонки	3
5	68V-14323-00	. Пружина, рычаг дроссельной заслонки	1
6	6S1-85885-01	Впускной клапан в сборе	1
7	68V-81145-01	. Винт 1	2
8	68V-8182L-00	. Кольцо уплотнительное 1	1
9	68V-14356-00	. Пружина, стопор	1
10	68V-14565-00	. Винт	8
11	63P-14291-00	Шланг 1	1
12	63P-13641-10	Картер, шатун 1	1
13	63P-14496-00	Табличка	6
14	97E95-06516	Табличка, инструкция по эксплуатации	4
15	63P-13645-00	Прокладка, впускной коллектор 1	4
16	6H4-41237-00	Прокладка, головка	1
17	95380-05700	Гайка	1
18	682-41238-01	Заглушка, поворотный	1
19	63P-13557-00	Прокладка	2
20	6P2-14446-00	. Табличка	2
21	63P-13643-00	. Крышка, впускной коллектор	4
22	63P-13761-01	Крышка корпуса дроссельной заслонки	4
23	68V-1416A-00	. Кольцо уплотнительное	1
24	68V-13766-00	Винт	4
25	63P-1312A-02	Крышка, корпус насоса	1
26	68V-81146-01	Винт 2	3
27	63P-82380-00	Держатель, тросовый	1
28	68V-81147-00	. . Винт 3	2
29	63P-14292-00	Прокладка 2	1

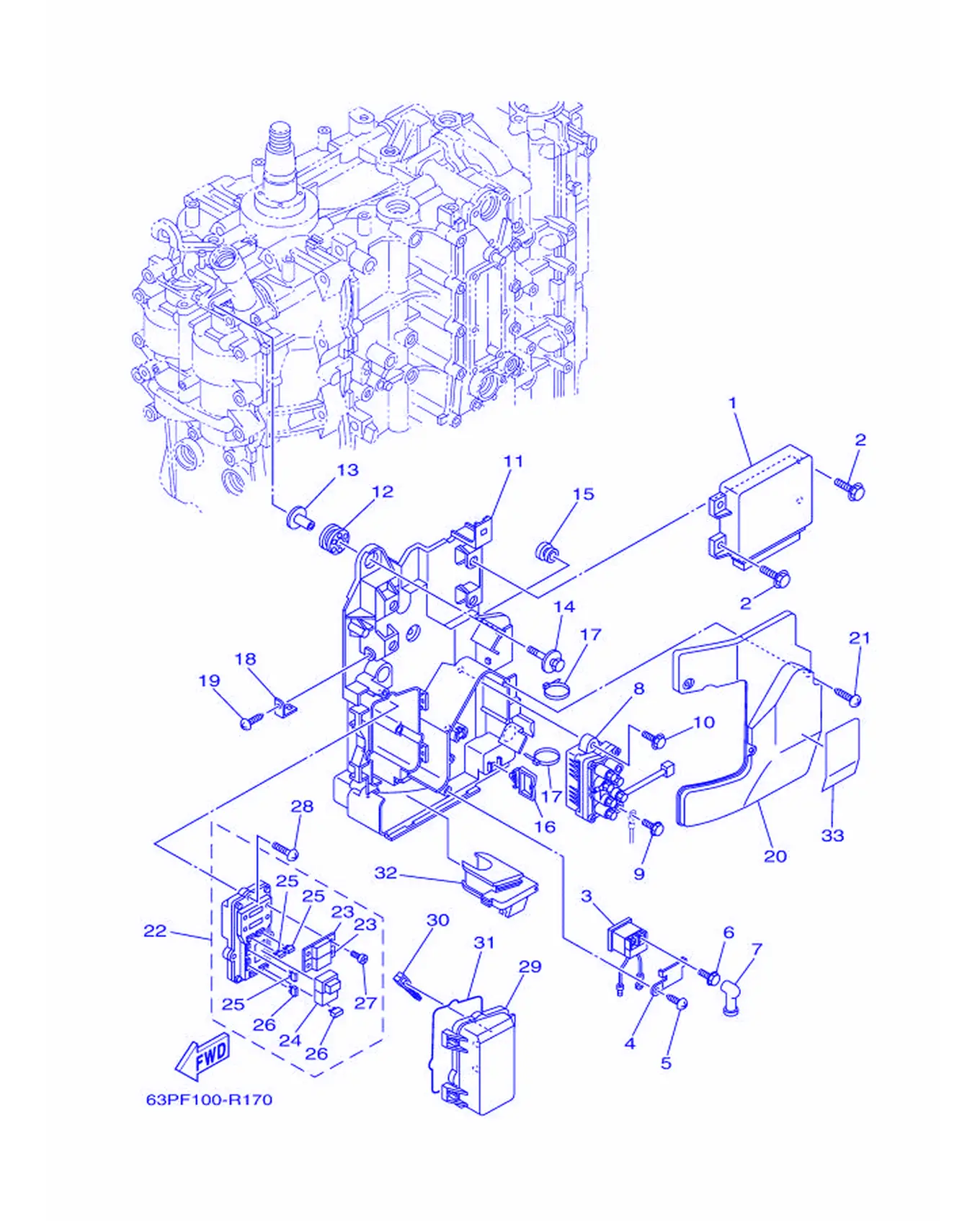

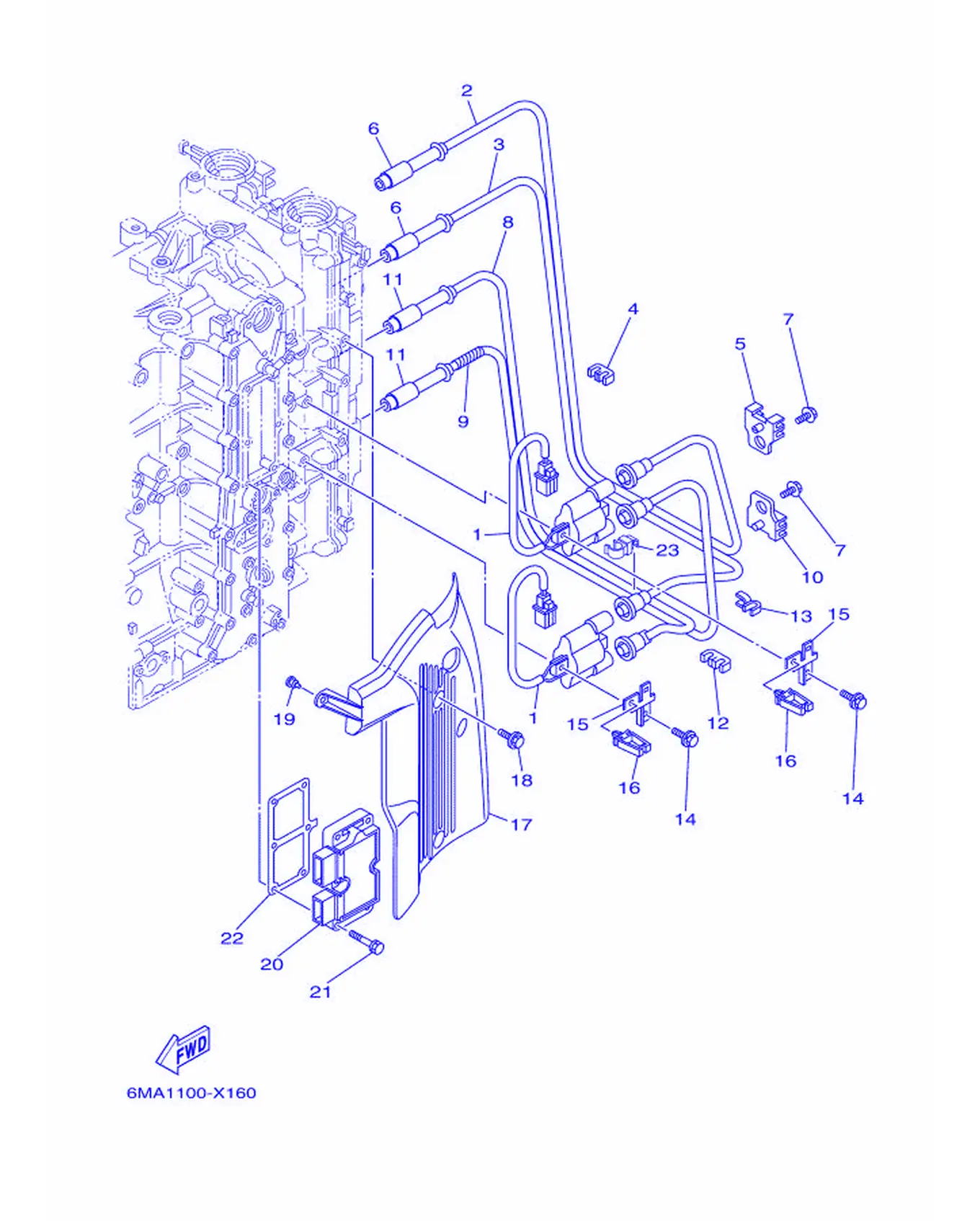

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	63P-82310-01	Провод, заземление	2
2	6MA-82341-00	Вал, приводной 1	1
3	6MA-82342-00	Вал, приводной 2	1
4	67F-82361-00	Кронштейн, поддон	1
5	67F-82362-00	Кронштейн, поддон 2	1
6	6MA-82370-00	Коленчатый вал в сборе	2
7	90119-06275	Табличка, карбюратор	2
8	6MA-82343-00	Вал, приводной 3	1
9	6MA-82344-00	Вал, приводной 4	1
10	67F-82362-00	Кронштейн, поддон 2	1
11	6MA-82370-00	Коленчатый вал в сборе	2
12	67F-82361-00	Кронштейн, поддон	1
13	90464-07M41	Сальник	1
14	97E95-06625	Прокладка, головка блока цилиндров	4
15	63P-82388-00	Крышка	2
16	90464-05141	Корпус	2
17	63P-82314-01	Крышка, корпус водяного насоса	1
18	95D95-06020	Шайба, стопорная шайба гайки гребного винта	2
19	90480-06M19	Глушитель	1
20	63P-81960-02	Корпус водяного насоса в сборе	1
21	90119-06MA4	Табличка, предупреждающая	6
22	63P-81975-00	Крышка, корпус воздушного фильтра	1
23	90464-12017	Прокладка	1

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	63P-8591A-55	Корпус насоса в сборе	1
2	97E95-06516	Табличка, инструкция по эксплуатации	4
3	68V-8194A-00	Реле	1
4	68V-81953-00	Кронштейн, реле	1
5	97780-60620	Пружина, фиксатор	1
6	97E95-06610	Табличка, инструкция по эксплуатации	2
7	6G5-82119-00	Держатель, трос	2
8	63P-W8195-00	Прокладка головки цилиндра	1
9	97E95-06610	Табличка, инструкция по эксплуатации	2
10	97513-06520	Прокладка, головка блока цилиндров	2
11	63P-81948-01	Поршень	1
12	68F-85516-01	Тяга	3
13	90387-06176	Шестерня	3
14	68F-85119-00	Шайба	3
15	90480-10627	Прокладка	1
16	90464-23199	Прокладка	1
17	90465-13M18	Хомут	3
18	68V-85548-01	Поршневой палец	1
19	97780-60620	Пружина, фиксатор	1
20	63P-81942-00	Крышка	1
21	90169-05M00	Скоба, крепление	3
22	63P-82170-02	Сальник коленчатого вала в сборе	1
23	63P-82151-00	. Плавкая вставка (50A)	2
24	6AW-8195A-00	Сальник	1
25	67F-82151-00	Предохранитель (20A)	3
26	67F-82151-10	. Топпер (30A)	2
27	68F-82846-00	. Винт, с шестигранной головкой (M5)	4
28	97780-50620	Винт, крепление	3
29	60V-85544-00	Корпус	1
30	67F-2812A-00	. Крышка, топпер	1
31	68F-82176-00	Крышка	1
32	63P-81336-01	Прокладка	1
33	63P-81919-00	Корпус, нижний	1

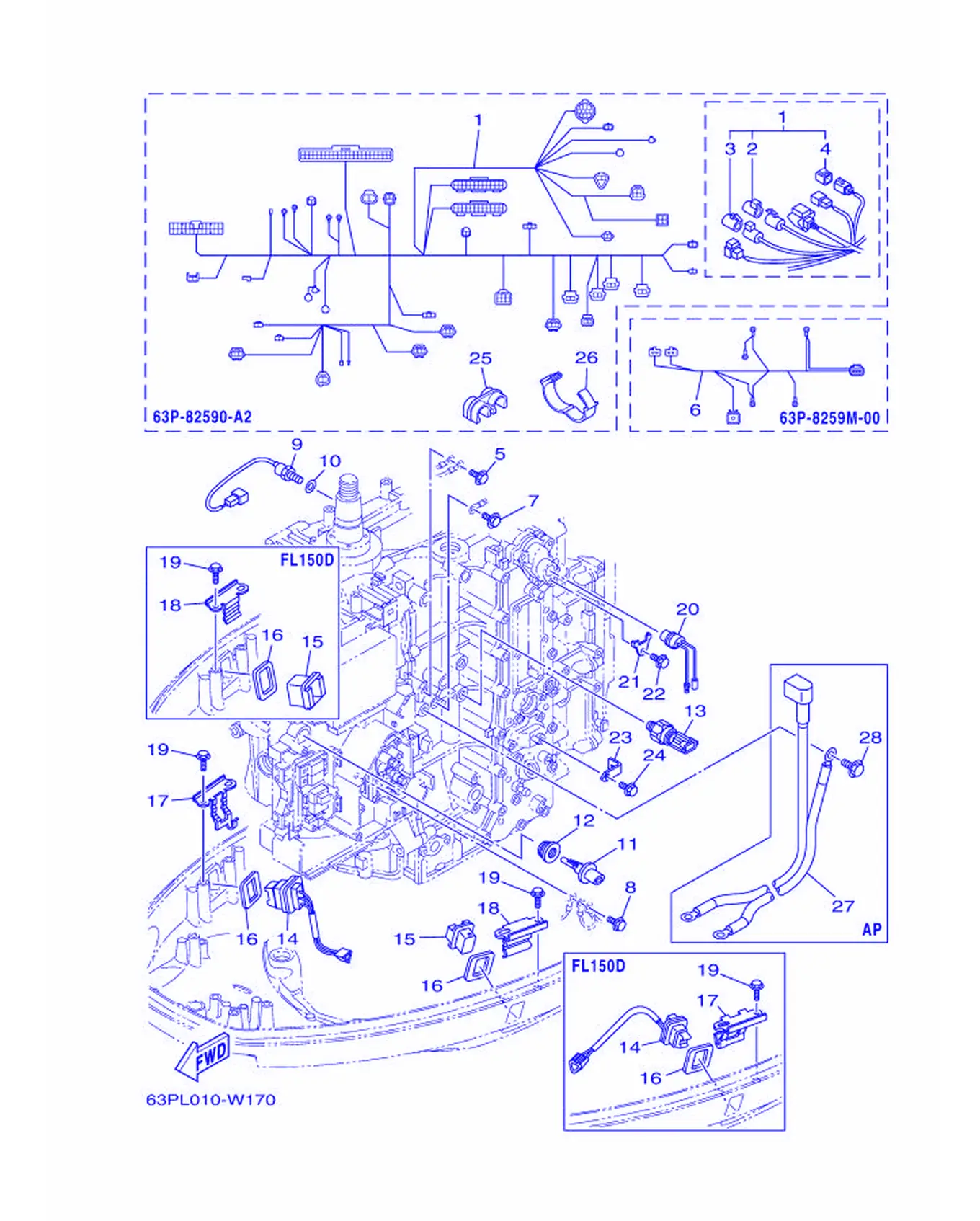

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	63P-82590-A2	Шестерня приводная в сборе	1
2	6DA-82582-00	Жгут проводов 1 (черный)	1
3	6DA-82582-10	Жгут проводов 1 (белый)	1
4	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
5	97E95-06516	Табличка, инструкция по эксплуатации	1
6	63P-8259M-00	Датчик температуры 2	1
7	97E95-06516	Табличка, инструкция по эксплуатации	1
8	97E95-06512	Прокладка, крышка водяного насоса	1
9	61A-85790-01	Шестерня ведущая в сборе	1
10	92990-10600	Шайба, пластина	1
11	63P-85886-00	Держатель, кабельный	1
12	63P-14435-00	Прокладка	1
13	6AW-83651-01	Пружина, фиксатор	1
14	69J-82563-01	Прокладка головки цилиндра	1
15	69J-42723-01	Гайка, шатун	1
16	69J-82587-01	Прокладка	2
17	63P-83614-01	Прокладка	1
18	6DA-83614-00	Поршень	1
19	90109-06316	Прокладка	4
20	6P2-82560-01	Сальник коленчатого вала	1
21	6E9-82588-00	Крышка	1
22	90109-06M80	. Гайка	1
23	63P-8366P-01	Прокладка 4	1
24	97E95-06512	Прокладка, крышка водяного насоса	1
25	90464-12224	Прокладка	1
26	90464-26001	Крышка	1
27	6DA-82105-J2	Держатель штифта	1
28	97E95-08516	Прокладка, головка блока цилиндров	1

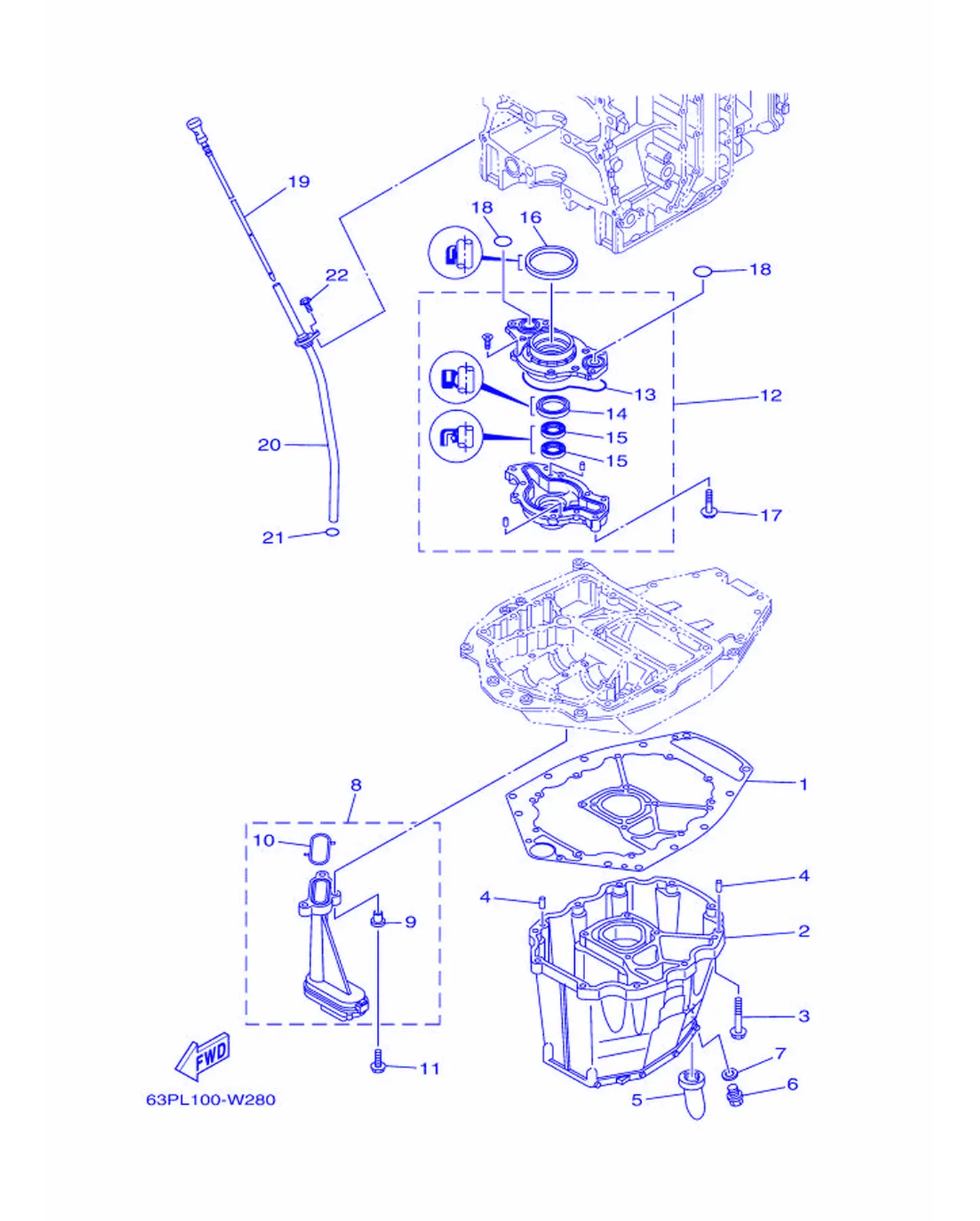

Рис. 8Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	63P-15312-02	Крышка корпуса, верхняя	1
2	63P-15311-12-CA	Крышка верхняя	1
3	97E75-08535	Пластина, анодная	10
4	93608-16M16	Подшипник коленвала	2
5	63P-15316-01	Пружина 1	1
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14M09	Прокладка	1
8	63P-13411-00	Маслоприемник	1
9	90387-06263	. Втулка	3
10	63P-13415-00	. Сальник маслоприемника	1
11	95812-06025	Вал, вертикальный	3
12	63P-13300-02	Крышка головки цилиндра	1
13	63P-13329-00	. Прокладка, крышка головки	1
14	6AW-13119-00	Стопорное кольцо	1
15	69J-13631-00	Стопорное кольцо	2
16	69J-11355-00	Кольцо, стопорное 1	1
17	97E95-06540	Прокладка, головка блока цилиндров	4
18	93210-25552	. Уплотнительное кольцо	2
19	63P-15362-10	Крышка, картер	1
20	63P-15377-10	Крышка, головка	1
21	93210-19MJ3	. Уплотнительное кольцо	1
22	95D95-06016	Крышка, топливный насос в сборе	1

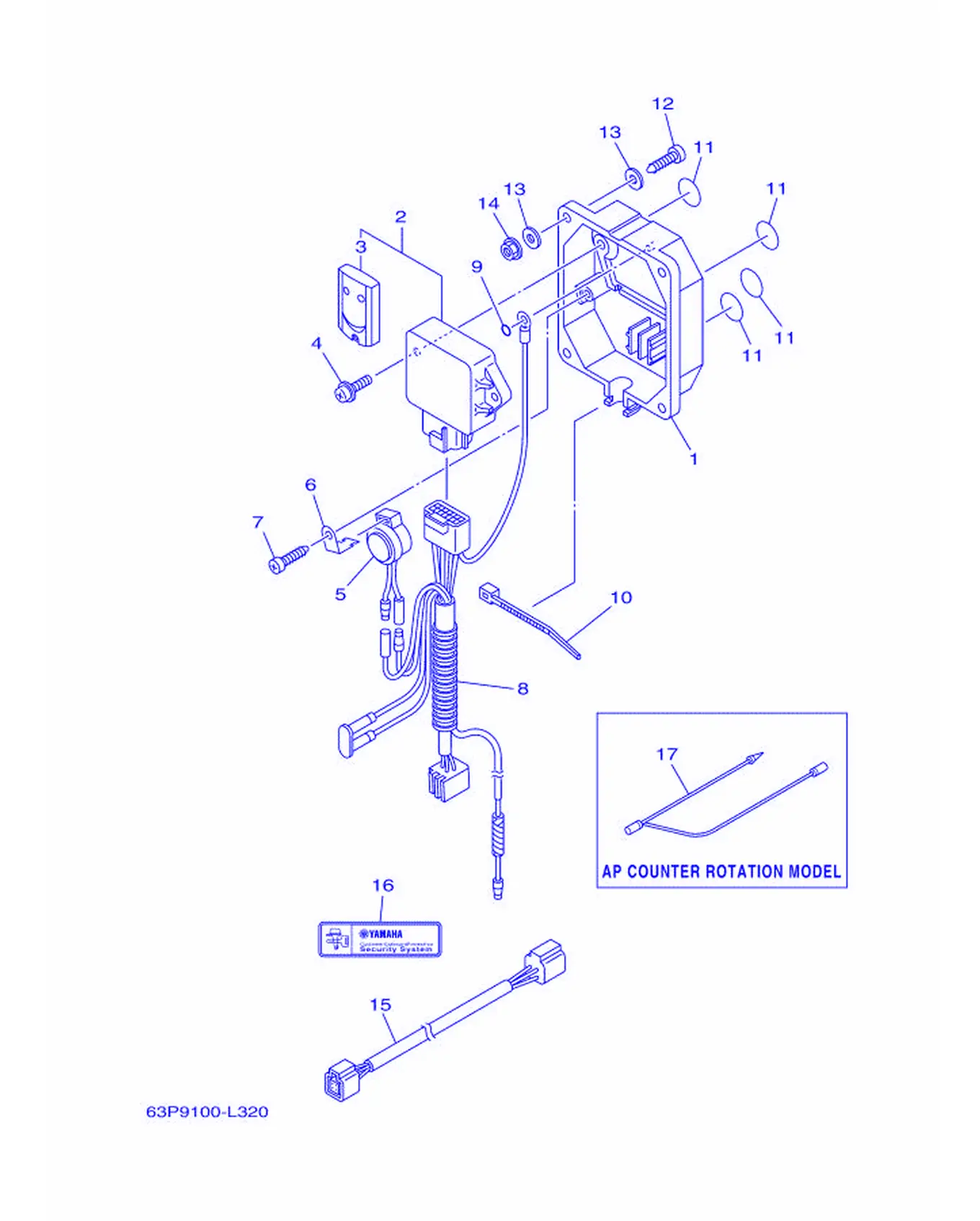

Рис. 9ОПЦИИ 2 Optional Parts 2

REF	Номер детали	Наименование	Кол-во
17	6H5-81315-00	Крышка топливного бака	1

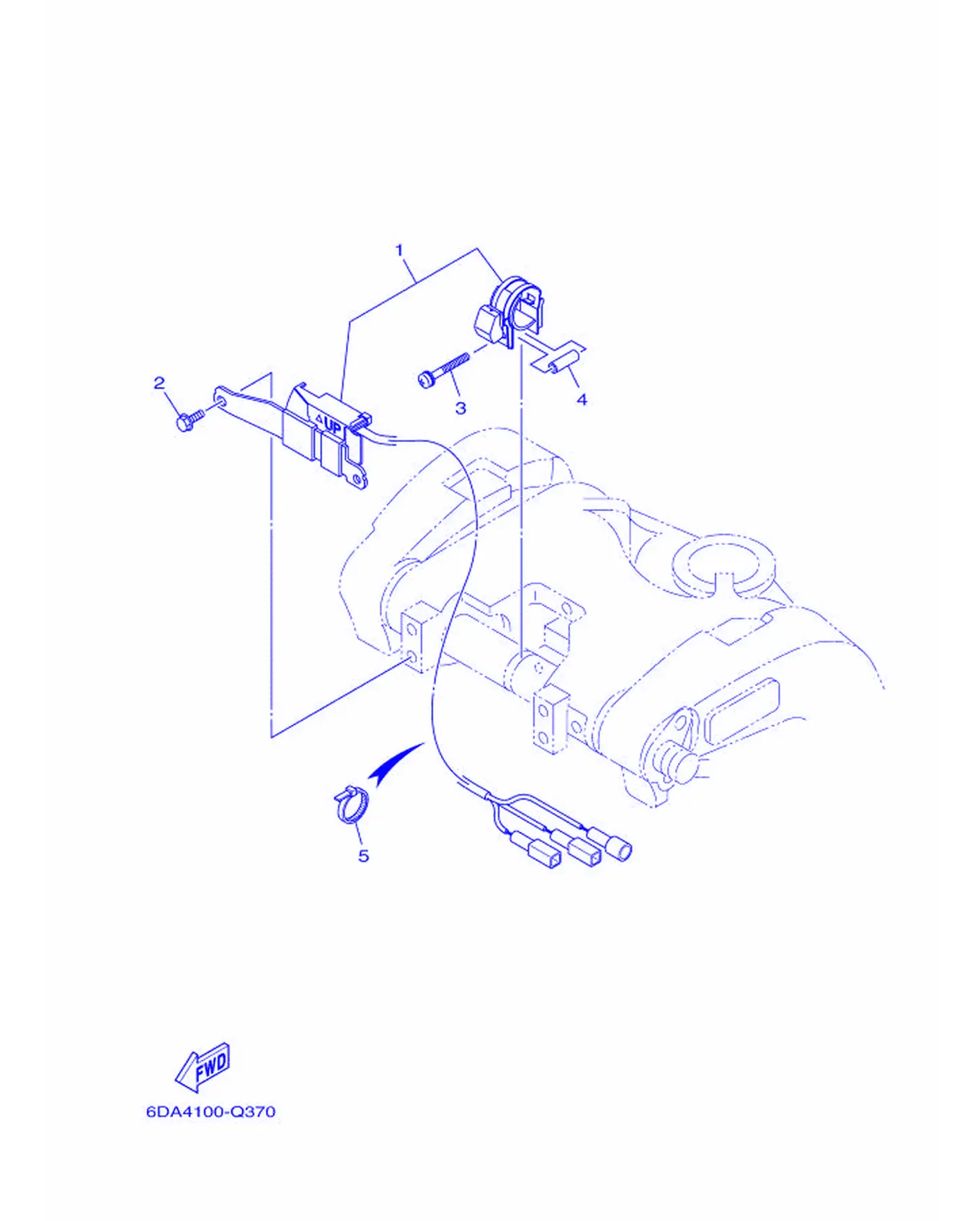

Рис. 10Дополнительные детали 3 Optional Parts 3

REF	Номер детали	Наименование	Кол-во
1	63P-825E0-02	Прокладка крышки цилиндра	1
2	97E95-06516	Табличка, инструкция по эксплуатации	2
3	90159-05059	Шланг, приводной	1
4	90387-05004	Втулка	1
5	90465-11M10	Хомут	5

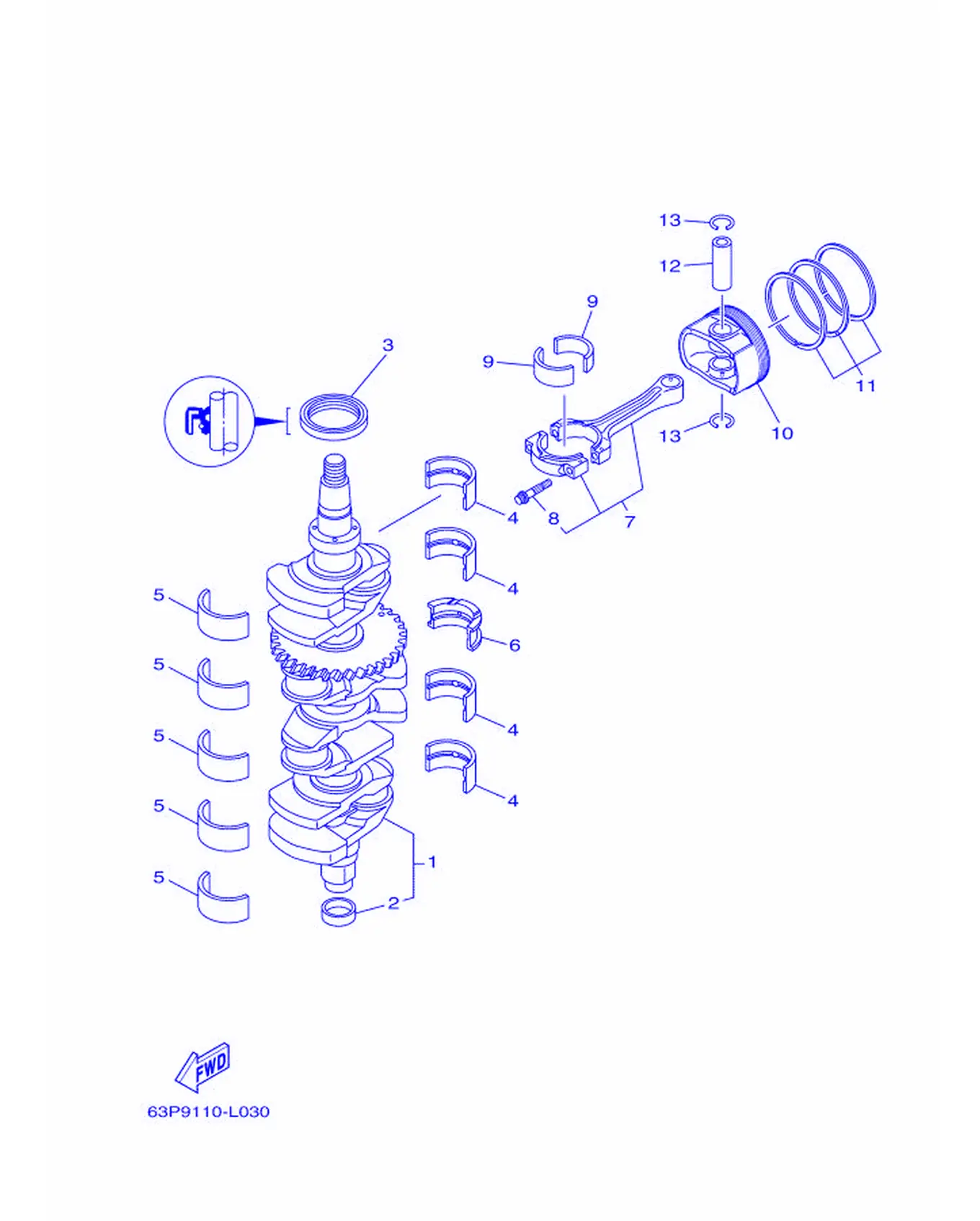

Рис. 11КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	63P-11410-04	Прокладка выхлопной трубы	1
2	6CB-11478-00	Штифт	1
3	93102-60004	. Масляный сальник	1
4	63P-11416-31	Подшипник коленчатого вала, цилиндр 1	4
4	63P-11416-41	Подшипник коленчатого вала, цилиндр 1	4
4	63P-11416-51	Подшипник коленчатого вала, цилиндр 1	4
5	63P-11417-41	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-51	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-61	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-71	Подшипник коленчатого вала, цилиндр 2	5
5	63P-11417-81	Подшипник коленчатого вала, цилиндр 2	5
6	63P-11426-31	Подшипник, шатун 1	1
6	63P-11426-41	Подшипник, шатун 1	1
6	63P-11426-51	Подшипник, шатун 1	1
7	63P-W1165-10	Поршневое кольцо	4
8	63P-11654-10	. Метка, поршневое кольцо	2
9	63P-11656-30	Подшипник коленчатого вала, задний	8
9	63P-11656-40	Подшипник коленчатого вала, задний	8
9	63P-11656-50	Подшипник коленчатого вала, задний	8
10	63P-11631-11-93	Прокладка (STD)	4
10	63P-11635-10	Поршень (0.25MM O/S)	4
11	63P-11603-01	Поршневой палец (STD)	4
11	63P-11604-00	Поршневой палец (0.25MM O/S)	4
12	63P-11633-10	Кольцо, поршень	4
13	63P-11634-00	Прокладка, пластина	8

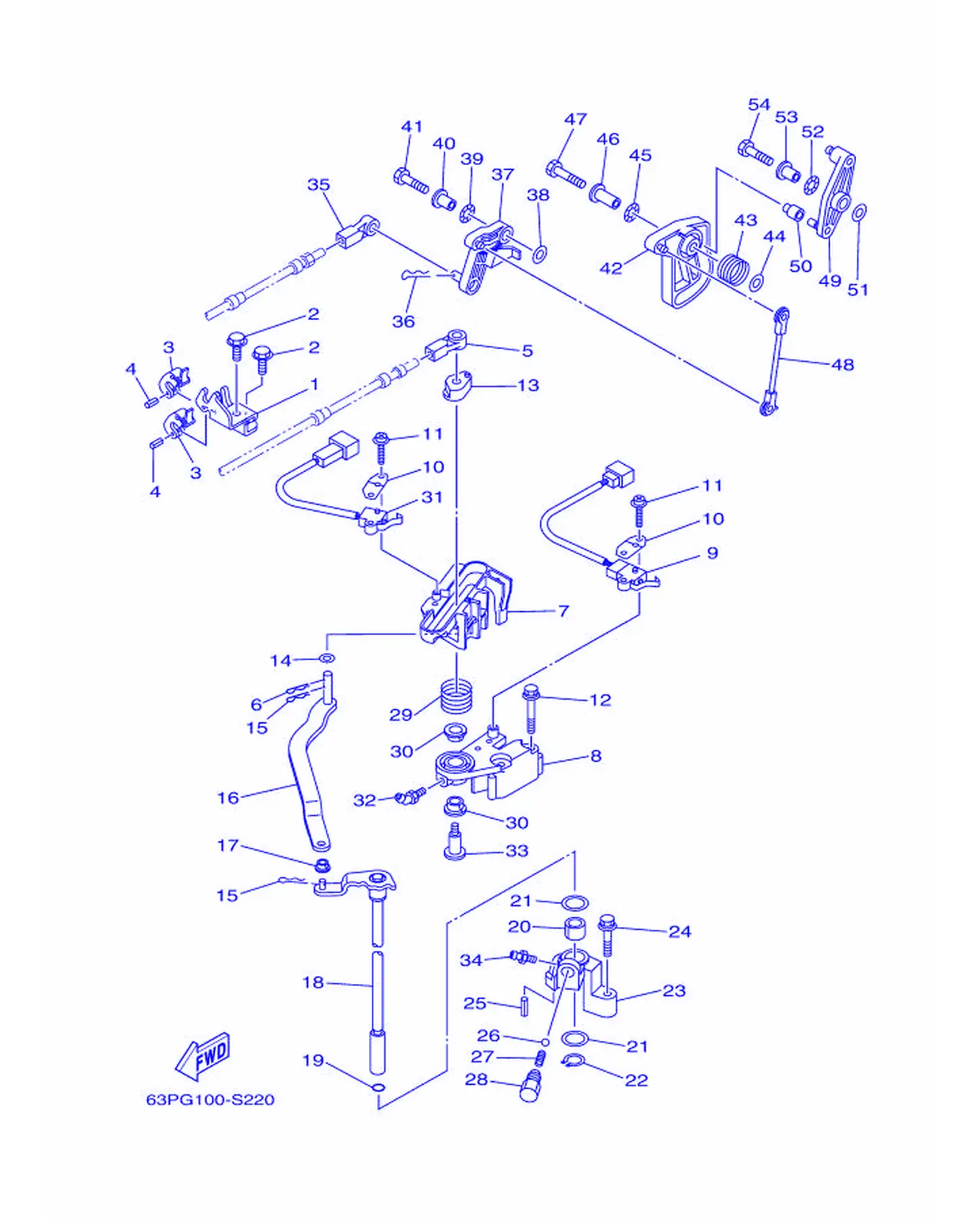

Рис. 12УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	63P-48531-10	Крышка, головка цилиндра 1	1
2	90109-06316	Прокладка	2
3	6E5-48538-00	Головка блока цилиндров 1	2
4	91690-30010	Не поддается однозначному прочтению	2
5	6E5-48344-00	Прокладка головки блока цилиндров	1
6	90468-18008	Стопор	1
7	6DA-44176-00	Крышка	1
8	63P-44117-01	Поршень	1
9	69J-8259F-00	Кольцо поршневое	1
10	61A-82588-01	Прокладка	2
11	97985-04116	Прокладка, крышка выхлопного коллектора	4
12	97E95-06550	Кольцо, поршневое стопорное	2
13	63P-44122-00	Прокладка, поплавковая камера	1
14	90202-08M20	Пружина толкателя	1
15	90468-18008	Стопор	2
16	6DA-44121-00	Втулка, шарнир	1
17	90386-06M12	Пружина	1
18	6DA-44120-12	Сальник, коленчатый вал	1
19	93210-09165	Кольцо уплотнительное	1
20	90386-16M66	Пружина	1
21	90202-16061	Пружина толкателя	2
22	93410-16006	Пружина	1
23	63P-44118-00	Поршень	1
24	97E75-06535	Кольцо, поршневое стопорное	1
25	91690-30010	Не поддается однозначному прочтению	1
26	93501-04M02	Гайка	1
27	90501-12082	Стопорная пружина тяги	1
28	648-42715-00	Пружина 2	1
29	90508-20M31	Стопорное кольцо	1
30	90386-12069	Прокладка	2
31	60V-8259F-01	Клапан игольчатый	1
32	93700-06M01	Прокладка	1
33	90109-08019	Табличка	1
34	93700-06M03	Пластина стопорная	1
35	6E5-48344-00	Прокладка головки блока цилиндров	1
36	90468-18008	Стопор	1
37	63P-42154-10	Втулка, шарнир	1
38	90201-06M31	. Головка, трубка-держатель	1
39	90206-10M04	Шайба волнистая	1
40	90387-06M29	Втулка	1
41	97D95-06025	Кольцо, поршневое	1
42	63P-41213-00	Кулачок, дроссель	1
43	69J-44135-00	Стопор	1
44	90201-06M31	. Головка, трубка-держатель	1
45	90206-10M04	Шайба волнистая	1
46	90387-06M82	Втулка	1
47	97D95-06035	Кольцо, поршневое	1
48	63P-41237-00	Пружина, стопор	1
49	63P-42157-00	Прокладка, корпус термостата	1
50	68V-42171-00	Прокладка	1
51	90201-06M31	. Головка, трубка-держатель	1
52	90206-10M04	Шайба волнистая	1
53	90387-06M29	Втулка	1
54	97D95-06025	Кольцо, поршневое	1

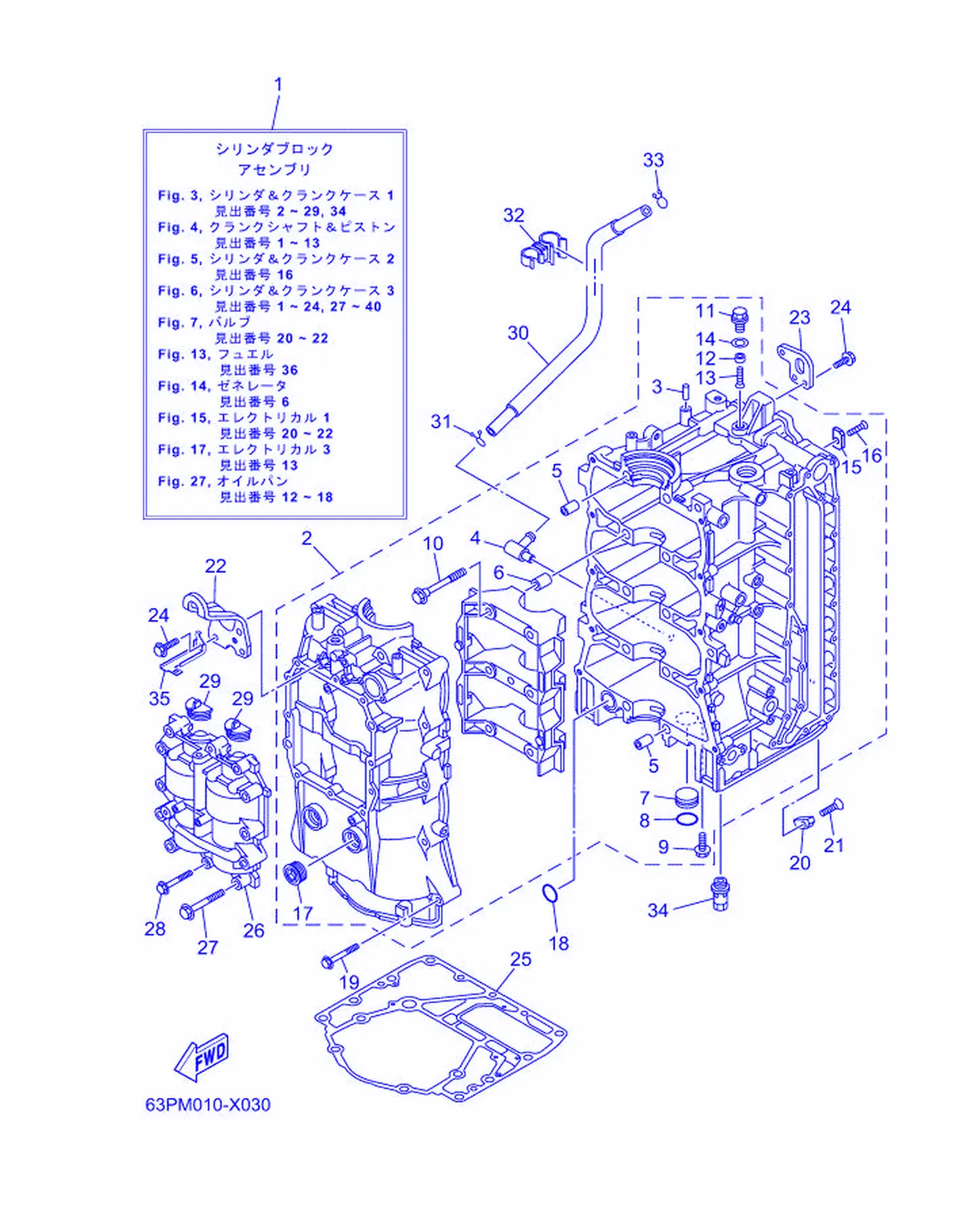

Рис. 13ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	63P-W009B-16-9S	Подшипник, игольчатый	1
2	63P-W1510-04-9S	Подшипник, шариковый	1
3	93606-12019	. Пластина, корпус насоса	1
4	63P-11372-00	. Прокладка, картер	1
5	91814-18002	. Крышка, головка цилиндра	4
6	91814-18002	. Крышка, головка цилиндра	6
7	90338-25004	. Прокладка	1
8	93210-25647	. Кольцо уплотнительное	1
9	90119-06276	Прокладка, крышка	1
10	90105-10071	. Табличка, предупреждение	10
11	63P-11197-00	. Прокладка, головка цилиндра	1
12	63P-11325-21	. Прокладка	1
13	98780-05016	Заглушка, поворотный	1
14	90430-14115	Прокладка	1
15	63P-11325-11	. Прокладка	4
16	90151-06M02	Винт с потайной головкой	4
17	90340-27129	. Прокладка, крышка термостата	2
18	93210-25552	. Уплотнительное кольцо	1
19	90119-08M66	Табличка с предупреждением	10
20	63P-11325-01	Штифт	1
21	90151-06M02	Винт с потайной головкой	1
22	63P-11119-00	Крышка, головка цилиндра	1
23	63P-11119-10	Шестерня, ведущая	1
24	90119-06MA2	Табличка с номером	5
25	63P-11351-04	Вал, приводной	1
26	63P-11500-04	Прокладка корпуса термостата	1
27	90119-08M66	Табличка с предупреждением	10
28	90119-06MA6	Табличка, предупреждающая	2
29	63P-11512-00	Шланг, корпус термостата	2
30	63P-11377-10	Вал	1
31	90467-15M14	Прокладка	1
32	90464-15007	Подшипник	1
33	90467-15M14	Прокладка	1
34	63P-13490-00	Пластина фиксатора тяги	1
35	63P-82588-00	Трубка	1

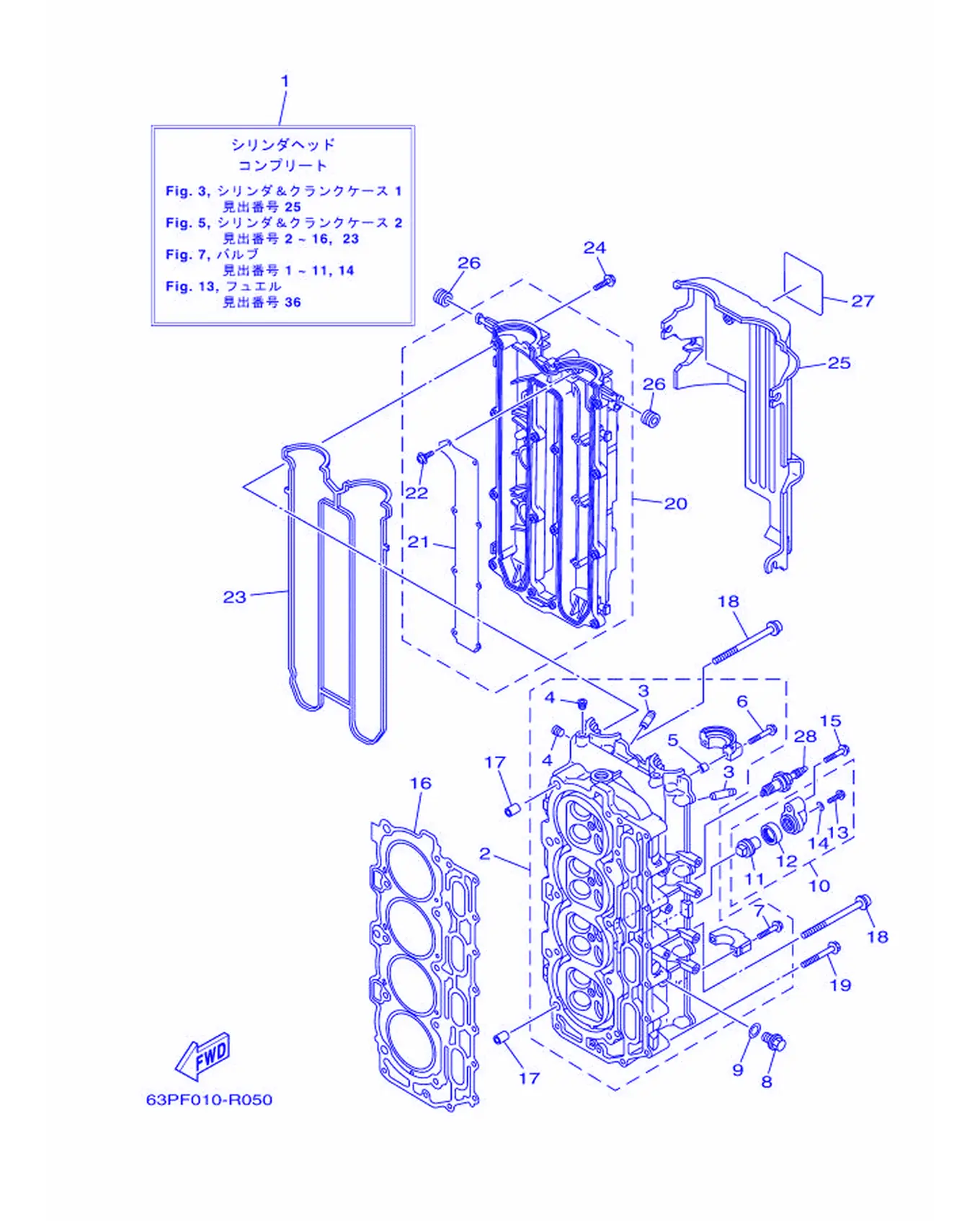

Рис. 14ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	63P-W009A-07-9S	Подшипник, упорный	1
2	63P-11110-11-9S	Подшипник, игольчатый	1
3	6DA-11133-10	Корпус, крышка 1	16
4	90344-51019	Болт, крепление термостата	3
5	91809-08006	Направляющая втулка, штифт	4
6	90119-07235	Прокладка, крышка термостата	4
7	90119-07234	Прокладка, крышка цилиндра	16
8	90340-14M06	Крышка, глушитель впуска	2
9	90430-14115	Прокладка	2
10	69J-11301-02	Шток дроссельной заслонки в сборе	2
11	6ML-11325-00	Шток	1
12	67F-11328-01	Втулка	1
13	90105-06M07	Болт, с шайбой и шестигранной головкой	1
14	90430-06M03	. Прокладка	1
15	97E75-08540	Прокладка, головка блока цилиндров	2
16	63P-11181-00	Прокладка, пластина 1	1
17	99530-14016	Держатель, защелка	2
18	90155-10010	Прокладка, картер	10
19	90119-08M91	Накидная гайка, шпилька	10
20	63P-11191-00-9S	Крышка, пластина 1	1
21	63P-11135-00	Трубка, топливная 3	1
22	97607-04208	Пружина, регулировка холостого хода	8
23	63P-11193-00	Прокладка, крышка 1	1
24	97E95-06530	Табличка, инструкция по эксплуатации	13
25	63P-11192-01	Крышка, пластина 2	1
26	90480-12314	Прокладка	5
27	63P-83626-00	Метка 6	1
28	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4

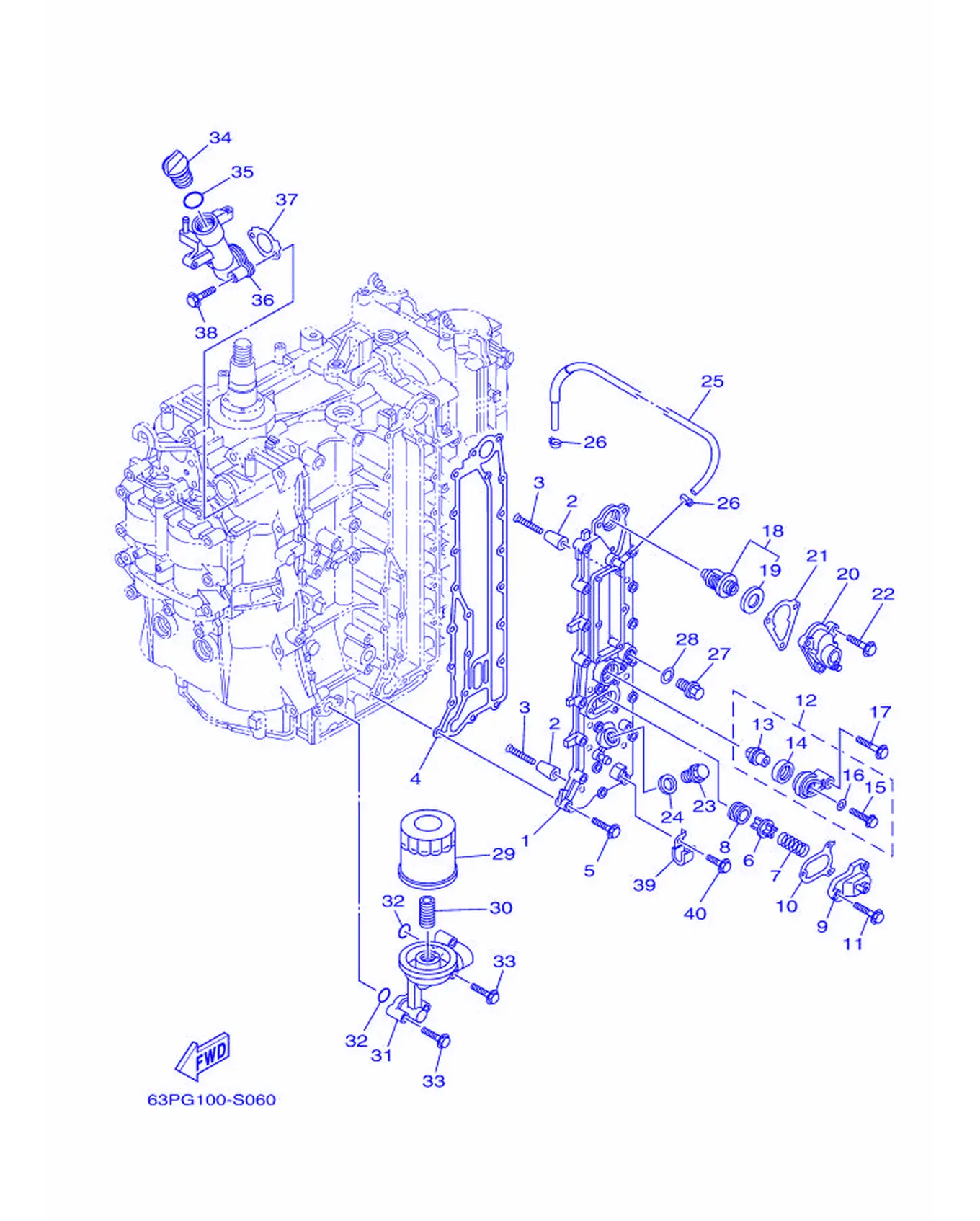

Рис. 15Цилиндр и картер 3 Cylinder & Crankcase 3

REF	Номер детали	Наименование	Кол-во
1	63P-41113-04-9S	Крышка, корпус насоса	1
2	68T-11325-00	Крышка	8
3	90151-05M05	Винт с потайной головкой	8
4	63P-41114-A3	Вал, корпус насоса	1
5	90119-06MA4	Табличка, предупреждающая	19
6	6G5-12416-00	Вал гребной	1
7	90501-16M11	Стопор, глушитель	1
8	90480-20M05	Прокладка	1
9	67F-1246A-A0-9S	Корпус 1	1
10	67F-12435-A0	Прокладка	1
11	90119-06MA2	Табличка с номером	3
12	69J-11301-02	Шток дроссельной заслонки в сборе	1
13	6ML-11325-00	Шток	1
14	67F-11328-01	Втулка	1
15	90105-06M07	Болт, с шайбой и шестигранной головкой	1
16	90430-06M03	. Прокладка	1
17	97E75-08540	Прокладка, головка блока цилиндров	1
18	67F-12411-01	Термостат	1
19	67F-12412-00	. Уплотнение, термостат	1
20	63P-1240H-01-9S	Крышка	1
21	63P-12414-00	Прокладка, крышка	1
22	90119-06MA4	Табличка, предупреждающая	3
23	90340-18M09	Крышка, корпус водяного насоса	1
24	90201-186F1	Крышка, корпус насоса	1
25	63P-1243A-00	Вал 1	1
26	90465-11M10	Хомут	2
27	90340-14M06	Крышка, глушитель впуска	1
28	90430-14115	Прокладка	1
29	69J-13440-05	Крыльчатка, насос	1
30	6S5-12858-00	Крышка, насос	1
31	63P-13446-01	Шайба	1
32	93210-19MJ1	Уплотнительное кольцо	2
33	97E75-06540	Кольцо, поршневое стопорное	4
34	6G8-15363-00	Поплавок, крышка	1
35	93210-24M79	. O-образное кольцо	1
36	63P-15319-00-9S	Пластина	1
37	63P-15364-A0	Прокладка, пластина	1
38	97E95-06545	Кольцо, поршневое стопорное	2
39	90462-06013	Крышка	1
40	97E95-06512	Прокладка, крышка водяного насоса	1

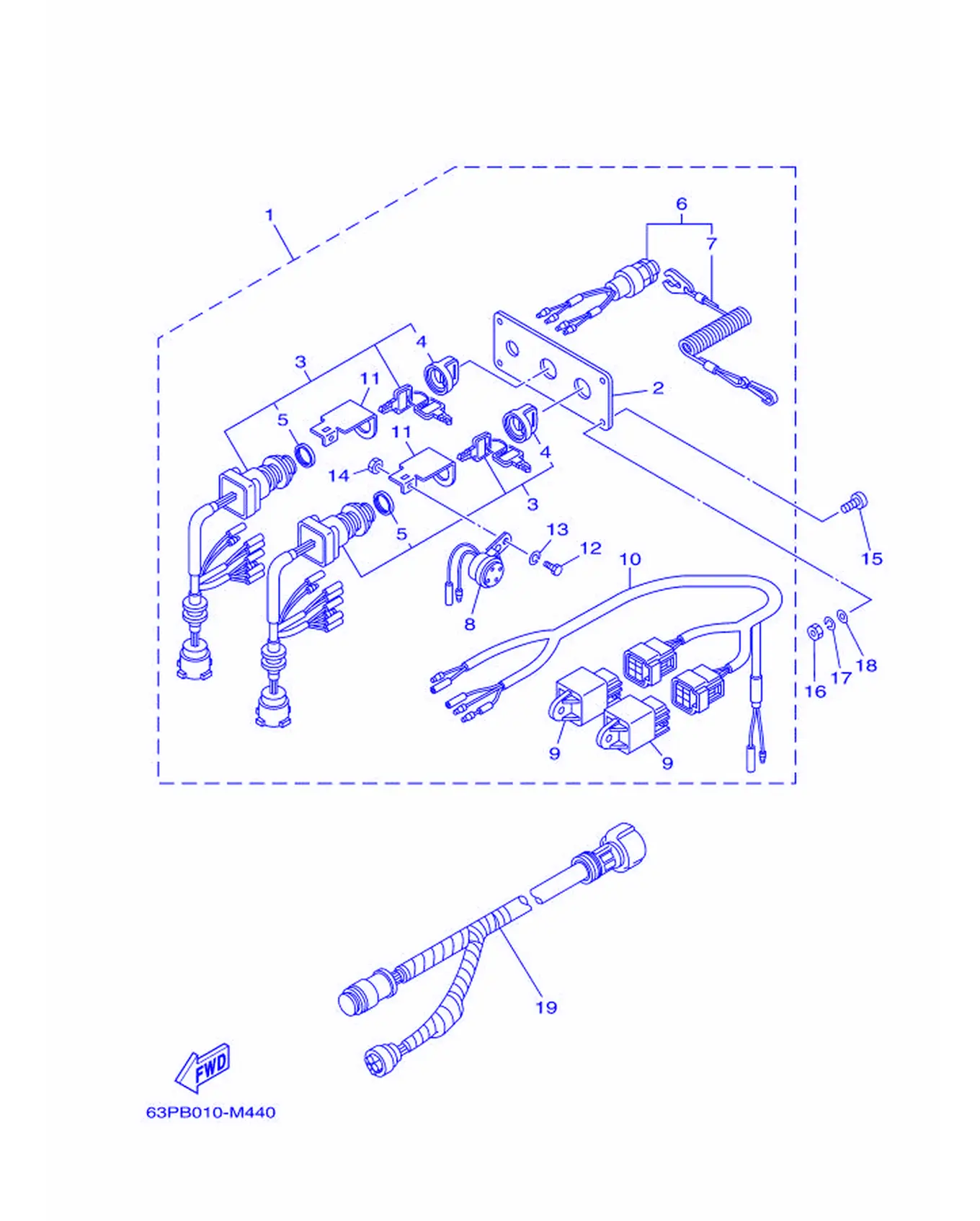

Рис. 16Выключатели и панели 2 Switch & Panel 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-82570-05	Прокладка крышки	1
2	6Y8-82571-01	. Датчик, диффузный	1
3	6Y8-82510-03	Прокладка водяного насоса	2
4	676-82577-01	. . Колпачок, шнур	1
5	703-82532-00	. . Колпачок	1
6	6K1-82575-01	Комплект прокладок карбюратора	1
7	682-82556-00	Рычаг, стопор	1
8	6R5-83383-00	Упор	2
9	68V-81950-00	Колпачок	2
10	6Y8-82507-00	. Датчик, гидродинамический	1
11	64D-82581-00	. Стартер, стартер	2
12	97003-05012	Клапан	2
13	92903-05100	. Головка болта со шпилькой	2
14	95303-05700	. Гайка	2
15	90149-05M05	Винт	4
16	95380-05600	. Гайка	4
17	92990-05100	. Хомут шланга	4
18	92990-05600	. Шайба пластины	4
19	688-8258A-70	Кабель стартера, отрицательный (L=7.0M)	1

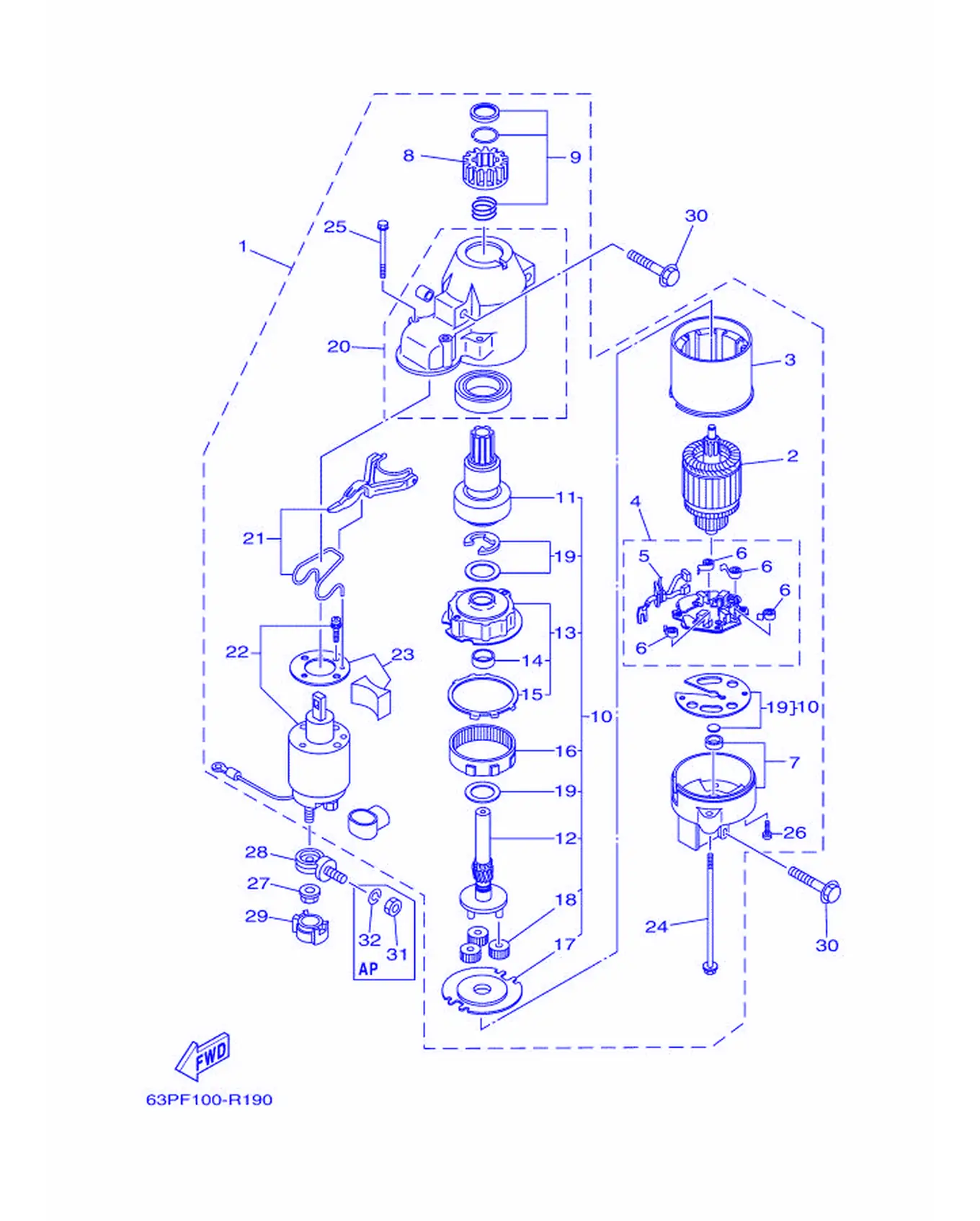

Рис. 17Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6BR-81800-02	Сальник, масляный	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-11	Винт холостого хода в сборе	1
5	69J-81801-11	Винт	1
6	67F-81813-00	. . Стопор, болт	4
7	67F-81820-00	. Провод стартера	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-8183R-00	. . . Пружина	1
16	67F-81891-00	. . Крышка, пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	69J-81842-00	Крышка	1
21	6C5-81839-00	. Заглушка	1
22	63P-81941-00	Сальник	1
23	6C5-81869-00	. Крышка, защелка	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	90179-08003	Гайка	1
28	60V-81925-00	. Клемма	1
29	68F-82582-00	. Крышка, жгут проводов	1
30	97513-08545	Кольцо, стопорное	3
31	95333-08600	Гайка	1
32	92903-08100	Болт, с шестигранной головкой	1

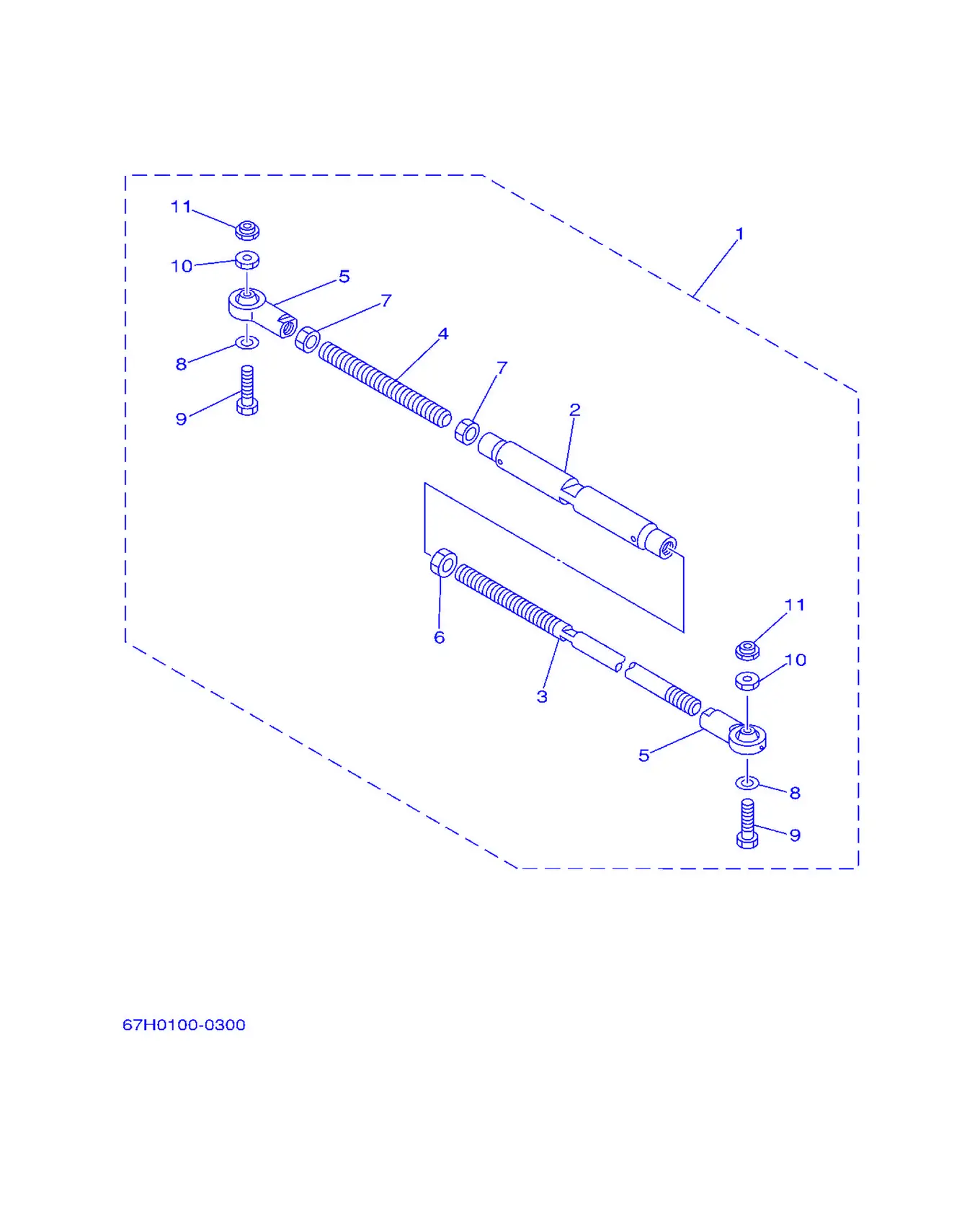

Рис. 18Крепление рулевого управления Steering Guide Attachment

REF	Номер детали	Наименование	Кол-во
1	6E5-61310-00	Прокладка пластины (L:600-800MM)	1
2	6E5-61313-00	Втулка	1
3	6E5-61311-11	Поперечная тяга 1	1
4	6E5-61315-00	Поперечная тяга 2	1
5	6E5-61303-01	Прокладка пластины	2
6	90170-14M06	Гайка	1
7	95380-14700	Гайка	2
8	90201-10M76	Шланг топливный	2
9	90101-09M70	Табличка	2
10	90170-09M05	Гайка	2
11	90185-09M01	. Крышка, корпус	2

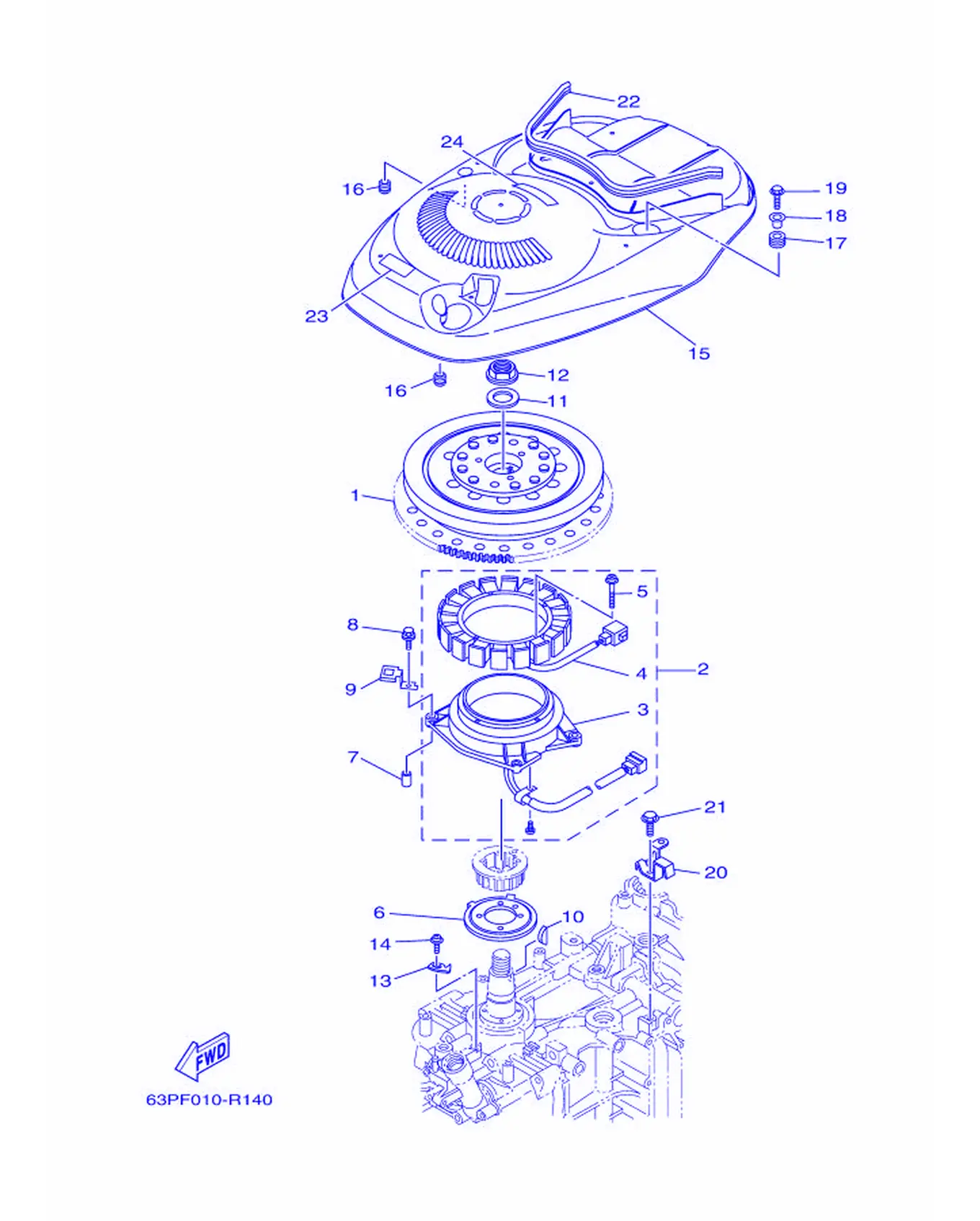

Рис. 19ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	63P-81450-00	Сальник	1
2	63P-81460-01	Втулка	1
3	63P-85580-01	Винт, с шестигранной головкой	1
4	63P-81410-00	Сальник	1
5	63D-81345-20	. Винт, крепление крышки (M6X30)	4
6	63P-81673-01	Ротор	1
7	99530-08012	. Подшипник коленвала	2
8	97E95-06635	Кольцо, поршневое стопорное	4
9	63P-81845-00	Трубка	2
10	90280-05015	Крышка, катушка	1
11	90201-24014	Крыльчатка водяного насоса	1
12	90179-24002	Гайка	1
13	6P2-81332-00	Трубка, направляющая	1
14	97985-06210	Прокладка головки цилиндра	1
15	63P-81337-11	Крышка, головка цилиндра	1
16	6A0-82317-01	Клапан, игольчатый поплавковой камеры	2
17	90480-15M31	Прокладка	1
18	90387-06285	Гребной винт	1
19	95D95-06020	Шайба, стопорная шайба гайки гребного винта	1
20	63P-8132G-10	Гребной вал	1
21	97E95-06516	Табличка, инструкция по эксплуатации	1
22	6DA-42617-00	Крыльчатка водяного насоса	1
23	63P-13437-02	Метка, коррозия	1
24	6EE-81994-01	Втулка, шарнир	1

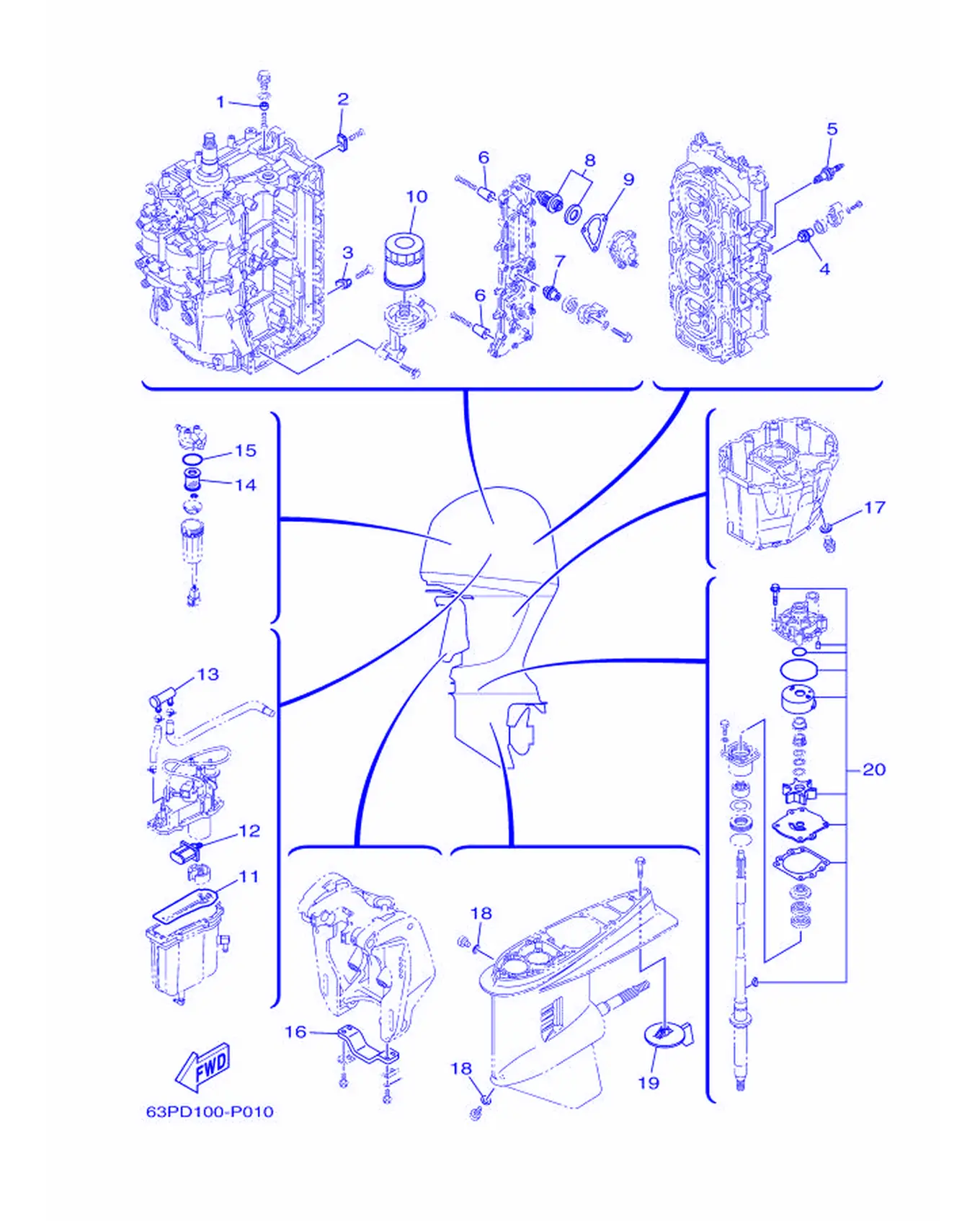

Рис. 20Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	63P-11325-21	. Прокладка	1
2	63P-11325-11	. Прокладка	4
3	63P-11325-01	Штифт	1
4	6ML-11325-00	Шток	2
5	94709-00391	Поплавок, свеча (NGK LFR5A-11)	4
6	68T-11325-00	Крышка	8
7	6ML-11325-00	Шток	1
8	67F-12411-01	Термостат	1
9	63P-12414-00	Прокладка, крышка	1
10	69J-13440-04	Прокладка крышки водяного насоса	1
11	63P-14984-00	Прокладка, трубка	1
12	63P-13915-00	Фильтр	1
13	69J-24501-10	Фильтр, топливный	1
14	6P3-24563-02	Корпус водяного насоса	1
15	6P3-24564-00	Газовый седловой клапан	1
16	6G5-45251-02	Крышка	1
17	90430-14M09	Прокладка	1
18	90430-08003	Прокладка	2
19	6K1-45371-02	Пластина	1
20	61A-W0078-A4	Сальник гребного вала	1

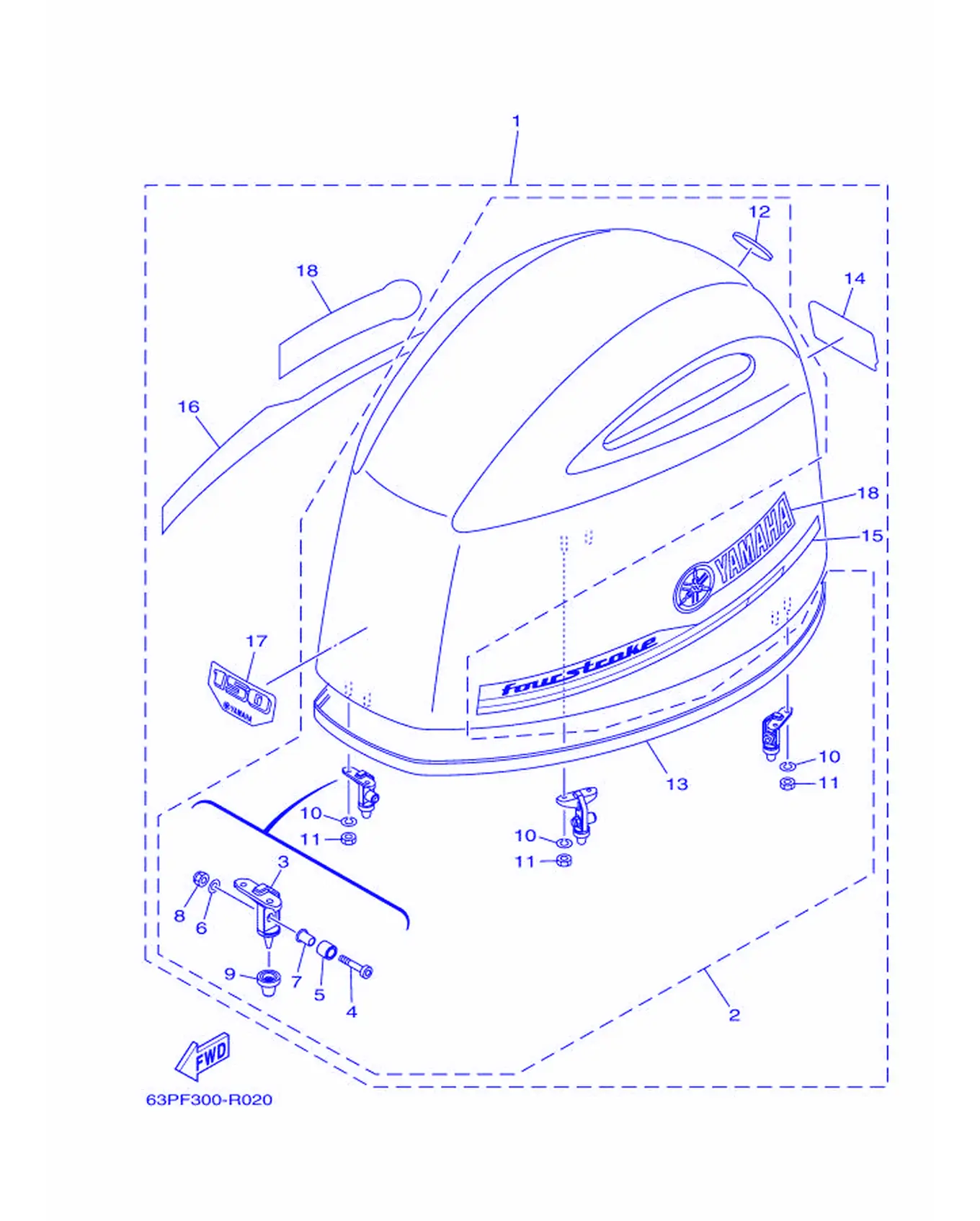

Рис. 21ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	63P-42610-72-8D	Прокладка картера	1
2	63P-4261A-12-8D	Прокладка картера (комплект)	1
3	6CB-42647-B0	Прокладка головки блока цилиндров	3
4	90111-08078	. . Пружина	3
5	90387-10094	. . Гайка	3
6	92990-08600	. . Прокладка, крышка	3
7	90387-08M45	. . Гэби-	3
8	95780-08300	Прокладка, дроссельная	3
9	6AW-42663-01	Крыльчатка 2	3
10	92990-06100	Прокладка, стопор	6
11	95380-06600	Тяга, соединительная	6
12	6DA-42697-00	. . Сальник коленчатого вала	1
13	6CB-42628-00	Шестерня	1
14	63P-42678-60	Поршень в сборе	1
15	6DA-42675-00	Поршень в сборе, стандарт 1	1
16	6DA-42676-00	Поршень в сборе, стандарт 2	1
17	63P-42677-60	Поршень в сборе, кольца	1
18	63P-42681-20	Наклейка, задняя	2

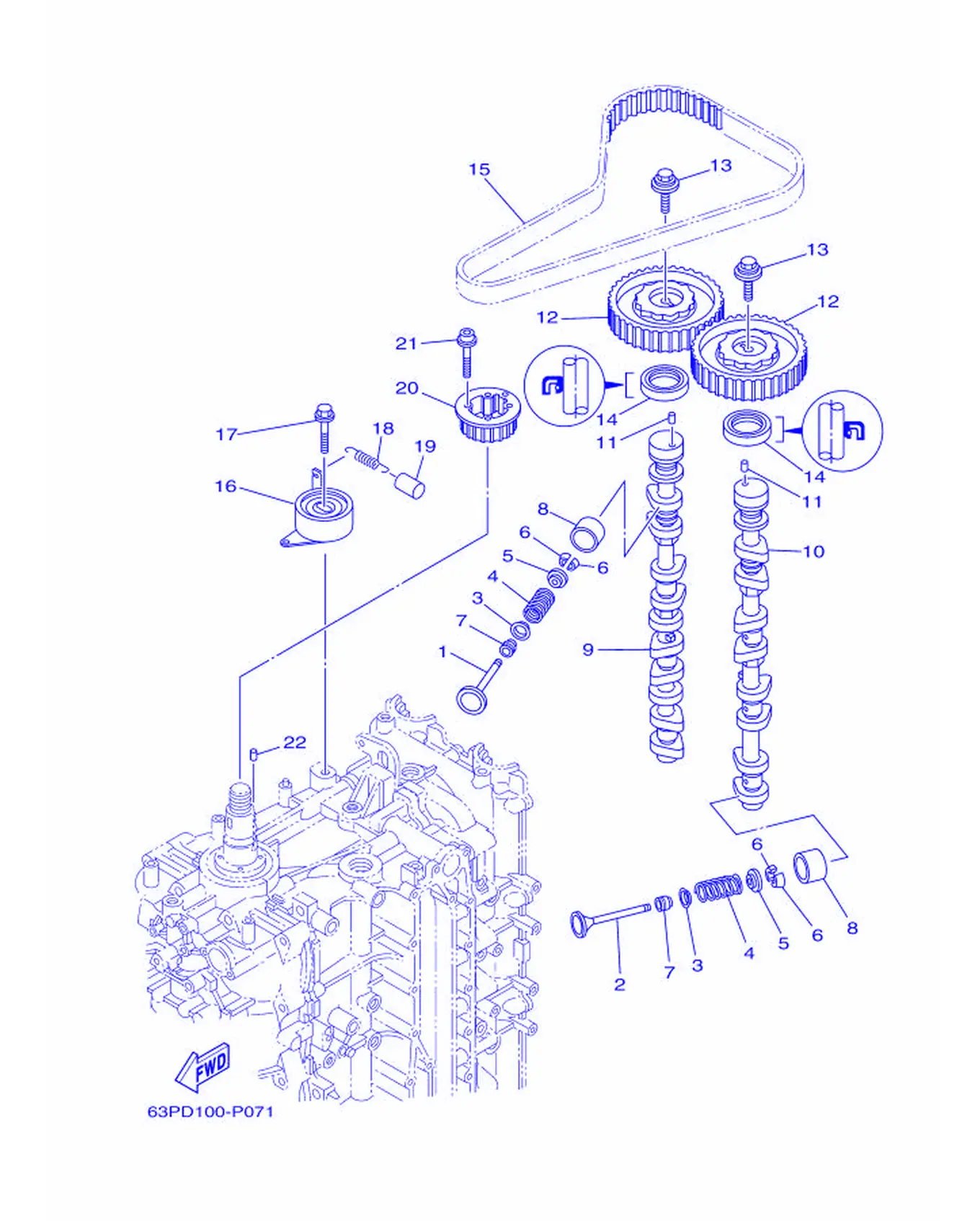

Рис. 22КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	63P-12111-00	Вал, приводной	8
2	63P-12121-00	Вал, гребной	8
3	K0F-A3743-00	Шестерня, приводной вал	16
4	6CB-12113-00	Шестерня, приводной вал	16
5	K0F-A3741-00	Шестерня, приводной вал	16
6	K0F-A3742-00	Шестерня, приводной вал	32
7	51Y-12119-00	. . Винт, картер	16
8	K0F-A3751-00	Прокладка, приводной вал (3.000)	16
8	K0F-A3751-10	Прокладка, приводной вал (3.025)	16
8	K0F-A3751-20	Прокладка, приводной вал (3.050)	16
8	K0F-A3751-30	Прокладка, приводной вал (3.075)	16
8	K0F-A3751-40	Прокладка, приводной вал (3.100)	16
8	K0F-A3751-50	Прокладка, приводной вал (3.122)	16
8	K0F-A3751-60	Прокладка, приводной вал (3.142)	16
8	K0F-A3751-70	Прокладка, приводной вал (3.162)	16
9	63P-12171-10	Распредвал 1	1
10	63P-12181-10	Распредвал 2	1
11	93605-10108	Заглушка, ...	2
12	63P-11537-00	Крышка, головка блока	2
13	90119-10050	Гайка, крепление цилиндра	2
14	93102-38008	. Сальник	2
15	63P-46241-00	Крышка	1
16	63P-11590-10	Поршневой палец	1
17	90119-10M07	Табличка предупреждающая	1
18	90506-16M39	Стопор, трос	1
19	90445-15M03	Шланг (L23)	1
20	63P-11536-01	Крышка, головка блока	1
21	90110-05020	Крышка, головка блока	4
22	93605-17002	Прокладка	1

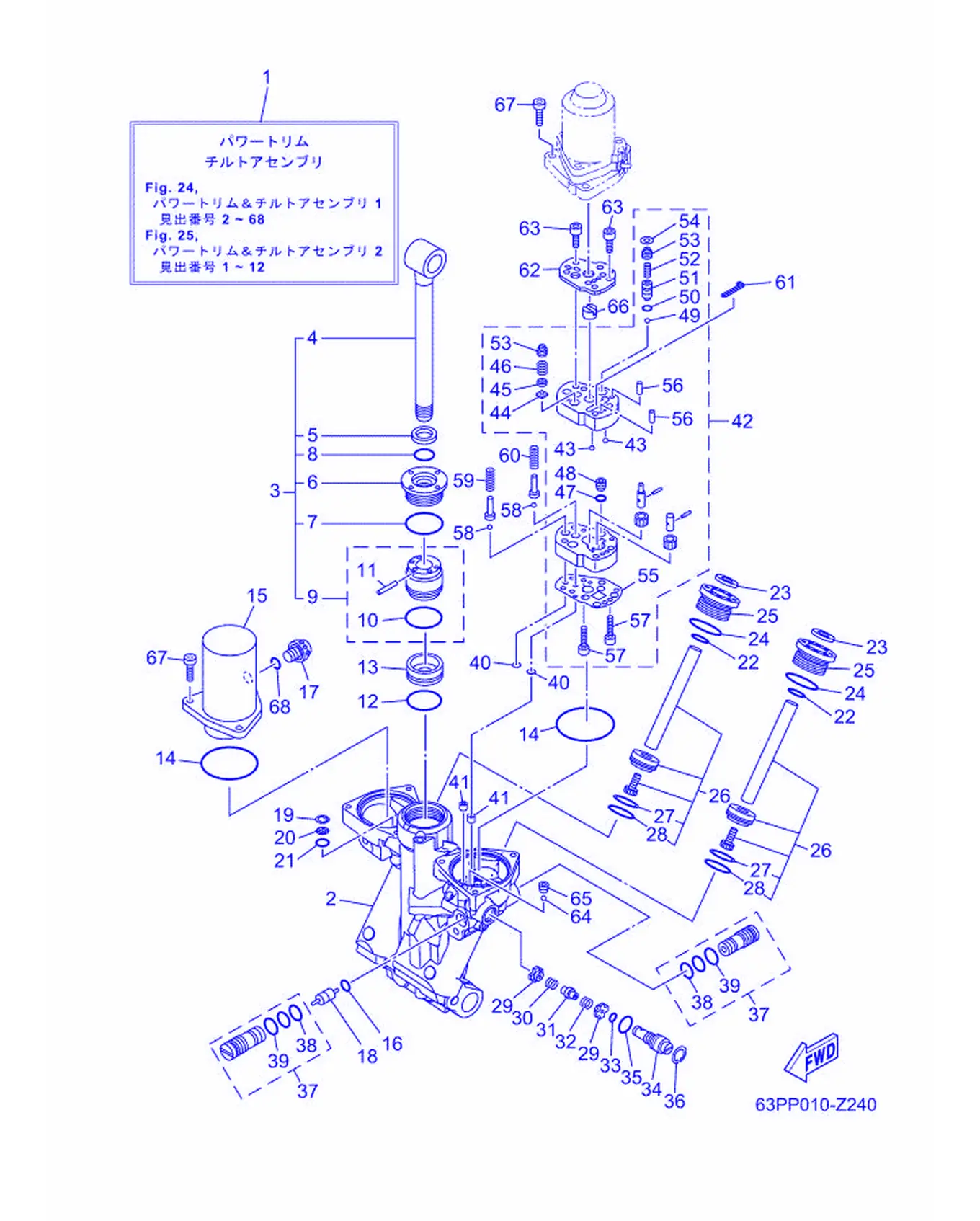

Рис. 23Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	63P-43800-23	Подшипник игольчатый и стопорное кольцо	1
2	63P-4380L-23	Подшипник игольчатый, верхний и стопорное кольцо	1
3	63P-43810-21	Стопорное кольцо поршневого пальца	1
4	63P-43801-10	Пружина	1
5	93106-19001	Шестерня переднего хода	1
6	63P-43811-20	Втулка гребного вала	1
7	63P-43861-20	Уплотнительное кольцо	1
8	63P-43863-10	Кольцо уплотнительное	1
9	63P-4380P-20	Стопорное кольцо	1
10	6H1-43862-00	. . . Уплотнение	1
11	91609-16010	Шайба упорная	1
12	6H1-43862-00	. . . Уплотнение	1
13	63P-43814-20	Шайба, стопорная	1
14	93210-68N50	. О-кольцо	2
15	63P-4382C-20	Прокладка выхлопной трубы 2	1
16	93210-09165	Кольцо уплотнительное	1
17	6CJ-43829-20	Прокладка выхлопной трубы	1
18	6H1-43841-11	. Поршень, шаттл	1
19	63P-43876-10	Пружина, стопорная	1
20	63P-43816-10	Фильтр 1	1
21	93210-11N52	Кольцо уплотнительное	1
22	6D8-43863-00	Уплотнительное кольцо	2
23	63P-43812-20	Шестерня заднего хода	2
24	63P-43862-10	Кольцо уплотнительное	2
25	63P-43821-21	Втулка дейдвуда	2
26	63P-43820-20	Стопорное кольцо дейдвуда	2
27	62X-43871-00	. . . Кольцо, опорное	1
28	93210-29375	. . . Кольцо уплотнительное	1
29	63P-43847-10	Шток, вал привода	2
30	63P-43854-10	Стопорная пружина, вал привода	1
31	63P-4382A-10	Прокладка 1	1
32	63P-4384H-10	Стопорная пружина	1
33	69J-4389J-00	. Уплотнительное кольцо	1
34	63P-43845-20	Втулка гребного вала	1
35	93210-12327	Кольцо уплотнительное	1
36	61A-43876-01	Уплотнение дейдвуда	1
37	63P-43802-21	Сальник дейдвуда	2
38	93210-12N52	Кольцо уплотнительное	1
39	6H1-43866-01	Кольцо уплотнительное	1
40	93210-064A5	. . Уплотнительное кольцо	2
41	63P-4381C-20	Кольцо 3	2
42	63P-43830-20	Сальник коленчатого вала	1
43	93503-16003	. . Шарик	2
44	6H1-4384G-11	Вал, поворотный	1
45	6H1-43844-10	Крышка вала	1
46	6H1-43856-10	Стопорный винт	1
47	93210-07N51	Кольцо уплотнительное	1
48	63P-43851-20	Шайба стопорная	1
49	93501-08001	Гайка	1
50	93210-064A5	. . Уплотнительное кольцо	1
51	63P-43844-20	Шайба пружинная	1
52	69J-43855-00	Стопорная пружина	1
53	63P-43843-10	Пружина, вал привода	2
54	63P-43338-10	Пружина, сцепления	1
55	63P-4384G-20	Шайба стопорная	1
56	93604-10011	Шайба волнистая	2
57	91312-04020	Гайка крепления маховика	2
58	93501-08001	Гайка	2
59	63P-43857-10	. Стопор	1
60	63P-4385H-10	Стопор, шестерня	1
61	6CJ-43816-00	Фильтр 1	1
62	63P-4381J-10	Толкатель	1
63	91312-05035	Наклейка, инструкция по эксплуатации	4
64	93505-32038	. . . Гайка	1
65	61A-43878-00	Болт с внутренним шестигранником	1
66	69J-43831-00	Соединитель, вал	1
67	91380-06025	Крыльчатка	6
68	6CJ-43861-10	. O-образное кольцо	1

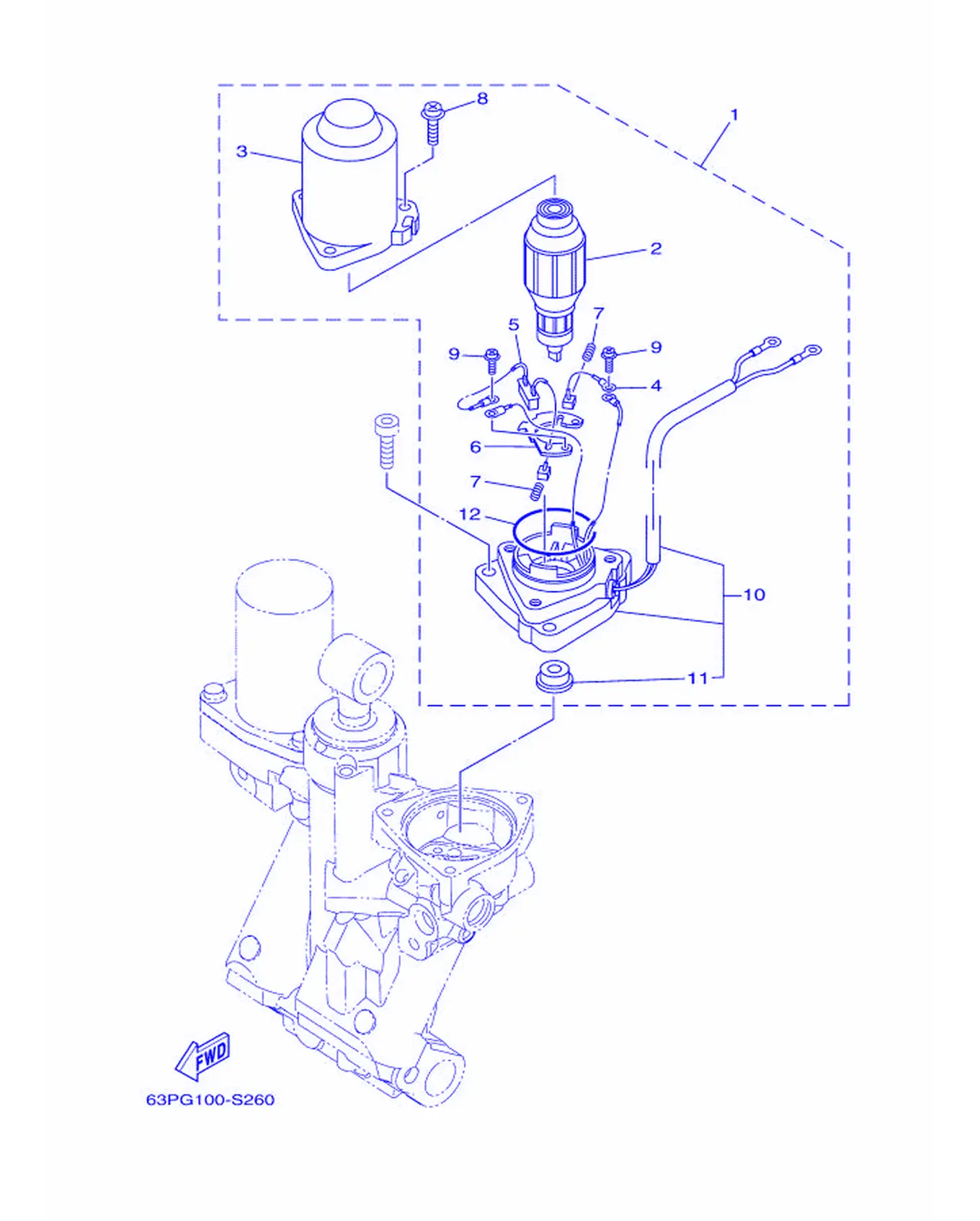

Рис. 24Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	6KW-43880-01	Прокладка карбюратора	1
2	6EK-43805-01	. Жиклер главный	1
3	6EK-43804-11	Стопорное кольцо	1
4	6EK-43892-00	Болт 2	1
5	63P-82181-20	. Уплотнительное кольцо топливного шланга	1
6	6EK-4380F-00	Прокладка, болт	1
7	62X-4386K-00	Стопор, ...	2
8	63P-43879-10	Штифт, шайба	3
9	97602-04316	Штифт, стопорная шайба	2
10	63P-43881-22	. Топливный шланг, серый	1
11	6EK-43882-00	. . Сальник	1
12	6EK-43862-01	. O-пибэго	1

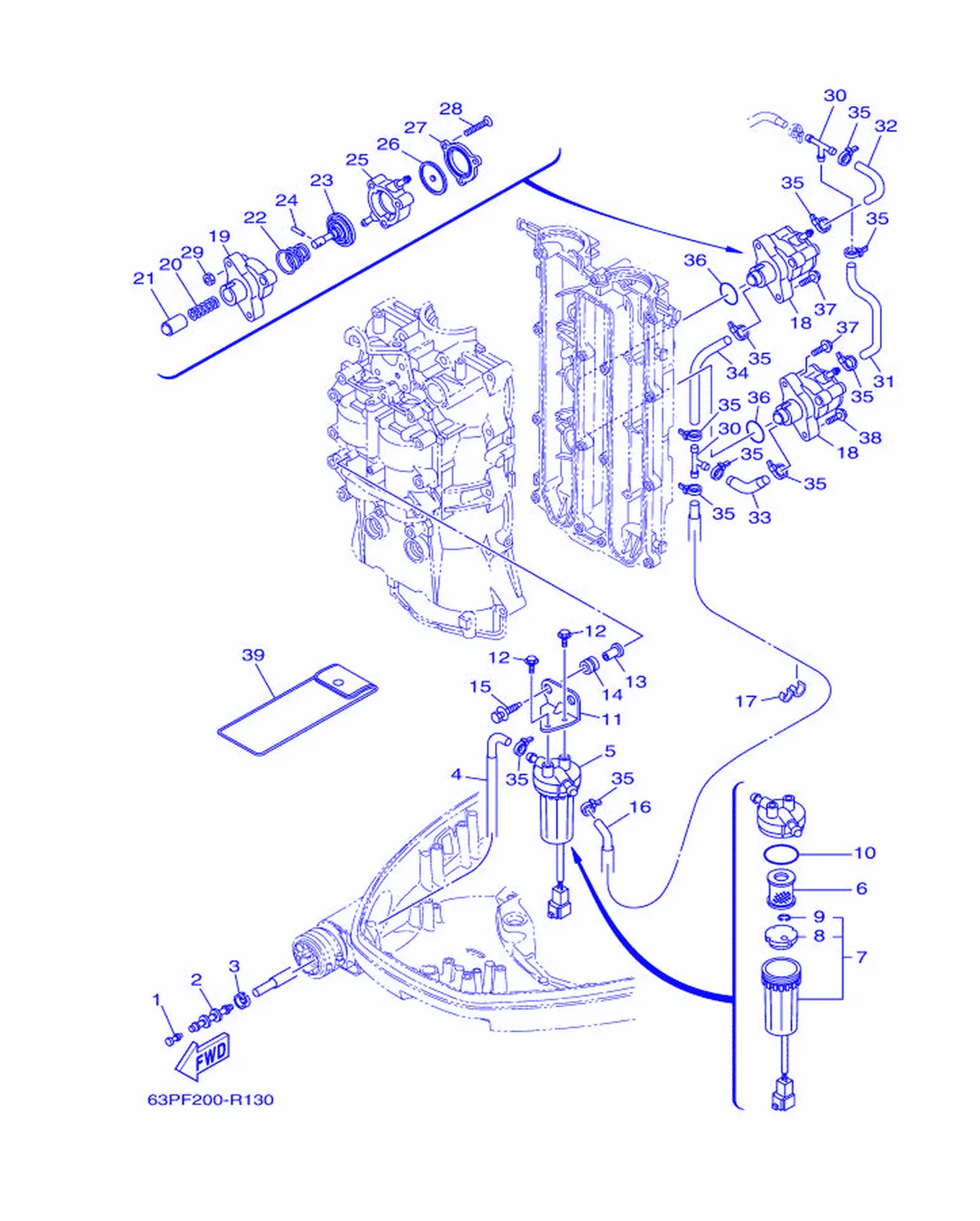

Рис. 25ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-01	Дзэбэтэ	1
2	6AW-24377-01	Тэгито, дзихигибэда 2	1
3	6E5-24351-51	. Заглушка 1	1
4	63P-24316-30	Крышка 6	1
5	6P3-24560-04	Прокладка карбюратора	1
6	6P3-24563-02	Корпус водяного насоса	1
7	6P3-24562-03	. Прокладка, крышка	1
8	6P3-24469-00	. . Крышка, картер	1
9	6P3-24519-00	. . Прокладка	1
10	6P3-24564-00	Газовый седловой клапан	1
11	63P-24566-00	Прокладка, крышка	1
12	97E95-06514	Наклейка, инструкция по эксплуатации на английском языке	2
13	90387-06289	Втулка	2
14	90480-10M23	Втулка уплотнительная	2
15	90119-06309	Вал, приводной	2
16	63P-24311-30	Шестерня, ведомая 1	1
17	90464-13M34	Прокладка	1
18	63P-24410-20	Прокладка топливного насоса	2
19	68V-24412-00	Гайка 1	1
20	68V-24454-00	Прокладка	1
21	63P-13131-00	. Поплавковая камера	1
22	63P-24423-00	. Сутобибэго, дзэгибатобие	1
23	68V-24411-00	Винт регулировочный	1
24	68V-24374-00	Крышка	1
25	63P-24413-00	. Батарея 2	1
26	68V-24471-10	Винт регулировочный	1
27	63P-24414-00	. Игла 3	1
28	68V-24444-00	Винт	3
29	68V-24149-00	Гайка	3
30	6E5-24378-00	Ручка, прижимная пластина 3	2
31	63P-24314-00	Шестерня 4	1
32	63P-24315-00	Шестерня 5	1
33	63P-24312-10	Шестерня 2	1
34	63P-24313-10	Шестерня 3	1
35	90465-11M10	Хомут	11
36	93210-30682	Уплотнительное кольцо	2
37	90119-06312	Наклейка, инструкция по эксплуатации	3
38	90119-06135	Табличка, идентификационная	1
39	67F-28100-03	Дзо-фуко-дзода	1

Рис. 26Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	63P-14180-22	Уплотнение крышки топливного бака	1
2	63P-14182-20	. Крышка, топливный бак	1
3	4SV-24453-00	Винт	2
4	63P-2411R-00	. . Поплавок 1	1
5	63P-2411T-00	. . Поплавок 2	1
6	63P-14181-20	. Батарея, топливный бак 1	1
7	63P-14191-00	. . Уплотнительное кольцо, клапан	1
8	4SV-24453-00	Винт	1
9	63P-13906-00	. Пружина, игольчатый клапан	1
10	63P-14565-00	. Винт	1
11	63P-14567-00	. Винт	7
12	63P-14984-00	Прокладка, трубка	1
13	68V-13781-20	. Шток и пружина	1
14	63P-14546-00	. Вал, тяга	1
15	68V-14386-00	. Держатель, топливопровод	1
16	63P-14985-00	. Поплавок	1
17	63P-13907-05	. Уплотнение крышки топливного бака	1
18	63P-13784-00	. Держатель, пластина	1
19	63P-13915-00	Фильтр	1
20	63P-14148-00	Пластина	2
21	69J-24379-00	. Пластина, крепление 4	1
22	90119-06299	Крышка, топливный фильтр	3
23	63P-13716-00	Гэби-	3
24	6BM-13593-00	. Держатель	3
25	63P-8259L-01	Сальник коленчатого вала 1	1
26	63P-21841-10	Крышка	1
27	63P-13573-00	Наклейка 1	3
28	63P-13882-00	Крышка 2	1

Рис. 27Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J3	Корпус водяного насоса (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-30	Корпус водяного насоса в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-01	Прокладка корпуса водяного насоса	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-57	Винт гребной, шаг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M25	. На-су (L2050)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M24	Вал (L850)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

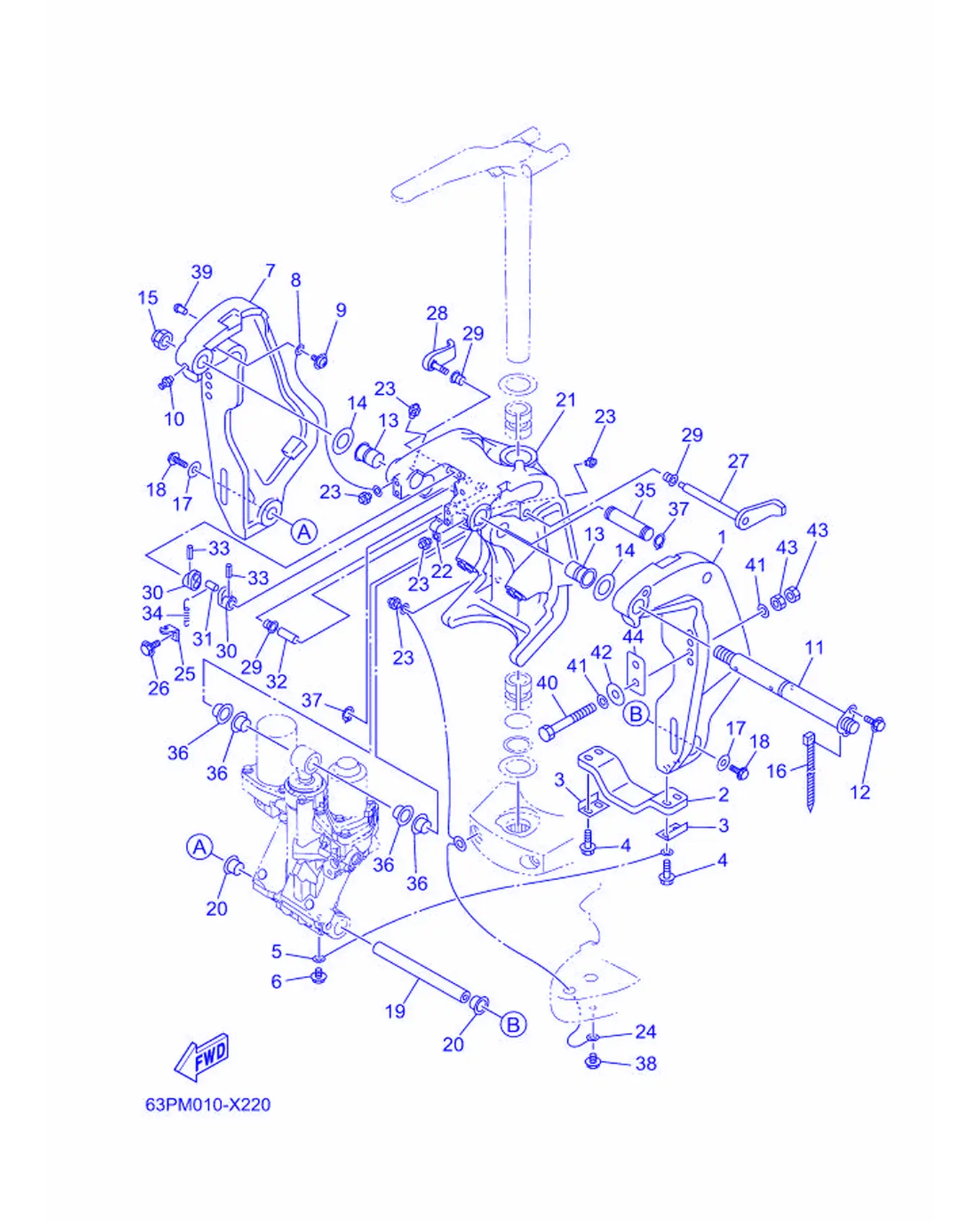

Рис. 28КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	64E-43111-02-8D	Прокладка, головка 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97E95-06530	Табличка, инструкция по эксплуатации	4
5	6E5-82148-00	Пружина, подача 4	1
6	97E95-06510	Прокладка, крышка водяного насоса	1
7	64E-43112-02-8D	Прокладка, головка 2	1
8	6E5-82148-00	Пружина, подача 4	1
9	97985-06212	Шпилька, с квадратным подголовком	1
10	93700-06002	Прокладка, головка	1
11	64E-43131-30	Пластина, стопор наклона	1
12	97E95-08520	Прокладка, крышка водяного насоса	1
13	90386-25M31	Шайба	2
14	90201-26M59	Пружина, крышка	2
15	90185-22M11	Штифт, шпонка	1
16	90465-11M10	Хомут	1
17	90201-10060	Прокладка, корпус	2
18	90119-10054	Прокладка, крышка	2
19	6BC-43818-00	Головка, блок цилиндров	1
20	90386-22M98	Прокладка	2
21	64E-43311-10-8D	Прокладка, выхлоп 1	1
22	90465-08M63	Головка	1
23	93700-06002	Прокладка, головка	5
24	66K-82149-00	Шпилька	1
25	6G5-43144-00	Втулка, ступица	1
26	97E95-06512	Прокладка, крышка водяного насоса	1
27	6G5-43181-02	Пластина, анод 1	1
28	6G5-43185-02	Пластина, анод 2	1
29	90386-10M16	Шайба	3
30	6G5-43148-00	Ручка, регулировка	2
31	90249-06M19	Крыльчатка	1
32	90387-10M05	Втулка	1
33	91690-30020	Крыльчатка, ступица	2
34	90506-16003	Стопор, трос	1
35	64E-43126-10	Держатель, трос управления	1
36	90386-22M98	Прокладка	4
37	93410-22M11	Уплотнение	2
38	95D95-06010	Вал, приводной в сборе	1
39	90269-02M08	Шайба	2
40	90101-12065	Прокладка (L:130MM)	6
41	90201-13M01	Пружина, крышка	12
42	90201-12426	...	4
43	95380-12600	Гайка	12
44	6G5-43119-00	Держатель, датчик	2

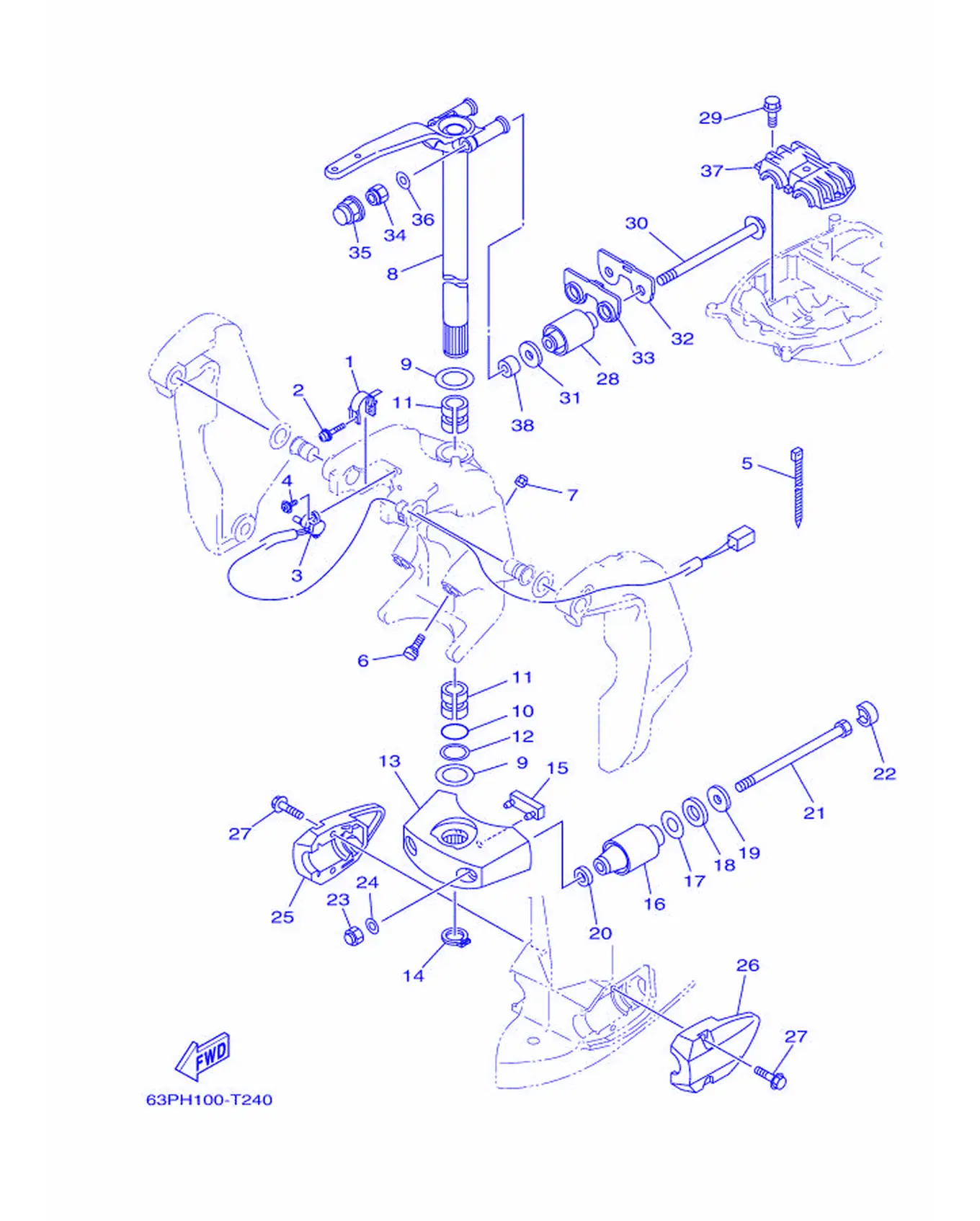

Рис. 29КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-43139-11	Втулка, держатель	1
2	90159-05059	Шланг, приводной	1
3	67H-83672-02	Пружина	1
4	97985-06216	Сальник вала	2
5	90465-11M10	Хомут	3
6	61A-43376-00	Накладка, распорная	2
7	95780-10300	Гнездо, втулка	2
8	6DA-42510-10-8D	Уплотнение вала гребного винта	1
9	90201-38M60	Гнездо, втулка	2
10	93210-37MH7	Кольцо O	1
11	90386-38M32	Втулка	2
12	90202-40M47	Пружина, крышка	1
13	68V-44551-00-8D	Прокладка, нижний кожух 1	1
14	93410-36102	Стопорное кольцо	1
15	61A-44575-01	Кольцо, уплотнительное	1
16	63P-44555-00	Уплотнительное кольцо, пластина	2
17	90201-35008	Крышка, топливопровод	2
18	90202-32M19	Гнездо, втулка	2
19	90201-16M55	Гнездо, втулка	2
20	90201-15M58	Гнездо, втулка	2
21	90109-14007	Пластина	2
22	69J-44533-00	Держатель, трос управления	2
23	90176-14003	Шайба, пружинная	2
24	92995-14600	Шайба	2
25	63P-44553-00-8D	Держатель, направляющая	1
26	63P-44556-00-8D	Держатель, направляющая 2	1
27	90119-10058	Прокладка, крышка	4
28	6DA-44514-00	Винт крепления, короткий	2
29	90119-10024	Втулка, направляющая тяги	3
30	90105-14009	Наклейка, предупреждение	2
31	90201-16M01	Шпилька	2
32	6DA-44526-00	Крышка	1
33	6DA-44532-00	Гайка, короткая	1
34	90185-14M00	Прокладка, крышка	2
35	6DA-44194-00	Пружинная шайба	2
36	92995-14600	Шайба	2
37	63P-44511-00	Держатель, трос управления	1
38	90387-14004	Втулка	2

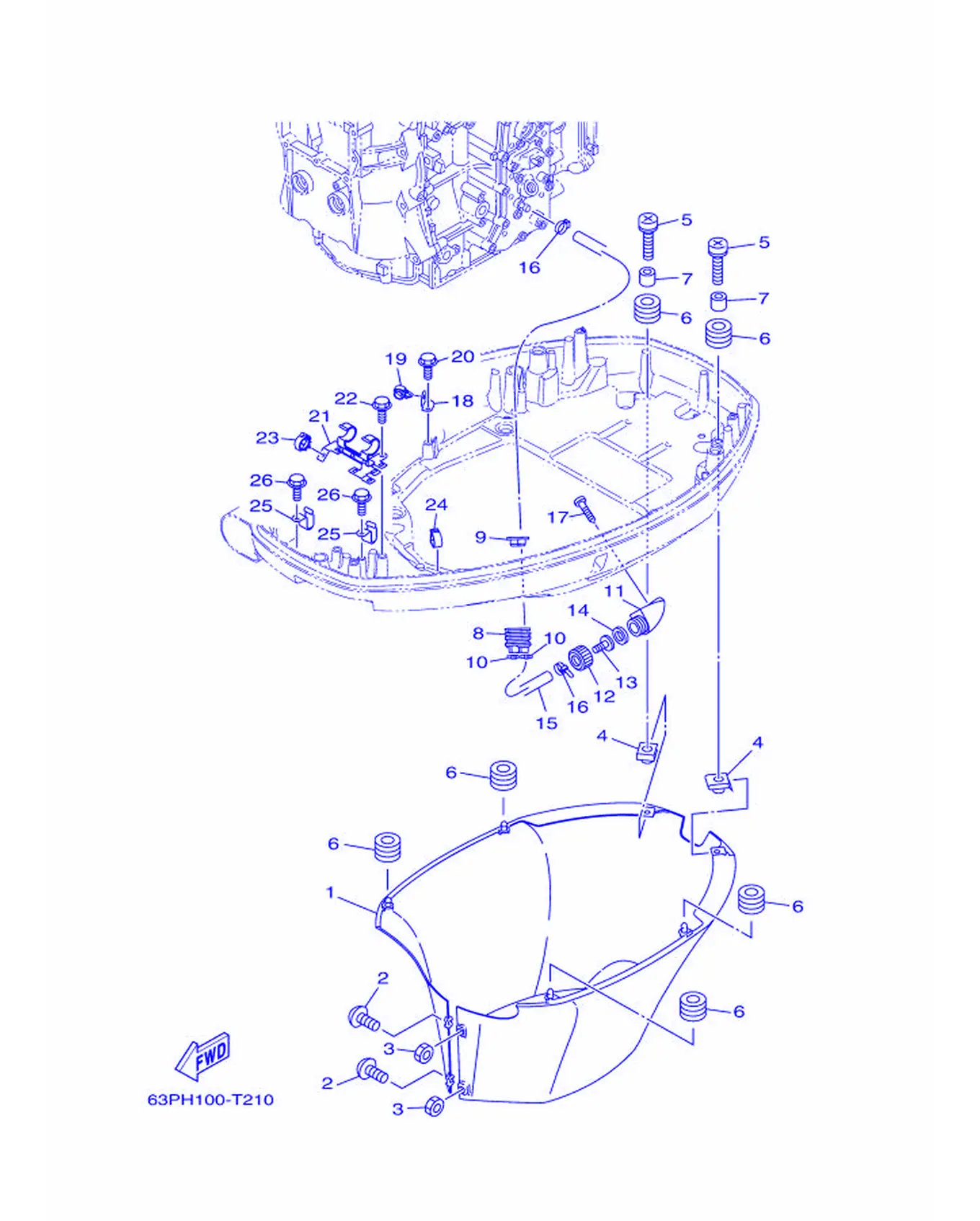

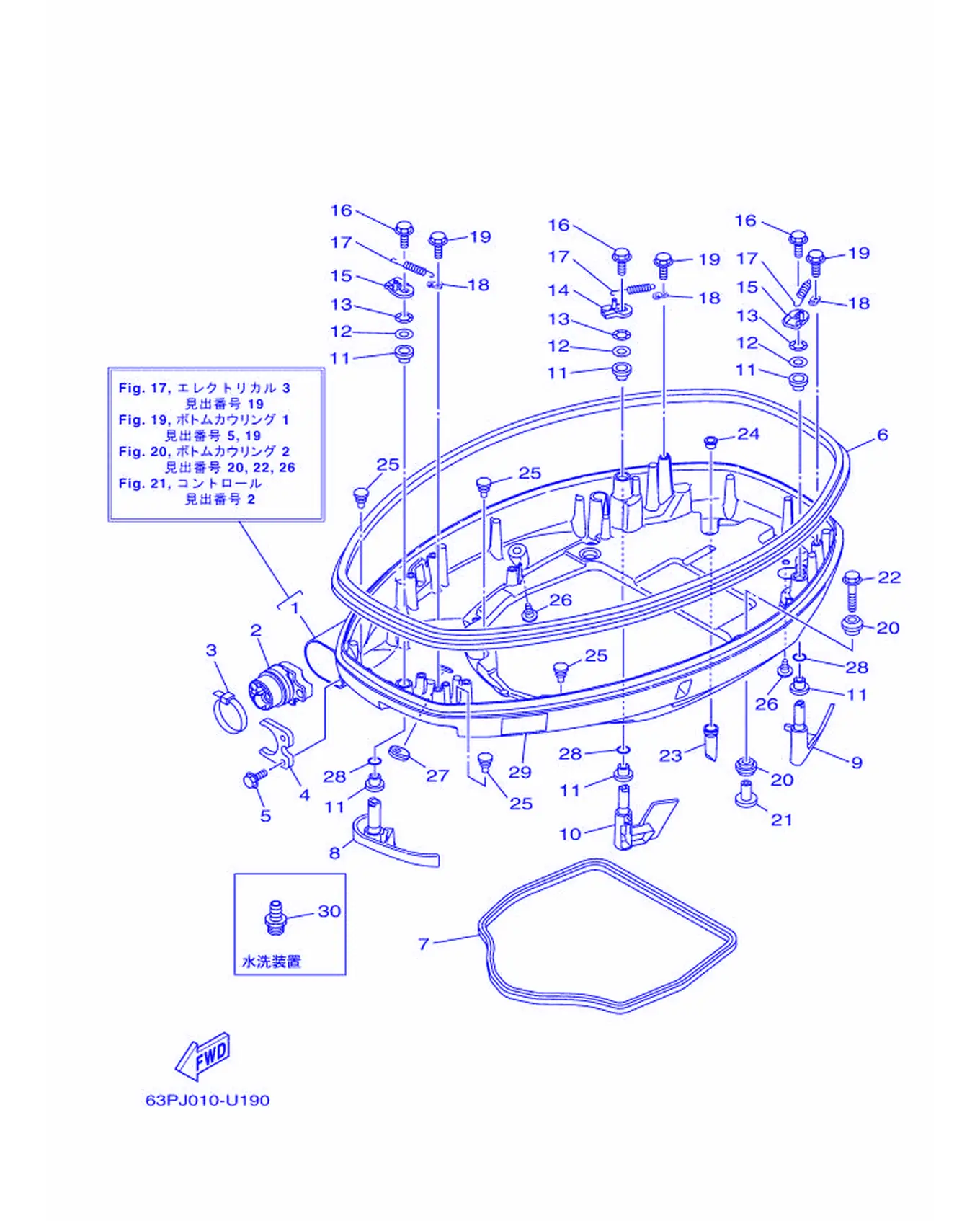

Рис. 30НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	63P-42710-11-8D	Уплотнение вала гребного винта	1
2	6DA-42725-03	Поплавок	1
3	90465-13M30	Прокладка	1
4	6CB-42761-00	Штифт	1
5	90109-06316	Прокладка	2
6	63P-42615-10	Шестерня	1
7	63P-42716-01	Шестерня 1	1
8	63P-42815-11-8D	Втулка, крышка 1	1
9	6DA-42816-02-8D	Втулка, крышка 2	1
10	6DA-42817-02-8D	Втулка, крышка 3	1
11	90386-15M73	Прокладка	6
12	90201-156J2	Хомут, поплавок	3
13	90206-15M18	Прокладка, головка	3
14	6CB-42818-00	Игла, поплавок 4	1
15	6CB-42819-00	Втулка, крышка 5	2
16	95D95-08012	Прокладка, крышка топливного насоса	3
17	90506-22001	Пружина, винт	3
18	66T-43144-00	Толкатель	3
19	90109-06316	Прокладка	3
20	90480-22M81	Прокладка	8
21	90387-08M37	Втулка	4
22	90119-08187	Прокладка, винт холостого хода	4
23	6DA-42717-01	Шестерня 2	4
24	6DA-42384-00	Шестерня, пружинная шайба	4
25	6H4-42748-01	Уплотнение	4
26	6P2-44391-00	Дистанционный трос, рулевой	2
27	6KA-42727-00	Поплавок	1
28	93210-13M63	Кольцо уплотнительное	3
29	6EE-42794-01	Винт, регулировка (воздушный)	1
30	69J-12584-00	Винт, самонарезающий 3	1

Рис. 31НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	6DA-42741-11-8D	Крышка 1	1
2	90159-06M28	Скоба, инструкция по эксплуатации	2
3	95380-06600	Тяга, соединительная	2
4	90183-061A8	Игла, пружина	2
5	90159-06053	Поплавок, винт холостого хода	2
6	90480-13M24	. . Прокладка	6
7	90387-06M43	. . Винт	2
8	6H1-42726-22	Поплавок	1
9	6BG-42384-00	Винт, шайба	1
10	90465-11M10	Хомут	2
11	6AW-12572-00	Жиклер	1
12	6R3-12581-00	Втулка, носок 1	1
13	6R3-12582-00	Втулка, носок 2	1
14	6R3-12583-00	Втулка, носок	1
15	63P-42541-10	Крышка 1	1
16	90465-11M10	Хомут	2
17	97780-60520	Поплавок, камера	2
18	63P-42756-00	Стартер	1
19	90464-13249	Крышка	1
20	90109-06316	Прокладка	1
21	63P-8366G-00	Прокладка головки блока цилиндров 3	1
22	90109-06316	Прокладка	2
23	90464-18246	. Прокладка	2
24	90464-18004	Прокладка	1
25	90462-12013	Прокладка	2
26	90109-06316	Прокладка	2

Рис. 32Датчик 1 Meter 1

REF	Номер детали	Наименование	Кол-во
1	6Y7-83540-92	Регулировочная прокладка	1
2	6Y5-83553-M1	Шланг, топливо (L=2.5M)	1
3	6G1-82151-01	Шланг (10A)	2
4	6Y5-83653-20	Шланг, подача (L=7.0M)	1

Рис. 33Датчик 2 Meter 2

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-E3	Регулировочная прокладка	1
2	9E450-04533	. Разъем	1
3	6Y8-84383-00	Игла, жиклер	1
4	6Y5-83553-M1	Шланг, топливо (L=2.5M)	1
5	6G1-82151-01	Шланг (10A)	2
6	6Y5-83653-20	Шланг, подача (L=7.0M)	1

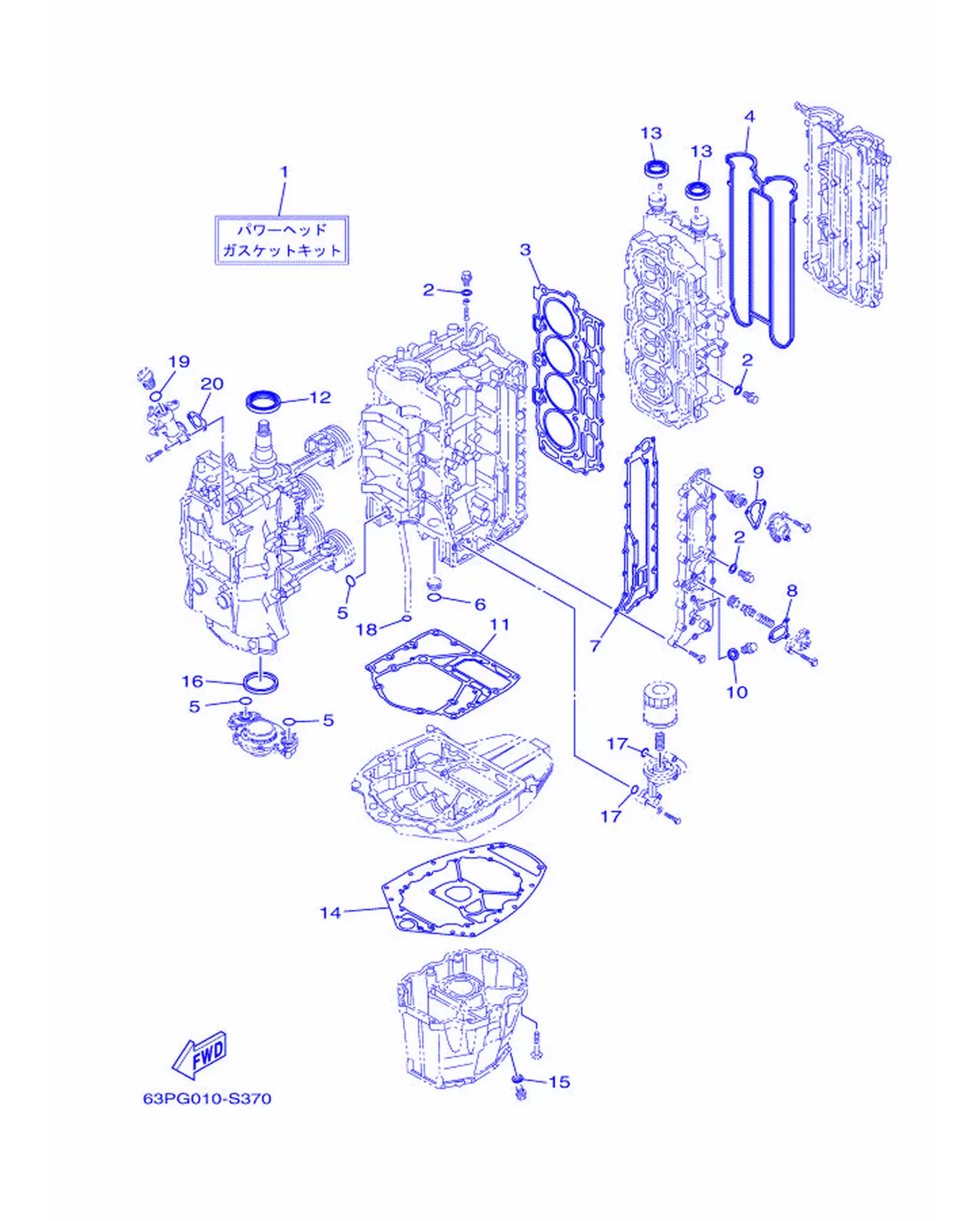

Рис. 34РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	63P-W0001-05	Крышка головки блока цилиндров в сборе	1
2	90430-14115	Прокладка	4
3	63P-11181-00	Прокладка, пластина 1	1
4	63P-11193-00	Прокладка, крышка 1	1
5	93210-25552	. Уплотнительное кольцо	3
6	93210-25647	. Кольцо уплотнительное	1
7	63P-41114-A3	Вал, корпус насоса	1
8	67F-12435-A0	Прокладка	1
9	63P-12414-00	Прокладка, крышка	1
10	90201-186F1	Крышка, корпус насоса	1
11	63P-11351-04	Вал, приводной	1
12	93102-60004	. Масляный сальник	1
13	93102-38008	. Сальник	2
14	63P-15312-02	Крышка корпуса, верхняя	1
15	90430-14M09	Прокладка	1
16	69J-11355-00	Кольцо, стопорное 1	1
17	93210-19MJ1	Уплотнительное кольцо	2
18	93210-19MJ3	. Уплотнительное кольцо	1
19	93210-24M79	. O-образное кольцо	1
20	63P-15364-A0	Прокладка, пластина	1

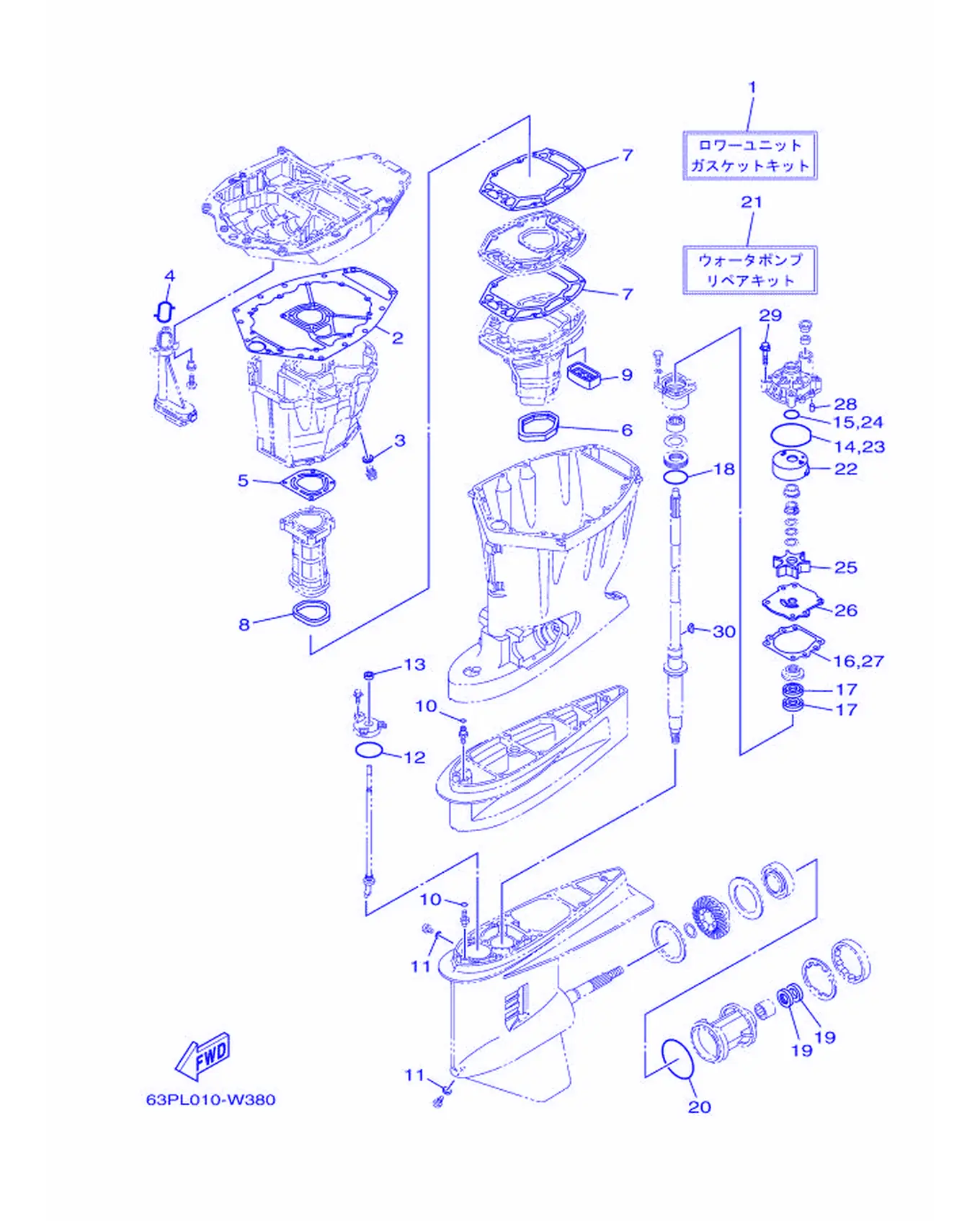

Рис. 35РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	63P-W0001-22	Крышка головки блока цилиндров в сборе	1
2	63P-15312-02	Крышка корпуса, верхняя	1
3	90430-14M09	Прокладка	1
4	63P-13415-00	. Сальник маслоприемника	1
5	63P-41133-A0	. Прокладка, крышка выхлопного коллектора 1	1
6	69J-45123-00	. Прокладка, болт	1
7	63P-41134-A1	. Прокладка, крышка выхлопного коллектора 2	2
8	63P-41138-00	. Пластина, крышка 1	1
9	69J-45127-01	. Вал	1
10	93210-07003	О-кольцо	2
11	90430-08003	Прокладка	2
12	93210-58144	. Уплотнительное кольцо	1
13	93106-09014	. Сальник	1
14	93210-86M38	. Уплотнительное кольцо	1
15	93210-37160	. Уплотнительное кольцо	1
16	6E5-44315-A0	. Прокладка, корпус насоса	1
17	93101-28M16	. Сальник	2
18	93210-55M14	. Уплотнительное кольцо	1
19	93101-30M17	. Сальник	2
20	93210-97M55	Кольцо уплотнительное	1
21	61A-W0078-A4	Сальник гребного вала	1
22	61A-44322-02	. Направляющая, пластина насоса	1
23	93210-86M38	. Уплотнительное кольцо	1
24	93210-37160	. Уплотнительное кольцо	1
25	6E5-44352-01	. Крыльчатка	1
26	6G5-44323-01	Крышка корпуса водяного насоса	1
27	6E5-44315-A0	. Прокладка, корпус насоса	1
28	93606-12019	. Пластина, корпус насоса	2
29	90119-08191	Прокладка, винт холостого хода	4
30	90280-04M05	. Корпус, картридж	1

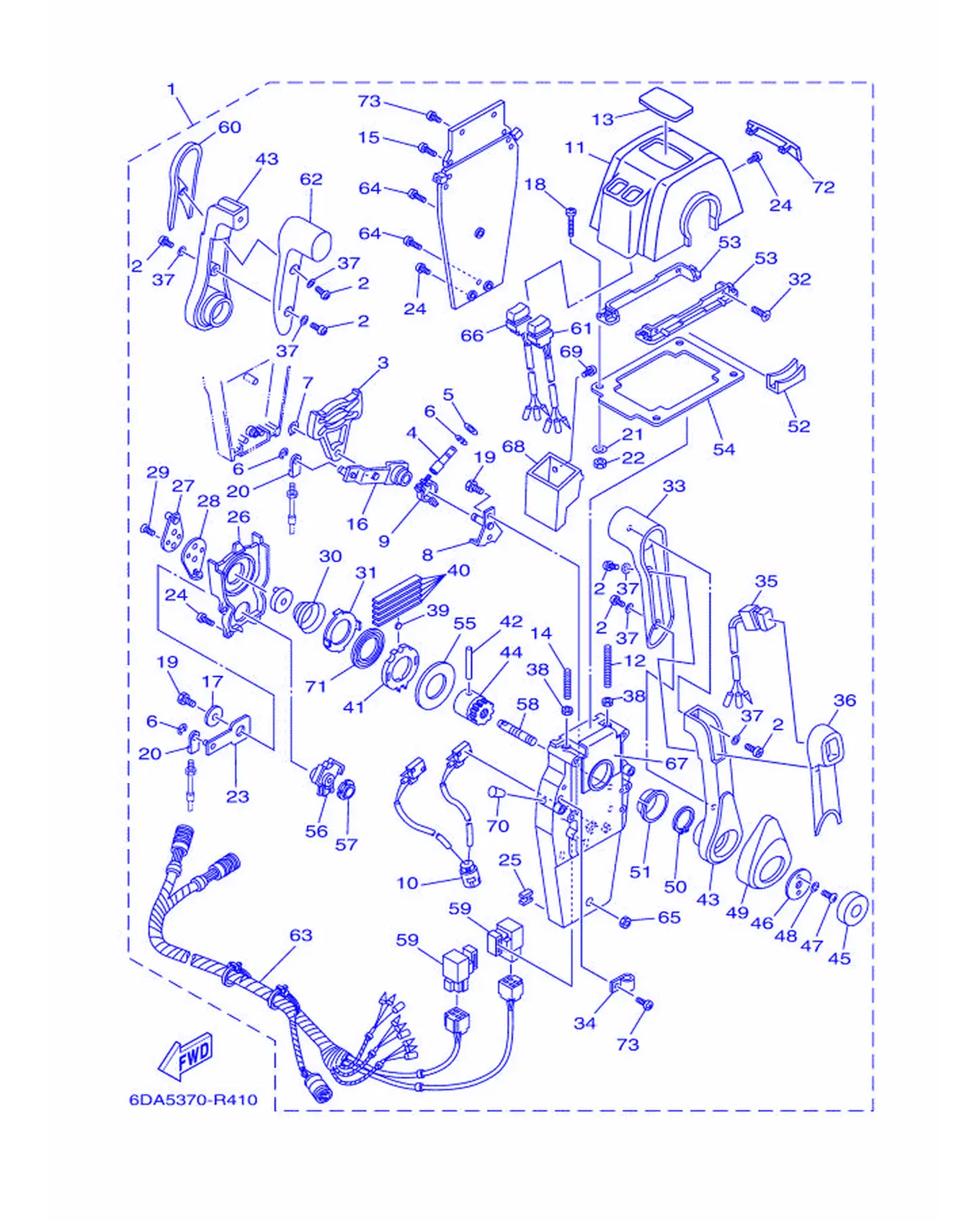

Рис. 36Узел дистанционного управления 2 Remote Control Assembly 2

REF	Номер детали	Наименование	Кол-во
1	704-48207-R2	Прокладка корпуса насоса	1
2	704-48129-11	. Ступица 3	6
3	EL8-48251-00	. Трос, ...	2
4	704-48265-00	. Вал, фрикционный	2
5	701-48246-00	. Проставка 1	2
6	93430-06024	. Уплотнительное кольцо	8
7	EL8-48259-00	. ...	2
8	704-48262-00	. Вал, дроссельной заслонки	2
9	704-48264-00	. Дроссель, фрикционный	2
10	704-82540-30	Комплект прокладок карбюратора	1
11	704-48119-60	Крышка	1
12	EL8-48281-00	. Винт 1	2
13	704-48215-70	Корпус	1
14	704-48281-00	. Винт 1	2
15	97890-05025	. Пружина, педаль	4
16	704-48261-00	. Рычаг, дроссельной заслонки	2
17	EL8-48191-00	. Шайба 1	2
18	704-48283-00	. Винт	4
19	97380-06018	. ...	6
20	703-48345-01	Трос газа, внутренний 2	4
21	704-48287-00	. Шайба 1	4
22	95380-05600	. Гайка	4
23	704-48271-00	. Рычаг, переключения	2
24	EL8-48127-00	. Винт 1	18
25	703-48358-01	. Шплинт	2
26	704-48231-00	. Провод, корпус	2
27	EL8-48241-00	. ...	2
28	EL8-48254-00	. ...	2
29	92780-06020	. Пружина, ...	4
30	EL8-48244-00	. ...	2
31	EL8-48245-00	. Трос, ...	2
32	98780-05018	. Пружина, ...	4
33	704-48222-30	Корпус насоса	2
34	704-82594-00	. Корпус	1
35	704-82563-70	Крышка и прокладка	1
36	704-48229-30	. Гайка гребного винта	1
37	92990-05300	. Шайба с внутренними зубьями	6
38	95380-06600	Тяга, соединительная	4
39	701-48248-00	. Ролик, свободный дроссель	2
40	704-48238-00	. Стопор, дроссельной заслонки	10
41	704-48232-P1	. Корпус	2
42	EL8-48164-00	. Заглушка 2	2
43	704-48221-R0	. Шайба гребного винта	2
44	704-48242-10	. Пластина, дроссельной заслонки	2
45	704-48225-R0	. Шайба	2
46	704-48192-00	. Шайба 2	2
47	97890-06018	. Заглушка	4
48	92990-06300	. Шайба с внутренними зубьями	4
49	704-48224-R0	. Шайба гребного винта	2
50	EL8-48279-00	. Заглушка 2	2
51	704-48234-00	. Провод 1	2
52	704-48219-R0	. Шайба, специальная	2
53	704-48144-20	Трубка, топливо 2	2
54	704-48176-10	Глушитель	1
55	704-48192-P0	. Шайба 2	2
56	704-48233-00	. Корпус 2	2
57	704-48235-00	. Провод	2
58	704-48153-00	. Вал, свободного хода	2
59	704-81950-11	Прокладка	2
60	704-48229-20	Корпус насоса	1
61	704-82563-80	Крышка и прокладка	1
62	704-48222-20	Корпус насоса	1
63	704-82590-10	Прокладка	1
64	704-48128-00	Винт 2	3
65	704-48156-00	Гайка 1	1
66	704-82563-90	Крышка и прокладка	1
67	704-48284-P0	. Группа	2
68	704-48285-20	Крышка 2	1
69	704-48129-60	Пружина 3	2
70	704-48166-00	. Заглушка	2
71	704-48178-00	Заглушка	2
72	704-48167-30	Крышка	1
73	97890-05016	. Пружина, педаль	5

Рис. 37ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
2	704-48207-R2	Прокладка корпуса насоса	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48350-00	Шланг, топливный L=21F	2
3	701-48350-20	Шланг, топливный L=23F	2

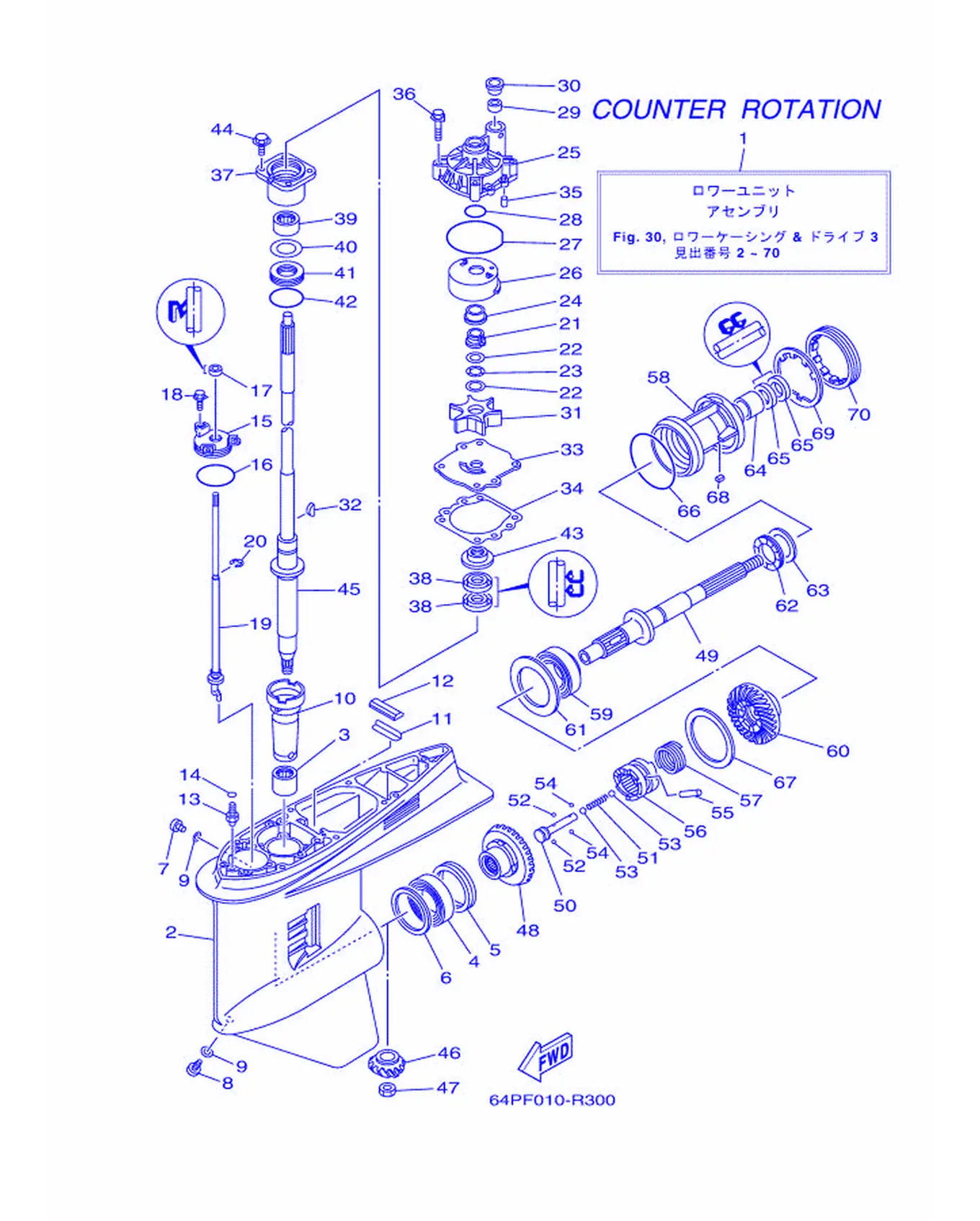

Рис. 38Нижний корпус и привод 3 Lower Casing & Drive 3

REF	Номер детали	Наименование	Кол-во
1	64P-45300-17-8D	Прокладка водяного насоса	1
2	6J9-45301-07-8D	Сервисный болт	1
3	93311-928U5	Кольцо уплотнительное	1
4	93390-000U2	Шестерня	1
5	93341-465U4	Шестерня	1
6	6G5-45567-01	Шайба (T:0.10MM)	1
6	6G5-45567-10	Шайба (T:0.12MM)	1
6	6G5-45567-20	Шайба (T:0.15MM)	1
6	6G5-45567-30	Шайба (T:0.18MM)	1
6	6G5-45567-40	Шайба (T:0.30MM)	1
6	6G5-45567-50	Шайба (T:0.40MM)	1
6	6G5-45567-60	Шайба (T:0.50MM)	1
7	90340-08002	Прокладка, пластина	1
8	688-45341-10	Прокладка, верхняя	1
9	90430-08003	Прокладка	2
10	6G5-45536-01	Прокладка, водяной насос	1
11	663-45376-00	Крыльчатка насоса	1
12	688-45375-00	Крышка, шестерня	1
13	63P-45378-00	Патрубок, водяной	1
14	93210-07003	О-кольцо	1
15	6E5-45321-00	Шланг	1
16	93210-58144	. Уплотнительное кольцо	1
17	93106-09014	. Сальник	1
18	90119-06286	Крыльчатка водяного насоса	3
19	64P-44150-11	Прокладка шестерни	1
20	99001-08600	Стопорное кольцо	1
21	61A-45538-00	Шестерня 1	1
22	90201-22M01	Шланг, топливный	2
23	90206-22M19	Шланг, масляный	1
24	61A-45527-00	Шестерня, вал гребного винта	1
25	61A-44311-01	Крышка, корпус	1
26	61A-44322-02	. Направляющая, пластина насоса	1
27	93210-86M38	. Уплотнительное кольцо	1
28	93210-37160	. Уплотнительное кольцо	1
29	6E5-44365-01	. Сальник, передний 1	1
30	6E5-44312-00	Прокладка, крышка топливного насоса	1
31	6E5-44352-01	. Крыльчатка	1
32	90280-04M05	. Корпус, картридж	1
33	6G5-44323-01	Крышка корпуса водяного насоса	1
34	6E5-44315-A0	. Прокладка, корпус насоса	1
35	93606-12019	. Пластина, корпус насоса	2
36	90119-08191	Прокладка, винт холостого хода	4
37	6E5-45331-00-9S	Крышка, корпус насоса	1
38	93101-28M16	. Сальник	2
39	93317-330U2	Уплотнительное кольцо	1
40	6E5-45587-01	Прокладка (T:0.10MM)	1
40	6E5-45587-10	Шайба (T:0.12ММ)	1
40	6E5-45587-20	Шайба (T:0.15ММ)	1
40	6E5-45587-30	Шайба (T:0.18MM)	1
40	6E5-45587-40	Шайба (T:0.30MM)	1
40	6E5-45587-50	Шайба (T:0.40MM)	1
40	6E5-45587-60	Шайба (T:0.50MM)	1
41	93341-930V2	Прокладка	1
42	93210-55M14	. Уплотнительное кольцо	1
43	6E5-45344-00	Прокладка, крышка	1
44	97E95-08525	Крышка, корпус водяного насоса в сборе	4
45	63P-45501-11	Винт крепления водяного насоса	1
46	63P-45551-00	Шестерня (14T)	1
47	90170-16M01	Гайка	1
48	64P-45560-10	Шестерня 1 (28T)	1
49	6K1-45611-11	Вал гребной	1
50	6E5-45634-02	Прокладка, пластина	1
51	90501-16M37	Прокладка, корпус насоса	1
52	93507-32009	Вал	2
53	93511-32017	Вал	2
54	93503-16003	. . Шарик	2
55	90250-08M07	Крышка, пластина	1
56	6DA-45631-01	Прокладка, пластина	1
57	6E5-45633-01	Прокладка, крышка	1
58	6K1-45332-01-CA	Шестерня	1
59	93332-00048	Шестерня	1
60	64P-45570-11	Шестерня 2 (28T)	1
61	6K1-45576-00	Шайба упорная 2	1
62	93341-440U5	Прокладка	1
63	6K1-45578-01	Шим (T:0.10MM)	1
64	93315-43061	Прокладка	1
65	93101-30M17	. Сальник	2
66	93210-97M55	Кольцо уплотнительное	1
67	6G5-45577-02	Шайба (T:0.10MM)	1
67	6G5-45577-10	Шайба (T:0.12MM)	1
67	6G5-45577-20	Шайба (T:0.15MM)	1
67	6G5-45577-30	Шайба (T:0.18MM)	1
67	6G5-45577-40	Шайба (T:0.30MM)	1
67	6G5-45577-50	Шайба (T:0.40MM)	1
68	90282-04M00	Шпонка, прямая	1
69	6G5-45383-01	Шайба, храповая	1
70	6G5-45384-02	Гайка	1

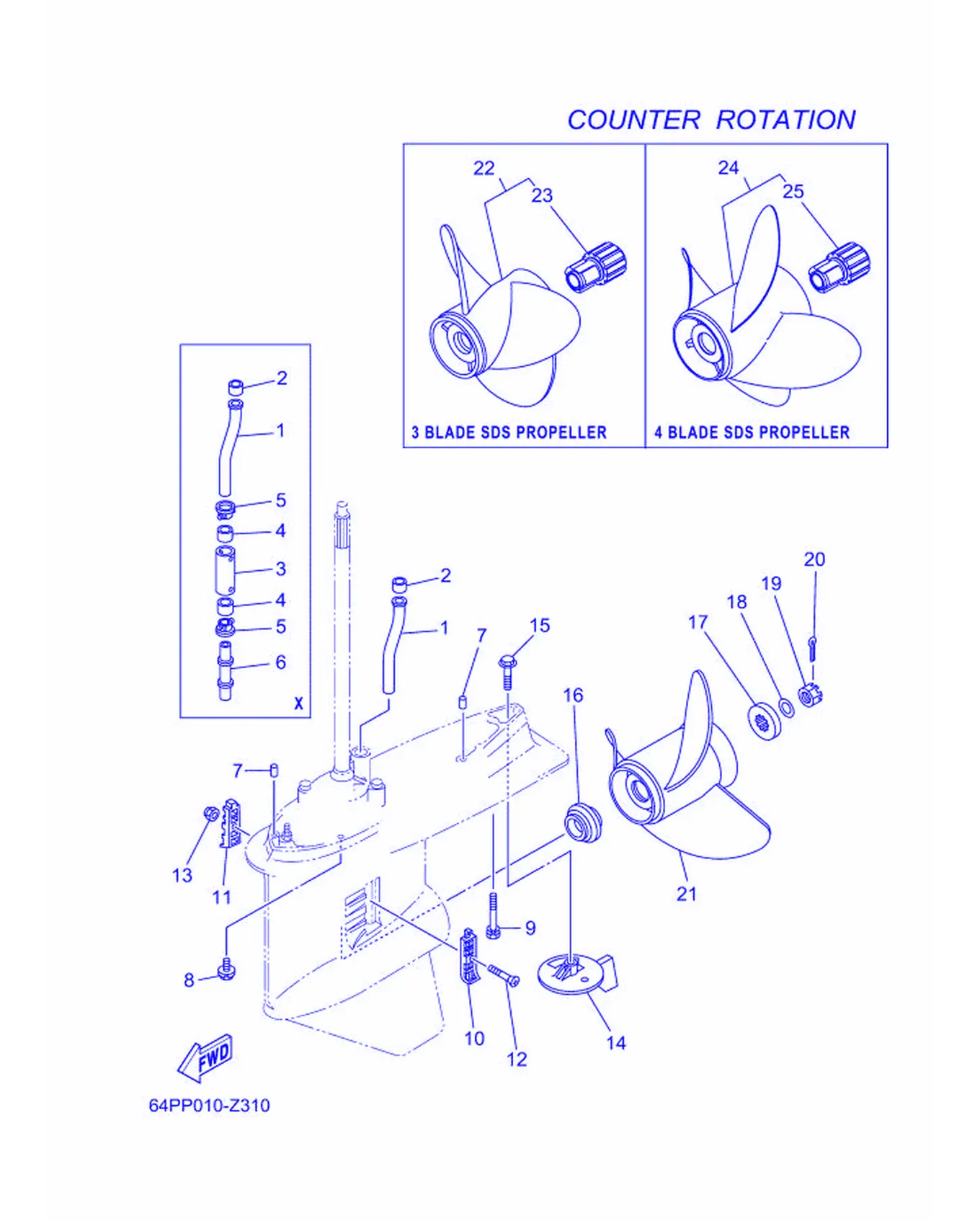

Рис. 39Нижний корпус и привод 4 Lower Casing & Drive 4

REF	Номер детали	Наименование	Кол-во
1	63P-44361-00	Опора, кронштейн 1	1
2	6E5-44365-01	. Сальник, передний 1	1
3	63P-44362-00	Опора, кронштейн 2	1
4	6E5-44365-01	. Сальник, передний 1	2
5	6E5-44312-00	Прокладка, крышка топливного насоса	2
6	63P-44363-00	Опора, кронштейн 3	1
7	93608-16M16	Подшипник коленвала	2
8	97E95-10645	Вал гребной винт	6
9	90119-10008	Втулка гребного вала	1
10	6J9-45214-00	Прокладка, крышка водяного насоса 1	1
11	6J9-45215-00	Прокладка, крышка водяного насоса 2	1
12	90152-05M08	Винт, потайной	1
13	90185-05002	Гайка, самоконтрящаяся	1
14	6K1-45371-02	Пластина	1
15	90105-10M00	Болт, с фланцевой головкой	1
16	6E5-45987-01	Пружина 1	1
17	688-45997-01	Пружина 2	1
18	92990-18200	Шайба	1
19	90171-18M04	Гайка, колпачковая	1
20	91490-40030	Крышка, масляного насоса	1
21	6K1-45947-00	Гребной винт (3X14-1/2X17-ML)	1
21	6K1-45945-00	Гребной винт (3X14X19-ML)	1
21	6K1-45970-01	Гребной винт (3X15-1/4X15-ML)	1
21	6K1-45978-02	Гребной винт (3X13-3/4X17-ML1)	1
21	6K1-45974-02	Гребной винт (3X13-3/4X19-ML1)	1
21	6K1-45972-01	Гребной винт (3X13-3/4X21-ML)	1
21	6K1-45976-00	Гребной винт (3X13-3/8X23-ML)	1
21	68G-45972-00	Гребной винт (3X14-1/4X17-ML)	1
21	68G-45978-00	Гребной винт (3X14-1/4X18-ML)	1
21	68G-45974-00	Гребной винт (3X13-3/4X19-ML)	1
22	68G-45930-20	Гребной винт (3X14-1/2X14-ML)	1
22	68G-45970-20	Гребной винт (3X14-1/2X15-ML)	1
22	68G-45972-20	Гребной винт (3X14-1/4X17-ML)	1
22	68G-45978-20	Гребной винт (3X14-1/4X18-ML)	1
22	68G-45974-20	Гребной винт (3X13-3/4X19-ML)	1
22	68G-45976-20	Гребной винт (3X13-3/4X21-ML)	1
23	6CE-45C81-10	Винт регулировочный, винт 1	1
24	6CF-45B70-20	Гребной винт (4X15X21-TL)	1
25	6CE-45C81-10	Винт регулировочный, винт 1	1
