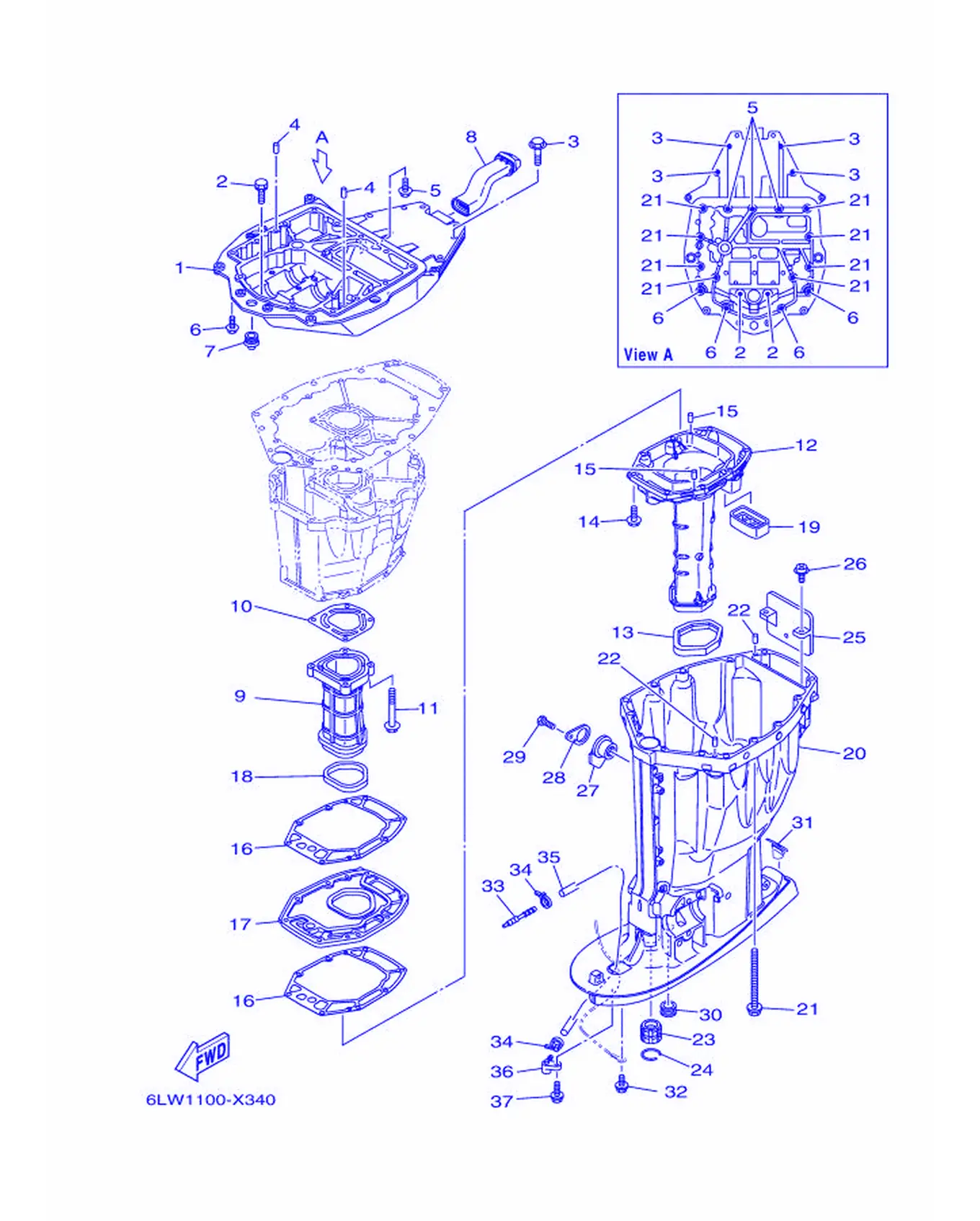

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	63P-41137-07-CA	Шестерня заднего хода	1
2	90119-08182	Втулка гребного вала	2
3	97E75-10545	Пластина, анодная	4
4	93608-16M16	Подшипник коленвала	2
5	90119-08189	Втулка гребного вала	3
6	97E75-10535	Втулка гребного вала	4
7	6E5-42724-01	Прокладка	1
8	6LH-42769-00	Штифт, шпонка	1
9	63P-41131-02	Шестерня приводная 1	1
10	63P-41133-A0	. Прокладка, крышка выхлопного коллектора 1	1
11	97E75-08560	Вал гребной винт	4
12	6DA-14711-01	Винт 1	1
13	69J-45123-00	. Прокладка, болт	1
14	97E75-08535	Пластина, анодная	8
15	93606-19M23	. Подшипник коленвала	2
16	63P-41134-A1	. Прокладка, крышка выхлопного коллектора 2	2
17	63P-45181-02	Корпус водяного насоса	1
18	63P-41138-00	. Пластина, крышка 1	1
19	69J-45127-01	. Вал	1
20	6LH-45111-00-8D	Сальник	1
21	90119-10007	Пластина, стопорная	8
22	93608-16M16	Подшипник коленвала	2
23	6E5-45318-00	Прокладка	1
24	93420-36M01	Прокладка	1
25	69J-14624-01	Крышка, водяная	1
26	97980-06216	Прокладка, впускной коллектор	2
27	6BB-15316-01	Пружина 1	1
28	6BB-45152-01	Гайка, свеча зажигания 2	1
29	97D95-06012	Шланг, водяной насос	1
30	6E5-44366-01	. Сальник, передний 2	1
31	6DA-45155-01	Крышка	1
32	95D95-06010	Вал, приводной в сборе	1
33	6E5-83558-00	Крышка, топливного насоса	1
34	90465-11M10	Хомут	2
35	90445-07044	Винт (L1800)	1
36	63P-45379-00	Патрубок, водяной	1
37	90119-06287	Шатун в сборе	1

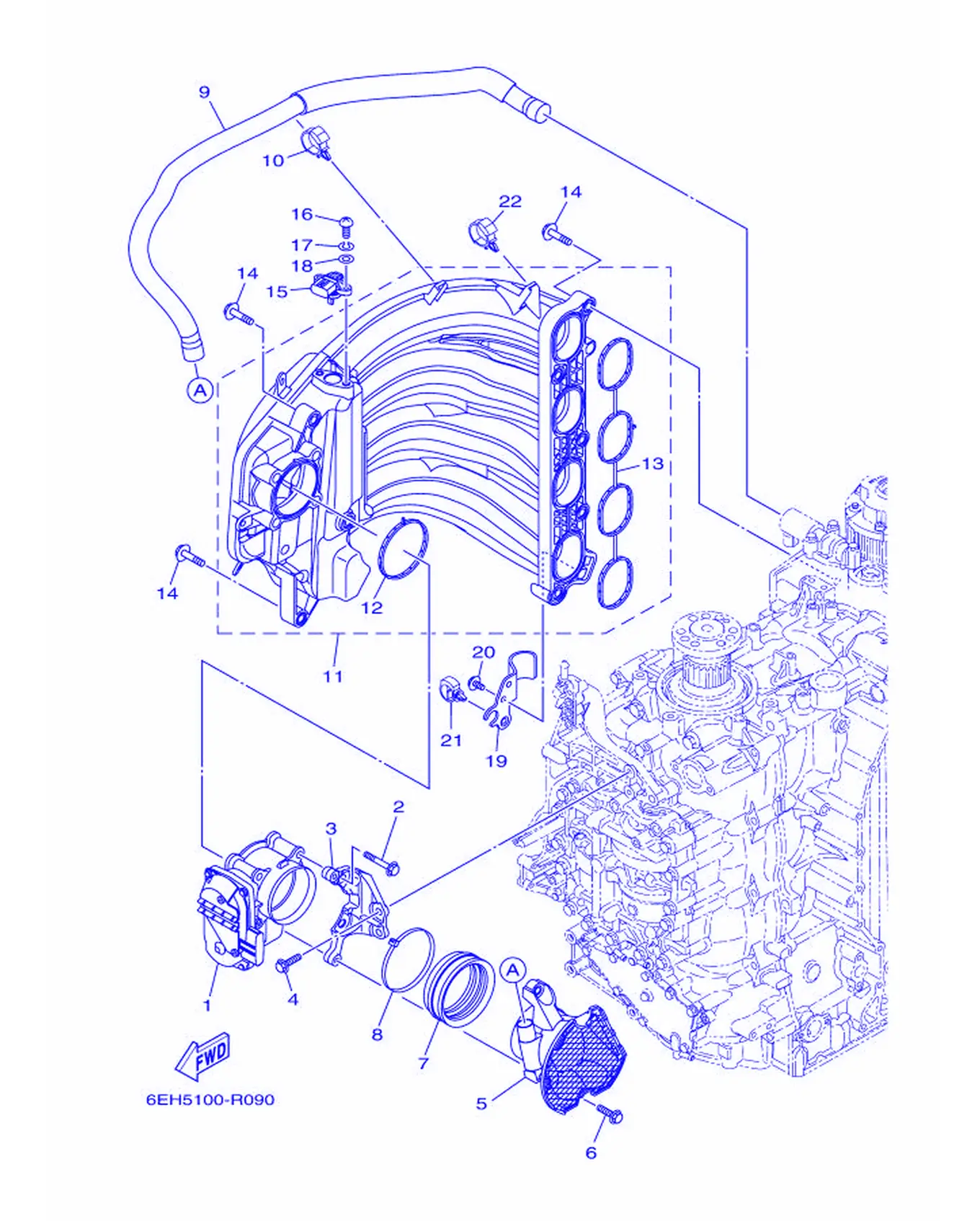

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	6DA-13751-02	Гайка, пружинная шайба 1	1
2	97E75-08560	Вал гребной винт	4
3	6DA-13152-00	Стартер 2	1
4	95D75-06025	Крышка, топливный насос в сборе	2
5	6DA-14440-00	Поплавковая камера в сборе, шланг	1
6	95D75-06025	Крышка, топливный насос в сборе	2
7	6P2-1441J-01	Поплавок, поплавковая камера	1
8	90464-99004	Винт	1
9	6DA-15373-00	Прокладка, топливная	1
10	90464-12183	Прокладка	1
11	6DA-13641-00	Сальник, коленвал 1	1
12	6DA-13646-00	. Прокладка, сальник 2	1
13	6DA-13645-00	. Прокладка, сальник 1	1
14	90119-08020	Табличка, предупреждение	9
15	68F-83688-10	Прокладка	1
16	97885-05016	Винт, с полукруглой головкой	2
17	92995-05100	Шайба	2
18	92995-05600	. Шайба	2
19	6DA-13881-00	Крышка 1	1
20	95D95-06012	Вал, приводной в сборе	2
21	90464-20181	Крышка	1
22	90464-12183	Прокладка	1

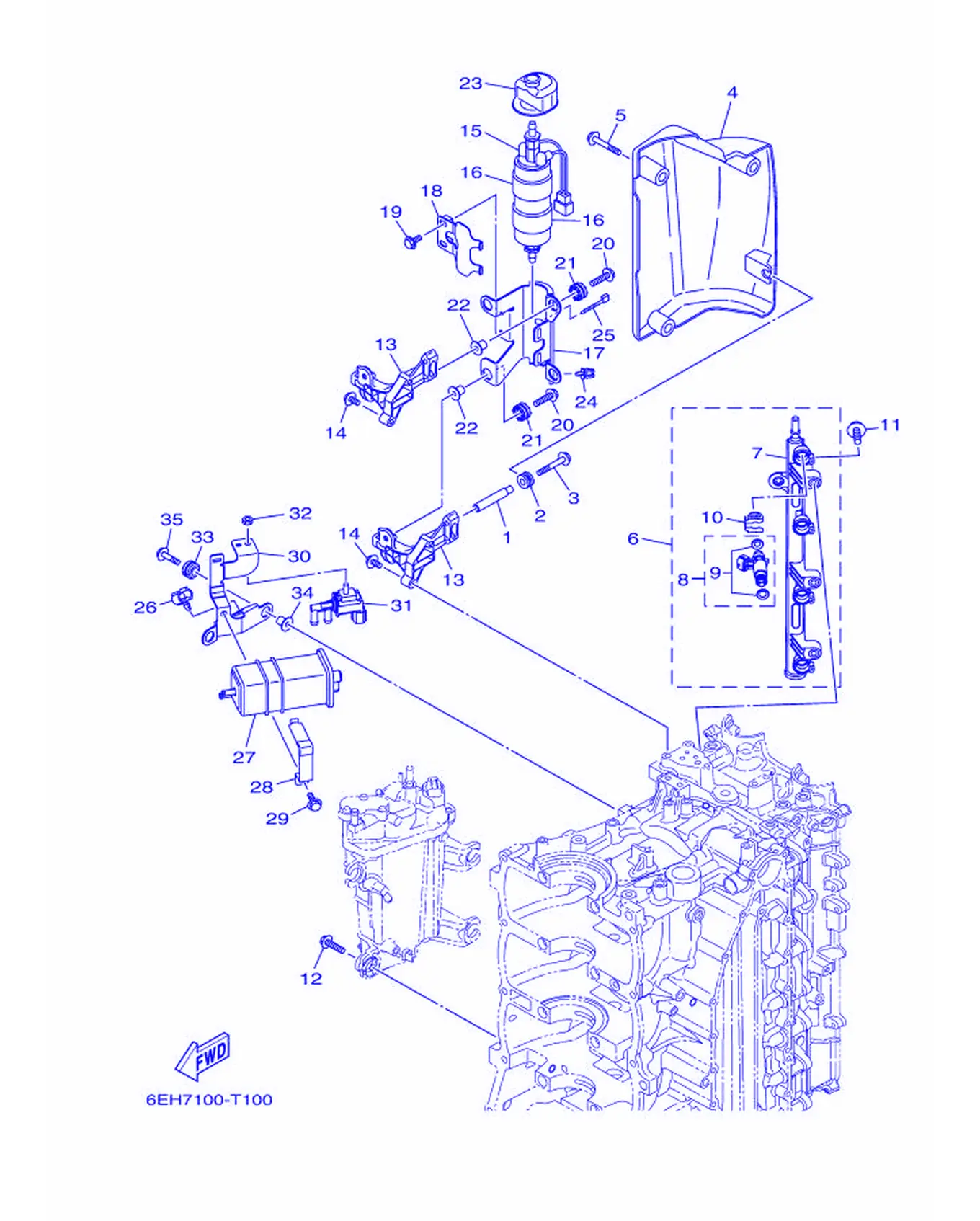

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	90387-06283	Крышка	1
2	90480-12314	Прокладка	1
3	90105-06054	Сальник, масляный	1
4	6DA-13564-01	Крышка, сальник	1
5	95D95-06020	Шайба, стопорная шайба гайки гребного винта	3
6	6DA-13160-02	Прокладка, карбюратор 1	1
7	6DA-13161-02	. Прокладка, крышка 1	1
8	6DA-13761-01	. Кольцо уплотнительное	4
9	6AW-1410B-00	Прокладка	1
10	6AW-13577-10	Винт	4
11	90105-06M08	Болт, с шайбой и шестигранной головкой	3
12	90119-06299	Крышка, топливный фильтр	4
13	6DA-24425-00	Прокладка, водяной насос 1	2
14	90105-06M08	Болт, с шайбой и шестигранной головкой	4
15	6GR-24410-02	Водяной насос в сборе	1
16	6DA-24492-01	Патрубок, водяной насос	2
17	6DA-24491-00	Прокладка, водяной насос	1
18	6DA-24426-00	Прокладка, водяной насос 2	1
19	95D95-06012	Вал, приводной в сборе	2
20	90119-06309	Вал, приводной	4
21	60V-85516-00	Защитная крышка	4
22	90387-06289	Втулка	4
23	6DA-24462-00	Крышка, головка блока	1
24	90464-11121	Кольцо	1
25	90465-11M10	Хомут	1
26	90464-09130	Кольцо	1
27	6P2-24170-00	Прокладка корпуса термостата	1
28	63P-2419A-01	Винт	1
29	95D95-06016	Крышка, топливный насос в сборе	1
30	6DA-2134X-00	Прокладка, крышка	1
31	6C5-86120-00	Прокладка топливного насоса	1
32	95380-06600	Тяга, соединительная	1
33	90480-14031	Прокладка	2
34	90387-06289	Втулка	2
35	90119-06309	Вал, приводной	2

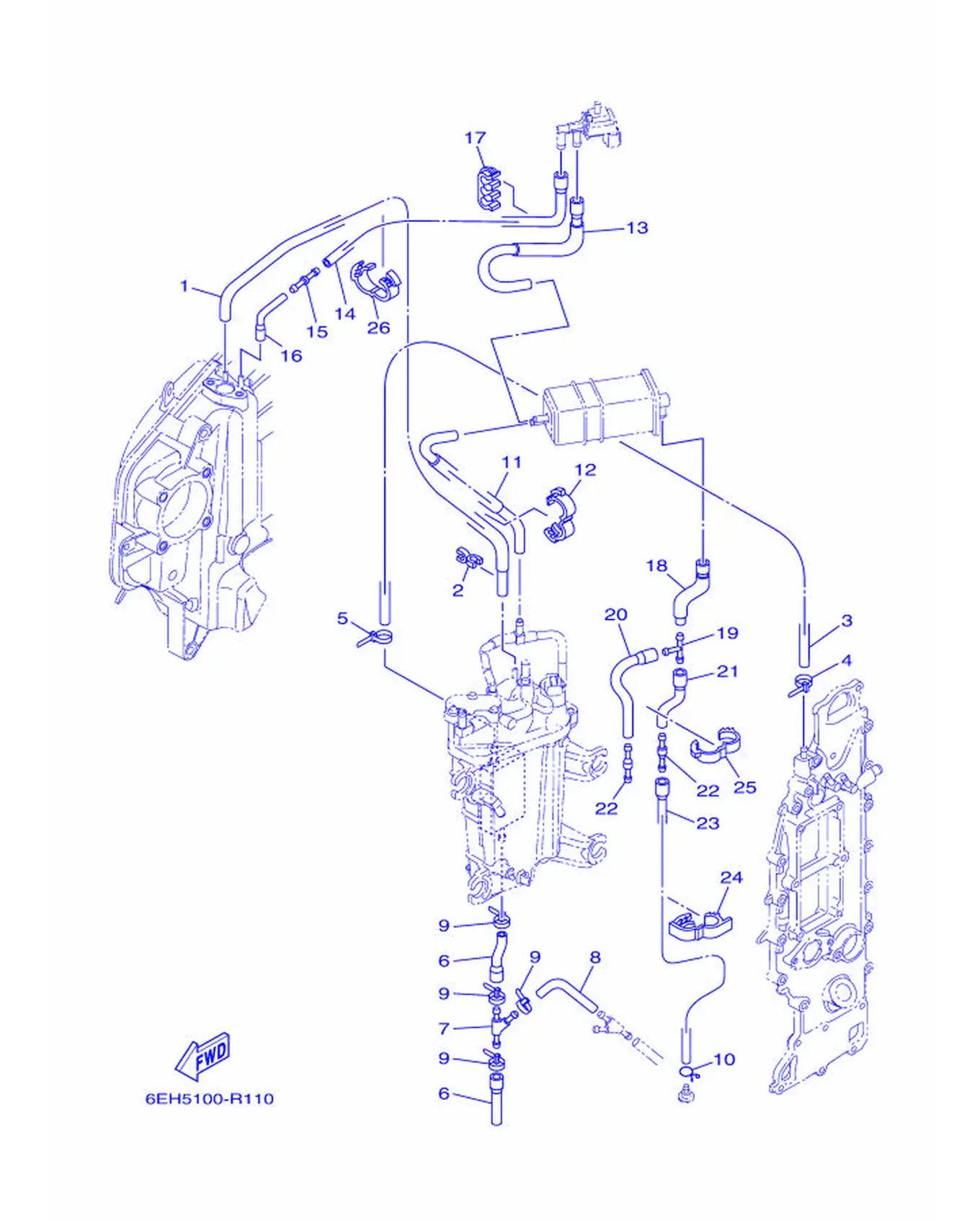

Рис. 4Впуск 3 Intake 3

REF	Номер детали	Наименование	Кол-во
1	6DA-13532-00	Винт, дистанционная втулка 3	1
2	90464-07M41	Сальник	1
3	90445-09120	Винт (L600)	1
4	90465-11M10	Хомут	1
5	90465-11M10	Хомут	1
6	6DA-12576-00	Винт 1	2
7	6CE-24377-00	Прокладка, головка 2	1
8	90445-10056	Винт (L85)	1
9	90465-11M10	Хомут	4
10	90467-09M09	Прокладка	1
11	6DA-1475A-00	Прокладка 1	1
12	90464-16001	Прокладка	1
13	6DA-1475F-00	Прокладка 3	1
14	6DA-2416A-00	Винт	1
15	6CB-14989-00	Крышка, топливная	1
16	6DA-1475G-00	Прокладка 4	1
17	90464-10011	Прокладка	1
18	6DA-13545-00	Винт 1	1
19	688-24378-00	Шланг, топливный 3	1
20	68V-13546-10	Шланг 2	1
21	6DA-13548-00	Насос, топливо 4	1
22	6E5-21744-00	Топливопровод	2
23	6DA-13547-00	Насос 3	1
24	90464-18004	Прокладка	1
25	90464-16001	Прокладка	1
26	90464-16001	Прокладка	1

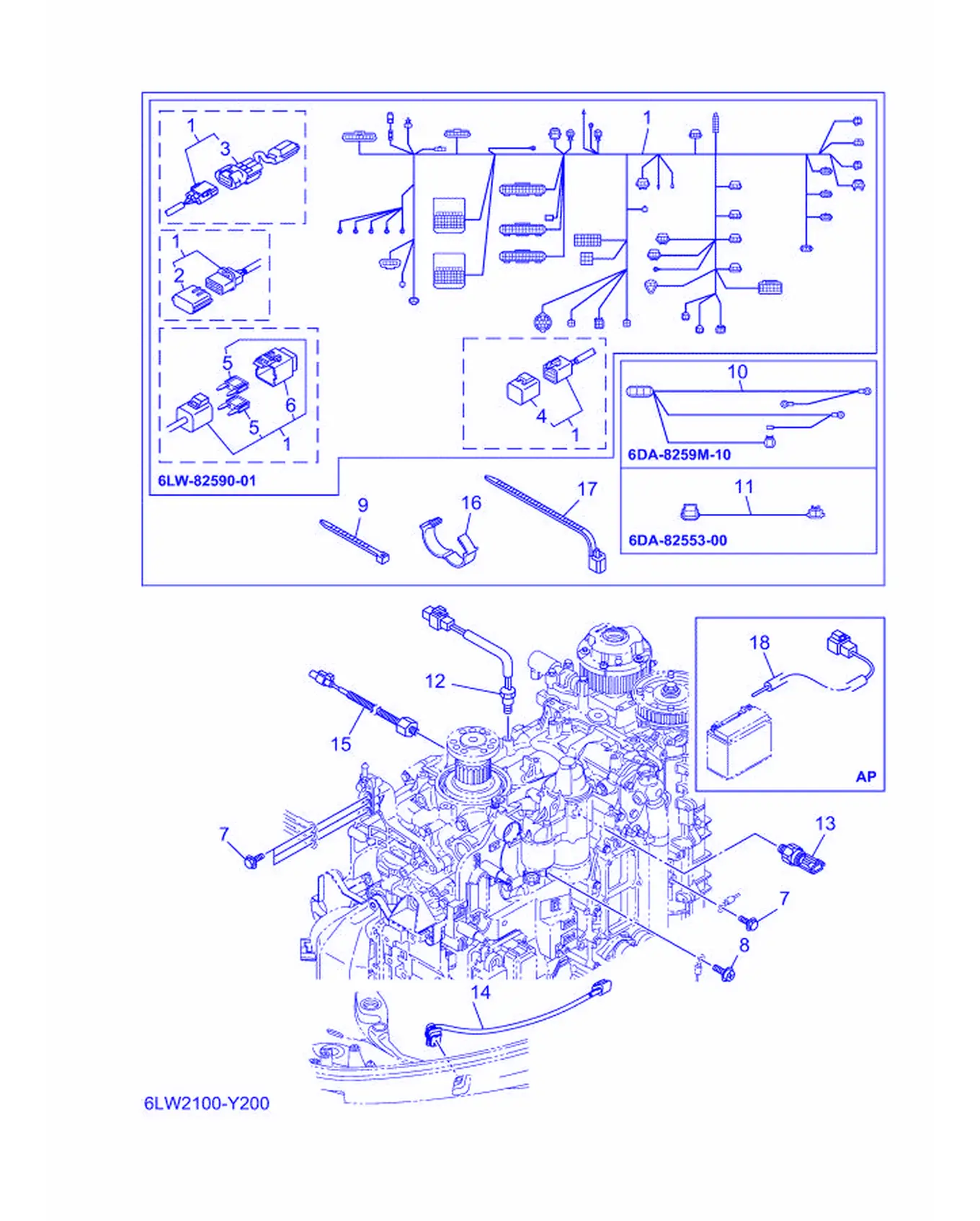

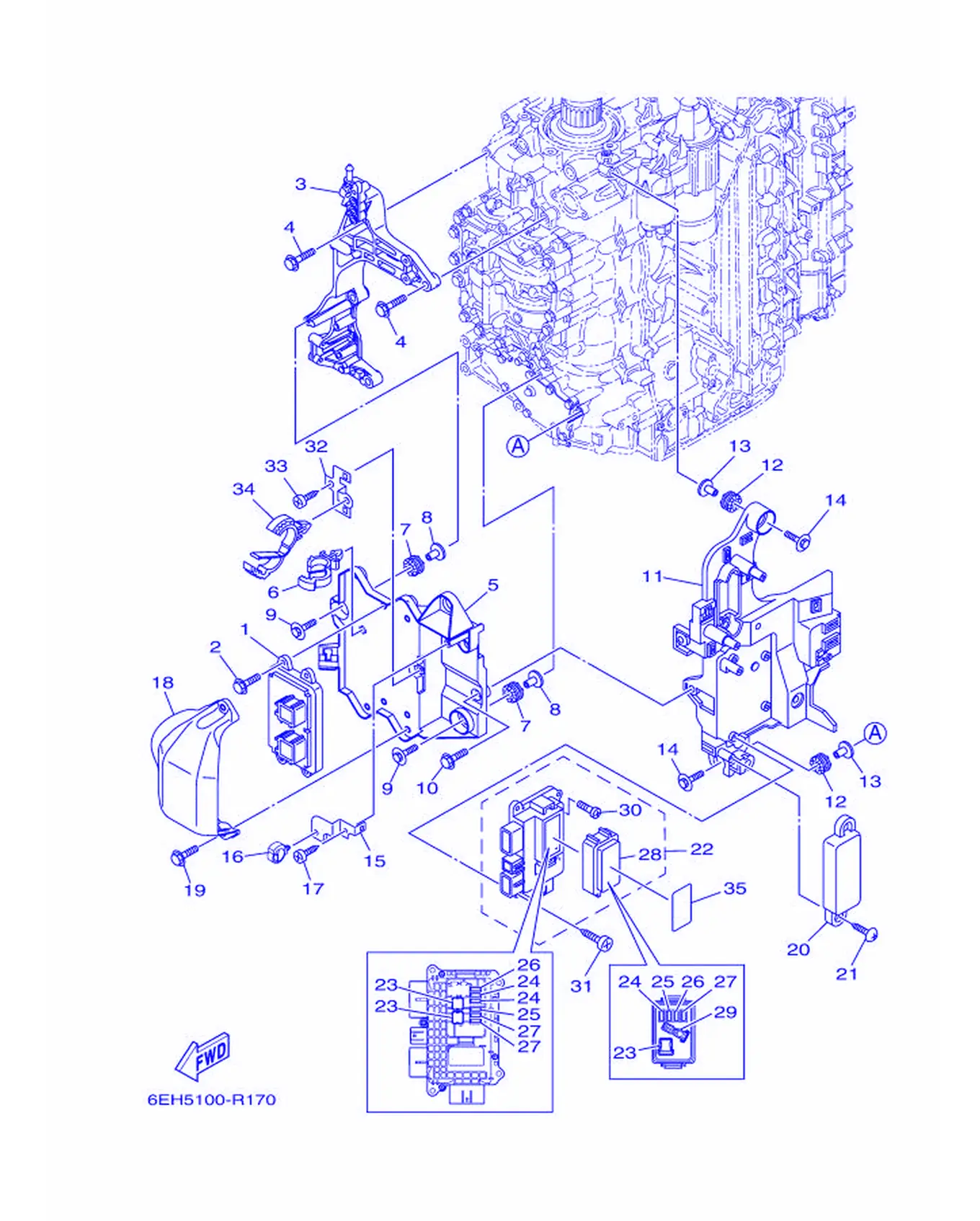

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6LW-8591A-00	Прокладка картера	1
2	95D95-06020	Шайба, стопорная шайба гайки гребного винта	4
3	6DA-85991-01	Прокладка, крышка	1
4	95D75-08035	Прокладка, крышка топливного насоса	4
5	6DA-81948-01	Прокладка	1
6	90464-12183	Прокладка	1
7	68F-85516-01	Тяга	3
8	90387-06176	Шестерня	3
9	90119-06328	Вал, приводной	3
10	95D95-06016	Крышка, топливный насос в сборе	2
11	6DA-81952-10	Сальник, вал	1
12	68F-85516-01	Тяга	3
13	90387-06176	Шестерня	3
14	90119-06328	Вал, приводной	3
15	6DA-85548-10	Сальник	1
16	90464-20181	Крышка	1
17	97780-60620	Пружина, фиксатор	1
18	6DA-81639-01	Крыльчатка	1
19	95D95-06020	Шайба, стопорная шайба гайки гребного винта	2
20	6DA-8252U-01	Крыльчатка	1
21	90169-05M00	Скоба, крепление	2
22	6DA-82170-12	Корпус водяного насоса в сборе	1
23	6CB-82151-41	Корпус насоса (60A)	3
24	6CB-82151-00	. Втулка (10A)	3
25	6CB-82151-10	. Втулка (15A)	2
26	6CB-82151-20	Прокладка (20A)	2
27	6CB-82151-30	Прокладка (30A)	3
28	6CB-85544-10	. Шестерня	1
29	6CB-2812A-00	Крышка, прокладка	1
30	6P2-82113-00	Винт (M3)	5
31	97780-50620	Винт, крепление	4
32	6DA-8257V-00	Шланг, топливный	1
33	97780-60620	Пружина, фиксатор	1
34	90464-32002	Штифт	1
35	6LW-81919-00	Пластина насоса, нижняя	1

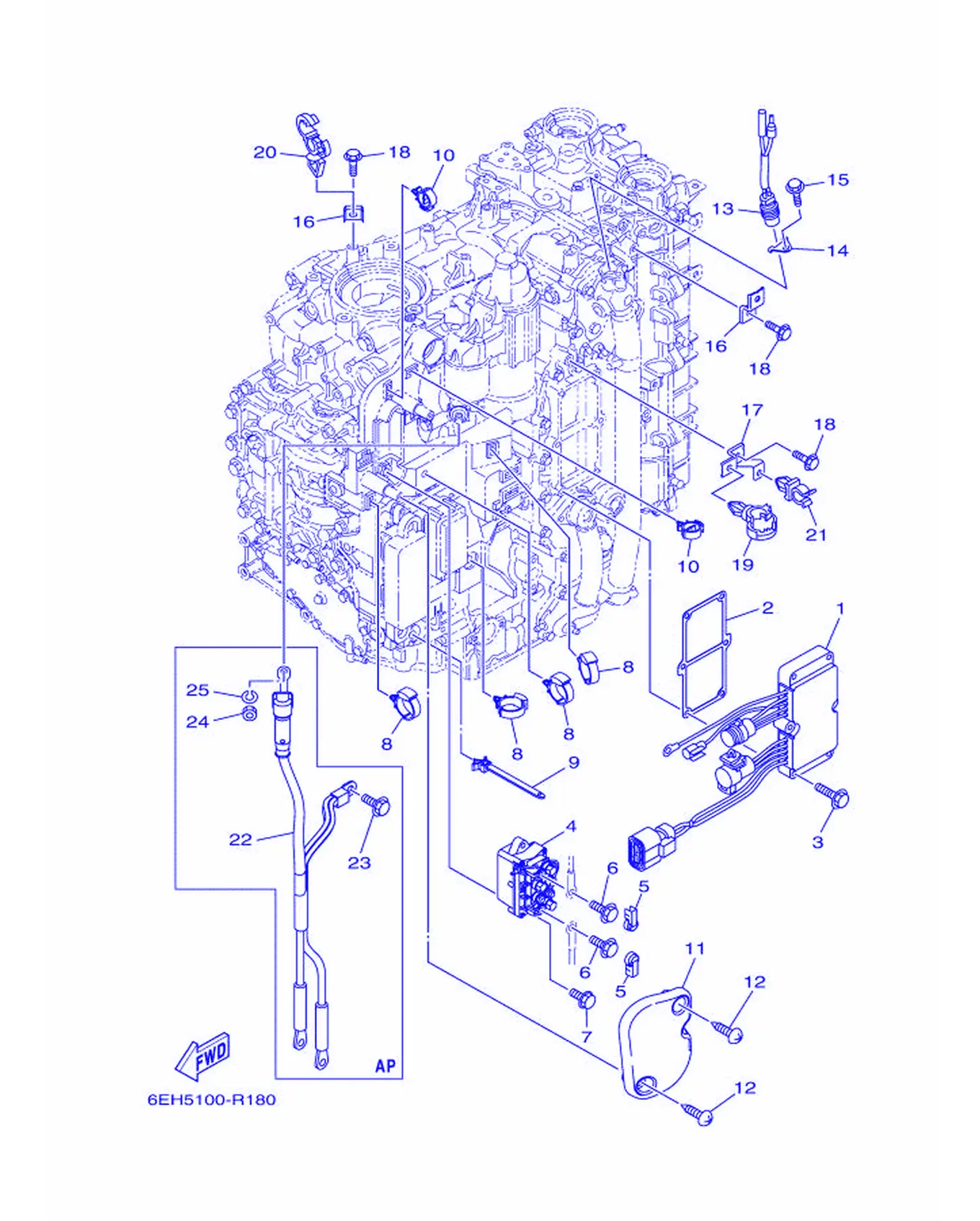

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6DA-81960-10	Топливный шланг в сборе	1
2	6DA-81975-01	Крышка, топливная камера	1
3	97E95-06535	. Прокладка, крышка топливного насоса	6
4	63P-W8195-00	Прокладка головки цилиндра	1
5	6P2-8183X-00	Крышка, топливная	2
6	97E95-06610	Табличка, инструкция по эксплуатации	2
7	97E95-06520	Табличка, инструкция по эксплуатации	2
8	90464-12183	Прокладка	4
9	90464-12089	Поплавок	1
10	90464-18246	. Прокладка	2
11	6DA-81942-01	Жиклер	1
12	90169-05M00	Скоба, крепление	2
13	6P2-82560-01	Сальник коленчатого вала	1
14	6E9-82588-00	Крышка	1
15	95D95-06012	Вал, приводной в сборе	1
16	6DA-82388-00	Крышка	2
17	6DA-82389-00	Крышка 2	1
18	95D95-06016	Крышка, топливный насос в сборе	3
19	90464-20181	Крышка	1
20	90464-13249	Крышка	1
21	90464-09008	Штифт	1
22	6DA-82105-J2	Держатель штифта	1
23	95D95-08016	. Прокладка, крышка топливного насоса	1
24	95333-08600	Гайка	1
25	92903-08100	Болт, с шестигранной головкой	1

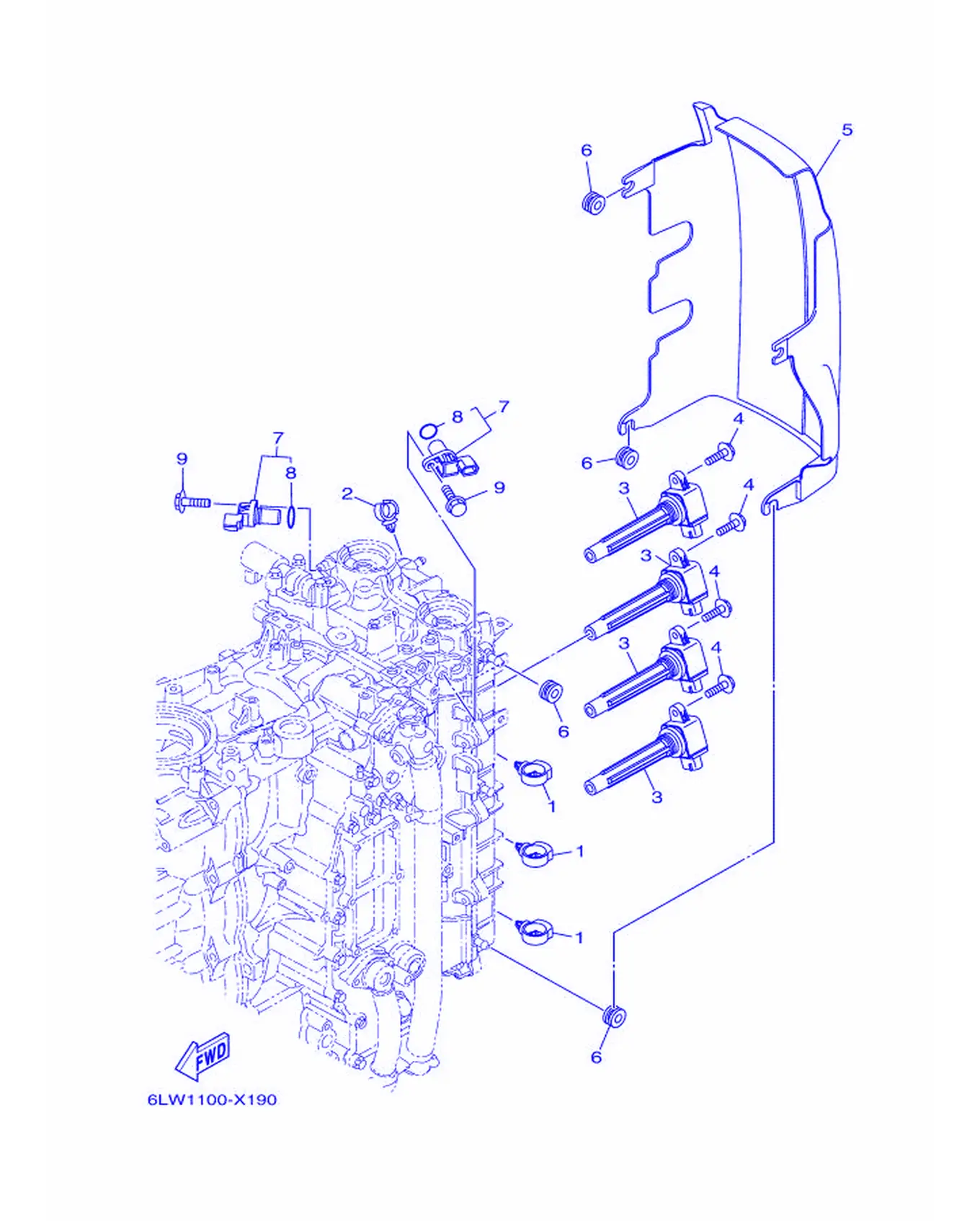

Рис. 7ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	90464-20181	Крышка	3
2	90464-13249	Крышка	1
3	6CB-82310-02	Прокладка топливного насоса	4
4	95D95-06025	Крышка, топливный насос в сборе	4
5	6DA-82314-01	Жиклер, топливный насос	1
6	90480-12314	Прокладка	4
7	6P2-85896-00	Прокладка, головка блока цилиндров	2
8	6P2-85075-00	. Уплотнение	1
9	97E95-06520	Табличка, инструкция по эксплуатации	2

Рис. 8ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	6LW-82590-01	Кольцо уплотнительное	1
2	6AW-82582-00	. Шланг 1	2
3	6FM-81980-01	. Прокладка крышки	1
4	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
5	67F-82151-20	Крышка (5A)	2
6	69J-8215B-00	Крышка (двигатель)	1
7	97E95-06516	Табличка, инструкция по эксплуатации	4
8	97985-04308	Винт, карбюратор	1
9	90465-11M59	Прокладка	1
10	6DA-8259M-10	Прокладка карбюратора в сборе 2	1
11	6DA-82553-00	Шарикоподшипник	1
12	6CB-85790-00	Хомут	1
13	6AW-83651-01	Пружина, фиксатор	1
14	6FM-82563-01	Поршень и шатун в сборе	1
15	6CJ-85780-02	Винт с шестигранной головкой	1
16	90464-26001	Крышка	4
17	90464-15195	Штифт	2
18	69J-81949-03	Шланг, топливный (3.8M)	1

Рис. 9Электрика 5 Electrical 5

REF	Номер детали	Наименование	Кол-во
1	97E95-06516	Табличка, инструкция по эксплуатации	1
2	97513-08545	Кольцо, стопорное	3
3	90179-08003	Гайка	1
4	60V-81925-00	. Клемма	1
5	68F-82582-00	. Крышка, жгут проводов	1
6	6DA-81822-00	Поплавок, камера	1
7	99590-10114	Рычаг, поплавок	2
8	90105-08M87	Крышка, топливная	2
9	6DA-82388-00	Крышка	1
10	90464-20181	Крышка	1
11	95D95-06016	Крышка, топливный насос в сборе	1

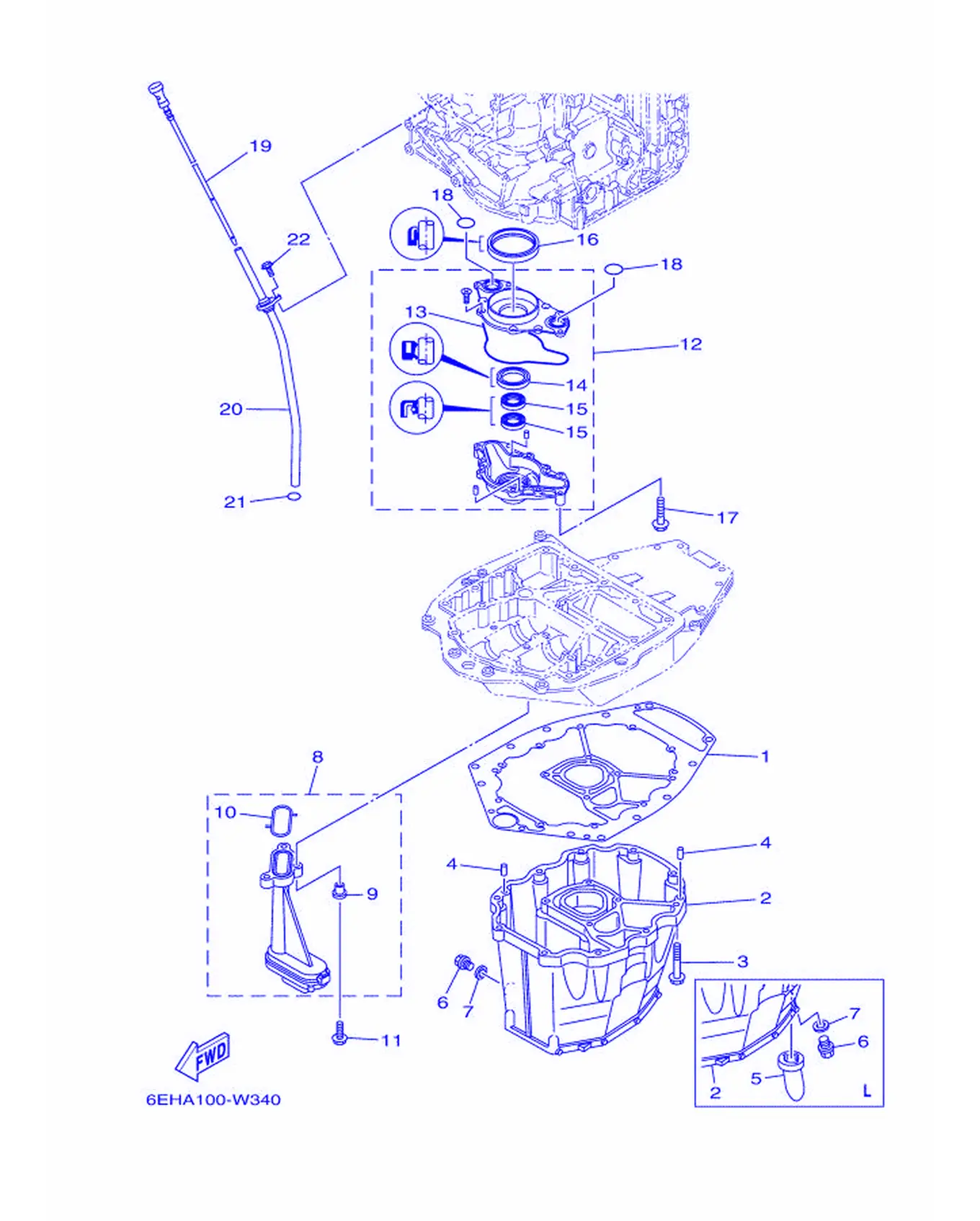

Рис. 10Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	63P-15312-02	Крышка корпуса, верхняя	1
2	6DA-15311-02-CA	Прокладка	1
3	97E75-08535	Пластина, анодная	10
4	93608-16M16	Подшипник коленвала	2
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14M09	Прокладка	1
8	63P-13411-00	Маслоприемник	1
9	90387-06263	. Втулка	3
10	63P-13415-00	. Сальник маслоприемника	1
11	95812-06025	Вал, вертикальный	3
12	6DA-13300-00	Прокладка головки блока цилиндров	1
13	6DA-13329-00	Винт, с шайбой	1
14	6AW-13119-00	Стопорное кольцо	1
15	69J-13631-00	Стопорное кольцо	2
16	6CB-11355-00	Штифт, 1	1
17	97E75-06540	Кольцо, поршневое стопорное	4
18	93210-25552	. Уплотнительное кольцо	2
19	6DA-15362-00	Крышка, топливного насоса	1
20	6DA-15377-00	Крыльчатка, водяного насоса	1
21	93210-19MJ3	. Уплотнительное кольцо	1
22	95D95-06016	Крышка, топливный насос в сборе	1

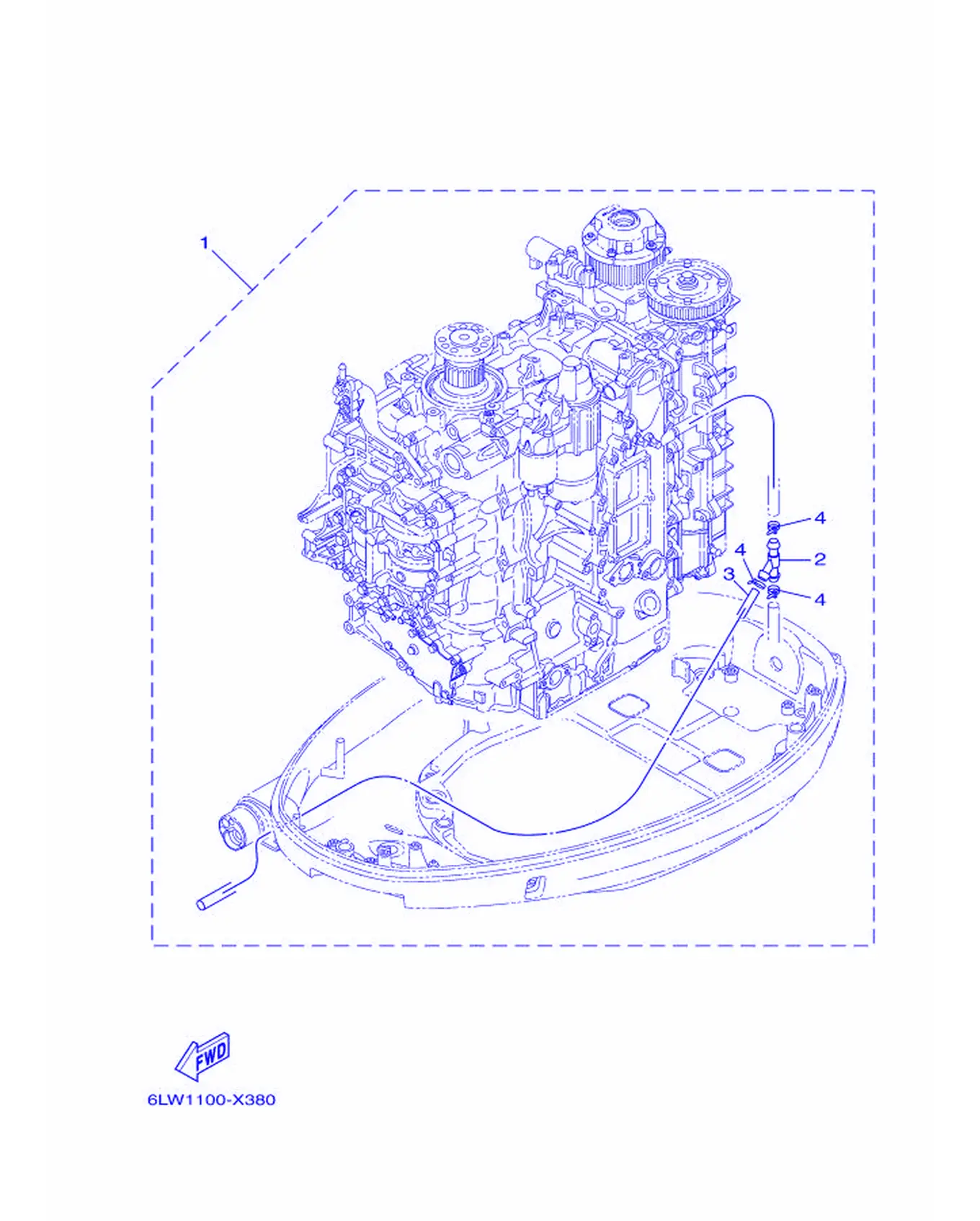

Рис. 11ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
2	6DA-13758-00	Кольцо, уплотнительное	1
3	6DA-14987-00	. Стопорное кольцо	1
4	90465-11M10	Хомут	3

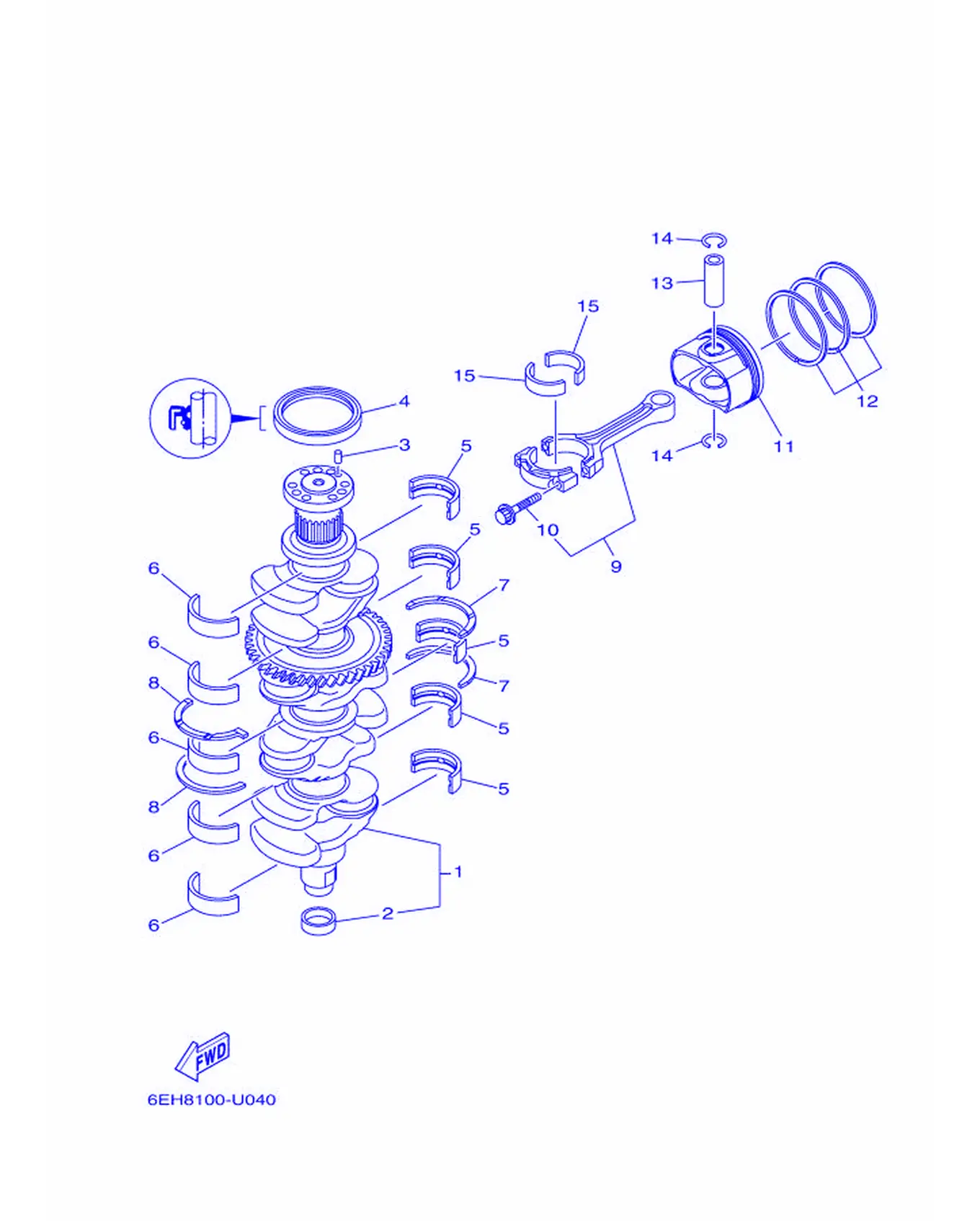

Рис. 12КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6DA-11410-00	Прокладка головки блока цилиндров	1
2	6CB-11478-00	Штифт	1
3	93606-12019	. Пластина, корпус насоса	1
4	93102-85008	Стопорное кольцо	1
5	6DA-11416-00	Топливный шланг в сборе, прокладка головки блока цилиндров 1	5
5	6DA-11416-10	Топливный шланг в сборе, прокладка головки блока цилиндров 1	5
5	6DA-11416-20	Топливный шланг в сборе, прокладка головки блока цилиндров 1	5
6	6DA-11417-00	Топливный шланг в сборе, прокладка головки блока цилиндров 2	5
6	6DA-11417-10	Топливный шланг в сборе, прокладка головки блока цилиндров 2	5
6	6DA-11417-20	Топливный шланг в сборе, прокладка головки блока цилиндров 2	5
7	6DA-11426-00	Прокладка головки блока цилиндров, болт 1	2
8	6DA-11427-00	Прокладка головки блока цилиндров, болт 2	2
9	6CB-W1165-10	Сальник коленчатого вала	4
10	63P-11654-10	. Метка, поршневое кольцо	2
11	6DA-11631-21-94	Крышка (STD)	4
12	6CB-11603-00	Крышка цилиндра (STD)	4
13	6CB-11633-00	Крышка, крышка	4
14	K0F-A3233-00	Цилиндр, поршень	8
15	6JD-11656-00	Топливный шланг в сборе, шланг	8
15	6JD-11656-10	Топливный шланг в сборе, шланг	8
15	6JD-11656-20	Топливный шланг в сборе, шланг	8

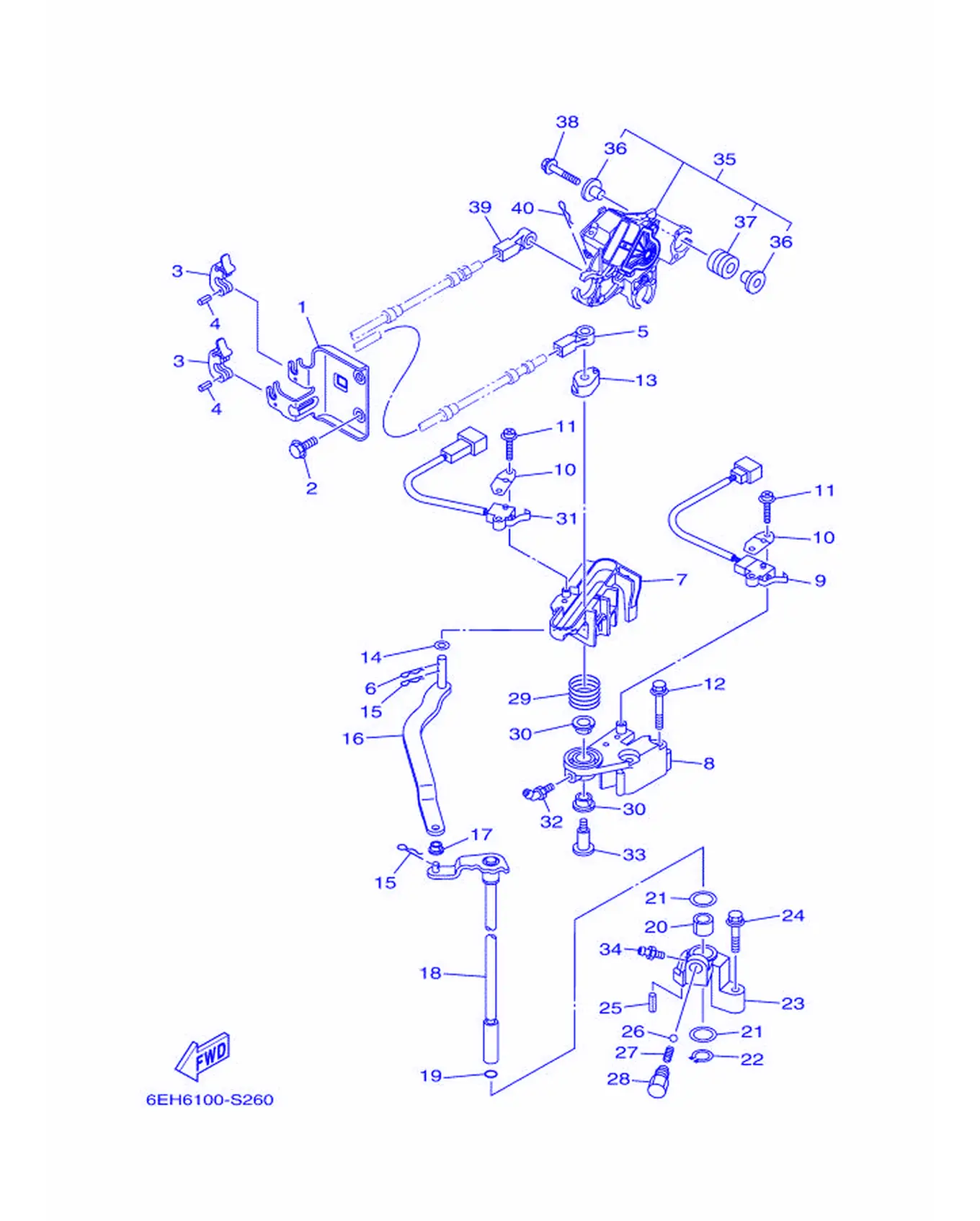

Рис. 13УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6DA-48531-00	Прокладка, головка блока цилиндров 1	1
2	95D95-08020	Прокладка, крышка топливного насоса	2
3	6E5-48538-00	Головка блока цилиндров 1	2
4	91690-30010	Не поддается однозначному прочтению	2
5	6E5-48344-00	Прокладка головки блока цилиндров	1
6	90468-18008	Стопор	1
7	6DA-44176-00	Крышка	1
8	63P-44117-01	Поршень	1
9	69J-8259F-00	Кольцо поршневое	1
10	61A-82588-01	Прокладка	2
11	97985-04116	Прокладка, крышка выхлопного коллектора	4
12	97E95-06550	Кольцо, поршневое стопорное	2
13	63P-44122-00	Прокладка, поплавковая камера	1
14	90202-08M20	Пружина толкателя	1
15	90468-18008	Стопор	2
16	6DA-44121-00	Втулка, шарнир	1
17	90386-06M12	Пружина	1
18	6DA-44120-02	Прокладка корпуса насоса	1
19	93210-09165	Кольцо уплотнительное	1
20	90386-16M66	Пружина	1
21	90202-16061	Пружина толкателя	2
22	93410-16006	Пружина	1
23	63P-44118-00	Поршень	1
24	97E75-06535	Кольцо, поршневое стопорное	1
25	91690-30010	Не поддается однозначному прочтению	1
26	93501-04M02	Гайка	1
27	90501-12082	Стопорная пружина тяги	1
28	648-42715-00	Пружина 2	1
29	90508-20M31	Стопорное кольцо	1
30	90386-12069	Прокладка	2
31	60V-8259F-01	Клапан игольчатый	1
32	93700-06M01	Прокладка	1
33	90109-08019	Табличка	1
34	93700-06M03	Пластина стопорная	1
35	6DA-8A410-02	Прокладка	1
36	69J-13716-00	. Игла	6
37	6CB-13593-00	. Жиклер	3
38	90119-06297	Крышка, корпус насоса	3
39	6E5-48344-00	Прокладка головки блока цилиндров	1
40	90468-18008	Стопор	1

Рис. 14ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6DA-W009B-17-9S	Прокладка выхлопного коллектора	1
2	6DA-15109-01-9S	Стопорное кольцо сальника	1
3	91814-18002	. Крышка, головка цилиндра	10
4	6DA-15414-00-9S	Гайка 1	1
5	90105-06028	Табличка, топливная	13
6	6DA-15423-00-9S	Гайка 2	1
7	6DA-15353-01	. Прокладка, топливо	2
8	6E5-11325-00	Шпонка	1
9	98780-04016	Шланг топливный	1
10	91690-40010	Пружинный штифт	1
11	93210-25552	. Уплотнительное кольцо	2
12	90338-25004	. Прокладка	1
13	93210-25647	. Кольцо уплотнительное	1
14	90119-06276	Прокладка, крышка	1
15	6DA-14664-01	. Головка блока цилиндров, в сборе	1
16	93210-12648	. Уплотнительное кольцо	1
17	90105-10406	Вал, гребной	10
18	90119-08M66	Табличка с предупреждением	10
19	63P-11351-04	Вал, приводной	1
20	6DA-11500-01	Прокладка водяного насоса	1
21	90105-10406	Вал, гребной	4
22	90105-08175	Вал, гребной	12
23	63P-11512-00	Шланг, корпус термостата	2
24	6DA-15411-00-9S	Крышка, корпус насоса 1	1
25	6DA-15451-01	. Корпус насоса, крышка насоса	1
26	90119-06MA3	Табличка, идентификационная	10
27	91690-40010	Пружинный штифт	1
28	98780-04016	Шланг топливный	1
29	6E5-11325-00	Шпонка	1
30	93210-08001	. Уплотнительное кольцо	1
31	63P-13490-00	Пластина фиксатора тяги	1
32	6DA-42744-00	Стартер	1
33	6DA-42662-01	Прокладка	1
34	90105-06039	Наклейка, предупреждение	3

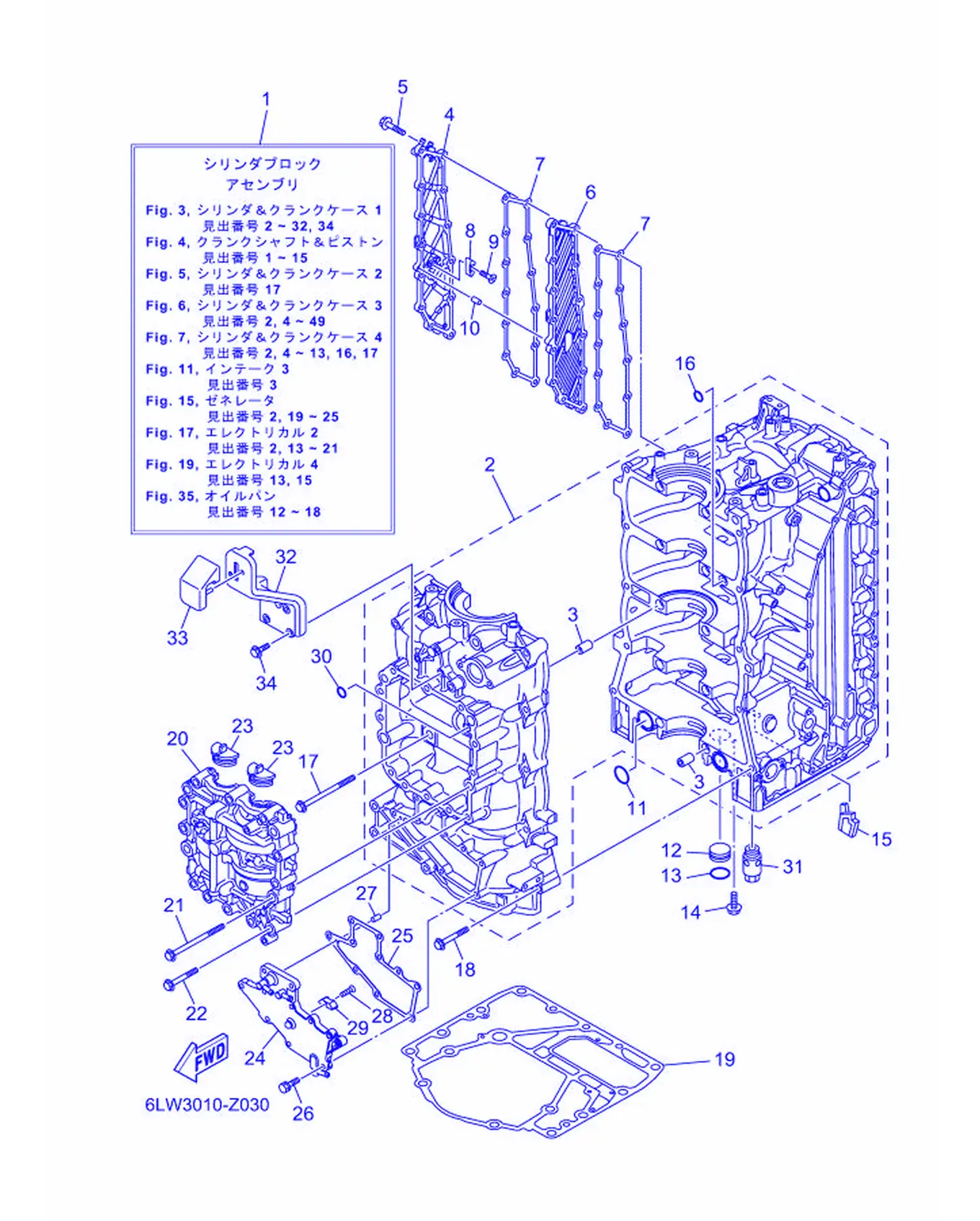

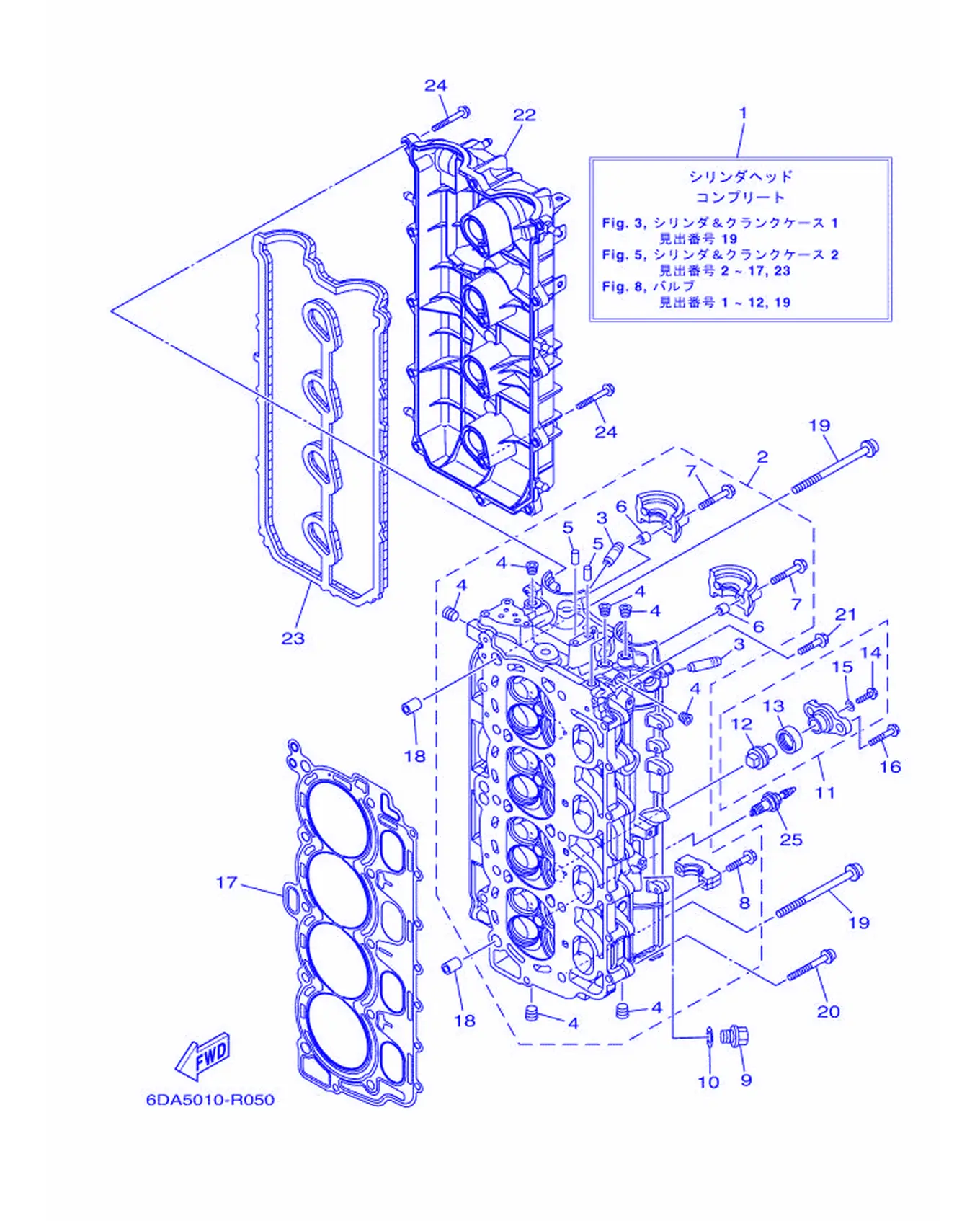

Рис. 15ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6DA-W009A-06-9S	Стопорное кольцо поршневого пальца	1
2	6DA-11110-02-9S	Прокладка крышки в сборе	1
3	6DA-11133-10	Корпус, крышка 1	16
4	90344-51019	Болт, крепление термостата	8
5	93606-12019	. Пластина, корпус насоса	2
6	91809-08006	Направляющая втулка, штифт	4
7	90119-07001	. Вал, шестерня	4
8	90119-07234	Прокладка, крышка цилиндра	16
9	90340-14M06	Крышка, глушитель впуска	1
10	90430-14115	Прокладка	1
11	6ML-11301-00	Шестерня приводного вала	2
12	6ML-11325-00	Шток	1
13	67F-11328-01	Втулка	1
14	90105-06M07	Болт, с шайбой и шестигранной головкой	1
15	90430-06M03	. Прокладка	1
16	95D95-08025	Вал, гребной винт	4
17	6DA-11181-00	. Корпус насоса, крыльчатка 1	1
18	90387-11005	Крышка	2
19	90149-11001	Шплинт	10
20	90105-08175	Вал, гребной	8
21	90105-06151	Шайба, пружинная	1
22	6DA-11191-00	Крышка, крыльчатка 1	1
23	6DA-11193-00	. Корпус насоса, крышка 1	1
24	95D95-06030	Пластина, анодная	16
25	94709-00400	Свеча зажигания (NGK LFR6A-11)	4

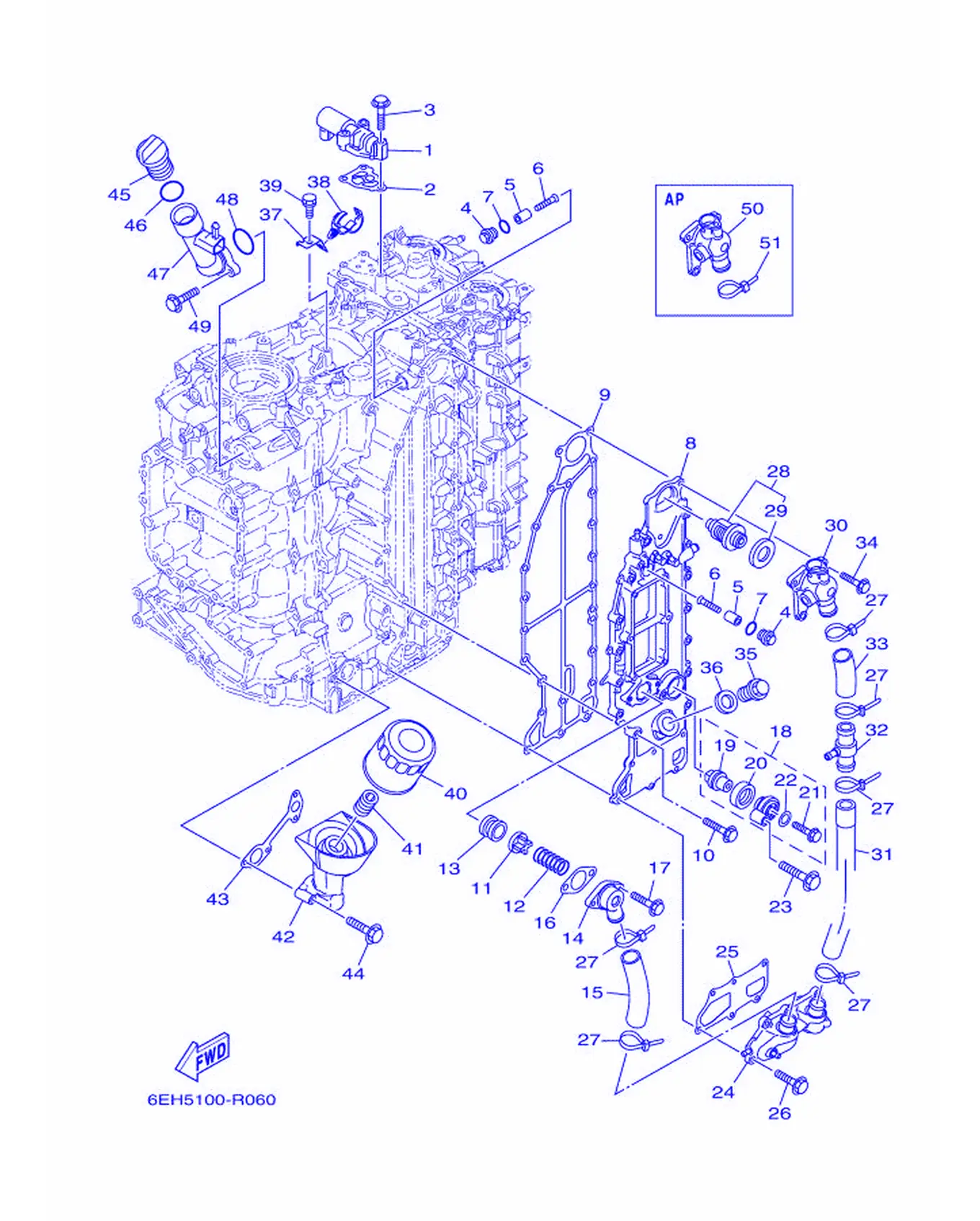

Рис. 16Цилиндр и картер 3 Cylinder & Crankcase 3

REF	Номер детали	Наименование	Кол-во
1	6CB-86120-00	Прокладка выхлопного коллектора в сборе	1
2	6CB-1242F-00	Корпус, внутренняя часть	1
3	90105-06035	Наклейка, предупреждение	3
4	6G8-11197-B0	Винт, топливный	2
5	68T-11325-00	Крышка	2
6	90151-05M05	Винт с потайной головкой	2
7	93210-13M63	Кольцо уплотнительное	2
8	6DA-41113-00-9S	Уплотнение, сальник	1
9	6DA-41114-01	. Корпус насоса, сальник	1
10	90105-06028	Табличка, топливная	14
11	60H-12416-00	Заглушка, глушитель	1
12	90501-16M11	Стопор, глушитель	1
13	90480-20M05	Прокладка	1
14	6G5-11372-00	Крышка, прокладка 2	1
15	6DA-1243A-00	Шайба 1	1
16	60V-11382-A0	. Корпус насоса 2	1
17	90119-06MA3	Табличка, идентификационная	2
18	69J-11301-02	Шток дроссельной заслонки в сборе	1
19	6ML-11325-00	Шток	1
20	67F-11328-01	Втулка	1
21	90105-06M07	Болт, с шайбой и шестигранной головкой	1
22	90430-06M03	. Прокладка	1
23	97E75-08540	Прокладка, головка блока цилиндров	1
24	6DA-12527-00-9S	Крышка, прокладка	1
25	6DA-11381-01	. Корпус насоса 1	1
26	90105-06028	Табличка, топливная	6
27	90465-11M59	Прокладка	6
28	6DA-12411-01	Стопорное кольцо	1
29	6AW-12412-00	. Шайба, стопорное кольцо	1
30	6DA-12413-B0-9S	Крышка, стопорное кольцо	1
31	6DA-1243E-00	Шайба 2	1
32	6CE-24378-00	Прокладка, пластина 3	1
33	6DA-1244H-00	Шайба 5	1
34	90105-06028	Табличка, топливная	3
35	90340-18M09	Крышка, корпус водяного насоса	1
36	90201-186F1	Крышка, корпус насоса	1
37	6DA-12491-00	Винт 1	1
38	90464-20181	Крышка	1
39	90119-06078	Вал, шестерня	1
40	69J-13440-05	Крыльчатка, насос	1
41	6S5-12858-00	Крышка, насос	1
42	6DA-13446-01	Штифт	1
43	6DA-13475-00	. Корпус насоса	1
44	90105-06151	Шайба, пружинная	4
45	6G8-15363-00	Поплавок, крышка	1
46	93210-24M79	. O-образное кольцо	1
47	6DA-15319-00	Пластина	1
48	93210-357A3	. Уплотнительное кольцо	1
49	90105-06037	Наклейка, предупреждение	2
50	6DA-1241B-B0-9S	Крышка, сальник 2	1
51	90465-11M59	Прокладка	1

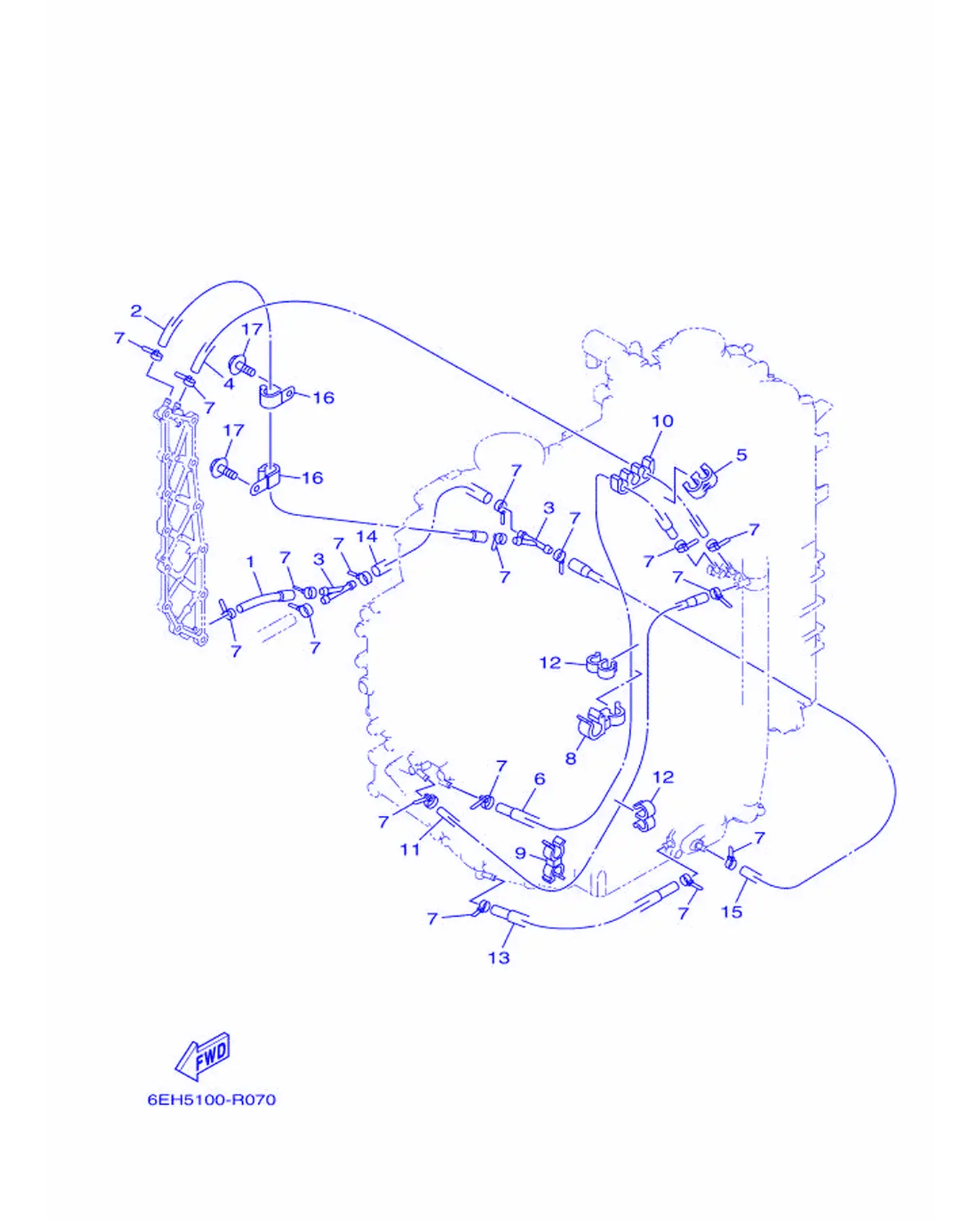

Рис. 17Цилиндр и картер 4 Cylinder & Crankcase 4

REF	Номер детали	Наименование	Кол-во
1	6DA-12576-00	Винт 1	1
2	6DA-12589-00	Шайба 6	1
3	6CE-24377-00	Прокладка, головка 2	2
4	90445-09008	Накладка (L470)	1
5	90464-09M21	Гайка	1
6	6DA-12578-00	Накладка 3	1
7	90465-11M10	Хомут	17
8	90464-12010	Прокладка	1
9	90464-09142	Крышка	1
10	90464-09020	Крышка	1
11	6DA-12579-00	Накладка 4	1
12	90464-09M31	Прокладка	2
13	6DA-12552-00	Накладка 8	1
14	90445-10057	Накладка (L170)	1
15	6DA-12589-00	Шайба 6	1
16	90465-08M83	Головка блока цилиндров	2
17	95D95-06012	Вал, приводной в сборе	2

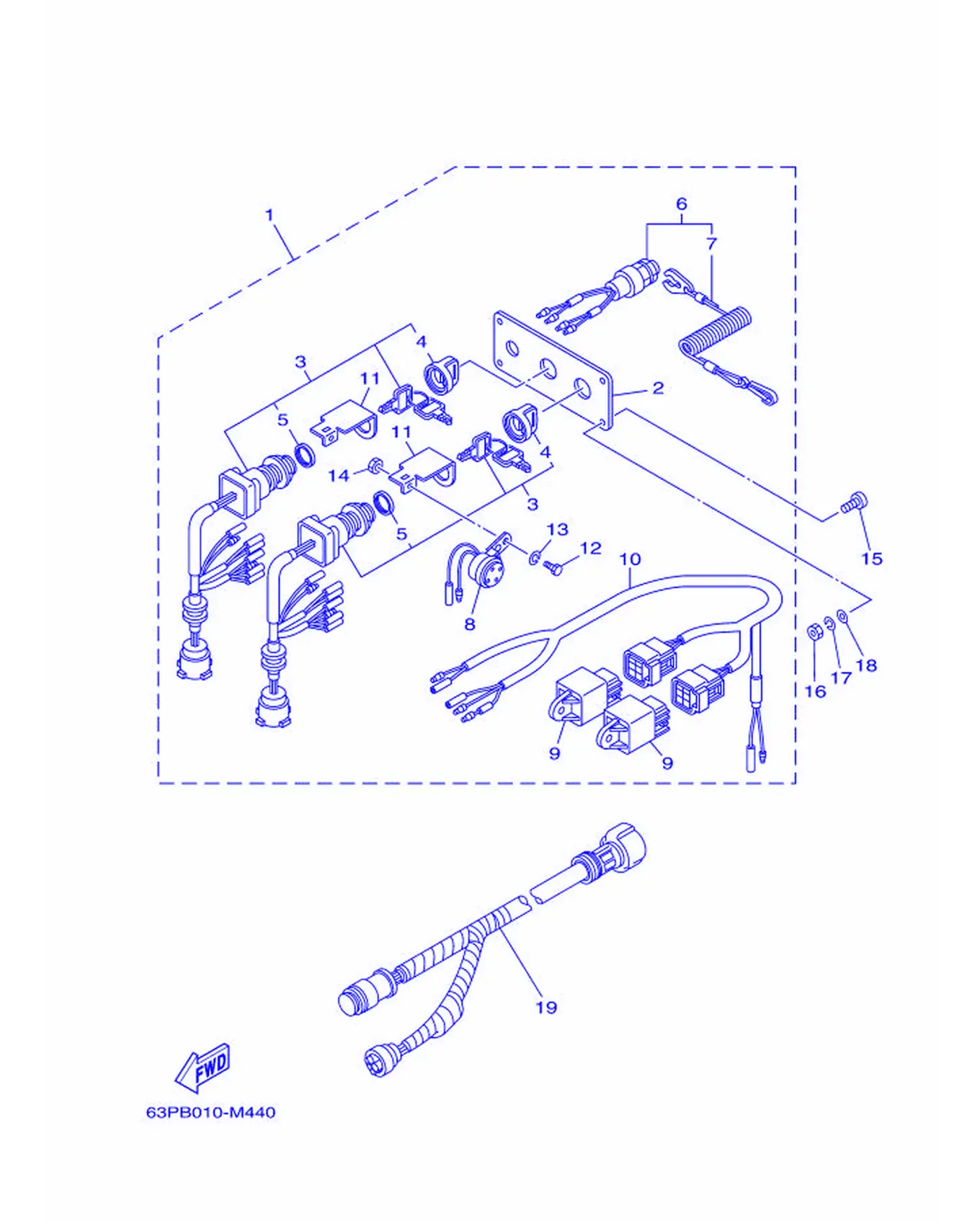

Рис. 18Выключатели и панели 2 Switch & Panel 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-82570-05	Прокладка крышки	1
2	6Y8-82571-01	. Датчик, диффузный	1
3	6Y8-82510-03	Прокладка водяного насоса	2
4	676-82577-01	. . Колпачок, шнур	1
5	703-82532-00	. . Колпачок	1
6	6K1-82575-01	Комплект прокладок карбюратора	1
7	682-82556-00	Рычаг, стопор	1
8	6R5-83383-00	Упор	2
9	68V-81950-00	Колпачок	2
10	6Y8-82507-00	. Датчик, гидродинамический	1
11	64D-82581-00	. Стартер, стартер	2
12	97003-05012	Клапан	2
13	92903-05100	. Головка болта со шпилькой	2
14	95303-05700	. Гайка	2
15	90149-05M05	Винт	4
16	95380-05600	. Гайка	4
17	92990-05100	. Хомут шланга	4
18	92990-05600	. Шайба пластины	4
19	688-8258A-70	Кабель стартера, отрицательный (L=7.0M)	1

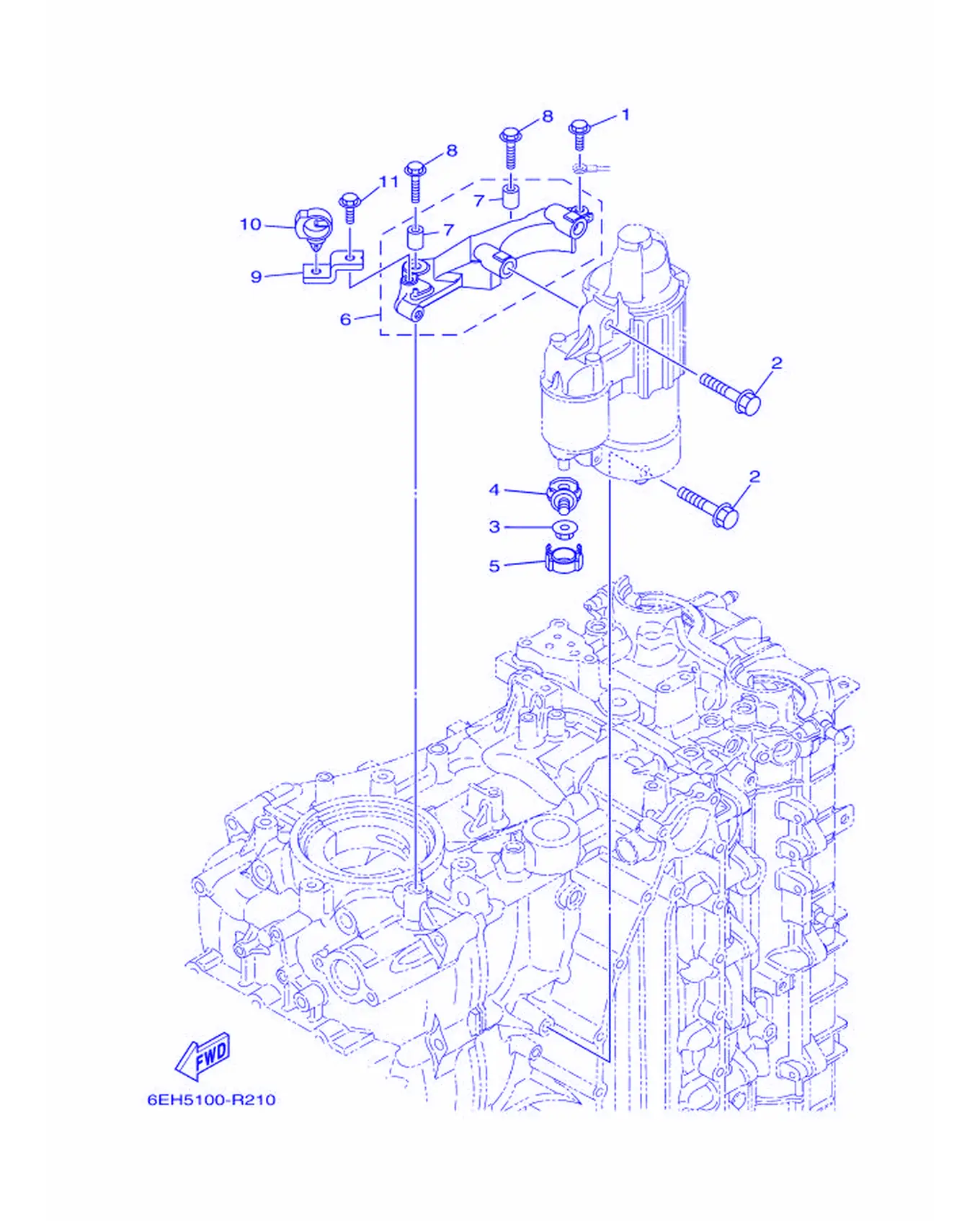

Рис. 19Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6CB-81800-02	Шланг топливный	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-11	Винт холостого хода в сборе	1
5	69J-81801-11	Винт	1
6	67F-81813-00	. . Стопор, болт	4
7	6CB-81820-00	Винт крепления поплавка в сборе	1
8	6CB-81807-00	Пружина, винт качества смеси	1
9	6CB-81832-00	Трубка, топливная	1
10	6CB-81836-00	Штуцер, дренаж	1
11	67F-81821-00	. . Болт, пружина 1	1
12	67F-81841-00	. . . Прокладка	1
13	67F-8183R-00	. . . Пружина	1
14	6CB-81809-00	Прокладка	1
15	67F-81891-00	. . Крышка, пружина	1
16	67F-81830-00	. . Болт, пружина 2	1
17	60V-8183T-00	. . Крышка, фиксатор	3
18	6CB-81842-00	Крышка	1
19	6C5-81839-00	. Заглушка	1
20	6C5-81941-01	Шланг топливный	1
21	6C5-81869-00	. Крышка, защелка	1
22	6CB-81826-00	Прокладка	2
23	69J-81828-00	. Защелка 2	2
24	67F-81846-00	. Винт	2

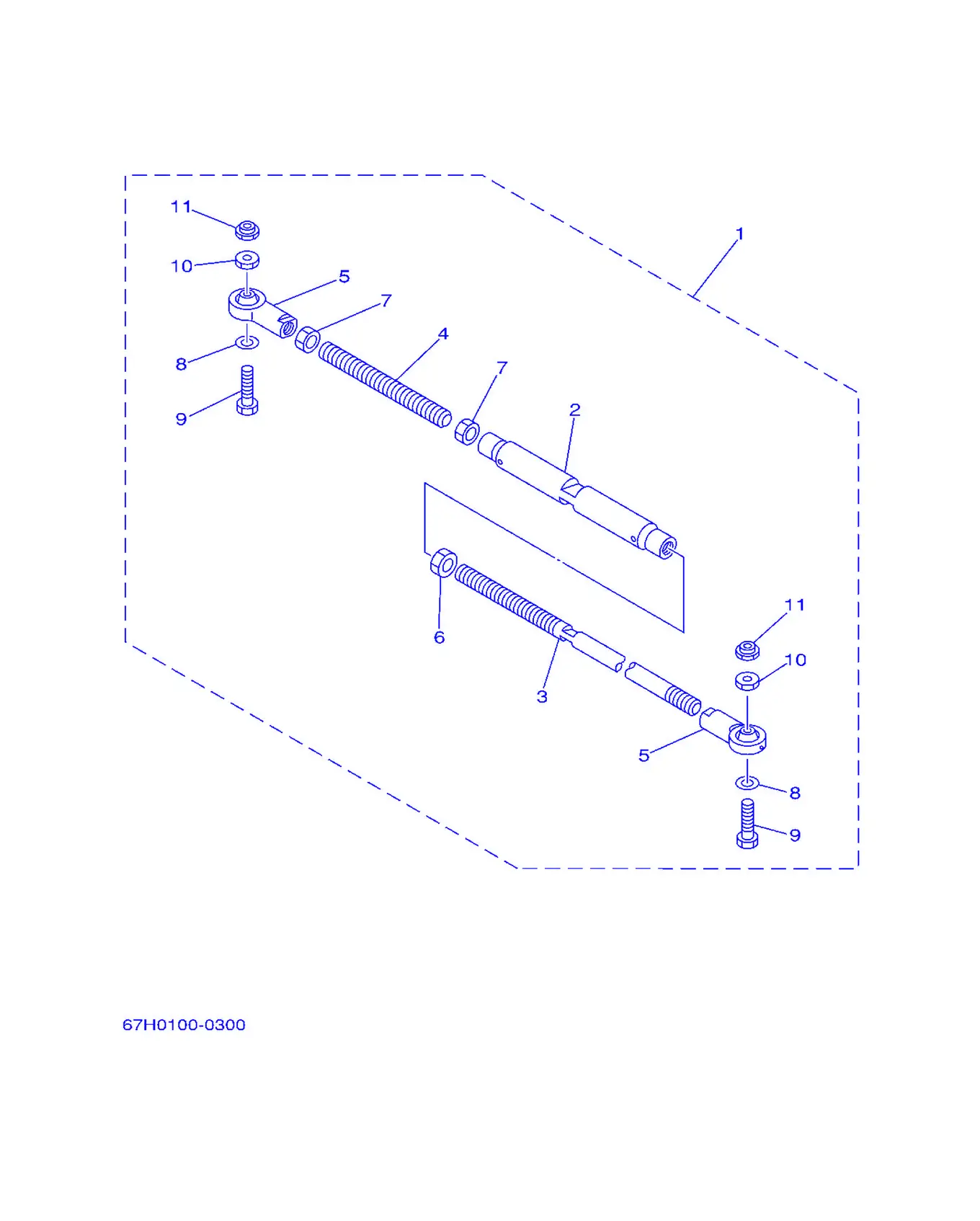

Рис. 20Рулевое управление 1 Steering Guide 1

REF	Номер детали	Наименование	Кол-во
1	6E5-61310-00	Прокладка пластины (L:600-800MM)	1
2	6E5-61313-00	Втулка	1
3	6E5-61311-11	Поперечная тяга 1	1
4	6E5-61315-00	Поперечная тяга 2	1
5	6E5-61303-01	Прокладка пластины	2
6	90170-14M06	Гайка	1
7	95380-14700	Гайка	2
8	90201-10M76	Шланг топливный	2
9	90101-09M70	Табличка	2
10	90170-09M05	Гайка	2
11	90185-09M01	. Крышка, корпус	2

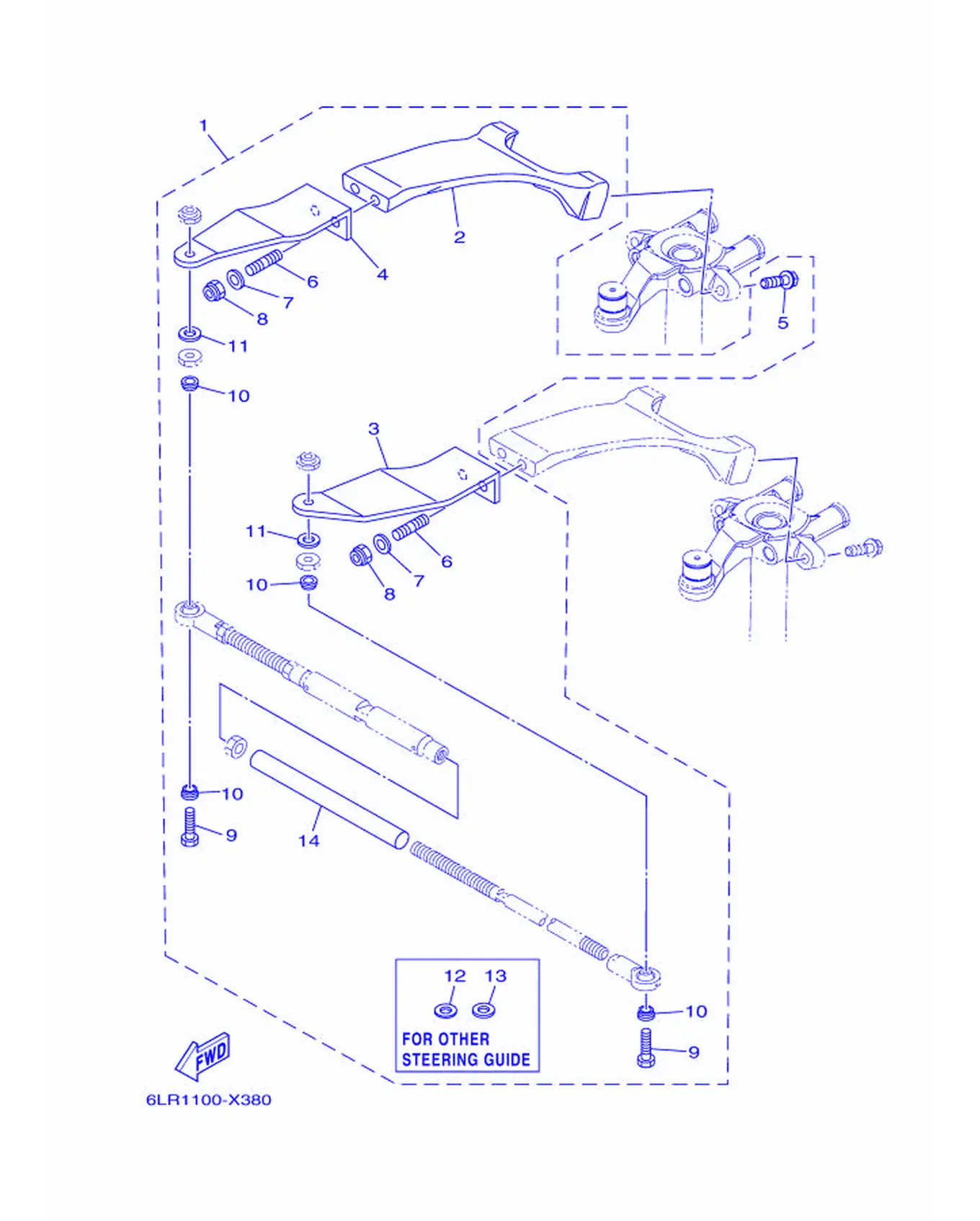

Рис. 21Рулевое управление 2 Steering Guide 2

REF	Номер детали	Наименование	Кол-во
1	6LR-61301-00-8D	Корпус подшипника	1
2	6LP-45851-00-8D	. Вал-шестерня	1
3	6LP-47446-00	. Шестерня 1	1
4	6LR-47446-00	. Шестерня 1	1
5	90119-10040	Пластина, стопорная	2
6	90116-10063	Крышка, топливный бак	4
7	90201-10049	. Прокладка, корпус	4
8	90185-10027	Крышка, корпус насоса	4
9	90101-10M39	. Уплотнительное кольцо, вал гребного винта	2
10	6LP-42834-00	. Прокладка	4
11	90201-10M04	. Сальник, вал гребного винта	2
12	90201-10081	Корпус, трос	4
13	90201-10M04	. Сальник, вал гребного винта	6
14	90446-15006	. Вал (L150)	1

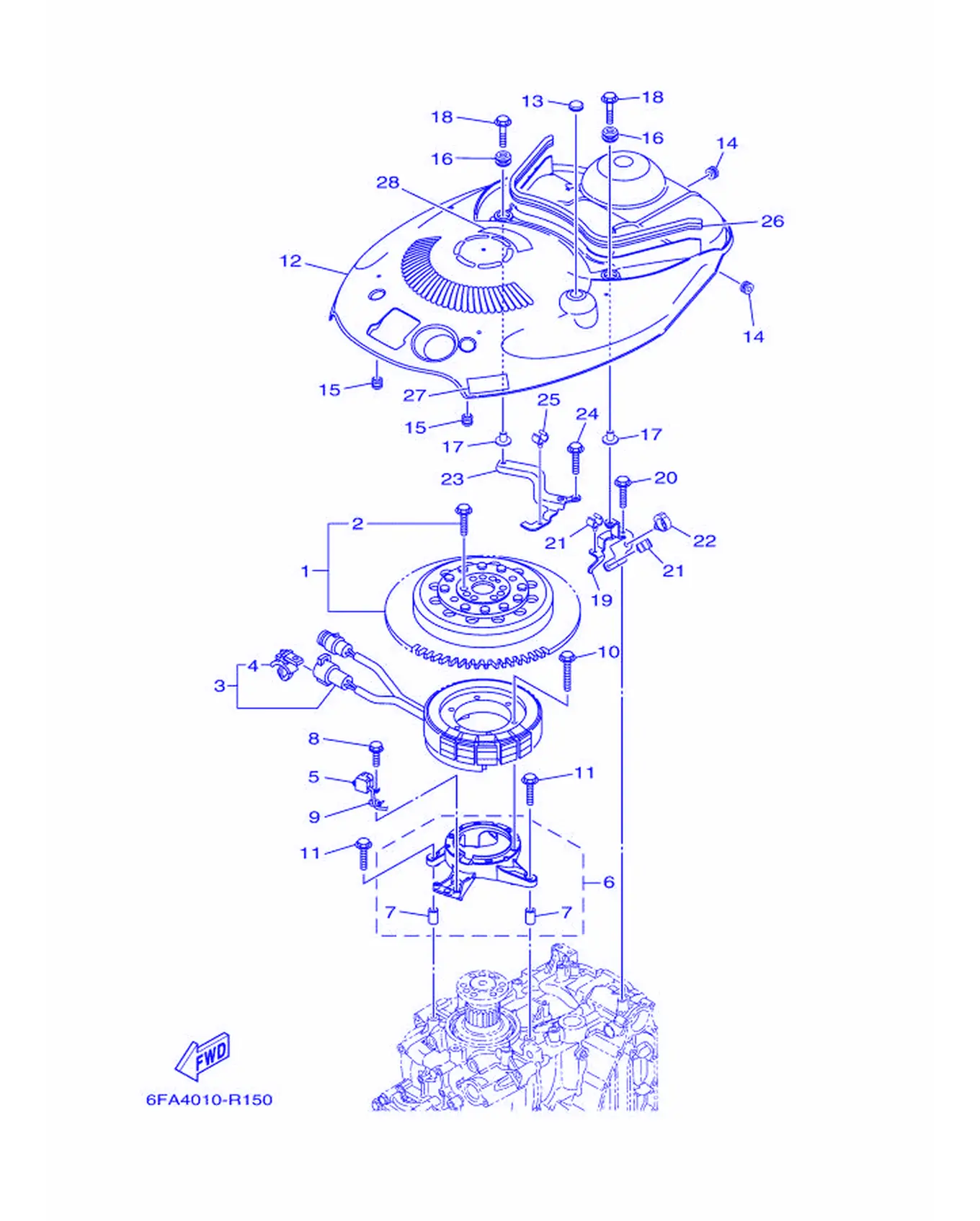

Рис. 22ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6DA-W8145-00	Топливный шланг (табличка)	1
2	6EK-W9010-00	Крышка топливного бака	1
3	6DA-81410-00	Стартер	1
4	90464-12002	Крышка	1
5	6CB-85580-01	Ручка, стартер	1
6	6DA-85561-00	Корпус, нижний	1
7	99530-08012	. Подшипник коленвала	2
8	97595-05520	Табличка, крепление	2
9	90465-13M97	Зажим	1
10	95022-06035	Табличка, топливная	6
11	95D95-06030	Пластина, анодная	4
12	6DA-81337-01	Крыльчатка водяного насоса	1
13	90480-16025	Помпа	1
14	90480-12314	Прокладка	2
15	6A0-82317-01	Клапан, игольчатый поплавковой камеры	2
16	6BG-42748-01	Помпа	2
17	90387-06M69	. Втулка	2
18	90119-06291	Табличка, крепление	2
19	6DA-8132G-01	Провод	1
20	95D95-06016	Крышка, топливный насос в сборе	1
21	90464-09130	Кольцо	2
22	90464-20181	Крышка	1
23	6DA-82398-01	Провод 3	1
24	95D95-06016	Крышка, топливный насос в сборе	2
25	90464-09130	Кольцо	1
26	6DA-42617-00	Крыльчатка водяного насоса	1
27	63P-13437-02	Метка, коррозия	1
28	6EE-81994-01	Втулка, шарнир	1

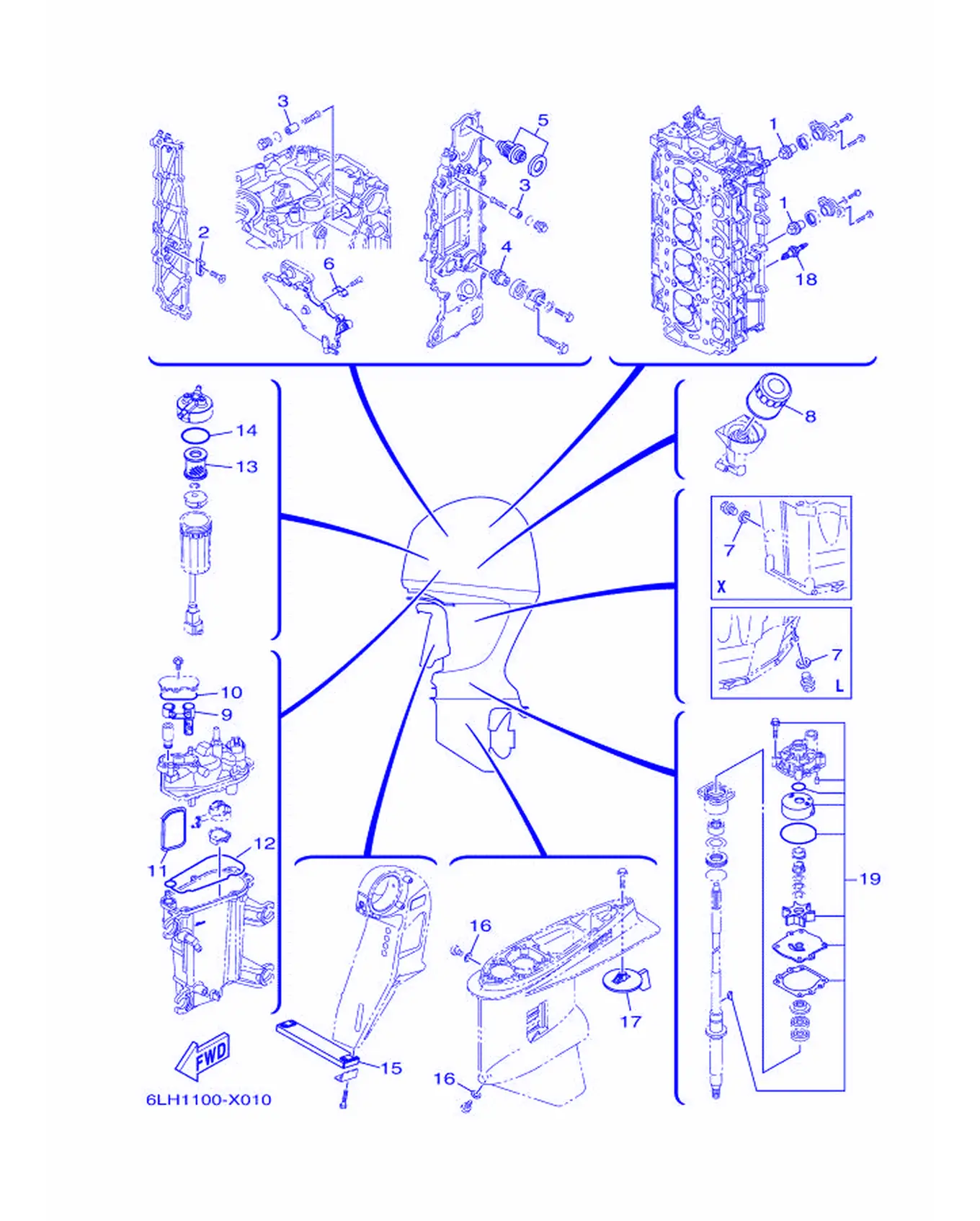

Рис. 23Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6ML-11325-00	Шток	2
2	6E5-11325-00	Шпонка	1
3	68T-11325-00	Крышка	2
4	6ML-11325-00	Шток	1
5	6DA-12411-01	Стопорное кольцо	1
6	6E5-11325-00	Шпонка	1
7	90430-14M09	Прокладка	1
8	69J-13440-05	Крыльчатка, насос	1
9	6CB-24501-01	Фильтр, топливный	1
10	6CB-13016-00	Кольцо уплотнительное	1
11	6LH-13915-00	Шестерня	1
12	6CB-14984-00	Прокладка, корпус топливного насоса	1
13	6P3-24563-02	Корпус водяного насоса	1
14	6P3-24564-00	Газовый седловой клапан	1
15	6AW-45251-00	Гайка	1
16	90430-08003	Прокладка	2
17	6K1-45371-02	Пластина	1
18	94709-00400	Свеча зажигания (NGK LFR6A-11)	4
19	61A-W0078-A4	Сальник гребного вала	1

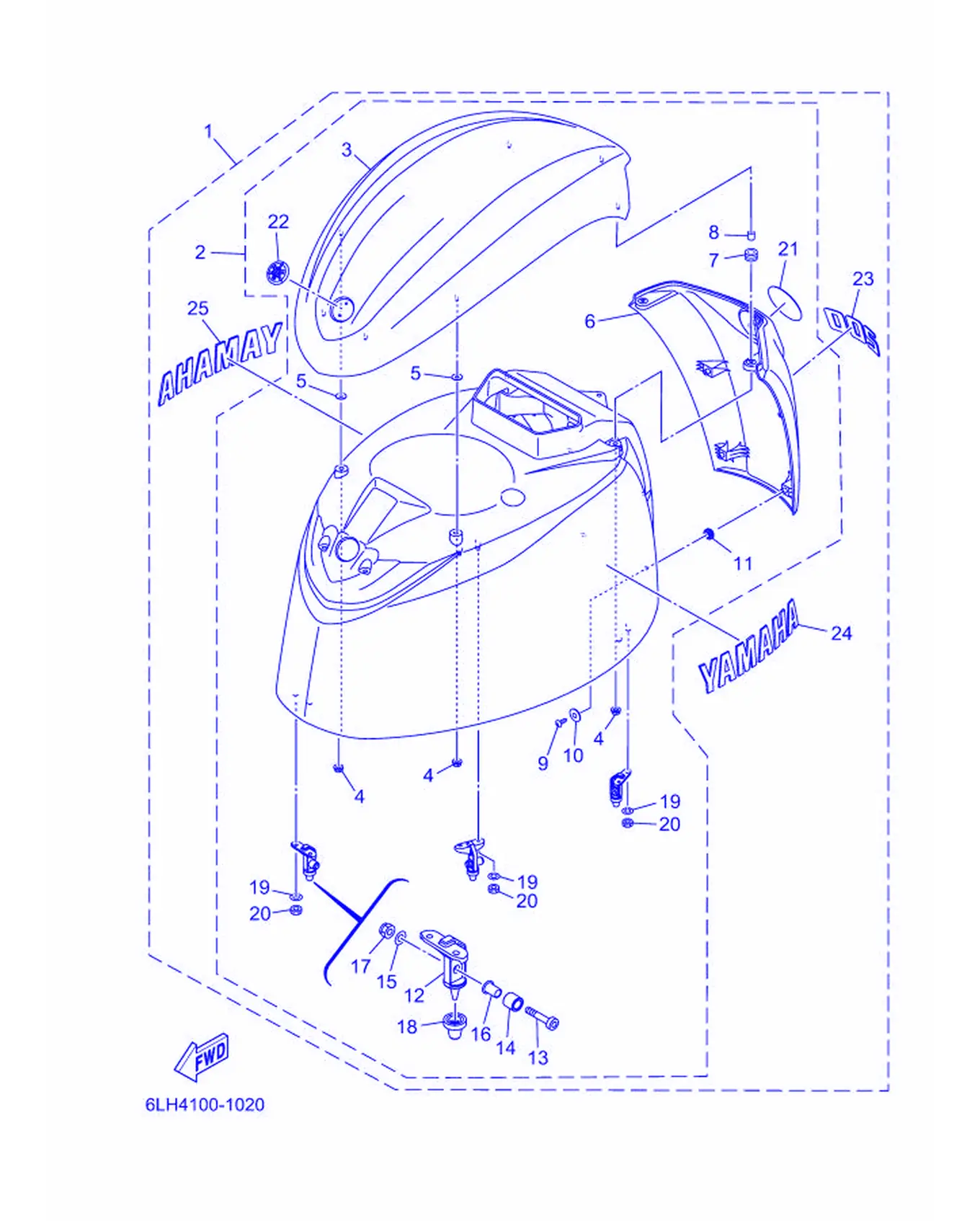

Рис. 24ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6LH-42610-02-8D	Прокладка цилиндра	1
2	6LH-4261A-02-8D	. Пластина насоса (внутренняя)	1
3	6LH-42613-00-8D	Подшипник игольчатый, верхний	1
4	90179-06M28	Крышка	7
5	6CB-42545-00	Крышка, топливная	4
6	6LH-42625-00-8D	Шестерня	1
7	90480-13004	Помпа	2
8	90387-07054	Крышка	2
9	97780-50016	Свеча зажигания	4
10	90201-053R1	. . Головка, крышка	4
11	90480-16009	. . Прокладка	4
12	6CB-42647-B0	Прокладка головки блока цилиндров	3
13	90111-08078	. . Пружина	3
14	90387-10094	. . Гайка	3
15	92990-08600	. . Прокладка, крышка	3
16	90387-08M45	. . Гэби-	3
17	95780-08300	Прокладка, дроссельная	3
18	6AW-42663-01	Крыльчатка 2	3
19	92990-06100	Прокладка, стопор	6
20	95380-06600	Тяга, соединительная	6
21	6LH-42697-00	. . Сальник коленчатого вала	1
22	6AH-42697-10	. . Сальник коленчатого вала	1
23	6LH-42678-00	. Болт, головка	1
24	6LH-2153A-00	. Винт, крепление	1
25	6LH-2153B-00	. Винт, крепление	1

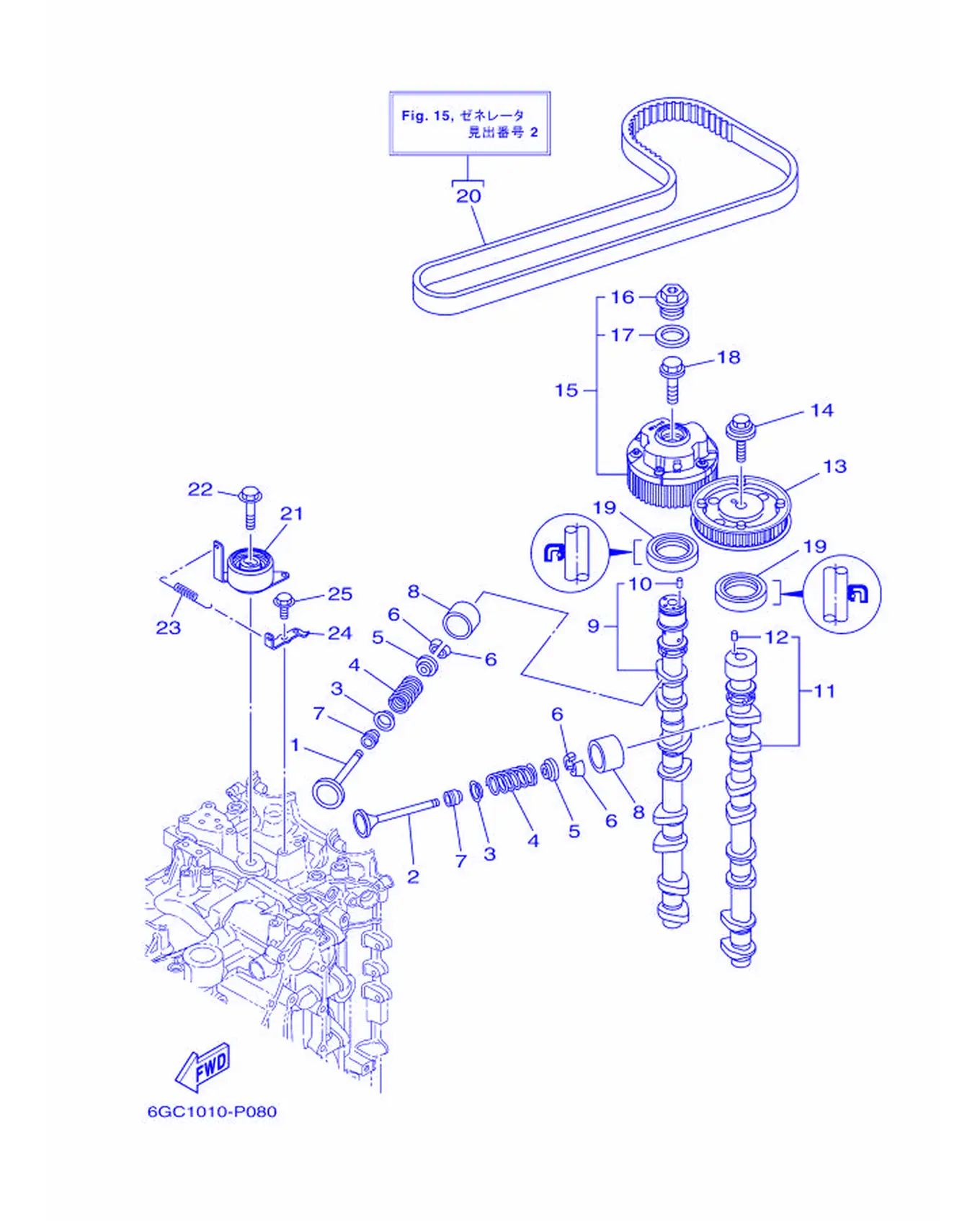

Рис. 25КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6CB-12111-00	Шайба, пружина	8
2	6DA-12121-00	Шайба, стопорная	8
3	K0F-A3743-00	Шестерня, приводной вал	16
4	6CB-12113-00	Шестерня, приводной вал	16
5	K0F-A3741-00	Шестерня, приводной вал	16
6	K0F-A3742-00	Шестерня, приводной вал	32
7	51Y-12119-00	. . Винт, картер	16
8	K0F-A3751-00	Прокладка, приводной вал (3.000)	16
8	K0F-A3751-10	Прокладка, приводной вал (3.025)	16
8	K0F-A3751-20	Прокладка, приводной вал (3.050)	16
8	K0F-A3751-30	Прокладка, приводной вал (3.075)	16
8	K0F-A3751-40	Прокладка, приводной вал (3.100)	16
8	K0F-A3751-50	Прокладка, приводной вал (3.122)	16
8	K0F-A3751-60	Прокладка, приводной вал (3.142)	16
8	K0F-A3751-70	Прокладка, приводной вал (3.162)	16
9	6DA-12171-01	Поршневое кольцо 1	1
10	93605-10108	Заглушка, ...	1
11	6DA-12181-02	Прокладка 2	1
12	93605-10108	Заглушка, ...	1
13	6FA-115A0-00	Крышка корпуса водяного насоса	1
14	90119-10050	Гайка, крепление цилиндра	1
15	6P2-12645-22	Шатун в сборе 1	1
16	6P2-12623-00	Сальник	1
17	6P2-12663-00	Прокладка	1
18	6P2-12615-00	Сальник	1
19	93102-38008	. Сальник	2
20	6DA-W4624-00	Крыльчатка (в сборе)	1
21	6DA-11590-00	Уплотнение водяного насоса	1
22	90119-10M07	Табличка предупреждающая	1
23	90506-18025	Втулка, уплотнение	1
24	6DA-11595-00	Крышка, шайба	1
25	97E75-06516	Пластина, анод протектор	1

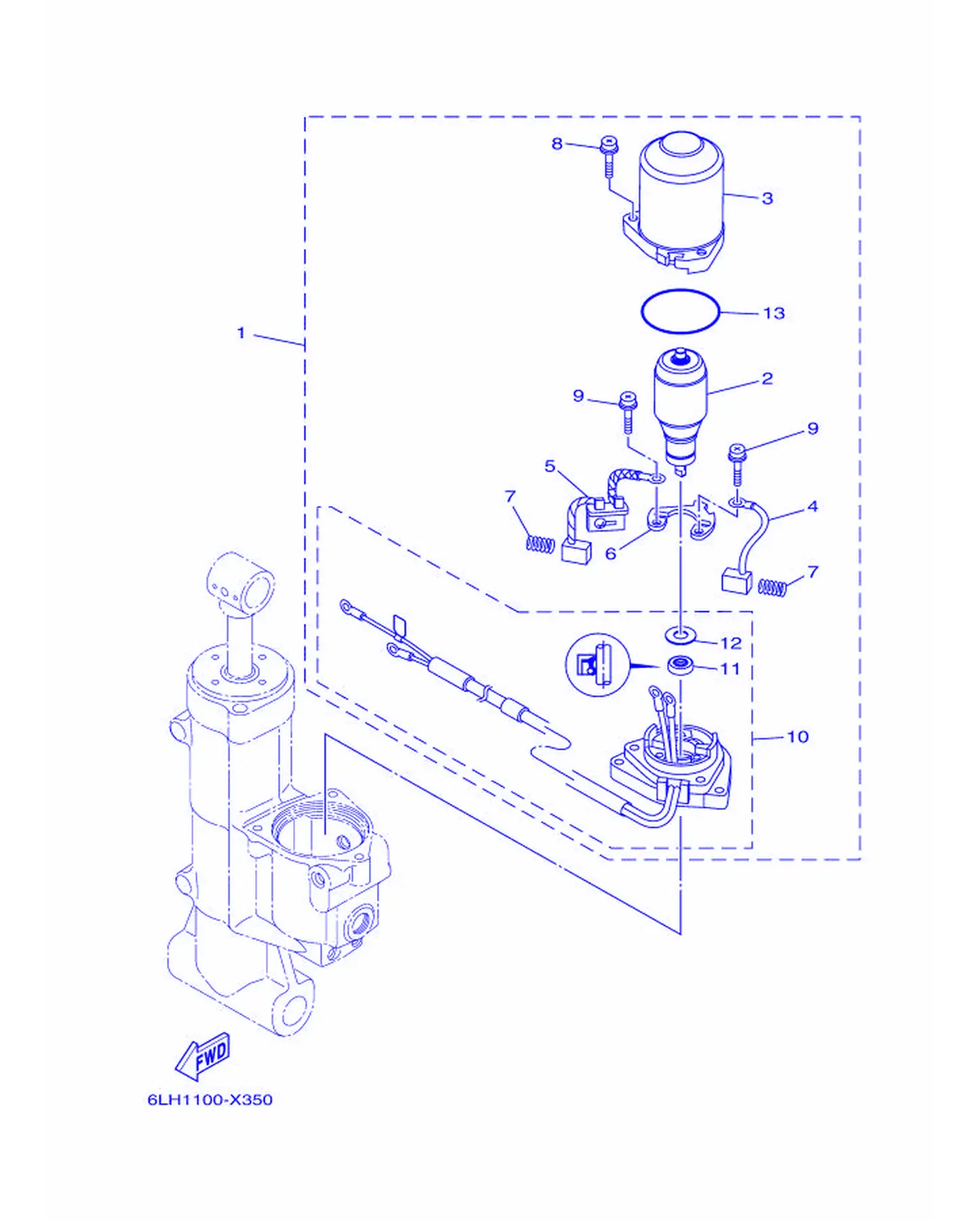

Рис. 26Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	6LH-43800-02	Держатель шланга & уплотнение	1
2	6LH-43810-00	Уплотнение топливного шланга	1
3	6LH-43801-00	. Поплавок	1
4	93106-19001	Шестерня переднего хода	1
5	6LH-43821-00	. Игла, клапан поплавка	1
6	6EK-43861-00	. . Уплотнение	1
7	63P-43863-10	Кольцо уплотнительное	1
8	6LH-4380R-00	. Клапан поплавка и уплотнение	1
9	63P-43863-10	Кольцо уплотнительное	1
10	67F-43865-00	. . Уплотнение	1
11	6LH-43811-00	. . Игла, клапан поплавка	1
12	6LH-4380P-00	. Уплотнение топливного шланга	1
13	6H1-43862-00	. . . Уплотнение	1
14	91609-16010	Шайба упорная	1
15	93505-32038	. . . Гайка	5
16	6H1-43862-00	. . . Уплотнение	1
17	93503-16003	. . Шарик	6
18	7BB-G3861-00	Уплотнение	1
19	6LH-22471-00	Поплавок, камера	1
20	6EK-43875-00	. . Уплотнение, шток	1
21	6EK-4381B-00	. . Стопорное кольцо подшипника	1
22	6CJ-43861-10	. O-образное кольцо	1
23	6CJ-43829-20	Прокладка выхлопной трубы	1
24	93210-68N50	. О-кольцо	1
25	6EK-43899-00	Прокладка	1
26	62X-4384H-00	Пружина	3
27	6EK-22434-00	Прокладка, дефлектор 1	1
28	99009-47500	Стопорное кольцо	1
29	6LH-4380K-02	Поплавок, уплотнение	1
30	6C6-43817-00	Крышка 2	2
31	69J-4389J-00	. Уплотнительное кольцо	2
32	6C5-43816-00	Крышка 1	1
33	6C5-4380G-00	Прокладка	1
34	91318-05045	Крыльчатка	4
35	6EK-43830-00	Корпус водяного насоса	1
36	69J-4389J-00	. Уплотнительное кольцо	2
37	6D8-4384M-00	Пластина, анод 2	1
38	6H1-43883-00	. Уплотнительное кольцо	1
39	6EK-4382E-00	Винт 2	2
40	93505-32038	. . . Гайка	6
41	6C6-43853-00	Шпилька	2
42	6C6-4387G-00	Шайба	2
43	93210-04N51	Уплотнительное кольцо	1
44	93210-064A5	. . Уплотнительное кольцо	1
45	6D8-43851-00	Шестерня, ведущая	1
46	6C5-43855-10	Шпилька	1
47	93501-08001	Гайка	2
48	6D8-43844-00	Пластина, стопорная	1
49	6EK-43856-00	Шпилька, крепление	1
50	6D8-43843-00	Штифт, шпонка	1
51	6C5-43895-00	Шестерня, ведущая	1
52	6C5-43854-00	Шпилька, шпонка	1
53	91318-05030	Крыльчатка	2
54	93604-26256	. Втулка, приводной вал	2
55	6D8-43841-00	Пластина, анод	1
56	69A-4384F-00	. Соединение, нижний вал	2
57	99002-03600	. Сальник	2
58	6H1-4384G-11	Вал, поворотный	1
59	6H1-43844-10	Крышка вала	1
60	91318-03025	Крыльчатка	2
61	91318-03005	Крыльчатка	1
62	6D8-4382L-00	Корпус насоса в сборе	1
63	6EK-43831-00	Прокладка, крышка	1
64	93210-12327	Кольцо уплотнительное	1
65	61A-43876-00	Стопорное кольцо	1
66	6GR-43845-00	Игла, седло клапана	1
67	91380-06025	Крыльчатка	3
68	90464-99004	Винт	2

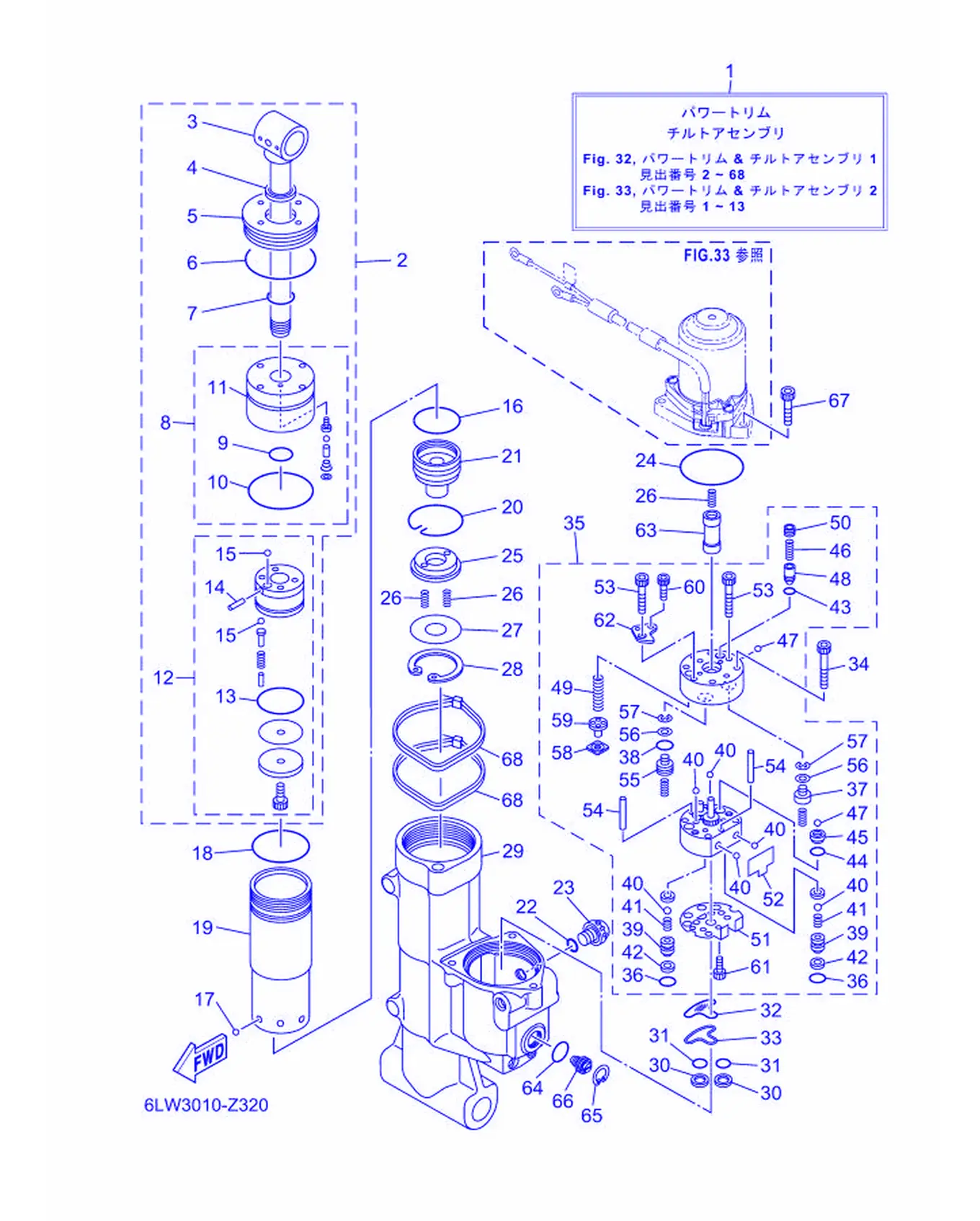

Рис. 27Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	6LH-43880-01	Уплотнение	1
2	6LH-43805-10	Уплотнение топливного насоса	1
3	6EK-43804-20	Уплотнение стартера	1
4	6EK-43892-10	Рычаг 2	1
5	63P-82181-20	. Уплотнительное кольцо топливного шланга	1
6	6EK-4380F-00	Прокладка, болт	1
7	62X-4386K-00	Стопор, ...	2
8	63P-43879-10	Штифт, шайба	3
9	97602-04316	Штифт, стопорная шайба	2
10	6LH-43881-01	Тяга, крышка	1
11	6LH-43882-10	. . Штуцер	1
12	90201-12069	. . Головка, крышка	1
13	93210-55001	. Уплотнительное кольцо	1

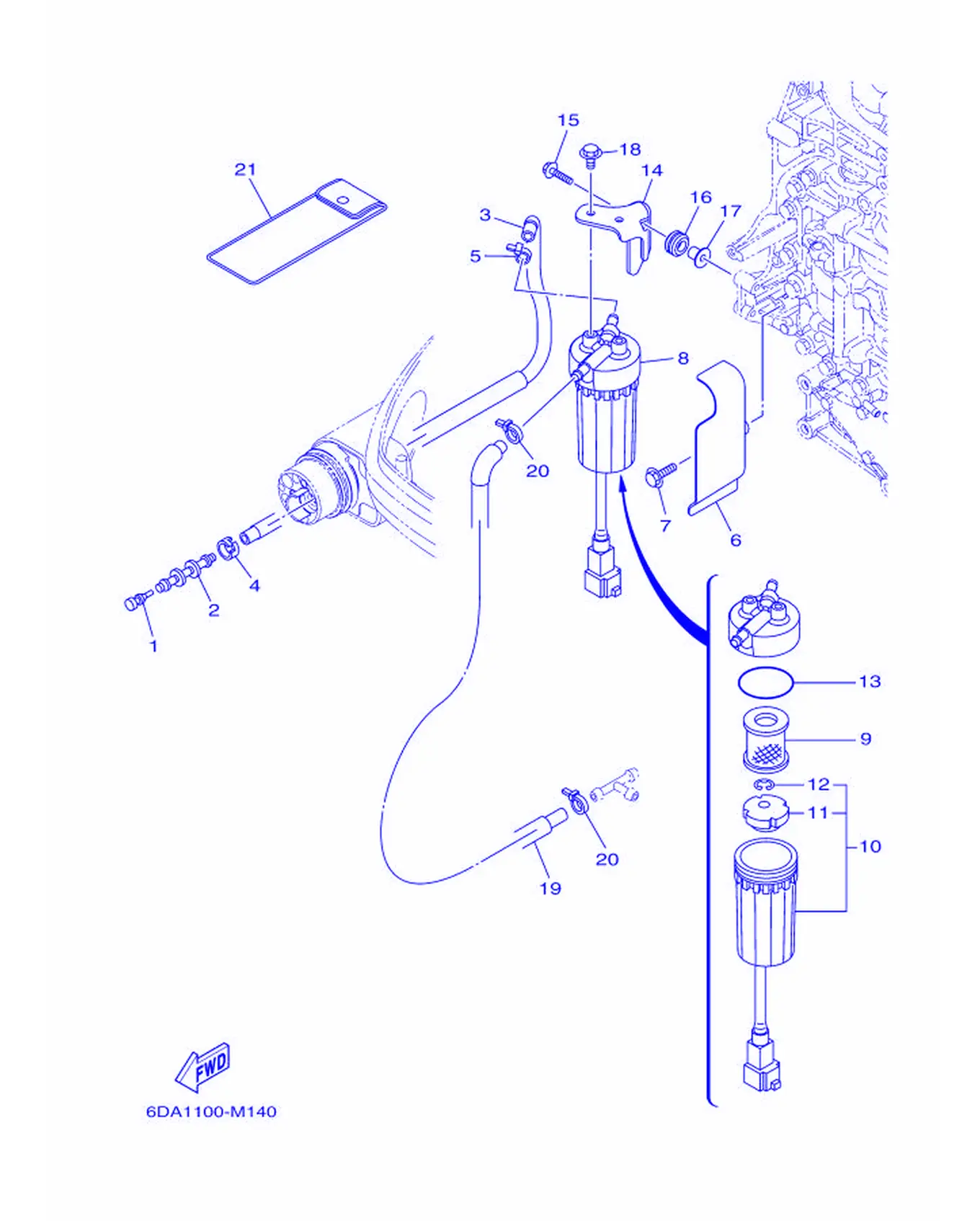

Рис. 28ТОПЛИВНАЯ СИСТЕМА 1 Fuel 1

REF	Номер детали	Наименование	Кол-во
1	689-85547-01	Дзэбэтэ	1
2	6AW-24377-01	Тэгито, дзихигибэда 2	1
3	6DA-24314-10	Шестерня 4	1
4	6E5-24351-51	. Заглушка 1	1
5	90465-11M10	Хомут	1
6	6DA-24596-01	Крышка	1
7	95D95-06025	Крышка, топливный насос в сборе	2
8	6P3-24560-04	Прокладка карбюратора	1
9	6P3-24563-02	Корпус водяного насоса	1
10	6P3-24562-03	. Прокладка, крышка	1
11	6P3-24469-00	. . Крышка, картер	1
12	6P3-24519-00	. . Прокладка	1
13	6P3-24564-00	Газовый седловой клапан	1
14	6DA-24566-00	Рычаг, тяга	1
15	90119-06309	Вал, приводной	2
16	90480-15013	Прокладка	2
17	90387-06289	Втулка	2
18	95D95-06012	Вал, приводной в сборе	2
19	6DA-24313-10	Свеча 3	1
20	90465-11M10	Хомут	2
21	69J-28100-03	Анод	1

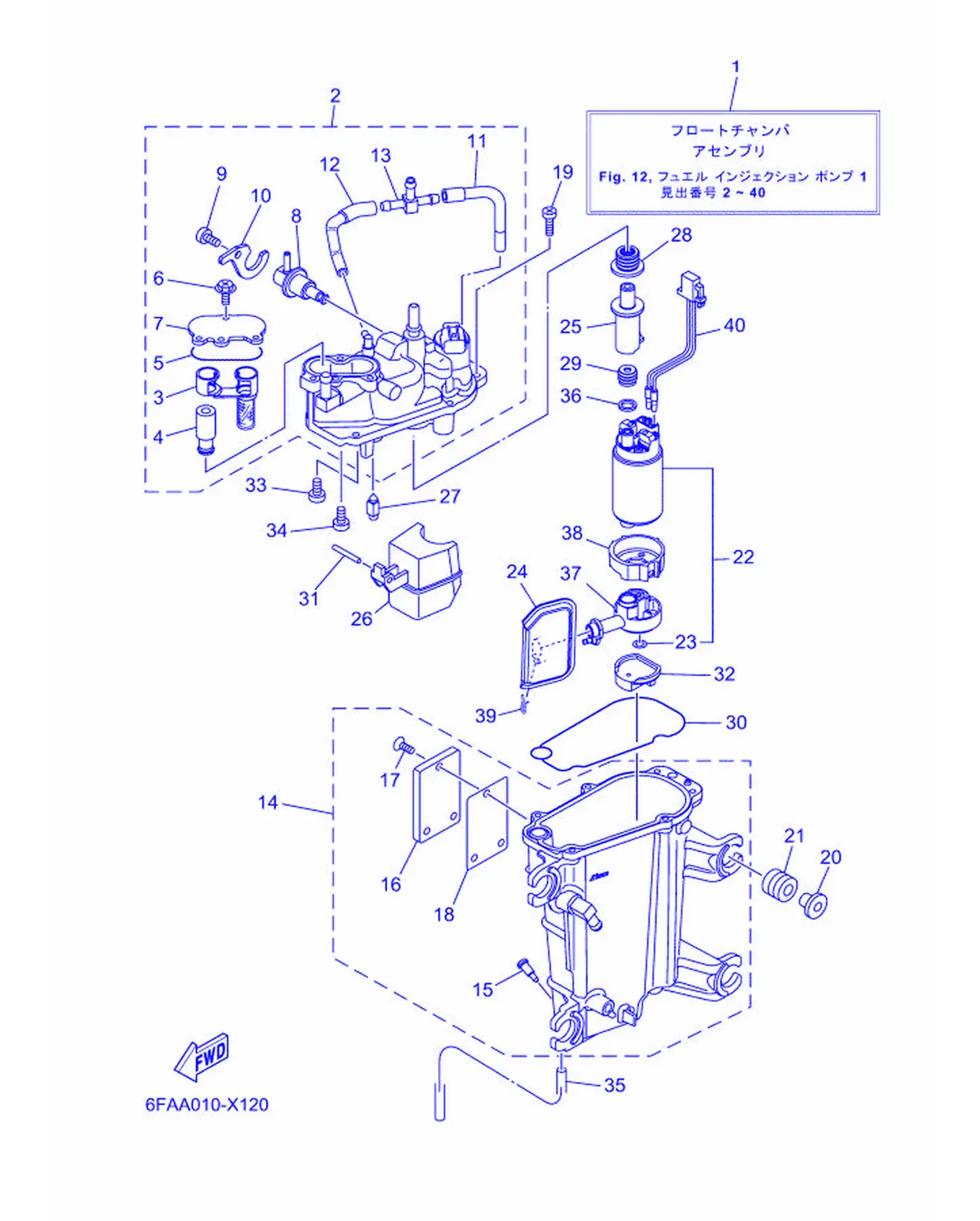

Рис. 29Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	6LH-14180-00	Крышка топливного насоса	1
2	6DA-14182-00	Крыльчатка, топливный насос	1
3	6CB-24501-01	Фильтр, топливный	1
4	6CB-24460-00	Пипетка топливная	1
5	6CB-13016-00	Кольцо уплотнительное	1
6	6CB-14216-00	. Винт	3
7	6CB-24217-00	. Прокладка	1
8	6CB-13906-01	. Уплотнение, поплавковая камера	1
9	6CB-14564-00	. Винт	1
10	6DA-14146-00	. Тобу-да	1
11	6DA-13892-00	Насос, груша 2	1
12	6DA-13893-00	Насос, груша 3	1
13	69J-24379-00	. Пластина, крепление 4	1
14	6LH-14181-00	Втулка, ступица винта 1	1
15	6P2-14191-00	. Поплавок, рычаг	1
16	6EK-24452-00	. Гэтэ-	1
17	6K8-14591-10	. Сугопипа	3
18	6CB-24482-00	. Прокладка 1	1
19	63P-14567-00	. Винт	6
20	63P-13716-00	Гэби-	4
21	6CB-13593-00	. Жиклер	4
22	6LH-W1390-00	Крыльчатка водяного насоса	1
23	6C5-14127-10	. Гопидзото	1
24	6LH-13915-00	Шестерня	1
25	6LH-13132-00	Дзихигибэда	1
26	6CB-14985-00	Поплавок	1
27	6CB-14546-00	Вал, тяга	1
28	6LH-1447B-00	Тодзодзипа 1	1
29	6LH-13781-00	Дзэбэтэ, набэто	1
30	6CB-14984-00	Прокладка, корпус топливного насоса	1
31	6P2-14386-00	Крышка, пластина	1
32	6LH-13784-00	Гэтэ-, набэто	1
33	4SV-24453-00	Винт	1
34	98507-04008	Винт, полукруглая головка	1
35	6P2-14149-00	Прокладка	1
36	6LH-13716-00	Гэби-	1
37	6LH-13938-00	Тэгито	1
38	6LH-24492-00	Тодзю, тюгуфунабэто	1
39	6FM-14137-00	. Гопидзото	1
40	6LH-87226-00	Хэгибатэ-цукикидзүбэтоби	1

Рис. 30Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J3	Корпус водяного насоса (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-30	Корпус водяного насоса в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-01	Прокладка корпуса водяного насоса	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-57	Винт гребной, шаг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M25	. На-су (L2050)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M24	Вал (L850)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

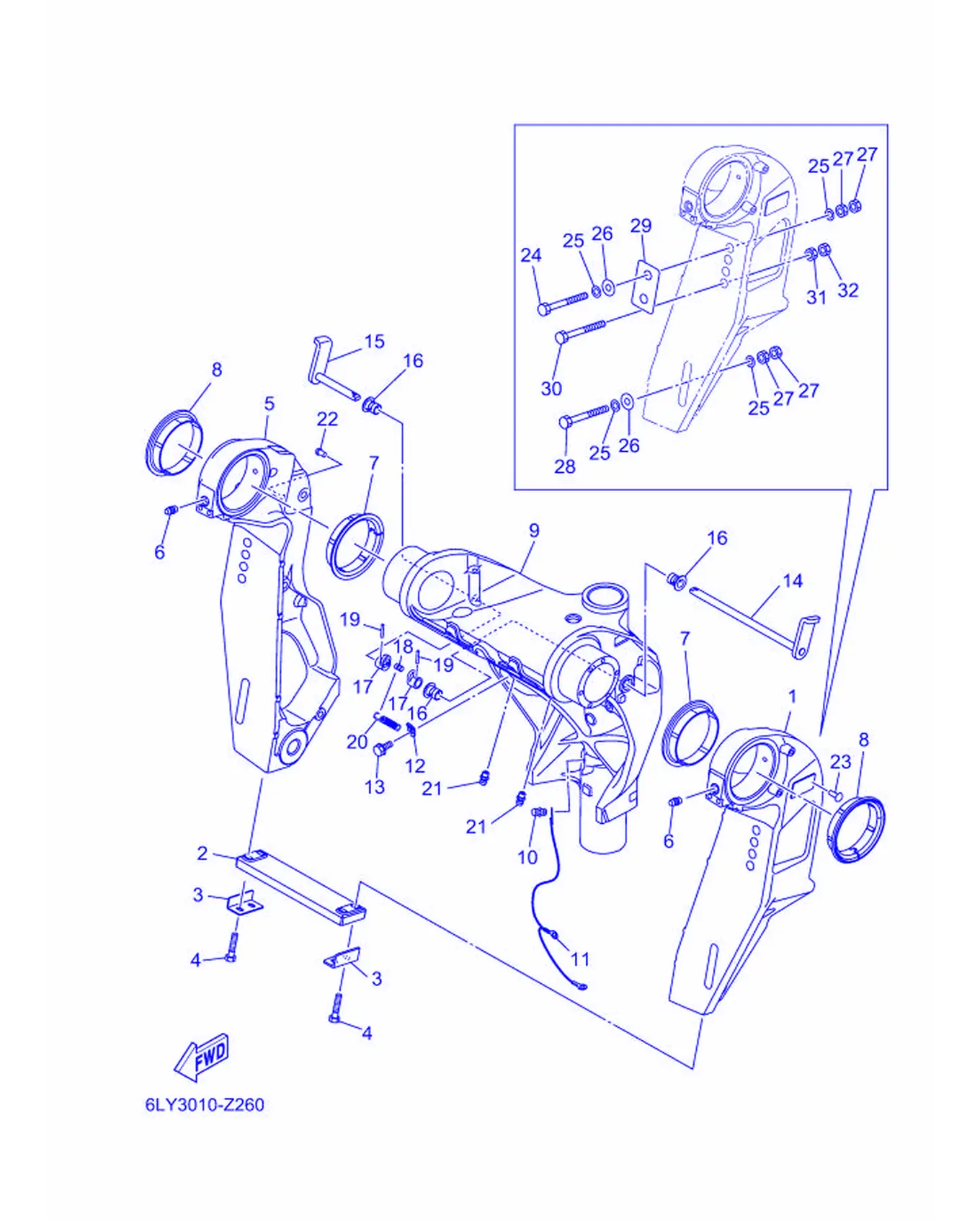

Рис. 31КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6LH-43111-00-8D	Поршневое кольцо, комплект 1	1
2	6AW-45251-00	Гайка	1
3	6G5-44526-00	Крышка	2
4	97E95-06530	Табличка, инструкция по эксплуатации	4
5	6LH-43112-00-8D	Поршневое кольцо, комплект 2	1
6	93700-06002	Прокладка, головка	2
7	6LH-43333-00	Корпус насоса, нижний	2

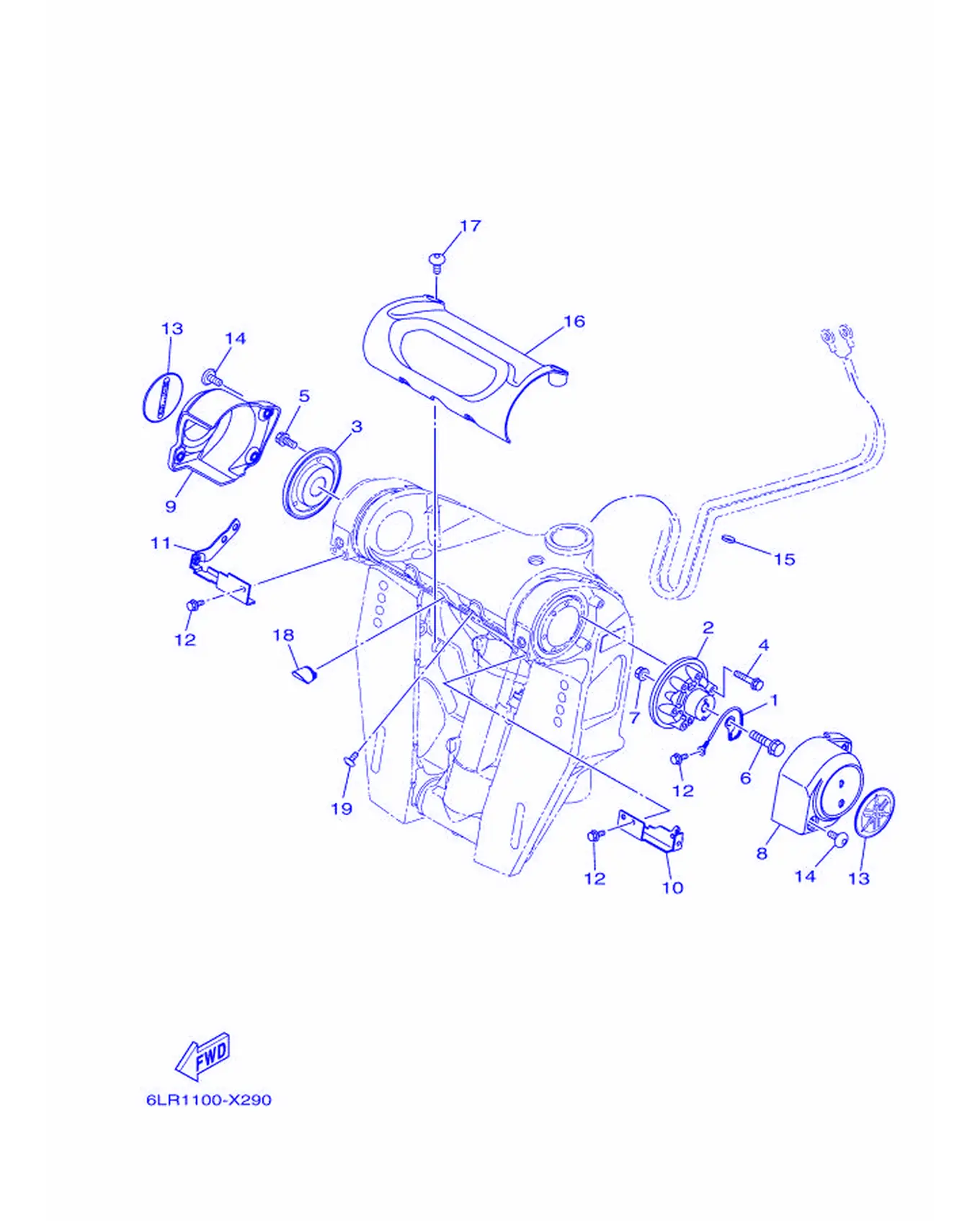

8	6LH-43333-10	Корпус насоса, нижний	2
9	6LH-43311-10-8D	Вал гребной, верхний 1	1
10	93700-06002	Прокладка, головка	1
11	6DA-82149-00	Крыльчатка, лопасть 3	1
12	6G5-43144-00	Втулка, ступица	1
13	97E95-06512	Прокладка, крышка водяного насоса	1
14	6LH-43181-00	Пластина, демпфер 1	1
15	6LH-43185-00	Пластина, демпфер 2	1
16	90386-10M16	Шайба	3
17	6G5-43148-00	Ручка, регулировка	2
18	90249-06M19	Крыльчатка	1
19	91690-30020	Крыльчатка, ступица	2
20	90506-16010	Сальник, вал гребного винта	1
21	93700-06002	Прокладка, головка	2
22	90269-02M08	Шайба	2
24	90101-12069	Шланг, топливный (210MM)	4
25	90201-13M01	Пружина, крышка	12
26	90201-12426	...	4
27	95380-12600	Гайка	12
28	90101-12065	Прокладка (L:130MM)	2
29	6G5-43119-00	Держатель, датчик	2
30	90101-12078	Тяга (L:220MM)	2
31	95380-12700	Гайка	2
32	90170-12M28	Шайба	2

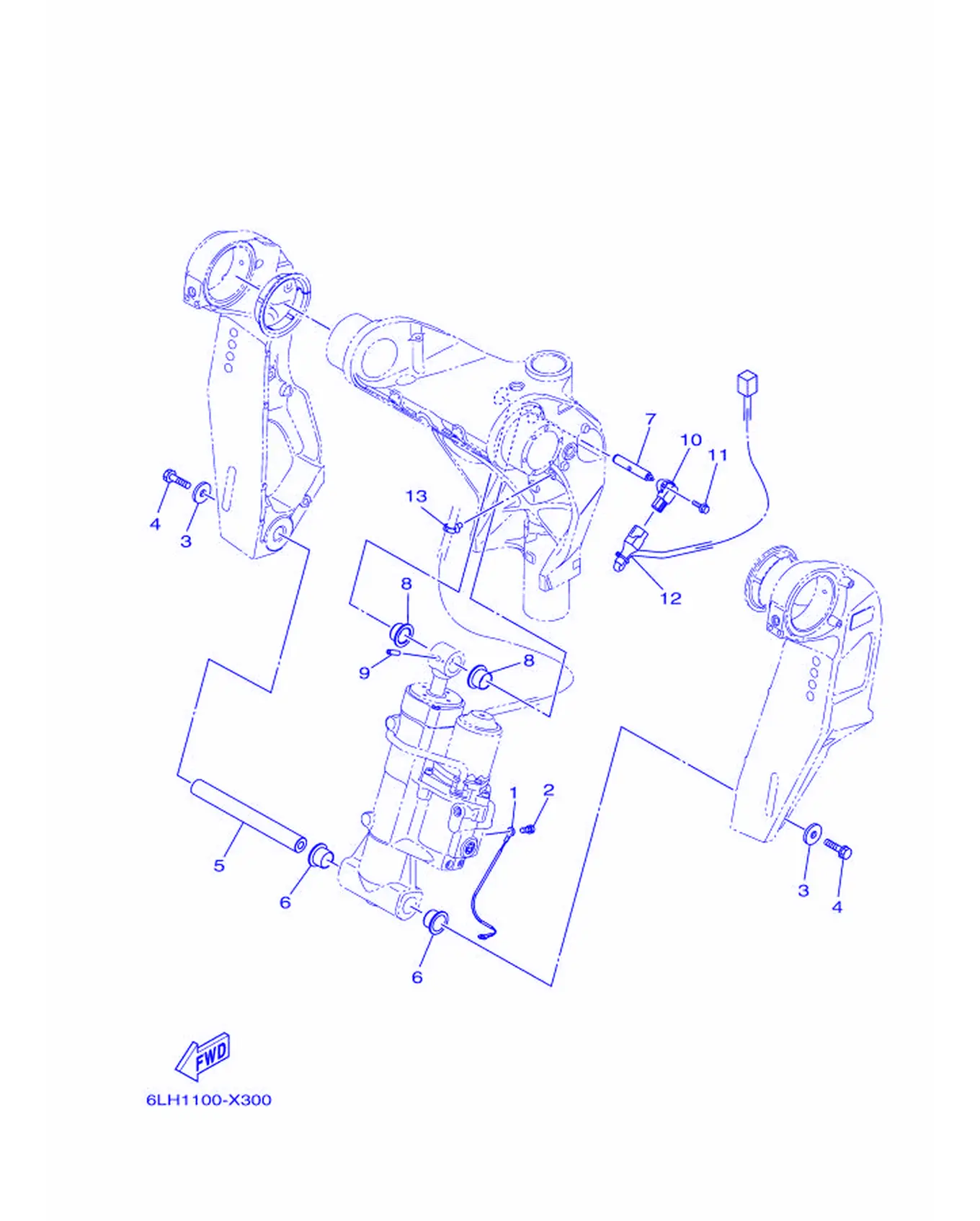

Рис. 32КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	6T4-82117-00	Крыльчатка, лопасть	1
2	95D95-06010	Вал, приводной в сборе	1
3	90201-10060	Прокладка, корпус	2
4	90119-10054	Прокладка, крышка	2
5	6BC-43818-00	Головка, блок цилиндров	1
6	90386-22M98	Прокладка	2
7	6LH-43126-00	Кольцо, уплотнительное карбюратора	1
8	90386-22M98	Прокладка	2
9	91690-60022	Кольцо, сальник вала	1
10	6GR-85887-00	Винт, крепежный	1
11	97595-05516	Крышка, крепление	2
12	6LH-82553-00	Прокладка, крыльчатка	1
13	90464-31002	Верхний	1

Рис. 33Кронштейн 4 Bracket 4

REF	Номер детали	Наименование	Кол-во
1	6LH-82147-00	Крыльчатка, лопасть 5	1
2	6LH-43341-00	Крышка, нижний корпус 1	1
3	6LH-43342-00	Крышка, нижний корпус 2	1
4	90119-06323	Шланг, топливный	6
5	97E75-06520	Игла, клапан игольчатый карбюратора в сборе	3
6	90119-10058	Прокладка, крышка	1
7	90179-10M03	Гайка	1
8	6LP-43381-00-8D	Прокладка 2	1
9	6LR-43382-00-8D	Крышка 3	1
10	6LP-44526-00	Крышка	1
11	6LP-44536-00	Крышка 2	1
12	97E95-06512	Прокладка, крышка водяного насоса	3
13	6DA-42697-00	. . Сальник коленчатого вала	2
14	90111-06144	Шланг	6
15	90465-11M10	Хомут	1
16	6LH-43318-00-8D	Прокладка	1
17	90111-06144	Шланг	2
18	6LH-43885-00	Поршень	1
19	90111-06144	Шланг	2

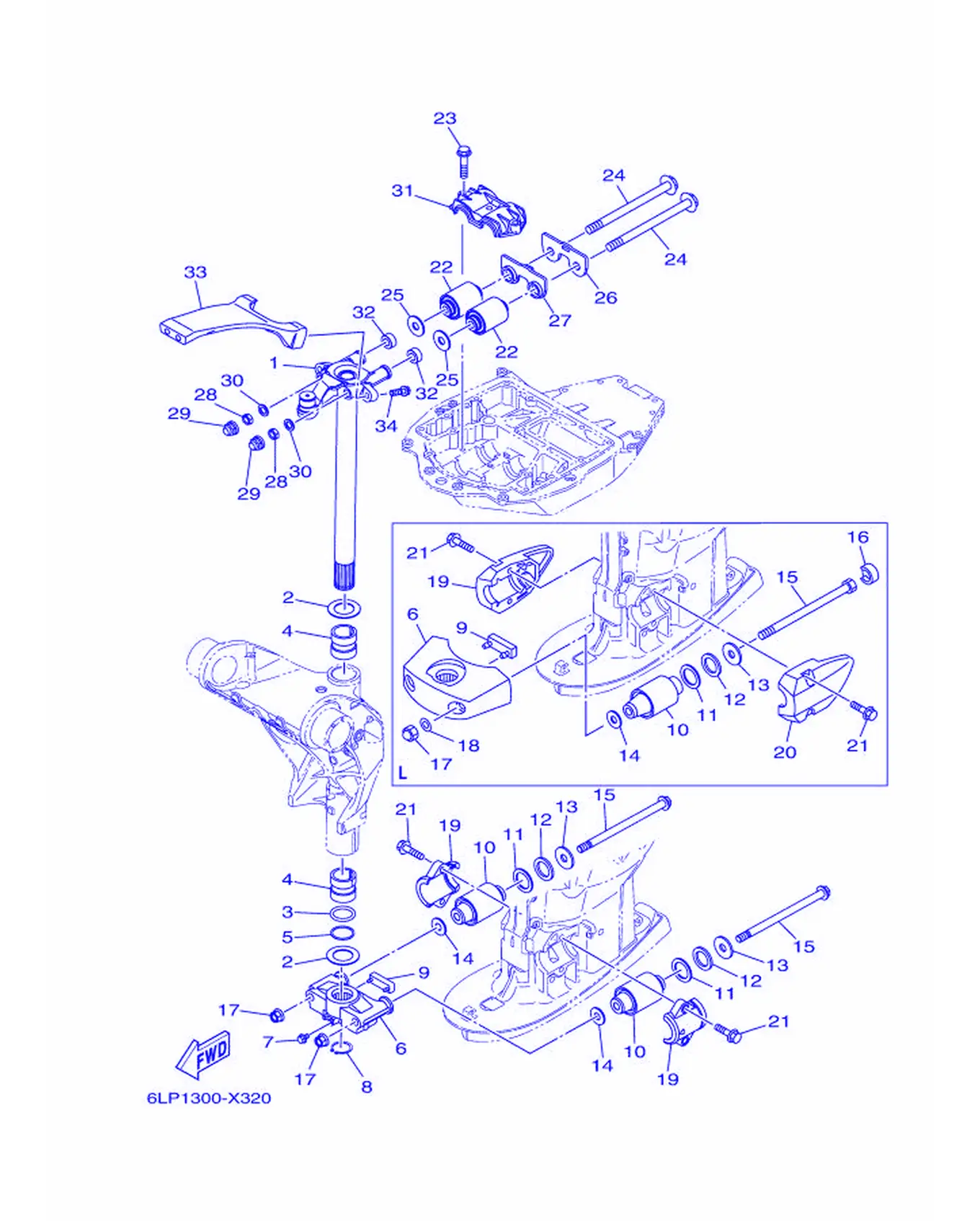

Рис. 34Кронштейн 5 Bracket 5

REF	Номер детали	Наименование	Кол-во
1	6LP-42510-10-8D	Крышка топливного насоса	1
2	90201-38M60	Гнездо, втулка	2
3	93210-37MH7	Кольцо O	1
4	90386-38M32	Втулка	2
5	90202-40M47	Пружина, крышка	1
6	6DA-44551-00-CA	Крышка, топливный насос 1	1
7	95D95-06010	Вал, приводной в сборе	1
8	93410-36102	Стопорное кольцо	1
9	6DA-44575-00	Сальник, топливный насос	1
10	63P-44555-00	Уплотнительное кольцо, пластина	2
11	90201-35008	Крышка, топливопровод	2
12	90202-32M19	Гнездо, втулка	2
13	90201-16M55	Гнездо, втулка	2
14	90201-15M58	Гнездо, втулка	2
15	90105-14012	Прокладка, топливный насос	2
17	95604-14200	Шланг, топливный	2
19	6DA-44552-00-CA	Крышка, топливный насос 2	2
21	90119-10058	Прокладка, крышка	4
22	6DA-44514-00	Винт крепления, короткий	2
23	90119-10024	Втулка, направляющая тяги	3
24	90105-14012	Прокладка, топливный насос	2
25	90201-16M01	Шпилька	2
26	6DA-44526-00	Крышка	1
27	6DA-44532-00	Гайка, короткая	1
28	90185-14M00	Прокладка, крышка	2
29	6DA-44194-00	Пружинная шайба	2
30	92995-14600	Шайба	2
31	63P-44511-00	Держатель, трос управления	1
32	90387-14004	Втулка	2
33	6LP-45851-00-8D	. Вал-шестерня	1
34	90119-10040	Пластина, стопорная	2

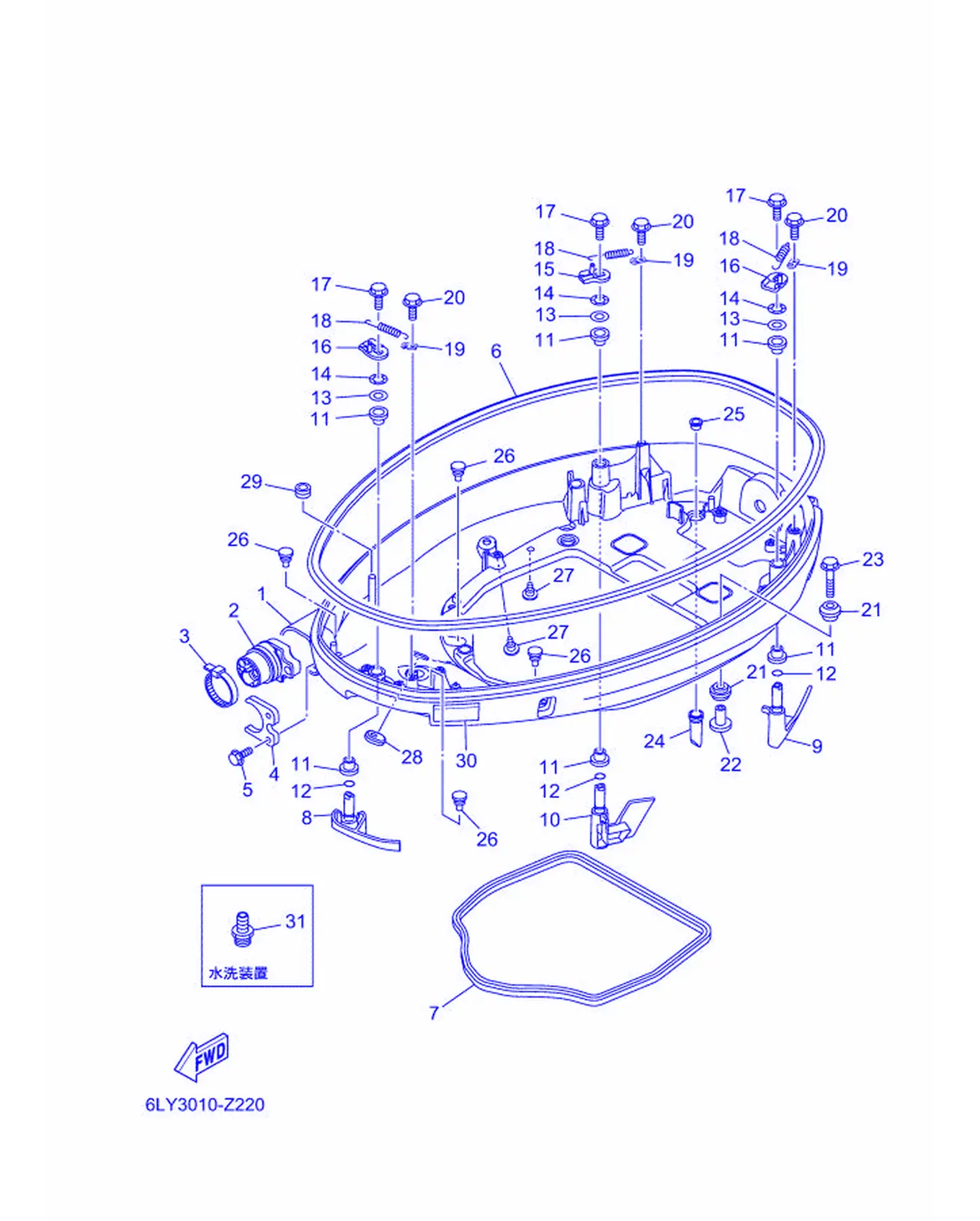

Рис. 35НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	6LH-42710-00-8D	Крышка топливного насоса	1
2	6DA-42725-03	Поплавок	1
3	90465-13M30	Прокладка	1
4	6CB-42761-00	Штифт	1
5	95D95-06014	Прокладка, крышка топливного насоса	2
6	6LH-42615-00	Винт	1
7	63P-42716-01	Шестерня 1	1
8	6LH-42815-00-8D	Шланг, топливный 1	1
9	6LH-42816-00-8D	Вал, комплект 2	1
10	6LH-42817-00-8D	Вал, комплект 3	1
11	90386-15M73	Прокладка	6
12	93210-13M63	Кольцо уплотнительное	3
13	90201-156J2	Хомут, поплавок	3
14	90206-15M18	Прокладка, головка	3
15	6CB-42818-00	Игла, поплавок 4	1
16	6CB-42819-00	Втулка, крышка 5	2
17	95D95-08012	Прокладка, крышка топливного насоса	3
18	90506-22001	Пружина, винт	3
19	66T-43144-00	Толкатель	3
20	95D95-06012	Вал, приводной в сборе	3
21	90480-22M81	Прокладка	8
22	90387-08M37	Втулка	4
23	90119-08187	Прокладка, винт холостого хода	4
24	6DA-42717-01	Шестерня 2	4
25	6DA-42384-00	Шестерня, пружинная шайба	4
26	6H4-42748-01	Уплотнение	4
27	6P2-44391-00	Дистанционный трос, рулевой	2
28	6KA-42727-00	Поплавок	1
29	90480-13163	Поплавок	1
30	6EE-42794-01	Винт, регулировка (воздушный)	1
31	69J-12584-10	Прокладка, винт 3	1

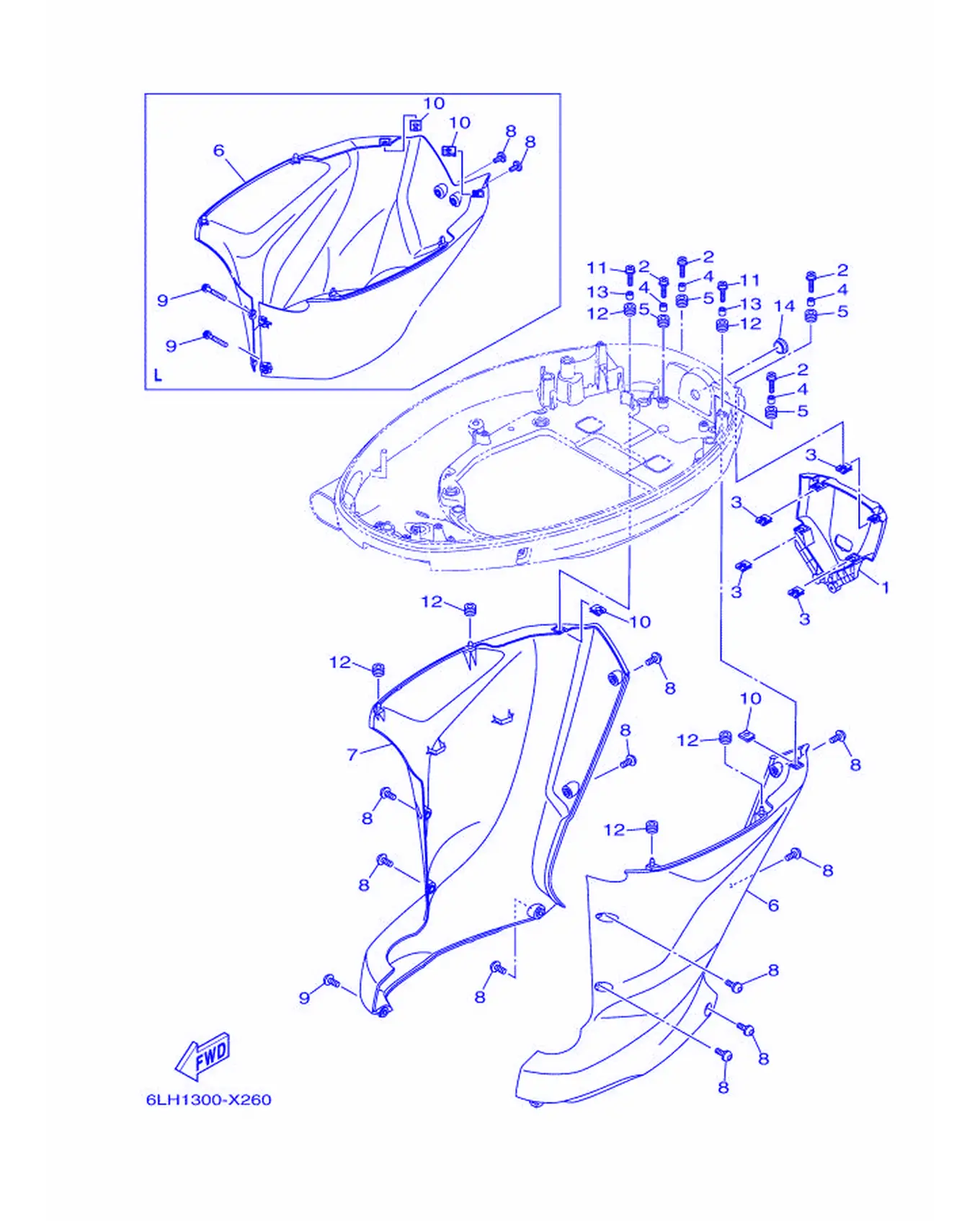

Рис. 36НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	6LH-42723-00-8D	Прокладка, тяга	1
2	90159-06053	Поплавок, винт холостого хода	4
3	90183-061A8	Игла, пружина	4
4	90387-06M43	. . Винт	4
5	90480-13M24	. . Прокладка	4
6	6LH-42740-00-8D	Прокладка карбюратора 1	1
7	6LH-42770-00-8D	Прокладка карбюратора 2	1
8	90111-06144	Шланг	10
9	90111-06142	Прокладка	1
10	90183-061A8	Игла, пружина	2
11	90159-06053	Поплавок, винт холостого хода	2
12	90480-13M24	. . Прокладка	6
13	90387-06M43	. . Винт	2
14	676-42726-00	Кольцо поршневое	1

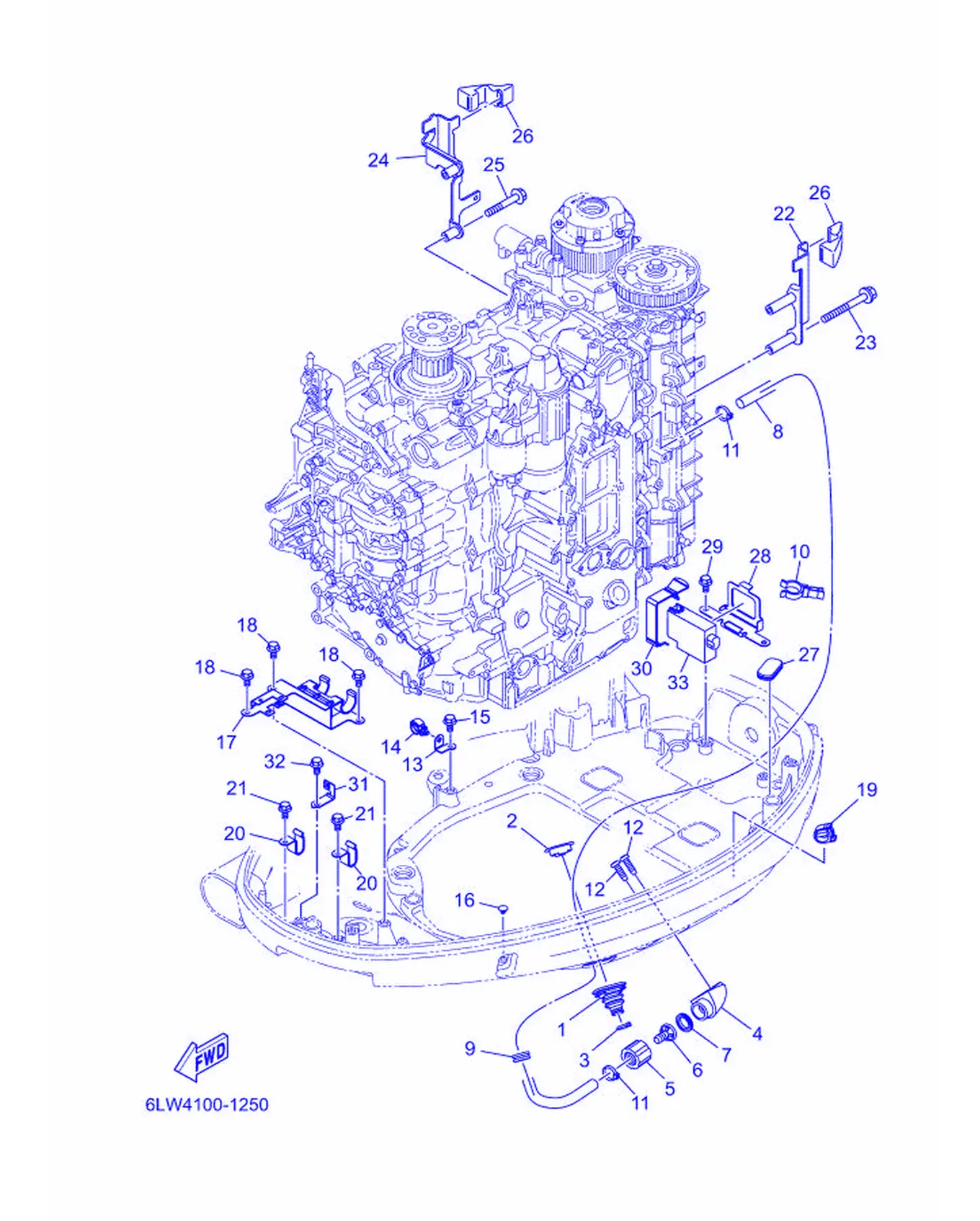

Рис. 37Нижний кожух 3 Bottom Cowling 3

REF	Номер детали	Наименование	Кол-во
1	6BG-42724-01	Прокладка	1
2	6BG-42384-00	Винт, шайба	1
3	90465-11M10	Хомут	1
4	6AW-12572-00	Жиклер	1
5	6R3-12581-10	Прокладка, винт 1	1
6	6AW-12582-00	Пружина, игла 2	1
7	6R3-12583-10	Корпус, винт прокладки	1
8	6LH-42541-00	Крышка 1	1
9	90480-19031	Поплавок	1
10	90464-21256	Топливо	1
11	90465-11M10	Хомут	2
12	97780-60520	Поплавок, камера	2
13	6BG-42743-00	Прокладка	1
14	90464-13249	Крышка	1
15	95D95-06012	Вал, приводной в сборе	1
16	90269-07003	Игла	1
17	6LW-8366G-00	Винт 3	1
18	95D95-06012	Вал, приводной в сборе	3
19	90464-18004	Прокладка	1
20	90462-12013	Прокладка	2
21	95D95-06012	Вал, приводной в сборе	2
22	6DA-11998-00	Винт 1	1
23	95D95-06065	Прокладка, крышка топливного насоса	2
24	6DA-11999-00	Винт 2	1
25	95D95-06040	Табличка, с указанием модели	2
26	6CB-42662-02	Жиклер	2
27	6H4-42726-01	Поплавок	1
28	6LW-42766-00	Прокладка 2	1
29	95D95-06012	Вал, приводной в сборе	2
30	6GR-82131-01	Крышка, топливный бак	1
31	63P-8366P-01	Прокладка 4	1
32	95D95-06012	Вал, приводной в сборе	1
33	6LW-85335-00	Шланг топливный, топливопровод	1

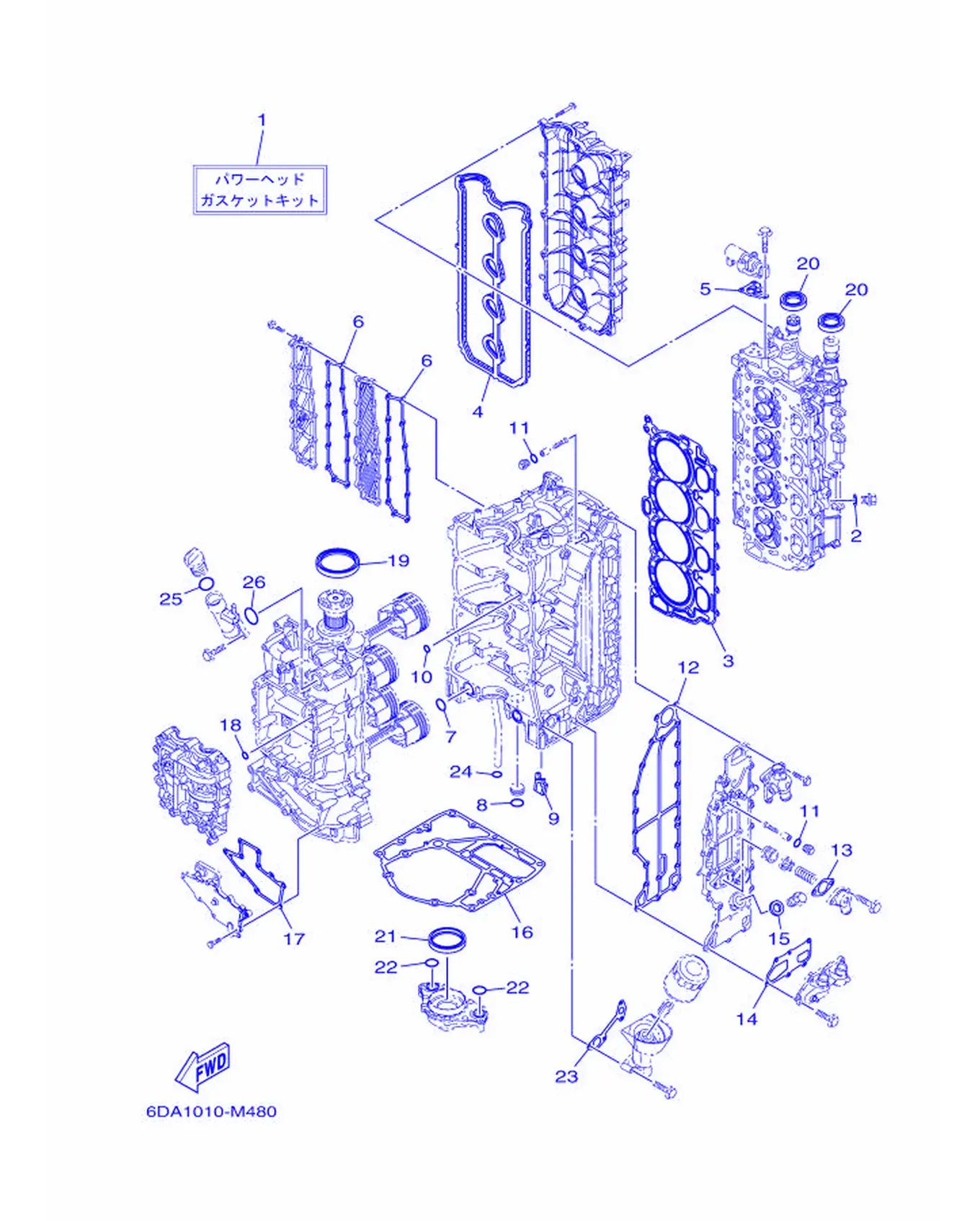

Рис. 38РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6DA-W0001-02	Крышка цилиндра в сборе	1
2	90430-14115	Прокладка	1
3	6DA-11181-00	. Корпус насоса, крыльчатка 1	1
4	6DA-11193-00	. Корпус насоса, крышка 1	1
5	6CB-1242F-00	Корпус, внутренняя часть	1
6	6DA-15353-01	. Прокладка, топливо	2
7	93210-25552	. Уплотнительное кольцо	2
8	93210-25647	. Кольцо уплотнительное	1
9	6DA-14664-01	. Головка блока цилиндров, в сборе	1
10	93210-12648	. Уплотнительное кольцо	1
11	93210-13M63	Кольцо уплотнительное	2
12	6DA-41114-01	. Корпус насоса, сальник	1
13	60V-11382-A0	. Корпус насоса 2	1
14	6DA-11381-01	. Корпус насоса 1	1
15	90201-186F1	Крышка, корпус насоса	1
16	63P-11351-04	Вал, приводной	1
17	6DA-15451-01	. Корпус насоса, крышка насоса	1
18	93210-08001	. Уплотнительное кольцо	1
19	93102-85008	Стопорное кольцо	1
20	93102-38008	. Сальник	2
21	6CB-11355-00	Штифт, 1	1
22	93210-25552	. Уплотнительное кольцо	2
23	6DA-13475-00	. Корпус насоса	1
24	93210-19MJ3	. Уплотнительное кольцо	1
25	93210-24M79	. O-образное кольцо	1
26	93210-357A3	. Уплотнительное кольцо	1

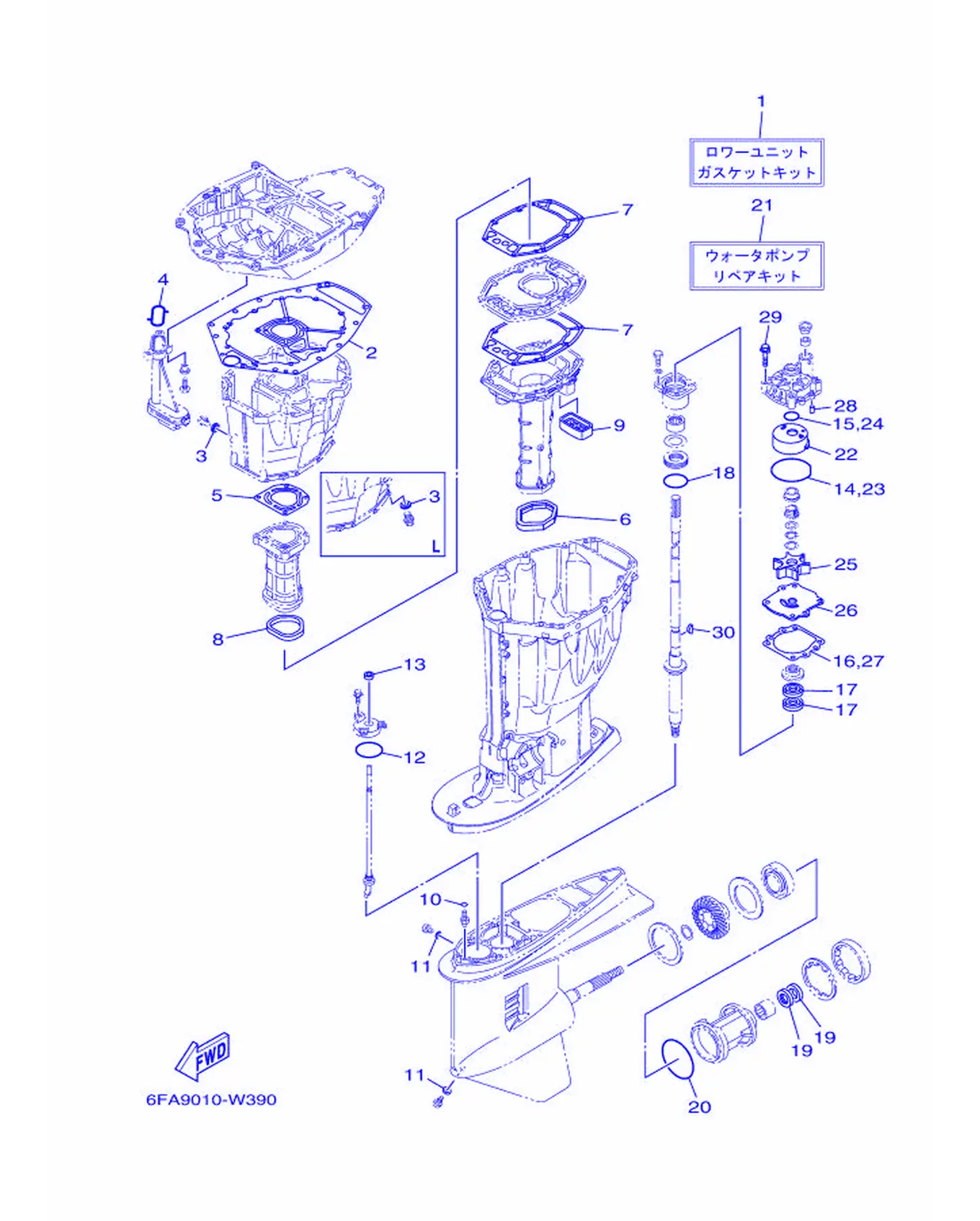

Рис. 39РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	63P-W0001-22	Крышка головки блока цилиндров в сборе	1
2	63P-15312-02	Крышка корпуса, верхняя	1
3	90430-14M09	Прокладка	1
4	63P-13415-00	. Сальник маслоприемника	1
5	63P-41133-A0	. Прокладка, крышка выхлопного коллектора 1	1
6	69J-45123-00	. Прокладка, болт	1
7	63P-41134-A1	. Прокладка, крышка выхлопного коллектора 2	2
8	63P-41138-00	. Пластина, крышка 1	1
9	69J-45127-01	. Вал	1
10	93210-07003	О-кольцо	2
11	90430-08003	Прокладка	2
12	93210-58144	. Уплотнительное кольцо	1
13	93106-09014	. Сальник	1
14	93210-86M38	. Уплотнительное кольцо	1
15	93210-37160	. Уплотнительное кольцо	1
16	6E5-44315-A0	. Прокладка, корпус насоса	1
17	93101-28M16	. Сальник	2
18	93210-55M14	. Уплотнительное кольцо	1
19	93101-30M17	. Сальник	2
20	93210-97M55	Кольцо уплотнительное	1
21	61A-W0078-A4	Сальник гребного вала	1
22	61A-44322-02	. Направляющая, пластина насоса	1
23	93210-86M38	. Уплотнительное кольцо	1
24	93210-37160	. Уплотнительное кольцо	1
25	6E5-44352-01	. Крыльчатка	1
26	6G5-44323-01	Крышка корпуса водяного насоса	1
27	6E5-44315-A0	. Прокладка, корпус насоса	1
28	93606-12019	. Пластина, корпус насоса	2
29	90119-08191	Прокладка, винт холостого хода	4
30	90280-04M05	. Корпус, картридж	1

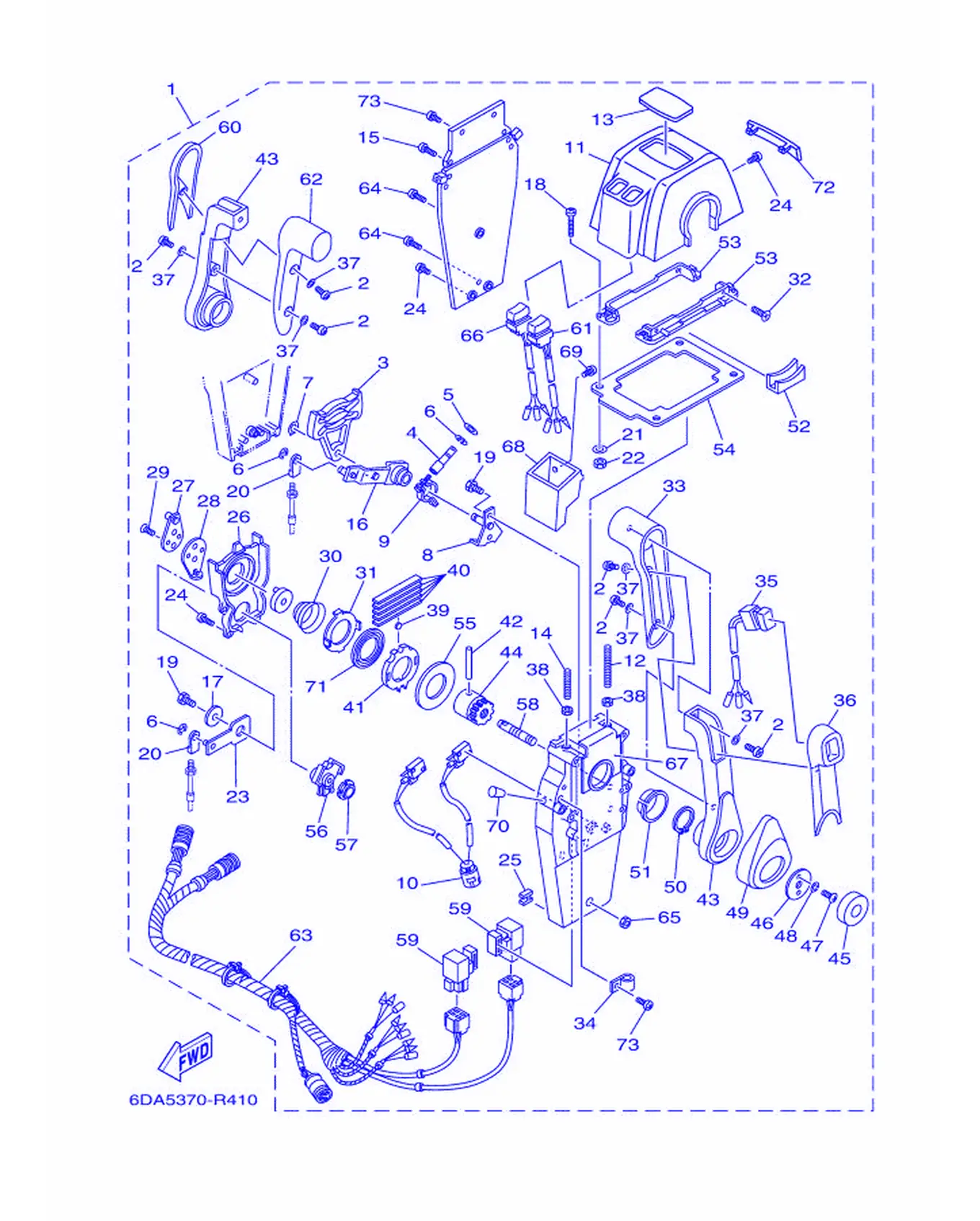

Рис. 40Узел дистанционного управления 2 Remote Control Assembly 2

REF	Номер детали	Наименование	Кол-во
1	704-48207-R2	Прокладка корпуса насоса	1
2	704-48129-11	. Ступица 3	6
3	EL8-48251-00	. Трос, ...	2
4	704-48265-00	. Вал, фрикционный	2
5	701-48246-00	. Проставка 1	2
6	93430-06024	. Уплотнительное кольцо	8
7	EL8-48259-00	. ...	2
8	704-48262-00	. Вал, дроссельной заслонки	2
9	704-48264-00	. Дроссель, фрикционный	2
10	704-82540-30	Комплект прокладок карбюратора	1
11	704-48119-60	Крышка	1
12	EL8-48281-00	. Винт 1	2
13	704-48215-70	Корпус	1
14	704-48281-00	. Винт 1	2
15	97890-05025	. Пружина, педаль	4
16	704-48261-00	. Рычаг, дроссельной заслонки	2
17	EL8-48191-00	. Шайба 1	2
18	704-48283-00	. Винт	4
19	97380-06018	. ...	6
20	703-48345-01	Трос газа, внутренний 2	4
21	704-48287-00	. Шайба 1	4
22	95380-05600	. Гайка	4
23	704-48271-00	. Рычаг, переключения	2
24	EL8-48127-00	. Винт 1	18
25	703-48358-01	. Шплинт	2
26	704-48231-00	. Провод, корпус	2
27	EL8-48241-00	. ...	2
28	EL8-48254-00	. ...	2
29	92780-06020	. Пружина, ...	4
30	EL8-48244-00	. ...	2
31	EL8-48245-00	. Трос, ...	2
32	98780-05018	. Пружина, ...	4
33	704-48222-30	Корпус насоса	2
34	704-82594-00	. Корпус	1
35	704-82563-70	Крышка и прокладка	1
36	704-48229-30	. Гайка гребного винта	1
37	92990-05300	. Шайба с внутренними зубьями	6
38	95380-06600	Тяга, соединительная	4
39	701-48248-00	. Ролик, свободный дроссель	2
40	704-48238-00	. Стопор, дроссельной заслонки	10
41	704-48232-P1	. Корпус	2
42	EL8-48164-00	. Заглушка 2	2
43	704-48221-R0	. Шайба гребного винта	2
44	704-48242-10	. Пластина, дроссельной заслонки	2
45	704-48225-R0	. Шайба	2
46	704-48192-00	. Шайба 2	2
47	97890-06018	. Заглушка	4
48	92990-06300	. Шайба с внутренними зубьями	4
49	704-48224-R0	. Шайба гребного винта	2
50	EL8-48279-00	. Заглушка 2	2
51	704-48234-00	. Провод 1	2
52	704-48219-R0	. Шайба, специальная	2
53	704-48144-20	Трубка, топливо 2	2
54	704-48176-10	Глушитель	1
55	704-48192-P0	. Шайба 2	2
56	704-48233-00	. Корпус 2	2
57	704-48235-00	. Провод	2
58	704-48153-00	. Вал, свободного хода	2
59	704-81950-11	Прокладка	2
60	704-48229-20	Корпус насоса	1
61	704-82563-80	Крышка и прокладка	1
62	704-48222-20	Корпус насоса	1
63	704-82590-10	Прокладка	1
64	704-48128-00	Винт 2	3
65	704-48156-00	Гайка 1	1
66	704-82563-90	Крышка и прокладка	1
67	704-48284-P0	. Группа	2
68	704-48285-20	Крышка 2	1
69	704-48129-60	Пружина 3	2
70	704-48166-00	. Заглушка	2
71	704-48178-00	Заглушка	2
72	704-48167-30	Крышка	1
73	97890-05016	. Пружина, педаль	5

Рис. 41ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
2	704-48207-R2	Прокладка корпуса насоса	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48350-00	Шланг, топливный L=21F	2
3	701-48350-20	Шланг, топливный L=23F	2

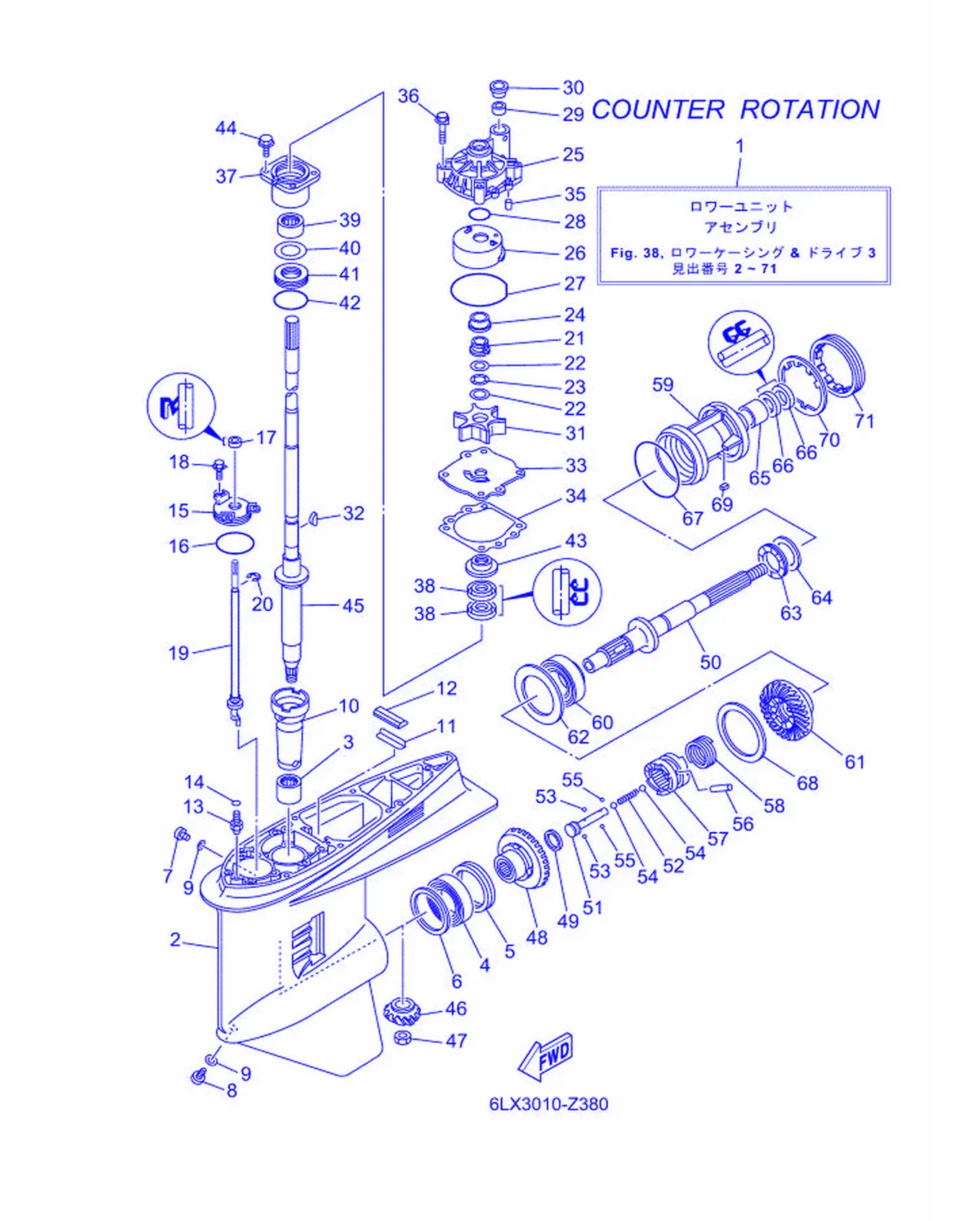

Рис. 42Нижний корпус и привод 3 Lower Casing & Drive 3

REF	Номер детали	Наименование	Кол-во
1	6DB-45300-15-8D	Прокладка водяного насоса	1
2	6J9-45301-07-8D	Сервисный болт	1
3	93311-928U5	Кольцо уплотнительное	1
4	93390-000U2	Шестерня	1
5	93341-465U4	Шестерня	1
6	6G5-45567-01	Шайба (T:0.10MM)	1
6	6G5-45567-10	Шайба (T:0.12MM)	1
6	6G5-45567-20	Шайба (T:0.15MM)	1
6	6G5-45567-30	Шайба (T:0.18MM)	1
6	6G5-45567-40	Шайба (T:0.30MM)	1
6	6G5-45567-50	Шайба (T:0.40MM)	1
6	6G5-45567-60	Шайба (T:0.50MM)	1
7	90340-08002	Прокладка, пластина	1
8	688-45341-10	Прокладка, верхняя	1
9	90430-08003	Прокладка	2
10	6G5-45536-01	Прокладка, водяной насос	1
11	663-45376-00	Крыльчатка насоса	1
12	688-45375-00	Крышка, шестерня	1
13	63P-45378-00	Патрубок, водяной	1
14	93210-07003	О-кольцо	1
15	6E5-45321-00	Шланг	1
16	93210-58144	. Уплотнительное кольцо	1
17	93106-09014	. Сальник	1
18	90119-06286	Крыльчатка водяного насоса	3
19	64P-44150-01	Прокладка шестерни	1
20	99001-08600	Стопорное кольцо	1
21	61A-45538-00	Шестерня 1	1
22	90201-22M01	Шланг, топливный	2
23	90206-22M19	Шланг, масляный	1
24	61A-45527-00	Шестерня, вал гребного винта	1
25	61A-44311-01	Крышка, корпус	1
26	61A-44322-02	. Направляющая, пластина насоса	1
27	93210-86M38	. Уплотнительное кольцо	1
28	93210-37160	. Уплотнительное кольцо	1
29	6E5-44365-01	. Сальник, передний 1	1
30	6E5-44312-00	Прокладка, крышка топливного насоса	1
31	6E5-44352-01	. Крыльчатка	1
32	90280-04M05	. Корпус, картридж	1
33	6G5-44323-01	Крышка корпуса водяного насоса	1
34	6E5-44315-A0	. Прокладка, корпус насоса	1
35	93606-12019	. Пластина, корпус насоса	2
36	90119-08191	Прокладка, винт холостого хода	4
37	6E5-45331-00-9S	Крышка, корпус насоса	1
38	93101-28M16	. Сальник	2
39	93317-330U2	Уплотнительное кольцо	1
40	6E5-45587-01	Прокладка (T:0.10MM)	1
40	6E5-45587-10	Шайба (T:0.12ММ)	1
40	6E5-45587-20	Шайба (T:0.15ММ)	1
40	6E5-45587-30	Шайба (T:0.18MM)	1
40	6E5-45587-40	Шайба (T:0.30MM)	1
40	6E5-45587-50	Шайба (T:0.40MM)	1
40	6E5-45587-60	Шайба (T:0.50MM)	1
41	93341-930V2	Прокладка	1
42	93210-55M14	. Уплотнительное кольцо	1
43	6E5-45344-00	Прокладка, крышка	1
44	97E95-08525	Крышка, корпус водяного насоса в сборе	4
45	6DA-45501-10	Держатель обратного клапана	1
46	6DA-45551-00	Шестерня (14T)	1
47	90170-16M01	Гайка	1
48	6DB-45560-00	Шестерня 1 (26T)	1
49	90201-26015	Сальник, вал гребного винта	1
50	6K1-45611-11	Вал гребной	1
51	6E5-45634-02	Прокладка, пластина	1
52	90501-16M37	Прокладка, корпус насоса	1
53	93507-32009	Вал	2
54	93511-32017	Вал	2
55	93503-16003	. . Шарик	2
56	90250-08M07	Крышка, пластина	1
57	6DA-45631-01	Прокладка, пластина	1
58	6E5-45633-01	Прокладка, крышка	1
59	6K1-45332-01-CA	Шестерня	1
60	93332-00048	Шестерня	1
61	6DB-45570-01	Шестерня 2 (26T)	1
62	6K1-45576-00	Шайба упорная 2	1
63	93341-440U5	Прокладка	1
64	6K1-45578-01	Шим (T:0.10MM)	1
64	6K1-45578-10	Шим (T:0.12MM)	1
64	6K1-45578-20	Шим (T:0.15MM)	1
64	6K1-45578-30	Шим (T:0.18MM)	1
64	6K1-45578-40	Шим (T:0.30MM)	1
64	6K1-45578-50	Шим (T:0.40MM)	1
64	6K1-45578-60	Шим (T:0.50MM)	1
65	93315-43061	Прокладка	1
66	93101-30M17	. Сальник	2
67	93210-97M55	Кольцо уплотнительное	1
68	6G5-45577-02	Шайба (T:0.10MM)	1
68	6G5-45577-10	Шайба (T:0.12MM)	1
68	6G5-45577-20	Шайба (T:0.15MM)	1
68	6G5-45577-30	Шайба (T:0.18MM)	1
68	6G5-45577-40	Шайба (T:0.30MM)	1
69	90282-04M00	Шпонка, прямая	1
70	6G5-45383-01	Шайба, храповая	1
71	6G5-45384-02	Гайка	1

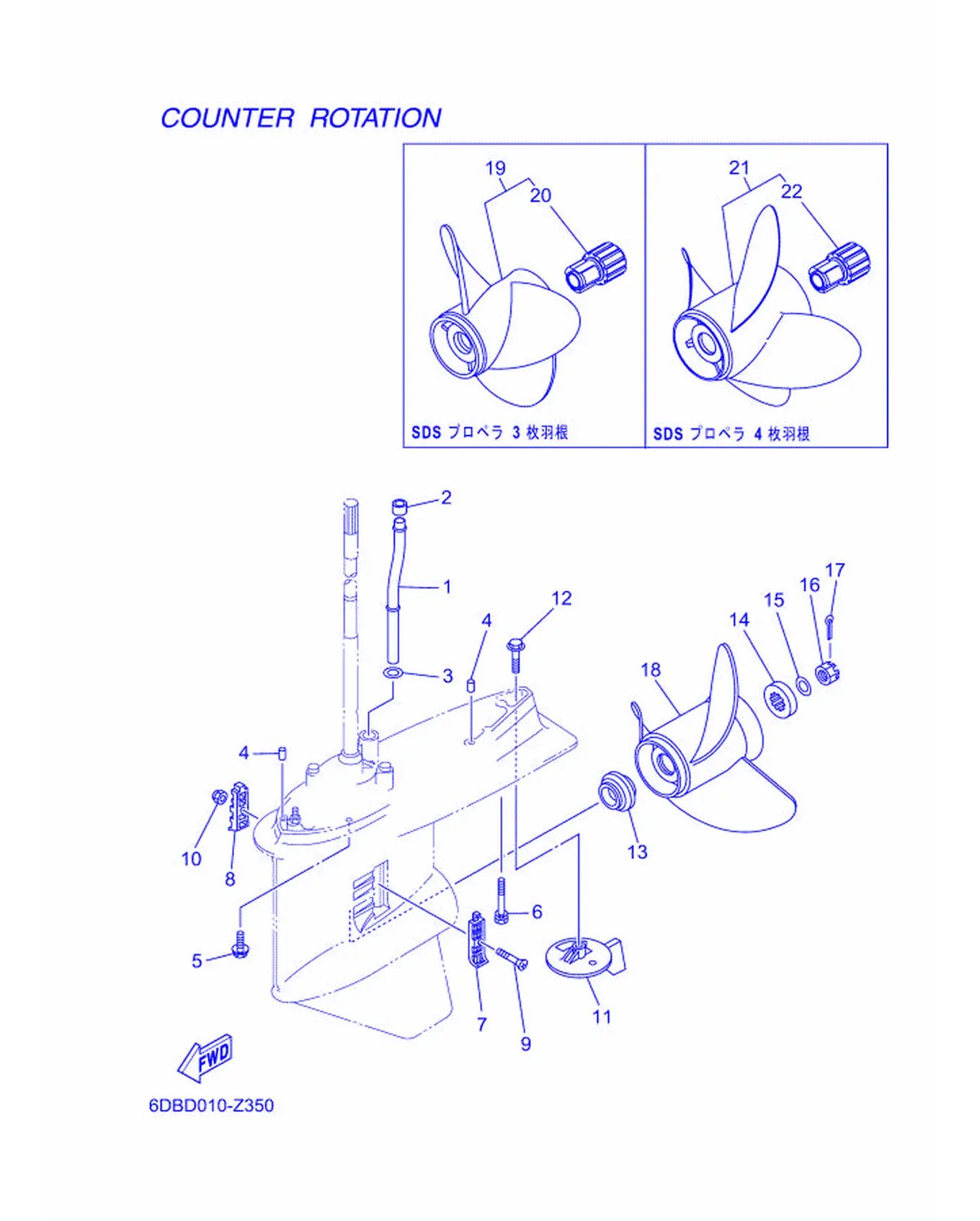

Рис. 43Нижний корпус и привод 4 Lower Casing & Drive 4

REF	Номер детали	Наименование	Кол-во
1	6DA-44361-00	Сальник, коленвал 1	1
2	6E5-44365-01	. Сальник, передний 1	1
3	90202-16061	Пружина толкателя	1
4	93608-16M16	Подшипник коленвала	2
5	97E95-10645	Вал гребной винт	6
6	90119-10072	Пластина, стопорная собачка	1
7	6J9-45214-00	Прокладка, крышка водяного насоса 1	1
8	6J9-45215-00	Прокладка, крышка водяного насоса 2	1
9	90152-05M08	Винт, потайной	1
10	90185-05002	Гайка, самоконтрящаяся	1
11	6K1-45371-02	Пластина	1
12	90105-10M00	Болт, с фланцевой головкой	1
13	6E5-45987-01	Пружина 1	1
14	688-45997-01	Пружина 2	1
15	92990-18200	Шайба	1
16	90171-18M04	Гайка, колпачковая	1
17	91490-40030	Крышка, масляного насоса	1
18	6K1-45947-00	Гребной винт (3X14-1/2X17-ML)	1
18	6K1-45945-00	Гребной винт (3X14X19-ML)	1
18	6K1-45978-02	Гребной винт (3X13-3/4X17-ML1)	1
18	6K1-45974-02	Гребной винт (3X13-3/4X19-ML1)	1
18	6K1-45972-01	Гребной винт (3X13-3/4X21-ML)	1
18	6K1-45976-00	Гребной винт (3X13-3/8X23-ML)	1
19	68G-45930-20	Гребной винт (3X14-1/2X14-ML)	1
19	68G-45970-20	Гребной винт (3X14-1/2X15-ML)	1
19	68G-45972-20	Гребной винт (3X14-1/4X17-ML)	1
19	68G-45978-20	Гребной винт (3X14-1/4X18-ML)	1
19	68G-45974-20	Гребной винт (3X13-3/4X19-ML)	1
19	68G-45976-20	Гребной винт (3X13-3/4X21-ML)	1
19	60J-45970-00	Гребной винт (3X14-1/4X14-ML)	1
20	6CE-45C81-10	Винт регулировочный, винт 1	1
21	6CF-45B70-20	Гребной винт (4X15X21-TL)	1
21	6CF-45B72-20	Гребной винт (4X15X22-TL)	1
22	6CE-45C81-10	Винт регулировочный, винт 1	1
