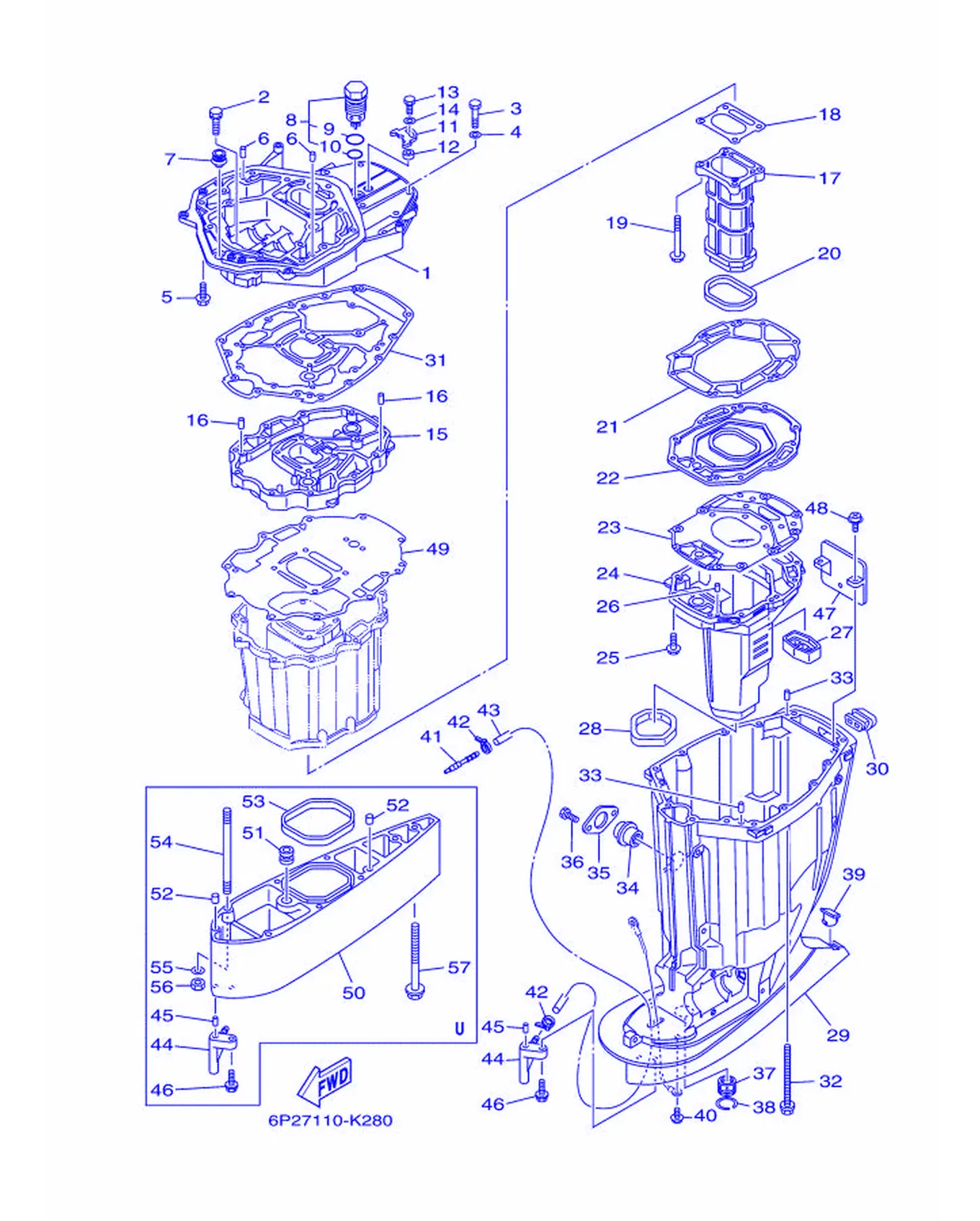

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	69J-41137-10-CA	Крышка, корпус глушителя	1
2	90119-08102	Гайка, крепление крышки	2
3	97075-10045	Болт	7
4	92995-10600	Шайба	7
5	97575-10535	Болт с шайбой	7
6	93608-16M16	Подшипник коленвала	2
7	6E5-42724-00	Втулка уплотнительная	1
8	6AW-11371-10	Прокладка, глушитель впускной	1
9	93210-347A1	. Кольцо уплотнительное	1
10	93210-28543	. Кольцо уплотнительное	1
11	69J-12233-00	Крышка, корпус глушителя 1	1
12	90387-06037	Втулка	1
13	97095-06020	Болт с шайбой	1
14	92995-06600	. . Шайба	1
15	69J-41131-11-CA	Прокладка, корпус глушителя 1	1
16	93608-16M16	Подшипник коленвала	2
17	69J-41132-20-9S	Прокладка, корпус глушителя	1
18	6P2-41134-00	. Прокладка, корпус глушителя 2	1
19	97575-08590	Болт с шайбой	4
20	69J-41138-00	. Прокладка, корпус глушителя 1	1
21	69J-41135-A0	. Прокладка, корпус глушителя	1
22	69J-45181-10-9S	Крышка	1
23	6S1-41136-00	. Прокладка, выпускной коллектор	1
24	69J-14711-20-9S	Глушитель 1	1
25	97575-08535	. Болт с шайбой	10
26	93606-19M23	. Подшипник коленвала	2
27	69J-45127-00	. Уплотнение	1
28	69J-45123-00	. Прокладка, болт	1
29	69J-45111-10-8D	Шланг, топливный	1
30	69J-42769-00	Сальник, резиновый	1
31	69J-45113-20	. Прокладка, верхний корпус	1
32	90119-10007	Пластина, стопорная	6
33	93608-16M16	Подшипник коленвала	2
34	69J-15316-00	Головка 1	1
35	69J-45152-10	Крышка, топливный шланг 2	1
36	97095-06014	Прокладка	2
37	69J-45318-01	Шланг, топливоподающий	1
38	93420-36M01	Прокладка	1
39	61A-45155-00	Крышка	1
40	95895-06010	Наклейка	1
41	6E5-83558-00	Крышка, топливного насоса	1
42	90465-11M10	Хомут	2
43	90445-07010	Насос (L1330)	1
44	61A-45378-00	Шумоглушитель, носовой	1
45	93606-12019	. Пластина, корпус насоса	1
46	90119-06M17	Табличка, предупреждающая	1
47	69J-14624-01	Крышка, водяная	1
48	97980-06216	Прокладка, впускной коллектор	2
49	69J-15312-01	. Прокладка, масляный поддон	1

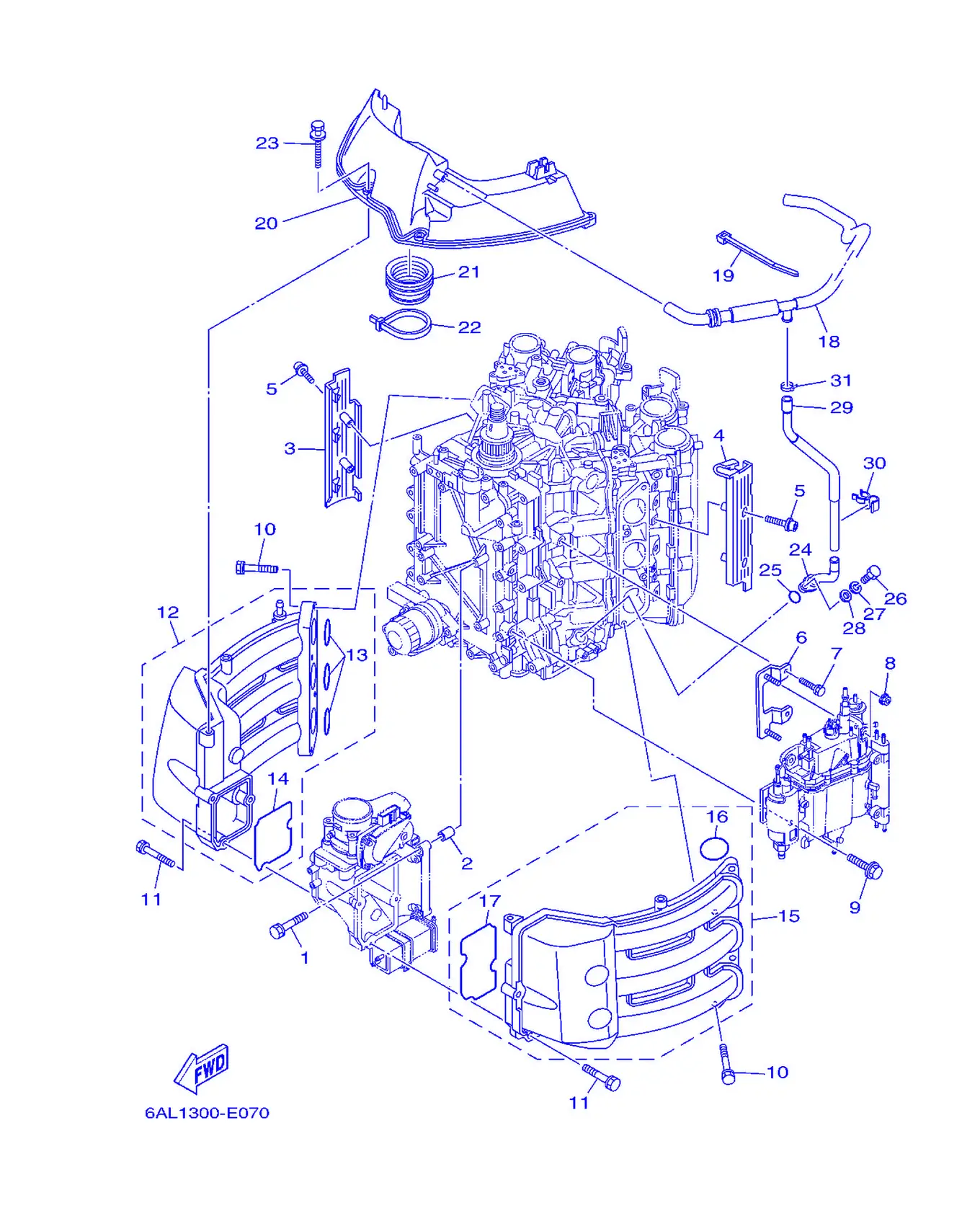

Рис. 2Впуск 1 Intake 1

REF	Номер детали	Наименование	Кол-во
1	97575-08540	Шатун в сборе	4
2	99530-10114	. Штифт, установочный	2
3	6P2-13564-00	Прокладка картера	1
4	6P2-13594-00	Прокладка картера 2	1
5	90110-06038	Крышка	4
6	6P2-24422-00	Пластина	1
7	97575-06516	Болт с шайбой	2
8	90179-06M28	Крышка	2
9	90119-06M24	Болт с шайбой	2
10	97575-08540	Шатун в сборе	8
11	90119-06MA6	Табличка, предупреждающая	7
12	6P2-13641-00	Картер 1	1
13	6P2-13645-00	. Сальник картера 1	3
14	6P2-13646-00	. Сальник картера 2	1
15	6P2-13642-00	Картер 2	1
16	6P2-13645-00	. Сальник картера 1	3
17	6P2-13647-00	. Сальник картера 3	1
18	6P2-15373-01	Трубка, вентиляция	1
19	90465-13M18	Хомут	1
20	6P2-14440-00	Прокладка водяной помпы	1
21	6P2-1441J-00	Трубка, глушитель	1
22	90464-99004	Винт	1
23	90119-06M35	Болт с шайбой	4
24	6P2-11372-00	Прокладка пластины	1
25	93210-19MJ3	. Уплотнительное кольцо	1
26	97095-06020	Болт с шайбой	1
27	92995-06100	Пружинная шайба	1
28	92995-06600	. . Шайба	1
29	6P2-11377-00	Пластина	1
30	90464-20011	Крышка	1
31	90465-11M10	Хомут	1

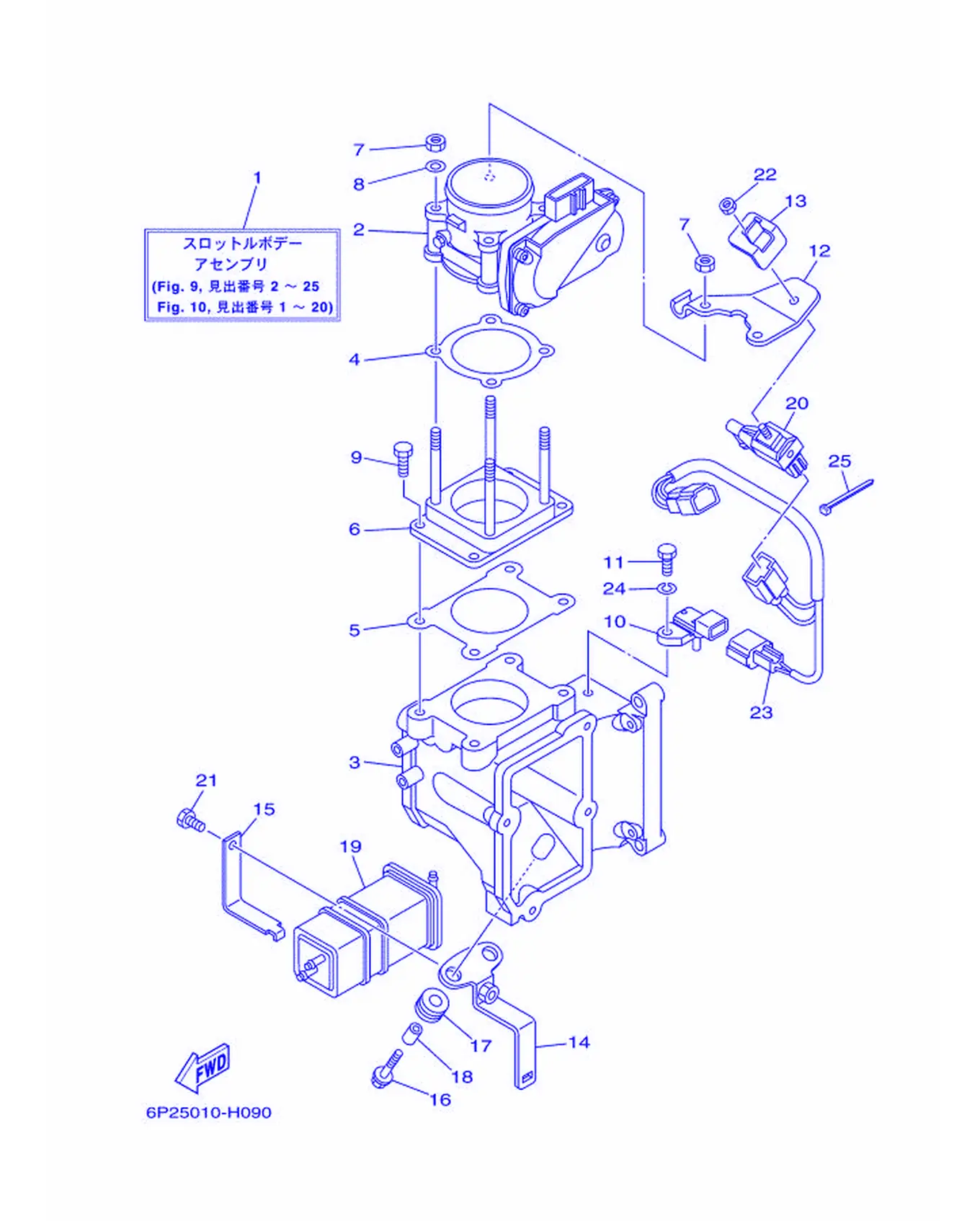

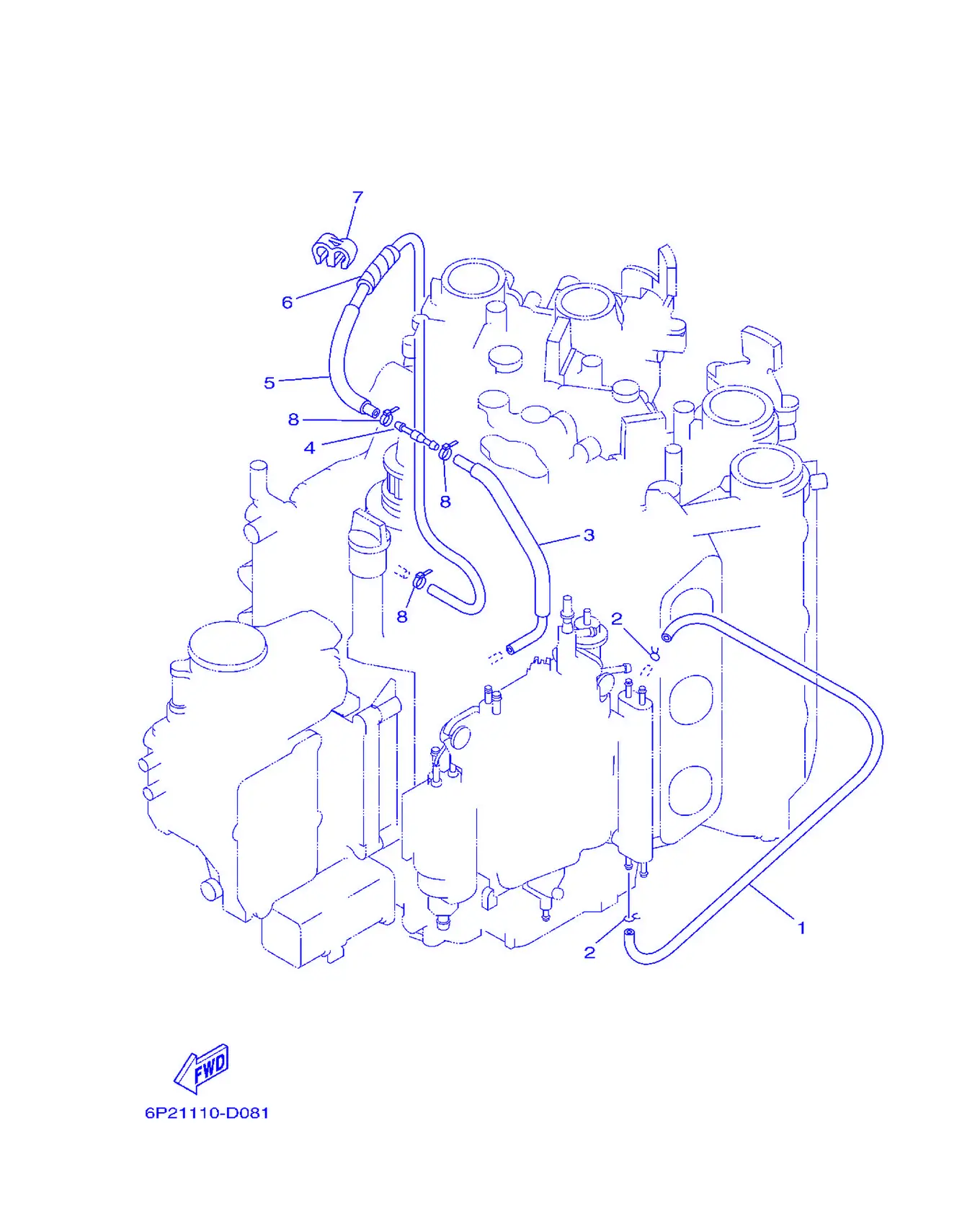

Рис. 3Впуск 2 Intake 2

REF	Номер детали	Наименование	Кол-во
1	90445-09120	Винт (L600)	1
2	90467-09M03	Гофра	2
3	6P2-12482-00	Прокладка 2	1
4	6E5-21744-00	Топливопровод	1
5	6P2-12483-00	Прокладка 3	1
6	90446-10M01	. Шланг (L60)	1
7	90464-09M21	Гайка	1
8	90465-11M10	Хомут	3

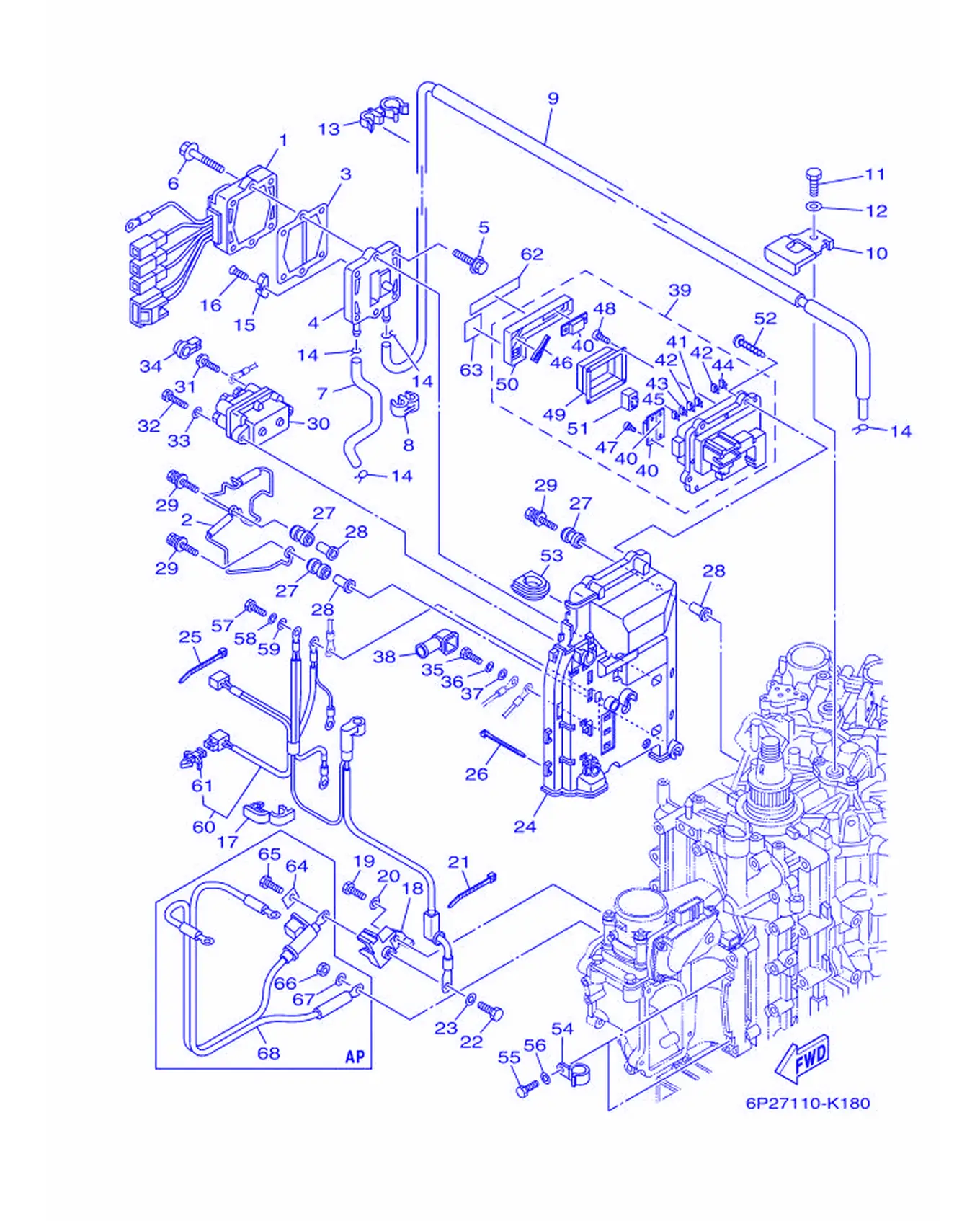

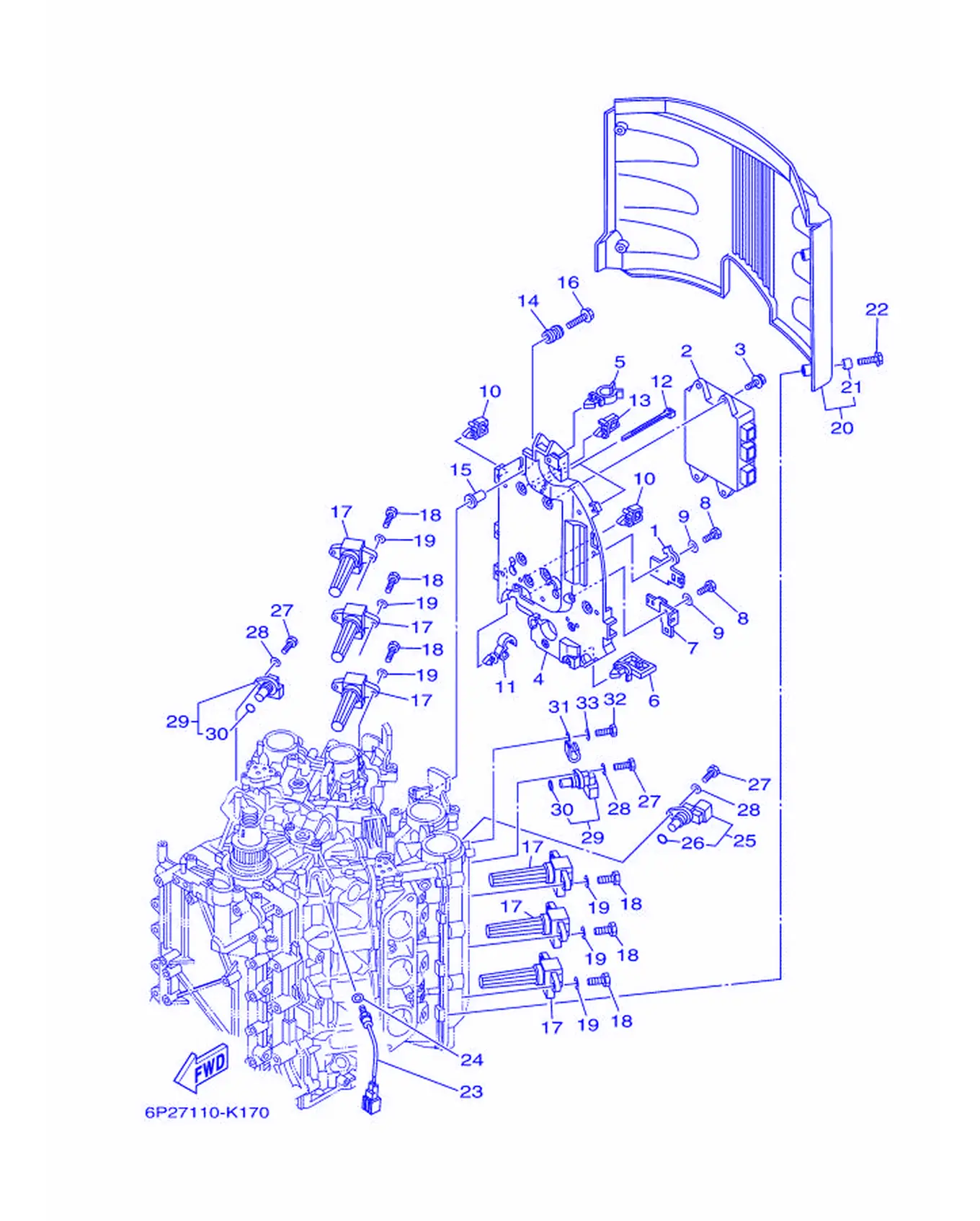

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6P2-8257V-00	Пружина, стопор	1
2	6P2-8591A-25	Блок управления двигателем в сборе	1
3	90119-06M82	Табличка, с инструкцией	4
4	6P2-82316-00	Кронштейн, катушка зажигания	1
5	90464-19M45	Прокладка	1
6	90464-23199	Прокладка	1
7	6P2-81845-00	Пластина	1
8	97095-06016	Болт	2
9	92995-06600	. . Шайба	2
10	90464-11121	Кольцо	4
11	90464-13249	Крышка	2
12	90465-14M66	Кольцо	2
13	90464-08004	Сальник	1
14	6A0-82317-00	Держатель, идентификационная табличка	4
15	90387-06119	Втулка	4
16	90119-06M59	Табличка, идентификационная	4
17	6P2-82310-01	Катушка зажигания в сборе	6
18	97095-06020	Болт с шайбой	12
19	92995-06600	. . Шайба	12
20	6P2-82314-00	Крышка, катушка зажигания	1
21	90387-06044	. Крышка	4
22	90119-06M92	Наклейка, предупреждение	4
23	61A-85790-00	Прокладка карбюратора	1
24	92990-10600	Шайба, пластина	1
25	6P2-85896-00	Прокладка, головка блока цилиндров	1
26	6P2-85075-00	. Уплотнение	1
27	97095-06020	Болт с шайбой	3
28	92995-06600	. . Шайба	3
29	6P2-85897-00	Винт крепления крышки 2	2
30	6P2-85075-00	. Уплотнение	1
31	90462-08032	Кольцо	1
32	97095-06012	Болт	1
33	92995-06600	. . Шайба	1

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	6P2-81960-02	Выпрямитель-регулятор	1
2	6P2-81614-00	Защитный кожух	1
3	60V-81975-A0	Крышка, корпус водяного насоса	1
4	6P2-81972-00-9S	Прокладка, корпус водяного насоса	1
5	90119-06MA3	Табличка, идентификационная	4
6	90119-06MA5	Табличка, предупреждающая	2
7	90445-09304	Пластина (L310)	1
8	90464-09M21	Гайка	1
9	6P2-12481-00	Трубка 1	1
10	6P2-12491-00	Уплотнение 1	1
11	97095-06012	Болт	1
12	92995-06600	. . Шайба	1
13	90464-21002	Винт	2
14	90467-08M18	Колпачок	4
15	6E5-11325-00	Шпонка	1
16	98780-04015	Пружина толкателя	1
17	90464-18004	Прокладка	5
18	6P2-81925-01	Сальник	1
19	97095-08020	Прокладка	1
20	92995-08600	. . Шайба	1
21	90465-13M18	Хомут	1
22	97095-08016	Болт	1
23	92995-08600	. . Шайба	1
24	6P2-81948-00	Кронштейн	1
25	90465-13M18	Хомут	6
26	90465-14M66	Кольцо	3
27	6A0-82317-00	Держатель, идентификационная табличка	5
28	90387-06119	Втулка	5
29	90119-06M95	Табличка, предупреждающая	5
30	63P-81950-00	Крышка	1
31	97595-06610	Табличка, предупреждение	2
32	97013-06025	. Болт	2
33	92903-06600	Шайба, пластина	2
34	6P2-8183X-00	Крышка, топливная	2
35	97095-06020	Болт с шайбой	1
36	92995-06100	Пружинная шайба	1
37	92995-06600	. . Шайба	1
38	6P2-82119-00	Прокладка, головка блока	1
39	6P2-82170-01	Держатель предохранителя в сборе	1
40	6P2-82151-00	. Поплавок (60A)	3
41	67F-82151-00	Предохранитель (20A)	2
42	67F-82151-10	. Топпер (30A)	3
43	67F-82151-20	Крышка (5A)	2
44	67F-82151-40	. Поплавок (10A)	2
45	67F-82151-50	. Поплавок (15A)	2
46	67F-2812A-00	. Крышка, топпер	1
47	68F-82846-00	. Винт, с шестигранной головкой (M5)	4
48	6P2-82113-00	Винт (M3)	4
49	6P2-81639-00	. Крышка реле	1
50	6P2-85544-00	. Корпус	1
51	68F-8195A-00	. Реле в сборе	4
52	97780-50620	Винт, крепление	4
53	6P2-81336-00	Втулка	1
54	90462-08026	Уплотнение	2
55	97095-06016	Болт	2
56	92995-06600	. . Шайба	2
57	97095-06020	Болт с шайбой	3
58	92995-06100	Пружинная шайба	3
59	92995-06600	. . Шайба	3
60	6P2-8259M-00	Жгут проводов в сборе 2	1
61	90464-09M47	Прокладка	1
62	6P2-81919-20	Графический регулятор	1
63	6P2-81919-31	Графический регулятор	1
64	6P2-81923-00	. Поплавок	1
65	97095-08016	Болт	1
66	95333-08600	Гайка	1
67	92903-08100	Болт, с шестигранной головкой	1
68	6P2-82105-J1	Жгут проводов	1

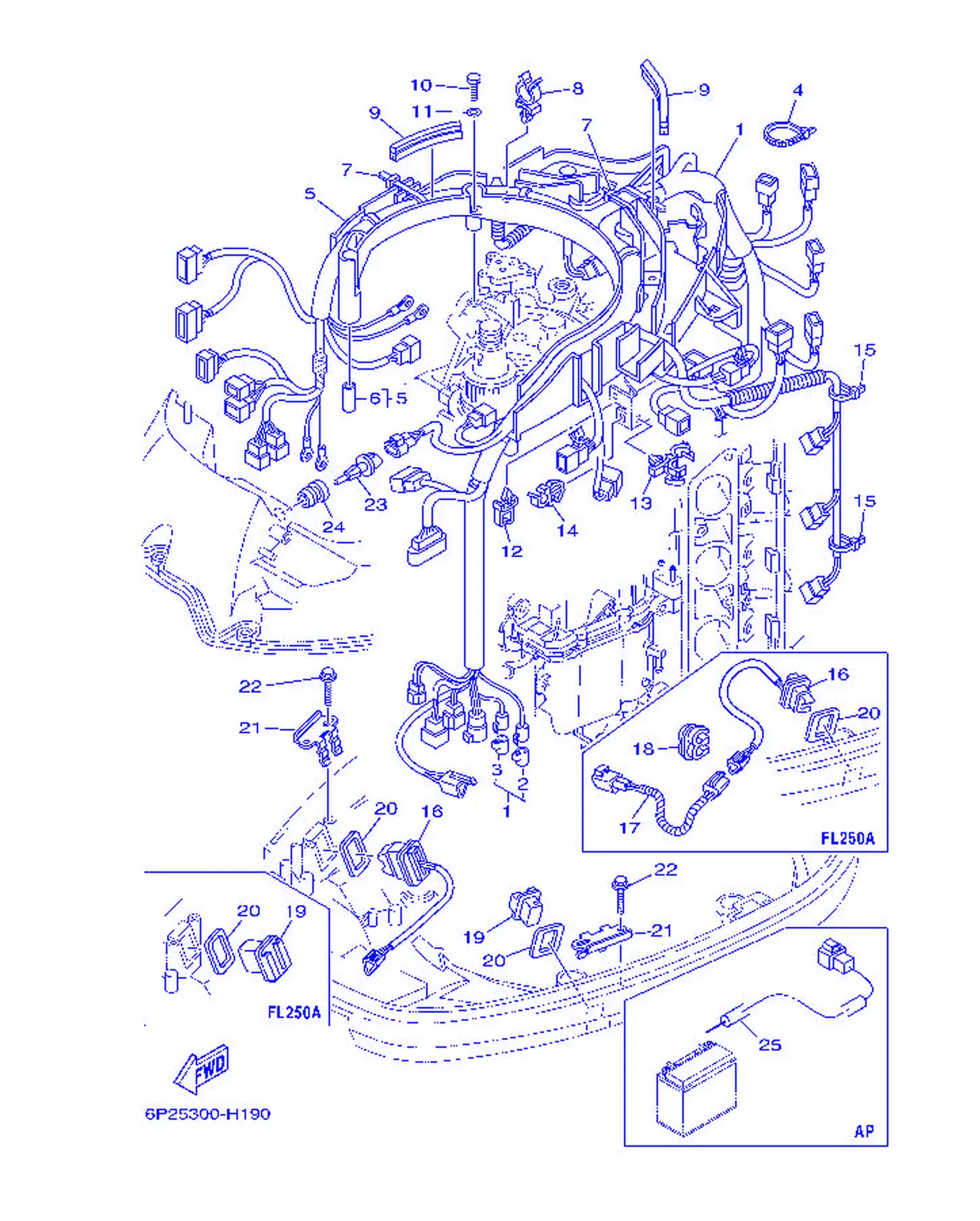

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	6P2-82590-31	Жгут проводов в сборе	1
2	6P2-82582-00	Разъем 1 (гнездо)	1
3	6P2-82582-10	Разъем 1 (штырь)	1
4	90465-14M66	Кольцо	1
5	6P2-82589-00	Защитный кожух жгута проводов	1
6	90387-06M26	. Втулка	6
7	90465-14M66	Кольцо	2
8	90464-19M45	Прокладка	4
9	6P2-85722-00	Винт с шестигранной головкой	2
10	97095-06035	Болт	6
11	92995-06600	. . Шайба	6
12	90464-06001	Прокладка	1
13	90464-18246	. Прокладка	1
14	90464-08051	Крышка	1
15	90465-13M18	Хомут	3
16	69J-82563-00	Переключатель тримма и наклона в сборе	1
17	6P3-82553-00	Корпус водяного насоса, верхний	1
18	90464-10M57	Головка блока цилиндров	1
19	69J-42723-00-8D	Крышка, нижняя	1
20	69J-82587-00	Прокладка	2
21	69J-83614-10	Винт с защитным покрытием	2
22	90109-06M86	Пластина	4
23	63P-85886-00	Держатель, кабельный	1
24	63P-14435-00	Прокладка	1
25	69J-81949-02	Шланг, подача (топливный, 3.8M)	1

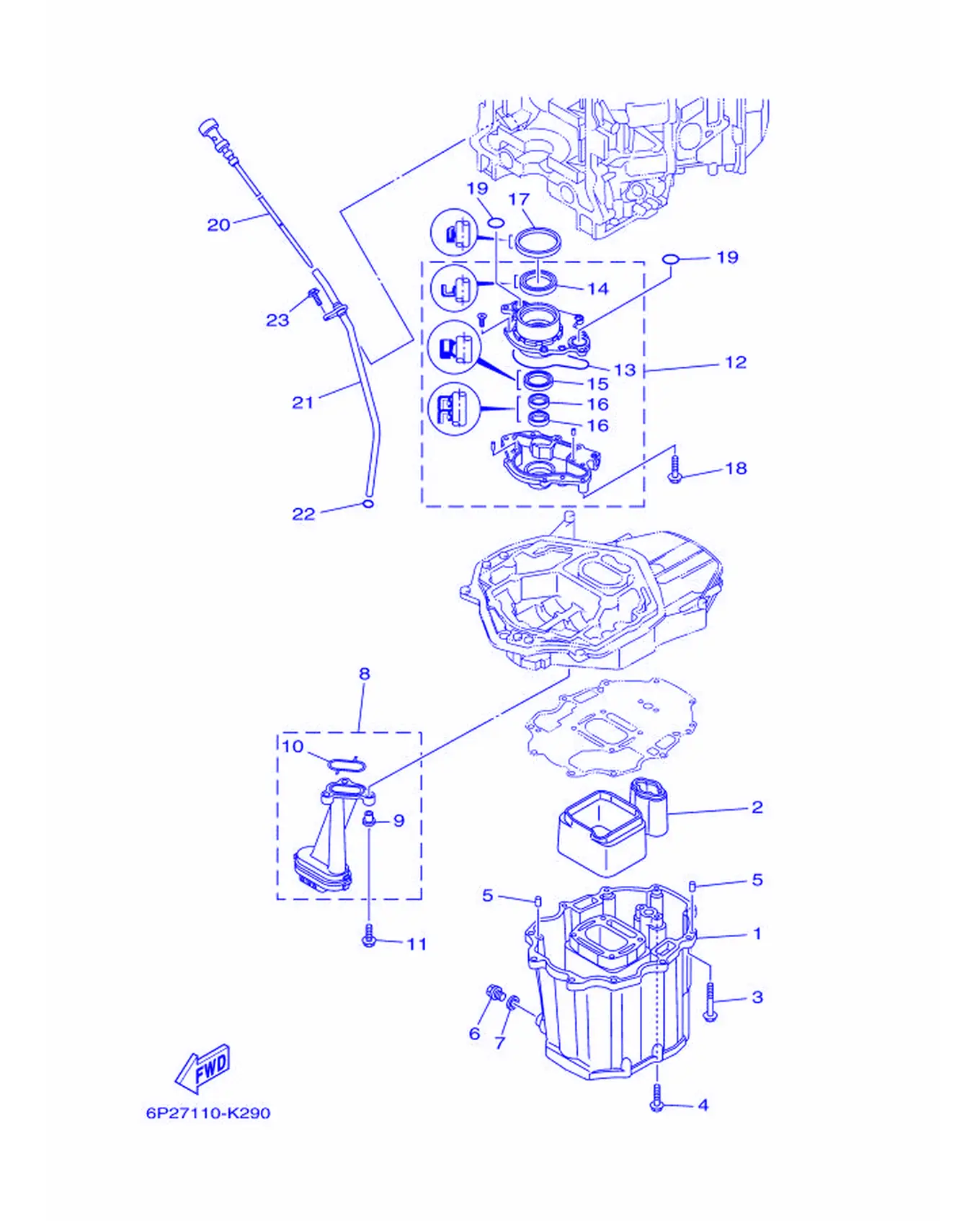

Рис. 7Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	69J-15311-00-CA	Масляный поддон	1
2	69J-15761-00	Дифферент, винт 1	1
3	97575-08560	Болт с шайбой	10
4	97575-08535	. Болт с шайбой	2
5	93608-16M16	Подшипник коленвала	2
6	90340-14M06	Крышка, глушитель впуска	1
7	90430-14M09	Прокладка	1
8	69J-13411-00	Сетка, маслоприемник	1
9	90387-06263	. Втулка	3
10	69J-13415-00	Сальник, маслоприемник	1
11	95812-06025	Вал, вертикальный	3
12	69J-13300-02	Масляный насос в сборе	1
13	69J-13329-00	Прокладка, крышка насоса	1
14	69J-13338-00	Сальник масляный	1
15	6AW-13119-00	Стопорное кольцо	1
16	69J-13631-00	Стопорное кольцо	2
17	69J-11355-00	Кольцо, стопорное 1	1
18	97575-06540	Болт с шайбой	4
19	93210-25552	. Уплотнительное кольцо	2
20	6P2-15362-10	Корпус, крыльчатка	1
21	6P2-15377-10	Пластина, крыльчатка	1
22	93210-19MJ3	. Уплотнительное кольцо	1
23	95895-06016	. Болт с фланцем	1

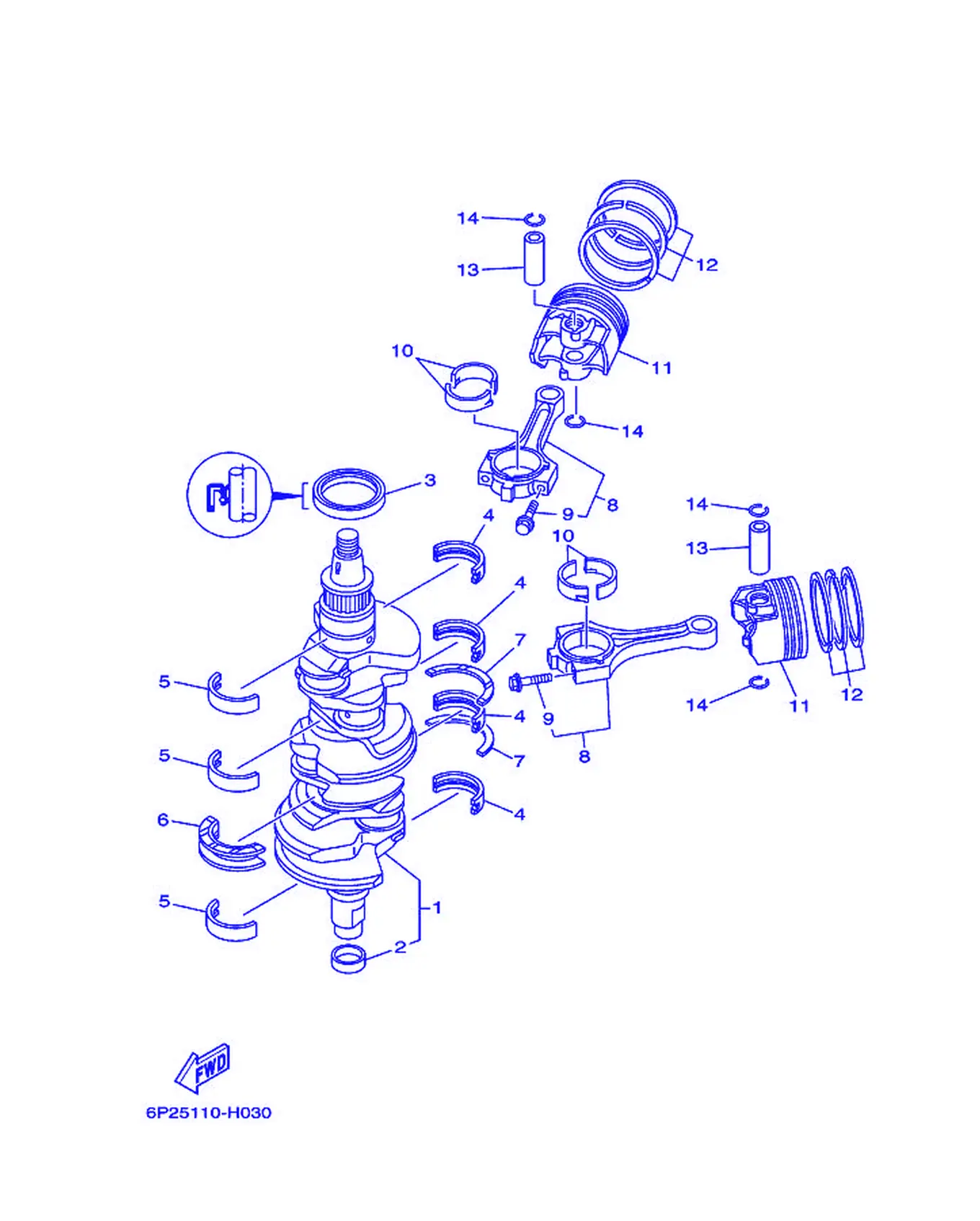

Рис. 8КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6P2-11410-01	Крышка	1
2	69J-11478-00	Крышка	1
3	93102-63004	Сальник масляный	1
4	69J-11416-01	Болт крепления головки блока цилиндров 1	4
4	69J-11416-11	Болт крепления головки блока цилиндров 1	4
4	69J-11416-21	Болт крепления головки блока цилиндров 1	4
5	69J-11417-01	Болт крепления головки блока цилиндров 2	4
5	69J-11417-11	Болт крепления головки блока цилиндров 2	4
5	69J-11417-21	Болт крепления головки блока цилиндров 2	4
5	69J-11417-01	Болт крепления головки блока цилиндров 2	3
5	69J-11417-11	Болт крепления головки блока цилиндров 2	3
5	69J-11417-21	Болт крепления головки блока цилиндров 2	3
6	6AW-11426-00	Вкладыш подшипника, коленчатый вал	2
6	69J-11426-01	Вкладыш подшипника, коленчатый вал	1
6	69J-11426-11	Вкладыш подшипника, коленчатый вал	1
7	6AW-11427-00	Вкладыш подшипника, коленчатый вал	2
7	69J-11427-00	Вкладыш подшипника, коленчатый вал	2
8	69J-W1165-01	Крышка головки блока цилиндров	6
9	69J-11654-00	Крышка, головка блока цилиндров	2
10	69J-11656-00	Болт крепления головки блока цилиндров	12
10	69J-11656-10	Прокладка головки цилиндра	12
10	69J-11656-20	Прокладка головки цилиндра	12
11	6P2-11631-01-93	Корпус (STD)	6
12	63P-11603-01	Поршневой палец (STD)	6
13	69J-11633-00	Кольцо поршневое	6
14	69J-11634-01	Шатун в сборе с поршнем	12

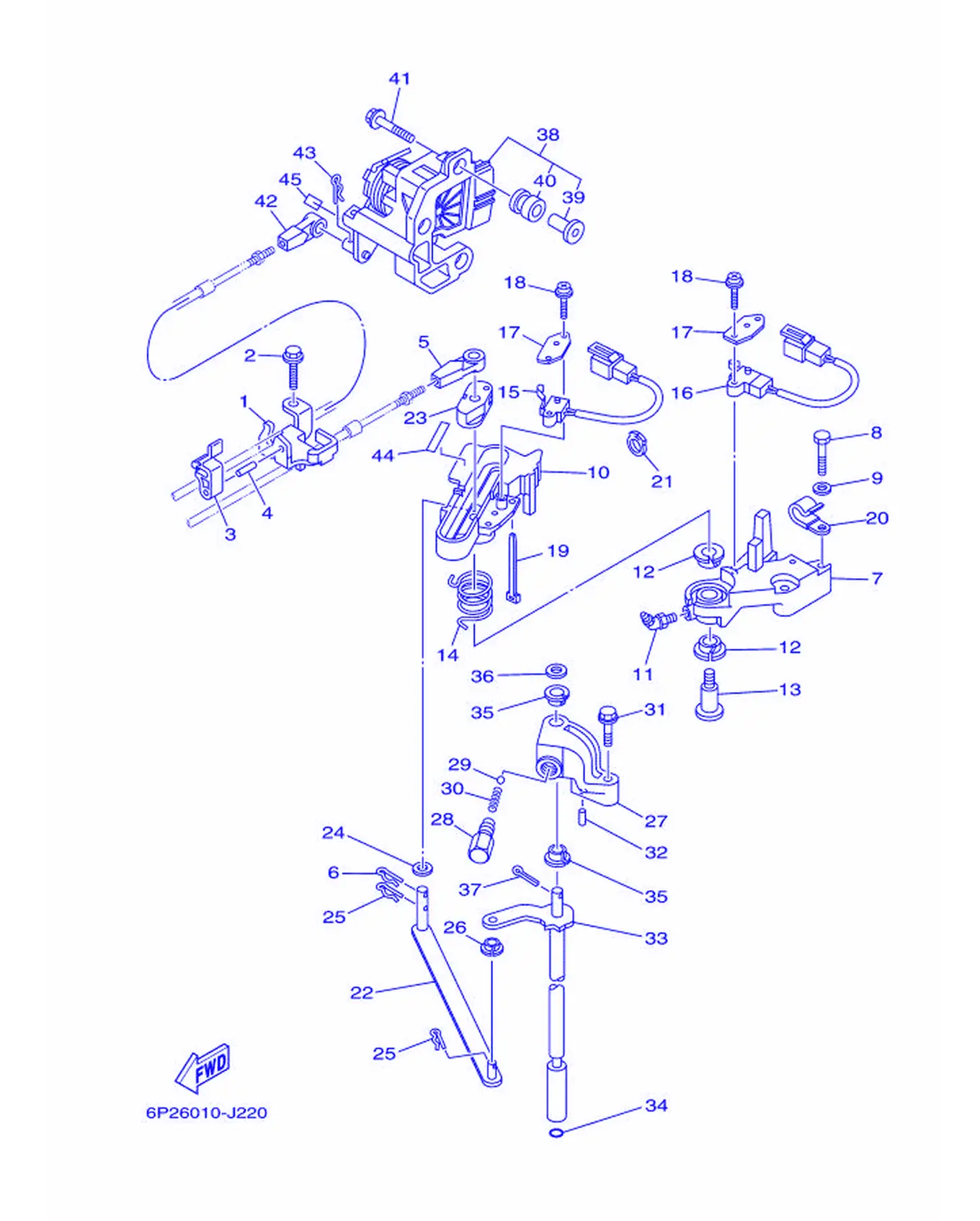

Рис. 9УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6P2-48531-00	Шайба, стопорная пластина 1	1
2	90109-06M86	Пластина	2
3	63P-48538-00	Прокладка, корпус термостата 1	1
4	91690-30010	Не поддается однозначному прочтению	1
5	6E5-48344-00	Прокладка головки блока цилиндров	1
6	90468-18008	Стопор	1
7	69J-44117-00	Прокладка	1
8	97095-06035	Болт	2
9	92995-06600	. . Шайба	2
10	69J-44176-01	Прокладка	1
11	93700-06M01	Прокладка	1
12	90386-12069	Прокладка	2
13	90109-08019	Табличка	1
14	90508-20020	Прокладка крышки	1
15	60V-8259F-00	Прокладка выхлопного коллектора	1
16	69J-8259F-00	Кольцо поршневое	1
17	61A-82588-01	Прокладка	2
18	97985-04116	Прокладка, крышка выхлопного коллектора	4
19	90465-11M10	Хомут	1
20	90465-06M86	Крышка	1
21	90464-09010	Поршень	1
22	6P2-44121-00	Крышка, картер	1
23	69J-44122-00	Прокладка картера	1
24	90202-08M20	Пружина толкателя	1
25	90468-18008	Стопор	2
26	90386-06M12	Пружина	1
27	69J-44118-00	Прокладка	1
28	648-42715-00	Пружина 2	1
29	93501-04M02	Гайка	1
30	90501-12082	Стопорная пружина тяги	1
31	97575-06535	Табличка, предупреждение	1
32	91690-30010	Не поддается однозначному прочтению	1
33	69J-44120-00	Рычаг переключения передач в сборе	1
34	93210-09165	Кольцо уплотнительное	1
35	90386-90M90	Шайба	2
36	90201-09M02	Болт	1
37	91490-20015	Крышка, головка	1
38	6P2-8A410-00	Блок датчика	1
39	6P2-44139-00	. Крышка	3
40	6P2-41273-00	Втулка	3
41	90119-06126	Болт с шайбой	3
42	6E5-48344-00	Прокладка головки блока цилиндров	1
43	90468-18008	Стопор	1
44	6E0-44191-11	Указатель переключения передач	1
45	6E5-42137-10	Указатель дроссельной заслонки	1

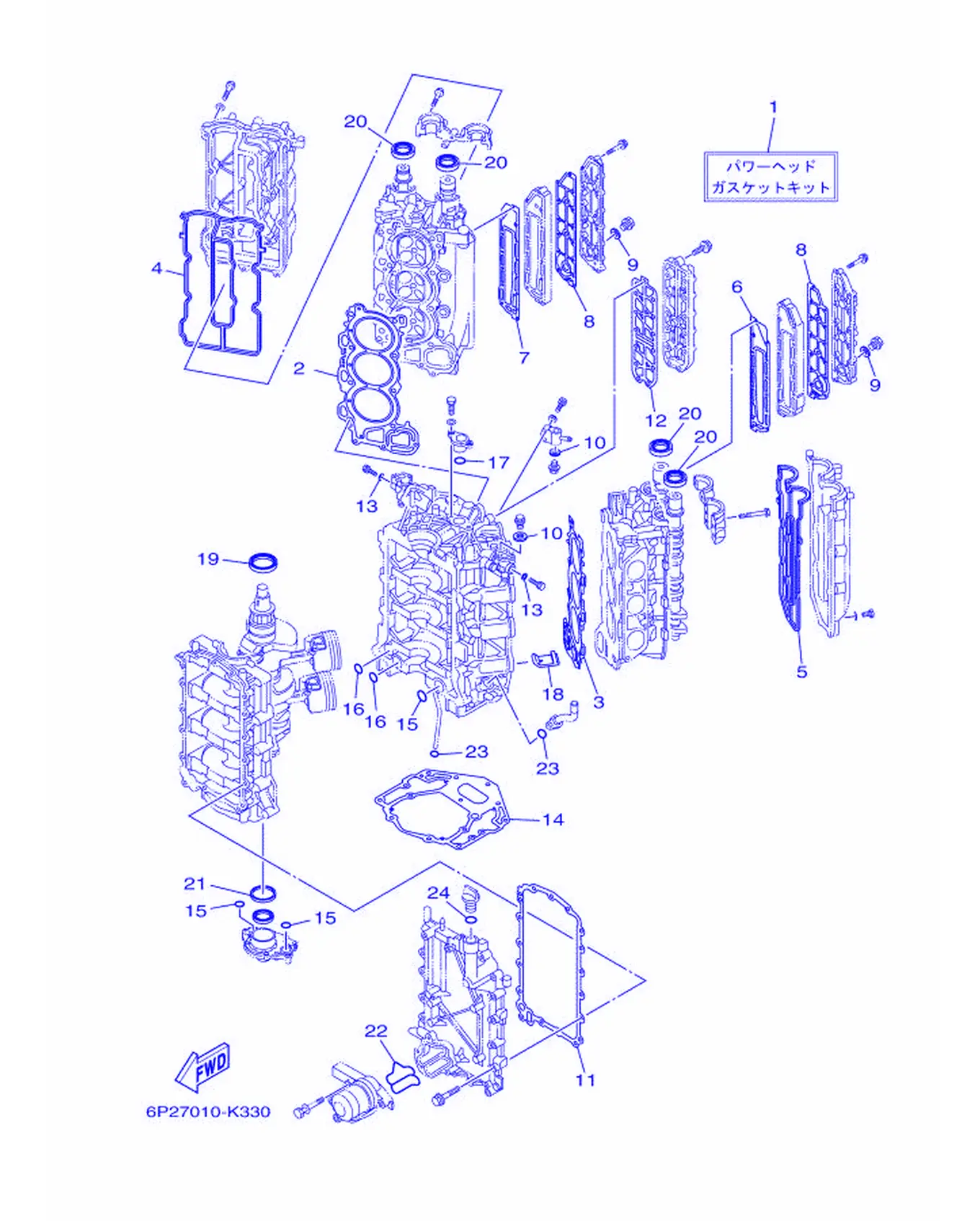

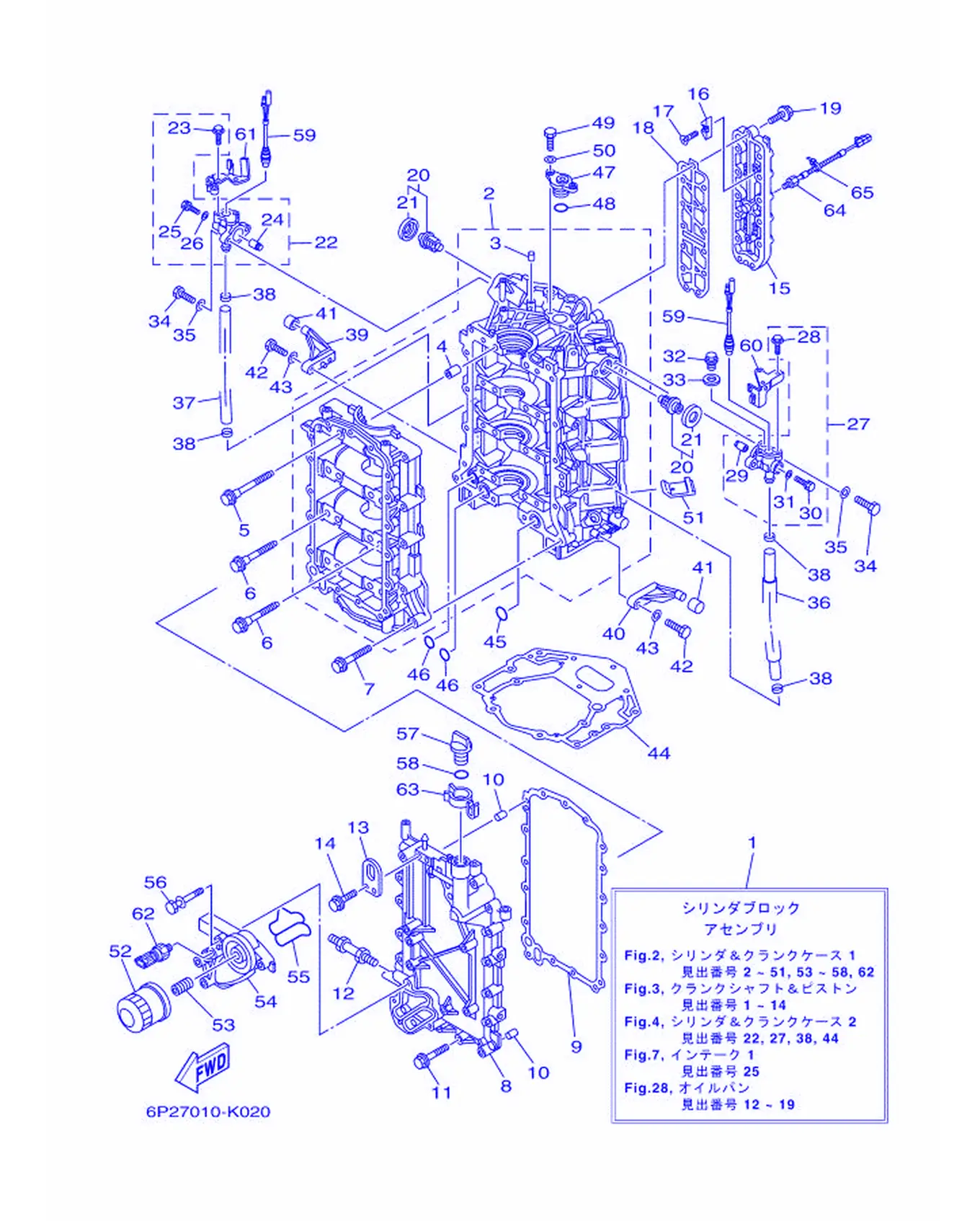

Рис. 10ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	6P2-W009B-05-9S	Крышка корпуса водяной помпы	1
1	6P2-W009B-04-9S	Крышка корпуса водяной помпы	1
2	6P2-15100-02-9S	Крышка корпуса топливного насоса	1
2	6P2-15100-03-9S	Крышка корпуса топливного насоса	1
3	93606-12019	. Пластина, корпус насоса	1
4	91814-18001	Кольцо, стопорное	8
5	69J-15187-00	Сальник	8
6	69J-15481-00	Сальник 1	8
7	90119-08M66	Табличка с предупреждением	13
8	6P2-15411-01-9S	Кольцо поршневое, комплект 1	1
9	69J-15451-00	Головка блока цилиндров, прокладка	1
10	93606-12019	. Пластина, корпус насоса	2
11	90119-08009	Крышка головки блока цилиндров	17
12	90116-10027	Поршень, штифт	1
13	69J-11119-00	Крышка, головка блока	1
14	90105-06M09	Болт с шайбой головки блока	2
15	6P2-1131C-00-9S	Кольцо, стопорное	1
16	6E5-11325-00	Шпонка	4
17	98780-04015	Пружина толкателя	4
18	6P2-1131B-00	. Кольцо поршневое, кольцо	1
19	90119-06MA4	Табличка, предупреждающая	13
20	67F-12411-01	Термостат	2
21	67F-12412-00	. Уплотнение, термостат	1
22	6P2-1240H-00-9S	Кольцо уплотнительное	1
23	90109-06M80	. Гайка	2
24	6P3-11325-00	. Кольцо	1
25	90105-05012	. Пластина, стопорная	1
26	90430-05002	. Прокладка	1
27	6P3-1240H-00-9S	Кольцо уплотнительное	1
28	90109-06M80	. Гайка	2
29	6P3-11325-00	. Кольцо	1
30	90105-05012	. Пластина, стопорная	1
31	90430-05002	. Прокладка	1
32	90340-14M06	Крышка, глушитель впуска	1
33	90430-14115	Прокладка	1
34	97095-06025	Болт	4
35	92995-06600	. . Шайба	4
36	6P2-1243A-00	Шатун 1	1
37	69J-1243E-00	Шланг 2	1
38	90465-11M10	Хомут	4
39	67F-42761-01	Сальник	1
40	6P2-42761-00	Сальник	1
41	68F-44533-01	Шестерня приводная	2
42	97095-06025	Болт	4
43	92995-06600	. . Шайба	4
44	69J-11351-11	Прокладка, пластина	1
45	93210-25552	. Уплотнительное кольцо	1
46	93210-19MJ1	Уплотнительное кольцо	2
47	69J-11313-00	Крышка, пластина	1
48	93210-25647	. Кольцо уплотнительное	1
49	97095-06020	Болт с шайбой	2
50	92995-06600	. . Шайба	2
51	69J-14664-00	. Люк, водяной люк	2
52	69J-13440-01	Кольцо уплотнительное, крышка	1
53	69J-12858-00	Пластина, фиксатор	1
54	6P2-13446-00-9S	Шайба	1
55	6P2-13477-00	. Кольцо поршневое	1
56	90119-06025	Табличка с номером	5
57	6G8-15363-00	Поплавок, крышка	1
58	93210-24M79	. O-образное кольцо	1
59	6P2-82560-01	Сальник коленчатого вала	2
60	6P2-82588-00	Крышка	1
61	6P2-82389-00	Крышка 2	1
62	6AW-83651-00	Держатель, тросовый	1
63	6P2-83597-00	Колпак	1
64	6P2-85780-00	Шестерня, привод	1
65	90465-11M10	Хомут	1

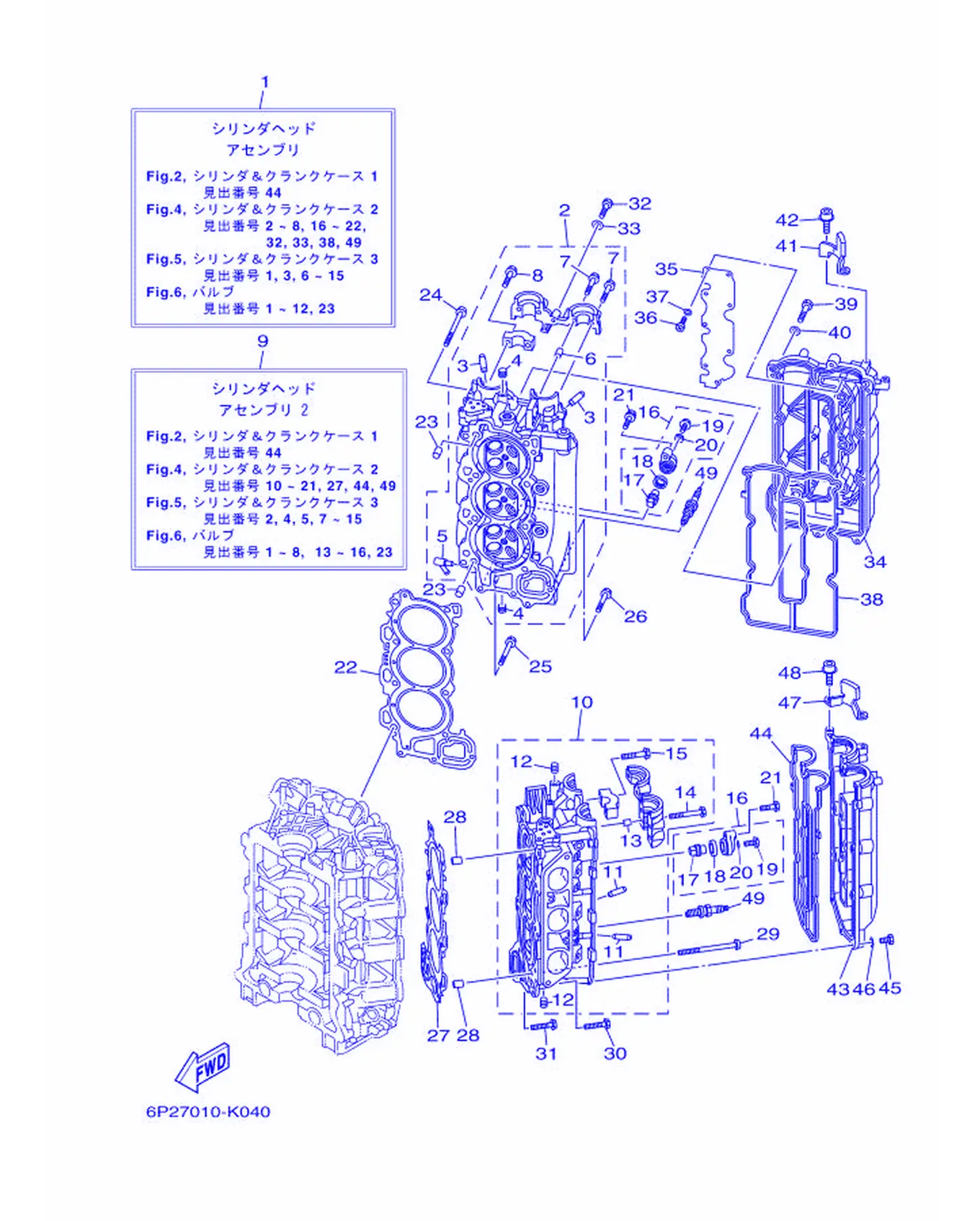

Рис. 11ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	6P2-W009A-02-9S	Цилиндровая головка в сборе	1
2	6P2-11110-01	Цилиндровая головка в сборе	1
3	69J-11133-10	. Направляющая, клапан 1	12
4	90344-51019	Болт, крепление термостата	7
5	676-11372-00	Прокладка, насос	1
6	91809-08006	Направляющая втулка, штифт	2
7	90119-07001	. Вал, шестерня	4
8	90119-07234	Прокладка, крышка цилиндра	14
9	6P2-W009C-02-9S	Цилиндровая головка в сборе 2	1
10	6P2-11120-01	Цилиндровая головка в сборе 2	1
11	69J-11133-10	. Направляющая, клапан 1	12
12	90344-51019	Болт, крепление термостата	3
13	91809-08006	Направляющая втулка, штифт	4
14	90119-07235	Прокладка, крышка термостата	6
15	90119-07234	Прокладка, крышка цилиндра	12
16	69J-11301-00	Корпус водяного насоса в сборе	4
17	67F-11325-01	Корпус	1
18	67F-11328-00	Прокладка	1
19	90105-06M07	Болт, с шайбой и шестигранной головкой	1
20	90430-06M03	. Прокладка	1
21	97575-08540	Шатун в сборе	4
22	6P2-11181-00	. Кольцо поршневое, маслосъемное 1	1
23	90387-10M08	Втулка	2
24	90155-10004	Винт с плоской головкой	8
25	90119-08M91	Накидная гайка, шпилька	2
26	90119-08021	Пластина, стопорная	1
27	6P2-11182-00	. Кольцо поршневое, маслосъемное 2	1
28	90387-10M08	Втулка	2
29	90155-10004	Винт с плоской головкой	8
30	90119-08M91	Накидная гайка, шпилька	2
31	90119-08021	Пластина, стопорная	1
32	97095-06030	Болт	1
33	92995-06600	. . Шайба	1
34	6P2-11191-00-9S	Кольцо, маслосъемное 1	1
35	6P2-11135-00	Крышка, пыльник 3	1
36	98507-04008	Винт, полукруглая головка	9
37	92907-04600	Шайба	9
38	6P2-11193-00	. Кольцо поршневое, крышка кольца 1	1
39	97095-06030	Болт	14
40	92995-06600	. . Шайба	14
41	6P2-15142-00	Прокладка 1	1
42	90110-06150	Поршень, стопорное кольцо поршня	2
43	6P2-11192-00-9S	Кольцо, маслосъемное 2	1
44	6P2-11194-00	Прокладка головки цилиндра 2	1
45	97095-06030	Болт	14
46	92995-06600	. . Шайба	14
47	6P2-15143-00	Прокладка	1
48	90110-06150	Поршень, стопорное кольцо поршня	2
49	94709-00400	Свеча зажигания (NGK LFR6A-11)	6

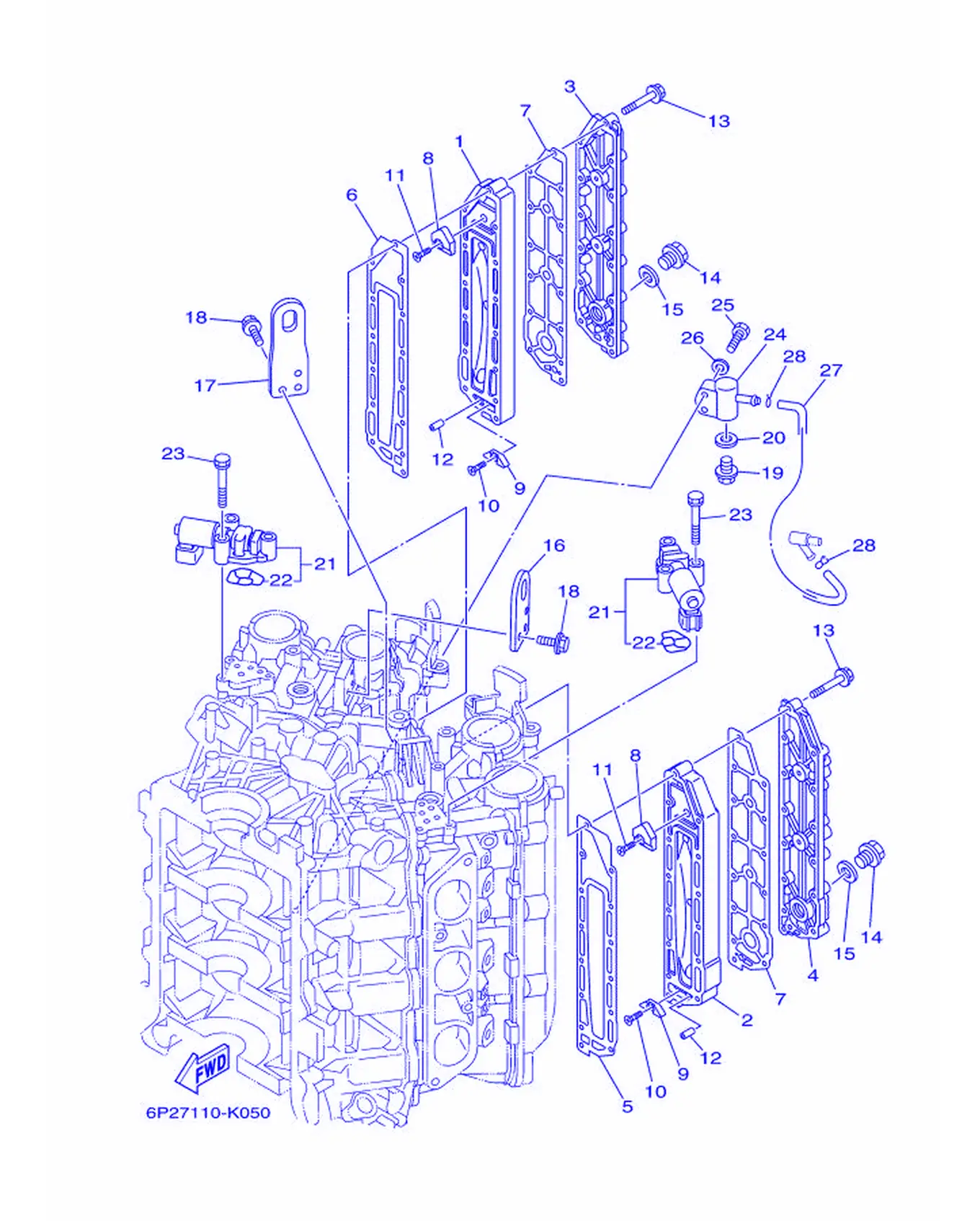

Рис. 12Цилиндр и картер 3 Cylinder & Crankcase 3

REF	Номер детали	Наименование	Кол-во
1	69J-41111-01-9S	Кольцо уплотнительное, картер	1
2	69J-41121-01-9S	Кольцо уплотнительное, картер	1
3	69J-41113-02-9S	Кольцо уплотнительное, картер	1
4	69J-41123-02-9S	Прокладка, корпус	1
5	6P2-41112-00	. Прокладка, корпус-нижняя	1
6	6P2-41122-00	. Прокладка, корпус-верхняя	1
7	6P2-41114-00	. Прокладка, корпус-нижняя	2
8	6P2-11325-00	Крышка	2
9	6E5-11325-00	Шпонка	2
10	98780-04015	Пружина толкателя	2
11	90151-06M02	Винт с потайной головкой	2
12	91690-40010	Пружинный штифт	2
13	90119-06027	Табличка, ...	28
14	90340-18M09	Крышка, корпус водяного насоса	2
15	90430-18130	Прокладка	2
16	6P2-11119-00	Крышка, топливная	1
17	6P2-1111E-00	Прокладка, крышка 2	1
18	90105-06M09	Болт с шайбой головки блока	6
19	90340-14M06	Крышка, глушитель впуска	1
20	90430-14115	Прокладка	1
21	6P2-86120-00	Электромагнитный клапан в сборе	2
22	6P2-12403-00	. Фильтр	1
23	90119-06MA6	Табличка, предупреждающая	6
24	6P2-83652-00	Шестерня	1
25	97095-06030	Болт	2
26	92995-06600	. . Шайба	2
27	6H4-24311-00	Ручка, трос 1	1
28	90467-08M18	Колпачок	2

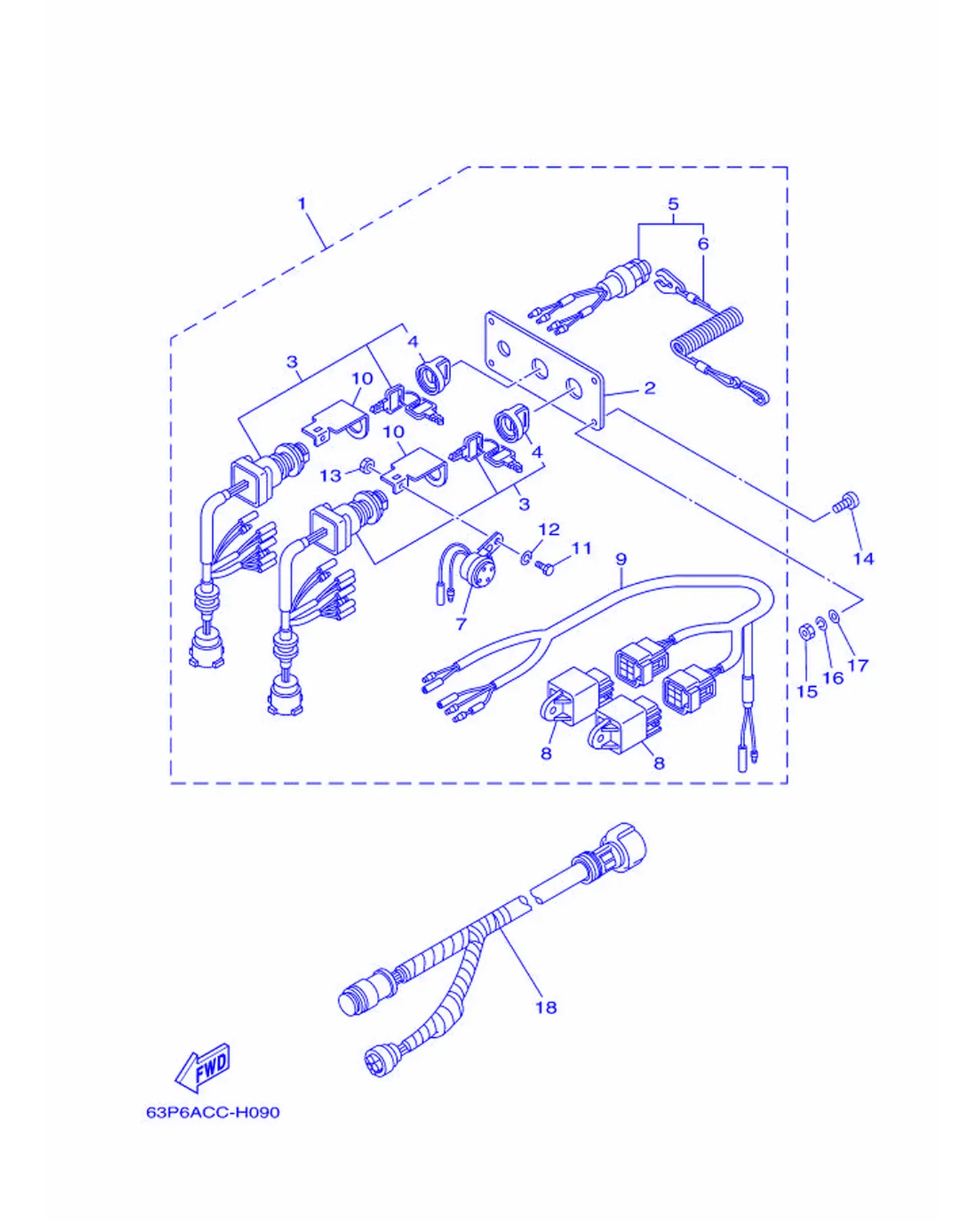

Рис. 13Выключатели и панели 2 Switch & Panel 2

REF	Номер детали	Наименование	Кол-во
1	6Y8-82570-02	Панель выключателей в сборе, двойная	1
2	6Y8-82571-01	. Датчик, диффузный	1
3	6Y8-82510-02	. Главный выключатель в сборе	2
4	676-82577-00	Колпачок, ключа	1
5	6K1-82575-00	. Выключатель стоп-двигателя в сборе	1
6	682-82556-00	Рычаг, стопор	1
7	6R5-83383-00	Упор	2
8	68V-81950-00	Колпачок	2
9	6Y8-82507-00	. Датчик, гидродинамический	1
10	64D-82581-00	. Стартер, стартер	2
11	97303-05012	Табличка	2
12	92903-05100	. Головка болта со шпилькой	2
13	95303-05700	. Гайка	2
14	90149-05M05	Винт	4
15	95380-05600	. Гайка	4
16	92990-05100	. Хомут шланга	4
17	92990-05600	. Шайба пластины	4
18	6K1-8258A-40	Удлинитель, жгут проводов	1

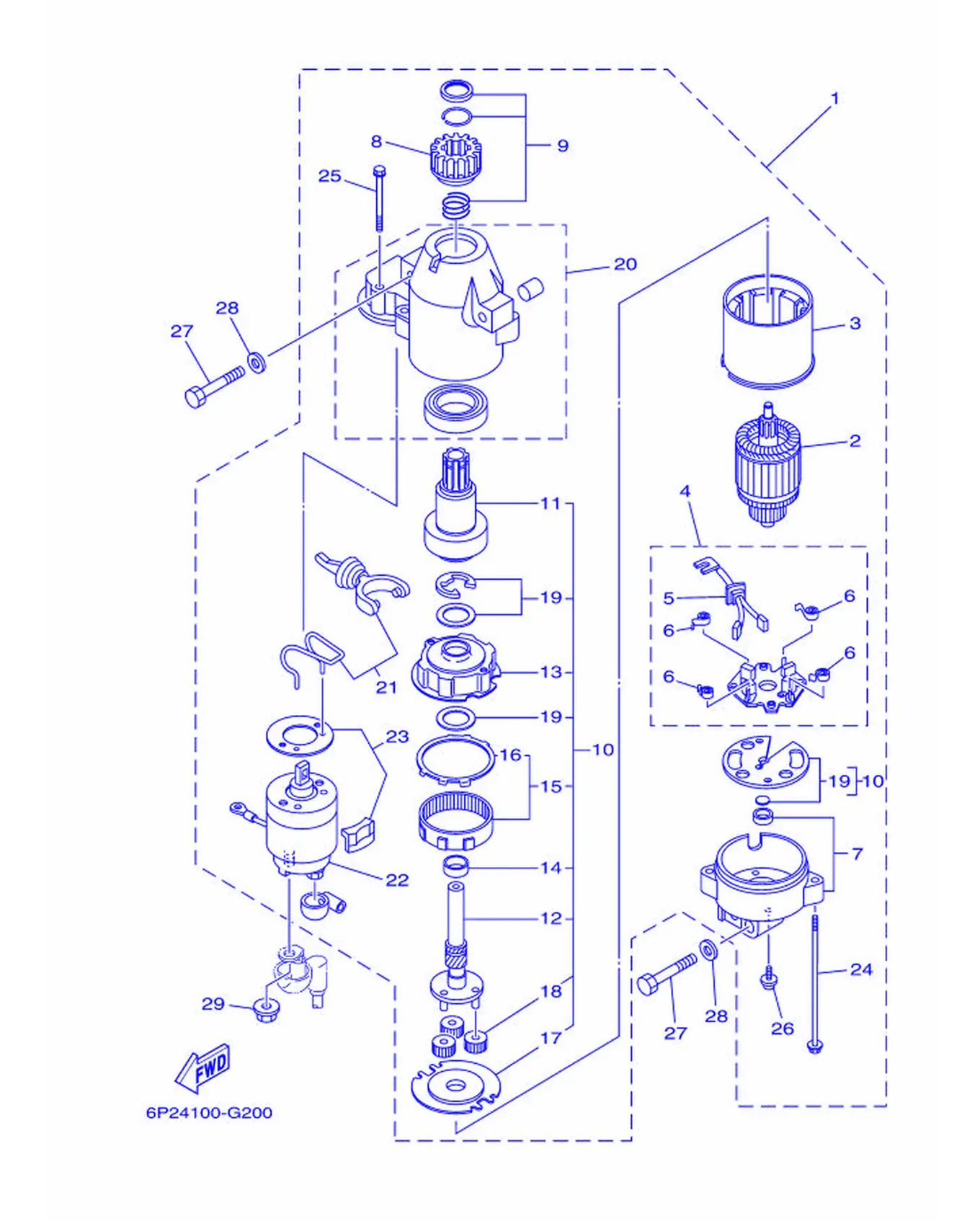

Рис. 14Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6BR-81800-00	Стартер в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-00	. Держатель щеток в сборе	1
5	69J-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	67F-81820-00	. Провод стартера	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-81891-00	. . Крышка, пружина	1
16	67F-8183R-00	. . . Пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	69J-81842-00	Крышка	1
21	69J-81839-00	. Рычаг в сборе	1
22	63P-81941-00	Сальник	1
23	69J-81869-00	. Крышка, пыльник	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	97013-08045	Болт	3
28	92903-08600	Шайба пластины	3
29	90179-08003	Гайка	1

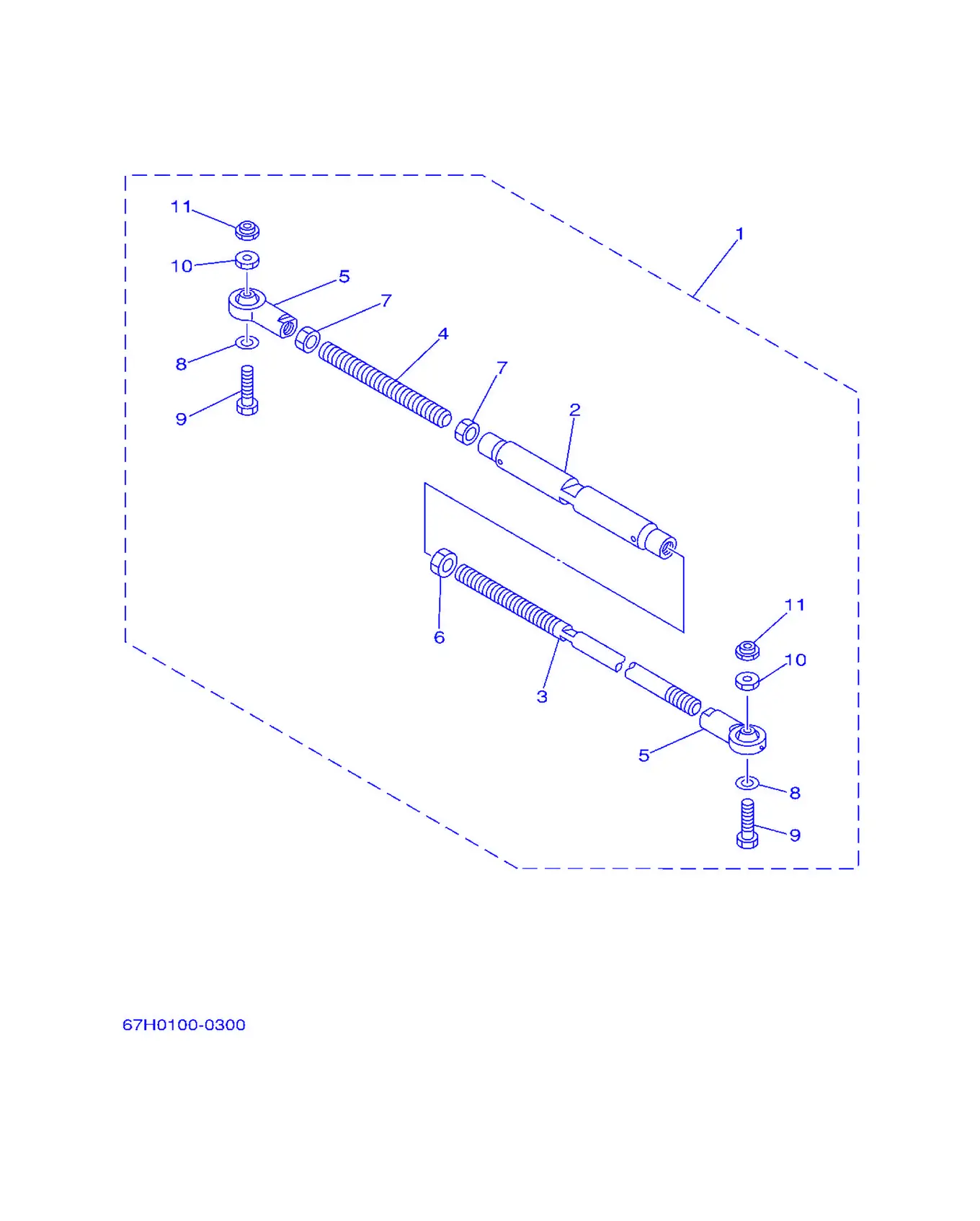

Рис. 15Крепление рулевого управления Steering Guide Attachment

REF	Номер детали	Наименование	Кол-во
1	6E5-61301-01	Комплект для двух моторов (L:600-800MM)	1
2	6E5-61313-00	Втулка	1
3	6E5-61311-11	Поперечная тяга 1	1
4	6E5-61315-00	Поперечная тяга 2	1
5	6E5-61303-00	Рулевой рычаг в сборе	2
6	90170-14M06	Гайка	1
7	95380-14700	Гайка	2
8	90201-10M76	Шланг топливный	2
9	90101-09M70	Табличка	2
10	90170-09M05	Гайка	2
11	90185-09M01	. Крышка, корпус	2

Рис. 16Сборка корпуса дроссельной заслонки 1 Throttle Body Assembly 1

REF	Номер детали	Наименование	Кол-во
1	6P2-13750-00	Корпус дроссельной заслонки в сборе	1
2	6P2-13751-00	Корпус дроссельной заслонки 1	1
3	6P2-13711-00	Винт с шестигранной головкой	1
4	6P2-13556-00	Прокладка, крышка цилиндра	1
5	6P2-13557-00	Прокладка	1
6	6P2-14360-00	Сальник коленчатого вала	1
7	6P2-13588-00	. Гайка	4
8	6P2-13578-00	Шайба	2
9	6P2-14496-00	Гайка	4
10	6P2-82380-00	Шпилька, карбюратор	1
11	6P2-13573-00	Гайка 1	1
12	6P2-14255-00	Карбюратор	1
13	6P2-14159-00	Поплавок	1
14	6P2-2134X-00	Игла, клапан	1
15	6P2-2419A-00	Жиклер	1
16	90119-06M59	Табличка, идентификационная	2
17	90480-10M23	Втулка уплотнительная	2
18	90387-06M60	Втулка	2
19	6P2-24170-00	Прокладка корпуса термостата	1
20	6C5-86120-00	Прокладка топливного насоса	1
21	6P2-13574-00	Гайка 2	1
22	69J-14164-00	Прокладка, нижняя крышка	1
23	6P2-8258A-00	Кольцо уплотнительное, топливный шланг	1
24	68V-14356-00	. Пружина, стопор	1
25	68V-2481H-00	Хомут	1

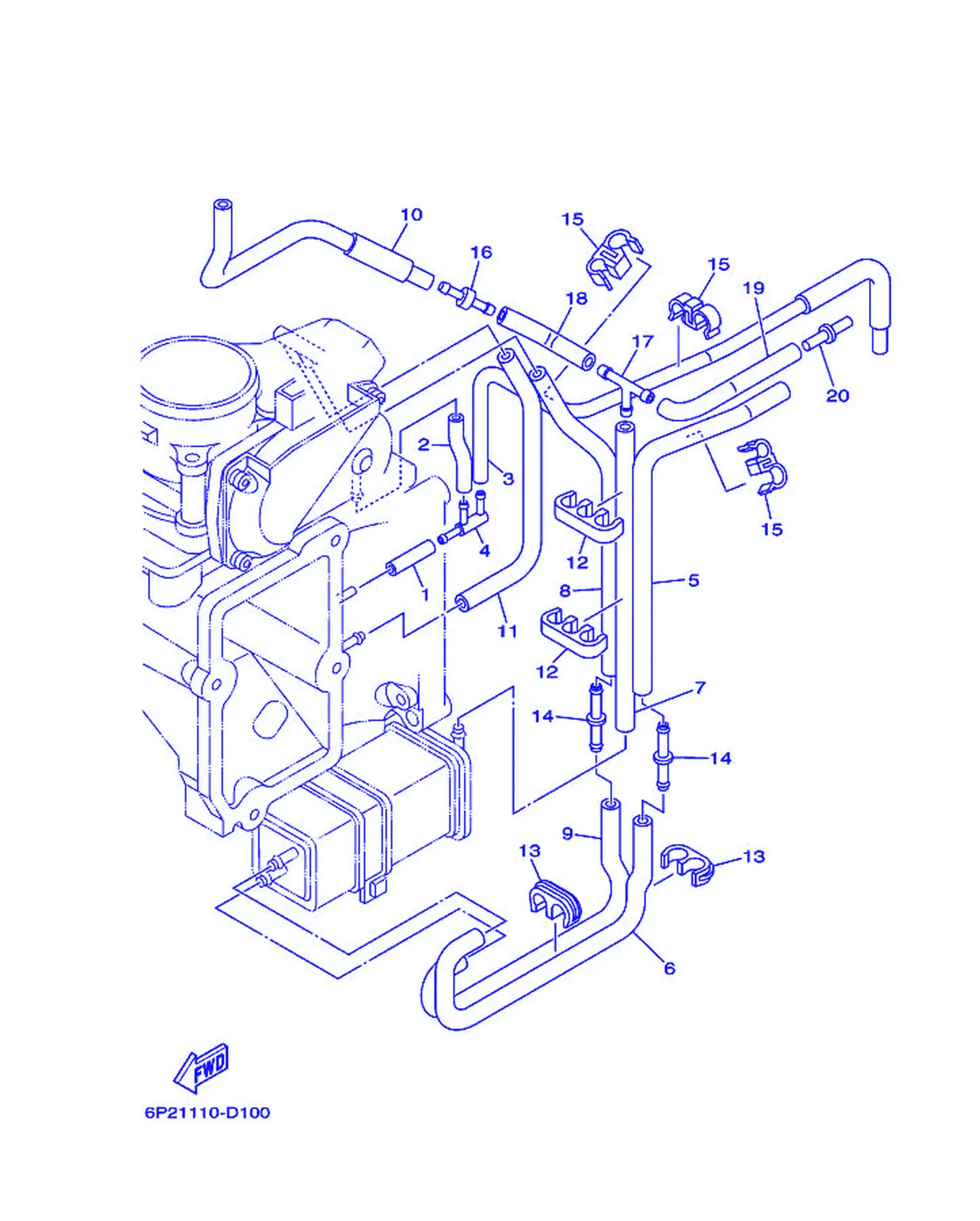

Рис. 17Узел дроссельной заслонки 2 Throttle Body Assembly 2

REF	Номер детали	Наименование	Кол-во
1	6P2-14349-00	Винт	1
2	6P2-13533-00	Шланг, топливный 4	1
3	6P2-13532-00	Шланг вакуумного датчика 3	1
4	6P2-13595-00	Хомут	1
5	6P2-1475A-00	Трубка 1	1
6	6P2-1475E-00	Винт 2	1
7	6P2-13545-00	Шланг 1	1
8	6P2-1475F-00	Винт 3	1
9	6P2-1475G-00	Винт 4	1
10	6P2-13546-00	Шланг 2	1
11	6P2-2416A-00	Шланг	1
12	6P2-24135-00	Кольцо 1	2
13	6P2-24136-00	Крышка 2	2
14	6P2-13758-00	Винт, хомут	2
15	6P2-24137-00	Кольцо 3	3
16	6E5-21744-00	Топливопровод	1
17	688-24378-00	Шланг, топливный 3	1
18	6P2-13547-00	Шланг 3	1
19	6P2-13548-00	Шланг воздушный 4	1
20	6P2-24376-00	Винт, хомут 1	1

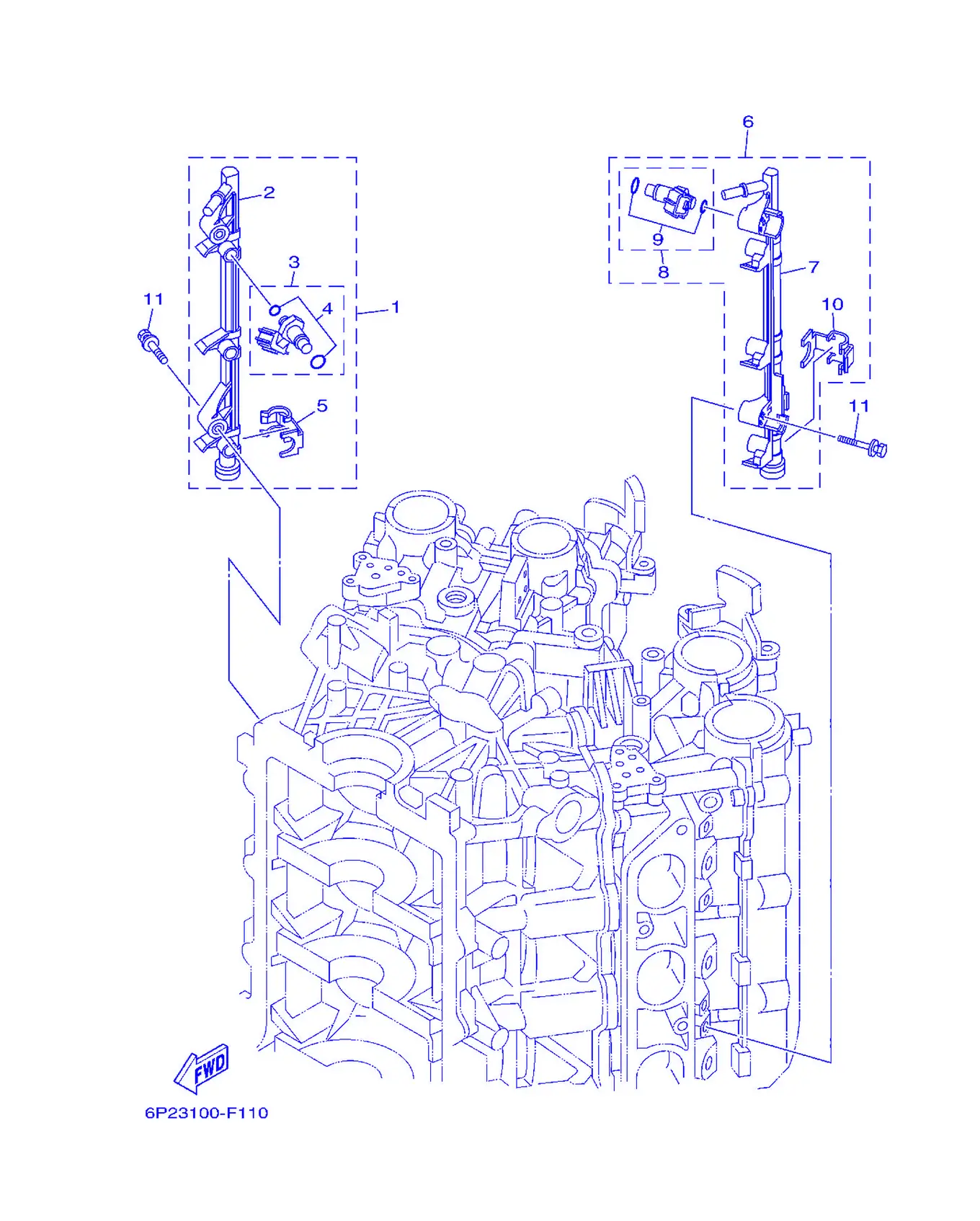

Рис. 18Узел дроссельной заслонки 3 Throttle Body Assembly 3

REF	Номер детали	Наименование	Кол-во
1	6P2-13160-10	Топливная трубка в сборе 1	1
2	6P2-13161-00	Прокладка, крышка 1	1
3	6P2-13761-10	. Форсунка в сборе	3
4	6C5-1410B-00	Прокладка корпуса поплавковой камеры	1
5	6P2-13577-00	Поплавок	3
6	6P2-13170-10	Топливная трубка в сборе 2	1
7	6P2-13171-00	Прокладка, крышка 2	1
8	6P2-13761-10	. Форсунка в сборе	3
9	6C5-1410B-00	Прокладка корпуса поплавковой камеры	1
10	6P2-13577-00	Поплавок	3
11	90119-06122	Пластина, направляющая троса	4

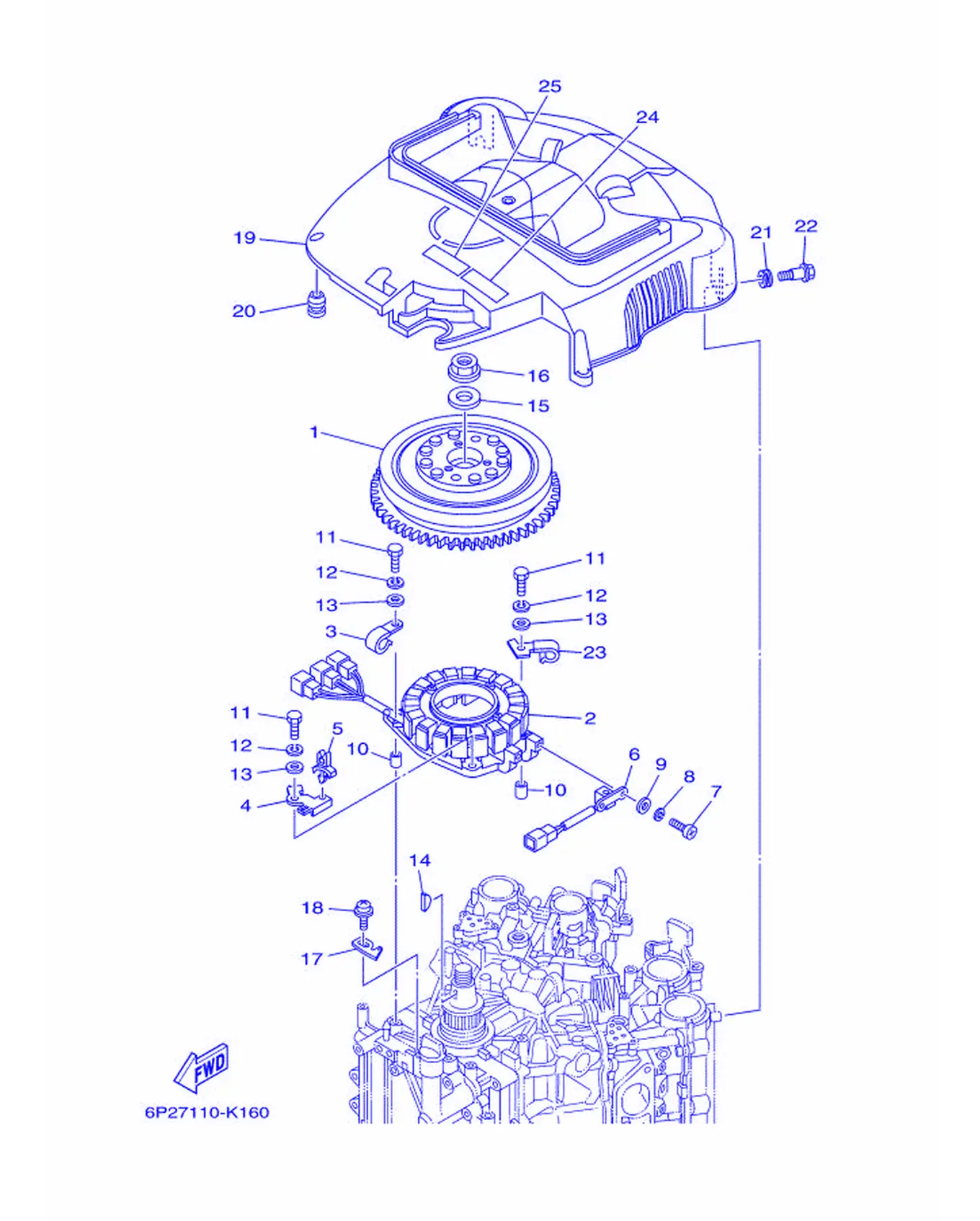

Рис. 19ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6P2-81450-00	Фильтр топливный	1
2	6P2-81460-00	Форсунка топливная	1
3	90462-08032	Кольцо	1
4	6P2-8257V-00	Пружина, стопор	1
5	90464-06001	Прокладка	1
6	6P2-85580-00	Шайба, пружинная	1
7	97880-05012	Винт, с полукруглой головкой	2
8	92990-05100	. Хомут шланга	2
9	92990-05600	. Шайба пластины	2
10	99530-08012	. Подшипник коленвала	2
11	97095-06035	Болт	4
12	92995-06100	Пружинная шайба	4
13	92995-06600	. . Шайба	4
14	90280-05015	Крышка, катушка	1
15	90201-24014	Крыльчатка водяного насоса	1
16	90179-24002	Гайка	1
17	6P2-81332-00	Трубка, направляющая	1
18	97985-06210	Прокладка головки цилиндра	1
19	6P2-81337-00	Крышка маховика	1
20	663-82317-01	Заглушка, топливный шланг	4
21	90480-12314	Прокладка	2
22	90109-06MA1	Крышка	2
23	6P2-81128-00	Поплавок	1
24	60L-13437-02	Маркировка, предупреждение	1
25	6AH-81994-00	Табличка, предупреждающая	1

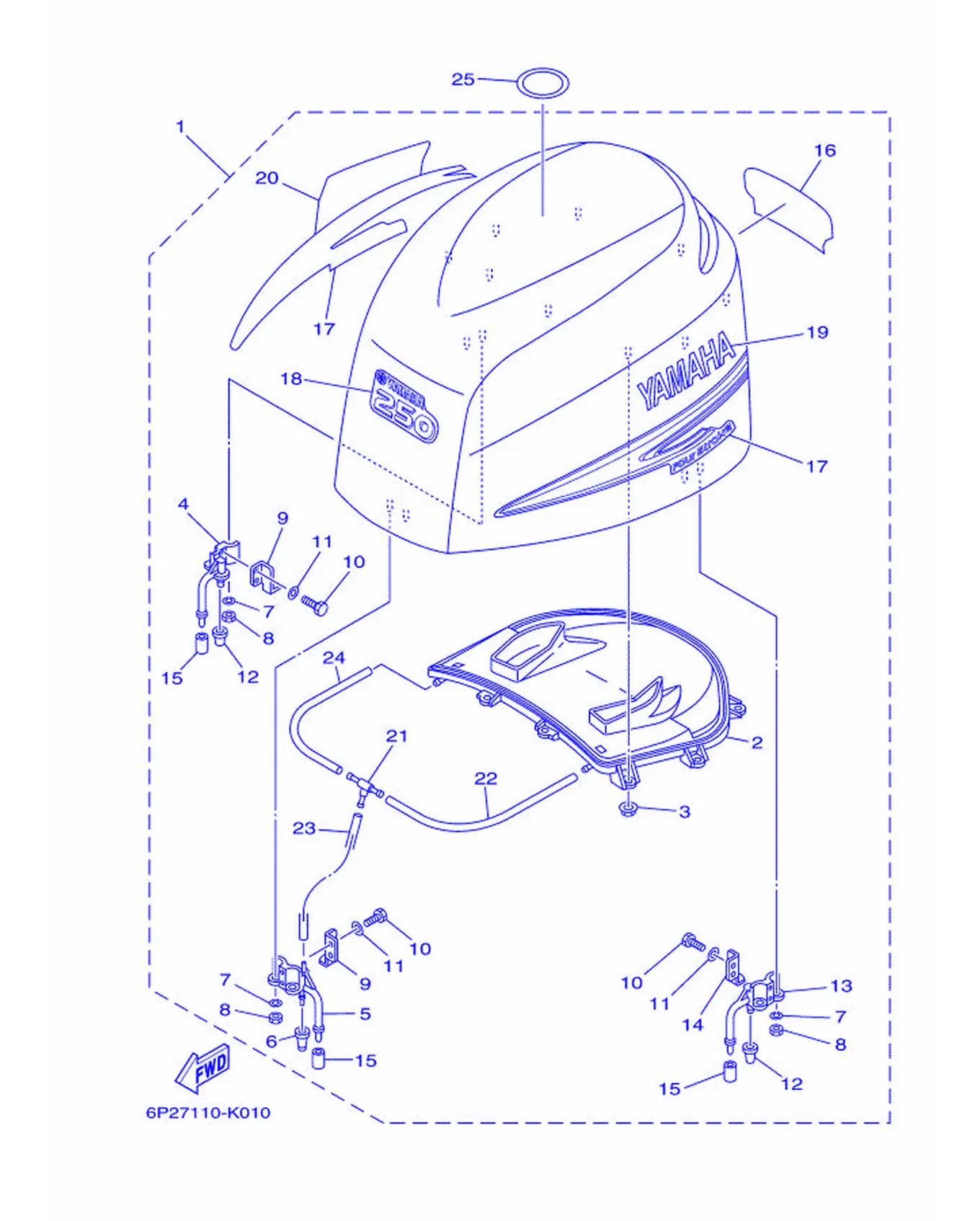

Рис. 20ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6P2-42610-01	Верхний кожух в сборе	1
2	6P2-42613-00	. Формовка воздуховода	1
3	90179-06M28	Крышка	9
4	68F-42647-01	. . Винт, с шестигранной головкой	1
5	69J-42647-01	. . Винт, с шестигранной головкой	1
6	69J-42663-00	Демпфер	1
7	92990-06100	Прокладка, стопор	6
8	95380-06600	Тяга, соединительная	6
9	60V-42651-01	Крюк	2
10	97095-06016	Болт	6
11	92995-06600	. . Шайба	6
12	68F-42663-00	Задняя пластина 2	2
13	68F-42648-01	. . Винт, с шестигранной головкой	1
14	60V-42652-00	Трос	1
15	67F-13448-00	Болт	3
16	6P2-42678-00	. Наклейка задняя	1
17	69J-W0070-00	. Комплект графических наклеек	1
18	6P2-42677-00	. Наклейка передняя	1
19	69J-42681-00	. Маркировка, кожух	1
20	69J-42682-00	. Маркировка, кожух	1
21	69J-24378-00	. . Метка, приводной ремень 3	1
22	90445-11M27	Трос (L240)	1
23	90445-11699	Трос (L500)	1
24	90445-11182	Трос (L300)	1
25	67F-13434-20	Ярлык, предупреждение	1

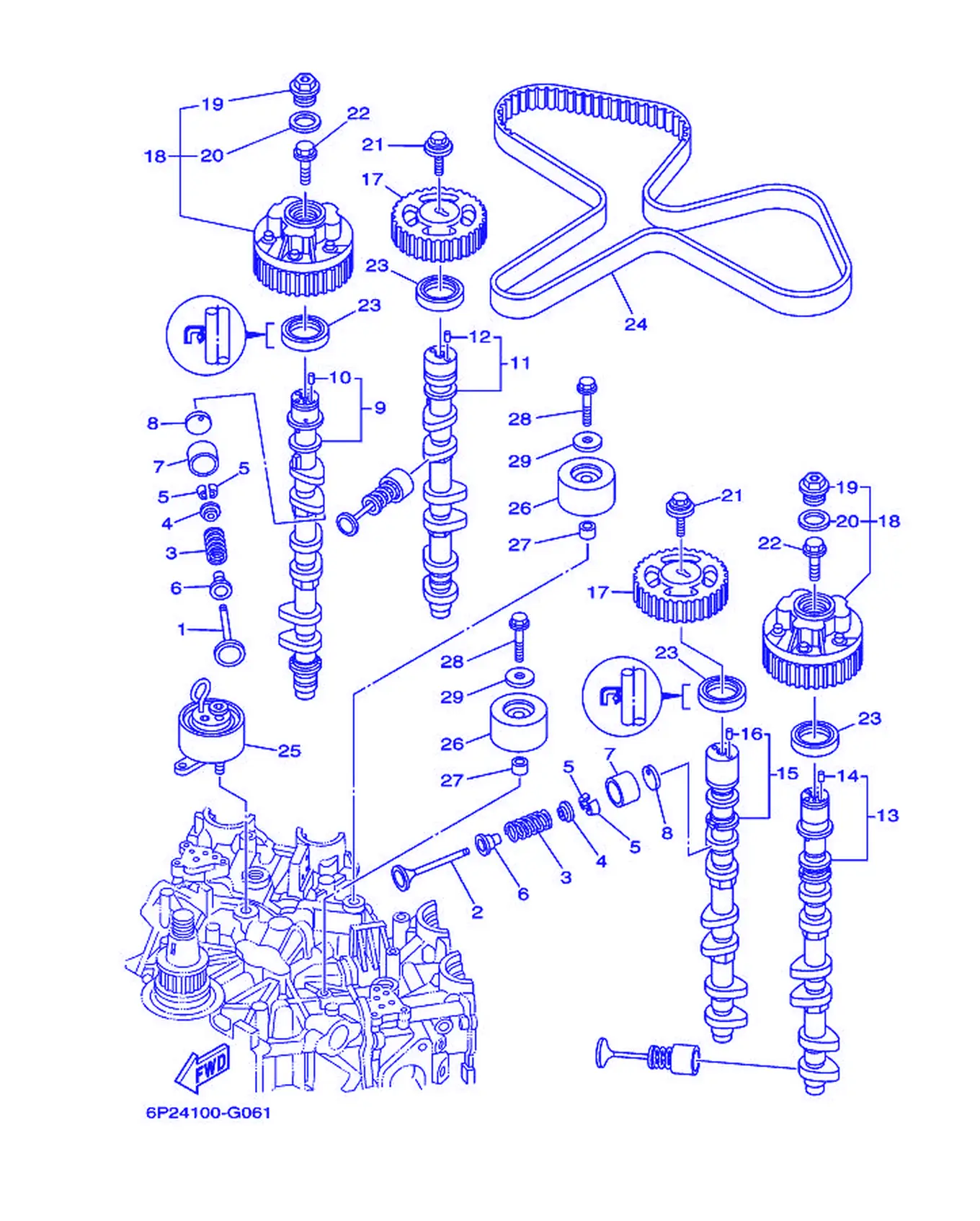

Рис. 21КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6P2-12111-00	Клапан впускной	12
2	6P2-12121-00	Клапан выпускной	12
3	69J-12113-01	Пружина, внутренняя клапанная	24
4	69J-12117-01	Фиксатор, пружина клапана	24
5	69J-12118-00	Сухарь, клапан	48
6	69J-12119-00	Сальник, стержень клапана	24
7	69J-12153-00	Толкатель, клапан	24
8	6S1-12168-00	Прокладка, регулировочная (2.320)	24
8	6S1-12168-10	Прокладка, регулировочная (2.340)	24
8	6S1-12168-20	Прокладка, регулировочная (2.360)	24
8	6S1-12168-30	Прокладка, регулировочная (2.380)	24
8	6S1-12168-40	Прокладка, регулировочная (2.400)	24
8	6S1-12168-50	Прокладка, регулировочная (2.420)	24
8	6S1-12168-60	Прокладка, регулировочная (2.440)	24
8	6S1-12168-70	Прокладка, регулировочная (2.460)	24
9	6P2-12171-02	Распредвал 1	1
10	93605-10108	Заглушка, ...	1
11	6P2-12181-01	Распредвал 2	1
12	93605-10108	Заглушка, ...	1
13	6P2-12172-02	Распредвал 3	1
14	93605-10108	Заглушка, ...	1
15	6P2-12182-01	Распредвал 4	1
16	93605-10108	Заглушка, ...	1
17	6P2-11537-01	Шестерня ведомая	2
18	6P2-12645-10	Шкив в сборе 1	2
19	6P2-12623-00	Сальник	1
20	6P2-12663-00	Прокладка	1
21	68V-12157-00	Болт	2
22	6P2-12615-00	Сальник	2
23	93102-38008	. Сальник	4
24	6P2-46241-00	Ремень	1
25	6P2-11590-00	Натяжитель в сборе	1
26	6P2-15512-00	Крышка, топливный насос 1	2
27	90387-10M08	Втулка	2
28	90119-10M07	Табличка предупреждающая	2
29	90201-10M01	Прокладка, глушитель	2

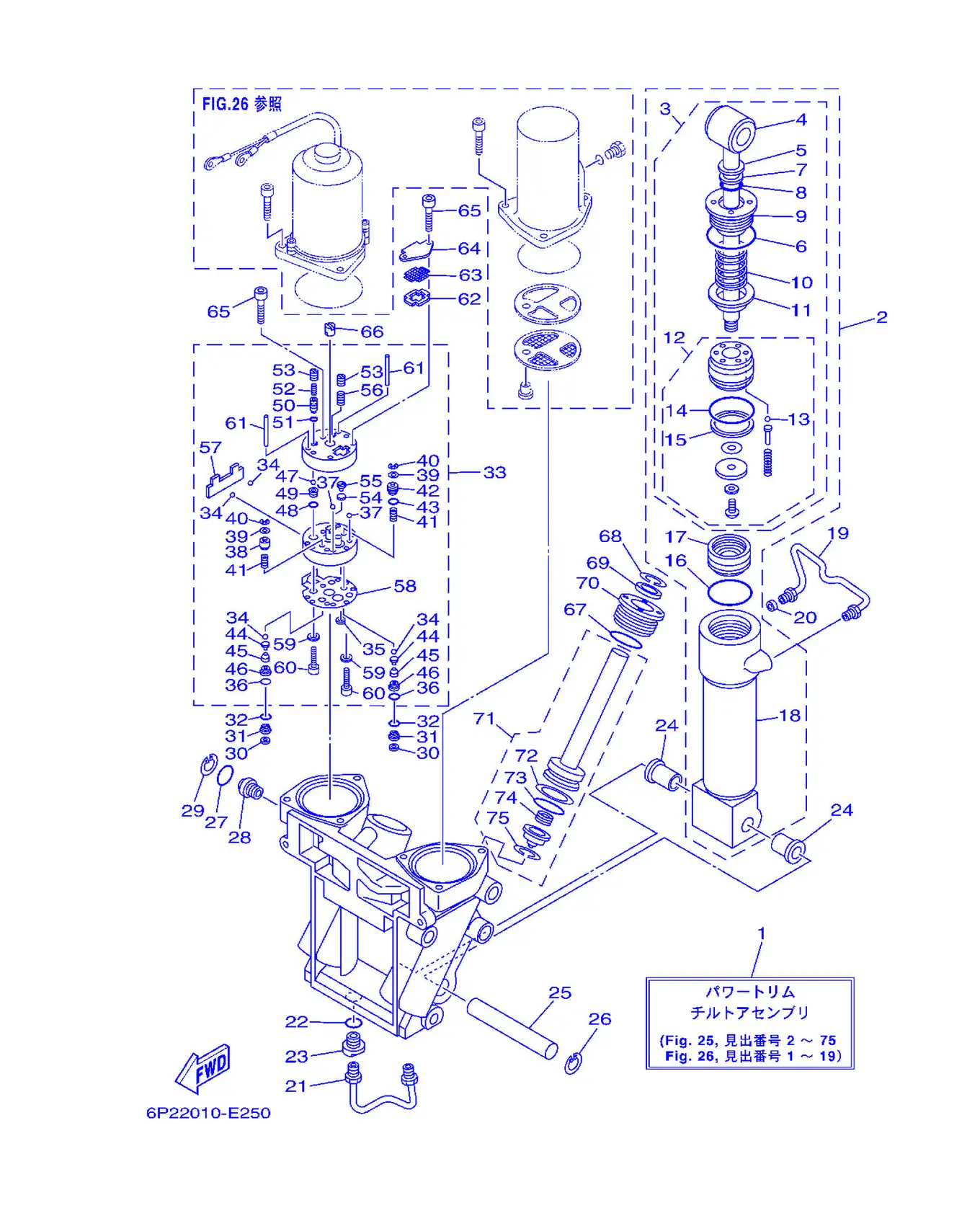

Рис. 22Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	69J-43800-04-8D	Узел гидроподъема-наклона	1
2	6CE-43840-00	Узел гидроподъема	1
3	6CE-43810-00	. Узел поршня наклона	1
4	69J-43801-01	. . Прокладка	1
5	93106-19N50	. . . Сальник	1
6	6H1-43861-00	. . . Уплотнительное кольцо	1
7	6H1-43872-00	. . Уплотнение штока	1
8	61A-4389H-00	. . . Уплотнительное кольцо	1
9	61A-43811-00	. . Пружина, регулировочная	1
10	69J-4384H-00	. . Стопор	1
11	69J-4382E-00	. . Кольцо уплотнительное 2	1
12	6CE-4380P-00	. . Манжета пыльника	1
13	93505-32038	. . . Гайка	5
14	61A-43861-00	. . . Уплотнительное кольцо	1
15	61A-43871-00	. . . Уплотнение штока	1
16	61A-43861-00	. . . Уплотнительное кольцо	1
17	6H1-43814-00	. . Поршень свободный	1
18	61A-43813-01	. . Цилиндр наклона	1
19	61A-43835-01	. Трубка	1
20	69J-4388J-00	. . Крышка 2	1
21	69J-43833-00	Трубка	1
22	93210-17239	Кольцо уплотнительное	1
23	69J-4388E-01	Гайка, стопорная	1
24	90386-18M14	Втулка	2
25	61A-43818-00	. Палец нижней опоры	1
26	61A-43876-00	Стопорное кольцо	1
27	93210-18397	О-кольцо	1
28	69J-43845-00	Пружина, обратного клапана	1
29	6H1-43875-00	Штифт золотника	1
30	69J-4381C-00	Сальник 3	2
31	69J-43899-01	Толкатель	2
32	69J-4389J-00	. Уплотнительное кольцо	2
33	69J-43830-01	Корпус клапана	1
34	93505-32038	. . . Гайка	4
35	69J-4381C-00	Сальник 3	1
36	69J-4389J-00	. Уплотнительное кольцо	2
37	93503-16003	. . Шарик	2
38	6CJ-4384M-00	. Пластина, клапан 2	1
39	69A-4384F-00	. Соединение, нижний вал	2
40	99002-03600	. Сальник	2
41	69J-43894-00	. Стопорное кольцо, вал гребного винта	2
42	6CJ-43841-00	. Пластина, клапан	1
43	6H1-43883-00	. Уплотнительное кольцо	1
44	60V-4386A-00	. Пластина, седло клапана	2
45	69J-43853-00	. Стопорное кольцо	2
46	6CJ-43893-00	. Шайба	2
47	93501-08001	Гайка	2
48	93210-08391	. Кольцо уплотнительное	1
49	69J-43851-00	. Игла, перепускной клапан	1
50	6CJ-43844-00	Штифт, опора клапана	1
51	93210-064A5	. . Уплотнительное кольцо	1
52	69J-43855-00	Стопорная пружина	1
53	6CJ-43843-00	. Пружина, перепускной клапан	2
54	6H1-4384G-11	Вал, поворотный	1
55	6H1-43844-10	Крышка вала	1
56	6H1-43856-10	Стопорный винт	1
57	69J-43854-00	. Стопор, обратный клапан	1
58	69J-4384G-00	. Втулка, перепускной клапан	1
59	CS3-4387G-00	. Шайба	2
60	91318-05025	Гайка	2
61	93604-35236	. Пластина, уплотнительная	2
62	69J-43871-00	Кольцо, уплотнительное	1
63	69J-43816-00	Фильтр 1	1
64	69J-4381J-00	Трубка	1
65	91318-05040	Гайка	3
66	69J-43831-00	Соединитель, вал	1
67	61A-43861-00	. . . Уплотнительное кольцо	2
68	6T4-43875-01	Стопорное кольцо	2
69	61A-43822-00	Уплотнение тримма от пыли	2
70	61A-43821-00	Винт торца цилиндра тримма	2
71	69J-43820-00	Узел поршня наклона	2
72	61A-43874-00	Уплотнение	1
73	61A-43864-00	О-кольцо	1
74	61A-4384H-10	Пружина	1
75	61A-43875-10	Стопорное кольцо	1

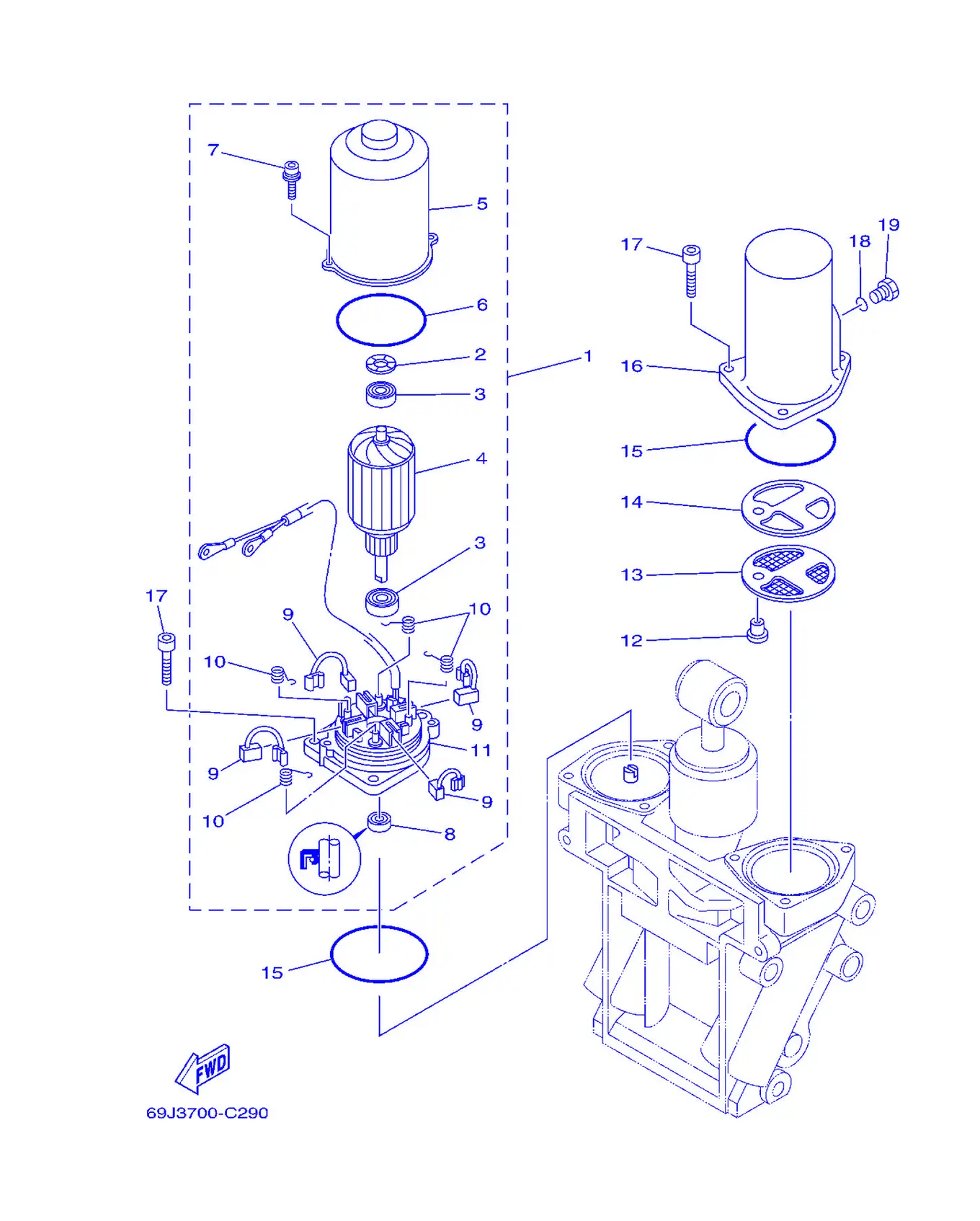

Рис. 23Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	69J-43880-01	Узел электродвигателя	1
2	90206-14N50	. Шайба, волновая	1
3	93399-999T6	. Подшипник	2
4	69J-43805-00	. Узел якоря	1
5	69J-43804-00	. Узел статора	1
6	69J-43861-00	. Кольцо уплотнительное	1
7	69J-43886-00	. Болт	2
8	69J-43882-00	. Сальник	1
9	69J-43891-00	. Щётка 1	4
10	69J-4386K-00	. Пружина щётки	4
11	69J-43881-01	. Крышка, торцевая	1
12	69J-4388H-00	Поплавок	1
13	69J-43817-00	Фильтр 2	1
14	69J-4388F-00	Стартер	1
15	6H1-43869-00	. Уплотнительное кольцо	2
16	69J-43828-00	Гайка, стартера	1
17	69J-43888-00	. Болт, с внутренним шестигранником	6
18	93210-09165	Кольцо уплотнительное	1
19	6H1-43829-00	Уплотнение поршня	1

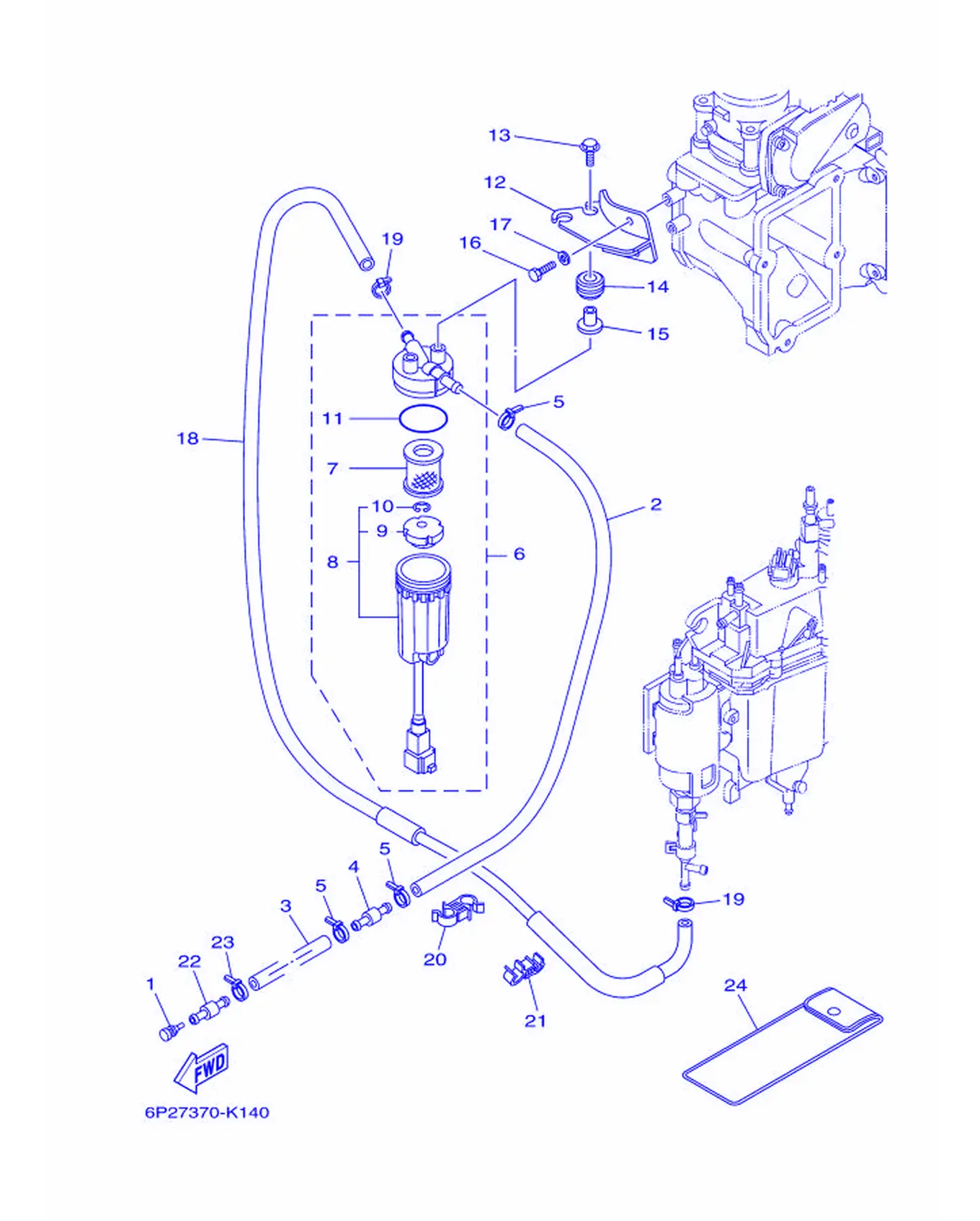

Рис. 24ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	689-85547-00	Заглушка	1
2	6P2-24314-00	Поршень 4	1
3	90445-13511	Шланг (L2000)	1
4	6R3-24377-10	Шестерня, приводная 2	1
5	90465-11M10	Хомут	3
6	6P3-24560-01	Фильтр в сборе	1
7	6P3-24563-00	. Элемент, фильтр	1
8	6P3-24562-02	. Чашка, фильтр	1
9	6P3-24469-00	. . Крышка, картер	1
10	6P3-24519-00	. . Прокладка	1
11	6P3-24564-00	Газовый седловой клапан	1
12	6P2-24566-11	Клапан, топливный	1
13	90119-06M17	Табличка, предупреждающая	2
14	90480-14018	Поплавок	2
15	90387-06M60	Втулка	2
16	97095-06014	Прокладка	2
17	92995-06600	. . Шайба	2
18	6P2-24313-10	Трубка 3	1
19	90465-11M10	Хомут	2
20	90464-12009	Игла	1
21	90464-12010	Прокладка	1
22	6R3-24377-00	Держатель, трос газа 2	1
23	90465-11M10	Хомут	1
24	69J-28100-01	Набор инструментов	1

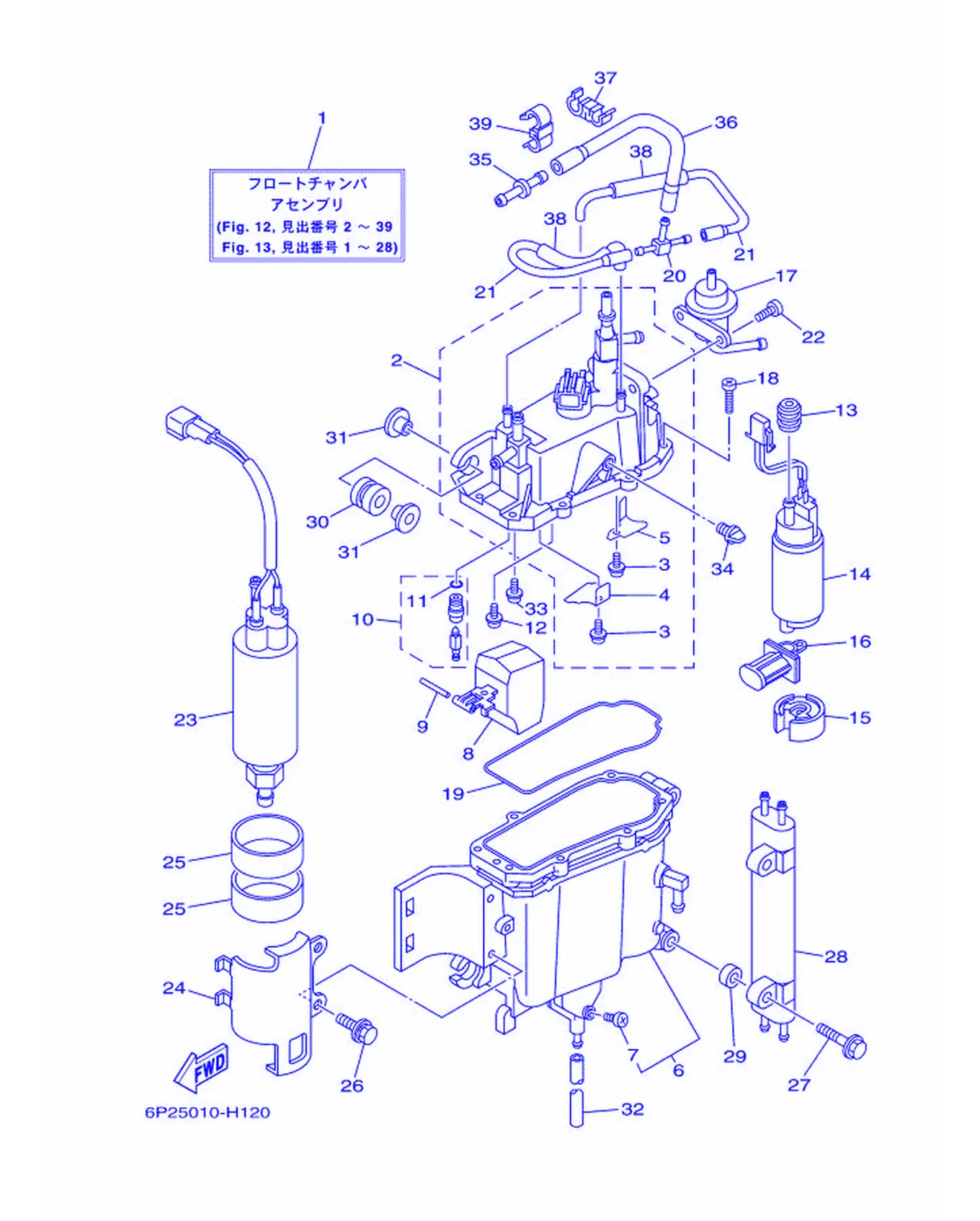

Рис. 25Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	6P2-14180-04	Поплавковая камера в сборе	1
2	6P2-14182-00	Крышка поплавковой камеры	1
3	4SV-24453-00	Винт	2
4	6P2-2411T-00	. Пластина 2	1
5	63P-2411R-00	. . Поплавок 1	1
6	6P2-14181-00	Корпус поплавковой камеры 1	1
7	6P2-14191-00	. Поплавок, рычаг	1
8	6P2-14985-00	Поплавок	1
9	6P2-14386-00	Крышка, пластина	1
10	6P2-14546-00	Клапан игольчатый	1
11	6P2-13769-00	. Уплотнительное кольцо	1
12	4SV-24453-00	Винт	1
13	68V-13781-10	Демпфер, насос	1
14	6P2-13907-00	Топливный насос в сборе	1
15	63P-13784-00	. Держатель, пластина	1
16	63P-13915-00	Фильтр	1
17	6P2-13906-00	Регулятор давления	1
18	63P-14567-00	. Винт	7
19	6P2-14984-00	Прокладка поплавковой камеры	1
20	69J-24379-00	. Пластина, крепление 4	1
21	63P-14148-00	Пластина	2
22	68V-14564-00	Винт	2
23	69J-24410-02	Топливный насос в сборе	1
24	6P2-24491-00	Кронштейн топливного насоса	1
25	69J-24492-00	Втулка топливного насоса	2
26	6P2-24592-00	Болт	2
27	6P2-14446-00	. Табличка	2
28	69J-21841-02	Охладитель	1
29	68V-14265-00	Втулка	2
30	69J-13593-00	Демпфер	4
31	69J-13716-00	. Игла	8
32	6P2-14149-00	Прокладка	1
33	98507-04008	Винт, полукруглая головка	1
34	69J-14225-01	. Колпачок	1
35	6P2-1410F-00	Ниппель 1	1
36	6P2-14197-00	Трубка	1
37	6P2-2417J-00	Хомут 2	1
38	6P2-24321-00	Трубка 10	2
39	6P2-2417K-00	Хомут 3	1

Рис. 26Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-56	Топливный шланг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

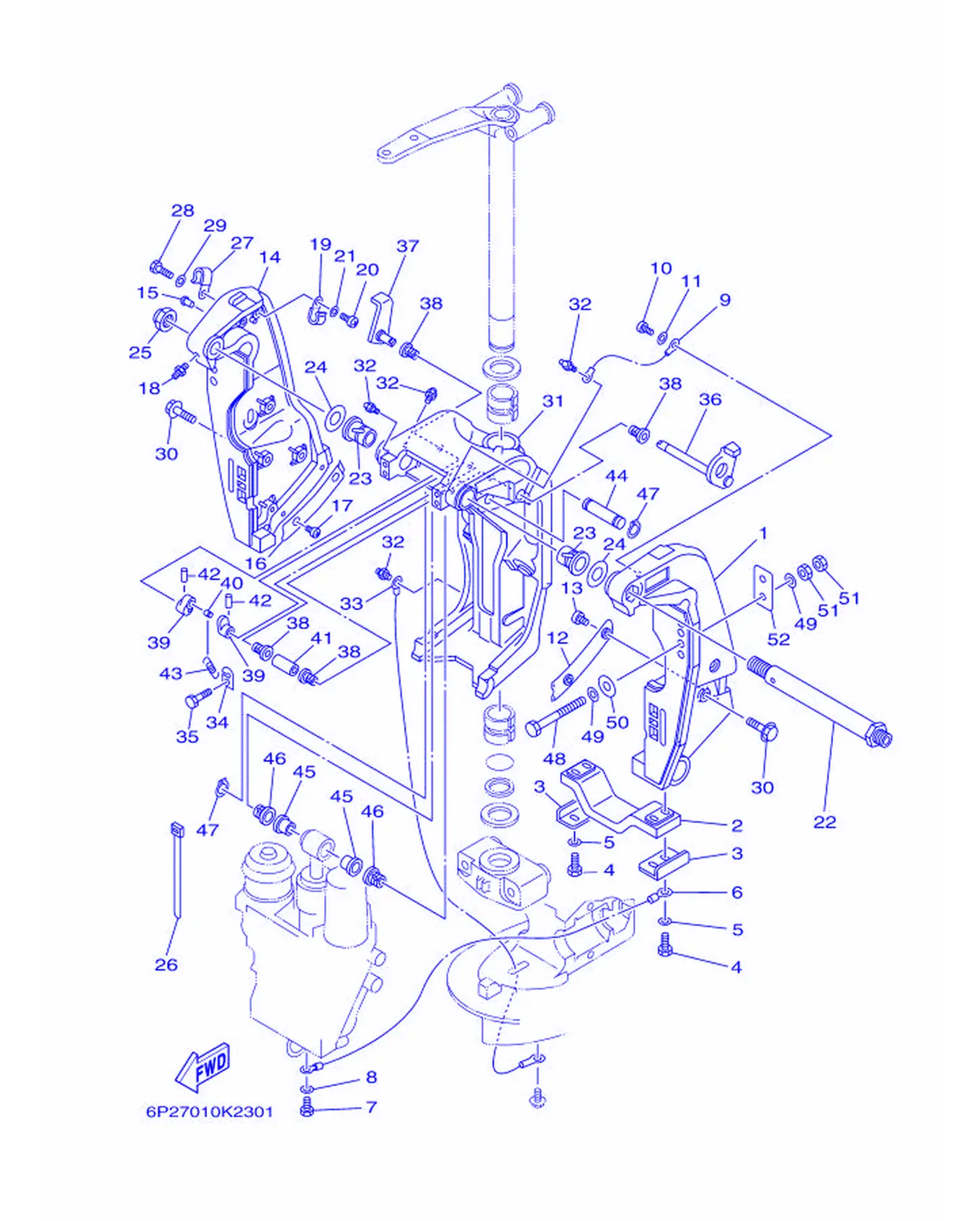

Рис. 27КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	69J-43111-01-8D	Держатель щеток в сборе 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06025	Болт	4
5	92995-06600	. . Шайба	4
6	6H1-82148-00	Пружина щетки 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	6E5-82148-00	Пружина, подача 4	1
10	97885-06012	Пружина щетки	1
11	92995-06600	. . Шайба	1
12	61A-43132-00	Шайба фрикционная	1
13	97885-06010	Запчасть лодочного мотора	2
14	69J-43112-01-8D	Прокладка, крышка 2	1
15	90269-02M08	Шайба	2
16	61A-43133-00	Шайба фрикционная	1
17	97885-06010	Запчасть лодочного мотора	2
18	93700-06M03	Пластина стопорная	1
19	90465-08M83	Головка блока цилиндров	1
20	97885-06012	Пружина щетки	1
21	92995-06600	. . Шайба	1
22	6R3-43131-00	Табличка, ...	1
23	90386-25M31	Шайба	2
24	90201-26M59	Пружина, крышка	2
25	90185-22M11	Штифт, шпонка	1
26	90465-11M10	Хомут	4
27	90465-08M83	Головка блока цилиндров	1
28	97095-06014	Прокладка	1
29	92995-06600	. . Шайба	1
30	90119-10024	Втулка, направляющая тяги	8
31	61A-43311-21-8D	Держатель щеток в сборе 1	1
32	93700-06M03	Пластина стопорная	5
33	69J-82147-00	Прокладка, крышка 5	1
34	6G5-43144-00	Втулка, ступица	1
35	97095-06010	. Болт	1
36	61A-43181-01	Крышка корпуса в сборе 1	1
37	6G5-43185-02	Пластина, анод 2	1
38	90386-10M16	Шайба	4
39	6G5-43148-00	Ручка, регулировка	2
40	90249-06M19	Крыльчатка	1
41	90387-10M05	Втулка	1
42	91690-30020	Крыльчатка, ступица	2
43	90506-16003	Стопор, трос	1
44	6E5-43126-02	...	1
44	6E5-43126-10	Крышка, пластина крепления	1
45	90386-18M63	...	2
46	90386-18M14	Втулка	2
47	93410-18M02	...	1
47	93410-18M02	...	2
48	90101-12M05	Табличка (L:130MM)	6
49	90201-13M01	Пружина, крышка	12
50	90201-12M05	Пружина, крышка	4
51	95380-12600	Гайка	12
52	6G5-43119-00	Держатель, датчик	2

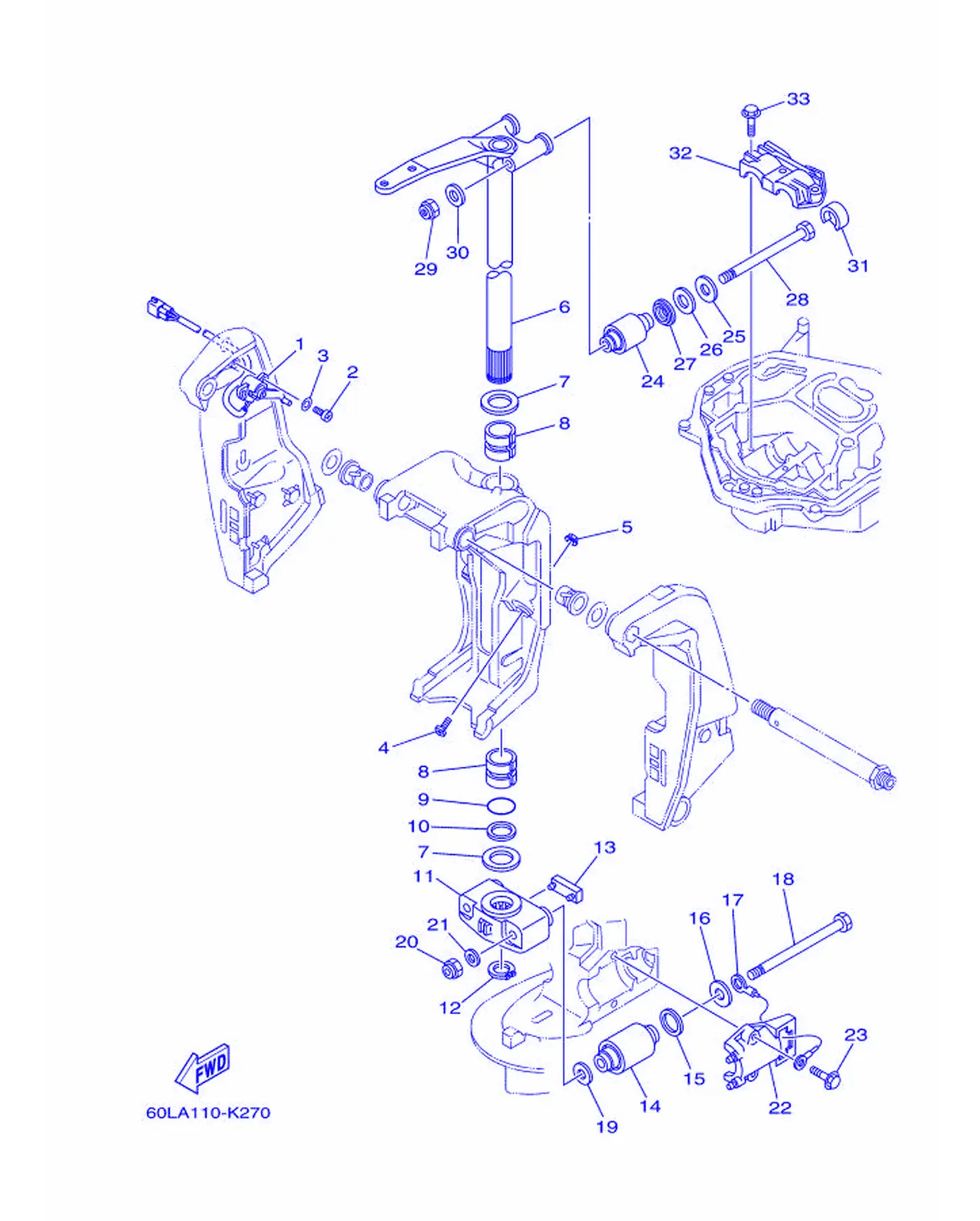

Рис. 28КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	69J-83672-11	Датчик трима	1
2	97885-06016	Сальник, коленвал	2
3	92995-06600	. . Шайба	2
4	61A-43376-00	Накладка, распорная	2
5	95780-10300	Гнездо, втулка	2
6	69J-42510-00-8D	Держатель щеток в сборе	1
7	90201-40M00	Пружина щетки	2
8	90386-39M89	Крышка	2
9	93210-35321	Кольцо уплотнительное	1
10	90202-40M47	Пружина, крышка	1
11	69J-44551-00-8D	Крышка, пластина крепления 1	1
12	93410-37M04	Штифт	1
13	61A-44575-00	Крышка	1
14	60X-44555-00	Пружина, фиксатор	2
15	90202-32M19	Гнездо, втулка	2
16	90201-16016	Прокладка, крышка	2
17	6E5-82149-00	Винт, фиксатор 3	1
18	90101-14002	Крышка, корпус	2
19	90201-15M58	Гнездо, втулка	2
20	90185-14M00	Прокладка, крышка	2
21	92995-14600	Шайба	2
22	61A-44552-01-CA	Крышка, пластина крепления 2	2
23	90119-10024	Втулка, направляющая тяги	4
24	69J-44514-00	Прокладка, пластина крепления	2
25	90201-16015	Прокладка, крышка	2
26	90202-28M46	Шпилька	2
27	69J-44532-00	Прокладка, пластина крепления	2
28	90101-14003	Крышка, корпус	2
29	90185-14M00	Прокладка, крышка	2
30	92995-14600	Шайба	2
31	69J-44533-00	Держатель, трос управления	2
32	61A-44511-01	Крышка, пластина крепления	1
33	90119-10024	Втулка, направляющая тяги	3

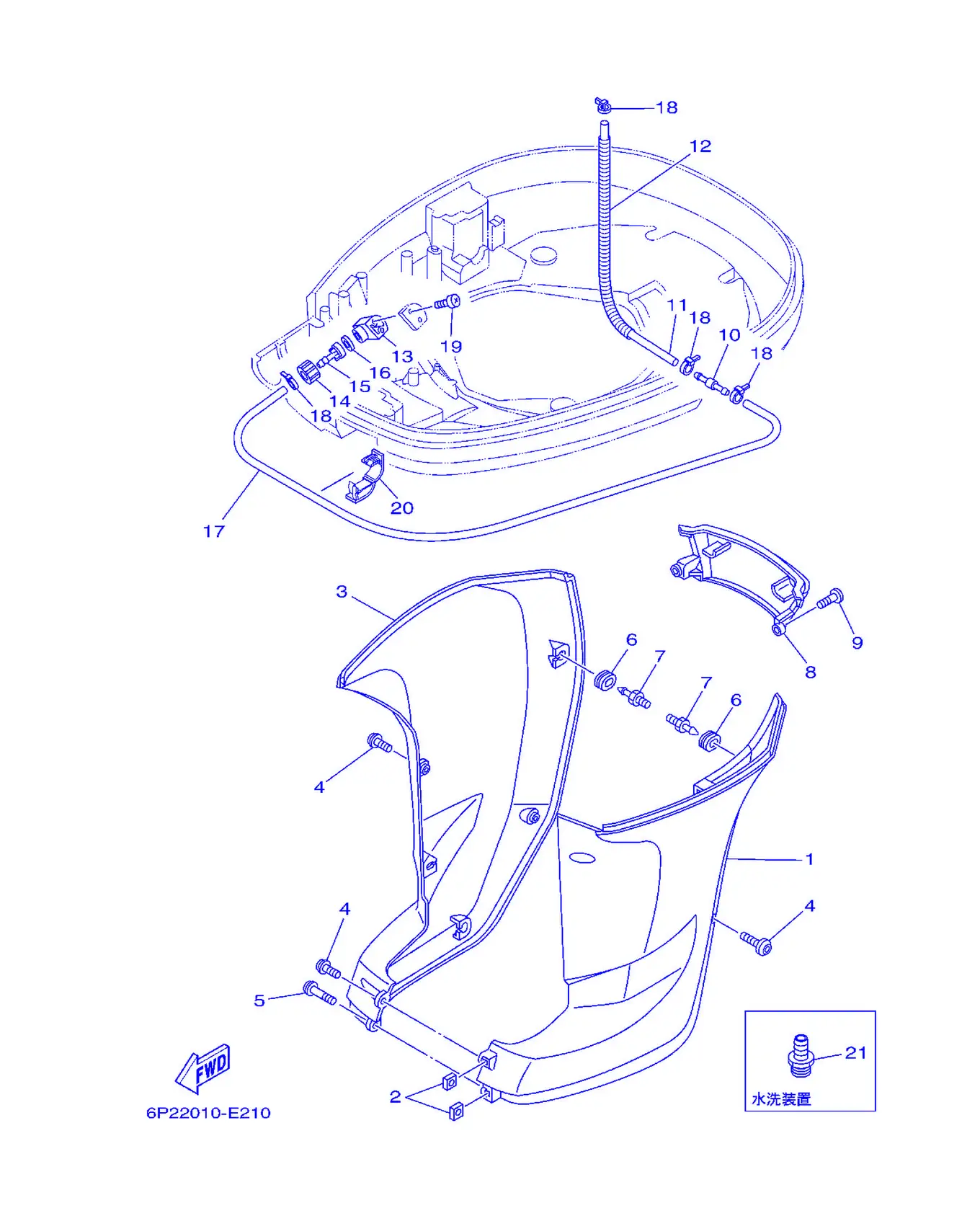

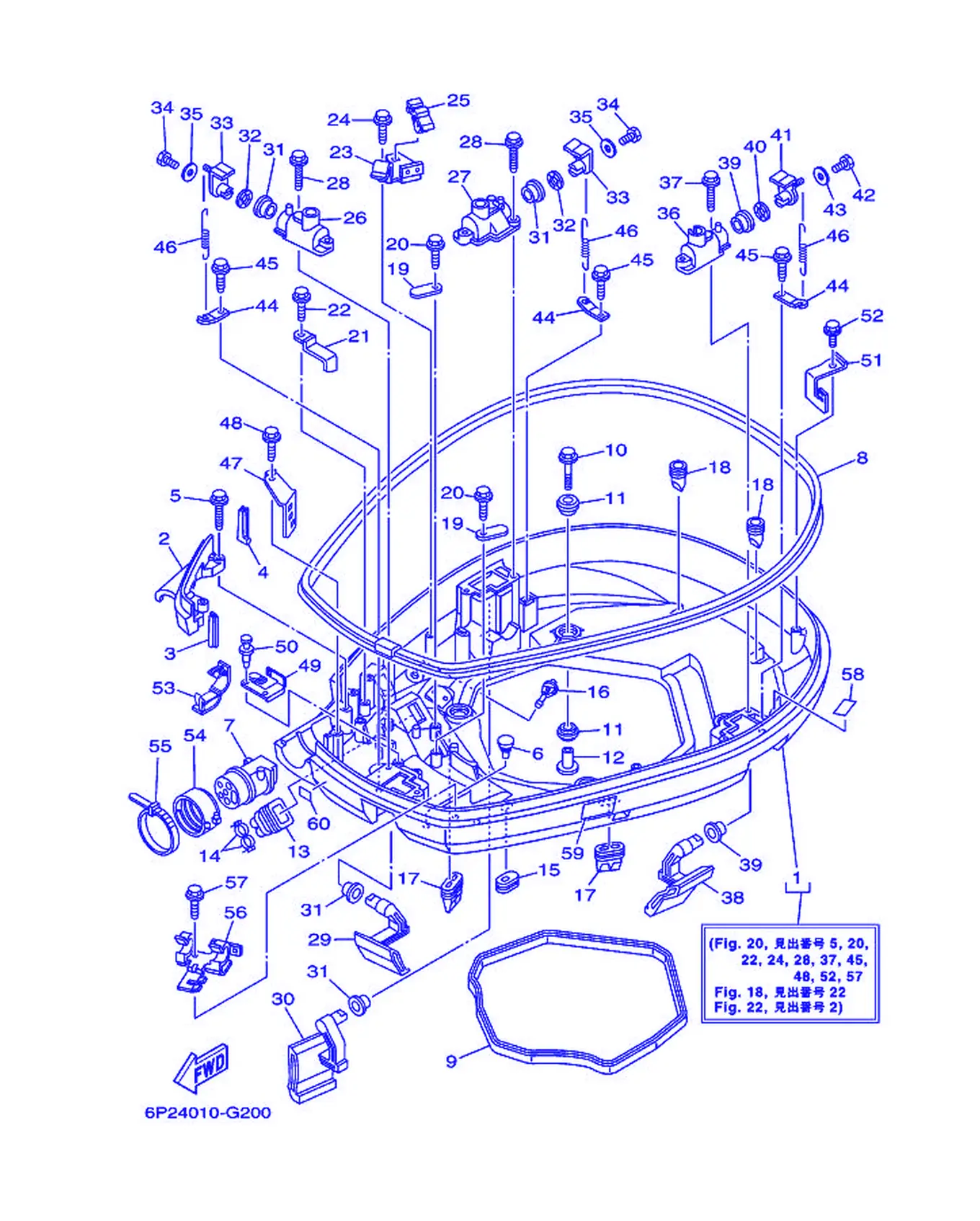

Рис. 29НИЖНИЙ КОЖУХ 1 Bottom Cowling 1

REF	Номер детали	Наименование	Кол-во
1	6P2-42710-00-8D	Прокладка крепления иглы	1
2	6P2-42738-00-8D	Винт, регулировка	1
3	6P2-42717-00	Винт, короткий 2	1
4	6P2-42718-00	Винт, короткий 3	1
5	90109-06M82	Табличка	2
6	6H4-42748-00	. Люверс	2
7	6P2-42725-00	Втулка уплотнительная	1
8	6P2-42615-00	Сальник	1
9	69J-42716-00	Резиновый сальник 1	1
10	90119-08M22	Прокладка, гвоздь	4
11	90480-22M81	Прокладка	8
12	90387-08M37	Втулка	4
13	6H1-42726-21	Прокладка	1
14	90465-11M10	Хомут	2
15	61A-42727-00	Втулка	1
16	6P2-44391-00	Дистанционный трос, рулевой	1
17	69J-42717-00	Винт, короткий 2	2
18	61A-42717-00	Винт 2	2
19	6E5-82588-00	. Пластина	2
20	90109-06M81	. Болт	2
23	6P2-82554-00	Стартер в сборе	1
24	90109-06M86	Пластина	1
25	90464-09M47	Прокладка	1
26	69J-42828-02-8D	Пластина, хомут	1
27	6P2-42828-00-8D	Пластина хомута	1
28	90109-06M82	Табличка	4
29	69J-42815-00-8D	Втулка, крышка 1	1
30	69J-42817-00-8D	Втулка, ступица 3	1
31	90386-15M73	Прокладка	4
32	90206-15M18	Прокладка, головка	2
33	63P-42818-01	Пластина, крепление 4	2
34	97095-06020	Болт с шайбой	2
35	90201-06068	Головка блока цилиндров	2
36	68F-42828-10-8D	Пластина хомута	1
37	90109-06M82	Табличка	2
38	69J-42816-00-8D	Втулка, ступица 2	1
39	90386-15M73	Прокладка	2
40	90206-15M18	Прокладка, головка	1
41	68V-42818-01	Провод, заземление 4	1
42	97095-06020	Болт с шайбой	1
43	90201-06068	Головка блока цилиндров	1
44	64D-43144-00	Кольцо, стопорное	3
45	90109-06M86	Пластина	3
46	90506-18M40	Стопор, трос	3
47	6P2-42743-00	Поршень	1
48	90109-06M82	Табличка	1
49	6P2-42766-10	Кронштейн 2	1
50	90269-05005	Кольцо поршневое	2
51	69J-8366G-02	Винт с защитным покрытием 3	1
52	90109-06M86	Пластина	1
53	90464-18001	Хомут	2
54	68F-42753-00	Крепление	1
55	90464-20258	Прокладка	1
56	6P2-82594-00	Топливный бак	1
57	90109-06M86	Пластина	1
58	68V-82377-00	Этикетка	1
59	6AH-42794-00	Этикетка, предупреждение (общая)	1
60	6AH-81996-00	Метка	1

Рис. 30НИЖНИЙ КОЖУХ 2 Bottom Cowling 2

REF	Номер детали	Наименование	Кол-во
1	69J-42741-00-8D	Группа 1	1
2	90173-06001	Штифт, стопорный	2
3	69J-42771-00-8D	Группа 2	1
4	90111-06111	Болт	5
5	90111-06113	Болт	1
6	90480-14M17	Прокладка	6
7	69J-42774-10	Пружина, группа 1	6
8	69J-45151-00-8D	Крышка, картер	1
9	90111-06111	Болт	2
10	6E5-24379-00	Прокладка, 4	1
11	90445-11M47	Вал (L370)	1
12	90447-13009	Опора	1
13	68T-12572-00	Переходник	1
14	6R3-12581-00	Втулка, носок 1	1
15	6R3-12582-00	Втулка, носок 2	1
16	6R3-12583-00	Втулка, носок	1
17	90445-11028	Шланг (L1050)	1
18	90465-11M10	Хомут	4
19	97780-60520	Поплавок, камера	2
20	90464-18004	Прокладка	1
21	69J-12584-00	Винт, самонарезающий 3	1

Рис. 31ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-90	Блок цифрового тахометра	1
2	9E450-04533	. Разъем	1
3	92990-04100	. . Шайба, пружинная	2
4	95380-04600	. . Гайка	2
5	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	6Y5-83653-20	Шланг, подача (L=7.0M)	1

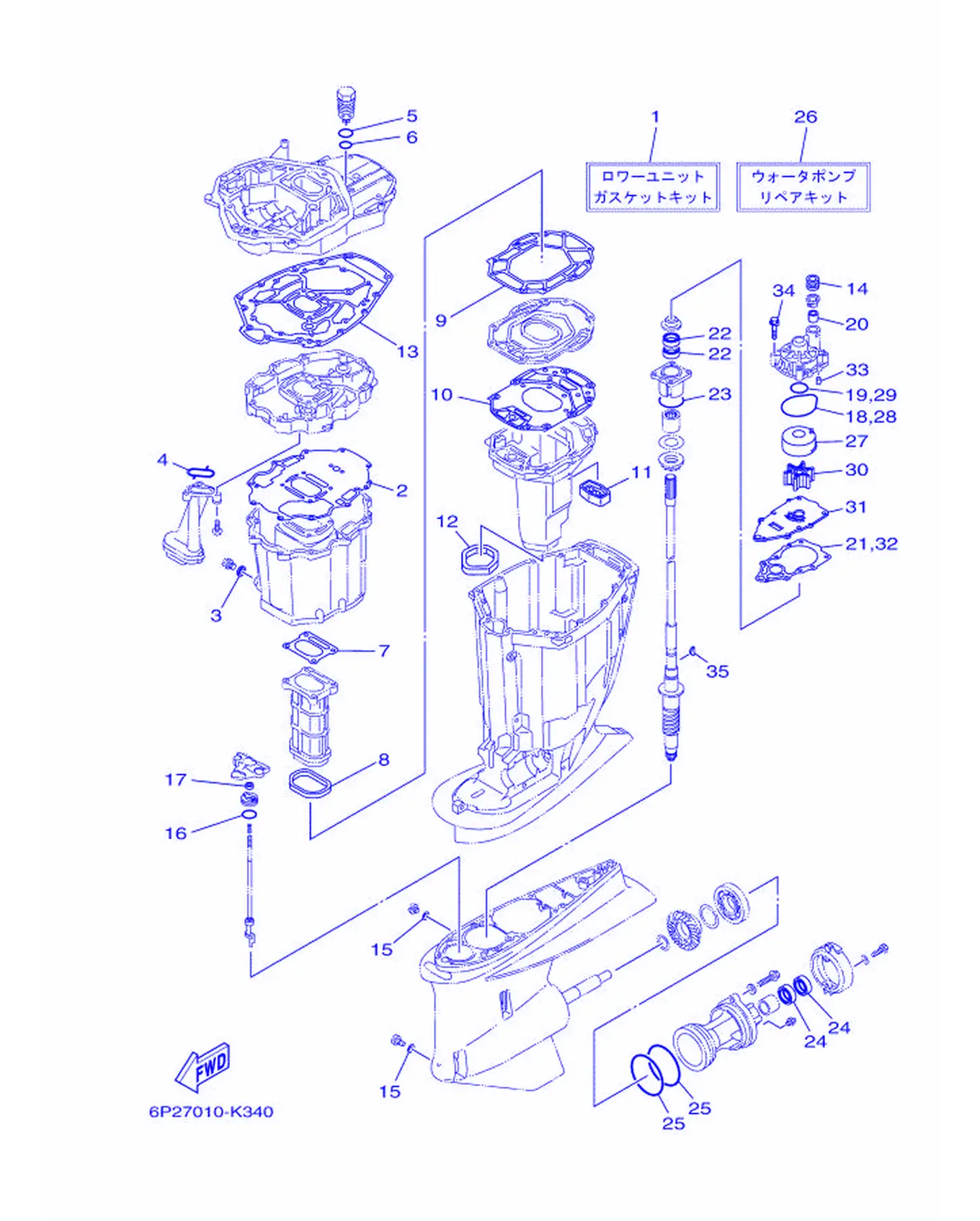

Рис. 32РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6P2-W0001-01	Комплект прокладок головки блока	1
2	6P2-11181-00	. Кольцо поршневое, маслосъемное 1	1
3	6P2-11182-00	. Кольцо поршневое, маслосъемное 2	1
4	6P2-11193-00	. Кольцо поршневое, крышка кольца 1	1
5	6P2-11194-00	Прокладка головки цилиндра 2	1
6	6P2-41112-00	. Прокладка, корпус-нижняя	1
7	6P2-41122-00	. Прокладка, корпус-верхняя	1
8	6P2-41114-00	. Прокладка, корпус-нижняя	2
9	90430-18130	Прокладка	2
10	90430-14115	Прокладка	2
11	69J-15451-00	Головка блока цилиндров, прокладка	1
12	6P2-1131B-00	. Кольцо поршневое, кольцо	1
13	90430-05002	. Прокладка	2
14	69J-11351-11	Прокладка, пластина	1
15	93210-25552	. Уплотнительное кольцо	3
16	93210-19MJ1	Уплотнительное кольцо	2
17	93210-25647	. Кольцо уплотнительное	1
18	69J-14664-00	. Люк, водяной люк	2
19	93102-63004	Сальник масляный	1
20	93102-38008	. Сальник	4
21	69J-11355-00	Кольцо, стопорное 1	1
22	6P2-13477-00	. Кольцо поршневое	1
23	93210-19MJ3	. Уплотнительное кольцо	2
24	93210-24M79	. O-образное кольцо	1

Рис. 33РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6P2-W0001-30	Комплект прокладок нижнего узла	1
2	69J-15312-01	. Прокладка, масляный поддон	1
3	90430-14M09	Прокладка	1
4	69J-13415-00	Сальник, маслоприемник	1
5	93210-347A1	. Кольцо уплотнительное	1
6	93210-28543	. Кольцо уплотнительное	1
7	6P2-41134-00	. Прокладка, корпус глушителя 2	1
8	69J-41138-00	. Прокладка, корпус глушителя 1	1
9	69J-41135-A0	. Прокладка, корпус глушителя	1
10	6S1-41136-00	. Прокладка, выпускной коллектор	1
11	69J-45127-00	. Уплотнение	1
12	69J-45123-00	. Прокладка, болт	1
13	69J-45113-20	. Прокладка, верхний корпус	1
14	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
15	90430-08020	. Прокладка	2
16	93210-33M49	. Уплотнительное кольцо	1
17	93106-09014	. Сальник	1
18	93210-86M38	. Уплотнительное кольцо	1
19	93210-37160	. Уплотнительное кольцо	1
20	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
21	60X-44315-A0	. Прокладка водяного насоса	1
22	93101-28M16	. Сальник	2
23	93210-55M14	. Уплотнительное кольцо	1
24	93101-30002	. Сальник	2
25	93211-04384	. O-кольцо	2
26	6P2-W0078-00	Ремкомплект водяного насоса	1
27	61A-44322-02	. Направляющая, пластина насоса	1
28	93210-86M38	. Уплотнительное кольцо	1
29	93210-37160	. Уплотнительное кольцо	1
30	6E5-44352-01	. Крыльчатка	1
31	6P2-44323-00	. Наружная пластина картриджа	1
32	60X-44315-A0	. Прокладка водяного насоса	1
33	93606-12019	. Пластина, корпус насоса	2
34	90119-08M14	. Крышка, корпус насоса	4
35	90280-04M05	. Корпус, картридж	1

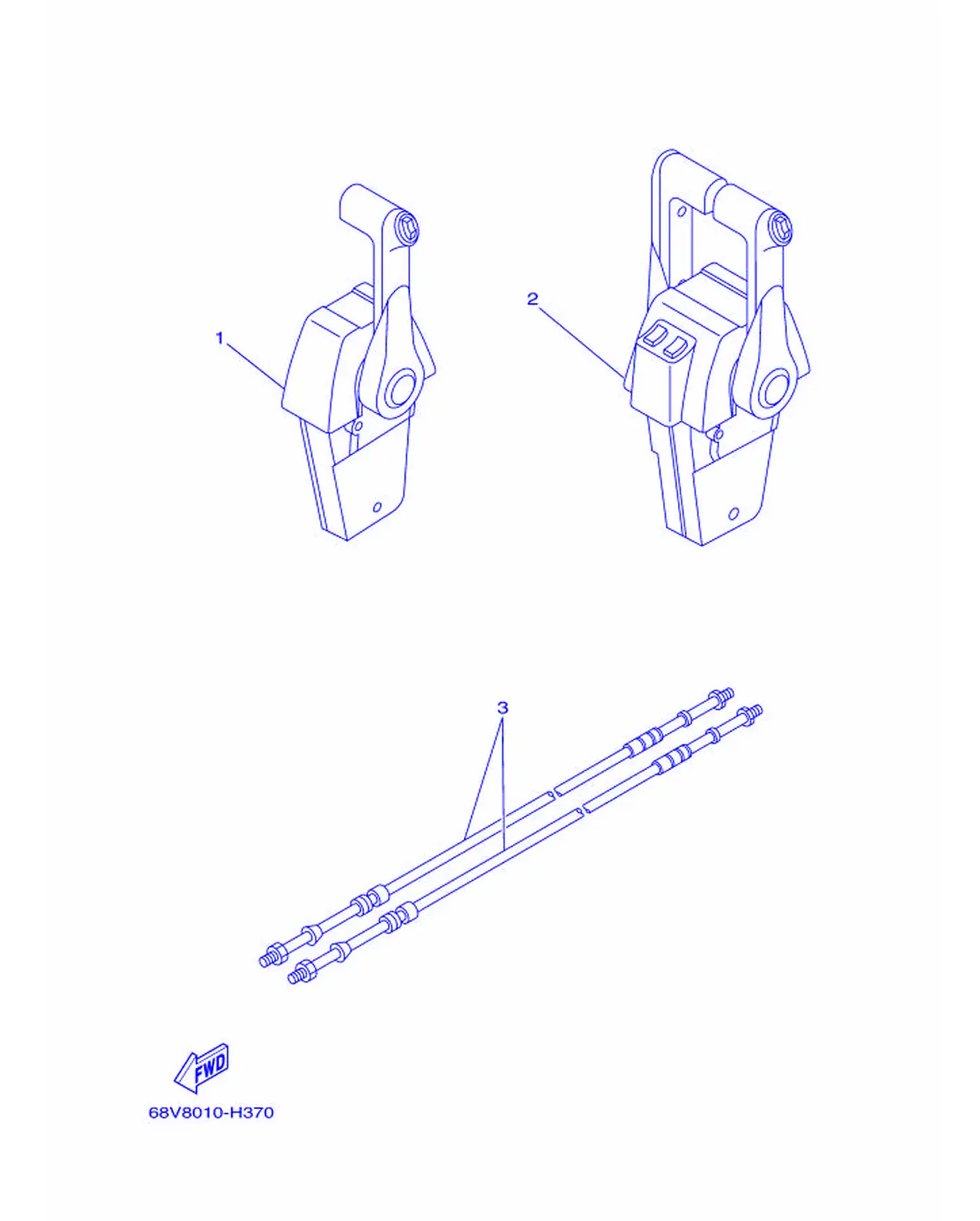

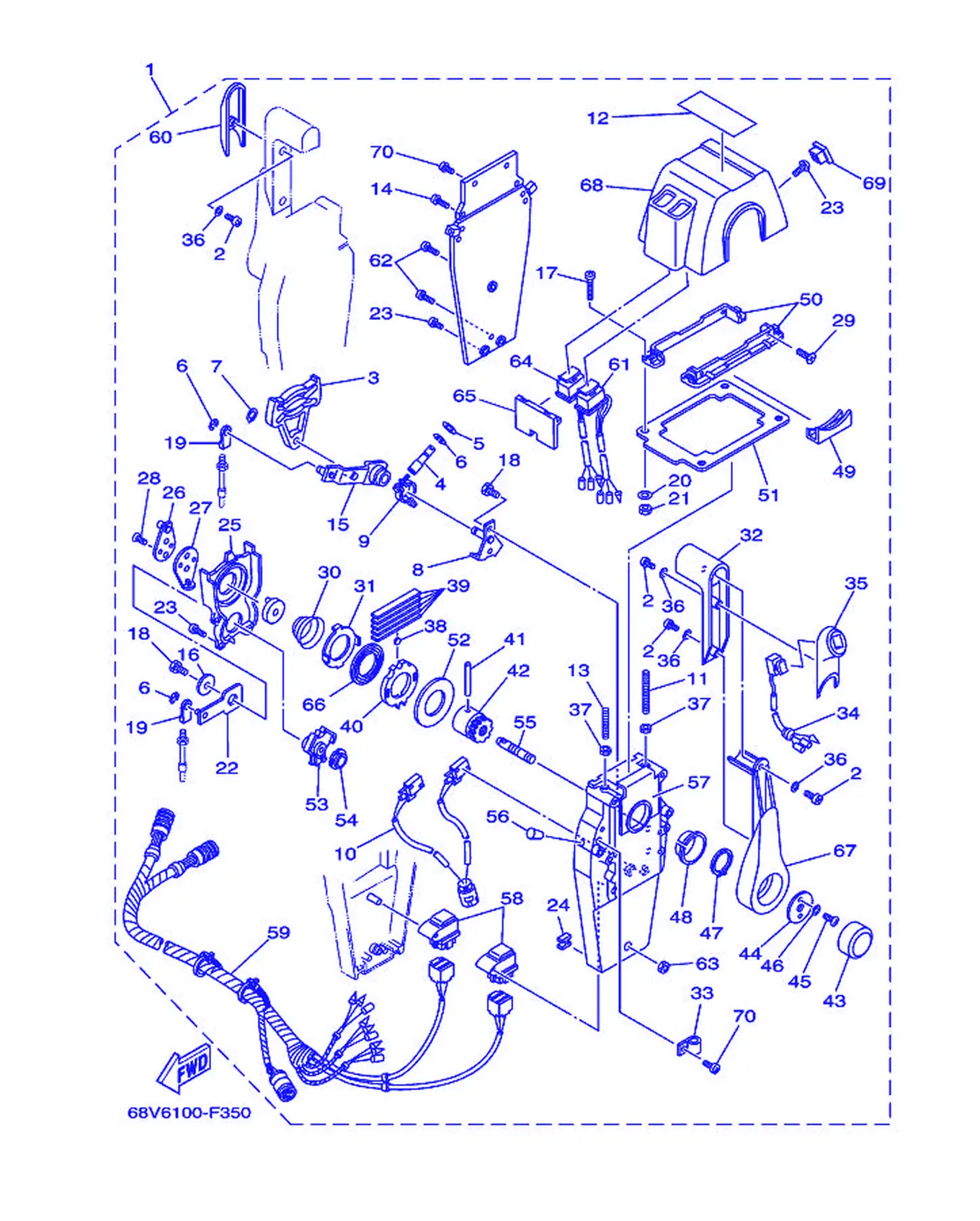

Рис. 34Узел дистанционного управления 2 Remote Control Assembly 2

REF	Номер детали	Наименование	Кол-во
1	704-48207-P1	Пульт дистанционного управления в сборе	1
2	704-48128-00	Винт 2	6
3	EL8-48251-00	. Трос, ...	2
4	704-48265-00	. Вал, фрикционный	2
5	701-48246-00	. Проставка 1	2
6	93430-06024	. Уплотнительное кольцо	8
7	EL8-48259-00	. ...	2
8	704-48262-00	. Вал, дроссельной заслонки	2
9	704-48264-00	. Дроссель, фрикционный	2
10	704-82540-30	Комплект прокладок карбюратора	1
11	EL8-48281-00	. Винт 1	2
12	704-48215-30	График	1
13	704-48281-00	. Винт 1	2
14	97890-05025	. Пружина, педаль	4
15	704-48261-00	. Рычаг, дроссельной заслонки	2
16	EL8-48191-00	. Шайба 1	2
17	704-48283-00	. Винт	4
18	97380-06018	. ...	6
19	703-48345-01	Трос газа, внутренний 2	4
20	704-48287-00	. Шайба 1	4
21	95380-05600	. Гайка	4
22	704-48271-00	. Рычаг, переключения	2
23	EL8-48127-00	. Винт 1	18
24	703-48358-00	Якорь, трос 2	2
25	704-48231-00	. Провод, корпус	2
26	EL8-48241-00	. ...	2
27	EL8-48254-00	. ...	2
28	92780-06020	. Пружина, ...	4
29	98780-05018	. Пружина, ...	4
30	EL8-48244-00	. ...	2
31	EL8-48245-00	. Трос, ...	2
32	704-48222-P0	. Рукоятка, рычага управления	2
33	704-82594-00	. Корпус	1
34	704-82563-51	Переключатель тримма и наклона в сборе	1
35	704-48229-P1	. Рукоятка, рычага управления	1
36	92990-05300	. Шайба с внутренними зубьями	6
37	95380-06600	Тяга, соединительная	4
38	701-48248-00	. Ролик, свободный дроссель	2
39	704-48238-00	. Стопор, дроссельной заслонки	10
40	704-48232-P1	. Корпус	2
41	EL8-48164-00	. Заглушка 2	2
42	704-48242-10	. Пластина, дроссельной заслонки	2
43	6X3-48225-20	. Крышка	2
44	704-48192-00	. Шайба 2	2
45	97890-06018	. Заглушка	4
46	92990-06300	. Шайба с внутренними зубьями	4
47	EL8-48279-00	. Заглушка 2	2
48	704-48234-00	. Провод 1	2
49	704-48219-P0	. Крышка, лепестковая	2
50	704-48144-20	Трубка, топливо 2	2
51	704-48176-10	Глушитель	1
52	704-48192-P0	. Шайба 2	2
53	704-48233-00	. Корпус 2	2
54	704-48235-00	. Провод	2
55	704-48153-00	. Вал, свободного хода	2
56	704-48166-00	. Заглушка	2
57	704-48284-P0	. Группа	2
58	704-81950-10	. Штифт	2
59	704-82590-10	Прокладка	1
60	704-48229-R0	Рукоятка, рычаг управления	1
61	704-82563-H1	Переключатель тримма и наклона в сборе	1
62	704-48128-00	Винт 2	3
63	704-48156-00	Гайка 1	1
64	704-82563-J1	Переключатель тримма и наклона в сборе	1
65	704-48285-10	Втулка 2	1
66	704-48178-00	Заглушка	2
67	704-48221-P0	. Рычаг, управления	2
68	704-48119-41	Крышка	1
69	704-48167-11	Пробка	1
70	97890-05016	. Пружина, педаль	5

Рис. 35ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
2	704-48207-P1	Пульт дистанционного управления в сборе	1
3	701-48320-50	Трос газа, внутренний L=15F	2
3	701-48320-60	Шланг, топливный L=16F	2
3	701-48320-80	Шланг, топливный L=17F	2
3	701-48350-00	Шланг, топливный L=21F	2
3	701-48350-20	Шланг, топливный L=23F	2

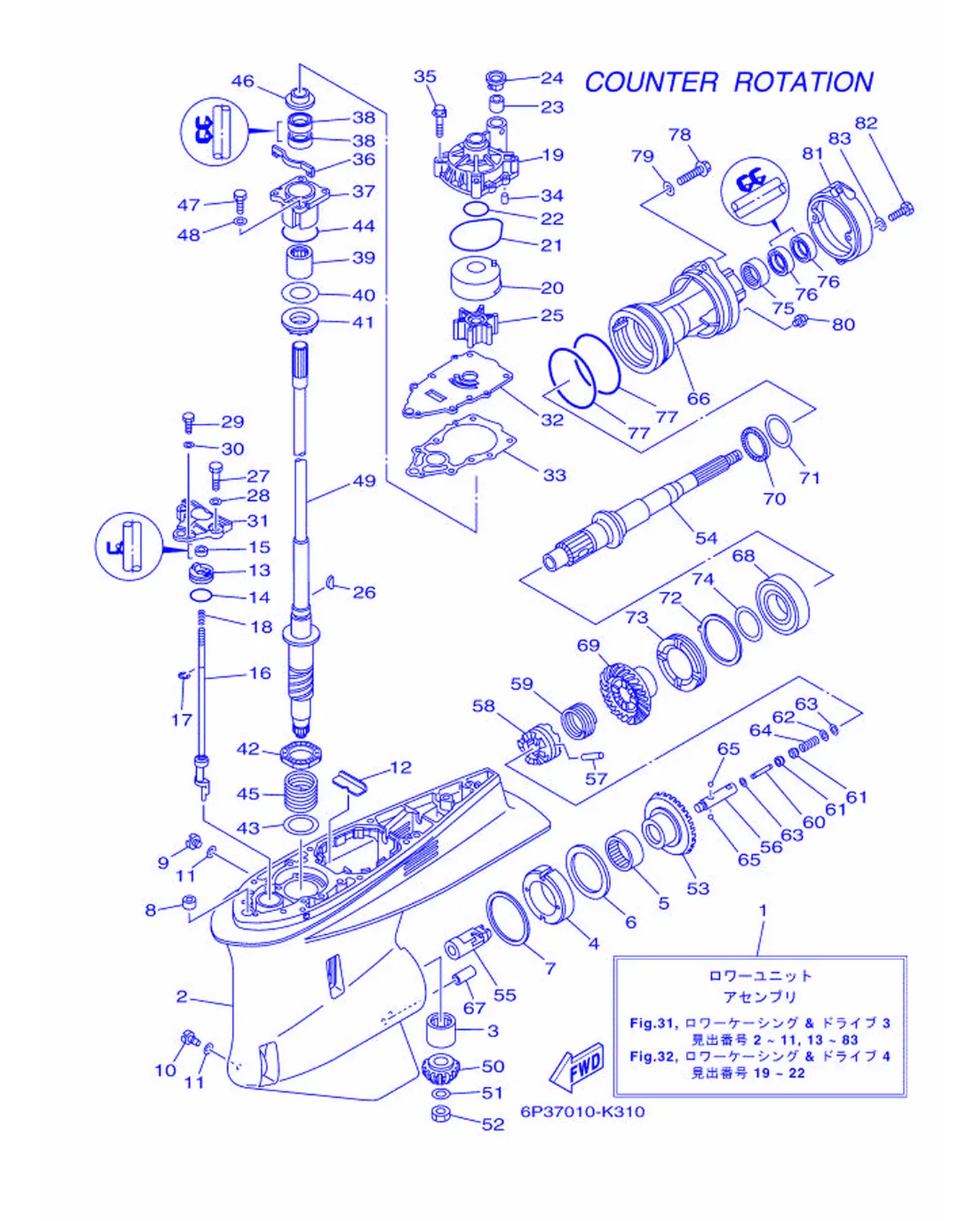

Рис. 36Нижний корпус и привод 3 Lower Casing & Drive 3

REF	Номер детали	Наименование	Кол-во
1	6P3-45300-40-8D	Узел нижнего блока	1
2	6P2-45301-10-8D	Корпус нижний	1
3	93311-83280	Уплотнительное кольцо	1
4	61B-45538-01	Упорная шайба 1	1
5	93315-660W3	Прокладка	1
6	93341-670V0	Прокладка	1
7	61A-45567-00	Регулировочная шайба (T:0.10MM)	1
7	61A-45567-10	Регулировочная шайба (T:0.12MM)	1
7	61A-45567-20	Регулировочная шайба (T:0.15MM)	1
7	61A-45567-30	Регулировочная шайба (T:0.18MM)	1
7	61A-45567-40	Регулировочная шайба (T:0.30MM)	1
7	61A-45567-50	Регулировочная шайба (T:0.40MM)	1
7	61A-45567-60	Регулировочная шайба (T:0.50MM)	1
8	663-44366-00	Демпфер, уплотнение водяного вала 2	1
9	90340-08002	Прокладка, пластина	1
10	688-45341-10	Прокладка, верхняя	1
11	90430-08020	. Прокладка	2
12	61A-45376-00	Шестерня, передняя	1
13	65N-45321-00	Пластина	1
14	93210-33M49	. Уплотнительное кольцо	1
15	93106-09014	. Сальник	1
16	6P3-44150-00	Узел кулачка переключения	1
17	99001-08600	Стопорное кольцо	1
18	90501-11M10	Прокладка, пластина	1
19	61A-44311-01	Крышка, корпус	1
20	61A-44322-02	. Направляющая, пластина насоса	1
21	93210-86M38	. Уплотнительное кольцо	1
22	93210-37160	. Уплотнительное кольцо	1
23	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
24	6E5-44312-00	Прокладка, крышка топливного насоса	1
25	6E5-44352-01	. Крыльчатка	1
26	90280-04M05	. Корпус, картридж	1
27	97095-08030	. Болт	2
28	92995-08600	. . Шайба	2
29	97095-06016	Болт	1
30	92995-06600	. . Шайба	1
31	60X-44312-00	Крышка корпуса водяного насоса	1
32	6P2-44323-00	. Наружная пластина картриджа	1
33	60X-44315-A0	. Прокладка водяного насоса	1
34	93606-12019	. Пластина, корпус насоса	2
35	90119-08M14	. Крышка, корпус насоса	4
36	6P2-45723-00	Пластина уплотнительная	1
37	6P2-45331-00-9S	Корпус подшипника	1
38	93101-28M16	. Сальник	2
39	93317-330U2	Уплотнительное кольцо	1
40	61A-45587-00	Шайба регулировочная (T:0.10MM)	1
40	61A-45587-10	Шайба регулировочная (T:0.12MM)	1
40	61A-45587-20	Шайба регулировочная (T:0.15MM)	1
40	61A-45587-30	Жиклер (T:0.18MM)	1
40	61A-45587-40	Жиклер (T:0.30MM)	1
40	61A-45587-50	Жиклер (T:0.40MM)	1
40	61A-45587-60	Жиклер (T:0.50MM)	1
41	93341-930U9	Подшипник	1
42	93341-34019	Поплавок	1
43	90201-42014	Игла, поплавок	1
44	93210-55M14	. Уплотнительное кольцо	1
45	90501-450A2	Стопор, шланг топливный	1
46	6E5-45344-00	Прокладка, крышка	1
47	97095-08025	. Болт	4
48	92995-08600	. . Шайба	4
49	6P2-45501-00	Вал приводной в сборе	1
50	6P2-45551-01	Шестерня (15T)	1
51	90201-16M00	Головка блока цилиндров	1
52	90170-16M19	Гайка	1
53	6P3-45560-00	Шестерня 1 (30T)	1
54	69K-45611-00	Вал гребного винта	1
55	61B-45641-01	Механизм переключения	1
56	61A-45634-01	Вал гребной	1
57	61A-45632-00	Крышка	1
58	69J-45631-00	Корпус, подшипник	1
59	61A-45633-00	Крышка подшипника	1
60	6H1-45668-00	Вал свободного хода 1	1
61	61A-45635-00	Крышка вала гребного	2
62	90201-02M00	Головка блока цилиндров	1
63	90183-02M03	Шток переключения передач	2
64	90501-10M77	Шток переключения передач	1
65	93501-04011	Насос	2
66	6D1-45332-00-CA	Корпус подшипника	1
67	99590-10114	Рычаг, поплавок	1
68	93332-00048	Шестерня	1
69	6P3-45571-00	Шестерня 2 (30T)	1
70	93341-440U5	Прокладка	1
71	6K1-45578-01	Шим (T:0.10MM)	1
71	6K1-45578-10	Шим (T:0.12MM)	1
71	6K1-45578-20	Шим (T:0.15MM)	1
71	6K1-45578-30	Шим (T:0.18MM)	1
71	6K1-45578-40	Шим (T:0.30MM)	1
71	6K1-45578-50	Шим (T:0.40MM)	1
71	6K1-45578-60	Шим (T:0.50MM)	1
72	61B-45383-00	Шайба, собачка	1
73	69K-45384-00	Гайка	1
74	69K-45577-00	Регулировочная шайба (T:0.10MM)	1
74	69K-45577-10	Регулировочная шайба (T:0.12MM)	1
74	69K-45577-20	Регулировочная шайба (T:0.15MM)	1
74	69K-45577-30	Регулировочная шайба (T:0.18MM)	1
74	69K-45577-40	Прокладка (T:0.30MM)	1
74	69K-45577-50	Прокладка (T:0.40MM)	1
74	69K-45577-60	Прокладка (T:0.50MM)	1
75	93315-43064	Прокладка	1
76	93101-30002	. Сальник	2
77	93211-04384	. O-кольцо	2
78	90105-08049	Ступица, гребной винт	2
79	90201-08023	Крышка, толкатель	2
80	93700-09M00	Крышка	1
81	6D0-45361-00-8D	Крышка, картер	1
82	97095-08020	Прокладка	2
83	92995-08600	. . Шайба	2

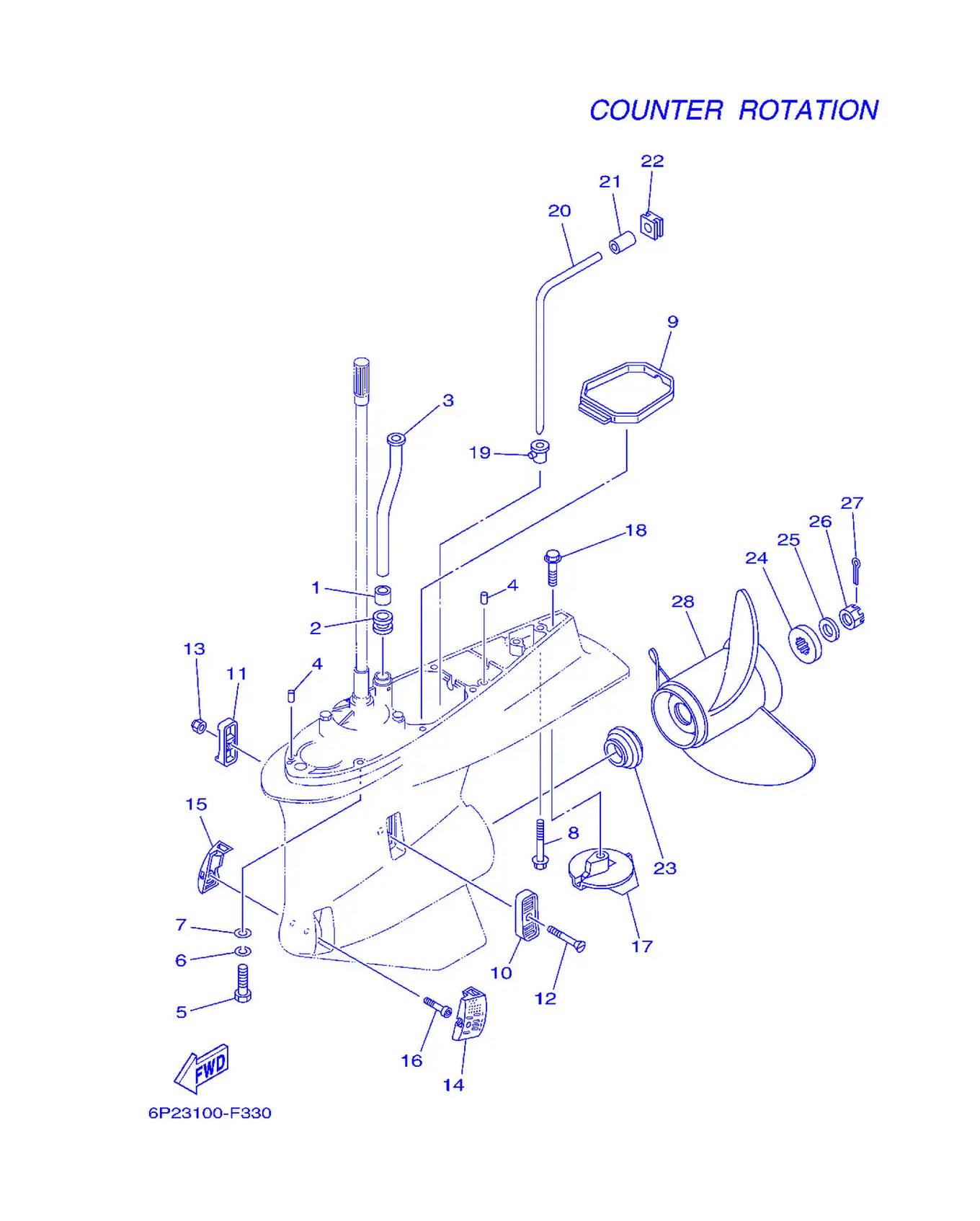

Рис. 37Нижний корпус и привод 4 Lower Casing & Drive 4

REF	Номер детали	Наименование	Кол-во
1	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
2	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
3	6S1-44361-01	Трубка, водяная 1	1
4	93608-12M05	Заглушка	2
5	97095-10045	Болт	7
6	92995-10100	Шайба	7
7	92995-10600	Шайба	7
8	90119-10MA2	Болт с шайбой	1
9	6D0-45375-00	Демпфер уплотнения	1
10	6P2-45214-00	Прокладка, водяная рубашка 1	1
11	6P2-45215-00	Прокладка, водяная рубашка 2	1
12	90152-05M08	Винт, потайной	1
13	90185-05002	Гайка, самоконтрящаяся	1
14	6P2-45224-00	Крышка водозаборника 3	1
15	6P2-45225-00	Крышка водозаборника 4	1
16	90110-05039	Прокладка, пластина выхлопного коллектора	1
17	61A-45371-00	Пластина антикавитации	1
18	90105-10M00	Болт, с фланцевой головкой	1
19	6D0-44367-00	Пружина, клапан впускной 3	1
20	6D0-44362-01	Сальник, коленвал 2	1
21	6D0-44365-00	Пружина, клапан впускной 1	1
22	6D0-44366-00	Демпфер, водяное уплотнение 2	1
23	69J-45987-00	Прокладка 1	1
24	688-45997-01	Пружина 2	1
25	92990-18200	Шайба	1
26	90171-18M04	Гайка, колпачковая	1
27	91490-40030	Крышка, масляного насоса	1
28	6K1-45970-01-98	Гребной винт (3X15-1/4X15-ML)	1
28	6K1-45972-01-98	Гребной винт (3X13-3/4X21-ML)	1
28	6K1-45974-02-98	Гребной винт (3X13-3/4X19-ML1)	1
