雅马哈 FT25B - FT25BWHDL

共 31 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5ЭЛЕКТРООБОРУДОВАНИЕ 3 6Поддон картера 7Масляный насос 8Карбюратор 9КОЛЕНВАЛ И ПОРШЕНЬ 10УПРАВЛЕНИЕ 11ЦИЛИНДР И КАРТЕР 1 12ЦИЛИНДР И КАРТЕР 2 13Стартер 14Стартер 15РУЛЕВОЕ УПРАВЛЕНИЕ 16НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 17РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 18ГЕНЕРАТОР 19ВЕРХНИЙ КАПОТ 20КЛАПАН 21ТОПЛИВНАЯ СИСТЕМА 22Топливный Бак 23КРОНШТЕЙН 1 24КРОНШТЕЙН 2 25НИЖНИЙ КОЖУХ 26РЕМКОМПЛЕКТ 1 27РЕМКОМПЛЕКТ 2 28Ремонтный комплект 3 29Крепление дистанционного управления 30НИЖНИЙ КАРТЕР И ПРИВОД 1 31НИЖНИЙ КАРТЕР И ПРИВОД 2

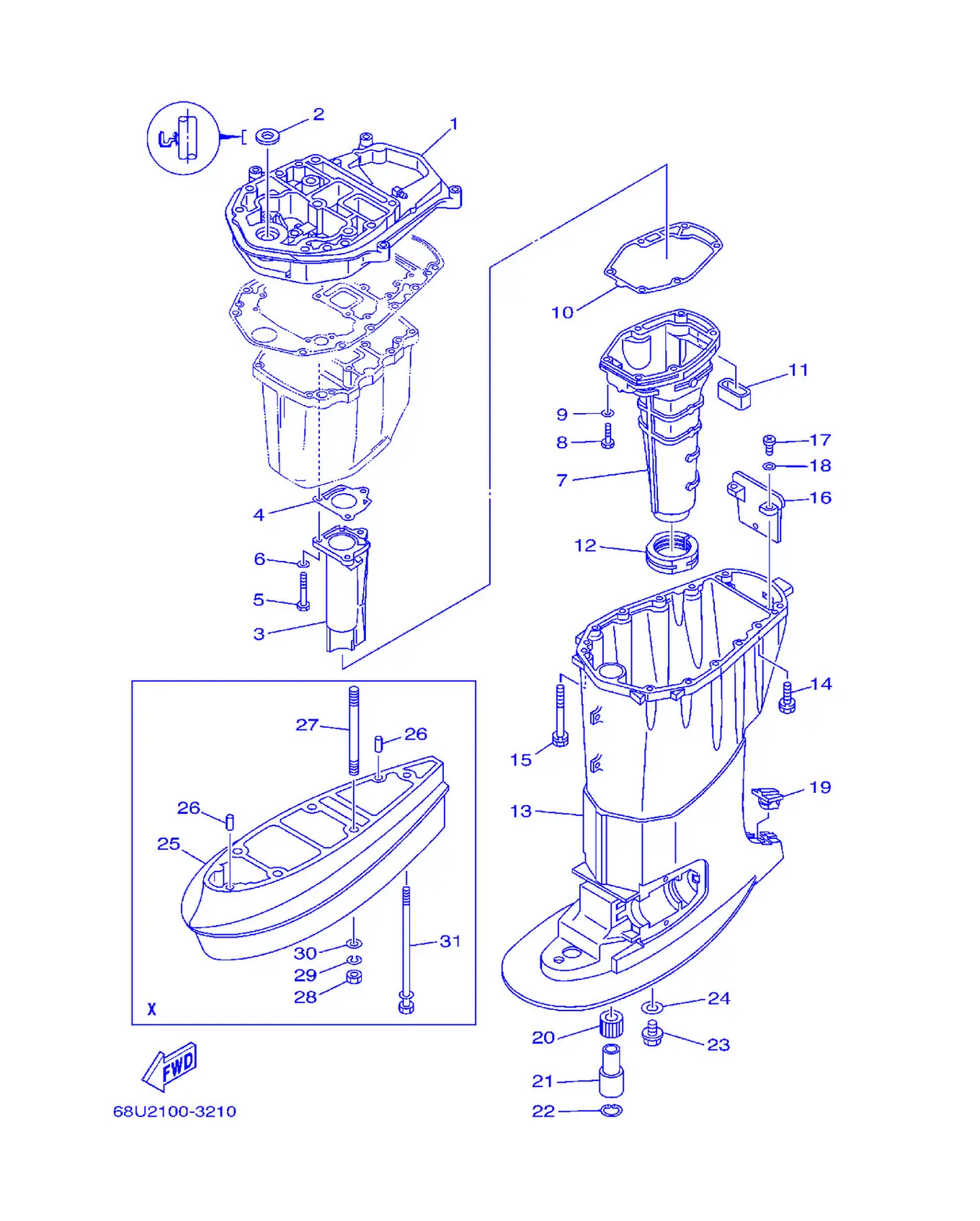

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	68U-41137-01-94	Направляющая, выпускная	1
2	93110-16004	Сальник	1
3	68U-41131-00-5B	Коллектор, выпускной 1	1
4	67C-41133-00	Прокладка, глушитель впускной 1	1
5	97075-06050	Шатун	3
6	92995-06600	. . Шайба	3
7	67C-14711-12-5B	Глушитель 1	1
8	97075-06025	Болт	6
9	92995-06600	. . Шайба	6
10	62Y-41134-01	. Прокладка, выпускной коллектор	1
11	62Y-45127-00	. Сальник	1
12	67C-45123-00	. Прокладка, нижняя	1
13	67C-45111-21-4D	Корпус, верхний	1
14	90119-08M79	Болт с шайбой	4
15	90119-08M80	Болт с шайбой	8
16	67C-45151-00	Крышка, термостат	1
17	97880-05016	Винт с полукруглой головкой	2
18	92990-05600	. Шайба пластины	2
19	6H3-45155-00	Крышка	1
20	679-45318-00	Втулка, приводной вал	1
21	90387-23002	Втулка	1
22	93420-36M01	Прокладка	1
23	90340-14M06	Крышка, глушитель впуска	1
24	90430-14M09	Прокладка	1
25	63D-45211-02-4D	Удлинитель	1
26	93606-12019	. Пластина, корпус насоса	2
27	90116-10M53	Заглушка	4
28	95380-10600	Гайка	4
29	92990-10100	Головка винта	4
30	92990-10600	Шайба, пластина	4
31	90119-08M00	Табличка, предупреждающая	1

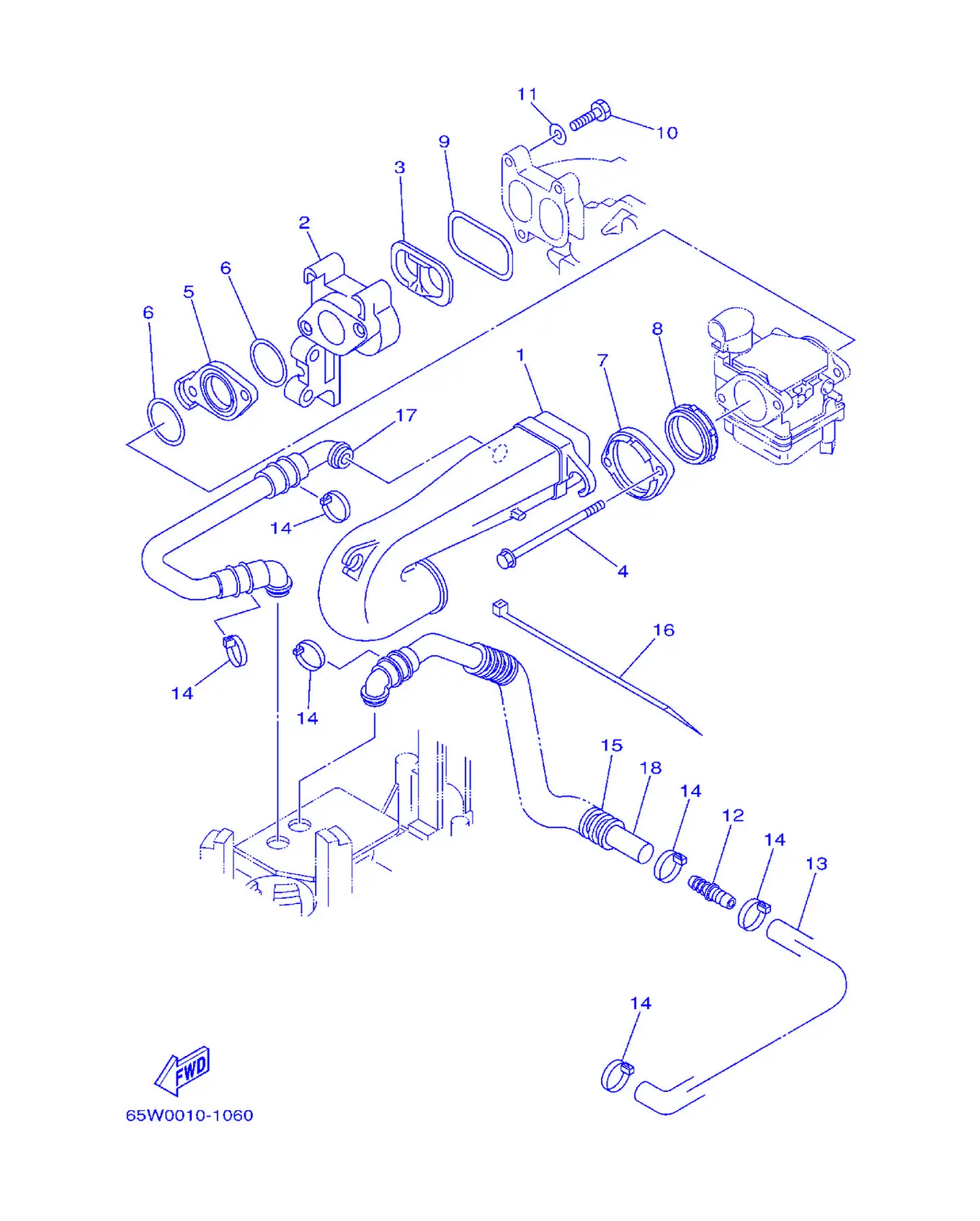

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	65W-14440-00	Глушитель в сборе, впускной	1
2	65W-13640-00	Коллектор	1
3	65W-13323-00	Вставка	1
4	65W-14496-00	Болт	2
5	65W-14271-00	Изолятор	1
6	65W-14198-00	Прокладка	2
7	65W-14262-00	Фланец	1
8	65W-14457-10	Сальник	1
9	65W-13645-00	Прокладка, коллектор 1	1
10	97095-06025	Болт	3
11	92995-06600	. . Шайба	3
12	65W-24377-00	Труба, соединительная 2	1
13	65W-15397-10	Шланг	1
14	90465-13M36	. Зажим	6
15	90446-24M54	Шланг	1
16	90465-11M52	Прокладка	1
17	65W-15370-00	Клапан вентиляции в сборе	1
18	65W-15370-10	Клапан вентиляции в сборе	1

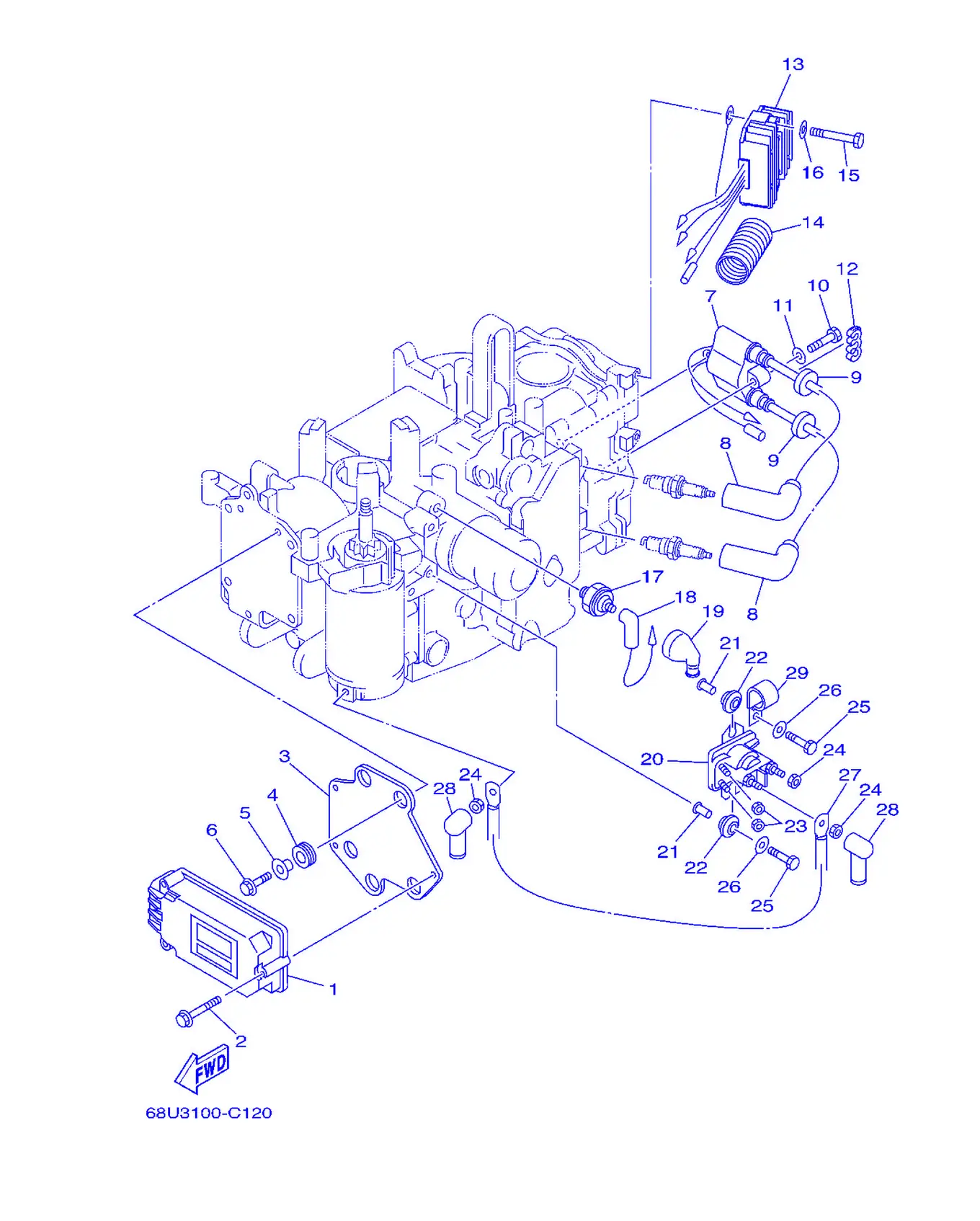

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	65W-85540-20	Блок C.D.I. в сборе	1
2	65W-8252V-00	Винт, специальный	3
3	65W-85542-00	Кронштейн	1
4	65W-85547-00	Демпфер	3
5	65W-86129-20	Втулка	3
6	65W-8252V-10	Винт, специальный	3
7	65W-85570-01	Катушка зажигания в сборе	1
8	6G8-82370-30	Колпачок свечи в сборе	2
9	90480-25161	Прокладка	2
10	97095-06030	Болт	2
11	92995-06600	. . Шайба	2
12	90464-07M05	Головка блока	1
13	65W-81960-10	Выпрямитель-регулятор	1
14	6K3-83557-00	Подпорка	1
15	97095-06040	Болт	2
16	92995-06600	. . Шайба	2
17	65W-82504-00	Датчик давления масла в сборе	1
18	65W-82127-00	Провод, соединительный 2	1
19	65W-82532-00	Колпачок	1
20	65W-81941-00	Реле стартера в сборе	1
21	65W-8191C-00	Втулка	2
22	65W-81922-00	Втулка уплотнительная	2
23	65W-8182A-00	Гайка	2
24	65W-8182B-00	Гайка, специальная	3
25	97095-06025	Болт	2
26	92995-06600	. . Шайба	2
27	65W-82117-00	Провод, соединительный	1
28	6G5-82119-10	Крышка, головка блока цилиндров	2
29	65W-8339X-00	Зажим, троса	1

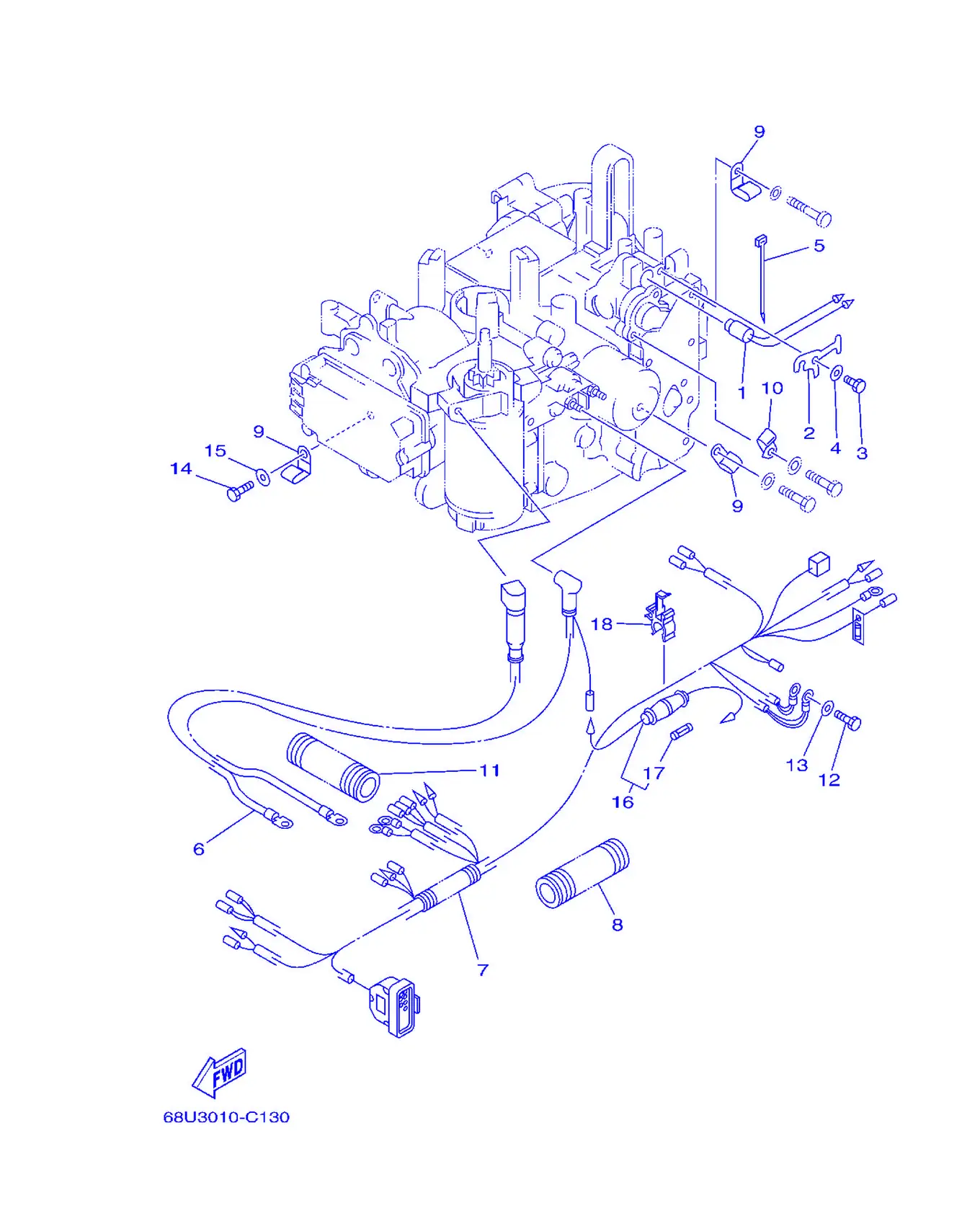

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	65W-85790-00	Датчик температуры в сборе	1
2	65W-85757-00	Фиксатор	1
3	97095-06012	Болт	1
4	92995-06600	. . Шайба	1
5	90465-11M10	Хомут	1
6	65W-82105-J0	Жгут проводов	1
7	65W-82590-00	Жгут проводов в сборе	1
8	6N7-83557-00	Трубка (внутр. диам. 22 мм)	1
9	90465-08M08	Хомут	3
10	90465-06M88	Хомут	2
11	6N7-83557-00	Трубка (внутр. диам. 22 мм)	1
12	97095-06016	Болт	2
13	92995-06600	. . Шайба	2
14	97095-05016	. Болт	1
15	92995-05600	. Шайба	1
16	6G8-82150-00	Держатель предохранителя в сборе	1
17	663-82151-00	Предохранитель (12В-20А)	1
18	6G5-82152-00	Держатель, предохранитель	1

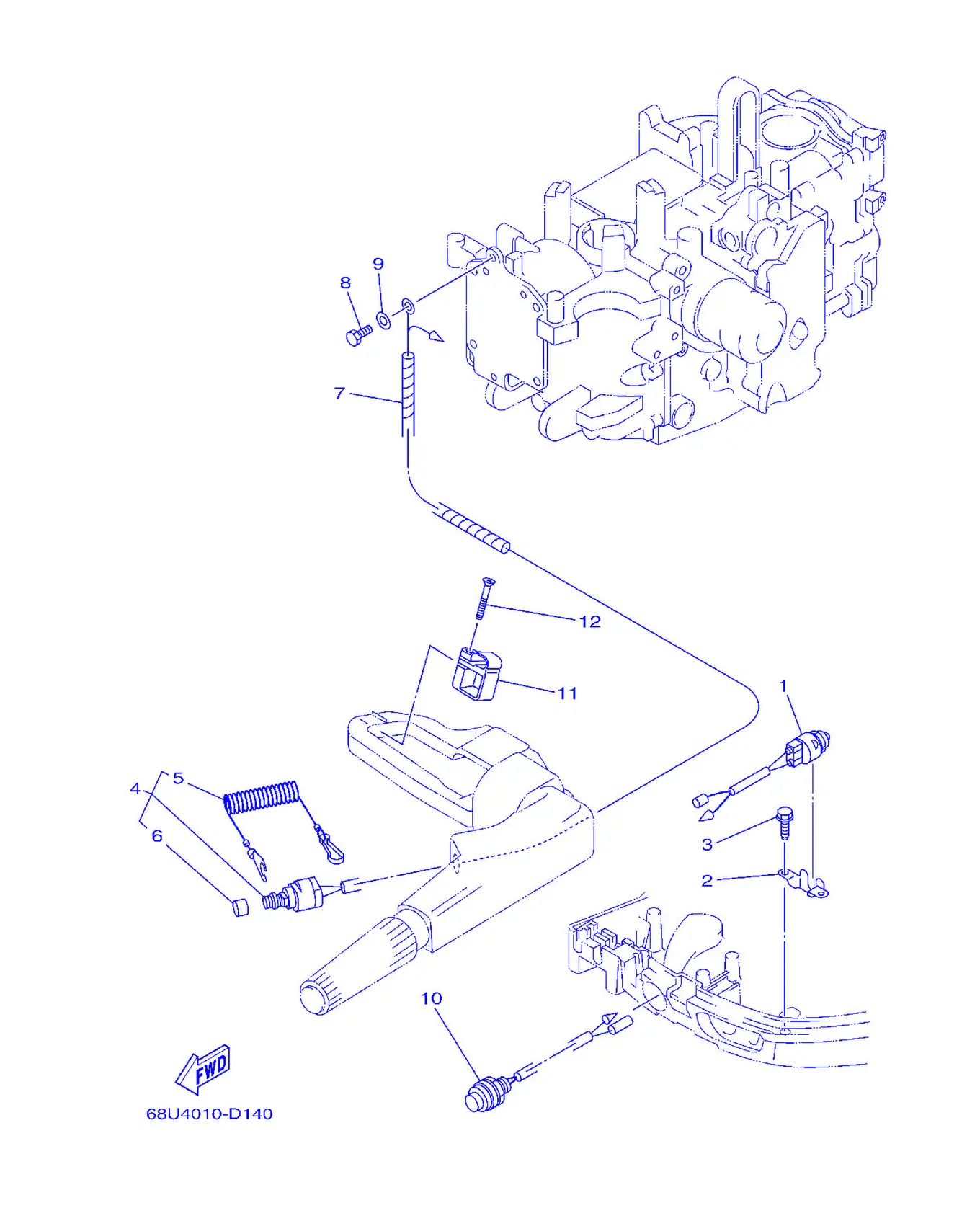

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	6H3-82540-00	Выключатель нейтрали в сборе	1
2	6J8-82554-00	Кронштейн, выключатель нейтрали	1
3	90109-06M86	Пластина	2
4	65W-82575-01	Провод датчика давления масла	1
5	682-82556-00	Рычаг, стопор	1
6	689-8257Y-00	Крышка	1
7	90448-03002	Шланг с соединителем	1
8	97095-06012	Болт	1
9	92995-06600	. . Шайба	1
10	65W-81870-00	Прокладка головки блока цилиндров	1
11	65W-82594-00	Хомут	1
12	90161-06M00	Винт самонарезающий	1

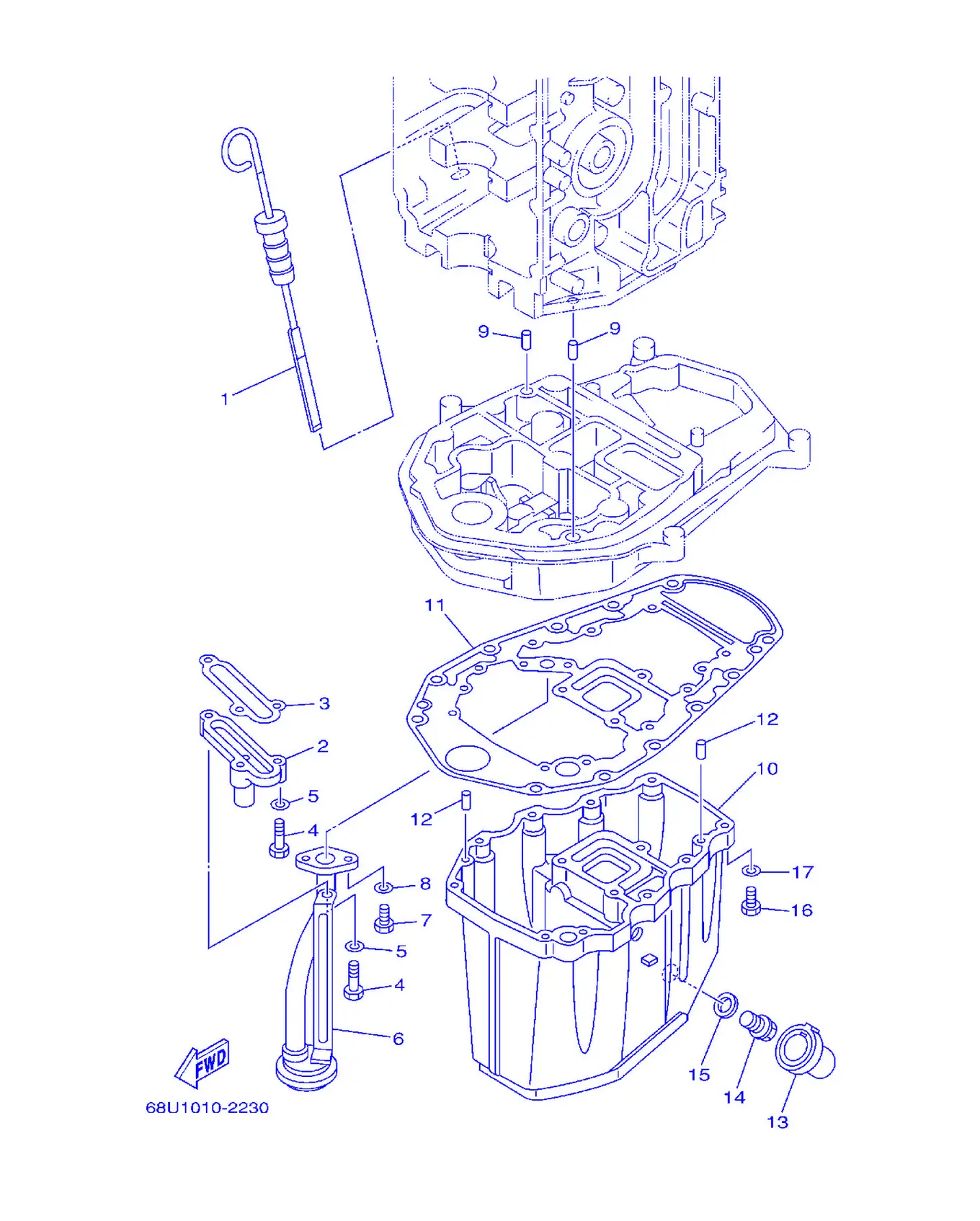

Рис. 6Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	65W-15362-01	Пробка, уровень масла	1
2	62Y-11575-00	Перепускной клапан в сборе	1
3	62Y-13475-00	Прокладка	1
4	97013-06025	. Болт	3
5	92903-06600	Шайба, пластина	3
6	62Y-13411-00	Сетка маслоприемника	1
7	97013-06016	Болт	2
8	92903-06600	Шайба, пластина	2
9	93608-12M05	Заглушка	2
10	62Y-15311-02-5B	Масляный поддон	1
11	69W-15312-00	Прокладка, крышка	1
12	93606-12019	. Пластина, корпус насоса	4
13	67C-15316-00	Демпфер крепления двигателя 1	1
14	90340-14M06	Крышка, глушитель впуска	1
15	90430-14M09	Прокладка	1
16	97075-06025	Болт	10
17	92995-06600	. . Шайба	10

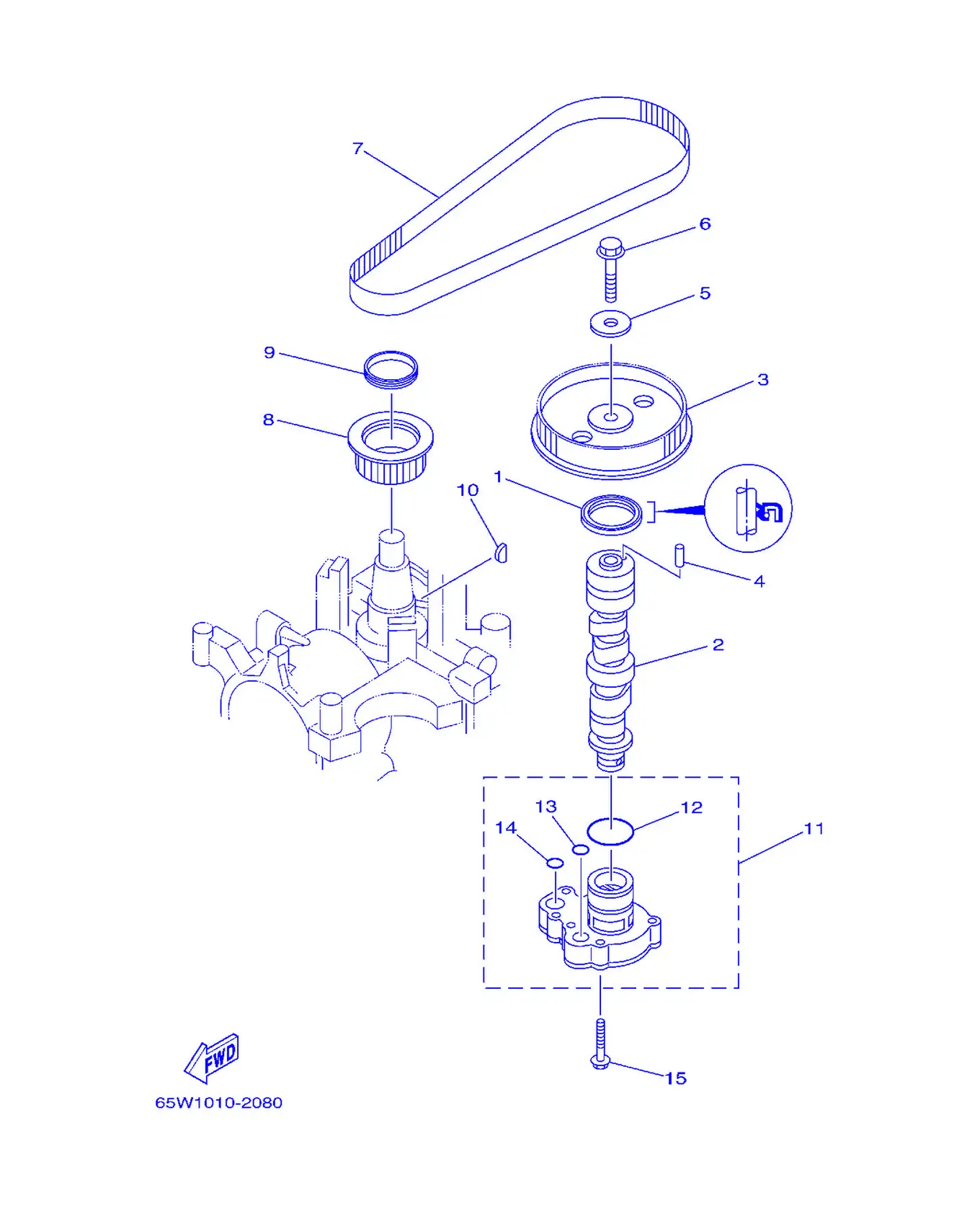

Рис. 7Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	93102-37M40	Сальник	1
2	65W-12170-20	Распредвал в сборе 1	1
3	65W-11537-01	Шестерня, ведомая	1
4	93605-14143	Крышка, головка	1
5	90201-10M06	Шайба, пластина	1
6	95895-10040	Болт, фланцевый	1
7	65W-46241-00	Ремень V-образный	1
8	65W-11536-10	Шестерня, ведущая	1
9	65W-11476-00	Пружина	1
10	90280-04M06	Шпонка	1
11	65W-13300-00	Масляный насос в сборе	1
12	93210-33MH2	Кольцо уплотнительное	1
13	93210-12MG9	Кольцо уплотнительное	1
14	93210-14515	Кольцо уплотнительное	1
15	90119-06MA5	Табличка, предупреждающая	4

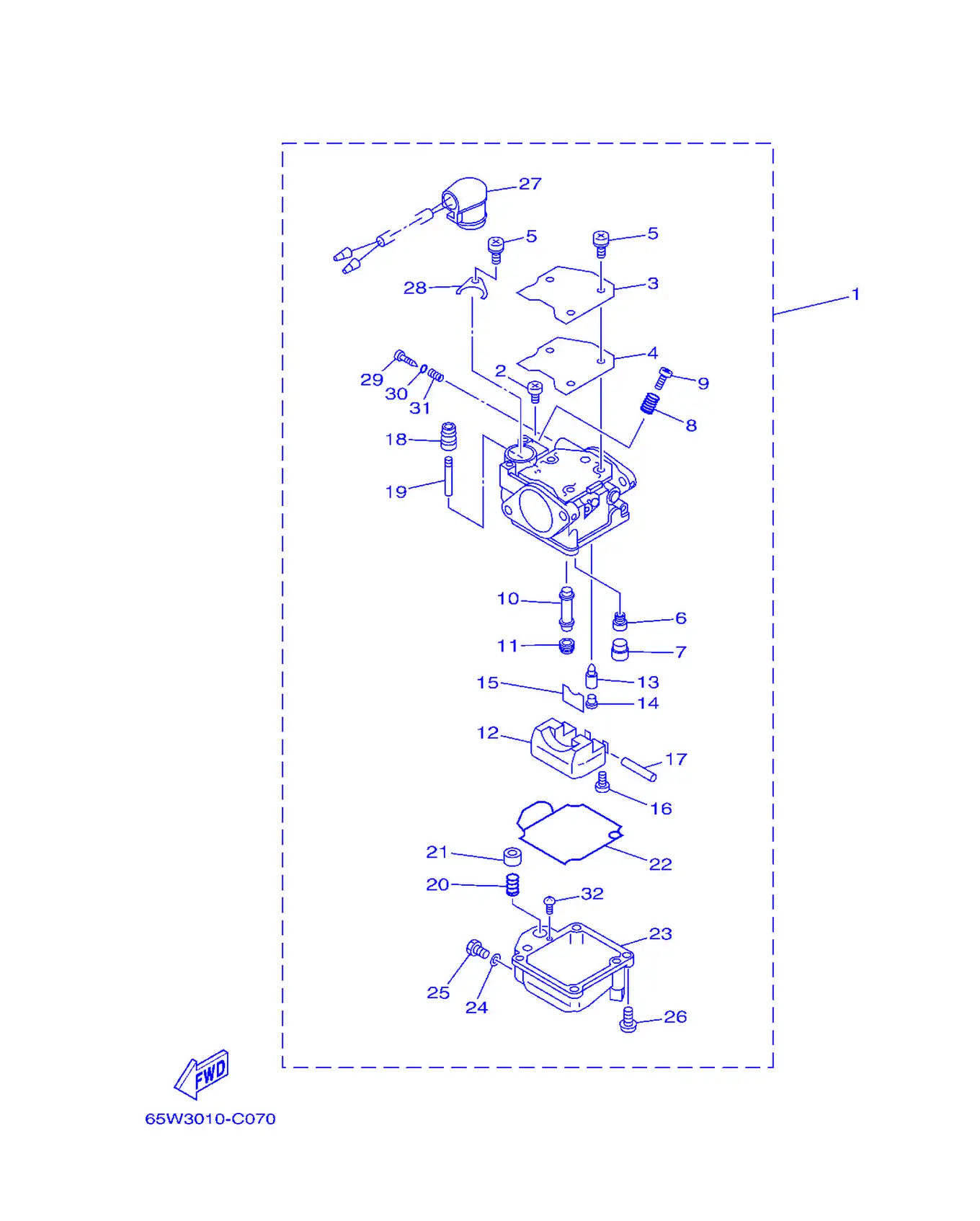

Рис. 8Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	65W-14901-11	Карбюратор в сборе 1	1
2	98580-04006	Пружина, тяга	1
3	65W-14572-00	Картер	1
4	65W-14126-00	. Прокладка	1
5	97803-04010	. Винт, с полукруглой головкой	4
6	676-14948-07	Жиклер (#50)	1
7	679-14966-00	. Поплавок	1
8	90501-10326	. Игла, клапан подачи топлива	1
9	63V-14523-00	. Игла, поплавок	1
10	65W-14947-00	Жиклер, игольчатый	1
11	65W-14943-29	. Жиклер, главный (#112)	1
12	63V-14985-00	. Поплавок	1
13	6G1-14546-01	. Клапан, игольчатый	1
14	676-14186-00	. ...	1
15	663-14159-00	. Зажим	1
16	98580-04008	. ...	1
17	6H4-14548-00	. ...	1
18	65W-14373-00	. Крышка, плунжер	1
19	65W-14379-00	Пружина, возвратная	1
20	65W-14335-00	Поршень, кольцо	1
21	65W-14371-00	Направляющая, возвратная	1
22	65W-14384-00	Прокладка, крышка корпуса	1
23	65W-14980-20	Корпус, поплавковая камера	1
24	65W-14398-00	. ...	1
25	65W-14992-00	Прокладка, топливная	1
26	97980-04114	. Заглушка, ...	4
27	65W-14380-20	Стартер ручной в сборе	1
28	65W-14346-00	Клапан	1
29	67C-14923-00	Винт, регулировочный	1
30	67C-14397-00	Кольцо уплотнительное	1
31	67C-14555-00	Поршень	1
32	67C-14567-00	Крышка	1

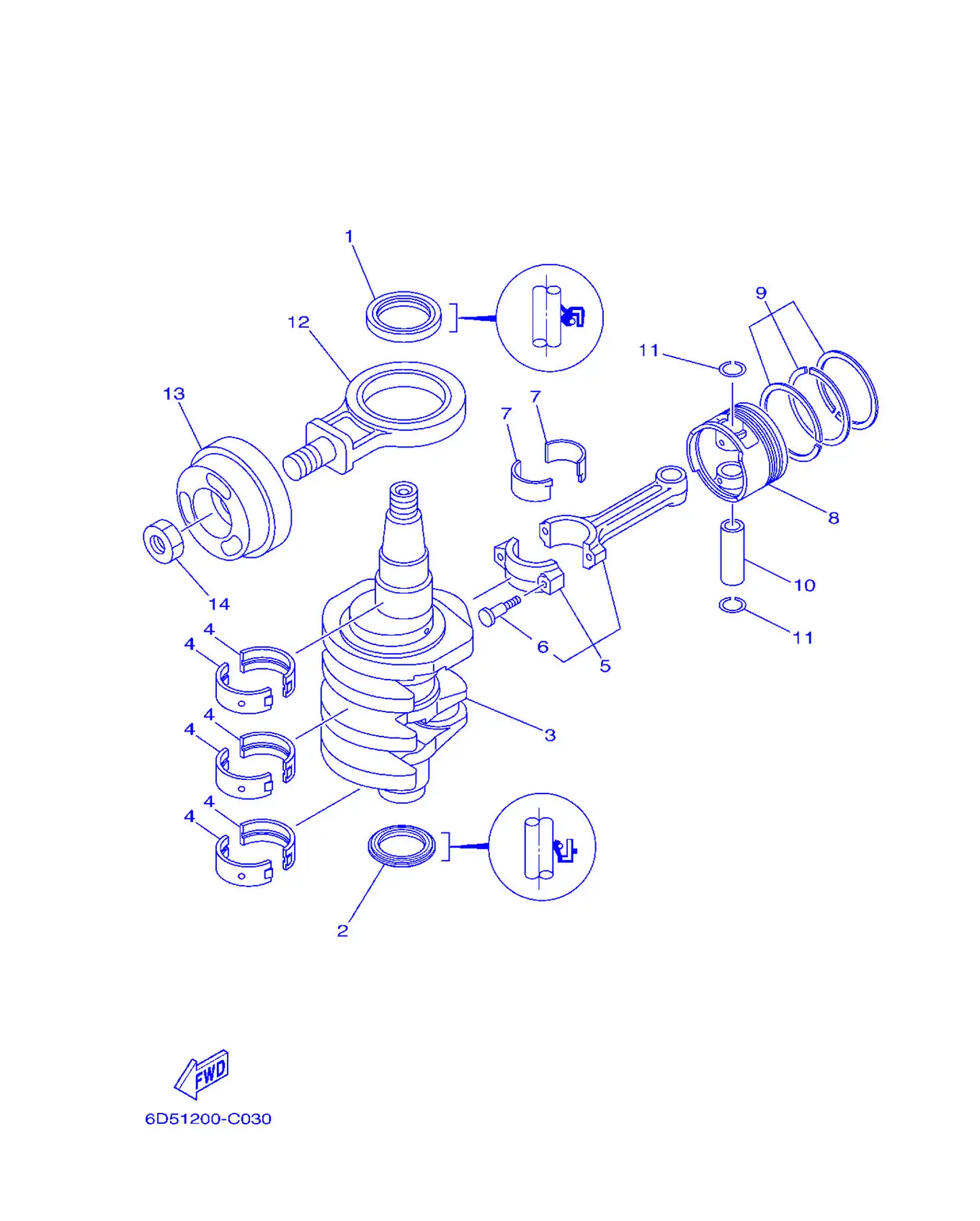

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	93102-43004	Сальник	1
2	93101-35002	Сальник	1
3	65W-11411-01	Коленчатый вал	1
4	62Y-11416-00	Вкладыш, коленчатый вал	6
4	62Y-11416-10	Вкладыш, коленчатый вал	6
4	62Y-11416-20	Вкладыш, коленчатый вал	6
5	62Y-11650-20	Шатун в сборе	2
6	62Y-11654-00	Болт, шатун	2
7	62Y-11656-00	Вкладыш, шатун	4
7	62Y-11656-10	Вкладыш, шатун	4
7	62Y-11656-20	Вкладыш, шатун	4
8	65W-11631-00-96	Поршень (STD)	2
8	65W-11635-00	Поршень (0.25MM O/S)	2
8	65W-11636-00	Поршень (0.50MM O/S)	2
9	68U-11603-00	Комплект поршневых колец (STD)	2
10	62Y-11633-00	Головка, крышка	2
11	93450-17129	Стопорное кольцо	4
12	65W-11665-00	Шатун в сборе, балансир	1
13	65W-11642-11	Поршень, балансир	1
14	90170-20137	Гайка	1

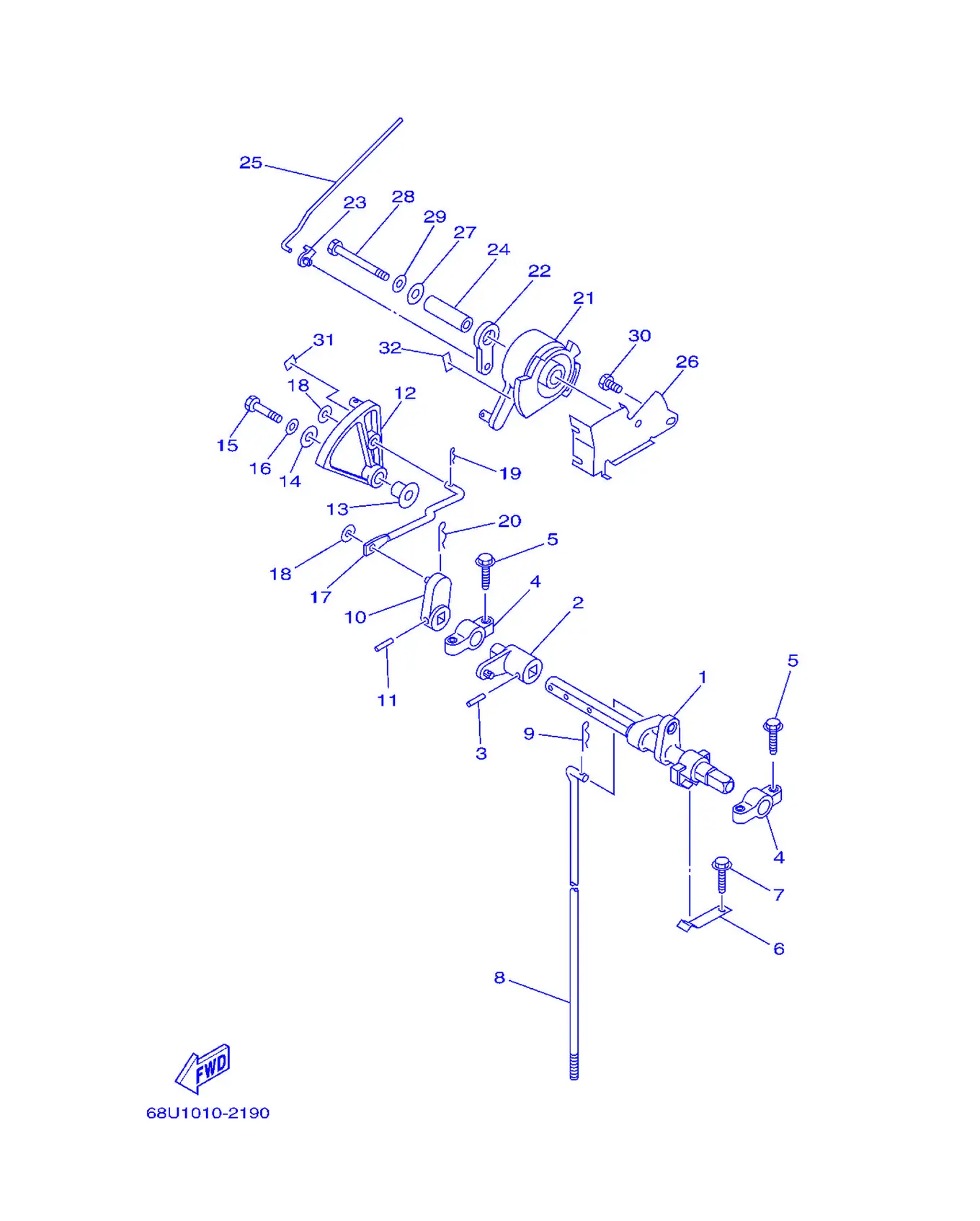

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	65W-44121-00	Рычаг тяги переключения передач	1
2	65W-44122-00	Втулка, рычаг тяги переключения	1
3	90254-03M05	Коленчатый вал в сборе	1
4	6F5-41662-00	Кронштейн 2	2
5	90109-06M81	. Болт	4
6	65W-44116-00	Поршень	1
7	90109-06M86	Пластина	1
8	68U-44143-10	Тяга, переключения передач	1
9	90468-18008	Стопор	1
10	65W-44142-00	. Соединение	1
11	90254-03M05	Коленчатый вал в сборе	1
12	68U-44125-00	Рычаг, тяги переключения передач	1
13	90387-06M29	Втулка	1
14	90201-06M31	. Головка, трубка-держатель	1
15	97095-06025	Болт	1
16	92995-06600	. . Шайба	1
17	65W-44192-00	Соединение, тяга 1	1
18	90201-05M06	. Головка, порошковый	2
19	90468-10005	Прокладка	1
20	90468-18008	Стопор	1
21	68U-41638-00	Шкив	1
22	65W-41283-00	Крышка, топливный	1
23	661-41262-02	Соединение, рычаг подсоса	1
24	90387-06064	Втулка	1
25	65W-41211-00	Тяга, дроссель	1
26	65W-14497-01	Кронштейн, трос дросселя	1
27	90201-06M31	. Головка, трубка-держатель	1
28	97095-06055	Болт	1
29	92995-06600	. . Шайба	1
30	97095-06010	. Болт	1
31	6F5-44191-01	Указатель переключения передач	1
32	6E5-42137-10	Указатель дроссельной заслонки	1

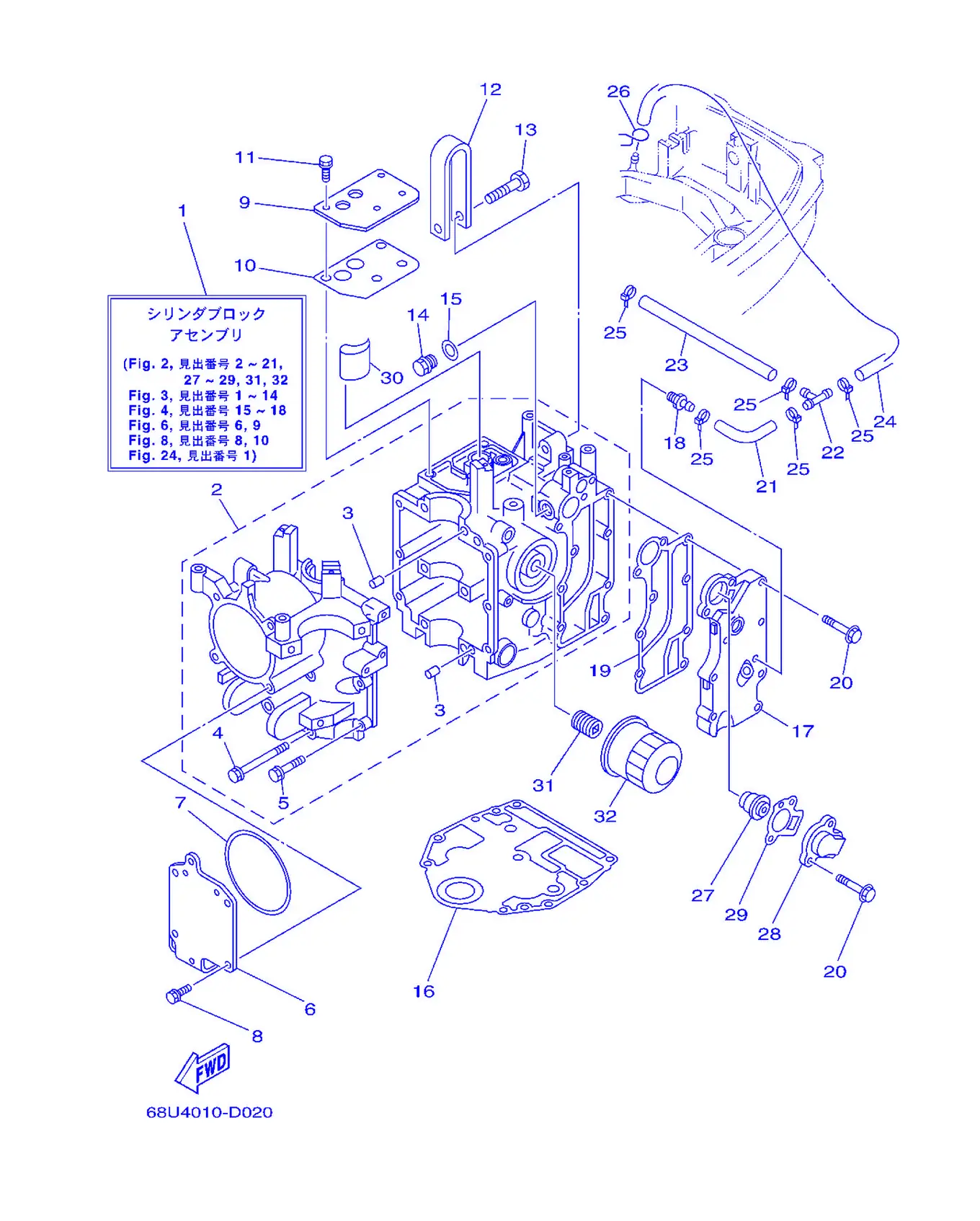

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	65W-W009B-12-1S	Блок цилиндров в сборе	1
2	65W-15100-11-1S	Картер в сборе	1
3	99530-08012	. Подшипник коленвала	2
4	90119-08M01	Болт с шайбой	6
5	90119-06MA5	Табличка, предупреждающая	6
6	65W-15121-01	Картер 2	1
7	65W-15663-00	Сальник	1
8	65W-12228-00	Болт	4
9	65W-11168-01	Крышка, сапун	1
10	65W-11169-01	Прокладка, крышка сапуна	1
11	65W-12228-00	Болт	4
12	65W-11119-00	Кронштейн, двигатель	1
13	90105-08M87	Крышка, топливная	1
14	90340-14M06	Крышка, глушитель впуска	1
15	90430-14115	Прокладка	1
16	65W-11351-10	Прокладка, цилиндр	1
17	65W-41113-10-1S	Наружная крышка, выпуск	1
18	62Y-12481-00	. Труба 1	1
19	65W-41114-00	. Прокладка, наружная выпускная	1
20	90119-06MA5	Табличка, предупреждающая	9
21	90445-09068	Гайка (L110)	1
22	688-24378-00	Шланг, топливный 3	1
23	90445-09095	Шланг (L215)	1
24	90445-09104	Шланг (L300)	1
25	90465-11M10	Хомут	5
26	90467-08004	Зажим	1
27	6G8-12411-03	Термостат	1
28	6H3-12413-00-1S	Крышка термостата	1
29	62Y-12414-00	Прокладка, крышка	1
30	65W-13286-00	Фильтр	1
31	90401-20M00	Болт, соединительный	1
32	5GH-13440-00	Элемент в сборе, масляный фильтр	1

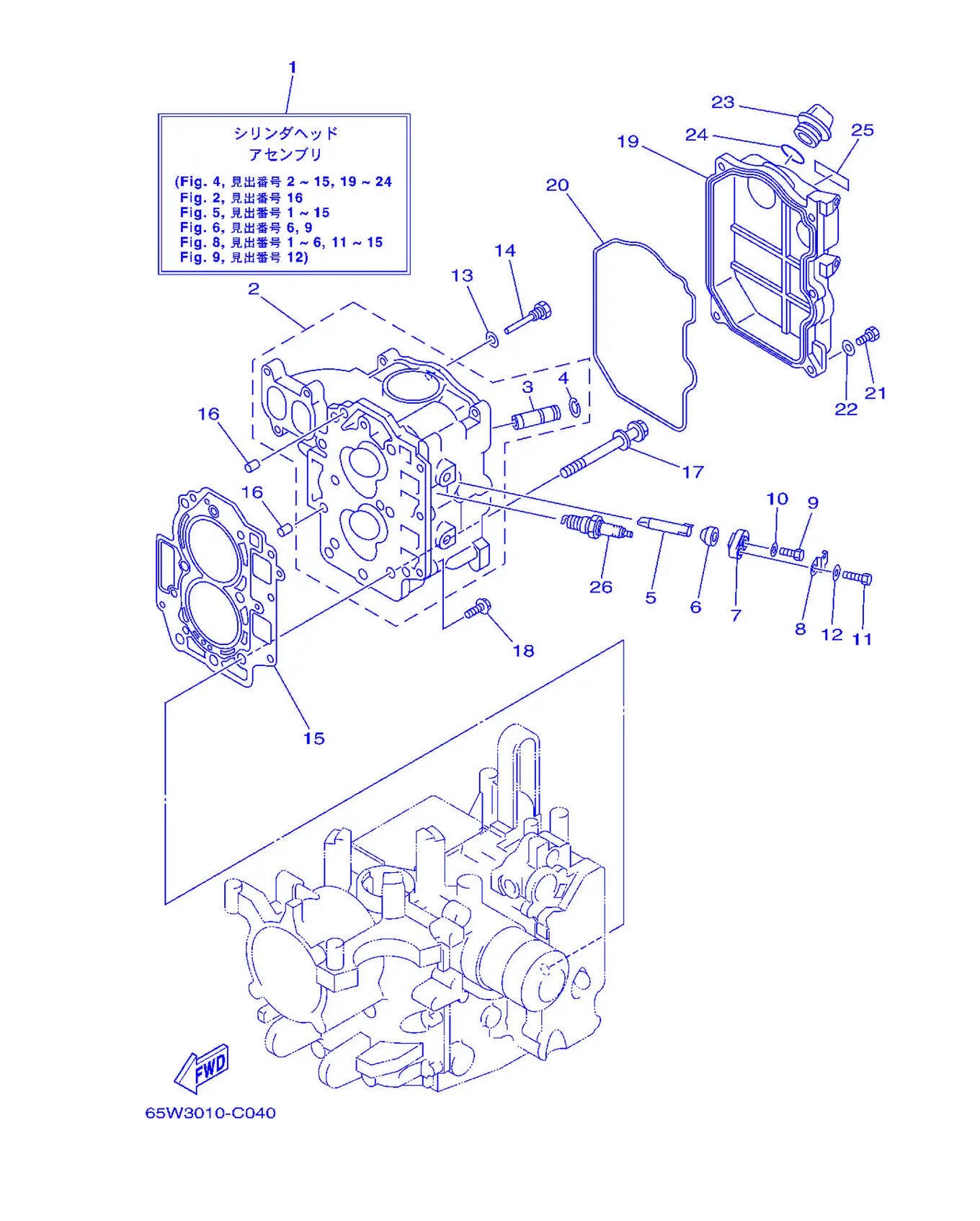

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	65W-W009A-15-1S	Головка блока цилиндров в сборе	1
2	65W-11111-20-1S	Головка, цилиндр 1	1
3	62Y-11133-30	Направляющая, клапан 1	4
4	93450-09M01	Стопорное кольцо	4
5	62Y-11325-00	Соединитель	2
6	66M-11328-00	Втулка	2
7	66M-11327-00-94	Соединитель	2
8	66M-12535-00	Заглушка	2
9	97095-05012	Заглушка	2
10	92995-05600	. Шайба	2
11	97095-06020	Болт с шайбой	2
12	92995-06600	. . Шайба	2
13	90430-06014	Прокладка	1
14	90109-06M65	Табличка	1
15	65W-11181-30	Прокладка, головка цилиндра 1	1
16	99530-08012	. Подшипник коленвала	2
17	90119-09M00	Болт с шайбой	6
18	90119-06MA3	Табличка, идентификационная	3
19	65W-11191-00-1S	Крышка, головка цилиндра 1	1
20	65W-11356-00	Сальник, цилиндр 2	1
21	97095-06020	Болт с шайбой	5
22	92995-06600	. . Шайба	5
23	6G8-15363-00	Поплавок, крышка	1
24	93210-24M79	. O-образное кольцо	1
25	62Y-12138-00	Метка, капот	1
26	94703-00375	Свеча зажигания (NGK DPR6EA-9)	2

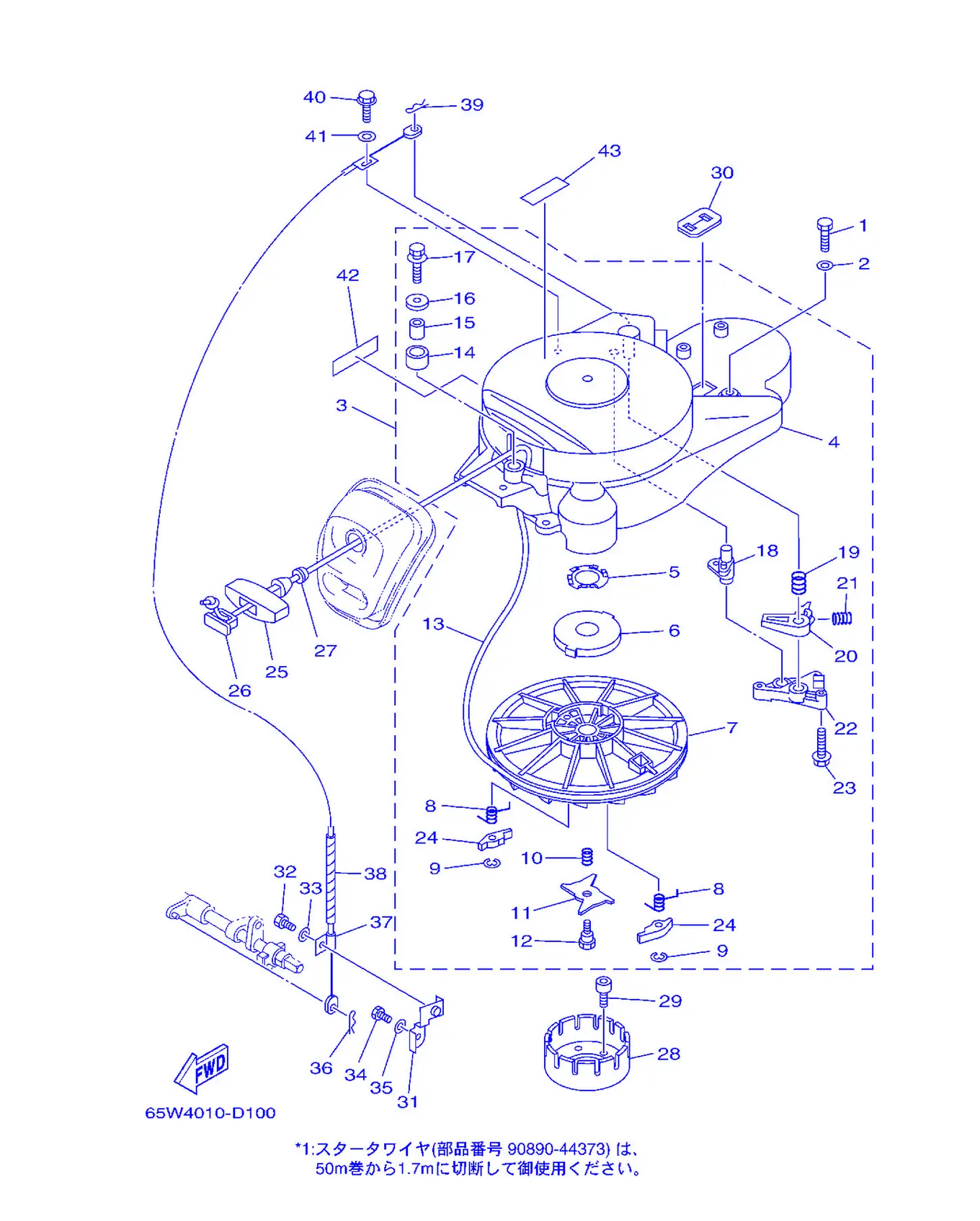

Рис. 13Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	97095-06025	Болт	4
2	92995-06600	. . Шайба	4
3	65W-W1571-20	Стартер в сборе	1
4	65W-15711-20	Корпус, стартер	1
5	65W-15732-00	Шайба, волнистая 1	1
6	65W-15713-00	Пружина, стартер	1
7	65W-15714-01	Барабан, шкив	1
8	65W-15734-00	Пружина, возвратная	2
9	65W-15744-00	Стопорное кольцо	2
10	65W-15715-00	Пружина, фрикционная	1
11	65W-15716-00	Пластина, приводная	1
12	65W-15793-00	Винт	1
14	65W-15752-00	Ролик, трос	1
15	65W-15753-00	Втулка	1
16	65W-15791-00	Шайба, стопорная	1
17	65W-15481-00	Болт 1	1
18	65W-15735-01	Направляющая, кулачок	1
19	65W-15767-01	Пружина	1
20	65W-15794-00	Стопор	1
21	65W-15784-00	Пружина, возвратная	1
22	65W-15414-00	Крышка 1	1
23	65W-15768-00	Болт	3
24	65W-15741-10	Собачка, приводная	2
25	689-15755-01	Рукоятка стартера	1
26	6F5-15779-02	Направляющая	1
27	6A0-15789-00	. Демпфер	1
28	65W-15723-10	Шкив, стартер	1
29	90110-08M03	Болт с шестигранной головкой	3
30	65W-81639-10	Пластина крепления якоря	1
31	65W-15774-00	Кронштейн 4	1
32	97095-06012	Болт	1
33	92995-06600	. . Шайба	1
34	97095-06012	Болт	1
35	92995-06600	. . Шайба	1
36	90468-18008	Стопор	1
37	65W-15770-20	Трос стартера в сборе	1
38	90446-06M90	Шланг (L120)	1
39	90468-10005	Прокладка	1
40	65W-15482-20	Болт 2	1
41	65W-15726-00	Шайба плоская	1
42	68U-13437-00	Метка, предупреждение	1
43	6A1-83625-01	Метка 5	1

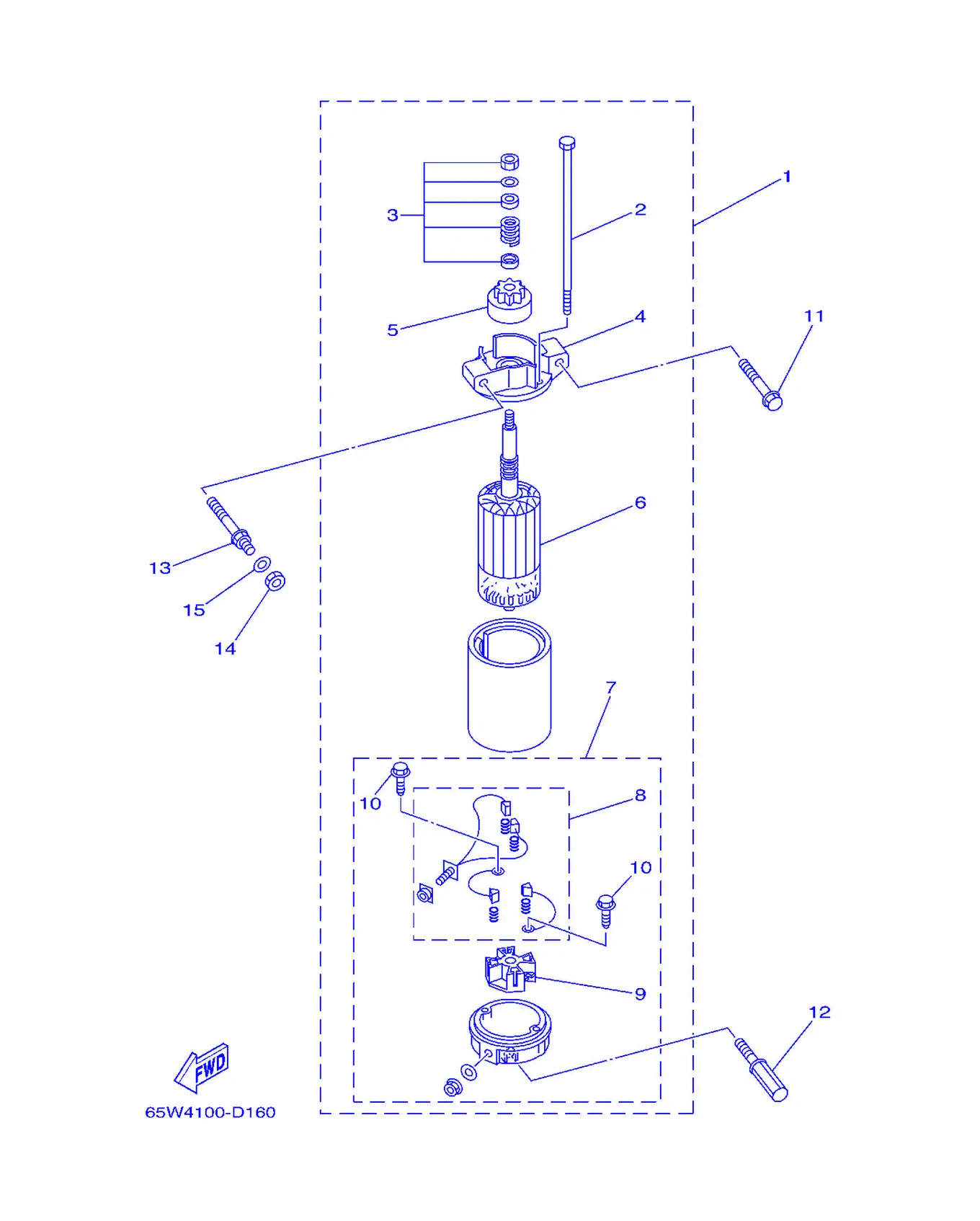

Рис. 14Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	65W-81800-02	Стартер в сборе	1
2	65W-81826-00	. Болт	2
3	65W-81857-02	. Комплект упора шестерни	1
4	65W-81830-00	Передний кронштейн в сборе	1
5	65W-81807-00	. Редуктор стартера в сборе	1
6	65W-81850-02	Якорь в сборе	1
7	65W-81820-00	Задний кронштейн в сборе	1
8	65W-81801-00	. . Щеточный комплект	1
9	65W-81840-00	. . Щеткодержатель в сборе	1
10	65W-8182S-00	. . Винт	2
11	90119-08M39	Болт с шайбой	1
12	90109-08M77	Болт	1
13	90109-08M78	Болт	1
14	95380-08700	Гайка	1
15	92990-08600	. . Прокладка, крышка	2

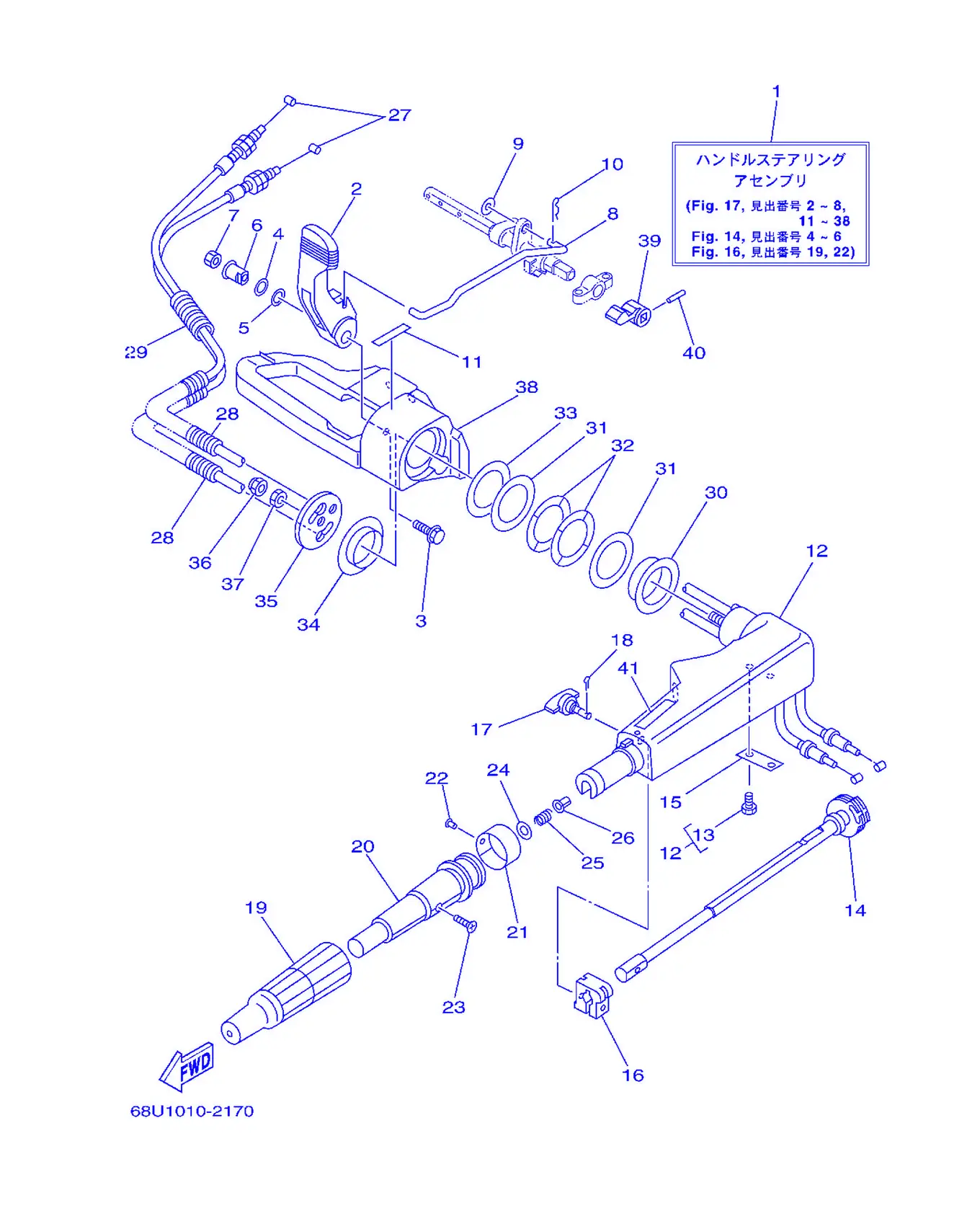

Рис. 15РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	68U-W0084-00-4D	Рулевое управление в сборе	1
2	65W-44111-00	Рукоятка переключения передач	1
3	90119-06M85	Болт с шайбой	1
4	90206-12M00	Болт	1
5	90201-12M07	Трос, подача топлива	1
6	65W-42123-00	Болт соединения рукоятки	1
7	95380-06600	Тяга, соединительная	1
8	68U-44124-00	Тяга переключения передач	1
9	92990-06200	. . Пружина, толкатель	1
10	90468-18008	Стопор	1
11	6E0-44191-11	Указатель переключения передач	1
12	65W-42101-01-4D	Рукоятка, рулевое управление	1
13	90109-06M86	Пластина	2
14	65W-42138-00	Трос, топливный	1
15	65W-42159-00	Кронштейн	1
16	6G1-42126-00	Топливный шланг, крышка топливного бака	1
17	65W-42125-00	Направляющая, трос дистанционного управления	1
18	91490-16010	Заглушка, поворотный	1
19	66M-42177-00	Резиновая накладка, рукоятка	1
20	66M-42119-00	Рукоятка, рулевое колесо	1
21	6J0-42137-00	Индикатор дросселя	1
22	90269-02M09	Заклепка	1
23	90149-05M13	Винт	1
24	92903-10600	Шайба, пластина	1
25	90501-23215	Стопорное устройство	1
26	90386-08032	Проставка	1
27	68U-26311-00	Трос дроссельной заслонки 1	2
28	90446-10M86	Шланг (L140)	2
29	90446-14M88	Шланг	1
30	90386-40MA0	Втулка	1
31	90201-43M00	Прокладка, топливная	2
32	90206-43M22	Прокладка, крышка	2
33	90202-43M57	Прокладка, топливная	1
34	90386-40M99	Прокладка	1
35	65W-42131-01	Держатель, тросовый	1
36	95780-10300	Гнездо, втулка	1
37	95380-10700	Гайка	1
38	65W-42121-01-4D	Кронштейн, крепление	1
39	65W-44173-00	Рычаг управления переключением	1
40	90254-03M05	Коленчатый вал в сборе	1
41	6E0-83627-01	Этикетка, предупреждение 7	1

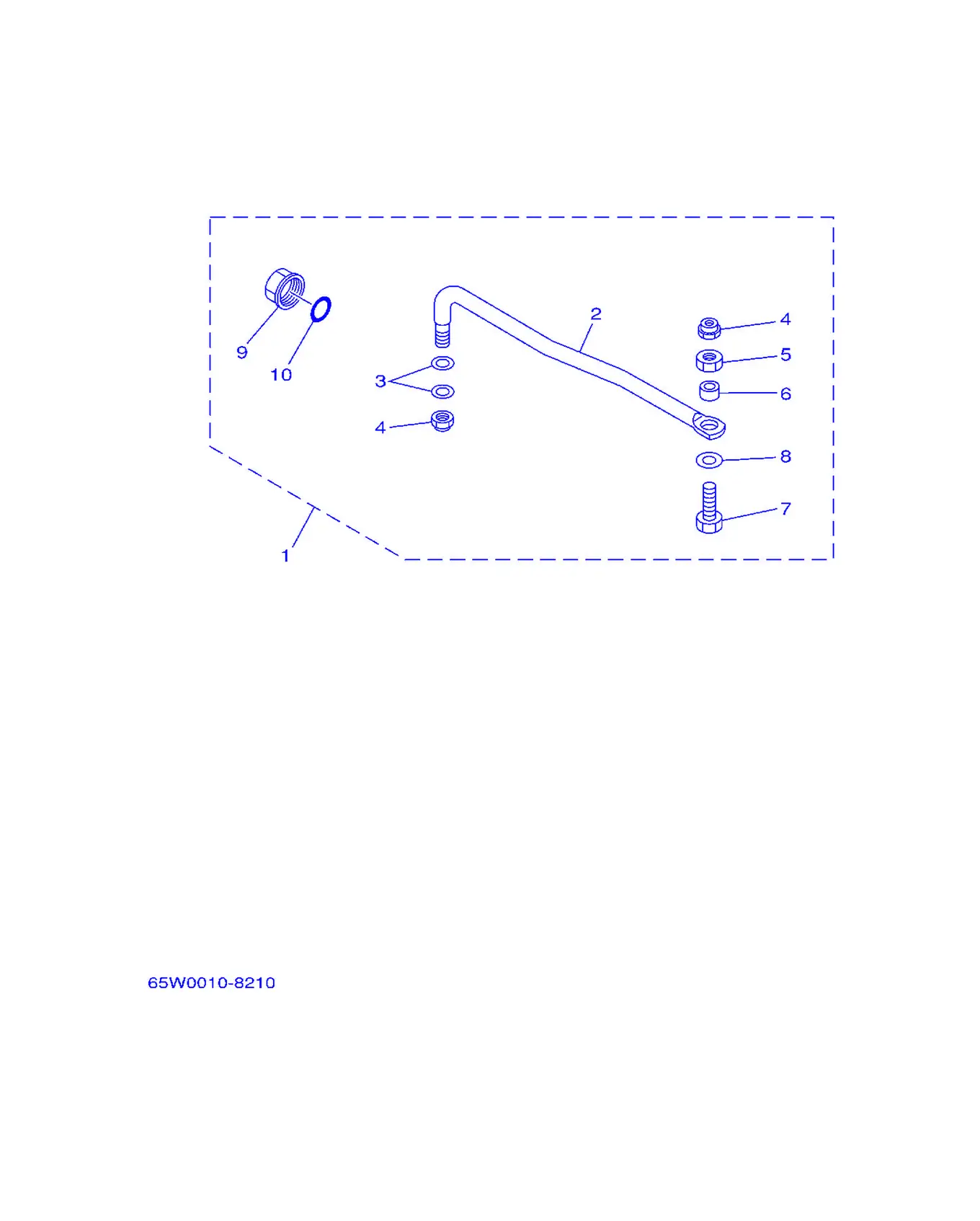

Рис. 16НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	65W-61350-00	Стакипибегогегидакизезосонобедакозода	1
2	65W-61351-00	Пузода, стакипибегогепибего	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	90101-09M01	. Табличка с инструкцией	1
8	90201-10M63	Пружина, крышка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

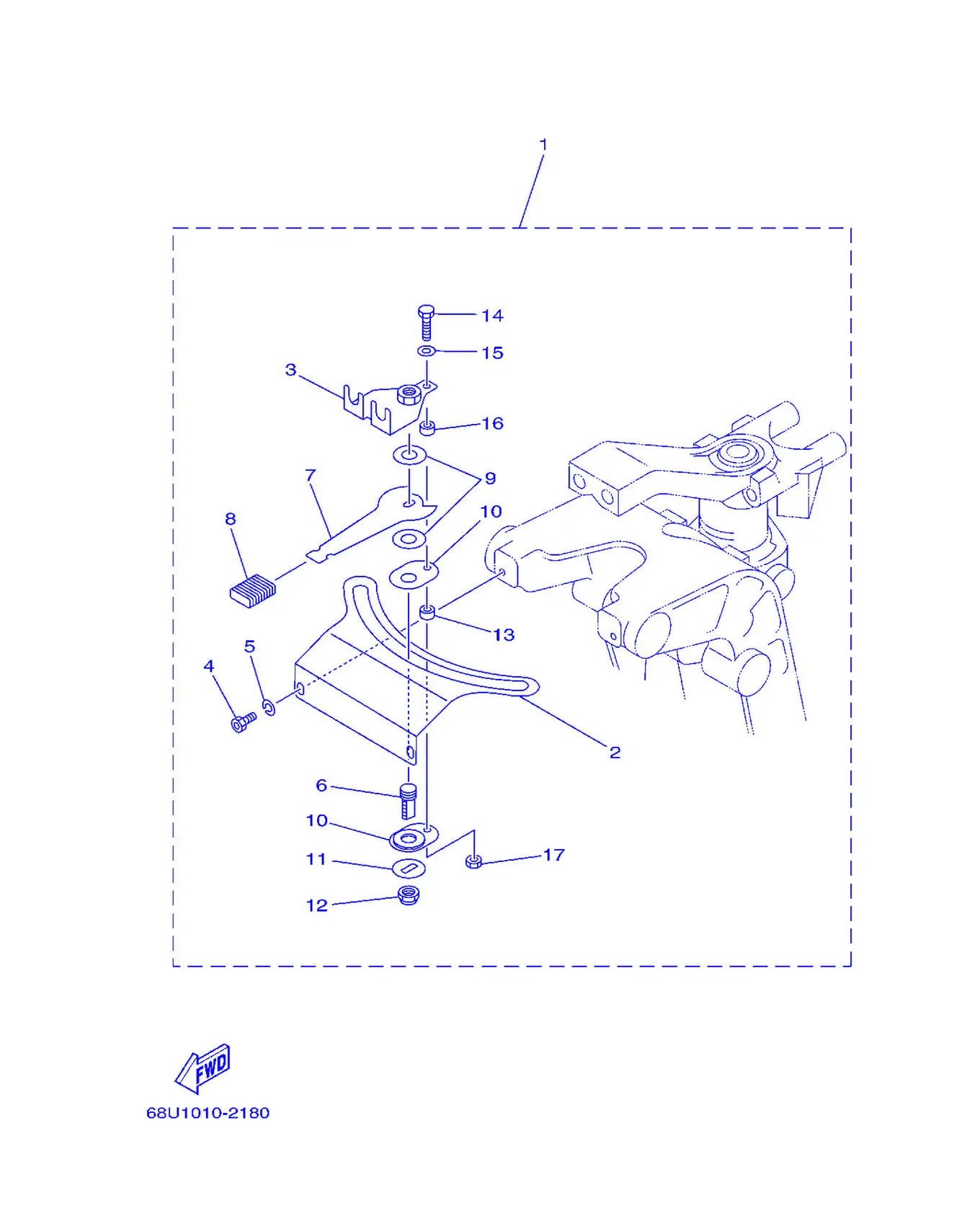

Рис. 17РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Friction

REF	Номер детали	Наименование	Кол-во
1	68U-42508-00	Узел регулировки усилия рулевого управления	1
2	68U-42527-00	. Пластина фрикционная	1
3	68U-42525-00	. Пластина фрикционная	1
4	90109-06M88	. Прокладка	2
5	92990-06100	Прокладка, стопор	2
6	67C-42562-00	Узел блокировки рулевого вала	1
7	68U-42561-00	. Ручка	1
8	689-43633-00	Гайка, стопорная	1
9	90202-10M56	. Прокладка, топливная	2
10	65W-42528-00	. Топливная трубка	2
11	90209-10M26	. Шайба	1
12	90185-10M14	. Крышка, корпус насоса	1
13	90387-05M11	. Втулка	1
14	97095-05020	Болт	1
15	92995-05600	. Шайба	1
16	90387-05M05	Втулка	1
17	95380-05600	. Гайка	1

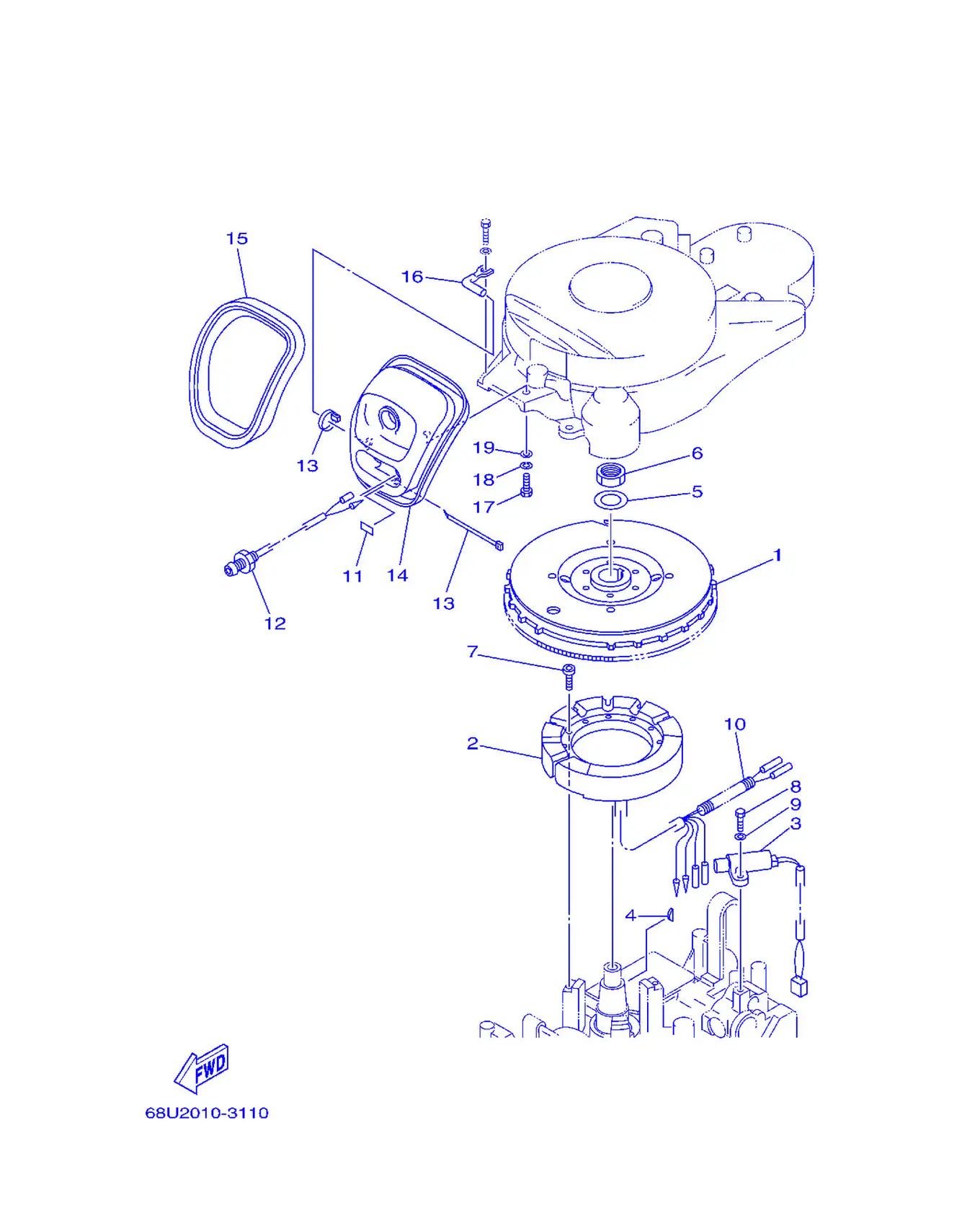

Рис. 18ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	65W-85550-01	Ротор в сборе	1
2	65W-85510-10	Статор в сборе	1
3	65W-85580-00	Катушка импульсная	1
4	65W-11545-00	Шпонка	1
5	90201-21M18	Прокладка, крышка	1
6	90170-20137	Гайка	1
7	91380-05030	Болт	3
8	97095-05016	. Болт	2
9	92995-05600	. Шайба	2
10	90446-10M82	Шланг	1
11	65W-84342-00	Джида, губетобуне	1
12	65W-85410-01	Аварийный сигнальный фонарь	1
13	90465-11M10	Хомут	2
14	65W-15758-00	Направляющая троса	1
15	65W-15762-00	Уплотнение резиновое 2	1
16	65W-15771-00	Кронштейн 1	1
17	97095-06020	Болт с шайбой	2
18	92995-06100	Пружинная шайба	2
19	92995-06600	. . Шайба	2

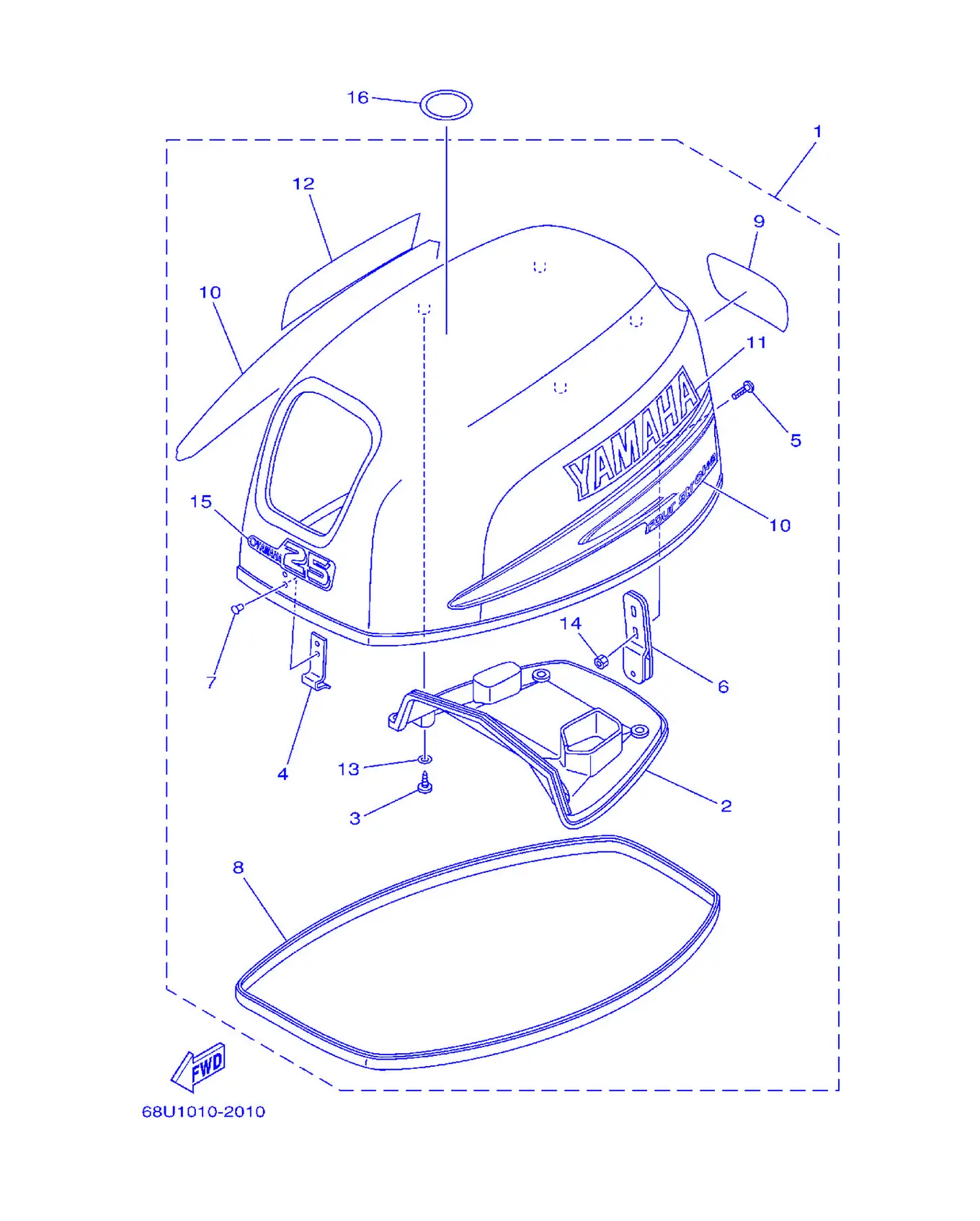

Рис. 19ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	68U-42610-12-4D	Верхний кожух в сборе	1
2	65W-42613-00	Формованная деталь воздуховода	1
3	97780-60520	Поплавок, камера	4
4	65W-42651-01	. Крючок	1
5	90109-06MA4	Болт	2
6	65W-42652-01	Крюк	1
7	90266-06M02	Заклепка	2
8	6D5-42615-00	Сальник	1
9	68U-42678-10	. Наклейка задняя	1
10	65W-W0070-20	Комплект наклеек	1
11	65W-42681-20	Метка, капот	1
12	65W-42682-20	Метка, капот	1
13	90202-05M38	. Шайба, пластина	4
14	95680-06100	Гайка, U	2
15	65W-42677-00	Наклейка, передняя	1
16	67F-13434-02	Этикетка, предупреждение	1

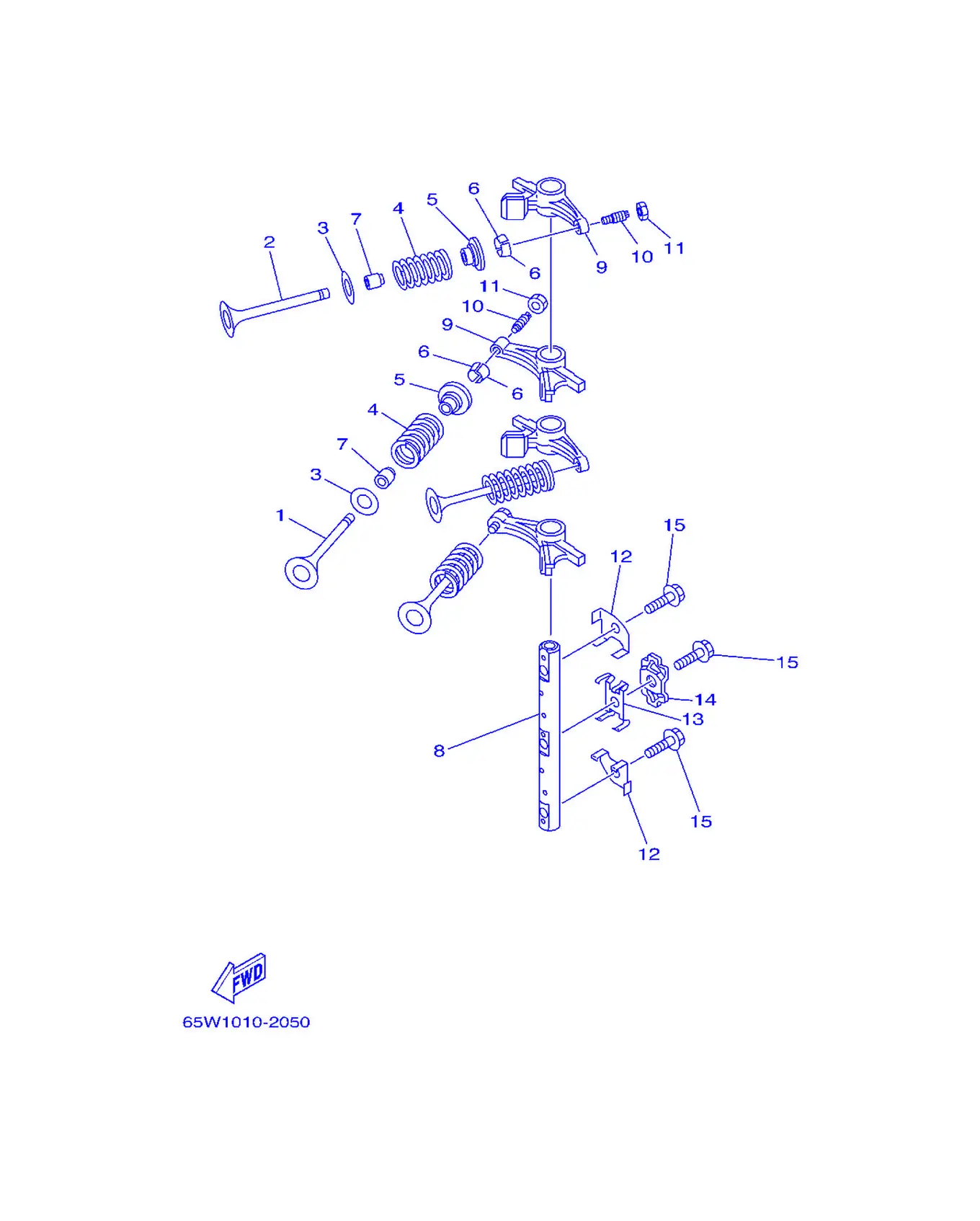

Рис. 20КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	67C-12111-00	Клапан, впускной	2
2	62Y-12121-00	Клапан, выпускной	2
3	62Y-12116-00	. . Прокладка, крышка картера	4
4	51Y-12114-00	Стопор, пластина	4
5	30X-12117-00	. . Пластина, крышка картера	4
6	30X-12118-00	. . Заглушка, картер	8
7	51Y-12119-00	. . Винт, картер	4
8	65W-12146-00	Вал, коромысло	1
9	65W-12151-00	Рычаг, толкатель клапана	4
10	62Y-12159-00	Винт, регулировки клапана	4
11	62Y-12158-00	Гайка, стопорная	4
12	62Y-12238-00	Пластина, стопор болта	2
13	62Y-12216-00	Пружина	1
14	62Y-12231-00	Направляющая, стопор 1	1
15	90109-08M63	Болт	3

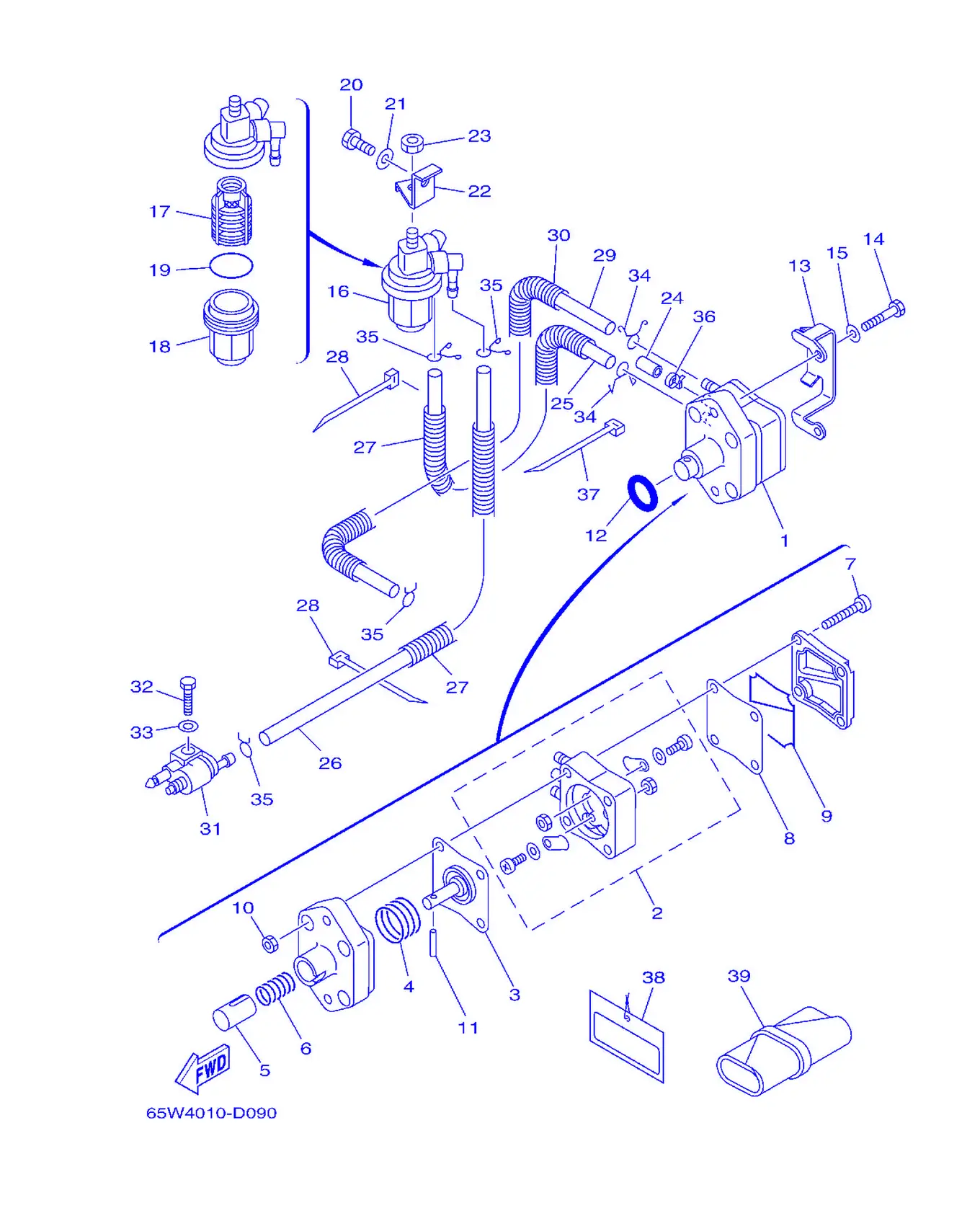

Рис. 21ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	62Y-24410-03	Топливный насос в сборе	1
2	62Y-24415-00	. Корпус насоса в сборе	1
3	62Y-24411-02	. Диафрагма	1
4	62Y-24423-00	. Стопор, винт	1
5	62Y-13131-01	. Плунжер	1
6	62Y-24454-00	. Стопор	1
7	62Y-24444-01	. Винт	4
8	62Y-24471-00	. Диафрагма	1
9	62Y-24452-00	. Прокладка	1
10	95380-05600	. Гайка	4
11	62Y-24374-01	. Крышка	1
12	93210-24M79	. O-образное кольцо	1
13	65W-24474-10	Крышка	1
14	97095-06030	Болт	2
15	92995-06600	. . Шайба	2
16	61N-24560-00	Фильтр в сборе	1
17	61N-24563-00	Элемент фильтра	1
18	61N-24521-00	Держатель, трос газа	1
19	93210-32738	Кольцо O-ring	1
20	97095-08014	Заглушка	1
21	92995-08600	. . Шайба	1
22	6D5-24566-00	Прокладка, топливная	1
23	95380-08600	Гайка	1
24	65W-24481-00	Свеча зажигания	1
25	90445-10MG6	Шланг (L180)	1
26	90445-10M34	Шланг (L550)	1
27	90446-14M12	Шланг	2
28	90465-11M10	Хомут	2
29	90445-10MG7	Шланг (L350)	1
30	90446-14M51	Шланг	1
31	6G1-24304-02	Соединение топливной трубки в сборе	1
32	97095-06025	Болт	1
33	92995-06600	. . Шайба	1
34	90467-10M04	. Зажим	2
35	90467-09M17	Прокладка	4
36	90465-11M10	Хомут	1
37	90465-13M18	Хомут	1
38	61H-2819R-01	Ярлык, предупреждение	1
39	62Y-28100-00	Набор инструментов	1

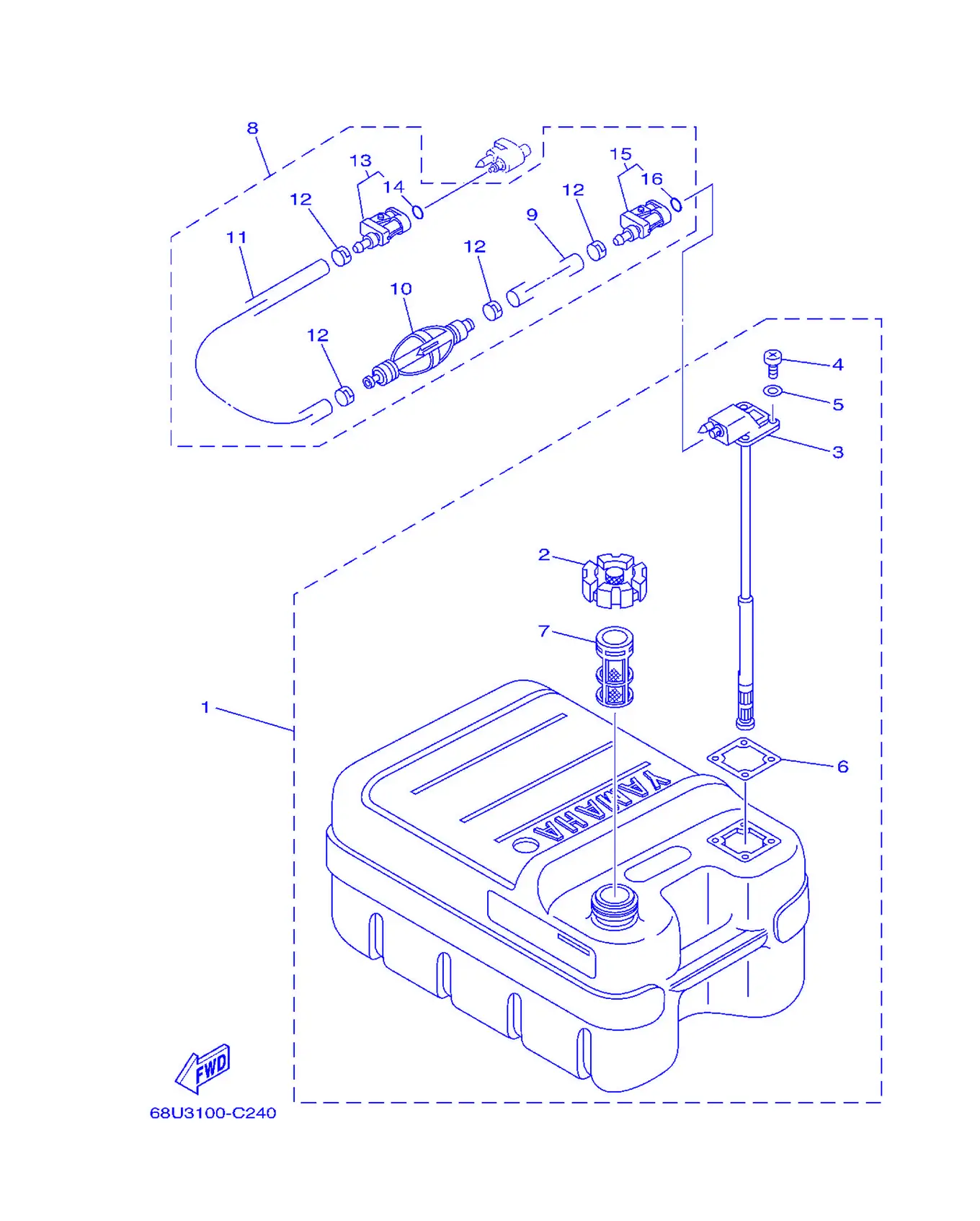

Рис. 22Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	98586-05016	. Винт с полукруглой головкой	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y1-24306-54	Топливная труба в сборе 1	1
9	90445-11M06	. Шланг (L:2050MM)	1
10	6Y1-24360-52	. Заглушка топливопровода	1
11	90445-11M05	. Шланг (L:850MM)	1
12	650-24351-51	. Заглушка 1	4
13	6G1-24305-04	Соединение топливной трубы в сборе	1
14	93210-08287	. . Кольцо O-ring	1
15	6Y1-24305-05	Соединение топливной трубы в сборе	1
16	93210-08287	. . Кольцо O-ring	1

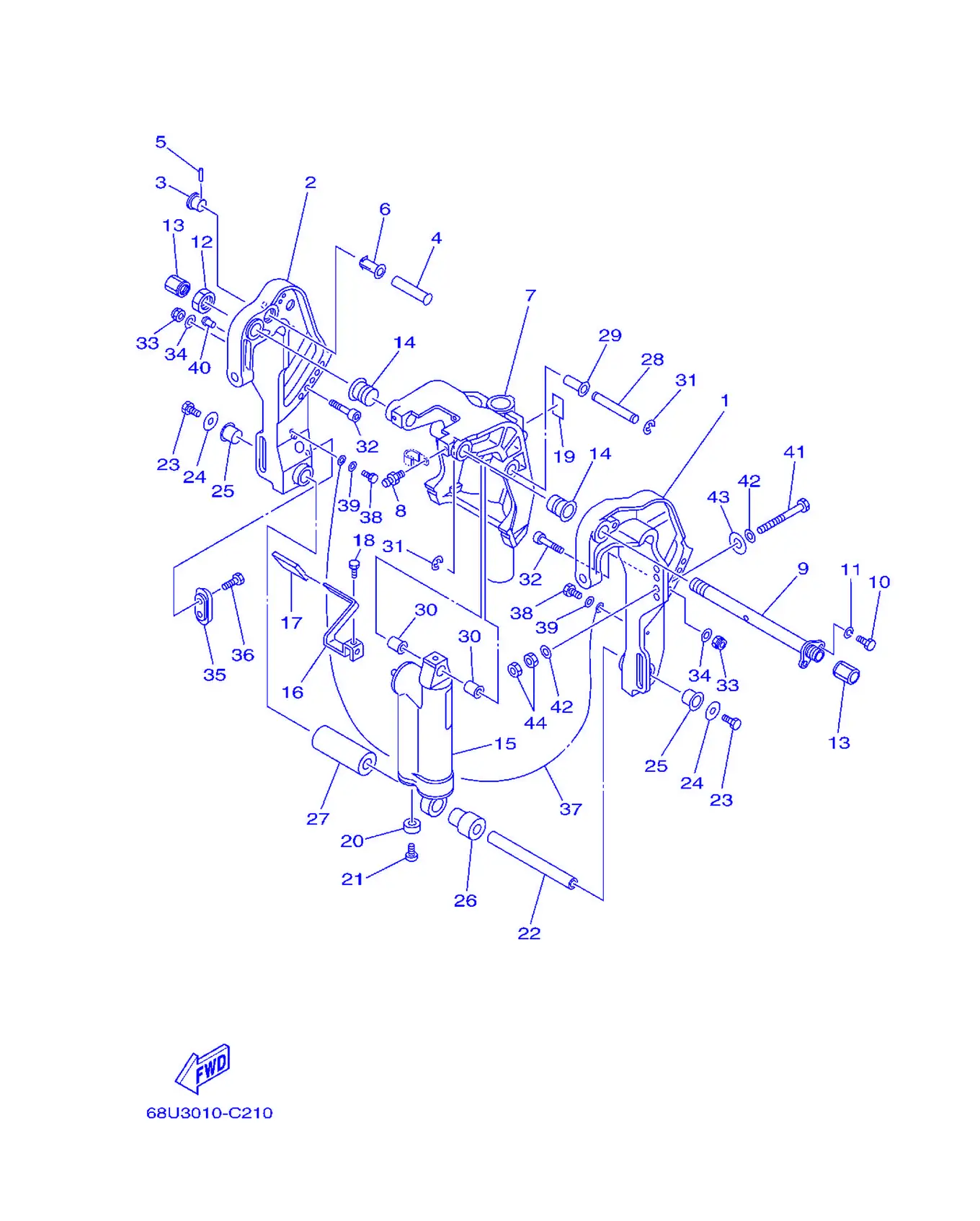

Рис. 23КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	67C-43111-10-4D	Кронштейн, зажим 1	1
2	67C-43112-10-4D	Кронштейн, зажим 2	1
3	65W-43192-00	Гайка, стопорная	1
4	65W-43191-00	Шайба, стопорная	1
5	91690-30018	Крышка, стопорная	1
6	90386-14MA1	Прокладка	1
7	68U-43311-10-4D	Кронштейн поворотный 1	1
8	93700-06M03	Пластина стопорная	1
9	6K9-43131-01	Пластина, крышка стопорная	1
10	97095-08020	Прокладка	1
11	92995-08100	Шайба пружинная	1
12	90185-22M11	Штифт, шпонка	1
13	6G5-43145-01	Крышка, поводковая крышка	2
14	90386-22MA4	Крышка	2
15	68U-43170-10-4D	Амортизатор в сборе	1
16	67C-43631-00	Крышка, топливная	1
17	682-43318-01	Крышка	1
18	97095-06010	. Болт	1
19	63D-43691-00	Гибеджиса-дзе, софуда	1
20	663-45251-00	Крышка	1
21	98680-06525	Винт, овальная головка	1
22	90249-18M35	Крышка	1
23	97080-08016	Гайка	2
24	90201-08M00	Рычаг, дроссель	2
25	90386-18M44	Прокладка	2
26	90386-18MA5	Трубка	1
27	90387-18M03	Крышка	1
28	90249-12M38	Крышка	1
29	90381-12M10	Прокладка, уплотнение	1
30	90381-12M11	Прокладка, уплотнение	2
31	93430-10M00	Стопорное кольцо	2
32	90110-10M02	Пластина, анод	2
33	90185-10M13	Штанга, соединительная	2
34	92995-10600	Шайба	2
35	65W-45251-00	Киль	1
36	90101-06020	Пластина, анод	2
37	67C-82127-20	Пружина, игла 2	1
38	97095-06014	Прокладка	2
39	92995-06600	. . Шайба	2
40	90269-02M08	Шайба	2
41	90101-12M65	Болт, шестигранный	4
42	92995-12200	Шайба	8
43	90201-12426	...	4
44	95380-12600	Гайка	8

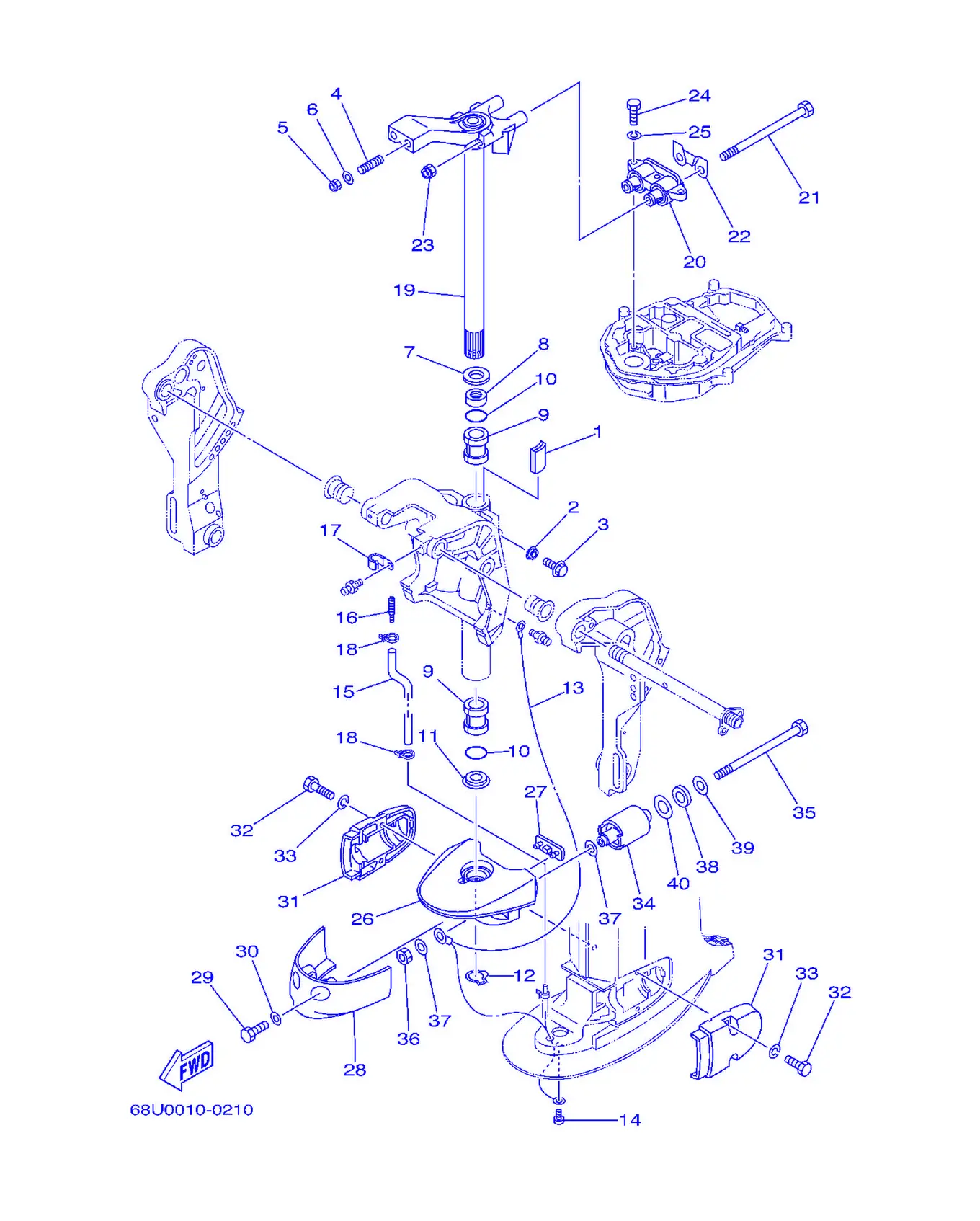

Рис. 24КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	6J8-42528-00	Пластина, фрикционная	1
2	689-43373-01	Сальник, демпфер	1
3	90105-06M18	Болт с фланцевой головкой	1
4	90116-10M70	Болт шпилька	2
5	90185-10051	. Гайка самоконтрящаяся	2
6	92995-10600	Шайба	2
7	90201-30M00	Шпилька, трос	1
8	90386-30M78	Прокладка	1
9	90386-30M77	Прокладка	2
10	93210-29M94	Уплотнительное кольцо	2
11	90386-30M60	Прокладка	1
12	93410-28M06	Прокладка	1
13	67C-82127-10	Шестерня, ведущая 2	1
14	97885-06008	Пружина, педаль	1
15	90445-07M53	Шланг (L700)	1
16	6E5-83558-00	Крышка, топливного насоса	1
17	90465-08M07	Хомут	1
18	90465-11M10	Хомут	2
19	68U-42510-11-4D	Кронштейн рулевого управления в сборе	1
20	67C-44514-10-4D	Демпфер крепления, верхняя сторона	1
21	90101-08M15	Болт, шестигранный	2
22	66T-44526-30	Толкатель	1
23	90185-08045	Гайка, самоконтрящаяся	2
24	97075-08030	Болт	3
25	92995-08100	Шайба пружинная	3
26	67C-44551-10-4D	Корпус, резиновая опора нижнего крепления	1
27	67C-44575-00	Демпфер, резиновая опора нижнего крепления	1
28	67C-44553-00-4D	Крышка, нижнее крепление	1
29	97095-08020	Прокладка	2
30	92995-08600	. . Шайба	2
31	67C-44552-01-4D	Корпус, резиновая опора нижнего крепления	2
32	97075-08030	Болт	4
33	92995-08100	Шайба пружинная	4
34	68U-44555-11-94	Демпфер крепления нижний	2
34	67C-44555-11-94	Демпфер крепления, нижняя сторона	2
35	90109-12MA3	Табличка	2
36	95380-12700	Гайка	2
37	90201-12M16	Держатель троса	4
38	90202-21100	Держатель троса	2
39	90201-13M19	Хедзодзиба, топ-да	2
40	90201-22M05	Шестерня, толкатель	2

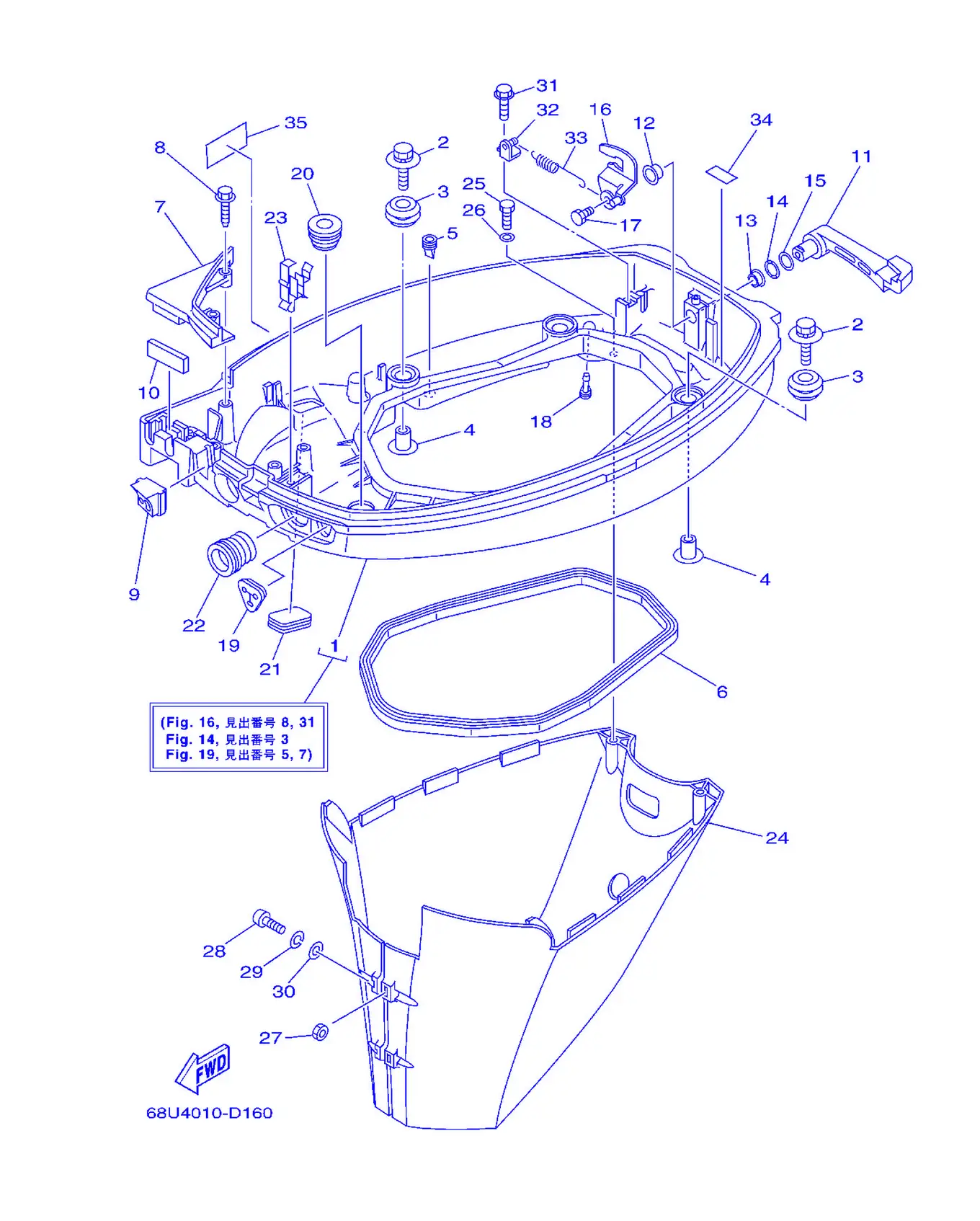

Рис. 25НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	68U-42710-02-4D	Нижний кожух в сборе	1
2	90119-06M08	Табличка, предупреждающая	4
3	90480-09M12	. Люверс	4
4	90387-06060	Втулка	4
5	65W-42717-00	Винт, крепление 2	6
6	62Y-42716-00	Резиновое уплотнение, сальник 1	1
7	65W-42738-01-4D	Пластина, крепление	1
8	90109-06M82	Табличка	2
9	65W-42725-10	Втулка уплотнительная	1
10	65W-42727-00	Втулка проходная	1
11	6D5-42815-00-4D	Рычаг, зажим	1
12	90386-12M37	Держатель	1
13	90386-12MA2	Демпфер	1
14	90206-12052	Прокладка, головка	1
15	90201-12M07	Трос, подача топлива	1
16	6D5-42816-00	Рычаг, зажим	1
17	97095-06012	Болт	1
18	6H3-44391-01	Ниппель, шланг	1
19	65W-26326-00	Втулка уплотнительная	1
20	68U-42727-00	Втулка	1
21	6H4-42726-00	Прокладка	1
22	65W-42726-00	Втулка уплотнительная	1
23	90465-25M57	Хомут	1
24	68U-42741-00-4D	Фартук	1
25	97095-06014	Прокладка	2
26	92995-06600	. . Шайба	2
27	95380-06600	Тяга, соединительная	2
28	97880-06025	Винт, с полукруглой головкой	2
29	92990-06100	Прокладка, стопор	2
30	92990-06600	Прокладка, дроссель	2
31	90109-06M86	Пластина	1
32	6D5-43144-00	Крючок, пружина	1
33	90506-18010	Пружина, натяжная	1
34	62Y-82377-00	Этикетка	1
35	66M-13444-00	Метка	1

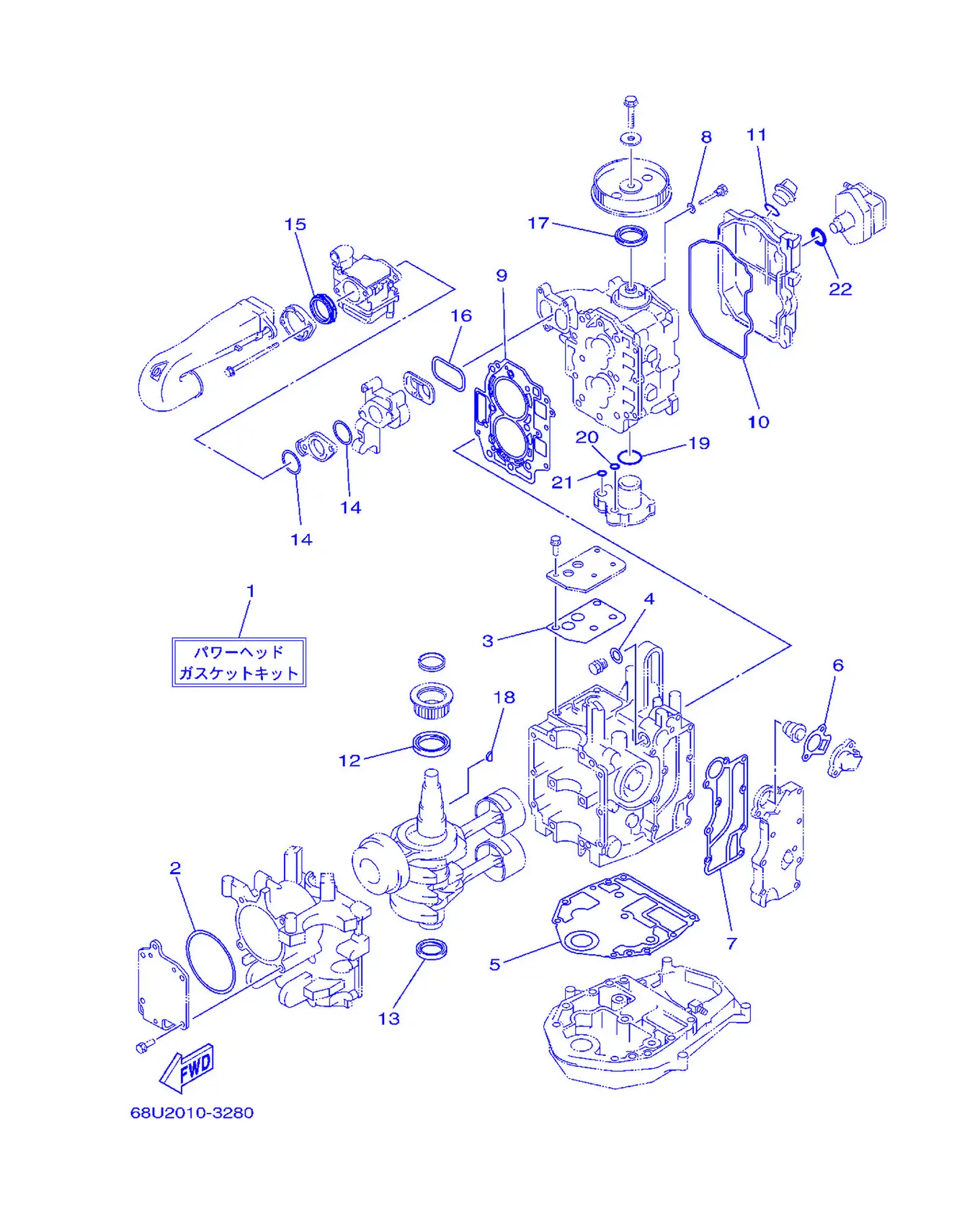

Рис. 26РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6D5-W0001-00	Комплект прокладок головки блока	1
2	65W-15663-00	Сальник	1
3	65W-11169-01	Прокладка, крышка сапуна	1
4	90430-14115	Прокладка	1
5	65W-11351-10	Прокладка, цилиндр	1
6	62Y-12414-00	Прокладка, крышка	1
7	65W-41114-00	. Прокладка, наружная выпускная	1
8	90430-06014	Прокладка	1
9	65W-11181-30	Прокладка, головка цилиндра 1	1
10	65W-11356-00	Сальник, цилиндр 2	1
11	93210-24M79	. O-образное кольцо	1
12	93102-43004	Сальник	1
13	93101-35002	Сальник	1
14	65W-14198-00	Прокладка	2
15	65W-14457-10	Сальник	1
16	65W-13645-00	Прокладка, коллектор 1	1
17	93102-37M40	Сальник	1
18	90280-04M06	Шпонка	1
19	93210-33MH2	Кольцо уплотнительное	1
20	93210-12MG9	Кольцо уплотнительное	1
21	93210-14515	Кольцо уплотнительное	1
22	93210-24M79	. O-образное кольцо	1

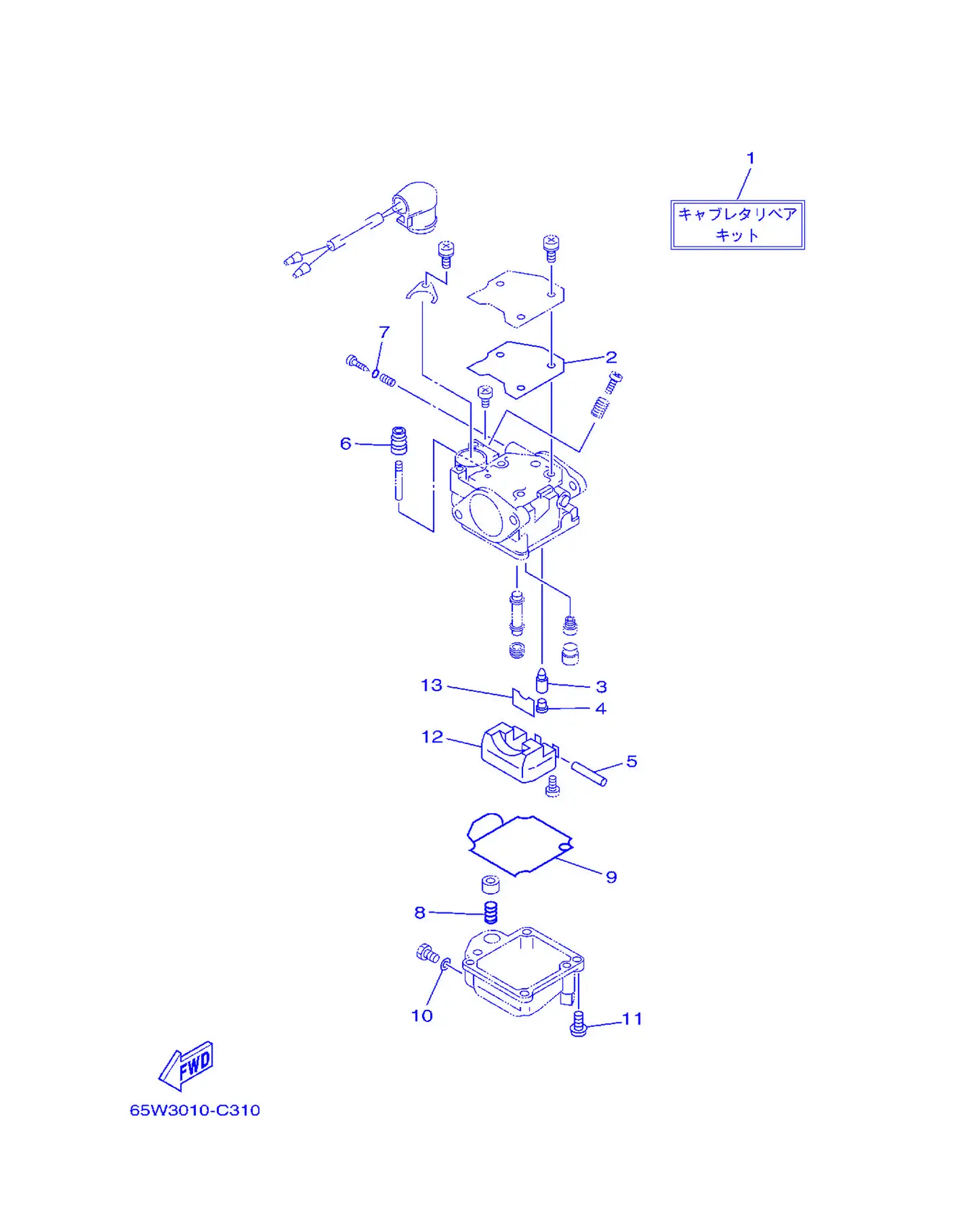

Рис. 27РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	65W-W0093-01	Ремкомплект карбюратора	1
2	65W-14126-00	. Прокладка	1
3	6G1-14546-01	. Клапан, игольчатый	1
4	676-14186-00	. ...	1
5	6H4-14548-00	. ...	1
6	65W-14373-00	. Крышка, плунжер	1
7	67C-14397-00	Кольцо уплотнительное	1
8	65W-14335-00	Поршень, кольцо	1
9	65W-14384-00	Прокладка, крышка корпуса	1
10	65W-14398-00	. ...	1
11	97980-04114	. Заглушка, ...	4
12	63V-14985-00	. Поплавок	1
13	663-14159-00	. Зажим	1

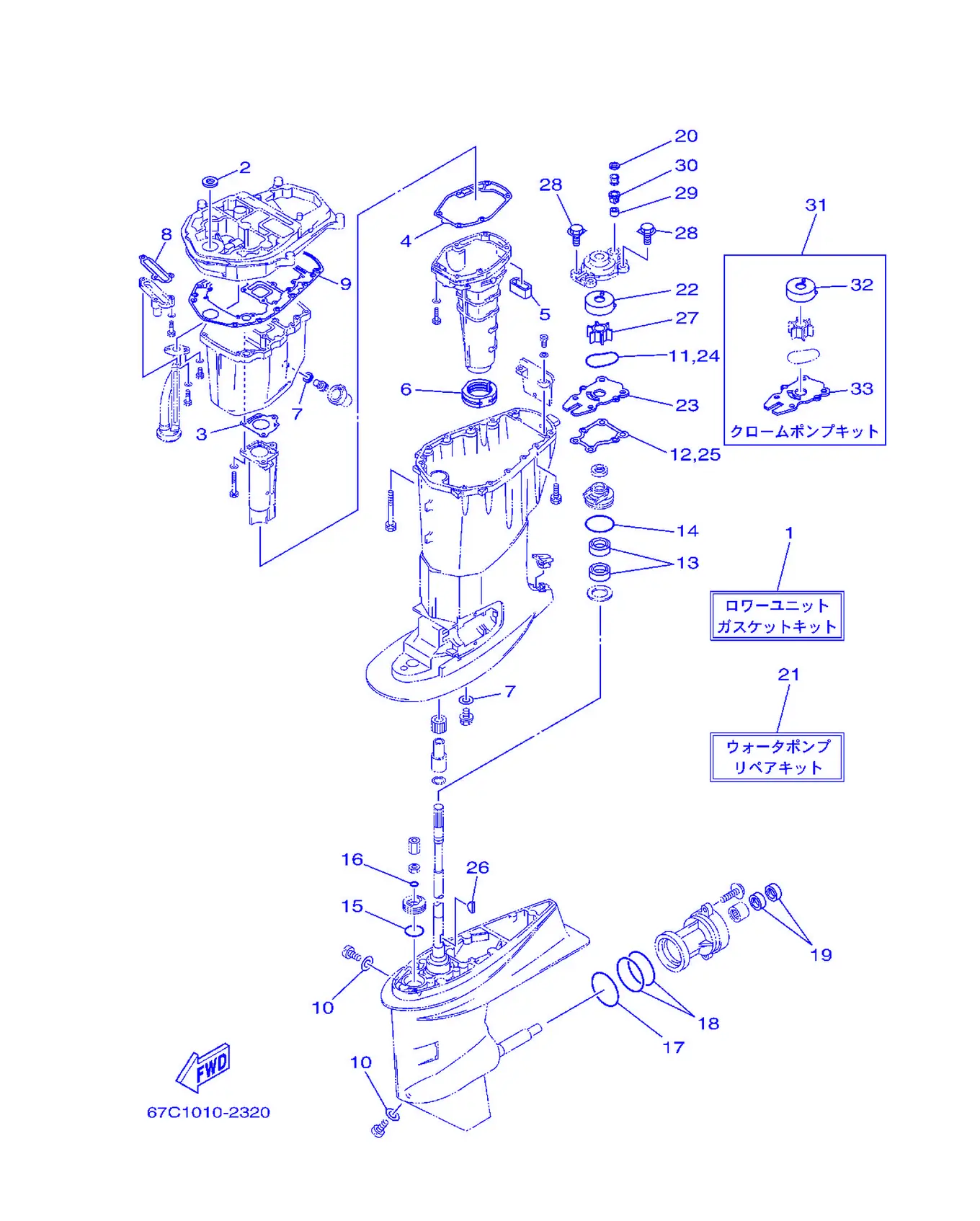

Рис. 28Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	67C-W0001-22	Комплект прокладок нижнего узла	1
2	93110-16004	Сальник	1
3	67C-41133-00	Прокладка, глушитель впускной 1	1
4	62Y-41134-01	. Прокладка, выпускной коллектор	1
5	62Y-45127-00	. Сальник	1
6	67C-45123-00	. Прокладка, нижняя	1
7	90430-14M09	Прокладка	2
8	62Y-13475-00	Прокладка	1
9	69W-15312-00	Прокладка, крышка	1
10	90430-08020	. Прокладка	2
11	93210-59MG7	. Уплотнительное кольцо	1
12	63D-44316-00	. Прокладка, пластина	1
13	93101-22M60	Сальник	2
14	93210-48MG8	. Уплотнительное кольцо	1
15	93210-33MG4	. Уплотнительное кольцо	1
16	93210-06ME6	. Уплотнительное кольцо	1
17	93210-69MG6	. Уплотнительное кольцо	1
18	93210-74MG5	. Уплотнительное кольцо	2
19	93101-22M00	. Сальник	2
20	90430-12072	Прокладка	1
21	66T-W0078-00	Ремкомплект водяного насоса	1
22	63D-44322-00	. Прокладка, пластина	1
23	66T-44323-00	Наружная пластина, картридж	1
24	93210-59MG7	. Уплотнительное кольцо	1
25	63D-44316-00	. Прокладка, пластина	1
26	90280-03M03	. Кольцо, крышка насоса	1
27	6H4-44352-02	. Крыльчатка	1
28	90119-08M15	. Болт с шайбой	4
29	663-44366-00	Демпфер, уплотнение водяного вала 2	1
30	63D-44312-00	. Прокладка, пластина	1
31	66T-W0078-0A	Комплект хромированного насоса	1
32	63D-44322-40	. Вставка, картридж	1
33	66T-44323-40	Наружная пластина, картридж	1

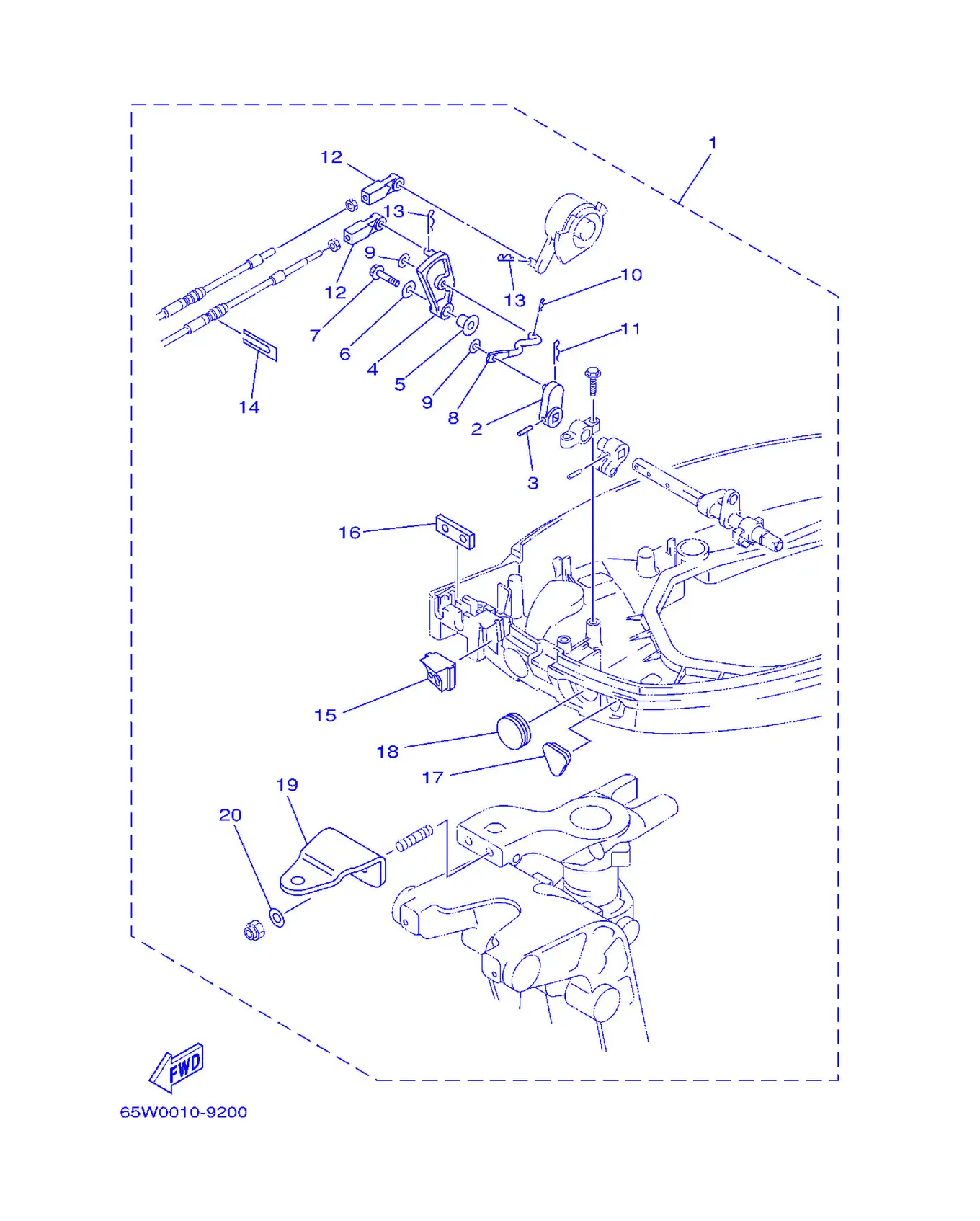

Рис. 29Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	65W-48501-00	Комплект дистанционного управления	1
2	65W-44142-00	. Соединение	1
3	90254-03M05	Коленчатый вал в сборе	1
4	65W-44125-00	. Рычаг, тяга переключения передач	1
5	90387-06M29	Втулка	1
6	90201-06M31	. Головка, трубка-держатель	1
7	97595-06525	. Болт с шайбой	1
8	65W-44192-00	Соединение, тяга 1	1
9	90201-05M06	. Головка, порошковый	2
10	90468-10005	Прокладка	1
11	90468-18008	Стопор	1
12	663-48344-00	Наконечник троса, дистанционное управление	2
13	90468-18008	Стопор	2
14	6H3-48538-00	Зажим троса 1	1
15	65W-42725-21	Втулка уплотнительная	1
16	62Y-42727-00	. Втулка проходная	1
17	65W-26326-10	Втулка уплотнительная	1
18	65W-42726-10	Втулка уплотнительная	1
19	65W-48511-00	Крюк рулевого управления	1
20	90201-10120	Толкатель	2

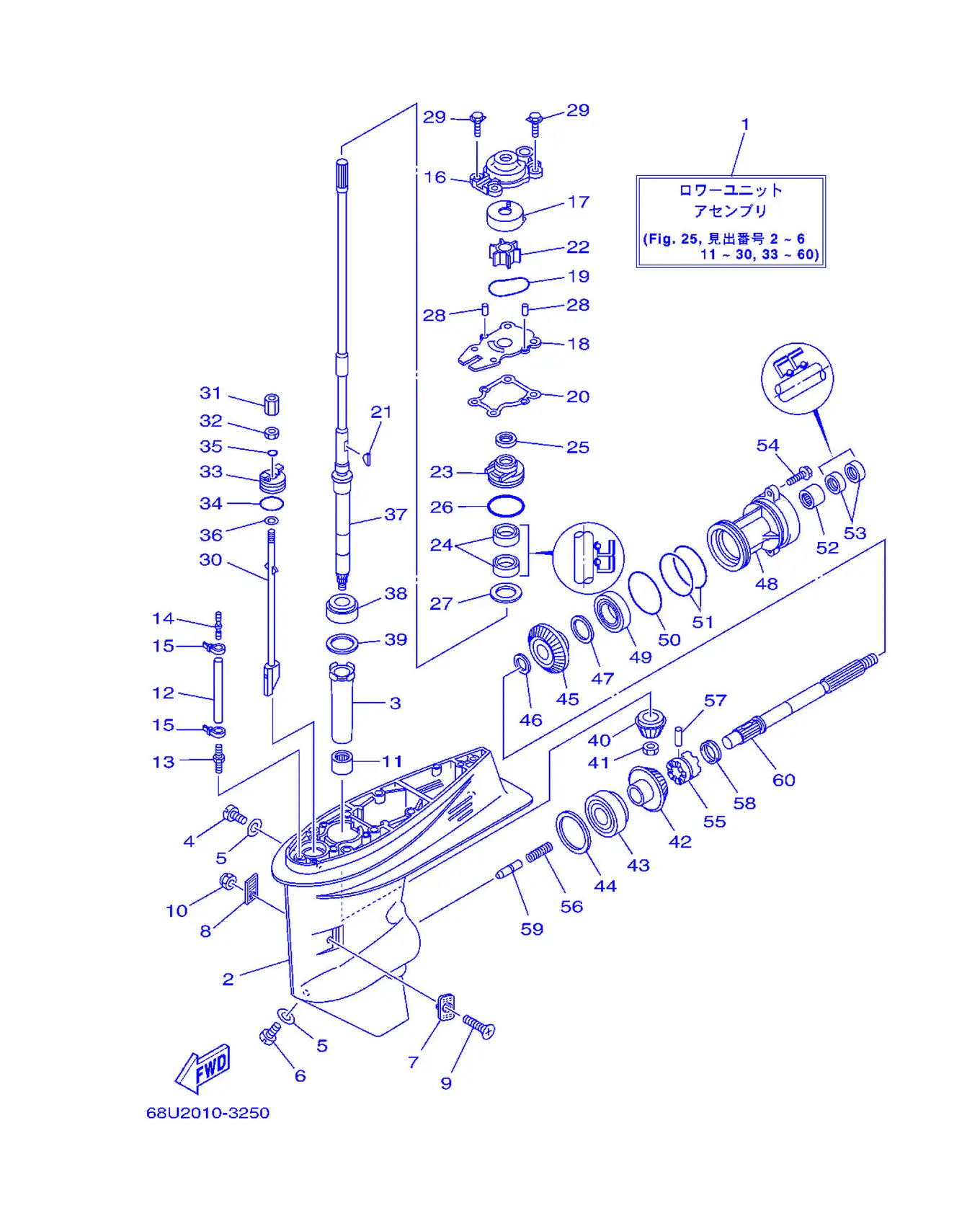

Рис. 30НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	68U-45300-11-4D	Нижний узел в сборе	1
1	68U-45300-21-4D	Нижний узел в сборе	1
2	67C-45301-00-4D	Корпус, нижний	1
3	6H4-45536-00	Вал гребной	1
4	90340-08002	Прокладка, пластина	1
5	90430-08020	. Прокладка	2
6	688-45341-10	Прокладка, верхняя	1
7	63D-45214-00	Прокладка, пластина 1	1
8	63D-45215-00	Прокладка, пластина 2	1
9	90142-05M06	Винт, с потайной головкой	1
10	95380-05600	. Гайка	1
11	93315-32224	Шестерня ведущая	1
12	90445-07ME8	Шланг (L80)	1
12	90445-07M31	Шланг (L200)	1
13	6E5-45378-00	Уплотнение, вал	1
14	6E5-83558-10	Ниппель	1
15	90465-11M10	Хомут	2
16	66T-44311-00	Прокладка, водяной насос	1
17	63D-44322-00	. Прокладка, пластина	1
18	66T-44323-00	Наружная пластина, картридж	1
19	93210-59MG7	. Уплотнительное кольцо	1
20	63D-44316-00	. Прокладка, пластина	1
21	90280-03M03	. Кольцо, крышка насоса	1
22	6H4-44352-02	. Крыльчатка	1
23	63D-44341-00	. Корпус водяного насоса	1
24	93101-22M60	Сальник	2
25	66T-45344-01	Крышка сальника	1
26	93210-48MG8	. Уплотнительное кольцо	1
27	90201-27M00	Втулка, упорная	1
28	93604-08062	Штифт установочный	2
29	90119-08M15	. Болт с шайбой	4
30	67C-44150-10	Узел кулачка переключения передач	1
30	67C-44150-20	Кулачок переключения в сборе	1
31	67C-44146-00	Соединитель тяги переключения	1
32	95380-06700	Гайка	1
33	68U-45321-00	Пластина	1
34	93210-33MG4	. Уплотнительное кольцо	1
35	93210-06ME6	. Уплотнительное кольцо	1
36	92990-06600	Прокладка, дроссель	1
37	68U-45501-11	Вал гребной в сборе	1
37	68U-45501-21	Вал гребной в сборе	1
38	93332-00001	Крышка	1
39	663-45587-01	Шайба (T:0.10MM)	1
39	663-45587-10	Шайба (T:0.12MM)	1
39	663-45587-20	Шайба (T:0.15MM)	1
40	68U-45551-00	Шестерня ведущая (12T)	1
41	90179-10M38	Гайка	1
42	68U-45560-00	Шестерня 1 (29T)	1
43	93332-00003	Шпонка	1
44	663-45567-01	Шайба регулировочная (T:0.10MM)	1
44	663-45567-10	Шайба регулировочная (T:0.12MM)	1
44	663-45567-20	Шайба регулировочная (T:0.15MM)	1
44	663-45567-30	Шайба регулировочная (T:0.18MM)	1
44	663-45567-40	Шайба регулировочная (T:0.30MM)	1
44	663-45567-50	Шайба регулировочная (T:0.40MM)	1
44	663-45567-60	Шайба регулировочная (T:0.50MM)	1
45	68U-45571-00	Шестерня 2 (29T)	1
46	90201-22429	Крышка водяного насоса	1
47	63D-45577-00	Шайба регулировочная (T:0.10MM)	1
47	63D-45577-10	Шайба регулировочная (T:0.12MM)	1
47	63D-45577-20	Шайба регулировочная (T:0.15MM)	1
47	63D-45577-30	Прокладка (T:0.18MM)	1
47	63D-45577-40	Прокладка (T:0.30MM)	1
47	63D-45577-50	Прокладка (T:0.40MM)	1
47	63D-45577-60	Прокладка (T:0.50MM)	1
48	63D-45361-02-4D	Крышка, нижний корпус	1
49	93306-001U1	Прокладка	1
50	93210-69MG6	. Уплотнительное кольцо	1
51	93210-74MG5	. Уплотнительное кольцо	2
52	93317-22204	Шпилька	1
53	93101-22M00	. Сальник	2
54	90105-08M61	Болт с шайбой головки	2
55	68U-45631-00	Муфта кулачковая	1
56	90501-15M01	Пружина сжатия	1
57	90250-06023	Крыльчатка водяного насоса	1
58	67C-45633-00	Кольцо крестовины	1
59	66T-45635-00	Плунжер переключения	1
60	66T-45611-00	Вал гребного винта	1

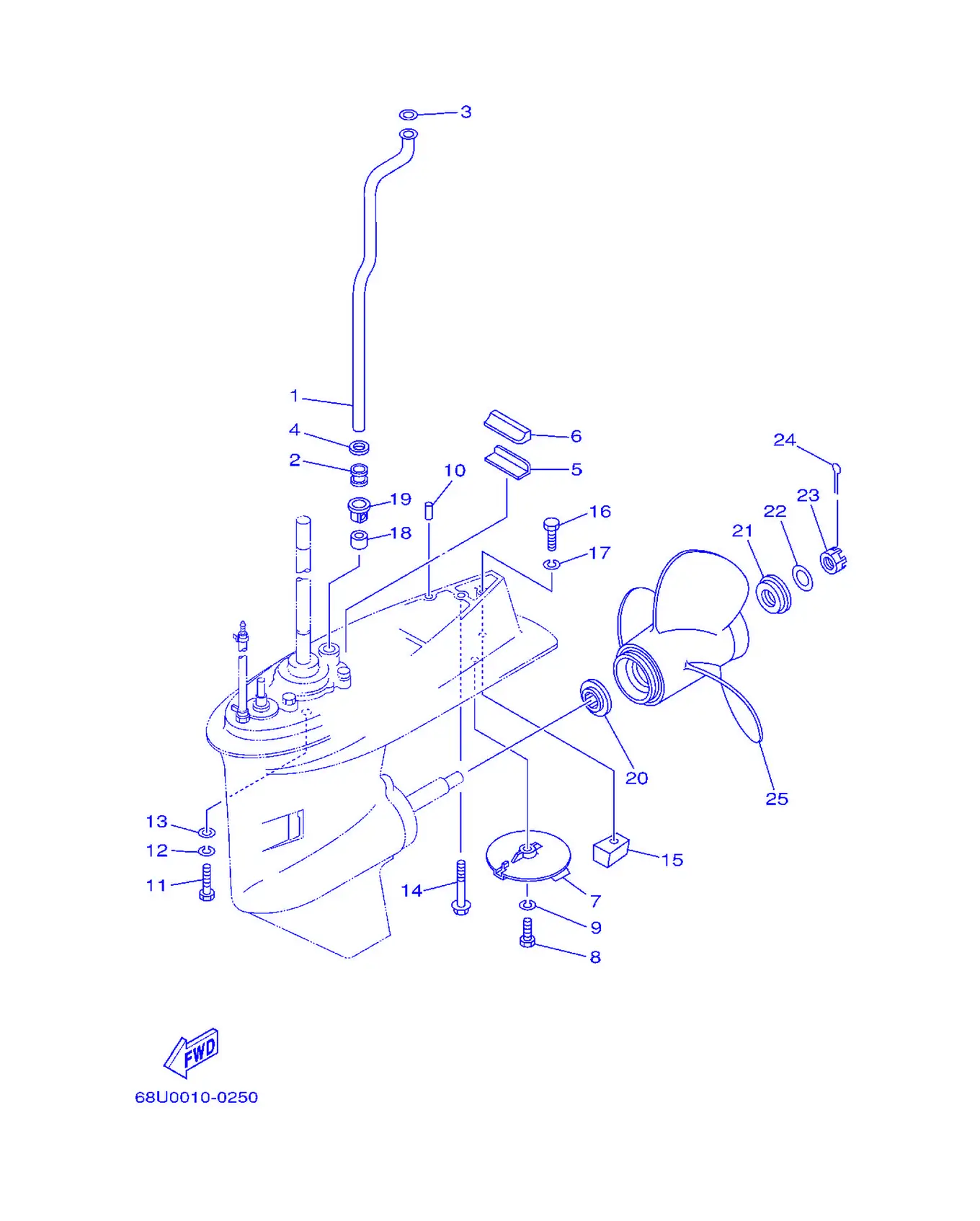

Рис. 31НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	62Y-44361-00	Опора, кожух 1	1
1	62Y-44361-20	Опора, кожух 1	1
2	663-44367-00	Заглушка, крышка 3	1
3	90202-12060	Шпилька толкателя	1
4	90430-12072	Прокладка	1
5	663-45376-00-94	Направляющая, демпфер уплотнения	1
6	63D-45375-00	Прокладка, головка	1
7	67C-45371-00	Шестерня	1
8	97095-08025	. Болт	1
9	92995-08100	Шайба пружинная	1
10	93606-12019	. Пластина, корпус насоса	2
11	97075-10040	. Болт	4
12	92995-10100	Шайба	4
13	92995-10600	Шайба	4
14	90119-08M44	Болт с шайбой	1
15	67C-45251-00	Крышка	1
16	97095-08035	Болт	1
17	92995-08100	Шайба пружинная	1
18	663-44366-00	Демпфер, уплотнение водяного вала 2	1
19	63D-44312-00	. Прокладка, пластина	1
20	663-45987-02	Распорка 1	1
21	68U-45997-00	Проставка	1
22	92990-16200	Шайба плоская	1
23	90171-16011	Гайка корончатая	1
24	91490-30025	Крышка, боковая	1
25	68U-45941-00-EL	Гребной винт (3X12-1/4X9-G)	1
