雅马哈 FT8D - FT8DMHX

共 30 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5Поддон картера 6Масляный насос 7ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 8Карбюратор 9КОЛЕНВАЛ И ПОРШЕНЬ 10УПРАВЛЕНИЕ 11ЦИЛИНДР И КАРТЕР 1 12ЦИЛИНДР И КАРТЕР 2 13Стартер 14РУЛЕВОЕ УПРАВЛЕНИЕ 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 16ГЕНЕРАТОР 17Детали для периодического обслуживания 18ВЕРХНИЙ КАПОТ 19КЛАПАН 20ТОПЛИВНАЯ СИСТЕМА 21Топливный Бак 22КРОНШТЕЙН 1 23КРОНШТЕЙН 2 24НИЖНИЙ КОЖУХ 25РЕМКОМПЛЕКТ 1 26РЕМКОМПЛЕКТ 2 27Ремонтный комплект 3 28Крепление дистанционного управления 29НИЖНИЙ КАРТЕР И ПРИВОД 1 30НИЖНИЙ КАРТЕР И ПРИВОД 2

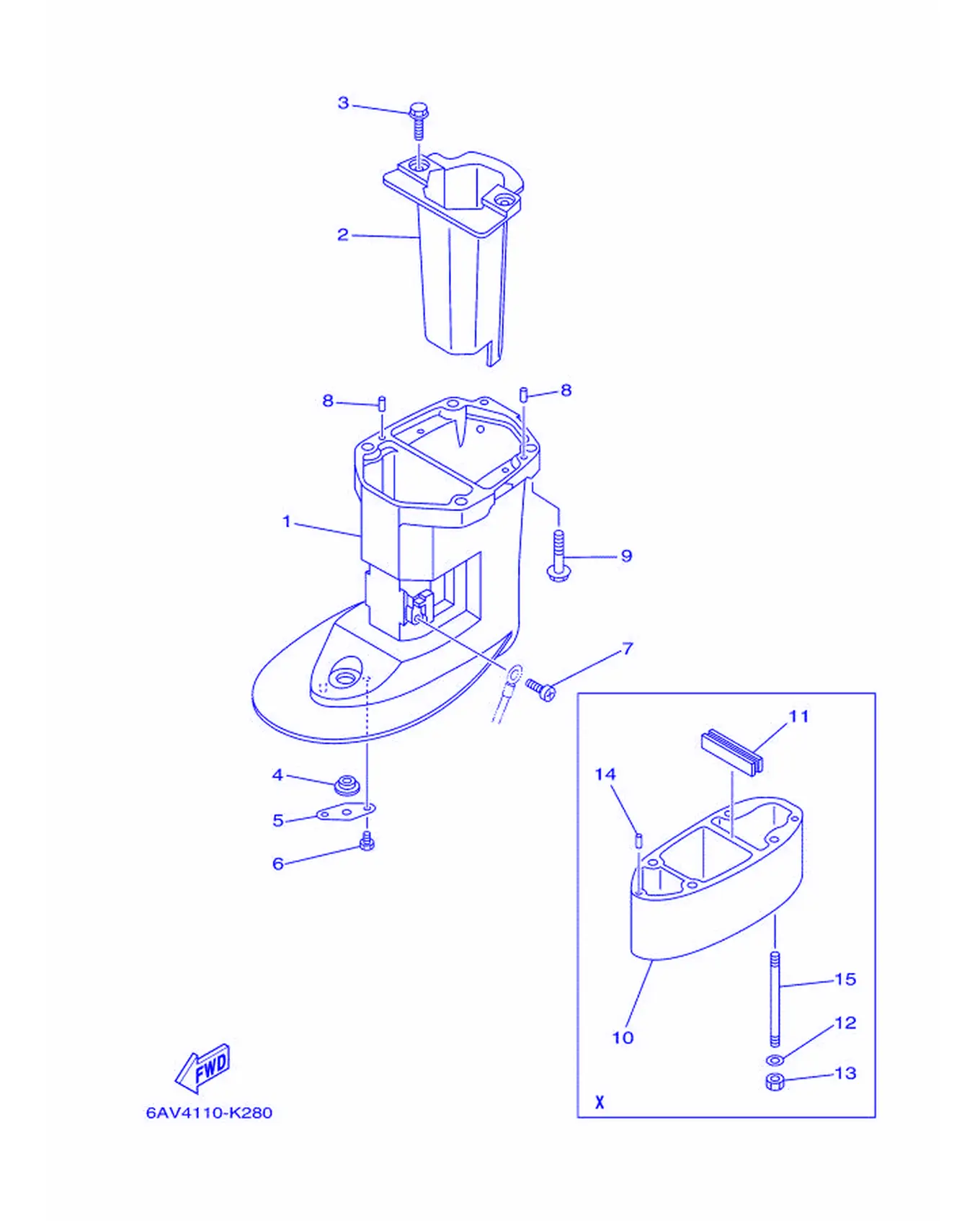

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	60R-G5111-10-4D	Корпус верхний	1
2	60R-E4711-00-CA	Глушитель 1	1
3	97575-06514	Болт с шайбой	2
4	90480-14M54	Поплавок	1
5	68T-45321-00	Поплавок	1
6	97095-06008	Заглушка	1
7	97885-05008	Прокладка, топливная	1
8	93604-12M07	Крышка, головки	2
9	97575-08535	. Болт с шайбой	4
10	60S-G5211-20-4D	Удлинитель	1
11	63V-45127-00	Сальник	1
12	92990-08600	. . Прокладка, крышка	4
13	95380-08600	Гайка	4
14	93604-12M07	Крышка, головки	2
15	90116-08M62	Табличка, серийный номер	4

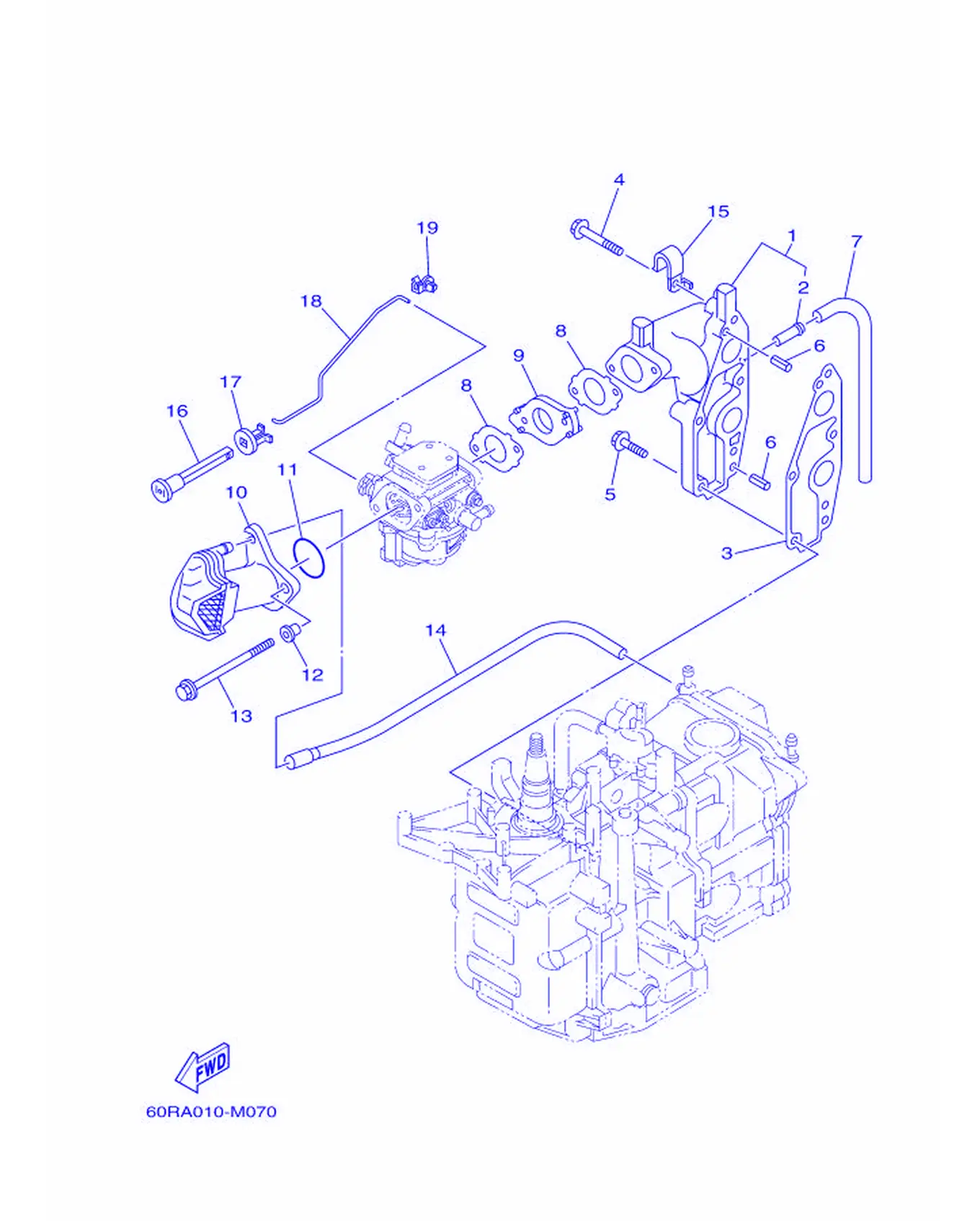

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	60R-E3641-00-1S	Коллектор впускной 1	1
2	650-24378-00	. Заглушка, 4	1
3	68T-13645-00	Прокладка, впускная 1	1
4	90119-06MA5	Табличка, предупреждающая	3
5	90119-06MA3	Табличка, идентификационная	2
6	91690-50014	Крышка, корпус термостата	2
7	90445-09811	Шланг (L130)	1
8	60R-E3646-A0	Прокладка, коллектора 2	2
9	68T-14271-00	Изолятор	1
10	60R-E4440-00	Глушитель в сборе, впускной	1
11	93210-31MJ5	. Кольцо уплотнительное	1
12	90387-06M70	Втулка	2
13	90105-06188	Уплотнение, пластина	2
14	60R-E2483-00	Труба 3	1
15	90465-08M99	Прокладка	1
16	6H4-41271-02	Винт, соленоид	1
17	689-41273-00	Крышка	1
18	68T-41256-00	Прокладка, выхлопная 1	1
19	6J8-41262-00	Тяга, дроссельная заслонка	1

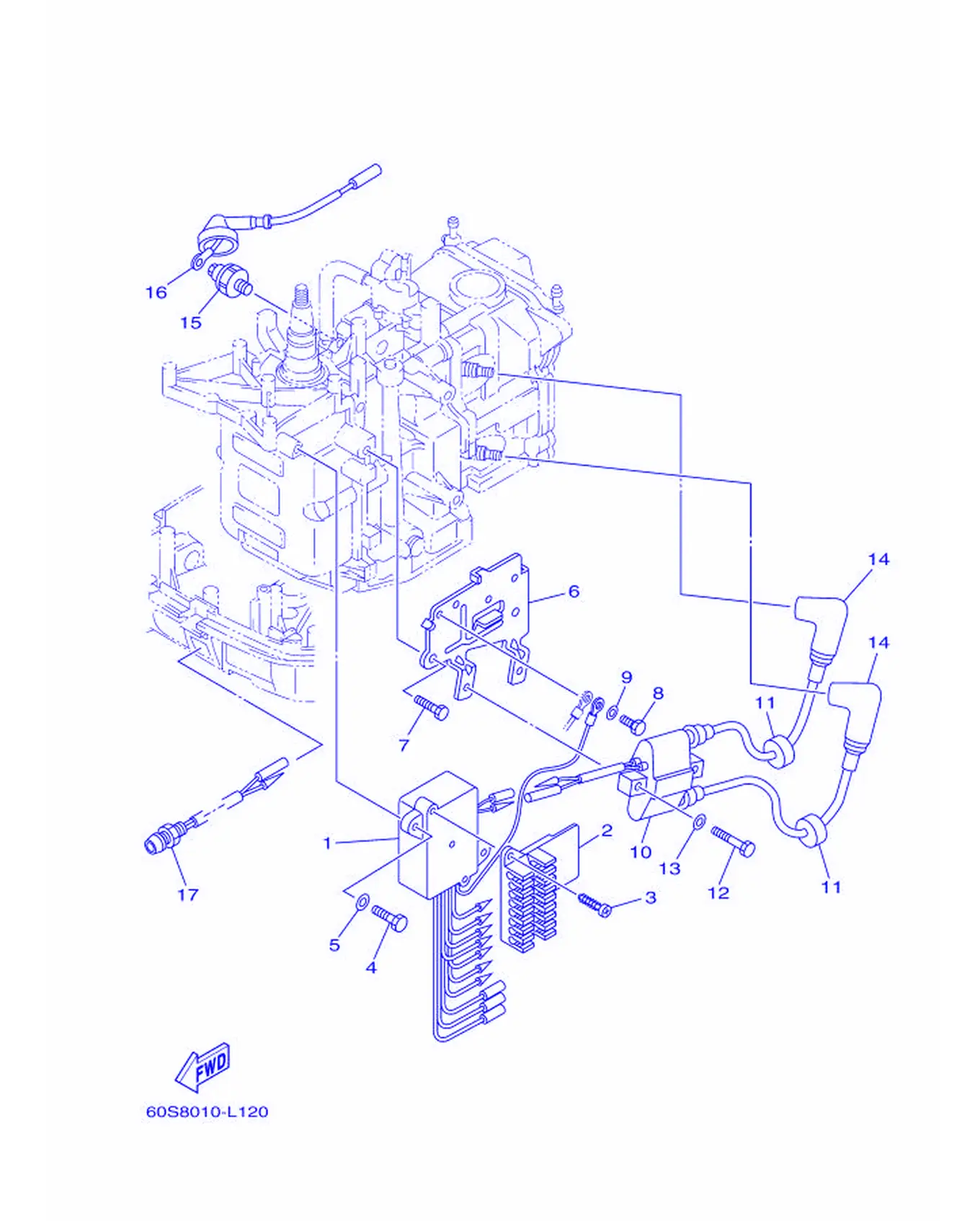

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	68T-85540-00	Кронштейн блока C.D.I.	1
2	68T-82522-00	Крышка, корпус	1
3	97780-40512	Прокладка	2
4	97095-06020	Болт с шайбой	2
5	92995-06600	. . Шайба	2
6	68T-85542-00	Корпус	1
7	97095-08012	Болт	2
8	97095-06012	Болт	1
9	92995-06600	. . Шайба	1
10	680-85570-02	Крышка корпуса блока зажигания	1
11	90480-25161	Прокладка	2
12	97095-06025	Болт	2
13	92995-06600	. . Шайба	2
14	6E3-82370-21	Прокладка топливного насоса	2
15	67F-82504-00	Крышка корпуса электрики	1
16	68T-82127-10	Провод, вывод 2	1
17	68T-85410-00	Фонарь аварийного сигнала	1

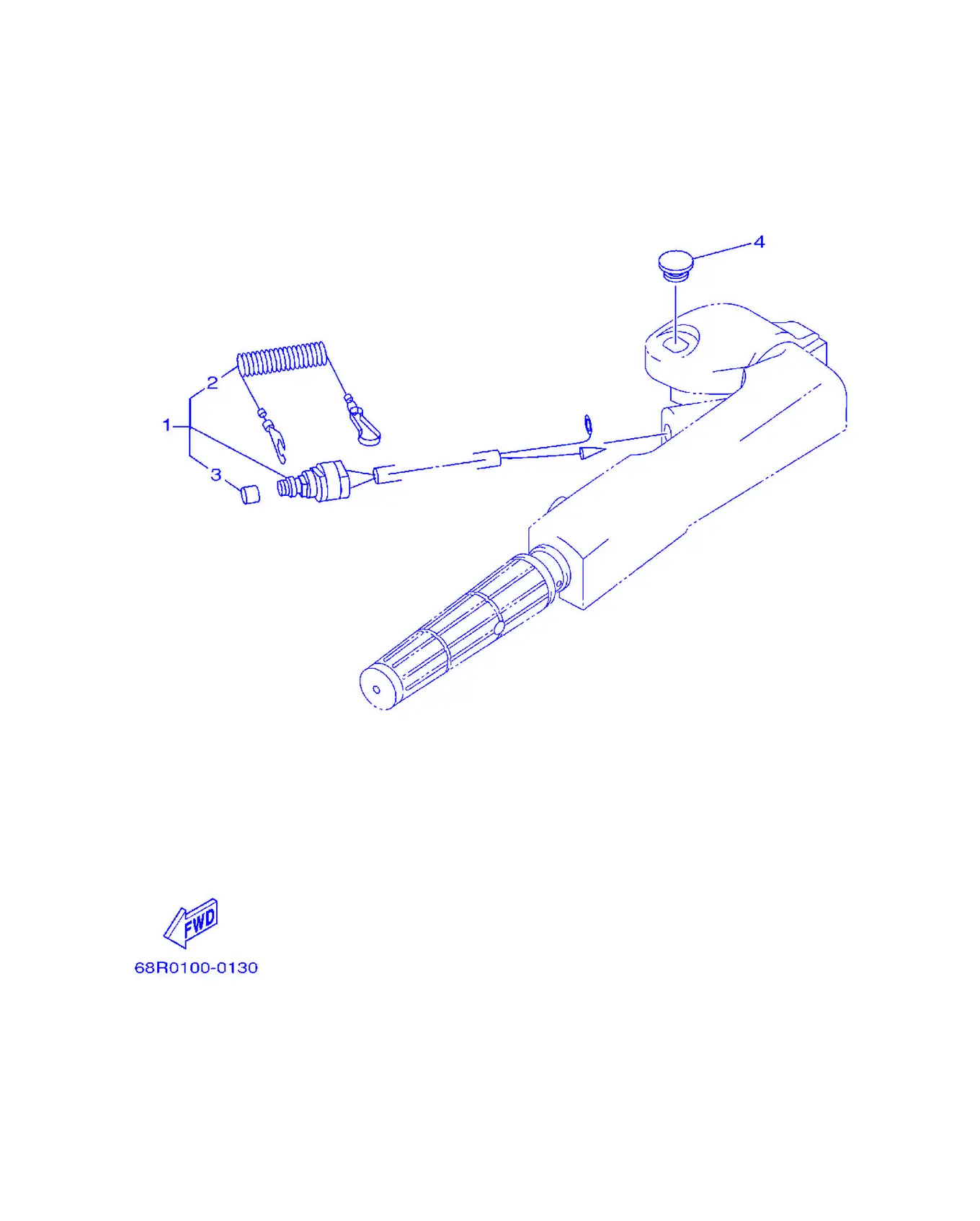

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	65W-82575-01	Провод датчика давления масла	1
2	682-82556-00	Рычаг, стопор	1
3	689-8257Y-00	Крышка	1
4	6G1-42725-00	Прокладка	1

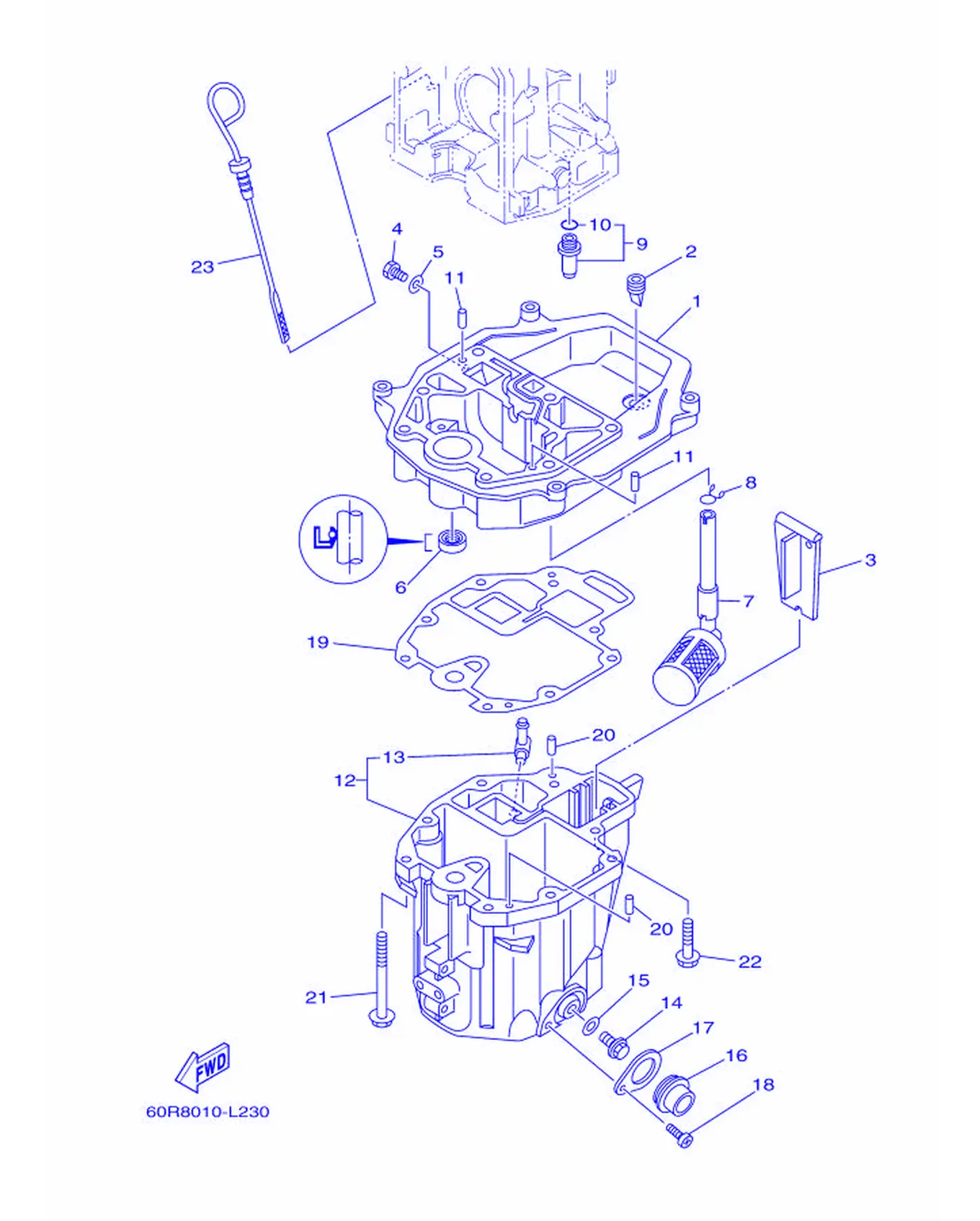

Рис. 5Поддон картера Oil Pan

REF	Номер детали	Наименование	Кол-во
1	60R-G1137-00-94	Направляющая выхлопа	1
2	60S-G2717-00	Резиновый сальник 2	1
3	60R-G5181-00	Пластина	1
4	97095-08014	Заглушка	1
5	90430-08800	Прокладка	1
6	93101-12M70	Сальник	1
7	68T-13421-01	Сетка-фильтр 2	1
8	90467-11M08	. Зажим	1
9	6G8-11575-00	Прокладка головки блока цилиндров	1
10	93210-12M62	. Уплотнительное кольцо	1
11	93606-19M23	. Подшипник коленвала	2
12	60R-E5311-00-5B	Масляный поддон	1
13	6H1-11372-00	Прокладка, корпус	1
14	90340-10M10	Корпус, водяной насос	1
15	90430-10M11	Прокладка	1
16	60R-E5316-00	Демпфер 1	1
17	68T-15317-00	Стопорное кольцо, поршневой палец	1
18	97885-05008	Прокладка, топливная	1
19	68T-13475-00	Прокладка	1
20	93604-12M07	Крышка, головки	2
21	90119-08005	Болт с шайбой	6
22	97575-08530	Болт с шайбой	2
23	68T-15362-00	Корпус, крыльчатка	1

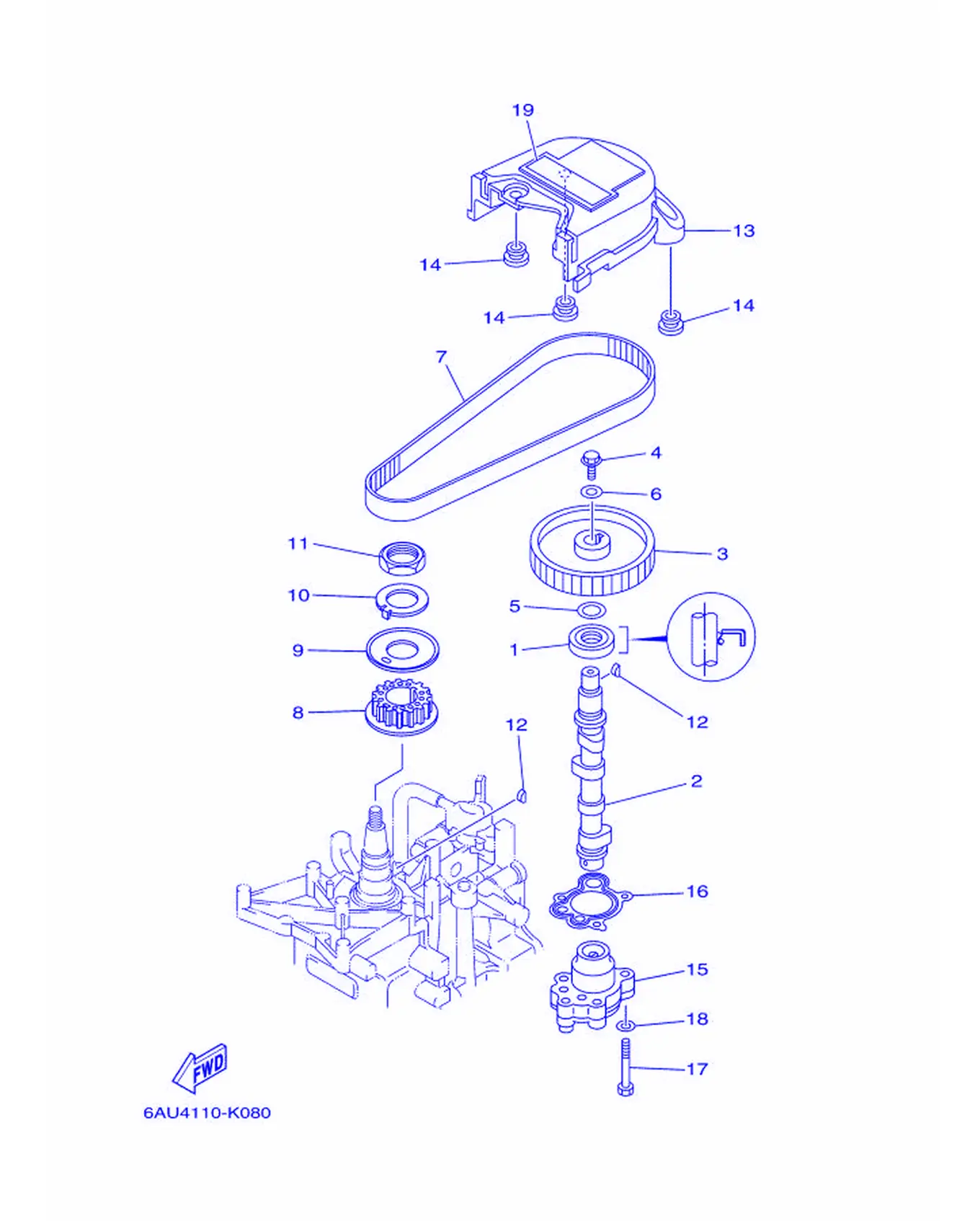

Рис. 6Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	93102-18M21	. Сальник	1
2	60R-E2171-00	Распредвал 1	1
3	60R-E1537-00-94	Шестерня ведомая	1
4	90105-06M14	Болт, с шайбой	1
5	90201-13201	Крышка, корпус	1
6	90201-06M94	Крышка, корпус	1
7	60R-G6241-00	Ремень V-образный	1
8	60R-E1536-00	Шестерня ведущая	1
9	68T-11557-00	Шайба 1	1
10	6G8-11587-01	Шайба стопорная	1
11	90170-24M09	Гайка	1
12	90280-03M01	. Крышка, корпус	2
13	60R-G6297-00	Крышка, пылезащитная	1
14	90480-10627	Прокладка	3
15	68T-13300-00	Прокладка, поплавковая камера	1
16	68T-13329-00	Прокладка, головка цилиндра	1
17	97095-06030	Болт	3
18	92995-06600	. . Шайба	3
19	60R-E3437-01	Метка, катушка	1

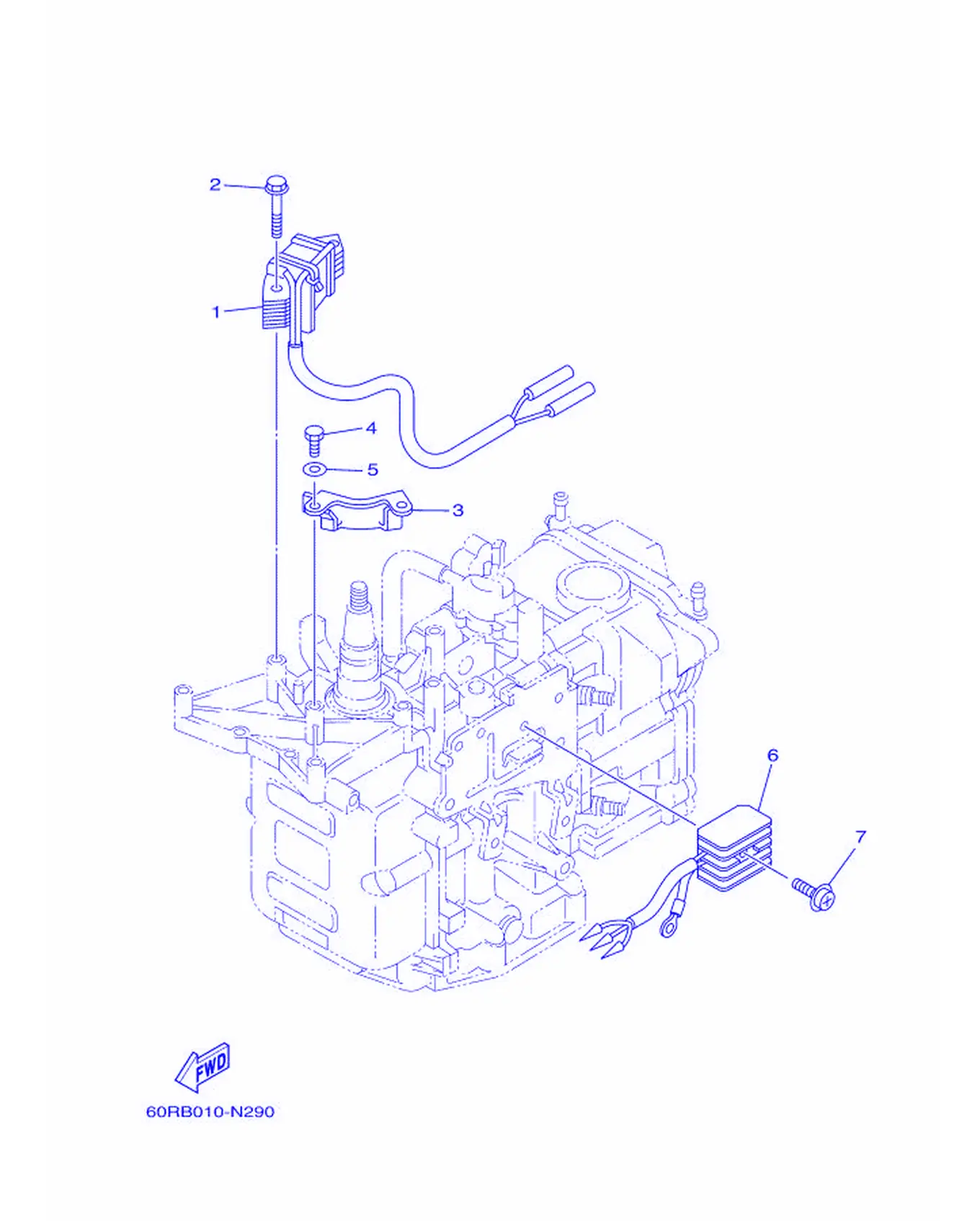

Рис. 7ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ Optional Parts

REF	Номер детали	Наименование	Кол-во
1	68T-85533-00	Прокладка, крышка	1
2	90119-06MA1	Болт с шайбой	2
3	68T-81328-00	Гайка	1
4	97013-06012	Табличка	2
5	92903-06600	Шайба, пластина	2
6	664-81970-62	Крышка, боковая	1
7	97980-05225	Прокладка, крышка	1

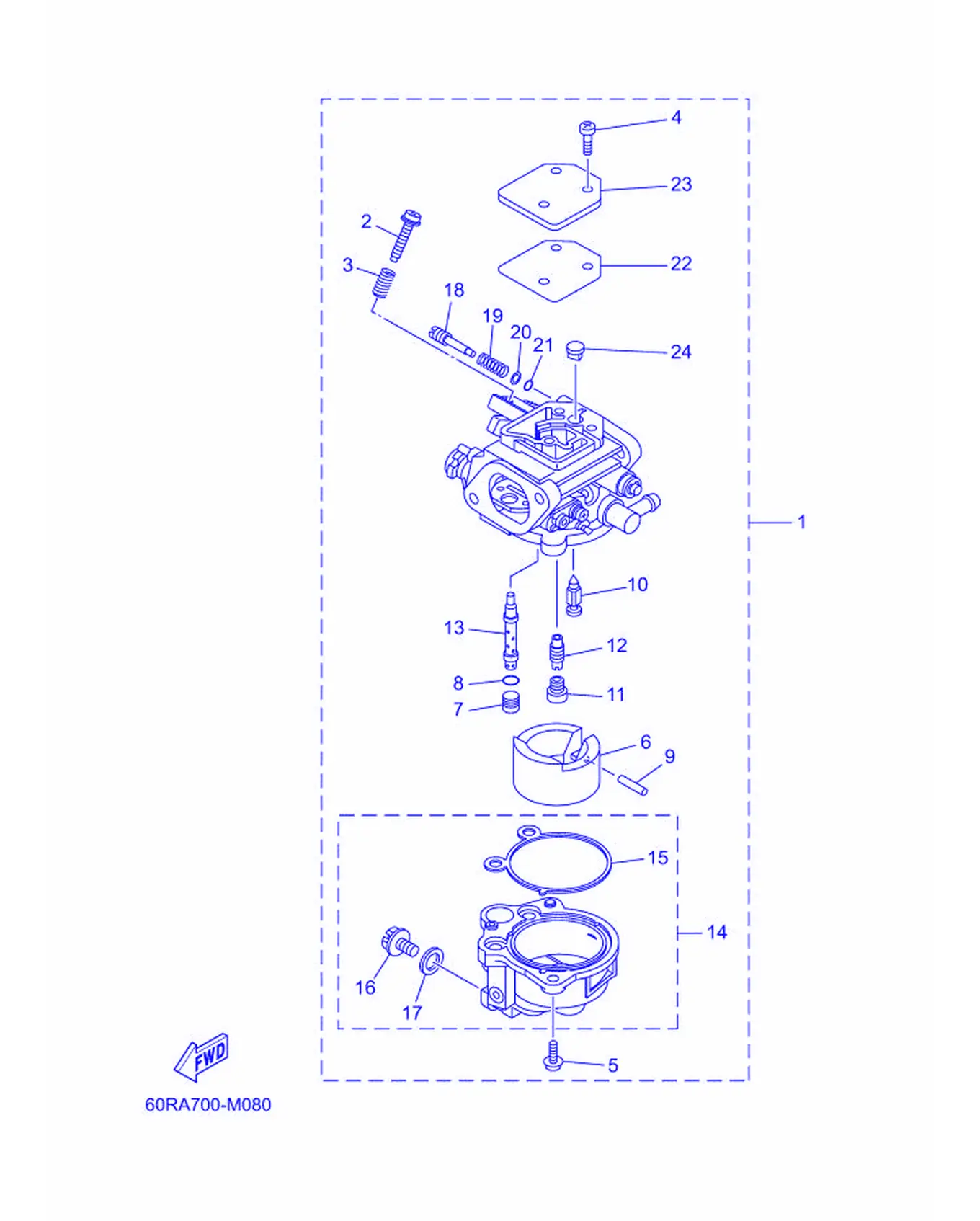

Рис. 8Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	60S-14301-00	Карбюратор в сборе 1	1
2	69W-14321-00	. Винт, дроссельная заслонка	1
3	62Y-14212-00	. Стопор, топливный шланг	1
4	6DR-14321-00	Винт, дроссель	3
5	62Y-14321-00	. Винт дроссельной заслонки	2
6	6DR-14385-00	Поплавок	1
7	6DR-1432A-00	Поплавок	1
8	6DR-14561-00	Уплотнительное кольцо	1
9	4FP-14386-00	Крышка, топливный	1
10	6DR-14336-00	Игла	1
11	60S-14343-38	Жиклер, главный (#75)	1
12	60S-14342-20	Жиклер, холостого хода (#40)	1
13	60S-14341-00	Распылитель, главный	1
14	60S-14381-00	Держатель, топливный шланг	1
15	6DR-14984-00	Прокладка, топливный шланг	1
16	62Y-14383-30	Прокладка, топливный насос	1
17	652-14397-00	. . Кольцо уплотнительное	1
18	6DR-14323-00	Пружина, регулировочный винт	1
19	6DR-14334-00	Стопор, регулировочный винт	1
20	6DR-14285-00	Шайба	1
21	6DR-14397-00	Уплотнительное кольцо	1
22	6DR-14818-00	Игла, клапан	1
23	6DR-14157-00	Игла, поплавок	1
24	6DR-14862-00	Поплавок	1

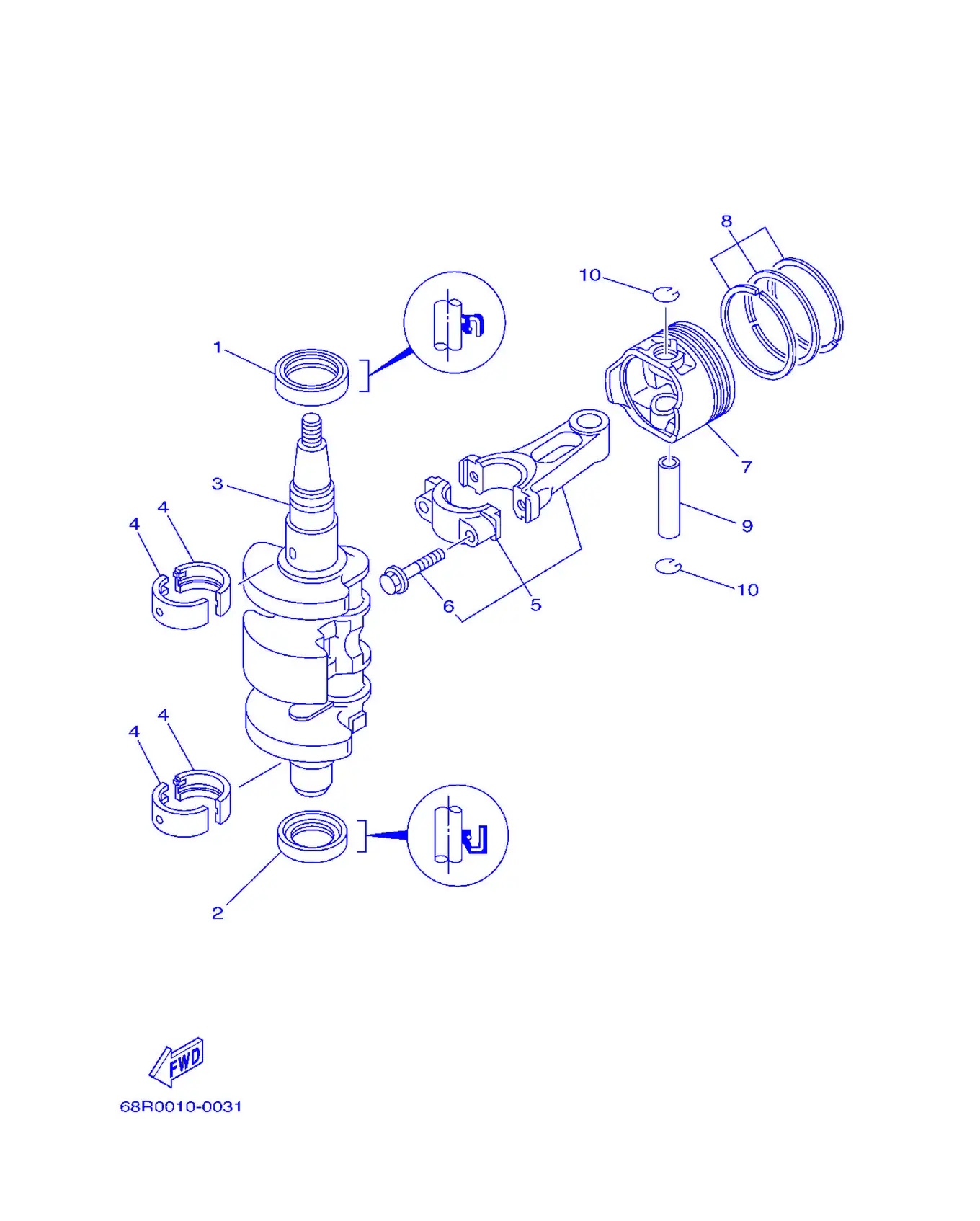

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	93102-30M22	Сальник	1
2	93101-25M69	Сальник	1
3	60R-E1411-00	Коленчатый вал	1
4	68T-11416-01	Поплавок, топливная камера 1	4
4	68T-11416-11	Поплавок, топливная камера 1	4
4	68T-11416-21	Поплавок, топливная камера 1	4
5	68T-11650-00	Шатун в сборе	2
6	67D-11654-00	Наклейка, предупреждение	2
7	60R-E1631-00-96	Поршень (STD)	2
7	60R-E1635-00	Поршень (0.25MM O/S)	2
7	60R-E1636-00	Поршень (0.50MM O/S)	2
8	60R-E1603-00	Комплект поршневых колец (STD)	2
8	60R-E1604-00	Комплект поршневых колец (0.25MM O/S)	2
8	60R-E1605-00	Комплект поршневых колец (0.50MM O/S)	2
9	60R-E1633-00	Палец, поршневой	2
10	93450-15023	Стопорное кольцо	4

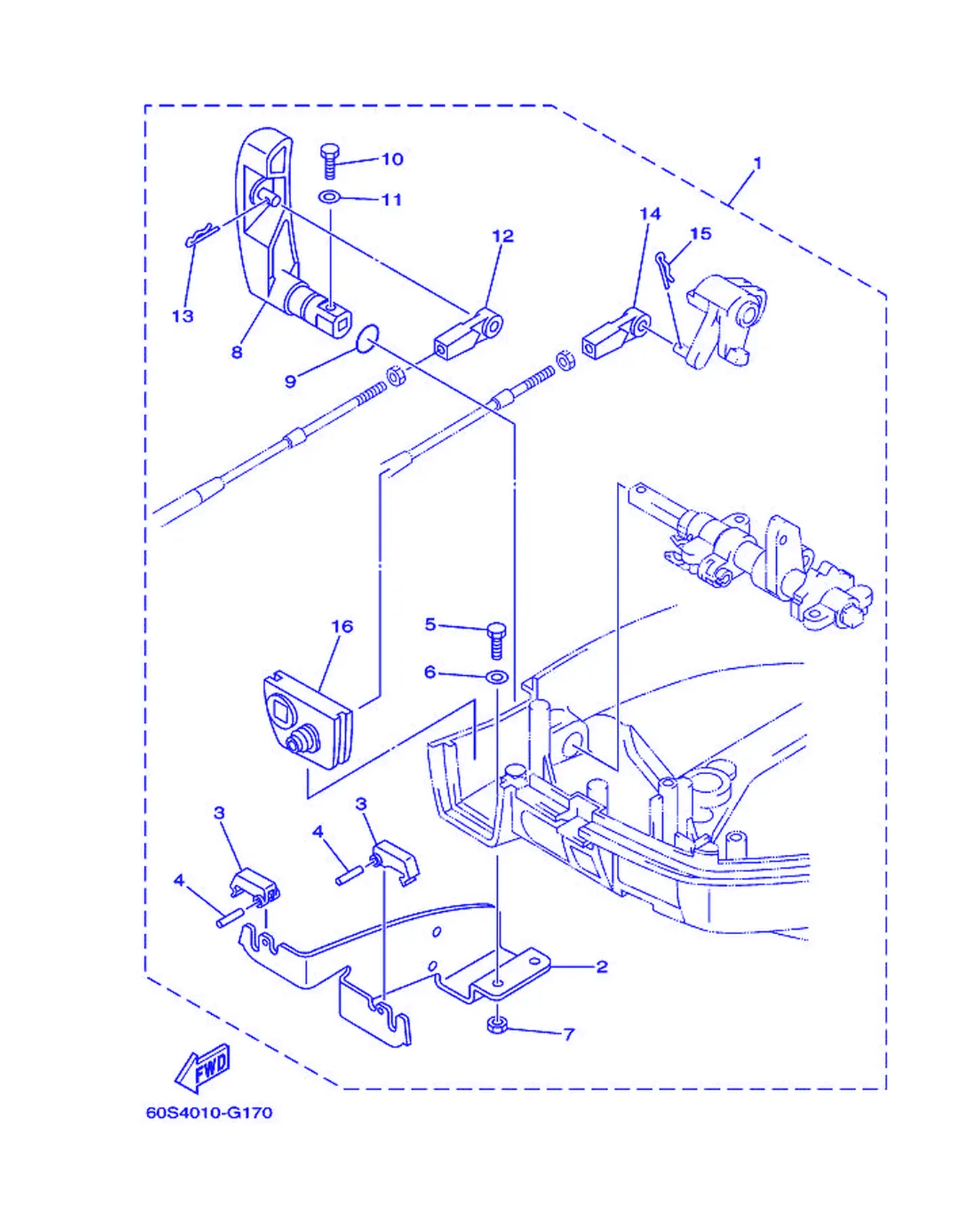

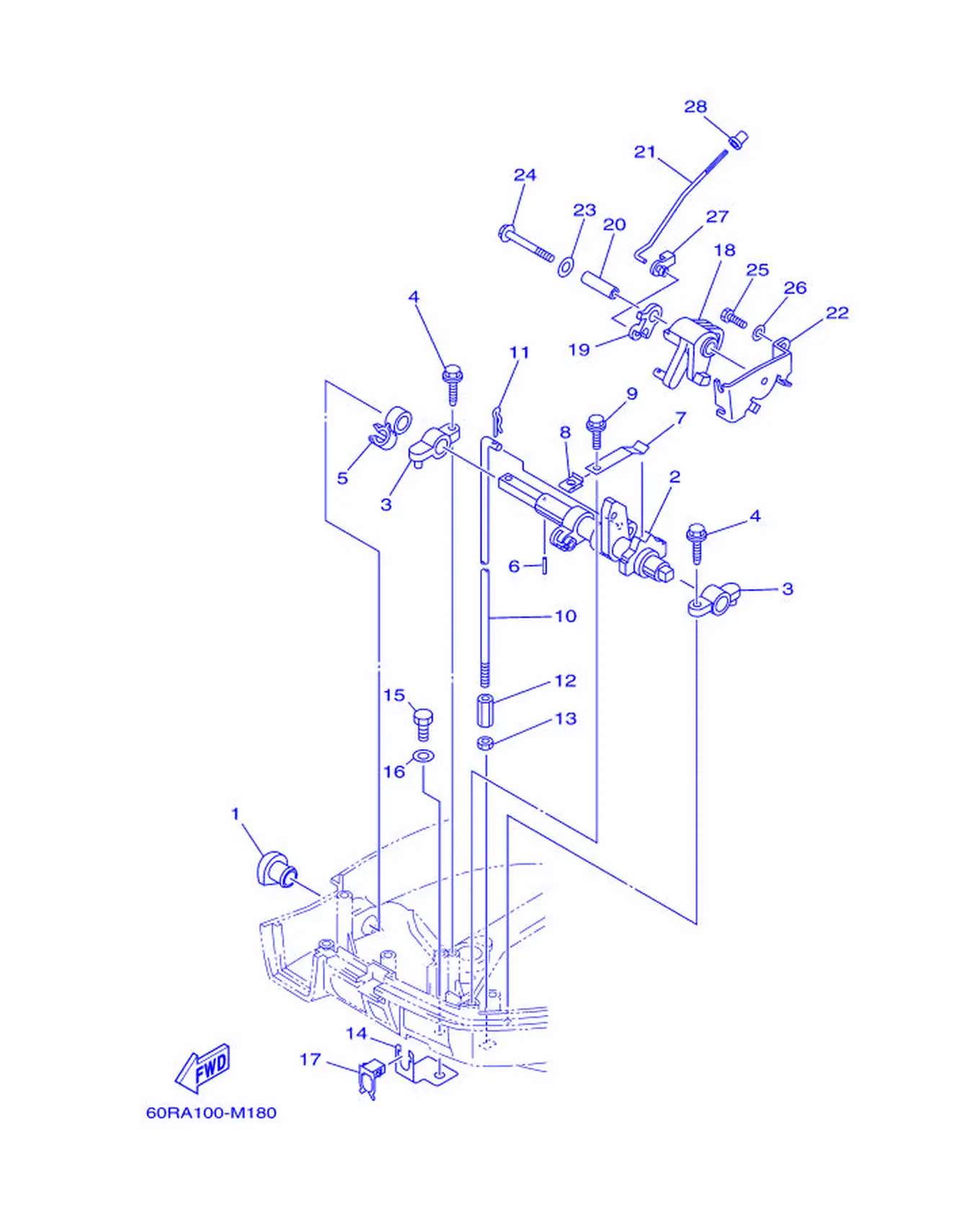

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	68T-42726-00	Втулка уплотнительная	1
2	68T-44121-02	Рычаг, тяга переключения	1
3	6G1-41662-01-94	Шпилька 2	2
4	90109-06M81	. Болт	2
5	90464-10M60	Крышка	1
6	91690-30014	Заглушка	1
7	65W-44116-00	Поршень	1
8	6DR-44117-00	Кронштейн	1
9	90109-06M86	Пластина	1
10	60R-G4143-10	Тяга, переключение	1
11	90468-18001	Прокладка	1
12	61N-44146-00	Прокладка 2	1
13	95380-06700	Гайка	1
14	68T-48538-00	Сальник, штока 1	1
15	97095-06012	Болт	1
16	92995-06600	. . Шайба	1
17	63D-48538-00	Прокладка, вал 1	1
18	68T-41638-00	Тросик	1
19	68T-41283-00	Трос, топливный	1
20	90387-06M59	. Гайка	1
21	6AU-41211-00	Тяга, акселератор	1
22	68T-14497-00	Кронштейн троса дросселя	1
23	90201-06M62	. Шланг топливный	1
24	97595-06545	Вал, приводной	1
25	97095-06012	Болт	1
26	92995-06600	. . Шайба	1
27	6J8-41262-00	Тяга, дроссельная заслонка	1
28	647-14395-60	Крышка, трубка перелива	1

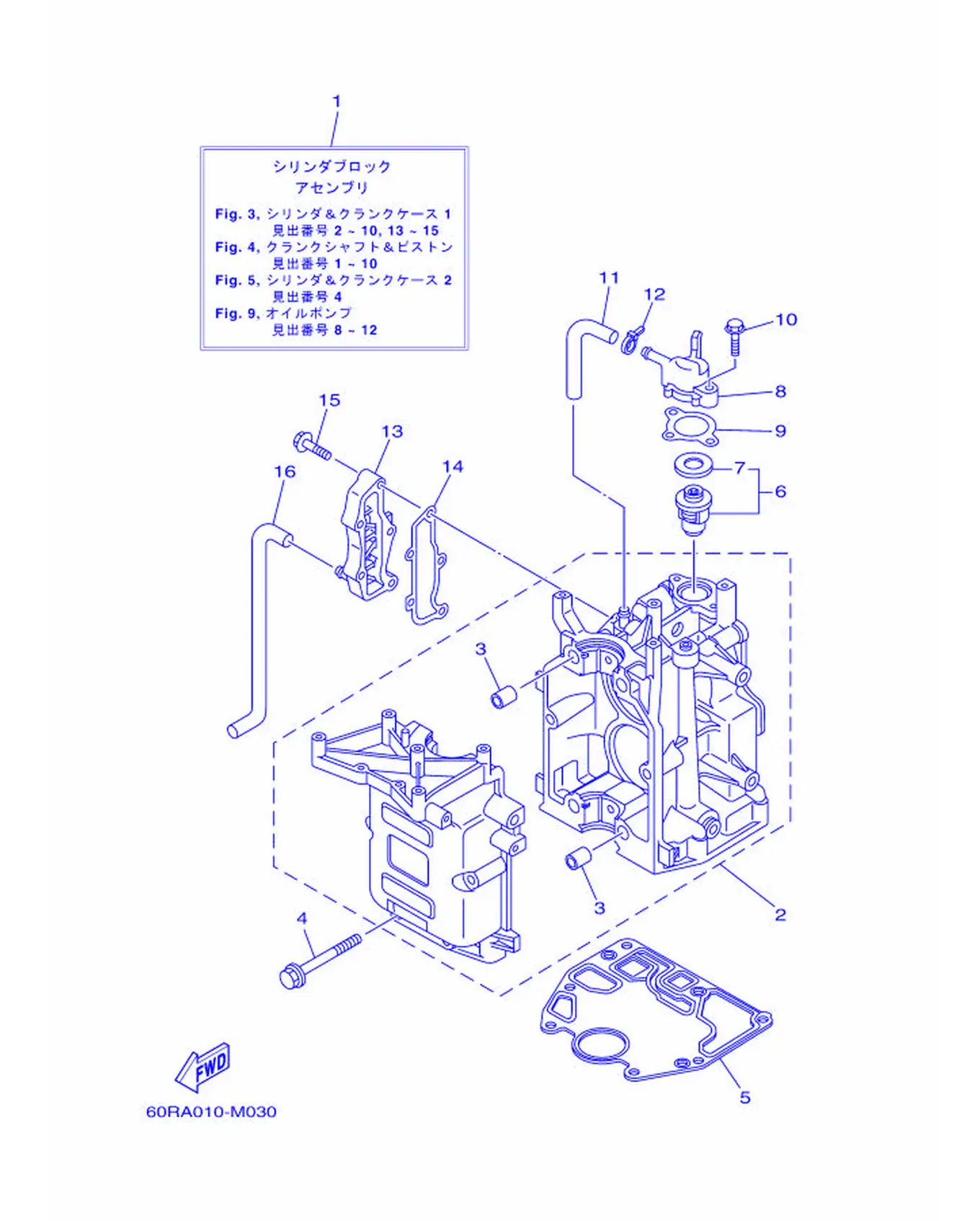

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	60R-WE09B-00-1S	Блок цилиндра в сборе	1
2	60R-E5100-00-1S	Картер в сборе	1
3	91812-12001	. Штифт, установочный	4
4	90119-08M29	Табличка, предупреждение	6
5	68T-11351-00	. Прокладка, крышка	1
6	66M-12411-01	Термостат	1
7	688-12412-00	. Уплотнение, термостат	1
8	68T-12413-00-1S	. Прокладка, крышка	1
9	60R-E2414-A0	. Прокладка, крышка	1
10	90119-06MA2	Табличка с номером	2
11	60R-E2481-00	Труба 1	1
12	90465-11M10	Хомут	1
13	60R-G1113-00-1S	Наружная крышка, выпускная	1
14	68T-41114-A0	. Прокладка, крышка	1
15	90119-06MA3	Табличка, идентификационная	5
16	60R-E2482-00	Труба 2	1

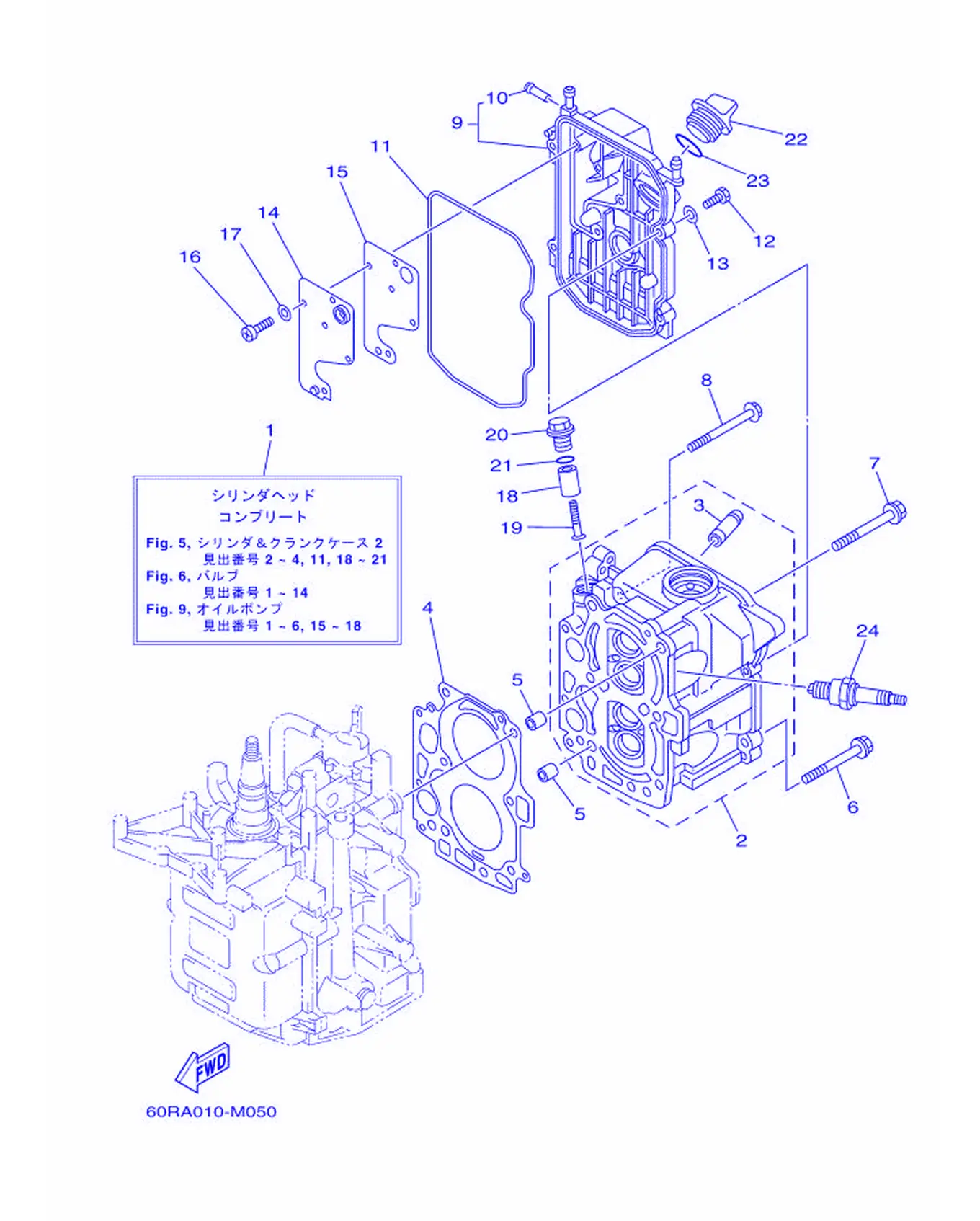

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	60R-WE09A-01-1S	Головка цилиндра в сборе	1
2	60R-E1111-00-1S	Головка, цилиндр 1	1
3	67D-11133-10	. Крышка, заглушка 1	4
4	68T-11181-00	. Прокладка, головка цилиндра 1	1
5	99530-10114	. Штифт, установочный	2
6	90105-08M36	Болт, головка с шайбой	2
7	90105-08M78	Крышка, топливный	4
8	90119-06049	Надпись, топливный бак	3
9	60R-E1191-00-1S	Крышка, головка цилиндра 1	1
10	650-24378-00	. Заглушка, 4	1
11	68T-11356-00	. Прокладка, головка цилиндра 2	1
12	97095-06020	Болт с шайбой	4
13	92995-06600	. . Шайба	4
14	68T-11168-00	Прокладка, крышка	1
15	68T-11169-A0	. Прокладка, крышка	1
16	98507-04010	Винт с полукруглой головкой	5
17	92907-04600	Шайба	5
18	6G8-11325-00	Игла	1
19	98980-05025	Шланг, топливный	1
20	6G8-11197-01	Заглушка, глухая	1
21	93210-13M63	Кольцо уплотнительное	1
22	69M-E5363-00	Пробка масляная	1
23	93210-24M79	. O-образное кольцо	1
24	94709-00274	Свеча зажигания (NGK BR6HS-10)	2

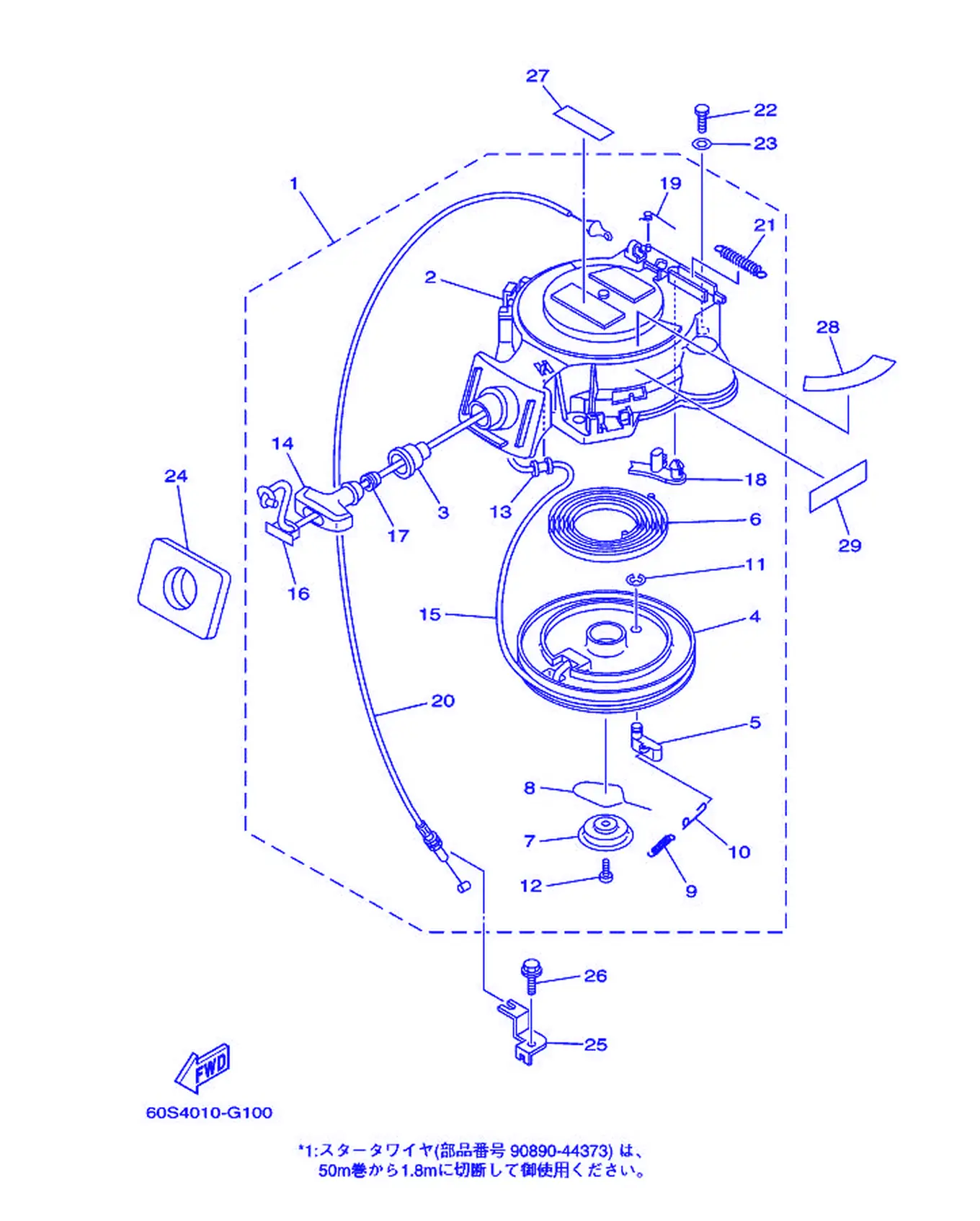

Рис. 13Стартер Starter

REF	Номер детали	Наименование	Кол-во
1	68T-15710-13	Стартер в сборе	1
2	68T-15711-03	. Корпус, стартер	1
3	68T-15795-00	Крышка, пружина	1
4	63V-15714-00	Шестерня ведущая	1
5	63V-15741-00	Втулка, приводной вал	1
6	63V-15713-00	Стопор, пружина	1
7	68T-15716-00	Прокладка, топливо	1
8	63V-15705-01	Стопор, приводной вал	1
9	63V-15767-01	Стопор	1
10	68T-15784-00	Стопор, шпонка	1
11	63V-15744-00	Шайба	1
12	68T-15793-00	Шестерня	1
13	68T-15764-00	Крышка 1	1
14	6G1-15755-00	Крышка, пружина	1
16	6G1-15779-00	Крышка	1
17	6A0-15789-00	. Демпфер	1
18	68T-15794-00	Клапан	1
19	66T-15734-00	. Стоппер, трос	1
20	68T-15770-00	. Пружина возвратная, стартер	1
21	66T-15731-00	. Стоппер, трос	1
22	97095-06020	Болт с шайбой	3
23	92995-06600	. . Шайба	3
24	68T-15762-00	Прокладка, крышка 2	1
25	68T-15774-00	Кронштейн 4	1
26	90109-06M86	Пластина	1
27	6AH-81995-00	Табличка предупреждающая	1
28	60R-H5711-00	Метка, коррозия	1
29	6AH-81994-00	Табличка, предупреждающая	1

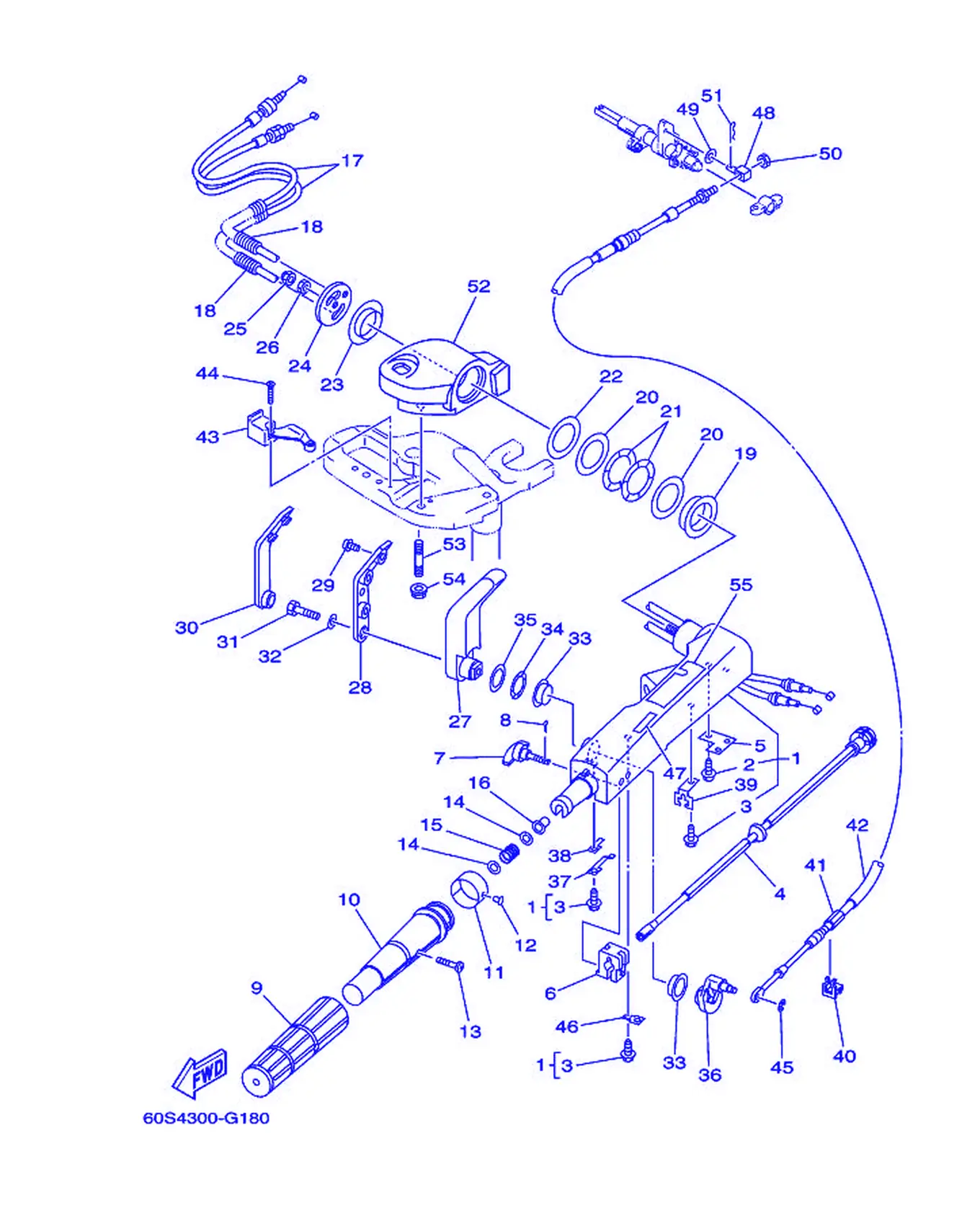

Рис. 14РУЛЕВОЕ УПРАВЛЕНИЕ Steering

REF	Номер детали	Наименование	Кол-во
1	60R-G2101-00-4D	Рукоятка, рулевое управление	1
2	90109-06M86	Пластина	2
3	90109-06M80	. Гайка	3
4	69G-42138-00	Рычаг, дроссель	1
5	65W-42159-00	Кронштейн	1
6	6G1-42126-00	Топливный шланг, крышка топливного бака	1
7	65W-42125-00	Направляющая, трос дистанционного управления	1
8	91490-16010	Заглушка, поворотный	1
9	68D-G2177-10	Резина, рукоятка	1
10	68D-G2119-01	Рукоятка, рулевое управление	1
11	60R-G2137-00	Индикатор, дроссель	1
12	90269-02M09	Заклепка	1
13	90152-05011	Собачка, храповик	1
14	90201-10M02	. Прокладка, глушитель	2
15	90501-23800	Пружина, сжатия	1
16	90386-08032	Проставка	1
17	60R-F6301-10	Трос дросселя в сборе	2
18	90447-07005	Опора	2
19	66R-42171-00	Трубка	1
20	90201-43M00	Прокладка, топливная	2
21	90206-43M22	Прокладка, крышка	2
22	90202-43M57	Прокладка, топливная	1
23	90386-40M99	Прокладка	1
24	65W-42131-01	Держатель, тросовый	1
25	95780-10300	Гнездо, втулка	1
26	95380-10700	Гайка	1
27	66R-44111-00-4D	Рукоятка, переключение передач	1
28	66R-44173-00	Трос, переключение передач	1
29	90159-06M18	Винт, крепление крышки	3
30	66R-42129-00	Трос, переключение передач	1
31	97095-08030	. Болт	1
32	92995-08600	. . Шайба	1
33	90386-26MA3	Прокладка	2
34	90206-26M25	Прокладка, крышка	1
35	90202-26M59	Прокладка, корпус	1
36	68T-44113-01	Пластина кулачка, рукоятка	1
37	66R-44116-00	Стопорное кольцо	1
38	66R-44118-00	Сальник	1
39	66R-48538-00	Патрубок, короткий 1	1
40	63D-48538-00	Прокладка, вал 1	1
41	68T-48321-01	Трос	1
42	90446-15002	Шланг	1
43	68T-82594-10	Хомут	1
44	90151-05003	Винт с потайной головкой	2
45	99080-04600	Прокладка	1
46	66R-44114-00	Прокладка	1
47	60R-G4191-00	Индикатор, переключение	1
48	66R-48344-00	Кабельный наконечник, дистанционное управление	1
49	90201-06M62	. Шланг топливный	1
50	90170-05M38	Шланг	1
51	91490-20012	Прокладка	1
52	60R-G2121-10-4D	Кронштейн, крепление	1
53	90116-10040	Надпись, топливный бак	2
54	90179-10M33	Гайка	2
55	60R-E571Y-00	Метка, коррозия	1

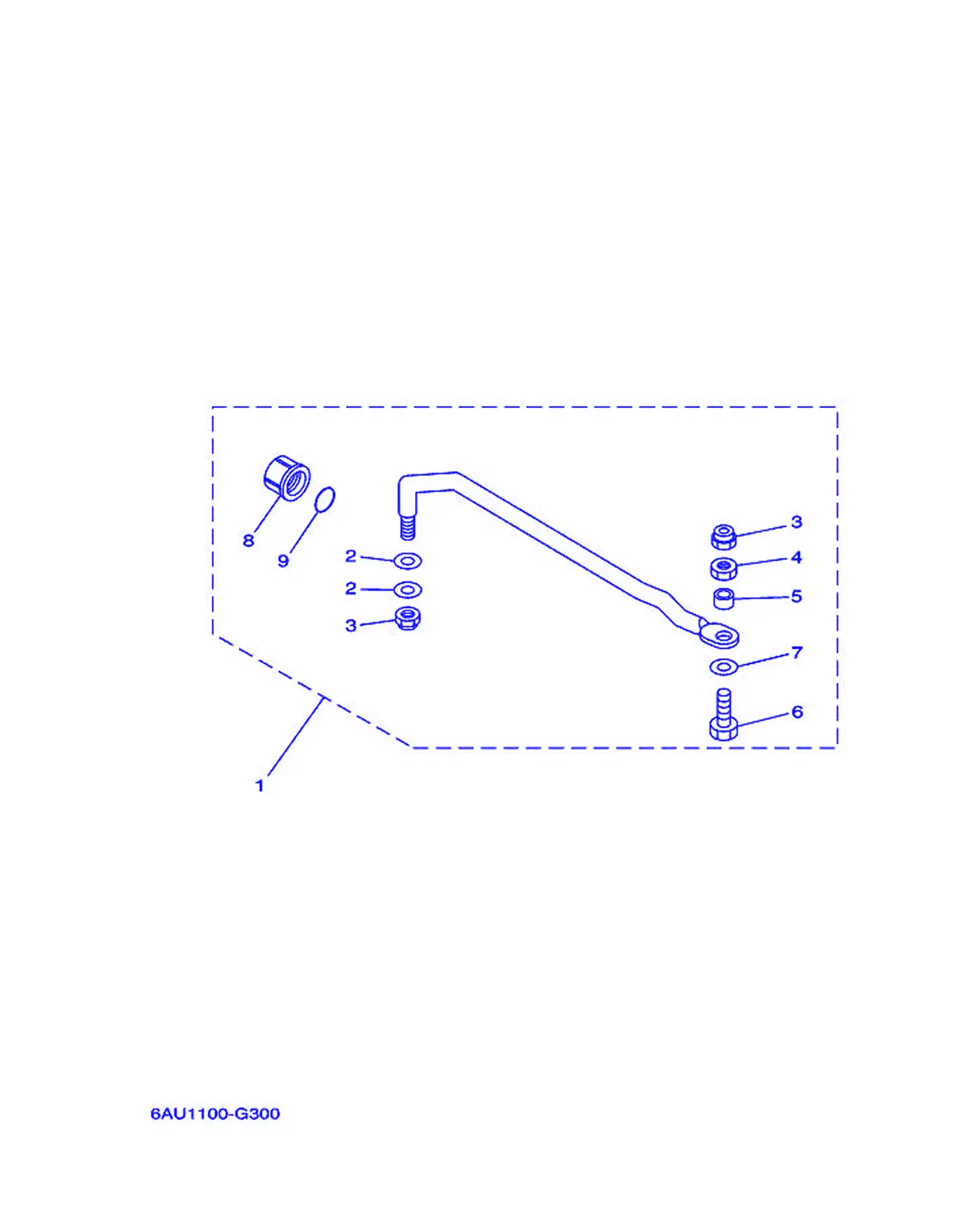

Рис. 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	68T-61350-10	Прокладка, крышка	1
2	90201-10M20	. Прокладка, крышка	2
3	90185-09M01	. Крышка, корпус	2
4	90170-09M03	Гайка	1
5	90387-10M42	Втулка	1
6	6E5-61355-00	. Табличка	1
7	90201-10M63	Пружина, крышка	1
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

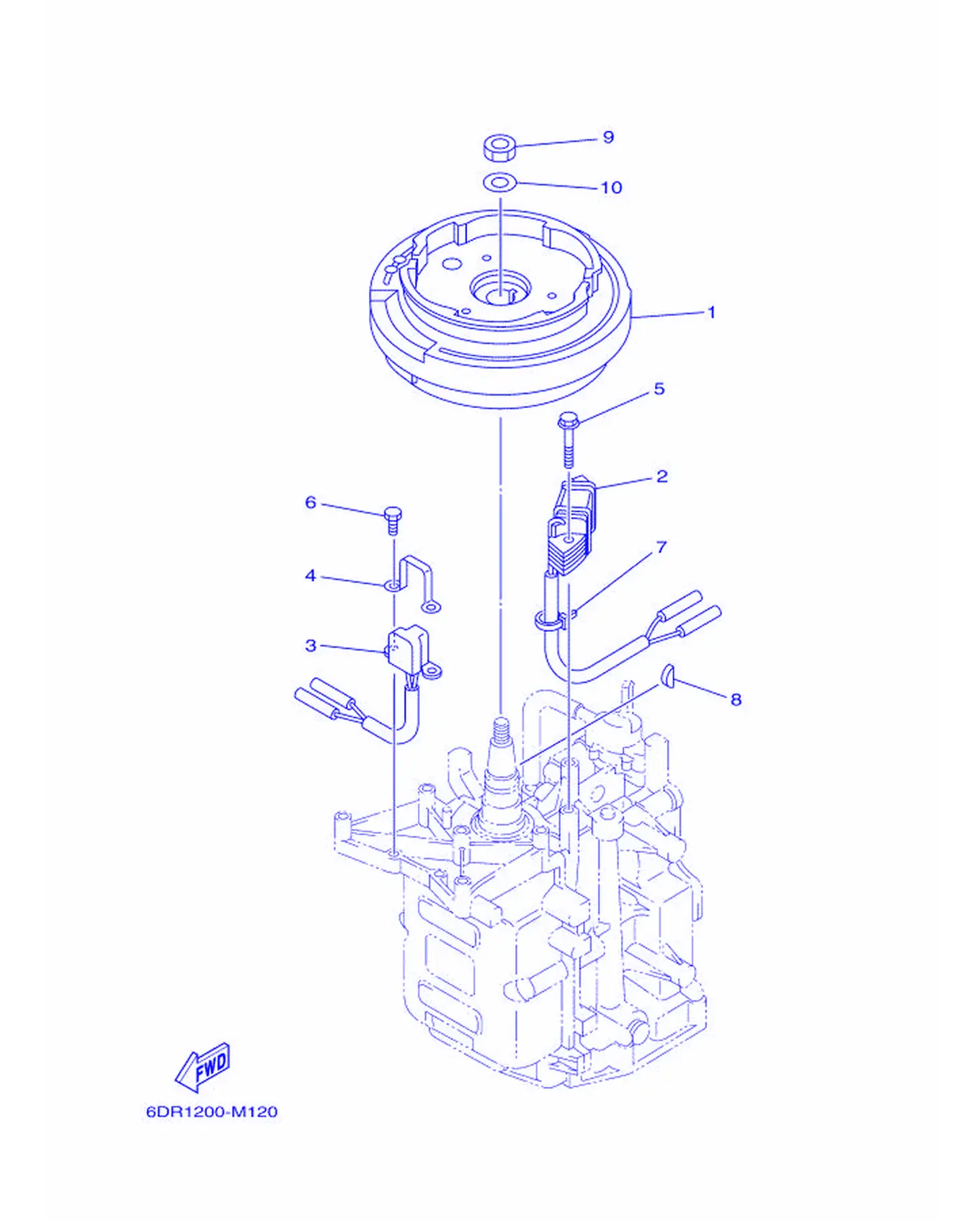

Рис. 16ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6DR-85550-00	Прокладка	1
2	68T-85520-00	Прокладка, картер	1
3	68T-85580-01	Прокладка, крышка	1
4	6H2-85582-00	Датчик температуры	1
5	90119-06014	Болт с шайбой	2
6	97095-05010	Табличка	2
7	90465-11M10	Хомут	1
8	90280-04M06	Шпонка	1
9	90170-12066	Гайка	1
10	90201-12472	Шланг топливный	1

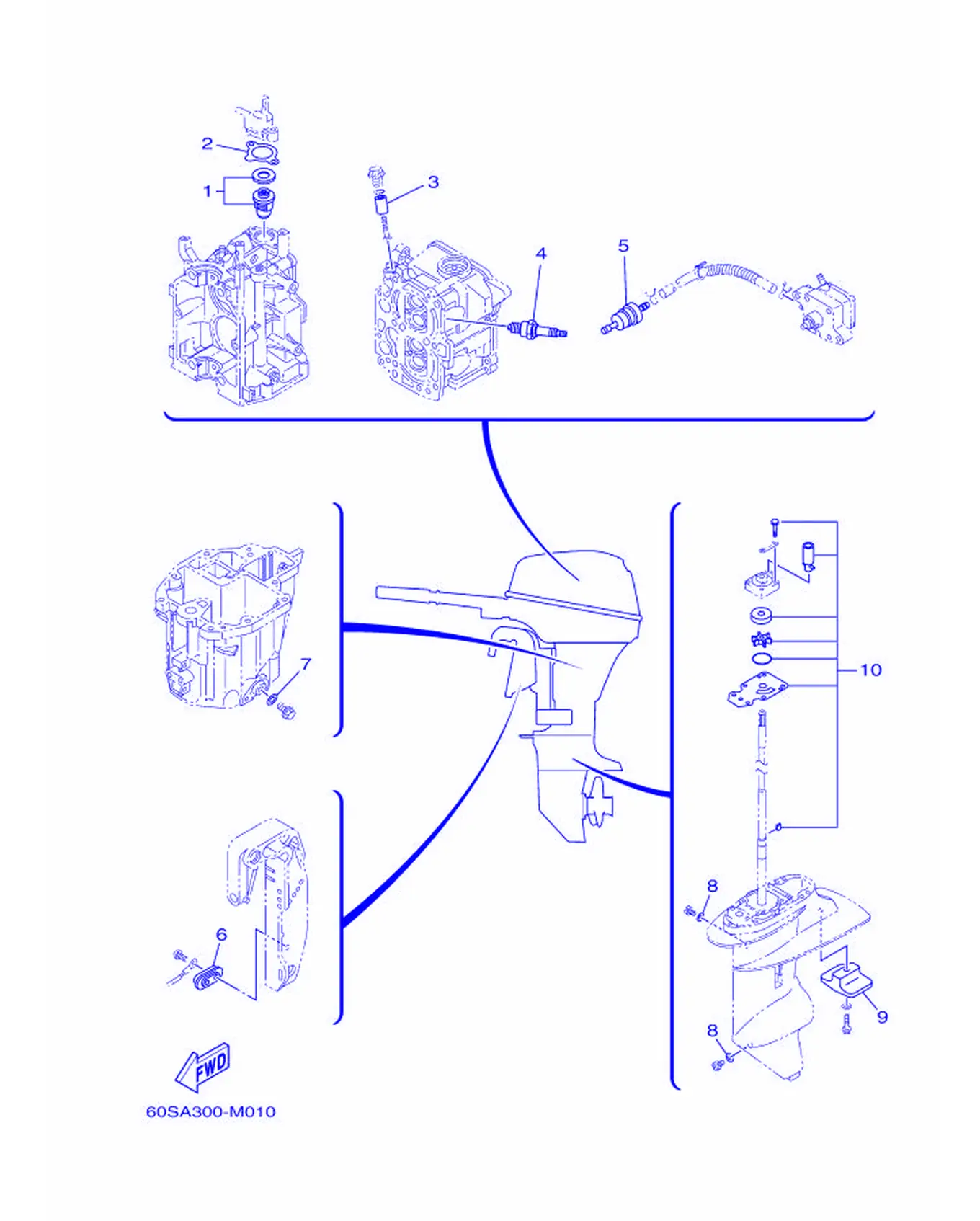

Рис. 17Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	66M-12411-01	Термостат	1
2	60R-E2414-A0	. Прокладка, крышка	1
3	6G8-11325-00	Игла	1
4	94709-00274	Свеча зажигания (NGK BR6HS-10)	2
5	68T-24251-01	Сетка-фильтр 1	1
6	65W-45251-00	Киль	1
7	90430-10M11	Прокладка	1
8	90430-08020	. Прокладка	2
9	61N-45251-01	Прокладка	1
10	69G-W0078-00	Ремкомплект водяного насоса	1

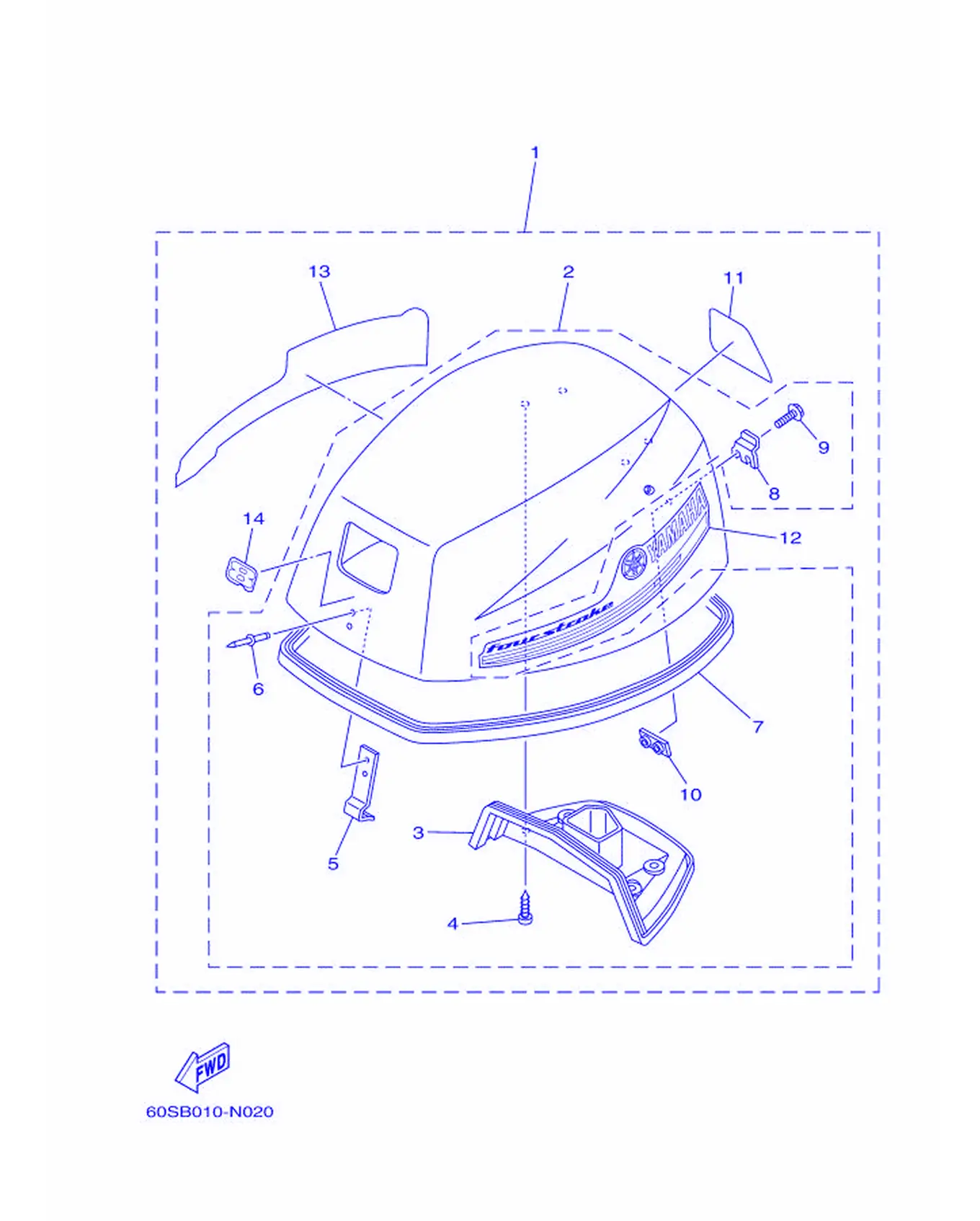

Рис. 18ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	60S-G2610-80	Верхний кожух в сборе	1
2	60R-G261A-00	Верхний кожух (графический)	1
3	60R-G2613-00	. . Молдинг, воздуховод	1
4	97780-60516	. . Прокладка головки цилиндра, комплект	4
5	6G1-42651-02	Крючок	1
6	90266-04M04	Шланг топливный	2
7	60R-42615-00	. . Сальник	1
8	60R-42652-00	Защелка	1
9	97595-05514	. . Гайка, стопорная	2
10	68T-42649-00	Винт, крепление прокладки	1
11	60S-42678-10	. Графика, задняя	1
12	60R-42675-00	Наклейка, боковая 1	1
13	60R-42676-10	. Графика, боковая 2	1
14	60R-42677-10	Наклейка, передняя	1

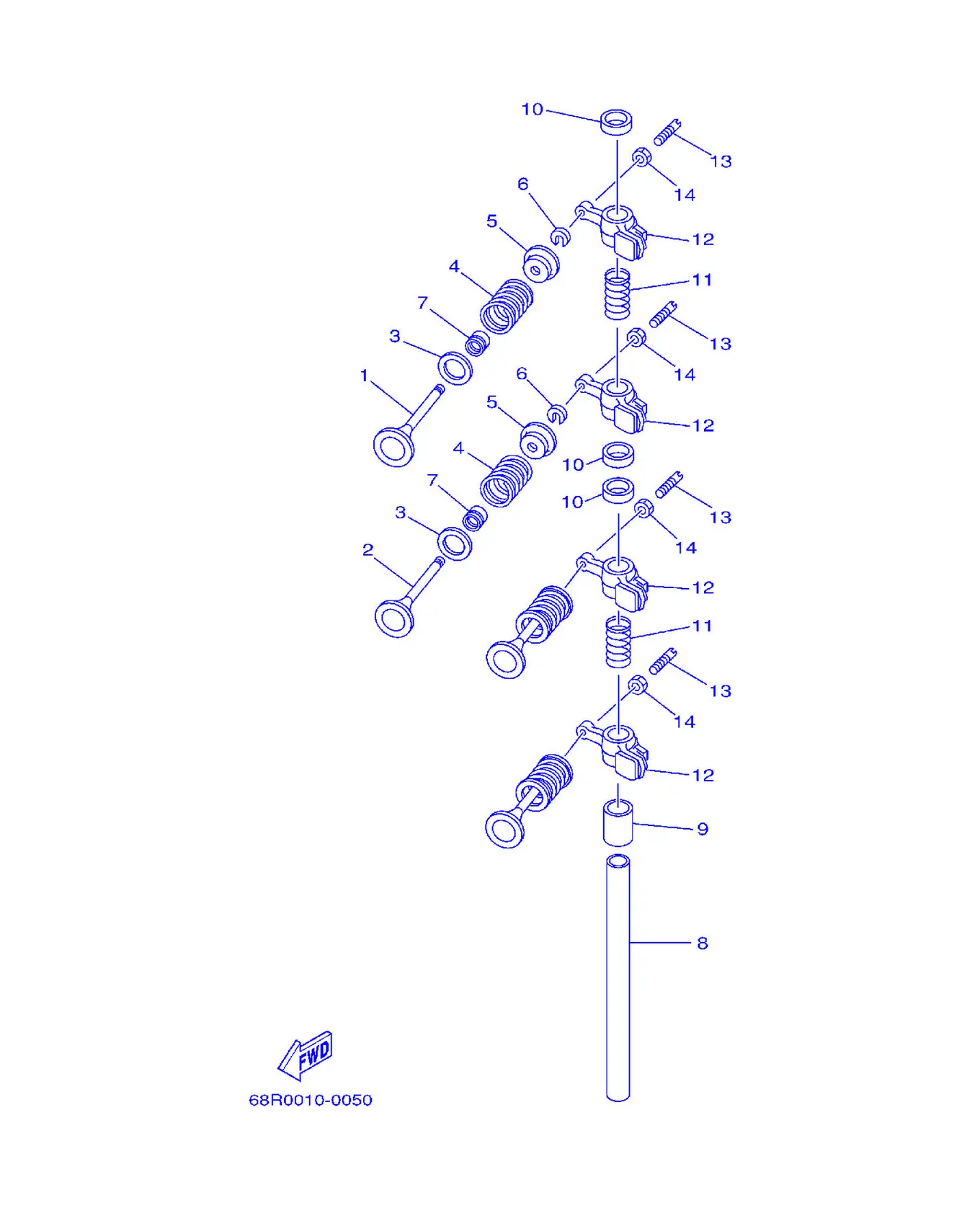

Рис. 19КЛАПАН Valve

REF	Номер детали	Наименование	Кол-во
1	6AU-12111-00	Вал, шестерня	2
2	6AU-12121-00	Вал, гребной	2
3	68T-12116-00	Направляющая, стопор	4
4	60R-12113-00	Толкатель, головка цилиндра	4
5	7NJ-12117-00	Крышка, головка	4
6	7NJ-12118-00	Прокладка, головка	4
7	51Y-12119-00	. . Винт, картер	4
8	68T-12146-00	Вал, стопор	1
9	90387-13M56	Втулка	1
10	90387-14M03	Втулка	3
11	90501-12M40	Стоппер, пластина	2
12	68T-12151-00	Шплинт, стопорный	4
13	6G8-12159-00	Пружина, стопорная	4
14	6G8-12158-00	Гайка, стопорная	4

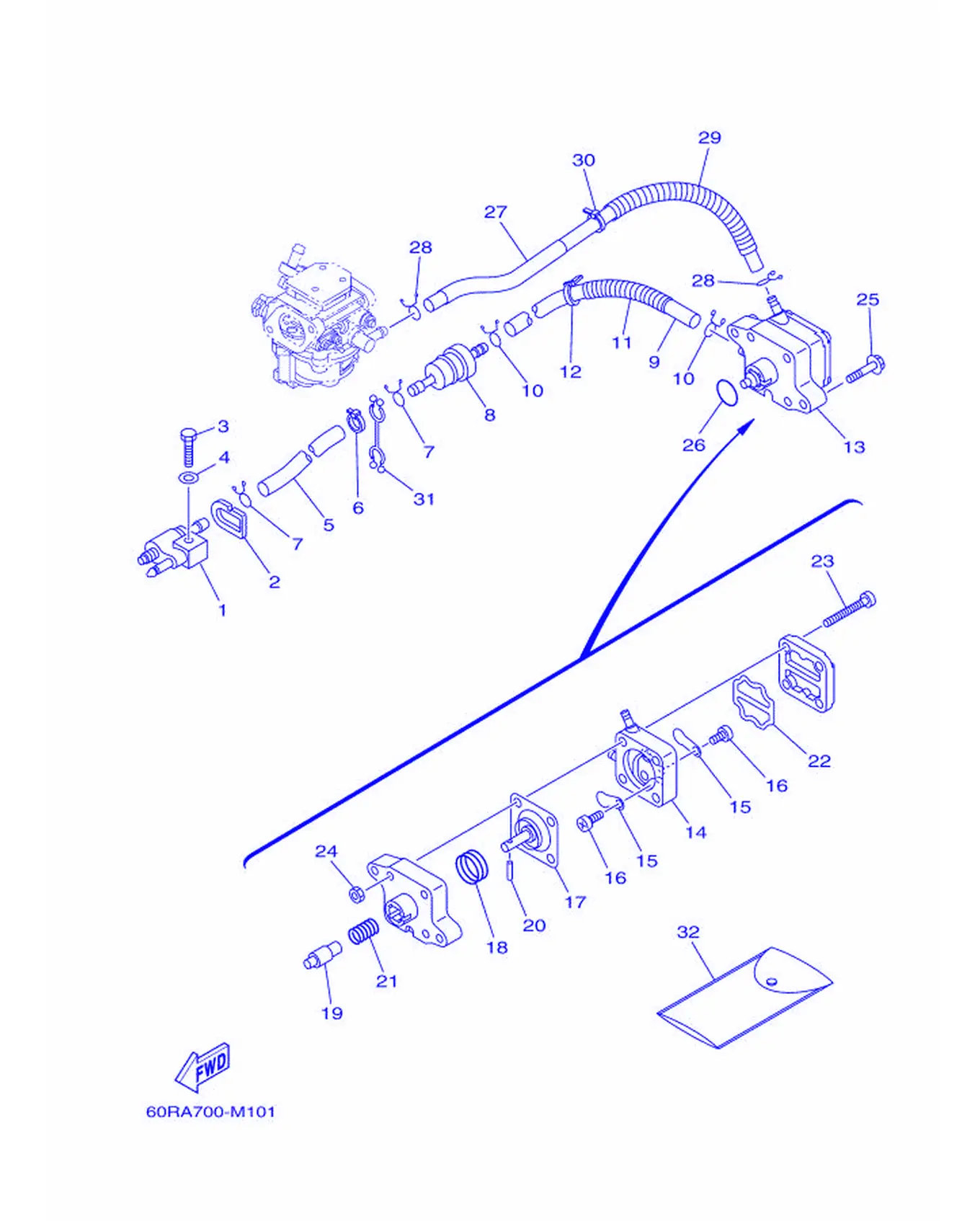

Рис. 20ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	60R-F4329-00	Сальник	1
3	97095-06025	Болт	1
4	92995-06600	. . Шайба	1
5	90445-10809	Шланг (L295)	1
6	90465-11M10	Хомут	1
7	90467-09M09	Прокладка	2
8	68T-24251-01	Сетка-фильтр 1	1
9	90445-10811	Шланг (L170)	1
10	90467-09M09	Прокладка	2
11	90446-14M66	Шланг (L40)	1
12	90465-11M10	Хомут	1
13	68T-24410-01	Топливный насос в сборе	1
14	66M-24413-01	Гайка 2	1
15	6A0-24421-01	. . Клапан обратный	2
16	6E7-14325-00	Прокладка, топливная	2
17	66M-24411-01	. Диафрагма	1
18	66M-24423-00	Стоппер, винт с шестигранной головкой	1
19	66M-13131-00	. Пружина	1
20	66M-24374-00	Крышка	1
21	66M-24454-00	Стоппер	1
22	66M-24471-01	Винт с шестигранной головкой	1
23	66M-24444-00	Винт	4
24	95380-04600	. . Гайка	4
25	97595-06630	Наклейка, предупреждение	2
26	93210-20M65	Кольцо уплотнительное	1
27	90445-10810	Шланг (L280)	1
28	90467-09M09	Прокладка	2
29	90447-13014	Стартер	1
30	90465-11M10	Хомут	1
31	90464-10M53	Прокладка	1
32	68T-28100-00	Набор инструментов	1

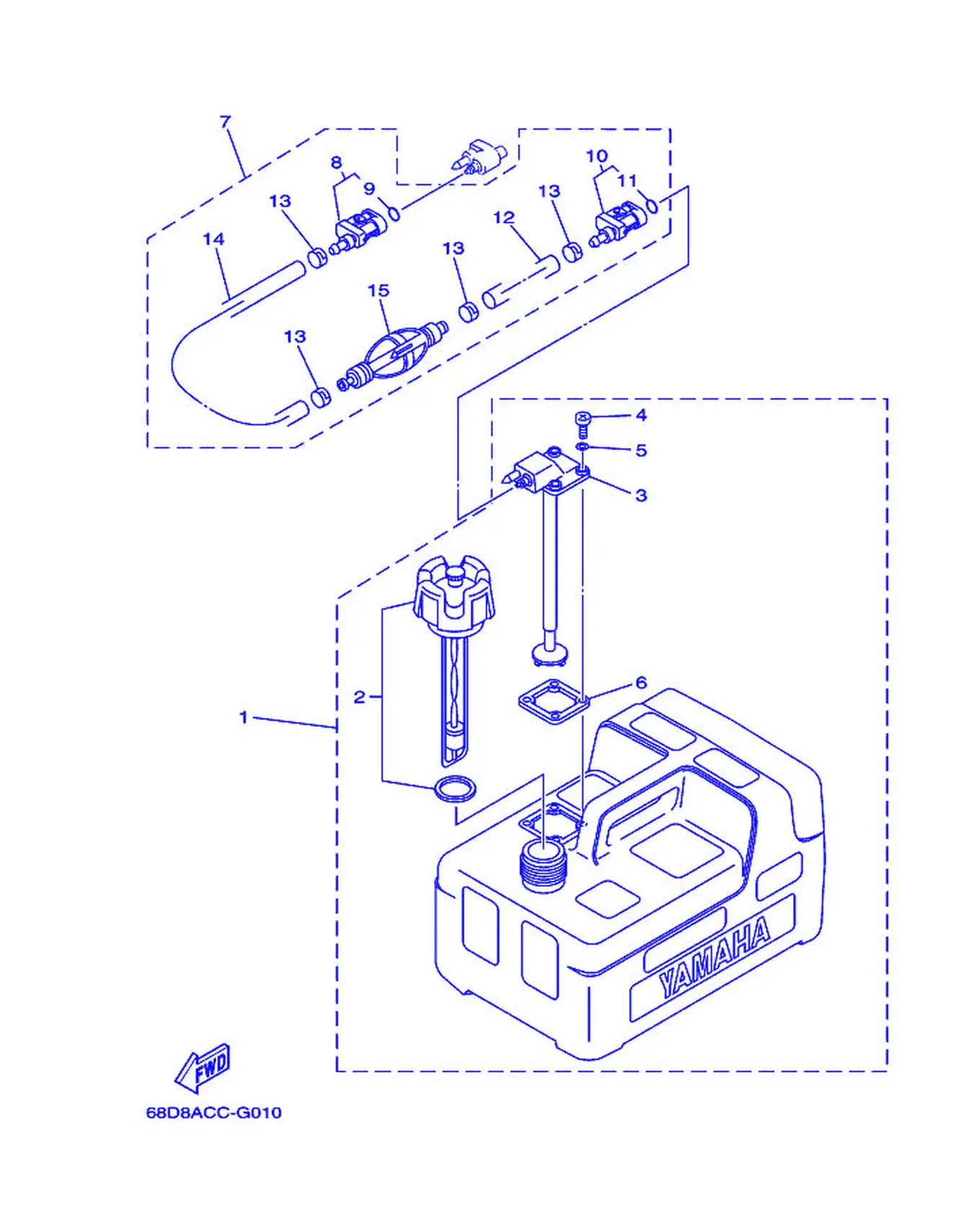

Рис. 21Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YL-W2420-J3	Узел топливного бака (12L)	1
2	6YL-24610-01	Узел крышки	1
3	6YL-24260-01	. Топливный счетчик в сборе	1
4	90157-05M16	. Прокладка, пластина	4
5	6YL-24329-00	. Сальник	4
6	6YL-24268-01	. Прокладка, крышка	1
7	6Y1-24306-55	Заглушка топливной магистрали 1	1
8	6G1-24305-05	Заглушка топливной магистрали 2	1
9	93210-08287	. . Кольцо O-ring	1
10	6Y1-24305-06	Заглушка топливной магистрали 2	1
11	93210-08287	. . Кольцо O-ring	1
12	90445-11M06	. Шланг (L:2050MM)	1
13	650-24351-51	. Заглушка 1	4
14	90445-11M05	. Шланг (L:850MM)	1
15	6Y1-24360-52	. Заглушка топливопровода	1

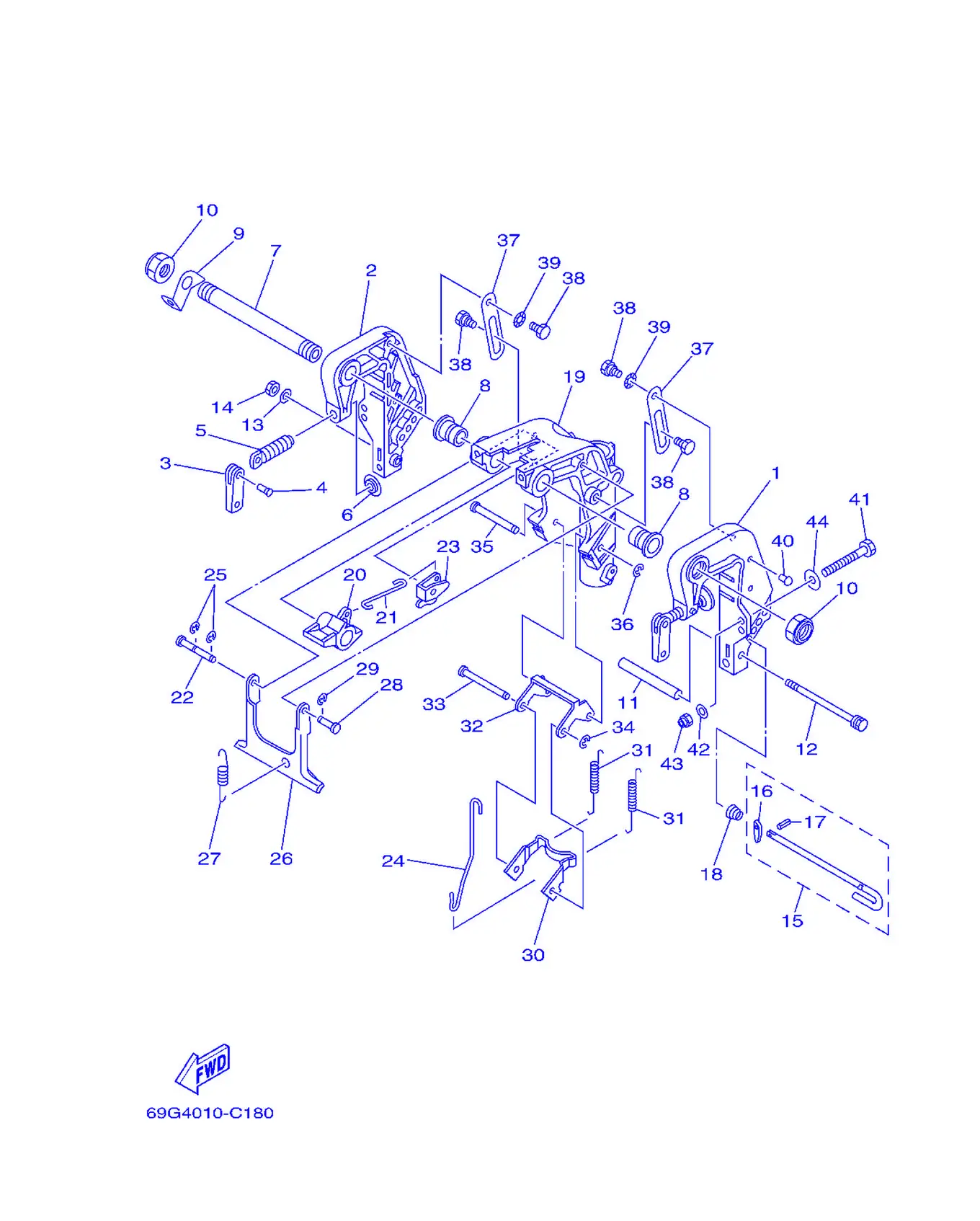

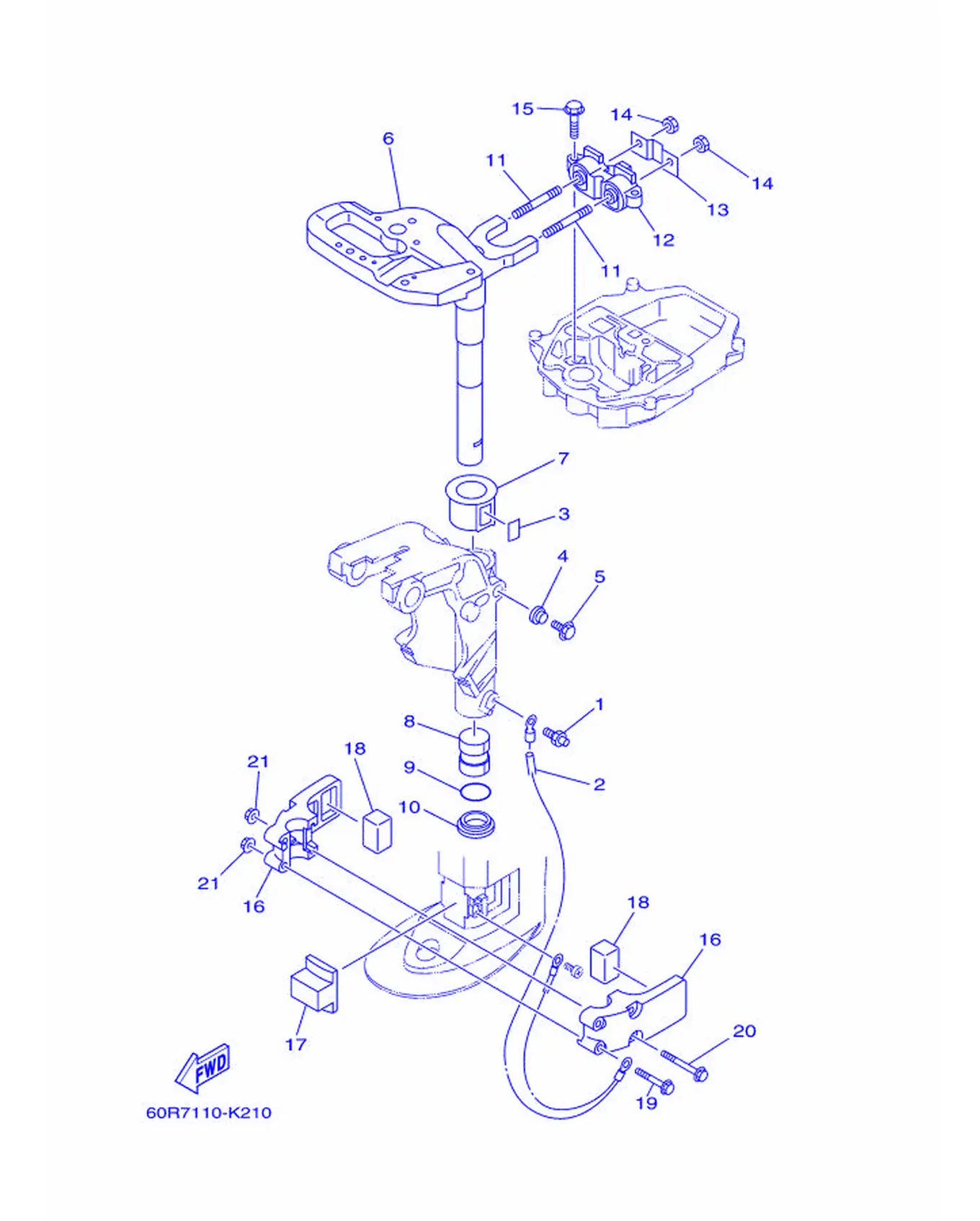

Рис. 22КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	60R-G3111-01-4D	Кронштейн, зажим 1	1
2	60R-G3112-01-4D	Кронштейн, зажим 2	1
3	6L8-G3118-01	Рукоятка, зажим транца	2
4	90243-04M01	Педаль	2
5	6E7-43116-00	Заглушка, водяной насос	2
6	648-43114-01	Крышка, водяной насос	2
7	68T-43131-00	Болт, кронштейн зажима	1
8	90386-22MA4	Крышка	2
9	66R-43113-00	Покрытие, защитное	1
10	90185-22043	Крышка, корпус насоса	2
11	90387-06M13	Втулка	1
12	90101-06M18	Крышка, корпус насоса	1
13	92995-06600	. . Шайба	1
14	95380-06700	Гайка	1
15	6L2-43160-01	Заглушка поводковая	1
16	689-43165-00	Трубка, направляющая	1
17	91690-30008	Крышка, стопорная	1
18	90502-10M07	Стопор, фиксатор	1
19	60R-G3311-10-4D	Кронштейн, поворотный 1	1
20	60R-G3631-00	Рычаг, подъема	1
21	60R-G3616-00	Штанга, стопора подъема	1
22	68T-43646-00	Прокладка, пластина	1
23	68T-43641-00	Рычаг, подъема	1
24	68T-43617-00	Штанга, стопора подъема	1
25	99080-05600	Стопорное кольцо	2
26	68T-43350-00	Приемник в сборе	1
27	90506-20005	Пружина, натяжная	1
28	63V-43191-00	Прокладка, пластина	1
29	99080-05600	Стопорное кольцо	1
30	68T-43614-00	Пластина, стопора подъема	1
31	90506-23803	Пружина, натяжная	2
32	68T-43615-00	Пластина стопора откидывания	1
33	68T-43611-00	Стопорное кольцо поршневого пальца	1
34	93430-04M03	Шплинт	1
35	68T-43659-00	Стопорное кольцо подшипника	1
36	99080-05600	Стопорное кольцо	1
37	68T-43627-00	Стопор	2
38	90109-06M84	Гайка	4
39	90206-10M24	Прокладка, крышка	2
40	90269-02M08	Шайба	2
41	90101-08M88	Прокладка, крышка	2
42	92990-08600	. . Прокладка, крышка	2
43	90185-08057	Крышка, топливный фильтр	2
44	90201-08MA4	Корпус, втулка	2

Рис. 23КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	93700-06M03	Пластина стопорная	1
2	68T-82127-00	Шестерня, ведущая 2	1
3	63V-42528-00	Пластина, фрикционная	1
4	689-43373-01	Сальник, демпфер	1
5	90105-06M07	Болт, с шайбой и шестигранной головкой	1
6	60R-G2511-11-4D	Кронштейн рулевого управления	1
7	63V-42537-00	Втулка оси поворота	1
8	90386-30048	Прокладка	1
9	93210-29M94	Уплотнительное кольцо	1
10	90386-30M60	Прокладка	1
11	90116-08M54	Табличка, серийный номер	2
12	68T-44517-10	Запасная часть Yamaha	1
13	68T-44526-00	Трубка	1
14	95380-08600	Гайка	2
15	97575-06525	Вал, приводной	2
16	68T-44551-00-4D	Корпус нижней резиновой подушки 1	2
17	60R-G4557-00	Нижний передний демпфер подушки	1
18	60R-G4555-00	Нижний боковой демпфер подушки	2
19	90119-06012	Табличка, предупреждение	2
20	90119-06013	Болт с шайбой	2
21	90179-06M28	Крышка	4

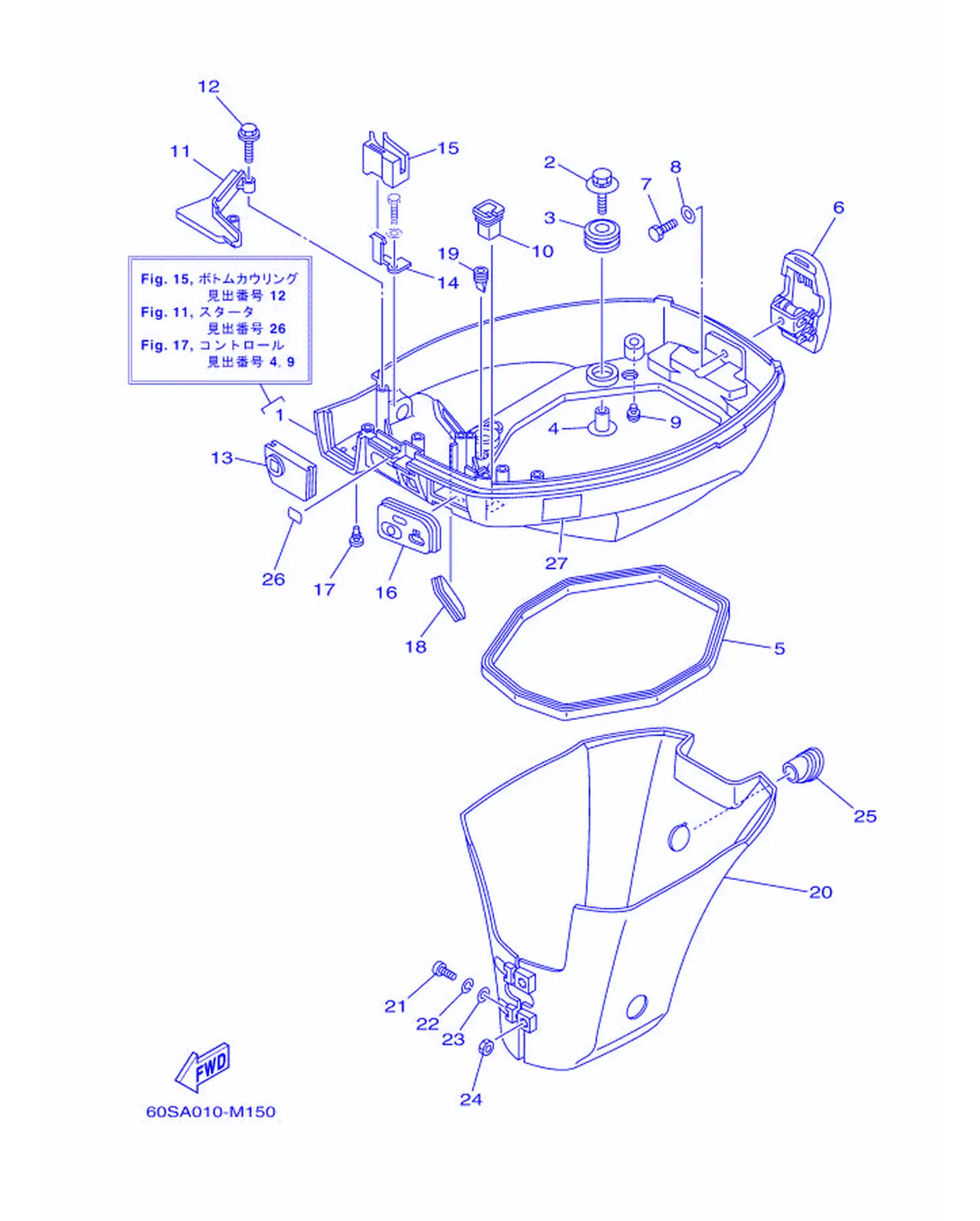

Рис. 24НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	60R-G2710-00-4D	Узел нижнего кожуха	1
2	68F-85119-00	Шайба	4
3	90480-21M82	Поплавок	4
4	90387-06176	Шестерня	4
5	68T-42716-10	Резиновое уплотнение 1	1
6	68T-42801-00	Прокладка головки блока цилиндров	1
7	97095-06012	Болт	1
8	92995-06600	. . Шайба	1
9	6BL-44391-00	. Прокладка	1
10	682-42727-00	Втулка уплотнительная	1
11	68T-42738-00-4D	Пластина крепления	1
12	90109-06M81	. Болт	2
13	68T-42725-00	Втулка уплотнительная	1
14	68T-26393-00	Держатель	1
15	68T-26367-00	Защитный кожух	1
16	68T-42724-20	Поплавок	1
17	90480-06M19	Глушитель	2
18	6H4-42726-00	Прокладка	1
19	60S-G2717-00	Резиновый сальник 2	2
20	60R-G2741-00	Фартук	1
21	97885-06030	Свеча зажигания	2
22	92995-06100	Пружинная шайба	2
23	92995-06600	. . Шайба	2
24	95380-06600	Тяга, соединительная	2
25	68T-42717-00	Резиновое уплотнение 2	1
26	60R-H4342-00	Накладка эмблемы	1
27	6AH-42794-00	Этикетка, предупреждение (общая)	1

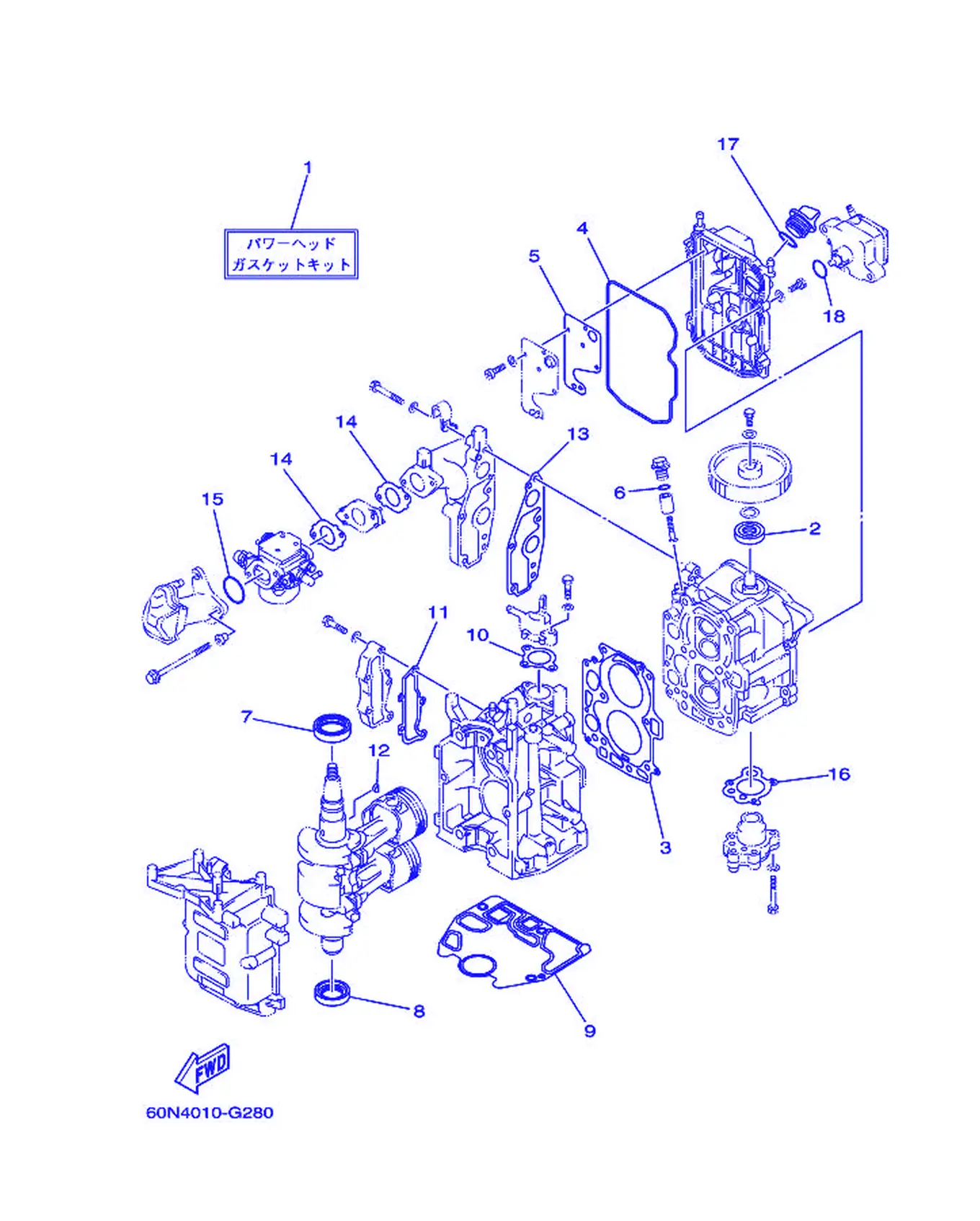

Рис. 25РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	68T-W0001-00	Комплект прокладок головки блока	1
2	93102-18M21	. Сальник	1
3	68T-11181-00	. Прокладка, головка цилиндра 1	1
4	68T-11356-00	. Прокладка, головка цилиндра 2	1
5	68T-11169-A0	. Прокладка, крышка	1
6	93210-13M63	Кольцо уплотнительное	1
7	93102-30M22	Сальник	1
8	93101-25M69	Сальник	1
9	68T-11351-00	. Прокладка, крышка	1
10	60R-E2414-A0	. Прокладка, крышка	1
11	68T-41114-A0	. Прокладка, крышка	1
12	90280-03M01	. Крышка, корпус	1
13	68T-13645-00	Прокладка, впускная 1	1
14	60R-E3646-A0	Прокладка, коллектора 2	2
15	93210-31MJ5	. Кольцо уплотнительное	1
16	68T-13329-00	Прокладка, головка цилиндра	1
17	93210-24M79	. O-образное кольцо	1
18	93210-20M65	Кольцо уплотнительное	1

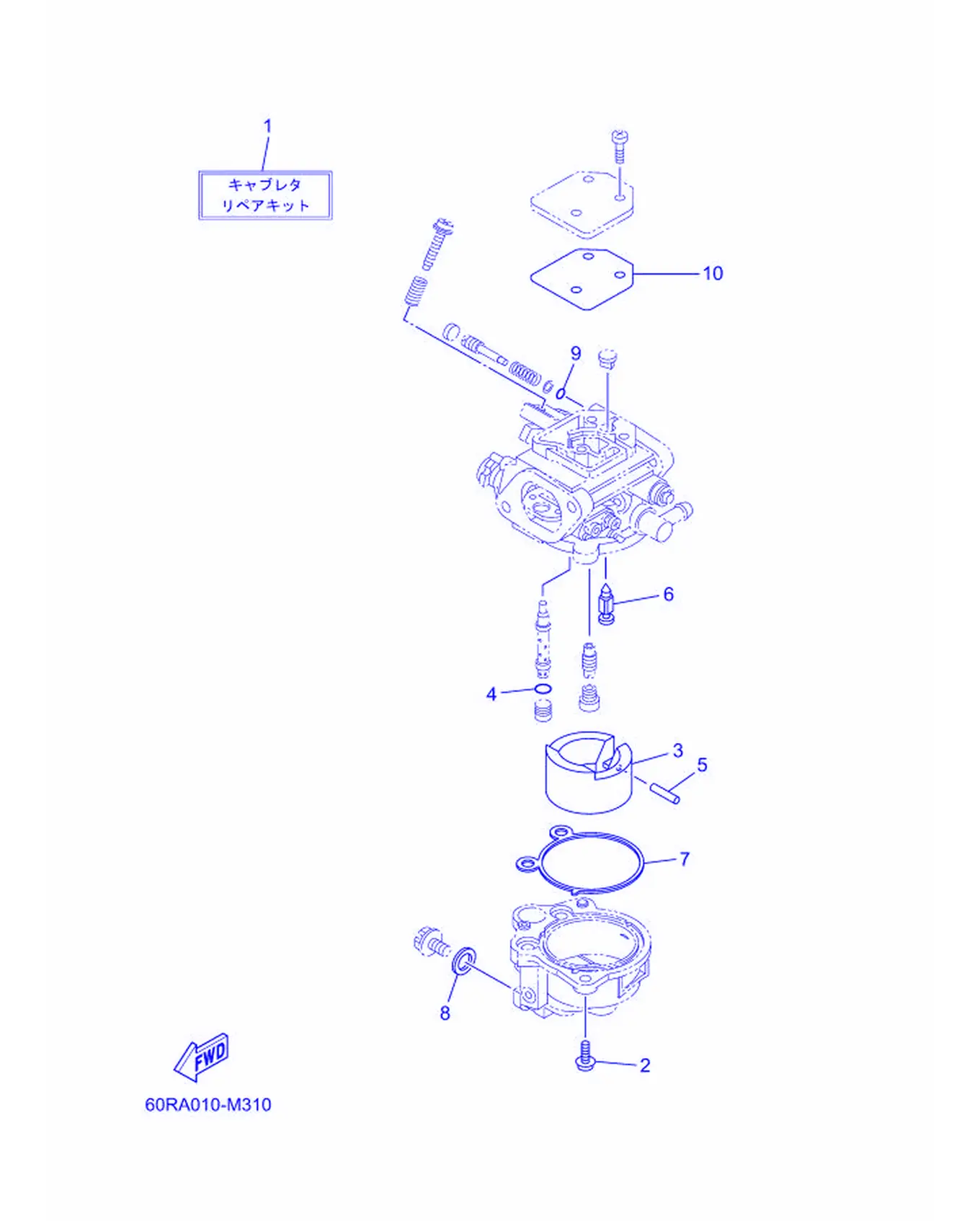

Рис. 26РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6DR-W0093-00	Колпак карбюратора	1
2	62Y-14321-00	. Винт дроссельной заслонки	2
3	6DR-14385-00	Поплавок	1
4	6DR-14561-00	Уплотнительное кольцо	1
5	4FP-14386-00	Крышка, топливный	1
6	6DR-14336-00	Игла	1
7	6DR-14984-00	Прокладка, топливный шланг	1
8	652-14397-00	. . Кольцо уплотнительное	1
9	6DR-14397-00	Уплотнительное кольцо	1
10	6DR-14818-00	Игла, клапан	1

Рис. 27Ремонтный комплект 3 Repair Kit 3

REF	Номер детали	Наименование	Кол-во
1	69G-W0001-20	Прокладка Yamaha	1
2	93101-12M70	Сальник	1
3	90430-10M11	Прокладка	1
4	68T-13475-00	Прокладка	1
5	90430-08020	. Прокладка	2
6	93101-17054	Сальник	2
7	93210-74316	. O-кольцо	1
8	93210-74M68	. O-кольцо	1
9	93210-44398	. Уплотнительное кольцо	1
10	93101-20048	Сальник	2

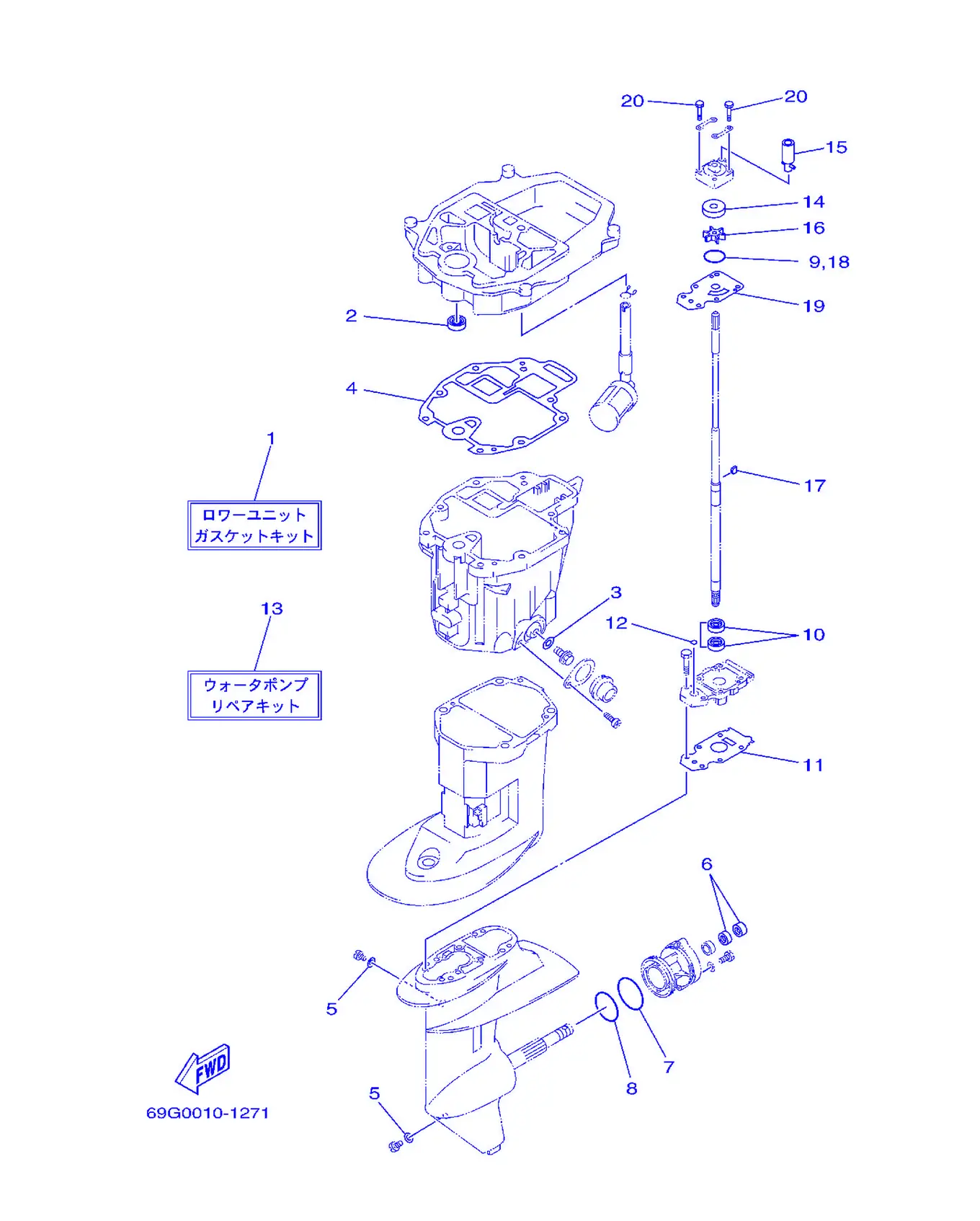

11	69G-45315-A0	Прокладка, нижняя крышка	1
12	93210-06ME6	. Уплотнительное кольцо	1
13	69G-W0078-00	Ремкомплект водяного насоса	1
14	63V-44322-00	Гибкий трос, газ	1
15	68T-44366-00	Демпфер, уплотнение водяного насоса 2	1
16	63V-44352-01	Гибкий трос	1
17	664-44338-00	Крышка корпуса	1
18	93210-44398	. Уплотнительное кольцо	1
19	68T-44323-00	Держатель крышки, направляющая	1
20	97095-08045	. Болт	4

Рис. 28Крепление дистанционного управления Remote Control Attachment

REF	Номер детали	Наименование	Кол-во
1	60R-G8501-00	Комплект дистанционного управления	1
2	68T-48531-00	Кронштейн дистанционного управления 1	1
3	682-48538-50	Трос, тяга 1	2
4	91690-30012	. Крышка головки блока	2
5	97095-06012	Болт	2
6	92995-06600	. . Шайба	2
7	95380-06600	Тяга, соединительная	2
8	60R-G4111-10	Рукоятка переключения передач	1
9	93210-12327	Кольцо уплотнительное	1
10	97095-05016	. Болт	1
11	92995-05600	. Шайба	1
12	663-48344-00	Наконечник троса, дистанционное управление	1
13	90468-18008	Стопор	1
14	663-48344-00	Наконечник троса, дистанционное управление	1
15	90468-18008	Стопор	1
16	68T-42725-10	Втулка уплотнительная	1

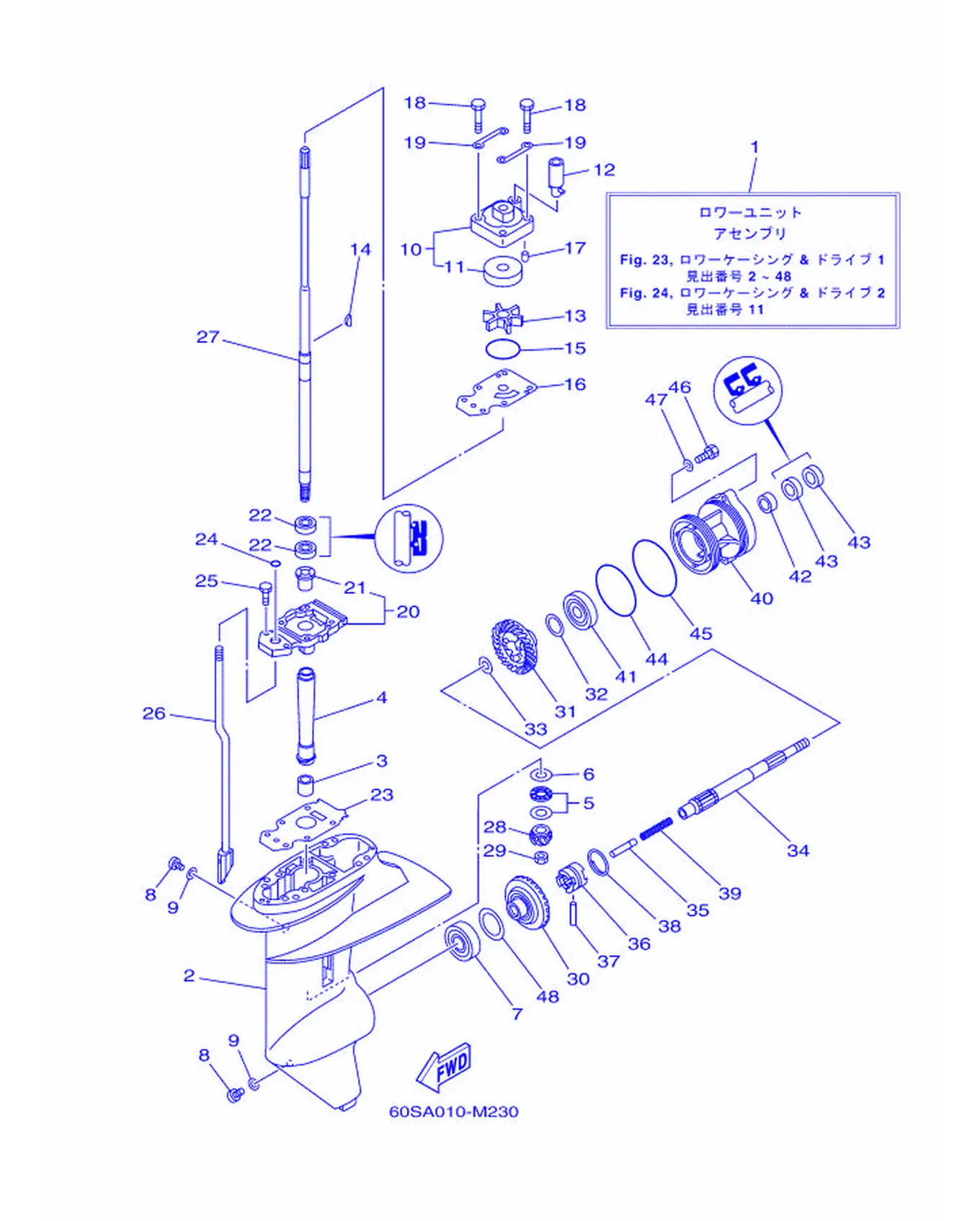

Рис. 29НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	60S-G5300-21-4D	Нижний узел в сборе	1
2	60S-G5311-00-4D	Корпус, нижний	1
3	93315-314V8	Кольцо O-ring	1
4	66R-45536-00	Вал Yamaha	1
5	93341-414Y0	Подшипник	1
6	66R-45587-00	Шайба (T:1.13MM)	1
6	66R-45587-10	Шайба (T:1.20MM)	1
7	93332-000Y4	Подшипник	1
8	90340-08002	Прокладка, пластина	2
9	90430-08020	. Прокладка	2
10	63V-44301-00	Крышка, подшипника	1
11	63V-44322-00	Гибкий трос, газ	1
12	68T-44366-00	Демпфер, уплотнение водяного насоса 2	1
13	63V-44352-01	Гибкий трос	1
14	664-44338-00	Крышка корпуса	1
15	93210-44398	. Уплотнительное кольцо	1
16	68T-44323-00	Держатель крышки, направляющая	1
17	93604-12M07	Крышка, головки	2
18	97095-08045	. Болт	4
19	63V-44328-01	Держатель	2
20	69G-45331-01-CA	Прокладка, пластина	1
21	626-45316-09	Прокладка	1
22	93101-20048	Сальник	2
23	69G-45315-A0	Прокладка, нижняя крышка	1
24	93210-06ME6	. Уплотнительное кольцо	1
25	97080-08025	Гайка	2
26	60S-G4150-20	Кулачок переключения в сборе	1
27	69G-45510-20	Вал Yamaha	1
28	60S-G5551-00	Шестерня (13T)	1
29	90179-08M06	Гайка	1
30	60S-G5560-00	Шестерня 1 (38T)	1
31	60S-G5571-00	Шестерня 2 (38T)	1
32	626-45577-00	Шайба (T:0.10MM)	1
32	626-45577-10	Шайба (T:0.20MM)	1
32	626-45577-20	Шайба (T:0.30MM)	1
32	626-45577-30	Шайба (T:0.40MM)	1
32	626-45577-40	Шайба (T:0.50MM)	1
33	90201-17682	Прокладка	1
34	683-45611-00	Прокладка	1
35	650-45635-00	Прокладка	1
36	69G-45631-00	Запасная часть Yamaha	1
37	90250-05010	Пластина	1
38	648-45633-00	Кольцо крестовины	1
39	90501-14M09	Запасная часть Yamaha	1
40	66R-45361-00-4D	Крышка, нижний корпус	1
41	93306-005Y8	Подшипник	1
42	93315-317Y0	Подшипник	1
43	93101-17054	Сальник	2
44	93210-74M68	. O-кольцо	1
45	93210-74316	. O-кольцо	1
46	97095-06025	Болт	2
47	92995-06600	. . Шайба	2
48	626-45577-00	Шайба (T:0.10MM)	1
48	626-45577-10	Шайба (T:0.20MM)	1
48	626-45577-20	Шайба (T:0.30MM)	1
48	626-45577-30	Шайба (T:0.40MM)	1
48	626-45577-40	Шайба (T:0.50MM)	1

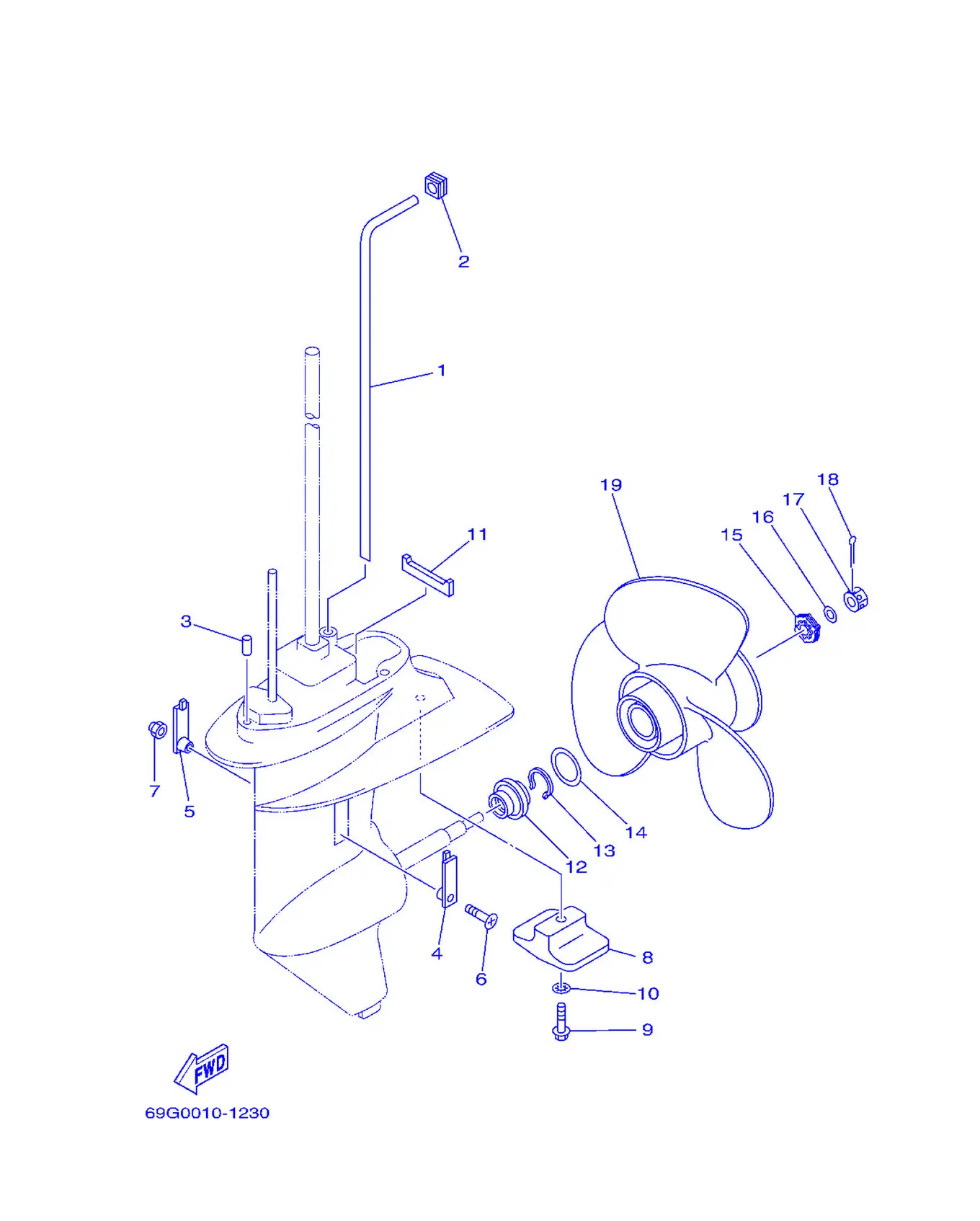

Рис. 30НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	69G-44361-20	Опора, кожух 1	1
2	63V-44365-10	. Демпфер, уплотнение воды	1
3	93604-12M07	Крышка, головки	2
4	6G1-45214-00	Прокладка, картер 1	1
5	63V-45215-00	Прокладка, картер 2	1
6	90152-05011	Собачка, храповик	1
7	90185-05002	Гайка, самоконтрящаяся	1
8	61N-45251-01	Прокладка	1
9	95895-06030	Крышка, топливный бак	1
10	92990-06300	. Шайба с внутренними зубьями	1
11	63V-45375-00	Прокладка, топливная	1
12	6G8-45987-02	Втулка Yamaha	1
13	93450-10M04	Болт Yamaha	1
14	90201-31MA3	Прокладка Yamaha	1
15	6G8-45997-00	Втулка Yamaha	1
16	90201-10M02	. Прокладка, глушитель	1
17	90171-10M07	. Гайка, колпачковая	1
18	91490-30025	Крышка, боковая	1
19	69G-45941-00	Запасная часть Yamaha	1
