雅马哈 K50 - K50

共 26 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4EHT规格) Электрика 2 (EHT)5Карбюратор 6КОЛЕНВАЛ И ПОРШЕНЬ 7УПРАВЛЕНИЕ 8ЦИЛИНДР И КАРТЕР 9Стартер 10EHT规格) Рулевое управление (EHT)11Рулевое управление 3 12ГЕНЕРАТОР 13ВЕРХНИЙ КАПОТ 14Узел гидроподъема и наклона 15ТОПЛИВНАЯ СИСТЕМА 16Топливный бак 2 17КРОНШТЕЙН 1 18КРОНШТЕЙН 2 19НИЖНИЙ КОЖУХ 20ПРИБОР 21РЕМКОМПЛЕКТ 1 22РЕМКОМПЛЕКТ 2 23Узел дистанционного управления 24ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 25НИЖНИЙ КАРТЕР И ПРИВОД 1 26НИЖНИЙ КАРТЕР И ПРИВОД 2

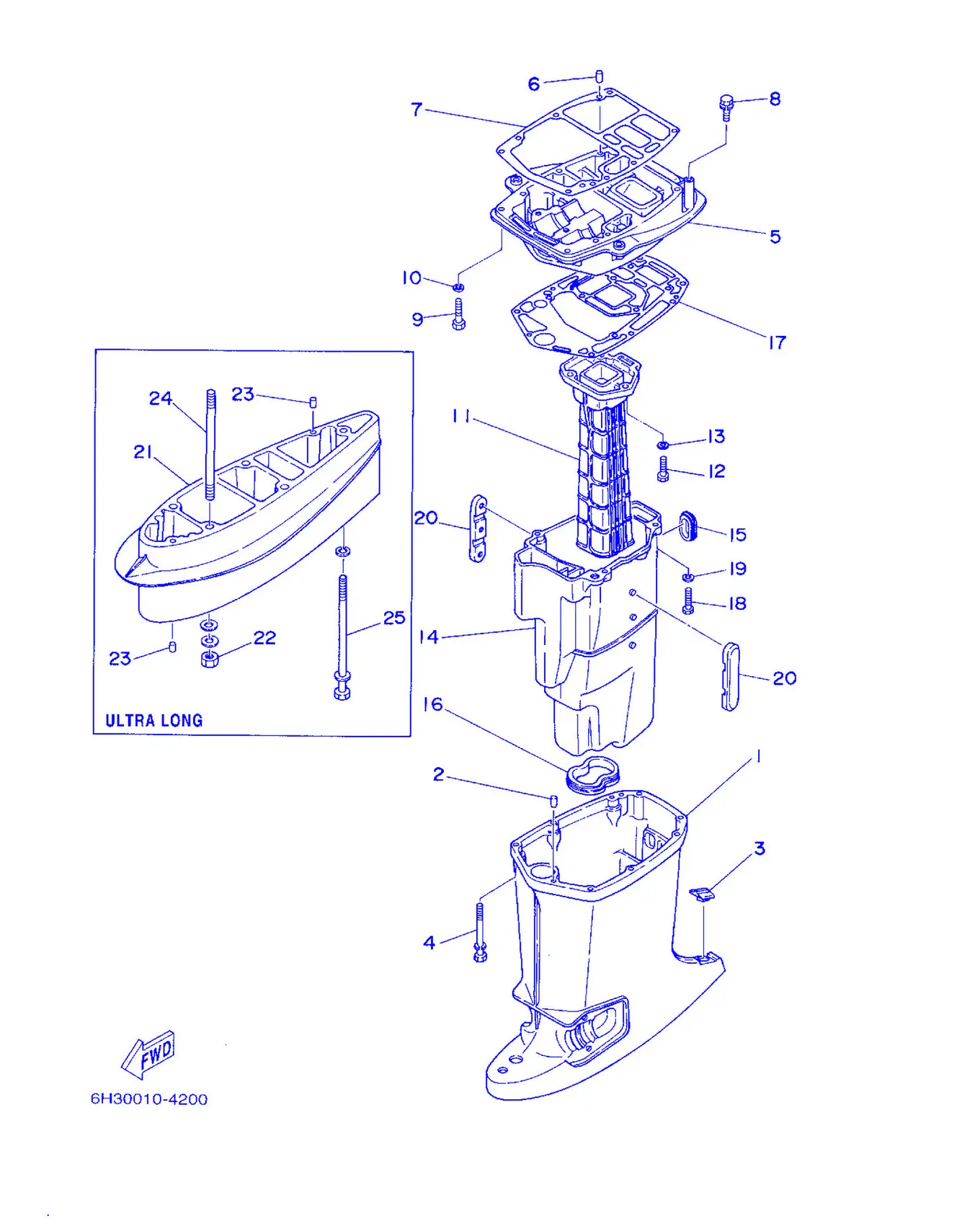

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6H3-45111-11-4D	Корпус, верхний	1
2	93606-12019	. Пластина, корпус насоса	2
3	6H3-45155-00	Крышка	1
4	90119-08M81	Болт с шайбой	6
5	6H3-41137-01-94	Направляющая, выхлоп	1
6	93606-12019	. Пластина, корпус насоса	2
7	6H3-45113-A0	. Прокладка, верхний корпус	1
8	90119-08M79	Болт с шайбой	2
9	97075-08035	Болт	2
10	92995-08100	Шайба пружинная	2
11	6H3-41131-00-5B	Коллектор, выхлоп 1	1
12	97075-08030	Болт	3
13	92995-08100	Шайба пружинная	3
14	6H3-14711-10-5B	Глушитель 1	1
15	6H3-45127-00	Сальник	1
16	6H3-45123-00	. Прокладка, глушитель	1
17	6H3-45114-A1	. Прокладка, верхний корпус	1
18	97075-08030	Болт	4
19	92995-08100	Шайба пружинная	4
20	6H3-14737-10	Демпфер, глушитель	2
21	688-45211-01-4D	Удлинитель	1
22	95380-10600	Гайка	4
23	93606-12019	. Пластина, корпус насоса	2
24	90116-10M05	. Болт, шпилька	4
25	90119-08M86	Болт с шайбой	1

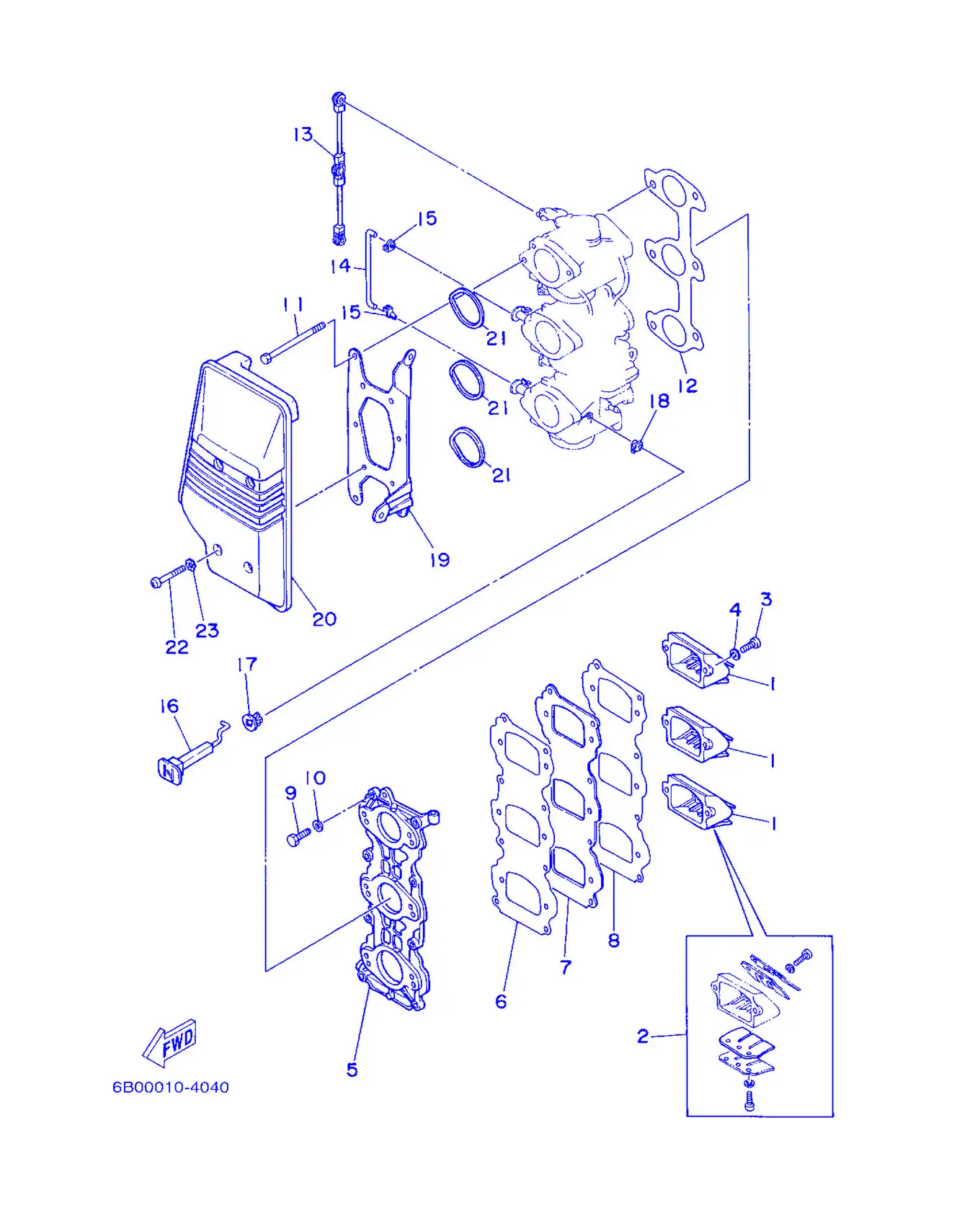

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	6H3-13610-00	Клапанный узел	3
2	688-W0004-00	. Комплект клапанов	1
3	97880-05016	Винт с полукруглой головкой	6
4	92990-05600	. Шайба пластины	6
5	6H3-13641-03-94	Коллектор 1	1
6	6H3-13621-A1	. Прокладка, седло клапана	1
7	6H3-13624-00-94	Пластина, клапан	1
8	6H3-13622-A1	. Прокладка, седло клапана	1
9	97013-06025	. Болт	8
10	92903-06600	Шайба, пластина	8
11	97095-06095	Болт	6
12	6H3-14198-A1	. Прокладка	1
13	6H3-41217-00	Тяга, рычаг акселератора	1
14	6H3-41257-00	Тяга, подсос 2	1
15	661-41262-02	Соединение, рычаг подсоса	2
16	6H3-41271-00	Ручка, подсос	1
17	689-41273-00	Крышка	1
18	661-41262-02	Соединение, рычаг подсоса	1
19	6B0-14413-00	Кронштейн	1
20	6H3-14440-02	Глушитель в сборе, впускной	1
21	6H3-14457-01	Сальник	3
22	97885-06045	Винт, с полукруглой головкой	4
23	90209-06M05	Шайба	4

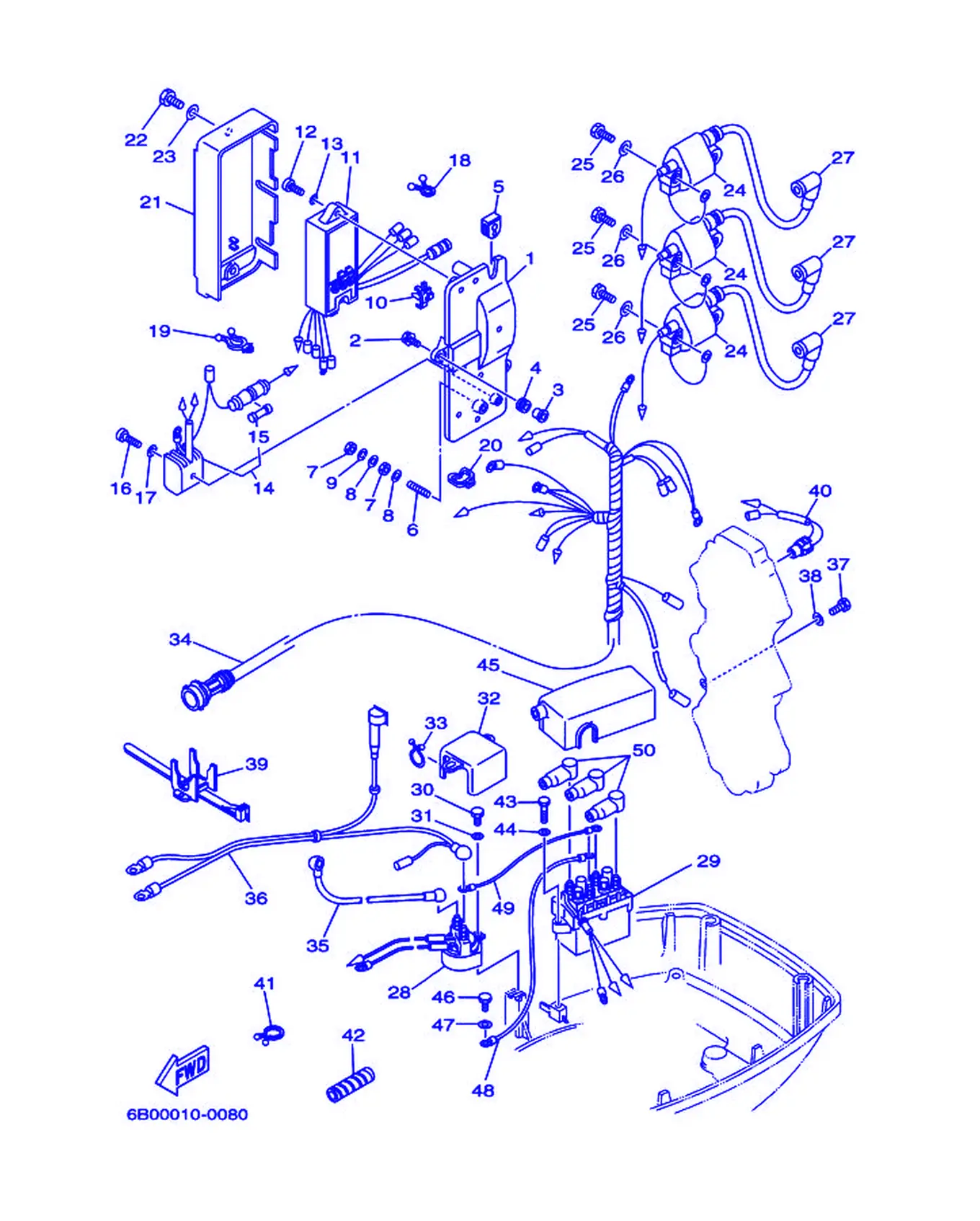

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	6H3-85542-00-94	Кронштейн	1
2	90105-06M14	Болт, с шайбой	3
3	90387-06M43	. . Винт	3
4	90480-13M24	. . Прокладка	3
5	6H3-81922-00	Втулка проходная	1
6	90116-06M07	Болт, шпилька	1
7	95380-06700	Гайка	2
8	92990-06200	. . Пружина, толкатель	2
9	92990-06100	Прокладка, стопор	1
10	90464-04M12	Хомут	1
11	6H3-85540-11	Блок C.D.I. в сборе	1
12	97880-06025	Винт, с полукруглой головкой	2
13	92990-06600	Прокладка, дроссель	2
14	6G1-81970-61	Выпрямитель в сборе	1
15	6G1-82151-00	. Предохранитель (10A)	1
16	97880-05025	Винт с полукруглой головкой	1
17	92990-05600	. Шайба пластины	1
18	90464-08M07	Покрытие	1
19	90464-12M17	Зажим	1
20	90464-07M10	Хомут	1
21	6H3-81916-00	Крышка, клемма	1
22	97885-06012	Пружина щетки	2
23	92995-06600	. . Шайба	2
24	6H3-85570-10	Катушка зажигания в сборе	3
25	97013-06025	. Болт	6
26	92903-06600	Шайба, пластина	6
27	663-82370-01	Колпачок свечи в сборе	3
28	688-81950-10	Реле в сборе	1
29	6H1-81950-00	Реле в сборе	1
30	97013-06016	Болт	1
31	92903-06600	Шайба, пластина	1
32	6H3-82164-00	Корпус 2	1
33	90464-15M11	Хомут	1
34	6H3-82105-J1	Жгут проводов	1
35	6H3-82117-00	Провод, вывод	1
36	6H3-82590-13	Жгут проводов в сборе	1
37	97013-06012	Табличка	1
38	92903-06600	Шайба, пластина	1
39	688-82594-00	Прокладка	1
40	688-82560-10	Термовыключатель в сборе	1
41	90465-18147	Хомут	1
42	90446-10M02	Шланг <DM>	1
43	97095-06025	Болт	2
44	92995-06600	. . Шайба	2
45	6H3-82154-11	Корпус	1
46	97013-06012	Табличка	1
47	92903-06600	Шайба, пластина	1
48	6H2-81949-11	Провод, вывод	1
49	6H2-81949-01	Провод, вывод	1
50	682-82119-01	. Крышка, провод зажигания	3

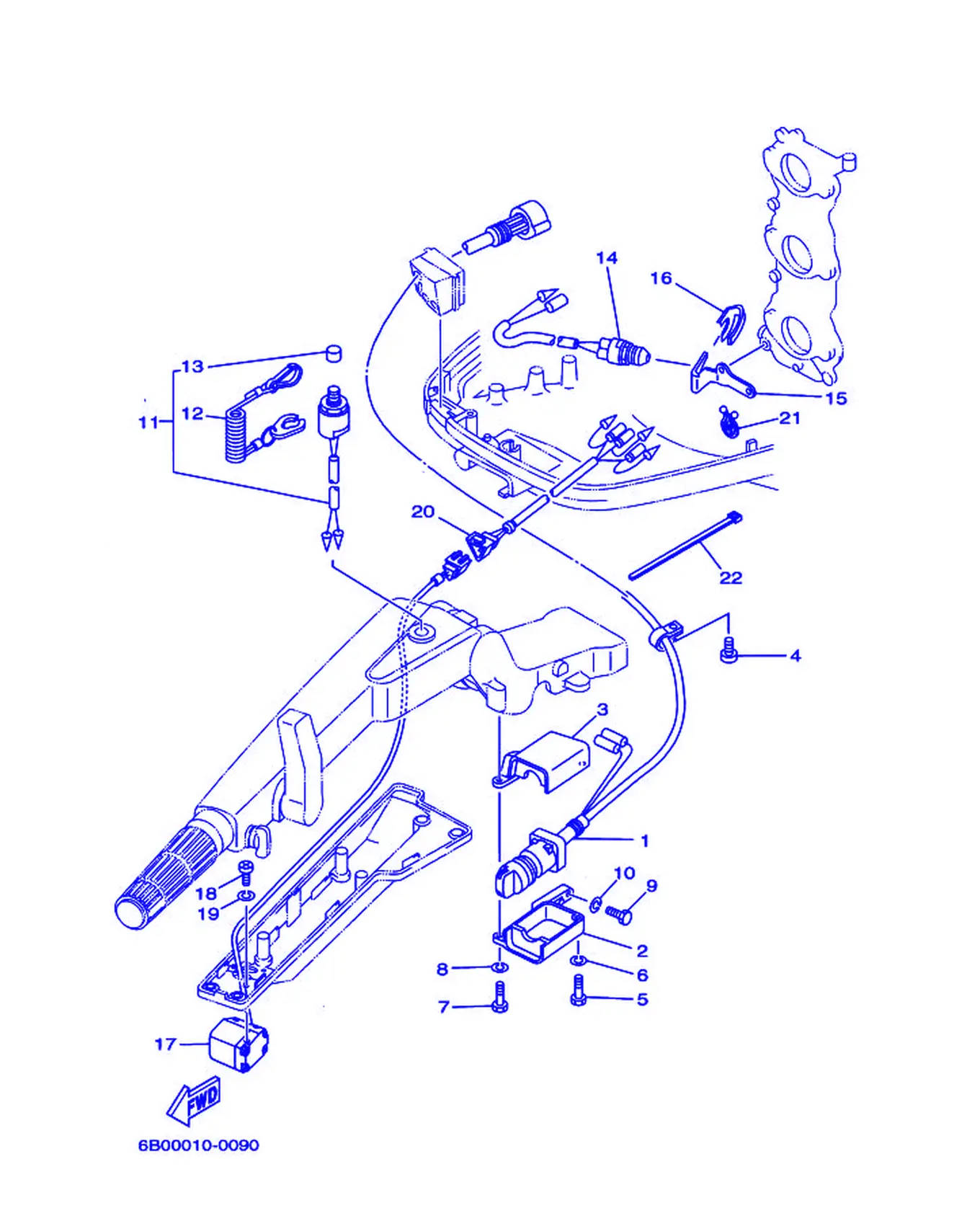

Рис. 4EHT规格) Электрика 2 (EHT) EHT规格) Electrical 2 (EHT)

REF	Номер детали	Наименование	Кол-во
1	6H3-82510-11	Главный выключатель в сборе	1
2	63D-8252F-01-4D	Крышка главного переключателя 2	1
3	63D-8252E-01-4D	Крышка главного переключателя	1
4	97885-06012	Пружина щетки	1
5	97885-06025	Винт с полукруглой головкой	1
6	92995-06100	Пружинная шайба	1
7	97095-06025	Болт	1
8	92995-06100	Пружинная шайба	1
9	97095-06020	Болт с шайбой	1
10	92995-06100	Пружинная шайба	1
11	63D-82575-00	Переключатель остановки двигателя в сборе	1
12	682-82556-00	Рычаг, стопор	1
13	689-8257Y-00	Крышка	1
14	6H3-82540-00	Выключатель нейтрали в сборе	1
15	6H3-82554-00	Кронштейн, выключатель нейтрали	1
16	663-82555-01	Демпфер главного переключателя 1	1
17	63D-82563-00	Переключатель тримма и наклона в сборе	1
18	97885-06016	Сальник, коленвал	2
19	92995-06600	. . Шайба	2
20	6B0-82553-00	Удлинитель, провод	1
21	90464-18M14	Хомут	1
22	90465-13M36	. Зажим	1

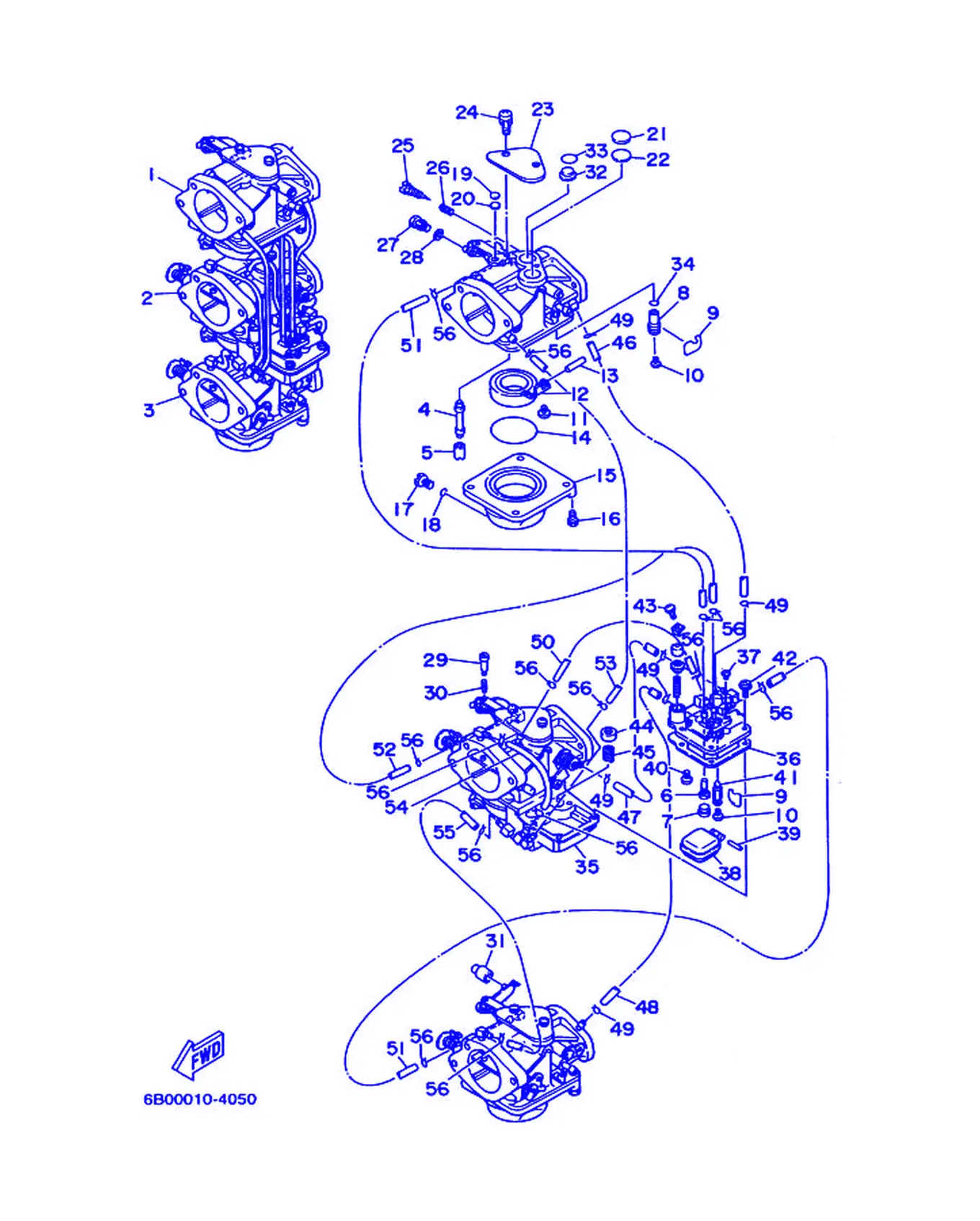

Рис. 5Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	6B0-14301-04	Карбюратор в сборе 1	1
2	6B0-14302-04	Карбюратор в сборе 2	1
3	6B0-14303-04	Карбюратор в сборе 3	1
4	6B0-14947-03	. Жиклер, игла	3
5	676-14943-32	. Жиклер, главный (#125)(средний)	3
6	6B0-14948-13	. Жиклер (#65)	3
7	6G1-14966-00	. Крышка	2
8	6H3-14590-00	. Игольчатый клапан в сборе	3
9	663-14159-00	. Зажим	4
10	676-14186-00	. ...	4
11	98580-04008	. ...	3
12	6G1-14985-00	. Поплавок	3
13	688-14548-00	. Ось рычага поплавка	3
14	6G1-14984-00	. Кольцо уплотнительное	3
15	6H2-14980-00	. Корпус, поплавковая камера	2
16	97980-04114	. Заглушка, ...	12
17	6H3-14992-00	. Винт, сливной	3
18	93210-04230	. Кольцо O-ring	3
19	663-14126-00	Прокладка	3
20	663-14527-00	. Пластина	3
21	688-14126-00	Прокладка	3
22	688-14527-00	Пластина	3
23	6H2-14527-01	. Пластина	3
24	97980-05310	. Винт с шайбой	6
25	692-14923-00	. Винт, топливный	3
26	679-14555-00	. Пружина	3
27	6K5-14592-00	Винт	2
28	90201-05652	. Шайба, пластина	2
29	63V-14523-00	. Игла, поплавок	1
30	90501-10326	. Игла, клапан подачи топлива	1
31	6H2-14578-00	. Втулка	1
32	6H3-14578-00	Пластина	3
33	93210-15M52	Кольцо O-ring	3
34	93210-04228	. Кольцо O-ring	3
35	6B0-14980-00	Корпус поплавковой камеры	1
36	6B0-14984-00	Прокладка поплавковой камеры	1
37	6B0-14991-00	Винт	4
38	6B0-14985-00	Поплавок	1
39	6B0-14548-00	Ось рычага поплавка	1
40	98580-03006	Винт с полукруглой головкой	1
41	6G1-14546-00	. Игольчатый клапан	1
42	97980-04112	Винт с шайбой	5
43	97680-03106	Винт с полукруглой головкой и шайбой	1
44	6B0-14970-00	Поршень насоса в сборе	1
45	6B0-14555-00	Пружина	1
46	6B0-14994-10	Шланг	1
47	6B0-14994-20	Шланг	1
48	6B0-14994-30	Шланг	1
49	6B0-14959-00	Хомут	6
50	6B0-14994-40	Шланг	1
51	6B0-14994-50	Шланг	2
52	6B0-14994-60	Шланг	1
53	6B0-14994-80	Шланг	1
54	6B0-14994-90	Шланг	1
55	6B0-14994-A0	Шланг	1
56	6B0-14959-10	Хомут	14

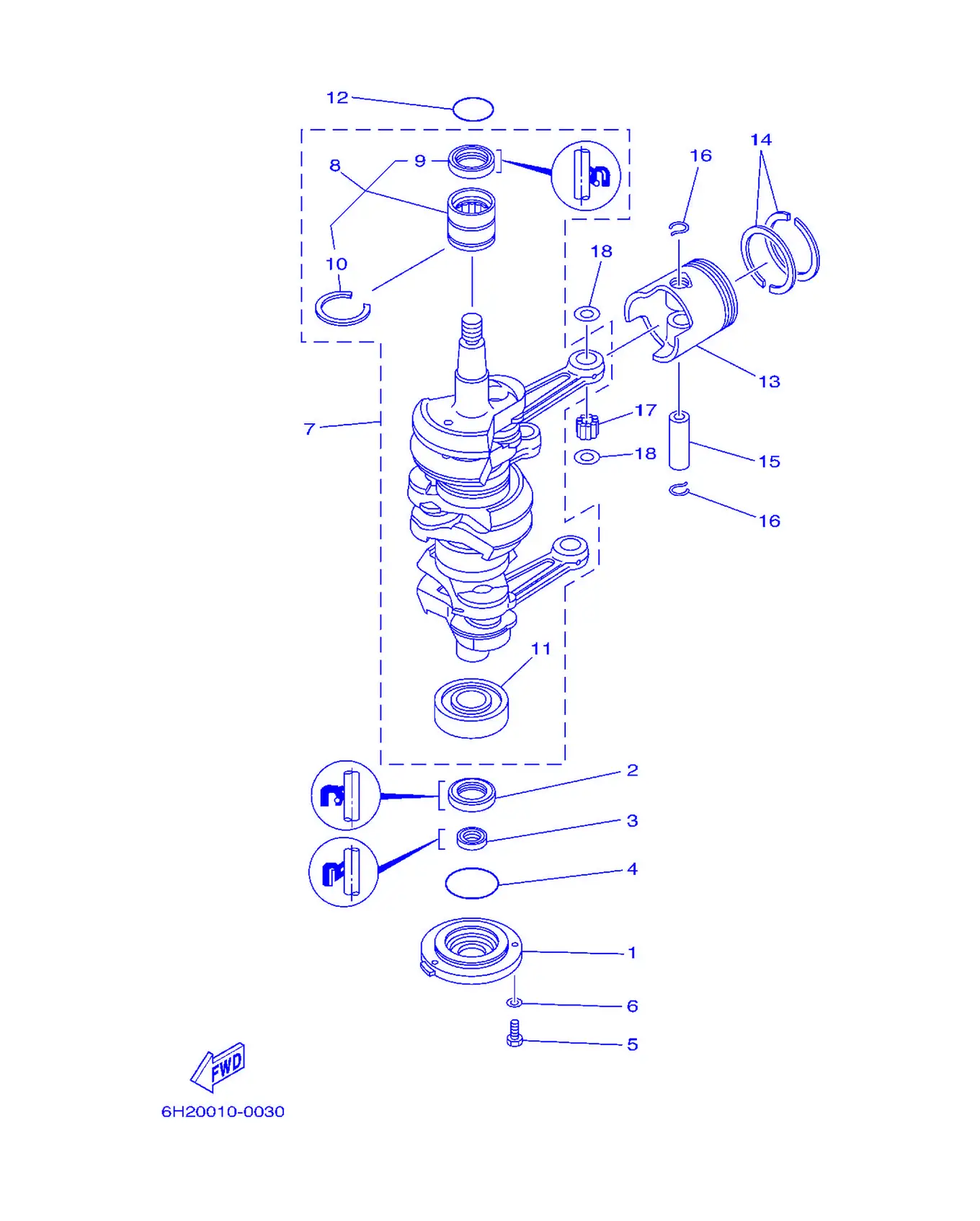

Рис. 6КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6H3-15359-00-94	Корпус сальника	1
2	93102-30M23	Сальник	1
3	93106-18M01	Сальник	1
4	93210-65M50	. Уплотнительное кольцо	1
5	97095-06020	Болт с шайбой	3
6	92995-06600	. . Шайба	3
7	6H3-11400-03	Коленчатый вал в сборе	1
8	93311-636U6	Подшипник	1
9	93102-36M24	Сальник	1
10	93440-49M04	Стопорное кольцо	1
11	93306-306V1	Подшипник	1
12	93210-46M16	. Кольцо O	1
13	6B0-11631-00-96	Поршень (STD)	3
13	6B0-11635-00	Поршень (0.25MM O/S)	3
13	6B0-11636-00	Поршень (0.50MM O/S)	3
14	6H3-11610-00	Комплект поршневых колец (STD)	3
14	6H3-11610-10	Комплект поршневых колец (0.25MM O/S)	3
14	6H3-11610-20	Комплект поршневых колец (0.50MM O/S)	3
15	6H3-11633-00	Палец поршня	3
16	688-11634-10	Стопорное кольцо поршневого пальца	6
17	93603-18M09	Установочный штифт	84
18	90201-20417	Прокладка, крышка	6

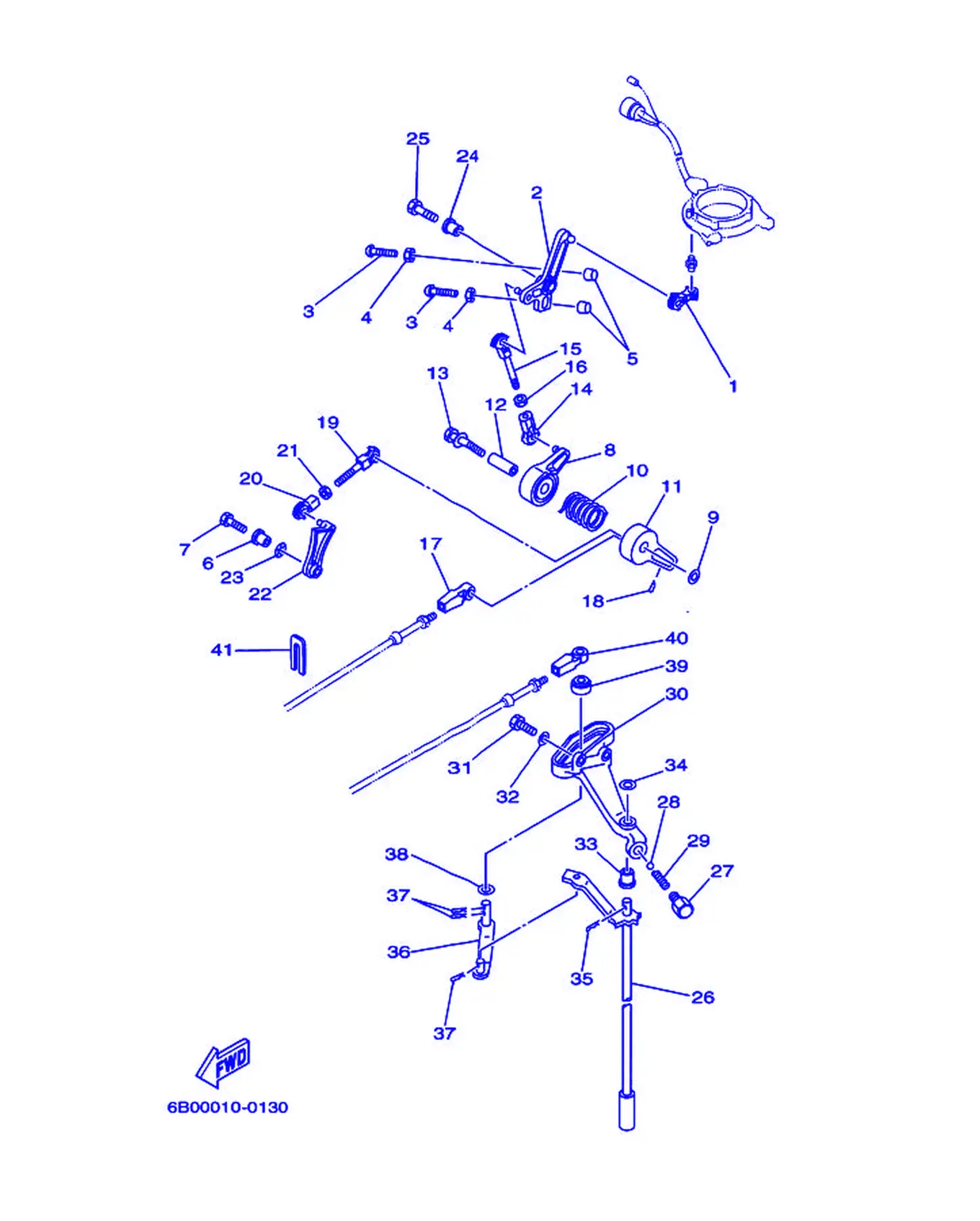

Рис. 7УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	6H3-41238-00	Соединительное звено	1
2	6H3-41631-00	Рычаг управления магнето	1
3	90157-06M13	Скоба, педаль	2
4	95303-06600	. Гайка	2
5	688-44194-00	Колпачок	2
6	90387-06M60	Втулка	1
7	97095-06025	Болт	1
8	6H3-41632-00	Рычаг управления магнитом	1
9	90201-06M31	. Головка, трубка-держатель	1
10	90508-29M19	Пружина торсионная	1
11	6H3-41633-00	Рычаг управления магнитом	1
12	90387-06M59	. Гайка	1
13	90119-06M91	Болт с шайбой	1
14	662-41237-01	Соединительное звено	1
15	679-41636-00	Штанга управления магнитом	1
16	95380-05600	. Гайка	1
17	663-48344-00	Наконечник троса, дистанционное управление	1
18	90468-18008	Стопор	1
19	682-41237-50	. Шестерня, привод	1
20	662-41237-01	Соединительное звено	1
21	95380-05600	. Гайка	1
22	6H3-41213-01	Кулачок акселератора	1
23	90206-10M04	Шайба волнистая	1
24	90387-06M60	Втулка	1
25	97095-06025	Болт	1
26	6H3-44120-12	Втулка переключения передач в сборе	1
26	6H3-44120-22	Втулка переключения передач в сборе	1
27	648-42715-00	Пружина 2	1
28	93501-04M02	Гайка	1
29	90501-12082	Стопорная пружина тяги	1
30	6H3-44117-00-94	Кронштейн	1
31	97013-06020	Болт	2
32	92903-06600	Шайба, пластина	2
33	90386-07M58	Втулка	1
34	92990-08200	Шайба, плоская	1
35	91490-20012	Прокладка	1
36	6H3-44121-01	Рычаг тяги переключения передач	1
37	90468-18008	Стопор	3
38	90202-07M07	Шланг топливный	1
39	688-44122-00	Шланг топливный	1
40	663-48344-00	Наконечник троса, дистанционное управление	1
41	6H3-48538-00	Зажим троса 1	1

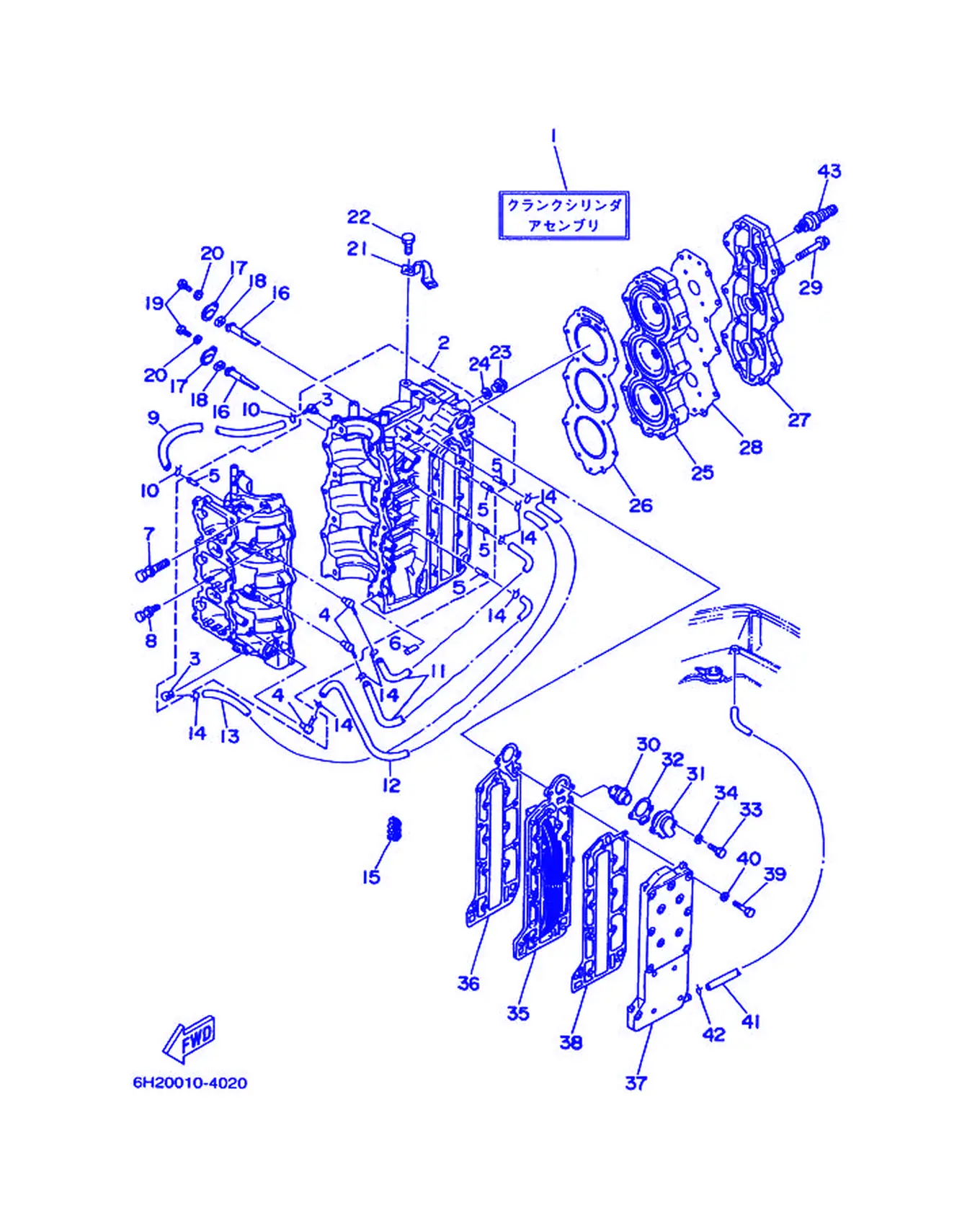

Рис. 8ЦИЛИНДР И КАРТЕР Cylinder & Crankcase

REF	Номер детали	Наименование	Кол-во
1	6B0-W0090-03-4D	Блок цилиндра в сборе	1
2	6B0-15100-01-94	Картер в сборе	1
3	688-11370-00	. Обратный клапан в сборе	2
4	650-11370-00	Обратный клапан в сборе	3
5	624-14485-00	. Трубка соединительная	5
6	93608-12063	Штифт установочный	2
7	90119-10M07	Табличка предупреждающая	8
8	90119-08M17	Болт с шайбой	6
9	90445-07M44	Шланг (L250)	1
10	90467-06016	Зажим	2
11	90445-07M02	Шланг (L167)	2
12	90445-07M45	Шланг (L340)	1
13	90445-07M82	Шланг (L440)	1
14	90467-06016	Зажим	8
15	90464-07M05	Головка блока	1
16	6H3-11325-01	Анод	2
17	6H3-11327-00-94	Крышка анода	2
18	6H3-11328-00	Втулка	2
19	97013-06016	Болт	2
20	92903-06600	Шайба, пластина	2
21	688-11119-00	Подвеска двигателя	1
22	97013-08020	Болт	2
23	90340-14M00	Пробка прямая под отвертку	1
24	90430-14115	Прокладка	1
25	6B0-11111-00-94	Головка цилиндра 1	1
26	6H3-11181-A1	. Прокладка, головка цилиндра 1	2
27	6H3-11191-00-9M	Крышка головки цилиндра 1	1
28	6H3-11193-A1	Прокладка крышки головки 1	1
29	90119-08M09	Болт с шайбой	14
30	6H3-12411-10	Термостат	1
31	6H3-12413-00-9M	Крышка термостата	1
32	6H3-12414-A1	Прокладка крышки	1
33	97013-06025	. Болт	2
34	92903-06600	Шайба, пластина	2
35	6H3-41111-00-9M	Внутренняя крышка выхлопа	1
36	6H3-41112-A0	Прокладка внутренней крышки выхлопа	1
37	6H3-41113-00-9M	Наружная крышка выхлопа	1
38	6H3-41114-A0	Прокладка наружной крышки выхлопа	1
39	97013-06035	Болт	16
40	92903-06600	Шайба, пластина	16
41	663-24312-01	Труба 2	1
42	90467-08004	Зажим	1
43	94703-00160	Свеча зажигания (NGK B8HS-10)	3

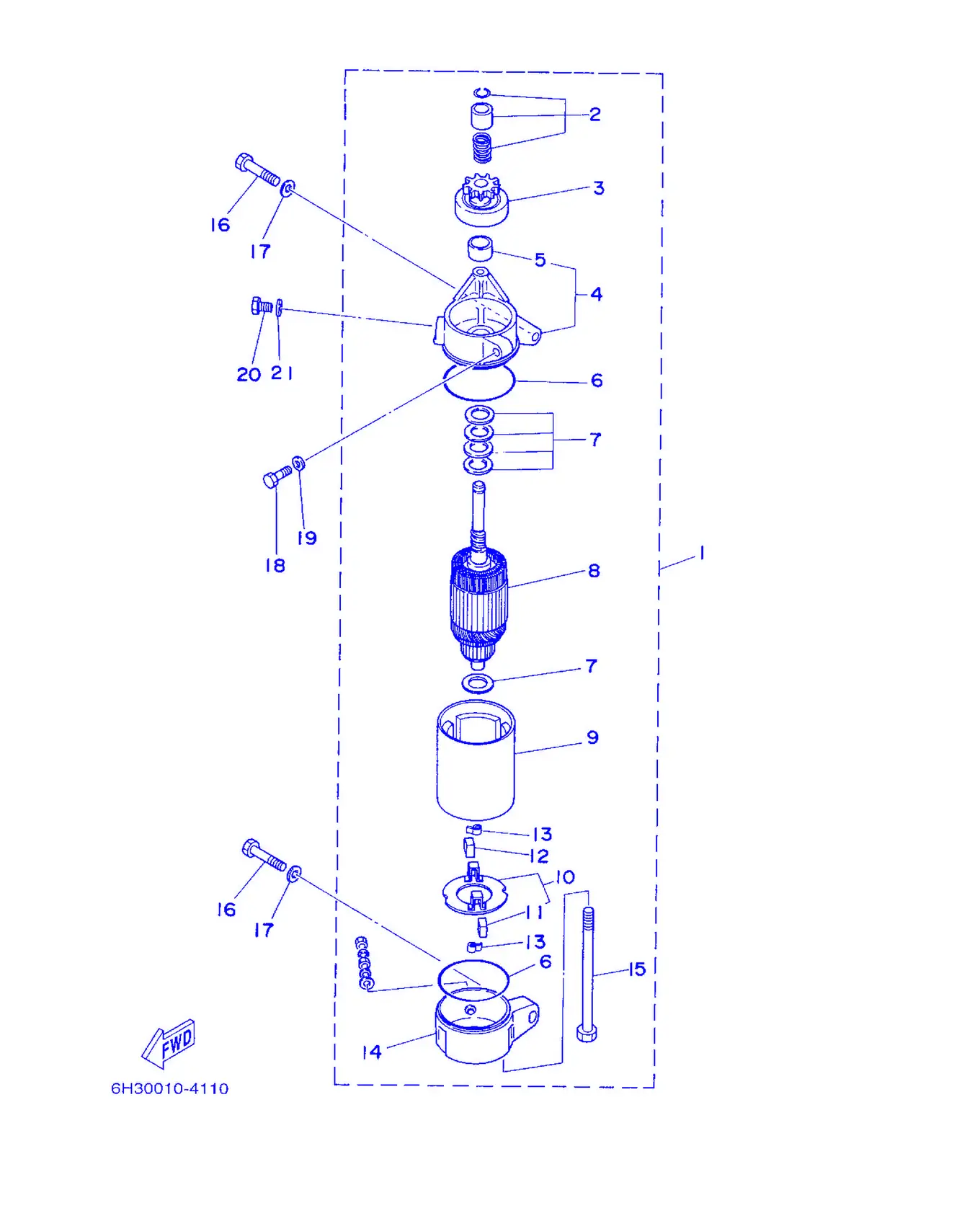

Рис. 9Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	6H3-81800-11	Стартер в сборе	1
2	689-81857-11	. Комплект стопора шестерни	1
3	6H3-81807-10	Редуктор стартера в сборе	1
4	6H3-81830-10	Передний кронштейн в сборе	1
5	689-81831-00	. . Вкладыш передний	1
6	689-81847-11	. Кольцо уплотнительное	2
7	689-81809-11	. Комплект шайб	1
8	689-81850-12	. [неразборчиво]	1
9	6H3-81810-10	Статор в сборе	1
10	689-81840-11	. [неразборчиво]	1
11	689-81812-11	. . Винт 2	1
12	689-81811-11	. . Винт 1	1
13	689-81813-10	. . Стопорное кольцо винта	2
14	6H3-81820-11	Задний кронштейн в сборе	1
15	689-81826-10	. Наклейка	2
16	97013-08035	Болт	2
17	92903-08600	Шайба пластины	2
18	97013-06025	. Болт	1
19	92903-06600	Шайба, пластина	1
20	97013-08016	Болт	1
21	92903-08600	Шайба пластины	1

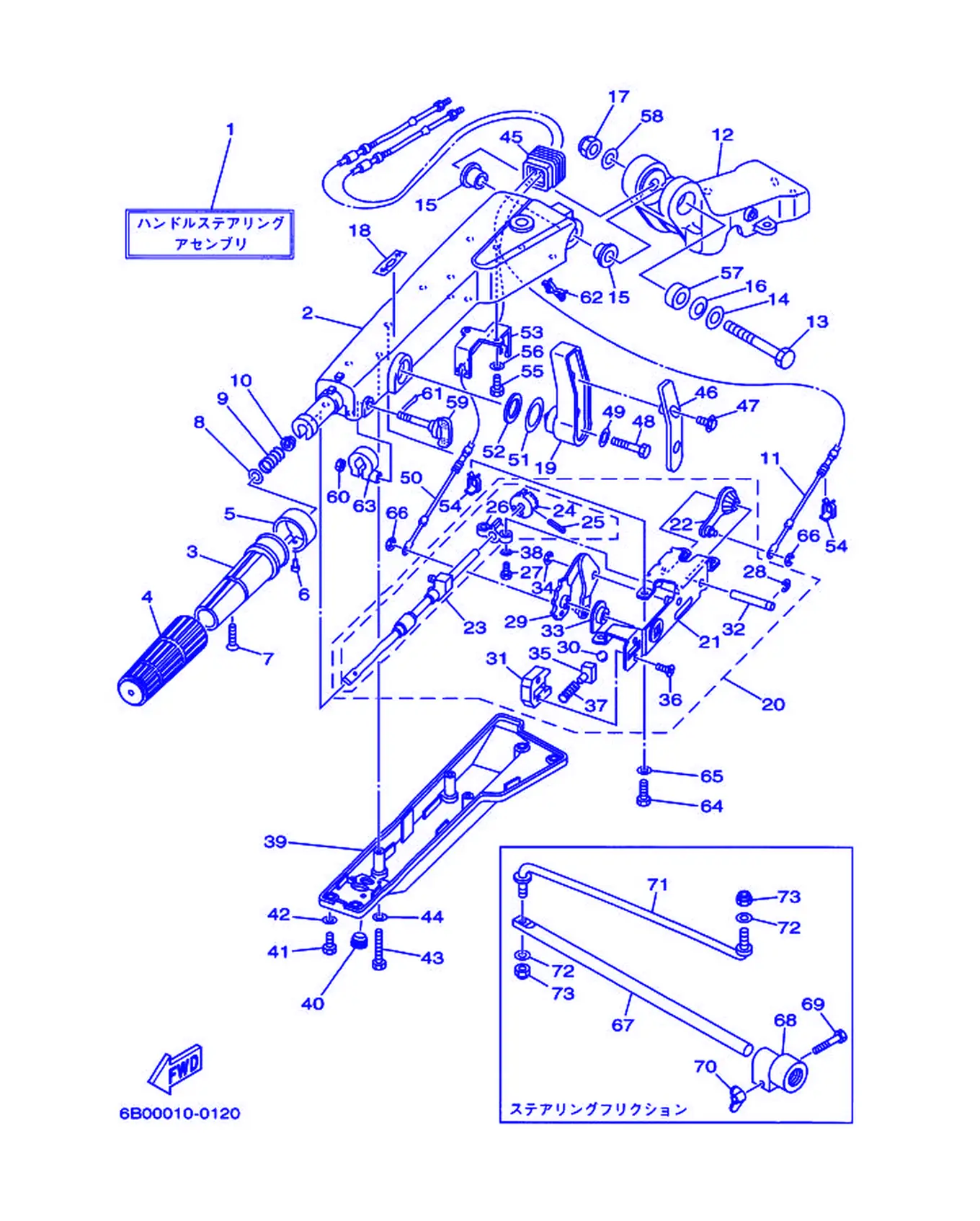

Рис. 10EHT规格) Рулевое управление (EHT) EHT规格) Steering (EHT)

REF	Номер детали	Наименование	Кол-во
1	63D-W0084-11-4D	Рулевой узел в сборе	1
2	63D-42111-01-4D	Рукоятка, рулевое управление	1
3	664-42119-00	Рукоятка рулевого управления	1
4	6G1-42177-00	Резиновая накладка рукоятки	1
5	6H2-42137-00	Индикатор дросселя	1
6	90269-02M09	Заклепка	1
7	90149-05M13	Винт	1
8	92903-10600	Шайба, пластина	1
9	90501-23215	Стопорное устройство	1
10	90386-08032	Проставка	1
11	6H3-26301-01	Узел троса дроссельной заслонки	1
12	63D-42121-10-4D	Кронштейн троса	1
13	90101-12M09	Болт, шестигранный	1
14	92990-12200	Болт, шестигранный	1
15	90386-12M93	Втулка	2
16	90206-12M22	Прокладка, картер	1
17	90185-12M12	Гнездо, втулка	1
18	6G8-44191-00	Прокладка, крышка	1
19	63D-44159-01	Рукоятка, переключение передач	1
20	63D-44100-31	Тяга переключения передач в сборе	1
21	63D-44104-00	Пластина в сборе	1
22	63D-48261-00	Рычаг, дроссель	1
23	63D-42115-00	Вал, рукоятка рулевого управления	1
24	650-42152-00-94	. . Шестерня	1
25	91690-30025	. . Штифт, пружина	1
26	63D-42159-00	Кронштейн	1
27	98580-06016	Винт, с полукруглой головкой	2
28	93430-08006	. Стопорное кольцо	1
29	63D-44113-00	Кулачковая пластина, рукоятка	1
30	63D-48236-00	Ролик, фиксатор	1
31	63D-48119-00	Крышка	1
32	63D-42153-00	Вал, управление дросселем	1
33	63D-44132-00	Втулка	1
34	63D-48118-00	Зажим, рычаг переключения	1
35	63D-48237-00	Адаптер	1
36	98785-05014	. Винт, с плоской головкой	2
37	63D-48238-00	Пружина, фиксатор	1
38	63D-42181-00	Шайба	2
39	63D-42131-10	Крышка, рулевое управление	1
40	90480-14M14	. Втулка	1
41	97885-06016	Сальник, коленвал	4
42	92995-06600	. . Шайба	4
43	97885-06040	Винт с полукруглой головкой	3
44	92995-06600	. . Шайба	3
45	63D-42725-00	Втулка уплотнительная	1
46	63D-44173-00	Рычаг, управление переключением	1
47	90159-06M18	Винт, крепление крышки	2
48	97095-08040	Болт	1
49	92995-08600	. . Шайба	1
50	6H3-48321-01	Трос	1
51	90386-29M95	Втулка	1
52	90202-24M53	Шайба, пластина	1
53	63D-48531-10	Кронштейн дистанционного управления 1	1
54	63D-48538-00	Прокладка, вал 1	2
55	97095-06016	Болт	2
56	92995-06600	. . Шайба	2
57	90387-12M02	Втулка (кольцо)	1
58	92990-12600	Прокладка, крышка	1
59	63D-48154-00	Ручка, дроссель	1
60	95380-06600	Тяга, соединительная	1
61	91490-20010	Шплинт	1
62	90464-09M42	Прокладка	1
63	63D-42126-00	Прокладка, крышка топливного насоса	1
64	97095-06016	Болт	4
65	92995-06600	. . Шайба	4
66	93430-04M03	Шплинт	2
67	663-42518-00	Вал фрикционный	1
68	663-42528-00	Пластина, фрикционная	1
69	97080-06035	Болт	1
70	90175-06003	Гайка, барашковая	1
71	692-42515-01	Тяга, рулевая	1
72	92990-08600	. . Прокладка, крышка	2
73	90185-08057	Крышка, топливный фильтр	2

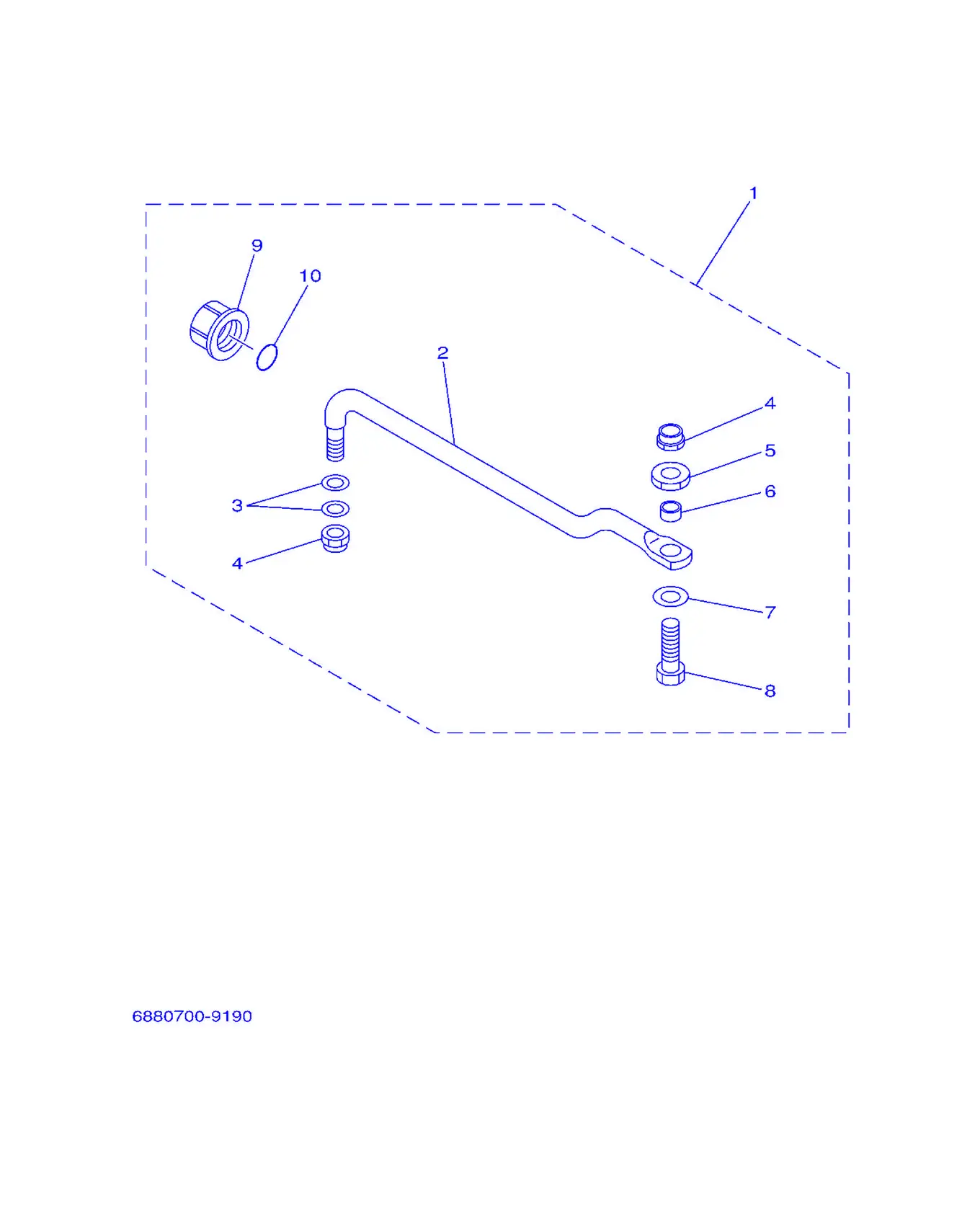

Рис. 11Рулевое управление 3 Steering Guide 3

REF	Номер детали	Наименование	Кол-во
1	688-61350-10	Крепление рулевого управления	1
2	688-61351-10	Тяга рулевого управления	1
3	90201-10M20	. Прокладка, крышка	2
4	90185-09M01	. Крышка, корпус	2
5	90170-09M03	Гайка	1
6	90387-10M42	Втулка	1
7	90201-10M63	Пружина, крышка	1
8	6E5-61355-00	. Табличка	1
9	6E5-43145-01	. Контакт, держатель щёток	1
10	93210-16275	. Уплотнительное кольцо	1

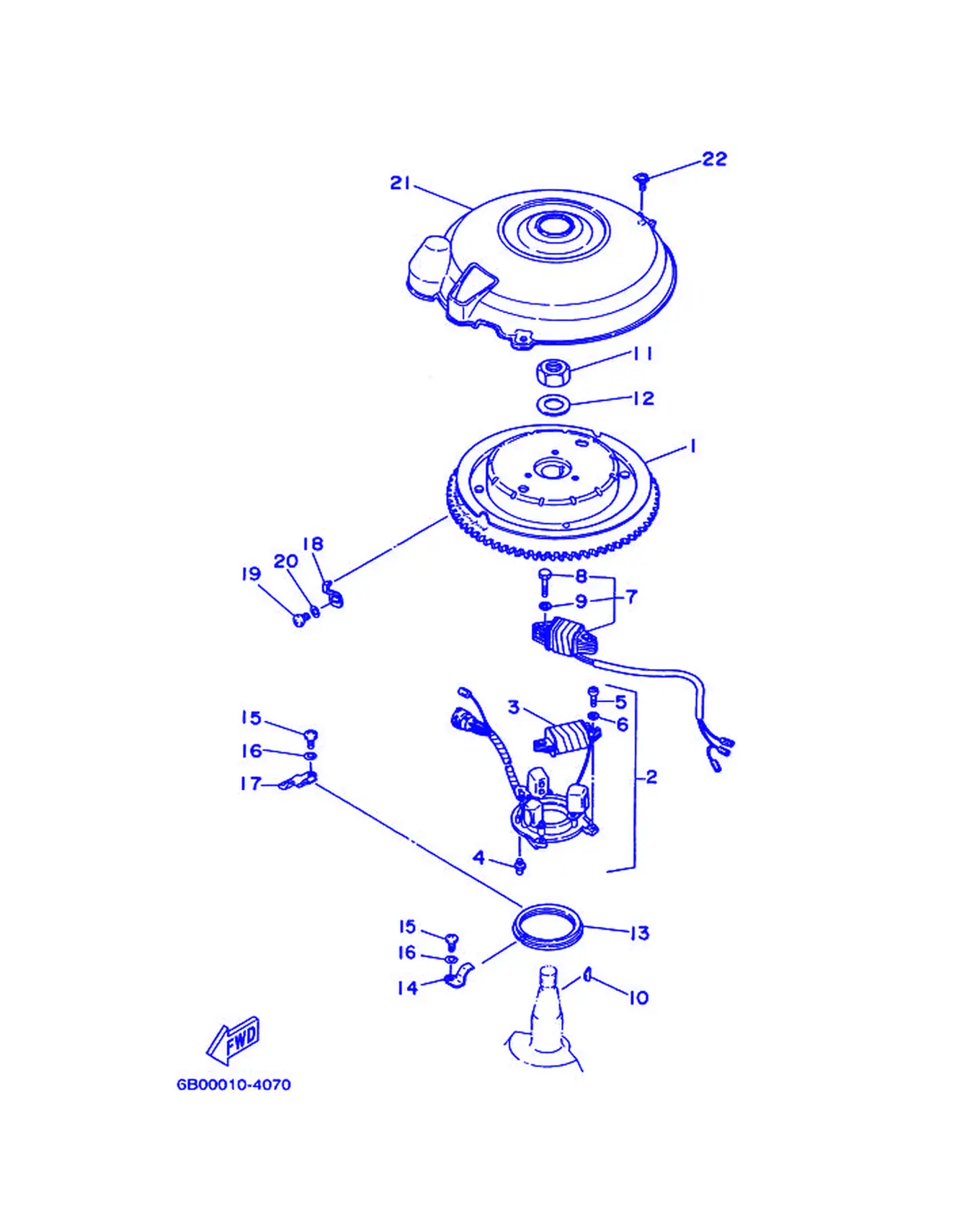

Рис. 12ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	6K5-85550-A0	Ротор в сборе	1
2	6H3-85510-A0	Статор в сборе	1
3	6H3-85520-00	. Катушка, зарядная	1
4	663-85518-00	. Шаровой шарнир	1
5	98502-05016	. Винт, с полукруглой головкой	2
6	92902-05100	Шайба, пружинная	2
7	6H3-81303-A0	Катушка освещения в сборе	1
8	97013-06030	. Болт	2
9	92903-06600	Шайба, пластина	2
10	90280-05015	Крышка, катушка	1
11	90170-20137	Гайка	1
12	90201-21M18	Прокладка, крышка	1
13	6H3-41611-00	Фиксатор, основание магнита	1
14	6H3-41612-00	Фиксатор, основание магнита	2
15	97885-06012	Пружина щетки	3
16	92995-06600	. . Шайба	3
17	6H3-41612-20	Фиксатор, основание магнита	1
18	6E5-81332-00	Пластина, зажигания	1
19	97885-06010	Запчасть лодочного мотора	1
20	92995-06600	. . Шайба	1
21	6H3-81337-01	Крышка, маховик	1
22	90159-06M23	Винт с шайбой	3

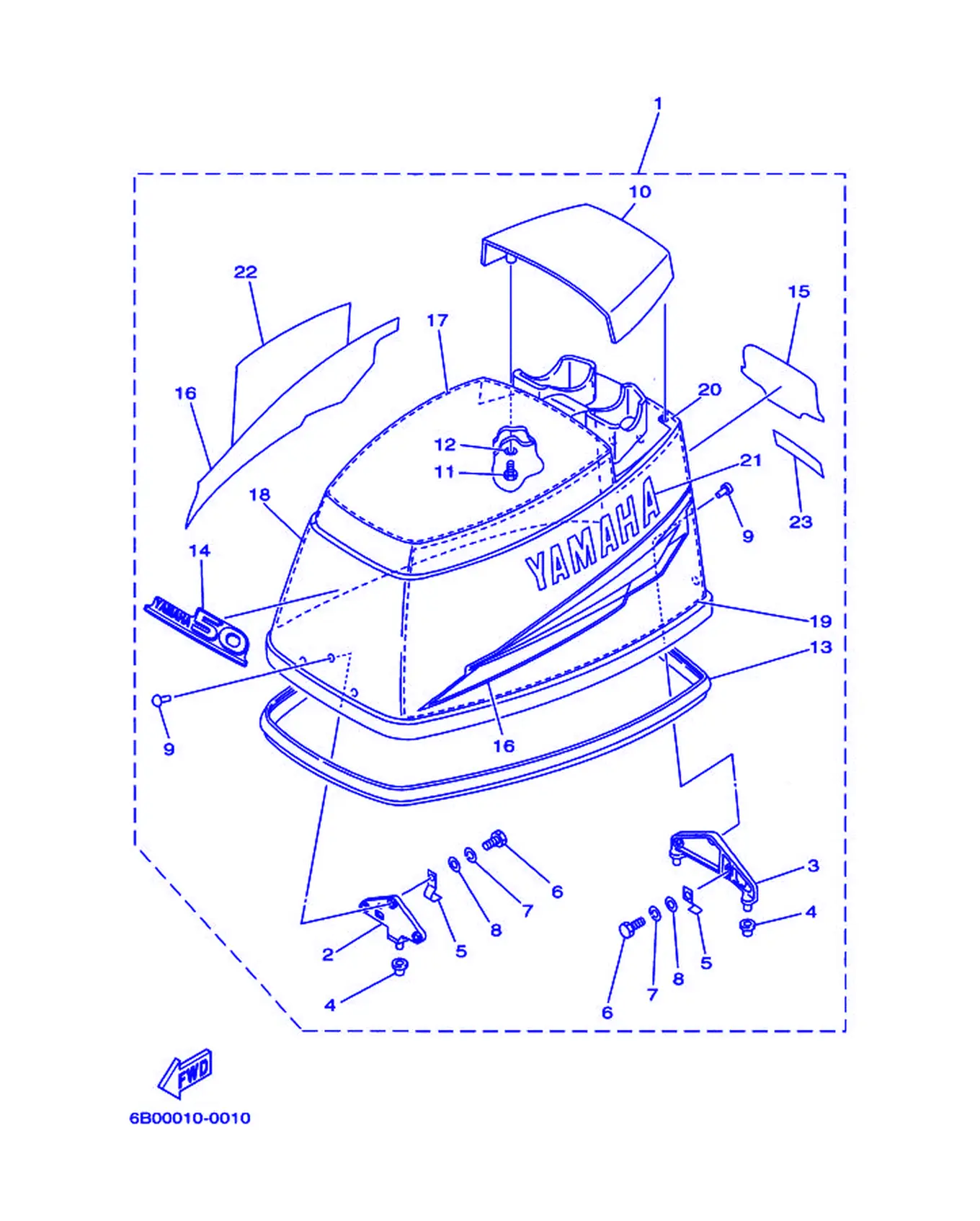

Рис. 13ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6B0-42610-L2-4D	Узел верхнего кожуха	1
2	6H3-42647-00-94	Держатель, хомут	1
3	6H3-42649-00-94	Держатель, хомут	1
4	663-42662-00	Прокладка	3
5	6H3-42652-00	Крюк	2
6	97095-06016	Болт	2
7	92995-06100	Пружинная шайба	2
8	92995-06600	. . Шайба	2
9	90266-06009	Заклепка	6
10	6H3-42613-01-4D	Формованная деталь воздуховода	1
11	97095-06016	Болт	4
12	92995-06600	. . Шайба	4
13	6H3-42615-00	Сальник	1
14	62F-42677-30	. Наклейка, передняя	1
15	62F-42678-30	. Наклейка, задняя	1
16	6H3-W0070-30	Комплект графики	1
17	6H3-42617-00	. Демпфер, поролоновый	1
18	6H3-42619-00	Демпфер, пенный	1
19	6H3-42627-00	Демпфер, пенный	1
20	6H3-42637-00	Демпфер, пенный	1
21	6H3-42681-30	Метка, капот	1
22	6H3-42682-30	Метка, капот	1
23	62C-42683-10	. Маркировка кожуха 3	1

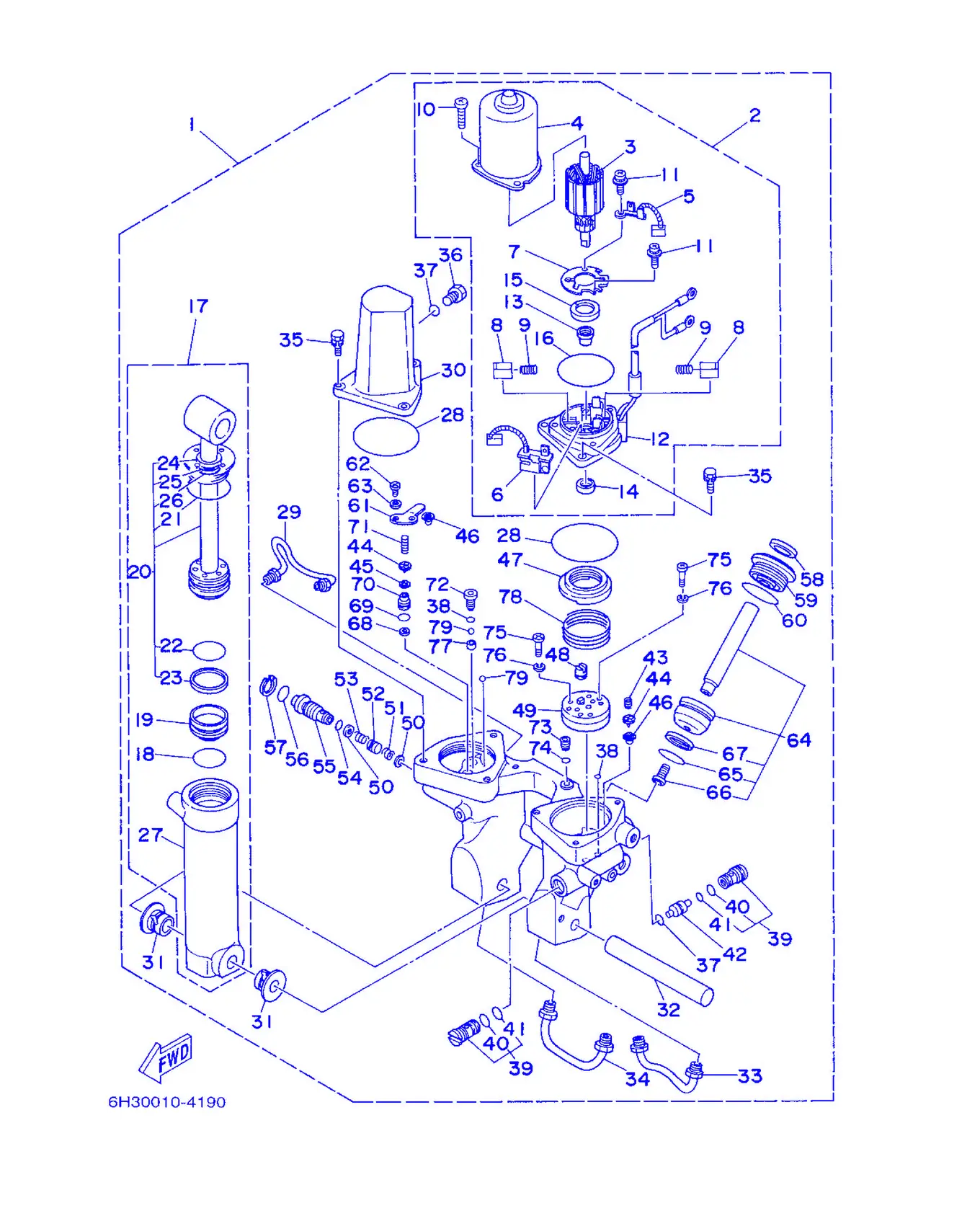

Рис. 14Узел гидроподъема и наклона Power Trim & Tilt Assembly

REF	Номер детали	Наименование	Кол-во
1	6H1-43800-15-4D	Узел гидроподъема-наклона	1
2	6H1-43880-02	Электромотор в сборе	1
3	6H1-43805-10	Якорь в сборе	1
4	6H1-43804-10	Статор в сборе	1
5	6H1-43891-10	Щетка 1	1
6	6H1-43892-10	Щетка 2	1
7	6H1-4380F-10	Пластина, держатель щеток	1
8	6H1-4380J-10	Держатель, щетка	2
9	6H1-4386K-10	Пружина щетки	2
10	97885-05016	Винт, с полукруглой головкой	3
11	97607-04310	Винт с полукруглой головкой и шайбой	2
12	6H1-43881-10	Корпус, торцевой	1
13	6H1-4380H-10	Втулка	1
14	93102-08M43	Сальник	1
15	6H1-4380G-10	Пластина	1
16	6H1-43865-10	Кольцо O-образное	1
17	6H1-43840-11	Узел гидроподъема	1
18	6H1-43861-10	Кольцо O-образное	1
19	6H1-43814-11	Поршень, свободный	1
20	6H1-43810-11	Подсборка поршня наклона	1
21	6H1-43861-00	. . . Уплотнительное кольцо	1
22	6H1-43861-10	Кольцо O-образное	1
23	6H1-43871-10	Кольцо, резервное	1
24	6H1-43812-00	Сальник, пыльник	1
25	6H1-43872-10	Кольцо, резервное 2	1
26	93210-18397	О-кольцо	1
27	6H1-43813-10	Цилиндр, подъема	1
28	93210-64488	Кольцо уплотнительное	2
29	6H1-43835-10	Трубка	1
30	6H1-43828-10	Корпус, резервуар	1
31	90386-18M14	Втулка	2
32	6E5-43818-00	Палец, нижняя опора амортизатора	1
33	6H1-43833-10	Труба	1
34	6H1-43834-00	Труба	1
35	97595-06420	. Болт с шайбой	6
36	6H1-43829-00	Уплотнение поршня	1
37	93210-09165	Кольцо уплотнительное	2
38	93210-064A5	. . Уплотнительное кольцо	3
39	6T4-43802-03	Клапан в сборе	2
40	6H1-43866-00	О-кольцо	1
41	6H1-43867-00	О-кольцо	1
42	6H1-43841-11	. Поршень, шаттл	1
43	6H1-43856-10	Стопорный винт	1
44	6H1-43844-10	Крышка вала	2
45	6H1-4384G-11	Вал, поворотный	1
46	6H1-4384F-10	Шестерня, ведущая	2
47	6H1-43817-01	Фильтр 2	1
48	6H1-43831-10	Соединитель, вал	1
49	6H1-43830-11	Шестерённый насос в сборе	1
50	6H1-43847-00	Клапан обратного клапана	2
51	6H1-43899-00	Пружина, ручной сброс	1
52	6H1-4382A-10	Адаптер 1	1
53	6H1-43854-00	Пружина, ручной сброс	1
54	93210-10M74	O-образное кольцо	1
55	6H1-43845-00	Пружина обратного клапана	1
56	93210-18M75	Уплотнительное кольцо	1
57	6H1-43875-00	Штифт золотника	1
58	6H1-43822-10	Сальник, пыльник трима	2
59	6H1-43821-11	Винт, конец цилиндра трима	2
60	6H1-43861-10	Кольцо O-образное	2
61	6H1-4384E-20	Пружина, трим	1
62	98501-05010	. Винт с полукруглой головкой	2
63	92901-05200	. Шайба, плоская	2
64	6H1-43820-11	Поршень трима в сборе	2
65	6H1-43864-00	. O-кольцо	1
66	91318-08016	. Болт	1
67	6H1-43874-00	. Кольцо, опорное	1
68	6H1-43816-00	Фильтр 1	1
69	6H1-43896-00	O-кольцо	1
70	6H1-43895-11	Седло, перепускной клапан	1
71	6H1-43855-11	Пружина, перепускной клапан	1
72	6H1-43843-11	Винт, блок клапанов	1
73	6H1-4388E-11	Поршень, клапан	1
74	6H1-43868-00	O-кольцо	1
75	98501-04025	. Винт, с полукруглой головкой	4
76	92901-04100	. . Шайба, пружинная	4
77	6H1-4387J-00	Шайба, специальная 2	1
78	6H1-4385H-00	Пружина, уплотнение	1
79	93505-32038	. . . Гайка	2

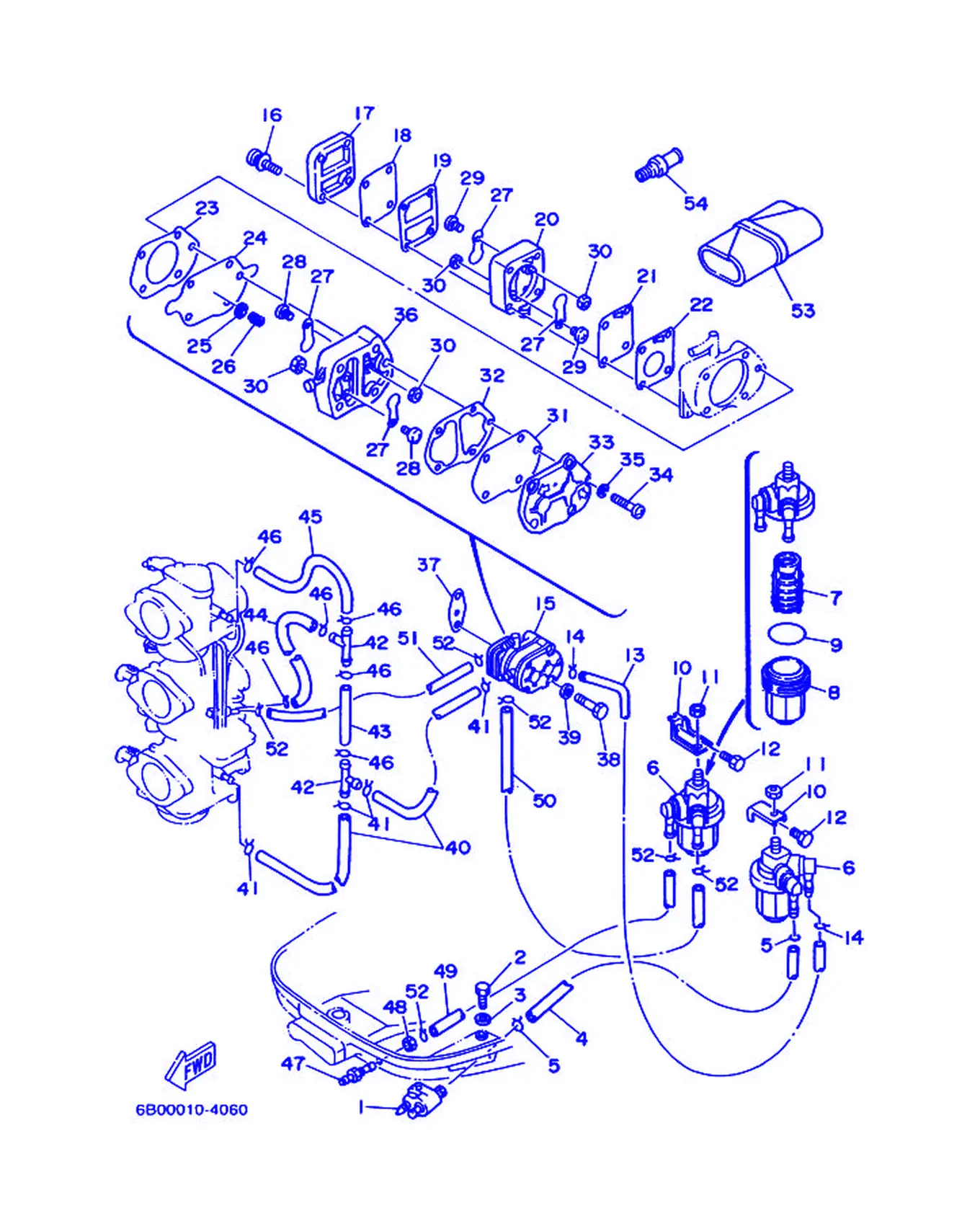

Рис. 15ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	6G1-24304-02	Соединение топливной трубки в сборе	1
2	97013-06025	. Болт	1
3	92903-06600	Шайба, пластина	1
4	90445-10M18	Шланг	1
5	90467-09M03	Гофра	2
6	61N-24560-00	Фильтр в сборе	2
7	61N-24563-00	Элемент фильтра	1
8	61N-24521-00	Держатель, трос газа	1
9	93210-32738	Кольцо O-ring	1
10	648-24566-02	Кронштейн фильтра	2
11	95303-08600	Гайка	2
12	97013-06014	Болт	2
13	90445-10M16	Шланг (L120)	1
14	90467-09M03	Гофра	2
15	6F5-24410-06	Топливный насос в сборе	1
16	677-24444-01	Винт	4
17	677-24413-01	Корпус 2	1
18	677-24471-01	Диафрагма	1
19	677-24435-02	Прокладка, корпус 2	1
20	682-24412-01	. Корпус 1	1
21	677-24411-02	Диафрагма	1
22	677-24434-02	Прокладка, корпус	1
23	648-24434-01	. Прокладка, корпус	1
24	648-24411-00	. Диафрагма	1
25	648-24424-00	Седло пружины	1
26	648-24423-00	Пружина диафрагмы	1
27	6A0-24421-01	. . Клапан обратный	4
28	6A0-14325-00	. . Винт с полукруглой головкой	2
29	6E7-14325-00	Прокладка, топливная	2
30	95380-03600	. . Гайка	4
31	663-24411-00	. Диафрагма	1
32	648-24435-02	. Прокладка, корпус 2	1
33	6A0-24413-00	. Корпус 2	1
34	98503-05028	. Винт, с полукруглой головкой	3
35	92990-05100	. Хомут шланга	3
36	6A0-24412-02	. Корпус 1	1
37	622-24431-00	. Прокладка, топливный насос 1	1
38	97013-06060	Болт	2
39	92903-06600	Шайба, пластина	2
40	90445-10M41	Шланг (L105)	2
41	90467-09M03	Гофра	4
42	688-24378-00	Шланг, топливный 3	2
43	90445-10M14	Шланг	1
44	90445-10M17	Шланг	1
45	90445-10M15	Шланг (L140)	1
46	90467-09M03	Гофра	6
47	644-24304-50	Соединение топливной трубы в сборе	1
48	90185-09M01	. Крышка, корпус	1
49	90445-09M09	Шланг	1
50	90445-09M75	Шланг (L370)	1
51	90445-09082	Шланг (L150)	1
52	90467-08004	Зажим	6
53	656-W2810-02	Набор инструментов	1
54	6E0-28193-00-94	Пробка, контрольная вода	1

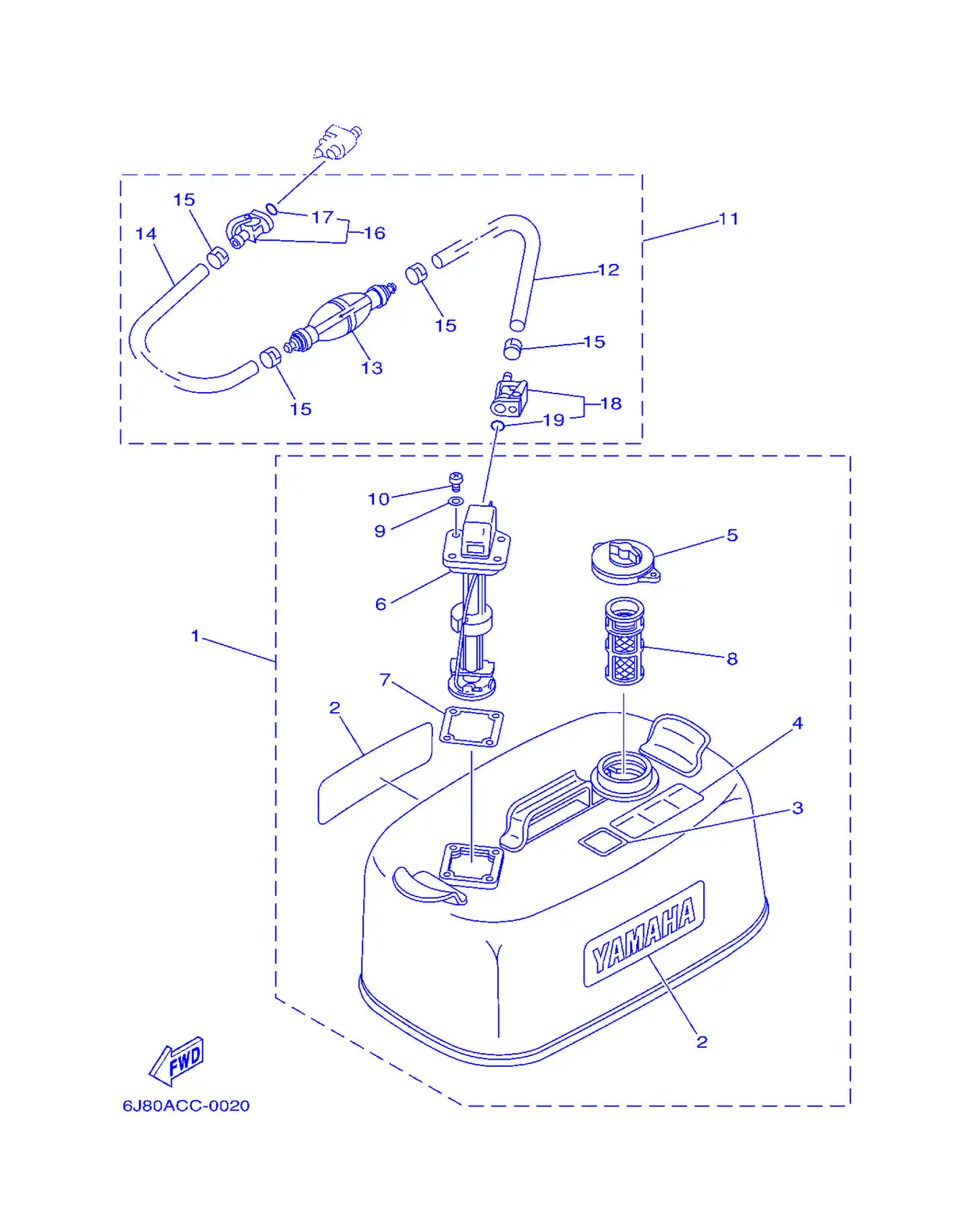

Рис. 16Топливный бак 2 Fuel Tank 2

REF	Номер детали	Наименование	Кол-во
1	6Y1-W2420-04-24	Топливный бак в сборе	1
2	6Y1-24246-00	. Наклейка, боковая	2
3	6Y1-24257-00	. Наклейка	1
4	6Y1-24258-00	. Наклейка, топливный бак 11	1
5	6Y1-24610-12	. Крышка в сборе	1
6	6Y1-24260-12	. Топливный датчик в сборе	1
7	6Y1-24268-00	. Прокладка, топливный шланг	1
8	6Y1-24167-00	. Сетчатый фильтр	1
9	6Y1-24329-00	. Сальник	4
10	98586-05016	. Винт с полукруглой головкой	4
11	6Y1-24306-51	Топливная трубка в сборе 1	1
12	90445-11M06	. Шланг (L:2050MM)	1
13	6Y1-24360-51	. Насос подкачки в сборе	1
14	90445-11M05	. Шланг (L:850MM)	1
15	650-24351-51	. Заглушка 1	4
16	6G1-24305-01	. Соединение топливной трубки в сборе	1
17	93210-08287	. . Кольцо O-ring	1
18	6Y1-24305-02	. Соединение топливной трубки в сборе	1
19	93210-08287	. . Кольцо O-ring	1

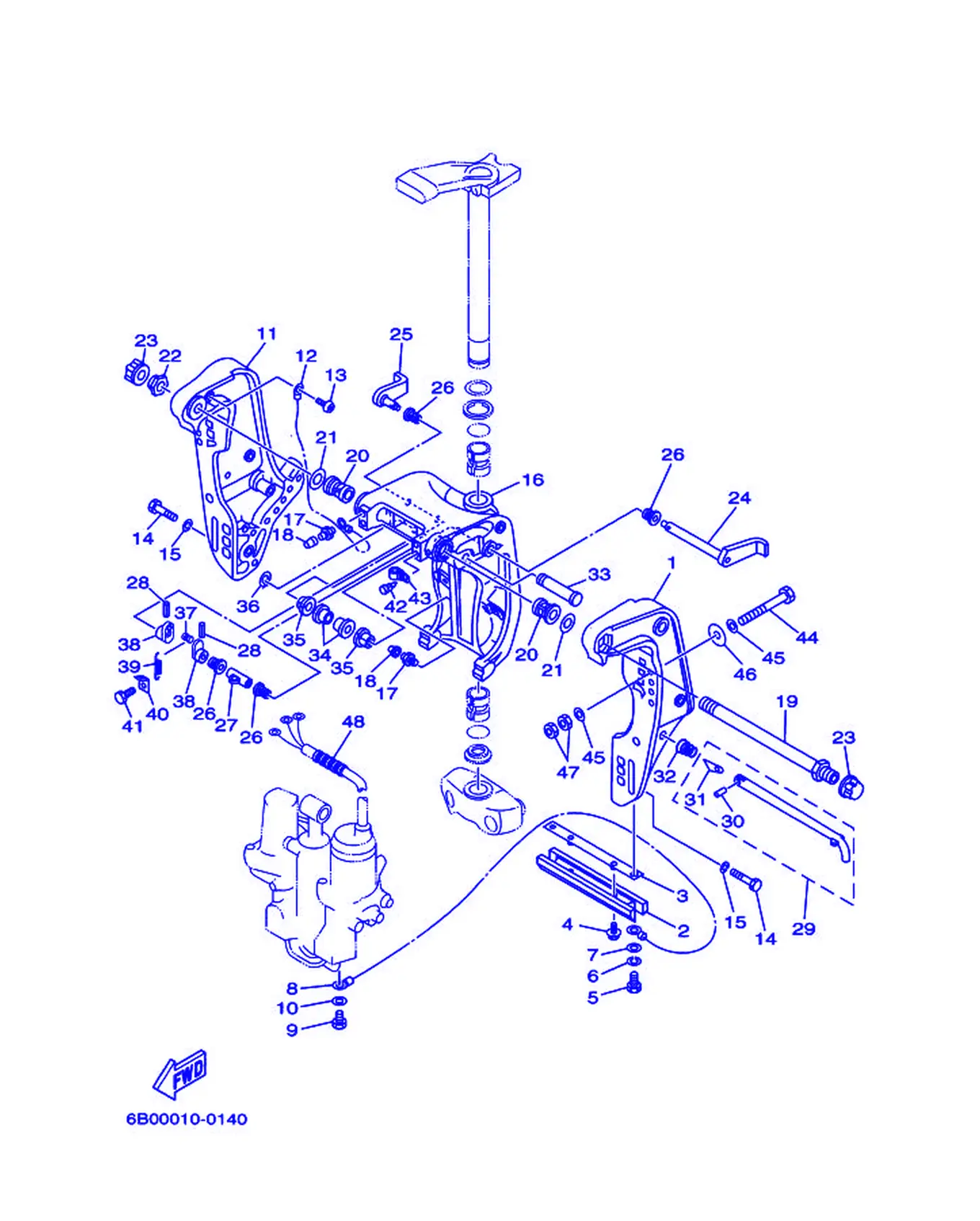

Рис. 17КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	6H1-43111-01-4D	Кронштейн, хомут 1	1
2	6H1-45251-03	Крышка	1
3	6H1-44526-00	Пластина	1
4	90119-06M29	Болт с шайбой	2
5	97095-06016	Болт	2
6	92995-06100	Пружинная шайба	2
7	92995-06600	. . Шайба	2
8	6H1-82148-00	Пружина щетки 4	1
9	97095-06010	. Болт	1
10	92995-06600	. . Шайба	1
11	6H1-43112-00-4D	Кронштейн, хомут 2	1
12	6E5-82148-00	Пружина, подача 4	1
13	97880-06012	Сальник, коленвал	1
14	97095-10045	Болт	6
15	92995-10100	Шайба	6
16	6H1-43311-01-4D	Кронштейн, поворотный 1	1
17	93700-06M03	Пластина стопорная	3
18	663-45119-00	Колпачок, пресс-масленка	3
19	688-43131-03	Болт кронштейна зажима	1
20	90386-22M15	Прокладка	2
21	90201-22M67	Шайба, пластина	2
22	90185-22043	Крышка, корпус насоса	1
23	6G5-43145-00	Крышка, кронштейн хомута	2
24	6H1-43181-01	Рычаг, стопор трима	1
25	6H1-43185-01	Рычаг, стопор трима	1
26	90386-10M16	Шайба	4
27	90387-10M38	Втулка	1
28	91690-30020	Крыльчатка, ступица	2
29	688-43160-01	Софдапзодакизбетбепи	1
30	91690-30012	. Крышка головки блока	1
31	688-43165-00	. Пластина, стопора откидывания	1
32	90502-16M02	Стопибего, задзигефу	1
33	6E5-43126-02	...	1
34	90386-18M63	...	2
35	90386-18M35	Прокладка	2
36	93410-18M02	...	1
37	90249-06M19	Крыльчатка	1
38	6G5-43148-00	Ручка, регулировка	2
39	90506-14M24	Ступица, втулка	1
40	6G5-43144-00	Втулка, ступица	1
41	97095-06010	. Болт	1
42	90338-05M03	. Заглушка	1
43	90464-11M18	Хомут	1
44	90101-12M65	Болт, шестигранный	4
45	92995-12200	Шайба	8
46	90201-12426	...	4
47	95380-12600	Гайка	8
48	90440-14M00	Труба	1

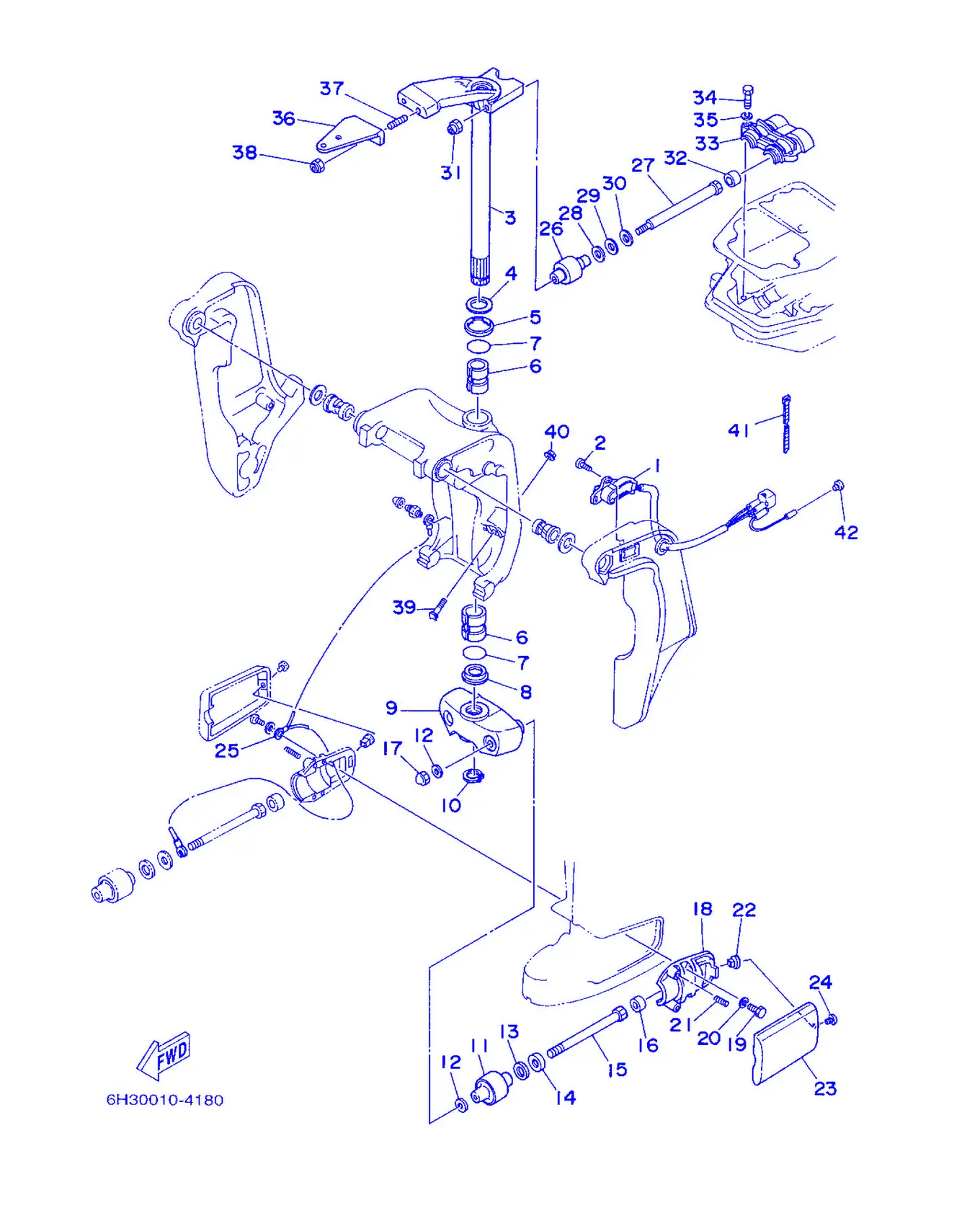

Рис. 18КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	6H1-83672-11	Датчик трима	1
2	97885-06016	Сальник, коленвал	2
3	6H3-42510-12-4D	Кронштейн рулевого управления в сборе	1
4	90201-30M00	Шпилька, трос	1
5	90386-30M78	Прокладка	1
6	90386-30M77	Прокладка	2
7	93210-29M94	Уплотнительное кольцо	2
8	90386-30M60	Прокладка	1
9	6H3-44551-01-4D	Корпус, нижняя опора	1
10	93410-28M06	Прокладка	1
11	687-44555-00-94	Демпфер опоры, нижняя сторона	2
12	90201-12M16	Держатель троса	4
13	90202-25M04	Хедзодзиба, топ-да	2
14	90201-13M19	Хедзодзиба, топ-да	2
15	90109-12M21	Болт	2
16	663-44575-00	Демпфер, нижняя опора	2
17	95380-12800	Гайка, корончатая	2
18	6H3-44552-02-94	Корпус, нижняя опора	2
19	97075-08025	Болт	4
20	92995-08100	Шайба пружинная	4
21	90501-14M08	Пружина, сжатия	4
22	90179-06066	Гайка	2
23	6H3-44553-01-4D	Крышка нижнего крепления	2
24	97885-06016	Сальник, коленвал	2
25	688-82127-02	Провод, вывод 2	1
26	688-44514-00-94	Демпфер крепления, верхняя сторона	2
27	90101-10M49	Болт, шестигранный	2
28	90201-20M21	Шайба, пластина	2
29	90202-20M06	Шайба, пластина	2
30	90201-11M22	Шайба, пластина	2
31	90185-10051	. Гайка самоконтрящаяся	2
32	663-44575-00	Демпфер, нижняя опора	2
33	688-44511-00-94	Крышка, резина верхнего крепления	1
34	97075-08035	Болт	3
35	92995-08100	Шайба пружинная	3
36	6H3-48511-51-4D	Крюк, рулевого управления	1
37	90116-10175	Болт шпилька	2
38	90185-10051	. Гайка самоконтрящаяся	2
39	6H1-43376-00	Болт, упорного подшипника	2
40	90185-08057	Крышка, топливный фильтр	2
41	90465-11M10	Хомут	3
42	703-82119-00	Крышка, тяга рычага	1

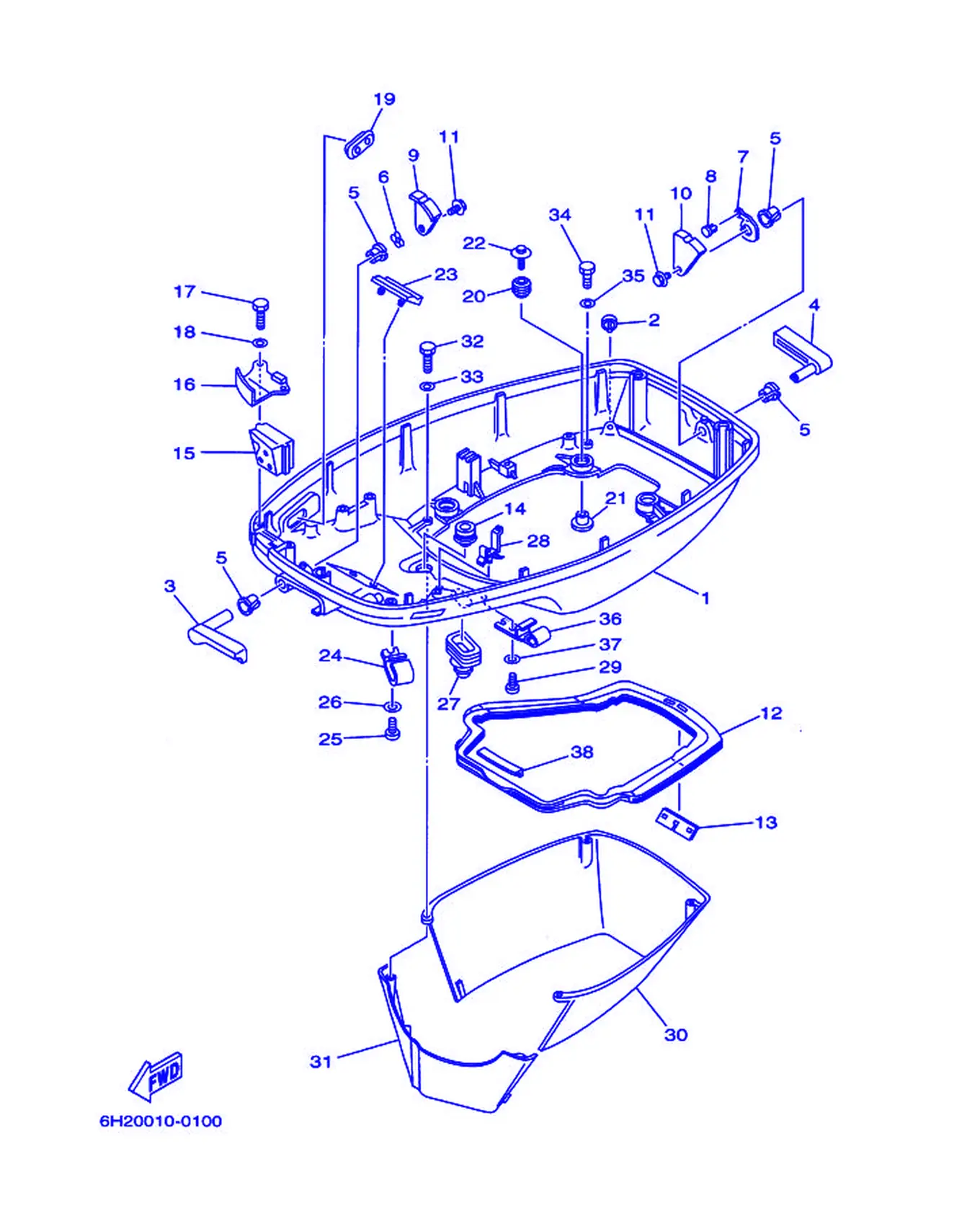

Рис. 19НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	6B0-42711-04-4D	Кожух, нижний	1
2	6H3-44391-01	Ниппель, шланг	1
3	6H3-42815-01-4D	Рычаг, зажим	1
4	6H3-42817-01-4D	Рычаг, зажим	1
5	90386-13M38	. Втулка	4
6	90206-13M10	Шайба, волнистая	1
7	6H3-42813-00	Пружина	1
8	90269-04M03	Заклепка	1
9	6H3-42816-00	Рычаг, зажим	1
10	6H3-42818-00	Рычаг, зажим	1
11	90119-06M09	Болт с шайбой	2
12	6H3-42716-02	Резина, уплотнение 1	1
13	6K5-42717-00	Резина, уплотнение 2	1
14	6E5-42724-00	Втулка уплотнительная	1
15	6H3-42725-10	Втулка	1
16	6H3-42738-01-5B	Пластина, крепежная	1
17	97095-06016	Болт	2
18	92995-06600	. . Шайба	2
19	6H3-42727-00	Втулка	1
20	90480-09M12	. Люверс	4
21	90387-06M69	. Втулка	4
22	90119-06M61	Табличка, гвоздь, винт с шестигранной головкой	4
23	6H3-42768-00	Демпфер	1
24	6E5-24367-01	Хомут, топливная труба 2	1
25	90157-06M01	Винт, с полукруглой головкой	1
26	92990-06600	Прокладка, дроссель	1
27	688-42726-10	Громет	1
28	90464-09M13	Зажим	1
29	90157-06M01	Винт, с полукруглой головкой	1
30	6H3-42741-01-4D	Фартук	1
31	6H3-42771-01-4D	Фартук	1
32	97013-06025	. Болт	2
33	92903-06600	Шайба, пластина	2
34	97013-06020	Болт	2
35	92903-06600	Шайба, пластина	2
36	6E5-24367-01	Хомут, топливная труба 2	1
37	92990-06600	Прокладка, дроссель	1
38	6H3-42718-00	Резина, уплотнение 3	1

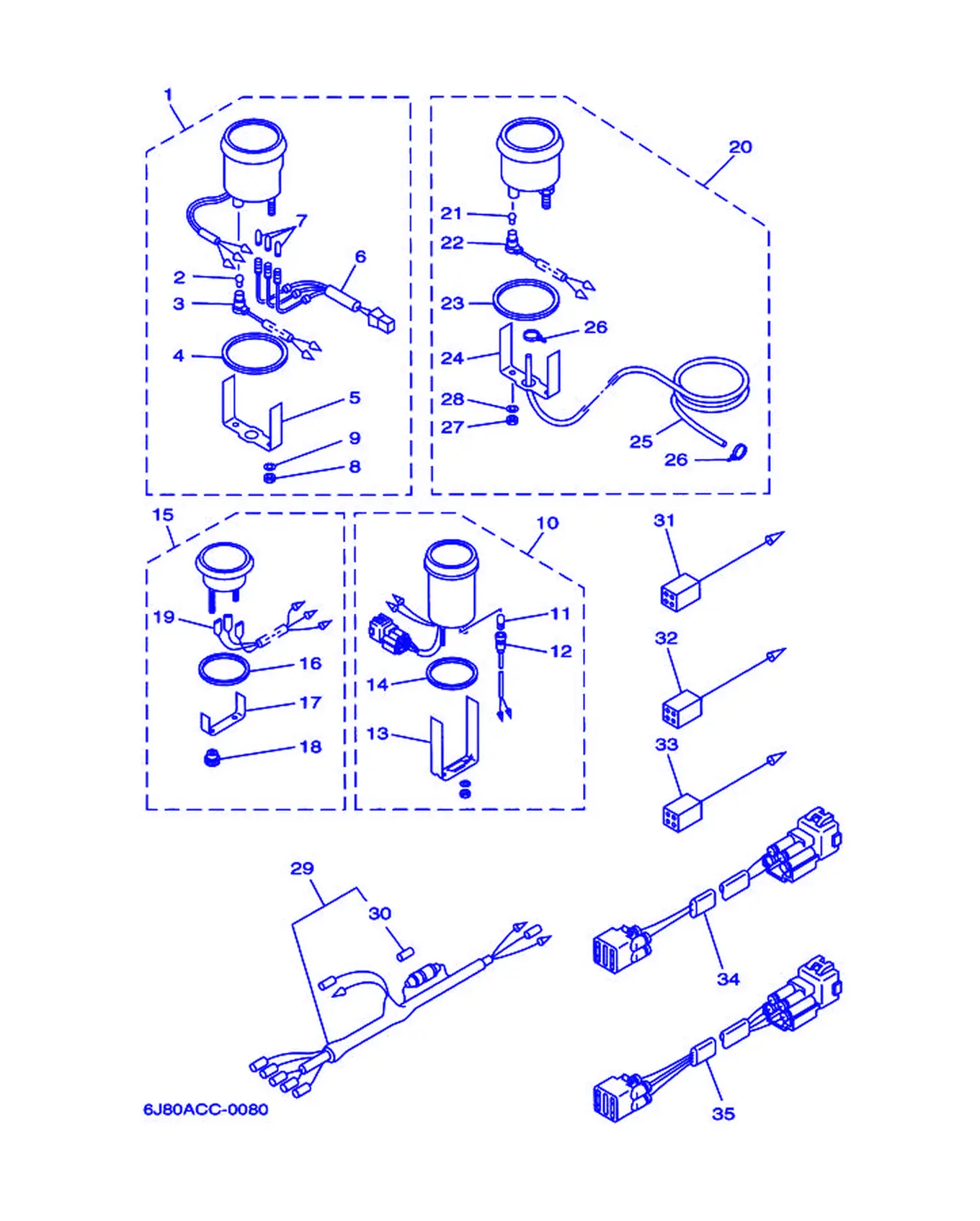

Рис. 20ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-83540-05	Узел тахометра	1
2	6Y5-83517-00	. Лампа (T10, 12V-1.7W)	1
3	6Y5-83536-10	. . Патрон лампы, прибор	1
4	6Y5-83523-00	. . Демпфер	1
5	6Y5-83514-00	Пластина, фитинг	1
6	6Y5-83509-03	. Узел кабеля с разъемом	1
7	6Y5-83518-00	Лампа (12V-1.7W T6.5)	3
8	95303-05600	Гайка	2
9	92903-05100	. Головка болта со шпилькой	2
10	6Y5-83670-11	Трим-метр в сборе	1
11	6Y5-83518-00	Лампа (12V-1.7W T6.5)	1
12	6Y5-83536-00	Патрон, метра	1
13	6Y5-83577-00	. . Пластина, фитинг	1
14	688-83664-00	Демпфер	1
15	6Y5-83504-10	Счетчик моточасов в сборе	1
16	6Y5-83513-10	. Демпфер	1
17	6Y5-83514-10	. Пластина, крепежная	1
18	6Y5-83554-10	. Гайка	2
19	6Y5-8350U-00	. Провод, вывод	1
20	6Y5-83510-10	Спидометр в сборе (50MPH)	1
21	6Y5-83517-00	. Лампа (T10, 12V-1.7W)	1
22	6Y5-83536-10	. . Патрон лампы, прибор	1
23	6Y5-83523-00	. . Демпфер	1
24	6Y5-83514-00	Пластина, фитинг	1
25	688-83557-00	Трубка	1
26	90465-11M10	Хомут	2
27	95303-05600	Гайка	2
28	92903-05100	. Головка болта со шпилькой	2
29	6Y5-83553-00	Провод, выводной (для метра)	1
30	1E6-82151-00	. . Предохранитель (6V-10A)	1
31	6Y5-82117-00	Провод, (черный) (L=300)	3
32	6Y5-82521-00	Провод, выводной (желтый) (L300)	1
33	6Y5-82149-00	Провод, выводной (синий)	1
34	6R3-82521-70	Провод, выводной	1
35	6R3-82553-70	Удлинитель, выводной провод	1

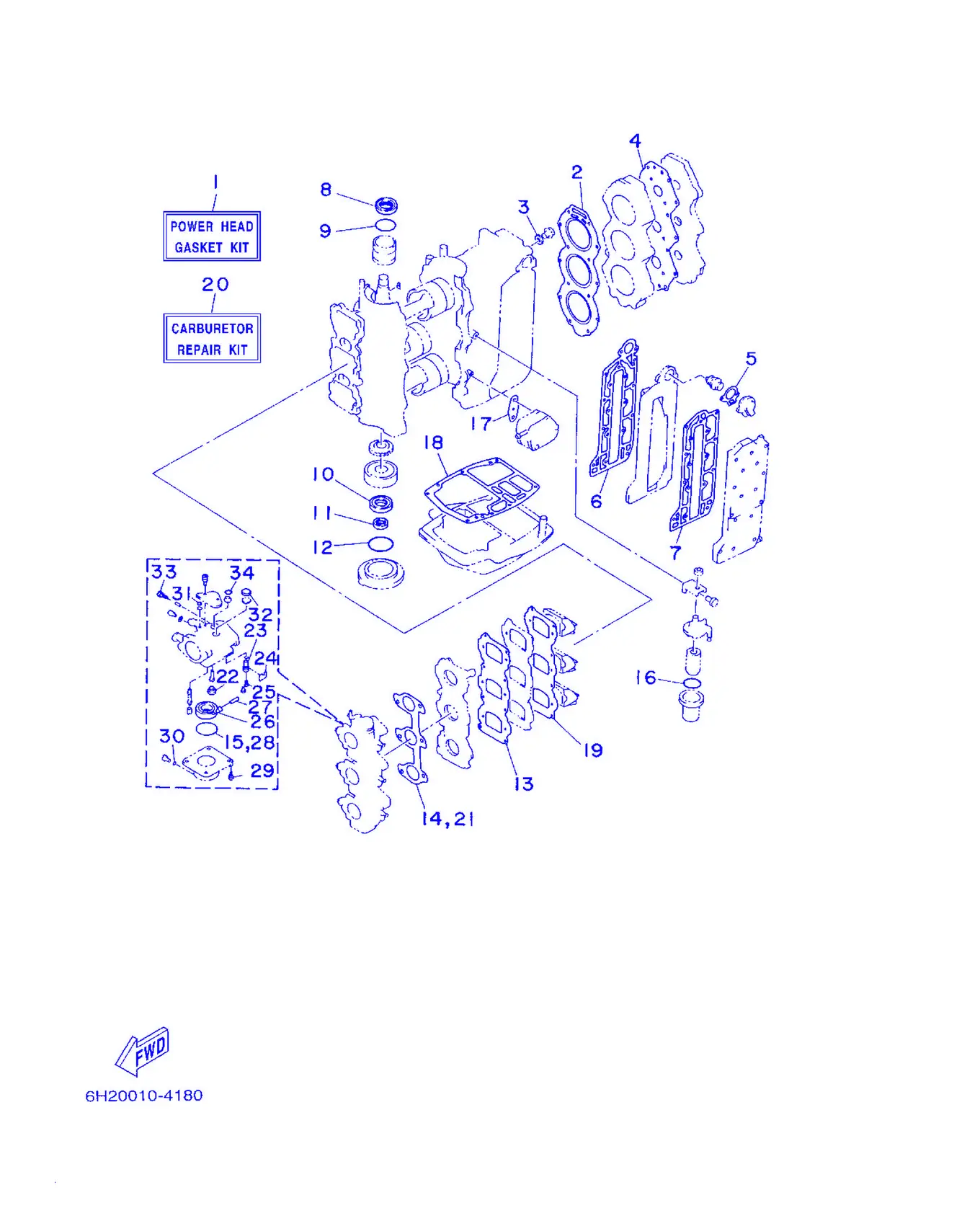

Рис. 21РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	6B0-W0001-01	Комплект прокладок силовой головки	1
2	6H3-11181-A1	. Прокладка, головка цилиндра 1	2
3	90430-14115	Прокладка	1
4	6H3-11193-A1	Прокладка крышки головки 1	1
5	6H3-12414-A1	Прокладка крышки	1
6	6H3-41112-A0	Прокладка внутренней крышки выхлопа	1
7	6H3-41114-A0	Прокладка наружной крышки выхлопа	1
8	93102-36M24	Сальник	1
9	93210-46M16	. Кольцо O	1
10	93102-30M23	Сальник	1
11	93106-18M01	Сальник	1
12	93210-65M50	. Уплотнительное кольцо	1
13	6H3-13621-A1	. Прокладка, седло клапана	1
14	6H3-14198-A1	. Прокладка	1
15	6G1-14984-00	. Кольцо уплотнительное	3
16	93210-32738	Кольцо O-ring	1
17	622-24431-00	. Прокладка, топливный насос 1	1
18	6H3-45113-A0	. Прокладка, верхний корпус	1
19	6H3-13622-A1	. Прокладка, седло клапана	1
20	6H3-W0093-02	Ремкомплект карбюратора	1
21	6H3-14198-A1	. Прокладка	1
22	6G1-14966-00	. Крышка	2
23	6H3-14590-00	. Игольчатый клапан в сборе	3
24	663-14159-00	. Зажим	4
25	676-14186-00	. ...	4
26	6G1-14985-00	. Поплавок	3
27	688-14548-00	. Ось рычага поплавка	3
28	6G1-14984-00	. Кольцо уплотнительное	3
29	97980-04114	. Заглушка, ...	3
30	93210-04230	. Кольцо O-ring	3
31	663-14126-00	Прокладка	3
32	688-14126-00	Прокладка	3
33	692-14923-00	. Винт, топливный	3
34	93210-15M52	Кольцо O-ring	3

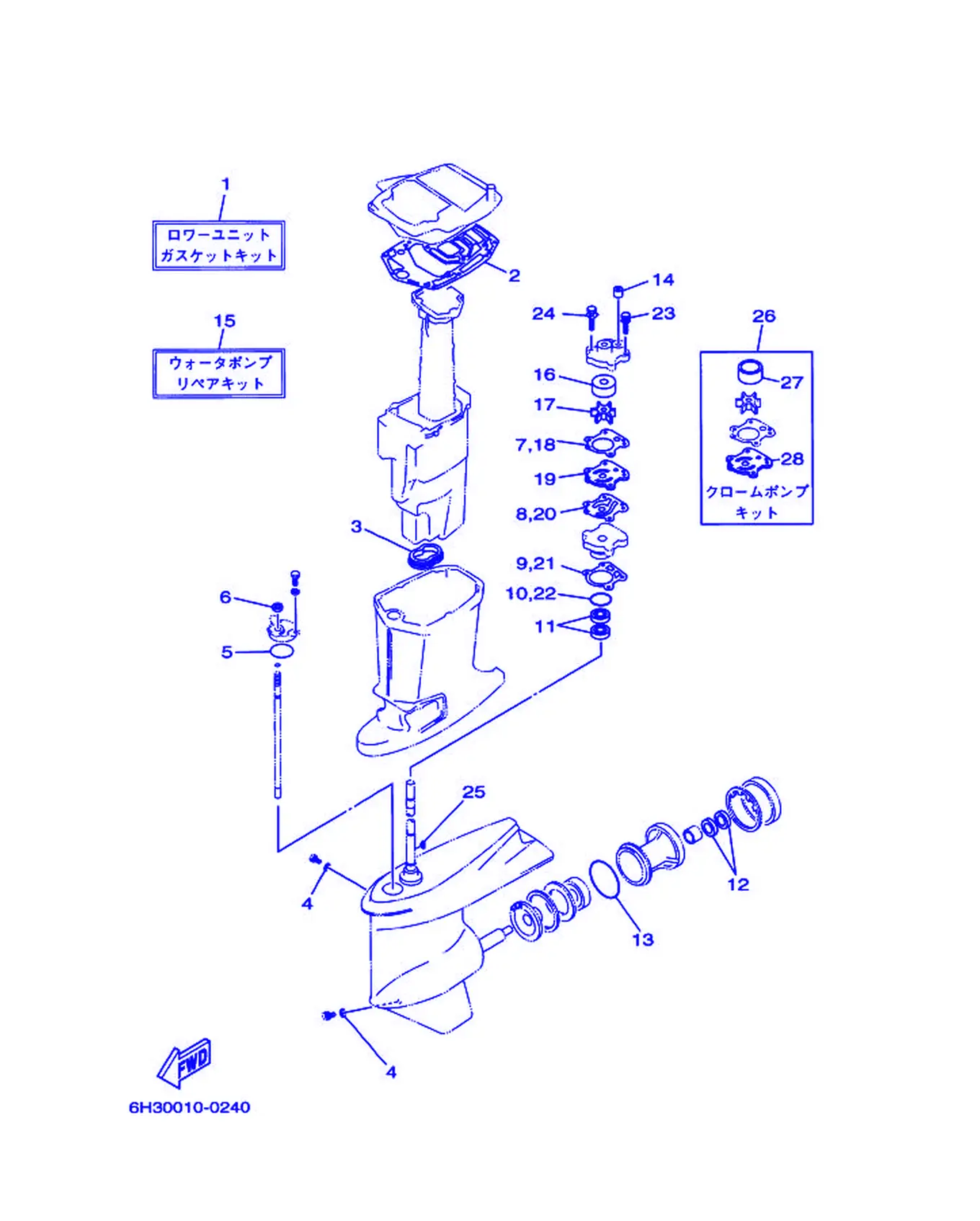

Рис. 22РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6H3-W0001-C1	Комплект прокладок нижнего узла	1
2	6H3-45114-A1	. Прокладка, верхний корпус	1
3	6H3-45123-00	. Прокладка, глушитель	1
4	90430-08020	. Прокладка	2
5	93210-49046	. . Уплотнительное кольцо	1
6	93106-09014	. Сальник	1
7	6H3-44315-A0	. Прокладка, крышка картера	1
8	6H3-44324-A0	. Прокладка, крышка головки	1
9	688-44316-A0	Прокладка, крышка	1
10	93210-46044	Уплотнительное кольцо	1
11	93101-23070	Сальник	2
12	93101-25M03	Сальник	2
13	93210-85M97	О-ринг	1
14	663-44366-00	Демпфер, уплотнение водяного вала 2	1
15	6H3-W0078-A1	Ремкомплект водяного насоса	1
16	663-44322-00	. Крышка, корпус	1
17	6H3-44352-00	. Прокладка	1
18	6H3-44315-A0	. Прокладка, крышка картера	1
19	6H3-44323-00	Крышка, корпус	1
20	6H3-44324-A0	. Прокладка, крышка головки	1
21	688-44316-A0	Прокладка, крышка	1
22	93210-46044	Уплотнительное кольцо	1
23	90119-08M33	Болт с шайбой	2
24	90119-08M14	. Крышка, корпус насоса	2
25	90280-03M03	. Кольцо, крышка насоса	1
26	6H3-W0078-1A	Комплект хромированного насоса	1
27	663-44322-40	. Вставка, картридж	1
28	6H3-44323-40	Наружная пластина, картридж	1

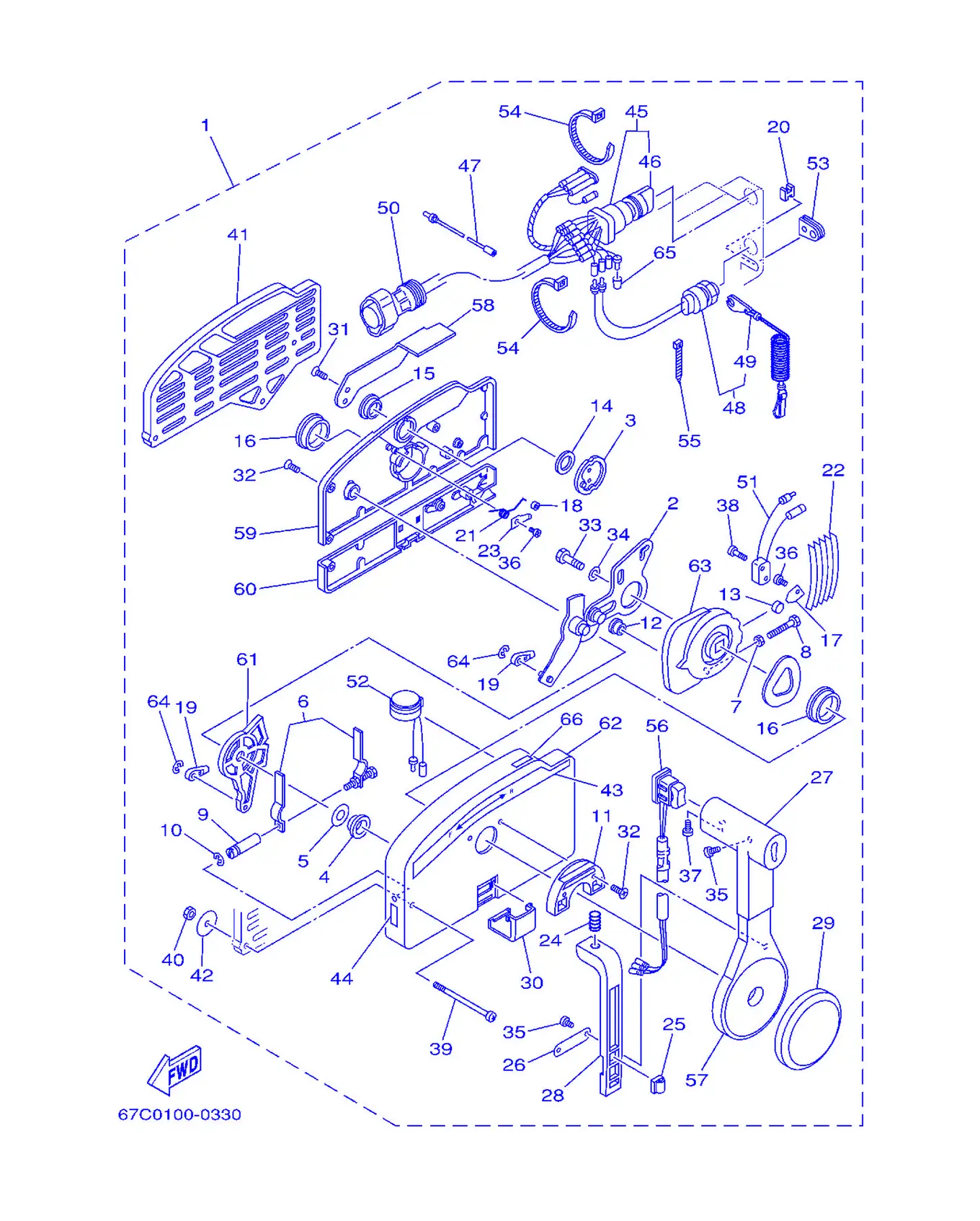

Рис. 23Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-A2	Пульт дистанционного управления в сборе	1
1	703-48250-15	Узел дистанционного управления	1
1	703-48201-A1	Дистанционное управление в сборе	1
1	703-48230-14	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
2	703-48261-11	. Рычаг, дроссель	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48236-00	. Прокладка 1	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97095-08030	. Болт	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	702-48217-00	. Метка 1	1
45	703-82510-11	. Главный выключатель в сборе (10P)	1
45	703-82510-41	. Узел главного выключателя (10P)	1
45	703-82510-31	. Узел главного выключателя (7P)	1
46	676-82577-00	Колпачок, ключа	1
47	703-82531-00	Рычаг, тяга (L70)	1
48	688-82575-01	Выключатель стоп двигателя в сборе	1
49	682-82556-00	Рычаг, стопор	1
50	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	688-82586-21	. Удлинитель жгута проводов	1
51	703-82540-00	Выключатель нейтрали в сборе	1
52	703-83383-A0	. Тросик	1
52	703-83383-02	Зуммер	1
53	703-48284-00	Уплотнение	1
54	90464-13080	. Зажим	2
55	703-82592-00	Тяга	1
56	703-82563-01	. Переключатель тримма и наклона в сборе	1
56	703-48224-00	Крышка рычага управления	1
57	703-48221-00	Рычаг управления	1
58	703-48152-00	Рукоятка свободного хода	1
59	703-48212-00	Задняя пластина 1	1
60	703-48213-00	Задняя пластина 2	1
61	703-48271-00	Рычаг переключения	1
62	703-48211-01	Корпус 1	1
63	703-48232-00	Крышка	1
64	93430-06024	. Уплотнительное кольцо	2
65	703-82542-00	. Колпачок	1
66	703-48218-00	. Наклейка декоративная	1

Рис. 24ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-A2	Пульт дистанционного управления в сборе	1
1	703-48250-15	Узел дистанционного управления	1
1	703-48201-A1	Дистанционное управление в сборе	1
1	703-48230-14	Узел дистанционного управления	1
2	701-48320-00	Вал, приводной L=12F	2
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-90	Трос дистанционного управления 18F	2

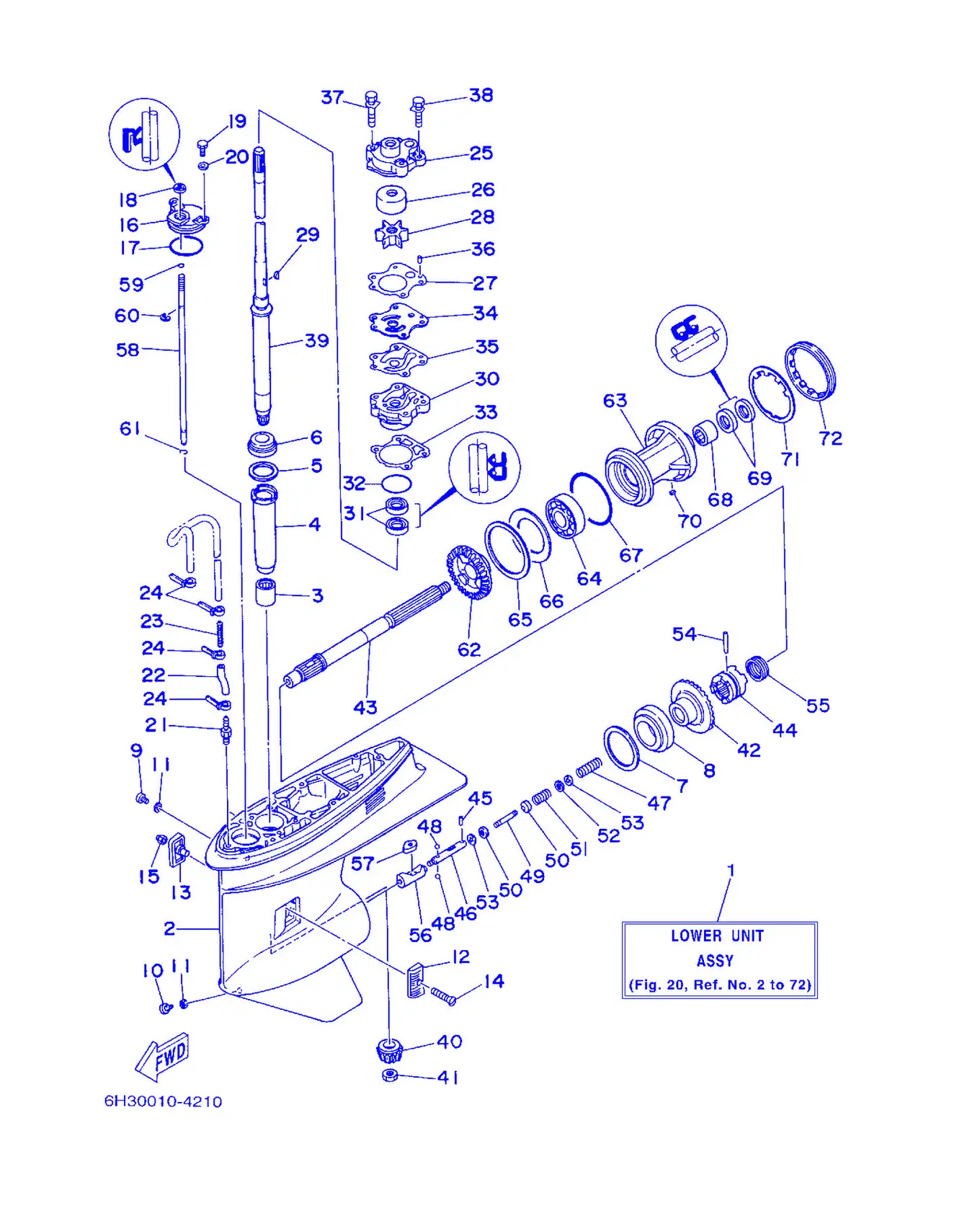

Рис. 25НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	6H3-45300-15-4D	Узел нижнего блока	1
1	6H3-45300-70-4D	Узел нижнего блока	1
2	6H1-45301-03-4D	Корпус, нижний	1
2	6H3-45301-03-4D	Корпус, нижний	1
3	93315-325V1	Подшипник	1
4	688-45536-01	Вал, приводной	1
5	688-45587-01-10	Шайба (T:0.10MM)	1
5	688-45587-01-12	Шайба (T:0.12MM)	1
5	688-45587-01-15	Шайба (T:0.15MM)	1
5	688-45587-01-18	Шайба (T:0.18MM)	1
5	688-45587-01-30	Шайба (T:0.30MM)	1
5	688-45587-01-40	Шайба (T:0.40MM)	1
5	688-45587-01-50	Шайба (T:0.50MM)	1
6	93332-000U3	Прокладка	1
7	688-45567-01-10	Шайба (T:0.10MM)	1
8	93332-000W7	Подшипник	1
9	90340-08M04	Пробка, прямая	1
10	688-45341-00	Пробка, сливная	1
11	90430-08020	. Прокладка	2
12	6H1-45214-00	Крышка, корпус 1	1
13	6H1-45215-00	Крышка, корпус 2	1
14	90151-05M00	Винт, потайной	1
15	90185-05002	Гайка, самоконтрящаяся	1
16	688-45321-00	Втулка	1
17	93210-49046	. . Уплотнительное кольцо	1
18	93106-09014	. Сальник	1
19	97095-06016	Болт	2
20	92995-06600	. . Шайба	2
21	6E5-45378-00	Уплотнение, вал	1
22	90445-07ME9	Шланг (L120)	1
22	90445-07MF2	Шланг (L250)	1
23	6E5-83558-10	Ниппель	1
24	90465-11M10	Хомут	4
25	6H3-44311-00	Прокладка, крышка	1
26	663-44322-00	. Крышка, корпус	1
27	6H3-44315-A0	. Прокладка, крышка картера	1
28	6H3-44352-00	. Прокладка	1
29	90280-03M03	. Кольцо, крышка насоса	1
30	6H3-44341-00-94	Корпус водяного насоса	1
31	93101-23070	Сальник	2
32	93210-46044	Уплотнительное кольцо	1
33	688-44316-A0	Прокладка, крышка	1
34	6H3-44323-00	Крышка, корпус	1
35	6H3-44324-A0	. Прокладка, крышка головки	1
36	93604-10M03	. Заглушка, ...	2
37	90119-08M33	Болт с шайбой	2
38	90119-08M14	. Крышка, корпус насоса	2
39	6H3-45501-10	Приводной вал в сборе	1
39	6H3-45501-20	Приводной вал в сборе	1
40	6K5-45551-00	Шестерня (12T)	1
41	90170-16M01	Гайка	1
42	6K5-45560-00	Шестерня (28T)	1
43	6H1-45611-01	Вал гребного винта	1
44	6H1-45631-01	Муфта кулачковая	1
45	93603-12M11	Штифт установочный	1
46	6H1-45634-02	Муфта скользящая	1
47	90501-16M65	Пружина	1
48	93503-16003	. . Шарик	2
49	6H1-45668-00	Вал свободного хода 1	1
50	6H1-45635-00	Прокладка	2
51	90501-12M48	Прокладка	1
52	90201-03313	Прокладка	1
53	90183-02M03	Шток переключения передач	2
54	90250-07M02	Прокладка, глушитель	1
55	688-45633-00	Крышка, корпус насоса	1
56	6H1-45641-01	Механизм переключения	1
57	6H1-44151-00	Кулачок переключения	1
58	6H1-44144-00	Тяга переключения	1
59	93210-07003	О-кольцо	1
60	93430-08006	. Стопорное кольцо	1
61	93450-07M00	Стопорное кольцо	1
62	6H3-45571-00	Шестерня (28T)	1
63	688-45331-00-94	Корпус, подшипник	1
64	93306-207U0	Крышка насоса	1
65	688-45577-01-10	Шайба регулировочная (T:0.10MM)	1
65	688-45577-01-12	Шайба регулировочная (T:0.12MM)	1
65	688-45577-01-15	Шайба регулировочная (T:0.15MM)	1
65	688-45577-01-18	Шайба регулировочная (T:0.18MM)	1
65	688-45577-01-30	Шайба регулировочная (T:0.30MM)	1
65	688-45577-01-40	Шайба регулировочная (T:0.40MM)	1
65	688-45577-01-50	Шайба регулировочная (T:0.50MM)	1
66	688-45576-00	Шайба, упорная	1
67	93210-85M97	О-ринг	1
68	93317-325U0	Крышка насоса	1
69	93101-25M03	Сальник	2
70	90282-04010	Шпонка	1
71	688-45383-02	Шайба, храповая	1
72	688-45384-00	Гайка	1

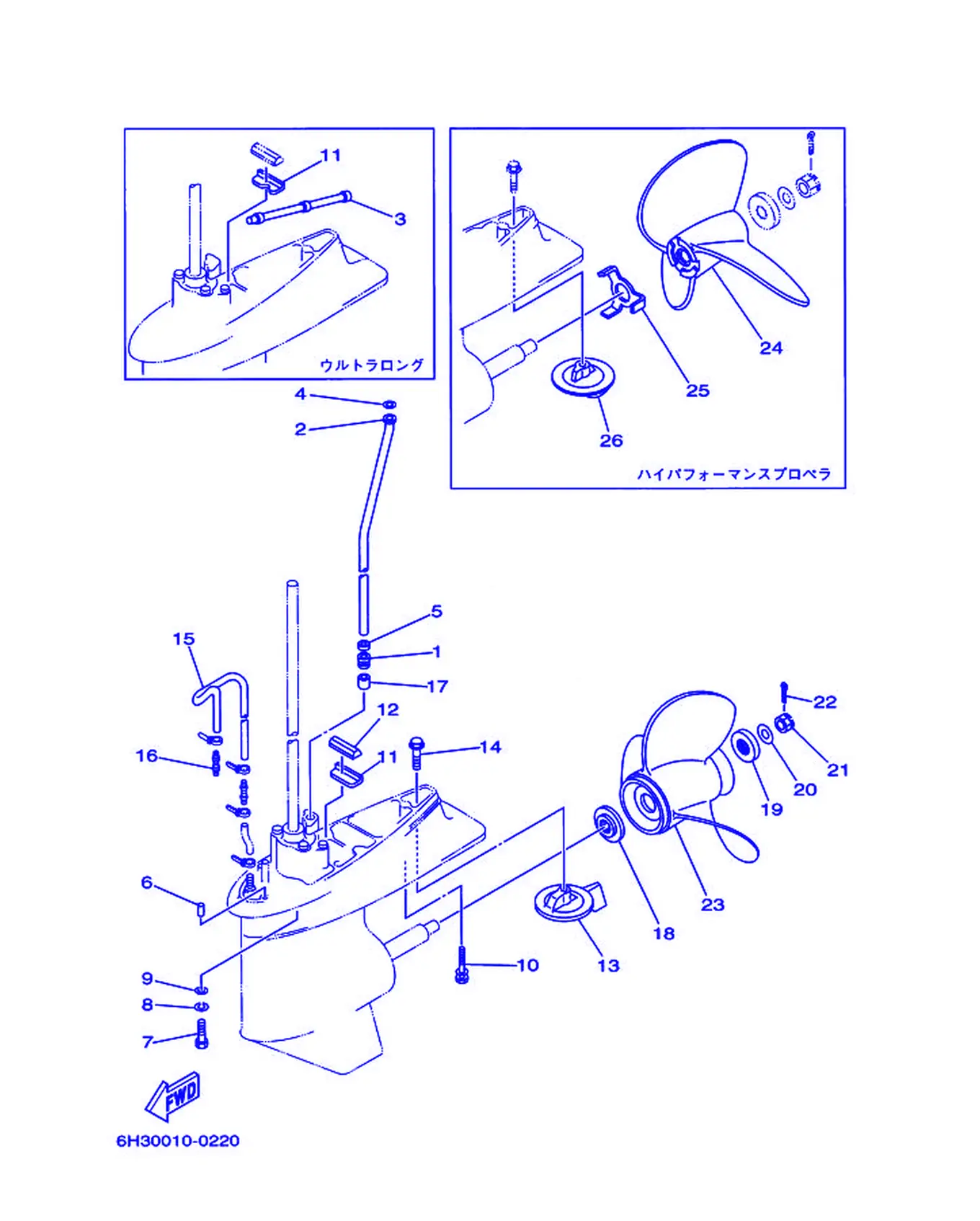

Рис. 26НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	663-44367-00	Заглушка, крышка 3	1
2	6H3-44361-10	Трубка, вода	1
2	6H3-44361-20	Трубка, вода	1
3	6H3-44362-01	Трубка, вода	1
4	90202-12060	Шпилька толкателя	1
5	90430-12072	Прокладка	1
6	93606-12019	. Пластина, корпус насоса	2
7	97075-10040	. Болт	4
8	92990-10100	Головка винта	4
9	92990-10600	Шайба, пластина	4
10	90119-08M84	Гайка крепления	1
11	663-45376-00-94	Направляющая, демпфер уплотнения	1
11	691-45376-00-94	Направляющая, демпфер уплотнения	1
12	688-45375-00	Крышка, шестерня	1
13	688-45371-02	Пластина тримма	1
14	90105-10M67	Болт, с фланцем	1
15	90445-07MF1	Шланг (L570)	1
16	6E5-83558-00	Крышка, топливного насоса	1
17	663-44366-00	Демпфер, уплотнение водяного вала 2	1
18	688-45987-01	Прокладка 1	1
19	688-45997-01	Пружина 2	1
20	90201-17M00	Крышка, корпус	1
21	90171-16011	Гайка корончатая	1
22	91490-40025	Штифт, толкатель	1
23	6E5-45941-00-EL	Гребной винт (3X13 X19 -K)	1
23	6E5-45943-00-EL	Гребной винт (3X12-5/8 X21 -K)	1
23	6E5-45945-01-EL	Гребной винт (3X13-1/4 X17 -K)	1
23	6E5-45947-00-EL	Гребной винт (3X13-1/2 X15 -K)	1
23	6E5-45949-00-EL	Гребной винт (3X13-5/8 X13 -K)	1
23	6E5-45952-00-EL	Гребной винт (3X13 X23 -K)	1
24	6E5-45970-10	Гребной винт (3X14 X20 -P)	1
24	6E5-45972-10	Гребной винт (3X14 X24 -P)	1
24	6E5-45974-10	Гребной винт (3X14 X28 -P)	1
24	6E5-45976-10	Гребной винт (3X14 X22 -P)	1
24	6E5-45978-10	Гребной винт (3X14 X26 -P)	1
25	6E5-45994-10	Пластина, упорная	1
26	6E5-45371-10	Пластина триммера	1
