雅马哈 Z200P - Z200PETOL

共 36 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5ЭЛЕКТРООБОРУДОВАНИЕ 3 6ЭЛЕКТРООБОРУДОВАНИЕ 4 7Масляный бак 8Масляный насос 9КОЛЕНВАЛ И ПОРШЕНЬ 10УПРАВЛЕНИЕ 11ЦИЛИНДР И КАРТЕР 1 12ЦИЛИНДР И КАРТЕР 2 13Стартер 14НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 15ГЕНЕРАТОР 16Детали для периодического обслуживания 17ВЕРХНИЙ КАПОТ 18Узел гидроподъема и наклона 1 19Узел гидроподъема и наклона 2 20ТОПЛИВНАЯ СИСТЕМА 21Топливная форсунка 22Топливный насос высокого давления 23Топливный Бак 24Топливный насос - приводная шестерня 25КРОНШТЕЙН 1 26КРОНШТЕЙН 2 27Сепаратор паров 1 28Сепаратор паров 2 29НИЖНИЙ КОЖУХ 30ПРИБОР 31РЕМКОМПЛЕКТ 1 32РЕМКОМПЛЕКТ 2 33Узел дистанционного управления 34ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 35НИЖНИЙ КАРТЕР И ПРИВОД 1 36НИЖНИЙ КАРТЕР И ПРИВОД 2

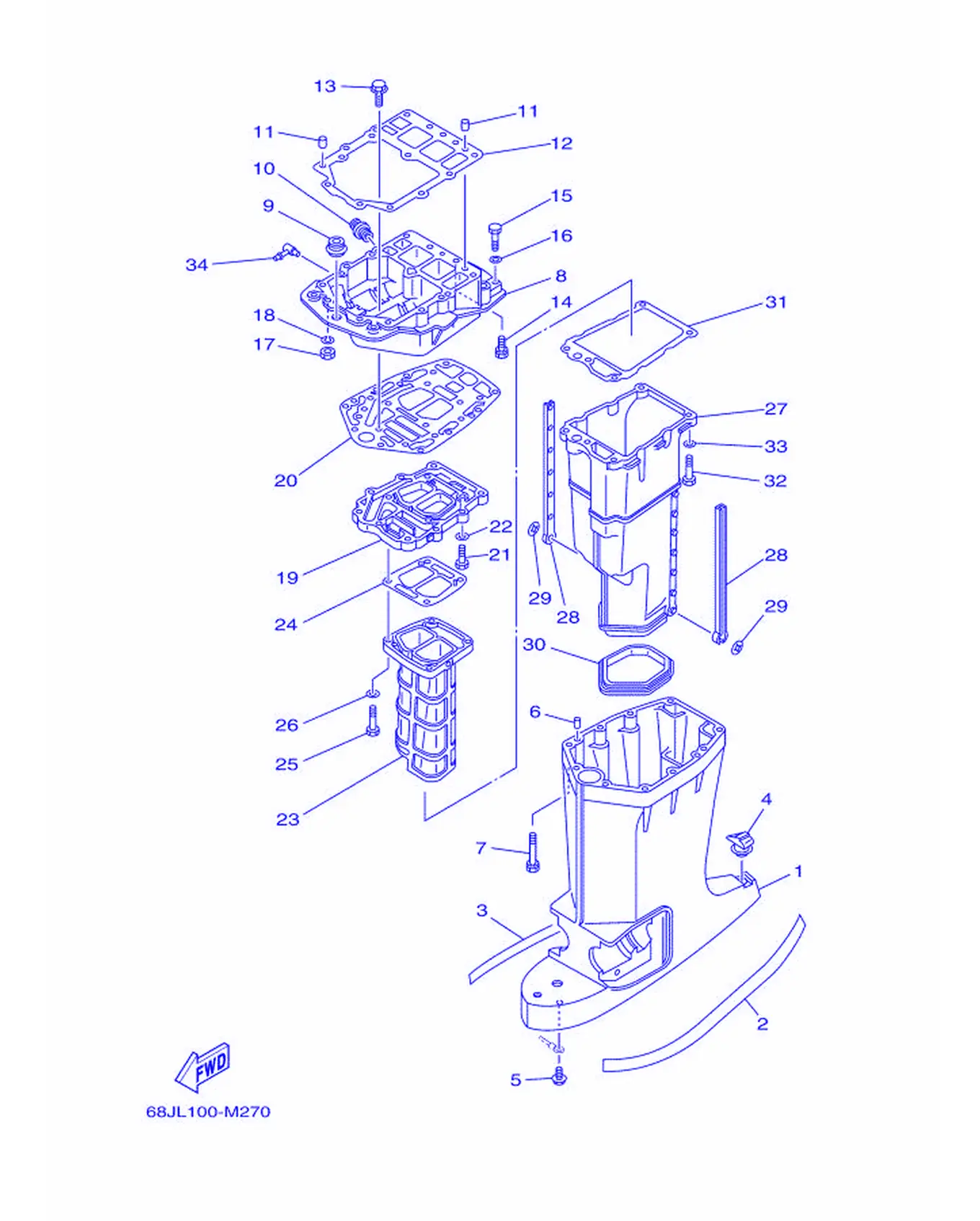

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	6E5-45111-02-8D	Корпус верхний	1
2	6N9-42791-40	Метка 1	1
3	6N9-42792-40	Метка 2	1
4	6E5-45155-00	Крышка	1
5	95895-06010	Наклейка	1
6	93608-12M05	Заглушка	2
7	90119-08078	Болт с шайбой	6
8	6G5-41137-11-CA	Направляющая выхлопа	1
9	6E5-42724-00	Втулка уплотнительная	1
10	6G5-12581-00	Соединение шланга 1	1
11	93608-12M05	Заглушка	2
12	68F-45113-01	. Прокладка верхнего корпуса	1
13	90119-08M79	Болт с шайбой	2
14	90119-08077	Болт с шайбой	4
15	97095-08045	. Болт	2
16	92995-08600	. . Шайба	2
17	95380-08700	Гайка	2
18	92995-08100	Шайба пружинная	2
19	6G5-41131-01-CA	Коллектор выпускной 1	1
20	6G5-45114-A1	. Прокладка верхнего корпуса	1
21	97095-08030	. Болт	4
22	92995-08600	. . Шайба	4
23	64D-41132-00-CA	Коллектор выпускной	1
24	6G5-41134-A1	. Прокладка, выпускной коллектор	1
25	97095-08045	. Болт	4
26	92995-08600	. . Шайба	4
27	6E5-14711-01-CA	Глушитель 1	1
28	6E5-14737-00	Демпфер глушителя	2
29	90183-05M02	Гайка пружинная	2
30	6E5-45123-00	. Прокладка глушителя	1
31	6E5-41135-A0	. Прокладка выпускного коллектора	1
32	97095-08045	. Болт	5
33	92995-08600	. . Шайба	5
34	6H1-11372-00	Прокладка, корпус	1

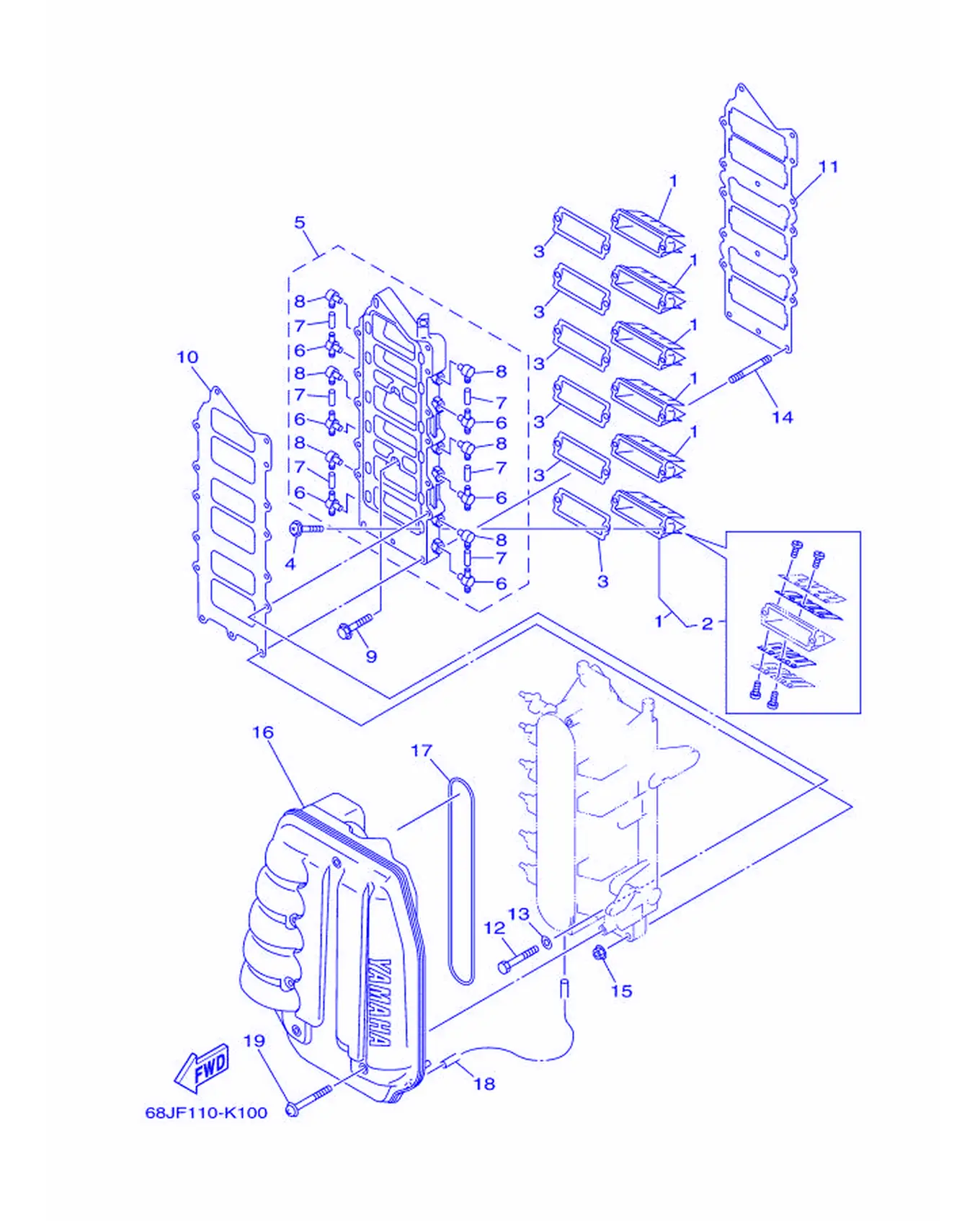

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	65L-13610-01	Клапанный узел, лепестковый	6
2	65J-W0004-01	Комплект лепестковых клапанов	1
3	61A-13621-A0	Прокладка, седло клапана	6
4	97980-05216	Прокладка, головка блока цилиндров	12
5	68F-13624-00-1S	Пластина лепесткового клапана	1
6	6F6-11372-01	Ниппель, шланг	6
7	90445-07M03	Шланг (L34)	6
8	650-11370-01	Узел обратного клапана	6
9	90105-06028	Табличка, топливная	2
10	65L-13646-00	Прокладка, коллектор 2	1
11	65L-13645-00	Прокладка, коллектор 1	1
12	97013-06060	Болт	11
13	92903-06600	Шайба, пластина	11
14	95670-06660	Болт шпилька	2
15	90179-06M24	Гайка	2
16	60V-14440-00	Глушитель впуска в сборе	1
17	60V-14476-00	Сальник	1
18	90445-07M44	Шланг (L250)	1
19	90159-06M16	Винт с шайбой	6

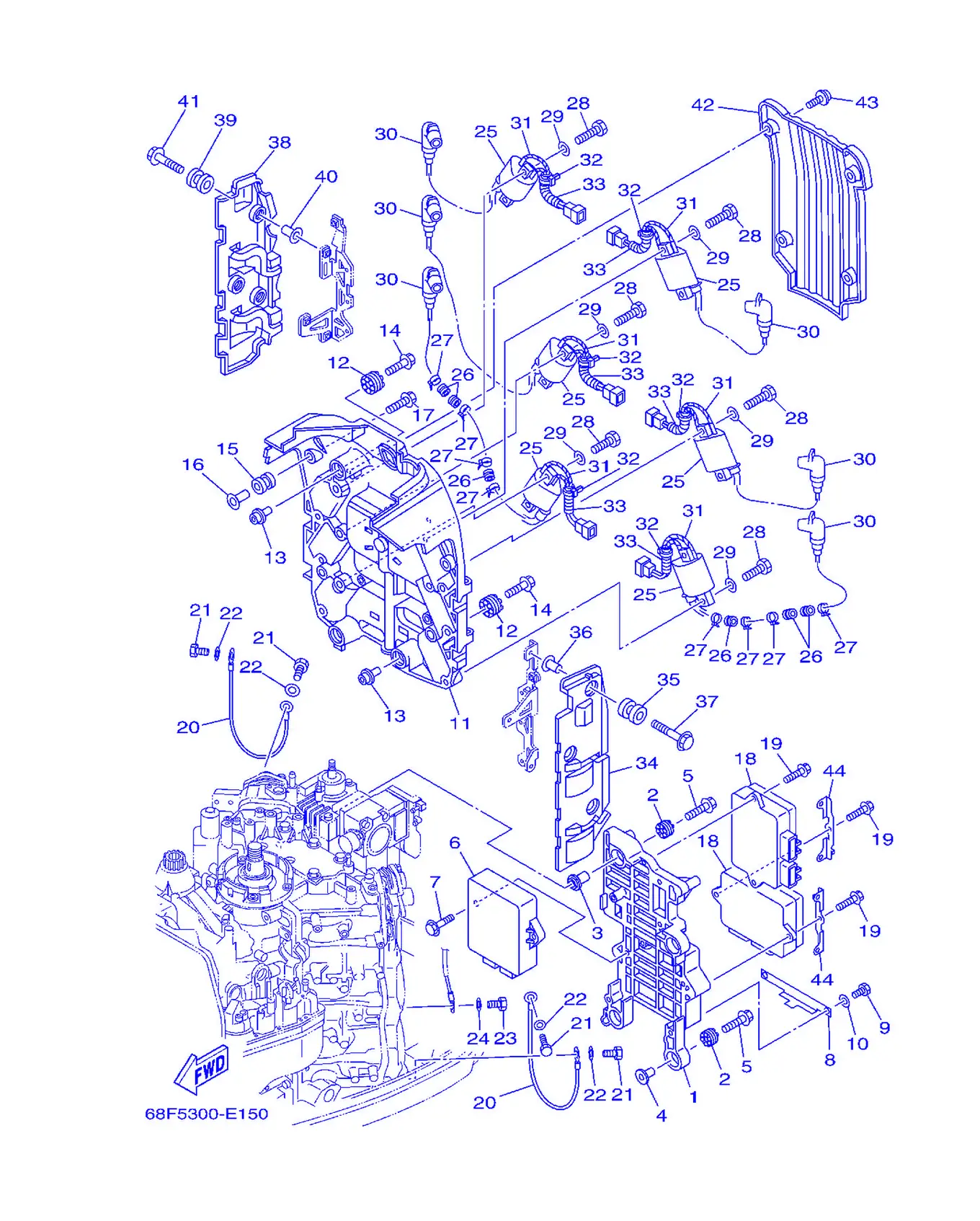

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	60V-85542-01-94	Кронштейн	1
2	68F-85564-00	Втулка уплотнительная	4
3	90387-06176	Шестерня	2
4	68F-86129-10	Втулка	2
5	68F-85119-00	Шайба	4
6	68F-8591A-H2	Блок управления двигателем в сборе	1
7	90119-06MA3	Табличка, идентификационная	2
8	60V-85548-00	Держатель	1
9	97013-06014	Болт	2
10	92903-06600	Шайба, пластина	2
11	68F-82316-00	Кронштейн катушки зажигания	1
12	68F-85516-01	Тяга	4
13	68F-86129-10	Втулка	4
14	68F-85119-00	Шайба	4
15	6A0-82317-00	Держатель, идентификационная табличка	4
16	90387-06119	Втулка	4
17	90119-06M88	Табличка, винт с шестигранной головкой	4
18	60V-8591B-00	Форсунка в сборе	2
19	90119-06MA2	Табличка с номером	4
20	6G0-82519-00	Провод, заземляющий	2
21	97095-06012	Болт	4
22	92995-06600	. . Шайба	4
23	97095-06012	Болт	1
24	92995-06600	. . Шайба	1
25	68F-82310-01	Катушка зажигания в сборе	6
26	90480-22M15	Прокладка	6
27	90465-11M10	Хомут	8
28	97013-05020	Болт	12
29	92903-05600	. Шайба, пластина	12
30	68F-82370-01	Колпачок свечи в сборе	6
31	90448-03001	Шланг с соединителем	12
32	90465-11M10	Хомут	6
33	90447-07007	Шланг с пружиной	6
34	68F-8252U-20	Крышка	1
35	6A0-82317-00	Держатель, идентификационная табличка	3
36	90387-06119	Втулка	3
37	90119-06M88	Табличка, винт с шестигранной головкой	3
38	68F-8252U-30	Крышка	1
39	6A0-82317-00	Держатель, идентификационная табличка	3
40	90387-06119	Втулка	3
41	90119-06M88	Табличка, винт с шестигранной головкой	3
42	68F-83579-00	Крышка прибора 2	1
43	90111-06144	Шланг	4
44	68F-8366P-00	Кронштейн 4	2

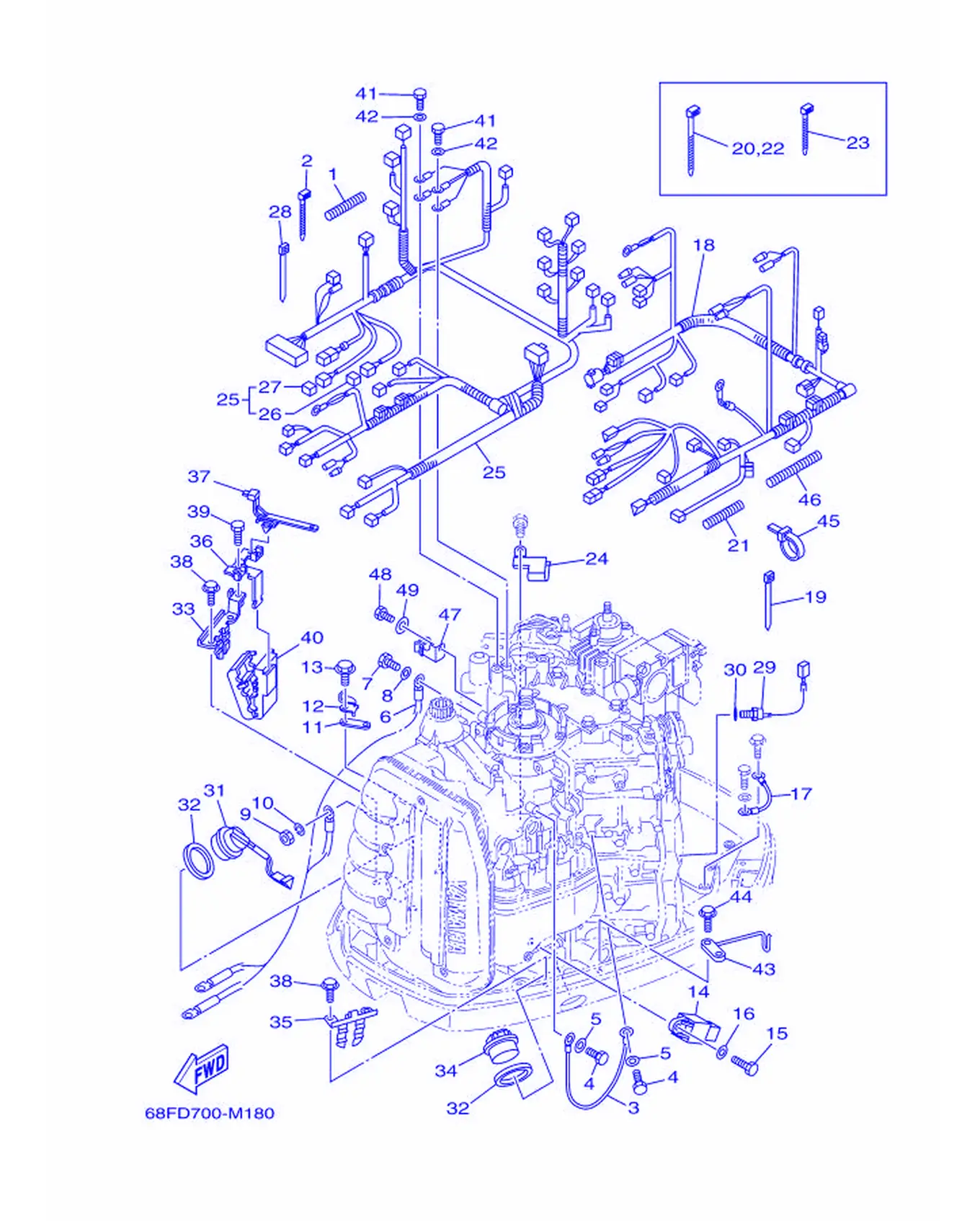

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	90447-07011	Шланг с пружиной	1
2	90465-11M10	Хомут	1
3	6H2-81949-11	Провод, вывод	1
4	97095-06012	Болт	2
5	92995-06600	. . Шайба	2
6	68F-82105-J1	Кабель аккумулятора	1
7	97095-08016	Болт	1
8	92995-08600	. . Шайба	1
9	95333-08600	Гайка	1
10	92903-08100	Болт, с шестигранной головкой	1
11	6E5-82588-00	. Пластина	1
12	68F-81845-00	Пластина	1
13	95895-06020	Накладка, дефлектор	1
14	68V-81950-00	Колпачок	1
15	97095-06016	Болт	1
16	92995-06600	. . Шайба	1
17	6E5-82531-10	Провод, соединительный	1
18	68F-82590-A2	Жгут проводов в сборе	1
19	90465-11M52	Прокладка	1
20	90465-13M18	Хомут	1
21	68F-83557-00	Трубка	1
22	90465-13M18	Хомут	1
23	90465-11M10	Хомут	1
24	68F-83919-00	Зажим жгута проводов	1
25	68F-8259M-81	Жгут проводов в сборе 2	1
26	6P2-82582-00	Разъем 1 (гнездо)	1
27	6Y8-82582-11	Жгут проводов 1 (4-контактный)	1
28	90465-11M52	Прокладка	1
29	61A-85790-00	Прокладка карбюратора	1
30	92990-10600	Шайба, пластина	1
31	6R3-82563-00	Переключатель тримма и наклона в сборе	1
32	6E5-82587-00	Прокладка	2
33	68F-83614-00	Кронштейн	1
34	68F-42723-10-8D	Крышка нижняя	1
35	68F-83614-10	Кронштейн	1
36	68F-83635-00	Кронштейн	1
37	90464-20213	Зажим	2
38	90109-06M80	. Гайка	4
39	97095-06014	Прокладка	1
40	68F-83634-00	Втулка уплотнительная	1
41	97095-06014	Прокладка	2
42	92995-06600	. . Шайба	2
43	6K7-82588-00	Пластина	1
44	95895-06020	Накладка, дефлектор	1
45	90464-11008	Прокладка	1
46	90446-17M11	Шланг	1
47	90462-10033	Прокладка	1
48	97095-06010	. Болт	1
49	92995-06600	. . Шайба	1

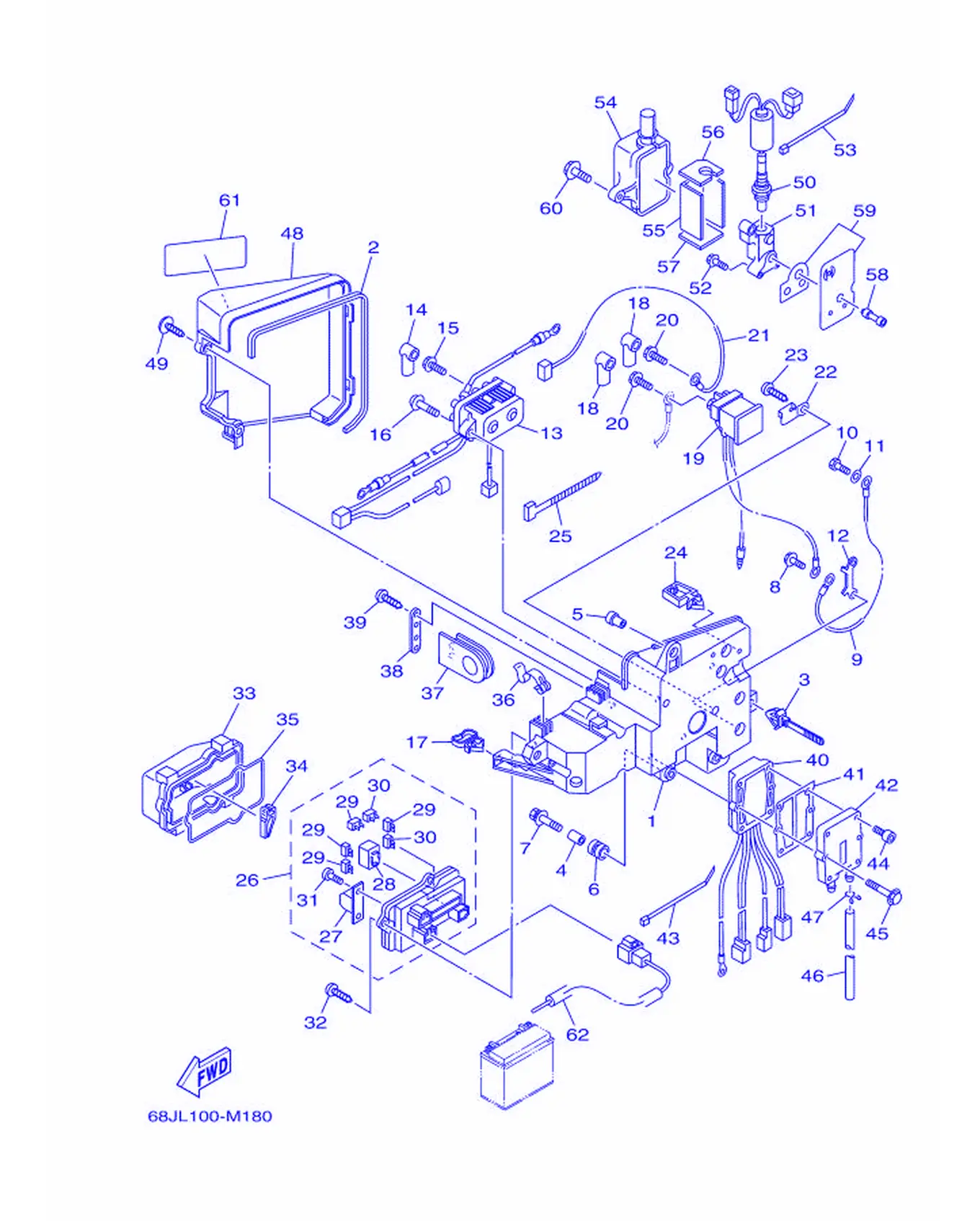

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	68F-81948-02	Кронштейн	1
2	68F-82535-00	Втулка уплотнительная	1
3	90465-12M56	Сальник	1
4	90387-06119	Втулка	4
5	90387-06M91	Втулка	1
6	6A0-82317-00	Держатель, идентификационная табличка	5
7	90119-06M65	Болт с шайбой	5
8	90110-06139	Болт с шестигранной головкой	2
9	68F-81949-20	Провод соединительный	1
10	97095-06012	Болт	1
11	92995-06600	. . Шайба	1
12	61A-87149-00	Разъем	1
13	68F-81950-01	Реле в сборе	1
14	682-82119-01	. Крышка, провод зажигания	1
15	97595-06610	Табличка, предупреждение	2
16	90110-06191	Вал, гребной, стандартный	2
17	90464-23199	Прокладка	1
18	682-82119-01	. Крышка, провод зажигания	2
19	68V-8194A-00	Реле	1
20	97595-06610	Табличка, предупреждение	2
21	68F-82117-00	Провод соединительный	1
22	68F-81953-00	Кронштейн реле	1
23	97780-60620	Пружина, фиксатор	1
24	90464-05141	Корпус	1
25	90465-11M52	Прокладка	1
26	68F-82170-01	Топ-насадка с прокладкой	1
27	6P2-82151-00	. Поплавок (60A)	2
28	68F-8195A-00	. Реле в сборе	2
29	67F-82151-00	Предохранитель (20A)	4
30	67F-82151-10	. Топпер (30A)	2
31	68F-82846-00	. Винт, с шестигранной головкой (M5)	4
32	97780-50620	Винт, крепление	3
33	68F-85544-00	Корпус	1
34	67F-2812A-00	. Крышка, топпер	1
35	68F-82176-00	Крышка	1
36	68F-8572S-00	Пружина	2
37	68F-81336-00	Втулка	1
38	68F-81128-00	Хомут	1
39	97780-50616	Саморез	2
40	68F-81960-02	Выпрямитель-регулятор	1
41	69J-81975-A0	Крышка, выпрямитель	1
42	69J-81972-02-9S	Крышка, выпрямителя	1
43	90465-13M18	Хомут	1
44	90110-06M07	Болт с шестигранной головкой под ключ	4
45	90119-06MA4	Табличка, предупреждающая	2
46	90445-09097	Шланг (L250)	1
47	90467-08M18	Колпачок	1
48	68F-81942-00	Крышка	1
49	90169-05M00	Скоба, крепление	2
50	68F-8592A-00	Датчик O2	1
51	65L-11395-00	Держатель	1
52	90119-06M74	Болт с шайбой	3
53	90465-13M18	Хомут	1
54	65L-85832-00	Корпус, нижний	1
55	65L-11354-00	Прокладка	1
56	65L-1131N-00	Прокладка, держатель	1
57	65L-11396-00	Прокладка, держатель	1
58	68F-11353-00	Соединение	1
59	68F-W1135-00	Сальник, цилиндр	1
60	97595-06630	Наклейка, предупреждение	2
61	68F-81919-01	График, регулятор (60A)	1
62	68F-81949-02	Провод, вывод (изолятор, 2.7M)	1

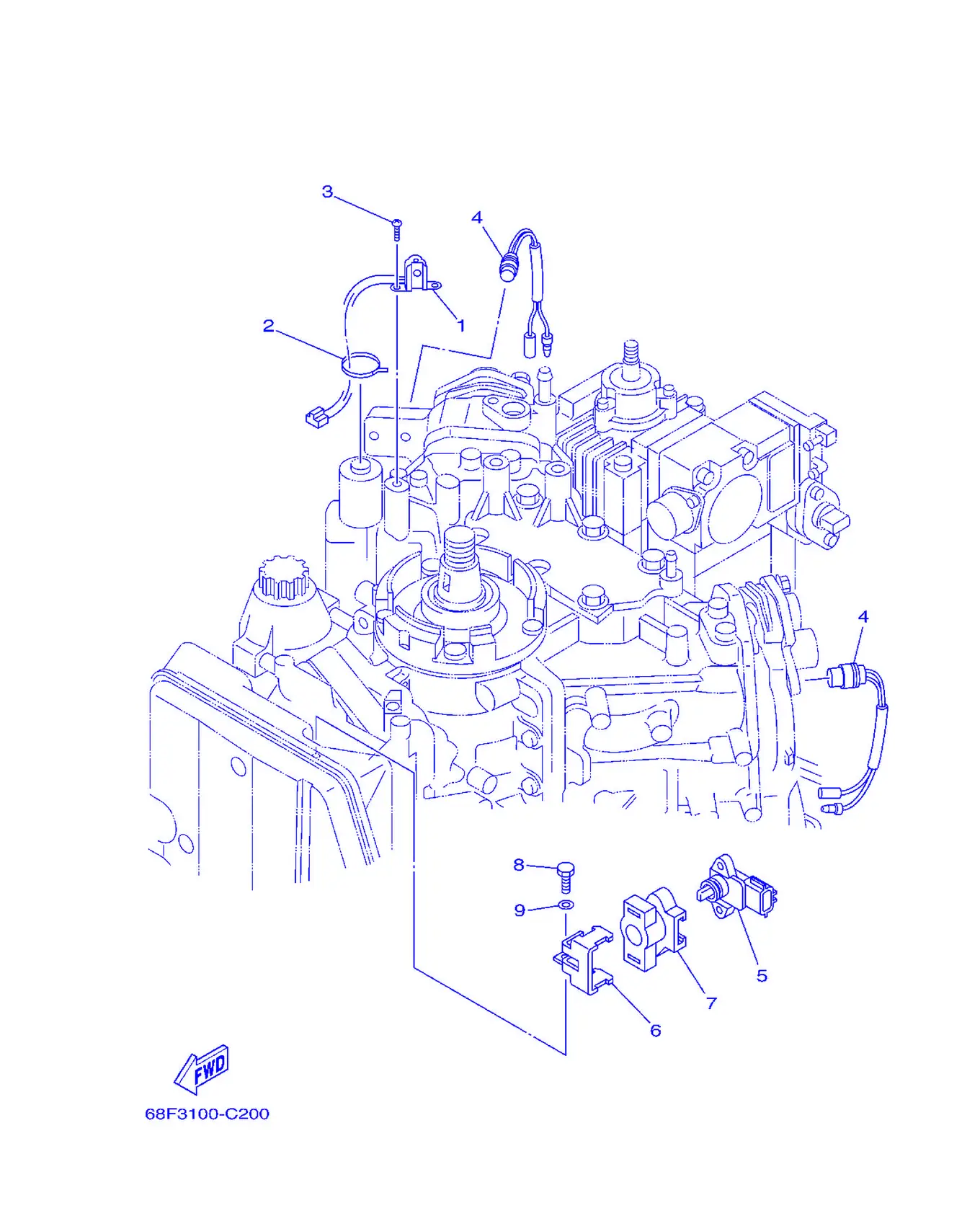

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	61A-85895-00	Датчик положения коленчатого вала	1
2	90465-13M18	Хомут	1
3	97885-05012	Прокладка пластины	2
4	688-82560-10	Термовыключатель в сборе	2
5	68F-83688-00	Крыльчатка	1
6	68F-8431R-10	Кронштейн установочный	1
7	68F-84352-00	Втулка	1
8	97095-06016	Болт	1
9	92995-06600	. . Шайба	1

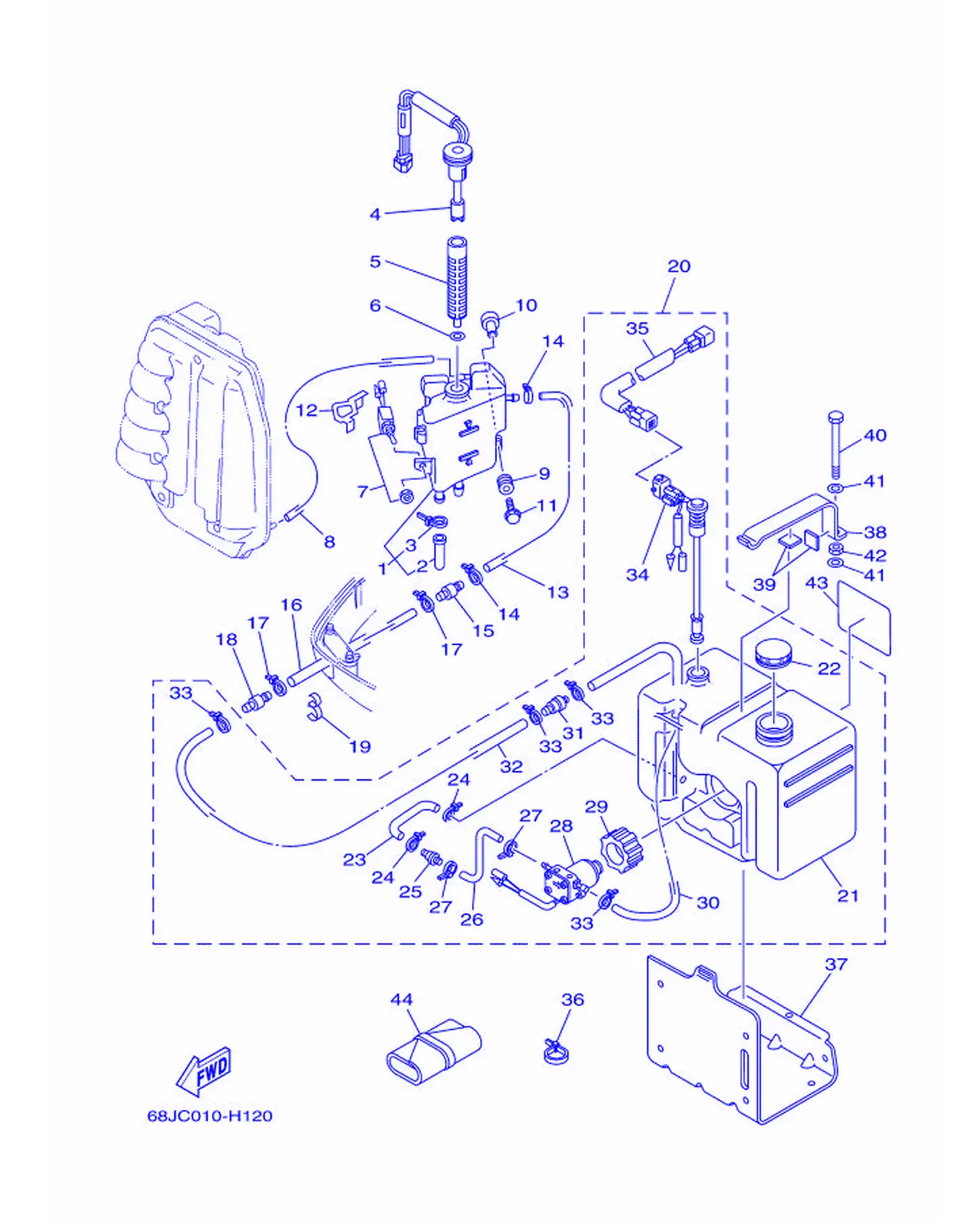

Рис. 7Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
1	68F-21750-00	Масляный бак в сборе	1
2	6E5-13448-00	. Крышка	1
3	90465-13M11	. Хомут	1
4	67H-85730-02	Узел масляного щупа	1
5	6E5-13411-00	Сетчатый фильтр, масляный	1
6	6E5-13414-00	Прокладка крышки сетчатого фильтра	1
7	6R3-8259E-00	Выключатель в сборе	1
8	90445-07M43	Шланг (L600)	1
9	6A0-82317-00	Держатель, идентификационная табличка	3
10	90387-06M91	Втулка	3
11	90119-06M65	Болт с шайбой	3
12	68F-2174E-00	Кронштейн боковой крышки 2	1
13	6E5-24323-00	Трубка 12	1
14	90465-11M10	Хомут	2
15	6E5-24379-00	Прокладка, 4	1
16	90445-12207	Шланг (L2400)	1
17	90465-11M10	Хомут	2
18	6E5-24379-00	Прокладка, 4	1
19	90464-13M34	Прокладка	1
20	61A-21708-20	Дополнительный масляный бак в сборе	1
21	6E5-21733-20	. Дополнительный бак, масляный (10.5L)	1
22	6E5-21770-03	. Крышка масляного бака в сборе	1
23	6E5-24322-00	. Трубка 11	1
24	90465-11M10	Хомут	2
25	646-24251-02	. Сетчатый фильтр 1	1
26	6E5-24319-01	. Трубка, масляная	1
27	90465-11M10	Хомут	2
28	6E5-81900-01	. Маслоподающий насос в сборе	1
29	6E5-81922-00	. Втулка	1
30	6E5-24321-01	. Трубка 10	1
31	6E5-24379-00	Прокладка, 4	1
32	90445-11M26	. Шланг (L:6500)	1
33	90465-11M10	Хомут	4
34	6E5-85720-06	. Узел масляного щупа	1
35	6R3-85721-80	. Провод, выводной (L=8.0M)	1
36	90465-13M11	. Хомут	1
37	6E5-21734-01-33	Держатель дополнительного масляного бака	1
38	6E5-21798-01-33	Кронштейн демпфера	1
39	6E5-21746-00	Демпфер	2
40	97080-06100	Болт	1
41	92990-06600	Прокладка, дроссель	2
42	95380-06600	Тяга, соединительная	1
43	60H-13437-A0	Метка подушки	1
44	68F-28100-00	Набор инструментов	1

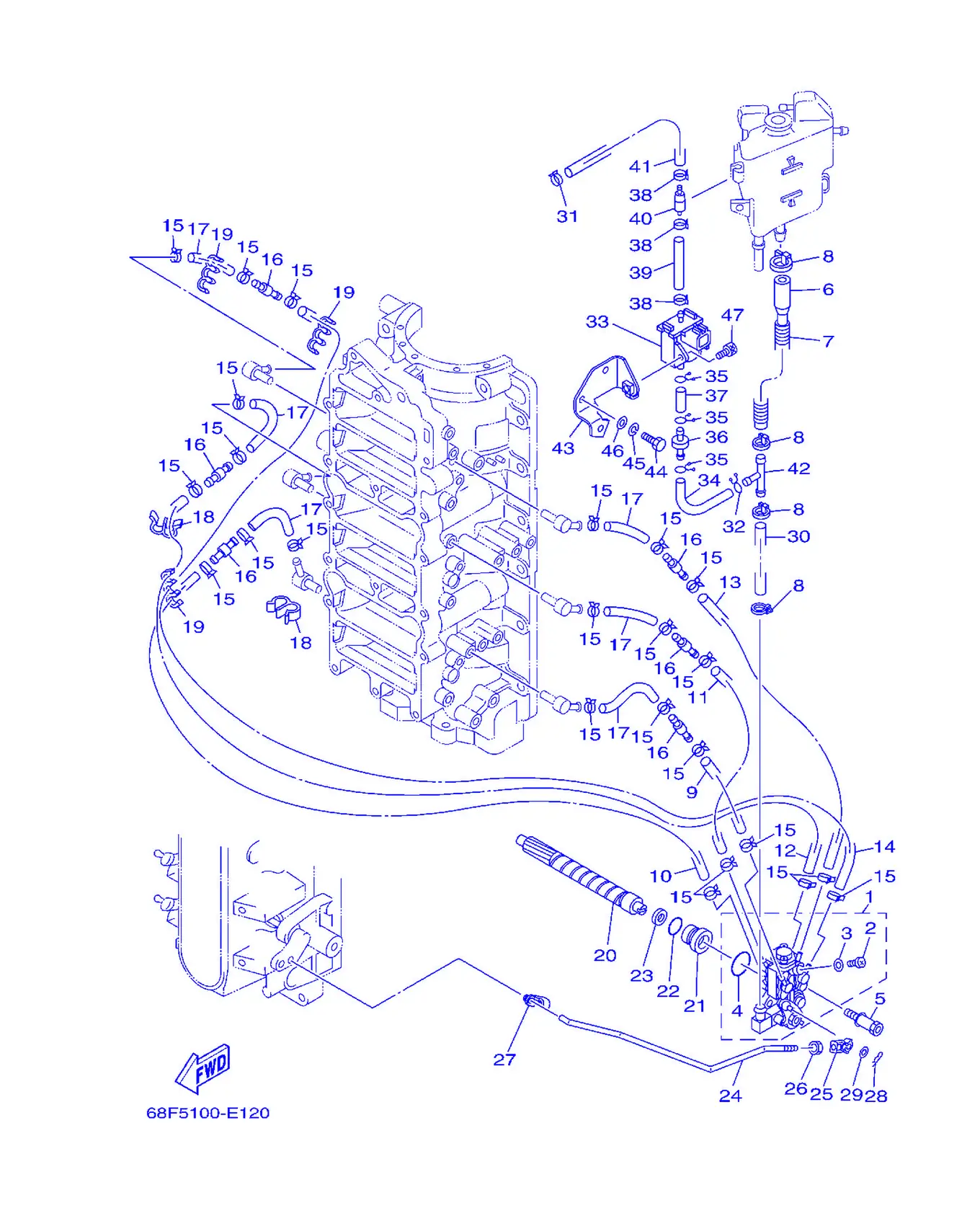

Рис. 8Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	68F-13200-02	Масляный насос в сборе	1
2	6R3-13471-00	Пробка сливная	1
3	6L2-13475-00	Прокладка	1
4	93210-19M82	. Уплотнительное кольцо	1
5	90109-06M40	Болт	2
6	6G5-13416-00	Трубка масляная 1	1
7	90447-13012	Трубка	1
8	90465-11M10	Хомут	4
9	90445-07M00	Шланг (L100)	1
10	90445-07M09	Шланг (L380)	1
11	90445-07MA5	Шланг (L150)	1
12	90445-07M10	Шланг (L510)	1
13	90445-07MA4	Шланг (L280)	1
14	90445-07002	Шланг (L720)	1
15	90468-07M02	Хомут	24
16	6R3-13183-10	Клапан обратный	6
17	90445-07M04	Шланг (L50)	6
18	90464-07M20	Головка блока цилиндров	4
19	90464-07M05	Головка блока	3
20	6R3-11537-00	Шестерня ведомая	1
21	6R3-13117-00	Втулка дистанционная	1
22	93210-13M04	Кольцо уплотнительное	1
23	90202-08M44	Шайба пластина	1
24	67H-41241-00	Тяга, звено	1
25	6H1-41237-00	Жиклер	1
26	95380-05600	. Гайка	1
27	6R5-41237-00	Соединение тяги	1
28	90468-05M03	Зажим	1
29	90202-05088	Шайба пластина	1
30	90445-12M14	Шланг (L50)	1
31	90468-07M02	Хомут	1
32	90467-08M18	Колпачок	1
33	68F-13100-00	Соленоидный насос в сборе	1
34	68F-13418-00	Шланг 4	1
35	68F-13184-00	Пружина масляной трубки	3
36	68F-13440-00	Фильтр в сборе	1
37	68F-1316F-00	Шланг 1	1
38	68F-13133-00	Зажим	3
39	68F-1316G-10	Шланг масляный 2	1
40	68F-1316A-00	Обратный клапан в сборе	1
41	68F-13416-10	Трубка масляная 1	1
42	68F-14485-00	Винт, гребной	1
43	68F-1319K-11	Пластина	1
44	97095-06020	Болт с шайбой	2
45	92995-06100	Пружинная шайба	2
46	92995-06600	. . Шайба	2
47	90110-06M06	Болт с шестигранной головкой под ключ	1

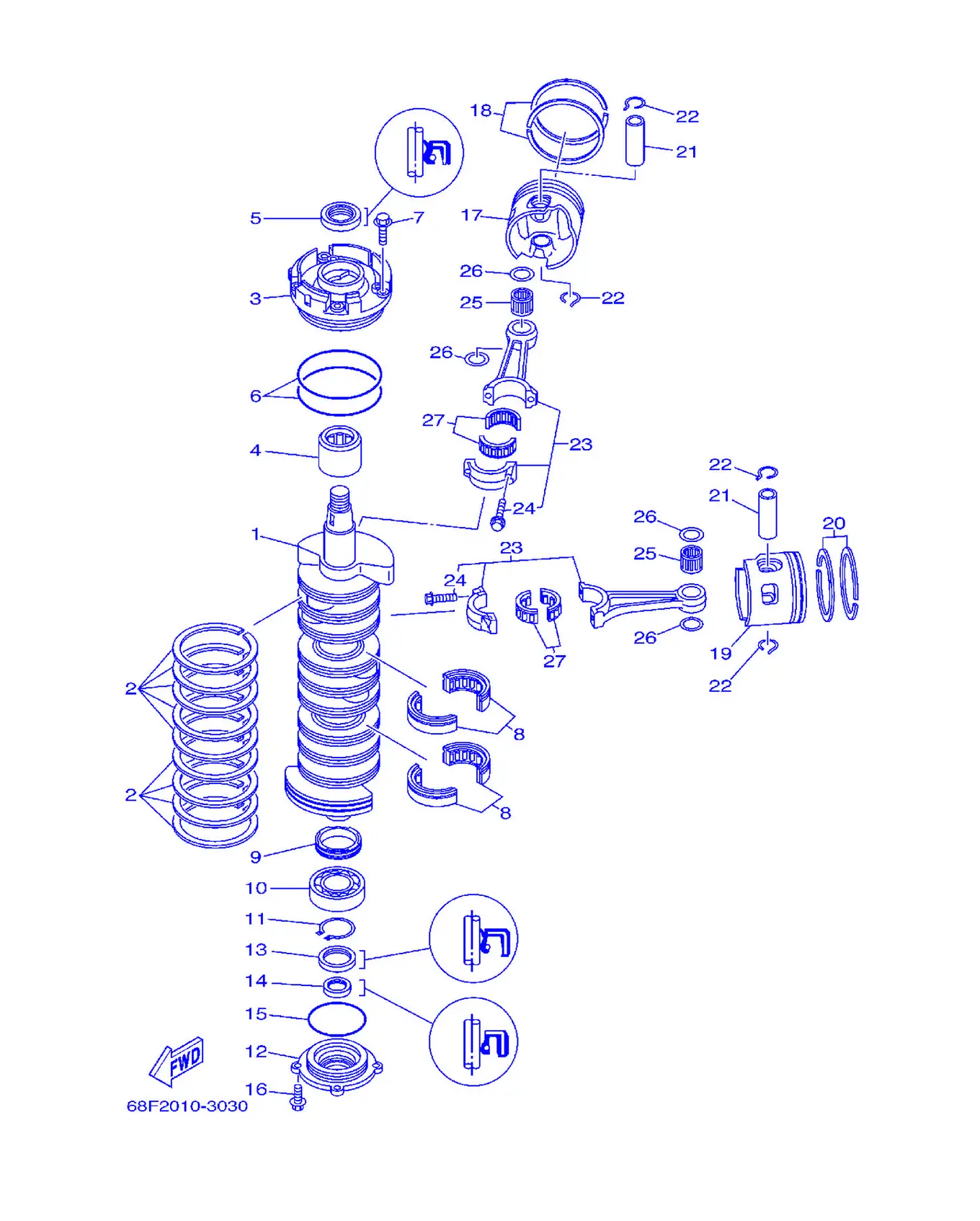

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	68F-11411-01	Коленчатый вал	1
2	6E5-11447-00	Сальник коленчатого вала	9
3	68F-15163-00-1S	Корпус подшипника 1	1
4	93311-940U3	Подшипник	1
5	93102-40M14	. Сальник	1
6	93211-04001	. Кольцо уплотнительное	2
7	90119-06MA3	Табличка, идентификационная	4
8	93310-954U1	Подшипник	2
9	6R3-11536-00	Шестерня ведущая	1
10	93306-208U0	Держатель штифта	1
11	93410-40M03	Стопорное кольцо	1
12	6G5-15359-00-94	Корпус сальника	1
13	93102-35M61	. Сальник	1
14	93101-22M15	. Сальник	1
15	93210-74M35	. Кольцо уплотнительное	1
16	90119-06MA2	Табличка с номером	4
17	68F-11631-01-85	Поршень (STD)	3
17	68F-11635-01	Поршень (0.25MM O/S)	3
17	68F-11636-01	Поршень (0.50MM O/S)	3
18	68F-11603-02	Комплект поршневых колец (STD)	3
18	68F-11604-02	Комплект поршневых колец (0.25MM O/S)	3
18	68F-11605-02	Комплект поршневых колец (0.50MM O/S)	3
19	68F-11642-01-85	Поршень 2 (STD)	3
19	68F-11645-01	Поршень 2 (0.25MM O/S)	3
19	68F-11646-01	Поршень 2 (0.50MM O/S)	3
20	68F-11603-02	Комплект поршневых колец (STD)	3
20	68F-11604-02	Комплект поршневых колец (0.25MM O/S)	3
20	68F-11605-02	Комплект поршневых колец (0.50MM O/S)	3
21	6R5-11633-10	Палец поршневой	6
22	6R5-11634-10	Стопорное кольцо поршневого пальца	12
23	6R5-11650-10	Шатун в сборе	6
24	90109-08022	. Болт	2
25	93310-32337	Подшипник	6
26	90201-23M01	Шайба, пластина	12
27	93310-836U0	Подшипник	6

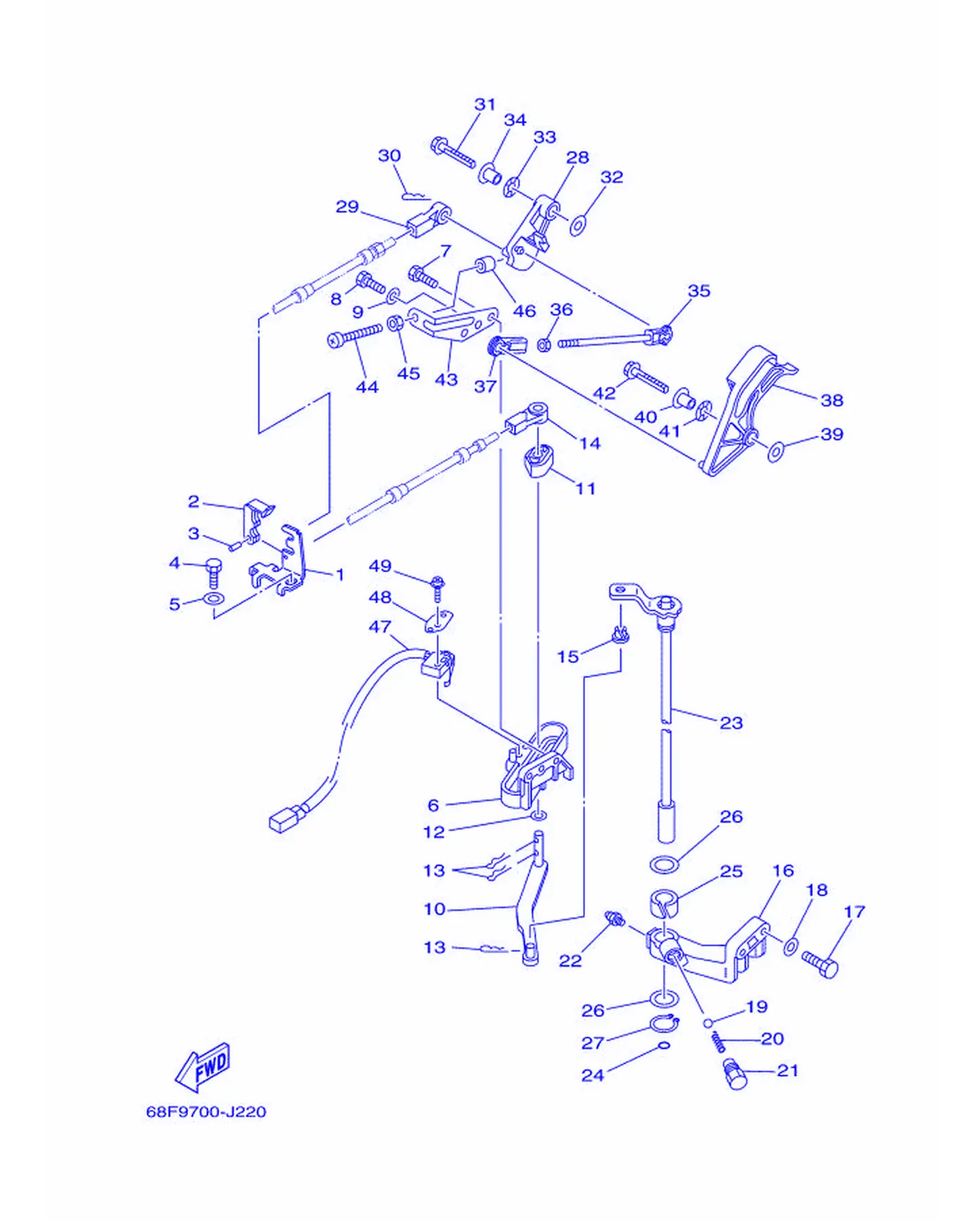

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	68F-48531-20	Кронштейн дистанционного управления 1	1
2	663-48538-00	Зажим, трос 1	1
3	91690-30010	Не поддается однозначному прочтению	1
4	97095-08016	Болт	1
5	92995-08600	. . Шайба	1
6	68F-44117-01-94	Кронштейн	1
7	97095-06020	Болт с шайбой	2
8	97013-06012	Табличка	1
9	92903-06600	Шайба, пластина	1
10	68F-44121-00	Рычаг тяги переключения	1
11	68J-44122-01	Втулка рычага тяги переключения	1
12	90202-08M20	Пружина толкателя	1
13	90468-18008	Стопор	3
14	6E5-48344-00	Прокладка головки блока цилиндров	1
15	90386-06M12	Пружина	1
16	6E5-44118-01-94	Кронштейн	1
17	97013-08030	Болт	2
18	92903-08600	Шайба пластины	2
19	93501-04M02	Гайка	1
20	90501-12082	Стопорная пружина тяги	1
21	648-42715-00	Пружина 2	1
22	93700-06M03	Пластина стопорная	1
23	6E5-44120-03	Узел ручного переключения передач	1
24	93210-09165	Кольцо уплотнительное	1
25	90386-16M66	Пружина	1
26	90202-16061	Пружина толкателя	2
27	93410-16006	Пружина	1
28	67H-41632-00	Рычаг, управление магнитом	1
29	6E5-48344-00	Прокладка головки блока цилиндров	1
30	90468-18008	Стопор	1
31	90119-06MA4	Табличка, предупреждающая	1
32	90201-06M31	. Головка, трубка-держатель	1
33	90206-10M04	Шайба волнистая	1
34	90387-06M29	Втулка	1
35	61A-41237-00	Соединение, звено	1
36	95380-05600	. Гайка	1
37	682-41237-00	Головка, трубка	1
38	68F-41213-00	Кулачок акселератора	1
39	90201-06M31	. Головка, трубка-держатель	1
40	90387-06M29	Втулка	1
41	90206-10M04	Шайба волнистая	1
42	90119-06MA4	Табличка, предупреждающая	1
43	68F-42744-00	Стойка	1
44	90157-06M11	Винт, с полукруглой головкой	1
45	95380-06600	Тяга, соединительная	1
46	688-44194-00	Колпачок	1
47	60V-8259F-00	Прокладка выхлопного коллектора	1
48	61A-82588-01	Прокладка	1
49	97985-04116	Прокладка, крышка выхлопного коллектора	2

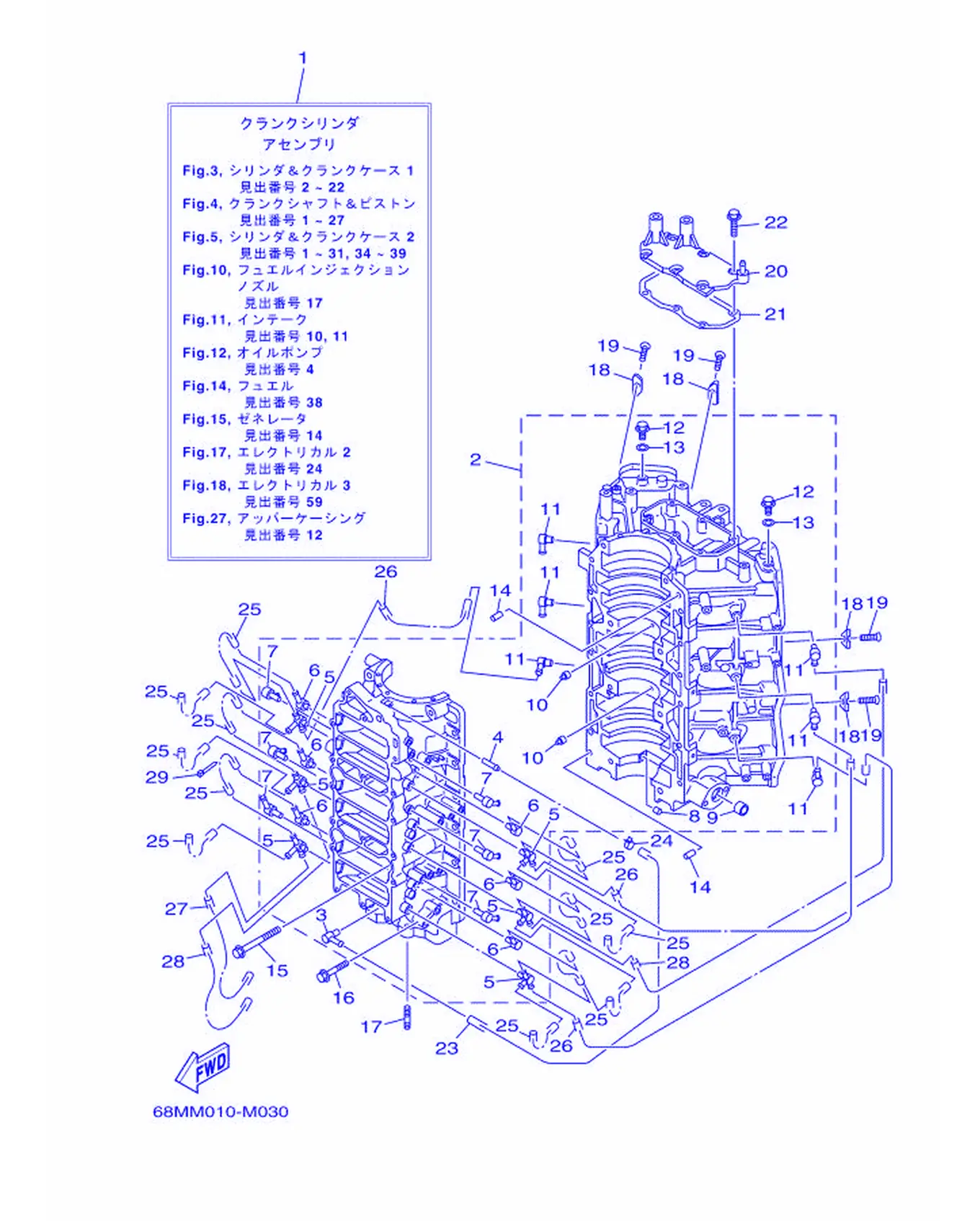

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	68F-W0090-14-1S	Блок цилиндров в сборе	1
2	68F-15100-00	Картер в сборе	1
3	6E5-11372-01	Штуцер шланга	1
4	624-14485-00	. Трубка соединительная	1
5	68F-11372-01	. Ниппель шланга	6
6	650-11370-01	Узел обратного клапана	6
7	68F-13552-00	. Форсунка	6
8	90384-06002	. Втулка, биметаллическая	1
9	90384-14011	. Втулка, биметаллическая	1
10	663-11518-01	Фиксатор подшипника	2
11	646-11370-01	. Обратный клапан в сборе	6
12	90340-14M06	Крышка, глушитель впуска	2
13	90430-14115	Прокладка	2
14	93608-12063	Штифт установочный	2
15	90105-10M20	Болт с шайбой	8
16	90119-08M94	Болт с шайбой	12
17	90116-08026	Болт шпилька	2
18	6E5-11325-00	Шпонка	8
19	98780-04015	Пружина толкателя	8
20	68F-11371-00-1S	Крышка	1
21	68F-11381-00	. Прокладка 1	1
22	90119-06MA2	Табличка с номером	6
23	90445-07M10	Шланг (L510)	1
24	90468-07M02	Хомут	2
25	90445-07MA6	Шланг (L90)	12
26	90445-07MA4	Шланг (L280)	3
27	90445-07M45	Шланг (L340)	1
28	90445-07M27	Шланг (L310)	2
29	90464-07M20	Головка блока цилиндров	1

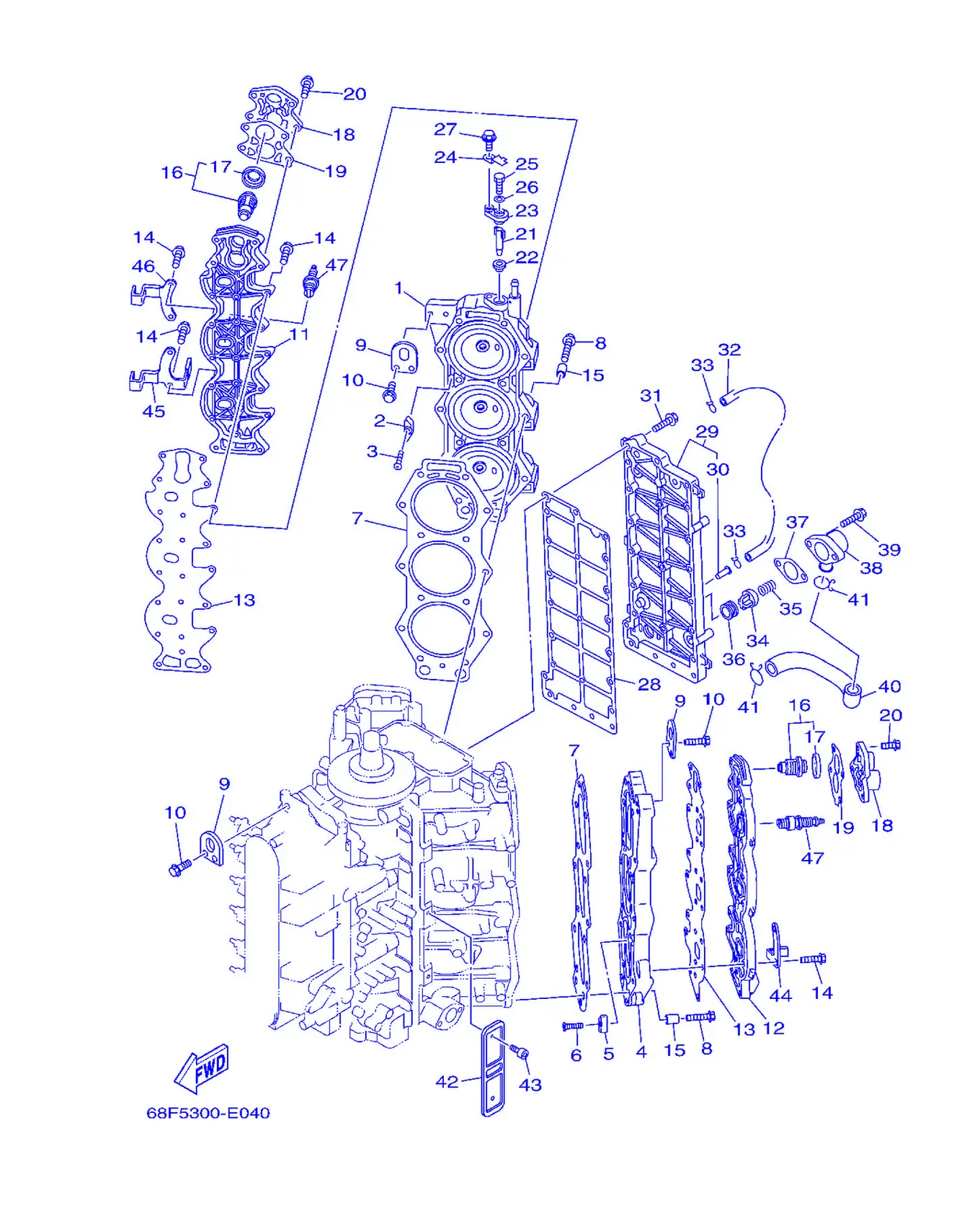

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	68F-11111-00-94	Головка цилиндра 1	1
2	6E5-11325-00	Шпонка	3
3	98780-04015	Пружина толкателя	3
4	68F-11121-00-94	Головка цилиндра 2	1
5	6E5-11325-00	Шпонка	4
6	98780-04015	Пружина толкателя	4
7	68F-11181-00	. Прокладка головки цилиндра 1	2
8	90119-08MA8	Болт с шайбой	28
9	68F-11119-00	Подвеска, двигатель	3
10	90119-06MA2	Табличка с номером	5
11	68F-11191-00-1S	Крышка головки цилиндра 1	1
12	68F-11192-00-1S	Крышка головки цилиндра 2	1
13	68F-11193-02	. Прокладка крышки головки 1	2
14	90119-06MA4	Табличка, предупреждающая	36
15	99590-10114	Рычаг, поплавок	4
16	6E5-12411-30	Термостат	2
17	688-12412-00	. Уплотнение, термостат	1
18	688-12413-00-1S	Крышка термостата	2
19	688-12414-A1	. Прокладка, крышка	2
20	90119-06MA6	Табличка, предупреждающая	8
21	62Y-11325-00	Соединитель	1
22	66M-11328-00	Втулка	1
23	66M-11327-00-94	Соединитель	1
24	66M-12535-00	Заглушка	1
25	97095-05012	Заглушка	1
26	92995-05600	. Шайба	1
27	90119-06MA2	Табличка с номером	1
28	68F-41114-00	. Прокладка наружной крышки выхлопа	1
29	68F-41113-10-1S	Наружная крышка выхлопа	1
30	650-24378-00	. Заглушка, 4	1
31	90119-06MA4	Табличка, предупреждающая	23
32	90445-09M25	Шланг (L600)	1
33	90467-08M18	Колпачок	2
34	60H-12416-00	Заглушка, глушитель	1
35	90501-16M11	Стопор, глушитель	1
36	90480-20M05	Прокладка	1
37	6G5-11382-A1	. Прокладка 2	1
38	6G5-11372-00-1S	Крышка, байпас 2	1
39	97595-06520	. Болт с шайбой	2
40	68F-12576-00	Шланг 1	1
41	90467-23M16	Крышка	2
42	68F-8255V-00	Пластина крышки	1
43	91380-05008	Болт	2
44	68F-82388-10	Пластина	1
45	68F-82389-00	Пластина 2	1
46	68F-82398-00	Пластина 3	1
47	94709-00404	Свеча зажигания (NGK BKR7EKU)	6

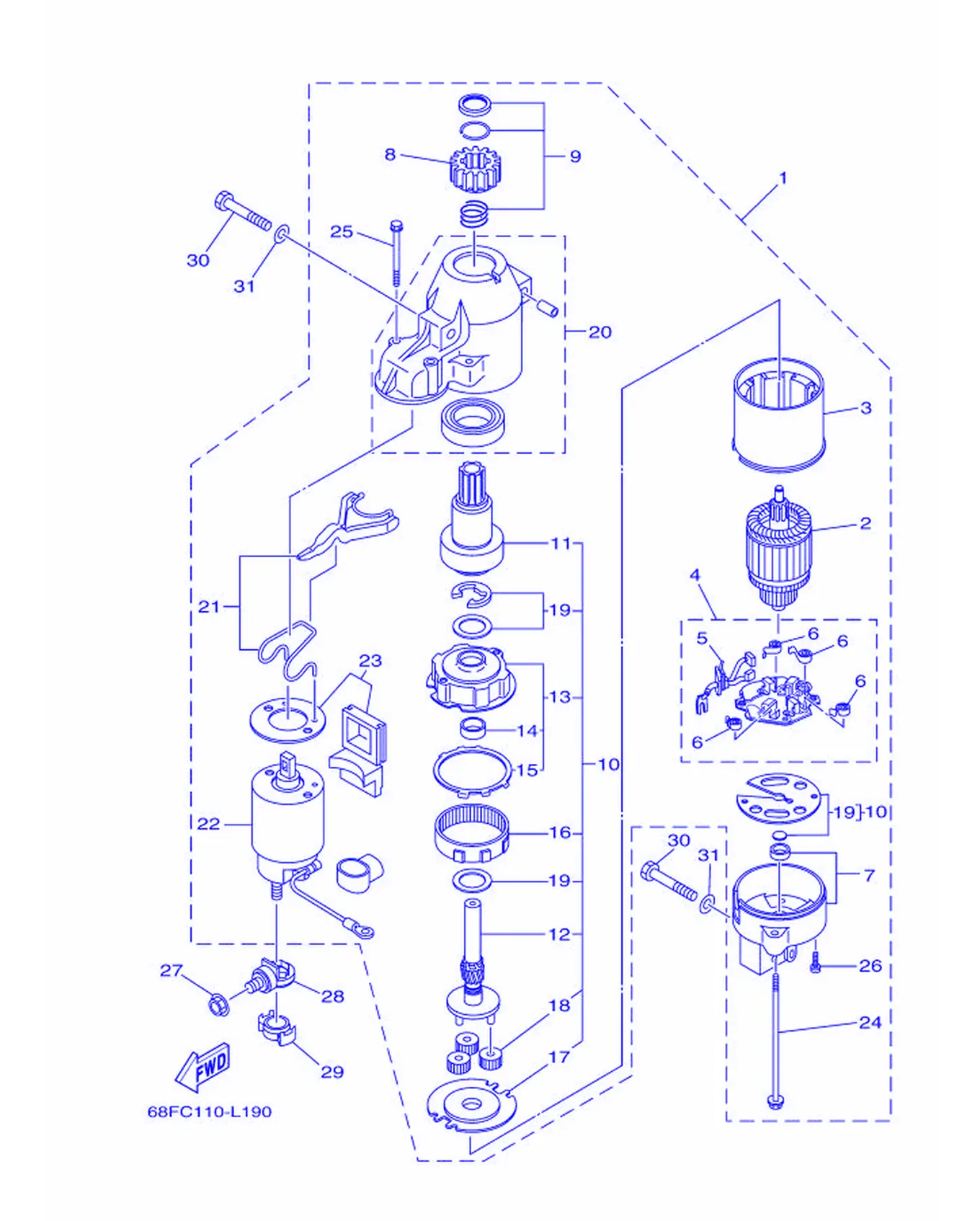

Рис. 13Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	68F-81800-03	Стартер в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-00	. Держатель щеток в сборе	1
5	69J-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	68F-81820-00	. Крышка щеткодержателя	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-8183R-00	. . . Пружина	1
16	67F-81891-00	. . Крышка, пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	60X-81842-00	. Крышка	1
21	6C5-81839-00	. Заглушка	1
22	68F-81941-02	. Реле стартера в сборе	1
23	6C5-81869-00	. Крышка, защелка	1
24	6K7-81826-11	. Защелка	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	90179-08003	Гайка	1
28	60V-81925-00	. Клемма	1
29	68F-82582-00	. Крышка, жгут проводов	1
30	97013-08045	Болт	3
31	92903-08600	Шайба пластины	3

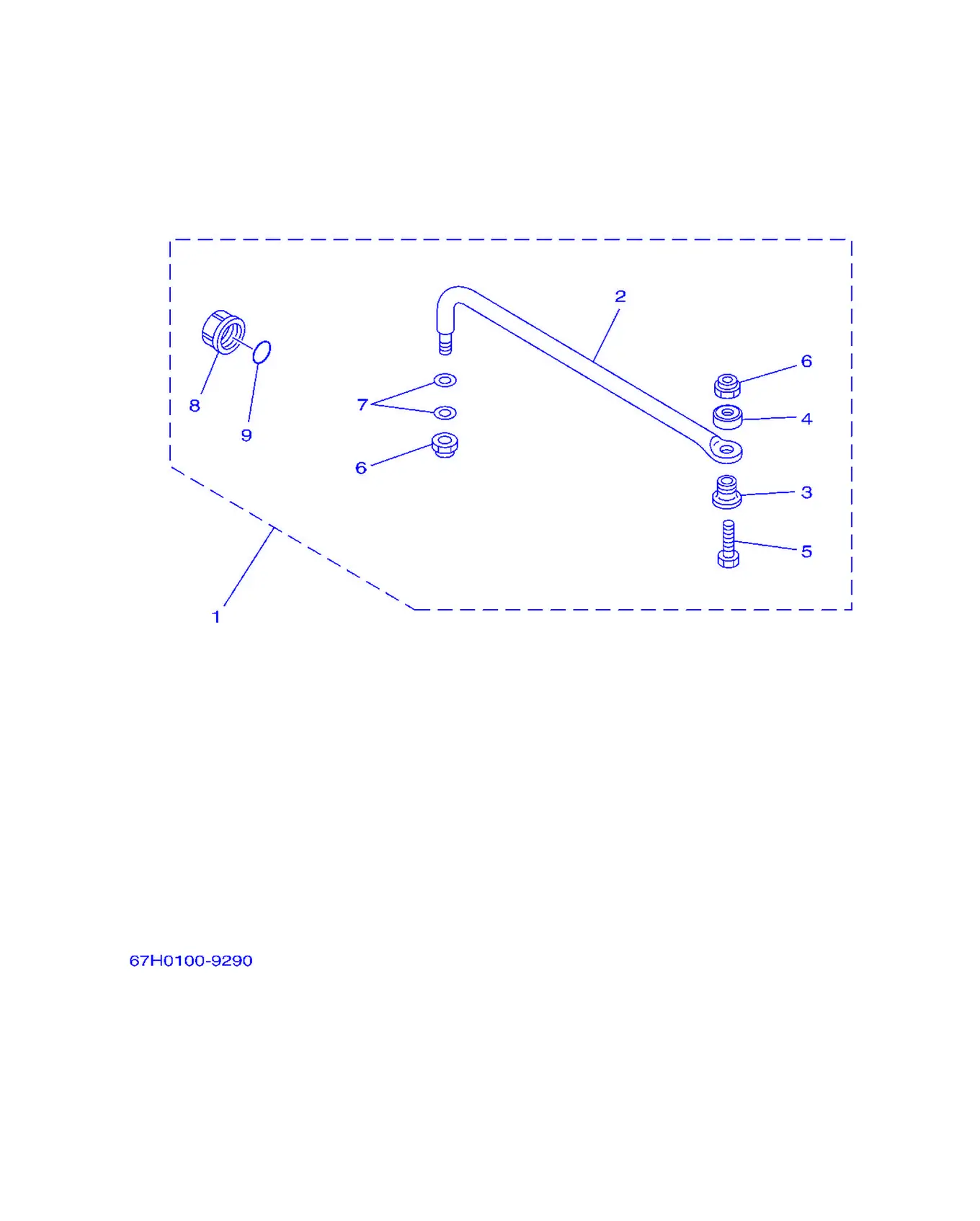

Рис. 14НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

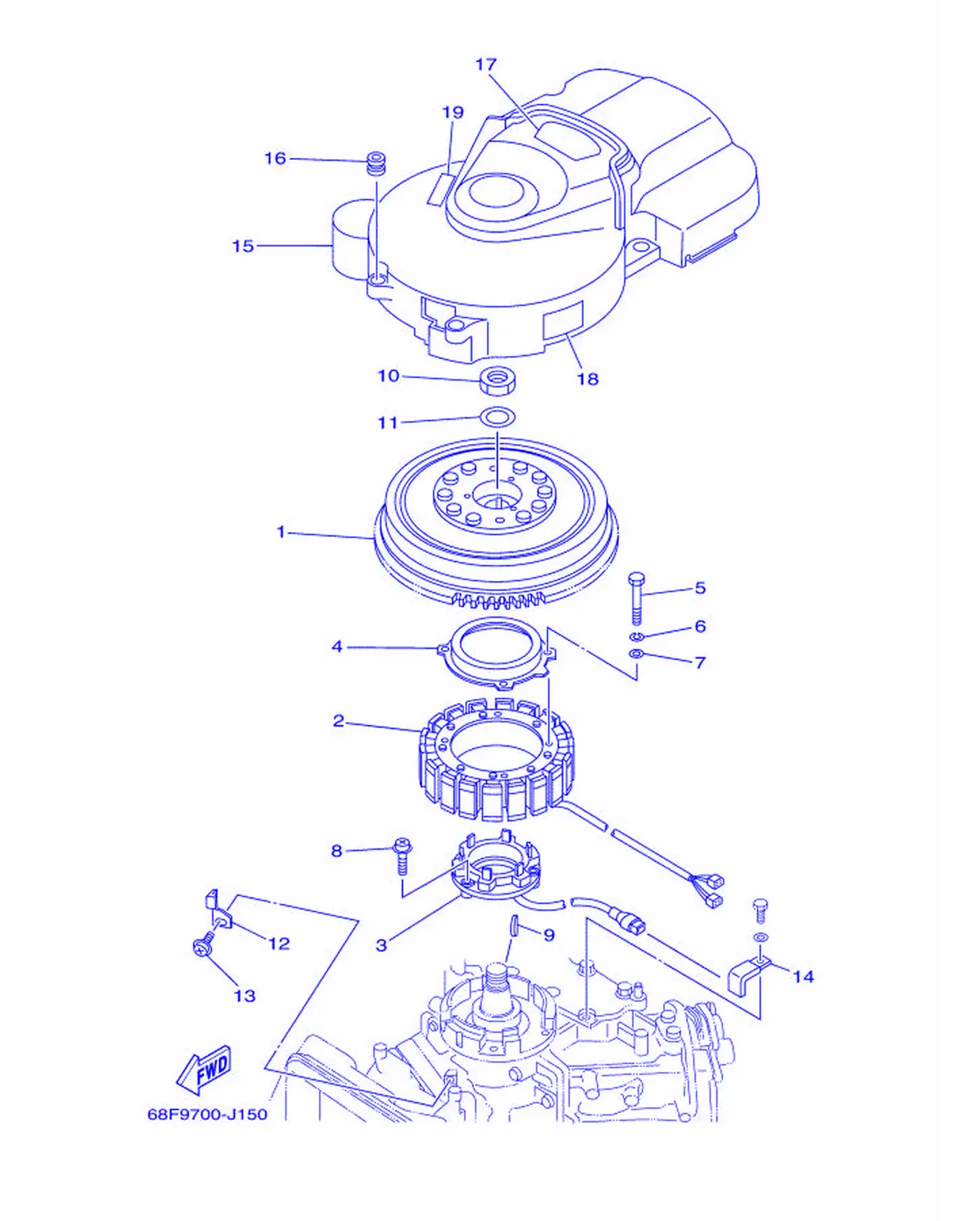

Рис. 15ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	68F-81450-00	Ротор в сборе	1
2	68F-81410-00	Статор в сборе	1
3	60V-85580-10	Катушка импульсная	1
4	61A-83721-00	Крышка	1
5	97013-06035	Болт	4
6	92903-06100	Шайба, пружинная	4
7	92903-06600	Шайба, пластина	4
8	97985-05330	Винт с шайбой	3
9	90280-05015	Крышка, катушка	1
10	90170-24M22	Гайка	1
11	90201-25M02	Шайба опорная	1
12	6E5-81332-00	Пластина, зажигания	1
13	97985-06210	Прокладка головки цилиндра	1
14	90465-08M23	Крышка	2
15	68F-81337-10	Крышка маховика	1
16	663-82317-01	Заглушка, топливный шланг	4
17	68F-14488-00	Наклейка предупреждения	1
18	60H-85711-A0	Метка коррозионная	1
19	6AH-81994-00	Табличка, предупреждающая	1

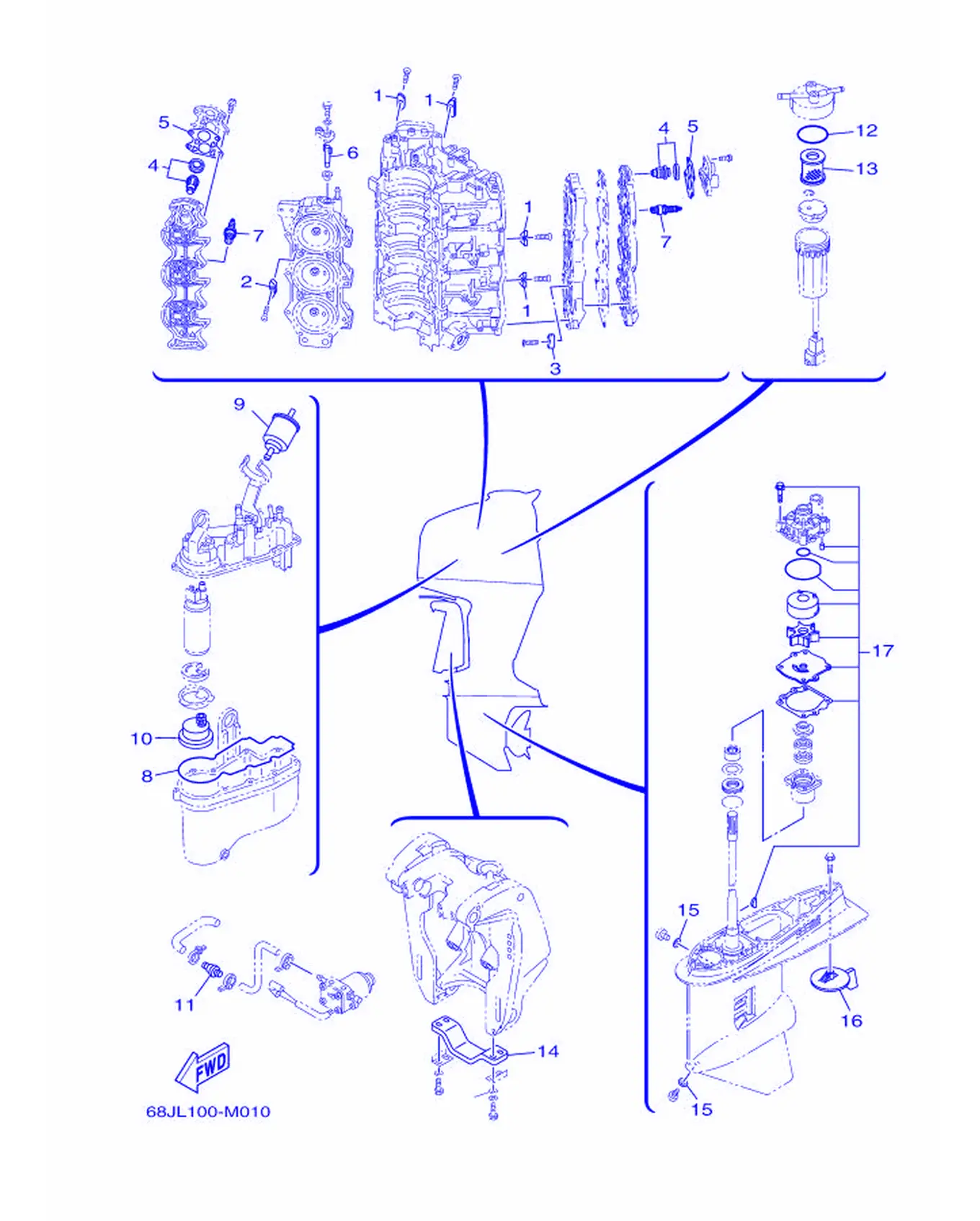

Рис. 16Детали для периодического обслуживания Periodic Maintenance Parts

REF	Номер детали	Наименование	Кол-во
1	6E5-11325-00	Шпонка	8
2	6E5-11325-00	Шпонка	3
3	6E5-11325-00	Шпонка	4
4	6E5-12411-30	Термостат	2
5	688-12414-A1	. Прокладка, крышка	2
6	62Y-11325-00	Соединитель	1
7	94709-00404	Свеча зажигания (NGK BKR7EKU)	6
8	66K-14984-00	Прокладка поплавковой камеры	1
9	60V-24251-01	Сетчатый фильтр 1	1
10	68F-13915-00	Фильтр	1
11	646-24251-02	. Сетчатый фильтр 1	1
12	6P3-24564-00	Газовый седловой клапан	1
13	6P3-24563-01	Элемент, фильтр	1
14	6G5-45251-02	Крышка	1
15	90430-08020	. Прокладка	2
16	6J9-45371-01	Прокладка	1
17	61A-W0078-A3	Ремкомплект водяного насоса	1

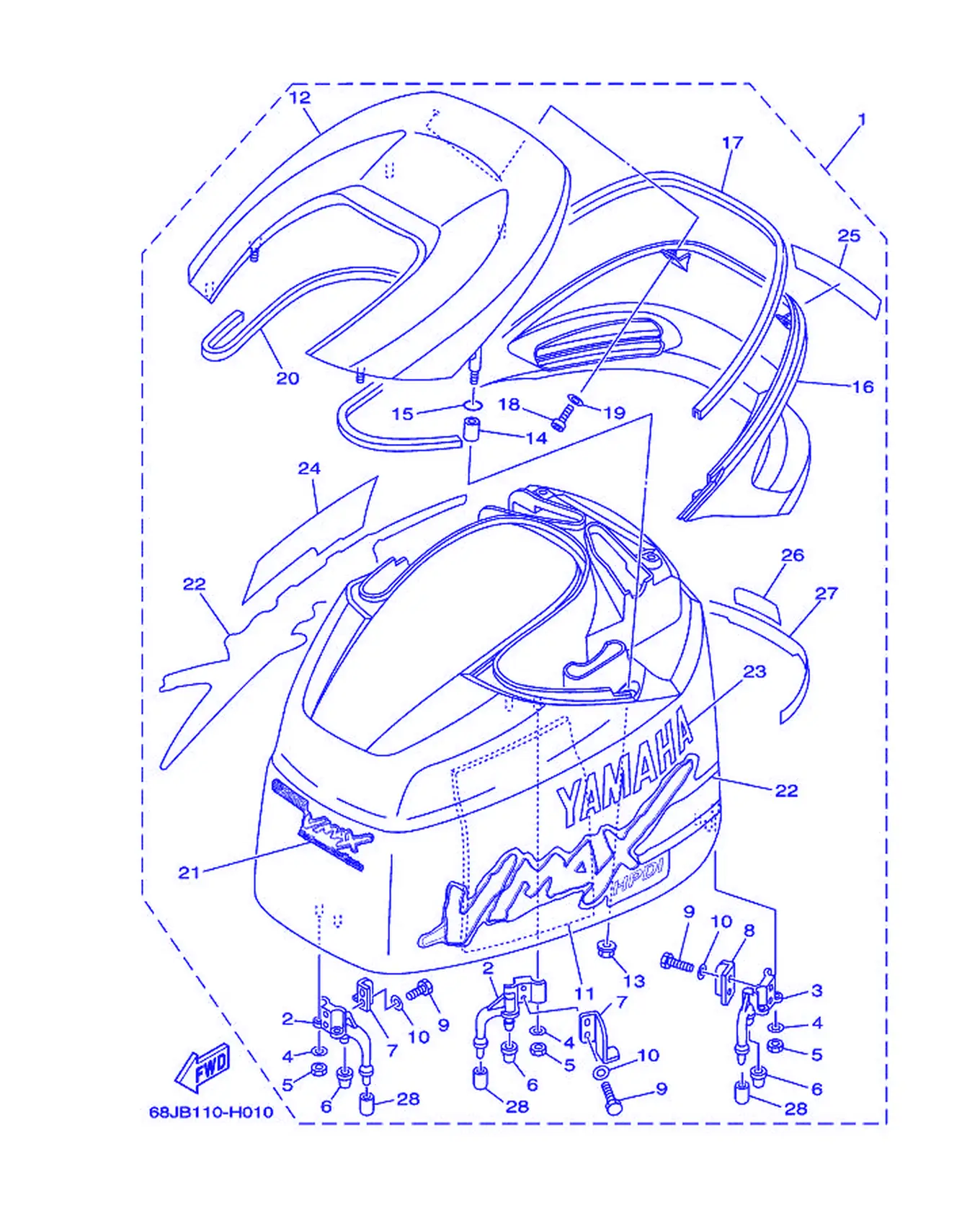

Рис. 17ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	60F-42610-N1	Верхний кожух в сборе	1
2	68F-42647-01	. . Винт, с шестигранной головкой	2
3	68F-42648-01	. . Винт, с шестигранной головкой	1
4	92990-06100	Прокладка, стопор	6
5	95380-06600	Тяга, соединительная	6
6	68F-42663-00	Задняя пластина 2	3
7	60V-42651-01	Крюк	2
8	60V-42652-00	Трос	1
9	97095-06016	Болт	6
10	92995-06600	. . Шайба	6
11	68F-42619-00	. Демпфер поролоновый	1
12	68J-42613-00-3P	. Формовка воздуховода	1
13	90179-06M24	Гайка	6
14	90387-06011	. Втулка	2
15	93210-06270	. Кольцо уплотнительное	2
16	68J-42636-00-3P	. Дефлектор 2	1
17	68J-42662-00	. Демпфер	1
18	90167-05017	Свеча зажигания	4
19	92990-05200	. . Головка болта	4
20	68F-42662-00	. Демпфер	1
21	68J-42677-N0	. Наклейка передняя	1
22	68J-W0070-N0	. Комплект наклеек	1
23	68J-42681-N0	. Метка кожуха	1
24	68J-42682-N0	. Метка кожуха	1
25	68J-42683-N0	. Метка кожуха	1
26	60F-42678-N0	. Наклейка, задняя	1
27	68J-4267A-N0	. Наклейка задняя 2	1
28	67F-13448-00	Болт	3

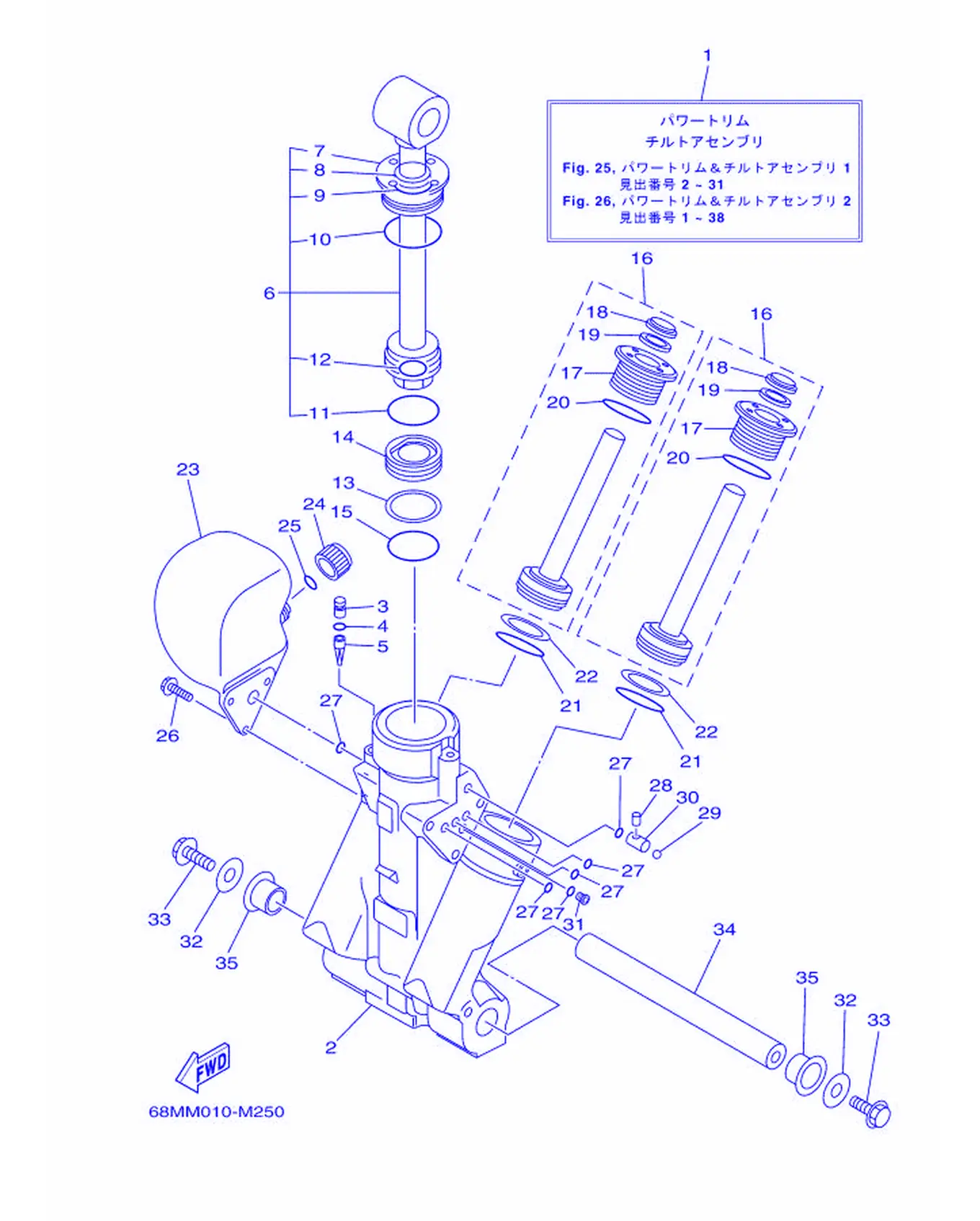

Рис. 18Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	63P-43800-06	Узел гидроподъема и наклона	1
2	64E-43825-03	Корпус, подъем и наклон	1
3	6AW-4388J-00	Крышка 2	1
4	93210-10M74	O-образное кольцо	1
5	64E-43817-00	Фильтр 2	1
6	63P-43810-02	Прокладка крышки головки в сборе	1
7	64E-43811-02	. Пружина, клапан регулировки давления	1
8	64E-43898-00	Зиф, зе-сда 2	1
9	64E-43867-00	Уплотнительное кольцо	1
10	64E-43866-00	Уплотнительное кольцо	1
11	6E5-43862-00	Уплотнительное кольцо	1
12	64E-43883-00	Уплотнительное кольцо	1
13	6E5-43872-00	Кольцо, подкладное	1
14	6E5-43814-02	Поршень, свободный	1
15	6E5-43862-00	Уплотнительное кольцо	1
16	64E-43820-03	Узел поршня подъема	2
17	64E-43821-03	. Винт, торец цилиндра подъема	1
18	64E-43822-00	. Шайба, уплотнительная	1
19	64E-4384J-00	. Шайба, уплотнительная	1
20	6G5-43864-00	. O-кольцо	1
21	6E5-43864-00	O-кольцо	2
22	6E5-43874-01	Кольцо, уплотнительное	2
23	64E-43828-01	Гайка, шпиндель	1
24	64E-43829-01	Крышка, шпиндель	1
25	64E-43897-00	O-кольцо	1
26	64E-4388E-01	Гайка шпинделя (L:14MM)	3
27	64E-43869-00	O-кольцо	6
28	64E-4381G-00	Штифт 1	1
29	6E5-43858-00	Гайка	1
30	64E-4382G-00	Уплотнение вала	1
31	64E-4384N-00	Крышка, картер	1
32	90201-10060	Прокладка, корпус	2
33	97575-10530	Гайка, крепление цилиндра	2
34	6BC-43818-00	Головка, блок цилиндров	1
35	90386-22M98	Прокладка	2

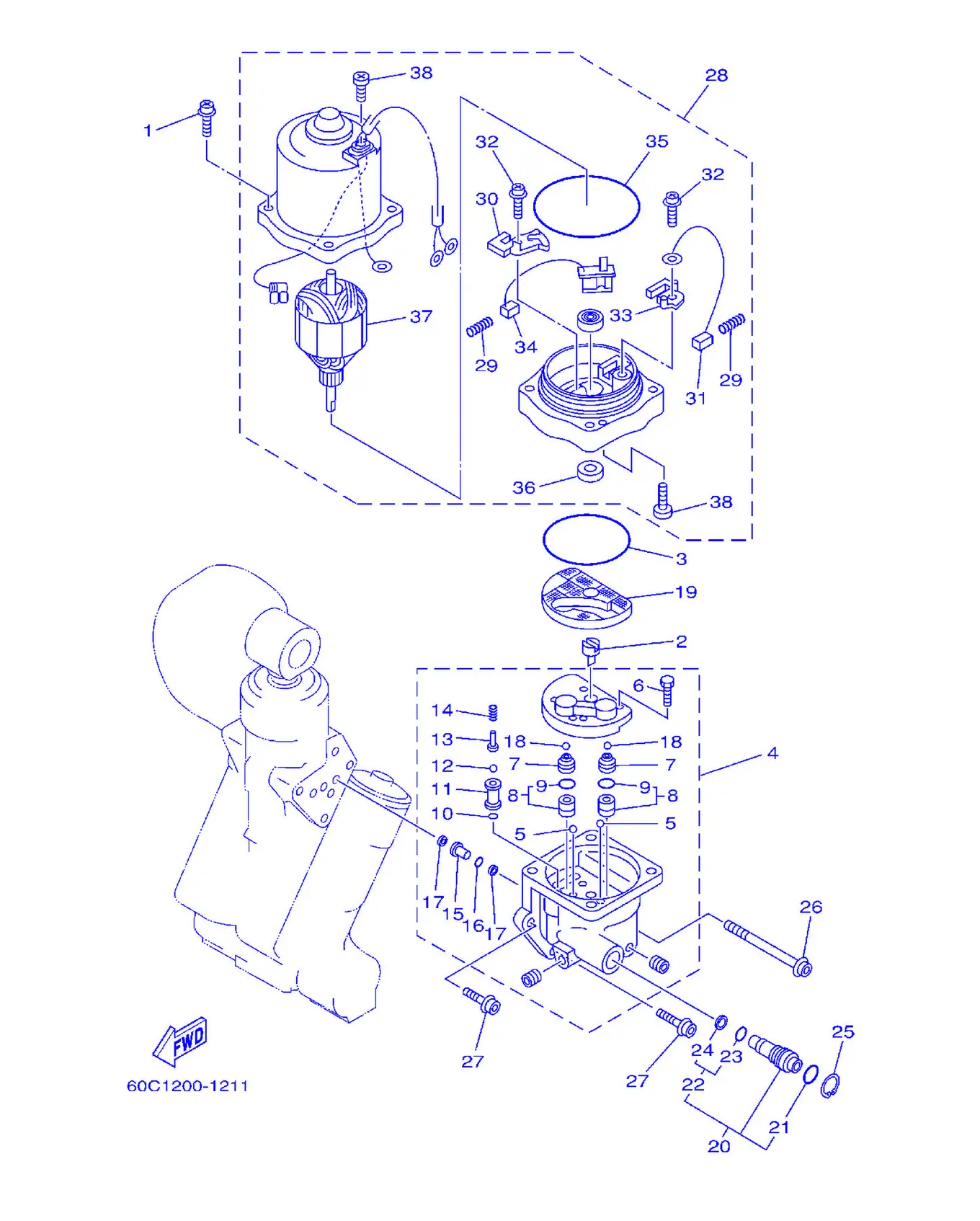

Рис. 19Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	64E-4388E-11	Болт-винт (L:34.7MM)	4
2	64E-43831-00	Соединитель, вал	1
3	64E-43868-00	O-кольцо	1
4	64E-43830-01	Масляный насос в сборе	1
5	72X-43858-00	. Шарик	2
6	64E-43843-00	. Винт, клапанный блок	4
7	6AW-43841-00	. Поршень, шаттл	2
8	64E-43802-00	. Клапан в сборе	2
9	6E5-43896-00	. . O-кольцо	1
10	6G5-43863-00	. O-кольцо	1
11	64E-43851-00	. Седло, предохранительный клапан	1
12	64E-43858-00	. Гайка	1
13	64E-43859-00	. Штифт, опора клапана	1
14	64E-43855-00	. Пружина	1
15	64E-43850-00	. Клапан в сборе	1
16	64E-43865-00	. O-кольцо	1
17	64E-43816-00	. Фильтр 1	2
18	6AW-43858-00	. Шарик	2
19	64E-43817-11	Фильтр 2	1
20	64E-43860-01	Узел ручного клапана	1
21	72X-85075-L0	. O-кольцо	1
22	64E-43827-00	. Ремкомплект колец	1
23	64E-4387A-00	Уплотнительное кольцо	1
24	64E-43873-00	Топливный шланг	1
25	6AW-43875-00	Крышка, стопор	1
26	64E-43879-11	Винт с шайбой	1
27	64E-43879-01	Винт с шайбой	2
28	67H-43880-04	Мотор в сборе	1
29	6H1-4386K-10	Пружина щетки	2
30	64E-4380J-00	Держатель щетки	1
31	64E-43891-00	Щетка 1	1
32	97607-04310	Винт с полукруглой головкой и шайбой	2
33	64E-4380F-00	Держатель щетки 2	1
34	64E-43892-00	Прерыватель в сборе (щетка 2)	1
35	6G5-43865-01	. О-ринг	1
36	93102-08M43	Сальник	1
37	64E-43805-01	. Якорь в сборе	1
38	64E-43843-10	Винт клапанного блока	3

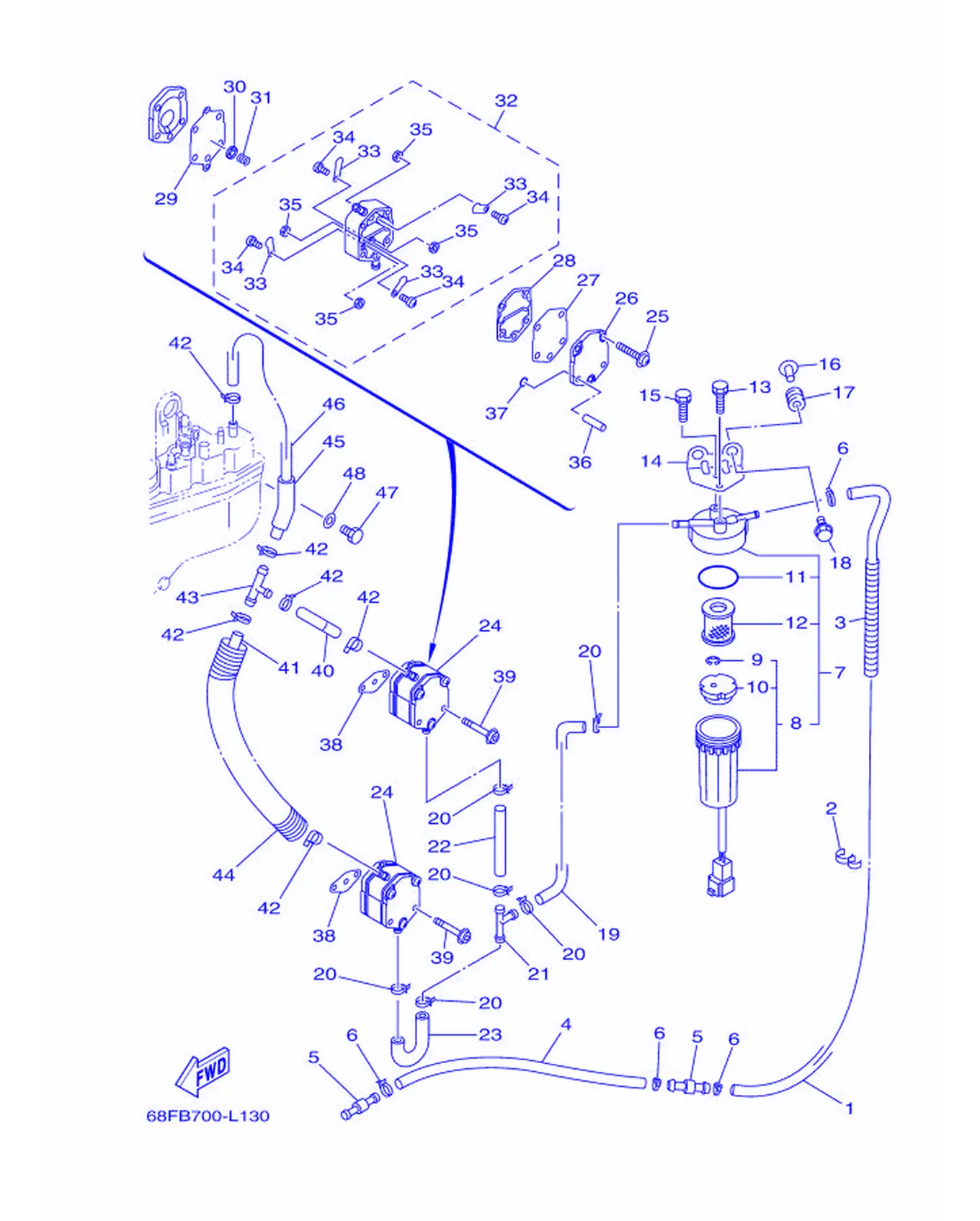

Рис. 20ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	61A-24313-00	Трубка 3	1
2	90464-13M34	Прокладка	1
3	90447-13012	Трубка	1
4	90445-13M17	Шланг (L2700)	1
5	6R3-24377-00	Держатель, трос газа 2	2
6	90465-11M10	Хомут	4
7	6P3-24560-22	Прокладка дроссельной заслонки	1
8	6P3-24562-21	. Жиклер, главный	1
9	6P3-24519-00	. . Прокладка	1
10	6P3-24469-00	. . Крышка, картер	1
11	6P3-24564-00	Газовый седловой клапан	1
12	6P3-24563-01	Элемент, фильтр	1
13	97595-06514	Табличка, гвоздь с прижимной пластиной	1
14	68F-24566-00	Кронштейн фильтра	1
15	97595-06514	Табличка, гвоздь с прижимной пластиной	1
16	90387-06M60	Втулка	2
17	90480-10M23	Втулка уплотнительная	2
18	90119-06M88	Табличка, винт с шестигранной головкой	2
19	68F-24311-00	Трубка топливная 1	1
20	90465-11M10	Хомут	6
21	6E5-24378-00	Ручка, прижимная пластина 3	1
22	90445-13M31	Шланг (L85)	1
23	67H-24311-00	Трубка топливная 1	1
24	6E5-24410-04	Топливный насос в сборе	2
25	6E5-24444-01	Винт	3
26	6E5-24413-01	Корпус 2	1
27	6E5-24471-01	Диафрагма	1
28	6E5-24435-01	Прокладка корпуса 2	1
29	6E5-24411-01	Диафрагма	1
30	648-24424-00	Седло пружины	1
31	6E5-24423-00	Пружина диафрагмы	1
32	6E5-24412-11	Корпус 1	1
33	6A0-24421-01	. . Клапан обратный	4
34	6A0-14325-00	. . Винт с полукруглой головкой	4
35	95380-03600	. . Гайка	4
36	6E5-24492-00	. Втулка топливного насоса	2
37	6E5-24486-00	. Кольцо O-ring	2
38	650-24431-A0	. Прокладка топливного насоса 1	2
39	90110-06128	Болт с шестигранной головкой	4
40	61U-24316-00	Трубка 6	1
41	6E5-24313-00	Трубка 3	1
42	90465-11M10	Хомут	6
43	6E5-24378-00	Ручка, прижимная пластина 3	1
44	6H1-83557-00	Трубка	1
45	90446-15M07	Шланг (L60)	1
46	90445-13M12	Шланг (L235)	1
47	97095-06012	Болт	1
48	92995-06600	. . Шайба	1

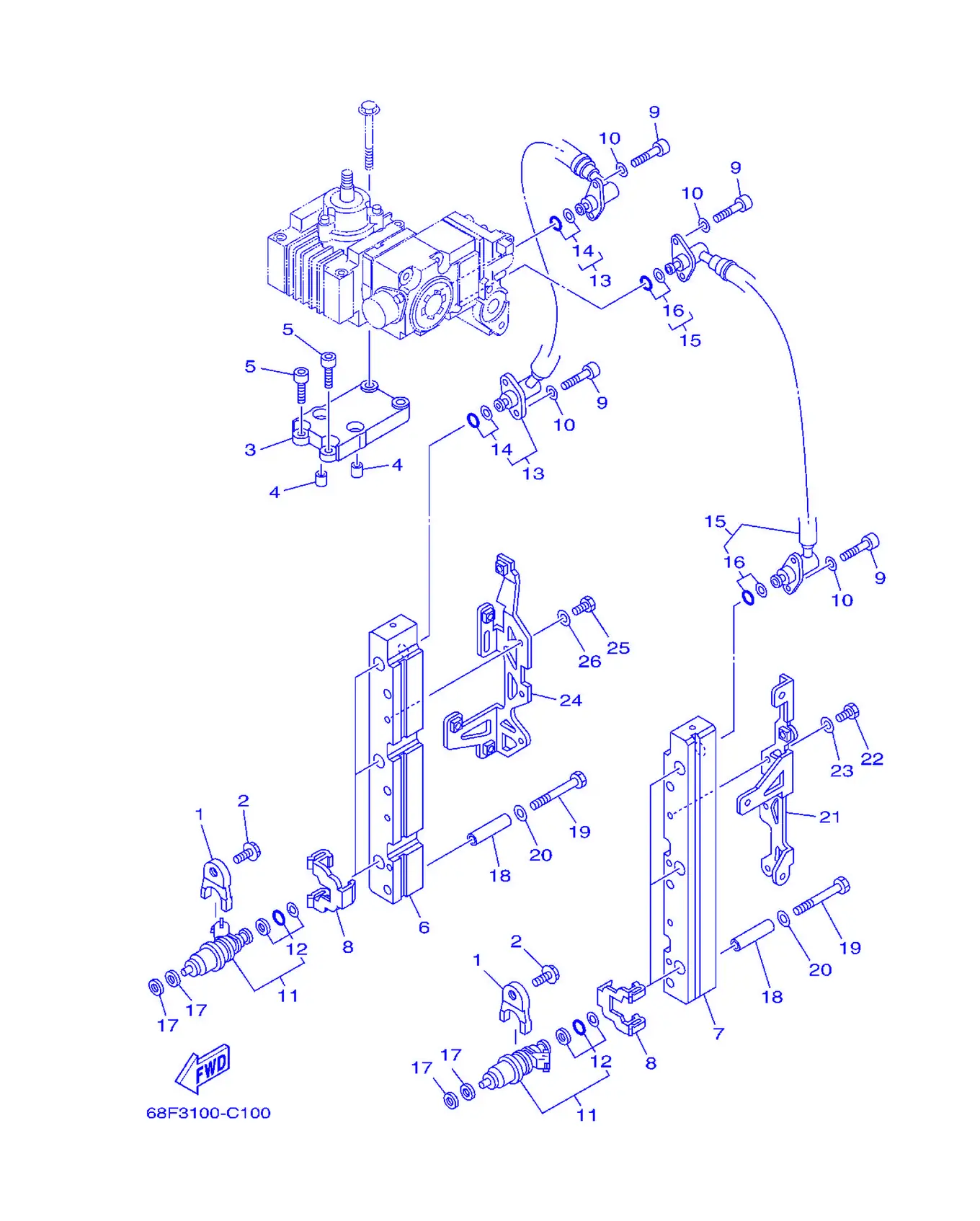

Рис. 21Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	68F-13767-00	Крышка форсунки	6
2	90119-08M60	Болт с шайбой	6
3	60V-13782-00	Стойка	1
4	90387-08M31	Втулка	2
5	90110-08M04	Болт с шестигранной головкой	4
6	68F-13161-10	Трубка подачи 1	1
7	68F-13171-10	Трубка подачи 2	1
8	68F-13898-10	Держатель	6
9	68F-24551-00	Болт соединения	8
10	68F-24576-00	Шайба	8
11	68F-13761-00	Форсунка в сборе	6
12	68F-1410B-00	Комплект прокладок	1
13	68F-13973-11	Трубка топливная 3	1
14	68F-2466A-00	Комплект прокладок	2
15	68F-13974-10	Топливная трубка 4	1
16	68F-2466A-00	Комплект прокладок	2
17	68F-13764-00	Прокладка (T=2.2)	12
18	68F-13716-00	Втулка	4
19	97013-08055	Болт	6
20	92903-08600	Шайба пластины	6
21	68F-82544-10	Хомут	1
22	97013-06014	Болт	2
23	92903-06600	Шайба, пластина	2
24	68F-82544-20	Хомут	1
25	97013-06014	Болт	2
26	92903-06600	Шайба, пластина	2

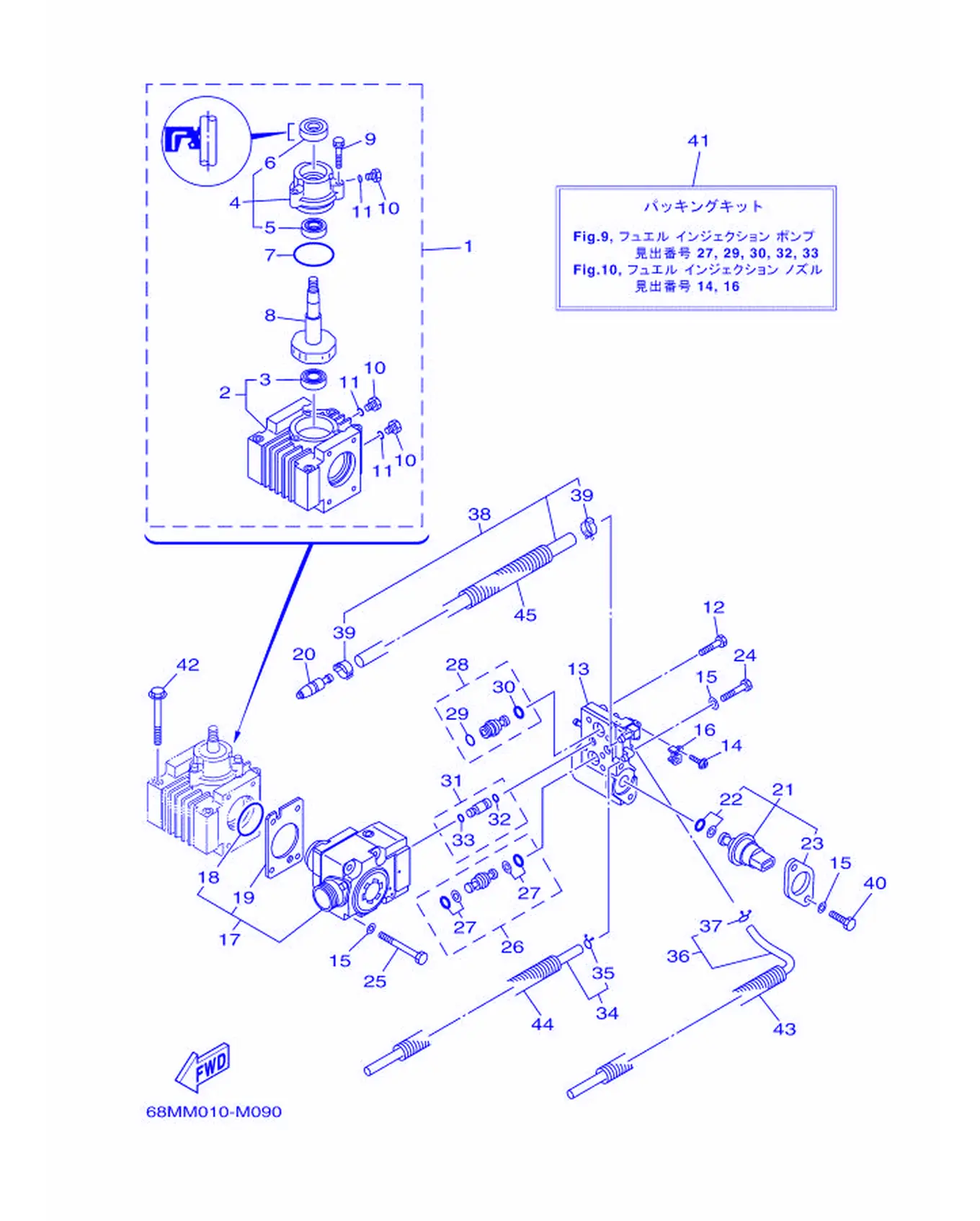

Рис. 22Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	68F-12170-10	Распредвал в сборе 1	1
2	68F-12424-10	Пластина внутренней втулки	1
3	93306-00001	. . Подшипник	1
4	68F-12173-00	Крышка распредвала 1	1
5	93306-001U0	Подшипник	1
6	68F-12223-00	Сальник	1
7	68F-12439-00	Кольцо уплотнительное	1
8	68F-12171-00	Распредвал 1	1
9	68F-12228-00	Болт	3
10	68F-13455-00	Пробка	3
11	68F-13473-00	Кольцо уплотнительное	3
12	68F-12228-00	Болт	2
13	68F-13993-10	Крышка троса управления	1
14	65L-14565-00	Винт	1
15	68F-24579-00	Шайба 2	8
16	60V-13854-00	Пластина 4	1
17	68F-13910-10	Топливный насос в сборе	1
18	60V-14005-00	Кольцо, уплотнение	1
19	60V-14126-00	Прокладка	1
20	68F-24300-00	. Соединение топливной трубки	1
21	68F-82380-01	Датчик давления	1
22	68F-82384-00	Комплект прокладок	1
23	68F-82388-00	Пластина	1
24	60V-24178-00	Болт 3	2
25	60V-24176-00	Болт 1	4
26	68F-13815-10	Соединение 1	1
27	68F-2466A-00	Комплект прокладок	2
28	68F-13816-10	Соединение 2	1
29	68F-24486-00	Кольцо O-ring	1
30	68F-24329-00	Уплотнение	1
31	68F-13758-10	Труба, соединение	1
32	68F-13473-00	Кольцо уплотнительное	1
33	60V-13473-00	Кольцо O-ring	1
34	68F-24312-20	Труба 2	1
35	68F-24356-00	. Зажим, трубки 1	1
36	68F-24313-20	Патрубок 3	1
37	68F-24356-00	. Зажим, трубки 1	1
38	68F-13972-11	Топливный патрубок 2	1
39	65L-24387-00	Зажим	2
40	68F-13573-00	Болт 1	2
41	68F-2466A-10	Комплект прокладок	1
42	97513-08570	Болт с шайбой	4
43	90446-17M72	Шланг (L450)	1
44	90447-13007	Шланг с пружиной	1
45	90446-20MF5	Вал (L320)	1

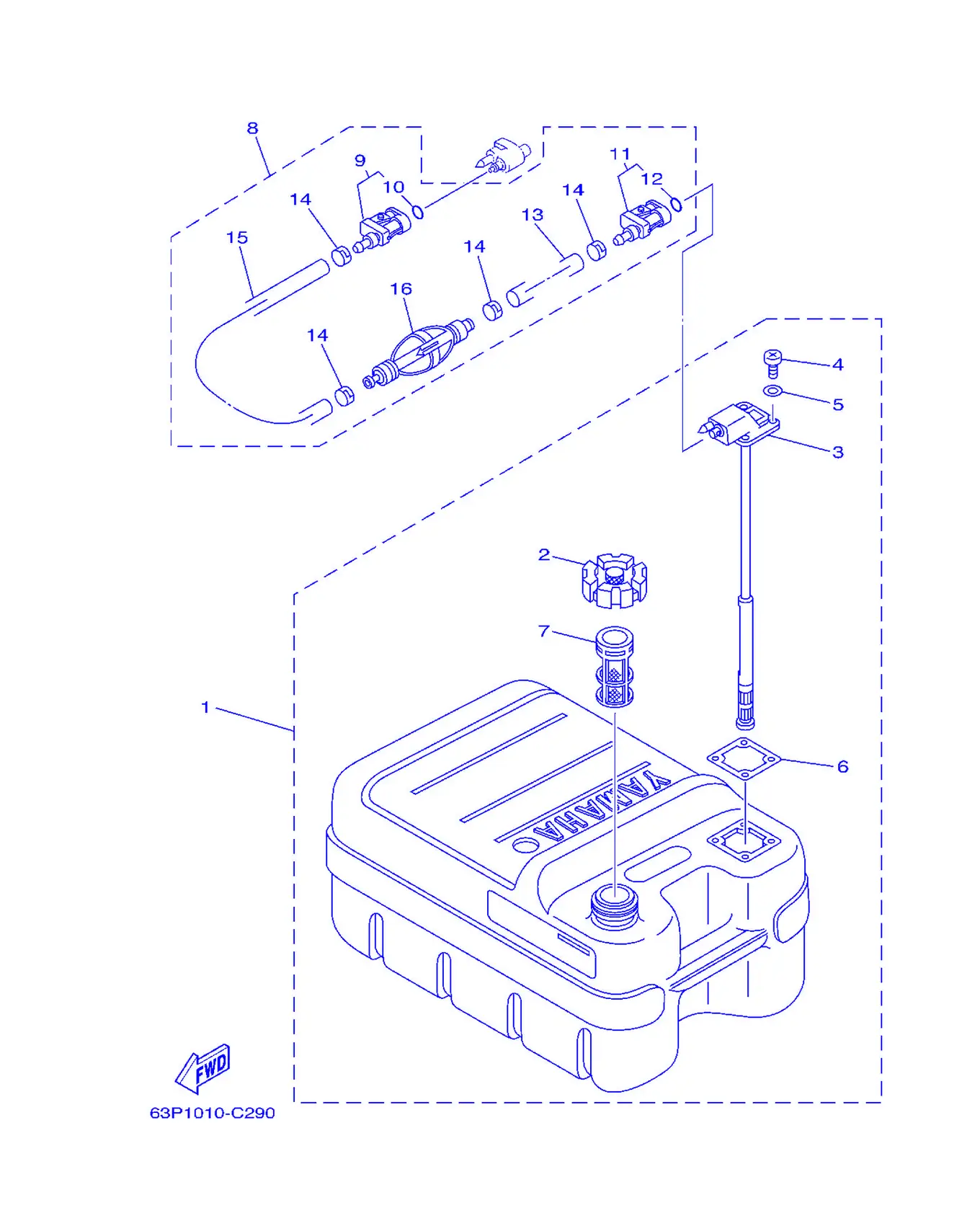

Рис. 23Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
8	6Y2-24306-56	Топливный шланг 1	1
9	6E5-24305-06	. Топливный шланг 2	1
10	93210-08287	. . Кольцо O-ring	1
11	6Y2-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	90445-13M01	. Шланг (L:2050MM)	1
14	6E5-24351-51	. Заглушка 1	4
15	90445-13M00	. Шланг (L:850MM)	1
16	6Y2-24360-60	Топливный шланг в сборе	1

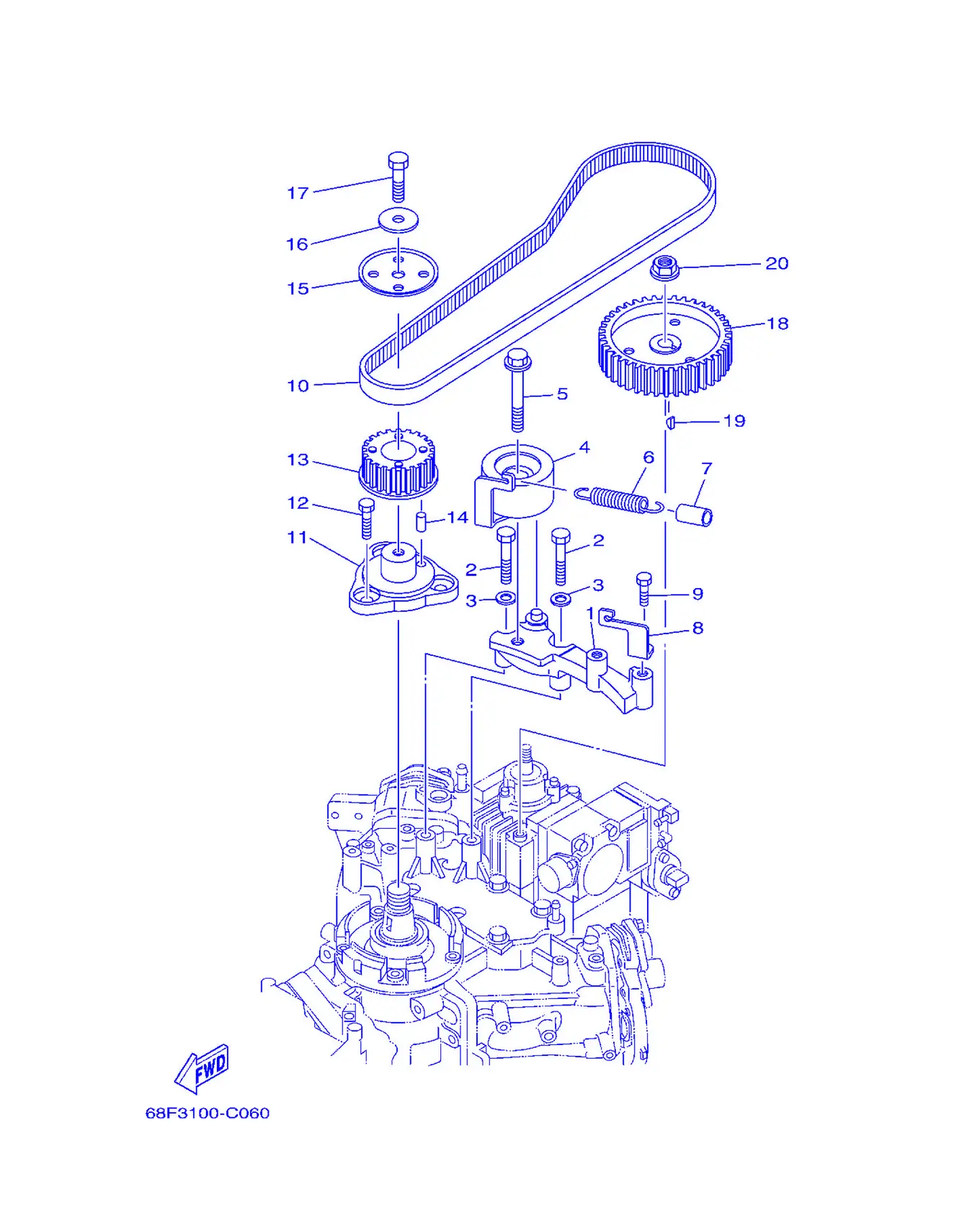

Рис. 24Топливный насос - приводная шестерня Fuel Pump Drive Gear

REF	Номер детали	Наименование	Кол-во
1	68F-11598-00	Кронштейн натяжителя	1
2	97013-08045	Болт	2
3	92903-08600	Шайба пластины	2
4	68F-11590-00	Натяжитель в сборе	1
5	90119-10M72	Дефлектор, кожух	1
6	90506-16M39	Стопор, трос	1
7	90445-15M03	Шланг (L23)	1
8	68F-11595-10	Пластина клапана	1
9	97013-08012	Болт	1
10	68F-46241-10	Ремень V-образный	1
11	68F-11579-01	Маховик	1
12	97013-08012	Болт	3
13	68F-11536-00-94	Шестерня ведущая	1
14	93605-10108	Заглушка, ...	1
15	60V-11557-00	Шайба 1	1
16	90201-08M00	Рычаг, дроссель	1
17	97095-08025	. Болт	1
18	68F-11537-00-94	Шестерня ведомая	1
19	90280-03M01	. Крышка, корпус	1
20	95707-08600	Гайка фланцевая	1

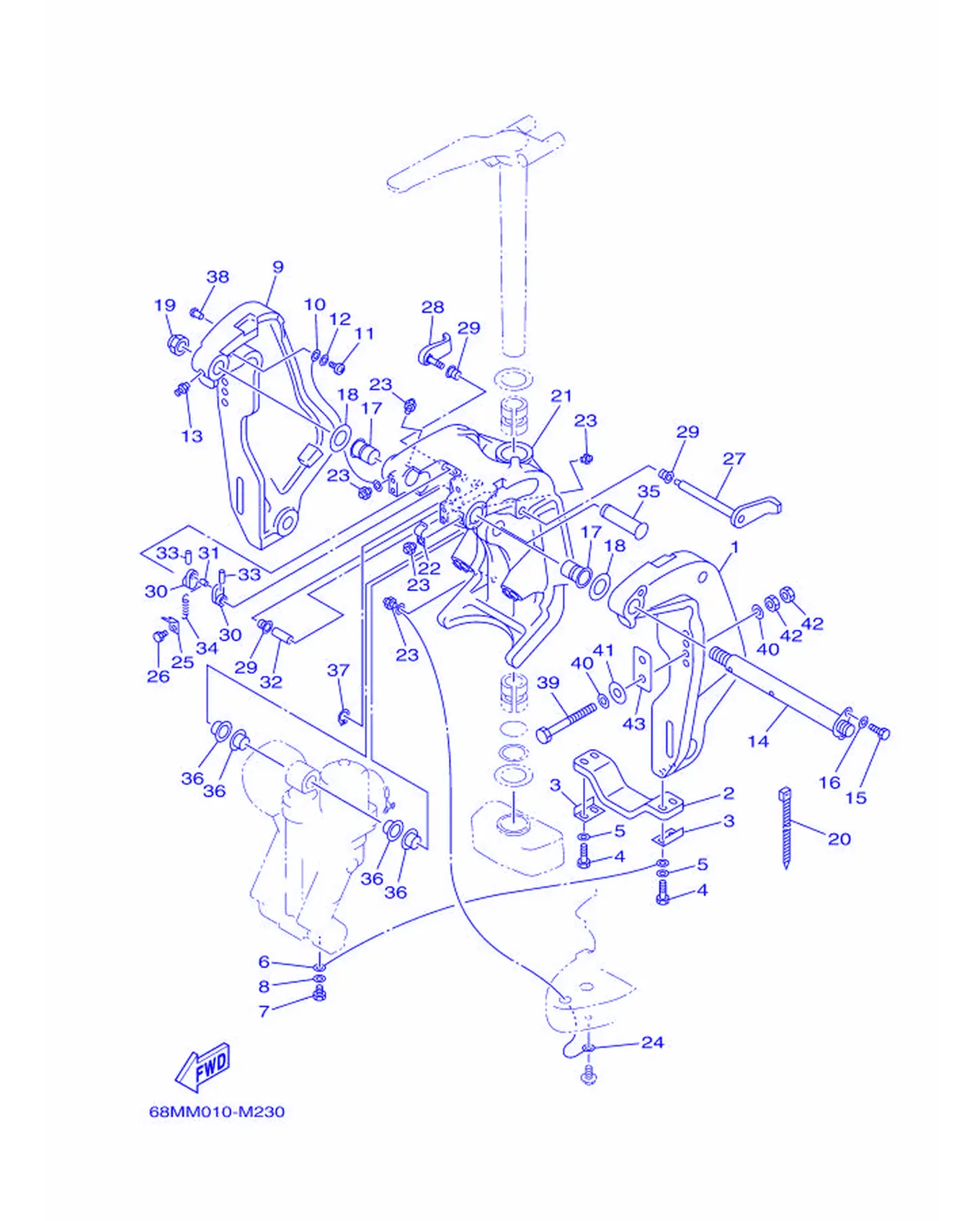

Рис. 25КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	64E-43111-02-8D	Прокладка, головка 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06600	. . Шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	64E-43112-02-8D	Прокладка, головка 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97885-06012	Пружина щетки	1
12	92995-06600	. . Шайба	1
13	93700-06M03	Пластина стопорная	1
14	64E-43131-01	Болт, кронштейн зажима	1
15	97095-08020	Прокладка	1
16	92995-08600	. . Шайба	1
17	90386-25M31	Шайба	2
18	90201-26M59	Пружина, крышка	2
19	90185-22M11	Штифт, шпонка	1
20	90465-11M10	Хомут	1
21	64E-43311-10-8D	Прокладка, выхлоп 1	1
22	90465-08M63	Головка	1
23	93700-06M03	Пластина стопорная	5
24	6E5-82147-00	Пружина, подача 5	1
25	6G5-43144-00	Втулка, ступица	1
26	97095-06010	. Болт	1
27	6G5-43181-02	Пластина, анод 1	1
28	6G5-43185-02	Пластина, анод 2	1
29	90386-10M16	Шайба	3
30	6G5-43148-00	Ручка, регулировка	2
31	90249-06M19	Крыльчатка	1
32	90387-10M05	Втулка	1
33	91690-30020	Крыльчатка, ступица	2
34	90506-14M24	Ступица, втулка	1
35	64E-43126-00	Штифт, крепление верхнее	1
36	90386-22M98	Прокладка	4
37	93410-22M11	Уплотнение	1
38	90269-02M08	Шайба	2
39	90101-12M03	Накладка (L:115MM)	6
40	90201-13M01	Пружина, крышка	12
41	90201-12426	...	6
42	95380-12600	Гайка	12
43	6G5-43119-00	Держатель, датчик	2

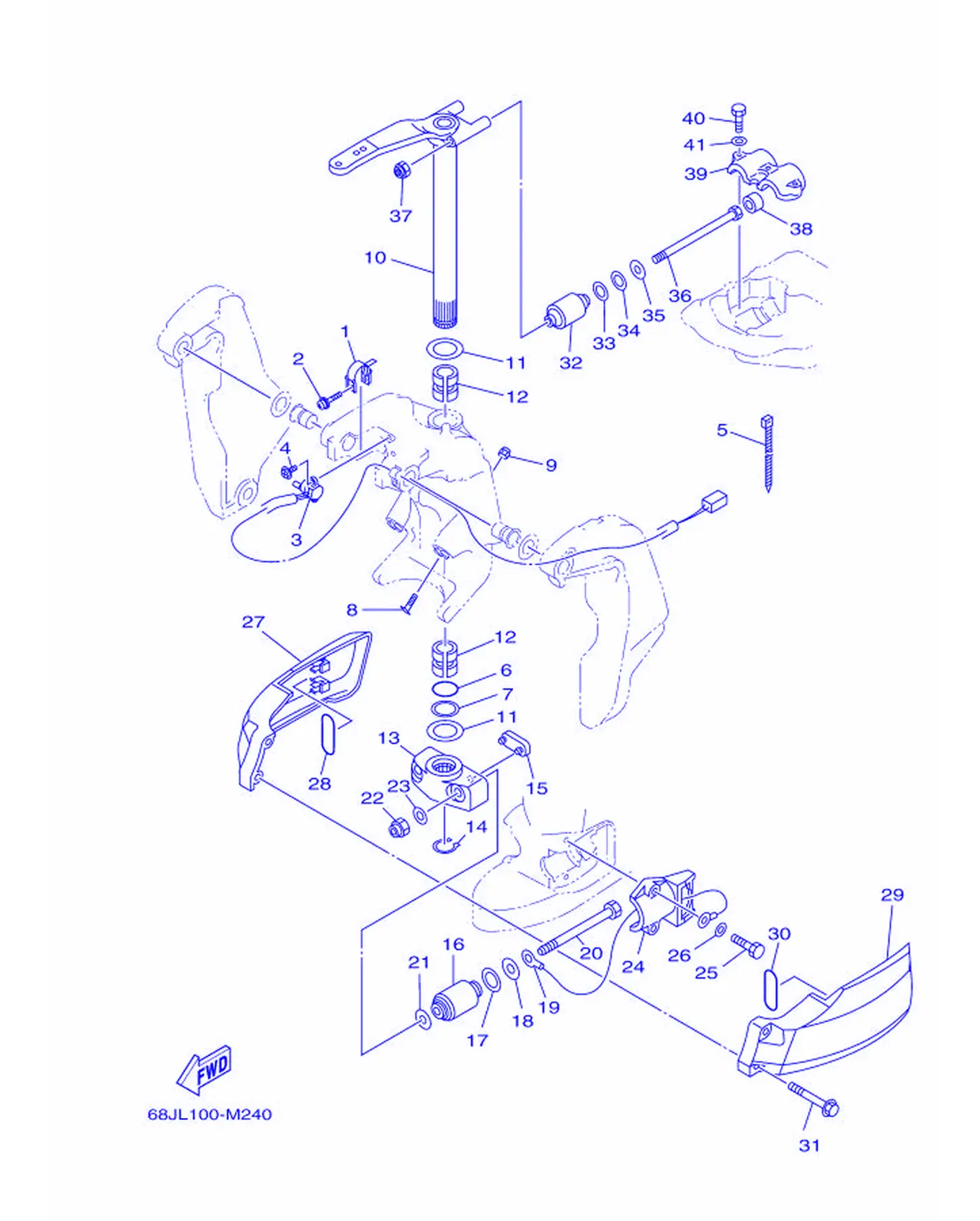

Рис. 26КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-43139-10	Шайба, пружинная	1
2	90159-05059	Шланг, приводной	1
3	67H-83672-01	Пружинная шайба	1
4	97985-06216	Сальник вала	2
5	90465-11M10	Хомут	3
6	93210-37MH7	Кольцо O	1
7	90202-40M47	Пружина, крышка	1
8	61A-43376-00	Накладка, распорная	2
9	95780-10300	Гнездо, втулка	2
10	68F-42510-C0-8D	Кронштейн рулевого управления в сборе	1
11	90201-38M60	Гнездо, втулка	2
12	90386-38M32	Втулка	2
13	68F-44551-00-8D	Корпус нижней опоры резиновой 1	1
14	93410-37M04	Штифт	1
15	6E5-44575-00	Держатель, кронштейн	1
16	6J9-44555-00	Демпфер крепления нижний	2
17	90202-32M19	Гнездо, втулка	2
18	90201-16M55	Гнездо, втулка	2
19	6E5-82149-00	Винт, фиксатор 3	1
20	90109-14006	Болт	2
21	90201-15M58	Гнездо, втулка	2
22	90185-14M00	Прокладка, крышка	2
23	92995-14600	Шайба	2
24	68F-44552-01	Корпус нижней резиновой опоры 2	2
25	97095-10045	Болт	4
26	92995-10600	Шайба	4
27	68F-44553-10-8D	Крышка нижнего крепления	1
28	93210-40M10	Кольцо уплотнительное	1
29	68F-44556-10-8D	Крышка нижнего крепления 2	1
30	93210-40M10	Кольцо уплотнительное	1
31	90119-06MA8	Болт с шайбой	2
32	6J9-44514-00	Демпфер крепления верхний	2
33	90201-26M57	Шайба, пластина	2
34	90202-26M18	Шайба, пластина	2
35	90201-14M56	Шайба, пластина	2
36	90109-12007	Наклейка	2
37	90185-12M12	Гнездо, втулка	2
38	663-44575-00	Демпфер, нижняя опора	2
39	6E5-44511-00-94	Крышка, верхняя опора резиновая	1
40	97095-10045	Болт	3
41	92995-10600	Шайба	3

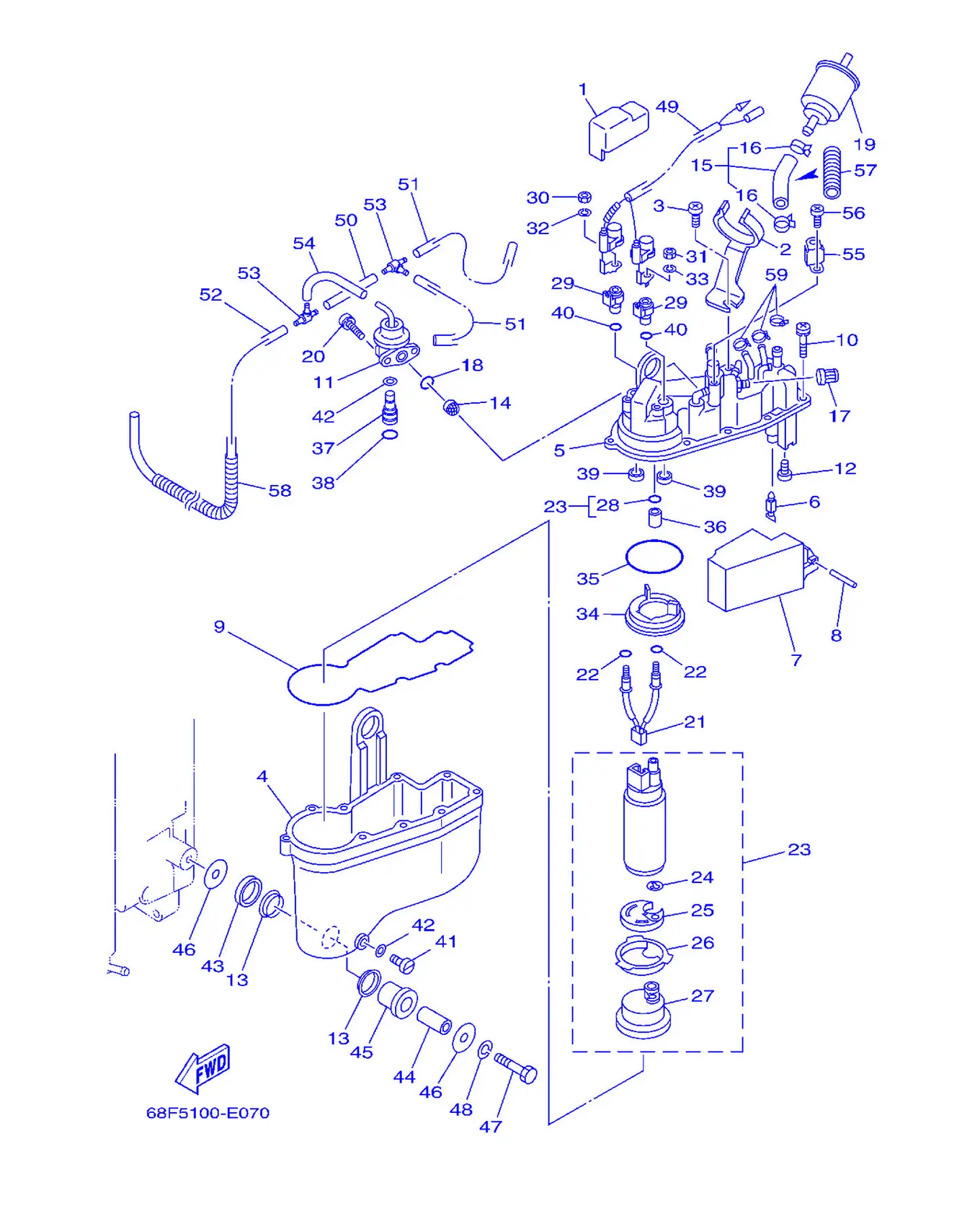

Рис. 27Сепаратор паров 1 Vapor Separator 1

REF	Номер детали	Наименование	Кол-во
1	68F-13784-00	Крышка насоса	1
2	60V-24216-00	Кронштейн	1
3	6D0-24473-00	Винт	1
4	60V-14980-00	Корпус поплавковой камеры	1
5	68F-14182-01	Крышка поплавковой камеры	1
6	65L-14546-00	Клапан игольчатый	1
7	66K-14985-00	Поплавок	1
8	66K-14548-01	Ось рычага поплавка	1
9	66K-14984-00	Прокладка поплавковой камеры	1
10	65L-14125-00	Винт	10
11	68F-13906-10	Регулятор давления	1
12	66K-14325-01	Винт с полукруглой головкой	2
13	60V-14163-00	Проставка	6
14	65L-13905-00	Фильтр в сборе	1
15	68F-13971-01	Топливный патрубок 1	1
16	65L-24387-00	Зажим	2
17	65L-14966-00	Крышка	1
18	65L-24486-00	O-кольцо	1
19	60V-24251-01	Сетчатый фильтр 1	1
20	66K-14245-00	Винт направляющий	2
21	68F-82509-01	Провод вспомогательный	1
22	65L-14227-00	. O-кольцо	2
23	68F-13907-01	Топливный насос в сборе	1
24	65L-14159-00	. Зажим	1
25	68F-13781-00	Демпфер насоса	1
26	68F-13844-00	Пластина 2	1
27	68F-13915-00	Фильтр	1
28	65L-1416A-00	. O-кольцо	1
29	66K-14271-00	Изолятор	2
30	65L-8182A-00	Гайка	1
31	65L-8182K-00	Гайка	1
32	65L-8182E-00	Шайба	1
33	65L-8182F-00	Шайба	1
34	68F-13843-00	Пластина 1	1
35	65L-14147-00	O-кольцо	1
36	68F-14274-00	Разъем	1
37	66K-24376-00	Трубка, соединение 1	1
38	66K-24489-00	O-кольцо	1
39	68F-14271-00	Изолятор	2
40	65L-14397-00	O-кольцо	2
41	65L-14992-00	Винт сливной	1
42	65L-14997-00	Сальник	2
43	60V-24375-00	Втулка уплотнительная	3
44	60V-24397-01	Втулка	3
45	60V-24339-00	Втулка уплотнительная	3
46	66K-24579-00	Шайба 2	6
47	65L-24592-00	Болт	3
48	65L-24169-00	Шайба стопорная	3
49	68F-82507-00	Провод соединительный	1
50	66K-13542-00	. Шланг вакуумного датчика 1	1
51	66K-13544-00	Шланг вакуумного датчика 2	2
52	66K-13532-00	. Шланг датчика разрежения 3	1
53	65L-24461-00	. Трубка, соединение	2
54	66K-13533-00	. Шланг датчика разрежения 4	1
55	65L-13898-00	Держатель	1
56	65L-14565-00	Винт	1
57	6D0-2486A-00	Труба 1	1
58	6D0-2486D-00	Труба 2	1
59	90465-11M10	Хомут	3

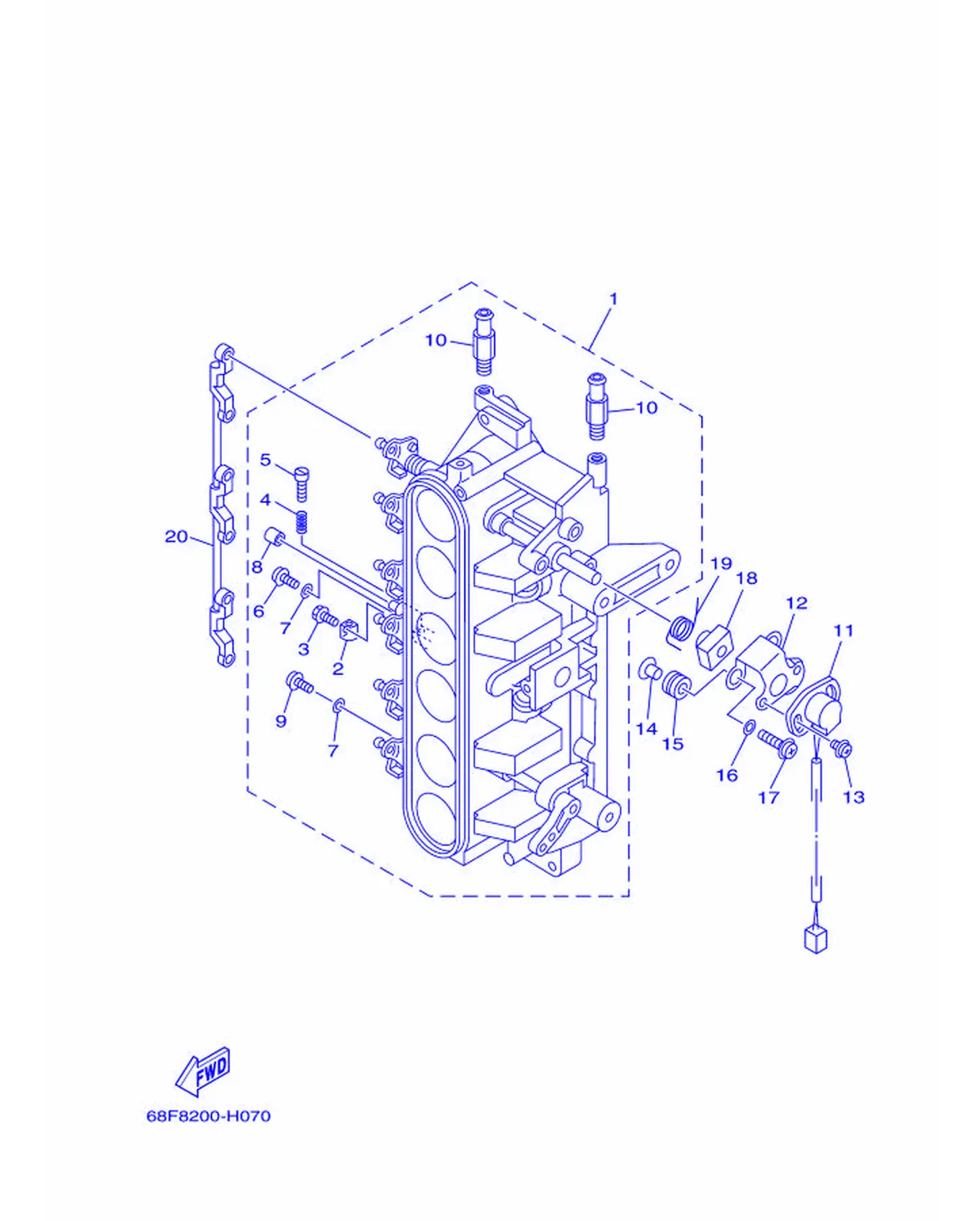

Рис. 28Сепаратор паров 2 Vapor Separator 2

REF	Номер детали	Наименование	Кол-во
1	68F-13751-01	Корпус дросселя 1	1
2	65L-14527-00	. Пластина	1
3	65L-14565-00	Винт	1
4	65L-14334-00	Пружина, регулировки холостого хода	1
5	65L-14523-00	Винт, стопорный	1
6	6K5-14592-00	Винт	1
7	90201-05552	Шайба, пластина	6
8	65L-14578-00	Втулка	1
9	6D0-14592-00	. Винт	5
10	68F-13568-00	Шпилька	2
11	61A-85885-00	Датчик дроссельной заслонки в сборе	1
12	6K7-85886-01	Датчик температуры воздуха	1
13	97985-05212	Винт с шайбой	2
14	90387-05M00	Втулка	3
15	90480-10M23	Втулка уплотнительная	3
16	68F-14596-00	Шайба	3
17	97985-05330	Винт с шайбой	3
18	65L-14573-00	Рычаг	1
19	65L-14579-00	Пружина	1
20	65L-41217-00	Тяга рычага акселератора	1

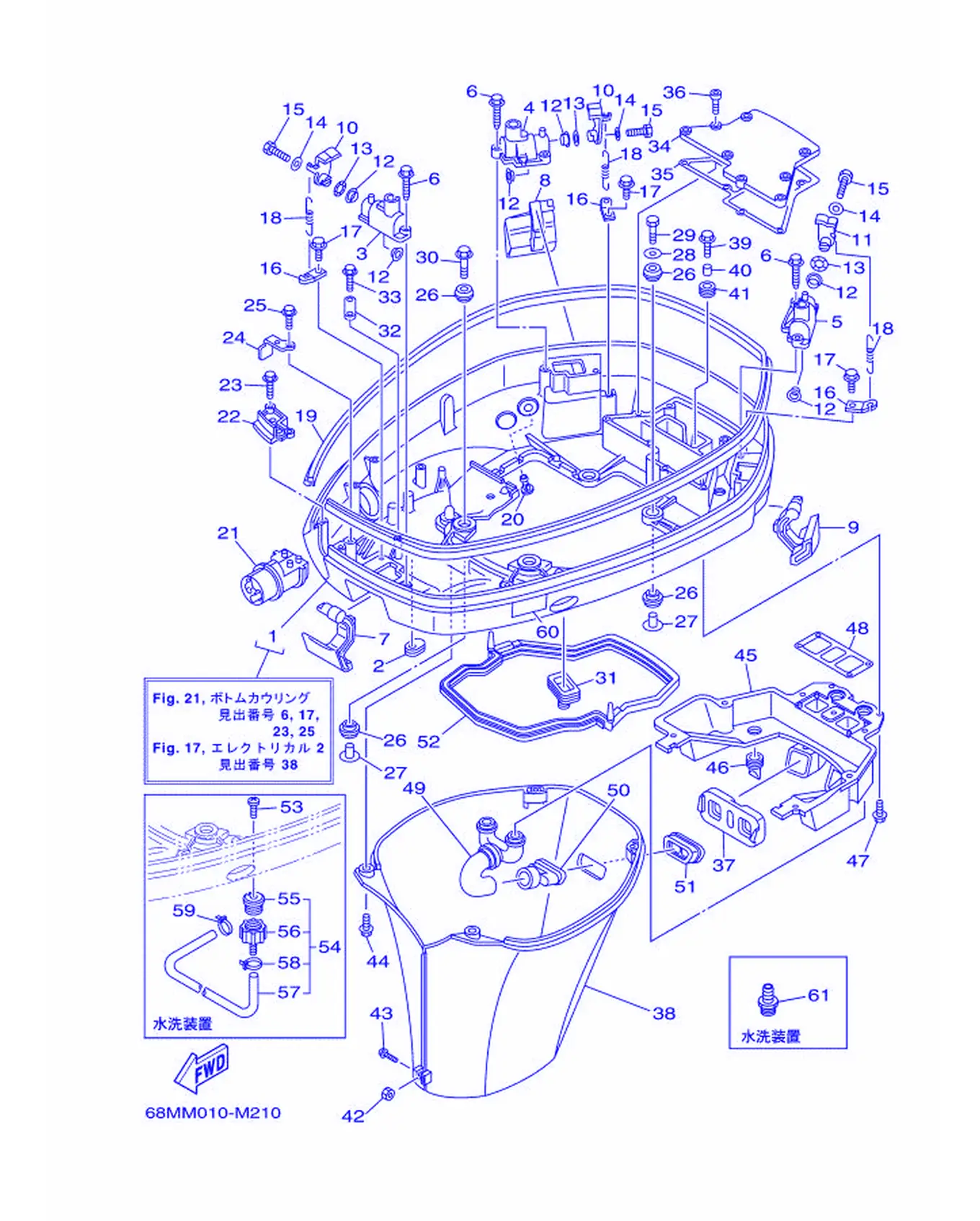

Рис. 29НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	68F-42710-20-8D	Узел нижнего кожуха	1
2	61A-42727-00	Втулка	1
3	68F-42828-03-9S	Пластина, зажим	1
4	68F-42828-20-9S	Пластина, зажим	1
5	68F-42828-11-9S	Крышка, топливный бак	1
6	90109-06M82	Табличка	6
7	68F-42815-00-8D	Рычаг струбцины	1
8	68F-42816-00-8D	Рычаг струбцины	1
9	68F-42817-00-8D	Рычаг струбцины	1
10	68F-42818-01	Рычаг, зажим	2
11	6D8-42818-00	Рычаг, зажим	1
12	90386-15M73	Прокладка	6
13	90206-15M18	Прокладка, головка	3
14	90201-06068	Головка блока цилиндров	3
15	97095-06016	Болт	3
16	64D-43144-00	Кольцо, стопорное	3
17	90109-06M80	. Гайка	3
18	90506-16M34	Стопорное кольцо, подшипник	3
19	68F-42615-00	Уплотнение	1
20	6E5-44391-00	Ниппель, шланг	1
21	68F-42725-01	Втулка уплотнительная	1
22	68F-42738-00-8D	Пластина, фитинг	1
23	90109-06M86	Пластина	2
24	64D-42738-11	Пластина, крепление	1
25	90109-06M80	. Гайка	1
26	90480-22M81	Прокладка	8
27	90387-08M37	Втулка	4
28	90201-08M54	Прокладка, трубка	1
29	97075-08035	Болт	1
30	90119-08M22	Прокладка, гвоздь	3
31	688-42726-10	Громет	1
32	6E5-82588-00	. Пластина	1
33	95895-06020	Накладка, дефлектор	1
34	68F-42723-00-1S	Крышка, нижняя	1
35	68F-42721-00	Прокладка 1	1
36	90110-06038	Крышка	8
37	68F-42769-00	Уплотнение резиновое	1
38	68F-42741-00-8D	Фартук	1
39	90119-06077	Болт с шайбой	2
40	90387-06M43	. . Винт	2
41	90480-13M24	. . Прокладка	2
42	95380-06600	Тяга, соединительная	1
43	90159-06M03	Пружина, фиксатор	1
44	95895-06016	. Болт с фланцем	2
45	68F-42771-00	Кожух	1
46	61A-42717-00	Винт 2	4
47	95895-06016	. Болт с фланцем	9
48	68F-42722-00	Прокладка 2	1
49	68F-12577-00	Шланг 2	1
50	68F-12582-01	Соединение шланга 2	1
51	68F-42718-00	Резиновое уплотнение 3	1
52	6E5-42716-10	Резина, уплотнение 1	1
53	90169-05M00	Скоба, крепление	1
54	6R3-Y125J-70	Комплект для промывки	1
55	6R3-12572-00	. Адаптер	1
56	6R3-12580-00	. Узел соединения	1
57	90445-11M35	. Шланг (L540)	1
58	90465-11M10	Хомут	1
59	90465-11M10	Хомут	1
60	6AH-42794-00	Этикетка, предупреждение (общая)	1
61	69J-12584-00	Винт, самонарезающий 3	1

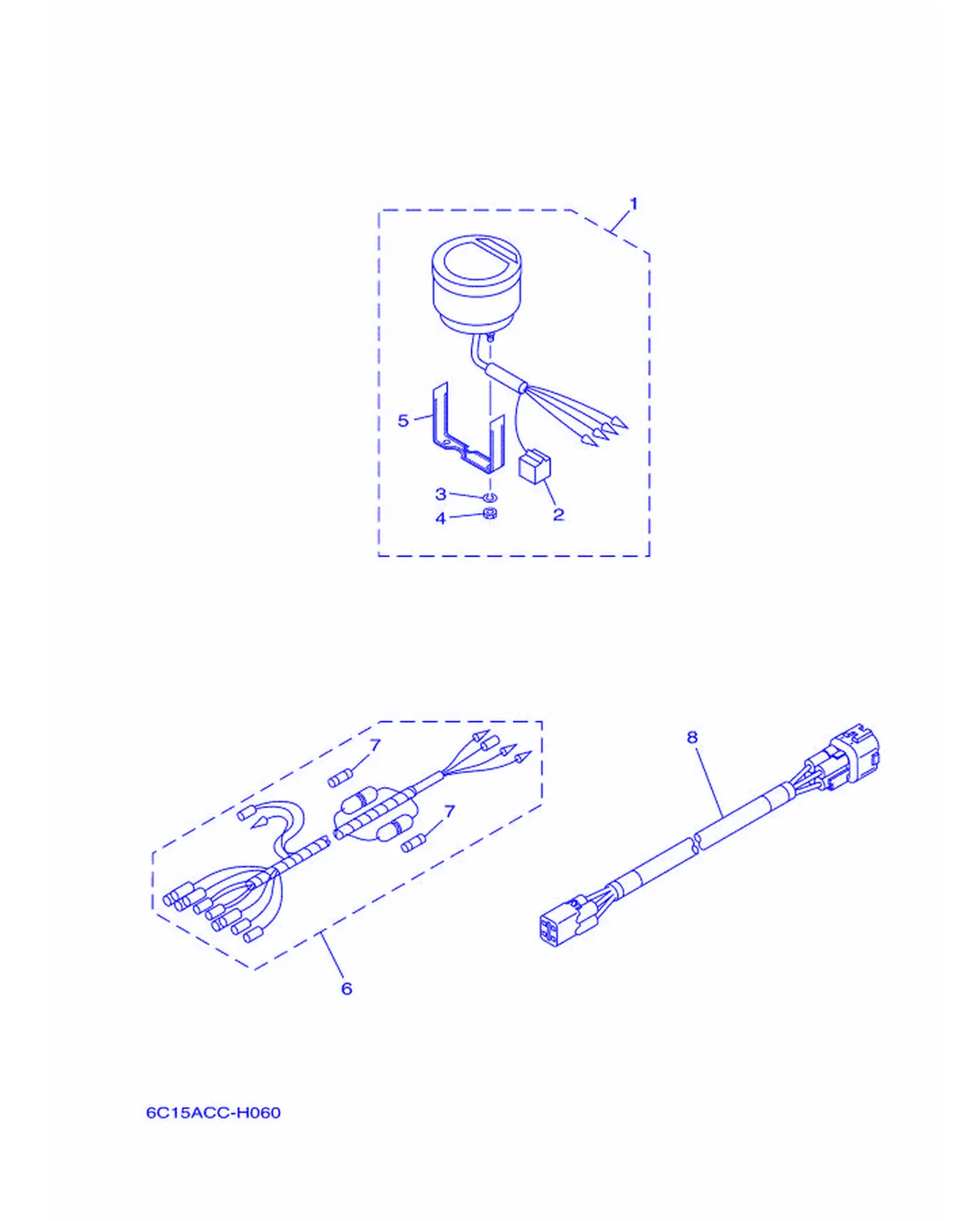

Рис. 30ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-91	Датчик тримма и наклона в сборе	1
2	9E450-04533	. Разъем	1
3	92990-04100	. . Шайба, пружинная	2
4	95380-04600	. . Гайка	2
5	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
6	6Y5-83553-M0	Провод, (L=2.5M)	1
7	1E6-82151-00	. . Предохранитель (6V-10A)	2
8	6Y5-83653-20	Шланг, подача (L=7.0M)	1

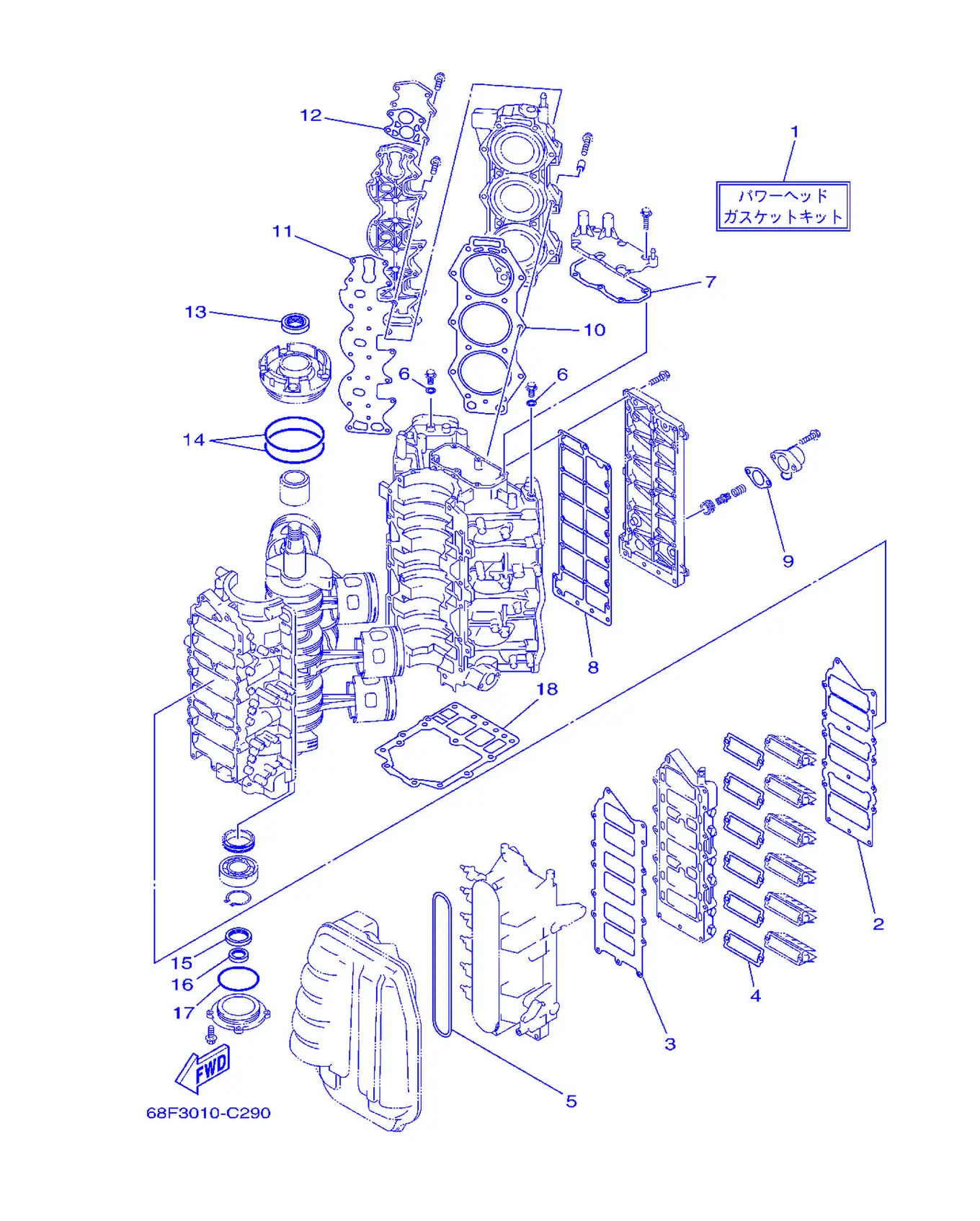

Рис. 31РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	68F-W0001-01	Комплект прокладок головки блока цилиндров	1
2	65L-13645-00	Прокладка, коллектор 1	1
3	65L-13646-00	Прокладка, коллектор 2	1
4	61A-13621-A0	Прокладка, седло клапана	6
5	60V-14476-00	Сальник	1
6	90430-14115	Прокладка	2
7	68F-11381-00	. Прокладка 1	1
8	68F-41114-00	. Прокладка наружной крышки выхлопа	1
9	6G5-11382-A1	. Прокладка 2	1
10	68F-11181-00	. Прокладка головки цилиндра 1	2
11	68F-11193-02	. Прокладка крышки головки 1	2
12	688-12414-A1	. Прокладка, крышка	2
13	93102-40M14	. Сальник	1
14	93211-04001	. Кольцо уплотнительное	2
15	93102-35M61	. Сальник	1
16	93101-22M15	. Сальник	1
17	93210-74M35	. Кольцо уплотнительное	1
18	68F-45113-01	. Прокладка верхнего корпуса	1

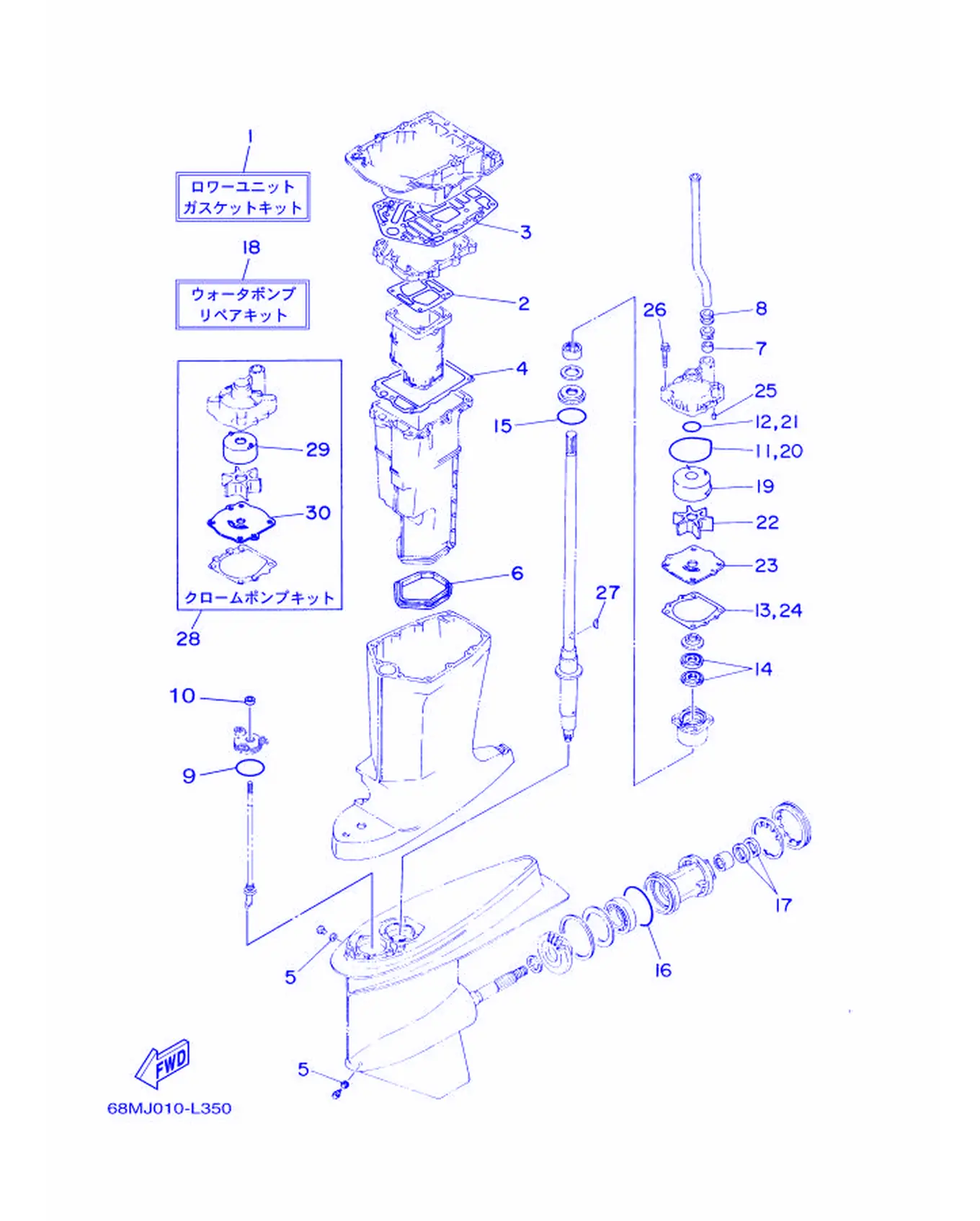

Рис. 32РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	6G5-W0001-C1	Комплект прокладок нижнего узла	1
2	6G5-41134-A1	. Прокладка, выпускной коллектор	1
3	6G5-45114-A1	. Прокладка верхнего корпуса	1
4	6E5-41135-A0	. Прокладка выпускного коллектора	1
5	90430-08020	. Прокладка	2
6	6E5-45123-00	. Прокладка глушителя	1
7	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
8	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
9	93210-58144	. Уплотнительное кольцо	1
10	93106-09014	. Сальник	1
11	93210-86M38	. Уплотнительное кольцо	1
12	93210-37160	. Уплотнительное кольцо	1
13	6E5-44315-A0	. Прокладка, корпус насоса	1
14	93101-28M16	. Сальник	2
15	93210-55M14	. Уплотнительное кольцо	1
16	93210-97M55	Кольцо уплотнительное	1
17	93101-30M17	. Сальник	2
18	61A-W0078-A3	Ремкомплект водяного насоса	1
19	61A-44322-02	. Направляющая, пластина насоса	1
20	93210-86M38	. Уплотнительное кольцо	1
21	93210-37160	. Уплотнительное кольцо	1
22	6E5-44352-01	. Крыльчатка	1
23	6G5-44323-01	Крышка корпуса водяного насоса	1
24	6E5-44315-A0	. Прокладка, корпус насоса	1
25	93606-12019	. Пластина, корпус насоса	2
26	90119-08M14	. Крышка, корпус насоса	4
27	90280-04M05	. Корпус, картридж	1
28	61A-W0078-2A	Комплект хромированного насоса	1
29	6R3-44322-42	. Вставка, картридж	1
30	6G5-44323-41	. Наружная пластина, картридж	1

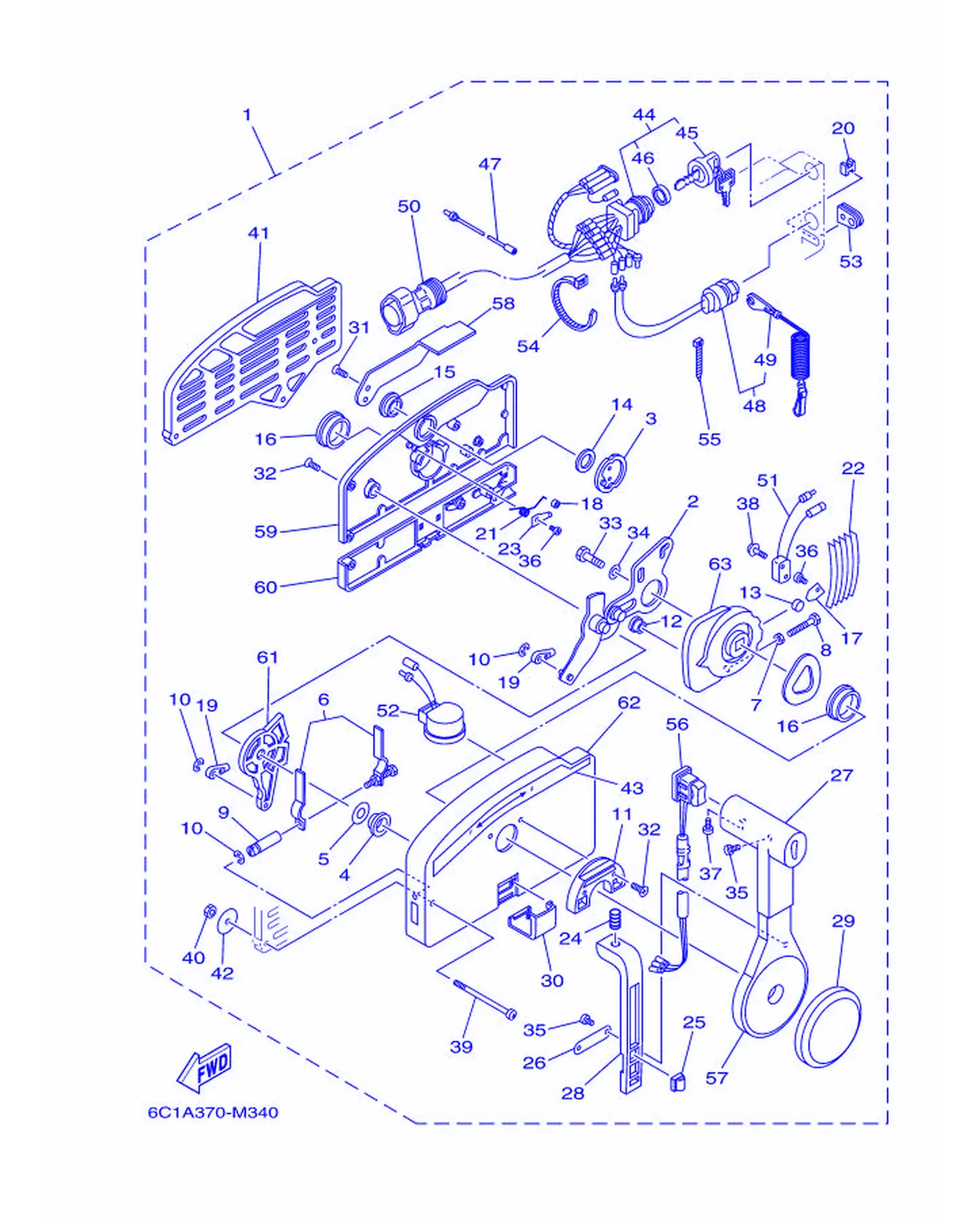

Рис. 33Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-1B	Пульт дистанционного управления в сборе	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	703-48129-00	Винт 3	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-44	. Главный выключатель в сборе	1
45	703-82577-00	Кожух, трос	1
46	6K1-82532-00	. . Корпус	1
47	703-82531-00	Рычаг, тяга (L70)	1
48	688-82575-01	Выключатель стоп двигателя в сборе	1
49	682-82556-00	Рычаг, стопор	1
50	688-8258A-20	Трос рулевого управления (L=4.9M)	1
51	703-82540-00	Выключатель нейтрали в сборе	1
52	703-83383-11	Кнопка	1
53	703-48284-00	Уплотнение	1
54	703-82591-00	Тяга	1
55	703-82592-00	Тяга	1
56	703-82563-02	Выключатель тримма и наклона в сборе	1
57	703-48221-00	Рычаг управления	1
58	703-48152-00	Рукоятка свободного хода	1
59	703-48212-00	Задняя пластина 1	1
60	703-48213-00	Задняя пластина 2	1
61	703-48271-00	Рычаг переключения	1
62	703-48211-02	Корпус 1	1
63	703-48232-00	Крышка	1

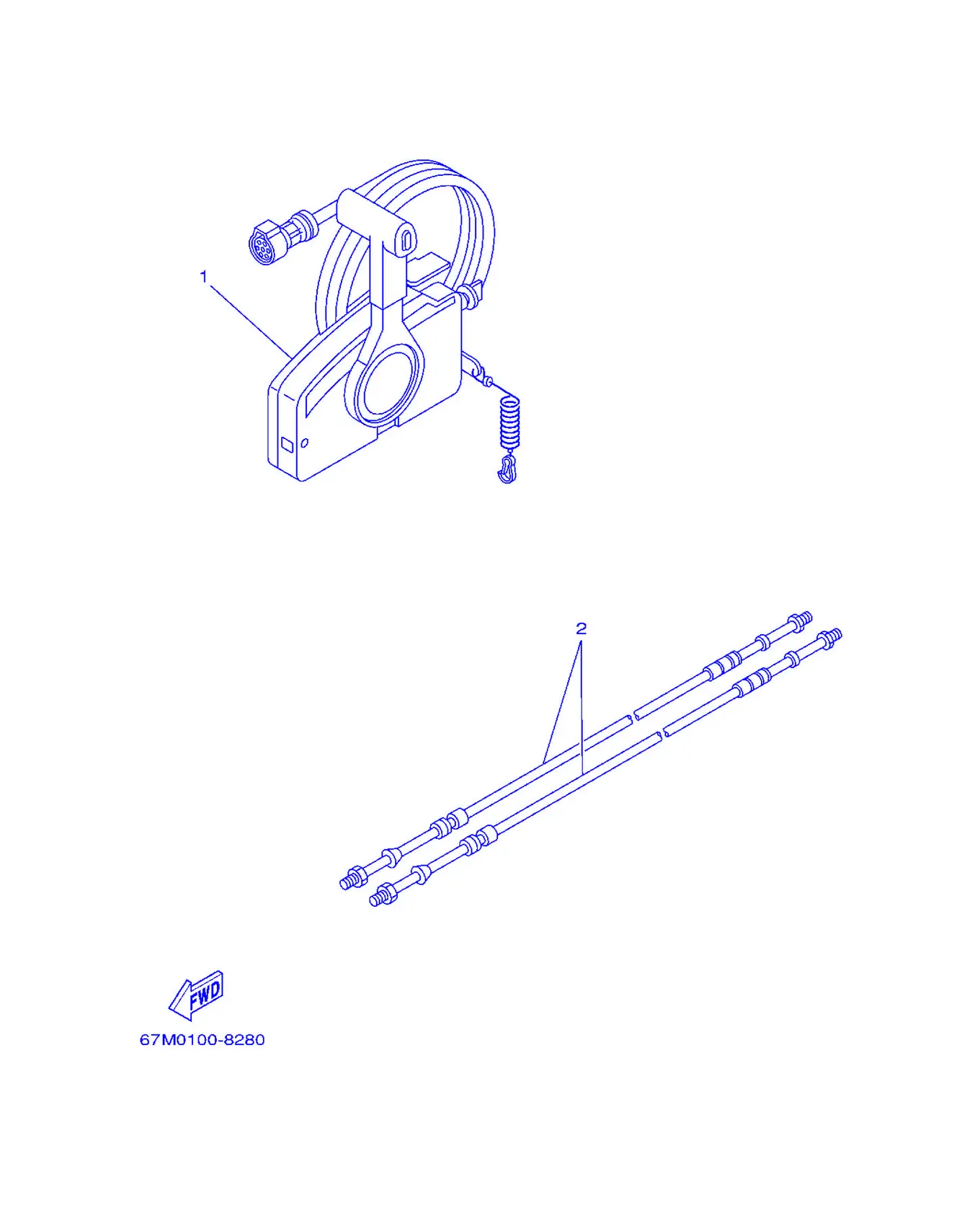

Рис. 34ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-1B	Пульт дистанционного управления в сборе	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48350-00	Шланг, топливный L=21F	2
2	701-48350-20	Шланг, топливный L=23F	2

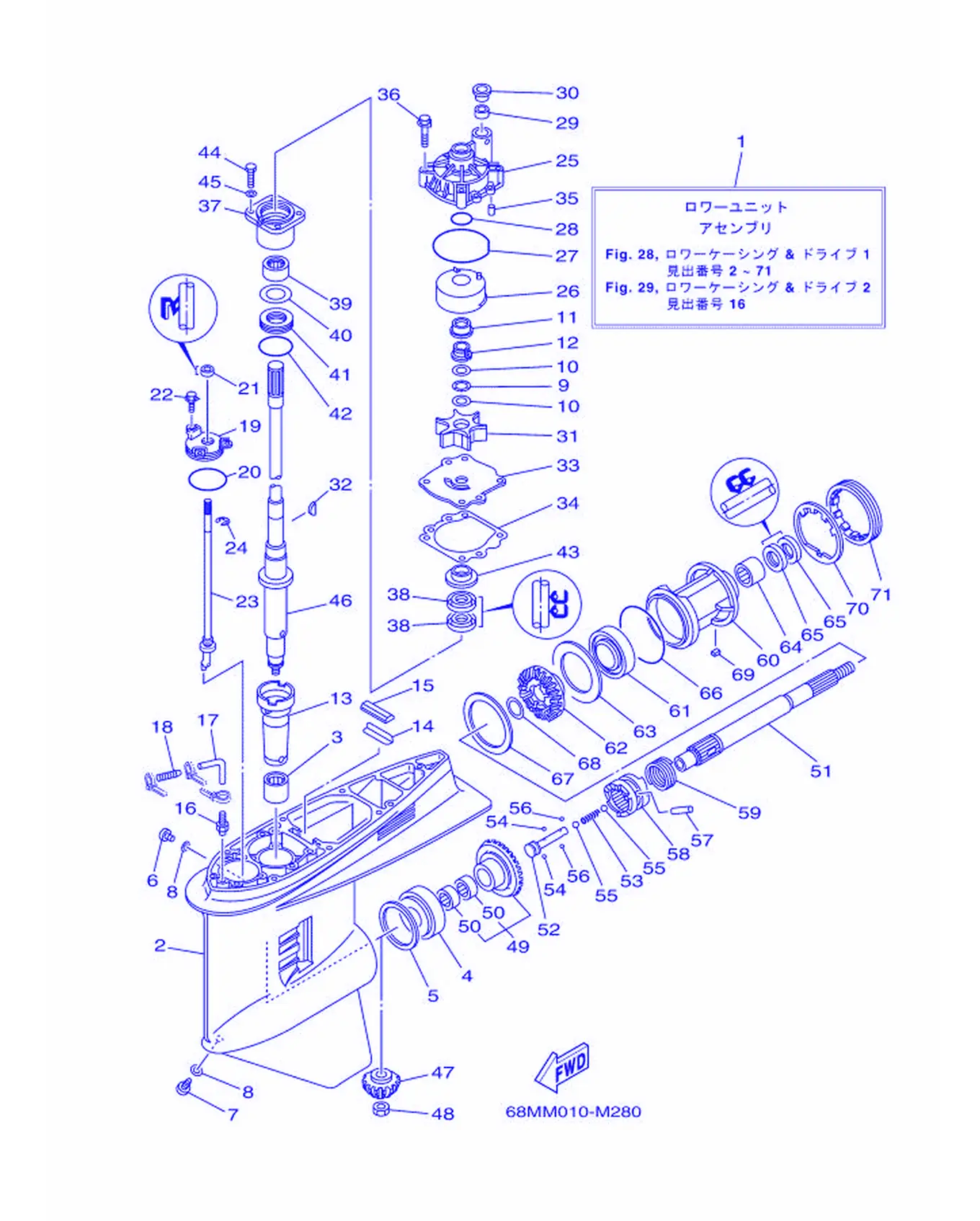

Рис. 35НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	64M-45300-03-NA	Нижний узел в сборе	1
2	6J9-45301-07-NA	Крышка корпуса	1
3	93311-928U5	Кольцо уплотнительное	1
4	93332-000V3	Кольцо уплотнительное	1
5	6G5-45567-01	Шайба (T:0.10MM)	1
5	6G5-45567-10	Шайба (T:0.12MM)	1
5	6G5-45567-20	Шайба (T:0.15MM)	1
5	6G5-45567-30	Шайба (T:0.18MM)	1
5	6G5-45567-40	Шайба (T:0.30MM)	1
5	6G5-45567-50	Шайба (T:0.40MM)	1
5	6G5-45567-60	Шайба (T:0.50MM)	1
6	90340-08002	Прокладка, пластина	1
7	688-45341-10	Прокладка, верхняя	1
8	90430-08020	. Прокладка	2
9	90206-22M19	Шланг, масляный	1
10	90201-22M01	Шланг, топливный	2
11	61A-45527-00	Шестерня, вал гребного винта	1
12	61A-45538-00	Шестерня 1	1
13	6G5-45536-01	Прокладка, водяной насос	1
14	663-45376-00	Крыльчатка насоса	1
15	688-45375-00	Крышка, шестерня	1
16	6E5-45378-00	Уплотнение, вал	1
17	90445-07ME8	Шланг (L80)	1
18	6E5-83558-10	Ниппель	1
19	6E5-45321-00	Шланг	1
20	93210-58144	. Уплотнительное кольцо	1
21	93106-09014	. Сальник	1
22	90119-06M10	Втулка, шарнир	3
23	6G5-44150-03	Кулачок переключения передач в сборе	1
24	99001-08600	Стопорное кольцо	1
25	61A-44311-01	Крышка, корпус	1
26	61A-44322-02	. Направляющая, пластина насоса	1
27	93210-86M38	. Уплотнительное кольцо	1
28	93210-37160	. Уплотнительное кольцо	1
29	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
30	6E5-44312-00	Прокладка, крышка топливного насоса	1
31	6E5-44352-01	. Крыльчатка	1
32	90280-04M05	. Корпус, картридж	1
33	6G5-44323-01	Крышка корпуса водяного насоса	1
34	6E5-44315-A0	. Прокладка, корпус насоса	1
35	93606-12019	. Пластина, корпус насоса	2
36	90119-08M14	. Крышка, корпус насоса	4
37	6E5-45331-00-9S	Крышка, корпус насоса	1
38	93101-28M16	. Сальник	2
39	93317-330U2	Уплотнительное кольцо	1
40	6E5-45587-01	Прокладка (T:0.10MM)	1
40	6E5-45587-10	Шайба (T:0.12ММ)	1
40	6E5-45587-20	Шайба (T:0.15ММ)	1
40	6E5-45587-30	Шайба (T:0.18MM)	1
40	6E5-45587-40	Шайба (T:0.30MM)	1
40	6E5-45587-50	Шайба (T:0.40MM)	1
40	6E5-45587-60	Шайба (T:0.50MM)	1
41	93341-930V2	Прокладка	1
42	93210-55M14	. Уплотнительное кольцо	1
43	6E5-45344-00	Прокладка, крышка	1
44	97095-08025	. Болт	4
45	92995-08600	. . Шайба	4
46	6G5-45501-02	Гребной вал в сборе	1
47	61H-45551-00	. Шестерня ведущая (14 зубьев)	1
48	90170-16M01	Гайка	1
49	61H-45560-00	. Шестерня 1 (26 зубьев)	1
50	93315-425V3	. Подшипник	2
51	6J9-45611-01	Прокладка, верхняя крышка	1
52	6E5-45634-02	Прокладка, пластина	1
53	90501-16M37	Прокладка, корпус насоса	1
54	93507-32009	Вал	2
55	93511-32017	Вал	2
56	93503-16003	. . Шарик	2
57	90250-08M07	Крышка, пластина	1
58	6G5-45631-10	. Муфта кулачковая	1
59	6E5-45633-01	Прокладка, крышка	1
60	6J9-45332-00-CA	Крышка корпуса водяного насоса	1
61	93306-209U0	Прокладка	1
62	61H-45571-01	Шестерня 2 (26T)	1
63	6G5-45576-10	Шайба, упорная 2	1
64	93315-43061	Прокладка	1
65	93101-30M17	. Сальник	2
66	93210-97M55	Кольцо уплотнительное	1
67	6G5-45577-02	Шайба (T:0.10MM)	1
67	6G5-45577-10	Шайба (T:0.12MM)	1
67	6G5-45577-20	Шайба (T:0.15MM)	1
67	6G5-45577-30	Шайба (T:0.18MM)	1
67	6G5-45577-40	Шайба (T:0.30MM)	1
67	6G5-45577-50	Шайба (T:0.40MM)	1
67	6G5-45577-60	Шайба (T:0.50MM)	1
68	90201-30M92	Крышка, пластина	1
69	90282-04M00	Шпонка, прямая	1
70	6G5-45383-01	Шайба, храповая	1
71	6G5-45384-02	Гайка	1

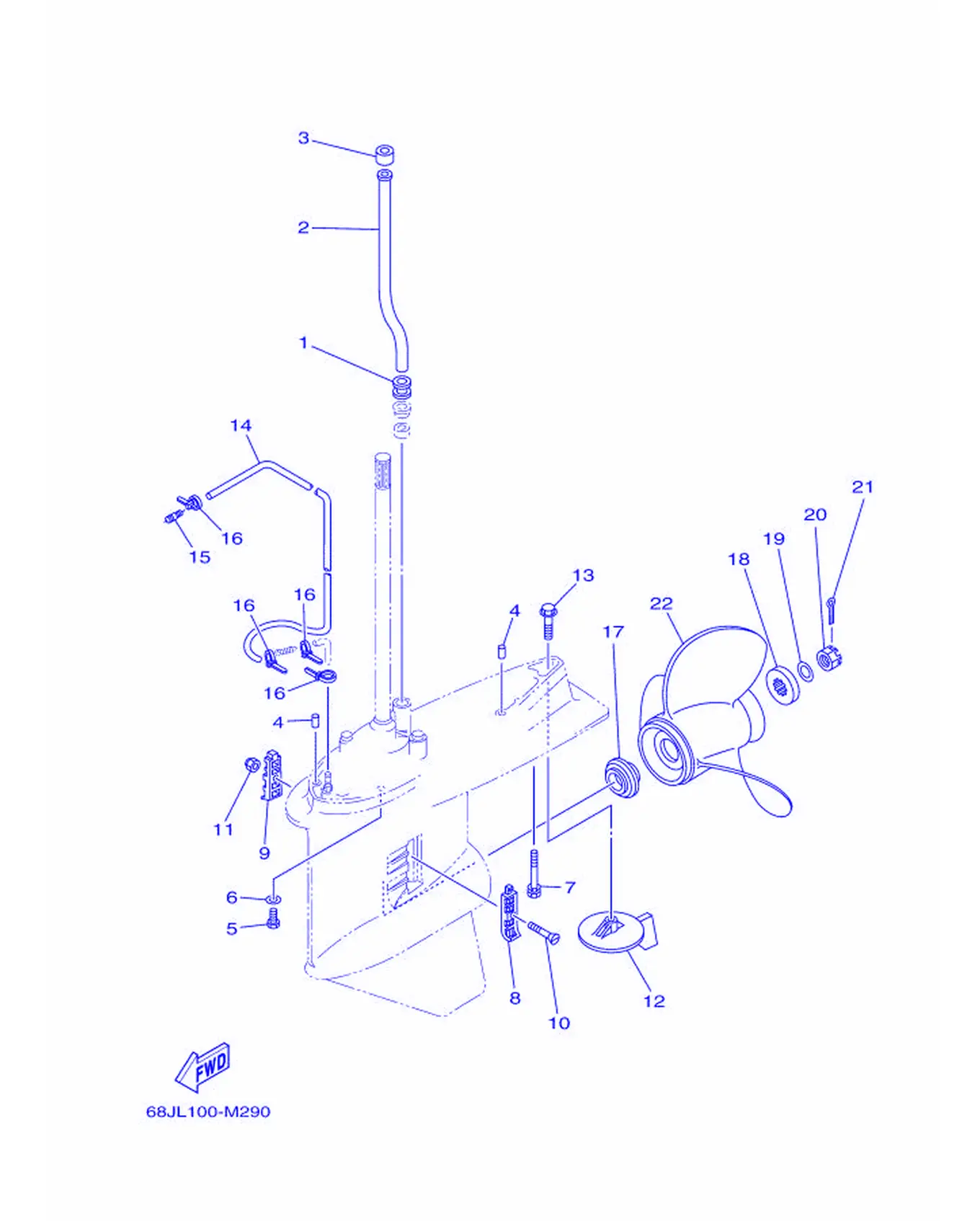

Рис. 36НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	6E5-44361-00	Трубка водяная 1	1
3	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
4	93608-12M05	Заглушка	2
5	97075-10045	Болт	6
6	92995-10600	Шайба	6
7	90119-10M89	Крышка, пластина	1
8	6J9-45214-00	Прокладка, крышка водяного насоса 1	1
9	6J9-45215-00	Прокладка, крышка водяного насоса 2	1
10	90152-05M08	Винт, потайной	1
11	90185-05002	Гайка, самоконтрящаяся	1
12	6J9-45371-01	Прокладка	1
13	90105-10M00	Болт, с фланцевой головкой	1
14	90445-07M33	Шланг (L1080)	1
15	6E5-83558-00	Крышка, топливного насоса	1
16	90465-11M10	Хомут	4
17	6E5-45987-01	Пружина 1	1
18	688-45997-01	Пружина 2	1
19	92990-18200	Шайба	1
20	90171-18M04	Гайка, колпачковая	1
21	91490-40030	Крышка, масляного насоса	1
22	66K-45970-B0	Гребной винт (3X14-1/2X27-M1)	1
22	66K-45972-B0	Гребной винт (3X14-1/2X25-M2)	1
22	66K-45974-B0	Винт с крестообразным шлицем (3X14-1/2X23-M2)	1
22	6J9-45976-10	Гребной винт (3X14-1/2X21-M1)	1
