雅马哈 Z240B - Z240BETOL

共 36 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОРПУС 2Впуск 3ЭЛЕКТРООБОРУДОВАНИЕ 1 4ЭЛЕКТРООБОРУДОВАНИЕ 2 5ЭЛЕКТРООБОРУДОВАНИЕ 3 6ЭЛЕКТРООБОРУДОВАНИЕ 4 7Масляный бак 8Масляный насос 9КОЛЕНВАЛ И ПОРШЕНЬ 10УПРАВЛЕНИЕ 11ЦИЛИНДР И КАРТЕР 1 12ЦИЛИНДР И КАРТЕР 2 13Цилиндр и картер 3 14Стартер 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 16ГЕНЕРАТОР 17ВЕРХНИЙ КАПОТ 18Узел гидроподъема и наклона 1 19Узел гидроподъема и наклона 2 20ТОПЛИВНАЯ СИСТЕМА 21Топливная форсунка 22Топливный насос высокого давления 23Топливный Бак 24Топливный насос - приводная шестерня 25КРОНШТЕЙН 1 26КРОНШТЕЙН 2 27Сепаратор паров 1 28Сепаратор паров 2 29НИЖНИЙ КОЖУХ 30ПРИБОР 31РЕМКОМПЛЕКТ 1 32РЕМКОМПЛЕКТ 2 33Узел дистанционного управления 34ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 35НИЖНИЙ КАРТЕР И ПРИВОД 1 36НИЖНИЙ КАРТЕР И ПРИВОД 2

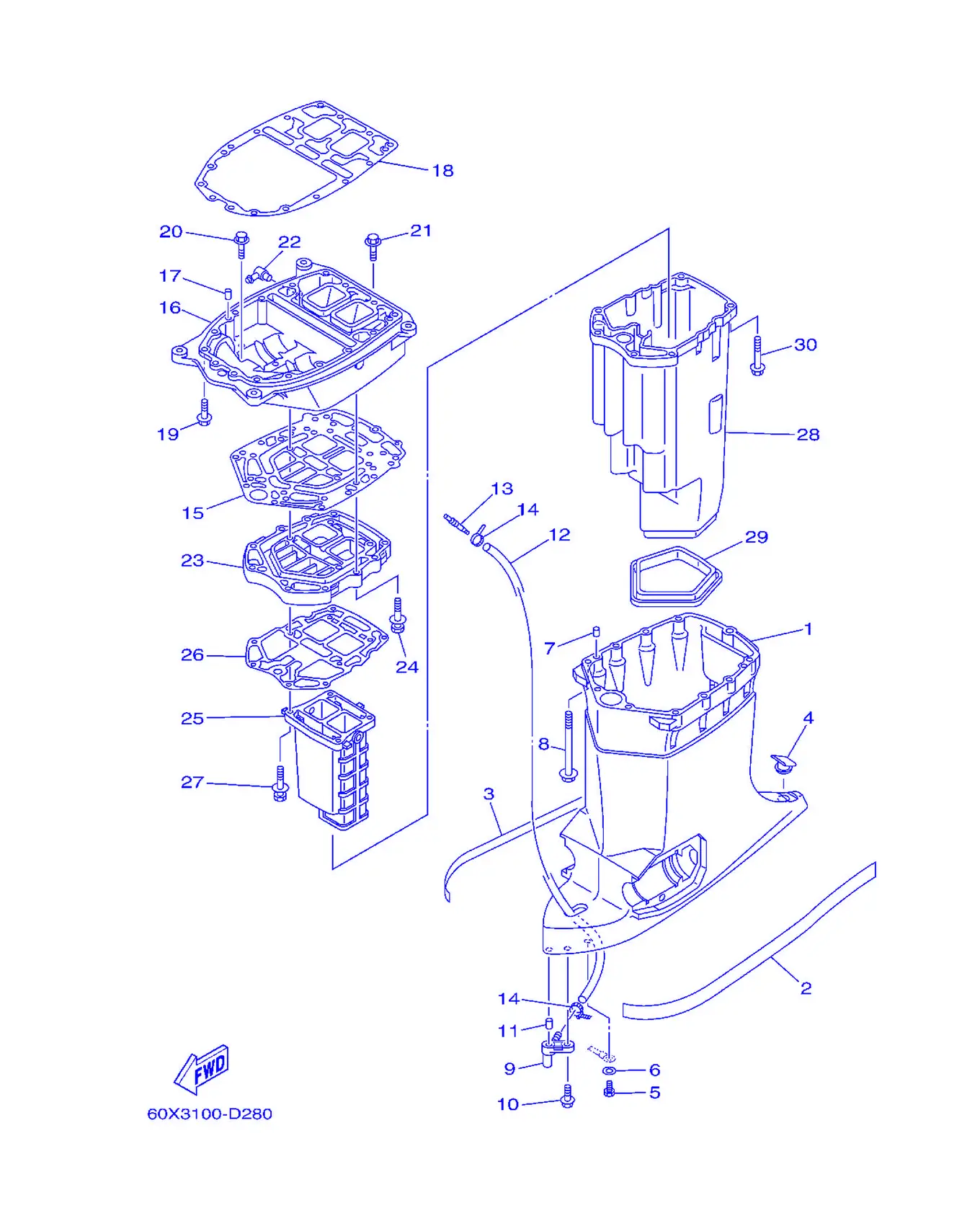

Рис. 1ВЕРХНИЙ КОРПУС Upper Casing

REF	Номер детали	Наименование	Кол-во
1	60X-45111-01-8D	Корпус, верхний	1
2	6N9-42791-40	Метка 1	1
3	6N9-42792-40	Метка 2	1
4	61A-45155-00	Крышка	1
5	97095-06010	. Болт	1
6	92995-06600	. . Шайба	1
7	93608-12M05	Заглушка	2
8	90119-08052	Болт с шайбой	8
9	66K-45378-00	Штуцер, шланг	1
10	90119-06M17	Табличка, предупреждающая	1
11	93606-12019	. Пластина, корпус насоса	1
12	90445-07MF0	Шланг (L1030)	1
13	6E5-83558-00	Крышка, топливного насоса	1
14	90465-11M10	Хомут	2
15	60V-45114-00	. Прокладка верхнего корпуса	1
16	60V-41137-20-94	Направляющая выхлопа	1
17	93608-12M05	Заглушка	2
18	60V-45113-01	. Прокладка верхнего корпуса	1
19	90119-08079	Болт с шайбой	4
20	90119-08072	Болт с шайбой	4
21	90119-08060	Болт с шайбой	1
22	6H1-11372-00	Прокладка, корпус	1
23	60V-41131-04-5B	Коллектор, выпускной 1	1
24	90119-08056	Болт с шайбой	4
25	6D0-41132-00-5B	Выхлопной коллектор	1
26	6D0-41134-00	Прокладка выпускного коллектора	1
27	90119-08059	Болт с шайбой	4
28	60X-14711-00-5B	Глушитель 1	1
29	60X-45123-00	Прокладка глушителя	1
30	90119-08059	Болт с шайбой	6

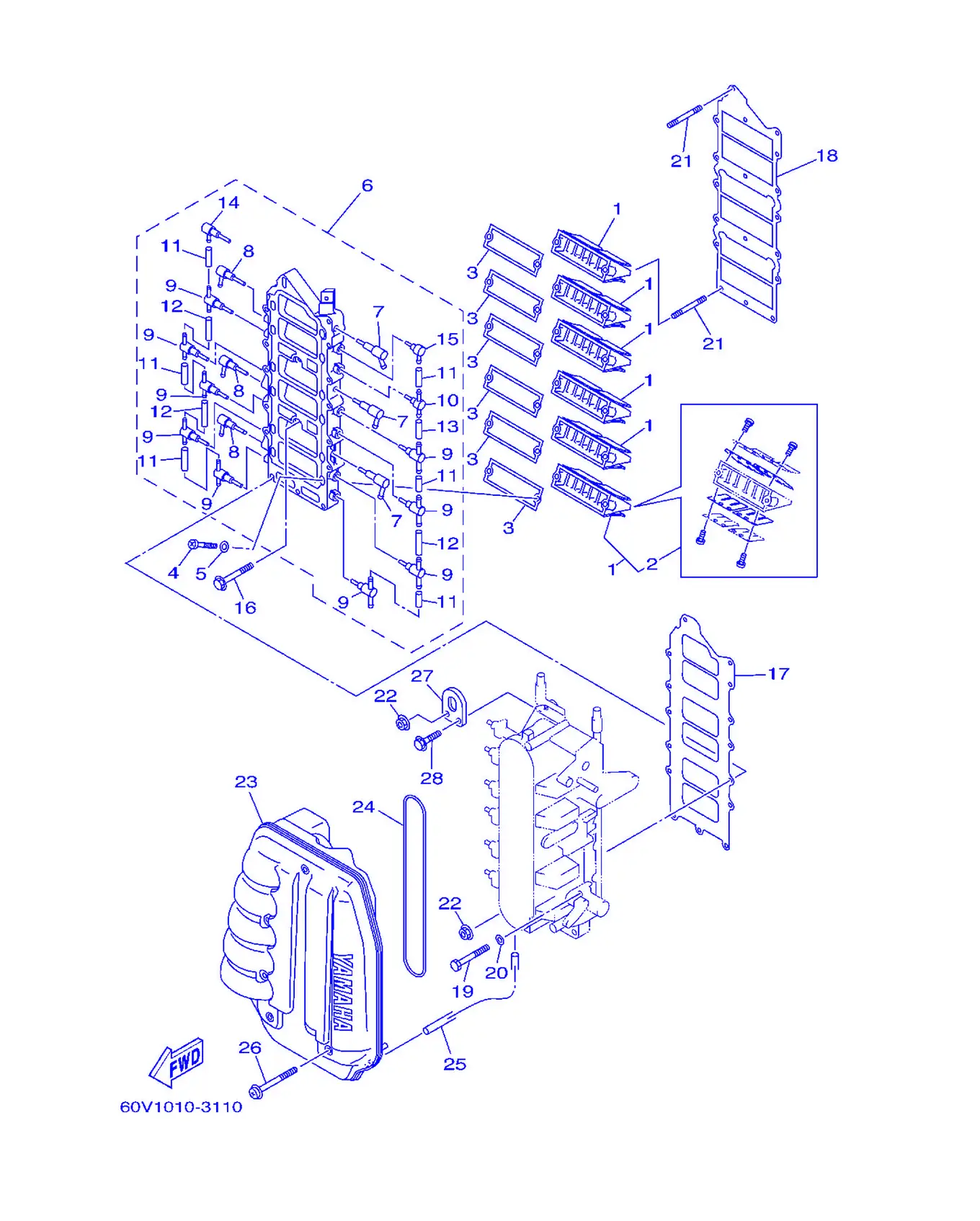

Рис. 2Впуск Intake

REF	Номер детали	Наименование	Кол-во
1	60V-13610-00	Лепестковый клапан в сборе	6
2	60V-W0004-00	. Комплект лепестков	1
3	60V-13621-A0	. Прокладка седла клапана	6
4	97880-05016	Винт с полукруглой головкой	12
5	92990-05600	. Шайба пластины	12
6	60V-13624-00-1S	Пластина лепесткового клапана	1
7	60V-13552-00	Форсунка	3
8	60V-13572-00	Форсунка	3
9	60V-11379-00	Клапан обратный	9
10	6F6-11370-01	Клапан обратный в сборе	1
11	90445-07M03	Шланг (L34)	6
12	90445-07016	Шланг (L60)	3
13	90445-07015	Шланг (L65)	1
14	60V-11369-00	Клапан обратный	1
15	650-11370-01	Узел обратного клапана	1
16	90105-06028	Табличка, топливная	2
17	60V-13646-00	Прокладка коллектора 2	1
18	60V-13645-00	Прокладка коллектора 1	1
19	97013-06060	Болт	12
20	92903-06600	Шайба, пластина	12
21	95670-06660	Болт шпилька	2
22	90179-06M24	Гайка	2
23	60V-14440-00	Глушитель впуска в сборе	1
24	60V-14476-00	Сальник	1
25	90445-07M44	Шланг (L250)	1
26	90159-06M16	Винт с шайбой	6
27	68F-11119-00	Подвеска, двигатель	1
28	90119-06MA2	Табличка с номером	1

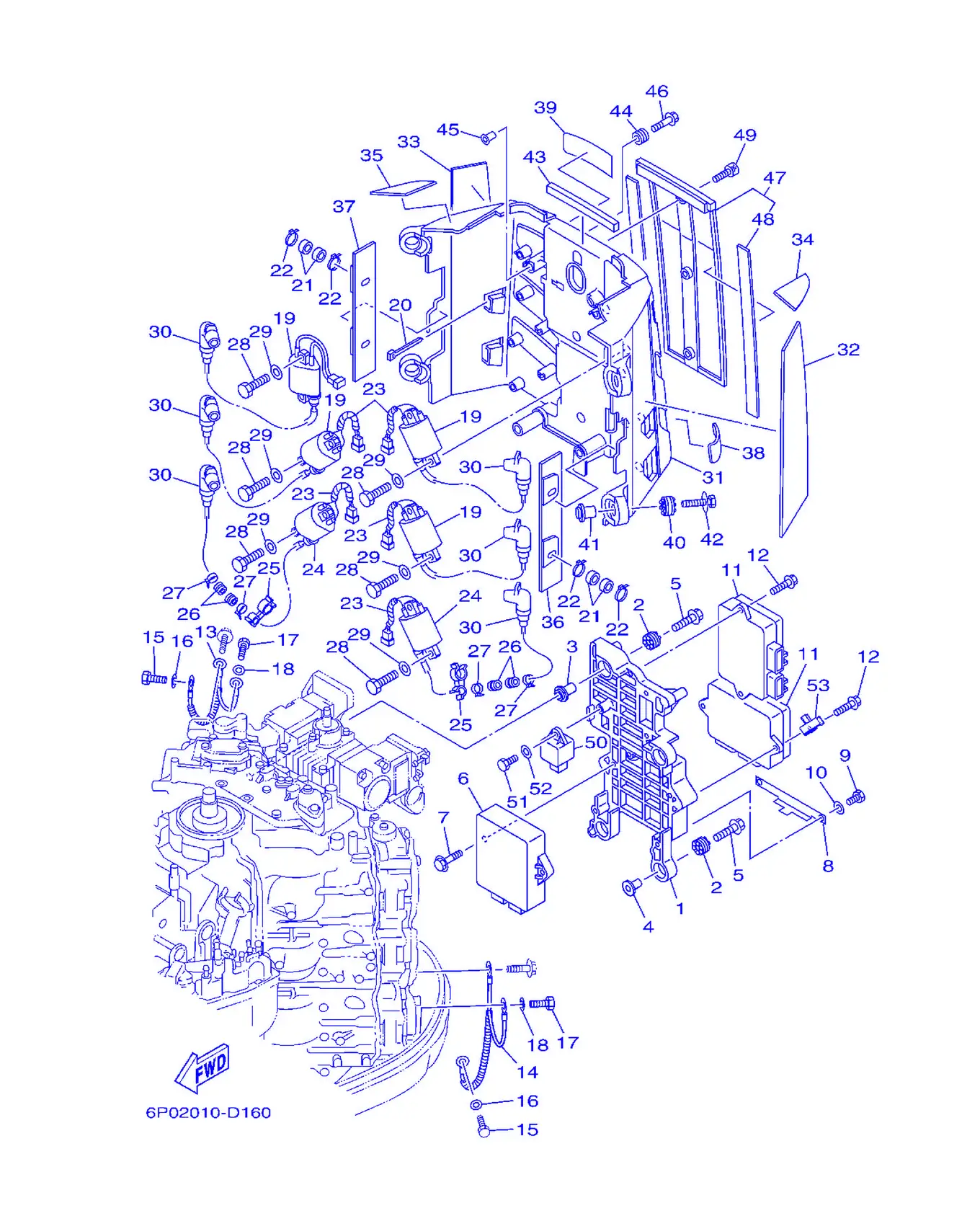

Рис. 3ЭЛЕКТРООБОРУДОВАНИЕ 1 Electrical 1

REF	Номер детали	Наименование	Кол-во
1	60V-85542-01-94	Кронштейн	1
2	60V-85564-00	Прокладка	4
3	90387-06176	Шестерня	2
4	68F-86129-10	Втулка	2
5	68F-85119-00	Шайба	4
6	60Y-8591A-22	Блок управления двигателем в сборе	1
7	90119-06MA3	Табличка, идентификационная	2
8	60V-85548-00	Держатель	1
9	97013-06014	Болт	2
10	92903-06600	Шайба, пластина	2
11	60V-8591B-00	Форсунка в сборе	2
12	90119-06MA2	Табличка с номером	4
13	60V-82519-00	Провод заземления	1
14	60V-82519-10	Провод заземления	1
15	97095-06012	Болт	2
16	92995-06600	. . Шайба	2
17	97095-06012	Болт	2
18	92995-06600	. . Шайба	2
19	60V-82310-01	Катушка зажигания в сборе	4
20	90465-11M52	Прокладка	4
21	90480-25161	Прокладка	8
22	90465-11M10	Хомут	8
23	90446-10M01	. Шланг (L60)	5
24	60V-82310-10	Катушка зажигания в сборе	2
25	90464-18003	Хомут	2
26	90480-22M15	Прокладка	4
27	90465-11M10	Хомут	4
28	97013-05020	Болт	12
29	92903-05600	. Шайба, пластина	12
30	68F-82370-01	Колпачок свечи в сборе	6
31	60V-82314-01	Крышка катушки зажигания	1
32	60V-24198-00	Подушка резиновая	1
33	60V-24198-10	Подушка резиновая	1
34	60V-8818D-00	Подушка 1	1
35	60V-8818D-10	Подушка 1	1
36	60V-23116-00	Подушка 2	1
37	60V-23116-10	Подушка 2	1
38	60V-2318U-00	Пластина подушки	3
39	60V-2318U-10	Пластина подушки	3
40	68F-85516-01	Тяга	4
41	68F-86129-10	Втулка	4
42	68F-85119-00	Шайба	4
43	6D0-8252R-00	Демпфер	1
44	6A0-82317-00	Держатель, идентификационная табличка	4
45	90387-06119	Втулка	4
46	90119-06M65	Болт с шайбой	4
47	60V-8252U-01	Крышка	1
48	60V-23115-00	Подушка 1	2
49	90111-06034	Болт	3
50	68V-81950-00	Колпачок	1
51	97095-06016	Болт	1
52	92995-06600	. . Шайба	1
53	90462-08028	Хомут	1

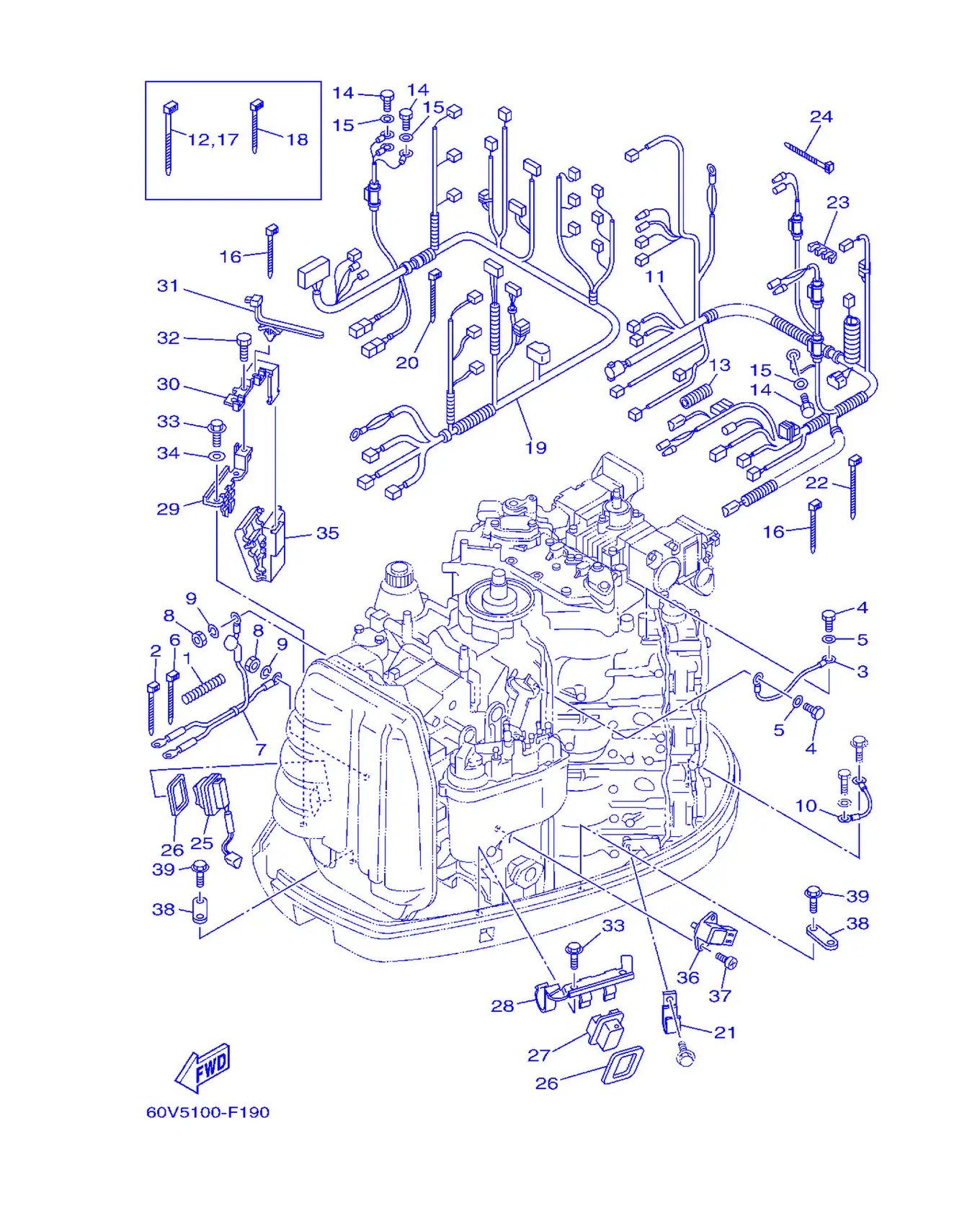

Рис. 4ЭЛЕКТРООБОРУДОВАНИЕ 2 Electrical 2

REF	Номер детали	Наименование	Кол-во
1	90447-07011	Шланг с пружиной	1
2	90465-11M10	Хомут	1
3	61A-81949-00	Крыльчатка, подача	1
4	97095-06012	Болт	2
5	92995-06600	. . Шайба	2
6	90465-11M10	Хомут	1
7	6P1-82105-J0	Жгут проводов	1
8	95333-08600	Гайка	2
9	92903-08100	Болт, с шестигранной головкой	2
10	6D0-82531-00	Провод	1
11	60V-82590-71	Жгут проводов в сборе	1
12	90465-13M18	Хомут	1
13	68F-83557-00	Трубка	1
14	97095-06012	Болт	4
15	92995-06600	. . Шайба	4
16	90465-11M52	Прокладка	3
17	90465-13M18	Хомут	1
18	90465-11M52	Прокладка	1
19	6D0-8259M-20	Жгут проводов в сборе 2	1
20	90465-11M52	Прокладка	2
21	90462-08029	Хомут	1
22	90465-13M18	Хомут	1
23	90464-11008	Прокладка	1
24	90465-11M10	Хомут	1
25	69J-82563-00	Переключатель тримма и наклона в сборе	1
26	69J-82587-00	Прокладка	2
27	69J-42723-00	Крышка нижняя	1
28	60V-83614-20	Кронштейн	1
29	60V-83614-10	Кронштейн	1
30	60V-83635-10	Кронштейн	1
31	90464-20213	Зажим	2
32	97095-06014	Прокладка	1
33	90109-06M86	Пластина	4
34	60V-83618-00	Пластина	1
35	68F-83634-00	Втулка уплотнительная	1
36	67H-82380-00	Датчик, давления	1
37	98580-06520	Винт с полукруглой головкой	2
38	6E5-82588-00	. Пластина	2
39	95895-06020	Накладка, дефлектор	2

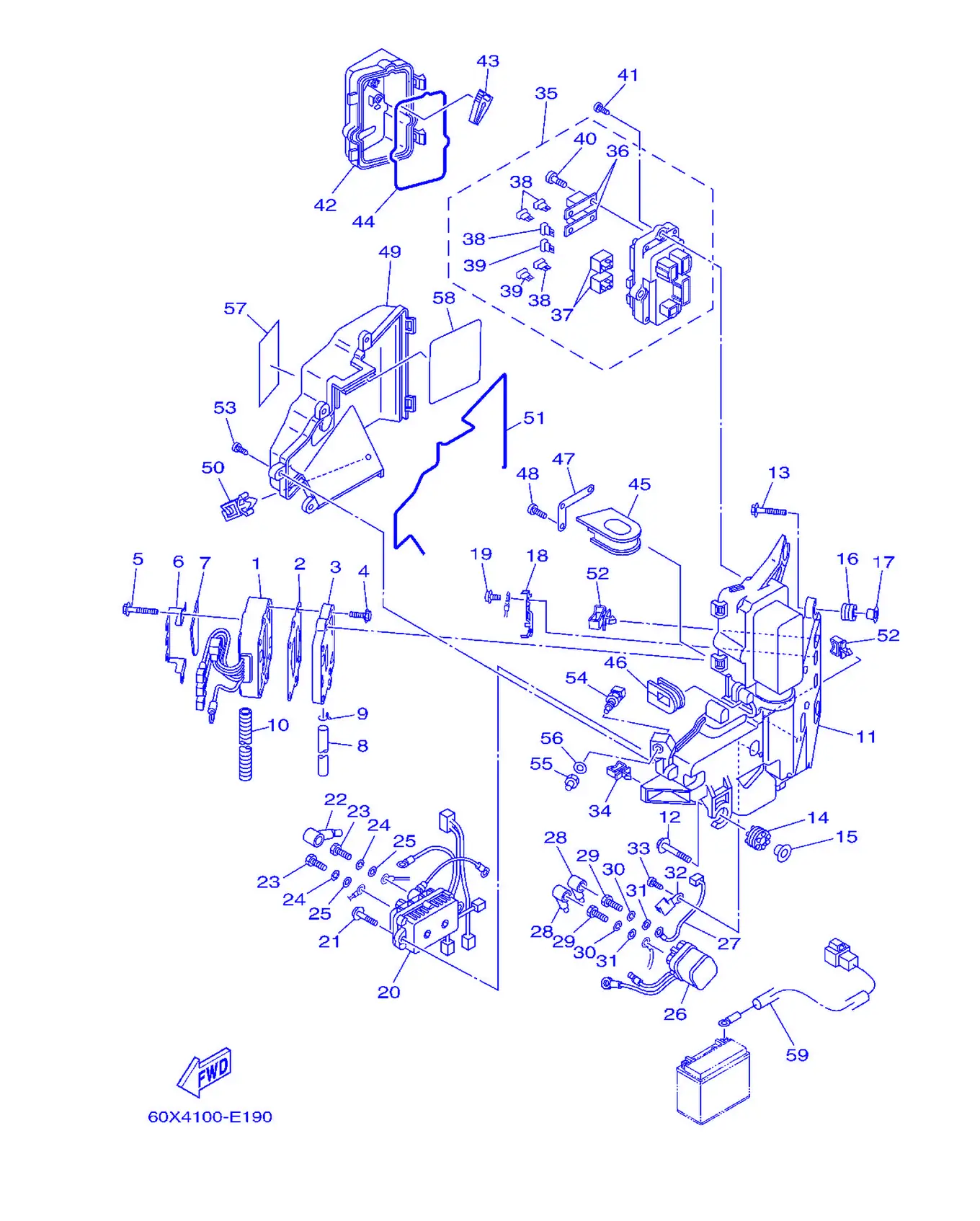

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ 3 Electrical 3

REF	Номер детали	Наименование	Кол-во
1	60V-81960-02	Выпрямитель и регулятор	1
2	60V-81975-A0	Крышка, корпус водяного насоса	1
3	60V-81972-00-1S	Крышка, выпрямитель	1
4	90119-06MA3	Табличка, идентификационная	4
5	90119-06MA4	Табличка, предупреждающая	2
6	6D0-8366G-00	Кронштейн 3	1
7	60V-8818D-10	Подушка 1	1
8	90445-09M25	Шланг (L600)	2
9	90467-08M18	Колпачок	2
10	90447-10004	Шланг с пружиной	1
11	60V-81948-00	Кронштейн	1
12	68F-85119-00	Шайба	3
13	90119-06M65	Болт с шайбой	1
14	68F-85516-01	Тяга	3
15	90387-06176	Шестерня	3
16	6A0-82317-00	Держатель, идентификационная табличка	1
17	90387-06119	Втулка	1
18	60V-87149-00	Разъем	1
19	90110-06139	Болт с шестигранной головкой	2
20	60V-81950-00	Реле в сборе	1
21	90110-06191	Вал, гребной, стандартный	2
22	682-82119-01	. Крышка, провод зажигания	1
23	97095-06010	. Болт	2
24	92995-06100	Пружинная шайба	2
25	92995-06600	. . Шайба	2
26	68V-8194A-00	Реле	1
27	68F-82117-00	Провод соединительный	1
28	682-82119-01	. Крышка, провод зажигания	2
29	97095-06010	. Болт	2
30	92995-06100	Пружинная шайба	2
31	92995-06600	. . Шайба	2
32	68F-81953-00	Кронштейн реле	1
33	97780-60620	Пружина, фиксатор	1
34	90464-23199	Прокладка	2
35	60V-82170-00	Блок предохранителей в сборе	1
35	60V-82170-01	Блок предохранителей в сборе	1
36	60V-82151-00	. Предохранитель (100A)	2
36	6P2-82151-00	. Поплавок (60A)	2
37	68F-8195A-00	. Реле в сборе	2
38	67F-82151-00	Предохранитель (20A)	4
39	67F-82151-10	. Топпер (30A)	2
40	68F-82846-00	. Винт, с шестигранной головкой (M5)	4
41	97780-50620	Винт, крепление	3
42	60V-85544-00	Корпус	1
43	67F-2812A-00	. Крышка, топпер	1
44	60V-82157-00	Демпфер	1
45	60V-81336-00	Втулка	1
46	60V-81336-10	Втулка	1
47	60V-81128-00	Хомут	1
48	97780-50620	Винт, крепление	3
49	60V-81942-10	Крышка	1
50	90464-08004	Сальник	1
51	60V-82176-00	Демпфер	1
52	90464-23199	Прокладка	2
53	90169-05M00	Скоба, крепление	4
54	65L-85886-00	Термодатчик	1
55	60V-85553-00	Гайка, ротор	1
56	90201-12M34	Шайба, пластина	1
57	60V-81919-00	График, регулятор (100A)	1
57	60V-81919-01	Графика, регулятор (60A)	1
58	60V-81919-10	График, регулятор	1
59	69J-81949-01	Провод, вывод (кабель изолятора)	1

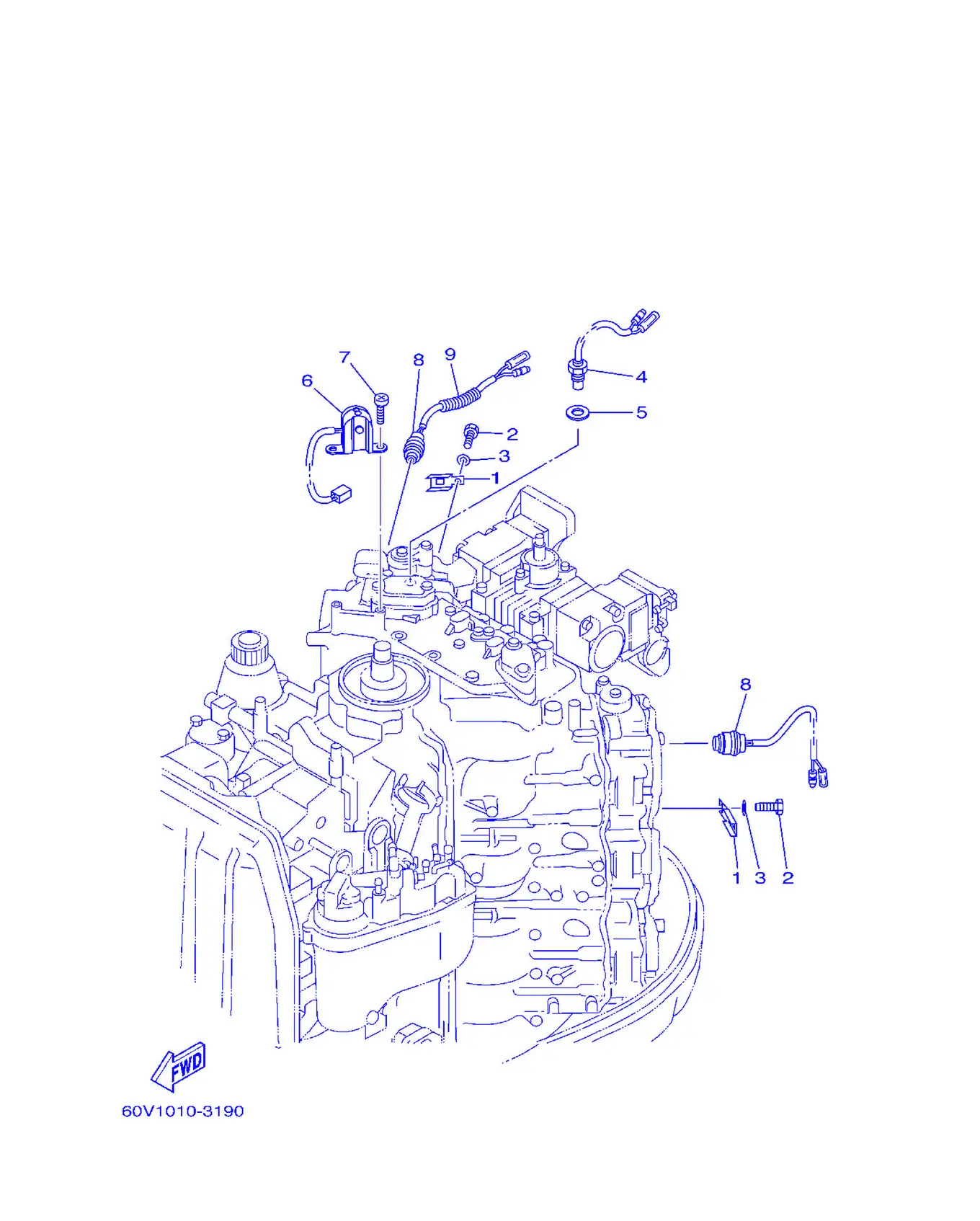

Рис. 6ЭЛЕКТРООБОРУДОВАНИЕ 4 Electrical 4

REF	Номер детали	Наименование	Кол-во
1	60V-82588-00	Пластина	4
2	97095-06012	Болт	4
3	92995-06600	. . Шайба	4
4	61A-85790-00	Прокладка карбюратора	1
5	92990-10600	Шайба, пластина	1
6	61A-85895-00	Датчик положения коленчатого вала	1
7	97885-05012	Прокладка пластины	2
8	688-82560-10	Термовыключатель в сборе	2
9	90446-10M87	Шланг (L75)	1

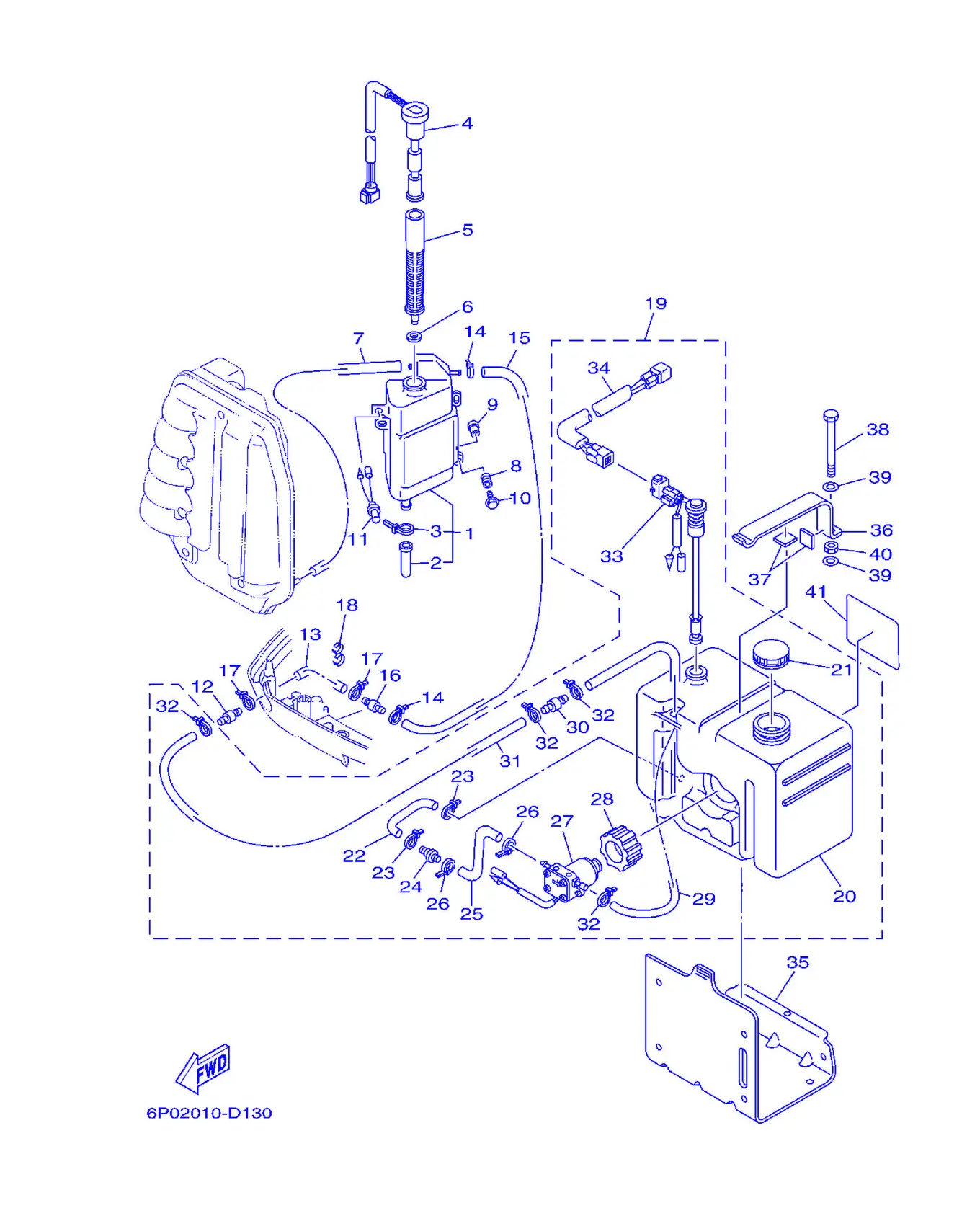

Рис. 7Масляный бак Oil Tank

REF	Номер детали	Наименование	Кол-во
1	61A-21750-00	Масляный бак в сборе	1
2	6E5-13448-00	. Крышка	1
3	90465-13M11	. Хомут	1
4	61A-85730-01	Маслоизмерительный щуп в сборе	1
5	61A-13411-00	Сетчатый фильтр, масло	1
6	6E5-13414-00	Прокладка крышки сетчатого фильтра	1
7	90445-05M07	Шланг (L700)	1
8	6A0-82317-00	Держатель, идентификационная табличка	3
9	90387-06119	Втулка	3
10	90119-06M65	Болт с шайбой	3
11	6R3-8259E-00	Выключатель в сборе	1
12	6E5-24379-00	Прокладка, 4	1
13	90445-12M04	Шланг (L1900)	1
14	90465-11M10	Хомут	2
15	6E5-24323-00	Трубка 12	1
16	6E5-24379-00	Прокладка, 4	1
17	90465-11M10	Хомут	2
18	90464-13M34	Прокладка	1
19	61A-21708-20	Дополнительный масляный бак в сборе	1
20	6E5-21733-20	. Дополнительный бак, масляный (10.5L)	1
21	6E5-21770-03	. Крышка масляного бака в сборе	1
22	6E5-24322-00	. Трубка 11	1
23	90465-11M10	Хомут	2
24	646-24251-02	. Сетчатый фильтр 1	1
25	6E5-24319-01	. Трубка, масляная	1
26	90465-11M10	Хомут	2
27	6E5-81900-01	. Маслоподающий насос в сборе	1
28	6E5-81922-00	. Втулка	1
29	6E5-24321-01	. Трубка 10	1
30	6E5-24379-00	Прокладка, 4	1
31	90445-11M26	. Шланг (L:6500)	1
32	90465-11M10	Хомут	4
33	6E5-85720-05	. Маслоизмерительный щуп в сборе	1
34	6R3-85721-80	. Провод, выводной (L=8.0M)	1
35	6E5-21734-01-33	Держатель дополнительного масляного бака	1
36	6E5-21798-01-33	Кронштейн демпфера	1
37	6E5-21746-00	Демпфер	2
38	97080-06100	Болт	1
39	92990-06600	Прокладка, дроссель	2
40	95380-06600	Тяга, соединительная	1
41	6E5-13437-02	Метка, коррозия	1

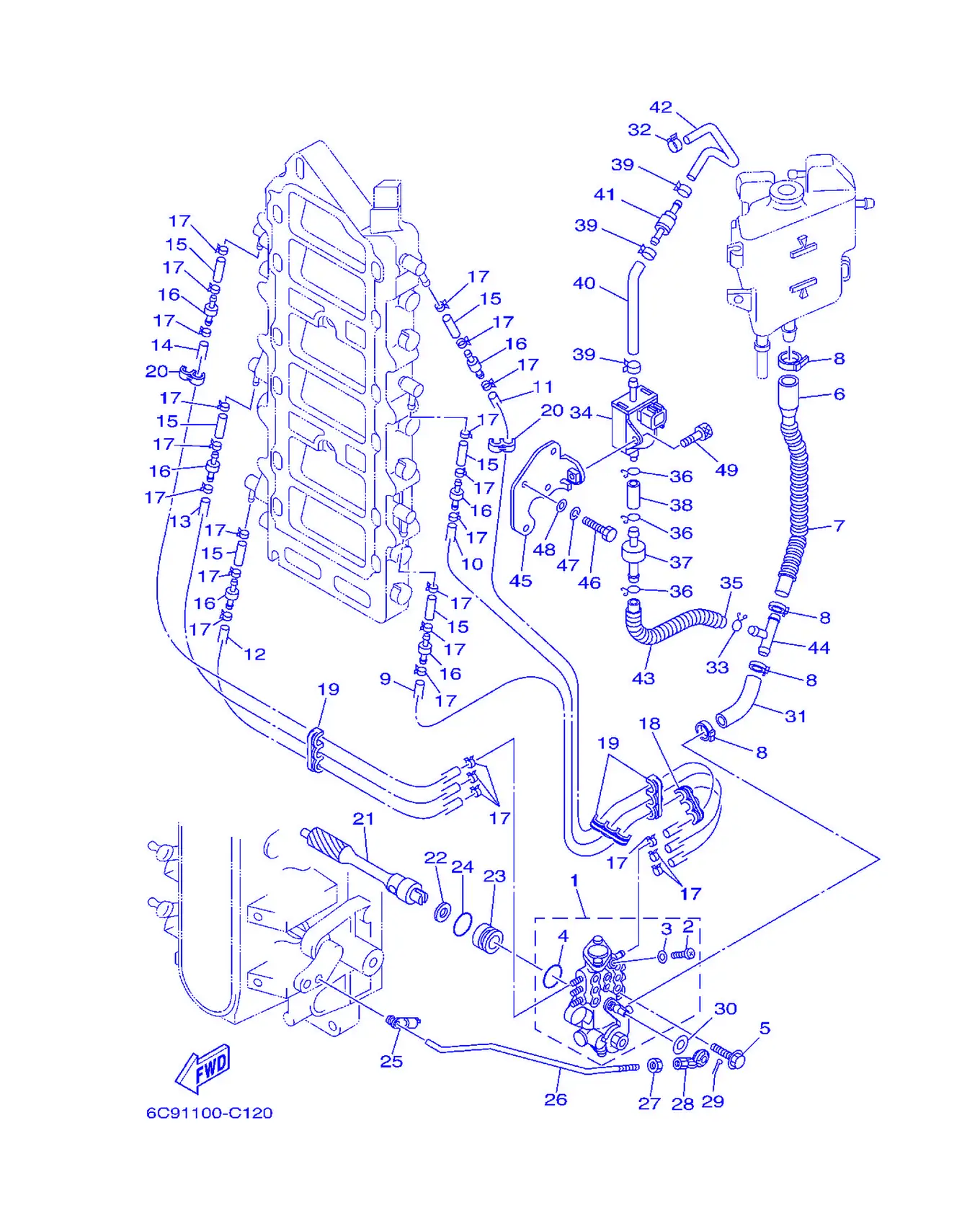

Рис. 8Масляный насос Oil Pump

REF	Номер детали	Наименование	Кол-во
1	60V-13200-12	Масляный насос в сборе	1
2	6R3-13471-00	Пробка сливная	1
3	6L2-13475-00	Прокладка	1
4	93210-19M82	. Уплотнительное кольцо	1
5	90109-06M40	Болт	2
6	6G5-13416-00	Трубка масляная 1	1
7	90446-17MA8	Шланг (L200)	1
8	90465-11M10	Хомут	4
9	90446-07M35	Шланг (L260)	1
10	90445-07M96	Шланг (L310)	1
11	90446-07M48	Шланг (L450)	1
12	90445-07M44	Шланг (L250)	1
13	90445-07M46	Шланг (L360)	1
14	90445-07M10	Шланг (L510)	1
15	90445-07M04	Шланг (L50)	6
16	6R3-13183-10	Клапан обратный	6
17	90468-07M02	Хомут	24
18	90464-07M05	Головка блока	1
19	90464-07M05	Головка блока	3
20	90464-07M20	Головка блока цилиндров	3
21	61A-11537-00	Шестерня, ведомая	1
22	90201-09M01	Шайба, пластина	1
23	61A-13117-00	Втулка, дистанционная	1
24	93210-18MA9	O-кольцо	1
25	6R5-41237-00	Соединение тяги	1
26	65L-41241-10	Тяга, соединительная	1
27	95380-05600	. Гайка	1
28	6H1-41237-00	Жиклер	1
29	91490-12012	Шплинт	1
30	90202-05088	Шайба пластина	1
31	60V-24319-00	Трубка, масло	1
32	90468-07M02	Хомут	1
33	90467-08M18	Колпачок	1
34	68F-13100-00	Соленоидный насос в сборе	1
35	68F-13418-00	Шланг 4	1
36	68F-13184-00	Пружина масляной трубки	3
37	68F-13440-00	Фильтр в сборе	1
38	68F-1316F-00	Шланг 1	1
39	68F-13133-00	Зажим	3
40	68F-1316G-10	Шланг масляный 2	1
41	68F-1316A-00	Обратный клапан в сборе	1
42	68F-13416-10	Трубка масляная 1	1
43	90448-08001	Шланг с соединением	1
44	68F-14485-00	Винт, гребной	1
45	60V-1319K-00	Пластина	1
46	97095-06020	Болт с шайбой	2
47	92995-06100	Пружинная шайба	2
48	92995-06600	. . Шайба	2
49	90110-06M06	Болт с шестигранной головкой под ключ	1

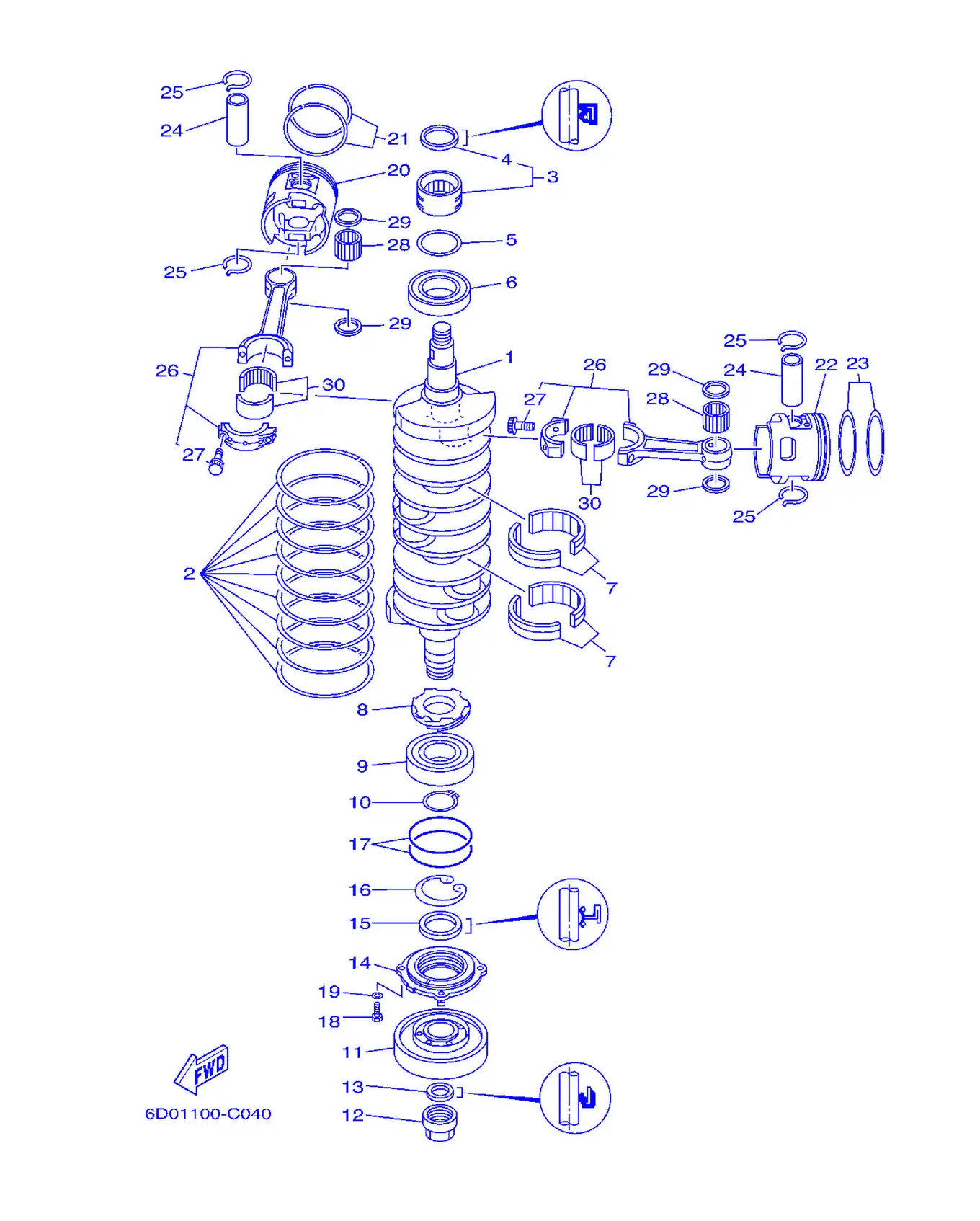

Рис. 9КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft & Piston

REF	Номер детали	Наименование	Кол-во
1	6D0-11411-00	Коленчатый вал	1
2	61A-11447-00	Сальник, коленчатый вал	9
3	93311-940V0	Подшипник	1
4	93102-40M38	. Сальник	1
5	60V-11479-00	. Прокладка	1
6	93306-209U1	Подшипник	1
7	93310-959U0	Подшипник	2
8	61A-11536-00	Шестерня, ведущая	1
9	93306-308U0	Подшипник	1
10	93410-40M03	Стопорное кольцо	1
11	61A-11586-01	Шкив, балансир коленчатого вала	1
12	60V-11555-00	Гайка, коленчатый вал 1	1
13	93104-22M07	Сальник	1
14	6D0-15359-00-94	Корпус, сальник	1
15	93103-40011	. Сальник	1
16	93420-61M07	Стопорное кольцо	1
17	93210-85M32	. Кольцо O	2
18	97095-06020	Болт с шайбой	4
19	92995-06100	Пружинная шайба	4
20	6D0-11631-02-85	Поршень (STD)	3
20	6D0-11635-02	Поршень (0.25MM O/S)	3
20	6D0-11636-02	Поршень (0.50MM O/S)	3
21	6D0-11603-01	Комплект поршневых колец (STD)	3
21	6D0-11604-01	Комплект поршневых колец (0.25MM O/S)	3
21	6D0-11605-01	Комплект поршневых колец (0.50MM O/S)	3
22	6D0-11642-02-85	Поршень 2 (STD)	3
22	6D0-11645-02	Поршень 2 (0.25MM O/S)	3
22	6D0-11646-02	Поршень 2 (0.50MM O/S)	3
23	6D0-11603-01	Комплект поршневых колец (STD)	3
23	6D0-11604-01	Комплект поршневых колец (0.25MM O/S)	3
24	61A-11633-02	Палец поршня	6
25	60X-11634-00	Клипса, поршневой палец	12
26	69L-11650-00	Шатун в сборе	6
27	90109-09001	. Болт	2
28	93310-32657	Подшипник	6
29	90201-26M03	Шайба, пластина	12
30	93310-84106	Подшипник	6

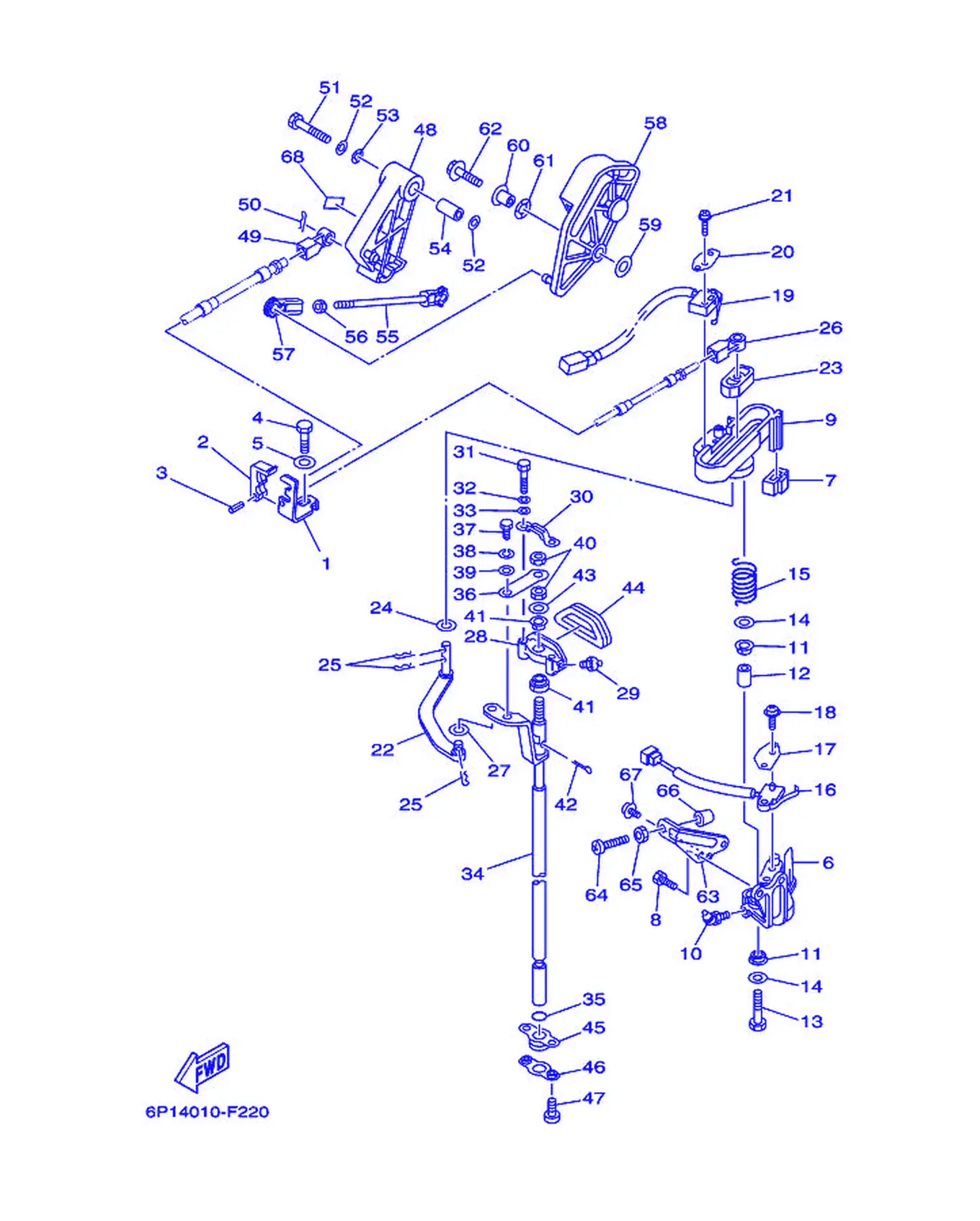

Рис. 10УПРАВЛЕНИЕ Control

REF	Номер детали	Наименование	Кол-во
1	60V-48531-20	Кронштейн дистанционного управления 1	1
2	663-48538-00	Зажим, трос 1	1
3	91690-30010	Не поддается однозначному прочтению	1
4	97095-08016	Болт	1
5	92995-08600	. . Шайба	1
6	6D0-44117-00-1S	Кронштейн	1
7	60V-44194-00	Крышка	1
8	97095-06020	Болт с шайбой	2
9	60V-44176-01-1S	Кронштейн	1
10	93700-06M01	Прокладка	1
11	90386-12069	Прокладка	2
12	90387-08M09	Втулка	1
13	97095-08035	Болт	1
14	92995-08200	. Болт	2
15	90508-20M31	Стопорное кольцо	1
16	61A-8259F-00	Выключатель в сборе	1
17	61A-82588-01	Прокладка	1
18	97985-04116	Прокладка, крышка выхлопного коллектора	2
19	60V-8259F-00	Прокладка выхлопного коллектора	1
20	61A-82588-01	Прокладка	1
21	97985-04116	Прокладка, крышка выхлопного коллектора	2
22	61A-44121-00	Рычаг тяги переключения передач	1
23	68J-44122-01	Втулка рычага тяги переключения	1
24	90202-08M20	Пружина толкателя	1
25	90468-18008	Стопор	3
26	6E5-48344-00	Прокладка головки блока цилиндров	1
27	90202-06007	Шайба, пластина	1
28	61A-44118-00-8D	Кронштейн	1
29	93700-06M03	Пластина стопорная	1
30	61A-44116-00	Пружина	1
31	97095-06030	Болт	2
32	92995-06100	Пружинная шайба	2
33	92995-06600	. . Шайба	2
34	66K-44120-01	Рукоятка переключения передач в сборе	1
35	93210-09165	Кольцо уплотнительное	1
36	61A-44112-00	Стойка рукоятки переключения передач	1
37	97013-06012	Табличка	1
38	92903-06100	Шайба, пружинная	1
39	92903-06600	Шайба, пластина	1
40	95313-08600	Гайка	2
41	90386-90M90	Шайба	2
42	91490-20012	Прокладка	1
43	90201-09M02	Болт	1
44	61A-15315-00	Сальник картера	1
45	61A-42724-00	Втулка	1
46	61A-44138-00	Шайба	1
47	97885-06008	Пружина, педаль	2
48	65L-41632-01	Рычаг управления магнитом	1
49	6E5-48344-00	Прокладка головки блока цилиндров	1
50	90468-18008	Стопор	1
51	97013-08045	Болт	1
52	92990-08200	Шайба, плоская	2
53	90206-12M00	Болт	1
54	90387-08M16	Втулка	1
55	61A-41237-00	Соединение, звено	1
56	95380-05600	. Гайка	1
57	6H4-41237-00	Прокладка, головка	1
58	60V-41230-00	Кулачок ускорителя в сборе	1
59	90201-06M31	. Головка, трубка-держатель	1
60	90387-06M29	Втулка	1
61	90206-10M04	Шайба волнистая	1
62	90119-06MA4	Табличка, предупреждающая	1
63	69L-42744-00	Стойка	1
64	90157-06006	Винт, с полукруглой головкой	1
65	95380-06600	Тяга, соединительная	1
66	688-44194-00	Колпачок	1
67	90159-05M25	Винт с шайбой	1
68	6E5-42137-10	Указатель дроссельной заслонки	1

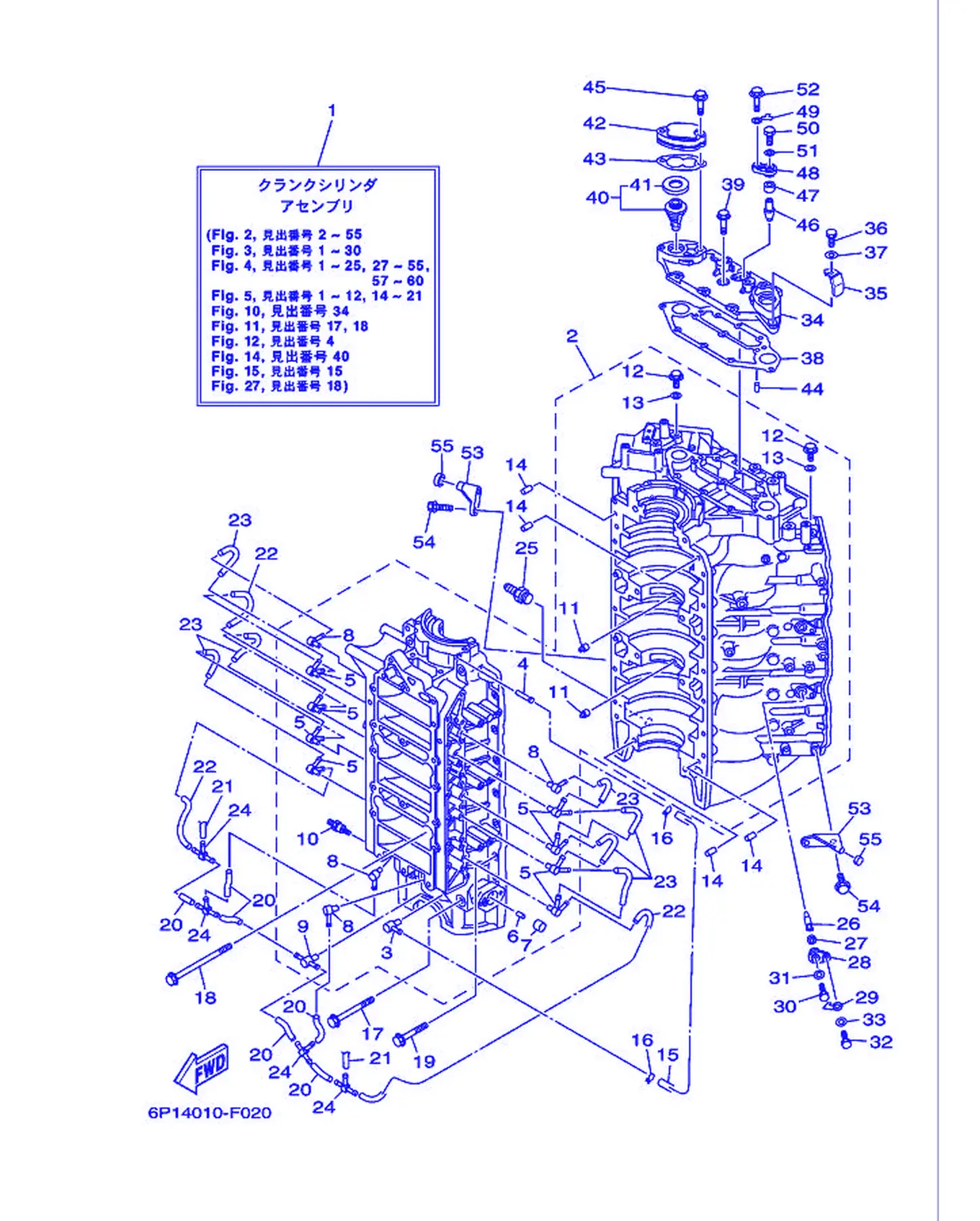

Рис. 11ЦИЛИНДР И КАРТЕР 1 Cylinder & Crankcase 1

REF	Номер детали	Наименование	Кол-во
1	60Y-W0090-16-1S	Блок цилиндра в сборе	1
2	60V-15100-03-1S	Картер в сборе	1
3	6E5-11372-01	Штуцер шланга	1
4	624-14485-00	. Трубка соединительная	1
5	60V-11370-00	. Обратный клапан в сборе	8
6	90384-06M07	Втулка биметаллическая	1
7	90383-16M01	. Втулка формованная	1
8	650-11370-01	Узел обратного клапана	4
9	60V-11370-10	. Обратный клапан в сборе	1
10	90116-08012	. Болт, шпилька	1
11	663-11518-01	Фиксатор подшипника	2
12	90340-14M00	Пробка прямая под отвертку	2
13	90430-14115	Прокладка	2
14	93608-12063	Штифт установочный	4
15	90445-07M10	Шланг (L510)	1
16	90468-07M02	Хомут	2
17	90119-10022	Болт с шайбой	4
18	90119-10021	Болт с шайбой	4
19	90119-06089	Болт с шайбой	14
20	90445-07M03	Шланг (L34)	6
21	90445-07016	Шланг (L60)	2
22	90445-07M29	Шланг (L135)	3
23	90445-07MA6	Шланг (L90)	7
24	6E0-24378-00	Трубка, соединение 4	4
25	6G5-12581-00	Соединение шланга 1	1
26	60V-11325-01	Анод	3
27	66M-11328-00	Втулка	3
28	66M-11327-00-94	Соединитель	3
29	66M-12535-00	Заглушка	3
30	97095-05012	Заглушка	3
31	92995-05600	. Шайба	3
32	97013-06020	Болт	3
33	92903-06600	Шайба, пластина	3
34	60V-11371-00-94	Крышка	1
35	60V-24135-00	Хомут 1	1
36	97013-05012	Болт	1
37	92903-05600	. Шайба, пластина	1
38	60V-11381-00	. Прокладка 1	1
39	90119-06MA2	Табличка с номером	7
40	60V-12411-00	Термостат	2
41	67F-12412-00	. Уплотнение, термостат	1
42	60V-12413-00-1S	Крышка, термостат	2
43	60V-12414-A0	. Прокладка, крышка	2
44	99480-06012	Штифт	2
45	90119-06055	Болт с шайбой	4
46	66M-11325-00	Анод	1
47	66M-11328-00	Втулка	1
48	66M-11327-00-94	Соединитель	1
49	66M-12535-00	Заглушка	1
50	97095-05012	Заглушка	1
51	92995-05600	. Шайба	1
52	90119-06MA2	Табличка с номером	1
53	6E5-42761-00-1S	Стопор	2
54	90119-06MA2	Табличка с номером	4
55	68F-44533-00	Демпфер, резиновая подушка верхнего крепления	2

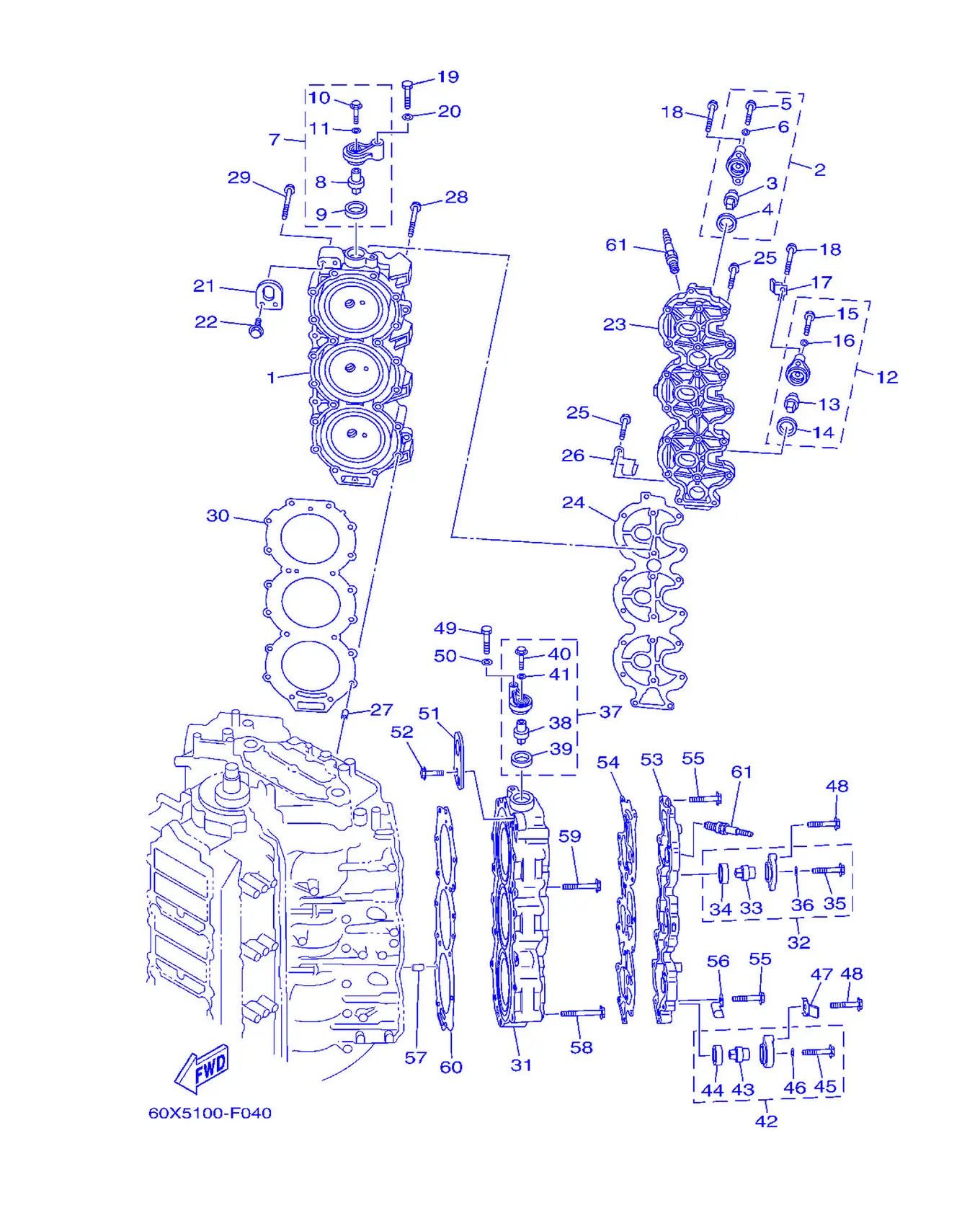

Рис. 12ЦИЛИНДР И КАРТЕР 2 Cylinder & Crankcase 2

REF	Номер детали	Наименование	Кол-во
1	60V-11111-00-1S	Головка, цилиндр 1	1
2	67F-11301-00	Прокладка выпускного коллектора	1
3	67F-11325-01	Корпус	1
4	67F-11328-00	Прокладка	1
5	90105-06M07	Болт, с шайбой и шестигранной головкой	1
6	90430-06M03	. Прокладка	1
7	69J-11301-00	Корпус водяного насоса в сборе	1
8	67F-11325-01	Корпус	1
9	67F-11328-00	Прокладка	1
10	90105-06M07	Болт, с шайбой и шестигранной головкой	1
11	90430-06M03	. Прокладка	1
12	60V-11301-00	Крышка анода в сборе	1
13	67F-11325-01	Корпус	1
14	67F-11328-00	Прокладка	1
15	90105-06M07	Болт, с шайбой и шестигранной головкой	1
16	90430-06M03	. Прокладка	1
17	60V-12535-00	Пластина	1
18	97575-08550	Болт с шайбой	3
19	97075-08035	Болт	1
20	92995-08600	. . Шайба	1
21	68F-11119-00	Подвеска, двигатель	1
22	90119-06MA2	Табличка с номером	2
23	60V-11191-00-1S	Крышка, головка цилиндра 1	1
24	60V-11193-00	. Прокладка, крышка головки 1	1
25	90119-06MA4	Табличка, предупреждающая	18
26	68F-83919-00	Зажим жгута проводов	1
27	99590-10114	Рычаг, поплавок	2
28	90119-08MA5	Болт с шайбой	18
29	90119-08MA8	Болт с шайбой	2
30	60V-11181-00	. Прокладка, головка цилиндра 1	1
31	60V-11121-00-1S	Головка, цилиндр 2	1
32	67F-11301-00	Прокладка выпускного коллектора	1
33	67F-11325-01	Корпус	1
34	67F-11328-00	Прокладка	1
35	90105-06M07	Болт, с шайбой и шестигранной головкой	1
36	90430-06M03	. Прокладка	1
37	69J-11301-00	Корпус водяного насоса в сборе	1
38	67F-11325-01	Корпус	1
39	67F-11328-00	Прокладка	1
40	90105-06M07	Болт, с шайбой и шестигранной головкой	1
41	90430-06M03	. Прокладка	1
42	60V-11301-00	Крышка анода в сборе	1
43	67F-11325-01	Корпус	1
44	67F-11328-00	Прокладка	1
45	90105-06M07	Болт, с шайбой и шестигранной головкой	1
46	90430-06M03	. Прокладка	1
47	60V-12535-00	Пластина	1
48	97575-08550	Болт с шайбой	3
49	97075-08035	Болт	1
50	92995-08600	. . Шайба	1
51	69J-1111E-00	Подвеска, двигатель 2	1
52	90119-06MA2	Табличка с номером	2
53	60V-11192-00-1S	Крышка, головка цилиндра 2	1
54	60V-11193-00	. Прокладка, крышка головки 1	1
55	90119-06MA4	Табличка, предупреждающая	18
56	68F-83919-00	Зажим жгута проводов	1
57	99590-10114	Рычаг, поплавок	2
58	90119-08MA5	Болт с шайбой	18
59	90119-08MA8	Болт с шайбой	2
60	60V-11181-00	. Прокладка, головка цилиндра 1	1
61	94709-00405	Свеча зажигания (NGK BKR6EKU)	6

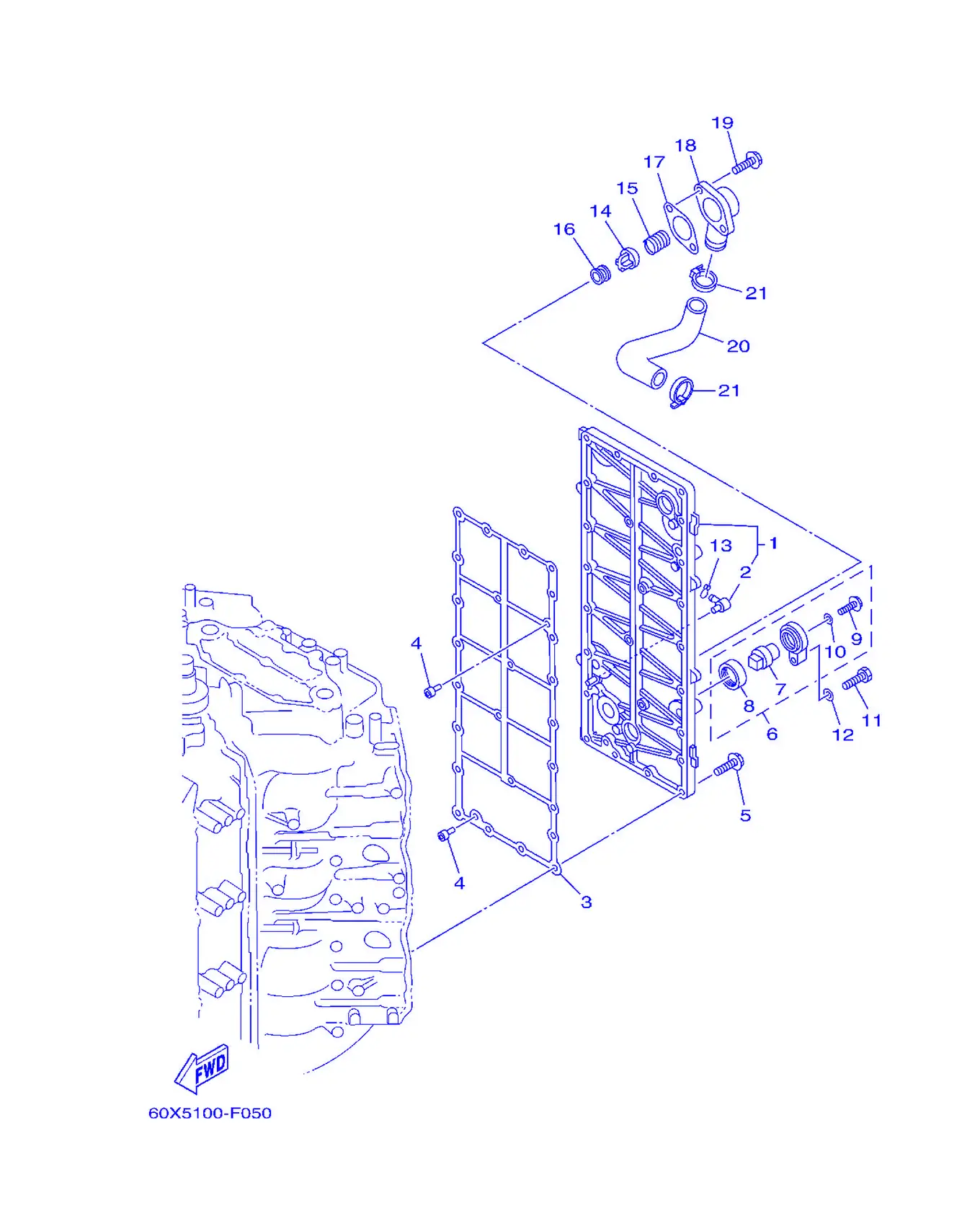

Рис. 13Цилиндр и картер 3 Cylinder & Crankcase 3

REF	Номер детали	Наименование	Кол-во
1	60V-41113-00-94	Наружная крышка, выхлоп	1
2	676-11372-00	Прокладка, насос	1
3	60V-41112-00	. Прокладка, внутренняя крышка выхлопа	1
4	60V-41267-00	Втулка, соединение	2
5	90119-06MA3	Табличка, идентификационная	25
6	60V-11301-00	Крышка анода в сборе	1
7	67F-11325-01	Корпус	1
8	67F-11328-00	Прокладка	1
9	90105-06M07	Болт, с шайбой и шестигранной головкой	1
10	90430-06M03	. Прокладка	1
11	97075-08030	Болт	1
12	92995-08600	. . Шайба	1
13	90467-08M18	Колпачок	1
14	60H-12416-00	Заглушка, глушитель	1
15	90501-16M11	Стопор, глушитель	1
16	90480-20M05	Прокладка	1
17	60V-11382-A0	. Корпус насоса 2	1
18	6G5-11372-00-1S	Крышка, байпас 2	1
19	90119-06MA2	Табличка с номером	2
20	61A-12576-00	Шланг 1	1
21	90465-13M18	Хомут	2

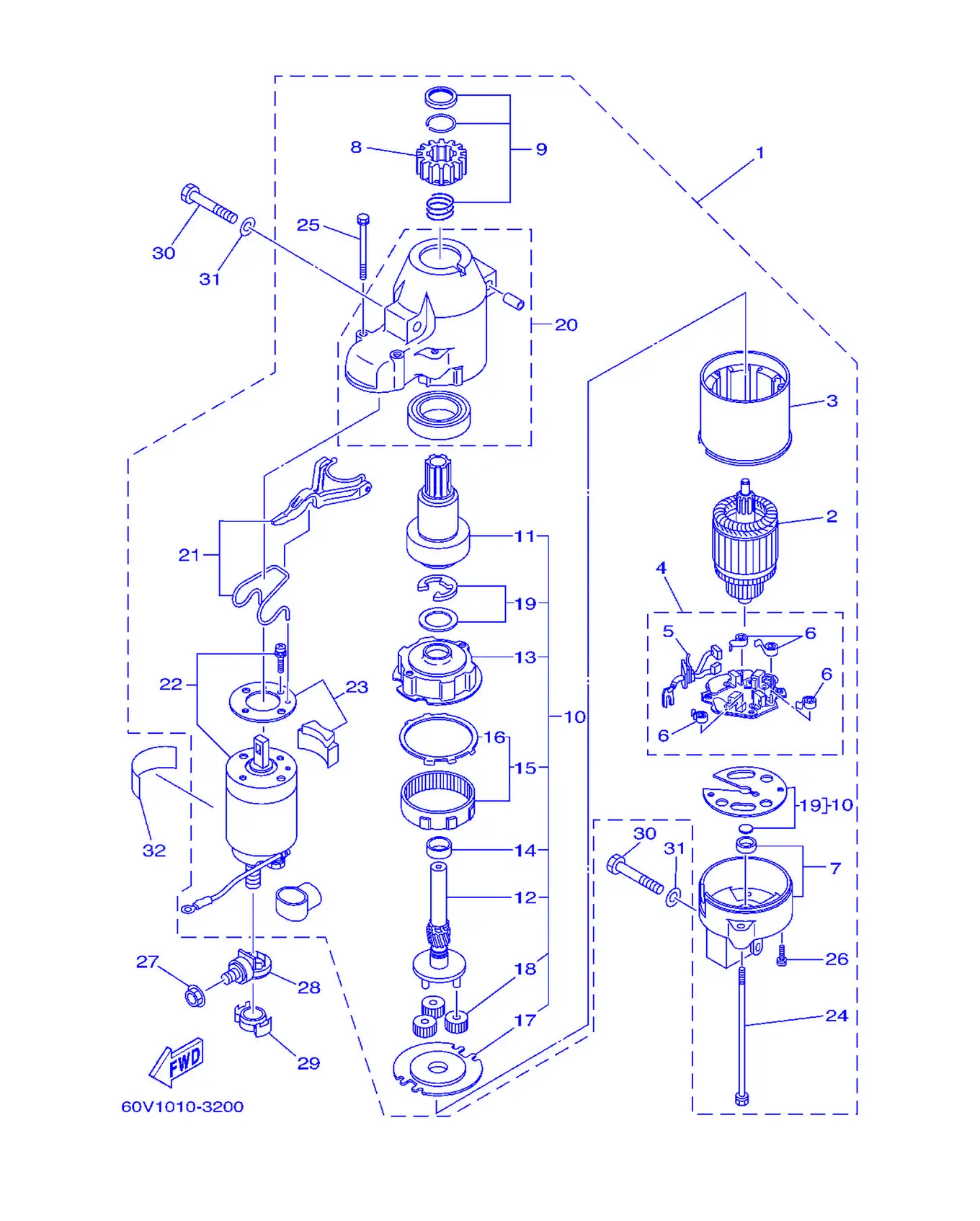

Рис. 14Стартер Starting Motor

REF	Номер детали	Наименование	Кол-во
1	60X-81800-00	Стартер в сборе	1
2	67F-81850-00	. Клемма аккумулятора	1
3	67F-81810-00	. Стартер в сборе	1
4	69J-81840-00	. Держатель щеток в сборе	1
5	69J-81801-00	. . Комплект щеток	1
6	67F-81813-00	. . Стопор, болт	4
7	68F-81820-00	. Крышка щеткодержателя	1
8	67F-81808-00	. Держатель щеток	1
9	67F-81857-00	. Пружина держателя щеток	1
10	67F-81807-00	. Крышка стартера, со стороны щеток	1
11	67F-81832-00	. . Винт, крепление крышки	1
12	67F-81836-00	. . Шайба, держатель	1
13	67F-81821-00	. . Болт, пружина 1	1
14	67F-81841-00	. . . Прокладка	1
15	67F-81891-00	. . Крышка, пружина	1
16	67F-8183R-00	. . . Пружина	1
17	67F-81830-00	. . Болт, пружина 2	1
18	60V-8183T-00	. . Крышка, фиксатор	3
19	67F-81809-00	. . Комплект шайб	1
20	60X-81842-00	. Крышка	1
21	69J-81839-00	. Рычаг в сборе	1
22	69J-81941-00	. Реле стартера в сборе	1
23	69J-81869-00	. Крышка, пыльник	1
24	6K7-81826-10	. Болт	2
25	69J-81828-00	. Защелка 2	2
26	67F-81846-00	. Винт	2
27	90179-08003	Гайка	1
28	60V-81925-00	. Клемма	1
29	68F-82582-00	. Крышка, жгут проводов	1
30	97013-08045	Болт	3
31	92903-08600	Шайба пластины	3
32	67F-83627-01	Этикетка, предупреждение 7	1

Рис. 15НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ Steering Guide

REF	Номер детали	Наименование	Кол-во
1	6E5-61350-02	Крышка стартера в сборе	1
2	6E5-61351-01	. Крышка, стартер	1
3	90387-10M61	. Втулка	1
4	90560-12M01	. Прокладка	1
5	6E5-61355-00	. Табличка	1
6	90185-09M01	. Крышка, корпус	2
7	90201-10M20	. Прокладка, крышка	2
8	6E5-43145-01	. Контакт, держатель щёток	1
9	93210-16275	. Уплотнительное кольцо	1

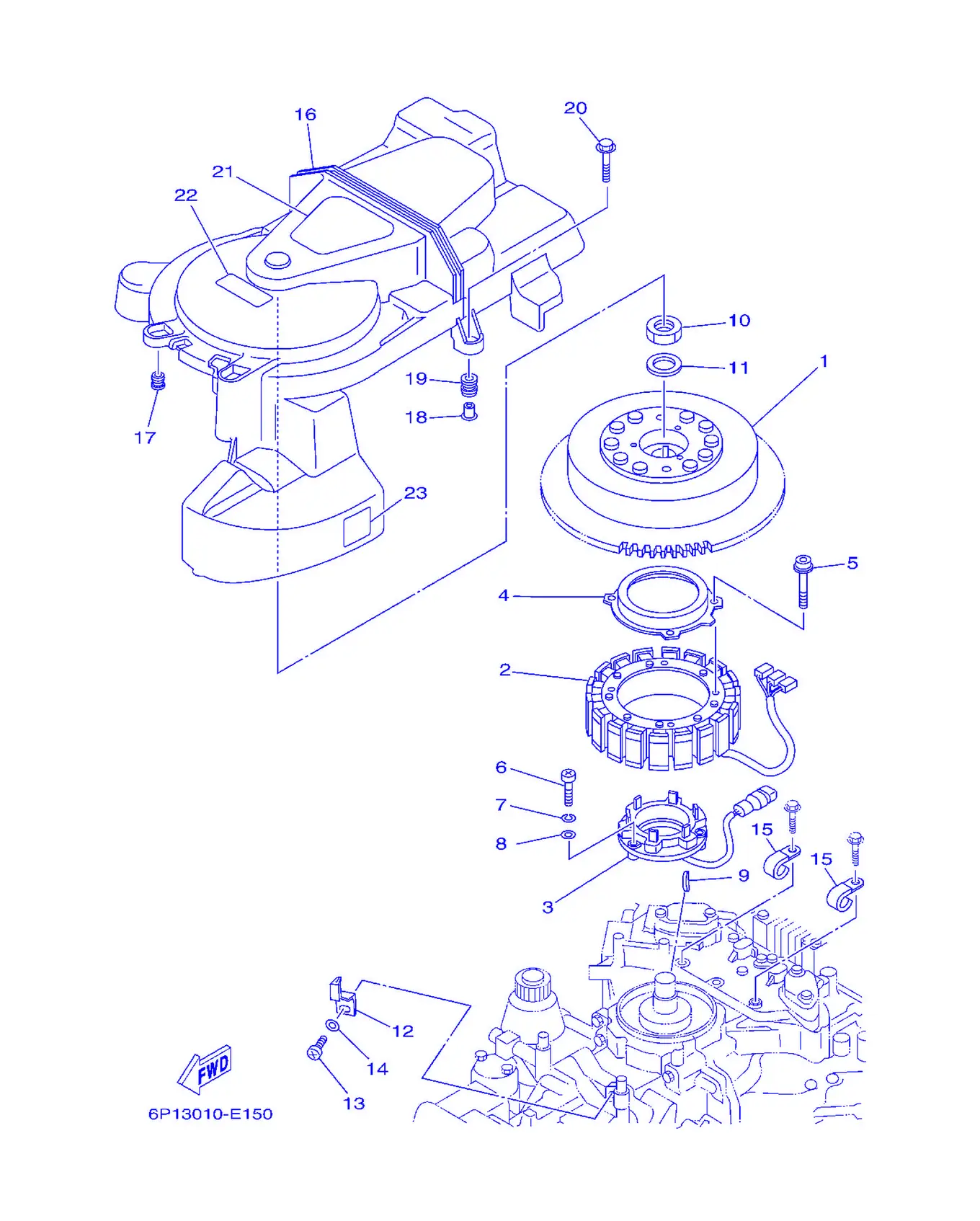

Рис. 16ГЕНЕРАТОР Generator

REF	Номер детали	Наименование	Кол-во
1	60V-81450-00	Ротор в сборе	1
2	60V-81410-02	Статор в сборе	1
3	60V-85580-10	Катушка импульсная	1
4	61A-83721-00	Крышка	1
5	90110-06127	Болт с шестигранной головкой	4
6	97885-05030	Винт с полукруглой головкой	3
7	92995-05100	Шайба	3
8	92995-05600	. Шайба	3
9	90280-05015	Крышка, катушка	1
10	90170-24M22	Гайка	1
11	90201-25M02	Шайба опорная	1
12	60V-81332-00	Пластина механизма зажигания	1
13	97885-06010	Запчасть лодочного мотора	1
14	92995-06600	. . Шайба	1
15	90465-06M86	Крышка	2
16	60V-81337-01	Крышка маховика	1
17	6C5-82317-00	Демпфер катушки зажигания	2
18	90387-06119	Втулка	2
19	6A0-82317-00	Держатель, идентификационная табличка	2
20	95895-06030	Крышка, топливный бак	2
21	60V-14488-00	Этикетка предупреждения	1
22	6A1-83625-01	Метка 5	1
23	6R3-85711-00	Метка, коррозия	1

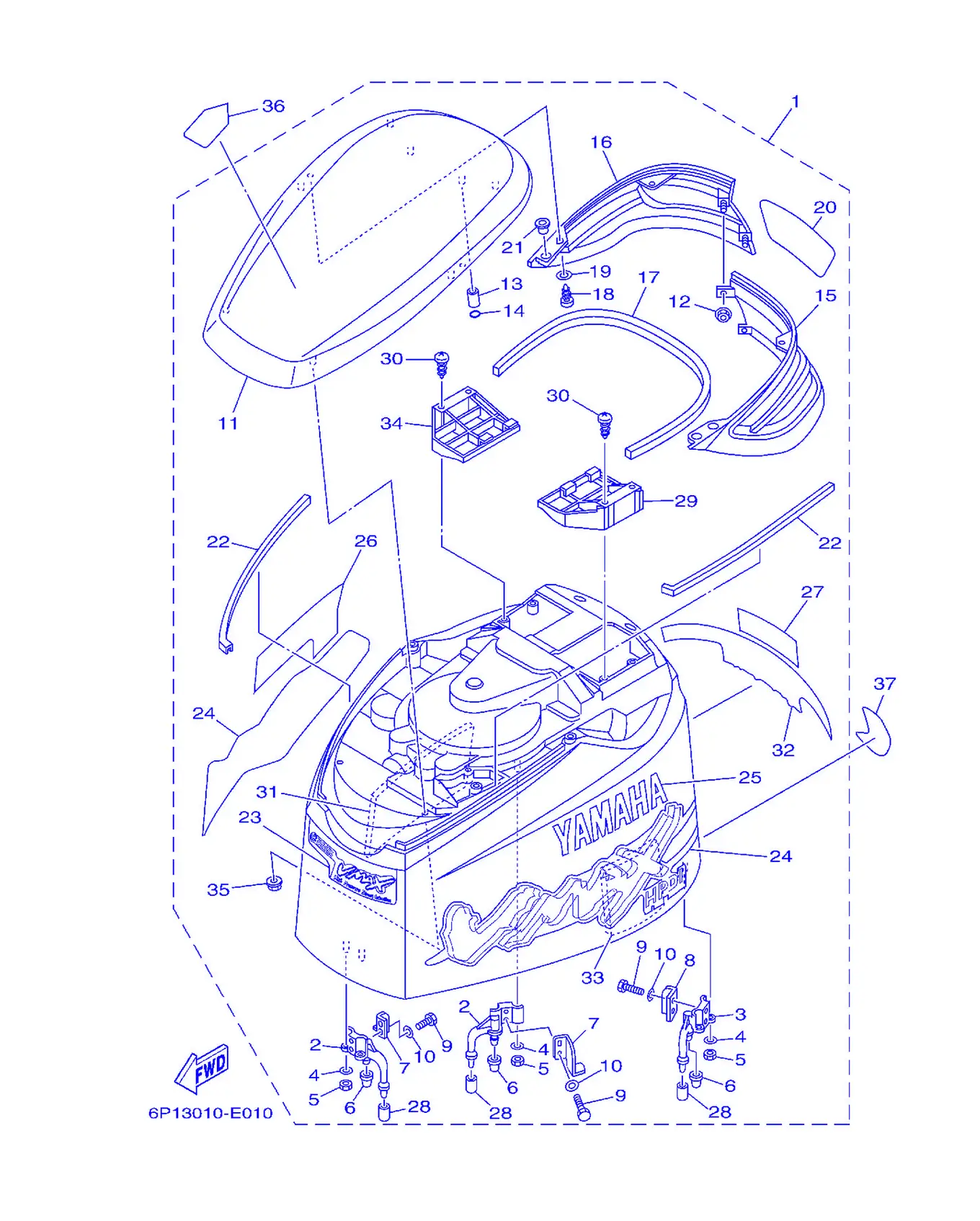

Рис. 17ВЕРХНИЙ КАПОТ Top Cowling

REF	Номер детали	Наименование	Кол-во
1	6P1-42610-00-NA	Верхний кожух в сборе	1
2	68F-42647-01-94	Держатель хомута крепления	2
3	68F-42648-01-94	Держатель хомута крепления	1
4	92990-06100	Прокладка, стопор	6
5	95380-06600	Тяга, соединительная	6
6	68F-42663-00	Задняя пластина 2	3
7	60V-42651-01	Крюк	2
8	60V-42652-00	Трос	1
9	97095-06016	Болт	6
10	92995-06600	. . Шайба	6
11	60X-42613-01-NA	Формованная деталь, воздуховод	1
12	90179-06M24	Гайка	2
13	90387-06011	. Втулка	2
14	93210-06270	. Кольцо уплотнительное	2
15	60X-42636-01-NA	Дефлектор 2	1
16	60X-42636-11-NA	Дефлектор 2	1
17	60X-42662-00	Демпфер	1
18	97780-50616	Саморез	4
19	92990-05200	. . Головка болта	4
20	60X-42687-00	Эмблема, задняя	1
21	90387-06095	Втулка	2
22	60V-42662-00	Демпфер	2
23	60Y-42677-00	Графика, передняя	1
24	60X-W0070-00	Комплект графики	1
25	60X-42681-00	Маркировка, кожух	1
26	60X-42682-00	Маркировка, кожух	1
27	6P1-42678-00	Графика, задняя	1
28	67F-13448-00	Болт	3
29	60X-42626-00	Дефлектор 1	1
30	97780-50620	Винт, крепление	4
31	60V-42637-00	Демпфер поролоновый	1
32	60X-4267A-00	Графика, задняя 2	1
33	60V-42637-10	Демпфер поролоновый	1
34	60X-42626-10	Дефлектор 1	1
35	90179-06M24	Гайка	6
36	68F-13434-00	Этикетка, подушка	1
37	6C5-24239-00	Метка 5	1

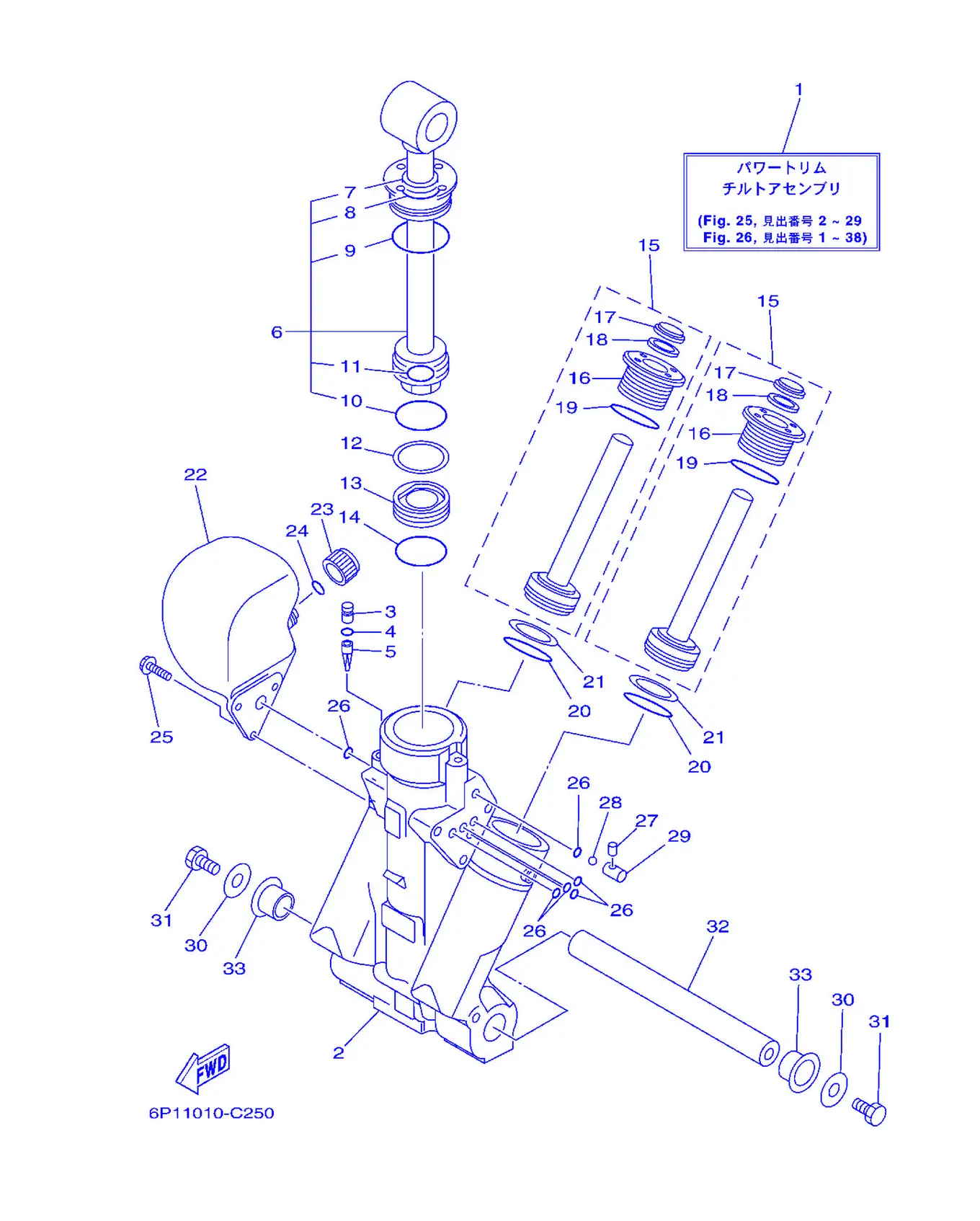

Рис. 18Узел гидроподъема и наклона 1 Power Trim & Tilt Assembly 1

REF	Номер детали	Наименование	Кол-во
1	63P-43800-01-4D	Узел гидроподъема и наклона	1
2	64E-43825-01	Корпус, трим-тилт	1
3	64E-4388J-00	Пробка 2	1
4	93210-10M74	O-образное кольцо	1
5	64E-43817-00	Фильтр 2	1
6	63P-43810-00	Поршень наклона в сборе	1
7	64E-43898-00	Зиф, зе-сда 2	1
8	64E-43867-00	Уплотнительное кольцо	1
9	64E-43866-00	Уплотнительное кольцо	1
10	6E5-43862-00	Уплотнительное кольцо	1
11	64E-43883-00	Уплотнительное кольцо	1
12	6E5-43872-00	Кольцо, подкладное	1
13	6E5-43814-02	Поршень, свободный	1
14	6E5-43862-00	Уплотнительное кольцо	1
15	64E-43820-00	Трим-поршень в сборе	2
16	64E-43821-00	. Винт, конец трим-цилиндра	1
17	64E-43822-00	. Шайба, уплотнительная	1
18	64E-4384J-00	. Шайба, уплотнительная	1
19	6G5-43864-00	. O-кольцо	1
20	6E5-43864-00	O-кольцо	2
21	6E5-43874-01	Кольцо, уплотнительное	2
22	64E-43828-00	Корпус, резервуар	1
23	64E-43829-00	Пробка, резервуар	1
24	64E-43897-00	O-кольцо	1
25	64E-4388E-00	Болт-винт (L:14MM)	3
26	64E-43869-00	O-кольцо	6
27	64E-4381G-00	Штифт 1	1
28	6E5-43858-00	Гайка	1
29	64E-4382G-00	Уплотнение вала	1
30	90201-08M14	Шайба, пластина	2
31	97080-08016	Гайка	2
32	64E-43818-01	Штифт, нижнее крепление амортизатора	1
33	90386-22M98	Прокладка	2

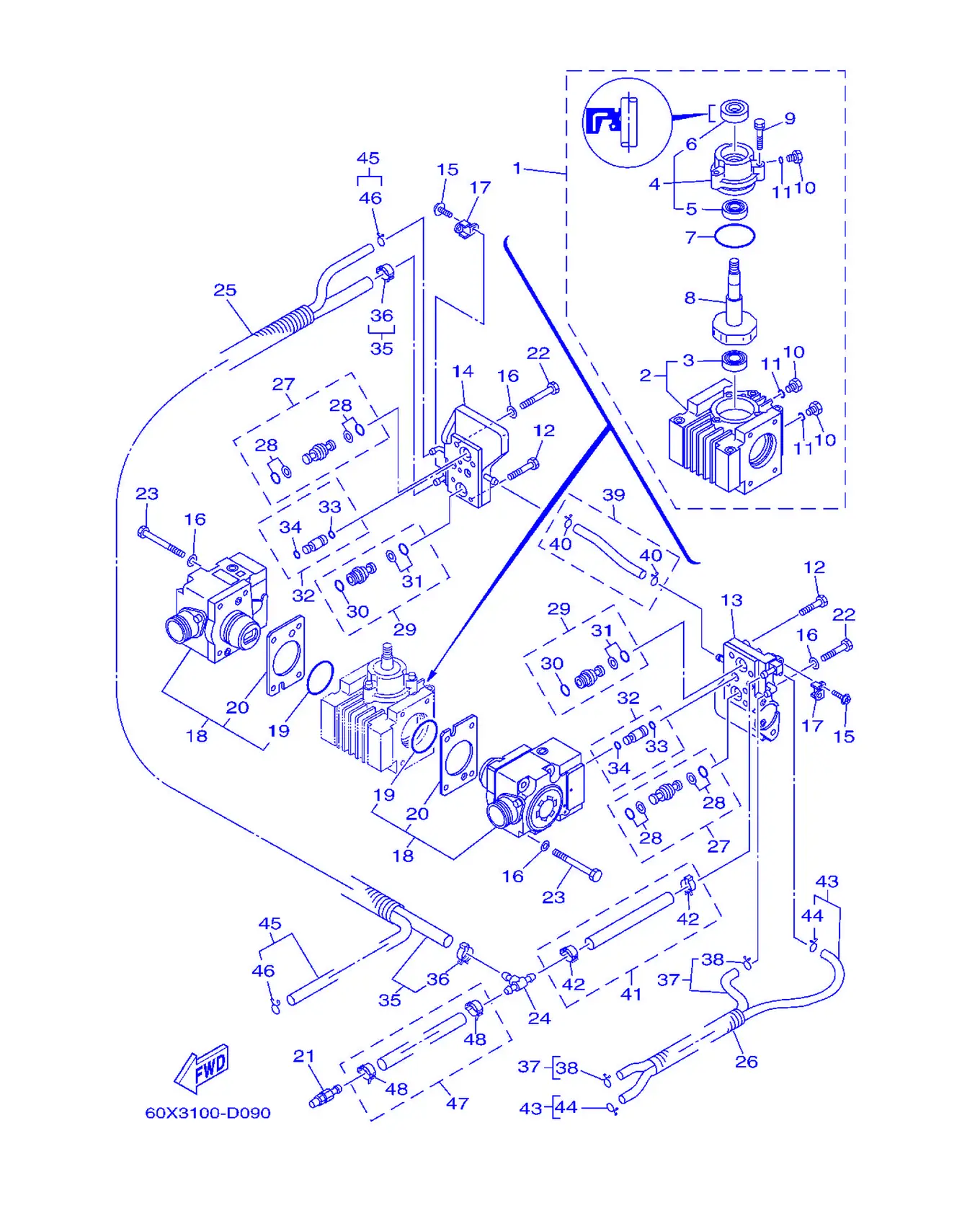

Рис. 19Узел гидроподъема и наклона 2 Power Trim & Tilt Assembly 2

REF	Номер детали	Наименование	Кол-во
1	64E-4388E-10	Болт-винт (L:34.7MM)	4
2	64E-43831-00	Соединитель, вал	1
3	64E-43868-00	O-кольцо	1
4	64E-43830-00	Масляный насос в сборе	1
5	72X-43858-00	. Шарик	2
6	64E-43843-00	. Винт, клапанный блок	4
7	64E-43841-00	. Поршень, челночный	2
8	64E-43802-00	. Клапан в сборе	2
9	6E5-43896-00	. . O-кольцо	1
10	6G5-43863-00	. O-кольцо	1
11	64E-43851-00	. Седло, предохранительный клапан	1
12	64E-43858-00	. Гайка	1
13	64E-43859-00	. Штифт, опора клапана	1
14	64E-43855-00	. Пружина	1
15	64E-43850-00	. Клапан в сборе	1
16	64E-43865-00	. O-кольцо	1
17	64E-43816-00	. Фильтр 1	2
18	64E-43858-00	. Гайка	2
19	64E-43817-10	Фильтр 2	1
20	64E-43860-00	Ручной клапан в сборе	1
21	72X-85075-L0	. O-кольцо	1
22	64E-43827-00	. Ремкомплект колец	1
23	64E-4387A-00	Уплотнительное кольцо	1
24	64E-43873-00	Топливный шланг	1
25	64E-43875-00	Стопорное кольцо	1
26	64E-43879-10	Винт с шайбой	1
27	64E-43879-00	Винт с шайбой	2
28	67H-43880-02	Мотор в сборе	1
29	6H1-4386K-10	Пружина щетки	2
30	64E-4380J-00	Держатель щетки	1
31	64E-43891-00	Щетка 1	1
32	97607-04310	Винт с полукруглой головкой и шайбой	2
33	64E-4380F-00	Держатель щетки 2	1
34	64E-43892-00	Прерыватель в сборе (щетка 2)	1
35	6G5-43865-00	Уплотнительное кольцо	1
36	93102-08M43	Сальник	1
37	64E-43805-00	Якорь в сборе	1
38	64E-43843-10	Винт клапанного блока	3

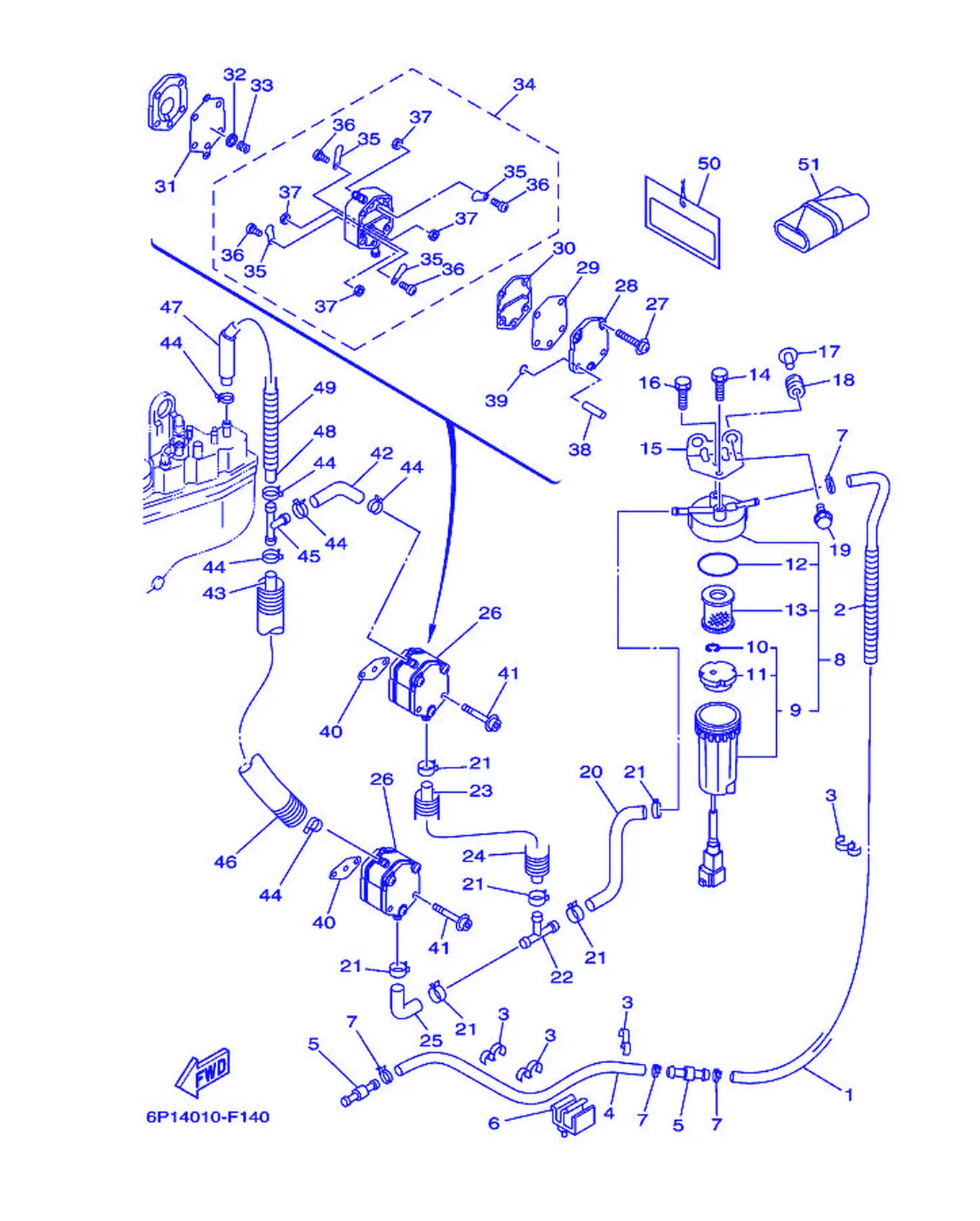

Рис. 20ТОПЛИВНАЯ СИСТЕМА Fuel

REF	Номер детали	Наименование	Кол-во
1	61A-24313-00	Трубка 3	1
2	90447-13008	Шланг с пружиной	1
3	90464-13M34	Прокладка	4
4	90445-13M17	Шланг (L2700)	1
5	6R3-24377-00	Держатель, трос газа 2	2
6	6E5-82594-00	Хомут	1
7	90465-11M10	Хомут	4
8	6P3-24560-10	Фильтр в сборе	1
9	6P3-24562-10	Стакан фильтра	1
10	6P3-24519-00	. . Прокладка	1
11	6P3-24469-00	. . Крышка, картер	1
12	6P3-24564-00	Газовый седловой клапан	1
13	6P3-24563-00	. Элемент, фильтр	1
14	97595-06514	Табличка, гвоздь с прижимной пластиной	1
15	68F-24566-00	Кронштейн фильтра	1
16	97595-06514	Табличка, гвоздь с прижимной пластиной	1
17	90387-06M60	Втулка	2
18	90480-10M23	Втулка уплотнительная	2
19	90119-06M88	Табличка, винт с шестигранной головкой	2
20	68F-24311-00	Трубка топливная 1	1
21	90465-11M10	Хомут	6
22	6E5-24378-00	Ручка, прижимная пластина 3	1
23	6G5-24315-00	Труба 5	1
24	90447-19004	Шланг с пружиной	1
25	6E5-24315-00	. Труба 5	1
26	6E5-24410-04	Топливный насос в сборе	2
27	6E5-24444-01	Винт	3
28	6E5-24413-01	Корпус 2	1
29	6E5-24471-01	Диафрагма	1
30	6E5-24435-01	Прокладка корпуса 2	1
31	6E5-24411-01	Диафрагма	1
32	648-24424-00	Седло пружины	1
33	6E5-24423-00	Пружина диафрагмы	1
34	6E5-24412-11	Корпус 1	1
35	6A0-24421-01	. . Клапан обратный	4
36	6A0-14325-00	. . Винт с полукруглой головкой	4
37	95380-03600	. . Гайка	4
38	6E5-24492-00	. Втулка топливного насоса	2
39	6E5-24486-00	. Кольцо O-ring	2
40	650-24431-A0	. Прокладка топливного насоса 1	2
41	90110-06128	Болт с шестигранной головкой	4
42	6G5-24316-10	Труба 6	1
43	6E5-24313-00	Трубка 3	1
44	90465-11M10	Хомут	6
45	6E5-24378-00	Ручка, прижимная пластина 3	1
46	90447-15002	Шланг с пружиной	1
47	90446-15M07	Шланг (L60)	1
48	90445-13M12	Шланг (L235)	1
49	90447-13008	Шланг с пружиной	1
50	61H-2819R-01	Ярлык, предупреждение	1
51	68F-28100-00	Набор инструментов	1

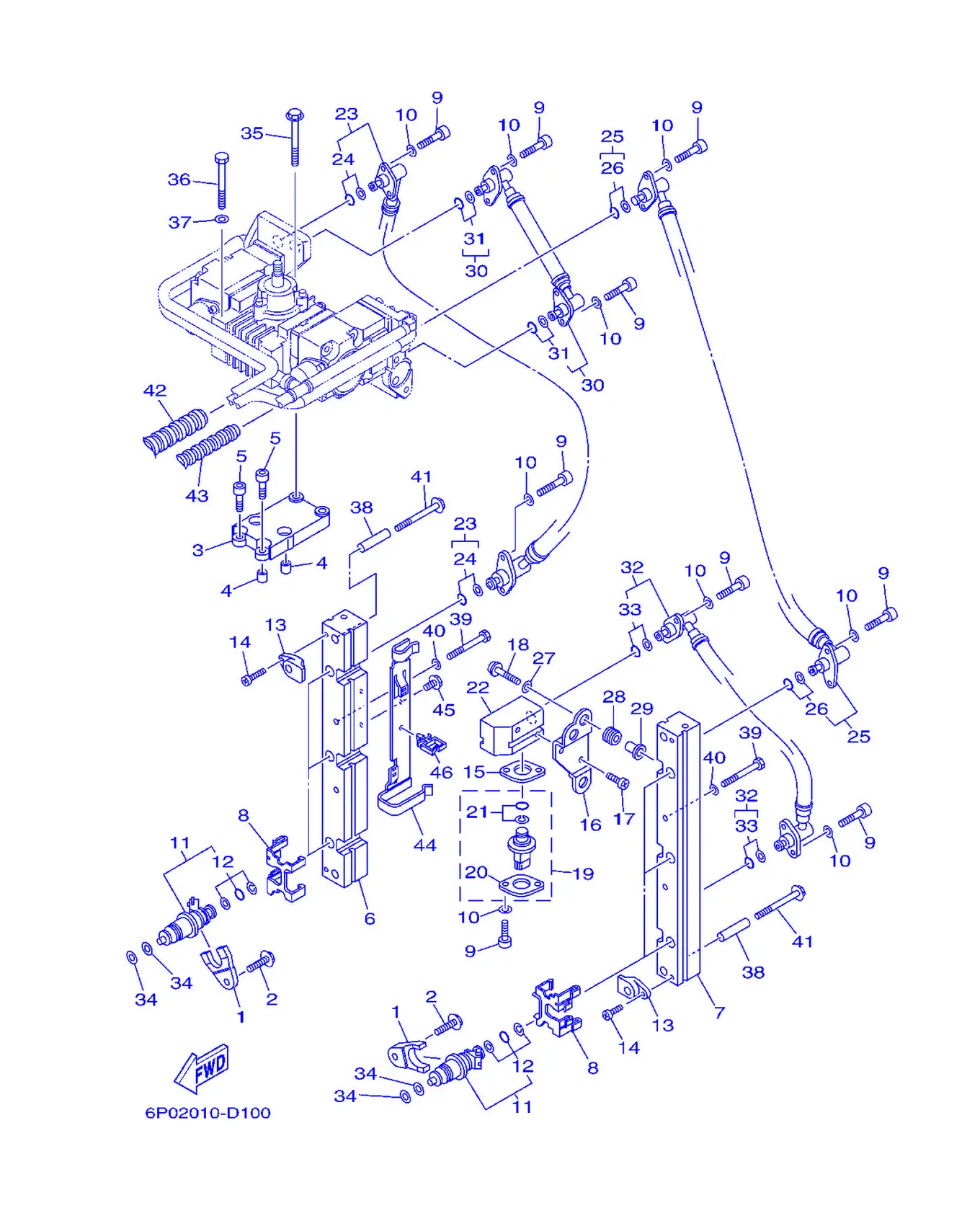

Рис. 21Топливная форсунка Fuel Injector

REF	Номер детали	Наименование	Кол-во
1	68F-13767-00	Крышка форсунки	6
2	90119-08M60	Болт с шайбой	6
3	60V-13782-00	Стойка	1
4	90387-08M31	Втулка	2
5	90110-08M04	Болт с шестигранной головкой	4
6	60V-13161-00	Трубка подачи 1	1
7	60V-13171-00	Трубка подачи 2	1
8	60V-13898-00	Держатель	6
9	68F-24551-00	Болт соединения	18
10	68F-24576-00	Шайба	18
11	60V-13761-00	Форсунка в сборе	6
12	68F-1410B-00	Комплект прокладок	1
13	60V-14264-00	Втулка	4
14	65L-14565-00	Винт	4
15	60V-82389-00	Пластина 2	1
16	60V-82398-00	Пластина 3	1
17	60V-81545-00	Винт 1	2
18	60V-81546-00	Винт 2	3
19	60V-82380-00	Датчик давления	1
20	68F-82388-00	Пластина	1
21	68F-82384-00	Комплект прокладок	1
22	60V-13938-00	Трубка	1
23	60V-13973-10	Трубка топливная 3	1
24	68F-2466A-00	Комплект прокладок	2
25	60V-13974-10	Трубка топливная 4	1
26	68F-2466A-00	Комплект прокладок	2
27	65L-14596-00	Шайба	3
28	90480-10M23	Втулка уплотнительная	3
29	90387-05M00	Втулка	3
30	60V-13975-10	Трубка топливная 5	1
31	68F-2466A-00	Комплект прокладок	2
32	60V-13976-10	Трубка топливная 6	1
33	68F-2466A-00	Комплект прокладок	2
34	68F-13764-00	Прокладка (T=2.2)	12
35	97513-08570	Болт с шайбой	2
36	97013-08090	Болт	2
37	92903-08600	Шайба пластины	2
38	60V-13716-00	Втулка	4
39	97013-08055	Болт	4
40	92903-08600	Шайба пластины	4
41	97513-08570	Болт с шайбой	4
42	90447-22004	Шланг с пружиной (L200)	1
43	90447-15001	Шланг с пружиной	1
44	6D0-8366P-00	Кронштейн 4	1
45	97595-06512	. . Табличка, впускной коллектор	2
46	90464-08004	Сальник	1

Рис. 22Топливный насос высокого давления Fuel Injection Pump

REF	Номер детали	Наименование	Кол-во
1	60V-12170-00	Кулачковый вал в сборе 1	1
2	60V-12424-00	Пластина внутренняя картриджа	1
3	93306-00001	. . Подшипник	1
4	68F-12173-00	Крышка распредвала 1	1
5	93306-001U0	Подшипник	1
6	68F-12223-00	Сальник	1
7	68F-12439-00	Кольцо уплотнительное	1
8	60V-12171-00	Кулачковый вал 1	1
9	68F-12228-00	Болт	3
10	68F-13455-00	Пробка	3
11	68F-13473-00	Кольцо уплотнительное	3
12	68F-12228-00	Болт	4
13	60V-13993-00	Крышка механизма управления	1
14	60W-13993-00	Крышка механизма управления	1
15	65L-14565-00	Винт	2
16	68F-24579-00	Шайба 2	12
17	60V-13854-00	Пластина 4	2
18	60V-13910-00	Топливный насос в сборе	2
19	60V-14005-00	Кольцо, уплотнение	1
20	60V-14126-00	Прокладка	1
21	68F-24300-00	. Соединение топливной трубки	1
22	60V-24178-00	Болт 3	4
23	60V-24176-00	Болт 1	8
24	60V-24378-00	Трубка соединительная 4	1
25	60V-24864-00	Трубка	1
26	60V-2510T-00	Трубка	1
27	68F-13815-10	Соединение 1	2
28	68F-2466A-00	Комплект прокладок	2
29	68F-13816-10	Соединение 2	2
30	68F-24486-00	Кольцо O-ring	1
31	68F-2466A-00	Комплект прокладок	1
32	60V-13505-00	Соединение в сборе	4
33	68F-13473-00	Кольцо уплотнительное	1
34	60V-13473-00	Кольцо O-ring	1
35	60V-14148-00	Трубка	1
36	65L-24387-00	Зажим	2
37	60V-24312-00	Трубка 2	1
38	68F-24356-00	. Зажим, трубки 1	2
39	60V-24313-00	Трубка 3	1
40	68F-24356-00	. Зажим, трубки 1	2
41	60V-14149-00	Трубка	1
42	65L-24387-00	Зажим	2
43	60V-24314-00	Трубка 4	1
44	68F-24356-00	. Зажим, трубки 1	2
45	60V-24315-00	Трубка 5	1
46	68F-24356-00	. Зажим, трубки 1	2
47	60V-13972-00	Трубка топливная 2	1
48	65L-24387-00	Зажим	2

Рис. 23Топливный Бак Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	6YJ-W2420-J1	Топливный шланг (24L)	1
2	6YJ-24610-01	. Комплект топливного шланга	1
3	6Y1-24260-12	. Топливный датчик в сборе	1
4	90157-05M19	. Шланг, топливный	4
5	6Y1-24329-00	. Сальник	4
6	6Y1-24268-00	. Прокладка, топливный шланг	1
7	6YJ-24167-00	. Фильтр сетчатый	1
10	6Y2-24306-56	Топливный шланг 1	1
11	6E5-24305-06	. Топливный шланг 2	1
12	93210-08287	. . Кольцо O-ring	1
13	6Y2-24305-06	. Топливный шланг 2	1
14	93210-08287	. . Кольцо O-ring	1
15	90445-13M01	. Шланг (L:2050MM)	1
16	6E5-24351-51	. Заглушка 1	4
17	90445-13M00	. Шланг (L:850MM)	1
18	6Y2-24360-60	Топливный шланг в сборе	1

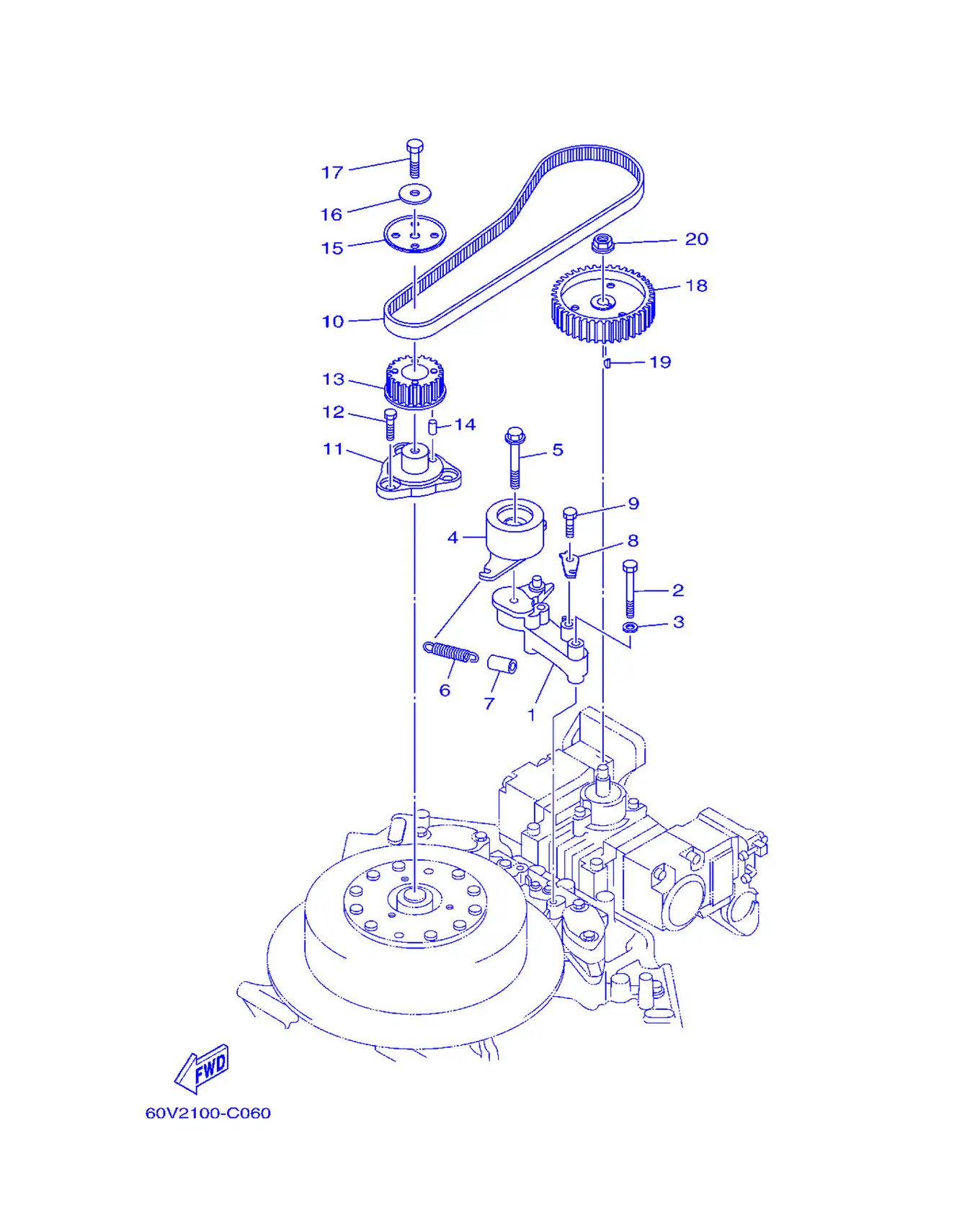

Рис. 24Топливный насос - приводная шестерня Fuel Pump Drive Gear

REF	Номер детали	Наименование	Кол-во
1	60V-11598-00-94	Кронштейн натяжителя	1
2	97013-08055	Болт	2
3	92903-08600	Шайба пластины	2
4	60V-11590-00	Натяжитель в сборе	1
5	90119-10M72	Дефлектор, кожух	1
6	60V-12113-00	Пружина внутренняя клапана	1
7	90445-15002	Шланг (L30)	1
8	60V-11595-00	Пластина клапана	1
9	97013-08012	Болт	1
10	60V-46241-00	Ремень клиновой	1
11	68F-11579-01-94	Маховик	1
12	97013-08012	Болт	3
13	68F-11536-00-94	Шестерня ведущая	1
14	93605-10108	Заглушка, ...	1
15	60V-11557-00	Шайба 1	1
16	90201-08M00	Рычаг, дроссель	1
17	97095-08025	. Болт	1
18	68F-11537-00-94	Шестерня ведомая	1
19	90280-03M01	. Крышка, корпус	1
20	95707-08600	Гайка фланцевая	1

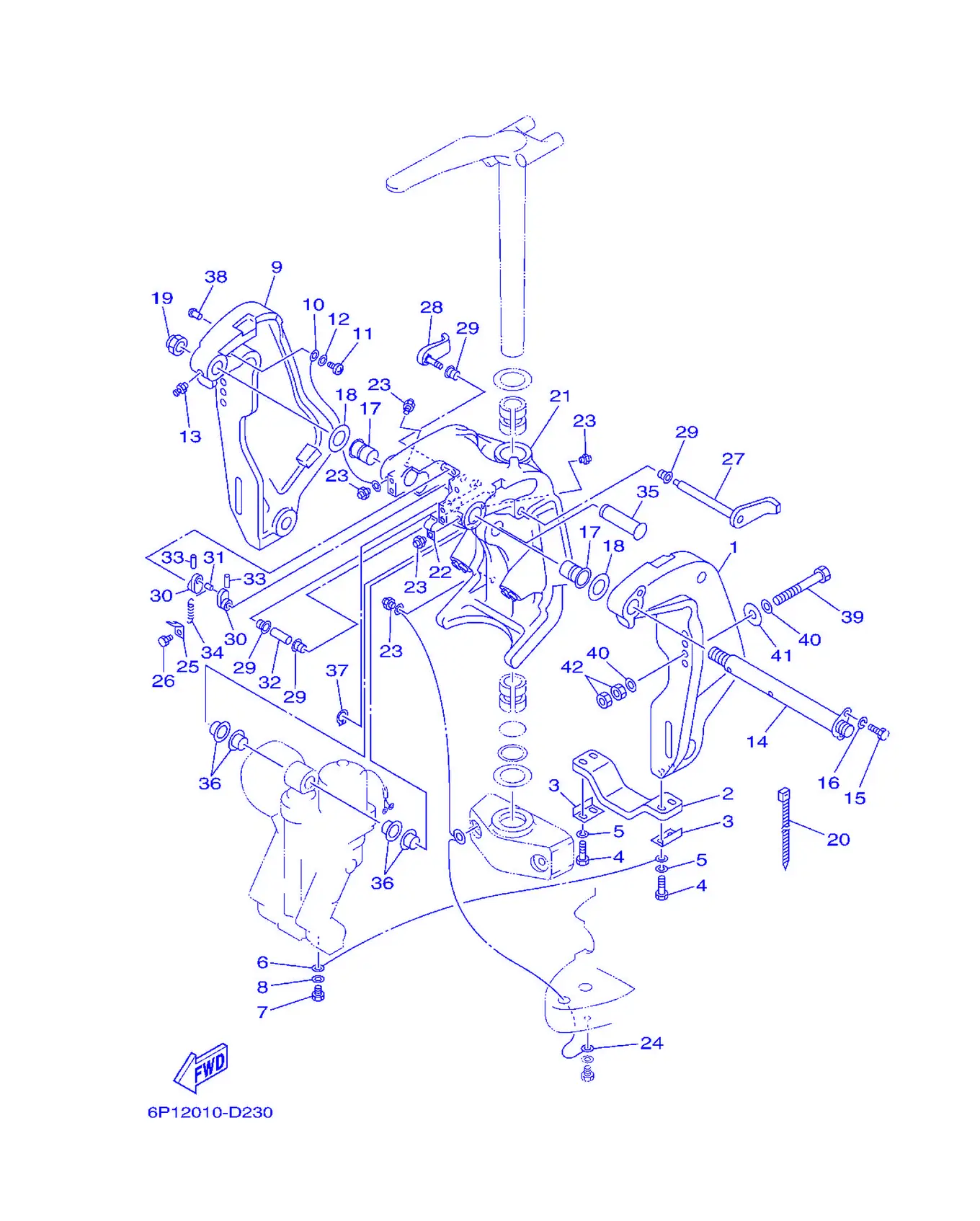

Рис. 25КРОНШТЕЙН 1 Bracket 1

REF	Номер детали	Наименование	Кол-во
1	64E-43111-02-8D	Прокладка, головка 1	1
2	6G5-45251-02	Крышка	1
3	6G5-44526-00	Крышка	2
4	97095-06030	Болт	4
5	92995-06100	Пружинная шайба	4
6	6E5-82148-00	Пружина, подача 4	1
7	97095-06010	. Болт	1
8	92995-06600	. . Шайба	1
9	64E-43112-02-8D	Прокладка, головка 2	1
10	6E5-82148-00	Пружина, подача 4	1
11	97880-06012	Сальник, коленвал	1
12	92990-06600	Прокладка, дроссель	1
13	93700-06M03	Пластина стопорная	1
14	64E-43131-01	Болт, кронштейн зажима	1
15	97095-08020	Прокладка	1
16	92995-08100	Шайба пружинная	1
17	90386-25M31	Шайба	2
18	90201-26M59	Пружина, крышка	2
19	90185-22M11	Штифт, шпонка	1
20	90465-11M10	Хомут	1
21	64E-43311-10-8D	Прокладка, выхлоп 1	1
22	90465-08M63	Головка	1
23	93700-06M03	Пластина стопорная	5
24	66K-82149-00	Шпилька	1
25	6G5-43144-00	Втулка, ступица	1
26	97095-06010	. Болт	1
27	6G5-43181-02	Пластина, анод 1	1
28	6G5-43185-02	Пластина, анод 2	1
29	90386-10M16	Шайба	4
30	6G5-43148-00	Ручка, регулировка	2
31	90249-06M19	Крыльчатка	1
32	90387-10M05	Втулка	1
33	91690-30020	Крыльчатка, ступица	2
34	90506-16003	Стопор, трос	1
35	64E-43126-00	Штифт, крепление верхнее	1
36	90386-22M98	Прокладка	4
37	93410-22M11	Уплотнение	1
38	90269-02M08	Шайба	2
39	90101-12M05	Табличка (L:130MM)	4
40	90201-13M01	Пружина, крышка	8
41	90201-12M05	Пружина, крышка	4
42	95380-12600	Гайка	8

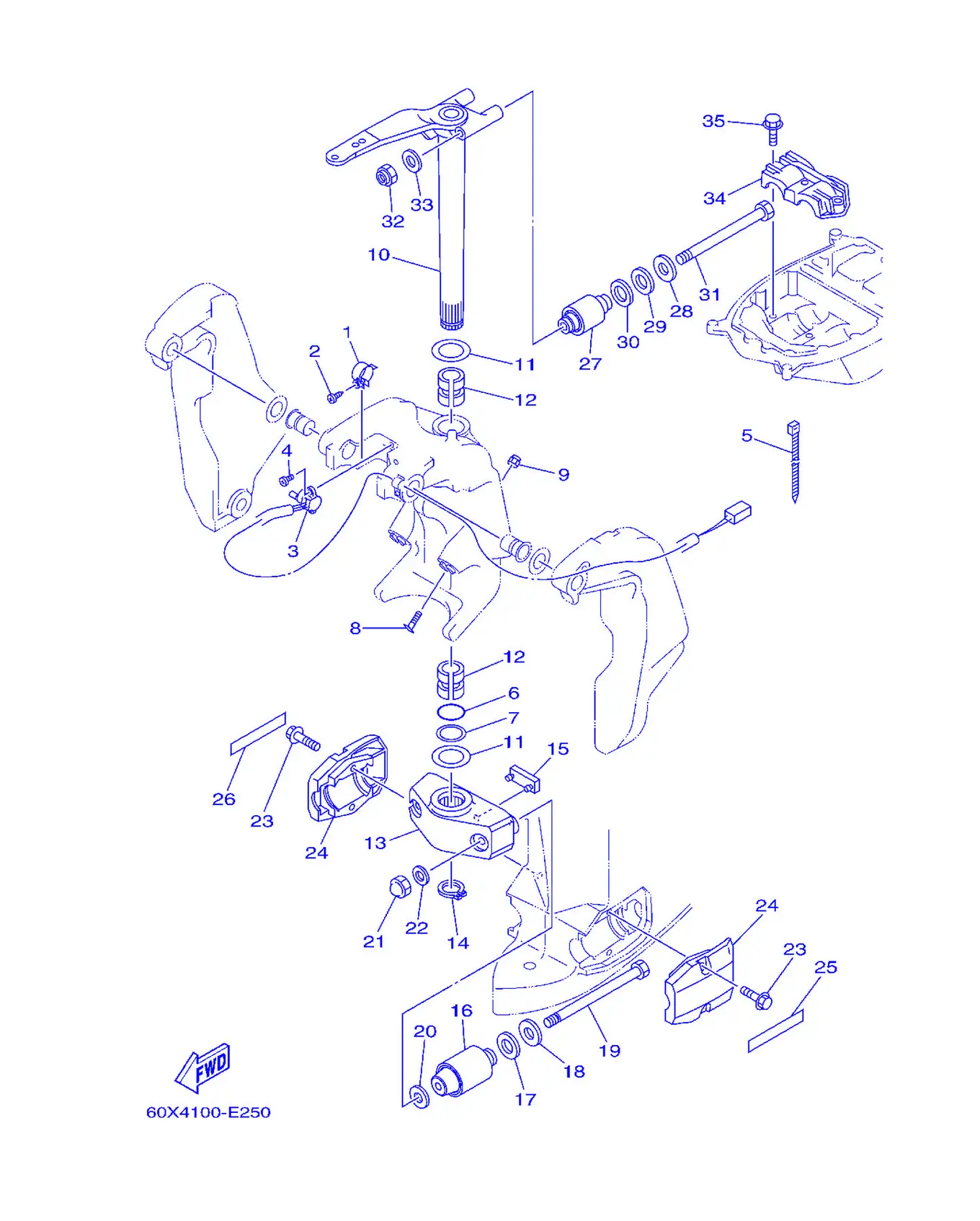

Рис. 26КРОНШТЕЙН 2 Bracket 2

REF	Номер детали	Наименование	Кол-во
1	64E-43139-02	Кулачок, датчик трима	1
2	97780-60525	Винт, саморез	1
3	67H-83672-00	Датчик трима	1
4	97885-06016	Сальник, коленвал	2
5	90465-11M10	Хомут	3
6	93210-37MH7	Кольцо O	1
7	90202-40M47	Пружина, крышка	1
8	64E-43376-00	Болт упорного подшипника	2
9	95780-10300	Гнездо, втулка	2
10	66K-42510-01-8D	Кронштейн рулевого управления в сборе	1
11	90201-38M60	Гнездо, втулка	2
12	90386-38M32	Втулка	2
13	60X-44551-00-8D	Корпус нижней резиновой опоры	1
14	93410-37M04	Штифт	1
15	6E5-44575-00	Держатель, кронштейн	1
16	60X-44555-00-94	Демпфер крепления, нижняя сторона	2
17	90202-32M19	Гнездо, втулка	2
18	90201-16016	Прокладка, крышка	2
19	90109-14M80	Болт	2
20	90201-15M58	Гнездо, втулка	2
21	95380-14800	Гайка	2
22	92995-14600	Шайба	2
23	90101-10M70	Болт, шестигранный	4
24	60X-44553-00-NA	Крышка нижней опоры	2
25	65N-43155-N0	Метка 1	1
26	65N-43156-N0	Метка 2	1
27	69J-44514-00-94	Демпфер крепления, верхняя сторона	2
28	90201-16015	Прокладка, крышка	2
29	90202-28M46	Шпилька	2
30	90201-28M01	Шайба пластины	2
31	90101-14003	Крышка, корпус	2
32	90185-14M00	Прокладка, крышка	2
33	92995-14600	Шайба	2
34	61A-44511-00-94	Крышка, верхняя опора	1
35	90119-10024	Втулка, направляющая тяги	3

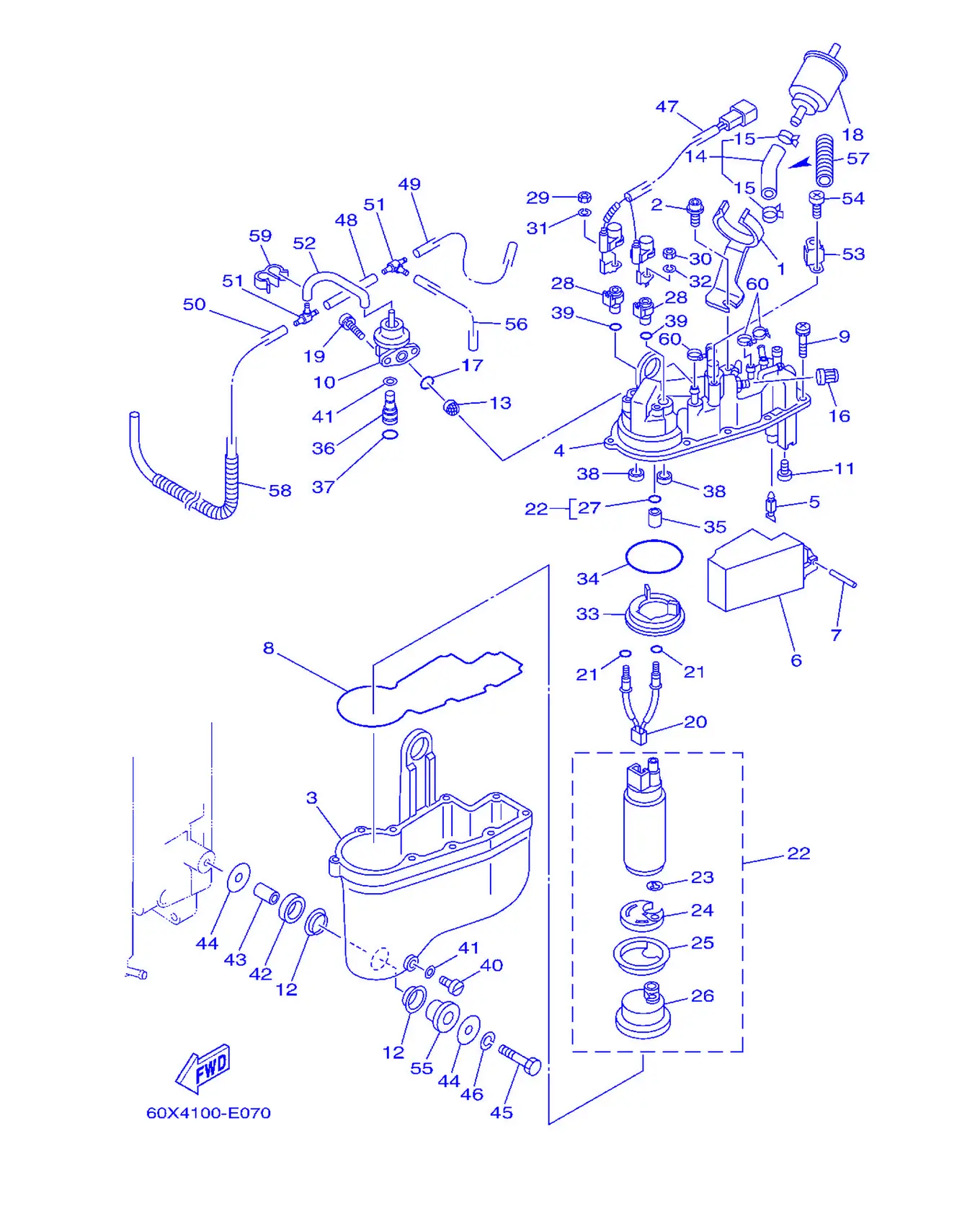

Рис. 27Сепаратор паров 1 Vapor Separator 1

REF	Номер детали	Наименование	Кол-во
1	60V-24216-00	Кронштейн	1
2	6D0-24473-00	Винт	1
3	60V-14980-00	Корпус поплавковой камеры	1
4	60V-14182-01	Крышка поплавковой камеры	1
5	65L-14546-00	Клапан игольчатый	1
6	66K-14985-00	Поплавок	1
7	66K-14548-01	Ось рычага поплавка	1
8	66K-14984-00	Прокладка поплавковой камеры	1
9	65L-14125-00	Винт	10
10	68F-13906-10	Регулятор давления	1
11	66K-14325-01	Винт с полукруглой головкой	2
12	60V-14163-00	Проставка	6
13	65L-13905-00	Фильтр в сборе	1
14	68F-13971-00	Трубка топливная 1	1
15	65L-24387-00	Зажим	2
16	65L-14966-00	Крышка	1
17	65L-24486-00	O-кольцо	1
18	60V-24251-01	Сетчатый фильтр 1	1
19	66K-14245-00	Винт направляющий	2
20	68F-82509-00	Провод вспомогательный	1
21	65L-14227-00	. O-кольцо	2
22	60V-13907-00	Топливный насос в сборе	1
23	65L-14159-00	. Зажим	1
24	68F-13781-00	Демпфер насоса	1
25	68F-13844-00	Пластина 2	1
26	68F-13915-00	Фильтр	1
27	65L-1416A-00	. O-кольцо	1
28	66K-14271-00	Изолятор	2
29	65L-8182A-00	Гайка	1
30	65L-8182K-00	Гайка	1
31	65L-8182E-00	Шайба	1
32	65L-8182F-00	Шайба	1
33	68F-13843-00	Пластина 1	1
34	65L-14147-00	O-кольцо	1
35	68F-14274-00	Разъем	1
36	66K-24376-00	Трубка, соединение 1	1
37	66K-24489-00	O-кольцо	1
38	68F-14271-00	Изолятор	2
39	65L-14397-00	O-кольцо	2
40	65L-14992-00	Винт сливной	1
41	65L-14997-00	Сальник	2
42	60V-24375-01	Втулка уплотнительная	3
43	60V-24397-01	Втулка	3
44	66K-24579-00	Шайба 2	6
45	65L-24592-00	Болт	3
46	65L-24169-00	Шайба стопорная	3
47	60V-82507-00	Провод, вывод	1
48	66K-13542-00	. Шланг вакуумного датчика 1	1
49	66K-13544-00	Шланг вакуумного датчика 2	1
50	66K-13532-00	. Шланг датчика разрежения 3	1
51	65L-24461-00	. Трубка, соединение	2
52	66K-13533-00	. Шланг датчика разрежения 4	1
53	65L-13898-00	Держатель	1
54	65L-14565-00	Винт	1
55	60V-24339-01	Втулка	3
56	60V-13534-00	Шланг, датчик вакуума 5	1
57	6D0-2486A-00	Труба 1	1
58	6D0-2486D-00	Труба 2	1
59	90464-07M20	Головка блока цилиндров	1
60	90465-11M10	Хомут	3

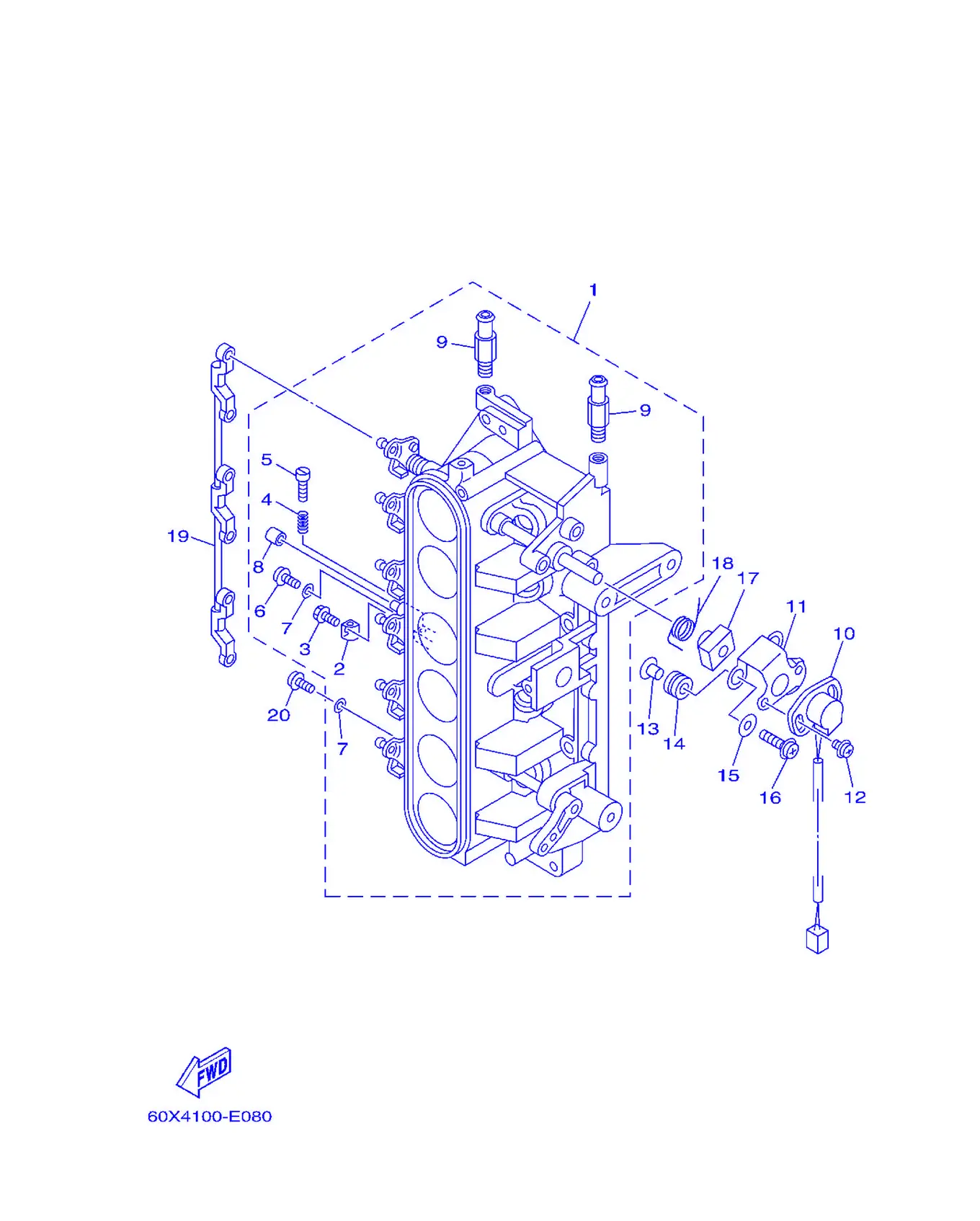

Рис. 28Сепаратор паров 2 Vapor Separator 2

REF	Номер детали	Наименование	Кол-во
1	60V-13751-02	Корпус дросселя 1	1
2	65L-14527-00	. Пластина	1
3	65L-14565-00	Винт	1
4	65L-14334-00	Пружина, регулировки холостого хода	1
5	65L-14523-00	Винт, стопорный	1
6	6K5-14592-00	Винт	1
7	90201-05552	Шайба, пластина	6
8	65L-14578-00	Втулка	1
9	68F-13568-00	Шпилька	2
10	61A-85885-00	Датчик дроссельной заслонки в сборе	1
11	6K7-85886-01	Датчик температуры воздуха	1
12	97985-05212	Винт с шайбой	2
13	90387-05M00	Втулка	3
14	60V-85516-00	Защитная крышка	3
15	60V-14596-00	Шайба	3
16	97985-05330	Винт с шайбой	3
17	65L-14573-00	Рычаг	1
18	65L-14579-00	Пружина	1
19	65L-41217-00	Тяга рычага акселератора	1
20	6D0-14592-00	. Винт	5

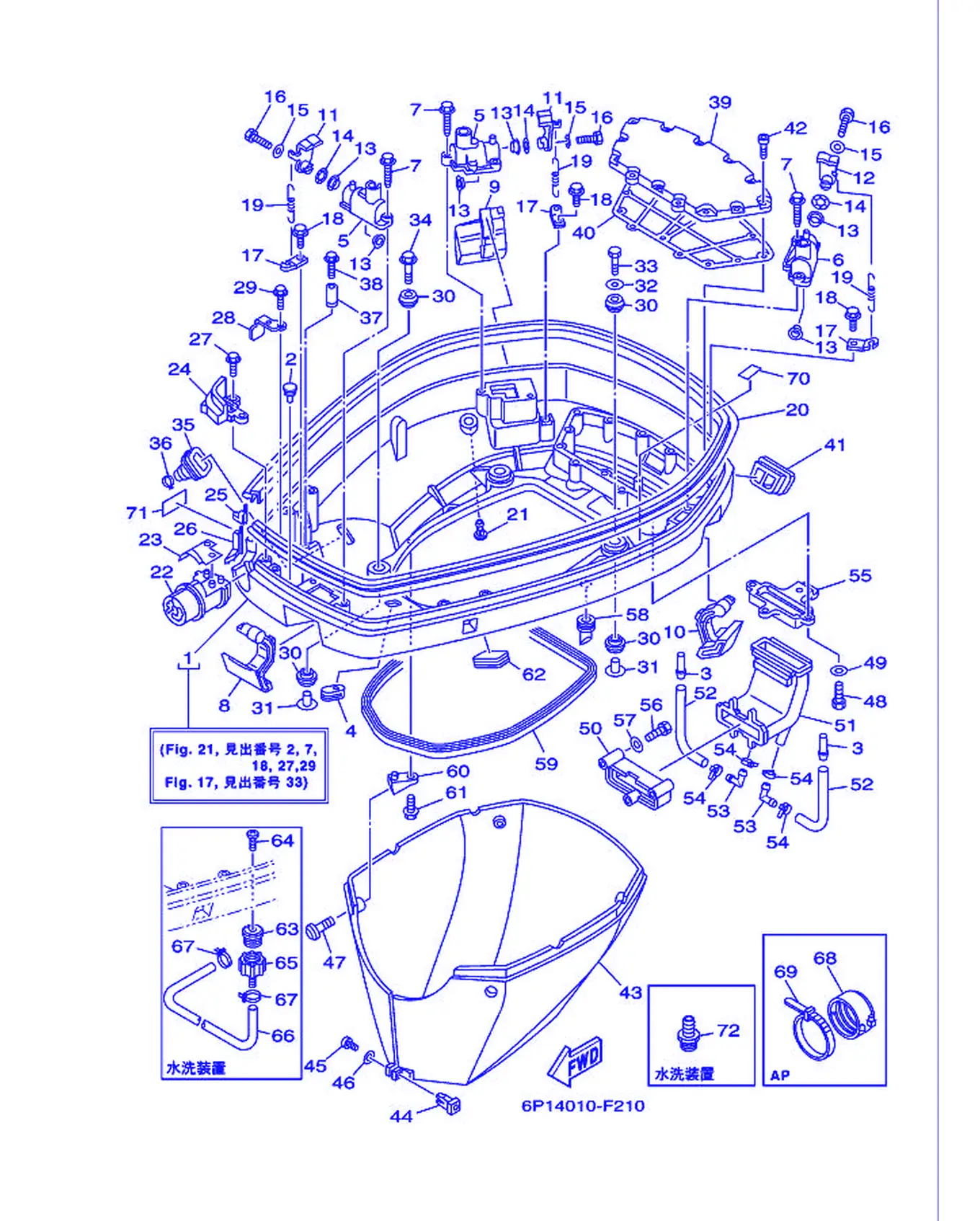

Рис. 29НИЖНИЙ КОЖУХ Bottom Cowling

REF	Номер детали	Наименование	Кол-во
1	60V-42710-10-8D	Корпус нижний в сборе	1
2	6D0-42748-00	Люверс	2
3	6E5-24377-00	Труба, соединение 3	2
4	60V-42727-00	Люверс	1
5	68F-42828-03-94	Пластина, зажим	2
6	68F-42828-10-94	Пластина струбцины	1
7	90109-06M82	Табличка	6
8	60V-42815-00-8D	Рычаг, зажим	1
9	60V-42816-00-8D	Рычаг, зажим	1
10	60V-42817-00-8D	Рычаг, зажим	1
11	68F-42818-01	Рычаг, зажим	2
12	6D8-42818-00	Рычаг, зажим	1
13	90386-15M73	Прокладка	6
14	90206-15M18	Прокладка, головка	3
15	90201-06068	Головка блока цилиндров	3
16	97095-06016	Болт	3
17	64D-43144-00	Кольцо, стопорное	3
18	90109-06M80	. Гайка	3
19	90506-18M40	Стопор, трос	3
20	6D0-42615-00	Сальник	1
21	60V-44391-00	Ниппель, шланг	1
22	60V-42725-01	Люверс	1
23	6D0-42721-00	Прокладка 1	1
24	60V-42738-02-8D	Пластина, фитинг	1
25	60V-42716-02	Резина, сальник 1	1
26	60V-42717-01	Резина, сальник 2	1
27	90109-06M81	. Болт	2
28	64D-42738-10-8D	Пластина, фитинг	1
29	90109-06M81	. Болт	1
30	90480-22M81	Прокладка	8
31	90387-08M37	Втулка	4
32	90201-08M54	Прокладка, трубка	1
33	97075-08035	Болт	1
34	90119-08M22	Прокладка, гвоздь	3
35	6C5-42724-00	Люверс	1
36	90465-11M10	Хомут	1
37	6E5-82588-00	. Пластина	1
38	95895-06020	Накладка, дефлектор	1
39	60V-42723-00-5B	Крышка, нижняя	1
40	60V-42721-A0	Прокладка 1	1
41	60V-42718-00	Резина, сальник 3	1
42	90110-06038	Крышка	13
43	60V-42741-00-8D	Фартук	1
44	60V-42756-00	Шток, карбюратор	1
45	97880-04016	Винт с полукруглой головкой	1
46	92990-04600	Шайба, пластина	1
47	90111-06034	Болт	4
48	97095-06020	Болт с шайбой	4
49	92995-06600	. . Шайба	4
50	60V-12581-00	Соединение, шланг 1	1
51	60V-12576-00	Шланг 1	1
52	60V-12588-00	Шланг 5	2
53	60X-24376-00	Труба, соединение 1	2
54	90465-11M10	Хомут	4
55	60V-42771-00	Фартук	1
56	97075-08055	Болт	3
57	92995-08600	. . Шайба	3
58	6D0-42717-00	Резина, сальник 2	4
59	61A-42716-00	Резиновое уплотнение 1	1
60	60V-42774-00	Кронштейн, фартук 1	4
61	95895-06016	. Болт с фланцем	4
62	6H4-42726-00	Прокладка	1
63	6R3-12572-00	. Адаптер	1
64	90169-05M00	Скоба, крепление	1
65	6R3-12580-00	. Узел соединения	1
66	90445-11M36	Шланг (L: 620)	1
67	90465-11M10	Хомут	2
68	68F-42753-00	Крепление	1
69	90464-20258	Прокладка	1
70	68H-42791-01	Метка 1	1
71	68F-2415E-00	Этикетка подушки	1
72	69J-12584-00	Винт, самонарезающий 3	1

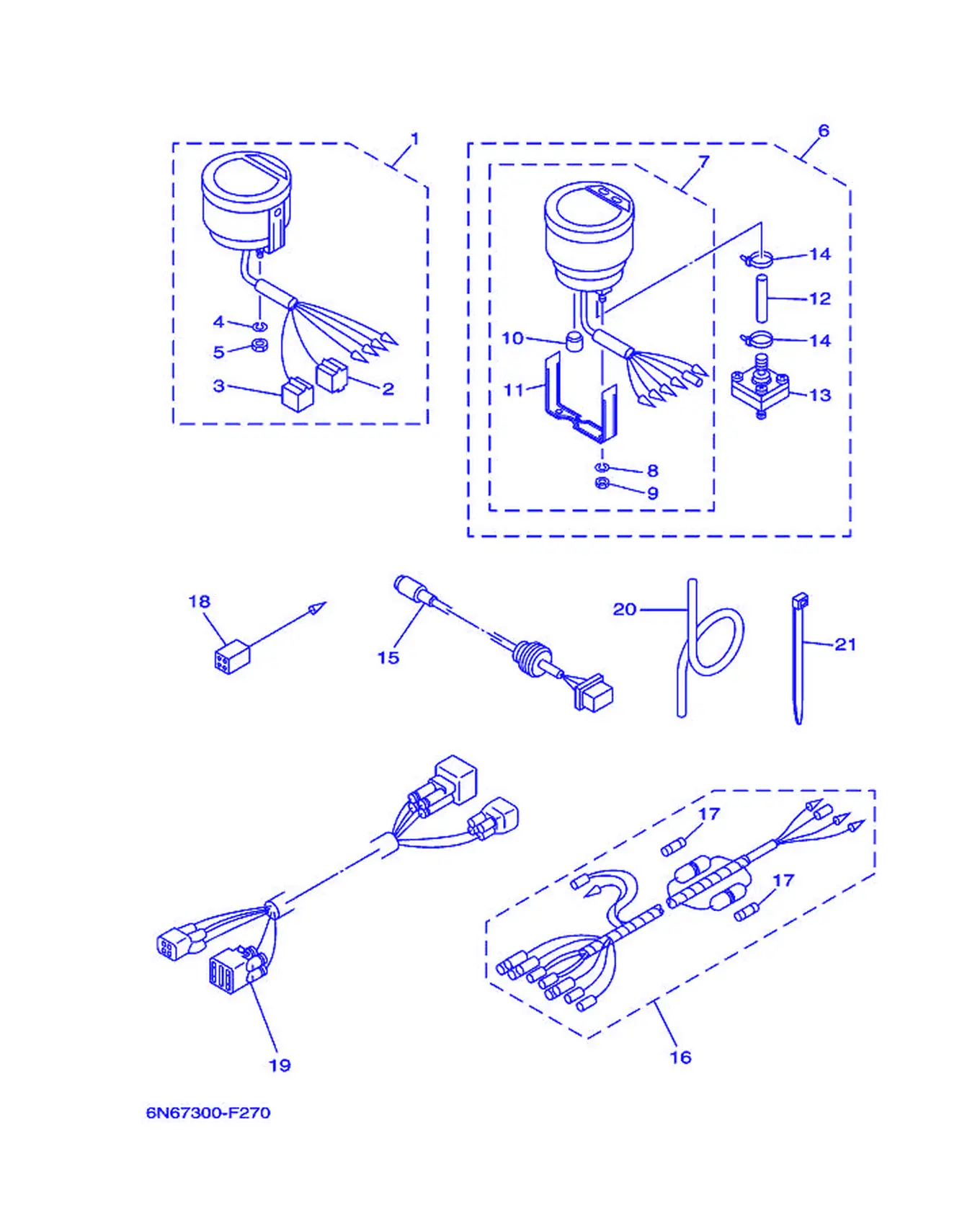

Рис. 30ПРИБОР Meter

REF	Номер детали	Наименование	Кол-во
1	6Y5-8350T-03	Цифровой тахометр в сборе	1
2	9E450-04433	. Разъем	1
3	9E450-04533	. Разъем	1
4	92990-04100	. . Шайба, пружинная	2
5	95380-04600	. . Гайка	2
6	6Y5-83500-S5	Цифровой спидометр в сборе	1
7	6Y5-83570-S5	. Спидометр в сборе	1
8	92990-04100	. . Шайба, пружинная	2
9	95380-04600	. . Гайка	2
10	6Y5-83533-T2	. . Громет	1
11	6Y5-8355X-T1	. . Кронштейн, датчик 1	1
12	6Y5-83557-31	. Трубка	1
13	6Y5-83728-00	. Разъем в сборе	1
14	90465-11M10	Хомут	2
15	6Y5-87122-S0	. Жгут проводов 1	1
16	6Y5-83553-M0	Провод, (L=2.5M)	1
17	1E6-82151-00	. . Предохранитель (6V-10A)	2
18	6Y5-82117-00	Провод, (черный) (L=300)	1
19	68F-82553-70	Удлинитель, провод	1
20	6Y5-83557-10	Трубка (6M)	1
21	90465-13M39	. Прокладка	2

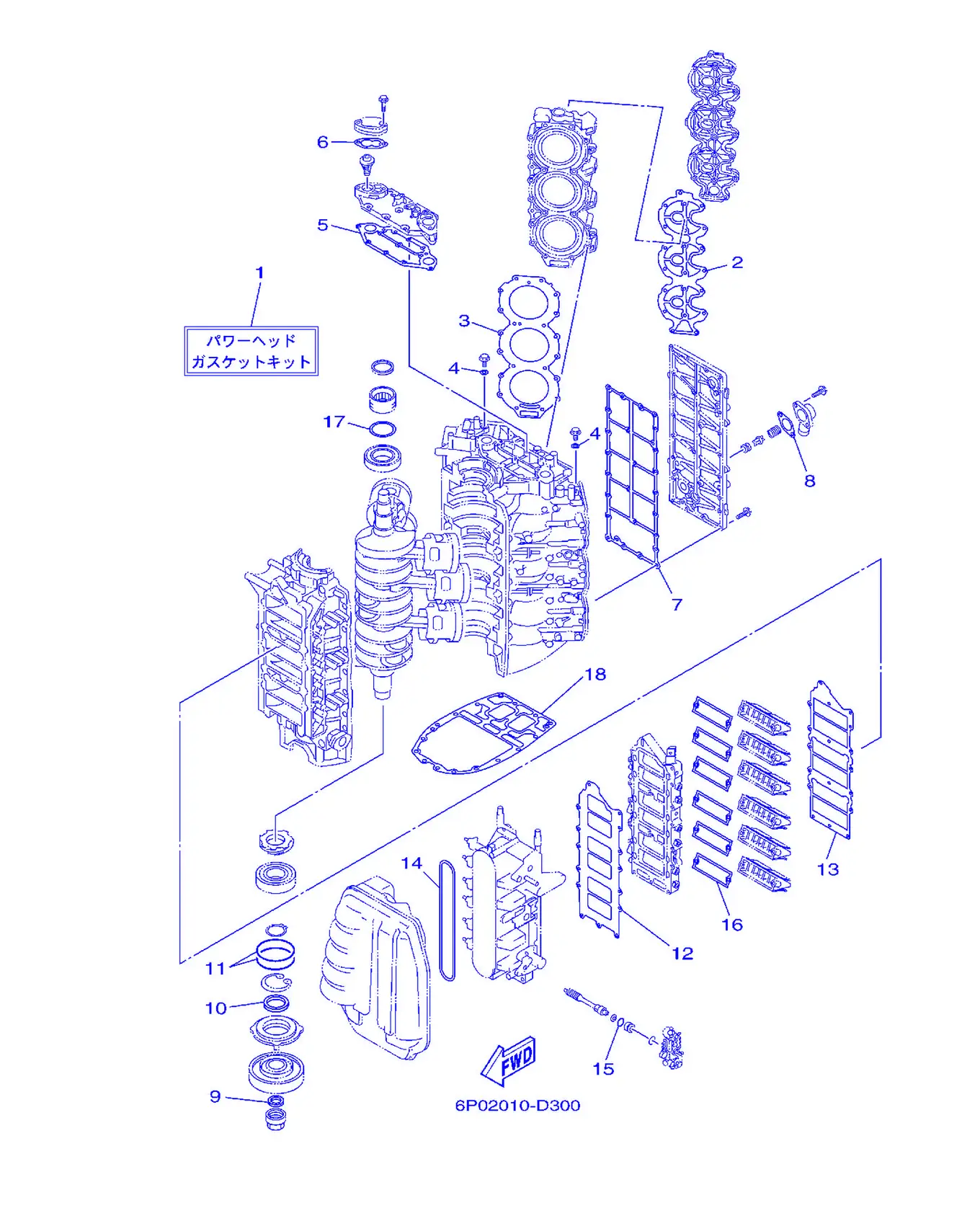

Рис. 31РЕМКОМПЛЕКТ 1 Repair Kit 1

REF	Номер детали	Наименование	Кол-во
1	60V-W0001-01	Комплект прокладок головки блока	1
2	60V-11193-00	. Прокладка, крышка головки 1	2
3	60V-11181-00	. Прокладка, головка цилиндра 1	2
4	90430-14115	Прокладка	2
5	60V-11381-00	. Прокладка 1	1
6	60V-12414-A0	. Прокладка, крышка	2
7	60V-41112-00	. Прокладка, внутренняя крышка выхлопа	1
8	60V-11382-A0	. Корпус насоса 2	1
9	93104-22M07	Сальник	1
10	93103-40011	. Сальник	1
11	93210-85M32	. Кольцо O	2
12	60V-13646-00	Прокладка коллектора 2	1
13	60V-13645-00	Прокладка коллектора 1	1
14	60V-14476-00	Сальник	1
15	93210-18MA9	O-кольцо	1
16	60V-13621-A0	. Прокладка седла клапана	6
17	60V-11479-00	. Прокладка	1
18	60V-45113-01	. Прокладка верхнего корпуса	1

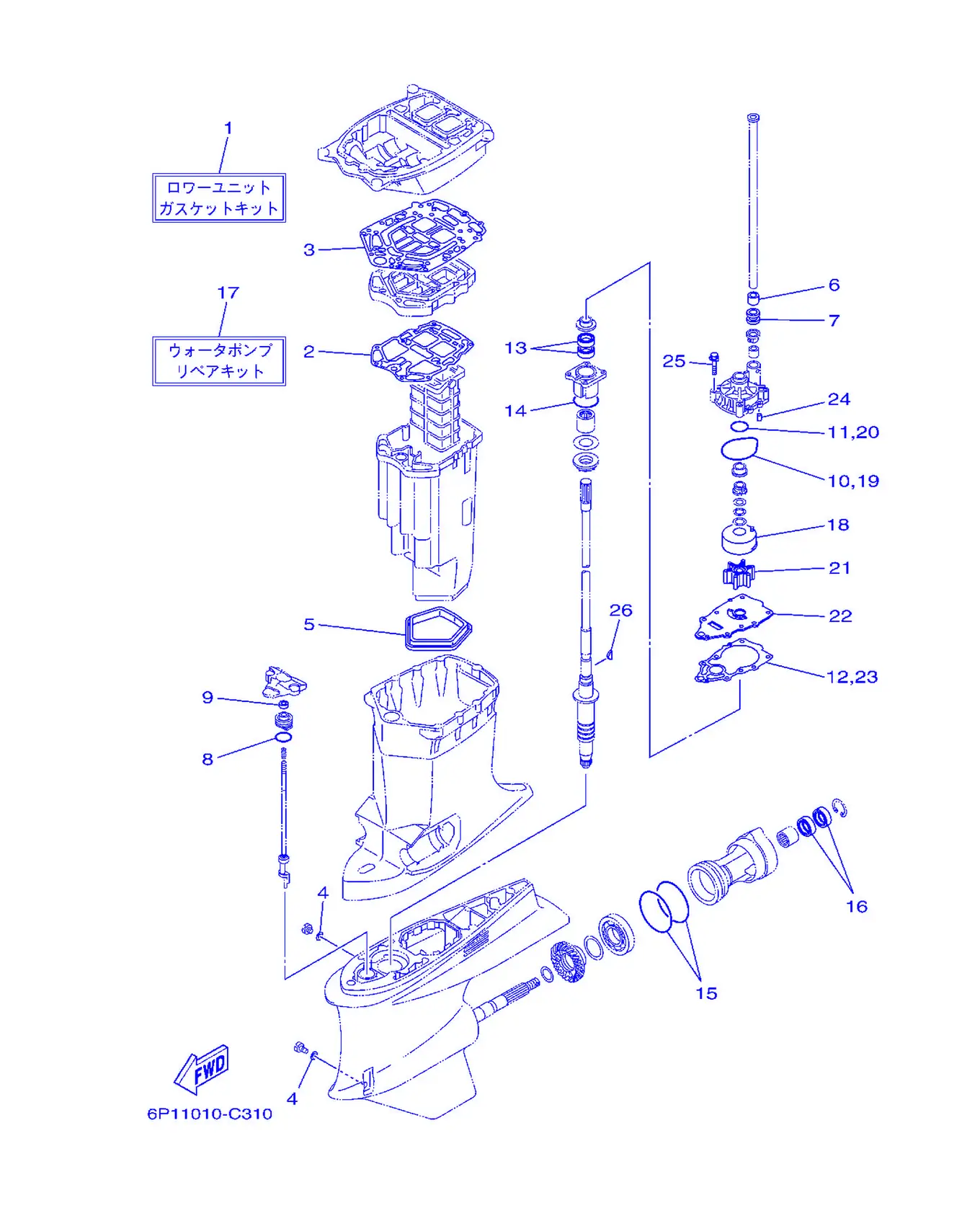

Рис. 32РЕМКОМПЛЕКТ 2 Repair Kit 2

REF	Номер детали	Наименование	Кол-во
1	60X-W0001-20	Комплект прокладок нижнего узла	1
2	6D0-41134-00	Прокладка выпускного коллектора	1
3	60V-45114-00	. Прокладка верхнего корпуса	1
4	90430-08020	. Прокладка	2
5	60X-45123-00	Прокладка глушителя	1
6	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
7	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
8	93210-33M49	. Уплотнительное кольцо	1
9	93106-09014	. Сальник	1
10	93210-86M38	. Уплотнительное кольцо	1
11	93210-37160	. Уплотнительное кольцо	1
12	60X-44315-A0	. Прокладка водяного насоса	1
13	93101-28M16	. Сальник	2
14	93210-55M14	. Уплотнительное кольцо	1
15	93211-04384	. O-кольцо	2
16	93101-30002	. Сальник	2
17	60X-W0078-00	Ремкомплект водяного насоса	1
18	61A-44322-02	. Направляющая, пластина насоса	1
19	93210-86M38	. Уплотнительное кольцо	1
20	93210-37160	. Уплотнительное кольцо	1
21	6E5-44352-01	. Крыльчатка	1
22	60X-44323-00	. Наружная пластина, картридж	1
23	60X-44315-A0	. Прокладка водяного насоса	1
24	93606-12019	. Пластина, корпус насоса	2
25	90119-08M14	. Крышка, корпус насоса	4
26	90280-04M05	. Корпус, картридж	1

Рис. 33Узел дистанционного управления Remote Control Assembly

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	703-48261-01	. Рычаг, дроссельная заслонка	1
3	703-48153-00	. Вал, свободный дроссель	1
4	703-48235-00	. Втулка 2	1
5	703-48268-00	. Проставка 3	1
6	703-48264-00	. Фрикцион, дроссельная заслонка	1
7	95380-05600	. Гайка	1
8	97380-05025	. Крышка	1
9	703-48265-00	. Вал, фрикцион	1
10	93430-06024	. Уплотнительное кольцо	3
11	703-48245-00	. Пластина, фиксатор	1
12	703-48252-00	. Ролик, кулачок	1
13	701-48248-00	. Ролик, свободный дроссель	1
14	703-48198-00	. Шайба, волнистая 3	1
15	703-48243-00	. Втулка 3	1
16	703-48236-00	. Прокладка 1	2
17	703-48189-00	Фиксатор	1
18	703-48234-00	Ролик стопора	1
19	703-48345-01	Трос газа, внутренний 2	2
20	703-48358-00	Якорь, трос 2	1
21	703-48244-00	Пружина свободного хода	1
22	703-48238-00	Стопор, дроссельная заслонка	5
23	703-48246-00	Проставка 1	1
24	703-48227-00	Пружина фиксатора нейтрали	1
25	703-82594-00	Хомут	1
26	703-48226-00	Пластина, стопор	1
27	703-48222-00	Рукоятка рычага управления	1
28	703-48223-00	Фиксатор нейтрали	1
29	703-48225-00	Крышка	1
30	703-48219-00	Крышка, лепестковый клапан	1
31	703-48281-00	Винт	2
32	703-48282-00	Винт	7
33	97380-08030	Гайка	1
34	92990-08600	. . Прокладка, крышка	1
35	98580-04010	Пружина, тяга	3
36	98580-04006	Пружина, тяга	2
37	98580-05010	Винт с полукруглой головкой	1
38	98580-03015	Винт с полукруглой головкой	2
39	703-48291-10	Винт с овальной головкой	3
40	95380-06600	Тяга, соединительная	3
41	703-48293-10	Проставка, дистанционное управление	1
42	701-48287-00	Шайба	3
43	703-48215-00	График	1
44	703-82510-43	Главный выключатель в сборе (10P)	1
45	703-82577-00	Кожух, трос	1
46	703-82531-00	Рычаг, тяга (L70)	1
47	688-82575-01	Выключатель стоп двигателя в сборе	1
48	682-82556-00	Рычаг, стопор	1
49	688-8258A-20	Трос рулевого управления (L=4.9M)	1
50	703-82540-00	Выключатель нейтрали в сборе	1
51	703-83383-02	Зуммер	1
52	703-48284-00	Уплотнение	1
53	703-82591-00	Тяга	1
54	703-82592-00	Тяга	1
55	703-82563-02	Выключатель тримма и наклона в сборе	1
56	703-48221-00	Рычаг управления	1
57	703-48152-00	Рукоятка свободного хода	1
58	703-48212-00	Задняя пластина 1	1
59	703-48213-00	Задняя пластина 2	1
60	703-48271-00	Рычаг переключения	1
61	703-48211-01	Корпус 1	1
62	703-48232-00	Крышка	1

Рис. 34ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Remote Control Box

REF	Номер детали	Наименование	Кол-во
1	703-48205-17	Узел дистанционного управления	1
2	701-48320-50	Трос газа, внутренний L=15F	2
2	701-48320-60	Шланг, топливный L=16F	2
2	701-48320-80	Шланг, топливный L=17F	2
2	701-48350-00	Шланг, топливный L=21F	2
2	701-48350-20	Шланг, топливный L=23F	2

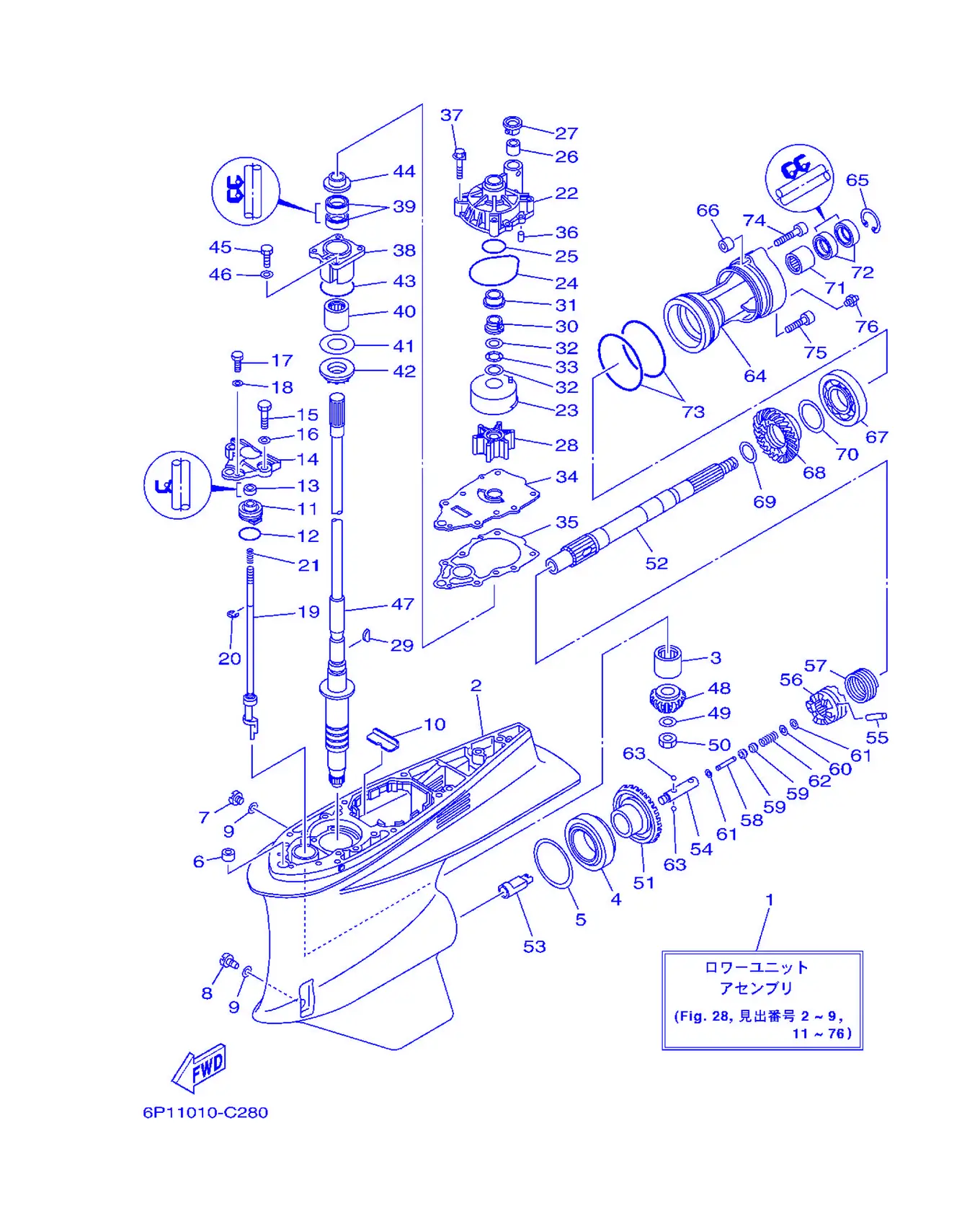

Рис. 35НИЖНИЙ КАРТЕР И ПРИВОД 1 Lower Casing & Drive 1

REF	Номер детали	Наименование	Кол-во
1	60X-45300-10-NA	Нижний узел в сборе	1
2	60X-45311-00-NA	Корпус, нижний	1
3	93311-83280	Уплотнительное кольцо	1
4	93332-000W1	Уплотнительное кольцо	1
5	61A-45567-00	Регулировочная шайба (T:0.10MM)	1
5	61A-45567-10	Регулировочная шайба (T:0.12MM)	1
5	61A-45567-20	Регулировочная шайба (T:0.15MM)	1
5	61A-45567-30	Регулировочная шайба (T:0.18MM)	1
5	61A-45567-40	Регулировочная шайба (T:0.30MM)	1
5	61A-45567-50	Регулировочная шайба (T:0.40MM)	1
5	61A-45567-60	Регулировочная шайба (T:0.50MM)	1
6	663-44366-00	Демпфер, уплотнение водяного вала 2	1
7	90340-08002	Прокладка, пластина	1
8	688-45341-10	Прокладка, верхняя	1
9	90430-08020	. Прокладка	2
10	61A-45376-00-94	Направляющая, демпфер уплотнения	1
11	65N-45321-00	Пластина	1
12	93210-33M49	. Уплотнительное кольцо	1
13	93106-09014	. Сальник	1
14	60X-44312-00	Крышка корпуса водяного насоса	1
15	97095-08030	. Болт	2
16	92995-08600	. . Шайба	2
17	97095-06016	Болт	1
18	92995-06600	. . Шайба	1
19	60X-44150-00	Кулачок переключения в сборе	1
20	99001-08600	Стопорное кольцо	1
21	90501-11M10	Прокладка, пластина	1
22	61A-44311-01	Крышка, корпус	1
23	61A-44322-02	. Направляющая, пластина насоса	1
24	93210-86M38	. Уплотнительное кольцо	1
25	93210-37160	. Уплотнительное кольцо	1
26	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
27	6E5-44312-00	Прокладка, крышка топливного насоса	1
28	6E5-44352-01	. Крыльчатка	1
29	90280-04M05	. Корпус, картридж	1
30	61A-45538-00	Шестерня 1	1
31	61A-45527-00	Шестерня, вал гребного винта	1
32	90201-22M01	Шланг, топливный	2
33	90206-22M19	Шланг, масляный	1
34	60X-44323-00	. Наружная пластина, картридж	1
35	60X-44315-A0	. Прокладка водяного насоса	1
36	93606-12019	. Пластина, корпус насоса	2
37	90119-08M14	. Крышка, корпус насоса	4
38	61A-45331-00-94	Корпус, подшипник	1
39	93101-28M16	. Сальник	2
40	93317-330U2	Уплотнительное кольцо	1
41	61A-45587-00	Шайба регулировочная (T:0.10MM)	1
41	61A-45587-10	Шайба регулировочная (T:0.12MM)	1
41	61A-45587-20	Шайба регулировочная (T:0.15MM)	1
41	61A-45587-30	Жиклер (T:0.18MM)	1
41	61A-45587-40	Жиклер (T:0.30MM)	1
41	61A-45587-50	Жиклер (T:0.40MM)	1
41	61A-45587-60	Жиклер (T:0.50MM)	1
42	93341-930U9	Подшипник	1
43	93210-55M14	. Уплотнительное кольцо	1
44	6E5-45344-00	Прокладка, крышка	1
45	97095-08025	. Болт	4
46	92995-08600	. . Шайба	4
47	60X-45501-10	Приводной вал в сборе	1
48	60X-45551-00	Шестерня (16T)	1
49	90201-16M00	Головка блока цилиндров	1
50	90170-16M19	Гайка	1
51	60X-45560-00	Шестерня 1 (28T)	1
52	60V-45611-00	Вал, гребной	1
53	61A-45641-02	Переключатель передач	1
54	61A-45634-01	Вал гребной	1
55	61A-45632-00	Крышка	1
56	60V-45631-00	Муфта, собачка	1
57	61A-45633-00	Крышка подшипника	1
58	6H1-45668-00	Вал свободного хода 1	1
59	61A-45635-00	Крышка вала гребного	2
60	90201-02M00	Головка блока цилиндров	1
61	90183-02M03	Шток переключения передач	2
62	90501-10M77	Шток переключения передач	1
63	93501-04011	Насос	2
64	60X-45332-00-94	Корпус, подшипник	1
65	93450-45M02	Си-гопидзотоﾟ	1
66	99590-14016	Штифт, установочный	1
67	93306-210U0	Крышка	1
68	69L-45571-00	Шестерня 2 (28T)	1
69	90201-31M00	Шайба опорная	1
70	61A-45577-00	Шайба регулировочная (T:0.10MM)	1
70	61A-45577-10	Шайба регулировочная (T:0.12MM)	1
70	61A-45577-20	Шайба регулировочная (T:0.15MM)	1
70	61A-45577-30	Шайба регулировочная (T:0.18MM)	1
70	61A-45577-40	Шайба регулировочная (T:0.30MM)	1
70	61A-45577-50	Шайба регулировочная (T:0.40MM)	1
70	61A-45577-60	Шайба регулировочная (T:0.50MM)	1
71	93315-43061	Прокладка	1
72	93101-30002	. Сальник	2
73	93211-04384	. O-кольцо	2
74	90110-10006	Болт, с шестигранным углублением под ключ	1
75	90110-08030	Болт, с шестигранным углублением под ключ	1
76	93700-09M00	Крышка	1

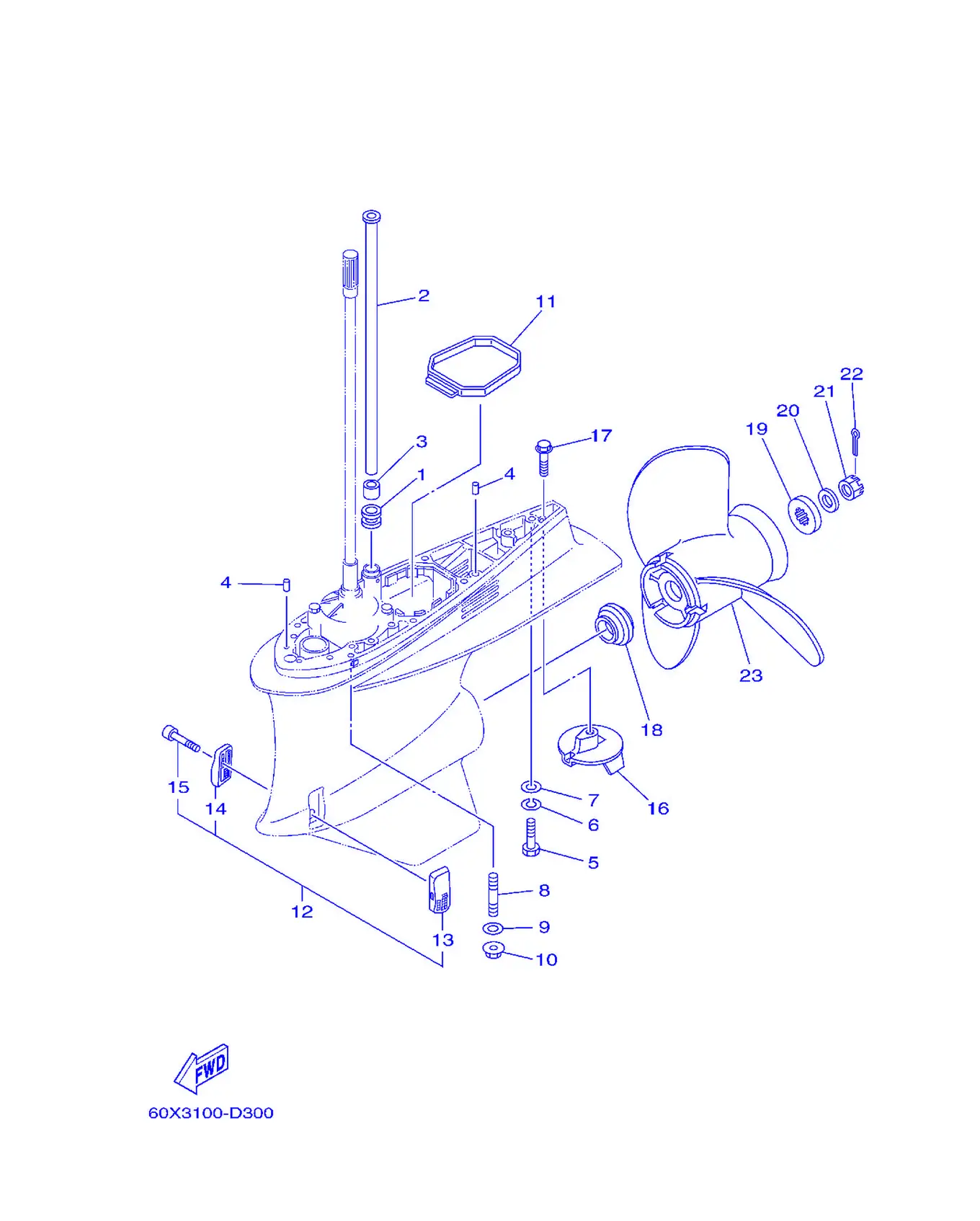

Рис. 36НИЖНИЙ КАРТЕР И ПРИВОД 2 Lower Casing & Drive 2

REF	Номер детали	Наименование	Кол-во
1	6E5-44366-00	. Демпфер, сальник водяного насоса 2	1
2	66K-44361-00	Трубка водяная	1
3	6E5-44365-00	. Демпфер, сальник водяного насоса 1	1
4	93608-12M05	Заглушка	2
5	97095-10045	Болт	4
6	92995-10100	Шайба	4
7	92995-10600	Шайба	4
8	90116-10021	Наﾞфуда,сузозодаﾞ	4
9	92995-10600	Шайба	4
10	95780-10300	Гнездо, втулка	4
11	60X-45375-00	Демпфер, сальник	1
12	60X-W4521-02	Комплект крышки, водозаборник	1
13	60X-45214-02	. Крышка, водозаборник 1	1
14	60X-45215-02	. Крышка, водозаборник 2	1
15	90110-05025	. Болт, с шестигранным углублением под ключ	1
16	69L-45371-00	Трим-таб	1
17	90105-10M00	Болт, с фланцевой головкой	1
18	60X-45987-00	Проставка	1
19	688-45997-01	Пружина 2	1
20	92990-18200	Шайба	1
21	90171-18M04	Гайка, колпачковая	1
22	91490-40030	Крышка, масляного насоса	1
23	69L-45970-20	Гребной винт (3X15-1/8X27-T1)	1
23	69L-45972-20	Гребной винт (3X15-1/8X25-T1)	1
23	69L-45974-20	Гребной винт (3X14-1/2X23-T1)	1
23	69L-45976-20	Гребной винт (3X14-3/4X29-T1)	1
