水星 Mercury 110 Jet (2.5L) 1B690542 THRU 1B974227 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-803502007 · 共 44 个部位 · 1708 条零件

1Аксессуары 2Компоненты воздушного компрессора SN 1B884880 и ниже 3Компоненты воздушного компрессора SN 1B884881 и выше 4Компоненты воздухораспределителя 5Воздухораспределитель/крышка маховика 6ВОЗДУШНЫЕ ШЛАНГИ 7НИЖНИЙ КОЖУХ 8КОМПЛЕКТ КАТУШЕК СЕРИЙНЫЙ НОМЕР 1B490865 И НИЖЕ 9КОМПЛЕКТ КАТУШЕК СЕРИЙНЫЙ НОМЕР 1B490866 И ВЫШЕ 10КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 11БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ 12Головка цилиндра 13КОМПЛЕКТ ЗАЛИВКИ МАСЛА В ПАЛУБУ 15969A3 ИЛИ 15969A5 14КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 15КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ 16КОМПЛЕКТ ЭЛЕКТРОПЛАТЫ СЕРИЙНЫЙ НОМЕР 1B490865 И НИЖЕ 17КОМПЛЕКТ ЭЛЕКТРОПЛАТЫ СЕРИЙНЫЙ НОМЕР 1B490866 И ВЫШЕ 18ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА 19МАХОВИК/ГЕНЕРАТОР 20ТОПЛИВНЫЕ ШЛАНГИ 21Топливный насос 22ТОПЛИВНЫЕ РЕЙКИ 23Комплект прокладок - полный - головка цилиндров и нижний блок 24РЕДУКТОР ВАЛА ПРИВОДА - СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ 25РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ 26РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ 27КОМПЛЕКТ MERCATHODE 28Компоненты системы впрыска масла 29МАСЛЯНЫЕ ЛИНИИ 30КРЕПЛЕНИЕ PCM СЕРИЙНЫЙ НОМЕР 1B490866 И ВЫШЕ 31Компоненты гидроподъема 8M0231193 32Компоненты гидроподъема, металлический корпус двигателя 33Компоненты гидроподъема Корпус двигателя пластиковый 34Сервисные/вспомогательные материалы 35СТАРТЕР 36Поворотный кронштейн и рулевой рычаг 37Рычаг дросселя и вал переключения передач 38Инструменты 39ВЕРХНИЙ КОКПИТ 40Кронштейны транца 41Компоненты сепаратора паров 42Комплект визуального предупреждения 17334A2 43Водяные шланги 44Комплект водяного насоса Jet

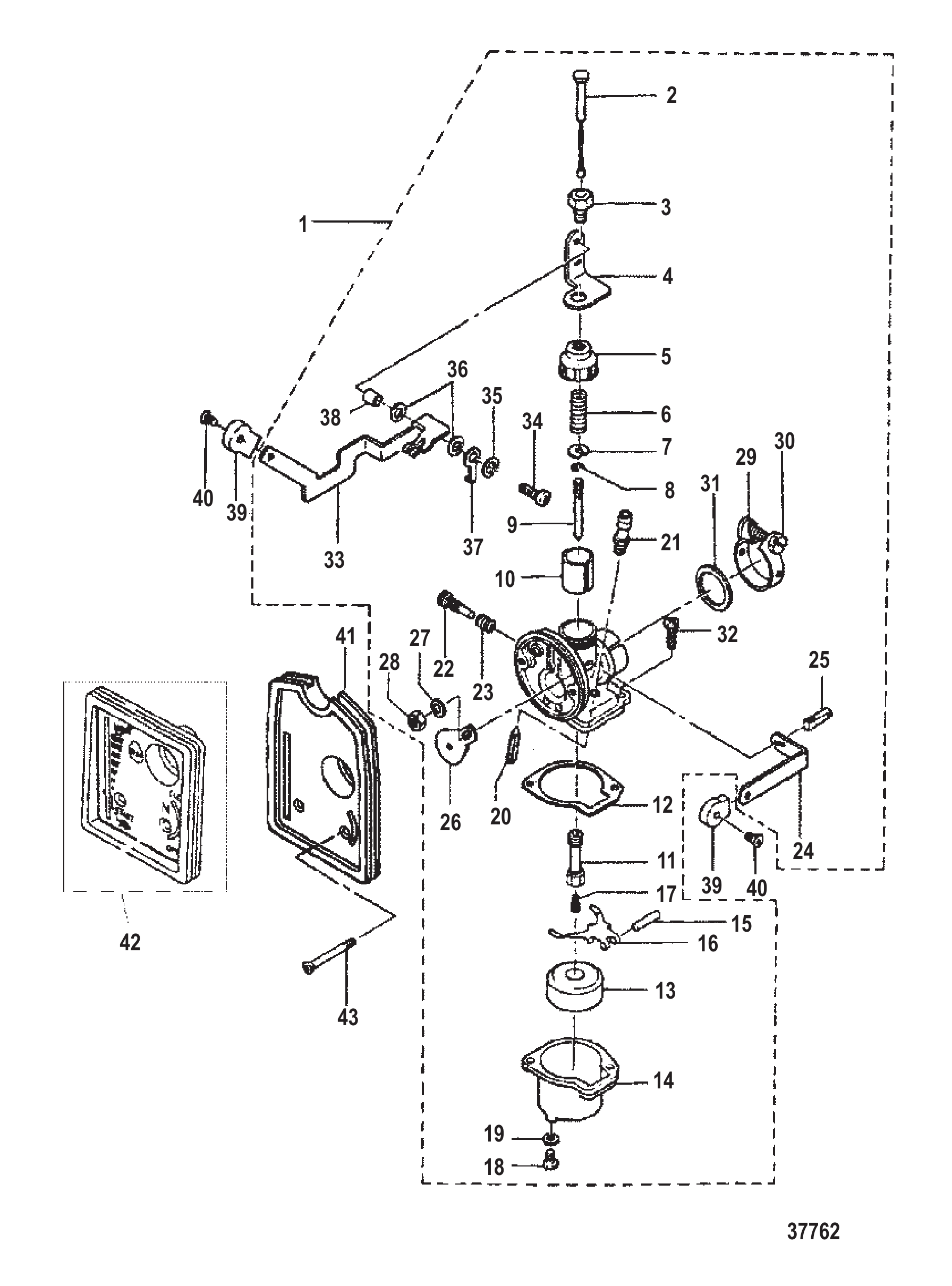

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

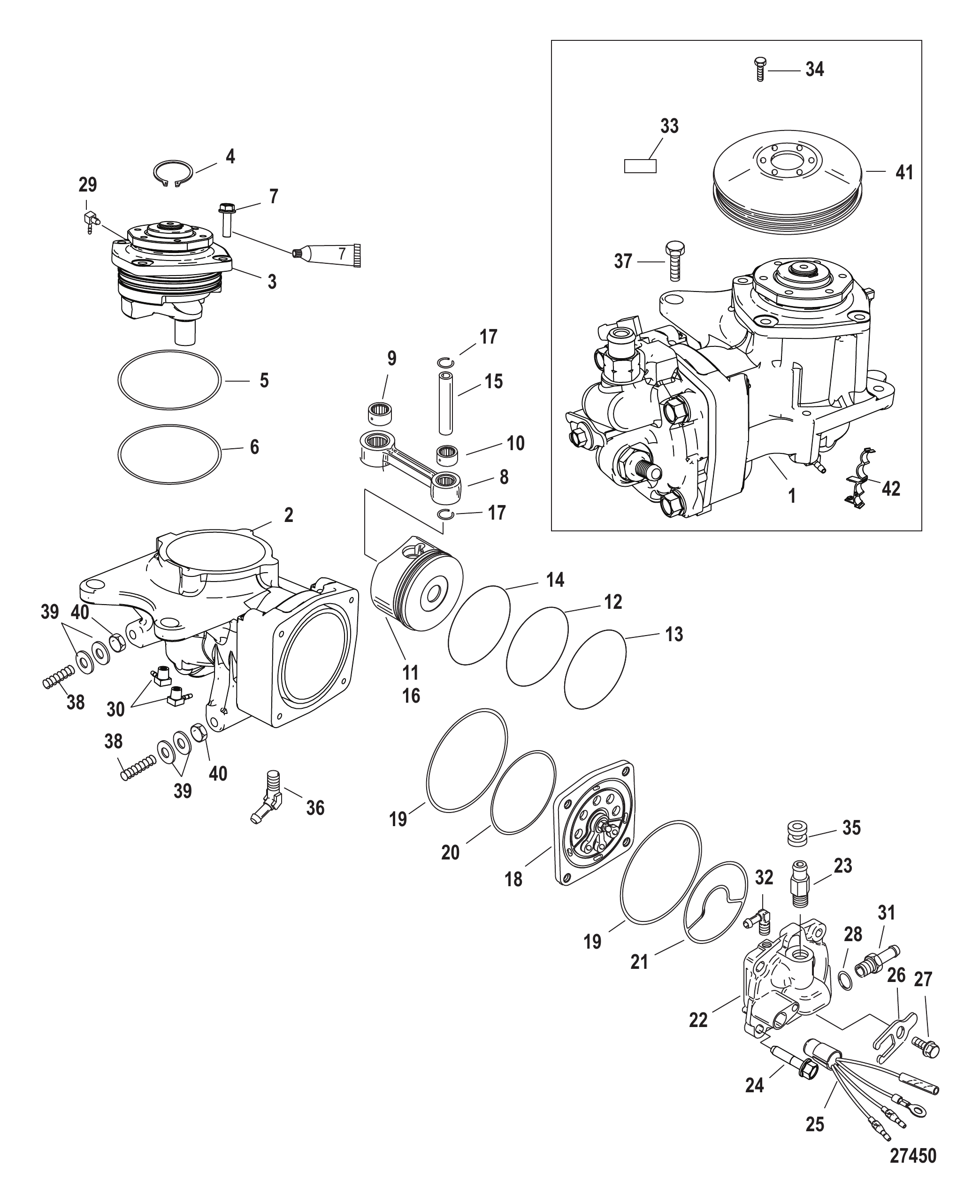

Рис. 2Компоненты воздушного компрессора SN 1B884880 и ниже Air Compressor Components SN 1B884880 and below

REF	Номер детали	Наименование	Кол-во
1	899113A03	Комплект компрессора воздушного	1
2	NSS	NOT SOLD SEPARATE Body	1
3	828131A12	Крышка торцевая в сборе	1
4	NSS	NOT SOLD SEPARATE Retaining Ring	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston Assembly - With Rings and Pin	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	835087A04	Комплект головки компрессора	1
23	8307534	Фитинг (1.62 дюйма)	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593912	ВИНТ (M6 x 12)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8328233	Шкив	1
42	8M0024533	Хомут	1
-	832804A03	Комплект уплотнительных колец	1

Рис. 3Компоненты воздушного компрессора SN 1B884881 и выше Air Compressor Components SN 1B884881 and up

REF	Номер детали	Наименование	Кол-во
1	8M0060053	Компрессор воздушный в сборе	1
2	NSS	NOT SOLD SEPARATE Body	1
3	8M0060381	Крышка торцевая в сборе	1
4	8M0045380	Винт (M8 x 50)	1
5	67206001	Кольцо уплотнительное	1
6	67206001	Кольцо уплотнительное	1
7	85593920	ВИНТ (M6 x 20)	4
8	833146T06	Шатун в сборе	1
9	NSS	NOT SOLD SEPARATE Bearing	1
10	NSS	NOT SOLD SEPARATE Bearing	1
11	NSS	NOT SOLD SEPARATE Piston Assembly - With Rings and Pin	1
12	NSS	NOT SOLD SEPARATE Oil Scraper Ring	1
13	NSS	NOT SOLD SEPARATE Top Ring	1
14	NSS	NOT SOLD SEPARATE Oil Ring	1
15	NSS	NOT SOLD SEPARATE Wrist Pin	1
16	NSS	NOT SOLD SEPARATE Piston with Wrist Pin	1
17	8348101	Кольцо стопорное	2
18	835088A10	Пластина лепесткового клапана в сборе	1
19	67207	Кольцо уплотнительное (3.489 x .070)	2
20	832804	Уплотнительное кольцо (2.739 x .070)	1
21	828225	Сальник	1
22	8M0073890	Комплект головки компрессора	1
23	8307534	Фитинг (1.62 дюйма)	1
23	8M0042974	Фитинг (1.87 дюйма)	1
24	82127335	ВИНТ (M8 x 35 ММ)	4
25	13536A14	Датчик температуры в сборе	1
26	137151	Фиксатор	1
27	81893414	ВИНТ (M8 x 14)	1
28	831985	Кольцо уплотнительное (.468 x .078)	1
29	151331	ШТУЦЕР	1
30	428641	Штуцер обратного клапана	2
31	856744	Штуцер	1
32	14868	ШТУЦЕР	1
33	NSS	NOT SOLD SEPARATE Decal-Assy. Instructions	1
34	85593912	ВИНТ (M6 x 12)	6
35	855349002	Втулка	1
36	851975	Фитинг угловой - 45 градусов - латунный (.125-27)	1
37	4010825	ВИНТ (M10 x 25) Шестигранный фланец - Нержавеющая сталь	2
38	858762	Шпилька (.312-18/.312-24 x 4.190)	2
39	854640	Шайба специальная	4
40	46356	ГАЙКА (.312-24)	2
41	8328233	Шкив	1
42	8M0024533	Хомут	1
-	832804A03	Комплект уплотнительных колец	1

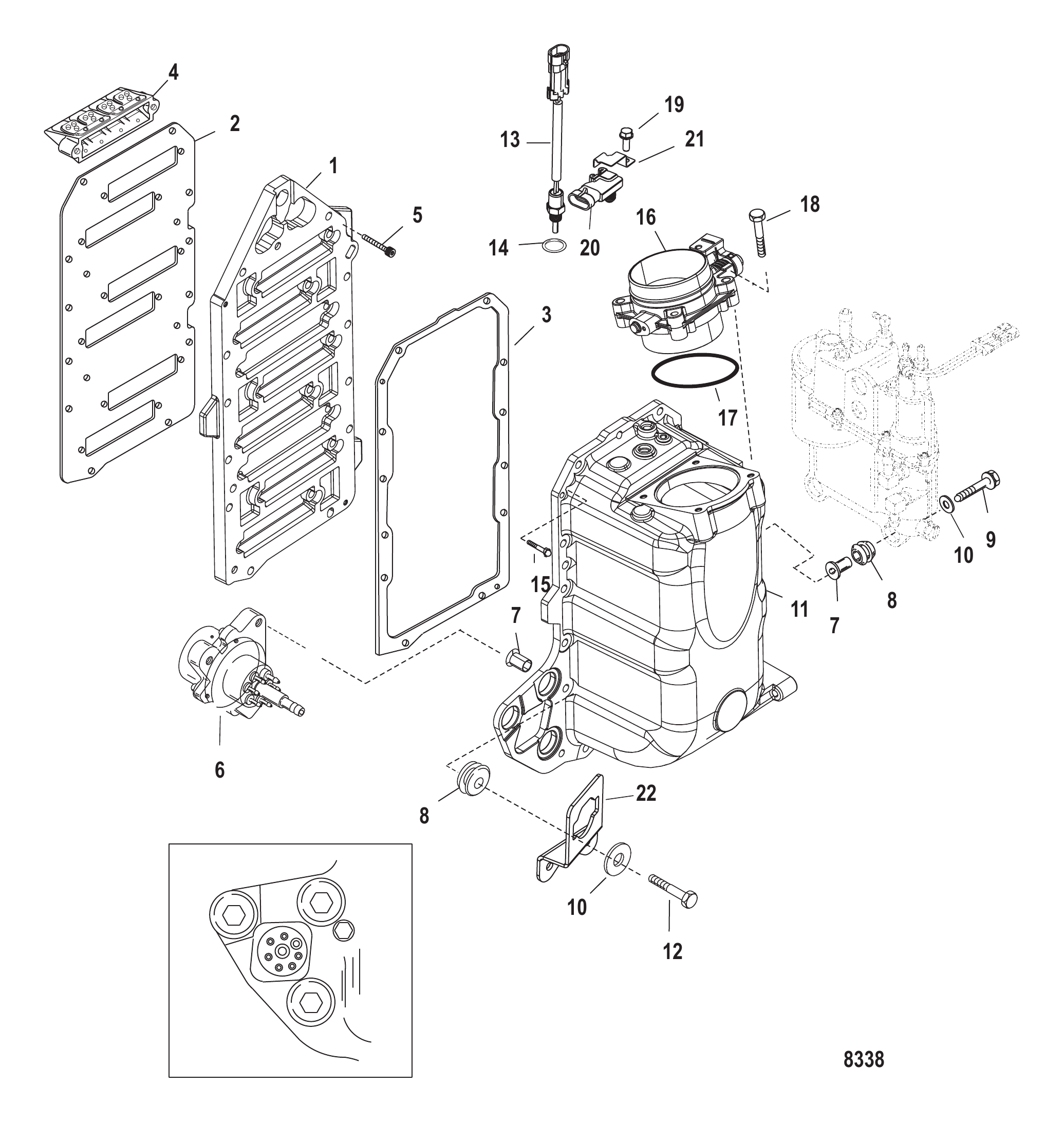

Рис. 4Компоненты воздухораспределителя Air Handler Components

REF	Номер детали	Наименование	Кол-во
-	855633T33	Воздушный блок в сборе	1
1	855420A1	Комплект переходной пластины	1
2	146973	ПРОКЛАДКА	1
3	8500581	Прокладка	1
4	855952T3	Блок лепестковых клапанов в сборе	6
5	55715	Винт (.250-20 x .880)	12
6	857149T05	Насос масляный в сборе	1
7	855364	Втулка	6
8	855362001	Втулка	6
9	81893435	ВИНТ (M8 x 35)	3
10	817274	Шайба (.344 x 1.00 x .063) нержавеющая сталь	6
11	850248A2	Комплект воздушного ресивера	1
12	81893430	ВИНТ (M8 x 30)	3
13	885342002	ДАТЧИК В СБОРЕ	1
14	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	1
15	883942	Винт (M4 x 16)	2
16	855422A1	Комплект дроссельного узла	1
17	855423	Кольцо уплотнительное	1
18	82130040	ВИНТ (M6 x 40)	4
19	1993716	ВИНТ (M6 x 16)	1
20	854445	Датчик MAP	1
21	884522	Кронштейн датчика MAP	1
22	892296	КРОНШТЕЙН	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

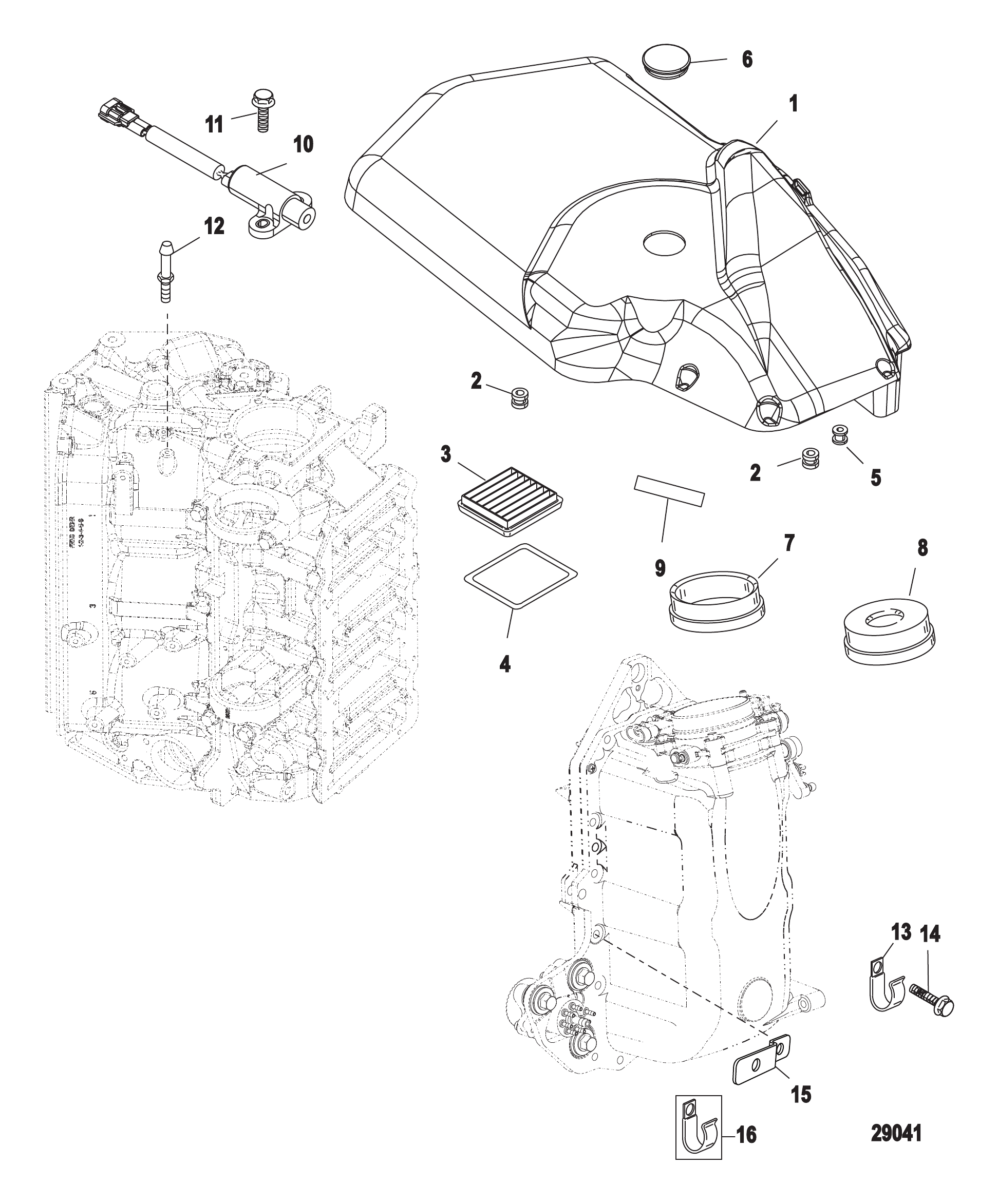

Рис. 5Воздухораспределитель/крышка маховика Air Handler/Flywheel Cover

REF	Номер детали	Наименование	Кол-во
1	827325T11	Крышка в сборе	1
2	821555001	Втулка уплотнительная	2
3	853333T	Фильтр	1
4	853352	КРЫШКА	1
5	857101	Втулка	1
6	89219001	Пробка	1
7	855613	ВТУЛКА Уплотнительная	1
7	855613	ВТУЛКА Уплотнительная	1
8	8556131	Втулка уплотнительная	1
9	881865	Наклейка предупреждающая — запуск на передаче	1
10	8283582	Датчик	1
11	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
12	8215832	Штифт специальный (1.5 дюйма)	1
12	8M0042972	Штифт специальный (1.75 дюйма)	1
13	883080	J-образный зажим	2
14	817504	Винт (.250-20 x 1.500) нержавеющая сталь	12
15	858953	КРОНШТЕЙН	1
16	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

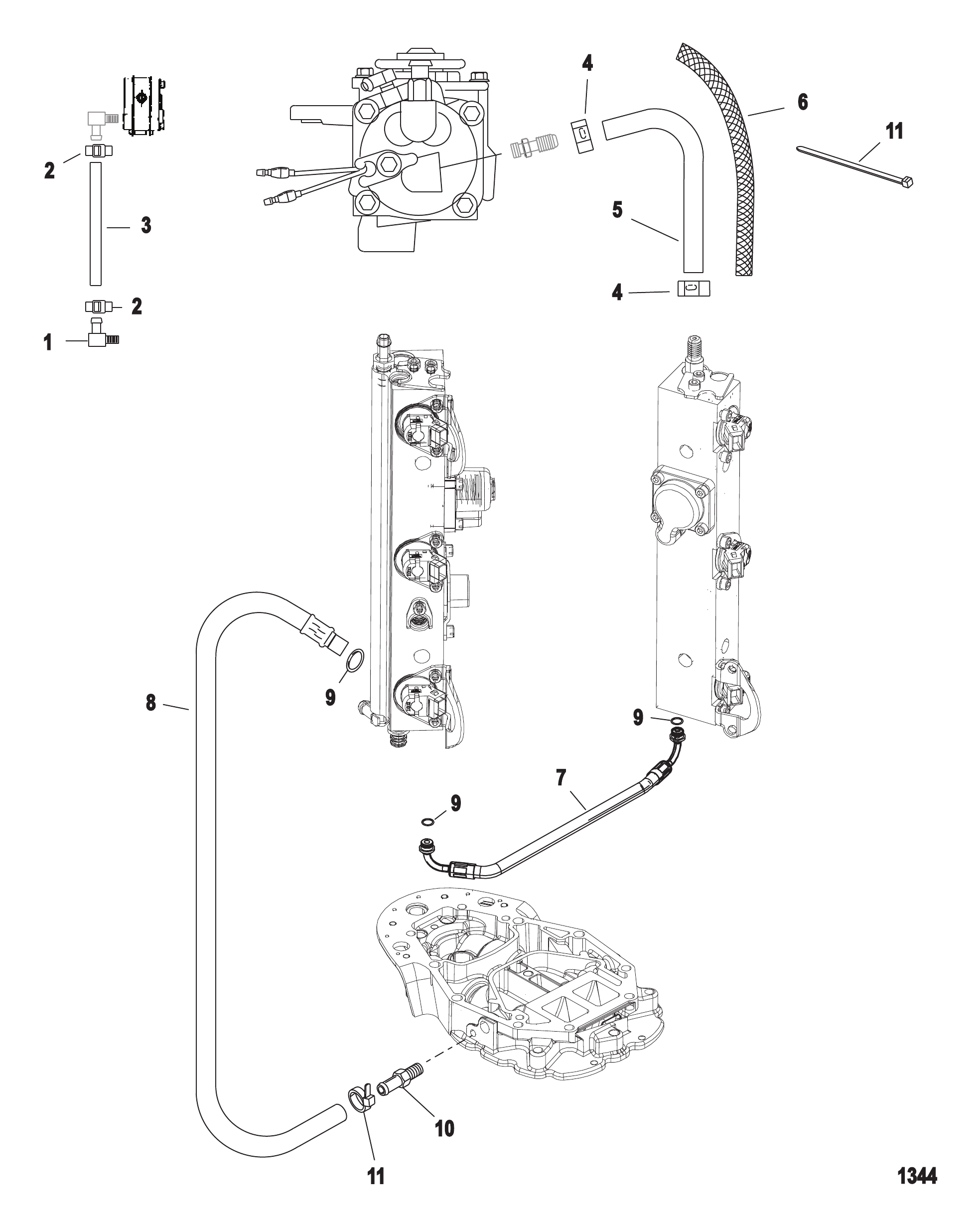

Рис. 6ВОЗДУШНЫЕ ШЛАНГИ Air Hoses

REF	Номер детали	Наименование	Кол-во
1	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
4	856880	Хомут шланга (15.3)	2
5	8502512	Шланг	1
6	85687631	ВТУЛКА (16.00 ДЮЙМОВ)	1
7	804823001	Шланг воздушного баланса (13.00 дюймов)	1
7	804823005	Шланг воздушного баланса (15.00 дюймов)	1
8	804824	ШЛАНГ В СБОРЕ С ФИТИНГОМ	1
9	804532	Комплект уплотнительных колец	1
10	16604	ШТУЦЕР прямой (.125-27)	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

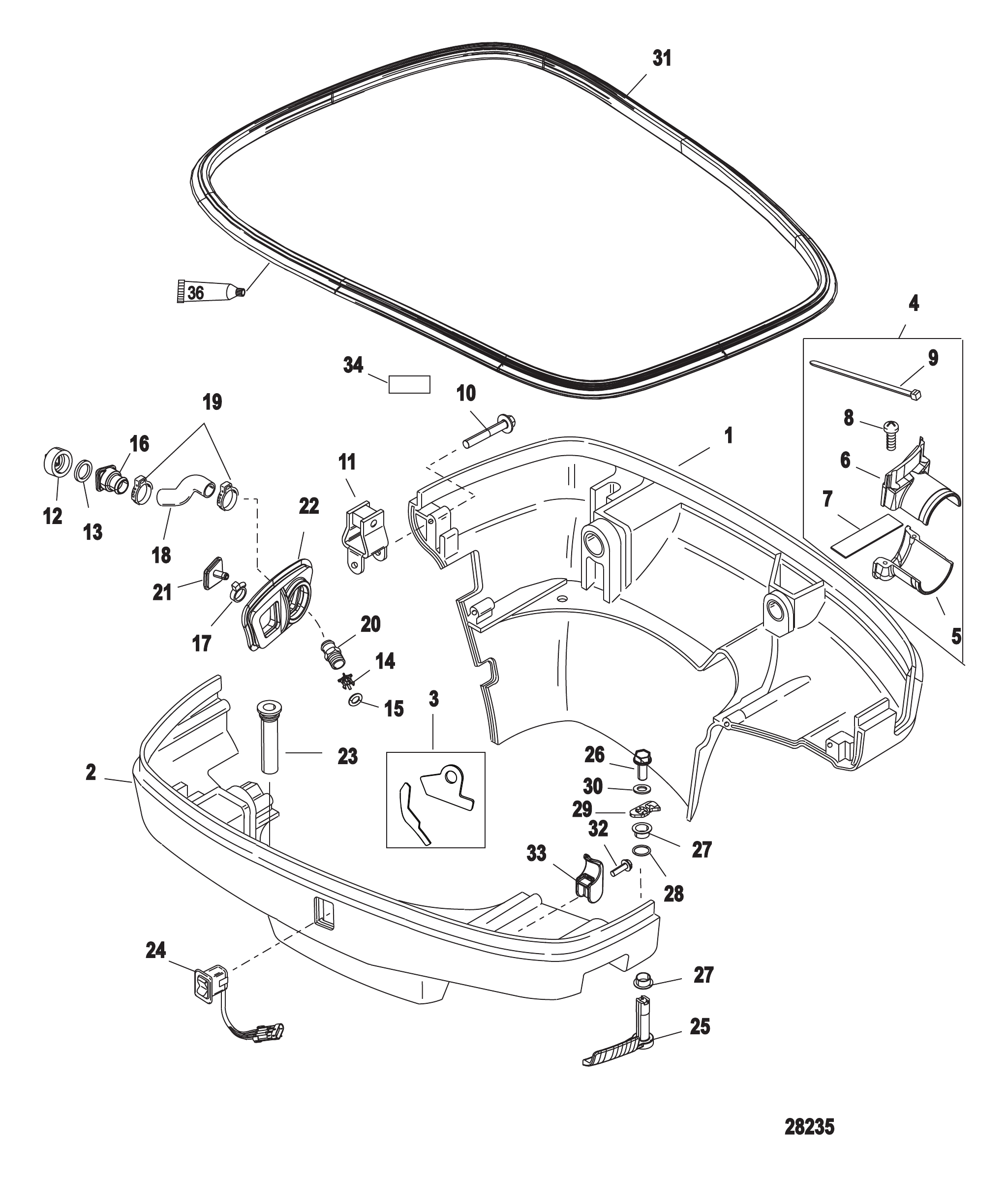

Рис. 7НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	834814A1	Поддон нижний левый	1
2	834815A1	Поддон нижний правый	1
2	8M0107322	Кожух нижний, правый	1
3	879147A11	Комплект прокладок нижнего поддона	1
4	875266A2	Комплект жгута проводов	1
5	859435	ВСТАВКА НИЖНЯЯ	1
5	859435T	Вставка	1
6	859434	ВСТАВКА ВЕРХНЯЯ	1
6	859434T	Вставка	1
7	859343	ПЕНОМАТЕРИАЛ	1
8	92799	ВИНТ (#10-16 x 1.12)	2
9	816311T	СТЯЖКА (8.00 дюймов)	1
10	82130040	ВИНТ (M6 x 40)	4
11	831209	Фиксатор	1
12	821908	Пробка	1
13	821915	Шайба	1
14	8219631	Обратный клапан	1
15	30641	Уплотнительное кольцо (.299 x .103)	1
16	821952	Штуцер	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	8320782	Шланг	1
18	8M0039077	Шланг формованный	1
19	850896	Хомут (28.6)	2
20	8320763	Фитинг	1
21	821904	Штуцер контрольной струи	1
21	8M0077650	Штуцер контрольной струи	1
22	889847	ЧЕХОЛ выхлопа холостого хода	1
23	817519A1	Обратный клапан в сборе, сливной	2
24	896620001	Переключатель тримма	1
24	8M0235191	Выключатель тримма	1
25	889740A02	Комплект рукоятки	1
26	88552516	Винт (M6 x 16 мм) нержавеющая сталь	1
26	8M0103805	Винт (M6 x 16 мм) нержавеющая сталь	1
27	335891	Втулка	2
28	48462	Кольцо уплотнительное (.614 x .070)	1
29	8219423	Собачка	1
30	69057	ШАЙБА (.281 x .734 x .063)	1
31	8M0000413	Уплотнение поддона (41.00 дюйма)	1
31	8M0111278	Уплотнение	1
32	8214281	Винт (#10-16 x .625)	1
33	822873	Зажим	1
34	NSS	NOT SOLD SEPARATE Decal-Low Emission	1

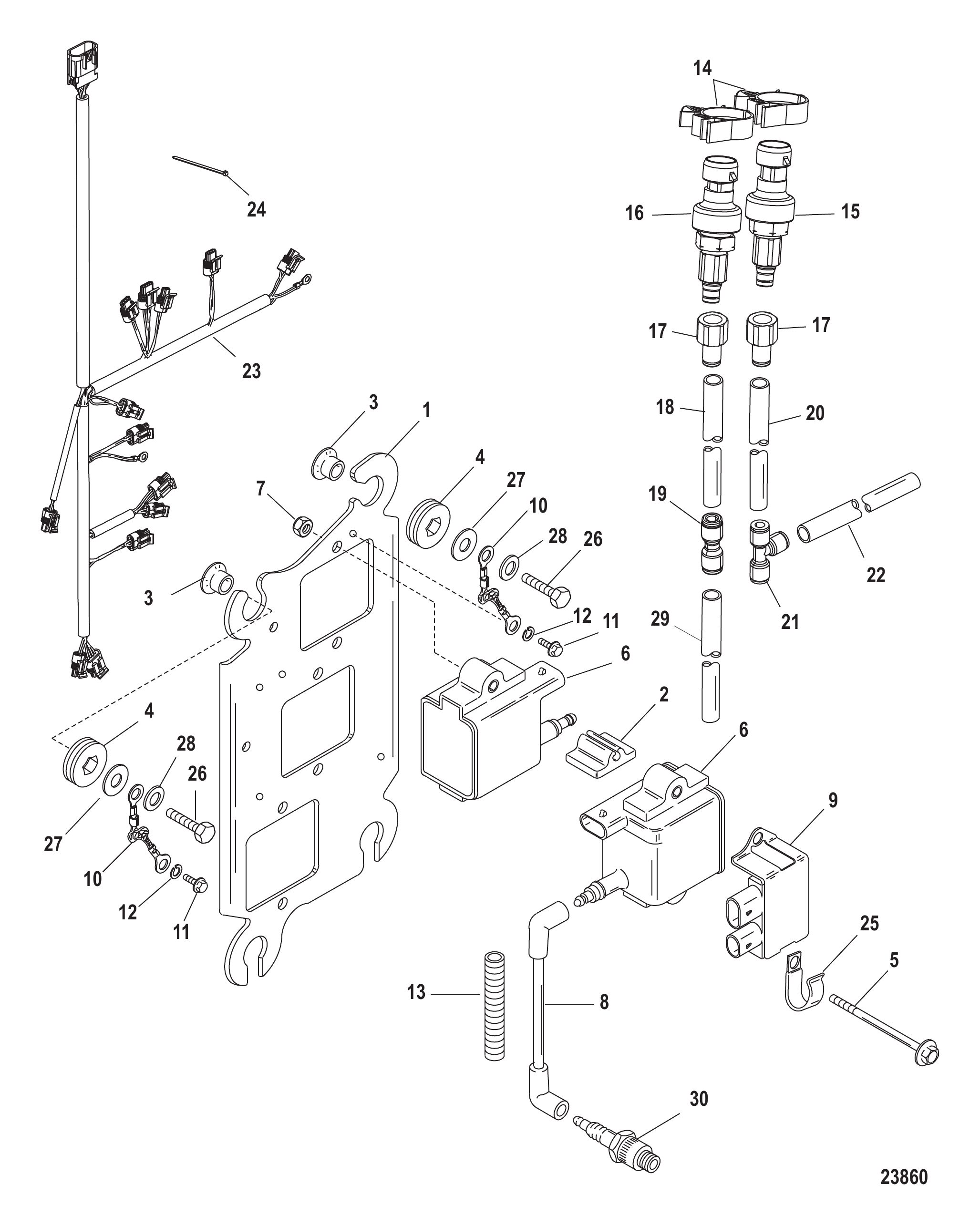

Рис. 8КОМПЛЕКТ КАТУШЕК СЕРИЙНЫЙ НОМЕР 1B490865 И НИЖЕ Coil Plate Assembly Serial Number 1B490865 and Below

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Plate Assembly-Complete	1
1	8M0011731	Пластина катушки зажигания	1
2	850676F1	ПРОСТАВКА	6
3	8502341	Втулка	4
4	833155	Втулка	4
5	850898	Винт (.250-20 x 3.250)	6
6	856991A1	КОМПЛЕКТ КАТУШКИ	6
7	814101	Гайка (.250-20) нержавеющая сталь	6
7	8M0207776	ГАЙКА	6
8	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
9	859595T	БЛОК УПРАВЛЕНИЯ ДВОЙНАЯ КАТУШКА	3
10	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
11	82129110	ВИНТ (M6 x 10)	4
12	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
12	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
13	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
14	883066	Зажим (.865)	2
15	881879010	Датчик	1
15	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
16	881879011	Датчик давления (0 - 100 PSI)	1
16	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
17	892403	ФИТИНГ	2
17	8M0207782	ШТУЦЕР ПРЯМОЙ	2
18	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
19	859747	СОЕДИНИТЕЛЬ	1
19	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	875207	Тройник	1
22	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
23	892910T02	ЖГУТ ПРОВОДОВ КАТУШКИ	1
24	816311T	СТЯЖКА (8.00 дюймов)	1
25	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
26	60411	ВИНТ (.312-18 x 1.250)	4
27	49436	Шайба	4
28	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
28	8M0042642	Шайба (.323 x .562 x .063)	2
29	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
30	889597001	Свеча зажигания	6
30	889597Q	NGK IZFR5G @4 Mercury / Quicksilver	6

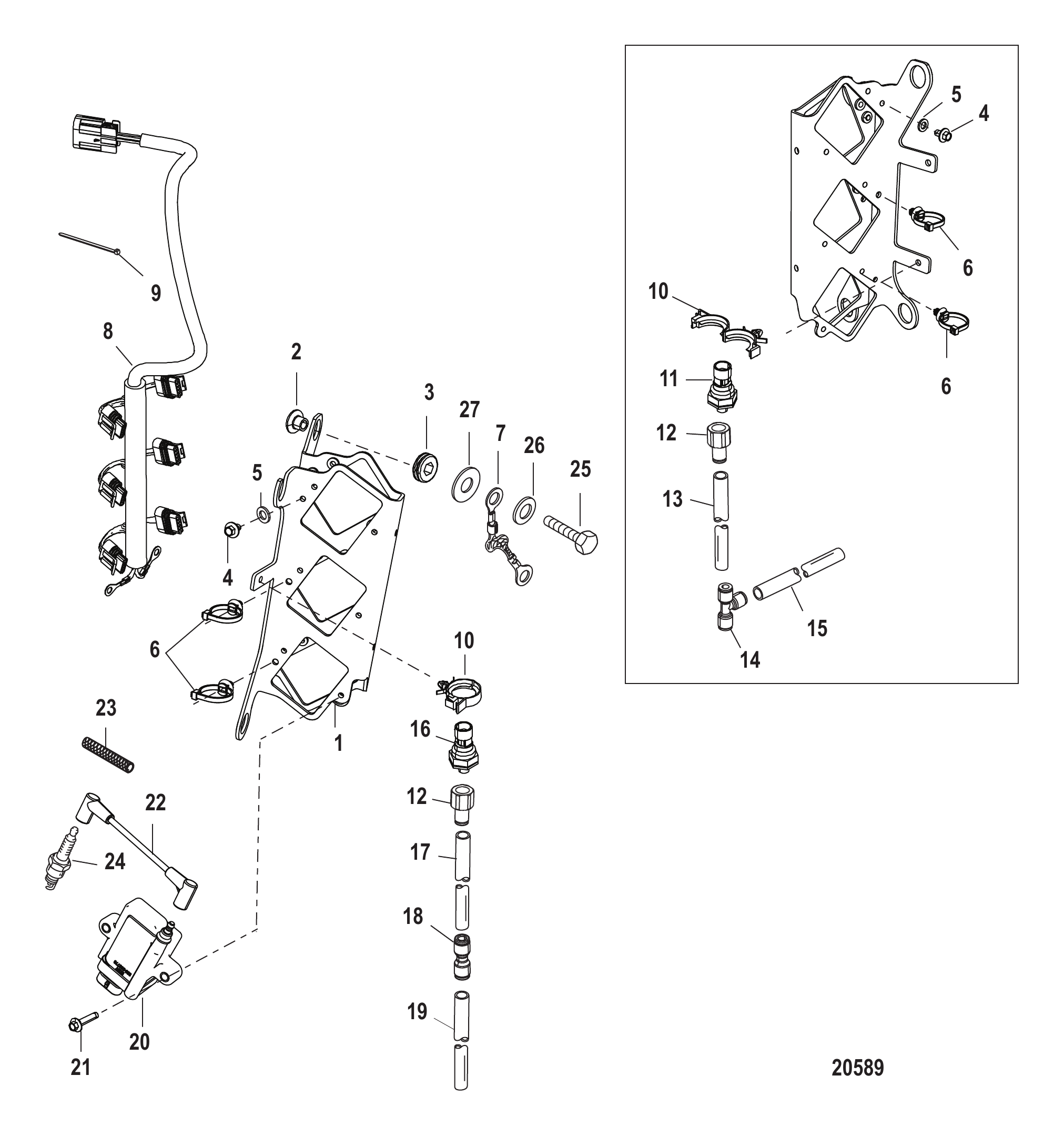

Рис. 9КОМПЛЕКТ КАТУШЕК СЕРИЙНЫЙ НОМЕР 1B490866 И ВЫШЕ Coil Plate Assembly Serial Number 1B490866 and Up

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Coil Plate Assembly-Complete	1
1	884271	Пластина крепления катушки	1
2	8502341	Втулка	4
3	833155	Втулка	4
4	82129110	ВИНТ (M6 x 10)	2
5	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
5	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	899145	Хомут крепёжный	4
7	858414A1	КАБЕЛЬНЫЙ ЖГУТ ПЛЕТЁНЫЙ	2
8	892910T03	ЖГУТ ПРОВОДОВ КАТУШКИ	1
-	854839T02	ЖГУТ ПРОВОДОВ 5-КОНТАКТНЫЙ	1
-	879346A51	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
9	816311T	СТЯЖКА (8.00 дюймов)	4
10	883066	Зажим (.865)	2
11	881879010	Датчик	1
11	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
12	892403	ФИТИНГ	2
12	8M0207782	ШТУЦЕР ПРЯМОЙ	2
13	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
14	875207	Тройник	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	881879011	Датчик давления (0 - 100 PSI)	1
16	881879T11	ДАТЧИК ДАВЛЕНИЯ (0 - 100 PSI)	1
17	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
18	859747	СОЕДИНИТЕЛЬ	1
18	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
19	85944975	ТРУБКА (72.00 ДЮЙМА В БУХТЕ) ОТРЕЗАТЬ 14-1/2 ДЮЙМА	1
20	883778A01	КАТУШКА ЗАЖИГАНИЯ В СБОРЕ	6
20	8M0077473	КАТУШКА ЗАЖИГАНИЯ	6
21	82129125	ВИНТ (M6 x 25 мм)	12
22	881908T	КОМПЛЕКТ КАБЕЛЕЙ	1
23	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
24	889597001	Свеча зажигания	6
24	889597Q	NGK IZFR5G @4 Mercury / Quicksilver	6
25	60411	ВИНТ (.312-18 x 1.250)	4
26	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
26	8M0042642	Шайба (.323 x .562 x .063)	2
27	49436	Шайба	4

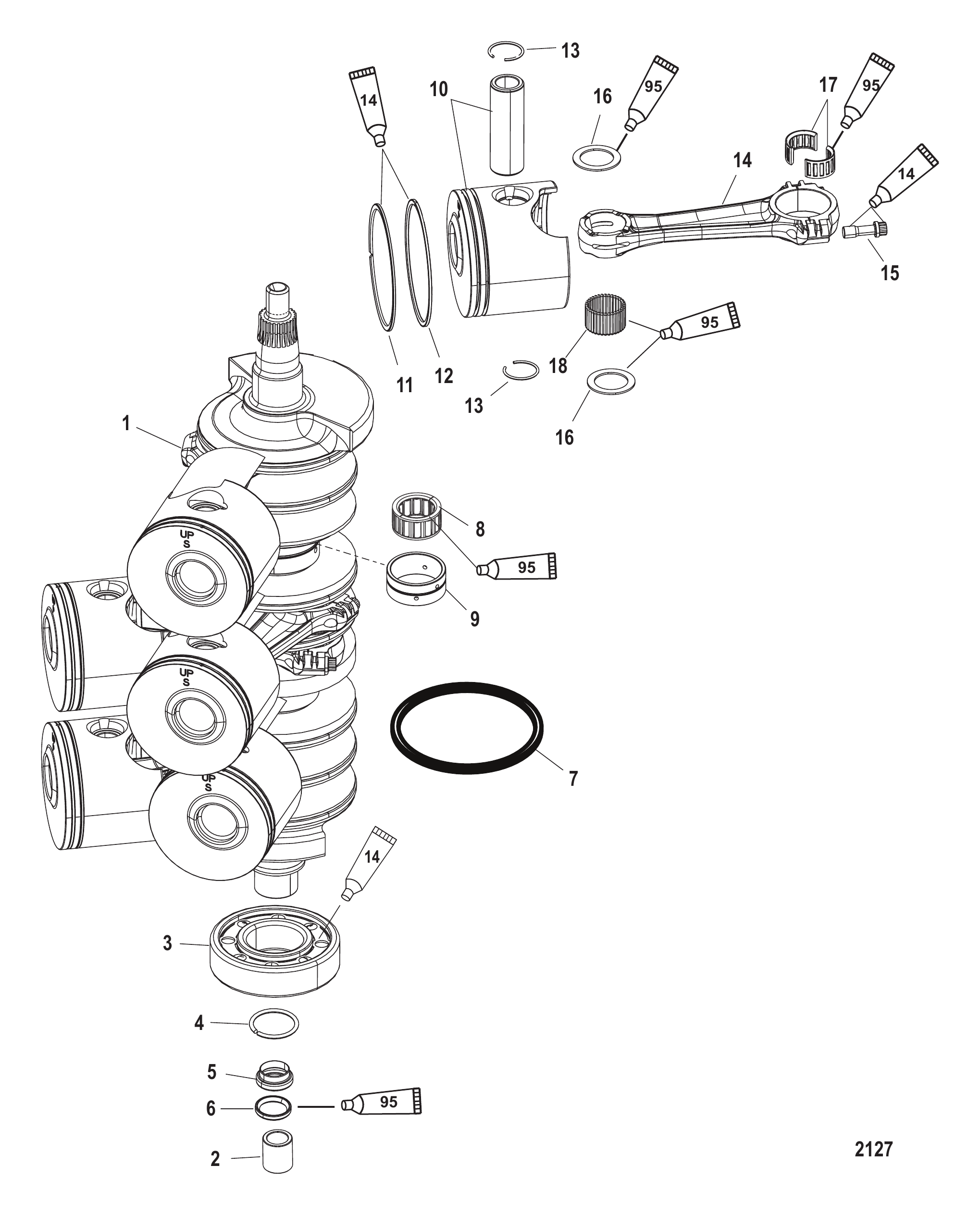

Рис. 10КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	850690T2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	78662	Втулка износа	1
3	67923T	Подшипник шариковый	1
4	67446	Кольцо	1
5	54196A6	Корпус в сборе	1
6	65800	НАБИВКА	1
7	67377	Кольцо уплотнительное коленчатого вала	7
7	67377T	Кольцо уплотнительное	7
8	16756A6	Комплект подшипников	2
9	NSS	NOT SOLD SEPARATE Race	2
10	859563T17	ПОРШЕНЬ В СБОРЕ ПРАВЫЙ - СТАНДАРТНЫЙ	3
10	859562T17	ПОРШЕНЬ В СБОРЕ ЛЕВЫЙ - СТАНДАРТНЫЙ	3
10	859563A5	ПОРШЕНЬ В СБОРЕ	AR
10	859562A5	ПОРШЕНЬ В СБОРЕ	AR
11	877544A12	КОМПЛЕКТ КОЛЕЦ	1
11	878106A12	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	AR
12	NSS	NOT SOLD SEPARATE Piston Ring-Lower	1
13	8320811	Стопорное кольцо	12
14	877853A04	ШАТУН В СБОРЕ	6
15	763491	Винт (.312-24 x .875)	12
16	877541	Шайба упорная	12
16	8M0012299	УПОРНАЯ ШАЙБА	12
17	17514A1	Ремкомплект подшипников	6
17	8M0234886	Подшипник в обойме	6
18	822553	Игольчатый подшипник	204
18	8M0204691	Подшипник игольчатый @200	204
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

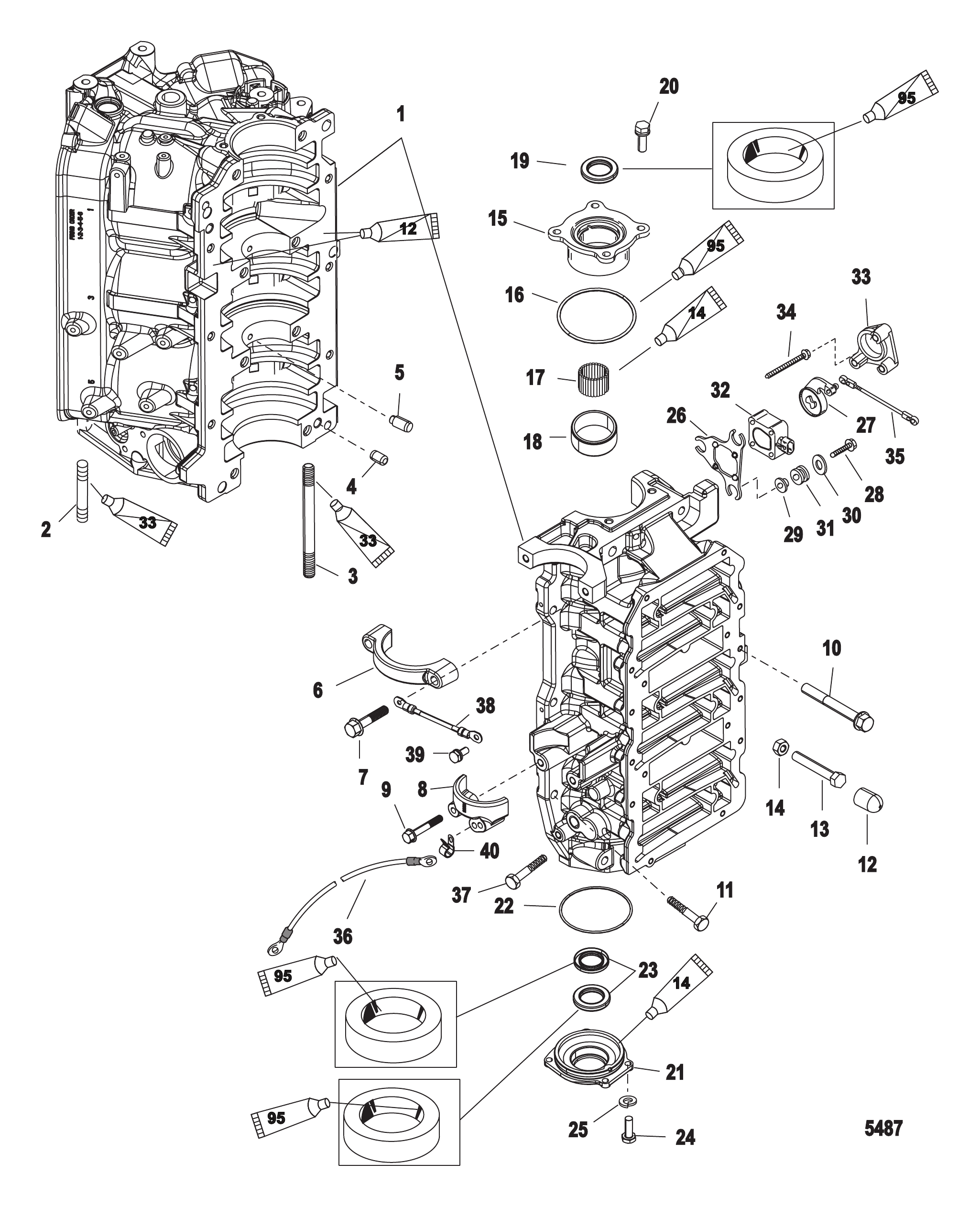

Рис. 11БЛОК ЦИЛИНДРОВ И ТОРЦЕВЫЕ КРЫШКИ Cylinder Block and End Caps

REF	Номер детали	Наименование	Кол-во
1	858961A8	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	858961A8	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	858961A10	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	8181384	Шпилька (1.750 дюйма)	6
2	8M0034455	ШПИЛЬКА 1.750	6
3	670654	ШПИЛЬКА (.375-16/.375-24 x 5.620)	2
3	784385	Шпилька (.375-16/.375-24 x 6.870)	2
3	8M0034454	ШПИЛЬКА (.375-16/.375-24 x 6.87)	2
4	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
5	67296	Штифт (обоймы подшипника)	2
5	8M0036405	Штифт	2
6	8569662	КРОНШТЕЙН	1
6	8M0111325	КРЫШКА	1
7	828213	Винт (.312-18 x 1.500) шестигранный с фланцем	2
8	76867	КРЫШКА СТАРТЕРА (НИЖНЯЯ)	1
9	828214	Винт (.312-18 x 2.00) шестигранный с фланцем	2
10	66717	ВИНТ (.375-16 x 3.250)	8
11	74824	Винт (.312-18 x 1.250)	6
12	26852	ЗАГЛУШКА Нейлоновая	1
13	856832	Винт (.250-20 x 1.750)	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	832760T1	ЗАГЛУШКА В СБОРЕ	1
16	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
17	16756A4	Комплект подшипников	1
18	NSS	NOT SOLD SEPARATE Bearing Race	1
19	41953	Сальник	1
20	881190	Винт (.312-18 x 1.00)	4
21	7809T1	УЗЕЛ КОНЦЕВОЙ КРЫШКИ	1
22	62700	Кольцо уплотнительное (3.237 x .103)	1
23	41953	Сальник	2
24	28636	ВИНТ (.250-20 x .750)	4
25	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
26	8538821	Кронштейн крепления указателя положения дроссельной заслонки	1
27	8519371	Рычаг датчика положения дроссельной заслонки	1
28	82130025	ВИНТ (M6 x 25) крепление к картеру	3
29	856954	Втулка	3
30	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
31	834985	Втулка уплотнительная	3
31	8M0190980	ВТУЛКА	3
32	83295211	ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВНУТРЕННИЙ	1
32	8M6005165	TPI Mercury / Quicksilver	1
33	8582261	КРЫШКА TPS	1
34	8508281	Винт (#10-32 x 2.00) датчика положения дросселя к кронштейну	3
35	8M0008117	ТЯГА В СБОРЕ	1
35	8M0084738	ТЯГА В СБОРЕ	1
36	88439A26	Кабельный жгут аккумулятора — отрицательный	1
36	88439A46	Кабельный жгут аккумулятора — положительный	1
37	81893414	ВИНТ (M8 x 14)	1
38	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
39	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
40	859172	ХОМУТ Применять где применимо	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

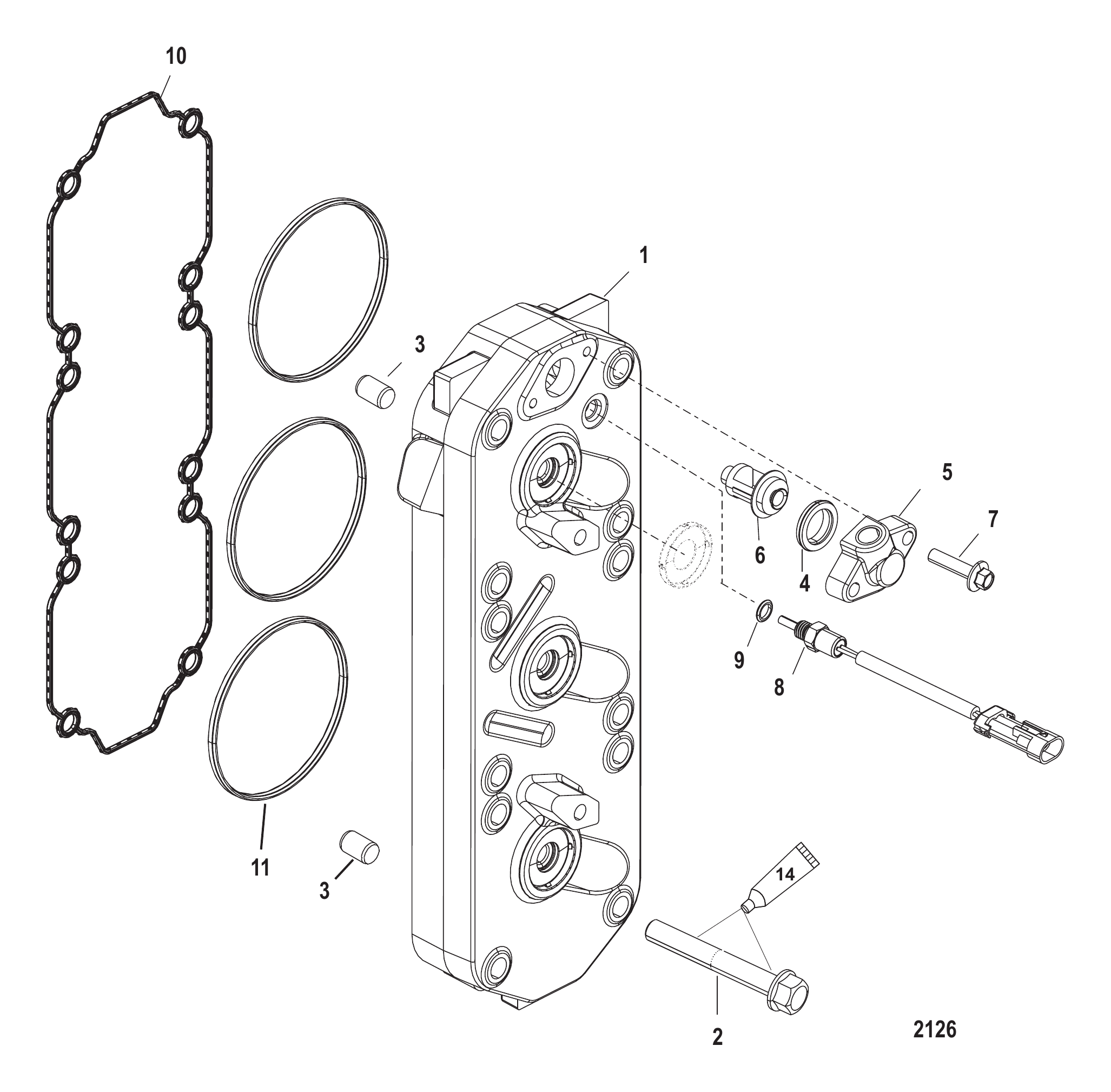

Рис. 12Головка цилиндра Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	858405T05	ГОЛОВКА ЦИЛИНДРА	1
1	858405T05	ГОЛОВКА ЦИЛИНДРА	1
1	878109T1	ГОЛОВКА ЦИЛИНДРА В СБОРЕ	1
1	858406T05	ГОЛОВКА ЦИЛИНДРА	1
1	858406T05	ГОЛОВКА ЦИЛИНДРА	1
1	878110T1	ГОЛОВКА ЦИЛИНДРА В СБОРЕ	1
2	878217	Винт (.375-16 x 2.750)	24
2	8M0125882	ВИНТ	24
3	63779	Штифт установочный (.250 x .625)	4
4	62386001	Прокладка	2
4	8M0204714	Прокладка @4	2
5	8307372	Крышка	2
5	8M0039353	КРЫШКА	2
6	833072003	Термостат 62°C (143°F)	2
7	82130025	ВИНТ (M6 x 25) крепление к картеру	4
8	885342002	ДАТЧИК В СБОРЕ	2
8	8M0148668	ДАТЧИК В СБОРЕ	2
9	896699	Кольцо уплотнительное (1.78 мм x .08 мм)	2
10	8584521	САЛЬНИК	2
10	8M0149612	САЛЬНИК ГОЛОВКИ ЦИЛИНДРА	2
11	8597721	Сальник	6
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

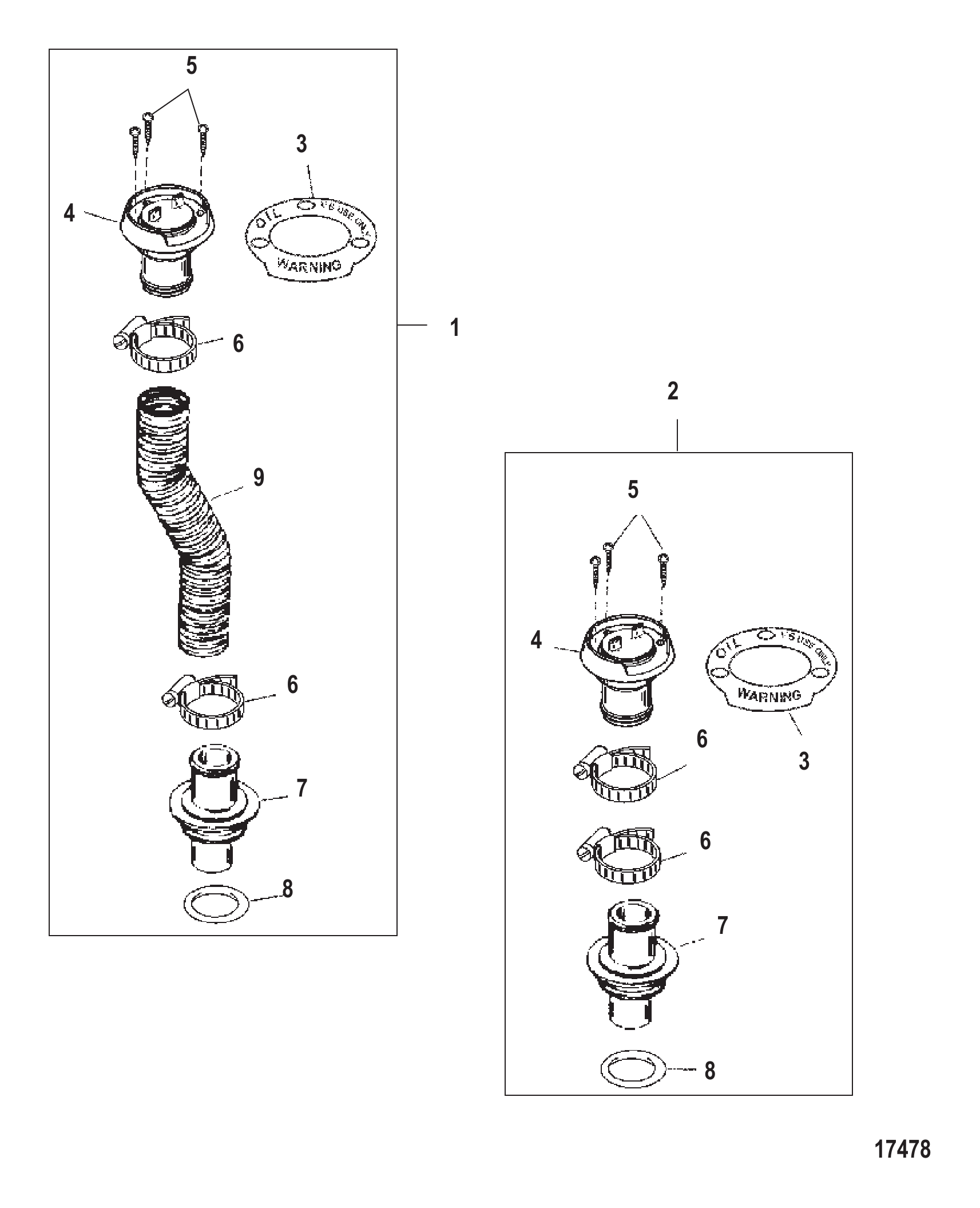

Рис. 13КОМПЛЕКТ ЗАЛИВКИ МАСЛА В ПАЛУБУ 15969A3 ИЛИ 15969A5 Deck Oil Fill Kit 15969A3 or 15969A5

REF	Номер детали	Наименование	Кол-во
1	15969A3	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА С ШЛАНГОМ	1
2	15969A5	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА БЕЗ ШЛАНГА	1
2	15969A13	КОМПЛЕКТ ПАЛУБНОЙ ЗАЛИВНОЙ ГОРЛОВИНЫ МАСЛА	1
3	15966	Пластина	1
4	15969A08	ПАЛУБНАЯ ПЛАСТИНА В СБОРЕ	1
5	16324	ВИНТ (#8 x .625)	3
6	815504228	Хомут червячный	2
6	8M0232395	ХОМУТ ШЛАНГА	2
7	15967	Переходник маслозаливной горловины	1
8	11332	Уплотнительное кольцо (2.225 x .210)	1
9	850719	Шланг (бухта 100.00 футов) заливной горловины масла - отрезать по необходимости	AR

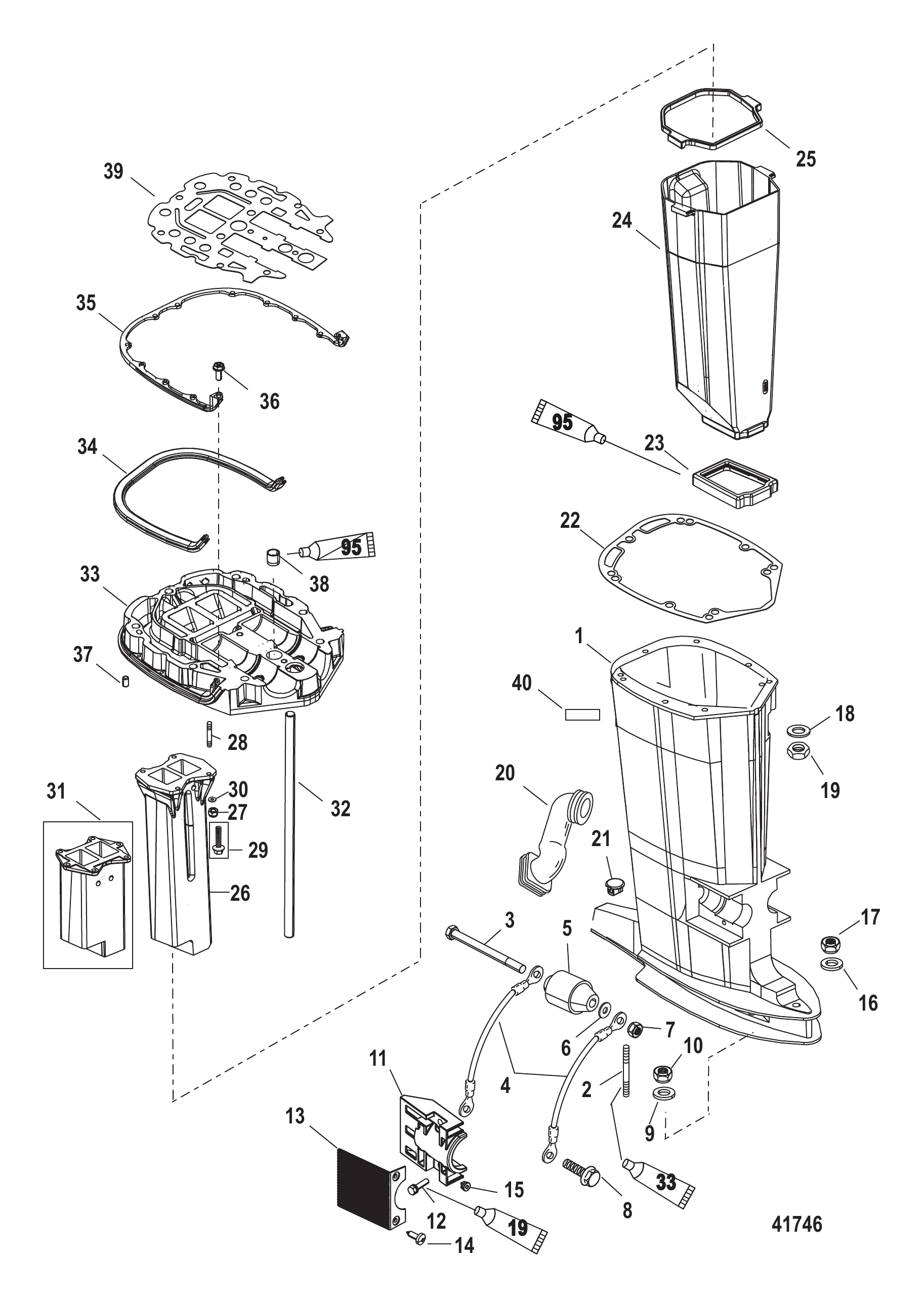

Рис. 14КОРПУС ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА Driveshaft Housing and Exhaust Tube

REF	Номер детали	Наименование	Кол-во
1	8343T10	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА - ЧЁРНЫЙ - ДЛИННЫЙ	1
1	813563T1	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА - ЧЕРНЫЙ - УДЛИНЕННЫЙ	1
2	56295	Шпилька (.437 x 2.69)	2
3	898831	Винт (.500-20 x 6.220)	2
4	88238A10	Кабель заземления в сборе	2
5	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
6	49339	Шайба (.8125)	2
7	898832	Гайка (.500-20)	2
8	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
9	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
10	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
10	8M0204653	Гайка	2
11	67076	Хомут	2
11	8M0036782	ХОМУТ	2
12	66727	ВИНТ (.312-18 x 1.250)	4
13	8M0001130	КРЫШКА
13	8M4500752	Крышка
14	88417	Винт (#12-24 x .620) крышки	4
15	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
16	48926	Шайба	1
17	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	1
17	8M0204653	Гайка	1
18	20553	Шайба (.406 x .734 x .063)	4
19	69254	ГАЙКА	4
20	828212	Чехол холостого выхлопа	1
20	8M0039081	ПЫЛЬНИК	1
21	64649	ПРОБКА	1
22	991734	Прокладка	1
23	66350001	Сальник	1
24	18276T02	ТРУБКА ВЫПУСКНАЯ	1
24	18276T	ВЫПУСКНАЯ ТРУБА	1
25	177261	САЛЬНИК (ВЕРХНИЙ)	1
25	8M0039076	САЛЬНИК	1
26	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
26	812834A2	УЗЕЛ УДЛИНИТЕЛЯ ВЫПУСКНОЙ СИСТЕМЫ	1
27	888500	Гайка	4
28	883085	Шпилька (.250 x 1.38)	4
28	56766	ШПИЛЬКА (.250-20/.250-28 x 1.380)	4
29	8M0030694	ВИНТ (0.25-20 x 1.00)	4
29	8M0047146	ВИНТ (0.25-20 x 1.50)	4
30	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	4
31	419424	УДЛИНИТЕЛЬ ВЫПУСКНОЙ	1
31	879288T71	УДЛИНИТЕЛЬ ВЫПУСКНОЙ СИСТЕМЫ	1
32	8590971	Трубка водяная	1
32	8M0042788	ВОДЯНАЯ ТРУБА - ДЛИННАЯ	1
32	8590972	Трубка водяная	1
32	8M0042790	ВОДЯНАЯ ТРУБА	1
33	18233A20	УЗЕЛ ПЛАСТИНЫ КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
34	8147012	Сальник	1
34	8M0043165	САЛЬНИК 27.00 ДЮЙМ	1
35	68011	Кронштейн	1
36	878608	Винт (#10-16 x .500)	12
37	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
38	38970	САЛЬНИК X-LONG	1
39	183076	Прокладка	1
40	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 15КОМПЛЕКТ СТЯЖНОЙ ШТАНГИ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ Dual Engine Tie Bar Kit

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
1	71565A2	Труба в сборе	1
2	48462	Кольцо уплотнительное (.614 x .070)	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
5	8M0041651	ГАЙКА (.875-14)	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	140001	Винт (.375-24 x 1.38)	2
12	826709113	Гайка (.375-24) нержавеющая сталь	6
12	8M0204726	Гайка (.375-24) латунная	6
13	8M0026167	РЫМ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8M0026098	СОЕДИНИТЕЛЬ 15 ДЮЙМ	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
20	94319	Винт (.375-24 x 1.5)	1

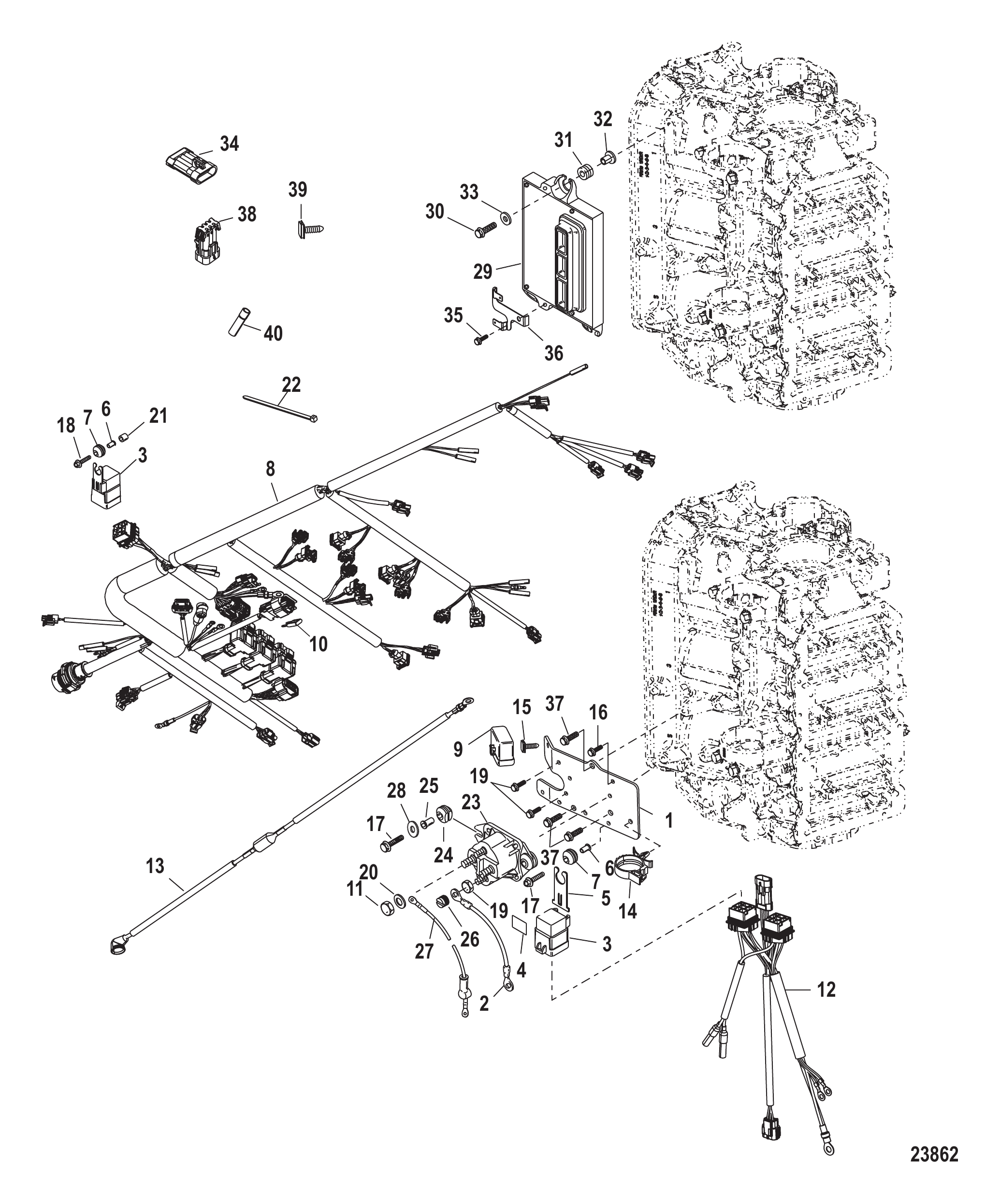

Рис. 16КОМПЛЕКТ ЭЛЕКТРОПЛАТЫ СЕРИЙНЫЙ НОМЕР 1B490865 И НИЖЕ Electrical Plate Assembly Serial Number 1B490865 and Below

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	833137F1	ПЛАСТИНА	1
2	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
3	882751A1	РЕЛЕ В СБОРЕ	3
3	8M0207773	Реле тримма в сборе	3
4	NSS	NOT SOLD SEPARATE Decal-Trim Relay	3
5	828102	Кронштейн	3
5	8M0207771	Кронштейн крепления	3
6	818968	ВТУЛКА	3
6	8M0214955	Втулка	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	892926T01	ЖГУТ ПРОВОДОВ В СБОРЕ ДВИГАТЕЛЯ	1
9	858754	Крышка предохранителя	1
-	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	879964A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
10	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	4
10	832969T20	Предохранитель Mini — жёлтый — 20 А	4
10	8329695	Предохранитель мини - коричневый - 5 А	1
10	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
11	68292	Гайка (.312-18)	2
11	8M0204668	Гайка (.312-18)	2
12	819514T21	ЖГУТ ПРОВОДОВ В СБОРЕ ТРИММА	1
13	878231A03	ЖГУТ ПРОВОДОВ В СБОРЕ ПРЕДОХРАНИТЕЛЯ - 100 АМПЕР	1
14	858755	Зажим (1.00)	1
15	828991T	ЗАЖИМ	1
16	82129110	ВИНТ (M6 x 10)	3
17	82129125	ВИНТ (M6 x 25 мм)	4
18	82129135	ВИНТ (M6 x 35)	1
19	816311T	СТЯЖКА (8.00 дюймов)	AR
20	53166	СТОПОРНАЯ ШАЙБА (.312)	2
21	91912	Втулка	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	2
23	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
24	822179	Втулка уплотнительная	2
25	818968	ВТУЛКА	2
25	8M0214955	Втулка	2
26	813938	Гайка колпачковая (#10-32)	1
27	882829A1	КАТБЕЛЬ В СБОРЕ СТАРТЕРА	1
28	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
28	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	89790604T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM	1
29	89790618T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM	1
29	89790605T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM	1
29	89790619T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM	1
29	89790606T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM	1
29	89790620T	МОДУЛЬ УПРАВЛЕНИЯ ДВИЖЕНИЕМ PCM	1
30	82130025	ВИНТ (M6 x 25) крепление к картеру	3
31	856954	Втулка	3
32	834985	Втулка уплотнительная	3
32	8M0190980	ВТУЛКА	3
33	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
34	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
35	82129114	ВИНТ (M6 x 14)	1
36	891520001	Зажим	1
37	82130012	ВИНТ (M6 x 12)	3
38	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
39	879962	Зажим	1
40	13540	Колпачок гнездовой	2

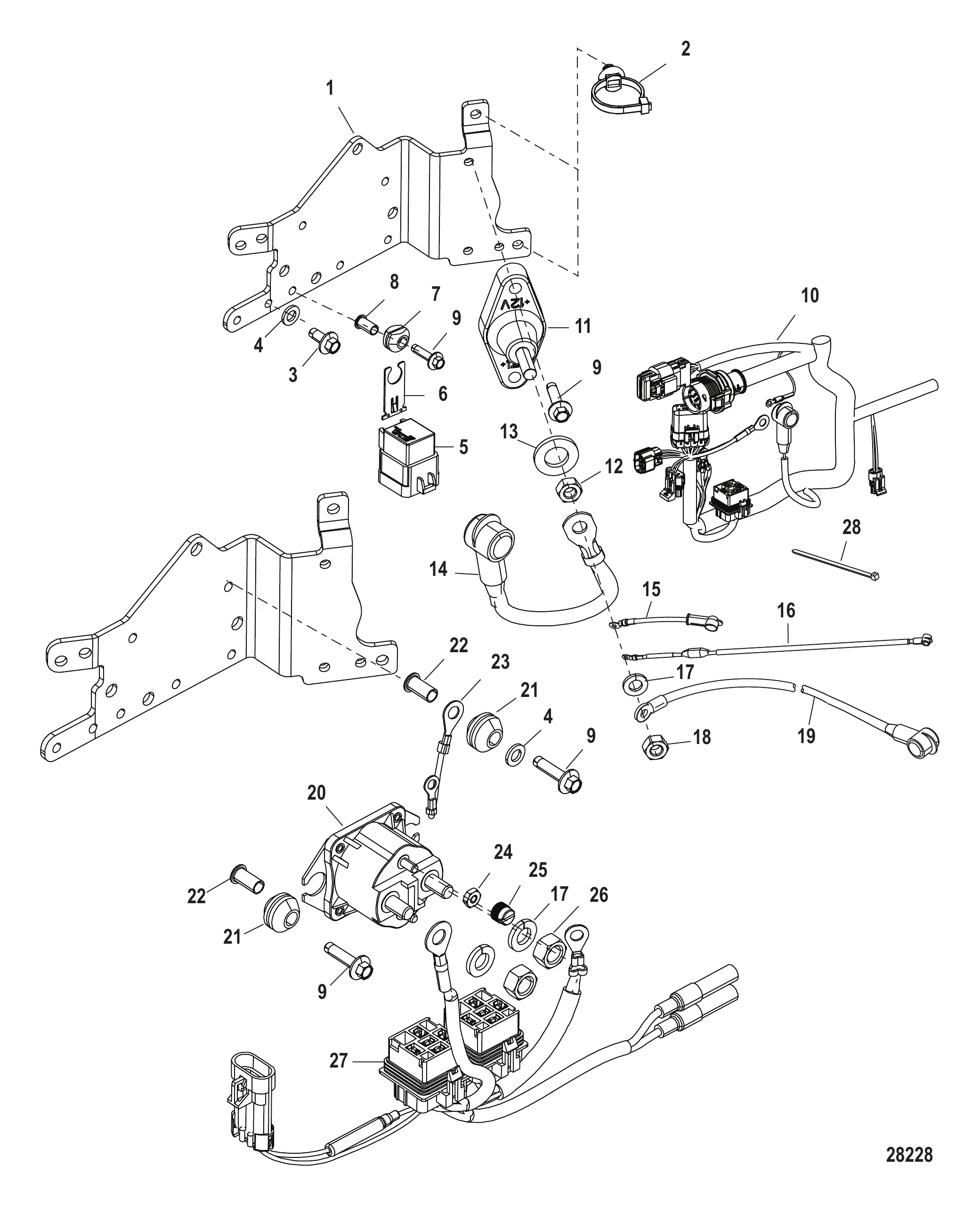

Рис. 17КОМПЛЕКТ ЭЛЕКТРОПЛАТЫ СЕРИЙНЫЙ НОМЕР 1B490866 И ВЫШЕ Electrical Plate Assembly Serial Number 1B490866 and Up

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	ПЛАСТИНА	1
2	899145	Хомут крепёжный	2
3	82129114	ВИНТ (M6 x 14)	1
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	882751A1	РЕЛЕ В СБОРЕ	3
5	8M0207773	Реле тримма в сборе	3
6	828102	Кронштейн	3
6	8M0207771	Кронштейн крепления	3
7	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	3
7	8M0207785	Втулка	3
8	818968	ВТУЛКА	3
8	8M0214955	Втулка	3
9	82129125	ВИНТ (M6 x 25 мм)	7
10	892926T03	ЖГУТ ПРОВОДОВ В СБОРЕ ДВИГАТЕЛЯ	1
-	83296920	ПРЕДОХРАНИТЕЛЬ мини - жёлтый - 20 ампер	2
-	832969T20	Предохранитель Mini — жёлтый — 20 А	2
-	83296915	ПРЕДОХРАНИТЕЛЬ мини - синий - 15 ампер	1
-	832969T15	Предохранитель Mini — синий — 15 А	1
-	8329692	Предохранитель мини - серый - 2 А	1
-	8M0207797	Предохранитель Mini — серый — 2 А	1
-	8329695	Предохранитель мини - коричневый - 5 А	1
-	832969T05	ПРЕДОХРАНИТЕЛЬ МИНИ - ПЕСОЧНЫЙ - 5 АМПЕР	1
-	858781A2	ЖГУТ ПРОВОДОВ В СБОРЕ ФОРСУНКИ ПРЯМОГО ВПРЫСКА	1
-	879346A49	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	858780A2	ЖГУТ ПРОВОДОВ В СБОРЕ ТОПЛИВНОЙ ФОРСУНКИ	1
-	879346A50	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
-	881262A2	ЖГУТ ПРОВОДОВ В СБОРЕ ГЕНЕРАТОРА	1
-	878073A2	ЖГУТ ПРОВОДОВ В СБОРЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ	1
-	879346A41	РЕМОНТНЫЙ КОМПЛЕКТ ЖГУТА ПРОВОДОВ	1
11	875302A1	Клемма аккумуляторная в сборе	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	85172	ШАЙБА	1
14	93388T21	Трос в сборе чёрный	1
15	8M0006811	Трос стартера в сборе	1
16	878231A03	ЖГУТ ПРОВОДОВ В СБОРЕ ПРЕДОХРАНИТЕЛЯ - 100 АМПЕР	1
17	53166	СТОПОРНАЯ ШАЙБА (.312)	3
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
19	88439A46	Кабельный жгут аккумулятора — положительный	1
20	817109A2	Электромагнит в сборе (клеммы #10-32 / .3125-18)	1
21	822179	Втулка уплотнительная	2
22	818968	ВТУЛКА	2
22	8M0214955	Втулка	2
23	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	813938	Гайка колпачковая (#10-32)	2
26	68292	Гайка (.312-18)	2
26	8M0204668	Гайка (.312-18)	2
27	819514T26	Жгут проводов триммера в сборе	1
28	816311T	СТЯЖКА (8.00 дюймов)	3

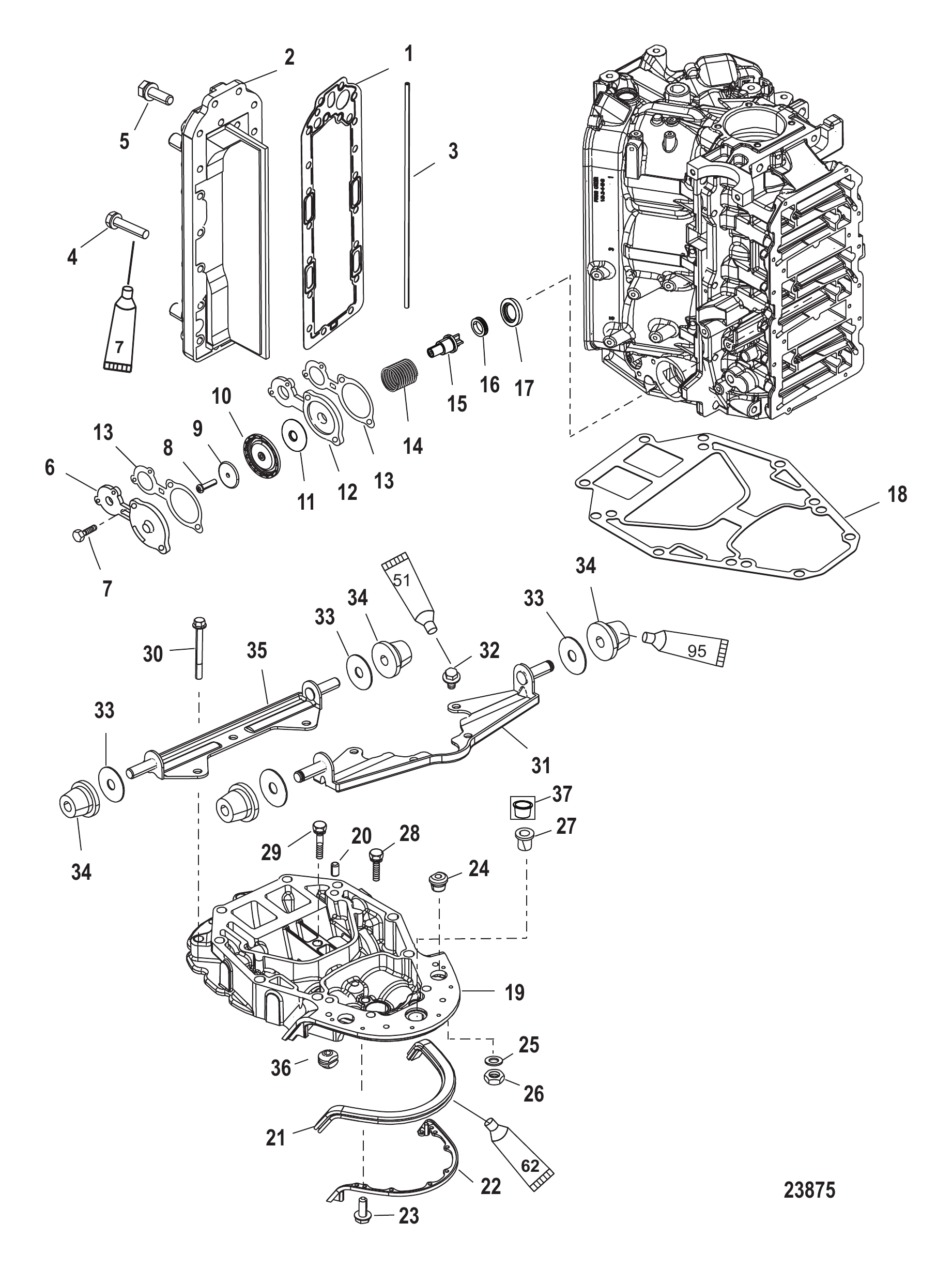

Рис. 18ВЫХЛОПНОЙ КОЛЛЕКТОР И ВЫХЛОПНАЯ ПЛИТА Exhaust Manifold and Exhaust Plate

REF	Номер детали	Наименование	Кол-во
1	190506	Прокладка	1
2	828343A05	Пластина разделителя выхлопа в сборе	1
3	814754	Сальник (12.50 дюймов)	1
4	8263561	Винт с шайбой (.312-18 x 1.500)	16
5	881190	Винт (.312-18 x 1.00)	2
6	687291	КРЫШКА ПЕРЕПУСКНОГО КЛАПАНА	1
6	8M0039767	КРЫШКА	1
7	31984	ВИНТ (.312-18 x 1.375)	4
8	69570	Винт (#10-16 x .750)	1
9	76451	Шайба	1
10	144791	ДИАФРАГМА	1
11	16496	ДЕФЛЕКТОР водяной	1
12	16497A1	Пластина	1
13	78690002	Прокладка	2
14	42996	ПРУЖИНА (НЕРЖАВЕЮЩАЯ СТАЛЬ) СЖАТИЯ - ТАРЕЛЬЧАТЫЙ КЛАПАН	1
15	14480	Клапан тарельчатый	1
16	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	1
17	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	1
18	991764	Прокладка	1
19	850814T4	Пластина выхлопная	1
20	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
21	8147011	Сальник	1
21	8M0043164	САЛЬНИК	1
22	680101	КРОНШТЕЙН	1
23	878608	Винт (#10-16 x .500)	8
24	19565002	ВТУЛКА	1
25	20553	Шайба (.406 x .734 x .063)	4
26	69254	ГАЙКА	6
27	27132	ВТУЛКА	1
28	66727	ВИНТ (.312-18 x 1.250)	1
29	68783	ВИНТ (.312-18 x 2.50)	1
30	898833	Винт (.375-16 x 3.500)	3
31	812905T	КРОНШТЕЙН ПЕРЕДНИЙ	1
32	8055571	Винт (.3125-18 x .50)	4
33	187031	Шайба	4
34	18778001	Втулка уплотнительная	4
35	18578T09	УЗЕЛ КРОНШТЕЙНА ЗАДНИЙ	1
36	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
37	8M0033787	Пробка	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

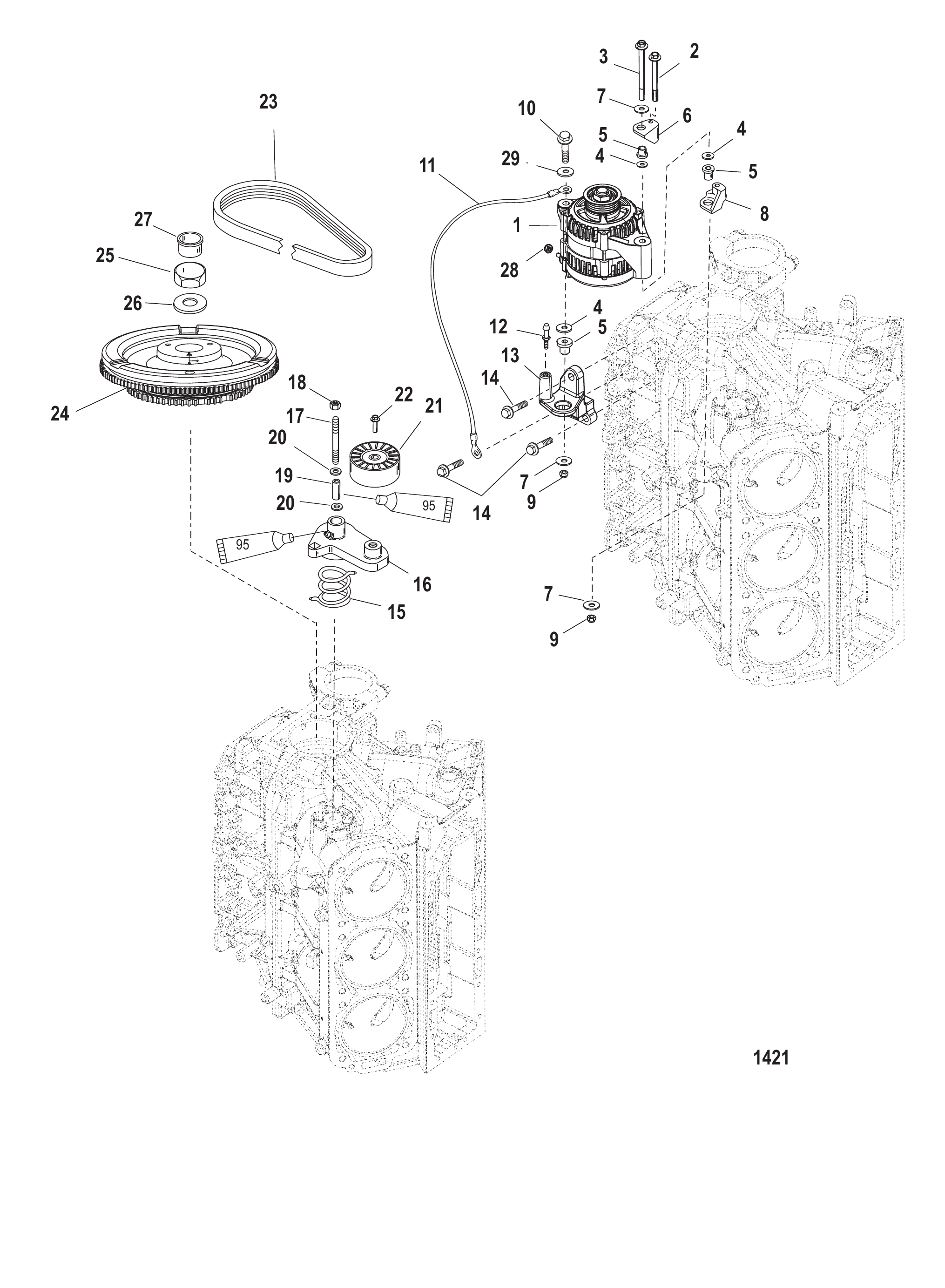

Рис. 19МАХОВИК/ГЕНЕРАТОР Flywheel/Alternator

REF	Номер детали	Наименование	Кол-во
1	889955A03	Комплект генератора	1
2	40108100	ВИНТ (M10 x 100) Шестигранный с фланцем - Нержавеющая сталь	1
2	8M0012503	Винт (M10 x 1.5)	1
3	40108120	ВИНТ (M10 x 120) Шестигранный с фланцем - Нержавеющая сталь	1
4	29395	ШАЙБА (.390 x 1.00 x .06)	3
4	8M0042641	Шайба (.390 x 1.00 x .06)	3
5	856975	Опора	3
6	858391T	Кронштейн	1
6	858391T01	Кронштейн	1
6	858391T01	Кронштейн	1
7	845998	Шайба (.406 x 1.250 x .089)	3
8	858393T	Кронштейн	1
8	858393T01	Кронштейн	1
8	858393T01	Кронштейн	1
9	826292	ГАЙКА (M10) Латунная/Никелированная	2
10	82446155	ВИНТ (M10 x 55)	1
11	856583T2	Трос в сборе	1
12	8215832	Штифт специальный (1.5 дюйма)	1
12	8M0042972	Штифт специальный (1.75 дюйма)	1
13	857142T	Кронштейн	1
14	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3
15	855798001	Пружина	1
16	856815T2	Натяжитель в сборе	1
17	856900	Шпилька (M10 x 85)	1
17	8M0034457	Шпилька (M10 x 85)	1
18	826292	ГАЙКА (M10) Латунная/Никелированная	1
19	8568941	ВТУЛКА	1
20	4002320	ШАЙБА	2
21	852385A2	Шкив в сборе	1
21	8M6005030	Шкив в сборе	1
22	4010835	ВИНТ (M10 x 35) Шестигранный фланец - Нержавеющая сталь	1
23	828507Q4	Ремень	1
24	859734T1	Маховик	1
25	52901	Гайка (.625-18)	1
26	68229	Шайба (.641 x 1.250 x .190) маховика	1
26	33001	Шайба	1
27	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
28	401386	ГАЙКА (M6) Нержавеющая сталь	1
29	4002319	ШАЙБА	1

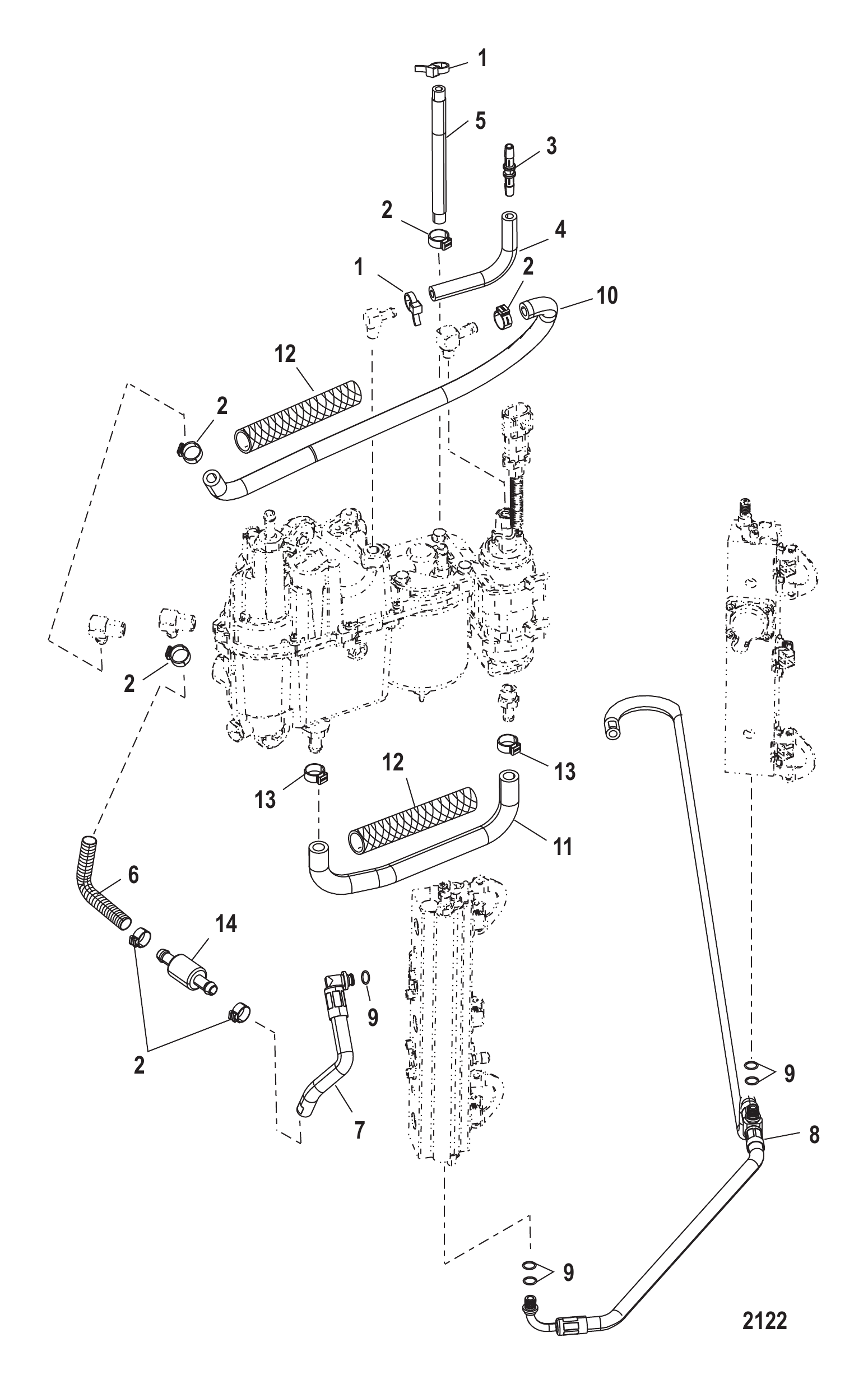

Рис. 20ТОПЛИВНЫЕ ШЛАНГИ Fuel Hoses

REF	Номер детали	Наименование	Кол-во
1	816311T	СТЯЖКА (8.00 дюймов)	AR
2	856880	Хомут шланга (15.3)	AR
2	8M0214964	Хомут	AR
3	858955	РАЗЪЕМ	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	897972	Шланг к топливному насосу	1
5	8M0064784	Шланг формованный импульсный	1
6	858757A1	Шланг в сборе (25.50 дюйма)	1
6	8M0062344	Шланг в сборе	1
7	804822	ШЛАНГ возврата топлива	1
7	8M6001914	Шланг	1
8	804821002	Шланг (14.00 дюймов) топливного баланса	1
8	8M6001755	Шланг в сборе	1
8	804821005	Шланг топливного баланса (16.00 дюймов)	1
8	8M6001755	Шланг в сборе	1
9	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
10	85677870	ШЛАНГ	1
10	8M0064634	Шланг	1
11	85677887	ШЛАНГ	1
11	8M0064635	Шланг	1
12	85686953	ВТУЛКА (27.00 ДЮЙМОВ В БУХТЕ)	2
13	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	2
13	8M0214911	Хомут @5	2
14	8557611	Клапан обратный	1

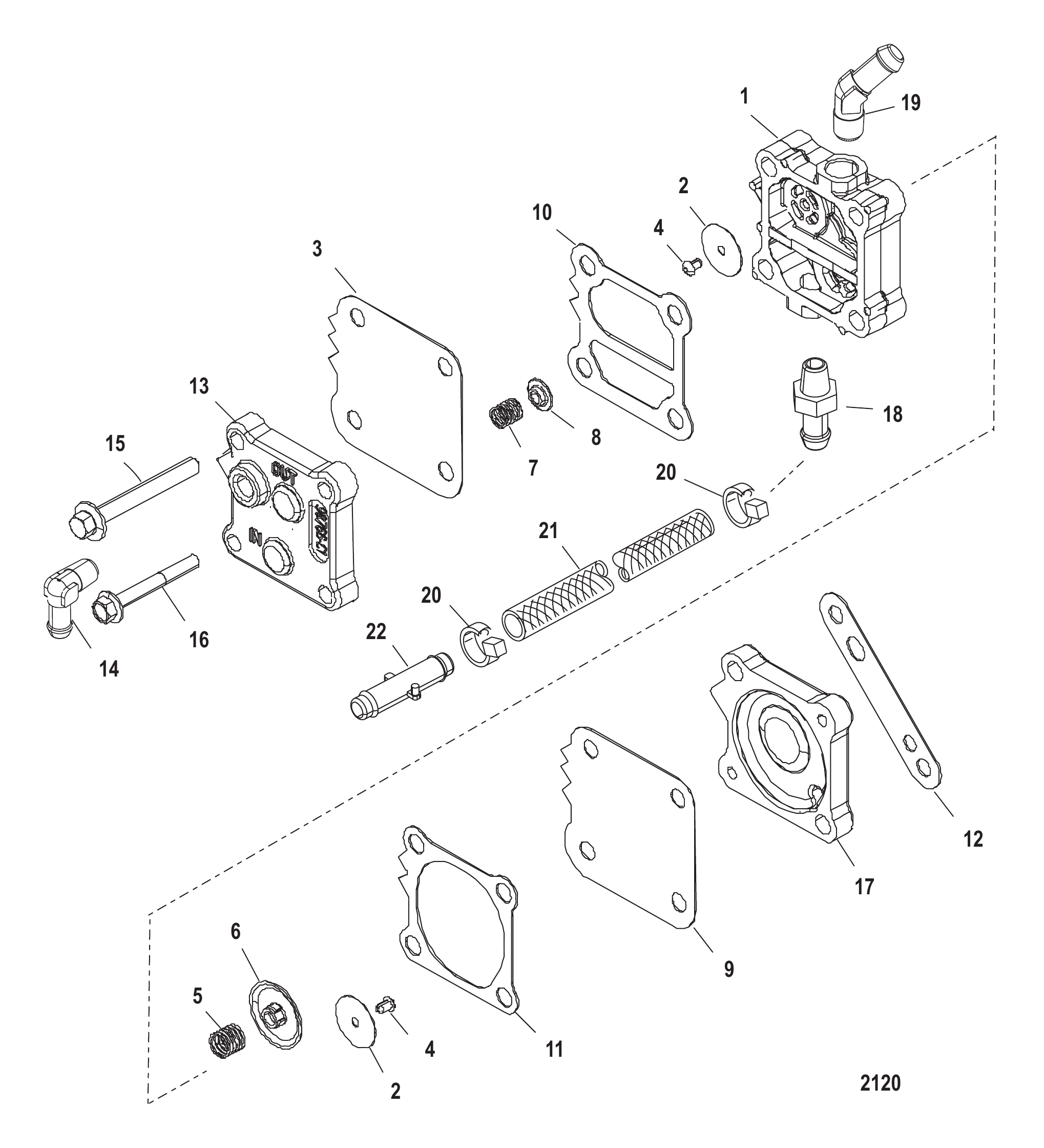

Рис. 21Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
-	14360T75	Насос топливный в сборе	1
1	NSS	NOT SOLD SEPARATE Body-Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	Прокладка	1
12	8M0204705	Прокладка @2	1
13	987752	Пластина	1
14	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	144303	ОСНОВАНИЕ	1
18	291112	Фитинг	1
19	782792	Штуцер угловой 45 градусов (1.25)	1
19	8M0207781	Угольник	1
20	816311T	СТЯЖКА (8.00 дюймов)	2
21	856822A2	Шланг с рукавом в сборе (18.00 дюйма)	1
21	8M0043979	Шланг с рукавом в сборе	1
22	822769	Соединитель	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

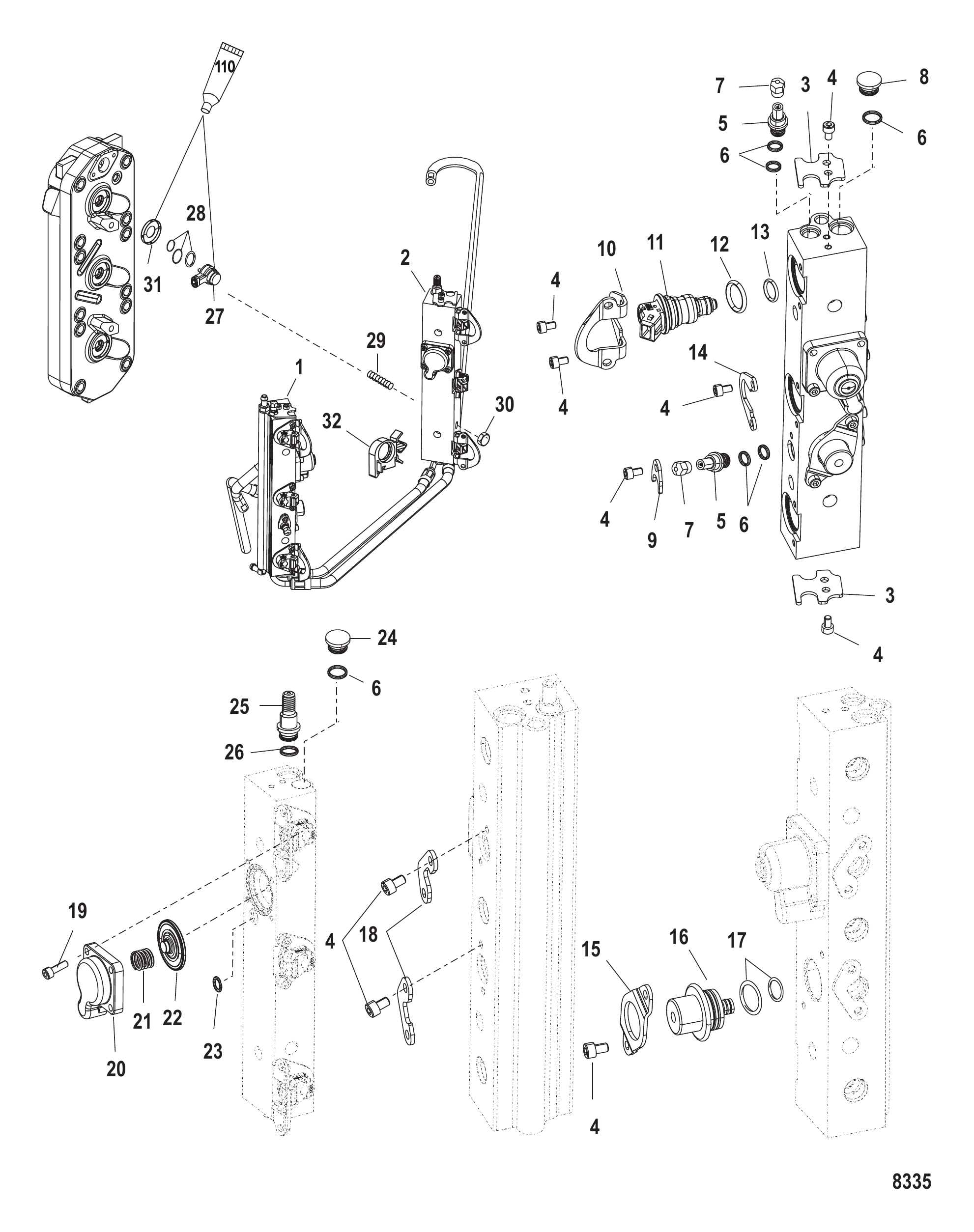

Рис. 22ТОПЛИВНЫЕ РЕЙКИ Fuel Rails

REF	Номер детали	Наименование	Кол-во
-	895752T04	Топливная рампа в сборе	1
-	895752T05	Топливная рампа в сборе	1
-	8M0185152	Топливная рампа в сборе	1
1	NSS	NOT SOLD SEPARATE Fuel Rail - Port	1
2	NSS	NOT SOLD SEPARATE Fuel Rail - Starboard	1
3	804830	ХОМУТ	4
4	804525001	Комплект винтов (2 шт.)(M5 x 10)	16
4	8M0041100	Винт (M5 x 10)	16
5	883542	Клапан в сборе (диаметр .375 дюйма)	2
5	8M0047053	Комплект клапана Шредера	2
6	804840	РЕМКОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
7	805515	Колпачок клапана Шредера - латунный	2
7	8M0046566	Крышка клапана	2
8	804835	ЗАГЛУШКА левого борта	1
9	880816	Хомут	1
9	8M0041097	Кронштейн	1
10	8048311	Хомут	4
11	804841	Форсунка	6
12	804530	Комплект уплотнительных колец содержит 6 шт.	1
13	804529	Комплект уплотнительных колец содержит 6 шт.	1
14	804522	Хомут	2
15	880808	Хомут	1
16	880807T	Регулятор воздушного канала	1
16	8M0222160	Воздушный регулятор	1
17	880809	Комплект уплотнительных колец	1
18	804832	ХОМУТ	2
19	804526	Комплект винтов (M5 x 16) (2 шт.)	4
20	804535	Крышка	1
20	804535001	Крышка	1
21	804534	Пружина	1
22	804533	Диафрагма в сборе	1
23	804536	Уплотнительное кольцо	2
24	804834	ЗАГЛУШКА правого борта	1
25	804836	ФИТИНГ	1
26	804532	Комплект уплотнительных колец	1
27	883078A4	Комплект воздушных форсунок	6
27	8M6001743	Воздушная форсунка в сборе	6
28	804875	Ремкомплект форсунки прямого впрыска	6
29	858778	Шпилька (M10 x 91)	4
29	8M0063255	Шпилька M10x92	4
30	826292	ГАЙКА (M10) Латунная/Никелированная	4
31	828694A1	Шайба в сборе чашеобразная	6
32	828791	Зажим	4
32	899145	Хомут крепёжный	4
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1
-	8M6002988	Комплект диафрагм	1
-	8M6002989	Комплект топливного регулятора 15 PSI	1
-	8M6002990	Комплект топливного регулятора 10 PSI	1

Рис. 23Комплект прокладок - полный - головка цилиндров и нижний блок Gasket Set Components-Complete-Powerhead and Lower Unit

REF	Номер детали	Наименование	Кол-во
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	857005A1	Ремкомплект диафрагмы	1
-	NSS	NOT SOLD SEPARATE Diaphragm	2
-	NSS	NOT SOLD SEPARATE Retainer	2
-	NSS	NOT SOLD SEPARATE Spring	1
-	NSS	NOT SOLD SEPARATE Cap	1
-	NSS	NOT SOLD SEPARATE Spring-Boost	1
-	NSS	NOT SOLD SEPARATE Cap-pring End	1
-	NSS	NOT SOLD SEPARATE Gasket-Boost	1
-	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
-	987691	Прокладка	1
-	8M0204705	Прокладка @2	1
-	54029	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x .103)	1
-	62700	Кольцо уплотнительное (3.237 x .103)	1
-	62386001	Прокладка	2
-	8M0204714	Прокладка @4	2
-	65800	НАБИВКА	1
-	190506	Прокладка	1
-	814754	Сальник (12.50 дюймов)	1
-	78690002	Прокладка	2
-	991764	Прокладка	1
-	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
-	991734	Прокладка	1
-	38970	САЛЬНИК X-LONG	1
-	183076	Прокладка	1
-	25439	Уплотнительное кольцо (.862 x .103)	1
-	426311	Прокладка	1
-	8M0204678	ПРОКЛАДКА	1
-	90011	Кольцо уплотнительное (2.175 x .175)	1
-	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
-	856081	Прокладка	1
-	8M0090319	ПРОКЛАДКА @5	1
-	858524	Прокладка	1
-	38970	САЛЬНИК X-LONG	1
-	31534	Уплотнительное кольцо	1
-	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	11338	Прокладка	2
-	190503	Прокладка	1
-	782461	Прокладка	1

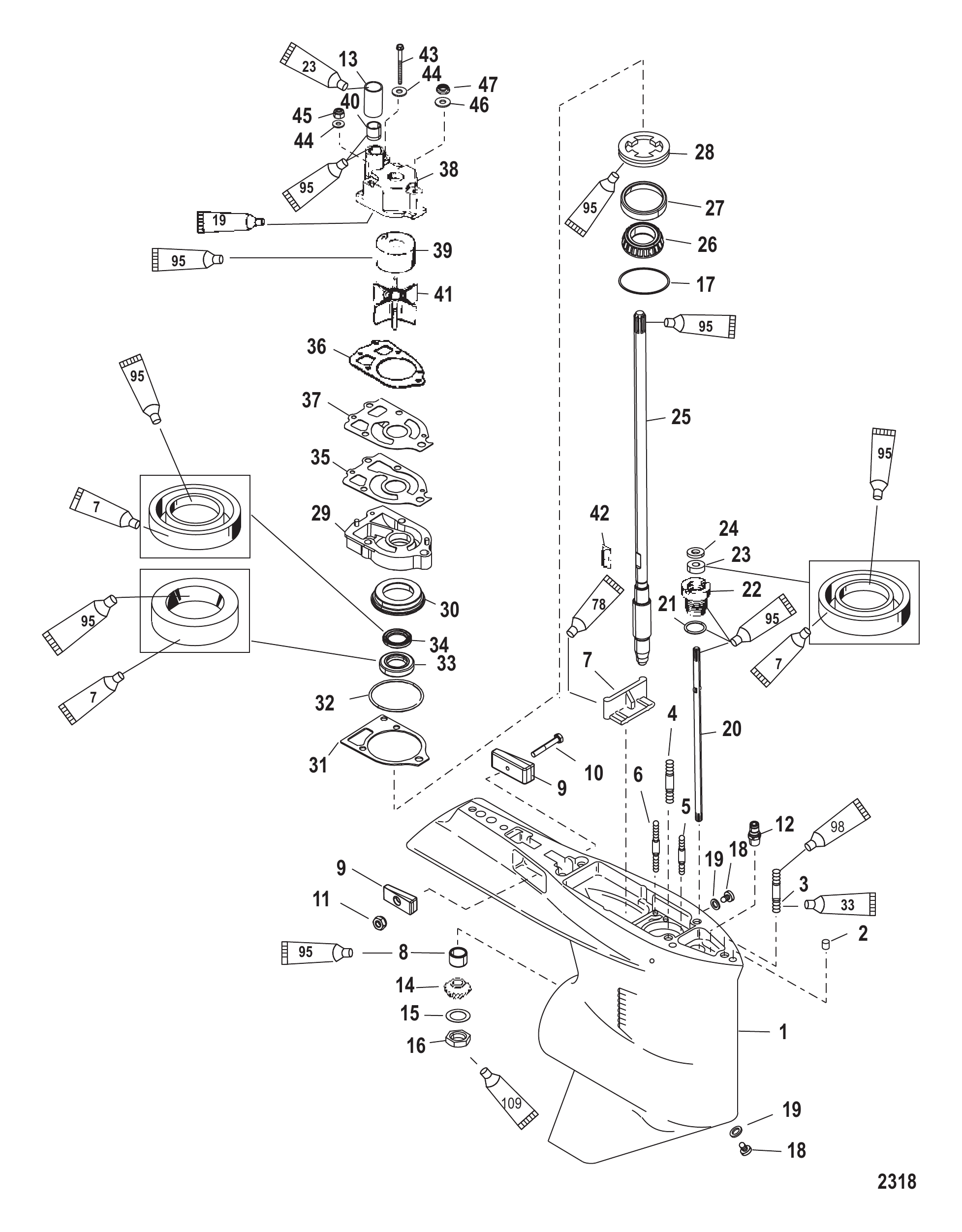

Рис. 24РЕДУКТОР ВАЛА ПРИВОДА - СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ Gear Housing Driveshaft - Standard/Counter Rotation

REF	Номер детали	Наименование	Кол-во
0	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
0	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
3	786382	Шпилька (.437-14/.437-20 x 3.120)	1
3	189783	Шпилька (.438 x 3.82 дюйма)	1
3	8M0034464	ШПИЛЬКА	1
4	579203	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
4	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
5	562972	ШПИЛЬКА (.312-18/.324-24 x 3.380)	1
5	8M0034463	ШПИЛЬКА (.312-24 x 3.38)	1
6	30667	Шпилька (.250-20/.250-28 x 3.125)	2
6	306671	Шпилька	2
7	67891	Заливная пробка	1
7	8M0039169	ЗАЛИВНОЙ БЛОК	1
8	42647A1	Подшипник роликовый в сборе	1
9	826134Q	Анод	2
10	4000333	ВИНТ (M6 x 40)	1
11	401386	ГАЙКА (M6) Нержавеющая сталь	1
12	881866	Фитинг	1
13	29804T	ВТУЛКА	1
14	NSS	NOT SOLD SEPARATE Pinion Gear	1
14	44101T3	Шестерня ведущая	1
15	92721	Шайба (.965 x .630)	1
16	35921	ГАЙКА (.625-18)	1
17	42637A1	Комплект регулировочных шайб	AR
17	8M0063267	КОМПЛЕКТ ПРОКЛАДОК	AR
18	79953Q04	Ремкомплект сливного винта	2
19	830749	Сальник	2
19	8M0204693	Уплотнение сливной пробки	2
20	789022	Вал переключения передач (используется без стопорного кольца)	1
21	25439	Уплотнительное кольцо (.862 x .103)	1
22	77631A2	Втулка в сборе	1
23	8164641	Маслосъёмный сальник	1
23	8M0246145	САЛЬНИК	1
24	77674	ШАЙБА (.35 x .75 x .12)	1
25	897624T	Вал гребной длинный	1
25	897625T	ВЕРТИКАЛЬНЫЙ ВАЛ X-Long	1
26	36387A1	Подшипник роликовый/обойма в сборе	1
26	8M0146566	ПОДШИПНИК В СБОРЕ ЧАШКА/КОНУС	1
27	NSS	NOT SOLD SEPARATE Cup	1
28	8245191	Фиксатор	1
29	42579A3	Основание водяного насоса в сборе	1
29	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
30	NSS	NOT SOLD SEPARATE Retainer	1
31	426311	Прокладка	1
31	8M0204678	ПРОКЛАДКА	1
32	90011	Кольцо уплотнительное (2.175 x .175)	1
32	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
33	89238	Сальник масляный	1
34	16977	САЛЬНИК МАСЛЯНЫЙ	1
35	856081	Прокладка	1
35	8M0090319	ПРОКЛАДКА @5	1
36	858524	Прокладка	1
37	324351	Лицевая пластина	1
37	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
38	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
39	48752T	ВСТАВКА	1
40	38970	САЛЬНИК X-LONG	1
41	89984T3	КРЫЛЬЧАТКА	1
42	56654	ШПОНКА	1
42	8M0214992	ШПОНКА @5	1
43	96411	Винт (#14-8 x 2.25)	1
43	8M0215009	ВИНТ	1
44	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
44	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
45	8267119	Гайка (.250-28)	2
46	36001	ШАЙБА	1
47	13436	Гайка	1
-	96148A8	РЕМКОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	89238A2	Комплект сальников	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	803034T1	Комплект подшипников и сальников без переднего подшипника	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	803612T2	Редуктор в сборе ведущая/передняя	1
-	803613T1	Редуктор в сборе ведущая/передняя	1
-	803615T2	Редуктор в сборе ведущая/передняя	1
-	803616T1	Редуктор в сборе ведущая/передняя	1

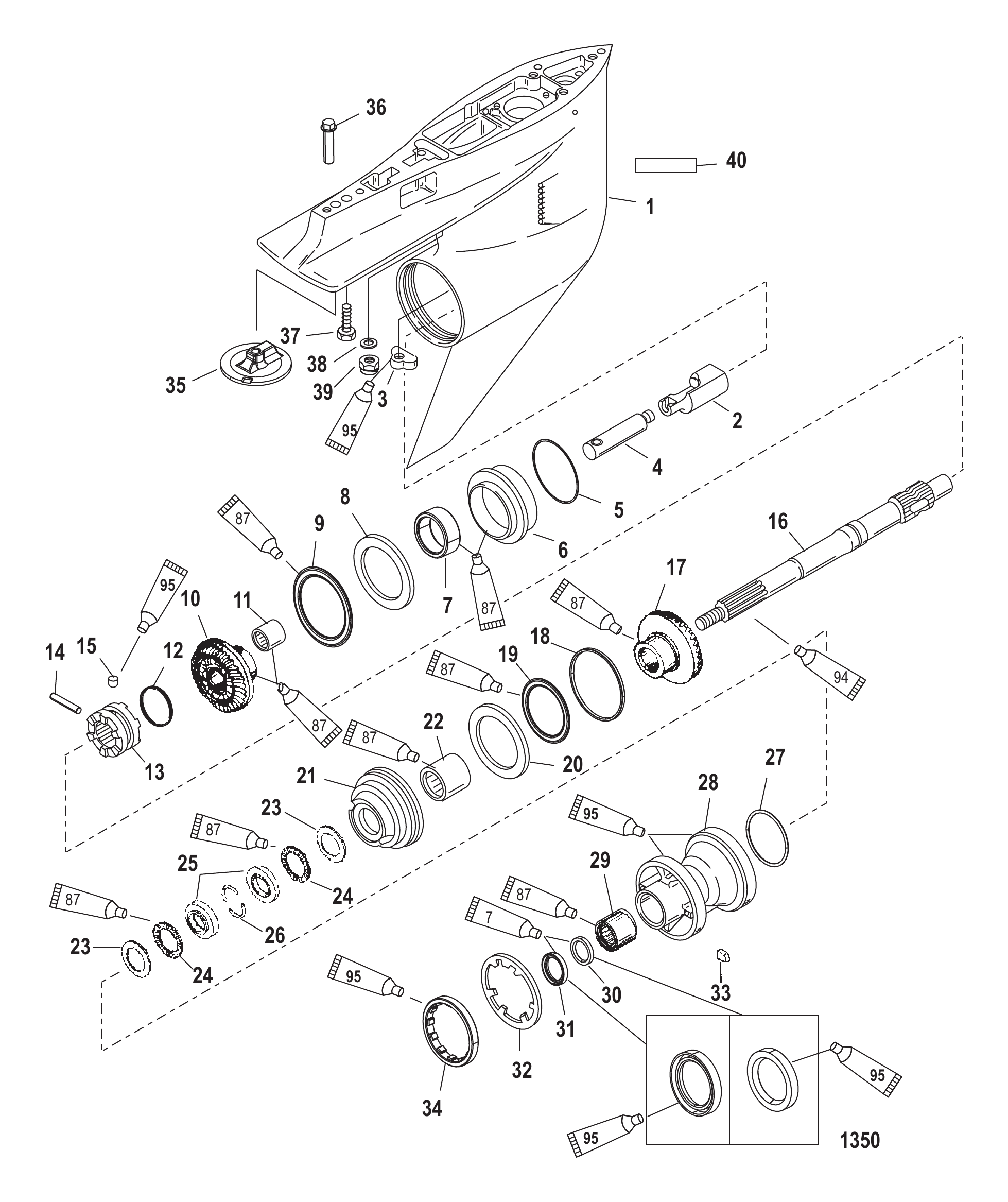

Рис. 25РЕДУКТОР ВАЛА ВИНТА - РЕВЕРСИВНЫЙ Gear Housing Propeller Shaft - Counter Rotation

REF	Номер детали	Наименование	Кол-во
-	9148T86	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T83	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	828287	Тяга	1
5	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
5	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
6	828830A2	ПЕРЕХОДНИК В СБОРЕ ПОДШИПНИК	1
7	814653T	Подшипник в сборе игольчатый	1
8	815481	УПОРНАЯ ШАЙБА	1
9	815480	ПОДШИПНИК Упорный	1
10	828702A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
10	828704A2	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
11	15844	Подшипниковый узел роликовый	1
12	30893	Пружина	1
13	859340T	Муфта	1
14	30632	ШТИФТ КРЕСТОВИНЫ	1
14	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
15	828356	Штифт фиксатора	1
16	828951	Вал гребного винта	1
17	828701A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 15/28	1
17	828703A1	ШЕСТЕРНЯ В СБОРЕ ПЕРЕДНЕГО ХОДА - 14/28	1
18	1761552	ПРОСТАВОЧНАЯ ШАЙБА (.202)	AR
18	1761553	ПРОСТАВОЧНАЯ ШАЙБА (.204)	AR
18	1761514	Регулировочная прокладка (.206)	AR
18	1761515	Регулировочная прокладка (.208)	AR
18	1761516	Регулировочная прокладка (.210)	AR
18	1761517	Регулировочная прокладка (.212)	AR
18	1761518	Регулировочная прокладка (.214)	AR
18	1761519	Регулировочная прокладка (.216)	AR
18	1761520	Регулировочная прокладка (.218)	AR
18	1761521	Регулировочная прокладка (.220)	AR
18	1761522	Регулировочная прокладка (.222)	AR
18	1761523	Регулировочная прокладка (.224)	AR
18	1761524	Регулировочная прокладка (.226)	AR
18	1761525	Регулировочная прокладка (.228)	AR
18	1761526	Регулировочная прокладка (.230)	AR
19	815480	ПОДШИПНИК Упорный	1
20	815481	УПОРНАЯ ШАЙБА	1
21	828831A3	Адаптер в сборе подшипниковый	1
22	814653T	Подшипник в сборе игольчатый	1
23	18448	Шайба упорная	2
24	15842	Подшипник упорный	2
25	8182911	Обойма упорного подшипника	2
26	814605	Фиксатор	2
27	31534	Уплотнительное кольцо	1
27	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
28	818290A4	Обойма в сборе подшипниковая	1
29	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
30	14077	Сальник внутренний	1
31	76868	САЛЬНИК ВНУТРЕННИЙ	1
31	8M0248882	САЛЬНИК @5	1
32	183231	Шайба стопорная	1
33	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
34	79448	Фиксатор	1
34	8M2011027	ФИКСАТОР	1
35	762145	Анод	1
35	76214Q5	Анодная пластина в сборе	1
36	806327	Винт (.437-14 x 1.750) (1-5/8")	1
36	8M0204686	ВИНТ	1
37	65210	ВИНТ (.375-16 x 1.00)	1
38	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
39	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
39	8M0204653	Гайка	2
40	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	89238A2	Комплект сальников	1
-	803034T1	Комплект подшипников и сальников без переднего подшипника	1
-	803491T1	Толкатель в сборе муфта/кулачок	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1
-	803616T1	Редуктор в сборе ведущая/передняя	1
-	803616T1	Редуктор в сборе ведущая/передняя	1
-	803613T1	Редуктор в сборе ведущая/передняя	1

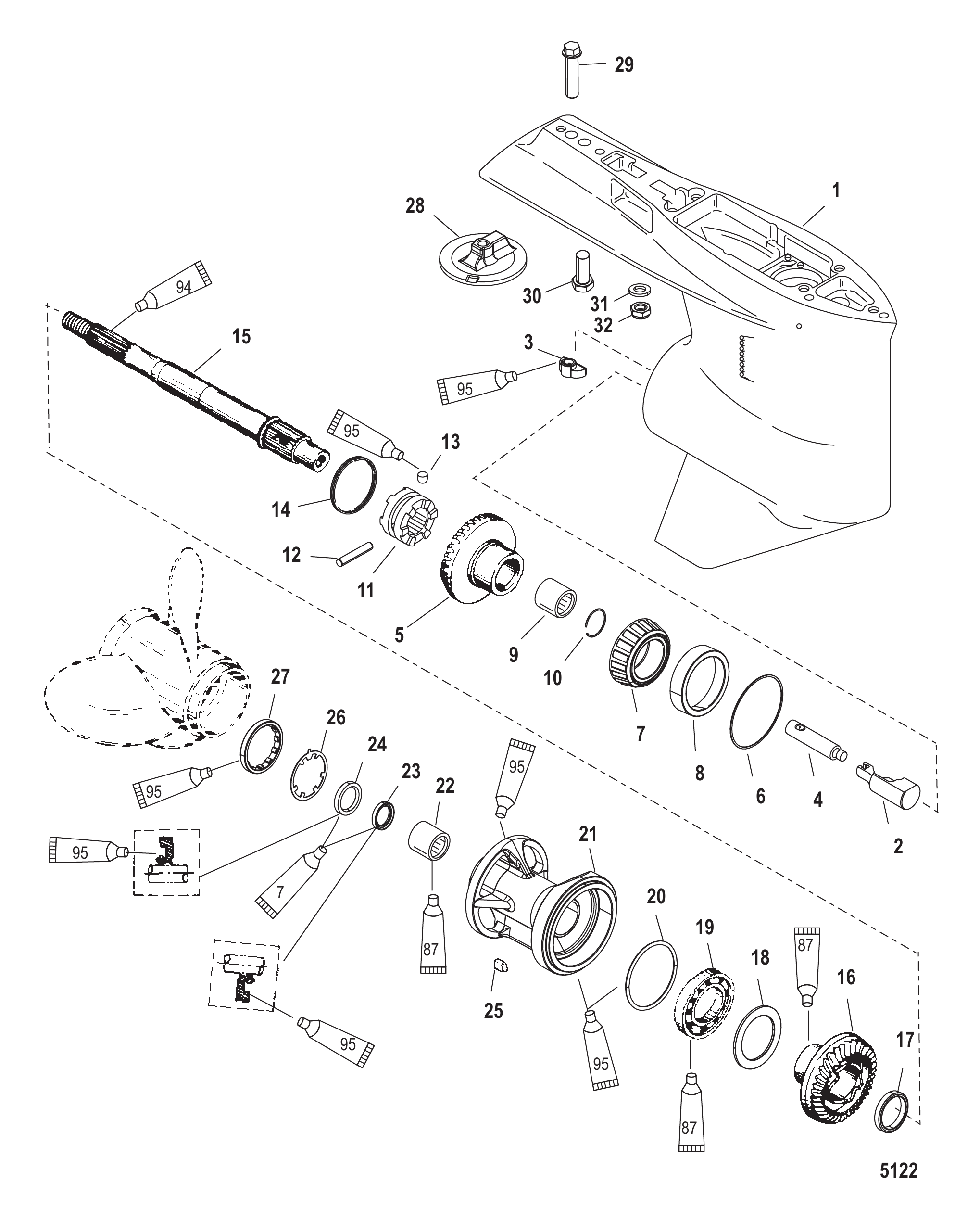

Рис. 26РЕДУКТОР ВАЛА ВИНТА - СТАНДАРТНЫЙ Gear Housing Propeller Shaft - Standard Rotation

REF	Номер детали	Наименование	Кол-во
-	9148T84	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T85	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T81	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
-	9148T82	Редуктор в сборе (диаметр торпеды 4.75 дюйма/120.65 мм)	1
1	9148T93	Корпус редуктора в сборе базовый	1
2	89594A1	Толкатель в сборе	1
3	789562	Кулачок переключения передач	1
4	828287	Тяга	1
5	803615T2	Редуктор в сборе ведущая/передняя	1
5	803612T2	Редуктор в сборе ведущая/передняя	1
6	44491A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
6	8M0063266	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ	AR
7	30894A1	КОМПЛЕКТ ПОДШИПНИКОВ ОБОЙМА И КОНУС	1
8	NSS	NOT SOLD SEPARATE Cup	1
9	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
10	856823	Кольцо стопорное	1
11	859340T	Муфта	1
12	30632	ШТИФТ КРЕСТОВИНЫ	1
12	8M0100263	ПАЛЕЦ КРЕСТОВИНЫ	1
13	828356	Штифт фиксатора	1
14	30893	Пружина	1
15	94148	Гребной вал	1
16	828175A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 15/28	1
16	828177A1	ШЕСТЕРНЯ В СБОРЕ ЗАДНЕГО ХОДА - 14/28	1
17	824108	ПРОСТАВКА	1
18	681001	КОЛЬЦО УПОРНОЕ	1
19	88957T	Подшипник шариковый	1
20	31534	Уплотнительное кольцо	1
20	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
21	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
22	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
23	14077	Сальник внутренний	1
24	76868	САЛЬНИК ВНУТРЕННИЙ	1
24	8M0248882	САЛЬНИК @5	1
25	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
26	79447	Шайба стопорная с усиком	1
27	79448	Фиксатор	1
27	8M2011027	ФИКСАТОР	1
28	762145	Анод	1
28	76214Q5	Анодная пластина в сборе	1
28	76214Q5	Анодная пластина в сборе	AR
28	76214T5	Комплект анодов	AR
28	76214A6	Комплект анодов	AR
29	806327	Винт (.437-14 x 1.750) (1-5/8")	1
29	8M0204686	ВИНТ	1
30	65210	ВИНТ (.375-16 x 1.00)	1
31	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
32	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
32	8M0204653	Гайка	2
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	89238A2	Комплект сальников	1
-	803491T1	Толкатель в сборе муфта/кулачок	1
-	803033T1	Комплект подшипников и сальников без переднего подшипника	1
-	803615T2	Редуктор в сборе ведущая/передняя	1
-	814754A00	КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ	1
-	8M0046714	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 27КОМПЛЕКТ MERCATHODE Mercathode Kit

REF	Номер детали	Наименование	Кол-во
1	88334A2	КОМПЛЕКТ MERCATHODE	1
2	42600A09	Узел меркатода	1
3	22793	ВИНТ (#9-14 x .875)	2
4	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	4
6	72958A5	Электрод в сборе	1
7	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
7	8M0204645	Кольцо уплотнительное (.796 x .139)	1
8	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
9	72957A5	Анод в сборе	1
9	8M0181304	Анод в сборе	1
10	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
10	8M0204645	Кольцо уплотнительное (.796 x .139)	1
11	87698	Винт (#10-16 x 1.250) нержавеющая сталь	2
12	79091	Предохранитель 20 А	1
12	8M0207796	Предохранитель 20 А	1
13	95084A10	Трос в сборе (5.00 дюймов) красный	1
13	8M0207788	Трос в сборе	1
14	95084A13	Трос в сборе (64.00 дюймов)	1
15	79138A8	Трос в сборе (72.00 дюймов) чёрный	1

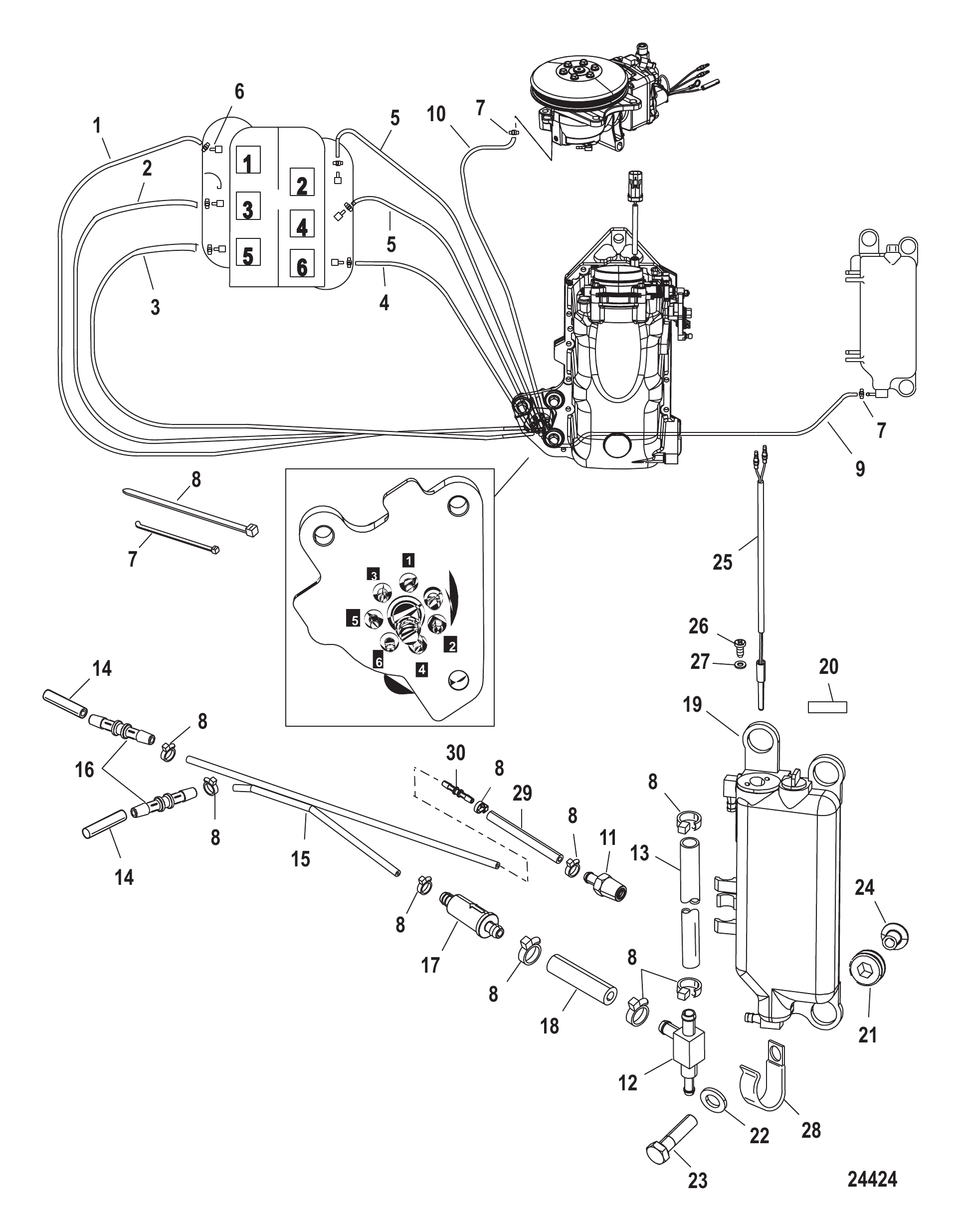

Рис. 28Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
3	8M0054152	Трубка (39.00 дюймов, бухта)	1
4	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
4	8M0054152	Трубка (39.00 дюймов, бухта)	1
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
5	8M0054152	Трубка (39.00 дюймов, бухта)	2
6	858805	Обратный клапан	6
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	816311T	СТЯЖКА (8.00 дюймов)	AR
8	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
9	892830053	Шланг (24.00 дюйма плетёный)	1
10	85583466	ШЛАНГ (40.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 32 ДЮЙМА	1
10	8M0054213	Шланг	1
11	8781051	Обратный клапан к блоку	1
12	424254	Штуцер	1
12	8M0207780	Фитинг	1
13	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
13	8M0108355	Шланг (57 дюймов, бухта)	1
14	NSS	NOT SOLD SEPARATE Cap	2
15	875289	Шланг	1
16	858955	РАЗЪЕМ	2
17	875284001	Фильтр масляный - линейный	1
17	875284T01	Масляный фильтр - в линии	1
18	875283	Шланг (2.00 дюйма)	1
19	833069T9	Резервуар в сборе	1
19	8M0063190	Масляный бак в сборе	1
20	NSS	NOT SOLD SEPARATE Decal-Reservoir	1
21	855362001	Втулка	3
22	49436	Шайба	3
23	60411	ВИНТ (.312-18 x 1.250)	3
24	855364	Втулка	3
25	856156A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
25	856156T02	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
26	58376	Винт (.164-18 x .375)	1
27	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
28	814634	Хомут	1
29	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
29	8M0108355	Шланг (57 дюймов, бухта)	1
30	858955	РАЗЪЕМ	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

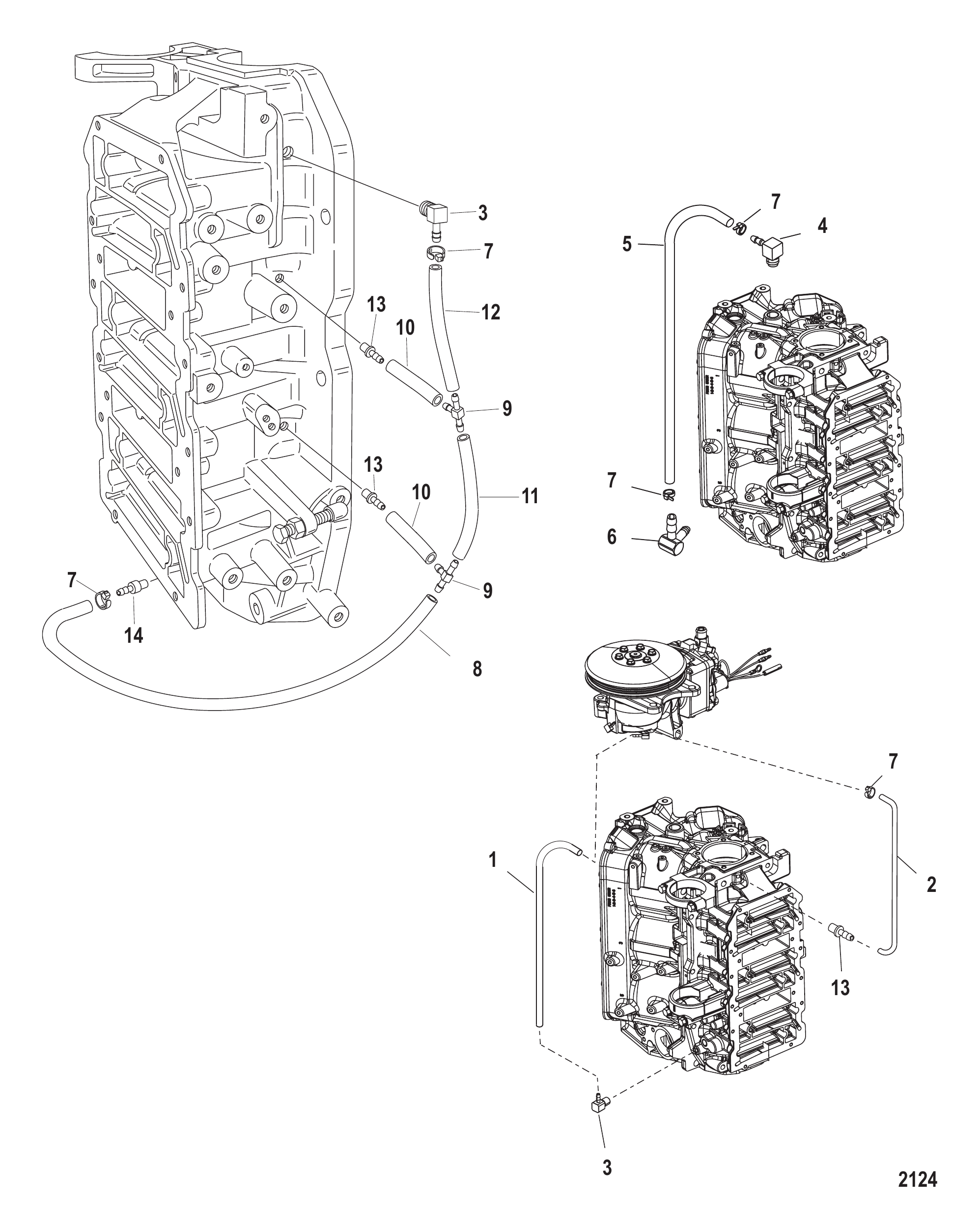

Рис. 29МАСЛЯНЫЕ ЛИНИИ Oil Lines

REF	Номер детали	Наименование	Кол-во
1	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
2	8M0054152	Трубка (39.00 дюймов, бухта)	1
3	887801	Угловой штуцер 90 градусов (.0625-27)	2
4	8592352	Обратный клапан 90 градусов (.0625-27)	2
5	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
5	8M0054152	Трубка (39.00 дюймов, бухта)	2
6	151333	ШТУЦЕР	2
7	69355	Стяжка (5.50 дюймов)	AR
7	8M0214940	Стяжка	AR
8	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
8	8M0054152	Трубка (39.00 дюймов, бухта)	1
9	59169003	Фитинг тройник	2
10	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	2
10	8M0054152	Трубка (39.00 дюймов, бухта)	2
11	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
11	8M0054152	Трубка (39.00 дюймов, бухта)	1
12	85606065	ТРУБКА (38.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 24 ДЮЙМА	1
12	8M0054152	Трубка (39.00 дюймов, бухта)	1
13	426233	Обратный клапан	3
14	426982	Обратный клапан	1
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

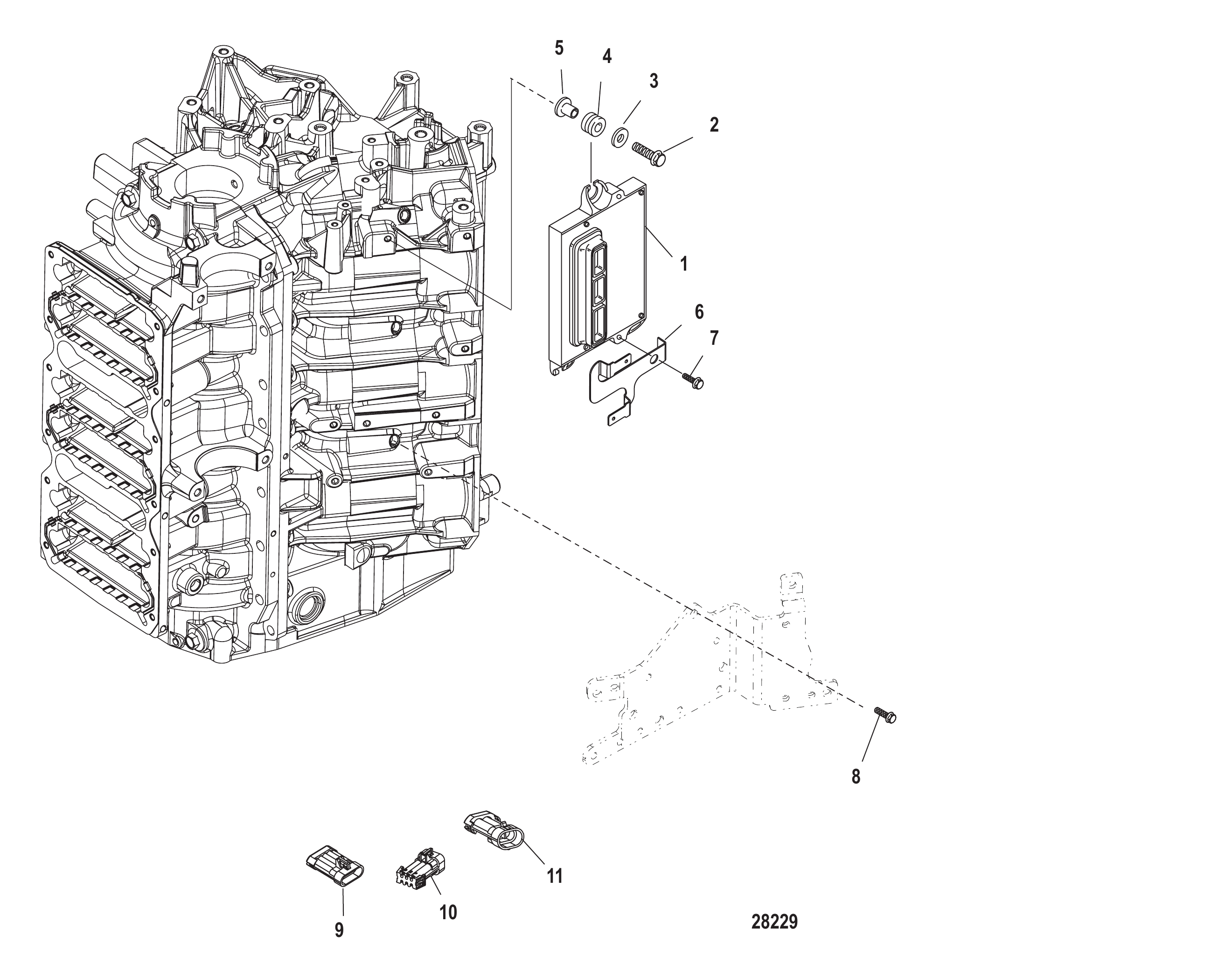

Рис. 30КРЕПЛЕНИЕ PCM СЕРИЙНЫЙ НОМЕР 1B490866 И ВЫШЕ PCM Mounting Serial Number 1B490866 and Up

REF	Номер детали	Наименование	Кол-во
1	89790626T	Модуль управления двигателем PCM (135)	1
1	89790627T	Модуль управления двигателем PCM (150)(Jet 110)	1
1	89790628T	Модуль управления двигателем PCM (175)	1
2	82130025	ВИНТ (M6 x 25) крепление к картеру	3
3	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	3
4	834985	Втулка уплотнительная	3
4	8M0190980	ВТУЛКА	3
5	856954	Втулка	3
6	891520001	Зажим	1
7	82129114	ВИНТ (M6 x 14)	1
8	82130012	ВИНТ (M6 x 12)	3
9	830796A04	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ - 4-КОНТАКТНЫЙ ВИЛОЧНЫЙ	1
10	877613A02	РАЗЪЁМ В СБОРЕ С ЗАЩИТНОЙ КРЫШКОЙ 6-КОНТАКТНЫЙ	1
11	830796A03	Разъём в сборе с защитной крышкой - 2-контактный, вилка	1

Рис. 31Компоненты гидроподъема 8M0231193 Power Trim Components 8M0231193

REF	Номер детали	Наименование	Кол-во
-	8M0231193	Узел гидроподъема в сборе	1
1	8M0225363	Комплект мотора	1
2	8M0225369	Комплект клапанов	1
3	8M0225371	Комплект ручного выпуска	1
4	8M0245633	Комплект цилиндра наклона	1
5	8M0225370	Комплект поворотного пальца	1
6	8M0244575	Комплект штока амортизатора	1
7	8M0244425	Комплект проушины штока пальца	1
8	8M0232231	Комплект винт-гайка	1
9	8M0225373	Комплект поршня памяти	1
10	8M0225368	Комплект резервуара	1
11	8M0174135	Пробка резервуара в сборе	1
12	8M0237525	Комплект насоса	1
13	8M0225367	Комплект триммерного штока	1
14	8M0242846	Комплект триммерного штока	1
15	8M0225372	Ремонтный комплект	1

Рис. 32Компоненты гидроподъема, металлический корпус двигателя Power Trim Components Metal Motor Housing

REF	Номер детали	Наименование	Кол-во
-	855998A05	Помпа тримма в сборе	1
1	878265A4	Мотор тримма	1
1	8M0031551	Электромотор тримма	1
2	NSS	NOT SOLD SEPARATE Armature	1
3	NSS	NOT SOLD SEPARATE End Frame	1
4	82494830	ВИНТ (M6 x 30)	2
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	8782451	Вал приводной	1
7	878410A1	Ремкомплект обратного клапана	1
8	813442A2	Узел ручного сброса в сборе	1
8	893929A01	Комплект предохранительного клапана	1
9	878241A02	Ремкомплект вала	1
9	8M0142997	Ремкомплект вала наклона	1
10	878267	Штифт	1
11	878235A02	Цилиндр наклона в сборе	1
11	878235A03	Ремкомплект цилиндра наклона	1
12	878239A1	Ремкомплект направляющей, включает поз. 26	1
12	878239A02	Комплект торцевой крышки цилиндра наклона	1
13	878409A1	Ремкомплект уплотнительных колец, включает поз. 26	1
13	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
14	878412A1	Ремкомплект штока амортизатора, включает поз. 26	1
14	8M0168219	Комплект штока амортизатора	1
15	878242A1	Поршень в сборе с памятью	1
15	8M0143000	Комплект поршня памяти	1
16	878406A1	Ремкомплект обратного клапана, включает поз. 26	1
16	878406A02	Ремкомплект обратного клапана	1
17	878414A1	Поршень в сборе	1
17	878414T01	Поршень в сборе	1
18	878413A1	Поршень в сборе	1
19	878243A1	Направляющая в сборе	2
19	8M0021648	Торцевая крышка в сборе	2
20	878264A1	Комплект резервуара	1
21	811613	Штекер в сборе	1
22	4000327	ВИНТ (M6 x 14)	4
23	43450	Шайба	4
23	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
24	892251A01	Ремкомплект насоса	1
25	878408A1	Ремкомплект помпы тримма	1
26	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
27	858771	Винт (M10 x 30)	6
28	4002319	ШАЙБА	6
29	818298Q1	Комплект анода	1
30	4000330	ВИНТ (M6 x 25)	2
30	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
31	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
31	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
32	99625002	Вал	11
33	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	8M0084613	Пружинная шайба	1
34	26550	Хомут	2
35	878609	Винт (#10-16 x .600)	1
36	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
37	816311T	СТЯЖКА (8.00 дюймов)	1

Рис. 33Компоненты гидроподъема Корпус двигателя пластиковый Power Trim Components Plastic Motor Housing

REF	Номер детали	Наименование	Кол-во
-	8M0168222	Узел гидроподъема в сборе	1
1	8M0142591	Комплект мотора	1
2	82494830	ВИНТ (M6 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	8M0090403	Соединительная муфта привода	1
5	8M0142996	Комплект обратного клапана	1
6	8M0060141	Комплект ручного выпуска	1
7	8M0142997	Ремкомплект вала наклона	1
8	878267	Штифт	1
9	8M0142998	Цилиндр наклона в сборе	1
9	8M0168220	Цилиндр наклона в сборе	1
10	8M0142999	Комплект уплотнительных колец цилиндра наклона	1
11	8M0143000	Комплект поршня памяти	1
12	8M0142592	Комплект триммерного штока, левый	1
13	8M0143001	Поршень в сборе	1
14	8M0143003	Торцевая крышка в сборе	1
15	878264A1	Комплект резервуара	1
16	811613	Штекер в сборе	1
17	4000327	ВИНТ (M6 x 14)	4
18	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
19	8M0143004	Комплект насоса	1
20	8M0148385	Ремонтный комплект гидроподъема	1
21	858771	Винт (M10 x 30)	6
22	4002319	ШАЙБА	6
23	8M0094889	Палец	1
23	8M0161312	Проушина штока в сборе	1
24	8M0143005	Комплект штока амортизатора	1
24	8M0168219	Комплект штока амортизатора	1

Рис. 34Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	803502007	Каталог запчастей 135/150/175 DFI - 2.5L	1
-	10199070	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ	1
-	10199080	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 135/150/175, Английский	1
-	10299082	Руководство по эксплуатации	1
-	10299091	Руководство по эксплуатации 135-175/150-175 ProXS Optimax	1
-	8M0055670	Руководство по эксплуатации	1
-	10199D70	Руководство владельца 135/150/175 DFI, французский	1
-	10199J70	Руководство владельца 135/150/175 DFI, испанский	1
-	10260081	Руководство по эксплуатации Jet 110 Optimax	1
-	10260090	Руководство по эксплуатации Jet 110 Optimax	1
-	8M0055668	Руководство по эксплуатации	1
-	8M0077319	Руководство по эксплуатации 2.5L Opti	1
-	8M0080077	Руководство по эксплуатации 2.5L Opti	1
-	859494R1	Сервисное руководство	1
-	8M0057453	Сервисное руководство ПЛМ 115-175DFI	1
-	804657A06	Наклейка с информацией об экологической маркировке EPA	1
-	804657A07	Наклейка с информацией об экологической маркировке EPA (135)	1
-	804657A08	Наклейка с информацией об экологической маркировке EPA (135)	1
-	883929A06	Наклейка с информацией об экологической маркировке EPA	1
-	883929A07	Наклейка с информацией об экологической маркировке EPA (150/175)	1
-	883929A08	Наклейка с информацией об экологической маркировке EPA (150/175)	1
-	NSS	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

Рис. 35СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	892339T01	Стартер в сборе	1
2	NSS	NOT SOLD SEPARATE Thru Bolt	2
3	880805A1	Комплект шестерён	1
4	809463A1	Комплект соленоида	1
5	8M0065258	Комплект щёток	1
6	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
7	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
8	8272822	Наклейка предупреждение высокое напряжение	1
9	400255	СТОПОРНАЯ ШАЙБА (M5)	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	26993	СТОПОРНАЯ ШАЙБА (.312)	1
11	8M0204647	Стопорная шайба (.312)	1
12	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
13	8M0034918	Втулка	1
14	879845	Упор	1
14	8M0043276	Упор	1

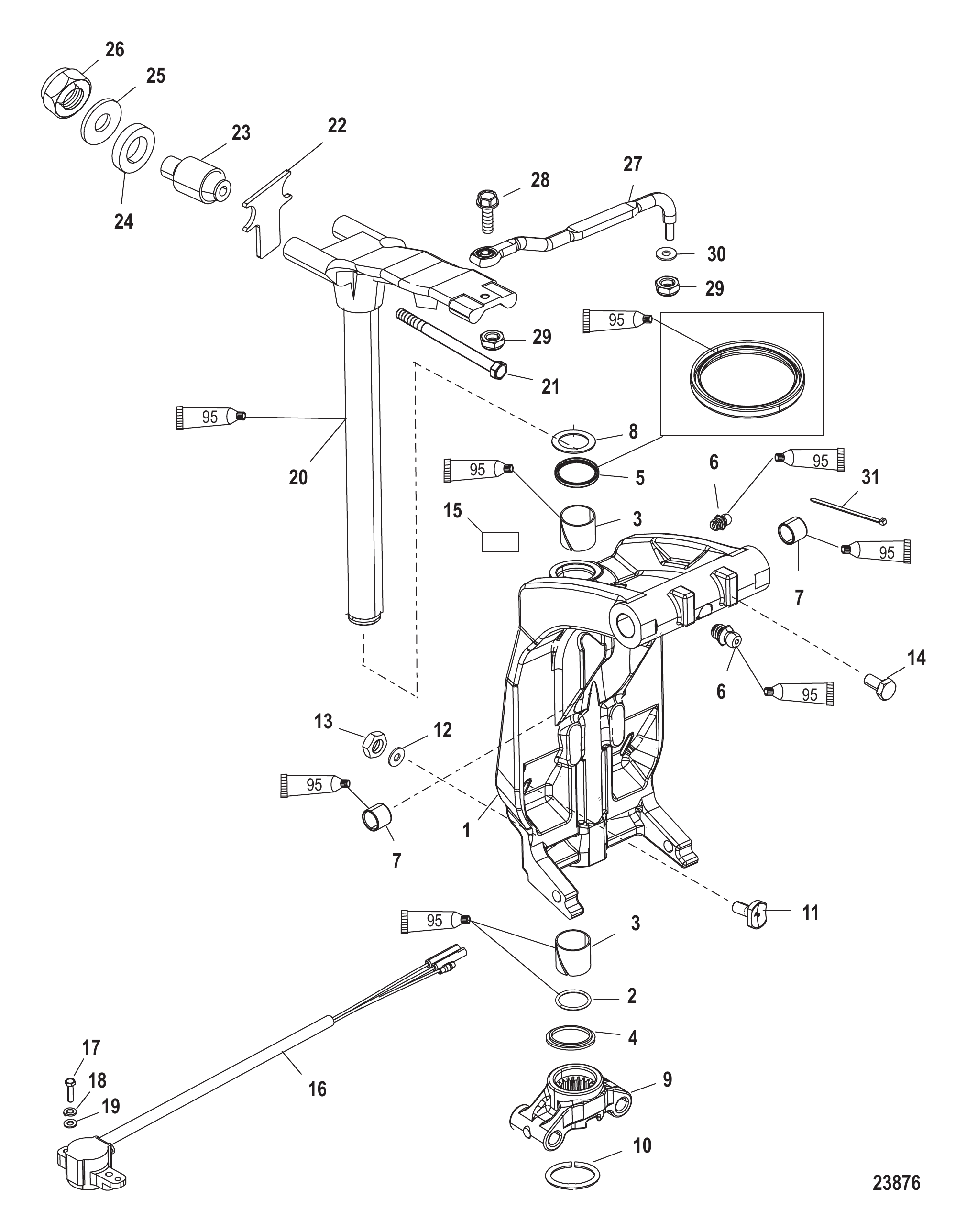

Рис. 36Поворотный кронштейн и рулевой рычаг Swivel Bracket and Steering Arm

REF	Номер детали	Наименование	Кол-во
1	8710T20	Кронштейн поворотный в сборе чёрный	1
2	33504	Кольцо уплотнительное	1
2	8M0214926	Кольцо уплотнительное @10	1
3	818764	ВТУЛКА	2
4	816039	Проставка	1
5	87735	Сальник нижний масляный	1
6	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
6	8M0169589	Штуцер для смазки	2
7	821207	ВТУЛКА	2
8	816432	Шайба упорная	1
9	878182T01	Вилка нижняя	1
10	67684	Кольцо стопорное	1
11	996301	Пластина-фиксатор	2
11	8M0045383	Ударная пластина	2
12	58643	Шайба стопорная (.375)	2
13	46335	ГАЙКА (.375-24)	2
14	64014	Винт (.250-28 x .500)	2
15	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	896688001	Датчик тримма цифровой в сборе	1
16	821180A6	Датчик тримма в сборе	1
16	8M0074846	Заказ 8M0098273	1
17	852368	Винт (#10-24 x .750)	2
18	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
19	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
20	826432A2	Палец поворотный в сборе, рулевой рычаг — нержавеющая сталь	1
20	8M0132731	Палец поворотный в сборе	1
21	8M0000491	Винт (.437-20 x 7.500)	2
21	8M0176309	Винт	2
22	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
23	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
24	66921	ШАЙБА	2
25	78688	Шайба	2
26	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
26	8M0204653	Гайка	2
27	92876A12	Тяга в сборе	1
28	849838	ВИНТ (.375-24 x 1.250)	1
29	826709113	Гайка (.375-24) нержавеющая сталь	1
29	8M0204726	Гайка (.375-24) латунная	1
29	8M0042636	Гайка (.375-24) латунная	1
29	8M0204726	Гайка (.375-24) латунная	1
30	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
31	816311T	СТЯЖКА (8.00 дюймов)	1

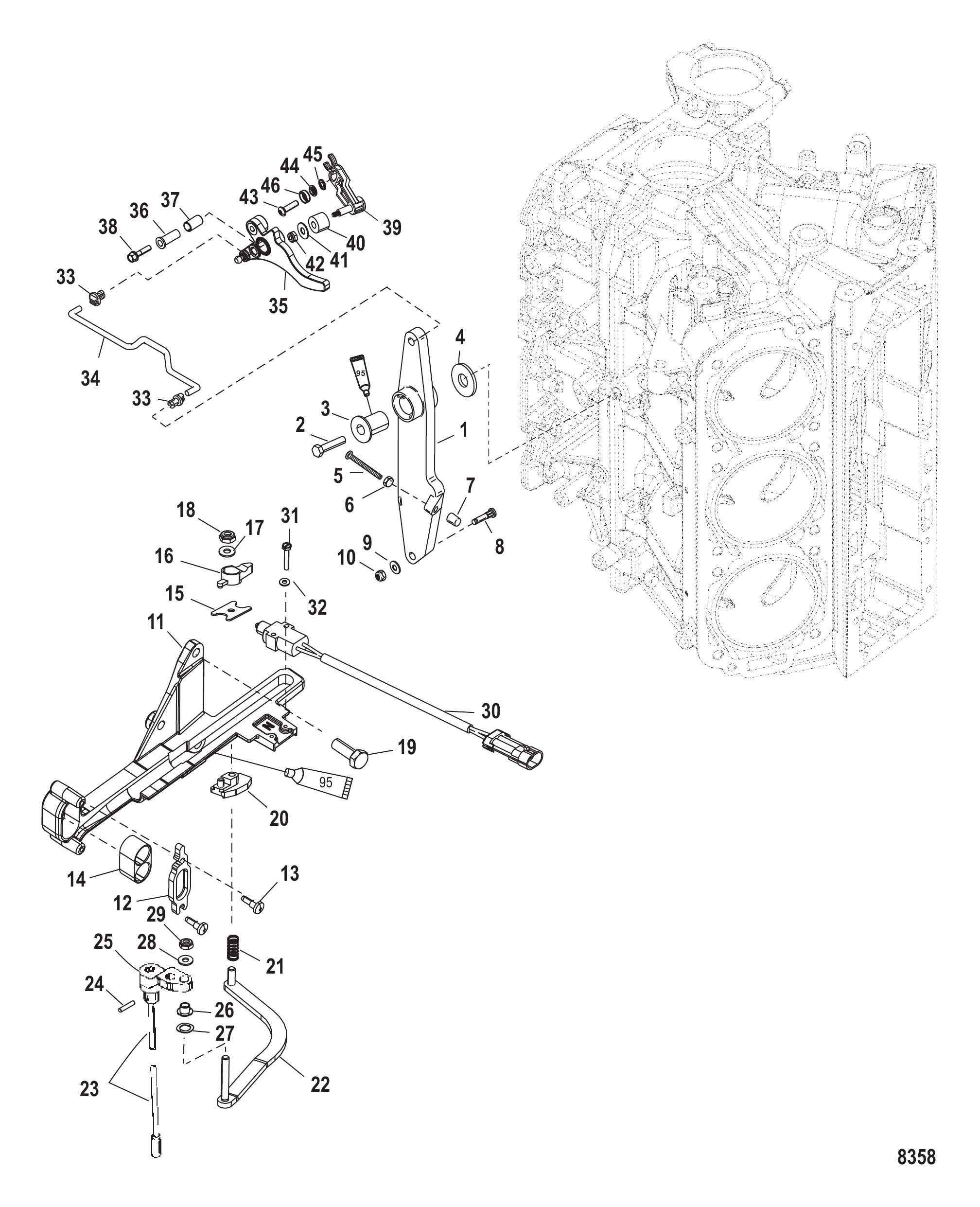

Рис. 37Рычаг дросселя и вал переключения передач Throttle Lever and Shift Shaft

REF	Номер детали	Наименование	Кол-во
1	8503891	Рычаг управления дросселем	1
2	818165	ВИНТ (.375-16 x 1.75)	1
3	55164	Втулка	1
4	858959	ПРОСТАВКА	1
5	64022	Винт (.250-20 x 2.125)	1
6	64015	Гайка (.250-20) клеммы стартерного соленоида	1
7	26852	ЗАГЛУШКА Нейлоновая	1
8	42927	Вставка	1
9	35459	ШАЙБА	1
10	401386	ГАЙКА (M6) Нержавеющая сталь	1
11	814283T6	Кронштейн в сборе якорный	1
12	98889	Защёлка	1
13	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
14	39519	ЧАШКА	1
15	52100	Износостойкая пластина	1
16	38279	ЗАЩЕЛКА	1
16	8M0036768	ЗАЩЕЛКА	1
17	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
18	826709109	Гайка (.250-28) нержавеющая сталь	1
19	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
20	814284	Направляющий блок	1
21	20099	Пружина	1
22	67073A1	Тяга в сборе	1
23	79932A16	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
23	79932A17	В СБОРЕ ВАЛА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
24	NSS	NOT SOLD SEPARATE Roll Pin	1
25	NSS	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
26	26856	ВТУЛКА	1
27	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
28	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
29	826709109	Гайка (.250-28) нержавеющая сталь	1
30	889514A01	Выключатель	1
30	8M0207794	Выключатель	1
31	77478	ВИНТ (#6-32 x .875)	2
32	27882	ШАЙБА	2
33	932481	Втулка	2
33	8M0215006	Втулка поворотная	2
34	8508152	Тяга	1
35	8562211	КУЛАЧОК	1
36	856895	Втулка	1
37	856896	Подшипник	1
38	81893440	ВИНТ (M8 x 40)	1
39	850286A03	Комплект рычага/ролика дросселя	1
40	889610	РОЛИК	1
40	8M0072162	Ролик	1
41	56681	ШАЙБА (.203 x .500 x .032)	1
41	8M0204666	ШАЙБА (.203 x .500 x .032)	1
42	826709104	Гайка (#8-32) нержавеющая сталь	1
43	889354	Винт специальный	1
44	881992	Шайба катушечная	1
44	8M0095734	Комплект шайб/винтов	1
45	69432	Шайба стопорная наружная (#10)	1
46	881991	Шайба тарельчатая	1
46	8M0095734	Комплект шайб/винтов	1

Рис. 38Инструменты Tools

REF	Номер детали	Наименование	Кол-во
-	822560A5	Жгут проводов в сборе, адаптер DDT, электрика/зажигание	1
-	52344	Съёмник маховика зубчатого типа	1
-	849154T1	Съёмник в сборе	1
-	825003A1	Кабель в сборе DDT, зажигание	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	825824A2	Модуль интерфейса тахометра, электрика/зажигание	1
-	99379	Стробоскоп	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1
-	55919	Головка ведущая	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	92973A1	Оправка, поршневой палец, блок цилиндров	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	881834A1	Манометр DFI	1
-	8519802	Калибровочный инструмент DFI	1
-	8519803	Установочная крышка DFI	1
-	881833A03	Комплект манометров давления воздуха/топлива DFI	1
-	78473	Индикаторный инструмент люфта корпуса редуктора	1
-	8M0053505	Инструмент-индикатор люфта	1
-	196601	Индикаторный инструмент люфта корпуса редуктора	1
-	31106T	Оправка для запрессовки подшипника, наружное кольцо, корпус редуктора	1
-	87120T	Инструмент для запрессовки наружного кольца подшипника, корпус редуктора	1
-	18601	Приспособление для установки подшипника редуктора	1
-	14311A04	Инструмент предварительного натяга, корпус редуктора	1
-	31229A7	Комплект съёмников для подшипника	1
-	15755T	Оправка для запрессовки игольчатого подшипника, корпус редуктора	1
-	36569T	Инструмент для ведущей головки, корпус редуктора	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	36571T	Направляющая шайба, корпус редуктора	1
-	38628T	Инструмент для установки подшипника, корпус редуктора	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
-	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
-	43506T	Фиксирующий инструмент подшипника, корпус редуктора	1
-	89897	Приспособление для удержания индикатора часового типа корпуса редуктора	1
-	73688	ИНСТРУМЕНТ ГАЙКИ КРЫШКИ РЕДУКТОРА	1
-	86642	Инструмент для установки поперечного штифта корпуса редуктора	1
-	58222A1	Индикаторный инструмент	1
-	815850	Приспособление для установки передней шестерни картера редуктора	1
-	86943T	Инструмент для установки игольчатого подшипника передней передачи, корпус редуктора	1
-	61069T	Инструмент для гайки крышки корпуса редуктора, корпус редуктора	1
-	816243	Направляющая пластина картера редуктора	1
-	816242	Губки съёмника картера редуктора	1
-	37429	Шайба корпуса редуктора	1
-	92788T	Оправка, корпус редуктора	1
-	31108T	Оправка для запрессовки сальника, корпус редуктора	1
-	12349A05	Инструмент для фиксации шестерни в корпусе	1
-	74776T	Инструмент для позиционирования шестерни в корпусе редуктора	1
-	93003	ВАЛ ГРЕБНОГО ВИНТА Корпус редуктора	1
-	816292	Оправка для игольчатого подшипника картера редуктора	1
-	85716	Съёмник болтовой инструмент - несущий корпус редуктора	1
-	46086A1	Комплект губок съёмника, корпус редуктора	1
-	37241	Пластина съёмника универсальная	1
-	18605A2	Монтажный инструмент, адаптер подшипника, корпус редуктора	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	31107T	Инструмент для снятия/установки, втулка вала переключения, корпус редуктора	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	899883A08	Тестовый инструмент, форсунка прямого впрыска	1

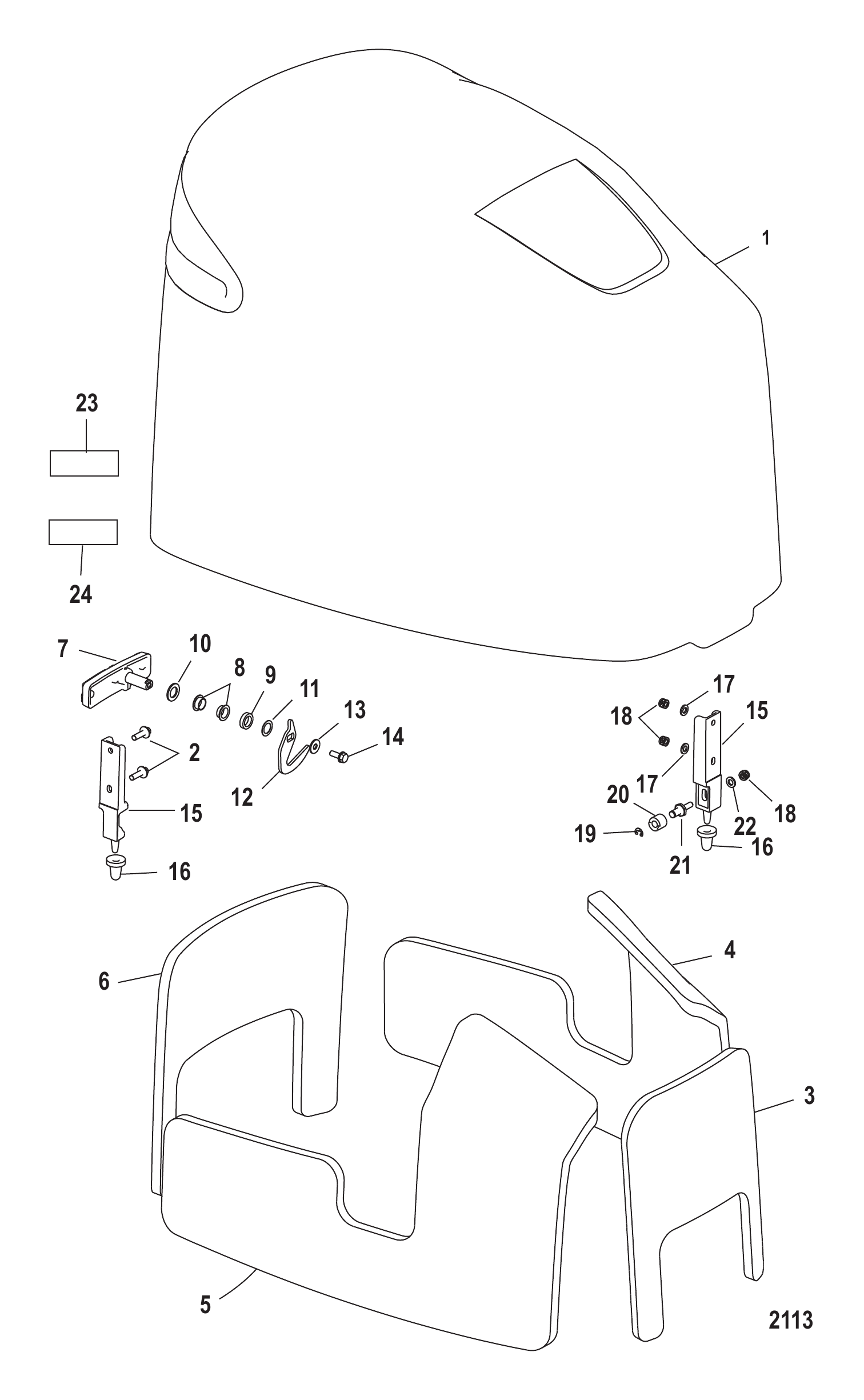

Рис. 39ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	883013T02	Верхний кожух в сборе, чёрный, включает все наклейки кроме мощности	1
1	883058T02	Верхний кожух в сборе, серебристый	1
1	8M0075376	Верхний кожух в сборе Mercury, без наклеек	1
1	8M0075378	Верхний кожух в сборе Mariner, без наклеек	1
-	888167	Блок заливной	1
2	82130020	ВИНТ (M6 x 20)	4
3	883019A02	Комплект звукоизоляции	1
4	NSS	NOT SOLD SEPARATE Sound Blanket-Port	1
5	NSS	NOT SOLD SEPARATE Sound Blanket-Starboard	1
6	NSS	NOT SOLD SEPARATE Sound Blanket-Rear	1
7	831207A16	Комплект рукоятки замка кожуха	1
8	812707	Втулка	2
9	8312141	Проставка	1
10	19605	Шайба (.520 x .850 x .060) нейлоновая - чёрная	1
10	8M0042643	Шайба (.520 x .850 x .060) нейлоновая, чёрная	1
11	12134	ШАЙБА ВОЛНОВАЯ	1
12	8M0001081	Кулачок	1
13	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
13	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
14	8M0009253	Винт (M6 x 16), входит в комплект рукоятки	1
14	8M0174577	Винт	1
15	821249M2	Кронштейн передний	3
15	8M0036792	Кронштейн	3
16	815477	УПОР ЗАЩЕЛКИ	3
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
18	401366	ГАЙКА (M6) Нержавеющая сталь	3
19	8237951	Стопорное кольцо	1
20	815263	РОЛИК	1
20	8M0207770	Ролик @3	1
21	8155381	Роликовый штифт	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	NSS	NOT SOLD SEPARATE Decal-Counter Rotation	1
24	NSS	NOT SOLD SEPARATE Decal-Break-In	1
-	854292A07	Комплект наклеек	1
-	892565002	Наклейка «135 л.с.»	1
-	8M0061182	ORD 37-8M0115001 Mercury / Quicksilver	1
-	854294A07	Комплект наклеек	1
-	892565003	Наклейка «150 л.с.»	1
-	8M0061183	ORD 37-8M0115001 Mercury / Quicksilver	1
-	879756A07	Комплект наклеек	1
-	892565004	Наклейка «175 л.с.»	1
-	8M0061184	ORD 37-8M0115001 Mercury / Quicksilver	1
-	854295A03	Комплект наклеек	1
-	854297A03	Комплект наклеек	1
-	879757A03	Комплект наклеек	1
-	826331A08	Комплект наклеек Jet Drive 110 (2.5L)	1

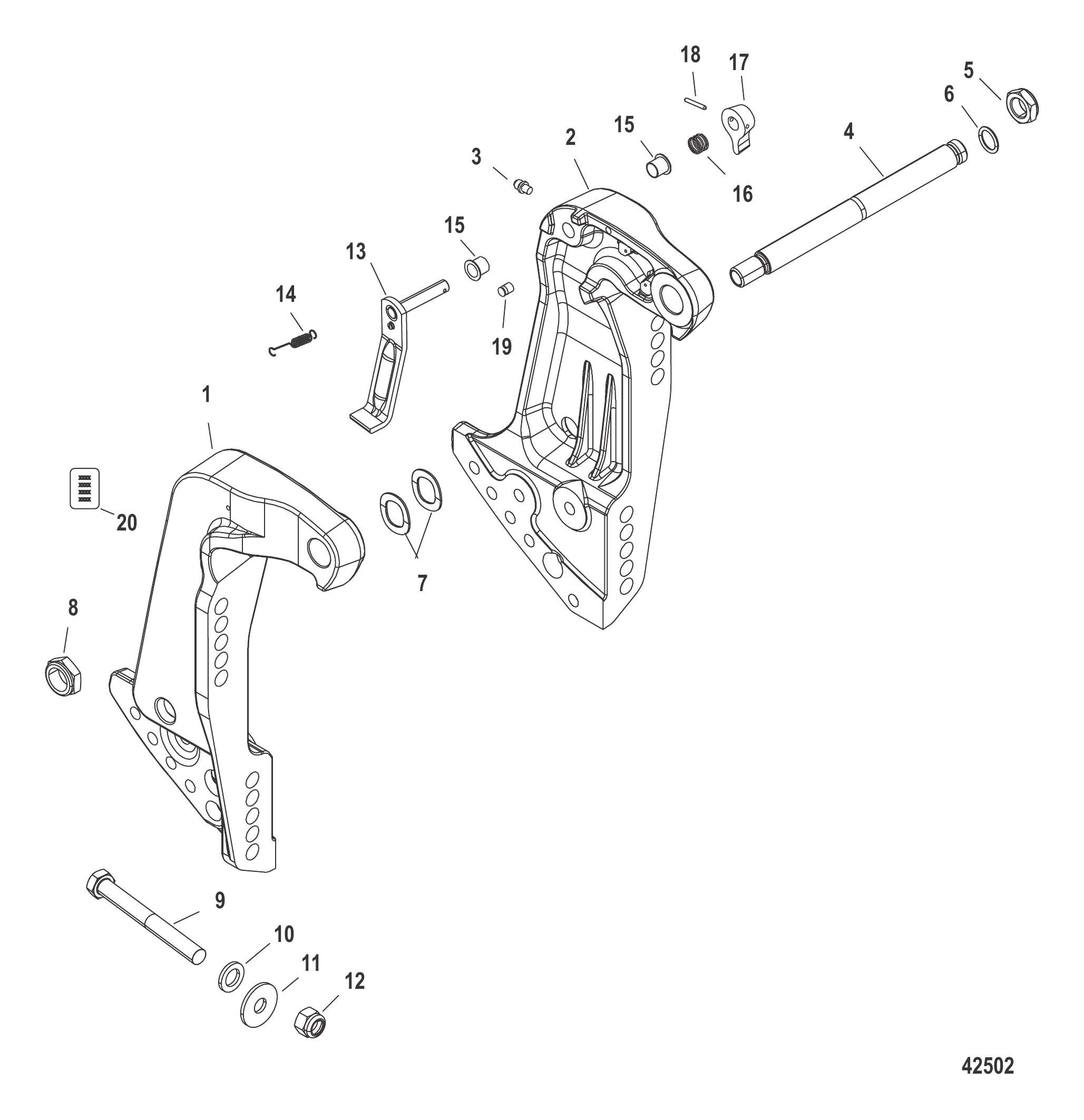

Рис. 40Кронштейны транца Transom Brackets

REF	Номер детали	Наименование	Кол-во
-	828333A09	Комплект кронштейна транца	1
1	8M0142801	Кронштейн транца, правый борт	1
2	8M0142800	Кронштейн транца, левый борт	1
3	98727	ШТУЦЕР СМАЗОЧНОГО ОТВЕРСТИЯ	1
3	8M0169588	Штуцер для смазки	1
4	826125A1	Трубка наклона	1
5	826135	Гайка стопорная (1.00-14) с нейлоновой вставкой	1
6	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
7	88750	ШАЙБА волнистая (1.62 x 1.05)	2
8	826164	Гайка (.875-14)	1
8	8M0231351	Контргайка	1
9	677551	ВИНТ (.500-20 x 4.500)	4
9	8M0149747	Винт	4
9	8M0033366	Винт (.500-20 x 5 дюймов)	4
9	8M0204730	Винт	4
10	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
10	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
11	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
11	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
12	82671117	ГАЙКА (.500-20)	4
13	99629T2	Рычаг в сборе, фиксатор наклона	1
13	8M0115104	РЫЧАГ В СБОРЕ ФИКСАТОР НАКЛОНА	1
14	830899	Пружина натяжная	1
15	65830	ВТУЛКА НЕЙЛОНОВАЯ	2
16	830900	Пружина сжатия	1
17	99633	Головка	1
18	99615	Штифт с канавкой	1
19	893709	Штифт	1
20	8M0043059	Наклейка предупреждающая	1

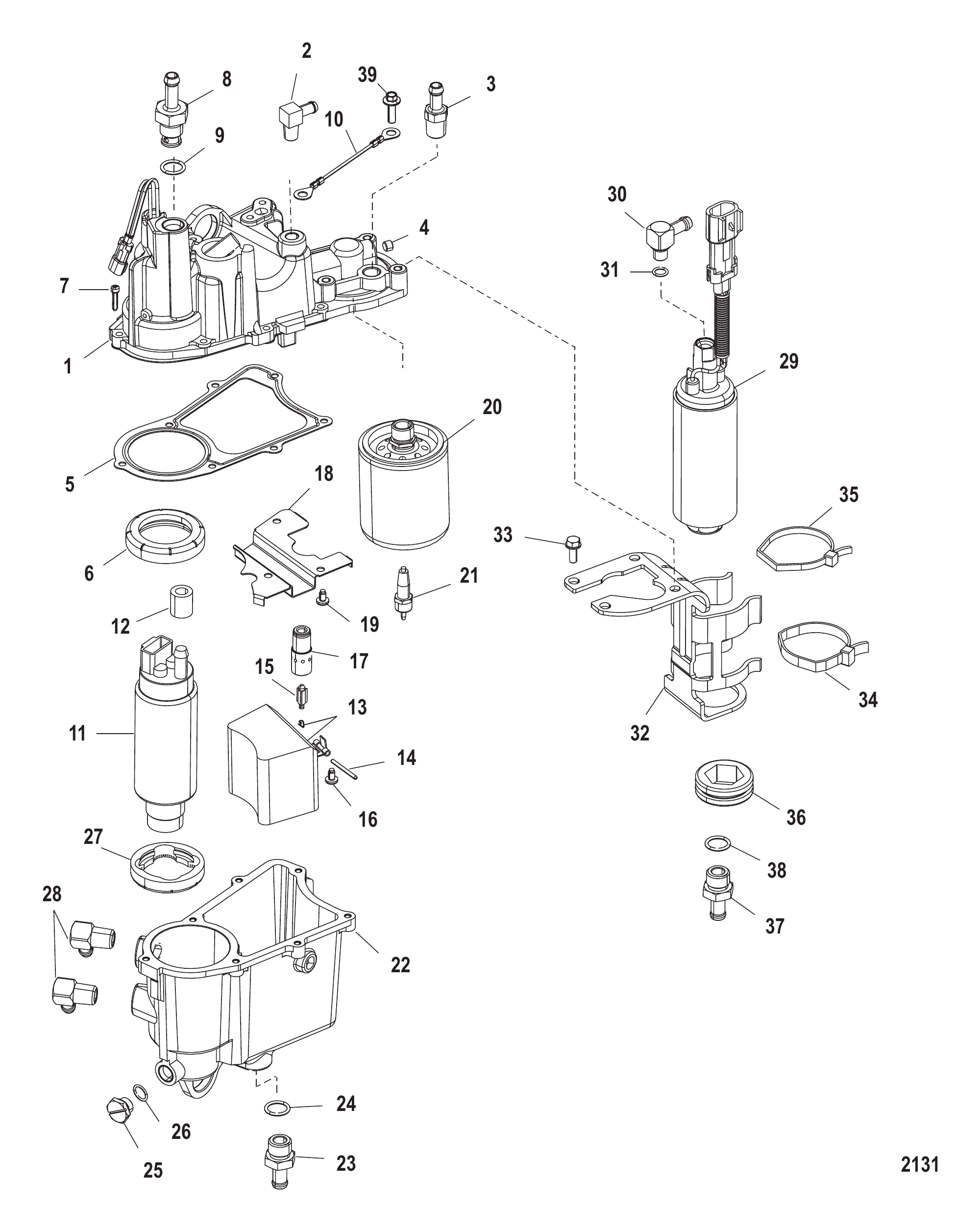

Рис. 41Компоненты сепаратора паров Vapor Separator Components

REF	Номер детали	Наименование	Кол-во
-	859174T06	Паросборник в сборе, полный	1
1	855432A06	Комплект крышки	1
1	8M6004919	Комплект крышки	1
2	8554246	Штуцер	1
2	892267T02	Паросборник в сборе	1
3	881740	Фитинг прямой	1
4	883208	Пробка	1
5	883252	Прокладка	1
6	803878	Сальник насоса	1
7	808612	Винт с шайбой (#8-32 x .750)	7
8	885186A1	Комплект фитингов	1
9	831985	Кольцо уплотнительное (.468 x .078)	1
10	881831	Провод в сборе	1
11	855427A1	Комплект насоса	1
12	855428	Втулка	1
12	8M6000589	Втулка	1
13	855430A1	Комплект поплавка	1
13	8M6004920	Комплект поплавка	1
14	F10064	ВАЛ	1
15	855431	Игла клапана	1
15	8M6004917	Впускной клапан	1
16	883223	Винт (M6 x 16)	1
17	883247A02	Седло/клапан	1
17	8M6004918	Комплект клапан/седло	1
18	889318002	Дефлектор топлива	1
19	883223	Винт (M6 x 16)	3
20	18458T4	Комплект фильтров	1
21	8285861	Зонд	1
21	8M0204710	ДАТЧИК	1
22	855434T04	Комплект поплавковой камеры	1
23	880862A1	Комплект фитингов	1
24	880863	Уплотнительное кольцо	1
25	855435A1	Комплект пробок	1
26	883209	Кольцо уплотнительное	1
26	8M0062785	Уплотнительное кольцо	1
27	8554331	Сальник насоса	1
28	8554245	Угольник	2
29	8558432	Насос в сборе	1
29	8M0240950	Топливный насос в сборе	1
30	855802A1	Угольник	1
31	883551	Кольцо уплотнительное	1
32	855756A1	Комплект кронштейнов	1
33	1993716	ВИНТ (M6 x 16)	4
34	850181	СТЯЖКА (11.750 ДЮЙМОВ)	1
35	816311T	СТЯЖКА (8.00 дюймов)	10
36	856928	Втулка уплотнительная	1
37	880862A1	Комплект фитингов	1
38	880863	Уплотнительное кольцо	1
39	82130010	ВИНТ (M6 x 10)	1

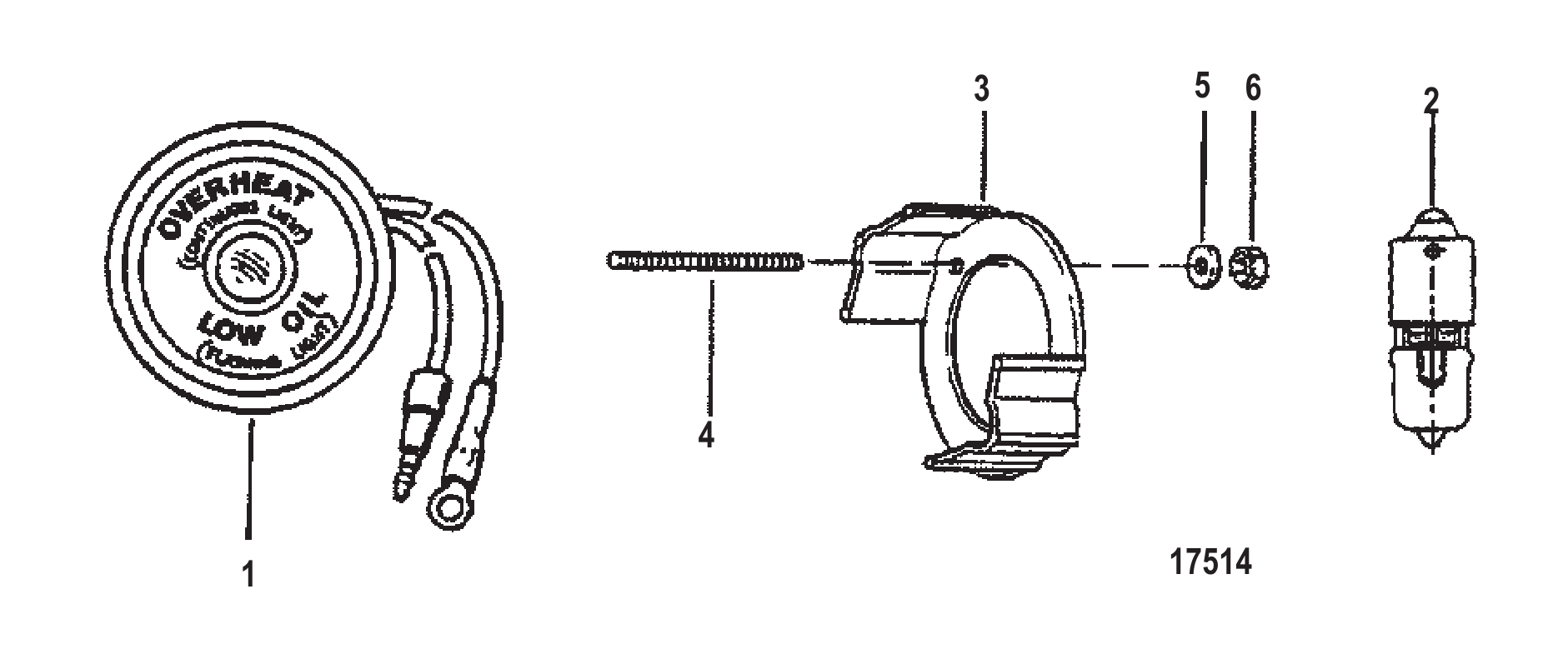

Рис. 42Комплект визуального предупреждения 17334A2 Visual Warning Kit 17334A2

REF	Номер детали	Наименование	Кол-во
1	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
2	17429	Лампа	1
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
NS	24231	ВИНТ (#10-32 x .250)	1
NS	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	1

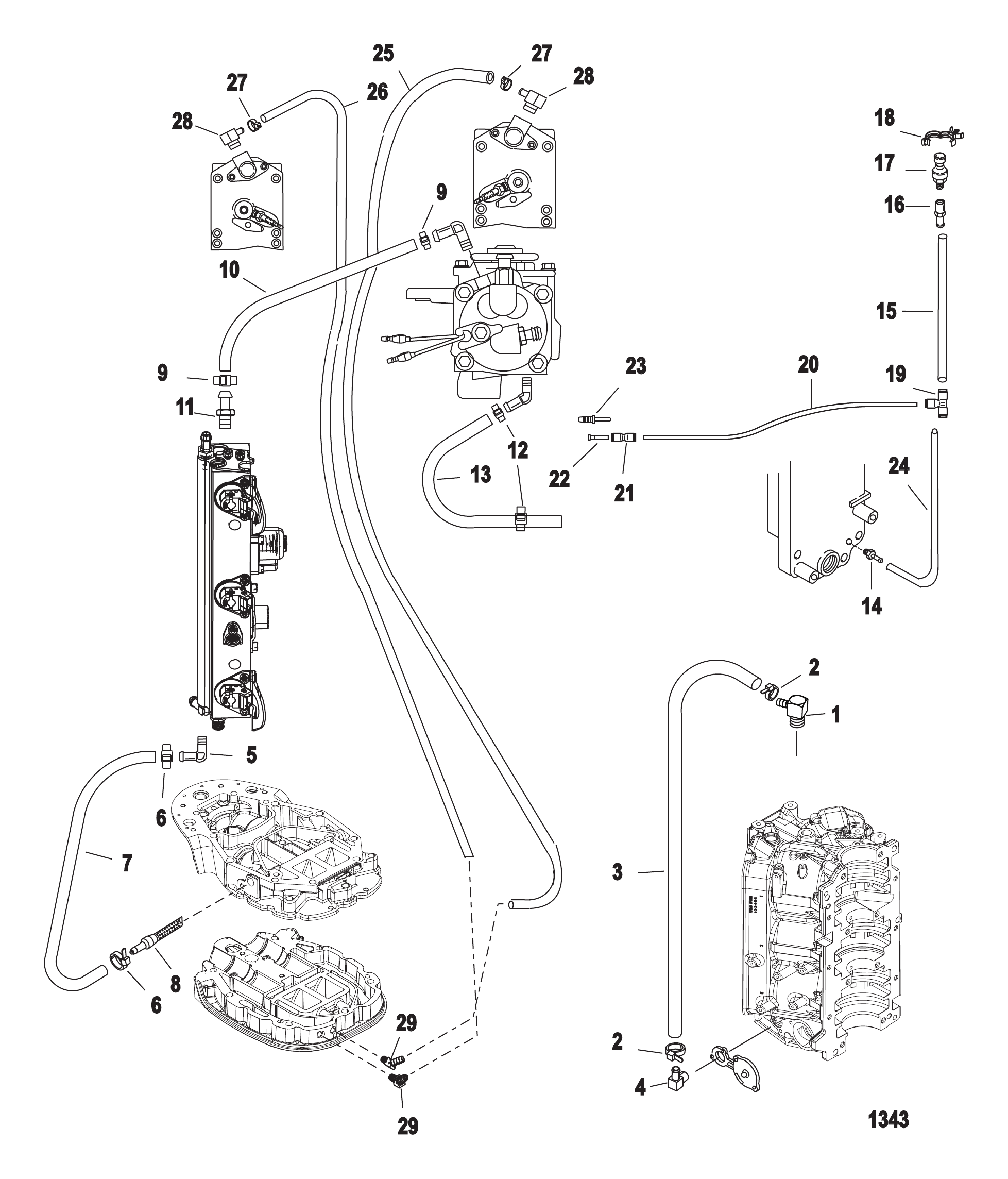

Рис. 43Водяные шланги Water Hoses

REF	Номер детали	Наименование	Кол-во
1	8603001	Штуцер	1
2	816311T	СТЯЖКА (8.00 дюймов)	2
3	77653101	Шланг (48.00 дюймов, бухта)	1
4	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	1
5	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
6	816311T	СТЯЖКА (8.00 дюймов)	2
7	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
8	8348084	Фильтр сетчатый	1
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	85833939	ШЛАНГ (17.00 ДЮЙМОВ В БУХТЕ) ОТРЕЗАТЬ 7 ДЮЙМОВ	1
11	291112	Фитинг	1
12	816311T	СТЯЖКА (8.00 дюймов)	2
13	83476463	Трубка (32.00 дюйма, бухта) Отрез 18-1/2 дюйма	1
14	881866	Фитинг	1
15	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
16	892403	ФИТИНГ	1
16	8M0207782	ШТУЦЕР ПРЯМОЙ	1
17	881879A7	Комплект датчика (0-50 PSI) бежевый	1
17	8M0157742	ДАТЧИК ДАВЛЕНИЯ ВОДЫ	1
18	883066	Зажим (.865)	1
19	875207	Тройник	1
20	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
21	859747	СОЕДИНИТЕЛЬ	1
21	8M0214971	ШТУЦЕР СОЕДИНИТЕЛЬНЫЙ (4 ММ)	1
22	859732	ПРОБКА	1
23	859731	ШТУЦЕР-АДАПТЕР	1
23	8M0214970	Фитинг	1
24	85978571	ТРУБКА (52.00 дюйма в рулоне), отрезка 15 дюймов	1
25	77653101	Шланг (48.00 дюймов, бухта)	1
25	8M0022492	Шланг водяной — формованный — правый борт	1
26	77653101	Шланг (48.00 дюймов, бухта)	1
26	8M0022447	Шланг водяной — формованный — левый борт	1
27	816311T	СТЯЖКА (8.00 дюймов)	AR
28	687271	ШТУЦЕР (.250-18) 90 ГРАДУСОВ - ЛАТУНЬ	2
29	883089	Штуцер	2
-	879808T07	Головка блока цилиндров в сборе	1
-	879809T07	Головка блока цилиндров в сборе	1

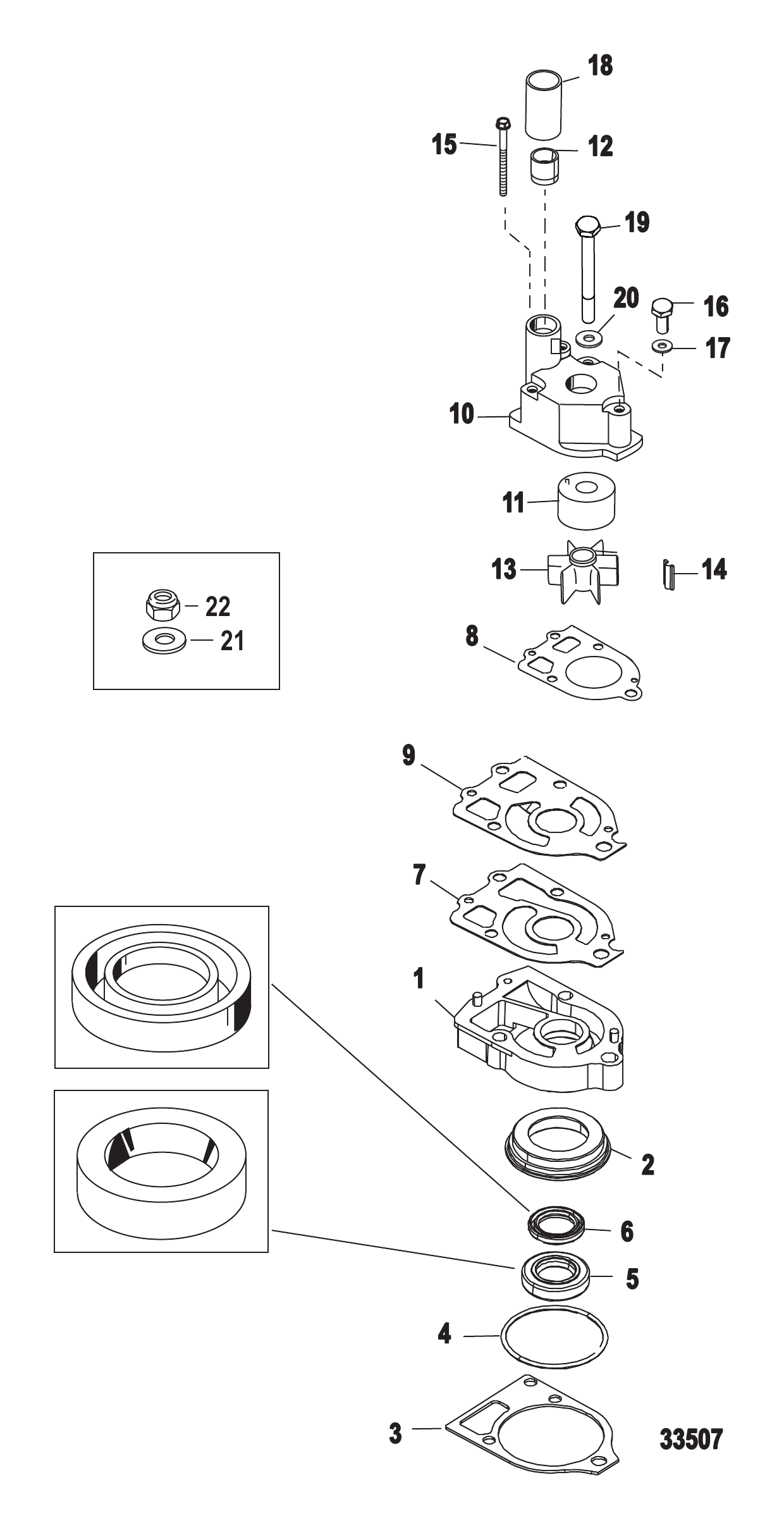

Рис. 44Комплект водяного насоса Jet Water Pump Kit Jet

REF	Номер детали	Наименование	Кол-во
-	42579A07	Комплект водяного насоса	1
1	42579A3	Основание водяного насоса в сборе	1
1	8M0077147	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
2	NSS	NOT SOLD SEPARATE Retainer	1
3	426311	Прокладка	1
3	8M0204678	ПРОКЛАДКА	1
4	90011	Кольцо уплотнительное (2.175 x .175)	1
4	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
5	89238	Сальник масляный	1
6	16977	САЛЬНИК МАСЛЯНЫЙ	1
7	856081	Прокладка	1
7	8M0090319	ПРОКЛАДКА @5	1
8	858524	Прокладка	1
9	324351	Лицевая пластина	1
9	8M0204677	ПЛАСТИНА ПЕРЕДНЯЯ	1
10	96148T1	КОРПУС В СБОРЕ ВОДЯНОЙ НАСОС	1
11	48752T	ВСТАВКА	1
12	38970	САЛЬНИК X-LONG	1
13	89984T3	КРЫЛЬЧАТКА	1
14	56654	ШПОНКА	1
14	8M0214992	ШПОНКА @5	1
15	96411	Винт (#14-8 x 2.25)	1
15	8M0215009	ВИНТ	1
16	19924275	ВИНТ (.312-18 x 2.75)	1
17	36001	ШАЙБА	1
18	29804T	ВТУЛКА	1
19	35049	ВИНТ (.250-20 x 2.75)	2
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
21	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	3
22	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	3
22	8M0204653	Гайка	3
