水星 Mercury 15 HP MARATHON XD 9927000 THRU 0P016999 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-1858394 · 共 28 个部位 · 1093 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3Карбюратор (20/25/JET 20)4Карбюратор (SeaPro/Marathon 15/25 & Super 15)5Сборочный узел хомутной скобы 6Коленвал, поршни и маховик 7Блок цилиндров и крышки 8Сборочный узел картера приводного вала 9Компоненты электростартера 10Компоненты топливной системы 11Компоненты топливной системы (коммерческие двигатели)12Редуктор (ведущий вал)(передаточное число 2,25:1)13Редуктор вала гребного винта - передаточное число 2,25:1 14Компоненты зажигания/электрооборудования 15Механизм управления водометом (S/N 0G157845 и ниже)16Механизм управления водометом (S/N 0G157846 и выше)17Сборка водометного насоса (S/N 0G157845 и ниже)18Сборка водометного насоса (S/N 0G157846 и выше)19Компоненты водяного насоса водомета 20Сервисные/вспомогательные материалы 21Сборочный узел стартера (ручной)22Сборочный узел поворотного кронштейна 23Механизм управления дросселем и переключением передач (дистанционное управление)24Привод дросселя и переключения передач (боковое переключение)25ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)26Сборка румпеля 27Специальный инструмент 28ВЕРХНИЙ КОКПИТ

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
877680Q8	Топливный шланг в сборе (8 футов)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
877681Q8	Топливный шланг в сборе (8 футов)	1
858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
877681Q12	Топливный шланг в сборе (12 футов)	1
858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
877683Q12	Топливный шланг в сборе (12 футов)	1
858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
90983A5	Комплект для переоборудования стартера	1
823609A7	Комплект для переоборудования выключателя запуска румпеля	1
12334A2	Жгут проводов двигателя в сборе	1
42805A6	Комплект для подключения дистанционного управления (6/8/9/9/15 л.с.)	1
821190A3	Комплект для переоборудования на боковое переключение	1
12426A7	Комплект удлинителя	1
830578A1	Рычаг фиксатора откидывания в сборе	1
828517A1	Комплект защиты карбюратора от обледенения	1
14586A3	КОМПЛЕКТ ТЕРМОСТАТА	1
7370A40	КОМПЛЕКТ СИСТЕМЫ ЗАЖИГАНИЯ ВЫСОКОЙ ЭНЕРГИИ	1
42282A4	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
14171Q2	ЗАМОК МОТОРА	1
11606A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ПРАВОГО БОРТА	1
11606A2	КРЕПЁЖНЫЙ КОМПЛЕКТ ЛЕВОГО БОРТА	1
12569A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ТРОСА И ШКИВА	1

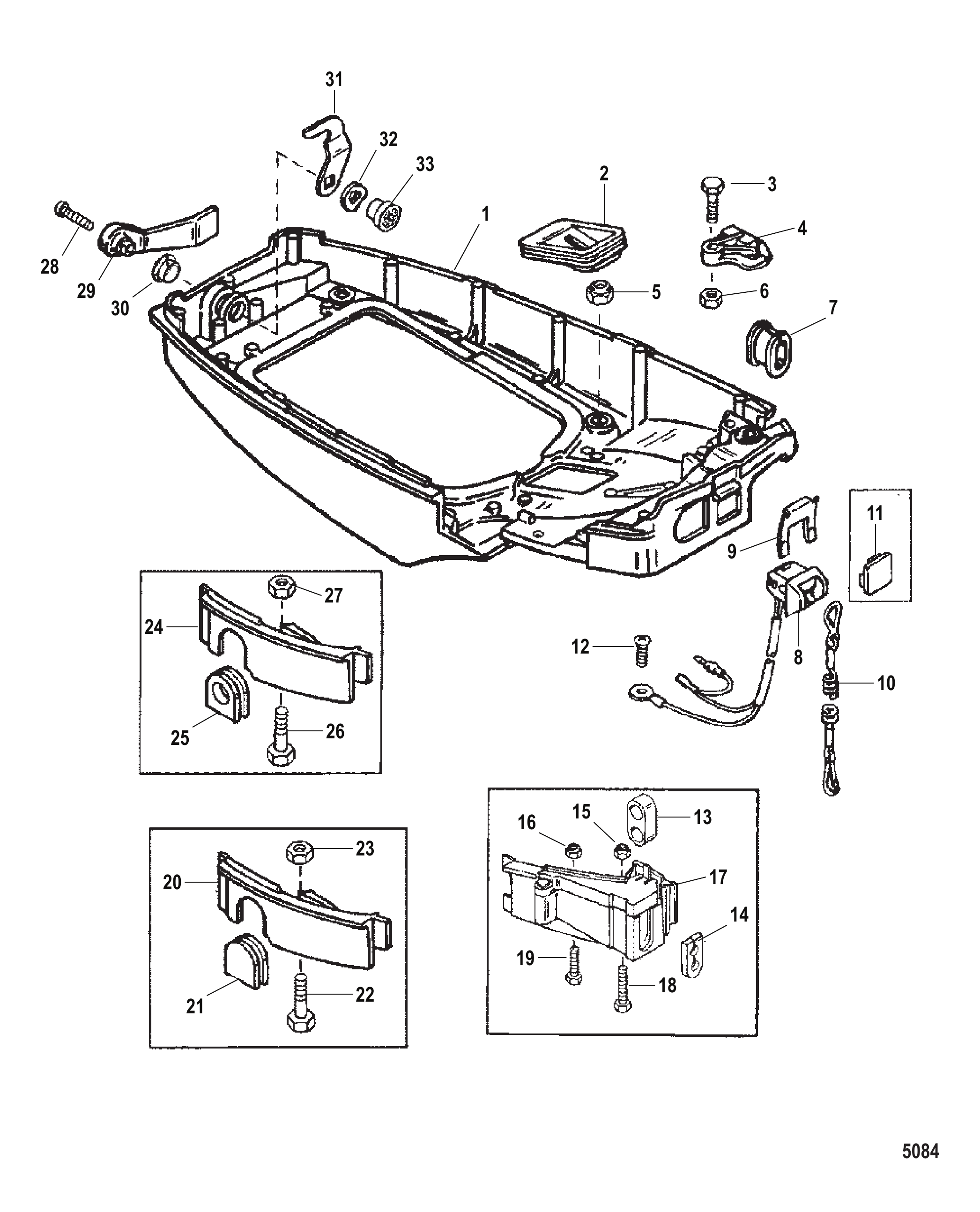

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	9682A8	НИЖНИЙ КОЖУХ	1
2	17231	Втулка уплотнительная вала переключения передач	1
3	4000332	ВИНТ (M6 x 35)	1
4	17223	КОЖУХ ЖГУТА ПРОВОДОВ	1
5	401366	ГАЙКА (M6) Нержавеющая сталь	4
6	401366	ГАЙКА (M6) Нержавеющая сталь	1
7	17226	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ЖГУТА ПРОВОДОВ	1
8	826677A3	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп	1
9	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
9	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
10	15920Q54	ШНУР В СБОРЕ	1
11	17230	ПРОБКА	1
12	878608	Винт (#10-16 x .500)	1
13	39519	ЧАШКА	1
14	8243641	Втулка боковой крышки	1
15	401366	ГАЙКА (M6) Нержавеющая сталь	1
16	401366	ГАЙКА (M6) Нержавеющая сталь	1
17	823837A8	БОКОВАЯ КРЫШКА	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
18	4000329	ВИНТ (M6 x 20)	1
18	8M0206596	ВИНТ (M6 x 20)	1
19	4000328	ВИНТ (M6 x 16)	1
19	8M0214928	ВИНТ (M6 x 16)	1
20	824367F1	БОКОВАЯ КРЫШКА	1
20	8M0054857	КРЫШКА БОКОВАЯ	1
21	824362	ВТУЛКА	1
22	4000329	ВИНТ (M6 x 20)	1
22	8M0206596	ВИНТ (M6 x 20)	1
23	401366	ГАЙКА (M6) Нержавеющая сталь	1
24	824367F1	БОКОВАЯ КРЫШКА	1
24	8M0054857	КРЫШКА БОКОВАЯ	1
25	824361	ВТУЛКА	1
26	4000329	ВИНТ (M6 x 20)	1
26	8M0206596	ВИНТ (M6 x 20)	1
27	401366	ГАЙКА (M6) Нержавеющая сталь	1
28	852530	Винт (.250-20 x 1.50)	1
29	17220	РЫЧАГ ЗАЩЕЛКИ КОЖУХА	1
30	812707	Втулка	1
31	816202	Защёлка крюка	1
32	37642	Волнистая шайба	1
33	17224	ГАЙКА КРЕПЛЕНИЯ ЗАЩЕЛКИ	1

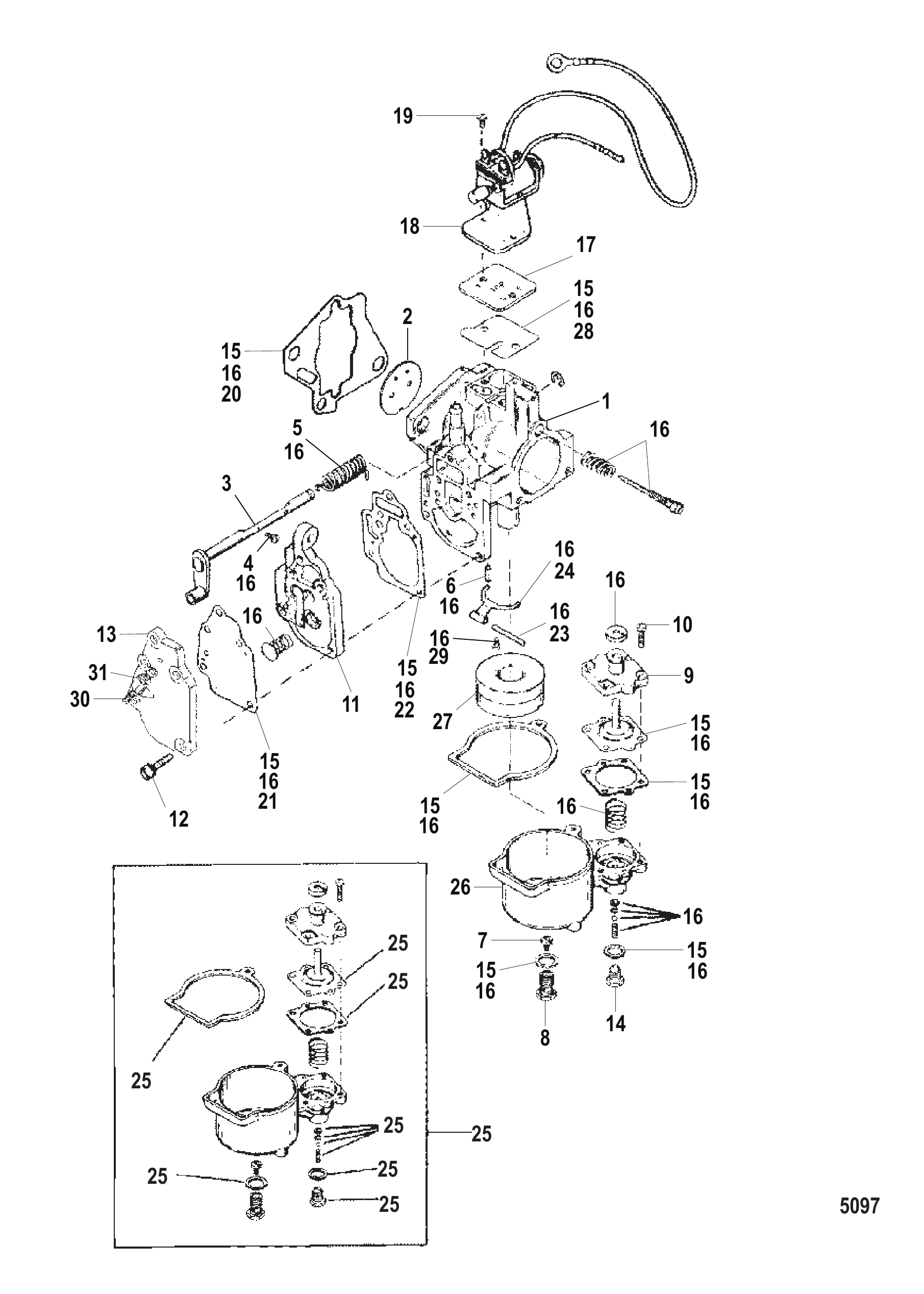

Рис. 3Карбюратор (20/25/JET 20) Carburetor (20/25/JET 20)

REF	Номер детали	Наименование	Кол-во
1	823907T5	КАРБЮРАТОР (WMC-52A) (20 Л.С.)	1
1	823907T9	КАРБЮРАТОР (WMC-64) (20 Л.С.)	1
1	823907T12	КАРБЮРАТОР (WMC-85A)	1
1	823907A16	КОМПЛЕКТ КАРБЮРАТОРА (WMC-85) (20 Л.С.)	1
1	817405T11	КАРБЮРАТОР (WMC-53A) (25 Л.С./ВОДОМЕТ 20)	1
1	817405T23	КАРБЮРАТОР	1
1	817405T16	КАРБЮРАТОР (WMC-65) (25 Л.С./ВОДОМЕТ 20)	1
1	817405T23	КАРБЮРАТОР	1
1	817405A22	Ремкомплект карбюратора (WMC-87) (25 л.с./Jet 20)	1
1	817405T23	КАРБЮРАТОР	1
2	815133	КЛАПАН Дроссельный	1
2	96461	Клапан дроссельной заслонки	1
3	96951	Вал дроссельной заслонки	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	803861	Игла впускного клапана	1
7	7394	Жиклёр (.044)	1
7	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
8	9171	Держатель жиклёра	1
9	823648	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	96371	Крышка топливного насоса	1
14	9762	Пробка	1
15	97611	Комплект прокладок/диафрагм	1
16	8237072	Ремкомплект	1
17	9699	Крышка пластины	1
18	823433	Воздушная заслонка электрическая	1
19	9696	Винт крышки	2
20	192061	Прокладка карбюратора	1
21	9635	Диафрагма/прокладка	1
22	9633	Прокладка	1
23	F10064	ВАЛ	1
24	824401	РЫЧАГ ПОПЛАВКА	1
25	9844A1	Сервисный комплект праймер/форсунка	1
26	9164	Топливная камера	1
27	91691	Поплавок	1
28	44426	Прокладка	1
29	5902	Винт (#6-32 x .187)	1
30	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
31	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	804946T02	Блок головки блока цилиндров	1

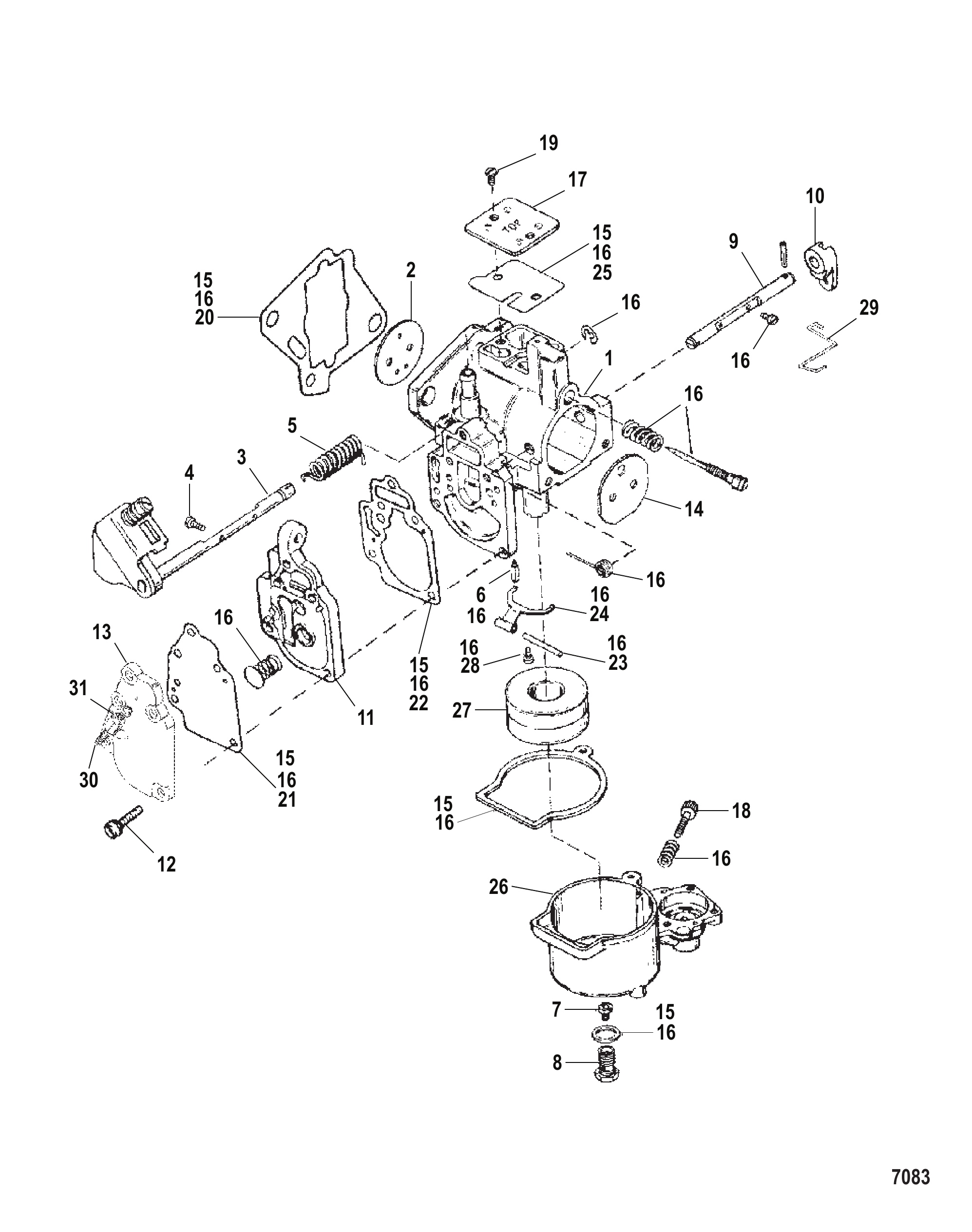

Рис. 4Карбюратор (SeaPro/Marathon 15/25 & Super 15) Carburetor (SeaPro/Marathon 15/25 & Super 15)

REF	Номер детали	Наименование	Кол-во
1	817405T12	Карбюратор (WMC-54A)	1
1	823907T5	КАРБЮРАТОР (WMC-52A) (20 Л.С.)	1
1	823907T12	КАРБЮРАТОР (WMC-85A)	1
1	823907T6	Карбюратор (WMC-56A)	1
1	823907T13	Карбюратор (WMC-86)	1
2	96461	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
3	96951	Вал дроссельной заслонки	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	803861	Игла впускного клапана	1
7	6201	ЖИКЛЁР (.080)	1
7	5317	Жиклёр (.046)	1
8	9171	Держатель жиклёра	1
9	8113541	Вал воздушной заслонки	1
10	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	96371	Крышка топливного насоса	1
14	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
15	97611	Комплект прокладок/диафрагм	1
16	8237072	Ремкомплект	1
17	9699	Крышка пластины	1
18	811360	Винт слива поплавковой камеры (WMC-40)	1
19	9696	Винт крышки	2
20	192061	Прокладка карбюратора	1
21	9635	Диафрагма/прокладка	1
22	9633	Прокладка	1
23	F10064	ВАЛ	1
24	824401	РЫЧАГ ПОПЛАВКА	1
25	44426	Прокладка	1
26	811353	Поплавковая камера	1
27	91691	Поплавок	1
28	5902	Винт (#6-32 x .187)	1
29	817425	Тяга воздушной заслонки	1
30	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
31	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	804946T02	Блок головки блока цилиндров	1

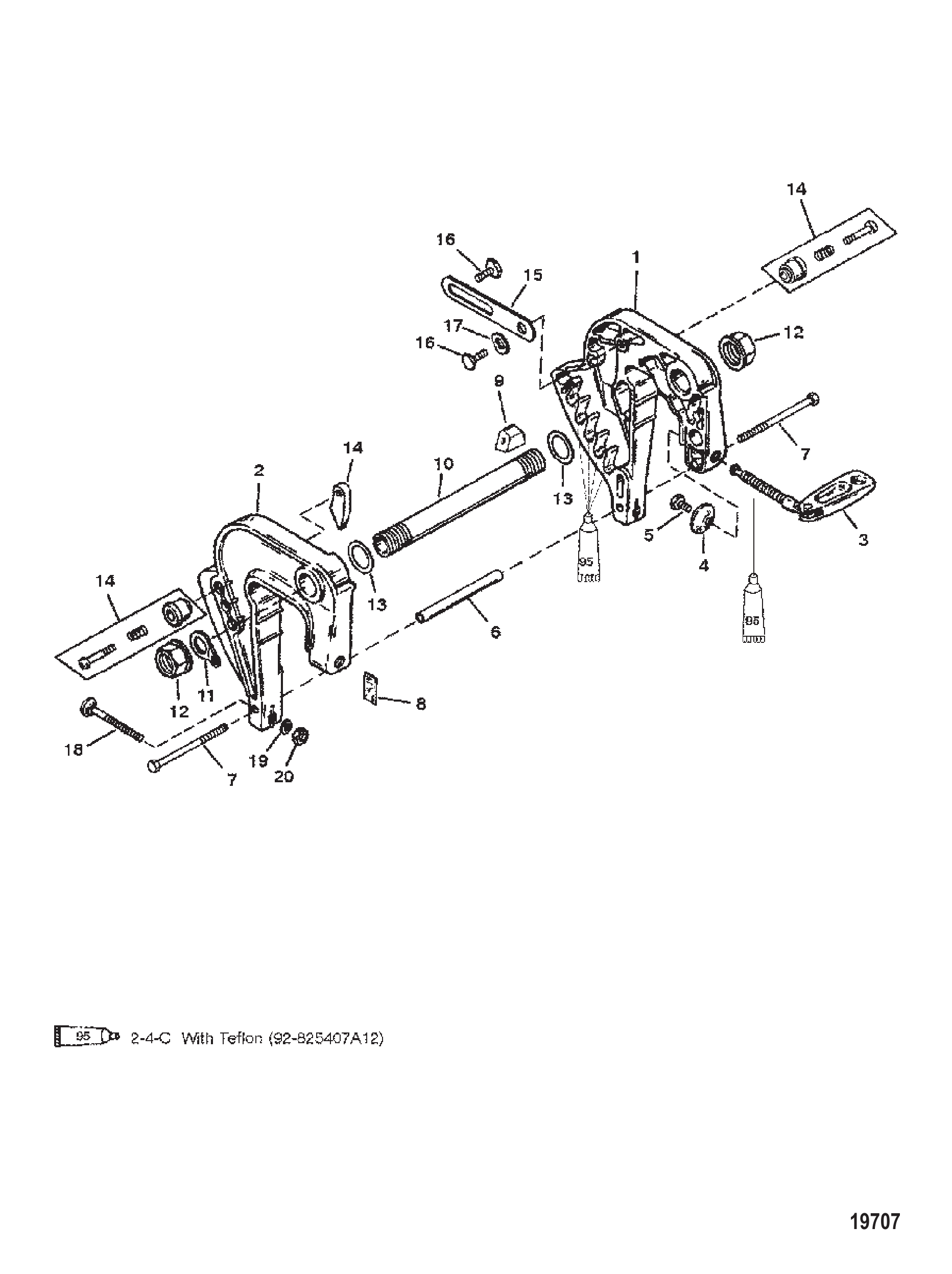

Рис. 5Сборочный узел хомутной скобы Clamp Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	8894A8	Кронштейн струбцины в сборе	1
1	8894A9	Кронштейн струбцины в сборе	1
1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
2	8892A7	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768042	Винт с буртиком шестигранный	2
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	4000333	ВИНТ (M6 x 40)	2
8	12869	Наклейка положения откидки	1
9	814427	Фиксатор наклона с золотником (новая конструкция)	1
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
20	13855	Гайка (.250-20)	2
20	8267118	Гайка (.250-20)	2

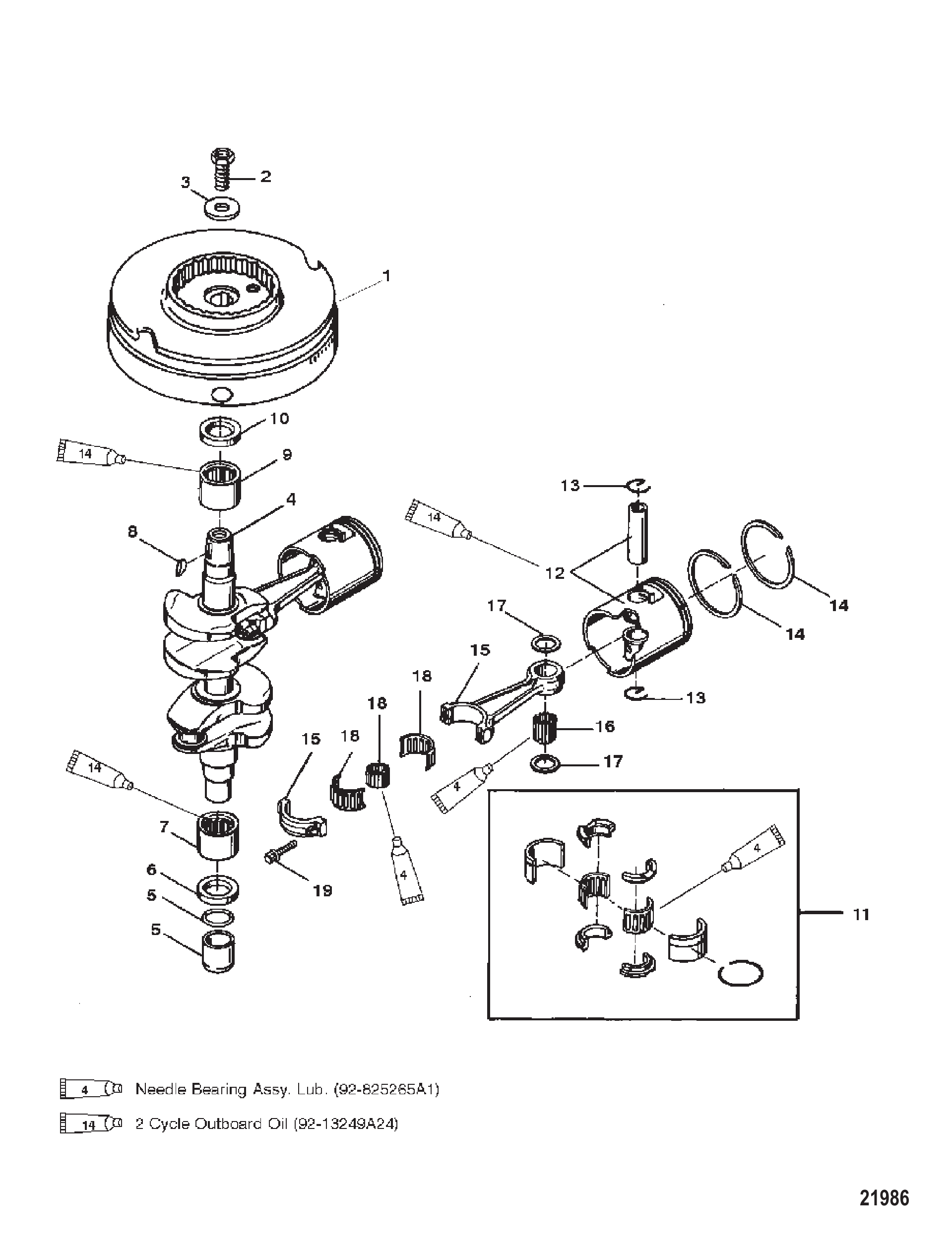

Рис. 6Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	818354A2	МАХОВИК	1
2	97359A1	БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ	1
3	86496	Шайба болта маховика	1
4	823105A1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
4	823105T1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
5	822445A2	СМЕННАЯ ВТУЛКА	1
6	85107	Сальник масляный коленчатого вала - нижний	1
7	85113	Подшипник роликовый нижний	1
7	85113T	ПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ	1
8	20094	Шпонка сегментная привода маховика	1
9	85114	Подшипник роликовый - верхний верхний	1
9	85114T	ПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ	1
10	859741	САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ	1
11	86992A5	ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ	1
11	8M0113968	ПОДШИПНИК СРЕДНИЙ КОРЕННОЙ	1
12	9104A19	ПОРШЕНЬ В СБОРЕ	2
12	9104T19	ПОРШЕНЬ В СБОРЕ	2
12	821968A3	ПОРШЕНЬ В СБОРЕ	2
12	879878T5	ПОРШЕНЬ В СБОРЕ	2
13	47276	СТОПОРНОЕ КОЛЬЦО	4
13	828119	Стопорное кольцо поршневого пальца	4
14	827491A12	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	1
15	8835A2	ШАТУН В СБОРЕ	2
15	8835A4	ШАТУН В СБОРЕ	2
16	98295	ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ	54
17	42025	Подшипник фиксирующий игольчатый	4
17	8M0012294	ШАЙБА УПОРНАЯ	4
18	41620A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
18	879877A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
19	91012	Винт (.250-28 специальный)	4
-	41670A94	Комплект прокладок	1
-	808618A94	Сборка головки блока цилиндров	1
-	879731T97	PH 15 2S Mercury / Quicksilver	1
-	808618A95	Сборка головки блока цилиндров	1
-	879731T97	PH 15 2S Mercury / Quicksilver	1

Рис. 7Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	8473A13	Блок цилиндров в сборе	1
1	8473T20	Блок цилиндров	1
1	8473A12	Блок цилиндров в сборе	1
1	8473T21	Блок цилиндров	1
1	9727A2	Блок цилиндров	1
1	9727T2	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	42463	Шпилька карбюратора	2
3	424632	Шпилька (M8 x 37.1)	2
4	42698	Обратный клапан (запрессовываемый - длиной 13/16")	1
4	426982	Обратный клапан	1
5	1383556	Шланг сливной	1
5	99130100	Трубка 48 дюймов	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
7A	17866	ШТИФТ С КАНАВКОЙ	1
8	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
8	401386	ГАЙКА (M6) Нержавеющая сталь	2
9	191861	Прокладка головки блока	1
10	42381A2	Лепестковый блок в сборе	1
10	828435A3	Лепестковый блок	1
11	42657A1	Обратный клапан картера	1
11	42657A3	Обратный клапан	1
12	42137	САЛЬНИК КЛАПАННОЙ КОРОБКИ	1
13	195981	Прокладка лепесткового блока	1
13	195982	Прокладка	1
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
15	42044	Лепесток	2
15	825141	ЛЕПЕСТОК	2
16	179031	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	2
16	828435A3	Лепестковый блок	2
17	4005764	ВИНТ (M3.5 x 8) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	6
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	42521	Крышка выпускного коллектора	1
19	8M0048005	Крышка выпускного коллектора	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
21	19185	Прокладка крышки выпускного коллектора	1
22	423651	Пластина отражательная	1
22	42365	Пластина дефлектора	1
23	19184	Прокладка отражательной пластины	1
24	19107F1	Крышка впускная	1
25	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	17863A1	Крышка впускная в сборе	1
25	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
26	1383556	Шланг сливной	2
26	99130100	Трубка 48 дюймов	2
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
29	192031	Прокладка крышки впускного коллектора	1
30	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	94848	Штуцер шланга контрольной струи — нижний кожух	1
33	8906A1	Крышка в сборе	1
33	8906A02	Крышка в сборе	1
34	192071	Прокладка	1
34	19207002	Прокладка	1
35	146732	КРЫШКА ТЕРМОСТАТА	1
35	8M0039352	Крышка	1
36	192051	Прокладка	1
36	19205002	Прокладка	1
37	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
38	14586	Термостат	1
39	62386	Прокладка термостата	1
39	8M0204714	Прокладка @4	1
40	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
40	291112	Фитинг	1
40	99664	Угольник выхлопной пластины	1
40	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
41	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
-	12893A87	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	12893A92	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A92	Головка блока цилиндров в сборе (комплект)	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

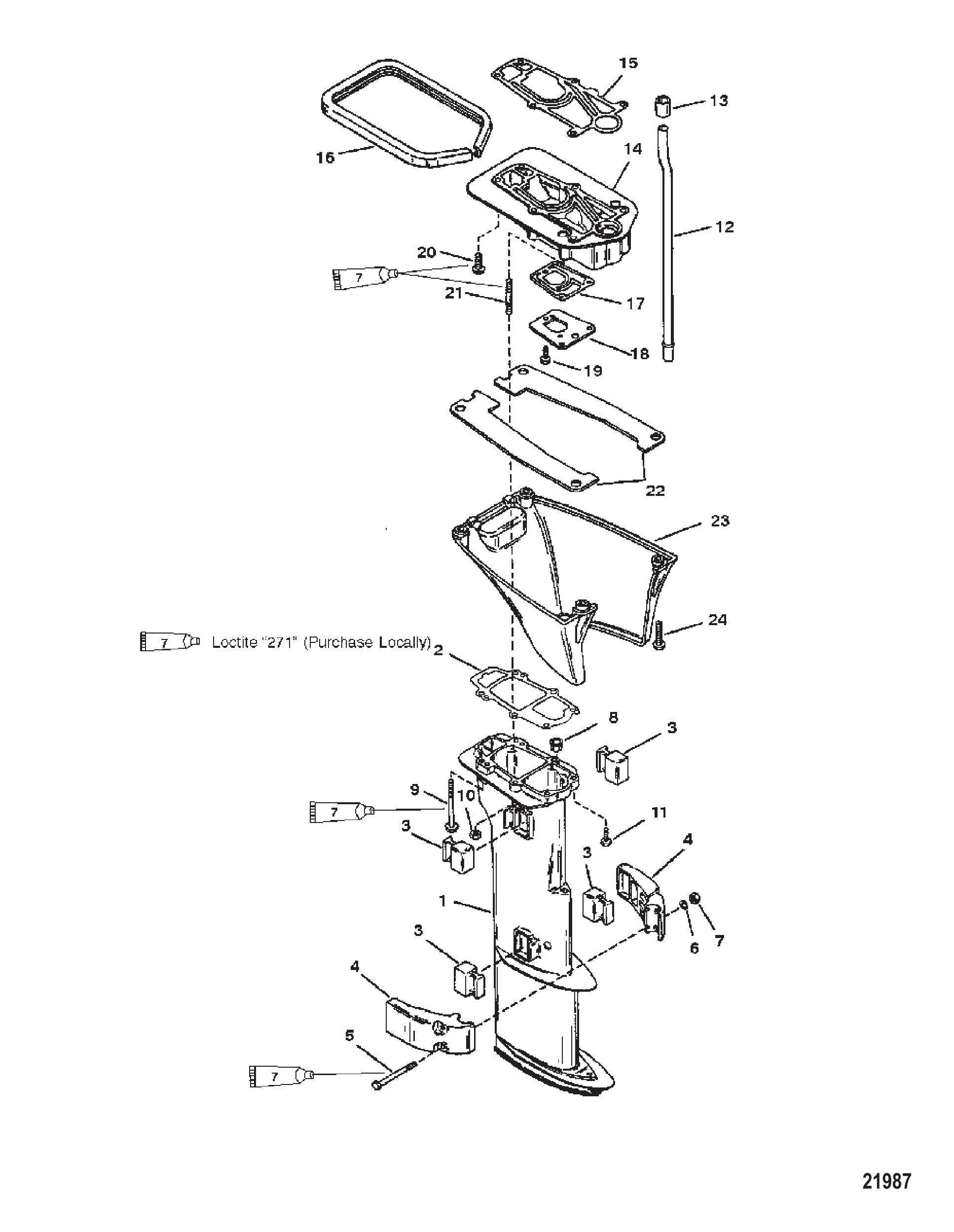

Рис. 8Сборочный узел картера приводного вала Driveshaft Housing Assembly

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421892	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	445551	Блок подшипниковый (удлинённый)	1
9	4010775	ВИНТ (M8 x 75)	2
10	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
10	401386	ГАЙКА (M6) Нержавеющая сталь	2
11	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
12	421233	Трубка водяная (короткая)	1
12	421222	Трубка водяная (длинная)	1
13	42380	Сальник водяной трубки	1
13	42380001	Сальник водяной трубки	1
14	8215752	Переходная пластина	1
15	416705	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
15	41670006	ПРОКЛАДКА Переходной пластины	1
16	158664	Уплотнение опорной пластины	1
17	822153	Прокладка выхлопной трубы	1
17	8221531	ПРОКЛАДКА	1
18	822152	Пластина	1
19	812832	Винт (#10-16 x .500)	3
19	878608	Винт (#10-16 x .500)	3
20	8240717	Винт (M8 x 30)	4
21	42984	ШПИЛЬКА	2
21	8161949	Шпилька (M6 x 44)	2
22	8161411	Пластина крышки тримма	2
23	821863F2	Крышка тримма (чёрная)	1
23	821863F3	Крышка тримма (серая)	1
24	40011130	Винт (M6 x 30) нержавеющая сталь	4
-	41670A94	Комплект прокладок	1

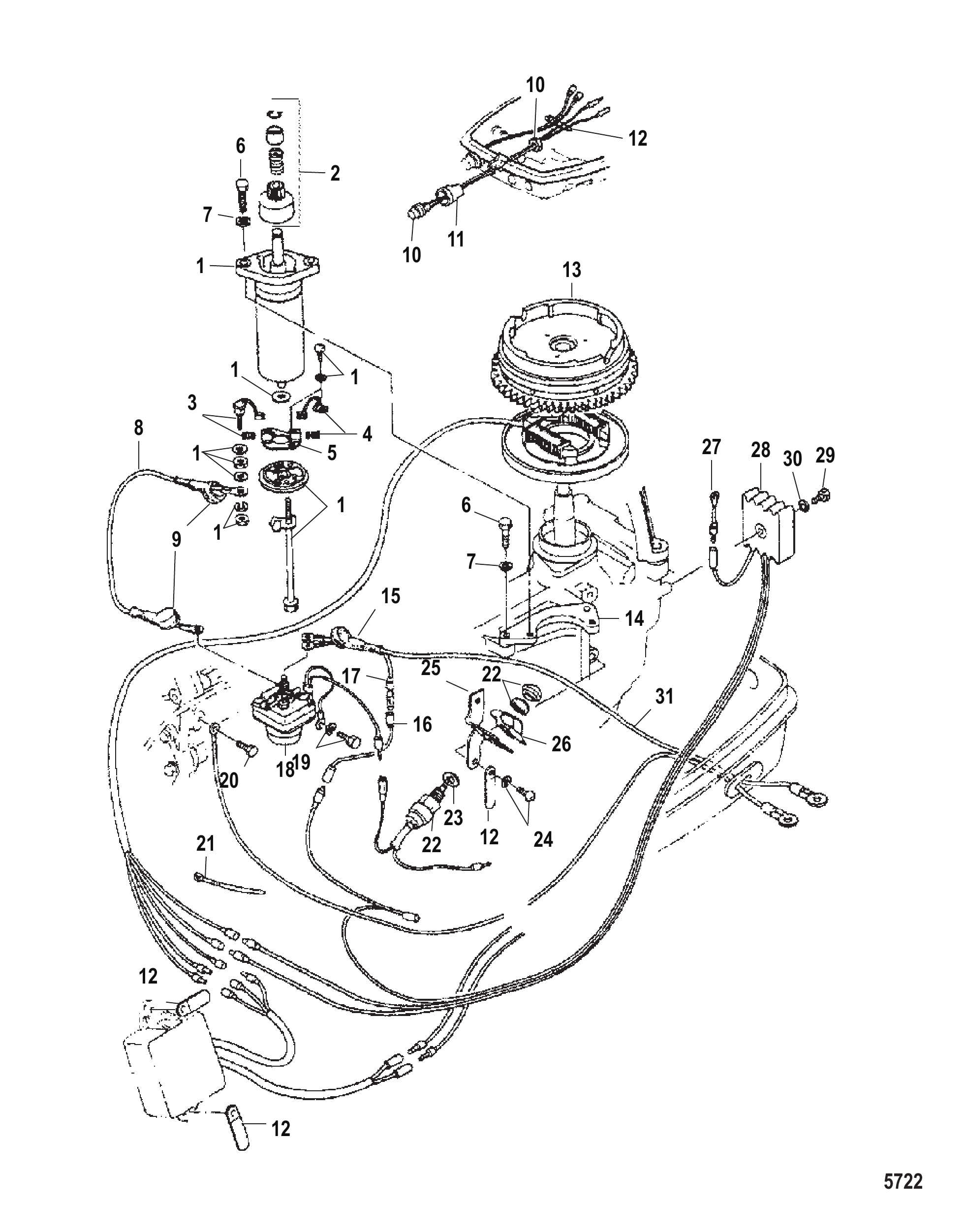

Рис. 9Компоненты электростартера Electric Start Components

REF	Номер детали	Наименование	Кол-во
-	884017A1	Комплект стартера электрический	1
1	803835A1	Стартер в сборе	1
1	803835T01	Стартер	1
2	803836	Шестерня привода	1
3	803837	Комплект щёток (положительная)	1
4	8038371	Комплект щёток (отрицательный)	1
5	803838	Держатель щёток	1
6	161267	Болт	4
7	17025	ШАЙБА СТОПОРНАЯ	4
8	8538151	Жгут проводов стартера в сборе	1
8	8M0069818	Кабель заземления	1
9	8538161	Крышка	2
10	853820A1	Главный выключатель	1
11	853821	Защитный кожух	1
12	803563	Хомут	4
12	803563005	Хомут	4
13	8037001	Маховик (с зубчатым венцом)	1
13	8M0119848	Маховик	1
14	803839	Кронштейн	1
15	853816	Крышка	1
16	853813A1	Жгут проводов с предохранителем	1
17	853814	Предохранитель	1
18	853809	Стартер соленоида	1
18	853809T	Соленоид	1
19	162235	Болт	1
20	16223	Болт (M6 x 14)	1
21	815044	ХОМУТ ПЛАСТИКОВЫЙ	AR
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
22	803840	Выключатель нейтрали	1
22	8M0127937	Выключатель нейтрали	1
23	803842	Проставка	1
24	85554411	ВИНТ	2
25	8037151	Кронштейн	1
26	803841	Привод	1
27	803820	Провод заземления	1
28	8538116	Выпрямитель	1
29	16123	Винт (25 мм)	1
30	16079	СТОПОРНАЯ ШАЙБА	1
31	853815	Провод аккумуляторный	1
31	8M0069793	Кабель аккумулятора	1

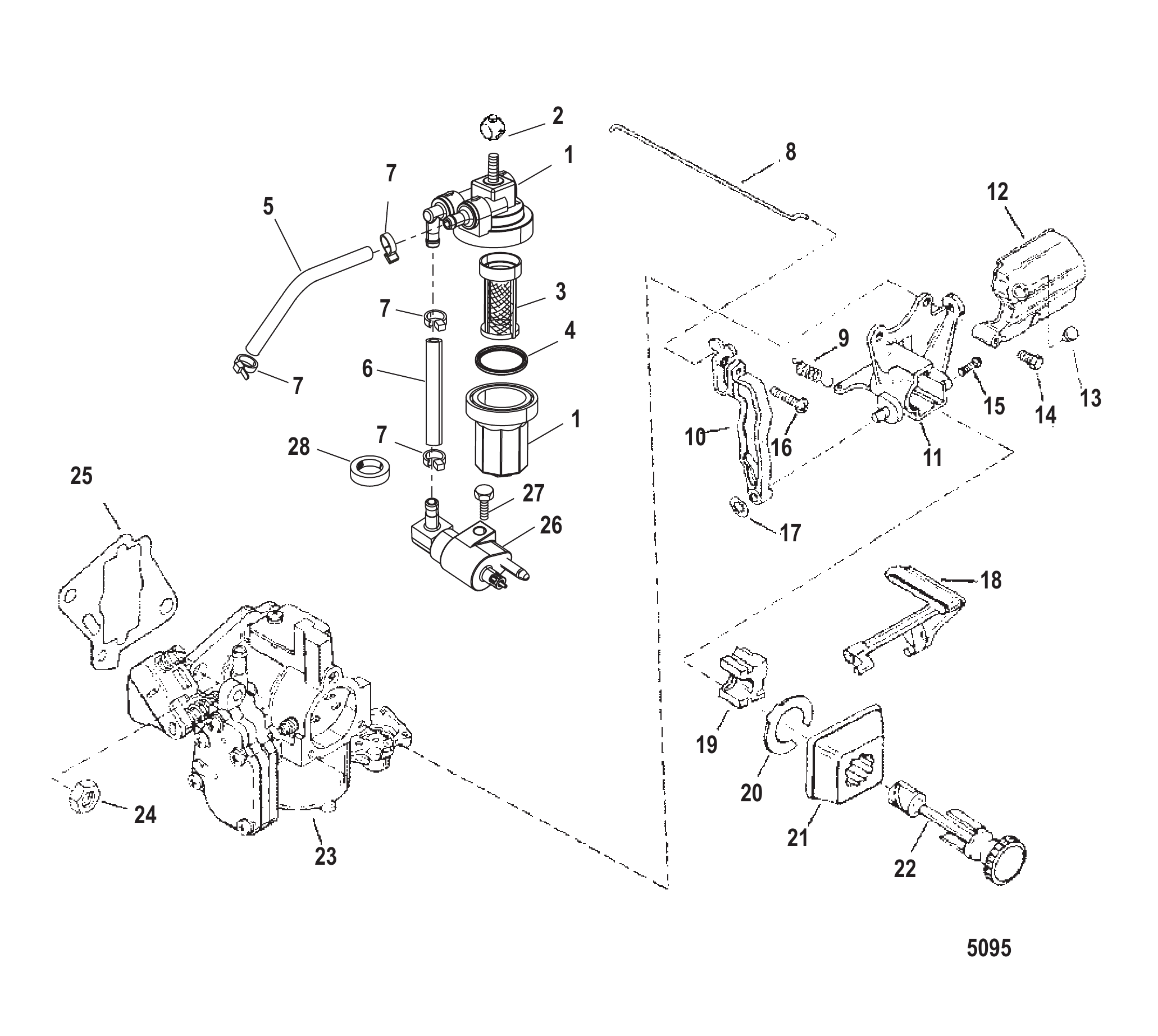

Рис. 10Компоненты топливной системы Fuel Stystem Components

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	127331	Провод холостого хода	1
8	127332	Провод ускоренного холостого хода	1
8	825063	ПРОВОД Быстрого холостого хода	1
8	825063	ПРОВОД Быстрого холостого хода	1
9	11277	Пружина натяжения	1
9	112771	ПРУЖИНА НАТЯЖЕНИЯ	1
9	112771	ПРУЖИНА НАТЯЖЕНИЯ	1
10	128053	Рычаг ускоренного холостого хода	1
10	128054	Рычаг ускоренного холостого хода	1
10	128054	Рычаг ускоренного холостого хода	1
11	12803	Кронштейн подкачки	1
12	174421	КРЫШКА КАРБЮРАТОРА	1
13	47579	ПРОБКА	1
14	40011110	Винт (M5 x 30) нержавеющая сталь	2
15	79965	Винт (#8-32 x .500) нержавеющая сталь	1
16	79964	Винт (#6-32 x .750)	1
16	12110	ВИНТ (#6-32 x .750)	1
17	821979	Гайка	1
18	112731	РЫЧАГ ПОДКАЧКИ	1
19	11280	Блок кулачка	1
20	11278	Стопорное кольцо	1
21	172291	НАКЛАДКА ПОДСОСА	1
22	128022	Ручка подкачки	1
23	823907A4	Карбюратор	1
23	823907T12	КАРБЮРАТОР (WMC-85A)	1
23	817405A11	Карбюратор	1
23	817405T23	КАРБЮРАТОР	1
23	8888A12	Карбюратор	1
23	8888T20	Карбюратор	1
23	8889A15	Карбюратор	1
23	8889T21	Карбюратор	1
23	8889A15	Карбюратор	1
23	8889T21	Карбюратор	1
24	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
25	192061	Прокладка карбюратора	1
26	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
27	4000330	ВИНТ (M6 x 25)	1
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
28	18202	Втулка уплотнительная	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

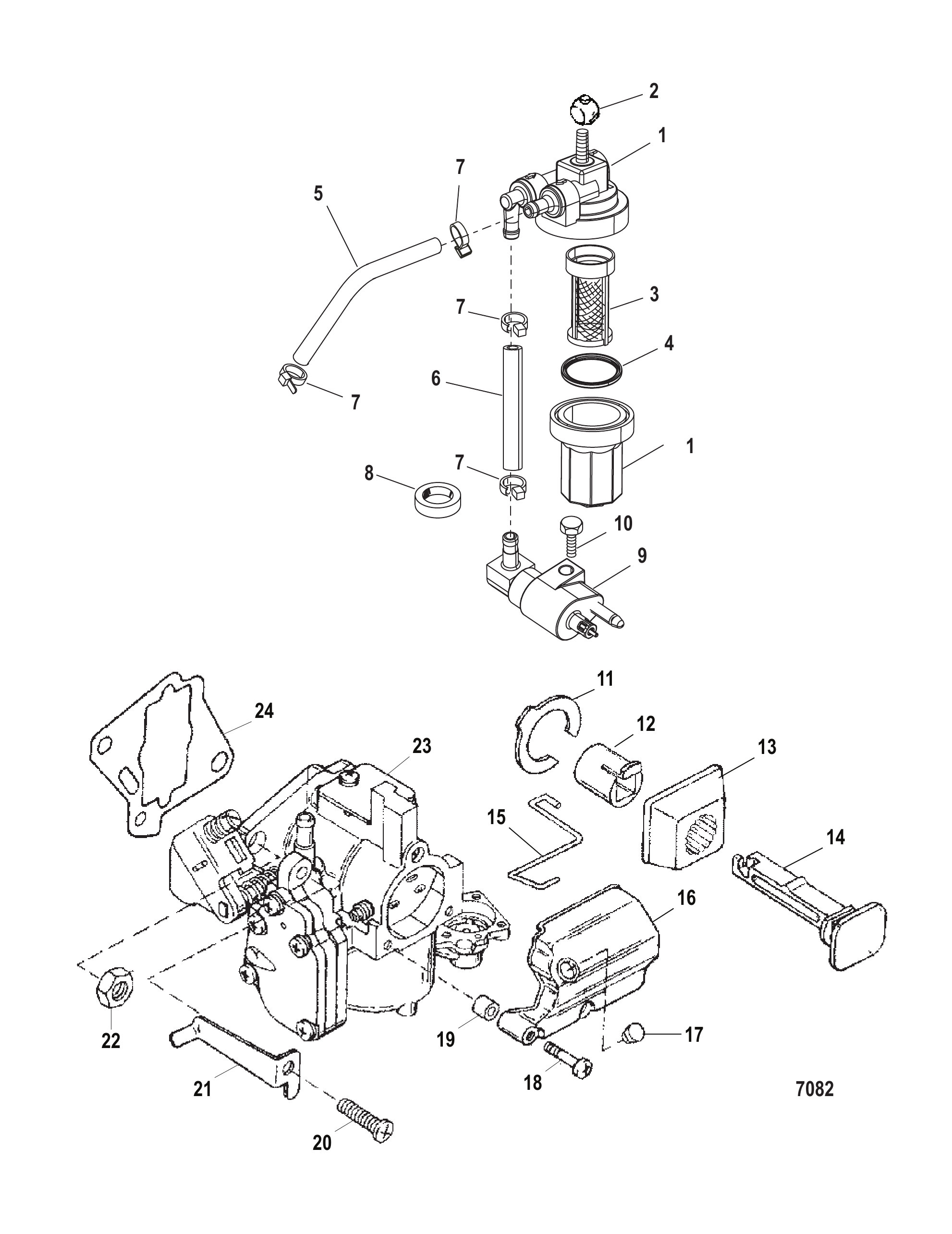

Рис. 11Компоненты топливной системы (коммерческие двигатели) Fuel System Components (Commercial Engines)

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
2	858731	Шарик топливного фильтра	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
11	11278	Стопорное кольцо	1
12	817426	Вставка обрамления воздушной заслонки	1
13	172291	НАКЛАДКА ПОДСОСА	1
14	817424	Ручка воздушной заслонки	1
15	817425	Тяга воздушной заслонки	1
16	174421	КРЫШКА КАРБЮРАТОРА	1
17	47579	ПРОБКА	1
18	40011110	Винт (M5 x 30) нержавеющая сталь	2
19	41750	Вставка	2
19	41750T	ВСТАВКА	2
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
21	8243701	Упор дроссельной заслонки	1
22	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
23	823907T5	КАРБЮРАТОР (WMC-52A) (20 Л.С.)	1
23	823907T12	КАРБЮРАТОР (WMC-85A)	1
23	823907T6	Карбюратор (WMC-56A)	1
23	823907T13	Карбюратор (WMC-86)	1
23	817405T12	Карбюратор (WMC-54A)	1
23	817405T20	Карбюратор (WMC-88)	1
24	192061	Прокладка карбюратора	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	804946T02	Блок головки блока цилиндров	1

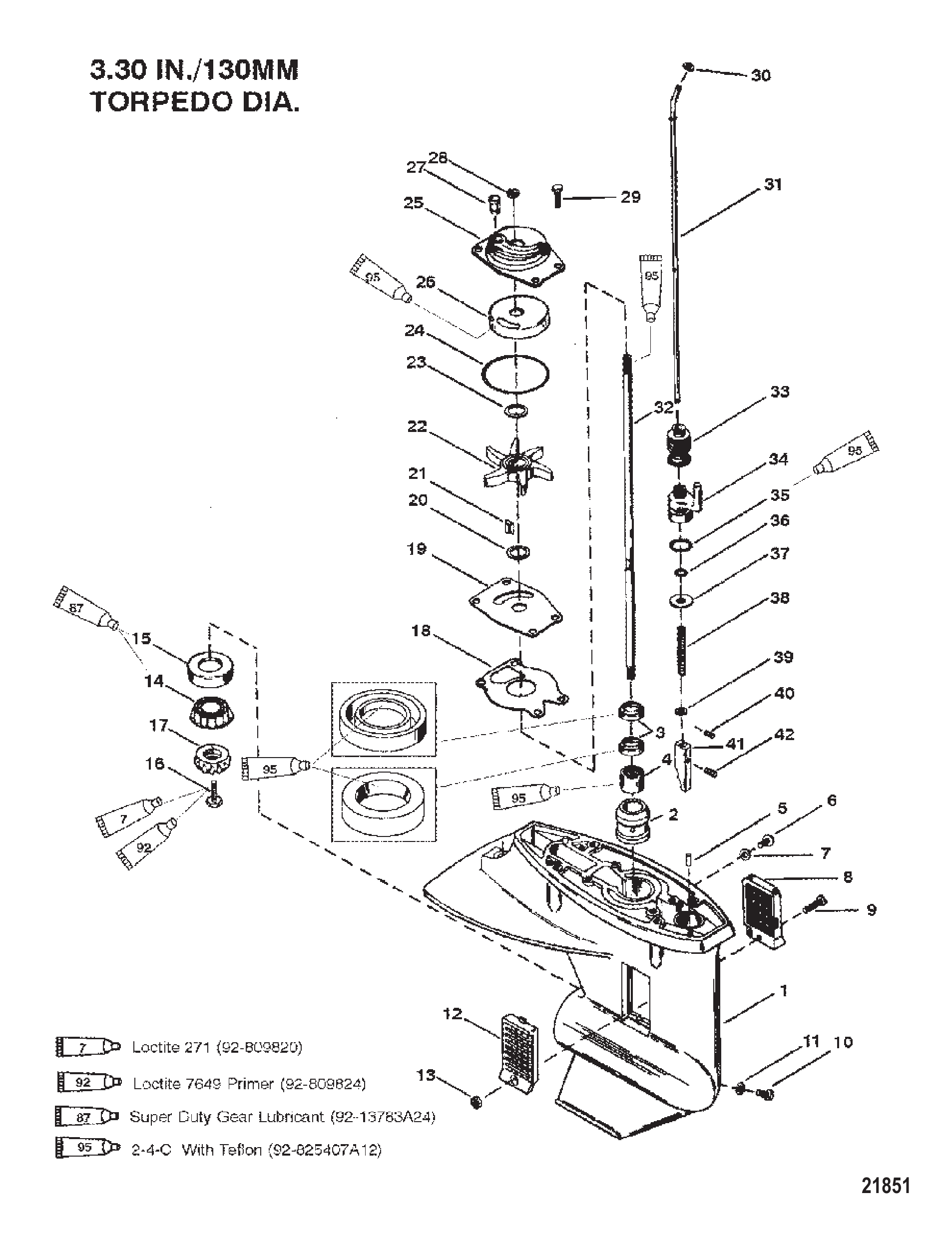

Рис. 12Редуктор (ведущий вал)(передаточное число 2,25:1) Gear Housing (Driveshaft)(2.25:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8669A26	Сборка редуктора	1
-	8669T26	Корпус редуктора в сборе	1
-	8669A28	Сборка редуктора	1
-	8669T28	Корпус редуктора в сборе	1
-	8669A27	Сборка редуктора	1
-	8669T27	ORD 1665-8669T26 Mercury / Quicksilver	1
-	8669A29	Сборка редуктора	1
-	8669T29	ORD 1665-8669T28 Mercury / Quicksilver	1
-	8669A30	Сборка редуктора	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
2	NSS	NOT SOLD SEPARATE Sleeve	1
3	99325	Уплотнение	2
4	41326	ПОДШИПНИК роликовый	1
5	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
5	8M0084726	Штифт установочный	2
6	79953A2	Комплект винтов (.375-16 x .250)	1
6	79953Q04	Ремкомплект сливного винта	1
7	19183	Шайба фибровая	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	41133	СЕТКА водозаборного отверстия	1
9	40031112	ВИНТ (M5 x 40)	1
10	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	19183	Шайба фибровая	1
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
12	41134	СЕТКА	1
13	400263	ГАЙКА (M5)	1
14	98294A1	Подшипниковый узел роликовый	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	49908	Винт (.250-28 x .750)	1
17	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
18	993261	Прокладка основания водяного насоса	1
19	85083	Пластина передняя	1
20	8M0027721	Шайба	1
20	8M0204722	Шайба	1
21	85119	Шпонка	1
21	8M0214993	Шпонка @5	1
22	850893	Крыльчатка	1
22	8M0204712	Крыльчатка	1
23	8M0027721	Шайба	1
23	8M0204722	Шайба	1
24	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
25	99157A1	Насос водяной в сборе	1
25	99157A02	Насос водяной в сборе	1
26	NSS	NOT SOLD SEPARATE Insert	1
27	85090	Сальник водяной трубки	1
27	85090001	Сальник	1
28	86203	Кольцо уплотнительное гребного вала резиновое	1
29	8248324	Винт (M6 x 16)	4
30	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
30	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	8M0027720	Вал переключения передач короткий	1
31	862933	Вал переключения	1
32	99199	Гребной вал	1
32	99198	Гребной вал	1
33	85552	ЧЕХОЛ	1
33	85552001	ЧЕХОЛ	1
34	93878	Фиксатор	1
35	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
36	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
37	85091	Шайба	1
38	93007	ПРУЖИНА	1
39	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
39	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	85593	ШТИФТ (.078 x .437)	1
41	85562A2	Кулачок переключения передач	1
42	85096	Палец приводной	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1

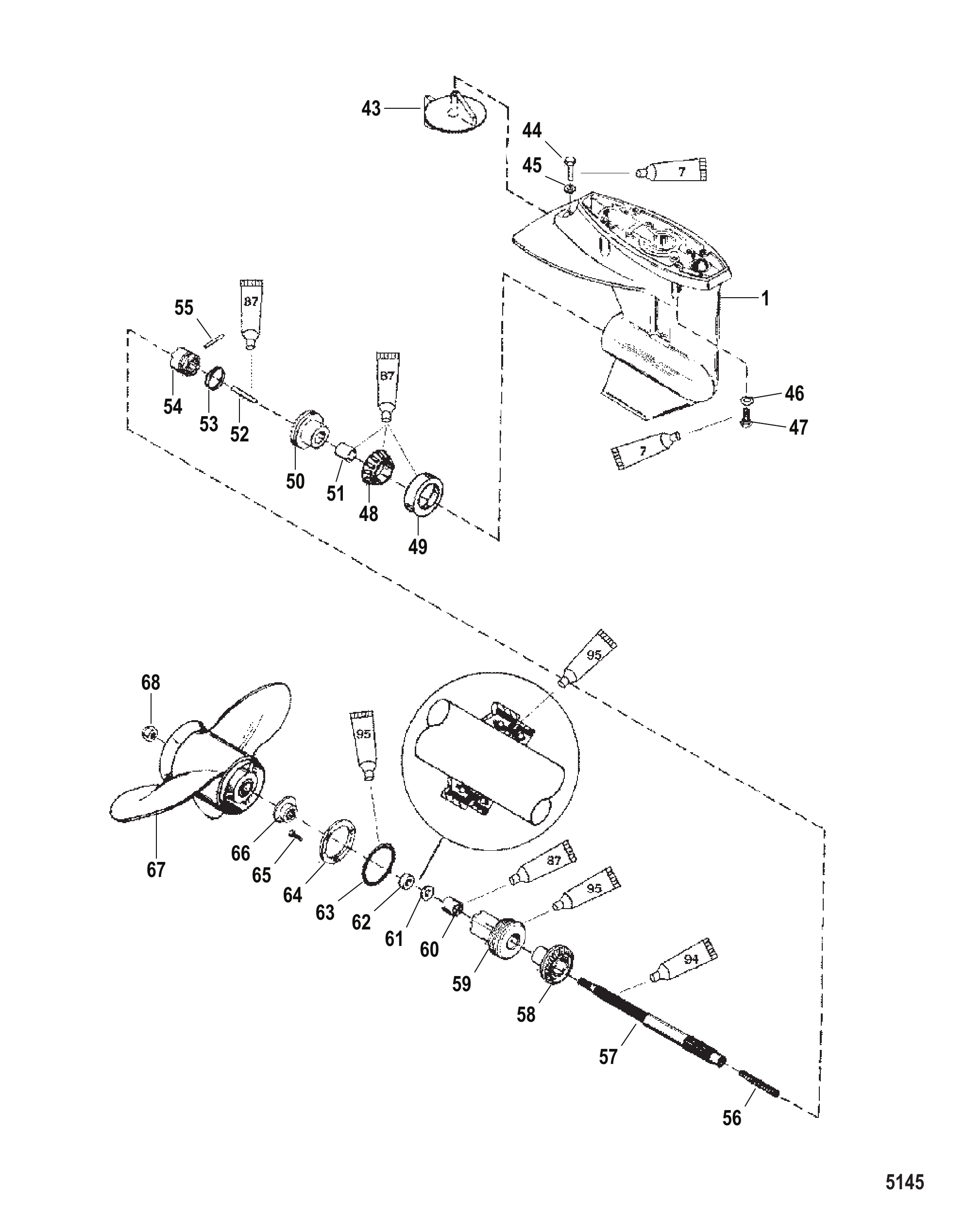

Рис. 13Редуктор вала гребного винта - передаточное число 2,25:1 Gear Housing Propeller Shaft - 2.25:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8669T26	Корпус редуктора в сборе	1
-	8669T28	Корпус редуктора в сборе	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
43	98432T5	Антикавитационная пластина	1
43	98432Q6	Антикавитационная пластина	1
44	4000354	ВИНТ (M8 x 30)	1
45	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
45	8M0042642	Шайба (.323 x .562 x .063)	1
46	43328	Шайба	4
47	4000378	ВИНТ (M10 x 35) Нержавеющая сталь	4
47	87810178	ВИНТ (M10 x 35)	4
48	99328A1	Подшипниковый узел роликовый	1
48	8M0103470	Подшипниковый узел роликовый конический	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	44213T1	Шестерня переднего хода (27 зубьев)	1
51	85557	ВТУЛКА	1
52	85094	Толкатель кулачка	1
53	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
54	41040T1	Муфта сцепления	1
55	85093	Палец	1
55	8M0020999	Крестовина	1
56	88680	Пружина	1
57	8166231	Гребной вал	1
58	99542T	Шестерня заднего хода (27 зубьев)	1
59	99906T1	Корпус в сборе подшипника	1
60	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
61	41132	САЛЬНИК масляный внутренний	1
62	41131	САЛЬНИК масляный наружный	1
62	8M0245761	Сальник масляный	1
63	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
64	87293	Пластина	1
65	90883	Винт (M5 x 16)	3
66	858498	Упорная ступица в сборе	1
67	19640A40	Гребной винт Black Max	1
67	19638A40	Гребной винт Black Max	1
68	88228	Гайка гребного винта	1
68	4011912	ГАЙКА ГРЕБНОГО ВИНТА	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1

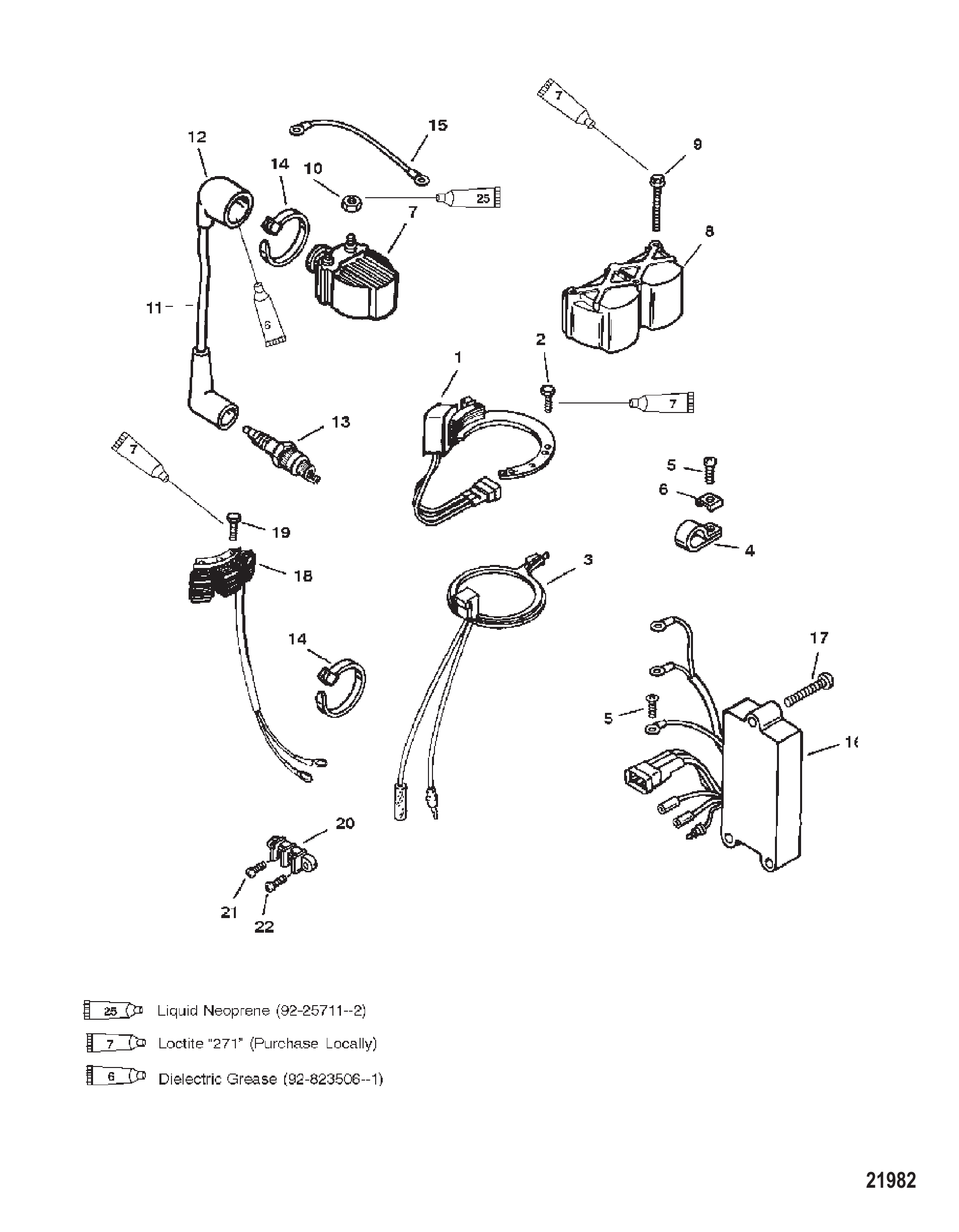

Рис. 14Компоненты зажигания/электрооборудования Ignition/Electrical Components

REF	Номер детали	Наименование	Кол-во
1	86617A17	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	98450A5	Датчик-триггер в сборе	1
3	98450A10	Датчик-триггер в сборе	1
4	22740	ЗАЖИМ	1
5	48408	Винт (#10-16 x .500) клеммной колодки	3
6	69205	С-ОБРАЗНАЯ ШАЙБА	1
6	8M0084613	Пружинная шайба	1
7	7370A19	Катушка зажигания в сборе	2
7	8M0230859	Катушка зажигания в сборе	2
8	99762	Крышка	1
8	997621	Крышка катушки зажигания	1
9	1994155	ВИНТ (M5 x 55)	3
10	45076	Гайка (#10-32) латунная клемма блока выключателя	4
11	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
12	63709A1	Комплект наконечника/клеммы свечи зажигания	2
13	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
13	816737Q	Свеча зажигания NGK BP8HN-10@10	2
13	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
13	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
14	816311	Стяжка (8.00 дюймов)	AR
14	816311T	СТЯЖКА (8.00 дюймов)	AR
15	88807A10	Трос в сборе, масса	2
16	18495A14	Блок переключателей в сборе	1
16	18495A30	Блок переключателей в сборе	1
17	40011111	Винт (M5 x 35) нержавеющая сталь	3
18	86704A2	СТАТОР В СБОРЕ	1
18	86704A10	СТАТОР Вспомогательный	1
19	4000123	ВИНТ (M5 x 30)	3
20	638131	КЛЕММНАЯ КОЛОДКА	1
21	48408	Винт (#10-16 x .500) клеммной колодки	2
22	48409	Винт (#10-16 x .625) нержавеющая сталь	2

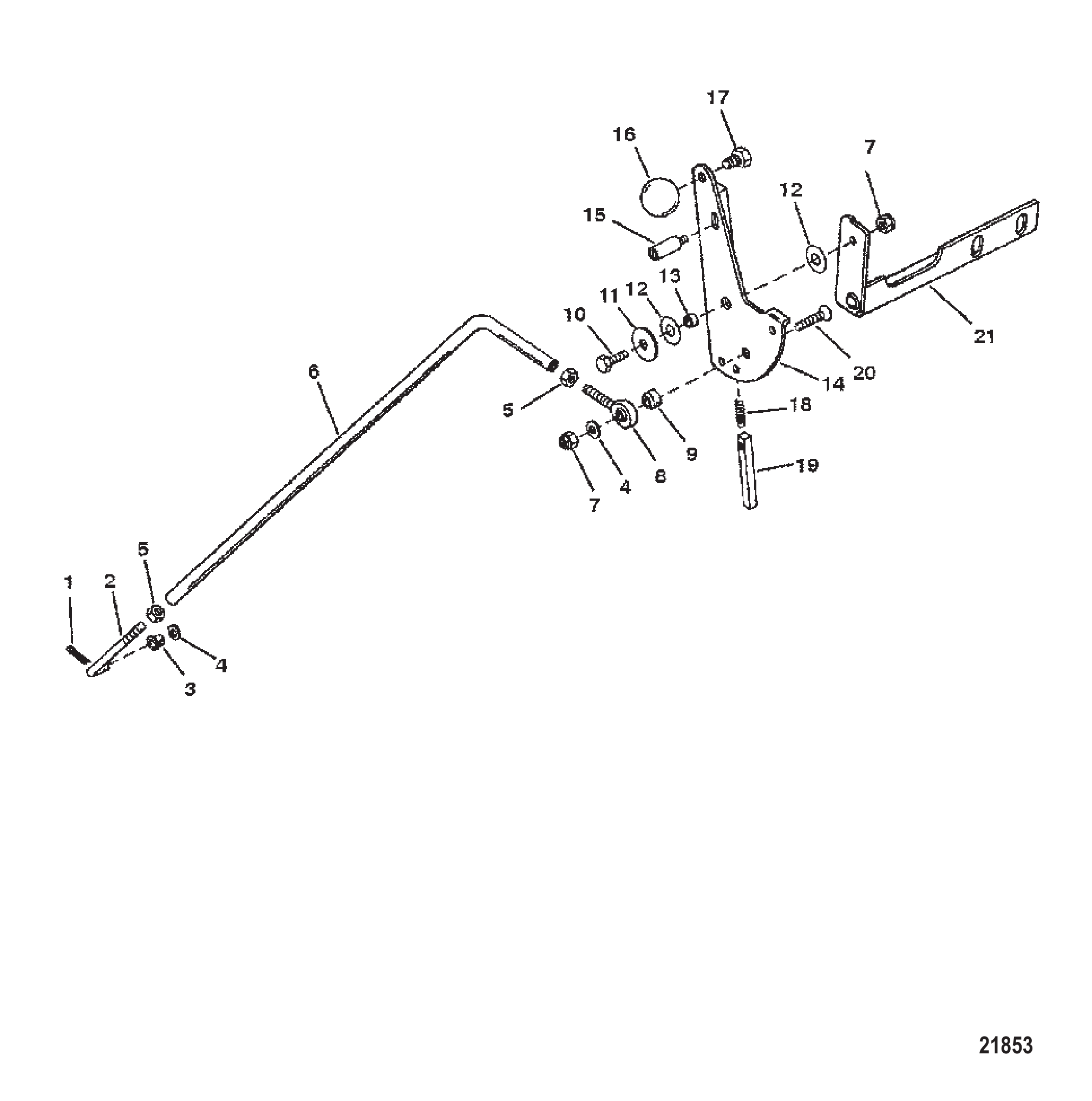

Рис. 15Механизм управления водометом (S/N 0G157845 и ниже) Jet Linkage (S/N 0G157845 & Below)

REF	Номер детали	Наименование	Кол-во
1	21071	ШПЛИНТ	1
2	801428	Наконечник тяги	1
3	90770	ВТУЛКА	1
4	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	2
5	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
6	801429	Тяга переключения передач	1
7	56374	ГАЙКА (.250-20)	2
7	8267098	Гайка (.250-20) нержавеющая сталь	2
8	801426	Наконечник тяги	1
9	801425	Проставка	1
10	28636	ВИНТ (.250-20 x .750)	1
11	801422	Шайба	1
12	801421	Шайба	2
13	801420	Втулка	1
14	801423	Рычаг в сборе	1
15	827369	ВИНТ	1
16	801424	Рукоятка	1
17	88743	ВИНТ (.312-18 x .500)	1
18	78810	Пружина	1
19	827370	ВАЛ	1
20	821035	ВИНТ (1/4-20 X 1-1/4)	1
21	801419	Крепление рычага	1

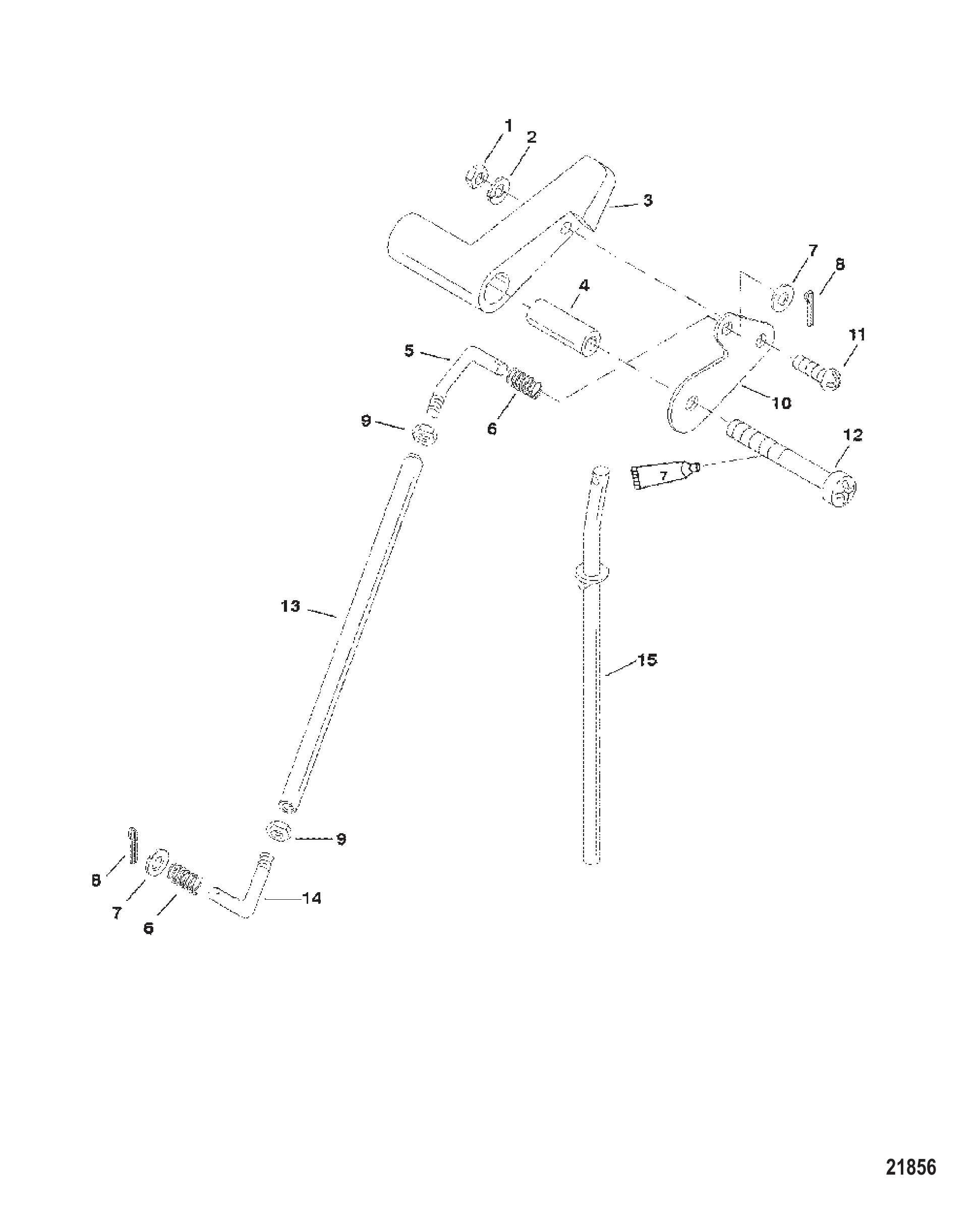

Рис. 16Механизм управления водометом (S/N 0G157846 и выше) Jet Linkage (S/N 0G157846 & Up)

REF	Номер детали	Наименование	Кол-во
1	87599	Гайка	1
2	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
3	8239521	Рукоятка переключения (использовать без поз. №4)	1
3	8239522	Рукоятка переключения	1
4	809473	Распорная втулка	1
5	828251	Наконечник тяги	1
6	828252	Пружина	2
7	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
8	56206	Шплинт	2
9	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
10	828253	Рычаг переключения передач	1
11	828254	Винт (#10-32 x .750)	1
12	828255	Винт (#10-32 x 2.50)	1
13	828256	Тяга переключения передач	1
14	828257	Наконечник тяги	1
15	828258	Тяга фиксатора откидывания	1

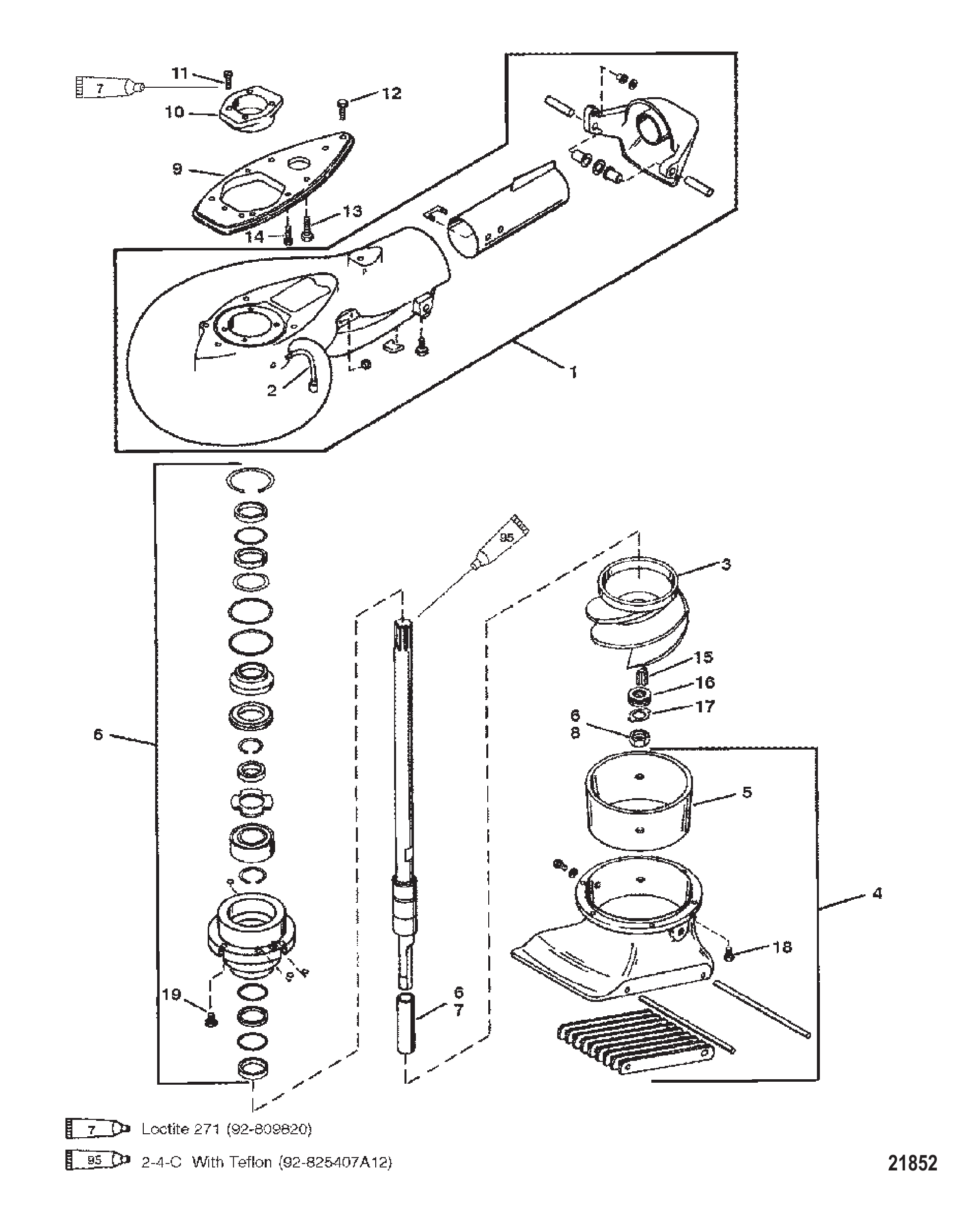

Рис. 17Сборка водометного насоса (S/N 0G157845 и ниже) Jet Pump Assembly (S/N 0G157845 & Below)

REF	Номер детали	Наименование	Кол-во
-	801400A1	Сборка водометного насоса	1
-	801401A1	Сборка водометного насоса	1
1	80141125	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	80141425	Крыльчатка	1
3	855708T25	Рабочее колесо	1
4	80141225	Корпус водозаборника	1
5	827188	ГИЛЬЗА	1
5	827188T	Гильза	1
6	80141325	Гребной вал	1
6	8M0084536	Приводной вал	1
7	827189	ВТУЛКА	1
8	827190	ГАЙКА	1
9	801430	Адаптер	1
10	801431	Основание насоса	1
11	846500	ВИНТ (#10-32 x 1.00) Нержавеющая сталь	4
12	19925125	ВИНТ (.375-16 x 1.25)	1
13	19924200	ВИНТ (.312-18 x 2.00)	4
14	801432	Винт (M10 x 35)	4
15	801405625	Шпонка рабочего колеса	1
16	801404625	Прокладка рабочего колеса	8
17	801403625	Шайба стопорная	1
18	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
19	F2211	Винт (#10-24 x .625) нержавеющая сталь	2

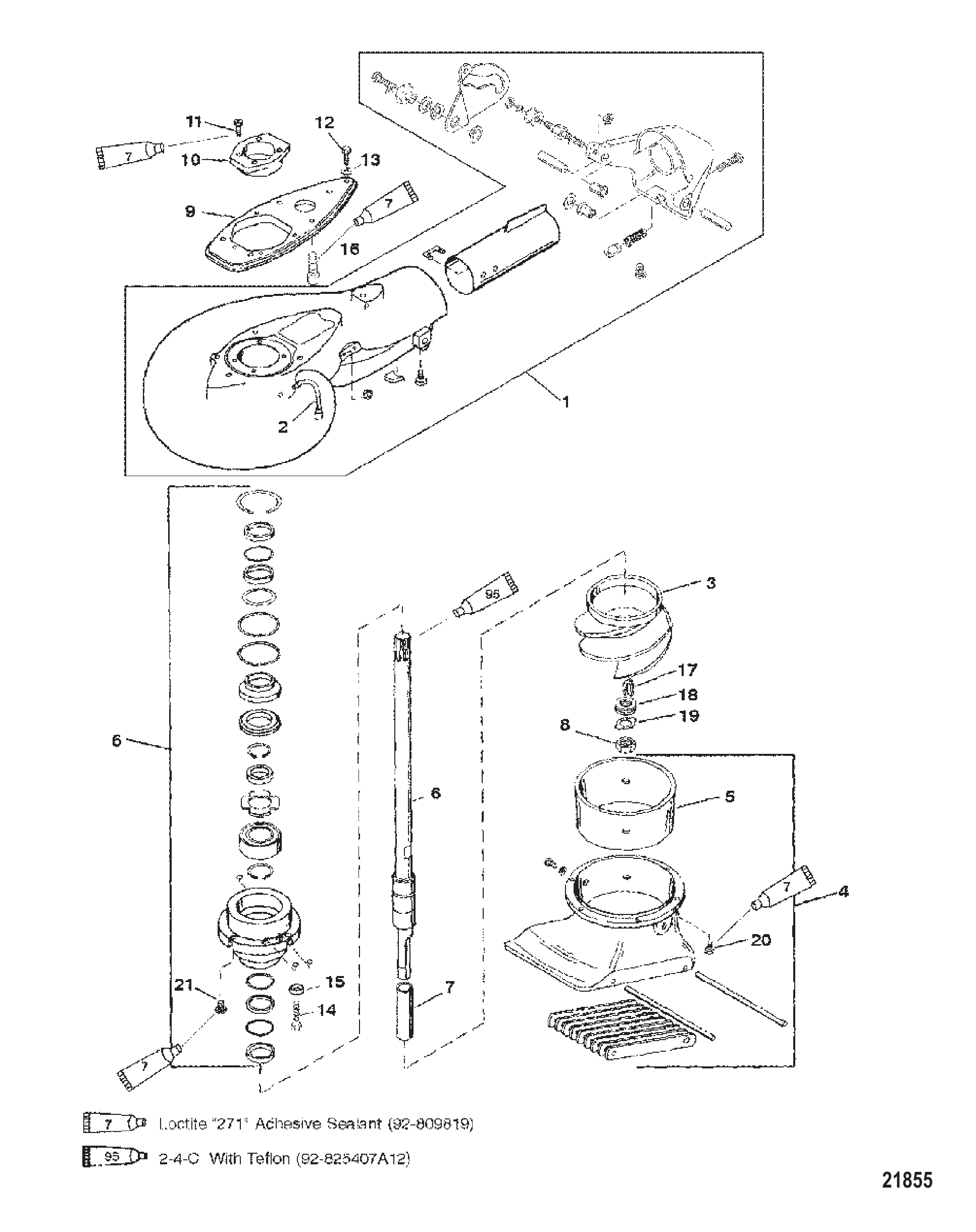

Рис. 18Сборка водометного насоса (S/N 0G157846 и выше) Jet Pump Assembly (S/N 0G157846 & Up)

REF	Номер детали	Наименование	Кол-во
-	801400251	Водомётный насос в сборе	1
1	801411251	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	80141425	Крыльчатка	1
3	855708T25	Рабочее колесо	1
4	80141225	Корпус водозаборника	1
5	827188	ГИЛЬЗА	1
5	827188T	Гильза	1
6	80141325	Гребной вал	1
6	8M0084536	Приводной вал	1
7	827189	ВТУЛКА	1
8	827190	ГАЙКА	1
9	801430	Адаптер	1
10	801431	Основание насоса	1
11	846500	ВИНТ (#10-32 x 1.00) Нержавеющая сталь	4
12	19925125	ВИНТ (.375-16 x 1.25)	1
13	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
14	19924200	ВИНТ (.312-18 x 2.00)	4
15	12038	ШАЙБА	4
15	8M0207778	ШАЙБА .344 x .625 x.063	4
16	801432	Винт (M10 x 35)	4
17	801405625	Шпонка рабочего колеса	1
18	801404625	Прокладка рабочего колеса	8
19	801403625	Шайба стопорная	1
20	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
21	F2211	Винт (#10-24 x .625) нержавеющая сталь	2

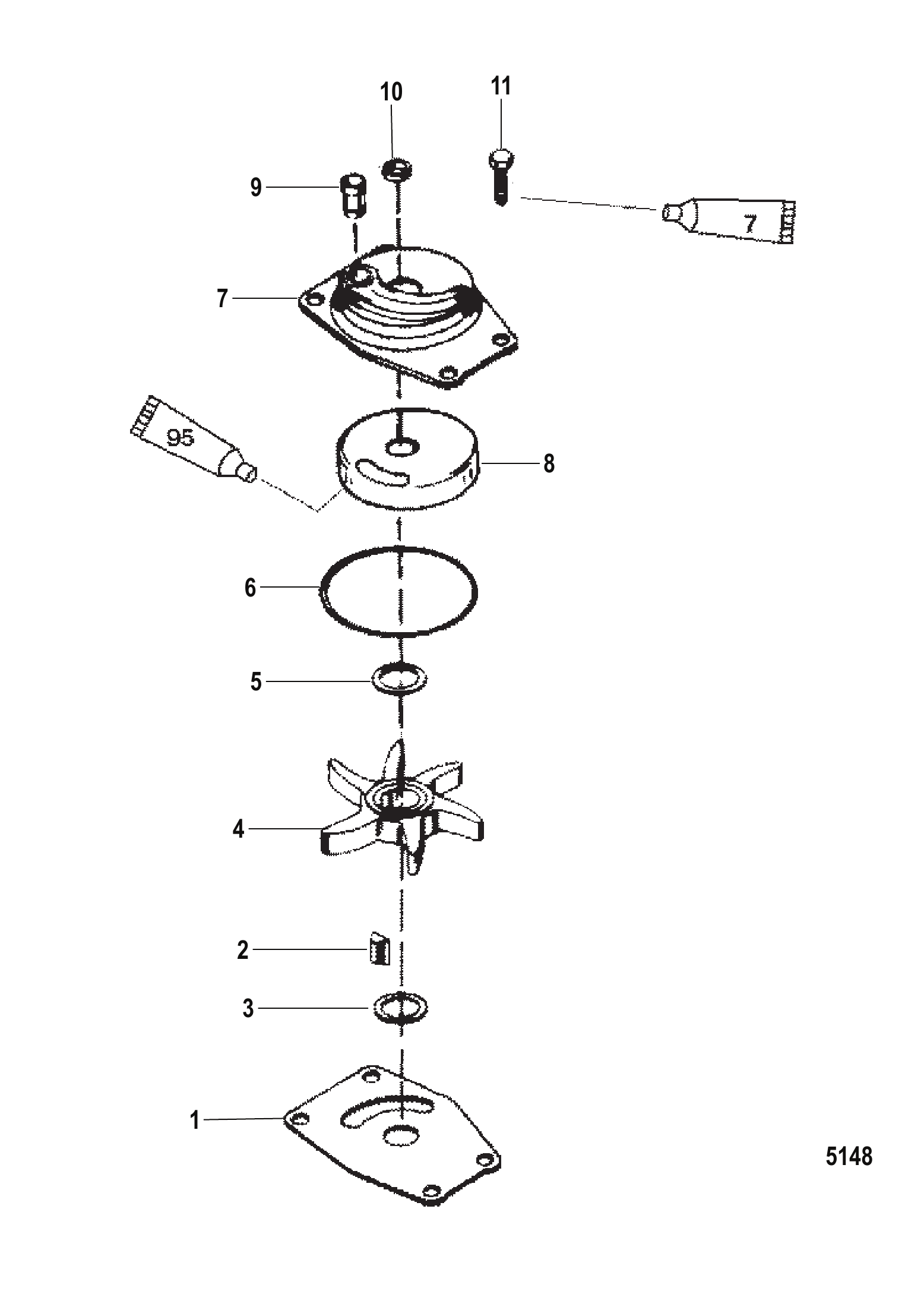

Рис. 19Компоненты водяного насоса водомета Jet Water Pump Components

REF	Номер детали	Наименование	Кол-во
1	85083	Пластина передняя	1
2	8M0027721	Шайба	1
2	8M0204722	Шайба	1
3	85119	Шпонка	1
3	8M0214993	Шпонка @5	1
4	8508910	Крыльчатка	1
4	8M0204712	Крыльчатка	1
5	8M0027721	Шайба	1
5	8M0204722	Шайба	1
6	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
7	99157A1	Насос водяной в сборе	1
7	99157A02	Насос водяной в сборе	1
8	NSS	NOT SOLD SEPARATE Insert	1
9	85090	Сальник водяной трубки	1
9	85090001	Сальник	1
10	86203	Кольцо уплотнительное гребного вала резиновое	1
11	8248324	Винт (M6 x 16)	4
-	85090A2	Комплект сальников	1
-	99157T2	Ремкомплект водяного насоса	1

Рис. 20Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803024	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 л.с.	1
827242R1	Руководство по обслуживанию 6/8/9.9/15 (2-тактный)	1
827242R02	Руководство по обслуживанию 6/8/9.9/15 (2-тактный)	1
10104040	Руководство владельца	1
808522A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
808526A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
12836A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
13478A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
808522A96	Комплект наклеек	1
808522A00	КОМПЛЕКТ НАКЛЕЕК	1
808526A96	Комплект наклеек	1
808526A00	КОМПЛЕКТ НАКЛЕЕК	1
12836A96	Комплект наклеек	1
12836A00	КОМПЛЕКТ НАКЛЕЕК	1
808523A96	КОМПЛЕКТ НАКЛЕЕК	1
808524A03	Комплект наклеек	1
808545A03	Комплект наклеек	1
808525A03	Комплект наклеек	1
808546A03	Комплект наклеек	1
808560A03	КОМПЛЕКТ НАКЛЕЕК	1
808524A01	Комплект наклеек	1
808524A03	Комплект наклеек	1
808545A01	Комплект наклеек	1
808545A03	Комплект наклеек	1
808525A01	Комплект наклеек	1
808525A03	Комплект наклеек	1
808546A01	Комплект наклеек	1
808546A03	Комплект наклеек	1
808560A01	Комплект наклеек	1
808560A03	КОМПЛЕКТ НАКЛЕЕК	1
808524A97	Комплект наклеек	1
808524A03	Комплект наклеек	1
808545A97	Комплект наклеек	1
808545A03	Комплект наклеек	1
808545A97	Комплект наклеек	1
808545A03	Комплект наклеек	1
808546A97	Комплект наклеек	1
808546A03	Комплект наклеек	1
824740A96	Комплект наклеек	1
830155A00	Комплект наклеек	1
830156A01	Комплект наклеек	1
830156A03	Комплект наклеек	1
830156A03	Комплект наклеек	1
856985A3	Наклейка с информацией о маркировке EPA	1
856985A4	НАКЛЕЙКА Информационная этикетка EPA	1
804659A00	Наклейка с информацией о маркировке EPA	1
804662A00	НАКЛЕЙКА Информационная этикетка EPA	1
804659A01	Наклейка с информацией о маркировке EPA	1
804662A01	НАКЛЕЙКА Информационная этикетка EPA	1
804659A02	Наклейка с информацией о маркировке EPA	1
804659A03	Наклейка с информацией о маркировке EPA	1
804659A04	Наклейка с информацией о маркировке EPA	1
804662A02	НАКЛЕЙКА Информационная этикетка EPA	1
804662A03	НАКЛЕЙКА Информационная этикетка EPA	1
804662A04	НАКЛЕЙКА Информационная этикетка EPA	1

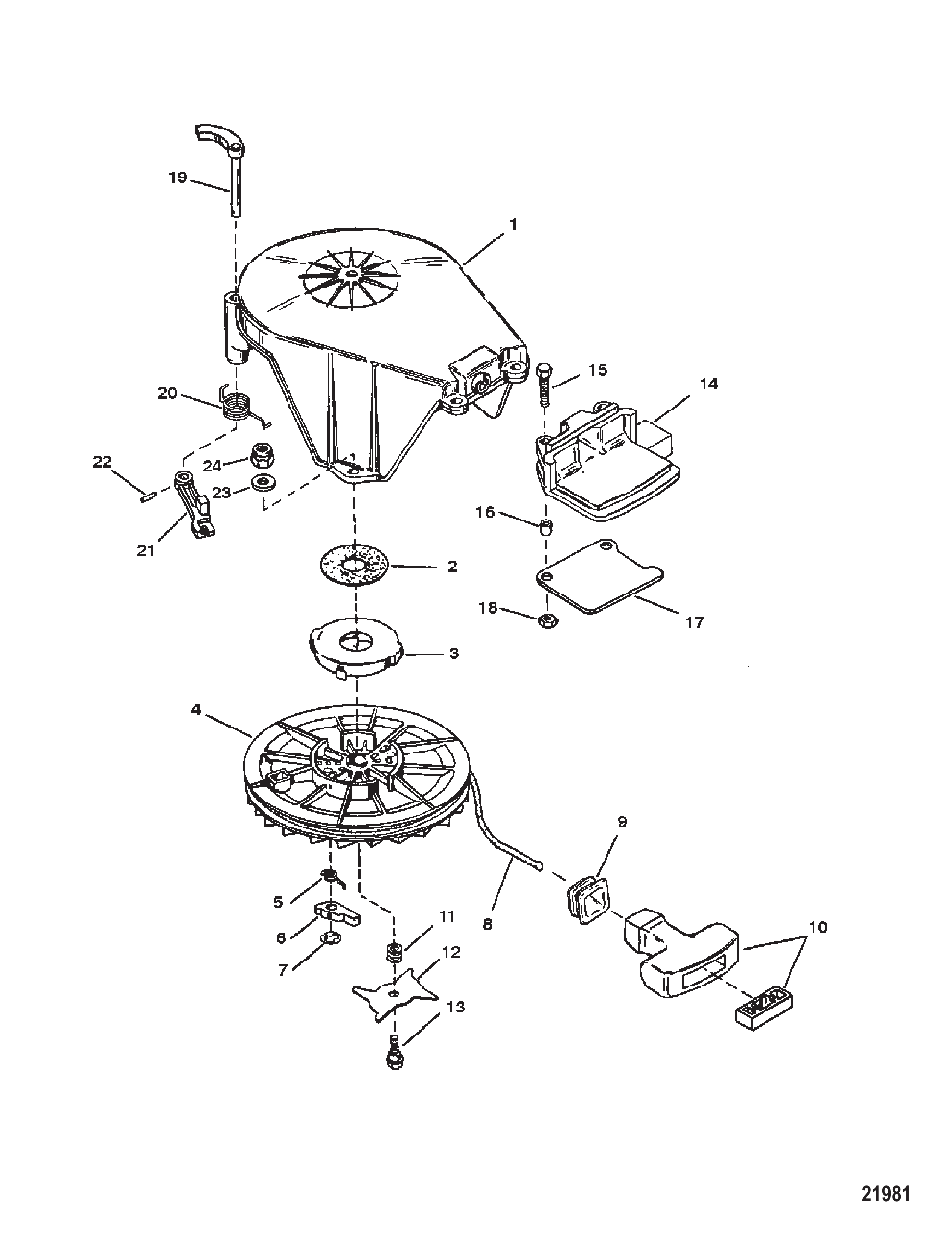

Рис. 21Сборочный узел стартера (ручной) Starter Assembly (Manual)

REF	Номер детали	Наименование	Кол-во
-	90906A17	Стартер в сборе, ручной, в комплекте	1
1	42712A2	Корпус в сборе стартера	1
1	86689A5	Корпус в сборе стартера	1
2	90478	ПОДУШКА	1
2	833161T	Прокладка войлочная	1
3	86857	Пружина	1
3	86857T01	Пружина	1
4	825269	Шкив	1
4	825269T01	Шкив стартера в сборе	1
5	86851	Пружина	2
5	86851T02	Пружина @2	2
6	86850	Кулачок	2
6	868501	Кулачок	2
7	86849	Кольцо стопорное	2
7	86849T01	Кольцо @2	2
8	12066A9	Трос стартера	1
8	12066Q10	Трос стартера @2	1
9	44180	Втулка троса	1
10	85174A1	Рукоятка троса стартера в сборе	1
11	86852	Пружина	1
11	868523	Пружина	1
12	86853	Кулачок	1
12	86853T01	Кулачок	1
13	826253	Винт (.250-20 x .625)	1
14	426264	Опора	1
15	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
16	309772	Проставка	4
17	17212	ОПОРА	1
17	856154T01	Опора	1
18	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
18	401385	ГАЙКА (M5) Нержавеющая сталь	2
19	94019	Фиксатор рычага (верхний)	1
19	858925	РЫЧАГ ФИКСАТОР	1
20	823778	Пружина верхнего стопорного рычага	1
21	938762	Фиксатор рычага (нижний)	1
21	93876T02	Рычаг	1
22	38489	ШТИФТ Роликовый	1
23	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
24	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	3
24	401386	ГАЙКА (M6) Нержавеющая сталь	3

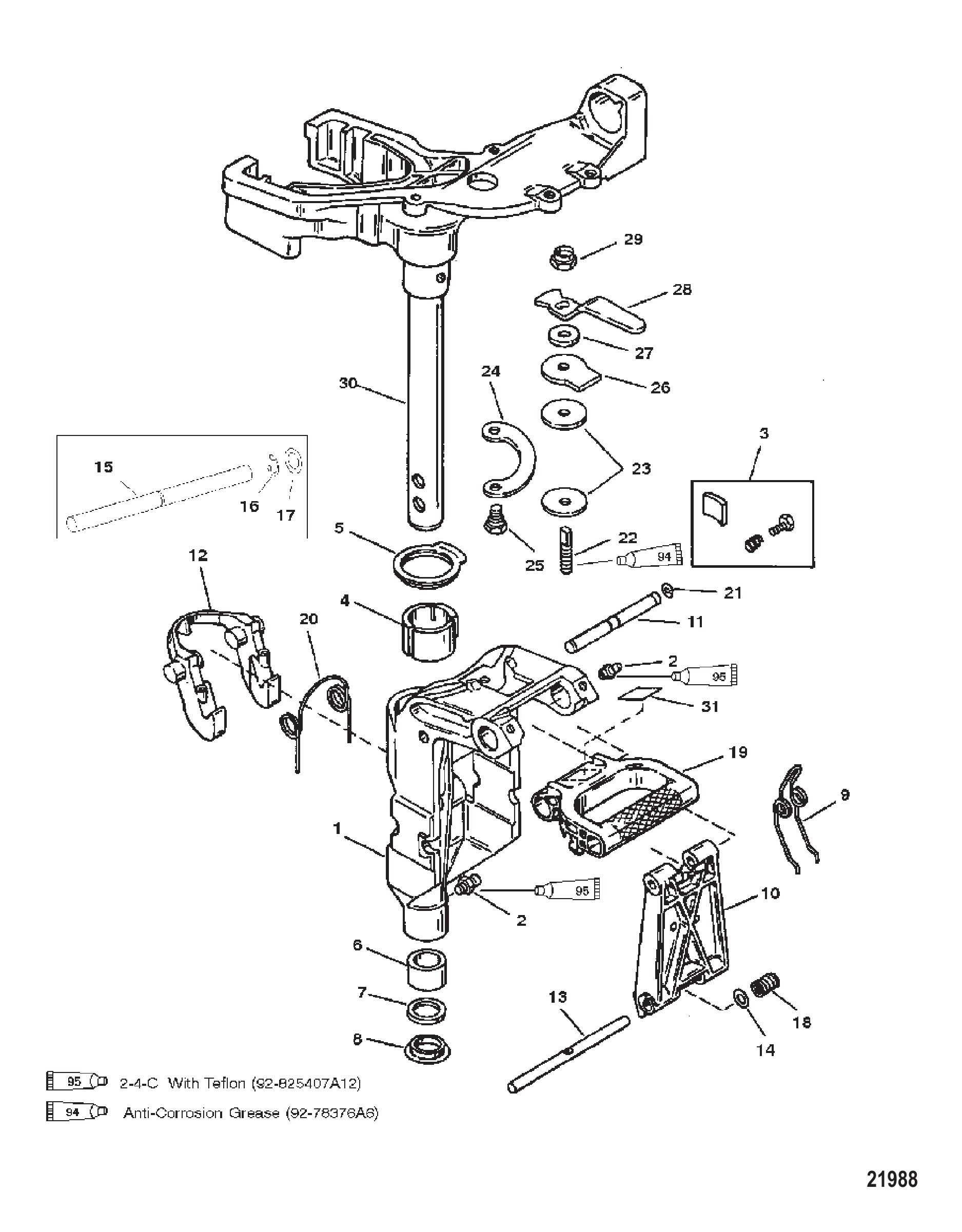

Рис. 22Сборочный узел поворотного кронштейна Swivel Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
2	8M0169589	Штуцер для смазки	4
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	N.S.S	Стопорное кольцо (не поставляется отдельно)	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F1	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
16	42085F2	Рукоятка для переноски	1
16	42085F5	Рукоятка для переноски	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	40011126	Винт (M6 x 13) нержавеющая сталь	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
30	42213A24	Поворотная головка	1
30	42213A25	Поворотная головка	1
31	8237011	Наклейка Co-Pilot	1

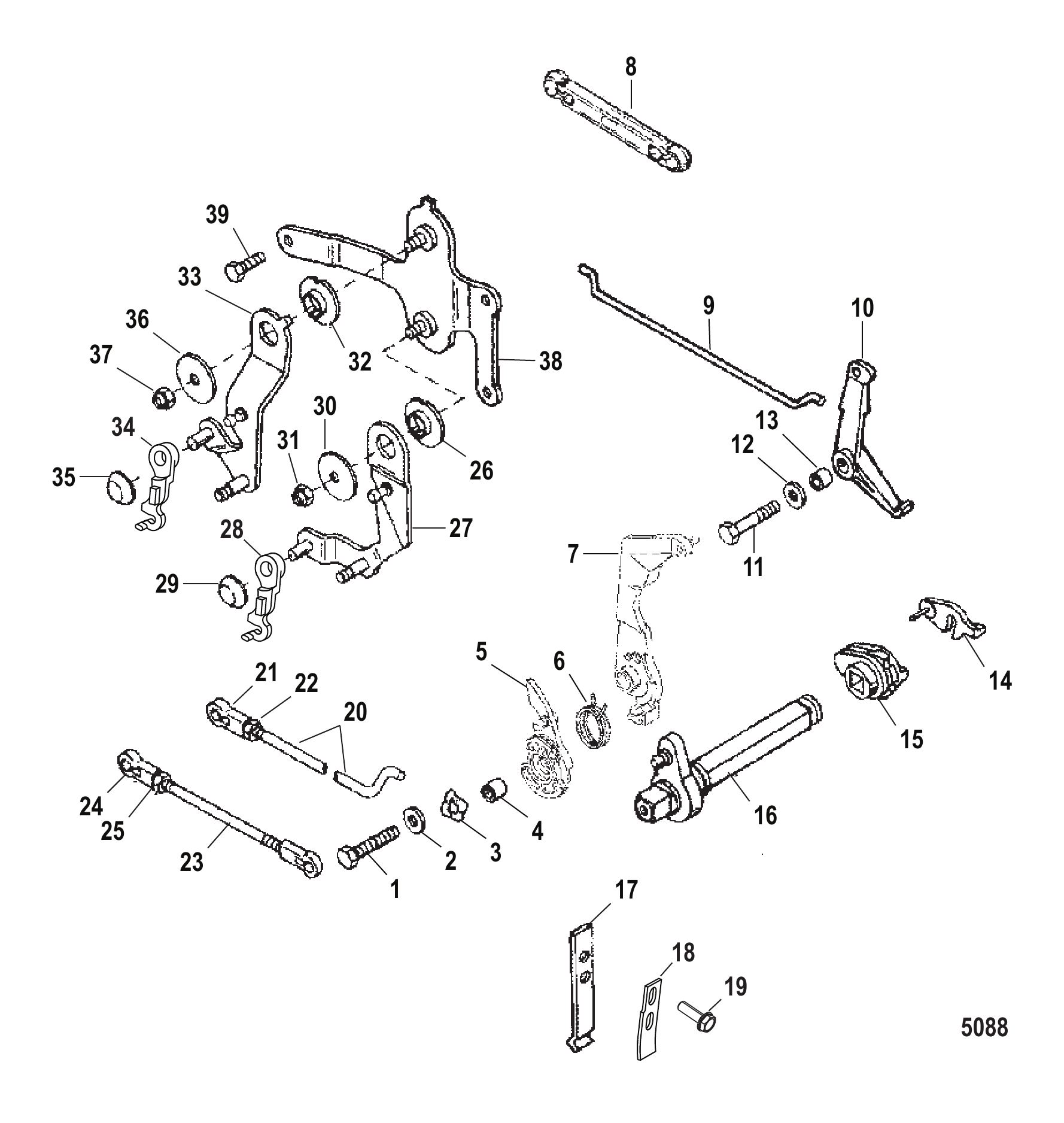

Рис. 23Механизм управления дросселем и переключением передач (дистанционное управление) Throttle and Shift Linkage (Remote Control)

REF	Номер детали	Наименование	Кол-во
1	4000330	ВИНТ (M6 x 25)	1
2	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
3	99611	Волнистая шайба	1
4	823806	ВТУЛКА	1
5	8319781	Кулачок дросселя	1
6	42164	ПРУЖИНА	1
7	831977	Рычаг зажигания	1
7	888191	Рычаг зажигания	1
8	8327471	Звено газораспределения	1
9	42161	ТЯГА БЛОКИРОВКИ	1
10	8236103	Рычаг блокировки управления	1
11	4000330	ВИНТ (M6 x 25)	1
11	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
12	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
13	823806	ВТУЛКА	1
14	823862	РЫЧАГ ЗАДНЕЙ ПАНЕЛИ	1
15	8238632	Рычаг горизонтального вала переключения передач, левый борт	1
16	8236011	Вал переключения горизонтальный	1
17	826077	Пружина фиксатора	1
18	824994	ПРУЖИНА пластины	1
19	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
20	825211A2	Тяга переключения в сборе	1
20	881228A1	Тяга переключения в сборе	1
21	817428	Гнездо	1
22	45076	Гайка (#10-32) латунная клемма блока выключателя	1
23	881227A3	Тяга дросселя в сборе	1
24	817428	Гнездо	2
25	45076	Гайка (#10-32) латунная клемма блока выключателя	1
26	825319	Втулка нейлоновая	1
27	8251681	Рычаг переключения	1
28	822459	ФИКСАТОР	1
29	825677	Гайка пружинная	1
30	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
31	8268336	Гайка (M6)	1
31	401386	ГАЙКА (M6) Нержавеющая сталь	1
32	825319	Втулка нейлоновая	1
33	825169	РЫЧАГ дроссельной заслонки	1
34	822459	ФИКСАТОР	1
35	825677	Гайка пружинная	1
36	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
37	8268336	Гайка (M6)	1
37	401386	ГАЙКА (M6) Нержавеющая сталь	1
38	8251701	Кронштейн крепления	1
39	4006731	ВИНТ (M6 x 16)	3

Рис. 24Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
1	421811	Кронштейн троса	1
2	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
3	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
4	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
5	421571	Рукоятка переключения	1
6	44459	Втулка уплотнительная	1
6	44459001	Втулка уплотнительная	1
7	8155501	Вал переключения передач	1
8	42156	РЫЧАГ	1
9	42153	РЫЧАГ	1
10	39627	ПРУЖИНА	1
11	400011	Винт (M5 x 8)	2
12	421671	Тяга синхронизации	1
13	421631	Рычаг управления	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	69708	Шайба волнистая винта фиксатора и рычага	1
16	42164	ПРУЖИНА	1
17	13676	Пружина	1
18	421662	Привод	1
19	421621	Втулка	1
20	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
21	4000333	ВИНТ (M6 x 40)	1
22	42161	ТЯГА БЛОКИРОВКИ	1
23	421592	Рычаг	1
24	42160	ПРУЖИНА	1
25	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
26	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
27	421581	Втулка	1

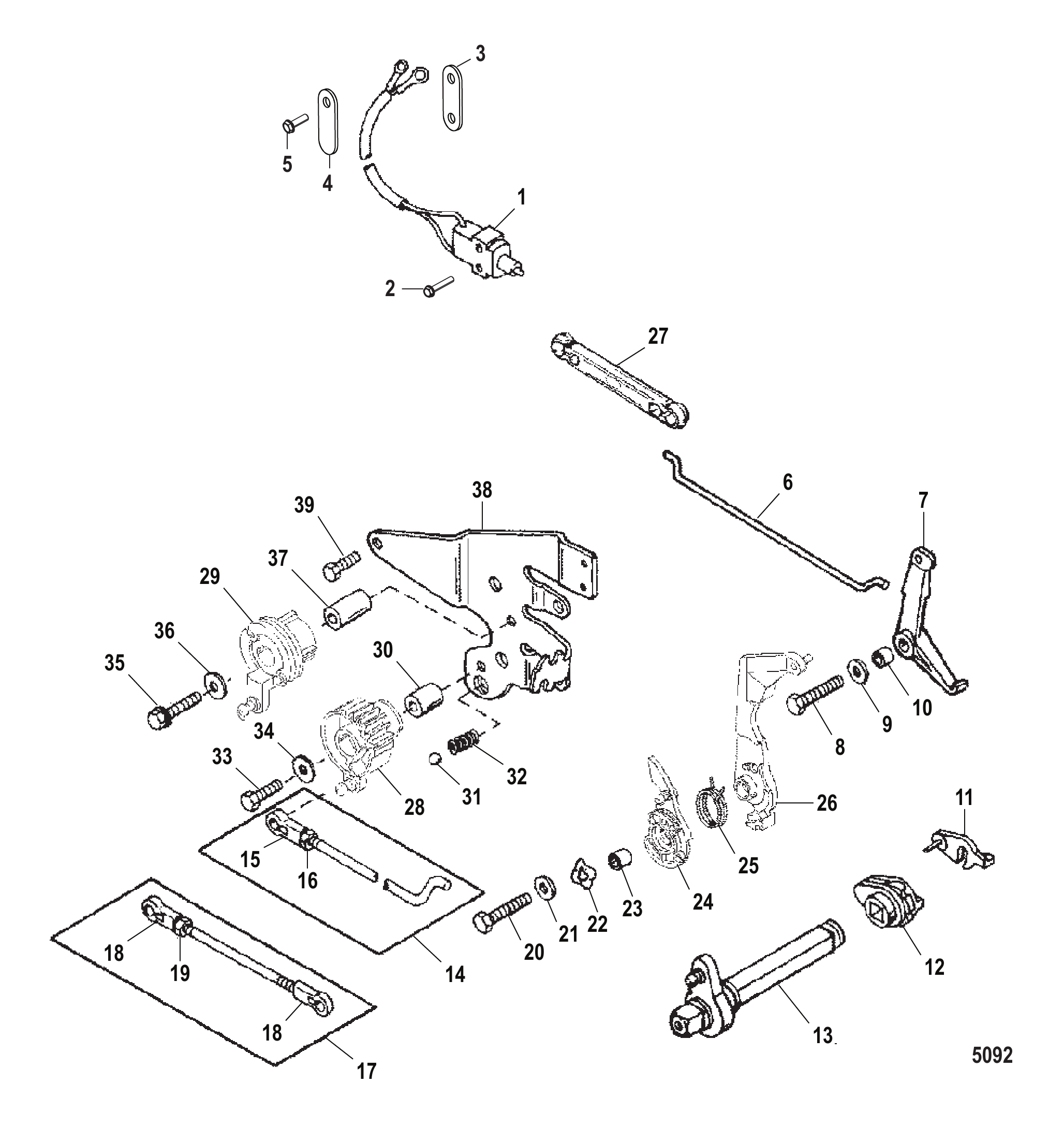

Рис. 25ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ) Throttle and Shift Linkage (Tiller Handle Shift)

REF	Номер детали	Наименование	Кол-во
1	813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
2	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
2	88075020	ВИНТ (M3 x 20)	2
3	824923	ПЛАСТИНА	1
4	12627	Стяжка	1
5	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
6	42161	ТЯГА БЛОКИРОВКИ	1
7	8236103	Рычаг блокировки управления	1
8	4000330	ВИНТ (M6 x 25)	1
8	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
9	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
10	823806	ВТУЛКА	1
11	823862	РЫЧАГ ЗАДНЕЙ ПАНЕЛИ	1
12	8238632	Рычаг горизонтального вала переключения передач, левый борт	1
13	8236011	Вал переключения горизонтальный	1
14	881228A2	Тяга переключения в сборе	1
15	817428	Гнездо	1
16	45076	Гайка (#10-32) латунная клемма блока выключателя	1
17	881227A1	Тяга дросселя в сборе	1
18	817428	Гнездо	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	1
20	4000330	ВИНТ (M6 x 25)	1
20	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
21	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
22	99611	Волнистая шайба	1
23	823806	ВТУЛКА	1
24	8319781	Кулачок дросселя	1
25	42164	ПРУЖИНА	1
26	831977	Рычаг зажигания	1
26	888191	Рычаг зажигания	1
27	8327471	Звено газораспределения	1
28	8238083	Вторичная шестерня	1
29	8238092	Первичная шестерня	1
30	823806	ВТУЛКА	1
31	93008	ШАРИК	1
32	930061	Пружина	1
32	8M0215005	Пружина	1
33	4000329	ВИНТ (M6 x 20)	1
33	8M0206596	ВИНТ (M6 x 20)	1
34	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
35	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
36	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
37	823807	ВТУЛКА	1
38	8238102	Платформа управления	1
39	4006731	ВИНТ (M6 x 16)	3

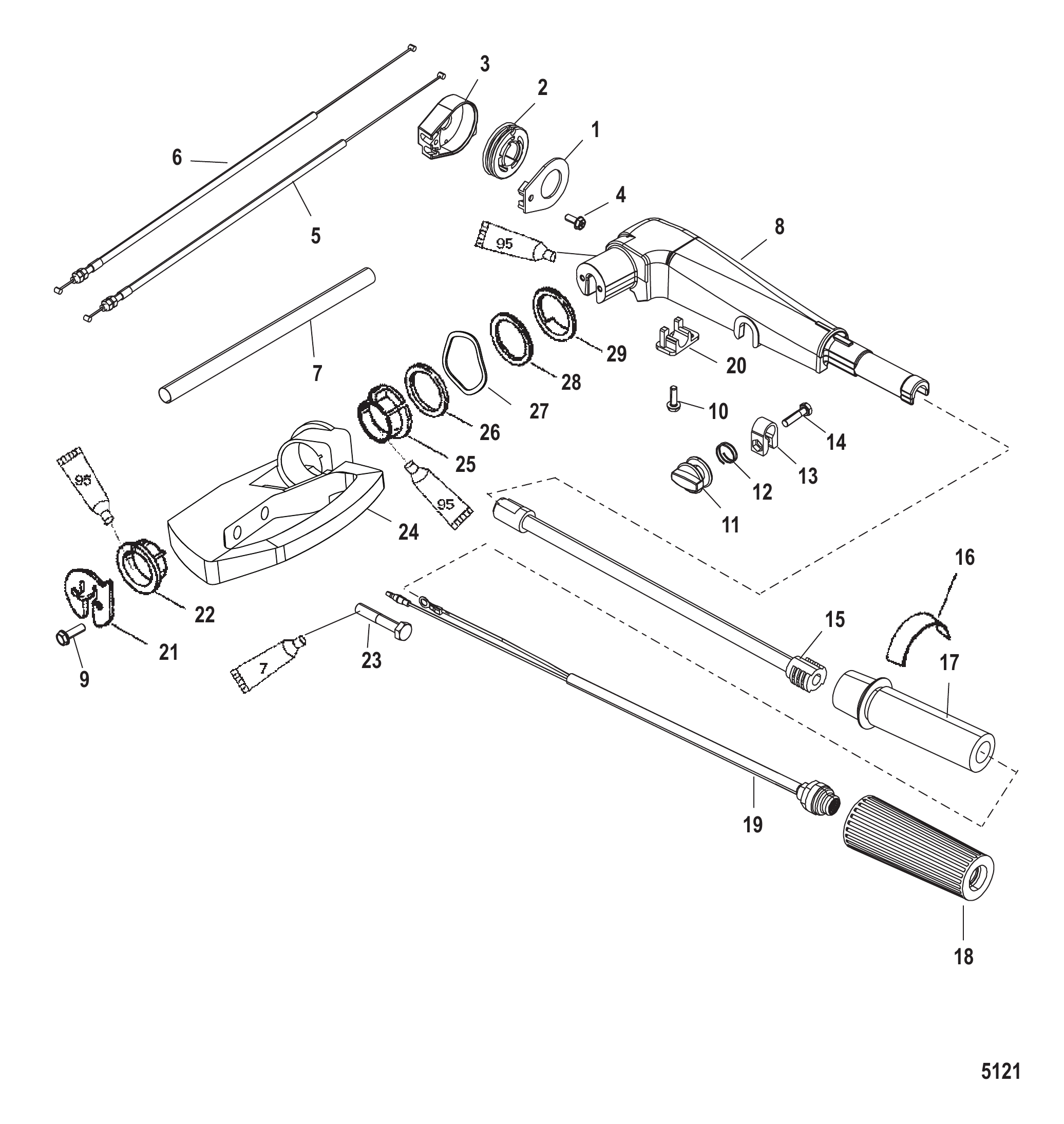

Рис. 26Сборка румпеля Tiller Handle Assembly

REF	Номер детали	Наименование	Кол-во
-	821468T4	РУКОЯТКА РУМПЕЛЯ	1
-	821468T2	РУКОЯТКА РУМПЕЛЯ	1
1	822148A4	КОМПЛЕКТ КРЫШКИ	1
1	822148A2	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	878608	Винт (#10-16 x .500)	1
5	432423	Трос дроссельной заслонки	1
5	43242T03	ТРОС ДРОССЕЛЯ	1
5	432426	Трос дроссельной заслонки	1
6	432423	Трос дроссельной заслонки	1
6	43242T03	ТРОС ДРОССЕЛЯ	1
6	432426	Трос дроссельной заслонки	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	821468A66	Рычаг рулевой рукоятки в сборе	1
9	4010516	ВИНТ (M5 x 16) Нержавеющая сталь	2
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
11	821972	Рукоятка дросселя	1
11	821972T	Ручка газа	1
12	96203	Пружина	1
13	821971	Фиксатор дросселя	1
13	892995	Фиксатор дросселя	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821463A1	Труба румпеля	1
15	821463T01	Труба румпеля	1
16	8242002	Наклейка	1
16	8242004	Наклейка	1
17	822429	РУКОЯТКА Дросселя	1
17	821465	РУКОЯТКА ДРОССЕЛЯ	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	823609A17	Выключатель в сборе, стоп	1
19	8M0104615	Выключатель в сборе	1
19	823609A18	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Пуск/Стоп	1
20	822441	ФИКСАТОР	1
21	8221471	ПЛАСТИНА	1
22	823939	ВТУЛКА	1
23	4000384	ВИНТ (M10 x 80)	2
24	822841F1	КРОНШТЕЙН	1
25	823939	ВТУЛКА	1
26	822145	Шайба	1
27	826792	Шайба волнистая	1
28	822145	Шайба	1
29	822146	Шайба	1

Рис. 27Специальный инструмент Tools Special

Номер детали	Наименование	Кол-во
824785T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ВТУЛКИ И САЛЬНИКА	1
13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
83165T	СЪЁМНИК В СБОРЕ	1
31229A7	Комплект съёмников для подшипника	1
824787	СЪЕМНИК ВТУЛКИ	1
29287	КАЛИБР ИНСТРУМЕНТ	1
824788A1	Инструмент для снятия подшипника	1
824790A1	Инструмент для установки втулки гребного вала	1
83163M	Фиксатор маховика	1
8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
24937A1	Фиксатор	1
8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
24937A1	Фиксатор	1
83164M	Съёмник маховика	1
8M0227579	СЪЁМНИК МАХОВИКА	1
13655T	ОПРАВКА	1
99750A1	Мультиметр	1
13663T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОРШНЕВОГО ПАЛЬЦА	1
24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
13662T1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
37241	Пластина съёмника универсальная	1
59339	Сервисный тахометр	1
892647A01	Комплект мультиметра DMT	1
34569A1	Съёмник в сборе со скользящим молотком	1
850439T1	Тестер восьмикамерный	1
63998A1	Инструмент для зазора однокамерный	1
99379	Стробоскоп	1
66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
37241	Пластина съёмника универсальная	1
96086	Ключ/отвёртка свечи зажигания	1
8M0026088	Свечной ключ	1
NSS	NOT SOLD SEPARATE Expanding Rod (Snap On #CG 40-4)	1
NSS	NOT SOLD SEPARATE Collet (Snap On #CG 40-15)	1
NSS	NOT SOLD SEPARATE Expanding Rod (Snap On #CG40A6)	1

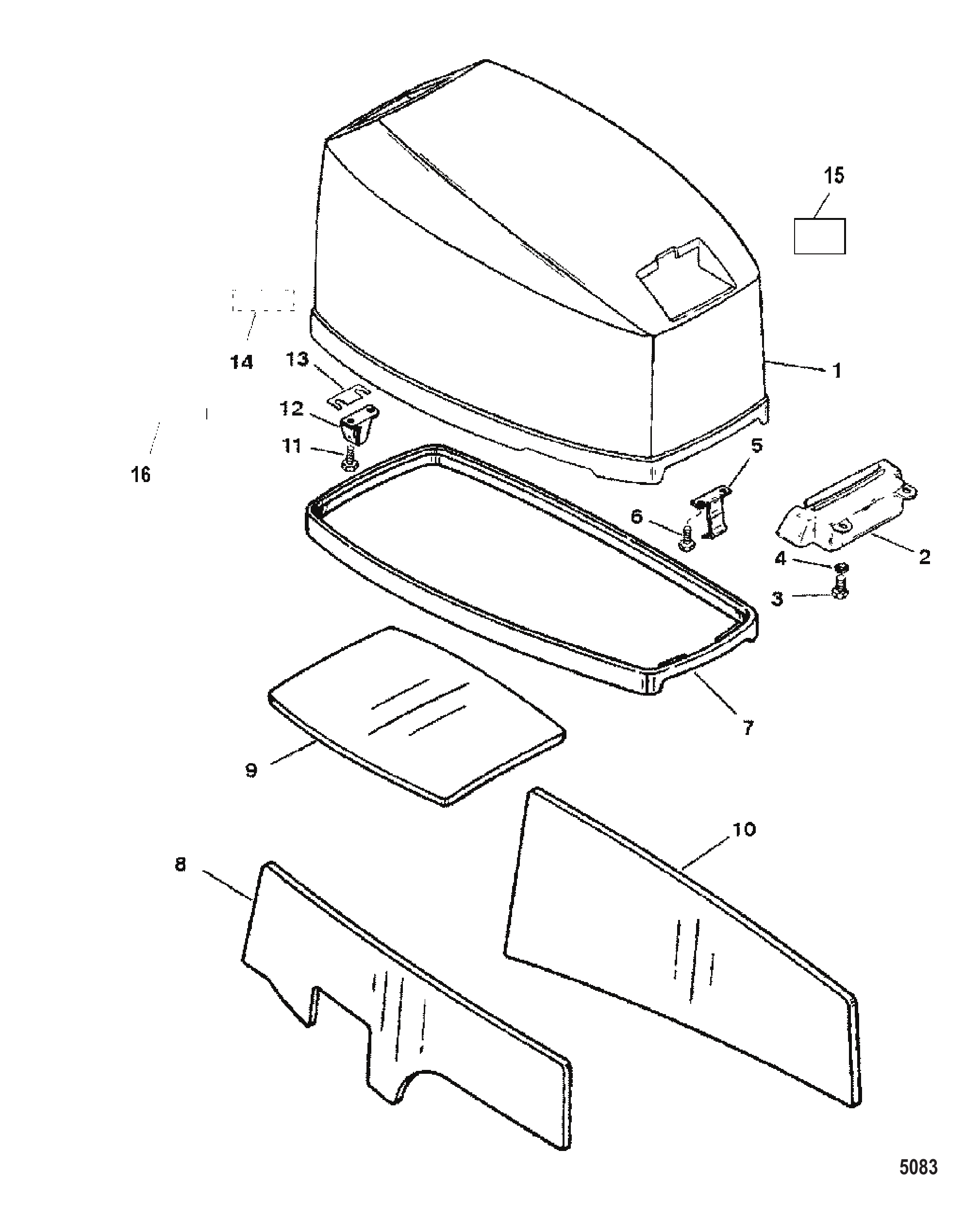

Рис. 28ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	9163T19	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9163T21	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	44311F3	ЩИТОК ЗАДНИЙ	1
2	44311F5	ЩИТОК ЗАДНИЙ	1
2	44311F3	ЩИТОК ЗАДНИЙ	1
3	400018	ВИНТ (M5 x 12)	2
4	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
5	17221	ЗАЩЕЛКА КОЖУХА	1
6	400033	ВИНТ (M5 x 12)	2
7	17773A2	УПЛОТНЕНИЕ КОЖУХА	1
7	8M0043411	УПЛОТНЕНИЕ КОЖУХА	1
8	815625A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
8	815625A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
9	NSS	NOT SOLD SEPARATE Sound Blanket	1
10	NSS	NOT SOLD SEPARATE Sound Blanket	1
11	400033	ВИНТ (M5 x 12)	2
12	812413A1	КРОНШТЕЙН В СБОРЕ РОЛИК	1
13	18517	Прокладка защёлки капота	AR
14	804663A04	НАКЛЕЙКА ИНФОРМАЦИОННАЯ ЭТИКЕТКА EPA	1
14	804663A03	НАКЛЕЙКА ИНФОРМАЦИОННАЯ ЭТИКЕТКА EPA	1
14	804663A02	НАКЛЕЙКА ИНФОРМАЦИОННАЯ ЭТИКЕТКА EPA	1
14	804663A01	НАКЛЕЙКА ИНФОРМАЦИОННАЯ ЭТИКЕТКА EPA	1
14	804663A00	НАКЛЕЙКА ИНФОРМАЦИОННАЯ ЭТИКЕТКА EPA	1
14	856985A5	НАКЛЕЙКА ИНФОРМАЦИОННАЯ ЭТИКЕТКА EPA	1
14	855920	Наклейка с информацией об экологической маркировке EPA	3
15	134254	Наклейка процедуры запуска	1
16	111851	НАКЛЕЙКА ПЕРЕКЛЮЧЕНИЯ	1
