水星 Mercury 15 HP SEAPRO 0G438000 THRU 0G760299 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-81639994 · 共 19 个部位 · 795 条零件

1Аксессуары 2Карбюратор (XR10/Magnum 10)3Карбюратор SeaPro/Marathon10 & 15 4Кронштейн-хомут 5Кожухи 6Коленвал, поршни и маховик 7Блок цилиндров и крышки 8Картер редуктора 9Топливный фильтр в сборе 10Редуктор (карданный вал) (передаточное число 2,00:1)11Редуктор вал гребного винта - передаточное число 2,00:1 12Компоненты зажигания 13Ручной стартер 14Сервисные/вспомогательные материалы 15Поворотный кронштейн 16Поворотный механизм и рулевая рукоятка 17Привод дросселя и переключения передач (боковое переключение)18Привод дросселя и переключения передач (модели с румпелем)19Специальный инструмент

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
877680Q8	Топливный шланг в сборе (8 футов)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
877681Q8	Топливный шланг в сборе (8 футов)	1
858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
877681Q12	Топливный шланг в сборе (12 футов)	1
858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
877683Q12	Топливный шланг в сборе (12 футов)	1
858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
90983A5	Комплект для переоборудования стартера	1
823609A7	Комплект для переоборудования выключателя запуска румпеля	1
12334A2	Жгут проводов двигателя в сборе	1
42805A6	Комплект для подключения дистанционного управления (6/8/9/9/15 л.с.)	1
821190A3	Комплект для переоборудования на боковое переключение	1
12426A7	Комплект удлинителя	1
830578A1	Рычаг фиксатора откидывания в сборе	1
828517A1	Комплект защиты карбюратора от обледенения	1
14586A3	КОМПЛЕКТ ТЕРМОСТАТА	1
7370A40	КОМПЛЕКТ СИСТЕМЫ ЗАЖИГАНИЯ ВЫСОКОЙ ЭНЕРГИИ	1
42282A4	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
14171Q2	ЗАМОК МОТОРА	1
11606A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ПРАВОГО БОРТА	1
11606A2	КРЕПЁЖНЫЙ КОМПЛЕКТ ЛЕВОГО БОРТА	1
12569A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ТРОСА И ШКИВА	1

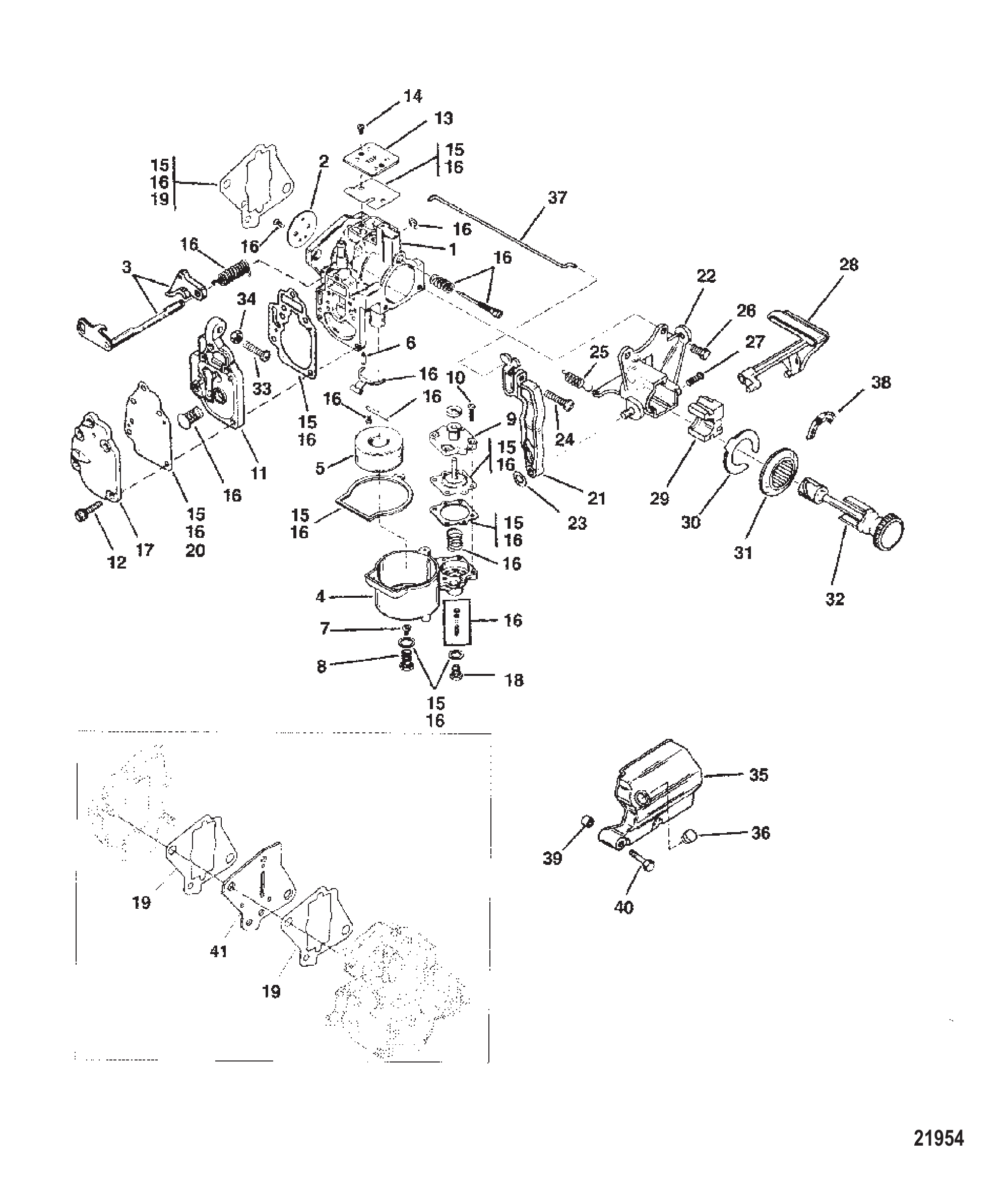

Рис. 2Карбюратор (XR10/Magnum 10) Carburetor (XR10/Magnum 10)

REF	Номер детали	Наименование	Кол-во
1	8846A14	КАРБЮРАТОР	1
1	827005A1	Карбюратор	1
1	827005T08	КАРБЮРАТОР (WMC-81)	1
1	827005A2	Карбюратор	1
1	827005T08	КАРБЮРАТОР (WMC-81)	1
1	9726A5	Карбюратор	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	815133	КЛАПАН Дроссельный	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
4	9164	Топливная камера	1
5	91691	Поплавок	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	6359	ЖИКЛЁР (.052)	1
-	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
9	823648	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	97611	Комплект прокладок/диафрагм	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	9762	Пробка	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	128053	Рычаг ускоренного холостого хода	1
22	12803	Кронштейн подкачки	1
23	821979	Гайка	1
24	79964	Винт (#6-32 x .750)	1
24	12110	ВИНТ (#6-32 x .750)	1
25	11277	Пружина натяжения	1
26	400018	ВИНТ (M5 x 12)	2
27	79965	Винт (#8-32 x .500) нержавеющая сталь	1
28	112731	РЫЧАГ ПОДКАЧКИ	1
29	11280	Блок кулачка	1
30	11278	Стопорное кольцо	1
31	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
32	128022	Ручка подкачки	1
33	40056110	ВИНТ (M5 x 30)	1
34	400211	ГАЙКА (M5) Нержавеющая сталь	1
35	174421	КРЫШКА КАРБЮРАТОРА	1
36	47579	ПРОБКА	1
37	445541	Провод холостого хода	1
38	12970	Наклейка (медленно/быстро)	1
38	129701	Наклейка	1
39	41750	Вставка	1
39	41750T	ВСТАВКА	1
40	40056110	ВИНТ (M5 x 30)	1
41	125681	ОГРАНИЧИТЕЛЬНАЯ ПЛАСТИНА	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

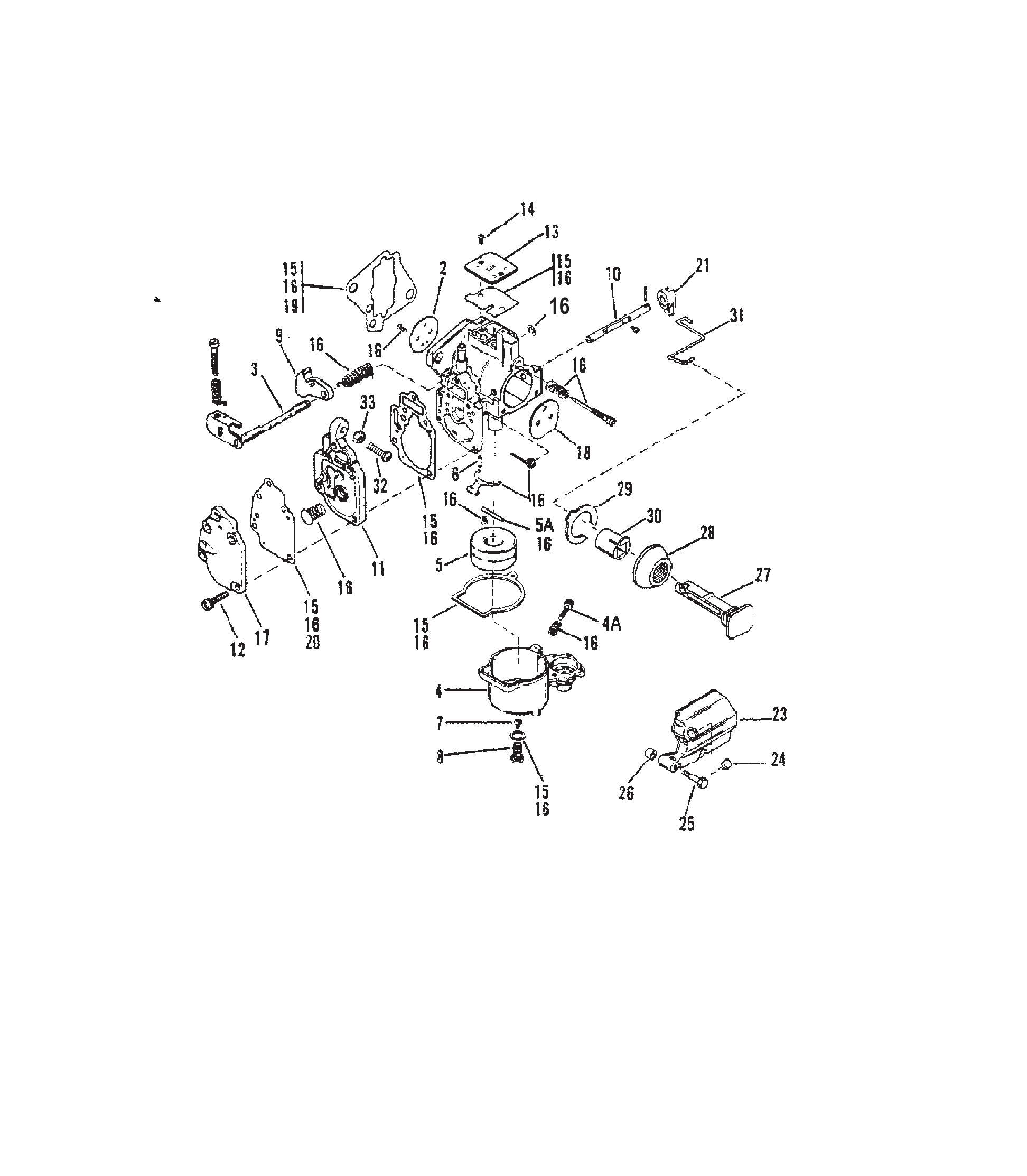

Рис. 3Карбюратор SeaPro/Marathon10 & 15 Carburetor SeaPro/Marathon10 & 15

REF	Номер детали	Наименование	Кол-во
1	817404A4	Карбюратор	1
1	817404A6	Карбюратор	1
1	817404T09	КАРБЮРАТОР (WMC-82A)	1
1	817404A7	Карбюратор	1
1	817404T09	КАРБЮРАТОР (WMC-82A)	1
1	851908A1	Карбюратор	1
1	851908T06	КАРБЮРАТОР (WMC-84A)	1
1	851908A2	Карбюратор	1
1	851908T06	КАРБЮРАТОР (WMC-84A)	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
2	815133	КЛАПАН Дроссельный	1
3	19267	Вал дроссельной заслонки (включая винт и пружину)	1
3	813022	Вал дроссельной заслонки (включая винт и пружину)	1
4	811353	Поплавковая камера	1
4A	811360	Винт слива поплавковой камеры (WMC-40)	1
5	91691	Поплавок	1
5A	F10064	ВАЛ	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	4216	Жиклёр (.064) главной топливной системы	1
7	6359	ЖИКЛЁР (.052)	1
7	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
8	9171	Держатель жиклёра	1
9	811352	Рычаг дросселя	1
9	NSS	NOT SOLD SEPARATE Throttle Lever (Part of Reference #3)	1
10	8113541	Вал воздушной заслонки	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9699	Крышка пластины	1
14	9696	Винт крышки	2
15	97611	Комплект прокладок/диафрагм	1
16	8237072	Ремкомплект	1
17	9637	Крышка топливного насоса	1
18	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
19	192061	Прокладка карбюратора	1
20	9635	Диафрагма/прокладка	1
21	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
23	174421	КРЫШКА КАРБЮРАТОРА	1
24	47579	ПРОБКА	1
25	40056110	ВИНТ (M5 x 30)	2
26	41750	Вставка	2
26	41750T	ВСТАВКА	2
27	817424	Ручка воздушной заслонки	1
28	12804A1	ОБЛИЦОВКА В СБОРЕ (ПОДСОС)	1
29	11278	Стопорное кольцо	1
30	817426	Вставка обрамления воздушной заслонки	1
31	817425	Тяга воздушной заслонки	1
32	40056110	ВИНТ (M5 x 30)	1
33	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1
-	19072A97	Головка блока цилиндров в сборе	1
-	19072T97	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 4Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A5	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (ЧЁРНЫЙ)	1
1	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
1	8894A6	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (СЕРЫЙ)	1
1	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A3	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (ЧЁРНЫЙ)	1
2	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A4	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (СЕРЫЙ)	1
2	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	43431	Проставка шпильки кронштейна струбцины	1
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	42129	ШПИЛЬКА КРОНШТЕЙНА СТРУБЦИНЫ	1
7A	4000333	ВИНТ (M6 x 40)	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
21	814427	Фиксатор наклона с золотником (новая конструкция)	1
22	12869	Наклейка положения откидки	1

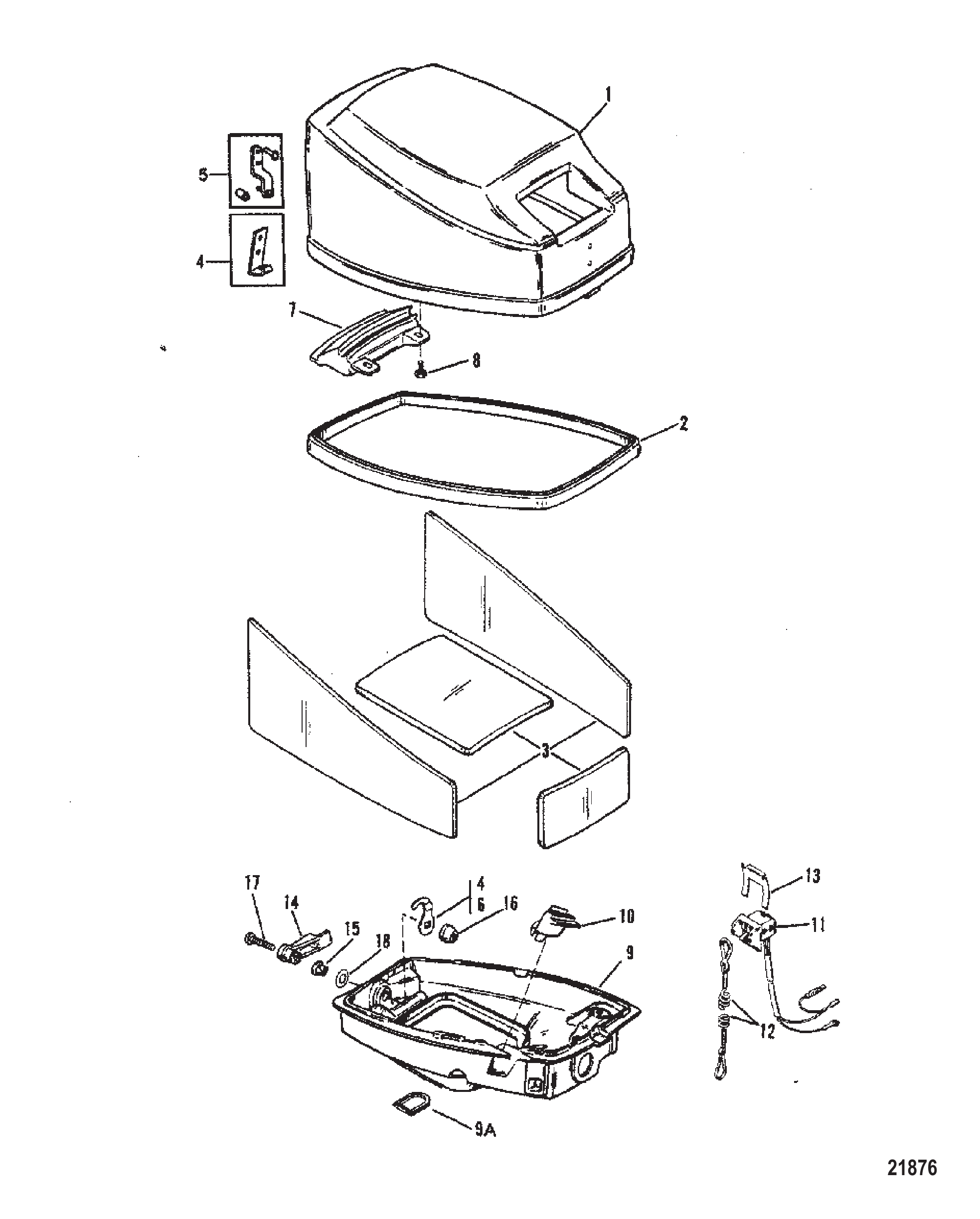

Рис. 5Кожухи Cowls

REF	Номер детали	Наименование	Кол-во
1	9205A13	ВЕРХНИЙ КОЖУХ В СБОРЕ (ЧЁРНЫЙ)	1
1	9420T10	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	9420A9	ВЕРХНИЙ КОЖУХ В СБОРЕ (СЕРЫЙ)	1
1	8M0094069	ВЕРХНИЙ КОЖУХ	1
2	444621	Сальник	1
2	8M0043151	УПЛОТНЕНИЕ КОЖУХА	1
3	13691A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
3	13691A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
4	16471A1	ЗАМОК КОЖУХА	1
5	817104A3	ЗАМОК КОЖУХА В СБОРЕ	1
6	180402	КРЮК ЗАЩЕЛКИ	1
7	11354	Задний щиток (чёрный)	1
7	12873	Задний кожух (серый)	1
7	12873T	ЩИТОК	1
8	400018	ВИНТ (M5 x 12)	2
9	9204A1	НИЖНИЙ КОЖУХ (ЧЁРНЫЙ)	1
9	9204A2	НИЖНИЙ КОЖУХ (СЕРЫЙ)	1
9A	15061	ПРОБКА	1
9A	15061001	ЗАГЛУШКА	1
10	12154	Пробка нижнего кожуха (механическая)	1
10	121532	ВТУЛКА НИЖНЕГО КАПОТА (ЭЛЕКТРИЧЕСКАЯ)	1
11	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
12	15920A54	Шнур аварийного останова в сборе	1
12	15920Q54	ШНУР В СБОРЕ	1
13	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
13	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
14	44461A1	РЫЧАГ ЗАМКА КОЖУХА	1
15	76470	Втулка рычага защёлки кожуха	1
16	11394	ПРОСТАВКА ЗАЩЕЛКИ	1
17	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
17	40019131	ВИНТ (M6 x 35) ЗАЩЕЛКА И РЫЧАГ	1
18	69708	Шайба волнистая винта фиксатора и рычага	1

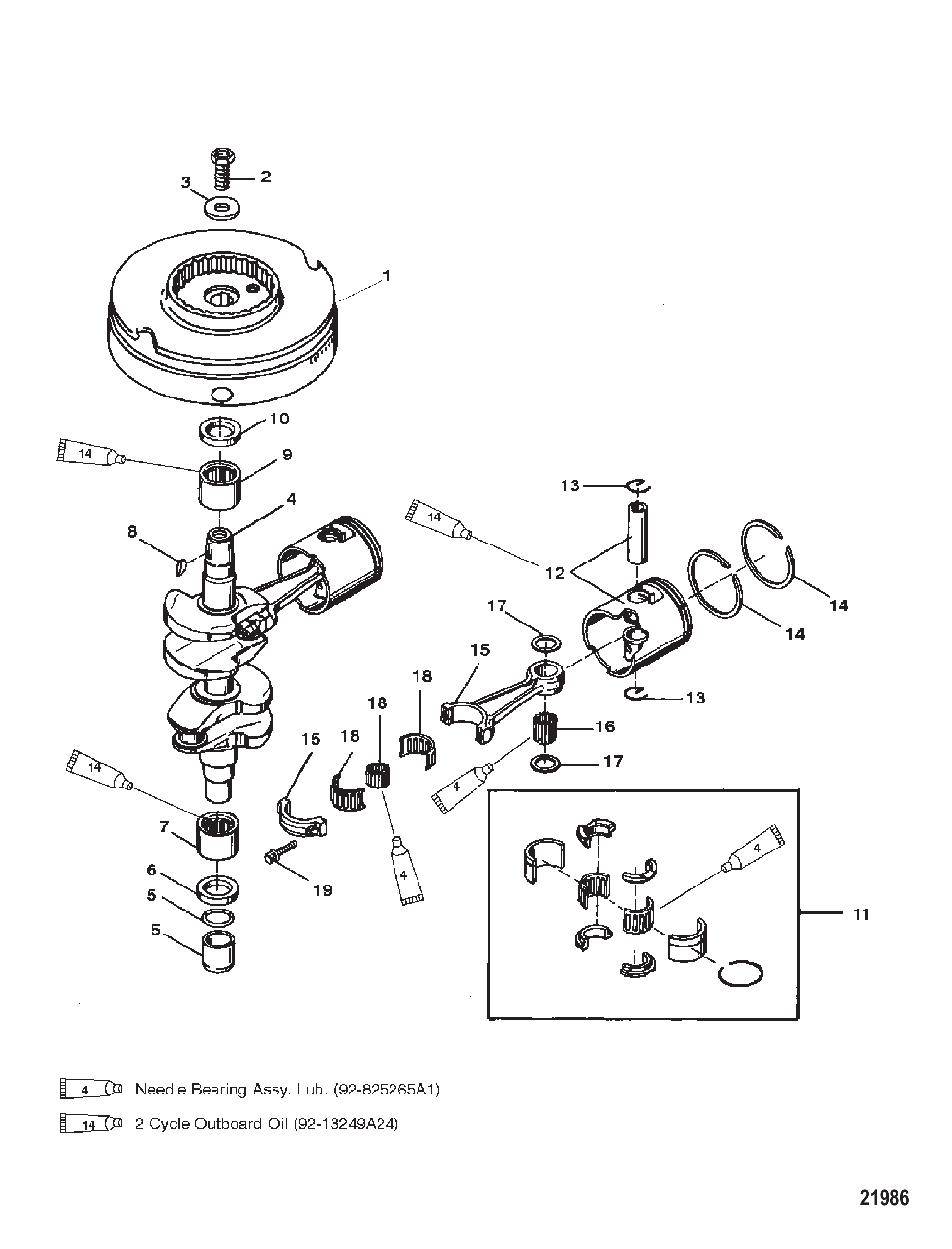

Рис. 6Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	818354A2	МАХОВИК	1
2	97359A1	БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ	1
3	86496	Шайба болта маховика	1
4	823105A1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
4	823105T1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
5	822445A2	СМЕННАЯ ВТУЛКА	1
6	85107	Сальник масляный коленчатого вала - нижний	1
7	85113	Подшипник роликовый нижний	1
7	85113T	ПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ	1
8	20094	Шпонка сегментная привода маховика	1
9	85114	Подшипник роликовый - верхний верхний	1
9	85114T	ПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ	1
10	859741	САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ	1
11	86992A5	ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ	1
11	8M0113968	ПОДШИПНИК СРЕДНИЙ КОРЕННОЙ	1
12	9104A19	ПОРШЕНЬ В СБОРЕ	2
12	9104T19	ПОРШЕНЬ В СБОРЕ	2
12	821968A3	ПОРШЕНЬ В СБОРЕ	2
12	879878T5	ПОРШЕНЬ В СБОРЕ	2
13	47276	СТОПОРНОЕ КОЛЬЦО	4
13	828119	Стопорное кольцо поршневого пальца	4
14	827491A12	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	1
15	8835A2	ШАТУН В СБОРЕ	2
15	8835A4	ШАТУН В СБОРЕ	2
16	98295	ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ	54
17	42025	Подшипник фиксирующий игольчатый	4
17	8M0012294	ШАЙБА УПОРНАЯ	4
18	41620A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
18	879877A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
19	91012	Винт (.250-28 специальный)	4
-	41670A94	Комплект прокладок	1
-	808618A94	Сборка головки блока цилиндров	1
-	879731T97	PH 15 2S Mercury / Quicksilver	1
-	808618A95	Сборка головки блока цилиндров	1
-	879731T97	PH 15 2S Mercury / Quicksilver	1

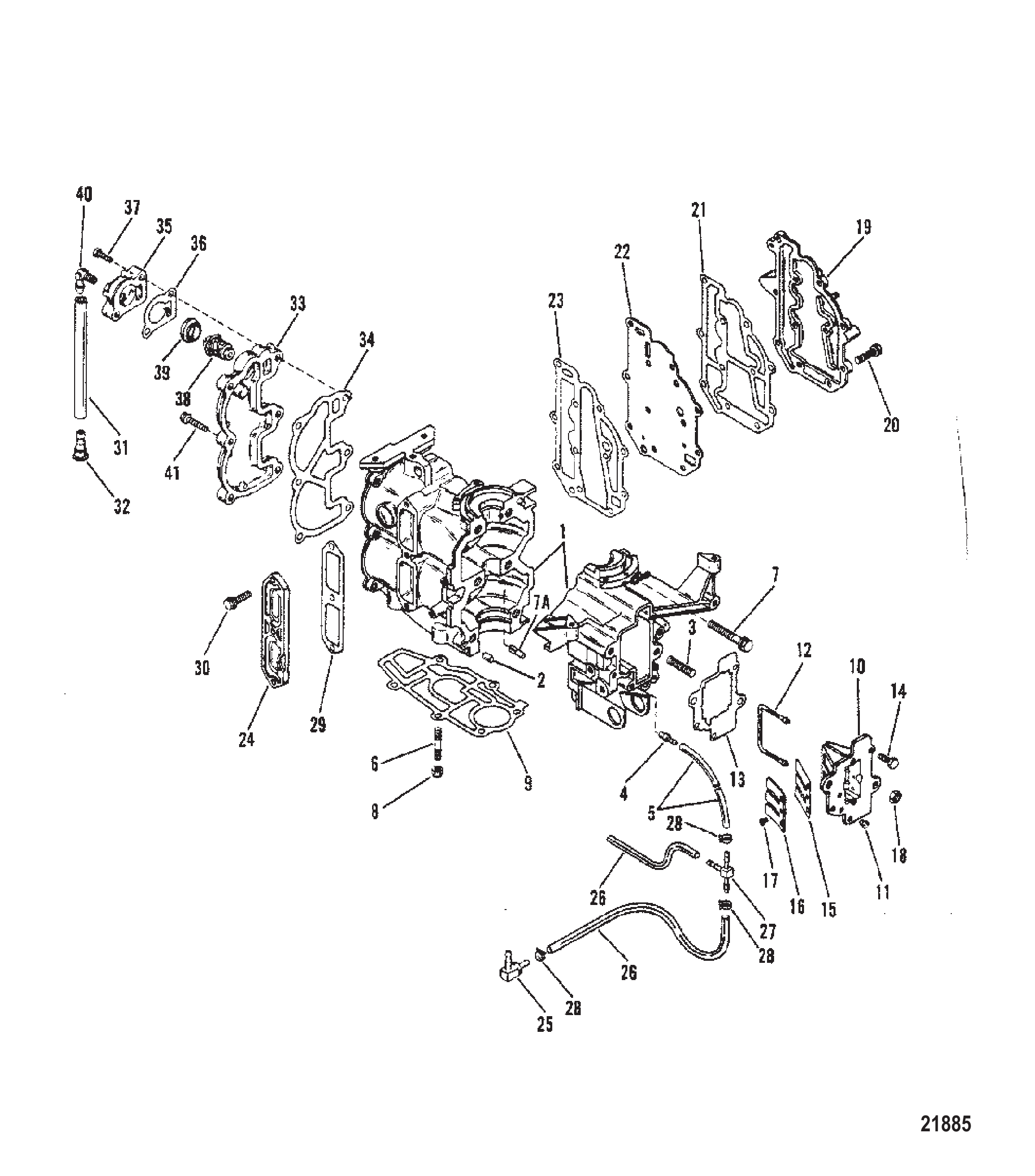

Рис. 7Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	8473A13	Блок цилиндров в сборе	1
1	8473T20	Блок цилиндров	1
1	8473A12	Блок цилиндров в сборе	1
1	8473T21	Блок цилиндров	1
1	9727A2	Блок цилиндров	1
1	9727T2	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	42463	Шпилька карбюратора	2
3	424632	Шпилька (M8 x 37.1)	2
4	42698	Обратный клапан (запрессовываемый - длиной 13/16")	1
4	426982	Обратный клапан	1
5	1383556	Шланг сливной	1
5	99130100	Трубка 48 дюймов	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
7A	17866	ШТИФТ С КАНАВКОЙ	1
8	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
8	401386	ГАЙКА (M6) Нержавеющая сталь	2
9	191861	Прокладка головки блока	1
10	42381A2	Лепестковый блок в сборе	1
10	828435A3	Лепестковый блок	1
11	42657A1	Обратный клапан картера	1
11	42657A3	Обратный клапан	1
12	42137	САЛЬНИК КЛАПАННОЙ КОРОБКИ	1
13	195981	Прокладка лепесткового блока	1
13	195982	Прокладка	1
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
15	42044	Лепесток	2
15	825141	ЛЕПЕСТОК	2
16	179031	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	2
16	828435A3	Лепестковый блок	2
17	4005764	ВИНТ (M3.5 x 8) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	6
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	42521	Крышка выпускного коллектора	1
19	8M0048005	Крышка выпускного коллектора	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
21	19185	Прокладка крышки выпускного коллектора	1
22	423651	Пластина отражательная	1
22	42365	Пластина дефлектора	1
23	19184	Прокладка отражательной пластины	1
24	19107F1	Крышка впускная	1
25	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	17863A1	Крышка впускная в сборе	1
25	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
26	1383556	Шланг сливной	2
26	99130100	Трубка 48 дюймов	2
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
29	192031	Прокладка крышки впускного коллектора	1
30	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	94848	Штуцер шланга контрольной струи — нижний кожух	1
33	8906A1	Крышка в сборе	1
33	8906A02	Крышка в сборе	1
34	192071	Прокладка	1
34	19207002	Прокладка	1
35	146732	КРЫШКА ТЕРМОСТАТА	1
35	8M0039352	Крышка	1
36	192051	Прокладка	1
36	19205002	Прокладка	1
37	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
38	14586	Термостат	1
39	62386	Прокладка термостата	1
39	8M0204714	Прокладка @4	1
40	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
40	291112	Фитинг	1
40	99664	Угольник выхлопной пластины	1
40	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
41	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
-	12893A87	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	12893A92	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A92	Головка блока цилиндров в сборе (комплект)	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

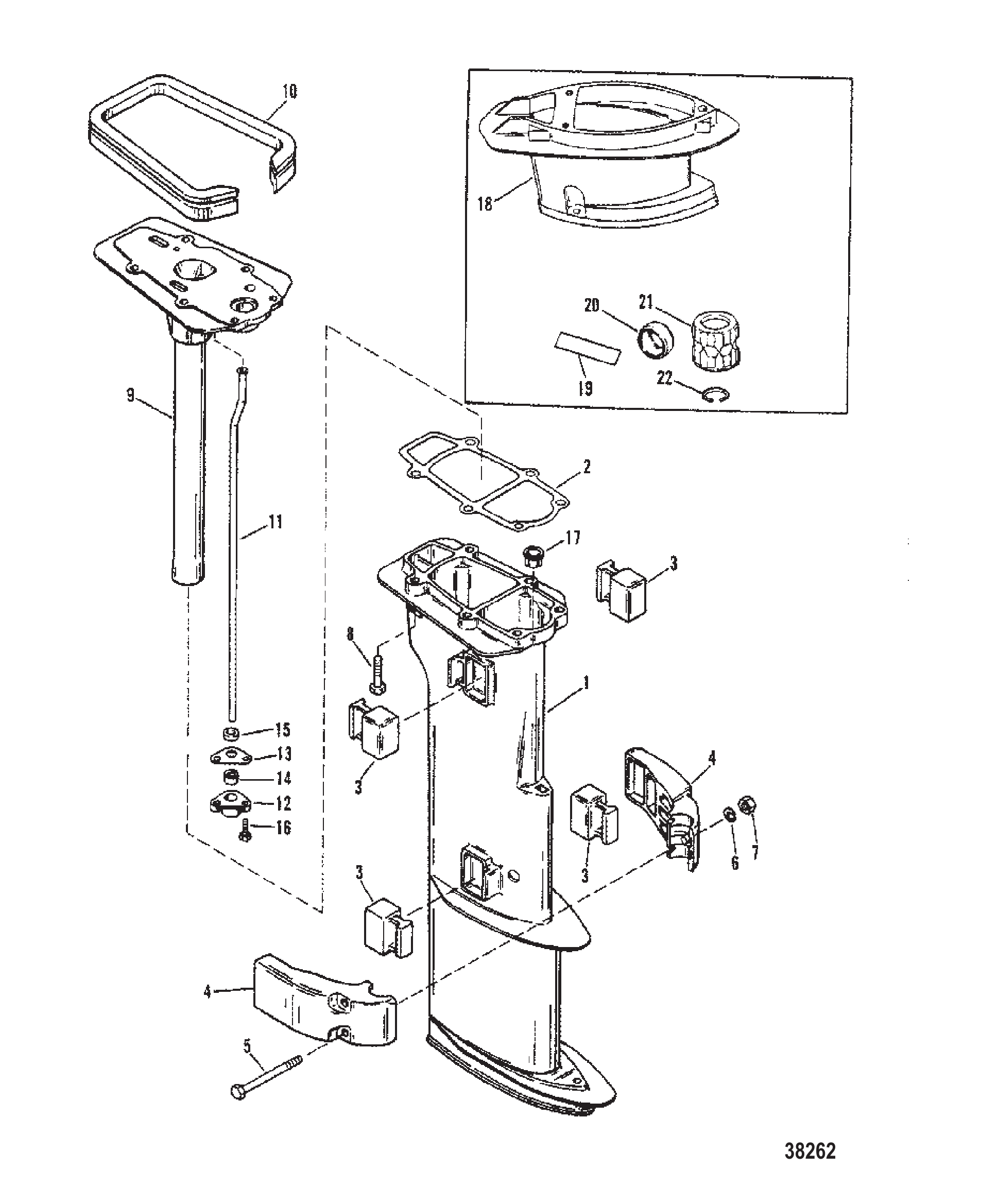

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8827A3	Корпус в сборе (короткий) (черный)	1
1	822154A1	Корпус в сборе	1
1	8829A3	Корпус в сборе (длинный) (черный)	1
1	822155A1	Корпус в сборе	1
1	8827A4	Корпус в сборе (короткий) (серый)	1
1	822154A2	КОРПУС В СБОРЕ	1
1	8829A4	КОРПУС В СБОРЕ (ДЛИННЫЙ) (СЕРЫЙ)	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195991	Прокладка корпуса вертикального вала	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	N.L.A.	КРЫШКА КРЕПЛЕНИЯ БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ (СМ. ПРИМЕЧАНИЕ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A4	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1")	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
11	421231	Трубка водяная (удлиненная)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
17	445551	Блок подшипниковый (удлинённый)	1
18	124262	КОРПУС УДЛИНИТЕЛЯ ГРЕБНОГО ВАЛА (УДЛИНЕННЫЙ)	1
19	123691	ВТУЛКА УДЛИНЕННАЯ	1
20	123702	КОРПУС ПОДШИПНИКА (УДЛИНЕННЫЙ)	1
21	14107	Обойма подшипника (X-LONG)	1
21	14107001	ФИКСАТОР	1
22	14094	Стопорное кольцо X-LONG	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1
-	42213A15	ПОВОРОТНАЯ ТРУБА В СБОРЕ (СЕРАЯ)	1
-	42213A14	ПОВОРОТНАЯ ТРУБА В СБОРЕ (ЧЕРНАЯ)	1

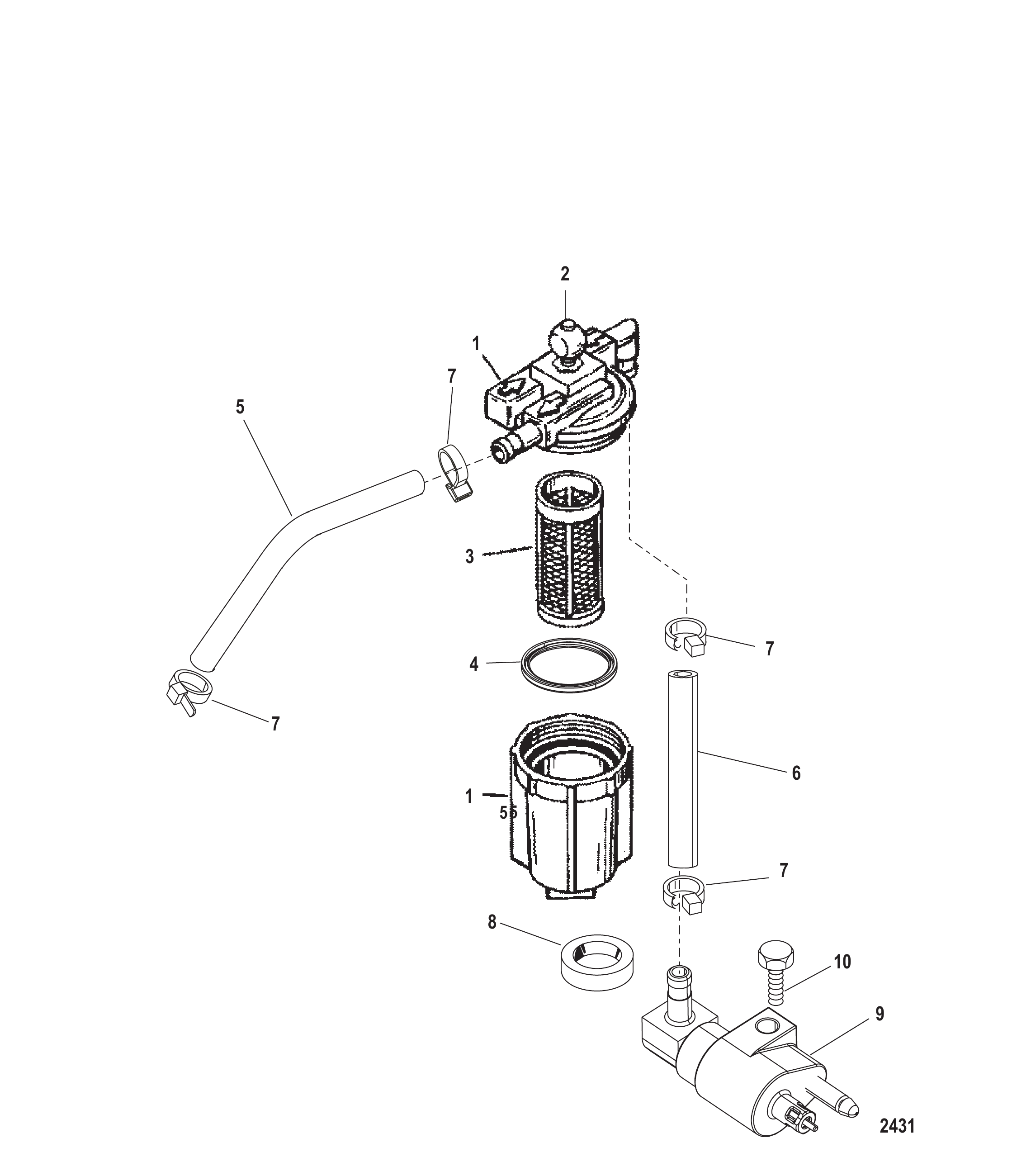

Рис. 9Топливный фильтр в сборе Fuel Filter Assembly

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

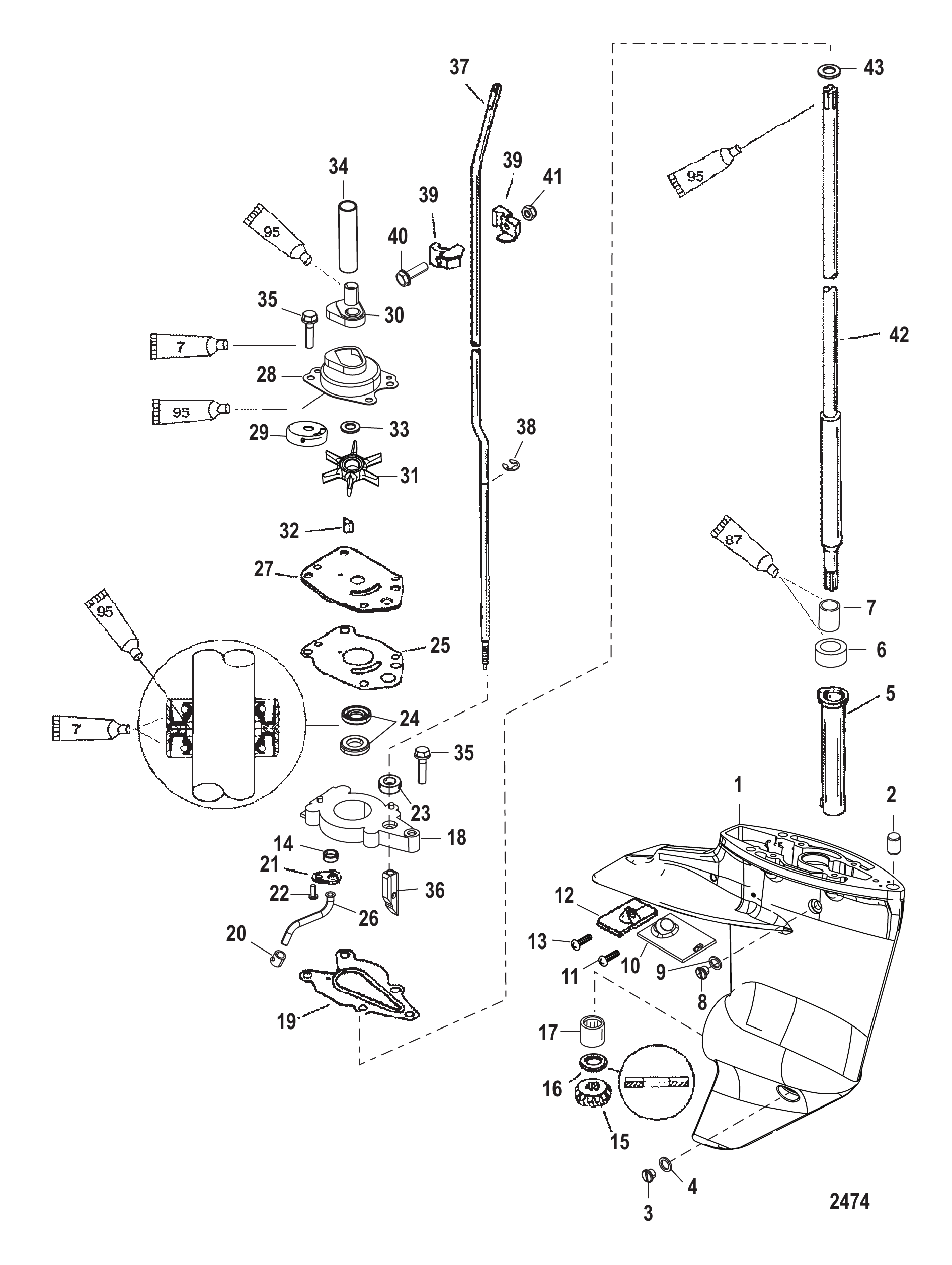

Рис. 10Редуктор (карданный вал) (передаточное число 2,00:1) Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
3	79953Q04	Ремкомплект сливного винта	1
3	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	191832	Шайба	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
8	79953Q04	Ремкомплект сливного винта	1
9	191832	Шайба	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	NSS	NOT SOLD SEPARATE (Insert)	1
30	421021	Сальник	1
31	420382	Крыльчатка	1
31	42038Q02	КРЫЛЬЧАТКА	1
32	42376A2	Шпонка в сборе	1
32	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
33	16448	ШАЙБА	2
34	444671	Направляющая	1
35	82684430	ВИНТ (M6 x 30)	5
36	42039	Кулачок переключения	1
37	42145	ВАЛ ПЕРЕКЛЮЧЕНИЯ (КОРОТКИЙ)	1
37	8M0026064	ВАЛ ПЕРЕКЛЮЧЕНИЯ КОРОТКИЙ	1
37	42146	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ДЛИННЫЙ)	1
37	8M0026065	ВАЛ ПЕРЕКЛЮЧЕНИЯ ДЛИННЫЙ	1
38	42389	Стопорное кольцо E-образное	1
39	42126	НАПРАВЛЯЮЩАЯ	2
39	8M0036770	НАПРАВЛЯЮЩАЯ	2
40	40011109	Винт (M5 x 25) нержавеющая сталь	1
41	401385	ГАЙКА (M5) Нержавеющая сталь	1
42	823389	Гребной вал (короткий)	1
42	823390	Гребной вал (длинный)	1
43	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

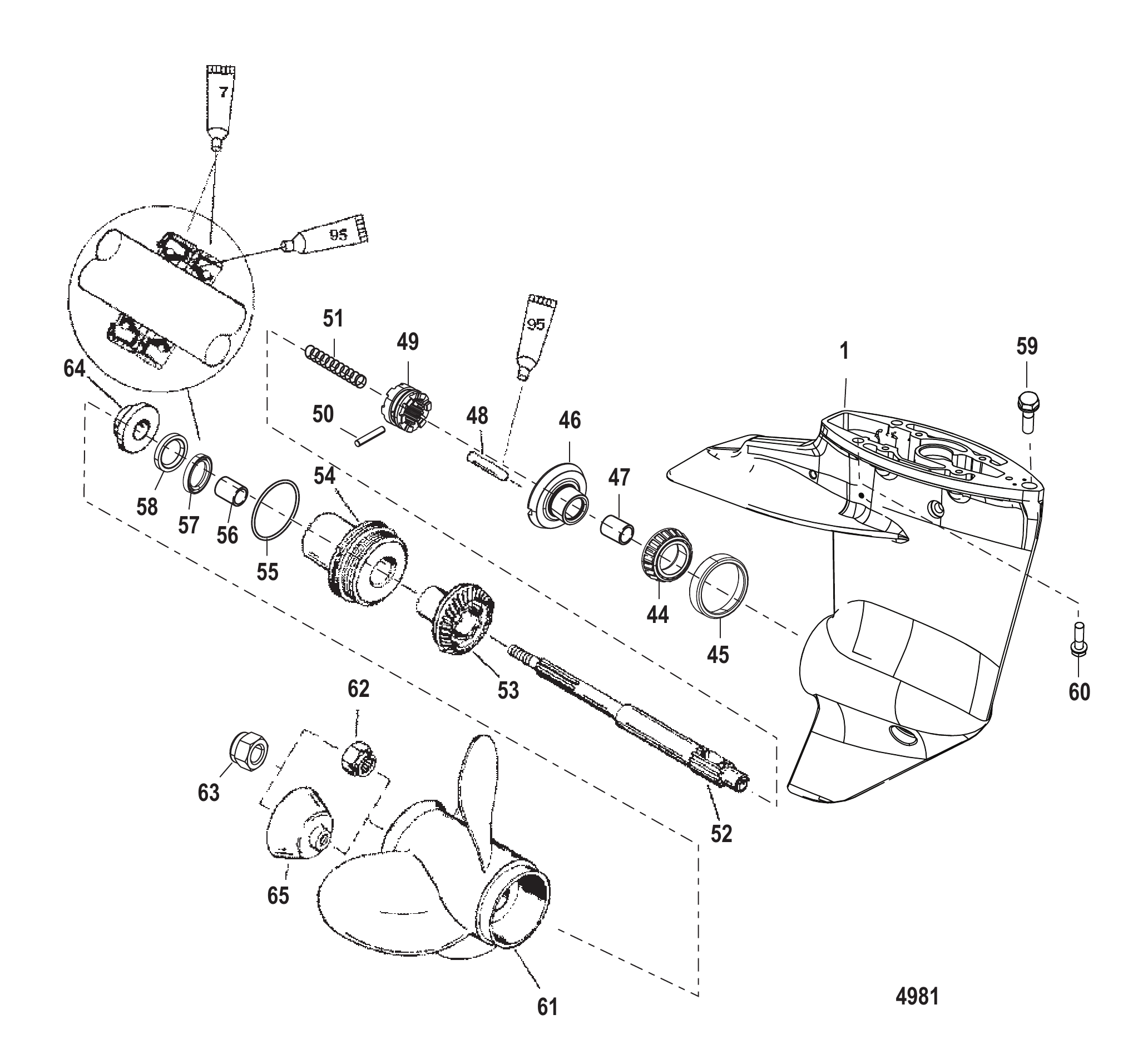

Рис. 11Редуктор вал гребного винта - передаточное число 2,00:1 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8833T13	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	8833T15	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
44	821321A1	Подшипник роликовый в сборе	1
45	NSS	NOT SOLD SEPARATE (Cup)	1
46	821924A1	Шестерня переднего хода в сборе	1
47	41367	ВТУЛКА	1
48	813139	Толкатель кулачка	1
49	821930A1	Муфта сцепления в сборе	1
50	823951	ШТИФТ КРЕСТОВИНЫ	1
51	42204	Пружина	1
52	821929	Вал гребной	1
53	821926T1	Шестерня заднего хода — 13/26	1
54	42144T3	Обойма подшипника	1
55	33145	Кольцо уплотнительное (1.984 x .139)	1
55	8M0214923	Кольцо уплотнительное (1.98 x 1.39)	1
56	821927	Втулка	1
57	99325	Уплотнение	1
58	821928	Сальник масляный	1
59	82407110	ВИНТ (M8 x 50)	1
60	8240717	Винт (M8 x 30)	2
61	828152A12	Гребной винт BLACK MAX 9.3 X 7 RH AL 3 BL	1
61	828156A12	Гребной винт BLACK MAX 9 X 9 RH AL 3 BL	1
61	828150A12	Гребной винт BLACK MAX 9.8 X 6.5 RH AL 3 BL	1
62	420911	Проставка	1
63	40140	ГАЙКА (M10)	1
64	8219321	Ступица упорная (1.510 диам.)	1
65	822559A1	Узел чашки блока отвода выхлопных газов	1
65	822559Q01	Стакан	1
-	41365A3	Ремкомплект уплотнений	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

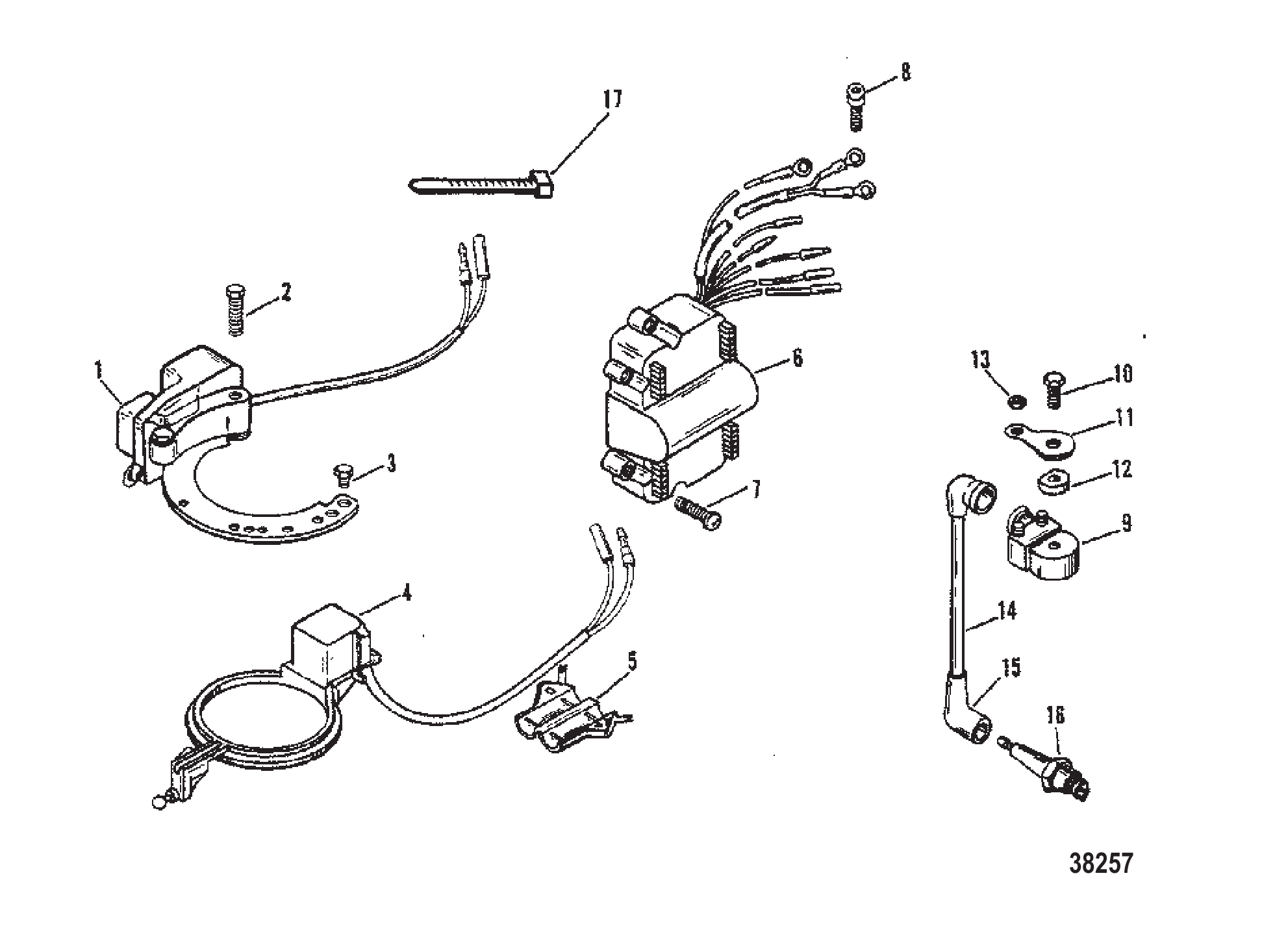

Рис. 12Компоненты зажигания Ignition Components

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	400018	ВИНТ (M5 x 12)	1
4	98450A5	Датчик-триггер в сборе	1
4	98450A10	Датчик-триггер в сборе	1
5	11100	Зажим провода триггера	1
6	7452A15	Блок переключателей в сборе	1
6	7452A19	Блок переключателей в сборе	1
7	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
8	48408	Винт (#10-16 x .500) клеммной колодки	1
9	7370A13	Катушка зажигания в сборе	2
9	8M0230859	Катушка зажигания в сборе	2
10	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
11	88173	Стопорная шайба с усиком	2
12	88171	Втулка катушки	2
13	45076	Гайка (#10-32) латунная клемма блока выключателя	4
14	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
15	63709A1	Комплект наконечника/клеммы свечи зажигания	2
16	12343	Свеча зажигания (NGK #BP8HS-10)	2
16	8M0114745	Свеча зажигания BP8HS-10 @4	2
16	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
16	816737Q	Свеча зажигания NGK BP8HN-10@10	2
16	14814548	СВЕЧА ЗАЖИГАНИЯ (NGK # BPZ8HS-10) (КАН./БЕЛЬГ.)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
16	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
16	19424	Свеча зажигания (NGK#BP8HS-15)	2
16	8M0114746	Свеча зажигания BP8HS-15 @4	2
16	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
17	69355	Стяжка (5.50 дюймов)	1
17	8M0214940	Стяжка	1

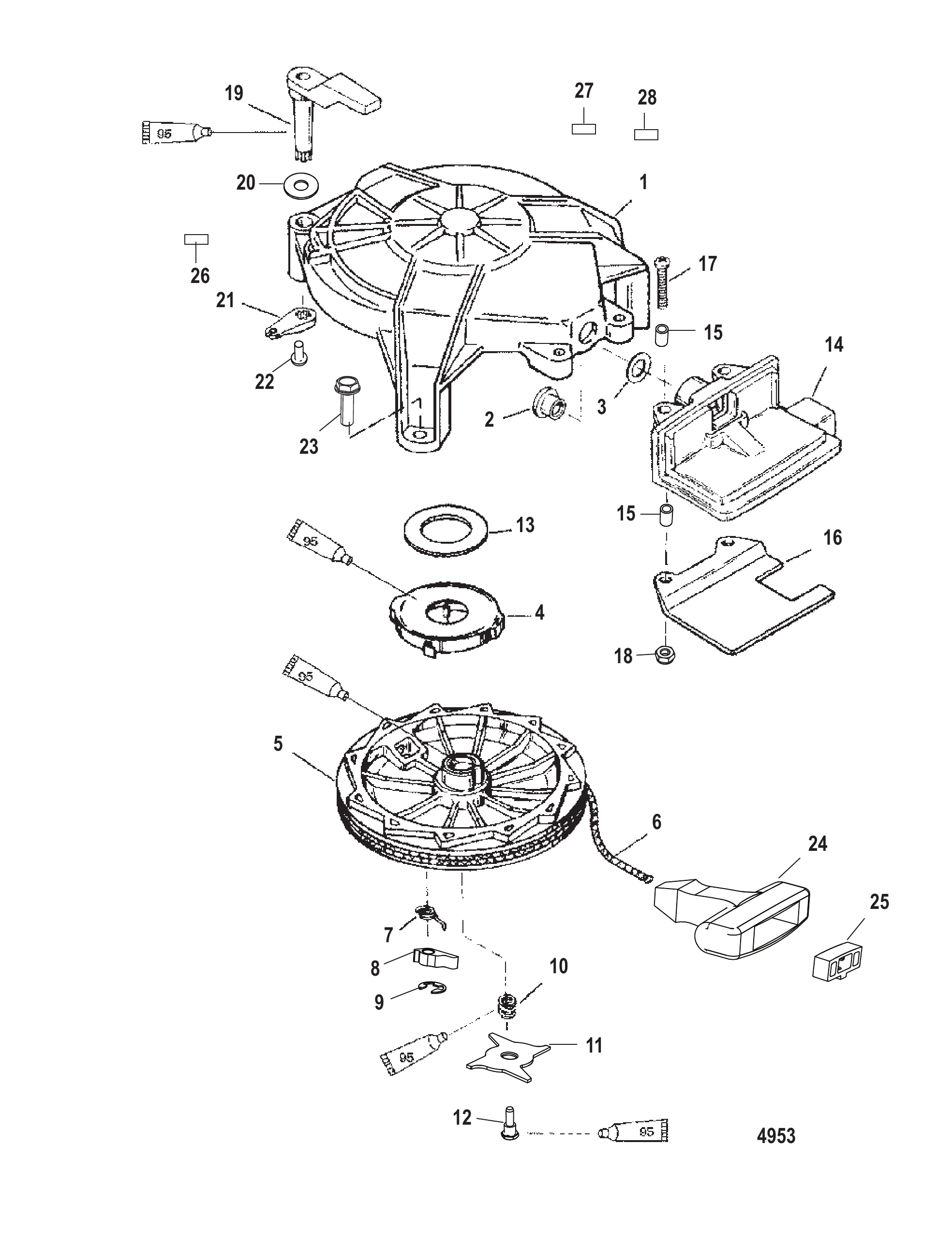

Рис. 13Ручной стартер Manual Starter

REF	Номер детали	Наименование	Кол-во
-	42207A7	Стартер в сборе ручной	1
1	8M0070659	Корпус в сборе, ручной стартер	1
1	422072	Корпус стартера	1
1	42207T02	Заказ 8M0070659	1
2	42690	Втулка троса стартера	1
2	8M0183792	Втулка троса	1
3	818853	КОЛЬЦО СТОПОРНОЕ	1
4	868571	Пружина	1
4	86857T01	Пружина	1
5	42034A4	Шкив в сборе, стартер	1
5	42034T04	Шкив стартера	1
6	8500571	Шнур стартера	1
6	8M0110703	Шнур стартера	1
7	868512	Пружина	2
7	86851T02	Пружина @2	2
8	868501	Кулачок	2
9	868491	Кольцо стопорное	2
9	86849T01	Кольцо @2	2
10	868523	Пружина	1
11	868531	Кулачок	1
11	86853T01	Кулачок	1
12	826253	Винт (.250-20 x .625)	1
13	833161	Войлочная прокладка	1
13	833161T	Прокладка войлочная	1
14	19018	Упор	1
14	19018T	Упор рукоятки стартера	1
15	309772	Проставка	4
16	12674	Опора	1
17	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
18	401385	ГАЙКА (M5) Нержавеющая сталь	2
19	42171	РЫЧАГ ФИКСАТОРА (ВЕРХНИЙ)	1
19	42171T	Рычаг	1
20	56681	ШАЙБА (.203 x .500 x .032)	1
20	8M0204666	ШАЙБА (.203 x .500 x .032)	1
21	42173	РЫЧАГ ФИКСАТОРА (НИЖНИЙ)	1
21	42173T	Рычаг	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	40011128	Винт (M6 x 20) нержавеющая сталь	3
23	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	3
24	85174A1	Рукоятка троса стартера в сборе	1
25	NSS	NOT SOLD SEPARATE (Retainer)	1
26	NSS	NOT SOLD SEPARATE (Decal-Servicing Referral)	1
27	8272822	Наклейка предупреждение высокое напряжение	1
28	NSS	NOT SOLD SEPARATE (Decal-Emergency Starting Procedure)	1

Рис. 14Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803024	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 л.с.	1
827242R1	Руководство по обслуживанию 6/8/9.9/15 (2-тактный)	1
827242R02	Руководство по обслуживанию 6/8/9.9/15 (2-тактный)	1
10104040	Руководство владельца	1
808522A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
808526A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
12836A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
13478A00	КОМПЛЕКТ НАКЛЕЕК	1
8M0098673	Комплект наклеек	1
808522A96	Комплект наклеек	1
808522A00	КОМПЛЕКТ НАКЛЕЕК	1
808526A96	Комплект наклеек	1
808526A00	КОМПЛЕКТ НАКЛЕЕК	1
12836A96	Комплект наклеек	1
12836A00	КОМПЛЕКТ НАКЛЕЕК	1
808523A96	КОМПЛЕКТ НАКЛЕЕК	1
808524A03	Комплект наклеек	1
808545A03	Комплект наклеек	1
808525A03	Комплект наклеек	1
808546A03	Комплект наклеек	1
808560A03	КОМПЛЕКТ НАКЛЕЕК	1
808524A01	Комплект наклеек	1
808524A03	Комплект наклеек	1
808545A01	Комплект наклеек	1
808545A03	Комплект наклеек	1
808525A01	Комплект наклеек	1
808525A03	Комплект наклеек	1
808546A01	Комплект наклеек	1
808546A03	Комплект наклеек	1
808560A01	Комплект наклеек	1
808560A03	КОМПЛЕКТ НАКЛЕЕК	1
808524A97	Комплект наклеек	1
808524A03	Комплект наклеек	1
808545A97	Комплект наклеек	1
808545A03	Комплект наклеек	1
808545A97	Комплект наклеек	1
808545A03	Комплект наклеек	1
808546A97	Комплект наклеек	1
808546A03	Комплект наклеек	1
824740A96	Комплект наклеек	1
830155A00	Комплект наклеек	1
830156A01	Комплект наклеек	1
830156A03	Комплект наклеек	1
830156A03	Комплект наклеек	1
856985A3	Наклейка с информацией о маркировке EPA	1
856985A4	НАКЛЕЙКА Информационная этикетка EPA	1
804659A00	Наклейка с информацией о маркировке EPA	1
804662A00	НАКЛЕЙКА Информационная этикетка EPA	1
804659A01	Наклейка с информацией о маркировке EPA	1
804662A01	НАКЛЕЙКА Информационная этикетка EPA	1
804659A02	Наклейка с информацией о маркировке EPA	1
804659A03	Наклейка с информацией о маркировке EPA	1
804659A04	Наклейка с информацией о маркировке EPA	1
804662A02	НАКЛЕЙКА Информационная этикетка EPA	1
804662A03	НАКЛЕЙКА Информационная этикетка EPA	1
804662A04	НАКЛЕЙКА Информационная этикетка EPA	1

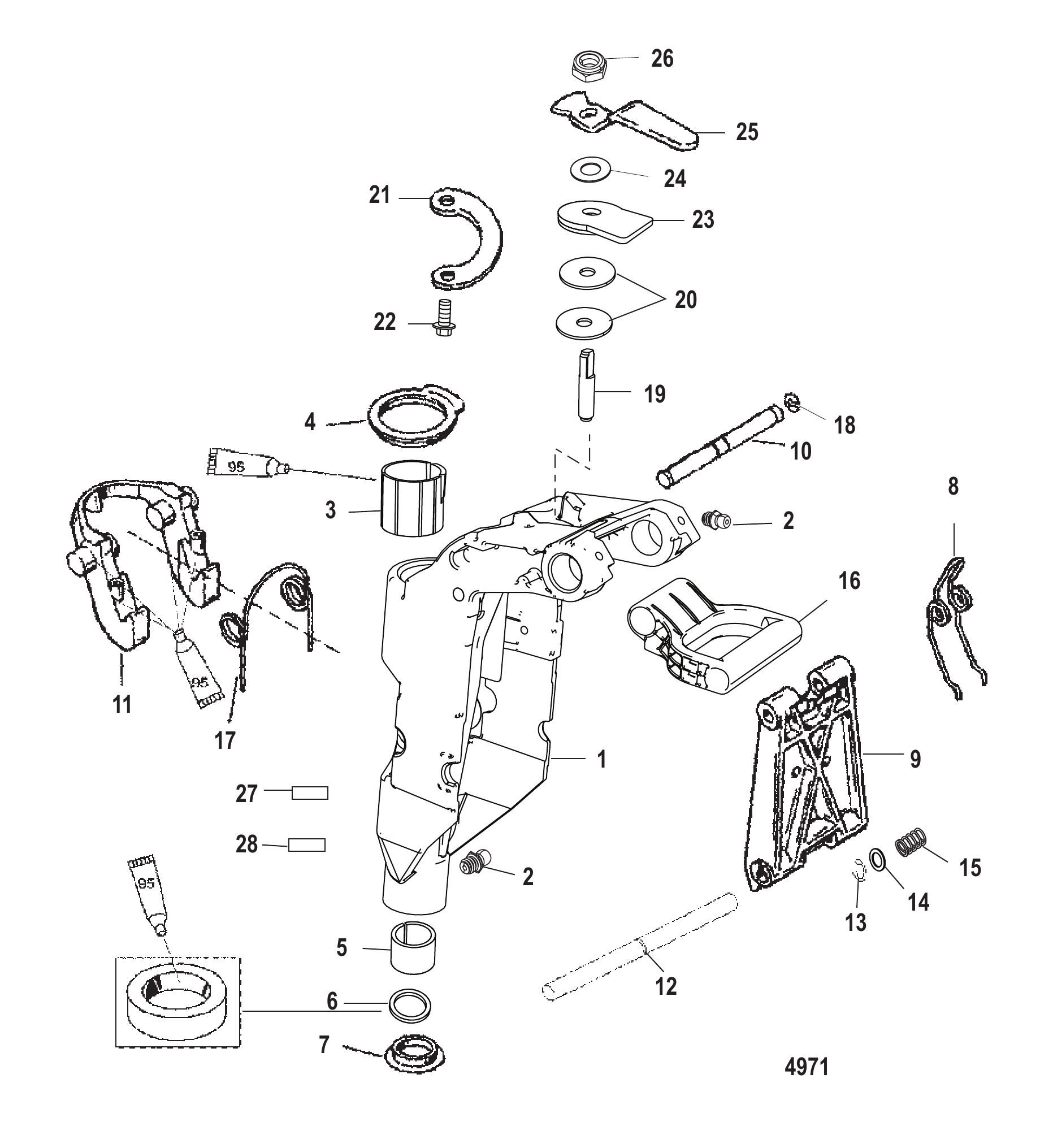

Рис. 15Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
2	8M0169589	Штуцер для смазки	3
3	421402	Подшипник	1
4	420801	Подшипник упорный - верхний	1
4	42080T01	Подшипник	1
5	42139	ВТУЛКА НИЖНЯЯ	1
6	42077	Сальник	1
7	42373	Упорная шайба нижняя	1
8	421301	Пружина	1
9	420824	Кронштейн	1
9	42082T04	Кронштейн	1
10	420811	Штифт	1
11	421411	Крюк стопора реверса	1
11	8M0075731	Крюк реверса	1
12	830741A1	Палец поворотный в сборе	1
13	832720	Стопорное кольцо	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	42128	ПРУЖИНА	1
16	42085F4	Рукоятка для переноски	1
16	420852	Рукоятка черная	1
17	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
18	13194	Кольцо стопорное	2
19	821961	Штанга	1
20	8165621	Диск	2
21	821958A1	Комплект пластин	1
22	40011126	Винт (M6 x 13) нержавеющая сталь	2
23	821957	Пластина тормозная	1
24	29330	ШАЙБА	1
25	821959	Рукоятка	1
26	826709113	Гайка (.375-24) нержавеющая сталь	1
26	8M0204726	Гайка (.375-24) латунная	1
27	8237011	Наклейка Co-Pilot	1
28	NSS	NOT SOLD SEPARATE (Decal-Serial Overlaminate)	1

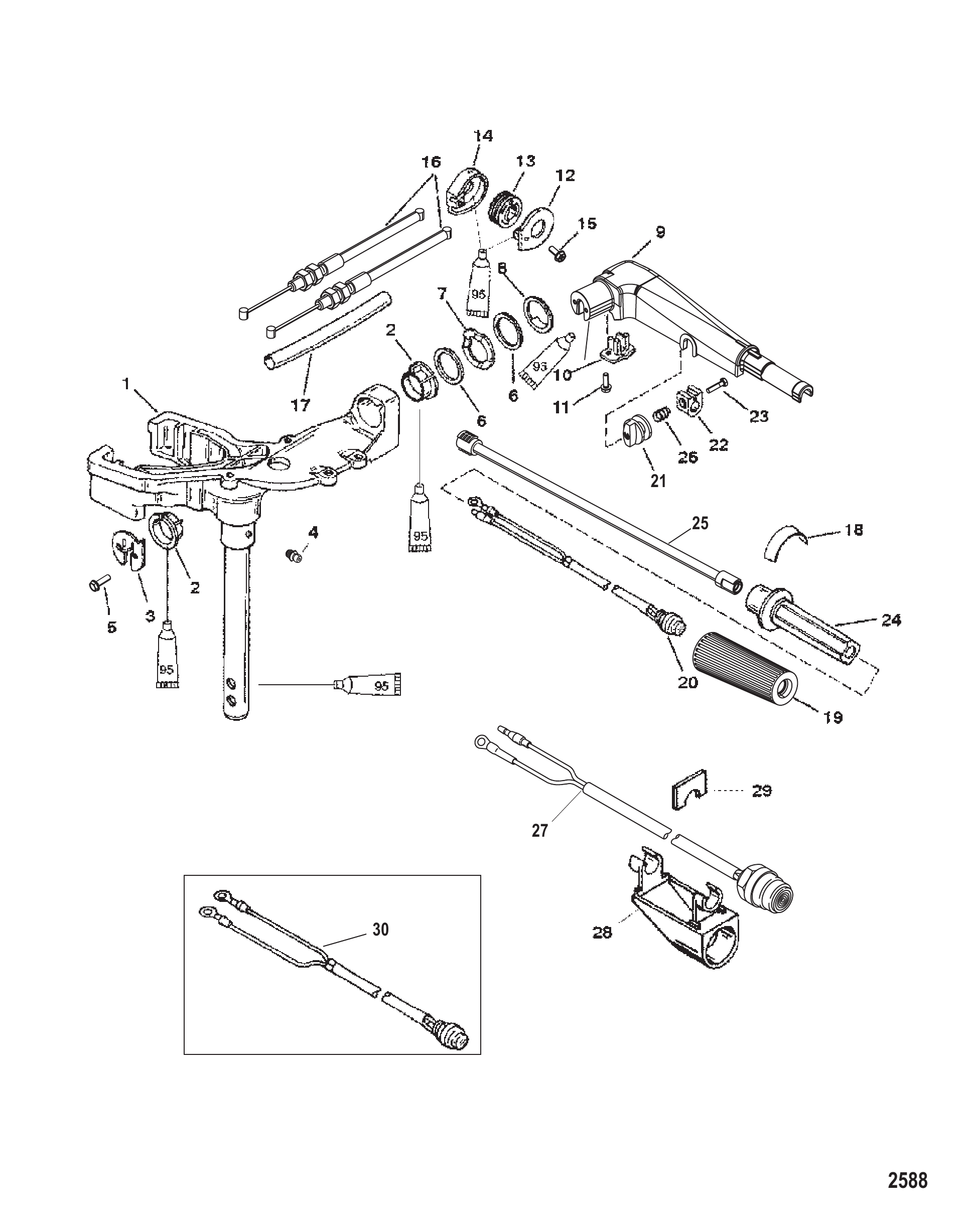

Рис. 16Поворотный механизм и рулевая рукоятка Swivel Head and Steering Handle

REF	Номер детали	Наименование	Кол-во
1	42213A24	Поворотная головка	1
2	823939	ВТУЛКА	2
3	8221471	ПЛАСТИНА	1
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
4	8M0169589	Штуцер для смазки	1
5	4010516	ВИНТ (M5 x 16) Нержавеющая сталь	2
6	822145	Шайба	2
7	826792	Шайба волнистая	1
8	822146	Шайба	1
9	821468A66	Рычаг рулевой рукоятки в сборе	1
10	822441	ФИКСАТОР	1
11	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
12	822148A3	Комплект крышки	1
13	822150	Шкив	1
14	NSS	NOT SOLD SEPARATE (Pulley Case)	1
15	878608	Винт (#10-16 x .500)	1
16	4324218	ТРОС Дроссель	2
16	43242T18	Трос дроссельной заслонки	2
17	9600910	Втулка	1
18	8242002	Наклейка	1
19	99589	Рукоятка	1
19	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
20	823609A17	Выключатель в сборе, стоп	1
20	8M0104615	Выключатель в сборе	1
21	821972	Рукоятка дросселя	1
21	821972T	Ручка газа	1
22	821971	Фиксатор дросселя	1
22	892995	Фиксатор дросселя	1
23	4000330	ВИНТ (M6 x 25)	1
23	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
24	822429	РУКОЯТКА Дросселя	1
25	821463A1	Труба румпеля	1
25	821463T01	Труба румпеля	1
26	96203	Пружина	1
27	823609A18	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Пуск/Стоп	1
28	8239172	Корпус	1
28	889734	КОРПУС переключателя	1
29	824918	ЗАЖИМ	1
30	823609A6	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Пуск/Стоп	1

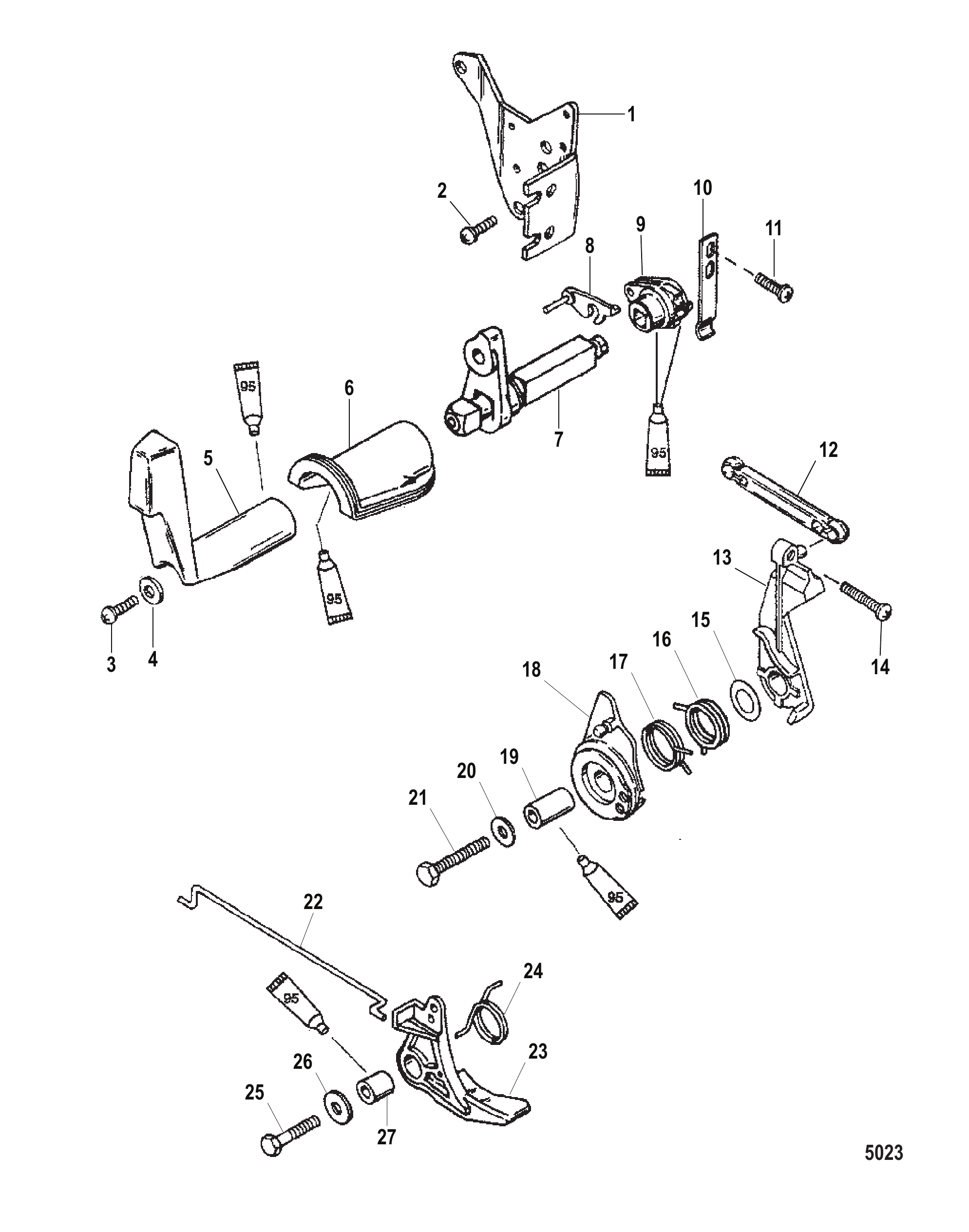

Рис. 17Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
1	421811	Кронштейн троса	1
2	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
3	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	1
4	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
5	421571	Рукоятка переключения	1
6	44459	Втулка уплотнительная	1
6	44459001	Втулка уплотнительная	1
7	8155501	Вал переключения передач	1
8	42156	РЫЧАГ	1
9	42153	РЫЧАГ	1
10	39627	ПРУЖИНА	1
11	400011	Винт (M5 x 8)	2
12	421671	Тяга синхронизации	1
13	421631	Рычаг управления	1
14	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
15	69708	Шайба волнистая винта фиксатора и рычага	1
16	42164	ПРУЖИНА	1
17	13676	Пружина	1
18	421662	Привод	1
19	421621	Втулка	1
20	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
21	4000333	ВИНТ (M6 x 40)	1
22	42161	ТЯГА БЛОКИРОВКИ	1
23	421592	Рычаг	1
24	42160	ПРУЖИНА	1
25	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
26	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
27	421581	Втулка	1

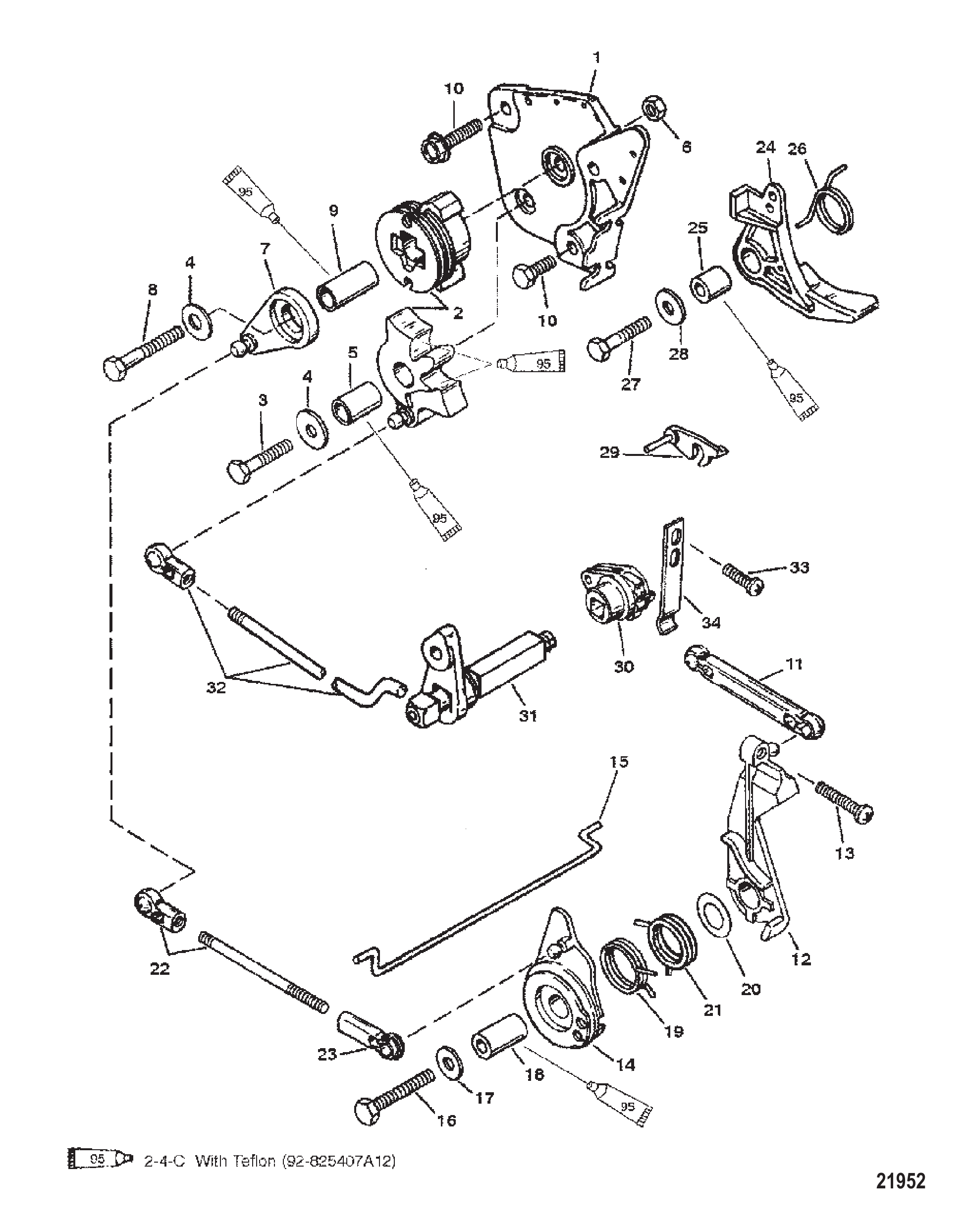

Рис. 18Привод дросселя и переключения передач (модели с румпелем) Throttle and Shift Linkage (Tiller Handle Models)

REF	Номер детали	Наименование	Кол-во
1	421481	Площадка управления	1
2	94085A1	Шестерня	1
3	826650	Винт (M6 x 30)	1
4	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
4	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
5	42149	ПРОСТАВКА (КОРОТКАЯ)	1
5	856737	Проставка	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42151	РЫЧАГ ОСНОВНОЙ	1
8	4000333	ВИНТ (M6 x 40)	1
9	42150	ПРОСТАВКА (ДЛИННАЯ)	1
9	856738	Проставка	1
10	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
11	421671	Тяга синхронизации	1
12	421631	Рычаг управления	1
13	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
14	421662	Привод	1
15	42161	ТЯГА БЛОКИРОВКИ	1
16	4000333	ВИНТ (M6 x 40)	1
17	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
18	421621	Втулка	1
19	42164	ПРУЖИНА	1
20	69708	Шайба волнистая винта фиксатора и рычага	1
21	13676	Пружина	1
22	19385A1	Тяга газа в сборе	1
22	8M0084745	Тяга газа в сборе	1
23	19384	Гнездо	1
23	8M0084742	Гнездо	1
24	421592	Рычаг	1
25	421581	Втулка	1
26	42160	ПРУЖИНА	1
27	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
28	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
29	42156	РЫЧАГ	1
30	42153	РЫЧАГ	1
31	8155501	Вал переключения передач	1
32	815567A1	Тяга переключения передач	1
32	815567T02	Тяга переключения передач в сборе	1
33	400011	Винт (M5 x 8)	2
34	39627	ПРУЖИНА	1

Рис. 19Специальный инструмент Tools-Special

REF	Номер детали	Наименование	Кол-во
-	824785A1	Инструмент для установки втулки и сальника	1
-	13664	Монтажный инструмент кронштейна подшипника, 6/15 л.с.	1
-	83165M	Съёмник в сборе для подшипника	1
-	83165T	СЪЁМНИК В СБОРЕ	1
-	31229A7	Комплект съёмников для подшипника	1
-	824787	СЪЕМНИК ВТУЛКИ	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	824788A1	Инструмент для снятия подшипника	1
-	824790A1	Инструмент для установки втулки гребного вала	1
-	83163M	Фиксатор маховика	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	8M0161873	ДЕРЖАТЕЛЬ ИНСТРУМЕНТА	1
-	24937A1	Фиксатор	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	13655	Оправка	1
-	13655T	ОПРАВКА	1
-	99750A1	Мультиметр	1
-	13663A1	Инструмент для установки поршневого пальца	1
-	13663T1	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОРШНЕВОГО ПАЛЬЦА	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	13662A1	Стенд для силовой головки	1
-	13662T1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	37241	Пластина съёмника универсальная	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	99379	Стробоскоп	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG 40-4)	1
-	NSS	NOT SOLD SEPARATE Collet (Snap-On #CG 40-15)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40A6)	1
