水星 Mercury 20 JET 0P017000 THRU 0P325499 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-803127 · 共 28 个部位 · 1201 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3Карбюратор (20/25/Jet 20)4Карбюратор (SeaPro/Marathon 15/25 & Super 15)5Сборочный узел хомутной скобы 6КОЛЕНВАЛ, ПОРШНИ И МАХОВИК 7Блок цилиндров и крышки 8Сборочный узел картера приводного вала 9Компоненты электростартера 10Компоненты топливной системы 11Компоненты топливной системы (коммерческие двигатели)12Комплект прокладок для капитального ремонта двигателя 13Редуктор (ведущий вал) (передаточное число 2,25:1)14Редуктор вала гребного винта - передаточное число 2,25:1 15Компоненты зажигания/электрооборудования 16Механизм управления водометом 17Сборка водомета 18Компоненты водяного насоса водомета 19Схема смазки 20Сервисные/вспомогательные материалы 21Сборочный узел стартера (ручной)22Сборочный узел поворотного кронштейна 23Механизм управления дросселем и переключением передач (дистанционное управление)24Привод дросселя и переключения передач (боковое переключение)25ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)26Сборка румпеля 27Специальный инструмент 28ВЕРХНИЙ КОКПИТ

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
52992A2	Крепёжный комплект троса и шкива	1
90983A3	Комплект стартера электрического	1
90983A5	Комплект для переоборудования стартера	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
52148A1	Комплект автопилота	1
15000A7	Комплект замка зажигания дистанционного	1
42282A3	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
42282A4	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
14171A2	ЗАМОК МОТОРА	1
14171Q2	ЗАМОК МОТОРА	1
828019A1	Комплект датчика давления масла	1
8M0068785	Адаптер давления масла	1
822344A8	Комплект гидроподъема	1
822344A13	Комплект гидроподъема	1
822573A12	Комплект датчика гидроподъема	1
826633A1	Крепежный комплект дистанционного управления	1
12756A1	Комплект привода мелководья	1
821190A2	Комплект переоборудования бокового переключения	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
41323A2	Крепежный комплект рулевой тяги	1
41323A03	Крепёжный комплект рулевой тяги	1
14586A3	КОМПЛЕКТ ТЕРМОСТАТА	1
98571A3	Кронштейн в сборе румпеля (для использования с комплектом Co-Pilot)	1
821468A7	Комплект румпеля	1
821468A6	Комплект румпеля	1
821468A7	Комплект румпеля	1
823609A7	Комплект для переоборудования выключателя запуска румпеля	1

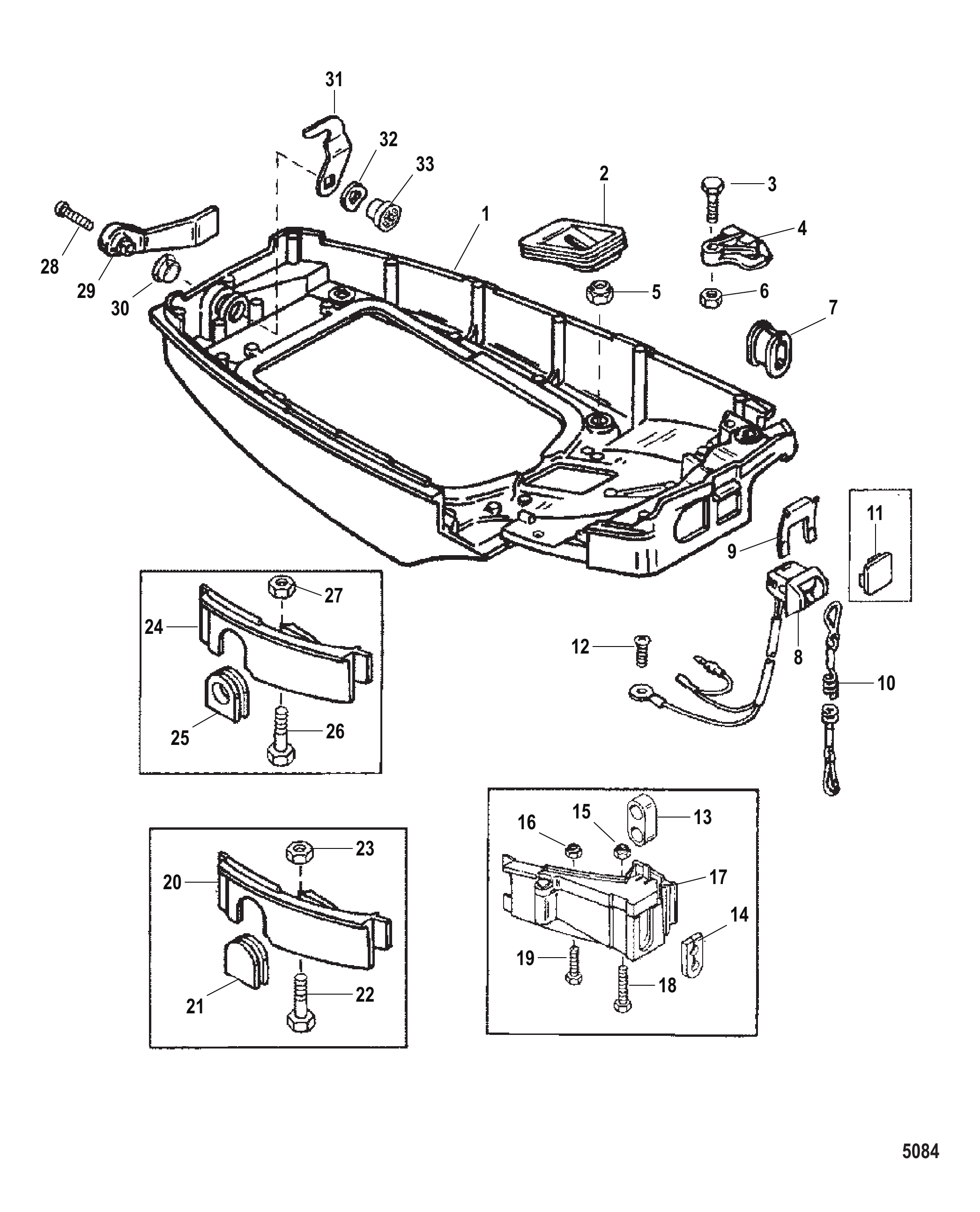

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	9682A8	НИЖНИЙ КОЖУХ	1
1	9682A9	Нижний кожух	1
1	9682A10	Нижний кожух	1
2	17231	Втулка уплотнительная вала переключения передач	1
3	4000332	ВИНТ (M6 x 35)	1
4	17223	КОЖУХ ЖГУТА ПРОВОДОВ	1
5	401196	ГАЙКА (M6)	4
6	401196	ГАЙКА (M6)	1
7	17226	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ЖГУТА ПРОВОДОВ	1
8	826677A1	Выключатель в сборе стоп	1
8	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
9	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
9	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
10	15920A54	Шнур аварийного останова в сборе	1
10	15920Q54	ШНУР В СБОРЕ	1
11	17230	ПРОБКА	1
12	812832	Винт (#10-16 x .500)	1
12	878608	Винт (#10-16 x .500)	1
13	39519	ЧАШКА	1
14	8243641	Втулка боковой крышки	1
15	401196	ГАЙКА (M6)	1
16	401196	ГАЙКА (M6)	1
17	823837A8	БОКОВАЯ КРЫШКА	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
17	823837A9	Боковая крышка	1
17	823837A8	БОКОВАЯ КРЫШКА	1
17	823837A10	Боковая крышка	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
17	823837A2	Боковая крышка	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
17	823837A3	Боковая крышка	1
17	823837A9	Боковая крышка	1
17	823837A4	Боковая крышка	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
18	4000329	ВИНТ (M6 x 20)	1
18	8M0206596	ВИНТ (M6 x 20)	1
19	4000328	ВИНТ (M6 x 16)	1
19	8M0214928	ВИНТ (M6 x 16)	1
20	824367F1	БОКОВАЯ КРЫШКА	1
20	8M0054857	КРЫШКА БОКОВАЯ	1
20	824367F2	Боковая крышка	1
20	824367F1	БОКОВАЯ КРЫШКА	1
20	824367F3	Боковая крышка	1
20	8M0054857	КРЫШКА БОКОВАЯ	1
21	824362	ВТУЛКА	1
22	4000329	ВИНТ (M6 x 20)	1
22	8M0206596	ВИНТ (M6 x 20)	1
23	400264	ГАЙКА (M6)	1
23	401366	ГАЙКА (M6) Нержавеющая сталь	1
24	824367F1	БОКОВАЯ КРЫШКА	1
24	8M0054857	КРЫШКА БОКОВАЯ	1
24	824367F2	Боковая крышка	1
24	824367F1	БОКОВАЯ КРЫШКА	1
25	824361	ВТУЛКА	1
26	4000329	ВИНТ (M6 x 20)	1
26	8M0206596	ВИНТ (M6 x 20)	1
27	400264	ГАЙКА (M6)	1
27	401366	ГАЙКА (M6) Нержавеющая сталь	1
28	852530	Винт (.250-20 x 1.50)	1
29	17220	РЫЧАГ ЗАЩЕЛКИ КОЖУХА	1
30	812707	Втулка	1
31	816202	Защёлка крюка	1
32	37642	Волнистая шайба	1
33	17224	ГАЙКА КРЕПЛЕНИЯ ЗАЩЕЛКИ	1

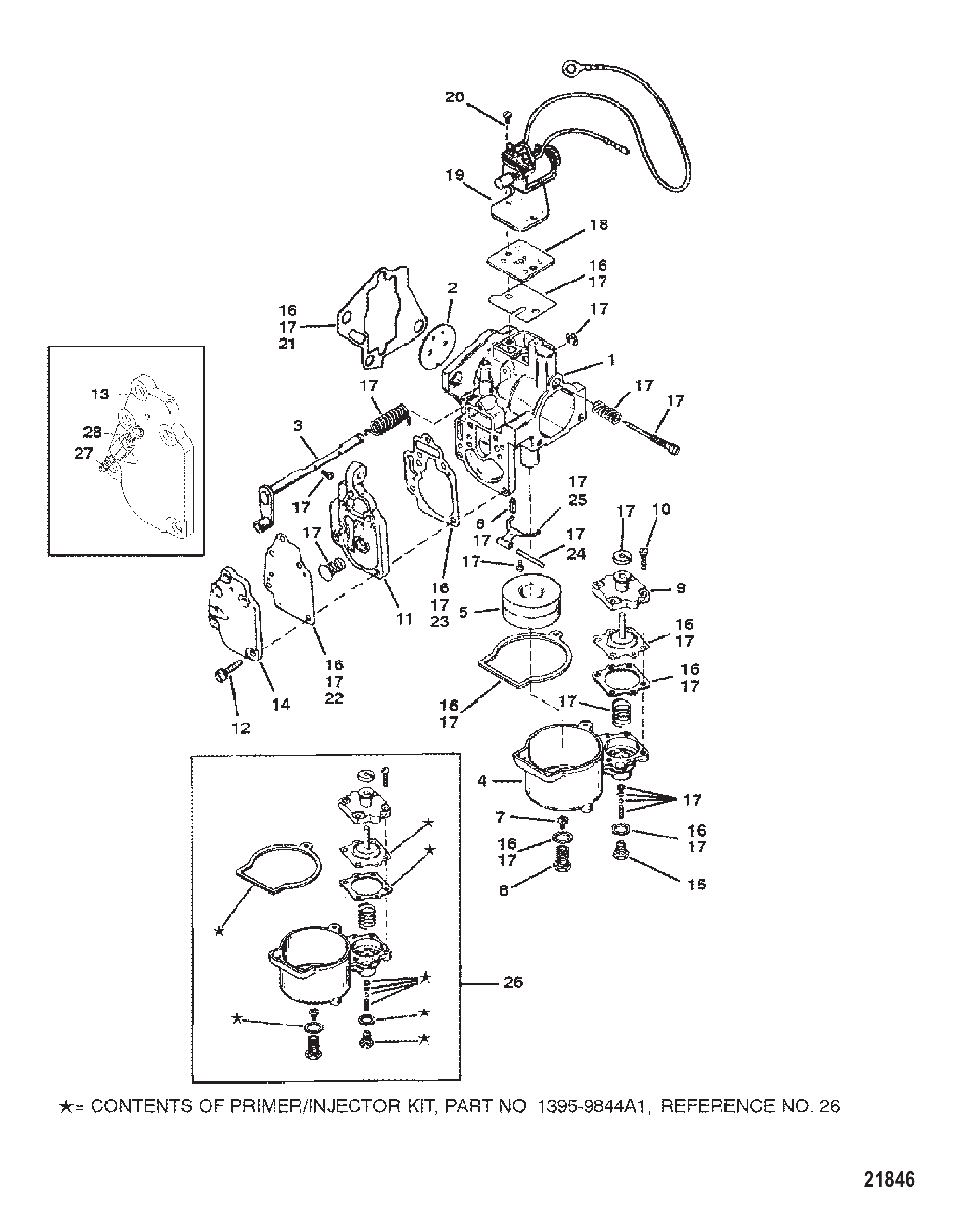

Рис. 3Карбюратор (20/25/Jet 20) Carburetor (20/25/Jet 20)

REF	Номер детали	Наименование	Кол-во
1	823907A4	Карбюратор	1
1	823907T12	КАРБЮРАТОР (WMC-85A)	1
1	817405A11	Карбюратор	1
1	817405T23	КАРБЮРАТОР	1
1	8888A12	Карбюратор	1
1	8888T20	Карбюратор	1
1	8889A15	Карбюратор	1
1	8889T21	Карбюратор	1
2	815133	КЛАПАН Дроссельный	1
2	96461	Клапан дроссельной заслонки	1
3	803857	Вал дросселя	1
3	9695	Вал дроссельной заслонки	1
3	96951	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	91691	Поплавок	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	7394	Жиклёр (.044)	1
7	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
8	9171	Держатель жиклёра	1
9	823648	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	96371	Крышка топливного насоса	1
14	9637	Крышка топливного насоса	1
15	9762	Пробка	1
16	97611	Комплект прокладок/диафрагм	1
17	8237072	Ремкомплект	1
18	9699	Крышка пластины	1
19	823433	Воздушная заслонка электрическая	1
20	9696	Винт крышки	2
21	192061	Прокладка карбюратора	1
22	9635	Диафрагма/прокладка	1
23	9633	Прокладка	1
24	F10064	ВАЛ	1
25	824401	РЫЧАГ ПОПЛАВКА	1
26	9844A1	Сервисный комплект праймер/форсунка	1
27	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
28	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

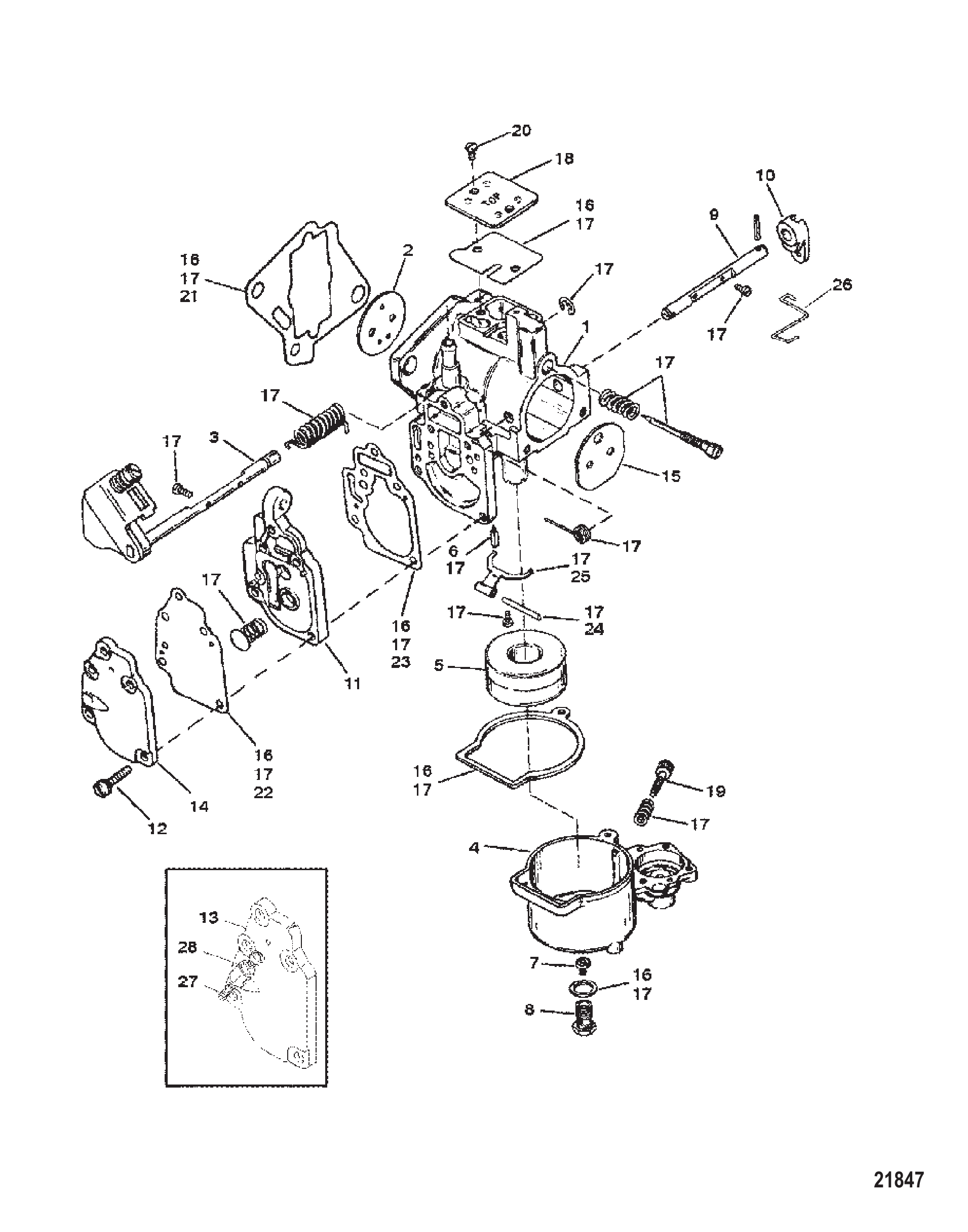

Рис. 4Карбюратор (SeaPro/Marathon 15/25 & Super 15) Carburetor (Seapro/Marathon 15/25 & Super 15)

REF	Номер детали	Наименование	Кол-во
1	817405A12	Карбюратор	1
1	817405A8	Карбюратор	1
1	823907A3	Карбюратор	1
1	823907T13	Карбюратор (WMC-86)	1
2	96461	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
3	96951	Вал дроссельной заслонки	1
4	811353	Поплавковая камера	1
5	91691	Поплавок	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
7	6201	ЖИКЛЁР (.080)	1
7	5317	Жиклёр (.046)	1
8	9171	Держатель жиклёра	1
9	8113541	Вал воздушной заслонки	1
10	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	96371	Крышка топливного насоса	1
14	9637	Крышка топливного насоса	1
15	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
16	97611	Комплект прокладок/диафрагм	1
17	8237072	Ремкомплект	1
18	9699	Крышка пластины	1
19	811360	Винт слива поплавковой камеры (WMC-40)	1
20	9696	Винт крышки	2
21	192061	Прокладка карбюратора	1
22	9635	Диафрагма/прокладка	1
23	9633	Прокладка	1
24	F10064	ВАЛ	1
25	824401	РЫЧАГ ПОПЛАВКА	1
26	817425	Тяга воздушной заслонки	1
27	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
28	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

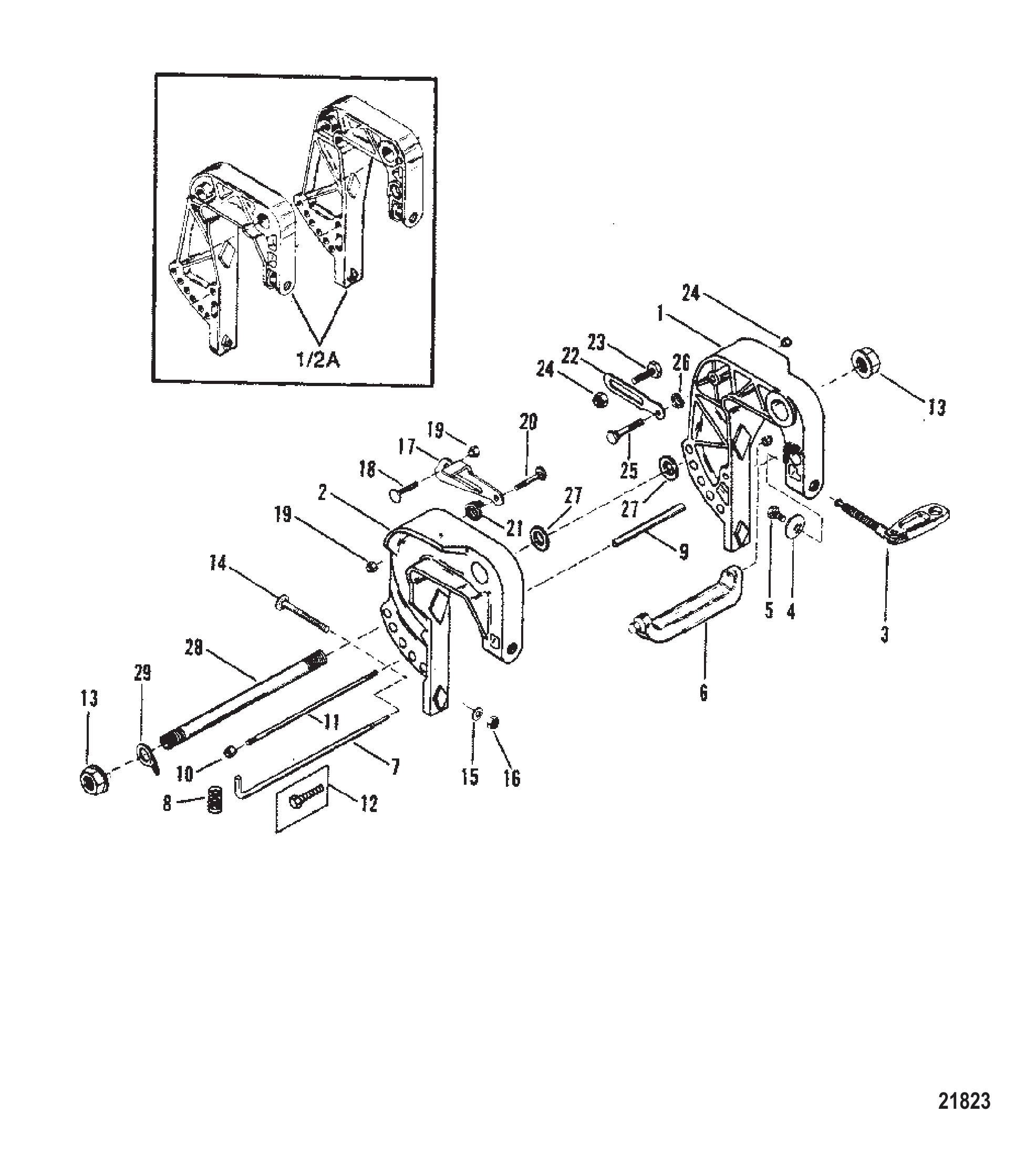

Рис. 5Сборочный узел хомутной скобы Clamp Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1/2A	8794A5	Кронштейн в сборе транцевый (левый/правый) (черный)	1
1/2A	8794A6	Кронштейн в сборе транцевый (левый/правый) (серый)	1
1	8794A7	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A5	Кронштейн в сборе транцевый (правый) (черный)	1
1	8794A8	Кронштейн в сборе транцевый (левый) (серый)	1
1	8794A7	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A6	Кронштейн в сборе транцевый (правый) (серый)	1
1	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
1	8794A10	Кронштейн в сборе транцевый (левый) (серый)	1
1	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A8	Кронштейн в сборе транцевый (правый) (серый)	1
2	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
1	8794A11	Кронштейн в сборе транцевый (левый) (Tracker)	1
1	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8796A9	Кронштейн в сборе транцевый (правый) (Tracker)	1
2	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	41042	РУЧКА для переноски	1
7	99929A1	Палец откидной в сборе	1
7	56373A2	Палец наклона в сборе	1
8	92995	ПРУЖИНА	1
9	41041	ПРОСТАВКА	1
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
11	99928	Шпилька	1
9	818538	ПРОСТАВКА	1
12	4000333	ВИНТ (M6 x 40)	2
13	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
14	814945	Винт (.312-18 x 3.500) нержавеющая сталь, крепление струбцины к транцу	2
15	67981	Шайба болта струбцины	2
16	815848	Гайка (.312)	2
17	96965	Рычаг упора наклона - левый борт	1
18	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
19	35045	ГАЙКА (.250-28)	2
19	826709109	Гайка (.250-28) нержавеющая сталь	2
20	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
21	44581	Пружина	1
22	90901	Лента упора откидывания - левый борт	1
23	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
24	35045	ГАЙКА (.250-28)	2
24	826709109	Гайка (.250-28) нержавеющая сталь	2
25	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
26	31030	Шайба волнистая стопора откидывания	1
27	71421	Шайба нейлоновая трубы наклона	2
28	41171	ТРУБА наклона	1
28	8M0035075	Труба наклона	1
29	30954	Стопорное кольцо	1
29	8M0085928	ЗАЖИМ	1

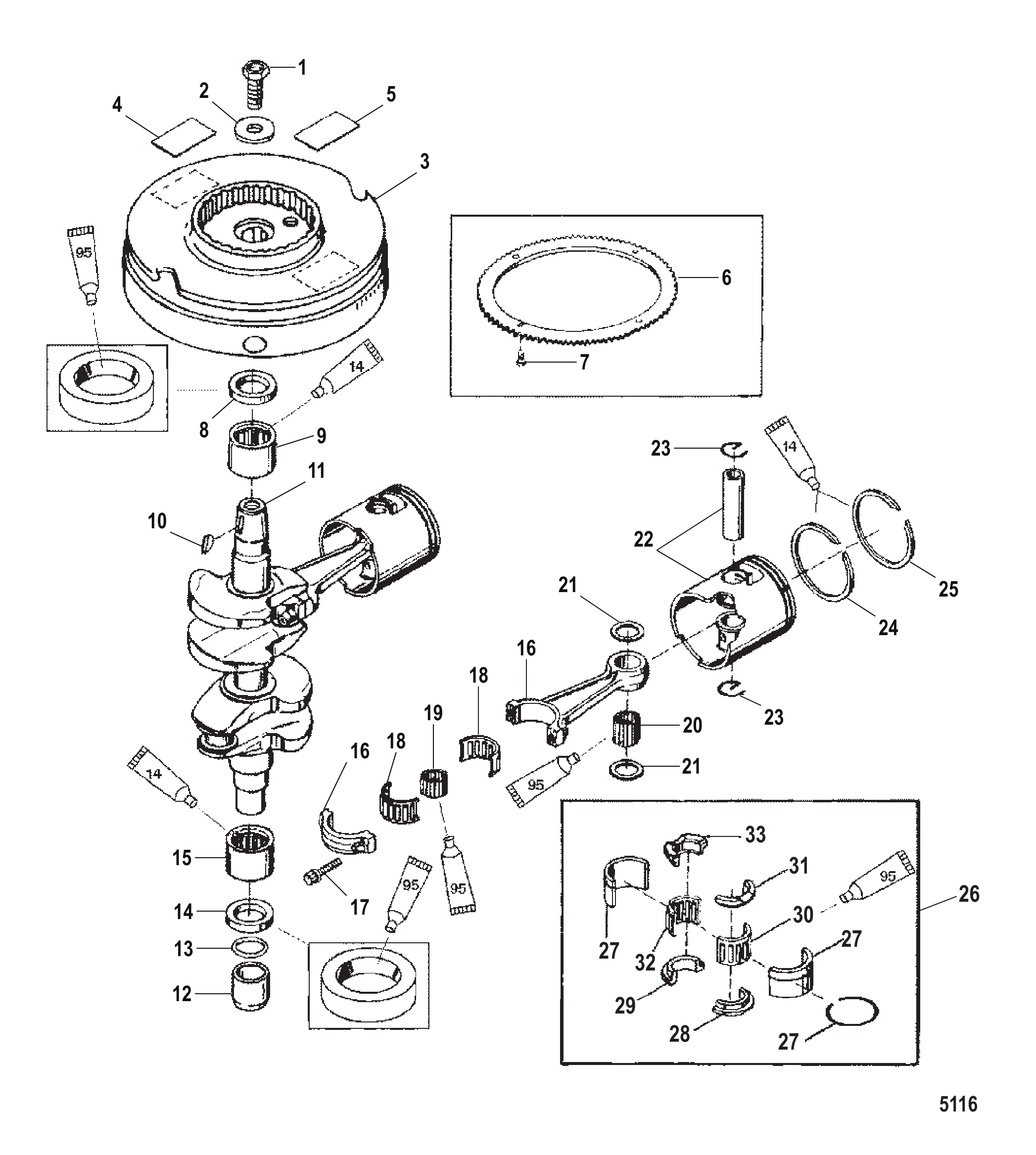

Рис. 6КОЛЕНВАЛ, ПОРШНИ И МАХОВИК Crankshaft Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	97359A1	БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ	1
1	40001248	Винт (M12 x 25)	1
2	86496	Шайба болта маховика	1
3	818354T12	Маховик	1
3	859232T14	Маховик	1
3	818354T10	Маховик	1
3	859232T13	Маховик в сборе	1
4	NSS	NOT SOLD SEPARATE Decal-Warning	1
5	NSS	NOT SOLD SEPARATE Decal-Warning	1
6	99301	Зубчатый венец	1
7	40039106	ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ	4
7	88190313	ВИНТ (M5 x 13)	4
8	859741	САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ	1
9	85114T	ПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ	1
10	20094	Шпонка сегментная привода маховика	1
11	8978T2	Коленчатый вал в сборе	1
12	822445A1	Износостойкая втулка коленчатого вала	1
13	NSS	NOT SOLD SEPARATE O-Ring	1
14	85107	Сальник масляный коленчатого вала - нижний	1
15	85113T	ПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ	1
16	8835A4	ШАТУН В СБОРЕ	2
17	91012	Винт (.250-28 специальный)	4
18	879877A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
19	NSS	NOT SOLD SEPARATE Roller	24
20	98295	ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ	54
21	42025	Подшипник фиксирующий игольчатый	4
21	8M0012294	ШАЙБА УПОРНАЯ	4
22	879878T5	ПОРШЕНЬ В СБОРЕ	2
22	9104T19	ПОРШЕНЬ В СБОРЕ	2
22	879878A6	Поршень в сборе	2
23	828119	Стопорное кольцо поршневого пальца	4
24	827491A12	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	1
24	18652A2	Комплект поршневых колец	1
25	NSS	NOT SOLD SEPARATE Piston Ring	2
26	86992A5	ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ	1
26	8M0113968	ПОДШИПНИК СРЕДНИЙ КОРЕННОЙ	1
27	NSS	NOT SOLD SEPARATE Bearing	1
28	NSS	NOT SOLD SEPARATE Thrust Washer	1
29	NSS	NOT SOLD SEPARATE Thrust Washer	1
30	NSS	NOT SOLD SEPARATE Needle Roller	1
31	NSS	NOT SOLD SEPARATE Thrust Washer	1
32	NSS	NOT SOLD SEPARATE Needle Roller	1
33	NSS	NOT SOLD SEPARATE Thrust Washer	1
33	NSS	NOT SOLD SEPARATE Thrust Washer	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	804946T02	Блок головки блока цилиндров	1

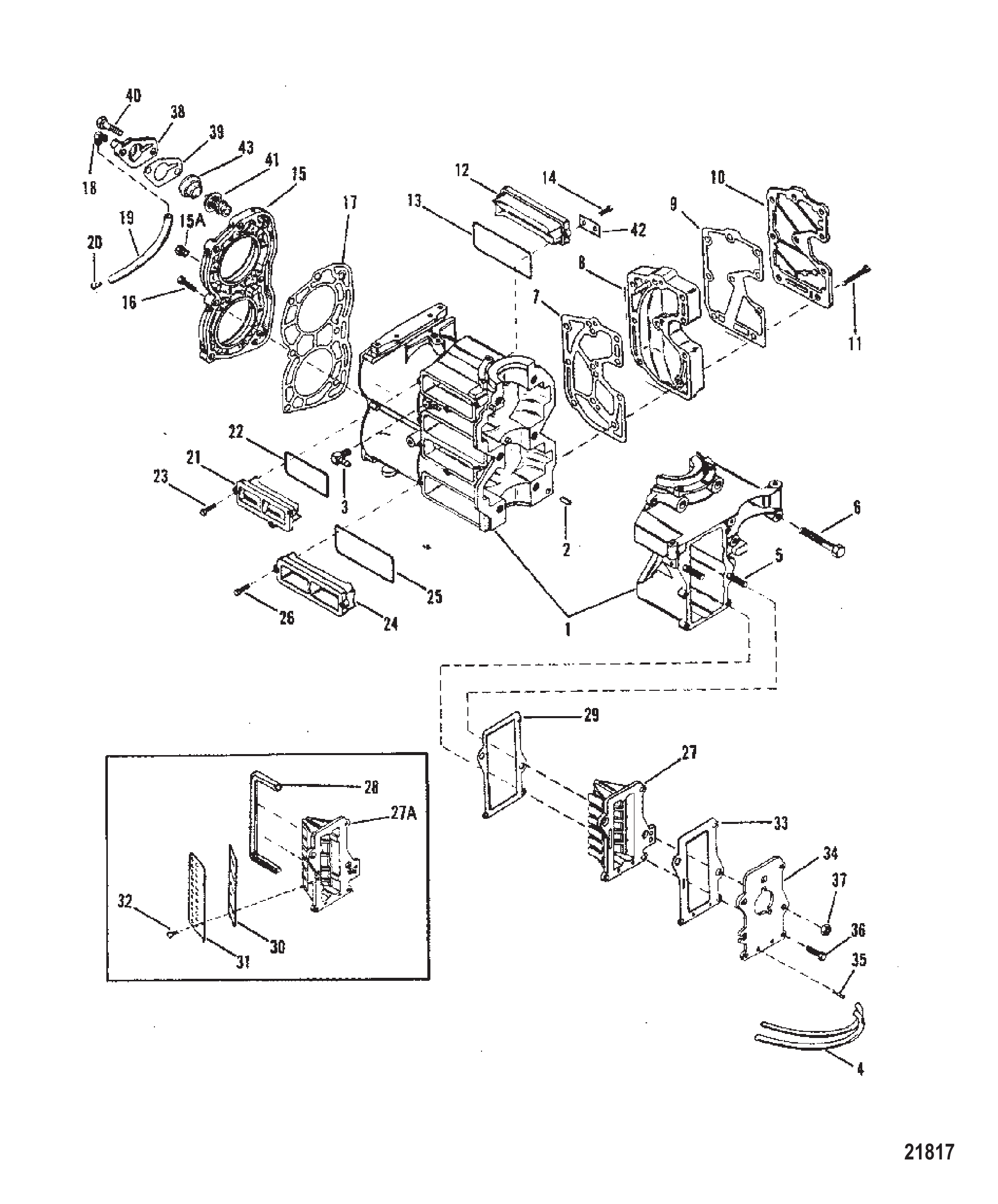

Рис. 7Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	9533A3	Блок цилиндров в сборе	1
1	NSS	NOT SOLD SEPARATE Cylinder Block	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	3
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
4	1383556	Шланг сливной	2
4	99130100	Трубка 48 дюймов	2
5	42917	Шпилька карбюратора	2
5	429173	ШПИЛЬКА карбюратора	2
6	40001209	Винт (M10 x 60) картера к блоку цилиндров	6
7	414757	ПРОКЛАДКА	1
7	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
8	923291	Коллектор выпускной	1
8	92329F03	Коллектор выпускной	1
9	414994	ПРОКЛАДКА	1
9	892157	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	923301	Крышка выпускного коллектора	1
11	4000333	ВИНТ (M6 x 40)	9
12	14407	Крышка перепускного канала	2
12	144071	КРЫШКА	2
13	30503	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПЕРЕПУСКНОГО ОТВЕРСТИЯ	2
13	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
14	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
15	8282A1	Крышка в сборе	1
16	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
17	863891	Прокладка крышки блока цилиндров	1
17	863893	Прокладка	1
18	99664	Угольник выхлопной пластины	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	99127109	Шланг (57,00 дюймов, бухта)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	94848	Штуцер шланга контрольной струи — нижний кожух	1
21	14406	Крышка	2
22	86391	Кольцо уплотнительное крышки перепускного канала	2
23	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	6
24	14408	Крышка перепускного канала	2
25	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
26	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
27	14112	Лепестковый блок (DESIGN II)	1
27	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
27A	424712	Блок лепестковых клапанов (исполнение I)	1
27A	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
28	859771	САЛЬНИК (КОРПУС ЛЕПЕСТКОВЫХ КЛАПАНОВ ТИП I)	1
28	85977002	САЛЬНИК	1
29	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
30	816806	Лепесток	2
31	897931	Стопорная пластина	2
32	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
33	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
34	41420A2	Пластина	1
34	41420A3	ПЛАСТИНА В СБОРЕ Переходник карбюратора	1
35	56759	ШТУЦЕР ЕРШОВЫЙ	2
36	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
37	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
38	143171	КРЫШКА ТЕРМОСТАТА	1
39	143184	ПРОКЛАДКА	1
39	14318005	ПРОКЛАДКА	1
40	4000333	ВИНТ (M6 x 40)	2
41	14586	Термостат	1
42	12627	Стяжка	1
43	62386	Прокладка термостата	1
43	8M0204714	Прокладка @4	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	822261A92	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1
-	90885A88	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1

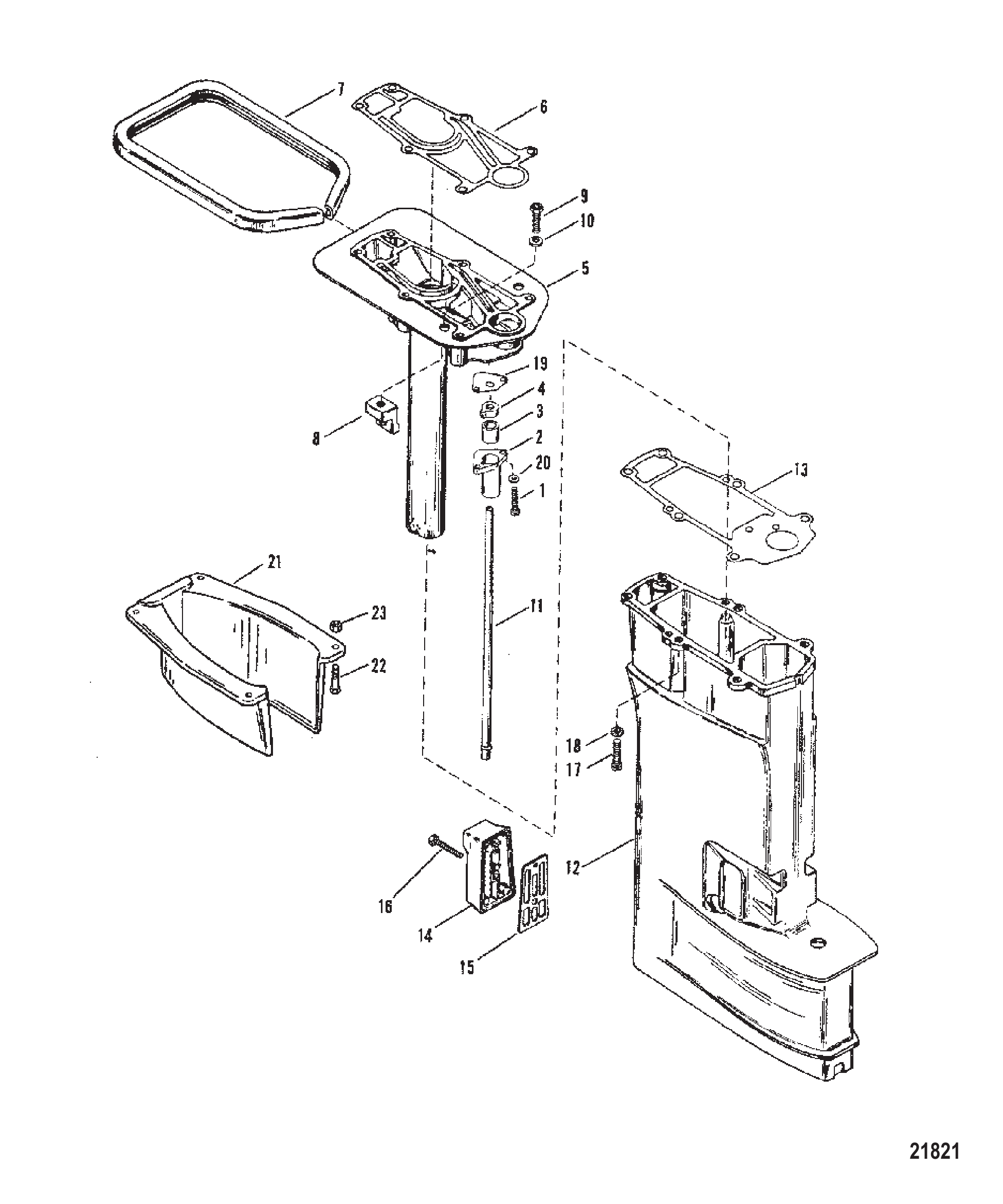

Рис. 8Сборочный узел картера приводного вала Driveshaft Housing Assembly

REF	Номер детали	Наименование	Кол-во
1	400035	ВИНТ (M5 x 16)	2
1	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
2	96248A1	Корпус водяной трубки в сборе	1
3	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
4	96247	Проставка водяной трубки	1
4	889715	ПРОСТАВКА водяной трубки	1
5	99702A6	Переходная пластина в сборе	1
5	99702A7	Переходная пластина в сборе	1
6	416704	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
6	41670006	ПРОКЛАДКА Переходной пластины	1
7	158662	Уплотнение опорной пластины	1
8	41211	КРОНШТЕЙН верхней опоры	2
9	40011128	Винт (M6 x 20) нержавеющая сталь	2
9	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
9	40007128	Винт (M6 x 20) (используется с поз. №10)	2
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
11	85116	Трубка водяная (короткий вал)	1
11	86292	Труба водяная (длинный вал)	1
12	9097A2	Корпус гребного вала в сборе (короткий вал) (чёрный)	1
12	9097T5	Корпус гребного вала в сборе	1
12	9098A2	Корпус гребного вала в сборе (длинный вал) (чёрный)	1
12	9098T5	Корпус гребного вала в сборе	1
12	9097A3	КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ ВАЛ) (СЕРЫЙ)	1
12	9097T6	КОРПУС ГРЕБНОГО ВАЛА-GR	1
12	9098A3	КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ ВАЛ) (СЕРЫЙ)	1
12	9098A6	КОРПУС В СБОРЕ Гребной вал	1
12	9097A4	КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ) (TRACKER)	1
12	9098A4	КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ) (TRACKER)	1
12	9098T5	Корпус гребного вала в сборе	1
13	433373	Прокладка корпуса гребного вала	1
13	433374	Прокладка корпуса гребного вала	1
14	14534	Крышка разгрузочного клапана холостого хода	1
15	14621	Прокладка крышки	1
16	14742	ВИНТ (.250-20 x 1.25) КРЫШКИ	1
17	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
17	1993870	ВИНТ (M8 x 70)	6
18	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
19	19583	Прокладка (применять где применимо)	1
19	433373	Прокладка корпуса гребного вала	1
20	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
21	17258T6	КРЫШКА ТРИММА (СЕРАЯ)	1
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
21	17258F4	КРЫШКА ТРИММА (TRACKER)	1
21	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
22	40011128	Винт (M6 x 20) нержавеющая сталь	4
22	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
23	401196	ГАЙКА (M6)	4
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

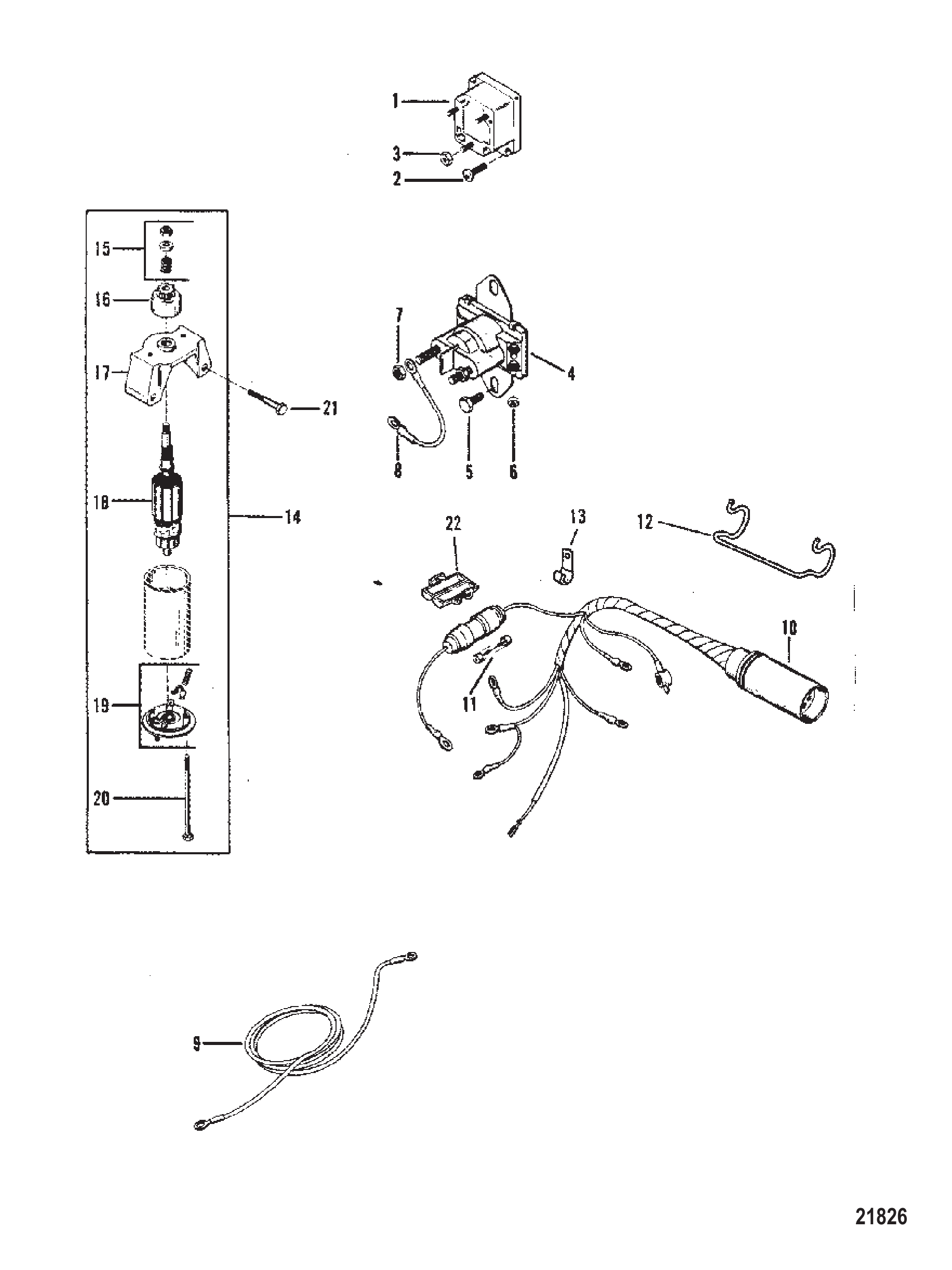

Рис. 9Компоненты электростартера Electric Start Components

REF	Номер детали	Наименование	Кол-во
1	816770	Выпрямитель	1
1	8M0058226	Выпрямитель	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	3
4	96054	Соленоид в сборе стартера	1
4	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
5	4000327	ВИНТ (M6 x 14)	2
6	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
7	64015	Гайка (.250-20) клеммы стартерного соленоида	2
8	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
9	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
9	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
9	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
9	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
10	92436A5	Жгут проводов в сборе	1
11	79091	Предохранитель 20 А	1
11	8M0207796	Предохранитель 20 А	1
12	92753	Фиксатор	1
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	90983A1	СТАРТЕР В СБОРЕ	1
14	8M0033984	СТАРТЕР	1
15	96561	Комплект привода	1
16	96562	Привод	1
17	96563	Концевая крышка	1
17	96563T	ТОРЦЕВАЯ КРЫШКА	1
18	96565	Якорь	1
19	96564	Концевая крышка	1
19	96564T	ТОРЦЕВАЯ КРЫШКА	1
20	96566	Сквозной болт	1
21	421251	Болт (M8 x 55) картер к блоку цилиндров	2
21	42125	ВИНТ (M8 x 55)	2
22	134731	Держатель предохранителя	1

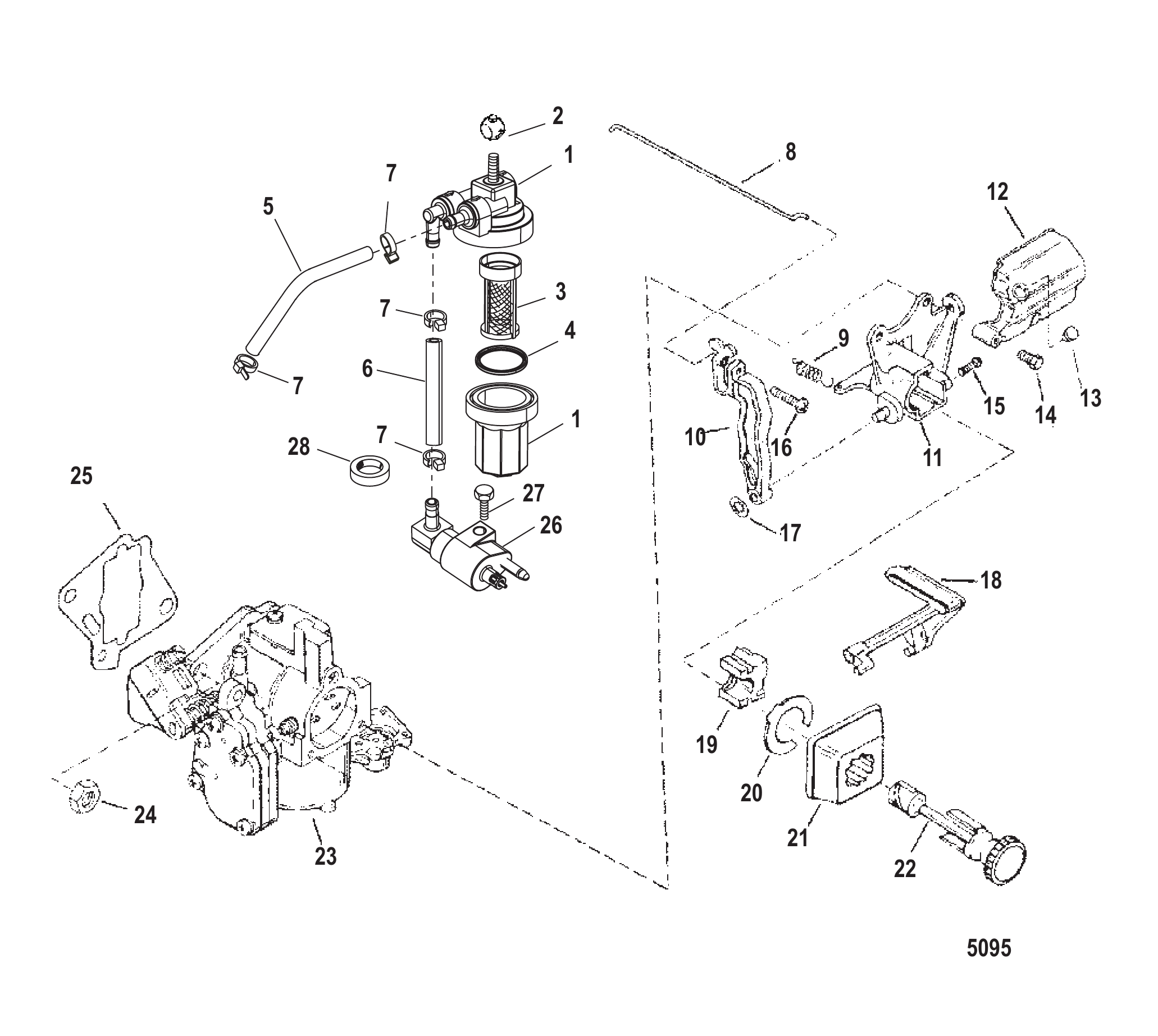

Рис. 10Компоненты топливной системы Fuel System Components

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
2	858731	Шарик топливного фильтра	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	127332	Провод ускоренного холостого хода	1
9	11277	Пружина натяжения	1
10	128053	Рычаг ускоренного холостого хода	1
11	12803	Кронштейн подкачки	1
12	174421	КРЫШКА КАРБЮРАТОРА	1
13	47579	ПРОБКА	1
14	40011110	Винт (M5 x 30) нержавеющая сталь	2
15	79965	Винт (#8-32 x .500) нержавеющая сталь	1
16	79964	Винт (#6-32 x .750)	1
16	12110	ВИНТ (#6-32 x .750)	1
17	821979	Гайка	1
18	112731	РЫЧАГ ПОДКАЧКИ	1
19	11280	Блок кулачка	1
20	11278	Стопорное кольцо	1
21	172291	НАКЛАДКА ПОДСОСА	1
22	128022	Ручка подкачки	1
23	823907T9	КАРБЮРАТОР (WMC-64) (20 Л.С.)	1
23	823907T12	КАРБЮРАТОР (WMC-85A)	1
23	817405T16	КАРБЮРАТОР (WMC-65) (25 Л.С./ВОДОМЕТ 20)	1
23	817405T23	КАРБЮРАТОР	1
24	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
25	192061	Прокладка карбюратора	1
26	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
27	4000330	ВИНТ (M6 x 25)	1
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
28	18202	Втулка уплотнительная	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	804946T02	Блок головки блока цилиндров	1

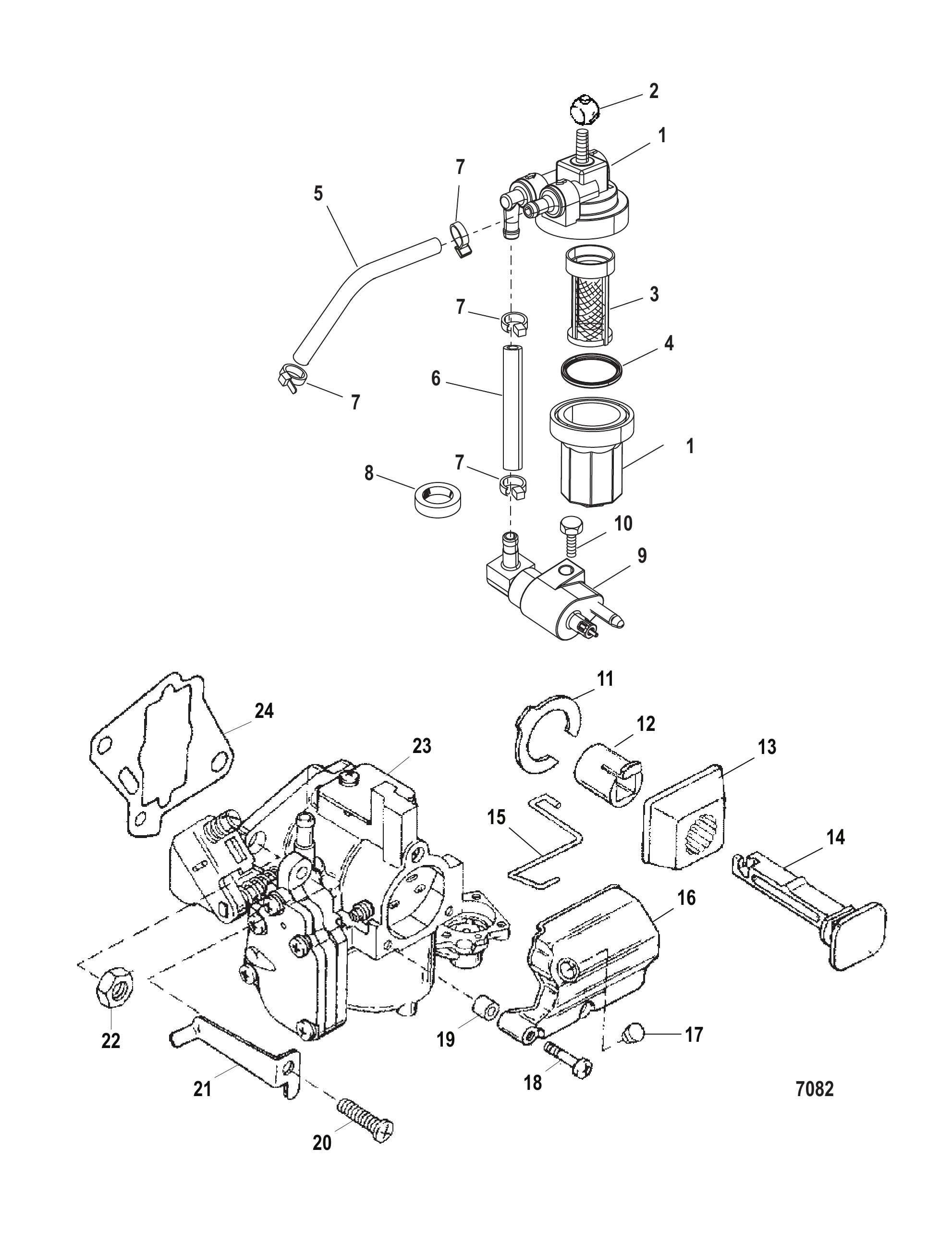

Рис. 11Компоненты топливной системы (коммерческие двигатели) Fuel System Components (Commercial Engines)

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
11	11278	Стопорное кольцо	1
12	817426	Вставка обрамления воздушной заслонки	1
13	172291	НАКЛАДКА ПОДСОСА	1
14	817424	Ручка воздушной заслонки	1
15	817425	Тяга воздушной заслонки	1
16	174421	КРЫШКА КАРБЮРАТОРА	1
17	47579	ПРОБКА	1
18	40011110	Винт (M5 x 30) нержавеющая сталь	2
19	41750	Вставка	2
19	41750T	ВСТАВКА	2
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
21	8243701	Упор дроссельной заслонки	1
22	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
23	823907A3	Карбюратор	1
23	823907T13	Карбюратор (WMC-86)	1
23	817405A12	Карбюратор	1
23	817405T20	Карбюратор (WMC-88)	1
24	192061	Прокладка карбюратора	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 12Комплект прокладок для капитального ремонта двигателя Gasket Set Components Engine Overhaul

REF	Номер детали	Наименование	Кол-во
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	192061	Прокладка карбюратора	1
-	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
-	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
-	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
-	86391	Кольцо уплотнительное крышки перепускного канала	2
-	863895	Прокладка крышки головки цилиндра	1
-	143183	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
-	14318005	ПРОКЛАДКА	1
-	62386	Прокладка термостата	1
-	8M0204714	Прокладка @4	1
-	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
-	414758	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	414995	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	892157	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	822445A1	Износостойкая втулка коленчатого вала	1
-	NSS	NOT SOLD SEPARATE O-Ring, Crankshaft Wear Sleeve	1
-	86993	Уплотнительное кольцо поворотной трубы	1
-	41670	Прокладка переходной пластины корпуса гребного вала	1
-	41670006	ПРОКЛАДКА Переходной пластины	1
-	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
-	433374	Прокладка корпуса гребного вала	1
-	14621	Прокладка крышки	1
-	993261	Прокладка основания водяного насоса	1
-	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
-	85090	Сальник водяной трубки	1
-	85090001	Сальник	1
-	86203	Кольцо уплотнительное гребного вала резиновое	1
-	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
-	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
-	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
-	26722	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
-	414991	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
-	86389	Прокладка крышки головки	1
-	86203	Кольцо уплотнительное гребного вала резиновое	1
-	88004	Прокладка карбюратора	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
-	99691	Уплотнительное кольцо	1
-	85977	Сальник резиновый лепесткового блока	1
-	85977002	САЛЬНИК	1

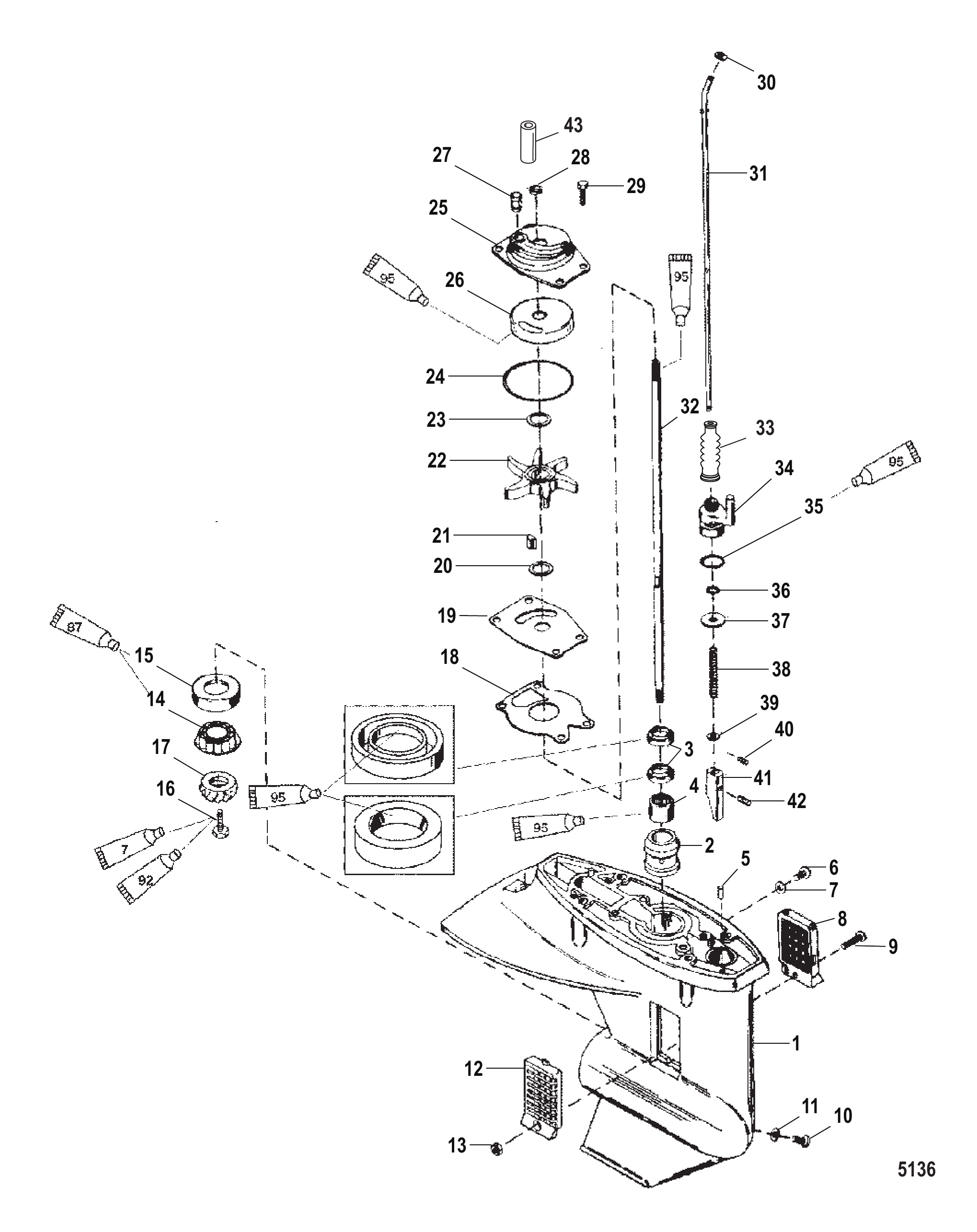

Рис. 13Редуктор (ведущий вал) (передаточное число 2,25:1) Gear Housing (Driveshaft) (2.25:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8669T26	Корпус редуктора в сборе	1
-	8669T28	Корпус редуктора в сборе	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
2	41121	ВТУЛКА	1
3	99325	Уплотнение	2
4	41326	ПОДШИПНИК роликовый	1
5	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
5	8M0084726	Штифт установочный	2
6	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
6	79953Q04	Ремкомплект сливного винта	1
7	191832	Шайба	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	41133	СЕТКА водозаборного отверстия	1
9	40031112	ВИНТ (M5 x 40)	1
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
10	79953Q04	Ремкомплект сливного винта	1
10	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	191832	Шайба	1
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
12	41134	СЕТКА	1
13	401365	ГАЙКА (M5) Нержавеющая сталь	1
14	98294A1	Подшипниковый узел роликовый	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	49908	Винт (.250-28 x .750)	1
17	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
18	993261	Прокладка основания водяного насоса	1
19	85083	Пластина передняя	1
20	8M0027721	Шайба	1
20	8M0204722	Шайба	1
21	85119	Шпонка	1
21	8M0214993	Шпонка @5	1
22	8508910	Крыльчатка	1
22	8M0204712	Крыльчатка	1
23	8M0027721	Шайба	1
23	8M0204722	Шайба	1
24	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
25	99157A1	Насос водяной в сборе	1
25	99157A02	Насос водяной в сборе	1
26	NSS	NOT SOLD SEPARATE Insert	1
27	85090	Сальник водяной трубки	1
27	85090001	Сальник	1
28	86203	Кольцо уплотнительное гребного вала резиновое	1
29	8248324	Винт (M6 x 16)	4
30	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
30	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	8M0027720	Вал переключения передач короткий	1
31	862933	Вал переключения	1
32	99199	Гребной вал	1
32	99198	Гребной вал	1
33	85552	ЧЕХОЛ	1
33	85552001	ЧЕХОЛ	1
34	93878	Фиксатор	1
35	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
36	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
37	85091	Шайба	1
38	93007	ПРУЖИНА	1
39	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
39	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	85593	ШТИФТ (.078 x .437)	1
41	85562A2	Кулачок переключения передач	1
42	85096	Палец приводной	1
43	29804T	ВТУЛКА	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1
-	99157T2	Ремкомплект водяного насоса	1

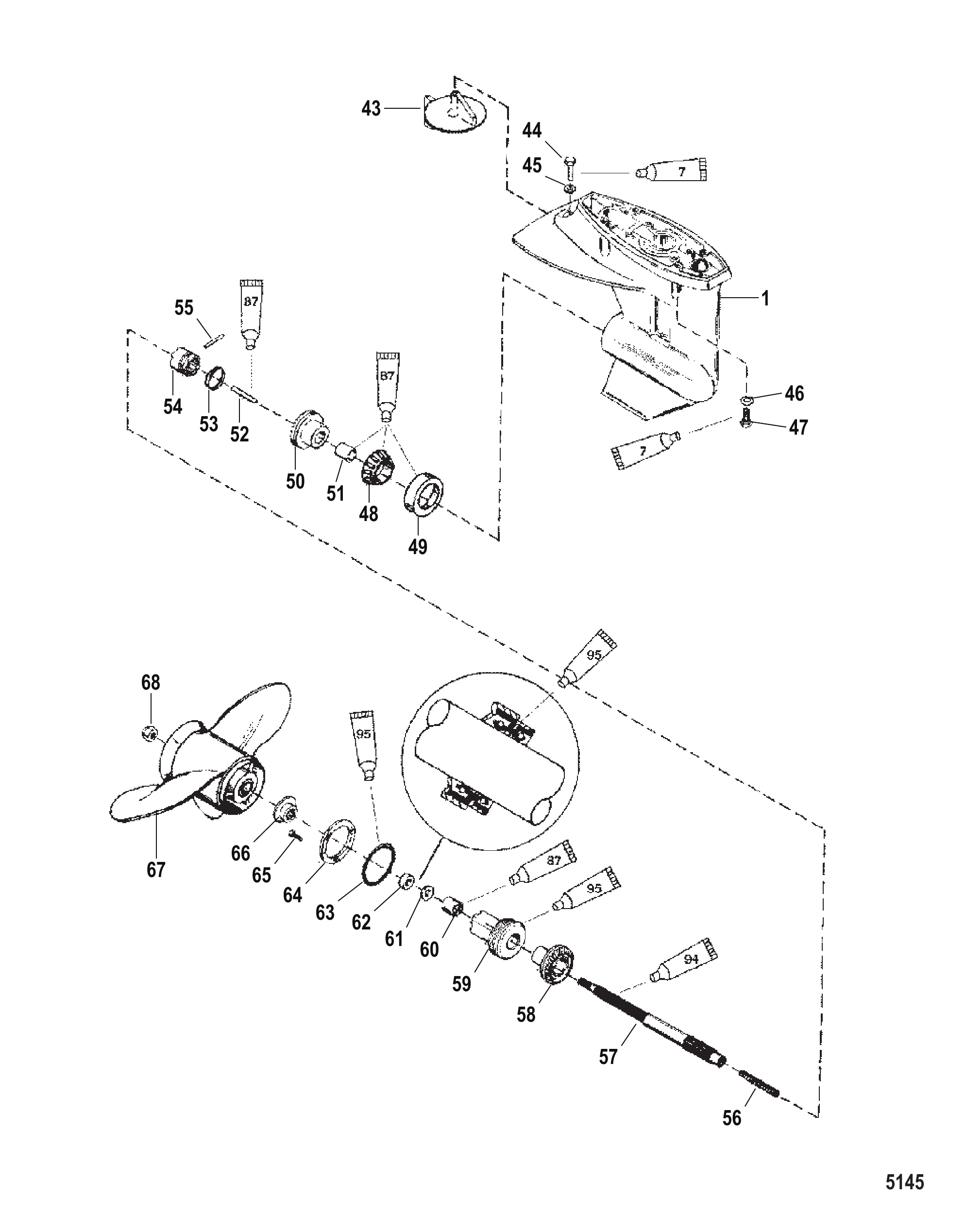

Рис. 14Редуктор вала гребного винта - передаточное число 2,25:1 Gear Housing Propeller Shaft - 2.25:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	8669A26	Сборка редуктора	1
-	8669T26	Корпус редуктора в сборе	1
-	8669A28	Сборка редуктора	1
-	8669T28	Корпус редуктора в сборе	1
-	8669A27	Сборка редуктора	1
-	8669T27	ORD 1665-8669T26 Mercury / Quicksilver	1
-	8669A29	Сборка редуктора	1
-	8669T29	ORD 1665-8669T28 Mercury / Quicksilver	1
-	8669A30	Сборка редуктора	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
43	984325	Триммерный плавник	1
43	98432Q6	Антикавитационная пластина	1
44	4000354	ВИНТ (M8 x 30)	1
45	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
45	8M0042642	Шайба (.323 x .562 x .063)	1
46	43328	Шайба	4
47	4000378	ВИНТ (M10 x 35) Нержавеющая сталь	4
47	87810178	ВИНТ (M10 x 35)	4
48	99328A1	Подшипниковый узел роликовый	1
48	8M0103470	Подшипниковый узел роликовый конический	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	44213A1	Шестерня переднего хода в сборе	1
50	44213T1	Шестерня переднего хода (27 зубьев)	1
51	85557	ВТУЛКА	1
52	85094	Толкатель кулачка	1
53	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
54	410401	МУФТА	1
54	41040T1	Муфта сцепления	1
55	85093	Палец	1
55	8M0020999	Крестовина	1
56	88680	Пружина	1
57	8166231	Гребной вал	1
58	99542	Шестерня заднего хода	1
58	99542T	Шестерня заднего хода (27 зубьев)	1
59	99906A1	Обойма подшипника в сборе	1
59	99906T1	Корпус в сборе подшипника	1
60	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
61	41132	САЛЬНИК масляный внутренний	1
62	41131	САЛЬНИК масляный наружный	1
62	8M0245761	Сальник масляный	1
63	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
64	87293	Пластина	1
65	90883	Винт (M5 x 16)	3
66	8M0027793	Ступица	1
66	858498	Упорная ступица в сборе	1
67	19640A40	Гребной винт Black Max	1
67	19638A40	Гребной винт Black Max	1
68	88228	Гайка гребного винта	1
68	4011912	ГАЙКА ГРЕБНОГО ВИНТА	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1

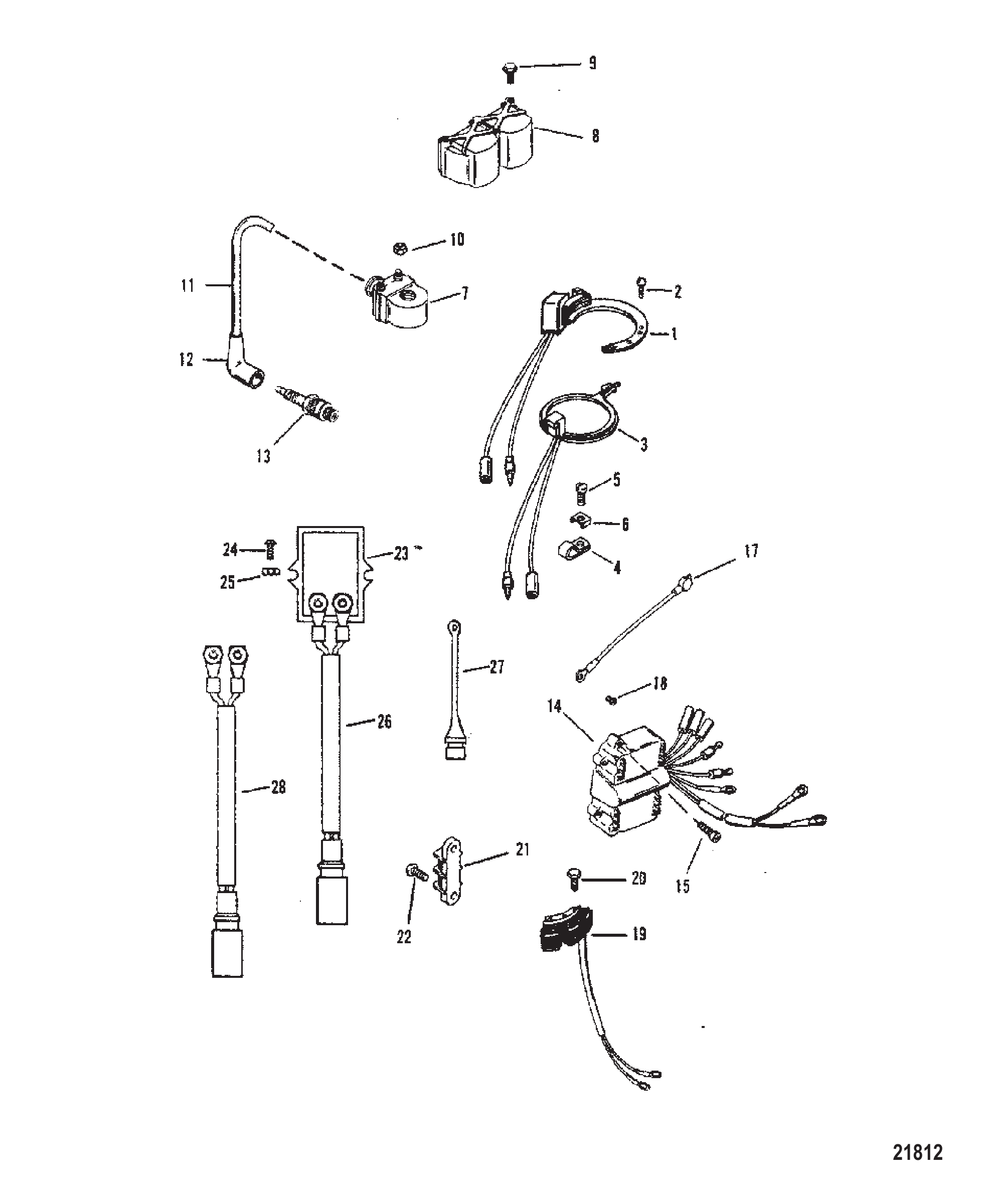

Рис. 15Компоненты зажигания/электрооборудования Ignition/Electrical Components

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
2	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	2
3	98450A5	Датчик-триггер в сборе	1
3	98450A10	Датчик-триггер в сборе	1
4	24836	ЗАЖИМ ПРОВОДОВ ДАТЧИКА	1
4	22740	ЗАЖИМ	1
5	48408	Винт (#10-16 x .500) клеммной колодки	1
6	69205	С-ОБРАЗНАЯ ШАЙБА	1
6	8M0084613	Пружинная шайба	1
7	7370A13	Катушка зажигания в сборе	2
7	8M0230859	Катушка зажигания в сборе	2
8	99762	Крышка	1
8	997621	Крышка катушки зажигания	1
9	4010555	ВИНТ (M5 x 55) Нержавеющая сталь КРЫШКА КАТУШКИ ЗАЖИГАНИЯ	3
9	1994155	ВИНТ (M5 x 55)	3
10	45076	Гайка (#10-32) латунная клемма блока выключателя	4
11	813715A3	Высоковольтные провода	1
11	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
11	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
12	63709A1	Комплект наконечника/клеммы свечи зажигания	2
13	97180	Свеча зажигания	2
13	896329827	Свеча зажигания #L76V @4	2
13	14103570	СВЕЧА ЗАЖИГАНИЯ (NGK #BUZHW-2)	2
13	14103Q	ORD 896329838 Mercury / Quicksilver	2
13	136862	Свеча зажигания (NGK-BU8H)	2
13	13686Q	NGK BU8H @10 Mercury / Quicksilver	2
13	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
13	816737Q	Свеча зажигания NGK BP8HN-10@10	2
13	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
13	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
14	7452A15	Блок переключателей в сборе	1
14	7452A19	Блок переключателей в сборе	1
15	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
17	88807A10	Трос в сборе, масса	2
18	48408	Винт (#10-16 x .500) клеммной колодки	1
19	86704A2	СТАТОР В СБОРЕ	1
19	86704A10	СТАТОР Вспомогательный	1
20	4000123	ВИНТ (M5 x 30)	3
21	63813	Клеммная колодка	1
21	638131	КЛЕММНАЯ КОЛОДКА	1
22	48409	Винт (#10-16 x .625) нержавеющая сталь	2
23	95845	Регулятор напряжения	1
23	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
24	92799	ВИНТ (#10-16 x 1.12)	2
25	45076	Гайка (#10-32) латунная клемма блока выключателя	2
26	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
27	71663	Пробка	1
28	65017A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ЧЕРНЫЙ/ЧЕРНЫЙ)	1

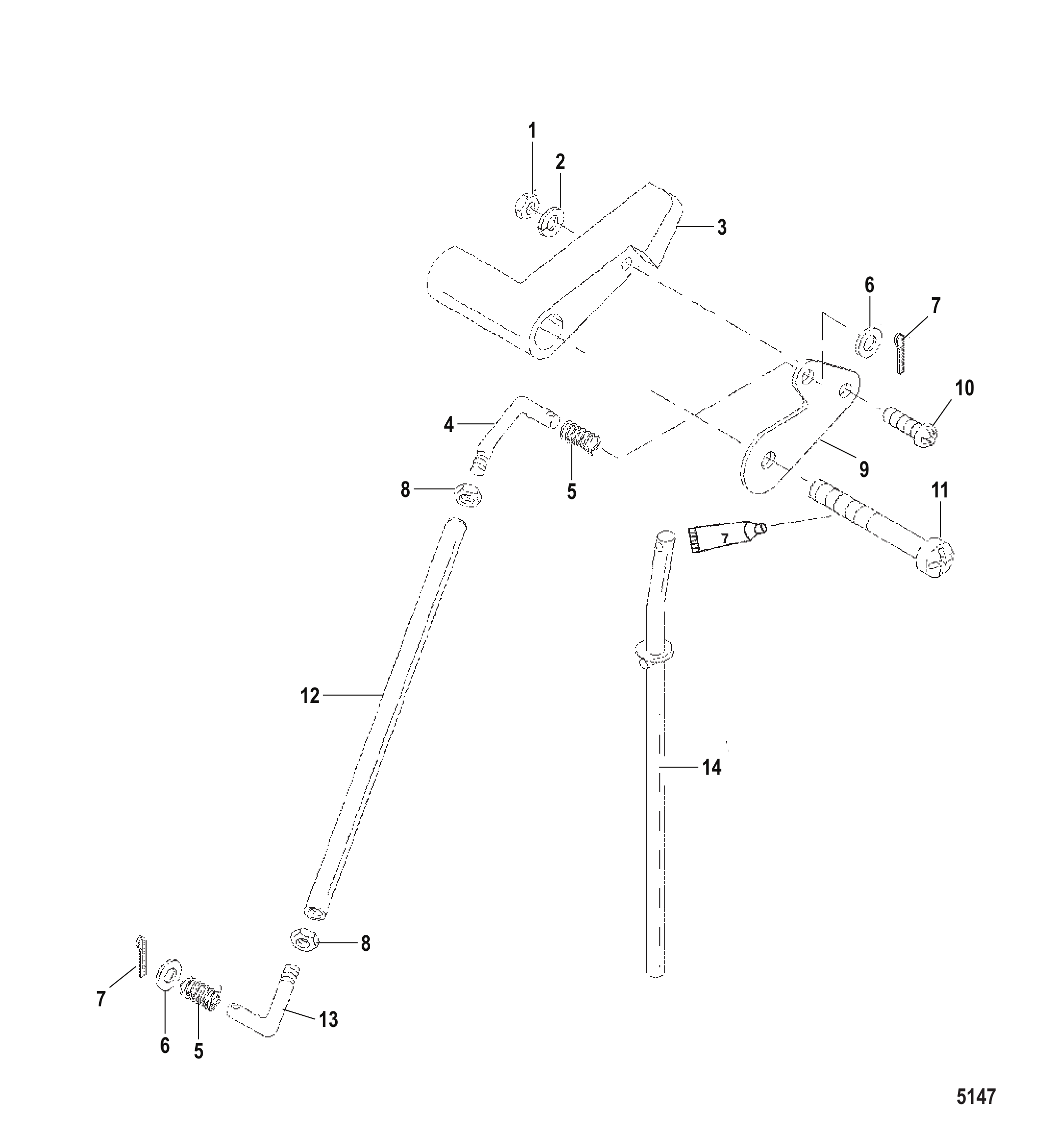

Рис. 16Механизм управления водометом Jet Linkage

REF	Номер детали	Наименование	Кол-во
1	87599	Гайка	1
2	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
3	8239522	Рукоятка переключения	1
4	828251	Наконечник тяги	1
5	828252	Пружина	2
6	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
7	56206	Шплинт	2
8	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
9	828253	Рычаг переключения передач	1
10	828254	Винт (#10-32 x .750)	1
11	828255	Винт (#10-32 x 2.50)	1
12	828256	Тяга переключения передач	1
13	828257	Наконечник тяги	1
14	828258	Тяга фиксатора откидывания	1

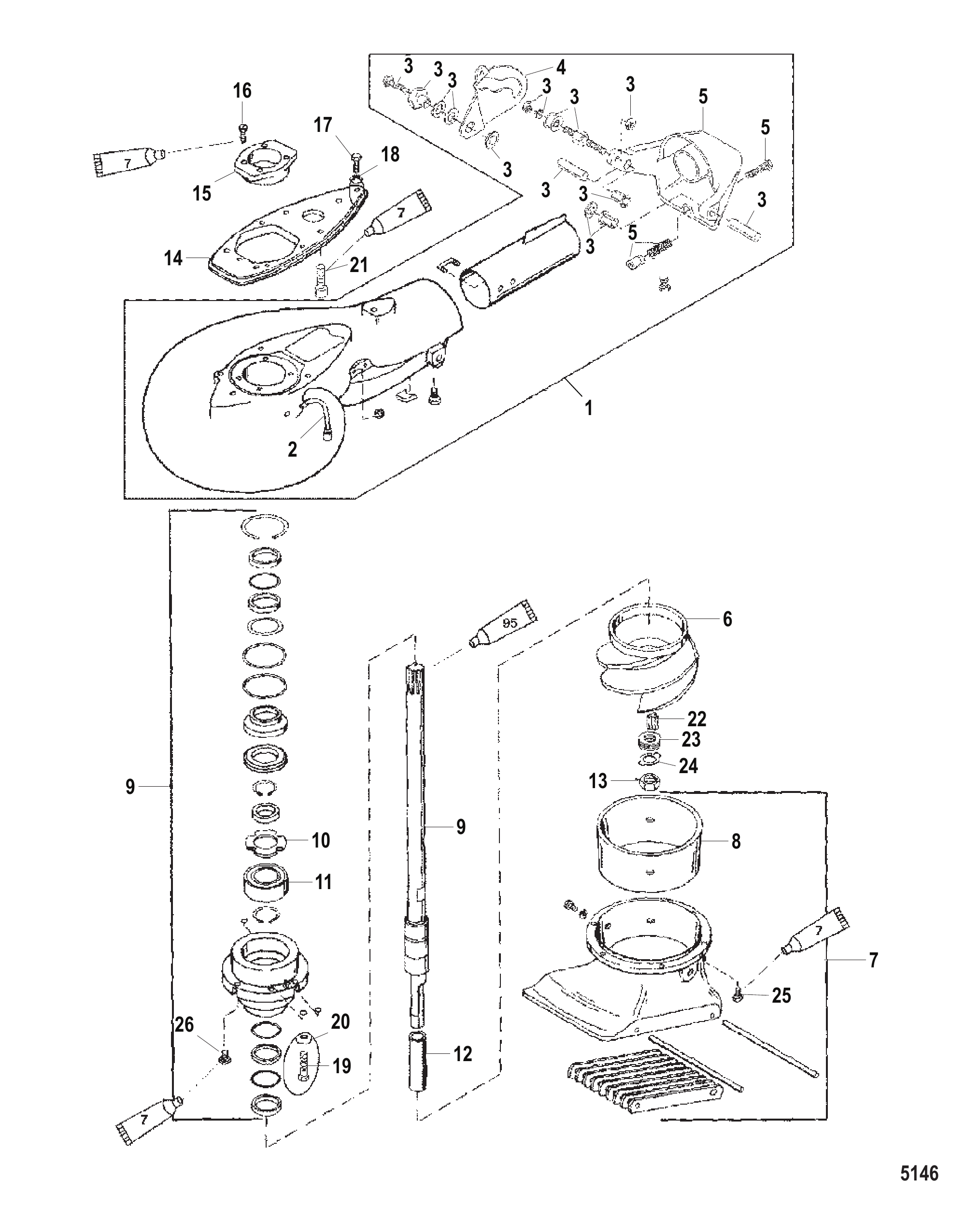

Рис. 17Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	801400251	Водомётный насос в сборе	1
-	856143A4	Водометный насос в сборе	1
-	856143A4	Водометный насос в сборе	1
1	801411251	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	878376	Комплект тяг переключения	1
4	878381	Кулачок	1
5	878378	Задний ход с буфером	1
6	855708T25	Рабочее колесо	1
7	80141225	Корпус водозаборника	1
8	827188T	Гильза	1
9	80141325	Гребной вал	1
9	8M0084536	Приводной вал	1
10	879652	Упорная шайба	1
11	879653	Подшипник шариковый	1
12	827189	ВТУЛКА	1
13	827190	ГАЙКА	1
14	801430	Адаптер	1
15	801431	Основание насоса	1
16	846500	ВИНТ (#10-32 x 1.00) Нержавеющая сталь	4
17	19925125	ВИНТ (.375-16 x 1.25)	1
18	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	19924200	ВИНТ (.312-18 x 2.00)	4
20	12038	ШАЙБА	4
20	8M0207778	ШАЙБА .344 x .625 x.063	4
21	801432	Винт (M10 x 35)	4
22	801405625	Шпонка рабочего колеса	1
23	801404625	Прокладка рабочего колеса	8
24	801403625	Шайба стопорная	1
25	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
26	F2211	Винт (#10-24 x .625) нержавеющая сталь	2

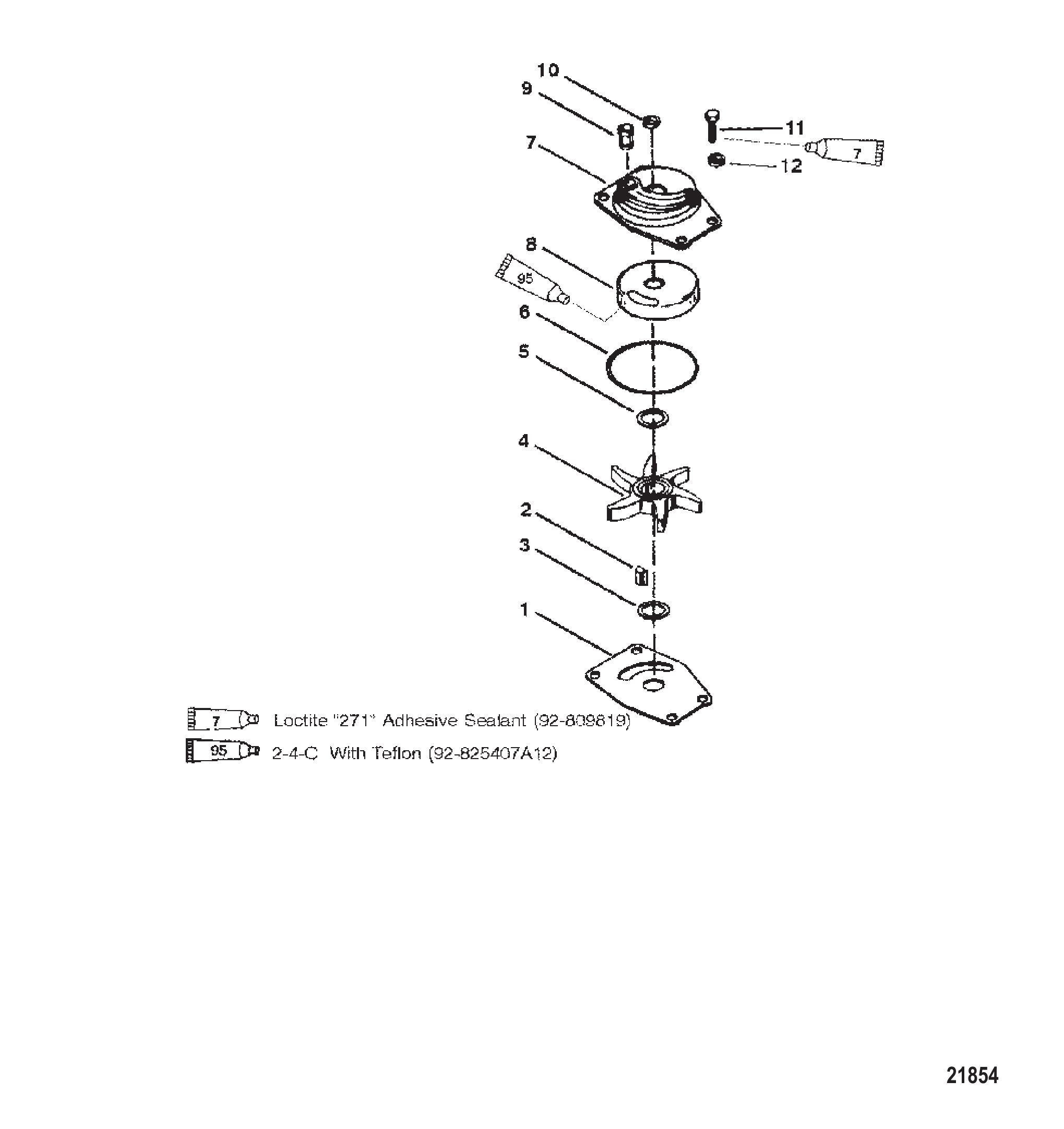

Рис. 18Компоненты водяного насоса водомета Jet Water Pump Components

REF	Номер детали	Наименование	Кол-во
1	85083	Пластина передняя	1
2	8M0027721	Шайба	1
2	8M0204722	Шайба	1
3	85119	Шпонка	1
3	8M0214993	Шпонка @5	1
4	850893	Крыльчатка	1
4	8M0204712	Крыльчатка	1
5	8M0027721	Шайба	1
5	8M0204722	Шайба	1
6	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
7	99157A1	Насос водяной в сборе	1
7	99157A02	Насос водяной в сборе	1
8	NSS	NOT SOLD SEPARATE Insert	1
9	85090	Сальник водяной трубки	1
9	85090001	Сальник	1
10	86203	Кольцо уплотнительное гребного вала резиновое	1
11	8248324	Винт (M6 x 16)	4
11	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
12	85095	Втулка винта водяного насоса	4
12	8M0214959	Втулка @5	4
-	85090A2	Комплект сальников	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1

Рис. 19Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	0

Рис. 20Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	18583	Руководство по запчастям 20 л.с. / 25 л.с. SEA PRO / MARATHON 25 SUPER 15
-	11044940	Руководство владельца (чёрное)
-	11046940	Руководство владельца (серое)
-	816756940	Руководство пользователя (SEA PRO 25)
-	816758940	Руководство пользователя (MARATHON 25)
-	13480A88	Комплект наклеек (черный-20) исполнение I
-	13239A88	Комплект наклеек (черный-25) исполнение I
-	811304A91	Комплект наклеек (SeaPro 25) исполнение I
-	821574A92	Комплект наклеек (черный-Super 15)
-	810461A92	Комплект наклеек	1
-	824091A94	Комплект наклеек (черный-20) исполнение II
-	824091A00	Комплект наклеек (черный 20/Jet 20)
-	808499A94	Комплект наклеек (черный-25) дизайн II
-	808499A00	Комплект наклеек (черный 25)
-	821574A94	Комплект наклеек (черный-Super 15) дизайн II
-	826307A95	Комплект наклеек черный - Super 15/Seapro 15 XD
-	811304A94	Комплект наклеек (черный Sea Pro 25) дизайн II
-	811304A00	Комплект наклеек (черный Seapro 25)
-	824092A94	Комплект наклеек (серый-20) дизайн II
-	824092A03	Комплект наклеек (серый 20)
-	824088A94	Комплект наклеек (серый-25) дизайн II
-	824088A03	Комплект наклеек (серый 25)
-	811305A91	Комплект наклеек (Marathon 25)
-	8588361	Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 25
-	821401A92	Комплект наклеек (серый-Super 15)
-	8588361	Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 25
-	13480A93	Комплект наклеек (25 America)
-	824731A94	Комплект наклеек (Tracker 25)

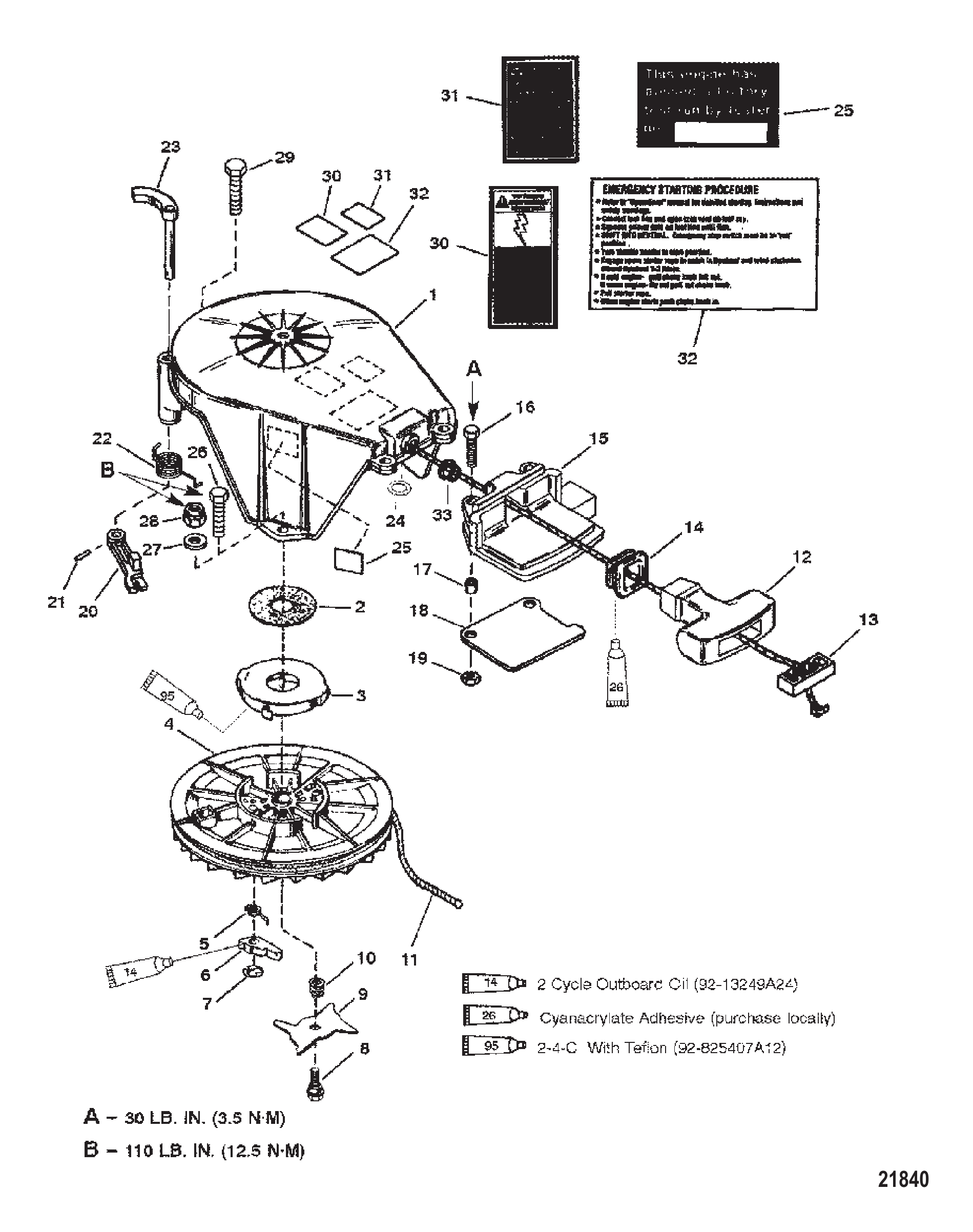

Рис. 21Сборочный узел стартера (ручной) Starter Assembly (Manual)

REF	Номер детали	Наименование	Кол-во
-	90906A17	Стартер в сборе, ручной, в комплекте	1
-	90906A23	Стартер в сборе ручной	1
1	42712A3	Корпус в сборе стартера	1
1	86689A5	Корпус в сборе стартера	1
2	90478	ПОДУШКА	1
2	833161T	Прокладка войлочная	1
3	868571	Пружина	1
3	86857T01	Пружина	1
4	825269A1	Шкив стартера	1
4	825269T01	Шкив стартера в сборе	1
5	86851	Пружина	2
5	86851T02	Пружина @2	2
6	868501	Кулачок	2
7	868491	Кольцо стопорное	2
7	86849T01	Кольцо @2	2
8	826253	Винт (.250-20 x .625)	1
9	86853	Кулачок	1
9	86853T01	Кулачок	1
10	868521	Пружина кулачка	1
10	868523	Пружина	1
11	12066A9	Трос стартера	1
11	12066Q10	Трос стартера @2	1
12	85174A1	Рукоятка троса стартера в сборе	1
13	NSS	NOT SOLD SEPARATE Retainer	1
14	44180	Втулка троса	1
15	426264	Опора	1
16	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
17	309772	Проставка	4
18	17212	ОПОРА	1
18	856154T01	Опора	1
19	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
19	401385	ГАЙКА (M5) Нержавеющая сталь	2
20	938762	Фиксатор рычага (нижний)	1
20	93876T02	Рычаг	1
21	38489	ШТИФТ Роликовый	1
22	823778	Пружина верхнего стопорного рычага	1
23	94019	Фиксатор рычага (верхний)	1
23	858925	РЫЧАГ ФИКСАТОР	1
24	818853	КОЛЬЦО СТОПОРНОЕ	1
25	NSS	NOT SOLD SEPARATE Decal-Engine Test	1
26	40011128	Винт (M6 x 20) нержавеющая сталь	2
26	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
27	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
28	8268336	Гайка (M6)	3
28	401386	ГАЙКА (M6) Нержавеющая сталь	3
29	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1
30	NSS	NOT SOLD SEPARATE Decal-High Voltage	1
31	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
32	NSS	NOT SOLD SEPARATE Decal-Emergency Start Procedures	1
33	42690	Втулка троса стартера	1
33	8M0183792	Втулка троса	1

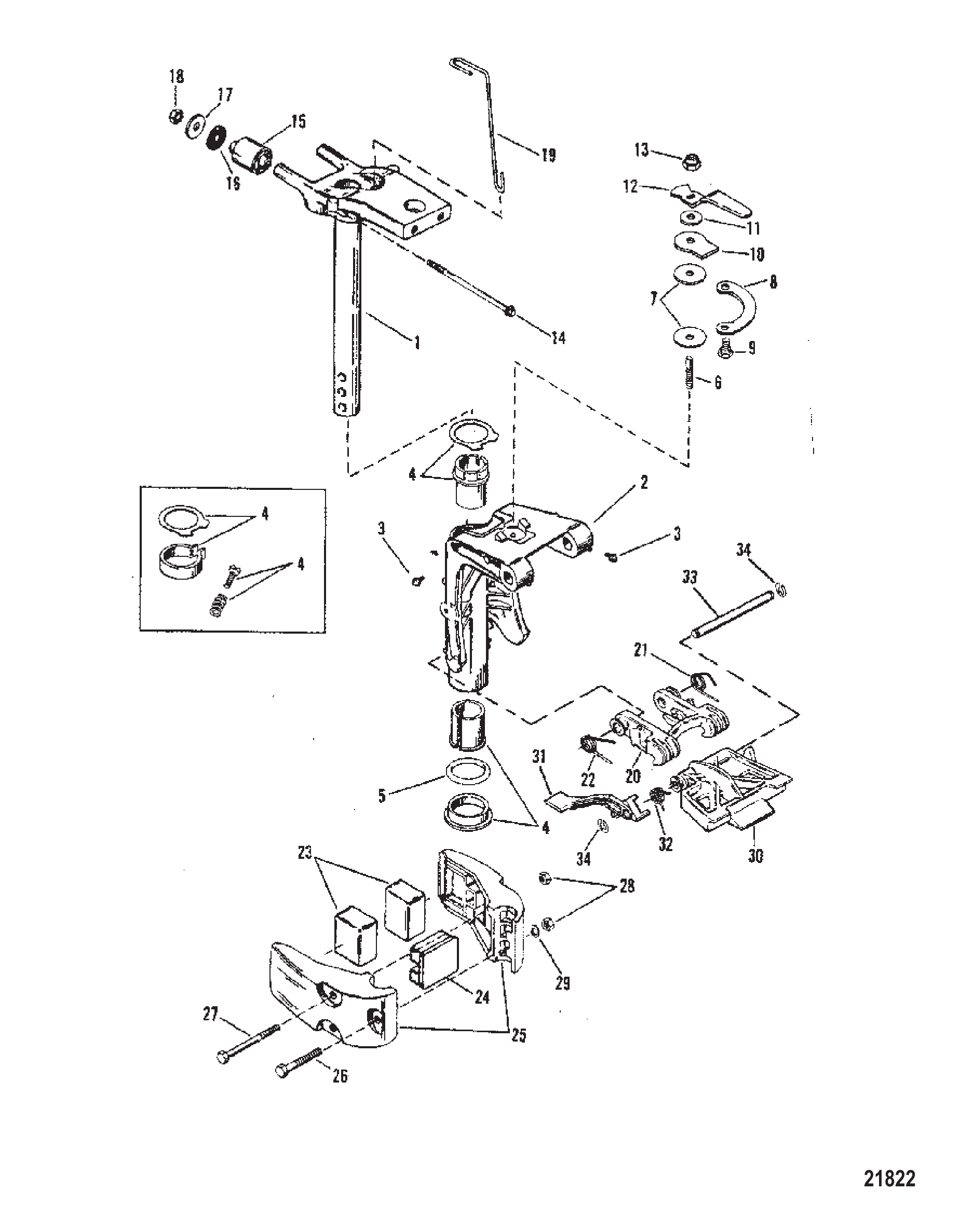

Рис. 22Сборочный узел поворотного кронштейна Swivel Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	822238A2	Поворотный кронштейн (чёрный)	1
1	822238A3	Поворотный кронштейн (серый)	1
1	822238A9	Поворотный кронштейн	1
2	8692A13	Поворотное крепление (чёрное)	1
2	822237A3	Поворотное крепление	1
2	8692A14	Поворотное крепление (серое)	1
2	822237A4	Поворотное крепление	1
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
3	8M0169589	Штуцер для смазки	3
4	11139A2	Струбцина в сборе	1
5	86993	Уплотнительное кольцо поворотной трубы	1
1	822238A5	Поворотный кронштейн (чёрный)	1
1	822238A9	Поворотный кронштейн	1
1	822238A6	Поворотный кронштейн (серый)	1
1	822238A9	Поворотный кронштейн	1
1	822238A7	Поворотный кронштейн (TRACKER)	1
1	822238A9	Поворотный кронштейн	1
2	822237A3	Поворотное крепление	1
2	822237A4	Поворотное крепление	1
2	822237A3	Поворотное крепление	1
2	822237A5	Поворотное крепление (TRACKER)	1
2	822237A4	Поворотное крепление	1
3	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
3	8M0169589	Штуцер для смазки	3
4	85154A1	Комплект втулок	1
5	86993	Уплотнительное кольцо поворотной трубы	1
6	821961	Штанга	1
7	8165621	Диск	2
8	821958	Пластина поворотной головки	1
8	821958A1	Комплект пластин	1
9	768041	Крепёжная шайба винта	2
9	768042	Винт с буртиком шестигранный	2
10	821957	Пластина тормозная	1
11	29330	ШАЙБА	1
12	821959	Рукоятка	1
13	34863	ГАЙКА (.375-24)	1
13	8M0204726	Гайка (.375-24) латунная	1
14	12516	Винт (M8 x 133.35) верхняя подушка	2
14	125161	ВИНТ (M8 x 133)	2
15	14894	ОПОРА ВЕРХНЯЯ	2
16	85172	ШАЙБА	2
17	43430	Шайба	2
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	16554	ТЯГА крюка реверса	1
20	98830A2	Крюк механизма фиксации заднего хода в сборе	1
21	96018	Пружина крюка реверса - левый борт	1
22	97427	Пружина (правый борт - электрическая)	1
22	12755	Пружина (правый борт - механическая/электрическая рукоятка)	1
22	879894	Пружина	1
23	85122	Опора нижняя	2
23	85122001	Опора нижняя	2
24	85123	Упор передний	1
24	85123001	Бампер передний	1
25	17232A1	Крышка нижней опоры (чёрная)	1
25	17232A2	Крышка нижней опоры (серая)	1
25	17232A1	Крышка нижней опоры (чёрная)	1
25	17232A3	Крышка нижней опоры (TRACKER)	1
26	4009259	ВИНТ (60 ММ)	1
26	1994360	ВИНТ (M8 x 60)	1
27	4009263	ВИНТ (100 ММ)	2
27	19943100	ВИНТ (M8 x 100)	2
28	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	3
29	36001	ШАЙБА	3
30	12756	Кронштейн	1
31	12758	Рычаг управления	1
32	12754	Пружина	1
33	13195	Штифт	1
34	13194	Кольцо стопорное	2
-	41499A87	Комплект прокладок	2
-	41499A88	Комплект прокладок	2

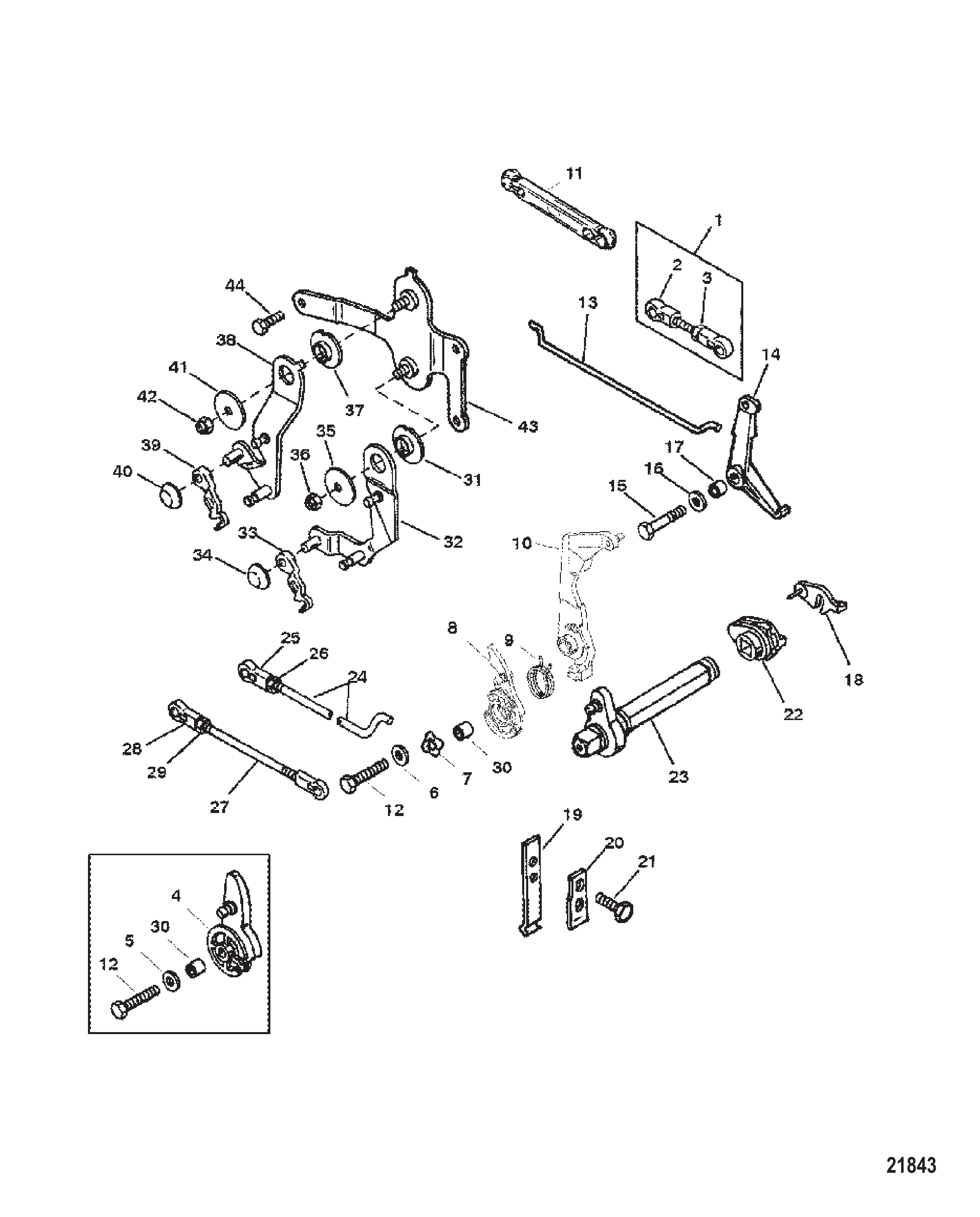

Рис. 23Механизм управления дросселем и переключением передач (дистанционное управление) Throttle and Shift Linkage (Remote Control)

REF	Номер детали	Наименование	Кол-во
1	823857A1	Тяга регулировки зажигания в сборе	1
2	817428	Гнездо	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	8237571	Кулачок дроссельной заслонки	1
5	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
6	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
7	99611	Волнистая шайба	1
8	8319781	Кулачок дросселя	1
9	42164	ПРУЖИНА	1
10	831977	Рычаг зажигания	1
10	888191	Рычаг зажигания	1
11	832747	Звено механизма зажигания	1
11	8327471	Звено газораспределения	1
12	4000330	ВИНТ (M6 x 25)	1
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
13	42161	ТЯГА БЛОКИРОВКИ	1
14	8236103	Рычаг блокировки управления	1
15	4000330	ВИНТ (M6 x 25)	1
15	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
16	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
17	823806	ВТУЛКА	1
18	823862	РЫЧАГ ЗАДНЕЙ ПАНЕЛИ	1
19	826077	Пружина фиксатора	1
20	824994	ПРУЖИНА пластины	1
21	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
22	8238632	Рычаг горизонтального вала переключения передач, левый борт	1
23	8236011	Вал переключения горизонтальный	1
24	825211A2	Тяга переключения в сборе	1
24	881228A1	Тяга переключения в сборе	1
25	817428	Гнездо	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	1
27	823893A2	Тяга в сборе дроссельной заслонки	1
27	881227A3	Тяга дросселя в сборе	1
28	817428	Гнездо	2
29	45076	Гайка (#10-32) латунная клемма блока выключателя	1
30	823806	ВТУЛКА	1
31	825319	Втулка нейлоновая	1
32	8251681	Рычаг переключения	1
33	822459	ФИКСАТОР	1
34	825677	Гайка пружинная	1
35	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
36	8268336	Гайка (M6)	1
36	401386	ГАЙКА (M6) Нержавеющая сталь	1
37	825319	Втулка нейлоновая	1
38	825169	РЫЧАГ дроссельной заслонки	1
39	822459	ФИКСАТОР	1
40	825677	Гайка пружинная	1
41	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
42	8268336	Гайка (M6)	1
42	401386	ГАЙКА (M6) Нержавеющая сталь	1
43	8251701	Кронштейн крепления	1
44	4006731	ВИНТ (M6 x 16)	3

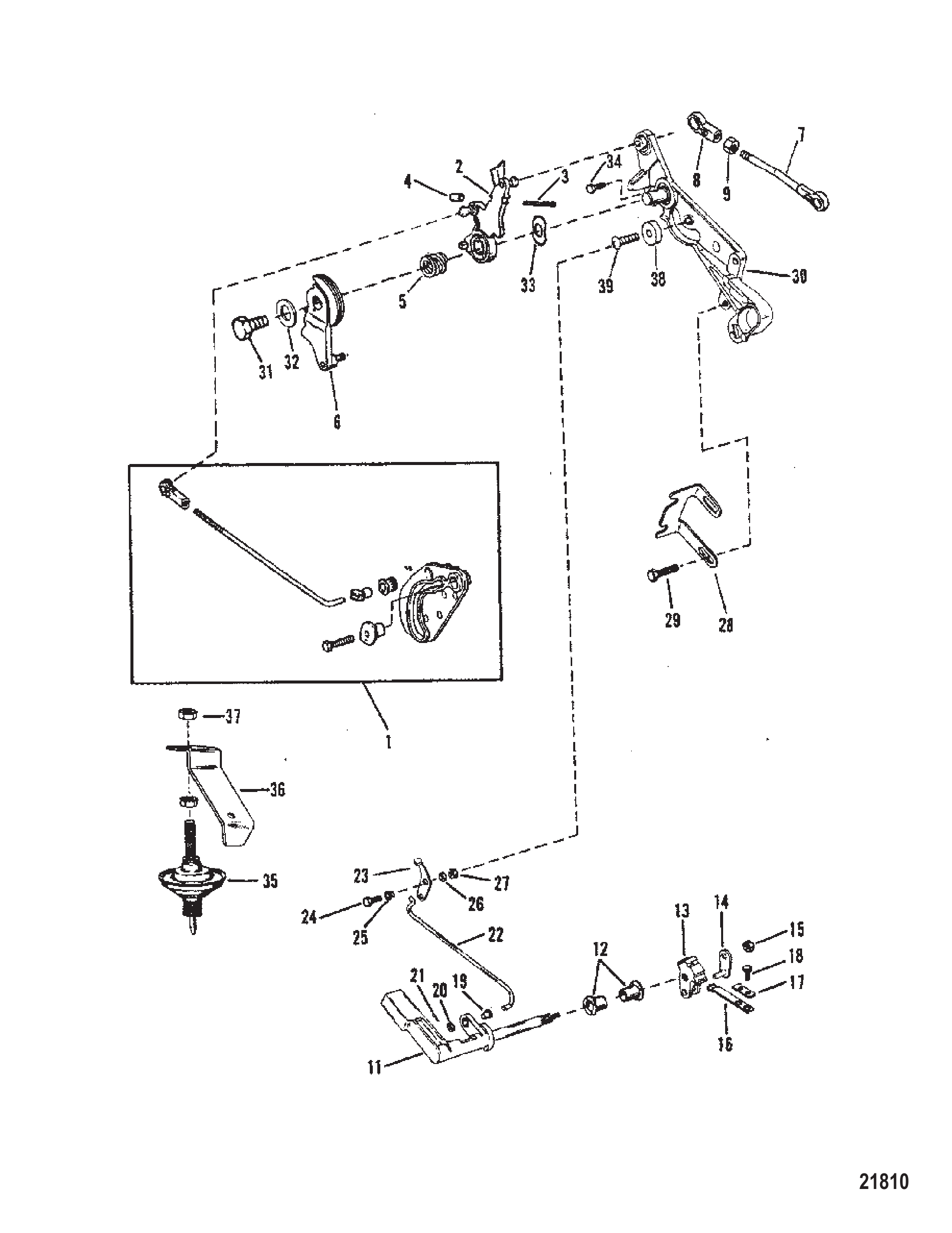

Рис. 24Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
1	17764A2	Комплект тяг дросселя	1
2	110383	Рычаг	1
3	118591	ВИНТ (.190-32 x 1.750)	1
4	48039	КРЫШКА	1
5	89540	Пружина опережения зажигания	1
6	42343	Рычаг привода	1
7	817429	Тяга синхронизации зажигания	1
8	817428	Гнездо	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	1
11	423301	Рукоятка переключения	1
12	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
13	423291	Рычаг переключения	1
14	42358	Задняя пластина рычага переключения	1
15	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
15	401385	ГАЙКА (M5) Нержавеющая сталь	1
16	39627	ПРУЖИНА	1
17	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
18	400018	ВИНТ (M5 x 12)	2
19	96202	Втулка нейлоновая - тяга переключения	1
20	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
21	21071	ШПЛИНТ	1
21	210711	Шплинт	1
22	11042	Тяга переключения	1
23	110501	РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ	1
24	400036	ВИНТ (M5 x 20) РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ	1
25	85095	Втулка винта водяного насоса	1
25	8M0214959	Втулка @5	1
26	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
27	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
27	401385	ГАЙКА (M5) Нержавеющая сталь	1
28	17848	КРОНШТЕЙН	1
29	4000330	ВИНТ (M6 x 25)	2
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
30	42026A2	Платформа	1
31	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
32	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
32	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
33	69708	Шайба волнистая винта фиксатора и рычага	1
34	4000328	ВИНТ (M6 x 16)	1
34	8M0214928	ВИНТ (M6 x 16)	1
35	92425	Демпфер	1
36	93001	КРОНШТЕЙН ДЕМПФЕРА	1
37	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	2
38	821211	ПРОСТАВКА (SUPER 15)	1
39	821210	ВИНТ (SUPER 15)	1

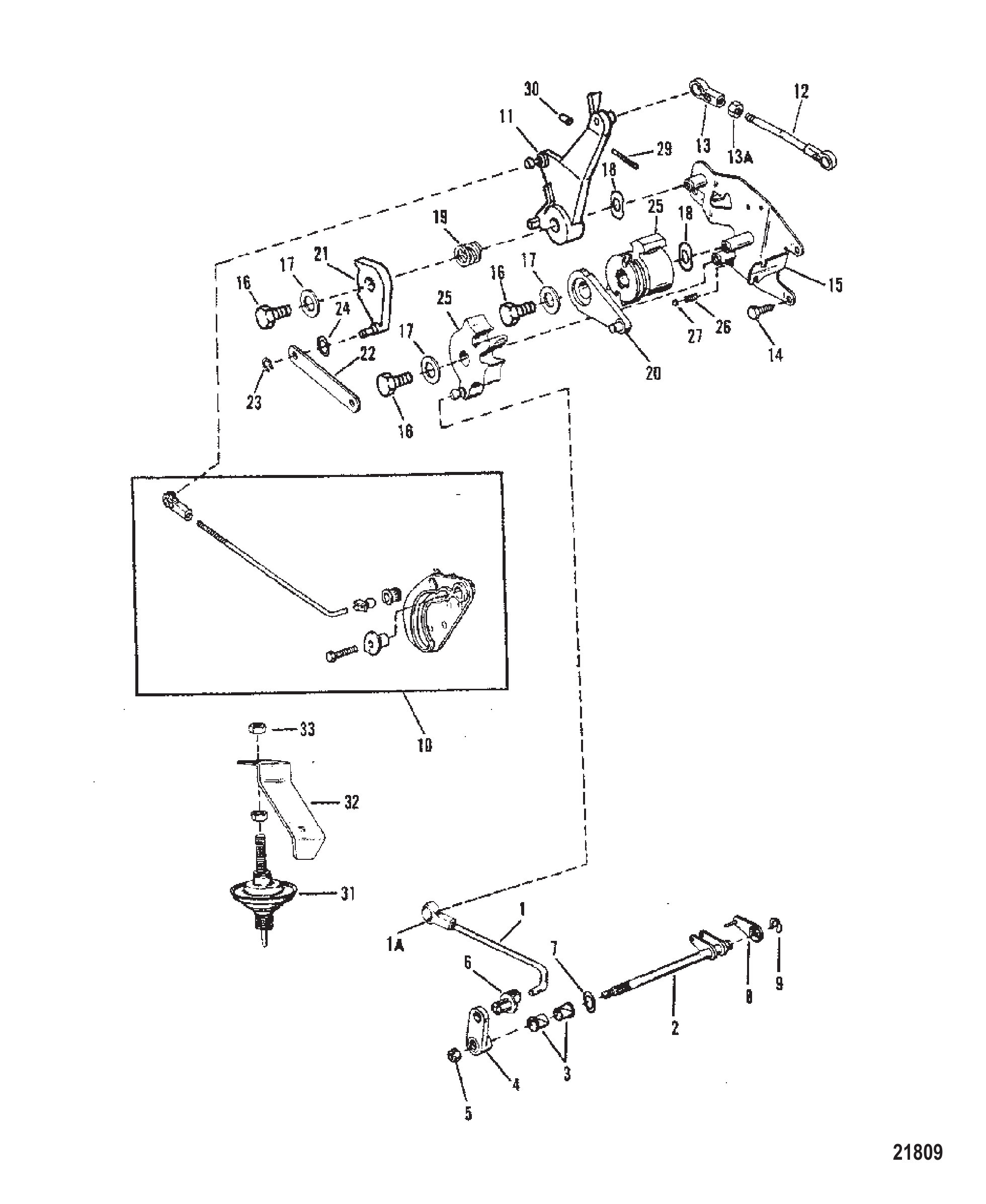

Рис. 25ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ) Throttle and Shift Linkage (Tiller Handle Shift)

REF	Номер детали	Наименование	Кол-во
1	17725A1	Тяга переключения	1
1A	817428	Гнездо	1
2	95027A6	Вал переключения передач	1
3	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
4	17724	РЫЧАГ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
4	17724A1	Рычаг в сборе	1
5	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
5	401385	ГАЙКА (M5) Нержавеющая сталь	1
6	932481	Втулка	1
6	8M0215006	Втулка поворотная	1
7	34632	Шайба	1
8	42156	РЫЧАГ	1
9	95019	Стопорное кольцо рычага переключения на валу переключения	1
10	17764A2	Комплект тяг дросселя	1
11	43360	Рычаг управления	1
11	433601	Рычаг управления	1
12	817429	Тяга синхронизации зажигания	1
13	817428	Гнездо	2
13A	45076	Гайка (#10-32) латунная клемма блока выключателя	1
14	4000328	ВИНТ (M6 x 16)	3
14	8M0214928	ВИНТ (M6 x 16)	3
15	12863A1	Платформа управления	1
16	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	3
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
18	69708	Шайба волнистая винта фиксатора и рычага	2
19	89540	Пружина опережения зажигания	1
20	92362A1	Рычаг	1
21	937791	Рычаг	1
22	867171	Тяга	1
23	17680	КОЛЬЦО СТОПОРНОЕ	2
24	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
25	94085A1	Шестерня	1
26	93006	ПРУЖИНА ФИКСАТОРА ШАРИКА	1
26	8M0215005	Пружина	1
27	93008	ШАРИК	1
29	118591	ВИНТ (.190-32 x 1.750)	1
30	48039	КРЫШКА	1
31	92425	Демпфер	1
32	93001	КРОНШТЕЙН ДЕМПФЕРА	1
33	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	2

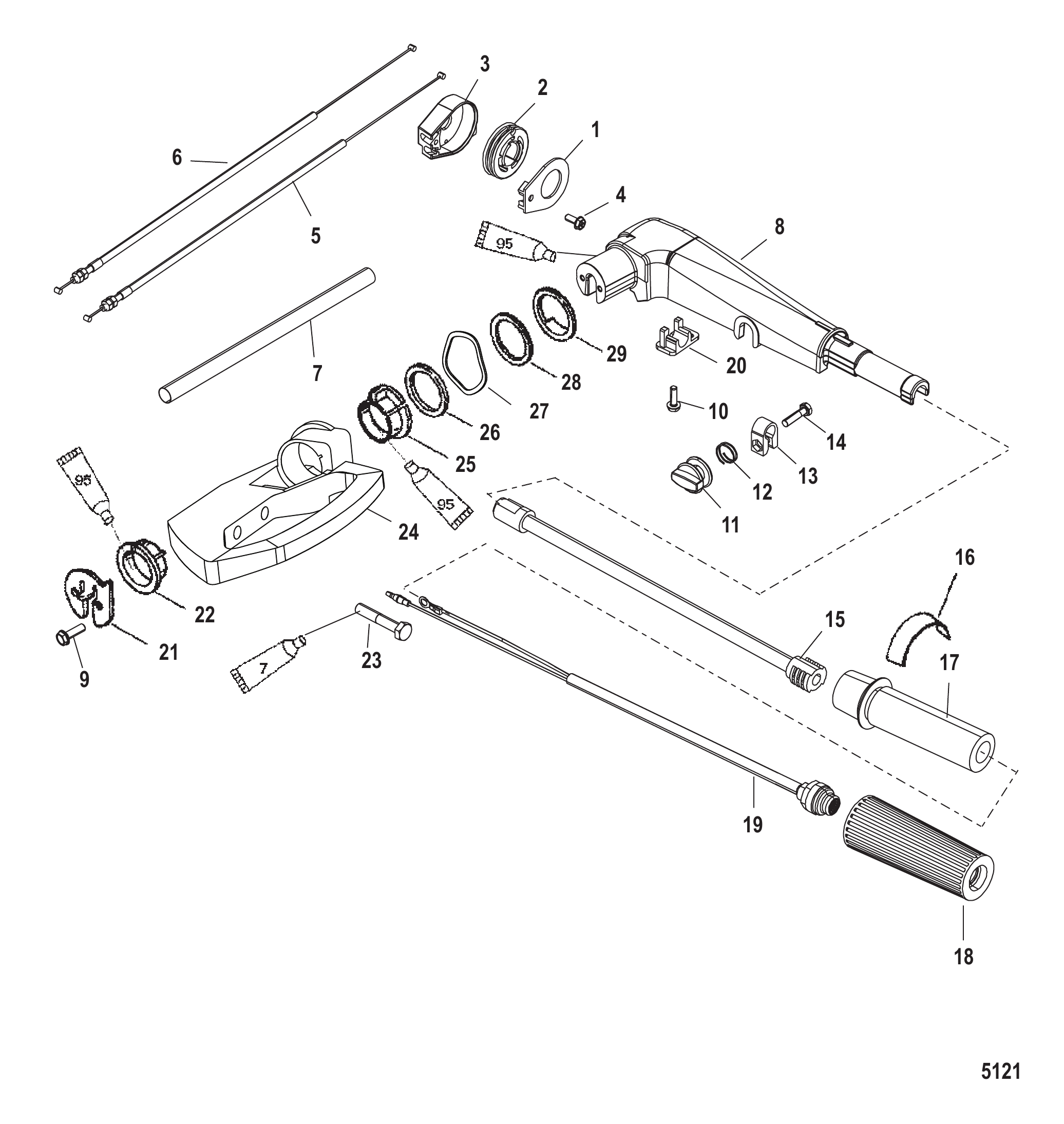

Рис. 26Сборка румпеля Tiller Handle Assembly

REF	Номер детали	Наименование	Кол-во
-	821468A4	Рукоятка румпеля	1
-	821468T4	РУКОЯТКА РУМПЕЛЯ	1
-	821468A5	Рукоятка румпеля	1
-	821468T5	ORD 821468T 4 Mercury / Quicksilver	1
-	821468A2	Румпель в сборе	1
-	821468T2	РУКОЯТКА РУМПЕЛЯ	1
-	821468A3	Румпель в сборе	1
-	821468T3	Румпель серый	1
1	822148A4	КОМПЛЕКТ КРЫШКИ	1
1	822148A2	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	812832	Винт (#10-16 x .500)	1
4	878608	Винт (#10-16 x .500)	1
5	432423	Трос дроссельной заслонки	1
5	43242T03	ТРОС ДРОССЕЛЯ	1
5	432426	Трос дроссельной заслонки	1
6	432423	Трос дроссельной заслонки	1
6	43242T03	ТРОС ДРОССЕЛЯ	1
6	432426	Трос дроссельной заслонки	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	821468A8	Рычаг рулевой рукоятки в сборе	1
8	821468A66	Рычаг рулевой рукоятки в сборе	1
8	821468A9	Рычаг рулевой рукоятки в сборе	1
8	821468T9	ORD 821468A66 Mercury / Quicksilver	1
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
9	4006731	ВИНТ (M6 x 16)	2
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
11	821972	Рукоятка дросселя	1
11	821972T	Ручка газа	1
12	96203	Пружина	1
13	821971	Фиксатор дросселя	1
13	892995	Фиксатор дросселя	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821463A1	Труба румпеля	1
15	821463T01	Труба румпеля	1
16	8242002	Наклейка	1
16	8242001	Наклейка	1
16	8242004	Наклейка	1
17	822429	РУКОЯТКА Дросселя	1
17	821465	РУКОЯТКА ДРОССЕЛЯ	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	823609A1	Выключатель стоп в сборе	1
19	8M0104615	Выключатель в сборе	1
20	822441	ФИКСАТОР	1
21	822147	Пластина румпеля	1
21	8221471	ПЛАСТИНА	1
22	823939	ВТУЛКА	1
23	4000384	ВИНТ (M10 x 80)	2
24	822841F1	КРОНШТЕЙН	1
24	822841F2	Кронштейн (серый)	1
24	822841F1	КРОНШТЕЙН	1
25	823939	ВТУЛКА	1
26	822145	Шайба	1
27	826792	Шайба волнистая	1
28	822145	Шайба	1
29	822146	Шайба	1

Рис. 27Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	938431	Монтажный инструмент обоймы подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	76160A2	Инструмент для установки/снятия поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	27780	СЪЕМНИК	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

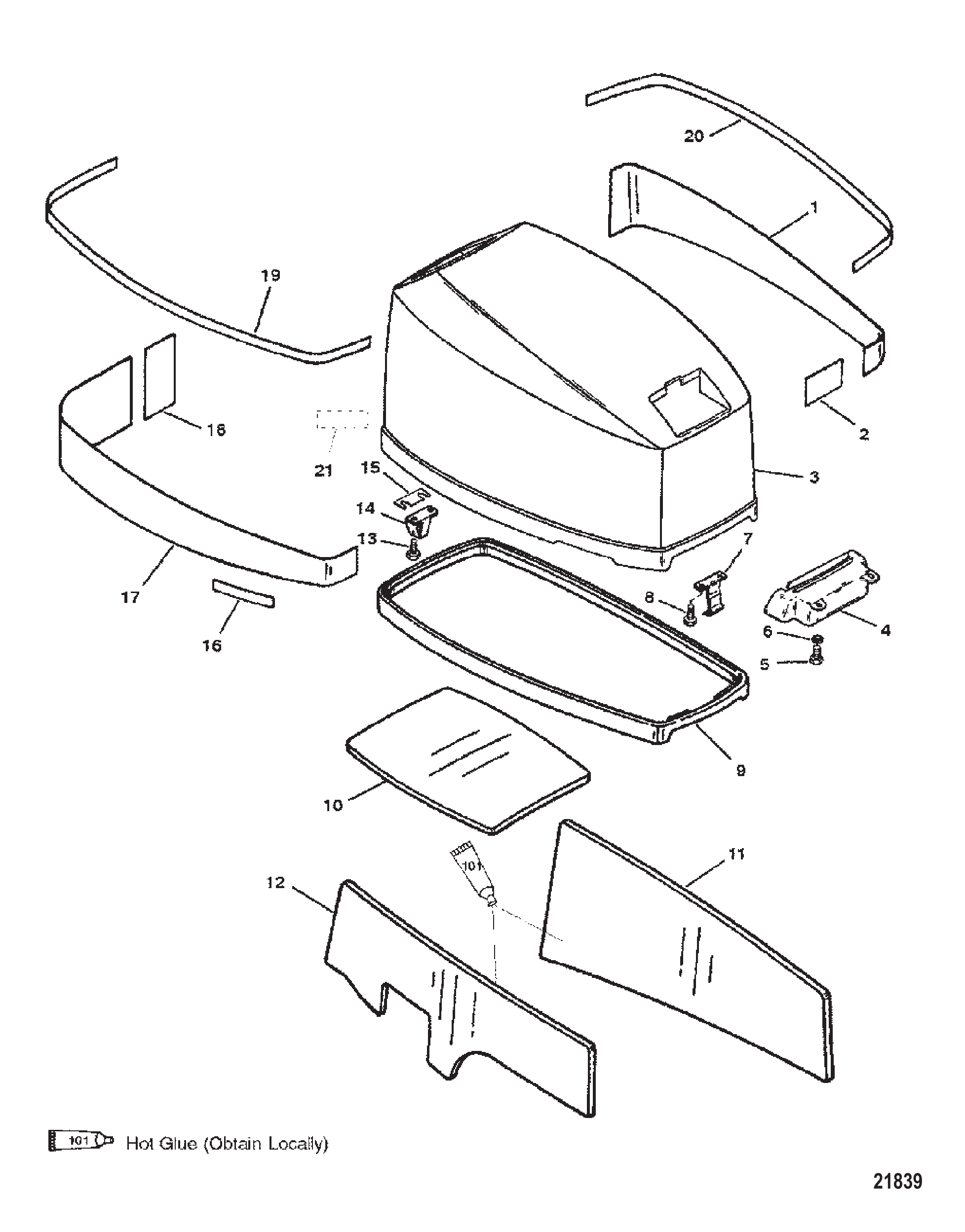

Рис. 28ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
2	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
3	9163A19	Верхний кожух в сборе	1
3	9163T19	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	9163A21	Верхний кожух в сборе	1
3	9163T21	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	9163A20	Верхний кожух в сборе	1
3	9163T20	Кожух верхний в сборе TRA	1
4	44311F3	ЩИТОК ЗАДНИЙ	1
4	44311F2	Экран	1
4	44311F3	ЩИТОК ЗАДНИЙ	1
4	44311F5	ЩИТОК ЗАДНИЙ	1
4	44311F3	ЩИТОК ЗАДНИЙ	1
4	44311F4	Щиток (задний)	1
5	400018	ВИНТ (M5 x 12)	2
6	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
7	17221	ЗАЩЕЛКА КОЖУХА	1
8	400033	ВИНТ (M5 x 12)	2
9	17773A2	УПЛОТНЕНИЕ КОЖУХА	1
9	8M0043411	УПЛОТНЕНИЕ КОЖУХА	1
10	NSS	NOT SOLD SEPARATE Sound Blanket-Top-Part of Reference #12	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Port-Part of Reference #12	1
12	815625A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
12	815625A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
13	400033	ВИНТ (M5 x 12)	2
14	812413A1	КРОНШТЕЙН В СБОРЕ РОЛИК	1
15	18517	Прокладка защёлки капота	AR
16	111851	НАКЛЕЙКА ПЕРЕКЛЮЧЕНИЯ	1
16	82408812	НАКЛЕЙКА Переключение (Использовать где применимо)	1
17	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
18	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
19	NSS	NOT SOLD SEPARATE Decal-Bottom Stripe	1
20	NSS	NOT SOLD SEPARATE Decal-Top Stripe	1
21	8555775	Наклейка с информацией об экологической маркировке EPA (внутри верхнего кожуха)	1
21	855577A5	REF SOB 09-18 Mercury / Quicksilver	1
21	855920	Наклейка с информацией об экологической маркировке EPA	1
