水星 Mercury 200, 20 4709593 & Up - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-75538 · 共 32 个部位 · 1225 条零件

1КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ 2СБОРКА НИЖНЕГО КОЖУХА 3ЭЛЕКТРОКОМПОНЕНТЫ 4ТРОС УПРАВЛЕНИЯ ГАЗОМ 5БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА)6КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)7КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)8РУЛЕВОЙ УЗЕЛ 9УЗЕЛ РЕДУКТОРА ВАЛ ГРЕБНОГО ВИНТА 10МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 11УЗЕЛ РЕДУКТОРА ВАЛ ДВИГАТЕЛЯ 12ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 13СБОРКА НИЖНЕГО КОЖУХА 14КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ 15КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)16УЗЕЛ СТРУБЦИНЫ И ПОВОРОТНОЙ СКОБЫ 17УЗЕЛ КОЛЕНЧАТОГО ВАЛА И ЦЕНТРАЛЬНОГО ПОДШИПНИКА 18БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА)19КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА)20ЭЛЕКТРОКОМПОНЕНТЫ 21МАХОВИК, КАТУШКА ЗАЖИГАНИЯ И БЛОК ВЫКЛЮЧАТЕЛЕЙ 22УЗЕЛ РЕДУКТОРА ВАЛ ДВИГАТЕЛЯ 23УЗЕЛ РЕДУКТОРА ВАЛ ГРЕБНОГО ВИНТА 24ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 25УЗЕЛ ПОРШНЯ И ШАТУНА 26КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ)27МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 28УЗЕЛ СТАРТЕРА 29РУЛЕВОЙ УЗЕЛ 30ТРОС УПРАВЛЕНИЯ ГАЗОМ 31ВЕРХНИЙ КАПОТ, ОБТЕКАТЕЛЬ И ПЕРЕДНЯЯ КРЫШКА 32РЕГУЛЯТОР НАПРЯЖЕНИЯ (ТОЛЬКО ДЛЯ БЕЛЬГИИ)

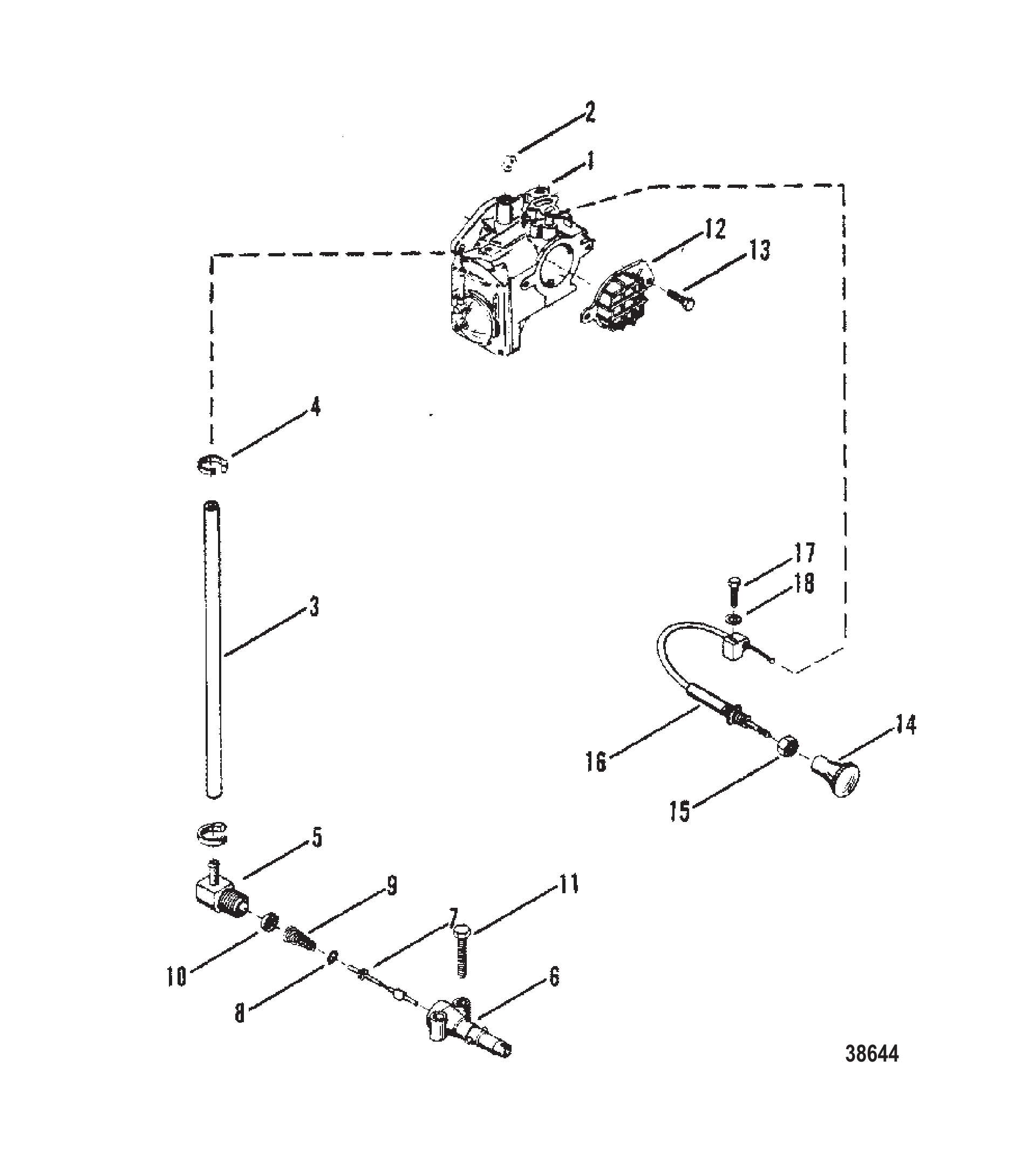

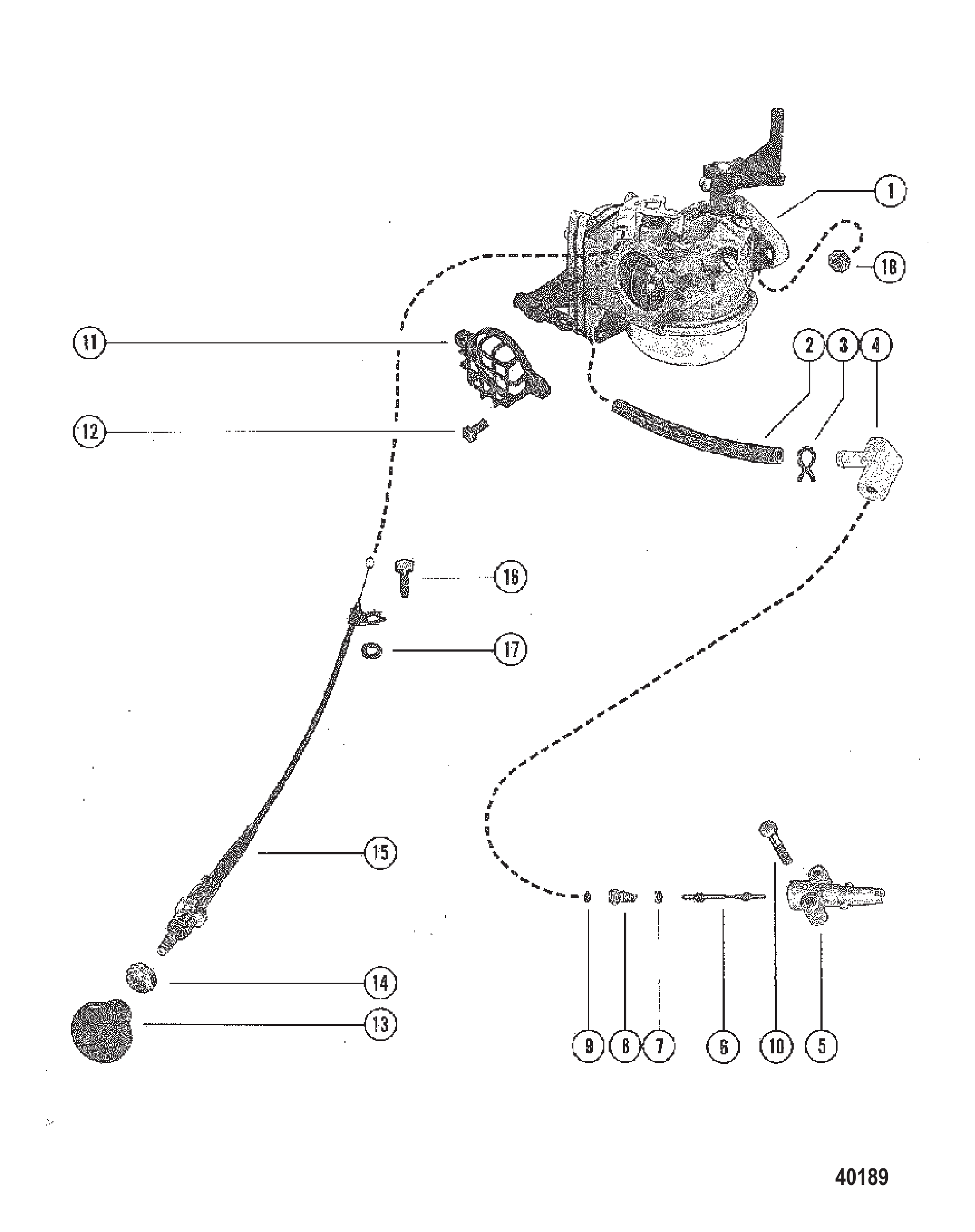

Рис. 1КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ CARBURETOR AND CHOKE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7902	КАРБЮРАТОР В СБОРЕ	1
1	8783A14	Карбюратор	1
1	8783A4	Карбюратор в сборе	1
1	8783A14	Карбюратор	1
1	7909	КАРБЮРАТОР В СБОРЕ	1
1	8782A13	Карбюратор	1
1	8782A3	Карбюратор в сборе	1
1	8782A13	Карбюратор	1
2	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	2
3	99127109	Шланг (57,00 дюймов, бухта)	1
3	8M0108355	Шланг (57 дюймов, бухта)	1
4	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
5	63981	Штуцер топливной линии к переходнику	1
6	22833	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА (ТОПЛИВНАЯ ЛИНИЯ)	1
7	23069	ШТОК ПЕРЕХОДНИКА ОБРАТНОГО КЛАПАНА	1
8	20415	Кольцо уплотнительное стержня переходника	1
8	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
9	23067	ПРУЖИНА ШТОКА ПЕРЕХОДНИКА	1
9	23067T	Пружина	1
10	30188	ШАЙБА ПЕРЕХОДНИКА	1
11	37923	ВИНТ (.250-28 x 1.250) ПЕРЕХОДНИК К НИЖНЕМУ КОЖУХУ	1
12	65552	СЕТКА КАРБЮРАТОРА	1
13	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
14	86381	Ручка воздушной заслонки	1
15	73710	ГАЙКА КРЕПЛЕНИЯ ТРОСА ВОЗДУШНОЙ ЗАСЛОНКИ К НИЖНЕМУ КОЖУХУ	1
16	72465	ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
17	45862	ВИНТ (#10-32 x .875) КАБЕЛЬ ПОДСОСА К КАРБЮРАТОРУ	1
18	34680	ВИНТ КРЕПЛЕНИЯ ТРОСА ПОДСОСА	1
-	89014A80	Комплект прокладок

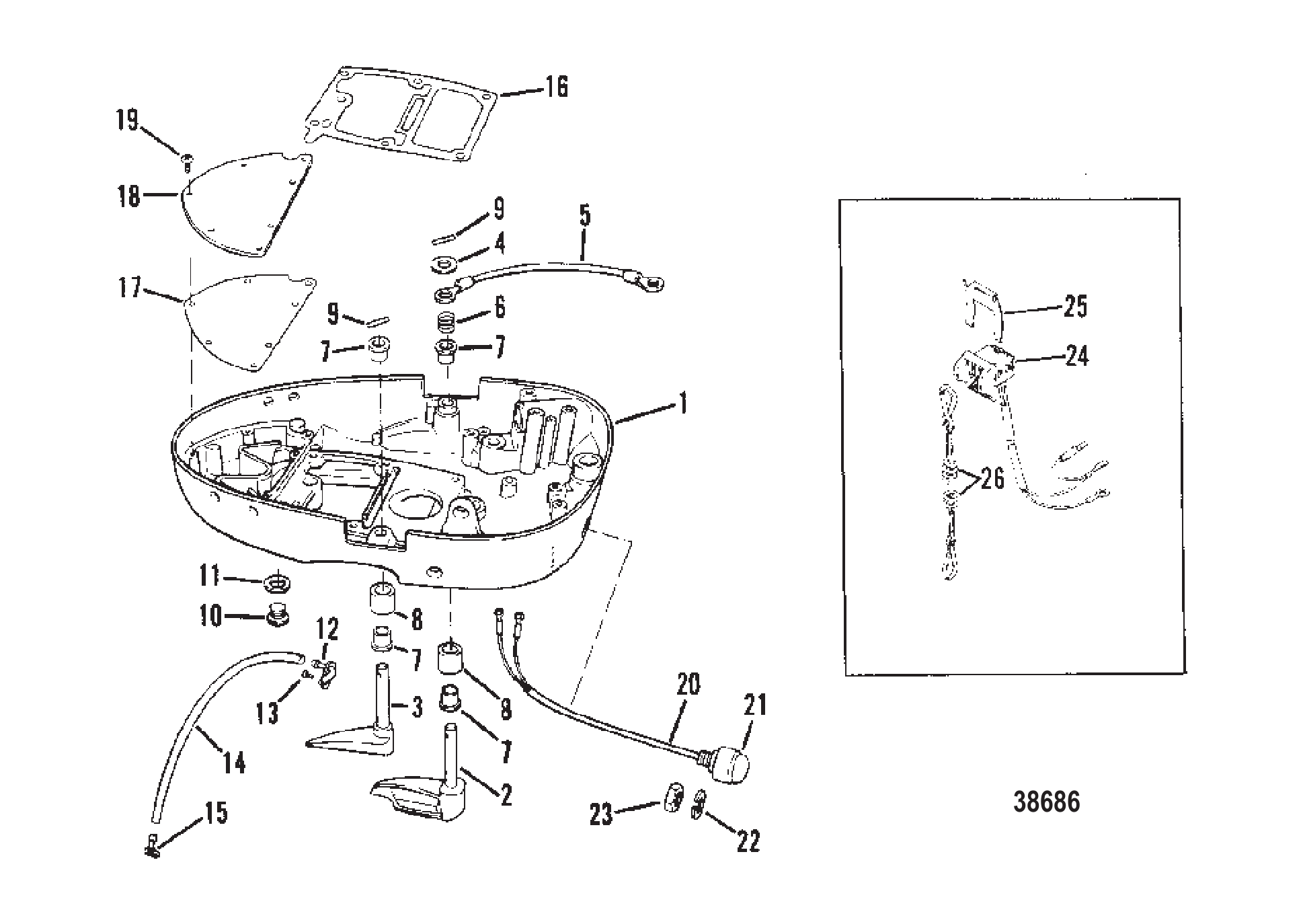

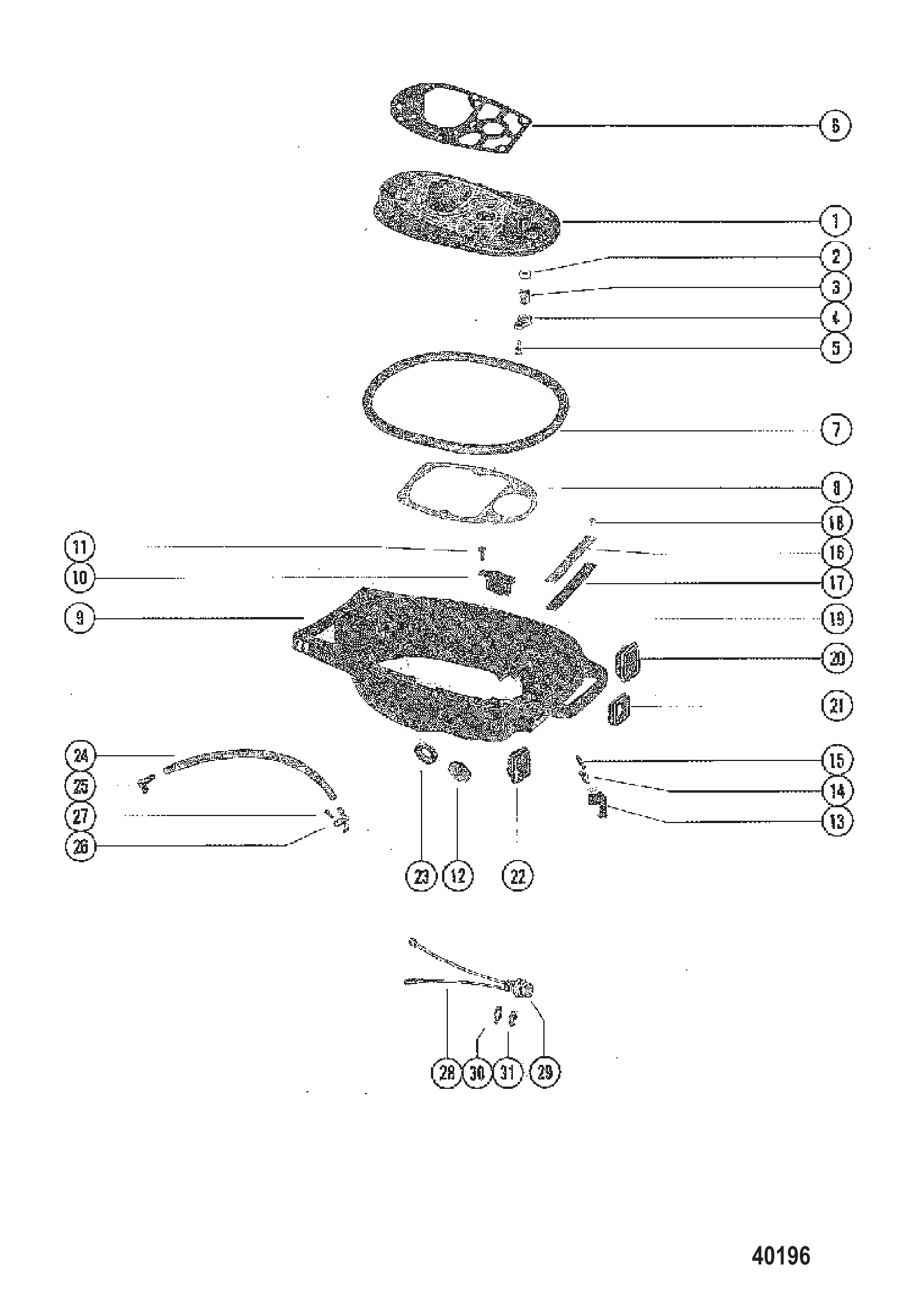

Рис. 2СБОРКА НИЖНЕГО КОЖУХА BOTTOM COWL ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7711A4	Нижний кожух	1
2	36187A1	Рычаг крепления в сборе - левый борт	1
3	36188A1	Рычаг крепления в сборе - правый борт	1
4	55891	Крепёж зажимного рычага	2
5	60871A7	Стяжка в сборе - масса	1
6	63399	Пружина заземляющей шины	1
7	26819	ВТУЛКА НЕЙЛОНОВАЯ - РЫЧАГ ЗАЖИМА	4
8	31293	Втулка резиновая - зажимной рычаг	2
9	58997	Палец роликовый (.164 x .750) зажимного рычага	2
10	79953	Винт (.375-16 x .250)	1
10	79953Q04	Ремкомплект сливного винта	1
11	20260	Шайба сливной и заливной пробки	1
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
12	56712	ФОРСУНКА КОНТРОЛЬНОЙ СТРУИ	1
13	35519	ВИНТ (#10-16 x .500) ПРОВОД К РУЧКЕ ПОДСОСА	1
14	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
14	8M0108355	Шланг (57 дюймов, бухта)	1
15	99664	Угольник выхлопной пластины	1
15	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
16	89937	Прокладка	1
17	55847	Прокладка	1
18	55936	Крышка выпускного разгрузочного отверстия	1
19	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	9
20	69508A31	Выключатель в сборе - стоп	1
21	99525A1	Крышка в сборе	1
22	69845	Шайба стопорная	1
23	69844	Гайка выключателя стоп	1
24	11083A9	Выключатель в сборе - стоп	1
25	12044	ФИКСАТОР КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ	1
25	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
26	86352A54	Шнур аварийной остановки в сборе	1
26	15920Q54	ШНУР В СБОРЕ	1
-	78139A80	Комплект прокладок	1

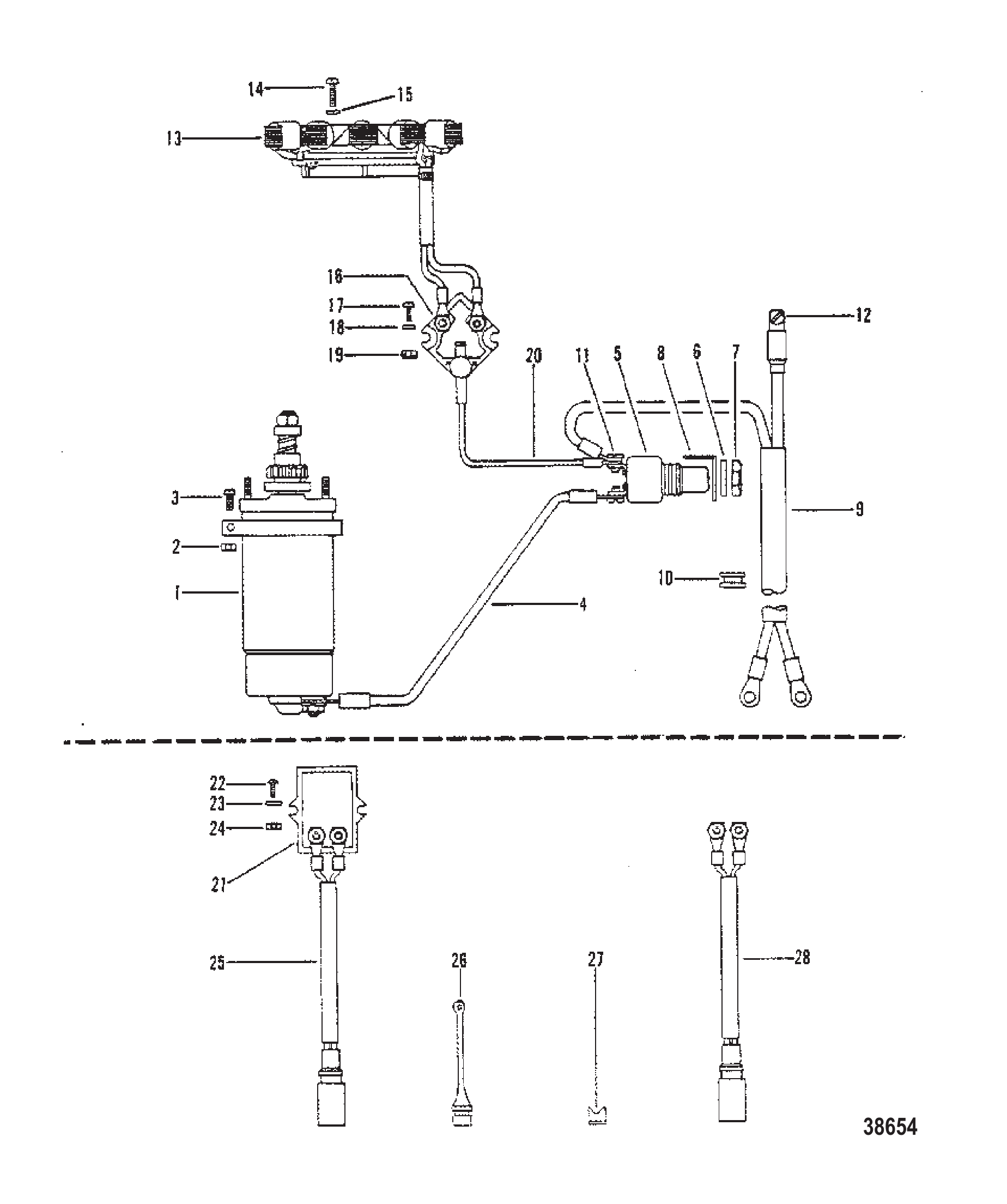

Рис. 3ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	78011	СТАРТЕР В СБОРЕ	1
2	55511	Винт (.312-18 x 1.500)	2
3	26993	СТОПОРНАЯ ШАЙБА (.312)	2
3	8M0204647	Стопорная шайба (.312)	2
4	76741A1	Жгут проводов выключателя запуска (желтый)	1
5	73883	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ ПУСКОВОЙ	1
6	30516	ШАЙБА ВЫКЛЮЧАТЕЛЯ ПУСКА	1
7	74394	Гайка замка зажигания	1
8	74515	Защитный колпачок замка зажигания	1
9	72535A4	Кабель аккумуляторный в сборе	1
10	86361	Втулка кабеля аккумулятора	1
11	45742	ВИНТ (.190-32 x .312) КРЕПЛЕНИЕ КАБЕЛЯ АККУМУЛЯТОРА	1
12	98253	Винт (.250-20 x .500) крепления аккумуляторного кабеля	1
13	74367A12	Статор освещения в сборе	1
13	74367A15	Статор	1
14	73696	ВИНТ КРЕПЛЕНИЯ СТАТОРА ОСВЕЩЕНИЯ (1-5/8")	2
15	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	2
16	62351A2	Выпрямитель в сборе	1
16	8M0058226	Выпрямитель	1
17	48408	Винт (#10-16 x .500) клеммной колодки	2
18	62769	Проставка винта выпрямителя	1
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	61393A9	Жгут проводов в сборе	1
21	95845	Регулятор напряжения	1
21	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
22	92799	ВИНТ (#10-16 x 1.12)	2
23	62769	Проставка винта выпрямителя	2
24	45076	Гайка (#10-32) латунная клемма блока выключателя	2
25	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
26	71663	Пробка	1
27	74361	Заглушка жгута проводов нижнего кожуха	1
28	65017A4	Жгут проводов освещения (наружный)	1
13	74367A12	Статор освещения в сборе	1
13	74367A15	Статор	1

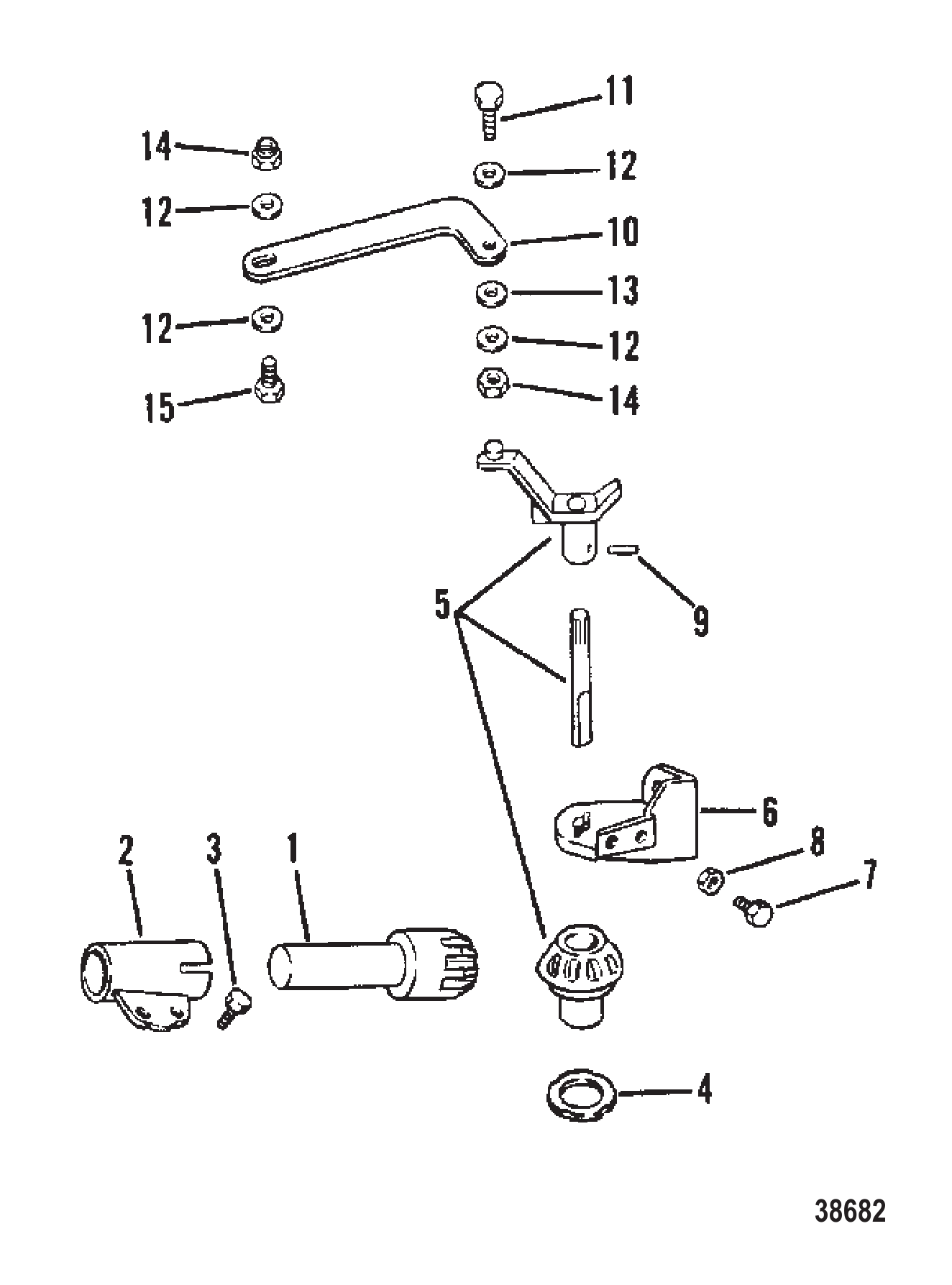

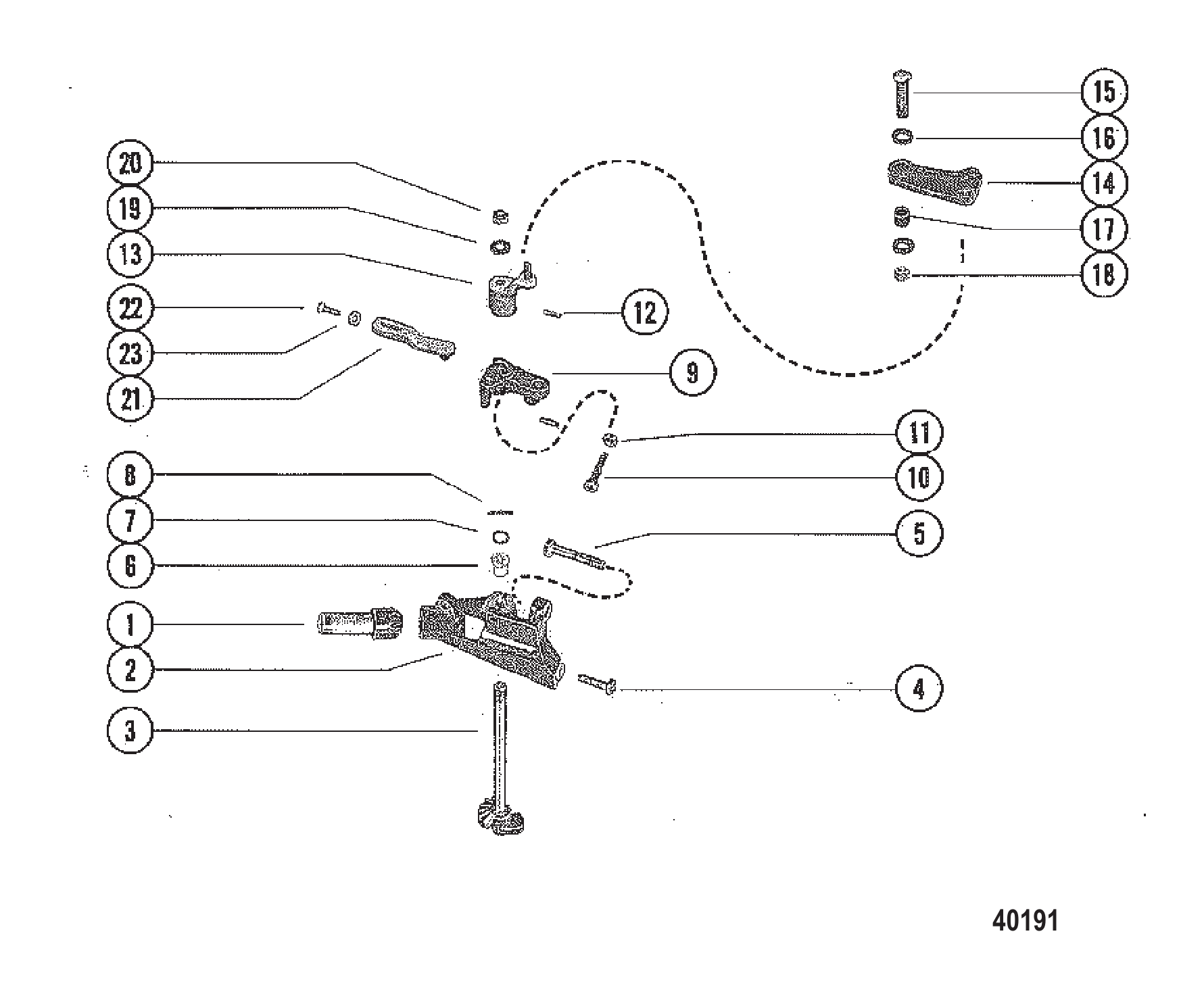

Рис. 4ТРОС УПРАВЛЕНИЯ ГАЗОМ THROTTLE CONTROL LINKAGE

REF	Номер детали	Наименование	Кол-во
1	60856	Шестерня управления дросселем	1
2	60885	Корпус горизонтальной шестерни	1
2	60885T	Корпус	1
3	47910	ВИНТ (1/4-28 x 5/8)	2
3	96138	Винт (.250-28 x .620)	2
4	64653A1	Комплект регулировочных шайб шестерни привода к нижнему кожуху	1
5	42666A3	Шестерня с валом в сборе	1
6	62099	Кронштейн рычага управления дросселем	1
6	62099T	Кронштейн	1
7	23015	ВИНТ (.190-32 x 1.00) РЕГУЛИРОВКИ ДРОССЕЛЯ	2
8	68219	Гайка (#10-32) нержавеющая сталь	2
9	69745	Штифт роликовый рычага к вертикальному валу	1
10	60920	Тяга рычага дросселя к пластине статора	1
11	34696	ВИНТ (#8-32 x .750)	1
12	34392	Шайба	3
13	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
14	28656	ГАЙКА	2
15	56027	Винт	1

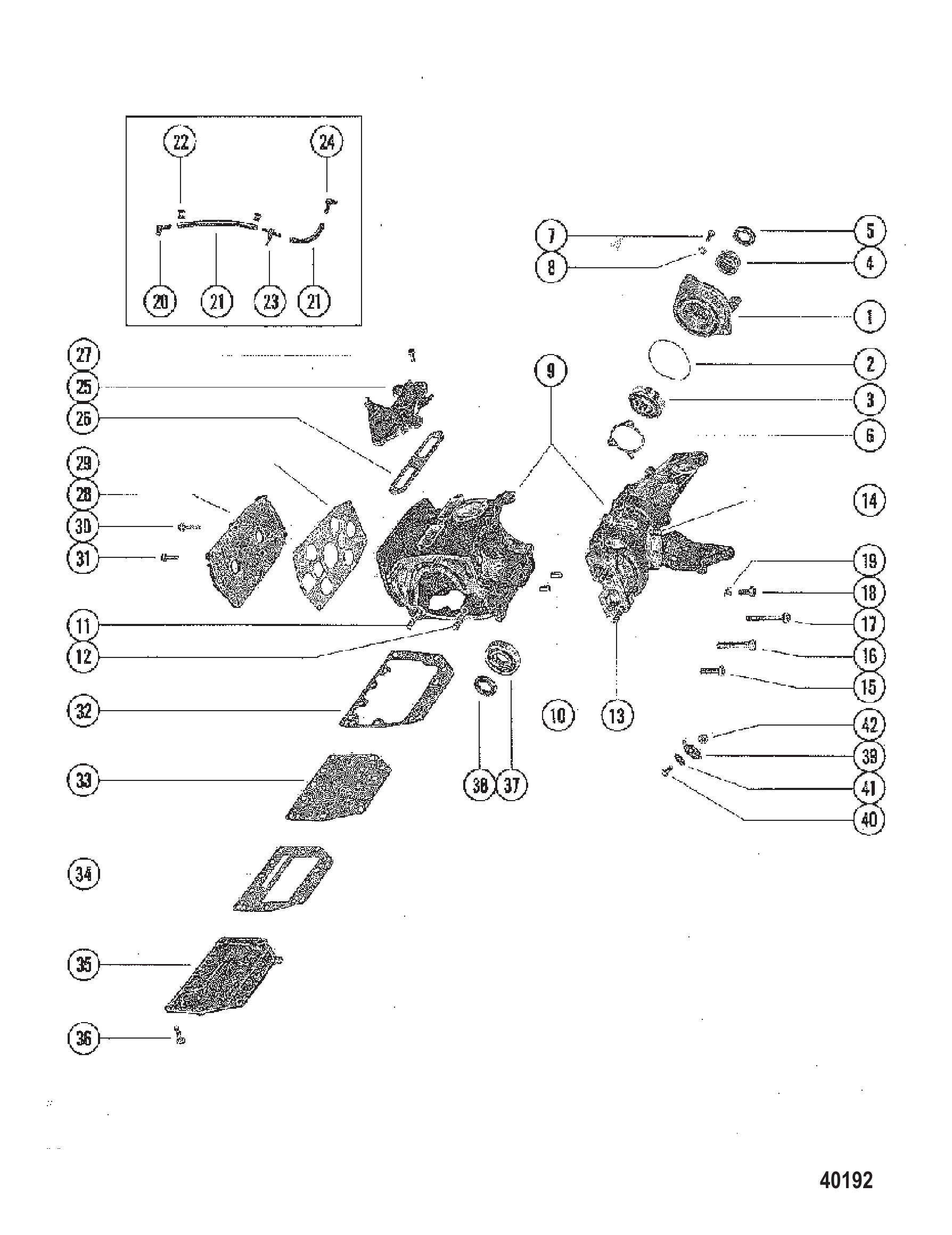

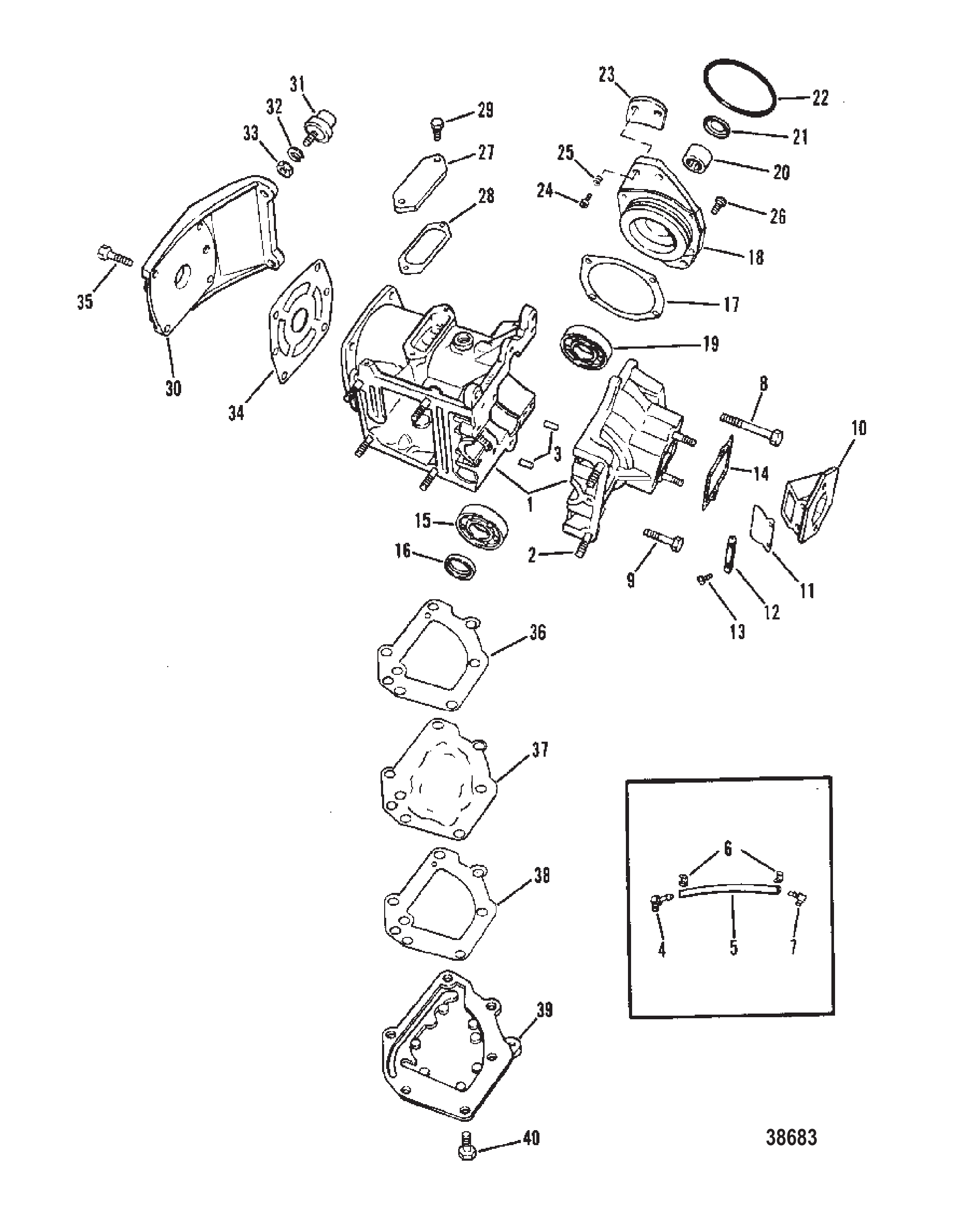

Рис. 5БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8694A3	Блок цилиндров	1
2	66021	ШПИЛЬКА	8
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	89275	Штуцер слива/прокачки	1
5	9912688	Трубка (36.00 дюймов, бухта)	1
6	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
7	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
7	887801	Угловой штуцер 90 градусов (.0625-27)	1
8	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	70726	Блок лепестковых клапанов	1
11	35836	ЛЕПЕСТКОВЫЙ ВПУСКНОЙ КЛАПАН	2
12	22215	ДЕРЖАТЕЛЬ ЛЕПЕСТКОВОГО КЛАПАНА	2
13	28430	ВИНТ (#6-32 x .25)	4
14	35739	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ К КАРТЕРУ	1
14	357391	Прокладка	1
15	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
16	56397	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
17	31412A1	Регулировочная шайба	AR
18	6352A1	Корпус подшипника верхний в сборе	1
19	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
20	31410	Подшипник роликовый верхнего корпуса подшипников	1
21	66301	САЛЬНИК МАСЛЯНЫЙ	1
22	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
23	34598	Прижимная скоба	2
24	36205	ВИНТ (#10-24 x .563)	4
25	34731	ПРУЖИНА ФИКСАТОРА ХОМУТА	4
26	39002	ВИНТ (1/2")	4
27	35658	КРЫШКА ПЕРЕПУСКНОГО ОКНА	1
28	35657	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
29	20720	ВИНТ (.190-24 x .62)	2
30	7070A1	Крышка блока цилиндров в сборе	1
31	66019	ОПОРА РЕЗИНОВАЯ КРЫШКИ К ВЕРХНЕМУ КОЖУХУ	2
32	20202	Шайба стопорная резиновой опоры	2
33	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
34	416151	ПРОКЛАДКА КРЫШКИ К БЛОКУ ЦИЛИНДРОВ	1
35	76630	ВИНТ (.250-20 x 1.00)	4
35	8M0214943	Винт	4
36	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
37	46234	ПЛАСТИНА ОТРАЖАТЕЛЯ - ВЫПУСКНОЙ КОЛЛЕКТОР	1
38	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
39	46171	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
40	49668	Винт (.250-20 x .750)	6
-	78139A80	Комплект прокладок
-	87096A79	Головка блока в сборе	1

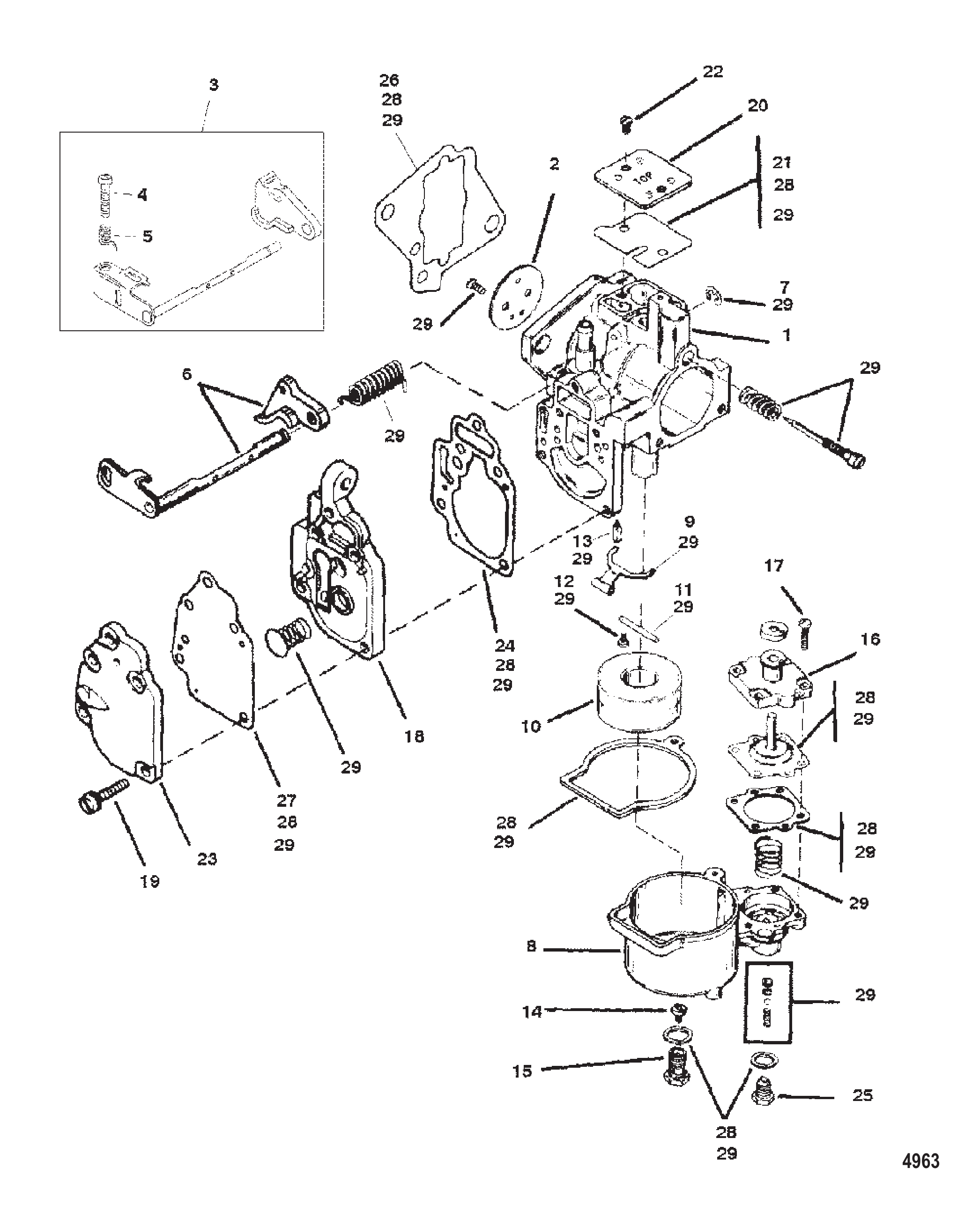

Рис. 6КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9503A20	КАРБЮРАТОР (6)(WMC-66)	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	9266A21	КАРБЮРАТОР (8)(WMC-74)	1
1	9266T22	Карбюратор	1
1	9266T22	Карбюратор	1
1	8846T20	КАРБЮРАТОР (WMC-61)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	8846T25	КАРБЮРАТОР (WMC-80A) (9.9)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	9726T11	КАРБЮРАТОР (WMC-63-Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T15	КАРБЮРАТОР (WMC-77) (Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	9473	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
2	94731	Клапан дроссельной заслонки	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	804707	ВАЛ	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	813022	Вал дроссельной заслонки (включая винт и пружину)	1
6	19267	Вал дроссельной заслонки (включая винт и пружину)	1
7	F10167	КОЛЬЦО	1
8	9164	Топливная камера	1
9	824401	РЫЧАГ ПОПЛАВКА	1
10	91691	Поплавок	1
11	F10064	ВАЛ	1
12	5902	Винт (#6-32 x .187)	1
13	803861	Игла впускного клапана	1
14	5315	Жиклёр главный топливный (.042) (6)	1
14	5317	Жиклёр (.046)	1
14	6246	ЖИКЛЁР (.048)	1
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
15	9171	Держатель жиклёра	1
16	813618	Крышка диафрагмы	1
16	823648	Крышка диафрагмы	1
17	9697	Винт крышки диафрагмы	4
18	15827A1	КОРПУС	1
18	9702	Комплект крышки топливного насоса	1
19	9643	Винт крышки топливного насоса	5
20	9699	Крышка пластины	1
21	44426	Прокладка	1
22	9696	Винт крышки	2
23	96371	Крышка топливного насоса	1
23	9637	Крышка топливного насоса	1
24	9633	Прокладка	1
25	9762	Пробка	1
26	192061	Прокладка карбюратора	1
27	9635	Диафрагма/прокладка	1
28	97611	Комплект прокладок/диафрагм	1
29	8237072	Ремкомплект	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

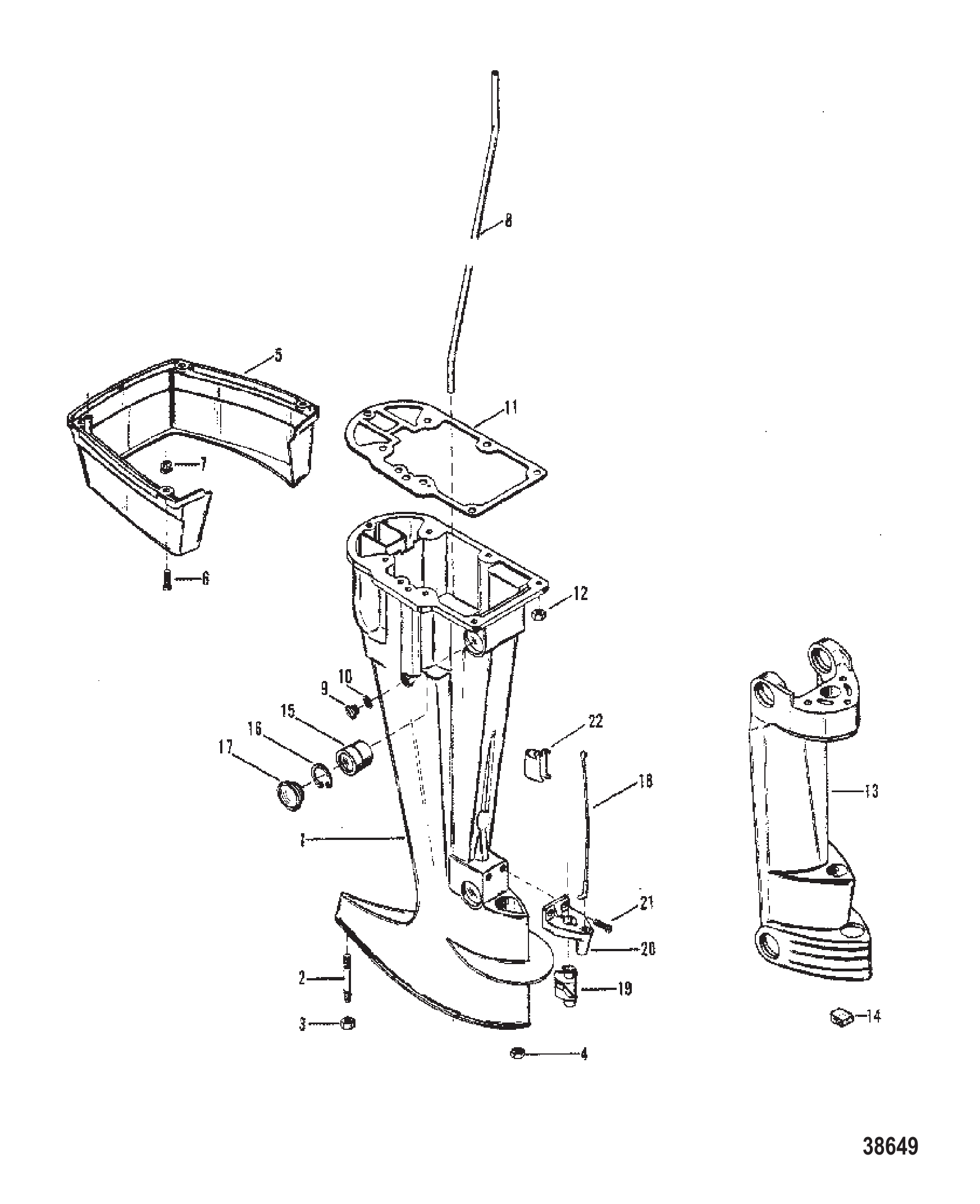

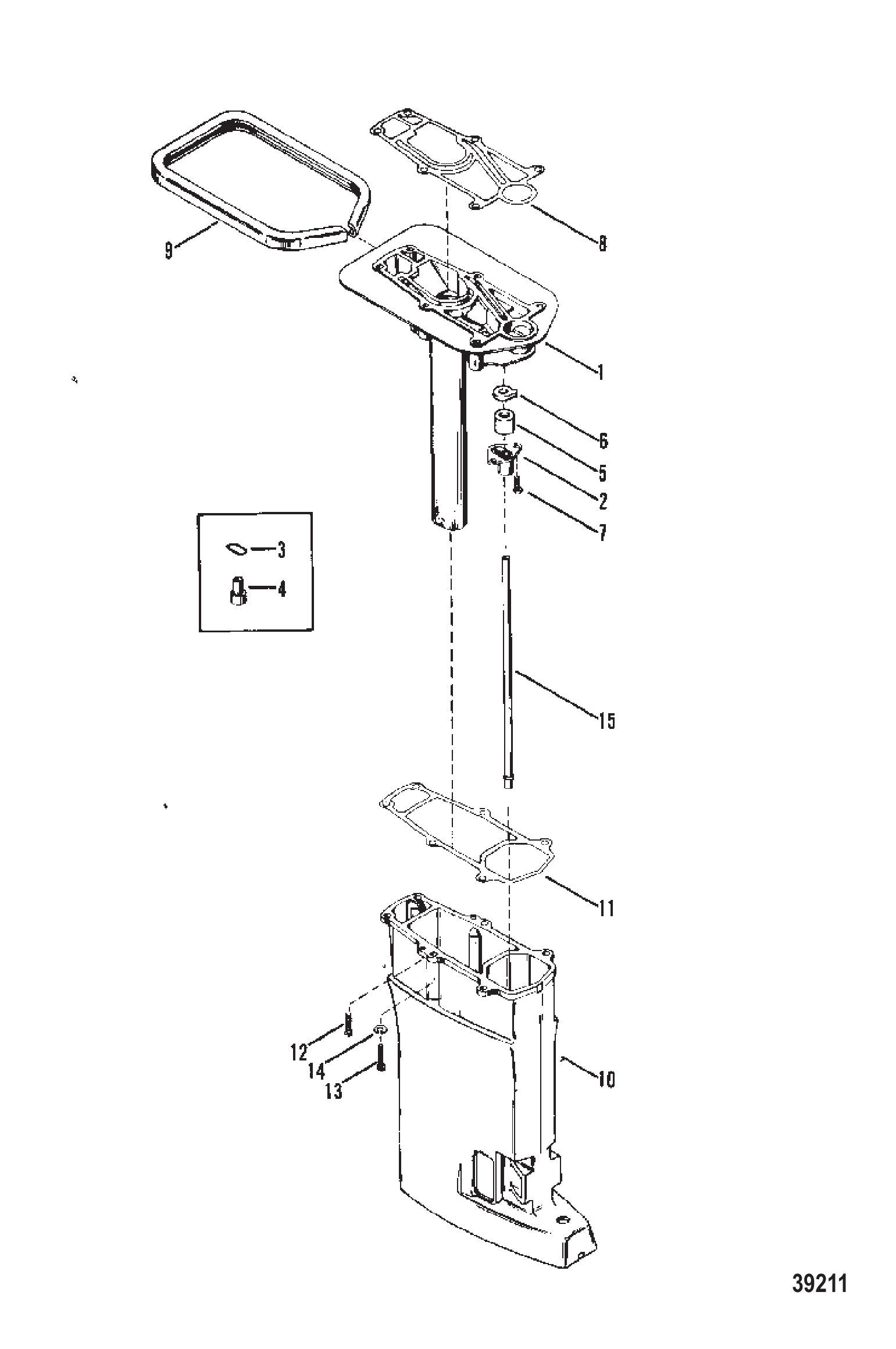

Рис. 7КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8451A1	Корпус приводного вала в сборе	1
1	8453A1	Корпус приводного вала в сборе	1
2	66373	ШПИЛЬКА	1
3	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
3	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
4	34863	ГАЙКА (.375-24)	1
4	8M0204726	Гайка (.375-24) латунная	1
5	96515	Крышка тримма	1
5	96515F1	Крышка тримма	1
6	69013	ВИНТ (#10-16 x .880) КРЫШКА ТРИММА	4
7	92012	Втулка винта крышки тримма	4
7	8M0079730	Комплект уплотнительных втулок	4
8	39061	ВОДЯНАЯ ТРУБКА	1
8	39062	ВОДЯНАЯ ТРУБКА	1
9	79953	Винт (.375-16 x .250)	1
9	79953Q04	Ремкомплект сливного винта	1
10	20260	Шайба сливной и заливной пробки	1
10	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
11	39050	ПРОКЛАДКА	1
12	24652	ГАЙКА (.250-28) КРЕПЛЕНИЕ КАРБЮРАТОРА	6
13	8448A2	Седло в сборе	1
14	64076	Упор осевой — седло	1
15	79896A1	Опора нижняя и верхняя	4
15	79896A1	Опора нижняя и верхняя	2
15	79895A1	Опора нижняя	2
16	26406	Стопорное кольцо - верхняя и нижняя опора	4
17	79907	Крышка нижней опоры	2
18	71057	Тяга блокировки реверса	1
19	65216	КУЛАЧОК ЗАМКА РЕВЕРСА	1
20	72007	ФИКСАТОР КУЛАЧКА БЛОКИРОВКИ ЗАДНЕГО ХОДА	1
21	65414	ВИНТ ФИКСАТОРА КУЛАЧКА (3/4")	2
22	93145	БЛОК ПРИВОДНОГО ВАЛА	1
-	89014A80	Комплект прокладок	1

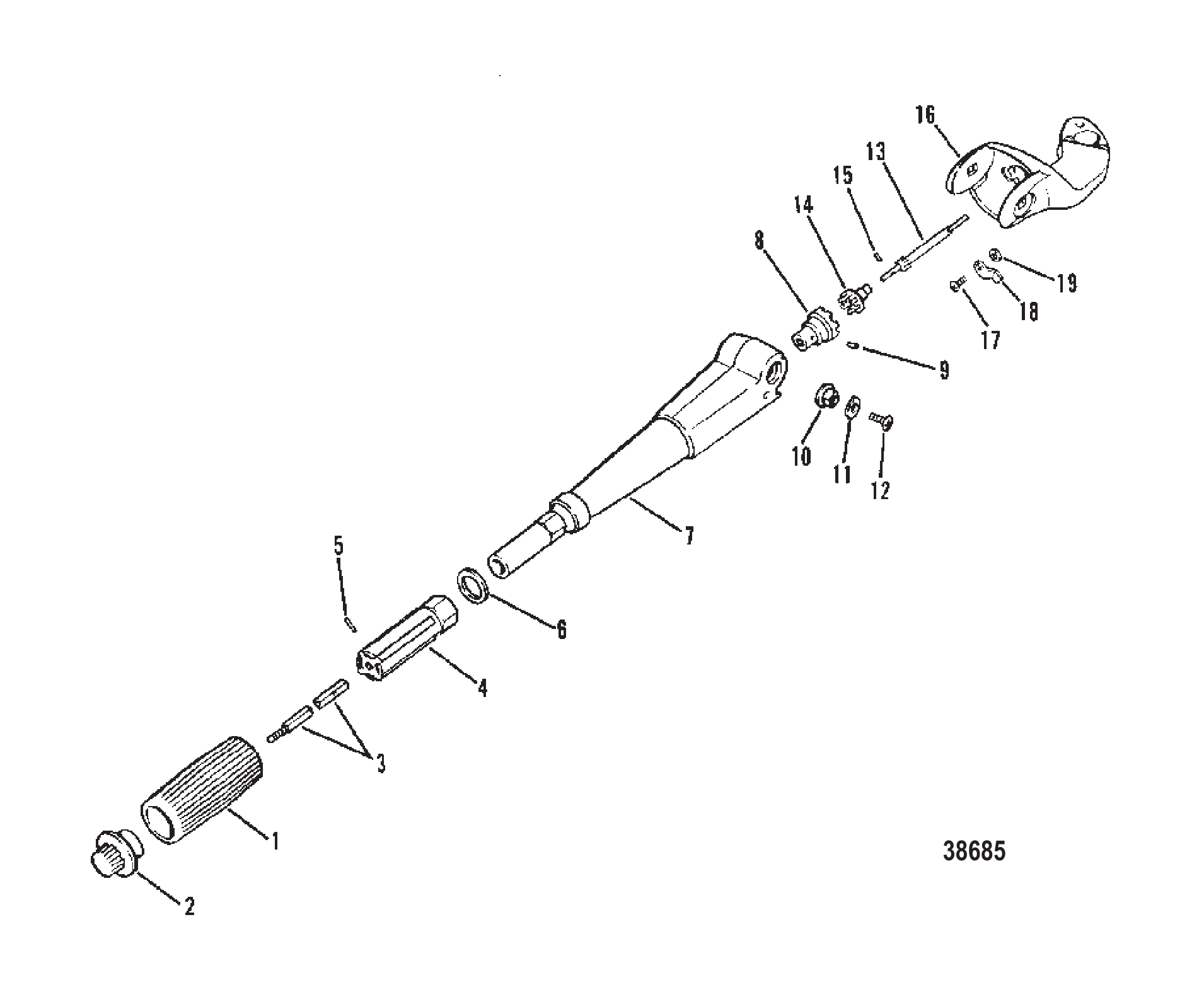

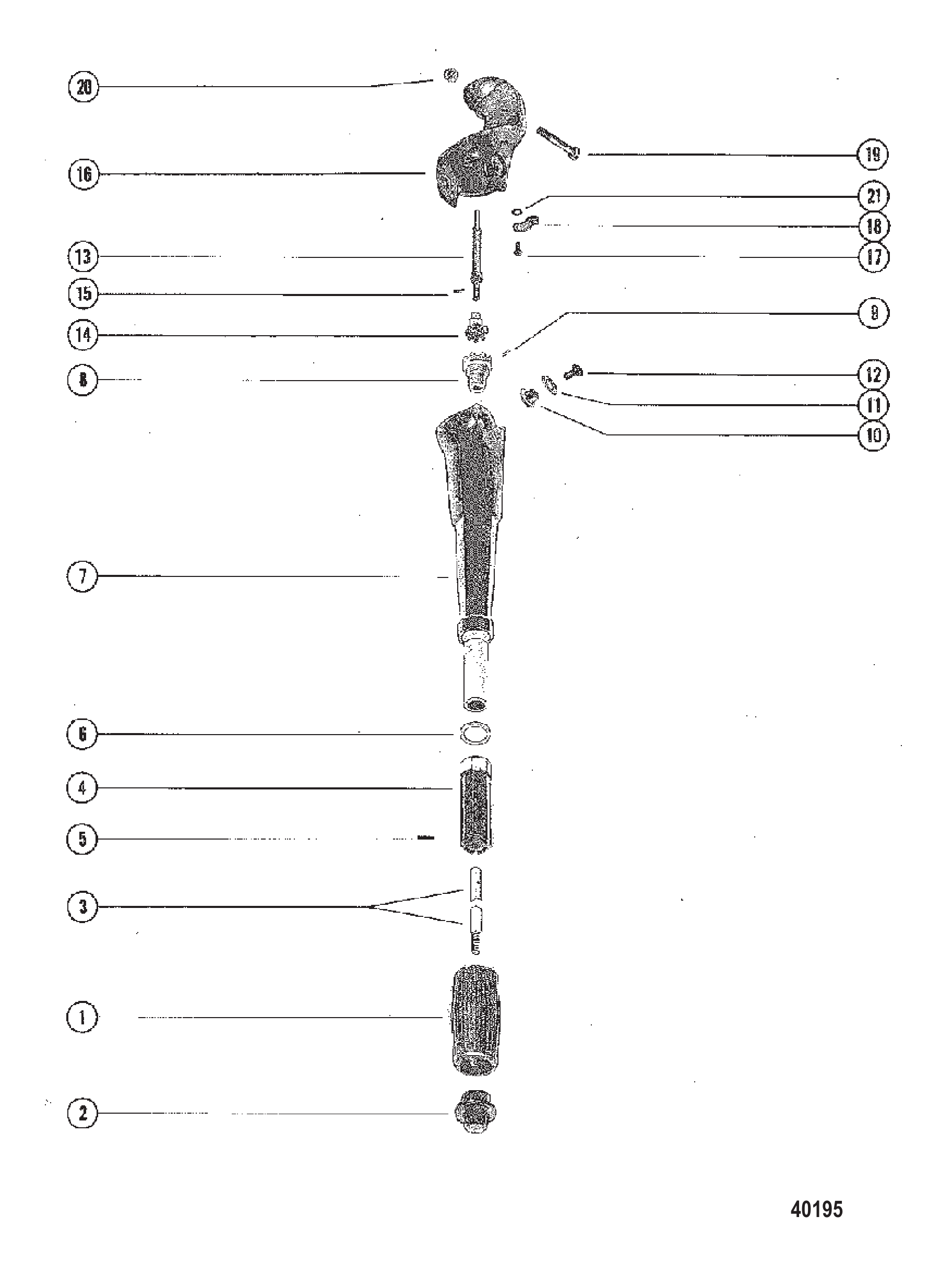

Рис. 8РУЛЕВОЙ УЗЕЛ STEERING HANDLE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	60850A6	Рулевая рукоятка в сборе	1
1	60854	РУКОЯТКА - ДРОССЕЛЬ	1
2	62251	Рукоятка рычага дросселя	1
3	66393	ВАЛ	1
4	66394A1	Рукоятка вала дроссельной заслонки в сборе	1
5	46152	ШТИФТ РУКОЯТКИ ДРОССЕЛЯ	1
6	62252	Шайба рукоятки дросселя к рулевому рычагу	1
7	60850	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
8	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
9	27088	ШАРИК ФИКСАТОРА ШЕСТЕРНИ НА ВАЛУ ДРОССЕЛЯ	1
10	48003	ОСЬ РУКОЯТКИ УПРАВЛЕНИЯ К КРОНШТЕЙНУ	2
11	48002015	Шайба регулировочная рукоятки к кронштейну (.015)	AR
12	96138	Винт (.250-28 x .620)	2
13	60857A2	Универсальный шарнир в сборе	1
14	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
15	27088	ШАРИК ФИКСАТОРА ШЕСТЕРНИ НА ВАЛУ ДРОССЕЛЯ	1
16	96130A1	Кронштейн рулевой тяги	1
17	62233	Винт (#10-16 x .625) пружины фиксатора к кронштейну	2
18	72847	ПРУЖИНА ФИКСАТОРА - РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	2
19	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	4

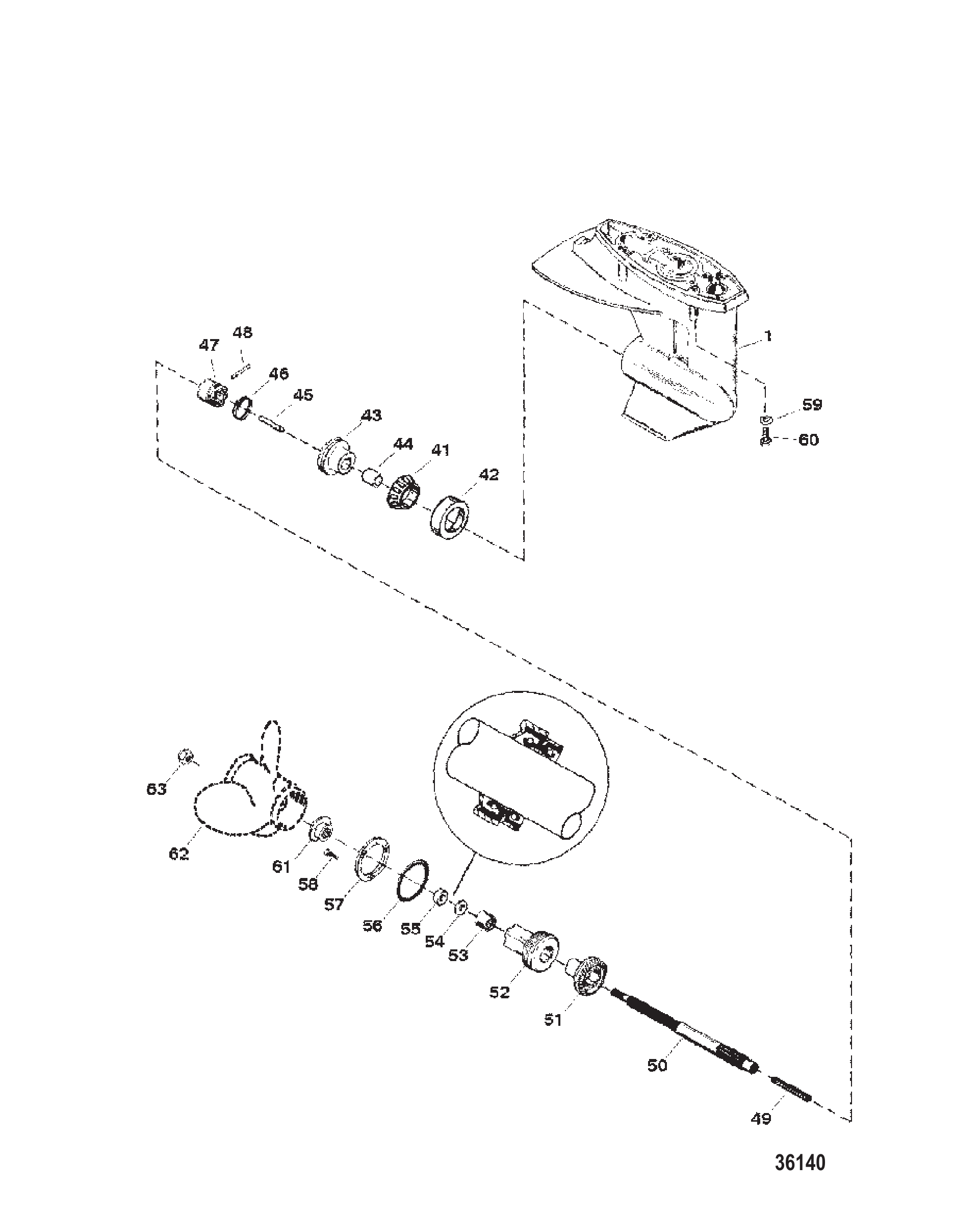

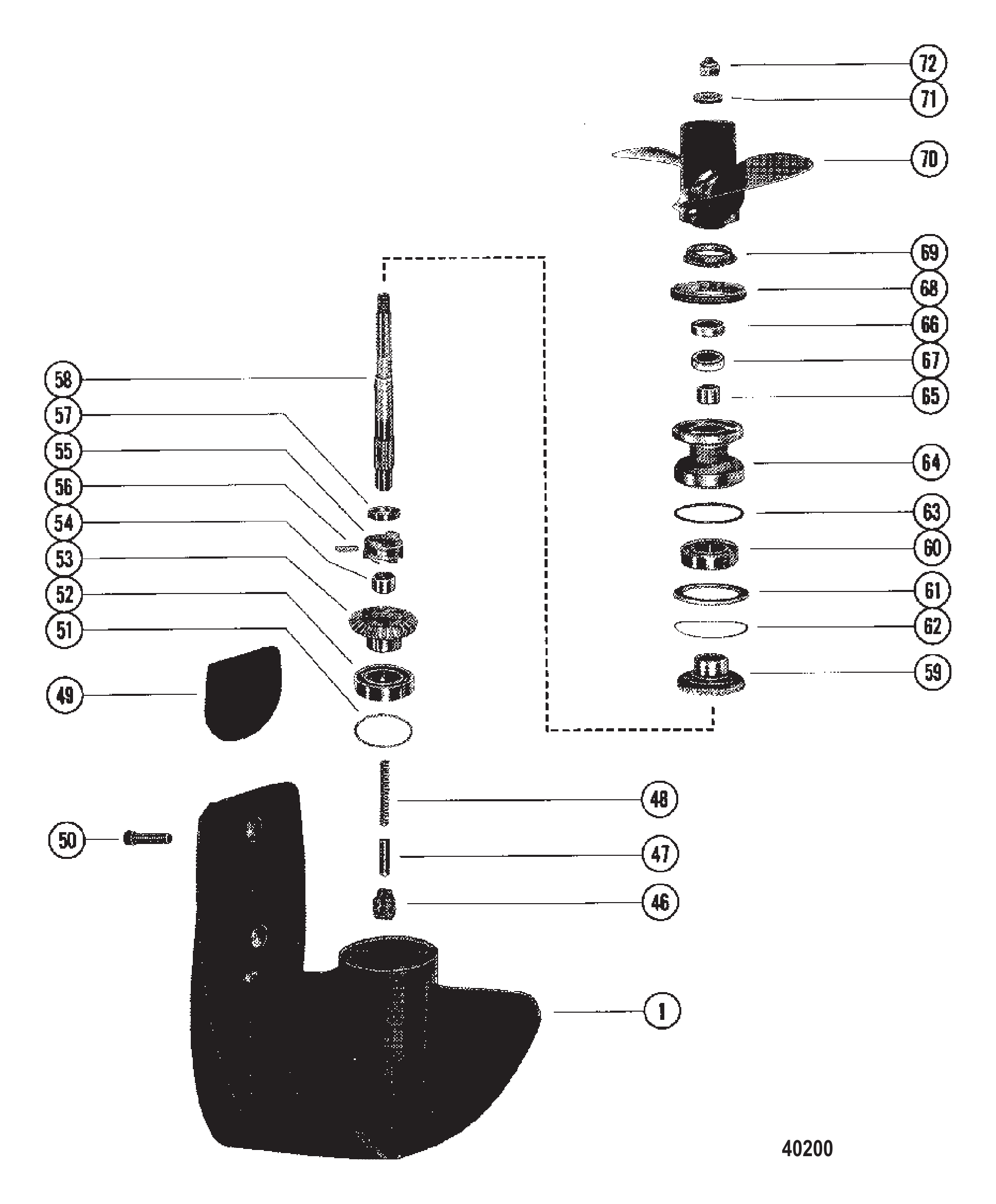

Рис. 9УЗЕЛ РЕДУКТОРА ВАЛ ГРЕБНОГО ВИНТА GEAR HOUSING ASSEMBLY PROPELLER SHAFT

REF	Номер детали	Наименование	Кол-во
1	8669A42	Корпус редуктора в сборе	1
1	8669A43	Корпус редуктора в сборе	1
1	8669A44	Корпус редуктора в сборе	1
1	8669A45	Корпус редуктора в сборе	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A22	Сборка редуктора базовая серая	1
41	99328A1	Подшипниковый узел роликовый	1
42	NSS	NOT SOLD SEPARATE Cup-Roller Bearing	1
43	44213A1	Шестерня переднего хода в сборе	1
44	85557	ВТУЛКА	1
45	85094	Толкатель кулачка	1
46	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
47	410401	МУФТА	1
48	85093	Палец	1
49	88680	Пружина	1
50	8166231	Гребной вал	1
51	99542	Шестерня заднего хода	1
52	99906A1	Обойма подшипника в сборе	1
53	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
54	41132	САЛЬНИК масляный внутренний	1
55	41131	САЛЬНИК масляный наружный	1
56	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
57	87293	Пластина	1
58	90883	Винт (M5 x 16)	3
59	45175	Шайба (.406 x .750 x .104)	4
60	65210	ВИНТ (.375-16 x 1.00)	4
61	8M0027793	Ступица	1
62	19640A40	Гребной винт Black Max	1
62	19642A40	Гребной винт (алюминий-10.250 X 14.5 RH) (BLACK MAX)	OPT
62	19639A40	Гребной винт BLACK MAX (алюминий-10.375 X 12.0 RH) (BLACK MAX)	OPT
62	19638A40	Гребной винт Black Max	OPT
62	19636A10	Гребной винт BLACK MAX (алюминий-10.375 X 9.50 RH) (BLACK MAX)	OPT
62	43592A5	Гребной винт (нерж. сталь-10.375 X 18.0 RH) (CHOPPER)	OPT
62	19644A5	Гребной винт VENGEANCE (нерж. сталь-10.375 X 13.0 RH) (VENGEANCE)	OPT
63	4011912	ГАЙКА ГРЕБНОГО ВИНТА	OPT
63	88228	Гайка гребного винта	1
-	85090A2	Комплект сальников	1

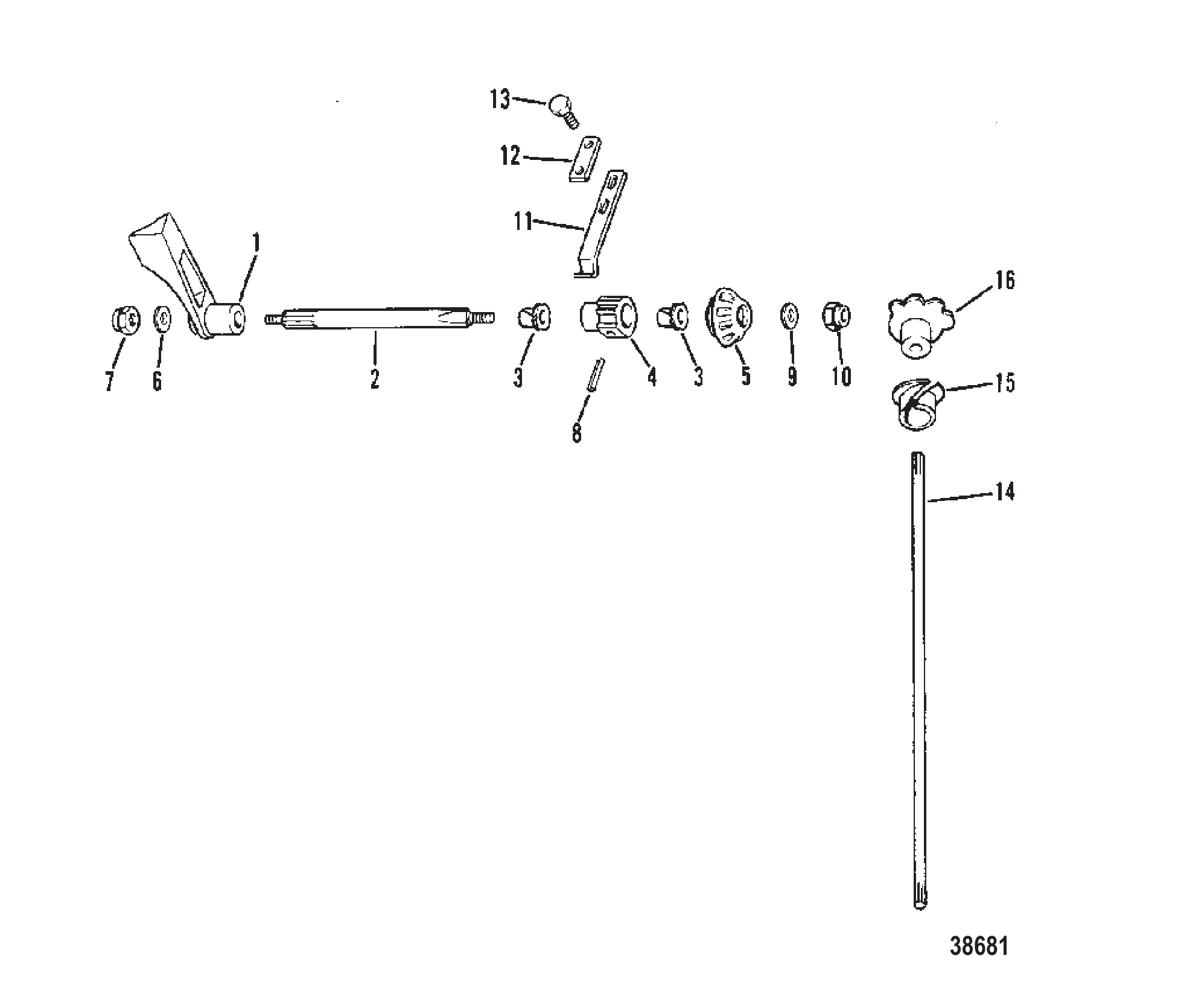

Рис. 10МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT CONTROL LINKAGE

REF	Номер детали	Наименование	Кол-во
1	66376	РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
2	66378	ВАЛ РУКОЯТКИ УПРАВЛЕНИЯ	1
3	66375	ВТУЛКА НЕЙЛОНОВАЯ - РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	2
4	66414	КУЛАЧОК ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
5	66377	СЕКТОР ШЕСТЕРНИ РУКОЯТКИ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
6	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
7	39305	ГАЙКА	1
7	826709109	Гайка (.250-28) нержавеющая сталь	1
8	25905	Штифт фиксатора кулачка к валу переключения	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	20361	Гайка (.250-28)	1
10	8267089	Гайка (.250-28)	1
11	39627	ПРУЖИНА	1
12	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
13	25764	Винт (.190-32 x .50)	2
14	71660	Вал переключения верхний	1
15	30677	Втулка нейлоновая - вал управления переключением	1
16	86686A1	Вал переключения передач с сектором	1

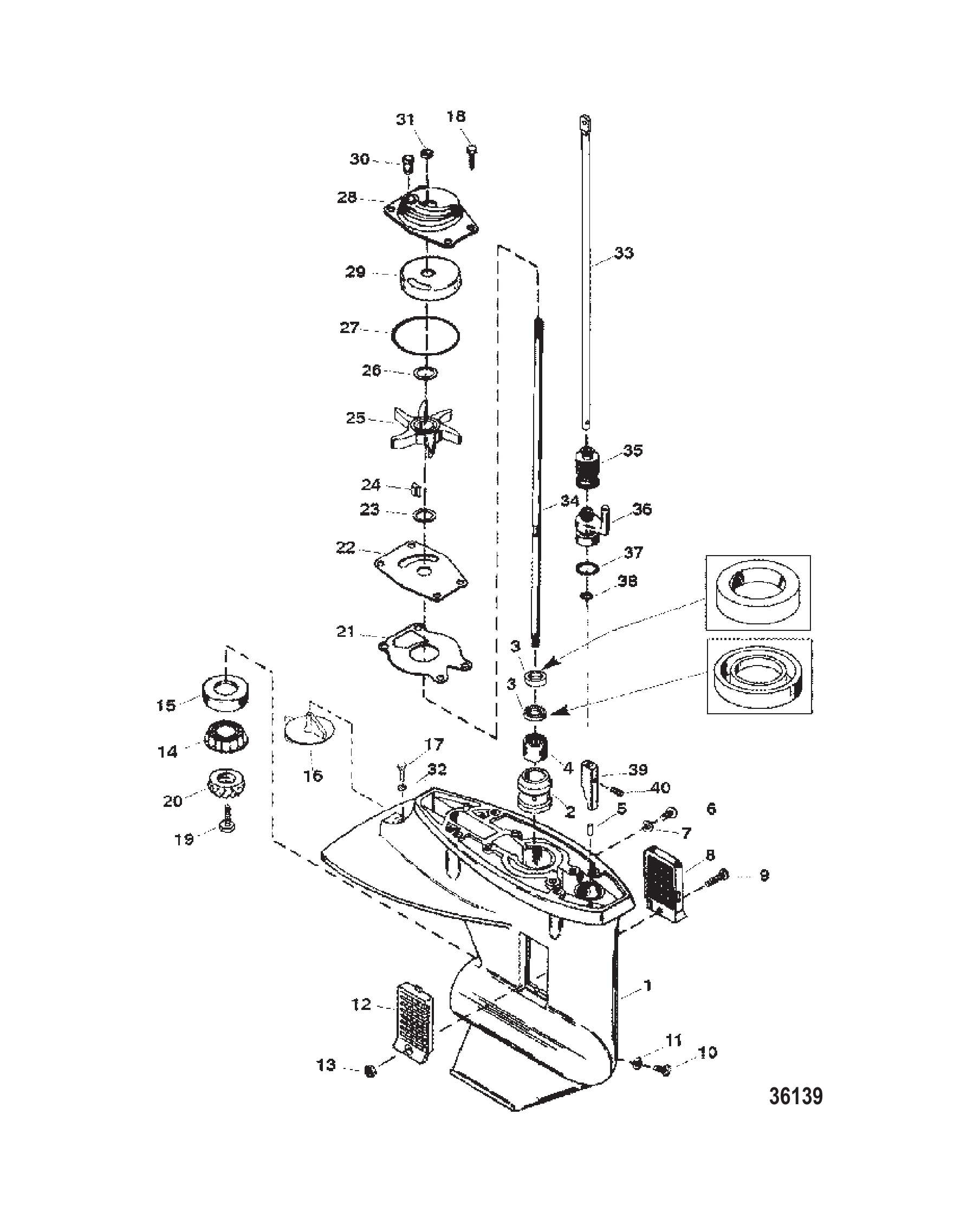

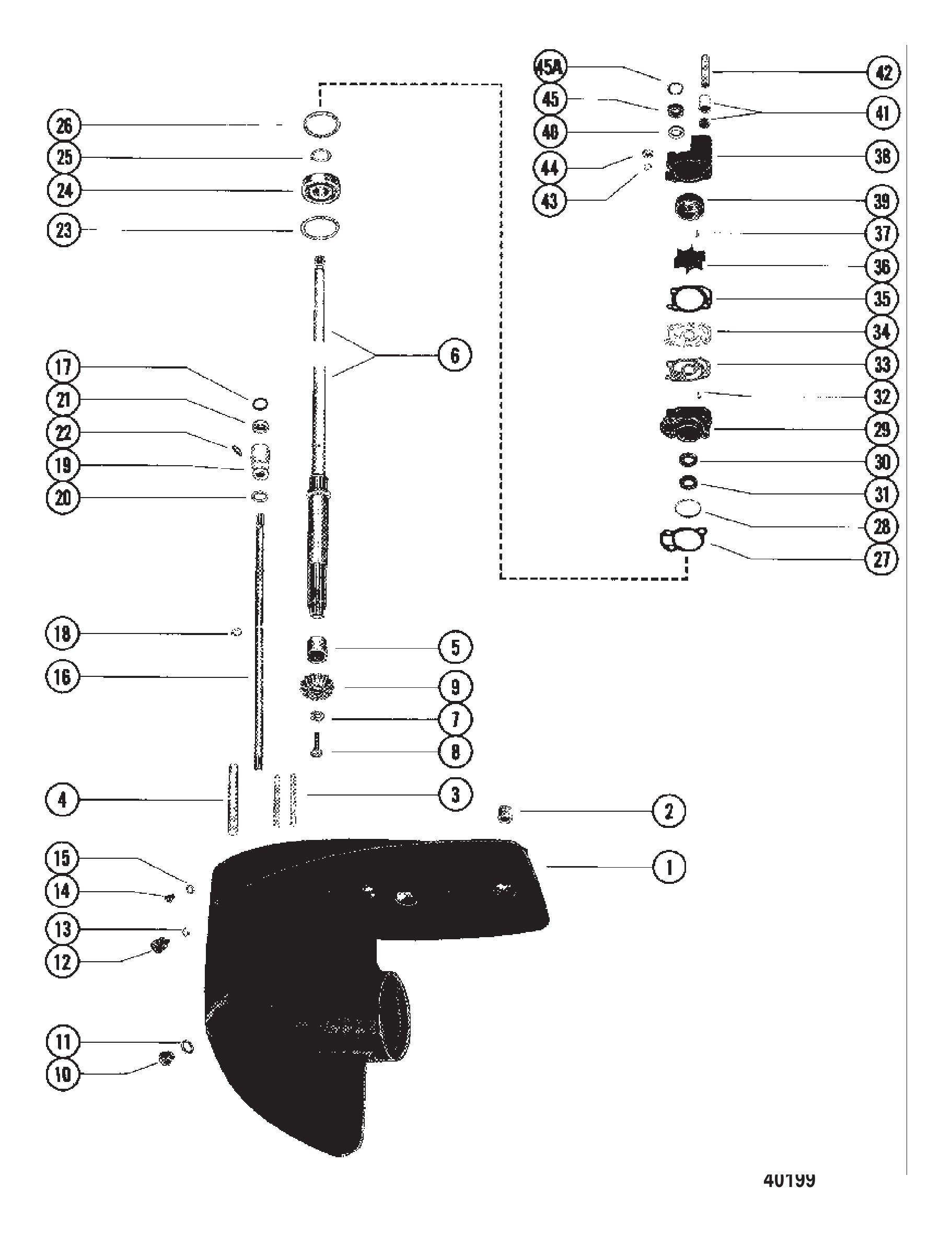

Рис. 11УЗЕЛ РЕДУКТОРА ВАЛ ДВИГАТЕЛЯ GEAR HOUSING ASSEMBLY DRIVESHAFT

REF	Номер детали	Наименование	Кол-во
1	8669A42	Корпус редуктора в сборе	1
1	8669A43	Корпус редуктора в сборе	1
1	8669A44	Корпус редуктора в сборе	1
1	8669A45	Корпус редуктора в сборе	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A22	Сборка редуктора базовая серая	1
2	NSS	NOT SOLD SEPARATE Sleeve	1
3	99325	Уплотнение	2
4	41326	ПОДШИПНИК роликовый	1
5	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	1
6	79953A2	Комплект винтов (.375-16 x .250)	1
7	19183	Шайба фибровая	1
8	41133	СЕТКА водозаборного отверстия	1
9	40031112	ВИНТ (M5 x 40)	1
10	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
11	19183	Шайба фибровая	1
12	41134	СЕТКА	1
13	400263	ГАЙКА (M5)	1
14	98294A1	Подшипниковый узел роликовый	1
15	NSS	NOT SOLD SEPARATE Cup-roller Bearing	1
16	984325	Триммерный плавник	1
17	4000354	ВИНТ (M8 x 30)	1
18	8248324	Винт (M6 x 16)	4
19	49908	Винт (.250-28 x .750)	1
20	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
21	993261	Прокладка основания водяного насоса	1
22	85083	Пластина передняя	1
23	8M0027721	Шайба	1
24	85119	Шпонка	1
25	850893	Крыльчатка	1
26	8M0027721	Шайба	1
27	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
28	99157A1	Насос водяной в сборе	1
29	NSS	NOT SOLD SEPARATE Insert	1
30	85090	Сальник водяной трубки	1
31	86203	Кольцо уплотнительное гребного вала резиновое	1
32	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
33	853939	Тяга переключения передач	1
33	853940	Тяга переключения передач	1
34	827024T	Гребной вал	1
34	827025T	Гребной вал	1
35	85552	ЧЕХОЛ	1
36	93878	Фиксатор	1
37	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
38	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
39	85562A2	Кулачок переключения передач	1
40	85096	Палец приводной	1
-	85090A2	Комплект сальников	1
-	99157A2	Ремкомплект водяного насоса	1

Рис. 12ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

Рис. 13СБОРКА НИЖНЕГО КОЖУХА BOTTOM COWL ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	66416A2	Монтажная плита в сборе	1
1	88381A3	Плита в сборе	1
1	88381A3	Плита в сборе	1
2	86215	Подшипник нейлоновый - трубка впуска воды	1
3	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
4	33513	Держатель сальника водоприёмной трубы	1
5	20540	Винт (.250-20 x .62)	1
6	39401	ПРОКЛАДКА ГОЛОВКИ БЛОКА К МОНТАЖНОЙ ПЛИТЕ	1
7	39622	УПЛОТНЕНИЕ КРЕПЛЕНИЯ ПЛАСТИНЫ К НИЖНЕМУ КОЖУХУ	1
8	39402	ПРОКЛАДКА	1
9	6419A2	Нижний кожух в сборе	1
9	7065A2	Нижний кожух в сборе	1
9	7065A2	Нижний кожух в сборе	1
10	48472	Крышка отверстия жгута проводов	1
11	61802	Винт нижнего рычага блокировки	2
12	32297	ПРОБКА НИЖНЕГО КОЖУХА	1
12	824928001	ЗАГЛУШКА резиновая	1
13	76176	РЫЧАГ ПЕРЕДНЕЙ КРЫШКИ	1
14	76177	ПРУЖИНА РЫЧАГА ПЕРЕДНЕЙ КРЫШКИ	1
15	26541	Штифт роликовый рычага к нижнему кожуху	1
16	46266A2	Крышка нижнего кожуха в сборе	1
17	39591	ЗВУКОИЗОЛЯЦИОННАЯ ПОДУШКА - КРЫШКА	1
18	62568	Винт (#10-16 x .375)	3
20	78497	Пыльник троса дроссельной заслонки - нижний кожух	1
21	39778	ВТУЛКА ТОПЛИВНОГО АДАПТЕРА - НИЖНИЙ КОЖУХ	1
22	39780	ЧЕХОЛ ТРОСА ПЕРЕКЛЮЧЕНИЯ - НИЖНИЙ КОЖУХ	1
23	39058	САЛЬНИК РУКОЯТКИ ПЕРЕКЛЮЧЕНИЯ - НИЖНИЙ КОЖУХ	1
24	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
24	8M0108355	Шланг (57 дюймов, бухта)	1
25	25885	Угольник шланга контрольной струи	1
25	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
26	52889	Форсунка, компонент сборки нижнего кожуха	1
27	48409	Винт (#10-16 x .625) нержавеющая сталь	1
28	69508A7	Выключатель стоп в сборе	1
28	69508A31	Выключатель в сборе - стоп	1
29	69509A1	Крышка выключателя стоп в сборе	1
29	99525A1	Крышка в сборе	1
30	69845	Шайба стопорная	1
31	69844	Гайка выключателя стоп	1

Рис. 14КАРБЮРАТОР И УЗЕЛ ЗАСЛОНКИ CARBURETOR AND CHOKE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	6063A2	Карбюратор в сборе	1
1	6650A3	Карбюратор в сборе	1
1	6650A3	Карбюратор в сборе	1
2	70432	Топливопровод от переходника к карбюратору (9-3/4")	1
2	8M0108355	Шланг (57 дюймов, бухта)	1
3	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	2
4	63981	Штуцер топливной линии к переходнику	1
5	22833	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА (ТОПЛИВНАЯ ЛИНИЯ)	1
6	23069	ШТОК ПЕРЕХОДНИКА ОБРАТНОГО КЛАПАНА	1
7	20415	Кольцо уплотнительное стержня переходника	1
7	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
8	23067	ПРУЖИНА ШТОКА ПЕРЕХОДНИКА	1
8	23067T	Пружина	1
9	30188	ШАЙБА ПЕРЕХОДНИКА	1
10	37923	ВИНТ (.250-28 x 1.250) ПЕРЕХОДНИК К НИЖНЕМУ КОЖУХУ	1
11	65552	СЕТКА КАРБЮРАТОРА	1
12	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
13	86381	Ручка воздушной заслонки	1
13	86874	Кнопка воздушной заслонки	1
14	73710	ГАЙКА КРЕПЛЕНИЯ ТРОСА ВОЗДУШНОЙ ЗАСЛОНКИ К НИЖНЕМУ КОЖУХУ	1
15	72465	ТРОС ВОЗДУШНОЙ ЗАСЛОНКИ	1
16	69020	ВИНТ (#10-32 x .875)	1
16	690201	ВИНТ (#10-32 x .875)	1
17	56681	ШАЙБА (.203 x .500 x .032)	1
17	8M0204666	ШАЙБА (.203 x .500 x .032)	1
18	20083	Гайка (5/16-24) крепления карбюратора	2
18	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2

Рис. 15КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	9503A20	КАРБЮРАТОР (6)(WMC-66)	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	9266A21	КАРБЮРАТОР (8)(WMC-74)	1
1	9266T22	Карбюратор	1
1	9266T22	Карбюратор	1
1	8846T20	КАРБЮРАТОР (WMC-61)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	8846T25	КАРБЮРАТОР (WMC-80A) (9.9)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	9726T11	КАРБЮРАТОР (WMC-63-Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T15	КАРБЮРАТОР (WMC-77) (Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	9473	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
2	94731	Клапан дроссельной заслонки	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	804707	ВАЛ	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	813022	Вал дроссельной заслонки (включая винт и пружину)	1
6	19267	Вал дроссельной заслонки (включая винт и пружину)	1
7	F10167	КОЛЬЦО	1
8	9164	Топливная камера	1
9	824401	РЫЧАГ ПОПЛАВКА	1
10	91691	Поплавок	1
11	F10064	ВАЛ	1
12	5902	Винт (#6-32 x .187)	1
13	803861	Игла впускного клапана	1
14	5315	Жиклёр главный топливный (.042) (6)	1
14	5317	Жиклёр (.046)	1
14	6246	ЖИКЛЁР (.048)	1
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
15	9171	Держатель жиклёра	1
16	813618	Крышка диафрагмы	1
16	823648	Крышка диафрагмы	1
17	9697	Винт крышки диафрагмы	4
18	15827A1	КОРПУС	1
18	9702	Комплект крышки топливного насоса	1
19	9643	Винт крышки топливного насоса	5
20	9699	Крышка пластины	1
21	44426	Прокладка	1
22	9696	Винт крышки	2
23	96371	Крышка топливного насоса	1
23	9637	Крышка топливного насоса	1
24	9633	Прокладка	1
25	9762	Пробка	1
26	192061	Прокладка карбюратора	1
27	9635	Диафрагма/прокладка	1
28	97611	Комплект прокладок/диафрагм	1
29	8237072	Ремкомплект	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

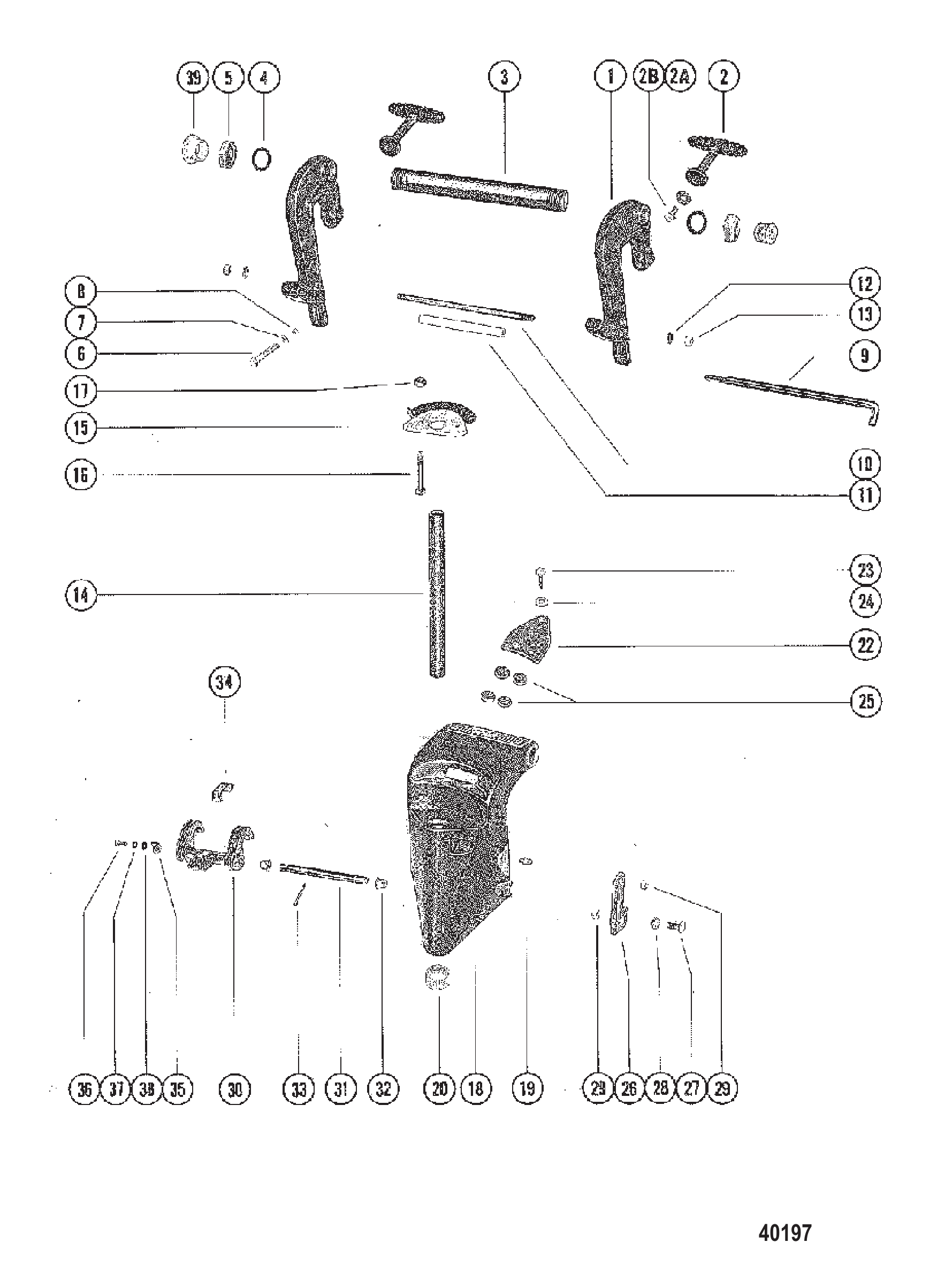

Рис. 16УЗЕЛ СТРУБЦИНЫ И ПОВОРОТНОЙ СКОБЫ CLAMP AND SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	5632A2	Кронштейн струбцины в сборе	2
1	5632A3	Кронштейн струбцины в сборе	2
2	74159A3	Барашковый винт в сборе	2
2	77190A3	Барашковый винт в сборе	2
1	5632A3	Кронштейн струбцины в сборе	2
2	77190A3	Барашковый винт в сборе	2
2A	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
2A	818884	ШАЙБА	2
2B	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
2B	768042	Винт с буртиком шестигранный	2
3	74249	Кронштейн хомута наклонной трубы	1
4	71421	Шайба нейлоновая трубы наклона	2
5	56041	Гайка (.875-14)	2
5	858869	Гайка (.875-14)	2
6	67979	Болт крепления струбцины к транцу (2 3/4")	2
7	67981	Шайба болта струбцины	2
8	67980	Гайка (.312-18)	2
8	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
9	56373A1	Палец фиксатора наклона в сборе	1
9	56373A2	Палец наклона в сборе	1
10	59620	ШПИЛЬКА КРОНШТЕЙНА ЗАЖИМА (8")	1
11	59621	ПРОСТАВКА ШПИЛЬКИ КРОНШТЕЙНА ЗАЖИМА	1
11	59621T	Проставка	1
12	26993	СТОПОРНАЯ ШАЙБА (.312)	2
12	8M0204647	Стопорная шайба (.312)	2
13	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	2
14	66557	ПАЛЕЦ ПОВОРОТНЫЙ	1
15	33423	Диск Co-Pilot	1
16	26132	Винт (2 1/2")	3
16	35385	ВИНТ (.312-18 x 1-3/4)	3
17	46793	ГАЙКА (5/16-24)	3
17	29250	ГАЙКА (.312-24) ВИНТОВ ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	3
18	6036A1	Поворотный кронштейн в сборе	1
18	6667A1	Поворотный кронштейн в сборе	1
18	6667A1	Поворотный кронштейн в сборе	1
19	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
19	8M0169589	Штуцер для смазки	3
20	64651	ВТУЛКА ПОВОРОТНОГО КРОНШТЕЙНА	2
22	73014A1	Плита CO-PILOT в сборе	1
23	78841	Винт (.312-24 x 1.500)	1
24	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
25	20203	Диск	4
26	63310A1	Рычаг стопора наклона в сборе	1
27	63311	Винт стопорный рычага к поворотному кронштейну	2
27	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	2
28	31030	Шайба волнистая стопора откидывания	1
29	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
30	61012	Рычаг блокировки реверса	1
31	26092	Тяга рычага блокировки заднего хода	1
32	26841	ВТУЛКА НЕЙЛОНОВАЯ - ТЯГА РЫЧАГА БЛОКИРОВКИ ЗАДНЕГО ХОДА	2
33	45882	ШПЛИНТ ВАЛА - БЕЗ СИСТЕМЫ ДИФФЕРЕНТА	1
34	61007	Фиксатор тяги - блокировка реверса	1
35	70241	Упор стопора реверса	1
36	71056	Винт (.250-28 x .560) упора реверса к поворотному кронштейну	1
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
38	71055	Шайба пальца рычага переключения	1
39	39333	ПРОБКА ТРУБКИ НАКЛОНА	2

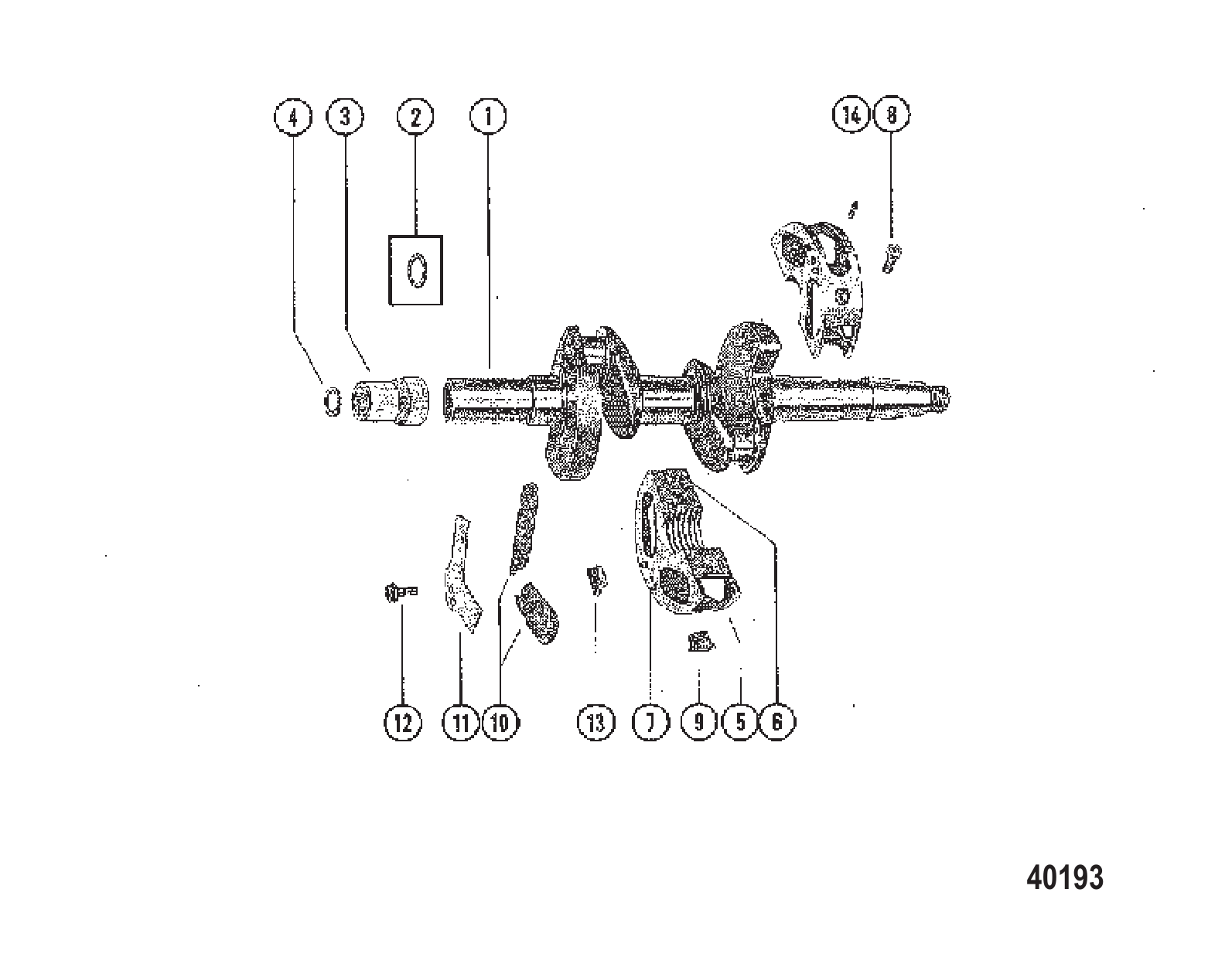

Рис. 17УЗЕЛ КОЛЕНЧАТОГО ВАЛА И ЦЕНТРАЛЬНОГО ПОДШИПНИКА CRANKSHAFT AND CENTER MAIN BEARING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	6099	КОЛЕНЧАТЫЙ ВАЛ	1
2	73315	САЛЬНИК КОЛЕНВАЛА	1
1	7631A1	Коленчатый вал в сборе	1
3	88224A1	Обойма в сборе	1
4	88740	Шайба войлочная - держателя	1
5	3267A25	Коренной подшипник в сборе	1
5	3267T25	Клапанная коробка в сборе	1
6	20032	Штифт направляющий блока цилиндров к коренному подшипнику	2
7	65855	ШТИФТ НАПРАВЛЯЮЩИЙ УПОРА ЛЕПЕСТКОВОГО КЛАПАНА	8
8	45775	ВИНТ (#12-28 x .560)	2
9	45774	ГАЙКА ЗАЖИМНОГО ВИНТА ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	2
10	56704A1	Комплект лепестковых клапанов, центральный коренной подшипник (подобранный)	1
10	88498A1	Комплект лепестковых клапанов	1
11	64632	УПОР ЛЕПЕСТКОВОГО КЛАПАНА ГЛАВНОГО ПОДШИПНИКА	4
12	77280	ВИНТ (.190-32 x .560) КРЕПЛЕНИЕ УПОРА ЛЕПЕСТКОВОГО КЛАПАНА	4
13	20110	Гайка (#10-32) крепления стопора лепесткового клапана	4
14	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1

Рис. 18БЛОК ЦИЛИНДРОВ И КАРТЕР (СБОРОЧНАЯ ЕДИНИЦА) CYLINDER BLOCK AND CRANKCASE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	6437A1	Верхняя часть картера в сборе	1
2	20071	Кольцо уплотнительное верхнее картера	1
3	63326	Подшипник шариковый — верхняя часть картера (верхний)	1
3	63326T	Подшипник шариковый	1
4	20594	Подшипник роликовый - верх картера (верхний)	1
5	66300	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ КАРТЕРА	1
6	56191A1	Регулировочная шайба	AR
7	73456	ВИНТ КРЕПЛЕНИЯ ВЕРХА КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (5/8")	3
7	86750	Винт (.312-18 x .620)	3
8	75670	ШАЙБА С УШКОМ ВЕРХНЕГО ВИНТА КАРТЕРА	3
9	6430A3	Блок цилиндров с картером в сборе	1
10	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	2
11	72743	ШПИЛЬКА (2 1/8")	2
12	78986	Шпилька (.312-18/.312-24 x 1.750)	2
12	8M0034434	Шпилька	2
13	78986	Шпилька (.312-18/.312-24 x 1.750)	2
13	8M0034434	Шпилька	2
14	72742	ШПИЛЬКА (.312-18/.324-24 x 1.090)	2
15	74824	Винт (.312-18 x 1.250)	6
16	35385	ВИНТ (.312-18 x 1-3/4)	2
17	67450	Винт (.312-18 x 2.250)	2
18	26801	ВИНТ (.375-16 x .62) Используется где применимо	1
18	98260	ВИНТ (.375-16 x .620)	1
19	20091	Шайба стопорная стопорного винта среднего подшипника	1
20	77207	ШТУЦЕР ДРЕНАЖНЫЙ	1
20	42863	Обратный клапан	1
21	54936	ШЛАНГ ДРЕНАЖНЫЙ СЛИВНОЙ	2
21	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	2
22	56223	Хомут крепления дренажного шланга	4
23	78917	Тройник впрыска	1
24	78915	Угольник дренажный	1
25	76347	Крышка перепускного окна	1
26	27936	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
26	279361	Прокладка	1
27	49668	Винт (.250-20 x .750)	1
27	24646	ВИНТ (5/8 ДЮЙМА)	2
28	3567	Крышка блока цилиндров	1
29	78410	Прокладка крышки блока цилиндров	1
30	76596	ВИНТ (.250-20 x 1.250)	2
31	76630	ВИНТ (.250-20 x 1.00)	4
31	8M0214943	Винт	4
32	78411	Прокладка блока цилиндров к отражательной пластине	1
33	39308	ПЛАСТИНА ПЕРЕГОРОДКИ - ВЫПУСКНОЙ КОЛЛЕКТОР	1
34	78409	Прокладка отражательной пластины к крышке коллектора	1
35	73458	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
35	88797	КРЫШКА	1
35	88797	КРЫШКА	1
36	28782	ВИНТ (.312-18 x .880) НЕРЖАВЕЮЩАЯ СТАЛЬ	7
37	63326	Подшипник шариковый — верхняя часть картера (верхний)	1
37	63326T	Подшипник шариковый	1
38	66302	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
38	8M0214939	Сальник @3	1
39	76255	Указатель момента зажигания	1
40	20784	ВИНТ КРЕПЛЕНИЯ УКАЗАТЕЛЯ К КАРТЕРУ	1
41	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
41	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
42	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
-	75392A77	Головка блока в сборе	1
-	75392A80	Головка блока в сборе	1

Рис. 19КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	92165A4	Пластина в сборе	1
1	99702A3	Переходная пластина в сборе	1
2	85162	КОРПУС ВОДЯНОЙ ТРУБКИ	1
2	96248A1	Корпус водяной трубки в сборе	1
3	36390	Уплотнительное кольцо корпуса водяной трубки	1
4	85164	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
2	96248A1	Корпус водяной трубки в сборе	1
5	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
6	96247	Проставка водяной трубки	1
6	889715	ПРОСТАВКА водяной трубки	1
7	400035	ВИНТ (M5 x 16)	2
8	85111	Прокладка переходной пластины	1
8	41670006	ПРОКЛАДКА Переходной пластины	1
9	87357	Сальник переходной пластины	1
9	158662	Уплотнение опорной пластины	1
10	7904A7	Корпус гребного вала в сборе	1
10	8747A1	Корпус в сборе	1
10	7906A7	Корпус гребного вала в сборе	1
10	8749A1	Корпус в сборе	1
10	8747A1	Корпус в сборе	1
10	8749A1	Корпус в сборе	1
11	85109	Прокладка корпуса гребного вала	1
11	96286	Прокладка корпуса вертикального вала	1
11	433374	Прокладка корпуса гребного вала	1
12	400035	ВИНТ (M5 x 16)	2
13	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
13	1993870	ВИНТ (M8 x 70)	6
14	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
15	85116	Трубка водяная (короткий вал)	1
15	86292	Труба водяная (длинный вал)	1
-	85168A80	Комплект прокладок	1

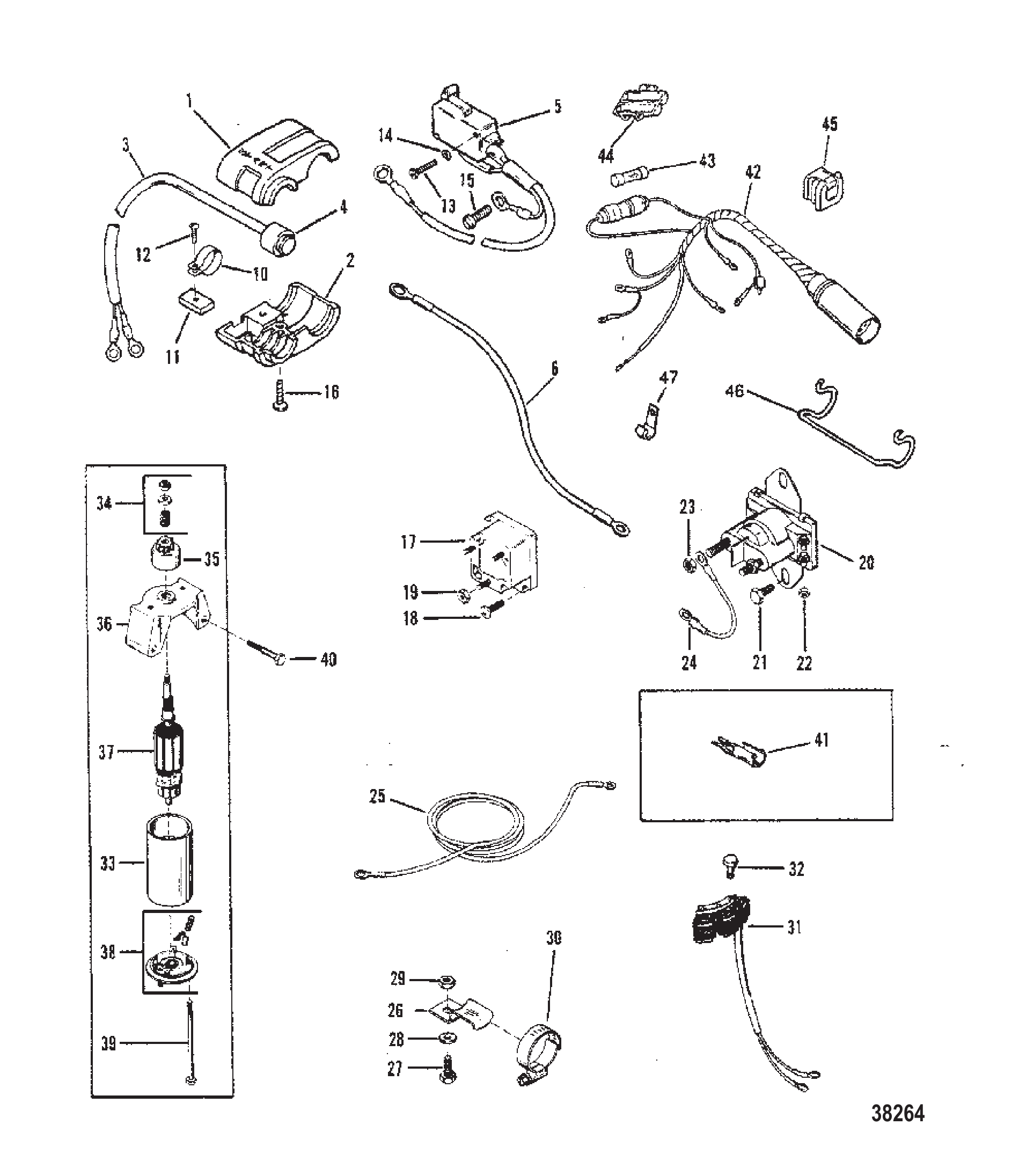

Рис. 20ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	96054	Соленоид в сборе стартера	1
20	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
21	4000327	ВИНТ (M6 x 14)	2
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	64015	Гайка (.250-20) клеммы стартерного соленоида	2
24	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
25	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
25	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
25	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
25	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
26	92439	Кронштейн (старая конструкция)	1
27	4000327	ВИНТ (M6 x 14)	1
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
29	400212	ГАЙКА (M6) Нержавеющая сталь	1
30	815504310	Хомут червячный (старая конструкция)	1
31	86704A2	СТАТОР В СБОРЕ	1
31	86704A10	СТАТОР Вспомогательный	1
32	4000123	ВИНТ (M5 x 30)	3
33	90983A1	СТАРТЕР В СБОРЕ	1
33	8M0033984	СТАРТЕР	1
34	96561	Комплект привода	1
35	96562	Привод	1
36	96563	Концевая крышка	1
36	96563T	ТОРЦЕВАЯ КРЫШКА	1
37	96565	Якорь	1
38	96564	Концевая крышка	1
38	96564T	ТОРЦЕВАЯ КРЫШКА	1
39	96566	Сквозной болт	1
40	421251	Болт (M8 x 55) картер к блоку цилиндров	2
40	42125	ВИНТ (M8 x 55)	2
41	424291	Фиксатор	1
42	12334A2	Жгут проводов двигателя в сборе	1
43	79091	Предохранитель 20 А	1
43	8M0207796	Предохранитель 20 А	1
44	134731	Держатель предохранителя	1
45	12152	ФИКСАТОР	1
46	92753	Фиксатор	1
47	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
47	8M0024808	J-образный зажим	1

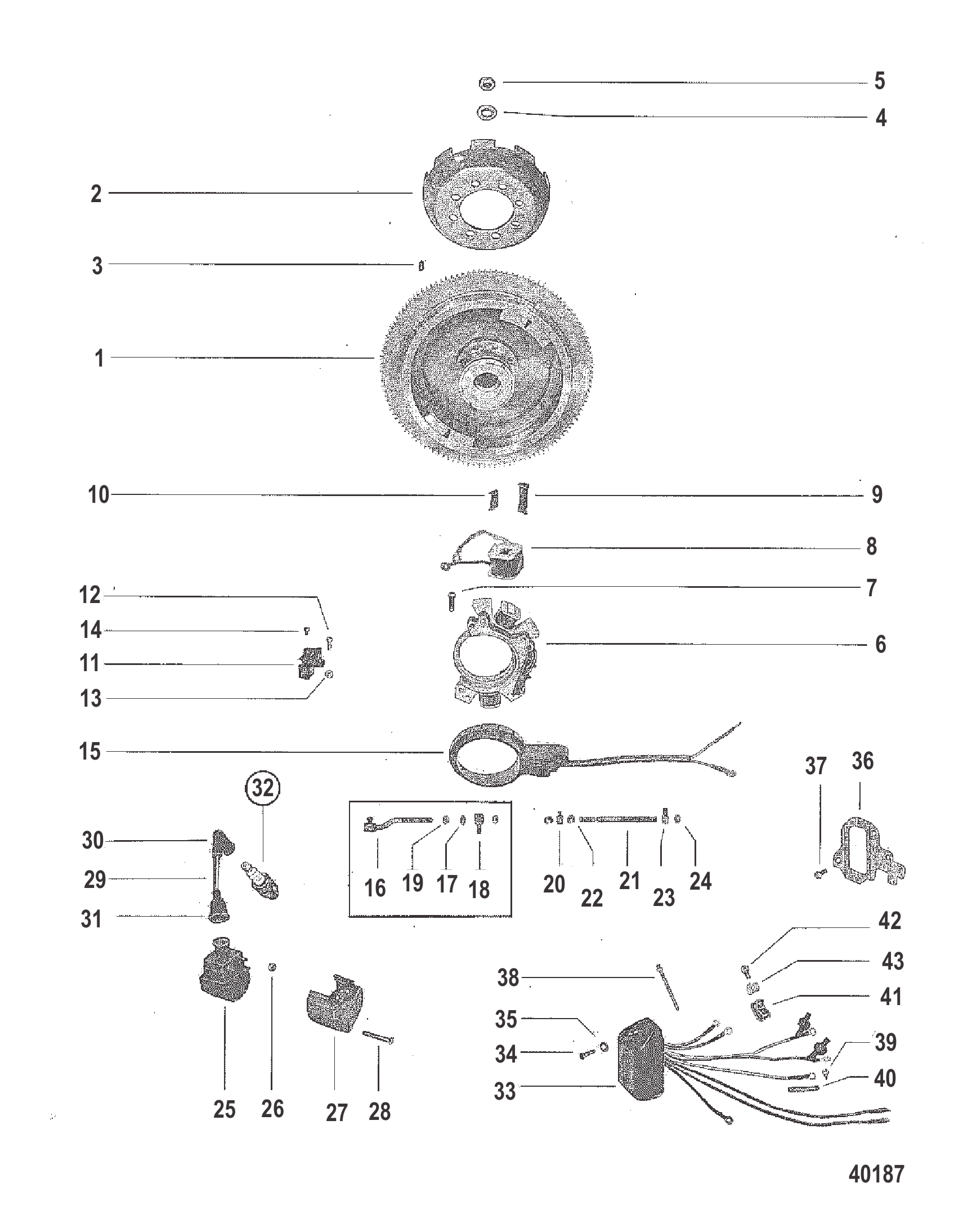

Рис. 21МАХОВИК, КАТУШКА ЗАЖИГАНИЯ И БЛОК ВЫКЛЮЧАТЕЛЕЙ FLYWHEEL, IGNITION COIL AND SWITCH BOX

REF	Номер детали	Наименование	Кол-во
1	6193A2	Маховик в сборе	1
1	6601A2	Маховик в сборе	1
1	6303A2	Маховик в сборе	1
1	6598A2	Маховик в сборе	1
1	6118A6	Маховик в сборе	1
1	6601A2	Маховик в сборе	1
1	6600A2	Маховик в сборе	1
1	6601A2	Маховик в сборе	1
1	6598A2	Маховик в сборе	1
1	6601A2	Маховик в сборе	1
2	65721	ХРАПОВИК В СБОРЕ МАХОВИКА	1
3	20094	Шпонка сегментная привода маховика	1
4	65891	ШАЙБА ГАЙКИ МАХОВИКА	1
5	22339	ГАЙКА (.625-18) МАХОВИКА	1
5	8M0214915	Гайка	1
6	5209A3	Статор в сборе	1
6	5209A9	Пакет пластин в сборе	1
7	66707	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (7/8")	3
7	35400	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (3/8")	1
8	6119A1	Катушка в сборе (провода 5-1/2" и 6-3/8")	1
8	6120A1	Катушка в сборе (провода 1-3/4" и 3-1/2")	1
9	59538	Зажим крепления катушки	2
9	59538T	Зажим @2	2
10	56927	ЗАЖИМ КРЕПЛЕНИЯ КАТУШКИ	2
11	74474	Клеммная колодка статора	1
11	85365	КЛЕММНАЯ КОЛОДКА	1
12	20646	Винт (.190-32 x .62) клеммной колодки к статору	1
12	38055	ВИНТ (.190-32 x .620)	1
13	46438	ГАЙКА (#10-32)	1
14	22654	ВИНТ (.190-32 x .38) ПРОВОДОВ К КЛЕММНОЙ КОЛОДКЕ	1
15	74324A3	Датчик-триггер в сборе	1
15	89312A3	Датчик-триггер в сборе	1
15	89312A3	Датчик-триггер в сборе	1
16	74454	Поворотное звено к триггеру	1
17	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
18	33973	Шарнир тяги дросселя	1
19	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	2
19	859124	ГАЙКА (#10-32) Нержавеющая сталь	2
20	79364	Поворотный шарнир к триггеру	1
21	79365	Тяга опережения зажигания	1
22	79366	Кольцо стопорное шарнира к тяге	2
23	79363	Поворотная тяга опережения зажигания	1
24	68219	Гайка (#10-32) нержавеющая сталь	1
25	5748A2	Катушка зажигания в сборе	2
25	8M0166172	Катушка зажигания	2
26	45076	Гайка (#10-32) латунная клемма блока выключателя	4
27	76254	Крышка катушки зажигания	2
28	45914	ВИНТ (2")	6
28	60464	ВИНТ	6
29	63212A2	Провод высокого напряжения в сборе	2
29	813715A1	Провод	2
30	71006A1	Защитный колпак свечи зажигания	2
30	63709A1	Комплект наконечника/клеммы свечи зажигания	2
31	2854	ЧЕХОЛ КАТУШКИ ЗАЖИГАНИЯ	2
31	2854T01	Колпачок @3	2
32	58194	Свеча зажигания (ACV#70FFK)	2
32	896329833	Свеча зажигания #L78V @4	2
32	75739	СВЕЧА ЗАЖИГАНИЯ	2
32	14103Q	ORD 896329838 Mercury / Quicksilver	2
33	6222A4	Блок переключателей в сборе	1
33	6222A10	Блок переключателей в сборе	1
34	48409	Винт (#10-16 x .625) нержавеющая сталь	2
35	56681	ШАЙБА (.203 x .500 x .032)	2
35	8M0204666	ШАЙБА (.203 x .500 x .032)	2
36	75899	ПЛАСТИНА БЛОКА ПЕРЕКЛЮЧАТЕЛЕЙ	1
37	69052	ВИНТ КРЕПЛЕНИЯ ПЛАСТИНЫ БЛОКА ПЕРЕКЛЮЧАТЕЛЯ (1/2")	3
37	98256	ВИНТ (.250-28 x .500)	3
38	61990	Стяжка (14.00 дюймов)	3
39	45218	Винт (#10-32 x .380) провода блока выключателя	1
40	579082	ВТУЛКА ПРОВОДОВ РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ	2
40	5790811	ГИЛЬЗА (10.00 дюймов бухта)	2
41	23567	ЗАЖИМ	2
42	62568	Винт (#10-16 x .375)	2
43	69205	С-ОБРАЗНАЯ ШАЙБА	2
43	8M0084613	Пружинная шайба	2

Рис. 22УЗЕЛ РЕДУКТОРА ВАЛ ДВИГАТЕЛЯ GEAR HOUSING ASSEMBLY DRIVESHAFT

REF	Номер детали	Наименование	Кол-во
-	6006A3	Корпус редуктора в сборе, комплектный	1
-	6006A4	Корпус редуктора в сборе, комплектный	1
-	6006A15	Корпус редуктора в сборе, комплектный	1
-	6006A16	Корпус редуктора в сборе, комплектный	1
1	6006A5	Корпус редуктора в сборе	1
2	20201	Штифт	1
3	58137	Шпилька (3-1/8 дюйма)	3
4	58135	Шпилька (4-13/16 дюйма)	1
5	28157	ПОДШИПНИК РОЛИКОВЫЙ - ВАЛ ПРИВОДА	1
6	75036A1	Вал гребной в сборе	1
6	93300A1	Вал гребной	1
6	75035A1	Вал гребной в сборе	1
6	93301A1	Вал гребной	1
6	88094A1	Вал гребной в сборе	1
6	88093A1	Вал гребной в сборе	1
7	49911	Стопорная шайба винта шестерни	1
8	49908	Винт (.250-28 x .750)	1
9	45189	Шестерня ведущая	1
10	28634	ВИНТ (.375-16)	1
10	79953Q04	Ремкомплект сливного винта	1
11	20260	Шайба сливной и заливной пробки	1
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
12	48750	Пробка промывочного отверстия корпуса редуктора	1
13	49221	Шайба (.187 x .500 x .062) неопреновая	1
13	8M0204663	ШАЙБА @5	1
14	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
15	20262	Шайба винта вентиляции смазки	1
15	19643	Сальник	1
16	56829A1	Вал переключения передач нижний в сборе	1
16	56830A1	Вал переключения передач нижний в сборе	1
17	38933	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО НИЖНЕГО ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
18	22899	КОЛЬЦО СТОПОРНОЕ	1
19	30676A1	Втулка вала переключения передач в сборе	1
20	26802	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.424 x .103) ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
21	30696	Сальник втулки вала переключения	1
22	39149	ВИНТ (#10-24 x .500)	1
23	20804A1	Набор регулировочных шайб шарикоподшипника к корпусу редуктора (.002-3-5-10)	AR
24	47158	ПОДШИПНИК ШАРИКОВЫЙ - ПРИВОДНОЙ ВАЛ	1
24	69389	Подшипник шариковый	1
25	33463	Кольцо стопорное шарикоподшипника	1
26	20804A1	Набор регулировочных шайб шарикоподшипника к корпусу редуктора (.002-3-5-10)	AR
27	39626	ПРОКЛАДКА	1
28	33466	Кольцо уплотнительное	1
29	48744A1	Основание водяного насоса в сборе	1
30	20070	Сальник масляный основания водяного насоса	1
31	33467	Сальник масляного картера редуктора	1
31	897154	Сальник масляный @3	1
32	35973	ШТИФТ НАПРАВЛЯЮЩИЙ	2
33	39625	ПРОКЛАДКА	1
34	39624	ПЛАСТИНА	1
35	39623	ПРОКЛАДКА	1
35	396231	Прокладка	1
36	65958	КРЫЛЬЧАТКА ВОДЯНОГО НАСОСА В СОСТАВЕ УЗЛА ВАЛА ПРИВОДА	1
36	89982	Крыльчатка	1
37	56661	ШПОНКА В СОСТАВЕ УЗЛА ГРЕБНОГО ВАЛА	1
38	77126A2	Корпус водяного насоса в сборе	1
38	87458A2	Корпус водяного насоса в сборе	1
38	87458A2	Корпус водяного насоса в сборе	1
39	48754	Вставка корпуса водяного насоса	1
40	20070	Сальник масляный основания водяного насоса	1
41	33613	Сальник	1
41	86215	Подшипник нейлоновый - трубка впуска воды	1
42	45170	Втулка направляющая трубки впуска воды	1
43	36001	ШАЙБА	3
44	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	3
44	82670911	ГАЙКА (.312-24) Нержавеющая сталь	3
45	20684	КОЛЬЦО	1
45A	88198	Кольцо уплотнительное гребного вала	1
-	48744A3	Водяной насос в сборе	1
-	66303A1	Комплект сальников	1

Рис. 23УЗЕЛ РЕДУКТОРА ВАЛ ГРЕБНОГО ВИНТА GEAR HOUSING ASSEMBLY PROPELLER SHAFT

REF	Номер детали	Наименование	Кол-во
-	6006A3	Корпус редуктора в сборе, комплектный	1
-	6006A4	Корпус редуктора в сборе, комплектный	1
-	6006A15	Корпус редуктора в сборе, комплектный	1
-	6006A16	Корпус редуктора в сборе, комплектный	1
1	6006A5	Корпус редуктора в сборе	1
46	58975	Кулачковый вал	1
47	33438	Толкатель кулачка	1
48	88435	Пружина толкателя кулачка	1
49	47820A1	Пластина анодной защиты корпуса редуктора в сборе	1
50	79436	Винт (.312-18 x 1.250) нержавеющая сталь	1
51	20788A1	Набор регулировочных шайб	AR
52	25398	ПОДШИПНИК ШАРИКОВЫЙ - ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
53	45227	Шестерня переднего хода	1
53	45227A5	Шестерня переднего хода в сборе	1
54	28157	ПОДШИПНИК РОЛИКОВЫЙ - ВАЛ ПРИВОДА	1
55	53518A1	Храповая муфта скользящего сцепления в сборе	1
56	53372	ШТИФТ КРЕСТОВИНЫ ХРАПОВИКА К ГРЕБНОМУ ВАЛУ	1
57	53373	ПРУЖИНА ФИКСИРУЮЩАЯ КРЕСТОВОГО ШТИФТА	1
58	75366A2	Вал гребного винта в сборе	1
59	45229	Шестерня заднего хода	1
60	25398	ПОДШИПНИК ШАРИКОВЫЙ - ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
61	71525	Втулка упорная - шестерня реверса	1
62	33431A1	Регулировочная шайба	AR
63	33465	Кольцо уплотнительное крышки перепускного канала	1
63	8M0214925	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
64	72694A1	Обойма подшипника в сборе	1
64	72694T1	Обойма подшипника в сборе	1
65	28157	ПОДШИПНИК РОЛИКОВЫЙ - ВАЛ ПРИВОДА	1
66	26805	САЛЬНИК МАСЛЯНОГО ПОДШИПНИКА ОБОЙМЫ	1
67	66303	САЛЬНИК МАСЛЯНЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА (ПОДПРУЖИНЕННЫЙ)	1
68	72710	КРЫШКА КОРПУСА РЕДУКТОРА	1
69	85964	Втулка направляющая - компонент сборки гребного вала	1
69	85964A1	Упорная шайба	1
70	33480A1	Гребной винт в сборе (2 лопасти, шаг 11")	1
70	34402A1	Гребной винт в сборе (2 лопасти, бронза, шаг 11")	OPT
70	33482A1	Гребной винт в сборе (3 лопасти, алюминий, шаг 9")	OPT
70	86962A4	Гребной винт в сборе	OPT
70	86962A4	Гребной винт в сборе	1
70	37316A1	Гребной винт в сборе (3 лопасти, алюминий, шаг 7")	OPT
70	65002A1	Гребной винт в сборе (2 лопасти, шаг 11") нейлоновый	OPT
--	66607	СТУПИЦА УПОРНАЯ (ТОЛЬКО С НЕЙЛОНОВЫМ ВИНТОМ)	1
71	65439	ПРОСТАВКА ШЛИЦЕВАЯ ГРЕБНОГО ВАЛА	1
71	64075A1	Комплект гайки гребного винта	1
72	89103	ГАЙКА ГРЕБНОГО ВИНТА	1
72	64075A1	Комплект гайки гребного винта	1

Рис. 24ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

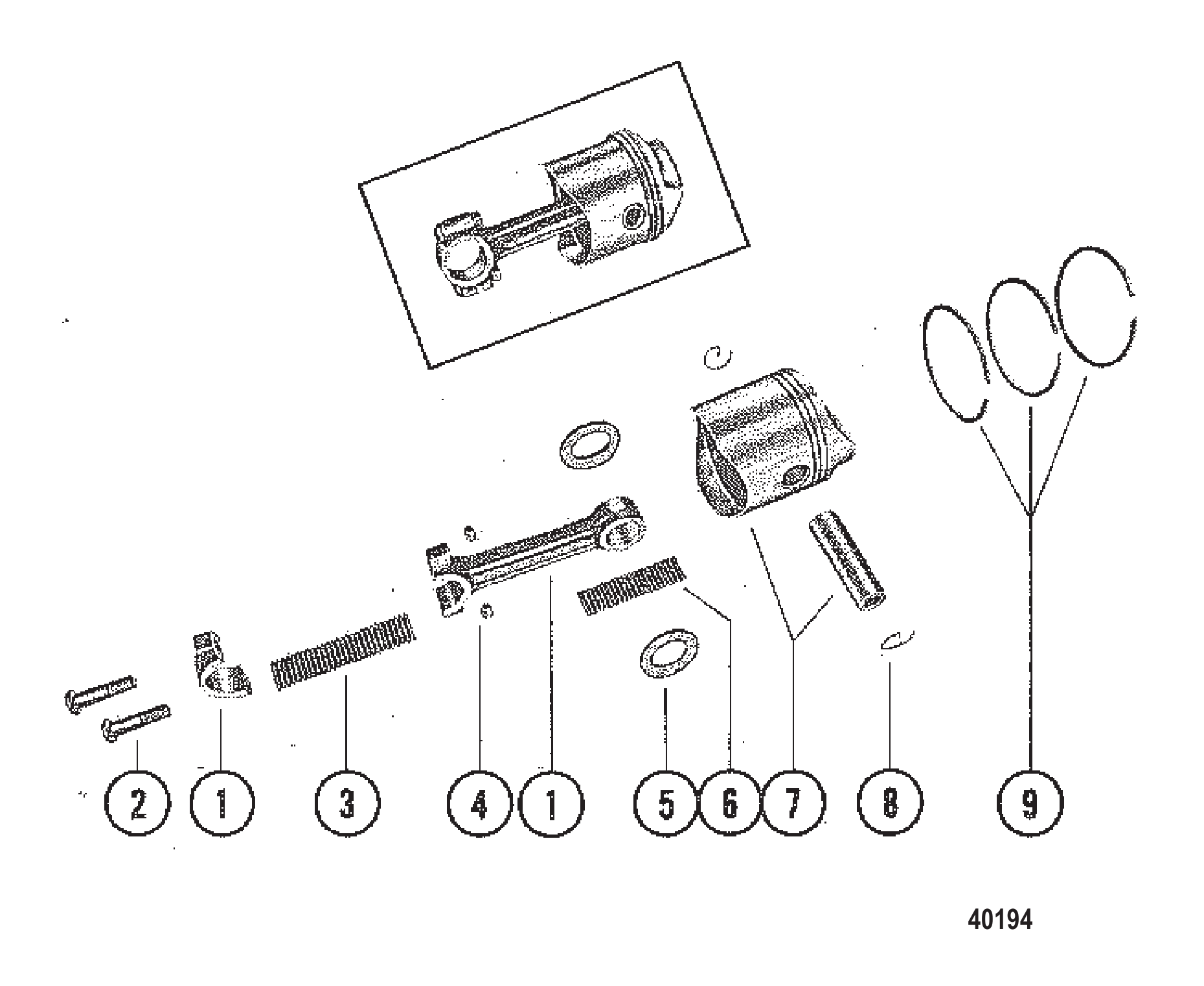

Рис. 25УЗЕЛ ПОРШНЯ И ШАТУНА PISTON AND CONNECTING ROD ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	3195A2	Шатун в сборе	2
1	7621A3	Шатун в сборе	2
2	45379	Винт шатуна	4
3	20046	Подшипник игольчатый шатунной шейки	50
3	20046T	Подшипник игольчатый	50
4	20061	Гайка винта шатуна	4
5	47275	ШАЙБА СТОПОРНАЯ ИГОЛЬЧАТОГО ПОДШИПНИКА	4
6	20063	Подшипник игольчатый поршневого пальца	54
7	5172A6	Поршень в сборе	2
7	9229A7	Поршень в сборе	2
7	3366A2	Поршень в сборе	2
7	9229A10	Поршень в сборе	2
8	47276	СТОПОРНОЕ КОЛЬЦО	4
8	828119	Стопорное кольцо поршневого пальца	4
9	27841A12	Комплект поршневых колец стандартный	1
9	28616A12	Комплект поршневых колец	1

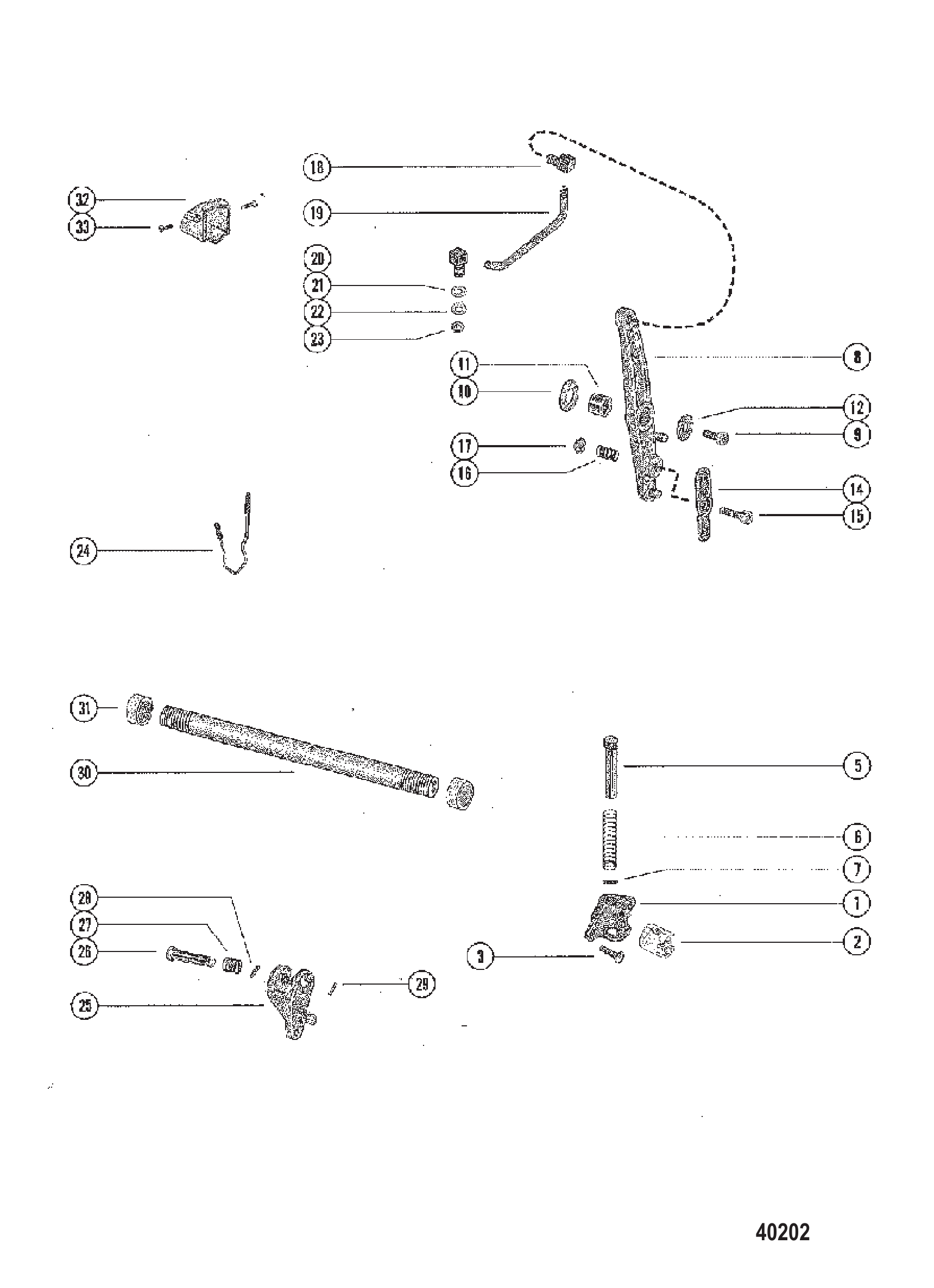

Рис. 26КОМПЛЕКТУЮЩИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ЭЛЕКТРИЧЕСКИЕ) REMOTE CONTROL ATTACHMENT PARTS (ELECTRIC)

REF	Номер детали	Наименование	Кол-во
1	46415	ГНЕЗДО АНКЕРА - КАБЕЛЬ ДРОССЕЛЯ	1
2	39646	ВКЛАДЫШ НЕЙЛОНОВЫЙ - ГНЕЗДО ЯКОРЯ	1
3	20456	Винт	2
3	32228	ВИНТ (#10-32 x .625)	2
5	39456	РЫЧАГ	1
6	39455	ПРУЖИНА ФИКСИРУЮЩЕГО РЫЧАГА СЖАТИЯ	1
7	23928	ШТИФТ	1
7	239281	Штифт роликовый	1
8	46411	РЫЧАГ УПРАВЛЕНИЯ ДРОССЕЛЕМ	1
9	69052	ВИНТ КРЕПЛЕНИЯ ПЛАСТИНЫ БЛОКА ПЕРЕКЛЮЧАТЕЛЯ (1/2")	1
9	98256	ВИНТ (.250-28 x .500)	1
10	21900	ШАЙБА	1
11	39648	ВТУЛКА ВИНТА РЫЧАГА УПРАВЛЕНИЯ ДРОССЕЛЕМ	1
12	39649	ШАЙБА	1
12	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
14	39483	ЗАЩЕЛКА	1
15	22486	ВИНТ (.250-28 x .880)	1
15	69026	ВИНТ (.250-28 x .880)	1
16	20099	Пружина	1
17	20586	Гайка (.250-28) винта защелки	1
17	826709109	Гайка (.250-28) нержавеющая сталь	1
18	27947	ВЕРТЛЮГ РЫЧАГА УПРАВЛЕНИЯ ДРОССЕЛЕМ К ТЯГЕ	1
19	79013	Тяга поворотного рычага управления дросселем	1
20	27948	ВЕРТЛЮГ ВТУЛКИ И ТЯГИ К КУЛАЧКУ ДРОССЕЛЯ	1
21	25806	Волнистая шайба втулки и поворотного звена	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
23	20361	Гайка (.250-28)	1
23	8267089	Гайка (.250-28)	1
24	49012	Пружина фиксатора троса переключения передач	1
25	79095	Вилка управления переключением	1
26	39456	РЫЧАГ	1
27	39455	ПРУЖИНА ФИКСИРУЮЩЕГО РЫЧАГА СЖАТИЯ	1
28	23928	ШТИФТ	1
28	239281	Штифт роликовый	1
29	63480	Шплинт	1
30	30664	Трубка	1
30	8M0041936	Труба наклона	1
31	33468	Проставка трубы наклона	2
32	79886	Крышка рулевого рычага	1
33	28638	ВИНТ (.250-20 x .750)	2

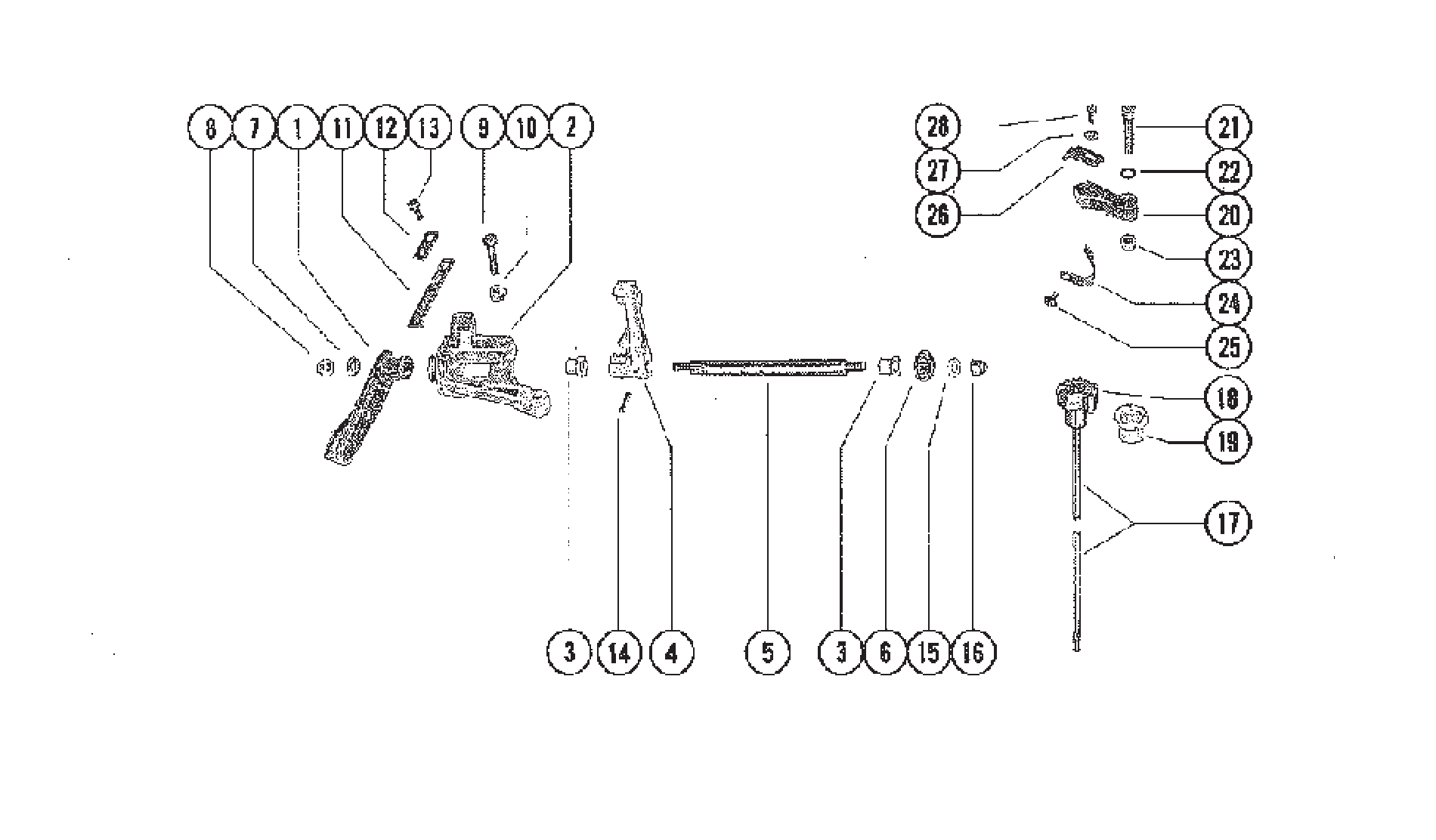

Рис. 27МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT CONTROL LINKAGE

REF	Номер детали	Наименование	Кол-во
1	72946	РУКОЯТКА НЕЙЛОНОВАЯ - УПРАВЛЕНИЕ ПЕРЕКЛЮЧЕНИЕМ	1
2	66412	КРОНШТЕЙН КРЕПЛЕНИЯ - ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
3	66375	ВТУЛКА НЕЙЛОНОВАЯ - РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	2
4	76994	РЫЧАГ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
5	66379	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ГОРИЗОНТАЛЬНЫЙ)	1
6	66377	СЕКТОР ШЕСТЕРНИ РУКОЯТКИ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
7	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
7	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
8	39305	ГАЙКА	1
8	826709109	Гайка (.250-28) нержавеющая сталь	1
9	56500	ВИНТ (.250-28 x 1.250)	2
10	46887	ГАЙКА (1/4-28) ВИНТ КРЕПЛЕНИЯ КРОНШТЕЙНА	2
10	8M0207775	Гайка @5	2
11	39627	ПРУЖИНА	1
12	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
13	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	2
14	25905	Штифт фиксатора кулачка к валу переключения	1
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
16	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
17	61009A1	Вал вертикальный управления переключением передач в сборе	1
18	58972	Сектор шестерни — вал управления переключением	1
19	30677	Втулка нейлоновая - вал управления переключением	1
20	58979	Толкатель ограничителя нейтральных оборотов	1
21	24644	ВИНТ (.250-28 x 1.38)	1
22	28212	РЕГУЛИРОВОЧНАЯ ШАЙБА ОГРАНИЧИТЕЛЯ ВИНТА ТОЛКАТЕЛЯ	1
23	46887	ГАЙКА (1/4-28) ВИНТ КРЕПЛЕНИЯ КРОНШТЕЙНА	1
23	8M0207775	Гайка @5	1
24	29675	ПРУЖИНА ТОЛКАТЕЛЯ ОГРАНИЧИТЕЛЯ НЕЙТРАЛЬНЫХ ОБОРОТОВ	1
24	29675A1	Рычаг в сборе	1
25	35268	ВИНТ ПРУЖИНЫ К ТОЛКАТЕЛЮ ОГРАНИЧИТЕЛЯ (3/8")	1
25	390721	Пробка трубная (.125-27) латунная	1
26	72857	ОГРАНИЧИТЕЛЬ ПРЕВЫШЕНИЯ ОБОРОТОВ	1
27	24676	ШАЙБА (.200 x .440 x .032)	1
28	46898	ВИНТ ОГРАНИЧИТЕЛЯ ХОДА К ТОЛКАТЕЛЮ (7/16")	1
28	35400	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (3/8")	1

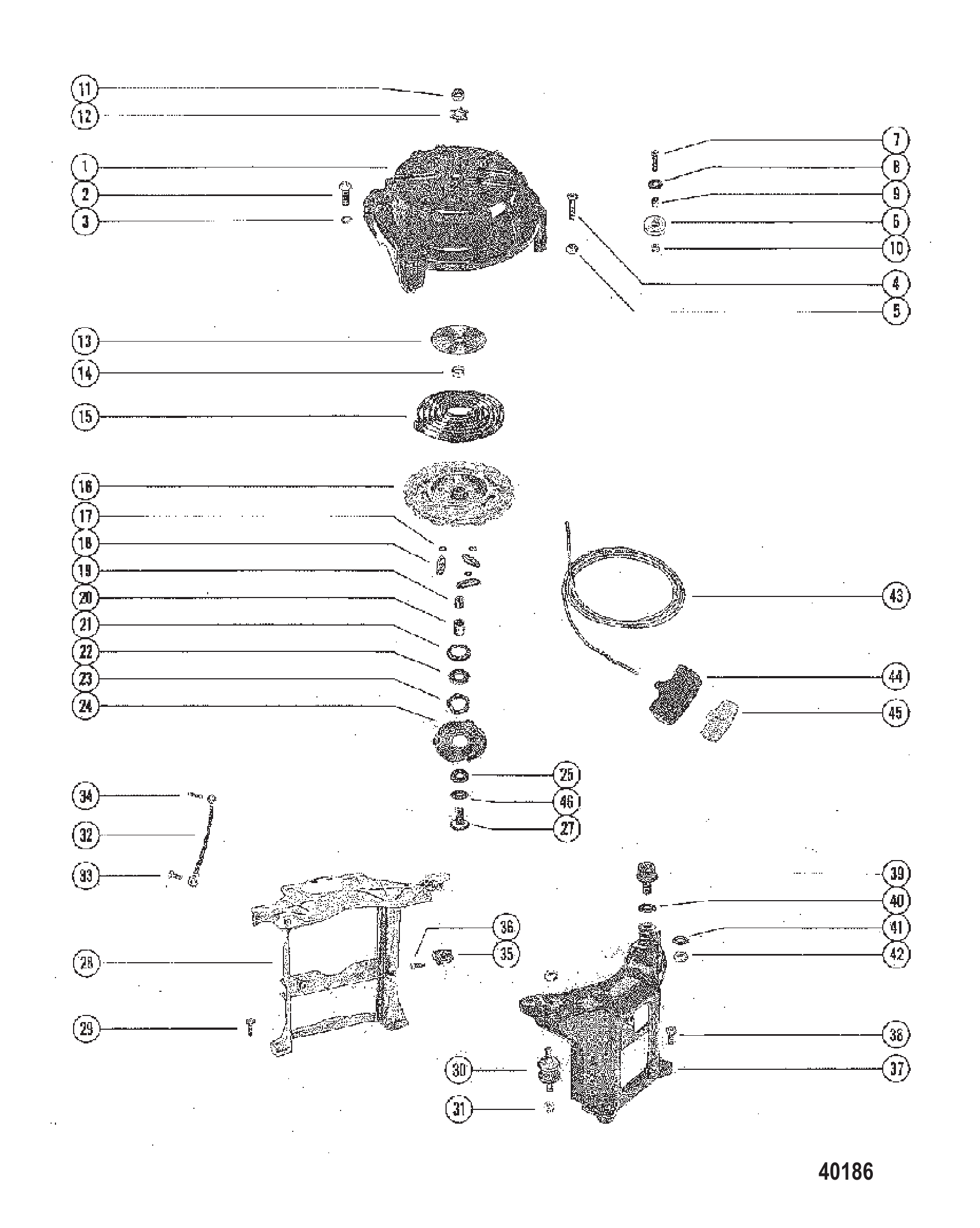

Рис. 28УЗЕЛ СТАРТЕРА STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	75349A2	Корпус стартера в сборе (ручной)	1
2	37562	Винт (.312-18 x 1.00) нержавеющая сталь	1
3	26993	СТОПОРНАЯ ШАЙБА (.312)	1
3	8M0204647	Стопорная шайба (.312)	1
4	56500	ВИНТ (.250-28 x 1.250)	1
4	69029	ВИНТ (.250-28 x 1.750)	1
5	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
6	55860	Шкив троса стартера	1
7	37892	ВИНТ (.190-32 x 1.00) ШКИВ К СТАРТЕРУ	1
8	53111	ФИКСАТОР ВИНТА ШКИВА	1
8	94121	Фиксатор	1
9	30977	Распорная втулка опорного винта	1
9	309772	Проставка	1
10	20110	Гайка (#10-32) крепления стопора лепесткового клапана	1
11	20166	Гайка вала шкива (левая резьба)	1
12	61004	Стопорная шайба гайки вала шкива	1
13	65890	ФИКСАТОР ПРУЖИНЫ СТАРТЕРА	1
14	28912	ВТУЛКА ВАЛА ШКИВА	1
15	29340A1	Пружина стартера возвратная	1
15	29340T02	Пружина возвратная	1
16	76321A1	Шкив стартера в сборе	1
17	36206	ШАЙБА ВОЛНОВАЯ - СОБАЧКА СТАРТЕРА	3
18	30596	СОБАЧКА СТАРТЕРА	3
19	28919	ВТУЛКА НЕЙЛОНОВАЯ - ПРОСТАВКА ВАЛА ШКИВА	1
20	61005	Распорная втулка вала шкива	1
21	26179	Фиксатор	1
22	35559	ШАЙБА	1
23	20160	Шайба волнистая	1
24	30595	ПЛАСТИНА	1
25	57860	Шайба нейлоновая — кронштейн	1
27	61003	Шкив вала	1
28	76300	Кронштейн крепления верхнего кожуха (задний)	1
29	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
30	57927	Подушка резиновая — опорный кронштейн	3
31	20361	Гайка (.250-28)	6
31	8267089	Гайка (.250-28)	6
32	46934A1	Провод заземления заднего кронштейна в сборе	1
32	76181	ПРОВОД В СБОРЕ ЗАЗЕМЛЕНИЯ ЗАДНЕГО КРОНШТЕЙНА	1
33	62568	Винт (#10-16 x .375)	1
34	69052	ВИНТ КРЕПЛЕНИЯ ПЛАСТИНЫ БЛОКА ПЕРЕКЛЮЧАТЕЛЯ (1/2")	1
34	98256	ВИНТ (.250-28 x .500)	1
35	60299	ДЕРЖАТЕЛЬ ПРОВОДОВ ВЫСОКОГО НАПРЯЖЕНИЯ	2
36	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
37	76097	КРОНШТЕЙН КРЕПЛЕНИЯ - ВЕРХНИЙ КОЖУХ (ПЕРЕДНИЙ)	1
38	37562	Винт (.312-18 x 1.00) нержавеющая сталь	2
39	60577	РЕЗИНОВАЯ ОПОРА - КРОНШТЕЙН ОПОРЫ	4
40	21631	ШАЙБА (.255 x .625 x .0312) РЕЗИНОВОЙ ОПОРЫ	AR
40	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	AR
41	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	4
42	29598	ГАЙКА (.250-28) Нержавеющая сталь	4
43	28985A1	Трос стартера в сборе (ручной)	1
43	12066Q10	Трос стартера @2	1
44	30782	Трос ручного стартера (ручной)	1
44	77998	РУКОЯТКА ТРОСА РУЧНОГО СТАРТЕРА	1
44	79470A1	Комплект фиксатора троса	1
45	28748	ФИКСАТОР (РУЧНОЙ)	1
45	79470A1	Комплект фиксатора троса	1
45	77997A1	Фиксатор в сборе	1
45	79470A1	Комплект фиксатора троса	1
44/45	79470A1	Комплект фиксатора троса	1
46	20219	Шайба регулировочная вала шкива - ручной	AR

Рис. 29РУЛЕВОЙ УЗЕЛ STEERING HANDLE ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	60850A6	Рулевая рукоятка в сборе	1
-	60850A6	Рулевая рукоятка в сборе	1
1	60854	РУКОЯТКА - ДРОССЕЛЬ	1
1	60854	РУКОЯТКА - ДРОССЕЛЬ	1
2	62251	Рукоятка рычага дросселя	1
2	62251	Рукоятка рычага дросселя	1
3	66393	ВАЛ	1
3	66393	ВАЛ	1
4	66394A1	Рукоятка вала дроссельной заслонки в сборе	1
4	66394A1	Рукоятка вала дроссельной заслонки в сборе	1
5	46152	ШТИФТ РУКОЯТКИ ДРОССЕЛЯ	1
5	46152	ШТИФТ РУКОЯТКИ ДРОССЕЛЯ	1
6	62252	Шайба рукоятки дросселя к рулевому рычагу	1
6	62252	Шайба рукоятки дросселя к рулевому рычагу	1
7	60850	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
7	60850	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
8	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
8	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
9	27088	ШАРИК ФИКСАТОРА ШЕСТЕРНИ НА ВАЛУ ДРОССЕЛЯ	1
9	27088	ШАРИК ФИКСАТОРА ШЕСТЕРНИ НА ВАЛУ ДРОССЕЛЯ	1
10	48003	ОСЬ РУКОЯТКИ УПРАВЛЕНИЯ К КРОНШТЕЙНУ	2
10	48003	ОСЬ РУКОЯТКИ УПРАВЛЕНИЯ К КРОНШТЕЙНУ	2
11	48002015	Шайба регулировочная рукоятки к кронштейну (.015)	AR
11	48002015	Шайба регулировочная рукоятки к кронштейну (.015)	AR
12	64074	Винт (.250-28 x .620)	2
12	64074	Винт (.250-28 x .620)	2
13	60857A2	Универсальный шарнир в сборе	1
13	60857A2	Универсальный шарнир в сборе	1
14	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
14	60852	ВАЛ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ШЕСТЕРНИ	1
15	77564	ШТИФТ	1
15	77564	ШТИФТ	1
16	68766A2	Кронштейн рулевой тяги	1
17	62233	Винт (#10-16 x .625) пружины фиксатора к кронштейну	2
18	72847	ПРУЖИНА ФИКСАТОРА - РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	2
19	26132	Винт (2 1/2")	3
19	35385	ВИНТ (.312-18 x 1-3/4)	3
20	46793	ГАЙКА (5/16-24)	3
20	29250	ГАЙКА (.312-24) ВИНТОВ ЭЛЕКТРОМАГНИТА ВОЗДУШНОЙ ЗАСЛОНКИ	3
21	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	2

Рис. 30ТРОС УПРАВЛЕНИЯ ГАЗОМ THROTTLE CONTROL LINKAGE

REF	Номер детали	Наименование	Кол-во
1	60856	Шестерня управления дросселем	1
2	76357	Корпус управления дросселем	1
3	60863	Вал и шестерня дросселя	1
4 & 5	76213	Винт (.250-20 x 1.120)	2
6	33462	Втулка	1
7	48679	Шайба вала дроссельной заслонки и шестерни	1
7	20086	Шайба (.390 x .620 x .060)	1
8	36325	ШТИФТ ВАЛА ДРОССЕЛЯ И ШЕСТЕРНИ	1
9	46413	РЫЧАГ ВЕРТИКАЛЬНОГО ВАЛА ДРОССЕЛЯ	1
10	72755	ВИНТ	2
11	64484	ГАЙКА ВЕРТИКАЛЬНОГО ВАЛА РЫЧАГА ДРОССЕЛЯ ВИНТ	2
11	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
12	24865	ШТИФТ	2
13	60864	Рычаг пластины статора - вертикальный вал	1
14	64631	РЫЧАГ УПРАВЛЕНИЯ ПЛИТОЙ СТАТОРА	1
15	69029	ВИНТ (.250-28 x 1.750)	1
16	57029	ШАЙБА ВИНТА КОРПУСА СТАРТЕРА	2
16	71055	Шайба пальца рычага переключения	2
17	46406	ВТУЛКА РЫЧАГА УПРАВЛЕНИЯ ПЛИТЫ СТАТОРА	1
18	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
19	24664	ШАЙБА (M4 x 20) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
20	20586	Гайка (.250-28) винта защелки	1
20	826709109	Гайка (.250-28) нержавеющая сталь	1
21	46405	ТЯГА БЛОКА ДРОССЕЛЯ	1
22	69010	ВИНТ ТЯГИ БЛОКА ДРОССЕЛЯ (7/8")	1
22	69011	ВИНТ (#10-32 x 1.00)	1
23	68219	Гайка (#10-32) нержавеющая сталь	1

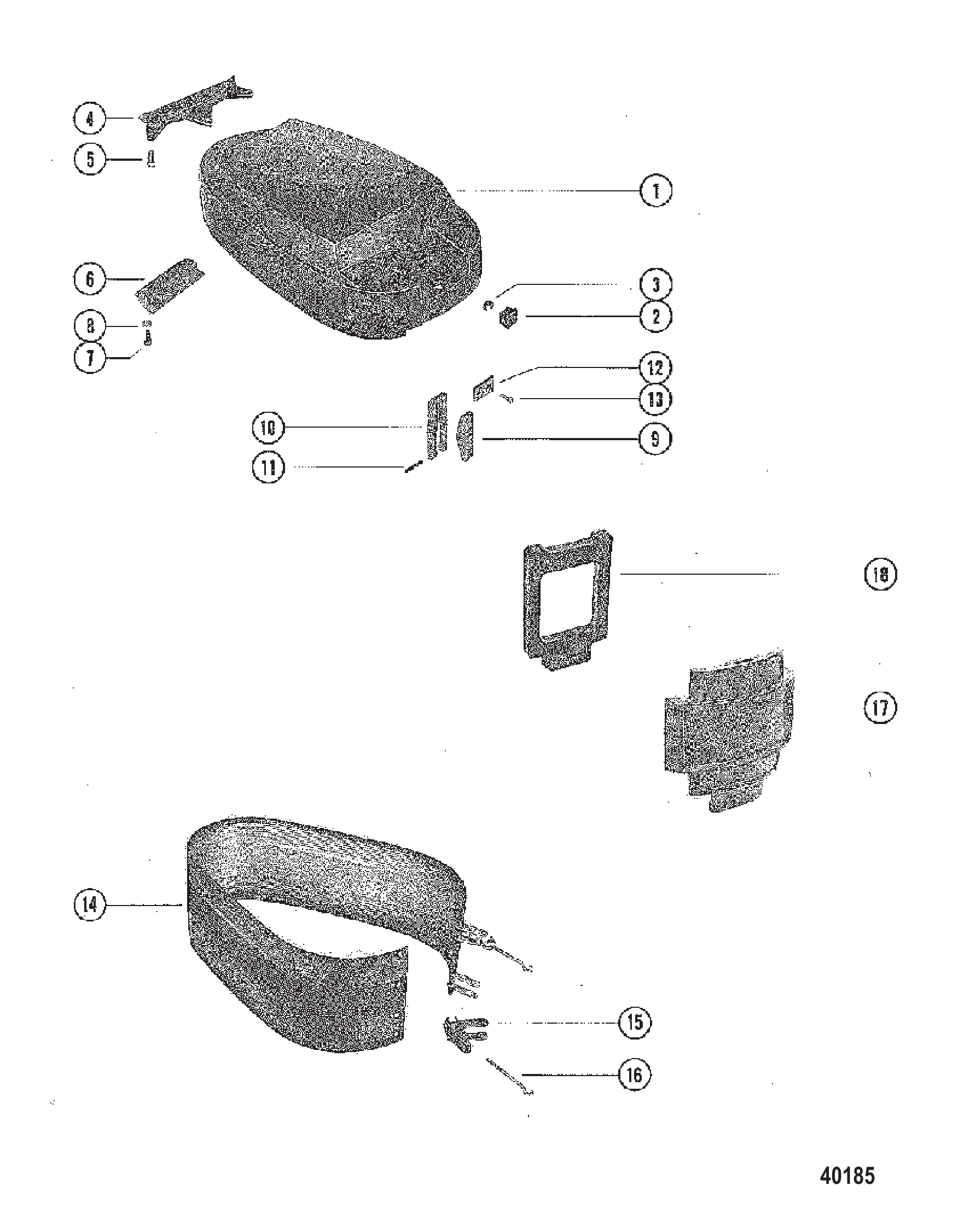

Рис. 31ВЕРХНИЙ КАПОТ, ОБТЕКАТЕЛЬ И ПЕРЕДНЯЯ КРЫШКА TOP COWL, WRAP AROUND COWL AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	6338	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	6603	Кожух верхний в сборе	1
1	6337A2	Верхний кожух в сборе	1
1	6602A2	Верхний кожух в сборе	1
1	6603	Кожух верхний в сборе	1
1	6602A2	Верхний кожух в сборе	1
2	73537	ВСТАВКА НАПРАВЛЯЮЩЕЙ ТРОСА	1
2	77859A1	Направляющая троса	1
2	73537	ВСТАВКА НАПРАВЛЯЮЩЕЙ ТРОСА	1
2	77859A1	Направляющая троса	1
3	72168	СТОПОРНОЕ КОЛЬЦО	1
3	72168	СТОПОРНОЕ КОЛЬЦО	1
4	39400	ЩИТОК ЗАДНИЙ - ВЕРХНИЙ КОЖУХ	1
5	37370	Винт (#10-32 x .580) заднего щитка к верхнему кожуху	3
6	55455	Крючок защёлки верхнего кожуха - задний	1
7	22956	ВИНТ (.250-28 x .880) ЗАДНЕГО КРЮКА К ВЕРХНЕМУ КОЖУХУ	2
8	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
9	52737	Рычаг защёлки кожуха	1
9	94918F1	Рычаг	1
10	52739	Петля рычага защёлки кожуха	1
11	58998	Палец шарнира рычага	1
12	75973	ПЛАСТИНА ПЕТЛИ	1
13	38055	ВИНТ (.190-32 x .620)	2
14	2706A5	Кожух обхватывающий в сборе	1
15	46785A1	Замок кожуха в сборе	2
16	30413	КРЮК	2
17	6395A2	Передняя крышка в сборе	1
17	6604A3	Передняя крышка в сборе	1
17	6604A3	Передняя крышка в сборе	1
18	76995	ОБИВКА ЗВУКОПОГЛОЩАЮЩАЯ	1

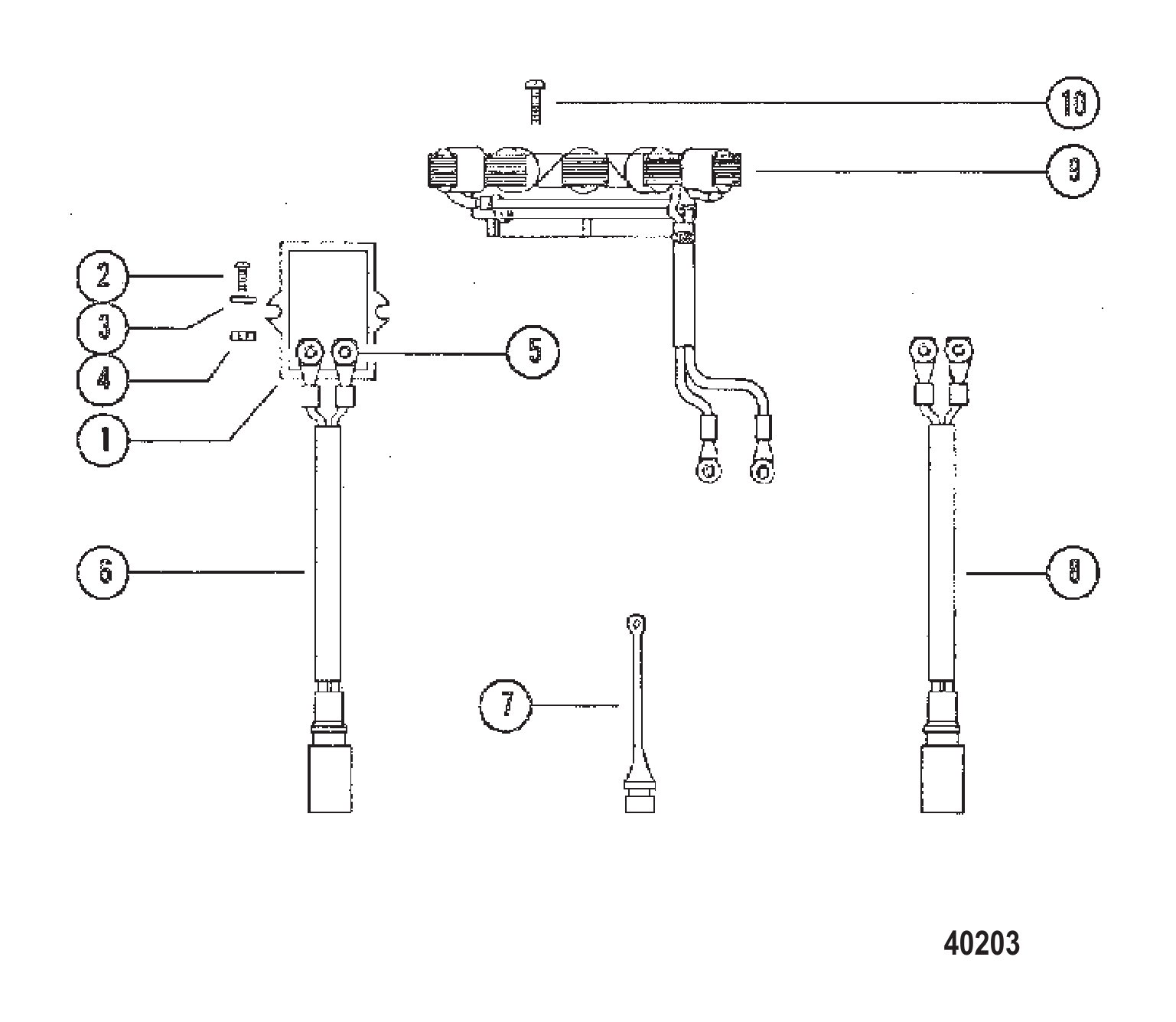

Рис. 32РЕГУЛЯТОР НАПРЯЖЕНИЯ (ТОЛЬКО ДЛЯ БЕЛЬГИИ) VOLTAGE REGULATOR (BELGUIM ONLY)

REF	Номер детали	Наименование	Кол-во
1	75076	Регулятор напряжения	1
1	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
2	58185	Винт (#10-32 x 1.00)	2
3	62769	Проставка винта выпрямителя	2
4	27164	ГАЙКА И СТОПОРНАЯ ШАЙБА (#10-32)	2
5	45076	Гайка (#10-32) латунная клемма блока выключателя	3
6	74899	Жгут проводов регулятора напряжения (жёлтый/красный)	1
7	71663	Пробка	1
8	65017A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ЧЕРНЫЙ/ЧЕРНЫЙ)	1
9	74367A9	Статор освещения в сборе	1
10	30173	ВИНТ КРЕПЛЕНИЯ СТАТОРА ОСВЕЩЕНИЯ (1 5/8")	2
10	88447	Винт (.190-32 x 1.62)	2
10	66707	ВИНТ СТАТОРА К ТОРЦЕВОЙ КРЫШКЕ (7/8")	3

水星 Mercury 200, 20 4709593 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 200, 20 4709593 & Up - — взрыв-схемы и запчасти
