水星 Mercury 25, 25 MARATHON, SUPER 15 2 CYL 0G760300 THRU 0T979999 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-803127 · 共 56 个部位 · 2398 条零件

1КАРБЮРАТОР (25)2СБОРКА РУЛЕВОЙ РУКОЯТКИ (МЕХАНИЧЕСКАЯ/ЭЛЕКТРОРУЛЬ)3Схема смазки 4ЖГУТ И КОМПОНЕНТЫ ПУСКА (ЭЛЕКТРОРУЛЬ)5Компоненты зажигания/электрооборудования 6КАРБЮРАТОР (20)7Аксессуары 8Коленвал, поршни и маховик 9Привод дросселя и переключения передач (боковое переключение)10Блок цилиндров и крышки 11Редуктор, гребной вал 12КАРБЮРАТОР (SeaPro/Marathon 25/Super15)13ВЕРХНИЙ КОКПИТ 14НИЖНИЙ КОЖУХ 15Кожухи 16Сборка водомета 17СБОРКА РУЧНОГО СТАРТЕРА (МЕХАНИЧЕСКИЙ)18Сборочный узел картера приводного вала 19Специальный инструмент 20Картер редуктора (приводной вал)21ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)22Сервисные/вспомогательные материалы 23Компоненты электростартера 24Сборочный узел хомутной скобы 25ТРОСЫ ГАЗА И ПЕРЕДАЧ (ЭЛЕКТРО/МЕХАНИЧЕСКОЕ ДИСТ. УПР.)26Сборочный узел поворотного кронштейна 27Топливный фильтр в сборе 28КОЛЕНВАЛ, ПОРШНИ И МАХОВИК 29Аксессуары 30НИЖНИЙ КОЖУХ 31Карбюратор (20/25/Jet 20)32Карбюратор (SeaPro/Marathon 15/25 & Super 15)33Сборочный узел хомутной скобы 34КОЛЕНВАЛ, ПОРШНИ И МАХОВИК 35Блок цилиндров и крышки 36Сборочный узел картера приводного вала 37Компоненты электростартера 38Компоненты топливной системы 39Компоненты топливной системы (коммерческие двигатели)40Комплект прокладок для капитального ремонта двигателя 41Редуктор (ведущий вал) (передаточное число 2,25:1)42Редуктор вала гребного винта - передаточное число 2,25:1 43Компоненты зажигания/электрооборудования 44Механизм управления водометом 45Сборка водомета 46Компоненты водяного насоса водомета 47Схема смазки 48Сервисные/вспомогательные материалы 49Сборочный узел стартера (ручной)50Сборочный узел поворотного кронштейна 51Механизм управления дросселем и переключением передач (дистанционное управление)52Привод дросселя и переключения передач (боковое переключение)53ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)54Сборка румпеля 55Специальный инструмент 56ВЕРХНИЙ КОКПИТ

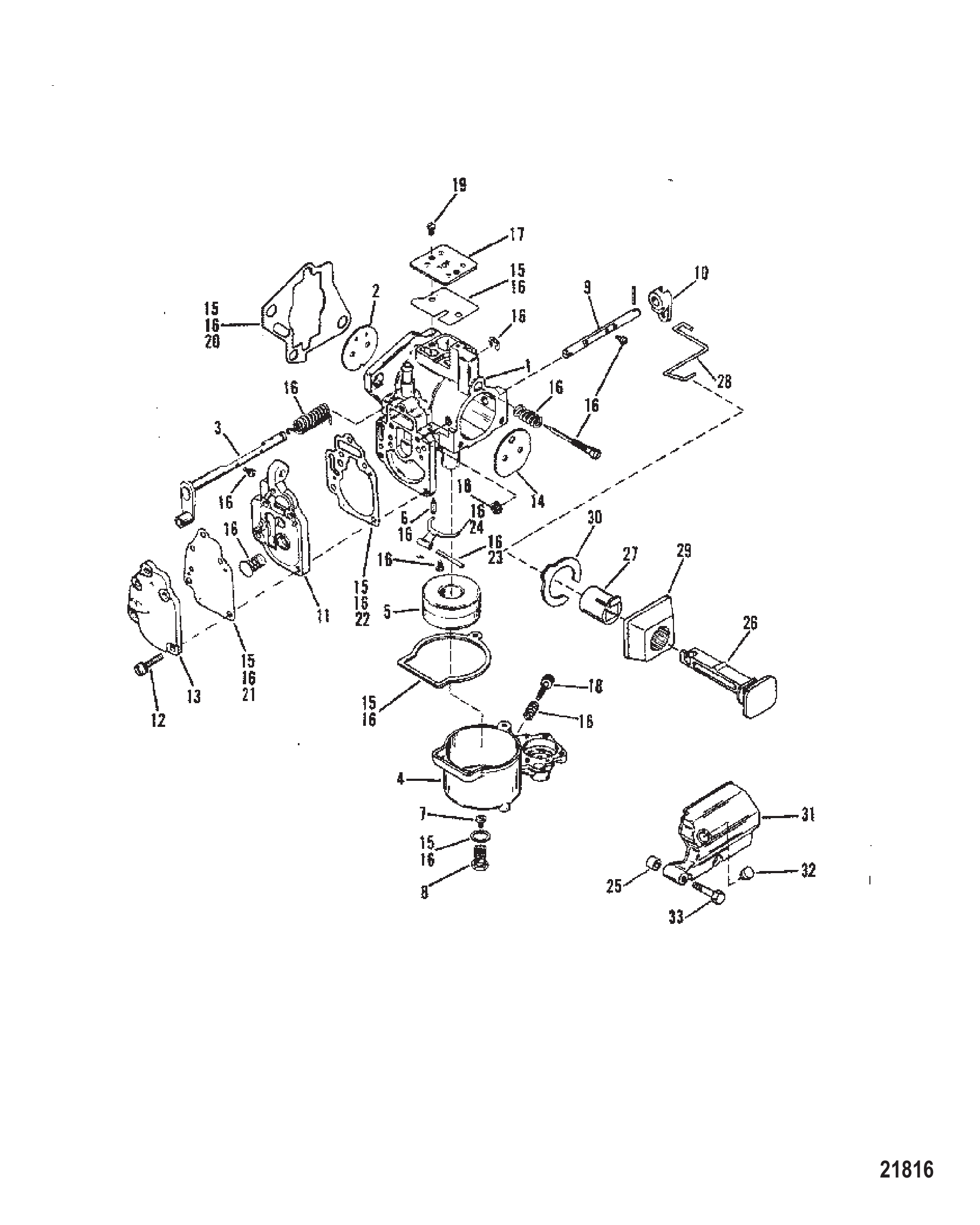

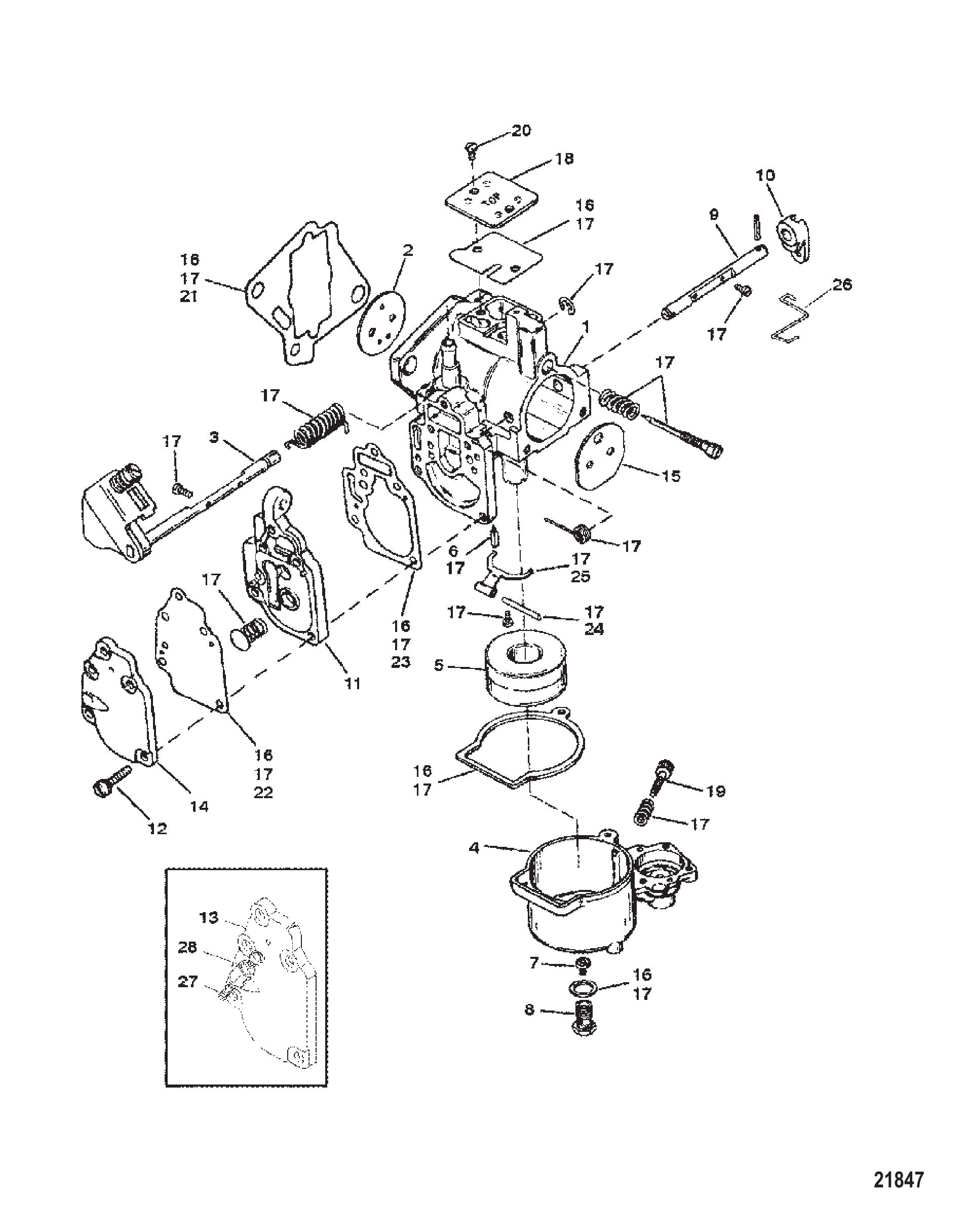

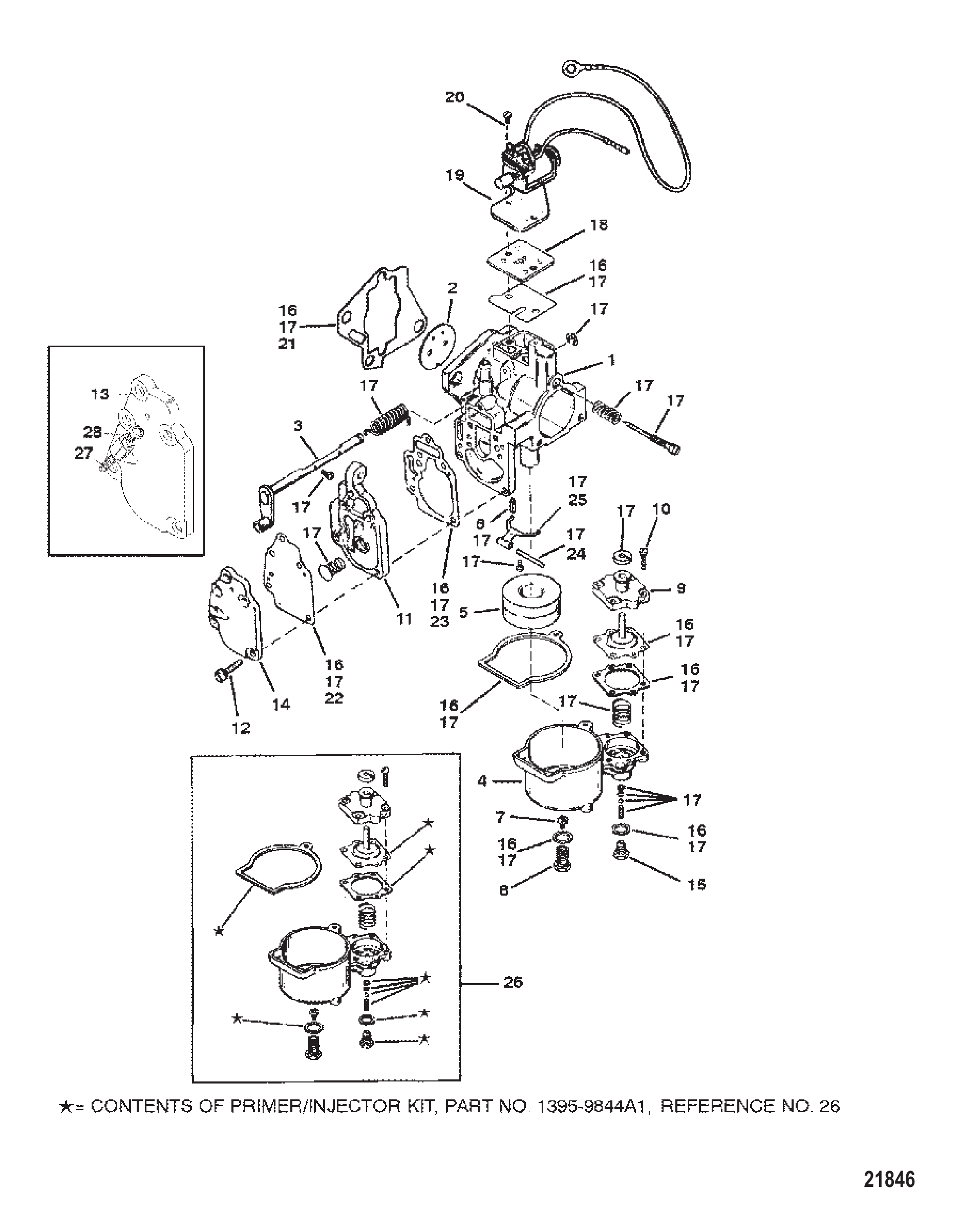

Рис. 1КАРБЮРАТОР (25) Carburetor (25)

REF	Номер детали	Наименование	Кол-во
1	8889A13	Карбюратор (WMC-31A) (заменяет WMC31/32A)	1
1	8677A13	Карбюратор (WMC-32)	1
1	8889T22	Карбюратор	1
2	9646	Клапан дроссельной заслонки	1
3	9695	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	6201	ЖИКЛЁР (.080)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
9	823648	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9637	Крышка топливного насоса	1
14	9762	Пробка	1
15	9803	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9802	Ремкомплект (WMC 29/30)	1
16	8237072	Ремкомплект	1
16	823707	Ремкомплект (WMC 31A/32A)	1
16	8237072	Ремкомплект	1
17	9699	Крышка пластины	1
18	823433	Воздушная заслонка электрическая	1
19	9696	Винт крышки	2
20	414491	ПРОКЛАДКА КАРБЮРАТОРА	1
20	192061	Прокладка карбюратора	1
21	9635	Диафрагма/прокладка	1
22	9633	Прокладка	1
23	F10064	ВАЛ	1
24	824401	РЫЧАГ ПОПЛАВКА	1
25	79964	Винт (#6-32 x .750)	1
25	12110	ВИНТ (#6-32 x .750)	1
26	11277	Пружина натяжения	1
27	40056110	ВИНТ (M5 x 30)	2
27	400018	ВИНТ (M5 x 12)	2
28	79965	Винт (#8-32 x .500) нержавеющая сталь	1
29	112731	РЫЧАГ ПОДКАЧКИ	1
30	11280	Блок кулачка	1
31	11278	Стопорное кольцо	1
32	172291	НАКЛАДКА ПОДСОСА	1
33	12802	Ручка подкачки	1
33	128022	Ручка подкачки	1
34	17442	Крышка	1
35	47579	ПРОБКА	1
36	127331	Провод холостого хода	1
36	127332	Провод ускоренного холостого хода	1
37	128053	Рычаг ускоренного холостого хода	1
38	12803	Кронштейн подкачки	1
39	97877	Гайка нажимная	1
39	821979	Гайка	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	9844A1	Сервисный комплект праймер/форсунка	1
-	822261A92	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1
-	90885A88	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1

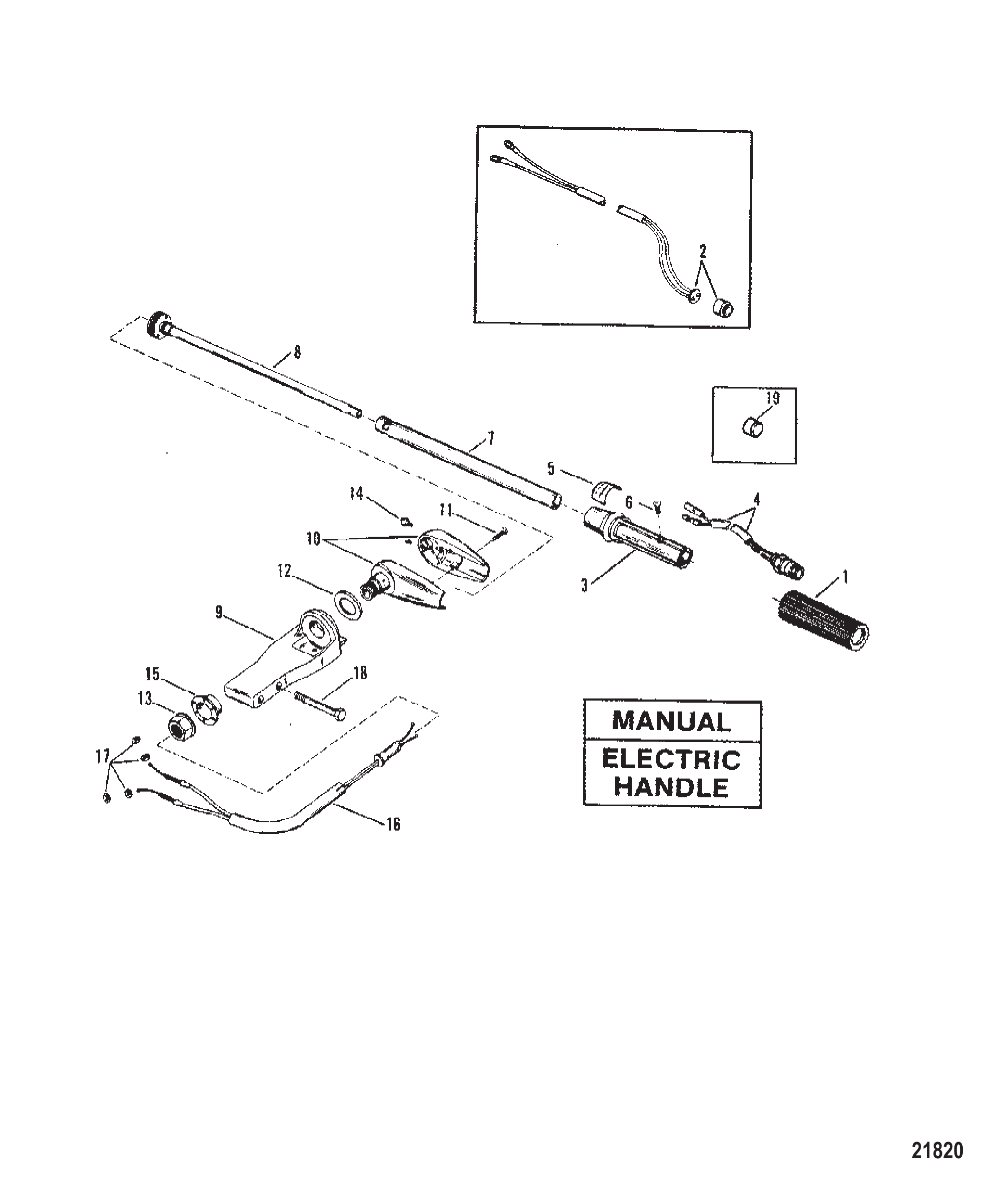

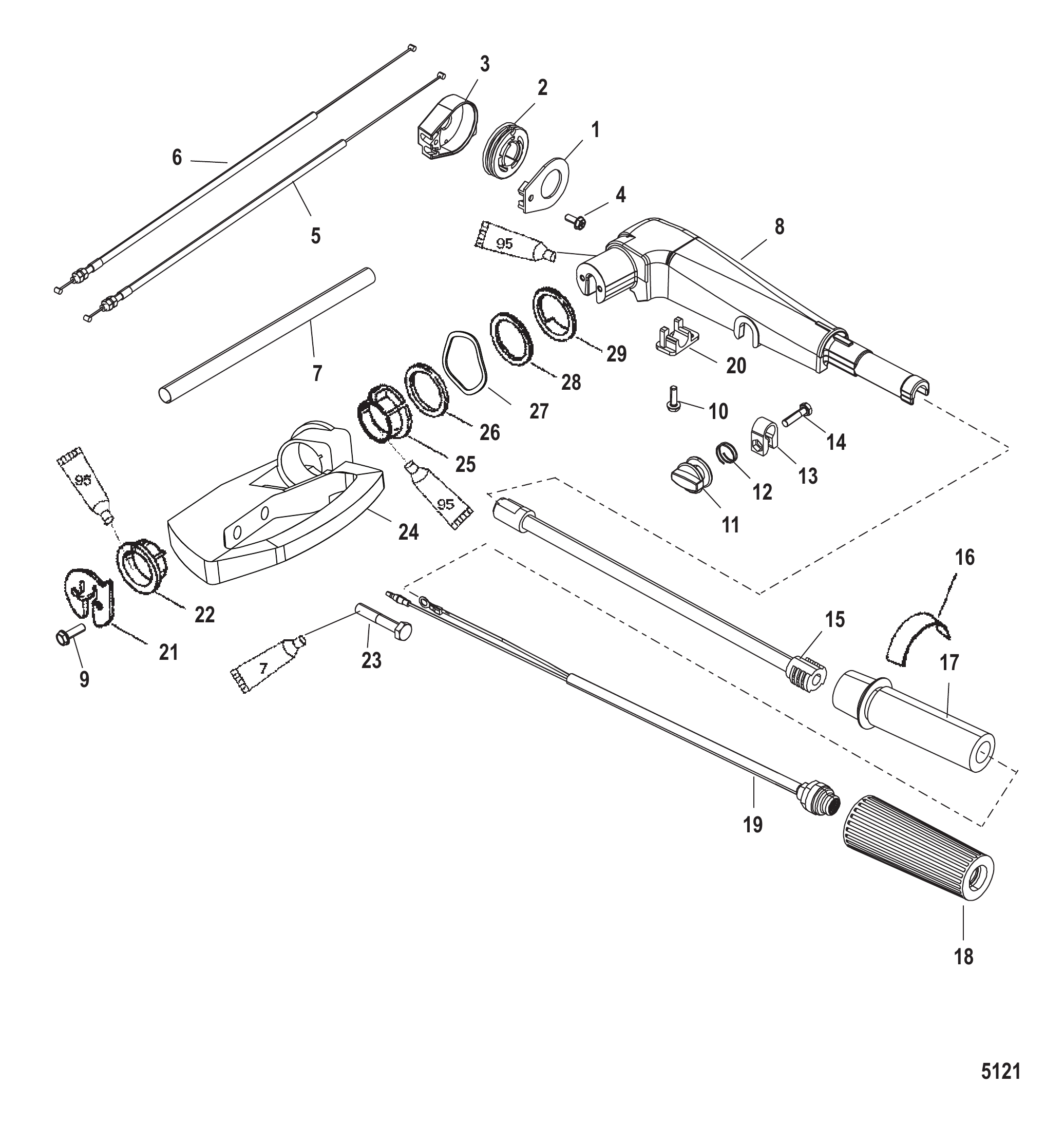

Рис. 2СБОРКА РУЛЕВОЙ РУКОЯТКИ (МЕХАНИЧЕСКАЯ/ЭЛЕКТРОРУЛЬ) Steering Handle Assembly (Manual/Electric Handle)

REF	Номер детали	Наименование	Кол-во
1	99589	Рукоятка	1
2	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
3	823609A10	Комплект выключателя стоп - рукоятка газа	1
4	823609A1	Выключатель стоп в сборе	1
4	8M0104615	Выключатель в сборе	1
5	140121	Наклейка дросселя (наносится на трубку) (чёрная)	1
5	140122	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - СЕРАЯ 3-1/3" X 1-1/4")	1
5	140123	НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - 3.15"X 2-1/2")	1
5	140124	НАКЛЕЙКА (МЕЖДУНАРОДНЫЕ СИМВОЛЫ)	1
6	37342	Винт (#12-14 x .375) рукоятки дросселя	1
7	99333A2	Труба рулевого управления в сборе	1
8	975501	ТРУБКА В СБОРЕ	1
9	43447A1	Кронштейн рулевого управления в сборе	1
9	43447A3	Кронштейн рулевого управления в сборе	1
9	43447A2	Кронштейн рулевого управления в сборе	1
9	43447A4	Кронштейн рулевого управления в сборе	1
10	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
10	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
11	4005688	ВИНТ (M4 x 20)	AR
11	40019109	ВИНТ (M5 x 25)	AR
12	177821	КРОНШТЕЙН ШАЙБЫ	1
13	90068F2	Гайка, чёрная	1
13	859133	ГАЙКА (1.00-14)	1
13	90068F3	Гайка (1.00-14), серая	1
13	859133	ГАЙКА (1.00-14)	1
14	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
14	8M0169589	Штуцер для смазки	1
15	85973	Втулка кронштейна	1
9	43447A3	Кронштейн рулевого управления в сборе	1
9	43447A4	Кронштейн рулевого управления в сборе	1
9	43447A3	Кронштейн рулевого управления в сборе	1
9	43447A5	Кронштейн в сборе рулевого управления (Tracker)	1
10	44397A15	Кронштейн в сборе (черный)	1
10	44397A16	Кронштейн в сборе (серый)	1
10	44397A22	Кронштейн в сборе (Tracker)	1
11	40011110	Винт (M5 x 30) нержавеющая сталь	3
12	177821	КРОНШТЕЙН ШАЙБЫ	1
13	816880	Гайка	1
14	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
14	8M0169589	Штуцер для смазки	1
15	817026	Втулка	1
16	432421	Трос дроссельной заслонки (рукоятка переключения)	1
16	432422	Трос в сборе дроссельной заслонки (дистанционное переключение)	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	4
18	4000384	ВИНТ (M10 x 80)	2
19	817634	Пробка (SEA PRO/MARATHON 10)	1

Рис. 3Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	1

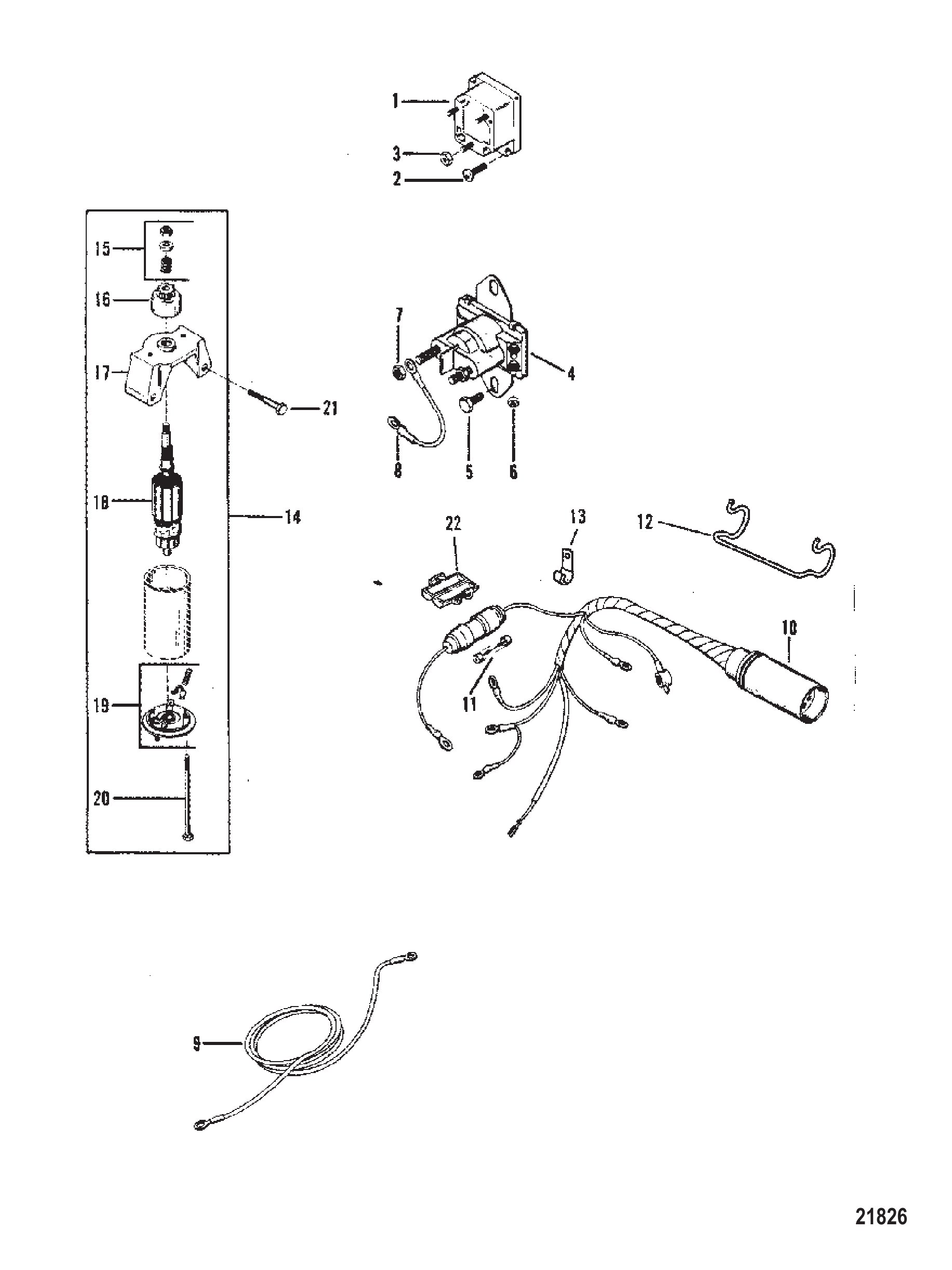

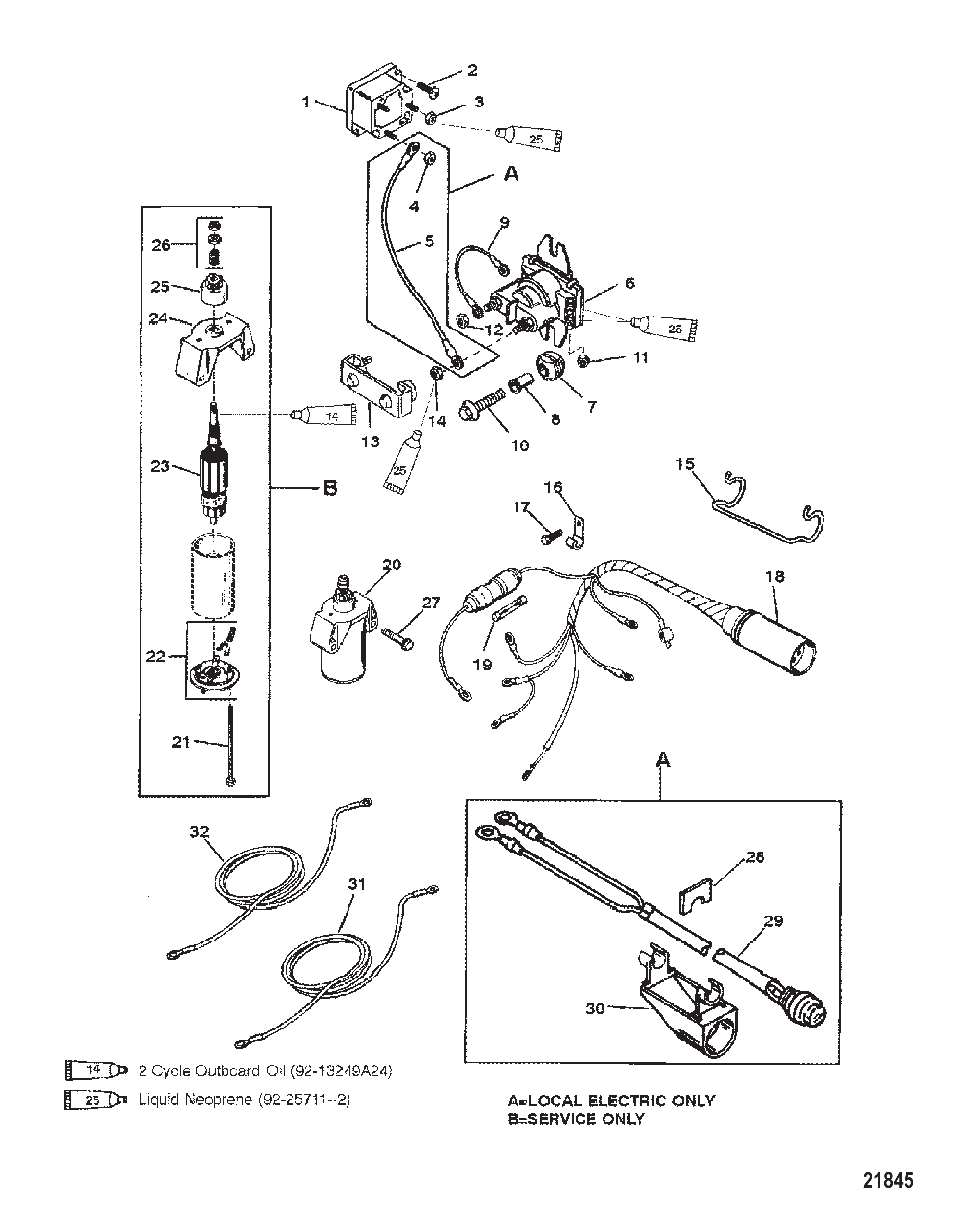

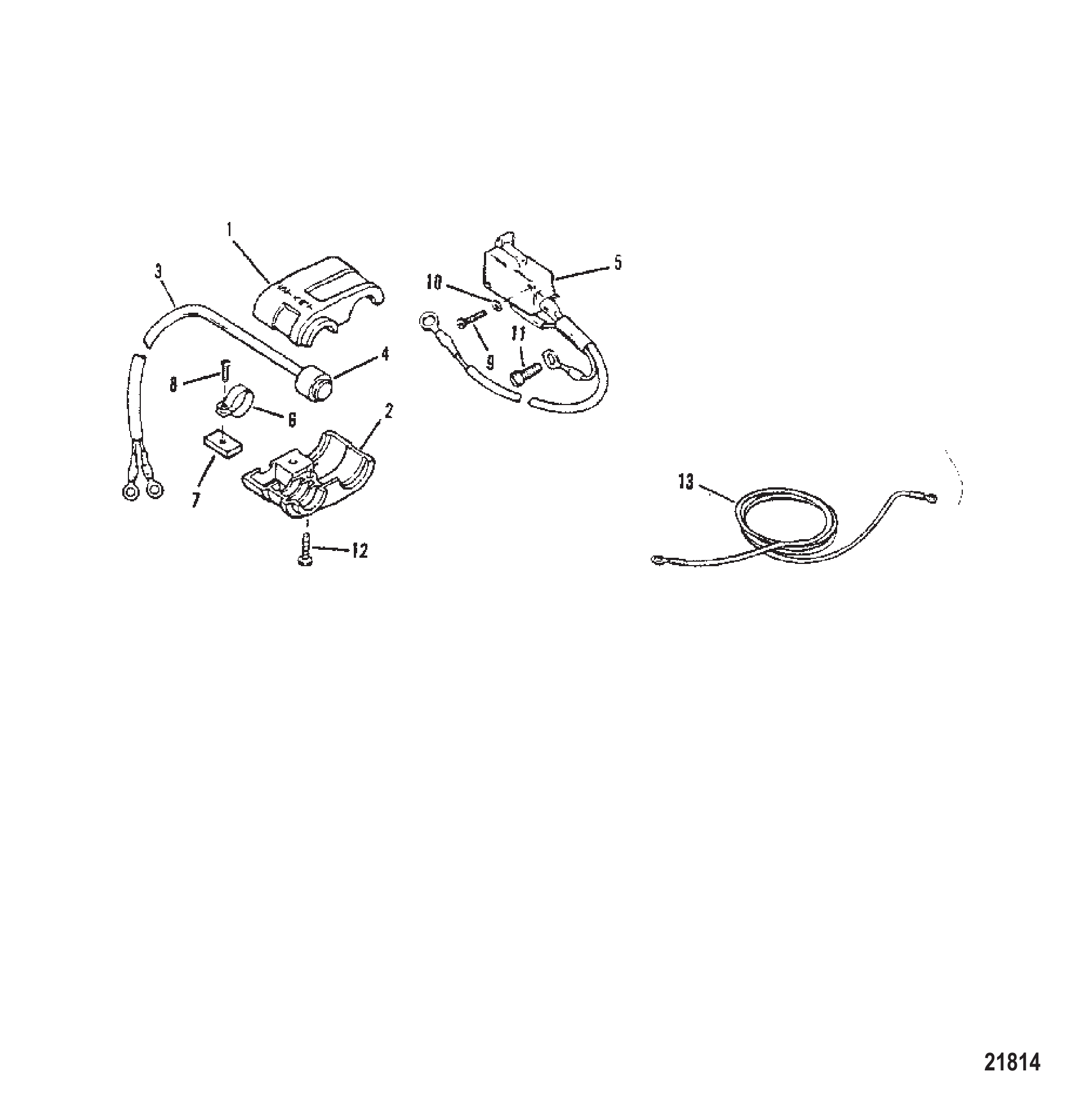

Рис. 4ЖГУТ И КОМПОНЕНТЫ ПУСКА (ЭЛЕКТРОРУЛЬ) Harness and Start Components (Electric Handle)

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	95814	Стяжка	1
7	95813	Крепёж	1
8	40056108	ВИНТ (M5 x 20)	1
8	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
9	4005727	ВИНТ	2
10	45771	ШАЙБА	2
11	62568	Винт (#10-16 x .375)	1
12	69570	Винт (#10-16 x .750)	1
13	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1

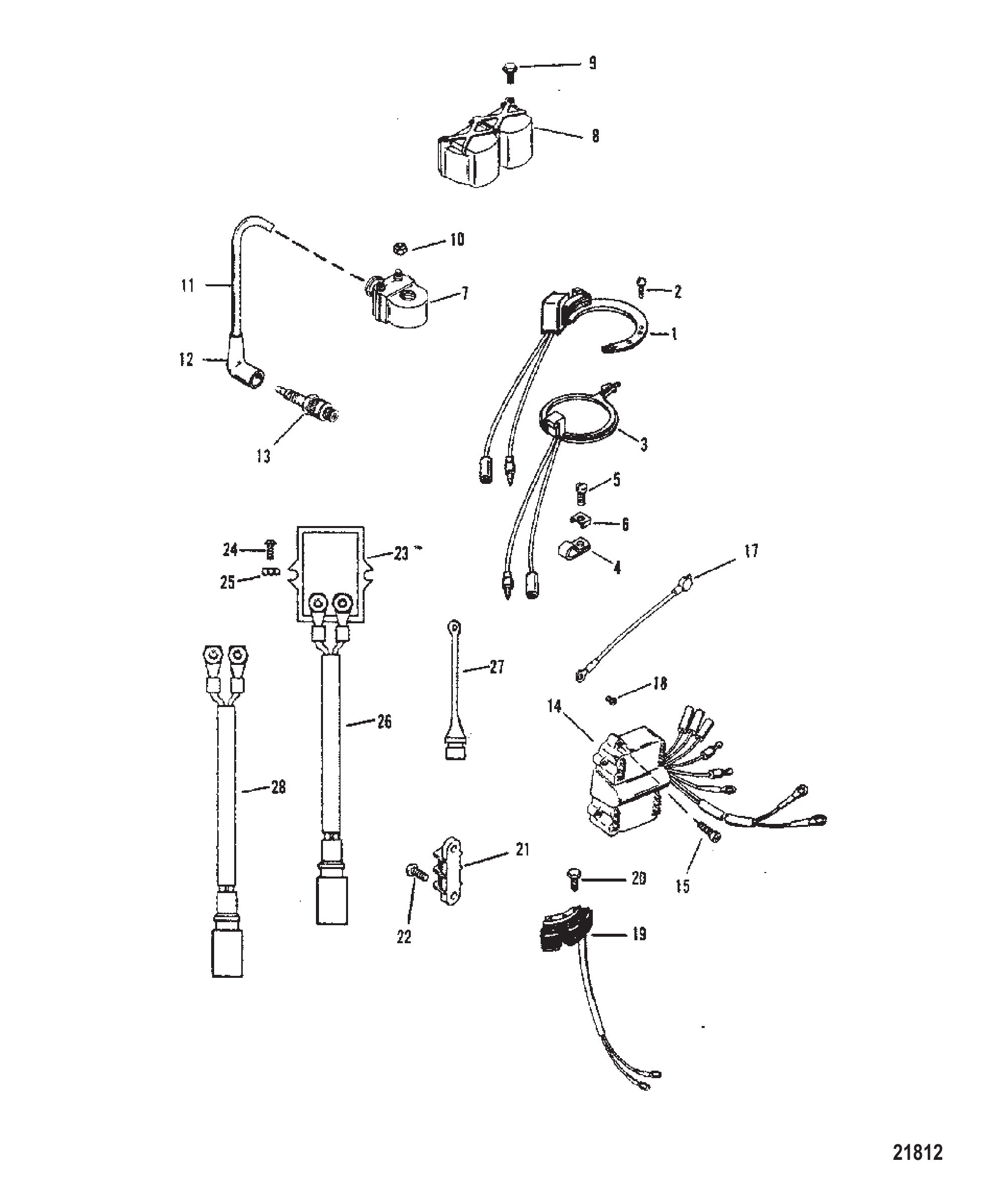

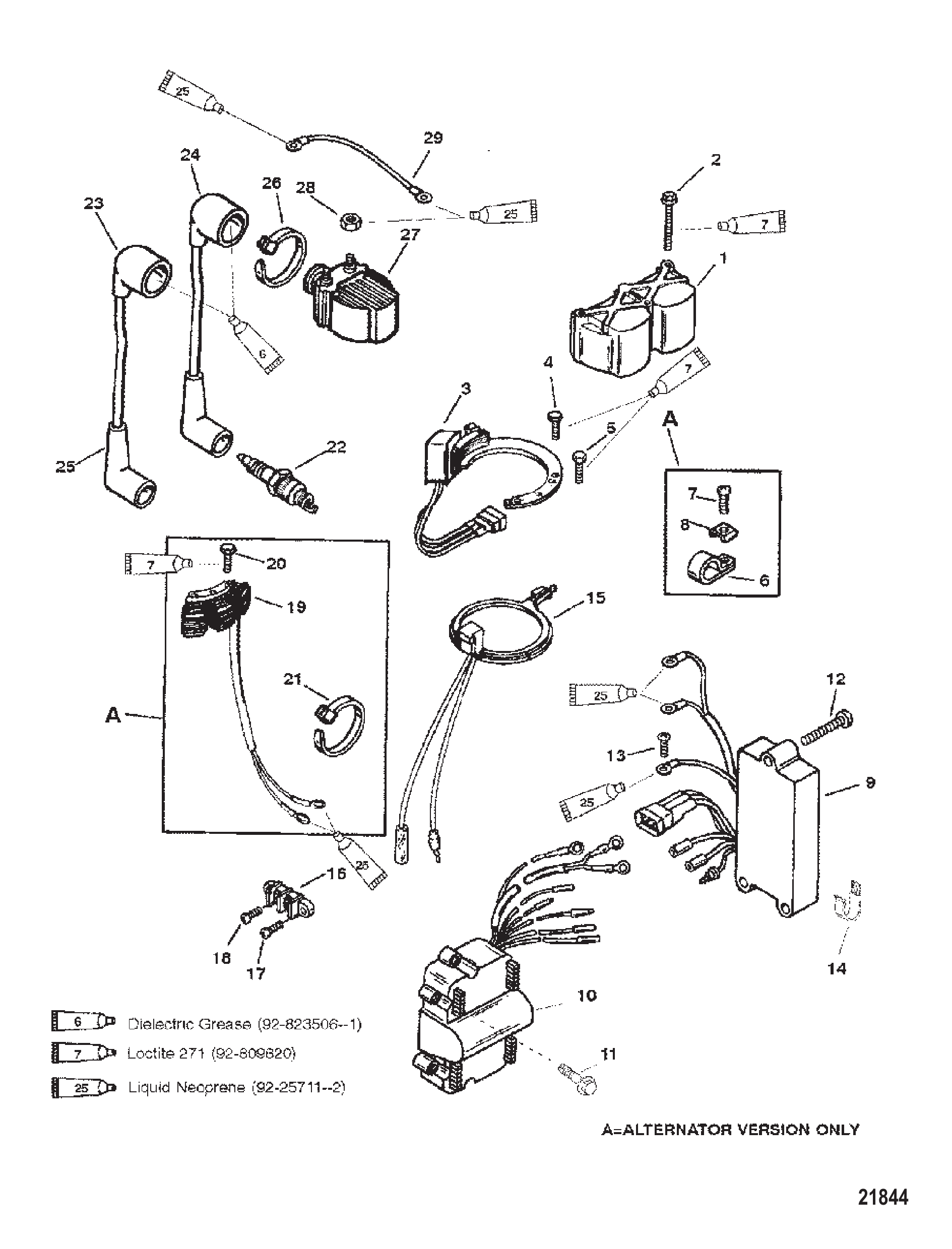

Рис. 5Компоненты зажигания/электрооборудования Ignition/Electrical Components

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
2	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	2
3	98450A5	Датчик-триггер в сборе	1
3	98450A10	Датчик-триггер в сборе	1
4	24836	ЗАЖИМ ПРОВОДОВ ДАТЧИКА	1
4	22740	ЗАЖИМ	1
5	48408	Винт (#10-16 x .500) клеммной колодки	1
6	69205	С-ОБРАЗНАЯ ШАЙБА	1
6	8M0084613	Пружинная шайба	1
7	7370A13	Катушка зажигания в сборе	2
7	8M0230859	Катушка зажигания в сборе	2
8	99762	Крышка	1
8	997621	Крышка катушки зажигания	1
9	4010555	ВИНТ (M5 x 55) Нержавеющая сталь КРЫШКА КАТУШКИ ЗАЖИГАНИЯ	3
9	1994155	ВИНТ (M5 x 55)	3
10	45076	Гайка (#10-32) латунная клемма блока выключателя	4
11	813715A3	Высоковольтные провода	1
11	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
11	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
12	63709A1	Комплект наконечника/клеммы свечи зажигания	2
13	97180	Свеча зажигания	2
13	896329827	Свеча зажигания #L76V @4	2
13	14103570	СВЕЧА ЗАЖИГАНИЯ (NGK #BUZHW-2)	2
13	14103Q	ORD 896329838 Mercury / Quicksilver	2
13	136862	Свеча зажигания (NGK-BU8H)	2
13	13686Q	NGK BU8H @10 Mercury / Quicksilver	2
13	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
13	816737Q	Свеча зажигания NGK BP8HN-10@10	2
13	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
13	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
14	7452A15	Блок переключателей в сборе	1
14	7452A19	Блок переключателей в сборе	1
15	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
17	88807A10	Трос в сборе, масса	2
18	48408	Винт (#10-16 x .500) клеммной колодки	1
19	86704A2	СТАТОР В СБОРЕ	1
19	86704A10	СТАТОР Вспомогательный	1
20	4000123	ВИНТ (M5 x 30)	3
21	63813	Клеммная колодка	1
21	638131	КЛЕММНАЯ КОЛОДКА	1
22	48409	Винт (#10-16 x .625) нержавеющая сталь	2
23	95845	Регулятор напряжения	1
23	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
24	92799	ВИНТ (#10-16 x 1.12)	2
25	45076	Гайка (#10-32) латунная клемма блока выключателя	2
26	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
27	71663	Пробка	1
28	65017A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ЧЕРНЫЙ/ЧЕРНЫЙ)	1

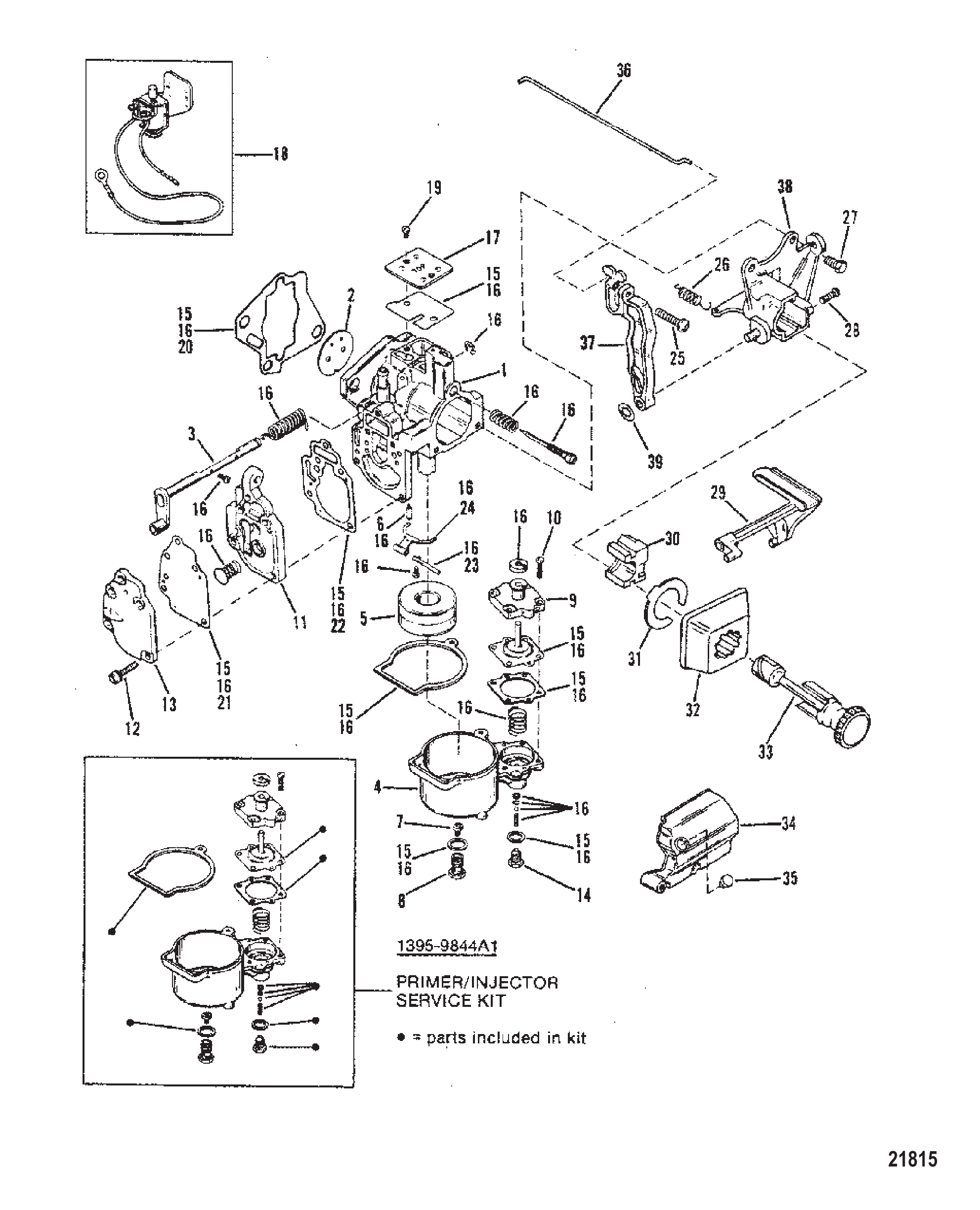

Рис. 6КАРБЮРАТОР (20) Carburetor (20)

REF	Номер детали	Наименование	Кол-во
1	8888A9	Карбюратор (ручной) - WMC-29	1
1	8888A10	Карбюратор (ручной) - WMC-36	1
1	8888T18	Карбюратор	1
1	8676A11	Карбюратор (электрический) - WMC-30	1
1	8888T18	Карбюратор	1
1	8676A12	Карбюратор (электрический) - WMC-37	1
1	8888T18	Карбюратор	1
2	9640	Клапан дроссельной заслонки	1
3	9695	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	5317	Жиклёр (.046)	1
7	7394	Жиклёр (.044)	1
8	9171	Держатель жиклёра	1
9	813618	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9637	Крышка топливного насоса	1
14	9762	Пробка	1
15	9803	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9802	Ремкомплект (WMC 29/30)	1
16	8237072	Ремкомплект	1
16	823649	Ремкомплект (WMC 36/37)	1
16	8237072	Ремкомплект	1
17	9699	Крышка пластины	1
18	823433	Воздушная заслонка электрическая	1
19	9696	Винт крышки	2
20	414491	ПРОКЛАДКА КАРБЮРАТОРА	1
20	192061	Прокладка карбюратора	1
21	9635	Диафрагма/прокладка	1
22	9633	Прокладка	1
23	F10064	ВАЛ	1
24	824401	РЫЧАГ ПОПЛАВКА	1
25	79964	Винт (#6-32 x .750)	1
25	12110	ВИНТ (#6-32 x .750)	1
26	11277	Пружина натяжения	1
27	40056110	ВИНТ (M5 x 30)	2
27	400018	ВИНТ (M5 x 12)	2
28	79965	Винт (#8-32 x .500) нержавеющая сталь	1
29	112731	РЫЧАГ ПОДКАЧКИ	1
30	11280	Блок кулачка	1
31	11278	Стопорное кольцо	1
32	172291	НАКЛАДКА ПОДСОСА	1
33	12802	Ручка подкачки	1
33	128022	Ручка подкачки	1
34	17442	Крышка	1
35	47579	ПРОБКА	1
36	127331	Провод холостого хода	1
36	127332	Провод ускоренного холостого хода	1
37	128053	Рычаг ускоренного холостого хода	1
38	12803	Кронштейн подкачки	1
39	97877	Гайка нажимная	1
39	821979	Гайка	1
-	9844A1	Сервисный комплект праймер/форсунка	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	822261A92	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1
-	90885A88	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1

Рис. 7Аксессуары Accessories

Номер детали	Наименование	Кол-во
86306A01	Переходник	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

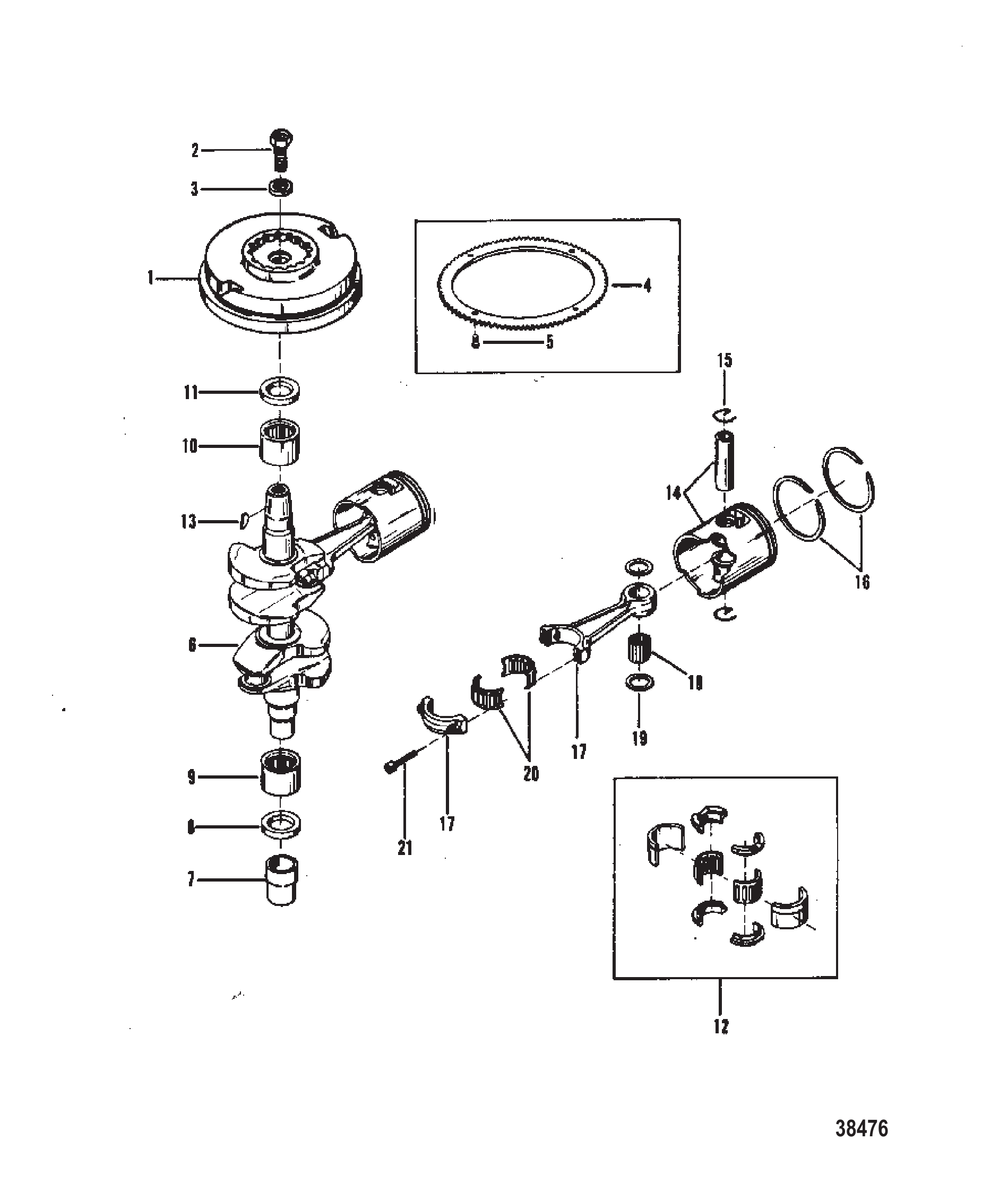

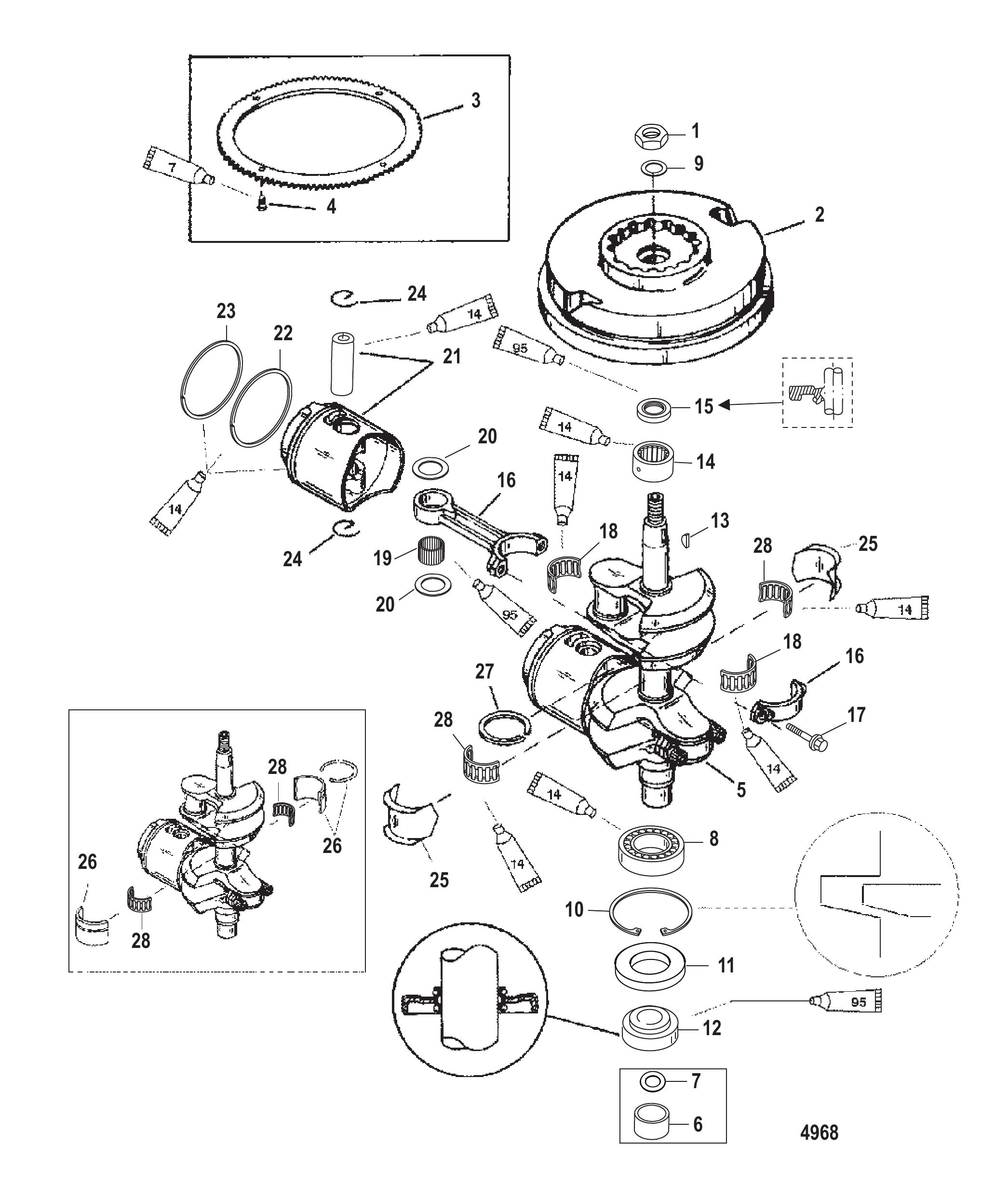

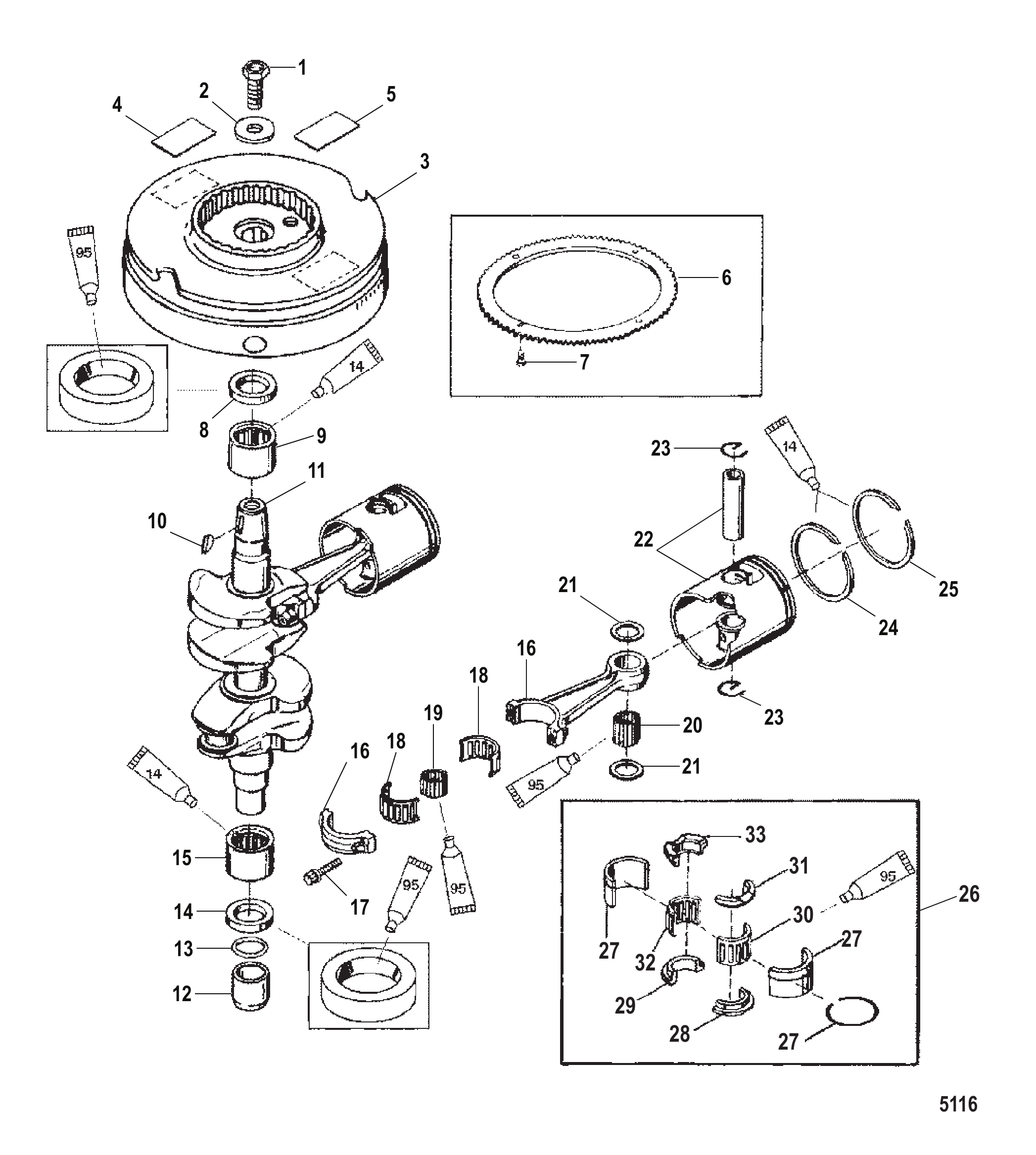

Рис. 8Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	8274A6	Маховик в сборе (исполнение I)	1
1	859232T15	Маховик в сборе	1
2	97359A1	БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ	1
3	86496	Шайба болта маховика	1
4	99301	Зубчатый венец	1
5	40039106	ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ	4
5	88190313	ВИНТ (M5 x 13)	4
6	8978A2	Коленчатый вал в сборе	1
6	8978T2	Коленчатый вал в сборе	1
7	43507	Сальник коленчатого вала	1
7	822445A1	Износостойкая втулка коленчатого вала	1
8	85107	Сальник масляный коленчатого вала - нижний	1
9	85113	Подшипник роликовый нижний	1
9	85113T	ПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ	1
10	85114	Подшипник роликовый - верхний верхний	1
10	85114T	ПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ	1
11	85974	Сальник коленчатого вала - верхний	1
11	859741	САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ	1
12	86992A2	Подшипниковый узел средней коренной опоры	1
12	86992A5	ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ	1
13	20094	Шпонка сегментная привода маховика	1
14	9104A3	Поршень в сборе	2
14	9533T28	Блок цилиндров	2
14	9104A9	Поршень в сборе	2
14	9104T19	ПОРШЕНЬ В СБОРЕ	2
15	47276	СТОПОРНОЕ КОЛЬЦО	4
15	828119	Стопорное кольцо поршневого пальца	4
16	12810A12	Комплект поршневых колец	1
16	8M0083677	ORD 39-8M0096518 Mercury / Quicksilver	1
17	8835A2	ШАТУН В СБОРЕ	2
17	8835A4	ШАТУН В СБОРЕ	2
18	98295	ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ	54
19	42025	Подшипник фиксирующий игольчатый	4
19	8M0012294	ШАЙБА УПОРНАЯ	4
20	41620A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
20	879877A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
21	4008225	ВИНТ (M6 x 25) (МЕТРИЧЕСКАЯ РЕЗЬБА)	4
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A87	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1

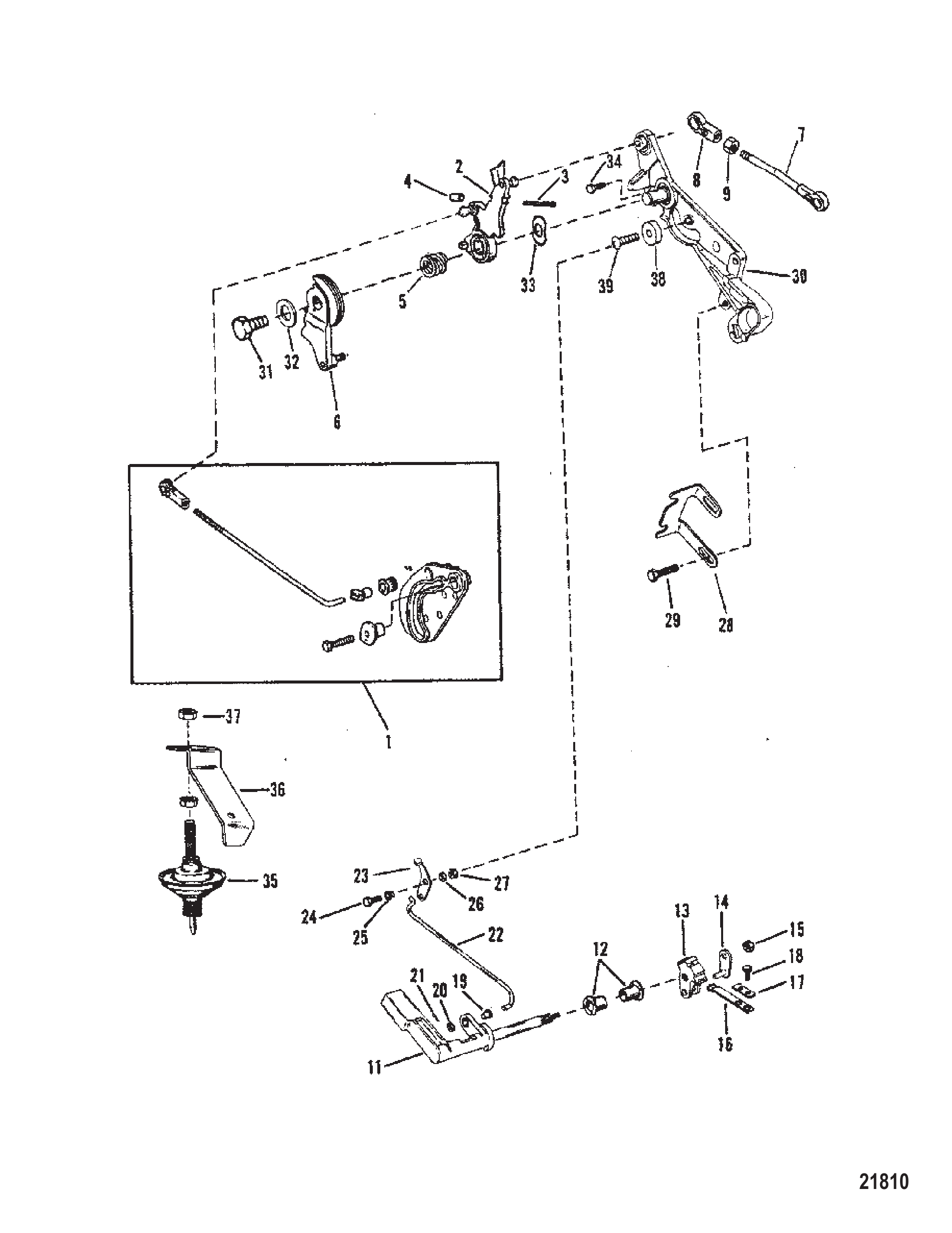

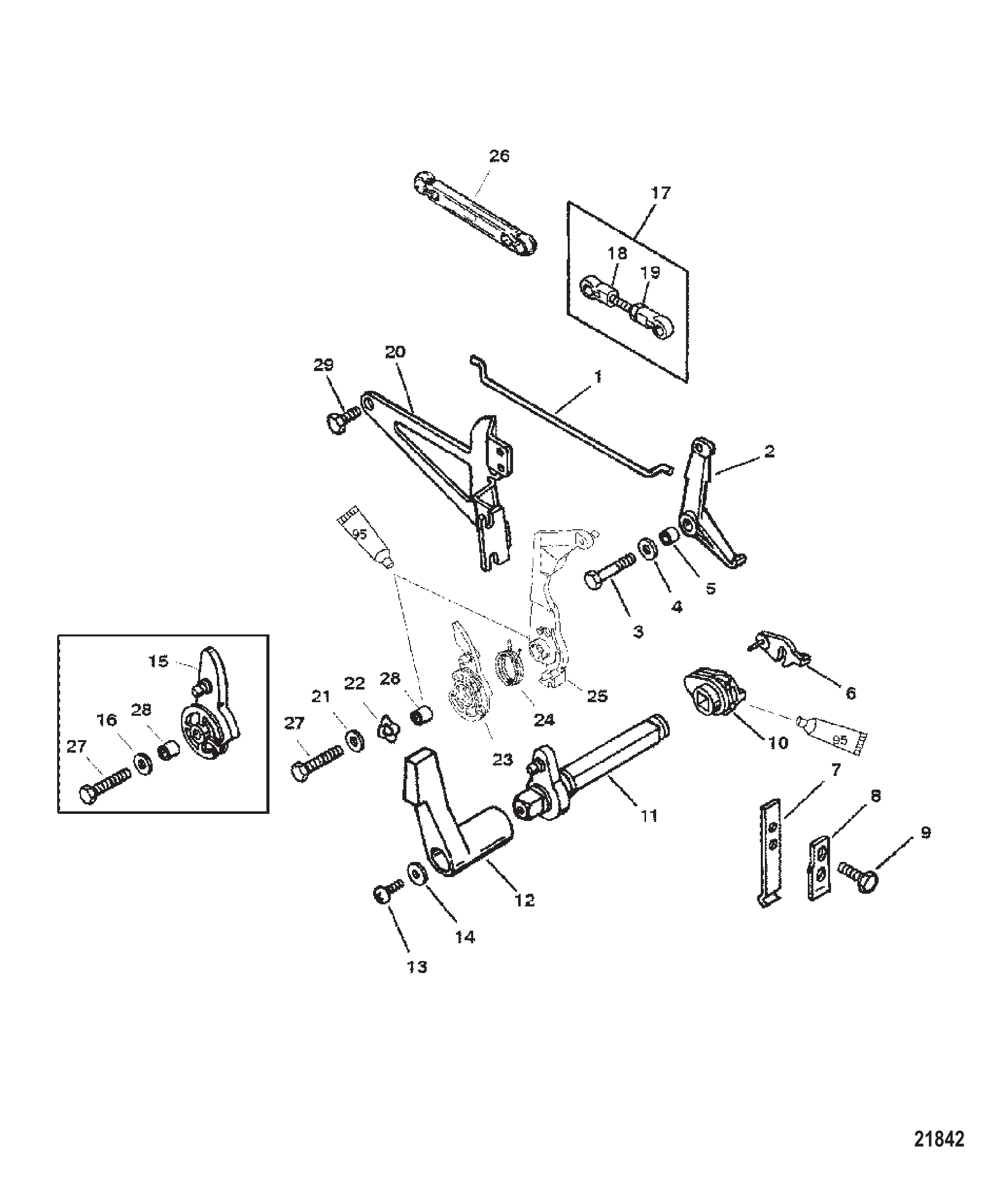

Рис. 9Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
1	17764A2	Комплект тяг дросселя	1
2	110383	Рычаг	1
3	118591	ВИНТ (.190-32 x 1.750)	1
4	48039	КРЫШКА	1
5	89540	Пружина опережения зажигания	1
6	42343	Рычаг привода	1
7	817429	Тяга синхронизации зажигания	1
8	817428	Гнездо	2
9	45076	Гайка (#10-32) латунная клемма блока выключателя	1
11	423301	Рукоятка переключения	1
12	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
13	423291	Рычаг переключения	1
14	42358	Задняя пластина рычага переключения	1
15	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
15	401385	ГАЙКА (M5) Нержавеющая сталь	1
16	39627	ПРУЖИНА	1
17	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
18	400018	ВИНТ (M5 x 12)	2
19	96202	Втулка нейлоновая - тяга переключения	1
20	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
21	21071	ШПЛИНТ	1
21	210711	Шплинт	1
22	11042	Тяга переключения	1
23	110501	РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ	1
24	400036	ВИНТ (M5 x 20) РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ	1
25	85095	Втулка винта водяного насоса	1
25	8M0214959	Втулка @5	1
26	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
27	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
27	401385	ГАЙКА (M5) Нержавеющая сталь	1
28	17848	КРОНШТЕЙН	1
29	4000330	ВИНТ (M6 x 25)	2
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
30	42026A2	Платформа	1
31	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
32	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
32	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
33	69708	Шайба волнистая винта фиксатора и рычага	1
34	4000328	ВИНТ (M6 x 16)	1
34	8M0214928	ВИНТ (M6 x 16)	1
35	92425	Демпфер	1
36	93001	КРОНШТЕЙН ДЕМПФЕРА	1
37	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	2
38	821211	ПРОСТАВКА (SUPER 15)	1
39	821210	ВИНТ (SUPER 15)	1

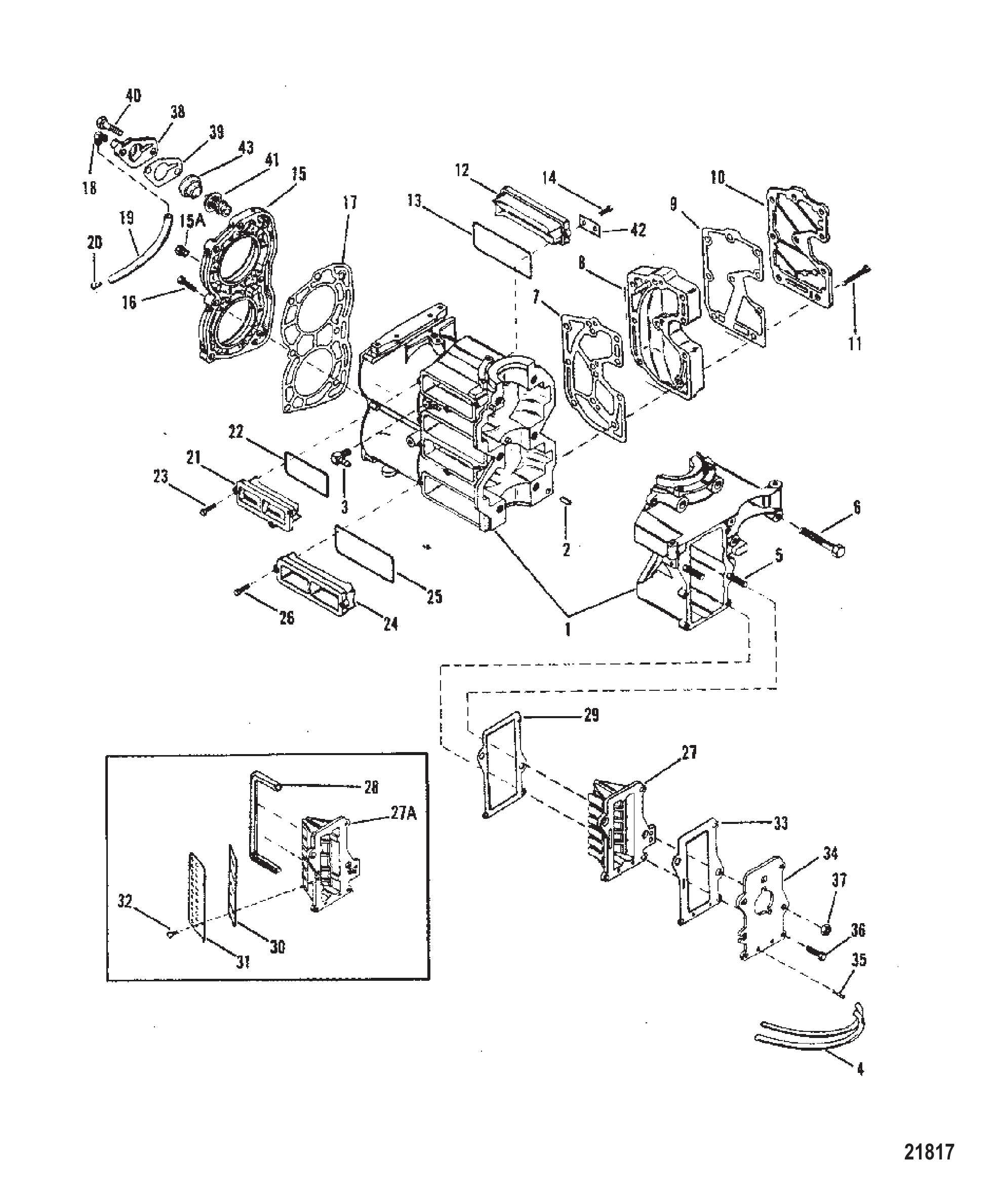

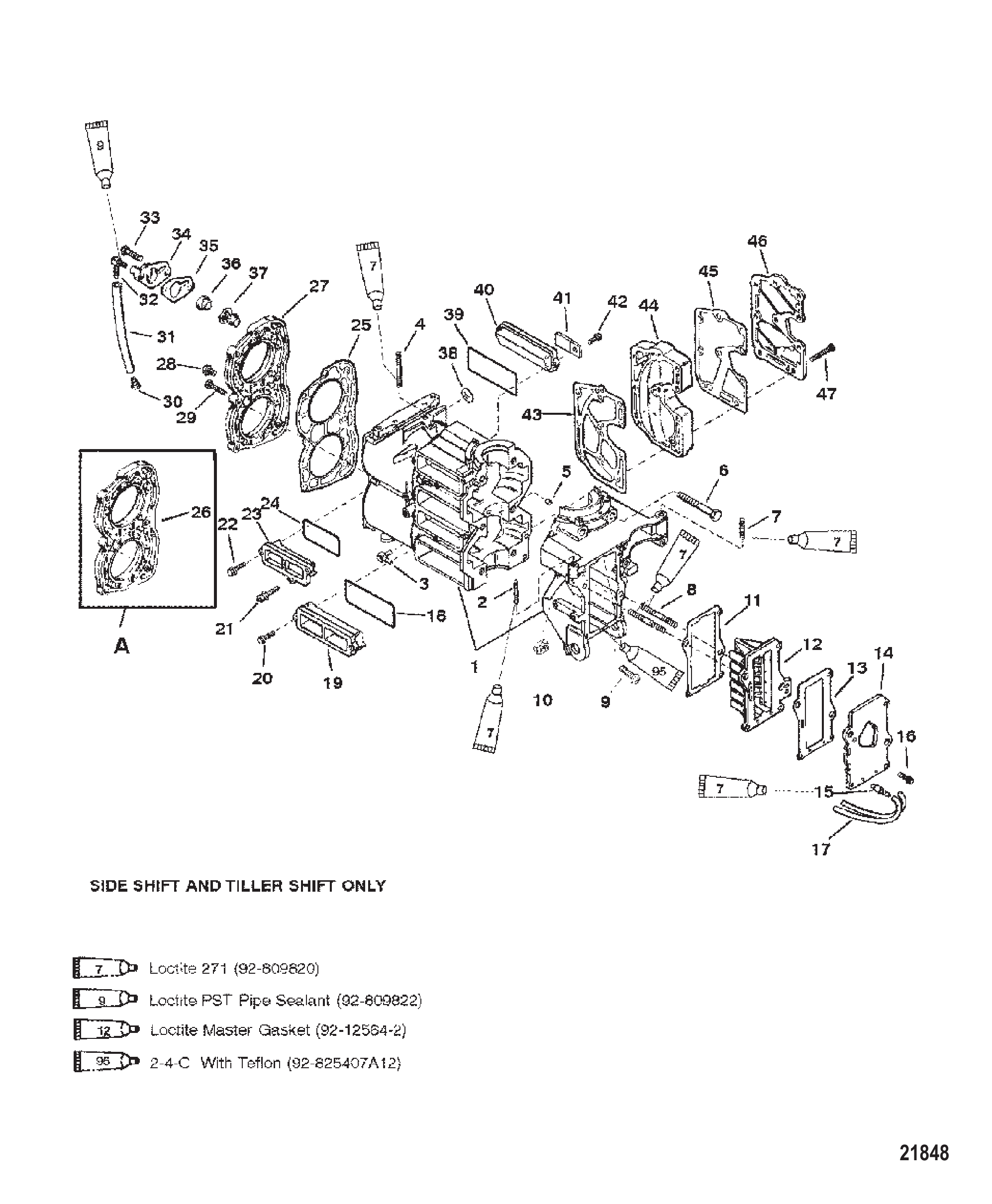

Рис. 10Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	9533A3	Блок цилиндров в сборе	1
1	NSS	NOT SOLD SEPARATE Cylinder Block	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	3
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
4	1383556	Шланг сливной	2
4	99130100	Трубка 48 дюймов	2
5	42917	Шпилька карбюратора	2
5	429173	ШПИЛЬКА карбюратора	2
6	40001209	Винт (M10 x 60) картера к блоку цилиндров	6
7	414757	ПРОКЛАДКА	1
7	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
8	923291	Коллектор выпускной	1
8	92329F03	Коллектор выпускной	1
9	414994	ПРОКЛАДКА	1
9	892157	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	923301	Крышка выпускного коллектора	1
11	4000333	ВИНТ (M6 x 40)	9
12	14407	Крышка перепускного канала	2
12	144071	КРЫШКА	2
13	30503	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПЕРЕПУСКНОГО ОТВЕРСТИЯ	2
13	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
14	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
15	8282A1	Крышка в сборе	1
16	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
17	863891	Прокладка крышки блока цилиндров	1
17	863893	Прокладка	1
18	99664	Угольник выхлопной пластины	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	99127109	Шланг (57,00 дюймов, бухта)	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	94848	Штуцер шланга контрольной струи — нижний кожух	1
21	14406	Крышка	2
22	86391	Кольцо уплотнительное крышки перепускного канала	2
23	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	6
24	14408	Крышка перепускного канала	2
25	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
26	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
27	14112	Лепестковый блок (DESIGN II)	1
27	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
27A	424712	Блок лепестковых клапанов (исполнение I)	1
27A	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
28	859771	САЛЬНИК (КОРПУС ЛЕПЕСТКОВЫХ КЛАПАНОВ ТИП I)	1
28	85977002	САЛЬНИК	1
29	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
30	816806	Лепесток	2
31	897931	Стопорная пластина	2
32	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
33	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
34	41420A2	Пластина	1
34	41420A3	ПЛАСТИНА В СБОРЕ Переходник карбюратора	1
35	56759	ШТУЦЕР ЕРШОВЫЙ	2
36	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
37	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
38	143171	КРЫШКА ТЕРМОСТАТА	1
39	143184	ПРОКЛАДКА	1
39	14318005	ПРОКЛАДКА	1
40	4000333	ВИНТ (M6 x 40)	2
41	14586	Термостат	1
42	12627	Стяжка	1
43	62386	Прокладка термостата	1
43	8M0204714	Прокладка @4	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	822261A92	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1
-	90885A88	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1

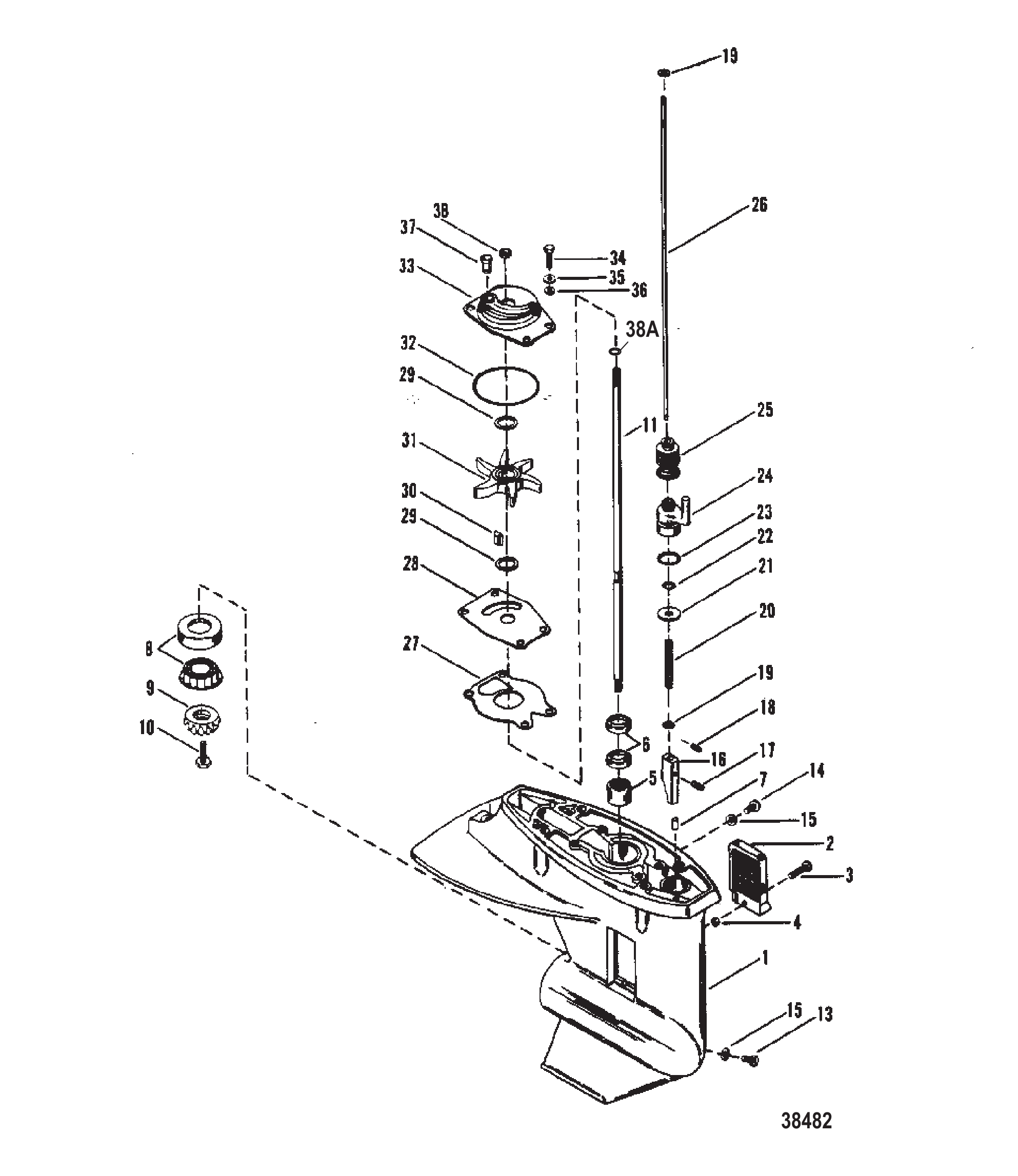

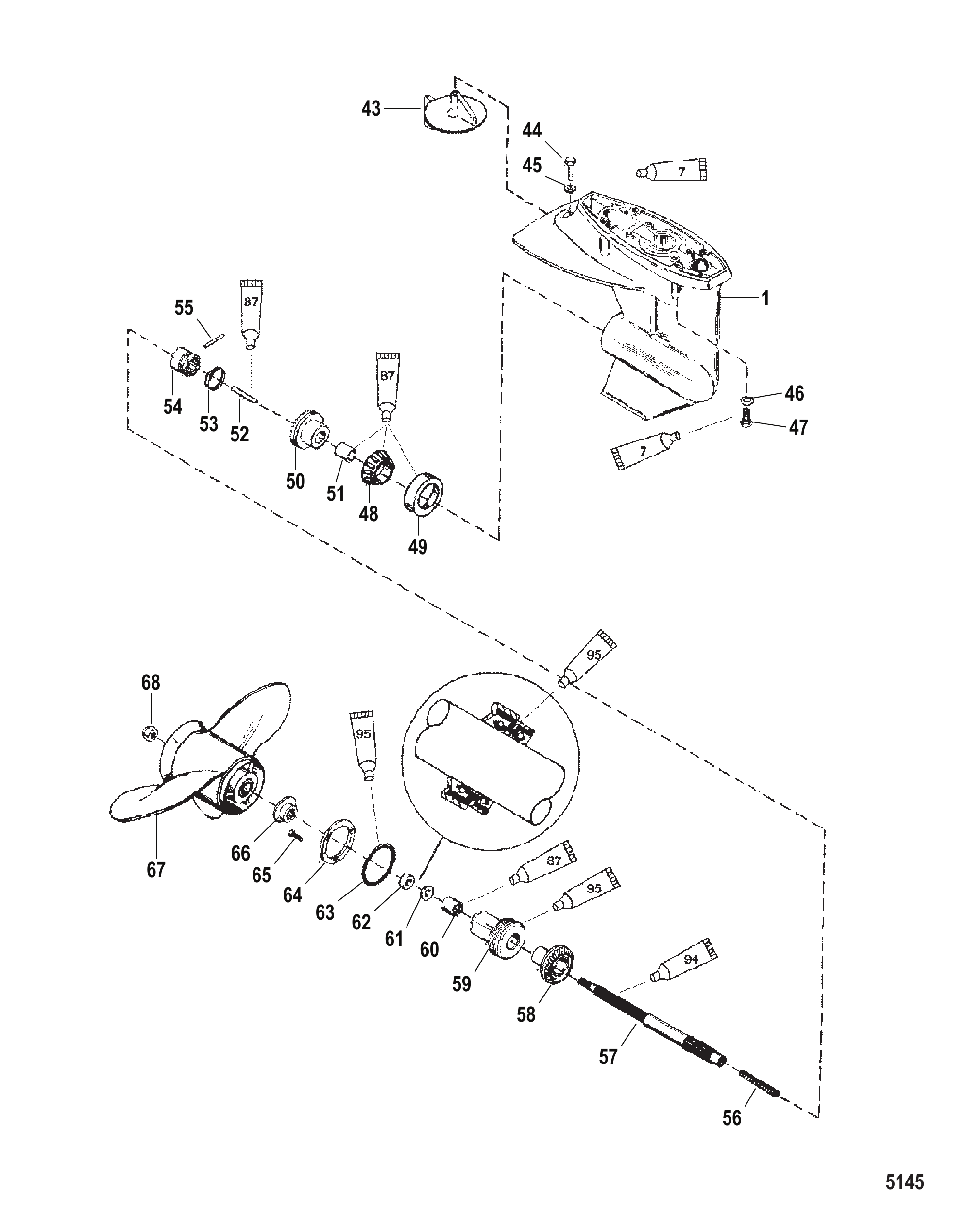

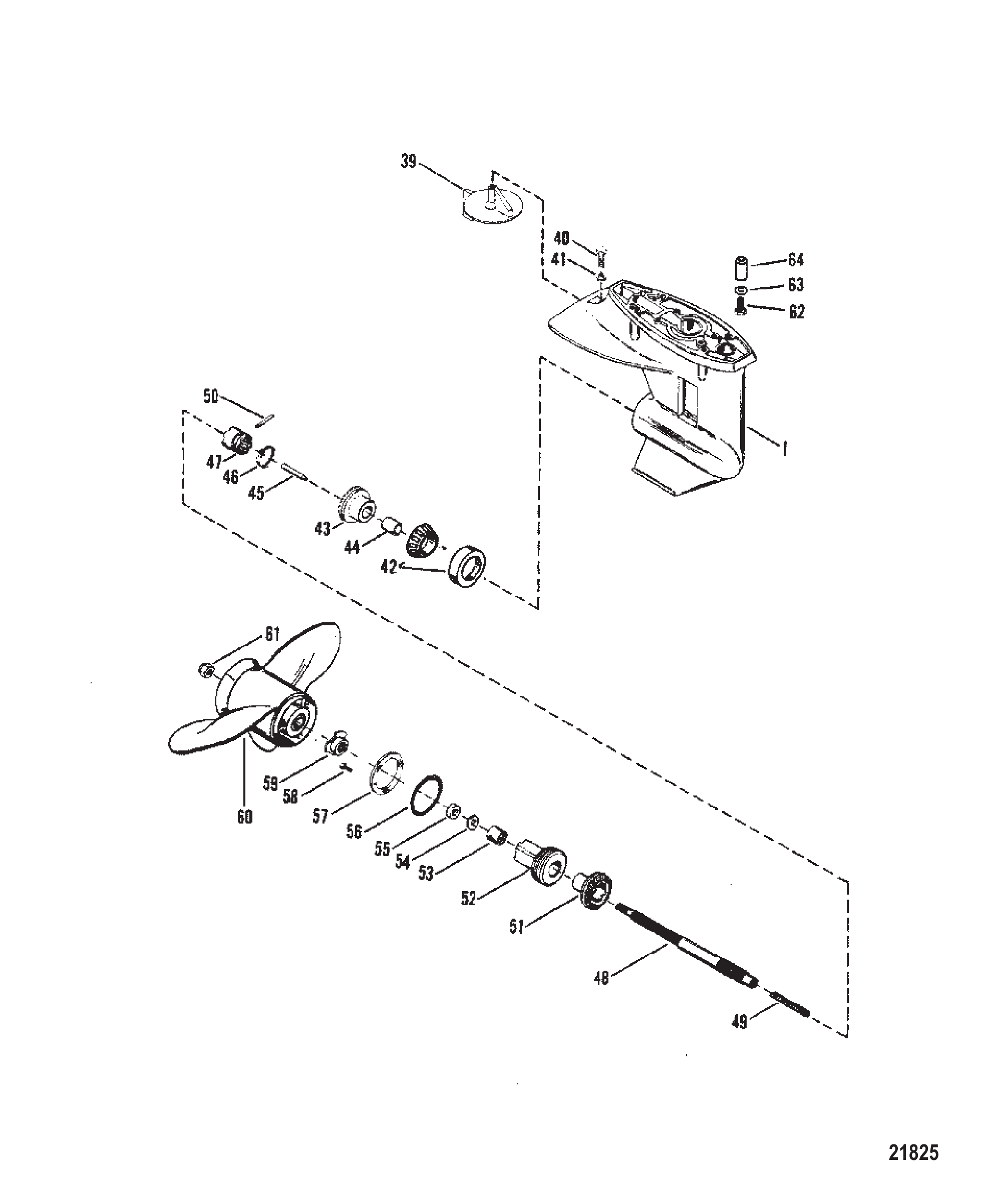

Рис. 11Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	8669A13	Корпус редуктора в сборе (короткий) (чёрный)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A14	Корпус редуктора в сборе (длинный) (чёрный)	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
-	8669A15	Корпус редуктора в сборе (короткий) (серый)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A16	Корпус редуктора в сборе (длинный) (серый)	1
-	8669T16	ORD 1665-8669T14 Mercury / Quicksilver	1
-	8669A23	Корпус редуктора в сборе (короткий) (Tracker)	1
-	8669A24	Корпус редуктора в сборе (длинный) (Tracker)	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
39	984325	Триммерный плавник	1
39	98432Q6	Антикавитационная пластина	1
40	4000354	ВИНТ (M8 x 30)	1
41	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
41	8M0042642	Шайба (.323 x .562 x .063)	1
42	99328A1	Подшипниковый узел роликовый	1
42	8M0103470	Подшипниковый узел роликовый конический	1
43	44213A1	Шестерня переднего хода в сборе	1
43	44213T1	Шестерня переднего хода (27 зубьев)	1
44	85557	ВТУЛКА	1
45	85094	Толкатель кулачка	1
46	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
47	41040	МУФТА (БЕЗ КЛЕЙМА)	1
47	41040T	Сцепление	1
47	410401	МУФТА	1
47	41040T1	Муфта сцепления	1
48	816623	Гребной вал	1
48	8166231	Гребной вал	1
49	88680	Пружина	1
50	85093	Палец	1
50	8M0020999	Крестовина	1
51	99542	Шестерня заднего хода	1
51	99542T	Шестерня заднего хода (27 зубьев)	1
52	99906A1	Обойма подшипника в сборе	1
52	99906T1	Корпус в сборе подшипника	1
53	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
54	41132	САЛЬНИК масляный внутренний	1
55	41131	САЛЬНИК масляный наружный	1
55	8M0245761	Сальник масляный	1
56	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
57	87293	Пластина	1
58	90883	Винт (M5 x 16)	3
59	8M0027793	Ступица	1
59	858498	Упорная ступица в сборе	1
60	19640A40	Гребной винт Black Max	1
60	19638A40	Гребной винт Black Max	1
61	88228	Гайка гребного винта	1
61	821280	ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)	1
61	4013812	ГАЙКА (M12) Нержавеющая сталь	1
62	4000378	ВИНТ (M10 x 35) Нержавеющая сталь	4
62	87810178	ВИНТ (M10 x 35)	4
63	43328	Шайба	4
64	41589	Проставка (применять где применимо)	4
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1

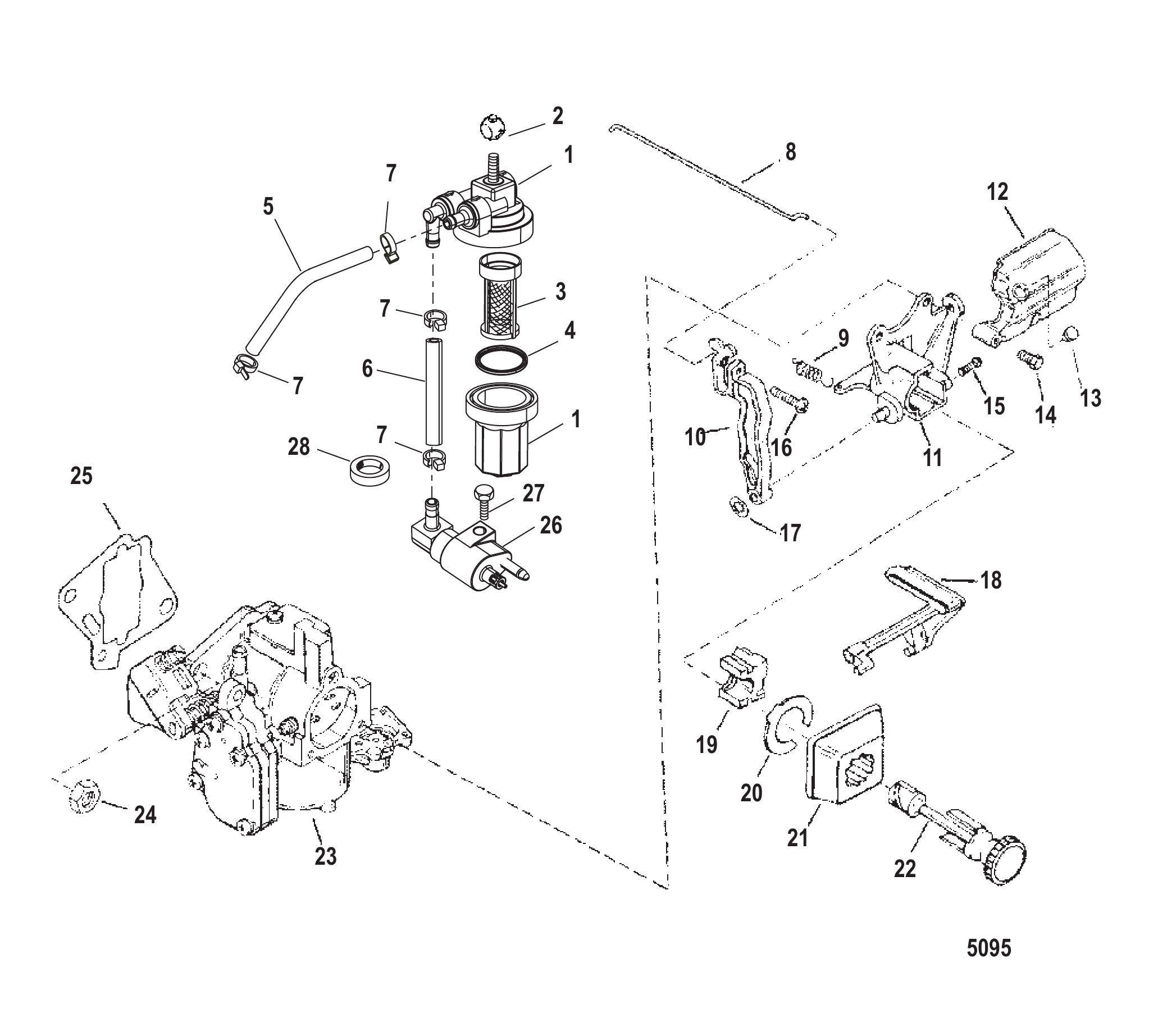

Рис. 12КАРБЮРАТОР (SeaPro/Marathon 25/Super15) Carburetor (SeaPro/Marathon 25/ Super15)

REF	Номер детали	Наименование	Кол-во
1	817405A2	Карбюратор (WMC-35A)	1
1	817405A5	Карбюратор (WMC-35B)	1
1	817405T6	Карбюратор	1
1	817405A6	Карбюратор (WMC-43)	1
1	817405T6	Карбюратор	1
2	9646	Клапан дроссельной заслонки	1
3	9695	Вал дроссельной заслонки	1
4	811353	Поплавковая камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9855	Клапан	1
6	803861	Игла впускного клапана	1
7	6201	ЖИКЛЁР (.080)	1
8	9171	Держатель жиклёра	1
9	811354	Шток воздушной заслонки (WMC-33/33A)	1
9	8113541	Вал воздушной заслонки	1
9	8113541	Вал воздушной заслонки	1
10	817406	Рычаг воздушной заслонки (WMC-33)	1
10	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
10	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9637	Крышка топливного насоса	1
14	811355	Клапан воздушной заслонки (WMC-33)	1
14	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
14	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
15	811357	Комплект прокладок карбюратора / комплект прокладок и диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	811356	Ремкомплект (WMC-33-33/A)	1
16	8237072	Ремкомплект	1
16	823708	Ремкомплект (WMC 35B)	1
16	8237072	Ремкомплект	1
16	8113561	Ремкомплект (WMC-40)	1
16	8237072	Ремкомплект	1
17	9699	Крышка пластины	1
18	811360	Винт слива поплавковой камеры (WMC-40)	1
19	9696	Винт крышки	2
20	414491	ПРОКЛАДКА КАРБЮРАТОРА	1
20	192061	Прокладка карбюратора	1
21	9635	Диафрагма/прокладка	1
22	9633	Прокладка	1
23	F10064	ВАЛ	1
24	824401	РЫЧАГ ПОПЛАВКА	1
25	41750	Вставка	2
25	41750T	ВСТАВКА	2
26	817424	Ручка воздушной заслонки	1
27	817426	Вставка обрамления воздушной заслонки	1
28	817425	Тяга воздушной заслонки	1
29	172291	НАКЛАДКА ПОДСОСА	1
30	11278	Стопорное кольцо	1
31	17442	Крышка	1
32	47579	ПРОБКА	1
33	40056110	ВИНТ (M5 x 30)	2
-	422501	Ограничительная пластина	1
-	757911	Прокладка фланца карбюратора	2
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	822261A92	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1
-	90885A88	Головка блока цилиндров в сборе	1
-	879732T89	PH 20/25 Mercury / Quicksilver	1

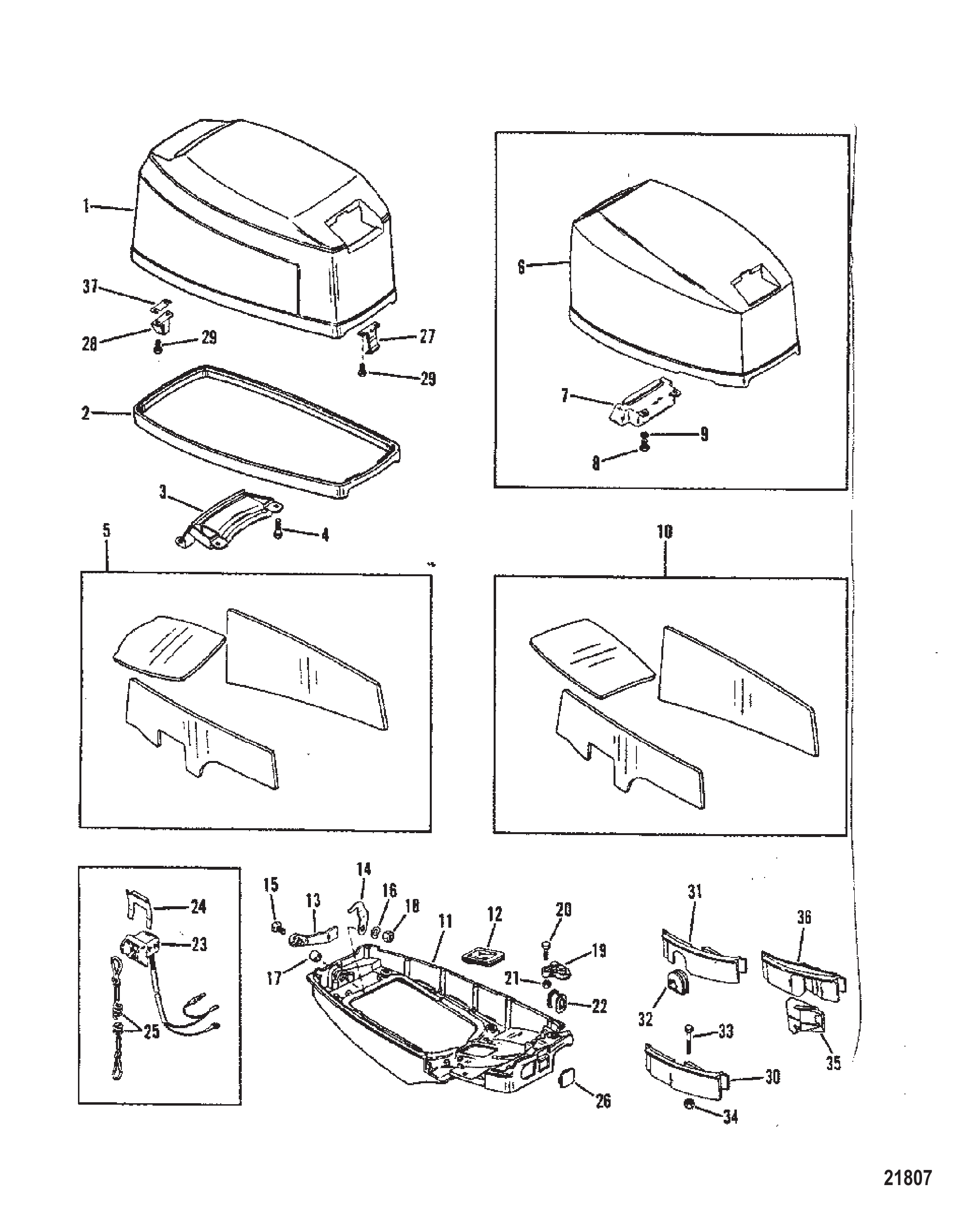

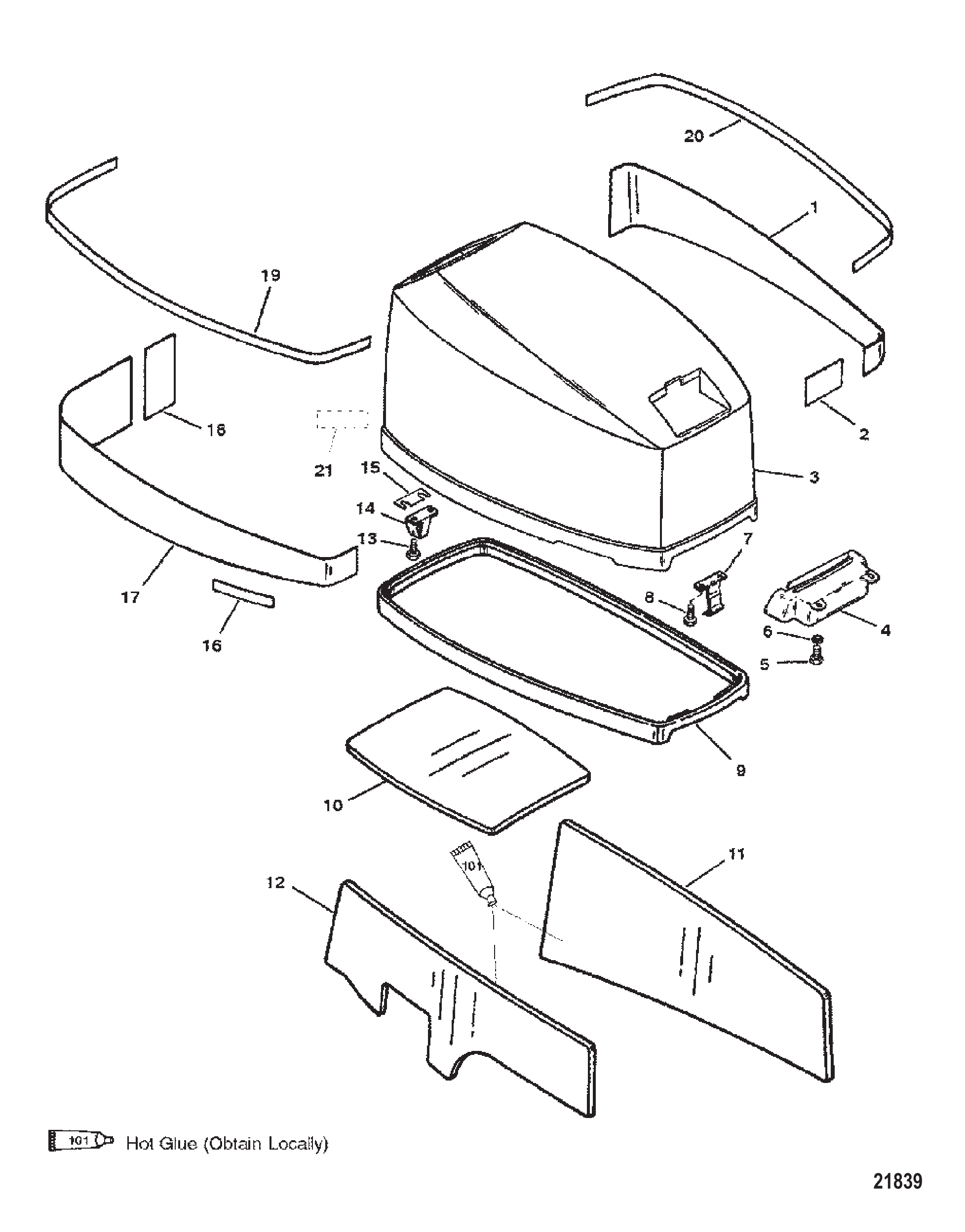

Рис. 13ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	827328T9	Верхний кожух в сборе	1
1	827328T10	Верхний кожух в сборе	1
2	821256T1	Воздухозаборник - чёрный	1
2	821256T03	Воздухозаборник	1
2	821256T2	Воздухозаборник - серебристый	1
3	82130016	ВИНТ (M6 x 16)	4
4	859356A1	Комплект шумоизоляции	1
4	859356A02	Комплект шумоизоляции	1
5	NSS	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	NOT SOLD SEPARATE Sound Blanket	2
8	823865	ЗАГЛУШКА	2
9	831207T10	Рукоятка	1
9	831207A16	Комплект рукоятки замка кожуха	1
10	812707	Втулка	2
11	831214	Проставка	1
12	12134	ШАЙБА ВОЛНОВАЯ	1
13	F481777	Вал кулачкового замка	1
13	8M0001081	Кулачок	1
14	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
14	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
15	1993716	ВИНТ (M6 x 16)	1
16	821249M2	Кронштейн передний	3
16	8M0036792	Кронштейн	3
17	815477	УПОР ЗАЩЕЛКИ	3
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
19	401366	ГАЙКА (M6) Нержавеющая сталь	6
20	8237951	Стопорное кольцо	1
21	815263	РОЛИК	1
21	8M0207770	Ролик @3	1
22	8155381	Роликовый штифт	1
23	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
23	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	401366	ГАЙКА (M6) Нержавеющая сталь	1
25	47341A11	Комплект шнура с рукояткой ручного запуска	1
26	12066Q9	Трос	1
26	12066Q10	Трос стартера @2	1

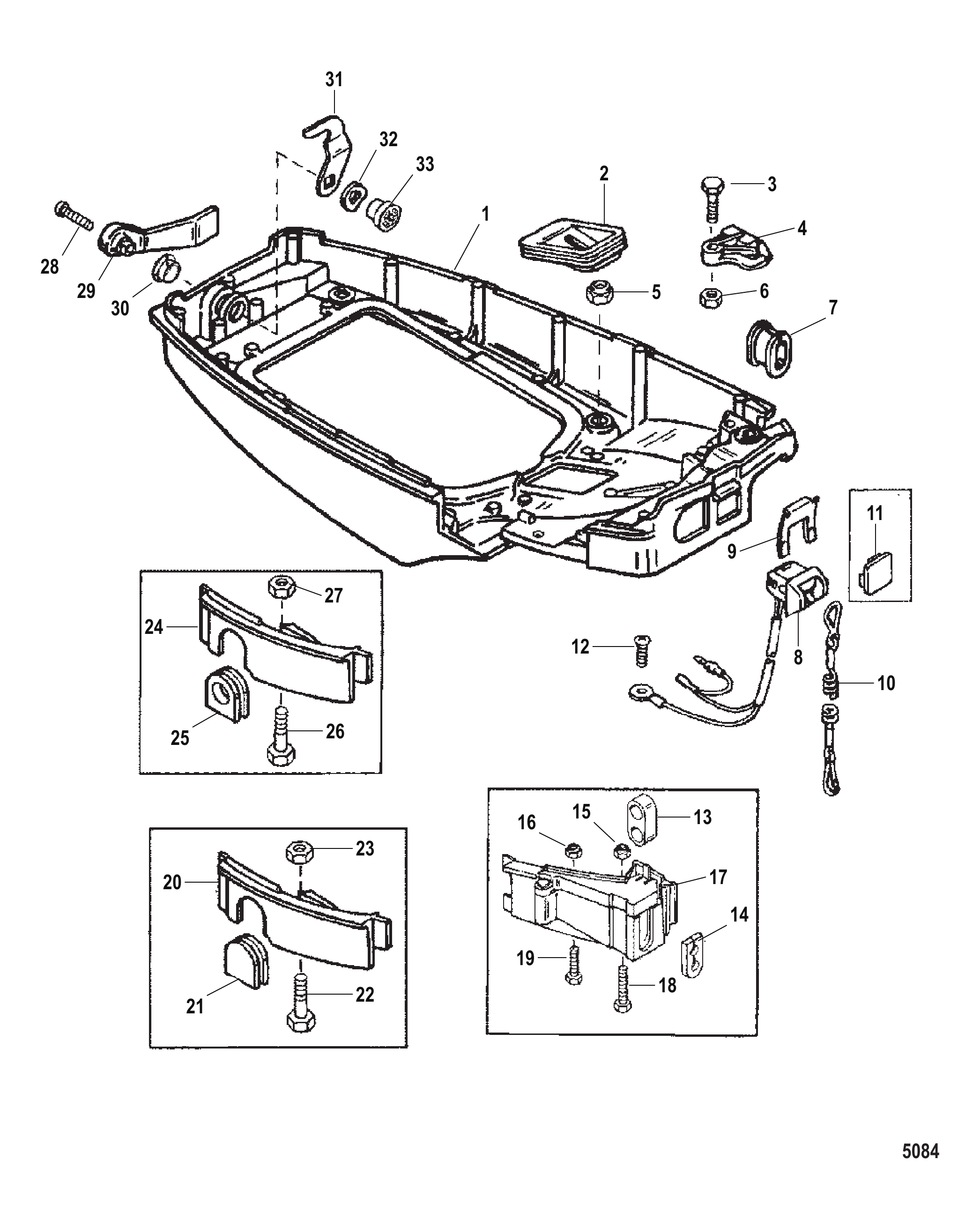

Рис. 14НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	878587A1	Поддон нижний в сборе	1
2	858743A2	Поддон нижний в сборе	1
2	8M0113913	Кожух нижний, правый борт B	1
3	8253181	Уплотнение капота (41,00 дюйма)	2
3	8M0109217	Уплотнение кожуха	2
4	878547T	Вставка	1
5	82130040	ВИНТ (M6 x 40)	8
6	831209	Фиксатор	1
7	858742	Чехол холостого выпуска	1
8	859251	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
8	8M0039078	Втулка уплотнительная	1
9	827948	Штуцер	1
10	855576	Шайба	1
11	816311T	СТЯЖКА (8.00 дюймов)	6
12	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
12	8M0108355	Шланг (57 дюймов, бухта)	1
13	881535	Шланг (32.00 дюйма)	1
14	9912688	Трубка (36.00 дюймов, бухта)	1
15	817518	Тройник	1
16	82130020	ВИНТ (M6 x 20)	2
17	8587411	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
17	889724	ВТУЛКА	1
18	856990	Выключатель в сборе	1
18	8M0235192	Переключатель тримма	1
19	824868	ВИНТ (M6 x 75)	1
20	821253F1	Рукоятка передняя, чёрная	1
20	889740A02	Комплект рукоятки	1
21	33589	Втулка	2
22	48462	Кольцо уплотнительное (.614 x .070)	1
23	8219423	Собачка	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	401366	ГАЙКА (M6) Нержавеющая сталь	1
26	13541	Разъём штыревой	2

Рис. 15Кожухи Cowls

REF	Номер детали	Наименование	Кол-во
1	8869A23	Верхний кожух в сборе	1
2	17773A2	УПЛОТНЕНИЕ КОЖУХА	1
2	8M0043411	УПЛОТНЕНИЕ КОЖУХА	1
3	17539	Ручка капота	1
4	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	4
4	95700	Винт (#10-16 x .50)	4
5	815625A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
5	815625A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
6	9163A19	Верхний кожух в сборе	1
6	9163T19	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
6	9163A15	Верхний кожух в сборе (серый)	1
6	9163T21	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
6	9163A21	Верхний кожух в сборе	1
6	9163T21	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
6	9163A20	Верхний кожух в сборе	1
6	9163T20	Кожух верхний в сборе TRA	1
2	17773A2	УПЛОТНЕНИЕ КОЖУХА	1
2	8M0043411	УПЛОТНЕНИЕ КОЖУХА	1
7	44311F3	ЩИТОК ЗАДНИЙ	1
7	44311F2	Экран	1
7	44311F3	ЩИТОК ЗАДНИЙ	1
7	44311F5	ЩИТОК ЗАДНИЙ	1
7	44311F3	ЩИТОК ЗАДНИЙ	1
7	44311F4	Щиток (задний)	1
8	400018	ВИНТ (M5 x 12)	2
9	33786	Шайба винта экрана	2
9	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
10	815625A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
10	815625A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
11	9682A1	Нижний кожух (чёрный)	1
11	9682A11	Нижний кожух — чёрный	1
11	9682A2	Нижний кожух (серый)	1
11	9682A12	Нижний кожух — серый	1
11	9682A7	Нижний кожух (Tracker)	1
11	9682A13	Нижний кожух — Track	1
12	17231	Втулка уплотнительная вала переключения передач	1
13	17220	РЫЧАГ ЗАЩЕЛКИ КОЖУХА	1
14	816202	Защёлка крюка	1
15	40019130	ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ	1
16	37642	Волнистая шайба	1
17	812707	Втулка	1
18	17224	ГАЙКА КРЕПЛЕНИЯ ЗАЩЕЛКИ	1
19	17223	КОЖУХ ЖГУТА ПРОВОДОВ	1
20	4000332	ВИНТ (M6 x 35)	1
21	401196	ГАЙКА (M6)	1
22	17226	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ЖГУТА ПРОВОДОВ	1
23	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
24	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
24	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
25	15920A54	Шнур аварийного останова в сборе	1
25	15920Q54	ШНУР В СБОРЕ	1
26	17230	ПРОБКА	1
27	17221	ЗАЩЕЛКА КОЖУХА	1
28	812413A1	КРОНШТЕЙН В СБОРЕ РОЛИК	1
29	400033	ВИНТ (M5 x 12)	4
30	17234T	Крышка (рукоятка) (чёрная)	1
30	17234F1	Боковая крышка	1
30	17234T7	Крышка (рукоятка) (серая)	1
30	17234F6	ORD 17234F 1 Mercury / Quicksilver	1
31	17234F5	Крышка (рукоятка) (чёрная)	1
31	17234F2	Крышка (рукоятка) (серая)	1
31	17234F5	Крышка (рукоятка) (чёрная)	1
32	17227	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
33	4000329	ВИНТ (M6 x 20)	1
33	8M0206596	ВИНТ (M6 x 20)	1
33	4000334	ВИНТ (M6 x 45) (ЭЛЕКТРИЧЕСКОЕ/РУЧНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)	1
34	401196	ГАЙКА (M6)	1
35	17627	Втулка уплотнительная	1
36	17233T	Крышка (чёрная)	1
36	17233F1	Крышка	1
36	17233F2	Крышка (серая)	1
36	17233F1	Крышка	1
36	17233F3	Крышка (Tracker)	1
36	17233F1	Крышка	1
37	18517	Прокладка защёлки капота	AR

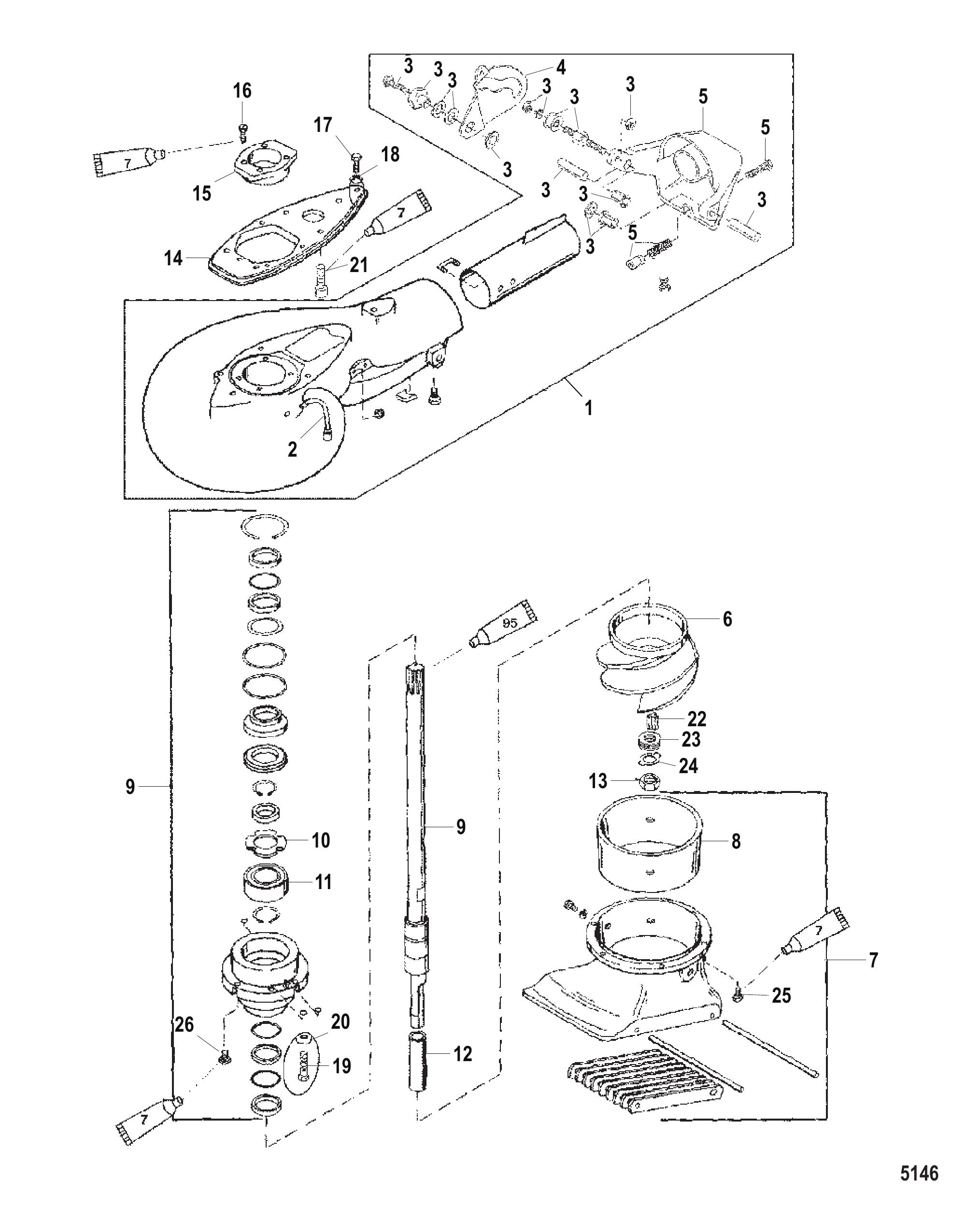

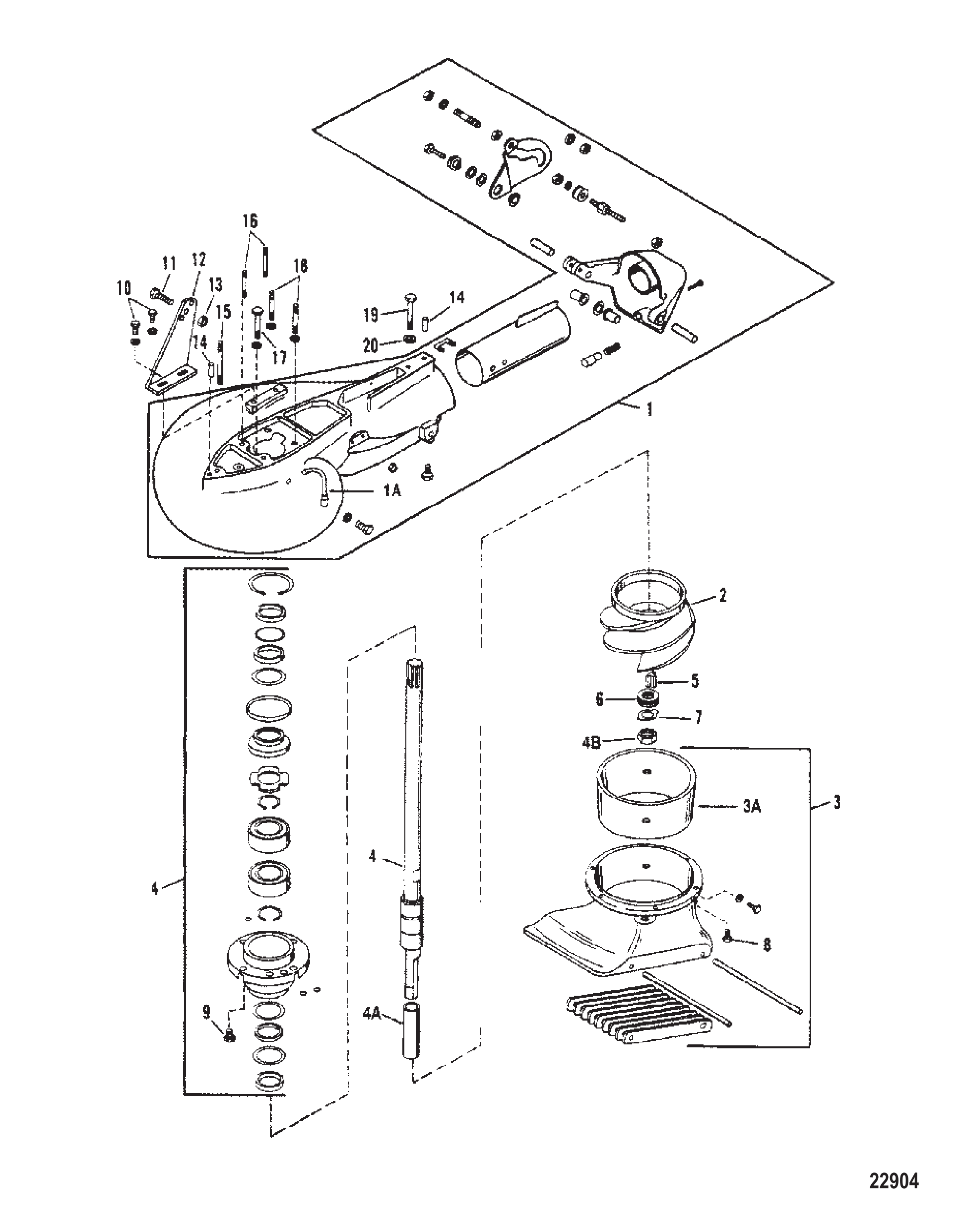

Рис. 16Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
-	801400150	Водомётный насос (чёрный)	1
-	801401150	Водомётный насос (серый)	1
-	855766150	Водометный насос	1
1	801411150	Корпус насоса	1
1A	827490	ШЛАНГ СМАЗКИ	1
2	801414150	Крыльчатка	1
2	803984T	Крыльчатка	1
3	80141290	Корпус впускного отверстия	1
3A	8271883	Втулка	1
4	801413150	Вал приводной	1
4A	8271891	Гильза	1
4B	8271901	Гайка	1
5	801405875	Шпонка	1
6	801404875	Прокладка рабочего колеса	8
7	801403875	Шайба стопорная	1
8	847568	ВИНТ (.312-18 x 1.00)	6
8	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	6
9	19923088	ВИНТ (.250-20 x .875)	4
10	19923062	ВИНТ (.250-20 x .625)	2
11	60411	ВИНТ (.312-18 x 1.250)	1
12	801410	Кронштейн опоры троса	1
13	67980	Гайка (.312-18)	1
13	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
14	801407	Установочный штифт	2
15	78638	Шпилька (.438 x 3.12) (длинная)	1
15	786382	Шпилька (.437-14/.437-20 x 3.120)	1
16	579201	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
16	8M0133358	ШПИЛЬКА (.437-14/.437-20 x 2.060)	2
17	69064	БОЛТ (.312-18 x 2.750)	1
18	30667	Шпилька (.250-20/.250-28 x 3.125)	2
18	306671	Шпилька	2
19	68299	Винт (.375-16 x 3.00) нержавеющая сталь	1
20	45175	Шайба (.406 x .750 x .104)	1
20	8M0214963	Шайба	1

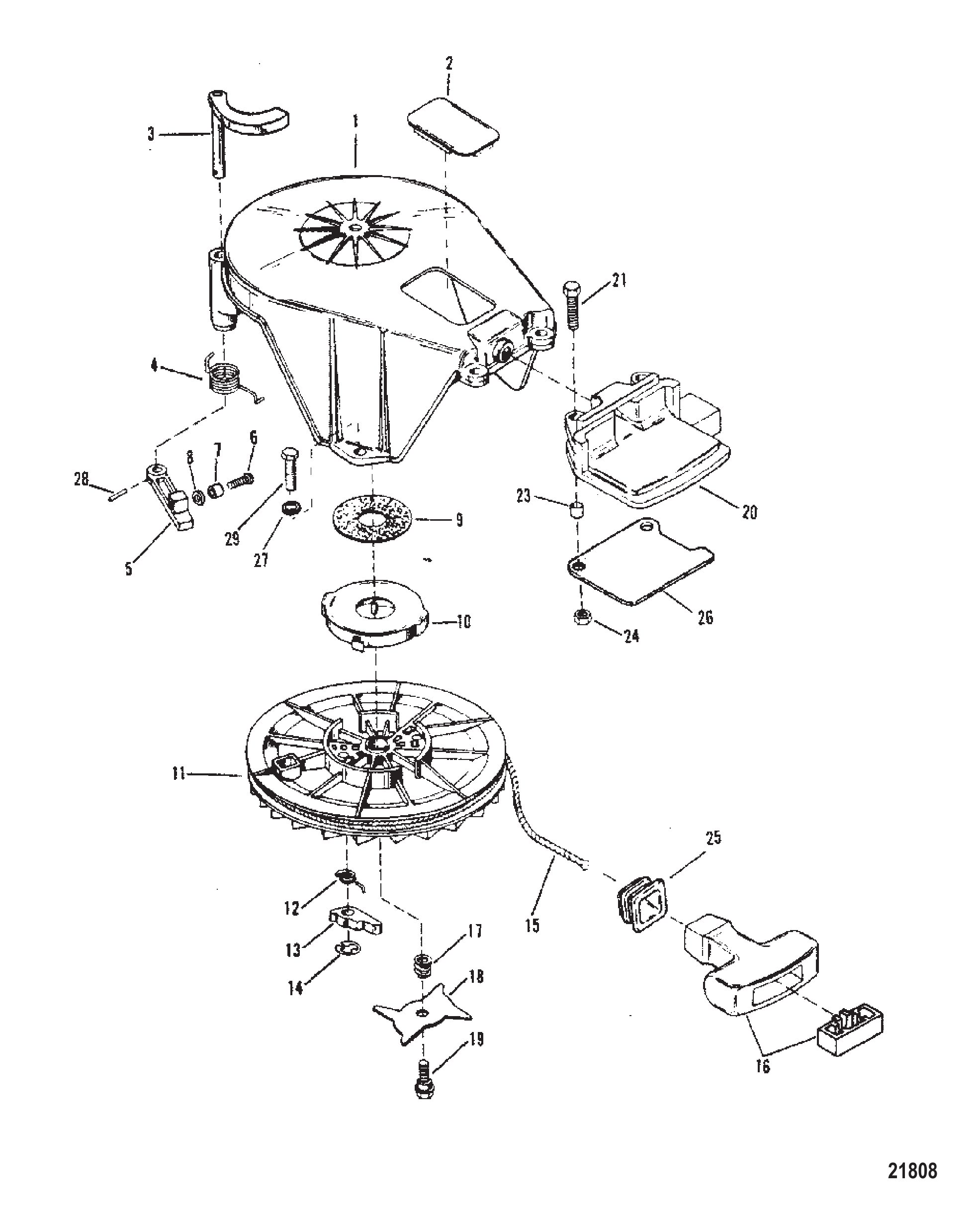

Рис. 17СБОРКА РУЧНОГО СТАРТЕРА (МЕХАНИЧЕСКИЙ) Recoil Starter Assembly (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	42712A1	Корпус в сборе стартера	1
2	86971	Крышка корпуса стартера	1
3	94019	Фиксатор рычага (верхний)	1
3	858925	РЫЧАГ ФИКСАТОР	1
4	12734	Пружина	1
5	938762	Фиксатор рычага (нижний)	1
5	93876T02	Рычаг	1
6	92799	ВИНТ (#10-16 x 1.12)	1
6	92051	Винт (10-16 x .75)	1
7	818142	ВТУЛКА	1
8	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
9	90478	ПОДУШКА	1
9	833161T	Прокладка войлочная	1
10	86857	Пружина	1
10	86857T01	Пружина	1
11	42566	Шкив стартера	1
11	825269T01	Шкив стартера в сборе	1
12	86851	Пружина	2
12	86851T02	Пружина @2	2
13	86850	Кулачок	2
13	868501	Кулачок	2
14	86849	Кольцо стопорное	2
14	86849T01	Кольцо @2	2
15	12066A9	Трос стартера	1
15	12066Q10	Трос стартера @2	1
16	85174A1	Рукоятка троса стартера в сборе	1
17	86852	Пружина	1
17	868523	Пружина	1
18	86853	Кулачок	1
18	86853T01	Кулачок	1
19	97516	Винт кулачка к шкиву стартера	1
19	826253	Винт (.250-20 x .625)	1
20	426264	Опора	1
21	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
23	309772	Проставка	4
24	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
24	401385	ГАЙКА (M5) Нержавеющая сталь	2
25	44180	Втулка троса	1
26	17212	ОПОРА	1
26	856154T01	Опора	1
27	23538	ШАЙБА	1
28	38489	ШТИФТ Роликовый	1
29	40011128	Винт (M6 x 20) нержавеющая сталь	2
29	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
29	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1

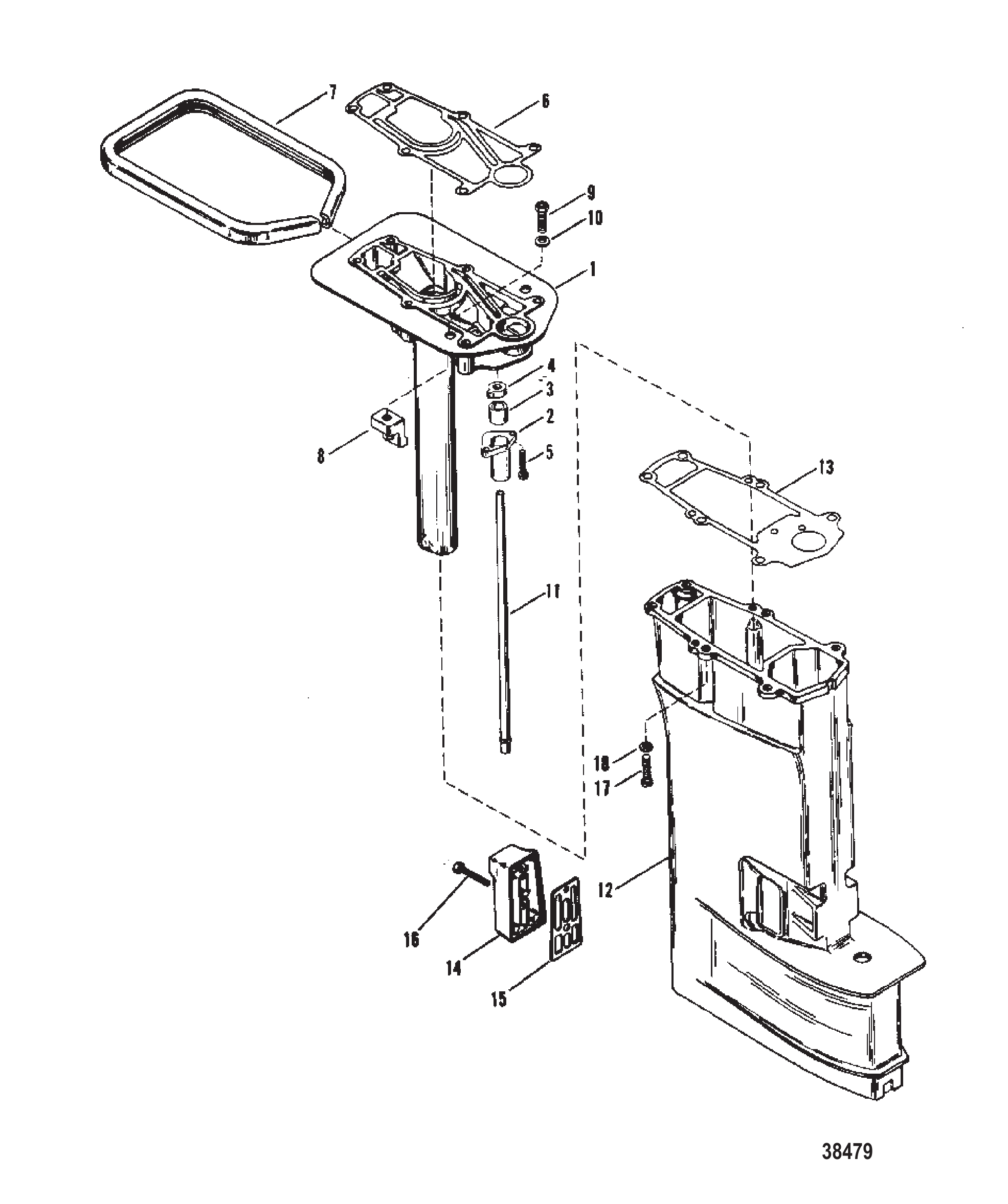

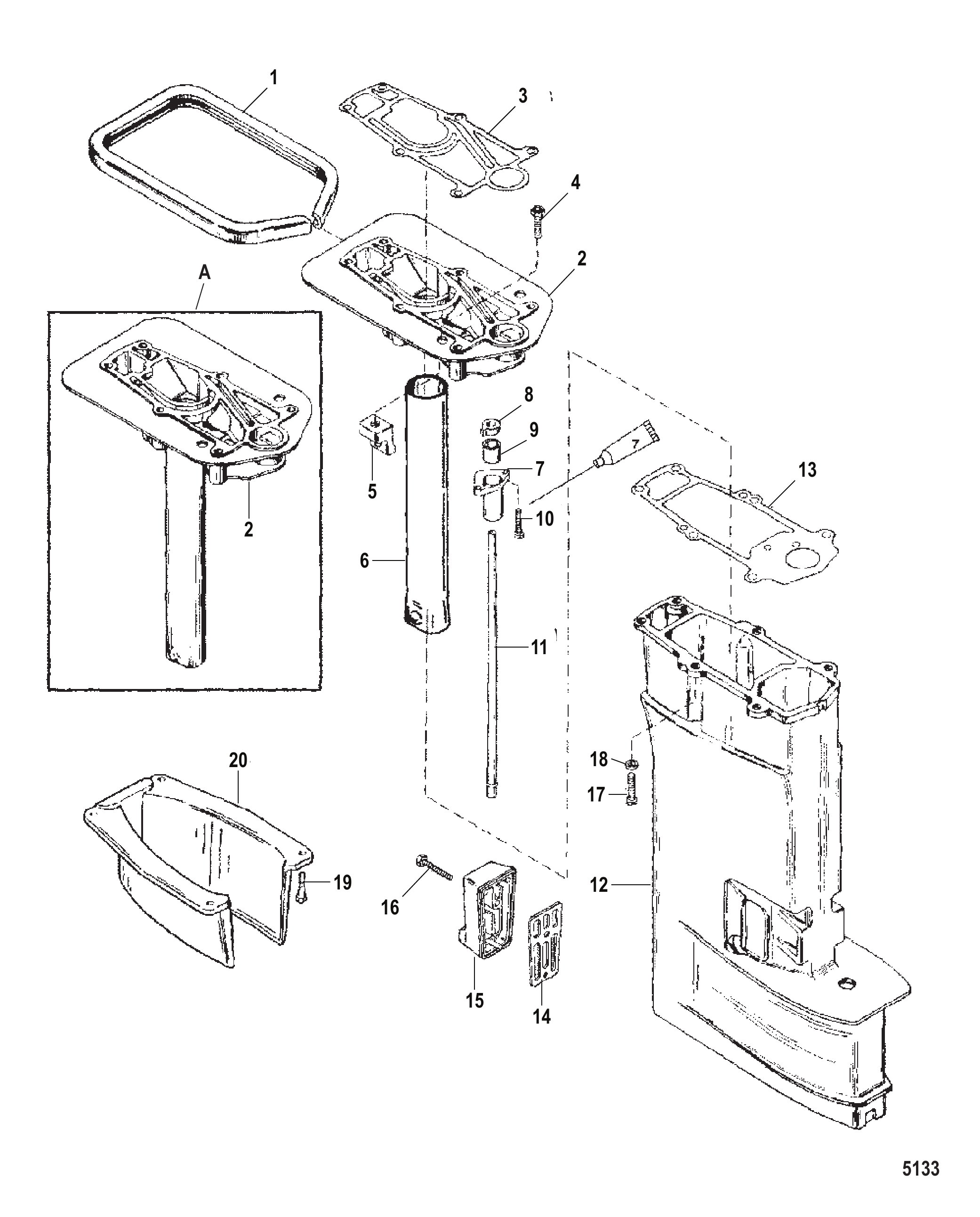

Рис. 18Сборочный узел картера приводного вала Driveshaft Housing Assembly

REF	Номер детали	Наименование	Кол-во
1	99702A3	Переходная пластина в сборе	1
1	99702A6	Переходная пластина в сборе	1
1	99702A7	Переходная пластина в сборе	1
2	96248A1	Корпус водяной трубки в сборе	1
3	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
4	96247	Проставка водяной трубки	1
4	889715	ПРОСТАВКА водяной трубки	1
5	400035	ВИНТ (M5 x 16)	2
6	41670	Прокладка переходной пластины корпуса гребного вала	1
6	41670006	ПРОКЛАДКА Переходной пластины	1
7	87357	Сальник переходной пластины	1
7	158662	Уплотнение опорной пластины	1
8	41211	КРОНШТЕЙН верхней опоры	2
9	40007128	Винт (M6 x 20) (используется с поз. №10)	2
10	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
10	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
11	85116	Трубка водяная (короткий вал)	1
11	86292	Труба водяная (длинный вал)	1
12	9097A2	Корпус гребного вала в сборе (короткий вал) (чёрный)	1
12	9097T5	Корпус гребного вала в сборе	1
12	9098A2	Корпус гребного вала в сборе (длинный вал) (чёрный)	1
12	9098T5	Корпус гребного вала в сборе	1
12	9097A3	КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ ВАЛ) (СЕРЫЙ)	1
12	9097T6	КОРПУС ГРЕБНОГО ВАЛА-GR	1
12	9098A3	КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ ВАЛ) (СЕРЫЙ)	1
12	9098A6	КОРПУС В СБОРЕ Гребной вал	1
13	433371	Прокладка корпуса гребного вала	1
13	433374	Прокладка корпуса гребного вала	1
14	14534	Крышка разгрузочного клапана холостого хода	1
15	14621	Прокладка крышки	1
16	14742	ВИНТ (.250-20 x 1.25) КРЫШКИ	1
17	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
17	1993870	ВИНТ (M8 x 70)	6
18	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

Рис. 19Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	8669A11	Корпус редуктора в сборе	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A12	РЕДУКТОР В СБОРЕ	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
-	8669A7	РЕДУКТОР В СБОРЕ	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A9	РЕДУКТОР В СБОРЕ	1
-	8669T16	ORD 1665-8669T14 Mercury / Quicksilver	1
1	8669A10	РЕДУКТОР В СБОРЕ Mercury BASIC
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver
1	8669A8	РЕДУКТОР В СБОРЕ Mariner BASIC	1
1	8669A22	Сборка редуктора базовая серая	1
2	41134	СЕТКА	1
2	41133	СЕТКА водозаборного отверстия	1
3	40031112	ВИНТ (M5 x 40)	1
4	400263	ГАЙКА (M5)	1
5	41326	ПОДШИПНИК роликовый	1
6	99325	Уплотнение	2
7	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
7	8M0084726	Штифт установочный	2
8	98294A1	Подшипниковый узел роликовый	1
9	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
10	49908	Винт (.250-28 x .750)	1
11	99199	Гребной вал	1
11	99198	Гребной вал	1
13	67892	Винт магнитный	1
13	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
14	79953	Винт (.375-16 x .250)	1
14	79953Q04	Ремкомплект сливного винта	1
15	20260	Шайба сливной и заливной пробки	2
15	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
16	85562A1	Кулачок переключения в сборе	1
17	85096	Палец приводной	1
18	85593	ШТИФТ (.078 x .437)	1
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	93007	ПРУЖИНА	1
21	85091	Шайба	1
22	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
23	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
24	93878	Фиксатор	1
25	85552	ЧЕХОЛ	1
25	85552001	ЧЕХОЛ	1
26	85126	Вал переключения	1
26	86293	Вал переключения	1
27	99326	Прокладка водяного насоса	1
27	993261	Прокладка основания водяного насоса	1
28	85083	Пластина передняя	1
29	86645	Шайба крыльчатки	2
29	8M0204722	Шайба	2
30	85119	Шпонка	1
30	8M0214993	Шпонка @5	1
31	850891	Крыльчатка	1
31	8M0204712	Крыльчатка	1
31	8508920	Крыльчатка (холодная вода)	OPT
31	8M0204712	Крыльчатка	OPT
32	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
33	99157A1	Насос водяной в сборе	1
33	99157A02	Насос водяной в сборе	1
34	400035	ВИНТ (M5 x 16)	4
35	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
36	85095	Втулка винта водяного насоса	4
36	8M0214959	Втулка @5	4
37	85090	Сальник водяной трубки	1
37	85090001	Сальник	1
38	86203	Кольцо уплотнительное гребного вала резиновое	1
38A	99691	Уплотнительное кольцо	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1
-	85090A2	Комплект сальников	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

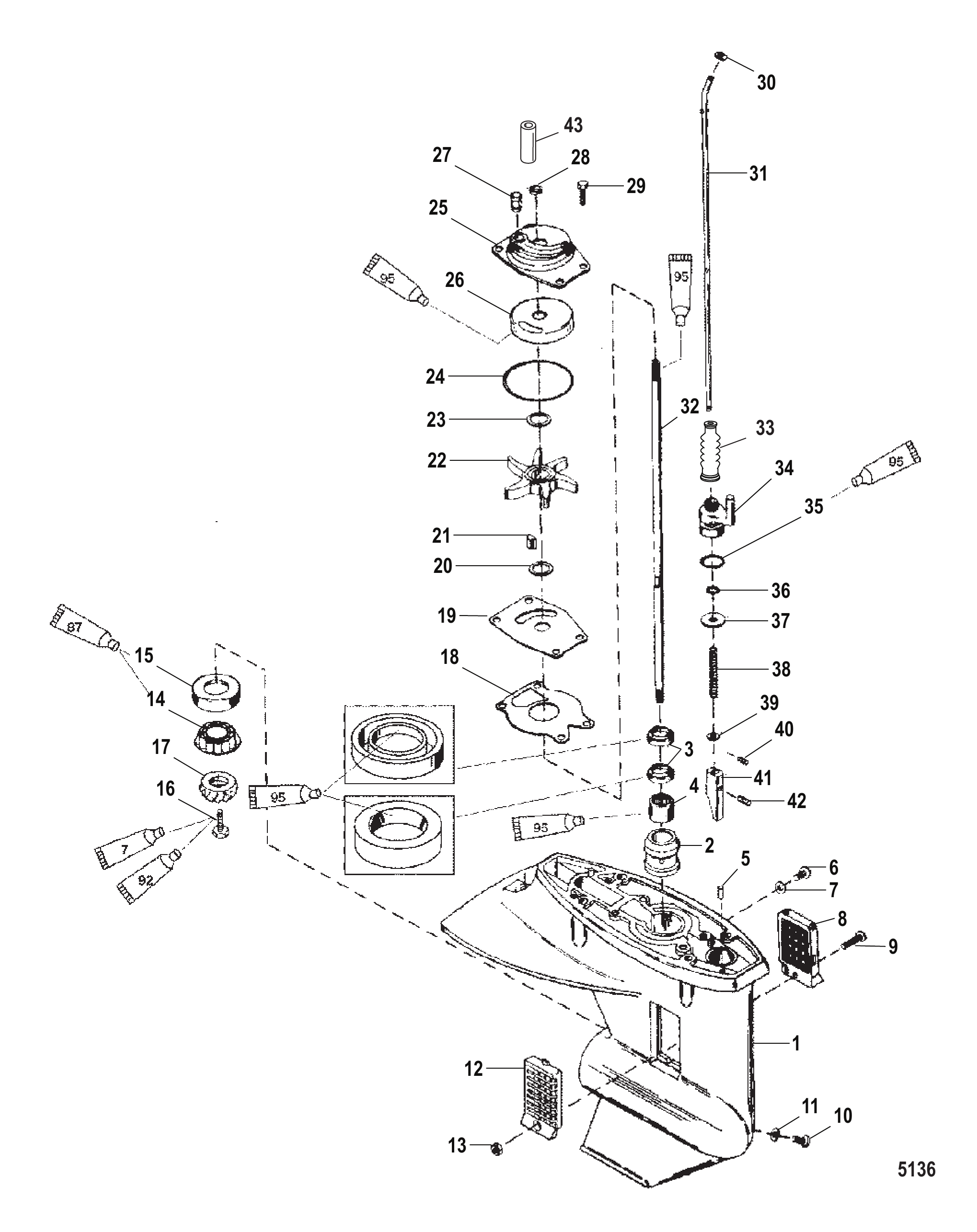

Рис. 20Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
1	17725A1	Тяга переключения	1
1A	817428	Гнездо	1
2	95027A6	Вал переключения передач	1
3	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
4	17724	РЫЧАГ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
4	17724A1	Рычаг в сборе	1
5	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
5	401385	ГАЙКА (M5) Нержавеющая сталь	1
6	932481	Втулка	1
6	8M0215006	Втулка поворотная	1
7	34632	Шайба	1
8	42156	РЫЧАГ	1
9	95019	Стопорное кольцо рычага переключения на валу переключения	1
10	17764A2	Комплект тяг дросселя	1
11	43360	Рычаг управления	1
11	433601	Рычаг управления	1
12	817429	Тяга синхронизации зажигания	1
13	817428	Гнездо	2
13A	45076	Гайка (#10-32) латунная клемма блока выключателя	1
14	4000328	ВИНТ (M6 x 16)	3
14	8M0214928	ВИНТ (M6 x 16)	3
15	12863A1	Платформа управления	1
16	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	3
17	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
17	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
18	69708	Шайба волнистая винта фиксатора и рычага	2
19	89540	Пружина опережения зажигания	1
20	92362A1	Рычаг	1
21	937791	Рычаг	1
22	867171	Тяга	1
23	17680	КОЛЬЦО СТОПОРНОЕ	2
24	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
25	94085A1	Шестерня	1
26	93006	ПРУЖИНА ФИКСАТОРА ШАРИКА	1
26	8M0215005	Пружина	1
27	93008	ШАРИК	1
29	118591	ВИНТ (.190-32 x 1.750)	1
30	48039	КРЫШКА	1
31	92425	Демпфер	1
32	93001	КРОНШТЕЙН ДЕМПФЕРА	1
33	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	2

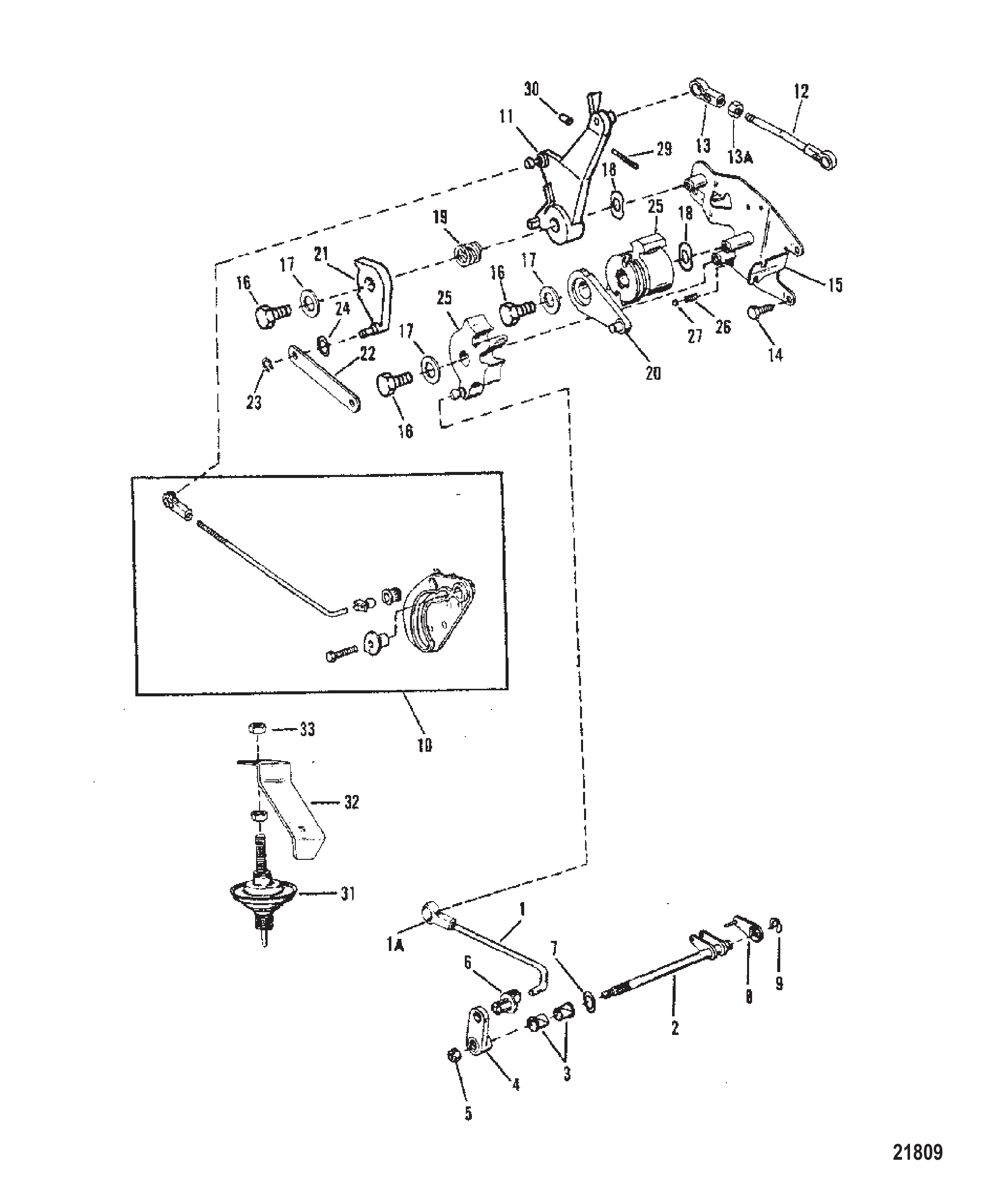

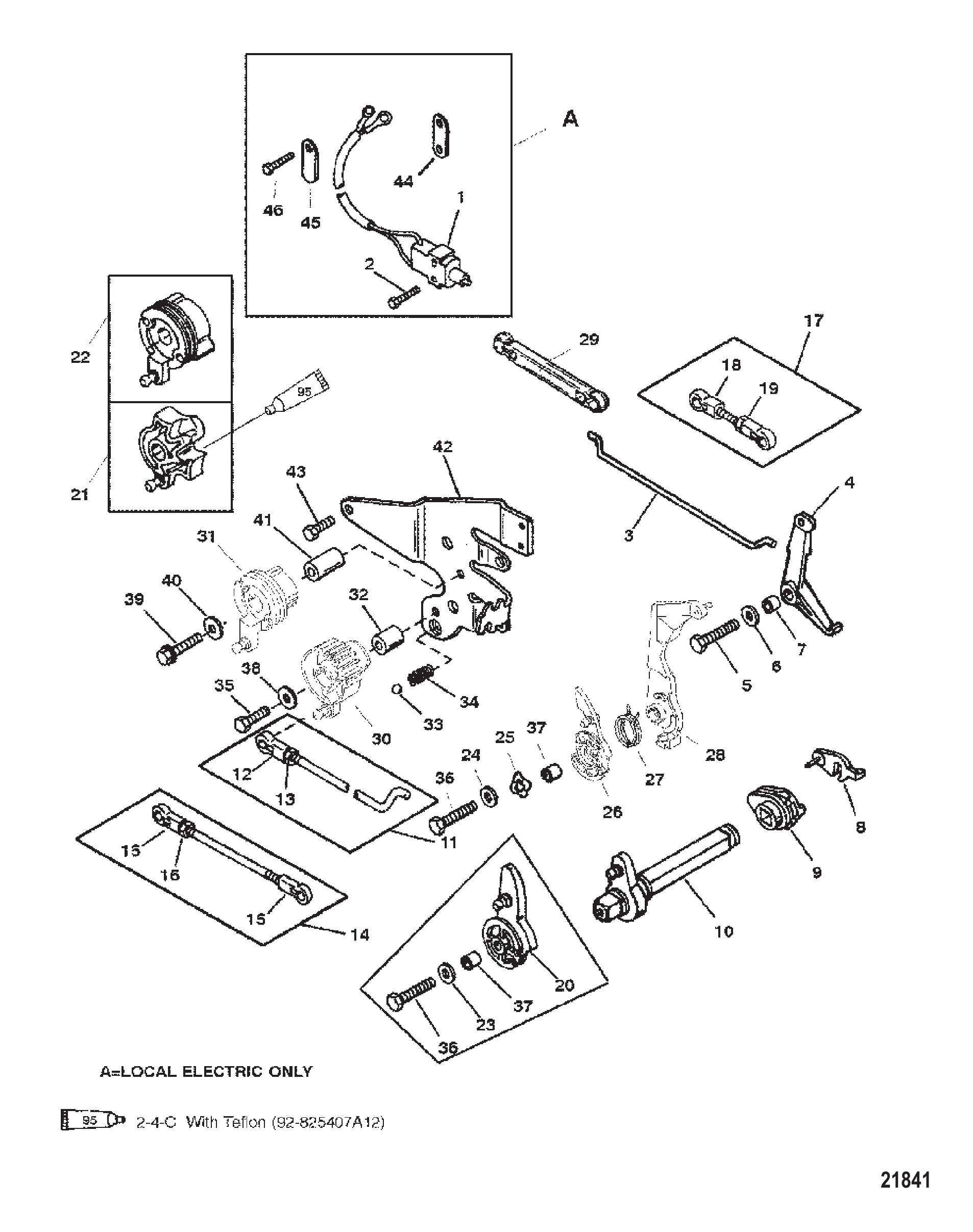

Рис. 21ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ) Throttle and Shift Linkage (Tiller Handle Shift)

REF	Номер детали	Наименование	Кол-во
-	13286	Каталог запчастей 18/20/25 л.с. (XD)	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	43170A84	Комплект наклеек	1
-	43477A85	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	43173A84	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	11181A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11627A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11044870	Руководство владельца	1
-	11046870	Руководство владельца	1
-	11046871	Руководство владельца	1

Рис. 22Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	816770	Выпрямитель	1
1	8M0058226	Выпрямитель	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	3
4	96054	Соленоид в сборе стартера	1
4	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
5	4000327	ВИНТ (M6 x 14)	2
6	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
7	64015	Гайка (.250-20) клеммы стартерного соленоида	2
8	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
9	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
9	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
9	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
9	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
10	92436A5	Жгут проводов в сборе	1
11	79091	Предохранитель 20 А	1
11	8M0207796	Предохранитель 20 А	1
12	92753	Фиксатор	1
13	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
13	8M0024808	J-образный зажим	1
14	90983A1	СТАРТЕР В СБОРЕ	1
14	8M0033984	СТАРТЕР	1
15	96561	Комплект привода	1
16	96562	Привод	1
17	96563	Концевая крышка	1
17	96563T	ТОРЦЕВАЯ КРЫШКА	1
18	96565	Якорь	1
19	96564	Концевая крышка	1
19	96564T	ТОРЦЕВАЯ КРЫШКА	1
20	96566	Сквозной болт	1
21	421251	Болт (M8 x 55) картер к блоку цилиндров	2
21	42125	ВИНТ (M8 x 55)	2
22	134731	Держатель предохранителя	1

Рис. 23Компоненты электростартера Electric Start Components

REF	Номер детали	Наименование	Кол-во
1	8794A1	КРОНШТЕЙН СТРУБЦИНЫ	1
1	8794A5	Кронштейн в сборе транцевый (левый/правый) (черный)	1
1	8794A2	КРОНШТЕЙН СТРУБЦИНЫ	1
1	8794A6	Кронштейн в сборе транцевый (левый/правый) (серый)	1
2	8796A1	КРОНШТЕЙН СТРУБЦИНЫ	1
2	8794A5	Кронштейн в сборе транцевый (левый/правый) (черный)	1
2	8796A2	КРОНШТЕЙН СТРУБЦИНЫ	1
2	8794A6	Кронштейн в сборе транцевый (левый/правый) (серый)	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
5	768042	Винт с буртиком шестигранный	2
6	41042	РУЧКА для переноски	1
7	99929A1	Палец откидной в сборе	1
8	99928	Шпилька	1
9	41041	ПРОСТАВКА	1
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
11	41171	ТРУБА наклона	1
11	8M0035075	Труба наклона	1
12	30954	Стопорное кольцо	1
12	8M0085928	ЗАЖИМ	1
13	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
14	69064	БОЛТ (.312-18 x 2.750)	2
15	67981	Шайба болта струбцины	2
16	67980	Гайка (.312-18)	2
16	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
17	96965	Рычаг упора наклона - левый борт	1
18	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
19	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
20	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
21	44581	Пружина	1
22	90901	Лента упора откидывания - левый борт	1
23	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
24	36069	ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА	2
25	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
26	31030	Шайба волнистая стопора откидывания	1
27	71421	Шайба нейлоновая трубы наклона	2

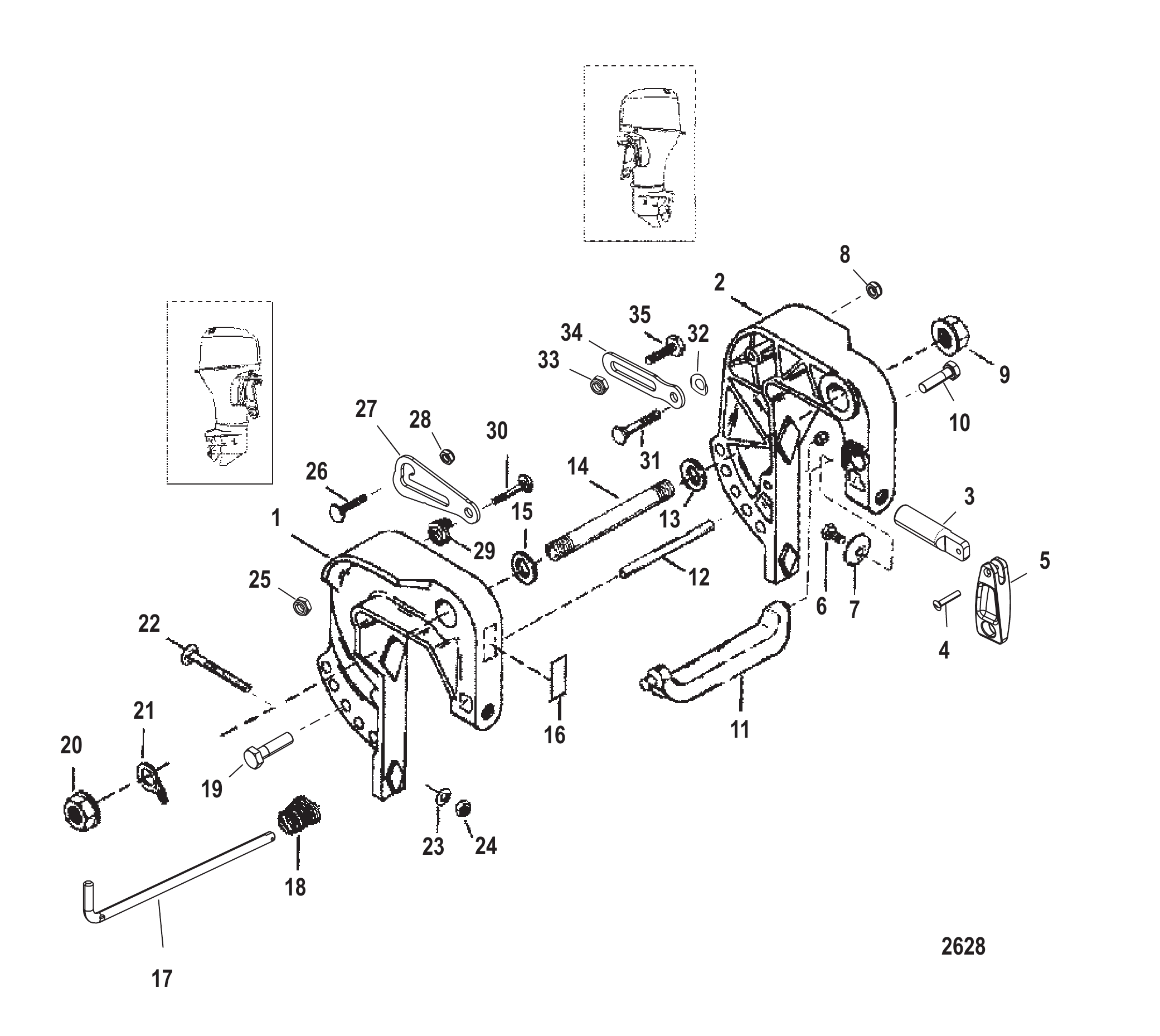

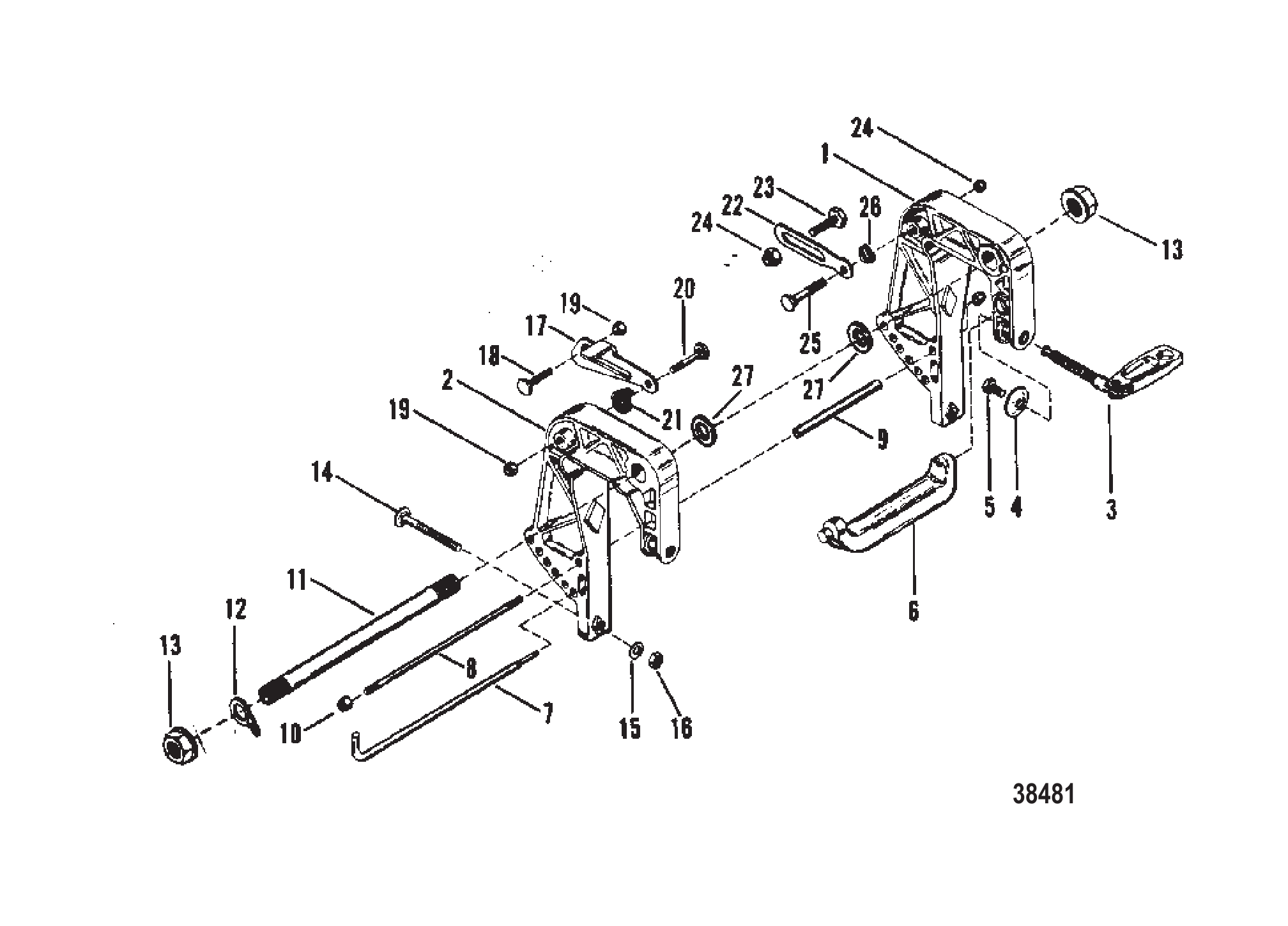

Рис. 24Сборочный узел хомутной скобы Clamp Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	17764A2	Комплект тяг дросселя	1
2	932481	Втулка	1
2	8M0215006	Втулка поворотная	1
3	34632	Шайба	1
4	48039	КРЫШКА	1
5	92425	Демпфер	1
6	93001	КРОНШТЕЙН ДЕМПФЕРА	1
7	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	2
8	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
9	17724	РЫЧАГ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
9	17724A1	Рычаг в сборе	1
10	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
10	401385	ГАЙКА (M5) Нержавеющая сталь	1
11	43360	Рычаг управления	1
11	433601	Рычаг управления	1
12	817429	Тяга синхронизации зажигания	1
13	817428	Гнездо	2
13A	45076	Гайка (#10-32) латунная клемма блока выключателя	1
14	42026A2	Платформа	1
15	16955	ВИНТ (M6 x 8) ПЛОЩАДКА	1
16	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
16	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
17	69708	Шайба волнистая винта фиксатора и рычага	1
18	89540	Пружина опережения зажигания	1
19	42343	Рычаг привода	1
20	4000328	ВИНТ (M6 x 16)	1
20	8M0214928	ВИНТ (M6 x 16)	1
20	4000329	ВИНТ (M6 x 20)	2
20	8M0206596	ВИНТ (M6 x 20)	2
21	40007128	Винт (M6 x 20) (используется с поз. №10)	1
22	95093	Шайба рычага переключения на площадке	1
23	43424	Рычаг переключения	1
24	95091	Втулка рычага переключения на площадке	1
25	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
26	401196	ГАЙКА (M6)	1
27	42846A2	Крышка в сборе	1
28	39519	ЧАШКА	1
29	118591	ВИНТ (.190-32 x 1.750)	1
30	434441	Тяга переключения	1
30	434442	Тяга переключения	1
31	95027A6	Вал переключения передач	1
32	42156	РЫЧАГ	1
33	95019	Стопорное кольцо рычага переключения на валу переключения	1
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
35	21071	ШПЛИНТ	1
35	210711	Шплинт	1
36	424291	Фиксатор	2
37	96487A2	Тяга в сборе рулевого управления	1
37	41323A03	Крепёжный комплект рулевой тяги	1
38	14000	Винт (.375-24 x 1.25)	1
38	849838	ВИНТ (.375-24 x 1.250)	1
39	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
40	34863	ГАЙКА (.375-24)	2
40	8M0204726	Гайка (.375-24) латунная	2
41	96186A2	Кронштейн в сборе	1
42	4000376	ВИНТ (M10 x 25) КРОНШТЕЙН	2
42	1993325	ВИНТ (M10 x 25 мм)	2
43	96201	Стяжка ключа	1
44	400248	СТОПОРНАЯ ШАЙБА (M10) (НОВАЯ КОНСТРУКЦИЯ)	2

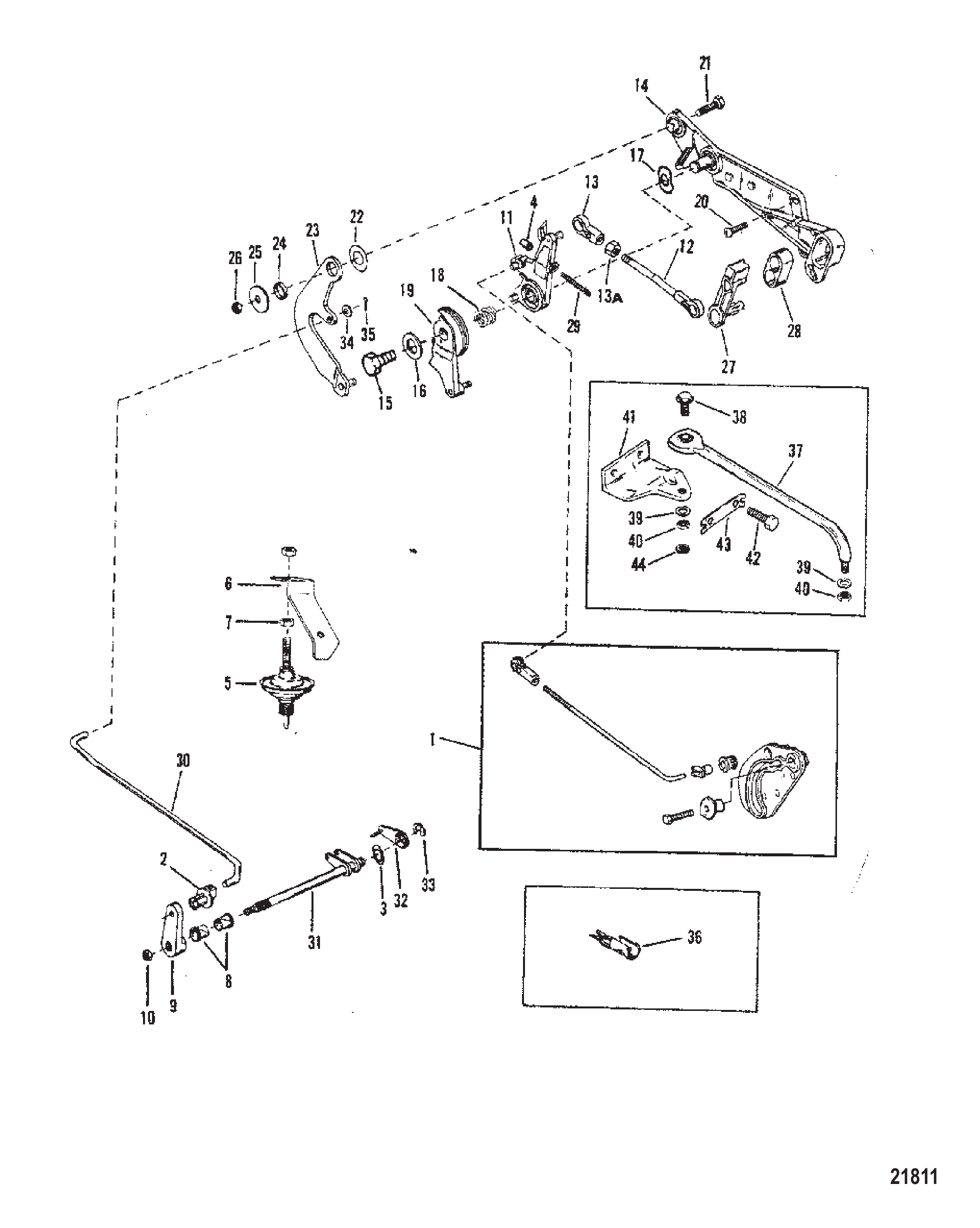

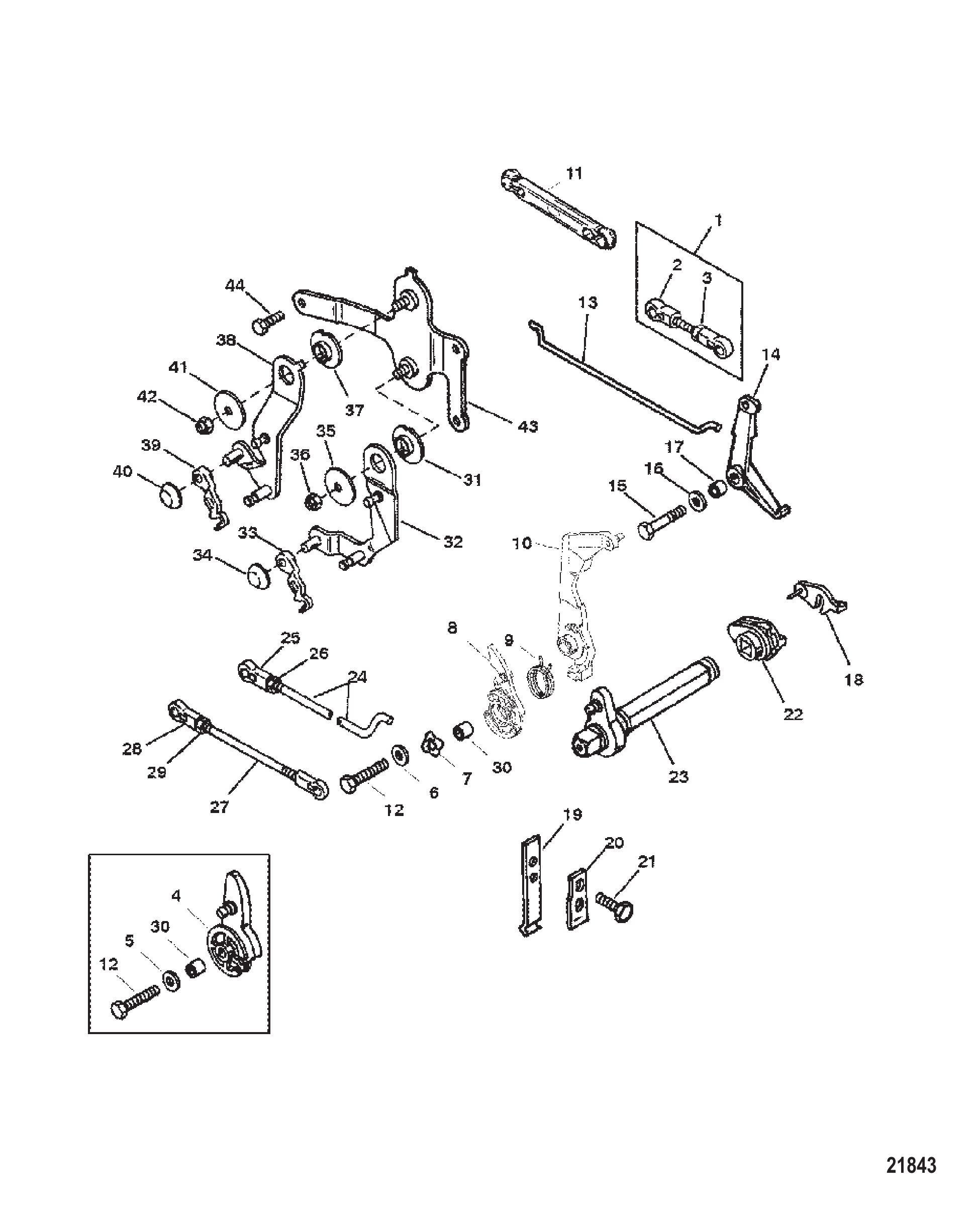

Рис. 25ТРОСЫ ГАЗА И ПЕРЕДАЧ (ЭЛЕКТРО/МЕХАНИЧЕСКОЕ ДИСТ. УПР.) Throttle and Shift Linkage (Electric/Manual Remote Control)

REF	Номер детали	Наименование	Кол-во
1	97544A5	Поворотная труба в сборе Mercury	1
1	97544A2	ПОВОРОТНАЯ ТРУБА В СБОРЕ Mariner	1
2	12516	Винт (M8 x 133.35) верхняя подушка	2
2	125161	ВИНТ (M8 x 133)	2
3	14894	ОПОРА ВЕРХНЯЯ	2
4	85172	ШАЙБА	2
5	43430	Шайба	2
6	90193	ГАЙКА ВИНТА ВЕРХНЕГО КРЕПЛЕНИЯ	2
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
7	85157	ШТАНГА КРЮКА РЕВЕРСА	1
8	85173	ПЛАСТИНА ПИЛОТА УПРАВЛЕНИЯ	1
9	85104	Шайба поворотной трубы	1
10	8692A9	ПОВОРОТНЫЙ КРОНШТЕЙН	1
10	822237A1	Кронштейн поворотный, черный	1
10	8692A10	ПОВОРОТНЫЙ КРОНШТЕЙН	1
10	822237A2	КРОНШТЕЙН ПОВОРОТНЫЙ СЕРЫЙ	1
11	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
11	8M0169589	Штуцер для смазки	3
12	95949	Втулка поворотного кронштейна	2
13	91908	Винт управления пилотом	1
13	91807	Винт	1
14	96203	Пружина	1
15	86993	Уплотнительное кольцо поворотной трубы	1
16	85154	Втулка поворотной трубы (нижняя)	1
17	8692A9	ПОВОРОТНЫЙ КРОНШТЕЙН	1
17	822237A1	Кронштейн поворотный, черный	1
17	8692A10	ПОВОРОТНЫЙ КРОНШТЕЙН	1
17	822237A2	КРОНШТЕЙН ПОВОРОТНЫЙ СЕРЫЙ	1
18	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
18	8M0169589	Штуцер для смазки	2
19	11139A1	СТРУБЦИНА В СБОРЕ CO-PILOT	1
19	11139A2	Струбцина в сборе	1
20	86993	Уплотнительное кольцо поворотной трубы	1
21	98830A2	Крюк механизма фиксации заднего хода в сборе	1
22	96018	Пружина крюка реверса - левый борт	1
23	97427	Пружина (правый борт - электрическая)	1
23	12755	Пружина (правый борт - механическая/электрическая рукоятка)	1
23	879894	Пружина	1
24	85122	Опора нижняя	2
24	85122001	Опора нижняя	2
25	85123	Упор передний	1
25	85123001	Бампер передний	1
26	95068A1	Крышка	1
26	95068A2	КРЫШКА НИЖНЕЙ ОПОРЫ	1
27	4009259	ВИНТ (60 ММ)	1
27	1994360	ВИНТ (M8 x 60)	1
28	4009263	ВИНТ (100 ММ)	2
28	19943100	ВИНТ (M8 x 100)	2
29	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	3
30	36001	ШАЙБА	3
31	12756	Кронштейн	1
32	12758	Рычаг управления	1
33	12754	Пружина	1
34	13195	Штифт	1
35	13194	Кольцо стопорное	2
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

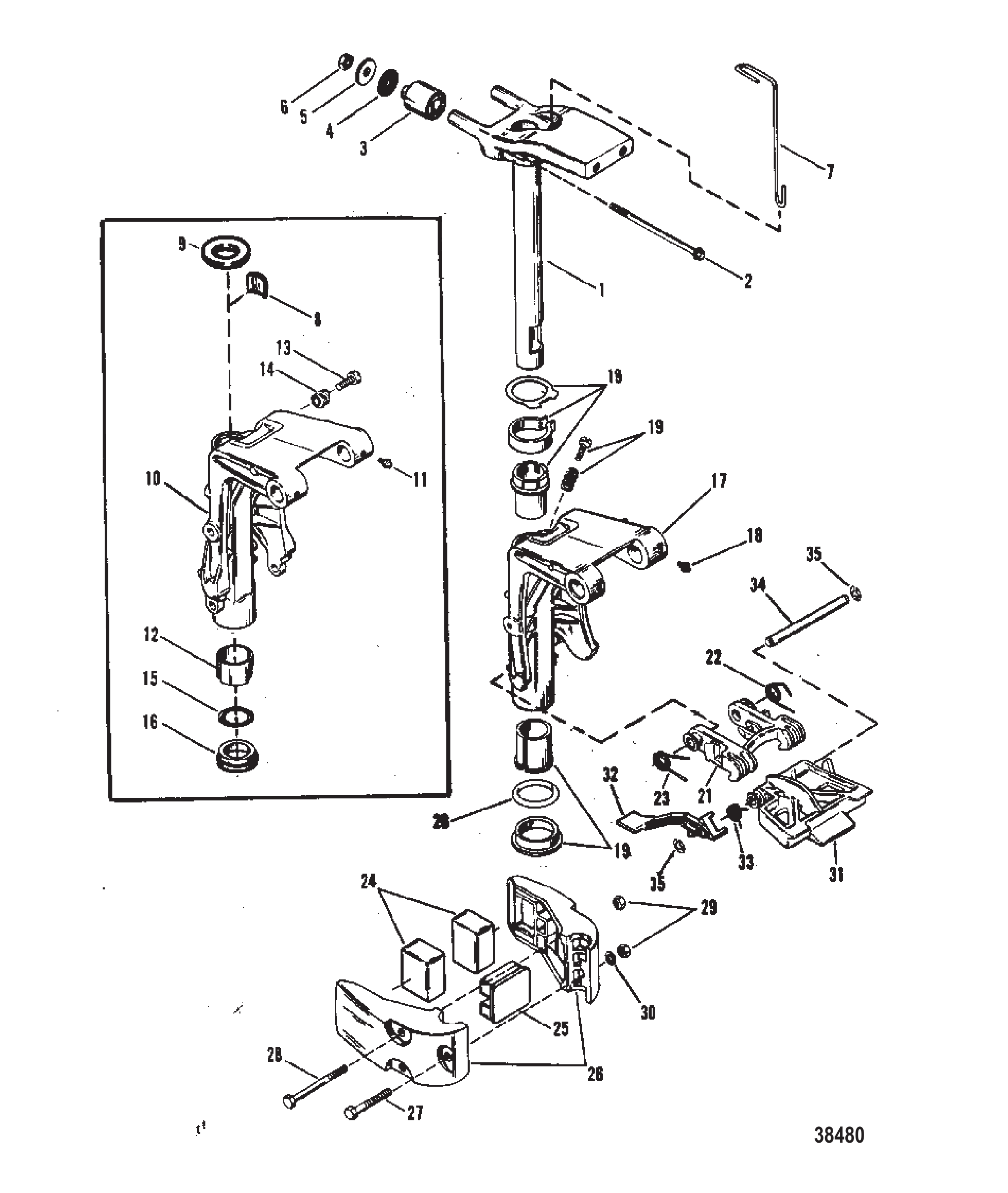

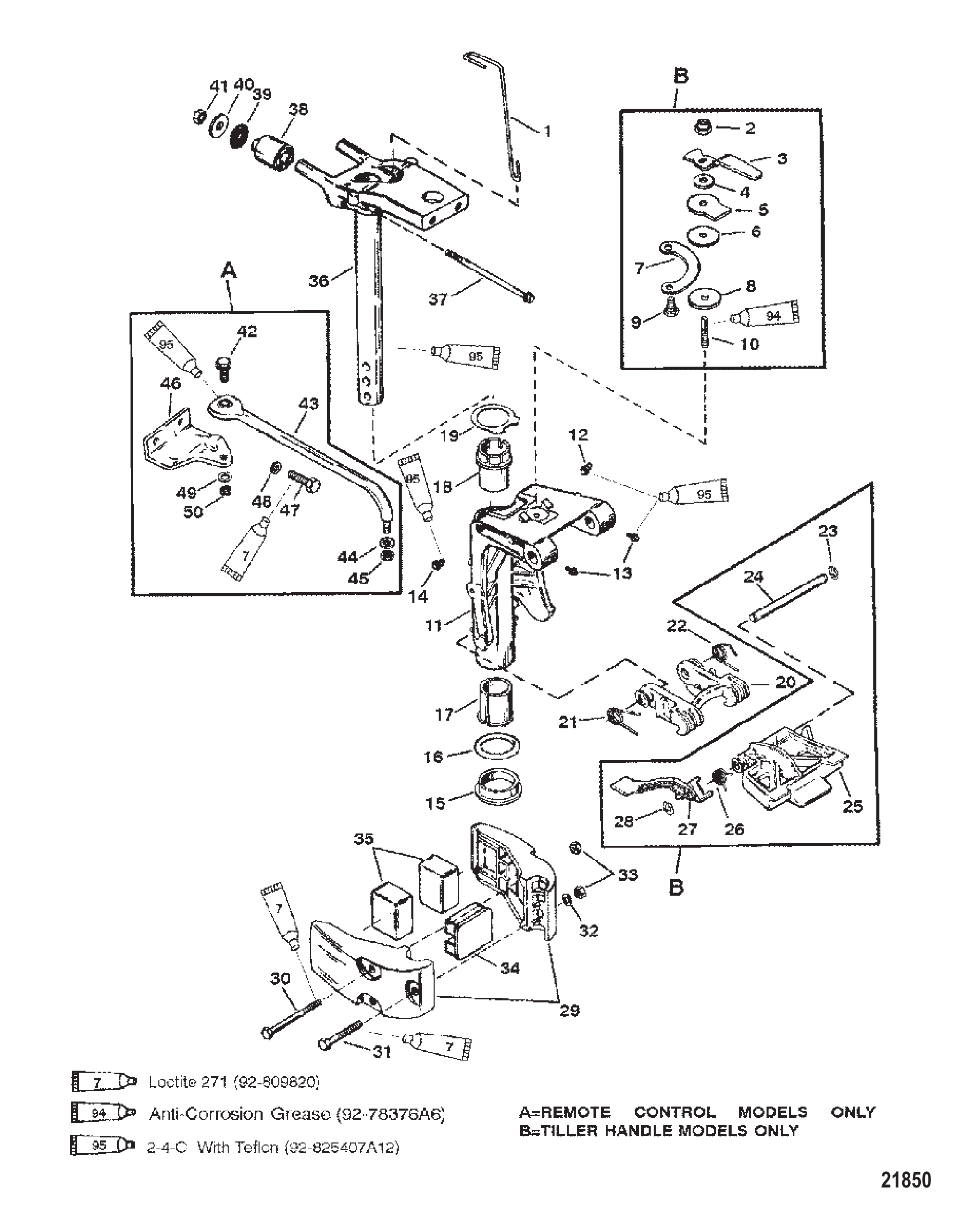

Рис. 26Сборочный узел поворотного кронштейна Swivel Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	87946A13	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	87946A3	ФИЛЬТР В СБОРЕ	1
2	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
3	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
3	897536	САЛЬНИК	1
4	91935	Шарик топливного фильтра	1
4	858731	Шарик топливного фильтра	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	4
8	98750	ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ	1
9	30188	ШАЙБА ПЕРЕХОДНИКА	1
10	23067	ПРУЖИНА ШТОКА ПЕРЕХОДНИКА	1
10	23067T	Пружина	1
11	20415	Кольцо уплотнительное стержня переходника	1
11	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
12	23069	ШТОК ПЕРЕХОДНИКА ОБРАТНОГО КЛАПАНА	1
13	22833	ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА (ТОПЛИВНАЯ ЛИНИЯ)	1
14	4000332	ВИНТ (M6 x 35)	1
15	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
15	401386	ГАЙКА (M6) Нержавеющая сталь	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

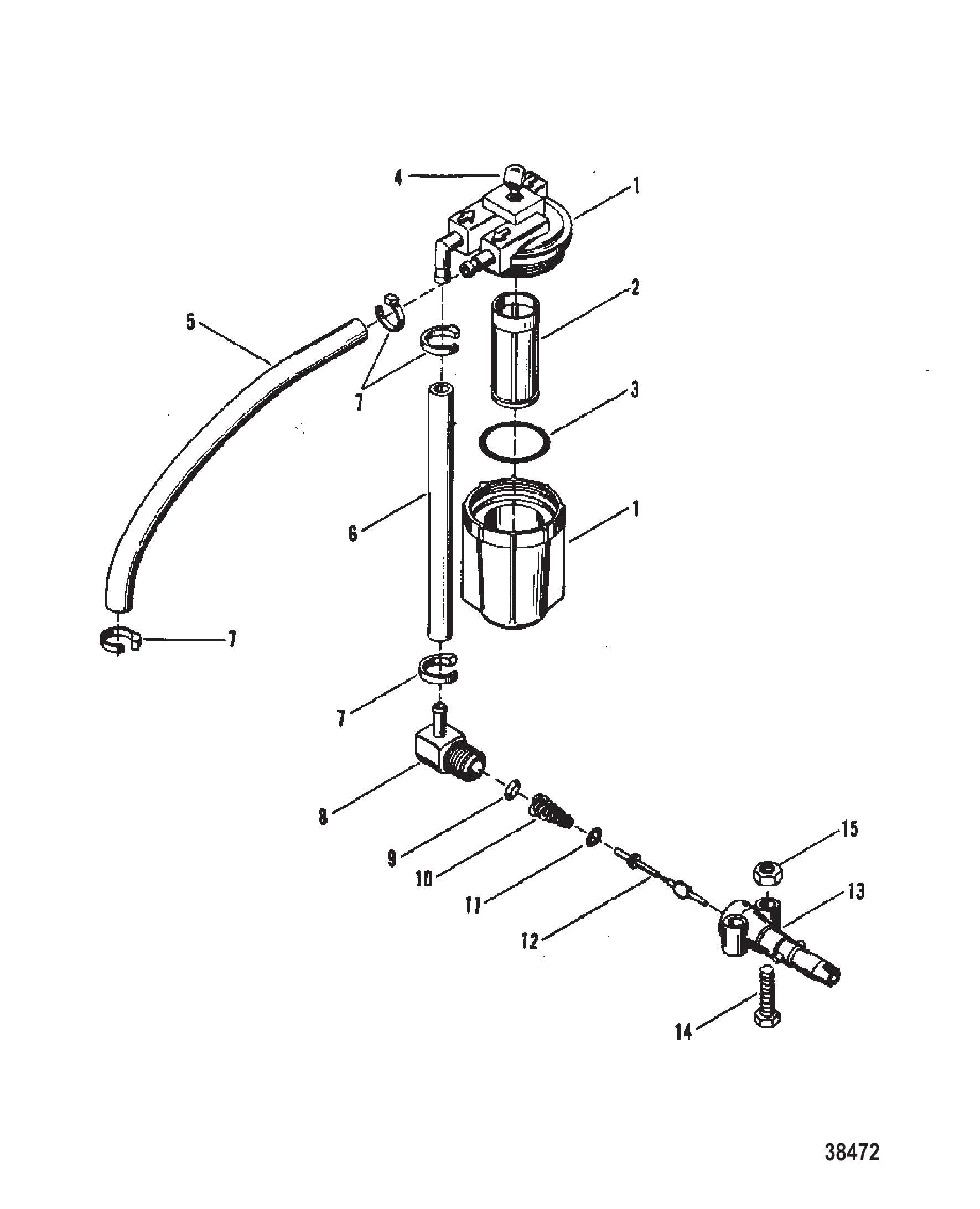

Рис. 27Топливный фильтр в сборе Fuel Filter Assembly

REF	Номер детали	Наименование	Кол-во
1	818591	ГАЙКА (M14)	1
2	859231T4	МАХОВИК В СБОРЕ	1
2	859231T18	МАХОВИК	1
3	99301	Зубчатый венец	1
4	88190313	ВИНТ (M5 x 13)	4
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	818630A1	Втулка	1
7	NSS	NOT SOLD SEPARATE (O Ring)	1
8	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
9	824451	ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)	1
10	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
11	13031	Шайба нижняя	1
12	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
13	20094	Шпонка сегментная привода маховика	1
14	878158	Подшипник роликовый	1
15	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
16	8477A2	Шатун в сборе	2
17	823460	Винт (M5 x 16) шатуна	4
18	42076A1	Подшипник роликовый в сборе	2
19	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
20	43348	Подшипник упорный	4
20	8M0012297	Шайба упорная	4
21	9756T2	Поршень в сборе	2
21	9747T2	Поршень в сборе	2
21	9747A4	Поршень в сборе (0.015 ремонтный)	2
22	18514A4	Комплект поршневых колец	2
22	18212A4	Комплект поршневых колец (стандартный)	2
22	18212A1	Комплект поршневых колец (0.015 ремонтный)	2
23	NSS	NOT SOLD SEPARATE (Piston Ring-Top)	2
23	NSS	NOT SOLD SEPARATE (Piston Ring-Top)	2
24	422021	Стопорное кольцо	4
25	41373A1	Комплект подшипников средней коренной опоры	1
26	17794A1	Подшипник	1
27	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
28	42076A1	Подшипник роликовый в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072T97	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 28КОЛЕНВАЛ, ПОРШНИ И МАХОВИК Crankshaft Pistons and Flywheel

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
52992A2	Крепёжный комплект троса и шкива	1
90983A3	Комплект стартера электрического	1
90983A5	Комплект для переоборудования стартера	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
52148A1	Комплект автопилота	1
15000A7	Комплект замка зажигания дистанционного	1
42282A3	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
42282A4	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
14171A2	ЗАМОК МОТОРА	1
14171Q2	ЗАМОК МОТОРА	1
828019A1	Комплект датчика давления масла	1
8M0068785	Адаптер давления масла	1
822344A8	Комплект гидроподъема	1
822344A13	Комплект гидроподъема	1
822573A12	Комплект датчика гидроподъема	1
826633A1	Крепежный комплект дистанционного управления	1
12756A1	Комплект привода мелководья	1
821190A2	Комплект переоборудования бокового переключения	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
41323A2	Крепежный комплект рулевой тяги	1
41323A03	Крепёжный комплект рулевой тяги	1
14586A3	КОМПЛЕКТ ТЕРМОСТАТА	1
98571A3	Кронштейн в сборе румпеля (для использования с комплектом Co-Pilot)	1
821468A7	Комплект румпеля	1
821468A6	Комплект румпеля	1
821468A7	Комплект румпеля	1
823609A7	Комплект для переоборудования выключателя запуска румпеля	1

Рис. 29Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	9682A8	НИЖНИЙ КОЖУХ	1
1	9682A9	Нижний кожух	1
1	9682A10	Нижний кожух	1
2	17231	Втулка уплотнительная вала переключения передач	1
3	4000332	ВИНТ (M6 x 35)	1
4	17223	КОЖУХ ЖГУТА ПРОВОДОВ	1
5	401196	ГАЙКА (M6)	4
6	401196	ГАЙКА (M6)	1
7	17226	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ЖГУТА ПРОВОДОВ	1
8	826677A1	Выключатель в сборе стоп	1
8	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
9	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
9	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
10	15920A54	Шнур аварийного останова в сборе	1
10	15920Q54	ШНУР В СБОРЕ	1
11	17230	ПРОБКА	1
12	812832	Винт (#10-16 x .500)	1
12	878608	Винт (#10-16 x .500)	1
13	39519	ЧАШКА	1
14	8243641	Втулка боковой крышки	1
15	401196	ГАЙКА (M6)	1
16	401196	ГАЙКА (M6)	1
17	823837A8	БОКОВАЯ КРЫШКА	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
17	823837A9	Боковая крышка	1
17	823837A8	БОКОВАЯ КРЫШКА	1
17	823837A10	Боковая крышка	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
17	823837A2	Боковая крышка	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
17	823837A3	Боковая крышка	1
17	823837A9	Боковая крышка	1
17	823837A4	Боковая крышка	1
17	8M0053899	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
18	4000329	ВИНТ (M6 x 20)	1
18	8M0206596	ВИНТ (M6 x 20)	1
19	4000328	ВИНТ (M6 x 16)	1
19	8M0214928	ВИНТ (M6 x 16)	1
20	824367F1	БОКОВАЯ КРЫШКА	1
20	8M0054857	КРЫШКА БОКОВАЯ	1
20	824367F2	Боковая крышка	1
20	824367F1	БОКОВАЯ КРЫШКА	1
20	824367F3	Боковая крышка	1
20	8M0054857	КРЫШКА БОКОВАЯ	1
21	824362	ВТУЛКА	1
22	4000329	ВИНТ (M6 x 20)	1
22	8M0206596	ВИНТ (M6 x 20)	1
23	400264	ГАЙКА (M6)	1
23	401366	ГАЙКА (M6) Нержавеющая сталь	1
24	824367F1	БОКОВАЯ КРЫШКА	1
24	8M0054857	КРЫШКА БОКОВАЯ	1
24	824367F2	Боковая крышка	1
24	824367F1	БОКОВАЯ КРЫШКА	1
25	824361	ВТУЛКА	1
26	4000329	ВИНТ (M6 x 20)	1
26	8M0206596	ВИНТ (M6 x 20)	1
27	400264	ГАЙКА (M6)	1
27	401366	ГАЙКА (M6) Нержавеющая сталь	1
28	852530	Винт (.250-20 x 1.50)	1
29	17220	РЫЧАГ ЗАЩЕЛКИ КОЖУХА	1
30	812707	Втулка	1
31	816202	Защёлка крюка	1
32	37642	Волнистая шайба	1
33	17224	ГАЙКА КРЕПЛЕНИЯ ЗАЩЕЛКИ	1

Рис. 30НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	823907A4	Карбюратор	1
1	823907T12	КАРБЮРАТОР (WMC-85A)	1
1	817405A11	Карбюратор	1
1	817405T23	КАРБЮРАТОР	1
1	8888A12	Карбюратор	1
1	8888T20	Карбюратор	1
1	8889A15	Карбюратор	1
1	8889T21	Карбюратор	1
2	815133	КЛАПАН Дроссельный	1
2	96461	Клапан дроссельной заслонки	1
3	803857	Вал дросселя	1
3	9695	Вал дроссельной заслонки	1
3	96951	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	91691	Поплавок	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	7394	Жиклёр (.044)	1
7	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
8	9171	Держатель жиклёра	1
9	823648	Крышка диафрагмы	1
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	96371	Крышка топливного насоса	1
14	9637	Крышка топливного насоса	1
15	9762	Пробка	1
16	97611	Комплект прокладок/диафрагм	1
17	8237072	Ремкомплект	1
18	9699	Крышка пластины	1
19	823433	Воздушная заслонка электрическая	1
20	9696	Винт крышки	2
21	192061	Прокладка карбюратора	1
22	9635	Диафрагма/прокладка	1
23	9633	Прокладка	1
24	F10064	ВАЛ	1
25	824401	РЫЧАГ ПОПЛАВКА	1
26	9844A1	Сервисный комплект праймер/форсунка	1
27	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
28	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 31Карбюратор (20/25/Jet 20) Carburetor (20/25/Jet 20)

REF	Номер детали	Наименование	Кол-во
1	817405A12	Карбюратор	1
1	817405A8	Карбюратор	1
1	823907A3	Карбюратор	1
1	823907T13	Карбюратор (WMC-86)	1
2	96461	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
3	96951	Вал дроссельной заслонки	1
4	811353	Поплавковая камера	1
5	91691	Поплавок	1
6	879194048	Впускной клапан	1
6	803861	Игла впускного клапана	1
7	3796	Жиклёр (.076) (WME 3/4) -115 WME-14	1
7	6201	ЖИКЛЁР (.080)	1
7	5317	Жиклёр (.046)	1
8	9171	Держатель жиклёра	1
9	8113541	Вал воздушной заслонки	1
10	811805	РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ	1
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	96371	Крышка топливного насоса	1
14	9637	Крышка топливного насоса	1
15	811806	КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ	1
16	97611	Комплект прокладок/диафрагм	1
17	8237072	Ремкомплект	1
18	9699	Крышка пластины	1
19	811360	Винт слива поплавковой камеры (WMC-40)	1
20	9696	Винт крышки	2
21	192061	Прокладка карбюратора	1
22	9635	Диафрагма/прокладка	1
23	9633	Прокладка	1
24	F10064	ВАЛ	1
25	824401	РЫЧАГ ПОПЛАВКА	1
26	817425	Тяга воздушной заслонки	1
27	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
28	400211	ГАЙКА (M5) Нержавеющая сталь	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 32Карбюратор (SeaPro/Marathon 15/25 & Super 15) Carburetor (Seapro/Marathon 15/25 & Super 15)

REF	Номер детали	Наименование	Кол-во
1	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
1	8796A8	Кронштейн в сборе транцевый (правый) (серый)	1
1	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
1	8796A9	Кронштейн в сборе транцевый (правый) (Tracker)	1
1	8796A7	Кронштейн в сборе транцевый (правый) (черный)	1
2	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8794A10	Кронштейн в сборе транцевый (левый) (серый)	1
2	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
2	8794A11	Кронштейн в сборе транцевый (левый) (Tracker)	1
2	8794A9	Кронштейн в сборе транцевый (левый) (черный)	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	NSS	NOT SOLD SEPARATE Rivet	2
5	NSS	NOT SOLD SEPARATE Handle	2
6	768042	Винт с буртиком шестигранный	2
7	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
7	818884	ШАЙБА	2
8	35045	ГАЙКА (.250-28)	1
8	826709109	Гайка (.250-28) нержавеющая сталь	1
9	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	1
10	4000333	ВИНТ (M6 x 40)	1
11	41042	РУЧКА для переноски	1
12	818538	ПРОСТАВКА	1
13	71421	Шайба нейлоновая трубы наклона	1
14	41171	ТРУБА наклона	1
14	8M0035075	Труба наклона	1
15	71421	Шайба нейлоновая трубы наклона	1
16	8237011	Наклейка Co-Pilot	1
17	56373A2	Палец наклона в сборе	1
18	92995	ПРУЖИНА	1
19	4000333	ВИНТ (M6 x 40)	1
20	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	1
21	30954	Стопорное кольцо	1
21	8M0085928	ЗАЖИМ	1
22	814945	Винт (.312-18 x 3.500) нержавеющая сталь, крепление струбцины к транцу	2
23	67981	Шайба болта струбцины	2
24	815848	Гайка (.312)	2
25	35045	ГАЙКА (.250-28)	1
25	826709109	Гайка (.250-28) нержавеющая сталь	1
26	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
27	96965	Рычаг упора наклона - левый борт	1
28	35045	ГАЙКА (.250-28)	1
28	826709109	Гайка (.250-28) нержавеющая сталь	1
29	44581	Пружина	1
30	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
31	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
32	31030	Шайба волнистая стопора откидывания	1
33	35045	ГАЙКА (.250-28)	1
33	826709109	Гайка (.250-28) нержавеющая сталь	1
34	90901	Лента упора откидывания - левый борт	1
35	41523	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1

Рис. 33Сборочный узел хомутной скобы Clamp Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	97359A1	БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ	1
1	40001248	Винт (M12 x 25)	1
2	86496	Шайба болта маховика	1
3	818354T12	Маховик	1
3	859232T14	Маховик	1
3	818354T10	Маховик	1
3	859232T13	Маховик в сборе	1
4	NSS	NOT SOLD SEPARATE Decal-Warning	1
5	NSS	NOT SOLD SEPARATE Decal-Warning	1
6	99301	Зубчатый венец	1
7	40039106	ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ	4
7	88190313	ВИНТ (M5 x 13)	4
8	859741	САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ	1
9	85114T	ПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ	1
10	20094	Шпонка сегментная привода маховика	1
11	8978T2	Коленчатый вал в сборе	1
12	822445A1	Износостойкая втулка коленчатого вала	1
13	NSS	NOT SOLD SEPARATE O-Ring	1
14	85107	Сальник масляный коленчатого вала - нижний	1
15	85113T	ПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ	1
16	8835A4	ШАТУН В СБОРЕ	2
17	91012	Винт (.250-28 специальный)	4
18	879877A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
19	NSS	NOT SOLD SEPARATE Roller	24
20	98295	ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ	54
21	42025	Подшипник фиксирующий игольчатый	4
21	8M0012294	ШАЙБА УПОРНАЯ	4
22	879878T5	ПОРШЕНЬ В СБОРЕ	2
22	9104T19	ПОРШЕНЬ В СБОРЕ	2
22	879878A6	Поршень в сборе	2
23	828119	Стопорное кольцо поршневого пальца	4
24	827491A12	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	1
24	18652A2	Комплект поршневых колец	1
25	NSS	NOT SOLD SEPARATE Piston Ring	2
26	86992A5	ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ	1
26	8M0113968	ПОДШИПНИК СРЕДНИЙ КОРЕННОЙ	1
27	NSS	NOT SOLD SEPARATE Bearing	1
28	NSS	NOT SOLD SEPARATE Thrust Washer	1
29	NSS	NOT SOLD SEPARATE Thrust Washer	1
30	NSS	NOT SOLD SEPARATE Needle Roller	1
31	NSS	NOT SOLD SEPARATE Thrust Washer	1
32	NSS	NOT SOLD SEPARATE Needle Roller	1
33	NSS	NOT SOLD SEPARATE Thrust Washer	1
33	NSS	NOT SOLD SEPARATE Thrust Washer	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 34КОЛЕНВАЛ, ПОРШНИ И МАХОВИК Crankshaft Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	9533A31	БЛОК ЦИЛИНДРОВ	1
2	8161945	Шпилька (M6 x 32)	1
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
4	8161944	Шпилька (M6 x 50) (COMMERCIAL)	1
4	8M0034424	Шпилька (M6 x 50)	1
5	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	1
6	40001209	Винт (M10 x 60) картера к блоку цилиндров	5
7	8161945	Шпилька (M6 x 32)	1
8	429173	ШПИЛЬКА карбюратора	2
9	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
10	400211	ГАЙКА (M5) Нержавеющая сталь	1
11	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
12	14112	Лепестковый блок (DESIGN II)	1
12	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
13	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
14	41420A3	ПЛАСТИНА В СБОРЕ Переходник карбюратора	1
15	149124	ОБРАТНЫЙ КЛАПАН	2
15	889781	ОБРАТНЫЙ КЛАПАН	2
16	40011108	Винт (M5 x 20) нержавеющая сталь	3
17	99130122	Трубка (20,00 футов, бухта) дренажная	2
17	892024122	Шланг (240.00 дюймов, бухта)	2
18	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
19	14408	Крышка перепускного канала	2
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
21	823569	Шарик резьбовой	1
21	8235695	Шарик резьбовой	1
22	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	6
23	14406	Крышка	2
24	86391	Кольцо уплотнительное крышки перепускного канала	2
25	863895	Прокладка крышки головки цилиндра	1
26	NSS	NOT SOLD SEPARATE Cover Casting	1
27	8282A1	Крышка в сборе	1
28	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	1
28	390721	Пробка трубная (.125-27) латунная	1
29	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
30	94848	Штуцер шланга контрольной струи — нижний кожух	1
31	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	99664	Угольник выхлопной пластины	1
32	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
33	4000333	ВИНТ (M6 x 40)	2
34	143171	КРЫШКА ТЕРМОСТАТА	1
35	143183	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
35	14318005	ПРОКЛАДКА	1
36	62386	Прокладка термостата	1
36	8M0204714	Прокладка @4	1
37	14586	Термостат	1
38	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
39	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
40	14407	Крышка перепускного канала	2
40	144071	КРЫШКА	2
41	825404	Стяжка	1
42	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
43	414758	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
43	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
44	923291	Коллектор выпускной	1
44	92329F03	Коллектор выпускной	1
45	414995	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
45	892157	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
46	923301	Крышка выпускного коллектора	1
47	4000333	ВИНТ (M6 x 40)	9
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 35Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	158664	Уплотнение опорной пластины	1
2	99702A7	Переходная пластина в сборе	1
3	416705	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
3	41670006	ПРОКЛАДКА Переходной пластины	1
4	40011128	Винт (M6 x 20) нержавеющая сталь	2
4	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
5	41211	КРОНШТЕЙН верхней опоры	2
6	NSS	NOT SOLD SEPARATE Exhaust Tube (Included with Adaptor Plate)	1
7	96248A1	Корпус водяной трубки в сборе	1
8	96247	Проставка водяной трубки	1
8	889715	ПРОСТАВКА водяной трубки	1
9	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
11	85116	Трубка водяная (короткий вал)	1
11	86292	Труба водяная (длинный вал)	1
12	9097A5	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
12	9097T5	Корпус гребного вала в сборе	1
12	9098A5	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
12	9098T5	Корпус гребного вала в сборе	1
12	9097A6	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
12	9097T6	КОРПУС ГРЕБНОГО ВАЛА-GR	1
12	9098A6	КОРПУС В СБОРЕ Гребной вал	1
12	9098T5	Корпус гребного вала в сборе	1
12	9098A7	КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА	1
12	9098T5	Корпус гребного вала в сборе	1
13	433374	Прокладка корпуса гребного вала	1
14	14621	Прокладка крышки	1
15	14534	Крышка разгрузочного клапана холостого хода	1
16	14742	ВИНТ (.250-20 x 1.25) КРЫШКИ	1
17	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
17	1993870	ВИНТ (M8 x 70)	6
18	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
19	40011128	Винт (M6 x 20) нержавеющая сталь	4
19	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	4
20	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
20	17258T6	КРЫШКА ТРИММА (СЕРАЯ)	1
20	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
20	17258F4	КРЫШКА ТРИММА (TRACKER)	1
20	17258T	КРЫШКА ТРИММА (ЧЕРНАЯ)	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 36Сборочный узел картера приводного вала Driveshaft Housing Assembly

REF	Номер детали	Наименование	Кол-во
1	816770	Выпрямитель	1
2	48409	Винт (#10-16 x .625) нержавеющая сталь	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	2
4	45076	Гайка (#10-32) латунная клемма блока выключателя	1
5	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
6	850188A1	СОЛЕНОИД СТАРТЕРА В СБОРЕ	1
6	8M0185147	Электромагнит в сборе	1
7	818968	ВТУЛКА	2
7	8M0214955	Втулка	2
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
8	8M0207785	Втулка	2
9	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
10	4000330	ВИНТ (M6 x 25)	2
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	97861	Изолятор	1
14	64015	Гайка (.250-20) клеммы стартерного соленоида	1
15	92753	Фиксатор	1
16	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
16	8M0024808	J-образный зажим	1
17	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
18	92436A5	Жгут проводов в сборе	1
19	79091	Предохранитель 20 А	1
19	8M0207796	Предохранитель 20 А	1
20	90983A1	СТАРТЕР В СБОРЕ	1
20	8M0033984	СТАРТЕР	1
21	96566	Сквозной болт	1
22	96564	Концевая крышка	1
22	96564T	ТОРЦЕВАЯ КРЫШКА	1
23	96565	Якорь	1
24	96563	Концевая крышка	1
24	96563T	ТОРЦЕВАЯ КРЫШКА	1
25	96562	Привод	1
26	96561	Комплект привода	1
27	421251	Болт (M8 x 55) картер к блоку цилиндров	2
27	42125	ВИНТ (M8 x 55)	2
28	824918	ЗАЖИМ	1
29	823609A6	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Пуск/Стоп	1
30	8239171	Корпус переключателя	1
30	889734	КОРПУС переключателя	1
31	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
32	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1

Рис. 37Компоненты электростартера Electric Start Components

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
2	858731	Шарик топливного фильтра	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	127332	Провод ускоренного холостого хода	1
9	11277	Пружина натяжения	1
10	128053	Рычаг ускоренного холостого хода	1
11	12803	Кронштейн подкачки	1
12	174421	КРЫШКА КАРБЮРАТОРА	1
13	47579	ПРОБКА	1
14	40011110	Винт (M5 x 30) нержавеющая сталь	2
15	79965	Винт (#8-32 x .500) нержавеющая сталь	1
16	79964	Винт (#6-32 x .750)	1
16	12110	ВИНТ (#6-32 x .750)	1
17	821979	Гайка	1
18	112731	РЫЧАГ ПОДКАЧКИ	1
19	11280	Блок кулачка	1
20	11278	Стопорное кольцо	1
21	172291	НАКЛАДКА ПОДСОСА	1
22	128022	Ручка подкачки	1
23	823907T9	КАРБЮРАТОР (WMC-64) (20 Л.С.)	1
23	823907T12	КАРБЮРАТОР (WMC-85A)	1
23	817405T16	КАРБЮРАТОР (WMC-65) (25 Л.С./ВОДОМЕТ 20)	1
23	817405T23	КАРБЮРАТОР	1
24	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
25	192061	Прокладка карбюратора	1
26	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
27	4000330	ВИНТ (M6 x 25)	1
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
28	18202	Втулка уплотнительная	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 38Компоненты топливной системы Fuel System Components

REF	Номер детали	Наименование	Кол-во

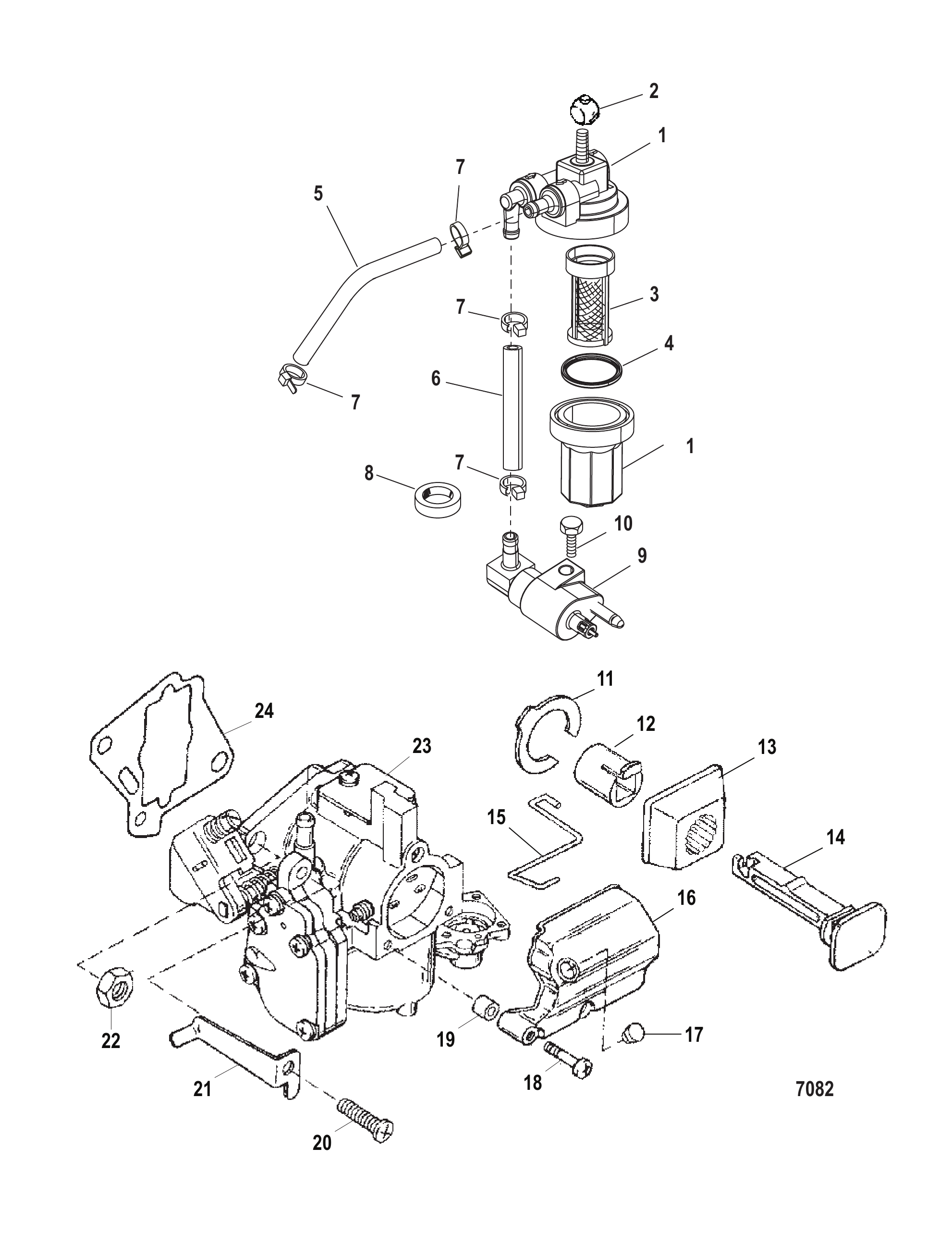

1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
11	11278	Стопорное кольцо	1
12	817426	Вставка обрамления воздушной заслонки	1
13	172291	НАКЛАДКА ПОДСОСА	1
14	817424	Ручка воздушной заслонки	1
15	817425	Тяга воздушной заслонки	1
16	174421	КРЫШКА КАРБЮРАТОРА	1
17	47579	ПРОБКА	1
18	40011110	Винт (M5 x 30) нержавеющая сталь	2
19	41750	Вставка	2
19	41750T	ВСТАВКА	2
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
21	8243701	Упор дроссельной заслонки	1
22	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
23	823907A3	Карбюратор	1
23	823907T13	Карбюратор (WMC-86)	1
23	817405A12	Карбюратор	1
23	817405T20	Карбюратор (WMC-88)	1
24	192061	Прокладка карбюратора	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	90885A97	Сборка головки блока цилиндров	1
-	804946T02	Блок головки блока цилиндров	1

Рис. 39Компоненты топливной системы (коммерческие двигатели) Fuel System Components (Commercial Engines)

REF	Номер детали	Наименование	Кол-во
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	192061	Прокладка карбюратора	1
-	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
-	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
-	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
-	86391	Кольцо уплотнительное крышки перепускного канала	2
-	863895	Прокладка крышки головки цилиндра	1
-	143183	ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА	1
-	14318005	ПРОКЛАДКА	1
-	62386	Прокладка термостата	1
-	8M0204714	Прокладка @4	1
-	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
-	414758	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	414995	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	892157	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
-	822445A1	Износостойкая втулка коленчатого вала	1
-	NSS	NOT SOLD SEPARATE O-Ring, Crankshaft Wear Sleeve	1
-	86993	Уплотнительное кольцо поворотной трубы	1
-	41670	Прокладка переходной пластины корпуса гребного вала	1
-	41670006	ПРОКЛАДКА Переходной пластины	1
-	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
-	433374	Прокладка корпуса гребного вала	1
-	14621	Прокладка крышки	1
-	993261	Прокладка основания водяного насоса	1
-	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
-	85090	Сальник водяной трубки	1
-	85090001	Сальник	1
-	86203	Кольцо уплотнительное гребного вала резиновое	1
-	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
-	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
-	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
-	26722	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
-	414991	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
-	86389	Прокладка крышки головки	1
-	86203	Кольцо уплотнительное гребного вала резиновое	1
-	88004	Прокладка карбюратора	1
-	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
-	99691	Уплотнительное кольцо	1
-	85977	Сальник резиновый лепесткового блока	1
-	85977002	САЛЬНИК	1

Рис. 40Комплект прокладок для капитального ремонта двигателя Gasket Set Components Engine Overhaul

REF	Номер детали	Наименование	Кол-во
-	8669T26	Корпус редуктора в сборе	1
-	8669T28	Корпус редуктора в сборе	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
2	41121	ВТУЛКА	1
3	99325	Уплотнение	2
4	41326	ПОДШИПНИК роликовый	1
5	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
5	8M0084726	Штифт установочный	2
6	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
6	79953Q04	Ремкомплект сливного винта	1
7	191832	Шайба	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	41133	СЕТКА водозаборного отверстия	1
9	40031112	ВИНТ (M5 x 40)	1
10	79953Q2	КОМПЛЕКТ ВИНТОВ (.375-16 x .250) СЛИВНОЙ	1
10	79953Q04	Ремкомплект сливного винта	1
10	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
10	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
11	191832	Шайба	1
11	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
12	41134	СЕТКА	1
13	401365	ГАЙКА (M5) Нержавеющая сталь	1
14	98294A1	Подшипниковый узел роликовый	1
15	NSS	NOT SOLD SEPARATE Cup	1
16	49908	Винт (.250-28 x .750)	1
17	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
18	993261	Прокладка основания водяного насоса	1
19	85083	Пластина передняя	1
20	8M0027721	Шайба	1
20	8M0204722	Шайба	1
21	85119	Шпонка	1
21	8M0214993	Шпонка @5	1
22	8508910	Крыльчатка	1
22	8M0204712	Крыльчатка	1
23	8M0027721	Шайба	1
23	8M0204722	Шайба	1
24	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
25	99157A1	Насос водяной в сборе	1
25	99157A02	Насос водяной в сборе	1
26	NSS	NOT SOLD SEPARATE Insert	1
27	85090	Сальник водяной трубки	1
27	85090001	Сальник	1
28	86203	Кольцо уплотнительное гребного вала резиновое	1
29	8248324	Винт (M6 x 16)	4
30	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
30	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	8M0027720	Вал переключения передач короткий	1
31	862933	Вал переключения	1
32	99199	Гребной вал	1
32	99198	Гребной вал	1
33	85552	ЧЕХОЛ	1
33	85552001	ЧЕХОЛ	1
34	93878	Фиксатор	1
35	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
36	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
37	85091	Шайба	1
38	93007	ПРУЖИНА	1
39	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
39	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
40	85593	ШТИФТ (.078 x .437)	1
41	85562A2	Кулачок переключения передач	1
42	85096	Палец приводной	1
43	29804T	ВТУЛКА	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1
-	99157T2	Ремкомплект водяного насоса	1

Рис. 41Редуктор (ведущий вал) (передаточное число 2,25:1) Gear Housing (Driveshaft) (2.25:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	8669A26	Сборка редуктора	1
-	8669T26	Корпус редуктора в сборе	1
-	8669A28	Сборка редуктора	1
-	8669T28	Корпус редуктора в сборе	1
-	8669A27	Сборка редуктора	1
-	8669T27	ORD 1665-8669T26 Mercury / Quicksilver	1
-	8669A29	Сборка редуктора	1
-	8669T29	ORD 1665-8669T28 Mercury / Quicksilver	1
-	8669A30	Сборка редуктора	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
43	984325	Триммерный плавник	1
43	98432Q6	Антикавитационная пластина	1
44	4000354	ВИНТ (M8 x 30)	1
45	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
45	8M0042642	Шайба (.323 x .562 x .063)	1
46	43328	Шайба	4
47	4000378	ВИНТ (M10 x 35) Нержавеющая сталь	4
47	87810178	ВИНТ (M10 x 35)	4
48	99328A1	Подшипниковый узел роликовый	1
48	8M0103470	Подшипниковый узел роликовый конический	1
49	NSS	NOT SOLD SEPARATE Cup	1
50	44213A1	Шестерня переднего хода в сборе	1
50	44213T1	Шестерня переднего хода (27 зубьев)	1
51	85557	ВТУЛКА	1
52	85094	Толкатель кулачка	1
53	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
54	410401	МУФТА	1
54	41040T1	Муфта сцепления	1
55	85093	Палец	1
55	8M0020999	Крестовина	1
56	88680	Пружина	1
57	8166231	Гребной вал	1
58	99542	Шестерня заднего хода	1
58	99542T	Шестерня заднего хода (27 зубьев)	1
59	99906A1	Обойма подшипника в сборе	1
59	99906T1	Корпус в сборе подшипника	1
60	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
61	41132	САЛЬНИК масляный внутренний	1
62	41131	САЛЬНИК масляный наружный	1
62	8M0245761	Сальник масляный	1
63	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
64	87293	Пластина	1
65	90883	Винт (M5 x 16)	3
66	8M0027793	Ступица	1
66	858498	Упорная ступица в сборе	1
67	19640A40	Гребной винт Black Max	1
67	19638A40	Гребной винт Black Max	1
68	88228	Гайка гребного винта	1
68	4011912	ГАЙКА ГРЕБНОГО ВИНТА	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1

Рис. 42Редуктор вала гребного винта - передаточное число 2,25:1 Gear Housing Propeller Shaft - 2.25:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
1	997621	Крышка катушки зажигания	1
2	1994155	ВИНТ (M5 x 55)	3
3	86617A17	Статор в сборе	1
3	86617A20	Статор в сборе	1
3	86617A17	Статор в сборе	1
4	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
5	400018	ВИНТ (M5 x 12)	1
6	22740	ЗАЖИМ	1
7	48408	Винт (#10-16 x .500) клеммной колодки	1
8	69205	С-ОБРАЗНАЯ ШАЙБА	1
8	8M0084613	Пружинная шайба	1
9	18495A30	Блок переключателей в сборе	1
9	18495A30	Блок переключателей в сборе	1
10	7452A19	Блок переключателей в сборе	1
11	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
12	40011111	Винт (M5 x 35) нержавеющая сталь	3
13	48408	Винт (#10-16 x .500) клеммной колодки	1
14	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
14	8M0024808	J-образный зажим	1
15	98450A5	Датчик-триггер в сборе	1
15	98450A10	Датчик-триггер в сборе	1
16	638131	КЛЕММНАЯ КОЛОДКА	1
17	48409	Винт (#10-16 x .625) нержавеющая сталь	2
18	62568	Винт (#10-16 x .375)	2
19	86704A2	СТАТОР В СБОРЕ	1
19	86704A10	СТАТОР Вспомогательный	1
20	4000123	ВИНТ (M5 x 30)	3
21	816311	Стяжка (8.00 дюймов)	AR
21	816311T	СТЯЖКА (8.00 дюймов)	AR
22	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
22	816737Q	Свеча зажигания NGK BP8HN-10@10	2
22	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
22	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
23	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
24	NSS	NOT SOLD SEPARATE Hi Tension Cable (Part of Reference #22)	1
25	63709A1	Комплект наконечника/клеммы свечи зажигания	2
26	816311	Стяжка (8.00 дюймов)	AR
26	816311T	СТЯЖКА (8.00 дюймов)	AR
27	832757A4	Комплект катушки	2
27	8M0230859	Катушка зажигания в сборе	2
28	45076	Гайка (#10-32) латунная клемма блока выключателя	4
29	88807A10	Трос в сборе, масса	2

Рис. 43Компоненты зажигания/электрооборудования Ignition/Electrical Components

REF	Номер детали	Наименование	Кол-во
1	87599	Гайка	1
2	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
3	8239522	Рукоятка переключения	1
4	828251	Наконечник тяги	1
5	828252	Пружина	2
6	846673	ШАЙБА (.265 x .500 x .060) Нержавеющая сталь	2
7	56206	Шплинт	2
8	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
9	828253	Рычаг переключения передач	1
10	828254	Винт (#10-32 x .750)	1
11	828255	Винт (#10-32 x 2.50)	1
12	828256	Тяга переключения передач	1
13	828257	Наконечник тяги	1
14	828258	Тяга фиксатора откидывания	1

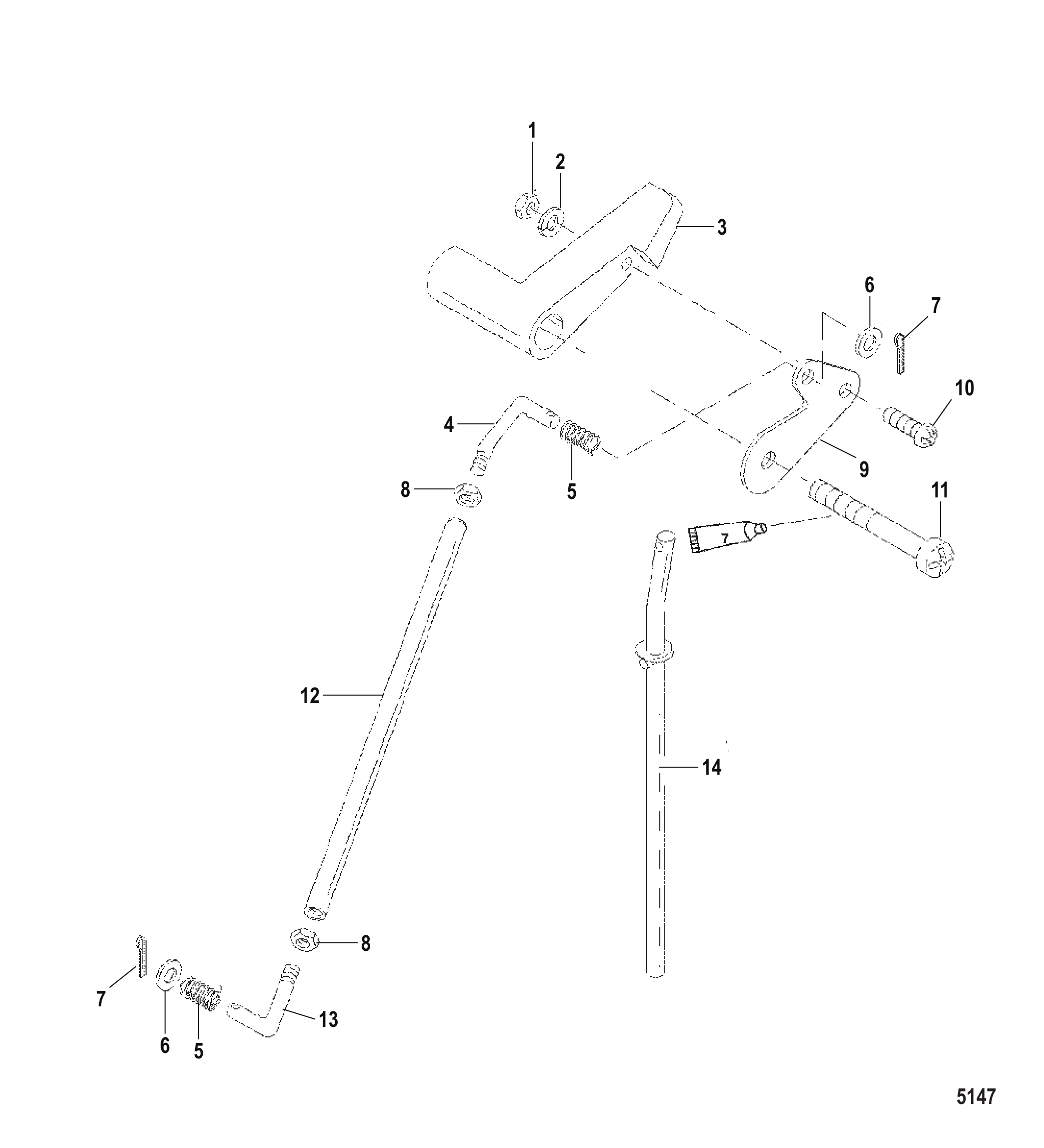

Рис. 44Механизм управления водометом Jet Linkage

REF	Номер детали	Наименование	Кол-во
-	801400251	Водомётный насос в сборе	1
-	856143A4	Водометный насос в сборе	1
-	856143A4	Водометный насос в сборе	1
1	801411251	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	878376	Комплект тяг переключения	1
4	878381	Кулачок	1
5	878378	Задний ход с буфером	1
6	855708T25	Рабочее колесо	1
7	80141225	Корпус водозаборника	1
8	827188T	Гильза	1
9	80141325	Гребной вал	1
9	8M0084536	Приводной вал	1
10	879652	Упорная шайба	1
11	879653	Подшипник шариковый	1
12	827189	ВТУЛКА	1
13	827190	ГАЙКА	1
14	801430	Адаптер	1
15	801431	Основание насоса	1
16	846500	ВИНТ (#10-32 x 1.00) Нержавеющая сталь	4
17	19925125	ВИНТ (.375-16 x 1.25)	1
18	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
19	19924200	ВИНТ (.312-18 x 2.00)	4
20	12038	ШАЙБА	4
20	8M0207778	ШАЙБА .344 x .625 x.063	4
21	801432	Винт (M10 x 35)	4
22	801405625	Шпонка рабочего колеса	1
23	801404625	Прокладка рабочего колеса	8
24	801403625	Шайба стопорная	1
25	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
26	F2211	Винт (#10-24 x .625) нержавеющая сталь	2

Рис. 45Сборка водомета Jet Pump Assembly

REF	Номер детали	Наименование	Кол-во
1	85083	Пластина передняя	1
2	8M0027721	Шайба	1
2	8M0204722	Шайба	1
3	85119	Шпонка	1
3	8M0214993	Шпонка @5	1
4	850893	Крыльчатка	1
4	8M0204712	Крыльчатка	1
5	8M0027721	Шайба	1
5	8M0204722	Шайба	1
6	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
7	99157A1	Насос водяной в сборе	1
7	99157A02	Насос водяной в сборе	1
8	NSS	NOT SOLD SEPARATE Insert	1
9	85090	Сальник водяной трубки	1
9	85090001	Сальник	1
10	86203	Кольцо уплотнительное гребного вала резиновое	1
11	8248324	Винт (M6 x 16)	4
11	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	4
12	85095	Втулка винта водяного насоса	4
12	8M0214959	Втулка @5	4
-	85090A2	Комплект сальников	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1

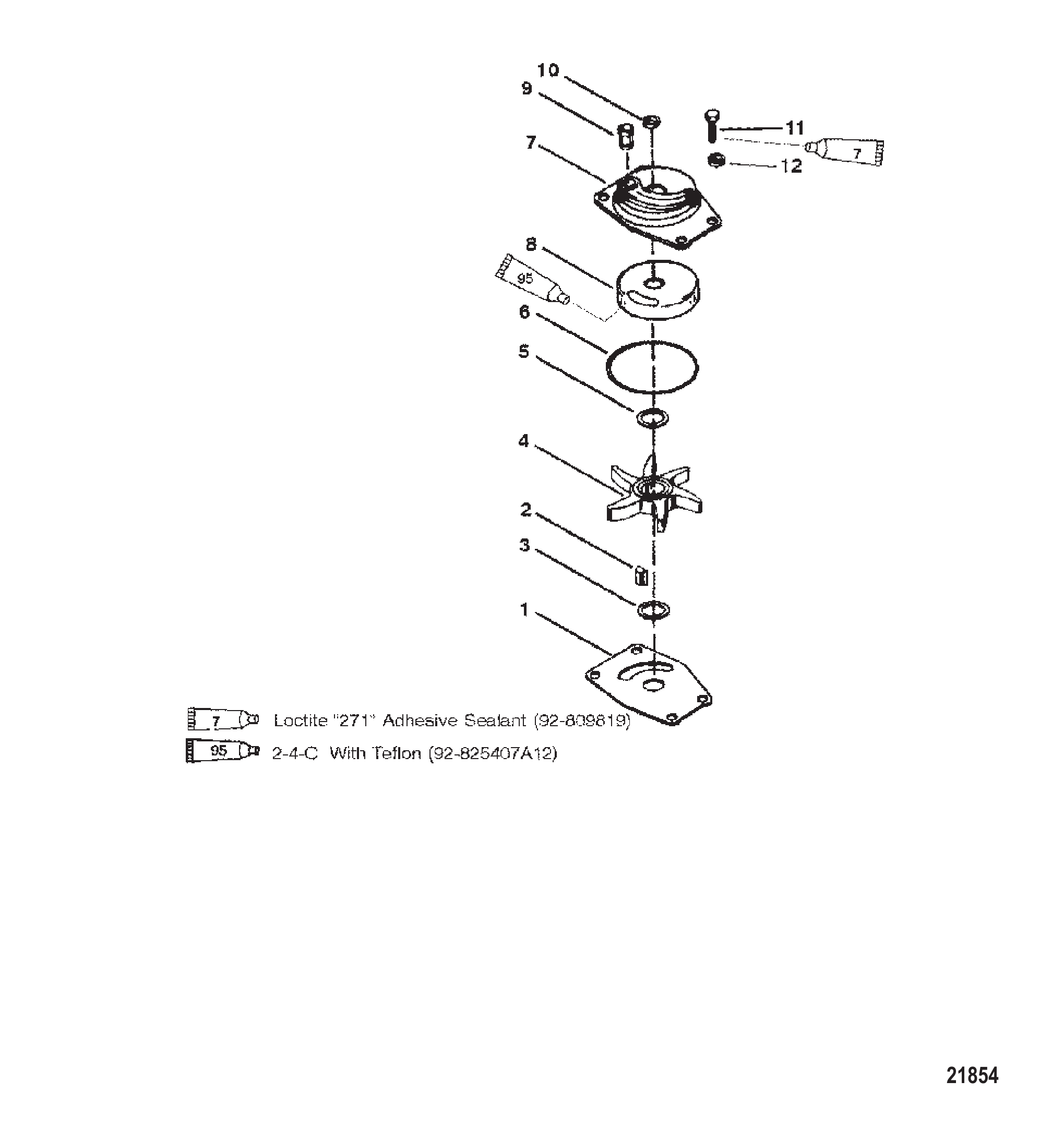

Рис. 46Компоненты водяного насоса водомета Jet Water Pump Components

REF	Номер детали	Наименование	Кол-во
-	NOPART	Список деталей отсутствует	0

Рис. 47Схема смазки Lube Chart

Номер детали	Наименование	Кол-во
1858394	КАТАЛОГ ЗАПЧАСТЕЙ 20/25/Jet 20/Super 15/15XD/25 SeaPro/Marathon 2 цилиндра	1
826883R1	РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ	1
826883R03	Руководство по обслуживанию (20/25 Jet 20)	1
10112980	Руководство владельца	1
10146980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10132980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
10159980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
824091A96	КОМПЛЕКТ НАКЛЕЕК	1
824091A00	Комплект наклеек (черный 20/Jet 20)	1
808499A96	КОМПЛЕКТ НАКЛЕЕК	1
808499A00	Комплект наклеек (черный 25)	1
826307A95	Комплект наклеек черный - Super 15/Seapro 15 XD	1
811304A95	КОМПЛЕКТ НАКЛЕЕК (Черный Seapro 25)	1
811304A00	Комплект наклеек (черный Seapro 25)	1
824092A94	Комплект наклеек (серый-20) дизайн II	1
824092A03	Комплект наклеек (серый 20)	1
824088A94	Комплект наклеек (серый-25) дизайн II	1
824088A03	Комплект наклеек (серый 25)	1
826322A95	КОМПЛЕКТ НАКЛЕЕК	1
826322A97	КОМПЛЕКТ НАКЛЕЕК (Серый Jet 20)	1
824092A97	КОМПЛЕКТ НАКЛЕЕК (Серый 20)	1
824092A03	Комплект наклеек (серый 20)	1
824088A97	КОМПЛЕКТ НАКЛЕЕК (Серый 25)	1
824088A03	Комплект наклеек (серый 25)	1
826322A97	КОМПЛЕКТ НАКЛЕЕК (Серый Jet 20)	1
811305A95	КОМПЛЕКТ НАКЛЕЕК (Marathon 25)	1
8588361	Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 25	1
826308A95	КОМПЛЕКТ НАКЛЕЕК Серый - Super 15/Marathon 15 XD	1
8588361	Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 25	1
13480A93	Комплект наклеек (25 America)	1
808649A94	КОМПЛЕКТ НАКЛЕЕК	1
824731A94	Комплект наклеек (Tracker 25)	1
808649A96	КОМПЛЕКТ НАКЛЕЕК	1
824731A96	КОМПЛЕКТ НАКЛЕЕК	1
824091A95	КОМПЛЕКТ НАКЛЕЕК	1
824091A00	Комплект наклеек (черный 20/Jet 20)	1
824091A96	КОМПЛЕКТ НАКЛЕЕК	1
824091A00	Комплект наклеек (черный 20/Jet 20)	1
852103A98	КОМПЛЕКТ НАКЛЕЕК (Серый - 32 л.с. - только на экспорт)	1
852103A00	Комплект наклеек (чёрный - 32 л.с. - только на экспорт)	1
852104A98	КОМПЛЕКТ НАКЛЕЕК	1
8555775	Наклейка с информацией об экологической маркировке EPA (внутри верхнего кожуха)	1
855577A5	REF SOB 09-18 Mercury / Quicksilver	1
855920	Наклейка с информацией об экологической маркировке EPA	1

Рис. 48Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	90906A17	Стартер в сборе, ручной, в комплекте	1
-	90906A23	Стартер в сборе ручной	1
1	42712A3	Корпус в сборе стартера	1
1	86689A5	Корпус в сборе стартера	1
2	90478	ПОДУШКА	1
2	833161T	Прокладка войлочная	1
3	868571	Пружина	1
3	86857T01	Пружина	1
4	825269A1	Шкив стартера	1
4	825269T01	Шкив стартера в сборе	1
5	86851	Пружина	2
5	86851T02	Пружина @2	2
6	868501	Кулачок	2
7	868491	Кольцо стопорное	2
7	86849T01	Кольцо @2	2
8	826253	Винт (.250-20 x .625)	1
9	86853	Кулачок	1
9	86853T01	Кулачок	1
10	868521	Пружина кулачка	1
10	868523	Пружина	1
11	12066A9	Трос стартера	1
11	12066Q10	Трос стартера @2	1
12	85174A1	Рукоятка троса стартера в сборе	1
13	NSS	NOT SOLD SEPARATE Retainer	1
14	44180	Втулка троса	1
15	426264	Опора	1
16	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
17	309772	Проставка	4
18	17212	ОПОРА	1
18	856154T01	Опора	1
19	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
19	401385	ГАЙКА (M5) Нержавеющая сталь	2
20	938762	Фиксатор рычага (нижний)	1
20	93876T02	Рычаг	1
21	38489	ШТИФТ Роликовый	1
22	823778	Пружина верхнего стопорного рычага	1
23	94019	Фиксатор рычага (верхний)	1
23	858925	РЫЧАГ ФИКСАТОР	1
24	818853	КОЛЬЦО СТОПОРНОЕ	1
25	NSS	NOT SOLD SEPARATE Decal-Engine Test	1
26	40011128	Винт (M6 x 20) нержавеющая сталь	2
26	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
27	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
28	8268336	Гайка (M6)	3
28	401386	ГАЙКА (M6) Нержавеющая сталь	3
29	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	1
30	NSS	NOT SOLD SEPARATE Decal-High Voltage	1
31	NSS	NOT SOLD SEPARATE Decal-Servicing Referral	1
32	NSS	NOT SOLD SEPARATE Decal-Emergency Start Procedures	1
33	42690	Втулка троса стартера	1
33	8M0183792	Втулка троса	1

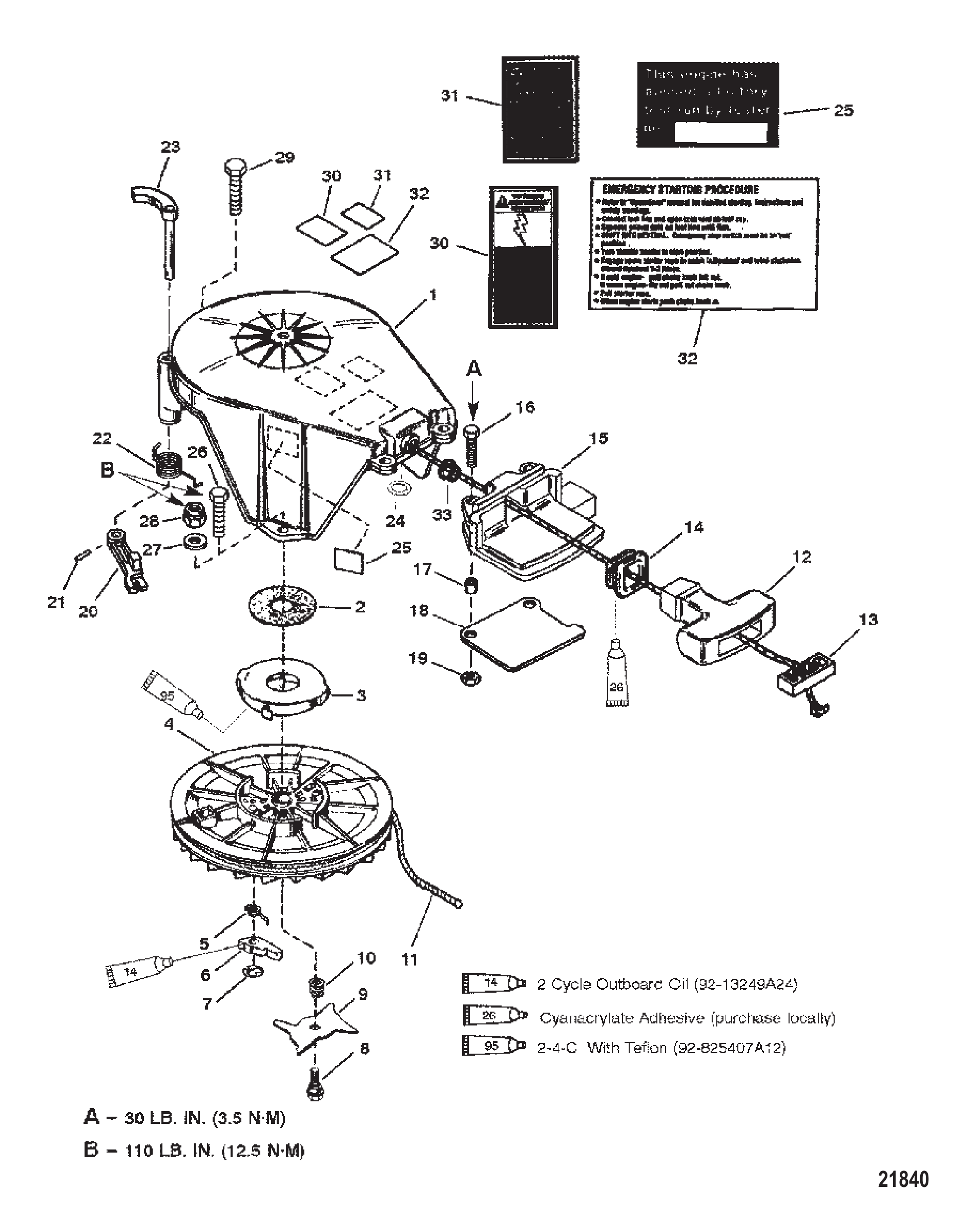

Рис. 49Сборочный узел стартера (ручной) Starter Assembly (Manual)

REF	Номер детали	Наименование	Кол-во
1	165541	Тяга крюка реверса	1
2	34863	ГАЙКА (.375-24)	1
2	8M0204726	Гайка (.375-24) латунная	1
3	821959	Рукоятка	1
4	29330	ШАЙБА	1
5	821957	Пластина тормозная	1
6	8165621	Диск	1
7	821958A1	Комплект пластин	1
8	8165621	Диск	1
9	82130014	ВИНТ (M6 x 14)	2
10	821961	Штанга	1
11	822237A3	Поворотное крепление	1
11	822237A4	Поворотное крепление	1
11	822237A3	Поворотное крепление	1
11	822237A5	Поворотное крепление (TRACKER)	1
11	822237A4	Поворотное крепление	1
12	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
12	8M0169589	Штуцер для смазки	1
13	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
13	8M0169589	Штуцер для смазки	2
14	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
14	8M0169589	Штуцер для смазки	1
15	85154A1	Комплект втулок	1
16	86993	Уплотнительное кольцо поворотной трубы	1
17	NSS	NOT SOLD SEPARATE Bushing	1
18	NSS	NOT SOLD SEPARATE Bushing	1
19	NSS	NOT SOLD SEPARATE Washer	1
20	98830A3	КРЮК БЛОКИРОВКИ РЕВЕРСА В СБОРЕ	1
21	97427	Пружина (правый борт - электрическая)	1
21	12755	Пружина (правый борт - механическая/электрическая рукоятка)	1
21	879894	Пружина	1
22	96018	Пружина крюка реверса - левый борт	1
23	13194	Кольцо стопорное	1
24	13195	Штифт	1
25	12756	Кронштейн	1
26	12754	Пружина	1
27	12758	Рычаг управления	1
28	13194	Кольцо стопорное	1
29	17232A1	Крышка нижней опоры (чёрная)	2
29	17232A2	Крышка нижней опоры (серая)	2
29	17232A1	Крышка нижней опоры (чёрная)	2
29	17232A3	Крышка нижней опоры (TRACKER)	2
30	19943100	ВИНТ (M8 x 100)	2
31	1994360	ВИНТ (M8 x 60)	1
32	36001	ШАЙБА	3
33	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	3
34	85123	Упор передний	1
34	85123001	Бампер передний	1
35	85122	Опора нижняя	2
35	85122001	Опора нижняя	2
36	822238A9	Поворотный кронштейн	1
36	822238A10	ПОВОРОТНАЯ ГОЛОВКА	1
36	822238A9	Поворотный кронштейн	1
36	822238A11	Поворотная головка	1
36	822238A9	Поворотный кронштейн	1
37	12516F2	Винт (M8 x 133.35) верхнее крепление	2
37	125161	ВИНТ (M8 x 133)	2
38	14894	ОПОРА ВЕРХНЯЯ	2
39	85172	ШАЙБА	2
40	43430	Шайба	2
41	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
42	14000	Винт (.375-24 x 1.25)	1
42	849838	ВИНТ (.375-24 x 1.250)	1
43	96487A2	Тяга в сборе рулевого управления	1
43	41323A03	Крепёжный комплект рулевой тяги	1
44	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
45	34863	ГАЙКА (.375-24)	1
45	8M0204726	Гайка (.375-24) латунная	1
46	96186A2	Кронштейн в сборе	1
46	96186A3	Кронштейн Ride Guide	1
46	96186A2	Кронштейн в сборе	1
47	1993325	ВИНТ (M10 x 25 мм)	2
48	400248	СТОПОРНАЯ ШАЙБА (M10) (НОВАЯ КОНСТРУКЦИЯ)	2
49	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	1
50	34863	ГАЙКА (.375-24)	1
50	8M0204726	Гайка (.375-24) латунная	1

Рис. 50Сборочный узел поворотного кронштейна Swivel Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	823857A1	Тяга регулировки зажигания в сборе	1
2	817428	Гнездо	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	8237571	Кулачок дроссельной заслонки	1
5	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
6	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
7	99611	Волнистая шайба	1
8	8319781	Кулачок дросселя	1
9	42164	ПРУЖИНА	1
10	831977	Рычаг зажигания	1
10	888191	Рычаг зажигания	1
11	832747	Звено механизма зажигания	1
11	8327471	Звено газораспределения	1
12	4000330	ВИНТ (M6 x 25)	1
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
13	42161	ТЯГА БЛОКИРОВКИ	1
14	8236103	Рычаг блокировки управления	1
15	4000330	ВИНТ (M6 x 25)	1
15	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
16	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
17	823806	ВТУЛКА	1
18	823862	РЫЧАГ ЗАДНЕЙ ПАНЕЛИ	1
19	826077	Пружина фиксатора	1
20	824994	ПРУЖИНА пластины	1
21	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
22	8238632	Рычаг горизонтального вала переключения передач, левый борт	1
23	8236011	Вал переключения горизонтальный	1
24	825211A2	Тяга переключения в сборе	1
24	881228A1	Тяга переключения в сборе	1
25	817428	Гнездо	1
26	45076	Гайка (#10-32) латунная клемма блока выключателя	1
27	823893A2	Тяга в сборе дроссельной заслонки	1
27	881227A3	Тяга дросселя в сборе	1
28	817428	Гнездо	2
29	45076	Гайка (#10-32) латунная клемма блока выключателя	1
30	823806	ВТУЛКА	1
31	825319	Втулка нейлоновая	1
32	8251681	Рычаг переключения	1
33	822459	ФИКСАТОР	1
34	825677	Гайка пружинная	1
35	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
36	8268336	Гайка (M6)	1
36	401386	ГАЙКА (M6) Нержавеющая сталь	1
37	825319	Втулка нейлоновая	1
38	825169	РЫЧАГ дроссельной заслонки	1
39	822459	ФИКСАТОР	1
40	825677	Гайка пружинная	1
41	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
42	8268336	Гайка (M6)	1
42	401386	ГАЙКА (M6) Нержавеющая сталь	1
43	8251701	Кронштейн крепления	1
44	4006731	ВИНТ (M6 x 16)	3

Рис. 51Механизм управления дросселем и переключением передач (дистанционное управление) Throttle and Shift Linkage (Remote Control)

REF	Номер детали	Наименование	Кол-во
1	42161	ТЯГА БЛОКИРОВКИ	1
2	8236103	Рычаг блокировки управления	1
2	8236103	Рычаг блокировки управления
2	827371	РЫЧАГ	1
3	4000330	ВИНТ (M6 x 25)	1
3	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
4	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
5	823806	ВТУЛКА	1
6	823862	РЫЧАГ ЗАДНЕЙ ПАНЕЛИ	1
7	826077	Пружина фиксатора	1
8	824994	ПРУЖИНА пластины	1
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
10	8238632	Рычаг горизонтального вала переключения передач, левый борт	1
11	8236011	Вал переключения горизонтальный	1
12	8239521	Рукоятка переключения (использовать без поз. №4)	1
13	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
14	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
15	8237571	Кулачок дроссельной заслонки	1
15	8237571	Кулачок дроссельной заслонки	1
16	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
16	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
17	823857A1	Тяга регулировки зажигания в сборе	1
17	823857A1	Тяга регулировки зажигания в сборе	1
18	817428	Гнездо	2
18	817428	Гнездо	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	1
19	45076	Гайка (#10-32) латунная клемма блока выключателя	1
20	8237581	Кронштейн крепления троса	1
20	8237581	Кронштейн крепления троса	1
20	8237582	Кронштейн крепления троса	1
21	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
22	99611	Волнистая шайба	1
23	8319781	Кулачок дросселя	1
24	42164	ПРУЖИНА	1
25	831977	Рычаг зажигания
25	888191	Рычаг зажигания
26	832747	Звено механизма зажигания
26	8327471	Звено газораспределения
27	4000330	ВИНТ (M6 x 25)	1
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
28	823806	ВТУЛКА	1
29	40011127	Винт (M6 x 16) нержавеющая сталь	3
29	4006731	ВИНТ (M6 x 16)	3

Рис. 52Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)

REF	Номер детали	Наименование	Кол-во
1	813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
2	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
2	88075020	ВИНТ (M3 x 20)	2
3	42161	ТЯГА БЛОКИРОВКИ	1
4	8236103	Рычаг блокировки управления	1
5	4000330	ВИНТ (M6 x 25)	1
5	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
6	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
7	823806	ВТУЛКА	1
8	823862	РЫЧАГ ЗАДНЕЙ ПАНЕЛИ	1
9	8238632	Рычаг горизонтального вала переключения передач, левый борт	1
10	8236011	Вал переключения горизонтальный	1
11	823858A2	Тяга переключения в сборе	1
11	881228A2	Тяга переключения в сборе	1
12	817428	Гнездо	1
13	45076	Гайка (#10-32) латунная клемма блока выключателя	1
14	823893A1	Тяга дросселя в сборе	1
14	881227A1	Тяга дросселя в сборе	1
15	817428	Гнездо	2
16	45076	Гайка (#10-32) латунная клемма блока выключателя	1
17	823857A1	Тяга регулировки зажигания в сборе	1
18	817428	Гнездо	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	1
20	823757	Кулачковый узел дроссельной заслонки	1
20	823757A1	Кулачок дросселя в сборе	1
20	823757A1	Кулачок дросселя в сборе	1
21	8238082	Рычаг переключения передач	1
21	823757A1	Кулачок дросселя в сборе	1
21	NSS	NOT SOLD SEPARATE Lever-Gear Shift	1
22	8238091	Рычаг первичный	1
22	823757A1	Кулачок дросселя в сборе	1
22	NSS	NOT SOLD SEPARATE Primary Lever	1
23	827408	ШАЙБА (Используется с позицией №20)	1
23	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
24	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
25	99611	Волнистая шайба	1
26	8319781	Кулачок дросселя	1
27	42164	ПРУЖИНА	1
28	831977	Рычаг зажигания	1
28	888191	Рычаг зажигания	1
29	832747	Звено механизма зажигания	1
29	8327471	Звено газораспределения	1
30	8238083	Вторичная шестерня	1
31	8238092	Первичная шестерня	1
32	823806	ВТУЛКА	1
33	93008	ШАРИК	1
34	930061	Пружина	1
34	8M0215005	Пружина	1
35	4000329	ВИНТ (M6 x 20)	1
35	8M0206596	ВИНТ (M6 x 20)	1
36	4000330	ВИНТ (M6 x 25)	1
36	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
37	823806	ВТУЛКА	1
38	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
39	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	1
40	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
41	823807	ВТУЛКА	1
42	8238102	Платформа управления	1
43	4010616	ВИНТ (M6 x 16) Нержавеющая сталь	3
43	4006731	ВИНТ (M6 x 16)	3
44	824923	ПЛАСТИНА	1
45	12627	Стяжка	1
46	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1

Рис. 53ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ) Throttle and Shift Linkage (Tiller Handle Shift)

REF	Номер детали	Наименование	Кол-во
-	821468A4	Рукоятка румпеля	1
-	821468T4	РУКОЯТКА РУМПЕЛЯ	1
-	821468A5	Рукоятка румпеля	1
-	821468T5	ORD 821468T 4 Mercury / Quicksilver	1
-	821468A2	Румпель в сборе	1
-	821468T2	РУКОЯТКА РУМПЕЛЯ	1
-	821468A3	Румпель в сборе	1
-	821468T3	Румпель серый	1
1	822148A4	КОМПЛЕКТ КРЫШКИ	1
1	822148A2	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	812832	Винт (#10-16 x .500)	1
4	878608	Винт (#10-16 x .500)	1
5	432423	Трос дроссельной заслонки	1
5	43242T03	ТРОС ДРОССЕЛЯ	1
5	432426	Трос дроссельной заслонки	1
6	432423	Трос дроссельной заслонки	1
6	43242T03	ТРОС ДРОССЕЛЯ	1
6	432426	Трос дроссельной заслонки	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	821468A8	Рычаг рулевой рукоятки в сборе	1
8	821468A66	Рычаг рулевой рукоятки в сборе	1
8	821468A9	Рычаг рулевой рукоятки в сборе	1
8	821468T9	ORD 821468A66 Mercury / Quicksilver	1
9	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
9	4006731	ВИНТ (M6 x 16)	2
10	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
11	821972	Рукоятка дросселя	1
11	821972T	Ручка газа	1
12	96203	Пружина	1
13	821971	Фиксатор дросселя	1
13	892995	Фиксатор дросселя	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821463A1	Труба румпеля	1
15	821463T01	Труба румпеля	1
16	8242002	Наклейка	1
16	8242001	Наклейка	1
16	8242004	Наклейка	1
17	822429	РУКОЯТКА Дросселя	1
17	821465	РУКОЯТКА ДРОССЕЛЯ	1
18	99589	Рукоятка	1
18	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
19	823609A1	Выключатель стоп в сборе	1
19	8M0104615	Выключатель в сборе	1
20	822441	ФИКСАТОР	1
21	822147	Пластина румпеля	1
21	8221471	ПЛАСТИНА	1
22	823939	ВТУЛКА	1
23	4000384	ВИНТ (M10 x 80)	2
24	822841F1	КРОНШТЕЙН	1
24	822841F2	Кронштейн (серый)	1
24	822841F1	КРОНШТЕЙН	1
25	823939	ВТУЛКА	1
26	822145	Шайба	1
27	826792	Шайба волнистая	1
28	822145	Шайба	1
29	822146	Шайба	1

Рис. 54Сборка румпеля Tiller Handle Assembly

REF	Номер детали	Наименование	Кол-во
-	938431	Монтажный инструмент обоймы подшипника	1
-	31229A7	Комплект съёмников для подшипника	1
-	36392	Калибровочный инструмент карбюратора	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	83164M	Съёмник маховика	1
-	8M0227579	СЪЁМНИК МАХОВИКА	1
-	76160A2	Инструмент для установки/снятия поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	27780	СЪЕМНИК	1
-	37241	Пластина съёмника универсальная	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1

Рис. 55Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
1	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
2	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
3	9163A19	Верхний кожух в сборе	1
3	9163T19	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	9163A21	Верхний кожух в сборе	1
3	9163T21	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
3	9163A20	Верхний кожух в сборе	1
3	9163T20	Кожух верхний в сборе TRA	1
4	44311F3	ЩИТОК ЗАДНИЙ	1
4	44311F2	Экран	1
4	44311F3	ЩИТОК ЗАДНИЙ	1
4	44311F5	ЩИТОК ЗАДНИЙ	1
4	44311F3	ЩИТОК ЗАДНИЙ	1
4	44311F4	Щиток (задний)	1
5	400018	ВИНТ (M5 x 12)	2
6	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
7	17221	ЗАЩЕЛКА КОЖУХА	1
8	400033	ВИНТ (M5 x 12)	2
9	17773A2	УПЛОТНЕНИЕ КОЖУХА	1
9	8M0043411	УПЛОТНЕНИЕ КОЖУХА	1
10	NSS	NOT SOLD SEPARATE Sound Blanket-Top-Part of Reference #12	1
11	NSS	NOT SOLD SEPARATE Sound Blanket-Port-Part of Reference #12	1
12	815625A1	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ	1
12	815625A02	КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)	1
13	400033	ВИНТ (M5 x 12)	2
14	812413A1	КРОНШТЕЙН В СБОРЕ РОЛИК	1
15	18517	Прокладка защёлки капота	AR
16	111851	НАКЛЕЙКА ПЕРЕКЛЮЧЕНИЯ	1
16	82408812	НАКЛЕЙКА Переключение (Использовать где применимо)	1
17	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
18	NSS	NOT SOLD SEPARATE Decal - Component of Decal Set	1
19	NSS	NOT SOLD SEPARATE Decal-Bottom Stripe	1
20	NSS	NOT SOLD SEPARATE Decal-Top Stripe	1
21	8555775	Наклейка с информацией об экологической маркировке EPA (внутри верхнего кожуха)	1
21	855577A5	REF SOB 09-18 Mercury / Quicksilver	1
21	855920	Наклейка с информацией об экологической маркировке EPA	1
