水星 Mercury 25 HP Jet 2 CYL (International) 0N088578 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-803821006 · 共 31 个部位 · 1255 条零件

1Аксессуары 2Аксессуары Декали Mariner 3Карбюратор 4Кронштейн-хомут 5Облицовка 0N160522 и ранее 6Облицовка 0N160523 и позднее 7Коленвал, Поршни и Шатуны 8Блок цилиндров SN 0N162743 и ранее 9Блок цилиндров SN 0N162744 и позднее 10Картер редуктора 11Коллекторы удлинительные картера редуктора 12Электрические компоненты 13Компоненты электростартера 14Дополнительные детали электростартера 15Топливный насос 16Топливный бак (пластик - 6,6 галлона)17Редуктор, ведущий вал 18Редуктор, гребной вал 19Реактивный движитель 20Компоненты водяного насоса водомета 21Коллектор/клапанная коробка 22РУЧНОЙ СТАРТЕР 23Дистанционное управление-4000 боковое крепление (без гидроподъема)24Комплект крепления дистанционного управления 25Сервисные/вспомогательные материалы 26Тяга переключения (реактивный движитель)27Блокировка стартера 28Поворотный кронштейн 29ДРОССЕЛЬНАЯ ЗАСЛОНКА 30Ручное Управление 31Инструменты

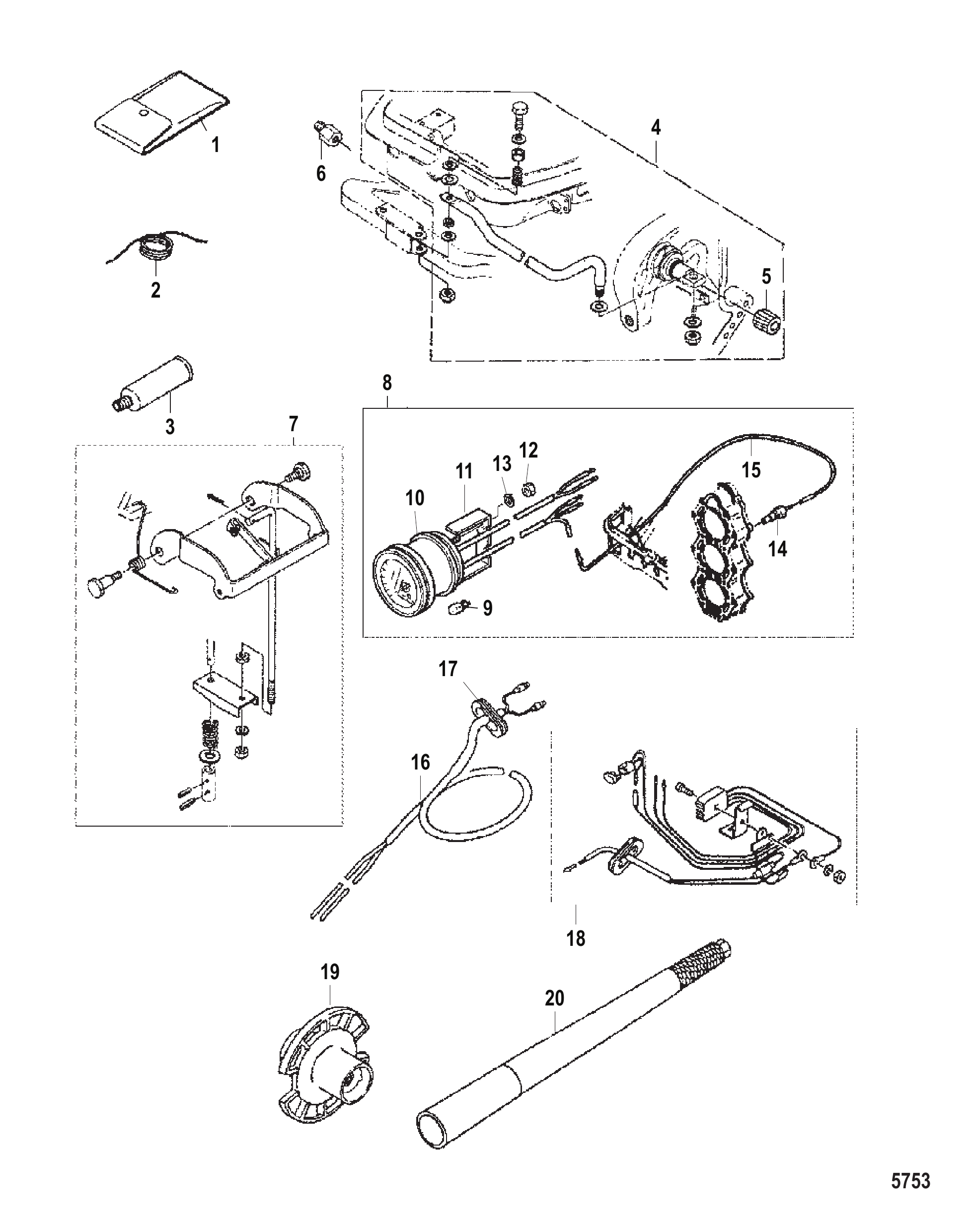

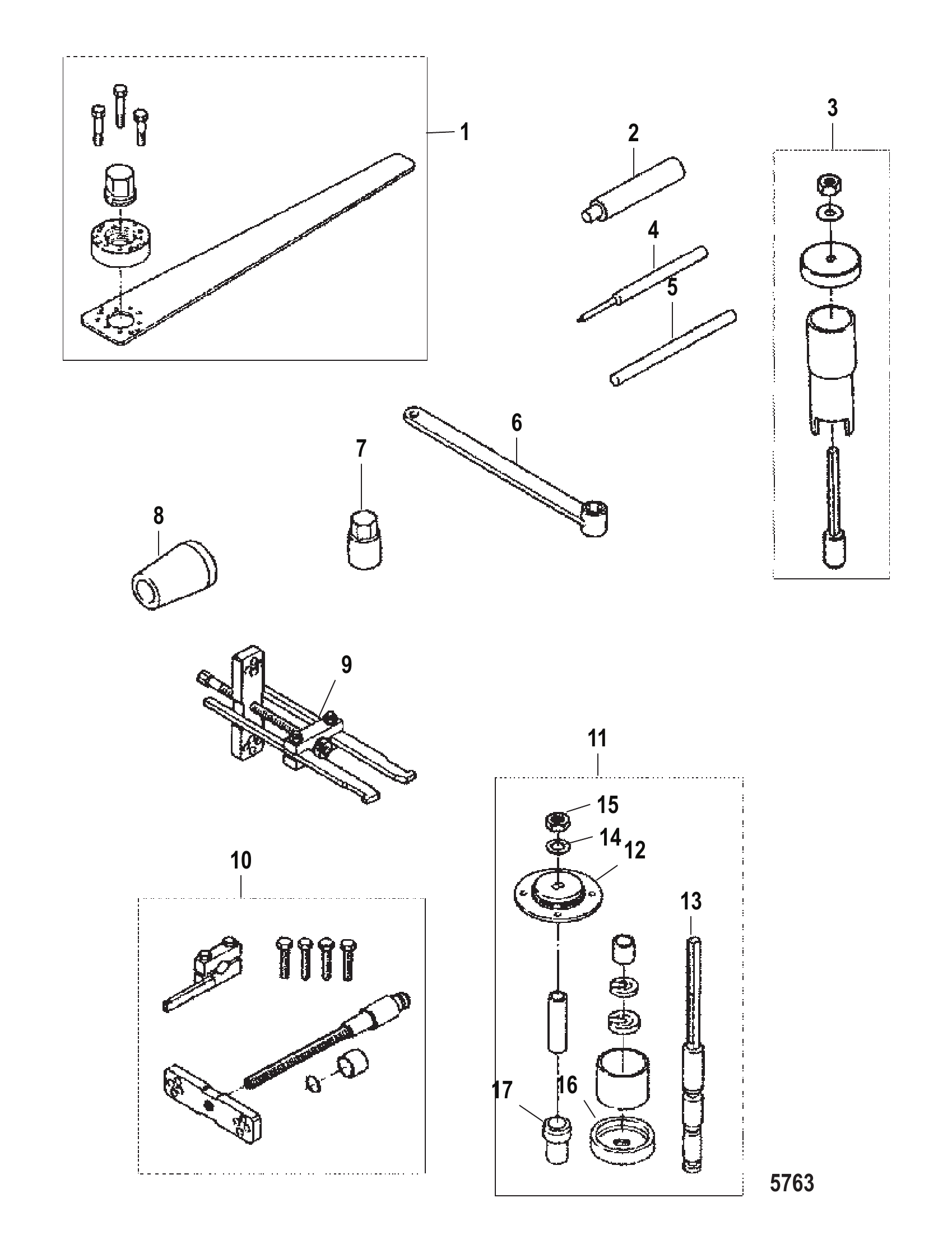

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	953992	НАБОР ИНСТРУМЕНТОВ	1
2	8126392	Шнур	1
2	812639003	ШНУР СТАРТЕРА СТРАХОВОЧНЫЙ	1
3	16841A1	Пробка для промывки	1
3	16841Q02	Комплект для промывки	1
4	853824A1	Тяга соединительная в сборе	1
5	853825	Крышка	1
6	853826	Проставка	1
7	853827A1	Комплект блокировки реверса	1
7	853827A02	Комплект блокировки реверса	1
8	804632A1	Температурный датчик воды	1
8	804632T01	Датчик температуры	1
9	804634	ГРУША	1
10	802613	Демпфер	1
11	804635	КРОНШТЕЙН	1
12	802617	Гайка	2
13	168181	Стопорная шайба	2
14	804636	ДАТЧИК температуры воды	1
15	804637	ПРОВОД	1
16	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
17	162313	Втулка уплотнительная	1
18	8538117	Комплект выпрямителя	1
18	8M0123939	Комплект выпрямителя	1
19	8537906	Тестовый гребной винт	1
20	853828	Рукоятка (0.8 метра) (0.8M)	1
20	8538281	Рукоятка (1,0 метра) (1,0М)	1
-	832586A2	Комплект румпеля	1
-	8M0136142	Комплект рукоятки	1
-	832586A1	Комплект румпеля	1
-	832586A3	Комплект румпеля	1
-	832586A4	Комплект румпеля	1
-	8M0136142	Комплект рукоятки	1
-	832586A3	Комплект румпеля	1
-	832586A4	Комплект румпеля	1

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242338	Комплект наклеек Mariner 15 - 30	1
2	8M0097201	Наклейка румпеля	1

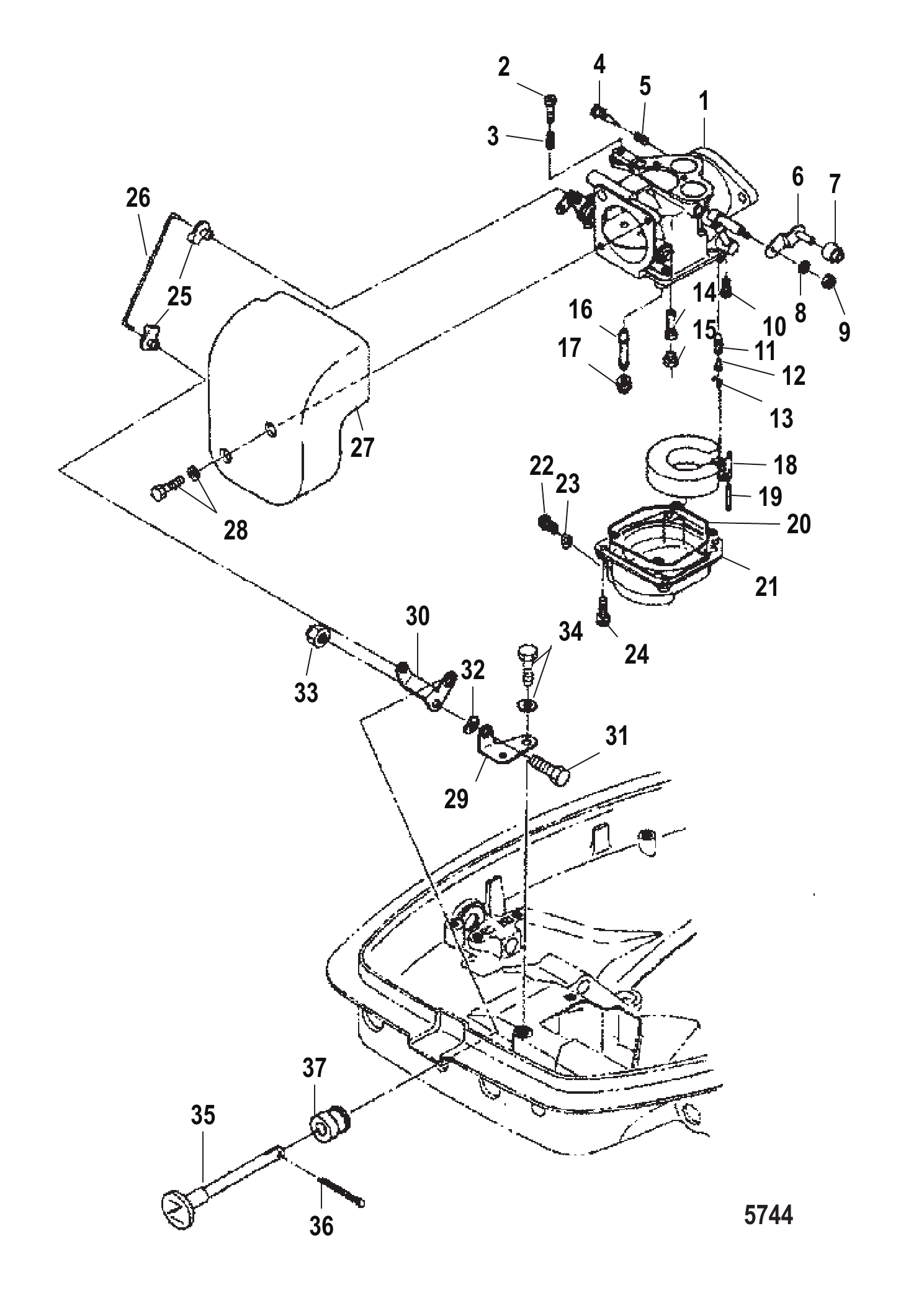

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	853720A8	Карбюратор	1
2	16263	ВИНТ	1
3	16264	ПРУЖИНА	1
4	8129351	Винт регулировочный пилотный	1
5	162661	Пружина	1
6	952683	Рычаг дросселя	1
7	853788	Ролик	1
8	853723	Стопорная шайба	1
9	853722	Гайка	1
10	162571	Винт	1
11	162541	Игла поплавка	1
11	16254A6	Комплект иглы поплавка	1
12	853721	Палец клапана	1
13	16255	ЗАЖИМ	1
14	162511	Жиклёр холостого хода (#85)	1
15	16252	КРЫШКА	1
16	8126501	Главный жиклёр	1
17	162501	Жиклёр главный (#155)	1
18	162531	Поплавок	1
19	16256	ШТИФТ	1
20	162591	Уплотнительное кольцо	1
21	162582	Поплавковая камера	1
22	162611	Винт сливной	1
23	8537092	Кольцо уплотнительное	1
24	162601	Винт	4
25	163331	Защёлка тяги	2
25	16333	ТЯГА быстросъёмная	2
26	853727	Тяга воздушной заслонки	1
26	8M0170572	Тяга привода воздушной заслонки	1
27	8537281	Крышка	1
28	168285	Болт	2
28	82304223	БОЛТ	2
29	853726	Кронштейн рычага воздушной заслонки	1
30	853725	Рычаг воздушной заслонки	1
31	16223	Болт (M6 x 14)	1
32	8537231	Шайба волнистая	1
33	8537221	Гайка	1
34	162111	БОЛТ	2
34	8230427	Болт в сборе (M6 x 12)	2
35	853724	Ручка воздушной заслонки	1
35	853724001	Ручка воздушной заслонки	1
36	8150261	Шплинт	1
37	8537093	Втулка	1
-	853780A1	Ремкомплект карбюратора	1
-	812939A1	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1

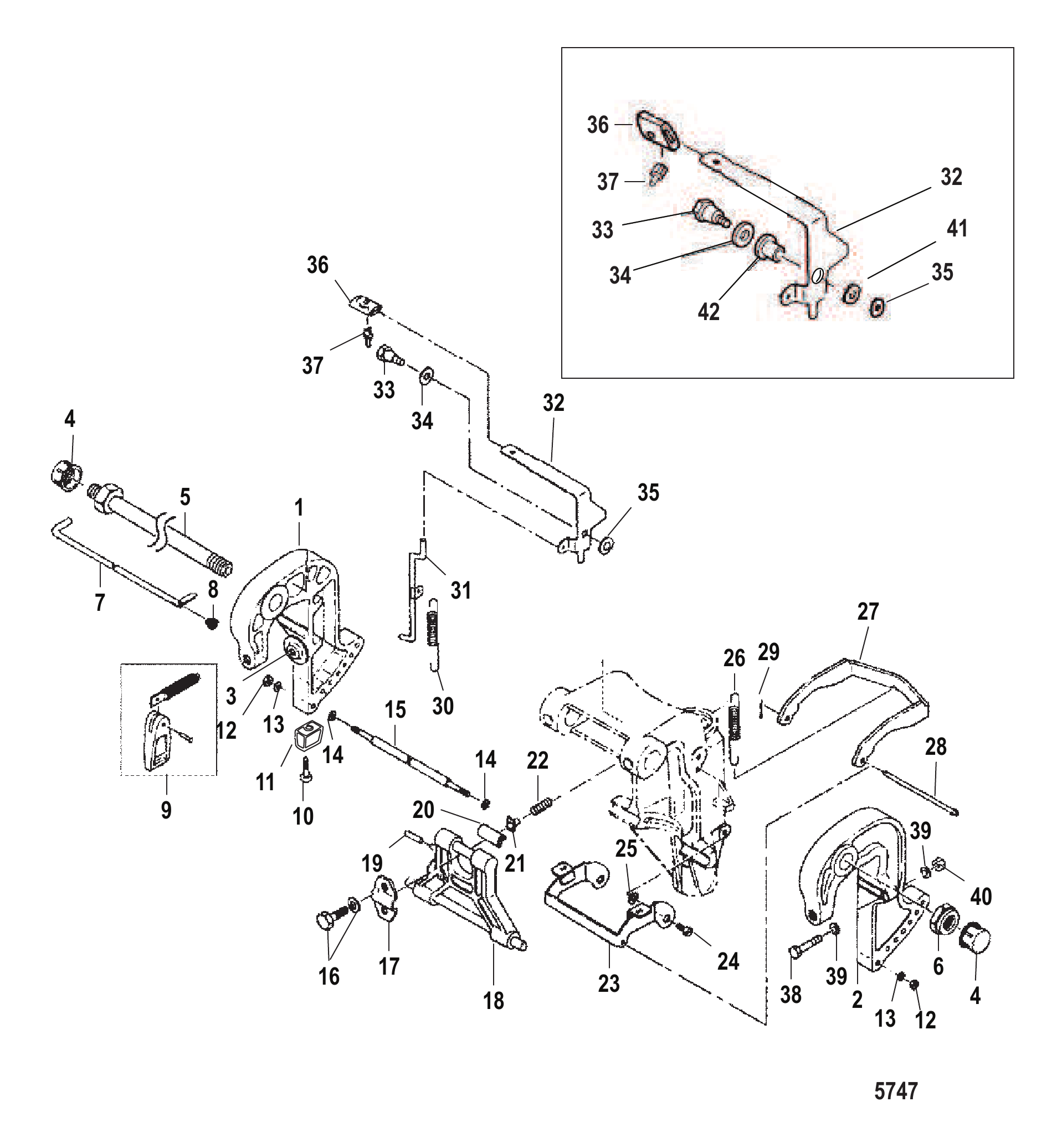

Рис. 4Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	96222	Хомут кронштейна правый борт, чёрный, резьба 1/2 дюйма	1
2	96232	Хомут кронштейна левый борт, чёрный, резьба 1/2 дюйма	1
2	9623T02	ORD3406-8M0047051 Mercury / Quicksilver	1
3	95379	Подушка	2
4	85372214	Гайка колпачковая	2
5	853769	Труба наклона	1
5	898101191	Труба наклона в сборе	1
6	85372213	Гайка	1
6	853722029	Гайка нейлоновая	1
7	161981	ШТИФТ НАКЛОНА	1
7	898101207	Упорная тяга	1
8	8126455	Пружина	1
9	16200A1	Винт барашковый в сборе, размер резьбы 1/2 дюйма	1
9	879194005	ORD 10-8M0060116 Mercury / Quicksilver	1
10	167051	Болт (M6 x 20)	1
11	823913	АНОД	1
11	823913Q	АНОД	1
12	400212	ГАЙКА (M6) Нержавеющая сталь	2
13	400256	СТОПОРНАЯ ШАЙБА (M6)	2
14	16826	Шайба нержавеющая	2
15	853796	Палец распорный	1
15	898101044	Штифт распорный	1
16	8230426	Болт	2
17	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
17	879194006	Установочная пластина	1
18	8251121	Упор наклона	1
18	8M0157131	Упор откидывания	1
18	898101208	Упор наклона	1
18	8M0157131	Упор откидывания	1
19	9521810	Штифт роликовый	1
20	8251131	Кронштейн	1
21	853774	Упор	1
22	953832	Пружина	1
23	162132	РЫЧАГ БЛОКИРОВКИ РЕВЕРСА	1
24	853700	ВИНТ	2
24	879194007	Винт	2
24	879194007	Винт	2
25	953921	Шайба нержавеющая	2
26	953834	Пружина	1
26	953835	Пружина	1
26	879194008	Пружина	1
26	879194008	Пружина	1
27	162131	РЫЧАГ БЛОКИРОВКИ РЕВЕРСА	1
28	8537474	Штанга стопора реверса	1
29	8150261	Шплинт	1
30	953833	Пружина	1
31	8537475	Тяга стопора реверса	1
32	8537591	Рычаг стопора реверса	1
32	853759T01	ORD 8M0074784 Mercury / Quicksilver	1
33	162612	Болт	1
34	17641	Шайба волнистая	1
35	953921	Шайба нержавеющая	1
36	853775	Рукоятка	1
36	8M0183798	Рукоятка	1
37	853776	Кнопка	1
37	8M0245322	Стопор	1
38	161263	Болт	2
38	879194310	Болт	2
39	16192	Шайба	4
40	400212	ГАЙКА (M6) Нержавеющая сталь	2

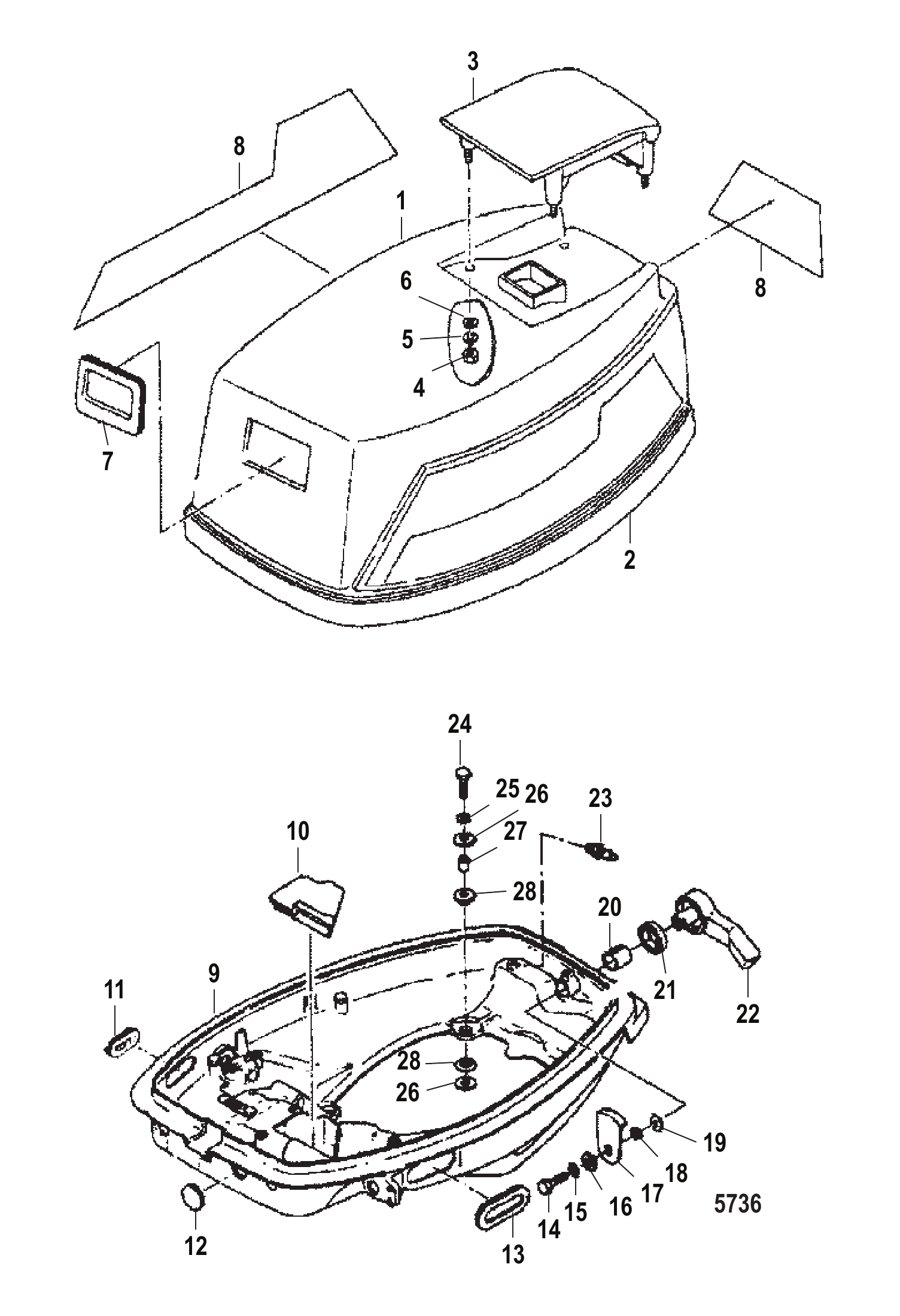

Рис. 5Облицовка 0N160522 и ранее Cowling 0N160522 and below

REF	Номер детали	Наименование	Кол-во
1	853778A10	Верхний кожух в сборе серебристый - без наклеек	1
1	853778A09	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0063888	ORD 8M0074771 Mercury / Quicksilver	1
2	8107511	САЛЬНИК	1
3	8537791	Воздухозаборник	1
3	853779T01	Воздухозаборник	1
3	8537792	Воздухозаборник	1
3	8M0071849	Рукоятка откидывания	1
4	400212	ГАЙКА (M6) Нержавеющая сталь	4
5	400256	СТОПОРНАЯ ШАЙБА (M6)	4
6	953921	Шайба нержавеющая	4
7	162281	Сальник резиновый	1
7	8M0065066	Уплотнение	1
8	853797A06	Комплект наклеек	1
8	8M0098676	Комплект наклеек	1
8	853797A03	Комплект наклеек	1
8	859257A02	Комплект наклеек	1
8	8M0098713	Наклейка - сервисный комплект	1
8	858841A02	Комплект наклеек	1
8	879147A20	Комплект наклеек (Jet 25)	1
8	8M0098676	Комплект наклеек	1
9	8537776	Нижний кожух	1
9	8M0234864	Нижний кожух	1
10	8537095	Втулка уплотнительная	1
11	162312	Втулка уплотнительная	1
12	162261	Втулка уплотнительная	1
13	162311	Втулка уплотнительная	1
14	16223	Болт (M6 x 14)	1
15	400256	СТОПОРНАЯ ШАЙБА (M6)	1
16	895118002	Шайба	1
16	953921	Шайба нержавеющая	1
17	162221	КРЮЧОК	1
18	16221	Волнистая шайба	1
19	953922	ШАЙБА	1
20	163365	Втулка	1
21	16219	Сальник	1
22	162186	РЫЧАГ КРЮЧКА	1
23	8129603	Ниппель	1
23	898101961	НИППЕЛЬ	1
24	823042044	БОЛТ	4
24	16830	Болт	4
25	161404	Шайба	4
26	161404	Шайба	8
27	8537154	Проставка	4
27	853715007	Проставка	4
28	8537437	Опора резиновая	8

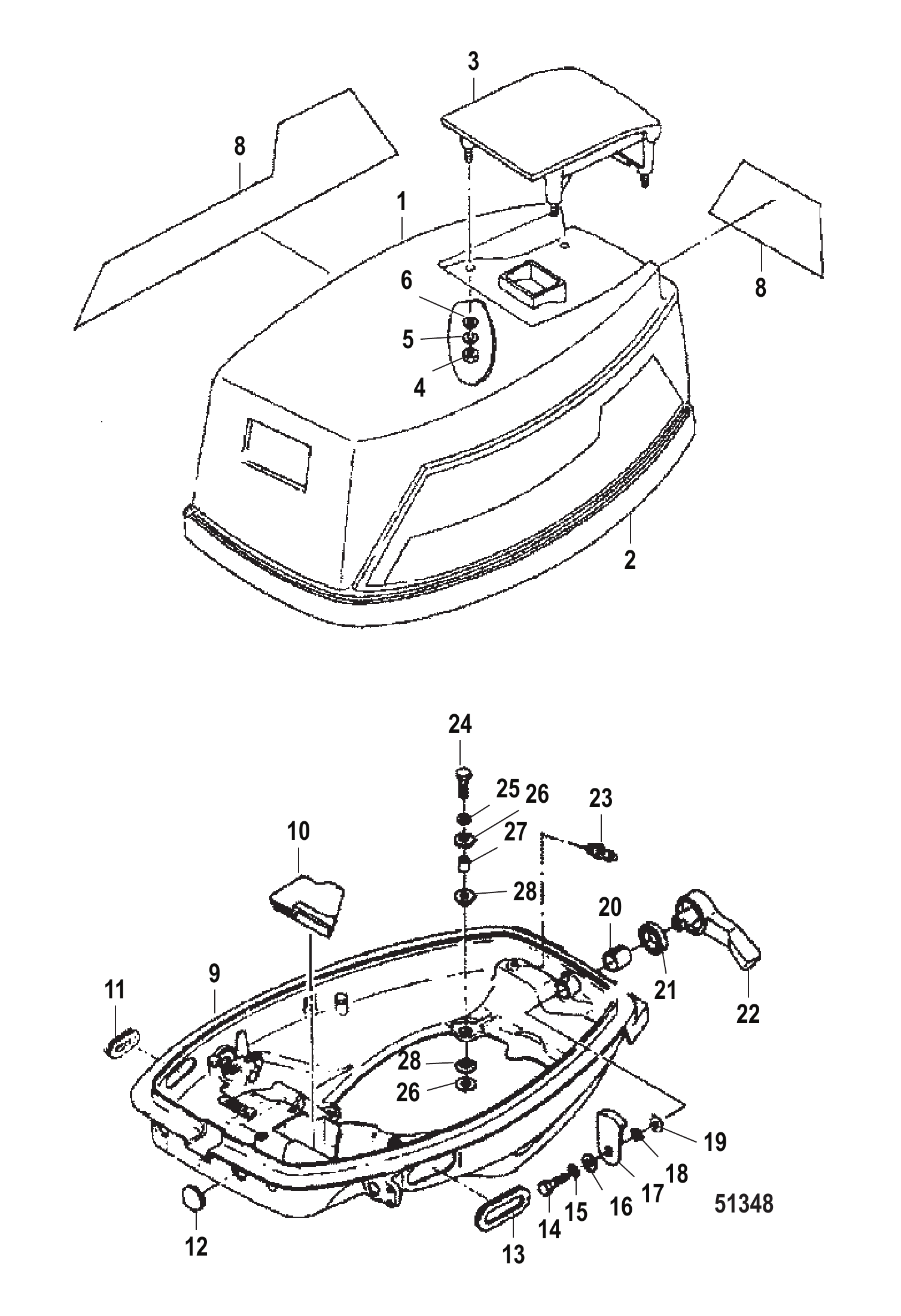

Рис. 6Облицовка 0N160523 и позднее Cowling 0N160523 and up

REF	Номер детали	Наименование	Кол-во
1	8M0065067	Верхний кожух в сборе серебристый - без наклеек	1
1	8M0065055	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0143371	Верхний кожух чёрный	1
2	8107511	САЛЬНИК	1
3	8M0065230	Воздухозаборник	1
3	8M0086523	Рукоятка откидывания	1
3	8M0065232	Воздухозаборник	1
3	8M0086524	Рукоятка откидывания	1
4	8537227	Гайка нейлоновая	4
6	953921	Шайба нержавеющая	4
8	8M0098677	Комплект наклеек 25/30 Jet	1
8	853797A03	Комплект наклеек	1
8	8M0098714	Комплект наклеек	1
8	858841A02	Комплект наклеек	1
8	8M0097224	Комплект наклеек Service ME 2 STROKE 25 Jet/30	1
9	8537776	Нижний кожух	1
9	8M0234864	Нижний кожух	1
10	8537095	Втулка уплотнительная	1
11	162312	Втулка уплотнительная	1
12	162261	Втулка уплотнительная	1
13	162311	Втулка уплотнительная	1
14	16223	Болт (M6 x 14)	1
15	400256	СТОПОРНАЯ ШАЙБА (M6)	1
16	895118002	Шайба	1
16	953921	Шайба нержавеющая	1
17	162221	КРЮЧОК	1
18	16221	Волнистая шайба	1
19	953922	ШАЙБА	1
20	163365	Втулка	1
21	16219	Сальник	1
22	162186	РЫЧАГ КРЮЧКА	1
23	8129603	Ниппель	1
23	898101961	НИППЕЛЬ	1
24	823042044	БОЛТ	4
24	16830	Болт	4
25	161404	Шайба	4
26	161404	Шайба	8
27	8537154	Проставка	4
27	853715007	Проставка	4
28	8537437	Опора резиновая	8

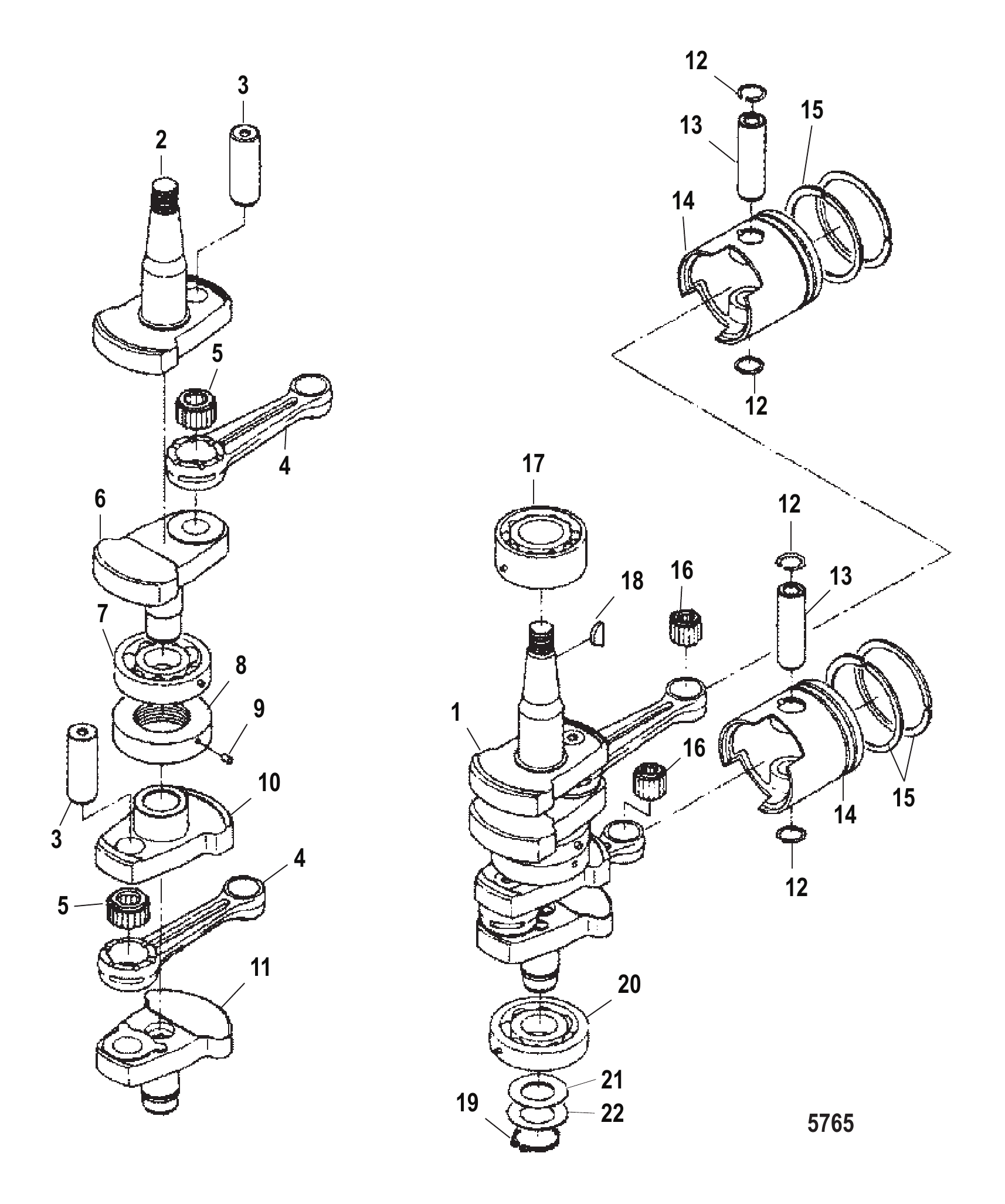

Рис. 7Коленвал, Поршни и Шатуны Crankshaft, Pistons and Connecting Rod

REF	Номер детали	Наименование	Кол-во
1	9614A4	Коленчатый вал в сборе	1
1	9614A07	Коленчатый вал в сборе	1
1	803672A07	Комплект коленчатого вала	1
2	8130441	Коленчатый вал	1
2	813044A01	Коленчатый вал	1
2	813044A01	Коленчатый вал	1
3	8130461	Палец коленчатого вала	2
3	813046T01	Палец поршневой	2
4	8130471	Шатун	2
4	813047T01	Шатун	2
5	8130482	Подшипник игольчатый	2
6	8130442	Коленчатый вал	1
6	8M0090847	Коленчатый вал	1
7	160492	Подшипник шариковый	1
7	16049T02	Подшипник шариковый	1
8	853707A1	Комплект сальников	1
9	161791	ШТИФТ	1
10	8130452	Коленчатый вал	1
10	8M0090848	Коленчатый вал	1
11	8130451	Коленчатый вал	1
11	813045T01	Коленчатый вал	1
12	160571	Зажим	4
13	160561	Палец поршня	2
13	803680003	ПАЛЕЦ ПОРШНЕВОЙ	2
14	96151	Поршень	2
14	879194T01	Поршень стандартный	2
14	96161	Поршень	2
15	16054A4	Комплект колец поршневых	1
15	8M0080351	Комплект колец поршневых	1
15	16055A4	Комплект колец поршневых	1
15	8M0080350	Комплект колец поршневых	1
16	8130483	Подшипник игольчатый	2
17	160491	Подшипник шариковый	1
17	8M0119217	Подшипник шариковый	1
18	160531	Шпонка	1
19	853714	Пружинный зажим	1
20	160492	Подшипник шариковый	1
20	16049T02	Подшипник шариковый	1
21	853716	Регулировочная шайба	AR
22	853715	Проставка	1
22	8M0233349	Проставка	1
-	853787A2	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1

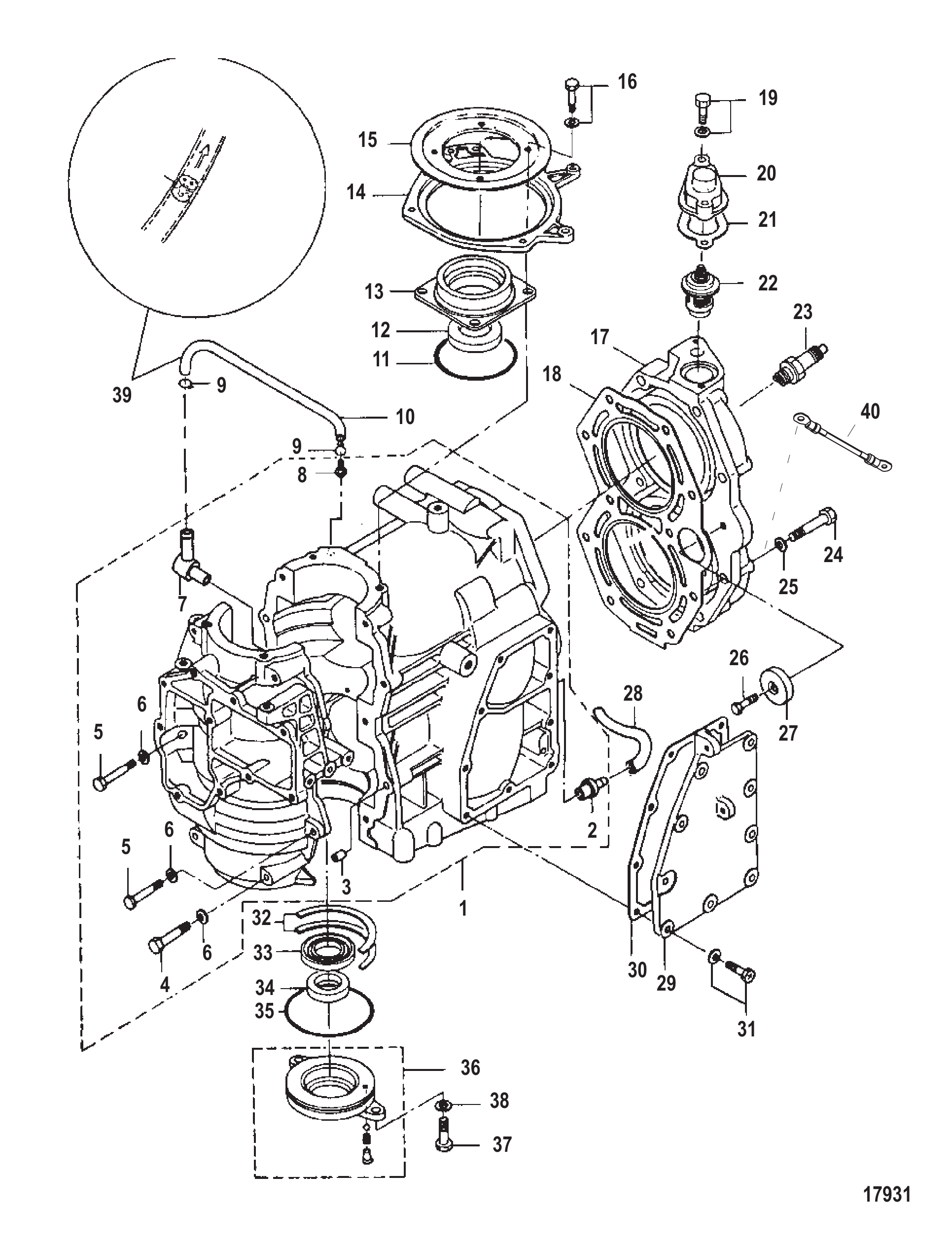

Рис. 8Блок цилиндров SN 0N162743 и ранее Cylinder Block SN 0N162743 and below

REF	Номер детали	Наименование	Кол-во
1	815013A1	Блок цилиндров	1
2	8129602	Штуцер	1
3	9521814	Штифт установочный	2
4	166951	Болт	8
4	8M0047832	Болт	8
5	166952	Болт	2
5	8M0106721	БОЛТ	2
6	4002217	ШАЙБА	10
7	812960006	НИППЕЛЬ	1
8	812960	Разъём	1
8	8M0064617	НИППЕЛЬ	1
9	95332002	Зажим	2
10	95223009	Трубка (220 мм)	1
10	879194473	Трубка	1
10	879194473	Трубка	1
11	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
12	853707	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ	1
13	853708	ЗАГЛУШКА ВЕРХНЯЯ	1
14	853710	СТОПОРНОЕ КОЛЬЦО	1
15	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
15	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
16	168283	Болт (M6 x 20)	4
17	96302	Головка цилиндра	1
17	9630T02	ORD 979-8M0080094 Mercury / Quicksilver	1
-	898101264	Заглушка вальцованная	1
18	8129391	Прокладка	1
18	8M0119224	Прокладка	1
19	168302	Болт	2
19	879194264	Болт	2
20	8537052	КРЫШКА ТЕРМОСТАТА	1
21	898101194	Прокладка	1
21	8M0214960	ПРОКЛАДКА	1
22	853704	ТЕРМОСТАТ	1
22	8M0228413	Термостат	1
23	41263M	СВЕЧА ЗАЖИГАНИЯ	2
23	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
23	828942	Свеча зажигания (NGK# BR7HS-10)	2
23	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
24	166981	Болт	10
24	8M0106720	БОЛТ	10
24	8M0065567	Болт	10
24	8M0106720	БОЛТ	10
25	162381	Шайба	10
25	8M0106725	Шайба	10
25	8M0065568	Шайба	10
25	8M0106725	Шайба	10
26	16832	Болт (M6 x 16)	1
27	823913	АНОД	1
27	823913Q	АНОД	1
28	851848018	ТРУБКА (250 мм)	1
28	879194470	Шланг	1
29	853706	КРЫШКА ВЫПУСКНАЯ	1
30	8129392	Прокладка	1
30	812939018	ПРОКЛАДКА	1
31	8150681	Болт с пружинной шайбой оцинкованный (M5 x 18)	9
31	898103A79	Комплект винт/шайба	9
31	815068008	Болт с шайбой дакротизированный (M5 x 18)	9
31	8M0130965	Болт	9
32	853712	УПОРНОЕ КОЛЬЦО	2
33	8537071	Сальник масляный - нижний	1
34	8537072	Сальник масляный	1
35	8537091	Кольцо уплотнительное	1
36	853713	Торцевая крышка нижняя	1
36	853713T	Нижняя торцевая крышка	1
37	16832	Болт (M6 x 16)	2
38	400256	СТОПОРНАЯ ШАЙБА (M6)	2
39	42657A3	Обратный клапан	1
-	8M0074837	Комплект болтов головки/кабеля заземления	1
40	853740	Провод заземления	1
-	812939A07	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	812939A18	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1

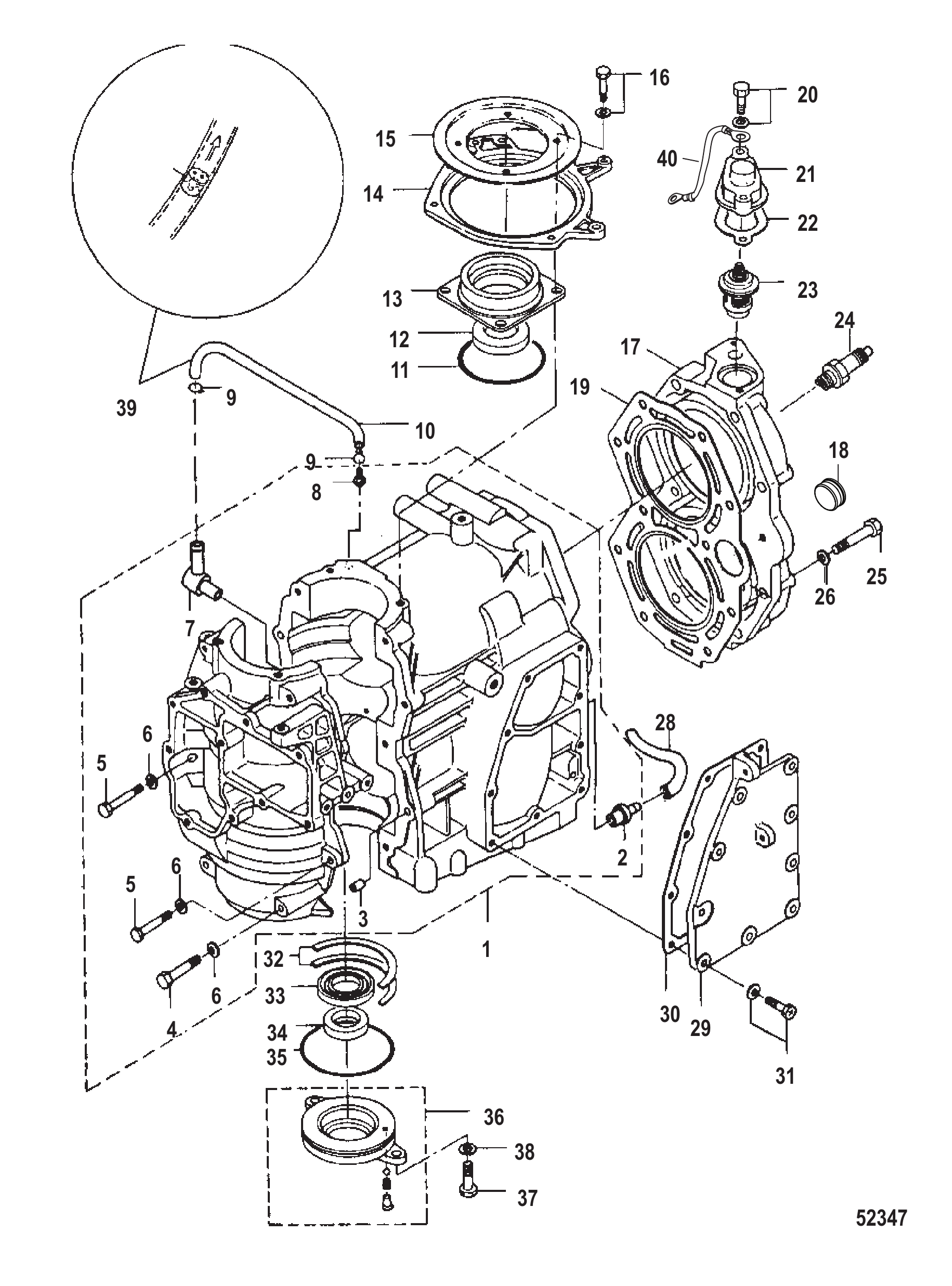

Рис. 9Блок цилиндров SN 0N162744 и позднее Cylinder Block SN 0N162744 and up

REF	Номер детали	Наименование	Кол-во
1	815013A1	Блок цилиндров	1
1	8M0190577	Блок цилиндров	1
2	8129602	Штуцер	1
3	9521814	Штифт установочный	2
4	8M0047832	Болт	8
4	8M0047832	Болт	10
5	166952	Болт	2
5	8M0106721	БОЛТ	2
6	4002217	ШАЙБА	10
7	812960006	НИППЕЛЬ	1
8	812960	Разъём	1
8	8M0064617	НИППЕЛЬ	1
9	95332002	Зажим	2
10	879194473	Трубка	1
11	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
12	853707	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ	1
13	853708	ЗАГЛУШКА ВЕРХНЯЯ	1
14	853710	СТОПОРНОЕ КОЛЬЦО	1
15	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
15	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
16	168283	Болт (M6 x 20)	4
-	8M0080094	Головка блока цилиндров в сборе	1
17	8M0074301	Головка блока цилиндров	1
18	8M0074297	Комплект анодов	1
18	8M0135965	ПРОБКА АНОДА В СБОРЕ	1
19	8129391	Прокладка	1
19	8M0119224	Прокладка	1
20	168302	Болт	2
20	879194264	Болт	2
21	8537052	КРЫШКА ТЕРМОСТАТА	1
22	898101194	Прокладка	1
22	8M0214960	ПРОКЛАДКА	1
23	853704	ТЕРМОСТАТ	1
23	8M0228413	Термостат	1
24	41263M	СВЕЧА ЗАЖИГАНИЯ	2
24	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
24	828942	Свеча зажигания (NGK# BR7HS-10)	2
24	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
25	8M0065567	Болт	10
25	8M0106720	БОЛТ	10
26	8M0065568	Шайба	10
26	8M0106725	Шайба	10
28	851848018	ТРУБКА (250 мм)	1
28	879194470	Шланг	1
29	853706	КРЫШКА ВЫПУСКНАЯ	1
30	8129392	Прокладка	1
30	812939018	ПРОКЛАДКА	1
31	8150681	Болт с пружинной шайбой оцинкованный (M5 x 18)	9
31	898103A79	Комплект винт/шайба	9
31	815068008	Болт с шайбой дакротизированный (M5 x 18)	9
31	8M0130965	Болт	9
32	853712	УПОРНОЕ КОЛЬЦО	2
33	8537071	Сальник масляный - нижний	1
34	8537072	Сальник масляный	1
35	8537091	Кольцо уплотнительное	1
36	853713	Торцевая крышка нижняя	1
36	853713T	Нижняя торцевая крышка	1
37	16832	Болт (M6 x 16)	2
38	400256	СТОПОРНАЯ ШАЙБА (M6)	2
39	42657A3	Обратный клапан	1
-	8M0074837	Комплект болтов головки/кабеля заземления	1
40	853740	Провод заземления	1
-	812939A18	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	8M0074333	Головка блока цилиндров в сборе	1
-	8M0190579	PH 25/30/JET 2S Mercury / Quicksilver	1

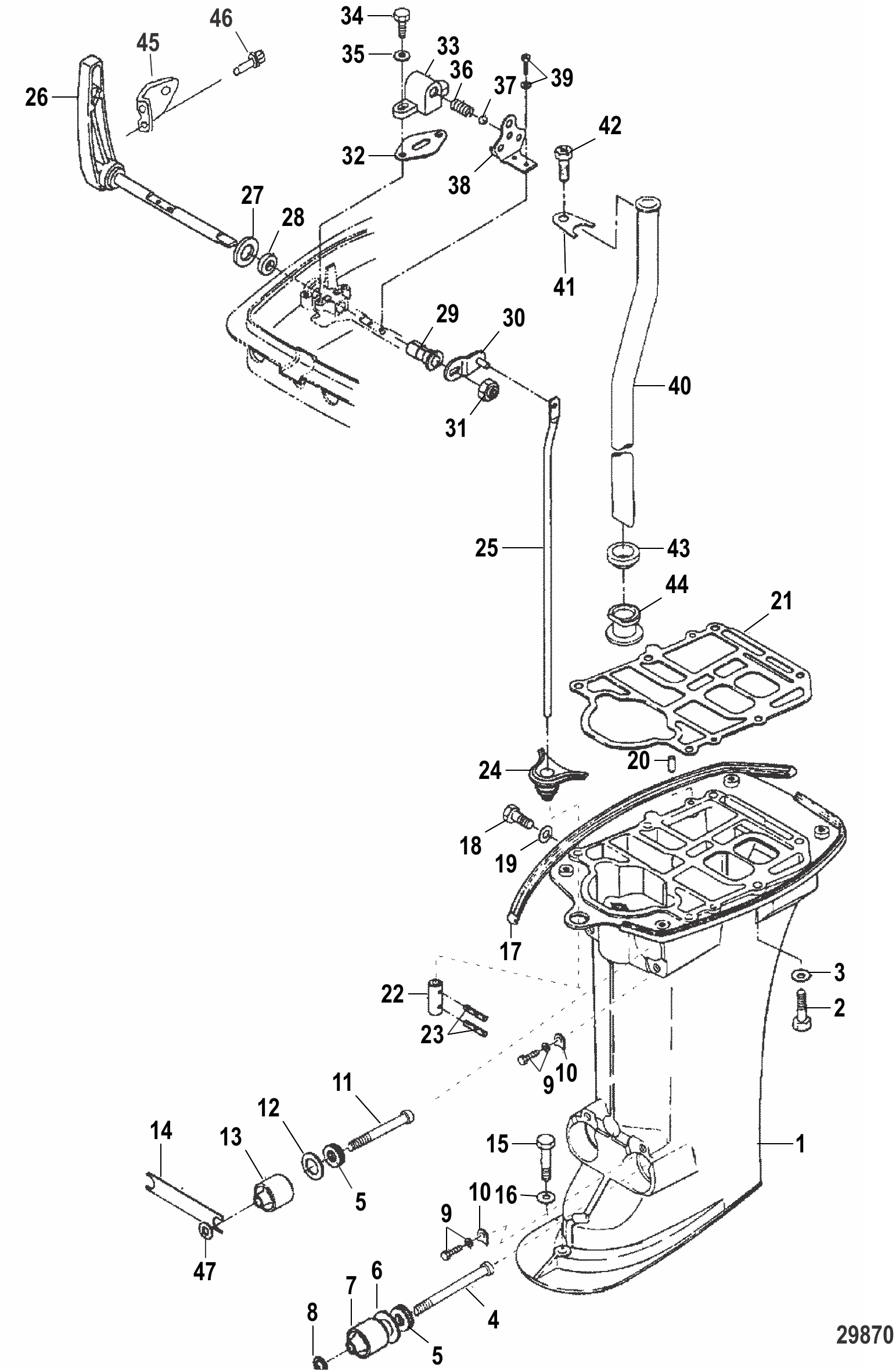

Рис. 10Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8129421	Корпус гребного вала	1
1	8M0223936	Корпус редуктора	1
1	8129431	Корпус гребного вала	1
1	8M0065999	Корпус редуктора	1
2	8230423	Болт	6
2	879194009	Винт	6
2	8M0145484	Винт	6
3	853701	ШАЙБА	6
3	8M0135942	Шайба	6
4	8129354	Болт	2
5	161405	Шайба	4
6	161407	Шайба	2
7	8537711	Опора нижняя	2
7	8M0074132	Нижняя опора	2
8	895141	Шайба нержавеющая	2
8	879194340	Шайба	2
9	823042052	БОЛТ	4
9	8M0098607	Болт	4
10	853772005	Фиксатор	4
11	812935008	ВИНТ	2
12	161406	Шайба	2
13	853771	Опора верхняя	2
13	8M0074133	Верхняя опора	2
14	853773	Отбойник	1
15	16695006	Болт	1
15	879194307	Болт	1
15	803726001	БОЛТ	1
15	879194308	Болт	1
16	853701	ШАЙБА	1
16	8M0135942	Шайба	1
17	853986	Сальник	1
18	803592	Пробка промывочная	1
18	879194296	Пробка водяная	1
19	95220	Прокладка	1
19	8M0082880	Комплект уплотнений сливной пробки	1
20	16119	Штифт установочный	2
21	853987	Прокладка	1
21	853987001	Прокладка	1
22	853768	Шарнир тяги переключения	1
23	952189	Штифт установочный	2
24	8537094	Втулка уплотнительная	1
25	161862	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
26	8130273	Рычаг переключения	1
26	813027008	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
26	898101923	Рычаг переключения	1
27	8537153	Проставка	1
28	8537075	Сальник масляный	1
29	8537434	Втулка	1
30	161842	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
31	85372212	Гайка нейлоновая	1
32	853795	Прокладка регулировочная	AR
33	853767	Кронштейн	1
34	16832	Болт (M6 x 16)	2
35	16826	Шайба нержавеющая	2
36	8130281	Пружина	1
37	812937	Стопор	1
38	853766	Пластина стопорная	1
39	898101354	ВИНТ	2
40	161691	Трубка водяная	1
40	161701	Трубка водяная	1
40	161702	Трубка водяная	1
40	161703	Трубка водяная	1
41	8107531	СТОПОРНАЯ ПЛАСТИНА	1
42	953961	БОЛТ	1
42	162231	Болт	1
43	161711	Сальник	1
44	8537074	Сальник	1
45	898101924	Пластина	1
46	804368	БОЛТ нержавеющая сталь	1
46	8248324	Винт (M6 x 16)	1
47	8M0162162	Шайба	1
-	95220A1	Комплект прокладок редуктора	1
-	8M0089639	Комплект прокладок редуктора	1
-	812939A07	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	812939A18	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1
-	8M0074333	Головка блока цилиндров в сборе	1
-	8M0190579	PH 25/30/JET 2S Mercury / Quicksilver	1

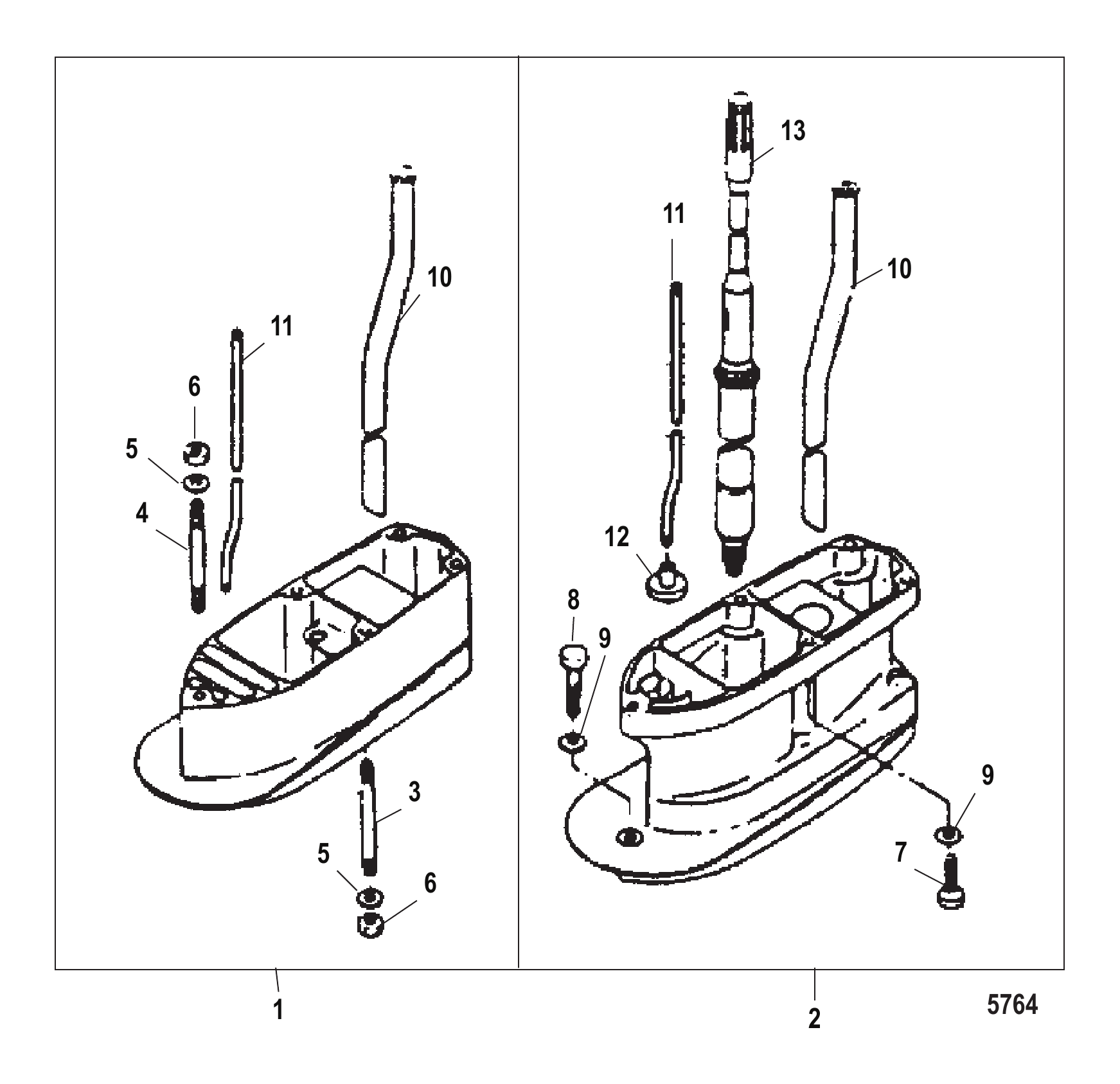

Рис. 11Коллекторы удлинительные картера редуктора Driveshaft Housing Extension Kits

REF	Номер детали	Наименование	Кол-во
1	853783A1	Комплект удлинителя	1
1	853783T01	Корпус удлинителя	1
2	853784A1	Комплект удлинителя	1
2	853784T01	Корпус удлинителя	1
3	853789	Шпилька	4
4	8537891	Шпилька	1
4	853789003	Шпилька	1
5	853701	ШАЙБА	5
5	8M0135942	Шайба	5
6	853722023	Гайка	5
6	879194337	Гайка	5
7	16698006	Винт	4
7	879194306	Болт	4
8	803726001	БОЛТ	1
8	879194308	Болт	1
9	853701	ШАЙБА	5
9	8M0135942	Шайба	5
10	161702	Трубка водяная	1
10	161703	Трубка водяная	1
11	161743	Штанга кулачка	1
11	161744	Штанга кулачка	1
12	853794	Фиксатор	1
13	161364	Вал приводной	1

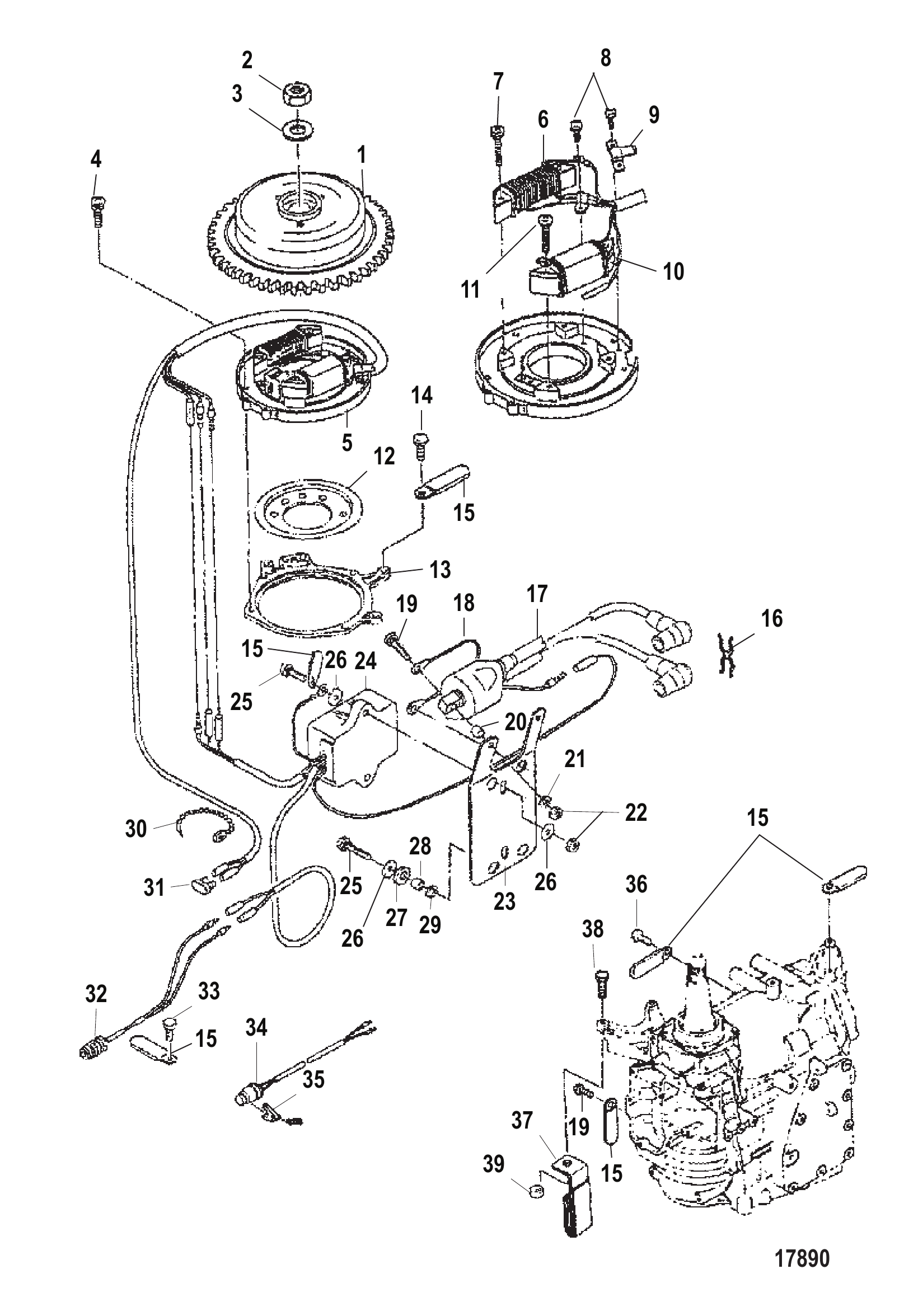

Рис. 12Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8150243	Маховик	1
1	815024T05	Маховик	1
1	815024T05	Маховик	1
2	8537224	Гайка серебристая	1
2	851832001	ГАЙКА золотистая	1
3	8537011	ШАЙБА	1
4	8230315	ВИНТ	4
5	853737A3	Сборка пластины катушки	1
5	853737T03	Сборка пластины катушки	1
6	160743	Катушка зарядки	1
7	8230312	ВИНТ	2
8	8230314	ВИНТ	3
9	853738	Направляющая провода	1
10	803702	Катушка возбуждения	1
10	803702T	КАТУШКА ВОЗБУЖДЕНИЯ	1
11	8230313	ВИНТ	2
12	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
12	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
13	853710	СТОПОРНОЕ КОЛЬЦО	1
14	162602	Винт	1
14	8230315	ВИНТ	1
15	813275	Хомут	6
16	953953	ЗАЖИМ	1
17	160642	Катушка зажигания	1
17	8M0047311	Катушка зажигания	1
17	160643	Катушка зажигания	OPT
17	8M0047311	Катушка зажигания	OPT
18	853740	Провод заземления	1
19	823042	Болт	2
20	8537151	Проставка	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	400212	ГАЙКА (M6) Нержавеющая сталь	3
23	853739	Пластина крепления электрооборудования	1
24	160613	Блок CD	1
24	8M0180178	Блок CD	1
25	8230421	Болт	4
26	953921	Шайба нержавеющая	5
27	953923	ШАЙБА РЕЗИНОВАЯ (РЕЗИНОВАЯ)	3
28	952868	Втулка	3
29	953924	ШАЙБА (РЕЗИНОВАЯ) (РЕЗИНОВАЯ)	3
30	816311	Стяжка (8.00 дюймов)	1
30	816311T	СТЯЖКА (8.00 дюймов)	1
31	853741	Колпачок	1
32	160691	Выключатель в сборе стоп	1
32	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
33	16828	Болт	1
34	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
35	823054	Чека безопасности	1
36	8230316	ВИНТ	2
37	953952	ХОМУТ	1
38	168301	Болт	1
39	8537223	Гайка	1
39	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1

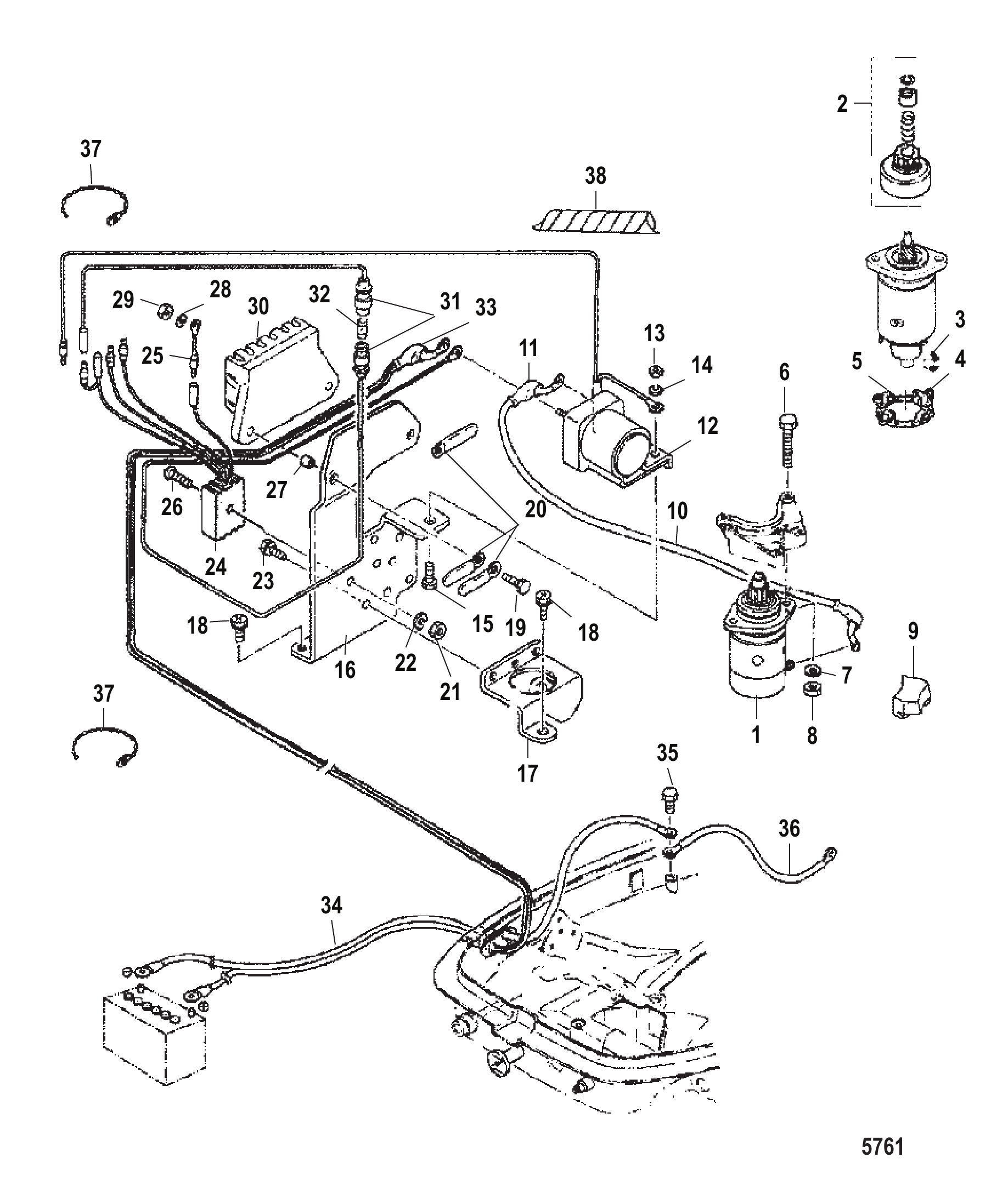

Рис. 13Компоненты электростартера Electric Starter Components

REF	Номер детали	Наименование	Кол-во
-	853805A4	Комплект стартера электрический	1
1	853805A1	Сборка стартера	1
1	8M0236367	Стартер	1
2	853806	Комплект привода	1
3	853807	Щётка (положительная)	2
4	8538071	Щётка (отрицательная)	1
5	853808	Держатель щётки	1
6	16126	Болт	2
7	400256	СТОПОРНАЯ ШАЙБА (M6)	2
8	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
9	853819	Резина	1
10	8538151	Жгут проводов стартера в сборе	1
10	8M0069818	Кабель заземления	1
11	8538161	Крышка	2
12	853809	Стартер соленоида	1
12	853809T	Соленоид	1
13	400212	ГАЙКА (M6) Нержавеющая сталь	1
14	400256	СТОПОРНАЯ ШАЙБА (M6)	1
15	16832	Болт (M6 x 16)	1
16	853810	Пластина крепления электрооборудования	1
16	8M0103003	Электрическая пластина	1
17	853817	Кронштейн	1
17	8M0103004	Кронштейн переключателя NE	1
18	953964	БОЛТ	3
18	8M0047745	Болт	3
19	16705	Болт	2
20	813275	Хомут	3
21	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	16079	СТОПОРНАЯ ШАЙБА	1
23	953963	БОЛТ	3
24	8538116	Выпрямитель	1
25	803820	Провод заземления	1
26	16123	Винт (25 мм)	1
27	9528611	Втулка	2
28	400256	СТОПОРНАЯ ШАЙБА (M6)	2
29	400212	ГАЙКА (M6) Нержавеющая сталь	2
30	853812	Клеммная колодка	1
31	853813A1	Жгут проводов с предохранителем	1
32	853814	Предохранитель	1
33	853816	Крышка	1
34	853815	Провод аккумуляторный	1
34	8M0069793	Кабель аккумулятора	1
35	16223	Болт (M6 x 14)	1
36	8537402	Провод заземления	1
37	816311	Стяжка (8.00 дюймов)	3
37	816311T	СТЯЖКА (8.00 дюймов)	3
38	853818	Спиральная обмотка	1

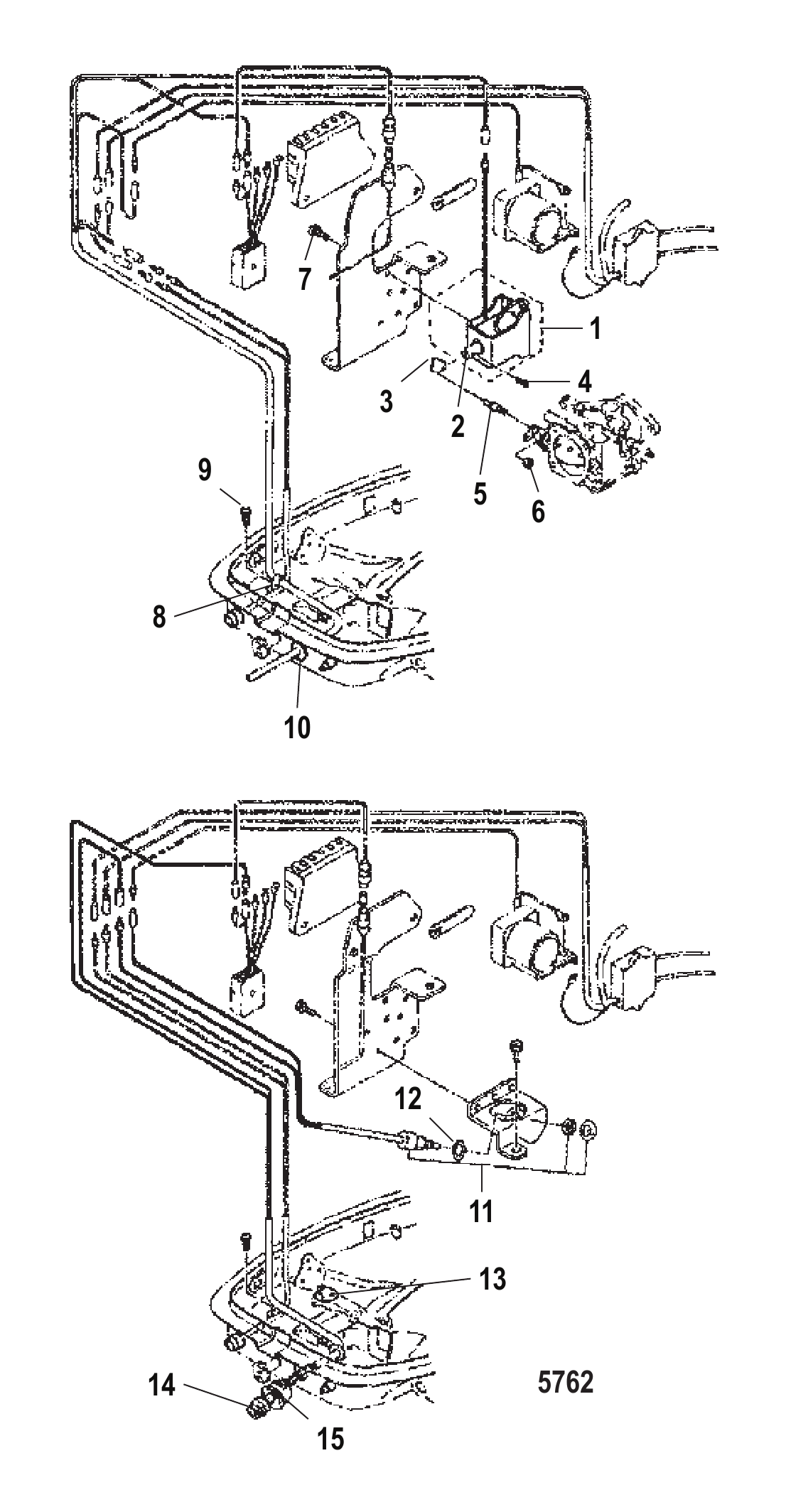

Рис. 14Дополнительные детали электростартера Electric Starter Optional Parts

REF	Номер детали	Наименование	Кол-во
1	853829A1	Сборка соленоида воздушной заслонки (электрический дистанционный)	1
2	853830	Плунжер (электрическое дистанционное управление)	1
3	853831	Крючок (электрическое дистанционное управление)	1
4	952189	Штифт установочный	1
5	853832	Штанга вала воздушной заслонки (электрическое дистанционное управление)	1
5	853832001	Штанга	1
6	85372216	ГАЙКА	1
6	85372210	Гайка	1
7	162454	Винт (Electric Remote)	3
8	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
9	16827	Винт	1
10	162262	Втулка уплотнительная	1
11	171711	ВЫКЛЮЧАТЕЛЬ В СБОРЕ НЕЙТРАЛЬ (ЭЛЕКТРОРУМПЕЛЬ)	1
11	8M0127937	Выключатель нейтрали	1
12	853822	Шайба (электрический румпель)	1
12	803842A1	Комплект проставок	1
13	853823	Пластина (электрический румпель)	1
14	853820A1	Главный выключатель	1
15	853821	Защитный кожух	1
-	853805A4	Комплект стартера электрический	1
-	853805T04	ORD 8M0073936 Mercury / Quicksilver	1

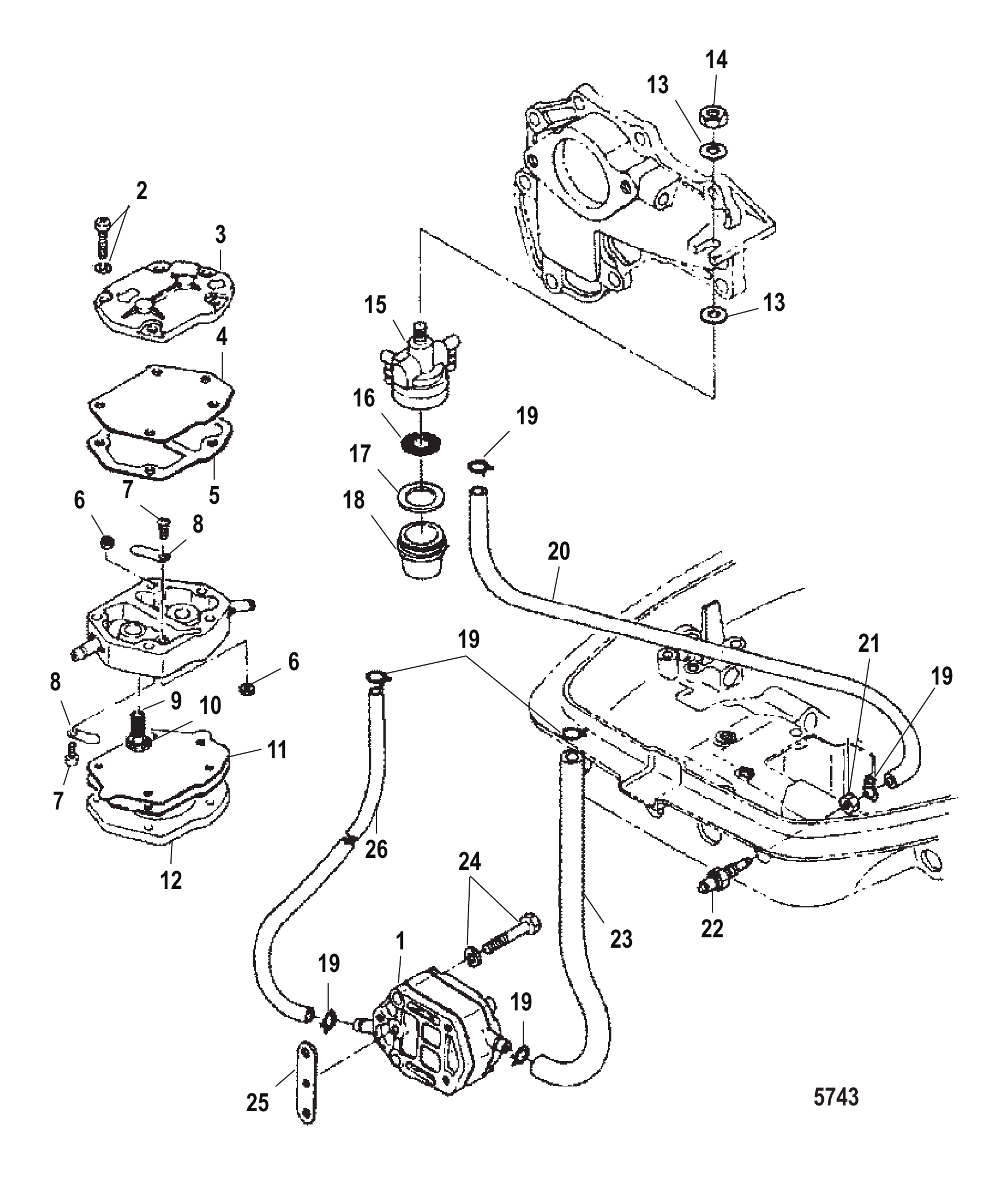

Рис. 15Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	853729A1	Сборка топливного насоса	1
2	162671	Винт	3
3	853730	Крышка	1
4	853731	Диафрагма	1
5	8537031	ПРОКЛАДКА	1
6	8537222	Гайка	2
7	853698	ВИНТ	2
8	853732	Обратный клапан	2
9	162662	Пружина	1
10	162663	Пружина	1
10	8537311	Комплект диафрагм	1
11	8537311	Комплект диафрагм	1
12	853703	ПРОКЛАДКА	2
12	8537311	Комплект диафрагм	2
13	853701	ШАЙБА	2
13	8M0135942	Шайба	2
14	8537223	Гайка	1
14	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
15	853733A1	Топливный фильтр в сборе	1
16	853734	Сетка	1
17	8537023	ПРОКЛАДКА	1
18	853735	Стакан	1
19	95395	Зажим нержавеющая сталь	6
20	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
20	8M0057113	Трубка	1
21	17480	Гайка	1
22	853736	Топливный разъём	1
23	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
23	8M0057113	Трубка	1
24	162451	Винт	2
25	8537022	ПРОКЛАДКА	1
25	8M0084271	Прокладка	1
26	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
26	8M0057113	Трубка	1
-	812939A1	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1

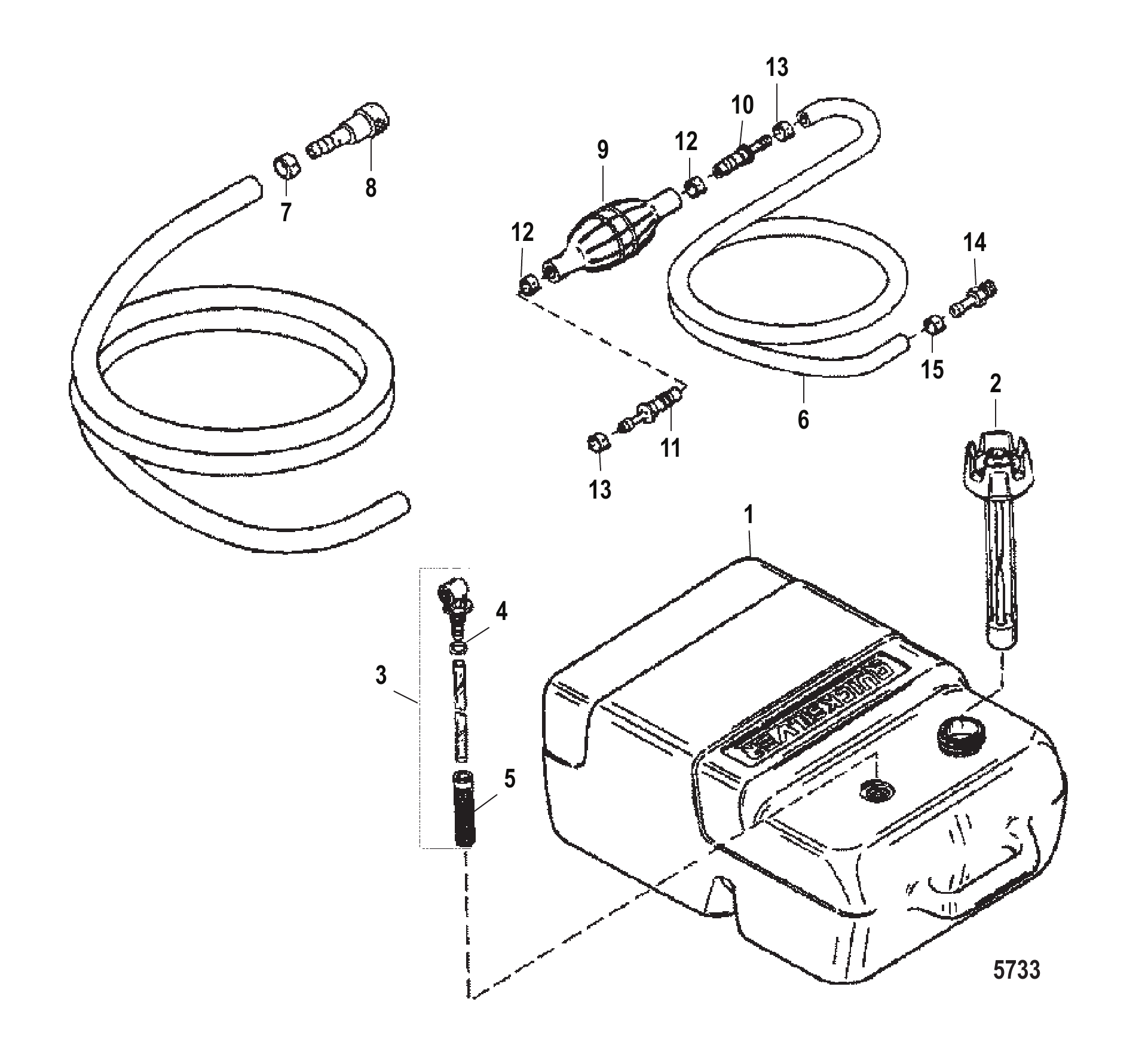

Рис. 16Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic - 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532A1	Комплект топливного разъёма	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	881807	Топливопровод в сборе	1
6	8M0126969	Топливная линия	1
7	853798	Хомут	1
8	8537361	Соединитель топливный	1
8	8M0120628	Топливный разъём	1
9	13330A3	Груша топливная в сборе	1
9	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
10	13331A1	Обратный клапан в сборе (впускной)	1
10	13331A3	Обратный клапан в сборе	1
11	13331A2	Обратный клапан в сборе (выпускной)	1
11	13331A4	Обратный клапан в сборе	1
12	4158210	ХОМУТ Нейлоновый (Большой)	2
13	415827	ХОМУТ Нейлоновый (Малый)	2
13	41582Q7	Хомут	2
14	897711	РАЗЪЕМ (.250-18)	1
14	89771Q2	Разъем (.250-18)	1
15	415827	ХОМУТ Нейлоновый (Малый)	1
15	41582Q7	Хомут	1

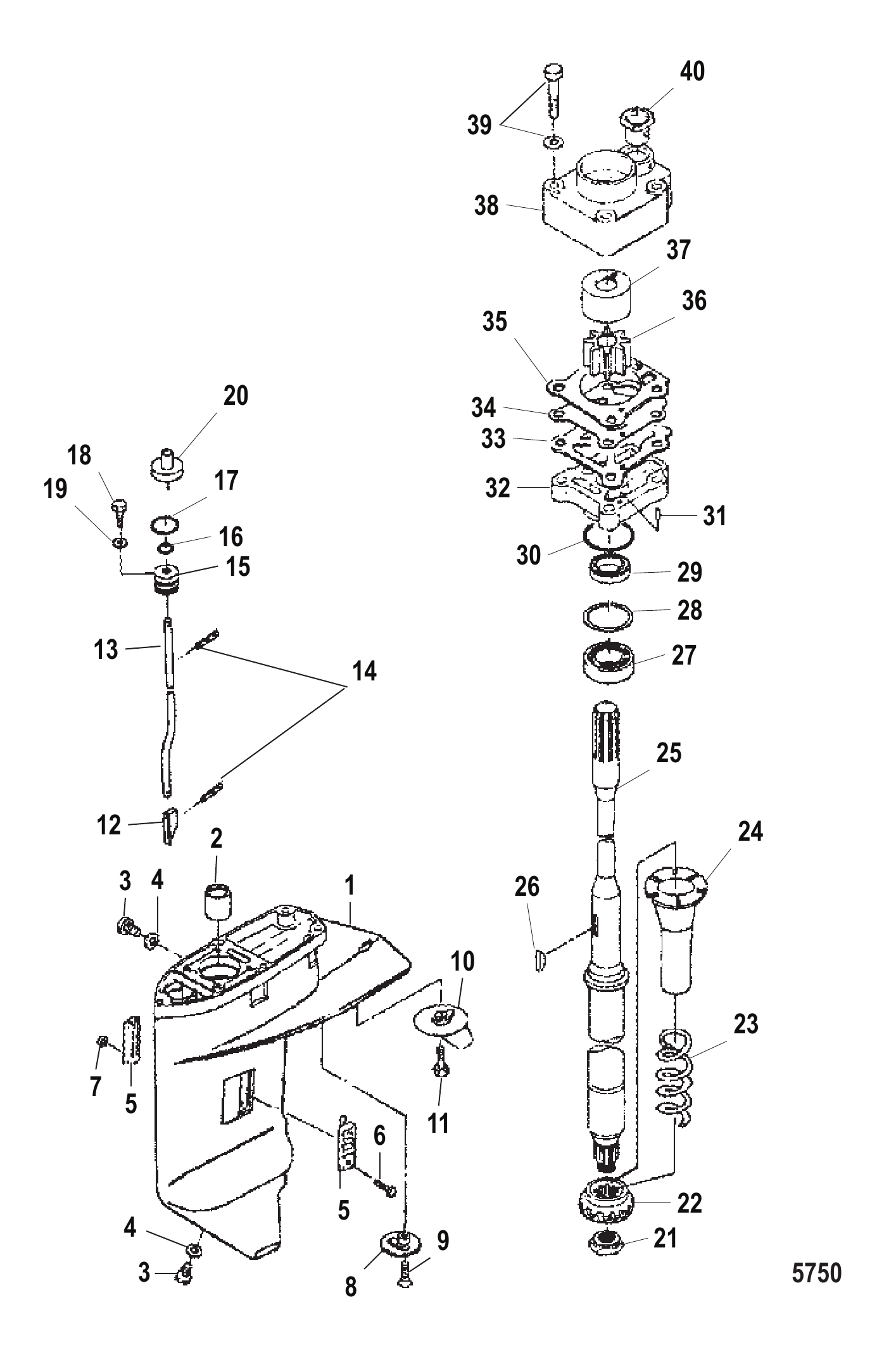

Рис. 17Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	825132A6	Сборка корпуса шестерён	1
-	825132A8	Сборка корпуса шестерён	1
-	8M0070908	GC 25/30 2S LG Mercury / Quicksilver	1
1	825132A4	Корпус редуктора в сборе (базовый)	1
1	8M0057242	GC BASIC 25/30 4S Mercury / Quicksilver	1
2	8130484	Подшипник игольчатый	1
2	813048006	ПОДШИПНИК	1
3	953681	Винт сливной	2
3	8M0229353	Пробка	2
4	95220	Прокладка	2
4	8M0082880	Комплект уплотнений сливной пробки	2
5	853763	Комплект водяного фильтра	1
6	17635	Винт	1
7	85372210	Гайка	1
8	16133	Сетка водозаборная	1
9	160941	Винт	1
9	898101959	ВИНТ	1
10	853762	Триммерный плавник	1
11	167051	Болт (M6 x 20)	1
12	161722	Кулачок	1
12	8M0172382	Кулачок сцепления	1
13	161732	Штанга кулачка	1
13	161742	Штанга кулачка	1
13	161743	Штанга кулачка	1
13	161744	Штанга кулачка	1
14	16179	Штифт	2
15	161762	Втулка	1
16	161772	Кольцо уплотнительное	1
17	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	162111	БОЛТ	1
18	8230427	Болт в сборе (M6 x 12)	1
19	953921	Шайба нержавеющая	1
20	853794	Фиксатор	1
21	85372211	Гайка	1
22	16138T01	Шестерня ведущая (12 зубьев)	1
23	8126454	Пружина	1
24	853765	Труба	1
24	853765T	Направляющая	1
25	161352	Вал приводной	1
25	161362	Вал приводной	1
25	16136T02	Вал приводной длинный	1
25	161363	Вал приводной	1
25	161364	Вал приводной	1
26	161551	Шпонка	1
27	161282	Подшипник роликовый конический	1
27	16128T02	Подшипниковый узел	1
28	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
28	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
28	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
28	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
29	161622	Сальник масляный	1
30	8537096	Кольцо уплотнительное	1
31	952188	Штифт установочный	2
32	8260531	Корпус водяного насоса	1
33	161602	Прокладка	1
34	161592	Износостойкая пластина	1
35	161582	Прокладка	1
36	161541	Крыльчатка	1
36	8M0214912	Крыльчатка	1
37	161572	Вставка	1
38	161562	Корпус верхний водяного насоса	1
39	8230425	Болт	4
39	879194269	Болт	4
40	161681	Сальник	1
-	853792A1	Ремкомплект водяного насоса	1
-	853792T01	Ремкомплект водяного насоса	1
-	853792A2	Ремкомплект водяного насоса - хром	1
-	95220A1	Комплект прокладок редуктора	1
-	8M0089639	Комплект прокладок редуктора	1

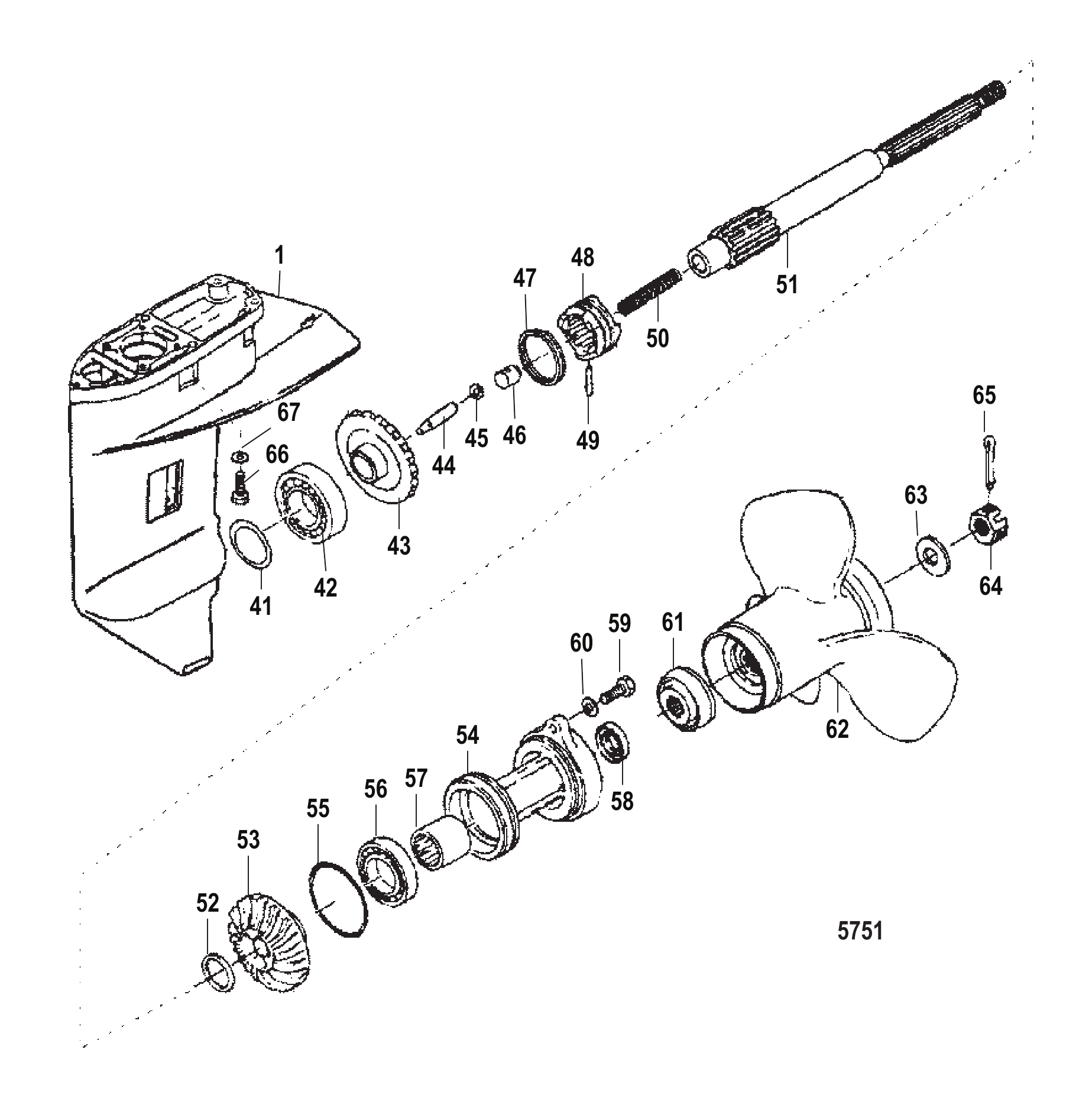

Рис. 18Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	825132A6	Сборка корпуса шестерён	1
-	8M0070907	GC 25/30 2S SH Mercury / Quicksilver	1
-	825132A8	Сборка корпуса шестерён	1
-	8M0070908	GC 25/30 2S LG Mercury / Quicksilver	1
1	825132A4	Корпус редуктора в сборе (базовый)	1
1	8M0057242	GC BASIC 25/30 4S Mercury / Quicksilver	1
41	161631	Шайба регулировочная (0.1) (0.1)	AR
41	8132761	Шайба регулировочная (0.15) (0.15)	AR
42	161281	Подшипник шариковый	1
42	16128T01	Подшипниковый узел	1
43	8129441	Шестерня переднего хода	1
43	8M0183179	Шестерня переднего хода	1
44	161521	Толкатель кулачковый	1
45	161322	Шарик стальной	1
46	853764	Держатель	1
46	853764003	Фиксатор	1
47	8126453	Пружина	1
48	8129461	Муфта	1
48	898103030	МУФТА	1
49	161501	Штифт	1
50	176672	ПРУЖИНА	1
51	195131	Гребной вал	1
51	19513T01	Вал гребного винта	1
52	161401	Шайба	1
53	8129452	Шестерня заднего хода	1
53	812945T02	Шестерня заднего хода	1
54	825119A1	Обойма подшипника в сборе	1
54	8M0070880	Обойма подшипника в сборе	1
55	161311	Уплотнительное кольцо	1
56	161321	Подшипник шариковый	1
56	16132T01	Подшипник шариковый	1
57	8130485	Подшипник игольчатый	1
57	813048T05	Подшипник игольчатый	1
58	161301	Сальник	1
59	4000354	ВИНТ (M8 x 30)	2
60	853701	ШАЙБА	2
60	8M0135942	Шайба	2
61	161452	Ступица упорная	1
62	853790	Гребной винт	1
62	8M0047582	Гребной винт - 14	1
62	8537901	Гребной винт	1
62	QA2200R	BLKDIA 9.25X12.5R Mercury / Quicksilver	1
62	8537902	Гребной винт	1
62	QA2196R	BLKDIA 9.5X11 RH Mercury / Quicksilver	1
62	8537903	Гребной винт	1
62	8M0135335	Гребной винт	1
62	8537904	Гребной винт	1
62	QA2192R	BLKDIA 9.75X9.5RH Mercury / Quicksilver	1
62	8537905	Гребной винт	1
62	QA2190R	BLKDIA 10X8 RH Mercury / Quicksilver	1
-	8797821	Резиновая ступица	1
-	897001T	Ступица резиновая	1
63	161402	Шайба	1
64	161471	Гайка гребного винта	1
65	8150264	Шплинт	1
66	161261	Болт	4
66	879194307	Болт	4
67	853701	ШАЙБА	4
67	8M0135942	Шайба	4
-	95220A1	Комплект прокладок редуктора	1
-	8M0089639	Комплект прокладок редуктора	1

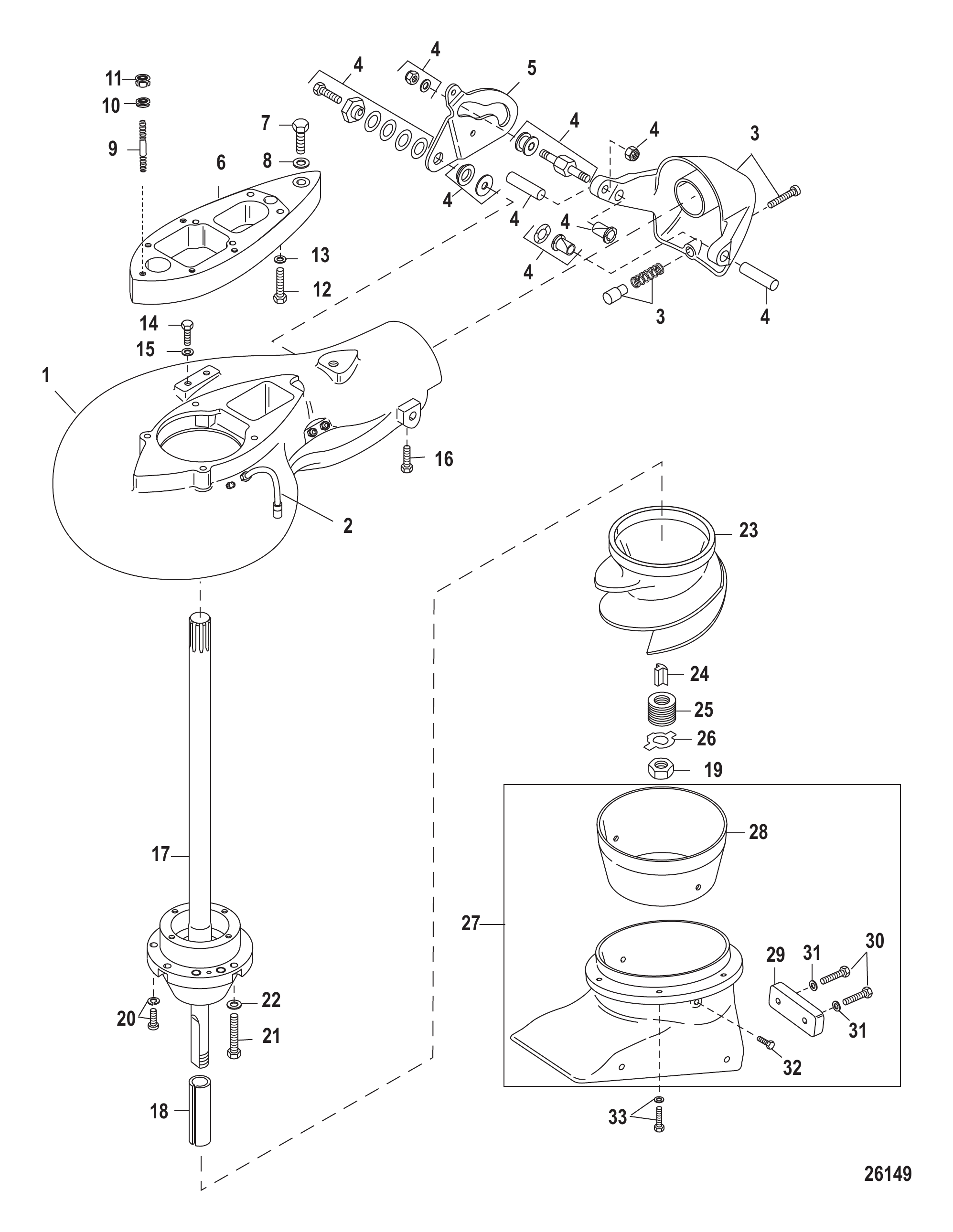

Рис. 19Реактивный движитель Jet Unit

REF	Номер детали	Наименование	Кол-во
-	NSS	NOT SOLD SEPARATE Jet Unit-Complete	1
1	879147A17	Корпус спиральный	1
1	879345T89	Корпус спиральный	1
2	827490	ШЛАНГ СМАЗКИ	1
3	878378	Задний ход с буфером	1
4	878376	Комплект тяг переключения	1
5	898101657	Кулачок переключения	1
6	898101922	Пластина переходная	1
7	898101795	Болт	1
8	895141	Шайба нержавеющая	1
8	879194340	Шайба	1
9	16695006	Болт	1
9	879194307	Болт	1
10	898101654	Шайба	1
10	879194342	Шайба	1
11	853722023	Гайка	1
11	879194337	Гайка	1
12	823042045	БОЛТ	4
12	879194254	Болт	4
13	898101654	Шайба	4
13	879194342	Шайба	4
14	16832	Болт (M6 x 16)	2
15	16826	Шайба нержавеющая	2
16	NSS	NOT SOLD SEPARATE Screw	1
17	879147A19	Вал гребной в сборе	1
17	879345T90	Вал гребной	1
18	827189	ВТУЛКА	1
19	827190	ГАЙКА	1
20	878388001	Винт	1
21	823042076	БОЛТ	4
21	879194256	Болт	4
22	898101654	Шайба	4
22	879194342	Шайба	4
23	855708T25	Рабочее колесо	1
24	801405625	Шпонка рабочего колеса	1
25	801404625	Прокладка рабочего колеса	1
26	801403625	Шайба стопорная	1
27	801412T01	Корпус в сборе впускной	1
28	827188T04	Гильза	1
29	889246A72	Комплект анодов	1
30	801432001	Болт (M6 x 25)	2
31	879652003	Шайба	2
32	16832	Болт (M6 x 16)	2
33	167051	Болт (M6 x 20)	6

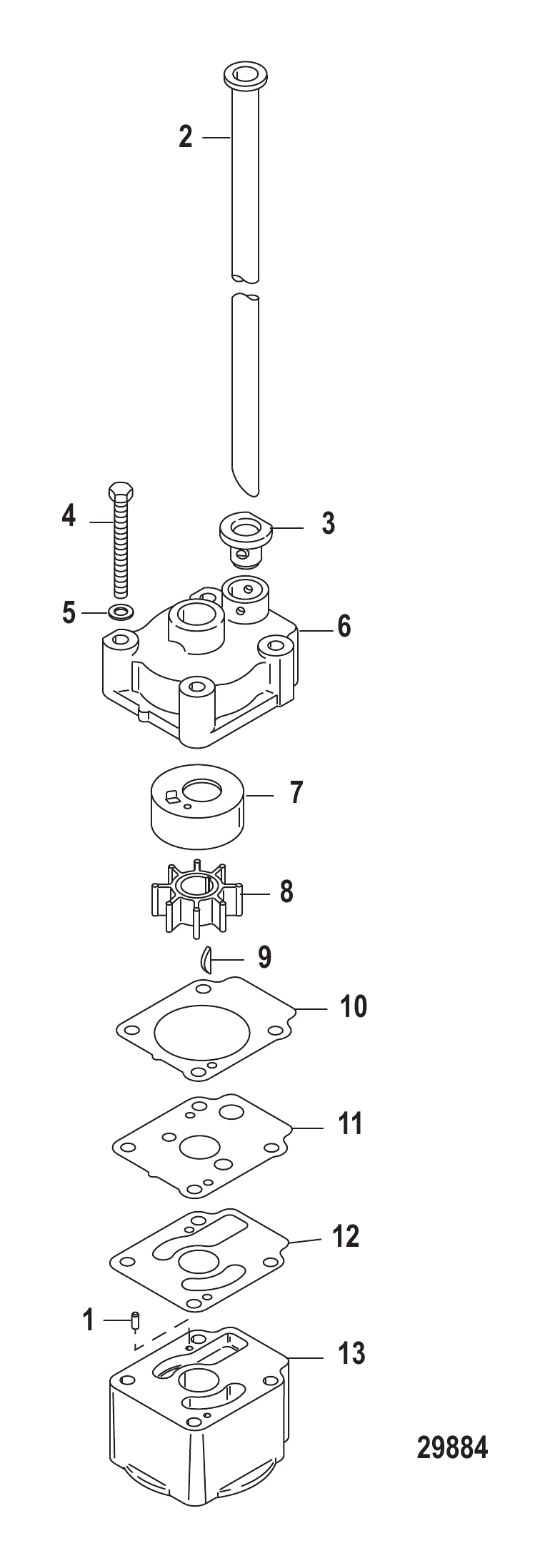

Рис. 20Компоненты водяного насоса водомета Jet Water Pump Components

REF	Номер детали	Наименование	Кол-во
1	952188	Штифт установочный	2
2	161701	Трубка водяная	1
3	161681	Сальник	1
4	898101656	Болт	4
4	879194252	Болт	4
5	895106	Шайба нержавеющая	4
5	16826	Шайба нержавеющая	4
6	161562	Корпус верхний водяного насоса	1
7	161572	Вставка	1
8	161541	Крыльчатка	1
8	8M0214912	Крыльчатка	1
9	161551	Шпонка	1
10	161582	Прокладка	1
11	898101921	Пластина направляющая	1
12	898101381	ПРОКЛАДКА	1
13	889246025	Корпус водяного насоса	1

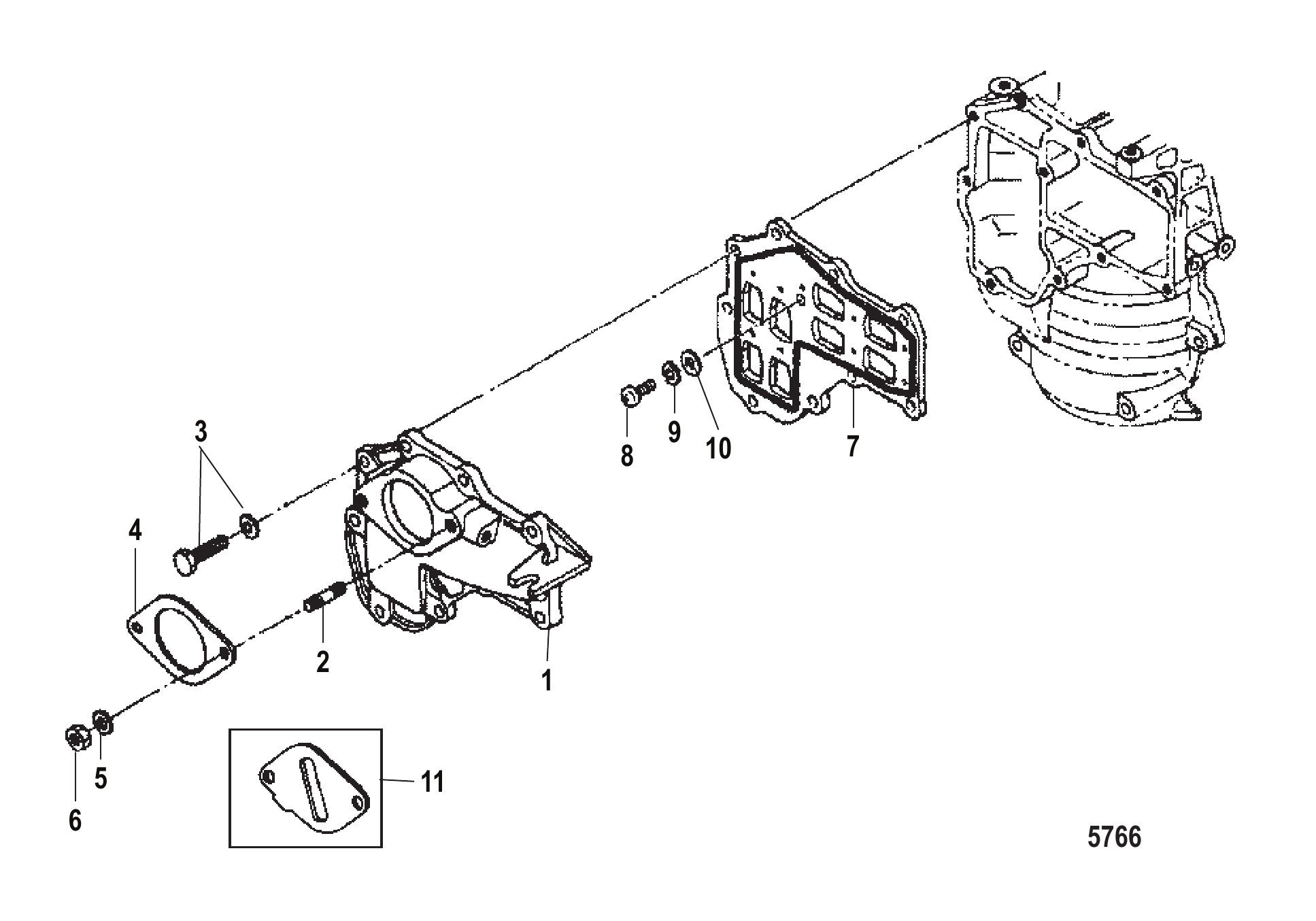

Рис. 21Коллектор/клапанная коробка Manifold/Reed

REF	Номер детали	Наименование	Кол-во
1	853717A4	Коллектор впускной в сборе	1
2	853718	Шпилька	2
2	8M0106728	Шпилька	2
3	168284	Болт	9
4	8537021	ПРОКЛАДКА	1
4	853702007	Прокладка	1
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	853719	Лепестковый блок в сборе	1
7	853719T	Лепестковый блок	1
8	8230311	ВИНТ	1
9	16818	Стопорная шайба	1
10	809931044	ШАЙБА	1
11	885193	Ограничитель	1
-	853780A1	Ремкомплект карбюратора	1
-	812939A1	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	853787A2	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1

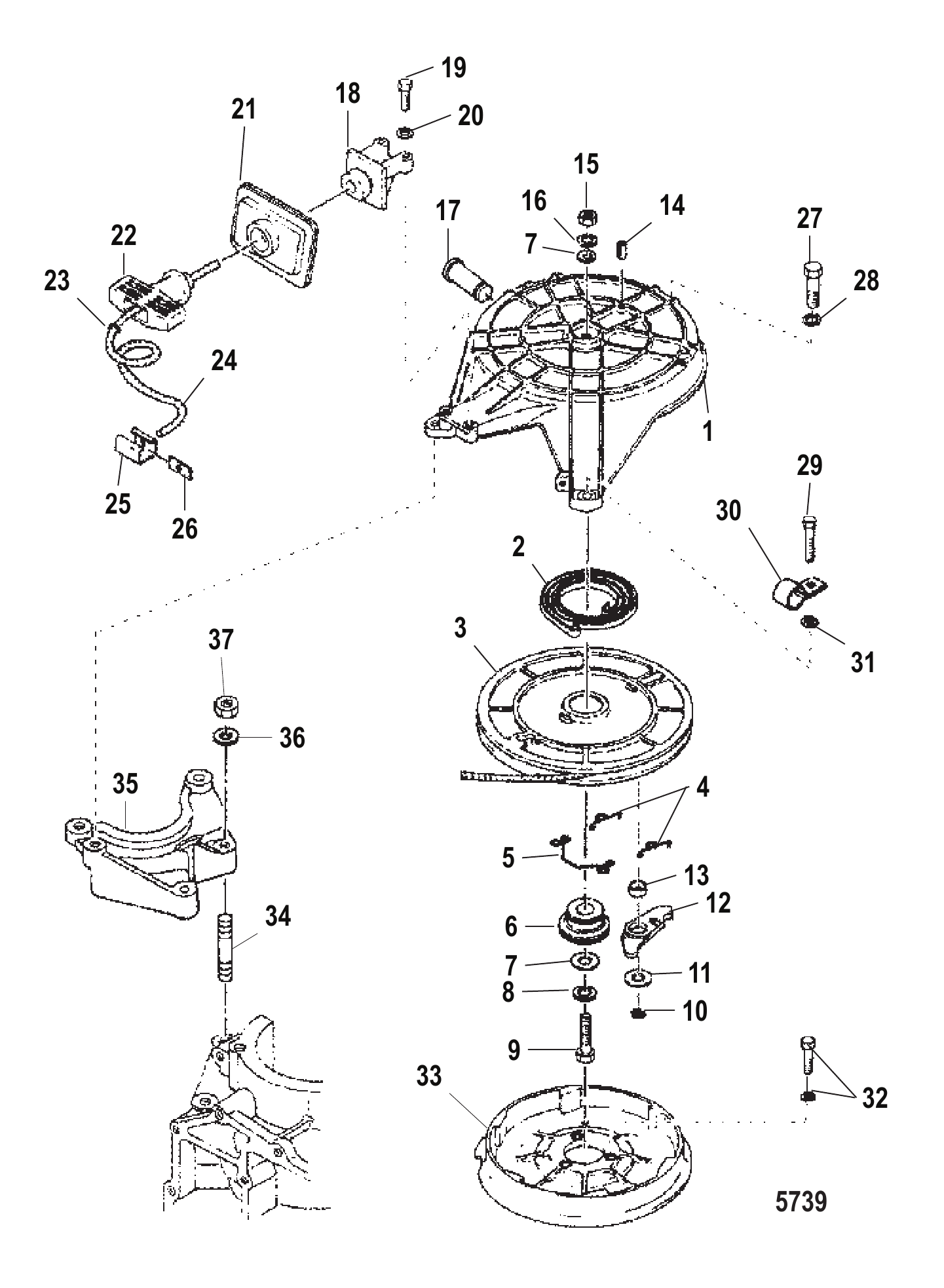

Рис. 22РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	812632A2	Стартер в сборе (ручной)	1
-	812632T04	Стартер в сборе (ручной)	1
1	8126321	Корпус стартера	1
1	812632T01	Корпус стартера	1
2	8126451	Пружина стартера	1
3	8126331	Барабан	1
3	812633T01	Катушка	1
4	8126341	Пружина	2
4	812634005	ПРУЖИНА	2
5	8126342	Пружина	1
6	853753	Вал стартера	1
7	4002217	ШАЙБА	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	1
9	168303	Болт	1
9	8M0106739	Болт	1
10	953181	Стопорное кольцо E-образное	1
11	16238	ШАЙБА	1
11	898101937	Шайба	1
12	8126351	Храповик	1
12	812635T01	ХРАПОВИК	1
13	8537432	Втулка	1
14	952187	Штифт роликовый	1
15	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
16	8537233	Шайба стопорная	1
17	853757	Рычаг блокировки переключения	1
17	8M0102997	Рычаг	1
18	853754	Направляющая	1
19	4000330	ВИНТ (M6 x 25)	2
19	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
20	400256	СТОПОРНАЯ ШАЙБА (M6)	2
21	161102	Пластина уплотнительная	1
22	8126401	Рукоятка шнура стартера	1
23	16109	Уплотнительное кольцо	1
24	8126391	Шнур стартера	1
25	853755	Фиксатор	1
26	853756	Пластина	1
27	168303	Болт	1
27	8M0106739	Болт	1
28	400256	СТОПОРНАЯ ШАЙБА (M6)	1
29	4000330	ВИНТ (M6 x 25)	2
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
30	953951	ХОМУТ	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	2
32	168284	Болт	3
33	8126421	Шкив	1
33	812642T01	Шкив	1
34	8537182	Шпилька	2
34	8M0106733	Шпилька	2
35	853758	Кронштейн стартера	1
36	4002217	ШАЙБА	2
37	8537228	Гайка	2
-	812939A1	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1

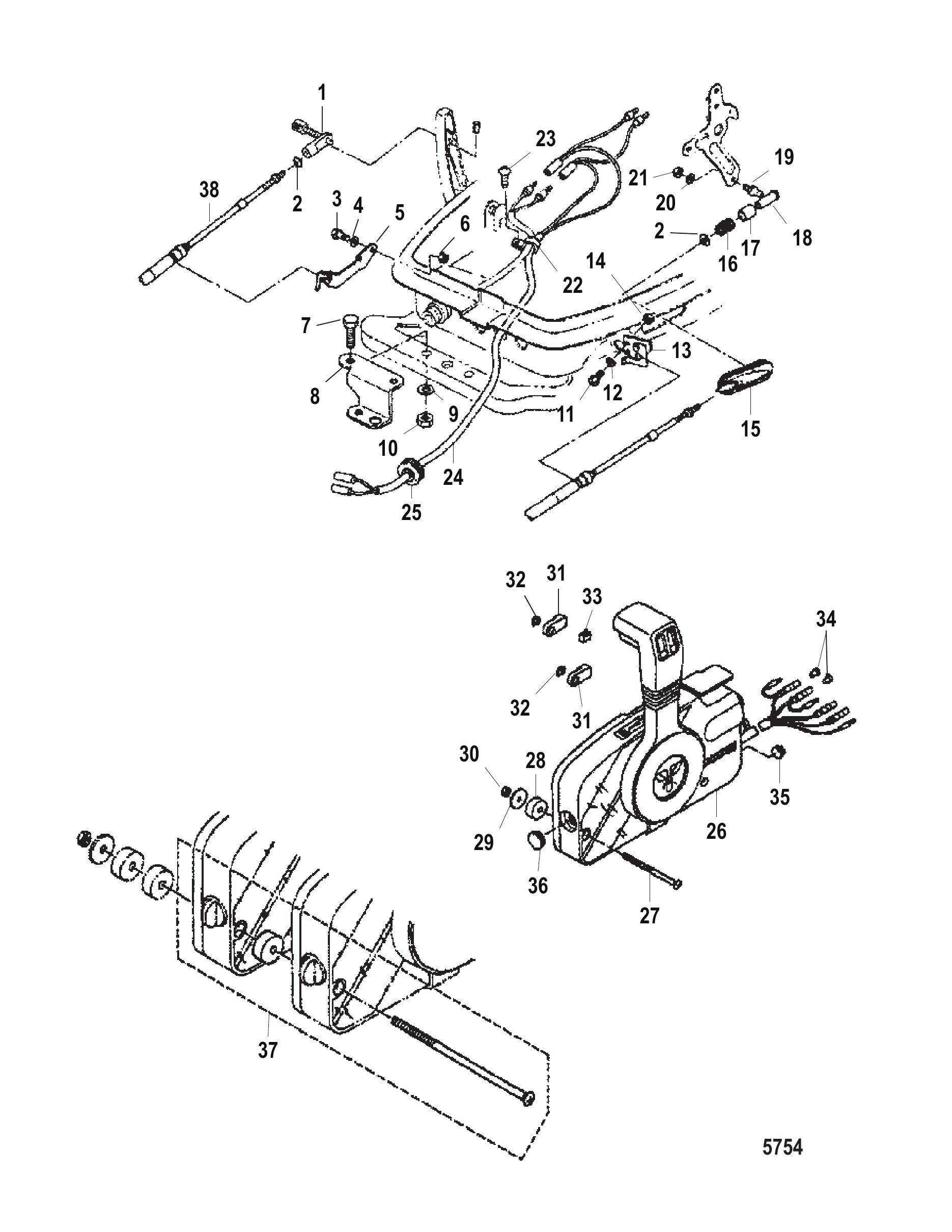

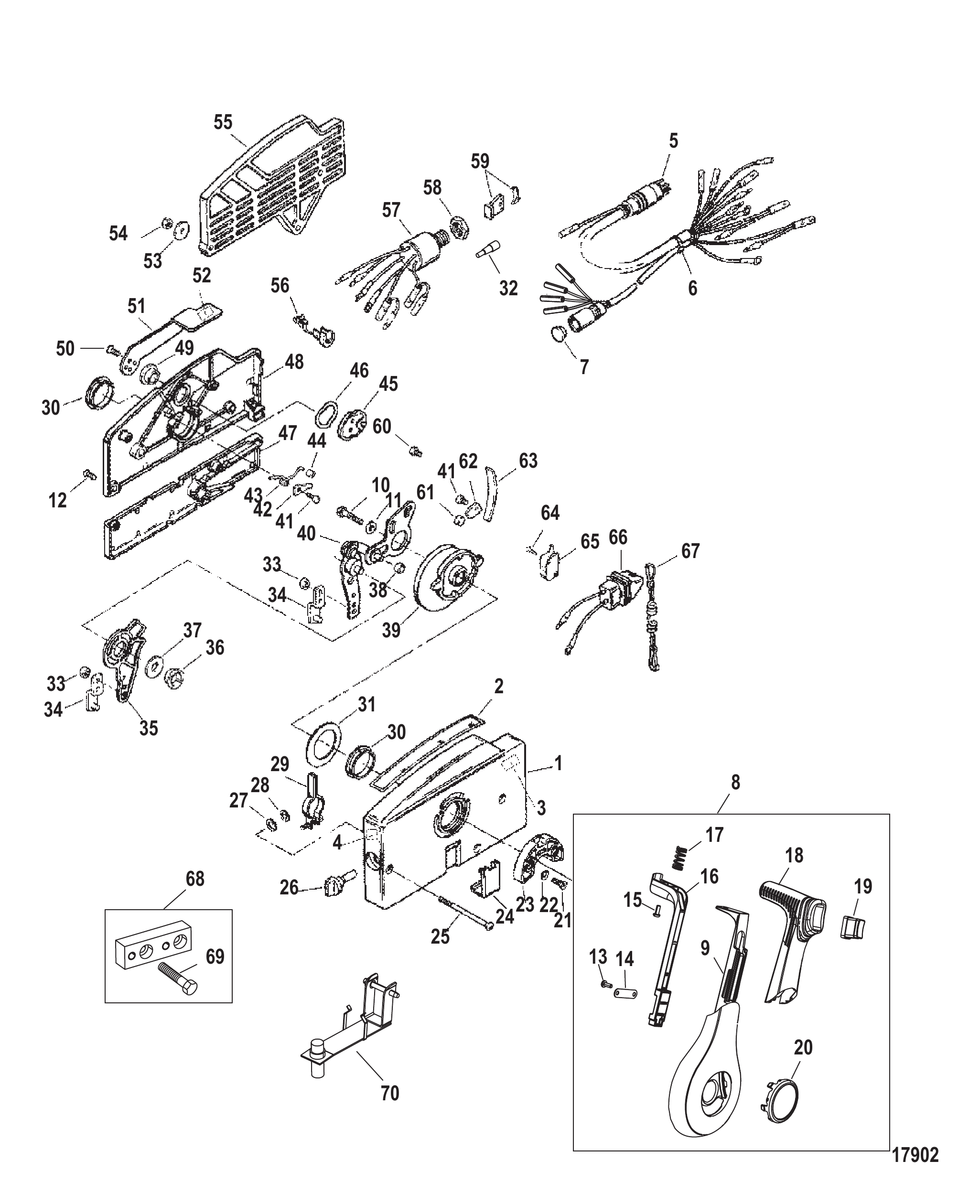

Рис. 23Дистанционное управление-4000 боковое крепление (без гидроподъема) Remote Control-4000 Side Mount (Non Power Trim)

REF	Номер детали	Наименование	Кол-во
-	881170A9	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЭЛЕКТРОСТАРТЕР - БЕЗ ГИДРОПОДЪЕМА	1
1	NSS	NOT SOLD SEPARATE Housing, Front	1
2	170622	НАКЛЕЙКА (F-N-R)	1
3	NSS	NOT SOLD SEPARATE Decal, Throttle Friction	1
4	NSS	NOT SOLD SEPARATE Decal, Run/Off	1
5	850731A2	Жгут проводов в сборе	1
6	816311T	СТЯЖКА (8.00 дюймов)	AR
7	11023	Пробка	1
8	881148T04	КОМПЛЕКТ РУКОЯТКИ	1
8	8M0205858	КОМПЛЕКТ РУКОЯТКИ - БЕЗ ГИДРОПОДЪЕМА	1
9	NSS	NOT SOLD SEPARATE Hub, Handle	1
10	4007154	ВИНТ (M8 x 30)	1
11	12038	ШАЙБА	1
11	8M0207778	ШАЙБА .344 x .625 x.063	1
12	40118107	ВИНТ (M5 x 18)	5
13	4005685	ВИНТ (M4 x 10)	2
14	16921	Кронштейн опоры стопорной планки	1
15	87775510	ВИНТ (M4 x 10)	1
16	881138	Стопорная планка - красная	1
16	8M0207317	СТОПОРНАЯ ПЛАНКА - ЧЕРНАЯ	1
17	16924	ПРУЖИНА	1
18	8811411	Рукоятка	1
19	881146	Пробка	1
20	881137A1	КРЫШКА/НАКЛЕЙКА В СБОРЕ	1
21	40118107	ВИНТ (M5 x 18)	2
22	16923	ШАЙБА СТОПОРНАЯ НАРУЖНАЯ	2
23	16899	Держатель фиксатора нейтрали	1
23	16899T	ДЕРЖАТЕЛЬ ФИКСАТОРА НЕЙТРАЛИ	1
24	16917	Крышка	1
25	40116110	ВИНТ (M6 x 110)	3
25	40116110T	ВИНТ (M6 x 110)	3
26	881145	Ручка регулировки трения дросселя	1
27	16896	Шайба	1
28	13194	Кольцо стопорное	1
29	16895	Рычаг тормоза в сборе	1
30	16875	Подшипник (внутренний диаметр 1.750) (внутренний диаметр 1.75 дюйма)	2
31	16874	Шайба	1
32	13541	Разъём штыревой	AR
32	13540	Колпачок гнездовой	AR
33	401385	ГАЙКА (M5) Нержавеющая сталь	2
34	85899A1	ЗАЖИМ В СБОРЕ	2
35	NSS	NOT SOLD SEPARATE Gear Shift Assembly	1
36	16868	Подшипник (внутренний диаметр .750) (внутренний диаметр .75 дюйма)	1
37	16870	Шайба	1
38	16873	Ролик кулачковый	1
39	NSS	NOT SOLD SEPARATE Drive Gear	1
40	NSS	NOT SOLD SEPARATE Plate, Stud Assembly	1
41	4005683	ВИНТ (M4 x 6)	2
42	16886	Скоба	1
43	16888	Пружина	1
44	16884	Ролик	1
45	16883	Барабан в сборе	1
46	16922	Шайба волнистая	1
47	NSS	NOT SOLD SEPARATE Cover, Bottom	1
48	NSS	NOT SOLD SEPARATE Cover, Top	1
49	16887	Подшипник (внутренний диаметр .810) (внутренний диаметр .81 дюйма)	1
50	40118106	ВИНТ (M5 x 12)	2
51	16919A1	РЫЧАГ В СБОРЕ	1
52	NSS	NOT SOLD SEPARATE Decal, Lift for Fast Idle	1
53	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
54	401196	ГАЙКА (M6)	3
55	17063T	ПРОСТАВКА	1
56	71942	Втулка	1
57	17009A5	Переключатель в сборе (ключи см. ниже)	1
58	879755	Гайка специальная - черный нейлон	1
59	90468A1	Крышка в сборе с ключом	2
60	40056105	ВИНТ (M5 x 10)	1
61	16879	Ролик фиксатора	1
62	16880	Скоба	1
63	16882	Пружина	5
64	4005647	ВИНТ (M3 x 16)	2
65	17277	Выключатель в сборе	1
65	17277T	ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ НЕЙТРАЛИ	1
66	91941A8	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
67	15920Q54	ШНУР В СБОРЕ	1
68	850753A1	КОМПЛЕКТ ПРОСТАВОК МОНТАЖНЫХ	1
69	4008820	ВИНТ (M6 x 20)	2
70	892542A01	ИНДИКАТОР - ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ ПЕРЕКЛЮЧЕНИЯ	1

Рис. 24Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	853800A1	Комплект крепления дистанционного управления	1
-	853800T01	ORD 853800A02 Mercury / Quicksilver	1
1	853804	Комплект соединителя переключения	1
2	17029	ШАЙБА	2
3	16705	Болт	2
4	400256	СТОПОРНАЯ ШАЙБА (M6)	2
5	8538021	Фиксатор троса переключения	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	8230428	Болт	2
8	8538022	Пластина крюка рулевого управления	1
9	16192	Шайба	2
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
11	8150681	Болт с пружинной шайбой оцинкованный (M5 x 18)	2
11	898103A79	Комплект винт/шайба	2
12	16079	СТОПОРНАЯ ШАЙБА	2
13	853802	Фиксатор троса дроссельной заслонки	1
14	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	853803	Втулка уплотнительная	1
16	17028	ПРУЖИНА	1
17	17027	КРЫШКА	1
18	17026	КРОНШТЕЙН	1
19	853801	Шаровой шарнир	1
20	400256	СТОПОРНАЯ ШАЙБА (M6)	1
21	400212	ГАЙКА (M6) Нержавеющая сталь	1
22	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
23	16827	Винт	1
24	853799A1	Трос в сборе (3.9M)	1
24	853799A2	Трос в сборе (5.9M)	1
25	162262	Втулка уплотнительная	1
26	853988A1	Дистанционное управление	1
26	8M0178532	Дистанционное управление	1
27	853989	Винт	3
28	853990	Проставка	3
29	853991	Шайба	3
30	400212	ГАЙКА (M6) Нержавеющая сталь	3
31	8539921	Наконечник кольцевой	2
32	160572	Стопорное кольцо E-образное	2
33	853993	Втулка	1
34	853994	Пробка	2
35	853995	Втулка	1
36	8539951	Втулка уплотнительная	1
37	853997A1	Комплект крепления двойного дистанционного управления	1
38	NSS	NOT SOLD SEPARATE Throttle/shift Cable	1

Рис. 25Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803821	Руководство по запчастям 25/30 л.с. (2 цил./430 куб.см) Международное	1
853845	Руководство пользователя	1
853985	Руководство по обслуживанию	1

Рис. 26Тяга переключения (реактивный движитель) Shift Linkage (Jet)

REF	Номер детали	Наименование	Кол-во
1	898101641	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
2	16825	Гайка	1
2	400212	ГАЙКА (M6) Нержавеющая сталь	1
3	898101644	ГАЙКА	1
4	898101642	ТЯГА соединительная	1
5	898101643	ТЯГА соединительная	1
6	898101645	ПРУЖИНА	2
7	16826	Шайба нержавеющая	2
8	8M0021224	Зажим типа "бабочка"	2

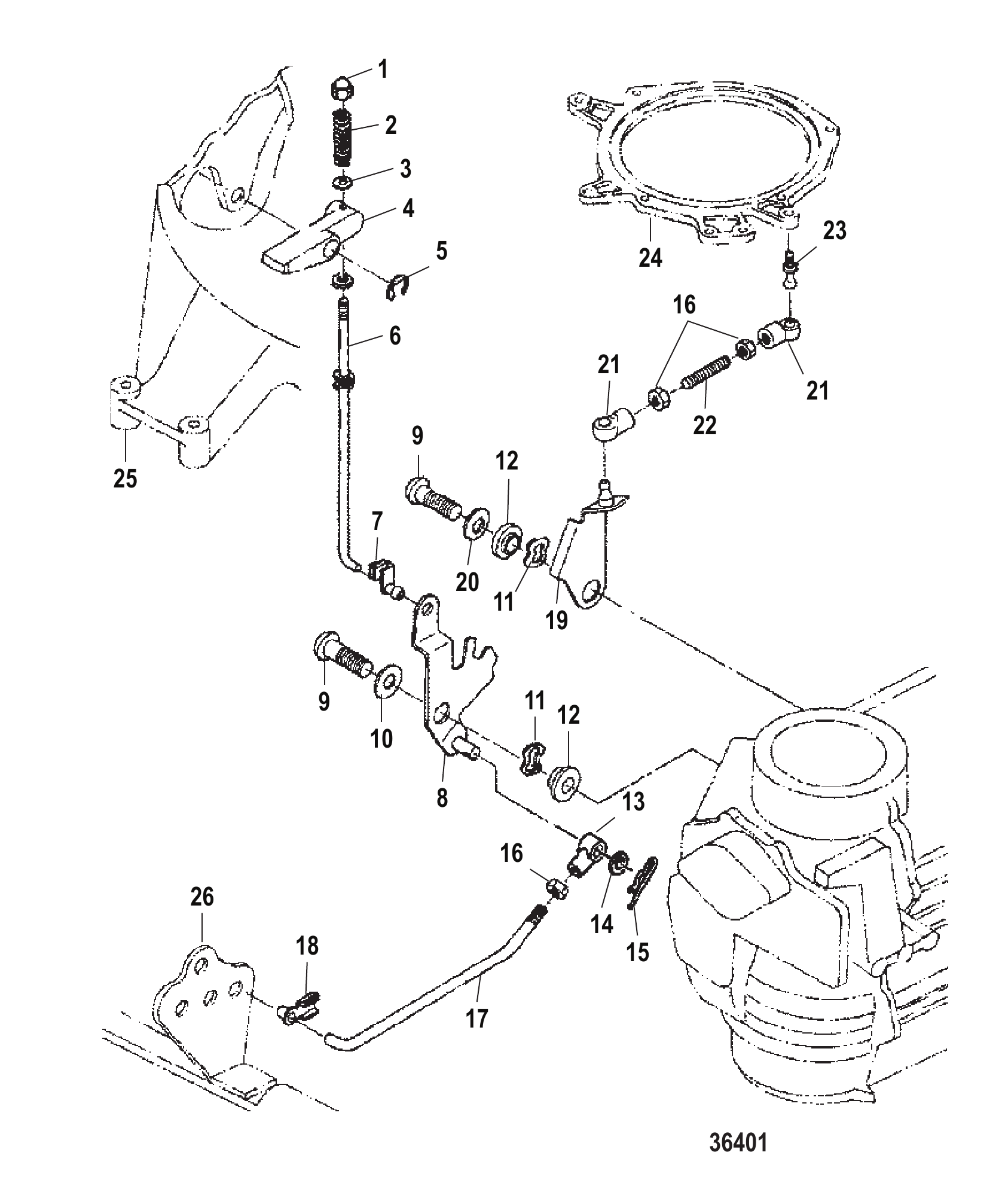

Рис. 27Блокировка стартера Starter Lock

REF	Номер детали	Наименование	Кол-во
1	8537229	Гайка колпачковая	1
2	8126452	Пружина	1
3	16335	ШАЙБА	2
4	853761	Стопорный рычаг стартера	1
5	160572	Стопорное кольцо E-образное	1
6	8537473	Штанга стопора стартера	1
6	853747A11	Комплект тяги/рычага	1
7	176431	ЗАЩЕЛКА ТЯГИ	1
7	8M0169412	ТЯГА С ФИКСАТОРОМ	1
8	853759	Рычаг блокировки	1
8	853747A11	Комплект тяги/рычага	1
9	162453	Винт	2
10	953921	Шайба нержавеющая	1
11	8537232	Шайба волнистая	2
12	8537433	Втулка	2
13	8537451	Шарнир тяги	1
14	953925	ШАЙБА	1
15	8150262	Шплинт	1
16	8537225	Гайка	3
16	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	8537472	Тяга рычага блокировки стартера	1
18	853748	Быстросъёмное соединение тяги	1
19	853760	Рычаг упора	1
19	8M0096696	Стопорный рычаг	1
20	16826	Шайба нержавеющая	1
21	853745	Колпачок	2
22	8537461	Тяга рычага останова дросселя	1
23	853744	Шаровой шарнир	1
23	853744001	Шарнир шаровой	1
24	853710	СТОПОРНОЕ КОЛЬЦО	1
25	8126321	Корпус стартера	1
25	812632T01	Корпус стартера	1
26	853766	Пластина стопорная	1

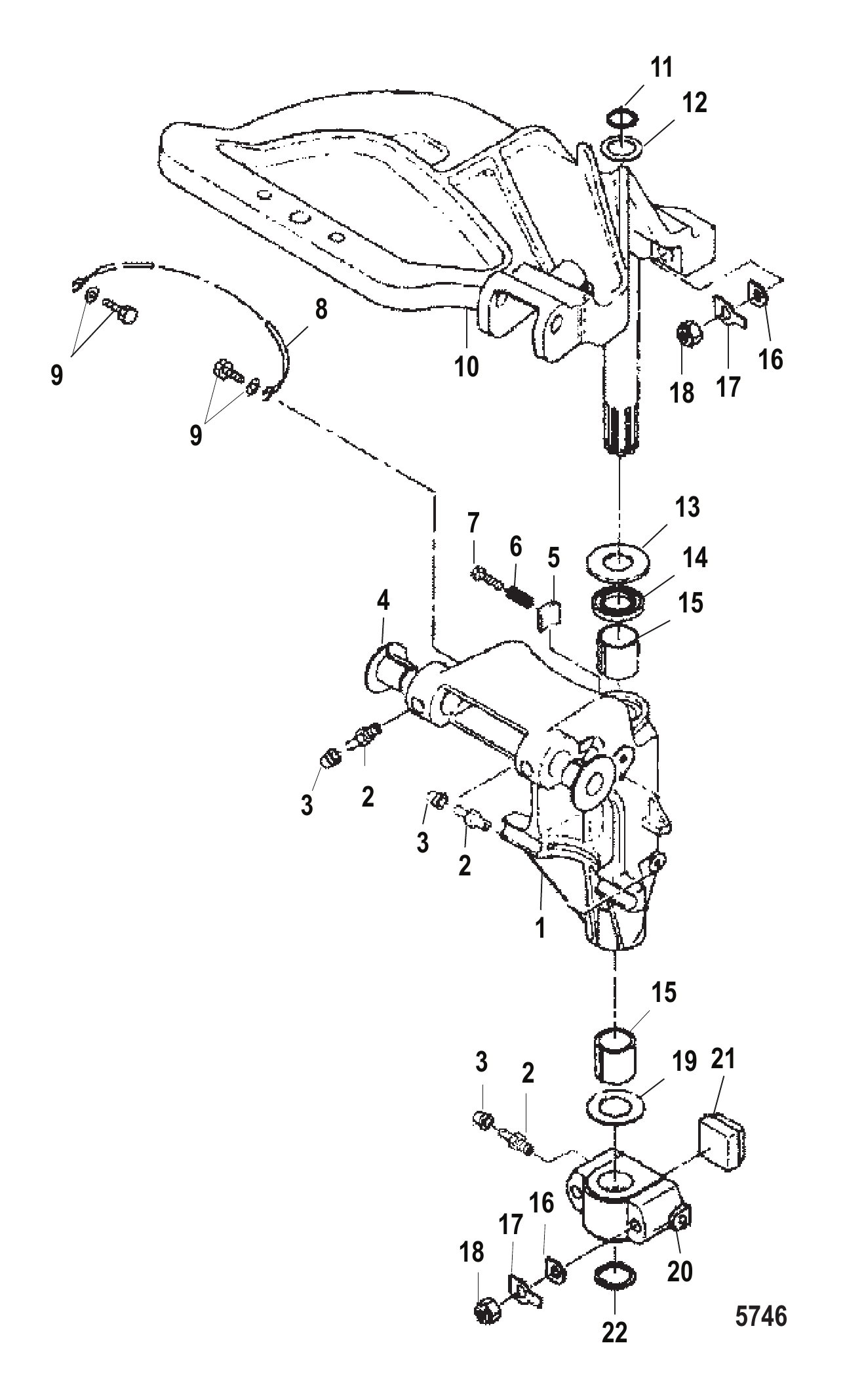

Рис. 28Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8130297	Поворотный кронштейн	1
2	824969	НИППЕЛЬ для смазки	5
3	808599	Крышка	5
4	8537435	Втулка	2
5	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
6	953831	Пружина	1
7	4000354	ВИНТ (M8 x 30)	1
8	8537401	Провод заземления	1
8	898101089	Провод заземления	1
8	898101089	Провод заземления	1
9	8230427	Болт в сборе (M6 x 12)	2
10	853770A1	Вал в сборе рулевого управления	1
10	853770T01	Вал рулевого управления	1
11	8537141	Стопорное кольцо C-образное	1
12	161403	Шайба	1
12	879194002	Шайба	1
13	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
14	8537076	Сальник масляный	1
15	8537436	Втулка	2
16	162382	Шайба	4
17	8537721	Стопорная пластина	4
18	85372215	ГАЙКА	4
19	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
19	16204004	Пластина упорная	1
20	853786	Вилка нижняя	1
21	8537731	Демпфер	1
22	8537142	Кольцо C-образное	1

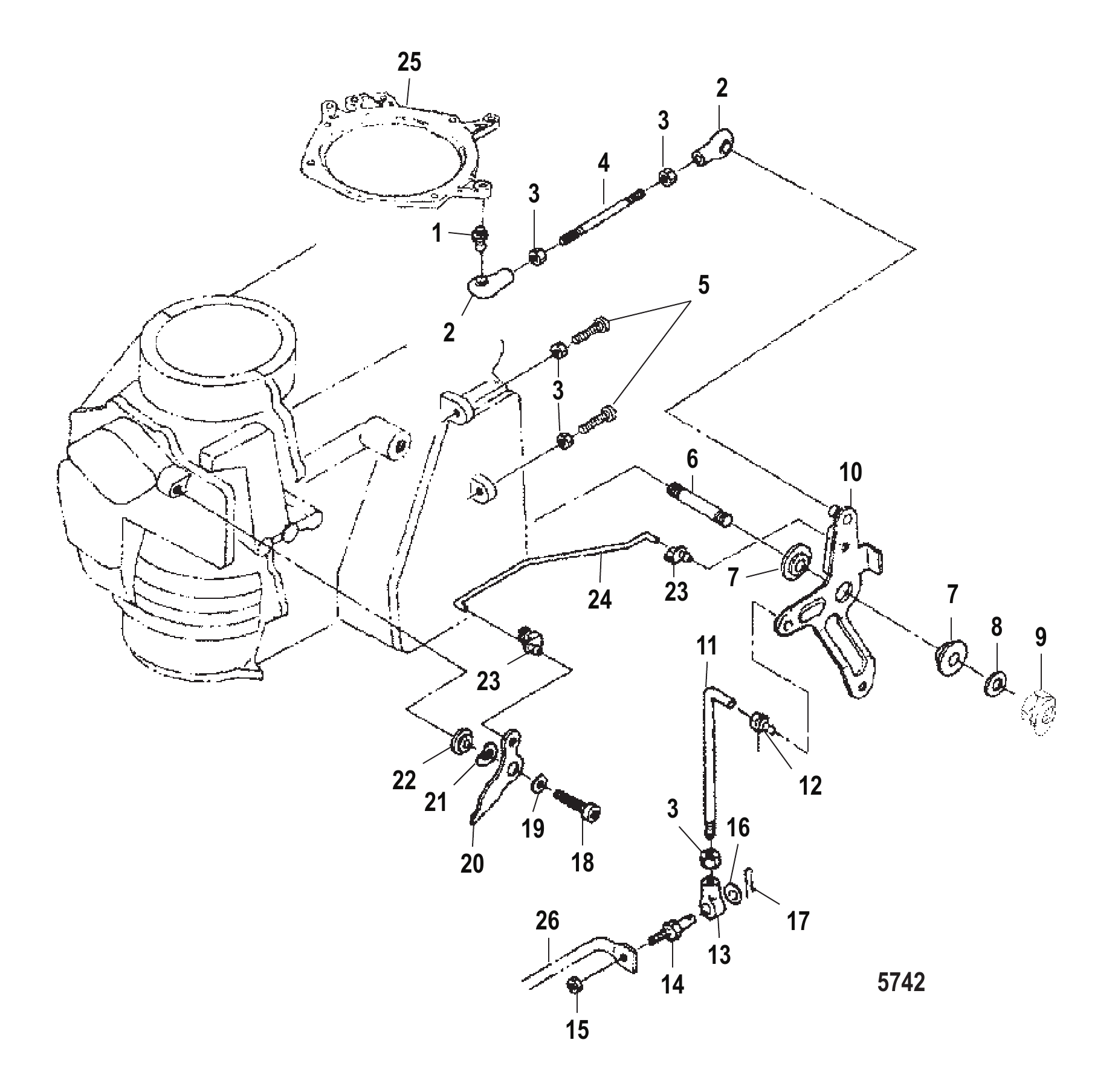

Рис. 29ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	853744	Шаровой шарнир	1
2	853745	Колпачок	2
3	8537225	Гайка	5
3	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	5
4	8537462	Тяга соединительная	1
4	853746004	Тяга соединительная	1
5	853699	ВИНТ	2
5	16123	Винт (25 мм)	2
6	8537181	Шпилька	1
6	879194297	Шпилька	1
7	853743	Втулка	2
8	853701	ШАЙБА	1
8	8M0135942	Шайба	1
9	815088	ГАЙКА (M8)	1
9	95374	Гайка нейлоновая	1
10	8537422	Рычаг привода	1
10	8M0103002	Рычаг опережения в сборе	1
11	8537476	Тяга соединительная	1
11	853747009	Соединительная тяга	1
12	853748	Быстросъёмное соединение тяги	1
13	8537451	Шарнир тяги	1
14	853749	Палец	1
14	853749001	Штифт	1
15	8537226	Гайка	1
15	400212	ГАЙКА (M6) Нержавеющая сталь	1
16	953925	ШАЙБА	1
17	8150262	Шплинт	1
18	162452	Винт	1
19	953921	Шайба нержавеющая	1
20	8537503	Кулачок дросселя	1
21	8537232	Шайба волнистая	1
22	8537431	Втулка	1
23	176431	ЗАЩЕЛКА ТЯГИ	2
23	8M0169412	ТЯГА С ФИКСАТОРОМ	2
24	8537471	Тяга дросселя	1
24	853747010	Соединительная тяга	1
25	853710	СТОПОРНОЕ КОЛЬЦО	1
26	160932	Вал дроссельной заслонки	1

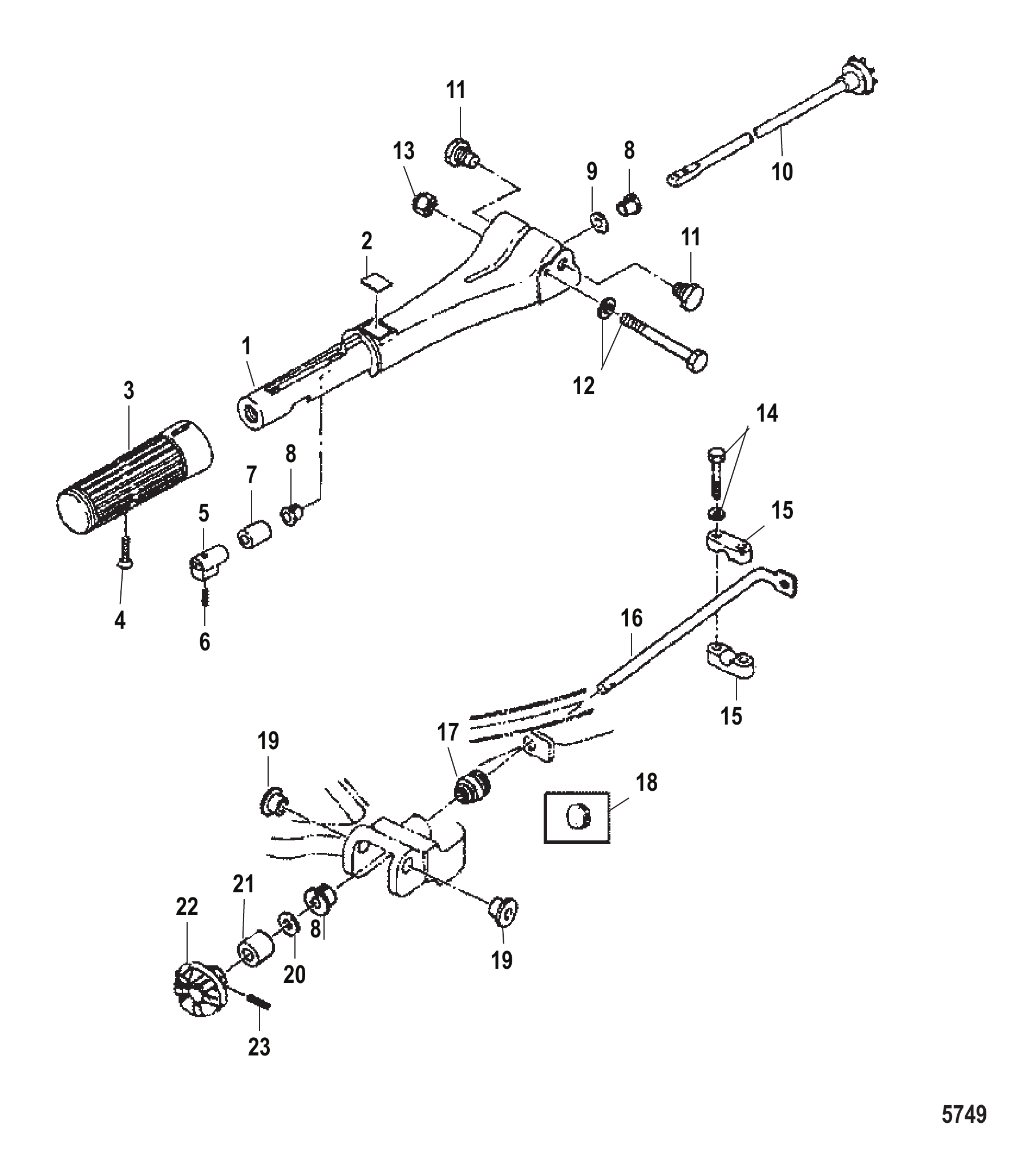

Рис. 30Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	160752	Рукоятка рулевого управления	1
2	16090	НАКЛЕЙКА	1
2	8M0097201	Наклейка румпеля	1
3	160861	Рукоятка	1
4	8150461	Винт	1
5	8537152	Проставка	1
6	8150263	Шплинт	1
7	16191	Проставка	1
8	16336	ВТУЛКА	3
9	8537232	Шайба волнистая	1
10	160931	Вал дроссельной заслонки	1
11	8129352	Болт	2
11	8M0111108	Болт	2
12	8230422	Болт	1
12	8M0050498	Болт	1
13	8537227	Гайка нейлоновая	1
14	168302	Болт	2
14	879194264	Болт	2
15	853752	Кронштейн	2
16	160932	Вал дроссельной заслонки	1
17	16823	Втулка уплотнительная	1
18	16226	Втулка	1
19	952869	Втулка	2
20	16192	Шайба	1
21	9528610	Втулка	1
22	853751	Шестерня ведущая	1
23	952186	Штифт роликовый	1

Рис. 31Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	853996	Съёмник в сборе для маховика	1
1	8M0059838	Съёмник маховика	1
2	8539962	Инструмент для установки/снятия поршневого пальца	1
3	85399618	КОМПЛЕКТ СЪЁМНИК РЕЗИНОВОЙ ОПОРЫ	1
4	8539966	Инструмент для пружинных штифтов	1
5	8539968	Инструмент для пружинных штифтов	1
6	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
7	85399614	ИНСТРУМЕНТ ГОЛОВКА Гайка B конической шестерни	1
8	85399610	МОНТАЖНЫЙ ИНСТРУМЕНТ Штифт сцепления	1
9	8539964	Съёмник подшипников	1
9	8M0060180	Подшипник конической шестерни	1
10	85399616	ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ БОКОВОГО ЗАЗОРА	1
11	85399620	КОМПЛЕКТ СЪЁМНИК ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК	1
11	895195A01	Комплект съёмника подшипника	1
12	8031332	Фланец	1
13	8031333	Вал	1
14	1614010	Шайба	1
15	85372220	ГАЙКА	1
16	8031336	Фланец	1
17	8031337	Инструмент направляющий	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	895212	Инструмент для запрессовки наружного подшипника, стержень	1
-	895213001	ИНСТРУМЕНТ Пластина для запрессовки наружного кольца подшипника	1
-	895214	Инструмент для запрессовки наружного подшипника, направляющая	1
-	895215	Инструмент конической шестерни, комплект A	1
-	895216004	ИНСТРУМЕНТ Кольцо для измерения люфта	1
-	895217	Инструмент, тарельчатая пружина, D-12	1
-	895218	Инструмент, шаблон для регулировки зазоров	1
-	895219	Инструмент, измеритель толщины	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1

水星 Mercury 25 HP Jet 2 CYL (International) 0N088578 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 25 HP Jet 2 CYL (International) 0N088578 & Up - — взрыв-схемы и запчасти
