水星 Mercury 250/275 0C101891 THRU 0D224591 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-814697 · 共 34 个部位 · 1348 条零件

1КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)2ШЛАНГИ И ФИТИНГИ КАРБЮРАТОРА (СЕРИЙНЫЙ №D000750 И ВЫШЕ)3ПЛАСТИНА КАРБЮРАТОРА/БЛОК КЛАПАНОВ (СЕРИЙНЫЙ №D000749 И НИЖЕ)4ПЛАСТИНА КАРБЮРАТОРА/БЛОК КЛАПАНОВ (СЕРИЙНЫЙ №D000750 И ВЫШЕ)5КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И КРЫШКИ 8КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА 9КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ (КОНТРАВРАЩАЮЩАЯСЯ КОНСТРУКЦИЯ I)10КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ (КОНТРАВРАЩАЮЩАЯСЯ КОНСТРУКЦИЯ II)11КЛАПЕН ОБОГАЩЕНИЯ (СЕРИЙНЫЙ №D000749 И РАНЕЕ)12ВЫПУСКНОЙ КОЛЛЕКТОР И ГОЛОВКА ЦИЛИНДРА 13ВЫПУСКНАЯ ПЛАСТИНА 14МАХОВИК/СТАТОР 15ТОПЛИВНЫЙ НАСОС (КОРПУС ТОПЛИВНОГО НАСОСА ЧЕРНЫЙ)16ТОПЛИВНЫЙ НАСОС (СЕРИЙНЫЙ №D000749 И РАНЕЕ)17ТОПЛИВНЫЙ НАСОС СЕРИЙНЫЙ №D000750 И ПОЗЖЕ/КОРПУС ТОПЛИВНОГО НАСОСА БЕЛЫЙ/КРАСНЫЙ 18РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ)19РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (КОНТРАВРАЩЕНИЕ)20РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (СТАНДАРТНОЕ ВРАЩЕНИЕ)21ГИДРАВЛИЧЕСКИЙ НАСОС (КОНСТРУКЦИЯ I)22ГИДРАВЛИЧЕСКИЙ НАСОС (КОНСТРУКЦИЯ II)23ГИДРАВЛИЧЕСКИЙ НАСОС И КРЕПЕЖНЫЕ КРОНШТЕЙНЫ 24ПРИБОРЫ 25КОМПЛЕКТ КЛЮЧА ЗАЖИГАНИЯ 26ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 27КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ 28ШУМОГЛУШИТЕЛЬ И КРОНШТЕЙН КОЖУХА 29СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ 30КОМПЛЕКТ СТАРТЕРА 31ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ 32РЫЧАГ ДРОССЕЛЯ 33КРОНШТЕЙНЫ ТРАНЦА 34ЖГУТ ПРОВОДОВ, СОЛЕНОИД СТАРТЕРА И ВЫПРЯМИТЕЛЬ

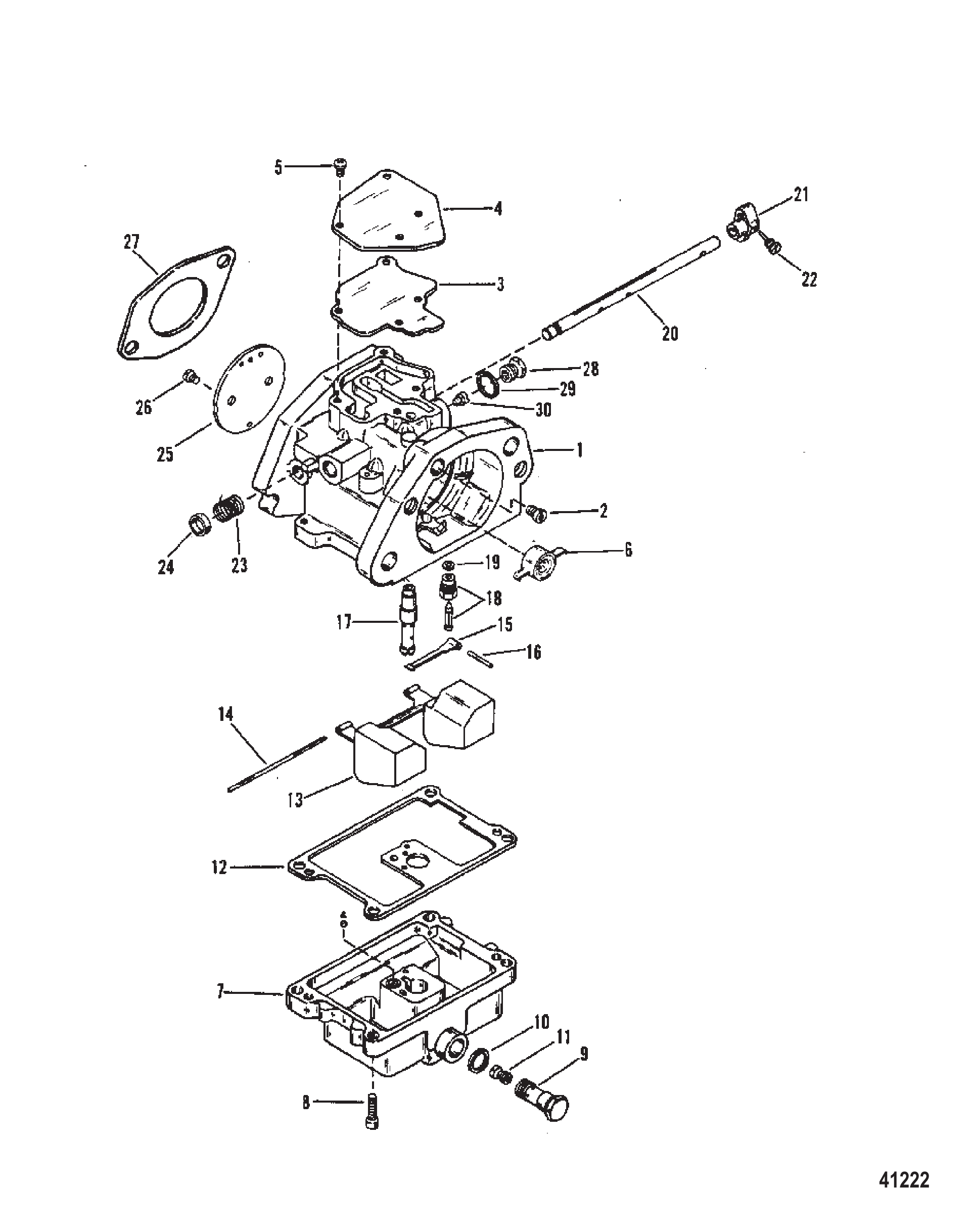

Рис. 1КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА) CARBURETOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	7785A55	Карбюратор в сборе (9-1)	1
1	7785A56	Карбюратор в сборе (9-2)	1
1	7785A57	Карбюратор в сборе (9-3)	1
1	7785A58	Карбюратор в сборе (9-4)	1
1	7785A59	Карбюратор в сборе (9-5)	1
1	7785A60	Карбюратор в сборе (9-6)	1
1	7785A61	Карбюратор в сборе (8-1)	1
1	7785A62	Карбюратор в сборе (8-2)	1
1	7785A63	Карбюратор в сборе (8-3)	1
1	7785A64	Карбюратор в сборе (8-4)	1
1	7785A65	Карбюратор в сборе (8-5)	1
1	7785A66	Карбюратор в сборе (8-6)	1
2	6201	ЖИКЛЁР (.080)	6
3	NSS	NOT SOLD SEPARATE GASKET	6
4	9122	Крышка-пластина	6
5	NSS	NOT SOLD SEPARATE SCREW	24
6	813274	Вентури	6
6	9481	Вентури	6
7	9478	Топливная камера	1
7	9478	Топливная камера	5
8	NSS	NOT SOLD SEPARATE SCREW	24
9	6199	ПРОБКА ГЛАВНОГО ЖИКЛЁРА	6
10	NSS	NOT SOLD SEPARATE GASKET, MAIN JET	6
11	6680	Жиклёр (.078) (WME1/2)-115 WME-14	5
11	3517	Жиклёр (.084) (135/175/200)	1
11	6202	ЖИКЛЁР ГЛАВНЫЙ (.088)	1
11	3518	Жиклёр (.082)	5
12	NSS	NOT SOLD SEPARATE GASKET, FUEL BOWL	6
13	813470	Поплавок	6
14	NSS	NOT SOLD SEPARATE FLOAT PIN	6
15	NSS	NOT SOLD SEPARATE FLOAT LEVER	6
16	NSS	NOT SOLD SEPARATE PIN	6
17	NSS	NOT SOLD SEPARATE MAIN NOZZLE	6
18	8318	Игла впускная	6
18	83181	Комплект седла клапана	6
19	NSS	NOT SOLD SEPARATE GASKET	6
20	9118	Вал дросселя	1
20	9117	Вал дросселя	5
21	814679	Рычаг	6
21	814677	Рычаг дроссельной заслонки	1
22	NSS	NOT SOLD SEPARATE SCREW	6
23	NSS	NOT SOLD SEPARATE SPRING	6
24	NSS	NOT SOLD SEPARATE SPACER	6
25	9480	Клапан дроссельной заслонки	6
26	NSS	NOT SOLD SEPARATE SCREW	12
27	886111	Прокладка	6
28	NSS	NOT SOLD SEPARATE PLUG, IDLE AIR JET	6
29	NSS	NOT SOLD SEPARATE GASKET	6
30	6487	ЖИКЛЁР ГЛАВНЫЙ (.060)	6
30	7831	ГЛАВНЫЙ ЖИКЛЕР ТОПЛИВНЫЙ (.058) (XR6/MAGNUM III)	6
-	9482	Ремкомплект карбюратора	1
-	9062	Комплект прокладок карбюратора	1
-	88605A89	Комплект прокладок	1

Рис. 2ШЛАНГИ И ФИТИНГИ КАРБЮРАТОРА (СЕРИЙНЫЙ №D000750 И ВЫШЕ) CARB HOSES AND FITTINGS (SERIAL #D000750 AND UP)

REF	Номер детали	Наименование	Кол-во
1	7785A55	Карбюратор в сборе (9-1)	1
1	7785A61	Карбюратор в сборе (8-1)	1
2	7785A56	Карбюратор в сборе (9-2)	1
2	7785A62	Карбюратор в сборе (8-2)	1
3	7785A57	Карбюратор в сборе (9-3)	1
3	7785A63	Карбюратор в сборе (8-3)	1
4	7785A58	Карбюратор в сборе (9-4)	1
4	7785A64	Карбюратор в сборе (8-4)	1
5	7785A59	Карбюратор в сборе (9-5)	1
5	7785A65	Карбюратор в сборе (8-5)	1
6	7785A60	Карбюратор в сборе (9-6)	1
6	7785A66	Карбюратор в сборе (8-6)	1
7	88586	Тяга дросселя	2
8	933531	Прокладка	6
9	895981	Рычаг дросселя	1
10	6027	ВИНТ	1
11	816311	Стяжка (8.00 дюймов)	AR
12	99127109	Шланг (57,00 дюймов, бухта)	4
13	67748	Ролик	1
14	67297	Штифт вильчатый	7
15	26953	ШПЛИНТ	7
16	27736	ШАЙБА	7
17	88584	Рычаг дросселя	5
18	22523	ВИНТ (.190-32 x .75)	6
19	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	6
20	24676	ШАЙБА (.200 x .440 x .032)	6
21	88585	Рычаг дросселя	1
22	8M0027809	Пластина (левый борт)	3
23	8M0027774	Пластина (правый борт)	3
24	81516025	Винт	22
25	30720	Винт (.250-20 x 2.25)	12
26	815158	ШПИЛЬКА	12
27	4002217	ШАЙБА	12
28	400265	ГАЙКА (M8)	12
29	886252	Прокладка (левый борт)	3
30	886262	Прокладка (правый борт)	3
31	884293	Переходник	6
32	657443	ПРОКЛАДКА	12
33	11645	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	12
34	20500	Шпилька	1
35	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
36	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
37	90198	ВИНТ	12
-	88605A89	Комплект прокладок	1

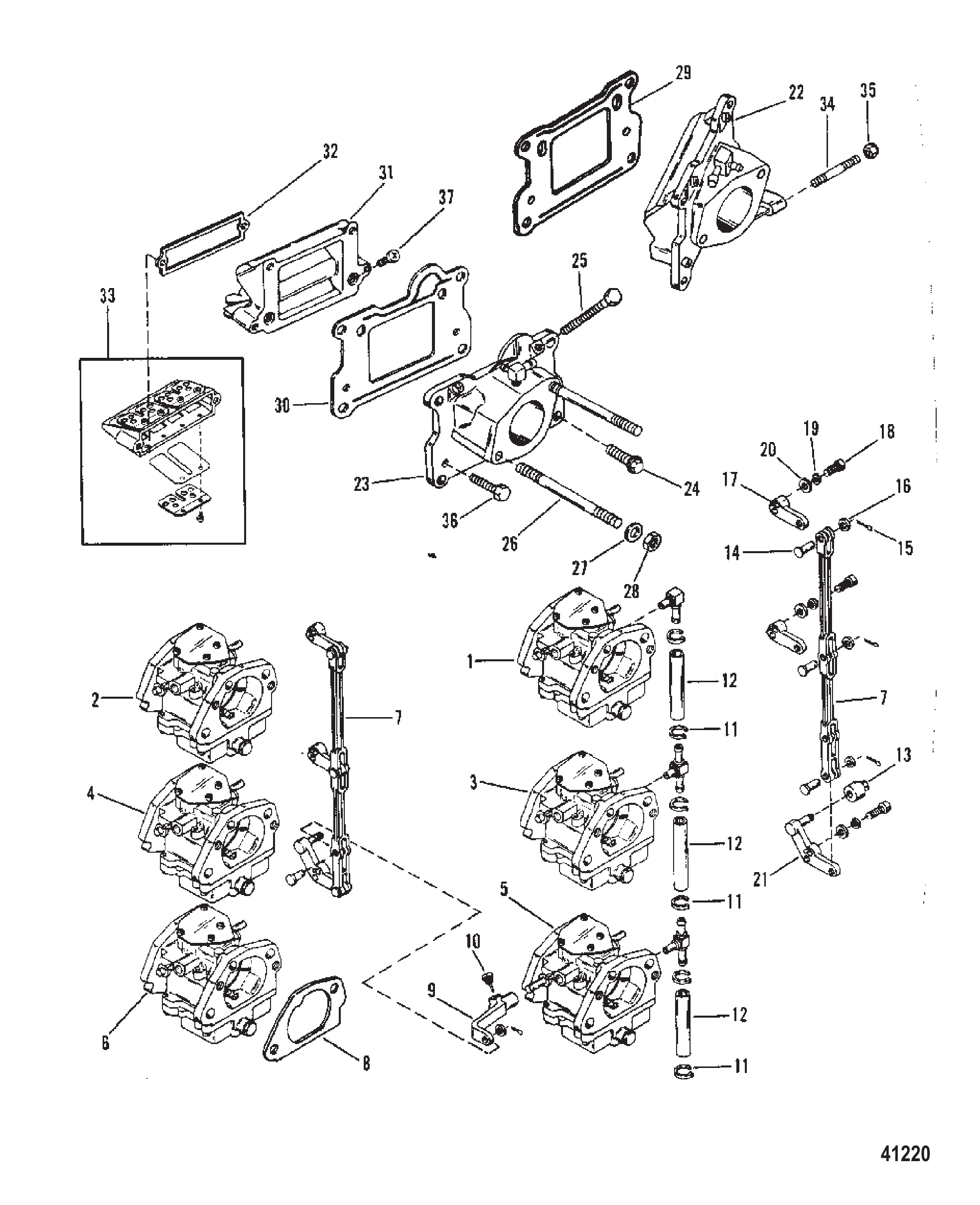

Рис. 3ПЛАСТИНА КАРБЮРАТОРА/БЛОК КЛАПАНОВ (СЕРИЙНЫЙ №D000749 И НИЖЕ) CARB PLATE/REED BLOCK (SERIAL #D000749 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	8M0027773	Пластина левого борта (левый борт)	3
2	886252	Прокладка (левый борт)	3
3	8M0027810	Пластина правого борта (правый борт)	3
4	886262	Прокладка (правый борт)	3
5	20500	Шпилька	1
6	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
7	884293	Переходник	6
8	657443	ПРОКЛАДКА	12
9	11645	БЛОК ЛЕПЕСТКОВЫХ КЛАПАНОВ	12
10	90198	ВИНТ	12
11	30720	Винт (.250-20 x 2.25)	12
12	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	12
13	81516025	Винт	22
14	815158	ШПИЛЬКА	12
15	4002217	ШАЙБА	12
16	400265	ГАЙКА (M8)	12
17	933531	Прокладка	6
18	88586	Тяга дросселя	2
19	895981	Рычаг дросселя	1
20	6027	ВИНТ	1
21	67748	Ролик	1
22	88585	Рычаг дросселя	1
23	67297	Штифт вильчатый	7
24	26953	ШПЛИНТ	7
25	27736	ШАЙБА	7
26	88584	Рычаг дросселя	5
27	92501	Винт	6
28	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	6
29	24676	ШАЙБА (.200 x .440 x .032)	6
30	99127109	Шланг (57,00 дюймов, бухта)	1
31	16961	ШТУЦЕР	1
32	817518	Тройник	1
33	9912688	Трубка (36.00 дюймов, бухта)	1
34	42859A2	Клапан в сборе обогатителя	1
35	633001	ХОМУТ	1
36	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
37	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
38	64015	Гайка (.250-20) клеммы стартерного соленоида	1
39	9912980	Шланг	1
40	8162961	Топливный фильтр	1
41	816311	Стяжка (8.00 дюймов)	AR
-	88605A89	Комплект прокладок	1

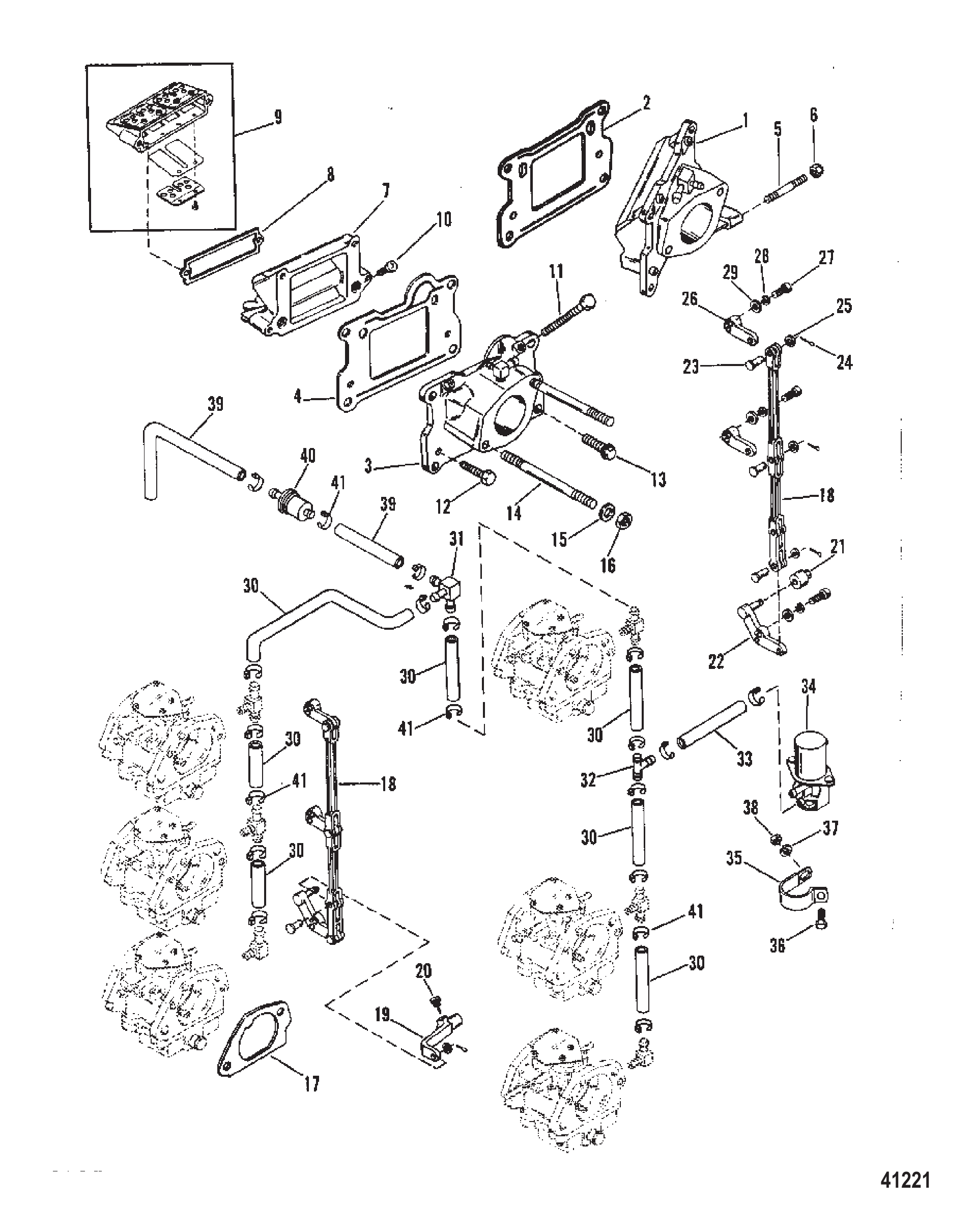

Рис. 4ПЛАСТИНА КАРБЮРАТОРА/БЛОК КЛАПАНОВ (СЕРИЙНЫЙ №D000750 И ВЫШЕ) CARB PLATE/REED BLOCK (SERIAL #D000750 AND ABOVE)

REF	Номер детали	Наименование	Кол-во
1	7606A3	Кожух в сборе	1
1	7606A7	Кожух в сборе	1
1	7606A8	Кожух в сборе	1
2	88354	Сальник	1
3	67258	Подушка	1
4	91837	Покрытие	1
5	150882	УПЛОТНЕНИЕ КАПОТА	1
6	88351	Кронштейн	2
7	88350	Кронштейн	2
8	4000355	ВИНТ (M8 x 35)	8
9	88477	Экран	2
10	48409	Винт (#10-16 x .625) нержавеющая сталь	12
11	16859A2	Замок кожуха в сборе	2
12	30413	КРЮК	2
13	98026	Заклёпка	8
14	15417A1	Кронштейн в сборе	2
15	7607A2	Кожух в сборе	1
15	7607A3	Кожух в сборе	1
15	7607A4	Кожух в сборе	1
16	88359	Сальник	1
17	92015	Прокладка	1
18	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
19	7613A5	Передняя крышка в сборе	1
19	7613A6	Передняя крышка в сборе	1
19	7613A7	Передняя крышка в сборе	1
20	164581	Шумоизоляционное покрытие	1
21	61158T	Крючок	1
22	75162	Винт	1

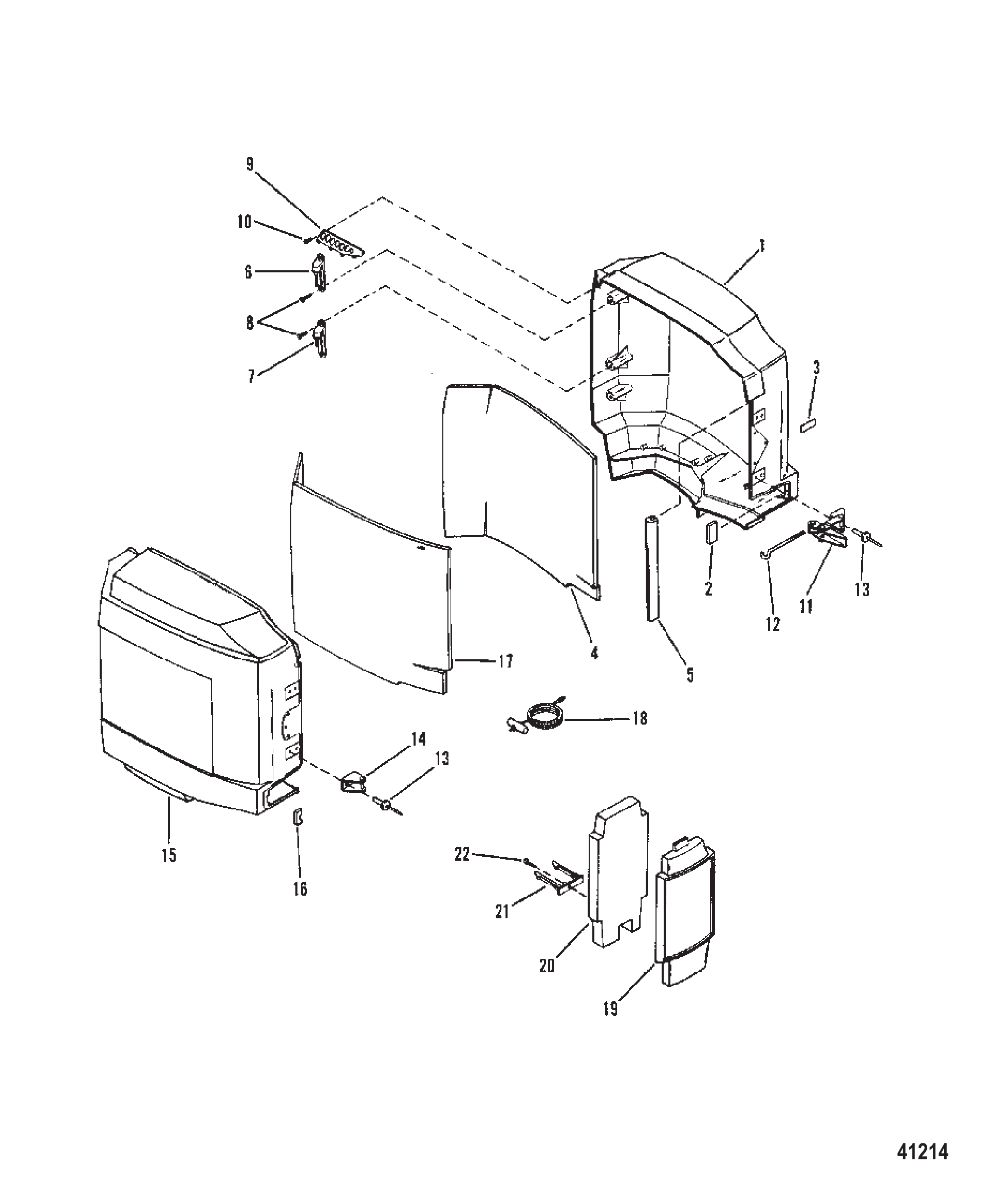

Рис. 5КОЖУХИ И ПЕРЕДНЯЯ КРЫШКА COWLS AND FRONT COVER

REF	Номер детали	Наименование	Кол-во
1	8784A1	Коленчатый вал в сборе	1
2	88268	Шариковый подшипник (нижний)	1
3	89531	Кольцо стопорное	1
4	89938	Сальник	1
5	89939	Седло	1
6	8M0027715	Кольцо	7
7	88270	Обойма подшипника	2
8	88269	Роликовый подшипник	2
9	9530A3	Поршень в сборе (правый борт)	3
9	9531A3	Поршень в сборе (левый борт)	3
9	816879A1	Поршень в сборе	3
9	816878A1	Поршень в сборе	3
10	18282A12	Комплект поршневых колец	1
11	88466	Стопорное кольцо	12
12	8185A10	Шатун в сборе	6
13	94320	Винт (.375-24 x 1.250)	12
14	43012A2	Подшипник роликовый в сборе	6
15	88263	Упорная шайба	12
16	88258	Игольчатый роликовый подшипник	204
17	91800	Шпонка	1
18	814409A1	Подшипник в сборе	1
18	816773A1	Подшипник в сборе	1
19	41953	Сальник	1
20	410811	ШЕСТЕРНЯ ПРИВОДА	1
21	64067	Кольцо уплотнительное	1
22	68229	Шайба (.641 x 1.250 x .190) маховика	1
23	52901	Гайка (.625-18)	1
-	92040A89	Головка блока цилиндров в сборе	1
-	19398A93	Головка блока цилиндров в сборе	1
-	88605A89	Комплект прокладок	1

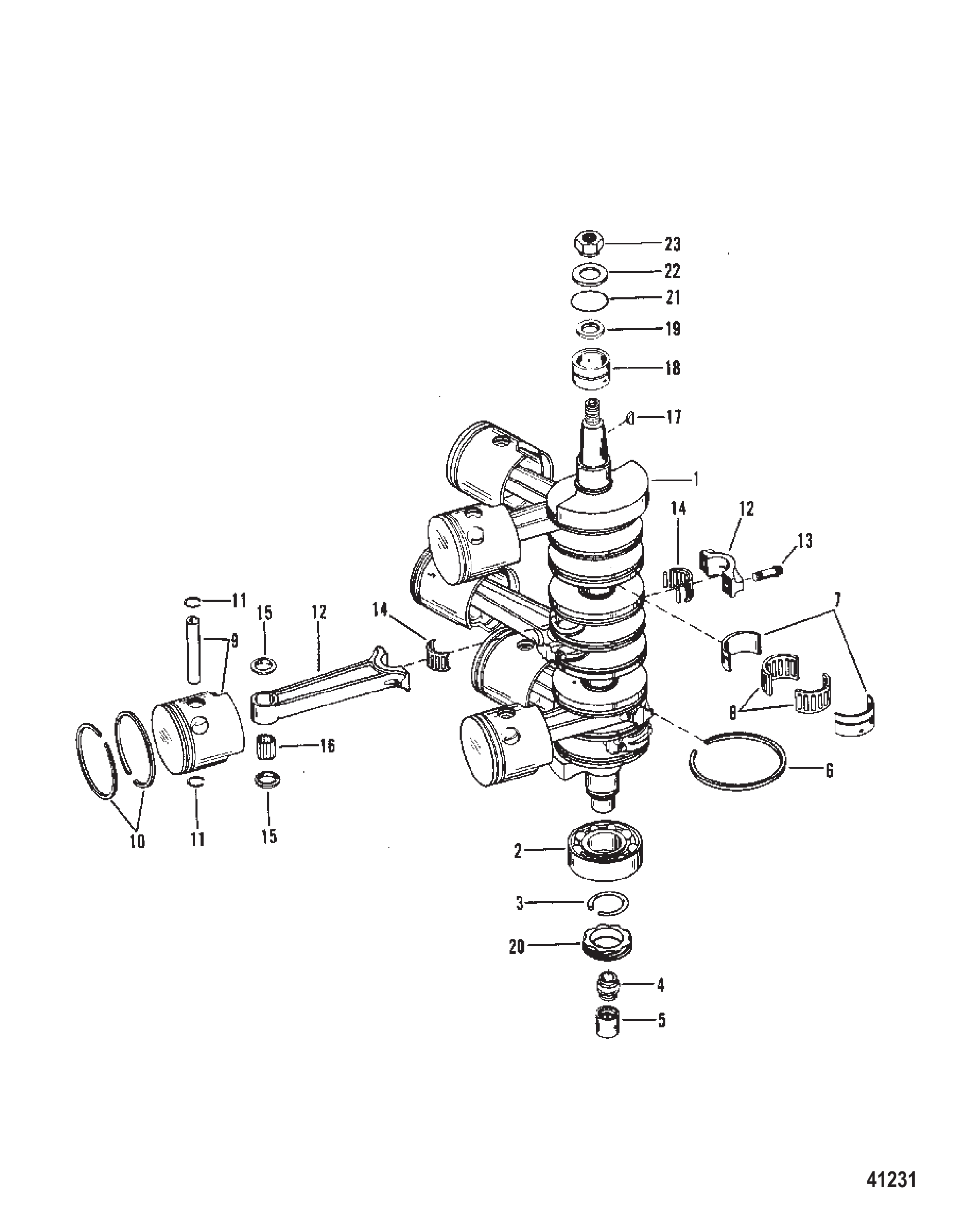

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	9550A14	Блок цилиндров в сборе	1
1	9550A33	Блок цилиндров в сборе	1
2	815549	ВИНТ (.312-18 x 2.00)	2
3	96887A2	Обратный клапан в сборе	1
4	42657A1	Обратный клапан картера	1
5	815159	ШПИЛЬКА	1
6	40120110	ШТИФТ Установочный	2
7	67296	Штифт (обоймы подшипника)	3
8	53862	ПРОКЛАДКА	2
9	14137	Шпилька (162 мм)	6
10	14136	Шпилька (110 мм)	2
11	910001	Шпилька (60 мм)	2
12	400248	СТОПОРНАЯ ШАЙБА (M10) (НОВАЯ КОНСТРУКЦИЯ)	1
13	90517	ГАЙКА (M10)	1
14	81516290	Винт (90 мм)	1
15	815162170	Винт (170 мм)	2
16	91006	Винт (105 мм)	4
17	194373	Клеммная колодка	1
18	4000329	ВИНТ (M6 x 20)	2
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
20	814008	Зажим	1
21	4002319	ШАЙБА	4
22	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	10
23	40114	ГАЙКА (M10 x 1.5) ОДНОЦИЛИНДРОВЫЙ ГИДРОПОДЪЕМ	10
24	62568	Винт (#10-16 x .375)	1
25	887821	Кронштейн (передний)	1
26	40062127	ВИНТ	2
27	56759	ШТУЦЕР ЕРШОВЫЙ	1
28	81516235	Винт (35 мм)	6
29	9912688	Трубка (36.00 дюймов, бухта)	1
30	22627	ЗАЖИМ	1
31	48408	Винт (#10-16 x .500) клеммной колодки	1
32	69205	С-ОБРАЗНАЯ ШАЙБА	1
33	42623	Обратный клапан (запрессовываемый)	1
34	816311	Стяжка (8.00 дюймов)	AR
35	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
36	96839	Кронштейн	1
37	40010127	Винт	1
38	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
39	78841	Винт (.312-24 x 1.500)	1
40	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
41	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
42	8792A1	Нижняя торцевая крышка в сборе	1
43	54815	САЛЬНИК МАСЛЯНЫЙ	1
44	88955	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
45	81516025	Винт	4
46	9912688	Трубка (36.00 дюймов, бухта)	1
47	813938	Гайка колпачковая (#10-32)	3
48	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	12
49	99130122	Трубка (20,00 футов, бухта) дренажная	1
50	14912	ОБРАТНЫЙ КЛАПАН	6
-	92040A89	Головка блока цилиндров в сборе	1
-	19398A93	Головка блока цилиндров в сборе	1
-	88605A89	Комплект прокладок	1

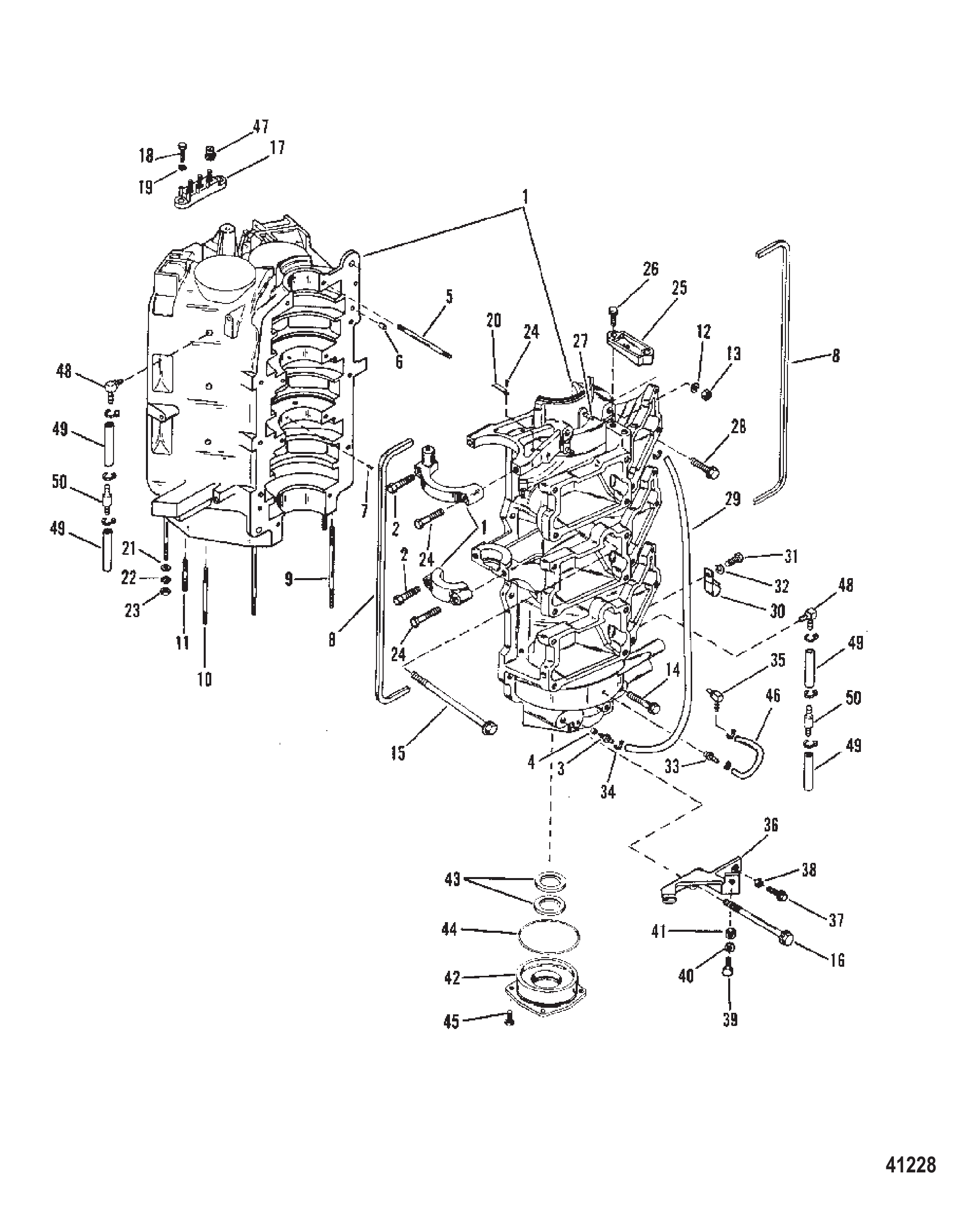

Рис. 7БЛОК ЦИЛИНДРОВ И КРЫШКИ CYLINDER BLOCK AND END CAPS

REF	Номер детали	Наименование	Кол-во
1	8437A2	Корпус гребного вала в сборе	1
1	9099A2	Корпус гребного вала в сборе	1
1	9673A3	Корпус гребного вала в сборе	1
1	8437A3	Корпус гребного вала в сборе	1
1	9099A3	Корпус гребного вала в сборе	1
1	9673A4	Корпус гребного вала в сборе	1
2	57933	Шпилька (.437-14/.437-20 x 2.190) корпус редуктора	4
3	57984	Шпилька (.437-14/.437-20 x 2.380)	1
4	54493	ВИНТ (.437-14 x 2.500)	1
5	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	6
6	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	5
7	88758T	Стяжка	1
7	88758T6	Стяжка	1
8	67769	Винт (.375-24 x 4.00)	1
9	25269	ГАЙКА (.375-24)	1
10	88238A2	Кабель заземления в сборе	1
11	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
12	77327	ОПОРА (TRACKER/XR6/MAGNUM III/X-LONG)	2
13	25067	ОТБОЙНИК	2
14	96853	Винт (.500-20 x 6.380)	2
15	88238A1	Сборка троса заземления	1
16	49339	Шайба (.8125)	2
17	25096	ГАЙКА	2
18	67076	Хомут	2
19	82127335	ВИНТ (M8 x 35 ММ)	4
20	400247	СТОПОРНАЯ ШАЙБА (M8)	4
21	67077T	Крышка, чёрная чёрная	2
21	67077T6	Крышка нижней опоры	2
22	88417	Винт (#12-24 x .620) крышки	4
23	35521	ГАЙКА НЕЙЛОНОВАЯ - ВИНТ КРЫШКИ	4
24	20433	Штифт установочный (.375 x 1.00)	2
25	888874	Трубка выхлопная	1
26	88883	САЛЬНИК	1
27	89417	Втулка уплотнительная	1
28	88884	ТРУБКА	1
28	89098	ТРУБКА	1
28	96128	Трубка водяная	1
29	89419	Сальник	1
-	88605A89	Комплект прокладок	1

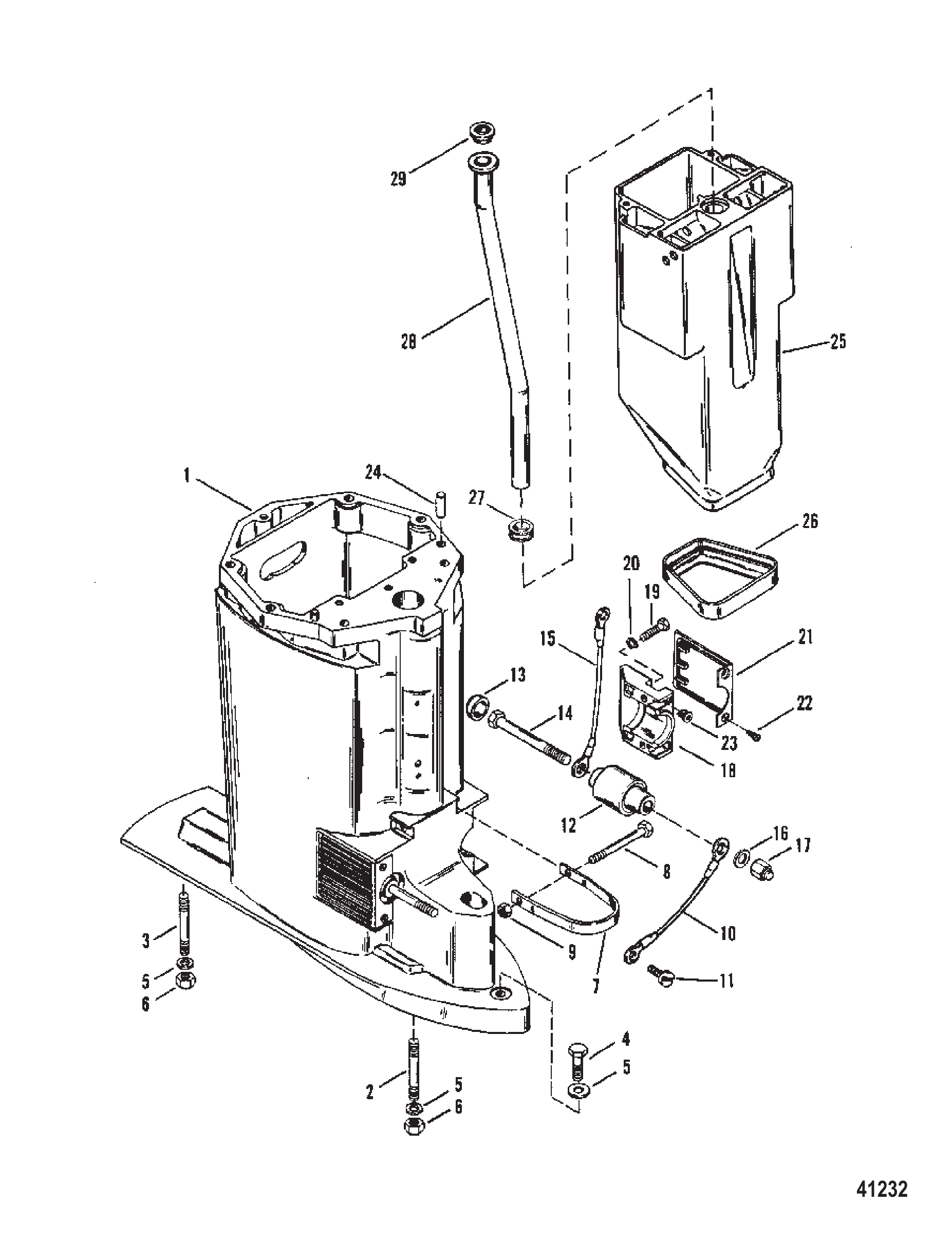

Рис. 8КАРТЕР ВАЛА ПРИВОДА И ВЫХЛОПНАЯ ТРУБА DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	Номер детали	Наименование	Кол-во

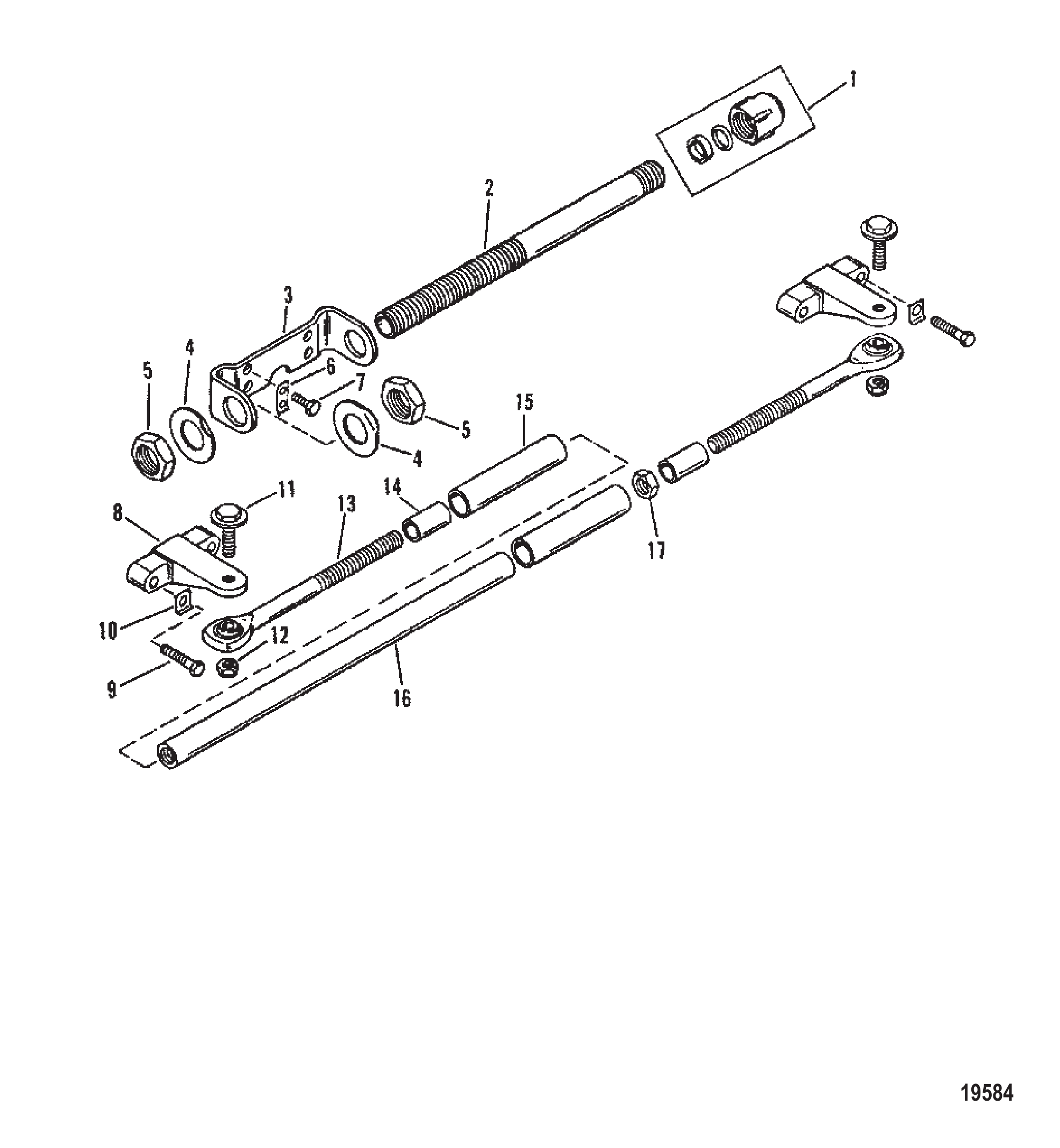

-	92876A9	Комплект удлинения для двух двигателей	1
1	78862A2	Комплект уплотнений	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
12	34863	ГАЙКА (.375-24)	4
13	97933A1	Рым рулевого управления	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	979322	Трубка	1
17	42099	Гайка (.562-18)	1

Рис. 9КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ (КОНТРАВРАЩАЮЩАЯСЯ КОНСТРУКЦИЯ I) DUAL ENGINE EXTENSION KIT (COUNTER ROTATION DESIGN I)

REF	Номер детали	Наименование	Кол-во
-	92876A9	Комплект удлинения для двух двигателей	1
-	824891A1	Комплект для установки двух двигателей	1
1	48462	Кольцо уплотнительное (.614 x .070)	1
2	71565A2	Труба в сборе	1
3	41055	ОПОРА	1
4	42100	ШАЙБА СТОПОРНАЯ	2
5	37984	ГАЙКА (.875-14) Система наклона	2
6	88404	Шайба стопорная	2
7	38601	ВИНТ (.250-28 x 1.250)	4
8	17729A1	Кронштейн	2
9	62055	Винт (.312-24 x 1.250)	4
10	17728	ШАЙБА С УСИКОМ	4
11	14000	Винт (.375-24 x 1.25)	4
12	34863	ГАЙКА (.375-24)	6
13	979331	Рычаг рулевого управления	2
14	23651	ВТУЛКА (1.625)	2
15	97931	Трубка (4.00 дюйма)	2
16	8149513	Соединитель (15,00 дюймов)	1
16	8149514	Соединитель (18")	1
17	42099	Гайка (.562-18)	1
18	821169	МУФТА	1
19	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	3
20	94319	Винт (.375-24 x 1.5)	1

Рис. 10КОМПЛЕКТ УДЛИНИТЕЛЯ ДЛЯ ДВОЙНОГО ДВИГАТЕЛЯ (КОНТРАВРАЩАЮЩАЯСЯ КОНСТРУКЦИЯ II) DUAL ENGINE EXTENSION KIT (COUNTER ROTATION DESIGN II)

REF	Номер детали	Наименование	Кол-во
1	13035	Штуцер	1
2	1430165	Трубка (бухта 38.00 дюймов)	3
3	13033	Тройник	1
4	130341	Штуцер (.200 нар. диам.)	2
5	130342	Тройник (.131 нар. диам.)	4
6	816311	Стяжка (8.00 дюймов)	AR
7	9938779	Шланг выпуска воздуха цилиндра (11 дюймов)	4
8	99127109	Шланг (57,00 дюймов, бухта)	3
9	99130122	Трубка (20,00 футов, бухта) дренажная	2
10	14403	Штуцер	2
11	59169	Фитинг	1
12	61001	J-образный зажим	4
13	17498A1	Кронштейн	1
14	48408	Винт (#10-16 x .500) клеммной колодки	1
15	69205	С-ОБРАЗНАЯ ШАЙБА	1
16	22627	ЗАЖИМ	1
17	81516040	Винт	2
18	42859A2	Клапан в сборе обогатителя	1
19	633001	ХОМУТ	1
20	9912688	Трубка (36.00 дюймов, бухта)	1
21	93573	КРОНШТЕЙН	1
22	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
23	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	3
24	20890	ГАЙКА (.250-20) ВХОДНОЙ ШПИЛЬКИ	1
25	45915	КЛЕММНАЯ КОЛОДКА	1
26	48409	Винт (#10-16 x .625) нержавеющая сталь	1
27	48408	Винт (#10-16 x .500) клеммной колодки	1

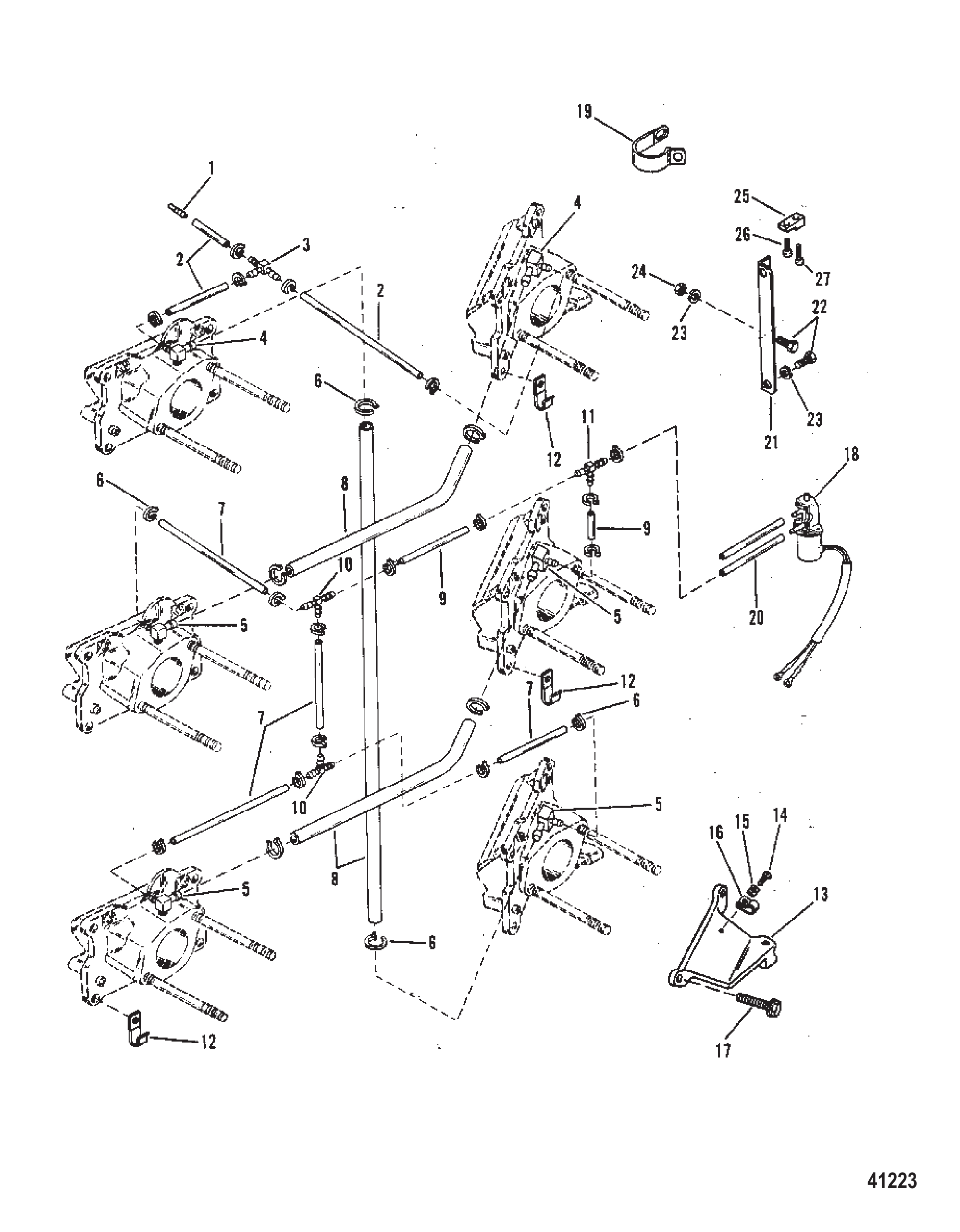

Рис. 11КЛАПЕН ОБОГАЩЕНИЯ (СЕРИЙНЫЙ №D000749 И РАНЕЕ) ENRICHNER VALVE (SERIAL #D000749 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	88834	КРОНШТЕЙН	1
2	81516030	Винт (30 мм)	1
3	15093	ШПИЛЬКА (#10-32 x 1.00)	4
3	69016	ШПИЛЬКА (1.44")	4
4	49221	Шайба (.187 x .500 x .062) неопреновая	8
5	22887	ШАЙБА ШПИЛЬКИ КРЫШКИ	8
6	816874	Барашковая гайка (#10-32)	4
7	94110A1	Крышка	1
7	941103	Крышка	1
8	940601	Прокладка	1
9	81516025	Винт	17
10	38407	ПРОБКА (.500-14)	1
11	90435	ОПОРА	4
12	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	8
13	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
14	41020A3	Головка цилиндра	2
15	88251	Сальник	2
16	88923	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	6
17	81742780	ВИНТ (M8 x 80)	48
17	81516050	Винт (50 мм)	48
18	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	3
19	14586	Термостат	2
20	62386	Прокладка термостата	2
21	90390A1	Комплект крышки	2
22	74824	Винт (.312-18 x 1.250)	4
23	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	2
24	7765377	ШЛАНГ (24.500 дюймов бухта)	2
25	91836	Тройник	1
26	816311	Стяжка (8.00 дюймов)	AR
27	7765377	ШЛАНГ (24.500 дюймов бухта)	1
28	99127109	Шланг (57,00 дюймов, бухта)	1
29	76256	Форсунка	1
30	12415	Датчик температуры	1
31	68307	Пробка	1
-	92040A89	Головка блока цилиндров в сборе	1
-	19398A93	Головка блока цилиндров в сборе	1
-	88605A89	Комплект прокладок	1

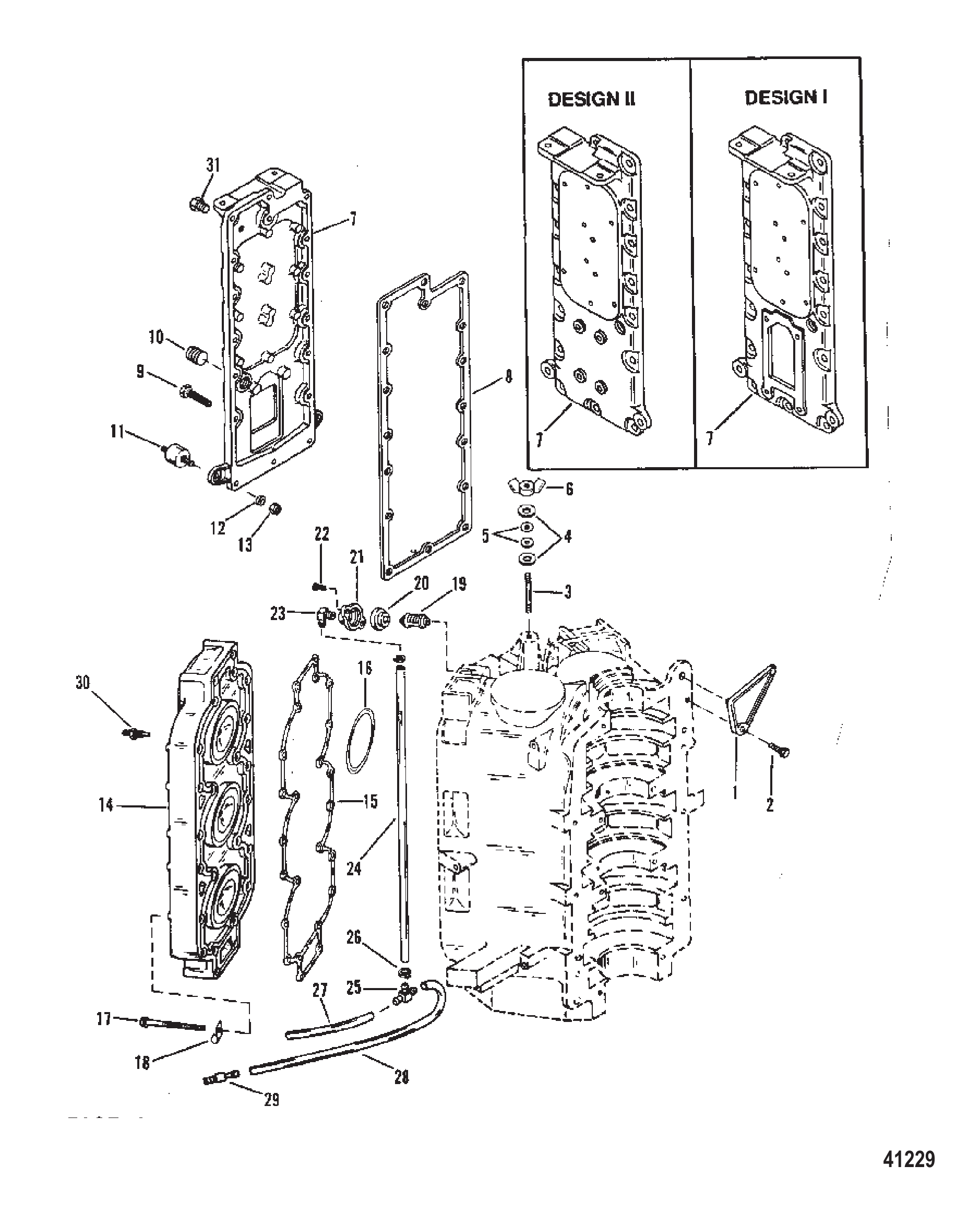

Рис. 12ВЫПУСКНОЙ КОЛЛЕКТОР И ГОЛОВКА ЦИЛИНДРА EXHAUST MANIFOLD AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	437692	Пластина выпускная	1
1	43769A3	Пластина выпускная в сборе	1
2	64872	ВТУЛКА ТАРЕЛЬЧАТОГО КЛАПАНА	2
3	65848	ДЕРЖАТЕЛЬ ТАРЕЛЬЧАТОГО КЛАПАНА	2
4	86596	Тарельчатый клапан	2
5	90392	ПРУЖИНА	2
6	88907	ПРОКЛАДКА	4
7	65664A1	Пластина в сборе	2
8	64877	ДИАФРАГМА	2
9	76451	Шайба	2
10	69570	Винт (#10-16 x .750)	2
11	65663A2	Крышка в сборе	2
12	4000354	ВИНТ (M8 x 30)	4
13	68727	ШТУЦЕР (.250-18) 90 градусов - Латунь	2
14	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
15	81516265	Болт (M10 x 65)	1
16	438771	Прокладка (верхняя)	1
17	88355	Сальник	1
18	438782	Прокладка (нижняя)	1
19	88880A1	Пластина	1
20	890842	Прокладка	1
21	4000354	ВИНТ (M8 x 30)	3
22	400247	СТОПОРНАЯ ШАЙБА (M8)	3
23	968431	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
23	968432	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
23	968433	ВАЛ ПЕРЕКЛЮЧЕНИЯ ВЕРХНИЙ	1
24	65830	ВТУЛКА НЕЙЛОНОВАЯ	1
25	968413	РЫЧАГ	1
26	96888	Штифт роликовый	1
27	96848	Тяга переключения	1
28	26856	ВТУЛКА	2
29	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
30	35045	ГАЙКА (.250-28)	1
31	96849	Винт	1
32	28770	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА	1
33	29720	ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
34	35045	ГАЙКА (.250-28)	1
-	88605A89	Комплект прокладок	1
-	92040A89	Головка блока цилиндров в сборе	1
-	19398A93	Головка блока цилиндров в сборе	1

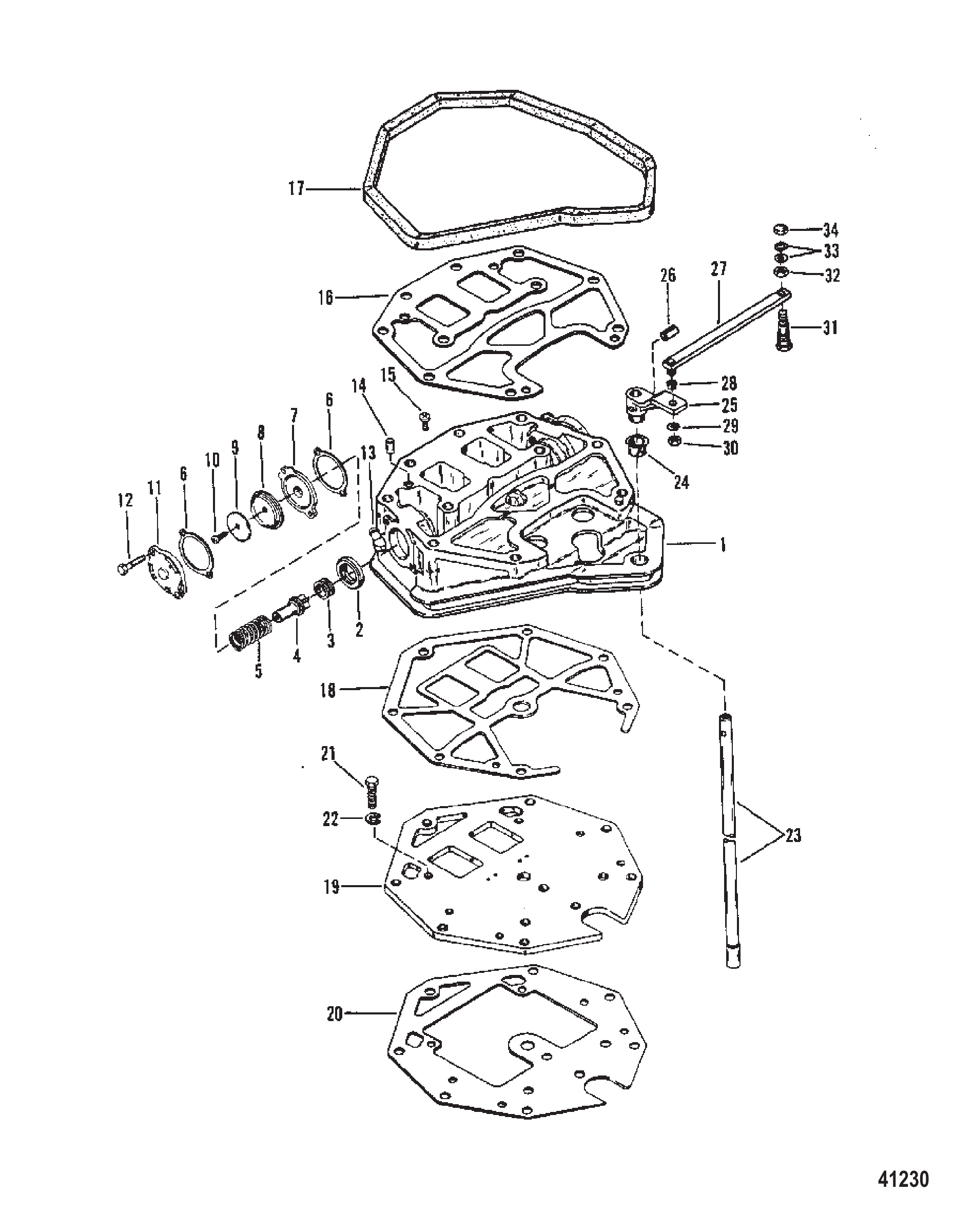

Рис. 13ВЫПУСКНАЯ ПЛАСТИНА EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	887831	Крышка маховика	1
1	887832	Крышка маховика	1
2	89219	Пробка	1
3	79022	Метка установки зажигания	1
4	37572	Винт (.190-32 x .380) метки зажигания	2
5	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	2
6	45907	ЗАГЛУШКА ЖЕЛТАЯ МАХОВИКА	1
7	7555A27	Маховик	1
7	9865A6	Маховик	1
8	32417	ВИНТ (.250-28 x .625)	8
9	68997	ВИНТ (.312-24 x .750)	8
9	89317	Винт	8
10	5454A64	Статор в сборе	1
10	9610A6	Статор в сборе	1
10	9610A22	Статор в сборе	1
11	77363	ВИНТ (#10-24 x 1.50)	4
11	4008250	ВИНТ	5
11	4008250	ВИНТ	5
12	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
12	400256	СТОПОРНАЯ ШАЙБА (M6)	5
12	400256	СТОПОРНАЯ ШАЙБА (M6)	5
13	18736A20	Регулятор напряжения в сборе	1
13	18736A20	Регулятор напряжения в сборе	1
14	18717	Сальник	1
14	18717	Сальник	1
15	90149	ВИНТ	4
15	90149	ВИНТ	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
16	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	815279T	Регулятор напряжения	1
18	86885	Винт (.250-20 x 1.500) нержавеющая сталь	4
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	822446A1	Жгут проводов в сборе	1
21	89004A7	Пластина триггера в сборе	1
22	63153	J-образная защёлка	3
23	62568	Винт (#10-16 x .375)	2

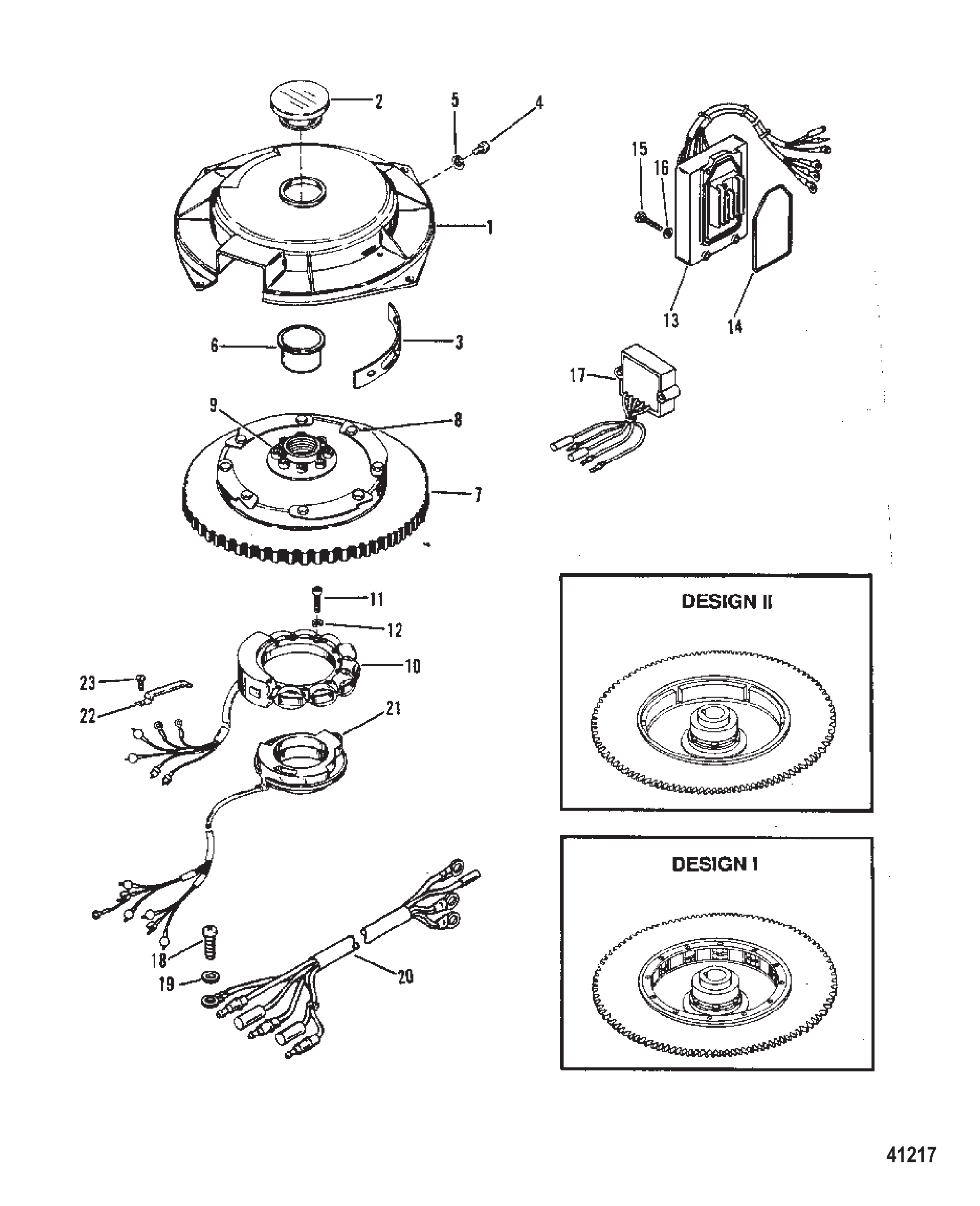

Рис. 14МАХОВИК/СТАТОР FLYWHEEL/STATOR

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
2	42990A10	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE GASKET, BOOST	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
10	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
11	NSS	NOT SOLD SEPARATE SPRING	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	987691	Прокладка	1
14	144303	ОСНОВАНИЕ	2
15	987752	Пластина	2
16	99664	Угольник выхлопной пластины	2
17	9912980	Шланг	1
18	19688	Штуцер	2
19	82130050	ВИНТ (M6 x 50)	2
20	16452	ВИНТ (#12-24 x 2.00)	4
20	82104540	ВИНТ (M5 x 40)	2
21	816311	Стяжка (8.00 дюймов)	AR
22	1350382	Трубка (бухта 30.00 дюймов)	1
23	19688	Штуцер	2
24	818993	Тройник соединительный	1
25	4301625	ТРУБКА (8.00 дюймов)	1
26	816856A3	Разъём в сборе, топливный - пластик	1
27	69067	ВИНТ (.250-20 x 1.375)	1
28	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
29	818994	Обратный клапан	1
30	99127109	Шланг (57,00 дюймов, бухта)	1
-	88605A89	Комплект прокладок	1
-	92040A89	Головка блока цилиндров в сборе	1
-	19398A93	Головка блока цилиндров в сборе	1

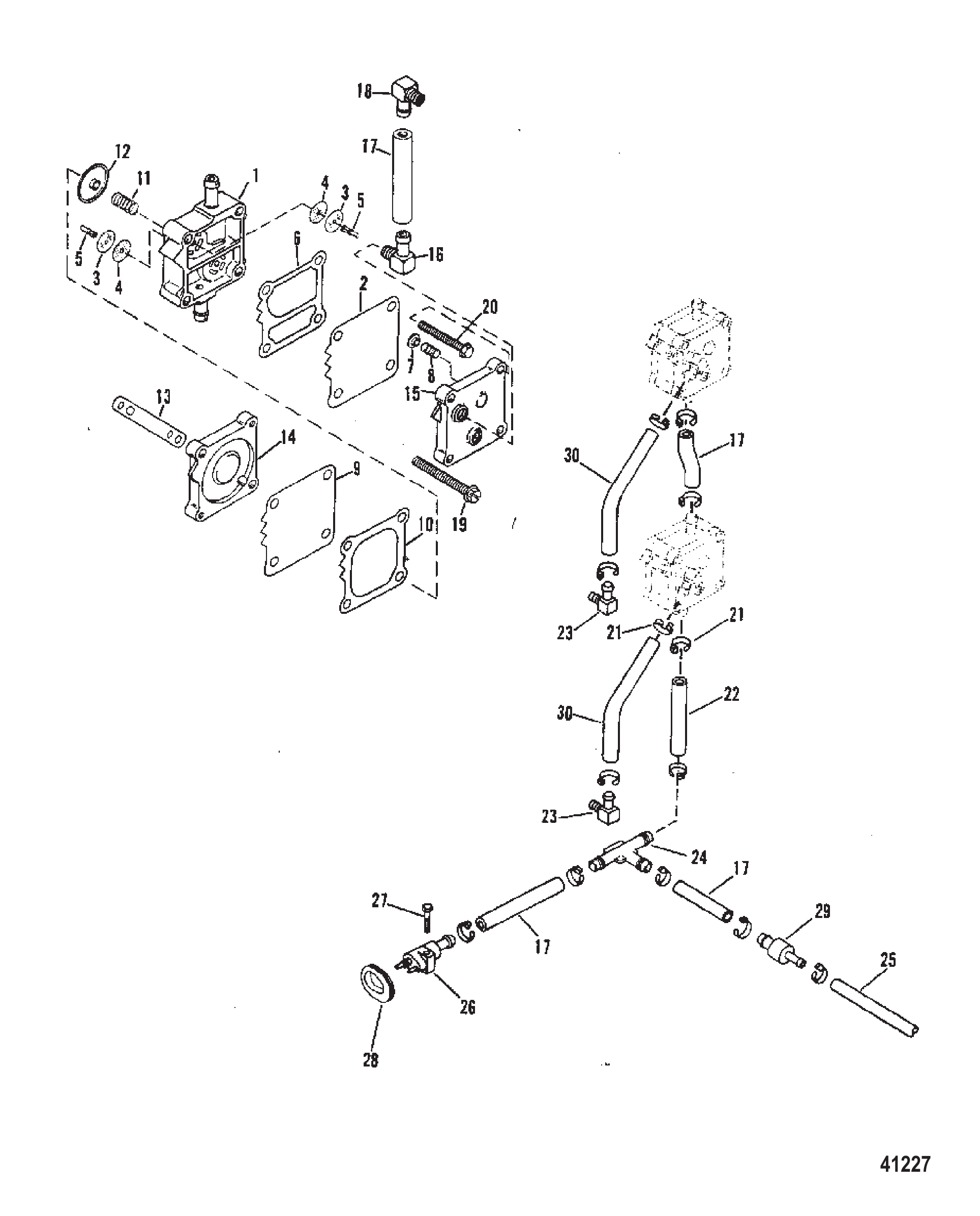

Рис. 15ТОПЛИВНЫЙ НАСОС (КОРПУС ТОПЛИВНОГО НАСОСА ЧЕРНЫЙ) FUEL PUMP (FUEL PUMP BODY IS BLACK)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	2
2	42990A10	Ремкомплект диафрагмы	2
3	987691	Прокладка	2
4	NSS	NOT SOLD SEPARATE GASKET, PULSE	1
5	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
6	NSS	NOT SOLD SEPARATE CAP	2
7	NSS	NOT SOLD SEPARATE SPRING	1
8	NSS	NOT SOLD SEPARATE RETAINER	2
9	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
10	NSS	NOT SOLD SEPARATE CHECK VALVE	2
11	NSS	NOT SOLD SEPARATE GASKET	1
12	NSS	NOT SOLD SEPARATE CAP	1
13	NSS	NOT SOLD SEPARATE SPRING	2
14	144303	ОСНОВАНИЕ	2
15	98775A2	Пластина	2
16	16288	ШТУЦЕР	2
17	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
18	16452	ВИНТ (#12-24 x 2.00)	4
19	4000310	ВИНТ (M5 x 40)	4
20	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	4
21	16961	ШТУЦЕР	1
22	99127109	Шланг (57,00 дюймов, бухта)	4
23	9912976	Трубка контрольной струи	4
24	8162961	Топливный фильтр	1
25	816311	Стяжка (8.00 дюймов)	AR
26	19688	Штуцер	2
27	1350382	Трубка (бухта 30.00 дюймов)	1
28	424251	Тройник	1
29	816856A3	Разъём в сборе, топливный - пластик	1
30	69067	ВИНТ (.250-20 x 1.375)	1
31	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
-	88605A89	Комплект прокладок	1

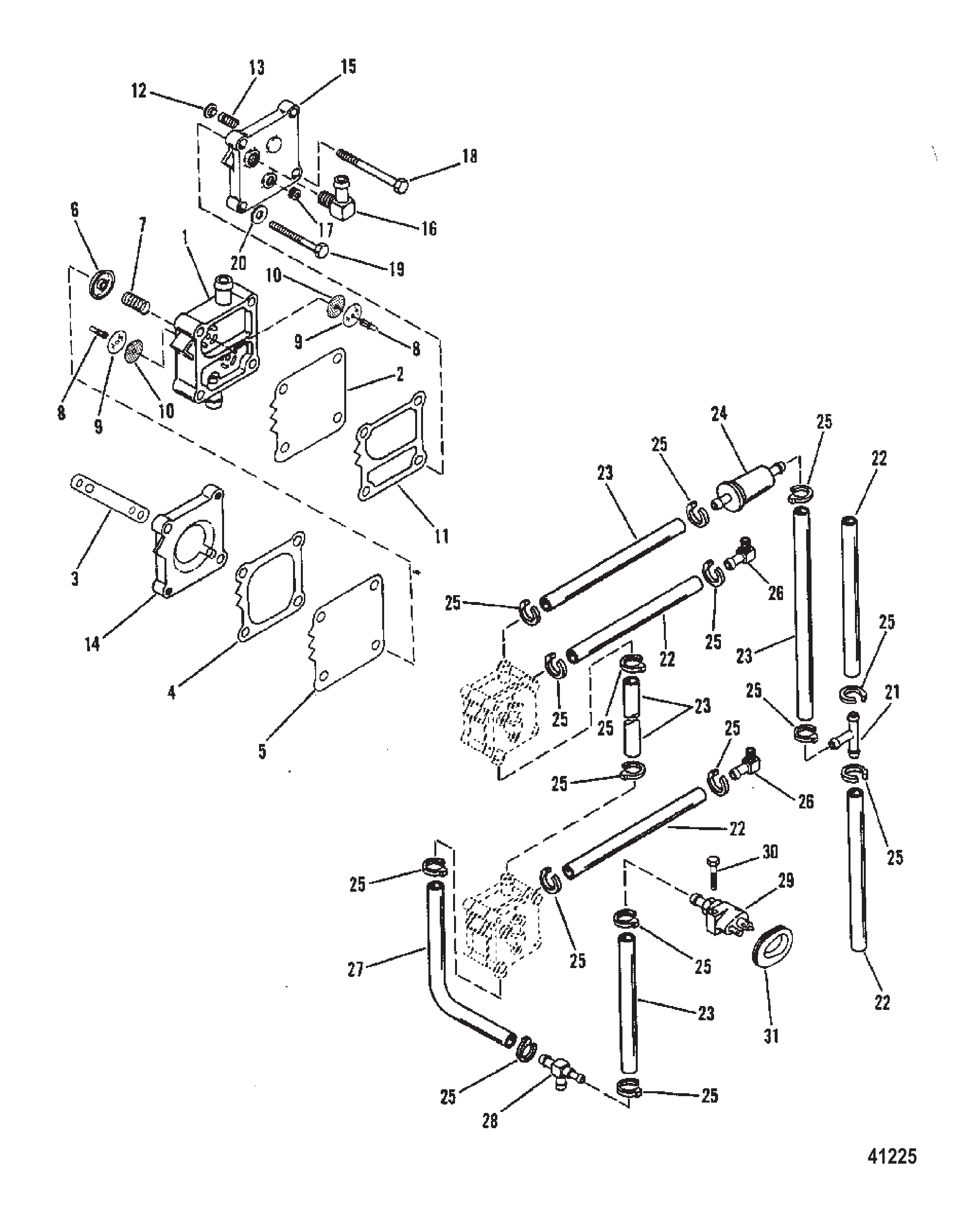

Рис. 16ТОПЛИВНЫЙ НАСОС (СЕРИЙНЫЙ №D000749 И РАНЕЕ) FUEL PUMP (SERIAL #D000749 AND BELOW)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	2
2	42990A10	Ремкомплект диафрагмы	2
3	987691	Прокладка	2
4	NSS	NOT SOLD SEPARATE CAP	1
5	NSS	NOT SOLD SEPARATE DIAPHRAGM	2
6	NSS	NOT SOLD SEPARATE CAP	1
7	NSS	NOT SOLD SEPARATE SPRING	1
8	NSS	NOT SOLD SEPARATE RETAINER	2
9	NSS	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
10	NSS	NOT SOLD SEPARATE CHECK VALVE	2
11	NSS	NOT SOLD SEPARATE SPRING	1
12	144303	ОСНОВАНИЕ	2
13	98775A2	Пластина	2
14	16288	ШТУЦЕР	2
15	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
16	16452	ВИНТ (#12-24 x 2.00)	4
17	4000310	ВИНТ (M5 x 40)	4
18	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	4
19	9912976	Трубка контрольной струи	1
20	99127109	Шланг (57,00 дюймов, бухта)	1
21	816311	Стяжка (8.00 дюймов)	AR
22	1350382	Трубка (бухта 30.00 дюймов)	1
23	19688	Штуцер	2
24	424251	Тройник	1
25	4301625	ТРУБКА (8.00 дюймов)	1
26	816856A3	Разъём в сборе, топливный - пластик	1
27	69067	ВИНТ (.250-20 x 1.375)	1
28	145091	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
-	88605A89	Комплект прокладок	1

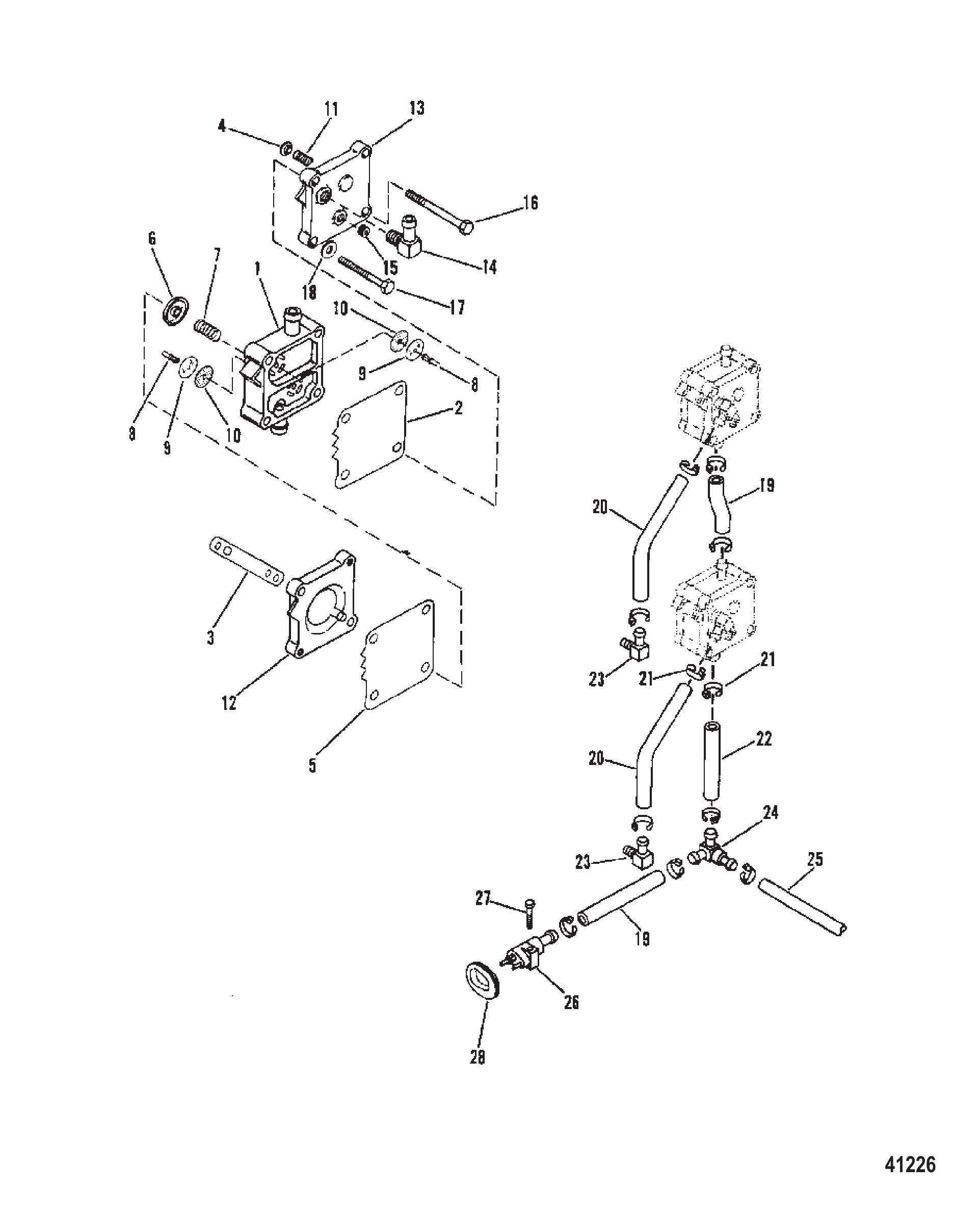

Рис. 17ТОПЛИВНЫЙ НАСОС СЕРИЙНЫЙ №D000750 И ПОЗЖЕ/КОРПУС ТОПЛИВНОГО НАСОСА БЕЛЫЙ/КРАСНЫЙ FUEL PUMP SERIAL #D000750 AND UP/FUEL PUMP BODY WHITE/RED

REF	Номер детали	Наименование	Кол-во
-	9554A12	Корпус редуктора в сборе	1
-	9554A6	Корпус редуктора в сборе	1
-	9554A7	Корпус редуктора в сборе	1
-	9554A22	Корпус редуктора в сборе	1
-	9554A10	Корпус редуктора в сборе	1
-	9554A11	Корпус редуктора в сборе	1
-	9554A16	Корпус редуктора в сборе	1
-	9554A17	Корпус редуктора в сборе	1
-	9554A18	Корпус редуктора в сборе	1
-	9554A19	Корпус редуктора в сборе	1
1	9554A8	Корпус редуктора в сборе (чёрный)	1
1	9554A9	Корпус редуктора в сборе (серый)	1
1	9554A23	Корпус редуктора в сборе (чёрный)	1
1	9554A24	Корпус редуктора в сборе (серый)	1
2	85822A10	Разъем в сборе (применять где применимо)	1
2	85822A6	РАЗЪЕМ	1
3	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	1
4	88384	Подшипник роликовый	1
5	40122	УСТАНОВОЧНЫЙ ВИНТ	1
6	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	2
6A	814285	Заливная пластина	1
7	37892	ВИНТ (.190-32 x 1.00) ШКИВ К СТАРТЕРУ	2
8	19183	Шайба фибровая	3
9	79953	Винт (.375-16 x .250)	1
10	N.S.S.	Not Sold Separate PINION GEAR (PART OF 43-17064A2 & A5 OR 43-812975A1)	1
11	92721	Шайба (.965 x .630)	1
12	35921	ГАЙКА (.625-18)	1
13	816417A1	Вал приводной в сборе	1
13	814809A1	Вал приводной в сборе	1
13	814767A1	Вал приводной в сборе	1
14	88655A1	Набор регулировочных шайб	AR
15	86748A1	Подшипник роликовый конический в сборе	1
16	88710	Гайка стопорная	1
17	88657	Кольцо уплотнительное	1
18	88776A5	Основание водяного насоса в сборе	1
19	14381	Сальник	1
20	907562	Прокладка	1
21	90755	ПЛАСТИНА	1
22	936662	Прокладка	1
23	88422	Шпонка	1
24	85647	Крыльчатка	1
25	90530A1	Корпус водяного насоса в сборе	1
26	88397	Сальник	1
27	88581	Направляющая	1
28	40011128	Винт (M6 x 20) нержавеющая сталь	4
29	90753	ИЗОЛЯТОР	4
30	44197A2	Вал	1
31	78907	Кольцо стопорное (старая конструкция)	1
32	29641	СТОПОРНОЕ КОЛЬЦО E-ОБРАЗНОЕ	1
33	25439	Уплотнительное кольцо (.862 x .103)	1
34	77631A2	Втулка в сборе	1
35	8164641	Маслосъёмный сальник	1
36	77674	ШАЙБА (.35 x .75 x .12)	1
37	66670A1	Подшипник роликовый в сборе	1
38	66672A1	Набор регулировочных шайб	AR
-	88605A89	Комплект прокладок	1

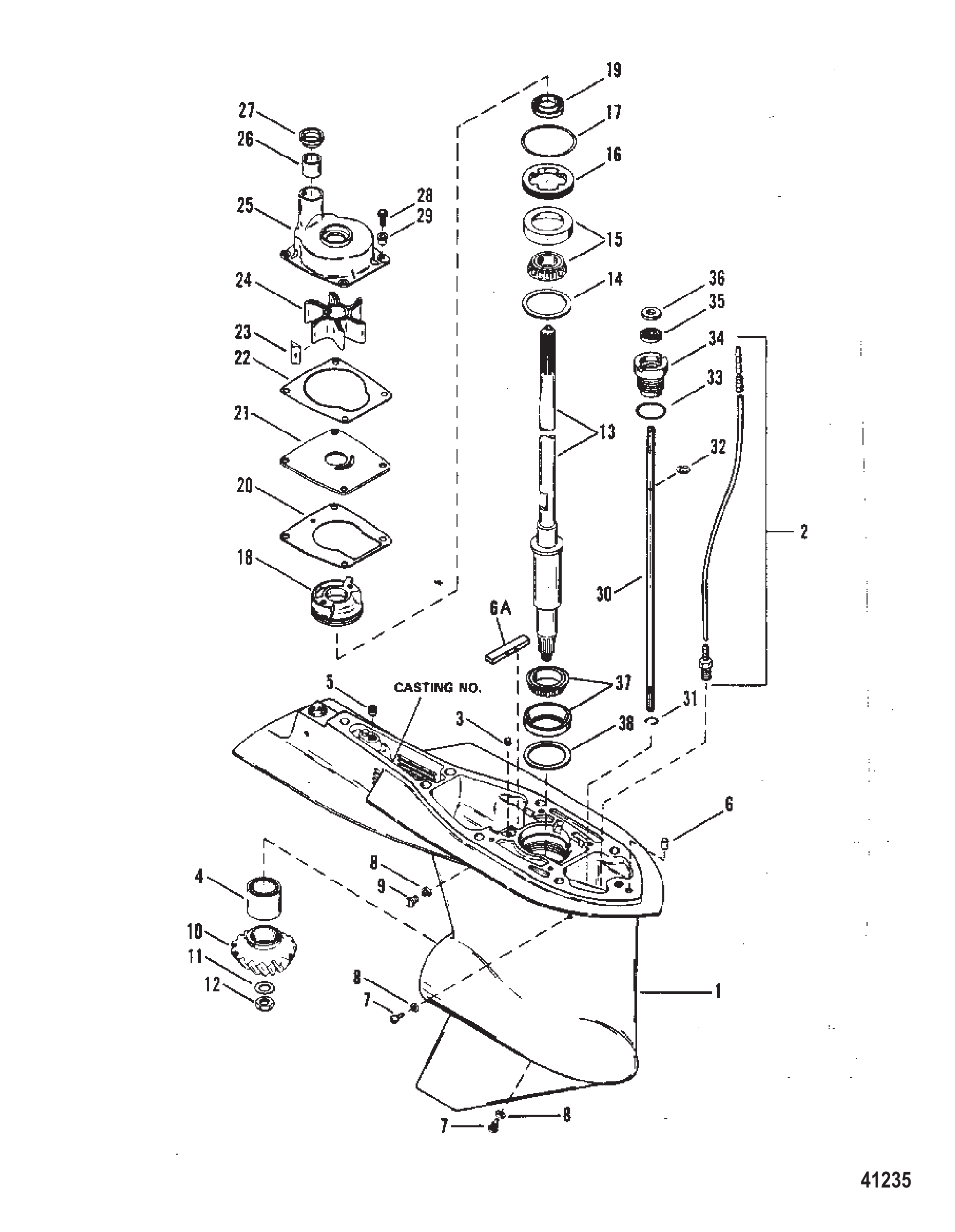

Рис. 18РЕДУКТОР (ВЕДУЩИЙ ВАЛ)(СТАНДАРТНЫЙ/РЕВЕРСИВНЫЙ) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	9554A16	Корпус редуктора в сборе	1
-	9554A17	Корпус редуктора в сборе	1
-	9554A18	Корпус редуктора в сборе	1
-	9554A19	Корпус редуктора в сборе	1
1	9554A23	Корпус редуктора в сборе (чёрный)	1
1	9554A24	Корпус редуктора в сборе (серый)	1
39	78956	Кулачок переключения	1
40	17264F2	Триммерный плавник	1
41	90042	ВИНТ (.437-14 x 1.500) Нержавеющая сталь	1
42	89594A1	Толкатель в сборе	1
43	88523	Тяга	1
44	88579	Пружина	2
45	78910	Шайба	AR
46	78906	Палец	1
47	815362A1	Переходник подшипника в сборе	1
48	814653	Игольчатый подшипник в сборе	1
49	815481	УПОРНАЯ ШАЙБА	1
50	815480	ПОДШИПНИК Упорный	1
51	N.S.S.	Not Sold Separate REVERSE GEAR (PART OF 43-81975A1)	1
52	815482	ПОДШИПНИК Роликовый	1
53	78909	Палец фиксатора	2
54	823580	Храповик	1
55	78905	Палец крестовый	1
56	78962	Пружина	2
57	812975A1	Набор шестерён	1
58	1761514	Регулировочная прокладка (.206)	AR
58	1761515	Регулировочная прокладка (.208)	AR
58	1761516	Регулировочная прокладка (.210)	AR
58	1761517	Регулировочная прокладка (.212)	AR
58	1761518	Регулировочная прокладка (.214)	AR
58	1761519	Регулировочная прокладка (.216)	AR
58	1761520	Регулировочная прокладка (.218)	AR
58	1761521	Регулировочная прокладка (.220)	AR
58	1761522	Регулировочная прокладка (.222)	AR
58	1761523	Регулировочная прокладка (.224)	AR
58	1761524	Регулировочная прокладка (.226)	AR
58	1761525	Регулировочная прокладка (.228)	AR
58	1761526	Регулировочная прокладка (.230)	AR
59	15841	Подшипник роликовый	1
60	17616	Упорное кольцо	1
61	31534	Уплотнительное кольцо	1
62	814604A1	Адаптер подшипника в сборе	1
63	814653	Игольчатый подшипник в сборе	1
64	18448	Шайба упорная	2
65	15842	Подшипник упорный	2
66	812977	Гребной вал	1
67	812976A1	Обойма подшипника в сборе	1
68	30956	Подшипник игольчатый	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	13171	Ступица упорная	1
73	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
74	423511	Шайба стопорная зубчатая	1
75	31211A2	Шайба шлицевая	1
75	31211Q03	ШАЙБА В СБОРЕ	1
76	816629	Стопорная шайба с усиком	1
76	816629Q	ШАЙБА СТОПОРНАЯ	1
77	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
77	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
78	95705	Винт (.437-14 x 3.00)	2
79	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	88605A89	Комплект прокладок	1

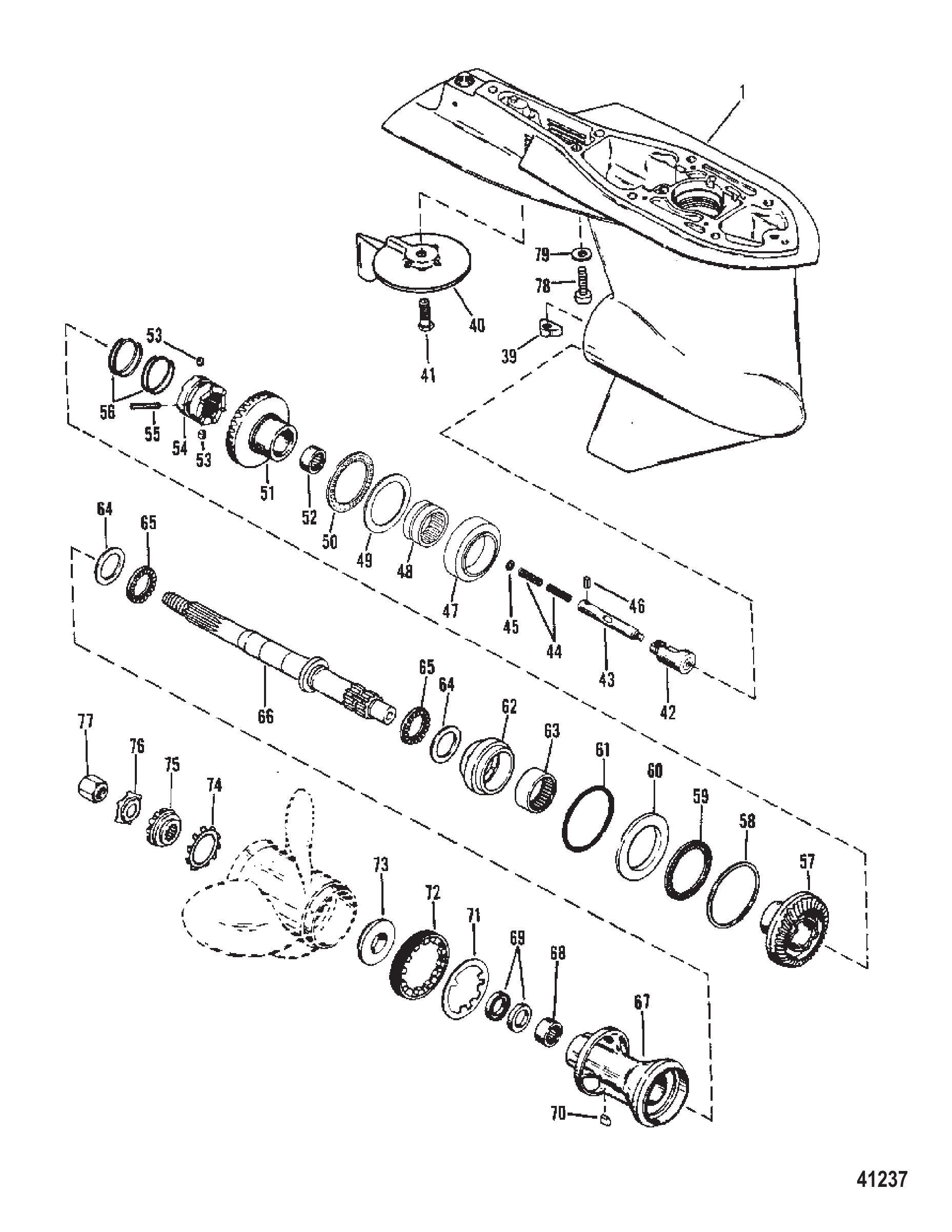

Рис. 19РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (КОНТРАВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (COUNTER ROTATION)

REF	Номер детали	Наименование	Кол-во
-	9554A12	Корпус редуктора в сборе	1
-	9554A6	Корпус редуктора в сборе	1
-	9554A7	Корпус редуктора в сборе	1
-	9554A22	Корпус редуктора в сборе	1
-	9554A10	Корпус редуктора в сборе	1
-	9554A11	Корпус редуктора в сборе	1
1	9554A8	Корпус редуктора в сборе (чёрный)	1
1	9554A23	Корпус редуктора в сборе (чёрный)	1
1	9554A9	Корпус редуктора в сборе (серый)	1
1	9554A24	Корпус редуктора в сборе (серый)	1
1	9554A23	Корпус редуктора в сборе (чёрный)	1
1	9554A24	Корпус редуктора в сборе (серый)	1
39	78956	Кулачок переключения	1
39	789562	Кулачок переключения передач	1
40	17264F2	Триммерный плавник	1
40	803833T	Триммерный плавник	1
41	90042	ВИНТ (.437-14 x 1.500) Нержавеющая сталь	1
42	89594A1	Толкатель в сборе	1
43	88523	Тяга	1
43	88523A1	Комплект тяг	1
43	816519	Штанга	1
43	88523A1	Комплект тяг	1
44	78906	Палец	2
44	8M0084245	Штифт фиксатора пружины	2
45	88579	Пружина	2
45	88579	Пружина	1
46	78910	Шайба	1
47	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
48	35928A1	Подшипник роликовый конический в сборе	1
48	35928T1	Подшипник роликовый конический в сборе	1
49	17064A2	Шестерня	1
49	17064A5	Набор шестерён	1
50	30895	Подшипник игольчатый	1
50	30895T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
51	823580	Храповик	1
52	78909	Палец фиксатора	2
53	78905	Палец крестовый	1
53	8M0084243	ШТИФТ КРЕСТОВИНА	1
54	78962	Пружина	2
55	93848	Гребной вал	1
56	N.S.S.	Not Sold Separate REVERSE GEAR (PART OF 43-17064A2 & A5)	1
57	681001	КОЛЬЦО УПОРНОЕ	1
58	88957A1	Подшипник шариковый	1
58	88957T	Подшипник шариковый	1
59	31534	Уплотнительное кольцо	1
59	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
60	88603A4	Обойма подшипника в сборе	1
60	813082A1	Обойма	1
61	30956	Подшипник игольчатый	1
61	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
62	76868	САЛЬНИК ВНУТРЕННИЙ	2
62	8M0248882	САЛЬНИК @5	2
63	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
64	79447	Шайба стопорная с усиком	1
65	79448	Фиксатор	1
65	8M2011027	ФИКСАТОР	1
66	13171	Ступица упорная	1
66	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
67	423511	Шайба стопорная зубчатая	1
68	31211A2	Шайба шлицевая	1
68	31211Q03	ШАЙБА В СБОРЕ	1
69	816629	Стопорная шайба с усиком	1
69	816629Q	ШАЙБА СТОПОРНАЯ	1
70	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
70	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
71	95705	Винт (.437-14 x 3.00)	2
72	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	88605A89	Комплект прокладок	1

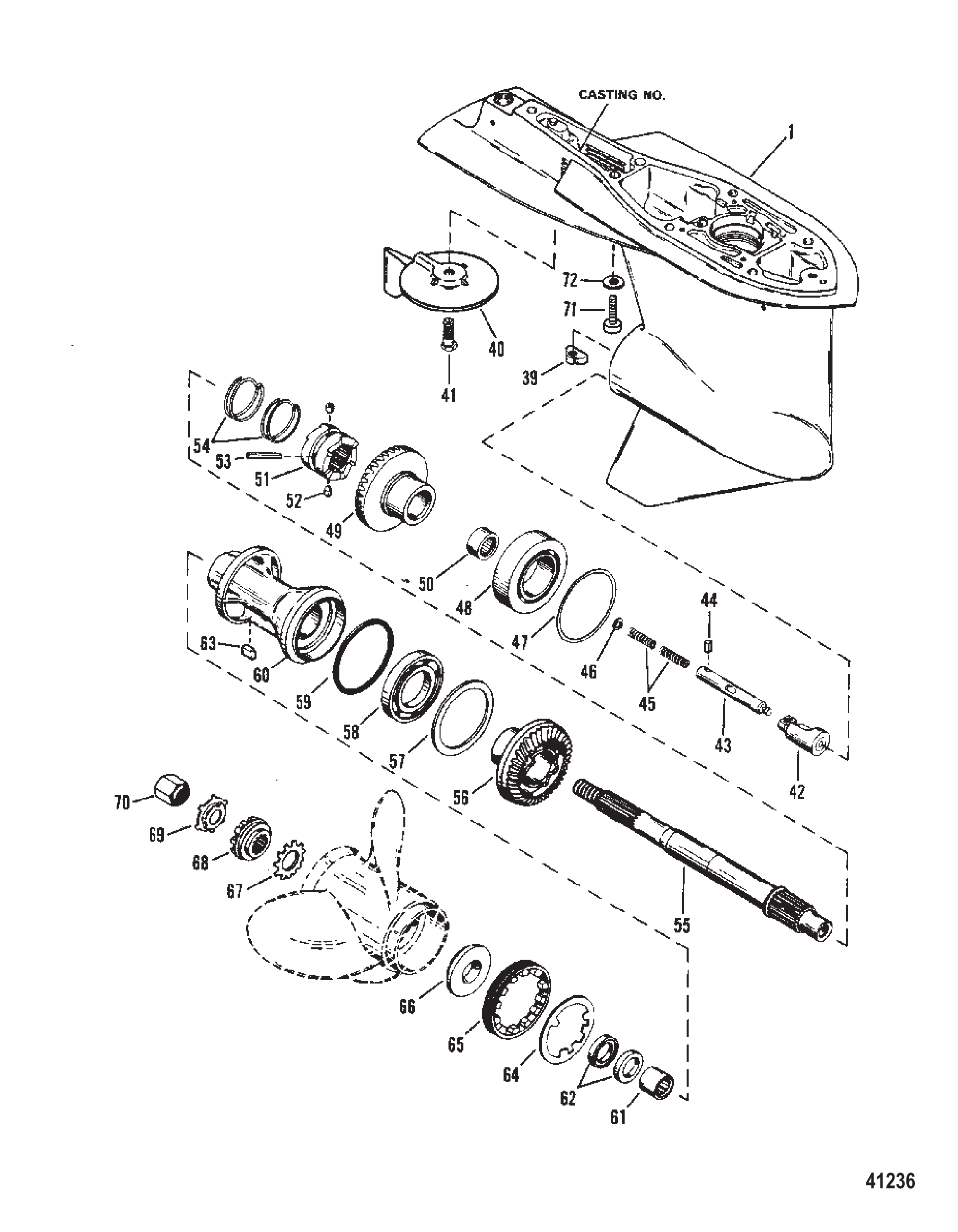

Рис. 20РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) (СТАНДАРТНОЕ ВРАЩЕНИЕ) GEAR HOUSING (PROPELLER SHAFT) (STANDARD ROTATION)

REF	Номер детали	Наименование	Кол-во
-	92459A4	Насос гидравлический в сборе	1
1	89492	Переходник	1
1	89492T	ORD 823653A 9 Mercury / Quicksilver	1
2	89493	Муфта	1
2	803852	Соединительная муфта	1
3	89494	Ручной выпуск	AR
3	96598A1	Ручной выпуск	AR
3	96598	Ручной расцепитель	AR
3	96598A1	Ручной выпуск	AR
4	89495	Насос (включая винты)	1
4	823653A9	Комплект насоса гидравлического	1
5	89496	Фильтр	2
6	89498	Уплотнительное кольцо	1
7	89497	Уплотнительное кольцо	1
8	89499	Маслоизмерительный щуп	1
9	90587	РЕЗЕРВУАР	1
9	90587T	БАЧОК	1
10	90588	ВИНТ (включает O-образное кольцо)	1
11	90589	СКВОЗНАЯ ШПИЛЬКА	1
11	90590	СКВОЗНАЯ ШПИЛЬКА	1
-	17649A1	ЭЛЕКТРОМОТОР	1
-	17649A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
12	89484	Щит подшипника со стороны привода	1
13	89485	Якорь	1
14	89482	Шайба	1
15	89486	Статор с корпусом	1
16	89487	Щёткодержатель	1
16	17649A1	ЭЛЕКТРОМОТОР	1
17	89488	Щит подшипника со стороны коллектора	1
18	89483	Сквозной болт	1
18	89489	Сквозной болт	1
19	89481	Гайка	6
-	812501A1	РЕМКОМПЛЕКТ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА	1
-	99073A1	РЕМКОМПЛЕКТ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА	1
-	99073A2	РЕМКОМПЛЕКТ ТРИММА	1

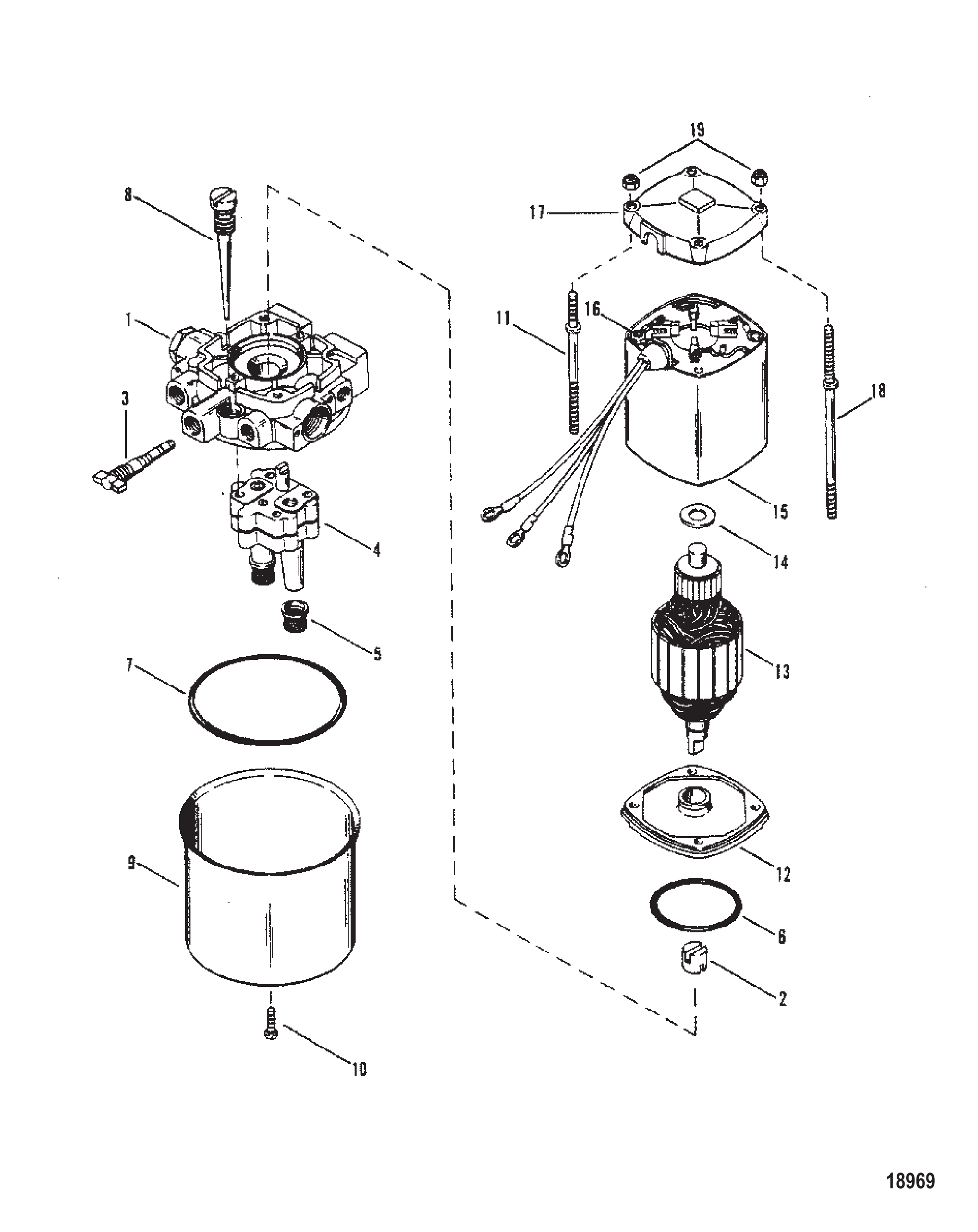

Рис. 21ГИДРАВЛИЧЕСКИЙ НАСОС (КОНСТРУКЦИЯ I) HYDRAULIC PUMP (DESIGN I)

REF	Номер детали	Наименование	Кол-во
-	823653A5	НАСОС В СБОРЕ Гидравлический	1
01	801786	Адаптер	1
02	89493	Муфта	1
02	803852	Соединительная муфта	1
03	96598	Ручной расцепитель	AR
03	96598A1	Ручной выпуск	AR
04	801787	Насос (включая винты)	1
05	89496	Фильтр	2
06	89498	Уплотнительное кольцо	1
07	89497	Уплотнительное кольцо	1
08	89499	Маслоизмерительный щуп	1
09	90587	РЕЗЕРВУАР	1
09	90587T	БАЧОК	1
10	90588	ВИНТ (включает O-образное кольцо)	1
-	17649A1	ЭЛЕКТРОМОТОР	1
-	17649A02	КОМПЛЕКТ ЭЛЕКТРОМОТОРА ТРИММА	1
11	17632	Крышка торцевая в сборе (с подшипником)	1
11	17632T	КРЫШКА В СБОРЕ	1
12	17626	Винт	4
12	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	4
13	17625	Кольцо уплотнительное	1
13	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
14	17621	Винт	2
14	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
15	17633	Комплект держателя	1
15	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
16	17631A1	КОМПЛЕКТ ЩЁТОК	1
16	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
17	17623	Якорь	1
17	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
18	17653	ШАЙБА	2
18	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	2
19	17624	Статор с корпусом в сборе	1
19	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
20	17622	Крышка в сборе (с подшипником)	1
20	891736T	ЭЛЕКТРОМОТОР В СБОРЕ	1
21	823444	Винт	2
-	812501A1	РЕМКОМПЛЕКТ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА	1
-	99073A1	РЕМКОМПЛЕКТ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА	1
-	99073A2	РЕМКОМПЛЕКТ ТРИММА	1

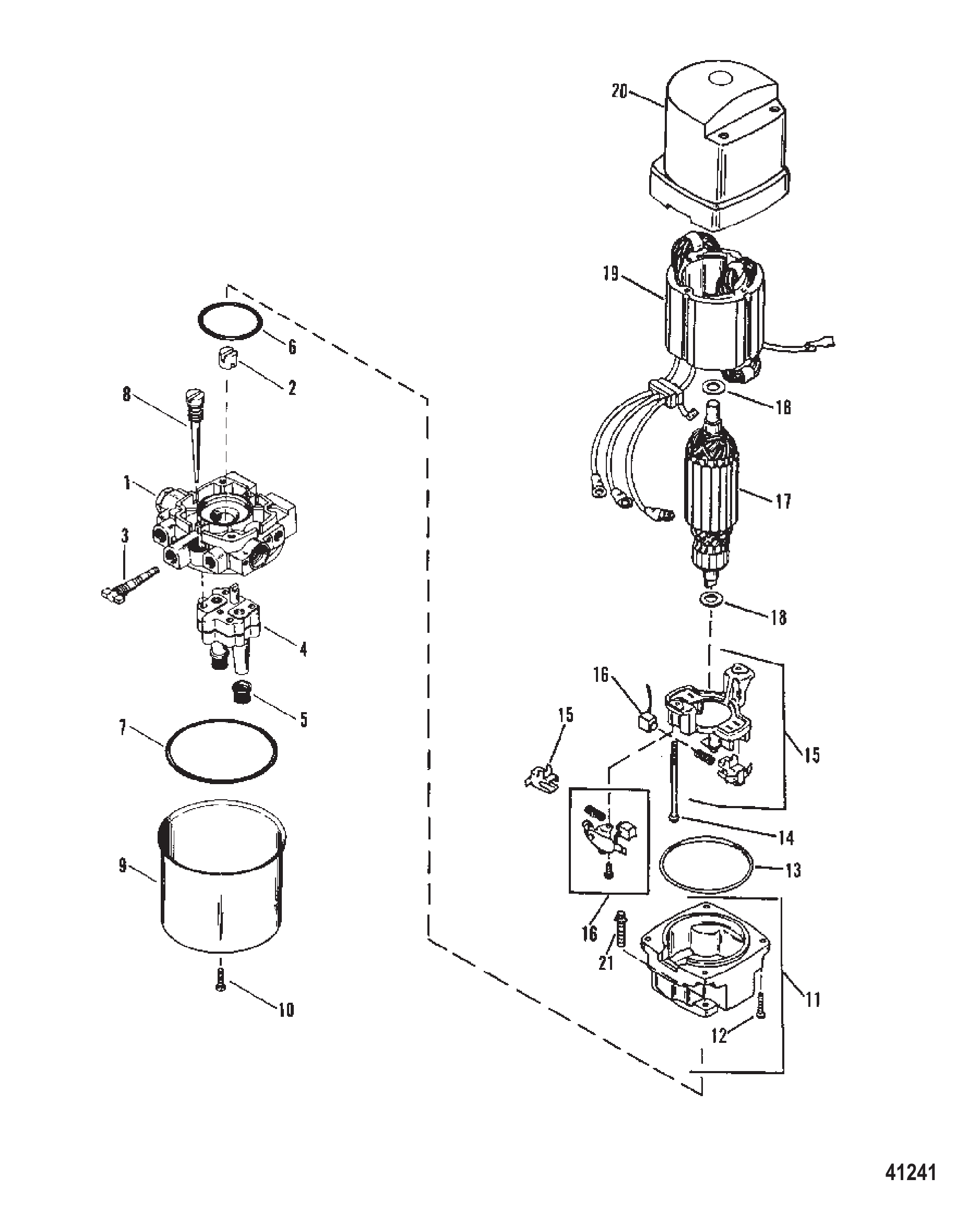

Рис. 22ГИДРАВЛИЧЕСКИЙ НАСОС (КОНСТРУКЦИЯ II) HYDRAULIC PUMP (DESIGN II)

REF	Номер детали	Наименование	Кол-во
1	92459A4	Насос гидравлический в сборе	1
1A	823653A5	НАСОС В СБОРЕ Гидравлический	1
1A	823653A9	Комплект насоса гидравлического	1
2	90318	КРОНШТЕЙН	1
2	818567	КРОНШТЕЙН	1
3	90285	ВИНТ (.312-18 x .625)	1
3	38837	ВИНТ (.312-18 x 1.12)	1
4	56720	ШАЙБА (.330 x .750 x .060) Нержавеющая сталь	1
4A	57792	ШАЙБА	1
5	34059	Гайка (#10-32)	2
5	8267096	Гайка (#10-32) нержавеющая сталь	2
5A	34948	ПРОСТАВКА	1
6	86322A24	КАТУШКА В СБОРЕ (4.00 дюйма)	1
7	92051	Винт (10-16 x .75)	1
8	79138A9	КАТУШКА В СБОРЕ (6.00 футов) Чёрный-Отрицательный	1
9	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
9	8M0024808	J-образный зажим	1
10	79147A3	ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	79091	Предохранитель 20 А	1
11	8M0207796	Предохранитель 20 А	1
12	95084A3	Кабель в сборе с предохранителем — ранние модели	1
13	96158	Соленоид стартера	2
13	8M0185622	Соленоид	2
14	88075	Фиксатор	1
15	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	4
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	4
17	94275	Тяга	1
18	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	5
19	94330	Гайка (.250-20) латунная	4
20	79023A10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
20	79023T10	ПРЕДОХРАНИТЕЛЬ В СБОРЕ 110 Ампер	1
21	96457	Шайба фенольная (.27 x .81 x .062)	1
22	21825	ГАЙКА (.250-28)	1
23	86322A15	КАТУШКА В СБОРЕ (5.50 дюймов) Чёрный	1
24	79139A12	КАТУШКА В СБОРЕ Красный-Положительный	1
25	87762	Кронштейн	1
26	31830	БОЛТ (.375-24 x 1.75)	2
27	58643	Шайба стопорная (.375)	2
28	46335	ГАЙКА (.375-24)	2
29	87760	Пластина	1
29	87760T	МОНТАЖНАЯ ПЛАСТИНА	1
30	39349	ВИНТ (.312-18 x .750) НЕРЖАВЕЮЩАЯ СТАЛЬ УКАЗАТЕЛЬ К КАРТЕРУ	1
31	26993	СТОПОРНАЯ ШАЙБА (.312)	1
31	8M0204647	Стопорная шайба (.312)	1
32	90271	ВИНТ (.375-16 x .62)	2
33	58643	Шайба стопорная (.375)	2
34	96535	Пыльник	1
34	861680	ИЗОЛЯТОР	1
35	48409	Винт (#10-16 x .625) нержавеющая сталь	1
36	96993	Шланг гидравлический	1
36	96994	Шланг гидравлический	1
37	89024	ШЛАНГ гидравлический	1
37	89023	ШЛАНГ гидравлический	1
38	12602	Втулка уплотнительная	2
38	12602002	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
39	87207	Разъём	1
40	87871	Крышка	1
40	87871T	КРЫШКА	1
41	87775	Прокладка	1
42	45507	Втулка уплотнительная	1
43	36070	ВИНТ (#10-32 x 1.250) ВОДОЗАБОРНАЯ СЕТКА К КОРПУСУ РЕДУКТОРА	4
44	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	4
45	68219	Гайка (#10-32) нержавеющая сталь	4
46	79146	Фиксатор	2
47	816311	Стяжка (8.00 дюймов)	AR
47	816311T	СТЯЖКА (8.00 дюймов)	AR
48	45915	КЛЕММНАЯ КОЛОДКА	1
49	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
-	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1

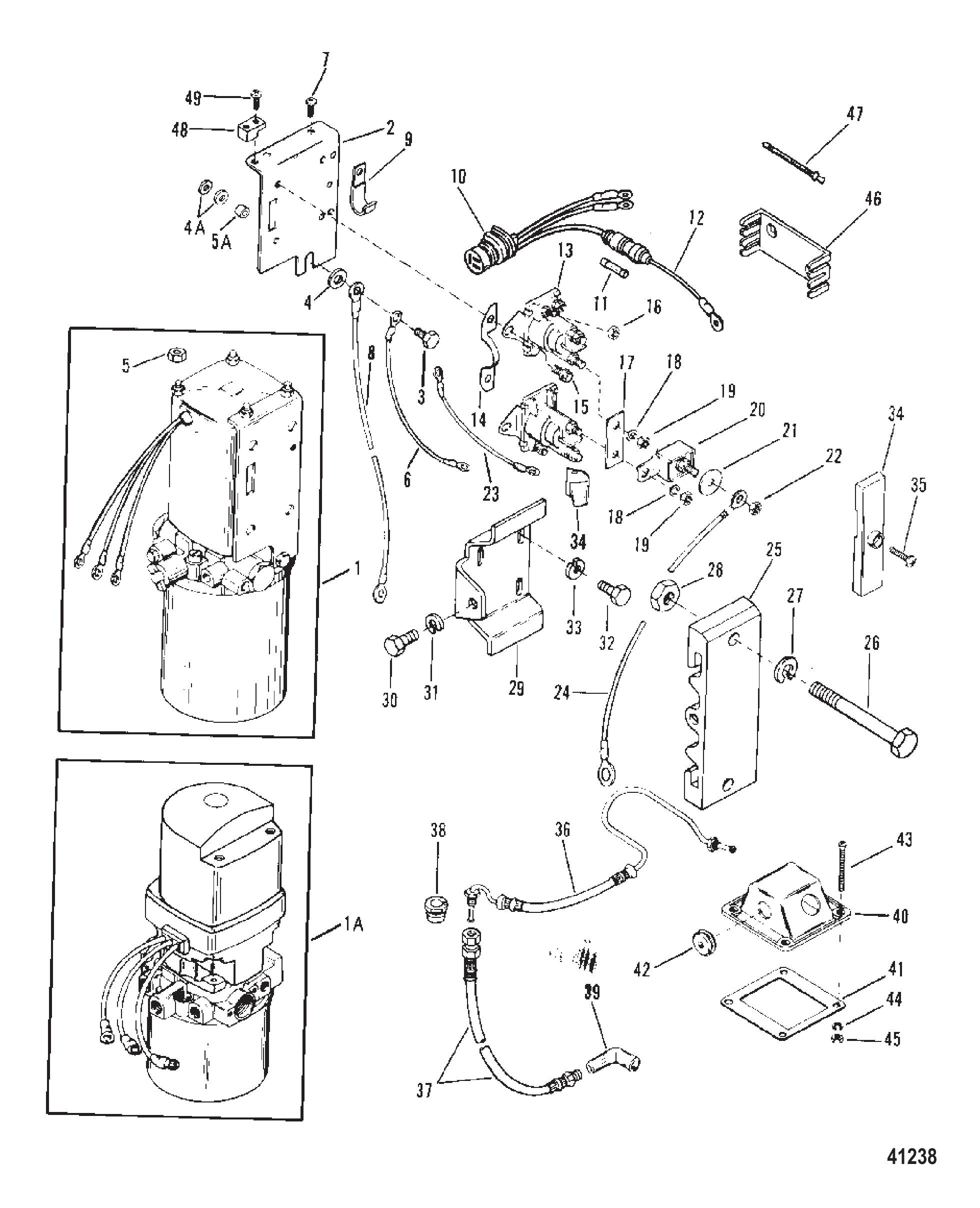

Рис. 23ГИДРАВЛИЧЕСКИЙ НАСОС И КРЕПЕЖНЫЕ КРОНШТЕЙНЫ HYDRAULIC PUMP AND MOUNTING BRACKETS

REF	Номер детали	Наименование	Кол-во
1	15110A1	Тахометр 6K	1
2	79101T	Кронштейн крепежный	1
3	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
4	79888	Патрон лампы	1
5	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
6	86322A7	Трос в сборе (1.50 фута) чёрный	1
6	86323A5	Трос в сборе (1.50 фута) фиолетовый	1
7	15113A4	УКАЗАТЕЛЬ ТРИММА	1
7	895292Q41	Указатель дифферента, чёрная шкала, оранжево-белые деления, чёрный ободок	1
8	79480	Кронштейн	1
9	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
10	79888	Патрон лампы	1
11	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
12	816311	Стяжка (8.00 дюймов)	AR
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	15166A1	УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ	1
13	895287Q41	КОМПЛЕКТ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ВОДЫ (100-240 F) Чёрная шкала, Оранжево-белые деления, Чёрный ободок	1
14	72729	ЛАМПА КЛИНОВОГО ЦОКОЛЯ (14В - 1.9Вт)	1
15	79888	Патрон лампы	1
16	26427	Шайба	2
17	79480	Кронштейн	1
18	26419	Гайка (#8-32) латунная клеммы стартера соленоида	5
19	86323A2	КАТУШКА В СБОРЕ (2.00 фута) Фиолетовый	1
19	61600A16	КАТУШКА В СБОРЕ (17.00 дюймов) Чёрный	1
19	88824A4	КАТУШКА В СБОРЕ (45.00 дюймов) Светло-коричневый	1
20	19674A1	Выключатель аварийного останова в сборе	1
20	19674A07	КОМПЛЕКТ ВЫКЛЮЧАТЕЛЯ/ШНУРА	1
21	18303	Винт (.190-16 x 1.750) нержавеющая сталь	2
22	813679	Переходник	1
23	15920A54	Шнур аварийного останова в сборе	1
23	15920Q54	ШНУР В СБОРЕ	1
24	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
25	18321	Хомут крепёжный	1
26	24676	ШАЙБА (.200 x .440 x .032)	2
27	68219	Гайка (#10-32) нержавеющая сталь	2
28	79146	Фиксатор	AR
29	36492	Втулка переходная	1
30	15129A1	КОМПЛЕКТ МАНОМЕТРА 15 PSI (1-15 PSI)	1
30	895288Q41	КОМПЛЕКТ МАНОМЕТРА ДАВЛЕНИЯ ВОДЫ (1-15 PSI) Чёрная шкала, Оранжевые деления, Чёрный ободок	1
31	88532A1	КАТУШКА В СБОРЕ (2.00 фута) Тёмно-синий	1
31	86322A16	КАТУШКА В СБОРЕ (2.00 фута) Чёрный	1
32	28624	ШТУЦЕР Т-ОБРАЗНЫЙ	1
32	286241	Фитинг	1
33	63668	Переходник	1
34	63651	Угольник (90 градусов)	1
35	63670	Штуцер	2
36	816311	Стяжка (8.00 дюймов)	5
36	816311T	СТЯЖКА (8.00 дюймов)	5
37	77863	ШТУЦЕР	1
38	640886	ТРУБКА (53.00 ФУТА В БУХТЕ)	1
38	64088A09	ТРУБКА-50 ФУТОВ БУХТА	1
39	95691	Лампа	1
40	13631	Гнездо	1
41	17654	КРОНШТЕЙН	1
42	812497A2	Диод в сборе	1
42	898289A72	Комплект диода-шнура двойной	1
43	11149A2	Трос в сборе (6.00 дюймов)	1

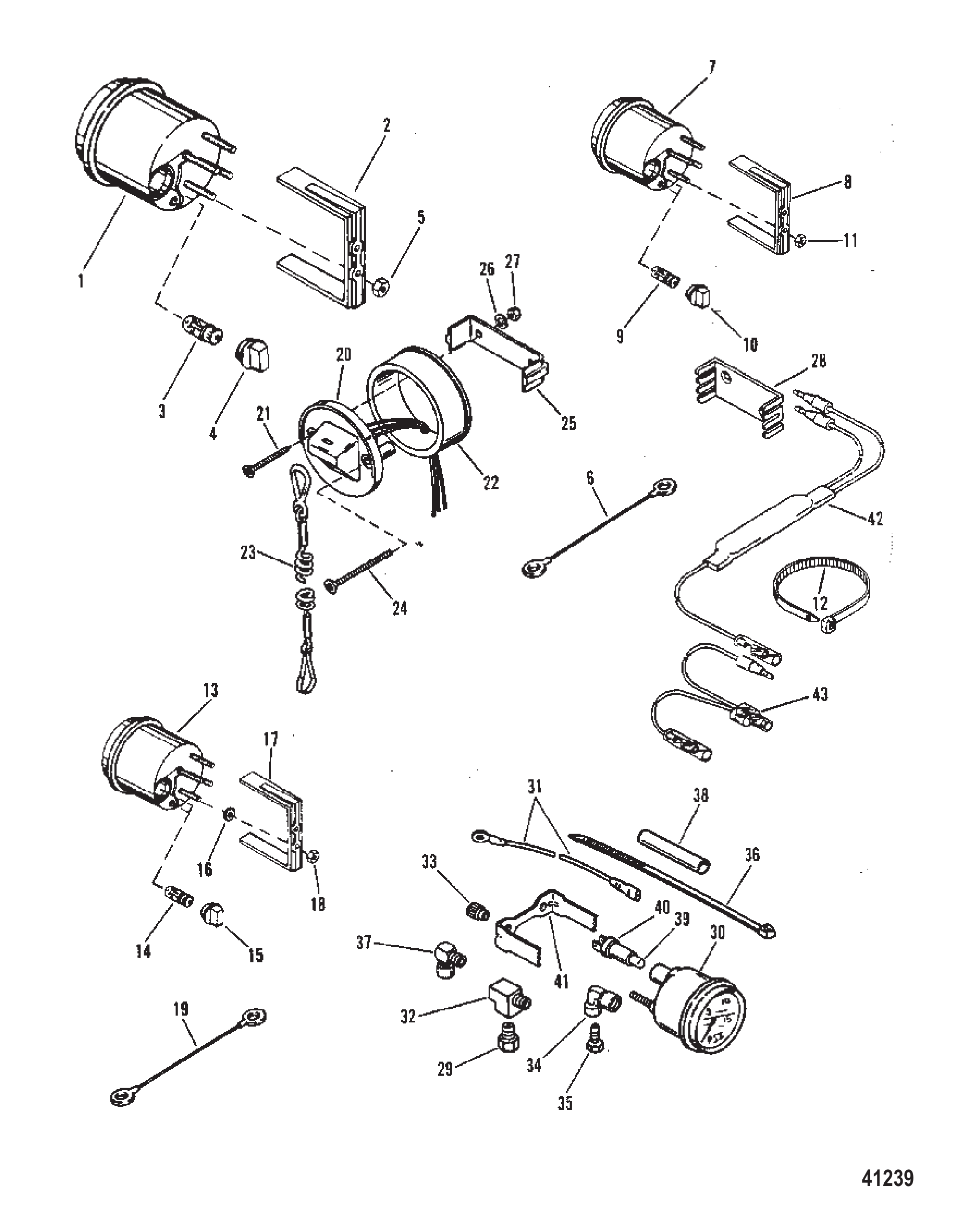

Рис. 24ПРИБОРЫ INSTRUMENTATION

REF	Номер детали	Наименование	Кол-во
1	816626A20	ЖГУТ ПРОВОДОВ В СБОРЕ Замок зажигания (20.00 футов)	1
2	90468A1	Крышка в сборе с ключом	2
3	76424	Кронштейн крепления переключателя	1
4	55422	Шпилька (#10-32 x 2.00)	2
5	24676	ШАЙБА (.200 x .440 x .032)	2
6	68219	Гайка (#10-32) нержавеющая сталь	2
7	816479	Пластина	1
7	816479A3	КОМПЛЕКТ ПЛАСТИНЫ	1
8	88107	Замок зажигания (ключ см. ниже)	1
8	88107A5	КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЯ Замок зажигания	1
9	93543	ГАЙКА Специальная - Хромированная латунь	1
9	879755	Гайка специальная - черный нейлон	1
10	90311	ВСТАВКА Панель переключателя (Выкл-Работа-Пуск)(Нажать для подсоса)	1
11	816492A1	СИГНАЛИЗАТОР В СБОРЕ Звуковое предупреждение	1
11	8M0210763	СИГНАЛИЗАТОР	1
11	68878A6	Звуковой сигнал в сборе	1
12	68879	КРЫШКА	1
13	8127111	Проставка (.375)	2
13	812711	Проставка (.250)	2
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

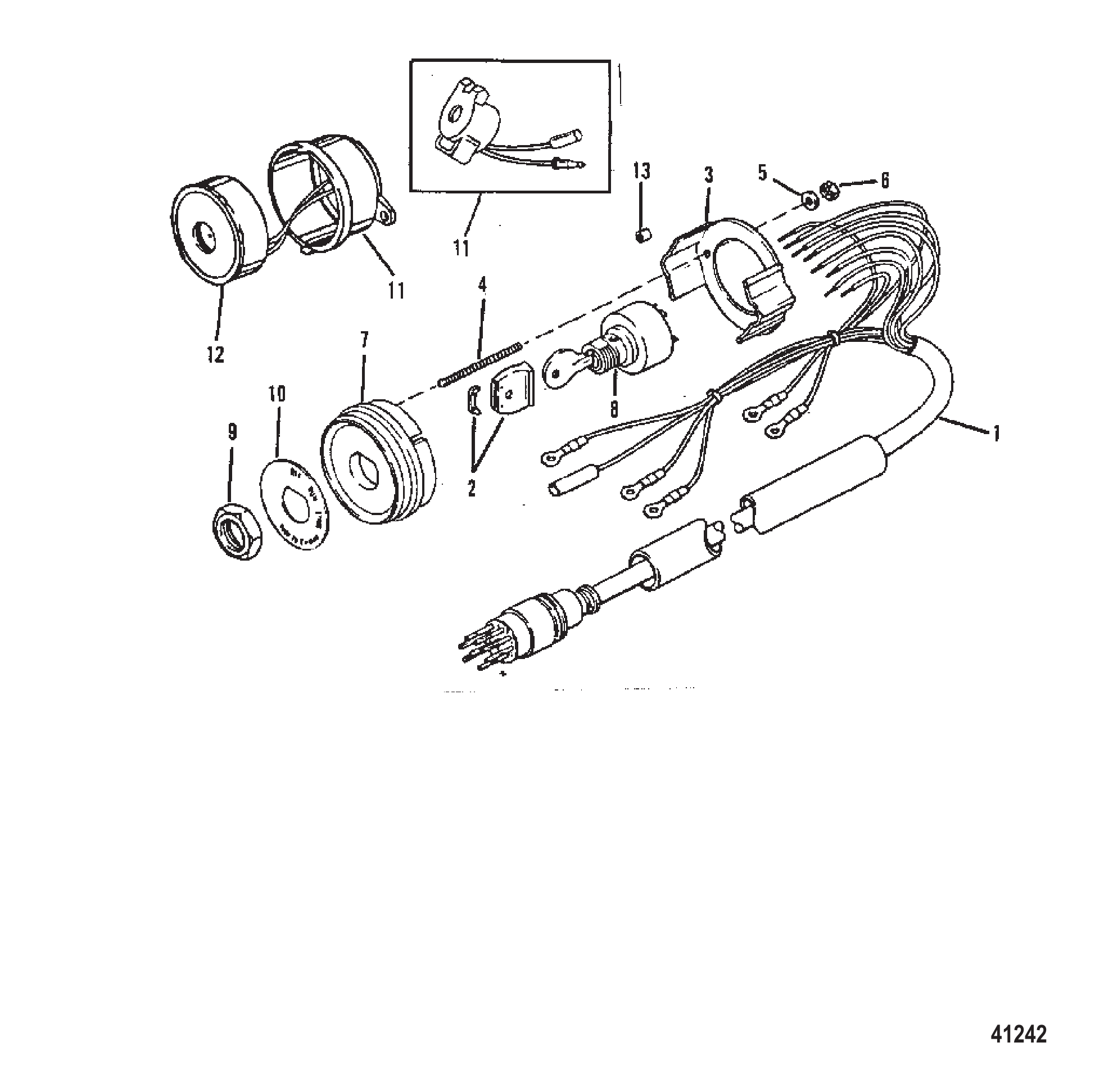

Рис. 25КОМПЛЕКТ КЛЮЧА ЗАЖИГАНИЯ KEY SWITCH ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	814697	Каталог запчастей 250/275 л.с.	1
-	13487A89	КОМПЛЕКТ НАКЛЕЕК	1
-	813039A90	КОМПЛЕКТ НАКЛЕЕК	1
-	815631A91	КОМПЛЕКТ НАКЛЕЕК	1
-	824960A94	КОМПЛЕКТ НАКЛЕЕК	1
-	824959A94	Комплект наклеек	1
-	824960A94	КОМПЛЕКТ НАКЛЕЕК	1
-	11227940	Руководство владельца	1
-	19388940	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1

Рис. 26ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	14460	Масляный насос	1
2	34994	ВИНТ (#10-32 x 1.00) Нержавеющая сталь	1
2	73013	ВИНТ 10-32 x 1.50	1
3	1938516	ТЯГА	1
4	14525A3	Переходник в сборе	1
5	41083	ШЕСТЕРНЯ ведомая	1
6	11379	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
7	816311	Стяжка (8.00 дюймов)	AR
7	816311T	СТЯЖКА (8.00 дюймов)	AR
8	4301625	ТРУБКА (8.00 дюймов)	1
8	82381335	ТРУБКА (15.00 дюймов в наборе)	1
9	15136	МАСЛЯНЫЙ РЕЗЕРВУАР	1
10	63328	Винт (.312-18 x 3.00)	2
11	53166	СТОПОРНАЯ ШАЙБА (.312)	3
12	36042	ШАЙБА	6
13	67264	Шайба (резиновая)	6
14	67268	Втулка	3
15	14680	Проставка	3
16	48462	Кольцо уплотнительное (.614 x .070)	2
17	43300A5	Крышка в сборе	1
18	43307	Прокладка	1
18	43307T	Прокладка	1
19	99022A1	Поплавок в сборе	1
19	8M0187298	Поплавок в сборе	1
20	99265	Пружинная гайка	1
21	99127109	Шланг (57,00 дюймов, бухта)	1
21	8M0108355	Шланг (57 дюймов, бухта)	1
22	415823	ХОМУТ	2
23	99127109	Шланг (57,00 дюймов, бухта)	1
23	8M0108355	Шланг (57 дюймов, бухта)	1
24	42425	Тройник	1
25	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
26	99127109	Шланг (57,00 дюймов, бухта)	1
26	8M0108355	Шланг (57 дюймов, бухта)	1
27	87421	Бак	1
28	43298A2	КРЫШКА В СБОРЕ	1
29	11332	Уплотнительное кольцо (2.225 x .210)	1
30	43295A5	Корпус переходника в сборе	1
30	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
30	816190A3	КОРПУС В СБОРЕ ПЕРЕХОДНИК	1
30	816190A4	МАСЛОЗАБОРНИК В СБОРЕ БЕЗ ДАТЧИКА	1
31	11332	Уплотнительное кольцо (2.225 x .210)	1
32	99802	Трубка	1
33	12540A4	Корпус в сборе	1
34	99439	Шланг (114.00 дюймов)	1
35	12540A3	Корпус	1
36	12242A1	Защёлка	1
34	99439	Шланг (114.00 дюймов)	1
37	43278	Штуцер (картер)	1
37	8781051	Обратный клапан к блоку	1
38	814811	Шайба	2
39	73657	ВИНТ (.312-18 x 1.50) (Используется с шайбой 13-26993)	1
-	92040A89	Головка блока цилиндров в сборе	1
-	19398A93	Головка блока цилиндров в сборе	1

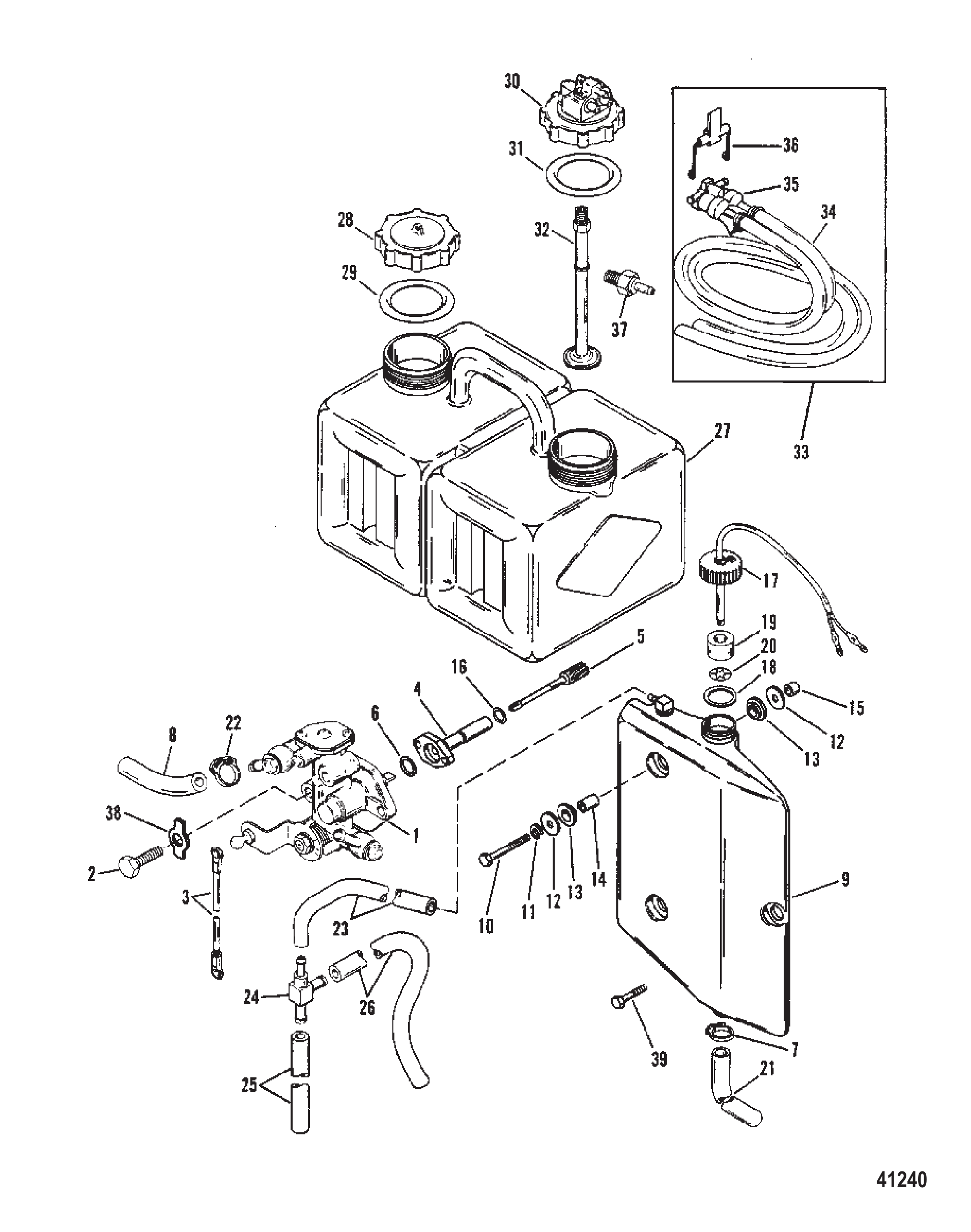

Рис. 27КОМПОНЕНТЫ МАСЛЯНОЙ СИСТЕМЫ OIL INJECTION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	883644	Кронштейн	1
2	85651	Корпус	2
2	85650	Корпус	2
3	34941	ВИНТ (.250-20 x .880)	8
4	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	8
4	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	8
5	88361T	Кронштейн	1
5	88361T6	Кронштейн	1
6	14900A1	Сальник	2
7	88356	Сальник	1
8	4000335	ВИНТ (M6 x 50)	4
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
10	13944A1	Пластина/крышка в сборе, шумоглушитель	1
11	898192	Прокладка	1
12	139441	Крышка	1
13	90435	ОПОРА	2
14	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
14	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
15	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
16	67245T	Кронштейн	1
17	67272	Кронштейн втулки	2
18	26550	Хомут	1
19	69205	С-ОБРАЗНАЯ ШАЙБА	1
19	8M0084613	Пружинная шайба	1
20	78291	Винт (.190-24 x .500)	1
21	40062127	ВИНТ	14
22	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	14
22	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	14
23	41124T1	Кронштейн	1
23	41124T6	Кронштейн	1
24	88357	Сальник	1
25	99391	Фиксатор	1
26	88622	Пластина	1
27	67272	Кронштейн втулки	2
28	88621	Фиксатор тросов управления	1
29	34994	ВИНТ (#10-32 x 1.00) Нержавеющая сталь	2
30	76264	Защёлка	1
31	85367	ПРУЖИНА	1
32	67241	Корпус	1
33	92051	Винт (10-16 x .75)	2
34	90435	ОПОРА	3
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	6
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	6
36	35888	ГАЙКА (.250-28) НЕРЖАВЕЮЩАЯ СТАЛЬ	6

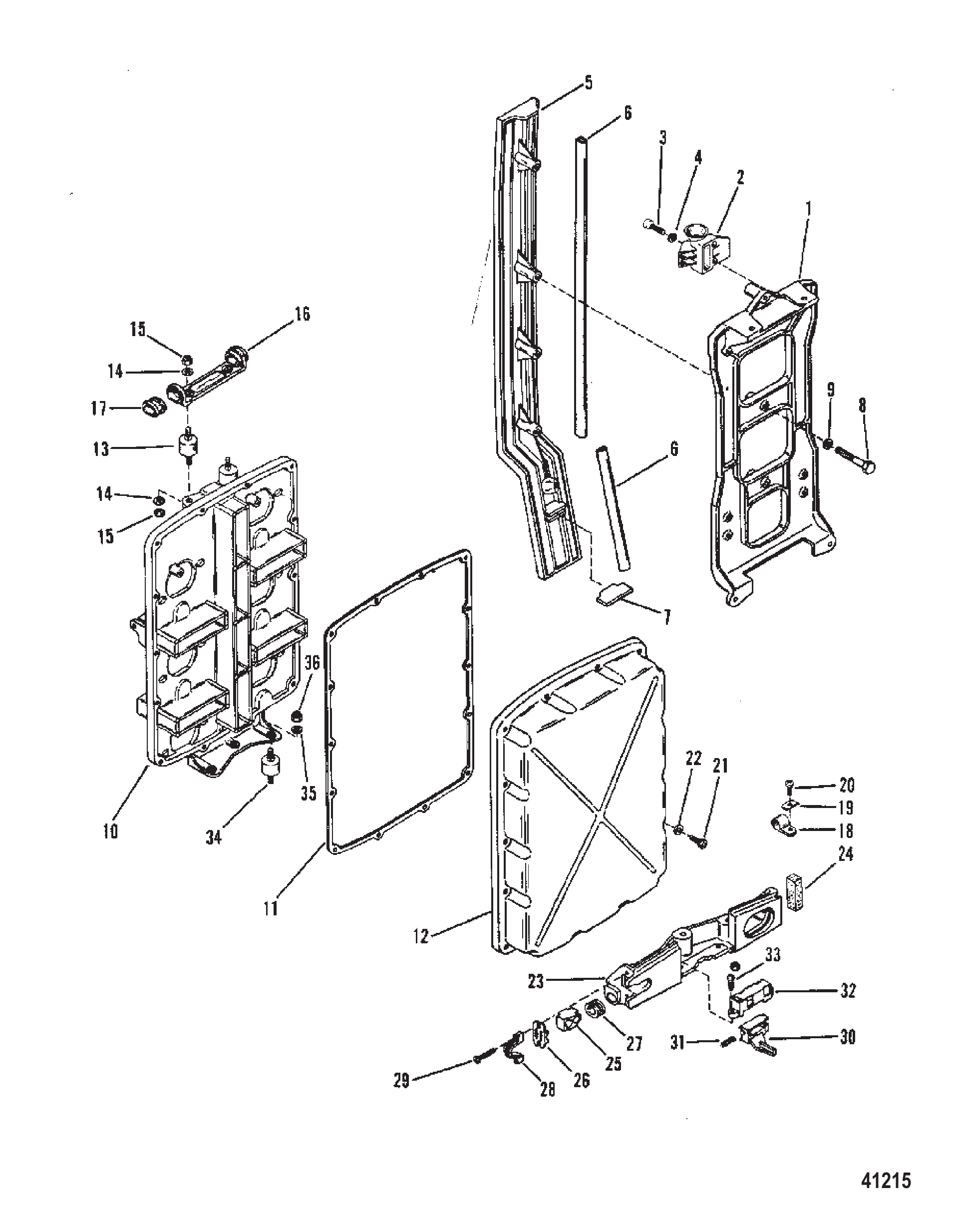

Рис. 28ШУМОГЛУШИТЕЛЬ И КРОНШТЕЙН КОЖУХА SOUND ATTENUATOR AND COWL BRACKET

REF	Номер детали	Наименование	Кол-во
1	79472	Стартер в сборе	1
2	56703	ВТУЛКА СТАРТЕРА	2
2	8M0034918	Втулка	2
3	68042	Упор резиновый	2
3	8M0043376	Упор	2
4	69035	ВИНТ С СТОПОРНОЙ ШАЙБОЙ (.250-20 x .625) Нержавеющая сталь ПРОВОД К СТАРТЕРУ	1
5	93388A1	Трос в сборе (6.00 дюймов) чёрный, от стартера к пластине	1
6	26993	СТОПОРНАЯ ШАЙБА (.312)	2
6	8M0204647	Стопорная шайба (.312)	2
7	68292	Гайка (.312-18)	2
7	8M0204668	Гайка (.312-18)	2
8	7370A13	Катушка зажигания в сборе	6
8	8M0230859	Катушка зажигания в сборе	6
9	45076	Гайка (#10-32) латунная клемма блока выключателя	12
10	67614	Крышка	3
11	88856	ВИНТ (.190-32 x 2.00)	12
12	60466A7	Кабель в сборе, масса (чёрный)	6
13	813715A11	Кабель в сборе высокого напряжения	1
14	63709A1	Комплект наконечника/клеммы свечи зажигания	6
15	136862	Свеча зажигания (NGK-BU8H)	6
15	13686Q	NGK BU8H @10 Mercury / Quicksilver	6

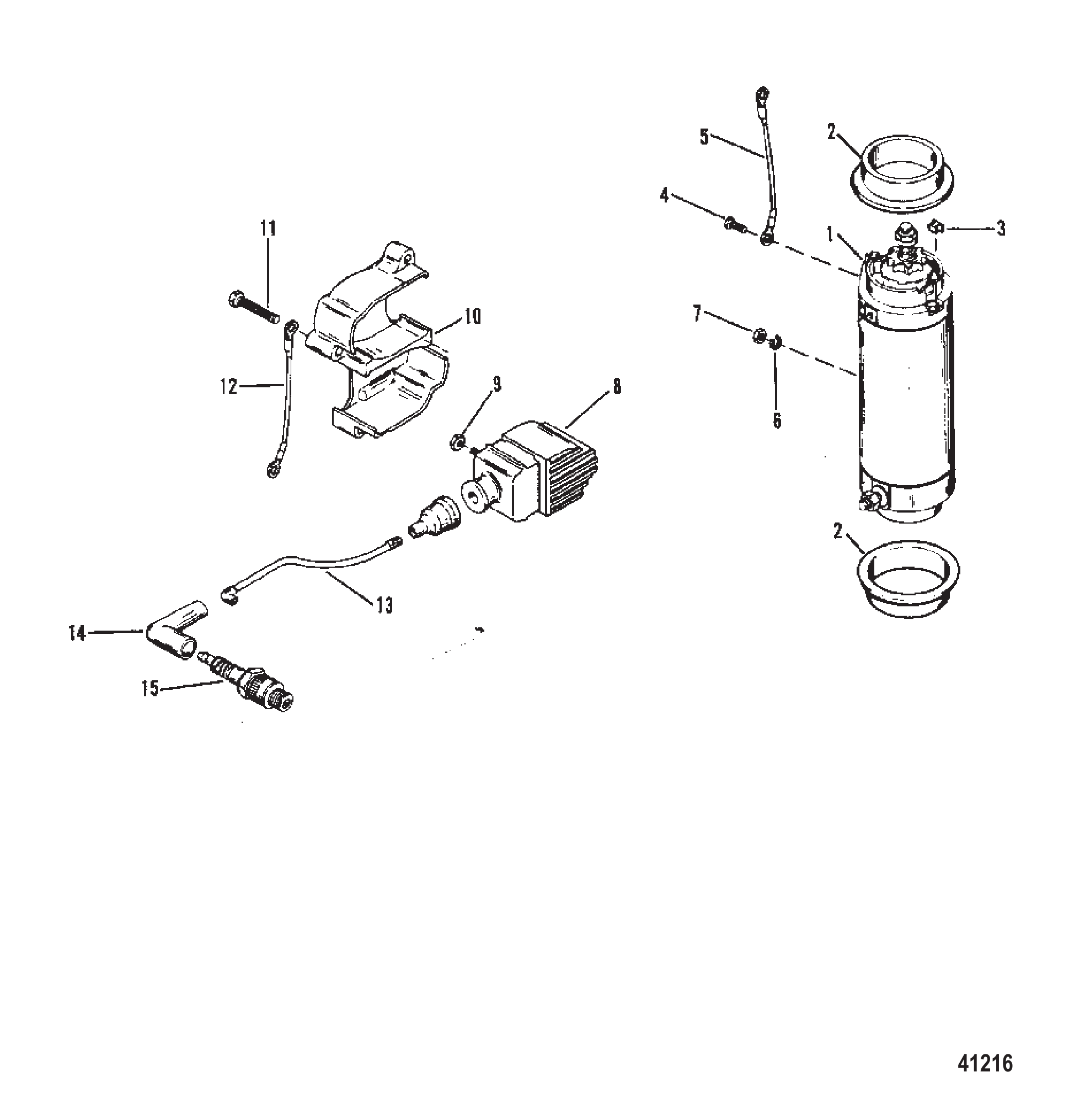

Рис. 29СТАРТЕР И КАТУШКИ ЗАЖИГАНИЯ STARTER MOTOR AND IGNITION COILS

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
5	NSS	NOT SOLD SEPARATE Washer-Thru Bolt	1
6	79216	Якорь	1
7	75384	Комплект щёток/пружин	1
7	898265016	Комплект щёток/пружин	1
8	61787	Держатель щётки	2
8	898265014	Держатель щёток	2
9	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
10	15386	Торцевая крышка	1
10	15386001	ТОРЦЕВАЯ КРЫШКА	1

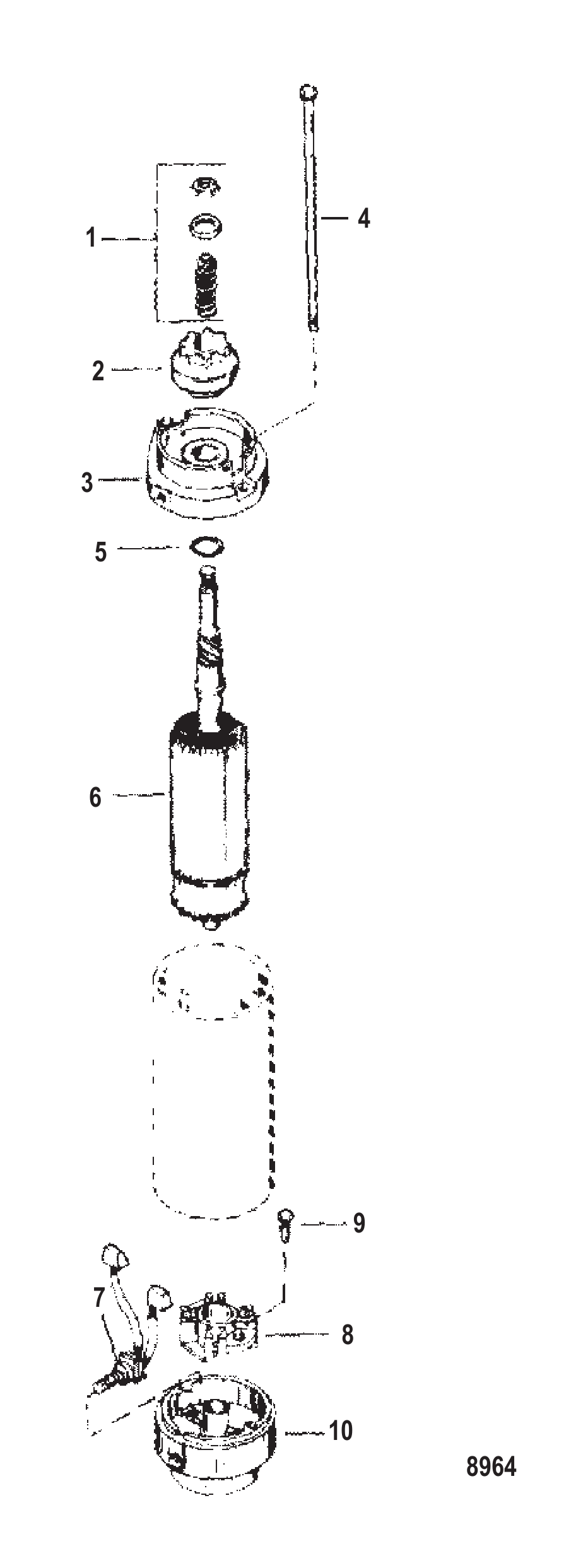

Рис. 30КОМПЛЕКТ СТАРТЕРА Starter Motor Assembly

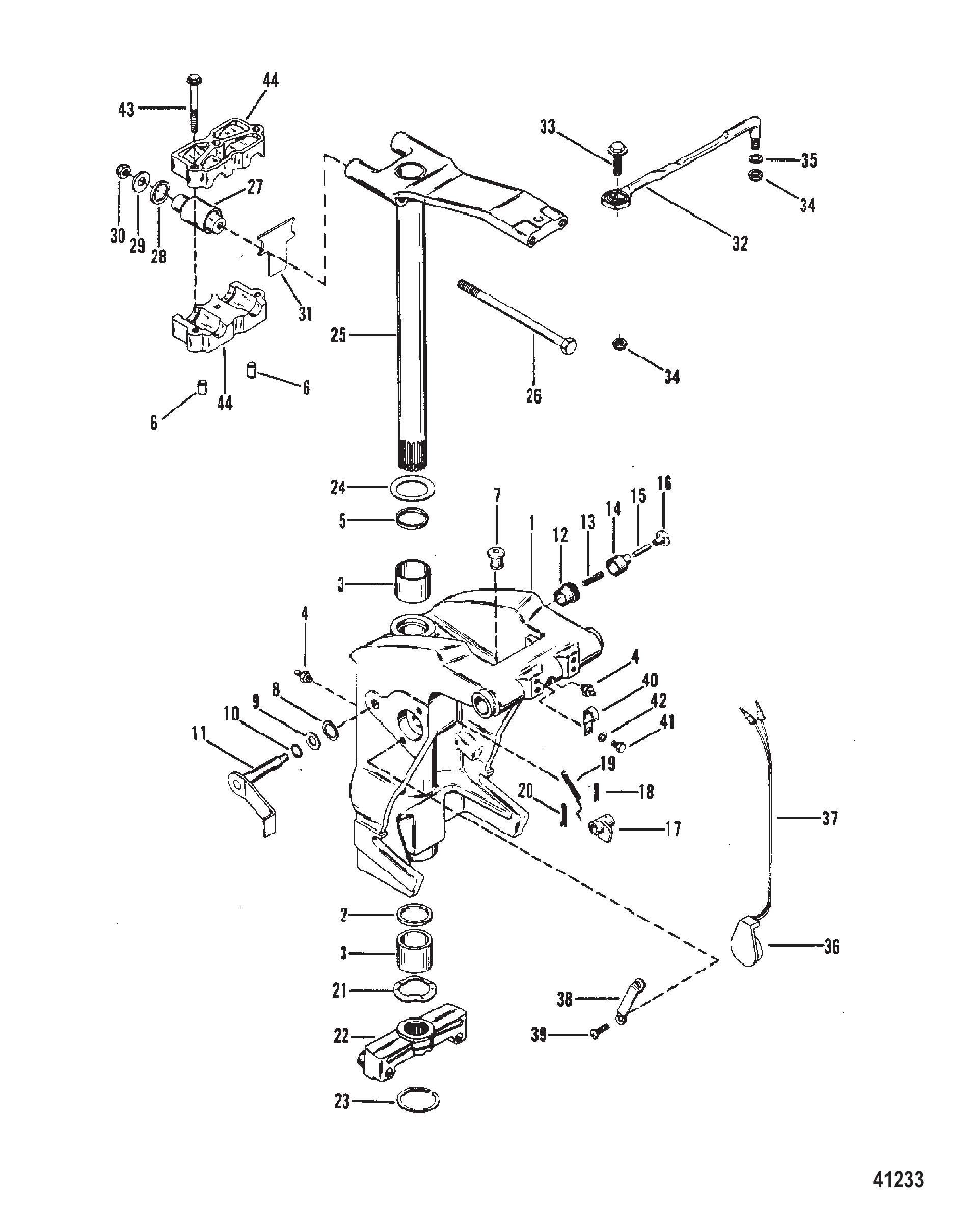

REF	Номер детали	Наименование	Кол-во
1	9225A3	Поворотный кронштейн в сборе	1
1	9225A4	Поворотный кронштейн в сборе	1
2	87735	Сальник нижний масляный	2
3	818764	ВТУЛКА	2
4	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
4	8M0169589	Штуцер для смазки	4
5	67668	Проставка	1
6	16483	ШТИФТ установочный	2
6	63779	Штифт установочный (.250 x .625)	2
7	88341	Втулка уплотнительная	2
8	85023	Сальник масляный	2
9	87161	Шайба	2
10	48171	Кольцо уплотнительное (.364 x .070)	2
11	85030A2	Рычаг фиксатора откидывания в сборе	1
11	85028A2	Рычаг фиксатора откидывания в сборе	1
11	85030A3	Рычаг фиксатора откидывания в сборе	1
11	85028A3	Рычаг фиксатора откидывания в сборе	1
12	86600	Втулка	1
13	85367	ПРУЖИНА	1
14	41052	ПЛУНЖЕР	1
15	88876	ШПИЛЬКА	1
16	86603	Ручка	1
16	86603T6	Ручка	1
17	864751	Муфта	1
18	69745	Штифт роликовый рычага к вертикальному валу	2
19	88049	Пружина	1
20	93861	Шплинт	1
21	78854	Волнистая шайба	1
22	96852T	Вилка нижняя	1
22	96852F2	Вилка нижняя	1
23	67684	Кольцо стопорное	1
24	67670	Шайба	1
25	67706A46	Поворотный палец в сборе	1
25	840792A1	Поворотный палец в сборе	1
25	67706A47	Поворотный палец в сборе	1
25	840792A1	Поворотный палец в сборе	1
25	67706A46	Поворотный палец в сборе	1
25	840792A1	Поворотный палец в сборе	1
25	67706A47	Поворотный палец в сборе	1
25	840792A1	Поворотный палец в сборе	1
26	88659	Винт	2
26	8154521	Винт	2
27	77326	ОПОРА (X-LONG - XR6/MAGNUM III/TRACKER)	2
27	773261	Опора	2
28	66921	ШАЙБА	2
29	814432	Шайба	2
29	78688	Шайба	2
30	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
30	8M0204653	Гайка	2
30	35000	ГАЙКА (.500-20) Нержавеющая сталь	2
31	888821	Упор удлинённый	1
31	8M0000516	БУФЕР ВЕРХНЕГО ЯРМА	1
32	92876A1	Тяга рулевая в сборе	1
32	92876A12	Тяга в сборе	1
33	14000	Винт (.375-24 x 1.25)	1
33	849838	ВИНТ (.375-24 x 1.250)	1
34	33826	Гайка	2
35	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
36	86485A7	Датчик тримма в сборе	1
36	86485A6	Переключатель откидывания в сборе	1
37	65017A19	Жгут проводов в сборе (1 мама/1 кольцо/2 папы)	1
37	65017A14	ЖГУТ ПРОВОДОВ В СБОРЕ	1
38	88342	Хомут	2
39	87926	Винт (#10-32 x .500)	4
40	54457	J-ОБРАЗНЫЙ ЗАЖИМ	1
41	64014	Винт (.250-28 x .500)	1
42	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
42	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
43	81516290	Винт (90 мм)	3
44	150311	ХОМУТ	2
-	88605A89	Комплект прокладок	1

Рис. 31ПОВОРОТНЫЙ КРОНШТЕЙН И РУЛЕВОЙ РЫЧАГ SWIVEL BRACKET AND STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	74897	Ось поворота	1
2	62459	Шаровой шарнир в сборе	1
2	62459T	Шаровой шарнир в сборе	1
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	76035	ТЯГА	1
5	46438	ГАЙКА (#10-32)	1
6	89811	Рычаг	1
7	75168	Винт	1
8	29598	ГАЙКА (.250-28) Нержавеющая сталь	1
9	52023	Крышка	1
10	12405	Винт (1-1/4")	1
11	68219	Гайка (#10-32) нержавеющая сталь	1
12	48039	КРЫШКА	1
13	94818	Рычаг	1
14	818165	ВИНТ (.375-16 x 1.75)	1
15	55164	Втулка	1
16	55171	Втулка	1
17	55162	Пружина	1
18	68410	ШАЙБА	1
18	46765	ШАЙБА (.390 x 1.50 x .120)	1
19	75168	Винт	2
20	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
21	52023	Крышка	2
22	39483	ЗАЩЕЛКА	1
23	69026	ВИНТ (.250-28 x .880)	1
24	69057	ШАЙБА (.281 x .734 x .063)	1
25	20099	Пружина	1
26	35045	ГАЙКА (.250-28)	1
26	826709109	Гайка (.250-28) нержавеющая сталь	1
27	93259	ТЯГА	1
28	60572	ГИЛЬЗА	2
28	8M0221994	Штуцер	2
29	8130011	Кулачок дросселя	1
30	26856	ВТУЛКА	2
31	41122	ШАРИКОВЫЙ ВИНТ (.250-20 x .440)	1

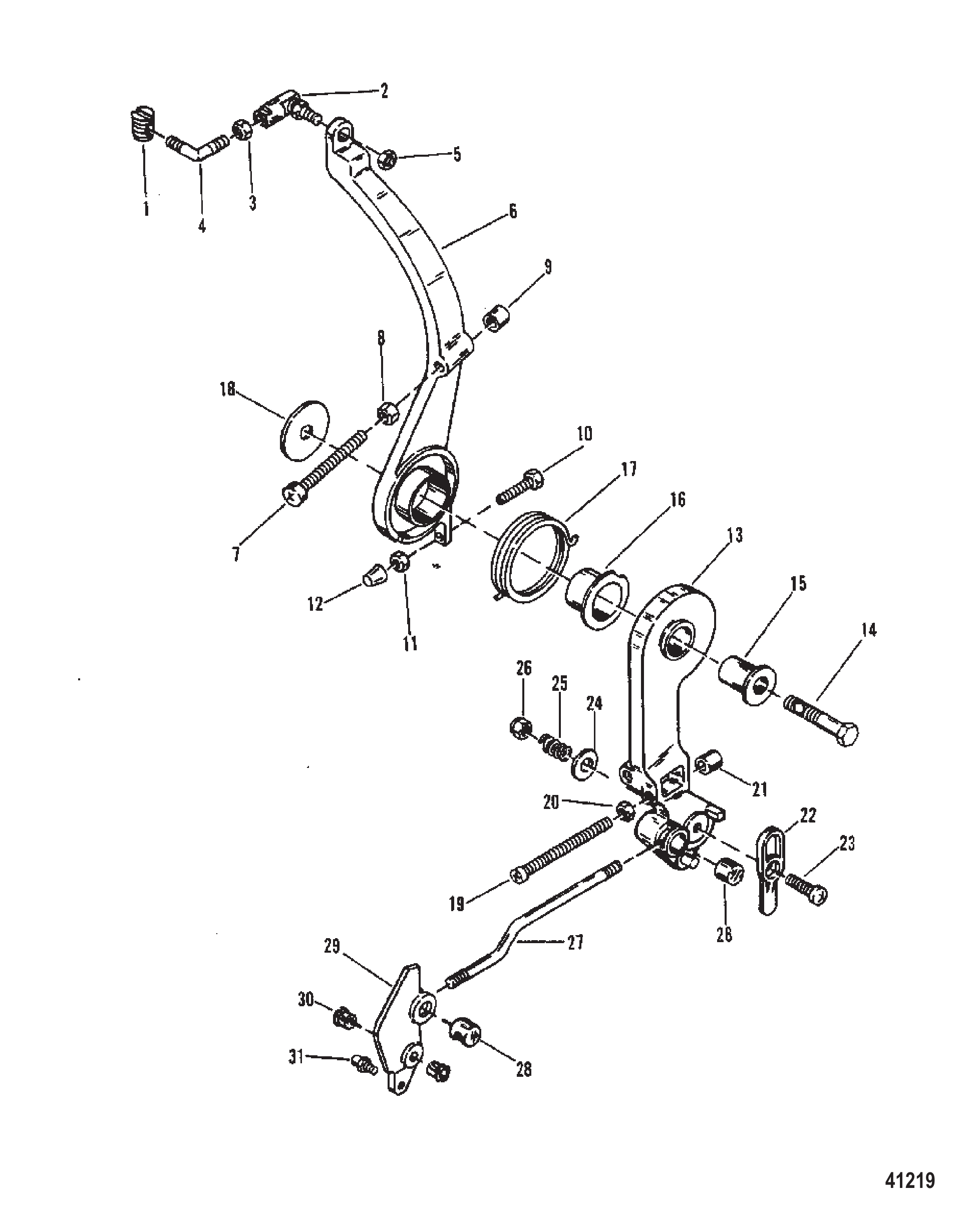

Рис. 32РЫЧАГ ДРОССЕЛЯ THROTTLE LEVER

REF	Номер детали	Наименование	Кол-во
1	7476T1	Кронштейн транца	1
1	7476T6	Кронштейн транца	1
2	7478T1	Кронштейн транца	1
2	7478T6	Кронштейн транца	1
3	677552	ВИНТ (.500-20 x 6.500)	2
4	677551	ВИНТ (.500-20 x 4.500)	2
4	8M0149747	Винт	2
4	814259	Винт (.500-20 x 4.00)	2
5	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
5	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
6	8M0027784	Гайка	4
6	82671117	ГАЙКА (.500-20)	4
7	87180	Болт (.500-20 x 11.00)	1
8	20220	Гайка (.500-20)	1
8	82671317	ГАЙКА (.500-20)	1
9	99170A1	Труба наклона, силовой триммер	1
9	99170A2	Комплект трубок наклона	1
10	88750	ШАЙБА волнистая (1.62 x 1.05)	2
11	56041	Гайка (.875-14)	1
11	858869	Гайка (.875-14)	1
11	90068F2	Гайка, чёрная	1
11	859133	ГАЙКА (1.00-14)	1
11	90068F3	Гайка (1.00-14), серая	1
11	859133	ГАЙКА (1.00-14)	1
12	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
13	85026T	Пластина	2
13	85026T6	Пластина	2
14	28636	ВИНТ (.250-20 x .750)	4
15	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
15	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
16	85035T	ПРОСТАВКА	1
16	8M0237541	ПРОСТАВКА ТРАНЦА	1
16	85035T6	ПРОСТАВКА	1
16	85035T	ПРОСТАВКА	1
17	70732	Винт (.250-20 x 2.00)	4
18	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
18	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
19	89949A1	ПЛАСТИНА В СБОРЕ	1
20	89996	Винт (.250-20 x .875)	4
20	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	4
21	88512	Хомут шланга гидравлики	4
21	75275	Хомут жгута проводов	2
22	88829	ВИНТ (#10-24 x .500)	6
24	79610A6	ЦИЛИНДР ТРИММА В СБОРЕ (РЕМКОМПЛЕКТ 79879A1)	1
24	79610A11	ЦИЛИНДР ТРИММА (РЕМКОМПЛЕКТ 79879A1)	1
24	79610A18	ЦИЛИНДР ТРИММА	1
25	86489	Втулка	2
26	85022	Шайба (2.00 x 1.06 x .060)	2
27	30316	ПРУЖИНА	2
28	85020	Палец поворотный	2
28	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
29	85024	Вал	1
30	86637	Подшипник	2
31	91862	Штифт	1
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

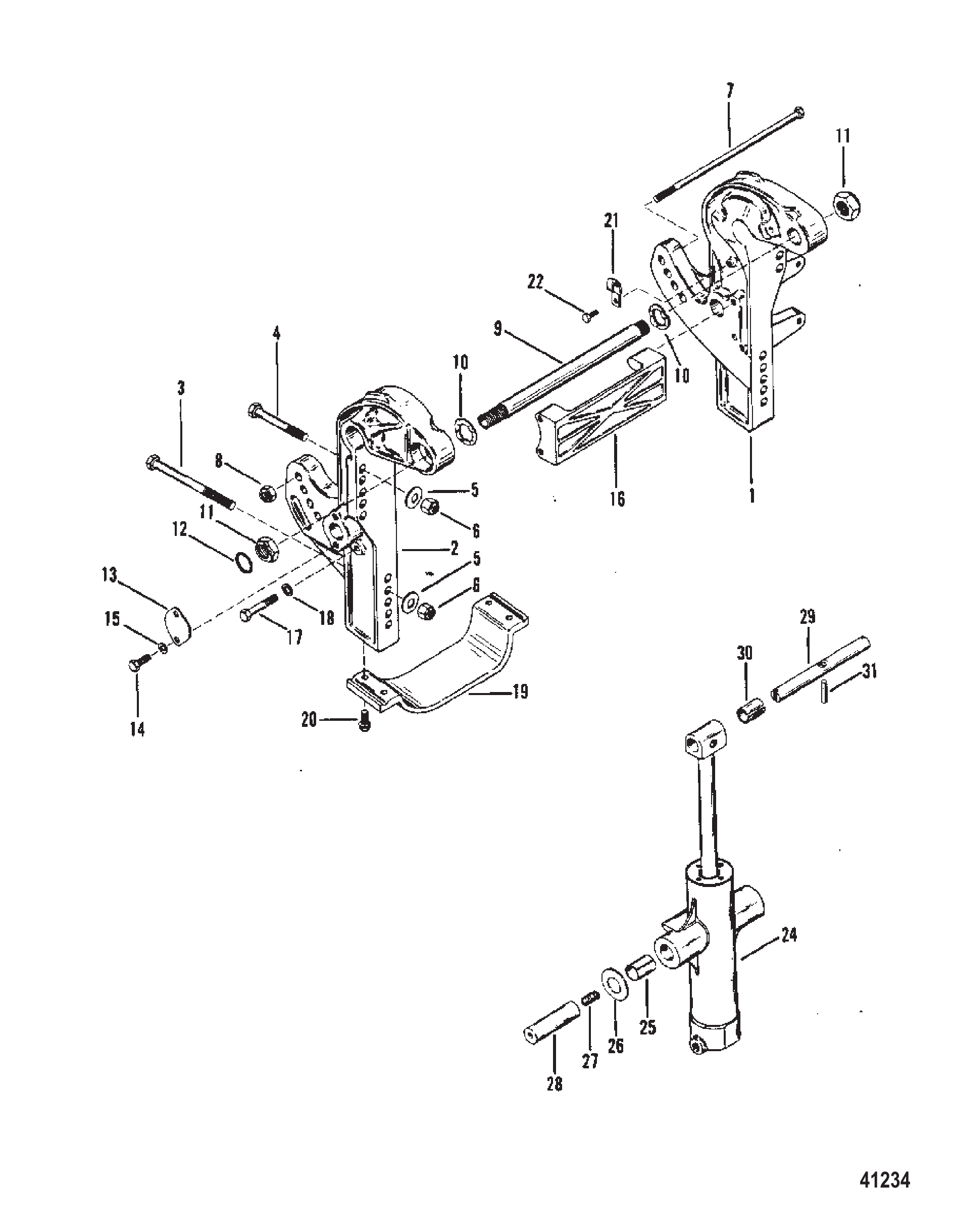

Рис. 33КРОНШТЕЙНЫ ТРАНЦА TRANSOM BRACKETS

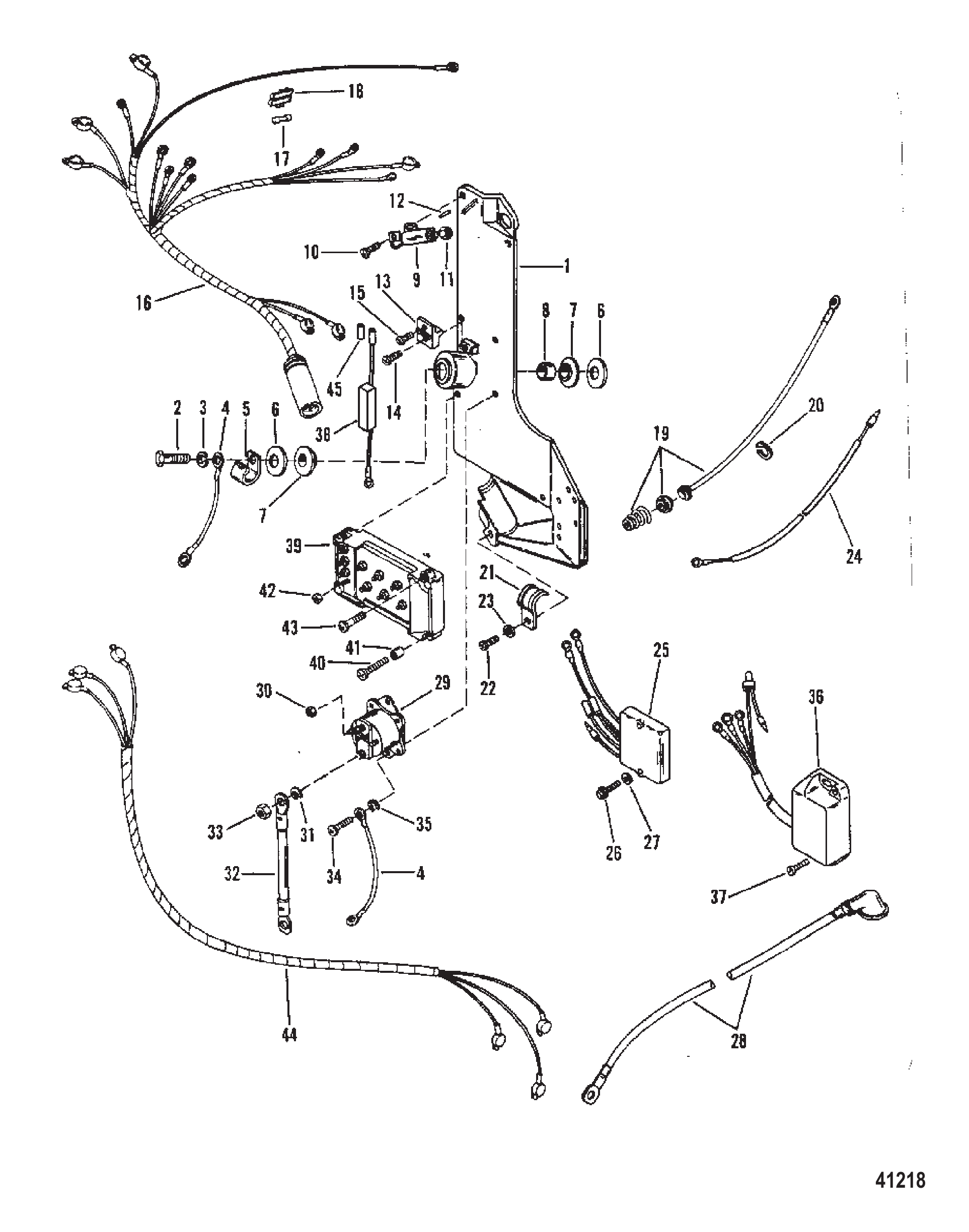

WIRING HARNESS, STARTER SOLENOID AND RECTIFIER

REF	Номер детали	Наименование	Кол-во
1	918822	Пластина зажигания	1
2	82127335	ВИНТ (M8 x 35 ММ)	3
3	53166	СТОПОРНАЯ ШАЙБА (.312)	3
4	65999A2	Трос в сборе, черный	2
5	47483	ПРУЖИННЫЙ ЗАЖИМ ВИНТА КРЫШКИ БЛОКА ЦИЛИНДРОВ	1
6	36042	ШАЙБА	6
7	67264	Шайба (резиновая)	6
8	67268	Втулка	3
9	33386A3	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
10	38055	ВИНТ (.190-32 x .620)	1
11	45076	Гайка (#10-32) латунная клемма блока выключателя	1
12	36242	ШТИФТ РОЛИКОВЫЙ	2
13	66986	КЛЕММНАЯ КОЛОДКА	1
14	22523	ВИНТ (.190-32 x .75)	1
15	37572	Винт (.190-32 x .380) метки зажигания	1
16	92432A7	ЖГУТ ПРОВОДОВ В СБОРЕ ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЯ	1
16	92432A6	ЖГУТ ПРОВОДОВ В СБОРЕ ЭЛЕКТРОПРОВОДКА ДВИГАТЕЛЯ	1
17	79091	Предохранитель 20 А	1
17	8M0207796	Предохранитель 20 А	1
18	134731	Держатель предохранителя	1
19	78799	Датчик температуры (19.50 дюйма)	1
20	13899	Стопорное кольцо	1
21	88751	ХОМУТ	1
22	28636	ВИНТ (.250-20 x .750)	1
23	20533	Шайба	1
24	88824A9	ТРОС В СБОРЕ (КОРИЧНЕВЫЙ - 25")	1
24	88807A21	ТРОС В СБОРЕ (ЧЁРНЫЙ - 4-1/2")	1
24	88807A38	ТРОС В СБОРЕ (24")	1
25	14857A7	Сборка модуля предупреждения о масле	1
25	14857A16	Модуль предупреждения о масле	1
26	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
27	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	2
27	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	2
28	88439A14	ТРОС В СБОРЕ АККУМУЛЯТОР - ПЛЮСОВОЙ	1
28	88439A2	ТРОС В СБОРЕ АККУМУЛЯТОР - МИНУСОВОЙ	1
29	68258A4	Соленоид в сборе, стартер (исполнение I)	1
29	853654A1	ЭЛЕКТРОМАГНИТ	1
30	45076	Гайка (#10-32) латунная клемма блока выключателя	2
31	39107	СТОПОРНАЯ ШАЙБА (.312-24)	1
32	93389A2	ПРОВОД (ЖЁЛТЫЙ)	1
33	68292	Гайка (.312-18)	1
33	8M0204668	Гайка (.312-18)	1
34	90198	ВИНТ	2
34	20540	Винт (.250-20 x .62)	2
35	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
36	86926A11	ОГРАНИЧИТЕЛЬ СКОРОСТИ В СБОРЕ	1
37	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
38	42551A1	ДИОД В СБОРЕ	1
39	7778A12	Блок переключателей в сборе	2
40	90818	Винт	4
41	91912	Втулка	4
42	45076	Гайка (#10-32) латунная клемма блока выключателя	20
43	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	2
44	92485A2	ЖГУТ ПРОВОДОВ В СБОРЕ КАТУШКА - БЛОК ВЫКЛЮЧАТЕЛЕЙ (#2, 4 И 6)	1
44	92486A2	ЖГУТ ПРОВОДОВ В СБОРЕ КАТУШКА - БЛОК ВЫКЛЮЧАТЕЛЕЙ (#1, 3 И 5)	1
45	5790811	ГИЛЬЗА (10.00 дюймов бухта)	1
