水星 Mercury 30 2 CYL 0G760300 THRU 0T979999 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-803018 · 共 34 个部位 · 1440 条零件

1Аксессуары 2НИЖНИЙ КОЖУХ 3Карбюратор 4Комплект воздушной заслонки 5Кронштейн-хомут 6Кронштейн крепления (газовая поддержка трима)7Коленвал/Поршень/Маховик 8Блок цилиндров 9Картер редуктора 10Электрические компоненты 11Топливный насос (электрический)(Конструкция I)12Топливный насос (электрический)(Конструкция II)13Топливный насос (ручной)(Конструкция I)14Топливный насос (ручной)(Конструкция II)15Комплект прокладок для капитального ремонта двигателя 16Редуктор (карданный вал) (передаточное число 2,00:1)17Редуктор вал гребного винта - передаточное число 2,00:1 18Коллектор обогрева 19Впускной коллектор 20Схема смазки 21Компоненты ручного запуска 22Компоненты системы впрыска масла 23Гидроподъем 24Крепление гидроподъема 25Сервисные/вспомогательные материалы 26СТАРТЕР 27Статор/Датчик (электрические модели)28Поворотный кронштейн 29Поворотная трубка 30ДРОССЕЛЬНАЯ ЗАСЛОНКА 31Ручное Управление 32Специальный инструмент 33ВЕРХНИЙ КОКПИТ 34Компоненты X-Long

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
828155A2	Комплект защиты от обледенения карбюратора	1
828155A7	Комплект защиты от обледенения карбюратора	1
825294A2	Комплект переоборудования для кнопки запуска на кожухе	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
822462A1	Комплект переоборудования для электростартера	1
822462A4	Комплект переоборудования стартера	1
812432A5	Комплект крепления двигателя (крепление струбциной)	1
812432T5	Комплект крепления двигателя	1
824072A3	Комплект удлинителя (22.5)	1
824072A4	Комплект удлинителя (22.5)	1
824072A3	Комплект удлинителя (22.5)	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
827387A2	Комплект ограничителя мощности	1
827606A2	Комплект ограничителя мощности	1
15000A1	Комплект замка зажигания с дистанционным управлением	1
15000A7	Комплект замка зажигания дистанционного	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
822573A11	Комплект датчика указателя гидроподъёма	1
822573A12	Комплект датчика гидроподъема	1
822344A6	Комплект гидроподъёма	1
822344A11	Комплект гидроподъёма	1
18286A18	Комплект переключателя тримма (10.00 футов)	1
826557A1	Комплект крепления дистанционного управления	1
824477A3	Комплект жгута проводов дистанционного управления и обогатителя	1
822465A1	Кронштейн рулевого управления в сборе	1
822465A2	Кронштейн рулевого управления в сборе	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
821455A8	Комплект румпеля 30/40 2-тактный	1
821455T8	Комплект румпеля	1
821455A9	Комплект румпеля 30/40 2-тактный	1
821455T9	ORD 821455T 8 Mercury / Quicksilver	1

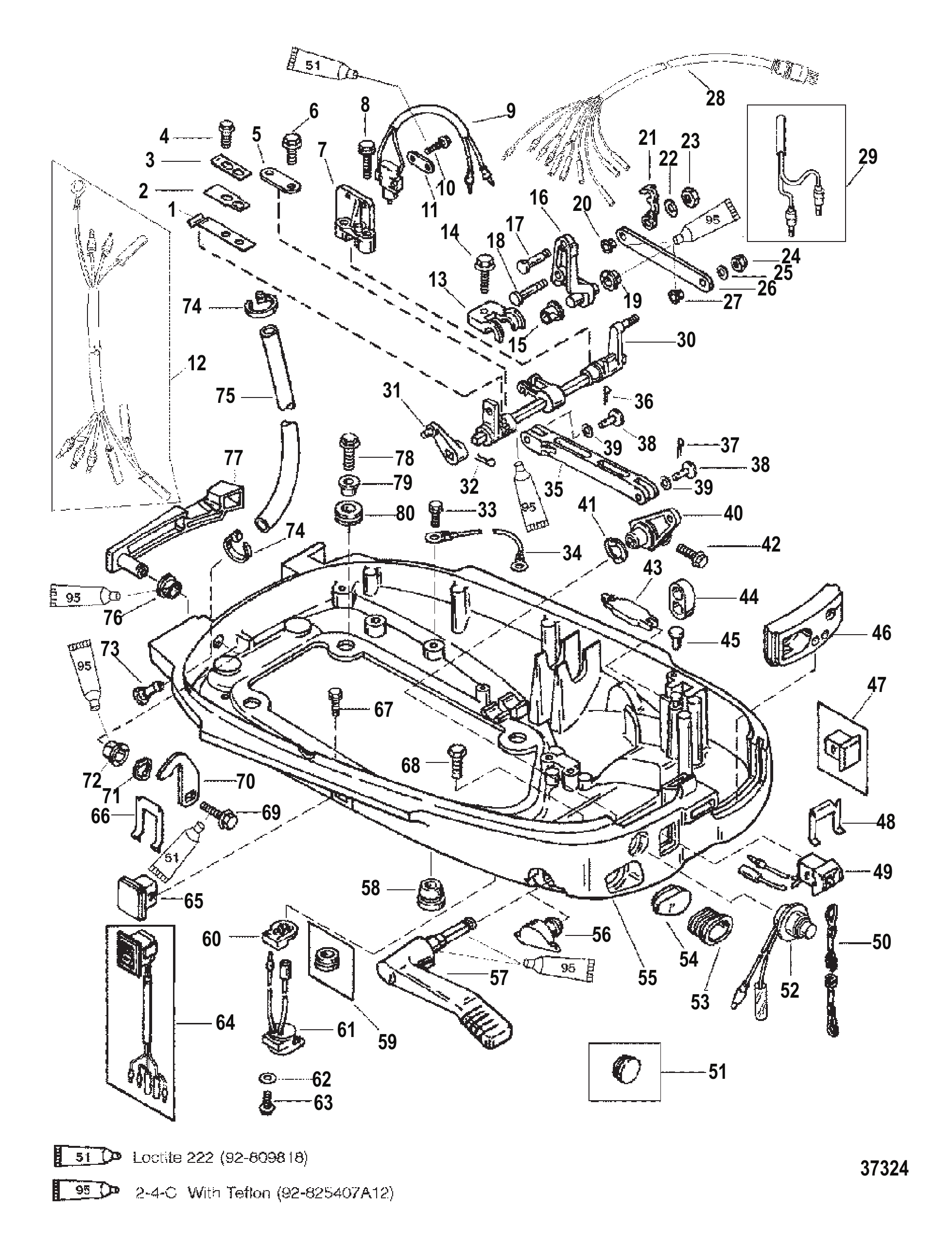

Рис. 2НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	824992	ПРУЖИНА фиксатора	1
2	824993	ПРУЖИНА опорная	2
3	824994	ПРУЖИНА пластины	1
4	82191916	ВИНТ (M5 x 14)	2
5	8280471	Ремень	1
6	40011127	Винт (M6 x 16) нержавеющая сталь	1
6	4006731	ВИНТ (M6 x 16)	1
7	8220081	Хомут	1
7	8M0039049	ХОМУТ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
8	40011130	Винт (M6 x 30) нержавеющая сталь	2
9	813960A3	ВЫКЛЮЧАТЕЛЬ	1
9	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
10	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
10	88075020	ВИНТ (M3 x 20)	2
11	824923	ПЛАСТИНА	1
12	852375A4	ЖГУТ ПРОВОДОВ В СБОРЕ	1
13	822469	ЗАГЛУШКА	1
13	8M0036802	КРЫШКА ПРОМЕЖУТОЧНАЯ	1
14	40011127	Винт (M6 x 16) нержавеющая сталь	1
14	4006731	ВИНТ (M6 x 16)	1
15	26954	ВТУЛКА	1
16	8224671	РЫЧАГ	1
16	8M0041741	РЫЧАГ ПРОМЕЖУТОЧНЫЙ	1
17	42927	Вставка	1
18	822456	ШТИФТ	1
18	8224561	ШТИФТ	1
19	26954	ВТУЛКА	1
20	48475	Втулка (исполнение II)	1
21	822459	ФИКСАТОР	1
22	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
23	8268336	Гайка (M6)	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	8268336	Гайка (M6)	1
24	401386	ГАЙКА (M6) Нержавеющая сталь	1
25	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
26	822470	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	48475	Втулка (исполнение II)	1
28	827310A2	ЖГУТ ПРОВОДОВ В СБОРЕ	1
28	850203A2	ЖГУТ ПРОВОДОВ В СБОРЕ	1
29	11149A21	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
30	821483A6	ВАЛ ПЕРЕКЛЮЧЕНИЯ Горизонтальный	1
31	821487	РЫЧАГ	1
32	27769	ШПЛИНТ	1
32	26811	ШПЛИНТ	1
33	817626	Винт (#10-16 x .380)	1
33	878607	Винт (#10-16 x .375)	1
34	88807A28	ТРОС В СБОРЕ (ЧЕРНЫЙ-7 1/2 ДЮЙМ.)	1
35	8251751	Тяга переключения	1
35	8M0037997	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
36	269531	Шплинт	1
36	210711	Шплинт	1
37	21071	ШПЛИНТ	1
37	210711	Шплинт	1
38	8251851	Палец	2
39	827418	ШАЙБА СТОПОРНАЯ	2
40	822011	Рычаг переключения	1
41	825273	Шайба волнистая	1
42	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
43	98889	Защёлка	1
44	39519	ЧАШКА	1
45	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
46	8224231	САЛЬНИК	1
46	822423002	САЛЬНИК	1

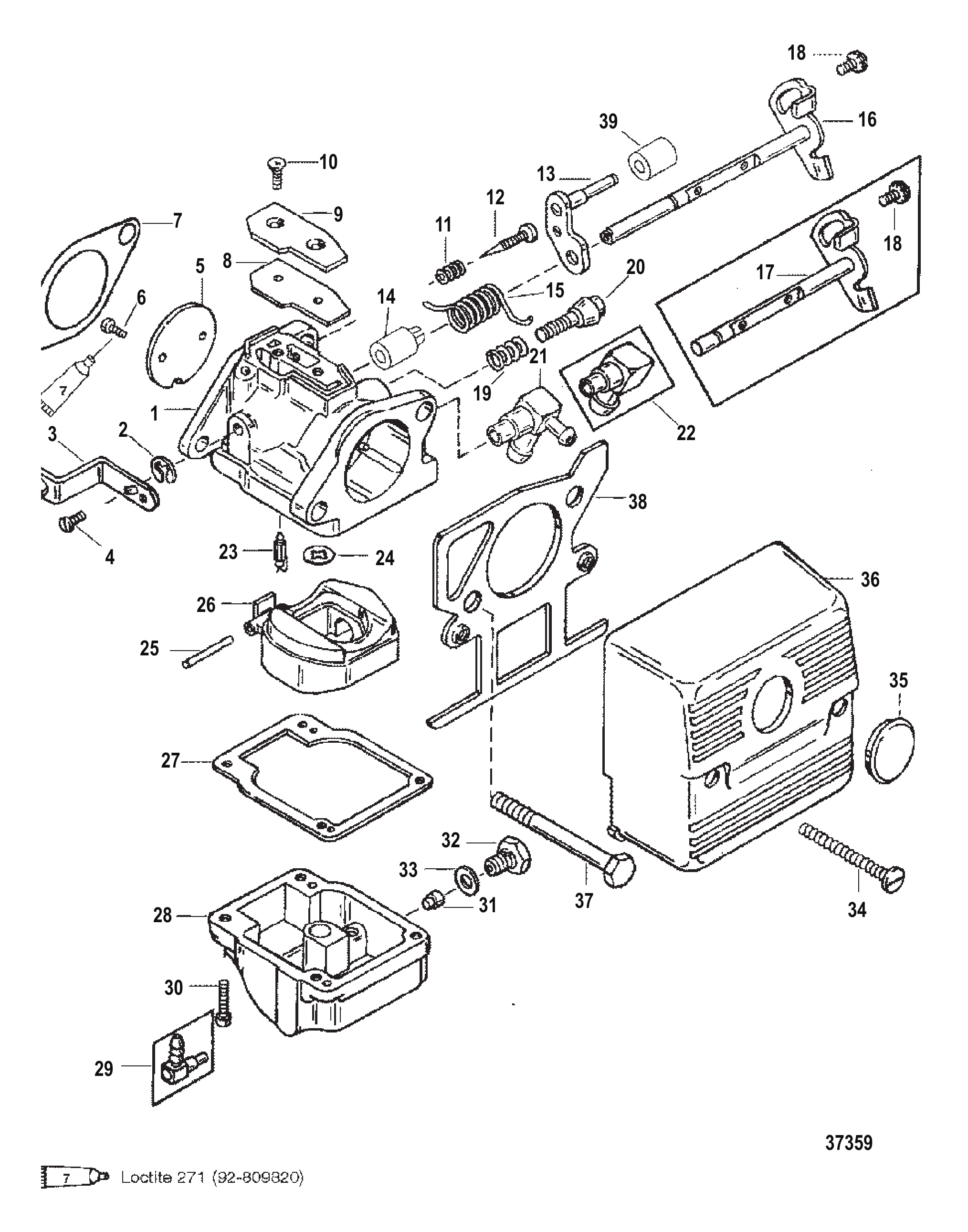

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	821383A3	КАРБЮРАТОР	1
1	821383T17	КАРБЮРАТОР (WME 98)	1
1	821383A4	КАРБЮРАТОР	1
1	821383T18	КАРБЮРАТОР (WME 99)	1
1	823799A10	КАРБЮРАТОР	1
1	823799A44	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
1	823799A11	КАРБЮРАТОР	1
1	823799T38	КАРБЮРАТОР (WME 97)	1
1	823799A12	КАРБЮРАТОР	1
1	823799T12	КАРБЮРАТОР	1
2	NSS	NOT SOLD SEPARATE RETAINING RING	1
3	8113521	Рычаг масляного насоса (электрический)	1
4	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
5	8236371	Клапан дроссельной заслонки	1
6	NSS	NOT SOLD SEPARATE SCREW, Throttel Valve	2
7	8144461	Прокладка фланца	1
8	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
9	811221	КРЫШКА	1
10	811220	ВИНТ Крышки	2
11	NSS	NOT SOLD SEPARATE SPRING, Idle Needle	1
12	NSS	NOT SOLD SEPARATE IDLE NEEDLE	1
13	808746	Рычаг	1
14	808743	Втулка вала дроссельной заслонки	1
14	8087431	Втулка вала дроссельной заслонки	1
15	NSS	NOT SOLD SEPARATE SPRING, Throttel Return	1
16	8236331	Вал дроссельной заслонки	1
17	8236323	Вал дроссельной заслонки	1
18	823634	Винт	1
19	96321	Пружина регулировки холостого хода	1
20	808739	Винт регулировки холостого хода	1
20	8087392	Винт регулировки холостого хода	1
21	NSS	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
22	NSS	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
23	879194011	Клапан впускной	1
24	808738	Прокладка	1
25	NSS	NOT SOLD SEPARATE FLOAT SHAFT	1
26	9594	Поплавок	1
27	NSS	NOT SOLD SEPARATE GASKET, Fuel Bowl	1
28	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
28	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
29	NSS	NOT SOLD SEPARATE FITTING (PART OF 1395-811695)	1
30	808612	Винт с шайбой (#8-32 x .750)	4
31	4215	Жиклёр главной топливной системы (.066)	1
31	5225	Жиклёр главный (.054)	1
32	811694	КОМПЛЕКТ ПРОБКИ	1
33	802731	Сальник (состоит из 4 сальников)	1
34	814776	Регулировочный винт (M6 x 55)	2
35	815784	КРЫШКА	1
36	8235871	Крышка карбюратора	1
36	823587T02	КРЫШКА В СБОРЕ-КАРБ	1
37	4000363	ВИНТ (M8 x 100)	2
38	823586	Пластина карбюратора	1
38	8235862	Пластина карбюратора	1
39	67748	Ролик	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

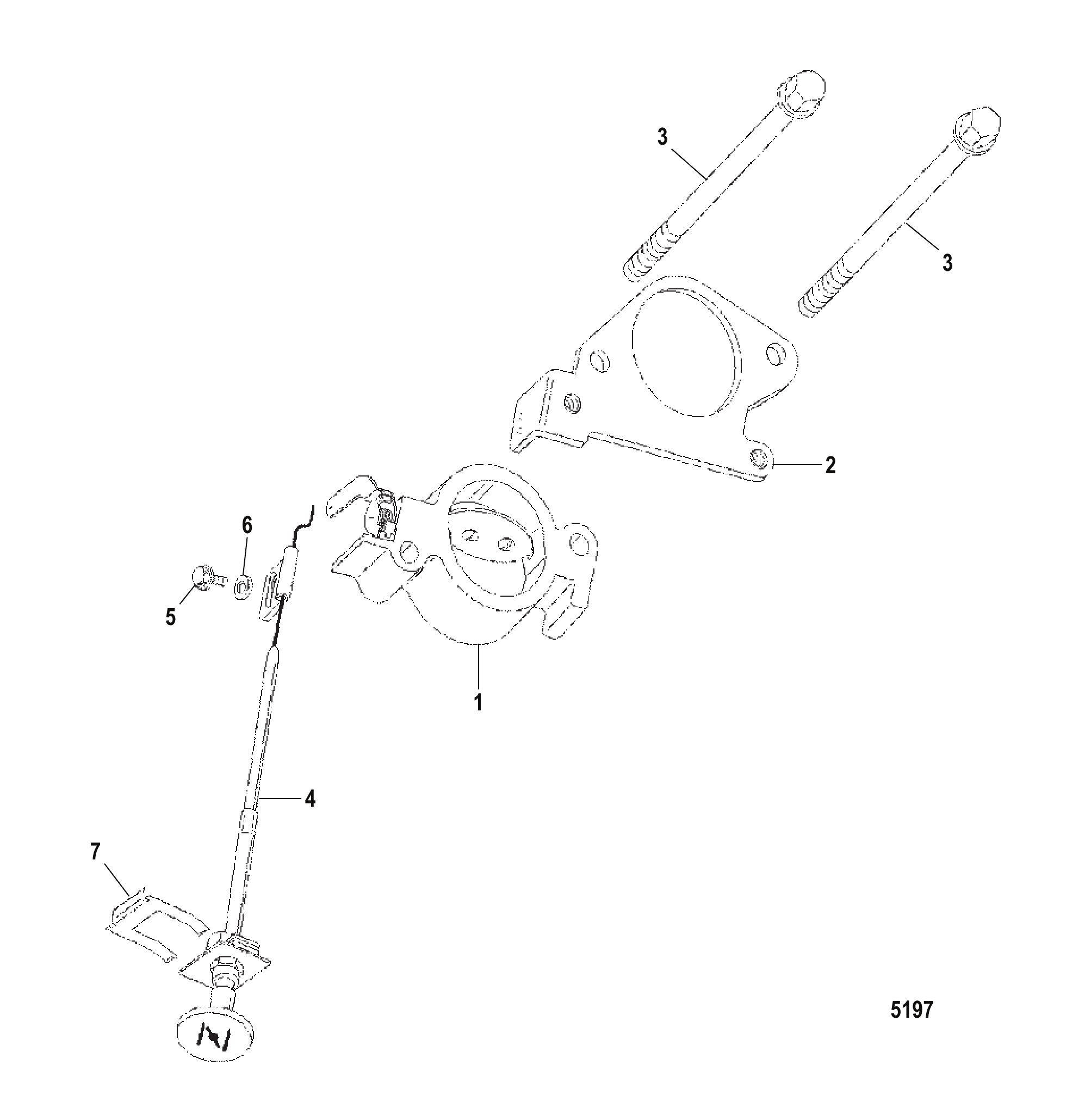

Рис. 4Комплект воздушной заслонки Choke Kit

REF	Номер детали	Наименование	Кол-во
-	856116A1	Комплект воздушной заслонки	1
1	856116	Воздушная заслонка	1
2	856766	Пластина	1
3	824459120	ВИНТ (M8 x 120) нержавеющая сталь	2
4	856155	Трос воздушной заслонки	1
5	16122	Винт	1
5	823042067	ВИНТ	1
6	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
7	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
7	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1

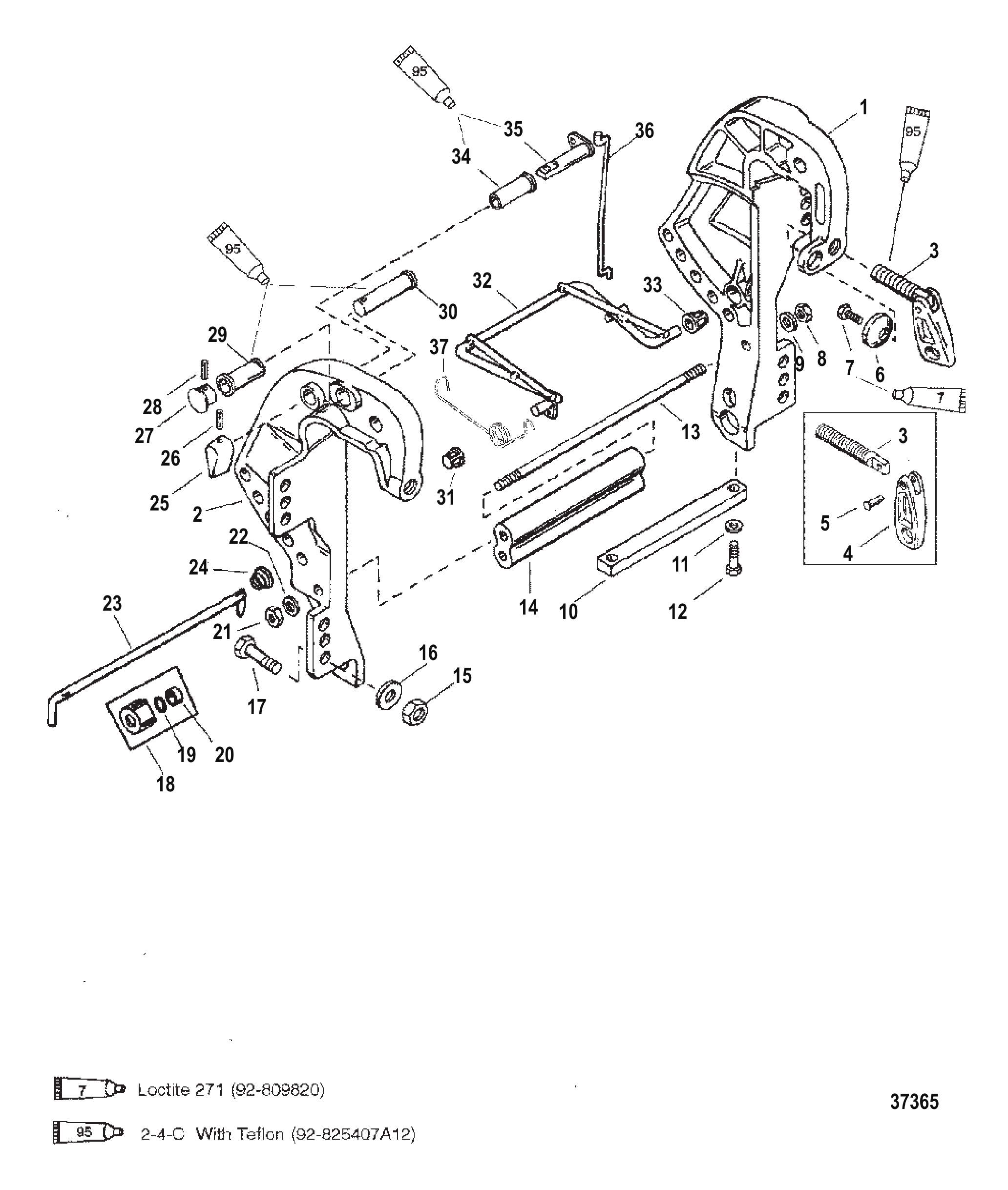

Рис. 5Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	821773A3	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A4	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A1	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773T1	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A2	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774A3	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774T6	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774A4	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774T7	Комплект кронштейна-зажима	1
2	821774A1	Кронштейн зажима	1
2	821774T8	Кронштейн зажима	1
2	821774A2	Кронштейн зажима	1
2	821774T9	Кронштейн зажима	1
3	818883A1	Винт барашковый в сборе	2
4	NSS	NOT SOLD SEPARATE HANDLE	2
5	NSS	NOT SOLD SEPARATE RIVET	2
6	818884	ШАЙБА	2
7	768042	Винт с буртиком шестигранный	2
8	13914	Гайка (M10) шпильки корпуса редуктора	1
8	40140	ГАЙКА (M10)	1
9	4002319	ШАЙБА	1
10	825271	Анод	1
10	8252711	Анод	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
12	4000330	ВИНТ (M6 x 25)	2
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
13	823656	Шпилька (M10 x 277)	1
13	8M0034459	Шпилька	1
14	824952	ПРОСТАВКА	1
15	8M0027784	Гайка	4
15	82671117	ГАЙКА (.500-20)	4
15	8M0027784	Гайка	2
15	82671117	ГАЙКА (.500-20)	2
15	4011910	ГАЙКА (M10)	2
15	4013710	ГАЙКА (M10)	2
16	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
16	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
16	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
16	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
16	4002319	ШАЙБА	2
17	814259	Винт (.500-20 x 4.00)	4
17	814259	Винт (.500-20 x 4.00)	2
17	826110	Винт	2
18	19624A1	Комплект уплотнений	1
19	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
20	78861	Проставка	1
21	13914	Гайка (M10) шпильки корпуса редуктора	1
21	40140	ГАЙКА (M10)	1
22	4002319	ШАЙБА	1
23	821457A1	Палец в сборе стопора откидывания	1
23	8M0026103	Палец в сборе стопора откидывания	1
24	821461	ПРУЖИНА	1
25	822409	РЫЧАГ	1
26	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
27	822401	ЗАГЛУШКА	1
28	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
29	823589	Втулка	1
30	8224001	ШТИФТ	1
31	824858	ВТУЛКА (ПЛАСТИКОВАЯ)	1
32	8224141	ТЯГА Привода мелководья	1
32	878580	Тяга пластиковая	1
33	824858	ВТУЛКА (ПЛАСТИКОВАЯ)	1
34	823812	ВТУЛКА	1
35	822411	КОРОМЫСЛО	1
36	8224122	ТЯГА	1
36	878563	Соединительная тяга	1
37	832085A1	Пружина	1

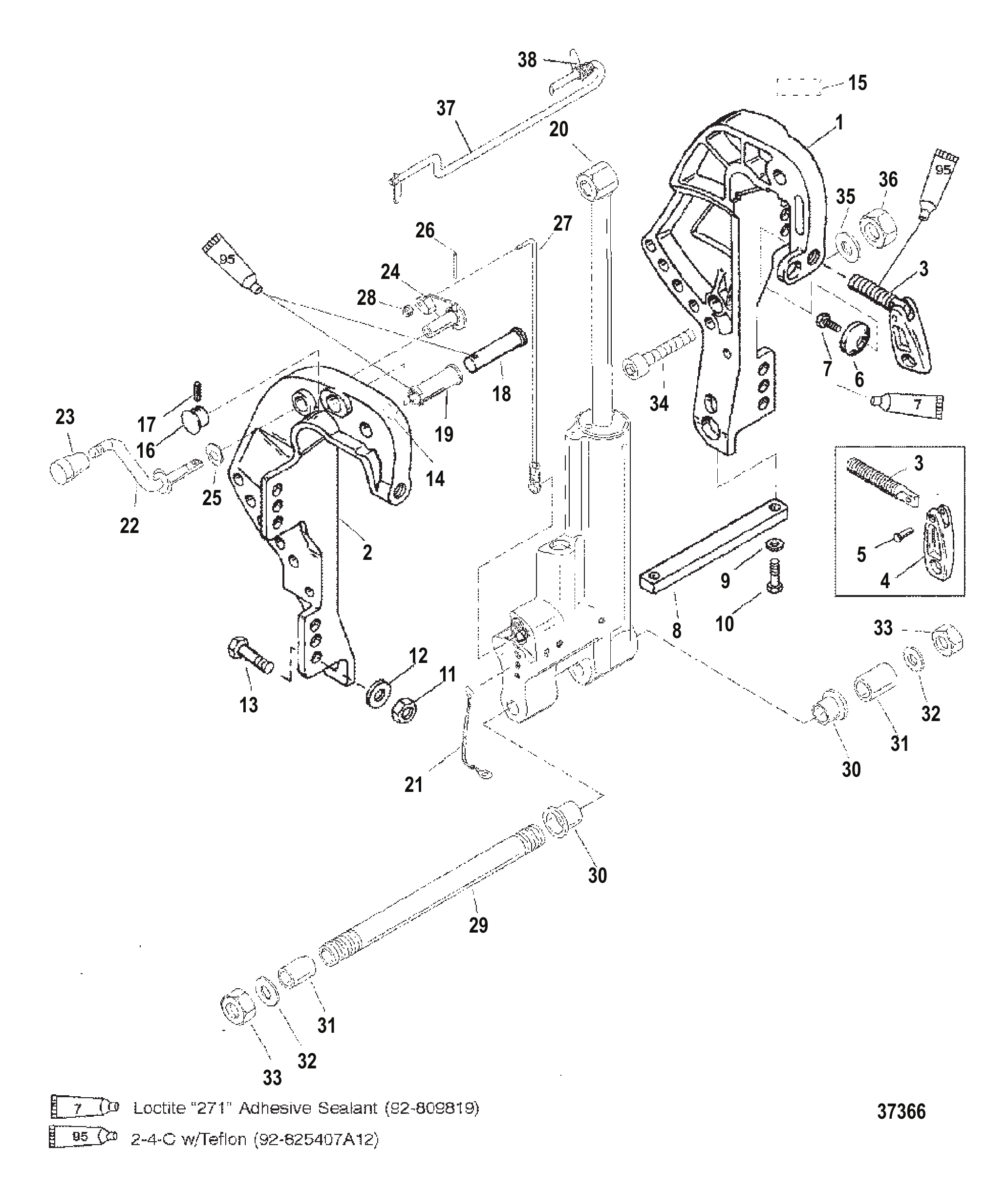

Рис. 6Кронштейн крепления (газовая поддержка трима) Clamp Bracket (Gas Assist Trim)

REF	Номер детали	Наименование	Кол-во
1	821773A1	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773T1	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A2	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774A1	Кронштейн зажима	1
2	821774T8	Кронштейн зажима	1
2	821774A2	Кронштейн зажима	1
2	821774T9	Кронштейн зажима	1
3	818883A1	Винт барашковый в сборе	2
4	NSS	NOT SOLD SEPARATE HANDLE	2
5	NSS	NOT SOLD SEPARATE RIVET	2
6	818884	ШАЙБА	2
7	768042	Винт с буртиком шестигранный	2
8	825271	Анод	1
8	8252711	Анод	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
10	4000330	ВИНТ (M6 x 25)	2
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
11	8M0027784	Гайка	2
11	82671117	ГАЙКА (.500-20)	2
12	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
12	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
13	814259	Винт (.500-20 x 4.00)	2
14	NSS	NOT SOLD SEPARATE DECAL, Tilt Lock	1
15	NSS	NOT SOLD SEPARATE DECAL, Warning	1
16	822401	ЗАГЛУШКА	1
17	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
18	823589	Втулка	1
19	8224001	ШТИФТ	1
20	828533A1	Гидравлический усилитель тримма	1
20	828533T1	Тримм	1
21	88238A11	Трос в сборе	1
22	828924	Рычаг наклона	1
23	19621	Ручка наклона	1
23	8M0007469	Ручка тримма	1
24	828930	Рычаг	1
25	31030	Шайба волнистая стопора откидывания	1
26	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
27	8289961	Тяга	1
28	46438	ГАЙКА (#10-32)	1
29	822481	ШТИФТ Анкерный (14 мм)	1
29	822481001	ПАЛЕЦ (14 мм)	1
30	822482	ВТУЛКА	2
31	822484	ВТУЛКА	2
32	825190	ШАЙБА	2
33	4013414	ГАЙКА (M14)	2
33	826712	Гайка	2
34	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
35	4002319	ШАЙБА	2
36	4011910	ГАЙКА (M10)	2
36	4013710	ГАЙКА (M10)	2
37	853923A1	Палец	1
38	821461	ПРУЖИНА	1

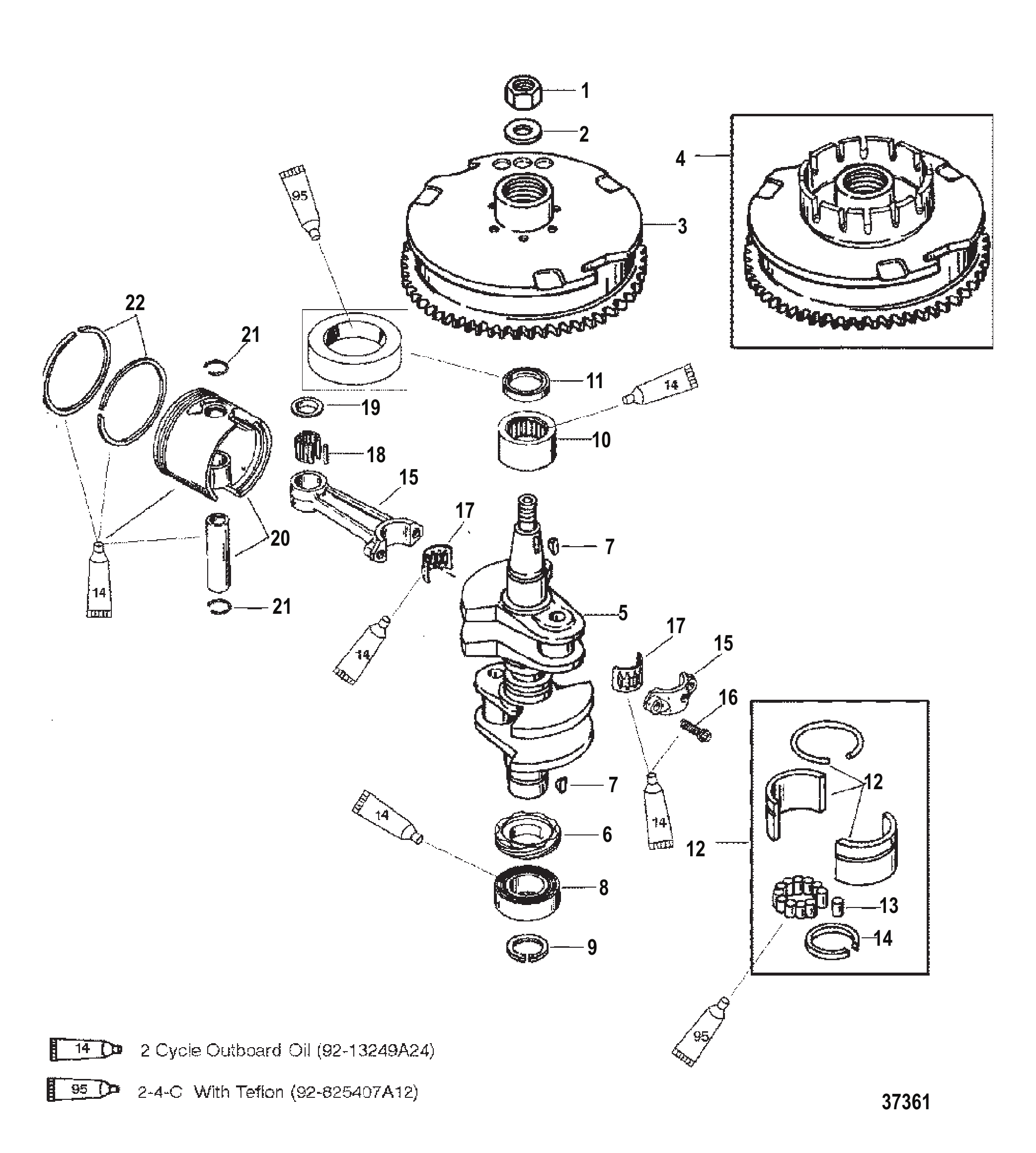

Рис. 7Коленвал/Поршень/Маховик Crankshaft/Piston/Flywheel

REF	Номер детали	Наименование	Кол-во
1	42979	ГАЙКА (M16) МАХОВИКА	1
2	68229	Шайба (.641 x 1.250 x .190) маховика	1
2	33001	Шайба	1
3	9008A70	Маховик	1
3	859233T23	Маховик	1
3	823760A4	Маховик	1
3	859233T26	Маховик в сборе	1
4	9008A68	Маховик	1
4	859233T24	Маховик	1
4	9008A38	Маховик	1
4	859233T25	Маховик в сборе	1
5	821369A1	Коленчатый вал в сборе	1
5	821369T01	Коленчатый вал в сборе	1
6	43019A2	Шестерня в сборе	1
7	91800	Шпонка	2
8	63742	Подшипник шариковый	1
8	63742T	Подшипник шариковый	1
9	812877	Кольцо стопорное	1
10	818889A1	Подшипник роликовый в сборе	1
11	8173971	Сальник масляный	1
12	827955A2	Подшипник в сборе	1
13	NSS	NOT SOLD SEPARATE ROLLER	14
14	NSS	NOT SOLD SEPARATE RING, Seal	1
15	9612A2	Шатун в сборе	2
15	9612A6	Шатун в сборе	2
16	91012	Винт (.250-28 специальный)	4
17	17514A2	Комплект подшипников	2
17	8M0234886	Подшипник в обойме	2
18	47270	ПОДШИПНИК	58
18	8M0214934	Подшипник игольчатый @200	58
19	812876	Шайба	4
19	8M0012298	Упорная шайба	4
20	850026A3	Поршень в сборе	2
20	850026T3	Поршень	2
20	850026A2	Поршень в сборе	AR
20	850026T2	Поршень	AR
20	821368A1	Поршень в сборе	2
20	850026T3	Поршень	2
20	821368A2	Поршень в сборе	AR
20	850026T2	Поршень	AR
21	52035	Стопорное кольцо	4
21	857196	Стопорное кольцо	4
22	821695A4	Комплект поршневых колец	1
22	821695A1	Комплект поршневых колец	AR
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

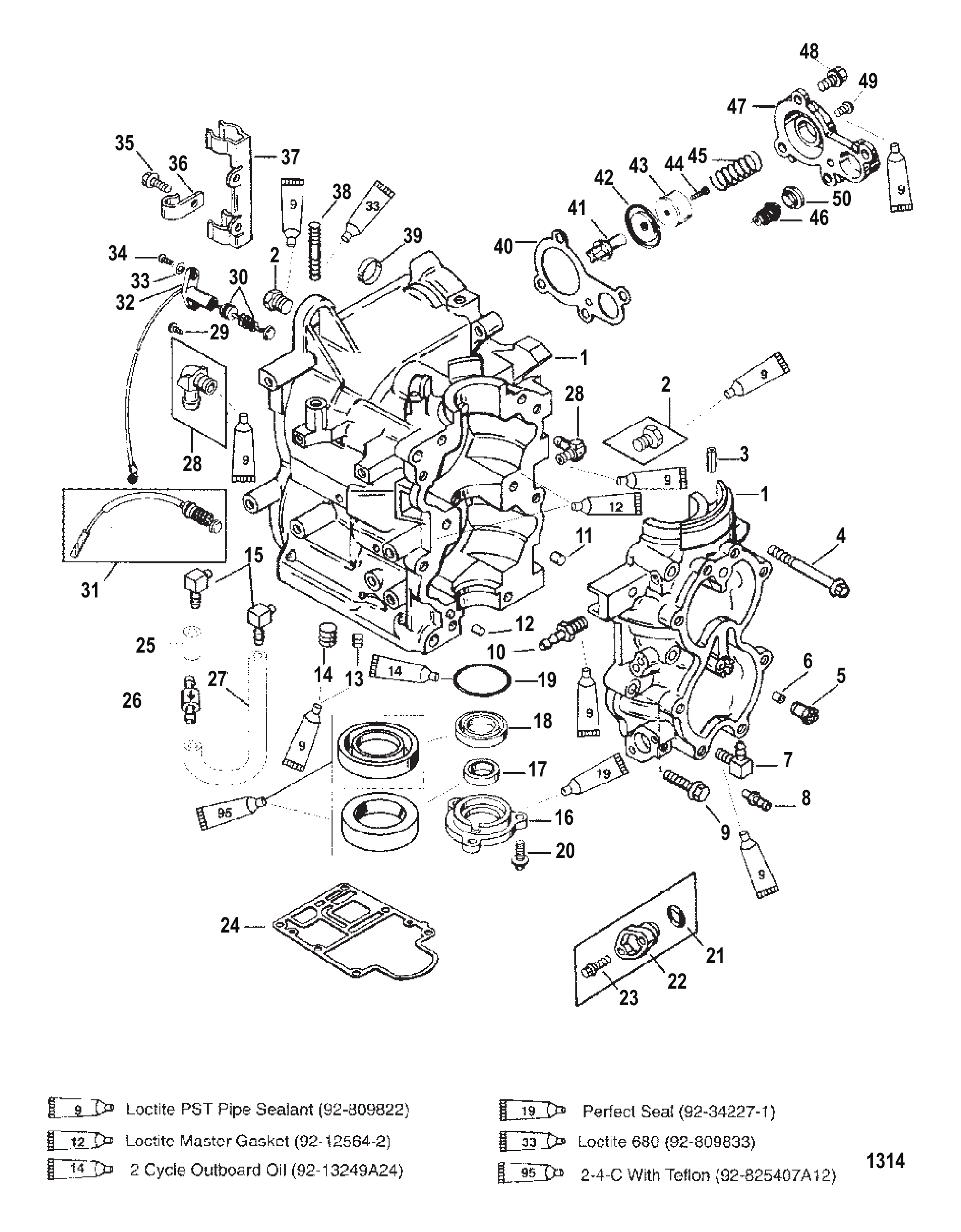

Рис. 8Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	821358A5	Блок цилиндров	1
1	821358T5	Блок цилиндров	1
2	328021	Пробка трубная (.125-27)	2
2	328022	Пробка трубная (.125-27) латунная	2
3	824864	ШТИФТ РОЛИКОВЫЙ (ПРИМЕНЯТЬ ГДЕ ПРИМЕНИМО)	1
4	81742780	ВИНТ (M8 x 80)	6
5	812888A1	Держатель в сборе	1
6	42657A3	Обратный клапан	1
7	828218	Обратный клапан	1
7	8282182	Обратный клапан	1
8	65857	РАЗЪЕМ	1
8	56759	ШТУЦЕР ЕРШОВЫЙ	1
9	81742740	ВИНТ (M8 x 40)	4
10	85439	РАЗЪЕМ ШТЫРЕВОЙ	1
10	85439001	РАЗЪЁМ Штырьковый	1
11	812870	Штифт центральный главный (обойма подшипника)	2
11	8M0084653	Штифт установочный	2
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	39072	ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)	1
13	390721	Пробка трубная (.125-27) латунная	1
14	18598	Пробка трубная	1
14	185981	Пробка трубная (.375-18)	1
15	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
16	9812A4	Торцевая крышка	1
16	9812A8	Торцевая крышка в сборе	1
17	828932	Сальник масляный	1
18	41953	Сальник	1
19	90011	Кольцо уплотнительное (2.175 x .175)	1
19	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
20	81742720	Винт (M8 x 20)	3
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

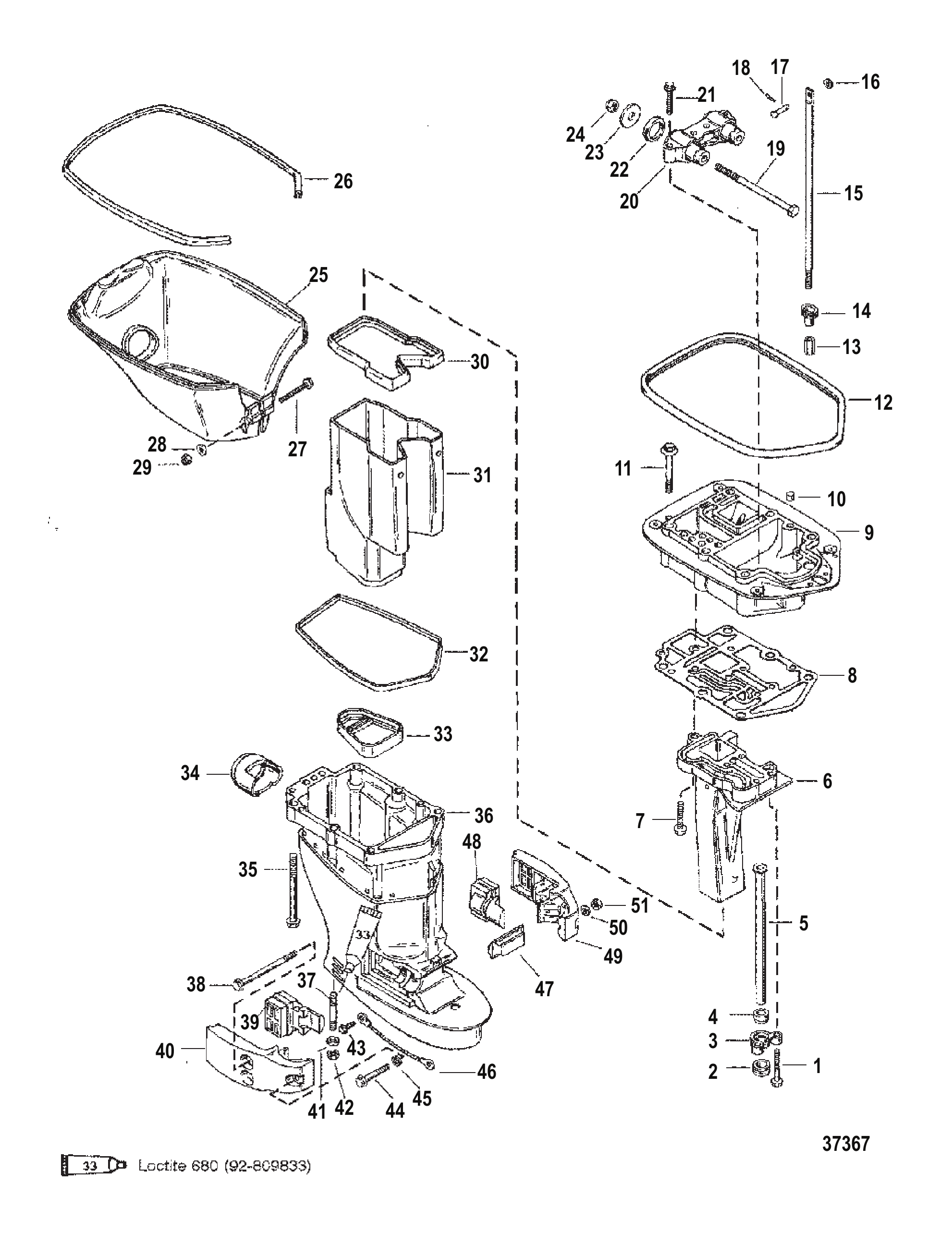

Рис. 9Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
2	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
2	93221002	Втулка уплотнительная	1
3	99019	Хомут уплотнения водяной трубки	1
4	42941	Уплотнение водяной трубки (верхнее)	1
4	42941001	Сальник водяной трубки	1
5	430144	Трубка водяная	1
5	8M0042795	Трубка водяная короткая	1
5	430143	Трубка водяная	1
5	8M0042794	Трубка водяная длинная	1
6	8246971	Трубка выхлопная	1
6	8M0046061	Трубка выхлопная	1
7	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
8	821446	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
8	8M0000821	Прокладка	1
9	821439A4	Пластина переходная в сборе	1
9	821439T4	Пластина переходная	1
9	821439A1	Пластина переходная в сборе	1
9	821439T4	Пластина переходная	1
9	821439A2	Пластина переходная в сборе	1
9	821439T4	Пластина переходная	1
10	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
11	4010875	ВИНТ (M10 x 75) Шестигранный фланец - Нержавеющая сталь	1
12	821510	УПЛОТНЕНИЕ НИЖНЕГО КОЖУХА	1
12	8M0043148	Сальник нижнего кожуха	1
13	822419	СОЕДИНИТЕЛЬ	1
14	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
15	822418	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)	1
15	880042	Вал переключения	1
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
17	822417	ШТИФТ	1
18	21071	ШПЛИНТ	1
18	210711	Шплинт	1
19	822396	ВИНТ (M12 x 162)	2
19	8M0000520	Болт	2
20	821441	ОПОРА	1
20	8M4501487	Опора верхняя в сборе	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	934161	Шайба неопреновая	2
22	32834	ШАЙБА (.9375 x 1.750 x .172)	2
23	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
23	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
24	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
24	896963	Гайка (M12)	2
25	821512A4	Крышка тримма	1
25	821512A5	Крышка тримма	1
25	821512A4	Крышка тримма	1
26	822421	ОТБОЙНИК	1
26	8M0043155	Упор верхний тримма	1
27	826173	Винт (M5 x .8 x 60)	1
28	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	400263	ГАЙКА (M5)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1

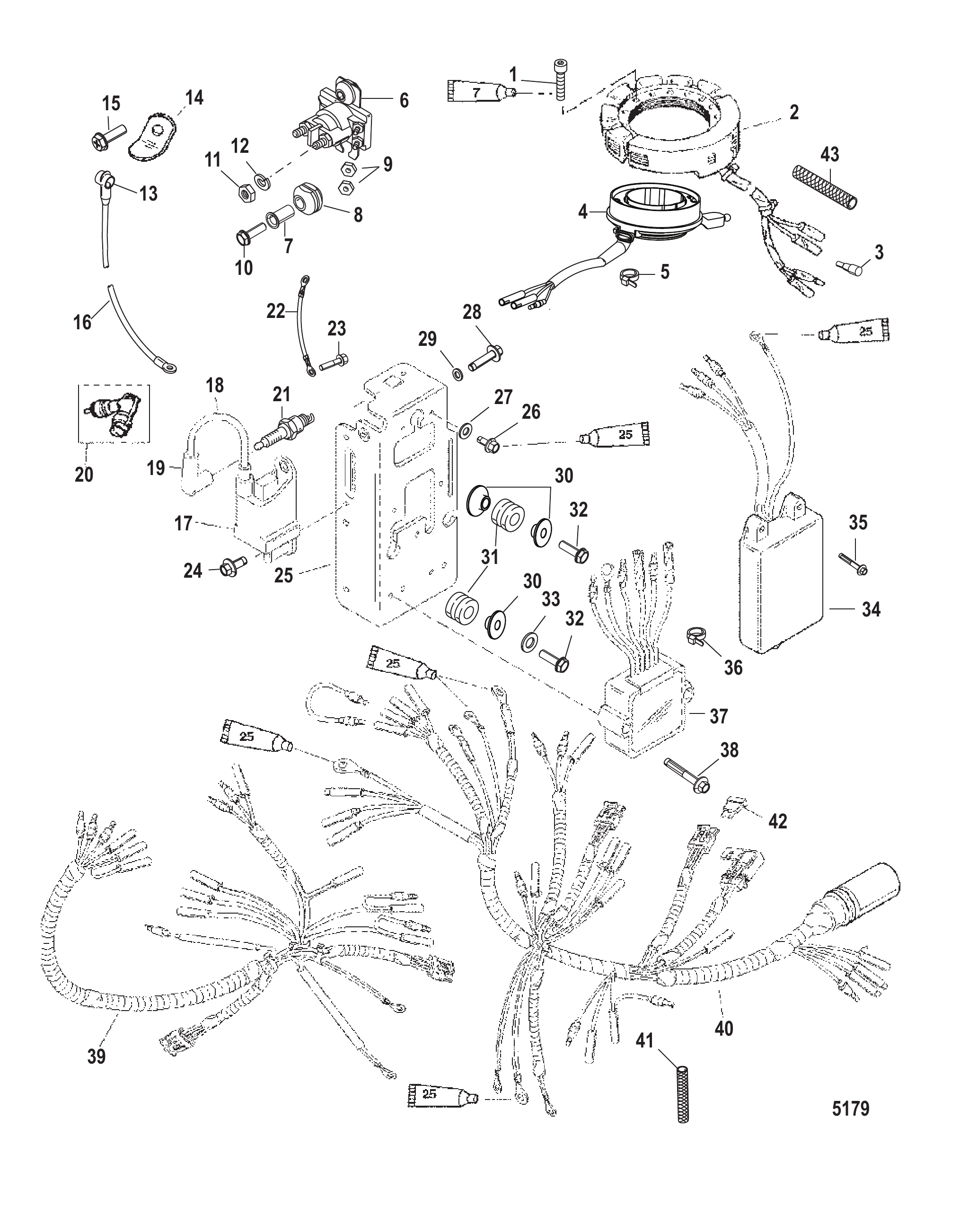

Рис. 10Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	4013930	ВИНТ (M5 x 30)	5
2	832074A5	Статор	1
2	832074A11	Статор в сборе	1
3	13541	Разъём штыревой	2
4	853960T	Датчик-триггер	1
5	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
6	850187T1	Электромагнит в сборе	1
6	8M0185146	Соленоид в сборе	1
7	818968	ВТУЛКА	2
7	8M0214955	Втулка	2
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
8	8M0207785	Втулка	2
9	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
10	40011129	Винт (M6 x 25) нержавеющая сталь	2
11	64015	Гайка (.250-20) клеммы стартерного соленоида	2
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	830233	Колпак изолятора - красный	1
14	8275101	Фиксатор	1
15	878609	Винт (#10-16 x .600)	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	827509T7	Модуль CDM в сборе	2
18	857124A1	Кабель высокого напряжения в сборе	2
19	857074A1	Комплект колпачков/клемм	2
20	815119M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ	2
21	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
21	816737Q	Свеча зажигания NGK BP8HN-10@10	2
21	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
21	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
22	88807A44	Трос в сборе (10 дюймов)	1
23	81893412	ВИНТ (M8 x 12)	1
24	82129116	ВИНТ (M6 x 16)	4
25	8302361	Пластина электрическая	1
26	82239312	ВИНТ (M5 x 12)	1
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
28	82129114	ВИНТ (M6 x 14)	1
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
30	8318701	Втулка	6
31	822002	Втулка уплотнительная	3
32	40011130	Винт (M6 x 30) нержавеющая сталь	3
33	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
33	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
34	821889A49	Ограничитель оборотов	1
34	821889A50	Ограничитель оборотов	1
35	82129125	ВИНТ (M6 x 25 мм)	2
36	816311T	СТЯЖКА (8.00 дюймов)	4
37	883072T	Регулятор напряжения	1
37	8M0084173	Регулятор напряжения	1
38	82129135	ВИНТ (M6 x 35)	2
39	854323A2	Жгут проводов двигателя в сборе	1
40	854322A2	Жгут проводов двигателя в сборе	1
41	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
42	812619	Предохранитель жёлтый - 20 ампер	1
43	828547T	Труба защитная (внутренний диаметр 1.00 x 3.00 фута, бухта)	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0063311	Головка блока цилиндров в сборе	1

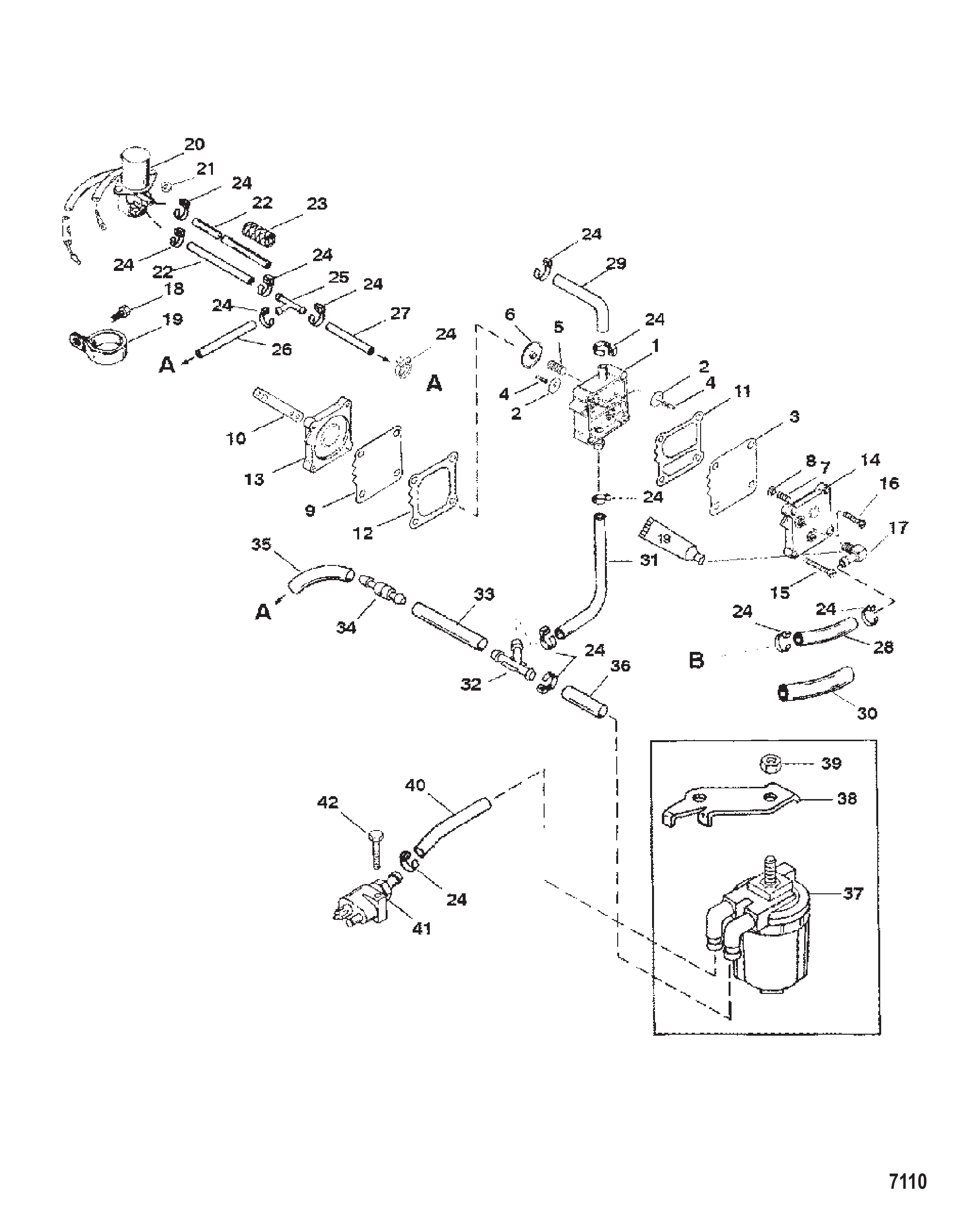

Рис. 11Топливный насос (электрический)(Конструкция I) Fuel Pump (Electric)(Design I)

REF	Номер детали	Наименование	Кол-во
-	14360A71	Насос топливный в сборе	1
-	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	2
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	987691	Прокладка	1
10	8M0204705	Прокладка @2	1
11	NSS	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
13	144303	ОСНОВАНИЕ	1
14	987752	Пластина	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
17	433351	Соединитель 90 градусов - с Vibraseal	1
18	4006731	ВИНТ (M6 x 16)	1
19	633003	ХОМУТ	1
20	819503A5	Комплект соленоида обогатительного клапана	1
21	F694504	Втулка	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	82538115	ВТУЛКА (.500 x 5.00)	1
24	816311T	СТЯЖКА (8.00 дюймов)	AR
25	591692	ФИТИНГ ТРОЙНИКОВЫЙ	1
25	59169003	Фитинг тройник	1
26	99130122	Трубка (20,00 футов, бухта) дренажная	1
26	892024122	Шланг (240.00 дюймов, бухта)	1
27	9912688	Трубка (36.00 дюймов, бухта)	1
28	830764	Шланг	1
29	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
30	8507051	Изолятор	1
31	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
31	8M0108349	Шланг (70 дюймов, бухта)	1
32	818992	СОЕДИНИТЕЛЬ	1
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	8189941	Обратный клапан	1
35	82381335	ТРУБКА (15.00 дюймов в наборе)	1
36	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
36	8M0108349	Шланг (70 дюймов, бухта)	1
37	87946T14	Фильтр топливный	1
37	891642T03	Фильтр в сборе топливный	1
38	822387	КРОНШТЕЙН	1
39	401366	ГАЙКА (M6) Нержавеющая сталь	1
40	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
40	8M0108349	Шланг (70 дюймов, бухта)	1
41	816856A1	Соединитель в сборе топливный	1
41	816856T01	Соединитель топливный	1
42	4000332	ВИНТ (M6 x 35)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0063311	Головка блока цилиндров в сборе	1

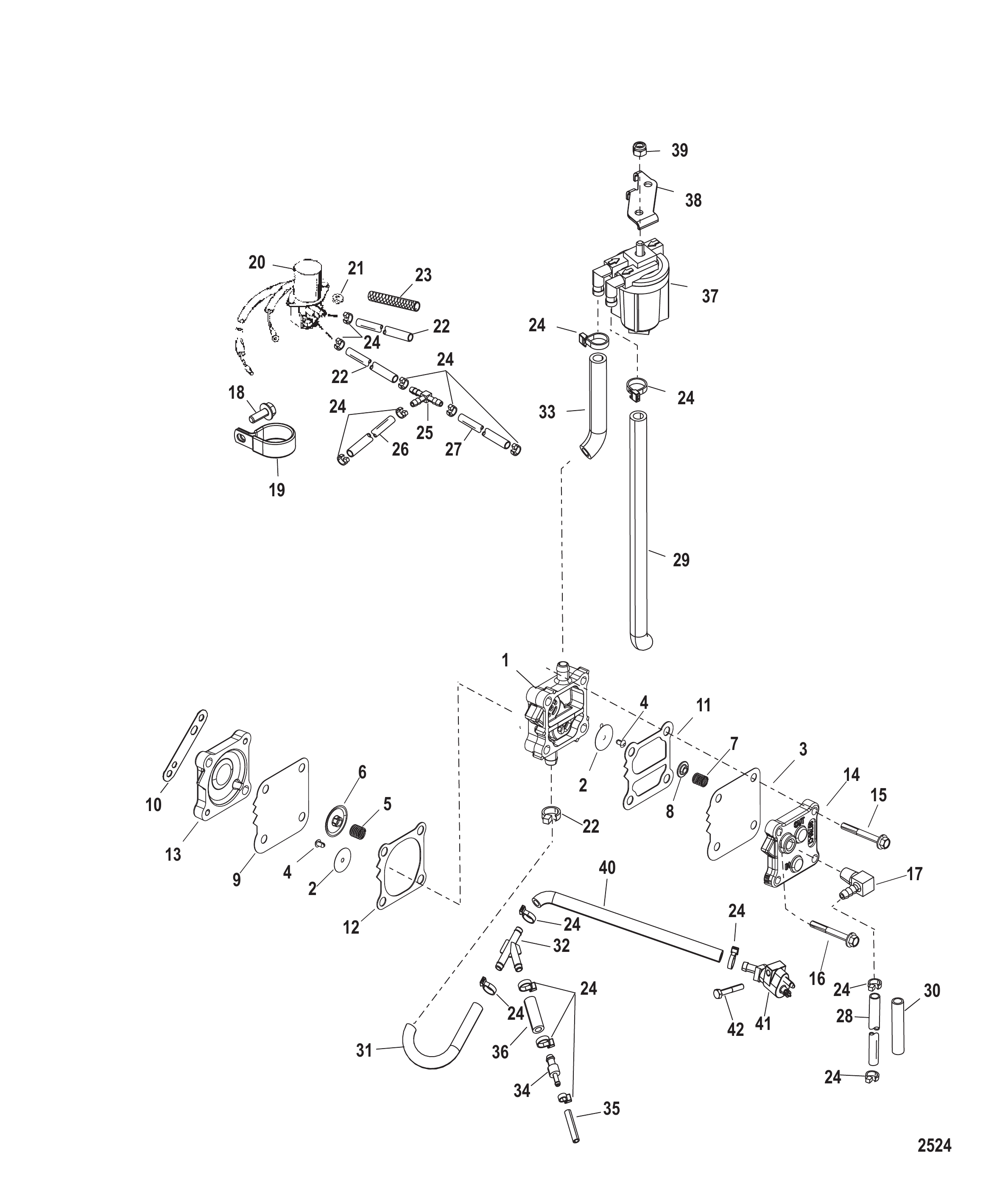

Рис. 12Топливный насос (электрический)(Конструкция II) Fuel Pump (Electric)(Design II)

REF	Номер детали	Наименование	Кол-во
-	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	2
3	NSS	NOT SOLD SEPARATE Diaphragm	1
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	987691	Прокладка	1
10	8M0204705	Прокладка @2	1
11	NSS	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
13	144303	ОСНОВАНИЕ	1
14	987752	Пластина	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
17	433351	Соединитель 90 градусов - с Vibraseal	1
18	4006731	ВИНТ (M6 x 16)	1
19	633003	ХОМУТ	1
20	819503A5	Комплект соленоида обогатительного клапана	1
21	F694504	Втулка	1
22	9912688	Трубка (36.00 дюймов, бухта)	2
23	82538115	ВТУЛКА (.500 x 5.00)	1
24	816311T	СТЯЖКА (8.00 дюймов)	AR
24	69355	Стяжка (5.50 дюймов)	AR
24	8M0214940	Стяжка	AR
25	59169003	Фитинг тройник	1
26	892024122	Шланг (240.00 дюймов, бухта)	1
27	9912688	Трубка (36.00 дюймов, бухта)	1
28	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
29	892040	Шланг формованный	1
30	8507051	Изолятор	1
31	892039	Шланг формованный	1
32	818992	СОЕДИНИТЕЛЬ	1
33	892037	Шланг формованный	1
34	8189941	Обратный клапан	1
35	82381335	ТРУБКА (15.00 дюймов в наборе)	1
36	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
36	8M0108349	Шланг (70 дюймов, бухта)	1
37	891642T03	Фильтр в сборе топливный	1
37	8M0063726	Фильтр топливный в сборе	1
38	822387	КРОНШТЕЙН	1
39	401366	ГАЙКА (M6) Нержавеющая сталь	1
40	892040	Шланг формованный	1
41	816856A1	Соединитель в сборе топливный	1
41	816856T01	Соединитель топливный	1
42	4000332	ВИНТ (M6 x 35)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0063311	Головка блока цилиндров в сборе	1

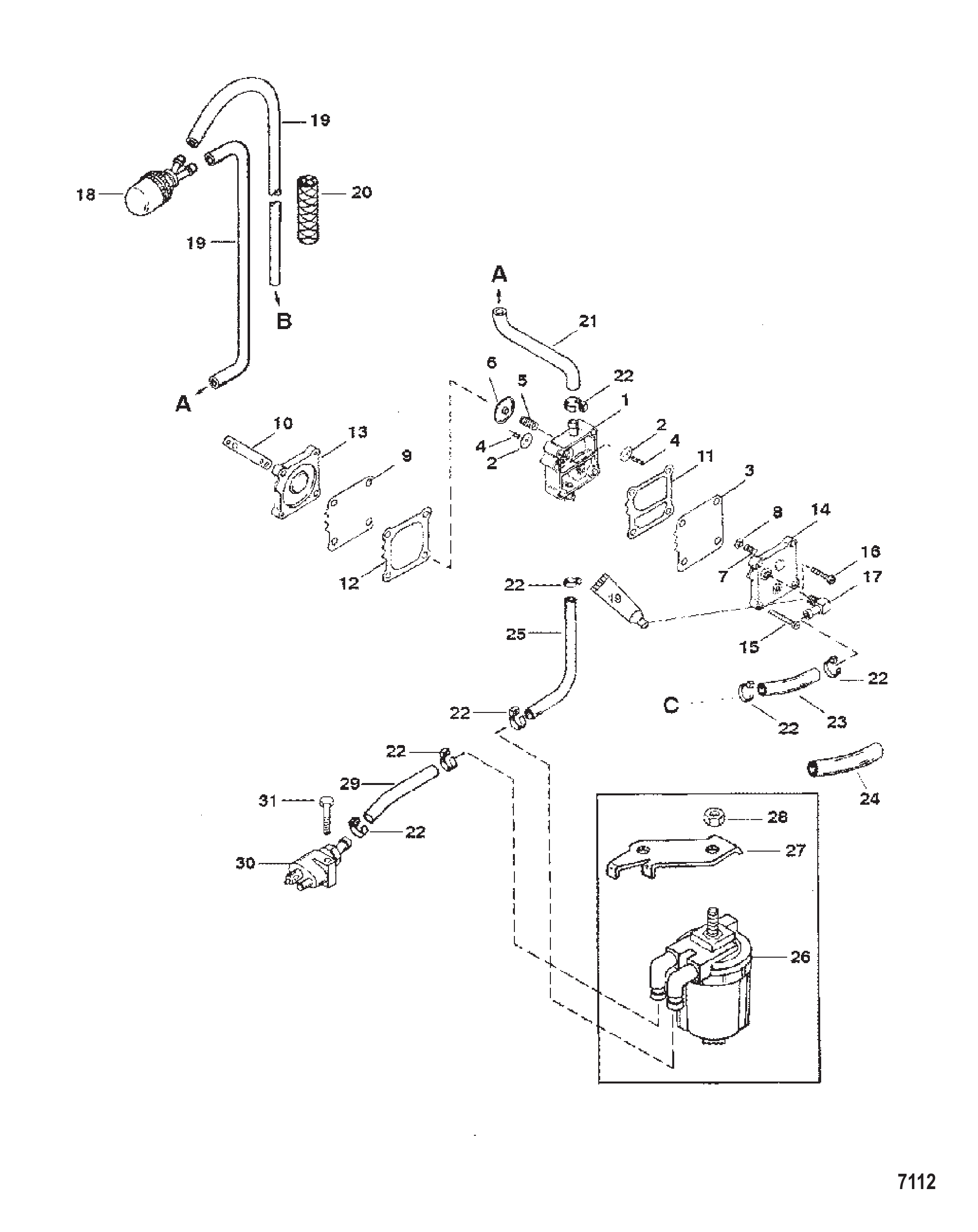

Рис. 13Топливный насос (ручной)(Конструкция I) Fuel Pump (Manual)(Design I)

REF	Номер детали	Наименование	Кол-во
-	14360A71	Насос топливный в сборе	1
-	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	2
3	NSS	NOT SOLD SEPARATE Diaphragm	2
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	987691	Прокладка	1
10	8M0204705	Прокладка @2	1
11	NSS	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
13	144303	ОСНОВАНИЕ	1
14	987752	Пластина	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
17	433351	Соединитель 90 градусов - с Vibraseal	1
18	858763	Груша подкачки	1
19	99130122	Трубка (20,00 футов, бухта) дренажная	2
19	892024122	Шланг (240.00 дюймов, бухта)	2
20	82538115	ВТУЛКА (.500 x 5.00)	1
21	830764	Шланг	1
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
24	8507051	Изолятор	1
25	830765	Шланг формованный	1
26	87946T14	Фильтр топливный	1
26	891642T03	Фильтр в сборе топливный	1
27	822387	КРОНШТЕЙН	1
28	401366	ГАЙКА (M6) Нержавеющая сталь	1
29	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
29	8M0108349	Шланг (70 дюймов, бухта)	1
30	816856A1	Соединитель в сборе топливный	1
30	816856T01	Соединитель топливный	1
31	4000332	ВИНТ (M6 x 35)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0063311	Головка блока цилиндров в сборе	1

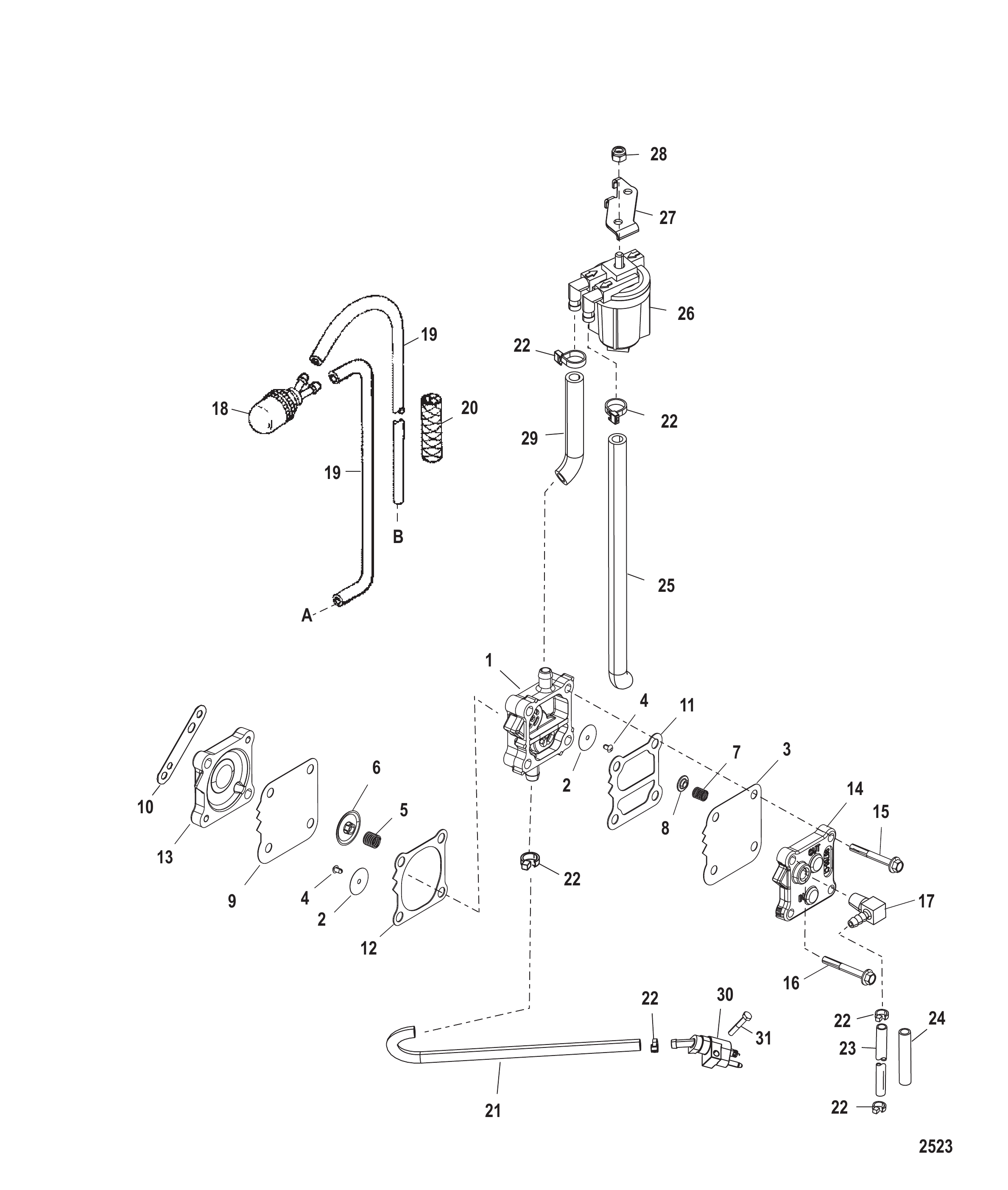

Рис. 14Топливный насос (ручной)(Конструкция II) Fuel Pump (Manual)(Design II)

REF	Номер детали	Наименование	Кол-во
-	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
1	NSS	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	Ремкомплект диафрагмы	2
3	NSS	NOT SOLD SEPARATE Diaphragm	2
4	NSS	NOT SOLD SEPARATE Retainer	2
5	NSS	NOT SOLD SEPARATE Spring	1
6	NSS	NOT SOLD SEPARATE Cap	1
7	NSS	NOT SOLD SEPARATE Spring	1
8	NSS	NOT SOLD SEPARATE Cap	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	987691	Прокладка	1
10	8M0204705	Прокладка @2	1
11	NSS	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
13	144303	ОСНОВАНИЕ	1
14	987752	Пластина	1
15	82104540	ВИНТ (M5 x 40)	2
16	82130050	ВИНТ (M6 x 50)	2
17	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
17	433351	Соединитель 90 градусов - с Vibraseal	1
18	858763	Груша подкачки	1
19	892024122	Шланг (240.00 дюймов, бухта)	2
20	82538115	ВТУЛКА (.500 x 5.00)	1
21	892038	Шланг формованный	1
22	816311T	СТЯЖКА (8.00 дюймов)	AR
23	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
24	8507051	Изолятор	1
25	892040	Шланг формованный	1
26	891642T03	Фильтр в сборе топливный	1
26	8M0063726	Фильтр топливный в сборе	1
27	822387	КРОНШТЕЙН	1
28	401366	ГАЙКА (M6) Нержавеющая сталь	1
29	892037	Шланг формованный	1
30	816856A1	Соединитель в сборе топливный	1
30	816856T01	Соединитель топливный	1
31	4000332	ВИНТ (M6 x 35)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0063311	Головка блока цилиндров в сборе	1

Рис. 15Комплект прокладок для капитального ремонта двигателя Gasket Set Components Engine Overhaul

REF	Номер детали	Наименование	Кол-во
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	857005A1	Ремкомплект диафрагмы	1
-	NSS	NOT SOLD SEPARATE Diaphragm	2
-	NSS	NOT SOLD SEPARATE Retainer	2
-	NSS	NOT SOLD SEPARATE Spring-Main	1
-	NSS	NOT SOLD SEPARATE Cap	1
-	NSS	NOT SOLD SEPARATE Spring-Boost	1
-	NSS	NOT SOLD SEPARATE Cap	1
-	987691	Прокладка	1
-	8M0204705	Прокладка @2	1
-	NSS	NOT SOLD SEPARATE Gasket-Boost	1
-	NSS	NOT SOLD SEPARATE Gasket-Pulse	1
-	8144461	Прокладка фланца	1
-	828766	Прокладка	1
-	36390	Уплотнительное кольцо корпуса водяной трубки	1
-	62705	Кольцо уплотнительное масляного насоса	1
-	8M0204667	Кольцо уплотнительное @2	1
-	90011	Кольцо уплотнительное (2.175 x .175)	1
-	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
-	48462	Кольцо уплотнительное (.614 x .070)	1
-	828553	Прокладка (входит в поз. №1)	1
-	8M0000822	Прокладка	1
-	8128672	Прокладка	1
-	8128871	Диафрагма	1
-	812887002	ДИАФРАГМА	1
-	62386	Прокладка термостата	1
-	8M0204714	Прокладка @4	1
-	42941	Уплотнение водяной трубки (верхнее)	1
-	42941001	Сальник водяной трубки	1
-	821446	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
-	8M0000821	Прокладка	1
-	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
-	8M0204645	Кольцо уплотнительное (.796 x .139)	1
-	191833	Сальник	2
-	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
-	8M0027721	Шайба	2
-	8M0204722	Шайба	2
-	822189	Прокладка верхней части водяного насоса	1
-	822217	Прокладка нижней части водяного насоса	1
-	8M0214956	Прокладка	1
-	824308	УСТАНОВОЧНЫЙ ВИНТ ОСНОВАНИЯ ВОДЯНОГО НАСОСА В СБОРЕ	1
-	MTM14201T	Установочный винт @5	1
-	26855	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.609 x .139)	1
-	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
-	823942	ПРОКЛАДКА	1
-	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
-	62457	Кольцо уплотнительное	1
-	821370	ПРОКЛАДКА	1

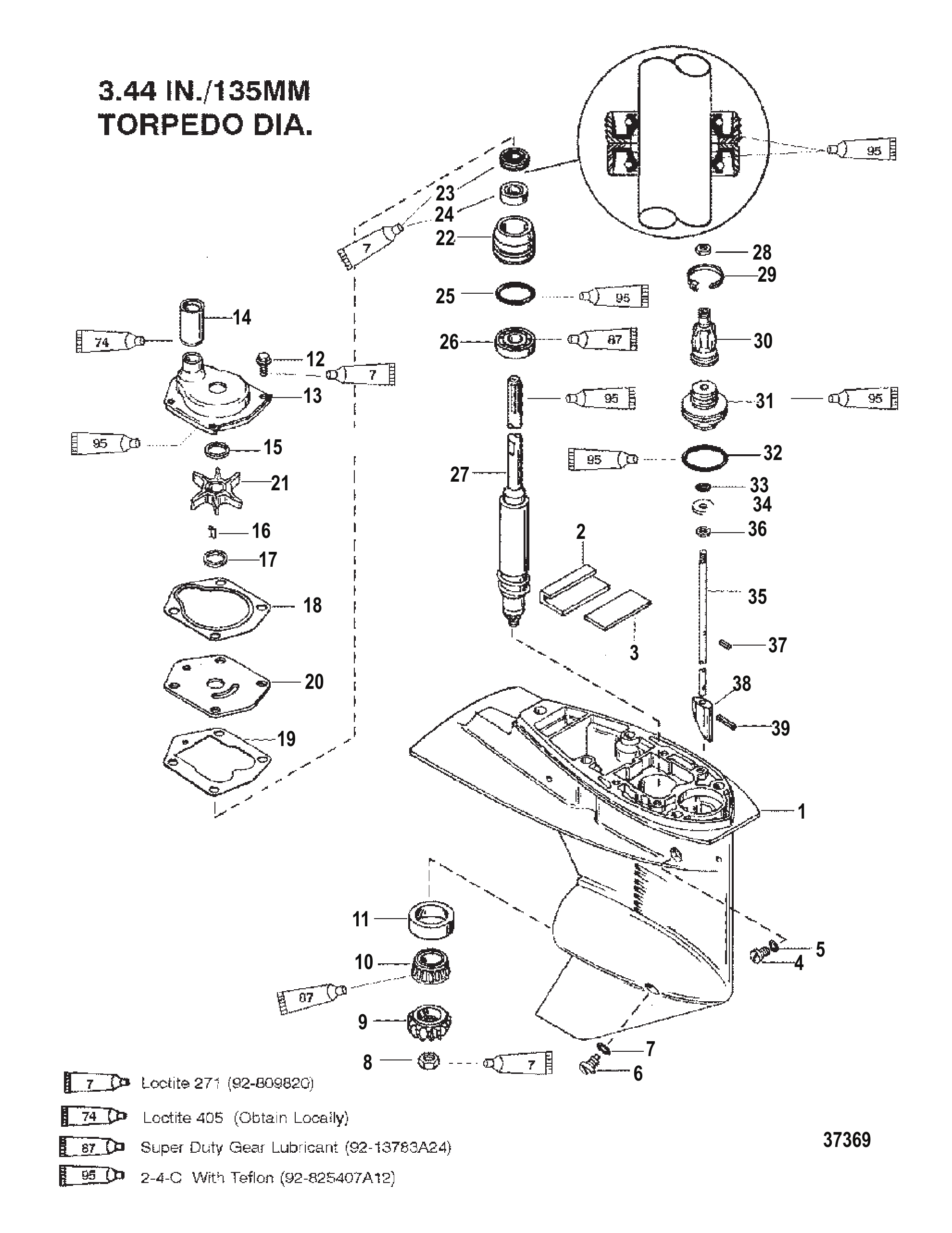

Рис. 16Редуктор (карданный вал) (передаточное число 2,00:1) Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	Номер детали	Наименование	Кол-во
-	821306A8	Корпус редуктора в сборе	1
-	821306T8	Корпус редуктора в сборе	1
-	821306A6	Корпус редуктора в сборе	1
-	821306T6	Корпус редуктора в сборе	1
-	821306A10	Корпус редуктора в сборе	1
-	821306A9	Корпус редуктора в сборе	1
-	821306T9	Корпус редуктора короткий серый	1
-	821306A7	Корпус редуктора в сборе	1
-	821306T7	Корпус редуктора длинный серый	1
-	821306A11	Корпус редуктора в сборе	1
1	821306A12	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
1	821306A13	Корпус редуктора в сборе	1
1	821306T13	Корпус редуктора в сборе базовый	1
2	818226A1	Комплект сальников и пластин	1
3	NSS	NOT SOLD SEPARATE PLATE (PART OF REF #2)	1
4	79953A2	Комплект винтов (.375-16 x .250)	1
4	79953Q04	Ремкомплект сливного винта	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
6	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
7	19183	Шайба фибровая	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	55910	Гайка (.437-20) шестерни привода к гребному валу	1
9	8213261	ШЕСТЕРНЯ Ведущая - 13 Зубьев	1
9	821326T1	Шестерня ведущая - 13 зубьев	1
10	821321A2	Подшипник в сборе	1
11	NSS	NOT SOLD SEPARATE CUP (PART OF REF #10)	1
12	8248324	Винт (M6 x 16)	4
13	821351A2	Насос водяной в сборе	1
13	821351A3	Корпус водяного насоса верхний в сборе	1
14	8235471	Сальник	1
15	8M0027721	Шайба	1
15	8M0204722	Шайба	1
16	85119	Шпонка	1
16	8M0214993	Шпонка @5	1
17	8M0027721	Шайба	1
17	8M0204722	Шайба	1
18	822189	Прокладка верхней части водяного насоса	1
19	822217	Прокладка нижней части водяного насоса	1
19	8M0214956	Прокладка	1
20	8213541	ПРИЖИМНАЯ ПЛАСТИНА	1
20	8213542	ПРИЖИМНАЯ ПЛАСТИНА	1
21	850893	Крыльчатка	1
21	8M0204712	Крыльчатка	1
22	821307A2	Основание водяного насоса в сборе	1
23	821309	САЛЬНИК	1
23	8M0248704	Сальник масляный	1
24	821310	САЛЬНИК	1
25	821308	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.421 x .139)	1
26	821311	ПОДШИПНИК ШАРИКОВЫЙ	1
27	822466A1	Вал приводной	1
27	822159A1	Вал приводной	1
27	822159T1	Вал приводной	1
27	822552A1	Вал приводной	1
28	400212	ГАЙКА (M6) Нержавеющая сталь	1
29	823548	Стяжка	1
29	823548T	Стяжка	1
30	822158	Пыльник	1
31	821827	Фиксатор	1
32	26855	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.609 x .139)	1
33	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
34	814803	Шайба	1
35	822453A1	Вал переключения	1
35	821319A1	Вал переключения	1
35	822543A1	Вал переключения	1
36	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
36	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
37	85593	ШТИФТ (.078 x .437)	1
38	8213161	КУЛАЧОК Переключения	1
39	822369	Штифт (.125 x .625)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	823547A1	Комплект сальников	1
-	823547A2	Комплект сальников	1
-	821354A2	Ремкомплект водяного насоса	1

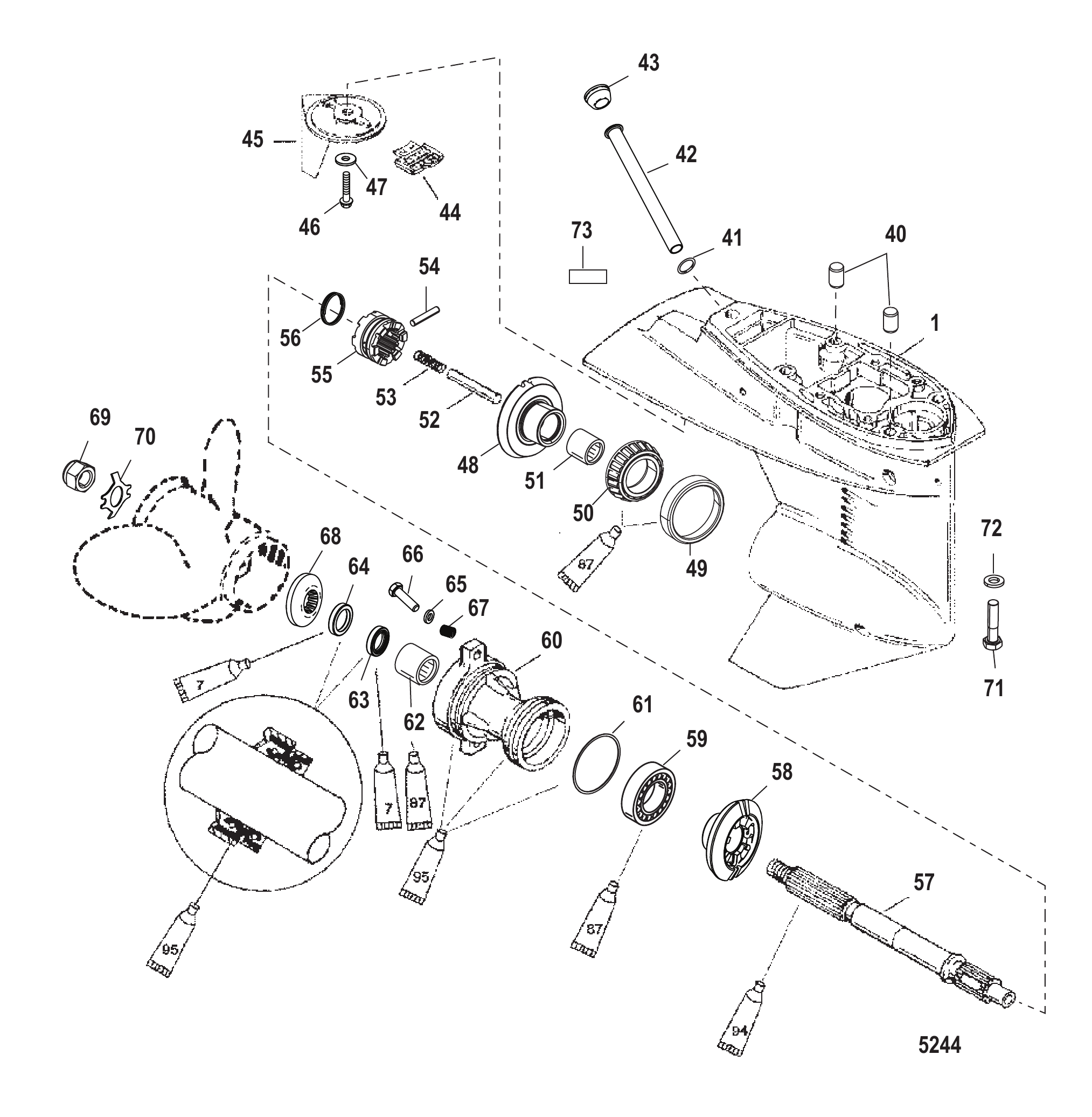

Рис. 17Редуктор вал гребного винта - передаточное число 2,00:1 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	Номер детали	Наименование	Кол-во
-	821306T8	Корпус редуктора в сборе	1
-	821306A55	Корпус редуктора в сборе	1
-	821306T6	Корпус редуктора в сборе	1
-	821306A10	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
40	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
41	823942	ПРОКЛАДКА	1
42	821828	Трубка	1
42	8M0026108	Трубка	1
43	824928	ПРОБКА резиновая	1
43	824928001	ЗАГЛУШКА резиновая	1
44	821829	Сетка	1
45	822157T2	Пластина триммера	1
46	82497020	ВИНТ (M8 x 20)	1
47	72397	ШАЙБА	1
48	821315T1	Шестерня переднего хода в сборе - 26 зубьев	1
49	99328A1	Подшипниковый узел роликовый	1
49	8M0103470	Подшипниковый узел роликовый конический	1
50	NSS	NOT SOLD SEPARATE Cup	1
51	41326	ПОДШИПНИК роликовый	1
52	821578	ТОЛКАТЕЛЬ КУЛАЧКА	1
53	8261991	Пружина	1
54	85093	Палец	1
54	8M0020999	Крестовина	1
55	821314T	Муфта	1
56	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
57	8215772	Гребной вал	1
57	8M0140441	Вал гребного винта	1
58	821312T1	Шестерня заднего хода - 26 зубьев	1
59	20839T	Подшипник шариковый	1
60	19291A3	Обойма подшипника в сборе	1
60	8M0168900	Обойма подшипника	1
61	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
62	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
63	69188	САЛЬНИК Масляного корпуса подшипника	1
63	8M0205511	Сальник масляный	1
64	69189	САЛЬНИК Масляного корпуса подшипника	1
64	8M0203757	Сальник масляный	1
65	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
66	85594030	ВИНТ (M8 x 30)	2
67	8227731	ВСТАВКА Резьбовая	2
68	73345A1	Упорная шайба, передняя	1
69	69578Q1	Комплект гайки гребного винта	1
70	76281	Шайба стопорная гайки гребного винта	1
70	8M0214942	Шайба стопорная	1
71	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
72	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	4
72	8M0214963	Шайба	4
73	NSS	NOT SOLD SEPARATE Decal-Gear Ratio	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	823547A2	Комплект сальников	1

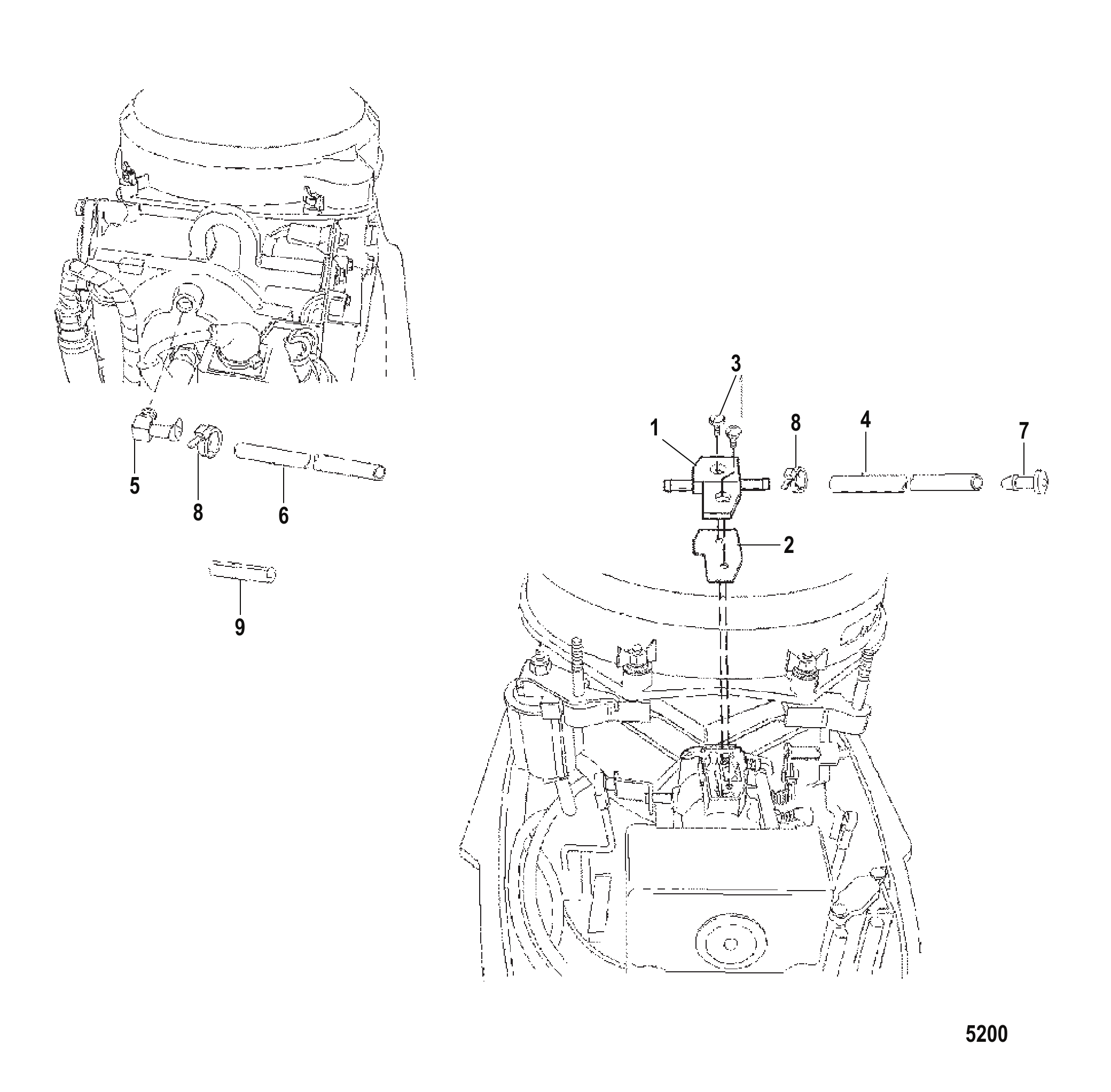

Рис. 18Коллектор обогрева Heater Manifold

REF	Номер детали	Наименование	Кол-во
1	828155A1	Коллектор обогревателя в сборе	1
2	826138	Прокладка	1
3	20597	Винт (#8-32 x .380)	2
4	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
5	33373	Угольник 90 градусов	1
5	33373001	Угольник	1
6	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
7	828167	Штуцер	1
8	816311T	СТЯЖКА (8.00 дюймов)	AR
9	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	2

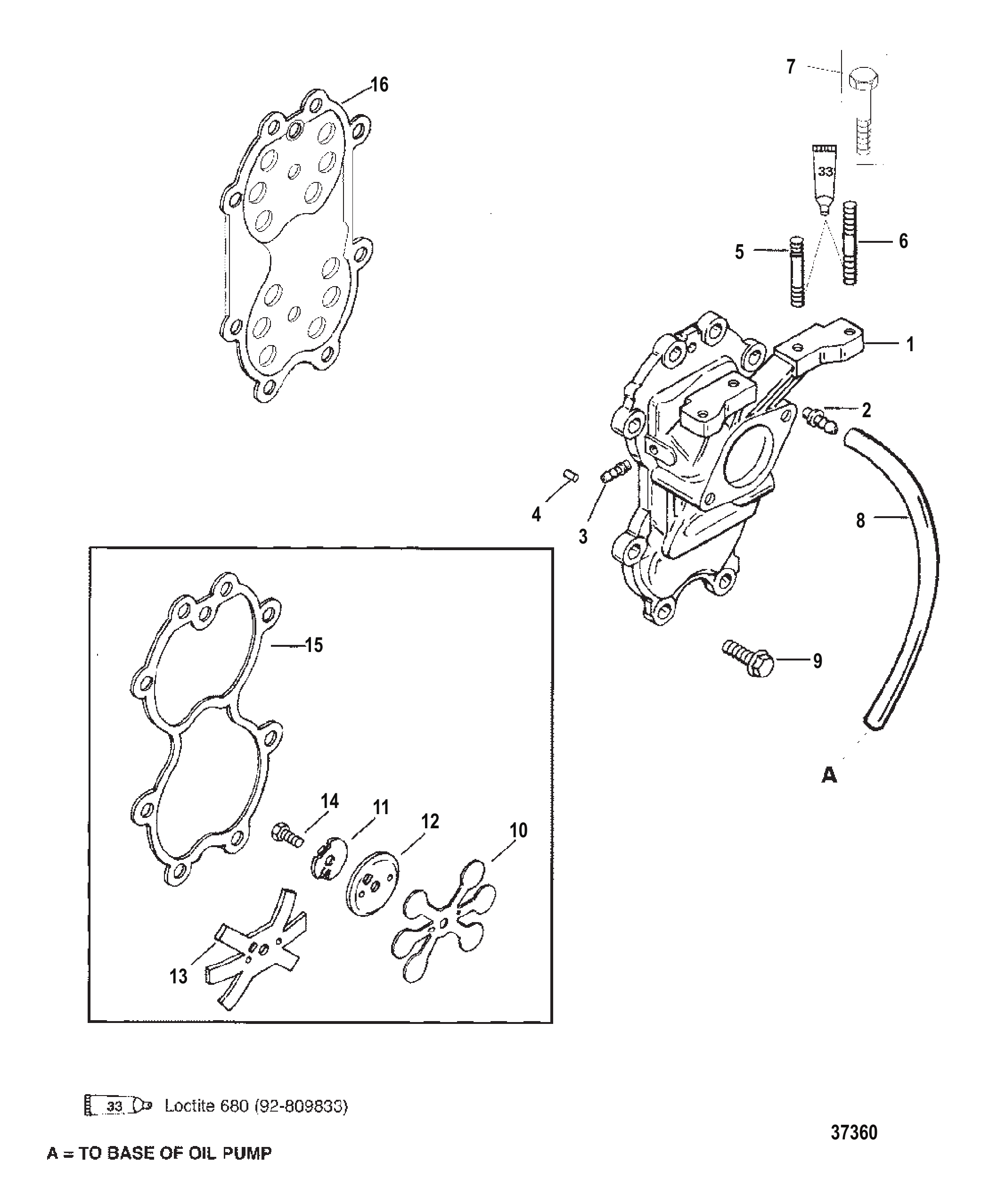

Рис. 19Впускной коллектор Induction Manifold

REF	Номер детали	Наименование	Кол-во
1	821371A3	Впускной коллектор в сборе	1
1	821371A2	Впускной коллектор в сборе	1
2	426231	Обратный клапан	1
2	426233	Обратный клапан	1
3	823563	Штуцер (елочка)	1
4	NSS	NOT SOLD SEPARATE DOWEL PIN (COMPONENT OF REF #1)	4
5	8161946	Шпилька	2
5	8161949	Шпилька (M6 x 44)	2
6	823779	Шпилька (M6 X 1 X 55)(крепёжная шпилька)	2
6	82130040	ВИНТ (M6 x 40)	2
7	82130040	ВИНТ (M6 x 40)	2
8	99130122	Трубка (20,00 футов, бухта) дренажная	1
8	892024122	Шланг (240.00 дюймов, бухта)	1
9	81742730	Винт (M8 x 30)	8
9	40011149	Винт (M8 x 25) нержавеющая сталь	8
10	812880A2	Лепестковый клапан в сборе (0.010 THICK)	2
10	812880A03	Лепестковый клапан в сборе	2
11	42982	ШАЙБА СТОПОРНАЯ	2
11	429821	ШАЙБА стопорная	2
12	8128791	Фиксатор лепесткового клапана	2
12	812879002	ФИКСАТОР лепесткового клапана	2
13	825267	Фиксатор лепестковый	2
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	2
15	821370	ПРОКЛАДКА	1
16	830246A2	Лепестковый клапан	1
16	830246T2	Лепестковый клапан	1
16	830246A1	Лепестковый клапан	1
16	830246T3	Лепестковый клапан	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 20Схема смазки Lube Chart

REF	Номер детали	Наименование	Кол-во
NOPART	NO PARTS LIST	Запасная часть Mercury / Quicksilver

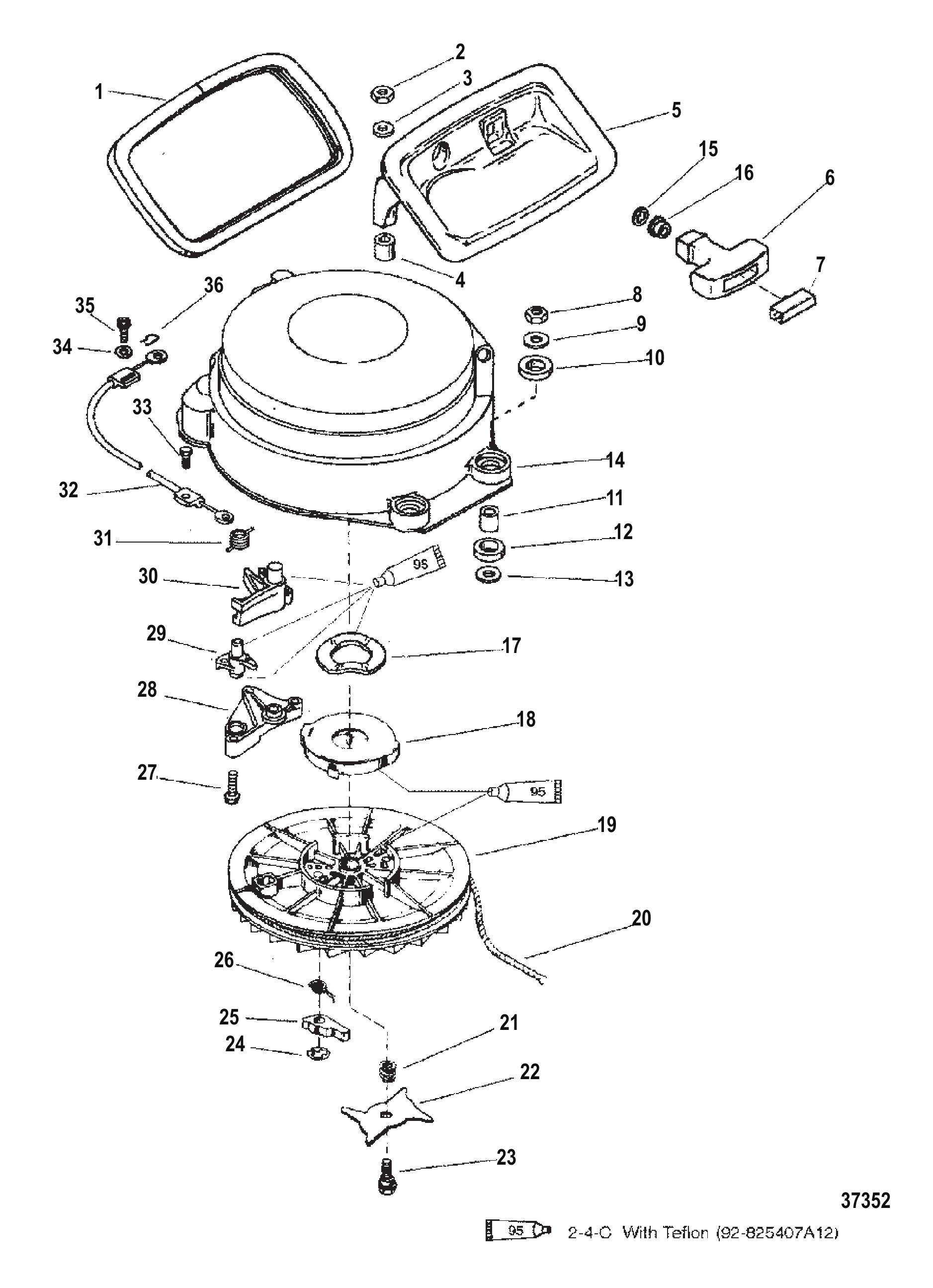

Рис. 21Компоненты ручного запуска Manual Start Components

REF	Номер детали	Наименование	Кол-во
1	8249951	Уплотнение	1
1	8M0043416	Сальник упора рукоятки	1
2	401196	ГАЙКА (M6)	2
3	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
4	822392	ПРОСТАВКА	2
5	8217882	Фиксатор	1
5	821788T02	Упор	1
6	85174A1	Рукоятка троса стартера в сборе	1
7	NSS	NOT SOLD SEPARATE RETAINER	1
8	400264	ГАЙКА (M6)	4
8	401366	ГАЙКА (M6) Нержавеющая сталь	4
9	826414	ШАЙБА	4
9	826414T	Шайба	4
10	8157951	Втулка уплотнительная	4
11	816086	Втулка	4
12	8157951	Втулка уплотнительная	4
13	826414	ШАЙБА	4
13	826414T	Шайба	4
-	816728A9	Стартер ручной в сборе	1
-	816728T14	Стартер ручной в сборе	1
-	816728A12	Стартер ручной в сборе	1
-	816728T14	Стартер ручной в сборе	1
14	8167285	Корпус	1
14	816728T05	Корпус	1
15	818853	КОЛЬЦО СТОПОРНОЕ	1
16	42690	Втулка троса стартера	1
16	8M0183792	Втулка троса	1
17	826229	Стопорная шайба	1
18	868571	Пружина	1
18	86857T01	Пружина	1
19	825269A1	Шкив стартера	1
19	825269T01	Шкив стартера в сборе	1
20	12066A9	Трос стартера	1
20	12066Q10	Трос стартера @2	1
21	86852	Пружина	1
21	868523	Пружина	1
22	86853	Кулачок	1
22	86853T01	Кулачок	1
23	826253	Винт (.250-20 x .625)	1
24	868491	Кольцо стопорное	2
24	86849T01	Кольцо @2	2
25	868501	Кулачок	2
26	86851	Пружина	2
26	86851T02	Пружина @2	2
27	8182491	Винт (#10-16 x 1.00)	3
28	816711	Фиксатор	1
29	8167121	Кулачок	1
29	816712T01	Кулачок	1
30	8166902	Рычаг	1
30	8166903	Рычаг	1
31	826791	Пружина	1
32	8167484	Трос блокировки	1
32	8567542	ТРОС БЛОКИРОВКИ	1
33	812832	Винт (#10-16 x .500)	1
33	878608	Винт (#10-16 x .500)	1
34	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
35	8214281	Винт (#10-16 x .625)	1
36	27769	ШПЛИНТ	1
36	26811	ШПЛИНТ	1

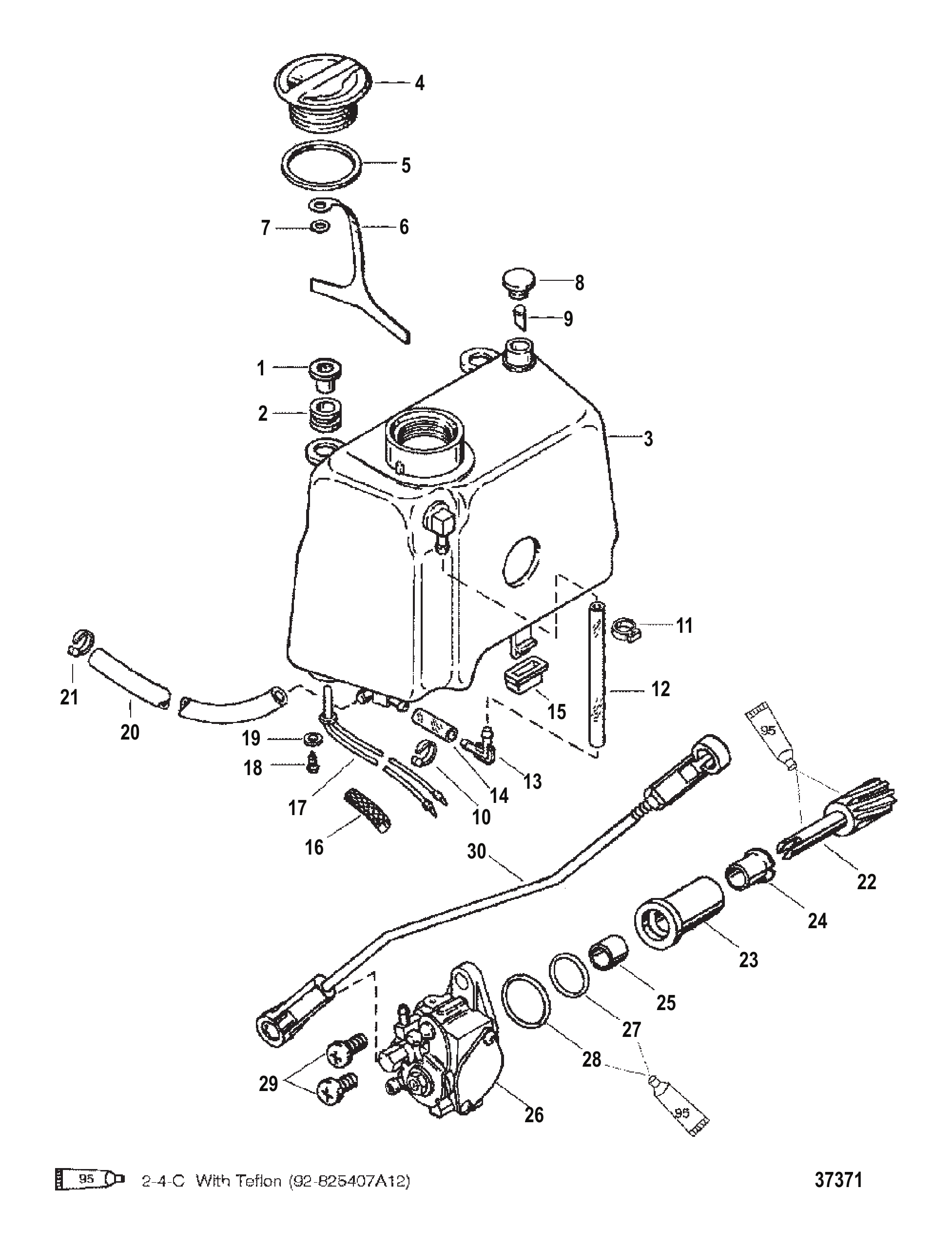

Рис. 22Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	822003	Втулка	2
2	822002	Втулка уплотнительная	2
3	822514A2	Масляный бак в сборе	1
3	8M0219215	Масляный бак в сборе	1
4	828765A1	Крышка в сборе	1
5	828766	Прокладка	1
6	NSS	NOT SOLD SEPARATE RETAINER	1
7	821285	ПРУЖИННАЯ ГАЙКА	1
8	19299A1	Вентиляция в сборе	1
9	64871	КЛАПАН	1
10	816311	Стяжка (8.00 дюймов)	2
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	814200	Хомут, используется с позицией 25	2
12	9004934	Трубка (14.50 дюймов, бухта) Используется с позицией 25	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	826083	Угольник	1
14	82381451	ТРУБКА (8-1/2 ДЮЙМ.)	1
14	82381455	ТРУБКА (25.00 дюймов в наборе)	1
15	823770	Втулка	1
15	823770001	ВТУЛКА	1
16	826084	Проставка	1
17	12886A6	Переключатель в сборе	1
18	58376	Винт (.164-18 x .375)	1
19	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
20	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
20	82381335	ТРУБКА (15.00 дюймов в наборе)	1
21	816311	Стяжка (8.00 дюймов)	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	826143	Шестерня ведомая	1
23	19278A2	Подшипниковый узел в сборе	1
24	17597	Втулка	1
25	17596	Втулка	1
26	818902A2	Насос системы впрыска масла в сборе	1
27	36390	Уплотнительное кольцо корпуса водяной трубки	1
28	62705	Кольцо уплотнительное масляного насоса	1
28	8M0204667	Кольцо уплотнительное @2	1
29	40011108	Винт (M5 x 20) нержавеющая сталь	2
30	826581A1	Тяга	1
30	826581T01	Тяга	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1

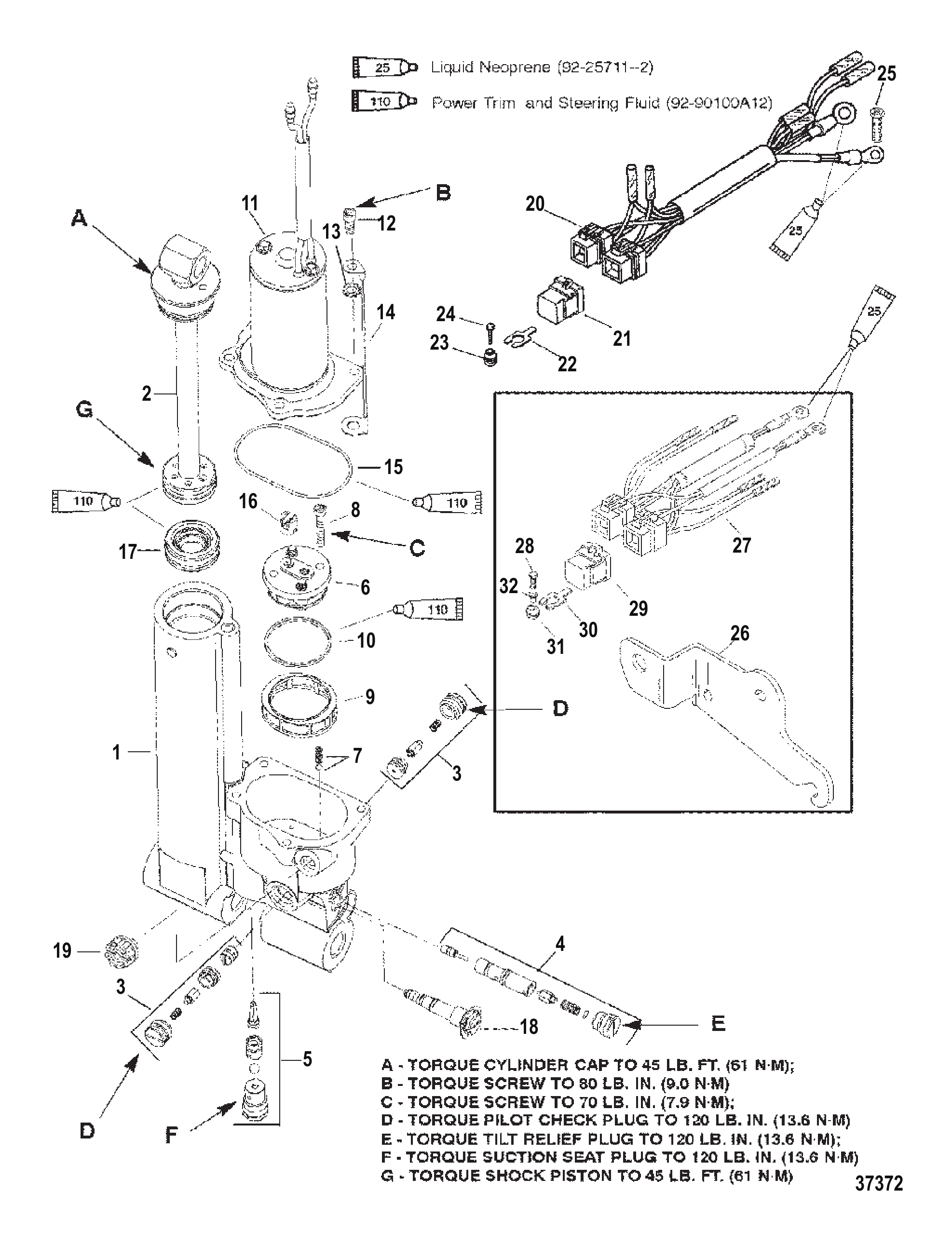

Рис. 23Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
1	822344A3	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
1	822344A5	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
-	827668A1	Комплект уплотнительных колец	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	NSS	NOT SOLD SEPARATE BALL AND SPRING	1
8	NSS	NOT SOLD SEPARATE SCREW	1
9	NSS	NOT SOLD SEPARATE FILTER	1
10	NSS	NOT SOLD SEPARATE O-RING	1
11	827675A1	Электродвигатель в сборе	1
12	NSS	NOT SOLD SEPARATE SCREW	4
13	NSS	NOT SOLD SEPARATE WASHER	4
14	88238A15	Кабель в сборе	1
15	NSS	NOT SOLD SEPARATE O-RING	1
16	NSS	NOT SOLD SEPARATE COUPLER	1
17	827676	ПОРШЕНЬ ПАМЯТИ	1
18	813442A2	Узел ручного сброса в сборе	1
18	893929A01	Комплект предохранительного клапана	1
19	811613	Штекер в сборе	1
-	819514A57	Жгут проводов тримма в сборе	1
20	819514A58	Жгут проводов тримма в сборе	1
21	821509	РЕЛЕ	2
21	821509T01	Реле	2
22	821382	КРОНШТЕЙН	2
22	828151A1	Реле в сборе	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	40011129	Винт (M6 x 25) нержавеющая сталь	2
25	8128321	Винт (#10-16 x .600)	1
25	878609	Винт (#10-16 x .600)	1
26	830238T	Кронштейн	1
27	826802A9	Жгут проводов тримма в сборе	1
28	82129125	ВИНТ (M6 x 25 мм)	2
29	828151A1	Реле в сборе	2
29	8M0207773	Реле тримма в сборе	2
30	828102	Кронштейн	2
30	8M0207771	Кронштейн крепления	2
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
31	8M0207785	Втулка	2
32	818968	ВТУЛКА	2
32	8M0214955	Втулка	2

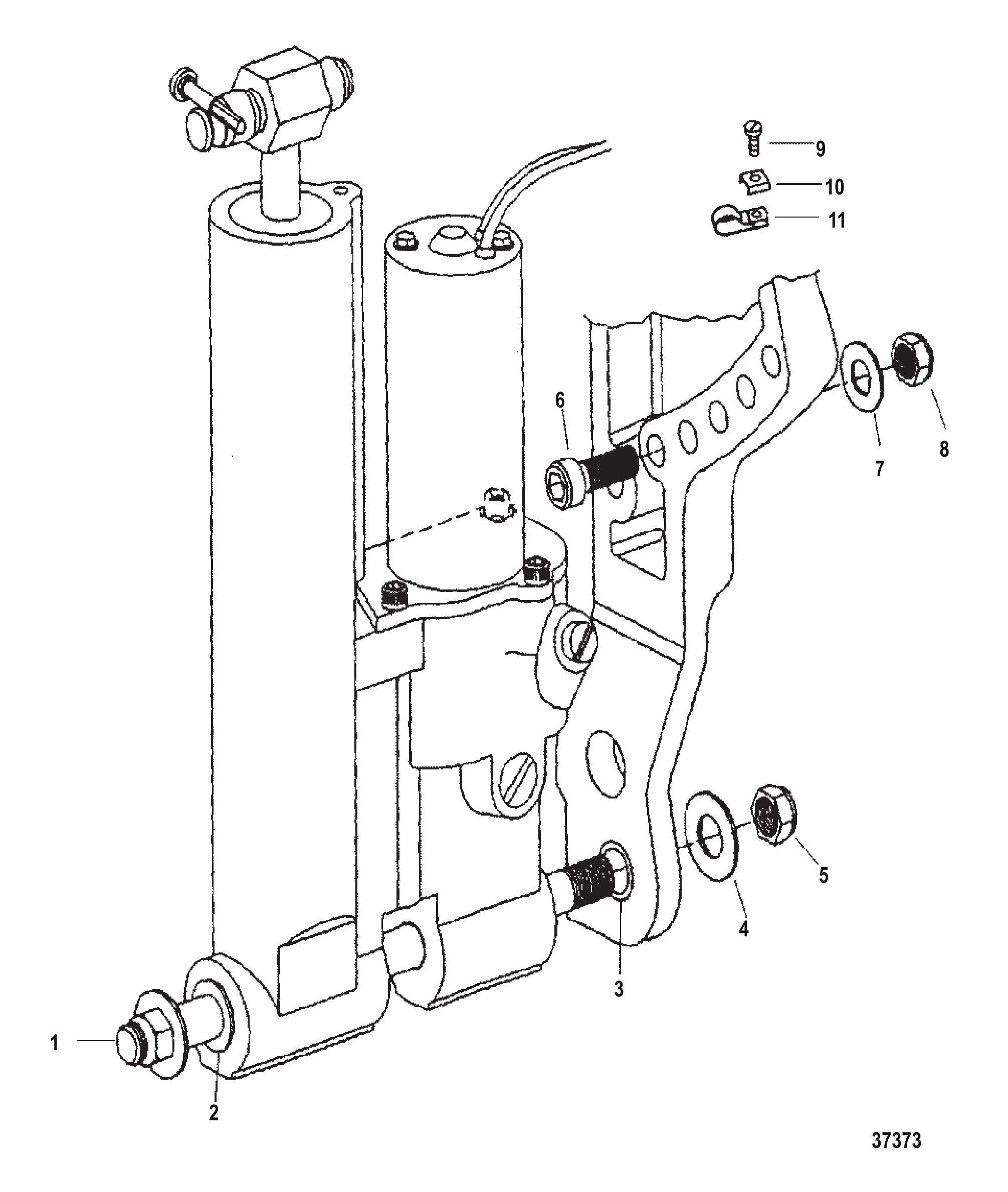

Рис. 24Крепление гидроподъема Power Trim Mounting

REF	Номер детали	Наименование	Кол-во
1	822481	ШТИФТ Анкерный (14 мм)	1
1	822481001	ПАЛЕЦ (14 мм)	1
2	822482	ВТУЛКА	2
3	822484	ВТУЛКА	2
4	825190	ШАЙБА	2
5	4013414	ГАЙКА (M14)	2
5	826712	Гайка	2
6	4009040	ВИНТ (M10 x 40) Нержавеющая сталь	2
7	4002319	ШАЙБА	2
8	4011910	ГАЙКА (M10)	2
8	4013710	ГАЙКА (M10)	2
9	8128321	Винт (#10-16 x .600)	1
9	878609	Винт (#10-16 x .600)	1
10	69205	С-ОБРАЗНАЯ ШАЙБА	1
10	8M0084613	Пружинная шайба	1
11	22740	ЗАЖИМ	2

Рис. 25Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803018	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 30/40 (2 цилиндра) 2-тактный	1
826148R2	Руководство по обслуживанию 30/40 (2-тактный)	1
826148R03	Руководство по обслуживанию 30/40 (2-тактный)	1
10116040	Руководство владельца	1
10116V40	Руководство владельца	1
10148040	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
804869A00	Комплект наклеек	1
808616A00	Комплект наклеек	1
8M0112703	2-тактный 30 40	1
824093A00	Комплект наклеек	1
8582521	КОМПЛЕКТ НАКЛЕЕК	1
8582522	КОМПЛЕКТ НАКЛЕЕК	1
804705A00	Комплект наклеек	1
808616A96	Комплект наклеек	1
808616A00	Комплект наклеек	1
824093A96	Комплект наклеек	1
824093A00	Комплект наклеек	1
808617A95	Комплект наклеек	1
8582521	КОМПЛЕКТ НАКЛЕЕК	1
824424A95	Комплект наклеек	1
8582522	КОМПЛЕКТ НАКЛЕЕК	1
808683A01	Комплект наклеек	1
808615A01	Комплект наклеек	1
8M0114989	Наклейка сервисного комплекта	1
808682A01	Комплект наклеек	1
808682A03	Комплект наклеек	1
808682A03	Комплект наклеек	1
824094A97	Комплект наклеек	1
824094A03	Комплект наклеек	1
824094A01	Комплект наклеек	1
824094A03	Комплект наклеек	1
824094A03	Комплект наклеек	1
54321A01	Комплект наклеек	1
54321A03	Комплект наклеек	1
54321A03	Комплект наклеек	1
856985A6	Наклейка с информацией о маркировке EPA	1
804664A00	Наклейка с информацией о маркировке EPA	1
804664A01	Наклейка с информацией о маркировке EPA	1
804664A02	Наклейка с информацией о маркировке EPA	1
804664A03	Наклейка с информацией о маркировке EPA	1
804664A04	Наклейка с информацией о маркировке EPA	1

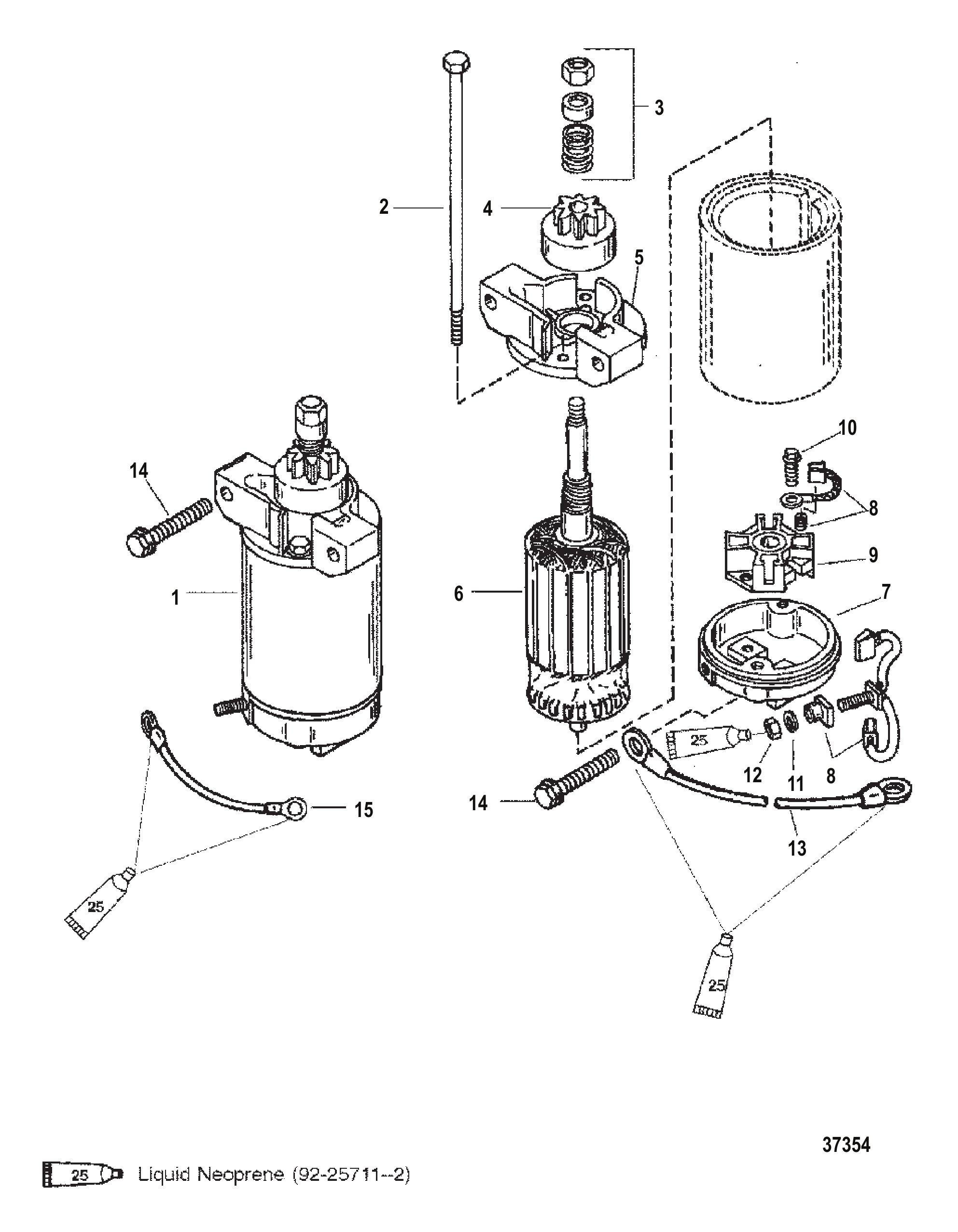

Рис. 26СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	822462	СТАРТЕР В СБОРЕ	1
1	893890T	Стартер в сборе	1
2	965661	СКВОЗНОЙ БОЛТ	1
3	90643	КОМПЛЕКТ ПРИВОДА	1
4	68575	ПРИВОД В СБОРЕ	1
4	685753	ПРИВОД В СБОРЕ	1
5	823639	Крышка привода	1
5	8236392	Крышка привода	1
6	965651	ЯКОРЬ	1
7	8119011	Крышка коллектора	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	1
9	898265014	Держатель щёток	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
14	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
15	88807A33	Кабель в сборе (чёрный - 6 дюйм. - клеммы 1/4 дюйм.)	1

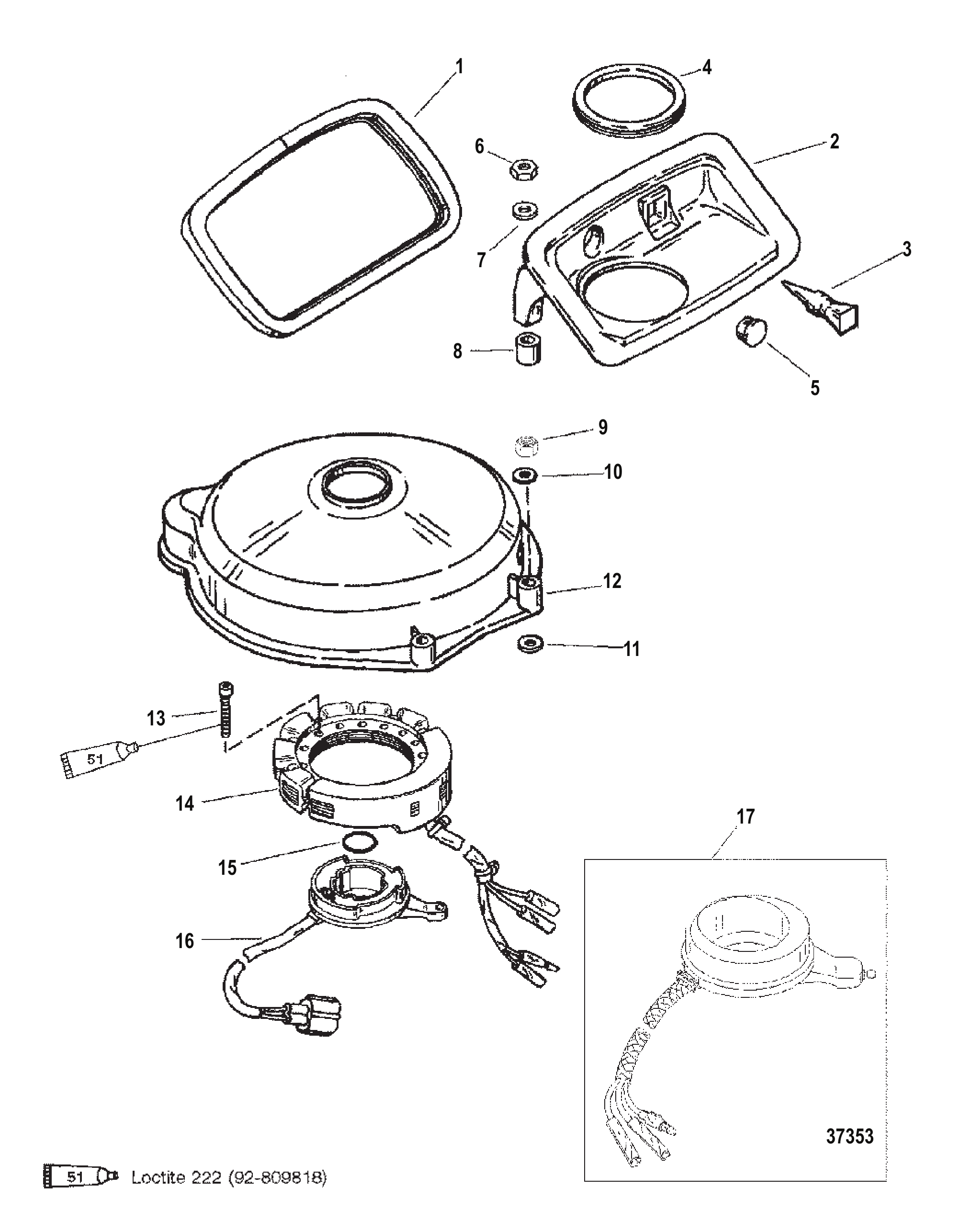

Рис. 27Статор/Датчик (электрические модели) Stator/Trigger (Electric Models)

REF	Номер детали	Наименование	Кол-во
1	8249951	Уплотнение	1
1	8M0043416	Сальник упора рукоятки	1
2	8217881	Фиксатор (система впрыска масла)	1
2	821788A1	Комплект опоры	1
3	822513	ПРОБКА Рукоятки стартера	1
2	821788A1	Комплект опоры	1
3	8225131	ПРОБКА	1
3	822513002	ПРОБКА	1
4	823771	Втулка	1
4	823771001	ВТУЛКА	1
5	822464	ПРОБКА	1
6	401196	ГАЙКА (M6)	2
7	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
8	822392	ПРОСТАВКА	2
9	400264	ГАЙКА (M6)	4
9	401366	ГАЙКА (M6) Нержавеющая сталь	4
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	4
11	49221	Шайба (.187 x .500 x .062) неопреновая	4
11	8M0204663	ШАЙБА @5	4
12	812777T1	Крышка в сборе	1
13	4007330	ВИНТ (M5 x 30)	5
13	4013930	ВИНТ (M5 x 30)	5
14	832075A4	Комплект статора зажигания	1
14	832075A21	Статор в сборе	1
15	62457	Кольцо уплотнительное	1
16	99021A14	Датчик-триггер	1
17	853960T	Датчик-триггер	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1

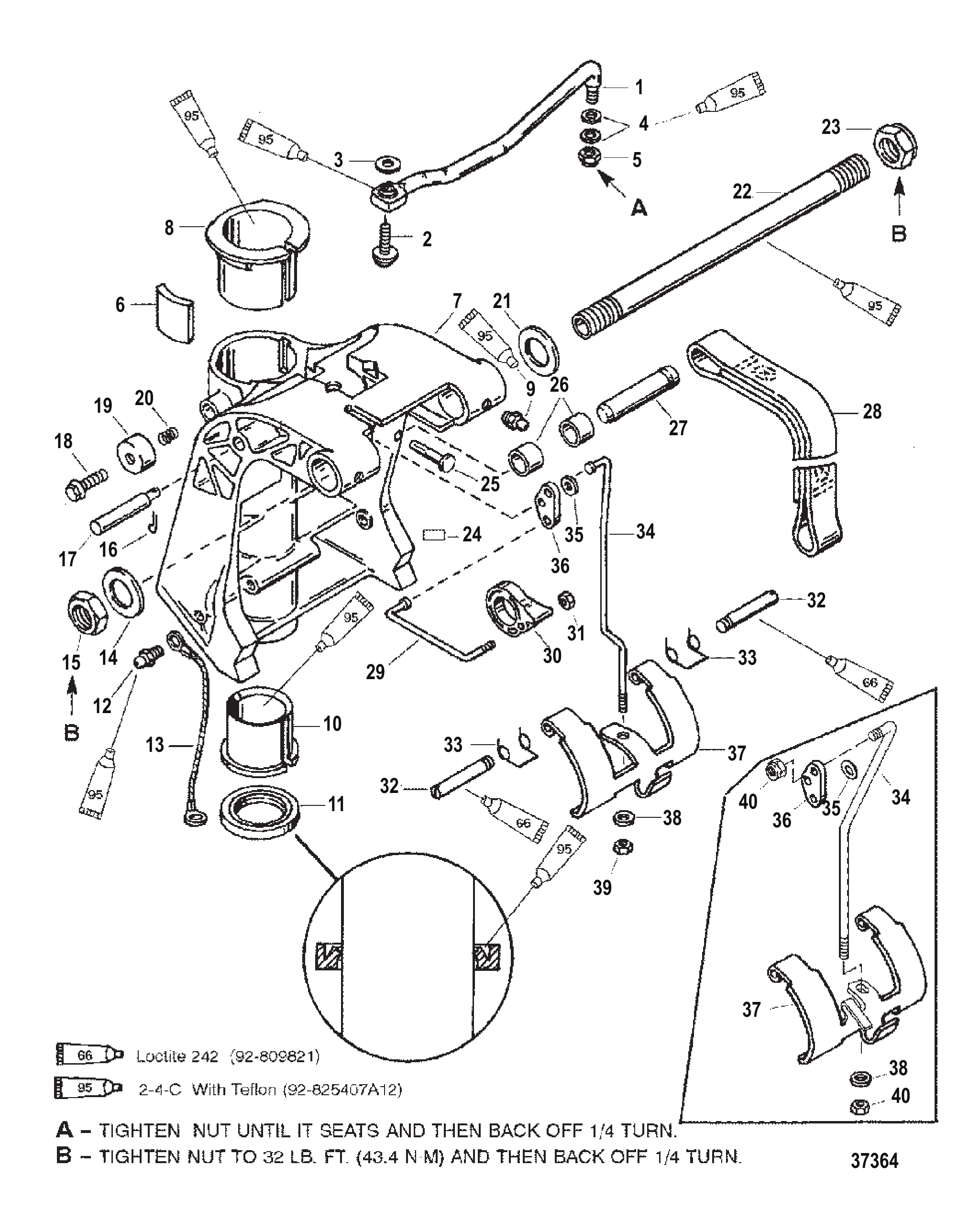

Рис. 28Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	196081	Тяга	1
1	19608A14	Комплект крепления рулевого управления двигателя	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
3	8M0109680	Шайба (.39 X .546 X.12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	34863	ГАЙКА (.375-24)	2
5	8M0204726	Гайка (.375-24) латунная	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	821772A3	Поворотный кронштейн в сборе	1
7	827402T5	Поворотный кронштейн	1
7	821772A4	Поворотный кронштейн в сборе	1
7	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
8	8217711	Втулка (верхняя)	1
9	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
9	8M0169589	Штуцер для смазки	3
10	821777	Втулка (нижняя)	1
11	822404	САЛЬНИК	1
11	8M0205512	Сальник	1
12	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
12	8M0169589	Штуцер для смазки	1
13	88238A11	Трос в сборе	1
14	19619	Шайба	1
15	826164	Гайка (.875-14)	1
15	8M0231351	Контргайка	1
16	27769	ШПЛИНТ	1
16	26811	ШПЛИНТ	1
17	821799	Палец поворотный	1
17	821799002	ПАЛЕЦ ОСИ	1
18	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
18	40011149	Винт (M8 x 25) нержавеющая сталь	1
19	822005	Пыльник резиновый	1
20	821784	Пружина	1
21	19619	Шайба	1
22	19614	Труба наклона	1
22	8M0041938	Трубка наклона	1
23	826164	Гайка (.875-14)	1
23	8M0231351	Контргайка	1
24	8237011	Наклейка Co-Pilot	1
25	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
26	823507	Втулка	2
27	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
28	8217751	Стяжка (без силового тримма)	1
29	821800	Тяга (верхняя)	1
30	8217981	Рычаг	1
31	F1669	Гайка (#6-32)	1
31	8M0207777	ГАЙКА НЕРЖ.	1
32	826578	ШТИФТ	2
33	F366300	ПРУЖИНА	2
34	8218051	Тяга	1
34	821805A1	РЫЧАГ В СБОРЕ БЛОКИРОВКИ РЕВЕРСА	1
35	71055	Шайба пальца рычага переключения	1
36	821805A1	РЫЧАГ В СБОРЕ БЛОКИРОВКИ РЕВЕРСА	1
37	828986	Фиксатор реверса	1
37	821805A1	РЫЧАГ В СБОРЕ БЛОКИРОВКИ РЕВЕРСА	1
38	27882	ШАЙБА	1
39	F1669	Гайка (#6-32)	1
39	8M0207777	ГАЙКА НЕРЖ.	1
34	8218052	Тяга	1
34	8M0026107	ТЯГА БЛОКИРОВКИ РЕВЕРСА	1
35	71055	Шайба пальца рычага переключения	1
36	8251811	Рычаг	1
36	825181003	Рычаг блокировки реверса	1
37	8289861	Фиксатор реверса	1
38	27882	ШАЙБА	1
40	29488	ГАЙКА (#10-32)	2
40	8M0204718	Гайка	2

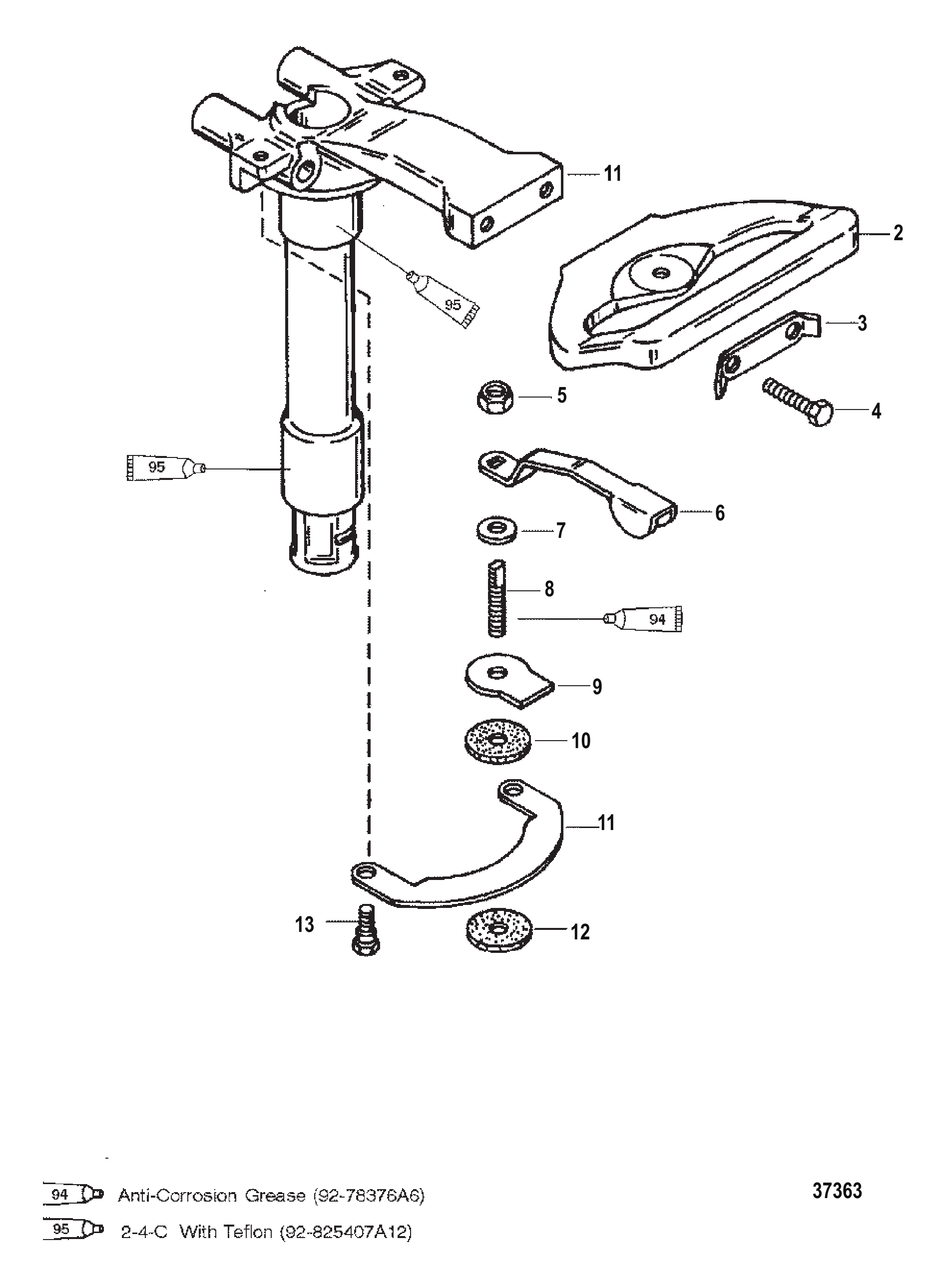

Рис. 29Поворотная трубка Swivel Tube

REF	Номер детали	Наименование	Кол-во
1	821769F1	ГОЛОВКА ПОВОРОТНОЙ ТРУБЫ	1
1	821769T1	ГОЛОВКА ПОВОРОТНОЙ ТРУБЫ ЧЁРНАЯ	1
1	821769F2	ГОЛОВКА ПОВОРОТНОЙ ТРУБЫ	1
1	821769T2	ГОЛОВКА ПОВОРОТНОЙ ТРУБЫ СЕРАЯ	1
2	822465F1	РУКОЯТКА	1
2	822465F2	РУКОЯТКА ДЛЯ ПЕРЕНОСКИ	1
2	822465F1	РУКОЯТКА	1
3	43589	Шайба с усиком	1
4	824848F45	ВИНТ (M10 x 45) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ)	2
5	34863	ГАЙКА (.375-24)	1
5	8M0204726	Гайка (.375-24) латунная	1
6	823792	РЫЧАГ	1
7	29330	ШАЙБА	1
8	821961	Штанга	1
9	821957	Пластина тормозная	1
10	8165621	Диск	1
11	823791	Пластина	1
11	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
12	8165621	Диск	1
13	768042	Винт с буртиком шестигранный	2

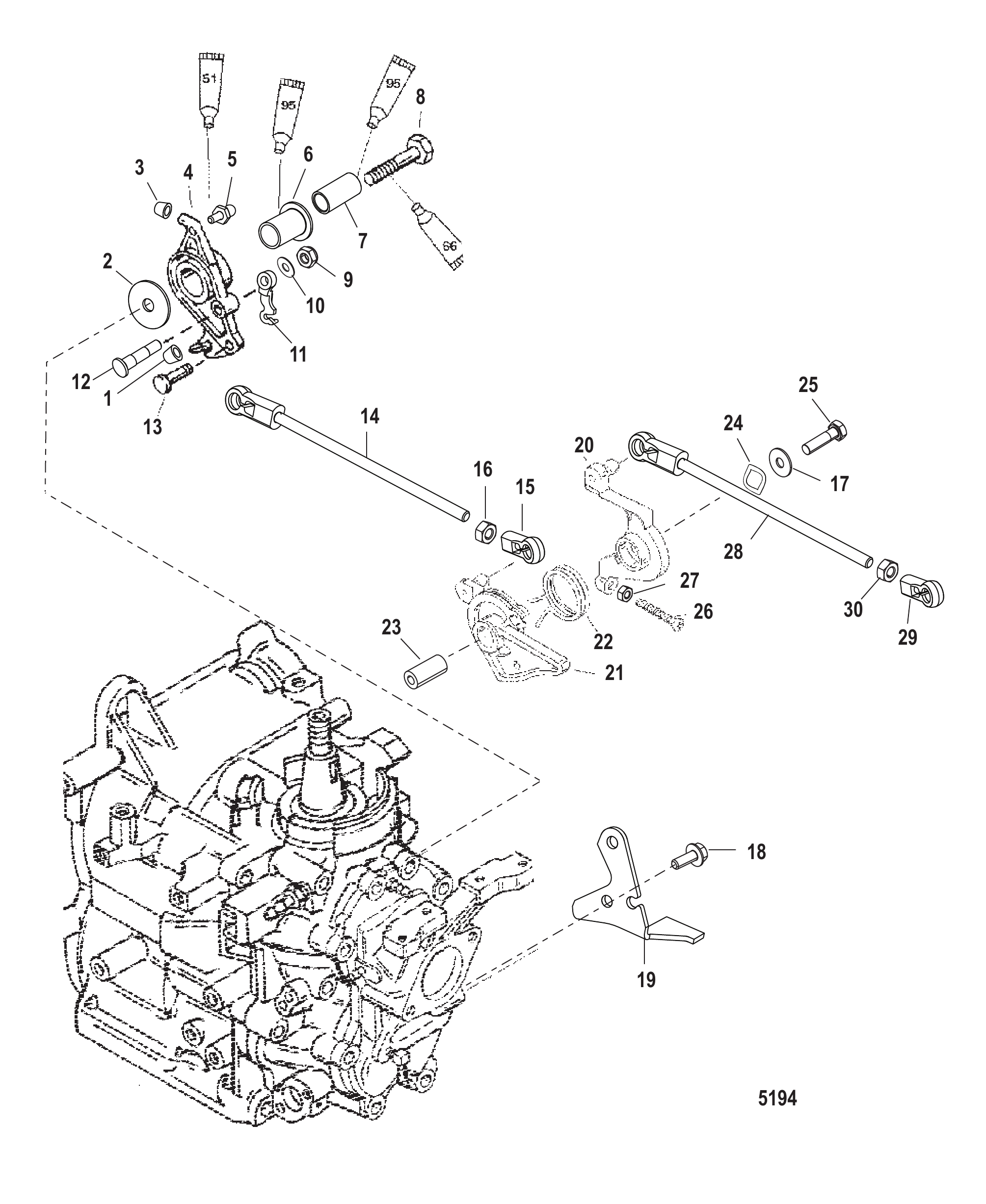

Рис. 30ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	822458	ОТБОЙНИК	1
2	42980	ШАЙБА	1
3	822458	ОТБОЙНИК	1
4	8213851	РЫЧАГ Управления Дросселем	1
4	8M0041742	РЫЧАГ ДРОССЕЛЯ	1
5	823569	Шарик резьбовой	1
5	8235695	Шарик резьбовой	1
6	812930A1	Втулка	1
7	NSS	NOT SOLD SEPARATE Insert	1
8	4007180	ВИНТ (M10 x 45) Исполнение II	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
11	822459	ФИКСАТОР	1
12	42927	Вставка	1
13	8224561	ШТИФТ	1
14	881227A4	ТЯГА	1
15	817428	Гнездо	2
16	45076	Гайка (#10-32) латунная клемма блока выключателя	1
17	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
18	4006731	ВИНТ (M6 x 16)	1
19	8214943	Кронштейн	1
20	853926	Рычаг зажигания	1
21	853925	Кулачок дроссельной заслонки	1
22	42164	ПРУЖИНА	1
23	823807	ВТУЛКА	1
24	99611	Волнистая шайба	1
25	4000332	ВИНТ (M6 x 35)	1
26	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
27	400211	ГАЙКА (M5) Нержавеющая сталь	1
28	881227A2	ТЯГА РЕГУЛИРОВКИ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
28	881227A05	Тяга управления зажиганием	1
29	817428	Гнездо	2
30	45076	Гайка (#10-32) латунная клемма блока выключателя	1

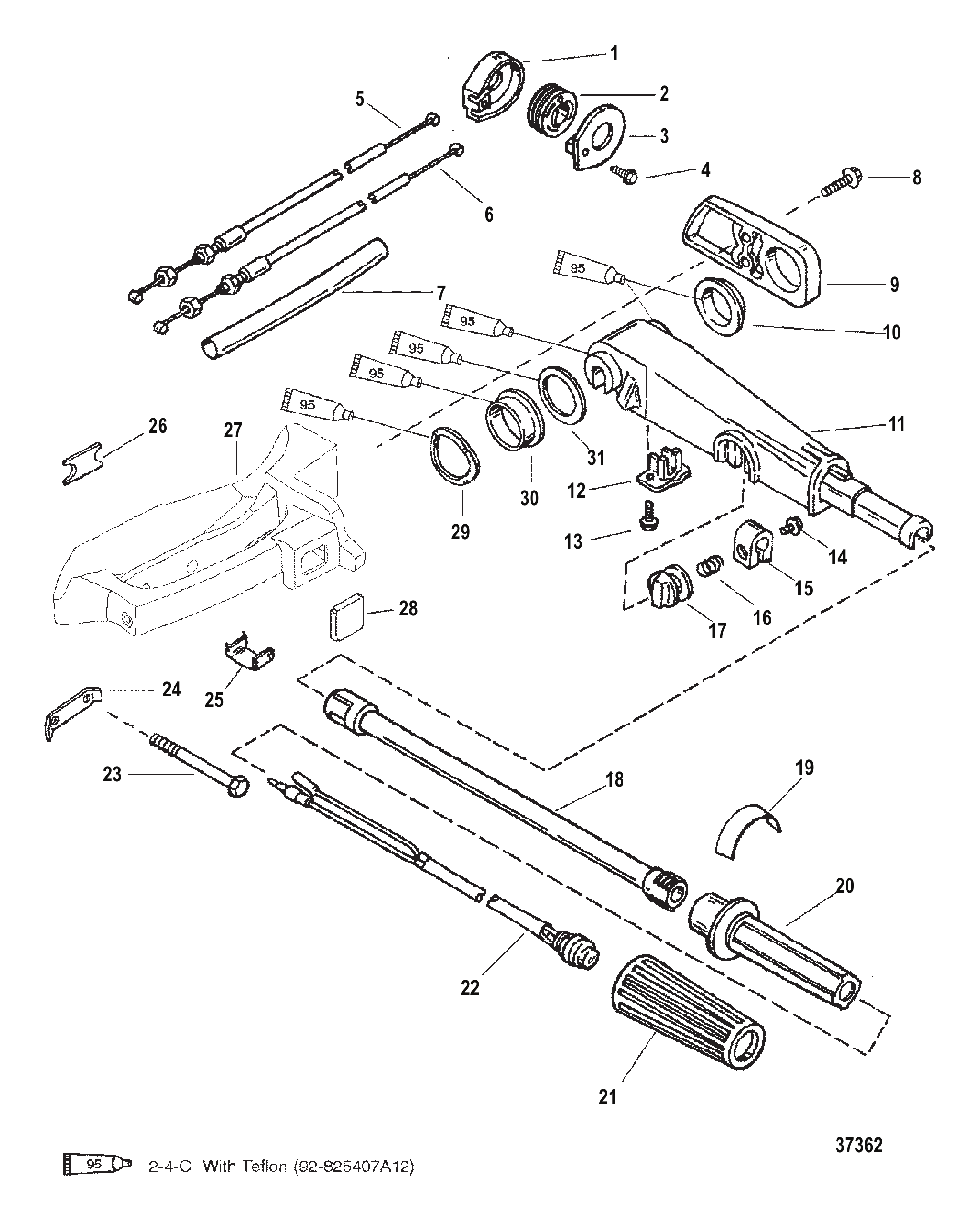

Рис. 31Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	822148A1	КОМПЛЕКТ КРЫШКИ	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE CASE (PART OF REF #1)	1
4	812832	Винт (#10-16 x .500)	1
4	878608	Винт (#10-16 x .500)	1
5	432425	Трос	1
6	432427	Трос	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	82526225	ВИНТ (M8 x 25 мм) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ)	2
9	822407F1	КРЫШКА	1
9	8M0072298	КРЫШКА	1
9	822407F2	КРЫШКА	1
10	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
11	822325F1	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
11	822325T1	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
11	822325F2	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
11	822325T2	РЫЧАГ РУЛЕВОЙ РУКОЯТКИ	1
12	822441	ФИКСАТОР	1
13	82239312	ВИНТ (M5 x 12)	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821971	Фиксатор дросселя	1
15	892995	Фиксатор дросселя	1
16	96203	Пружина	1
17	821972	Рукоятка дросселя	1
17	821972T	Ручка газа	1
18	821463A1	Труба румпеля	1
18	821463T01	Труба румпеля	1
19	8242001	Наклейка	1
19	8242004	Наклейка	1
19	8242002	Наклейка	1
20	821465	РУКОЯТКА ДРОССЕЛЯ	1
21	99589	Рукоятка	1
21	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
22	823609A2	ВЫКЛЮЧАТЕЛЬ СТОП	1
22	8M0104611	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
23	82484890	ВИНТ (M10 x 90) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ)	2
24	816669F1	ШАЙБА СТОПОРНАЯ	1
24	8M0009820	ШАЙБА СТОПОРНАЯ	1
25	823687	Зажим	1
26	826658	Бампер	1
26	8M0156878	ОТБОЙНИК	1
27	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
27	821455A5	КРОНШТЕЙН РУМПЕЛЯ	1
27	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
28	17230	ПРОБКА	1
29	826792	Шайба волнистая	1
30	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
31	827314	ШАЙБА	1

Рис. 32Специальный инструмент Tools Special

REF	Номер детали	Наименование	Кол-во
-	8226084	КАРТРИДЖ DDT	1
-	8226086	КАРТРИДЖ	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	825824A2	Модуль интерфейса тахометра, электрика/зажигание	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	825207A2	Жгут проводов в сборе	1
-	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
-	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
-	822778A3	Комплект прижимного давления	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A2	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ/СНЯТИЯ ПОРШНЕВОГО ПАЛЬЦА	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	827001A1	СТЕНД ДЛЯ ГОЛОВКИ БЛОКА	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	85560	ПОДШИПНИК УПОРНЫЙ	1
-	817007	Оправка для установки сальника корпуса подшипника	1
-	817007T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ САЛЬНИКА	1
-	31229A7	Комплект съёмников для подшипника	1
-	24156	ГАЙКА (.625-18) КОРПУС РЕДУКТОРА	1
-	29310	ПЛАСТИНА КОРПУСА РЕДУКТОРА	1
-	34961	ШАЙБА КОРПУСА РЕДУКТОРА	1
-	36571	Установочная шайба	1
-	36571T	Направляющая шайба, корпус редуктора	1
-	37312	Инструмент ведущей головки	1
-	37312T	ОПРАВКА ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	13779	Съёмник подшипника	1
-	825196	ПРИСПОСОБЛЕНИЕ ДЛЯ УДЕРЖАНИЯ гребного вала	1
-	826872	Инструмент установки подшипника	1
-	825197	Оправка	1
-	825197T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ МАСЛЯНОГО САЛЬНИКА	1
-	825198	Оправка	1
-	817011	Оправка для установки игольчатого подшипника	1
-	817011T	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ ИГОЛЬЧАТОГО ПОДШИПНИКА	1
-	825199	Направляющая	1
-	27780	СЪЕМНИК	1
-	37241	Пластина съёмника универсальная	1
-	825200A1	ИНСТРУМЕНТ-КРЮЧОК ДЛЯ ПРУЖИНЫ	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	36392	Калибровочный инструмент карбюратора	1

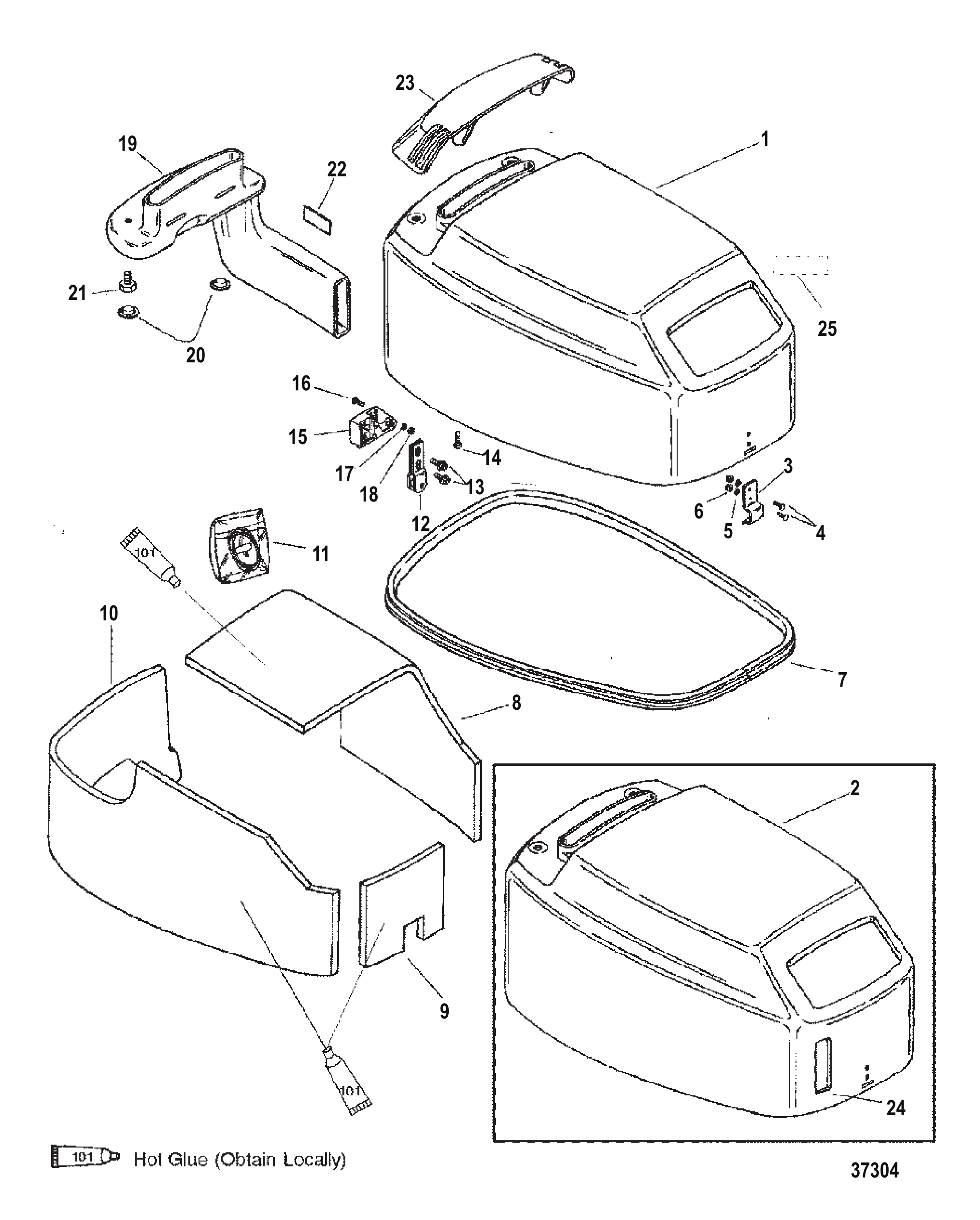

Рис. 33ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	821528A5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	821528T5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	821528A11	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	821528T11	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	821528A7	Кожух верхний в сборе	1
2	821528T7	Кожух верхний в сборе	1
2	821528A8	Кожух верхний в сборе	1
2	821528T8	Кожух верхний в сборе	1
3	825742F1	Замок	1
3	825742F2	Замок	1
3	825742F3	Замок	1
3	825742F1	Замок	1
4	8231871	Винт (M4 x 14.5)	2
5	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
6	8237515	Гайка (M4)	2
7	8260761	Уплотнение капота	1
7	8M0043406	Уплотнение кожуха	1
8	821530A1	Комплект шумоизоляции (верх/бок) (клей горячего отверждения)	1
8	821530A02	Комплект шумоизоляции (верх/бок) (самоклеящийся)	1
9	NSS	NOT SOLD SEPARATE SOUND BLANKET (FRONT)	1
10	NSS	NOT SOLD SEPARATE SOUND BLANKET (SIDE/REAR)	1
11	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
11	47341A11	Комплект шнура с рукояткой ручного запуска	1
12	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
12	893763	Кронштейн фиксатора ролика	1
13	4006731	ВИНТ (M6 x 16)	2
14	4006731	ВИНТ (M6 x 16)	2
15	8224261	КРОНШТЕЙН	1
15	8M0038412	Кронштейн кожуха	1
16	8231871	Винт (M4 x 14.5)	3
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
18	8237515	Гайка (M4)	3
19	NSS	NOT SOLD SEPARATE DUCT-AIR INLNET	1
20	815784	КРЫШКА	2
21	4006731	ВИНТ (M6 x 16)	2
22	NSS	NOT SOLD SEPARATE TAPE (DOUBLE SIDED)	1
23	821529F1	Экран воздухозаборника	1
23	8M0053822	Экран воздухозаборника	1
23	821529F2	Экран воздухозаборника	1
23	821529T3	Экран воздухозаборника	1
23	821529F3	Экран воздухозаборника	1
23	821529T3	Экран воздухозаборника	1
24	NSS	NOT SOLD SEPARATE WINDOW-OIL SITE GAUGE	1
25	8555776	Наклейка с информацией об экологической маркировке EPA	1
25	855577A6	См. SOB 09-18	1

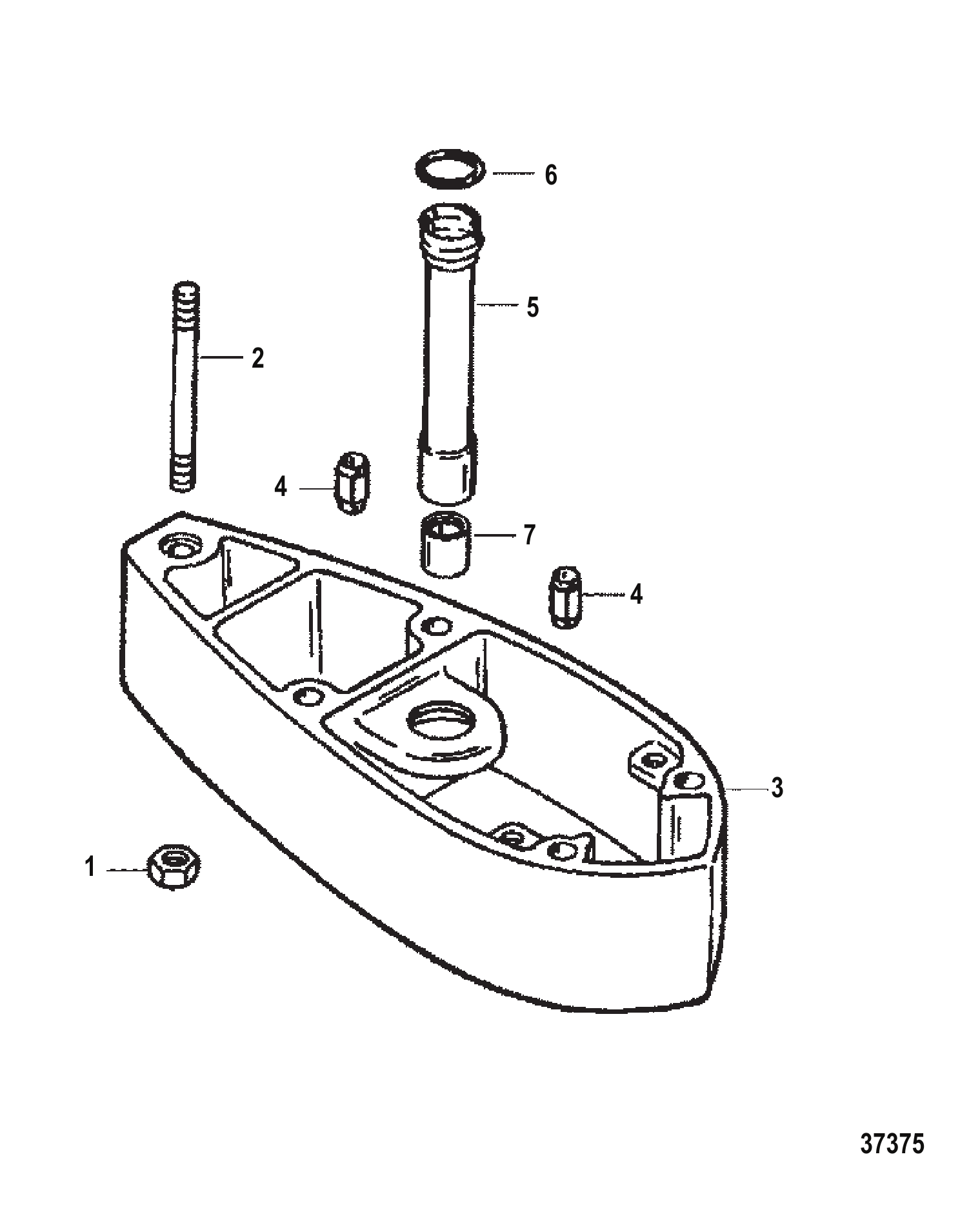

Рис. 34Компоненты X-Long X-Long Components

REF	Номер детали	Наименование	Кол-во
1	13914	Гайка (M10) шпильки корпуса редуктора	4
1	40140	ГАЙКА (M10)	4
2	8168665	Шпилька (M10 x 130)	4
3	824072A1	Проставка удлинителя корпуса гребного вала	1
3	824072A2	Проставка удлинителя корпуса гребного вала	1
4	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
5	824082A1	Трубка в сборе водяная - удлинитель	1
6	21836	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.796 x .139) УДЛИНЕННОЕ	1
6	8M0204645	Кольцо уплотнительное (.796 x .139)	1
7	824084	САЛЬНИК	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	823547A1	Комплект сальников	1
-	823547A2	Комплект сальников	1
