水星 Mercury 30 JET 3 CYL 0G590000 THRU 0G760299 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-85207097 · 共 30 个部位 · 1292 条零件

1АКСЕССУАРЫ 2ДЕМПФИРУЮЩАЯ ПЛАСТИНА 3НИЖНИЙ КОК 4КАРБЮРАТОР 5КРЕПЕЖНАЯ СКОБА 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7БЛОК ЦИЛИНДРОВ И КАРТЕР 8КОРПУС ВАЛА ПРИВОДА/ПЛИТА ВЫПУСКА 9ЭЛЕКТРОКОМПОНЕНТЫ 10МАХОВИК И СТАТОР (РУЧНОЙ)11Маховик и статор электрический 12ТОПЛИВНЫЙ НАСОС (ЭЛЕКТРИЧЕСКИЙ)13ТОПЛИВНЫЙ НАСОС (РУЧНОЙ)14РЕДУКТОР (ВАЛ ПРИВОДА)(ПЕРЕДАЧА 1.83:1)15РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА)(ПЕРЕДАЧА 1.83:1)16ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА 17КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ 18НАСОСНАЯ УСТАНОВКА 19ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 20Компоненты системы впрыска масла 21ПАУЭР ТРИМ 22СТАРТЕРНЫЙ УЗЕЛ (РУЧНОЙ)23СТАРТЕР 24ПОВОРОТНЫЙ КРОНШТЕЙН 25ПОВОРОТНАЯ ТРУБА 26РЫЧАГ ДРОССЕЛЯ И ТЯГИ 27РУЛЕВАЯ РУКОЯТКА 28СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 29ВЕРХНИЙ КОК 30Комплект переключателя наклона

Рис. 1АКСЕССУАРЫ ACCESSORIES

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
828155A2	Комплект защиты от обледенения карбюратора	1
828155A7	Комплект защиты от обледенения карбюратора	1
825294A2	Комплект переоборудования для кнопки запуска на кожухе	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
822462A1	Комплект переоборудования для электростартера	1
822462A4	Комплект переоборудования стартера	1
812432A5	Комплект крепления двигателя (крепление струбциной)	1
812432T5	Комплект крепления двигателя	1
824072A3	Комплект удлинителя (22.5)	1
824072A4	Комплект удлинителя (22.5)	1
824072A3	Комплект удлинителя (22.5)	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
827387A2	Комплект ограничителя мощности	1
827606A2	Комплект ограничителя мощности	1
15000A1	Комплект замка зажигания с дистанционным управлением	1
15000A7	Комплект замка зажигания дистанционного	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
822573A11	Комплект датчика указателя гидроподъёма	1
822573A12	Комплект датчика гидроподъема	1
822344A6	Комплект гидроподъёма	1
822344A11	Комплект гидроподъёма	1
18286A18	Комплект переключателя тримма (10.00 футов)	1
826557A1	Комплект крепления дистанционного управления	1
824477A3	Комплект жгута проводов дистанционного управления и обогатителя	1
822465A1	Кронштейн рулевого управления в сборе	1
822465A2	Кронштейн рулевого управления в сборе	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
821455A8	Комплект румпеля 30/40 2-тактный	1
821455T8	Комплект румпеля	1
821455A9	Комплект румпеля 30/40 2-тактный	1
821455T9	ORD 821455T 8 Mercury / Quicksilver	1

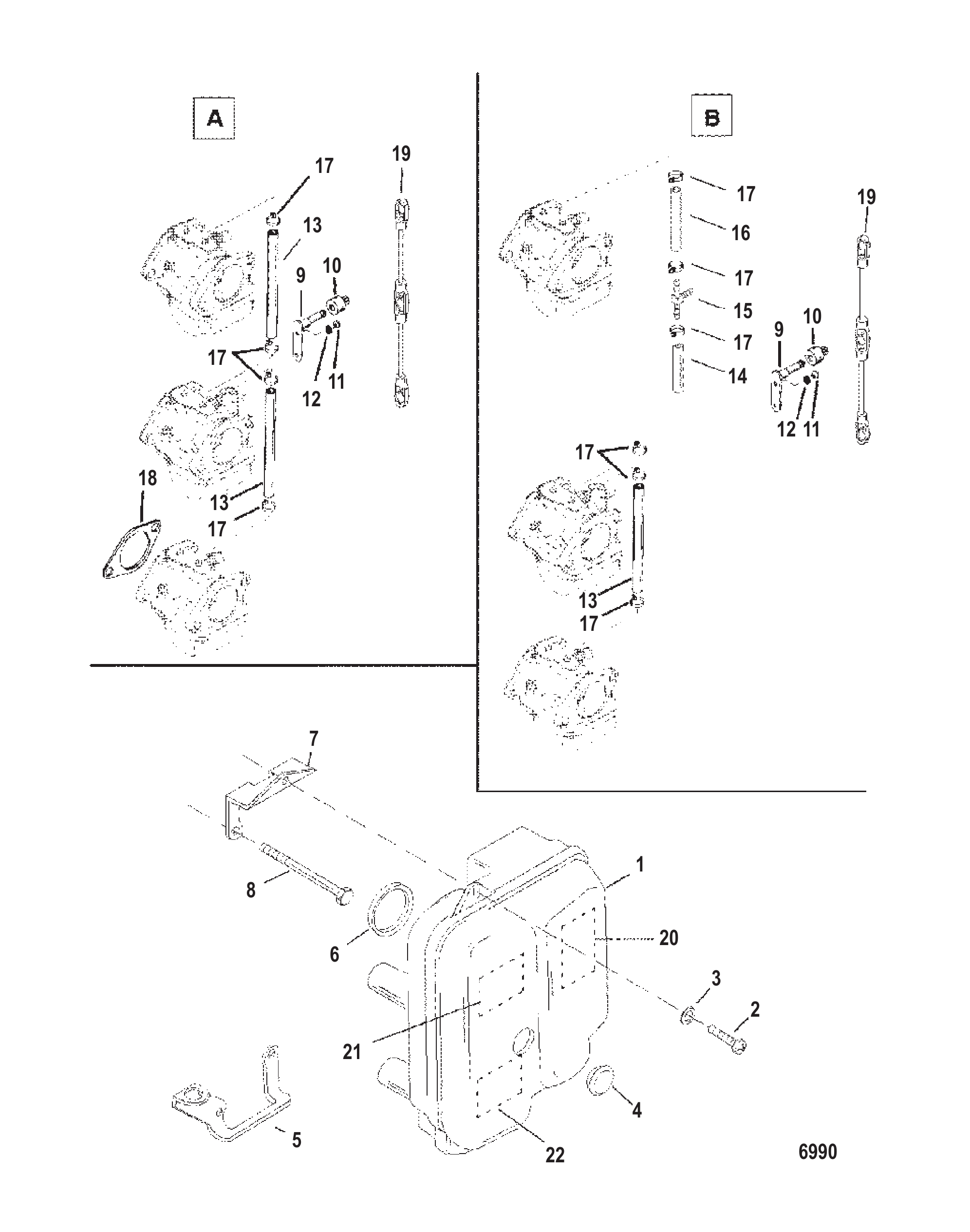

Рис. 2ДЕМПФИРУЮЩАЯ ПЛАСТИНА ATTENUATOR PLATE

REF	Номер детали	Наименование	Кол-во
1	828164	Глушитель шума	1
2	40019127	ВИНТ (M6 x 16)	1
3	35462	ШАЙБА (.2656 x .625 x .0625) Нержавеющая сталь	1
4	815784	КРЫШКА	1
5	828928	Кронштейн	1
6	812889	Сальник	3
7	828927	Кронштейн	1
8	4000363	ВИНТ (M8 x 100)	6
9	11399A1	РЫЧАГ В СБОРЕ	1
10	67748	Ролик	1
11	40056103	ВИНТ (M5 x 6)	1
12	56681	ШАЙБА (.203 x .500 x .032)	1
12	8M0204666	ШАЙБА (.203 x .500 x .032)	1
13	9912878	Шланг (.187) (26.00 дюймов, бухта)	2
13	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
14	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
15	830285	Тройник соединительный	1
16	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
17	816311	Стяжка (8.00 дюймов)	AR
17	816311T	СТЯЖКА (8.00 дюймов)	AR
18	8144461	Прокладка фланца	3
19	8252043	Тяга дросселя	1
19	825204T03	ТЯГА	1
20	8272822	Наклейка предупреждение высокое напряжение	1
21	NSS	NOT SOLD SEPARATE Decal-Caution	1
22	NSS	NOT SOLD SEPARATE Decal-Caution-In Gear Idle	1
-	852067A98	Узел головки блока цилиндров	1
-	852067T98	Узел головки блока цилиндров	1
-	828553A97	Комплект прокладок	1

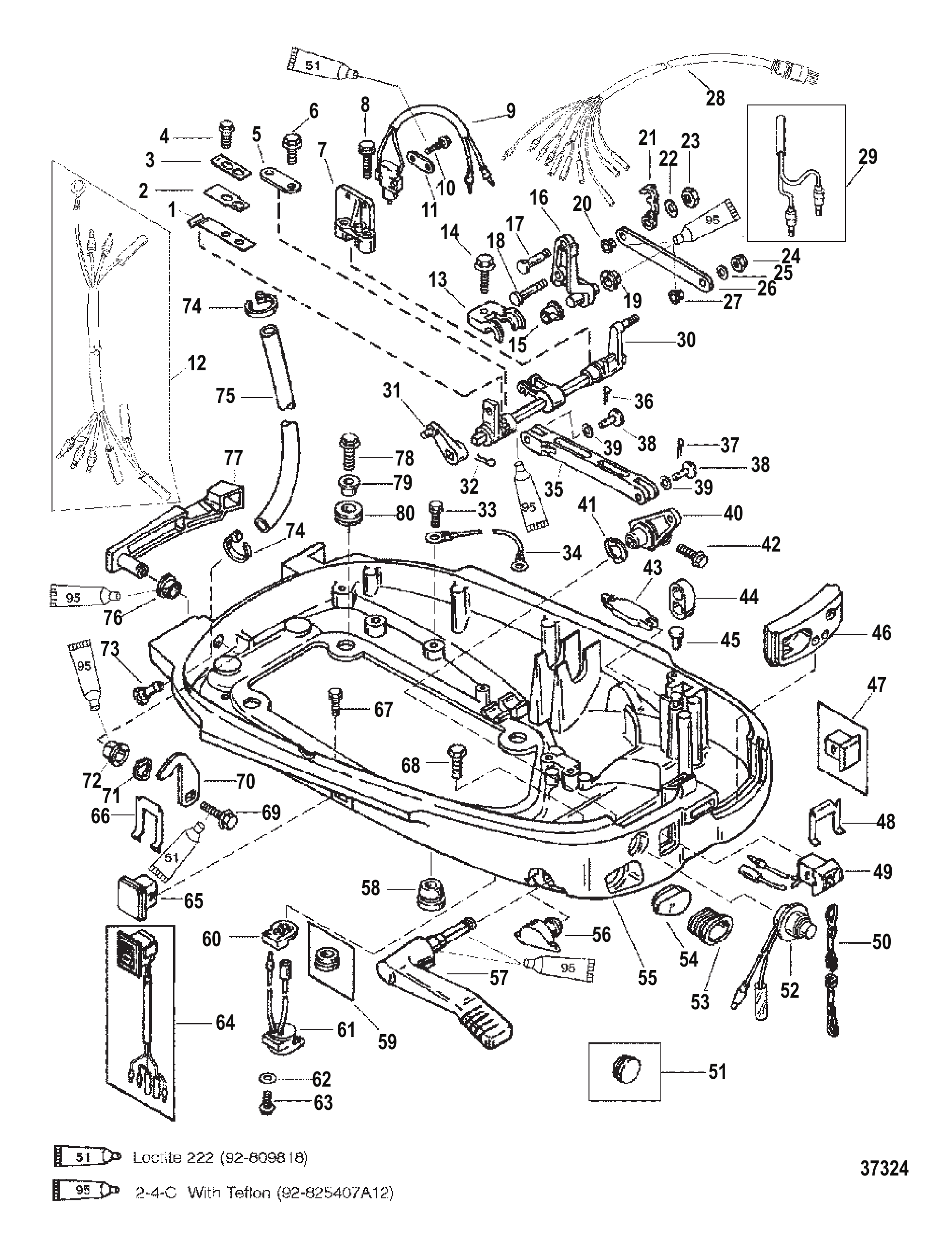

Рис. 3НИЖНИЙ КОК BOTTOM COWL

REF	Номер детали	Наименование	Кол-во
1	824992	ПРУЖИНА фиксатора	1
2	824993	ПРУЖИНА опорная	2
3	824994	ПРУЖИНА пластины	1
4	82191916	ВИНТ (M5 x 14)	2
5	8280471	Ремень	1
6	40011127	Винт (M6 x 16) нержавеющая сталь	1
6	4006731	ВИНТ (M6 x 16)	1
7	8220081	Хомут	1
7	8M0039049	ХОМУТ ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
8	40011130	Винт (M6 x 30) нержавеющая сталь	2
9	813960A3	ВЫКЛЮЧАТЕЛЬ	1
9	8M0052927	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
10	4001168	ВИНТ (M3.5 x 20) Нержавеющая сталь	2
10	88075020	ВИНТ (M3 x 20)	2
11	824923	ПЛАСТИНА	1
12	852375A4	ЖГУТ ПРОВОДОВ В СБОРЕ	1
13	822469	ЗАГЛУШКА	1
13	8M0036802	КРЫШКА ПРОМЕЖУТОЧНАЯ	1
14	40011127	Винт (M6 x 16) нержавеющая сталь	1
14	4006731	ВИНТ (M6 x 16)	1
15	26954	ВТУЛКА	1
16	8224671	РЫЧАГ	1
16	8M0041741	РЫЧАГ ПРОМЕЖУТОЧНЫЙ	1
17	42927	Вставка	1
18	822456	ШТИФТ	1
18	8224561	ШТИФТ	1
19	26954	ВТУЛКА	1
20	48475	Втулка (исполнение II)	1
21	822459	ФИКСАТОР	1
22	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
23	8268336	Гайка (M6)	1
23	401386	ГАЙКА (M6) Нержавеющая сталь	1
24	8268336	Гайка (M6)	1
24	401386	ГАЙКА (M6) Нержавеющая сталь	1
25	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
26	822470	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
27	48475	Втулка (исполнение II)	1
28	827310A2	ЖГУТ ПРОВОДОВ В СБОРЕ	1
28	850203A2	ЖГУТ ПРОВОДОВ В СБОРЕ	1
29	11149A21	ЖГУТ ПРОВОДОВ В СБОРЕ Переходник	1
30	821483A6	ВАЛ ПЕРЕКЛЮЧЕНИЯ Горизонтальный	1
31	821487	РЫЧАГ	1
32	27769	ШПЛИНТ	1
32	26811	ШПЛИНТ	1
33	817626	Винт (#10-16 x .380)	1
33	878607	Винт (#10-16 x .375)	1
34	88807A28	ТРОС В СБОРЕ (ЧЕРНЫЙ-7 1/2 ДЮЙМ.)	1
35	8251751	Тяга переключения	1
35	8M0037997	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
36	269531	Шплинт	1
36	210711	Шплинт	1
37	21071	ШПЛИНТ	1
37	210711	Шплинт	1
38	8251851	Палец	2
39	827418	ШАЙБА СТОПОРНАЯ	2
40	822011	Рычаг переключения	1
41	825273	Шайба волнистая	1
42	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
43	98889	Защёлка	1
44	39519	ЧАШКА	1
45	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
46	8224231	САЛЬНИК	1
46	822423002	САЛЬНИК	1

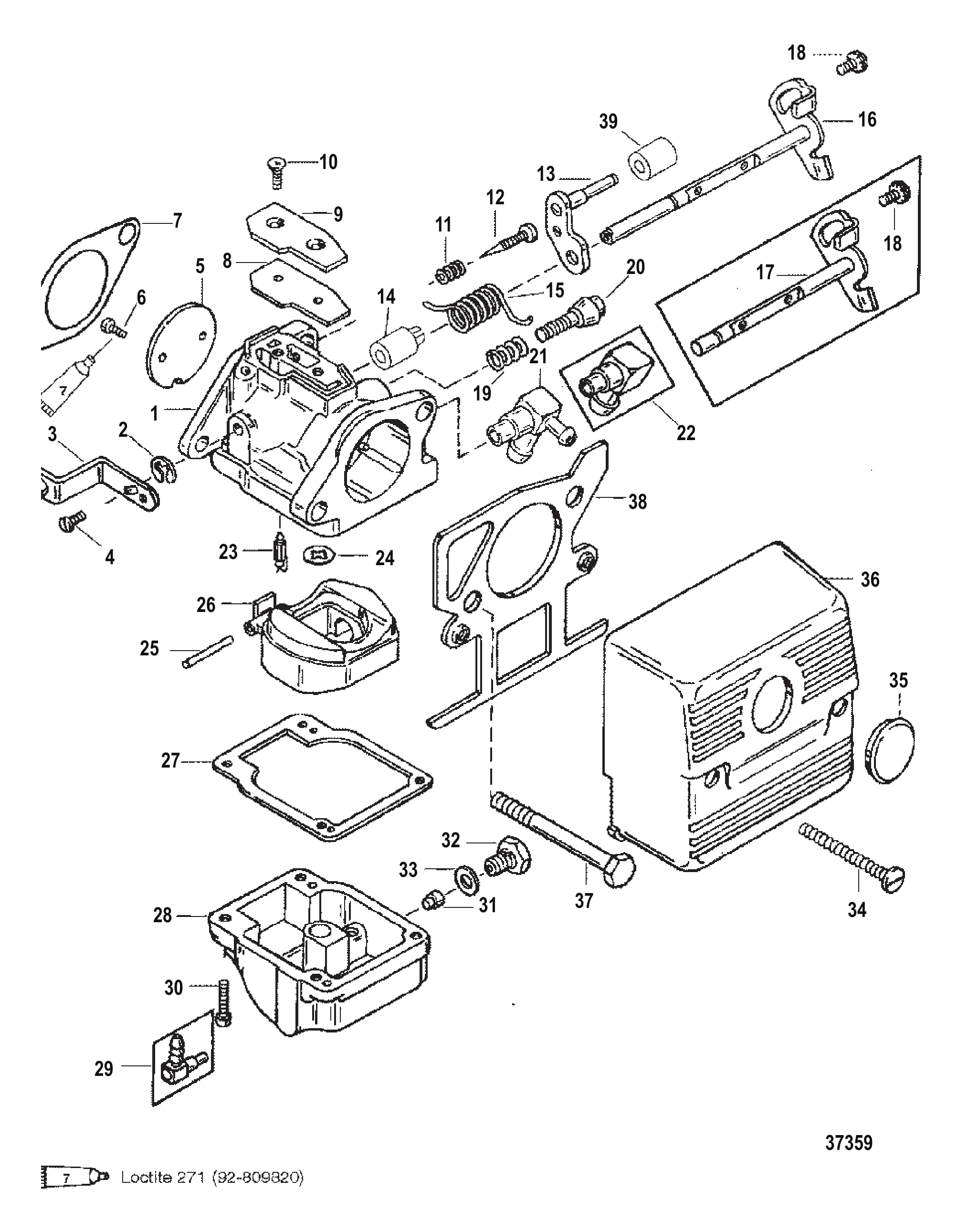

Рис. 4КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	821383A3	КАРБЮРАТОР	1
1	821383T17	КАРБЮРАТОР (WME 98)	1
1	821383A4	КАРБЮРАТОР	1
1	821383T18	КАРБЮРАТОР (WME 99)	1
1	823799A10	КАРБЮРАТОР	1
1	823799A44	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
1	823799A11	КАРБЮРАТОР	1
1	823799T38	КАРБЮРАТОР (WME 97)	1
1	823799A12	КАРБЮРАТОР	1
1	823799T12	КАРБЮРАТОР	1
2	NSS	NOT SOLD SEPARATE RETAINING RING	1
3	8113521	Рычаг масляного насоса (электрический)	1
4	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
5	8236371	Клапан дроссельной заслонки	1
6	NSS	NOT SOLD SEPARATE SCREW, Throttel Valve	2
7	8144461	Прокладка фланца	1
8	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
9	811221	КРЫШКА	1
10	811220	ВИНТ Крышки	2
11	NSS	NOT SOLD SEPARATE SPRING, Idle Needle	1
12	NSS	NOT SOLD SEPARATE IDLE NEEDLE	1
13	808746	Рычаг	1
14	808743	Втулка вала дроссельной заслонки	1
14	8087431	Втулка вала дроссельной заслонки	1
15	NSS	NOT SOLD SEPARATE SPRING, Throttel Return	1
16	8236331	Вал дроссельной заслонки	1
17	8236323	Вал дроссельной заслонки	1
18	823634	Винт	1
19	96321	Пружина регулировки холостого хода	1
20	808739	Винт регулировки холостого хода	1
20	8087392	Винт регулировки холостого хода	1
21	NSS	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
22	NSS	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
23	879194011	Клапан впускной	1
24	808738	Прокладка	1
25	NSS	NOT SOLD SEPARATE FLOAT SHAFT	1
26	9594	Поплавок	1
27	NSS	NOT SOLD SEPARATE GASKET, Fuel Bowl	1
28	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
28	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
29	NSS	NOT SOLD SEPARATE FITTING (PART OF 1395-811695)	1
30	808612	Винт с шайбой (#8-32 x .750)	4
31	4215	Жиклёр главной топливной системы (.066)	1
31	5225	Жиклёр главный (.054)	1
32	811694	КОМПЛЕКТ ПРОБКИ	1
33	802731	Сальник (состоит из 4 сальников)	1
34	814776	Регулировочный винт (M6 x 55)	2
35	815784	КРЫШКА	1
36	8235871	Крышка карбюратора	1
36	823587T02	КРЫШКА В СБОРЕ-КАРБ	1
37	4000363	ВИНТ (M8 x 100)	2
38	823586	Пластина карбюратора	1
38	8235862	Пластина карбюратора	1
39	67748	Ролик	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

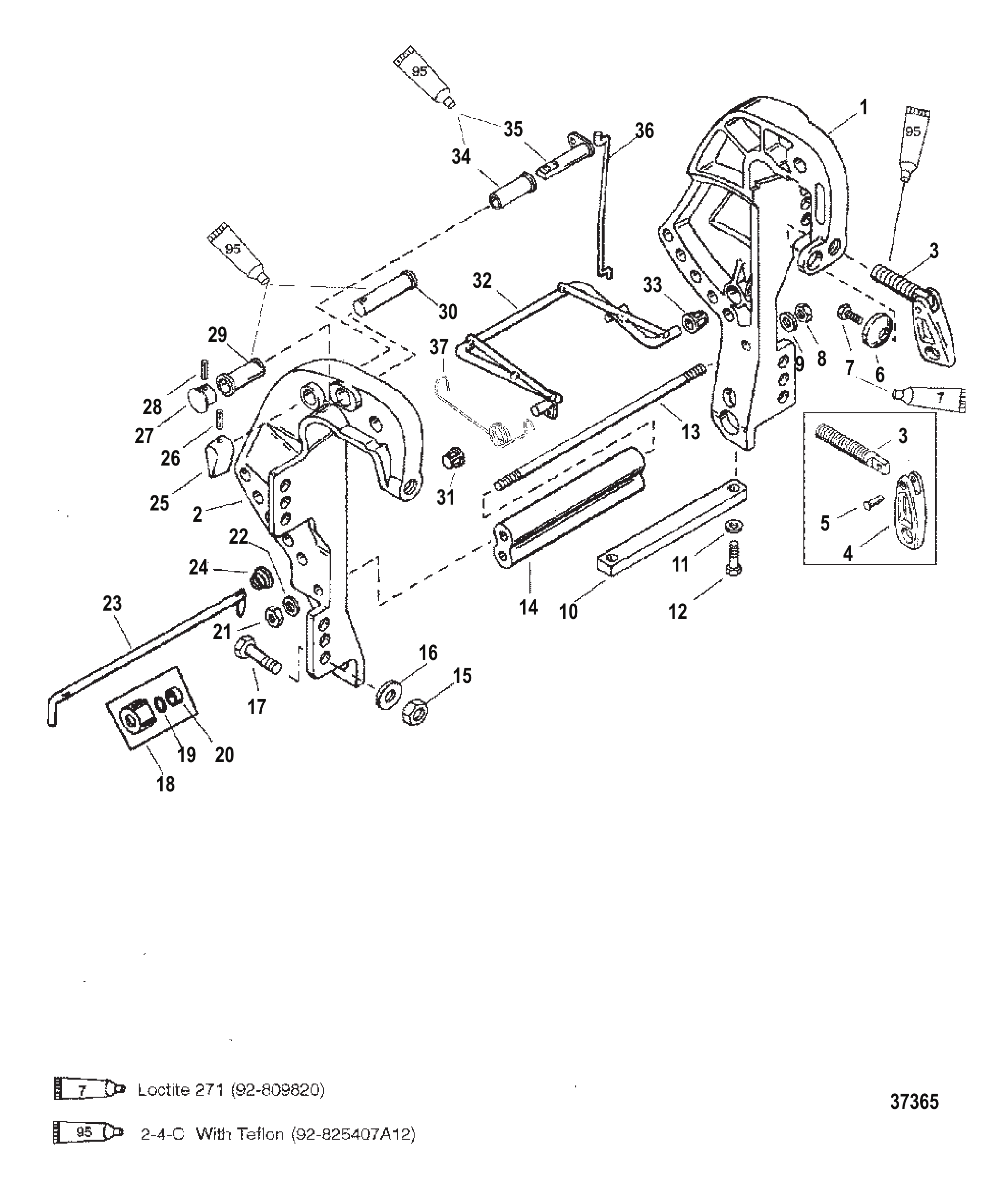

Рис. 5КРЕПЕЖНАЯ СКОБА CLAMP BRACKET

REF	Номер детали	Наименование	Кол-во
1	821773A3	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A4	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A1	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773T1	КРОНШТЕЙН ЗАЖИМНОЙ	1
1	821773A2	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774A3	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774T6	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774A4	КРОНШТЕЙН ЗАЖИМНОЙ	1
2	821774T7	Комплект кронштейна-зажима	1
2	821774A1	Кронштейн зажима	1
2	821774T8	Кронштейн зажима	1
2	821774A2	Кронштейн зажима	1
2	821774T9	Кронштейн зажима	1
3	818883A1	Винт барашковый в сборе	2
4	NSS	NOT SOLD SEPARATE HANDLE	2
5	NSS	NOT SOLD SEPARATE RIVET	2
6	818884	ШАЙБА	2
7	768042	Винт с буртиком шестигранный	2
8	13914	Гайка (M10) шпильки корпуса редуктора	1
8	40140	ГАЙКА (M10)	1
9	4002319	ШАЙБА	1
10	825271	Анод	1
10	8252711	Анод	1
11	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
11	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
12	4000330	ВИНТ (M6 x 25)	2
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
13	823656	Шпилька (M10 x 277)	1
13	8M0034459	Шпилька	1
14	824952	ПРОСТАВКА	1
15	8M0027784	Гайка	4
15	82671117	ГАЙКА (.500-20)	4
15	8M0027784	Гайка	2
15	82671117	ГАЙКА (.500-20)	2
15	4011910	ГАЙКА (M10)	2
15	4013710	ГАЙКА (M10)	2
16	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
16	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
16	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
16	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
16	4002319	ШАЙБА	2
17	814259	Винт (.500-20 x 4.00)	4
17	814259	Винт (.500-20 x 4.00)	2
17	826110	Винт	2
18	19624A1	Комплект уплотнений	1
19	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
20	78861	Проставка	1
21	13914	Гайка (M10) шпильки корпуса редуктора	1
21	40140	ГАЙКА (M10)	1
22	4002319	ШАЙБА	1
23	821457A1	Палец в сборе стопора откидывания	1
23	8M0026103	Палец в сборе стопора откидывания	1
24	821461	ПРУЖИНА	1
25	822409	РЫЧАГ	1
26	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
27	822401	ЗАГЛУШКА	1
28	25319	ШТИФТ (.125 x 0.75 ДЮЙМА) НАПРАВЛЯЮЩАЯ ПРУЖИНЫ	1
29	823589	Втулка	1
30	8224001	ШТИФТ	1
31	824858	ВТУЛКА (ПЛАСТИКОВАЯ)	1
32	8224141	ТЯГА Привода мелководья	1
32	878580	Тяга пластиковая	1
33	824858	ВТУЛКА (ПЛАСТИКОВАЯ)	1
34	823812	ВТУЛКА	1
35	822411	КОРОМЫСЛО	1
36	8224122	ТЯГА	1
36	878563	Соединительная тяга	1
37	832085A1	Пружина	1

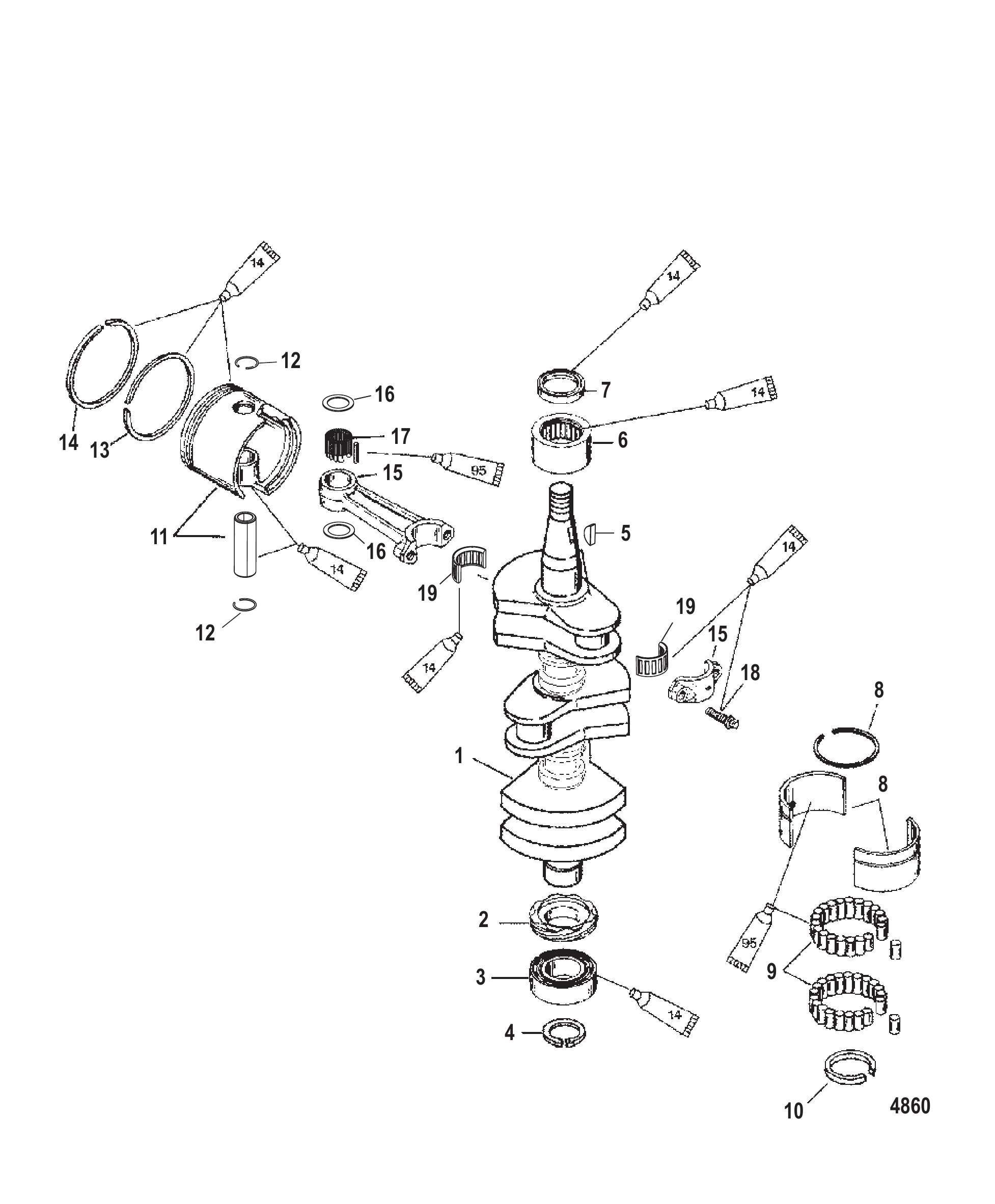

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTION RODS

REF	Номер детали	Наименование	Кол-во
1	827954A3	Коленчатый вал в сборе	1
2	43019A2	Шестерня в сборе	1
3	63742	Подшипник шариковый	1
3	63742T	Подшипник шариковый	1
4	812877	Кольцо стопорное	1
5	91800	Шпонка	2
6	818889A1	Подшипник роликовый в сборе	1
7	8173971	Сальник масляный	1
8	827955A2	Подшипник в сборе	2
9	NSS	NOT SOLD SEPARATE Roller	56
10	NSS	NOT SOLD SEPARATE Ring-Seal	2
11	850026A1	Поршень в сборе	3
11	850026T1	Поршень в сборе	3
11	850026A2	Поршень в сборе	3
11	850026T2	Поршень	3
12	52035	Стопорное кольцо	6
12	857196	Стопорное кольцо	6
13	831255A6	Комплект поршневых колец	1
13	821695A6	Комплект поршневых колец	3
14	NSS	NOT SOLD SEPARATE Piston Ring	1
15	9612A6	Шатун в сборе	3
16	812876	Шайба	6
16	8M0012298	Упорная шайба	6
17	47270	ПОДШИПНИК	87
17	8M0214934	Подшипник игольчатый @200	87
18	91012	Винт (.250-28 специальный)	6
19	17514A1	Ремкомплект подшипников	3
19	8M0234886	Подшипник в обойме	3
-	852067A98	Узел головки блока цилиндров	1
-	852067T98	Узел головки блока цилиндров	1

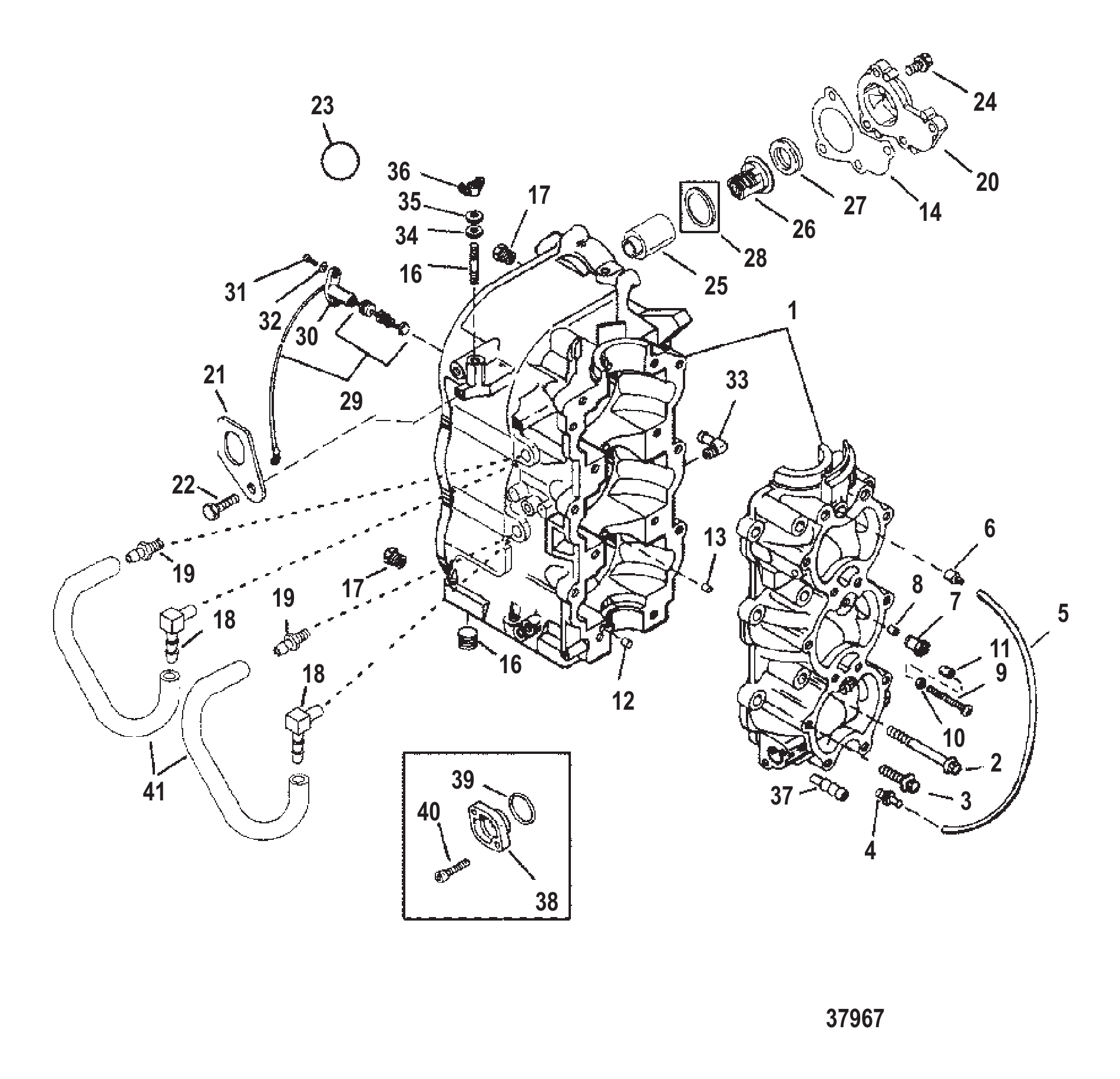

Рис. 7БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	827953A7	Блок цилиндров	1
1	827953T7	Блок цилиндров	1
2	81742780	ВИНТ (M8 x 80)	8
3	81742730	Винт (M8 x 30)	6
4	426585	Обратный клапан	1
5	99130122	Трубка (20,00 футов, бухта) дренажная	1
5	892024122	Шланг (240.00 дюймов, бухта)	1
6	426232	Обратный клапан (запрессовываемый)	1
7	812888A2	Кронштейн в сборе	2
8	42657A4	Обратный клапан	2
9	814776	Регулировочный винт (M6 x 55)	1
10	400212	ГАЙКА (M6) Нержавеющая сталь	1
11	42942	Колпачок регулировочного винта	1
12	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
13	8128701	Штифт центральный главный	3
13	8M0084653	Штифт установочный	3
14	827284	ПРОКЛАДКА	1
15	8161946	Шпилька	2
15	8161949	Шпилька (M6 x 44)	2
16	185981	Пробка трубная (.375-18)	1
17	328022	Пробка трубная (.125-27) латунная	2
18	19725	Угольник (кол. 2 на 55)	2
19	426585	Обратный клапан	2
20	827251A1	Крышка	1
20	827251	КРЫШКА	1
20	827251A1	Крышка	1
21	850897	Рым-болт	1
22	40011149	Винт (M8 x 25) нержавеющая сталь	1
23	NSS	NOT SOLD SEPARATE Plug-Serial Number	1
24	40011149	Винт (M8 x 25) нержавеющая сталь	4
25	827365	ДЕРЖАТЕЛЬ	1
25	889735	ДЕРЖАТЕЛЬ	1
26	850055	ТЕРМОСТАТ 43°C (110°F)	1
26	850055001	Термостат 43°C (110°F)	1
27	854639	Сальник	1
27	854639001	Сальник	1
28	62701	Кольцо уплотнительное	1
29	787992	Датчик температуры	1
30	44552	Фиксатор	1
30	889733	ФИКСАТОР	1
31	8128321	Винт (#10-16 x .600)	1
31	878609	Винт (#10-16 x .600)	1
32	56681	ШАЙБА (.203 x .500 x .032)	1
32	8M0204666	ШАЙБА (.203 x .500 x .032)	1
33	996641	Угольник	1
33	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
34	49221	Шайба (.187 x .500 x .062) неопреновая	2
34	8M0204663	ШАЙБА @5	2
35	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
36	816872	Барашковая гайка	2
37	65857	РАЗЪЕМ	1
37	56759	ШТУЦЕР ЕРШОВЫЙ	1
38	8129962	Крышка	1
39	48462	Кольцо уплотнительное (.614 x .070)	1
40	40011108	Винт (M5 x 20) нержавеющая сталь	2
41	99130122	Трубка (20,00 футов, бухта) дренажная	2
41	892024122	Шланг (240.00 дюймов, бухта)	2
-	852067A98	Узел головки блока цилиндров	1
-	852067T98	Узел головки блока цилиндров	1
-	828553A97	Комплект прокладок	1

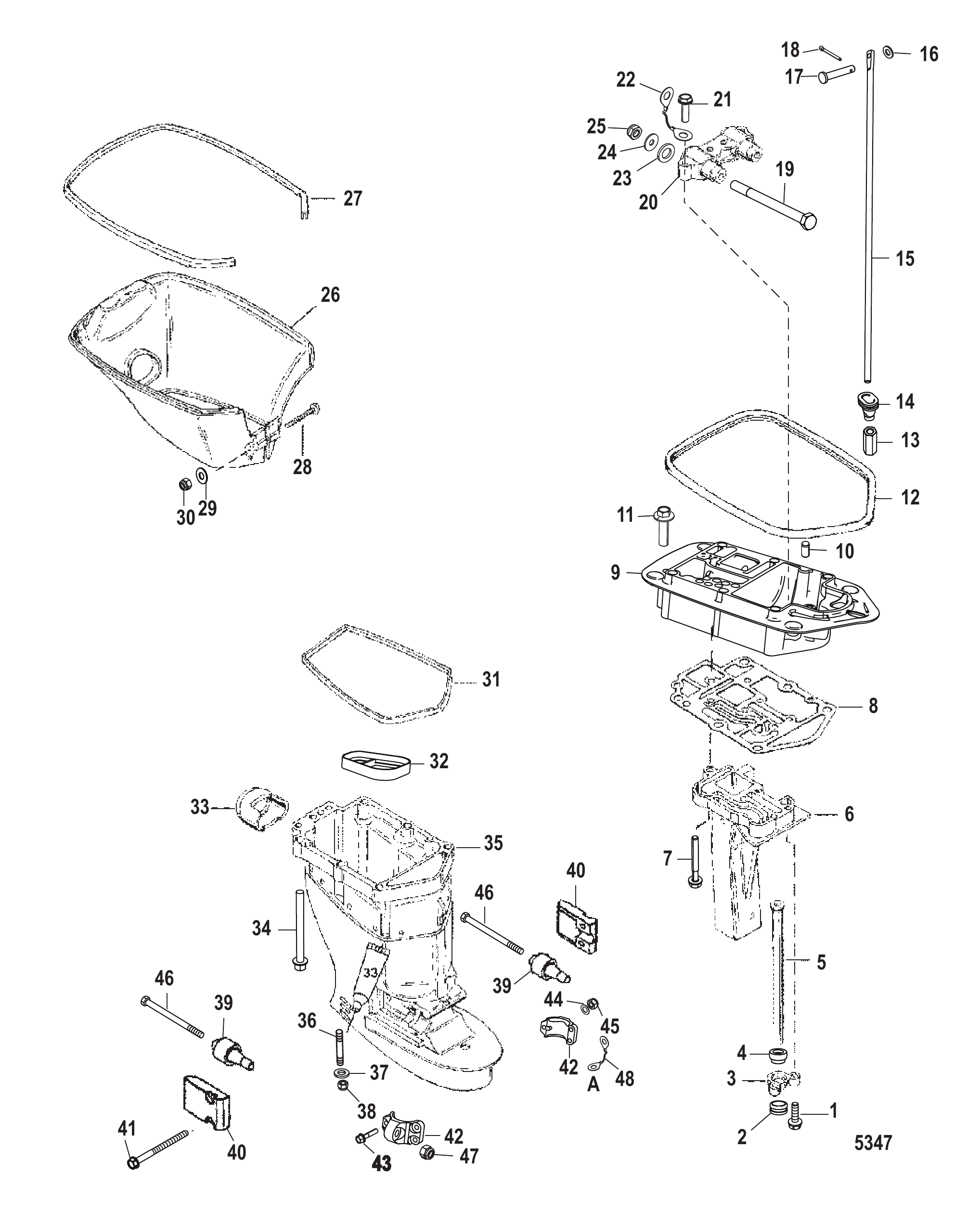

Рис. 8КОРПУС ВАЛА ПРИВОДА/ПЛИТА ВЫПУСКА DRIVESHAFT HOUSING/EXHAUST PLATE

REF	Номер детали	Наименование	Кол-во
1	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
2	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
2	93221002	Втулка уплотнительная	1
3	99019	Хомут уплотнения водяной трубки	1
4	42941	Уплотнение водяной трубки (верхнее)	1
4	42941001	Сальник водяной трубки	1
5	430144	Трубка водяная	1
5	8M0042795	Трубка водяная короткая	1
5	430143	Трубка водяная	1
5	8M0042794	Трубка водяная длинная	1
6	8214401	Труба выхлопная	1
6	87917217T	Труба выхлопная	1
7	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
8	821446	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
8	8M0000821	Прокладка	1
9	821439A4	Пластина переходная в сборе	1
9	821439T4	Пластина переходная	1
10	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
11	4010875	ВИНТ (M10 x 75) Шестигранный фланец - Нержавеющая сталь	1
12	821510	УПЛОТНЕНИЕ НИЖНЕГО КОЖУХА	1
12	8M0043148	Сальник нижнего кожуха	1
13	822419	СОЕДИНИТЕЛЬ	1
14	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
15	822418	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)	1
15	880042	Вал переключения	1
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
17	822417	ШТИФТ	1
18	269531	Шплинт	1
18	210711	Шплинт	1
19	822396	ВИНТ (M12 x 162)	2
19	8M0000520	Болт	2
20	821441	ОПОРА	1
20	8M4501487	Опора верхняя в сборе	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	88238A10	Кабель заземления в сборе	1
23	934161	Шайба неопреновая	2
23	32834	ШАЙБА (.9375 x 1.750 x .172)	2
24	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
24	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
25	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
25	896963	Гайка (M12)	2
26	828466A1	Крышка тримма	1
26	828466A2	Крышка тримма	1
26	828466A1	Крышка тримма	1
27	822421	ОТБОЙНИК	1
27	8M0043155	Упор верхний тримма	1
28	826173	Винт (M5 x .8 x 60)	1
29	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
30	400263	ГАЙКА (M5)	1
31	8270231	Бампер крышки тримма	1
31	8M0043170	Бампер	1
32	822395	САЛЬНИК	1
32	822395001	САЛЬНИК ВЫПУСКНОЙ ТРУБЫ	1
33	828495	Сальник разгрузки холостого хода	1
33	828495001	Сальник разгрузки холостого хода	1
34	817430110	Винт (M10 x 110)	6
35	821447A10	Корпус в сборе гребного вала	1
35	821447T10	Корпус гребного вала	1
35	821447A11	Корпус в сборе гребного вала	1
35	821447T11	Корпус гребного вала - серый	1
35	821841A7	Корпус в сборе гребного вала	1
35	821841T7	Корпус гребного вала	1
35	821841A8	Корпус в сборе гребного вала	1
35	821841T8	Корпус гребного вала - серый	1
36	823984	ШПИЛЬКА (M10 x 50)	1
37	45175	Шайба (.406 x .750 x .104)	1
37	8M0214963	Шайба	1
38	13914	Гайка (M10) шпильки корпуса редуктора	1
38	40140	ГАЙКА (M10)	1
39	8284842	Опора (нижняя)	2
40	828485F1	Крышка крепления	2
40	828485F2	Крышка крепления	2
40	828485F1	Крышка крепления	2
41	40011151	Винт (M8 x 35) нержавеющая сталь	4
42	850030F1	Вилка нижняя	2
42	850030F2	Вилка нижняя	2
42	850030F1	Вилка нижняя	2
43	82445940	ВИНТ (M8 x 40) Нержавеющая сталь	3
43	8M0038368	Винт M8 x 40	3
44	36001	ШАЙБА	3
45	401198	ГАЙКА (M8)	3
45	401378	ГАЙКА (M8)	3
46	828556	Винт (M12 x 125)	2
47	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
47	896963	Гайка (M12)	2
48	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
-	828553A97	Комплект прокладок	1

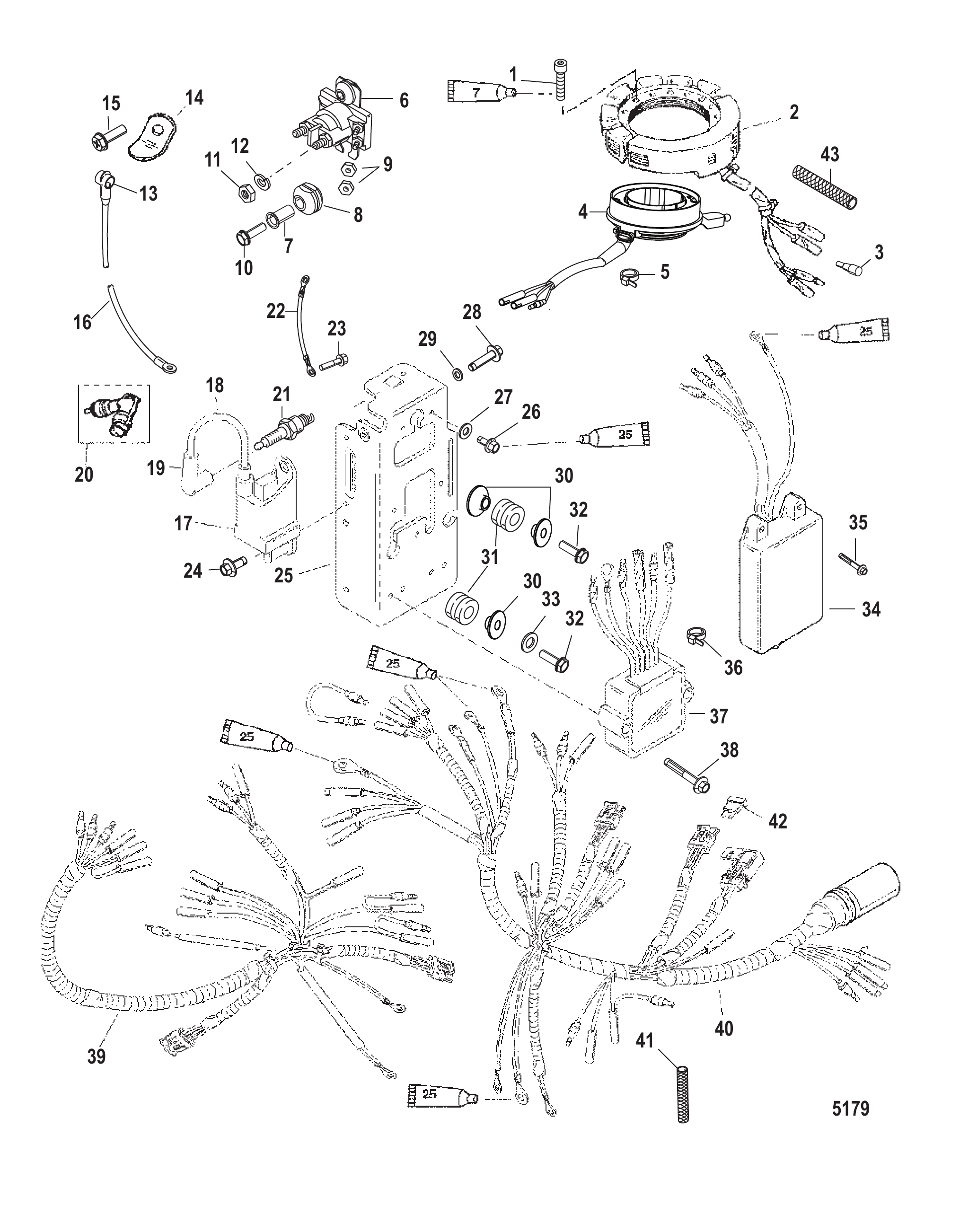

Рис. 9ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	4013930	ВИНТ (M5 x 30)	5
2	832074A11	Статор в сборе	1
-	11149A26	Трос в сборе (2 гнездовых наконечника)	1
-	11149A25	Трос в сборе (1 штыревой/1 гнездовой)	1
3	13541	Разъём штыревой	2
4	853960T	Датчик-триггер	1
5	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
6	850187T1	Электромагнит в сборе	1
6	8M0185146	Соленоид в сборе	1
7	818968	ВТУЛКА	2
7	8M0214955	Втулка	2
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
8	8M0207785	Втулка	2
9	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
10	40011129	Винт (M6 x 25) нержавеющая сталь	2
11	64015	Гайка (.250-20) клеммы стартерного соленоида	2
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	830233	Колпак изолятора - красный	1
14	8275101	Фиксатор	1
15	878609	Винт (#10-16 x .600)	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	827509T7	Модуль CDM в сборе	2
18	857124A1	Кабель высокого напряжения в сборе	2
19	857074A1	Комплект колпачков/клемм	2
20	815119M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ	2
21	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
21	816737Q	Свеча зажигания NGK BP8HN-10@10	2
21	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
21	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
22	88807A44	Трос в сборе (10 дюймов)	1
23	81893412	ВИНТ (M8 x 12)	1
24	82129116	ВИНТ (M6 x 16)	4
25	8302361	Пластина электрическая	1
26	82239312	ВИНТ (M5 x 12)	1
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
28	82129114	ВИНТ (M6 x 14)	1
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
30	8318701	Втулка	6
31	822002	Втулка уплотнительная	3
32	40011130	Винт (M6 x 30) нержавеющая сталь	3
33	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
33	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
34	821889A49	Ограничитель оборотов	1
34	821889A50	Ограничитель оборотов	1
35	82129125	ВИНТ (M6 x 25 мм)	2
36	816311T	СТЯЖКА (8.00 дюймов)	4
37	883072T	Регулятор напряжения	1
37	8M0084173	Регулятор напряжения	1
38	82129135	ВИНТ (M6 x 35)	2
39	854323A2	Жгут проводов двигателя в сборе	1
40	854322A2	Жгут проводов двигателя в сборе	1
41	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
42	812619	Предохранитель жёлтый - 20 ампер	1
43	828547T	Труба защитная (внутренний диаметр 1.00 x 3.00 фута, бухта)	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0063311	Головка блока цилиндров в сборе	1

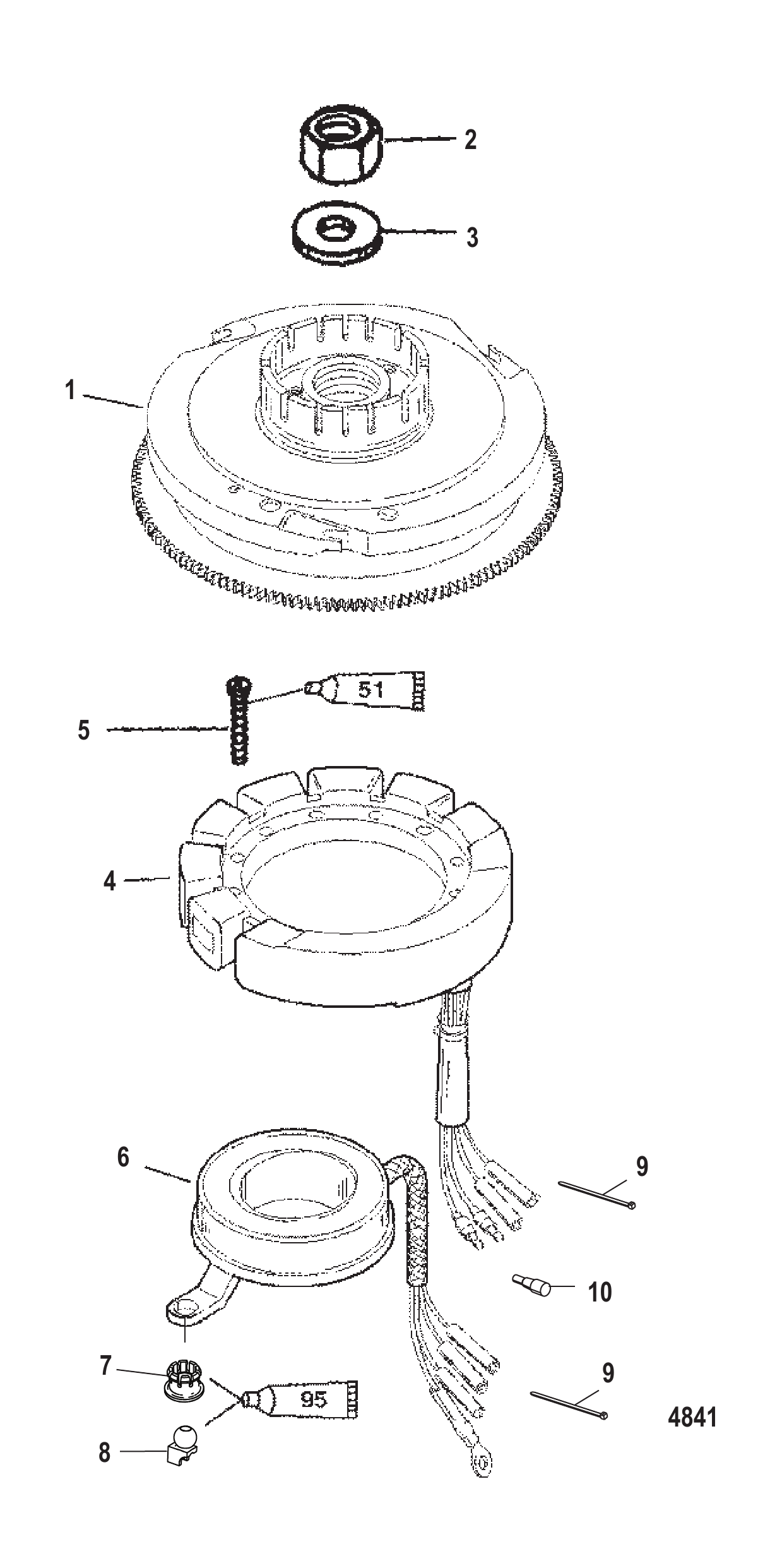

Рис. 10МАХОВИК И СТАТОР (РУЧНОЙ) FLYWHEEL AND STATOR (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	9008A42	Маховик	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	832074A5	Статор	1
4	832074A11	Статор в сборе	1
5	4007330	ВИНТ (M5 x 30)	4
5	4013930	ВИНТ (M5 x 30)	4
6	854512T	Датчик-триггер	1
7	93421	ШАР ПОВОРОТНОГО УЗЛА	1
8	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
9	816311	Стяжка (8.00 дюймов)	2
9	816311T	СТЯЖКА (8.00 дюймов)	2
10	13541	Разъём штыревой	2

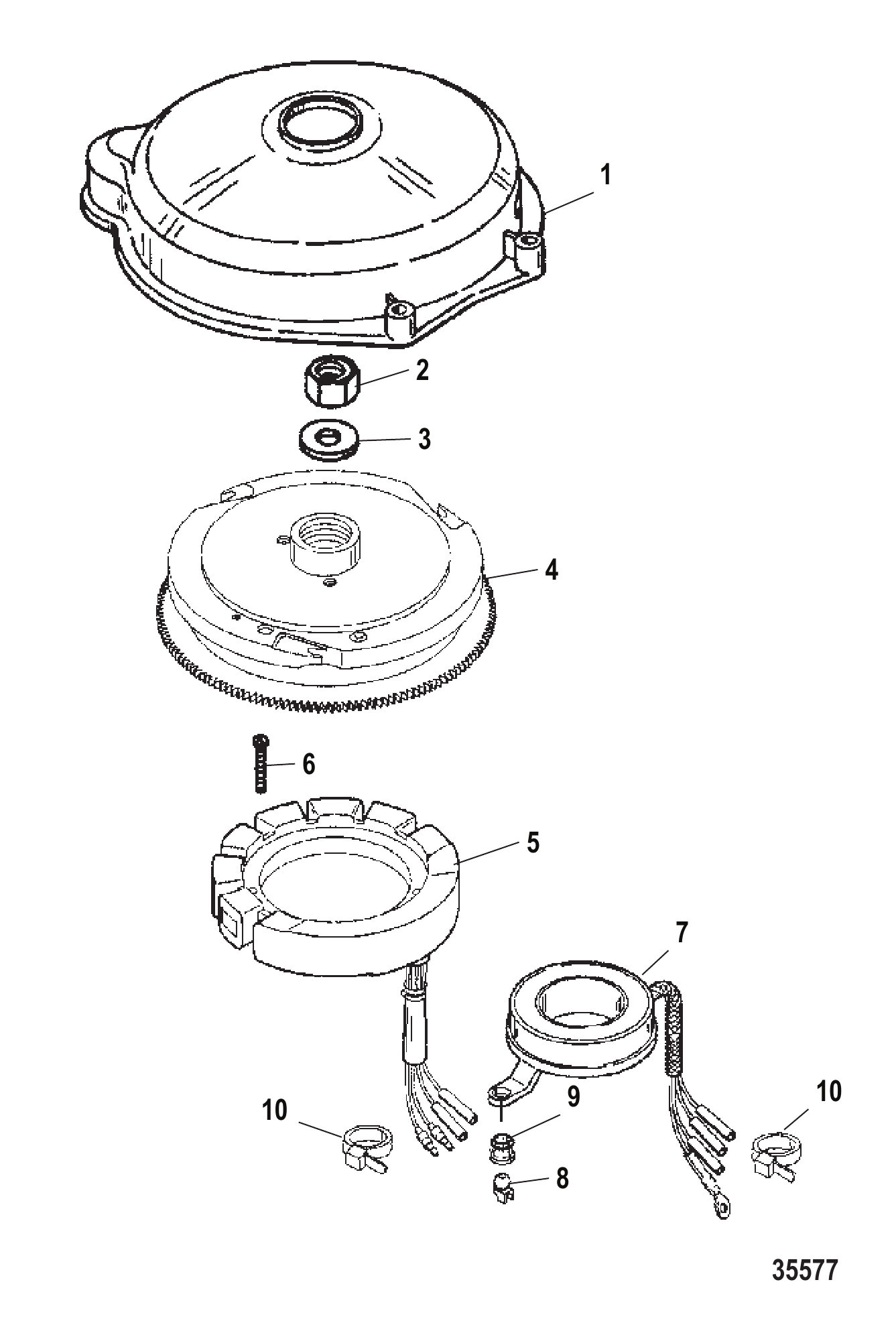

Рис. 11Маховик и статор электрический Flywheel and Stator Electric

REF	Номер детали	Наименование	Кол-во
1	812777T1	Крышка в сборе	1
2	42979	ГАЙКА (M16) МАХОВИКА	1
3	68229	Шайба (.641 x 1.250 x .190) маховика	1
3	33001	Шайба	1
4	9008A44	Маховик	1
4	859234T24	Маховик	1
5	832075A4	Комплект статора зажигания	1
5	832075A21	Статор в сборе	1
6	4007330	ВИНТ (M5 x 30)	4
6	4013930	ВИНТ (M5 x 30)	4
7	854512T	Датчик-триггер	1
8	93421	ШАР ПОВОРОТНОГО УЗЛА	1
9	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
10	816311	Стяжка (8.00 дюймов)	2
10	816311T	СТЯЖКА (8.00 дюймов)	2

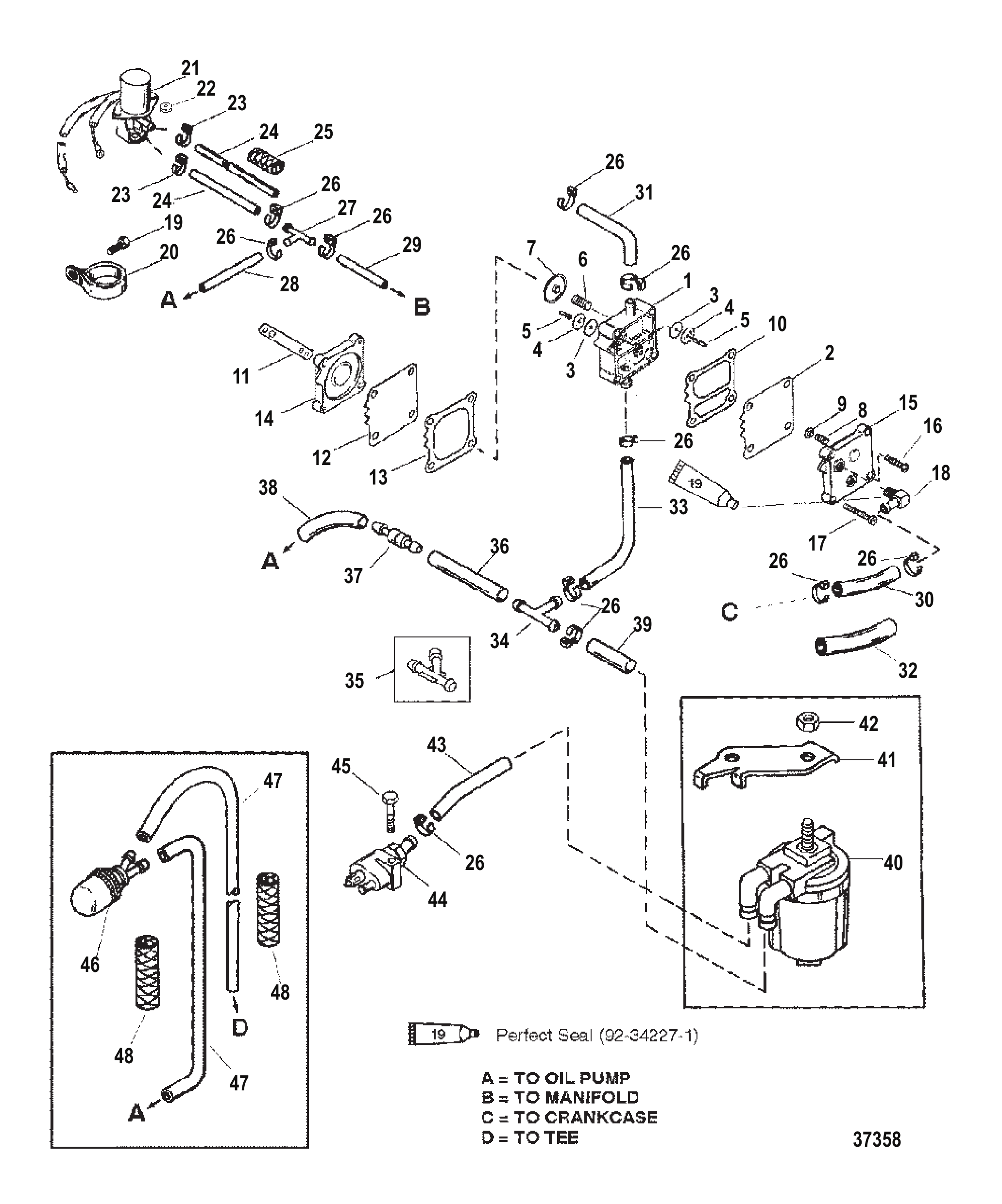

Рис. 12ТОПЛИВНЫЙ НАСОС (ЭЛЕКТРИЧЕСКИЙ) FUEL PUMP (ELECTRIC)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE RUBBER CHECK VALVE	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE GASKET, Boost	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
13	NSS	NOT SOLD SEPARATE GASKET, Pulse	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	82130050	ВИНТ (M6 x 50)	2
17	82104540	ВИНТ (M5 x 40)	2
18	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
18	433351	Соединитель 90 градусов - с Vibraseal	1
19	4006731	ВИНТ (M6 x 16)	1
20	633001	ХОМУТ	1
20	633003	ХОМУТ	1
21	428593	Электромагнитный клапан	1
21	819503A5	Комплект соленоида обогатительного клапана	1
21	819503A5	Комплект соленоида обогатительного клапана	1
22	F694504	Втулка	1
23	69355	Стяжка (5.50 дюймов)	2
23	8M0214940	Стяжка	2
24	9912688	Трубка (36.00 дюймов, бухта)	2
25	82538115	ВТУЛКА (.500 x 5.00)	1
25	82459620	ВТУЛКА (3/8 X 7-1/2 ДЮЙМ.)	1
26	816311	Стяжка (8.00 дюймов)	AR
26	816311T	СТЯЖКА (8.00 дюймов)	AR
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	99130122	Трубка (20,00 футов, бухта) дренажная	1
28	892024122	Шланг (240.00 дюймов, бухта)	1
29	9912688	Трубка (36.00 дюймов, бухта)	1
30	830764	Шланг	1
31	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
32	120966	ИЗОЛЯТОР	1
32	8507051	Изолятор	1
33	824476	ШЛАНГ (ФОРМОВАННЫЙ)	1
33	830763	Шланг	1
33	83075780	ТРУБКА (28.00 дюймов, бухта)	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	818993	Тройник соединительный	1
35	818992	СОЕДИНИТЕЛЬ	1
36	83075780	ТРУБКА (28.00 дюймов, бухта)	1
36	8M0108349	Шланг (70 дюймов, бухта)	1
37	8189941	Обратный клапан	1
38	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
38	82381335	ТРУБКА (15.00 дюймов в наборе)	1
39	83075780	ТРУБКА (28.00 дюймов, бухта)	1
39	8M0108349	Шланг (70 дюймов, бухта)	1
40	87946A14	Фильтр в сборе топливный	1
40	891642T03	Фильтр в сборе топливный	1
41	822387	КРОНШТЕЙН	1
42	401196	ГАЙКА (M6)	1
43	83075780	ТРУБКА (28.00 дюймов, бухта)	1
43	8M0108349	Шланг (70 дюймов, бухта)	1
44	816856A1	Соединитель в сборе топливный	1
44	816856T01	Соединитель топливный	1
45	4000332	ВИНТ (M6 x 35)	1
46	8168773	Груша подкачки топлива	1
46	858763	Груша подкачки	1
47	99130122	Трубка (20,00 футов, бухта) дренажная	2
47	892024122	Шланг (240.00 дюймов, бухта)	2
48	82459620	ВТУЛКА (3/8 X 7-1/2 ДЮЙМ.)	AR
48	82538115	ВТУЛКА (.500 x 5.00)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

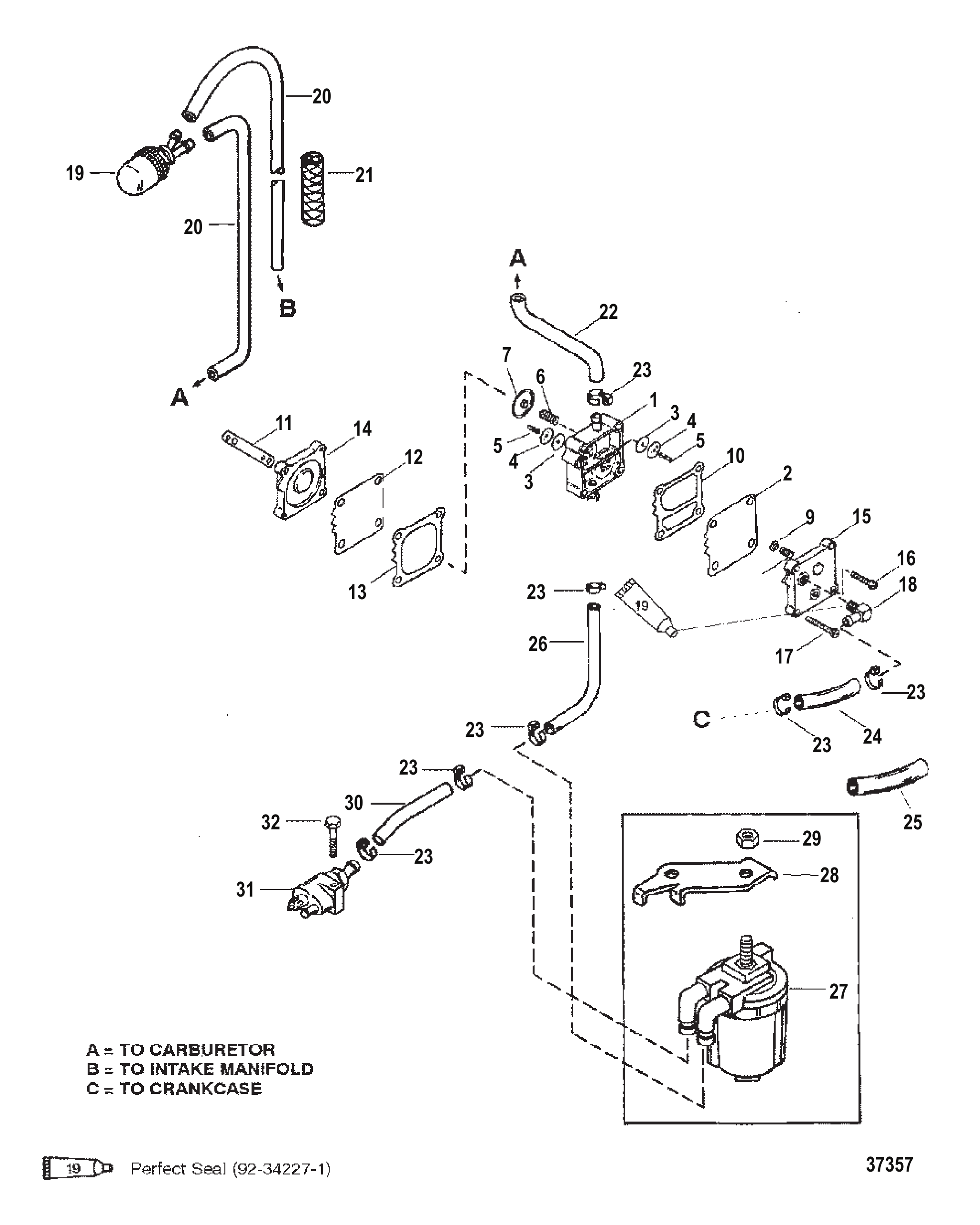

Рис. 13ТОПЛИВНЫЙ НАСОС (РУЧНОЙ) FUEL PUMP (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	14360A43	Насос в сборе, топливный	1
1	14360A78	КОМПЛЕКТ ТОПЛИВНОГО НАСОСА	1
2	42990A10	Ремкомплект диафрагмы	1
2	857005A1	Ремкомплект диафрагмы	1
3	NSS	NOT SOLD SEPARATE RUBBER CHECK VALVE	2
4	NSS	NOT SOLD SEPARATE CHECK VALVE	2
5	NSS	NOT SOLD SEPARATE RETAINER	2
6	NSS	NOT SOLD SEPARATE SPRING	1
7	NSS	NOT SOLD SEPARATE CAP	1
8	NSS	NOT SOLD SEPARATE SPRING	1
9	NSS	NOT SOLD SEPARATE CAP	1
10	NSS	NOT SOLD SEPARATE GASKET, Boost	1
11	987691	Прокладка	1
11	8M0204705	Прокладка @2	1
12	NSS	NOT SOLD SEPARATE DIAPHRAGM	1
13	NSS	NOT SOLD SEPARATE GASKET, Pulse	1
14	144303	ОСНОВАНИЕ	1
15	987752	Пластина	1
16	82130050	ВИНТ (M6 x 50)	2
17	82104540	ВИНТ (M5 x 40)	2
18	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
18	433351	Соединитель 90 градусов - с Vibraseal	1
19	8168773	Груша подкачки топлива	1
19	858763	Груша подкачки	1
20	99130122	Трубка (20,00 футов, бухта) дренажная	2
20	892024122	Шланг (240.00 дюймов, бухта)	2
21	82538115	ВТУЛКА (.500 x 5.00)	1
22	830764	Шланг	1
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	9912878	Шланг (.187) (26.00 дюймов, бухта)	1
25	120966	ИЗОЛЯТОР	1
25	8507051	Изолятор	1
26	830765	Шланг формованный	1
27	87946A14	Фильтр в сборе топливный	1
27	891642T03	Фильтр в сборе топливный	1
28	822387	КРОНШТЕЙН	1
29	401196	ГАЙКА (M6)	1
30	83075780	ТРУБКА (28.00 дюймов, бухта)	1
30	8M0108349	Шланг (70 дюймов, бухта)	1
31	816856A1	Соединитель в сборе топливный	1
31	816856T01	Соединитель топливный	1
32	4000332	ВИНТ (M6 x 35)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

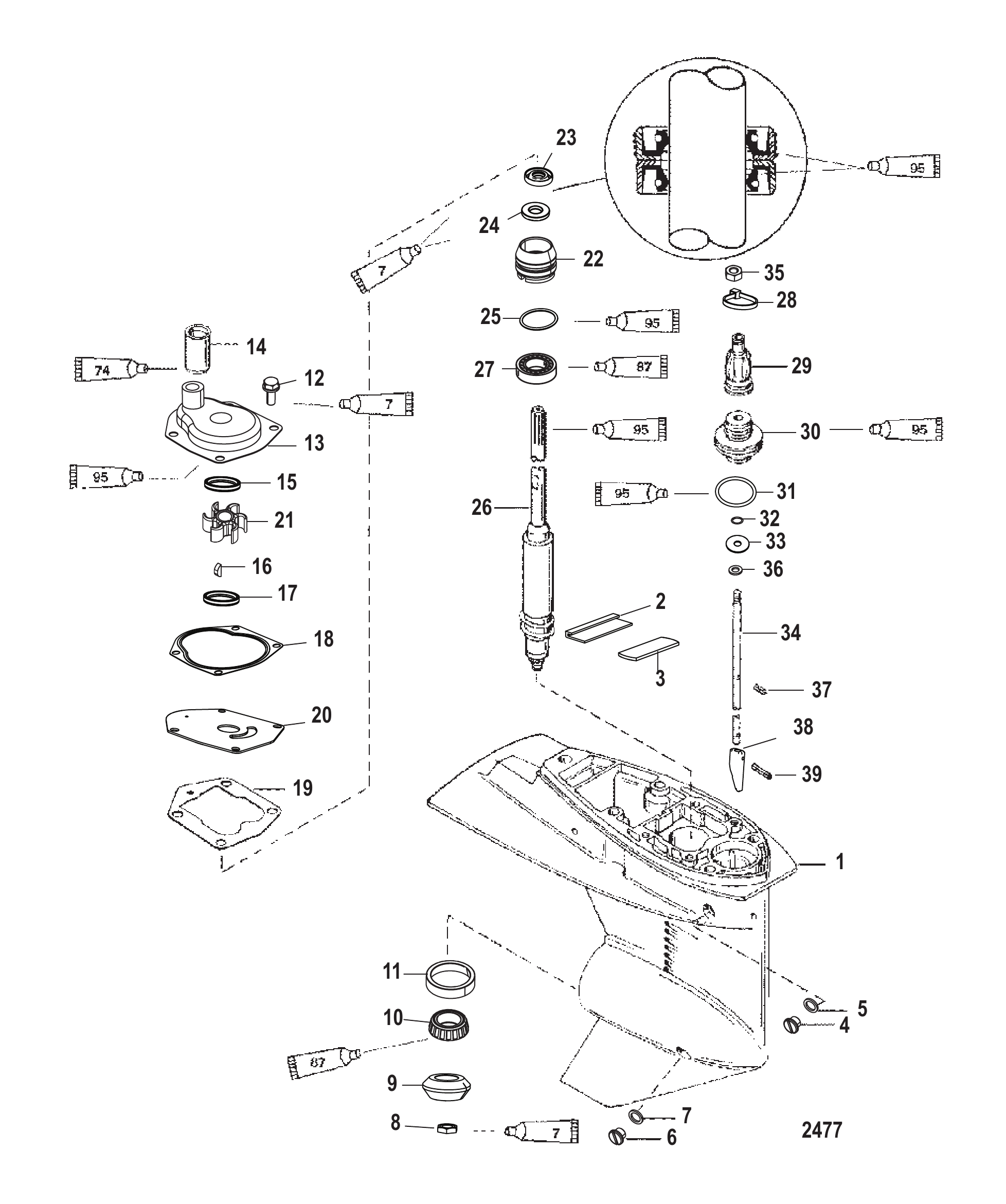

Рис. 14РЕДУКТОР (ВАЛ ПРИВОДА)(ПЕРЕДАЧА 1.83:1) GEAR HOUSING (DRIVESHAFT)(1.83:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	821306A26	Корпус редуктора в сборе	1
-	821306A27	Корпус редуктора в сборе	1
-	821306T27	ORD1682-821306T26 Mercury / Quicksilver	1
-	821306A28	Корпус редуктора в сборе	1
-	821306T28	Корпус редуктора в сборе	1
-	821306A29	Корпус редуктора в сборе	1
-	821306T29	ORD1682-821306T28 Mercury / Quicksilver	1
1	821306A12	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
1	821306A13	Корпус редуктора в сборе	1
1	821306T13	Корпус редуктора в сборе базовый	1
2	818226A1	Комплект сальников и пластин	1
3	NSS	NOT SOLD SEPARATE Plate	1
4	79953A2	Комплект винтов (.375-16 x .250)	1
4	79953Q04	Ремкомплект сливного винта	1
5	19183	Шайба фибровая	1
5	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
6	67892A1	Комплект фитингов, магнитная пробка заливки/слива	1
6	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
7	19183	Шайба фибровая	1
7	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
8	55910	Гайка (.437-20) шестерни привода к гребному валу	1
9	8221612	ШЕСТЕРНЯ Ведущая (12 ЗУБЬЕВ)	1
9	822161T2	Шестерня ведущая	1
10	821321A2	Подшипник в сборе	1
11	NSS	NOT SOLD SEPARATE Cup	1
12	8248324	Винт (M6 x 16)	4
13	821351A3	Корпус водяного насоса верхний в сборе	1
14	8235471	Сальник	1
15	8M0027721	Шайба	1
15	8M0204722	Шайба	1
16	85119	Шпонка	1
16	8M0214993	Шпонка @5	1
17	8M0027721	Шайба	1
17	8M0204722	Шайба	1
18	822189	Прокладка верхней части водяного насоса	1
19	822217	Прокладка нижней части водяного насоса	1
19	8M0214956	Прокладка	1
20	8213542	ПРИЖИМНАЯ ПЛАСТИНА	1
21	850893	Крыльчатка	1
21	8M0204712	Крыльчатка	1
22	821307A2	Основание водяного насоса в сборе	1
23	821309	САЛЬНИК	1
23	8M0248704	Сальник масляный	1
24	821310	САЛЬНИК	1
25	821308	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.421 x .139)	1
26	822466A1	Вал приводной	1
26	822159A1	Вал приводной	1
26	822159T1	Вал приводной	1
27	821311	ПОДШИПНИК ШАРИКОВЫЙ	1
28	823548	Стяжка	1
28	823548T	Стяжка	1
29	822158	Пыльник	1
30	821827	Фиксатор	1
31	26855	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.609 x .139)	1
32	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
33	814803	Шайба	1
34	822453A1	Вал переключения	1
34	821319A1	Вал переключения	1
35	400212	ГАЙКА (M6) Нержавеющая сталь	1
36	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
36	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
37	85593	ШТИФТ (.078 x .437)	1
38	8213161	КУЛАЧОК Переключения	1
39	822369	Штифт (.125 x .625)	1
-	828553A97	Комплект прокладок	1
-	823547A2	Комплект сальников	1
-	821354A2	Ремкомплект водяного насоса	1

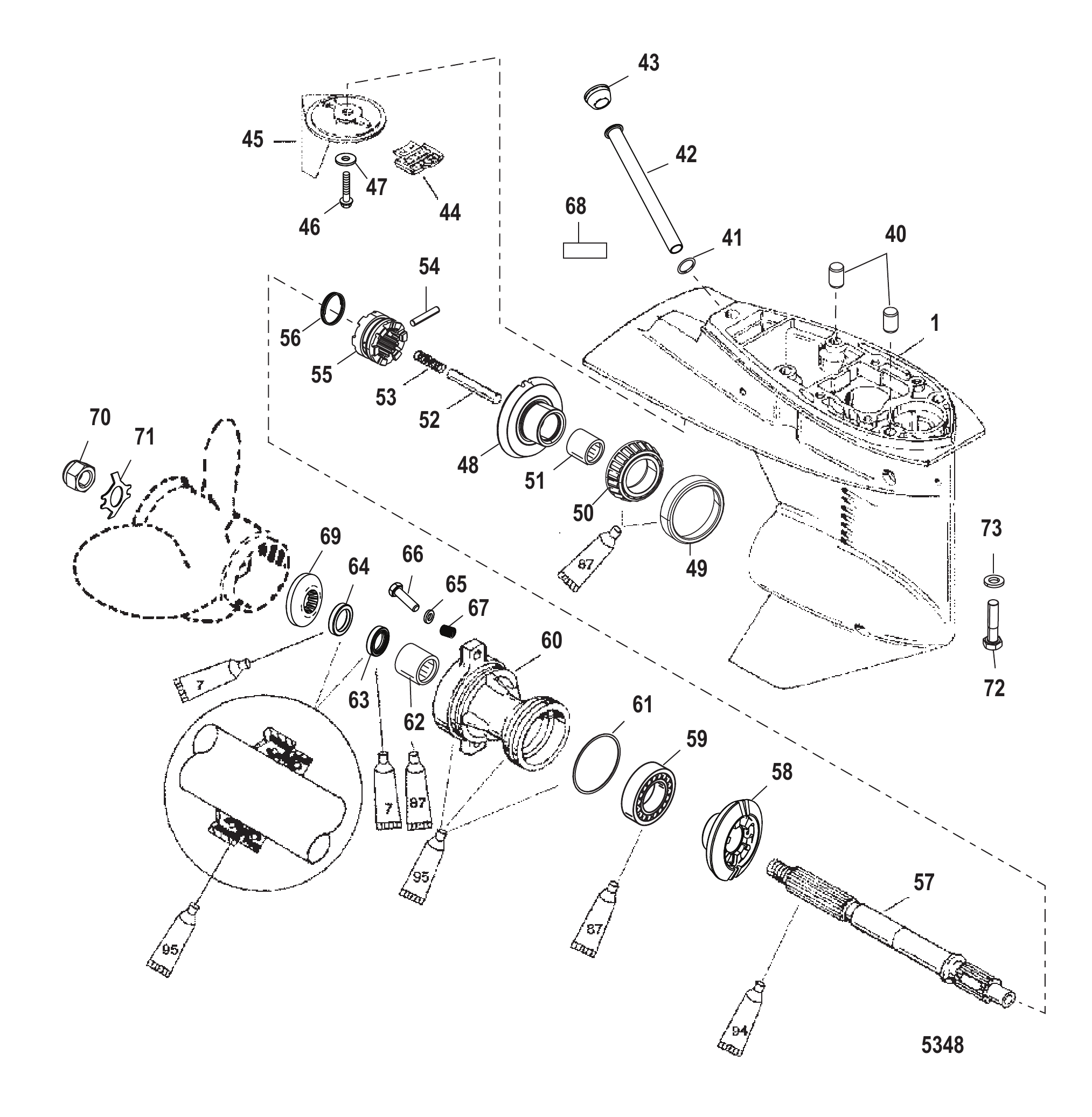

Рис. 15РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА)(ПЕРЕДАЧА 1.83:1) GEAR HOUSING (PROPELLER SHAFT)(1.83:1 GEAR RATIO)

REF	Номер детали	Наименование	Кол-во
-	821306A26	Корпус редуктора в сборе	1
-	821306A27	Корпус редуктора в сборе	1
-	821306T27	ORD1682-821306T26 Mercury / Quicksilver	1
-	821306A28	Корпус редуктора в сборе	1
-	821306T28	Корпус редуктора в сборе	1
-	821306A29	Корпус редуктора в сборе	1
-	821306T29	ORD1682-821306T28 Mercury / Quicksilver	1
1	821306A12	Корпус редуктора в сборе	1
1	821306T12	Корпус редуктора в сборе базовый	1
1	821306A13	Корпус редуктора в сборе	1
1	821306T13	Корпус редуктора в сборе базовый	1
40	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2
41	823942	ПРОКЛАДКА	1
42	821828	Трубка	1
42	8M0026108	Трубка	1
43	824928	ПРОБКА резиновая	1
43	824928001	ЗАГЛУШКА резиновая	1
44	821829	Сетка	1
45	822157C2	Пластина триммера	1
45	822157T2	Пластина триммера	1
46	82497020	ВИНТ (M8 x 20)	1
47	72397	ШАЙБА	1
48	822162A2	Шестерня переднего хода в сборе (22 зуба)	1
48	822162T2	Шестерня переднего хода	1
49	99328A1	Подшипниковый узел роликовый	1
49	8M0103470	Подшипниковый узел роликовый конический	1
50	NSS	NOT SOLD SEPARATE Cup	1
51	41326	ПОДШИПНИК роликовый	1
52	821578	ТОЛКАТЕЛЬ КУЛАЧКА	1
53	8261991	Пружина	1
54	85093	Палец	1
54	8M0020999	Крестовина	1
55	821314	МУФТА	1
55	821314T	Муфта	1
56	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
57	8215772	Гребной вал	1
57	8M0140441	Вал гребного винта	1
58	822163	Шестерня заднего хода (22 зубья)	1
58	822163T1	Шестерня заднего хода	1
59	20839	ПОДШИПНИК ШАРИКОВЫЙ ШЕСТЕРНИ ЗАДНЕГО ХОДА	1
59	20839T	Подшипник шариковый	1
60	19291A3	Обойма подшипника в сборе	1
60	8M0168900	Обойма подшипника	1
61	815460	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
62	21700	ПОДШИПНИК ИГОЛЬЧАТЫЙ ДЕРЖАТЕЛЯ ПОДШИПНИКА	1
63	69188	САЛЬНИК Масляного корпуса подшипника	1
63	8M0205511	Сальник масляный	1
64	69189	САЛЬНИК Масляного корпуса подшипника	1
64	8M0203757	Сальник масляный	1
65	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	2
65	8M0042642	Шайба (.323 x .562 x .063)	2
65	855941	Шайба (.323 x .590 x .112) нержавеющая сталь	2
66	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	2
66	85594030	ВИНТ (M8 x 30)	2
67	8227731	ВСТАВКА Резьбовая	2
68	NSS	NOT SOLD SEPARATE Decal (1.83:1)	1
69	73345A1	Упорная шайба, передняя	1
70	69578A1	Комплект гайки гребного винта	1
70	69578Q1	Комплект гайки гребного винта	1
71	76281	Шайба стопорная гайки гребного винта	1
71	8M0214942	Шайба стопорная	1
72	4000380	ВИНТ (M10 x 45) КОРПУС РЕДУКТОРА	4
73	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	4
-	828553A97	Комплект прокладок	1
-	823547A2	Комплект сальников	1

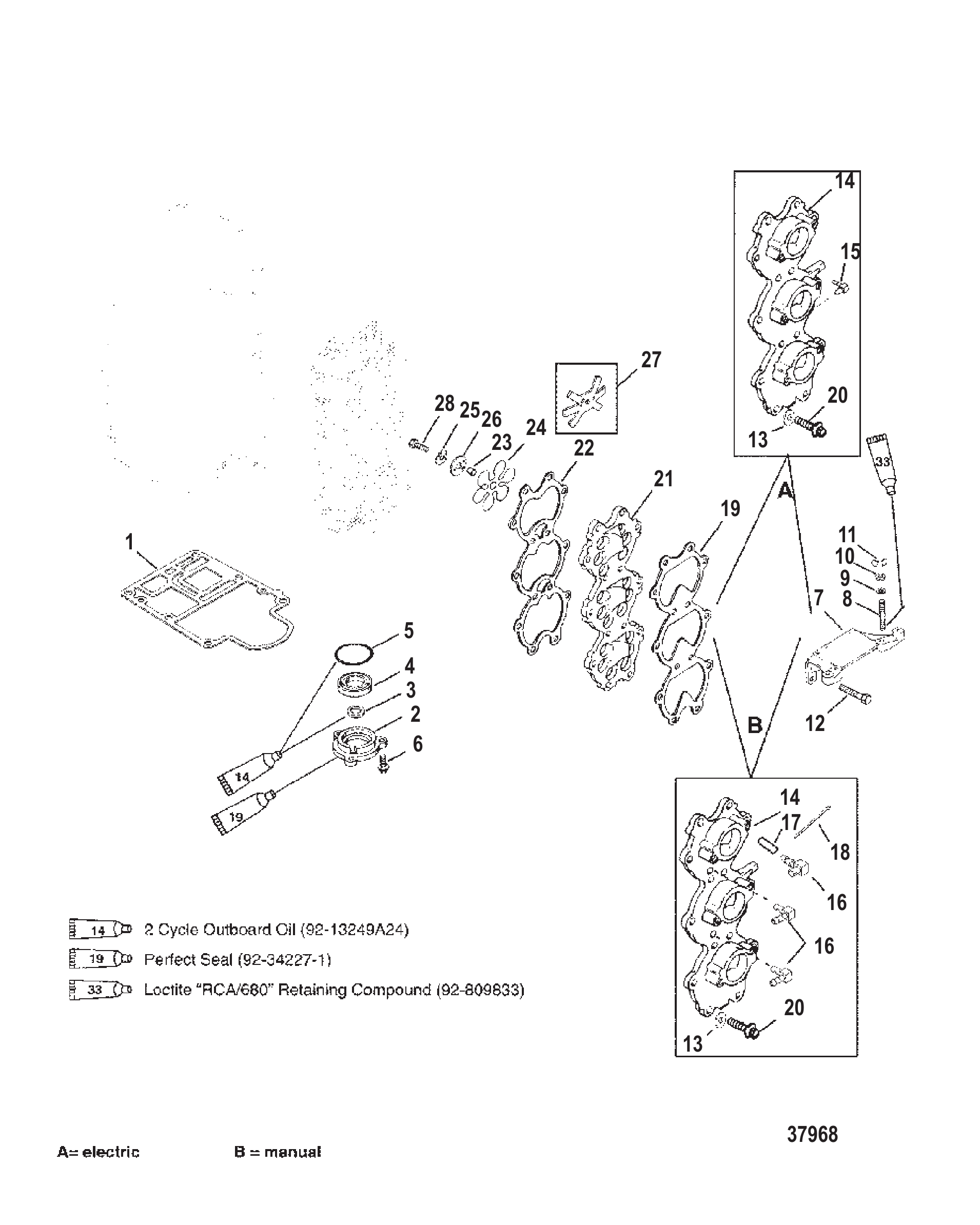

Рис. 16ВПУСКНОЙ КОЛЛЕКТОР И РЕШЕТКА INDUCTION MANIFOLD AND REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	828553	Прокладка (входит в поз. №1)	1
1	8M0000822	Прокладка	1
2	9812A8	Торцевая крышка в сборе	1
3	828932	Сальник масляный	1
4	41953	Сальник	1
5	90011	Кольцо уплотнительное (2.175 x .175)	1
5	8M0142854	Кольцо уплотнительное (2.175 x .103)	1
6	81742720	Винт (M8 x 20)	3
7	19077A6	Кронштейн в сборе	1
7	19077A07	Кронштейн в сборе	1
8	8161946	Шпилька	2
8	8161949	Шпилька (M6 x 44)	2
9	49221	Шайба (.187 x .500 x .062) неопреновая	2
9	8M0204663	ШАЙБА @5	2
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
11	816872	Барашковая гайка	2
12	82127335	ВИНТ (M8 x 35 ММ)	4
13	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	1
13	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	1
14	827998A1	Впускной коллектор в сборе	1
15	19725	Угольник (кол. 2 на 55)	1
16	19725	Угольник (кол. 2 на 55)	3
17	15026	КРЫШКА (ДЛЯ ВПУСКНОГО КОЛЛЕКТОРА)	1
18	816311	Стяжка (8.00 дюймов)	1
18	816311T	СТЯЖКА (8.00 дюймов)	1
19	812869	Прокладка	1
20	81742730	Винт (M8 x 30)	10
21	19075A3	Блок лепестковых клапанов в сборе	1
21	8M0219197	Блок лепестковых клапанов в сборе	1
22	812868	Прокладка	1
23	NSS	NOT SOLD SEPARATE Dowel Pin	6
24	812880A2	Лепестковый клапан в сборе (0.010 THICK)	3
24	812880A03	Лепестковый клапан в сборе	3
25	42982	ШАЙБА СТОПОРНАЯ	3
25	429821	ШАЙБА стопорная	3
26	8128791	Фиксатор лепесткового клапана	3
26	812879002	ФИКСАТОР лепесткового клапана	3
27	825267	Фиксатор лепестковый	3
28	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
-	852067A98	Узел головки блока цилиндров	1
-	852067T98	Узел головки блока цилиндров	1
-	828553A97	Комплект прокладок	1

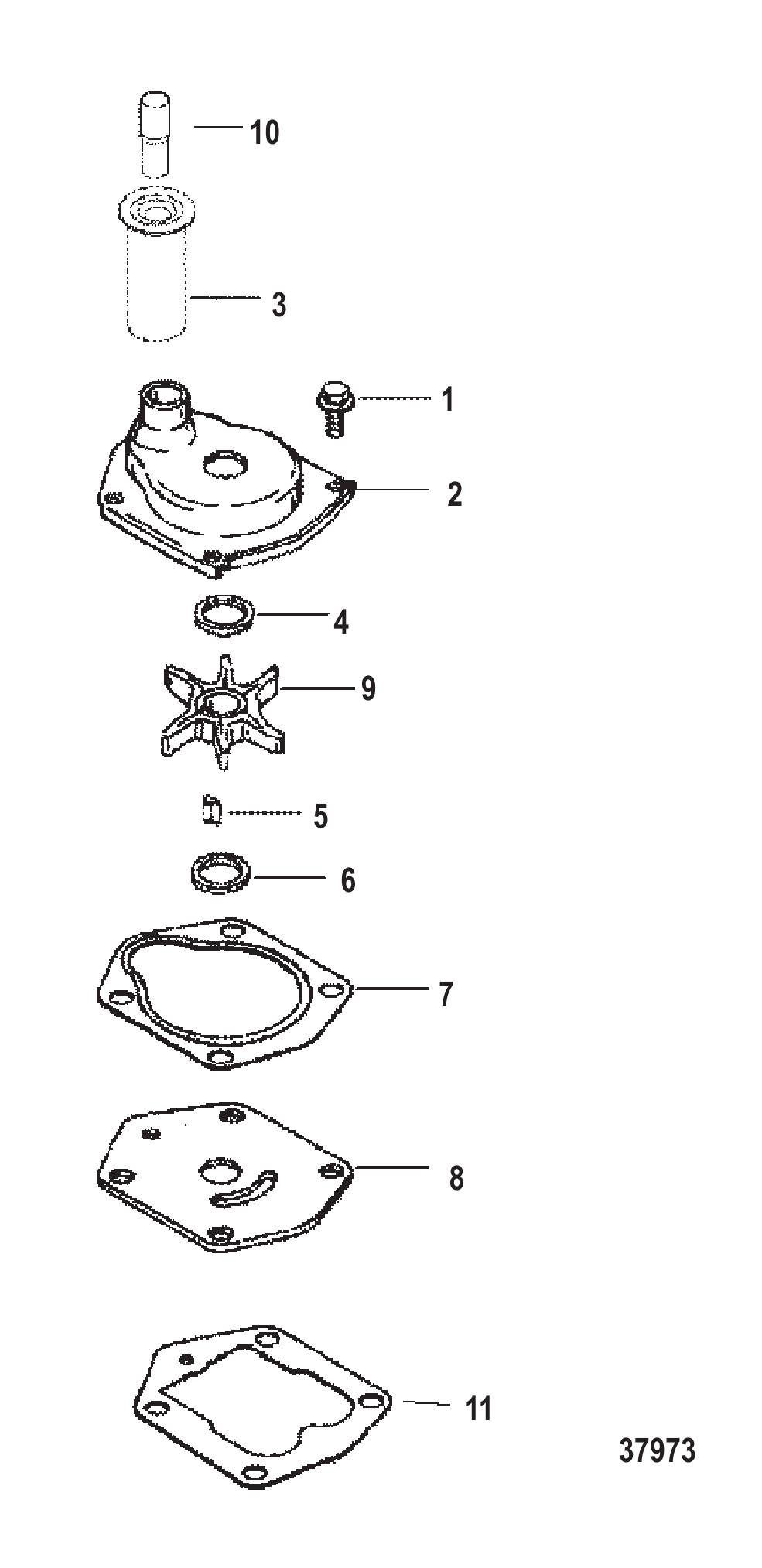

Рис. 17КОМПЛЕКТУЮЩИЕ ЖИКЛЕРОВ JET COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	8248324	Винт (M6 x 16)	4
2	821351A3	Корпус водяного насоса верхний в сборе	1
3	8235471	Сальник	1
4	8M0027721	Шайба	1
4	8M0204722	Шайба	1
5	85119	Шпонка	1
5	8M0214993	Шпонка @5	1
6	8M0027721	Шайба	1
6	8M0204722	Шайба	1
7	822189	Прокладка верхней части водяного насоса	1
8	8213542	ПРИЖИМНАЯ ПЛАСТИНА	1
9	850893	Крыльчатка	1
9	8M0204712	Крыльчатка	1
10	854491	Удлинитель водяной трубки	1
11	822217	Прокладка нижней части водяного насоса	1
11	8M0214956	Прокладка	1
-	823547A2	Комплект сальников	1
-	821354A2	Ремкомплект водяного насоса	1
-	828553A97	Комплект прокладок	1

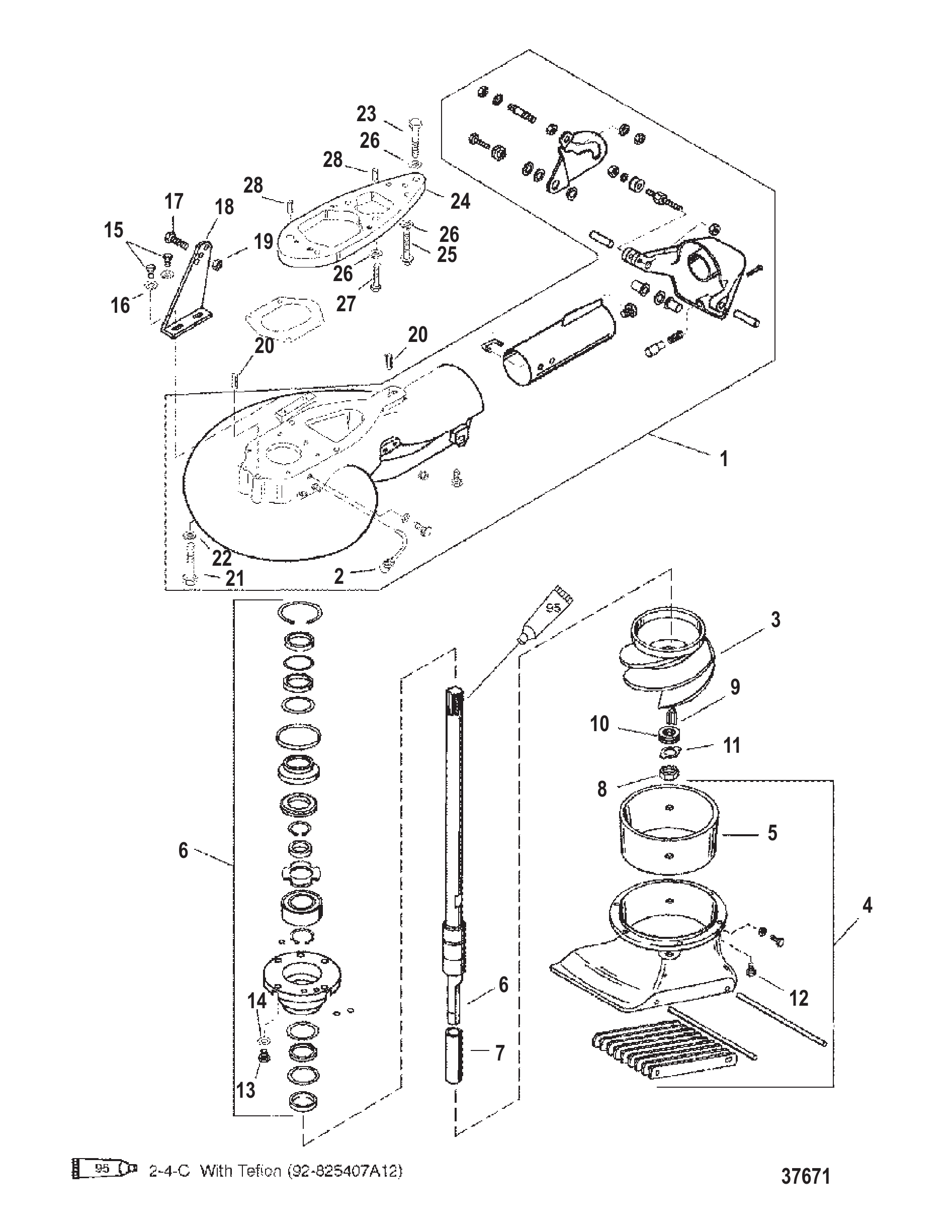

Рис. 18НАСОСНАЯ УСТАНОВКА JET PUMP ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	801400401	Водомётный насос в сборе	1
-	856143A5	Водомёт в сборе	1
1	801411401	Корпус насоса	1
2	827490	ШЛАНГ СМАЗКИ	1
3	80141440	Крыльчатка	1
3	855708T40	Крыльчатка	1
4	80141240	Корпус водозаборника	1
5	8271881	Втулка	1
5	827188T1	Гильза	1
6	801413401	Гребной вал	1
7	827189	ВТУЛКА	1
8	827190	ГАЙКА	1
9	801405625	Шпонка рабочего колеса	1
10	801404625	Прокладка рабочего колеса	8
11	801403625	Шайба стопорная	1
12	90192	ВИНТ (.250-20 x .750) Нержавеющая сталь	6
13	19923088	ВИНТ (.250-20 x .875)	4
14	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	4
15	19923062	ВИНТ (.250-20 x .625)	2
16	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	2
17	60411	ВИНТ (.312-18 x 1.250)	1
18	801410	Кронштейн опоры троса	1
19	67980	Гайка (.312-18)	1
19	82670910	ГАЙКА (.312-18) Нержавеющая сталь	1
20	801406	Установочный штифт	2
21	19924250	ВИНТ (.312-18 x 2.50)	2
21	19924275	ВИНТ (.312-18 x 2.75)	2
22	814806	Шайба (.344 x .688 x .065) нержавеющая сталь	4
22	8M0204690	Шайба (.344 x .688 x .065) нержавеющая сталь	4
23	19925125	ВИНТ (.375-16 x 1.25)	1
24	853881	Адаптер	1
25	1993330	ВИНТ (M10 x 1.5 x 30)	1
25	858771	Винт (M10 x 30)	1
26	F8015	Шайба	6
27	4000378	ВИНТ (M10 x 35) Нержавеющая сталь	4
27	87810178	ВИНТ (M10 x 35)	4
28	821327	ШТИФТ НАПРАВЛЯЮЩИЙ	2

Рис. 19ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

REF	Номер детали	Наименование	Кол-во
-	85207097	Каталог запчастей 40/50 л.с. JET 30 (3 цил.)	1
-	852572	Руководство по обслуживанию	1
-	8M0110565	Руководство по обслуживанию	1
-	10170980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	10174980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	830163A97	Комплект наклеек	1
-	852079A97	Комплект наклеек	1
-	852079A00	Комплект наклеек	1
-	830164A97	Комплект наклеек	1
-	830164A03	Комплект наклеек	1
-	852080A97	Комплект наклеек	1
-	852080A03	Комплект наклеек	1
-	850311A97	Комплект наклеек	1
-	830161A1	Комплект наклеек	1
-	83016330	КОМПЛЕКТ НАКЛЕЕК	1
-	830163A97	Комплект наклеек	1
-	830162A98	Комплект наклеек	1
-	830162A01	Комплект наклеек	1

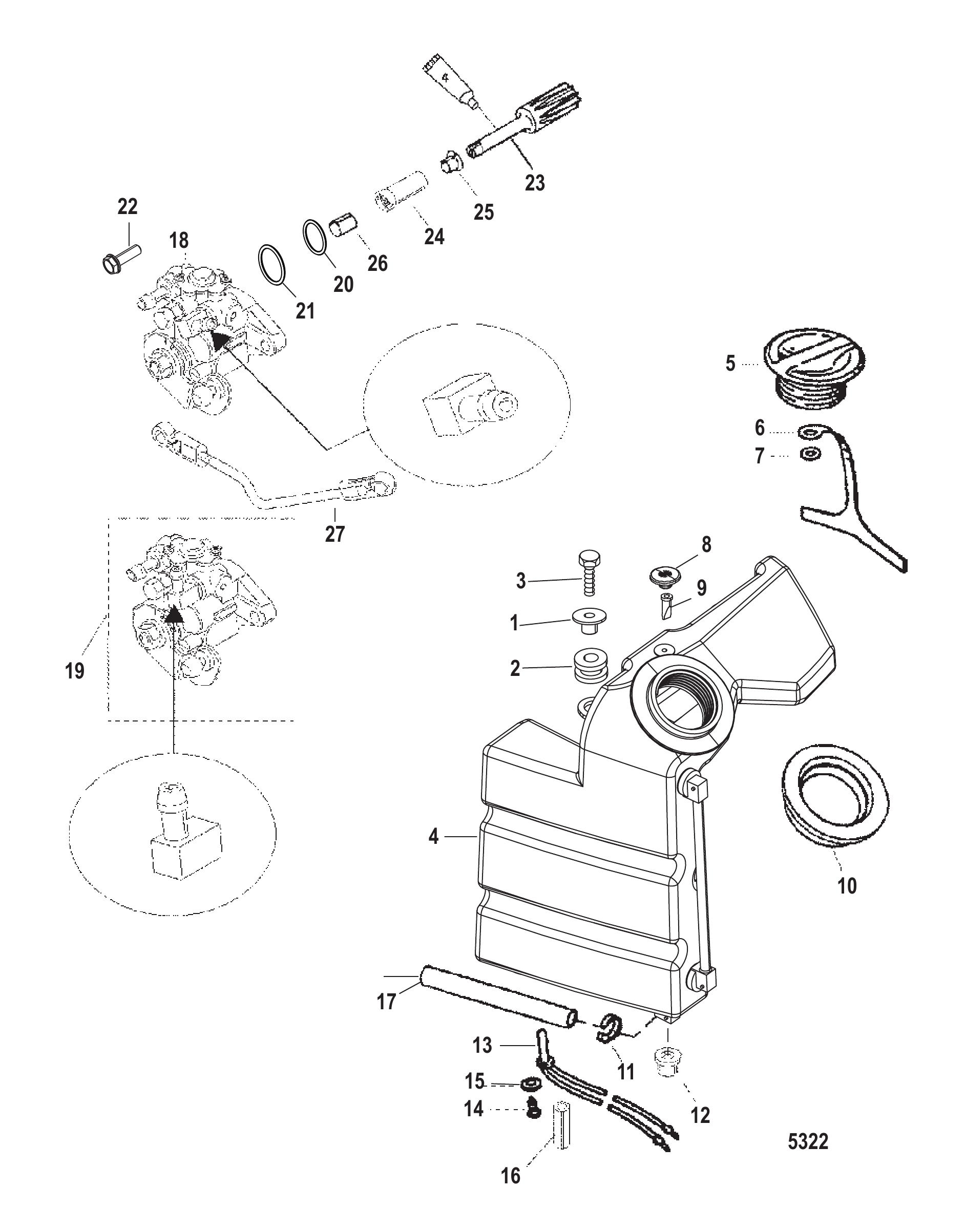

Рис. 20Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	822003	Втулка	2
2	822002	Втулка уплотнительная	2
3	40011129	Винт (M6 x 25) нержавеющая сталь	2
4	828163A2	Масляный бак в сборе	1
5	828765A2	Крышка в сборе	1
6	NSS	NOT SOLD SEPARATE Tether	1
7	821285	ПРУЖИННАЯ ГАЙКА	1
8	19299A1	Вентиляция в сборе	1
9	64871	КЛАПАН	1
10	8160662	Сальник	1
10	8M0039080	Сальник масляного бака	1
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	8136441	Втулка уплотнительная	1
12	813644002	Втулка уплотнительная	1
13	12886A6	Переключатель в сборе	1
14	58376	Винт (.164-18 x .375)	1
15	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
16	826084	Проставка	1
17	82381335	ТРУБКА (15.00 дюймов в наборе)	1
18	818902A2	Насос системы впрыска масла в сборе	1
19	818902A1	Масляный насос в сборе	1
20	36390	Уплотнительное кольцо корпуса водяной трубки	1
21	62705	Кольцо уплотнительное масляного насоса	1
21	8M0204667	Кольцо уплотнительное @2	1
22	40011108	Винт (M5 x 20) нержавеющая сталь	2
23	19277	Шестерня ведомая	1
24	19278A2	Подшипниковый узел в сборе	1
25	17597	Втулка	1
26	17596	Втулка	1
27	826581A2	Тяга	1
27	8M0084729	Тяга масляного насоса в сборе	1
-	828553A97	Комплект прокладок	1

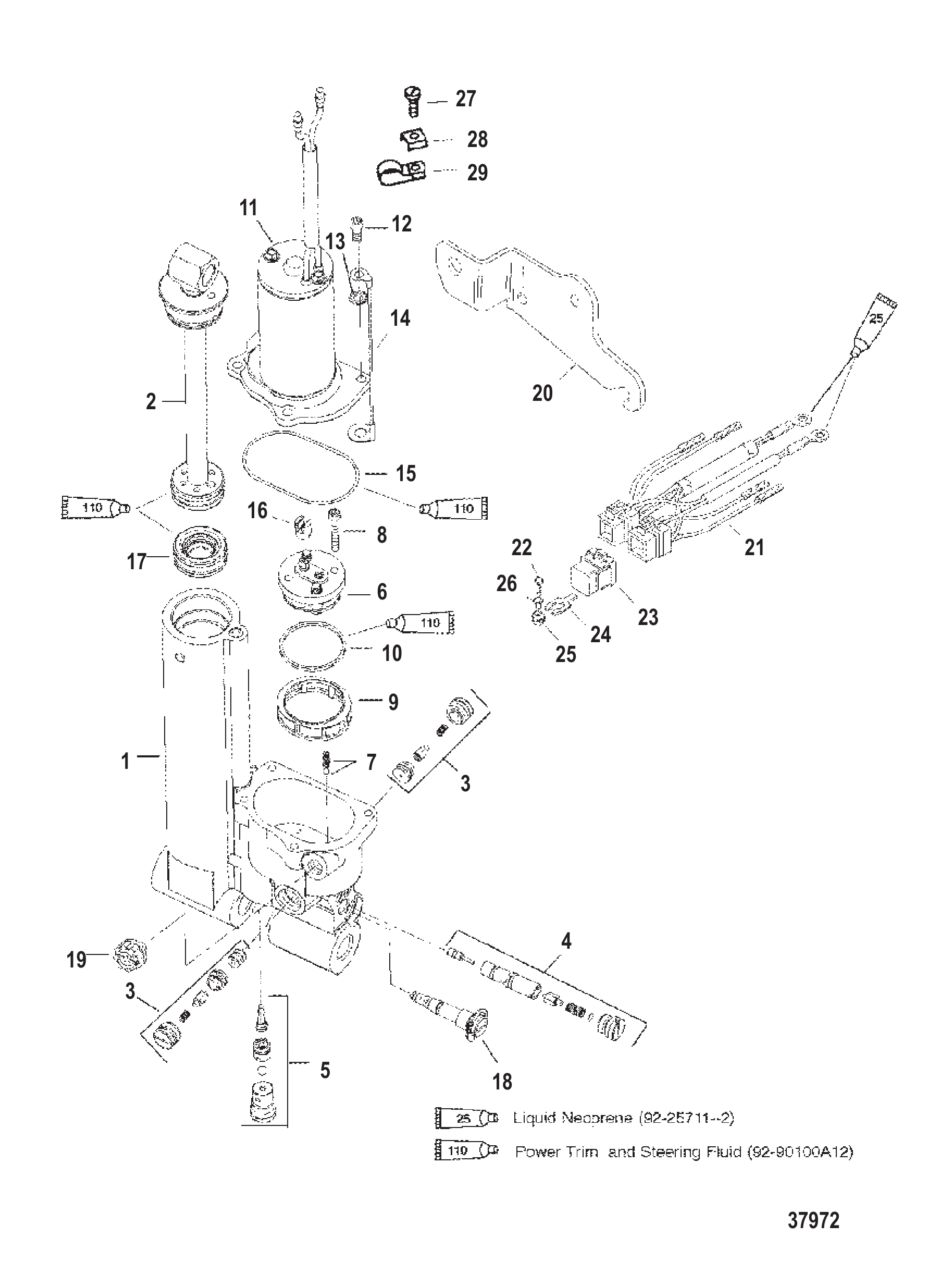

Рис. 21ПАУЭР ТРИМ POWER TRIM

REF	Номер детали	Наименование	Кол-во
1	822344A5	Электрогидравлический подъём	1
-	827668A1	Комплект уплотнительных колец	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	NSS	NOT SOLD SEPARATE Ball/Spring	1
8	NSS	NOT SOLD SEPARATE Screw	1
9	NSS	NOT SOLD SEPARATE Filter	1
10	NSS	NOT SOLD SEPARATE O-Ring	1
11	827675A1	Электродвигатель в сборе	1
12	NSS	NOT SOLD SEPARATE Screw	4
13	NSS	NOT SOLD SEPARATE Washer	4
14	88238A15	Кабель в сборе	1
15	NSS	NOT SOLD SEPARATE O-Ring	1
16	NSS	NOT SOLD SEPARATE Coupler	1
17	827676	ПОРШЕНЬ ПАМЯТИ	1
18	813442A2	Узел ручного сброса в сборе	1
18	893929A01	Комплект предохранительного клапана	1
19	811613	Штекер в сборе	1
20	831276T	Кронштейн	1
21	826802A9	Жгут проводов тримма в сборе	1
22	82129125	ВИНТ (M6 x 25 мм)	2
23	828151A1	Реле в сборе	2
23	8M0207773	Реле тримма в сборе	2
24	828102	Кронштейн	2
24	8M0207771	Кронштейн крепления	2
25	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
25	8M0207785	Втулка	2
26	818968	ВТУЛКА	2
26	8M0214955	Втулка	2
27	8128321	Винт (#10-16 x .600)	1
27	878609	Винт (#10-16 x .600)	1
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1
29	22740	ЗАЖИМ	2

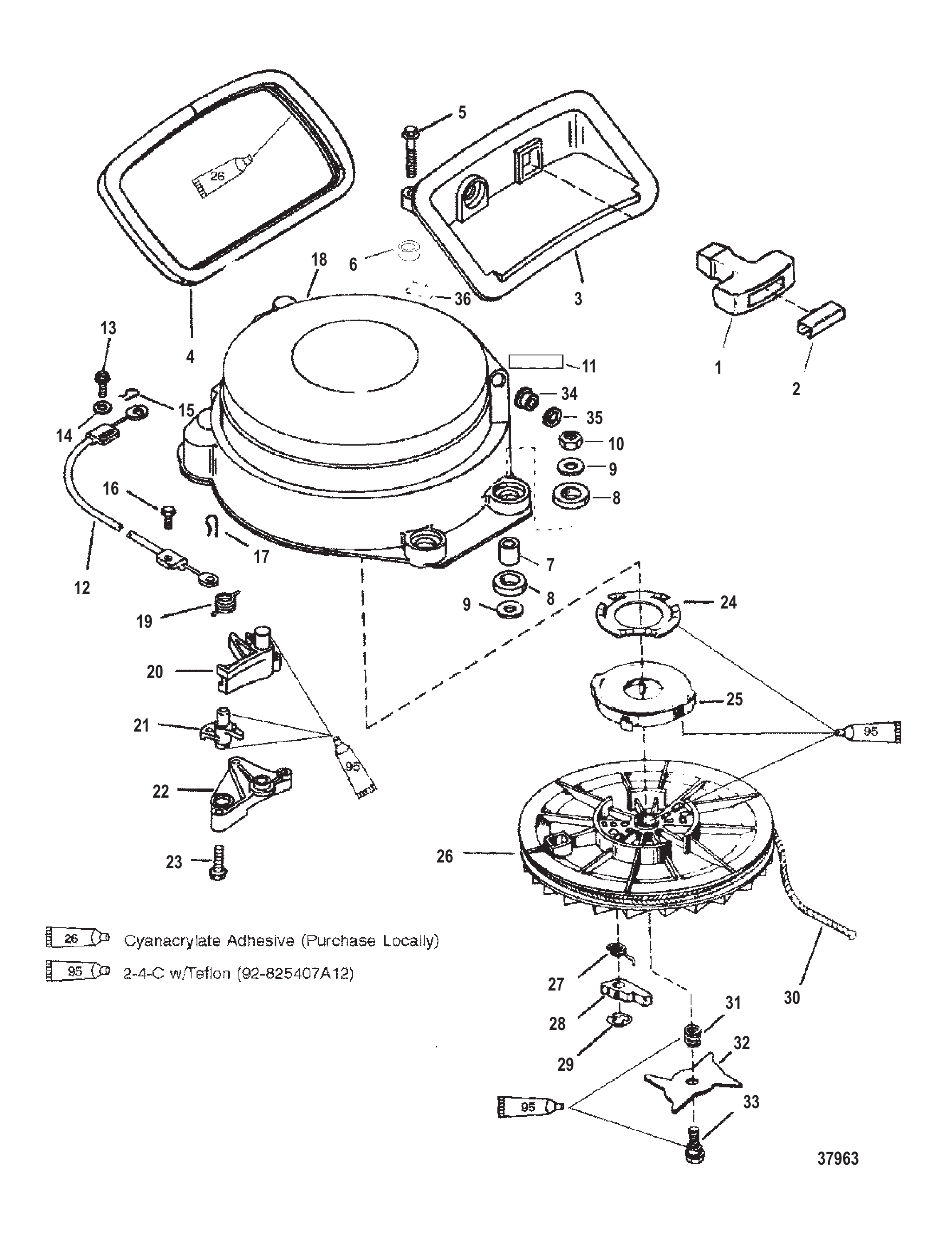

Рис. 22СТАРТЕРНЫЙ УЗЕЛ (РУЧНОЙ) STARTER ASSEMBLY (MANUAL)

REF	Номер детали	Наименование	Кол-во
1	85174A1	Рукоятка троса стартера в сборе	1
2	NSS	NOT SOLD SEPARATE Retaomer	1
-	821788A6	Стартер с рукояткой в сборе	1
3	NSS	NOT SOLD SEPARATE Rest	1
4	8249951	Уплотнение	1
4	8M0043416	Сальник упора рукоятки	1
5	4010630	ВИНТ (M6 x 30) Нержавеющая сталь	2
6	830190	Проставка	2
7	816086	Втулка	4
8	815795	Втулка уплотнительная	8
9	69057	ШАЙБА (.281 x .734 x .063)	8
10	401196	ГАЙКА (M6)	4
11	NSS	NOT SOLD SEPARATE Decal-Timing	1
12	8167485	Трос блокировки	1
12	8567541	ТРОС БЛОКИРОВКИ	1
13	8214281	Винт (#10-16 x .625)	1
14	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
15	26811	ШПЛИНТ	1
16	812832	Винт (#10-16 x .500)	1
16	878608	Винт (#10-16 x .500)	1
17	27769	ШПЛИНТ	1
17	26811	ШПЛИНТ	1
-	816728A12	Стартер ручной в сборе	1
-	816728T14	Стартер ручной в сборе	1
18	8167285	Корпус	1
18	816728T05	Корпус	1
19	826791	Пружина	1
20	8166903	Рычаг	1
21	8167121	Кулачок	1
21	816712T01	Кулачок	1
22	816711	Фиксатор	1
23	8182491	Винт (#10-16 x 1.00)	3
24	826229	Стопорная шайба	1
25	868571	Пружина	1
25	86857T01	Пружина	1
26	825269A1	Шкив стартера	1
26	825269T01	Шкив стартера в сборе	1
27	868511	Пружина	2
27	86851T02	Пружина @2	2
28	868501	Кулачок	2
29	868491	Кольцо стопорное	2
29	86849T01	Кольцо @2	2
30	12066A9	Трос стартера	1
30	12066Q10	Трос стартера @2	1
31	868521	Пружина кулачка	1
31	868523	Пружина	1
32	868531	Кулачок	1
32	86853T01	Кулачок	1
33	826253	Винт (.250-20 x .625)	1
34	42690	Втулка троса стартера	1
34	8M0183792	Втулка троса	1
35	818853	КОЛЬЦО СТОПОРНОЕ	1
36	NSS	NOT SOLD SEPARATE Decal-Caution-In Gear Idle	1

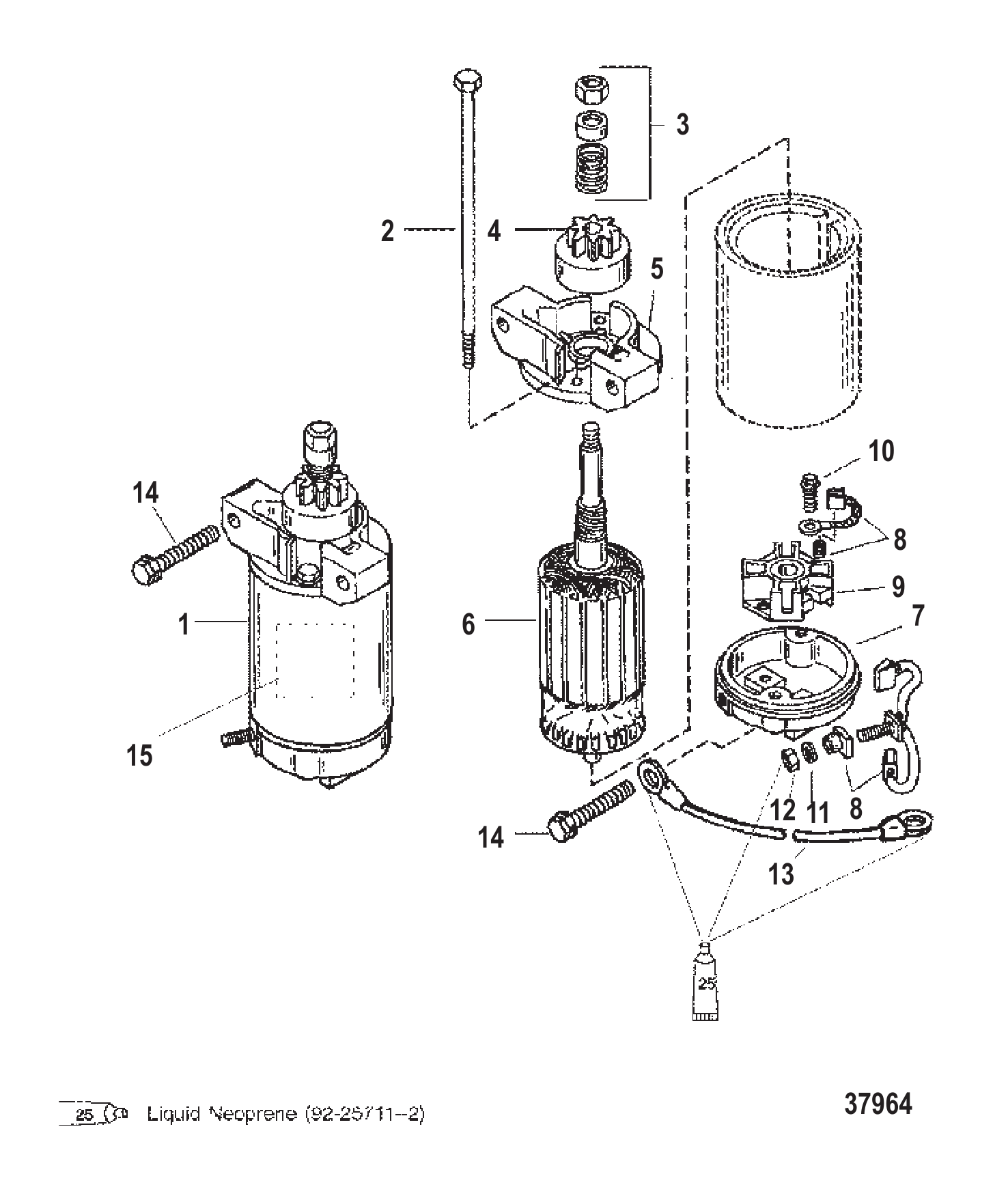

Рис. 23СТАРТЕР STARTER MOTOR

REF	Номер детали	Наименование	Кол-во
1	822462	СТАРТЕР В СБОРЕ	1
1	893890T	Стартер в сборе	1
2	965661	СКВОЗНОЙ БОЛТ	1
3	90643	КОМПЛЕКТ ПРИВОДА	1
4	68575	ПРИВОД В СБОРЕ	1
4	685753	ПРИВОД В СБОРЕ	1
5	823639	Крышка привода	1
5	8236392	Крышка привода	1
6	965651	ЯКОРЬ	1
7	8119011	Крышка коллектора	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	1
9	898265014	Держатель щёток	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
14	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
15	8272822	Наклейка предупреждение высокое напряжение	1

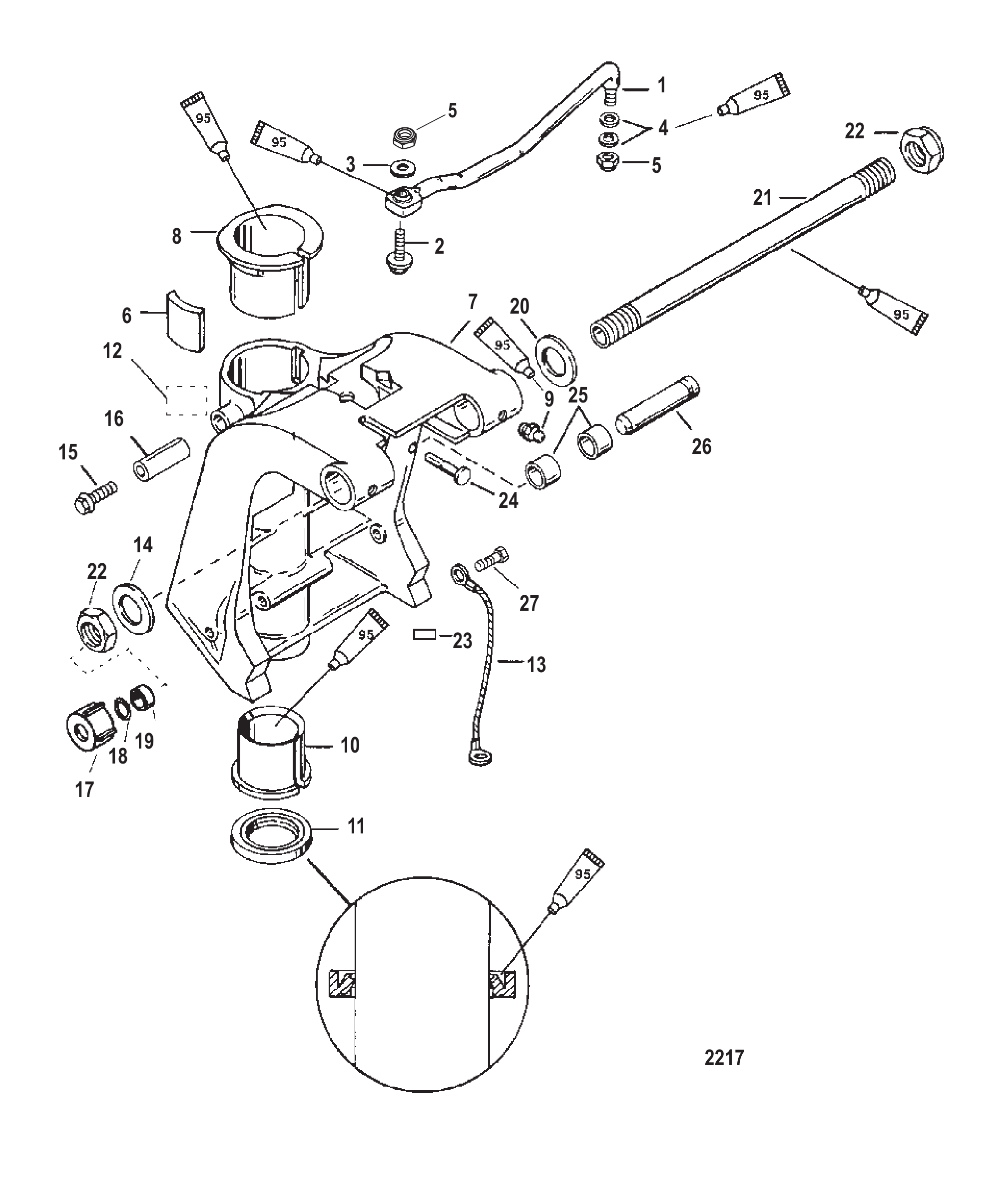

Рис. 24ПОВОРОТНЫЙ КРОНШТЕЙН SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	196081	Тяга	1
1	19608A14	Комплект крепления рулевого управления двигателя	1
2	823919	ВИНТ (.375-24 x 1.500)	1
3	71970	ШАЙБА (.390 x .546 x .12)	1
3	8M0109680	Шайба (.39 X .546 X.12)	1
4	37828	ШАЙБА (.390 x .625 x .062) Нержавеющая сталь	2
5	34863	ГАЙКА (.375-24)	2
5	8M0204726	Гайка (.375-24) латунная	2
6	822397	ПЯТА (МОДЕЛИ БЕЗ РУКОЯТКИ)	1
7	827402A1	Поворотный кронштейн в сборе	1
7	827402T5	Поворотный кронштейн	1
7	827402A2	Поворотный кронштейн в сборе	1
7	827402T6	ORD 3410-827402T5 Mercury / Quicksilver	1
8	8217711	Втулка (верхняя)	1
9	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
9	8M0169589	Штуцер для смазки	3
10	821777	Втулка (нижняя)	1
11	822404	САЛЬНИК	1
11	8M0205512	Сальник	1
12	NSS	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
13	88238A11	Трос в сборе	1
14	19619	Шайба	1
15	4008910	ВИНТ (M8 x 10) Нержавеющая сталь	1
15	40011149	Винт (M8 x 25) нержавеющая сталь	1
16	8282451	Уплотнение	1
17	19624A1	Комплект уплотнений	1
18	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.583 x .103)	1
19	78861	Проставка	1
20	19619	Шайба	1
21	19614	Труба наклона	1
21	8M0041938	Трубка наклона	1
22	826164	Гайка (.875-14)	2
22	8M0231351	Контргайка	2
23	8237011	Наклейка Co-Pilot	1
24	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
25	823507	Втулка	2
26	822480	ШТИФТ Поворотный (ВЕРХНИЙ)	1
27	817626	Винт (#10-16 x .380)	1
27	878607	Винт (#10-16 x .375)	1

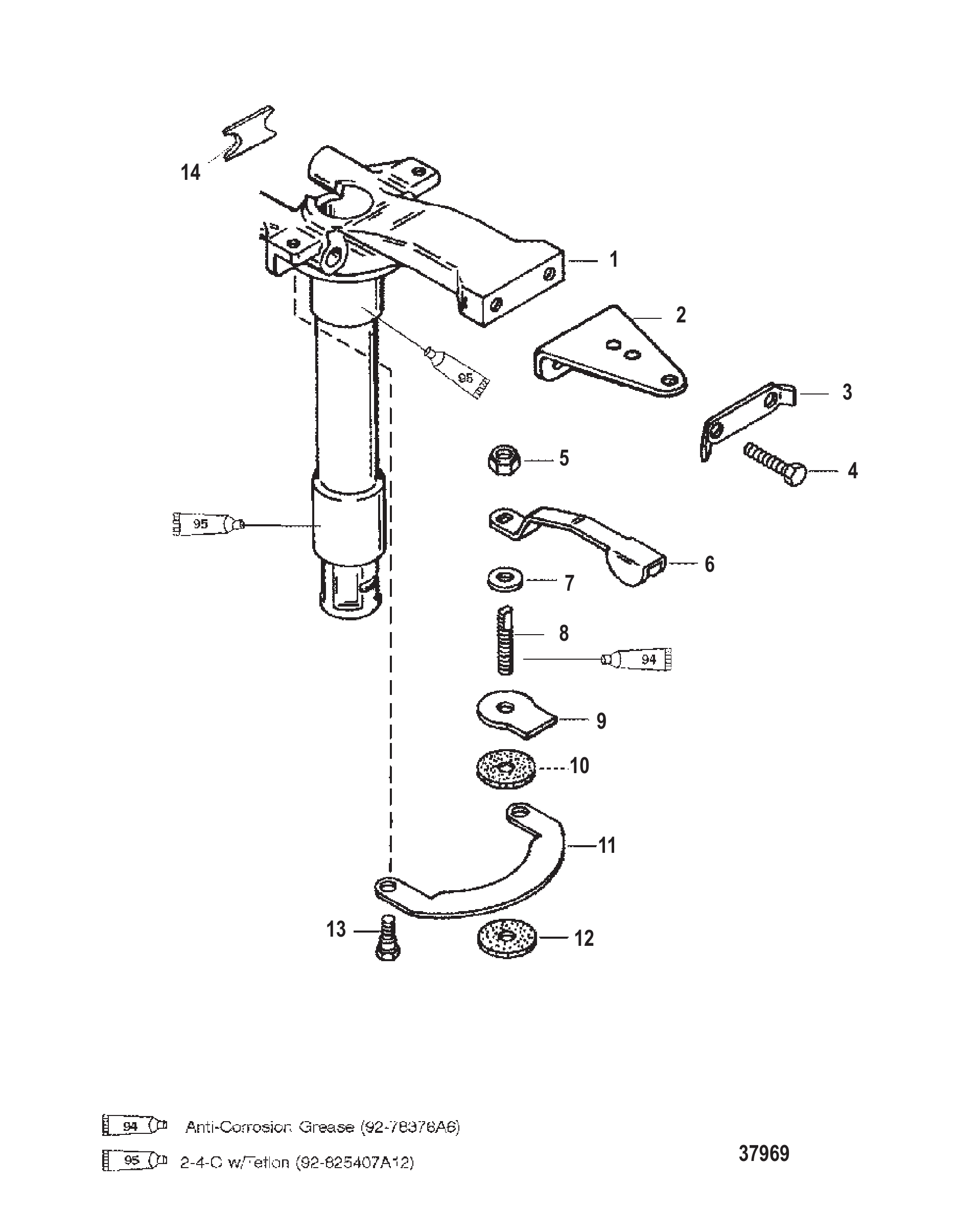

Рис. 25ПОВОРОТНАЯ ТРУБА SWIVEL TUBE

REF	Номер детали	Наименование	Кол-во
1	821769F1	ГОЛОВКА ПОВОРОТНОЙ ТРУБЫ	1
1	821769F2	ГОЛОВКА ПОВОРОТНОЙ ТРУБЫ	1
1	821769T2	ГОЛОВКА ПОВОРОТНОЙ ТРУБЫ СЕРАЯ	1
2	816667F3	Кронштейн	1
2	8M0184092	Кронштейн	1
3	816669F1	ШАЙБА СТОПОРНАЯ	1
3	8M0009820	ШАЙБА СТОПОРНАЯ	1
4	4000377	ВИНТ (M10 x 30)	2
5	34863	ГАЙКА (.375-24)	1
5	8M0204726	Гайка (.375-24) латунная	1
6	823792	РЫЧАГ	1
7	29330	ШАЙБА	1
8	821961	Штанга	1
9	821957	Пластина тормозная	1
10	8165621	Диск	1
11	823791	Пластина	1
11	8M0007471	ПЛАСТИНА ПОВОРОТНОЙ ГОЛОВКИ	1
12	8165621	Диск	1
13	768042	Винт с буртиком шестигранный	2
14	826658	Бампер	1
14	8M0156878	ОТБОЙНИК	1

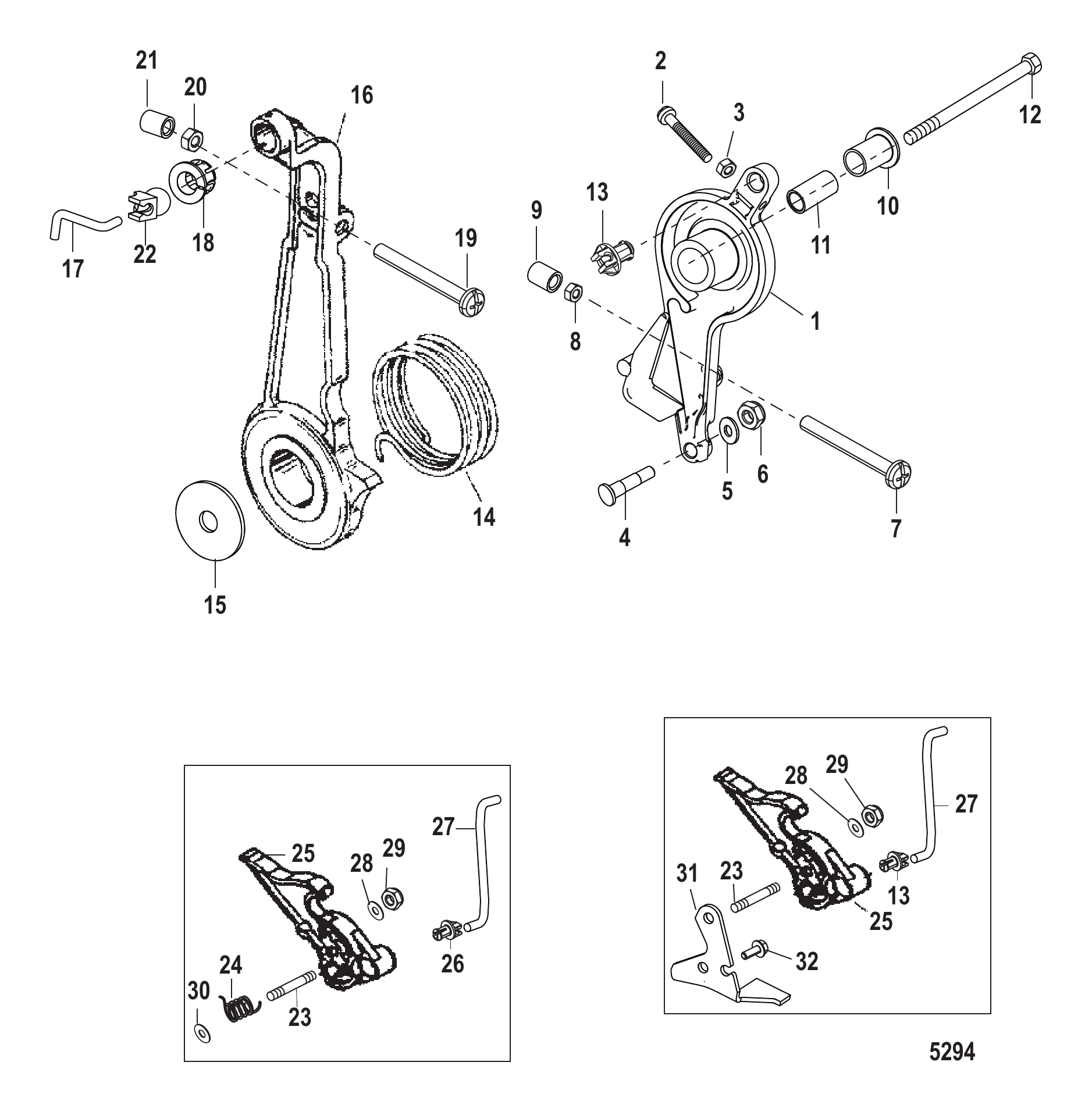

Рис. 26РЫЧАГ ДРОССЕЛЯ И ТЯГИ THROTTLE LEVER AND LINKAGE

REF	Номер детали	Наименование	Кол-во
1	429461	РЫЧАГ дроссельной заслонки	1
1	42946T1	Рычаг дросселя	1
2	817582	Винт регулировочный (M5 x 35)	1
3	400211	ГАЙКА (M5) Нержавеющая сталь	1
4	42927	Вставка	1
5	35459	ШАЙБА	1
6	8268336	Гайка (M6)	1
6	401386	ГАЙКА (M6) Нержавеющая сталь	1
7	814776	Регулировочный винт (M6 x 55)	1
8	400212	ГАЙКА (M6) Нержавеющая сталь	1
9	42942	Колпачок регулировочного винта	1
10	812930A1	Втулка	1
11	NSS	NOT SOLD SEPARATE Insert	1
12	4007180	ВИНТ (M10 x 45) Исполнение II	1
13	932481	Втулка	1
13	8M0215006	Втулка поворотная	1
14	55162	Пружина	1
15	42980	ШАЙБА	1
16	196632	Рычаг опережения зажигания	1
16	19663T02	Рычаг	1
17	42918	Штанга	1
17	878172	Тяга опережения зажигания	1
18	93254	ОСНОВАНИЕ ПОВОРОТНОГО УЗЛА	1
19	814776	Регулировочный винт (M6 x 55)	1
20	400212	ГАЙКА (M6) Нержавеющая сталь	1
21	42942	Колпачок регулировочного винта	1
22	93421	ШАР ПОВОРОТНОГО УЗЛА	1
23	42984	ШПИЛЬКА	1
23	8161949	Шпилька (M6 x 44)	1
24	817702	Пружина	1
25	828160A1	Кулачок дросселя в сборе	1
25	828160A2	Кулачок дросселя в сборе	1
26	932481	Втулка	1
26	8M0215006	Втулка поворотная	1
27	828159	Тяга дроссельной заслонки	1
27	878174	Тяга дросселя	1
28	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
29	8268336	Гайка (M6)	1
29	401386	ГАЙКА (M6) Нержавеющая сталь	1
30	828494	Шайба	1
31	8214943	Кронштейн	1
32	4006731	ВИНТ (M6 x 16)	1

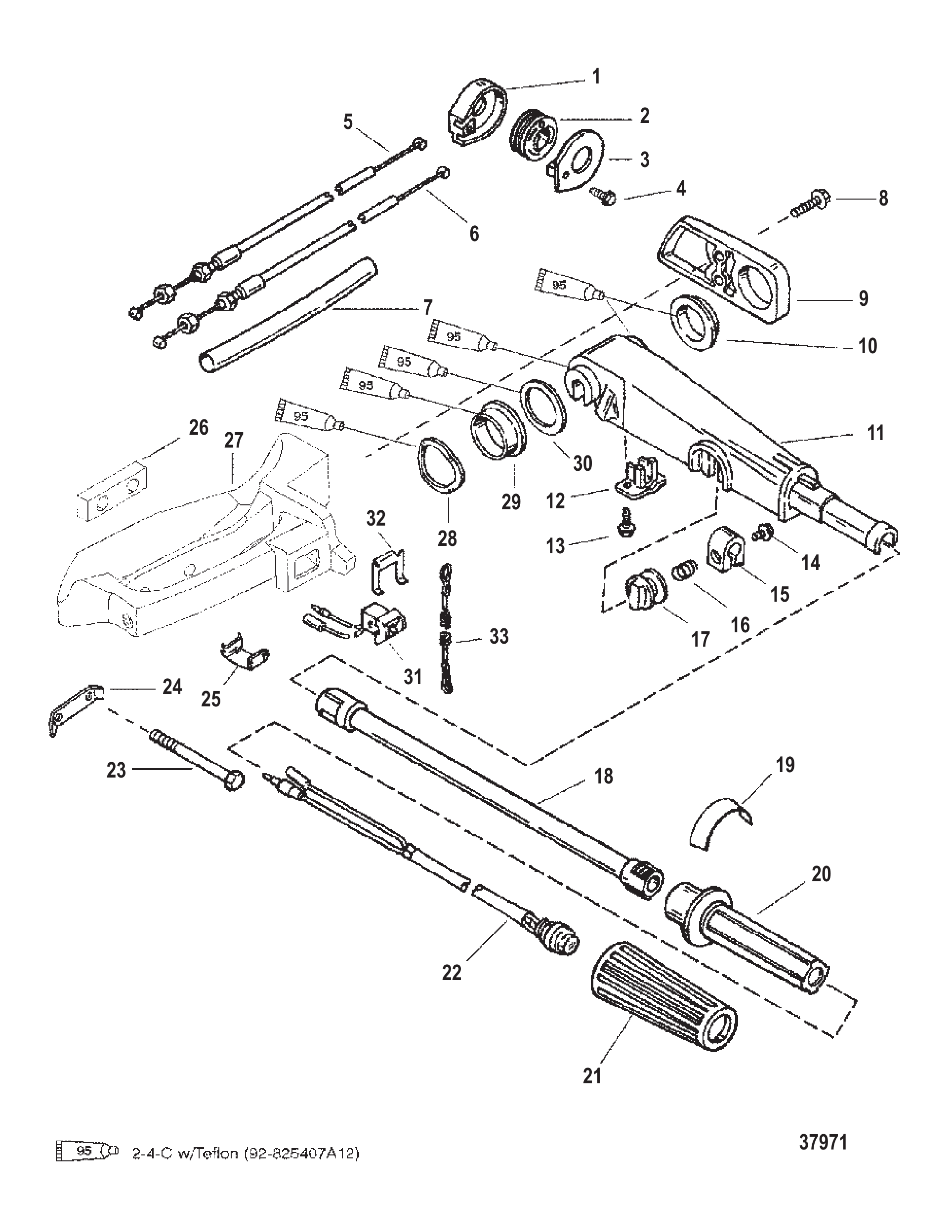

Рис. 27РУЛЕВАЯ РУКОЯТКА TILLER HANDLE

REF	Номер детали	Наименование	Кол-во
1	822148A7	Комплект крышки	1
2	822150	Шкив	1
3	NSS	NOT SOLD SEPARATE Case	1
4	812832	Винт (#10-16 x .500)	1
4	878608	Винт (#10-16 x .500)	1
5	4324212	ТРОС В СБОРЕ Дроссель (28.50 дюймов)	1
6	4324213	ТРОС В СБОРЕ Дроссель (30.00 дюймов)	1
7	960099	ВТУЛКА (12.00 дюймов)	1
8	82526225	ВИНТ (M8 x 25 мм) (С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ФЛАНЦЕМ)	2
9	822407F1	КРЫШКА	1
9	8M0072298	КРЫШКА	1
9	822407F2	КРЫШКА	1
10	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
11	828813F1	Рычаг	1
11	828813T1	Рычаг румпеля	1
11	828813F2	Рычаг рулевой рукоятки	1
11	828813T2	Рычаг рулевой рукоятки в сборе	1
12	822441	ФИКСАТОР	1
13	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
14	4000330	ВИНТ (M6 x 25)	1
14	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
15	821971	Фиксатор дросселя	1
15	892995	Фиксатор дросселя	1
16	96203	Пружина	1
17	821972	Рукоятка дросселя	1
17	821972T	Ручка газа	1
18	821463A2	Труба румпеля	1
18	8M0138696	Труба румпеля	1
19	8242001	Наклейка	1
19	8242004	Наклейка	1
20	821465	РУКОЯТКА ДРОССЕЛЯ	1
21	99589	Рукоятка	1
21	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
22	823609A13	Выключатель в сборе	1
22	8M0104614	Выключатель стоп	1
23	824848110	ВИНТ (M10 x 110)	2
24	816669F1	ШАЙБА СТОПОРНАЯ	1
24	8M0009820	ШАЙБА СТОПОРНАЯ	1
25	823687	Зажим	1
26	828569	Проставка	1
27	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
27	821455A5	КРОНШТЕЙН РУМПЕЛЯ	1
27	821455A4	КРОНШТЕЙН РУМПЕЛЯ	1
28	826792	Шайба волнистая	1
29	821477	ВТУЛКА 1.485-1.475 ВНУТРЕННИЙ ДИАМЕТР	1
30	827314	ШАЙБА	1
31	11083A15	Выключатель	1
31	11083A31	Выключатель стоп	1
32	120441	ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП	1
32	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
33	15920A54	Шнур аварийного останова в сборе	1
33	15920Q54	ШНУР В СБОРЕ	1

Рис. 28СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	36392	Калибровочный инструмент карбюратора	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	99379	Стробоскоп	1
-	825207A1	Жгут проводов в сборе TPI/CDM тестовый	1
-	NSS	NOT SOLD SEPARATE Collet (SNAP ON - CG41-14)	1
-	NSS	NOT SOLD SEPARATE Expanding Rod (SNAP ON - CG41-11)	1
-	822778A3	Комплект прижимного давления	1
-	99750A1	Мультиметр	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	24283	ЩИПЦЫ ДЛЯ СТОПОРНЫХ КОЛЕЦ	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1

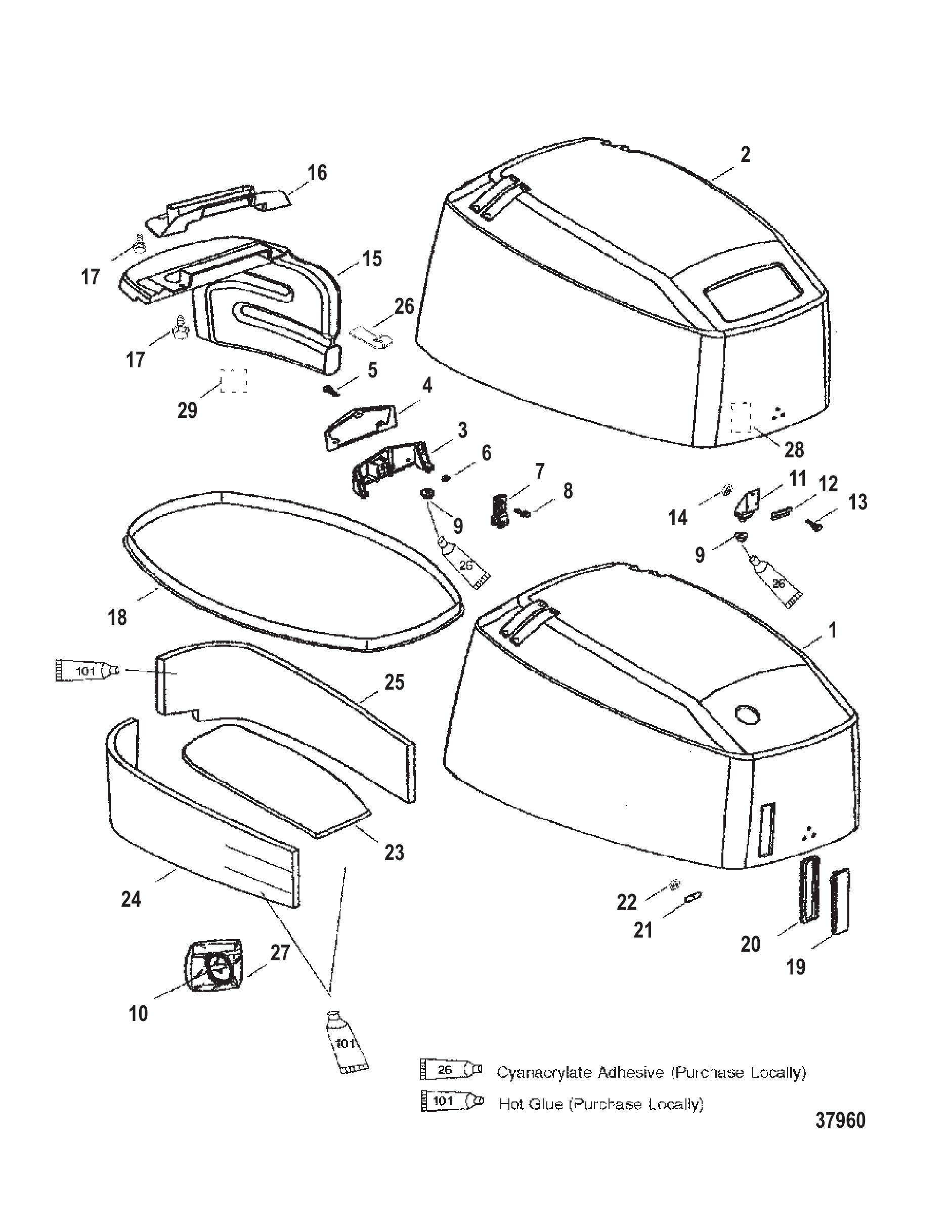

Рис. 29ВЕРХНИЙ КОК TOP COWL

REF	Номер детали	Наименование	Кол-во
1	825239A13	Верхний кожух в сборе	1
1	825239A14	Верхний кожух в сборе	1
1	825239T14	Верхний кожух в сборе	1
2	825239A11	Верхний кожух в сборе	1
2	825239T11	Верхний кожух в сборе	1
2	825239A12	Верхний кожух в сборе	1
2	825239T12	Верхний кожух в сборе	1
3	813549F3	Кронштейн опоры кожуха	1
3	8M0041044	Кронштейн	1
4	828433	Распорка кронштейна	1
4	828433T	Проставка	1
5	83208630	ВИНТ	3
6	400632	ГАЙКА	3
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	4006731	ВИНТ (M6 x 16)	2
9	8135462	Опора	3
9	813546003	ОПОРА	3
10	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
10	47341A11	Комплект шнура с рукояткой ручного запуска	1
11	828468	Кронштейн опоры кожуха - передний	1
11	8M0041646	Кронштейн	1
12	828503	Держатель фиксатора	1
13	83208616	ВИНТ	3
14	400632	ГАЙКА	1
15	828178	Патрубок воздухозаборника	1
15	8M0038217	Воздухозаборный патрубок	1
16	NSS	NOT SOLD SEPARATE Induction Insert	1
17	F2317	Винт (.250-20 x .875)	2
18	831905	Сальник	1
18	8M0043404	Сальник	1
19	813504A1	Комплект масломерного щупа	1
20	813505	Втулка уплотнительная	1
21	113171	ФИКСАТОР	1
22	113161	ГАЙКА	1
22	65110	ГАЙКА	1
23	828180A1	Комплект шумоизоляции (все)	1
23	828180A02	Комплект шумоизоляции (с предварительно нанесённым клеевым слоем)	1
24	NSS	NOT SOLD SEPARATE Sound Blanket	1
25	NSS	NOT SOLD SEPARATE Sound Blanket	1
26	NSS	NOT SOLD SEPARATE Tape	1
27	NSS	NOT SOLD SEPARATE Envelope	1
28	82409316	НАКЛЕЙКА Переключение В-Н-З	1
29	8555778	Наклейка с информацией об экологической маркировке EPA (воздуховод верхнего кожуха)	1
29	855577A8	REF SOB 09-18 Mercury / Quicksilver	1

Рис. 30Комплект переключателя наклона Trim Switch Kit

REF	Номер детали	Наименование	Кол-во
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
1	18861	Фиксатор	1
2	814820	Переходник	1
3	NSS	NOT SOLD SEPARATE Switch	1
4	79091	Предохранитель 20 А	1
4	8M0207796	Предохранитель 20 А	1
5	95084A2	Кабель в сборе с предохранителем — ранние модели	1
6	11149A2	Трос в сборе (6.00 дюймов)	2
7	19209	Винт (#10-32 x 2.25)	2
7	813523	Винт (#10-16 x 2.25)	2
