水星 Mercury 40 (International) 0N056165 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-802638006 · 共 38 个部位 · 1675 条零件

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
-	828155A7	Комплект защиты от обледенения карбюратора	1
-	825294A2	Комплект переоборудования для кнопки запуска на кожухе	1
-	812497A2	Диод в сборе	1
-	898289A72	Комплект диода-шнура двойной	1
-	822462A4	Комплект переоборудования стартера	1
-	812432T5	Комплект крепления двигателя	1
-	824072A3	Комплект удлинителя (22.5)	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
-	827387A2	Комплект ограничителя мощности	1
-	15000A7	Комплект замка зажигания дистанционного	1
-	19674Q2	Комплект выключателя/шнура аварийной остановки	1
-	95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
-	822573A12	Комплект датчика гидроподъема	1
-	822344A11	Комплект гидроподъёма	1
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
-	826557A1	Комплект крепления дистанционного управления	1
-	824477A3	Комплект жгута проводов дистанционного управления и обогатителя	1
-	826304A1	Жгут проводов в сборе	1
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
-	821455T8	Комплект румпеля	1

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242338	Комплект наклеек Mariner 15 - 30	1
2	8M0097201	Наклейка румпеля	1

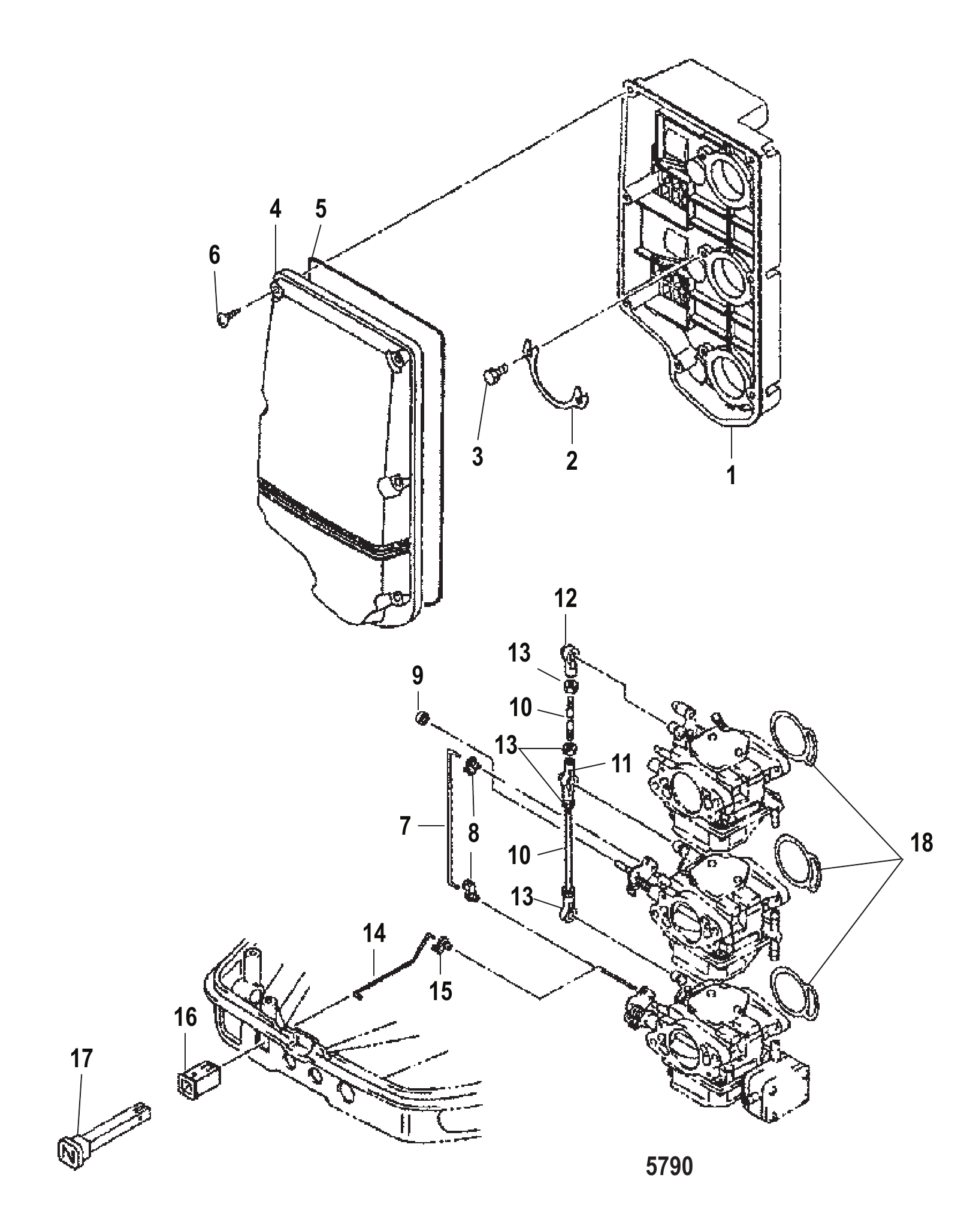

Рис. 3ВОЗДУШНЫЙ ГЛУШИТЕЛЬ Air Silencer

REF	Номер детали	Наименование	Кол-во
1	855556	Воздушный глушитель	1
1	8555561	Глушитель воздушный	1
2	855557	Стопорная пластина	3
3	855558	Винт (M5 x 16)	6
4	855559	Крышка	1
5	855560	Сальник резиновый	1
6	162572	Саморез	7
7	855561	C-образная тяга	1
7	8M0163143	C-ОБРАЗНОЕ ЗВЕНО	1
8	16333	ТЯГА быстросъёмная	2
9	855562	Упор (электрический)	1
10	855563	Тяга соединительная	2
10	855563001	Тяга соединительная	2
11	855564	Колпачок	1
12	853745	Колпачок	2
13	8537225	Гайка	4
13	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
14	8555611	Штанга	1
15	16333	ТЯГА быстросъёмная	1
16	851858005	Втулка	1
16	8M0231329	ВТУЛКА	1
17	855565001	Ручка воздушной заслонки	1
17	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
18	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
18	802807	Прокладка	3
-	853780A2	Ремкомплект карбюратора	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

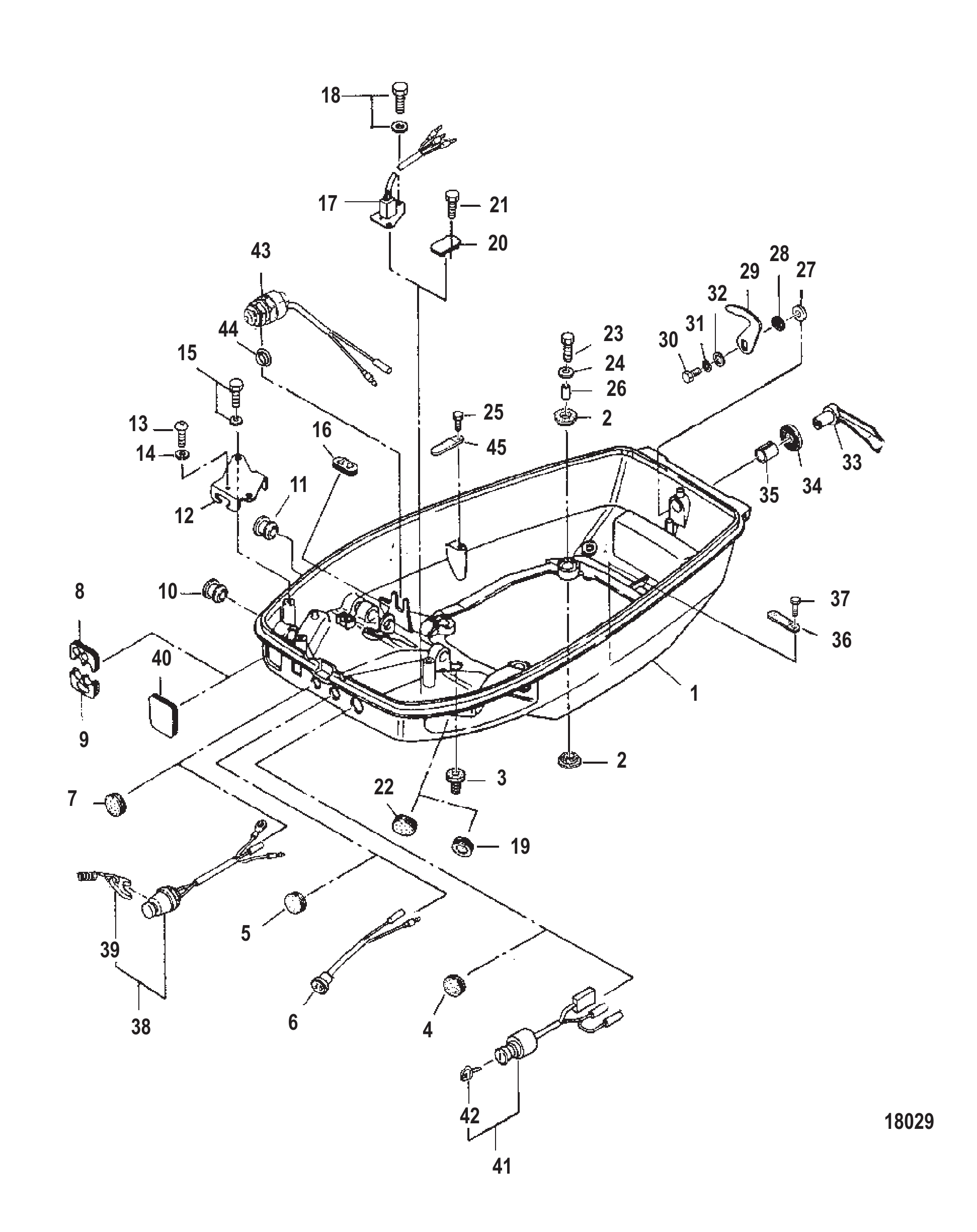

Рис. 4НИЖНИЙ КАПОТ 0N134078 и ниже Bottom Cowl 0N134078 and below

REF	Номер детали	Наименование	Кол-во
1	8537773	Нижний кожух	1
2	8537437	Опора резиновая	8
3	16823	Втулка уплотнительная	1
4	162263	Втулка уплотнительная (Manual)	1
5	16226	Втулка	1
6	804057	Контрольная лампа (маслоподача)	1
7	16226	Втулка	1
8	8518502	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8518503	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	162284	Втулка уплотнительная	1
11	855549	Пробка	1
12	8518364	КРОНШТЕЙН	1
13	823042075	ВИНТ	1
14	168181	Стопорная шайба	1
15	8248324	Винт (M6 x 16)	2
16	8518506	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Рукоятка)	1
16	8518504	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Дистанционное управление)	1
17	851883	Выключатель (силовой тримм)	1
18	82304234	БОЛТ	2
18	8230427	Болт в сборе (M6 x 12)	2
19	953871	Люверс (гидроподъём)	1
20	8518507	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Гидроподъем)	1
21	168288	Болт (ручной наклон)	2
22	16226	Втулка	1
23	823042044	БОЛТ	4
23	16830	Болт	4
24	161404	Шайба	4
25	162231	Болт	1
26	8537154	Проставка	4
26	853715007	Проставка	4
27	953922	ШАЙБА	1
28	16221	Волнистая шайба	1
29	162222	КРЫШКА КРЮЧКА	1
29	8M0146267	КРЮК КРЫШКИ	1
30	8107552	БОЛТ	1
30	8230427	Болт в сборе (M6 x 12)	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	1
32	895118002	Шайба	1
32	953921	Шайба нержавеющая	1
33	162184	РЫЧАГ КРЮЧКА	1
34	16219	Сальник	1
35	16220	Втулка	1
36	95306	Зажим провода	1
36	8M0130961	Хомут	1
37	823042064	ВИНТ (Power Trim)	1
37	879194247	Винт	1
38	804051A1	ВЫКЛЮЧАТЕЛЬ ЧЕКИ (РУКОЯТКА)	1
39	823054	Чека безопасности	1
40	8518505	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
41	804052A1	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (ЭЛЕКТРИЧЕСКИЙ)	1
42	802989	КЛЮЧ (Электрический)	1
42	8029891	Шпонка (электрическая)	1
42	8029892	Шпонка (электрическая)	1
43	804054	Выключатель нейтрали (электрический)	1
43	8M0127937	Выключатель нейтрали	1
44	9539211	Шайба (электрическая)	1
45	95306	Зажим провода	1
45	8M0130961	Хомут	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 5НИЖНИЙ КАПОТ 0N134079 и выше Bottom Cowl 0N134079 and up

REF	Номер детали	Наименование	Кол-во
1	8M0057107	НИЖНИЙ КОЖУХ	1
1	8M0143843	НИЖНИЙ КОЖУХ В СБОРЕ	1
1	8M0143845	НИЖНИЙ КОЖУХ В СБОРЕ	1
2	8M0143846	ПРОБКА СЛИВНАЯ	4
3	8537437	Опора резиновая	8
4	16823	Втулка уплотнительная	1
5	162263	Втулка уплотнительная (Manual)	1
6	16226	Втулка	1
7	804057	Контрольная лампа (маслоподача)	1
8	16226	Втулка	1
9	8518502	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	8518503	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
11	162284	Втулка уплотнительная	1
12	855549	Пробка	1
13	8M0085709	КРОНШТЕЙН	1
13	8M0056387	КРОНШТЕЙН	1
14	823042075	ВИНТ	1
15	8M0085710	ХОМУТ	1
16	8248324	Винт (M6 x 16)	1
17	8518506	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Рукоятка)	1
17	8518504	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Дистанционное управление)	1
18	8M0057108	ВЫКЛЮЧАТЕЛЬ ГИДРОПОДЪЕМА	1
19	162234	Болт (Power Trim)	2
20	953871	Люверс (гидроподъём)	1
21	898101145	Уплотнительное кольцо (гидроподъём)	1
22	8M0057109	КРОНШТЕЙН (ГИДРОПОДЪЕМ)	2
23	16226	Втулка	1
24	823042044	БОЛТ	4
24	16830	Болт	4
25	161404	Шайба	4
26	8M0085706	ВТУЛКА (ГИДРОПОДЪЕМ)	1
26	898101088	Втулка уплотнительная	1
27	8537154	Проставка	4
27	853715007	Проставка	4
28	953922	ШАЙБА	1
29	16221	Волнистая шайба	1
30	162222	КРЫШКА КРЮЧКА	1
30	8M0146267	КРЮК КРЫШКИ	1
31	8107552	БОЛТ	1
31	8230427	Болт в сборе (M6 x 12)	1
32	400256	СТОПОРНАЯ ШАЙБА (M6)	1
33	895118002	Шайба	1
33	953921	Шайба нержавеющая	1
34	162184	РЫЧАГ КРЮЧКА	1
35	16219	Сальник	1
36	16220	Втулка	1
37	95306	Зажим провода	1
37	8M0130961	Хомут	1
38	823042064	ВИНТ (Power Trim)	1
38	879194247	Винт	1
39	804051A1	ВЫКЛЮЧАТЕЛЬ ЧЕКИ (РУКОЯТКА)	1
40	823054	Чека безопасности	1
41	8518505	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
42	804052A1	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (ЭЛЕКТРИЧЕСКИЙ)	1
43	802989	КЛЮЧ (Электрический)	1
43	8029891	Шпонка (электрическая)	1
43	8029892	Шпонка (электрическая)	1
44	804054	Выключатель нейтрали (электрический)	1
44	8M0127937	Выключатель нейтрали	1
45	9539211	Шайба (электрическая)	1
46	8230427	Болт в сборе (M6 x 12)	1
47	8M0057111	НИППЕЛЬ	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 6Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	821383A3	КАРБЮРАТОР	1
1	821383T17	КАРБЮРАТОР (WME 98)	1
1	821383A4	КАРБЮРАТОР	1
1	821383T18	КАРБЮРАТОР (WME 99)	1
1	823799A10	КАРБЮРАТОР	1
1	823799A44	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
1	823799A11	КАРБЮРАТОР	1
1	823799T38	КАРБЮРАТОР (WME 97)	1
1	823799A12	КАРБЮРАТОР	1
1	823799T12	КАРБЮРАТОР	1
2	NSS	NOT SOLD SEPARATE RETAINING RING	1
3	8113521	Рычаг масляного насоса (электрический)	1
4	8086121	Винт фиксатора рычага (WME43/45 - нижний)	1
5	8236371	Клапан дроссельной заслонки	1
6	NSS	NOT SOLD SEPARATE SCREW, Throttel Valve	2
7	8144461	Прокладка фланца	1
8	NA	НЕ ПОСТАВЛЯЕТСЯ ПРОКЛАДКА, Пластина крышки	1
9	811221	КРЫШКА	1
10	811220	ВИНТ Крышки	2
11	NSS	NOT SOLD SEPARATE SPRING, Idle Needle	1
12	NSS	NOT SOLD SEPARATE IDLE NEEDLE	1
13	808746	Рычаг	1
14	808743	Втулка вала дроссельной заслонки	1
14	8087431	Втулка вала дроссельной заслонки	1
15	NSS	NOT SOLD SEPARATE SPRING, Throttel Return	1
16	8236331	Вал дроссельной заслонки	1
17	8236323	Вал дроссельной заслонки	1
18	823634	Винт	1
19	96321	Пружина регулировки холостого хода	1
20	808739	Винт регулировки холостого хода	1
20	8087392	Винт регулировки холостого хода	1
21	NSS	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
22	NSS	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
23	879194011	Клапан впускной	1
24	808738	Прокладка	1
25	NSS	NOT SOLD SEPARATE FLOAT SHAFT	1
26	9594	Поплавок	1
27	NSS	NOT SOLD SEPARATE GASKET, Fuel Bowl	1
28	811695	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
28	811693	ПОПЛАВКОВАЯ КАМЕРА Топливная	1
29	NSS	NOT SOLD SEPARATE FITTING (PART OF 1395-811695)	1
30	808612	Винт с шайбой (#8-32 x .750)	4
31	4215	Жиклёр главной топливной системы (.066)	1
31	5225	Жиклёр главный (.054)	1
32	811694	КОМПЛЕКТ ПРОБКИ	1
33	802731	Сальник (состоит из 4 сальников)	1
34	814776	Регулировочный винт (M6 x 55)	2
35	815784	КРЫШКА	1
36	8235871	Крышка карбюратора	1
36	823587T02	КРЫШКА В СБОРЕ-КАРБ	1
37	4000363	ВИНТ (M8 x 100)	2
38	823586	Пластина карбюратора	1
38	8235862	Пластина карбюратора	1
39	67748	Ролик	1
-	8236354	Ремкомплект карбюратора	1
-	8112231	НАБОР ПРОКЛАДОК КАРБЮРАТОРА	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1
-	808569A97	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 7КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ Crankshaft, Piston and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9614A2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
1	8M0046560	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	160492	Подшипник шариковый	1
2	16049T02	Подшипник шариковый	1
3	855552	Шестерня приводная	1
4	853714	Пружинный зажим	1
5	880810	Палец поршневой	2
6	880855	Шатун	2
7	880856	Подшипник игольчатый	2
8	880857	Шайба	4
9	96152	Поршень	3
9	9615T02	ПОРШЕНЬ-СТАНДАРТ	3
9	879194	Поршень	AR
-	8M0103794	ПОРШЕНЬ В СБОРЕ СТАНДАРТНЫЙ	1
-	8M0103792	ПОРШЕНЬ В СБОРЕ .5 РЕМОНТНЫЙ	1
-	8M0082176	ПОРШЕНЬ В СБОРЕ	3
-	8M0082177	ПОРШЕНЬ В СБОРЕ	AR
10	16054A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	1
10	8M0080349	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	3
10	16055A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
10	8M0080348	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
10	8M0080348	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
11	160561	Палец поршня	3
11	803680003	ПАЛЕЦ ПОРШНЕВОЙ	3
12	160571	Зажим	6
13	853712	УПОРНОЕ КОЛЬЦО	2
14	160531	Шпонка	1
15	855553	Подшипник главный (верхний)	1
16	803879	Масляный сальник	1
17	855554	Кольцо уплотнительное	1
17	855554004	Кольцо уплотнительное	1
18	8130483	Подшипник игольчатый	3
-	851886A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

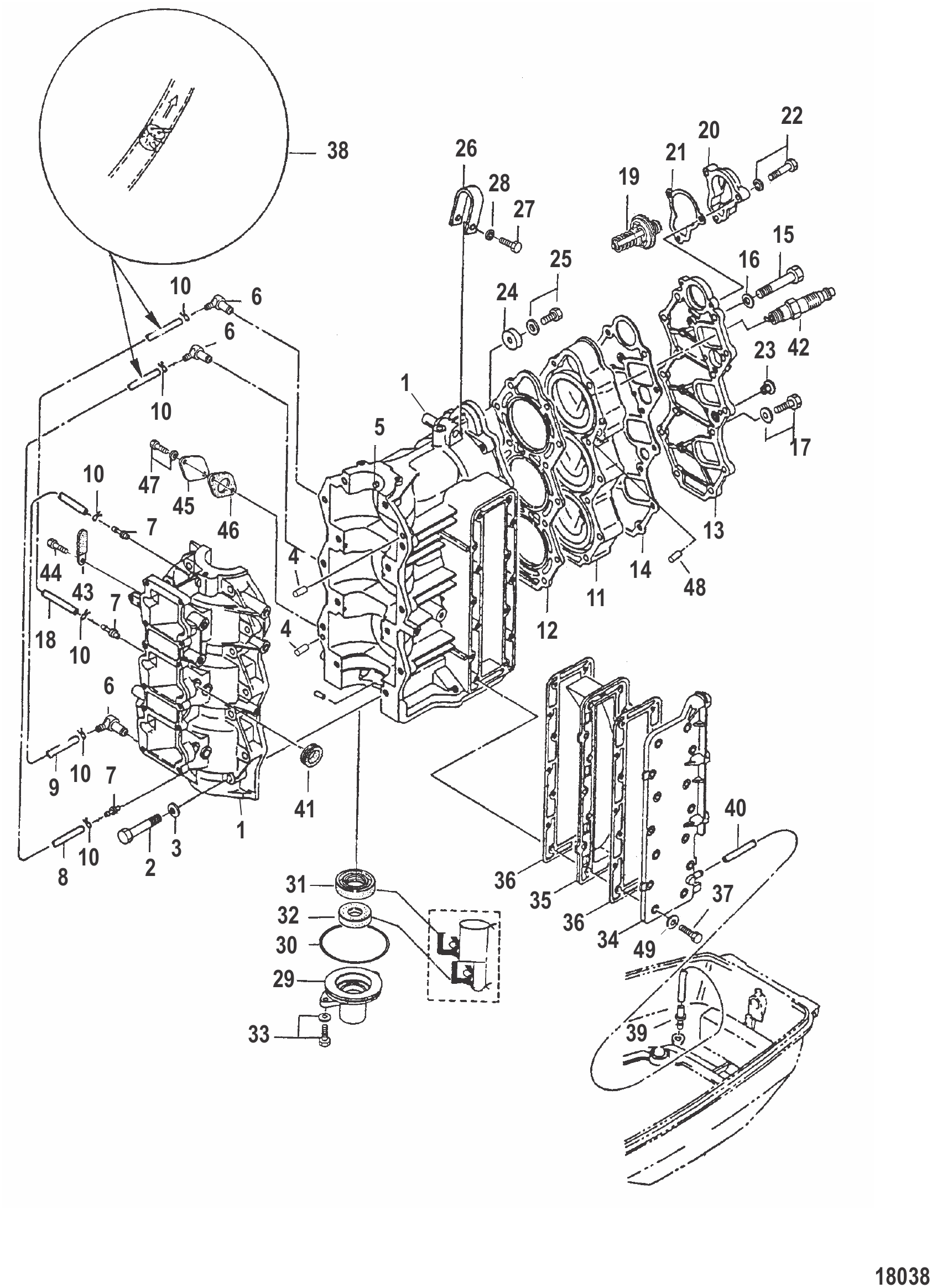

Рис. 8БЛОК ЦИЛИНДРОВ серийный 0N495904 и ниже Cylinder Block Serial 0N495904 and Below

REF	Номер детали	Наименование	Кол-во
1	815013A11	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	815013A4	БЛОК ЦИЛИНДРОВ	1
1	8M0082198	БЛОК ЦИЛИНДРОВ	1
2	166951	Болт	14
3	4002217	ШАЙБА	14
4	16119	Штифт установочный	2
5	9521812	Штифт установочный	1
6	853696	КЛАПАН ВЫПУСКА ВОЗДУХА	3
6	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	3
7	812960	Разъём	3
7	8M0064617	НИППЕЛЬ	3
8	95223009	Трубка (220 мм)	1
8	879194473	Трубка	1
9	898101227	Шланг резиновый (330 мм)	1
10	95332002	Зажим	6
11	96305	Головка цилиндра	1
-	898101264	Заглушка вальцованная	1
12	81293910	Прокладка	1
12	8M0062091	ПРОКЛАДКА	1
13	855548	Крышка	1
13	8M0231776	КРЫШКА	1
14	81293911	Прокладка	1
14	8M0115016	ПРОКЛАДКА	1
15	166982	Болт	14
15	8M0106717	БОЛТ	14
16	162381	Шайба	14
16	8M0106725	Шайба	14
17	16695007	Винт	4
17	898101953	БОЛТ	4
18	812940010	ТРУБКА (160 мм)	1
18	879194473	Трубка	1
19	8537041	ТЕРМОСТАТ	1
20	8537051	КРЫШКА	1
21	8537024	ПРОКЛАДКА	1
22	825702002	Болт нержавеющая сталь	3
22	823042	Болт	3
23	855549	Пробка	1
24	823913Q	АНОД	1
25	167051	Болт (M6 x 20)	1
26	855550	Рым-болт	1
26	8M0137792	РЫМ-БОЛТ	1
27	168304	Болт	1
28	4002217	ШАЙБА	1
29	8537131	Крышка концевая нижняя	1
30	8537091	Кольцо уплотнительное	1
31	8537077	Сальник масляный	1
31	8M0056308	САЛЬНИК	1
32	8537078	Сальник масляный	1
33	167051	Болт (M6 x 20)	2
34	8537061	Крышка выпускная	1
34	8M0081401	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
35	8537062	Крышка выпускная	1
36	8129395	Прокладка	2
36	812939020	ПРОКЛАДКА	2
37	825009026	БОЛТ	14
38	42657A3	Обратный клапан	3
39	8129603	Ниппель	1
39	898101961	НИППЕЛЬ	1
40	851848005	ШЛАНГ (260 мм)	1
40	879194470	Шланг	1
41	855551	Втулка (электрическая)	1
42	41263M	СВЕЧА ЗАЖИГАНИЯ	3
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	3
42	828942	Свеча зажигания (NGK# BR7HS-10)	Opt.
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	Opt.
42	84409M	ПРОБКА	3
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	3
42	8244068	Свеча зажигания	Opt.
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	Opt.
43	95306	Зажим провода	1
43	8M0130961	Хомут	1
44	823042064	ВИНТ (Power Trim)	1
44	879194247	Винт	1
45	803992	КРЫШКА (Ручной)	1
46	8555692	Прокладка (механическая)	1
46	8M0081613	ПРОКЛАДКА	1
47	162233	Винт	2
48	16119	Штифт установочный	2
49	879194338	Шайба	14
49	16826	Шайба нержавеющая	14
-	851886A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 9Блок цилиндров серийный номер 0N495905 и выше Cylinder Block Serial 0N495905 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0242292	БЛОК ЦИЛИНДРОВ	1
1	8M0242294	БЛОК ЦИЛИНДРОВ	1
2	166951	Болт	14
3	4002217	ШАЙБА	14
4	16119	Штифт установочный	2
5	9521812	Штифт установочный	1
6	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	3
NS	812960006	НИППЕЛЬ	1
7	8M0064617	НИППЕЛЬ	1
8	879194473	Трубка	1
9	NSS	NOT SOLD SEPARATE	1
10	95332002	Зажим	6
11	96305	Головка цилиндра	1
-	898101264	Заглушка вальцованная	1
12	8M0062091	ПРОКЛАДКА	1
13	8M0231776	КРЫШКА	1
14	8M0115016	ПРОКЛАДКА	1
15	8M0106717	БОЛТ	14
16	8M0106725	Шайба	14
17	167051	Болт (M6 x 20)	4
18	879194473	Трубка	1
19	8537041	ТЕРМОСТАТ	1
20	8537051	КРЫШКА	1
21	8537024	ПРОКЛАДКА	1
22	823042	Болт	3
23	855549	Пробка	1
24	8M0135965	ПРОБКА АНОДА В СБОРЕ	1
25	8M0065071	ПРОБКА АНОДА	1
26	804840010	Кольцо уплотнительное	1
27	8M0065073	АНОД	1
28	888786	Винт	1
29	8M0137792	РЫМ-БОЛТ	1
30	168304	Болт	1
31	4002217	ШАЙБА	1
32	8537131	Крышка концевая нижняя	1
33	8537091	Кольцо уплотнительное	1
34	8M0101648	САЛЬНИК	1
35	8537078	Сальник масляный	1
36	167051	Болт (M6 x 20)	2
37	8M0081401	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
38	8537062	Крышка выпускная	1
39	812939020	ПРОКЛАДКА	2
40	825009026	БОЛТ	14
41	42657A3	Обратный клапан	3
42	898101961	НИППЕЛЬ	1
43	8M0057113	Трубка	1
44	855551	Втулка (электрическая)	1
45	8M0181925	СВЕЧА ЗАЖИГАНИЯ	3
45	8M0181926	СВЕЧА ЗАЖИГАНИЯ	3
46	8M0130961	Хомут	1
47	879194247	Винт	1
48	803992	КРЫШКА (Ручной)	1
49	8M0081613	ПРОКЛАДКА	1
50	162233	Винт	2
51	16119	Штифт установочный	2
52	16826	Шайба нержавеющая	14
-	8M0242296	КОРОТКИЙ БЛОК	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 10Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	40011155	ВИНТ (M8 x 55) Нержавеющая сталь	2
2	93221	ВТУЛКА ВОДЯНОЙ ТРУБКИ	1
2	93221002	Втулка уплотнительная	1
3	99019	Хомут уплотнения водяной трубки	1
4	42941	Уплотнение водяной трубки (верхнее)	1
4	42941001	Сальник водяной трубки	1
5	430144	Трубка водяная	1
5	8M0042795	Трубка водяная короткая	1
5	430143	Трубка водяная	1
5	8M0042794	Трубка водяная длинная	1
6	8246971	Трубка выхлопная	1
6	8M0046061	Трубка выхлопная	1
7	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
8	821446	ПРОКЛАДКА КОРПУСА ГРЕБНОГО ВАЛА	1
8	8M0000821	Прокладка	1
9	821439A4	Пластина переходная в сборе	1
9	821439T4	Пластина переходная	1
9	821439A1	Пластина переходная в сборе	1
9	821439T4	Пластина переходная	1
9	821439A2	Пластина переходная в сборе	1
9	821439T4	Пластина переходная	1
10	23784	ПАЛЕЦ УСТАНОВОЧНЫЙ	4
11	4010875	ВИНТ (M10 x 75) Шестигранный фланец - Нержавеющая сталь	1
12	821510	УПЛОТНЕНИЕ НИЖНЕГО КОЖУХА	1
12	8M0043148	Сальник нижнего кожуха	1
13	822419	СОЕДИНИТЕЛЬ	1
14	822408	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
14	822408001	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
15	822418	ВАЛ ПЕРЕКЛЮЧЕНИЯ (ВЕРХНИЙ)	1
15	880042	Вал переключения	1
16	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
17	822417	ШТИФТ	1
18	21071	ШПЛИНТ	1
18	210711	Шплинт	1
19	822396	ВИНТ (M12 x 162)	2
19	8M0000520	Болт	2
20	821441	ОПОРА	1
20	8M4501487	Опора верхняя в сборе	1
21	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	4
22	934161	Шайба неопреновая	2
22	32834	ШАЙБА (.9375 x 1.750 x .172)	2
23	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
23	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	2
24	90099	ГАЙКА (M12) ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	2
24	896963	Гайка (M12)	2
25	821512A4	Крышка тримма	1
25	821512A5	Крышка тримма	1
25	821512A4	Крышка тримма	1
26	822421	ОТБОЙНИК	1
26	8M0043155	Упор верхний тримма	1
27	826173	Винт (M5 x .8 x 60)	1
28	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	400263	ГАЙКА (M5)	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1

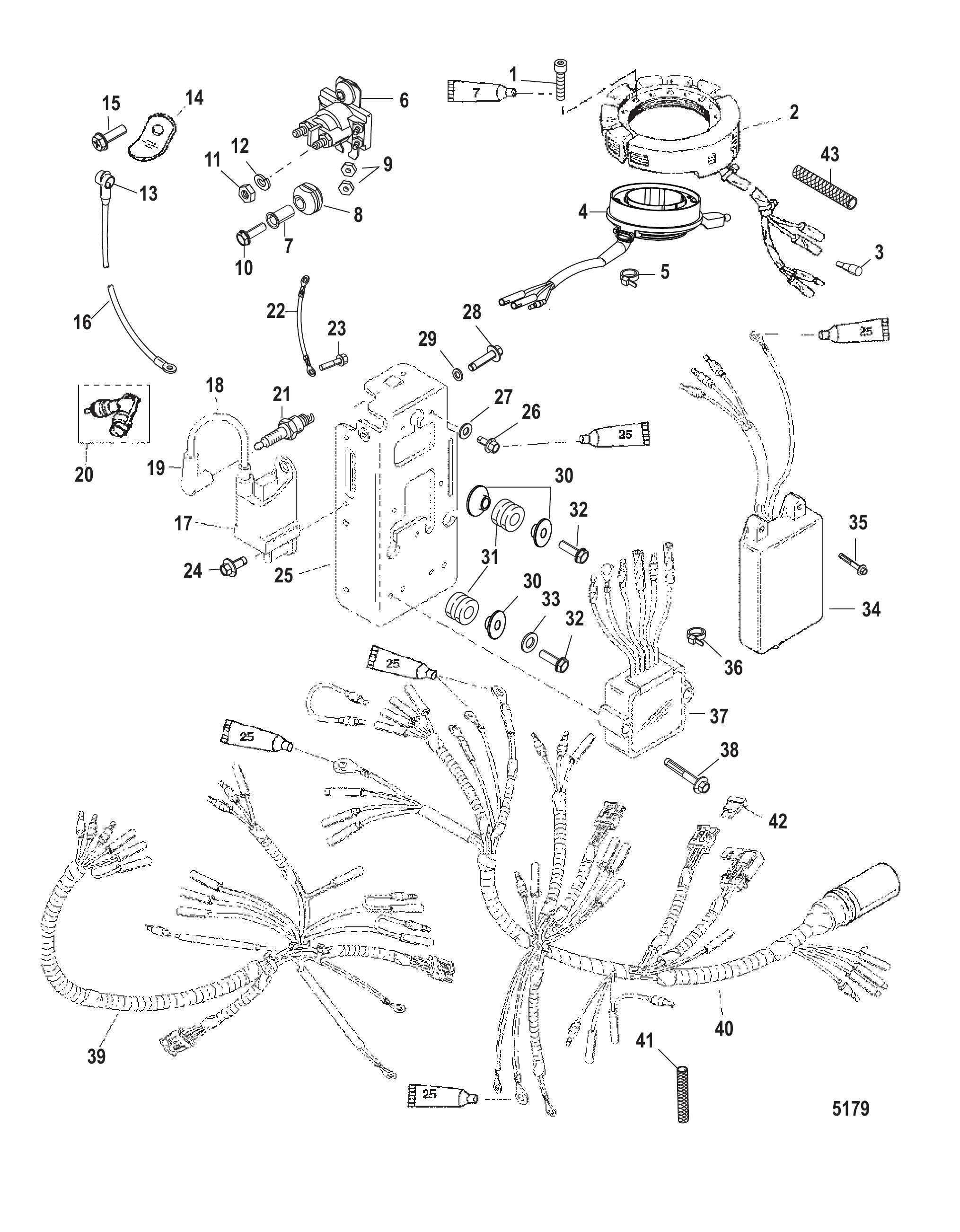

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	4013930	ВИНТ (M5 x 30)	5
2	832074A11	Статор в сборе	1
-	11149A26	Трос в сборе (2 гнездовых наконечника)	1
-	11149A25	Трос в сборе (1 штыревой/1 гнездовой)	1
3	13541	Разъём штыревой	2
4	853960T	Датчик-триггер	1
5	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	3
6	850187T1	Электромагнит в сборе	1
6	8M0185146	Соленоид в сборе	1
7	818968	ВТУЛКА	2
7	8M0214955	Втулка	2
8	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
8	8M0207785	Втулка	2
9	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
10	40011129	Винт (M6 x 25) нержавеющая сталь	2
11	64015	Гайка (.250-20) клеммы стартерного соленоида	2
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	830233	Колпак изолятора - красный	1
14	8275101	Фиксатор	1
15	878609	Винт (#10-16 x .600)	1
16	88439A4	Кабель в сборе аккумулятор - отрицательный	1
17	827509T7	Модуль CDM в сборе	2
18	857124A1	Кабель высокого напряжения в сборе	2
19	857074A1	Комплект колпачков/клемм	2
20	815119M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ	2
21	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
21	816737Q	Свеча зажигания NGK BP8HN-10@10	2
21	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
21	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
22	88807A44	Трос в сборе (10 дюймов)	1
23	81893412	ВИНТ (M8 x 12)	1
24	82129116	ВИНТ (M6 x 16)	4
25	8302361	Пластина электрическая	1
26	82239312	ВИНТ (M5 x 12)	1
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
28	82129114	ВИНТ (M6 x 14)	1
29	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
29	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
30	8318701	Втулка	6
31	822002	Втулка уплотнительная	3
32	40011130	Винт (M6 x 30) нержавеющая сталь	3
33	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	1
33	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	1
34	821889A49	Ограничитель оборотов	1
34	821889A50	Ограничитель оборотов	1
35	82129125	ВИНТ (M6 x 25 мм)	2
36	816311T	СТЯЖКА (8.00 дюймов)	4
37	883072T	Регулятор напряжения	1
37	8M0084173	Регулятор напряжения	1
38	82129135	ВИНТ (M6 x 35)	2
39	854323A2	Жгут проводов двигателя в сборе	1
40	854322A2	Жгут проводов двигателя в сборе	1
41	828547353	Трубка (внутренний диаметр .350 x 3.00 фута)	1
42	812619	Предохранитель жёлтый - 20 ампер	1
43	828547T	Труба защитная (внутренний диаметр 1.00 x 3.00 фута, бухта)	1
-	808569T02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0063311	Головка блока цилиндров в сборе	1

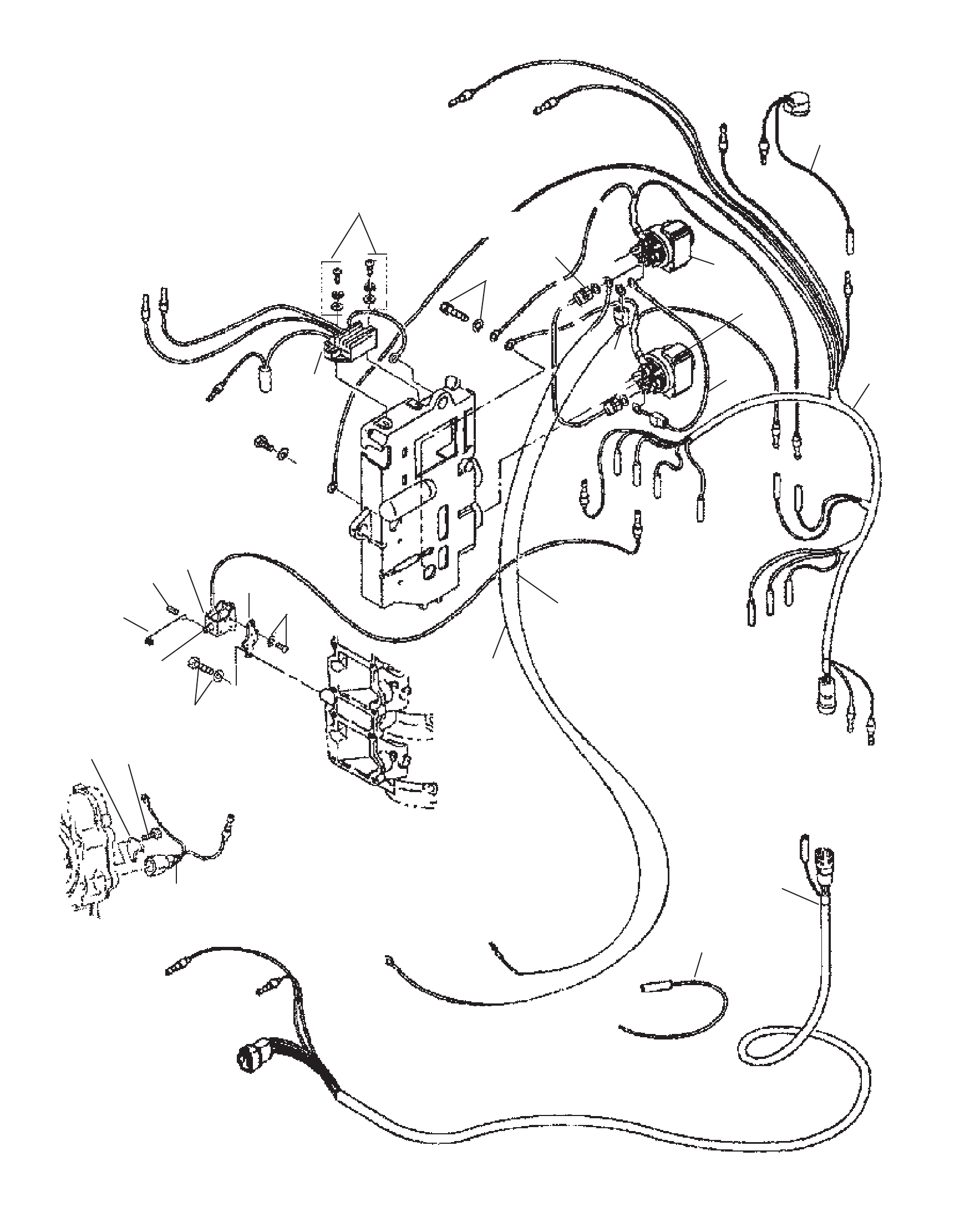

Рис. 12Электрические компоненты (электрические модели) Electrical Components (Electric Models)

REF	Номер детали	Наименование	Кол-во
1	8538112	Выпрямитель	1
1	853811003	Выпрямитель	1
2	8555443	Винт	2
3	853829A1	Сборка соленоида воздушной заслонки (электрический дистанционный)	1
4	853830	Плунжер (электрическое дистанционное управление)	1
5	162454	Винт (Electric Remote)	3
6	8518363	КРОНШТЕЙН	1
6	8M0098603	КРОНШТЕЙН	1
7	162233	Винт	2
8	8555615	Крюк	1
9	952189	Штифт установочный	1
10	85374011	ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	8537406	Провод предохранителя	1
12	851839	Реле-выключатель	1
13	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
14	8537407	Трос	1
15	8537408	Трос чёрный	1
16	8537409	Трос	1
17	85374010	ТРОС	1
18	8538161	Крышка	6
19	8230427	Болт в сборе (M6 x 12)	2
20	802808A1	ЗУММЕР В СБОРЕ (ПЕРЕГРЕВ)	1
21	802809A1	ДАТЧИК В СБОРЕ (ПЕРЕГРЕВ)	1
21	8M0235301	ДАТЧИК ПЕРЕГРЕВА	1
22	8107532	УПОР	1
23	82304217	БОЛТ	1
23	167051	Болт (M6 x 20)	1
24	85374012	ЖГУТ ПРОВОДОВ В СБОРЕ (Рукоятка)	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

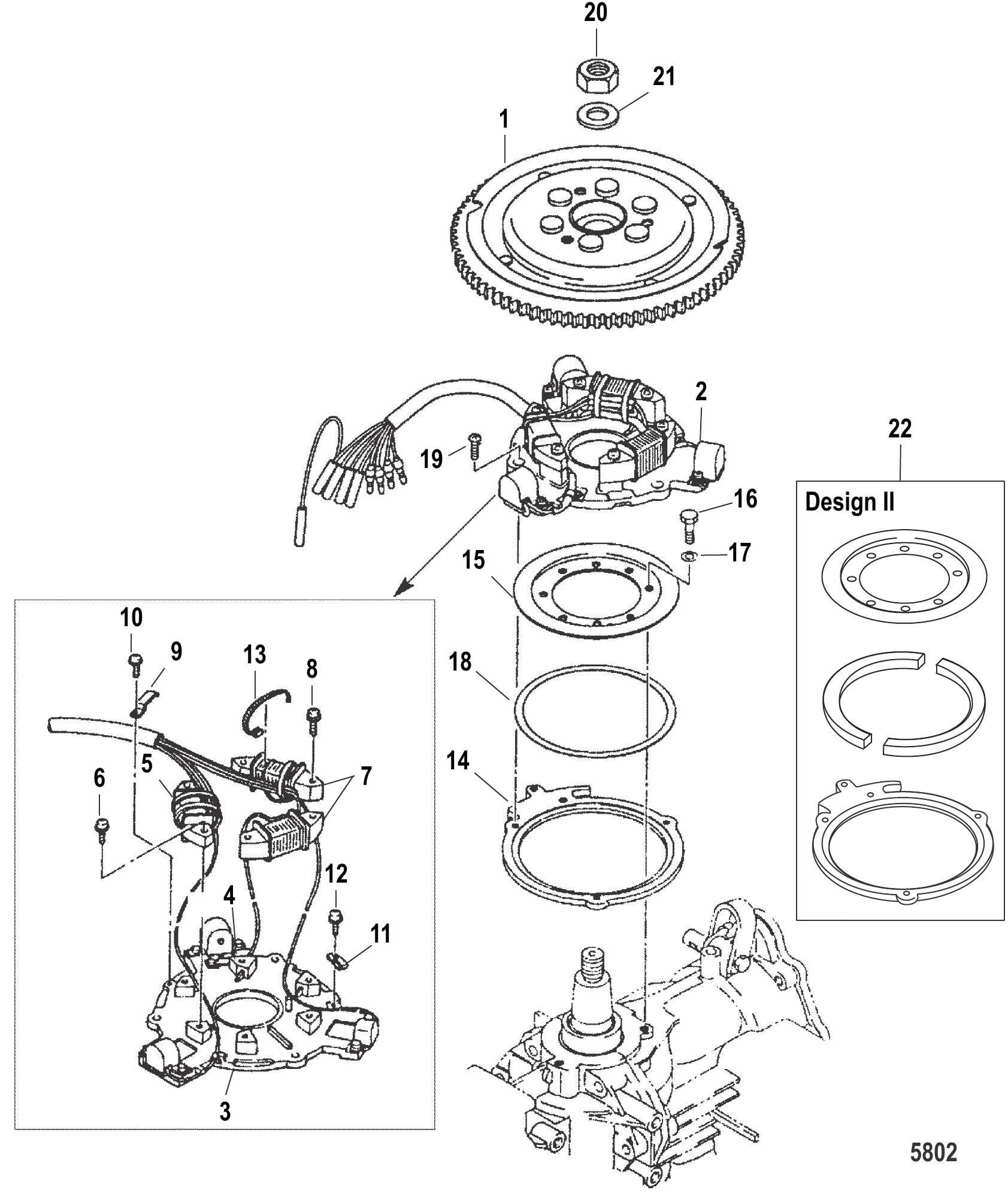

Рис. 13Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8150242	Маховик	1
2	853737A2	ПЛАСТИНА В СБОРЕ (КАТУШКА)	1
2	8M0109038	КОРОБКА КАТУШКИ ЗАЖИГАНИЯ	1
3	160663	Датчик	1
4	8537381	Держатель импульсный	1
5	160582	Статор	1
6	8230318	Винт	2
7	160742	Катушка зарядки (комплект)	1
8	8230318	Винт	4
9	8537382	Направляющая провода	1
10	851816	Винт	2
10	8M0135299	ВИНТ	2
11	851817	Хомут	2
12	8518161	Винт	2
12	8230314	ВИНТ	2
13	816311T	СТЯЖКА (8.00 дюймов)	1
14	8537101	Пластина установки зажигания	1
14	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
15	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
15	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
16	166954	Болт	3
17	16818	Стопорная шайба	3
18	8537951	Прокладка регулировочная	AR
18	8537952	Прокладка регулировочная	AR
18	8537953	Прокладка регулировочная	AR
19	8555441	Винт	3
20	851832	Гайка	1
21	8539911	Шайба	1
22	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1

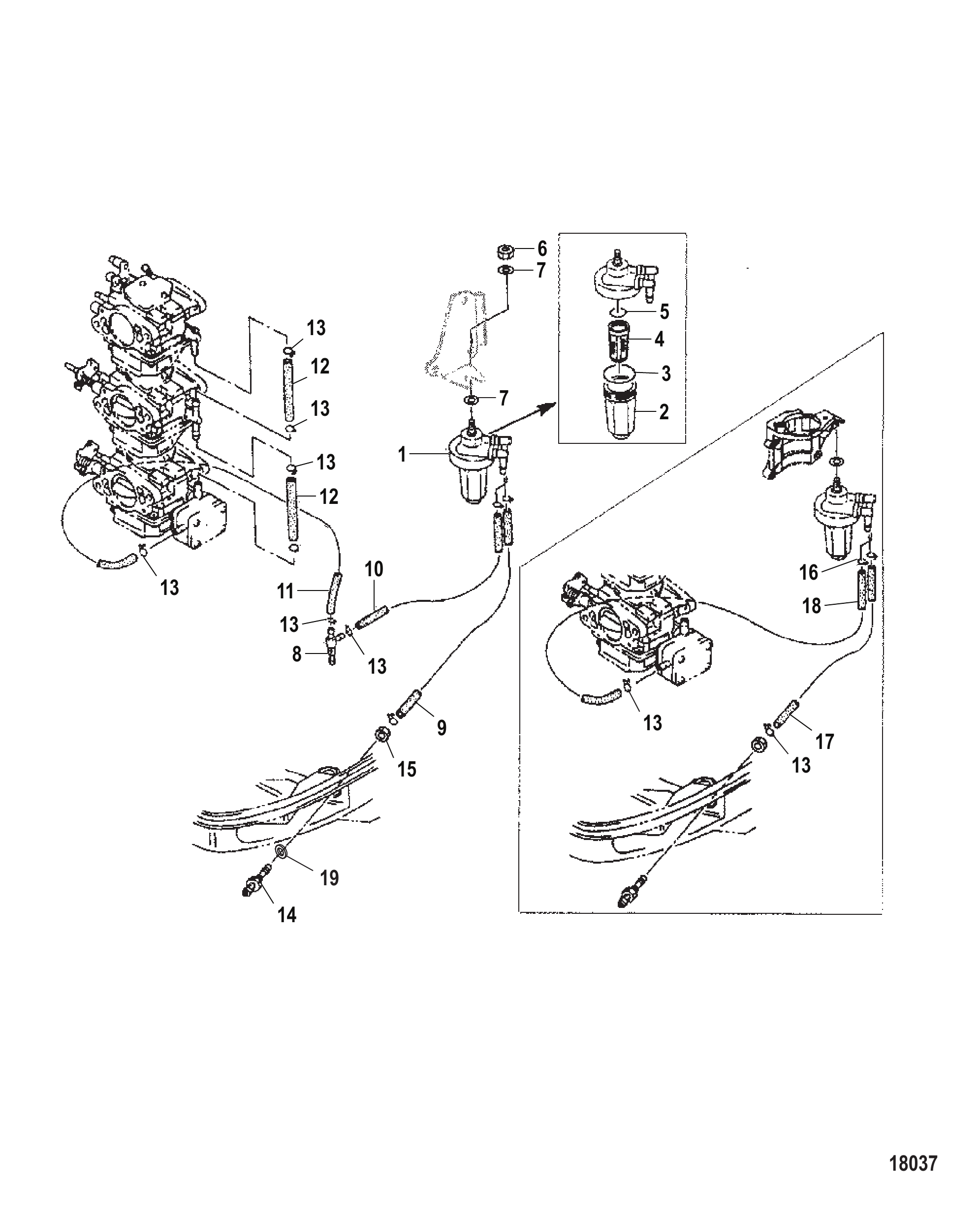

Рис. 14Топливная магистраль Fuel Line

REF	Номер детали	Наименование	Кол-во
1	853733A2	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
1	8M0088825	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
1	853733T03	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
1	8M0088825	КОМПЛЕКТ ТОПЛИВНОГО ФИЛЬТРА	1
2	8537351	Стакан	1
2	853735002	Чашка	1
3	851815	Кольцо уплотнительное	1
3	851815006	КОЛЬЦО уплотнительное	1
4	8537331	Фильтр топливный	1
4	853733002	Фильтр	1
5	8518151	Уплотнительное кольцо	1
6	8537223	Гайка	1
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
7	16192	Шайба	2
8	8518121	Обратный клапан (система впрыска масла)	1
9	95394013	Трубка (215 мм) (система впрыска масла)	1
9	879194470	Шланг	1
10	851848011	ТРУБКА (300 мм) (система впрыска масла)	1
10	879194470	Шланг	1
11	95394014	Трубка (200 мм) (система впрыска масла)	1
11	879194470	Шланг	1
12	95394015	Трубка (80 мм) (система впрыска масла)	2
12	879194470	Шланг	2
13	95395	Зажим нержавеющая сталь	10
14	853736	Топливный разъём	1
15	17480	Гайка	1
16	95395	Зажим нержавеющая сталь	8
17	851848014	ТРУБКА (350 мм) (без системы впрыска масла)	1
17	879194470	Шланг	1
18	95394016	Трубка (530 мм) (без системы впрыска масла)	1
18	879194470	Шланг	1
19	803663017	ПРОКЛАДКА	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

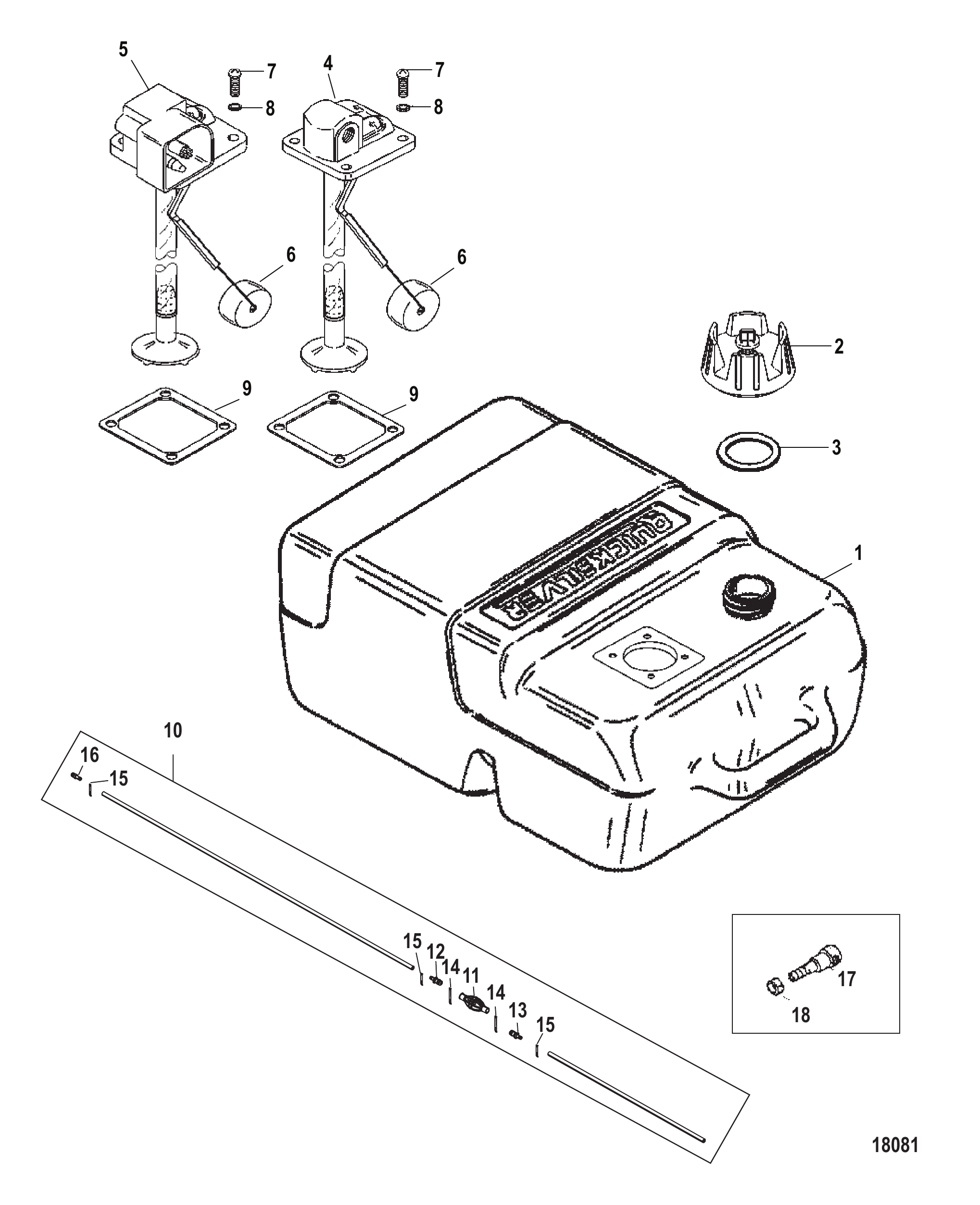

Рис. 15Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic- 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	859063A1	ТОПЛИВНЫЙ БАК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
1	859063A2	ТОПЛИВНЫЙ БАК В СБОРЕ (БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ)	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	8169771	Прокладка крышки топливного бака	1
4	859059A2	ТОПЛИВОЗАБОРНИК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
5	859066A2	ТОПЛИВОЗАБОРНИК В СБОРЕ (БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ)
5	8M0084089	ТОПЛИВОЗАБОРНИК В СБОРЕ
6	859056	ПОПЛАВОК	1
7	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	4
8	859080	ШАЙБА (Фибровая)	4
9	859072	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
10	858610A37	ТОПЛИВНЫЙ ШЛАНГ В СБОРЕ	1
10	8M0044638	ТОПЛИВНАЯ МАГИСТРАЛЬ @40	1
10	8M0038616	ТОПЛИВНЫЙ ШЛАНГ В СБОРЕ	1
10	8M0172378	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ	1
11	13330Q5	ГРУША РУЧНОГО ПОДКАЧИВАНИЯ В СБОРЕ	1
11	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
12	13331A3	Обратный клапан в сборе	1
13	13331A4	Обратный клапан в сборе	1
14	NSS	NOT SOLD SEPARATE Clamp	2
15	NSS	NOT SOLD SEPARATE Clamp	3
16	897712	РАЗЪЕМ (.250-18) (ПРЯМОЙ)	1
16	89771Q2	Разъем (.250-18)	1
17	8537361	Соединитель топливный	1
17	8M0120628	Топливный разъём	1
18	853798	Хомут	1

Рис. 16Картер редуктора, ведущий вал, серийный номер 0N116270 и ниже Gear Housing Driveshaft, Serial 0N116270 and Below

REF	Номер детали	Наименование	Кол-во
-	825132A24	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A25	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A26	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
2	8130487	Подшипник игольчатый	1
3	82304212	БОЛТ	6
3	879194274	Болт	6
4	953683	Пробка	2
4	8M0229353	Пробка	2
5	95220	Прокладка	2
5	8M0082880	Комплект уплотнений сливной пробки	2
6	8537631	Водозаборник в сборе	1
6	853763003	Комплект фильтра-сетки	1
7	8555444	Винт, 2 шт.	1
8	85372216	ГАЙКА	1
8	85372210	Гайка	1
9	8537632	Водозаборник	1
10	8248324	Винт (M6 x 16)	1
11	953682	Винт сливной	1
11	8M0242591	Пробка водяного контура	1
12	952209	Прокладка	1
12	95220011	Прокладка	1
13	161366	Вал приводной	1
13	161365	Вал приводной	1
13	16136007	Вал гребной	1
14	161283	Подшипник шариковый	2
15	953836	Пружина	1
16	16138004	Шестерня ведущая	1
17	85372217	ГАЙКА	1
18	851855001	ПРОКЛАДКА регулировочная	AR
18	8M0224379	Регулировочная шайба	AR
18	851855003	Прокладка регулировочная	AR
18	851855005	Прокладка регулировочная	AR
18	851855015	Прокладка регулировочная	AR
19	161542	Крыльчатка	1
20	161551	Шпонка	1
21	161563	Корпус верхний водяного насоса	1
21	8M0048865	Ремкомплект корпуса водяного насоса	1
22	161573	Вставка	1
23	161583	Прокладка	1
23	16158017	Прокладка	1
24	851857	Направляющая пластина	1
25	161584	Прокладка	1
25	8M0155405	Прокладка	1
26	8260532	Корпус водяного насоса нижний	1
27	952188	Штифт установочный	2
28	8537079	Сальник масляный	2
29	8537954	Прокладка регулировочная	1
30	16131	Уплотнительное кольцо	1
31	82304214	БОЛТ	4
31	879194276	Болт	4
32	161682	Сальник	1
33	161705	Трубка водяная	1
33	161704	Трубка водяная	1
33	16170007	Трубка водяная	1
34	161712	Сальник	1
35	9528615	Втулка	1
36	8537074	Сальник	1
37	161722	Кулачок	1
37	8M0172382	Кулачок сцепления	1
38	16179	Штифт	2
39	161865	ТЯГА КУЛАЧКА	1
39	161863	ТЯГА КУЛАЧКА	1
39	16186006	Тяга кулачковая	1
40	161762	Втулка	1
41	161772	Кольцо уплотнительное	1
42	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	8107532	УПОР	1
44	162111	БОЛТ	1
44	8230427	Болт в сборе (M6 x 12)	1
45	851859	Разъём	1
46	952189	Штифт установочный	2
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1
-	853792A3	Ремкомплект водяного насоса	1
-	853792A10	Ремкомплект	1
-	853783A03	Комплект корпуса удлинителя XL	1
-	8M0127367	Комплект удлинителя	1

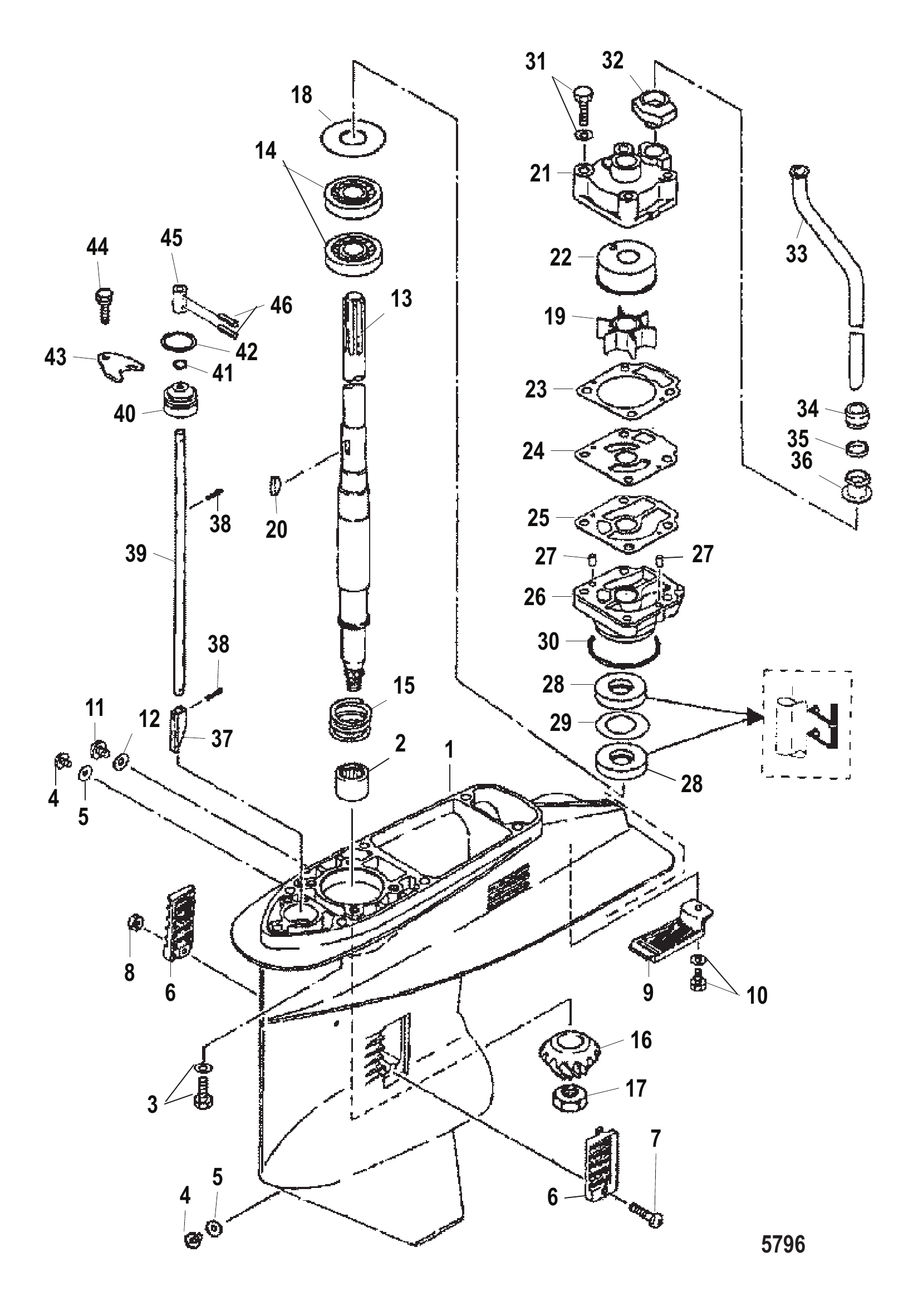

Рис. 17Картер редуктора, ведущий вал, серийный номер 0N116271 и выше Gear Housing Driveshaft, Serial 0N116271 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0119566	Заказ 8M0127365	1
-	8M0046099	Корпус редуктора в сборе (полный)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
2	8130487	Подшипник игольчатый	1
3	82304212	БОЛТ	6
3	879194274	Болт	6
4	953683	Пробка	2
4	8M0229353	Пробка	2
5	95220	Прокладка	2
5	8M0082880	Комплект уплотнений сливной пробки	2
6	8537631	Водозаборник в сборе	1
6	853763003	Комплект фильтра-сетки	1
7	8555444	Винт, 2 шт.	1
8	85372216	ГАЙКА	1
8	85372210	Гайка	1
9	8537632	Водозаборник	1
10	8248324	Винт (M6 x 16)	1
11	953682	Винт сливной	1
11	8M0242591	Пробка водяного контура	1
12	952209	Прокладка	1
12	95220011	Прокладка	1
13	161366	Вал приводной	1
13	161365	Вал приводной	1
13	16136007	Вал гребной	1
14	161283	Подшипник шариковый	2
15	953836	Пружина	1
16	16138004	Шестерня ведущая	1
17	85372217	ГАЙКА	1
18	851855001	ПРОКЛАДКА регулировочная	AR
18	8M0224379	Регулировочная шайба	AR
18	851855003	Прокладка регулировочная	AR
18	851855005	Прокладка регулировочная	AR
18	851855015	Прокладка регулировочная	AR
19	161542	Крыльчатка	1
20	161551	Шпонка	1
21	16156004	Корпус верхний водяного насоса	1
22	16157005	Вставка водяного насоса	1
23	16158011	Прокладка	1
24	851857	Направляющая пластина	1
25	161584	Прокладка	1
25	8M0155405	Прокладка	1
26	8260532	Корпус водяного насоса нижний	1
27	952188	Штифт установочный	2
28	8537079	Сальник масляный	2
29	8537954	Прокладка регулировочная	1
30	16131	Уплотнительное кольцо	1
31	82304214	БОЛТ	4
31	879194276	Болт	4
32	161682	Сальник	1
33	161705	Трубка водяная	1
33	161704	Трубка водяная	1
33	16170007	Трубка водяная	1
34	161712	Сальник	1
35	9528615	Втулка	1
36	8537074	Сальник	1
37	161722	Кулачок	1
37	8M0172382	Кулачок сцепления	1
38	16179	Штифт	2
39	161865	ТЯГА КУЛАЧКА	1
39	161863	ТЯГА КУЛАЧКА	1
39	16186006	Тяга кулачковая	1
40	161762	Втулка	1
41	161772	Кольцо уплотнительное	1
42	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	8107532	УПОР	1
44	162111	БОЛТ	1
44	8230427	Болт в сборе (M6 x 12)	1
45	851859	Разъём	1
46	952189	Штифт установочный	2
-	8M0046095	Комплект прокладок нижнего узла	1
-	8M0243083	Комплект прокладок	1
-	8M0046094	Ремкомплект водяного насоса	1
-	853783A03	Комплект корпуса удлинителя XL	1
-	8M0127367	Комплект удлинителя	1

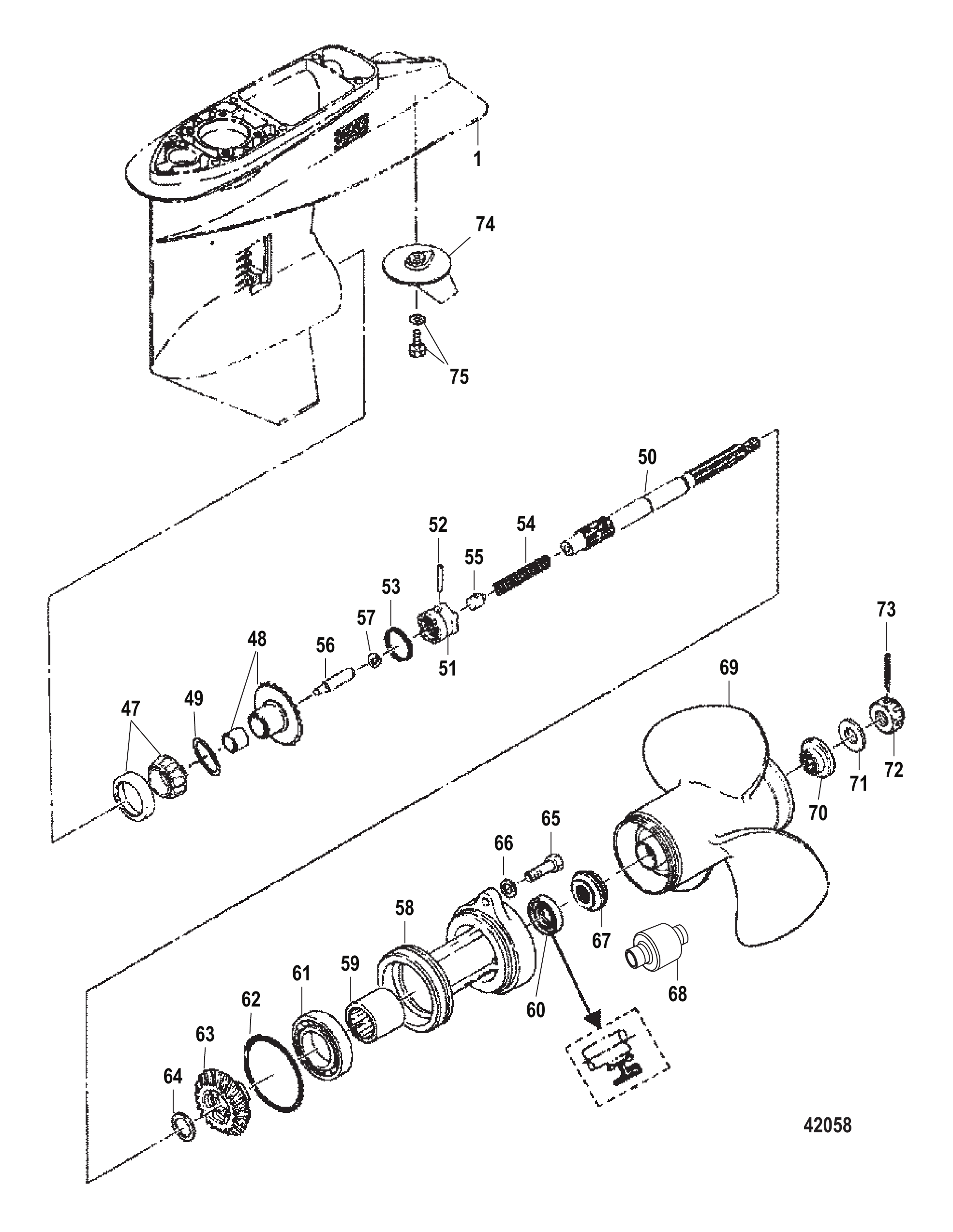

Рис. 18Картер редуктора, гребной вал, серийный номер 0N116270 и ниже Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	Номер детали	Наименование	Кол-во
-	825132A24	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A25	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A26	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
47	8130488	Подшипник игольчатый	1
48	8129442	Шестерня переднего хода	1
49	851860003	Прокладка регулировочная	AR
49	851860015	Прокладка регулировочная	AR
49	851860001	Прокладка регулировочная	AR
50	195132	Гребной вал	1
51	812946003	СЦЕПЛЕНИЕ	1
52	161502	Штифт сцепления	1
53	8126456	Пружина	1
54	176673	ПРУЖИНА	1
55	8537641	Держатель пружины	1
56	161521	Толкатель кулачковый	1
57	161322	Шарик стальной	1
58	825119A3	Корпус подшипника в сборе	1
58	8M0119562	Корпус подшипника	1
59	8130487	Подшипник игольчатый	1
60	161302	Сальник	1
61	161323	Подшипник шариковый	1
62	161312	Уплотнительное кольцо	1
63	8129453	Шестерня заднего хода	1
64	161408	Шайба	1
65	162634	Болт	2
65	8M0086977	Болт	2
66	895106	Шайба нержавеющая	2
66	16826	Шайба нержавеющая	2
67	161453	Ступица упорная	1
68	879150151	Ступица	1
69	802628003	Гребной винт (10)	OPT
69	QA2064X	Гребной винт 11.25X10R	OPT
69	802628002	Гребной винт (11)	OPT
69	802628T04	Заказ QA2070X	OPT
69	802621004	Гребной винт (13.5)	1
69	802621003	Гребной винт (14.5)	OPT
69	802621T06	Заказ QA2080X	OPT
69	802621T08	Гребной винт (12)	OPT
69	816702A45	Гребной винт 10.8X12	OPT
69	802621005	Гребной винт (12.5)	1
69	802621T08	Гребной винт (12)	1
-	879782002	Резиновая ступица	1
-	8M0075316	Резиновая ступица	1
70	851861	Ступица упора (задняя)	1
71	161409	Шайба	1
72	161472	Гайка гребного винта	1
73	8150265	Шплинт	1
74	853762	Триммерный плавник	1
75	167051	Болт (M6 x 20)	1
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1

Рис. 19Картер редуктора, гребной вал, серийный номер 0N116271 и выше Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0119566	Заказ 8M0127365	1
-	8M0046099	Корпус редуктора в сборе (полный)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
47	8130488	Подшипник игольчатый	1
48	8129442	Шестерня переднего хода	1
49	851860003	Прокладка регулировочная	AR
49	851860015	Прокладка регулировочная	AR
49	851860001	Прокладка регулировочная	AR
50	195132	Гребной вал	1
51	812946003	СЦЕПЛЕНИЕ	1
52	161502	Штифт сцепления	1
53	8126456	Пружина	1
54	176673	ПРУЖИНА	1
55	8537641	Держатель пружины	1
56	161521	Толкатель кулачковый	1
57	161322	Шарик стальной	1
58	825119A3	Корпус подшипника в сборе	1
58	8M0119562	Корпус подшипника	1
59	8130487	Подшипник игольчатый	1
60	161302	Сальник	1
60	8M0119560	Сальник масляный	1
60	8M0119560	Сальник масляный	1
61	161323	Подшипник шариковый	1
62	161312	Уплотнительное кольцо	1
63	8129453	Шестерня заднего хода	1
64	161408	Шайба	1
65	162634	Болт	2
65	8M0086977	Болт	2
66	895106	Шайба нержавеющая	2
66	16826	Шайба нержавеющая	2
67	161453	Ступица упорная	1
67	8M0088039	Комплект крепежа Reflex Suzuki	1
67	8M0088039	Комплект крепежа Reflex Suzuki	1
68	879150151	Ступица	1
69	802628003	Гребной винт (10)	OPT
69	QA2064X	Гребной винт 11.25X10R	OPT
69	802628002	Гребной винт (11)	OPT
69	802628T04	Заказ QA2070X	OPT
69	802621004	Гребной винт (13.5)	1
69	802621003	Гребной винт (14.5)	OPT
69	802621T06	Заказ QA2080X	OPT
69	802621T08	Гребной винт (12)	OPT
69	816702A45	Гребной винт 10.8X12	OPT
69	802621005	Гребной винт (12.5)	1
69	802621T08	Гребной винт (12)	1
-	879782002	Резиновая ступица	1
-	8M0075316	Резиновая ступица	1
70	851861	Ступица упора (задняя)	1
70	8M0088039	Комплект крепежа Reflex Suzuki	1
70	8M0088039	Комплект крепежа Reflex Suzuki	1
71	161409	Шайба	1
72	161472	Гайка гребного винта	1
73	8150265	Шплинт	1
74	853762	Триммерный плавник	1
75	167051	Болт (M6 x 20)	1
-	8M0046095	Комплект прокладок нижнего узла	1
-	8M0243083	Комплект прокладок	1

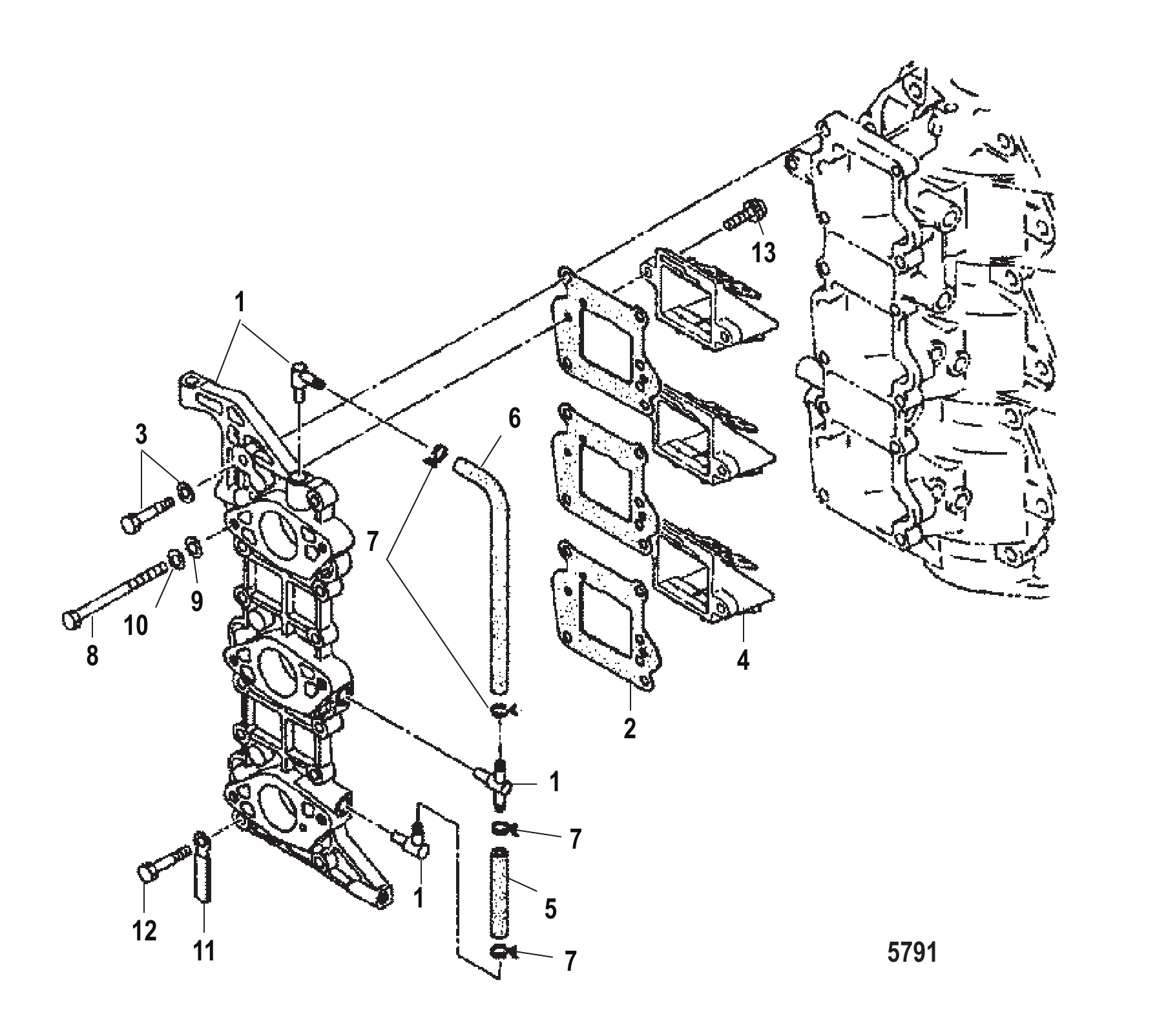

Рис. 20Впускной коллектор и блок клапанов Inlet Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	853717A2	Коллектор впускной в сборе	1
1	802810A1	Коллектор впускной в сборе	1
2	855555	Прокладка	3
2	8M0047033	Прокладка	3
3	823042	Болт	11
4	8537191	Блок лепестковых клапанов	3
4	8537192	Блок лепестковых клапанов	3
5	95394011	Трубка (65 мм)	1
5	879194470	Шланг	1
6	95394012	Трубка (155 мм)	1
6	879194470	Шланг	1
7	95395	Зажим нержавеющая сталь	4
8	16329002	Болт	6
8	855809003	Болт	6
9	809931044	ШАЙБА	6
10	16818	Стопорная шайба	6
11	95306	Зажим провода	1
11	8M0130961	Хомут	1
12	16166	Болт нержавеющая сталь	1
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
13	8230317	ВИНТ	6
-	851886A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

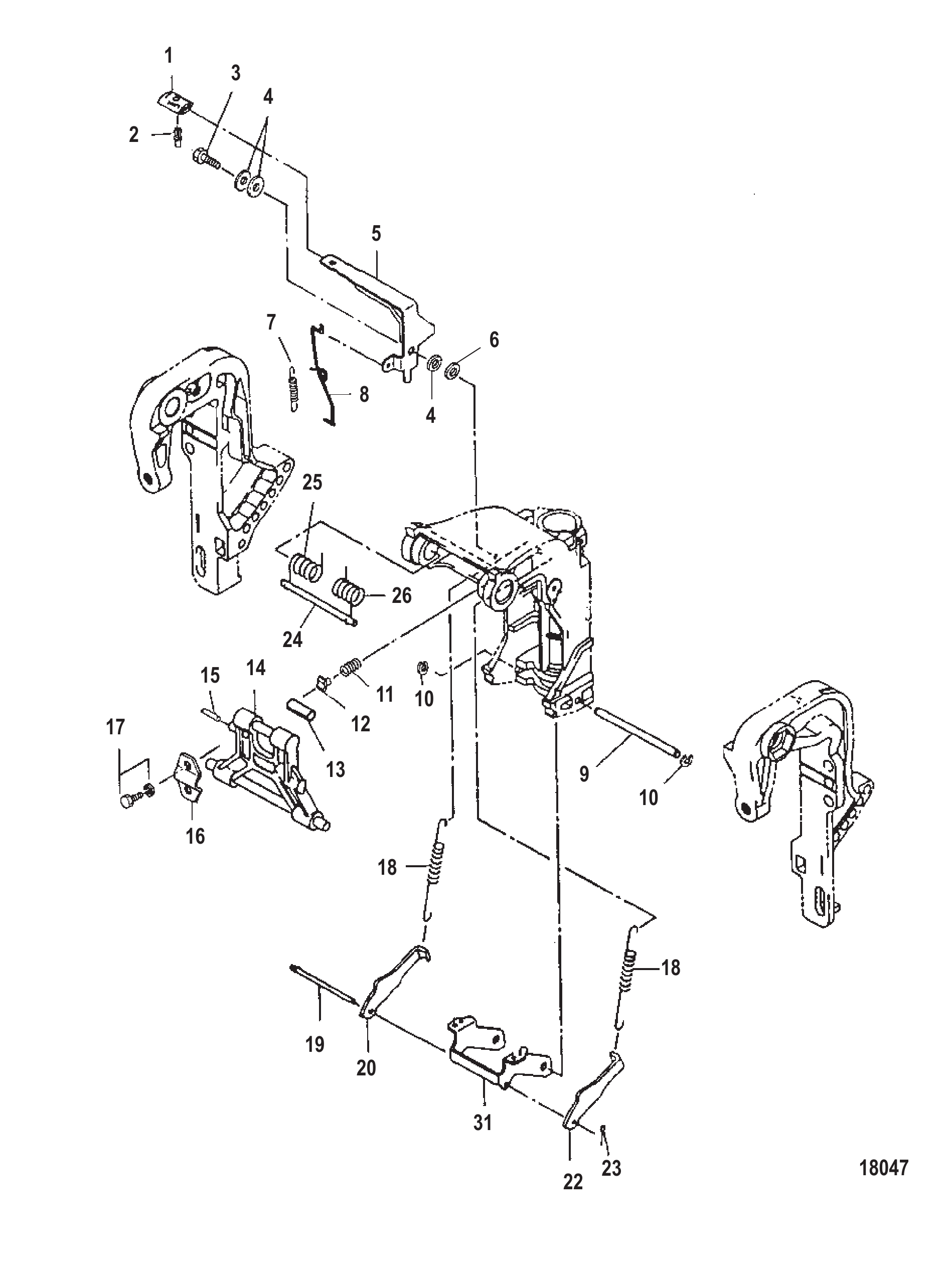

Рис. 21Ручной наклон, серийный номер 0N096057 и ниже Manual Tilt Serial Number 0N096057 and Below

REF	Номер детали	Наименование	Кол-во
1	853775	Рукоятка	1
2	853776	Кнопка	1
2	8M0245322	Стопор	1
3	804049	Вал/болт рычага замка реверса	1
3	803790001	БОЛТ С буртиком	1
4	16826	Шайба нержавеющая	3
5	804048	Рычаг стопора откидывания	1
5	8M0059835	Рычаг стопора откидывания	1
6	895118002	Шайба	1
6	953921	Шайба нержавеющая	1
7	8040246	Пружина	1
8	804050	Тяга	1
9	804046003	ВАЛ Блокировки реверса	1
10	160572	Стопорное кольцо E-образное	2
11	953832	Пружина	1
12	853774	Упор	1
13	8251131	Кронштейн	1
14	825112006	Упор наклона	1
14	8M0230676	Стопор откидывания	1
15	9521813	Штифт пружинный	1
16	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
16	879194006	Установочная пластина	1
17	823042052	БОЛТ	2
17	8M0098607	Болт	2
18	8040244	Пружина	2
18	8040245	Пружина	2
19	804047	Штанга замка реверса	1
20	804044	Замок реверса (правый борт)	1
21	804045004	РЫЧАГ Блокировки реверса	1
22	8040441	Замок реверса (левый борт)	1
23	8150261	Шплинт	1
24	804049001	ВАЛ	1
25	804024009	ПРУЖИНА	1
25	824024012	ПРУЖИНА	1
26	804024010	ПРУЖИНА	1
26	824024011	ПРУЖИНА	1

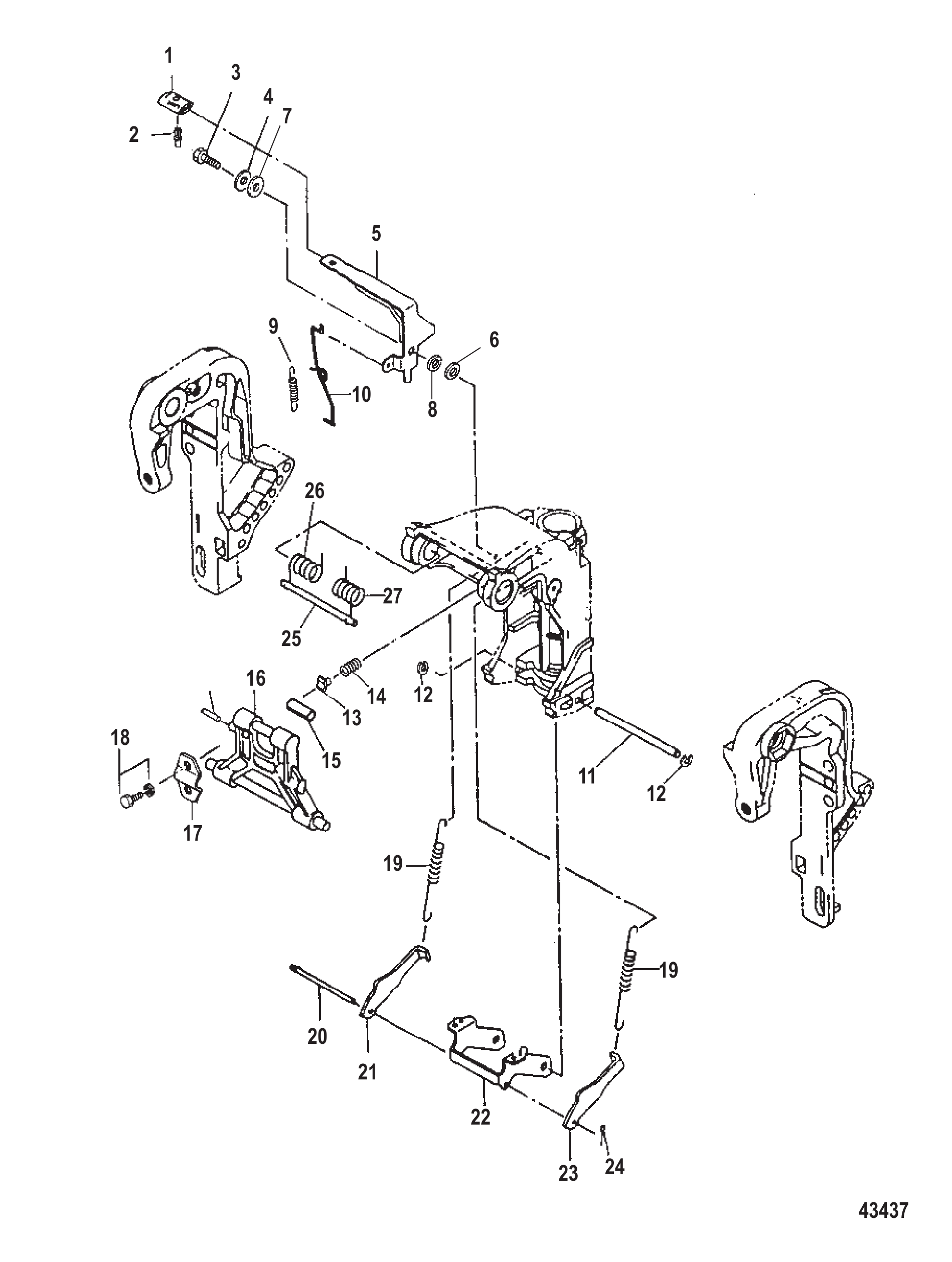

Рис. 22Ручной наклон, серийный номер 0N096058 и выше Manual Tilt Serial Number 0N096058 and Up

REF	Номер детали	Наименование	Кол-во
1	853775	Рукоятка	1
2	853776	Кнопка	1
2	8M0245322	Стопор	1
3	803790001	БОЛТ С буртиком	1
4	16826	Шайба нержавеющая	1
5	879288263	Рычаг стопора откидывания	1
6	895118002	Шайба	1
6	953921	Шайба нержавеющая	1
7	953925	ШАЙБА	1
8	898103107	Втулка	1
9	8040246	Пружина	1
10	804050	Тяга	1
11	804046003	ВАЛ Блокировки реверса	1
12	160572	Стопорное кольцо E-образное	2
13	953832	Пружина	1
14	853774	Упор	1
15	8251131	Кронштейн	1
16	825112008	Упор наклона	1
16	8M0230676	Стопор откидывания	1
17	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
17	879194006	Установочная пластина	1
18	823042052	БОЛТ	2
18	8M0098607	Болт	2
19	8040244	Пружина	2
19	8040245	Пружина	2
20	804047	Штанга замка реверса	1
21	804044	Замок реверса (правый борт)	1
22	804045004	РЫЧАГ Блокировки реверса	1
23	8040441	Замок реверса (левый борт)	1
24	8150261	Шплинт	1
25	804049001	ВАЛ	1
26	804024009	ПРУЖИНА	1
26	824024012	ПРУЖИНА	1
27	804024010	ПРУЖИНА	1
27	824024011	ПРУЖИНА	1

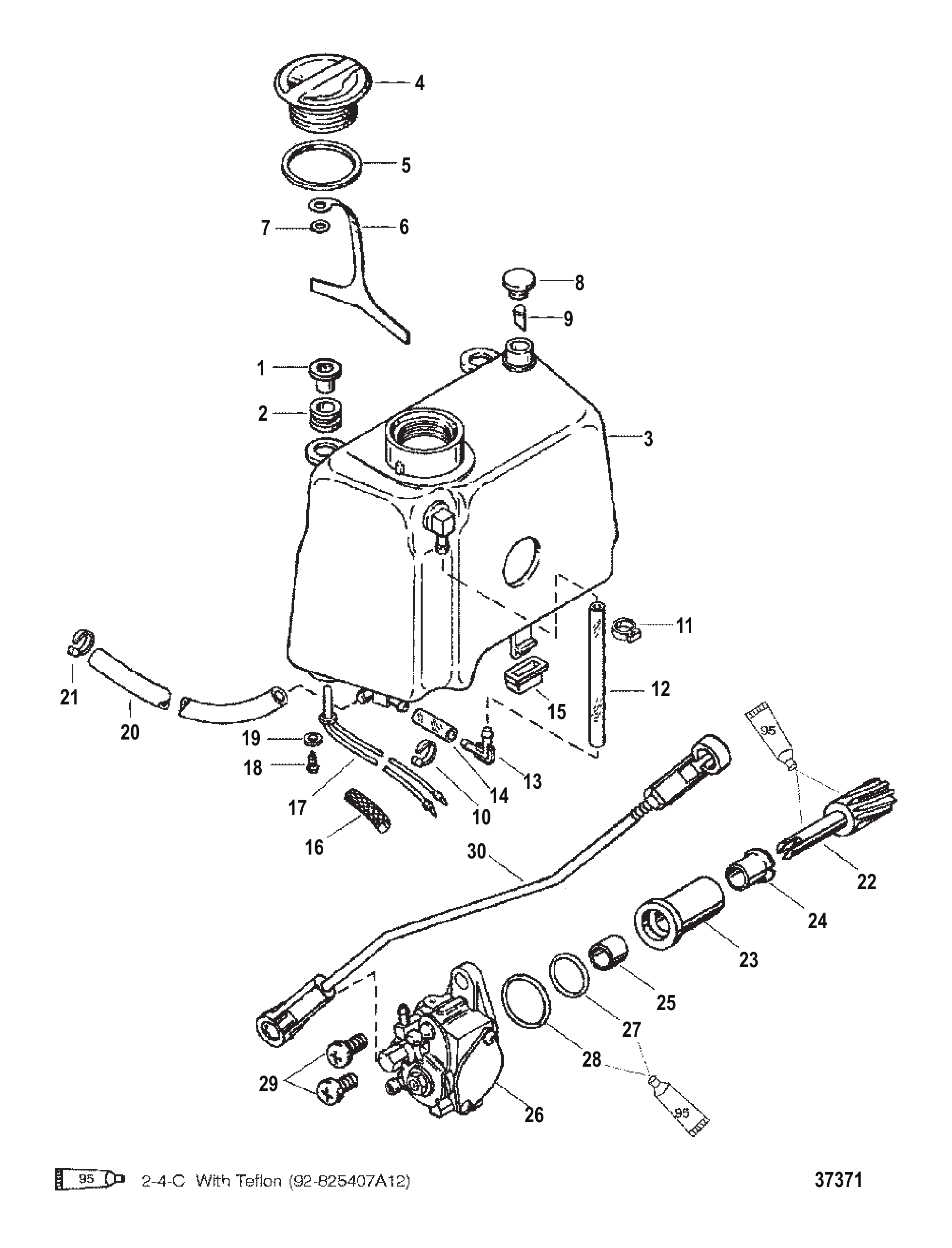

Рис. 23Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	822003	Втулка	2
2	822002	Втулка уплотнительная	2
3	822514A2	Масляный бак в сборе	1
3	8M0219215	Масляный бак в сборе	1
4	828765A1	Крышка в сборе	1
5	828766	Прокладка	1
6	NSS	NOT SOLD SEPARATE RETAINER	1
7	821285	ПРУЖИННАЯ ГАЙКА	1
8	19299A1	Вентиляция в сборе	1
9	64871	КЛАПАН	1
10	816311	Стяжка (8.00 дюймов)	2
10	816311T	СТЯЖКА (8.00 дюймов)	2
11	814200	Хомут, используется с позицией 25	2
12	9004934	Трубка (14.50 дюймов, бухта) Используется с позицией 25	1
12	82381455	ТРУБКА (25.00 дюймов в наборе)	1
13	826083	Угольник	1
14	82381451	ТРУБКА (8-1/2 ДЮЙМ.)	1
14	82381455	ТРУБКА (25.00 дюймов в наборе)	1
15	823770	Втулка	1
15	823770001	ВТУЛКА	1
16	826084	Проставка	1
17	12886A6	Переключатель в сборе	1
18	58376	Винт (.164-18 x .375)	1
19	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
20	82381329	ТРУБКА (12.00 дюймов в наборе) (5-1/2 ДЮЙМ.) к масляному насосу	1
20	82381335	ТРУБКА (15.00 дюймов в наборе)	1
21	816311	Стяжка (8.00 дюймов)	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	826143	Шестерня ведомая	1
23	19278A2	Подшипниковый узел в сборе	1
24	17597	Втулка	1
25	17596	Втулка	1
26	818902A2	Насос системы впрыска масла в сборе	1
27	36390	Уплотнительное кольцо корпуса водяной трубки	1
28	62705	Кольцо уплотнительное масляного насоса	1
28	8M0204667	Кольцо уплотнительное @2	1
29	40011108	Винт (M5 x 20) нержавеющая сталь	2
30	826581A1	Тяга	1
30	826581T01	Тяга	1
-	822420A94	КОМПЛЕКТ ПРОКЛАДОК	1

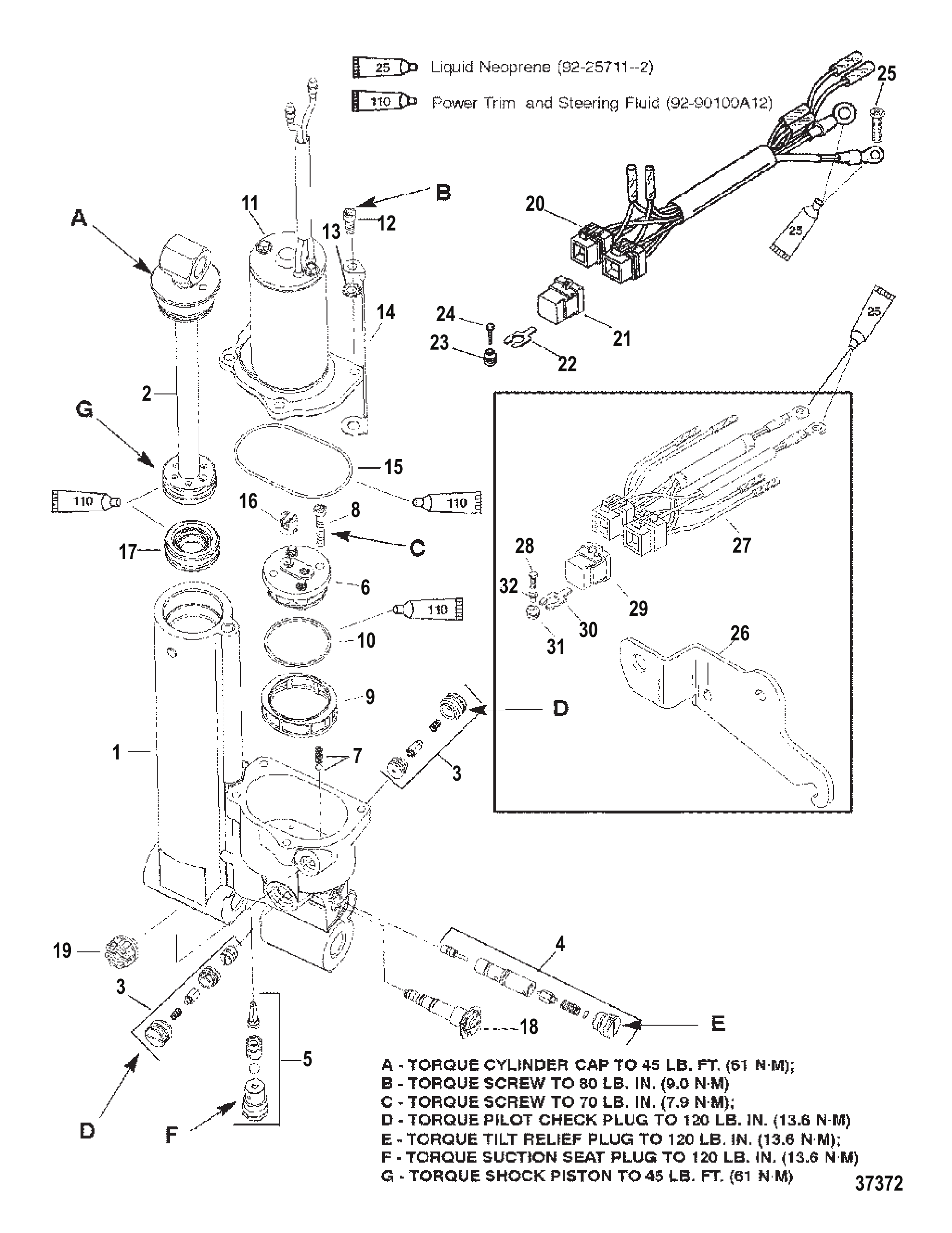

Рис. 24Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
1	822344A3	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
1	822344A5	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
-	827668A1	Комплект уплотнительных колец	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	NSS	NOT SOLD SEPARATE BALL AND SPRING	1
8	NSS	NOT SOLD SEPARATE SCREW	1
9	NSS	NOT SOLD SEPARATE FILTER	1
10	NSS	NOT SOLD SEPARATE O-RING	1
11	827675A1	Электродвигатель в сборе	1
12	NSS	NOT SOLD SEPARATE SCREW	4
13	NSS	NOT SOLD SEPARATE WASHER	4
14	88238A15	Кабель в сборе	1
15	NSS	NOT SOLD SEPARATE O-RING	1
16	NSS	NOT SOLD SEPARATE COUPLER	1
17	827676	ПОРШЕНЬ ПАМЯТИ	1
18	813442A2	Узел ручного сброса в сборе	1
18	893929A01	Комплект предохранительного клапана	1
19	811613	Штекер в сборе	1
-	819514A57	Жгут проводов тримма в сборе	1
20	819514A58	Жгут проводов тримма в сборе	1
21	821509	РЕЛЕ	2
21	821509T01	Реле	2
22	821382	КРОНШТЕЙН	2
22	828151A1	Реле в сборе	2
23	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
23	8M0207785	Втулка	2
24	40011129	Винт (M6 x 25) нержавеющая сталь	2
25	8128321	Винт (#10-16 x .600)	1
25	878609	Винт (#10-16 x .600)	1
26	830238T	Кронштейн	1
27	826802A9	Жгут проводов тримма в сборе	1
28	82129125	ВИНТ (M6 x 25 мм)	2
29	828151A1	Реле в сборе	2
29	8M0207773	Реле тримма в сборе	2
30	828102	Кронштейн	2
30	8M0207771	Кронштейн крепления	2
31	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
31	8M0207785	Втулка	2
32	818968	ВТУЛКА	2
32	8M0214955	Втулка	2

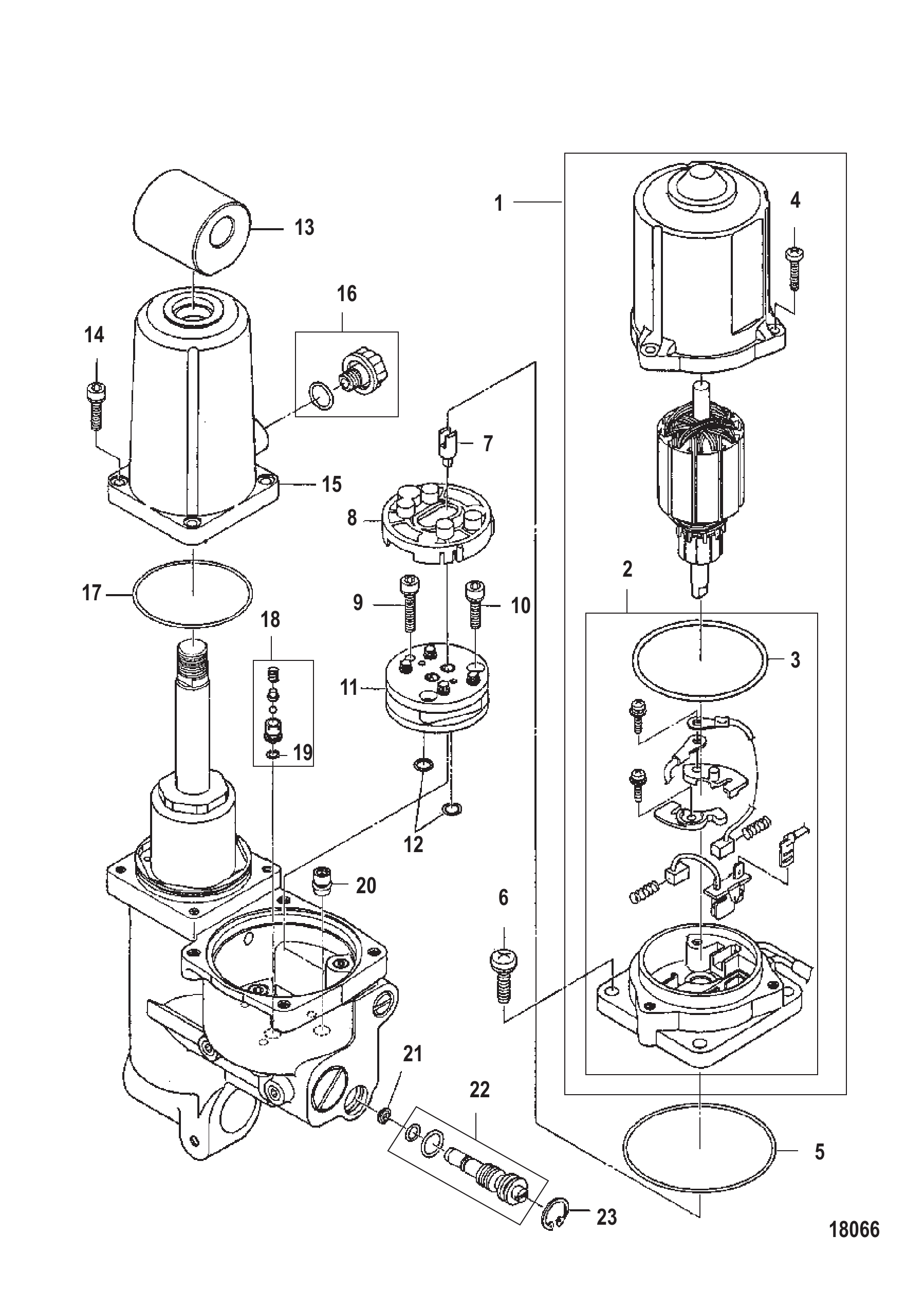

Рис. 25Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	851873A04	Узел гидроподъёма в сборе	1
-	8M0219173	Узел гидроподъёма в сборе	1
1	827675002	Мотор	1
1	8M0234862	Электромотор в сборе	1
2	898101259	Кронштейн	1
3	16131014	Уплотнительное кольцо (компонент комплекта уплотнительных колец)	1
4	16078	ВИНТ	3
5	161315	Уплотнительное кольцо	1
6	851866013	Винт	4
7	851877002	Муфта	1
8	851876	Фильтр	1
9	8518663	БОЛТ	1
10	8518664	БОЛТ	2
11	827674002	Насос	1
12	161314	Уплотнительное кольцо	2
13	853768001	Шарнир (металлический)	1
14	851866014	Винт	4
15	896443	БАЧОК резервуара	1
15	8M0131044	БАК - РЕЗЕРВУАР	1
16	896440A01	КРЫШКА В СБОРЕ	1
17	16131A05	КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ	1
18	827672A05	ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН В СБОРЕ	1
19	NSS	NOT SOLD SEPARATE O-Ring (Component of O-Ring Set)	1
20	813442A04	КЛАПАН В СБОРЕ	1
21	95392015	Шайба уплотнительная	1
21	898101245	Сальник	1
22	813442A03	КЛАПАН РУЧНОГО УПРАВЛЕНИЯ В СБОРЕ	1
23	804027004	СТОПОРНОЕ КОЛЬЦО	1
23	804027002	СТОПОРНОЕ КОЛЬЦО	1

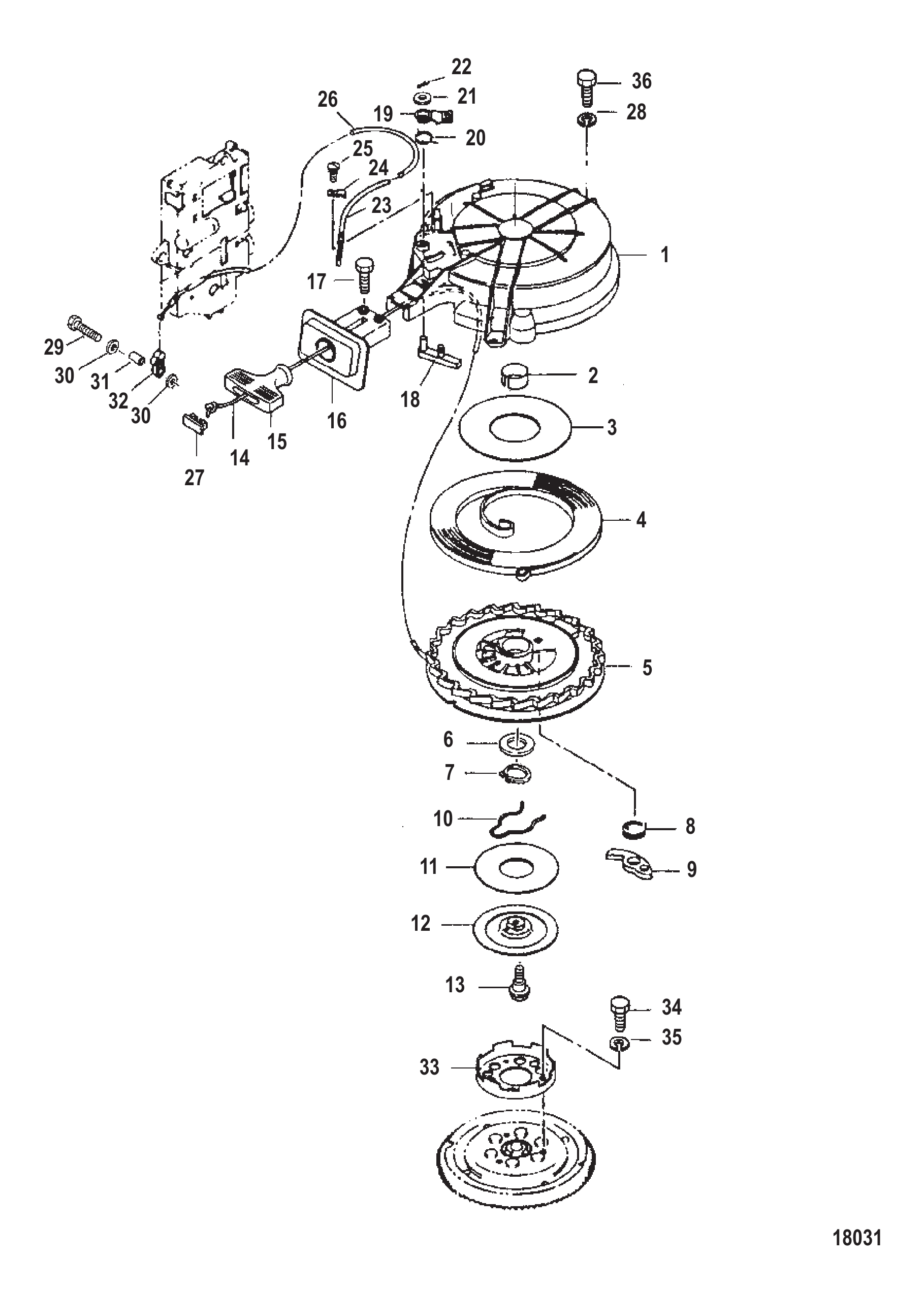

Рис. 26Ручной стартер, серийный номер 0N252805 и ниже Recoil Starter Serial 0N252805 and Below

REF	Номер детали	Наименование	Кол-во
1	804021A1	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
2	8518583	ВТУЛКА	1
3	804026	СКОЛЬЗЯЩАЯ ПЛАСТИНА	1
4	804024	ПРУЖИНА СТАРТЕРА	1
5	804022	КАТУШКА	1
6	9539212	Шайба	1
7	804027	СТОПОРНОЕ КОЛЬЦО C	1
8	8040242	Пружина возвратная	1
9	804023	ХРАПОВИК	1
10	8040241	Пружина фрикционная	1
11	8040261	Скользящая пластина	1
12	804025	ФРИКЦИОННАЯ ПЛАСТИНА	1
13	162637	Болт	1
14	804028	ШНУР СТАРТЕРА	1
15	804029	РУКОЯТКА СТАРТЕРА	1
16	804030	НАПРАВЛЯЮЩАЯ	1
16	8M0054758	НАПРАВЛЯЮЩАЯ	1
17	162637	Болт	2
18	804031	СТОПОР КАТУШКИ	1
19	804032	РЫЧАГ СТОПОРА	1
20	8040243	Пружина стопорная	1
21	9539213	Шайба	1
22	81502611	Шплинт	1
23	85374013	ПРОВОД	1
24	804033	ДЕРЖАТЕЛЬ ТРОСА	1
25	804034	ВИНТ	1
26	8113683	Втулка	1
27	853755002	Колпачок рукоятки стартера	1
28	400256	СТОПОРНАЯ ШАЙБА (M6)	3
29	4000330	ВИНТ (M6 x 25)	1
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
30	16826	Шайба нержавеющая	2
31	9528624	Втулка (9.3 мм)	1
31	8M0021168	ВТУЛКА	1
32	804036	СТОПОРНЫЙ РЫЧАГ СТАРТЕРА	1
33	804035	ШКИВ СТАРТЕРА	1
33	8M0231222	ШКИВ СТАРТЕРА	1
34	168307	БОЛТ	3
35	17025	ШАЙБА СТОПОРНАЯ	3
36	4000330	ВИНТ (M6 x 25)	3
36	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3

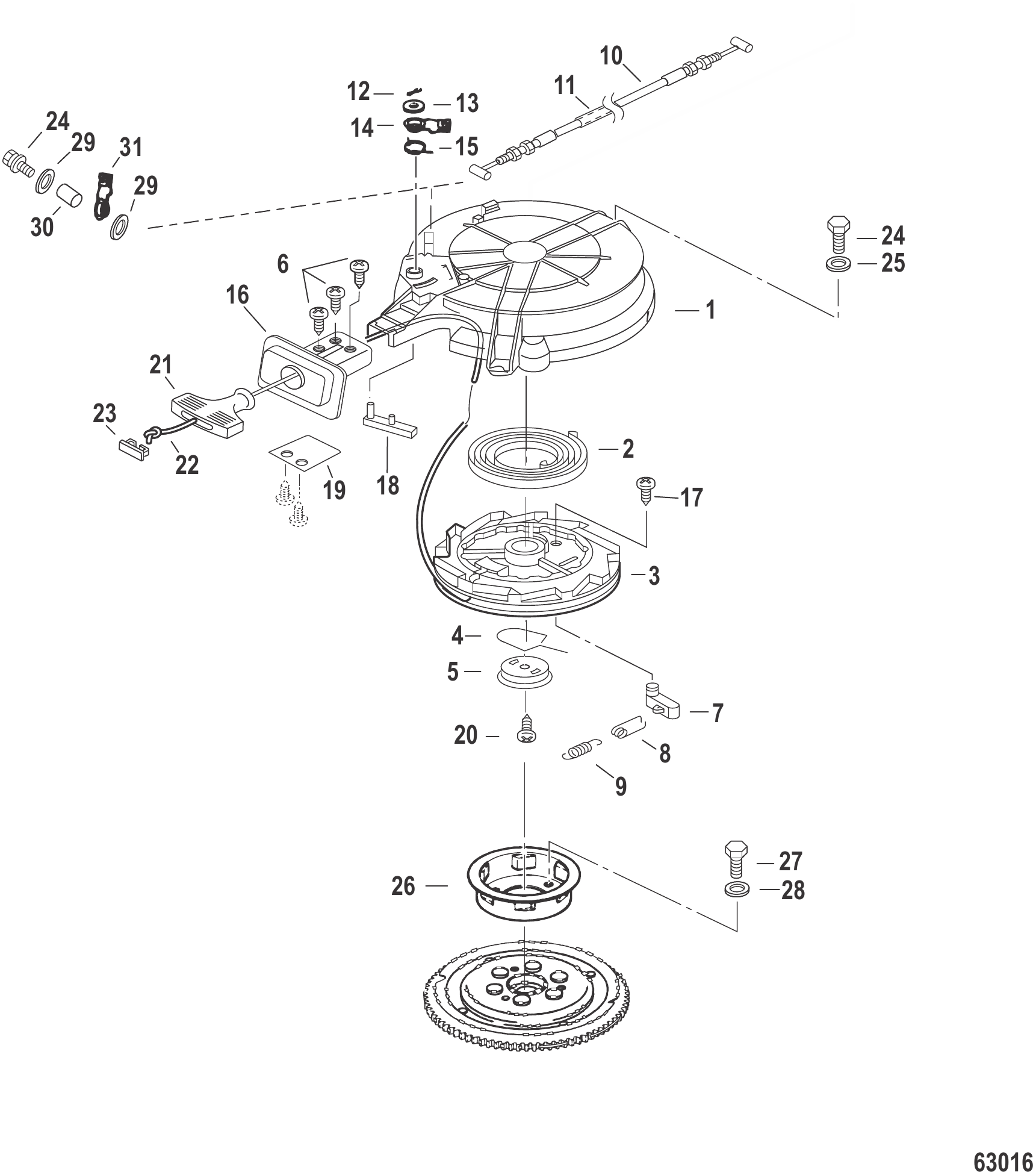

Рис. 27Ручной стартер, серийный номер 0N252806 до 0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	Номер детали	Наименование	Кол-во
-	8M0129212	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
1	8M0129194	КОРПУС СТАРТЕРА	1
2	8M0129206	ПРУЖИНА СТАРТЕРА	1
3	8M0129197	КАТУШКА	1
4	8M0129207	ПРУЖИНА ТРЕНИЯ	1
5	8M0129210	ПЛАСТИНА ТРЕНИЯ	1
6	8M0129201	ВИНТ	3
7	812635T03	ХРАПОВИК	1
8	8M0129198	ПРУЖИНА ВОЗВРАТА	1
9	8M0129209	ПРУЖИНА ВОЗВРАТА	1
10	85374013	ПРОВОД	1
11	8113683	Втулка	1
12	81502611	Шплинт	1
13	9539213	Шайба	1
14	804032	РЫЧАГ СТОПОРА	1
15	8040243	Пружина стопорная	1
16	8M0129205	НАПРАВЛЯЮЩАЯ ТРОСА	1
17	8M0129200	ВИНТ	3
18	804031	СТОПОР КАТУШКИ	1
19	8M0129202	КРЫШКА	1
20	8M0129199	ВИНТ	1
21	804029	РУКОЯТКА СТАРТЕРА	1
22	8M0129204	ТРОС СТАРТЕРА	1
23	853755002	Колпачок рукоятки стартера	1
24	4000330	ВИНТ (M6 x 25)	4
24	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	4
25	400256	СТОПОРНАЯ ШАЙБА (M6)	3
26	8M0129216	ШКИВ СТАРТЕРА	1
26	8M0231222	ШКИВ СТАРТЕРА	1
27	168307	БОЛТ	3
28	17025	ШАЙБА СТОПОРНАЯ	3
29	16826	Шайба нержавеющая	2
30	8M0021168	ВТУЛКА	1
31	804036	СТОПОРНЫЙ РЫЧАГ СТАРТЕРА	1

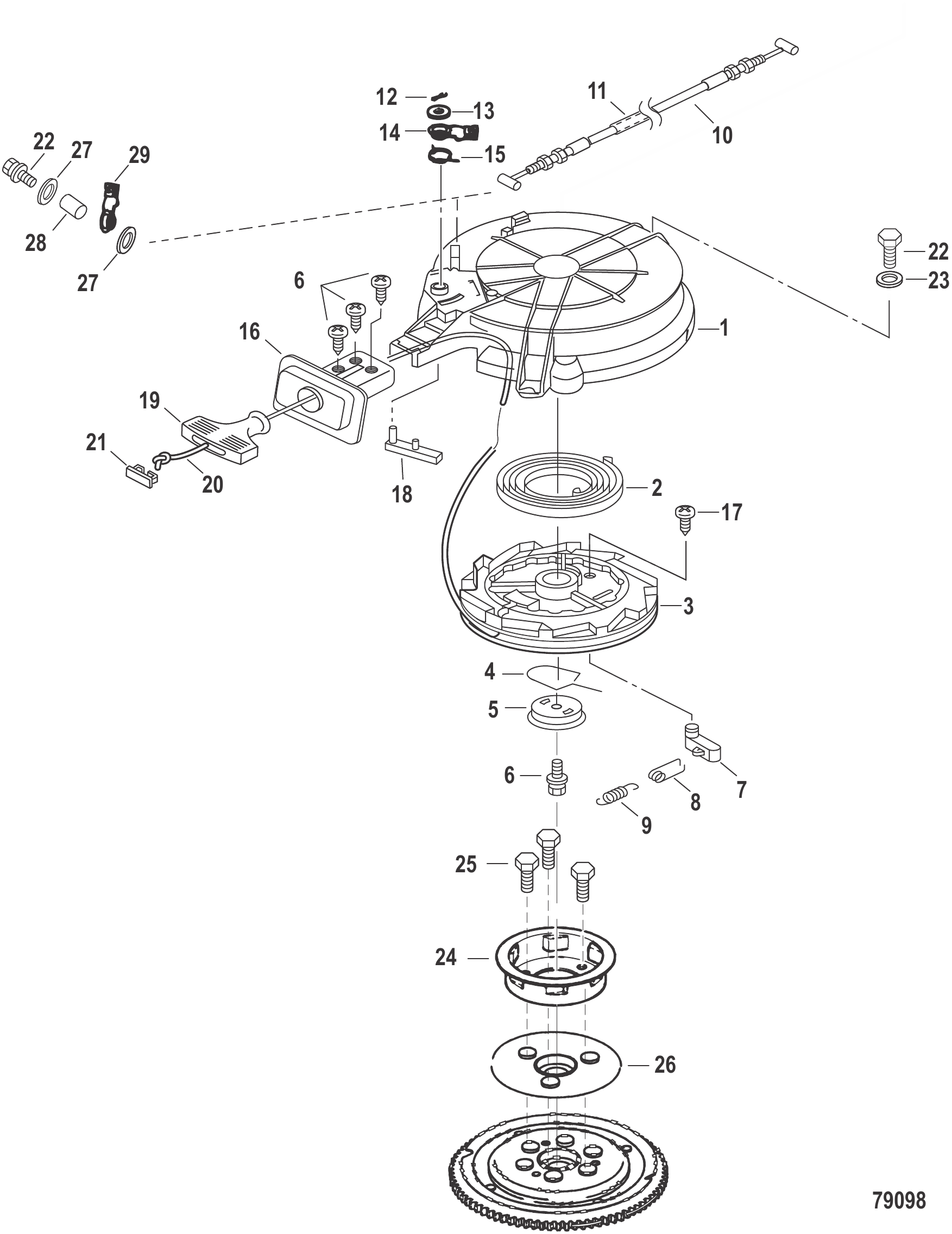

Рис. 28Ручной стартер, серийный номер 0N468475 и выше Recoil Starter Serial 0N468475 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0225922	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
1	8M0129194	КОРПУС СТАРТЕРА	1
2	8M0129206	ПРУЖИНА СТАРТЕРА	1
3	8M0129197	КАТУШКА	1
4	8M0129207	ПРУЖИНА ТРЕНИЯ	1
5	8M0129210	ПЛАСТИНА ТРЕНИЯ	1
6	8M0129199	ВИНТ	4
7	812635T03	ХРАПОВИК	1
8	8M0129198	ПРУЖИНА ВОЗВРАТА	1
9	8M0129209	ПРУЖИНА ВОЗВРАТА	1
10	85374013	ПРОВОД	1
11	8113683	Втулка	1
12	81502611	Шплинт	1
13	9539213	Шайба	1
14	804032	РЫЧАГ СТОПОРА	1
15	8040243	Пружина стопорная	1
16	8M0129205	НАПРАВЛЯЮЩАЯ ТРОСА	1
17	8M0129200	ВИНТ	3
18	804031	СТОПОР КАТУШКИ	1
19	804029	РУКОЯТКА СТАРТЕРА	1
20	8M0129204	ТРОС СТАРТЕРА	1
21	853755002	Колпачок рукоятки стартера	1
22	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	4
23	400256	СТОПОРНАЯ ШАЙБА (M6)	3
-	8M0231227	ШКИВ СТАРТЕРА	1
24	8M0231222	ШКИВ СТАРТЕРА	1
24	8M0231227	ШКИВ СТАРТЕРА	1
25	8M0231224	БОЛТ	3
26	8M0231226	ПЛАСТИНА ШКИВА СТАРТЕРА	3
26	8M0231227	ШКИВ СТАРТЕРА	3
27	16826	Шайба нержавеющая	2
28	8M0021168	ВТУЛКА	1
29	804036	СТОПОРНЫЙ РЫЧАГ СТАРТЕРА	1

Рис. 29Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	803018001	Каталог запчастей 30/40 (2 цилиндра) 2-тактный	1
-	826148R03	Руководство по обслуживанию 30/40 (2-тактный)	1
-	10116050	Руководство владельца 30/40 (США)	1
-	10116060	Руководство владельца (30/40)(США)	1
-	8M0119014	Руководство владельца (40)(США)	1
-	8M0133629	Руководство владельца	1
-	10116D50	Руководство владельца 30/40 2-тактный	1
-	10116D60	Руководство владельца 30/40 2-тактный	1
-	10116J50	Руководство владельца 30/40 2-тактный	1
-	10116J60	Руководство владельца 30/40 2-тактный	1
-	10116V50	Руководство владельца 30/40 (Бельгия)	1
-	10116V60	Руководство владельца 30/40 (Бельгия)	1
-	10148050	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 30/40 SeaPro/Marathon	1
-	10148060	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (30/40 SeaPro/Marathon)	1
-	808616A00	Комплект наклеек	1
-	8M0112703	2-тактный 30 40	1
-	897510A01	Комплект наклеек (Mercury 30)	1
-	8M0112703	2-тактный 30 40	1
-	824093A00	Комплект наклеек	1
-	897510A02	Комплект наклеек (Mercury 40)	1
-	8M0112703	2-тактный 30 40	1
-	8M0094901	Комплект наклеек 40/60	1
-	8582522	КОМПЛЕКТ НАКЛЕЕК	1
-	804705A00	Комплект наклеек	1
-	808615A01	Комплект наклеек	1
-	8M0114989	Наклейка сервисного комплекта	1
-	808682A03	Комплект наклеек	1
-	824094A03	Комплект наклеек	1
-	54321A03	Комплект наклеек	1
-	804664A05	Наклейка информации EPA (2005)	1
-	804664A06	Наклейка информации EPA (2006)	1

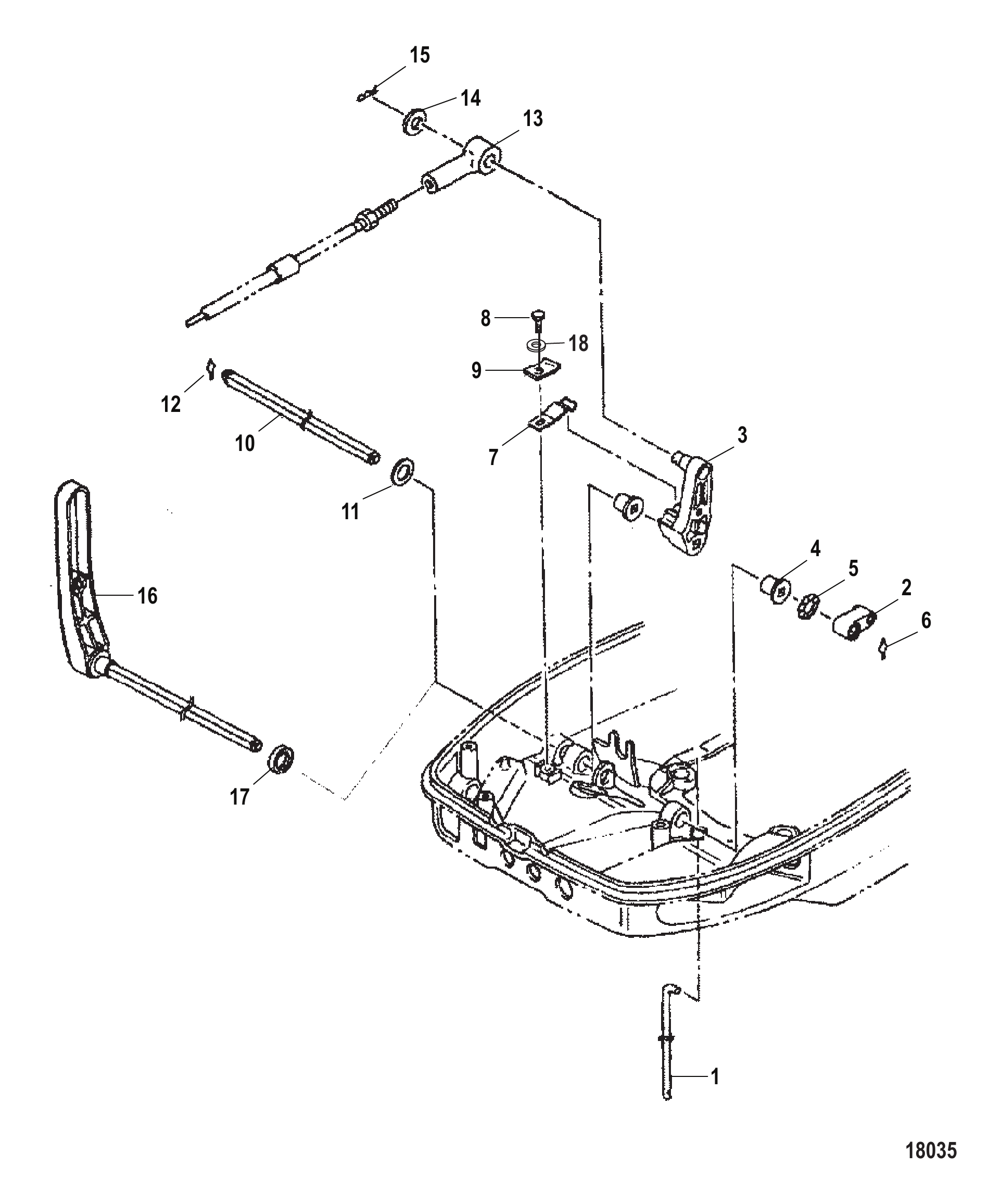

Рис. 30КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	161864	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
2	161843	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
3	851862	Рычаг переключения	1
4	163361	Втулка	2
5	8537234	Шайба волнистая	1
6	851863	Зажим	1
7	851864	Стопор	1
7	8M0138736	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
8	8107551	БОЛТ	1
9	8518641	ХОМУТ	1
9	8M0138737	ОПОРА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
10	851865	Вал переключения	1
11	953925	ШАЙБА	1
12	851863	Зажим	1
13	853745003	Гнездо	1
13	8M0079131	ГНЕЗДО	1
14	953925	ШАЙБА	1
15	8150262	Шплинт	1
16	804037	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ (Рукоятка)	1
17	16219	Сальник	1
18	16826	Шайба нержавеющая	1

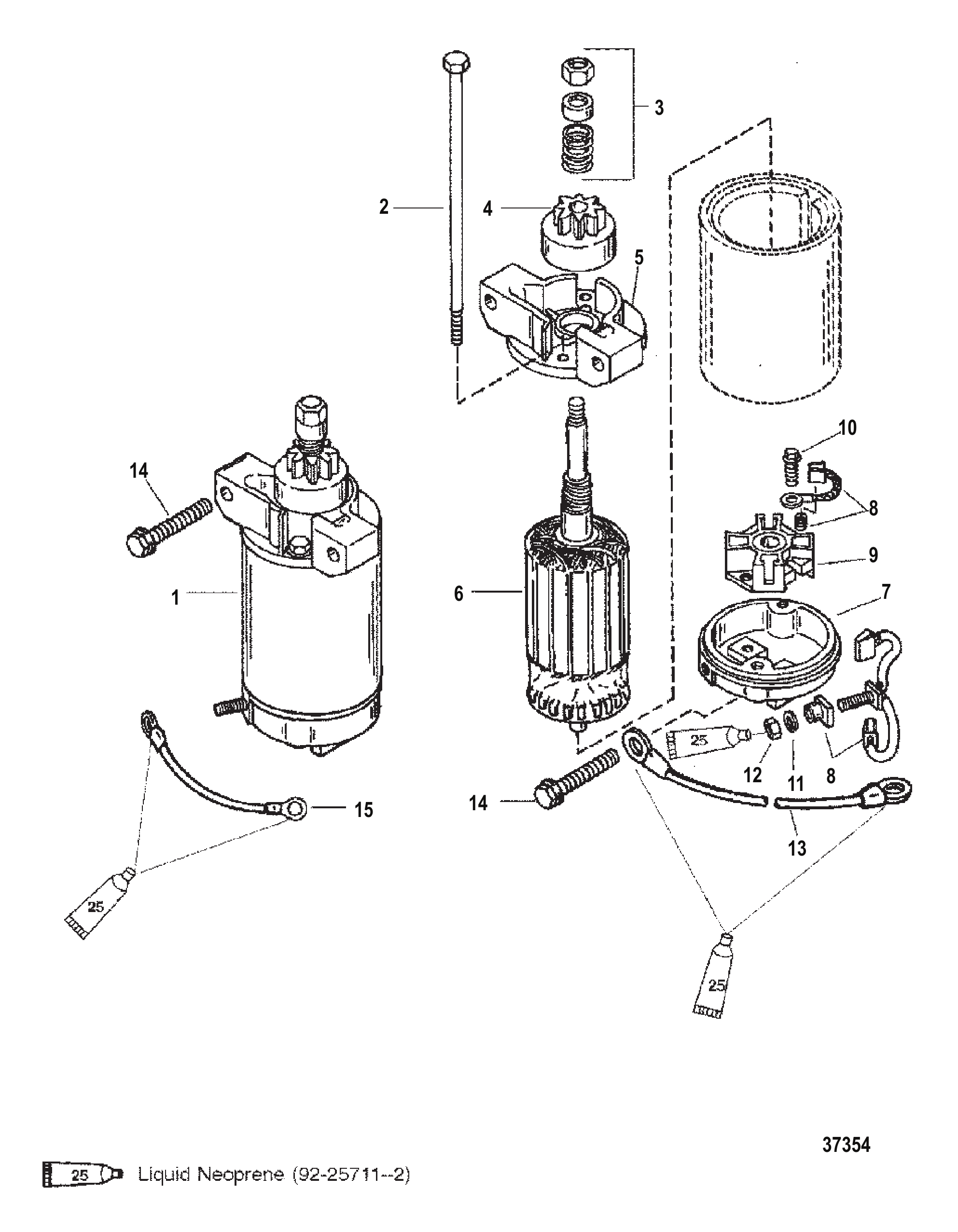

Рис. 31СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	822462	СТАРТЕР В СБОРЕ	1
1	893890T	Стартер в сборе	1
2	965661	СКВОЗНОЙ БОЛТ	1
3	90643	КОМПЛЕКТ ПРИВОДА	1
4	68575	ПРИВОД В СБОРЕ	1
4	685753	ПРИВОД В СБОРЕ	1
5	823639	Крышка привода	1
5	8236392	Крышка привода	1
6	965651	ЯКОРЬ	1
7	8119011	Крышка коллектора	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	1
9	898265014	Держатель щёток	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
14	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
15	88807A33	Кабель в сборе (чёрный - 6 дюйм. - клеммы 1/4 дюйм.)	1

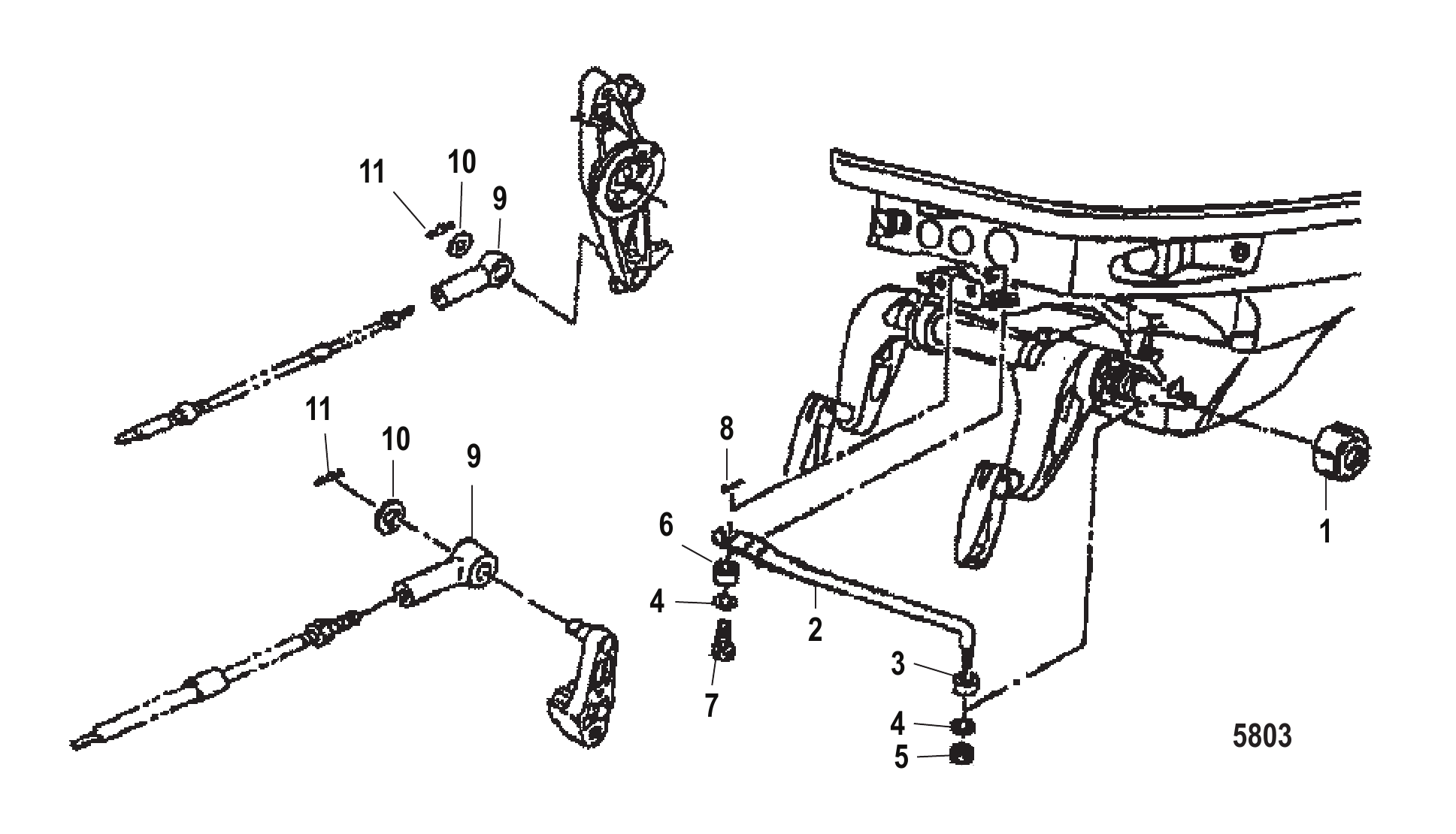

Рис. 32Компоненты рулевой тяги Steering Drag Link Components

REF	Номер детали	Наименование	Кол-во
-	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	853825	Крышка	1
2	8538241	Тяга рулевой сошки	1
2	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
3	9528621	Втулка	1
4	9539210	Шайба	2
5	161473	Гайка нейлоновая	2
6	9528622	Втулка	1
7	8518666	БОЛТ	1
8	8150267	Шплинт	1
9	853745003	Гнездо	2
9	8M0079131	ГНЕЗДО	2
10	953925	ШАЙБА	2
11	8150262	Шплинт	2

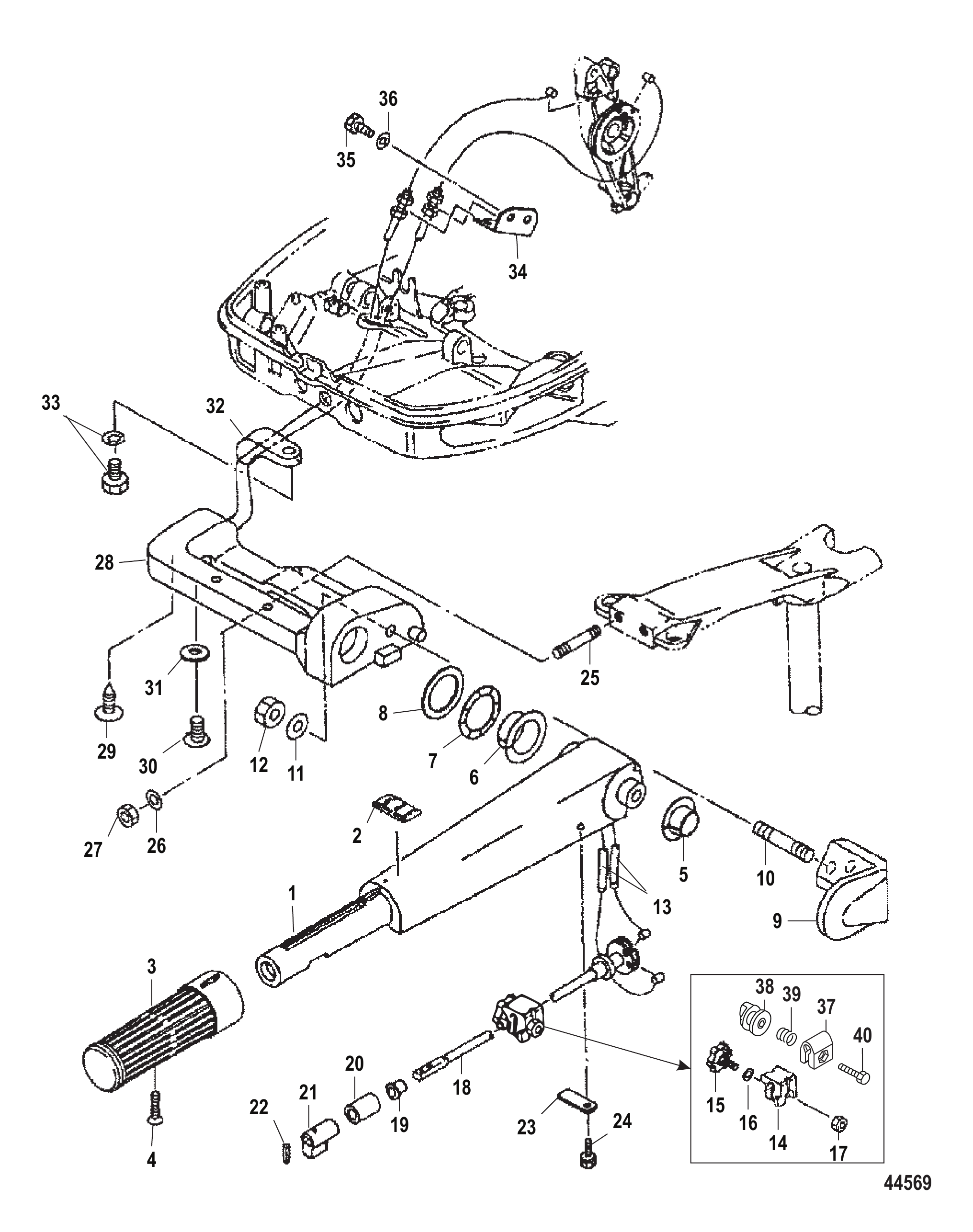

Рис. 33Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
-	803996A1	КОМПЛЕКТ РУКОЯТКИ	1
-	8M0133053	КОМПЛЕКТ РУКОЯТКИ	1
-	803996T09	КОМПЛЕКТ РУКОЯТКИ	1
-	8M0133053	КОМПЛЕКТ РУКОЯТКИ	1
1	803996004	РУКОЯТКА Рулевая	1
1	803996T04	РУКОЯТКА	1
1	8M0047218	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
2	16090	НАКЛЕЙКА	1
2	8M0097201	Наклейка румпеля	1
3	160861	Рукоятка	1
4	8150461	Винт	1
5	8518582	ВТУЛКА	1
6	8518581	ВТУЛКА	1
7	804017	ВОЛНОВАЯ ШАЙБА	1
8	804508	Шайба	1
9	803997A1	ДЕРЖАТЕЛЬ РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ	1
9	8M0077708	Держатель румпеля	1
10	8116533	Шпилька	1
10	879194300	Шпилька	1
11	168261	Шайба	1
12	85372215	ГАЙКА	1
13	804018	ТРОС ДРОССЕЛЯ	2
13	804018001	ТРОС ДРОССЕЛЯ	2
14	813026	Фрикционная накладка	1
15	16087	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
16	16826	Шайба нержавеющая	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	803998	ВАЛ ДРОССЕЛЯ	1
19	16336	ВТУЛКА	1
20	16191	Проставка	1
21	8537152	Проставка	1
22	8150263	Шплинт	1
23	804055	Кронштейн опорный	1
24	8230427	Болт в сборе (M6 x 12)	1
25	811654002	ШПИЛЬКА	2
25	879194297	Шпилька	2
25	8M0074787	Шпилька	2
26	16192	Шайба	2
26	8M0074789	Шайба	2
27	95374	Гайка нейлоновая	2
27	8M0074788	Гайка	2
28	804019005	КРОНШТЕЙН Рулевого управления	1
28	8M0074786	Кронштейн рулевого управления	1
29	162636	Болт	1
30	810755003	ВИНТ	1
30	85554410	ВИНТ	1
31	895118002	Шайба	1
31	953921	Шайба нержавеющая	1
32	953951	ХОМУТ	1
33	82304234	БОЛТ	1
33	8230427	Болт в сборе (M6 x 12)	1
34	8537392	Кронштейн тяги дросселя	1
35	16223	Болт (M6 x 14)	2
36	895106	Шайба нержавеющая	2
36	16826	Шайба нержавеющая	2
37	898101311	Фрикционная накладка	1
38	892776	Гайка, компонент 8M0055714	1
38	8M0051383	Гайка	1
39	892777	Пружина нержавеющая, компонент 8M0055714	1
39	8M0051384	Пружина нержавеющая	1
40	879194250	Болт	1
40	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1

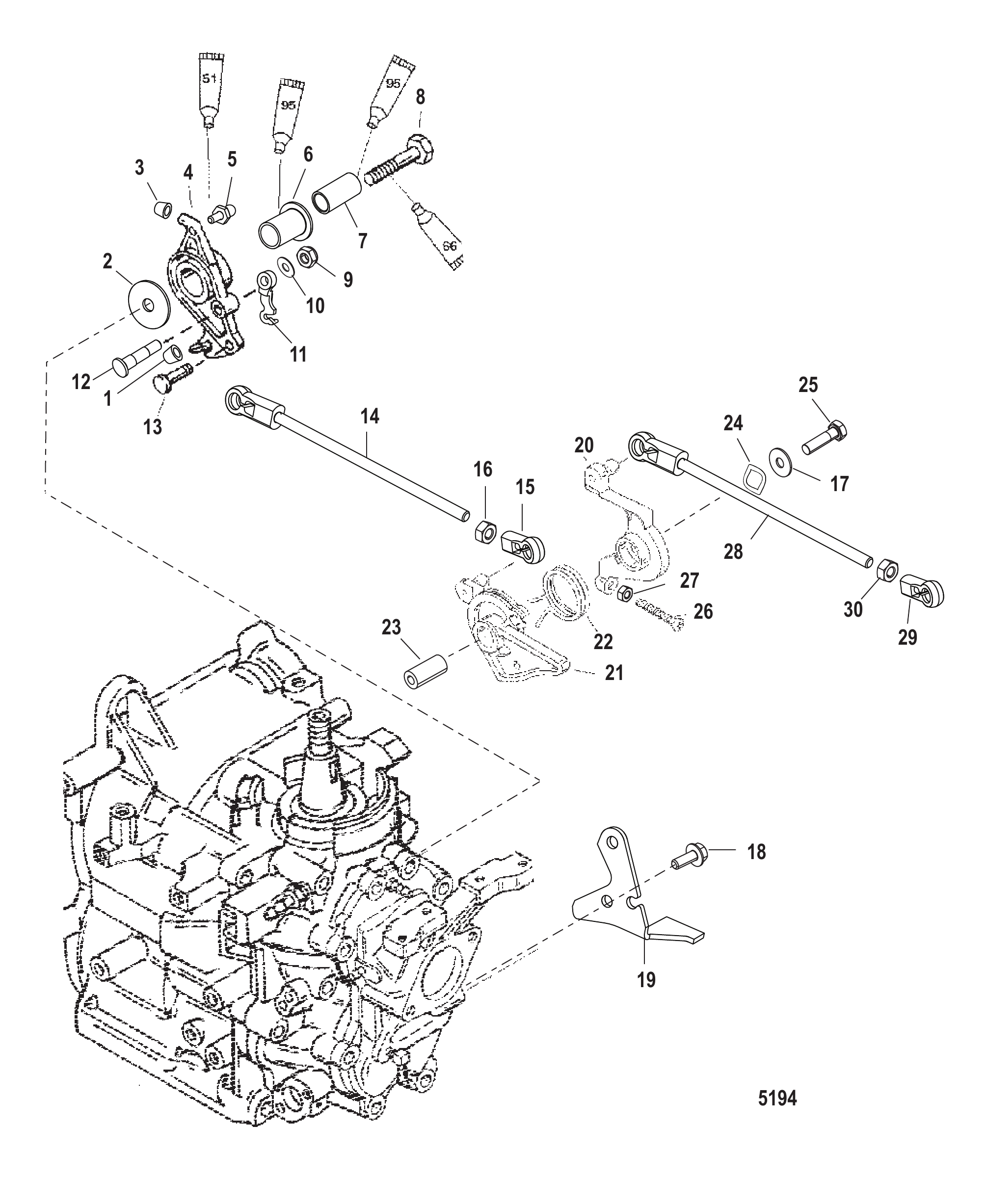

Рис. 34ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	822458	ОТБОЙНИК	1
2	42980	ШАЙБА	1
3	822458	ОТБОЙНИК	1
4	8213851	РЫЧАГ Управления Дросселем	1
4	8M0041742	РЫЧАГ ДРОССЕЛЯ	1
5	8235695	Шарик резьбовой	1
6	812930A1	Втулка	1
7	NSS	NOT SOLD SEPARATE Insert	1
8	4007180	ВИНТ (M10 x 45) Исполнение II	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
11	822459	ФИКСАТОР	1
12	42927	Вставка	1
13	8224561	ШТИФТ	1
14	881227A4	ТЯГА	1
15	817428	Гнездо	2
16	45076	Гайка (#10-32) латунная клемма блока выключателя	1
17	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	1
18	4006731	ВИНТ (M6 x 16)	1
19	8214943	Кронштейн	1
20	853926	Рычаг зажигания	1
21	853925	Кулачок дроссельной заслонки	1
22	42164	ПРУЖИНА	1
23	823807	ВТУЛКА	1
24	99611	Волнистая шайба	1
25	4000332	ВИНТ (M6 x 35)	1
26	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	1
27	400211	ГАЙКА (M5) Нержавеющая сталь	1
28	881227A05	Тяга управления зажиганием	1
29	817428	Гнездо	2
30	45076	Гайка (#10-32) латунная клемма блока выключателя	1

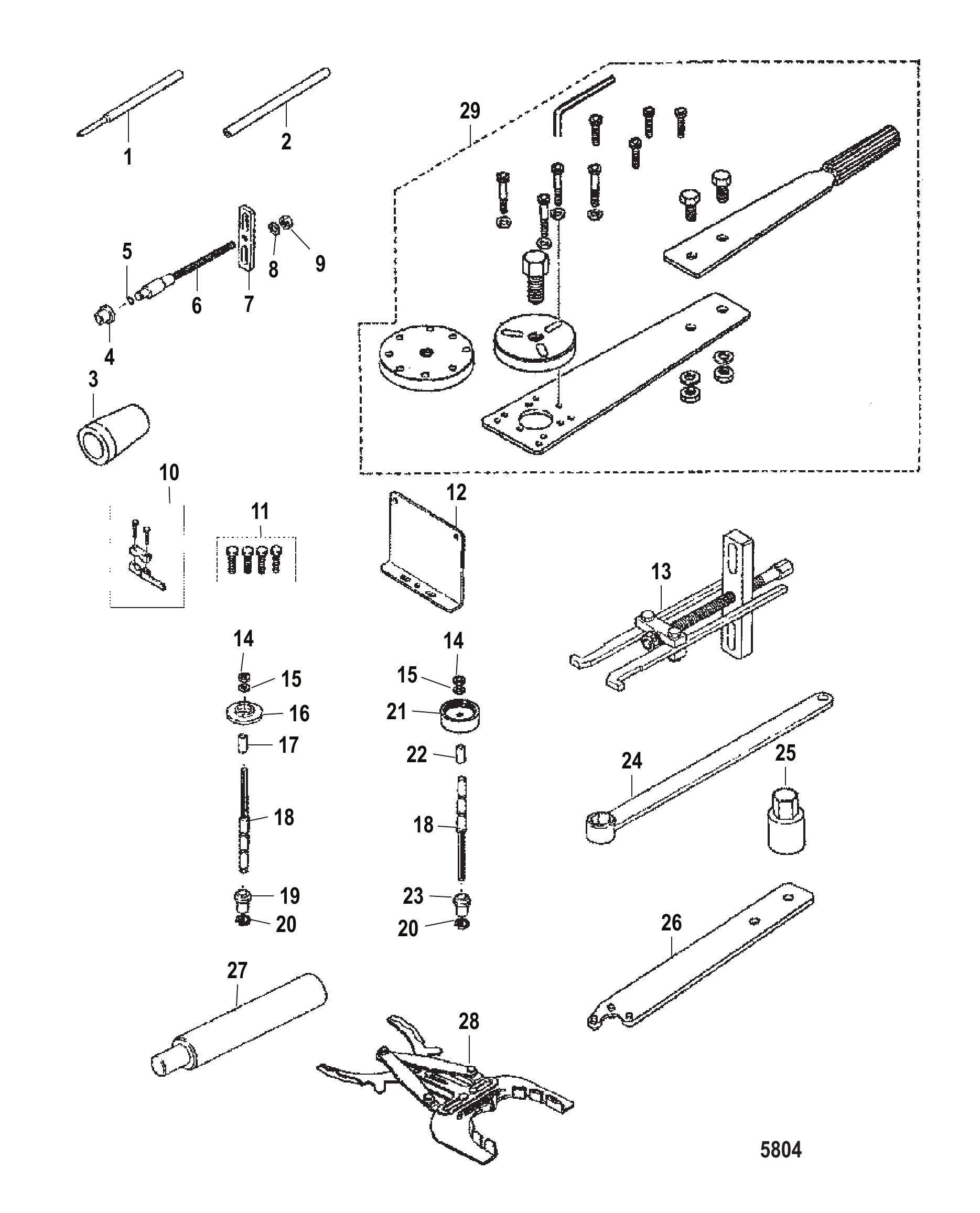

Рис. 35Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8539966	Инструмент для пружинных штифтов	1
2	8539968	Инструмент для пружинных штифтов	1
3	80313314	Инструмент для стопорного штифта сцепления	1
4	9528623	Втулка	1
5	161773	Кольцо уплотнительное	1
6	80313310	Измерительный инструмент для вала	1
7	80313311	Съёмник подшипника	1
7	8M0050354	Инструмент	1
8	1614011	Шайба	1
9	85372221	ГАЙКА	1
10	80313312	Зажимной инструмент для измерения люфта	1
11	803134	БОЛТ	4
12	80313313	Пластина для индикатора часового типа	1
13	8539964	Съёмник подшипников	1
13	8M0060180	Подшипник конической шестерни	1
14	85372220	ГАЙКА	1
15	1614010	Шайба	1
16	8031332	Фланец	1
17	8031338	Инструмент стопорный вала	1
18	8031333	Вал	1
19	8031334	Инструмент направляющий	1
20	8031335	Инструмент фиксирующий	1
21	8031336	Фланец	1
22	8031339	Инструмент стопорный вала	1
23	8031337	Инструмент направляющий	1
24	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
25	8031331	Инструмент торцевой	1
26	80313315	Гаечный ключ	1
26	8M0101491	Инструмент-ключ	1
27	8539962	Инструмент для установки/снятия поршневого пальца	1
28	803133	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ Поршневое кольцо	1
29	804761	СЪЕМНИК МАХОВИКА (КОМПЛЕКТ)	1
-	895212	Инструмент для запрессовки наружного подшипника, стержень	1
-	895213	Инструмент для запрессовки наружного подшипника, пластина	1
-	895214	Инструмент для запрессовки наружного подшипника, направляющая	1
-	895215001	ИНСТРУМЕНТ Комплект конических шестерен A	1
-	895217	Инструмент, тарельчатая пружина, D-12	1
-	895218001	ИНСТРУМЕНТ Шаблон для регулировки прокладками	1
-	895219	Инструмент, измеритель толщины	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1
-	803799A1	Тестер зажигания	1

Рис. 36ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	821528A5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	821528T5	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	821528A11	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
1	821528T11	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	821528A7	Кожух верхний в сборе	1
2	821528T7	Кожух верхний в сборе	1
2	821528A8	Кожух верхний в сборе	1
2	821528T8	Кожух верхний в сборе	1
3	825742F1	Замок	1
3	825742F2	Замок	1
3	825742F3	Замок	1
3	825742F1	Замок	1
4	8231871	Винт (M4 x 14.5)	2
5	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	2
6	8237515	Гайка (M4)	2
7	8260761	Уплотнение капота	1
7	8M0043406	Уплотнение кожуха	1
8	821530A1	Комплект шумоизоляции (верх/бок) (клей горячего отверждения)	1
8	821530A02	Комплект шумоизоляции (верх/бок) (самоклеящийся)	1
9	NSS	NOT SOLD SEPARATE SOUND BLANKET (FRONT)	1
10	NSS	NOT SOLD SEPARATE SOUND BLANKET (SIDE/REAR)	1
11	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
11	47341A11	Комплект шнура с рукояткой ручного запуска	1
12	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
12	893763	Кронштейн фиксатора ролика	1
13	4006731	ВИНТ (M6 x 16)	2
14	4006731	ВИНТ (M6 x 16)	2
15	8224261	КРОНШТЕЙН	1
15	8M0038412	Кронштейн кожуха	1
16	8231871	Винт (M4 x 14.5)	3
17	26995	СТОПОРНАЯ ШАЙБА (#8) Нержавеющая сталь	3
18	8237515	Гайка (M4)	3
19	NSS	NOT SOLD SEPARATE DUCT-AIR INLNET	1
20	815784	КРЫШКА	2
21	4006731	ВИНТ (M6 x 16)	2
22	NSS	NOT SOLD SEPARATE TAPE (DOUBLE SIDED)	1
23	821529F1	Экран воздухозаборника	1
23	8M0053822	Экран воздухозаборника	1
23	821529F2	Экран воздухозаборника	1
23	821529T3	Экран воздухозаборника	1
23	821529F3	Экран воздухозаборника	1
23	821529T3	Экран воздухозаборника	1
24	NSS	NOT SOLD SEPARATE WINDOW-OIL SITE GAUGE	1
25	8555776	Наклейка с информацией об экологической маркировке EPA	1
25	855577A6	См. SOB 09-18	1

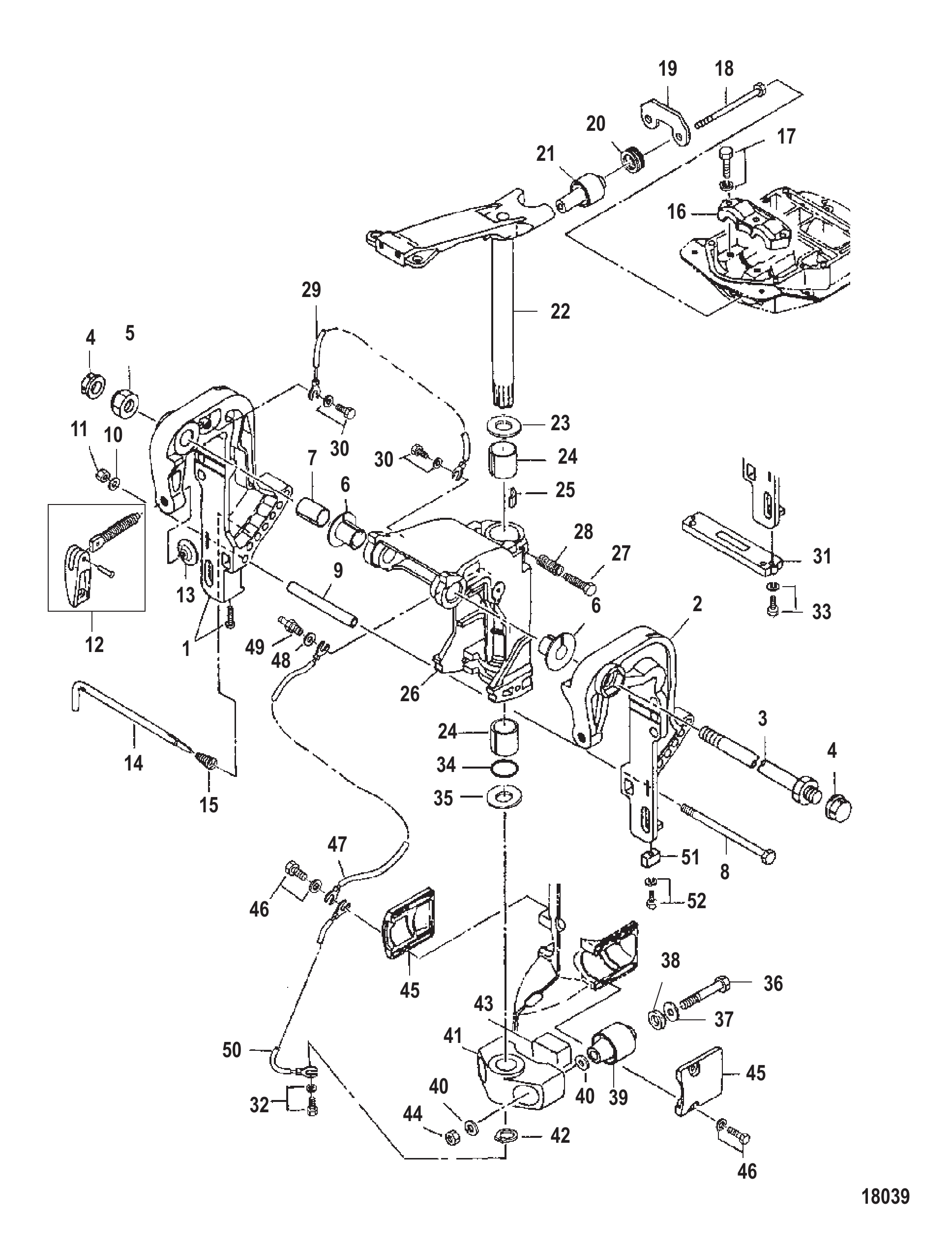

Рис. 37Кронштейны транца и поворотного механизма (ручные) Transom and Swivel Brackets (Manual)

REF	Номер детали	Наименование	Кол-во
1	804038	СТРУБЦИННЫЙ КРОНШТЕЙН	1
1	8M0151529	Кронштейн струбцины правый	1
2	804039	СТРУБЦИННЫЙ КРОНШТЕЙН	1
2	8M0151531	Кронштейн струбцины левый	1
3	853769	Труба наклона	1
3	898101191	Труба наклона в сборе	1
4	85372214	Гайка колпачковая	2
5	853722029	Гайка нейлоновая	1
6	8537435	Втулка	2
7	8113681	Втулка	1
8	16263009	Винт	1
9	804040001	ДИСТАНЦИОННАЯ ПРОСТАВКА	1
10	895106001	Шайба	1
10	16192	Шайба	1
11	853722023	Гайка	1
11	879194337	Гайка	1
12	804042A1	Винт барашковый в сборе	2
12	8M0060118	Комплект струбцины	2
13	95379	Подушка	2
14	804041	УПОРНЫЙ ШТОК	1
15	8126455	Пружина	1
16	851872	Колпачок	1
16	8M0222196	Колпачок чёрный	1
17	82304212	БОЛТ	3
17	879194274	Болт	3
18	8129356	Болт	2
19	879194012	Пластина стопорная	1
20	851870	Втулка	2
21	8537713	Резина	2
21	8M0079616	Опора	2
22	8M0075037	Поворотная труба	1
22	8M0161233	Поворотная труба	1
22	853770007	Поворотная труба	1
22	8M0075036	Поворотная труба	1
23	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
24	8537436	Втулка	2
25	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
26	813029A12	Поворотный кронштейн	1
27	4000354	ВИНТ (M8 x 30)	1
28	953831	Пружина	1
29	8537401	Провод заземления	1
29	898101089	Провод заземления	1
30	82304234	БОЛТ	2
30	8230427	Болт в сборе (M6 x 12)	2
31	823912002	АНОД	1
32	82304234	БОЛТ	1
32	8230427	Болт в сборе (M6 x 12)	1
33	162232	Болт	2
34	161313	Уплотнительное кольцо	1
34	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
35	16204004	Пластина упорная	1
36	851866012	Винт	2
37	953928	ШАЙБА	2
38	851867	Шайба	2
39	8537712	Опора	2
39	8M0075315	Опора	2
40	851868	Шайба	4
40	879194343	Шайба	4
41	853786007	Нижняя вилка	1
41	8M0064214	Нижняя вилка	1
42	8537142	Кольцо C-образное	1
43	8537732	Резиновый демпфер	1
44	85372218	ГАЙКА	2
45	851869	Крышка	2
46	167051	Болт (M6 x 20)	4
47	8537405	Провод заземления	1
48	16826	Шайба нержавеющая	1
49	824969	НИППЕЛЬ для смазки	1
50	878357	Кабель в сборе масса	1
50	898101091	Провод заземления	1
51	804043	АНОД	1
52	82304230	БОЛТ	1
52	8M0147119	Болт	1

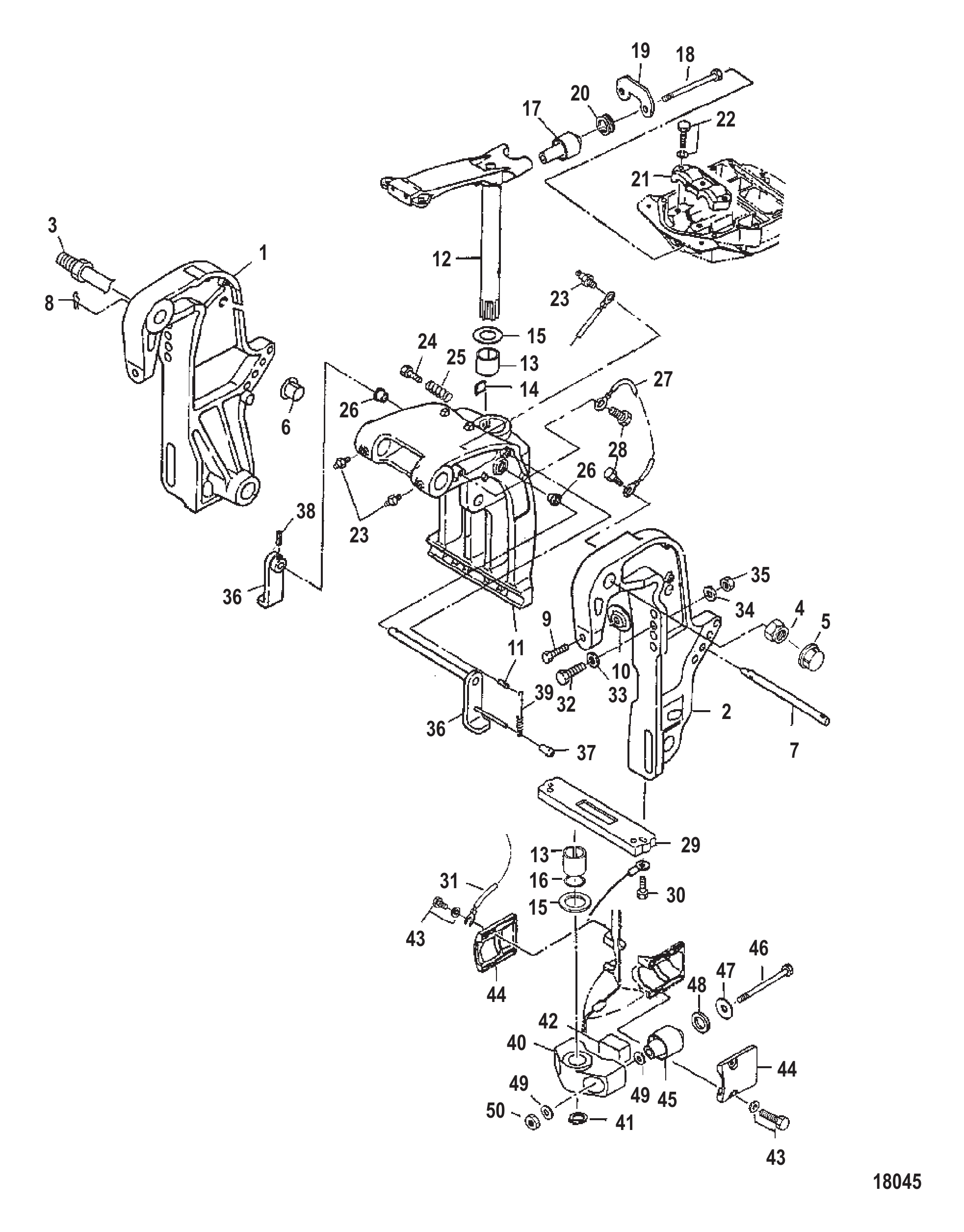

Рис. 38Кронштейны транца и поворотного механизма (гидроподъем) Transom and Swivel Brackets (Power Trim)

REF	Номер детали	Наименование	Кол-во
1	803856001	СТРУБЦИНА КРОНШТЕЙНА Правый борт	1
2	803856002	СТРУБЦИНА КРОНШТЕЙНА Левый борт	1
3	851866011	Болт в сборе	1
3	853769001	Труба откидывания	1
4	853722029	Гайка нейлоновая	1
5	85372214	Гайка колпачковая	1
6	161764	Втулка	2
7	16198003	Тяга упорная	1
8	8150266	Шплинт	1
9	162635	Винт хомута	2
9	8M0060119	Комплект струбцины	2
10	95379	Подушка	2
11	813029019	ПОВОРОТНЫЙ КРОНШТЕЙН	1
11	8M0122057	Поворотный кронштейн	1
12	853770006	Поворотная труба	1
12	8M0075038	Поворотная труба	1
13	16336007	Втулка	2
14	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
15	803774004	УПОРНАЯ ПЛАСТИНА	2
16	16109002	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
17	8537713	Резина	2
17	8M0079616	Опора	2
18	8129356	Болт	2
19	879194012	Пластина стопорная	1
20	851870	Втулка	2
21	851872	Колпачок	1
21	8M0222196	Колпачок чёрный	1
22	82304212	БОЛТ	3
22	879194274	Болт	3
23	824969	НИППЕЛЬ для смазки	3
24	823042045	БОЛТ	1
24	879194254	Болт	1
25	953831	Пружина	1
26	95286027	Втулка	2
27	8537401	Провод заземления	1
27	898101089	Провод заземления	1
28	82304234	БОЛТ	2
28	8230427	Болт в сборе (M6 x 12)	2
29	823912002	АНОД	1
30	162232	Болт	2
31	8537405	Провод заземления	1
32	802619	Болт	4
33	953928	ШАЙБА	4
34	898101216	Шайба	4
34	879194341	Шайба	4
35	802620	Гайка	4
36	815094005	Упор откидывания	1
37	16208	Рукоятка	1
37	16207A3	Комплект упора откидывания	1
38	95218017	Штифт пружинный	1
39	95383010	Пружина	1
40	853786005	Нижняя вилка	1
41	804027001	СТОПОРНОЕ КОЛЬЦО	1
42	8537732	Резиновый демпфер	1
43	167051	Болт (M6 x 20)	4
44	851869	Крышка	2
45	8537712	Опора	2
45	8M0075315	Опора	2
46	851866012	Винт	2
47	953928	ШАЙБА	2
48	851867	Шайба	2
49	95392014	Шайба	4
49	879194343	Шайба	4
50	85372218	ГАЙКА	2

水星 Mercury 40 (International) 0N056165 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 40 (International) 0N056165 & Up - — взрыв-схемы и запчасти
