水星 Mercury 40 LIGHTNING (International) 0N000001 THRU 0N056164 - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-80263898 · 共 31 个部位 · 1296 条零件

1Аксессуары 2ВОЗДУШНЫЙ ГЛУШИТЕЛЬ 3НИЖНИЙ КОЖУХ 4Карбюратор 5КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ 6Блок цилиндров 7Картер редуктора 8Электрические компоненты 9Электрические компоненты (электрические модели)10Маховик 11Топливная магистраль 12Топливный бак (пластик - 6,6 галлона)13Картер редуктора (приводной вал)14Редуктор, гребной вал 15Впускной коллектор и блок клапанов 16Ручной наклон 17Компоненты системы впрыска масла 18Гидроподъем 19Компоненты гидроподъема 20РУЧНОЙ СТАРТЕР 21Компоненты дистанционного управления 22Сервисные/вспомогательные материалы 23КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 24СТАРТЕР 25Компоненты рулевой тяги 26Рулевая рукоятка 27ДРОССЕЛЬНАЯ ЗАСЛОНКА 28Инструменты 29ВЕРХНИЙ КОКПИТ 30Кронштейны транца и поворотного механизма (ручные)31Кронштейны транца и поворотного механизма (гидроподъем)

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
-	62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
-	828155A3	Комплект защиты от обледенения карбюратора	1
-	43393A1	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
-	44369A3	Комплект стартера электрический	1
-	822462A2	Комплект для переоборудования стартера	1
-	816696A1	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя	1
-	816696A6	Комплект удлинителя (2.5 дюйма/64 мм) (64 мм) Комплект удлинителя)	1
-	44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
-	877680Q8	Топливный шланг в сборе (8 футов)	1
-	8M0044836	Топливный шланг в сборе (8 футов), марка Quicksilver	1
-	877680Q12	Топливный шланг в сборе (12 футов)	1
-	858109Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом	1
-	877681Q8	Топливный шланг в сборе (8 футов)	1
-	858104Q08	Топливный шланг в сборе (8 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877681Q12	Топливный шланг в сборе (12 футов)	1
-	858106Q12	Топливный шланг в сборе (12 футов) - с быстросъёмным разъёмом, только со стороны двигателя	1
-	877683Q12	Топливный шланг в сборе (12 футов)	1
-	858108Q12	Шланг в сборе топливный (8 футов) - без фитингов	1
-	95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
-	88334A2	КОМПЛЕКТ MERCATHODE	1
-	8M0180081	КОМПЛЕКТ МЕРКАТОД	1
-	855654A5	Комплект гидроподъема	1
-	8M0055008	Комплект гидроподъема	1
-	830150A7	Комплект гидроподъема	1
-	8M0055001	Комплект гидроподъема	1
-	14645A4	Переключатель тримма (на румпеле)	1
-	812718A2	Комплект дистанционного маслобака	1
-	18286A18	Комплект переключателя тримма (10.00 футов)	1
-	815548A4	Комплект ограничителя мощности 35 л.с.	1
-	850000A2	Комплект переходника 45 Jet	1
-	14586A4	Комплект термостата	1
-	850055A2	Комплект термостата	1
-	816366A27	Комплект рулевой рукоятки	1
-	816366A48	Комплект рулевой рукоятки	1
-	17334A2	СИСТЕМА ВИЗУАЛЬНОГО ПРЕДУПРЕЖДЕНИЯ (НИЗКИЙ УРОВЕНЬ МАСЛА/ПЕРЕГРЕВ)	1
-	802893Q	Фильтр топливный/водоотделитель - марка Quicksilver	1
-	802893Q01	Фильтр топливный/водоотделитель	1
-	802893T	Фильтр топливный/водоотделитель - марка Mercury	1
-	19608A14	Комплект крепления рулевого управления двигателя	1
-	19609A6	Крепежный комплект рулевого управления	1
-	97933A6	Комплект рулевого управления для двух двигателей	1
-	816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1

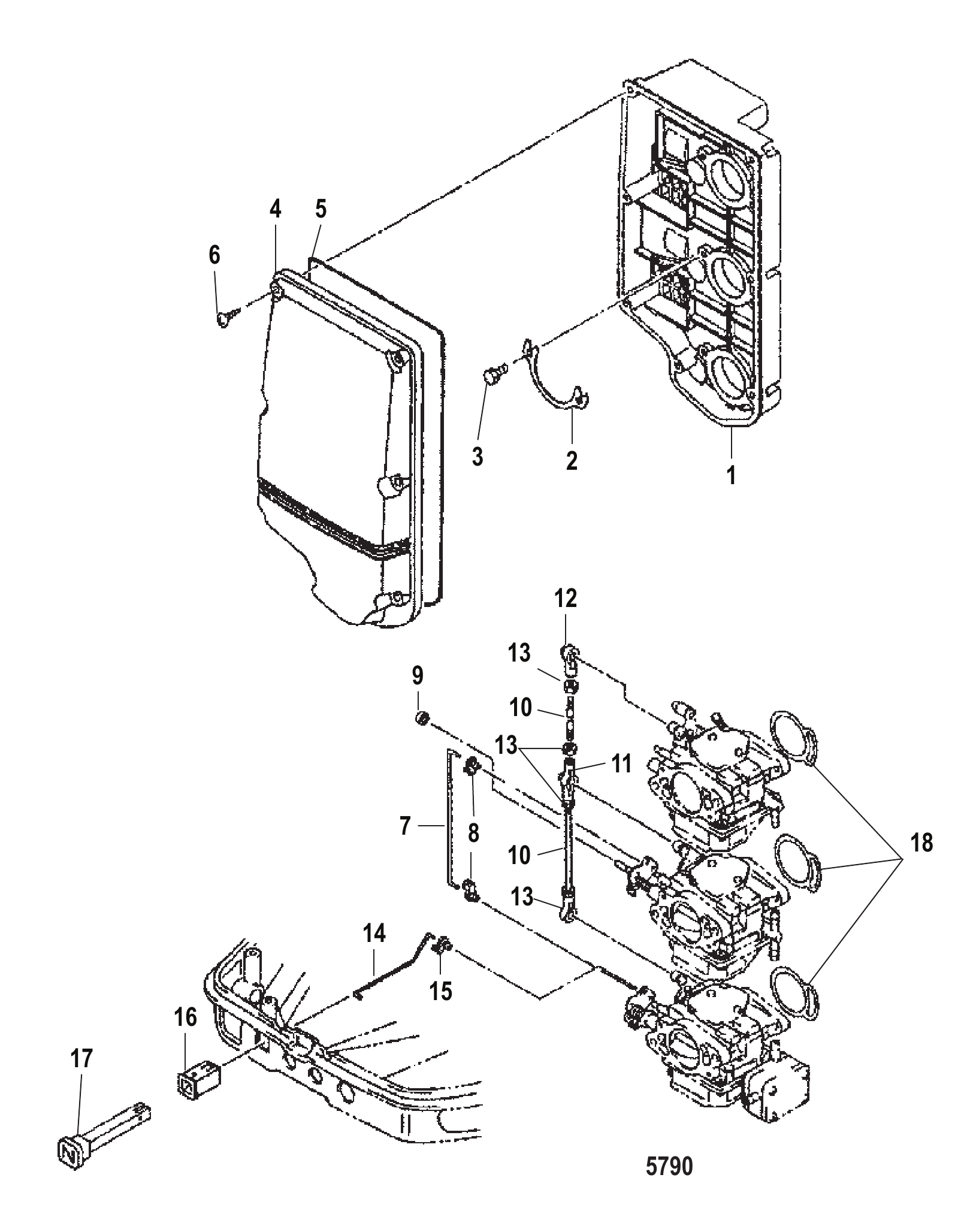

Рис. 2ВОЗДУШНЫЙ ГЛУШИТЕЛЬ Air Silencer

REF	Номер детали	Наименование	Кол-во
1	855556	Воздушный глушитель	1
1	8555561	Глушитель воздушный	1
2	855557	Стопорная пластина	3
3	855558	Винт (M5 x 16)	6
4	855559	Крышка	1
5	855560	Сальник резиновый	1
6	162572	Саморез	7
7	855561	C-образная тяга	1
7	8M0163143	C-ОБРАЗНОЕ ЗВЕНО	1
8	16333	ТЯГА быстросъёмная	2
9	855562	Упор (электрический)	1
10	855563	Тяга соединительная	2
10	855563001	Тяга соединительная	2
11	855564	Колпачок	1
12	853745	Колпачок	2
13	8537225	Гайка	4
13	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
14	8555611	Штанга	1
15	16333	ТЯГА быстросъёмная	1
16	161763	Втулка	1
16	8M0231329	ВТУЛКА	1
17	855565	Ручка воздушной заслонки	1
17	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
18	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
18	802807	Прокладка	3
-	853780A2	Ремкомплект карбюратора	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

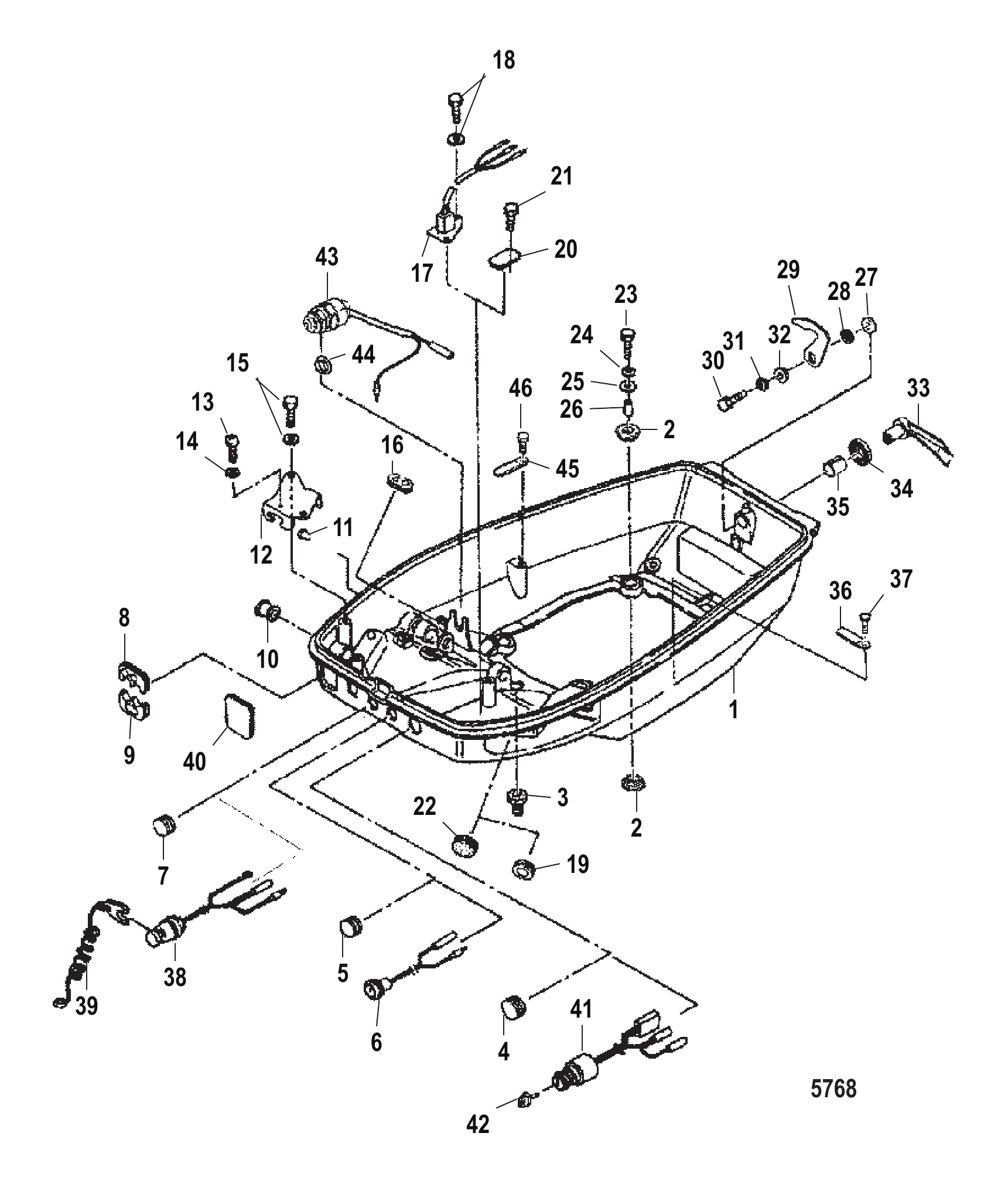

Рис. 3НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	8537773	Нижний кожух	1
1	8M0085711	КОМПЛЕКТ КОЖУХА, ЗАДНЕГО	1
1	8537774	Нижний кожух	1
2	8537437	Опора резиновая	8
3	16823	Втулка уплотнительная	1
4	162263	Втулка уплотнительная (Manual)	1
5	16226	Втулка	1
6	804057	Контрольная лампа (маслоподача)	1
7	16226	Втулка	1
8	8518502	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8518503	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	162284	Втулка уплотнительная	1
11	855549	Пробка	1
12	8518364	КРОНШТЕЙН	1
13	8518665	ВИНТ	1
13	823042075	ВИНТ	1
14	168181	Стопорная шайба	1
15	82304213	БОЛТ	2
15	8248324	Винт (M6 x 16)	2
16	8518506	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Рукоятка)	1
16	8518504	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Дистанционное управление)	1
17	851883	Выключатель (силовой тримм)	1
18	8230427	Болт в сборе (M6 x 12)	2
19	953871	Люверс (гидроподъём)	1
20	8518507	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Гидроподъем)	1
21	168288	Болт (ручной наклон)	2
22	16226	Втулка	1
23	16830	Болт	4
24	400256	СТОПОРНАЯ ШАЙБА (M6)	4
25	161404	Шайба	4
26	8537154	Проставка	4
26	853715007	Проставка	4
27	953922	ШАЙБА	1
28	16221	Волнистая шайба	1
29	162222	КРЫШКА КРЮЧКА	1
29	8M0146267	КРЮК КРЫШКИ	1
30	8107552	БОЛТ	1
30	8230427	Болт в сборе (M6 x 12)	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	1
32	953921	Шайба нержавеющая	1
33	162184	РЫЧАГ КРЮЧКА	1
33	162185	РЫЧАГ КРЮЧКА	1
34	16219	Сальник	1
35	16220	Втулка	1
36	813275	Хомут	1
37	162231	Болт	1
38	804051A1	ВЫКЛЮЧАТЕЛЬ ЧЕКИ (РУКОЯТКА)	1
39	823054	Чека безопасности	1
40	8518505	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
41	804052A1	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (ЭЛЕКТРИЧЕСКИЙ)	1
42	802989	КЛЮЧ (Электрический)	1
42	8029891	Шпонка (электрическая)	1
42	8029892	Шпонка (электрическая)	1
43	804054	Выключатель нейтрали (электрический)	1
43	8M0127937	Выключатель нейтрали	1
44	9539211	Шайба (электрическая)	1
45	813275	Хомут	1
46	162231	Болт	1

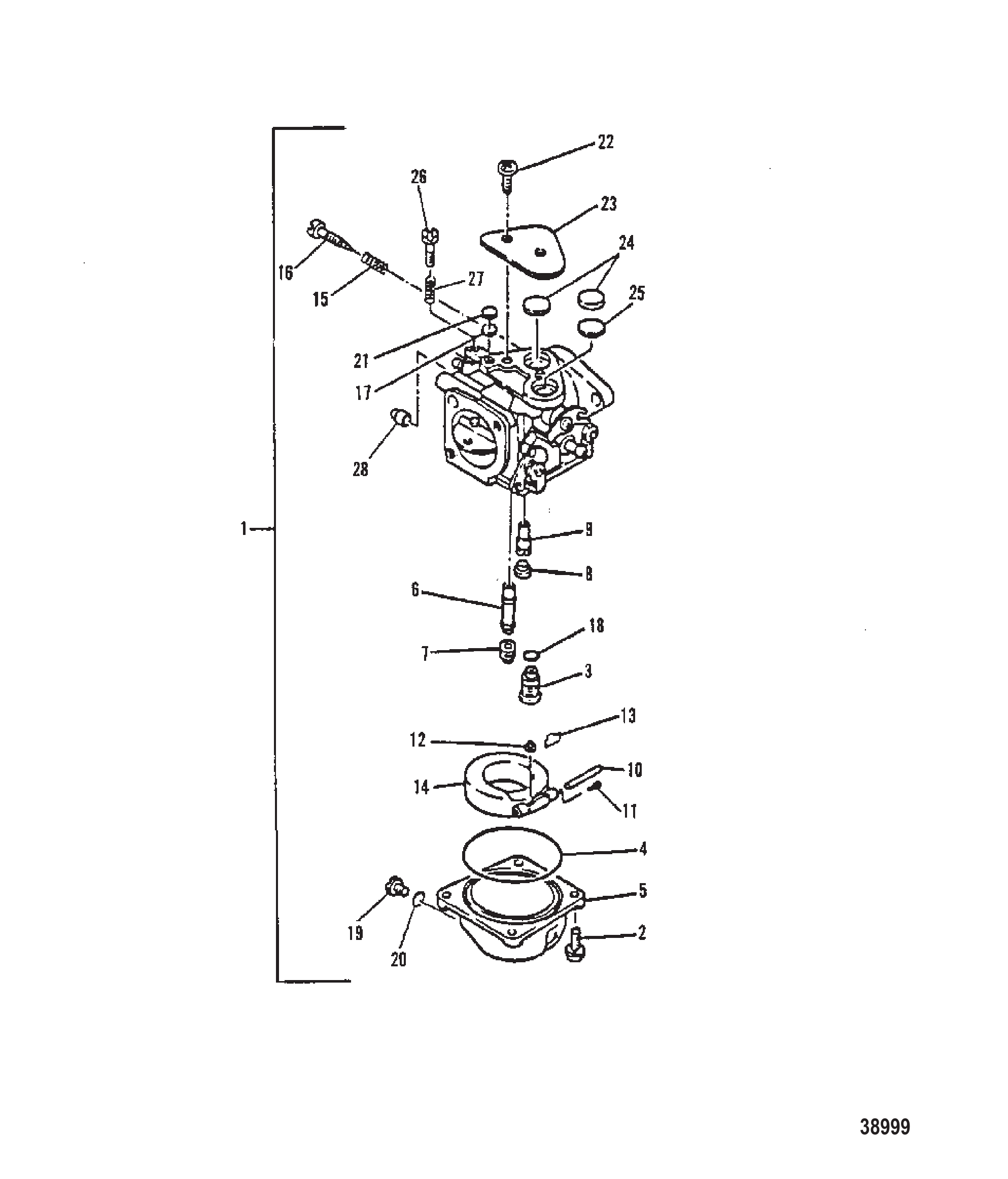

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	9660M	Карбюратор в сборе (верхний)	1
1	9676M	Карбюратор в сборе (нижний)	1
1	814564M	Карбюратор	1
1	814565M	Карбюратор	1
1	811361M	Карбюратор	1
1	811363M	Карбюратор	1
1	811362M	Карбюратор	1
1	811364M	Карбюратор	1
2	814566M	Винт	8
2	11796M	Винт (M4 x 14)	8
3	17050M	Игольчатый клапан в комплекте	2
4	83362M	Уплотнительное кольцо	2
5	94495M	Корпус поплавковой камеры	2
6	97727M	Главный жиклёр	2
7	42437M	Главный жиклёр (# 170)	2
8	83369M	Крышка	2
8	8M0080455	Пробка	2
9	42438M	Жиклёр холостого хода (# 75)	2
10	97730M	Рычаг иглы	2
11	82500M	Винт (M4 x 8)	2
12	92639M	Ось поплавка	2
13	82781M	Зажим	2
13	8M0120624	Зажим @2	2
14	83363M	Поплавок	2
14	891730A01	Комплект поплавка	2
15	94499M	Пружина	2
16	17067M	Винт регулировочный	2
17	97732M	Пластина	2
18	97070M	Уплотнительное кольцо	2
19	81293M	Винт сливной	2
20	94498M	Уплотнительное кольцо	2
21	97733M	Прокладка	2
22	19147M	Винт	4
23	97734M	Пластина	2
24	97735M	Прокладка	4
25	97736M	Пластина	2
26	81277M	Винт регулировки холостого хода	1
27	82080M	Пружина	1
28	19233M	Втулка (нижняя)	1
-	17068M	Ремкомплект карбюратора	1

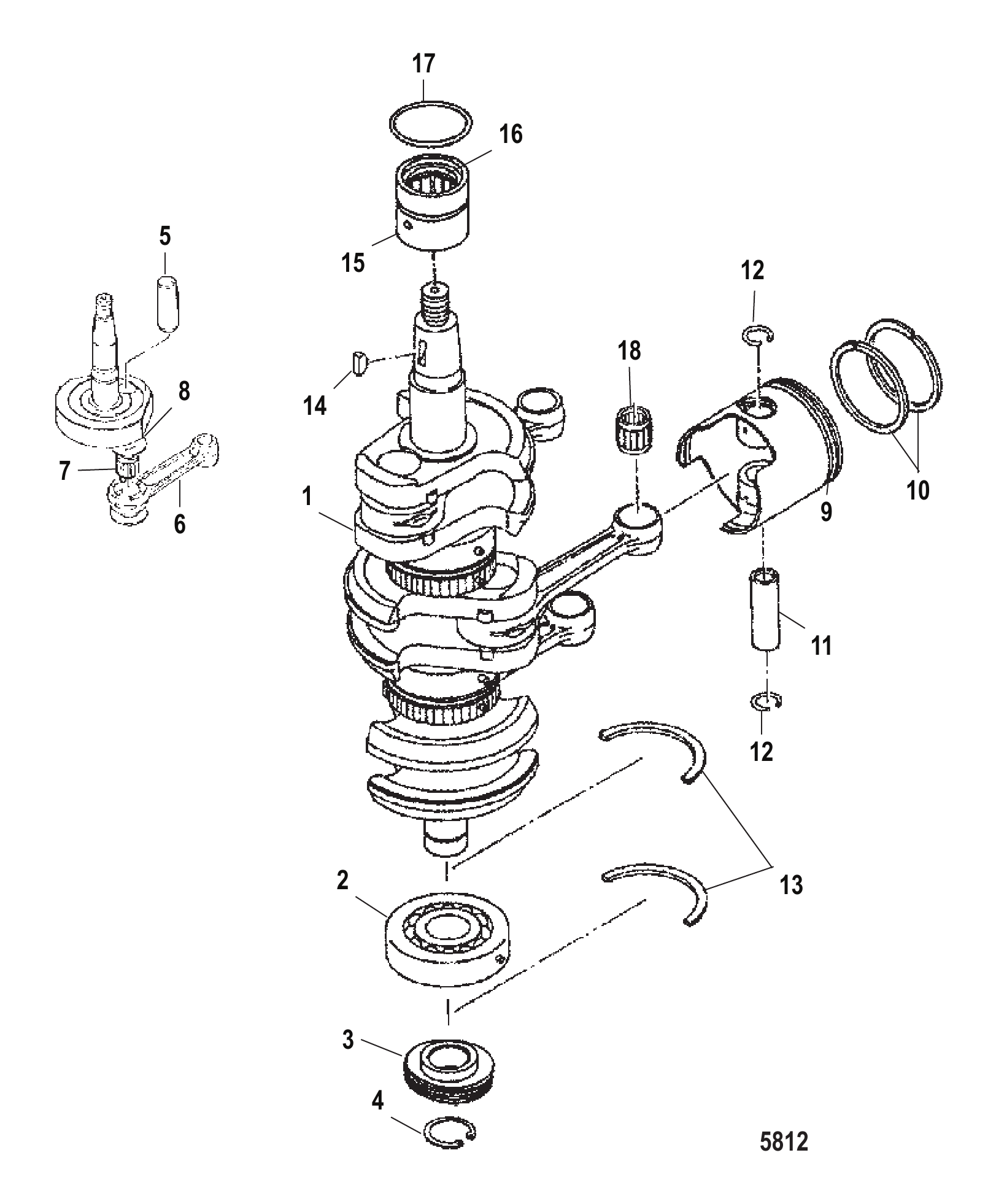

Рис. 5КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ Crankshaft, Piston and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9614A2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	160492	Подшипник шариковый	1
2	16049T02	Подшипник шариковый	1
3	855552	Шестерня приводная	1
4	853714	Пружинный зажим	1
5	880810	Палец поршневой	2
6	880855	Шатун	2
7	880856	Подшипник игольчатый	2
8	880857	Шайба	4
9	96152	Поршень	3
9	9615T02	ПОРШЕНЬ-СТАНДАРТ	3
9	879194	Поршень	AR
10	16054A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	3
10	16055A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
10	8M0080348	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
11	160561	Палец поршня	3
11	803680003	ПАЛЕЦ ПОРШНЕВОЙ	3
12	160571	Зажим	6
13	853712	УПОРНОЕ КОЛЬЦО	2
14	160531	Шпонка	1
15	855553	Подшипник главный (верхний)	1
16	803879	Масляный сальник	1
17	855554	Кольцо уплотнительное	1
17	855554004	Кольцо уплотнительное	1
18	8130483	Подшипник игольчатый	3
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

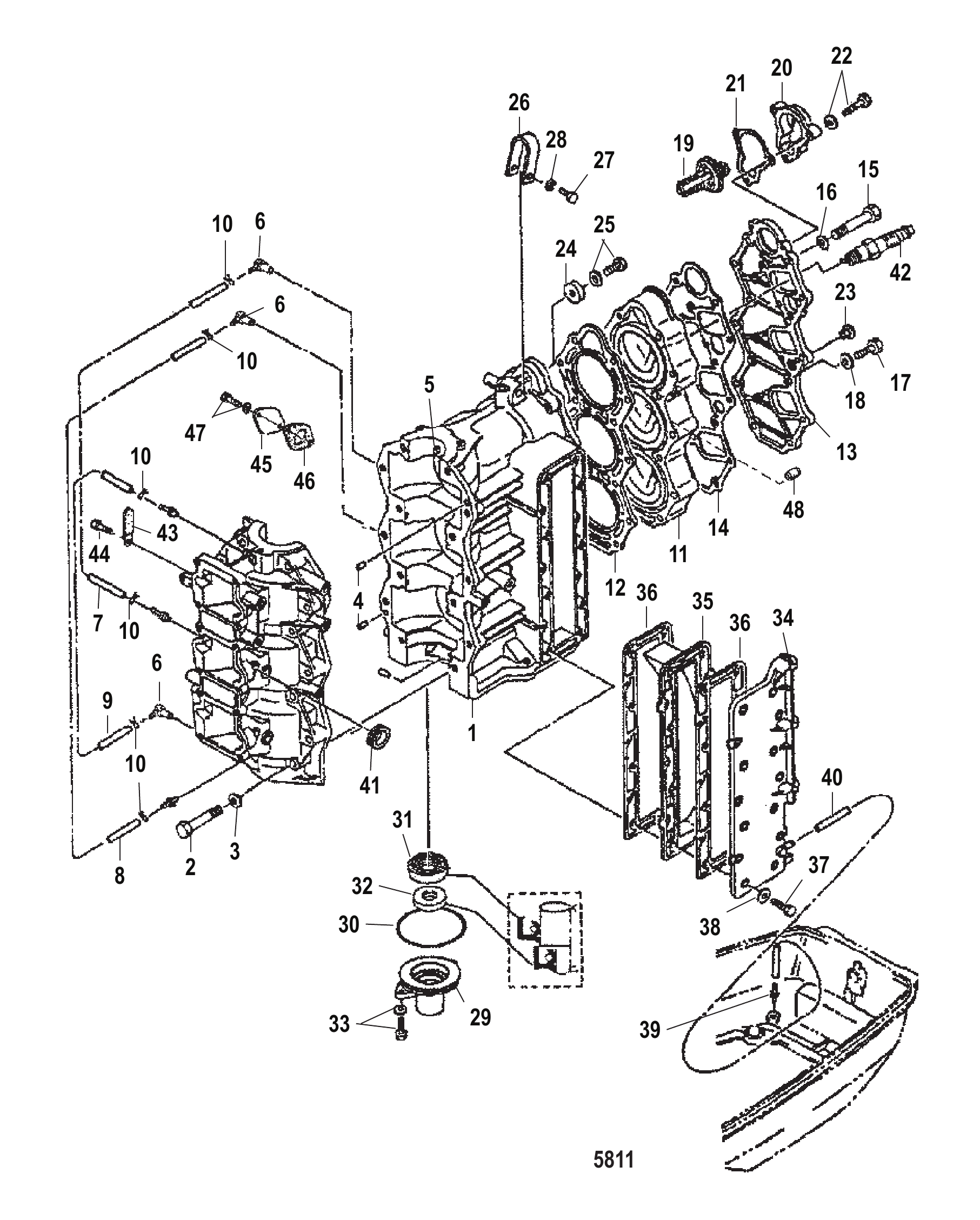

Рис. 6Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815013A3	Блок цилиндров	1
1	8M0082197	БЛОК ЦИЛИНДРОВ	1
1	815013A4	БЛОК ЦИЛИНДРОВ	1
1	8M0082198	БЛОК ЦИЛИНДРОВ	1
2	166951	Болт	14
3	4002217	ШАЙБА	14
4	16119	Штифт установочный	2
5	9521812	Штифт установочный	1
6	853696	КЛАПАН ВЫПУСКА ВОЗДУХА	3
6	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	3
6	812960006	НИППЕЛЬ	3
7	812940	Шланг (160 мм)	1
7	8M0057112	ШЛАНГ	1
7	898101272	Шланг резиновый со стрелкой (730 мм)	1
7	879194473	Трубка	1
8	8129404	Шланг резиновый (1 метр)	1
8	8M0057112	ШЛАНГ	1
8	898101272	Шланг резиновый со стрелкой (730 мм)	1
8	879194473	Трубка	1
9	8129404	Шланг резиновый (1 метр)	1
9	8M0057112	ШЛАНГ	1
9	898101272	Шланг резиновый со стрелкой (730 мм)	1
9	879194473	Трубка	1
10	95224	Хомут	6
11	96305	Головка цилиндра	1
11	96303	Головка цилиндра	1
11	96305	Головка цилиндра	1
12	81293910	Прокладка	1
12	8M0062091	ПРОКЛАДКА	1
12	8129393	Прокладка	1
12	8M0062091	ПРОКЛАДКА	1
13	855548	Крышка	1
13	8M0231776	КРЫШКА	1
14	81293911	Прокладка	1
14	8M0115016	ПРОКЛАДКА	1
14	8129394	Прокладка	1
15	166982	Болт	14
15	8M0106717	БОЛТ	14
16	162381	Шайба	14
16	8M0106725	Шайба	14
17	166953	Болт	4
18	809931044	ШАЙБА	4
19	8537041	ТЕРМОСТАТ	1
20	8537051	КРЫШКА	1
21	8537024	ПРОКЛАДКА	1
22	823042	Болт	3
23	855549	Пробка	1
24	823913	АНОД	1
24	823913Q	АНОД	1
25	167051	Болт (M6 x 20)	1
26	855550	Рым-болт	1
26	8M0137792	РЫМ-БОЛТ	1
27	168304	Болт	1
28	4002217	ШАЙБА	1
29	8537131	Крышка концевая нижняя	1
30	8537091	Кольцо уплотнительное	1
31	8537077	Сальник масляный	1
31	8M0056308	САЛЬНИК	1
32	8537078	Сальник масляный	1
33	167051	Болт (M6 x 20)	2
34	8537061	Крышка выпускная	1
34	8M0081401	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
35	8537062	Крышка выпускная	1
36	8129395	Прокладка	2
36	812939020	ПРОКЛАДКА	2
37	8150683	Болт	14
38	809931044	ШАЙБА	14
39	8129603	Ниппель	1
39	898101961	НИППЕЛЬ	1
40	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
40	8M0057113	Трубка	1
41	855551	Втулка (электрическая)	1
42	41263M	СВЕЧА ЗАЖИГАНИЯ	3
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	3
42	828942	Свеча зажигания (NGK# BR7HS-10)	Opt.
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	Opt.
42	84409M	ПРОБКА	3
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	3
42	8244068	Свеча зажигания	Opt.
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	Opt.
43	813275	Хомут	1
44	162231	Болт	1
45	803992	КРЫШКА (Ручной)	1
46	8555692	Прокладка (механическая)	1
46	8M0081613	ПРОКЛАДКА	1
47	162233	Винт	2
48	16119	Штифт установочный	2
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

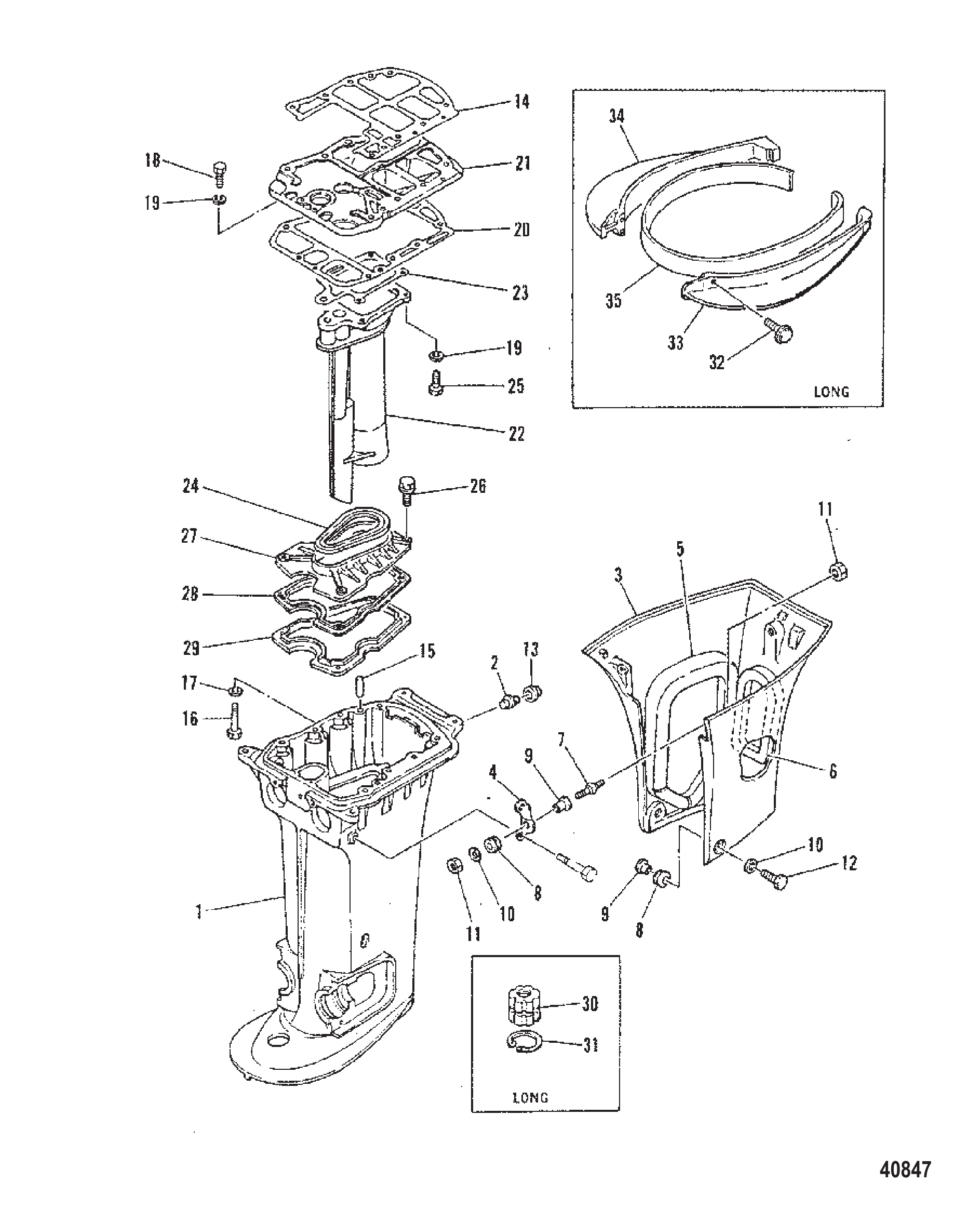

Рис. 7Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8569M	Корпус гребного вала	1
1	8570M	Корпус гребного вала	1
2	94520M	Упор	1
3	94517M	Фартук	1
4	94521M	Кронштейн	2
5	94518M	Демпфер	2
6	94519M	Сальник	1
7	94523M	Болт	2
8	94525M	Втулка уплотнительная	4
9	94522M	Втулка	4
10	94524M	ШАЙБА	4
11	82389M	Гайка	4
12	94526M	Болт	2
13	83042M	Демпфер	1
14	83378M	Прокладка	1
14	11885	ПРОКЛАДКА	1
15	83379M	Штифт	2
16	97749M	Болт	8
17	82215M	Стопорная шайба	8
18	82405M	Болт	3
19	82212M	Стопорная шайба	7
20	19175M	Прокладка	1
20	19175	Прокладка	1
21	814969M	Пластина выпускная	1
22	97750M	Трубка выпускная	1
23	83383M	Прокладка	1
24	83384M	Сальник	1
25	84058M	Болт (M6 x 20)	4
26	82476M	Болт	4
27	814970M	Пластина	1
28	83386M	Сальник	1
29	814971M	Пластина	1
30	94529M	Втулка	1
31	94530M	Стопорное кольцо	1
32	82476M	Болт	3
33	93046M	Пластина брызгозащитная	1
34	93047M	Пластина брызгозащитная	1
35	93048M	Сальник	1
-	814556M	Комплект прокладок головки блока цилиндров	1
-	94533M	Комплект прокладок нижнего узла	1

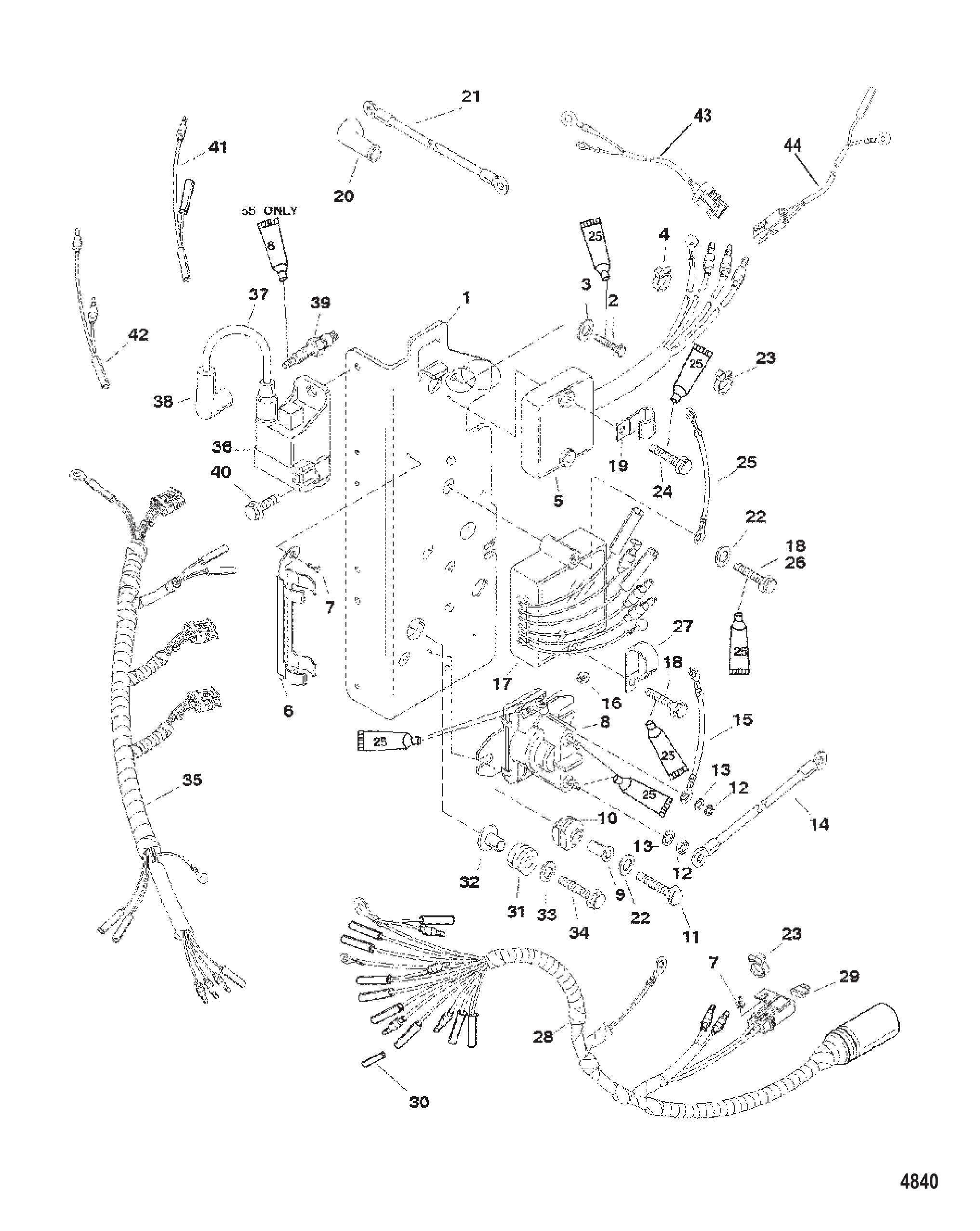

Рис. 8Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8302351	Пластина электрическая	1
2	82239312	ВИНТ (M5 x 12)	1
3	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
4	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
5	821889A49	Ограничитель оборотов	1
5	821889A50	Ограничитель оборотов	1
6	8266241	Хомут	1
7	82239312	ВИНТ (M5 x 12)	3
8	850187T1	Электромагнит в сборе	1
8	8M0185146	Соленоид в сборе	1
9	818968	ВТУЛКА	2
9	8M0214955	Втулка	2
10	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
10	8M0207785	Втулка	2
11	82129125	ВИНТ (M6 x 25 мм)	2
12	64015	Гайка (.250-20) клеммы стартерного соленоида	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
14	88807A33	Кабель в сборе (чёрный - 6 дюйм. - клеммы 1/4 дюйм.)	1
15	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	883072T	Регулятор напряжения	1
17	8M0084173	Регулятор напряжения	1
17	883071T	Регулятор напряжения	1
18	82129140	ВИНТ (M6 x 40)	2
19	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
19	8M0024808	J-образный зажим	1
20	830233	Колпак изолятора - красный	1
21	88439A4	Кабель в сборе аккумулятор - отрицательный	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	3
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	82129125	ВИНТ (M6 x 25 мм)	2
25	88807A31	ТРОС В СБОРЕ	1
26	82129116	ВИНТ (M6 x 16)	1
27	54457	J-ОБРАЗНЫЙ ЗАЖИМ	2
28	850220A2	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
29	812619	Предохранитель жёлтый - 20 ампер	1
30	13541	Разъём штыревой	1
31	822002	Втулка уплотнительная	3
32	822003	Втулка	3
33	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
33	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
34	40011129	Винт (M6 x 25) нержавеющая сталь	3
35	850221A2	ЖГУТ ПРОВОДОВ В СБОРЕ Зажигание	1
36	827509T7	Модуль CDM в сборе	2
36	827509A10	Модуль CDM в сборе	1
37	857124A1	Кабель высокого напряжения в сборе	3
38	857074A1	Комплект колпачков/клемм	3
39	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
39	816737Q	Свеча зажигания NGK BP8HN-10@10	3
39	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
39	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
39	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
39	896329885	Свеча зажигания #L6VC @4	3
39	12343	Свеча зажигания (NGK #BP8HS-10)	3
39	8M0114745	Свеча зажигания BP8HS-10 @4	3
40	82129116	ВИНТ (M6 x 16)	6
41	850052A1	ЖГУТ ПРОВОДОВ В СБОРЕ Питание	1
42	11149A31	ЖГУТ ПРОВОДОВ В СБОРЕ	1
42	11149T31	ЖГУТ ПРОВОДОВ В СБОРЕ	1
43	65017A27	Жгут проводов в сборе	1
44	74725A3	Жгут проводов в сборе Lightning	1

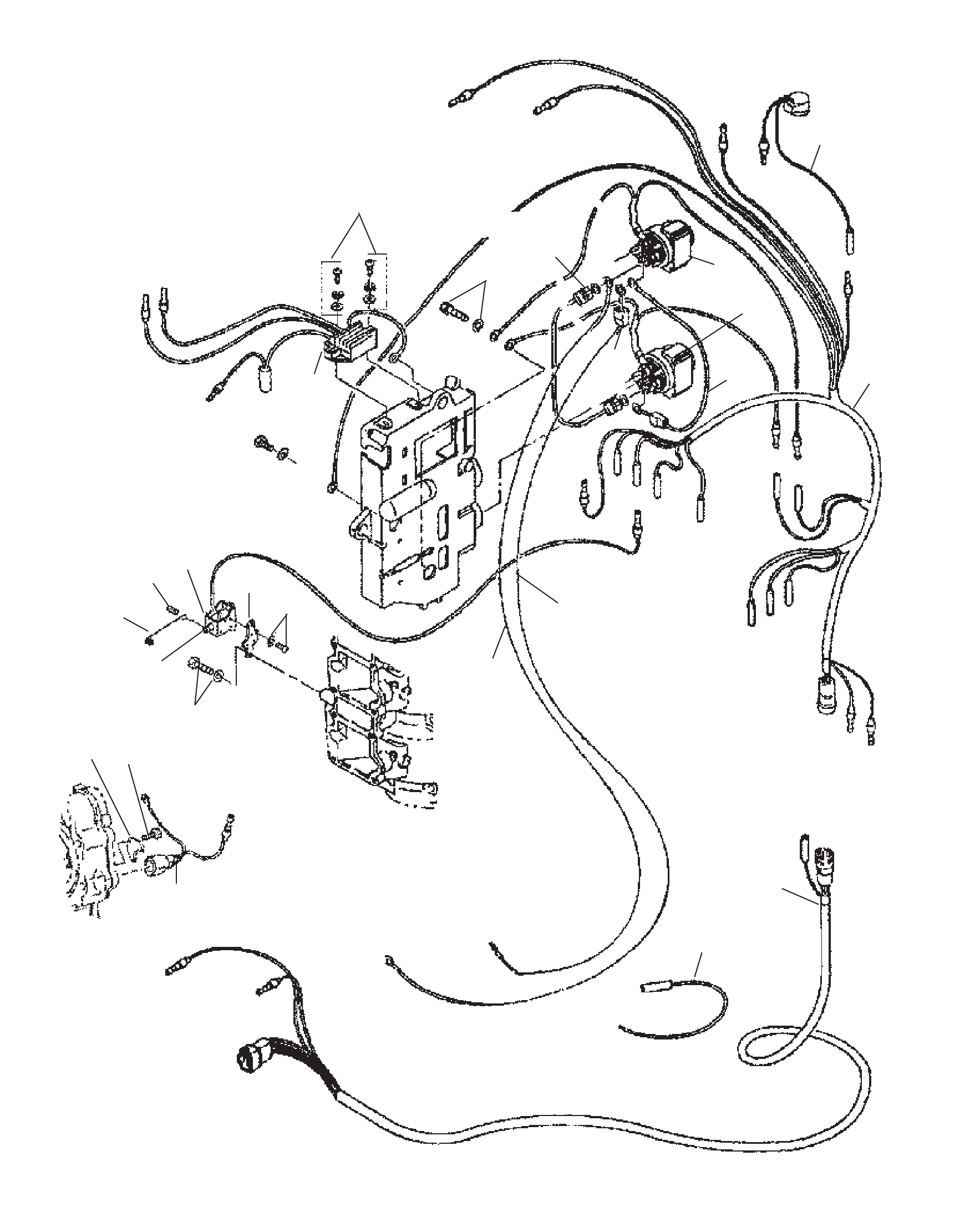

Рис. 9Электрические компоненты (электрические модели) Electrical Components (Electric Models)

REF	Номер детали	Наименование	Кол-во
1	8538112	Выпрямитель	1
2	8555443	Винт	2
3	853829A1	Сборка соленоида воздушной заслонки (электрический дистанционный)	1
4	853830	Плунжер (электрическое дистанционное управление)	1
5	162454	Винт (Electric Remote)	3
6	8518363	КРОНШТЕЙН	1
6	8M0098603	КРОНШТЕЙН	1
7	162233	Винт	2
8	8555615	Крюк	1
9	952189	Штифт установочный	1
10	85374011	ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	8537406	Провод предохранителя	1
12	851839	Реле-выключатель	1
13	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
14	8537407	Трос	1
15	8537408	Трос чёрный	1
16	8537409	Трос	1
17	85374010	ТРОС	1
18	8538161	Крышка	6
19	8230427	Болт в сборе (M6 x 12)	2
20	802808A1	ЗУММЕР В СБОРЕ (ПЕРЕГРЕВ)	1
21	802809A1	ДАТЧИК В СБОРЕ (ПЕРЕГРЕВ)	1
21	8M0235301	ДАТЧИК ПЕРЕГРЕВА	1
22	8107532	УПОР	1
23	82304217	БОЛТ	1
23	167051	Болт (M6 x 20)	1
24	85374012	ЖГУТ ПРОВОДОВ В СБОРЕ (Рукоятка)	1

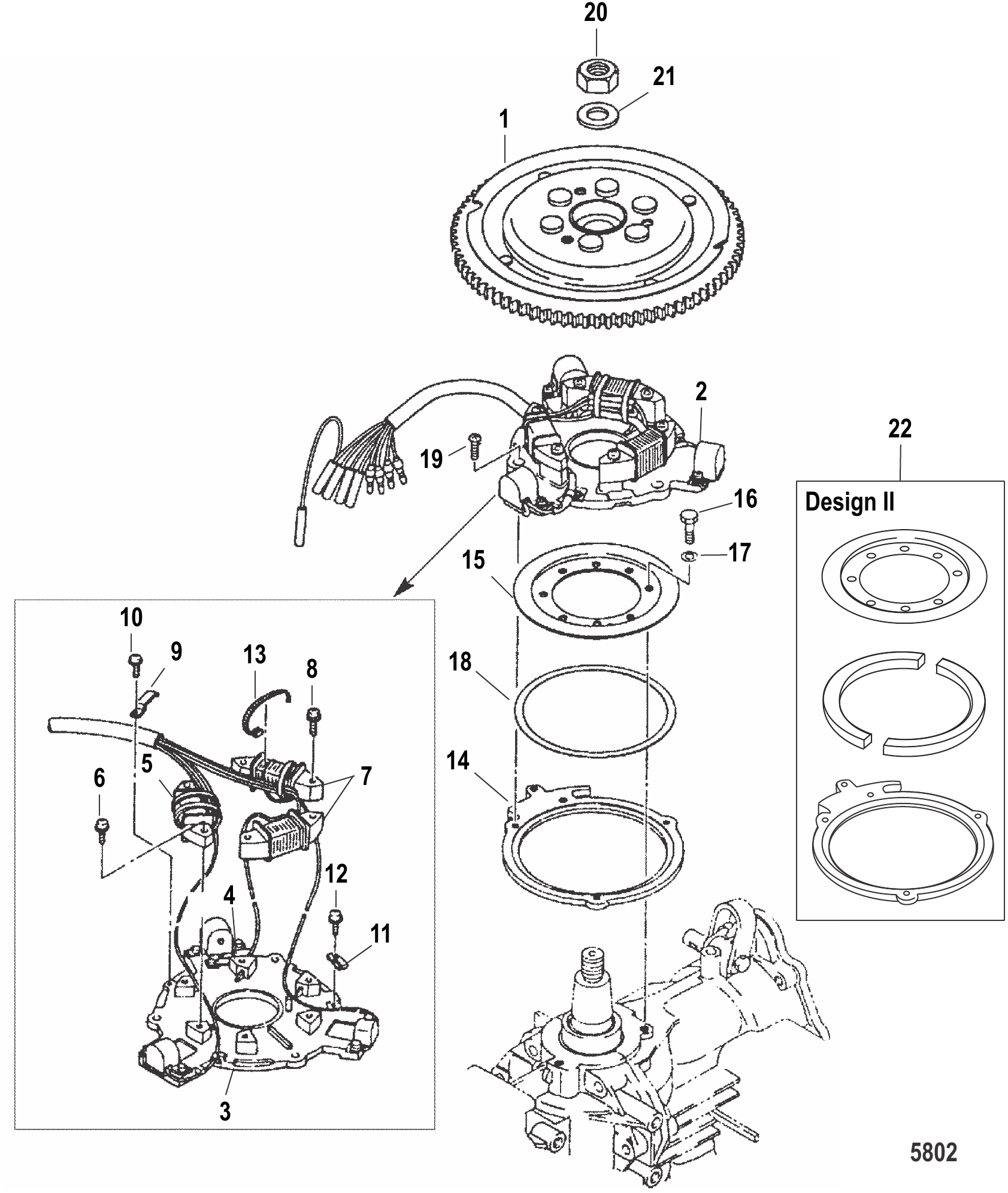

Рис. 10Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8150242	Маховик	1
2	853737A2	ПЛАСТИНА В СБОРЕ (КАТУШКА)	1
2	8M0109038	КОРОБКА КАТУШКИ ЗАЖИГАНИЯ	1
3	160663	Датчик	1
4	8537381	Держатель импульсный	1
5	160582	Статор	1
6	8230318	Винт	2
7	160742	Катушка зарядки (комплект)	1
8	8230318	Винт	4
9	8537382	Направляющая провода	1
10	851816	Винт	2
10	8M0135299	ВИНТ	2
11	851817	Хомут	2
12	8518161	Винт	2
12	8230314	ВИНТ	2
13	816311	Стяжка (8.00 дюймов)	3
13	816311T	СТЯЖКА (8.00 дюймов)	3
14	8537101	Пластина установки зажигания	1
14	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
15	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
15	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
16	166954	Болт	3
17	16818	Стопорная шайба	3
18	8537951	Прокладка регулировочная	AR
18	8537952	Прокладка регулировочная	AR
18	8537953	Прокладка регулировочная	AR
19	8555441	Винт	3
20	851832	Гайка	1
21	8539911	Шайба	1
22	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1

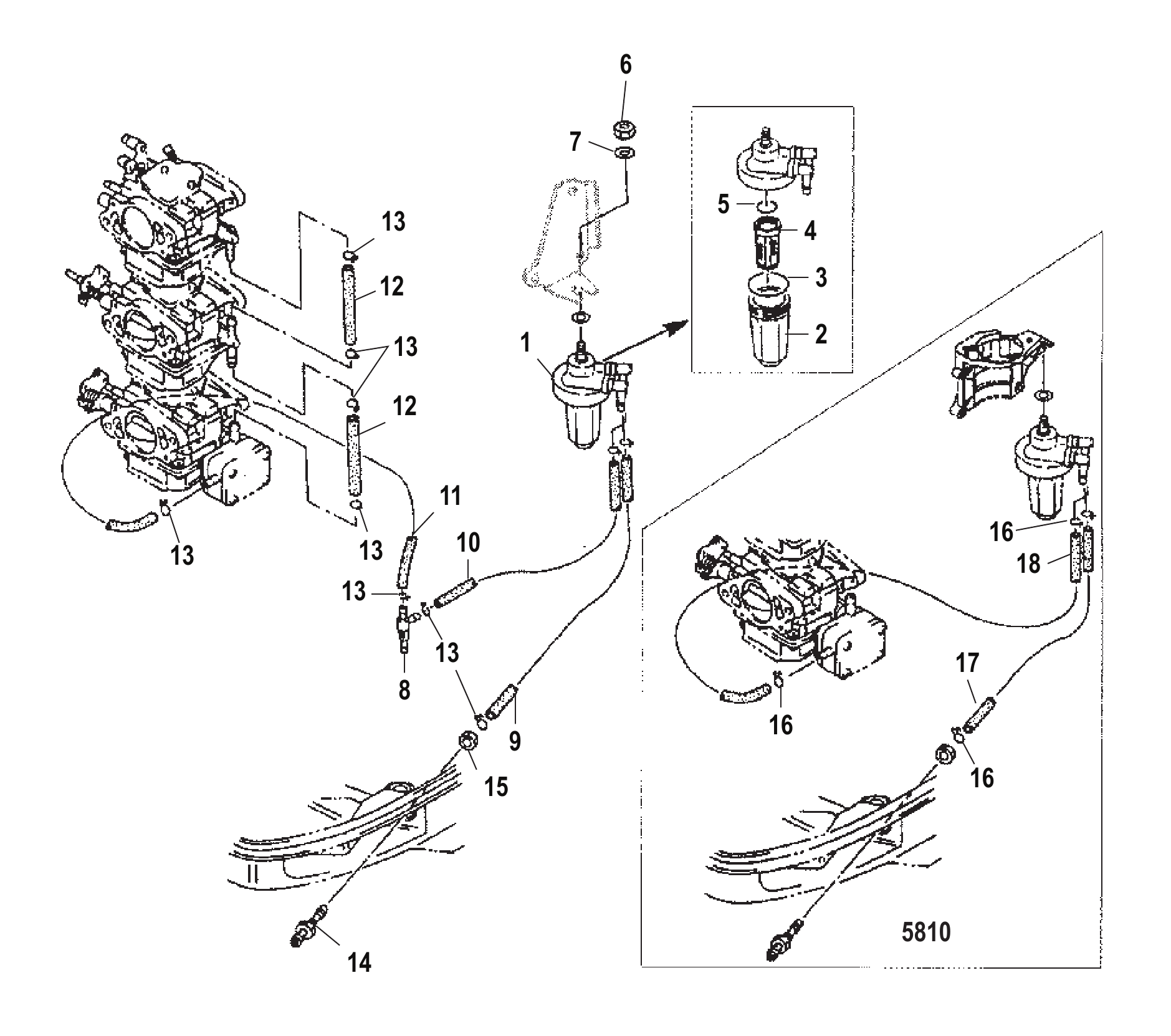

Рис. 11Топливная магистраль Fuel Line

REF	Номер детали	Наименование	Кол-во
1	853733A2	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
2	8537351	Стакан	1
3	851815	Кольцо уплотнительное	1
4	8537331	Фильтр топливный	1
5	8518151	Уплотнительное кольцо	1
6	8537223	Гайка	1
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
7	16192	Шайба	2
8	8518121	Обратный клапан (система впрыска масла)	1
9	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
9	8M0057113	Трубка	1
10	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
10	8M0057113	Трубка	1
11	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
11	8M0057113	Трубка	1
12	824965	ШЛАНГ (80 мм) (маслоподача)	2
12	8M0057113	Трубка	2
13	95395	Зажим нержавеющая сталь	10
14	853736	Топливный разъём	1
15	17480	Гайка	1
16	95395	Зажим нержавеющая сталь	8
17	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
17	8M0057113	Трубка	1
18	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
18	8M0057113	Трубка	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

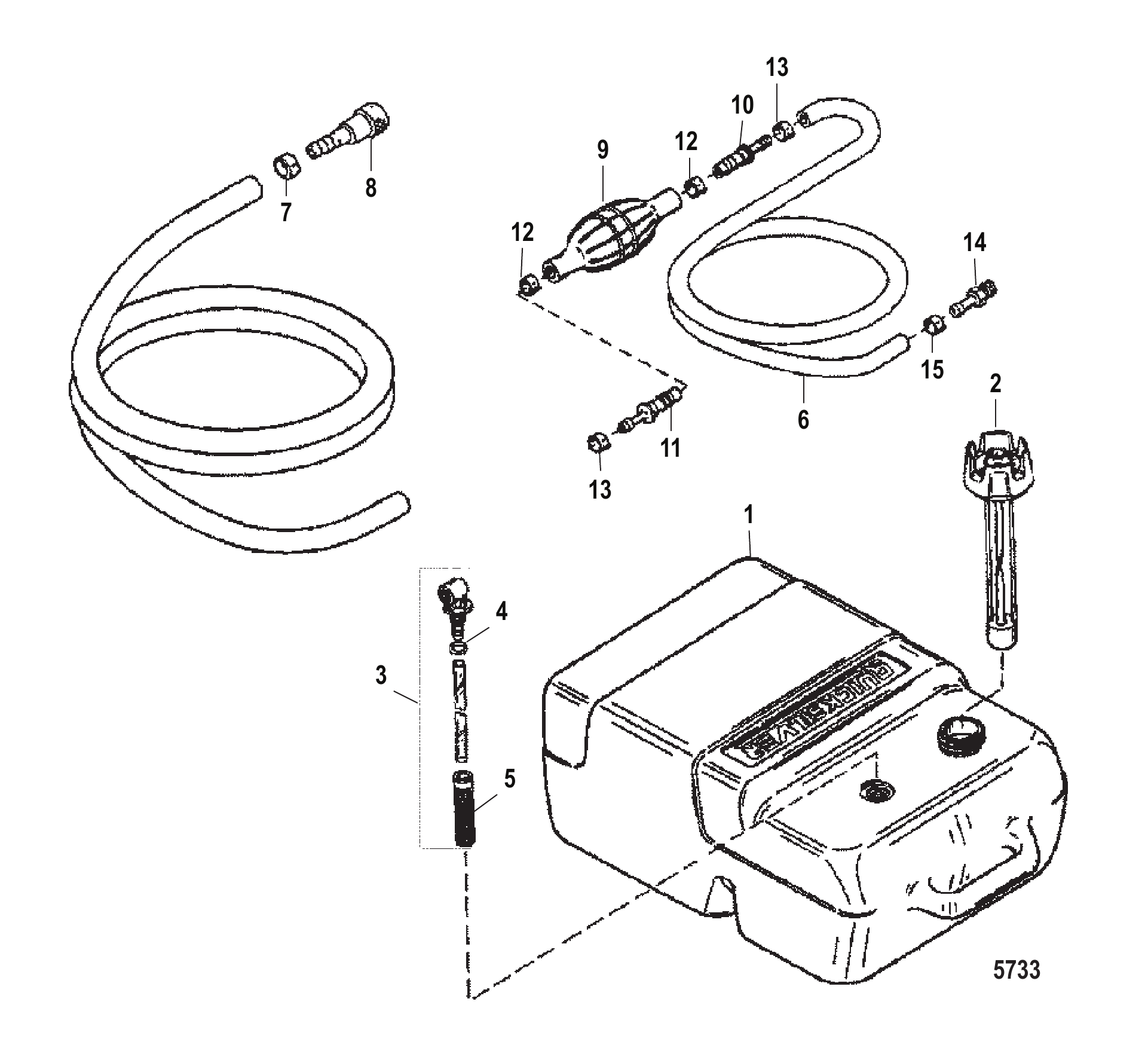

Рис. 12Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic- 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532A1	Комплект топливного разъёма	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	16789A42	Шланг топливный в сборе	1
6	858610A37	ТОПЛИВНЫЙ ШЛАНГ В СБОРЕ	1
7	853798	Хомут	1
8	8537361	Соединитель топливный	1
8	8M0120628	Топливный разъём	1
9	13330A3	Груша топливная в сборе	1
9	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
10	13331A1	Обратный клапан в сборе (впускной)	1
10	13331A3	Обратный клапан в сборе	1
11	13331A2	Обратный клапан в сборе (выпускной)	1
11	13331A4	Обратный клапан в сборе	1
12	4158210	ХОМУТ Нейлоновый (Большой)	2
13	415827	ХОМУТ Нейлоновый (Малый)	2
13	41582Q7	Хомут	2
14	897711	РАЗЪЕМ (.250-18)	1
14	89771Q2	Разъем (.250-18)	1
15	415827	ХОМУТ Нейлоновый (Малый)	1
15	41582Q7	Хомут	1

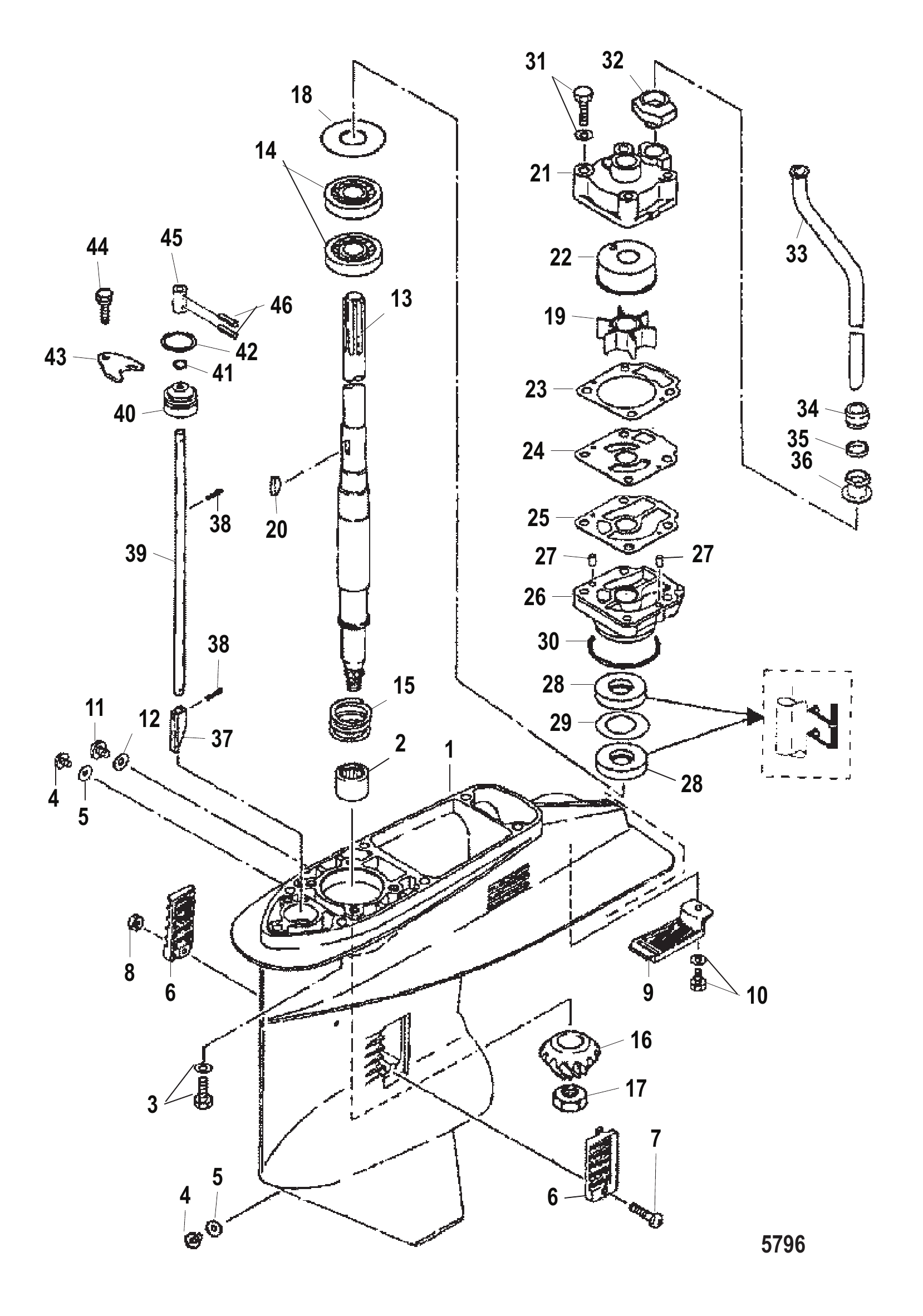

Рис. 13Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
-	825132A14	Корпус редуктора в сборе, полный	1
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A12	Корпус редуктора в сборе, полный	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A13	Корпус редуктора в сборе, полный	1
-	825132A12	Корпус редуктора в сборе, полный	1
0	825132A18	Корпус редуктора в сборе, полный	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A11	Корпус редуктора в сборе, базовый	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
2	8130487	Подшипник игольчатый	1
3	82304212	БОЛТ	6
3	879194274	Болт	6
4	953681	Винт сливной	2
4	8M0229353	Пробка	2
5	95220	Прокладка	2
5	8M0082880	Комплект уплотнений сливной пробки	2
6	8537631	Водозаборник в сборе	1
6	853763003	Комплект фильтра-сетки	1
7	8555444	Винт, 2 шт.	1
8	85372216	ГАЙКА	1
8	85372210	Гайка	1
9	8537632	Водозаборник	1
10	82304213	БОЛТ	1
10	8248324	Винт (M6 x 16)	1
11	953682	Винт сливной	1
11	8M0242591	Пробка водяного контура	1
12	952209	Прокладка	1
12	95220011	Прокладка	1
13	161366	Вал приводной	1
13	161365	Вал приводной	1
13	16136007	Вал гребной	1
14	161283	Подшипник шариковый	2
15	953836	Пружина	1
16	161382	Шестерня ведущая	1
16	16138004	Шестерня ведущая	1
17	85372217	ГАЙКА	1
18	851855001	ПРОКЛАДКА регулировочная	AR
18	8M0224379	Регулировочная шайба	AR
18	851855003	Прокладка регулировочная	AR
18	851855005	Прокладка регулировочная	AR
19	161542	Крыльчатка	1
20	161551	Шпонка	1
21	161563	Корпус верхний водяного насоса	1
21	8M0048865	Ремкомплект корпуса водяного насоса	1
22	161573	Вставка	1
23	161583	Прокладка	1
23	16158017	Прокладка	1
24	851857	Направляющая пластина	1
25	161584	Прокладка	1
25	8M0155405	Прокладка	1
26	8260532	Корпус водяного насоса нижний	1
27	952188	Штифт установочный	2
28	8537079	Сальник масляный	2
29	8537954	Прокладка регулировочная	1
30	16131	Уплотнительное кольцо	1
31	82304214	БОЛТ	4
31	879194276	Болт	4
32	161682	Сальник	1
33	161705	Трубка водяная	1
33	161704	Трубка водяная	1
33	16170007	Трубка водяная	1
34	161712	Сальник	1
35	9528615	Втулка	1
36	8537074	Сальник	1
37	161722	Кулачок	1
37	8M0172382	Кулачок сцепления	1
38	16179	Штифт	2
39	161865	ТЯГА КУЛАЧКА	1
39	161863	ТЯГА КУЛАЧКА	1
39	16186006	Тяга кулачковая	1
40	161762	Втулка	1
41	161772	Кольцо уплотнительное	1
42	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	8107532	УПОР	1
44	162111	БОЛТ	1
44	8230427	Болт в сборе (M6 x 12)	1
45	851859	Разъём	1
46	952189	Штифт установочный	2
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1
-	853792A3	Ремкомплект водяного насоса	1
-	853792A10	Ремкомплект	1

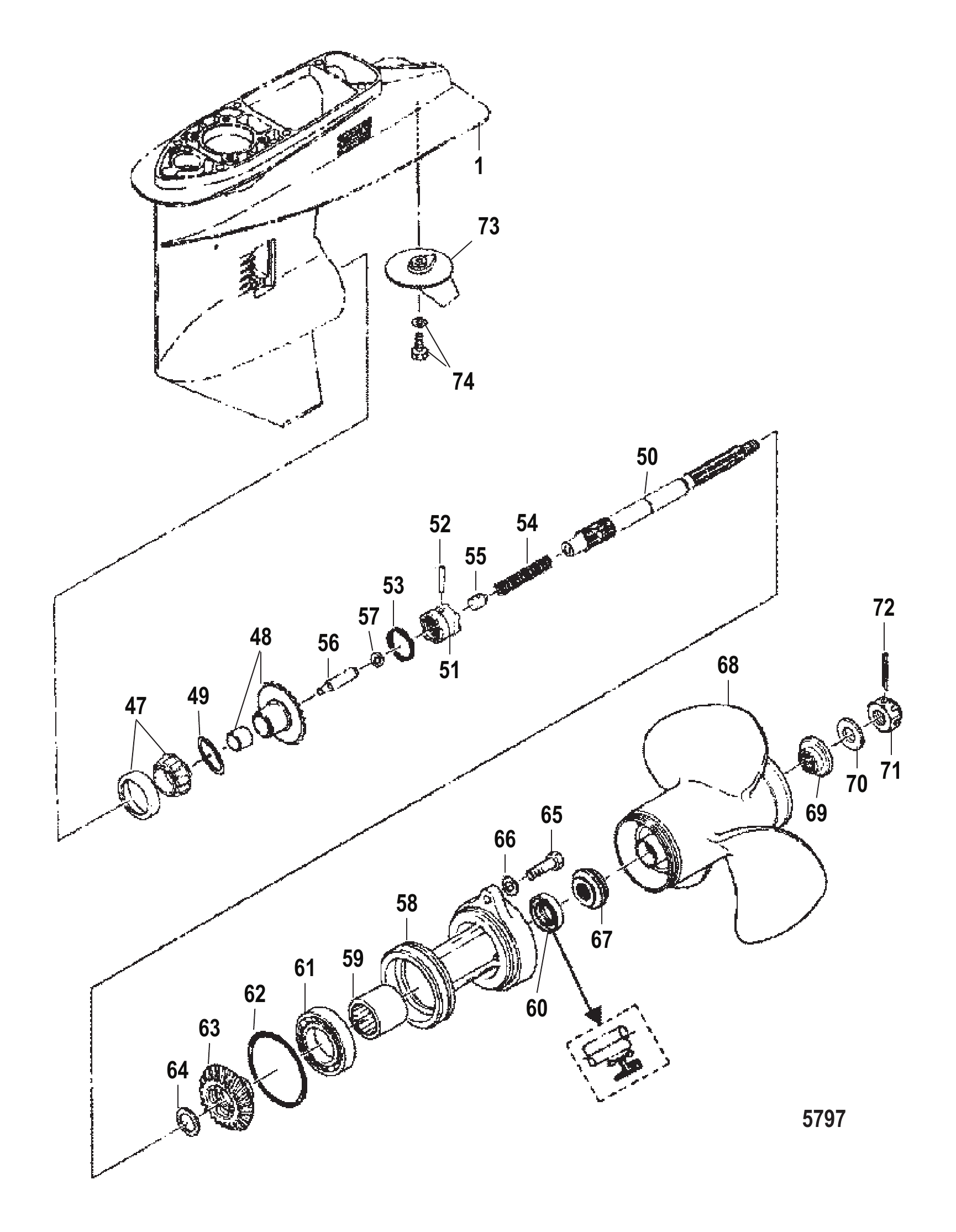

Рис. 14Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	825132A14	Корпус редуктора в сборе, полный	1
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A12	Корпус редуктора в сборе, полный	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A13	Корпус редуктора в сборе, полный	1
-	825132A12	Корпус редуктора в сборе, полный	1
-	825132A18	Корпус редуктора в сборе, полный	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A11	Корпус редуктора в сборе, базовый	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
47	8130488	Подшипник игольчатый	1
48	8129442	Шестерня переднего хода	1
49	851860003	Прокладка регулировочная	AR
49	851860015	Прокладка регулировочная	AR
49	851860001	Прокладка регулировочная	AR
50	195132	Гребной вал	1
51	8129462	Муфта	1
51	812946003	СЦЕПЛЕНИЕ	1
52	161502	Штифт сцепления	1
53	8126456	Пружина	1
54	176673	ПРУЖИНА	1
55	8537641	Держатель пружины	1
56	161322	Шарик стальной	1
57	161521	Толкатель кулачковый	1
58	825119A3	Корпус подшипника в сборе	1
58	8M0119562	Корпус подшипника	1
58	825119A4	Корпус подшипника в сборе	1
59	8130487	Подшипник игольчатый	1
60	161302	Сальник	1
61	161323	Подшипник шариковый	1
62	161312	Уплотнительное кольцо	1
63	8129453	Шестерня заднего хода	1
64	161408	Шайба	1
65	162634	Болт	2
65	8M0086977	Болт	2
66	16826	Шайба нержавеющая	2
67	161453	Ступица упорная	1
68	8026212	ГРЕБНОЙ ВИНТ	1
68	802621005	Гребной винт (12.5)	1
68	802621	Гребной винт	OPT
68	802621003	Гребной винт (14.5)	OPT
68	8026211	ГРЕБНОЙ ВИНТ	1
68	802621004	Гребной винт (13.5)	1
68	802628	Гребной винт	OPT
68	802628002	Гребной винт (11)	OPT
68	8026281	Гребной винт	OPT
68	802628003	Гребной винт (10)	OPT
-	879782002	Резиновая ступица	1
-	8M0075316	Резиновая ступица	1
69	851861	Ступица упора (задняя)	1
70	161409	Шайба	1
71	161472	Гайка гребного винта	1
72	8150265	Шплинт	1
73	853762	Триммерный плавник	1
74	167051	Болт (M6 x 20)	1
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1

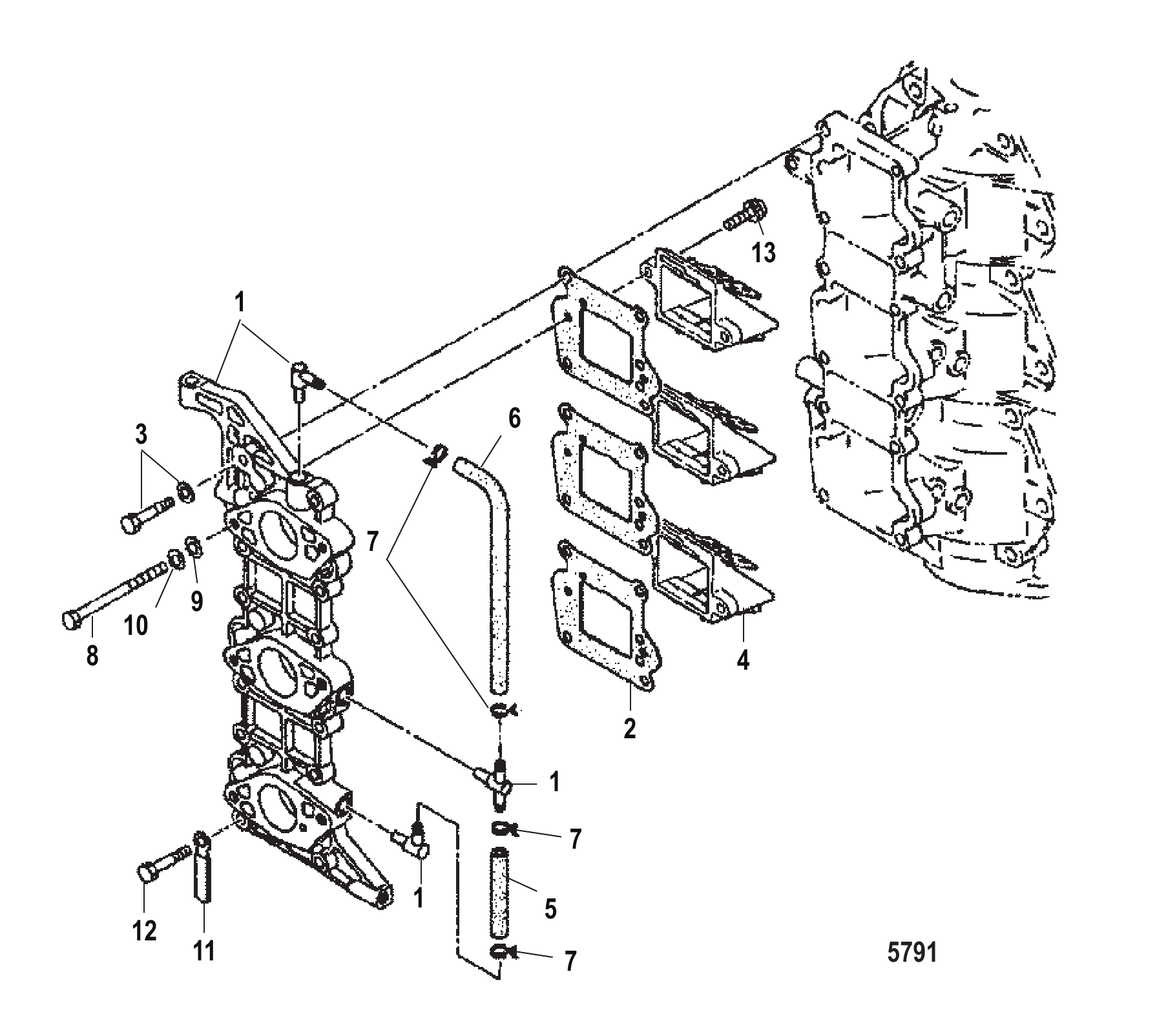

Рис. 15Впускной коллектор и блок клапанов Inlet Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	853717A2	Коллектор впускной в сборе	1
1	853717A3	Коллектор впускной в сборе	1
2	855555	Прокладка	3
2	8M0047033	Прокладка	3
3	168286	Болт	11
4	8537191	Блок лепестковых клапанов	3
4	8537192	Блок лепестковых клапанов	3
5	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
5	8M0057113	Трубка	1
6	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
6	8M0057113	Трубка	1
7	95395	Зажим нержавеющая сталь	4
8	16329	БОЛТ (M6 x 85)	6
8	855809003	Болт	6
9	809931044	ШАЙБА	6
10	16818	Стопорная шайба	6
11	813275	Хомут	1
12	95314	Винт катушки зажигания	1
13	8230317	ВИНТ	6
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

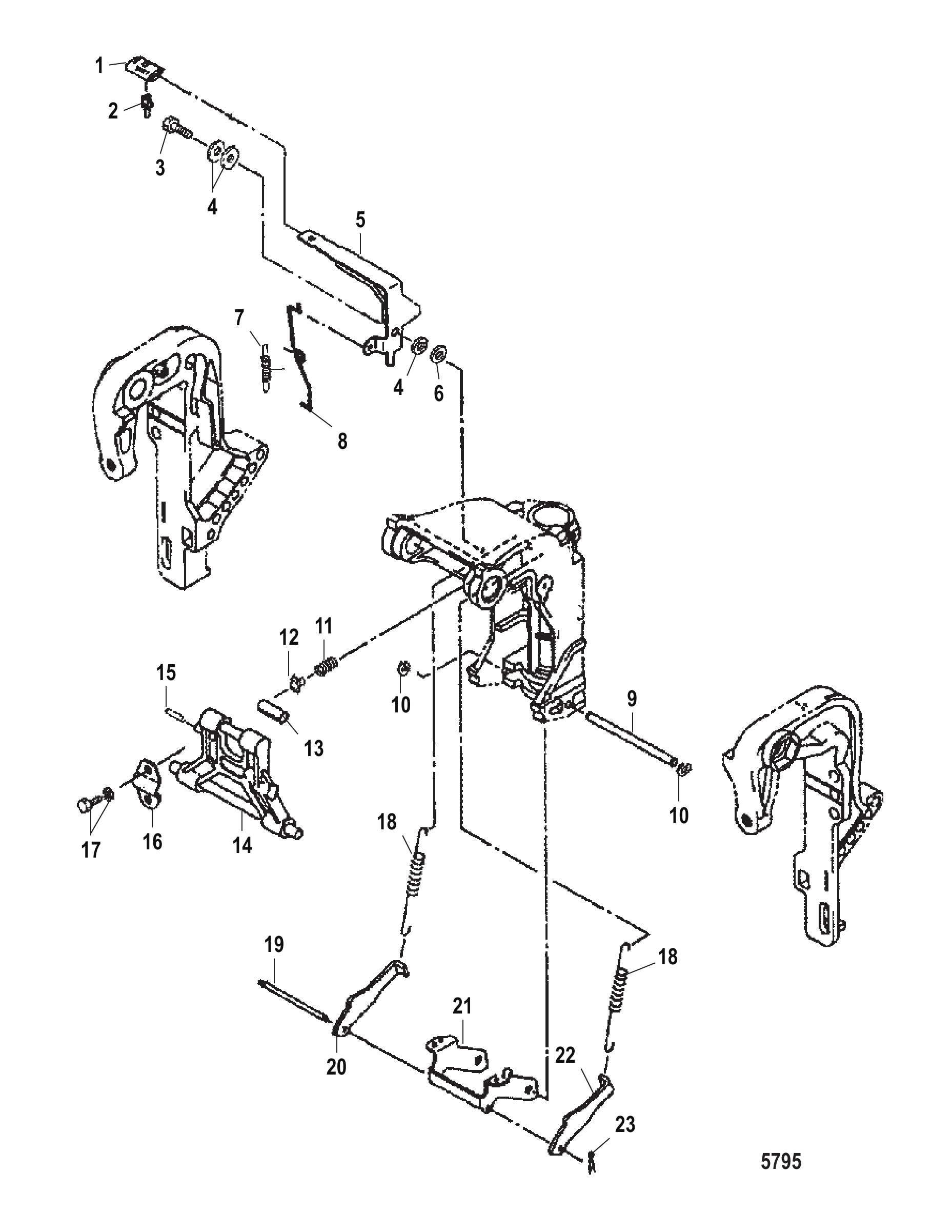

Рис. 16Ручной наклон Manual Tilt

REF	Номер детали	Наименование	Кол-во
1	853775	Рукоятка	1
1	8M0183798	Рукоятка	1
2	853776	Кнопка	1
2	8M0245322	Стопор	1
3	804049	Вал/болт рычага замка реверса	1
3	803790001	БОЛТ С буртиком	1
4	16192	Шайба	3
5	804048	Рычаг стопора откидывания	1
5	8M0059835	Рычаг стопора откидывания	1
6	953921	Шайба нержавеющая	1
7	8040246	Пружина	1
8	804050	Тяга	1
9	804046	Вал замка реверса	1
10	160572	Стопорное кольцо E-образное	2
11	953832	Пружина	1
12	853774	Упор	1
13	8251131	Кронштейн	1
14	8251125	Упор наклона	1
14	8M0230676	Стопор откидывания	1
15	9521813	Штифт пружинный	1
16	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
16	879194006	Установочная пластина	1
17	8230426	Болт	2
18	8040244	Пружина	2
18	8040245	Пружина	2
19	804047	Штанга замка реверса	1
20	804044	Замок реверса (правый борт)	1
21	804045	Рычаг замка реверса	1
21	804045004	РЫЧАГ Блокировки реверса	1
22	8040441	Замок реверса (левый борт)	1
23	8150261	Шплинт	1

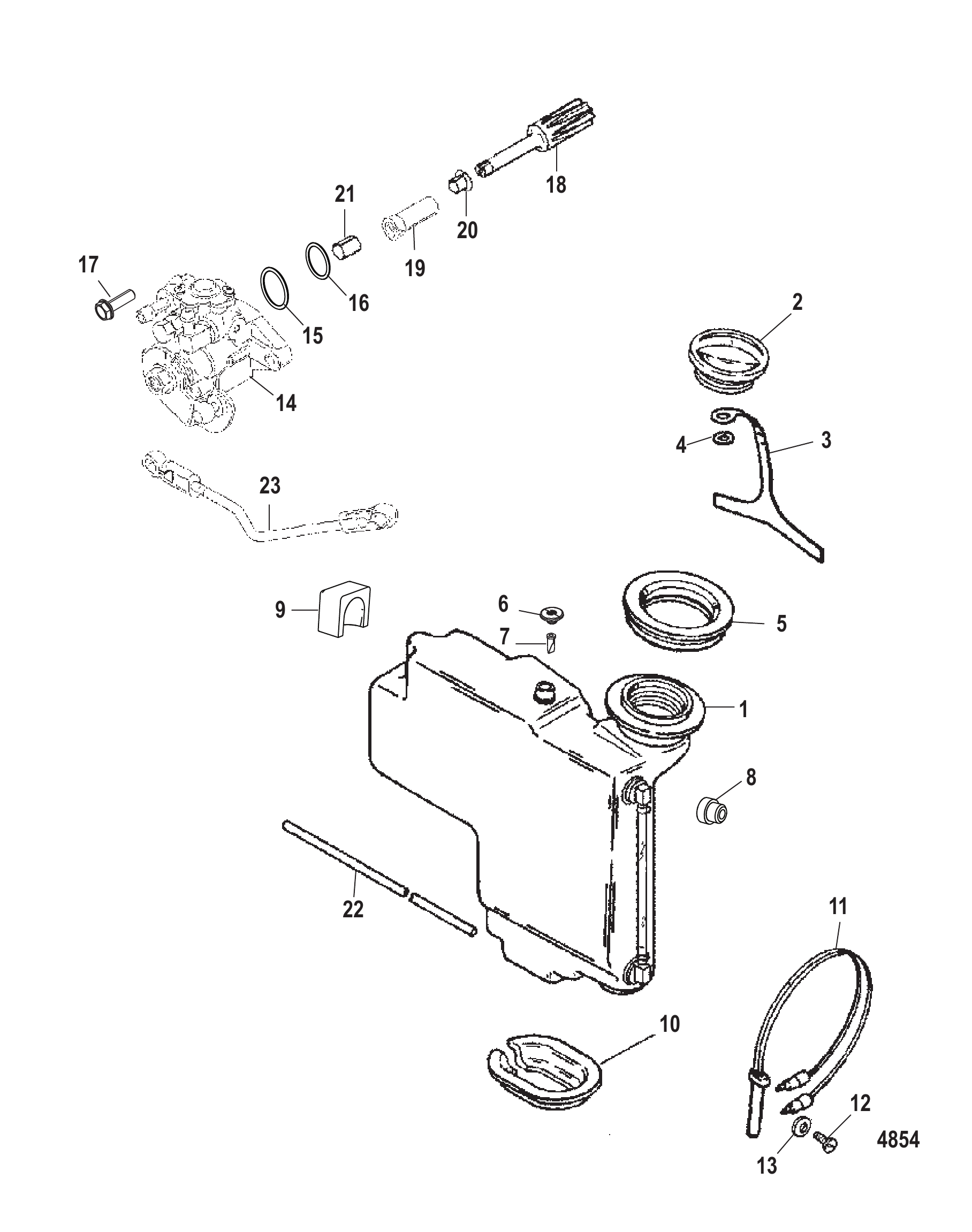

Рис. 17Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	812718T1	Масляный бачок в сборе	1
2	828765A2	Крышка в сборе	1
3	NSS	NOT SOLD SEPARATE Tether	1
4	821285	ПРУЖИННАЯ ГАЙКА	1
5	8160662	Сальник	1
5	8M0039080	Сальник масляного бака	1
6	19299A1	Вентиляция в сборе	1
7	64871	КЛАПАН	1
8	8136441	Втулка уплотнительная	1
8	813644002	Втулка уплотнительная	1
9	99162	Чехол масляного бака	1
9	99162001	Чехол	1
10	812890	Пыльник	1
10	8M0039085	Пыльник	1
11	12886A6	Переключатель в сборе	1
12	58376	Винт (.164-18 x .375)	1
13	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
14	818902A1	Масляный насос в сборе	1
15	62705	Кольцо уплотнительное масляного насоса	1
15	8M0204667	Кольцо уплотнительное @2	1
16	36390	Уплотнительное кольцо корпуса водяной трубки	1
17	40011108	Винт (M5 x 20) нержавеющая сталь	2
18	19277	Шестерня ведомая	1
19	19278A2	Подшипниковый узел в сборе	1
20	17597	Втулка	1
21	17596	Втулка	1
22	82381335	ТРУБКА (15.00 дюймов в наборе)	1
23	826581A2	Тяга	1
23	8M0084729	Тяга масляного насоса в сборе	1

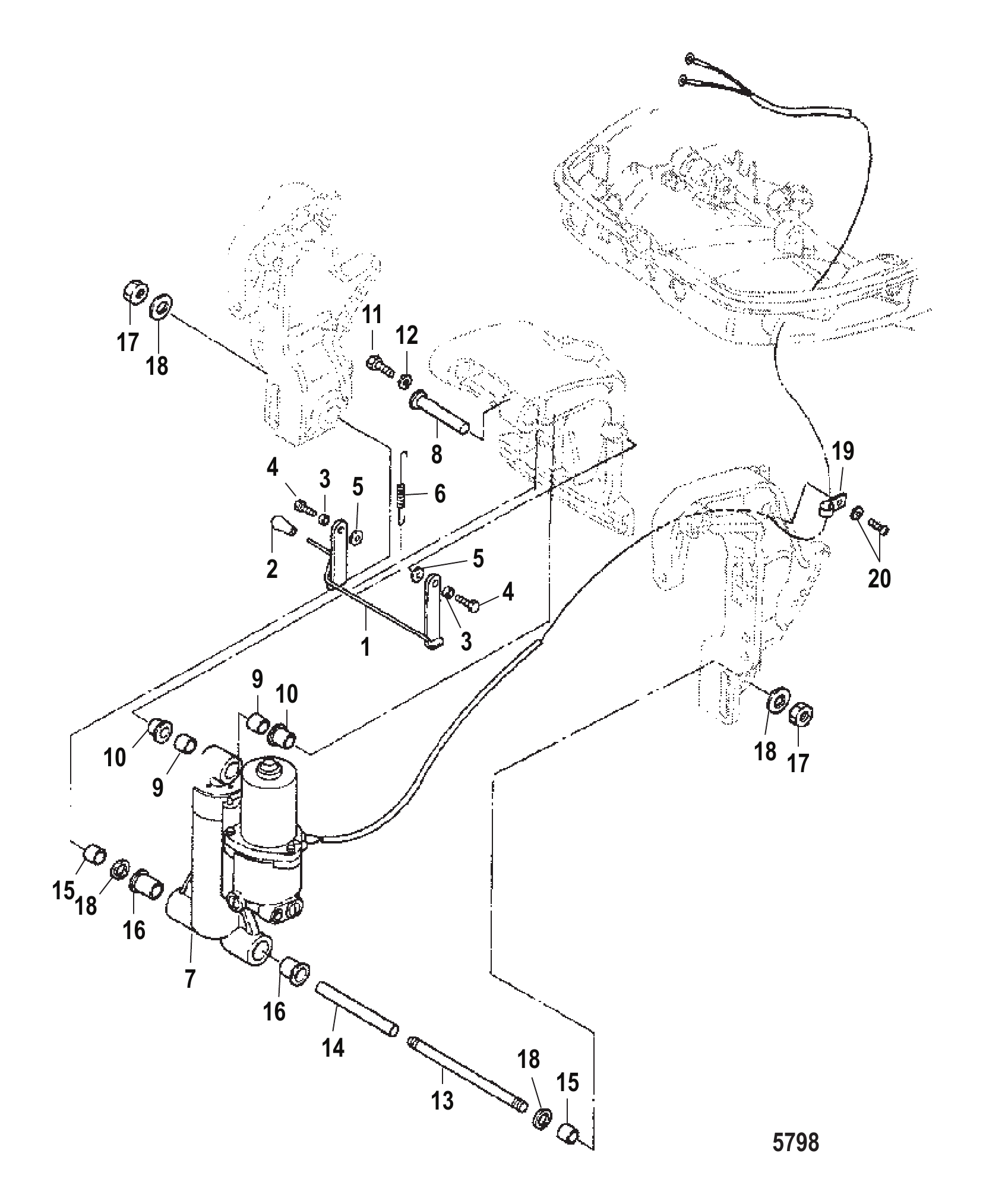

Рис. 18Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
1	8251123	Ограничитель наклона	1
1	8251124	Ограничитель наклона	1
1	8251123	Ограничитель наклона	1
2	16208	Рукоятка	1
2	16207A3	Комплект упора откидывания	1
3	9528616	Втулка	2
4	82304216	БОЛТ	2
4	8M0062251	Болт	2
5	168261	Шайба	2
6	953837	Пружина	1
7	851873A1	Узел гидроподъема в сборе	1
8	851874	Штифт верхнего цилиндра	1
8	8M0115482	Палец цилиндра	1
9	8113682	Втулка	2
10	161765	Втулка	2
11	16223	Болт (M6 x 14)	1
12	16238	ШАЙБА	1
12	898101937	Шайба	1
13	8518741	ШТИФТ нижнего цилиндра	1
14	9528617	Втулка	1
15	8113682	Втулка	2
16	161766	Втулка	2
16	16176011	Втулка	2
17	85372219	ГАЙКА	2
18	8518681	ШАЙБА	4
18	8M0060184	Шайба	4
19	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
20	8555445	Винт	1

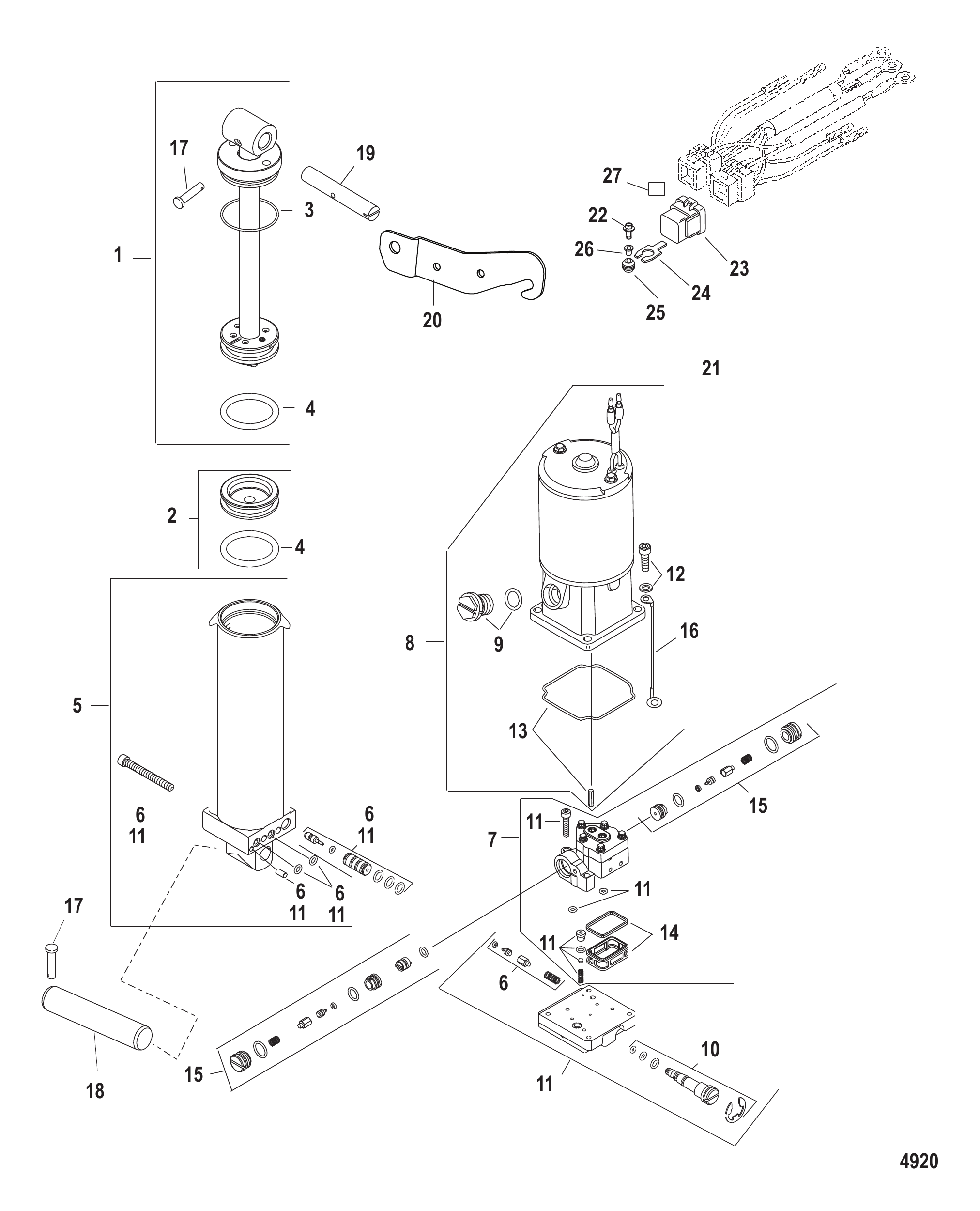

Рис. 19Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	830150T6	Насос гидроподъёма в сборе	1
-	8M0055006	Комплект гидроподъёма	1
-	855654T4	Насос гидроподъёма в сборе	1
-	8M0055011	Комплект гидроподъёма	1
-	855654T08	Насос гидроподъёма в сборе	1
-	8M0055011	Комплект гидроподъёма	1
-	NSS	NOT SOLD SEPARATE Power Trim Pump (All)	1
1	813427A3	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A1	Комплект штока амортизатора	1
1	893943A01	Комплект штока амортизатора	1
1	855833A02	Комплект штока амортизатора	1
1	8M0118573	Комплект штока амортизатора	1
2	810776A1	Поршень в сборе с памятью	1
2	8M0171822	Ремкомплект поршня памяти	1
3	809872A2	Ремкомплект уплотнительных колец	1
3	8M0171819	Ремкомплект уплотнительных колец	1
4	NSS	NOT SOLD SEPARATE O-Ring	2
5	811228A1	Узел цилиндра	1
5	893904T01	Узел цилиндра	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
6	809873A2	Комплект клапана ограничения тримма	1
6	893944A01	Комплект клапана ограничения тримма	1
6	809873A1	Ремкомплект клапана ограничения подъёма	1
6	893905A02	Ремкомплект клапана	1
7	809874A1	Насос в сборе	1
7	893906A02	Насос в сборе	1
8	809885A2	Ремкомплект электромотора	1
8	893907A02	Ремкомплект электромотора	1
9	8134351	Пробка	1
10	813442A2	Узел ручного сброса в сборе	1
10	893929A01	Комплект предохранительного клапана	1
11	809875A1	Ремкомплект коллектора	1
11	893909A02	Ремкомплект коллектора	1
12	809876A1	Ремкомплект крепежа электромотора	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
16	88238A18	Трос в сборе	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
17	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
18	19607	Штифт	1
19	822869	Штифт	1
19	822869001	ПАЛЕЦ АНКЕРНЫЙ	1
20	831276T	Кронштейн	1
21	826802A12	Жгут проводов в сборе	1
22	82129125	ВИНТ (M6 x 25 мм)	2
23	828151A1	Реле в сборе	2
23	8M0207773	Реле тримма в сборе	2
24	828102	Кронштейн	2
24	8M0207771	Кронштейн крепления	2
25	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
25	8M0207785	Втулка	2
26	818968	ВТУЛКА	2
26	8M0214955	Втулка	2
27	NSS	NOT SOLD SEPARATE Decal-Trim Relay	2

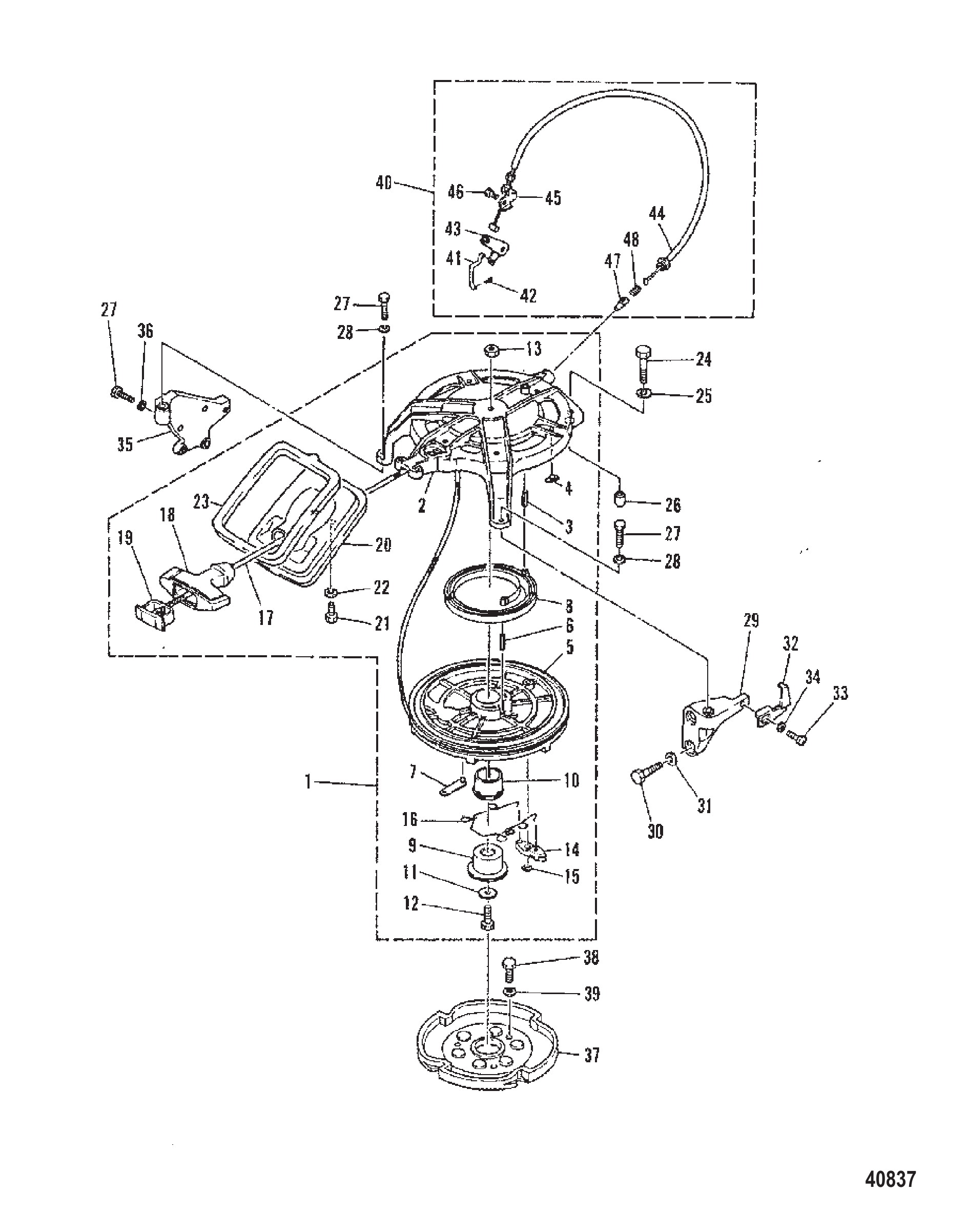

Рис. 20РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	814528M	Стартер в сборе ручной	1
2	7102M	Корпус стартера	1
2	811912M	Корпус	1
2	811912M	Корпус	1
3	82157M	Штифт	1
4	83585M	Пробка корпуса стартера	6
5	83587M	Шкив стартера	1
6	82157M	Штифт	1
7	84893M	Зажим	1
8	83588M	Пружина стартера	1
9	83590M	Вал шкива	1
10	83589M	Втулка	1
11	81801M	Шайба	1
12	84342M	Болт	1
13	82382M	Гайка	1
14	84894M	Собачка стартера	1
15	84895M	Стопорное кольцо	1
16	83591M	Пружина собачки	1
17	12066A9	Трос стартера	1
17	12066Q10	Трос стартера @2	1
18	814491M	Рукоятка	1
19	814492M	КРЫШКА	1
20	814531M	Направляющая	1
21	84247M	Болт	2
21	826957M	Болт	2
22	82212M	Стопорная шайба	2
23	814532M	Сальник	1
24	97749M	Болт	1
25	82215M	Стопорная шайба	1
26	14229M	Штифт	1
27	82405M	Болт	5
28	82212M	Стопорная шайба	2
29	814533M	Кронштейн	1
30	82441M	БОЛТ	2
31	82217M	Шайба	2
32	814534M	Рычаг	1
33	83523M	Винт	1
34	82211M	Шайба	1
35	814535M	Кронштейн	1
36	82214M	Шайба	3
37	814536M	Шкив	1
38	82438M	Болт	3
39	82217M	Шайба	3
40	93105M	БЛОКИРОВКА В СБОРЕ ЗАЩИТНАЯ	1
41	83595M	Тяга	1
42	82125M	Шплинт	1
43	83596M	Рычаг	1
44	83597M	Трос останова стартера	1
45	93106M	Кронштейн	1
46	813477M	БОЛТ	1
46	91772M	Болт	1
47	81106M	Плунжер блокировки стартера	1
48	82079M	Пружина блокировки стартера	1

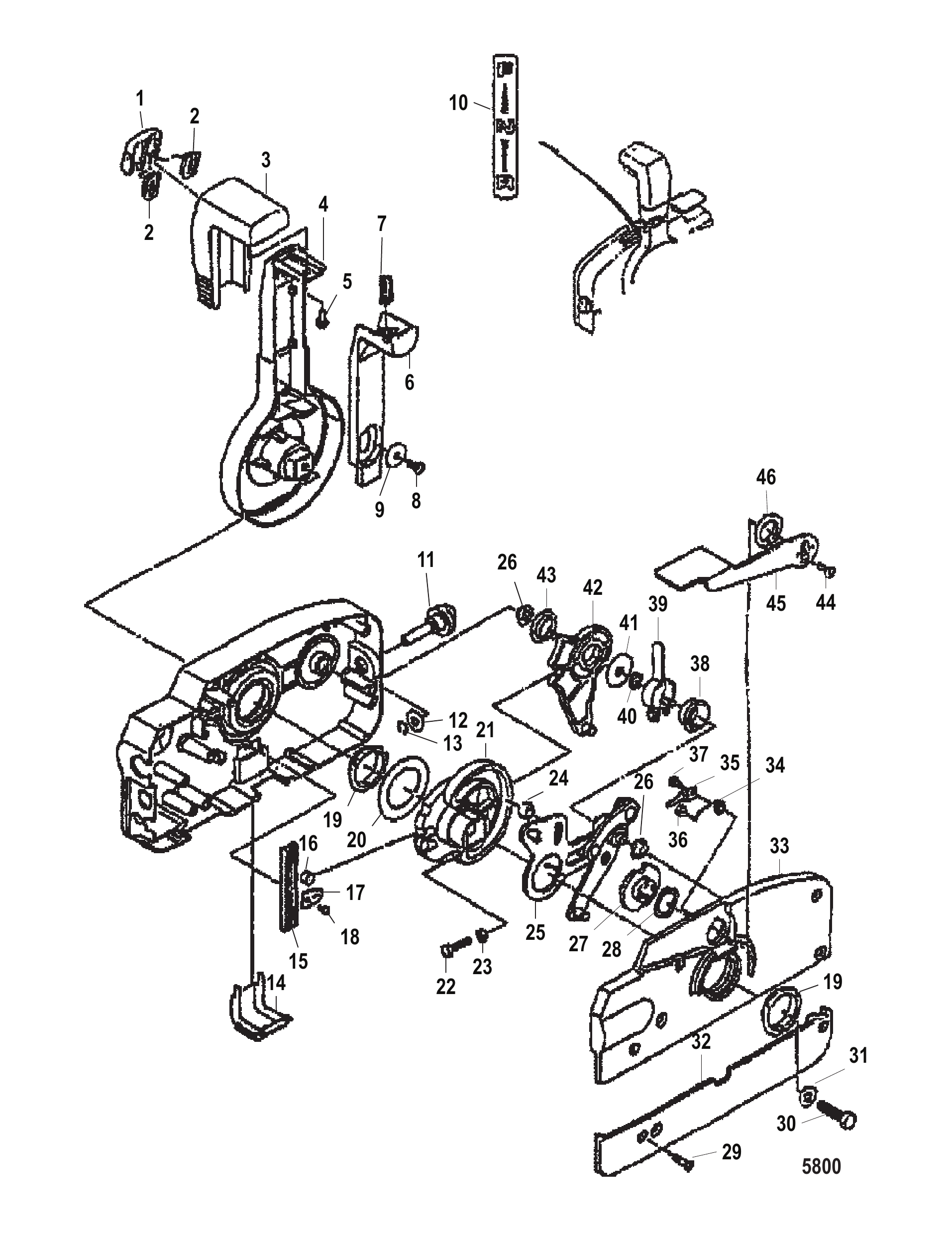

Рис. 21Компоненты дистанционного управления Remote Control Components

REF	Номер детали	Наименование	Кол-во
-	802616A1	Однопроводное дистанционное управление	1
-	8M0223091	Головка дистанционного управления в сборе	1
1	802977	Крышка	1
2	802978	Пробка	2
3	802974	Рукоятка	1
4	802973	Рычаг управления	1
5	16122	Винт	1
5	823042067	ВИНТ	1
6	802975	Рычаг блокировки нейтрали	1
7	802976	Пружина	1
8	16122	Винт	1
8	823042067	ВИНТ	1
9	8029651	Шайба	1
10	802987	НАКЛЕЙКА	1
11	802986	ВИНТ Регулировочный	1
12	8029652	Шайба	1
13	160572	Стопорное кольцо E-образное	1
14	802985	КРЫШКА	1
15	802971	Фиксирующая пластина	5
16	8029691	Ролик	1
17	802972	Фиксатор	1
18	163341	Винт	2
19	8029633	Втулка	2
20	802968	Упорная пластина	1
21	802967	Шестерня привода	1
22	171741	БОЛТ	1
23	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	802969	Ролик	1
25	802970	Рычаг дросселя	1
25	8M0135304	Рычаг дросселя	1
26	8029631	Втулка	2
27	802982	БАРАБАН	1
28	8029661	Волнистая шайба	1
29	953861	Винт	5
30	802979	БОЛТ	1
31	16192	Шайба	1
32	802984	ЗАДНЯЯ ПАНЕЛЬ	1
33	802980	КОРПУС Задний	1
34	8029761	Пружина	1
35	802983	ФИКСАТОР	1
36	8029692	Ролик	1
37	163341	Винт	1
38	8029632	Втулка	1
39	802964	Рычаг трения дросселя	1
40	802966	Волнистая шайба	1
41	802965	Шайба	1
42	802962	Шестерня переключения	1
43	802963	Втулка	1
44	95386	Болт крепления пластины к верхнему кожуху	2
44	8M0038337	Винт	2
45	802981	РЫЧАГ	1
45	8M0085508	Рычаг	1
46	8029634	Втулка	1

Рис. 22Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	814840	Каталог запчастей Mariner 40	1

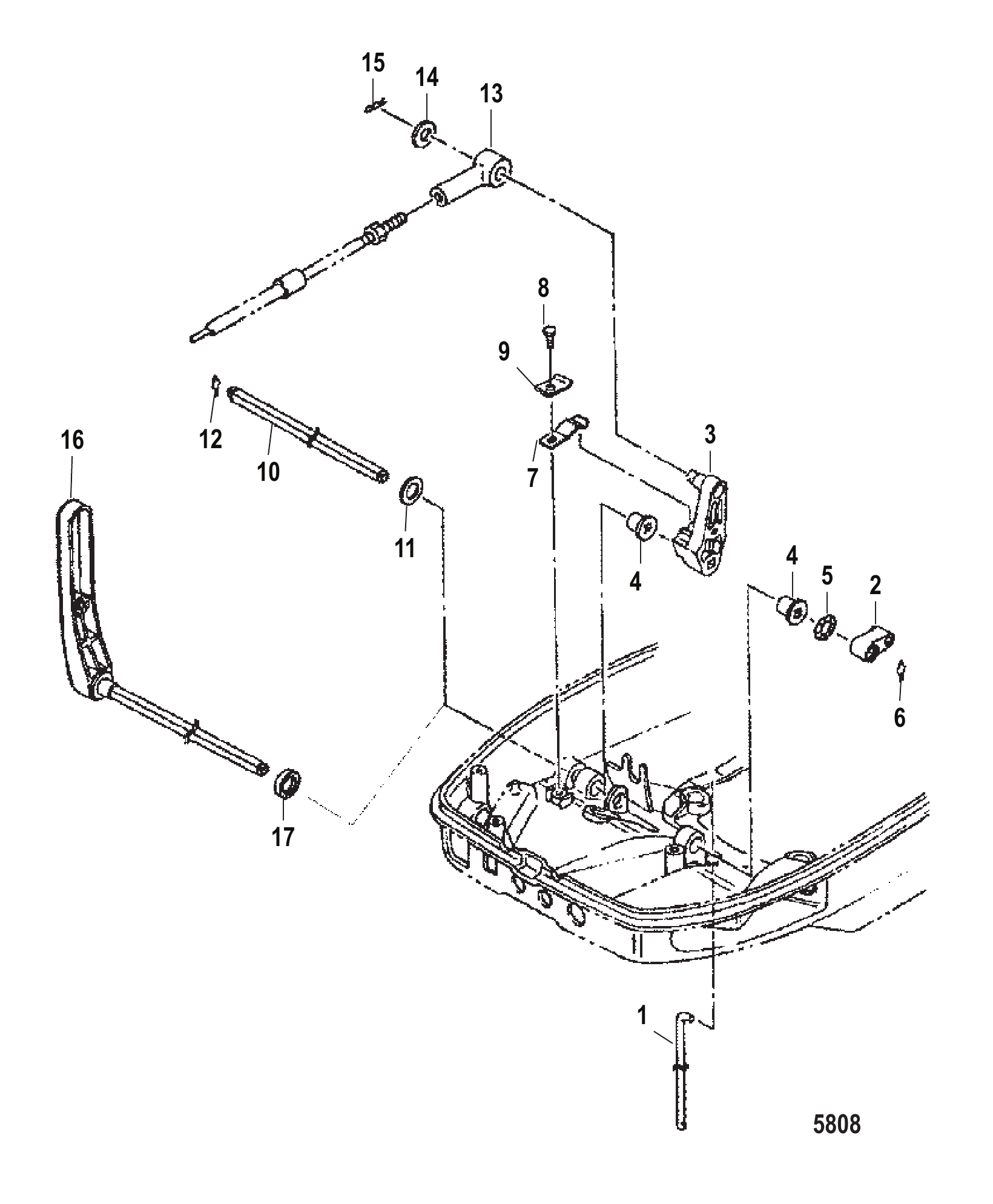

Рис. 23КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	161864	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
2	161843	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
3	851862	Рычаг переключения	1
4	163361	Втулка	2
5	8537234	Шайба волнистая	1
6	851863	Зажим	1
7	851864	Стопор	1
7	8M0138736	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
8	8107551	БОЛТ	1
9	8518641	ХОМУТ	1
9	8M0138737	ОПОРА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
10	851865	Вал переключения	1
11	953925	ШАЙБА	1
12	851863	Зажим	1
13	8537452	Гнездо троса	1
13	8M0079131	ГНЕЗДО	1
14	953925	ШАЙБА	1
15	8150262	Шплинт	1
16	804037	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ (Рукоятка)	1
17	16219	Сальник	1

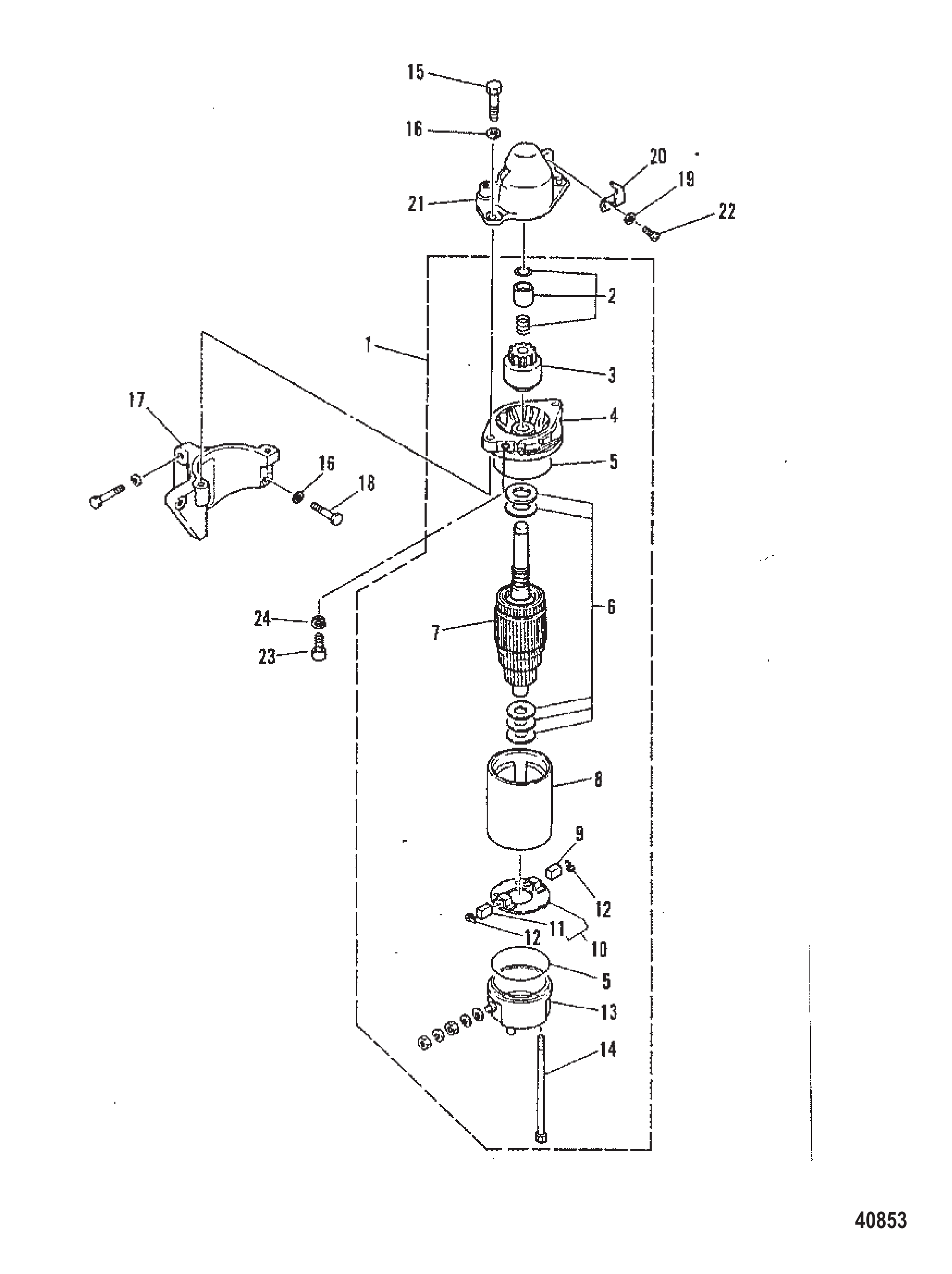

Рис. 24СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	814980M	Стартер в сборе	1
2	96360M	КОМПЛЕКТ СТОПОРА ШЕСТЕРНИ	1
3	97694M	ШЕСТЕРНЯ	1
3	97694T	ШЕСТЕРНЯ	1
4	814981M	Кронштейн (передний)	1
5	814982M	Уплотнительное кольцо	2
6	96364M	КОМПЛЕКТ ШАЙБ	1
7	96365M	ЯКОРЬ	1
8	96366M	СТАТОР	1
9	96368M	ЩЁТКА (+)	1
10	96367M	ДЕРЖАТЕЛЬ ЩЁТОК	1
11	96369M	ЩЁТКА (-)	1
12	84927M	ПРУЖИНА ЩЁТКИ	2
13	96370M	КРЫШКА	1
14	84929M	БОЛТ	2
15	82442M	Болт	2
16	82217M	Шайба	4
17	814983M	Кронштейн	1
18	82441M	БОЛТ	2
19	82211M	Шайба	1
20	814984M	Пластина газораспределения	1
21	814985M	Крышка	1
22	83523M	Винт	1
23	96371M	БОЛТ	1
24	82215M	Стопорная шайба	1

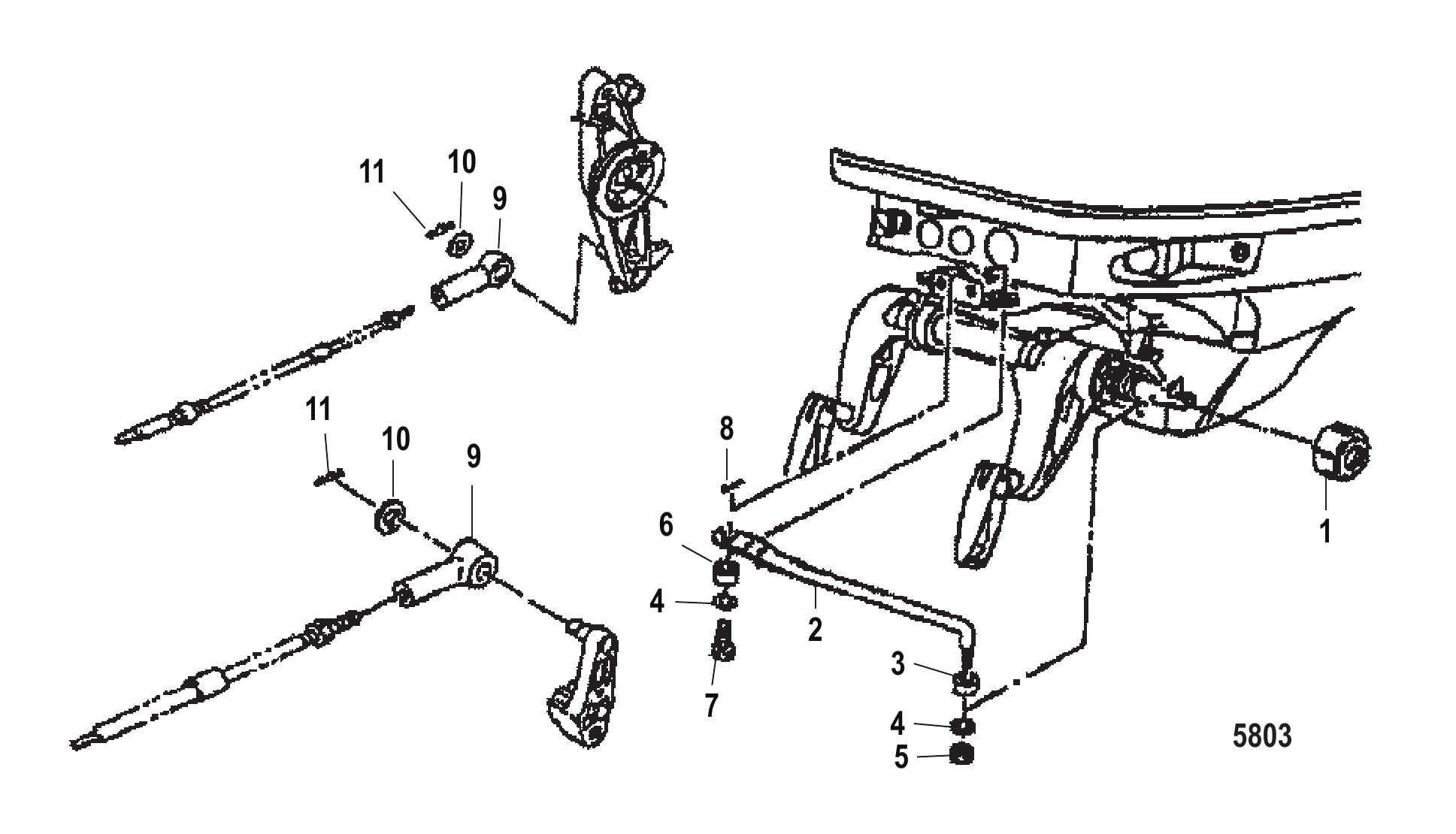

Рис. 25Компоненты рулевой тяги Steering Drag Link Components

REF	Номер детали	Наименование	Кол-во
-	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	853825	Крышка	1
2	8538241	Тяга рулевой сошки	1
2	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
3	9528621	Втулка	1
4	9539210	Шайба	2
5	161473	Гайка нейлоновая	1
6	9528622	Втулка	1
7	8518666	БОЛТ	1
8	8150267	Шплинт	1
9	8537452	Гнездо троса	2
9	8M0079131	ГНЕЗДО	2
10	953925	ШАЙБА	2
11	8150262	Шплинт	2

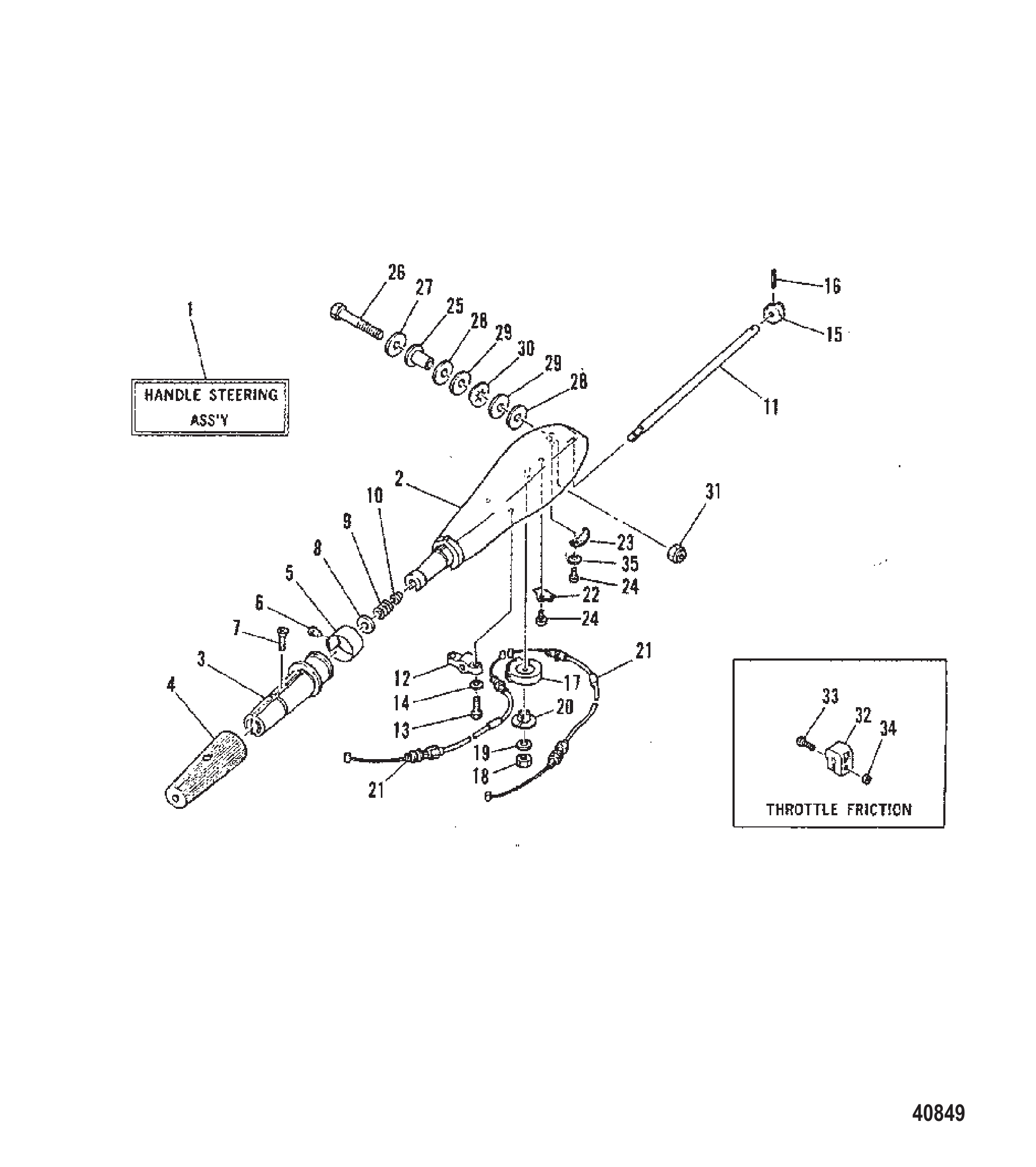

Рис. 26Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	95419A1	Рукоятка в сборе рулевая	1
2	84971M	Рукоятка рулевая	1
3	81585M	Рукоятка	1
4	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
4	8M0080456	Рукоятка	1
5	97747M	Указатель дроссельной заслонки	1
6	81907M	Заклёпка	1
7	18847M	Винт	1
7	811916M	Винт	1
8	82220M	Шайба	1
9	82095M	Пружина	1
10	81945M	Втулка	1
11	83516M	Вал рукоятки рулевого управления	1
12	83517M	Кронштейн	1
13	84058M	Болт (M6 x 20)	2
14	82214M	Шайба	2
15	80778M	Шестерня	1
16	82151M	Штифт роликовый	1
17	83518M	Шестерня ведущая	1
18	82389M	Гайка	1
19	82212M	Стопорная шайба	1
20	83519M	Втулка	1
21	97748M	Трос дроссельной заслонки	2
22	83521M	Держатель троса	1
23	83522M	Держатель троса	1
24	84313M	Болт	2
25	81950M	Втулка	1
26	94514M	Болт	1
27	83524M	Шайба	1
28	81853M	Шайба	2
29	81815M	Шайба	2
30	81870M	Шайба волнистая	1
31	81786M	Гайка нейлоновая	1
32	82895M	Фрикционная шайба	1
33	84058M	Болт (M6 x 20)	1
34	83056M	Гайка	1
35	82211M	Шайба	2

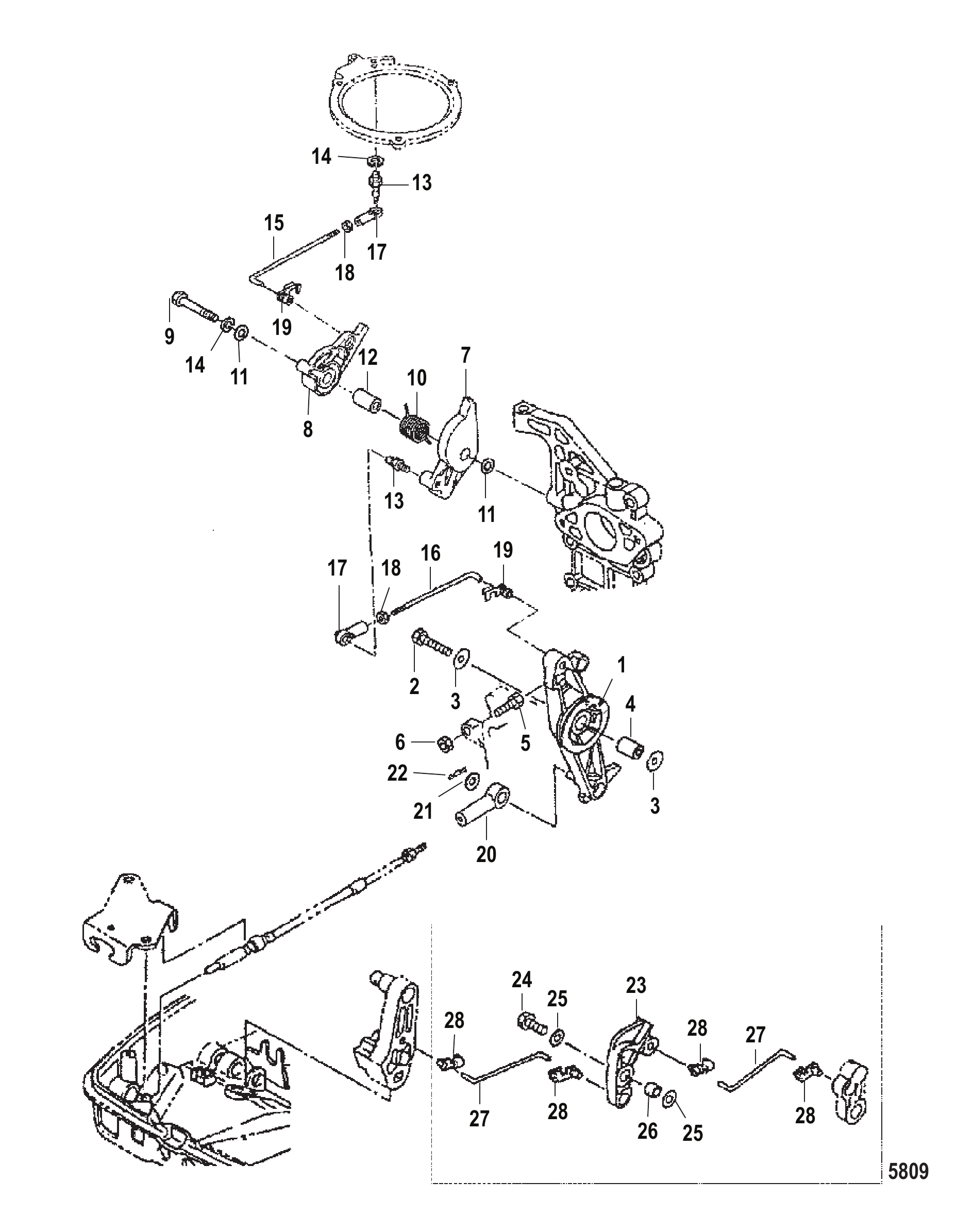

Рис. 27ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8537421	Рычаг привода	1
1	853742003	Рычаг привода	1
2	16201	Болт	1
3	161404	Шайба	2
4	9528612	Втулка	1
5	16830	Болт	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	1
7	8537501	Кулачок дросселя	1
7	8537502	Кулачок дросселя	1
8	803156	РЫЧАГ Опережения	1
9	82304218	БОЛТ	1
9	4000333	ВИНТ (M6 x 40)	1
10	803157	ПРУЖИНА Кулачок дросселя	1
11	953921	Шайба нержавеющая	2
12	9528613	Втулка	1
13	853744	Шаровой шарнир	2
13	853744001	Шарнир шаровой	2
14	400256	СТОПОРНАЯ ШАЙБА (M6)	2
15	8555612	Тяга L-образная	1
15	8M0054756	Тяга L-образная	1
16	8555616	Тяга L-образная	1
17	853745	Колпачок	2
18	8537225	Гайка	2
18	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
19	163332	Защёлка тяги	2
20	8537452	Гнездо троса	1
20	8M0079131	ГНЕЗДО	1
21	953925	ШАЙБА	1
22	8150262	Шплинт	1
23	803993	РЫЧАГ УПОРА ДРОССЕЛЯ (Рукоятка)	1
24	4000330	ВИНТ (M6 x 25)	1
24	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
25	16826	Шайба нержавеющая	2
26	9528624	Втулка (9.3 мм)	1
26	8M0021168	ВТУЛКА	1
27	803994	ТЯГА S (Рукоятка)	2
28	8M0148747	Тяга быстросъемная (рукоятка)	4

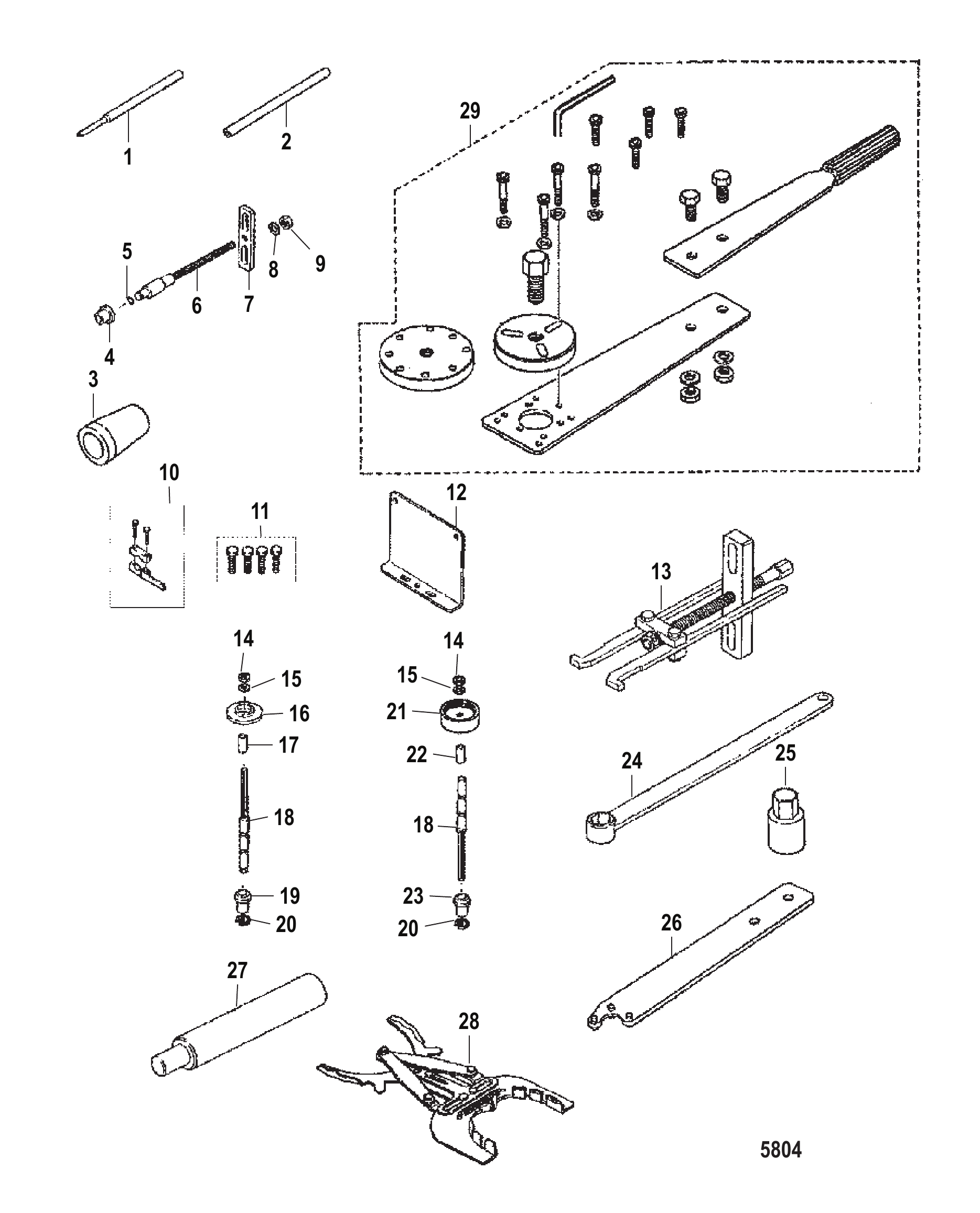

Рис. 28Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8539966	Инструмент для пружинных штифтов	1
2	8539968	Инструмент для пружинных штифтов	1
3	80313314	Инструмент для стопорного штифта сцепления	1
4	9528623	Втулка	1
5	161773	Кольцо уплотнительное	1
6	80313310	Измерительный инструмент для вала	1
7	80313311	Съёмник подшипника	1
7	8M0050354	Инструмент	1
8	1614011	Шайба	1
9	85372221	ГАЙКА	1
10	80313312	Зажимной инструмент для измерения люфта	1
11	803134	БОЛТ	4
12	80313313	Пластина для индикатора часового типа	1
13	8539964	Съёмник подшипников	1
13	8M0060180	Подшипник конической шестерни	1
14	85372220	ГАЙКА	1
15	1614010	Шайба	1
16	8031332	Фланец	1
17	8031338	Инструмент стопорный вала	1
18	8031333	Вал	1
19	8031334	Инструмент направляющий	1
20	8031335	Инструмент фиксирующий	1
21	8031336	Фланец	1
22	8031339	Инструмент стопорный вала	1
23	8031337	Инструмент направляющий	1
24	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
25	8031331	Инструмент торцевой	1
26	80313315	Гаечный ключ	1
26	8M0101491	Инструмент-ключ	1
27	8539962	Инструмент для установки/снятия поршневого пальца	1
28	803133	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ Поршневое кольцо	1
29	804761	СЪЕМНИК МАХОВИКА (КОМПЛЕКТ)	1
-	895212	Инструмент для запрессовки наружного подшипника, стержень	1
-	895213	Инструмент для запрессовки наружного подшипника, пластина	1
-	895214	Инструмент для запрессовки наружного подшипника, направляющая	1
-	895215001	ИНСТРУМЕНТ Комплект конических шестерен A	1
-	895217	Инструмент, тарельчатая пружина, D-12	1
-	895218001	ИНСТРУМЕНТ Шаблон для регулировки прокладками	1
-	895219	Инструмент, измеритель толщины	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1

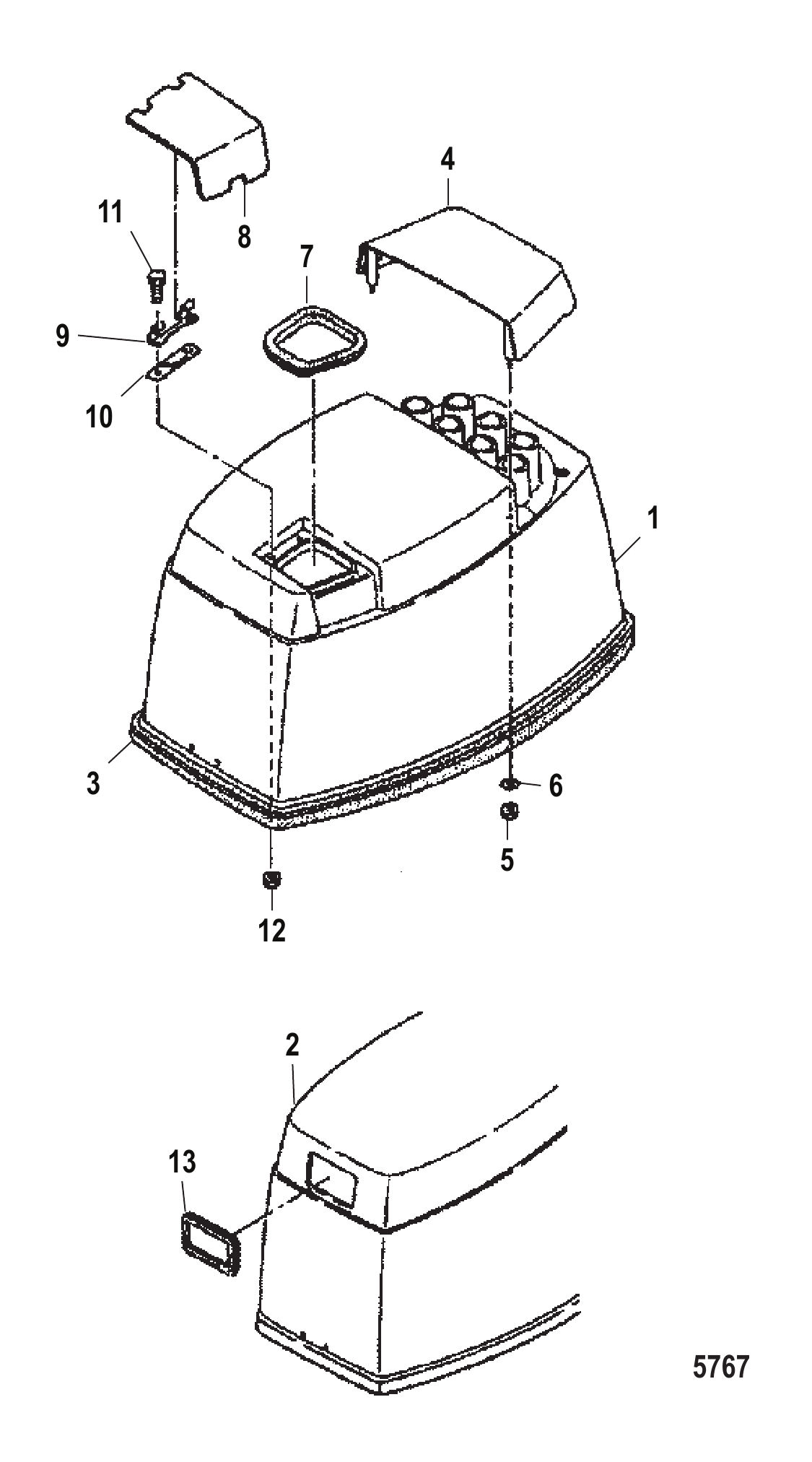

Рис. 29ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	853778A3	Верхний кожух в сборе	1
1	8M0069515	Верхний кожух, черный	1
1	853778A4	Верхний кожух в сборе	1
1	8M0069534	Верхний кожух, серебристый	1
1	853778A13	Верхний кожух в сборе	1
1	8M0069515	Верхний кожух, черный	1
1	853778A14	Верхний кожух в сборе	1
1	8M0069534	Верхний кожух, серебристый	1
2	853778A7	Верхний кожух в сборе	1
2	8M0128853	Верхний кожух Mercury	1
2	853778A8	Кожух верхний в сборе	1
2	8M0128854	Кожух верхний Mariner	1
2	853778A11	Кожух верхний в сборе	1
2	8M0128853	Верхний кожух Mercury	1
2	853778A12	Кожух верхний в сборе	1
2	8M0128854	Кожух верхний Mariner	1
3	8518512	САЛЬНИК	1
3	8M0094876	Сальник	1
4	8537793	Крышка кожуха	1
4	8M0071851	Рукоятка наклона	1
4	8537794	Крышка кожуха	1
4	8537795	Крышка кожуха	1
4	8M0129135	Рукоятка наклона	1
4	8537796	Крышка кожуха	1
4	8M0129136	Рукоятка наклона	1
5	400212	ГАЙКА (M6) Нержавеющая сталь	4
6	953921	Шайба нержавеющая	4
7	8518513	САЛЬНИК (Электрический)	1
8	851884	Крышка заливная	1
8	8518841	КРЫШКА заливная	1
9	8151051	Петля (электрическая)	1
10	851885	Пластина пружины (электрическая)	1
11	16223	Болт (M6 x 14)	2
12	400212	ГАЙКА (M6) Нержавеющая сталь	2
13	162281	Сальник резиновый	1
13	8M0065066	Уплотнение	1

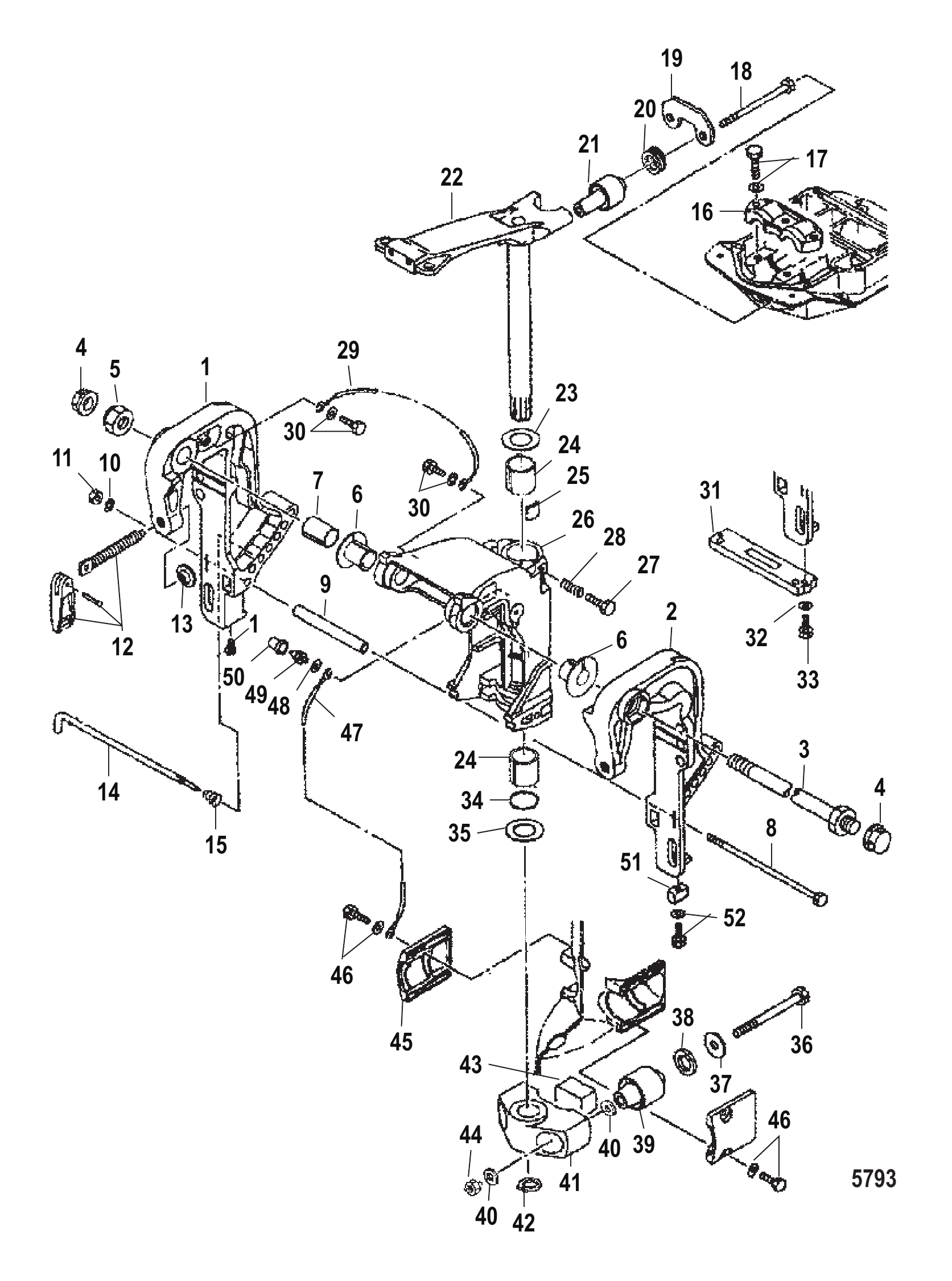

Рис. 30Кронштейны транца и поворотного механизма (ручные) Transom and Swivel Brackets (Manual)

REF	Номер детали	Наименование	Кол-во
1	804038	СТРУБЦИННЫЙ КРОНШТЕЙН	1
2	804039	СТРУБЦИННЫЙ КРОНШТЕЙН	1
2	8M0151531	Кронштейн струбцины левый	1
3	853769	Труба наклона	1
3	898101191	Труба наклона в сборе	1
4	85372214	Гайка колпачковая	2
5	85372213	Гайка	1
5	853722029	Гайка нейлоновая	1
6	8537435	Втулка	2
7	8113681	Втулка	1
8	162638	Болт	1
9	804040	ДИСТАНЦИОННАЯ ПРОСТАВКА	1
10	400256	СТОПОРНАЯ ШАЙБА (M6)	1
11	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
12	804042A1	Винт барашковый в сборе	2
12	8M0060118	Комплект струбцины	2
13	95379	Подушка	2
14	804041	УПОРНЫЙ ШТОК	1
15	8126455	Пружина	1
16	851872	Колпачок	1
16	8M0222196	Колпачок чёрный	1
17	82304215	БОЛТ	3
18	8129356	Болт	2
19	879194012	Пластина стопорная	1
20	851870	Втулка	2
21	8537713	Резина	2
21	8M0079616	Опора	2
22	853770	Поворотная труба	1
22	8M0075036	Поворотная труба	1
23	162043	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
23	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
23	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
24	8537436	Втулка	2
25	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
26	813029A12	Поворотный кронштейн	1
26	81302911	Поворотный кронштейн	1
26	813029A12	Поворотный кронштейн	1
27	4000354	ВИНТ (M8 x 30)	1
28	953831	Пружина	1
29	8537401	Провод заземления	1
29	898101089	Провод заземления	1
30	8230427	Болт в сборе (M6 x 12)	2
31	8239121	Анод	1
32	400256	СТОПОРНАЯ ШАЙБА (M6)	2
33	16830	Болт	2
34	161313	Уплотнительное кольцо	1
34	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
35	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
35	16204004	Пластина упорная	1
36	8518661	БОЛТ	2
36	851866012	Винт	2
37	953928	ШАЙБА	2
38	851867	Шайба	2
39	8537712	Опора	2
39	8M0075315	Опора	2
40	851868	Шайба	4
40	879194343	Шайба	4
41	8537862	Кронштейн	1
41	8M0064214	Нижняя вилка	1
42	8537142	Кольцо C-образное	1
43	8537732	Резиновый демпфер	1
44	85372218	ГАЙКА	2
45	851869	Крышка	2
46	167051	Болт (M6 x 20)	4
47	8537405	Провод заземления	1
48	16826	Шайба нержавеющая	1
49	824969	НИППЕЛЬ для смазки	1
50	808599	Крышка	1
51	804043	АНОД	1
52	82304230	БОЛТ	1
52	8M0147119	Болт	1

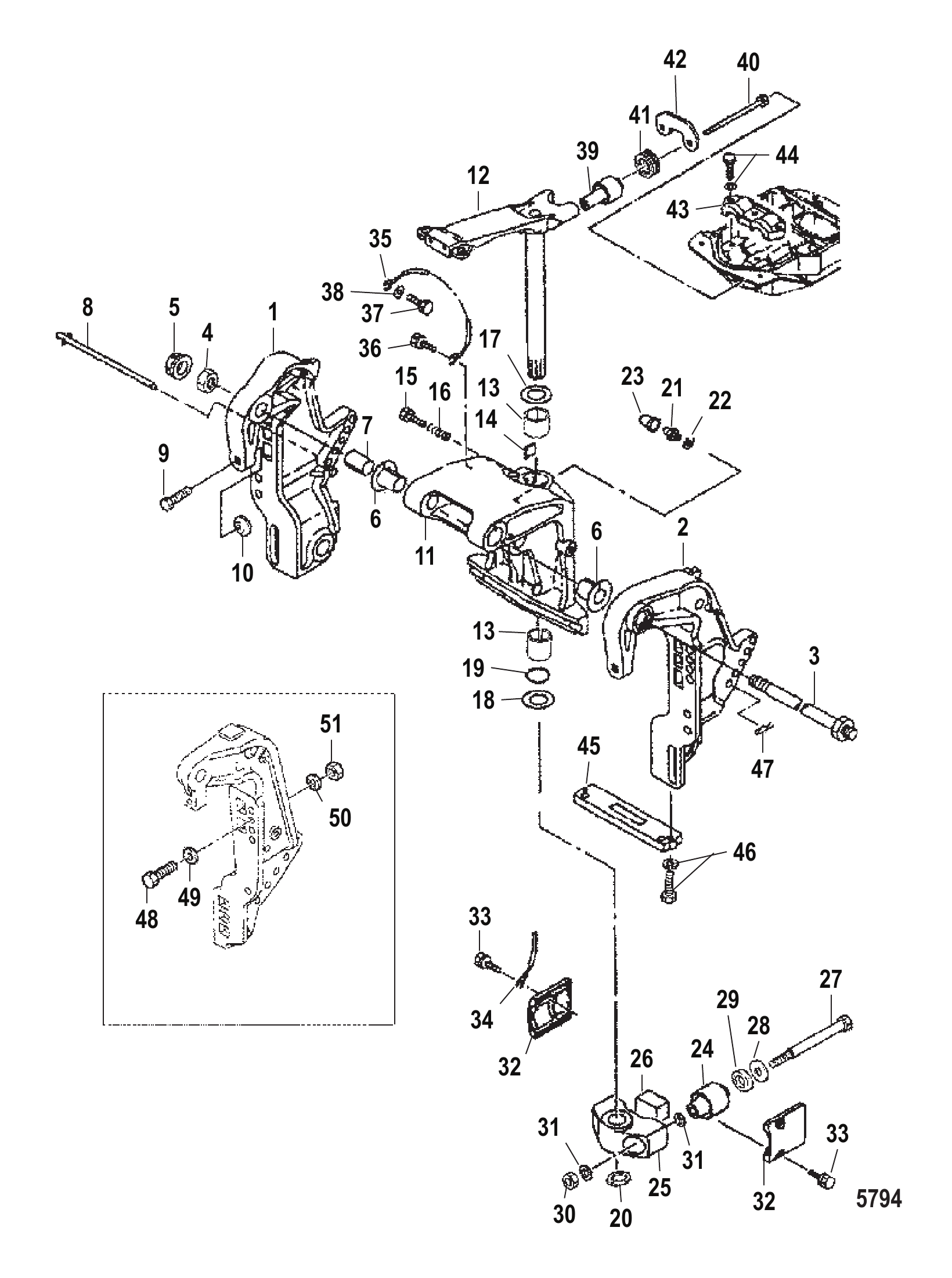

Рис. 31Кронштейны транца и поворотного механизма (гидроподъем) Transom and Swivel Brackets (Power Trim)

REF	Номер детали	Наименование	Кол-во
1	96224	Кронштейн транца - правый борт	1
1	879194029	Кронштейн транца	1
2	96234	Кронштейн транца - левый борт	1
2	803856	Кронштейн транца - левый борт	1
2	96234	Кронштейн транца - левый борт	1
3	851866	Болт	1
4	85372213	Гайка	1
4	853722029	Гайка нейлоновая	1
5	85372214	Гайка колпачковая	1
6	161764	Втулка	2
7	8113681	Втулка	1
8	161982	УПОРНАЯ ТЯГА	1
9	162635	Винт хомута	2
9	8M0060119	Комплект струбцины	2
10	95379	Подушка	2
11	8130295	Поворотный кронштейн	1
11	8130296	Поворотный кронштейн	1
12	853770	Поворотная труба	1
12	8M0075036	Поворотная труба	1
12	8537701	Поворотная труба	1
12	853770	Поворотная труба	1
13	8537436	Втулка	2
14	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
15	8230423	Болт	1
16	953831	Пружина	1
17	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
18	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
18	16204004	Пластина упорная	1
19	161313	Уплотнительное кольцо	1
19	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
20	8537142	Кольцо C-образное	1
21	824969	НИППЕЛЬ для смазки	1
22	16826	Шайба нержавеющая	1
23	808599	Крышка	1
24	8537712	Опора	2
24	8M0075315	Опора	2
25	8537862	Кронштейн	1
25	8M0064214	Нижняя вилка	1
25	8537863	Нижняя вилка	1
25	8537862	Кронштейн	1
26	8537732	Резиновый демпфер	1
27	8518661	БОЛТ	2
27	851866012	Винт	2
28	953928	ШАЙБА	2
29	851867	Шайба	2
30	85372218	ГАЙКА	2
31	851868	Шайба	4
31	879194343	Шайба	4
32	851869	Крышка	2
32	8518691	КРЫШКА	2
32	851869	Крышка	2
33	167051	Болт (M6 x 20)	4
34	8537405	Провод заземления	1
35	8537401	Провод заземления	1
35	898101089	Провод заземления	1
36	8230427	Болт в сборе (M6 x 12)	1
37	16705	Болт	2
37	8230427	Болт в сборе (M6 x 12)	2
38	953921	Шайба нержавеющая	2
39	8537713	Резина	2
39	8M0079616	Опора	2
40	8129356	Болт	2
41	851870	Втулка	2
42	879194012	Пластина стопорная	1
43	851872	Колпачок	1
43	8M0222196	Колпачок чёрный	1
43	8518721	КРЫШКА	1
43	851872	Колпачок	1
44	82304215	БОЛТ	3
45	8239121	Анод	1
46	162232	Болт	2
47	8150266	Шплинт	1
48	802619	Болт	4
49	953928	ШАЙБА	4
50	168262	Шайба	4
51	802620	Гайка	4
