水星 Mercury 50MH 0N056165 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-802638006 · 共 83 个部位 · 3640 条零件

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

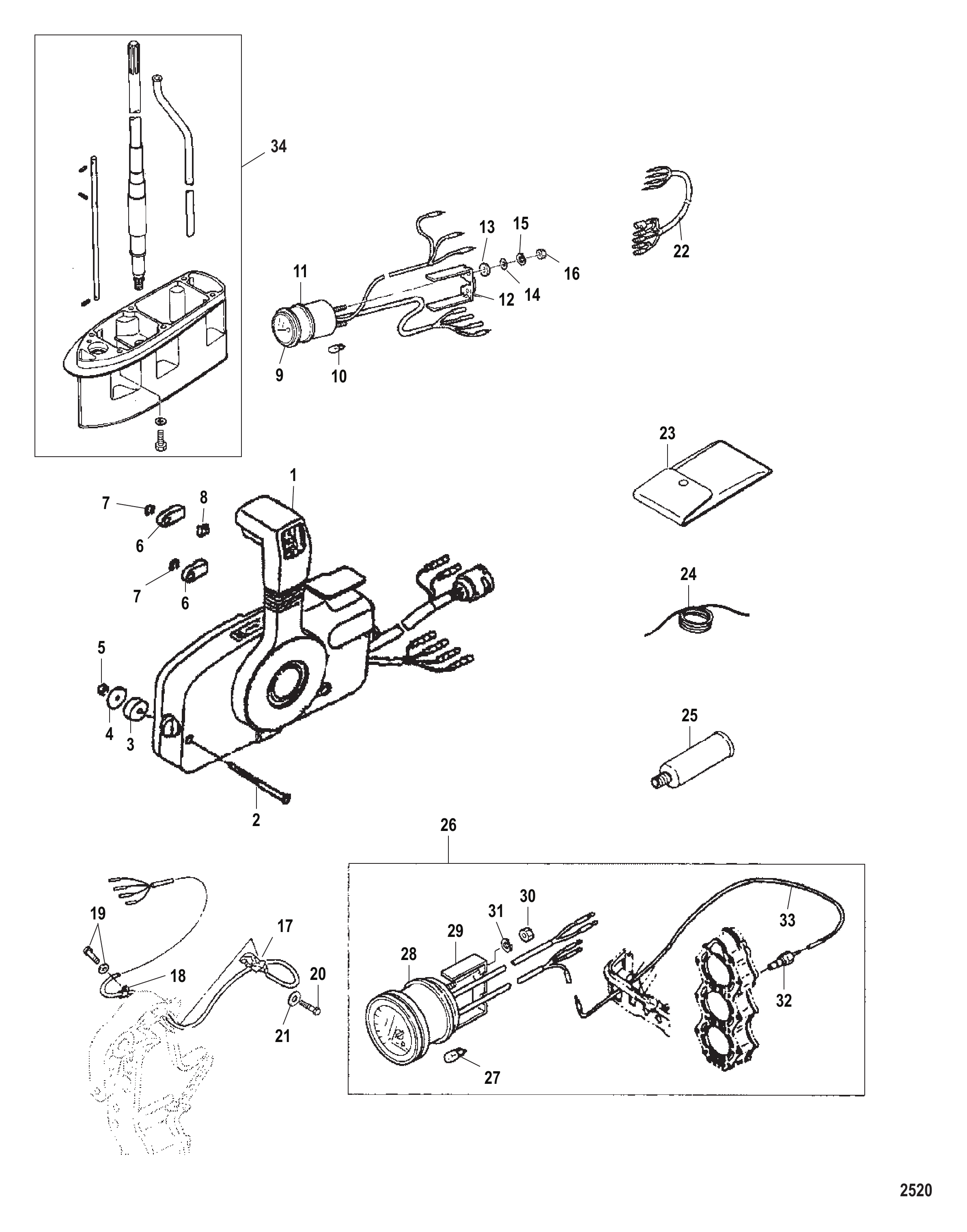

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

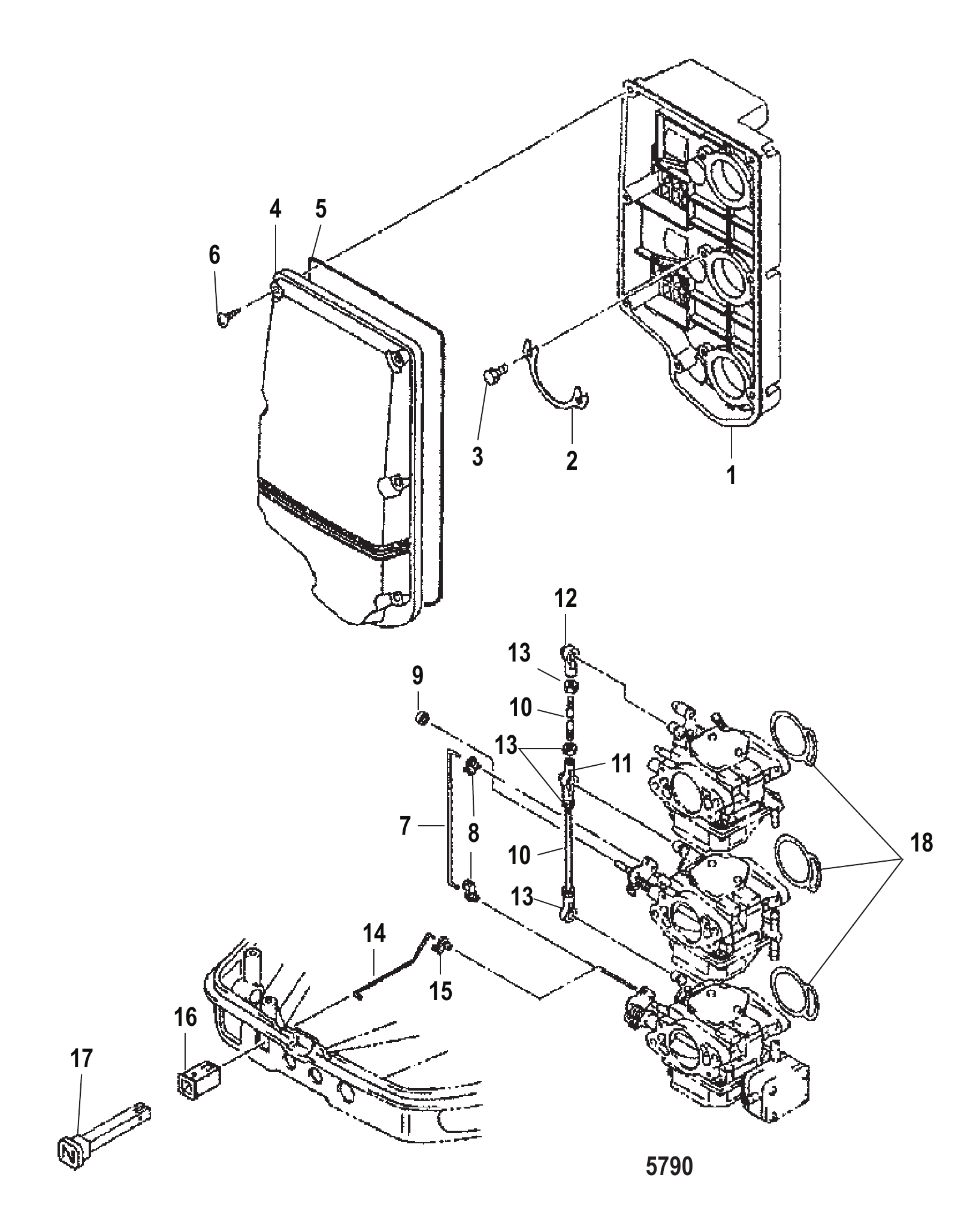

Рис. 3ВОЗДУШНЫЙ ГЛУШИТЕЛЬ Air Silencer

REF	Номер детали	Наименование	Кол-во
1	855556	Воздушный глушитель	1
1	8555561	Глушитель воздушный	1
2	855557	Стопорная пластина	3
3	855558	Винт (M5 x 16)	6
4	855559	Крышка	1
5	855560	Сальник резиновый	1
6	162572	Саморез	7
7	855561	C-образная тяга	1
7	8M0163143	C-ОБРАЗНОЕ ЗВЕНО	1
8	16333	ТЯГА быстросъёмная	2
9	855562	Упор (электрический)	1
10	855563	Тяга соединительная	2
10	855563001	Тяга соединительная	2
11	855564	Колпачок	1
12	853745	Колпачок	2
13	8537225	Гайка	4
13	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
14	8555611	Штанга	1
15	16333	ТЯГА быстросъёмная	1
16	161763	Втулка	1
16	8M0231329	ВТУЛКА	1
17	855565	Ручка воздушной заслонки	1
17	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
18	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
18	802807	Прокладка	3
-	853780A2	Ремкомплект карбюратора	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

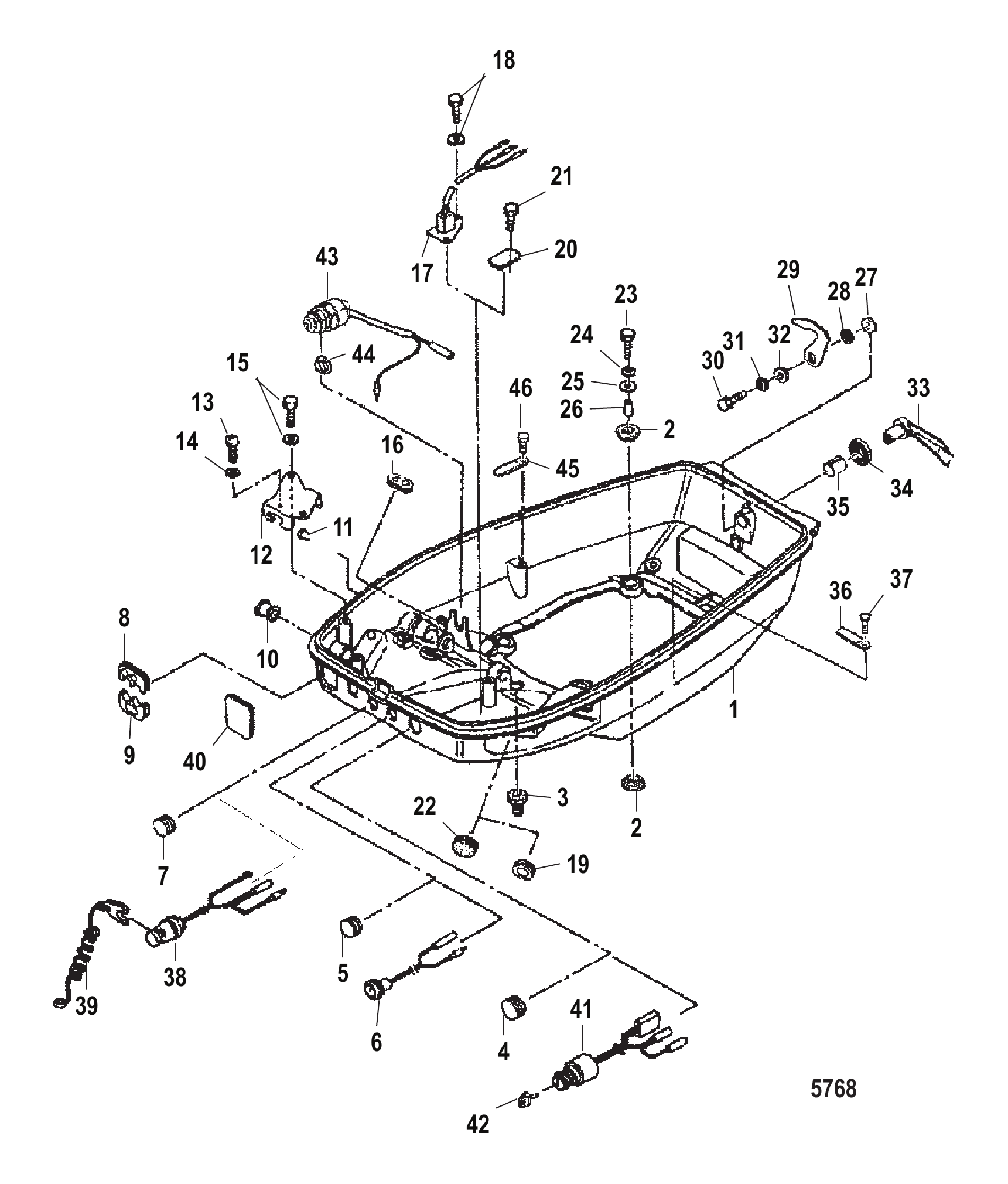

Рис. 4НИЖНИЙ КОЖУХ Bottom Cowl

REF	Номер детали	Наименование	Кол-во
1	8537773	Нижний кожух	1
1	8M0085711	КОМПЛЕКТ КОЖУХА, ЗАДНЕГО	1
1	8537774	Нижний кожух	1
2	8537437	Опора резиновая	8
3	16823	Втулка уплотнительная	1
4	162263	Втулка уплотнительная (Manual)	1
5	16226	Втулка	1
6	804057	Контрольная лампа (маслоподача)	1
7	16226	Втулка	1
8	8518502	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8518503	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	162284	Втулка уплотнительная	1
11	855549	Пробка	1
12	8518364	КРОНШТЕЙН	1
13	8518665	ВИНТ	1
13	823042075	ВИНТ	1
14	168181	Стопорная шайба	1
15	82304213	БОЛТ	2
15	8248324	Винт (M6 x 16)	2
16	8518506	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Рукоятка)	1
16	8518504	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Дистанционное управление)	1
17	851883	Выключатель (силовой тримм)	1
18	8230427	Болт в сборе (M6 x 12)	2
19	953871	Люверс (гидроподъём)	1
20	8518507	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Гидроподъем)	1
21	168288	Болт (ручной наклон)	2
22	16226	Втулка	1
23	16830	Болт	4
24	400256	СТОПОРНАЯ ШАЙБА (M6)	4
25	161404	Шайба	4
26	8537154	Проставка	4
26	853715007	Проставка	4
27	953922	ШАЙБА	1
28	16221	Волнистая шайба	1
29	162222	КРЫШКА КРЮЧКА	1
29	8M0146267	КРЮК КРЫШКИ	1
30	8107552	БОЛТ	1
30	8230427	Болт в сборе (M6 x 12)	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	1
32	953921	Шайба нержавеющая	1
33	162184	РЫЧАГ КРЮЧКА	1
33	162185	РЫЧАГ КРЮЧКА	1
34	16219	Сальник	1
35	16220	Втулка	1
36	813275	Хомут	1
37	162231	Болт	1
38	804051A1	ВЫКЛЮЧАТЕЛЬ ЧЕКИ (РУКОЯТКА)	1
39	823054	Чека безопасности	1
40	8518505	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
41	804052A1	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (ЭЛЕКТРИЧЕСКИЙ)	1
42	802989	КЛЮЧ (Электрический)	1
42	8029891	Шпонка (электрическая)	1
42	8029892	Шпонка (электрическая)	1
43	804054	Выключатель нейтрали (электрический)	1
43	8M0127937	Выключатель нейтрали	1
44	9539211	Шайба (электрическая)	1
45	813275	Хомут	1
46	162231	Болт	1

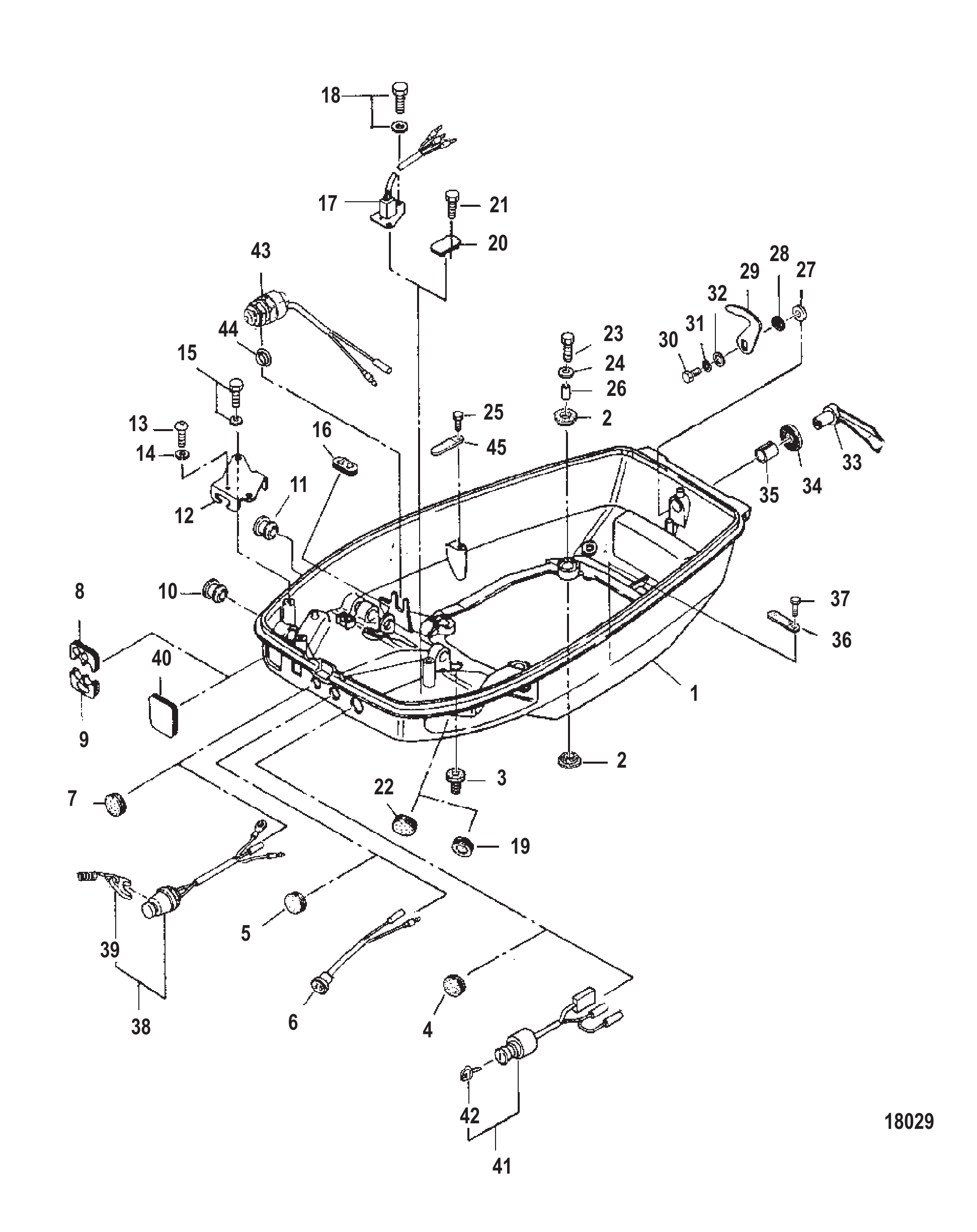

Рис. 5НИЖНИЙ КАПОТ 0N134078 и ниже Bottom Cowl 0N134078 and below

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

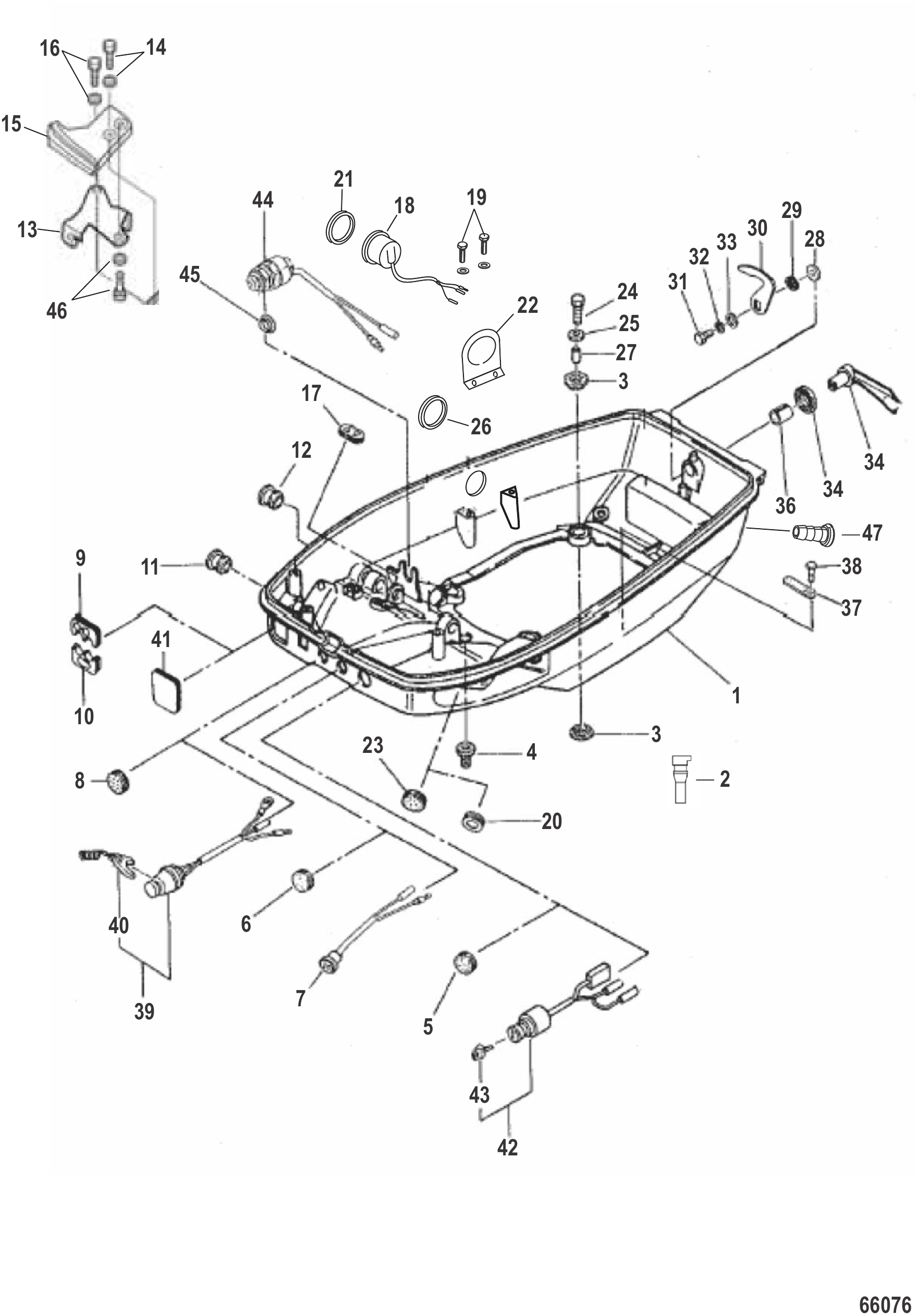

Рис. 6НИЖНИЙ КАПОТ 0N134079 и выше Bottom Cowl 0N134079 and up

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

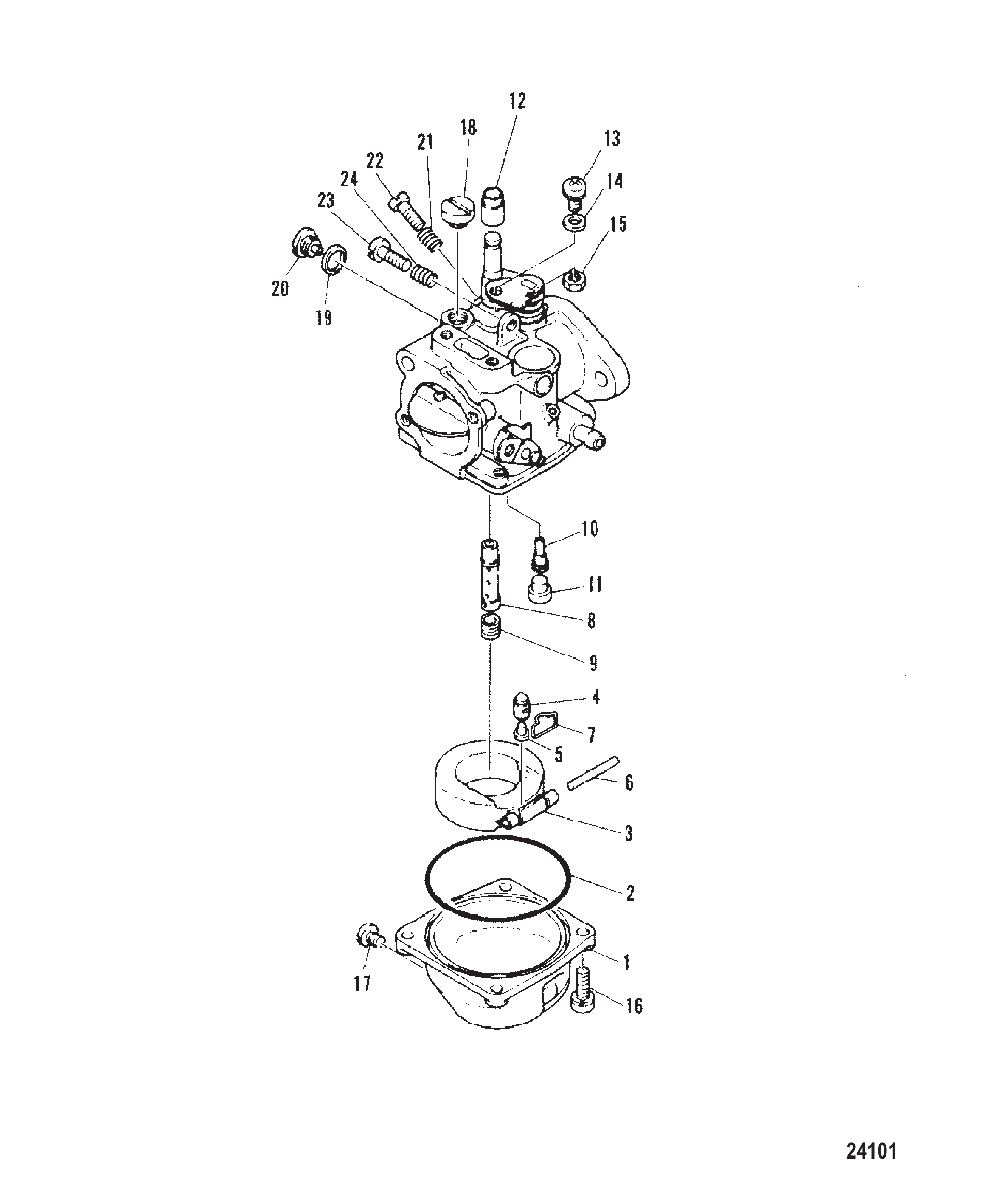

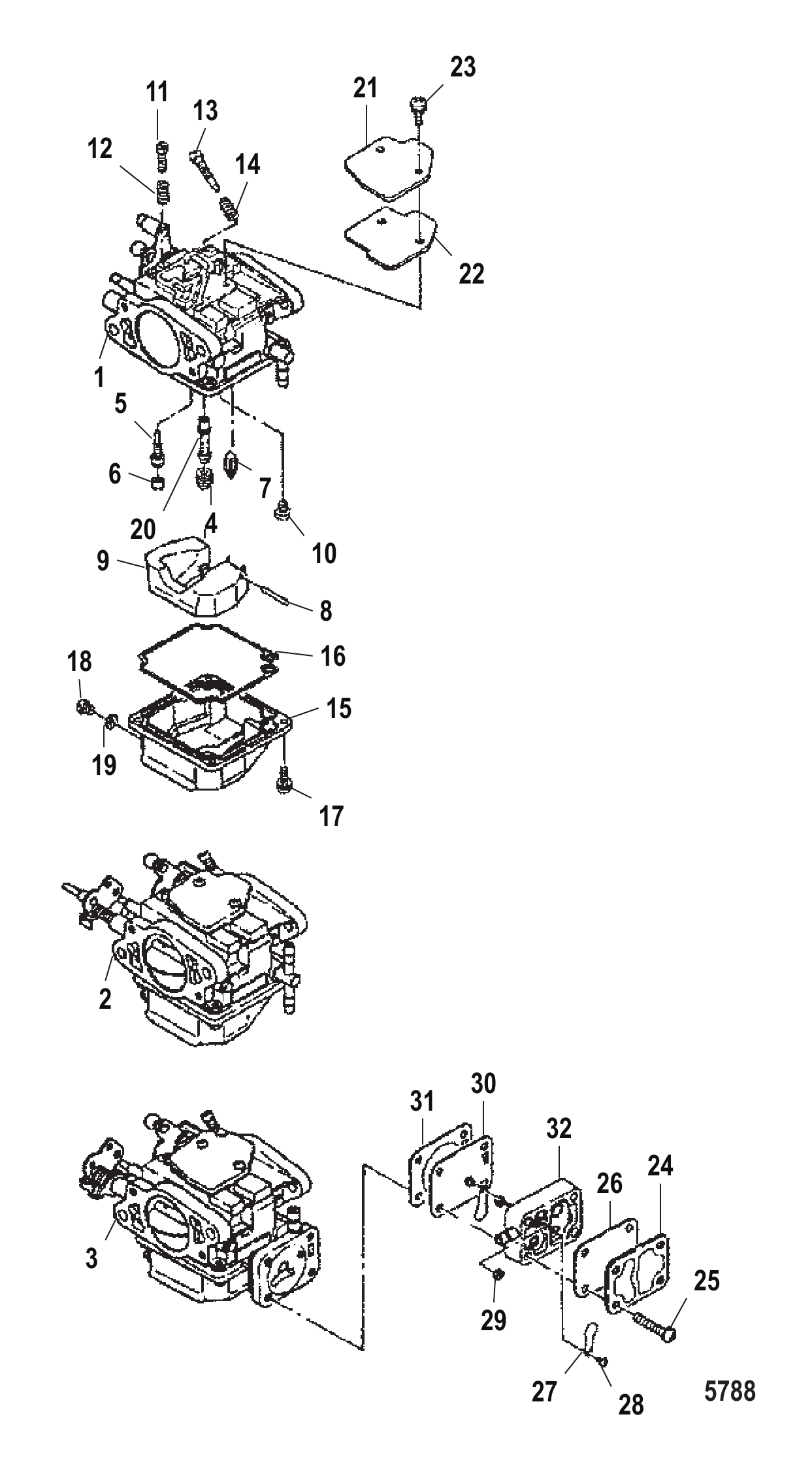

Рис. 7Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	853720A2	Карбюратор	1
1	853720A10	КАРБЮРАТОР	1
1	853720A5	Карбюратор	1
1	853720A09	КАРБЮРАТОР	1
2	853720A3	Карбюратор	1
2	853720A11	КАРБЮРАТОР	1
2	853720A6	Карбюратор	1
3	853720A4	Карбюратор	1
3	853720A13	КАРБЮРАТОР	1
3	853720A7	Карбюратор	1
3	853720T12	КАРБЮРАТОР	1
4	162503	Жиклёр главный (#122)	3
4	803883	Главный жиклёр (#132)	2
4	162504	Жиклёр главный (#135)	1
5	162513	Жиклёр холостого хода (#66)	3
5	162514	Жиклёр холостого хода (#80)	3
5	803689	Жиклёр холостого хода (#80)	3
6	855566	Пробка	3
7	162542	Игла поплавка	3
7	162545	Игла поплавка	3
8	162561	Штифт	3
9	162532	Поплавок	3
10	8536981	ВИНТ	3
11	162631	Винт	1
11	8M0054702	Винт	1
12	162641	Пружина (11 мм)	1
12	803509A17	Комплект винта и пружины (18 мм)	1
13	8129355	Винт регулировки холостого хода	3
14	162641	Пружина (11 мм)	3
14	803509A17	Комплект винта и пружины (18 мм)	3
15	162583	Поплавковая камера (верхний/средний карбюратор)	2
15	162584	Поплавковая камера (нижний карбюратор)	1
16	855567	Прокладка	3
17	162603	Винт	12
18	162613	Винт сливной	3
18	803509013	Винт сливной	3
19	8555671	Прокладка	3
19	8M0224378	Прокладка	3
20	8126502	Главный жиклёр	3
20	8126503	Главный жиклёр	3
20	812650018	ГЛАВНЫЙ ЖИКЛЕР	3
21	8555401	Крышка карбюратора	3
22	8555412	Прокладка	3
23	8555421	Винт	6
23	809571003	ВИНТ	6
24	855568	Крышка	1
25	162604	Винт	4
25	8M0062252	Винт	4
26	855569	Прокладка	1
27	851812	Обратный клапан	2
28	851813	Винт	2
29	851814	Гайка	2
30	8537312	Диафрагма	1
31	8555691	Прокладка	1
32	8537291	Корпус насоса	1
-	853780A2	Ремкомплект карбюратора	1

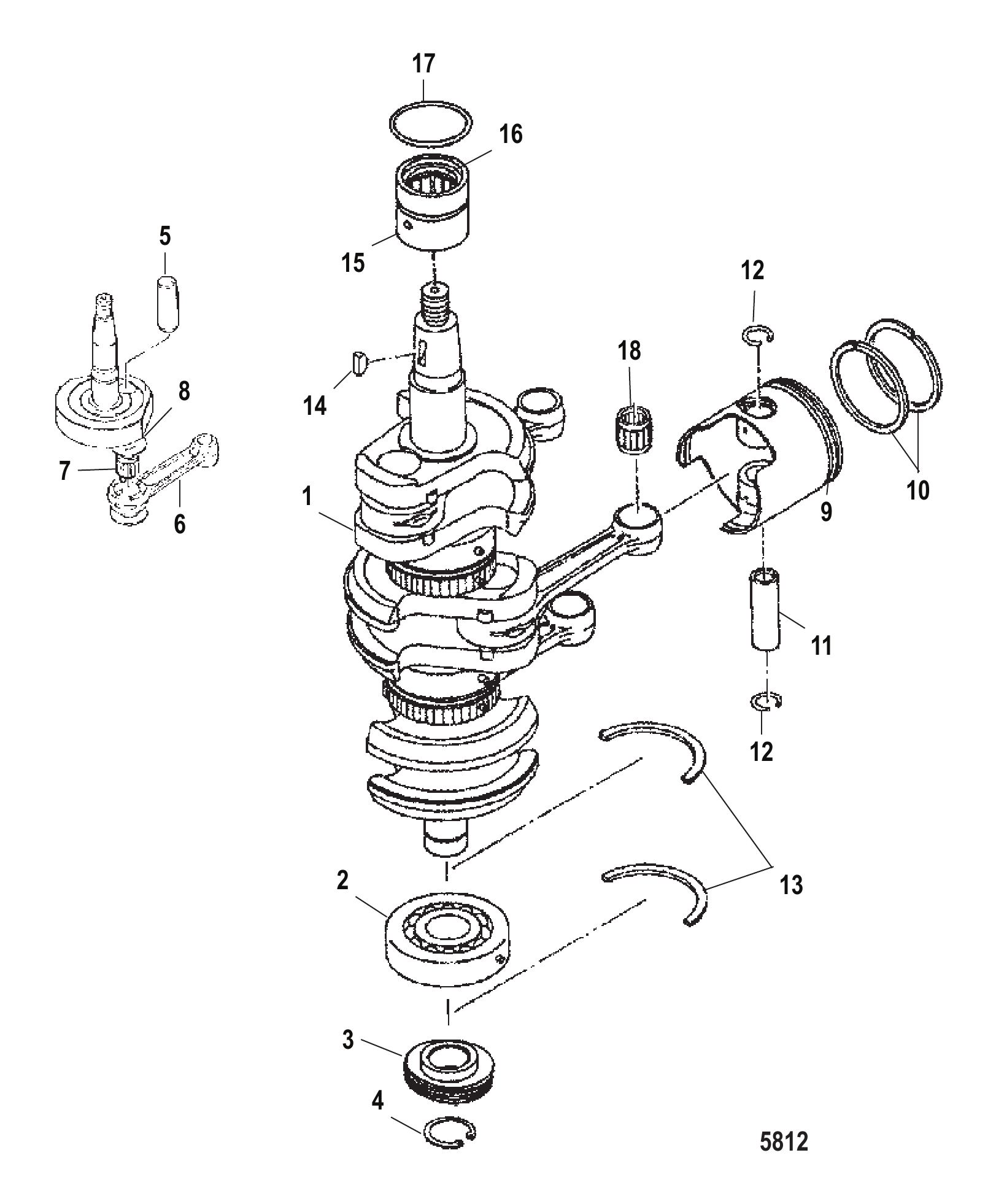

Рис. 8КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ Crankshaft, Piston and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9614A2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	160492	Подшипник шариковый	1
2	16049T02	Подшипник шариковый	1
3	855552	Шестерня приводная	1
4	853714	Пружинный зажим	1
5	880810	Палец поршневой	2
6	880855	Шатун	2
7	880856	Подшипник игольчатый	2
8	880857	Шайба	4
9	96152	Поршень	3
9	9615T02	ПОРШЕНЬ-СТАНДАРТ	3
9	879194	Поршень	AR
10	16054A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	3
10	16055A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
10	8M0080348	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
11	160561	Палец поршня	3
11	803680003	ПАЛЕЦ ПОРШНЕВОЙ	3
12	160571	Зажим	6
13	853712	УПОРНОЕ КОЛЬЦО	2
14	160531	Шпонка	1
15	855553	Подшипник главный (верхний)	1
16	803879	Масляный сальник	1
17	855554	Кольцо уплотнительное	1
17	855554004	Кольцо уплотнительное	1
18	8130483	Подшипник игольчатый	3
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

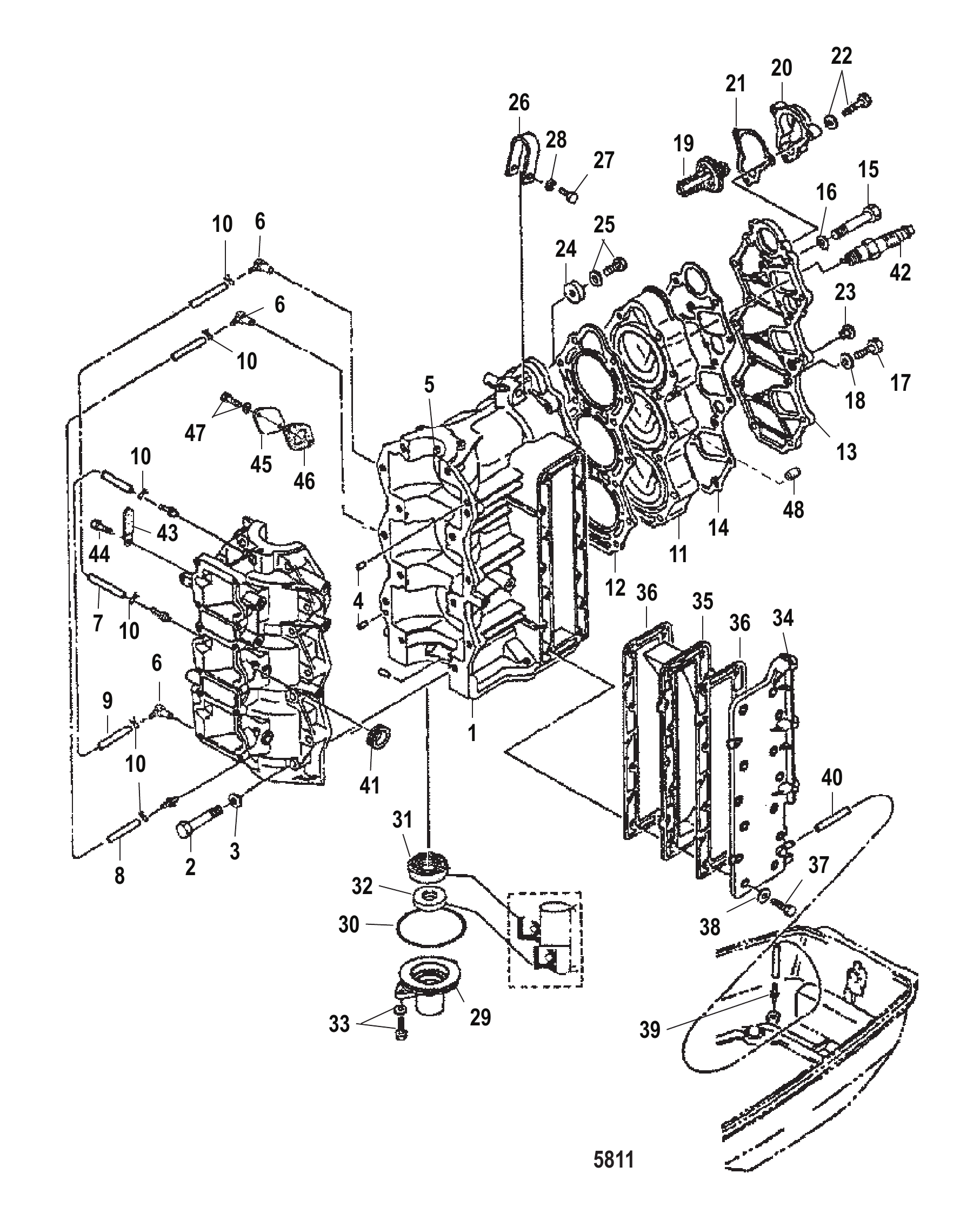

Рис. 9Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815013A3	Блок цилиндров	1
1	8M0082197	БЛОК ЦИЛИНДРОВ	1
1	815013A4	БЛОК ЦИЛИНДРОВ	1
1	8M0082198	БЛОК ЦИЛИНДРОВ	1
2	166951	Болт	14
3	4002217	ШАЙБА	14
4	16119	Штифт установочный	2
5	9521812	Штифт установочный	1
6	853696	КЛАПАН ВЫПУСКА ВОЗДУХА	3
6	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	3
6	812960006	НИППЕЛЬ	3
7	812940	Шланг (160 мм)	1
7	8M0057112	ШЛАНГ	1
7	898101272	Шланг резиновый со стрелкой (730 мм)	1
7	879194473	Трубка	1
8	8129404	Шланг резиновый (1 метр)	1
8	8M0057112	ШЛАНГ	1
8	898101272	Шланг резиновый со стрелкой (730 мм)	1
8	879194473	Трубка	1
9	8129404	Шланг резиновый (1 метр)	1
9	8M0057112	ШЛАНГ	1
9	898101272	Шланг резиновый со стрелкой (730 мм)	1
9	879194473	Трубка	1
10	95224	Хомут	6
11	96305	Головка цилиндра	1
11	96303	Головка цилиндра	1
11	96305	Головка цилиндра	1
12	81293910	Прокладка	1
12	8M0062091	ПРОКЛАДКА	1
12	8129393	Прокладка	1
12	8M0062091	ПРОКЛАДКА	1
13	855548	Крышка	1
13	8M0231776	КРЫШКА	1
14	81293911	Прокладка	1
14	8M0115016	ПРОКЛАДКА	1
14	8129394	Прокладка	1
15	166982	Болт	14
15	8M0106717	БОЛТ	14
16	162381	Шайба	14
16	8M0106725	Шайба	14
17	166953	Болт	4
18	809931044	ШАЙБА	4
19	8537041	ТЕРМОСТАТ	1
20	8537051	КРЫШКА	1
21	8537024	ПРОКЛАДКА	1
22	823042	Болт	3
23	855549	Пробка	1
24	823913	АНОД	1
24	823913Q	АНОД	1
25	167051	Болт (M6 x 20)	1
26	855550	Рым-болт	1
26	8M0137792	РЫМ-БОЛТ	1
27	168304	Болт	1
28	4002217	ШАЙБА	1
29	8537131	Крышка концевая нижняя	1
30	8537091	Кольцо уплотнительное	1
31	8537077	Сальник масляный	1
31	8M0056308	САЛЬНИК	1
32	8537078	Сальник масляный	1
33	167051	Болт (M6 x 20)	2
34	8537061	Крышка выпускная	1
34	8M0081401	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
35	8537062	Крышка выпускная	1
36	8129395	Прокладка	2
36	812939020	ПРОКЛАДКА	2
37	8150683	Болт	14
38	809931044	ШАЙБА	14
39	8129603	Ниппель	1
39	898101961	НИППЕЛЬ	1
40	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
40	8M0057113	Трубка	1
41	855551	Втулка (электрическая)	1
42	41263M	СВЕЧА ЗАЖИГАНИЯ	3
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	3
42	828942	Свеча зажигания (NGK# BR7HS-10)	Opt.
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	Opt.
42	84409M	ПРОБКА	3
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	3
42	8244068	Свеча зажигания	Opt.
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	Opt.
43	813275	Хомут	1
44	162231	Болт	1
45	803992	КРЫШКА (Ручной)	1
46	8555692	Прокладка (механическая)	1
46	8M0081613	ПРОКЛАДКА	1
47	162233	Винт	2
48	16119	Штифт установочный	2
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

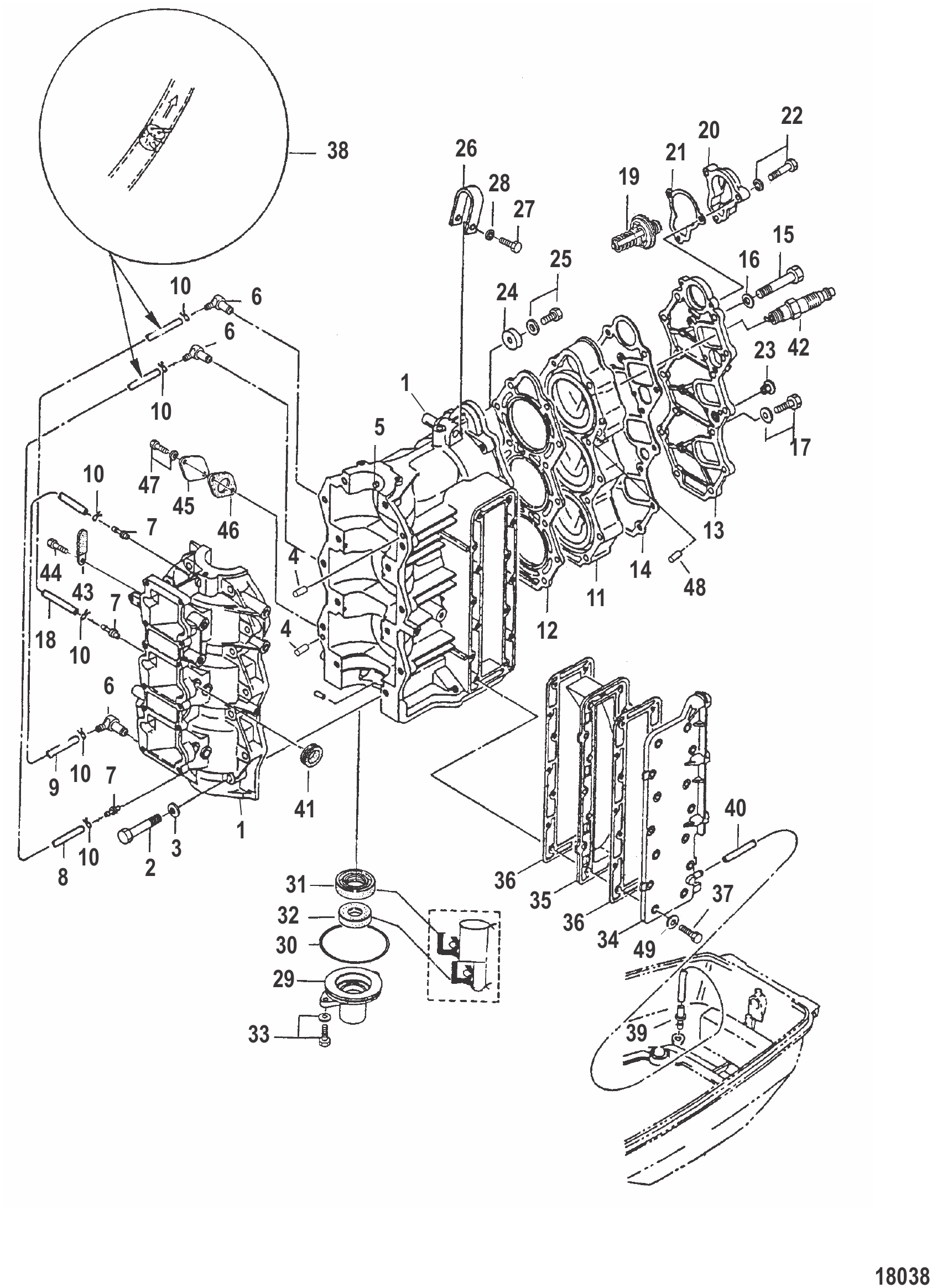

Рис. 10БЛОК ЦИЛИНДРОВ серийный 0N495904 и ниже Cylinder Block Serial 0N495904 and Below

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

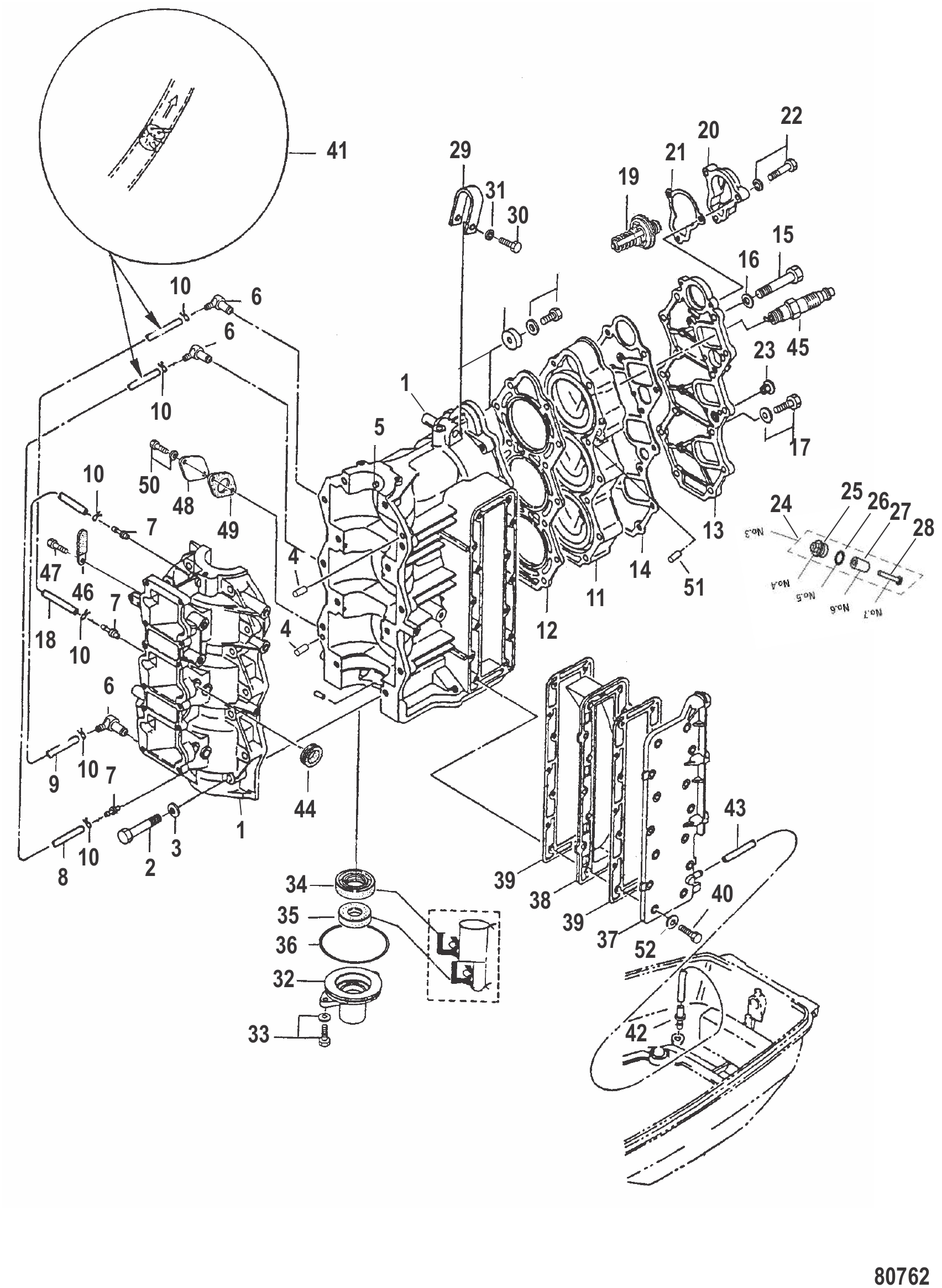

Рис. 11Блок цилиндров серийный номер 0N495905 и выше Cylinder Block Serial 0N495905 and Up

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

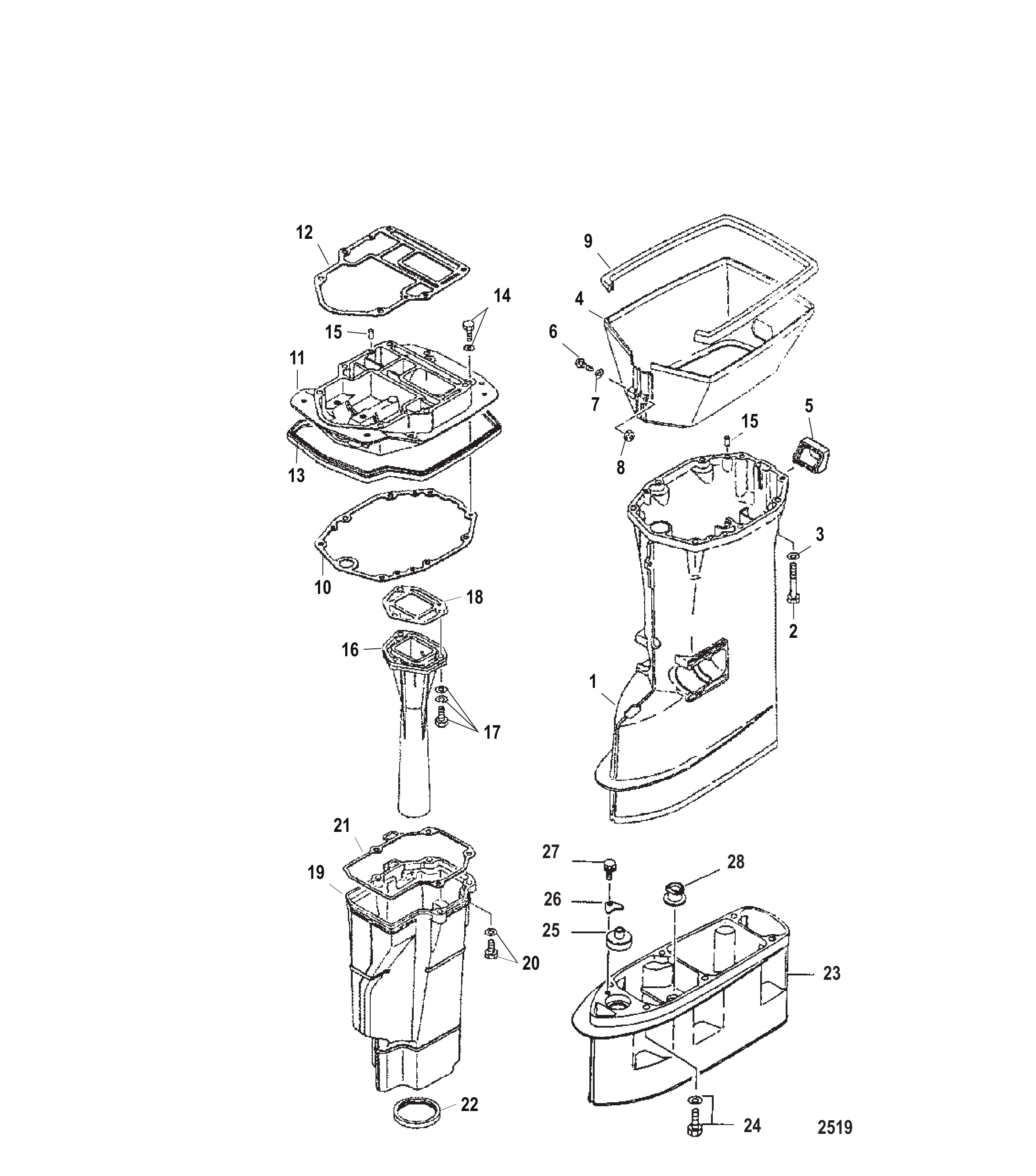

Рис. 12Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	8129435	Корпус гребного вала, длинный	1
1	8M0077334	КОРПУС РЕДУКТОРА, КОРОТКИЙ	1
1	8129433	Корпус гребного вала, короткий	1
1	8M0090843	КОРПУС РЕДУКТОРА, ДЛИННЫЙ	1
1	8129434	Корпус гребного вала	1
1	8129433	Корпус гребного вала, короткий	1
2	161264	Болт	6
2	8M0106714	БОЛТ	6
3	16192	Шайба	6
4	8518561	ОТРАЖАТЕЛЬНАЯ ПЛАСТИНА	1
4	8M0237253	БРЫЗГОВАЯ ПЛАСТИНА	1
4	8518562	ОТРАЖАТЕЛЬНАЯ ПЛАСТИНА	1
5	851850	Втулка уплотнительная	1
6	162605	Винт	1
6	898103237	Винт	1
7	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
7	8M0108373	Шайба	1
8	815057	ГАЙКА	1
9	851851	Сальник резиновый	1
9	8M0147035	САЛЬНИК	1
10	8129396	Прокладка	1
10	812939022	ПРОКЛАДКА	1
11	851852	Пластина выпускная	1
11	8518521	ПЛАСТИНА выпускная	1
11	851852	Пластина выпускная	1
12	8129397	Прокладка	1
12	812939024	ПРОКЛАДКА	1
13	8518511	САЛЬНИК резиновый	1
14	823042	Болт	4
15	16119	Штифт установочный	4
16	851853	Удлинитель выпускной	1
17	82304210	БОЛТ	3
17	82304211	БОЛТ	3
18	8129398	Прокладка	1
18	812939019	ПРОКЛАДКА	1
19	851854	Труба выпускная	1
20	82304211	БОЛТ	4
21	8129399	Прокладка	1
21	812939023	ПРОКЛАДКА	1
22	8518501	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
23	853783003	Корпус удлинителя (X-Long)	1
24	82304212	БОЛТ	6
24	879194274	Болт	6
25	853794	Фиксатор	1
26	8107532	УПОР	1
27	162111	БОЛТ	1
27	8230427	Болт в сборе (M6 x 12)	1
28	8537074	Сальник	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1

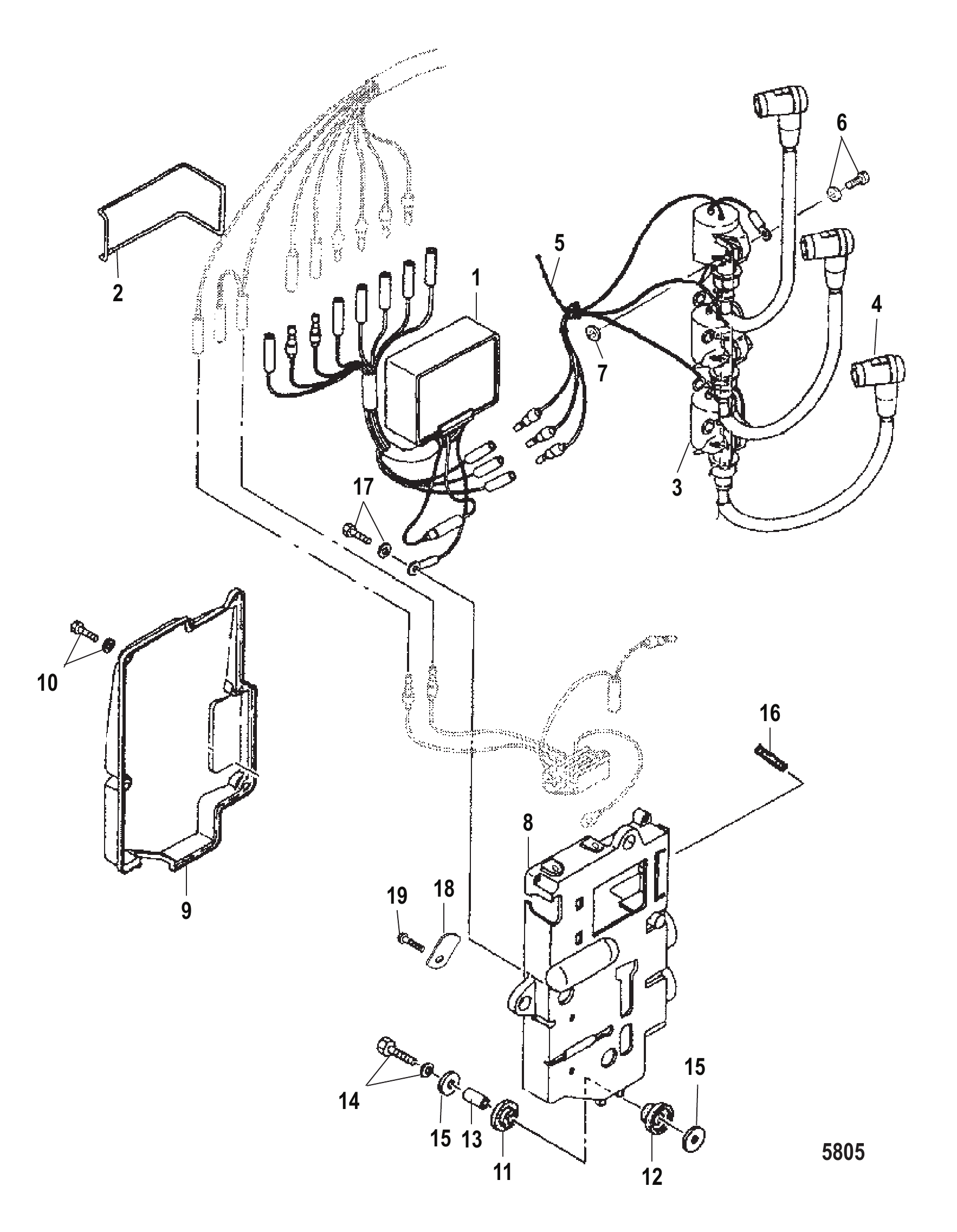

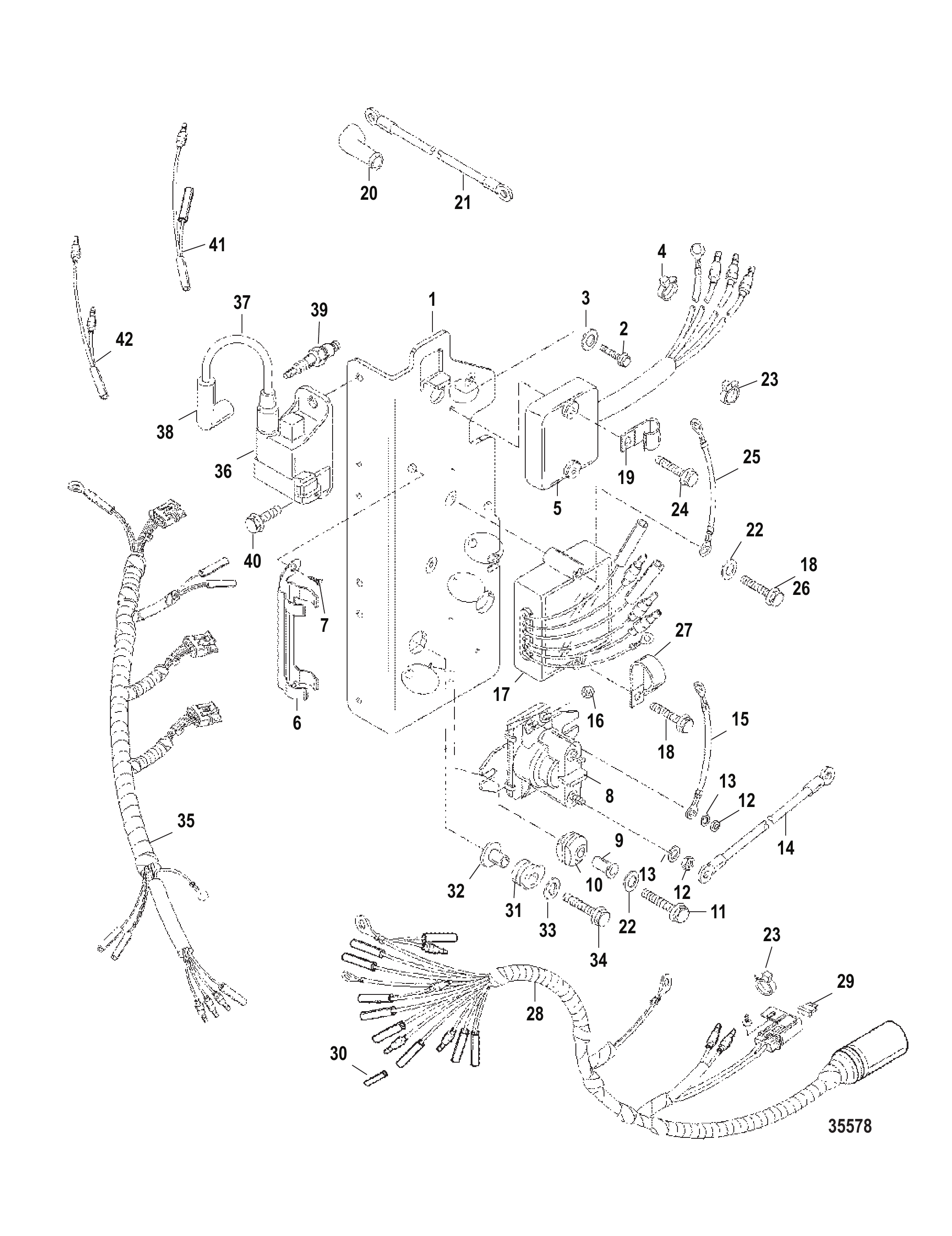

Рис. 13Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	160612	Блок CD	1
1	16061005	БЛОК ЭЛЕКТРОННОГО ЗАЖИГАНИЯ	1
2	8518152	Уплотнительное кольцо	1
2	8M0127927	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
3	160644	Катушка зажигания	3
3	8M0235232	КАТУШКА ЗАЖИГАНИЯ	3
4	855543	Колпачок с сопротивлением	3
5	816311	Стяжка (8.00 дюймов)	1
5	816311T	СТЯЖКА (8.00 дюймов)	1
6	167051	Болт (M6 x 20)	3
7	851834	Прокладка	3
8	8537391	Кронштейн электрический	1
8	8M0237251	КРОНШТЕЙН	1
9	851835	Крышка	1
10	8555442	Винт	5
11	8537437	Опора резиновая	3
12	8518153	Люверс	3
13	8537154	Проставка	3
13	853715007	Проставка	3
14	162232	Болт	3
15	161404	Шайба	6
16	8538141	Предохранитель	1
17	953965	БОЛТ	1
18	813275	Хомут	1
19	95396	Болт корпуса стартера	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

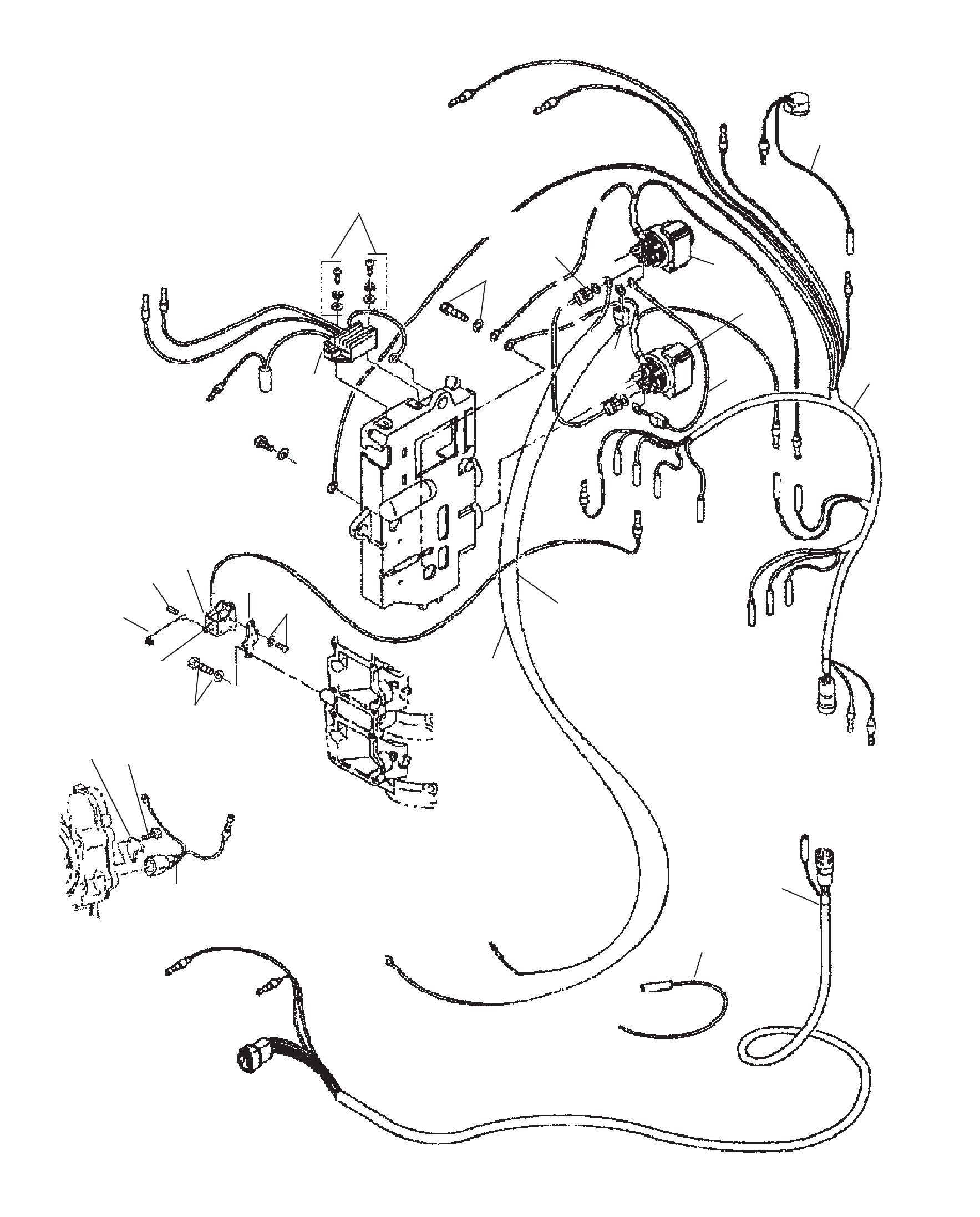

Рис. 14Электрические компоненты (электрические модели) Electrical Components (Electric Models)

REF	Номер детали	Наименование	Кол-во
1	8538112	Выпрямитель	1
2	8555443	Винт	2
3	853829A1	Сборка соленоида воздушной заслонки (электрический дистанционный)	1
4	853830	Плунжер (электрическое дистанционное управление)	1
5	162454	Винт (Electric Remote)	3
6	8518363	КРОНШТЕЙН	1
6	8M0098603	КРОНШТЕЙН	1
7	162233	Винт	2
8	8555615	Крюк	1
9	952189	Штифт установочный	1
10	85374011	ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	8537406	Провод предохранителя	1
12	851839	Реле-выключатель	1
13	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
14	8537407	Трос	1
15	8537408	Трос чёрный	1
16	8537409	Трос	1
17	85374010	ТРОС	1
18	8538161	Крышка	6
19	8230427	Болт в сборе (M6 x 12)	2
20	802808A1	ЗУММЕР В СБОРЕ (ПЕРЕГРЕВ)	1
21	802809A1	ДАТЧИК В СБОРЕ (ПЕРЕГРЕВ)	1
21	8M0235301	ДАТЧИК ПЕРЕГРЕВА	1
22	8107532	УПОР	1
23	82304217	БОЛТ	1
23	167051	Болт (M6 x 20)	1
24	85374012	ЖГУТ ПРОВОДОВ В СБОРЕ (Рукоятка)	1

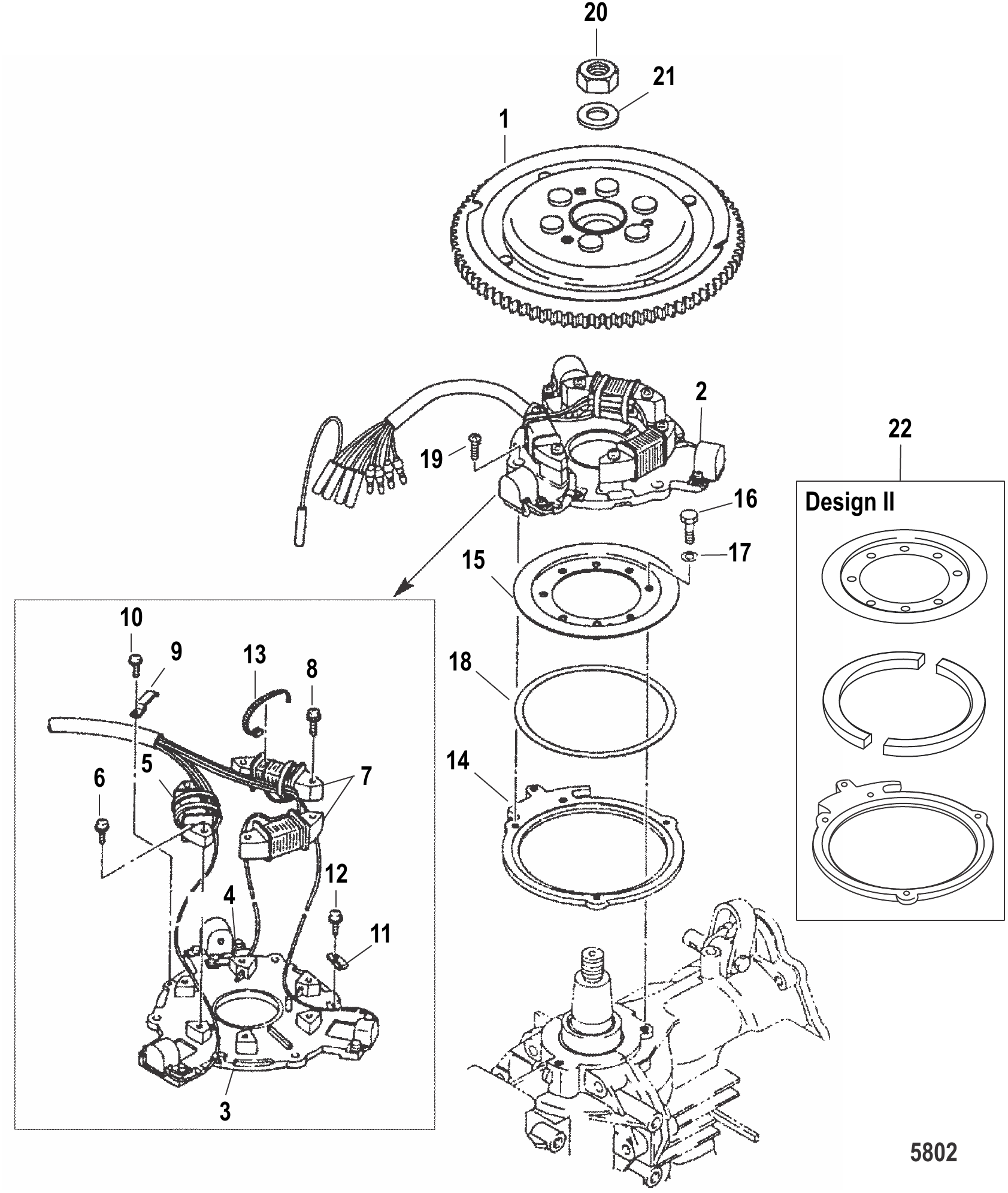

Рис. 15Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8150242	Маховик	1
2	853737A2	ПЛАСТИНА В СБОРЕ (КАТУШКА)	1
2	8M0109038	КОРОБКА КАТУШКИ ЗАЖИГАНИЯ	1
3	160663	Датчик	1
4	8537381	Держатель импульсный	1
5	160582	Статор	1
6	8230318	Винт	2
7	160742	Катушка зарядки (комплект)	1
8	8230318	Винт	4
9	8537382	Направляющая провода	1
10	851816	Винт	2
10	8M0135299	ВИНТ	2
11	851817	Хомут	2
12	8518161	Винт	2
12	8230314	ВИНТ	2
13	816311	Стяжка (8.00 дюймов)	3
13	816311T	СТЯЖКА (8.00 дюймов)	3
14	8537101	Пластина установки зажигания	1
14	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
15	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
15	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
16	166954	Болт	3
17	16818	Стопорная шайба	3
18	8537951	Прокладка регулировочная	AR
18	8537952	Прокладка регулировочная	AR
18	8537953	Прокладка регулировочная	AR
19	8555441	Винт	3
20	851832	Гайка	1
21	8539911	Шайба	1
22	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1

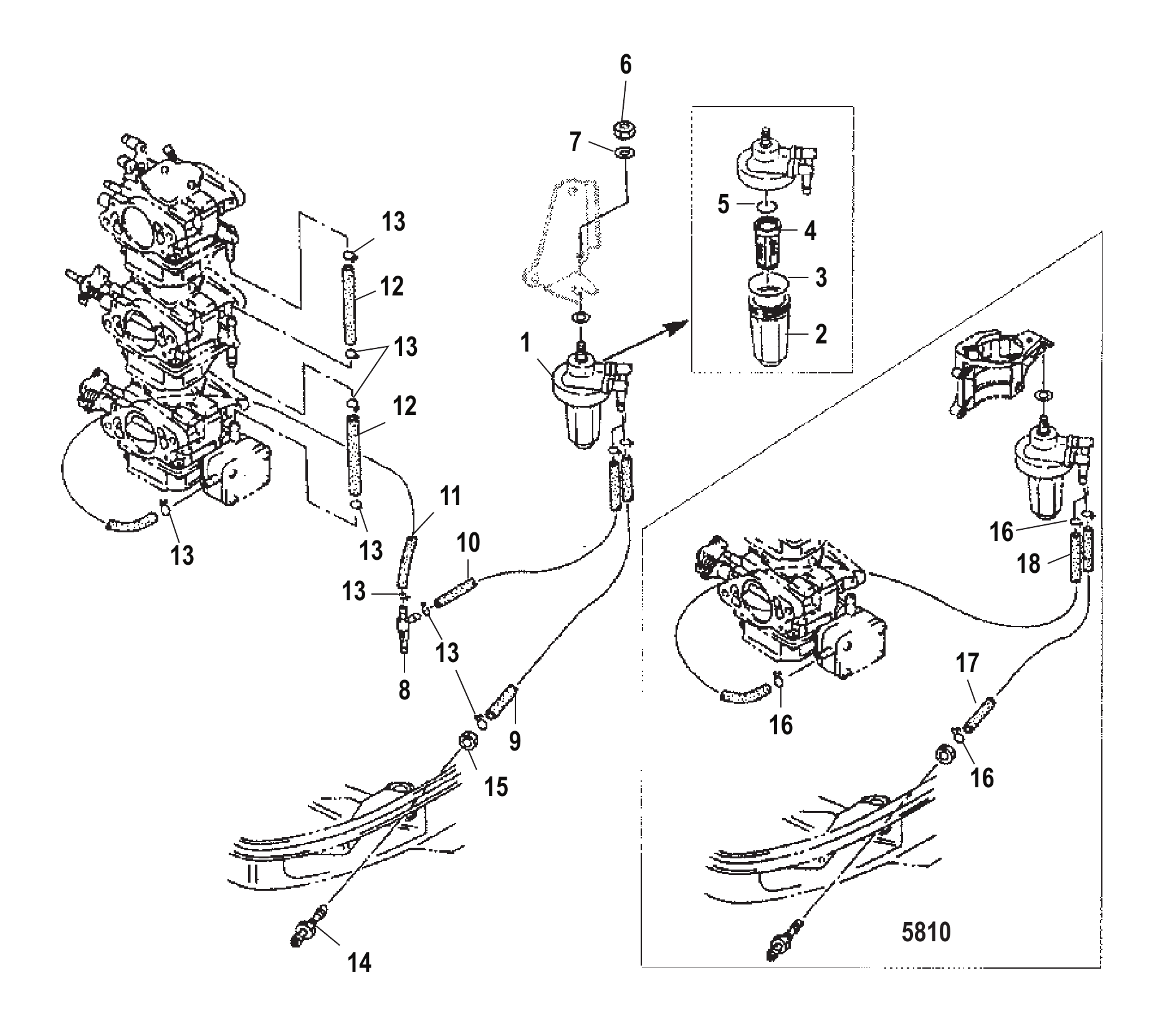

Рис. 16Топливная магистраль Fuel Line

REF	Номер детали	Наименование	Кол-во
1	853733A2	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
2	8537351	Стакан	1
3	851815	Кольцо уплотнительное	1
4	8537331	Фильтр топливный	1
5	8518151	Уплотнительное кольцо	1
6	8537223	Гайка	1
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
7	16192	Шайба	2
8	8518121	Обратный клапан (система впрыска масла)	1
9	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
9	8M0057113	Трубка	1
10	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
10	8M0057113	Трубка	1
11	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
11	8M0057113	Трубка	1
12	824965	ШЛАНГ (80 мм) (маслоподача)	2
12	8M0057113	Трубка	2
13	95395	Зажим нержавеющая сталь	10
14	853736	Топливный разъём	1
15	17480	Гайка	1
16	95395	Зажим нержавеющая сталь	8
17	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
17	8M0057113	Трубка	1
18	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
18	8M0057113	Трубка	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

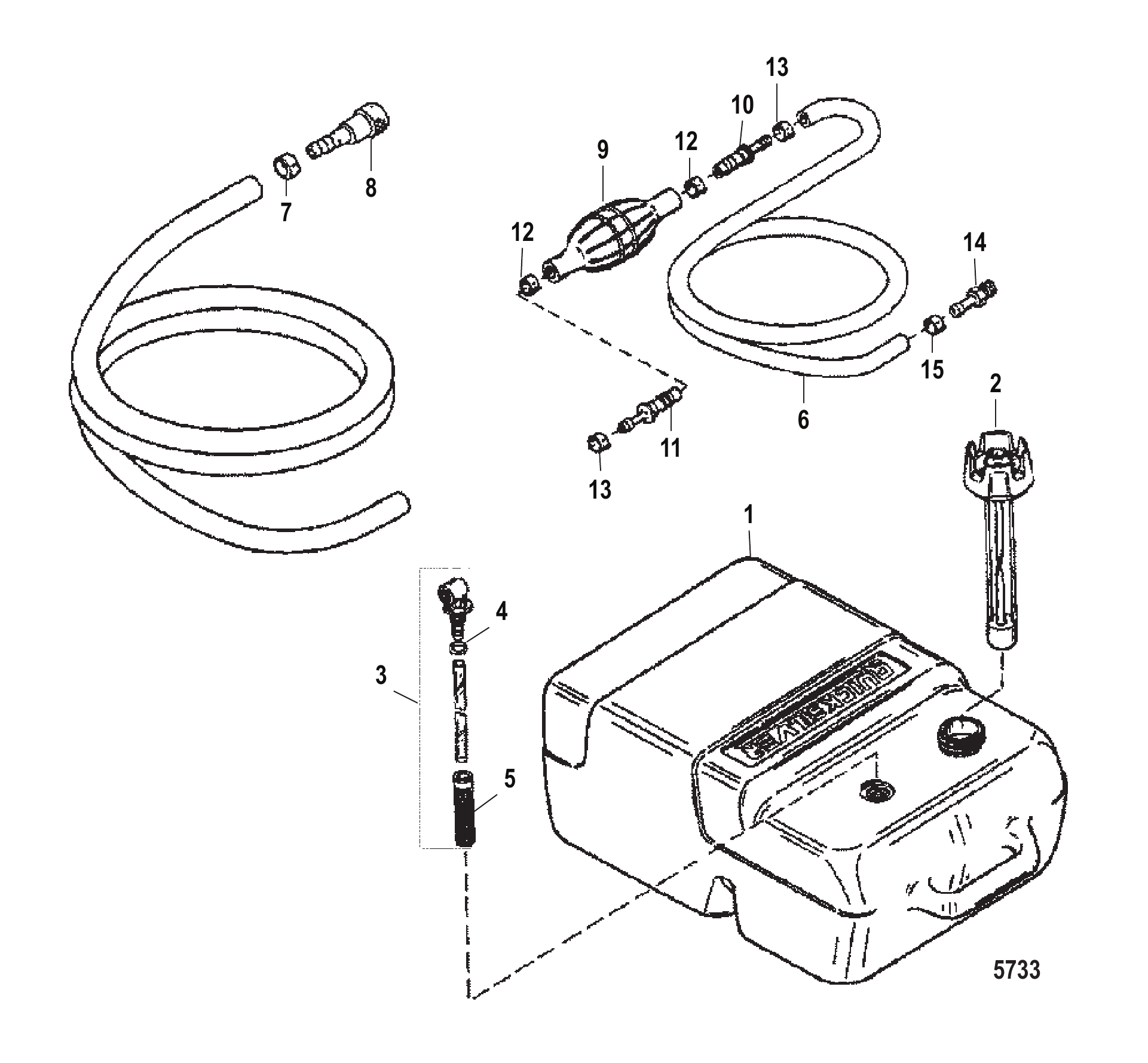

Рис. 17Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic- 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532A1	Комплект топливного разъёма	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	16789A42	Шланг топливный в сборе	1
6	858610A37	ТОПЛИВНЫЙ ШЛАНГ В СБОРЕ	1
7	853798	Хомут	1
8	8537361	Соединитель топливный	1
8	8M0120628	Топливный разъём	1
9	13330A3	Груша топливная в сборе	1
9	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
10	13331A1	Обратный клапан в сборе (впускной)	1
10	13331A3	Обратный клапан в сборе	1
11	13331A2	Обратный клапан в сборе (выпускной)	1
11	13331A4	Обратный клапан в сборе	1
12	4158210	ХОМУТ Нейлоновый (Большой)	2
13	415827	ХОМУТ Нейлоновый (Малый)	2
13	41582Q7	Хомут	2
14	897711	РАЗЪЕМ (.250-18)	1
14	89771Q2	Разъем (.250-18)	1
15	415827	ХОМУТ Нейлоновый (Малый)	1
15	41582Q7	Хомут	1

Рис. 18Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
-	825132A14	Корпус редуктора в сборе, полный	1
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A12	Корпус редуктора в сборе, полный	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A13	Корпус редуктора в сборе, полный	1
-	825132A12	Корпус редуктора в сборе, полный	1
0	825132A18	Корпус редуктора в сборе, полный	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A11	Корпус редуктора в сборе, базовый	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
2	8130487	Подшипник игольчатый	1
3	82304212	БОЛТ	6
3	879194274	Болт	6
4	953681	Винт сливной	2
4	8M0229353	Пробка	2
5	95220	Прокладка	2
5	8M0082880	Комплект уплотнений сливной пробки	2
6	8537631	Водозаборник в сборе	1
6	853763003	Комплект фильтра-сетки	1
7	8555444	Винт, 2 шт.	1
8	85372216	ГАЙКА	1
8	85372210	Гайка	1
9	8537632	Водозаборник	1
10	82304213	БОЛТ	1
10	8248324	Винт (M6 x 16)	1
11	953682	Винт сливной	1
11	8M0242591	Пробка водяного контура	1
12	952209	Прокладка	1
12	95220011	Прокладка	1
13	161366	Вал приводной	1
13	161365	Вал приводной	1
13	16136007	Вал гребной	1
14	161283	Подшипник шариковый	2
15	953836	Пружина	1
16	161382	Шестерня ведущая	1
16	16138004	Шестерня ведущая	1
17	85372217	ГАЙКА	1
18	851855001	ПРОКЛАДКА регулировочная	AR
18	8M0224379	Регулировочная шайба	AR
18	851855003	Прокладка регулировочная	AR
18	851855005	Прокладка регулировочная	AR
19	161542	Крыльчатка	1
20	161551	Шпонка	1
21	161563	Корпус верхний водяного насоса	1
21	8M0048865	Ремкомплект корпуса водяного насоса	1
22	161573	Вставка	1
23	161583	Прокладка	1
23	16158017	Прокладка	1
24	851857	Направляющая пластина	1
25	161584	Прокладка	1
25	8M0155405	Прокладка	1
26	8260532	Корпус водяного насоса нижний	1
27	952188	Штифт установочный	2
28	8537079	Сальник масляный	2
29	8537954	Прокладка регулировочная	1
30	16131	Уплотнительное кольцо	1
31	82304214	БОЛТ	4
31	879194276	Болт	4
32	161682	Сальник	1
33	161705	Трубка водяная	1
33	161704	Трубка водяная	1
33	16170007	Трубка водяная	1
34	161712	Сальник	1
35	9528615	Втулка	1
36	8537074	Сальник	1
37	161722	Кулачок	1
37	8M0172382	Кулачок сцепления	1
38	16179	Штифт	2
39	161865	ТЯГА КУЛАЧКА	1
39	161863	ТЯГА КУЛАЧКА	1
39	16186006	Тяга кулачковая	1
40	161762	Втулка	1
41	161772	Кольцо уплотнительное	1
42	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	8107532	УПОР	1
44	162111	БОЛТ	1
44	8230427	Болт в сборе (M6 x 12)	1
45	851859	Разъём	1
46	952189	Штифт установочный	2
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1
-	853792A3	Ремкомплект водяного насоса	1
-	853792A10	Ремкомплект	1

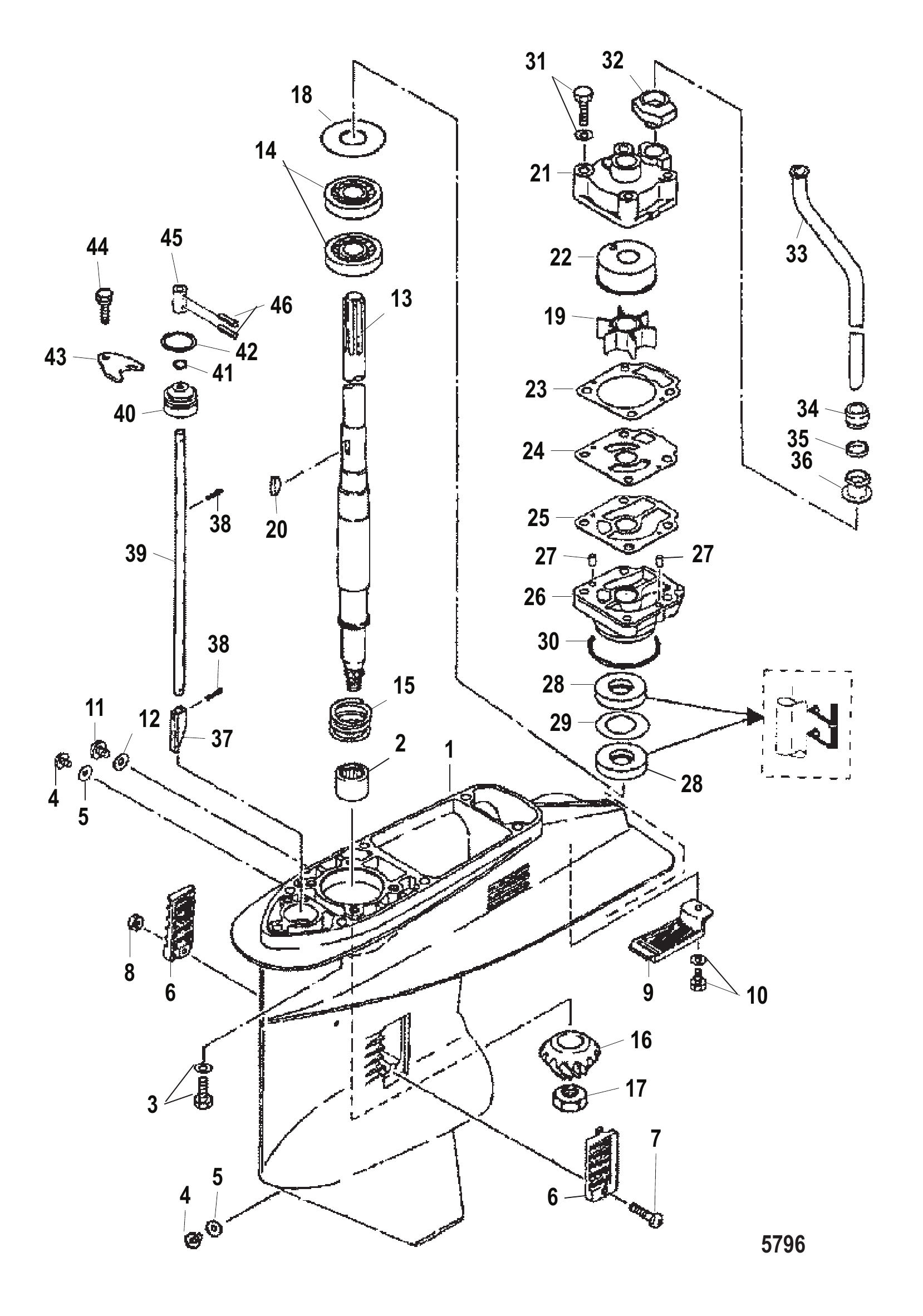

Рис. 19Картер редуктора, ведущий вал, серийный номер 0N116270 и ниже Gear Housing Driveshaft, Serial 0N116270 and Below

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

Рис. 20Картер редуктора, ведущий вал, серийный номер 0N116271 и выше Gear Housing Driveshaft, Serial 0N116271 and Up

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

Рис. 21Картер редуктора, гребной вал, серийный номер 0N116270 и ниже Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

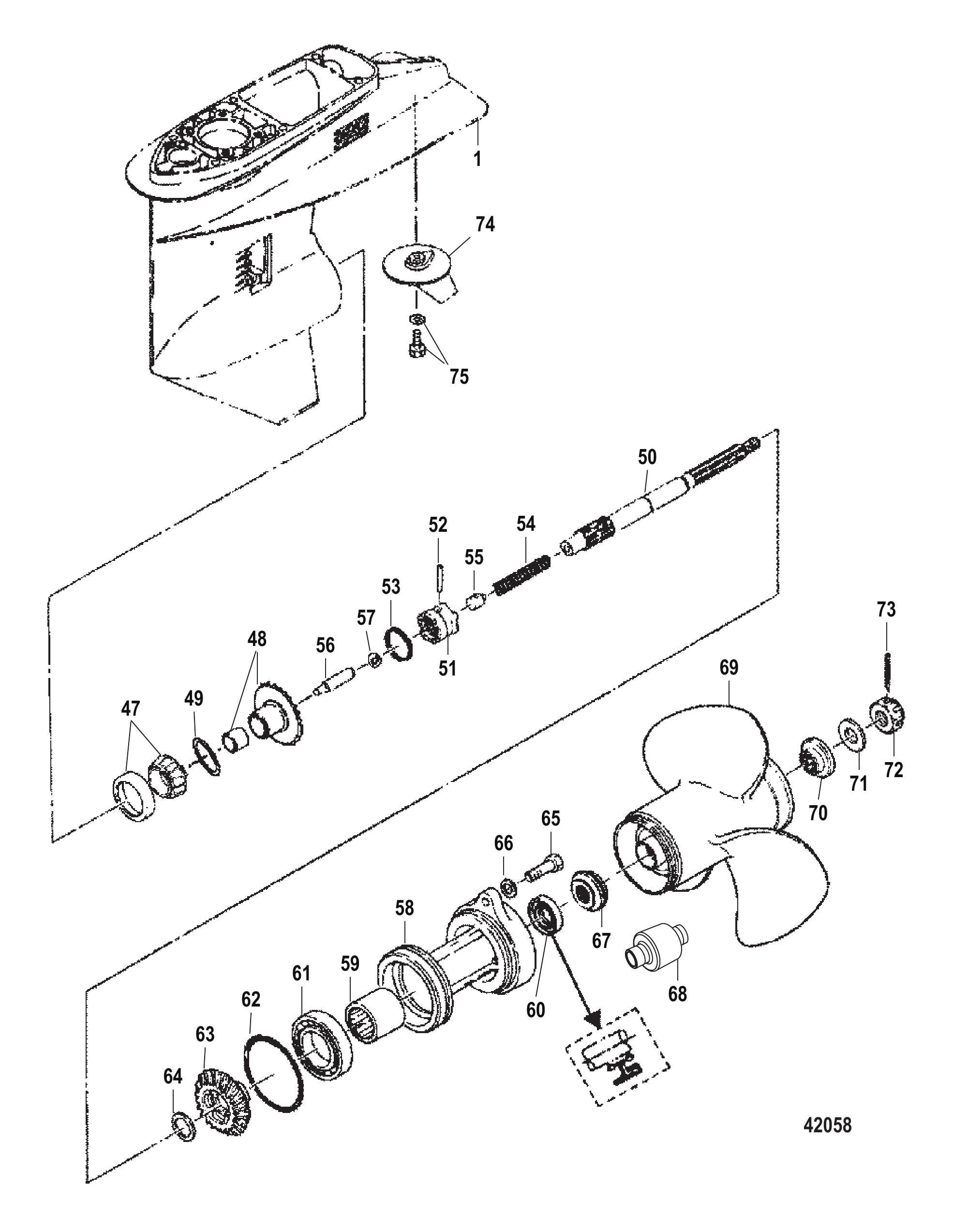

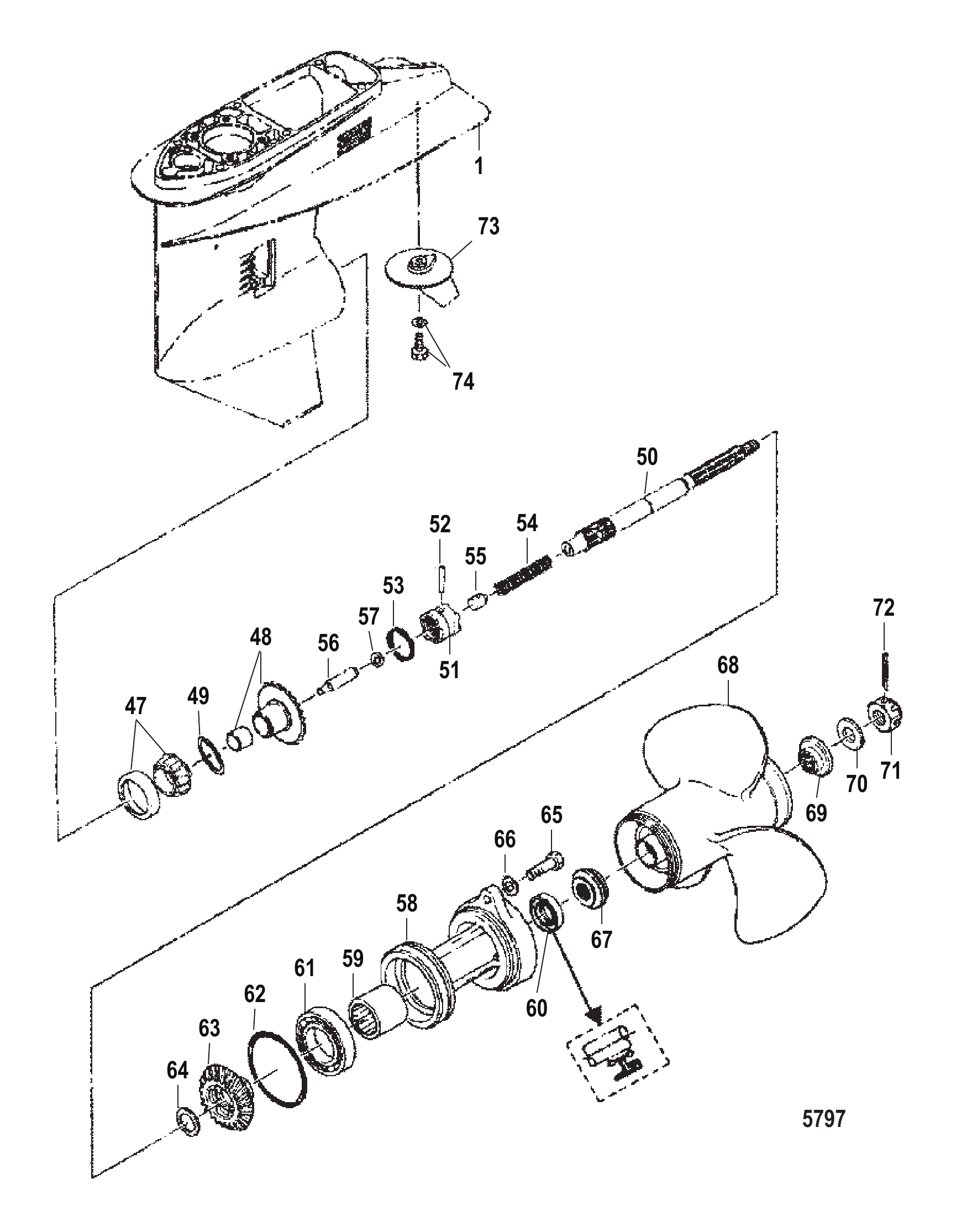

Рис. 22Картер редуктора, гребной вал, серийный номер 0N116271 и выше Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0119566	Заказ 8M0127365	1
-	8M0046099	Корпус редуктора в сборе (полный)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
47	8130488	Подшипник игольчатый	1
48	8129442	Шестерня переднего хода	1
49	851860003	Прокладка регулировочная	AR
49	851860015	Прокладка регулировочная	AR
49	851860001	Прокладка регулировочная	AR
50	195132	Гребной вал	1
51	812946003	СЦЕПЛЕНИЕ	1
52	161502	Штифт сцепления	1
53	8126456	Пружина	1
54	176673	ПРУЖИНА	1
55	8537641	Держатель пружины	1
56	161521	Толкатель кулачковый	1
57	161322	Шарик стальной	1
58	825119A3	Корпус подшипника в сборе	1
58	8M0119562	Корпус подшипника	1
59	8130487	Подшипник игольчатый	1
60	161302	Сальник	1
60	8M0119560	Сальник масляный	1
60	8M0119560	Сальник масляный	1
61	161323	Подшипник шариковый	1
62	161312	Уплотнительное кольцо	1
63	8129453	Шестерня заднего хода	1
64	161408	Шайба	1
65	162634	Болт	2
65	8M0086977	Болт	2
66	895106	Шайба нержавеющая	2
66	16826	Шайба нержавеющая	2
67	161453	Ступица упорная	1
67	8M0088039	Комплект крепежа Reflex Suzuki	1
67	8M0088039	Комплект крепежа Reflex Suzuki	1
68	879150151	Ступица	1
69	802628003	Гребной винт (10)	OPT
69	QA2064X	Гребной винт 11.25X10R	OPT
69	802628002	Гребной винт (11)	OPT
69	802628T04	Заказ QA2070X	OPT
69	802621004	Гребной винт (13.5)	1
69	802621003	Гребной винт (14.5)	OPT
69	802621T06	Заказ QA2080X	OPT
69	802621T08	Гребной винт (12)	OPT
69	816702A45	Гребной винт 10.8X12	OPT
69	802621005	Гребной винт (12.5)	1
69	802621T08	Гребной винт (12)	1
-	879782002	Резиновая ступица	1
-	8M0075316	Резиновая ступица	1
70	851861	Ступица упора (задняя)	1
70	8M0088039	Комплект крепежа Reflex Suzuki	1
70	8M0088039	Комплект крепежа Reflex Suzuki	1
71	161409	Шайба	1
72	161472	Гайка гребного винта	1
73	8150265	Шплинт	1
74	853762	Триммерный плавник	1
75	167051	Болт (M6 x 20)	1
-	8M0046095	Комплект прокладок нижнего узла	1
-	8M0243083	Комплект прокладок	1

Рис. 23Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	825132A14	Корпус редуктора в сборе, полный	1
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A12	Корпус редуктора в сборе, полный	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A13	Корпус редуктора в сборе, полный	1
-	825132A12	Корпус редуктора в сборе, полный	1
-	825132A18	Корпус редуктора в сборе, полный	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A11	Корпус редуктора в сборе, базовый	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
47	8130488	Подшипник игольчатый	1
48	8129442	Шестерня переднего хода	1
49	851860003	Прокладка регулировочная	AR
49	851860015	Прокладка регулировочная	AR
49	851860001	Прокладка регулировочная	AR
50	195132	Гребной вал	1
51	8129462	Муфта	1
51	812946003	СЦЕПЛЕНИЕ	1
52	161502	Штифт сцепления	1
53	8126456	Пружина	1
54	176673	ПРУЖИНА	1
55	8537641	Держатель пружины	1
56	161322	Шарик стальной	1
57	161521	Толкатель кулачковый	1
58	825119A3	Корпус подшипника в сборе	1
58	8M0119562	Корпус подшипника	1
58	825119A4	Корпус подшипника в сборе	1
59	8130487	Подшипник игольчатый	1
60	161302	Сальник	1
61	161323	Подшипник шариковый	1
62	161312	Уплотнительное кольцо	1
63	8129453	Шестерня заднего хода	1
64	161408	Шайба	1
65	162634	Болт	2
65	8M0086977	Болт	2
66	16826	Шайба нержавеющая	2
67	161453	Ступица упорная	1
68	8026212	ГРЕБНОЙ ВИНТ	1
68	802621005	Гребной винт (12.5)	1
68	802621	Гребной винт	OPT
68	802621003	Гребной винт (14.5)	OPT
68	8026211	ГРЕБНОЙ ВИНТ	1
68	802621004	Гребной винт (13.5)	1
68	802628	Гребной винт	OPT
68	802628002	Гребной винт (11)	OPT
68	8026281	Гребной винт	OPT
68	802628003	Гребной винт (10)	OPT
-	879782002	Резиновая ступица	1
-	8M0075316	Резиновая ступица	1
69	851861	Ступица упора (задняя)	1
70	161409	Шайба	1
71	161472	Гайка гребного винта	1
72	8150265	Шплинт	1
73	853762	Триммерный плавник	1
74	167051	Болт (M6 x 20)	1
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1

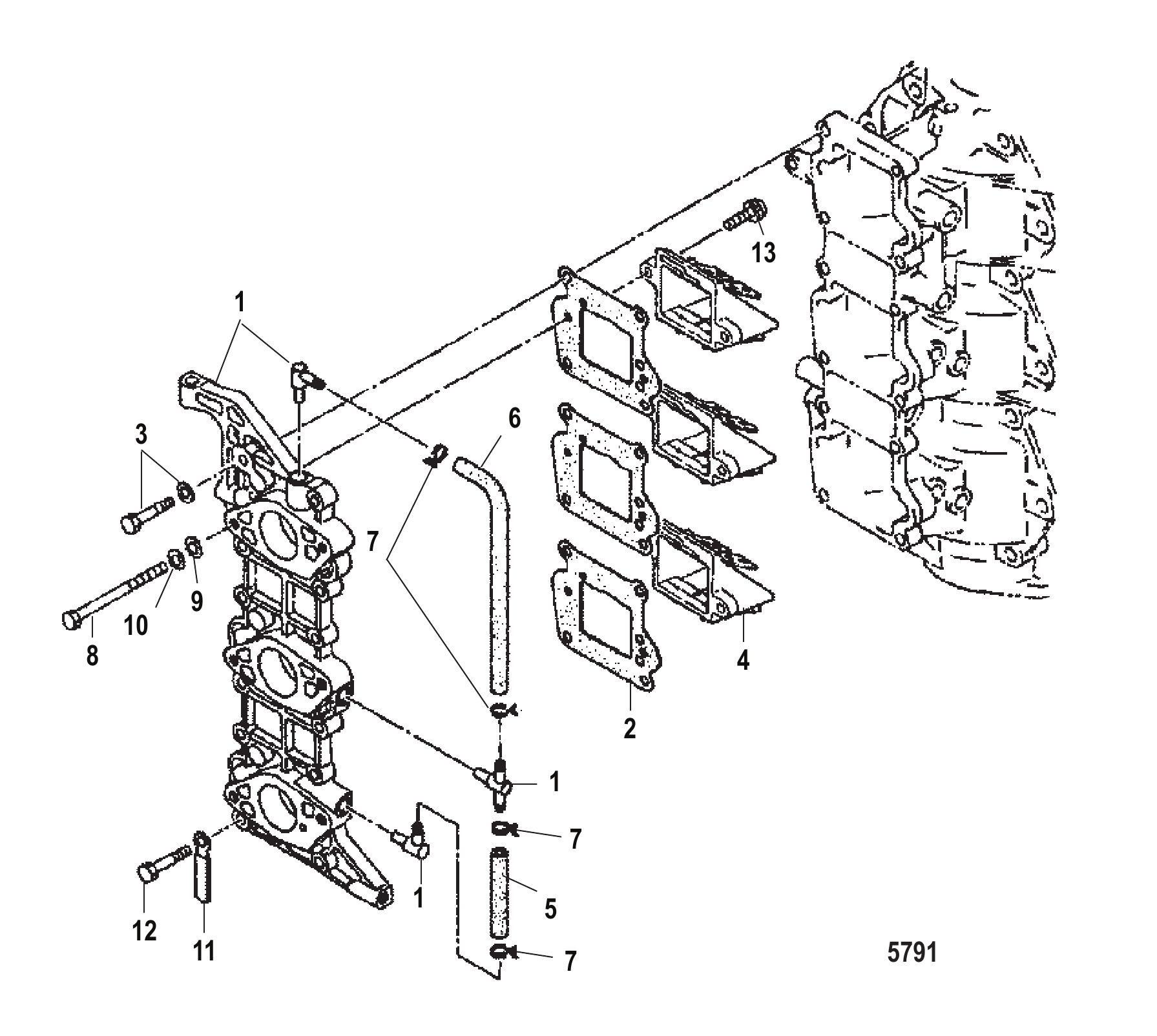

Рис. 24Впускной коллектор и блок клапанов Inlet Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	853717A2	Коллектор впускной в сборе	1
1	853717A3	Коллектор впускной в сборе	1
2	855555	Прокладка	3
2	8M0047033	Прокладка	3
3	168286	Болт	11
4	8537191	Блок лепестковых клапанов	3
4	8537192	Блок лепестковых клапанов	3
5	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
5	8M0057113	Трубка	1
6	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
6	8M0057113	Трубка	1
7	95395	Зажим нержавеющая сталь	4
8	16329	БОЛТ (M6 x 85)	6
8	855809003	Болт	6
9	809931044	ШАЙБА	6
10	16818	Стопорная шайба	6
11	813275	Хомут	1
12	95314	Винт катушки зажигания	1
13	8230317	ВИНТ	6
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

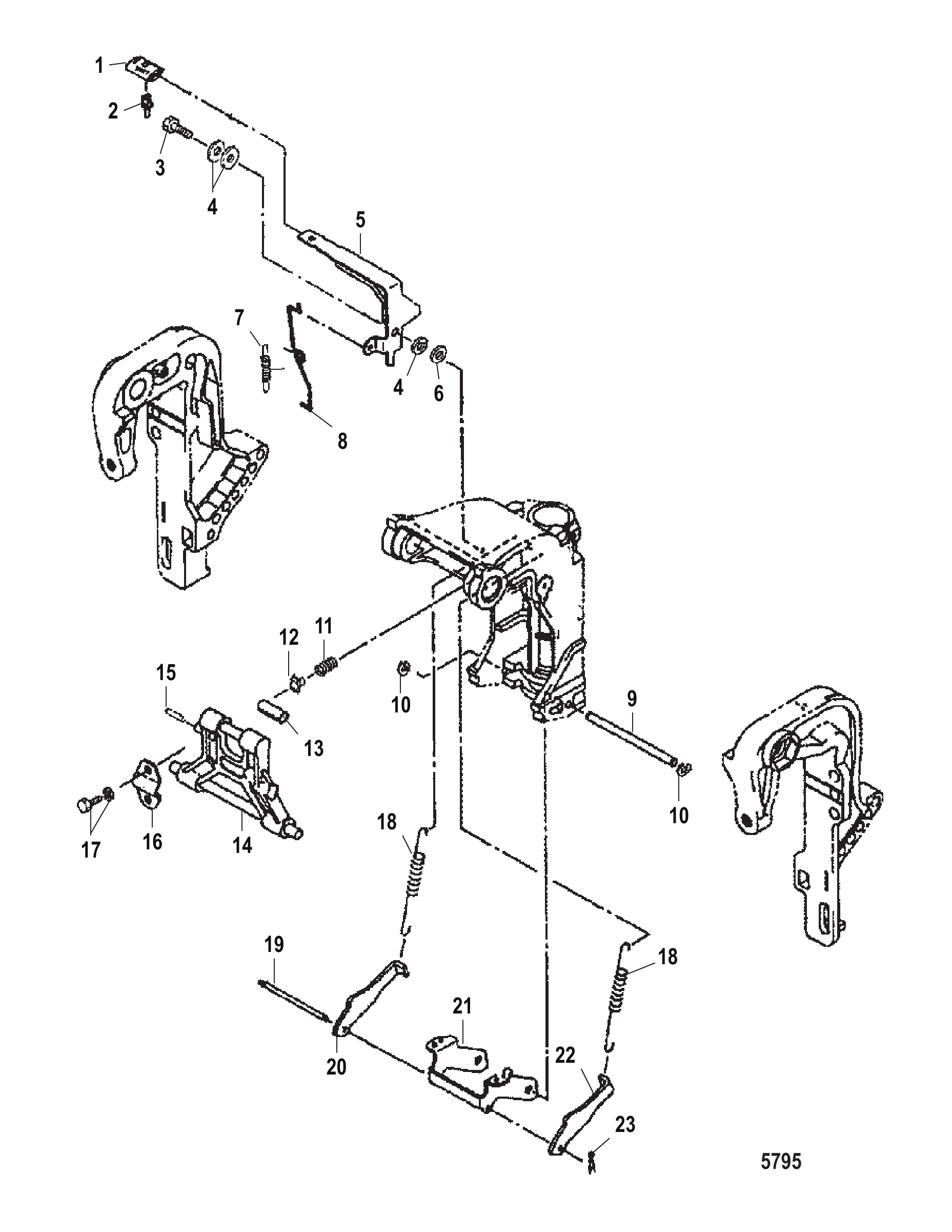

Рис. 25Ручной наклон Manual Tilt

REF	Номер детали	Наименование	Кол-во
1	853775	Рукоятка	1
1	8M0183798	Рукоятка	1
2	853776	Кнопка	1
2	8M0245322	Стопор	1
3	804049	Вал/болт рычага замка реверса	1
3	803790001	БОЛТ С буртиком	1
4	16192	Шайба	3
5	804048	Рычаг стопора откидывания	1
5	8M0059835	Рычаг стопора откидывания	1
6	953921	Шайба нержавеющая	1
7	8040246	Пружина	1
8	804050	Тяга	1
9	804046	Вал замка реверса	1
10	160572	Стопорное кольцо E-образное	2
11	953832	Пружина	1
12	853774	Упор	1
13	8251131	Кронштейн	1
14	8251125	Упор наклона	1
14	8M0230676	Стопор откидывания	1
15	9521813	Штифт пружинный	1
16	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
16	879194006	Установочная пластина	1
17	8230426	Болт	2
18	8040244	Пружина	2
18	8040245	Пружина	2
19	804047	Штанга замка реверса	1
20	804044	Замок реверса (правый борт)	1
21	804045	Рычаг замка реверса	1
21	804045004	РЫЧАГ Блокировки реверса	1
22	8040441	Замок реверса (левый борт)	1
23	8150261	Шплинт	1

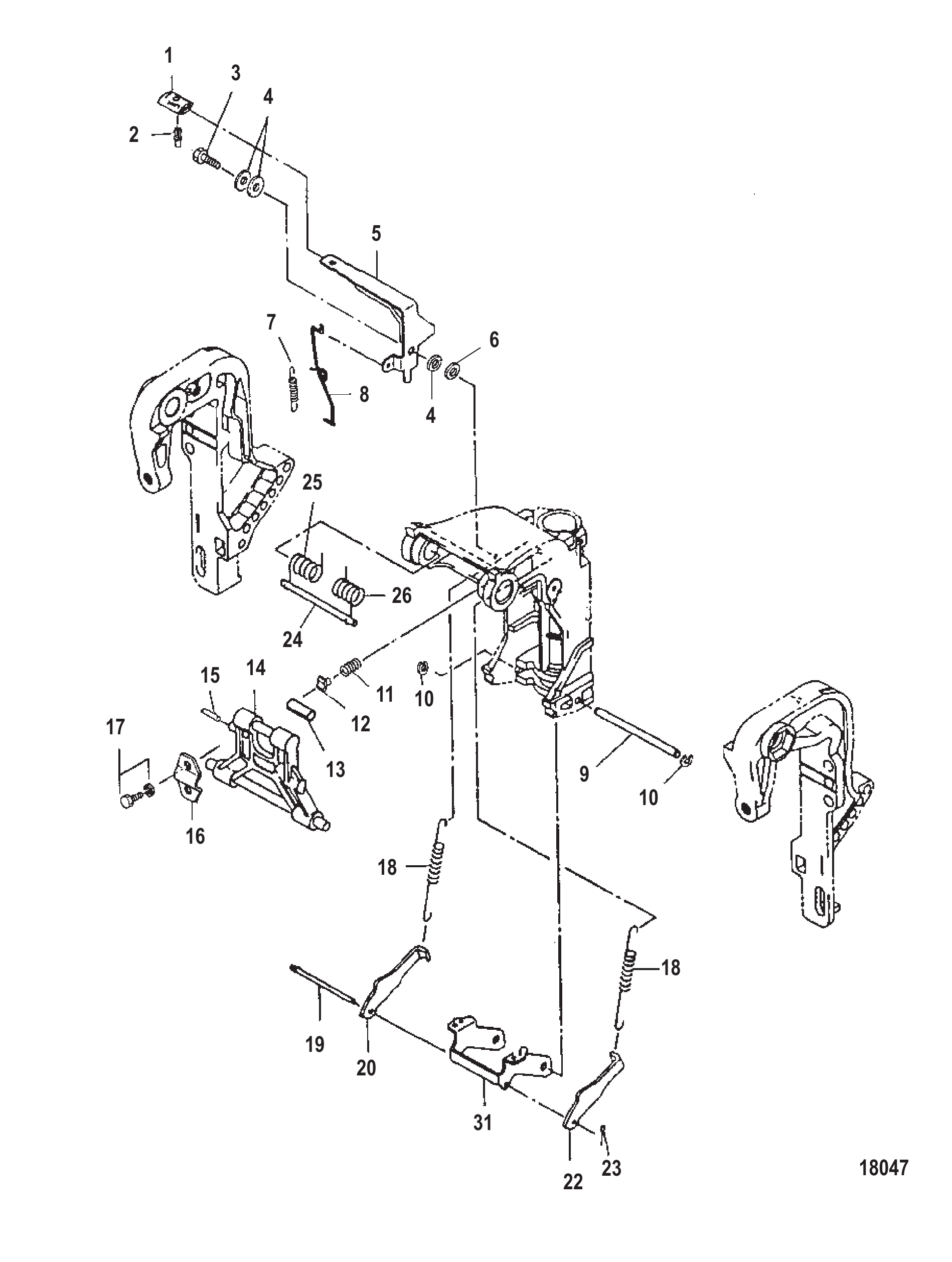

Рис. 26Ручной наклон, серийный номер 0N096057 и ниже Manual Tilt Serial Number 0N096057 and Below

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

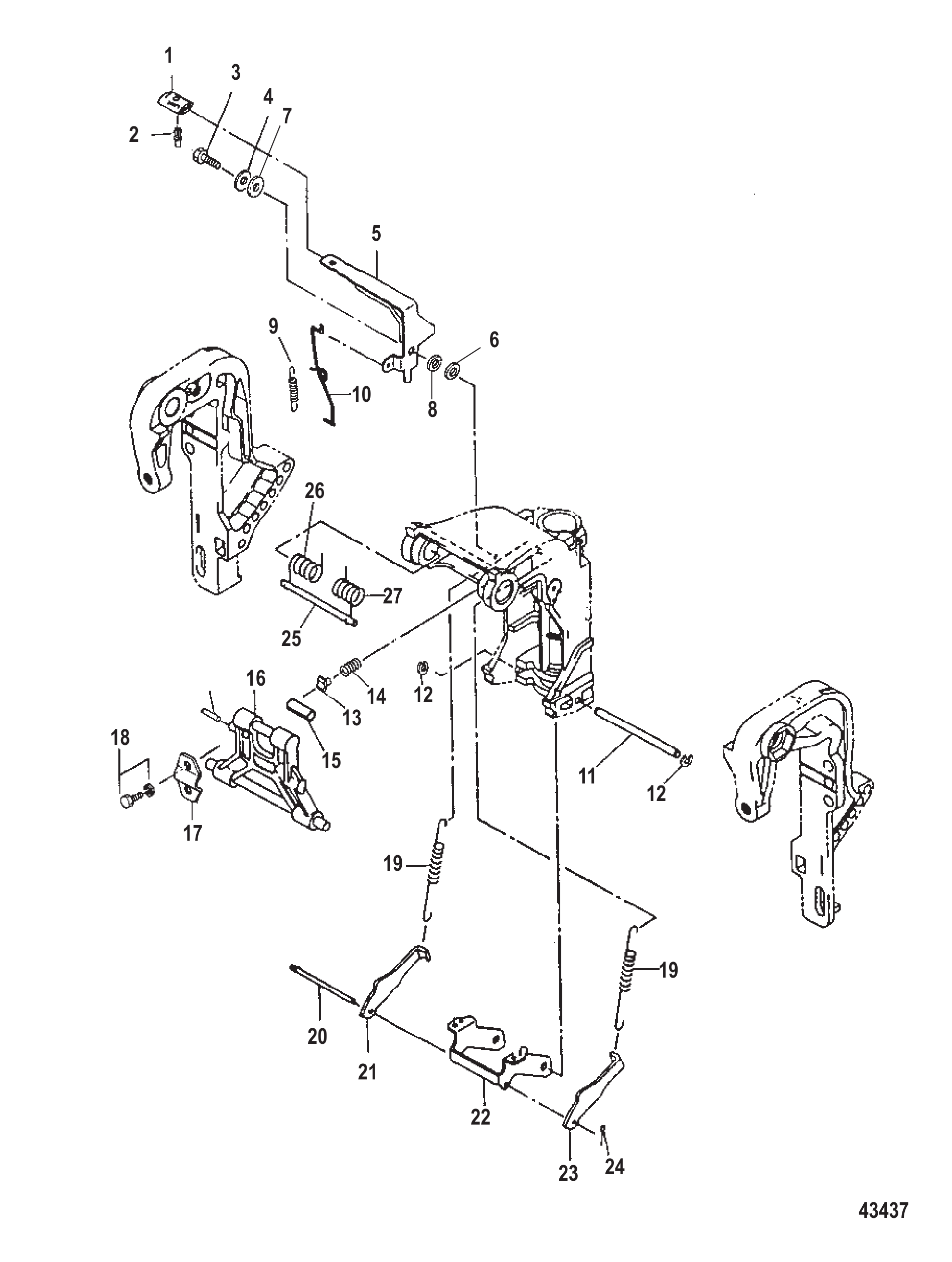

Рис. 27Ручной наклон, серийный номер 0N096058 и выше Manual Tilt Serial Number 0N096058 and Up

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

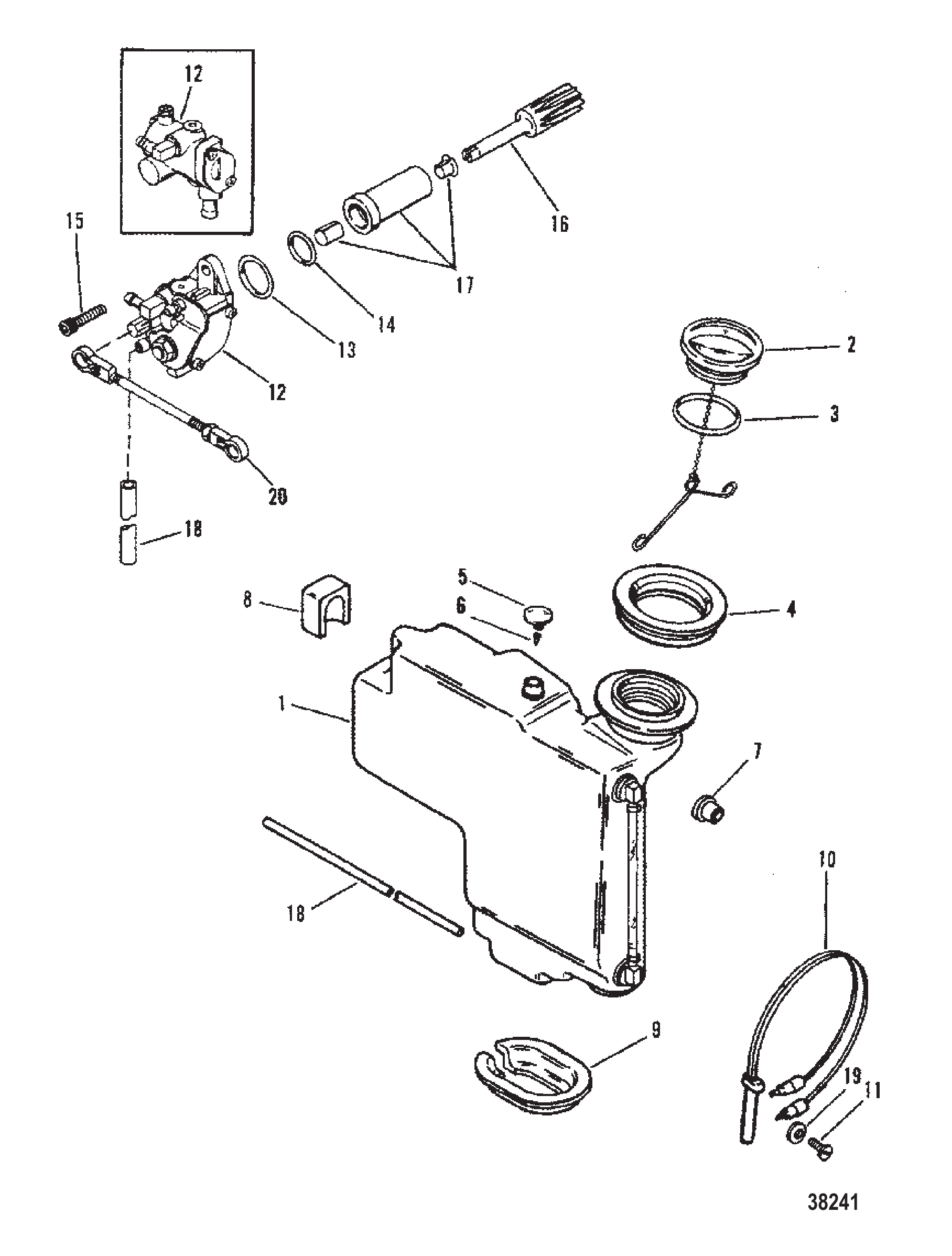

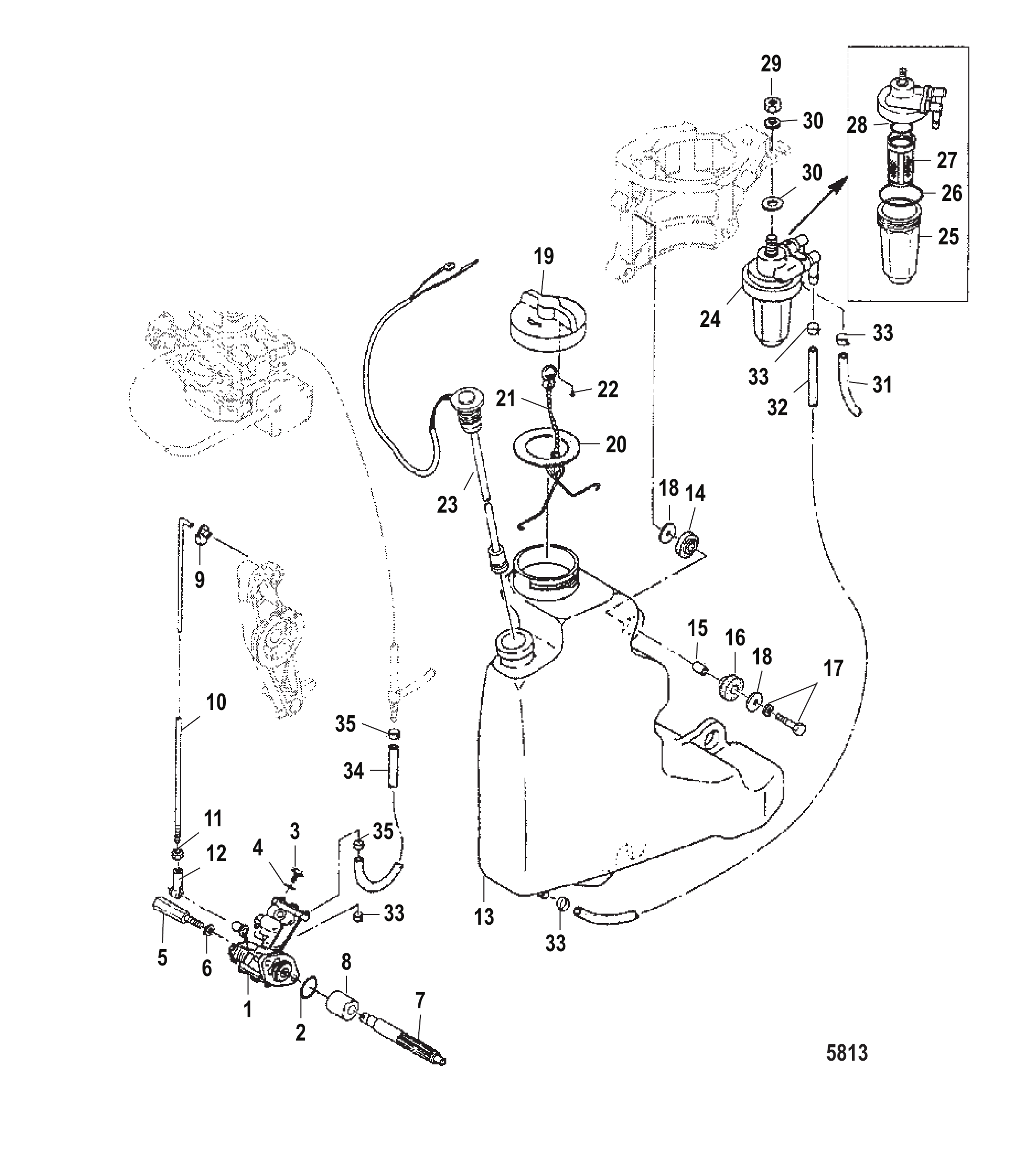

Рис. 28Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	851840A1	Насос в сборе масляный	1
2	8518154	Уплотнительное кольцо	1
3	851841	Болт	1
4	953927	ШАЙБА	1
5	162633	Болт	2
5	8M0098600	БОЛТ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	8555521	Шестерня ведомая	1
8	851858	Втулка	1
9	163332	Защёлка тяги	1
10	8555614	Тяга соединительная	1
10	8M0079379	СОЕДИНИТЕЛЬНАЯ ТЯГА	1
11	8537225	Гайка	1
11	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
12	853745	Колпачок	1
13	851842	Бак масляный	1
14	8518153	Люверс	3
15	8537154	Проставка	3
15	853715007	Проставка	3
16	8537437	Опора резиновая	3
17	162232	Болт	3
18	161404	Шайба	6
19	851843	Крышка	1
20	851844	Прокладка	1
21	851845	Крюк	1
21	8M0126977	КРЫШКА ТОПЛИВНОГО БАКА	1
22	8518122	Обратный клапан	1
23	851846	Датчик	1
24	851847A1	Фильтр в сборе масляный	1
25	8537351	Стакан	1
26	851815	Кольцо уплотнительное	1
27	8518471	ФИЛЬТР	1
28	8518151	Уплотнительное кольцо	1
29	8537223	Гайка	1
29	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
30	16192	Шайба	2
31	851848	Трубка	1
31	8518481	ТРУБКА (1 метр)	1
32	8518481	ТРУБКА (1 метр)	1
33	8518171	ЗАЖИМ	4
33	8M0129429	ХОМУТ ШЛАНГА	4
34	8518482	ТРУБКА (230 мм)	1
34	879194474	Шланг	1
35	851849	Зажим	2
35	803525005	Зажим	2

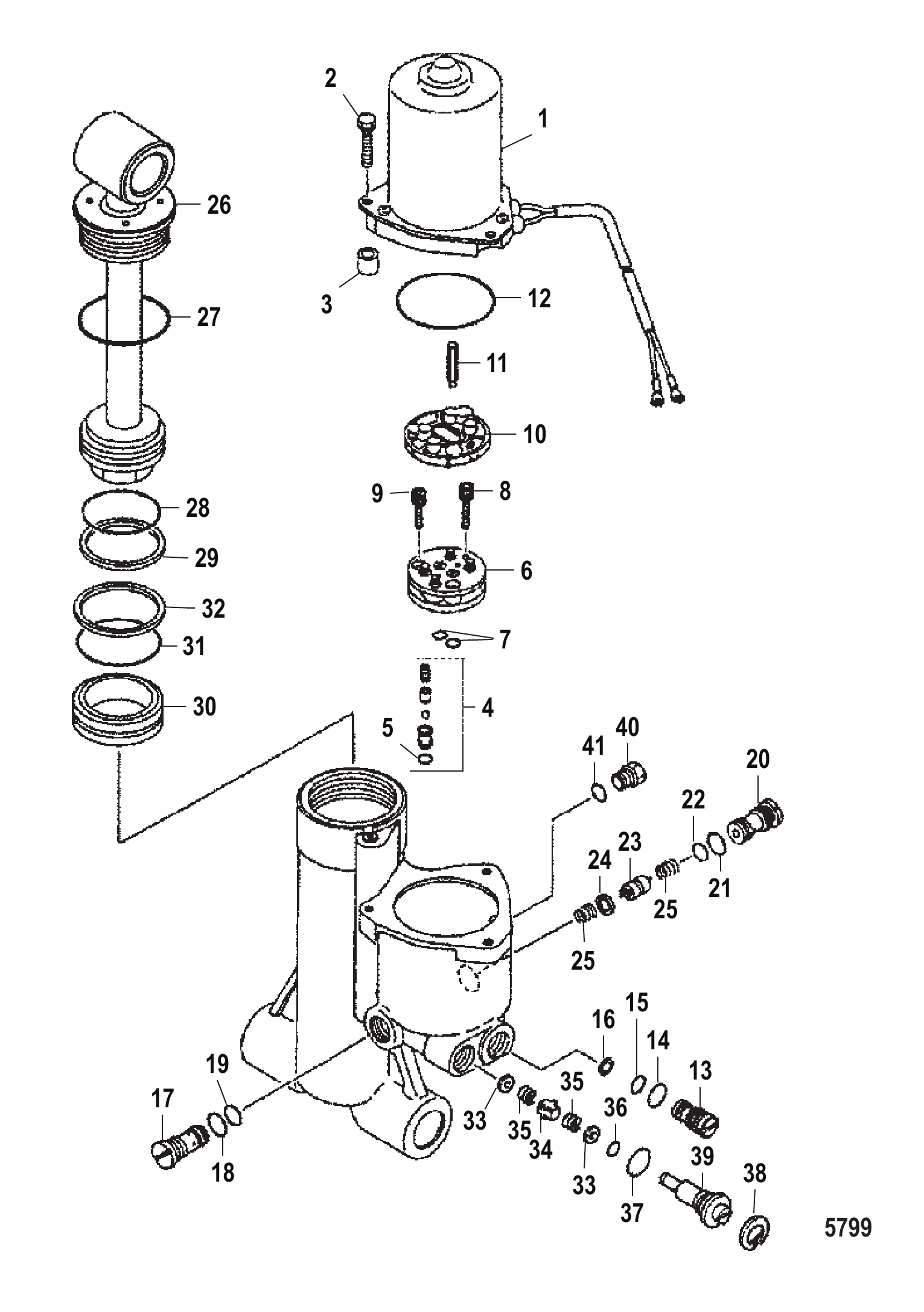

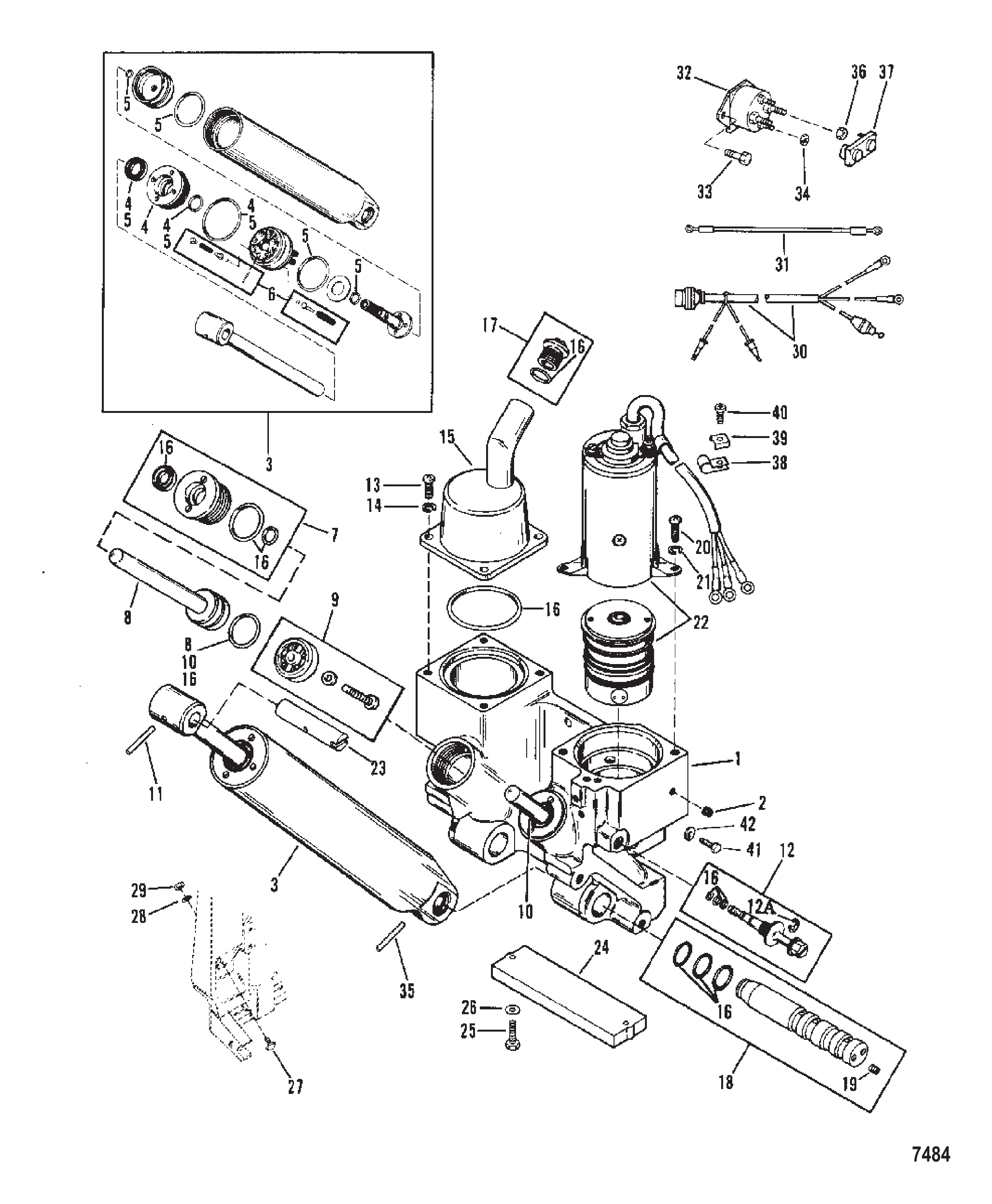

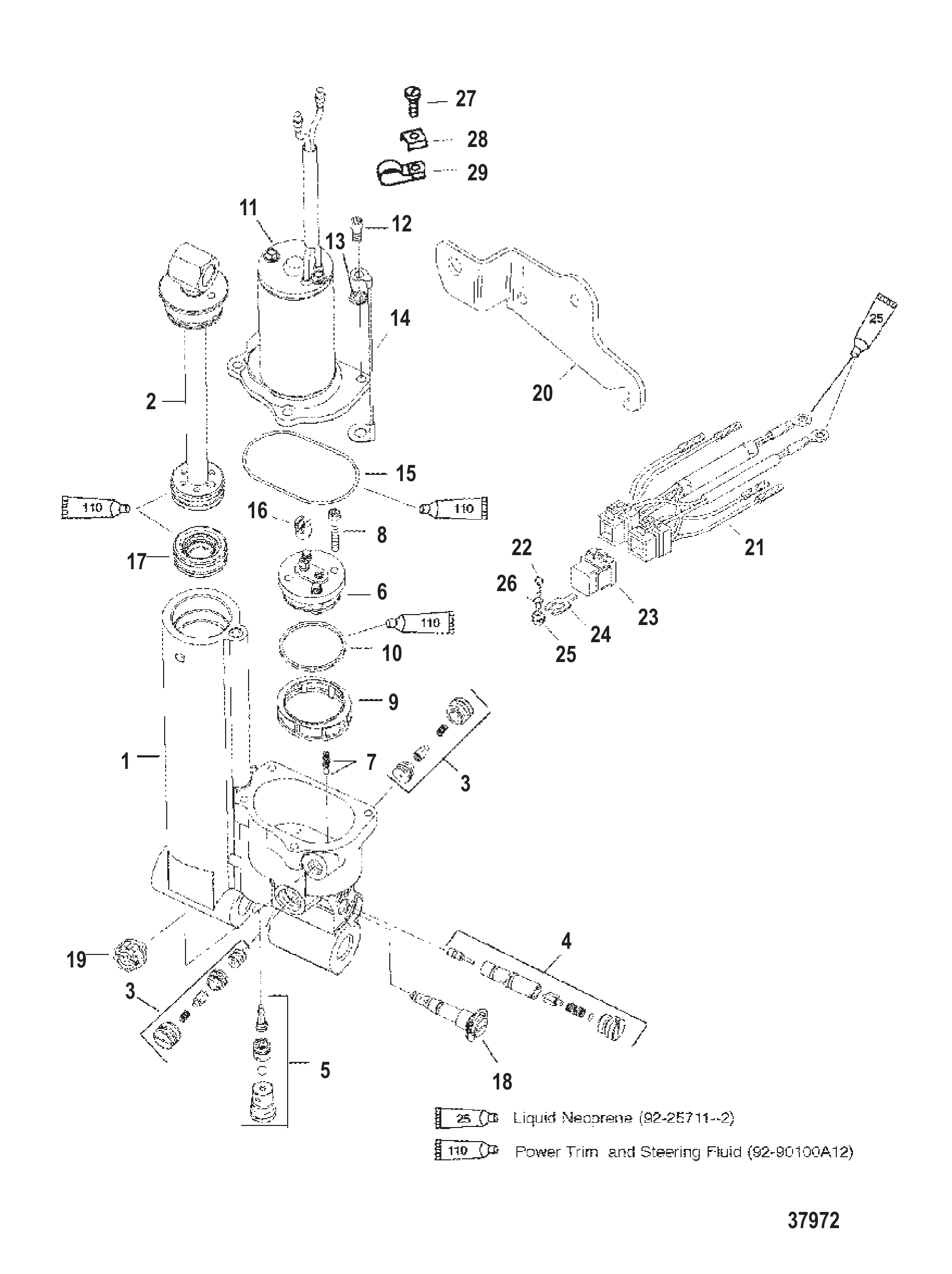

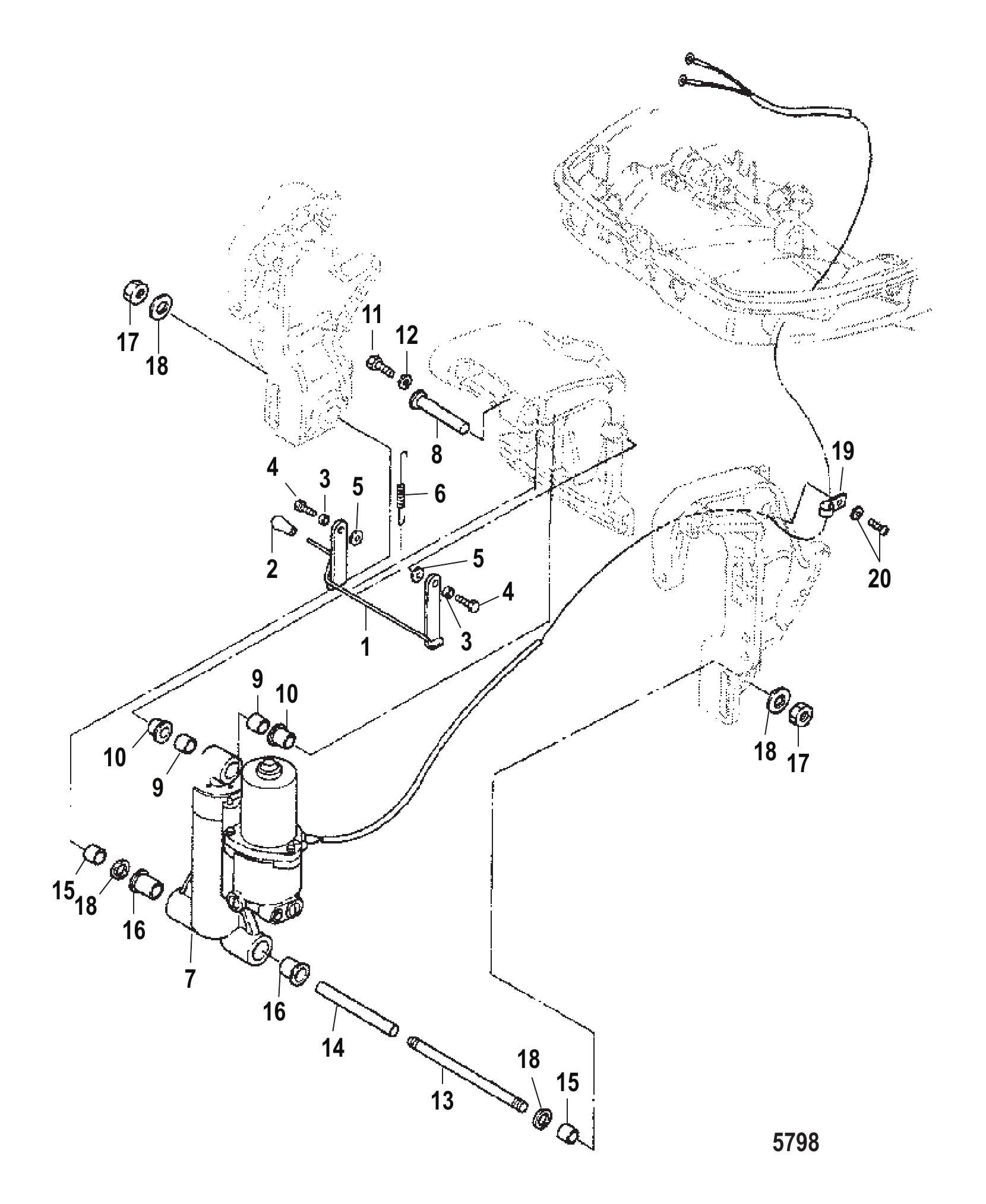

Рис. 29Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
1	8251123	Ограничитель наклона	1
1	8251124	Ограничитель наклона	1
1	8251123	Ограничитель наклона	1
2	16208	Рукоятка	1
2	16207A3	Комплект упора откидывания	1
3	9528616	Втулка	2
4	82304216	БОЛТ	2
4	8M0062251	Болт	2
5	168261	Шайба	2
6	953837	Пружина	1
7	851873A1	Узел гидроподъема в сборе	1
8	851874	Штифт верхнего цилиндра	1
8	8M0115482	Палец цилиндра	1
9	8113682	Втулка	2
10	161765	Втулка	2
11	16223	Болт (M6 x 14)	1
12	16238	ШАЙБА	1
12	898101937	Шайба	1
13	8518741	ШТИФТ нижнего цилиндра	1
14	9528617	Втулка	1
15	8113682	Втулка	2
16	161766	Втулка	2
16	16176011	Втулка	2
17	85372219	ГАЙКА	2
18	8518681	ШАЙБА	4
18	8M0060184	Шайба	4
19	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
20	8555445	Винт	1

Рис. 30Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
-	851873A1	Узел гидроподъема в сборе	1
1	8276751	Мотор	1
2	8518662	БОЛТ	3
3	9528620	Втулка	3
4	827672A2	Клапан предохранительный (вниз)	1
5	161314	Уплотнительное кольцо	1
6	8276741	Насос	1
7	161314	Уплотнительное кольцо	2
8	8518663	БОЛТ	1
9	8518664	БОЛТ	2
10	851876	Фильтр	1
11	851877	Шарнир привода	1
12	161315	Уплотнительное кольцо	1
13	827672A3	Клапан предохранительный (вверх)	1
14	8555541	Кольцо уплотнительное	1
15	161316	Уплотнительное кольцо	1
16	851878	Фильтр	1
17	851879A1	Седло клапана в сборе	1
18	161317	Уплотнительное кольцо	1
19	161318	Уплотнительное кольцо	1
20	851879A2	Уплотнение клапана в сборе	1
21	161317	Уплотнительное кольцо	1
22	161318	Уплотнительное кольцо	1
23	851880	Катушка	1
24	851881	Опорное кольцо	1
25	851882	Пружина	1
26	827670A3	Шток в сборе поршня тримма	1
26	827670T03	ТЯГА АМОРТИЗАТОРА	1
27	8555542	Кольцо уплотнительное	1
28	8555543	Кольцо уплотнительное	1
29	8518811	КОЛЬЦО ПОДЖИМНОЕ	1
30	8276761	Поршень	1
31	8555543	Кольцо уплотнительное	1
32	8518811	КОЛЬЦО ПОДЖИМНОЕ	1
33	953929	ШАЙБА	2
34	9528618	Втулка	1
35	8518821	ПРУЖИНА	2
36	161319	Уплотнительное кольцо	1
37	8126411	Уплотнительное кольцо	1
38	8134421	Ручной клапан	1
39	953451	Стопорное кольцо C-образное	1
40	8555491	Пробка	1
41	1613110	Уплотнительное кольцо	1

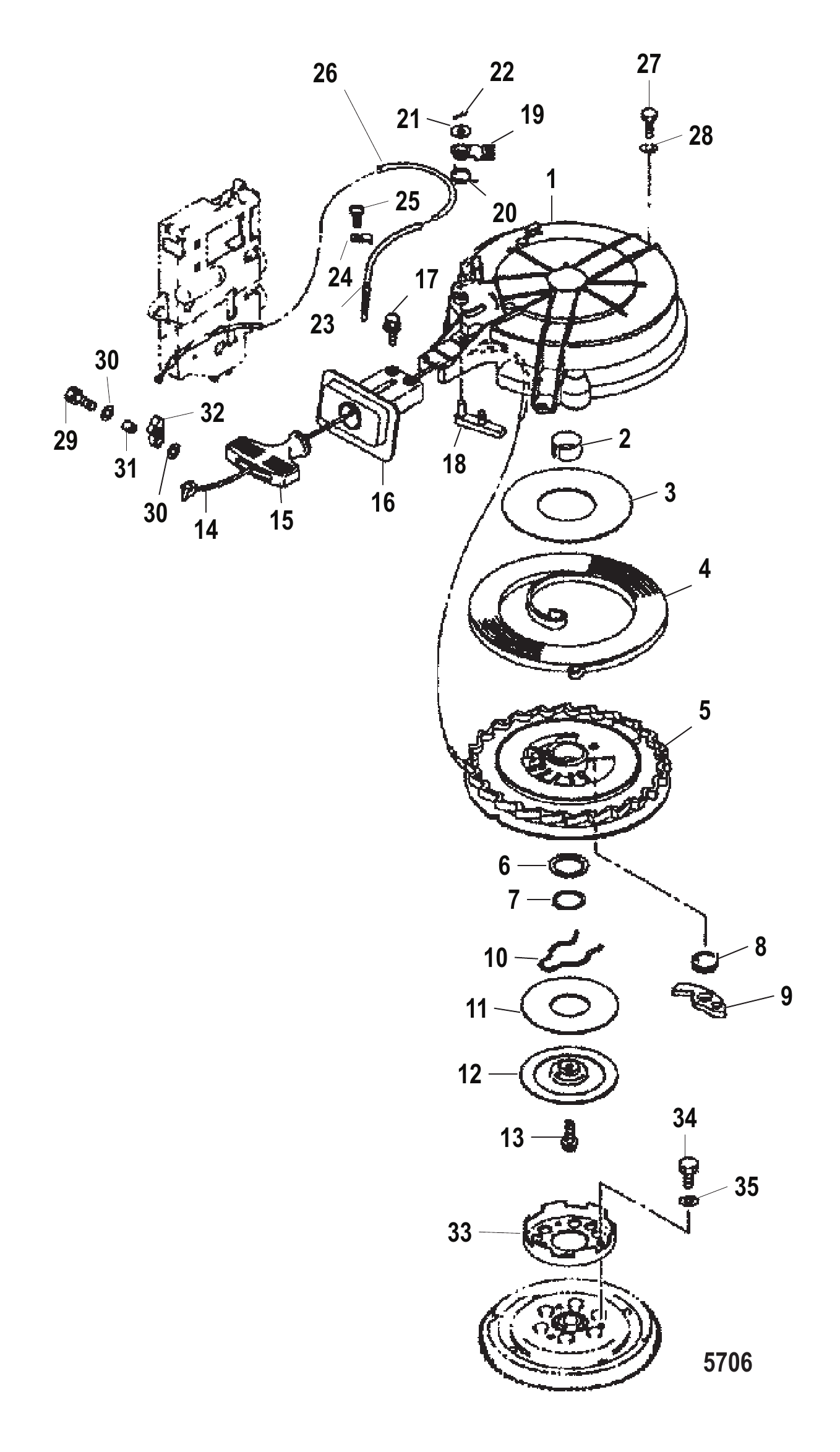

Рис. 31РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	804021A1	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
1	8M0225922	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
2	8518583	ВТУЛКА	1
3	804026	СКОЛЬЗЯЩАЯ ПЛАСТИНА	1
4	804024	ПРУЖИНА СТАРТЕРА	1
5	804022	КАТУШКА	1
6	9539212	Шайба	1
7	804027	СТОПОРНОЕ КОЛЬЦО C	1
8	8040242	Пружина возвратная	1
9	804023	ХРАПОВИК	1
10	8040241	Пружина фрикционная	1
11	8040261	Скользящая пластина	1
12	804025	ФРИКЦИОННАЯ ПЛАСТИНА	1
13	162637	Болт	1
14	804028	ШНУР СТАРТЕРА	1
15	804029	РУКОЯТКА СТАРТЕРА	1
16	804030	НАПРАВЛЯЮЩАЯ	1
16	8M0054758	НАПРАВЛЯЮЩАЯ	1
17	162636	Болт	2
18	804031	СТОПОР КАТУШКИ	1
19	804032	РЫЧАГ СТОПОРА	1
20	8040243	Пружина стопорная	1
21	9539213	Шайба	1
22	81502611	Шплинт	1
23	85374013	ПРОВОД	1
24	804033	ДЕРЖАТЕЛЬ ТРОСА	1
25	804034	ВИНТ	1
26	8113683	Втулка	1
27	4000330	ВИНТ (M6 x 25)	3
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
28	400256	СТОПОРНАЯ ШАЙБА (M6)	3
29	4000330	ВИНТ (M6 x 25)	1
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
30	16826	Шайба нержавеющая	2
31	9528624	Втулка (9.3 мм)	1
31	8M0021168	ВТУЛКА	1
32	804036	СТОПОРНЫЙ РЫЧАГ СТАРТЕРА	1
33	804035	ШКИВ СТАРТЕРА	1
33	8M0231222	ШКИВ СТАРТЕРА	1
34	168307	БОЛТ	3
35	400256	СТОПОРНАЯ ШАЙБА (M6)	3

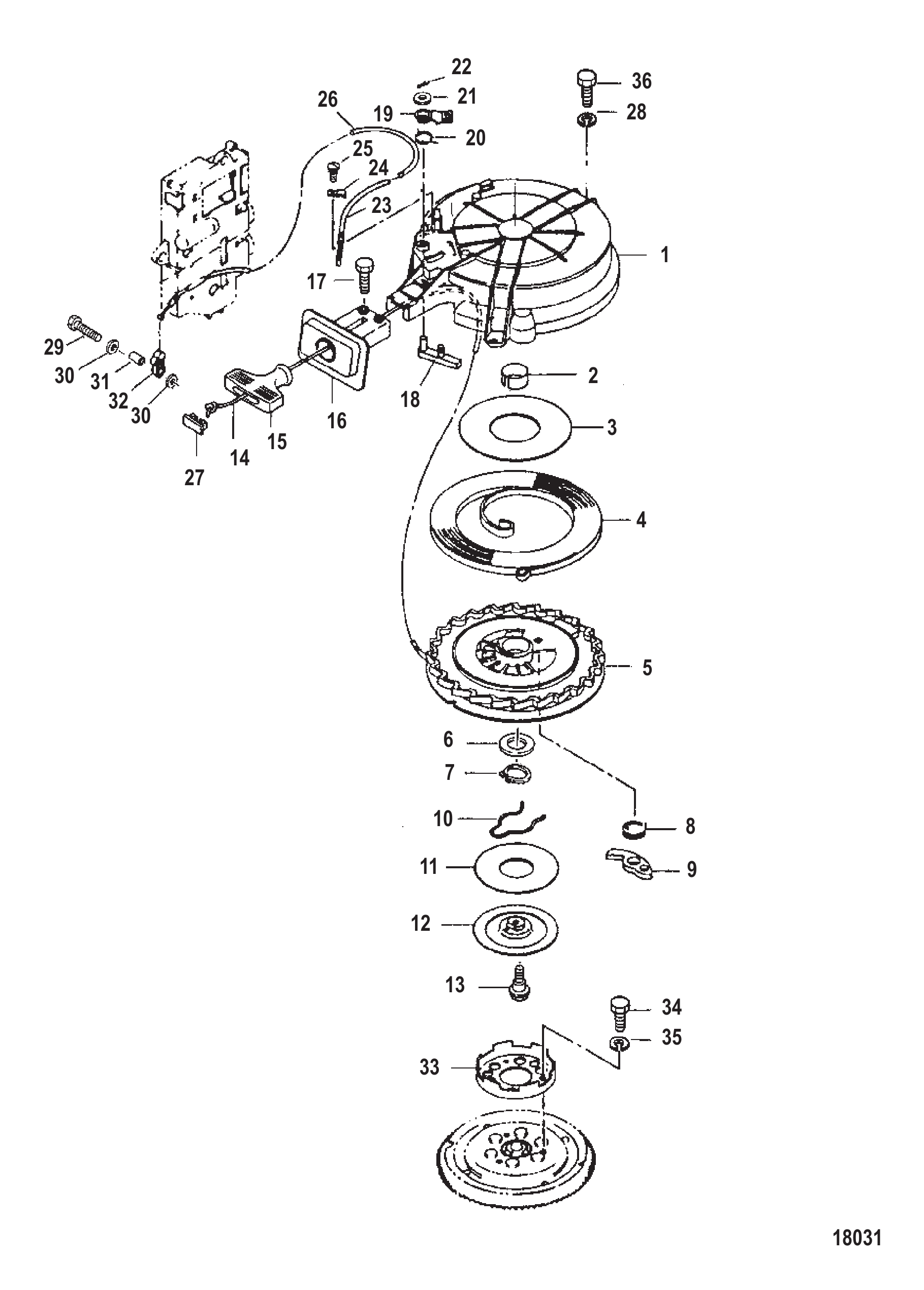

Рис. 32Ручной стартер, серийный номер 0N252805 и ниже Recoil Starter Serial 0N252805 and Below

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

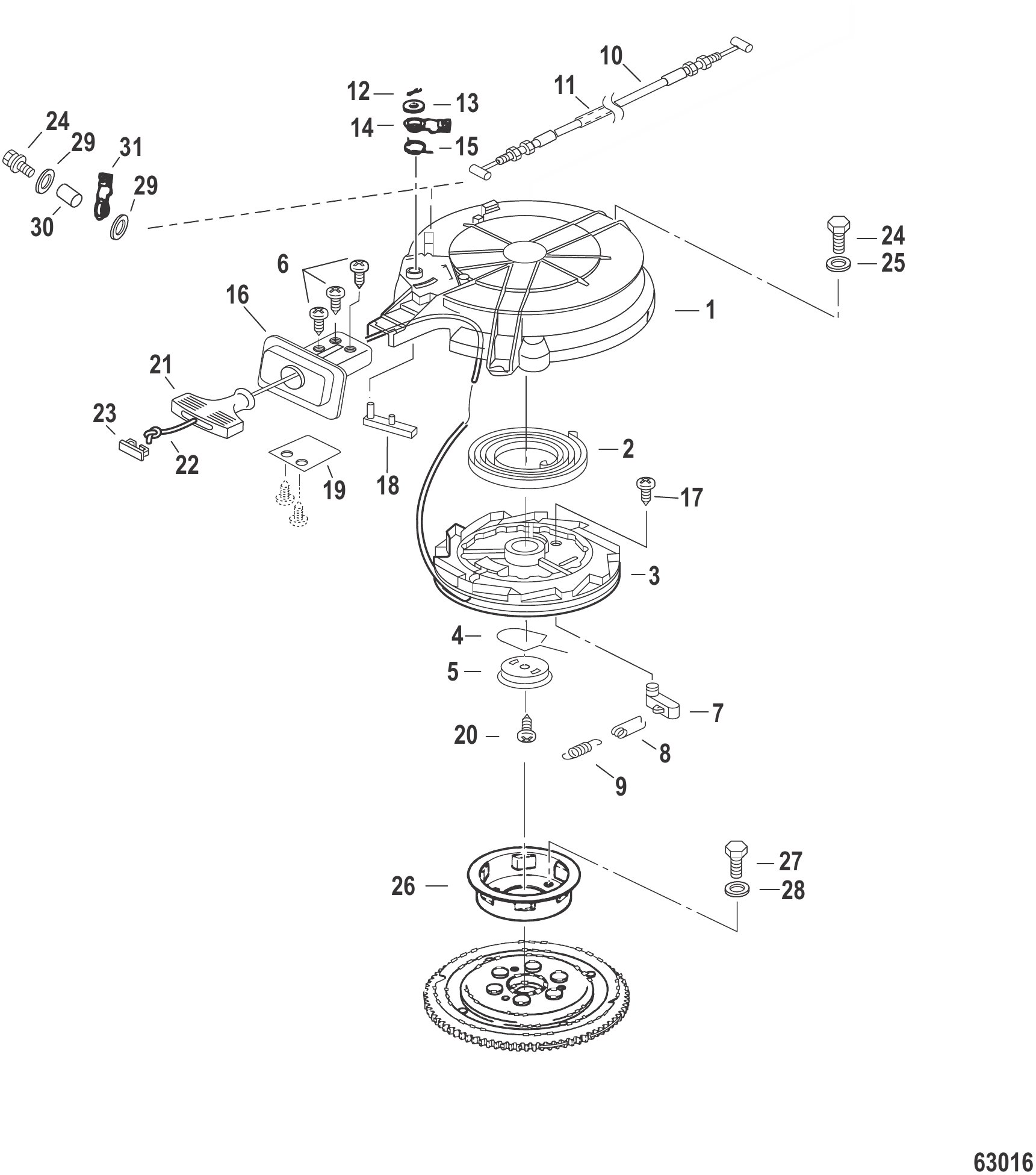

Рис. 33Ручной стартер, серийный номер 0N252806 до 0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

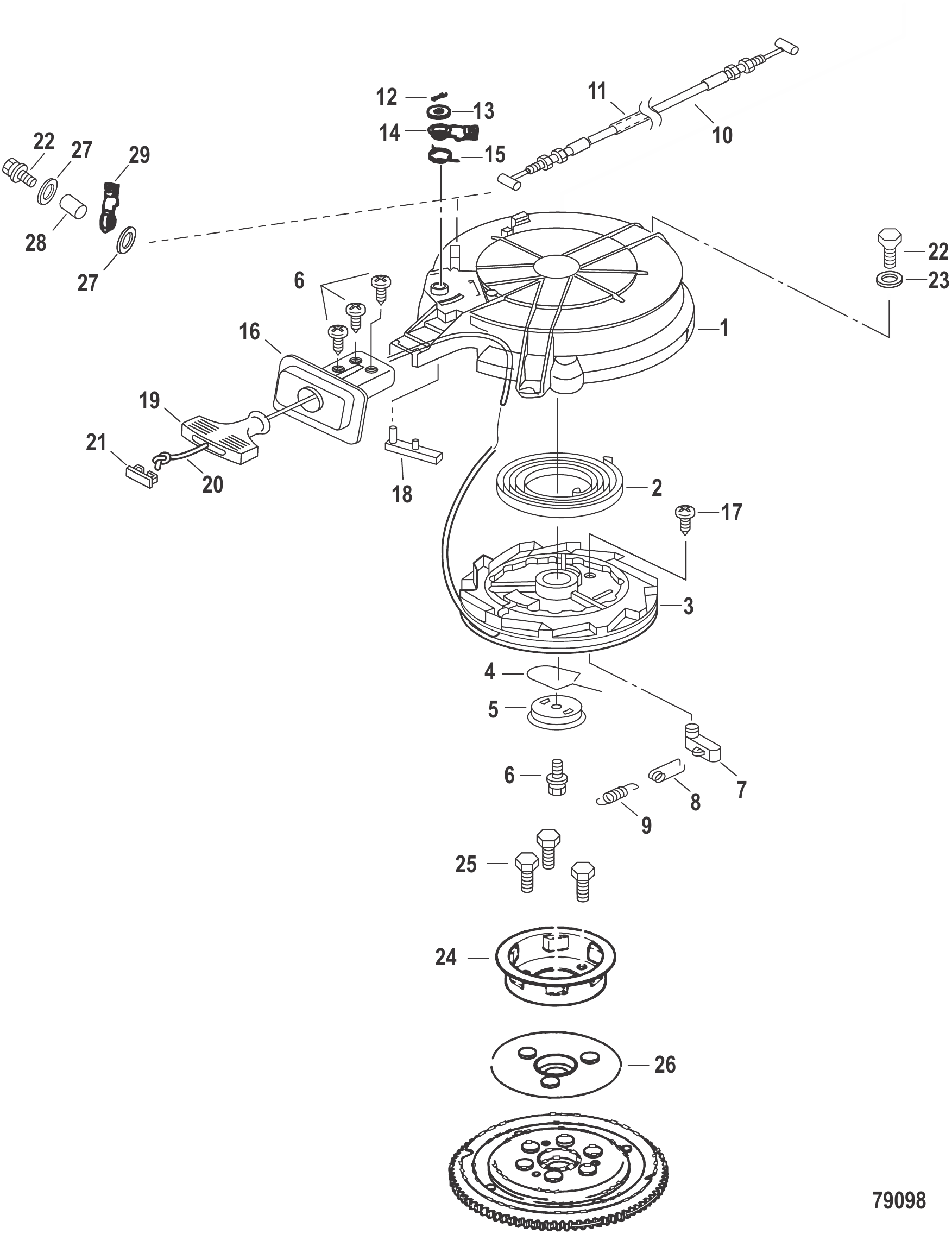

Рис. 34Ручной стартер, серийный номер 0N468475 и выше Recoil Starter Serial 0N468475 and Up

REF	Номер детали	Наименование	Кол-во
1	802616A1	Однопроводное дистанционное управление	1
1	8M0223091	Головка дистанционного управления в сборе	1
1	802616A02	Дистанционное управление	1
1	8M0046402	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ	1
2	853989	Винт	3
3	853990	Проставка	3
4	853991	Шайба	3
5	400212	ГАЙКА (M6) Нержавеющая сталь	3
6	8539921	Наконечник кольцевой	2
7	160572	Стопорное кольцо E-образное	2
8	853993	Втулка	1
-	853741	Колпачок	2
-	802611A2	Комплект датчика/указателя тримма	1
9	802611A1	Комплект указателя тримма	1
10	802612	Груша	1
11	802613	Демпфер	1
12	802614	Кронштейн	1
13	802615	Изолированная шайба	2
14	16335	ШАЙБА	2
15	168181	Стопорная шайба	2
16	802617	Гайка	2
17	851875	Датчик тримма	1
18	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
19	8555445	Винт	1
20	16705	Болт	2
21	953921	Шайба нержавеющая	2
22	802998A2	Провод	1
22	8M0078284	ПРОВОД	1
23	802618	Набор инструментов	1
24	12066A9	Трос стартера	1
24	12066Q10	Трос стартера @2	1
25	168411	ПРОБКА ПРОМЫВОЧНАЯ	1
26	804632A1	Температурный датчик воды	1
26	804632T01	Датчик температуры	1
27	804634	ГРУША	1
28	802613	Демпфер	1
29	804635	КРОНШТЕЙН	1
30	802617	Гайка	2
31	168181	Стопорная шайба	2
32	804636	ДАТЧИК температуры воды	1
33	804637	ПРОВОД	1
34	853783A03	Комплект корпуса удлинителя XL	1
34	8M0127367	Комплект удлинителя	1
-	802810A1	Коллектор впускной в сборе	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1
-	804375A1	Тахометр	1
-	888768	Комплект выпрямителя	1
-	853741	Колпачок	2

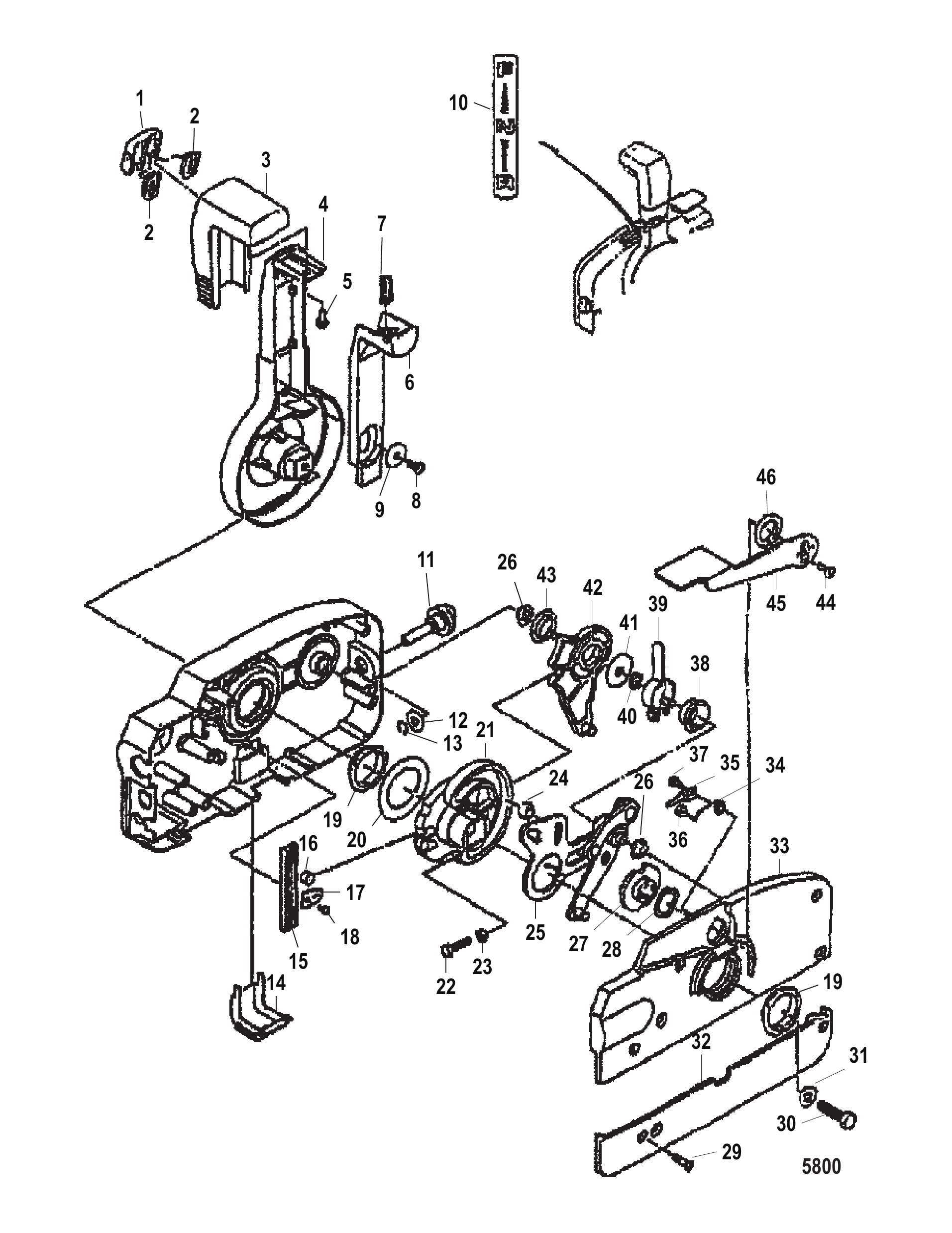

Рис. 35Компоненты дистанционного управления Remote Control Components

REF	Номер детали	Наименование	Кол-во
-	802616A1	Однопроводное дистанционное управление	1
-	8M0223091	Головка дистанционного управления в сборе	1
1	802977	Крышка	1
2	802978	Пробка	2
3	802974	Рукоятка	1
4	802973	Рычаг управления	1
5	16122	Винт	1
5	823042067	ВИНТ	1
6	802975	Рычаг блокировки нейтрали	1
7	802976	Пружина	1
8	16122	Винт	1
8	823042067	ВИНТ	1
9	8029651	Шайба	1
10	802987	НАКЛЕЙКА	1
11	802986	ВИНТ Регулировочный	1
12	8029652	Шайба	1
13	160572	Стопорное кольцо E-образное	1
14	802985	КРЫШКА	1
15	802971	Фиксирующая пластина	5
16	8029691	Ролик	1
17	802972	Фиксатор	1
18	163341	Винт	2
19	8029633	Втулка	2
20	802968	Упорная пластина	1
21	802967	Шестерня привода	1
22	171741	БОЛТ	1
23	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
24	802969	Ролик	1
25	802970	Рычаг дросселя	1
25	8M0135304	Рычаг дросселя	1
26	8029631	Втулка	2
27	802982	БАРАБАН	1
28	8029661	Волнистая шайба	1
29	953861	Винт	5
30	802979	БОЛТ	1
31	16192	Шайба	1
32	802984	ЗАДНЯЯ ПАНЕЛЬ	1
33	802980	КОРПУС Задний	1
34	8029761	Пружина	1
35	802983	ФИКСАТОР	1
36	8029692	Ролик	1
37	163341	Винт	1
38	8029632	Втулка	1
39	802964	Рычаг трения дросселя	1
40	802966	Волнистая шайба	1
41	802965	Шайба	1
42	802962	Шестерня переключения	1
43	802963	Втулка	1
44	95386	Болт крепления пластины к верхнему кожуху	2
44	8M0038337	Винт	2
45	802981	РЫЧАГ	1
45	8M0085508	Рычаг	1
46	8029634	Втулка	1

Рис. 36Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
80263898	Каталог запчастей 40 Lightning/40 Lightning XR40 Seapro/Marathon/50 International	1
855973A98	Комплект наклеек	1
855975A98	Комплект наклеек	1
855975A01	Комплект наклеек	1
856927	Комплект наклеек	1
856926	Комплект наклеек	1
855975A01	Комплект наклеек	1
877864A00	Комплект наклеек	1
855975A01	Комплект наклеек	1
855975A03	Комплект наклеек	1
888722A03	Комплект наклеек	1
892639A04	Комплект наклеек	1
8M0114990	СЕРВИСНЫЙ НАБОР НАКЛЕЕК	1
858842001	Наклейка Gang Run	1
8M0161491	Комплект наклеек	1
87819110	НАКЛЕЙКА переключения передач (F-N-R)	1
85926610	НАКЛЕЙКА ПЕРЕКЛЮЧЕНИЯ (ВПЕРЕД-НЕЙТРАЛЬ-НАЗАД)	1

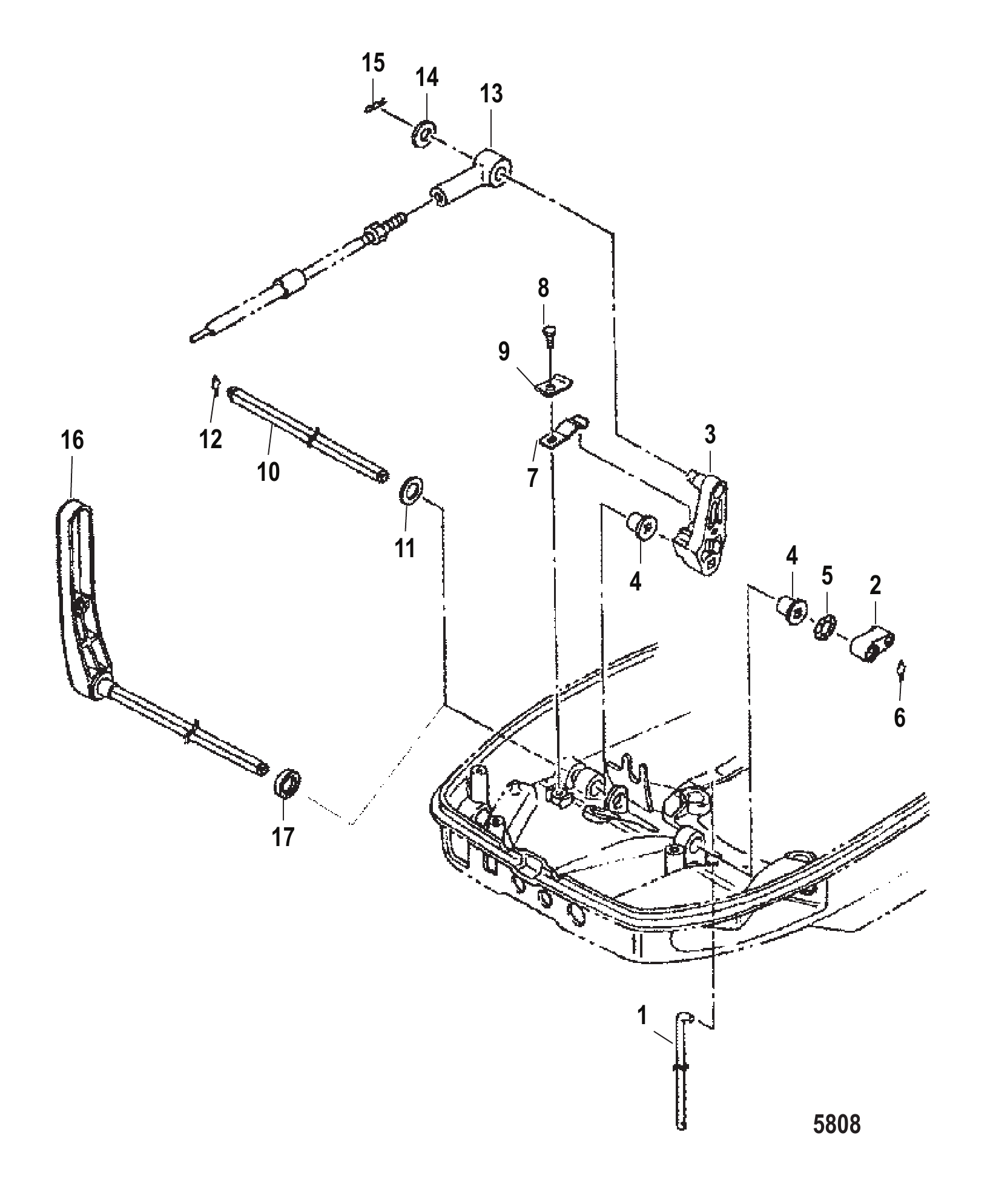

Рис. 37КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	161864	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
2	161843	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
3	851862	Рычаг переключения	1
4	163361	Втулка	2
5	8537234	Шайба волнистая	1
6	851863	Зажим	1
7	851864	Стопор	1
7	8M0138736	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
8	8107551	БОЛТ	1
9	8518641	ХОМУТ	1
9	8M0138737	ОПОРА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
10	851865	Вал переключения	1
11	953925	ШАЙБА	1
12	851863	Зажим	1
13	8537452	Гнездо троса	1
13	8M0079131	ГНЕЗДО	1
14	953925	ШАЙБА	1
15	8150262	Шплинт	1
16	804037	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ (Рукоятка)	1
17	16219	Сальник	1

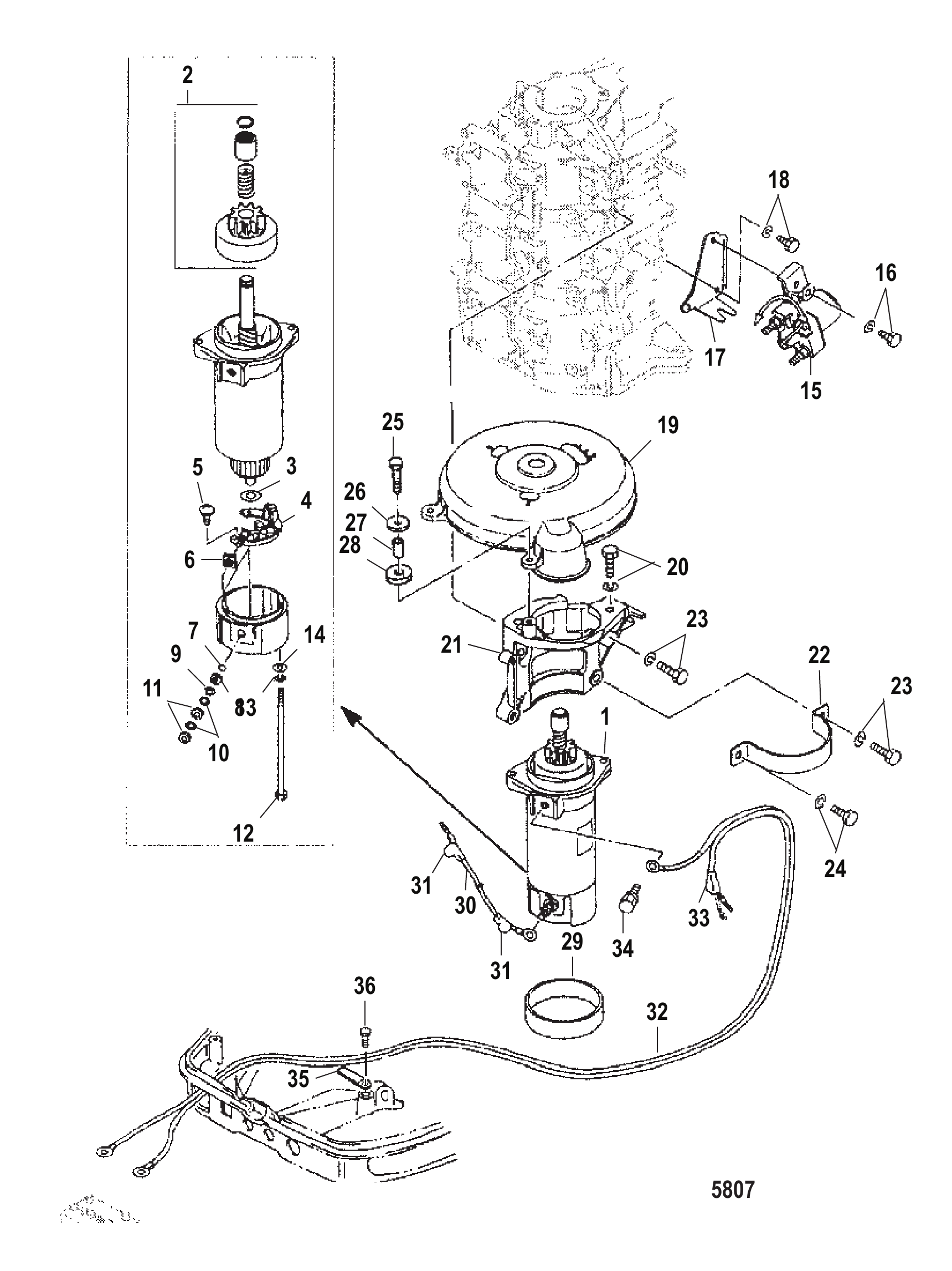

Рис. 38СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	853805A3	Стартер в сборе	1
2	8538061	Шестерня ведущая	1
2	8M0188338	ШЕСТЕРНЯ	1
3	953926	ШАЙБА	1
4	8538072	Держатель щёток	1
4	8M0135544	ДЕРЖАТЕЛЬ ЩЁТОК	1
5	16821	Винт	2
6	9528614	Втулка	1
6	8M0135546	ВТУЛКА	1
7	161784	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
8	9528619	Втулка	1
8	8M0135545	ВТУЛКА	1
9	16826	Шайба нержавеющая	1
10	400256	СТОПОРНАЯ ШАЙБА (M6)	2
11	400212	ГАЙКА (M6) Нержавеющая сталь	2
12	162632	Болт	2
13	16079	СТОПОРНАЯ ШАЙБА	2
14	160721	Шайба	2
15	853809	Стартер соленоида	1
15	853809T	Соленоид	1
16	162233	Винт	1
17	8518362	КРОНШТЕЙН	1
18	162234	Болт (Power Trim)	2
19	851838	Крышка	1
20	8230429	Болт	2
20	823042073	ВИНТ	2
21	851836	Кронштейн	1
22	8518361	КРОНШТЕЙН	1
23	8230429	Болт	4
23	823042073	ВИНТ	4
24	8230426	Болт	1
25	4000330	ВИНТ (M6 x 25)	3
25	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3
26	953921	Шайба нержавеющая	3
27	9528613	Втулка	3
28	953923	ШАЙБА РЕЗИНОВАЯ (РЕЗИНОВАЯ)	3
29	851837	Подушка резиновая	1
30	8537403	Трос	1
31	8538161	Крышка	2
32	8537404	Провод аккумулятора	1
32	8M0069792	ORD 84-8M0086098 Mercury / Quicksilver	1
33	853816	Крышка	1
34	162111	БОЛТ	1
34	8230427	Болт в сборе (M6 x 12)	1
35	813275	Хомут	1
36	162231	Болт	1

Рис. 39Компоненты рулевой тяги Steering Drag Link Components

REF	Номер детали	Наименование	Кол-во
-	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	853825	Крышка	1
2	8538241	Тяга рулевой сошки	1
2	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
3	9528621	Втулка	1
4	9539210	Шайба	2
5	161473	Гайка нейлоновая	1
6	9528622	Втулка	1
7	8518666	БОЛТ	1
8	8150267	Шплинт	1
9	8537452	Гнездо троса	2
9	8M0079131	ГНЕЗДО	2
10	953925	ШАЙБА	2
11	8150262	Шплинт	2

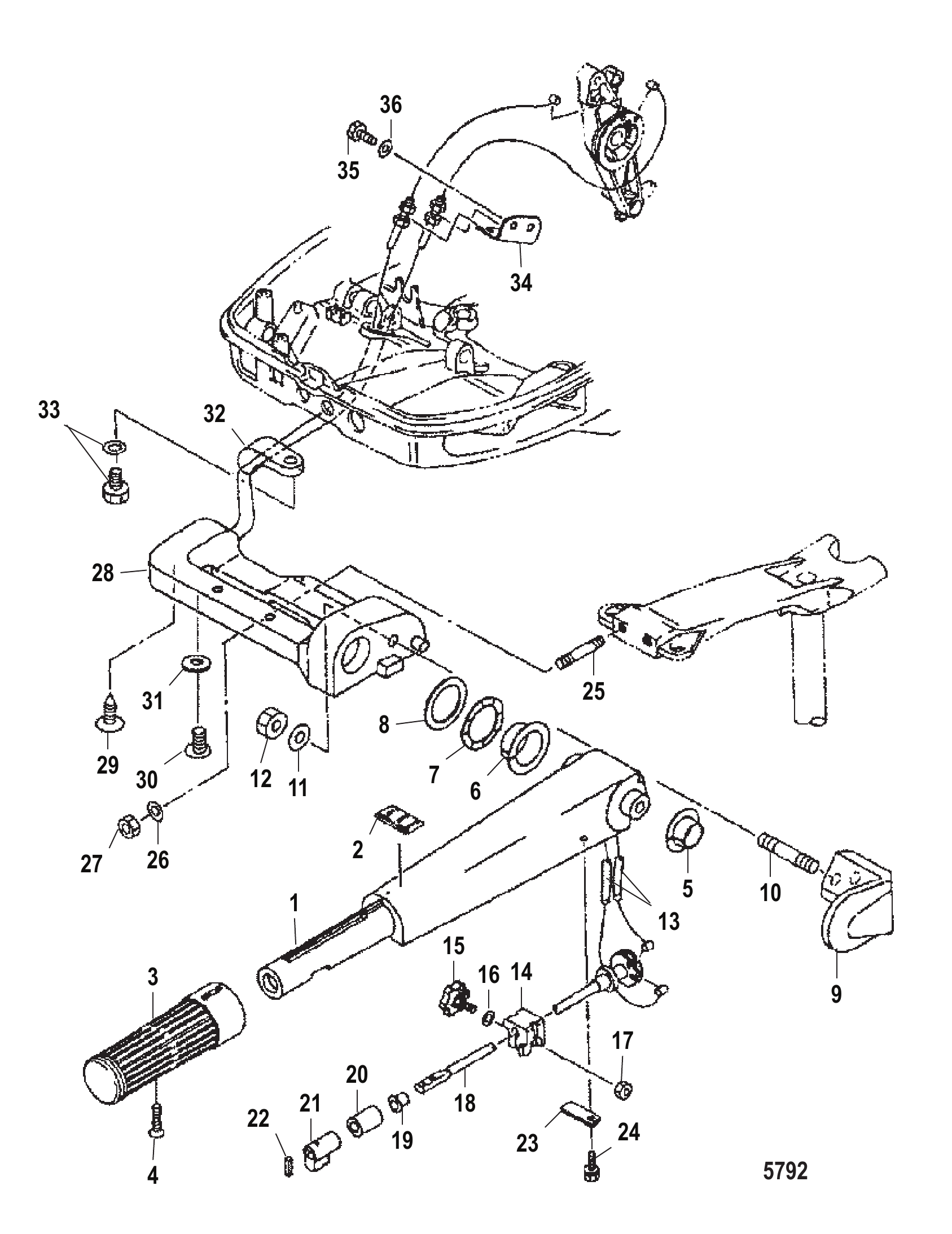

Рис. 40Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	803996	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
2	804020	НАКЛЕЙКА ДРОССЕЛЯ	1
3	160861	Рукоятка	1
4	8150461	Винт	1
5	8518582	ВТУЛКА	1
6	8518581	ВТУЛКА	1
7	804017	ВОЛНОВАЯ ШАЙБА	1
8	804508	Шайба	1
9	803997A1	ДЕРЖАТЕЛЬ РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ	1
9	8M0077708	Держатель румпеля	1
10	8116533	Шпилька	1
10	879194300	Шпилька	1
11	168261	Шайба	1
12	85372215	ГАЙКА	1
13	804018	ТРОС ДРОССЕЛЯ	2
13	804018001	ТРОС ДРОССЕЛЯ	2
14	813026	Фрикционная накладка	1
15	16087	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
16	16826	Шайба нержавеющая	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	803998	ВАЛ ДРОССЕЛЯ	1
19	16336	ВТУЛКА	1
20	16191	Проставка	1
21	8537152	Проставка	1
22	8150263	Шплинт	1
23	804055	Кронштейн опорный	1
24	8230427	Болт в сборе (M6 x 12)	1
25	8116541	Шпилька	2
26	16192	Шайба	2
27	95374	Гайка нейлоновая	2
28	804019	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
28	804019005	КРОНШТЕЙН Рулевого управления	1
29	162636	Болт	1
30	85554410	ВИНТ	1
31	953921	Шайба нержавеющая	1
32	953951	ХОМУТ	1
33	8230427	Болт в сборе (M6 x 12)	1
34	8537392	Кронштейн тяги дросселя	1
35	16214	Болт	2
35	16223	Болт (M6 x 14)	2
36	16826	Шайба нержавеющая	2
-	803996A1	КОМПЛЕКТ РУКОЯТКИ	1
-	8M0133053	КОМПЛЕКТ РУКОЯТКИ	1

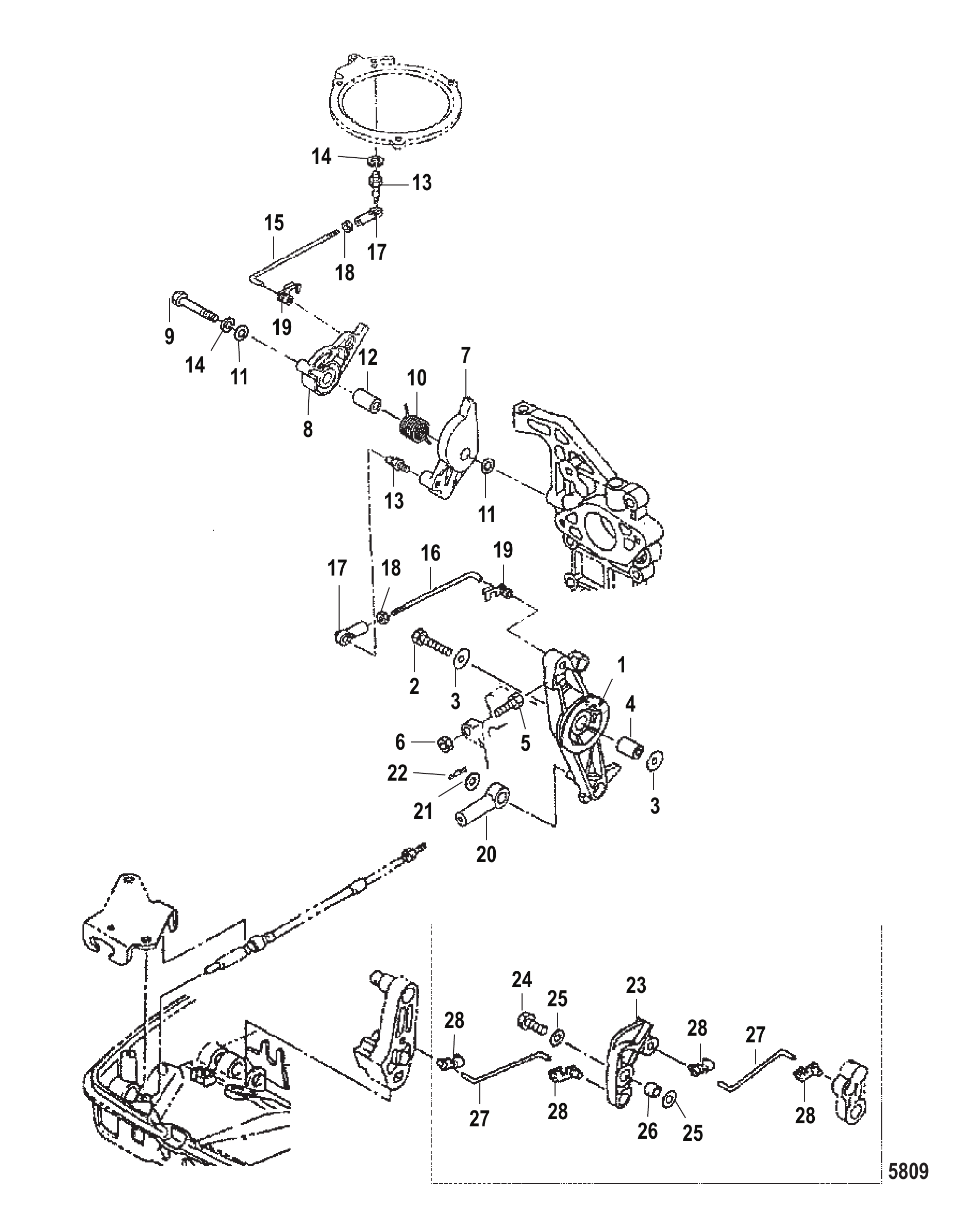

Рис. 41ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8537421	Рычаг привода	1
1	853742003	Рычаг привода	1
2	16201	Болт	1
3	161404	Шайба	2
4	9528612	Втулка	1
5	16830	Болт	1
6	400212	ГАЙКА (M6) Нержавеющая сталь	1
7	8537501	Кулачок дросселя	1
7	8537502	Кулачок дросселя	1
8	803156	РЫЧАГ Опережения	1
9	82304218	БОЛТ	1
9	4000333	ВИНТ (M6 x 40)	1
10	803157	ПРУЖИНА Кулачок дросселя	1
11	953921	Шайба нержавеющая	2
12	9528613	Втулка	1
13	853744	Шаровой шарнир	2
13	853744001	Шарнир шаровой	2
14	400256	СТОПОРНАЯ ШАЙБА (M6)	2
15	8555612	Тяга L-образная	1
15	8M0054756	Тяга L-образная	1
16	8555616	Тяга L-образная	1
17	853745	Колпачок	2
18	8537225	Гайка	2
18	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
19	163332	Защёлка тяги	2
20	8537452	Гнездо троса	1
20	8M0079131	ГНЕЗДО	1
21	953925	ШАЙБА	1
22	8150262	Шплинт	1
23	803993	РЫЧАГ УПОРА ДРОССЕЛЯ (Рукоятка)	1
24	4000330	ВИНТ (M6 x 25)	1
24	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
25	16826	Шайба нержавеющая	2
26	9528624	Втулка (9.3 мм)	1
26	8M0021168	ВТУЛКА	1
27	803994	ТЯГА S (Рукоятка)	2
28	8M0148747	Тяга быстросъемная (рукоятка)	4

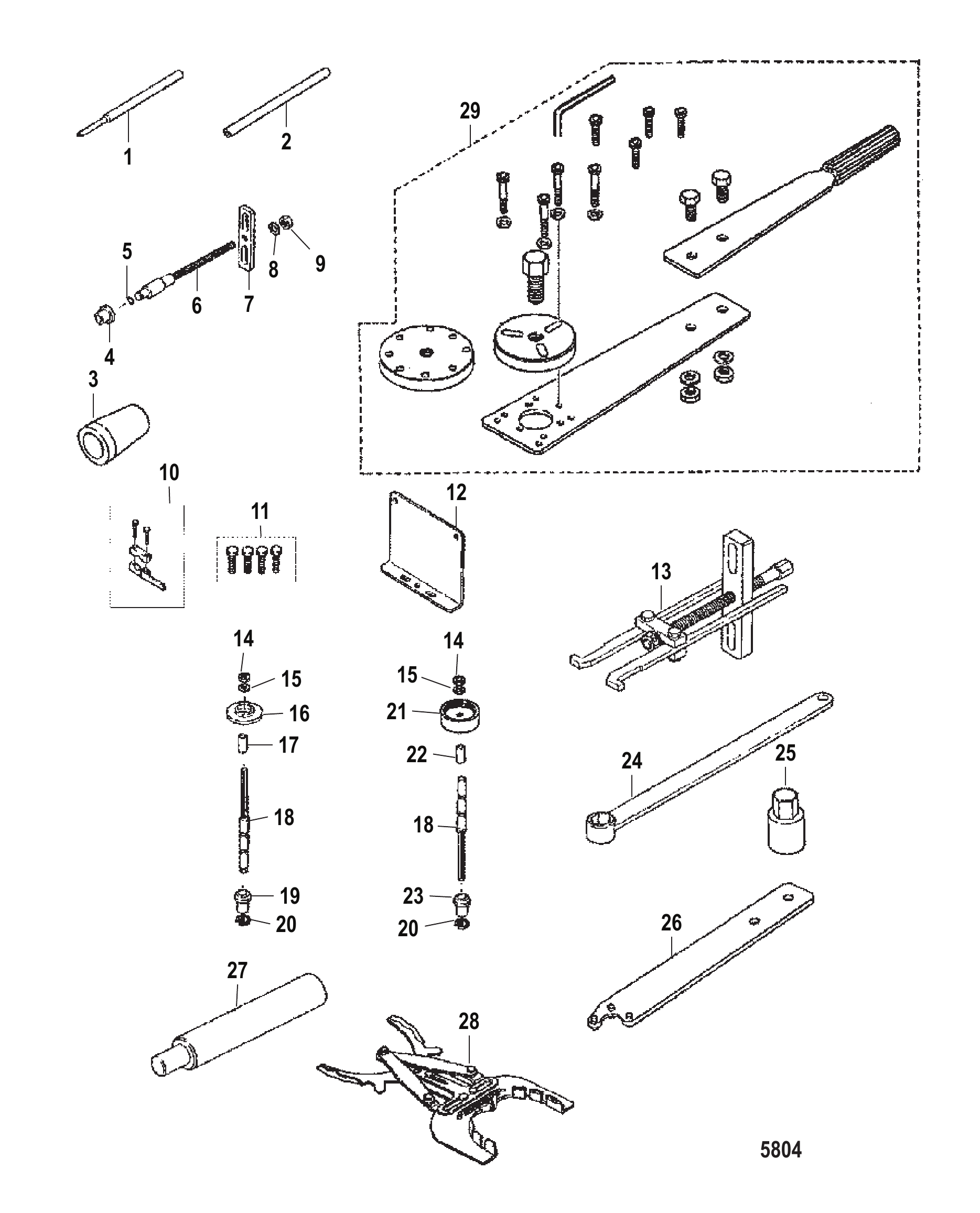

Рис. 42Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8539966	Инструмент для пружинных штифтов	1
2	8539968	Инструмент для пружинных штифтов	1
3	80313314	Инструмент для стопорного штифта сцепления	1
4	9528623	Втулка	1
5	161773	Кольцо уплотнительное	1
6	80313310	Измерительный инструмент для вала	1
7	80313311	Съёмник подшипника	1
7	8M0050354	Инструмент	1
8	1614011	Шайба	1
9	85372221	ГАЙКА	1
10	80313312	Зажимной инструмент для измерения люфта	1
11	803134	БОЛТ	4
12	80313313	Пластина для индикатора часового типа	1
13	8539964	Съёмник подшипников	1
13	8M0060180	Подшипник конической шестерни	1
14	85372220	ГАЙКА	1
15	1614010	Шайба	1
16	8031332	Фланец	1
17	8031338	Инструмент стопорный вала	1
18	8031333	Вал	1
19	8031334	Инструмент направляющий	1
20	8031335	Инструмент фиксирующий	1
21	8031336	Фланец	1
22	8031339	Инструмент стопорный вала	1
23	8031337	Инструмент направляющий	1
24	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
25	8031331	Инструмент торцевой	1
26	80313315	Гаечный ключ	1
26	8M0101491	Инструмент-ключ	1
27	8539962	Инструмент для установки/снятия поршневого пальца	1
28	803133	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ Поршневое кольцо	1
29	804761	СЪЕМНИК МАХОВИКА (КОМПЛЕКТ)	1
-	895212	Инструмент для запрессовки наружного подшипника, стержень	1
-	895213	Инструмент для запрессовки наружного подшипника, пластина	1
-	895214	Инструмент для запрессовки наружного подшипника, направляющая	1
-	895215001	ИНСТРУМЕНТ Комплект конических шестерен A	1
-	895217	Инструмент, тарельчатая пружина, D-12	1
-	895218001	ИНСТРУМЕНТ Шаблон для регулировки прокладками	1
-	895219	Инструмент, измеритель толщины	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1

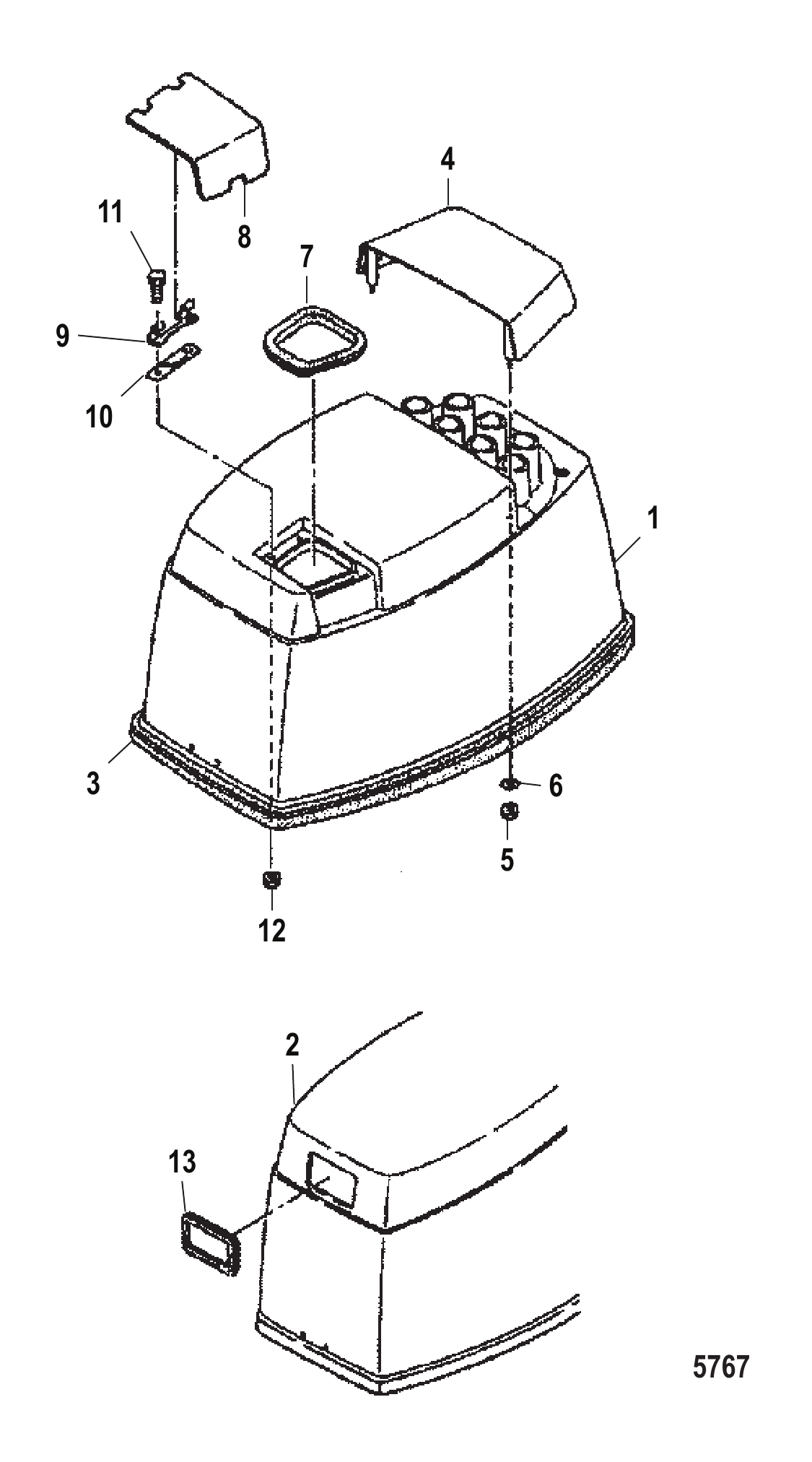

Рис. 43ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	853778A3	Верхний кожух в сборе	1
1	8M0069515	Верхний кожух, черный	1
1	853778A4	Верхний кожух в сборе	1
1	8M0069534	Верхний кожух, серебристый	1
1	853778A13	Верхний кожух в сборе	1
1	8M0069515	Верхний кожух, черный	1
1	853778A14	Верхний кожух в сборе	1
1	8M0069534	Верхний кожух, серебристый	1
2	853778A7	Верхний кожух в сборе	1
2	8M0128853	Верхний кожух Mercury	1
2	853778A8	Кожух верхний в сборе	1
2	8M0128854	Кожух верхний Mariner	1
2	853778A11	Кожух верхний в сборе	1
2	8M0128853	Верхний кожух Mercury	1
2	853778A12	Кожух верхний в сборе	1
2	8M0128854	Кожух верхний Mariner	1
3	8518512	САЛЬНИК	1
3	8M0094876	Сальник	1
4	8537793	Крышка кожуха	1
4	8M0071851	Рукоятка наклона	1
4	8537794	Крышка кожуха	1
4	8537795	Крышка кожуха	1
4	8M0129135	Рукоятка наклона	1
4	8537796	Крышка кожуха	1
4	8M0129136	Рукоятка наклона	1
5	400212	ГАЙКА (M6) Нержавеющая сталь	4
6	953921	Шайба нержавеющая	4
7	8518513	САЛЬНИК (Электрический)	1
8	851884	Крышка заливная	1
8	8518841	КРЫШКА заливная	1
9	8151051	Петля (электрическая)	1
10	851885	Пластина пружины (электрическая)	1
11	16223	Болт (M6 x 14)	2
12	400212	ГАЙКА (M6) Нержавеющая сталь	2
13	162281	Сальник резиновый	1
13	8M0065066	Уплотнение	1

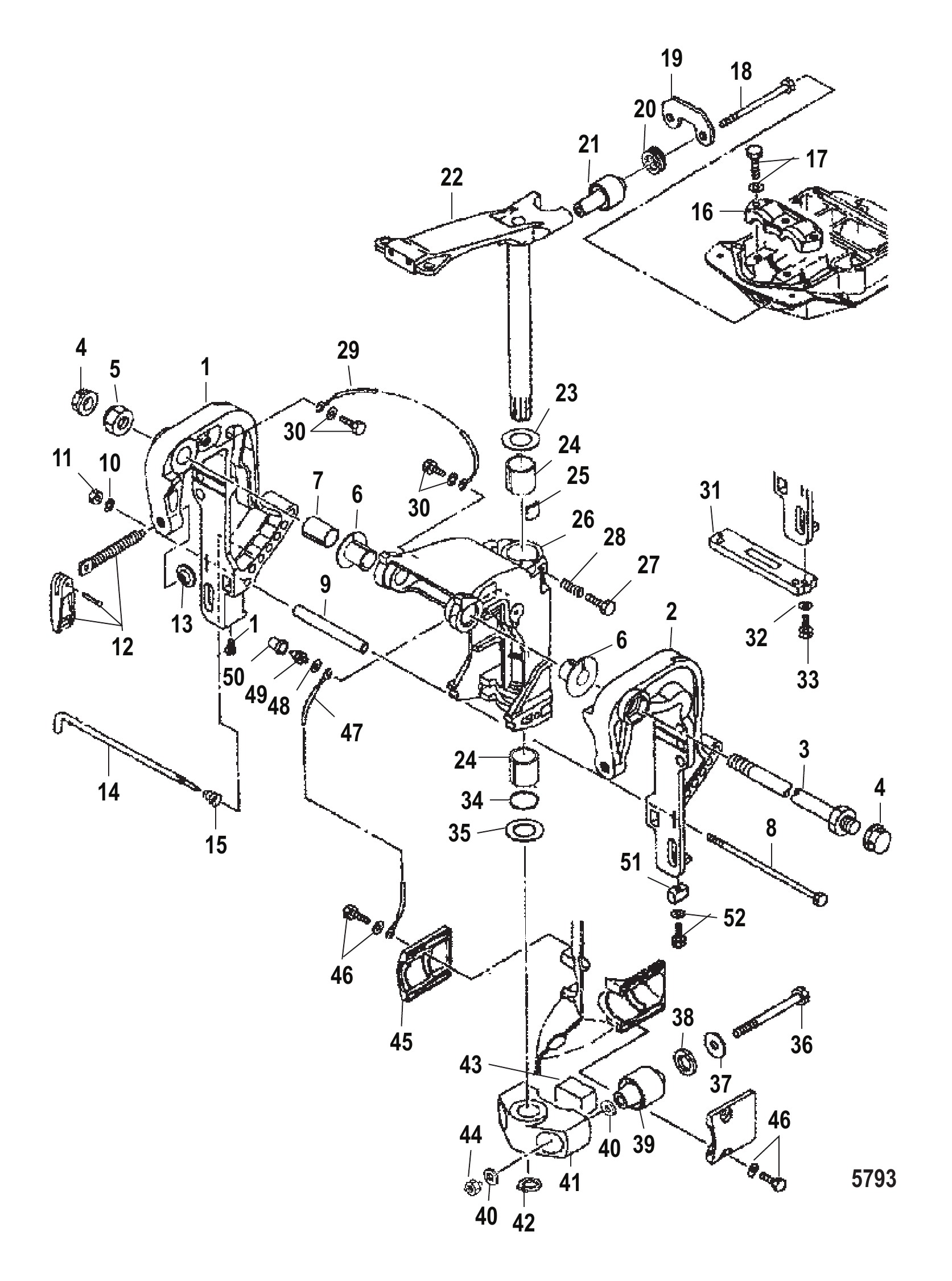

Рис. 44Кронштейны транца и поворотного механизма (ручные) Transom and Swivel Brackets (Manual)

REF	Номер детали	Наименование	Кол-во
1	804038	СТРУБЦИННЫЙ КРОНШТЕЙН	1
2	804039	СТРУБЦИННЫЙ КРОНШТЕЙН	1
2	8M0151531	Кронштейн струбцины левый	1
3	853769	Труба наклона	1
3	898101191	Труба наклона в сборе	1
4	85372214	Гайка колпачковая	2
5	85372213	Гайка	1
5	853722029	Гайка нейлоновая	1
6	8537435	Втулка	2
7	8113681	Втулка	1
8	162638	Болт	1
9	804040	ДИСТАНЦИОННАЯ ПРОСТАВКА	1
10	400256	СТОПОРНАЯ ШАЙБА (M6)	1
11	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
12	804042A1	Винт барашковый в сборе	2
12	8M0060118	Комплект струбцины	2
13	95379	Подушка	2
14	804041	УПОРНЫЙ ШТОК	1
15	8126455	Пружина	1
16	851872	Колпачок	1
16	8M0222196	Колпачок чёрный	1
17	82304215	БОЛТ	3
18	8129356	Болт	2
19	879194012	Пластина стопорная	1
20	851870	Втулка	2
21	8537713	Резина	2
21	8M0079616	Опора	2
22	853770	Поворотная труба	1
22	8M0075036	Поворотная труба	1
23	162043	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
23	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
23	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
24	8537436	Втулка	2
25	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
26	813029A12	Поворотный кронштейн	1
26	81302911	Поворотный кронштейн	1
26	813029A12	Поворотный кронштейн	1
27	4000354	ВИНТ (M8 x 30)	1
28	953831	Пружина	1
29	8537401	Провод заземления	1
29	898101089	Провод заземления	1
30	8230427	Болт в сборе (M6 x 12)	2
31	8239121	Анод	1
32	400256	СТОПОРНАЯ ШАЙБА (M6)	2
33	16830	Болт	2
34	161313	Уплотнительное кольцо	1
34	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
35	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
35	16204004	Пластина упорная	1
36	8518661	БОЛТ	2
36	851866012	Винт	2
37	953928	ШАЙБА	2
38	851867	Шайба	2
39	8537712	Опора	2
39	8M0075315	Опора	2
40	851868	Шайба	4
40	879194343	Шайба	4
41	8537862	Кронштейн	1
41	8M0064214	Нижняя вилка	1
42	8537142	Кольцо C-образное	1
43	8537732	Резиновый демпфер	1
44	85372218	ГАЙКА	2
45	851869	Крышка	2
46	167051	Болт (M6 x 20)	4
47	8537405	Провод заземления	1
48	16826	Шайба нержавеющая	1
49	824969	НИППЕЛЬ для смазки	1
50	808599	Крышка	1
51	804043	АНОД	1
52	82304230	БОЛТ	1
52	8M0147119	Болт	1

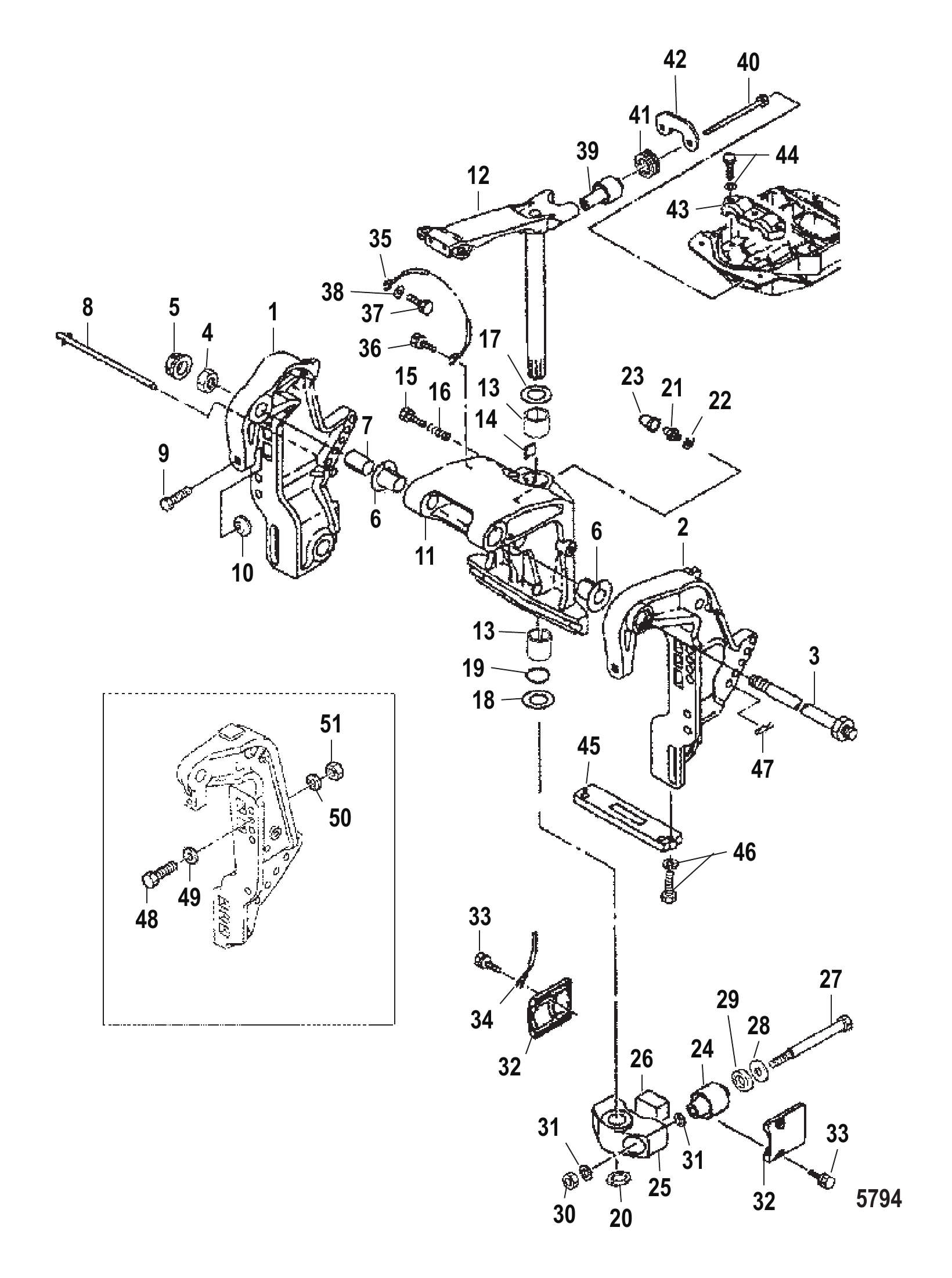

Рис. 45Кронштейны транца и поворотного механизма (гидроподъем) Transom and Swivel Brackets (Power Trim)

REF	Номер детали	Наименование	Кол-во
1	96224	Кронштейн транца - правый борт	1
1	879194029	Кронштейн транца	1
2	96234	Кронштейн транца - левый борт	1
2	803856	Кронштейн транца - левый борт	1
2	96234	Кронштейн транца - левый борт	1
3	851866	Болт	1
4	85372213	Гайка	1
4	853722029	Гайка нейлоновая	1
5	85372214	Гайка колпачковая	1
6	161764	Втулка	2
7	8113681	Втулка	1
8	161982	УПОРНАЯ ТЯГА	1
9	162635	Винт хомута	2
9	8M0060119	Комплект струбцины	2
10	95379	Подушка	2
11	8130295	Поворотный кронштейн	1
11	8130296	Поворотный кронштейн	1
12	853770	Поворотная труба	1
12	8M0075036	Поворотная труба	1
12	8537701	Поворотная труба	1
12	853770	Поворотная труба	1
13	8537436	Втулка	2
14	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
15	8230423	Болт	1
16	953831	Пружина	1
17	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
18	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
18	16204004	Пластина упорная	1
19	161313	Уплотнительное кольцо	1
19	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
20	8537142	Кольцо C-образное	1
21	824969	НИППЕЛЬ для смазки	1
22	16826	Шайба нержавеющая	1
23	808599	Крышка	1
24	8537712	Опора	2
24	8M0075315	Опора	2
25	8537862	Кронштейн	1
25	8M0064214	Нижняя вилка	1
25	8537863	Нижняя вилка	1
25	8537862	Кронштейн	1
26	8537732	Резиновый демпфер	1
27	8518661	БОЛТ	2
27	851866012	Винт	2
28	953928	ШАЙБА	2
29	851867	Шайба	2
30	85372218	ГАЙКА	2
31	851868	Шайба	4
31	879194343	Шайба	4
32	851869	Крышка	2
32	8518691	КРЫШКА	2
32	851869	Крышка	2
33	167051	Болт (M6 x 20)	4
34	8537405	Провод заземления	1
35	8537401	Провод заземления	1
35	898101089	Провод заземления	1
36	8230427	Болт в сборе (M6 x 12)	1
37	16705	Болт	2
37	8230427	Болт в сборе (M6 x 12)	2
38	953921	Шайба нержавеющая	2
39	8537713	Резина	2
39	8M0079616	Опора	2
40	8129356	Болт	2
41	851870	Втулка	2
42	879194012	Пластина стопорная	1
43	851872	Колпачок	1
43	8M0222196	Колпачок чёрный	1
43	8518721	КРЫШКА	1
43	851872	Колпачок	1
44	82304215	БОЛТ	3
45	8239121	Анод	1
46	162232	Болт	2
47	8150266	Шплинт	1
48	802619	Болт	4
49	953928	ШАЙБА	4
50	168262	Шайба	4
51	802620	Гайка	4

Рис. 46Аксессуары Accessories

Номер детали	Наименование	Кол-во
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
90983A3	Комплект стартера электрического	1
90983A5	Комплект для переоборудования стартера	1
823609A7	Комплект для переоборудования выключателя запуска румпеля	1
12334A2	Жгут проводов двигателя в сборе	1
42805A6	Комплект для подключения дистанционного управления (6/8/9/9/15 л.с.)	1
821190A3	Комплект для переоборудования на боковое переключение	1
12426A7	Комплект удлинителя	1
12426A8	Комплект удлинителя	1
830578A1	Рычаг фиксатора откидывания в сборе	1
828517A1	Комплект защиты карбюратора от обледенения	1
14586A3	КОМПЛЕКТ ТЕРМОСТАТА	1
7370A40	КОМПЛЕКТ СИСТЕМЫ ЗАЖИГАНИЯ ВЫСОКОЙ ЭНЕРГИИ	1
42282A3	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
42282A4	КОМПЛЕКТ КАТУШКИ ЗАЖИГАНИЯ Lighting	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
12612A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
12612Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
14171A2	ЗАМОК МОТОРА	1
14171Q2	ЗАМОК МОТОРА	1
11606A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ПРАВОГО БОРТА	1
11606A2	КРЕПЁЖНЫЙ КОМПЛЕКТ ЛЕВОГО БОРТА	1
12569A1	КРЕПЁЖНЫЙ КОМПЛЕКТ ТРОСА И ШКИВА	1

Рис. 47Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242339	НАБОР НАКЛЕЕК Mariner 40-50	1
2	8M0097201	Наклейка румпеля	1

Рис. 48ВОЗДУШНЫЙ ГЛУШИТЕЛЬ Air Silencer

REF	Номер детали	Наименование	Кол-во
1	855556	Воздушный глушитель	1
1	8555561	Глушитель воздушный	1
2	855557	Стопорная пластина	3
3	855558	Винт (M5 x 16)	6
4	855559	Крышка	1
5	855560	Сальник резиновый	1
6	162572	Саморез	7
7	855561	C-образная тяга	1
7	8M0163143	C-ОБРАЗНОЕ ЗВЕНО	1
8	16333	ТЯГА быстросъёмная	2
9	855562	Упор (электрический)	1
10	855563	Тяга соединительная	2
10	855563001	Тяга соединительная	2
11	855564	Колпачок	1
12	853745	Колпачок	2
13	8537225	Гайка	4
13	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
14	8555611	Штанга	1
15	16333	ТЯГА быстросъёмная	1
16	161763	Втулка	1
16	8M0231329	ВТУЛКА	1
17	855565	Ручка воздушной заслонки	1
17	8M0155127	ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ	1
18	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	3
18	802807	Прокладка	3
-	853780A2	Ремкомплект карбюратора	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 49НИЖНИЙ КАПОТ 0N134078 и ниже Bottom Cowl 0N134078 and below

REF	Номер детали	Наименование	Кол-во
1	8537773	Нижний кожух	1
2	8537437	Опора резиновая	8
3	16823	Втулка уплотнительная	1
4	162263	Втулка уплотнительная (Manual)	1
5	16226	Втулка	1
6	804057	Контрольная лампа (маслоподача)	1
7	16226	Втулка	1
8	8518502	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
9	8518503	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	162284	Втулка уплотнительная	1
11	855549	Пробка	1
12	8518364	КРОНШТЕЙН	1
13	823042075	ВИНТ	1
14	168181	Стопорная шайба	1
15	8248324	Винт (M6 x 16)	2
16	8518506	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Рукоятка)	1
16	8518504	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Дистанционное управление)	1
17	851883	Выключатель (силовой тримм)	1
18	82304234	БОЛТ	2
18	8230427	Болт в сборе (M6 x 12)	2
19	953871	Люверс (гидроподъём)	1
20	8518507	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Гидроподъем)	1
21	168288	Болт (ручной наклон)	2
22	16226	Втулка	1
23	823042044	БОЛТ	4
23	16830	Болт	4
24	161404	Шайба	4
25	162231	Болт	1
26	8537154	Проставка	4
26	853715007	Проставка	4
27	953922	ШАЙБА	1
28	16221	Волнистая шайба	1
29	162222	КРЫШКА КРЮЧКА	1
29	8M0146267	КРЮК КРЫШКИ	1
30	8107552	БОЛТ	1
30	8230427	Болт в сборе (M6 x 12)	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	1
32	895118002	Шайба	1
32	953921	Шайба нержавеющая	1
33	162184	РЫЧАГ КРЮЧКА	1
34	16219	Сальник	1
35	16220	Втулка	1
36	95306	Зажим провода	1
36	8M0130961	Хомут	1
37	823042064	ВИНТ (Power Trim)	1
37	879194247	Винт	1
38	804051A1	ВЫКЛЮЧАТЕЛЬ ЧЕКИ (РУКОЯТКА)	1
39	823054	Чека безопасности	1
40	8518505	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
41	804052A1	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (ЭЛЕКТРИЧЕСКИЙ)	1
42	802989	КЛЮЧ (Электрический)	1
42	8029891	Шпонка (электрическая)	1
42	8029892	Шпонка (электрическая)	1
43	804054	Выключатель нейтрали (электрический)	1
43	8M0127937	Выключатель нейтрали	1
44	9539211	Шайба (электрическая)	1
45	95306	Зажим провода	1
45	8M0130961	Хомут	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 50НИЖНИЙ КАПОТ 0N134079 и выше Bottom Cowl 0N134079 and up

REF	Номер детали	Наименование	Кол-во
1	8M0057107	НИЖНИЙ КОЖУХ	1
1	8M0143843	НИЖНИЙ КОЖУХ В СБОРЕ	1
1	8M0143845	НИЖНИЙ КОЖУХ В СБОРЕ	1
2	8M0143846	ПРОБКА СЛИВНАЯ	4
3	8537437	Опора резиновая	8
4	16823	Втулка уплотнительная	1
5	162263	Втулка уплотнительная (Manual)	1
6	16226	Втулка	1
7	804057	Контрольная лампа (маслоподача)	1
8	16226	Втулка	1
9	8518502	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
10	8518503	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
11	162284	Втулка уплотнительная	1
12	855549	Пробка	1
13	8M0085709	КРОНШТЕЙН	1
13	8M0056387	КРОНШТЕЙН	1
14	823042075	ВИНТ	1
15	8M0085710	ХОМУТ	1
16	8248324	Винт (M6 x 16)	1
17	8518506	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Рукоятка)	1
17	8518504	ВТУЛКА УПЛОТНИТЕЛЬНАЯ (Дистанционное управление)	1
18	8M0057108	ВЫКЛЮЧАТЕЛЬ ГИДРОПОДЪЕМА	1
19	162234	Болт (Power Trim)	2
20	953871	Люверс (гидроподъём)	1
21	898101145	Уплотнительное кольцо (гидроподъём)	1
22	8M0057109	КРОНШТЕЙН (ГИДРОПОДЪЕМ)	2
23	16226	Втулка	1
24	823042044	БОЛТ	4
24	16830	Болт	4
25	161404	Шайба	4
26	8M0085706	ВТУЛКА (ГИДРОПОДЪЕМ)	1
26	898101088	Втулка уплотнительная	1
27	8537154	Проставка	4
27	853715007	Проставка	4
28	953922	ШАЙБА	1
29	16221	Волнистая шайба	1
30	162222	КРЫШКА КРЮЧКА	1
30	8M0146267	КРЮК КРЫШКИ	1
31	8107552	БОЛТ	1
31	8230427	Болт в сборе (M6 x 12)	1
32	400256	СТОПОРНАЯ ШАЙБА (M6)	1
33	895118002	Шайба	1
33	953921	Шайба нержавеющая	1
34	162184	РЫЧАГ КРЮЧКА	1
35	16219	Сальник	1
36	16220	Втулка	1
37	95306	Зажим провода	1
37	8M0130961	Хомут	1
38	823042064	ВИНТ (Power Trim)	1
38	879194247	Винт	1
39	804051A1	ВЫКЛЮЧАТЕЛЬ ЧЕКИ (РУКОЯТКА)	1
40	823054	Чека безопасности	1
41	8518505	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
42	804052A1	ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ (ЭЛЕКТРИЧЕСКИЙ)	1
43	802989	КЛЮЧ (Электрический)	1
43	8029891	Шпонка (электрическая)	1
43	8029892	Шпонка (электрическая)	1
44	804054	Выключатель нейтрали (электрический)	1
44	8M0127937	Выключатель нейтрали	1
45	9539211	Шайба (электрическая)	1
46	8230427	Болт в сборе (M6 x 12)	1
47	8M0057111	НИППЕЛЬ	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 51Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
0-1	7132M	Карбюратор в сборе	1
0-1	7996M	КАРБЮРАТОР	1
1	83361M	Поплавковая камера	1
2	83362M	Уплотнительное кольцо	1
3	83363M	Поплавок	1
3	891730A01	Комплект поплавка	1
4	83364M	Ремкомплект иглы/седла впускного	1
5	81698M	Штифт впускной иглы	1
5	92639M	Ось поплавка	1
6	83365M	Штифт	1
6	81278M	ШТИФТ	1
7	82781M	Зажим	1
7	8M0120624	Зажим @2	1
8	83887M	Главный жиклёр	1
9	83367M	Главный жиклёр (# 155)	1
10	83888M	Жиклёр холостого хода (# 55)	1
11	83369M	Крышка	1
11	8M0080455	Пробка	1
12	83370M	Втулка	1
13	83371M	Винт	1
14	83372M	Шайба	1
15	82378M	Гайка	1
15	82388M	Гайка (M5)	1
16	83373M	Винт	4
16	11796M	Винт (M4 x 14)	4
17	83374M	Винт	1
18	83375M	Винт	1
19	83376M	Шайба	1
20	81292M	Винт	1
21	82073M	Пружина	1
22	83889M	Винт регулировки качества смеси холостого хода	1
23	81277M	Винт регулировки холостого хода	1
24	82080M	Пружина	1
-	84167M	Комплект прокладок	1
-	94483M	КОМПЛЕКТ ПРОКЛАДОК	1
-	84475M	Ремонтный комплект	1

Рис. 52КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУНЫ Crankshaft, Piston and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	9614A2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	160492	Подшипник шариковый	1
2	16049T02	Подшипник шариковый	1
3	855552	Шестерня приводная	1
4	853714	Пружинный зажим	1
5	880810	Палец поршневой	2
6	880855	Шатун	2
7	880856	Подшипник игольчатый	2
8	880857	Шайба	4
9	96152	Поршень	3
9	9615T02	ПОРШЕНЬ-СТАНДАРТ	3
9	879194	Поршень	AR
10	16054A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	3
10	16055A5	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
10	8M0080348	КОМПЛЕКТ КОЛЕЦ ПОРШНЯ	AR
11	160561	Палец поршня	3
11	803680003	ПАЛЕЦ ПОРШНЕВОЙ	3
12	160571	Зажим	6
13	853712	УПОРНОЕ КОЛЬЦО	2
14	160531	Шпонка	1
15	855553	Подшипник главный (верхний)	1
16	803879	Масляный сальник	1
17	855554	Кольцо уплотнительное	1
17	855554004	Кольцо уплотнительное	1
18	8130483	Подшипник игольчатый	3
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 53БЛОК ЦИЛИНДРОВ серийный 0N495904 и ниже Cylinder Block Serial 0N495904 and Below

REF	Номер детали	Наименование	Кол-во
1	815013A11	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	815013A4	БЛОК ЦИЛИНДРОВ	1
1	8M0082198	БЛОК ЦИЛИНДРОВ	1
2	166951	Болт	14
3	4002217	ШАЙБА	14
4	16119	Штифт установочный	2
5	9521812	Штифт установочный	1
6	853696	КЛАПАН ВЫПУСКА ВОЗДУХА	3
6	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	3
7	812960	Разъём	3
7	8M0064617	НИППЕЛЬ	3
8	95223009	Трубка (220 мм)	1
8	879194473	Трубка	1
9	898101227	Шланг резиновый (330 мм)	1
10	95332002	Зажим	6
11	96305	Головка цилиндра	1
-	898101264	Заглушка вальцованная	1
12	81293910	Прокладка	1
12	8M0062091	ПРОКЛАДКА	1
13	855548	Крышка	1
13	8M0231776	КРЫШКА	1
14	81293911	Прокладка	1
14	8M0115016	ПРОКЛАДКА	1
15	166982	Болт	14
15	8M0106717	БОЛТ	14
16	162381	Шайба	14
16	8M0106725	Шайба	14
17	16695007	Винт	4
17	898101953	БОЛТ	4
18	812940010	ТРУБКА (160 мм)	1
18	879194473	Трубка	1
19	8537041	ТЕРМОСТАТ	1
20	8537051	КРЫШКА	1
21	8537024	ПРОКЛАДКА	1
22	825702002	Болт нержавеющая сталь	3
22	823042	Болт	3
23	855549	Пробка	1
24	823913Q	АНОД	1
25	167051	Болт (M6 x 20)	1
26	855550	Рым-болт	1
26	8M0137792	РЫМ-БОЛТ	1
27	168304	Болт	1
28	4002217	ШАЙБА	1
29	8537131	Крышка концевая нижняя	1
30	8537091	Кольцо уплотнительное	1
31	8537077	Сальник масляный	1
31	8M0056308	САЛЬНИК	1
32	8537078	Сальник масляный	1
33	167051	Болт (M6 x 20)	2
34	8537061	Крышка выпускная	1
34	8M0081401	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
35	8537062	Крышка выпускная	1
36	8129395	Прокладка	2
36	812939020	ПРОКЛАДКА	2
37	825009026	БОЛТ	14
38	42657A3	Обратный клапан	3
39	8129603	Ниппель	1
39	898101961	НИППЕЛЬ	1
40	851848005	ШЛАНГ (260 мм)	1
40	879194470	Шланг	1
41	855551	Втулка (электрическая)	1
42	41263M	СВЕЧА ЗАЖИГАНИЯ	3
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	3
42	828942	Свеча зажигания (NGK# BR7HS-10)	Opt.
42	8M0181925	СВЕЧА ЗАЖИГАНИЯ	Opt.
42	84409M	ПРОБКА	3
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	3
42	8244068	Свеча зажигания	Opt.
42	8M0181926	СВЕЧА ЗАЖИГАНИЯ	Opt.
43	95306	Зажим провода	1
43	8M0130961	Хомут	1
44	823042064	ВИНТ (Power Trim)	1
44	879194247	Винт	1
45	803992	КРЫШКА (Ручной)	1
46	8555692	Прокладка (механическая)	1
46	8M0081613	ПРОКЛАДКА	1
47	162233	Винт	2
48	16119	Штифт установочный	2
49	879194338	Шайба	14
49	16826	Шайба нержавеющая	14
-	851886A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	804056A1	КОМПЛЕКТ СТАРТЕРА	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 54Блок цилиндров серийный номер 0N495905 и выше Cylinder Block Serial 0N495905 and Up

REF	Номер детали	Наименование	Кол-во
1	8M0242292	БЛОК ЦИЛИНДРОВ	1
1	8M0242294	БЛОК ЦИЛИНДРОВ	1
2	166951	Болт	14
3	4002217	ШАЙБА	14
4	16119	Штифт установочный	2
5	9521812	Штифт установочный	1
6	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	3
NS	812960006	НИППЕЛЬ	1
7	8M0064617	НИППЕЛЬ	1
8	879194473	Трубка	1
9	NSS	NOT SOLD SEPARATE	1
10	95332002	Зажим	6
11	96305	Головка цилиндра	1
-	898101264	Заглушка вальцованная	1
12	8M0062091	ПРОКЛАДКА	1
13	8M0231776	КРЫШКА	1
14	8M0115016	ПРОКЛАДКА	1
15	8M0106717	БОЛТ	14
16	8M0106725	Шайба	14
17	167051	Болт (M6 x 20)	4
18	879194473	Трубка	1
19	8537041	ТЕРМОСТАТ	1
20	8537051	КРЫШКА	1
21	8537024	ПРОКЛАДКА	1
22	823042	Болт	3
23	855549	Пробка	1
24	8M0135965	ПРОБКА АНОДА В СБОРЕ	1
25	8M0065071	ПРОБКА АНОДА	1
26	804840010	Кольцо уплотнительное	1
27	8M0065073	АНОД	1
28	888786	Винт	1
29	8M0137792	РЫМ-БОЛТ	1
30	168304	Болт	1
31	4002217	ШАЙБА	1
32	8537131	Крышка концевая нижняя	1
33	8537091	Кольцо уплотнительное	1
34	8M0101648	САЛЬНИК	1
35	8537078	Сальник масляный	1
36	167051	Болт (M6 x 20)	2
37	8M0081401	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
38	8537062	Крышка выпускная	1
39	812939020	ПРОКЛАДКА	2
40	825009026	БОЛТ	14
41	42657A3	Обратный клапан	3
42	898101961	НИППЕЛЬ	1
43	8M0057113	Трубка	1
44	855551	Втулка (электрическая)	1
45	8M0181925	СВЕЧА ЗАЖИГАНИЯ	3
45	8M0181926	СВЕЧА ЗАЖИГАНИЯ	3
46	8M0130961	Хомут	1
47	879194247	Винт	1
48	803992	КРЫШКА (Ручной)	1
49	8M0081613	ПРОКЛАДКА	1
50	162233	Винт	2
51	16119	Штифт установочный	2
52	16826	Шайба нержавеющая	14
-	8M0242296	КОРОТКИЙ БЛОК	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	8M0188346	КОМПЛЕКТ ЭЛЕКТРОСТАРТЕРА	1

Рис. 55Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 56Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8302351	Пластина электрическая	1
2	82239312	ВИНТ (M5 x 12)	1
3	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
4	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
5	821889A49	Ограничитель оборотов	1
5	821889A50	Ограничитель оборотов	1
6	8266241	Хомут	1
7	82239312	ВИНТ (M5 x 12)	3
8	850187A1	Соленоид в сборе	1
8	8M0185146	Соленоид в сборе	1
9	818968	ВТУЛКА	2
9	8M0214955	Втулка	2
10	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
10	8M0207785	Втулка	2
11	82129125	ВИНТ (M6 x 25 мм)	2
12	64015	Гайка (.250-20) клеммы стартерного соленоида	2
13	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
14	88807A33	Кабель в сборе (чёрный - 6 дюйм. - клеммы 1/4 дюйм.)	1
15	88807A16	Трос в сборе (4.00 дюйма) чёрный	1
16	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
17	854515	Регулятор напряжения	1
17	8M0084173	Регулятор напряжения	1
18	82129135	ВИНТ (M6 x 35)	2
19	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
19	8M0024808	J-образный зажим	1
20	830233	Колпак изолятора - красный	1
21	88439A4	Кабель в сборе аккумулятор - отрицательный	1
22	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
22	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
23	816311	Стяжка (8.00 дюймов)	AR
23	816311T	СТЯЖКА (8.00 дюймов)	AR
24	82129125	ВИНТ (M6 x 25 мм)	2
25	88807A31	ТРОС В СБОРЕ	1
26	82129110	ВИНТ (M6 x 10)	1
27	54457	J-ОБРАЗНЫЙ ЗАЖИМ	3
28	850220A2	ЖГУТ ПРОВОДОВ В СБОРЕ Двигатель	1
29	812619	Предохранитель жёлтый - 20 ампер	1
30	13541	Разъём штыревой	1
31	822002	Втулка уплотнительная	3
32	822003	Втулка	3
33	4002316	ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)	3
33	8M0214930	ШАЙБА 6.60 x 17.0 x 1.5	3
34	40011129	Винт (M6 x 25) нержавеющая сталь	3
35	850221A2	ЖГУТ ПРОВОДОВ В СБОРЕ Зажигание	1
36	827509A7	Блок CDM в сборе	3
36	827509T7	Модуль CDM в сборе	3
37	821945A61	Высоковольтный провод в сборе	3
38	63709A1	Комплект наконечника/клеммы свечи зажигания	3
39	8167372	Свеча зажигания (NGK #BP8H-N-10)	3
39	816737Q	Свеча зажигания NGK BP8HN-10@10	3
39	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	3
39	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	3
39	14103568	СВЕЧА ЗАЖИГАНИЯ (NGK-BUZ8H - КАНАДА/БЕЛЬГИЯ)	3
39	896329885	Свеча зажигания #L6VC @4	3
39	12343	Свеча зажигания (NGK #BP8HS-10)	3
39	8M0114745	Свеча зажигания BP8HS-10 @4	3
40	82129116	ВИНТ (M6 x 16)	6
41	850052A1	ЖГУТ ПРОВОДОВ В СБОРЕ Питание	1
42	11149A31	ЖГУТ ПРОВОДОВ В СБОРЕ	1
42	11149T31	ЖГУТ ПРОВОДОВ В СБОРЕ	1

Рис. 57Электрические компоненты (электрические модели) Electrical Components (Electric Models)

REF	Номер детали	Наименование	Кол-во
1	8538112	Выпрямитель	1
2	8555443	Винт	2
3	853829A1	Сборка соленоида воздушной заслонки (электрический дистанционный)	1
4	853830	Плунжер (электрическое дистанционное управление)	1
5	162454	Винт (Electric Remote)	3
6	8518363	КРОНШТЕЙН	1
6	8M0098603	КРОНШТЕЙН	1
7	162233	Винт	2
8	8555615	Крюк	1
9	952189	Штифт установочный	1
10	85374011	ЖГУТ ПРОВОДОВ В СБОРЕ	1
11	8537406	Провод предохранителя	1
12	851839	Реле-выключатель	1
13	8518391	ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ	1
14	8537407	Трос	1
15	8537408	Трос чёрный	1
16	8537409	Трос	1
17	85374010	ТРОС	1
18	8538161	Крышка	6
19	8230427	Болт в сборе (M6 x 12)	2
20	802808A1	ЗУММЕР В СБОРЕ (ПЕРЕГРЕВ)	1
21	802809A1	ДАТЧИК В СБОРЕ (ПЕРЕГРЕВ)	1
21	8M0235301	ДАТЧИК ПЕРЕГРЕВА	1
22	8107532	УПОР	1
23	82304217	БОЛТ	1
23	167051	Болт (M6 x 20)	1
24	85374012	ЖГУТ ПРОВОДОВ В СБОРЕ (Рукоятка)	1

Рис. 58Маховик Flywheel

REF	Номер детали	Наименование	Кол-во
1	8150242	Маховик	1
2	853737A2	ПЛАСТИНА В СБОРЕ (КАТУШКА)	1
2	8M0109038	КОРОБКА КАТУШКИ ЗАЖИГАНИЯ	1
3	160663	Датчик	1
4	8537381	Держатель импульсный	1
5	160582	Статор	1
6	8230318	Винт	2
7	160742	Катушка зарядки (комплект)	1
8	8230318	Винт	4
9	8537382	Направляющая провода	1
10	851816	Винт	2
10	8M0135299	ВИНТ	2
11	851817	Хомут	2
12	8518161	Винт	2
12	8230314	ВИНТ	2
13	816311	Стяжка (8.00 дюймов)	3
13	816311T	СТЯЖКА (8.00 дюймов)	3
14	8537101	Пластина установки зажигания	1
14	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
15	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
15	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
16	166954	Болт	3
17	16818	Стопорная шайба	3
18	8537951	Прокладка регулировочная	AR
18	8537952	Прокладка регулировочная	AR
18	8537953	Прокладка регулировочная	AR
19	8555441	Винт	3
20	851832	Гайка	1
21	8539911	Шайба	1
22	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1

Рис. 59Топливная магистраль Fuel Line

REF	Номер детали	Наименование	Кол-во
1	853733A2	ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ	1
2	8537351	Стакан	1
3	851815	Кольцо уплотнительное	1
4	8537331	Фильтр топливный	1
5	8518151	Уплотнительное кольцо	1
6	8537223	Гайка	1
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
7	16192	Шайба	2
8	8518121	Обратный клапан (система впрыска масла)	1
9	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
9	8M0057113	Трубка	1
10	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
10	8M0057113	Трубка	1
11	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
11	8M0057113	Трубка	1
12	824965	ШЛАНГ (80 мм) (маслоподача)	2
12	8M0057113	Трубка	2
13	95395	Зажим нержавеющая сталь	10
14	853736	Топливный разъём	1
15	17480	Гайка	1
16	95395	Зажим нержавеющая сталь	8
17	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
17	8M0057113	Трубка	1
18	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
18	8M0057113	Трубка	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 60Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic- 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532A1	Комплект топливного разъёма	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	16789A42	Шланг топливный в сборе	1
6	858610A37	ТОПЛИВНЫЙ ШЛАНГ В СБОРЕ	1
7	853798	Хомут	1
8	8537361	Соединитель топливный	1
8	8M0120628	Топливный разъём	1
9	13330A3	Груша топливная в сборе	1
9	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
10	13331A1	Обратный клапан в сборе (впускной)	1
10	13331A3	Обратный клапан в сборе	1
11	13331A2	Обратный клапан в сборе (выпускной)	1
11	13331A4	Обратный клапан в сборе	1
12	4158210	ХОМУТ Нейлоновый (Большой)	2
13	415827	ХОМУТ Нейлоновый (Малый)	2
13	41582Q7	Хомут	2
14	897711	РАЗЪЕМ (.250-18)	1
14	89771Q2	Разъем (.250-18)	1
15	415827	ХОМУТ Нейлоновый (Малый)	1
15	41582Q7	Хомут	1

Рис. 61Картер редуктора, ведущий вал, серийный номер 0N116270 и ниже Gear Housing Driveshaft, Serial 0N116270 and Below

REF	Номер детали	Наименование	Кол-во
-	825132A24	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A25	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A26	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
2	8130487	Подшипник игольчатый	1
3	82304212	БОЛТ	6
3	879194274	Болт	6
4	953683	Пробка	2
4	8M0229353	Пробка	2
5	95220	Прокладка	2
5	8M0082880	Комплект уплотнений сливной пробки	2
6	8537631	Водозаборник в сборе	1
6	853763003	Комплект фильтра-сетки	1
7	8555444	Винт, 2 шт.	1
8	85372216	ГАЙКА	1
8	85372210	Гайка	1
9	8537632	Водозаборник	1
10	8248324	Винт (M6 x 16)	1
11	953682	Винт сливной	1
11	8M0242591	Пробка водяного контура	1
12	952209	Прокладка	1
12	95220011	Прокладка	1
13	161366	Вал приводной	1
13	161365	Вал приводной	1
13	16136007	Вал гребной	1
14	161283	Подшипник шариковый	2
15	953836	Пружина	1
16	16138004	Шестерня ведущая	1
17	85372217	ГАЙКА	1
18	851855001	ПРОКЛАДКА регулировочная	AR
18	8M0224379	Регулировочная шайба	AR
18	851855003	Прокладка регулировочная	AR
18	851855005	Прокладка регулировочная	AR
18	851855015	Прокладка регулировочная	AR
19	161542	Крыльчатка	1
20	161551	Шпонка	1
21	161563	Корпус верхний водяного насоса	1
21	8M0048865	Ремкомплект корпуса водяного насоса	1
22	161573	Вставка	1
23	161583	Прокладка	1
23	16158017	Прокладка	1
24	851857	Направляющая пластина	1
25	161584	Прокладка	1
25	8M0155405	Прокладка	1
26	8260532	Корпус водяного насоса нижний	1
27	952188	Штифт установочный	2
28	8537079	Сальник масляный	2
29	8537954	Прокладка регулировочная	1
30	16131	Уплотнительное кольцо	1
31	82304214	БОЛТ	4
31	879194276	Болт	4
32	161682	Сальник	1
33	161705	Трубка водяная	1
33	161704	Трубка водяная	1
33	16170007	Трубка водяная	1
34	161712	Сальник	1
35	9528615	Втулка	1
36	8537074	Сальник	1
37	161722	Кулачок	1
37	8M0172382	Кулачок сцепления	1
38	16179	Штифт	2
39	161865	ТЯГА КУЛАЧКА	1
39	161863	ТЯГА КУЛАЧКА	1
39	16186006	Тяга кулачковая	1
40	161762	Втулка	1
41	161772	Кольцо уплотнительное	1
42	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	8107532	УПОР	1
44	162111	БОЛТ	1
44	8230427	Болт в сборе (M6 x 12)	1
45	851859	Разъём	1
46	952189	Штифт установочный	2
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1
-	853792A3	Ремкомплект водяного насоса	1
-	853792A10	Ремкомплект	1
-	853783A03	Комплект корпуса удлинителя XL	1
-	8M0127367	Комплект удлинителя	1

Рис. 62Картер редуктора, ведущий вал, серийный номер 0N116271 и выше Gear Housing Driveshaft, Serial 0N116271 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0119566	Заказ 8M0127365	1
-	8M0046099	Корпус редуктора в сборе (полный)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
2	8130487	Подшипник игольчатый	1
3	82304212	БОЛТ	6
3	879194274	Болт	6
4	953683	Пробка	2
4	8M0229353	Пробка	2
5	95220	Прокладка	2
5	8M0082880	Комплект уплотнений сливной пробки	2
6	8537631	Водозаборник в сборе	1
6	853763003	Комплект фильтра-сетки	1
7	8555444	Винт, 2 шт.	1
8	85372216	ГАЙКА	1
8	85372210	Гайка	1
9	8537632	Водозаборник	1
10	8248324	Винт (M6 x 16)	1
11	953682	Винт сливной	1
11	8M0242591	Пробка водяного контура	1
12	952209	Прокладка	1
12	95220011	Прокладка	1
13	161366	Вал приводной	1
13	161365	Вал приводной	1
13	16136007	Вал гребной	1
14	161283	Подшипник шариковый	2
15	953836	Пружина	1
16	16138004	Шестерня ведущая	1
17	85372217	ГАЙКА	1
18	851855001	ПРОКЛАДКА регулировочная	AR
18	8M0224379	Регулировочная шайба	AR
18	851855003	Прокладка регулировочная	AR
18	851855005	Прокладка регулировочная	AR
18	851855015	Прокладка регулировочная	AR
19	161542	Крыльчатка	1
20	161551	Шпонка	1
21	16156004	Корпус верхний водяного насоса	1
22	16157005	Вставка водяного насоса	1
23	16158011	Прокладка	1
24	851857	Направляющая пластина	1
25	161584	Прокладка	1
25	8M0155405	Прокладка	1
26	8260532	Корпус водяного насоса нижний	1
27	952188	Штифт установочный	2
28	8537079	Сальник масляный	2
29	8537954	Прокладка регулировочная	1
30	16131	Уплотнительное кольцо	1
31	82304214	БОЛТ	4
31	879194276	Болт	4
32	161682	Сальник	1
33	161705	Трубка водяная	1
33	161704	Трубка водяная	1
33	16170007	Трубка водяная	1
34	161712	Сальник	1
35	9528615	Втулка	1
36	8537074	Сальник	1
37	161722	Кулачок	1
37	8M0172382	Кулачок сцепления	1
38	16179	Штифт	2
39	161865	ТЯГА КУЛАЧКА	1
39	161863	ТЯГА КУЛАЧКА	1
39	16186006	Тяга кулачковая	1
40	161762	Втулка	1
41	161772	Кольцо уплотнительное	1
42	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
43	8107532	УПОР	1
44	162111	БОЛТ	1
44	8230427	Болт в сборе (M6 x 12)	1
45	851859	Разъём	1
46	952189	Штифт установочный	2
-	8M0046095	Комплект прокладок нижнего узла	1
-	8M0243083	Комплект прокладок	1
-	8M0046094	Ремкомплект водяного насоса	1
-	853783A03	Комплект корпуса удлинителя XL	1
-	8M0127367	Комплект удлинителя	1

Рис. 63Картер редуктора, гребной вал, серийный номер 0N116270 и ниже Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	Номер детали	Наименование	Кол-во
-	825132A24	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A25	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132A26	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
47	8130488	Подшипник игольчатый	1
48	8129442	Шестерня переднего хода	1
49	851860003	Прокладка регулировочная	AR
49	851860015	Прокладка регулировочная	AR
49	851860001	Прокладка регулировочная	AR
50	195132	Гребной вал	1
51	812946003	СЦЕПЛЕНИЕ	1
52	161502	Штифт сцепления	1
53	8126456	Пружина	1
54	176673	ПРУЖИНА	1
55	8537641	Держатель пружины	1
56	161521	Толкатель кулачковый	1
57	161322	Шарик стальной	1
58	825119A3	Корпус подшипника в сборе	1
58	8M0119562	Корпус подшипника	1
59	8130487	Подшипник игольчатый	1
60	161302	Сальник	1
61	161323	Подшипник шариковый	1
62	161312	Уплотнительное кольцо	1
63	8129453	Шестерня заднего хода	1
64	161408	Шайба	1
65	162634	Болт	2
65	8M0086977	Болт	2
66	895106	Шайба нержавеющая	2
66	16826	Шайба нержавеющая	2
67	161453	Ступица упорная	1
68	879150151	Ступица	1
69	802628003	Гребной винт (10)	OPT
69	QA2064X	Гребной винт 11.25X10R	OPT
69	802628002	Гребной винт (11)	OPT
69	802628T04	Заказ QA2070X	OPT
69	802621004	Гребной винт (13.5)	1
69	802621003	Гребной винт (14.5)	OPT
69	802621T06	Заказ QA2080X	OPT
69	802621T08	Гребной винт (12)	OPT
69	816702A45	Гребной винт 10.8X12	OPT
69	802621005	Гребной винт (12.5)	1
69	802621T08	Гребной винт (12)	1
-	879782002	Резиновая ступица	1
-	8M0075316	Резиновая ступица	1
70	851861	Ступица упора (задняя)	1
71	161409	Шайба	1
72	161472	Гайка гребного винта	1
73	8150265	Шплинт	1
74	853762	Триммерный плавник	1
75	167051	Болт (M6 x 20)	1
-	851887A98	Комплект прокладок нижнего узла	1
-	851887A08	Прокладка	1

Рис. 64Картер редуктора, гребной вал, серийный номер 0N116271 и выше Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0046098	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	825132T39	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	8M0119566	Заказ 8M0127365	1
-	8M0046099	Корпус редуктора в сборе (полный)	1
-	8M0121551	Корпус редуктора в сборе	1
1	825132A10	Корпус редуктора в сборе (базовый)	1
1	8M0127360	Корпус редуктора базовый 40 2-тактный	1
1	825132A19	Корпус редуктора в сборе (базовый)	1
1	8M0127361	Корпус редуктора базовый	1
47	8130488	Подшипник игольчатый	1
48	8129442	Шестерня переднего хода	1
49	851860003	Прокладка регулировочная	AR
49	851860015	Прокладка регулировочная	AR
49	851860001	Прокладка регулировочная	AR
50	195132	Гребной вал	1
51	812946003	СЦЕПЛЕНИЕ	1
52	161502	Штифт сцепления	1
53	8126456	Пружина	1
54	176673	ПРУЖИНА	1
55	8537641	Держатель пружины	1
56	161521	Толкатель кулачковый	1
57	161322	Шарик стальной	1
58	825119A3	Корпус подшипника в сборе	1
58	8M0119562	Корпус подшипника	1
59	8130487	Подшипник игольчатый	1
60	161302	Сальник	1
60	8M0119560	Сальник масляный	1
60	8M0119560	Сальник масляный	1
61	161323	Подшипник шариковый	1
62	161312	Уплотнительное кольцо	1
63	8129453	Шестерня заднего хода	1
64	161408	Шайба	1
65	162634	Болт	2
65	8M0086977	Болт	2
66	895106	Шайба нержавеющая	2
66	16826	Шайба нержавеющая	2
67	161453	Ступица упорная	1
67	8M0088039	Комплект крепежа Reflex Suzuki	1
67	8M0088039	Комплект крепежа Reflex Suzuki	1
68	879150151	Ступица	1
69	802628003	Гребной винт (10)	OPT
69	QA2064X	Гребной винт 11.25X10R	OPT
69	802628002	Гребной винт (11)	OPT
69	802628T04	Заказ QA2070X	OPT
69	802621004	Гребной винт (13.5)	1
69	802621003	Гребной винт (14.5)	OPT
69	802621T06	Заказ QA2080X	OPT
69	802621T08	Гребной винт (12)	OPT
69	816702A45	Гребной винт 10.8X12	OPT
69	802621005	Гребной винт (12.5)	1
69	802621T08	Гребной винт (12)	1
-	879782002	Резиновая ступица	1
-	8M0075316	Резиновая ступица	1
70	851861	Ступица упора (задняя)	1
70	8M0088039	Комплект крепежа Reflex Suzuki	1
70	8M0088039	Комплект крепежа Reflex Suzuki	1
71	161409	Шайба	1
72	161472	Гайка гребного винта	1
73	8150265	Шплинт	1
74	853762	Триммерный плавник	1
75	167051	Болт (M6 x 20)	1
-	8M0046095	Комплект прокладок нижнего узла	1
-	8M0243083	Комплект прокладок	1

Рис. 65Впускной коллектор и блок клапанов Inlet Manifold and Reed Block

REF	Номер детали	Наименование	Кол-во
1	853717A2	Коллектор впускной в сборе	1
1	853717A3	Коллектор впускной в сборе	1
2	855555	Прокладка	3
2	8M0047033	Прокладка	3
3	168286	Болт	11
4	8537191	Блок лепестковых клапанов	3
4	8537192	Блок лепестковых клапанов	3
5	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
5	8M0057113	Трубка	1
6	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
6	8M0057113	Трубка	1
7	95395	Зажим нержавеющая сталь	4
8	16329	БОЛТ (M6 x 85)	6
8	855809003	Болт	6
9	809931044	ШАЙБА	6
10	16818	Стопорная шайба	6
11	813275	Хомут	1
12	95314	Винт катушки зажигания	1
13	8230317	ВИНТ	6
-	851886A98	Головка блока цилиндров в сборе	1
-	8M0242296	КОРОТКИЙ БЛОК	1
-	802806A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0242298	КОРОТКИЙ БЛОК	1
-	812937A98	Комплект прокладок головки блока цилиндров	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1
-	812937A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	8M0081614	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 66Ручной наклон, серийный номер 0N096057 и ниже Manual Tilt Serial Number 0N096057 and Below

REF	Номер детали	Наименование	Кол-во
1	853775	Рукоятка	1
2	853776	Кнопка	1
2	8M0245322	Стопор	1
3	804049	Вал/болт рычага замка реверса	1
3	803790001	БОЛТ С буртиком	1
4	16826	Шайба нержавеющая	3
5	804048	Рычаг стопора откидывания	1
5	8M0059835	Рычаг стопора откидывания	1
6	895118002	Шайба	1
6	953921	Шайба нержавеющая	1
7	8040246	Пружина	1
8	804050	Тяга	1
9	804046003	ВАЛ Блокировки реверса	1
10	160572	Стопорное кольцо E-образное	2
11	953832	Пружина	1
12	853774	Упор	1
13	8251131	Кронштейн	1
14	825112006	Упор наклона	1
14	8M0230676	Стопор откидывания	1
15	9521813	Штифт пружинный	1
16	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
16	879194006	Установочная пластина	1
17	823042052	БОЛТ	2
17	8M0098607	Болт	2
18	8040244	Пружина	2
18	8040245	Пружина	2
19	804047	Штанга замка реверса	1
20	804044	Замок реверса (правый борт)	1
21	804045004	РЫЧАГ Блокировки реверса	1
22	8040441	Замок реверса (левый борт)	1
23	8150261	Шплинт	1
24	804049001	ВАЛ	1
25	804024009	ПРУЖИНА	1
25	824024012	ПРУЖИНА	1
26	804024010	ПРУЖИНА	1
26	824024011	ПРУЖИНА	1

Рис. 67Ручной наклон, серийный номер 0N096058 и выше Manual Tilt Serial Number 0N096058 and Up

REF	Номер детали	Наименование	Кол-во
1	853775	Рукоятка	1
2	853776	Кнопка	1
2	8M0245322	Стопор	1
3	803790001	БОЛТ С буртиком	1
4	16826	Шайба нержавеющая	1
5	879288263	Рычаг стопора откидывания	1
6	895118002	Шайба	1
6	953921	Шайба нержавеющая	1
7	953925	ШАЙБА	1
8	898103107	Втулка	1
9	8040246	Пружина	1
10	804050	Тяга	1
11	804046003	ВАЛ Блокировки реверса	1
12	160572	Стопорное кольцо E-образное	2
13	953832	Пружина	1
14	853774	Упор	1
15	8251131	Кронштейн	1
16	825112008	Упор наклона	1
16	8M0230676	Стопор откидывания	1
17	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
17	879194006	Установочная пластина	1
18	823042052	БОЛТ	2
18	8M0098607	Болт	2
19	8040244	Пружина	2
19	8040245	Пружина	2
20	804047	Штанга замка реверса	1
21	804044	Замок реверса (правый борт)	1
22	804045004	РЫЧАГ Блокировки реверса	1
23	8040441	Замок реверса (левый борт)	1
24	8150261	Шплинт	1
25	804049001	ВАЛ	1
26	804024009	ПРУЖИНА	1
26	824024012	ПРУЖИНА	1
27	804024010	ПРУЖИНА	1
27	824024011	ПРУЖИНА	1

Рис. 68Компоненты системы впрыска масла Oil Injection Components

REF	Номер детали	Наименование	Кол-во
1	8127181	Масляный бак	1
1	812718T1	Масляный бачок в сборе	1
2	19070A2	Крышка в сборе	1
3	90186	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	8160661	Сальник	1
1	812718A1	Бак в сборе масляный	1
1	812718T1	Масляный бачок в сборе	1
2	828765A2	Крышка в сборе	1
4	8160662	Сальник	1
4	8M0039080	Сальник масляного бака	1
5	19299A1	Вентиляция в сборе	1
6	64871	КЛАПАН	1
7	813644	Втулка уплотнительная	1
8	813649	Чехол	1
9	812890	Пыльник	1
9	8M0039085	Пыльник	1
10	12886A6	Переключатель в сборе	1
11	58376	Винт (.164-18 x .375)	1
12	812690A1	Насос в сборе системы впрыска масла	1
12	818902A1	Масляный насос в сборе	1
13	62705	Кольцо уплотнительное масляного насоса	1
13	8M0204667	Кольцо уплотнительное @2	1
14	36390	Уплотнительное кольцо корпуса водяной трубки	1
15	40011108	Винт (M5 x 20) нержавеющая сталь	2
16	19277	Шестерня ведомая	1
17	19278A2	Подшипниковый узел в сборе	1
18	82381325	ТРУБКА (10.00 дюймов в наборе)	2
18	82381335	ТРУБКА (15.00 дюймов в наборе)	2
19	72761	ШАЙБА (.203 x .562 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ МЕТКИ ЗАЖИГАНИЯ	1
20	821287	ТЯГА	1

Рис. 69Гидроподъем Power Trim

REF	Номер детали	Наименование	Кол-во
1	822344A5	Электрогидравлический подъём	1
1	822344T14	Электрогидравлический подъём в сборе	1
-	827668A1	Комплект уплотнительных колец	1
2	827670A2	Шток амортизатора в сборе	1
2	893931A01	Шток амортизатора в сборе	1
3	827671A1	Пилотный обратный клапан в сборе	1
4	827672A1	Клапан сброса наклона в сборе	1
5	827673A1	Седло всасывающего клапана в сборе	1
6	827674A1	Насос в сборе	1
7	NSS	NOT SOLD SEPARATE Ball/Spring	1
8	NSS	NOT SOLD SEPARATE Screw	1
9	NSS	NOT SOLD SEPARATE Filter	1
10	NSS	NOT SOLD SEPARATE O-Ring	1
11	827675A1	Электродвигатель в сборе	1
12	NSS	NOT SOLD SEPARATE Screw	4
13	NSS	NOT SOLD SEPARATE Washer	4
14	88238A15	Кабель в сборе	1
15	NSS	NOT SOLD SEPARATE O-Ring	1
16	NSS	NOT SOLD SEPARATE Coupler	1
17	827676	ПОРШЕНЬ ПАМЯТИ	1
18	813442A2	Узел ручного сброса в сборе	1
18	893929A01	Комплект предохранительного клапана	1
19	811613	Штекер в сборе	1
20	831276T	Кронштейн	1
21	826802A9	Жгут проводов тримма в сборе	1
22	82129125	ВИНТ (M6 x 25 мм)	2
23	828151A1	Реле в сборе	2
23	8M0207773	Реле тримма в сборе	2
24	828102	Кронштейн	2
24	8M0207771	Кронштейн крепления	2
25	818967	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	2
25	8M0207785	Втулка	2
26	818968	ВТУЛКА	2
26	8M0214955	Втулка	2
27	8128321	Винт (#10-16 x .600)	1
27	878609	Винт (#10-16 x .600)	1
28	69205	С-ОБРАЗНАЯ ШАЙБА	1
28	8M0084613	Пружинная шайба	1
29	22740	ЗАЖИМ	2

Рис. 70Компоненты гидроподъема Power Trim Components

REF	Номер детали	Наименование	Кол-во
1	99659A21	Коллектор в сборе чёрный	1
1	99659A22	Коллектор в сборе серый	1
2	99616	Резьбовая пробка	11
2	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	11
3	41493A9	Цилиндр тримма в сборе	1
3	41493A6	Цилиндр тримма в сборе	1
4	41492A1	Направляющая в сборе	1
5	41478A1	Ремонтный комплект	1
6	41482A3	Комплект обратного клапана	1
7	99638A1	Направляющая в сборе	2
7	8M0021648	Торцевая крышка в сборе	2
8	43397A7	Поршень в сборе левый	1
9	12184A1	Фильтр подъёма в сборе	1
10	43398A3	Поршень/шток в сборе Power Trim правый	1
10	878414T01	Поршень в сборе	1
11	13794	Штифт канавки цилиндра тримма (верхний)	1
11	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	1
12	812843A1	Клапан в сборе	1
12	893929A01	Комплект предохранительного клапана	1
12A	812844	Стопорное кольцо E-образное	1
12A	815949001	Стопорное кольцо E-образное	1
13	4000327	ВИНТ (M6 x 14)	4
14	43450	Шайба	4
14	4002315	ШАЙБА (6.60 X 12.5 X 1.5 мм - НЕРЖ. СТАЛЬ)	4
15	99642	Крышка	1
16	48462A2	Комплект уплотнительных колец	1
16	48462A4	Комплект уплотнительных колец	1
17	99609A1	Пробка в сборе	1
18	99641A1	Вал в сборе	1
18	99641A02	Вал в сборе	1
19	99616	Резьбовая пробка	2
19	56800	ПРОБКА ТРУБНАЯ (.0625-27) Без масляной инжекции	2
20	4008820	ВИНТ (M6 x 20)	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	99186T	НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ	1
22	826729A10	ORD 8M0143217 Mercury / Quicksilver	1
23	99625	Вал	1
23	99625002	Вал	1
24	43396A2	Анод в сборе	1
24	818298Q1	Комплект анода	1
25	4000332	ВИНТ (M6 x 35)	2
26	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
26	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
27	996301	Пластина-фиксатор	2
27	8M0045383	Ударная пластина	2
28	58643	Шайба стопорная (.375)	2
29	46335	ГАЙКА (.375-24)	2
30	99695A1	Жгут проводов управления силовым триммом в сборе	1
30	17201A3	Жгут проводов в сборе управления силовым триммом	1
31	79139A23	Провод в сборе красный	1
31	87379A14	Провод в сборе (2.750 дюйма)	1
32	96158	Соленоид стартера	3
32	8M0185622	Соленоид	3
33	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	6
34	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
35	44431	Штифт канавки нижний	1
35	878267	Штифт	1
36	94330	Гайка (.250-20) латунная	4
37	97861	Изолятор	3
38	22875	ЗАЖИМ	1
39	69205	С-ОБРАЗНАЯ ШАЙБА	1
39	8M0084613	Пружинная шайба	1
40	69079	ВИНТ (#10-16 x .440) БЛОК ПЕРЕКЛЮЧАТЕЛЯ	1
41	4000377	ВИНТ (M10 x 30)	6
42	400258	СТОПОРНАЯ ШАЙБА (M10) Нержавеющая сталь	6

Рис. 71Ручной стартер, серийный номер 0N252805 и ниже Recoil Starter Serial 0N252805 and Below

REF	Номер детали	Наименование	Кол-во
1	804021A1	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
2	8518583	ВТУЛКА	1
3	804026	СКОЛЬЗЯЩАЯ ПЛАСТИНА	1
4	804024	ПРУЖИНА СТАРТЕРА	1
5	804022	КАТУШКА	1
6	9539212	Шайба	1
7	804027	СТОПОРНОЕ КОЛЬЦО C	1
8	8040242	Пружина возвратная	1
9	804023	ХРАПОВИК	1
10	8040241	Пружина фрикционная	1
11	8040261	Скользящая пластина	1
12	804025	ФРИКЦИОННАЯ ПЛАСТИНА	1
13	162637	Болт	1
14	804028	ШНУР СТАРТЕРА	1
15	804029	РУКОЯТКА СТАРТЕРА	1
16	804030	НАПРАВЛЯЮЩАЯ	1
16	8M0054758	НАПРАВЛЯЮЩАЯ	1
17	162637	Болт	2
18	804031	СТОПОР КАТУШКИ	1
19	804032	РЫЧАГ СТОПОРА	1
20	8040243	Пружина стопорная	1
21	9539213	Шайба	1
22	81502611	Шплинт	1
23	85374013	ПРОВОД	1
24	804033	ДЕРЖАТЕЛЬ ТРОСА	1
25	804034	ВИНТ	1
26	8113683	Втулка	1
27	853755002	Колпачок рукоятки стартера	1
28	400256	СТОПОРНАЯ ШАЙБА (M6)	3
29	4000330	ВИНТ (M6 x 25)	1
29	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
30	16826	Шайба нержавеющая	2
31	9528624	Втулка (9.3 мм)	1
31	8M0021168	ВТУЛКА	1
32	804036	СТОПОРНЫЙ РЫЧАГ СТАРТЕРА	1
33	804035	ШКИВ СТАРТЕРА	1
33	8M0231222	ШКИВ СТАРТЕРА	1
34	168307	БОЛТ	3
35	17025	ШАЙБА СТОПОРНАЯ	3
36	4000330	ВИНТ (M6 x 25)	3
36	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	3

Рис. 72Ручной стартер, серийный номер 0N252806 до 0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	Номер детали	Наименование	Кол-во
-	8M0129212	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
1	8M0129194	КОРПУС СТАРТЕРА	1
2	8M0129206	ПРУЖИНА СТАРТЕРА	1
3	8M0129197	КАТУШКА	1
4	8M0129207	ПРУЖИНА ТРЕНИЯ	1
5	8M0129210	ПЛАСТИНА ТРЕНИЯ	1
6	8M0129201	ВИНТ	3
7	812635T03	ХРАПОВИК	1
8	8M0129198	ПРУЖИНА ВОЗВРАТА	1
9	8M0129209	ПРУЖИНА ВОЗВРАТА	1
10	85374013	ПРОВОД	1
11	8113683	Втулка	1
12	81502611	Шплинт	1
13	9539213	Шайба	1
14	804032	РЫЧАГ СТОПОРА	1
15	8040243	Пружина стопорная	1
16	8M0129205	НАПРАВЛЯЮЩАЯ ТРОСА	1
17	8M0129200	ВИНТ	3
18	804031	СТОПОР КАТУШКИ	1
19	8M0129202	КРЫШКА	1
20	8M0129199	ВИНТ	1
21	804029	РУКОЯТКА СТАРТЕРА	1
22	8M0129204	ТРОС СТАРТЕРА	1
23	853755002	Колпачок рукоятки стартера	1
24	4000330	ВИНТ (M6 x 25)	4
24	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	4
25	400256	СТОПОРНАЯ ШАЙБА (M6)	3
26	8M0129216	ШКИВ СТАРТЕРА	1
26	8M0231222	ШКИВ СТАРТЕРА	1
27	168307	БОЛТ	3
28	17025	ШАЙБА СТОПОРНАЯ	3
29	16826	Шайба нержавеющая	2
30	8M0021168	ВТУЛКА	1
31	804036	СТОПОРНЫЙ РЫЧАГ СТАРТЕРА	1

Рис. 73Ручной стартер, серийный номер 0N468475 и выше Recoil Starter Serial 0N468475 and Up

REF	Номер детали	Наименование	Кол-во
-	8M0225922	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
1	8M0129194	КОРПУС СТАРТЕРА	1
2	8M0129206	ПРУЖИНА СТАРТЕРА	1
3	8M0129197	КАТУШКА	1
4	8M0129207	ПРУЖИНА ТРЕНИЯ	1
5	8M0129210	ПЛАСТИНА ТРЕНИЯ	1
6	8M0129199	ВИНТ	4
7	812635T03	ХРАПОВИК	1
8	8M0129198	ПРУЖИНА ВОЗВРАТА	1
9	8M0129209	ПРУЖИНА ВОЗВРАТА	1
10	85374013	ПРОВОД	1
11	8113683	Втулка	1
12	81502611	Шплинт	1
13	9539213	Шайба	1
14	804032	РЫЧАГ СТОПОРА	1
15	8040243	Пружина стопорная	1
16	8M0129205	НАПРАВЛЯЮЩАЯ ТРОСА	1
17	8M0129200	ВИНТ	3
18	804031	СТОПОР КАТУШКИ	1
19	804029	РУКОЯТКА СТАРТЕРА	1
20	8M0129204	ТРОС СТАРТЕРА	1
21	853755002	Колпачок рукоятки стартера	1
22	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	4
23	400256	СТОПОРНАЯ ШАЙБА (M6)	3
-	8M0231227	ШКИВ СТАРТЕРА	1
24	8M0231222	ШКИВ СТАРТЕРА	1
24	8M0231227	ШКИВ СТАРТЕРА	1
25	8M0231224	БОЛТ	3
26	8M0231226	ПЛАСТИНА ШКИВА СТАРТЕРА	3
26	8M0231227	ШКИВ СТАРТЕРА	3
27	16826	Шайба нержавеющая	2
28	8M0021168	ВТУЛКА	1
29	804036	СТОПОРНЫЙ РЫЧАГ СТАРТЕРА	1

Рис. 74Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование
-	81639990	Каталог запчастей XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10
-	816290A90	Комплект наклеек (XR10)
-	816291A92	Комплект наклеек (MAGNUM 10)
-	817633A91	Комплект наклеек (SEA PRO 10)
-	13361A91	Комплект наклеек (MARATHON 10)
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	816755930	Руководство пользователя (SEA PRO 10)
-	816757930	Руководство пользователя (MARATHON 10)

Рис. 75КОМПОНЕНТЫ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Shift Components

REF	Номер детали	Наименование	Кол-во
1	161864	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
2	161843	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
3	851862	Рычаг переключения	1
4	163361	Втулка	2
5	8537234	Шайба волнистая	1
6	851863	Зажим	1
7	851864	Стопор	1
7	8M0138736	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
8	8107551	БОЛТ	1
9	8518641	ХОМУТ	1
9	8M0138737	ОПОРА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
10	851865	Вал переключения	1
11	953925	ШАЙБА	1
12	851863	Зажим	1
13	8537452	Гнездо троса	1
13	8M0079131	ГНЕЗДО	1
14	953925	ШАЙБА	1
15	8150262	Шплинт	1
16	804037	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ (Рукоятка)	1
17	16219	Сальник	1

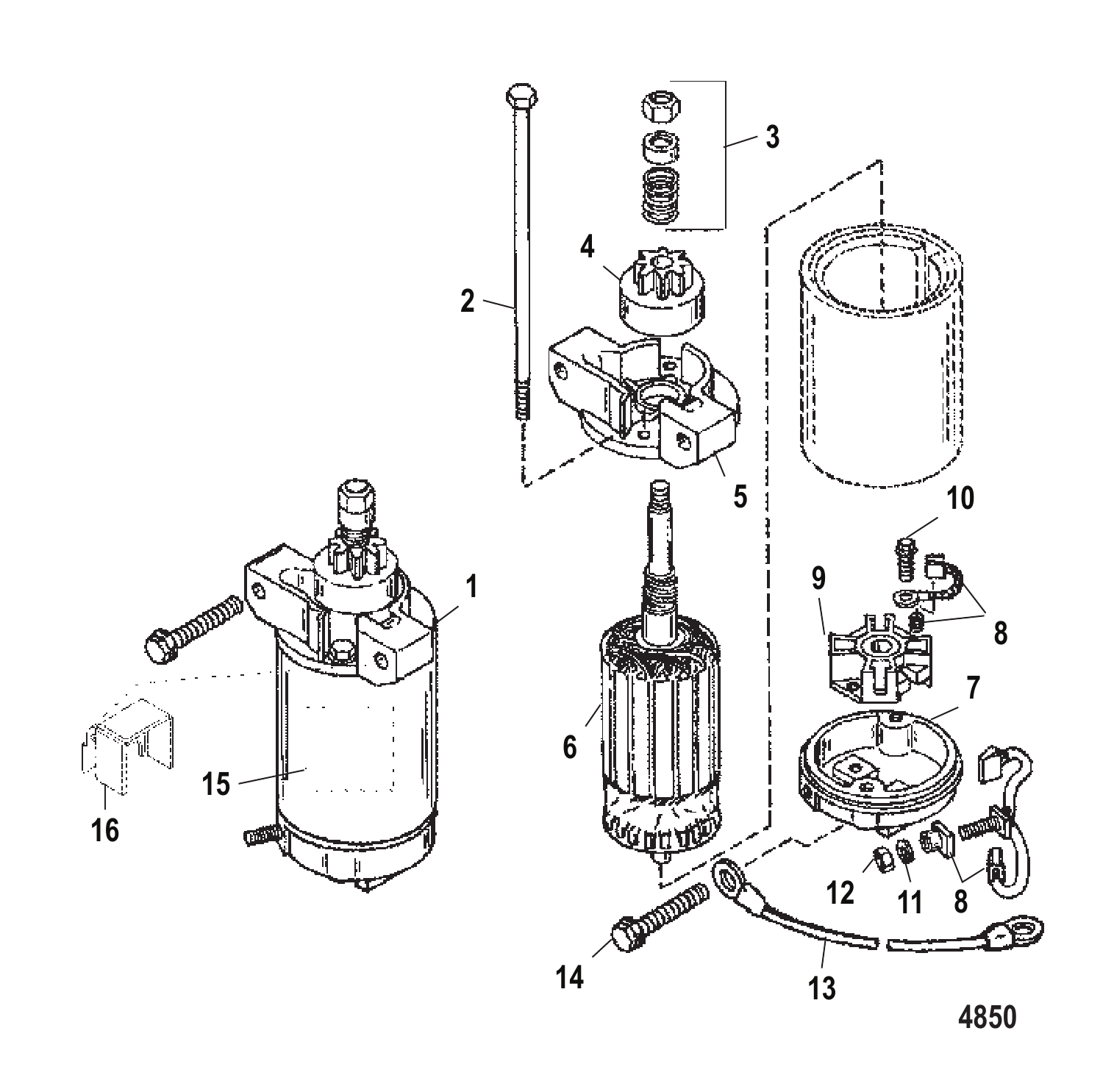

Рис. 76СТАРТЕР Starter Motor

REF	Номер детали	Наименование	Кол-во
1	822462	СТАРТЕР В СБОРЕ	1
2	965661	СКВОЗНОЙ БОЛТ	1
3	90643	КОМПЛЕКТ ПРИВОДА	1
4	68575	ПРИВОД В СБОРЕ	1
4	685753	ПРИВОД В СБОРЕ	1
5	823639	Крышка привода	1
5	8236392	Крышка привода	1
6	965651	ЯКОРЬ	1
7	8119011	Крышка коллектора	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	1
9	898265014	Держатель щёток	1
10	F15158	Винт	2
11	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	1
12	64015	Гайка (.250-20) клеммы стартерного соленоида	1
13	88439A9	Кабель аккумулятора положительный в сборе (5/16)	1
14	40011153	ВИНТ (M8 x 45) Нержавеющая сталь	3
15	NSS	NOT SOLD SEPARATE Decal-Warning	1
16	823989	КРОНШТЕЙН МАСЛЯНОГО БАКА	1

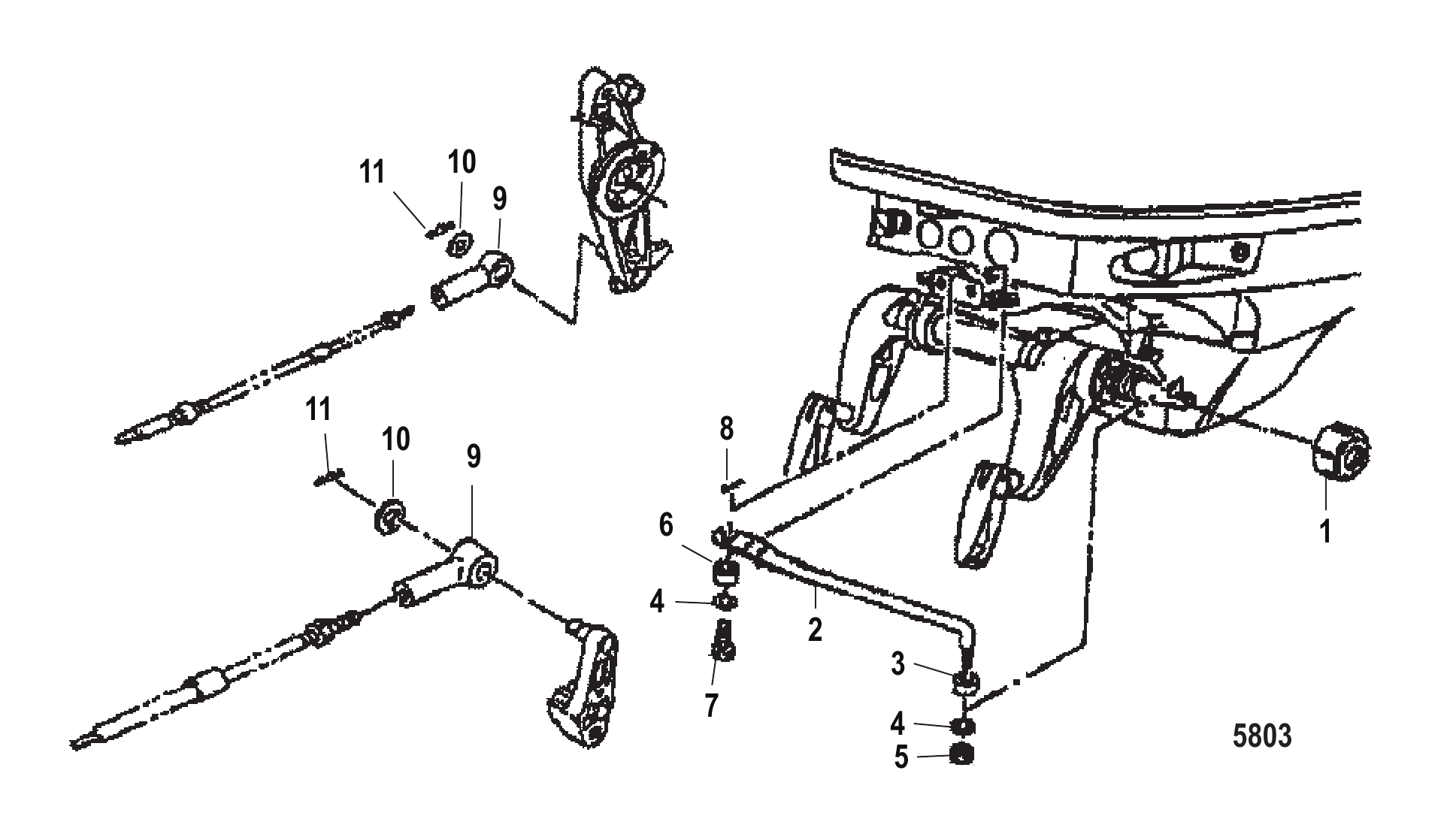

Рис. 77Компоненты рулевой тяги Steering Drag Link Components

REF	Номер детали	Наименование	Кол-во
-	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
1	853825	Крышка	1
2	8538241	Тяга рулевой сошки	1
2	853824A2	КОМПЛЕКТ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ	1
3	9528621	Втулка	1
4	9539210	Шайба	2
5	161473	Гайка нейлоновая	1
6	9528622	Втулка	1
7	8518666	БОЛТ	1
8	8150267	Шплинт	1
9	8537452	Гнездо троса	2
9	8M0079131	ГНЕЗДО	2
10	953925	ШАЙБА	2
11	8150262	Шплинт	2

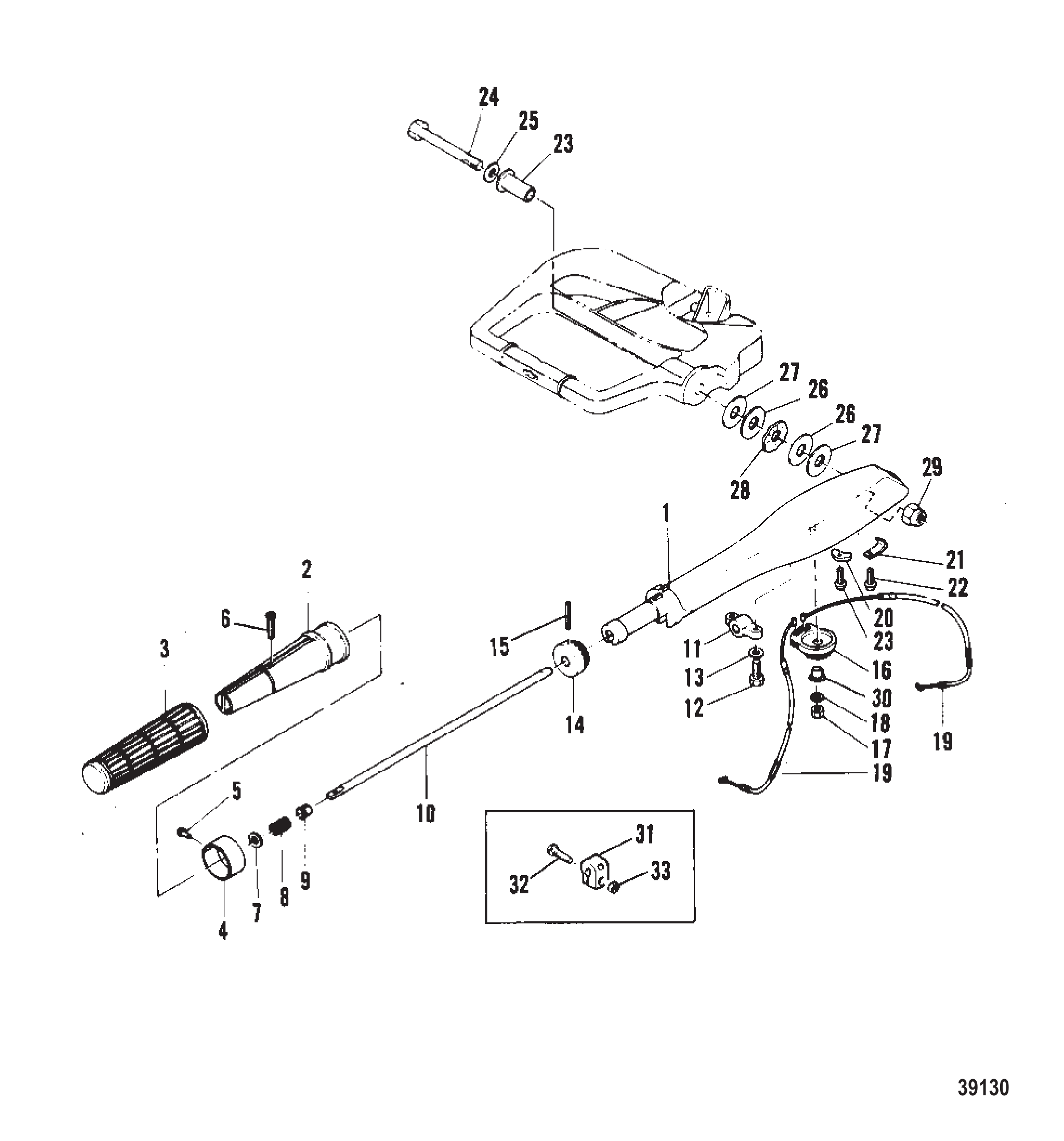

Рис. 78Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
0-1	95419M	Рукоятка рулевого управления в сборе (не используется с дистанционным управлением)	1
0-1	95419A1	Рукоятка в сборе рулевая	1
0-1	97746M	Рукоятка рулевого управления в сборе (не используется с дистанционным управлением)	1
0-1	95419A1	Рукоятка в сборе рулевая	1
1	84971M	Рукоятка рулевая	1
2	81585M	Рукоятка	1
3	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
3	8M0080456	Рукоятка	1
4	97747M	Указатель дроссельной заслонки	1
5	81907M	Заклёпка	1
6	84300M	ВИНТ	1
6	811916M	Винт	1
7	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
7	82220M	Шайба	1
8	82095M	Пружина	1
9	81945M	Втулка	1
10	83516M	Вал рукоятки рулевого управления	1
11	83517M	Кронштейн	1
12	84058M	Болт (M6 x 20)	2
13	82214M	Шайба	2
14	80778M	Шестерня	1
15	82151M	Штифт роликовый	1
16	83518M	Шестерня ведущая	1
16	94512M	Шестерня ведущая	1
17	82389M	Гайка	1
18	82212M	Стопорная шайба	1
19	97748M	Трос дроссельной заслонки	2
20	83521M	Держатель троса	1
21	83522M	Держатель троса	1
22	83523M	Винт	2
23	81950M	Втулка	1
24	94514M	Болт	1
25	83524M	Шайба	1
26	81853M	Шайба	2
27	81815M	Шайба	2
28	81870M	Шайба волнистая	1
29	81786M	Гайка нейлоновая	1
30	83519M	Втулка	1
31	82895M	Фрикционная шайба	1
32	84058M	Болт (M6 x 20)	1
33	83056M	Гайка	1

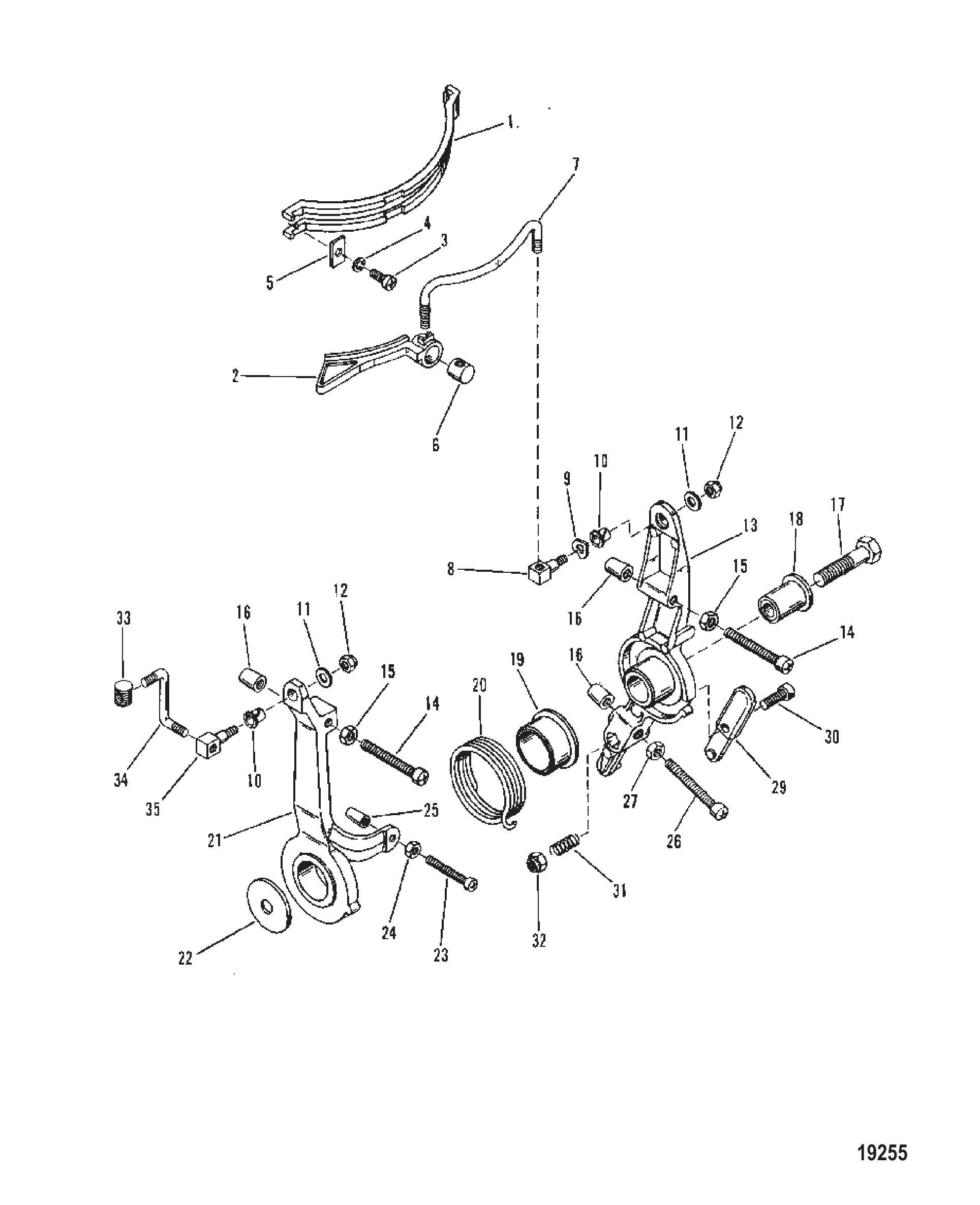

Рис. 79ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	76864	КОРПУС НЕЙЛОНОВОГО ПРИВОДА ДРОССЕЛЯ	1
2	77025	КУЛАЧОК НЕЙЛОНОВОГО ПРИВОДА ДРОССЕЛЯ	1
3	37571	Винт (.190-32 x .500) кронштейна к блоку цилиндров	1
4	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
5	60570	ПЛАСТИНА ДЕРЖАТЕЛЯ - КОРПУС ПРИВОДА	1
6	74213	ВТУЛКА НЕЙЛОНОВАЯ СОЕДИНИТЕЛЬНОЙ ТЯГИ ДРОССЕЛЯ	1
7	74164	ТЯГА СОЕДИНИТЕЛЬНАЯ ДРОССЕЛЯ	1
8	77013A1	Верлюга	1
9	29402	ШАЙБА ВОЛНОВАЯ	2
10	26856	ВТУЛКА	2
11	33786	Шайба винта экрана	2
11	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
12	45774	ГАЙКА ЗАЖИМНОГО ВИНТА ЦЕНТРАЛЬНОГО КОРЕННОГО ПОДШИПНИКА	2
13	77032A2	РЫЧАГ В СБОРЕ УПРАВЛЕНИЯ ДРОССЕЛЕМ	1
14	73655	ВИНТ РЕГУЛИРОВКИ РЫЧАГА ДРОССЕЛЯ (2")	2
14	67916	Винт (.250-28 x 2.00)	2
15	29598	ГАЙКА (.250-28) Нержавеющая сталь	3
16	52023	Крышка	3
17	55337	Винт (.375-16 x 1.75)	1
17	818165	ВИНТ (.375-16 x 1.75)	1
18	55164	Втулка	1
19	55171	Втулка	1
20	55162	Пружина	1
21	77031A2	РЫЧАГ В СБОРЕ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
22	68410	ШАЙБА	1
22	46765	ШАЙБА (.390 x 1.50 x .120)	1
23	32627	ВИНТ (.190-32 x 1.50) РЕГУЛИРОВОЧНЫЙ - РЫЧАГ ОПЕРЕЖЕНИЯ	1
24	68219	Гайка (#10-32) нержавеющая сталь	1
25	48039	КРЫШКА	1
26	77650	ВИНТ РЕГУЛИРОВКИ РЫЧАГА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
27	29598	ГАЙКА (.250-28) Нержавеющая сталь	1
28	52023	Крышка	1
29	39483	ЗАЩЕЛКА	1
30	22486	ВИНТ (.250-28 x .880)	1
30	69026	ВИНТ (.250-28 x .880)	1
31	20099	Пружина	1
32	20586	Гайка (.250-28) винта защелки	1
32	826709109	Гайка (.250-28) нержавеющая сталь	1
33	74897	Ось поворота	1
33	74897T	Ось поворота	1
34	74212	ТЯГА СОЕДИНИТЕЛЬНАЯ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ	1
35	77013A1	Верлюга	1

Рис. 80Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	8539966	Инструмент для пружинных штифтов	1
2	8539968	Инструмент для пружинных штифтов	1
3	80313314	Инструмент для стопорного штифта сцепления	1
4	9528623	Втулка	1
5	161773	Кольцо уплотнительное	1
6	80313310	Измерительный инструмент для вала	1
7	80313311	Съёмник подшипника	1
7	8M0050354	Инструмент	1
8	1614011	Шайба	1
9	85372221	ГАЙКА	1
10	80313312	Зажимной инструмент для измерения люфта	1
11	803134	БОЛТ	4
12	80313313	Пластина для индикатора часового типа	1
13	8539964	Съёмник подшипников	1
13	8M0060180	Подшипник конической шестерни	1
14	85372220	ГАЙКА	1
15	1614010	Шайба	1
16	8031332	Фланец	1
17	8031338	Инструмент стопорный вала	1
18	8031333	Вал	1
19	8031334	Инструмент направляющий	1
20	8031335	Инструмент фиксирующий	1
21	8031336	Фланец	1
22	8031339	Инструмент стопорный вала	1
23	8031337	Инструмент направляющий	1
24	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
25	8031331	Инструмент торцевой	1
26	80313315	Гаечный ключ	1
26	8M0101491	Инструмент-ключ	1
27	8539962	Инструмент для установки/снятия поршневого пальца	1
28	803133	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ Поршневое кольцо	1
29	804761	СЪЕМНИК МАХОВИКА (КОМПЛЕКТ)	1
-	895212	Инструмент для запрессовки наружного подшипника, стержень	1
-	895213	Инструмент для запрессовки наружного подшипника, пластина	1
-	895214	Инструмент для запрессовки наружного подшипника, направляющая	1
-	895215001	ИНСТРУМЕНТ Комплект конических шестерен A	1
-	895217	Инструмент, тарельчатая пружина, D-12	1
-	895218001	ИНСТРУМЕНТ Шаблон для регулировки прокладками	1
-	895219	Инструмент, измеритель толщины	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1

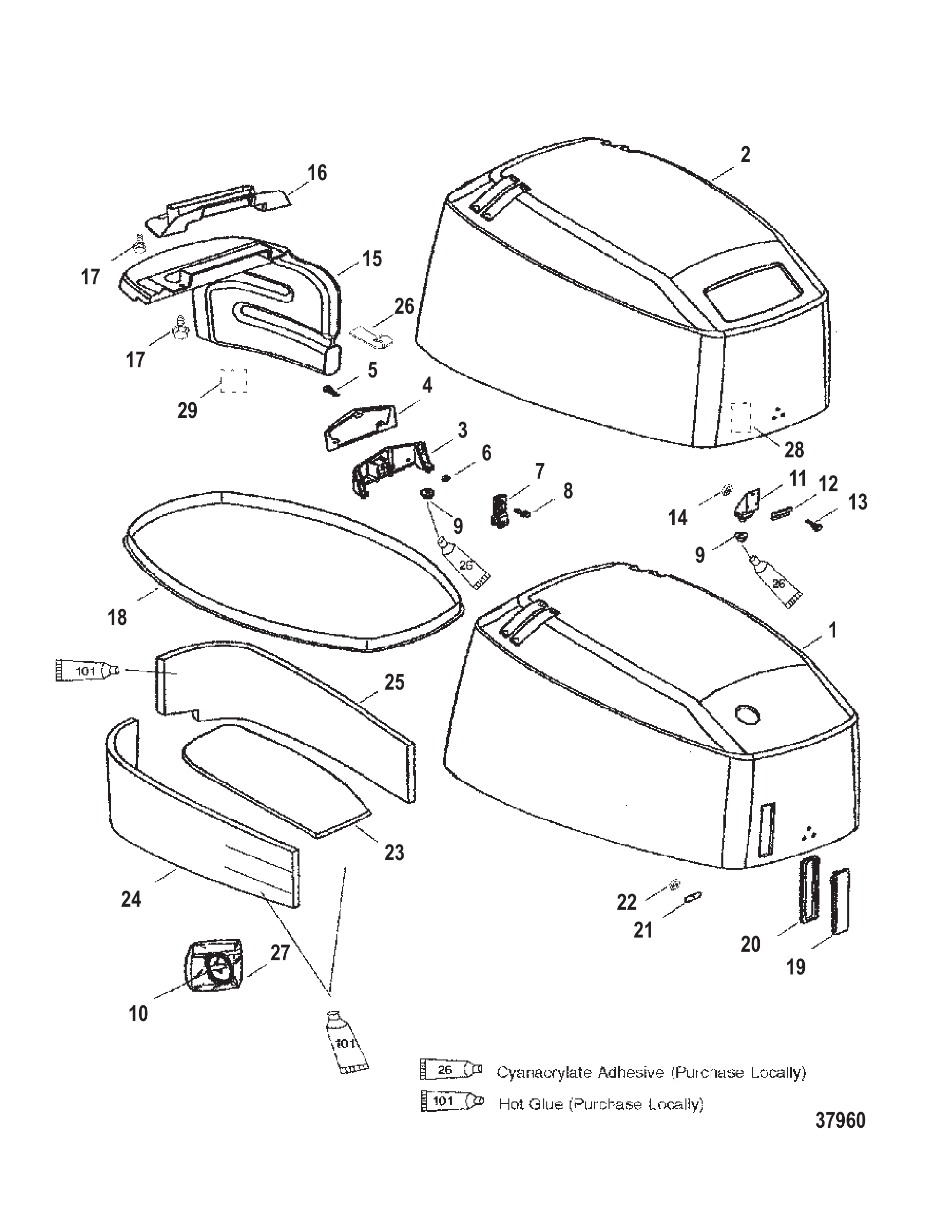

Рис. 81ВЕРХНИЙ КОКПИТ Top Cowl

REF	Номер детали	Наименование	Кол-во
1	825239A13	Верхний кожух в сборе	1
1	8M0107150	Верхний кожух, чёрный	1
1	825239A14	Верхний кожух в сборе	1
1	825239T14	Верхний кожух в сборе	1
2	825239A11	Верхний кожух в сборе	1
2	825239T11	Верхний кожух в сборе	1
2	825239A12	Верхний кожух в сборе	1
2	825239T12	Верхний кожух в сборе	1
3	813549F3	Кронштейн опоры кожуха	1
3	8M0041044	Кронштейн	1
4	828433	Распорка кронштейна	1
4	828433T	Проставка	1
5	83208630	ВИНТ	3
6	400632	ГАЙКА	3
7	18173	КРОНШТЕЙН В СБОРЕ РОЛИК ЗАМКА	1
7	893763	Кронштейн фиксатора ролика	1
8	4006731	ВИНТ (M6 x 16)	2
9	8135462	Опора	3
9	813546003	ОПОРА	3
10	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
10	47341A11	Комплект шнура с рукояткой ручного запуска	1
11	828468	Кронштейн опоры кожуха - передний	1
11	8M0041646	Кронштейн	1
12	828503	Держатель фиксатора	1
13	83208616	ВИНТ	3
14	400632	ГАЙКА	1
15	828178	Патрубок воздухозаборника	1
15	8M0038217	Воздухозаборный патрубок	1
16	NSS	NOT SOLD SEPARATE Induction Insert	1
17	F2317	Винт (.250-20 x .875)	2
18	831905	Сальник	1
18	8M0043404	Сальник	1
19	813504A1	Комплект масломерного щупа	1
20	813505	Втулка уплотнительная	1
21	113171	ФИКСАТОР	1
22	113161	ГАЙКА	1
22	65110	ГАЙКА	1
23	828180A1	Комплект шумоизоляции (все)	1
23	828180A02	Комплект шумоизоляции (с предварительно нанесённым клеевым слоем)	1
24	NSS	NOT SOLD SEPARATE Sound Blanket	1
25	NSS	NOT SOLD SEPARATE Sound Blanket	1
26	NSS	NOT SOLD SEPARATE Tape	1
27	NSS	NOT SOLD SEPARATE Envelope	1
28	82409316	НАКЛЕЙКА Переключение В-Н-З	1
29	8555778	Наклейка с информацией об экологической маркировке EPA (воздуховод верхнего кожуха)	1
29	855577A8	REF SOB 09-18 Mercury / Quicksilver	1

Рис. 82Кронштейны транца и поворотного механизма (ручные) Transom and Swivel Brackets (Manual)

REF	Номер детали	Наименование	Кол-во
1	804038	СТРУБЦИННЫЙ КРОНШТЕЙН	1
2	804039	СТРУБЦИННЫЙ КРОНШТЕЙН	1
2	8M0151531	Кронштейн струбцины левый	1
3	853769	Труба наклона	1
3	898101191	Труба наклона в сборе	1
4	85372214	Гайка колпачковая	2
5	85372213	Гайка	1
5	853722029	Гайка нейлоновая	1
6	8537435	Втулка	2
7	8113681	Втулка	1
8	162638	Болт	1
9	804040	ДИСТАНЦИОННАЯ ПРОСТАВКА	1
10	400256	СТОПОРНАЯ ШАЙБА (M6)	1
11	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
12	804042A1	Винт барашковый в сборе	2
12	8M0060118	Комплект струбцины	2
13	95379	Подушка	2
14	804041	УПОРНЫЙ ШТОК	1
15	8126455	Пружина	1
16	851872	Колпачок	1
16	8M0222196	Колпачок чёрный	1
17	82304215	БОЛТ	3
18	8129356	Болт	2
19	879194012	Пластина стопорная	1
20	851870	Втулка	2
21	8537713	Резина	2
21	8M0079616	Опора	2
22	853770	Поворотная труба	1
22	8M0075036	Поворотная труба	1
23	162043	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
23	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
23	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
24	8537436	Втулка	2
25	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
26	813029A12	Поворотный кронштейн	1
26	81302911	Поворотный кронштейн	1
26	813029A12	Поворотный кронштейн	1
27	4000354	ВИНТ (M8 x 30)	1
28	953831	Пружина	1
29	8537401	Провод заземления	1
29	898101089	Провод заземления	1
30	8230427	Болт в сборе (M6 x 12)	2
31	8239121	Анод	1
32	400256	СТОПОРНАЯ ШАЙБА (M6)	2
33	16830	Болт	2
34	161313	Уплотнительное кольцо	1
34	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
35	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
35	16204004	Пластина упорная	1
36	8518661	БОЛТ	2
36	851866012	Винт	2
37	953928	ШАЙБА	2
38	851867	Шайба	2
39	8537712	Опора	2
39	8M0075315	Опора	2
40	851868	Шайба	4
40	879194343	Шайба	4
41	8537862	Кронштейн	1
41	8M0064214	Нижняя вилка	1
42	8537142	Кольцо C-образное	1
43	8537732	Резиновый демпфер	1
44	85372218	ГАЙКА	2
45	851869	Крышка	2
46	167051	Болт (M6 x 20)	4
47	8537405	Провод заземления	1
48	16826	Шайба нержавеющая	1
49	824969	НИППЕЛЬ для смазки	1
50	808599	Крышка	1
51	804043	АНОД	1
52	82304230	БОЛТ	1
52	8M0147119	Болт	1

Рис. 83Кронштейны транца и поворотного механизма (гидроподъем) Transom and Swivel Brackets (Power Trim)

REF	Номер детали	Наименование	Кол-во
1	96224	Кронштейн транца - правый борт	1
1	879194029	Кронштейн транца	1
2	96234	Кронштейн транца - левый борт	1
2	803856	Кронштейн транца - левый борт	1
2	96234	Кронштейн транца - левый борт	1
3	851866	Болт	1
4	85372213	Гайка	1
4	853722029	Гайка нейлоновая	1
5	85372214	Гайка колпачковая	1
6	161764	Втулка	2
7	8113681	Втулка	1
8	161982	УПОРНАЯ ТЯГА	1
9	162635	Винт хомута	2
9	8M0060119	Комплект струбцины	2
10	95379	Подушка	2
11	8130295	Поворотный кронштейн	1
11	8130296	Поворотный кронштейн	1
12	853770	Поворотная труба	1
12	8M0075036	Поворотная труба	1
12	8537701	Поворотная труба	1
12	853770	Поворотная труба	1
13	8537436	Втулка	2
14	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
15	8230423	Болт	1
16	953831	Пружина	1
17	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
18	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
18	16204004	Пластина упорная	1
19	161313	Уплотнительное кольцо	1
19	16109003	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
20	8537142	Кольцо C-образное	1
21	824969	НИППЕЛЬ для смазки	1
22	16826	Шайба нержавеющая	1
23	808599	Крышка	1
24	8537712	Опора	2
24	8M0075315	Опора	2
25	8537862	Кронштейн	1
25	8M0064214	Нижняя вилка	1
25	8537863	Нижняя вилка	1
25	8537862	Кронштейн	1
26	8537732	Резиновый демпфер	1
27	8518661	БОЛТ	2
27	851866012	Винт	2
28	953928	ШАЙБА	2
29	851867	Шайба	2
30	85372218	ГАЙКА	2
31	851868	Шайба	4
31	879194343	Шайба	4
32	851869	Крышка	2
32	8518691	КРЫШКА	2
32	851869	Крышка	2
33	167051	Болт (M6 x 20)	4
34	8537405	Провод заземления	1
35	8537401	Провод заземления	1
35	898101089	Провод заземления	1
36	8230427	Болт в сборе (M6 x 12)	1
37	16705	Болт	2
37	8230427	Болт в сборе (M6 x 12)	2
38	953921	Шайба нержавеющая	2
39	8537713	Резина	2
39	8M0079616	Опора	2
40	8129356	Болт	2
41	851870	Втулка	2
42	879194012	Пластина стопорная	1
43	851872	Колпачок	1
43	8M0222196	Колпачок чёрный	1
43	8518721	КРЫШКА	1
43	851872	Колпачок	1
44	82304215	БОЛТ	3
45	8239121	Анод	1
46	162232	Болт	2
47	8150266	Шплинт	1
48	802619	Болт	4
49	953928	ШАЙБА	4
50	168262	Шайба	4
51	802620	Гайка	4

水星 Mercury 50MH 0N056165 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 50MH 0N056165 & Up - — взрыв-схемы и запчасти
